Mikroschalter Subminiatur V4 Dicht 8318 Bi Niveau 83181 Bestell Nr 831818

2016-06-27

: Crouzet Mikroschalter-Subminiatur-V4-Dicht-8318-Bi-Niveau-83181-Bestell-Nr-831818 mikroschalter-subminiatur-v4-dicht-8318-bi-niveau-83181-Bestell-Nr-831818 deutsch datasheets

Open the PDF directly: View PDF PDF.
Page Count: 12

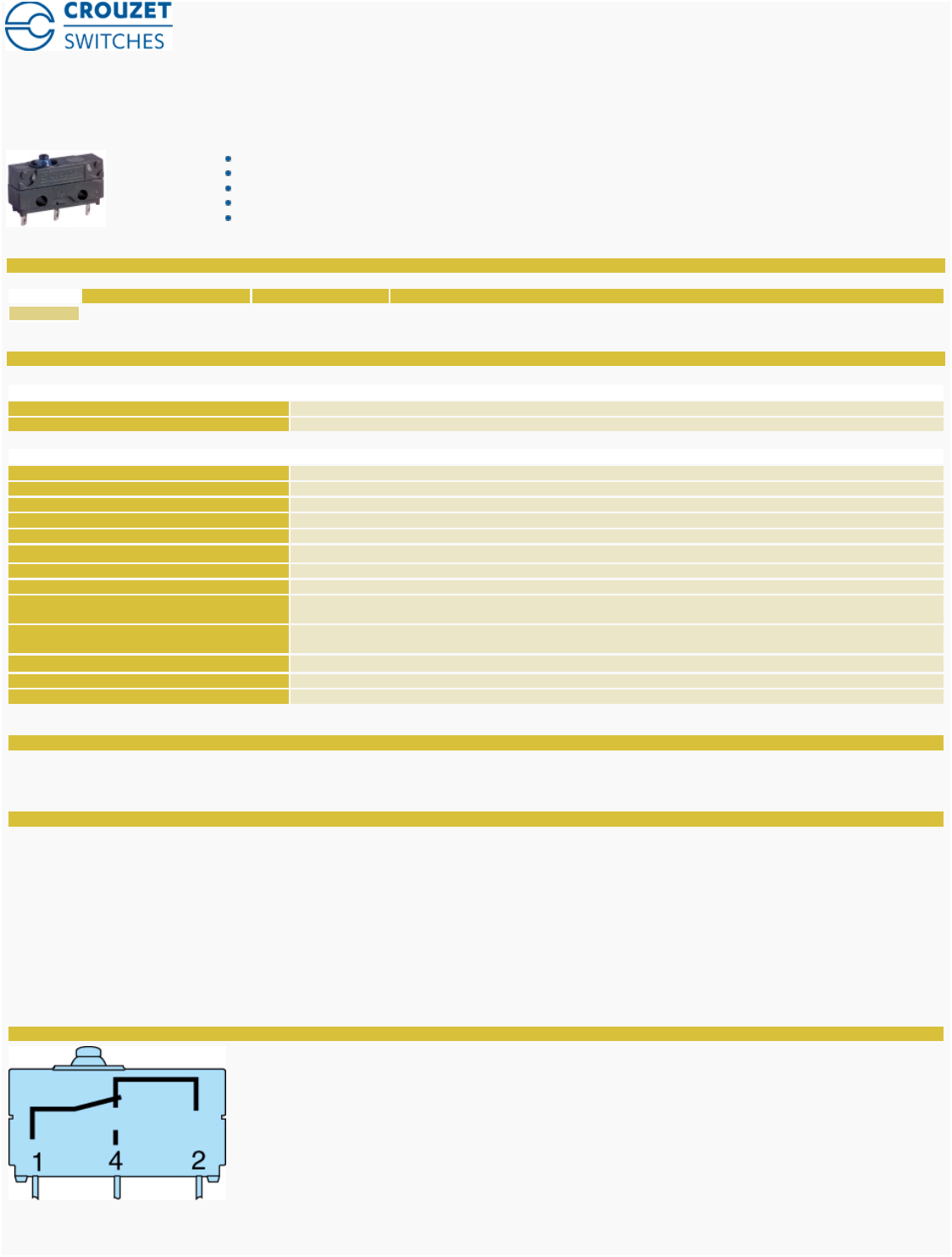

V4 Dicht 8318 Bi
-
Niveau 83181 Bestell
-
Nr Auf Bestellung
Schutzart IP 67
Nenn-Schaltleistungen von 0,1 bis 10 A bei 250 V AC
Mindest-Schaltleistung 1 mA bei 4 V DC
Betriebstemperatur von -40 bis +125 °C
Große Auswahl an Betätigungszubehör für 2 verschiedene Befestigungspositionen
Bestell-
Nr.
Technische Daten
Typ
Funktion
Anschluss
831818
Bi
-
Niveau 83181
C (Schließer)
W2S
-
W7S
-
FD0
-
FB0
-
FG0
-
CD0**
-
CB0**
-
CG0**
Nenn
-Schaltvermögen / 250 V AC (A)
6
Schaltvermögen thermisch / 250 V AC (A)
7,5
Betätigungskraft max. (N)
2,5
Rückschaltkraft min. (N)
0,8
End
-Betätigungskraft max (N)
4,2
Zulässige Auflagekraft in Endlage max. (N)
10
Ruhestellung max (mm)
9,3
Schaltpunkt (mm)
8,4
±
0,3
Differenzweg maximum (mm)
0,1
Nachlaufweg (mm)
0,6
Betriebs-Umgebungstemperatur für
Anschlussausführung (°C)
-
40 < +125
Betriebs-Umgebungstemperatur für Litzen-
/Kabelausführung (°C)
-
40 < +105
Mechanische Lebensdauer (Schaltspiele)
2x106
Kontaktabstand (mm)
0,4
Gewicht (g) (Anschlussausführung)
2
Von Ausnahmen abgesehen, gelten die angegebenen Eigenschaften ganz oder teilweise für die ausgewählte Produktreihe
09/04/2014 www.crouzet.com

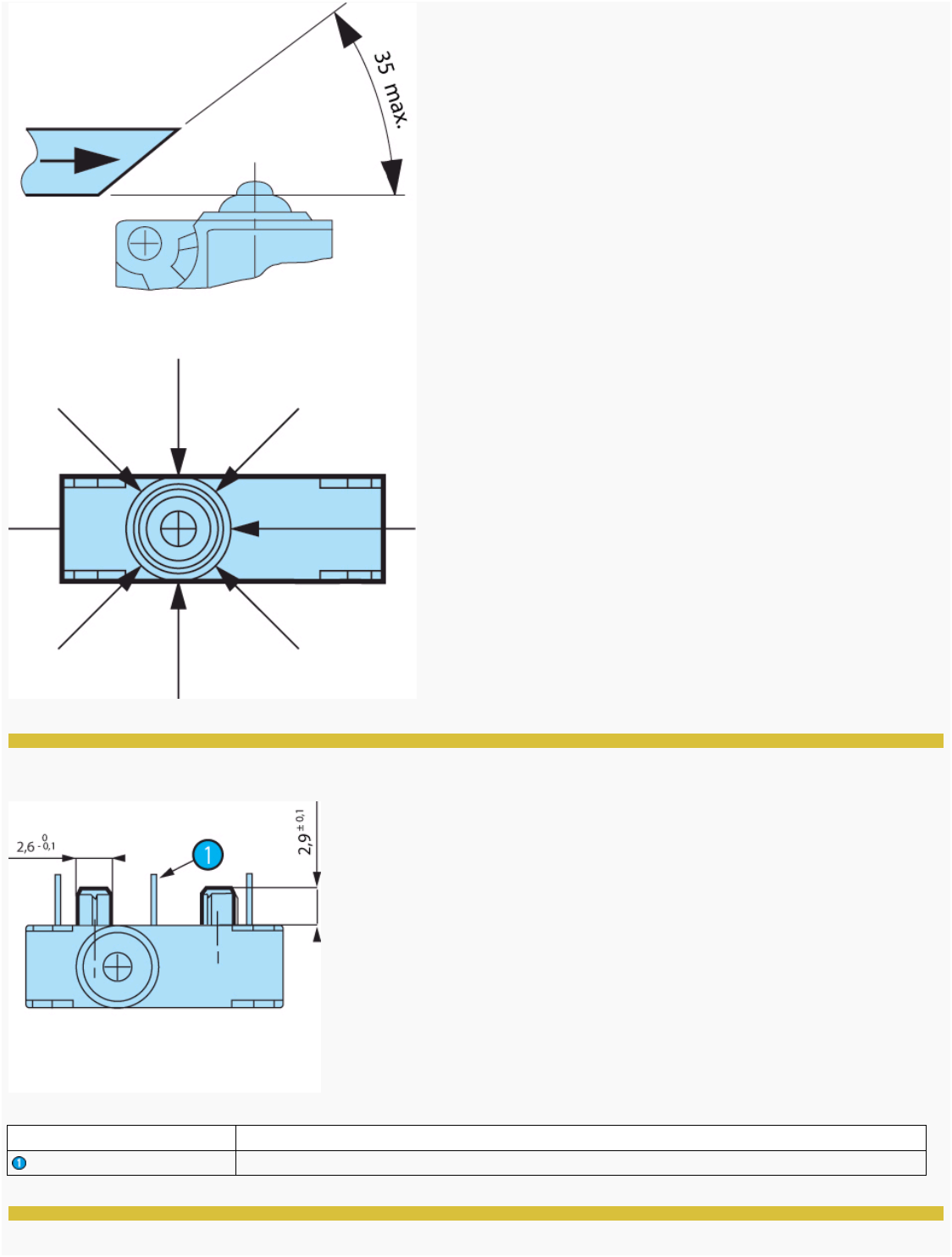

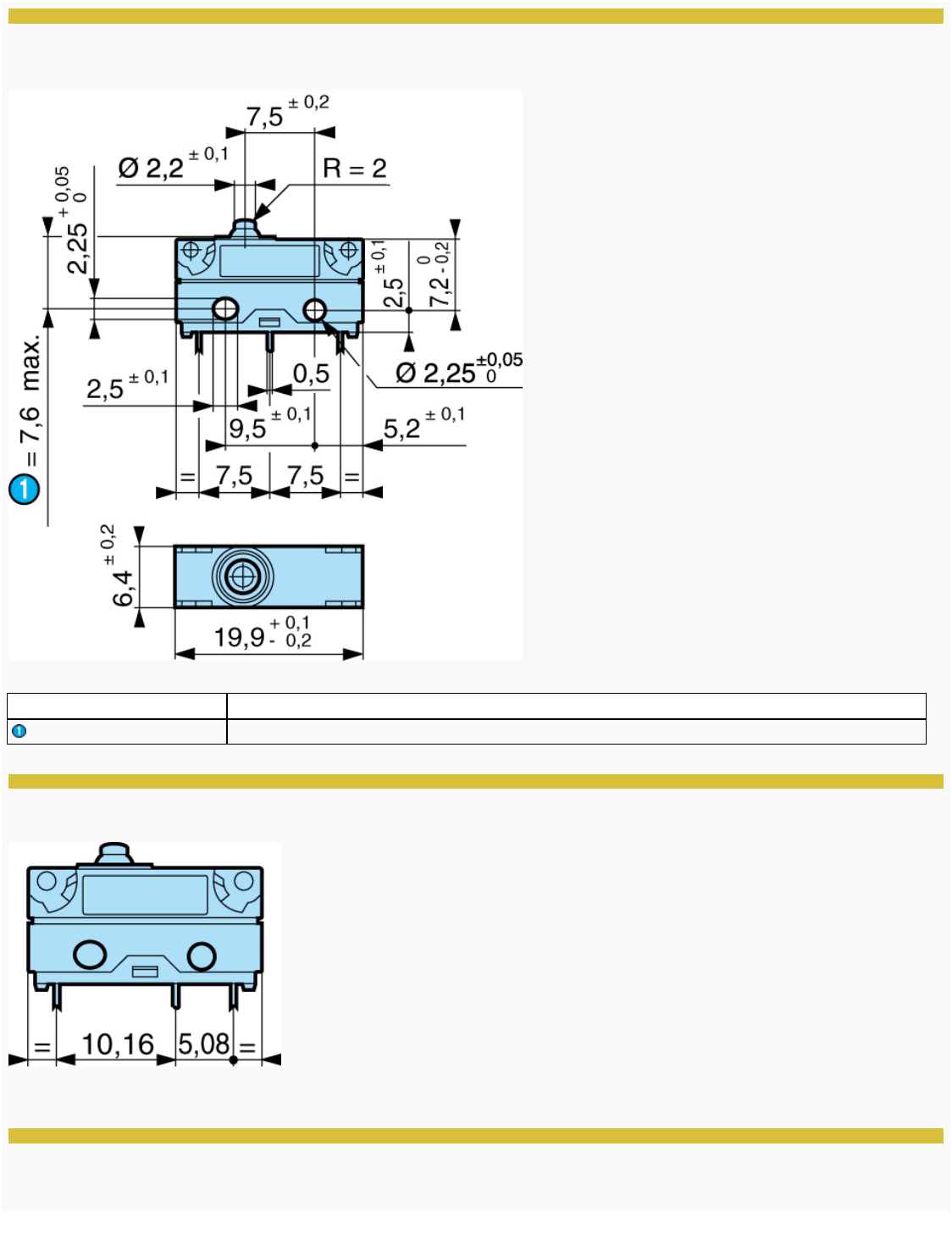

Befestigung mit 2 Schrauben M2
Anzugsmoment mit Schraube alleine: 0,2 Nm, mit Schraube und Unterlegscheibe: 0,3 Nm
Nr.
Legende
PFC = max. 7,6
Von Ausnahmen abgesehen, gelten die angegebenen Eigenschaften ganz oder teilweise für die ausgewählte Produktreihe
09/04/2014 www.crouzet.com
Befestigung mit 2 Schrauben M2
Anzugsmoment mit Schraube alleine: 0,2 Nm, mit Schraube und Unterlegscheibe: 0,3 Nm
Von Ausnahmen abgesehen, gelten die angegebenen Eigenschaften ganz oder teilweise für die ausgewählte Produktreihe
09/04/2014 www.crouzet.com
Befestigung mit 2 Schrauben M2
Anzugsmoment mit Schraube alleine: 0,2 Nm, mit Schraube und Unterlegscheibe: 0,3 Nm

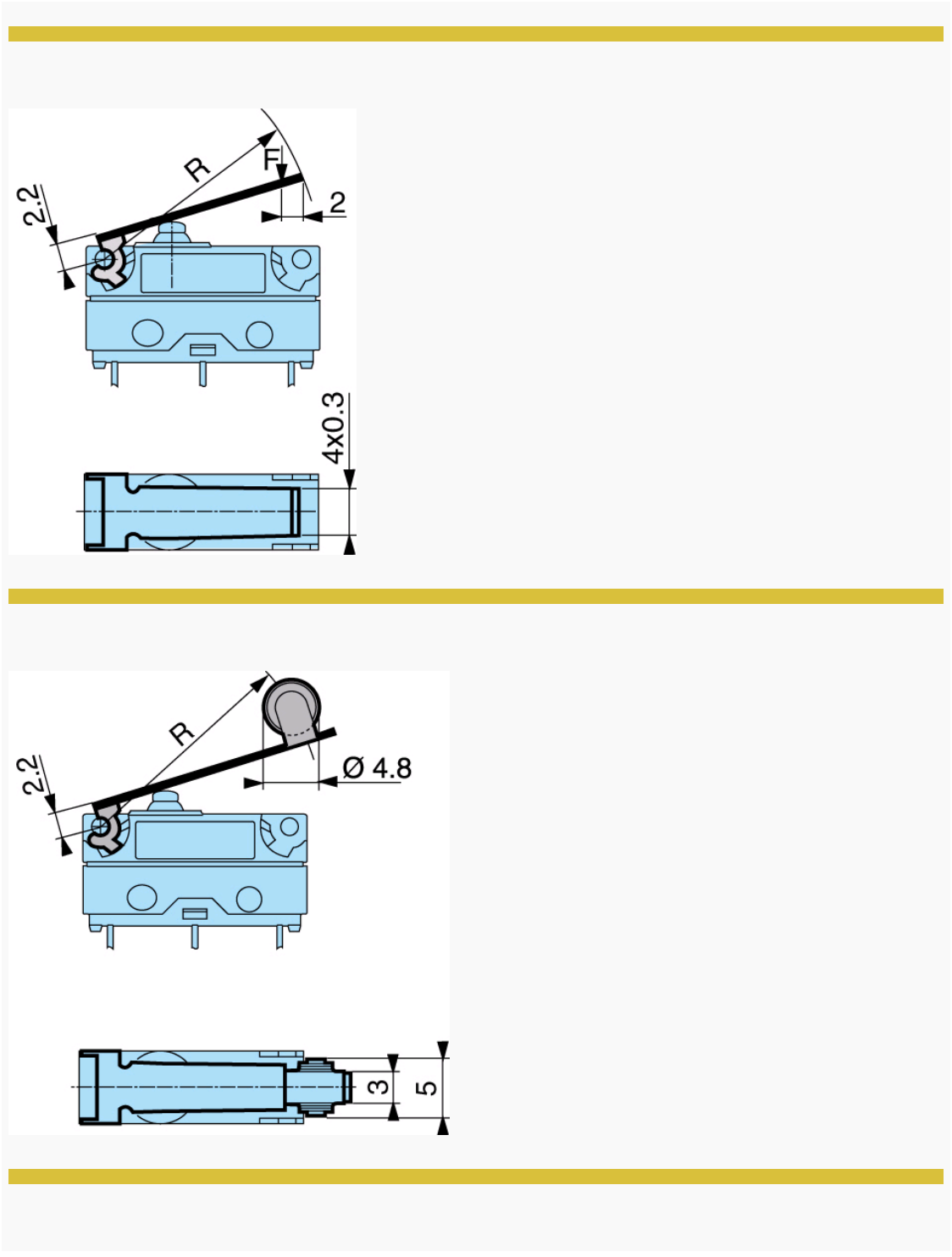

Befestigung mit 2 Schrauben M2
Anzugsmoment mit Schraube alleine: 0,2 Nm, mit Schraube und Unterlegscheibe: 0,3 Nm
Von Ausnahmen abgesehen, gelten die angegebenen Eigenschaften ganz oder teilweise für die ausgewählte Produktreihe
09/04/2014 www.crouzet.com
Befestigung mit 2 Schrauben M2
Anzugsmoment mit Schraube alleine: 0,2 Nm, mit Schraube und Unterlegscheibe: 0,3 Nm

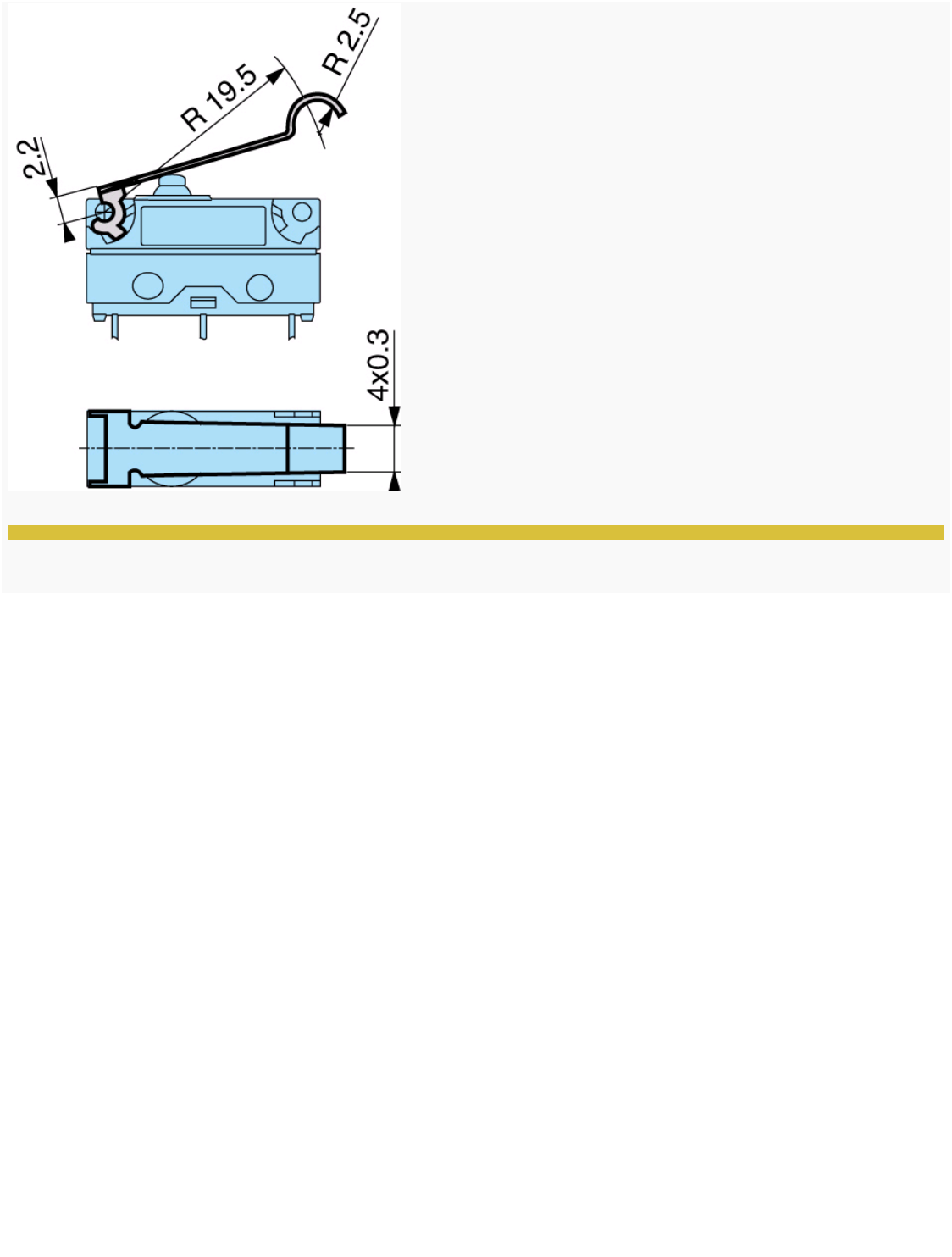

Befestigung mit 2 Schrauben M2
Anzugsmoment mit Schraube alleine: 0,2 Nm, mit Schraube und Unterlegscheibe: 0,3 Nm
Von Ausnahmen abgesehen, gelten die angegebenen Eigenschaften ganz oder teilweise für die ausgewählte Produktreihe
09/04/2014 www.crouzet.com
Befestigung mit 2 Schrauben M2
Anzugsmoment mit Schraube alleine: 0,2 Nm, mit Schraube und Unterlegscheibe: 0,3 Nm
Schwarz = Gemeinsamer
Grau = NC
Blau = NO

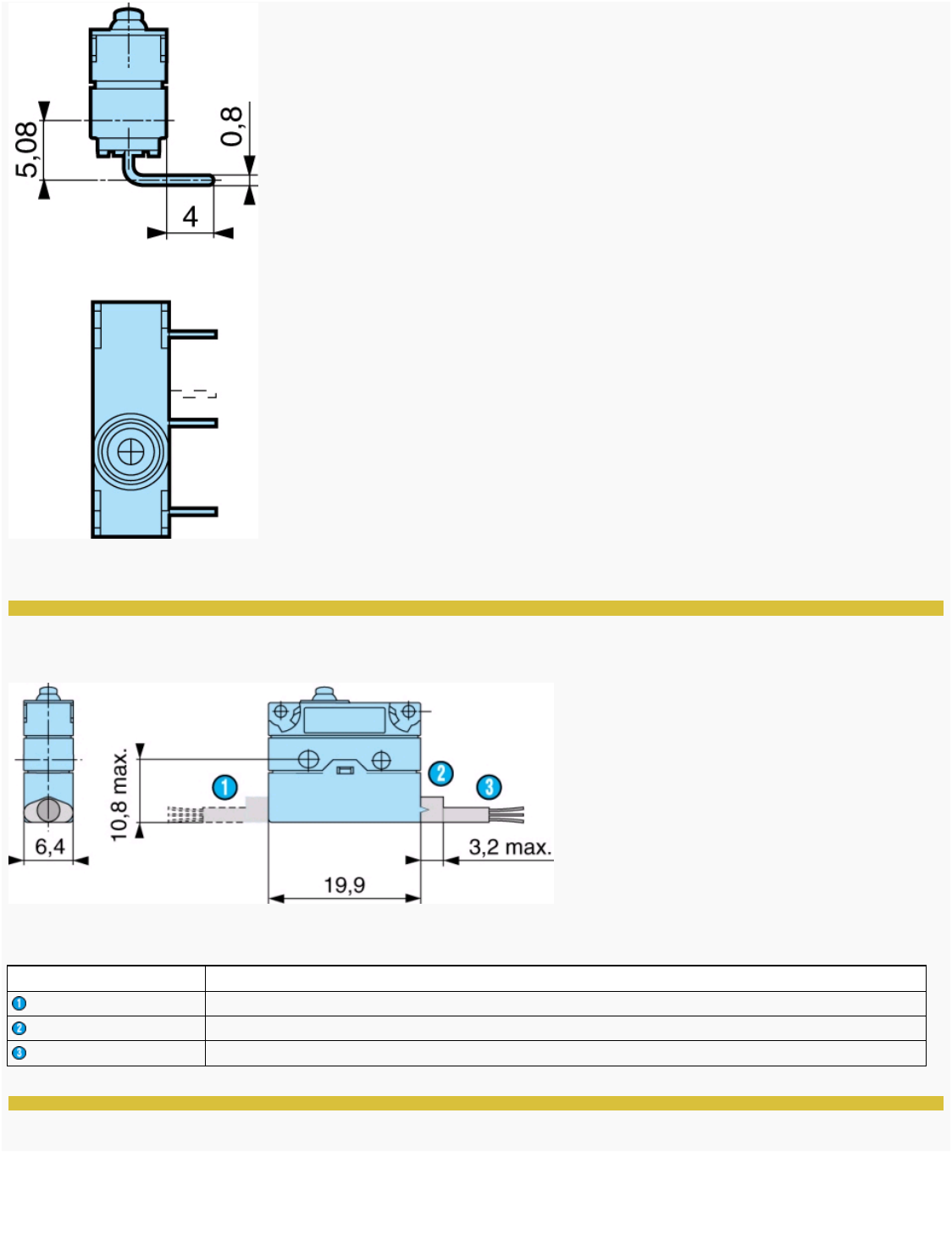

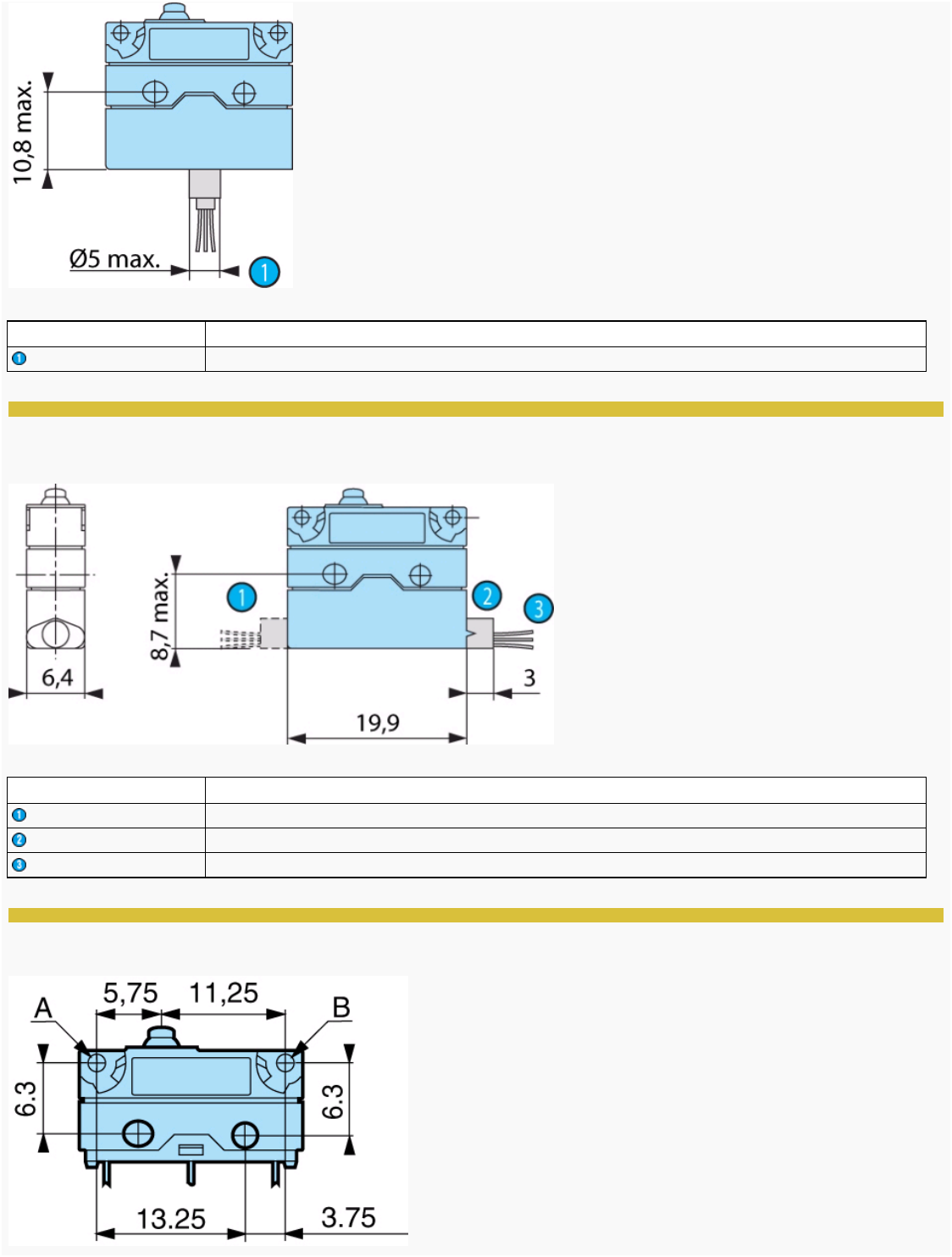

Litzenquerschnitt:
83181 / 83183 / 83186 = 3 x 0,5 mm2
83
180 = 3 x 0,75 mm
Kabelquerschnitt:
83181 / 83183 / 83186 = 3 x 0,5 mm2
Nr.
Legende
CG0
CD0
Standard 500 mm
Von Ausnahmen abgesehen, gelten die angegebenen Eigenschaften ganz oder teilweise für die ausgewählte Produktreihe
09/04/2014 www.crouzet.com

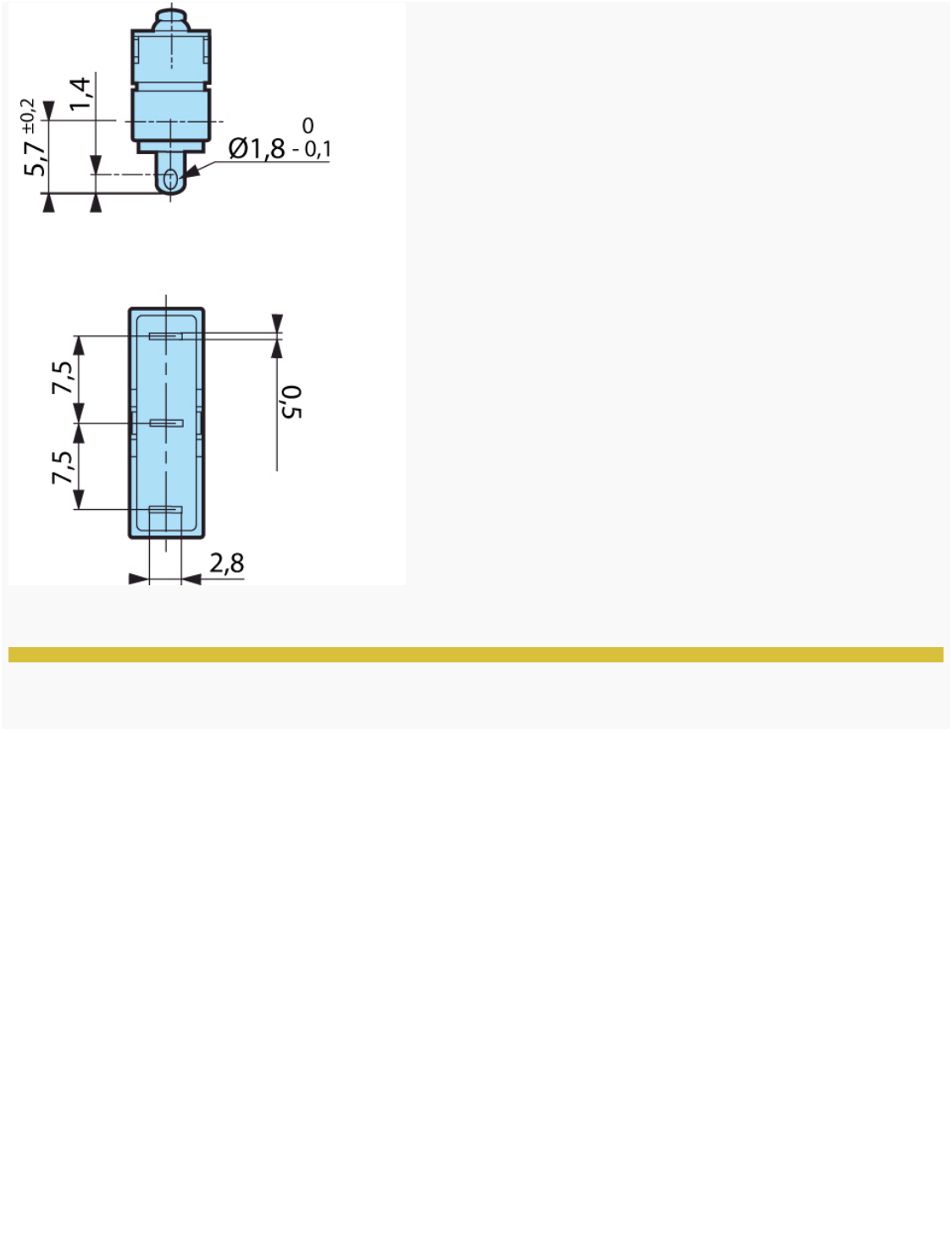

Nr.
Legende
Standard 500 mm

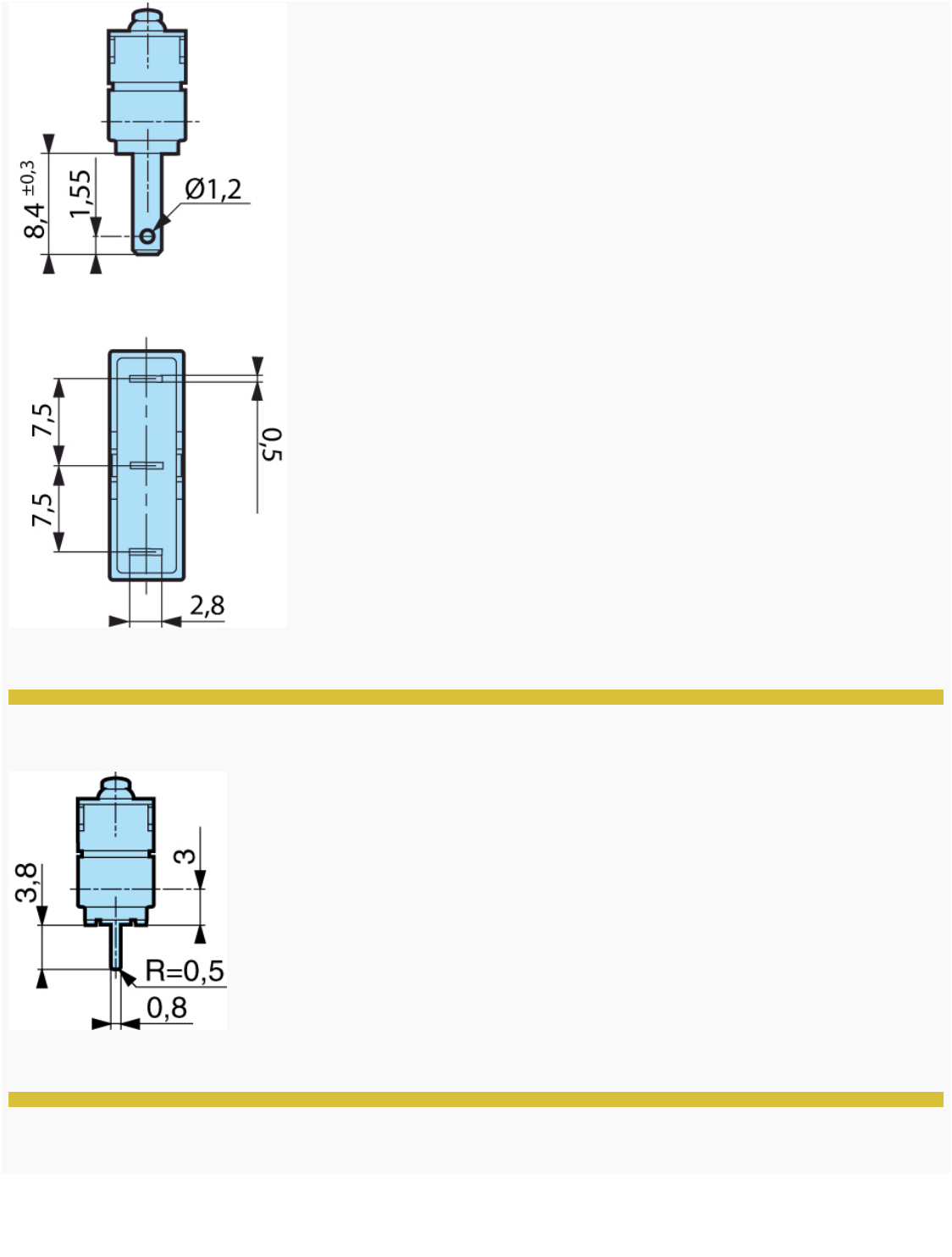

Nr.
Legende
FG0
FD0
Standard 500 mm
Von Ausnahmen abgesehen, gelten die angegebenen Eigenschaften ganz oder teilweise für die ausgewählte Produktreihe
09/04/2014 www.crouzet.com
Von Ausnahmen abgesehen, gelten die angegebenen Eigenschaften ganz oder teilweise für die ausgewählte Produktreihe
09/04/2014 www.crouzet.com
Von Ausnahmen abgesehen, gelten die angegebenen Eigenschaften ganz oder teilweise für die ausgewählte Produktreihe
09/04/2014 www.crouzet.com

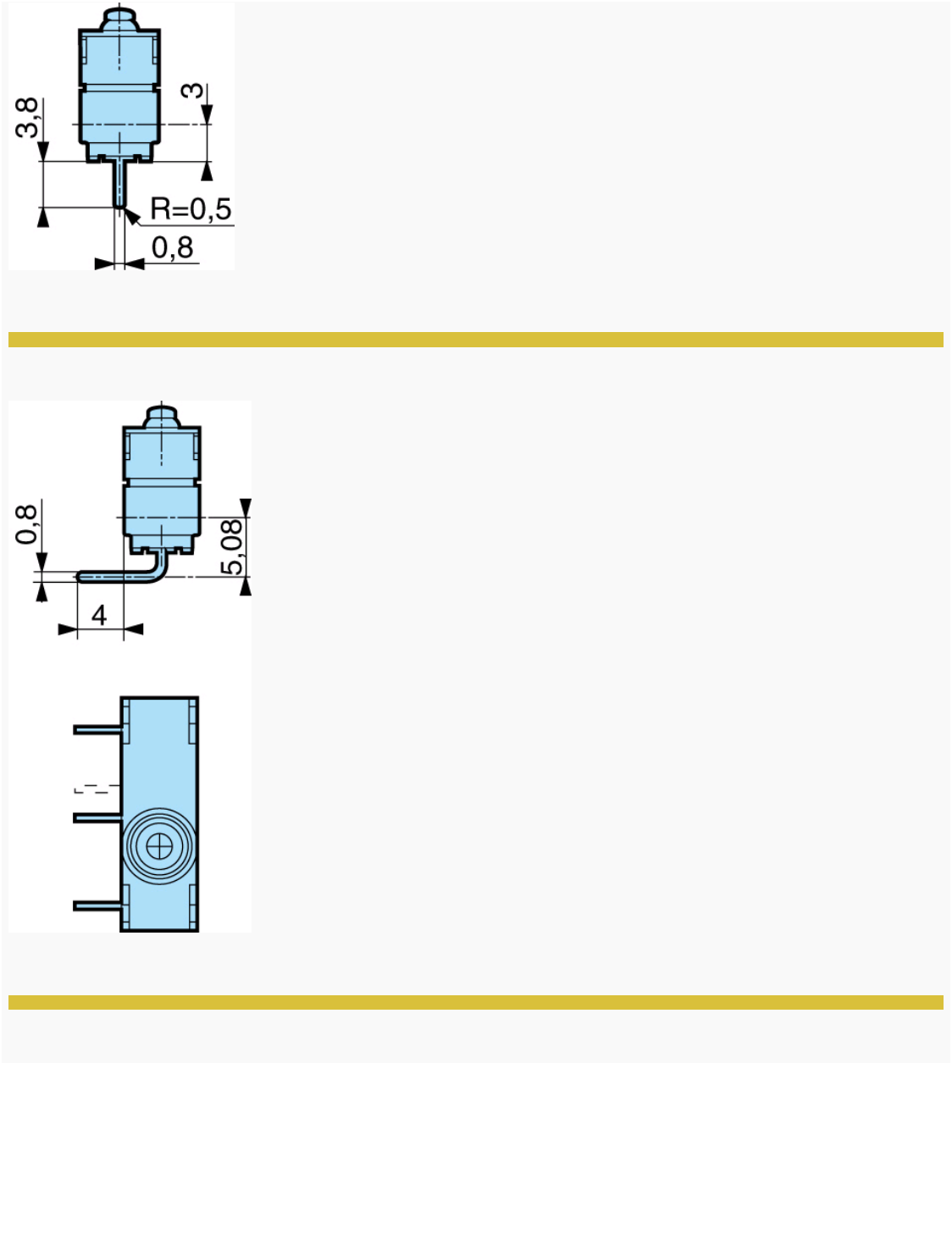

Nr.
Legende
Anschluss X2
Von Ausnahmen abgesehen, gelten die angegebenen Eigenschaften ganz oder teilweise für die ausgewählte Produktreihe
09/04/2014 www.crouzet.com
Das Modell 83181 wurde so konzipiert, dass es sowohl in Schaltkreisen mit niedriger Schaltleistung (min. 1 mA/4 V) als auch mit mittlerer Schaltleistung (max. 6 A) eingesetzt werden kann.
Allerdings darf das jeweilige Produkt während seiner gesamten Verwendungsdauer nur in ein und demselben Schaltkreistyp eingesetzt werden.
Nr.
Legende
Anschluss X3
Nr.
Legende

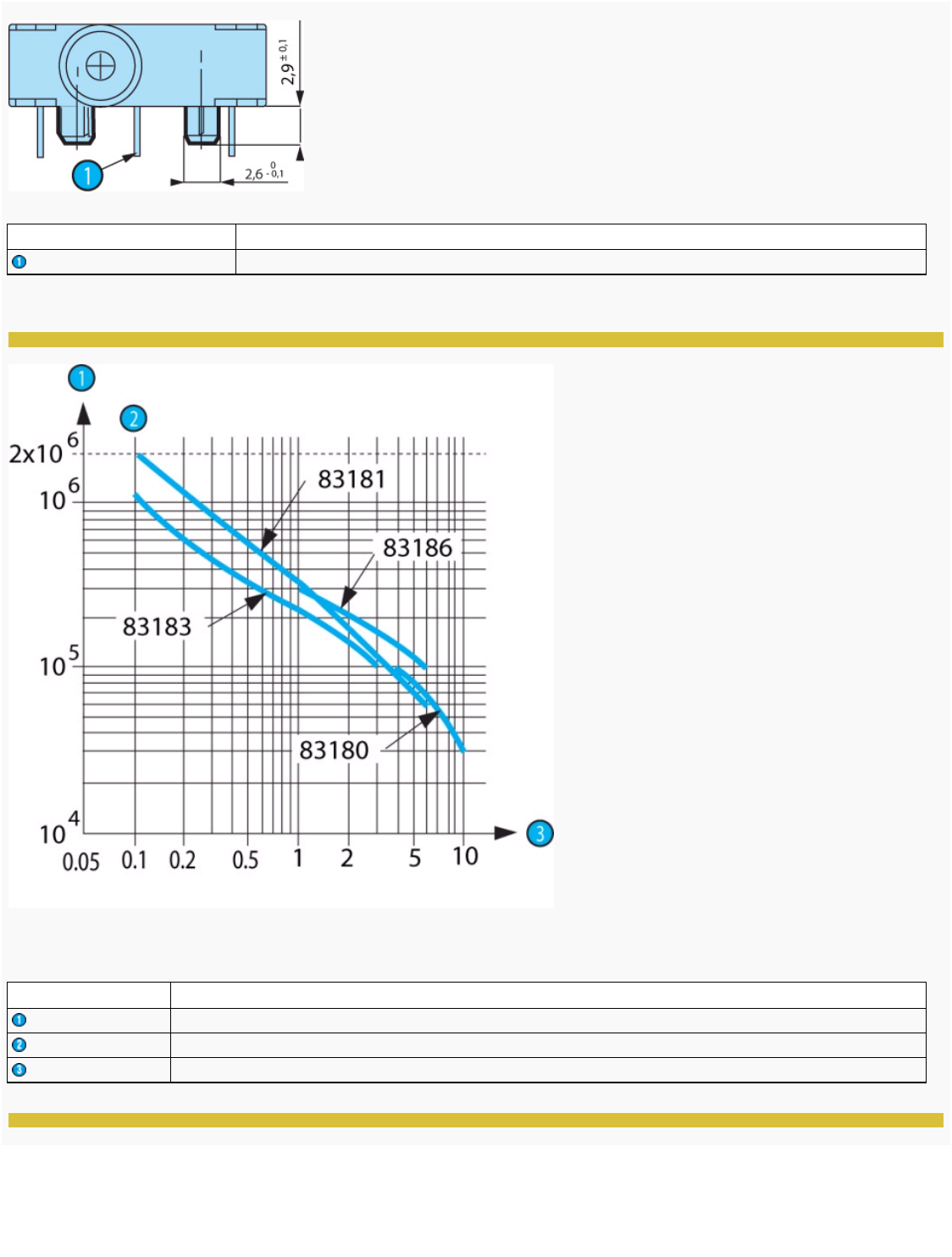

Schaltspiele
Ohmsche Last
Stromstärke in Ampere
Von Ausnahmen abgesehen, gelten die angegebenen Eigenschaften ganz oder teilweise für die ausgewählte Produktreihe
09/04/2014 www.crouzet.com
Das Modell 83181 wurde so konzipiert, dass es sowohl in Schaltkreisen mit niedriger Schaltleistung (min. 1 mA/4 V) als auch mit mittlerer Schaltleistung (max. 6 A) eingesetzt werden kann.
Allerdings darf das jeweilige Produkt während seiner gesamten Verwendungsdauer nur in ein und demselben Schaltkreistyp eingesetzt werden.

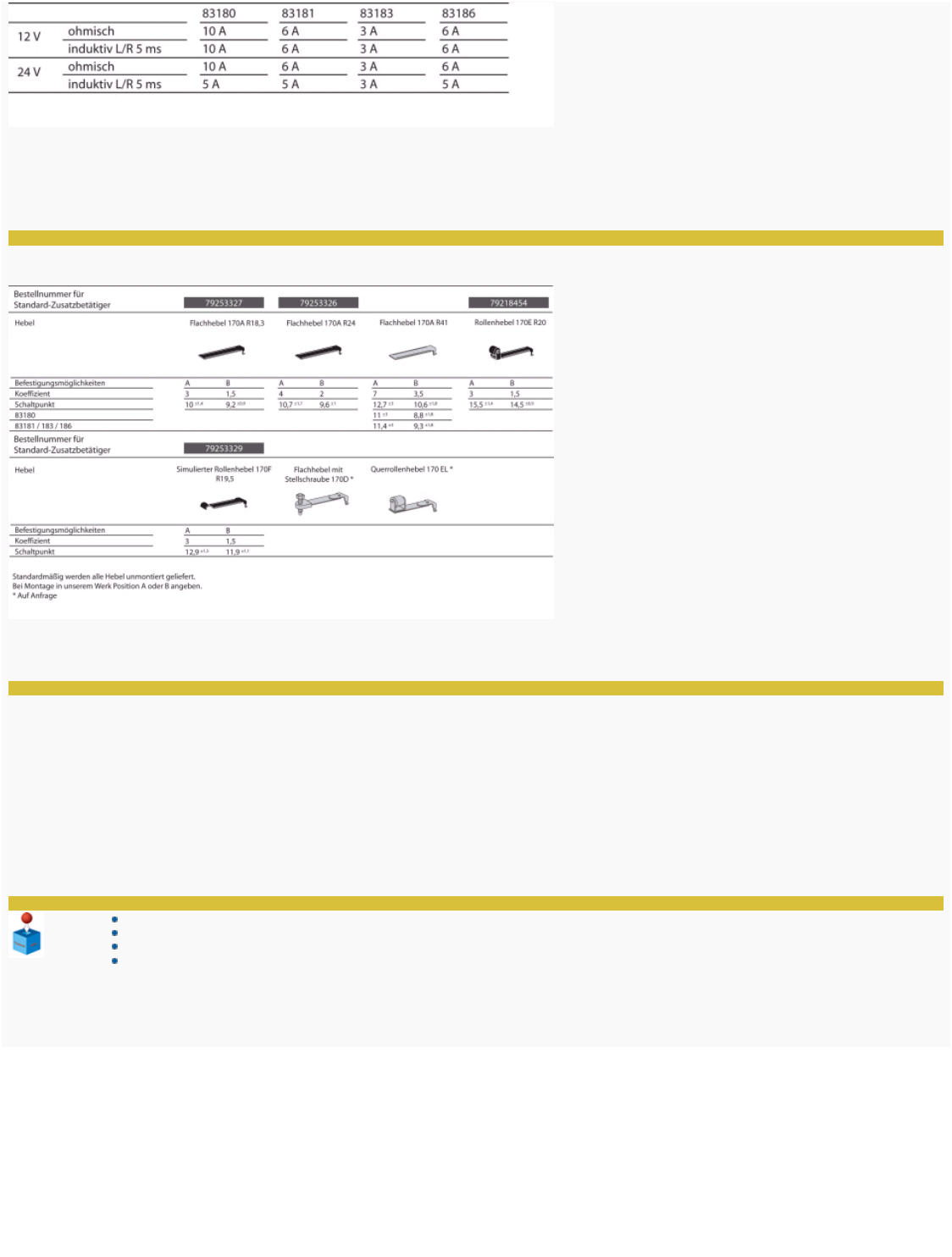

Spezielle Hebel
Projektspezifische Befestigungen
Spezielle Litzen
- oder Kabelanschlüsse oder Kabelbäume
Zulassungen: NF
-
UL
-
cUL
Von Ausnahmen abgesehen, gelten die angegebenen Eigenschaften ganz oder teilweise für die ausgewählte Produktreihe
09/04/2014 www.crouzet.com
