PERSONAL AUDIO SYSTEM

D-107

OPERATING INSTRUCTIONS

MODE D'EMPLOI

INSTRUCCIONES DE OPERACION

__Ill II

'1-1 '' '!-I'

oo_c

oooc

FOR ENGUSH READERS PAGE 2 - PAGE 29

POUR LES LECTEURS FRANCAIS PAGE 30 PAGE 55

PARA LECTORES DE ESPANOL PAGINA 56 PAGINA 81

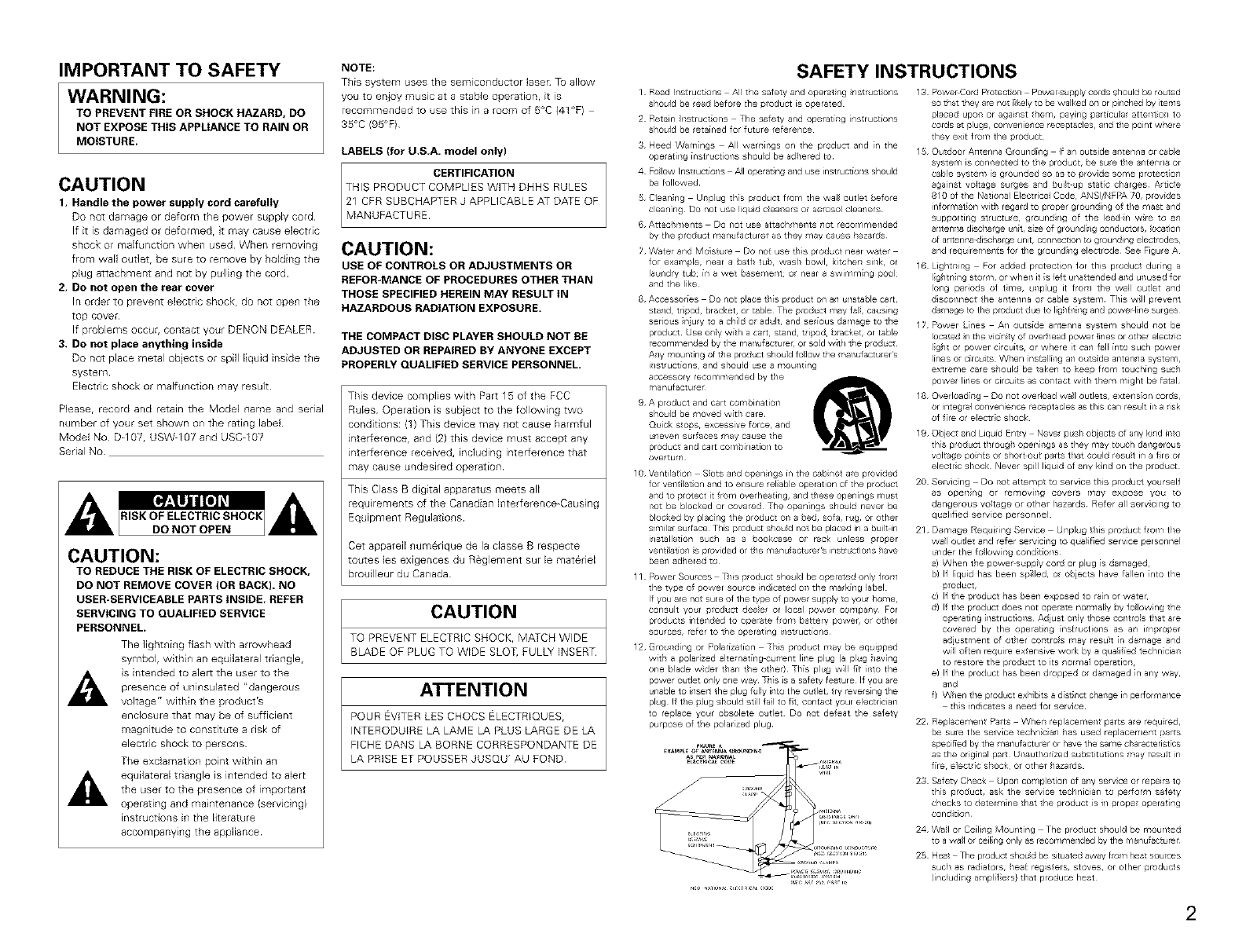

IMPORTANT TO SAFETY

WARNING:

TO PREVENT FIRE OR SHOCK HAZARD, DO

NOT EXPOSE THIS APPLIANCE TO RAIN OR

MOISTURE,

CAUTION

1_ Handle the power supply cord carefully

Do not damage or deform the power supply cord

If it is damaged or deformed, t may cause electric

shock or malfunction when used When removing

from wall outlet, be sure to remove by holding the

plug attachment and not by pulling the cord

2. Do not open the rear cover

In order to prevent electdc shock, do not open the

top cover

If problems occuE, contact your DENON DEALER

3, Do not place anything inside

Do not place metal ob}ects or spill liquid inside the

system

Electric shock or malfunction may result

Please, record and retain the Model name and serial

number of your set shown on the rating label

Model No D-107, USW-1O7 and USC-1O7

Serial No

CAUTION:

TO REDUCE THE RISK OF ELECTRIC SHOCK,

DO NOT REMOVE COVER (OR BACK). NO

USER-SERVICEABLE PARTS INSIDE, REFER

SERVICING TO QUALIFIED SERVICE

PERSONNEL.

The lightning flash with arrowhead

symbol, within an equilateral triangle,

_, is intended to aler_ the user to the

presence of uninsulated "dangerous

voltage" within the product's

enclosure that may be of sufficient

magnitude to constitute a risk of

electric shock to persons

The exclamation point within an

_, equilateral triangle is intended to alert

the user to the presence of important

operating and maintenance )servicing)

instructions in the literature

accompanying the appliance

NOTE:

This system uses the semiconductor laser To allow

you to enjoy music at a stable operation, it is

recommended to use this in a room of 5°C (41 °F)

3S°C (95°F)

LABELS (for U,S.A. model onIy)

CERTIFICATION

THIS PRODUCT COMPLIES WITH DHHS RULES

CAUTION:

USE OF CONTROLS OR ADJUSTMENTS OR

REFOR-MANCE OF PROCEDURES OTHER THAN

THOSE SPECIFIED HEREIN MAY RESULT IN

HAZARDOUS RADIATION EXPOSURE.

THE COMPACT DISC PLAYER SHOULD NOT BE

ADJUSTED OR REPAIRED BY ANYONE EXCEPT

PROPERLY QUALIFIED SERVICE PERSONNEL.

This device complies with Part 15 of the FCC

Rules Operation is subject to the following two

conditions: (1) This device may not cause harmful

inter[erence, and (2) this device must accept any

interference received, including interference that

may cause undesired operation

This Class B digital apparatus meets all

brouilleur du Canada

CAUTION

TO PREVENT ELECTRIC SHOCK, MATCH WIDE

BLADE OF PLUG TO WIDE SLOT, FULLY INSERT

ATTENTION

POUR EVITER LES CROCS ELECT_IQUES r

INTERODUIRE LA LAME LA PLUS LARGE DE LA

FICHE DANS LA BORNE CORRESPONDANTE DE

LA PRISE ET POUSSER JUSQU' AU FOND

SAFETY INSTRUCTIONS

1 Read InsCructons All the safety and operat ng nstructons

should be read befole the product is operated

2 Retain nstructons The safetY/ and operat[llg nstruct[ons

should be retained fo_ future reference

3 Heed Warn rigs All warfllrlgs on the product and [n the

operatirlg instructiofls stlou}d be adlle/ed to

4 Fo}low Instruotiol/s AJl operating alld use instructiorls should

be followed

5 Clean ng Ullplug this product from the wal outlet Before

cleaning Do not use liquid c ea_sers o_ aerosol cleaners

6 Attachments Do not use attachmeTsts not recommefsded

by the product manufacturer as they may cause hazards

7 Water and Moisture DO not use this product near water

for example, near a bath tub, wash bowl _<itchefl sink, or

laundry tub; [n a wet basemefst; o_ near a swlmm ng poe;

and the Ike

8 Accessories Do not place ths product on a_l unstable cart,

stal/d, tripod bracket, or table¸ The p/oduct i_lay fall, causil/g

serious iniu/y to a child or adult, and se/ious dal_lage to the

product¸ Use only with a cart¸ stand, tripod¸ bracket, or table

recom_/lended by the ma_/ufacture_ or soJd with the prod_ct

Ally mounting of the product should fol]ow the maxl_,_actuler s

i_/st_uctions and st_ou_d use a mou_/ting

accessory recommended by the A

manufacturer

9 A product and cart corclbirlatiofl

should be i_loved with care¸

Quick stops, excessive force, and

uneven surfaces _/lay cause the

product arid care combJ_/atio_/ to

ove_tur_/

10 Ventilation Sots alld open rigs [n tile cabnet are provided

for veflti at on and to ensure tel able operation of the product

and to protect it from overheating, and t/ese open rigs must

not be Mocked or covered The openings should never be

blocked by plac ng the product oil a bed, sofa, rug, or other

similar surlace This product s/ould not be placed in a bui}_in

installation sue/ as a Bookcase or rack unless proper

ventiat[on s provided or tie manufacturer's instructions/ave

been ad/ered to

11 Power Sources This product should L,e operated only from

the type Of power SOU/Ce il/dicated oT1 the ma/king _abel

II you are not sure of the type of powe/supply to yo_/Ilol_le,

consult your product deale_ or local power compa_/y For

products inter/tied to operate l_om battery powe_ or other

SOUrCes, refe_ to the operating i_/st_uctions

12 GrouTlding or Polarization This product may be equipped

with a polarized altemating-cur_nt lille plug la plug i/av}ng

one blade w_der than the other)¸ This plug wi}l fit into the

power outJet only ol/e way TiliS Js a salety feature¸ II you are

urlable to il/se¢l the plug fully into the outlet, try reve/sing the

plug¸ If the pJug should still la_l to fit, conta_ your electriciall

to replace your obsolete outlet Do r_ot defeat the salety

purpose of the polarized plug¸

13 Powe/-_ord P oteclon Power supply cords ShOuld be routed

so that they are not likely to Be walked on or pinched by items

placed upofl or against them, paying part[cu ar atteflt on to

cords at plugs, convenience receptacles, and tie point where

they exit from the product

15 Outdoor Antenna Ground[_lg if an outside a;ltenna or cabe

system is connected to the product, be sure the antenna or

cable system [s grounded so as to provide some protect on

against voltage surges and bui}t up static charges Article

810 of the National Electrical Code ANSI/NFPA 70, provides

informat on witll regard to proper grounding of the mast and

supporting structure, grounding of the lead n wre to an

af_ter_x_ad sohafge u_/it, size of grounding conductors, ocation

of antenna41ischafge unit, connecuon to grounding electrodes,

and requirements for the ground ng electrode See Figure A

16 Lightning For added protection for this product during a

Ig/tn ng storm, or wherl it s left unattended arid u;lused for

Iollg periods of tree, ullplug it from tile wal outlet and

discofsnect the antefsna or cable system This wll prevefst

damage to the product due to Ig/_11fig and poweFhle surges

17 Power [nes An outside antenna system should _lot be

located fl tile vicinity Ofoverhead power {ines or other electric

Ig/t or power circuits or where it can fall into sue/ power

lines or circuits When nstall[_sg an outsde a;stenna systeR%

extreme care should be taken to keep from touching suc/

power lines or circu ts as contact wth then' might be fatal

18 Overload[_lg Do not overload wal outlets, extension cords,

or integra{ convenience receptacles as this can result [_sa risk

of fire or electr c shock

19 Object and Liquid Entry Never push ob;ects of any kind [llto

this product through open[_lgs as they rflay touch da;lgerous

voltage ponts el short out parts that could resu}t in a fre or

electr c shock Never spi}l liquid of any k}nd on the product

20 Se/'vicir/g Do not attempt to service this product yoursell

as opef_ng or refT'OVlr_g covers r_ay expose you to

dangerous votage or other hazards Refer all serv cing to

qualified serv ce personrlel

21 Damage Requiing Service Unplug this product from tile

wall outlet and refer selvici;lg to qua}ifled service personnel

under the followirlg tend tiofls

a) When the powe_supply cord or plug S damaged,

b) If Iquid has beell spi}led, el obiects have fallen nto the

product,

c) If the product has been exposed to ran or water

d) If tile product does not operate norr'laly by foIIow_ng the

operating [_sstructio;ss Adjust o_slythose controls that are

covered by the operatl_/g [ns_ructlo;ss as a_/ improper

adjustment of other co;strols may resu}t n damage and

will of(en require extensive work by a qua ified techn[ciall

to restore the product to its normal operatlof%

e) If the product has beell dropped or da ¥_aged n ally way,

a;ld

f} Wher/the product exhibits a d[<t net chaflge in per formaflce

ths indicates a need for service

22 Replacement Parts Whefs replacement parts ae requred,

be sure the service techn_cia_/ has used replacement parts

specified by the _/laf_ufacturer or have the same characteristics

as the original part¸ Ullaut_lorized substit ut_ons i_lay result in

fire¸ electric sl_ock or other hazards

23 Salety Check Upon col/lplet_on _ any service or repairs to

this product, ask the service tech_/icia_ to pe_lor_/1 salety

checks to deterl_line that the product is ill propel operating

condition¸

24 Wal or Ceiling Mounting The product shou}d Be mounted

to a wall or ceil ng only as recor'/mended by the manufacture_

25 Heat Tile produc* shoud be situated away flora heat sources

such as radators, /eat registers, stoves, or othe products

([ncludi/g a ¥_pl[l era} that produce heat

See ENGUSH pages 8, 9

Voir FRAN_AIS page 33, 34

Consulte la pagina 58, 59 para ESPANOL

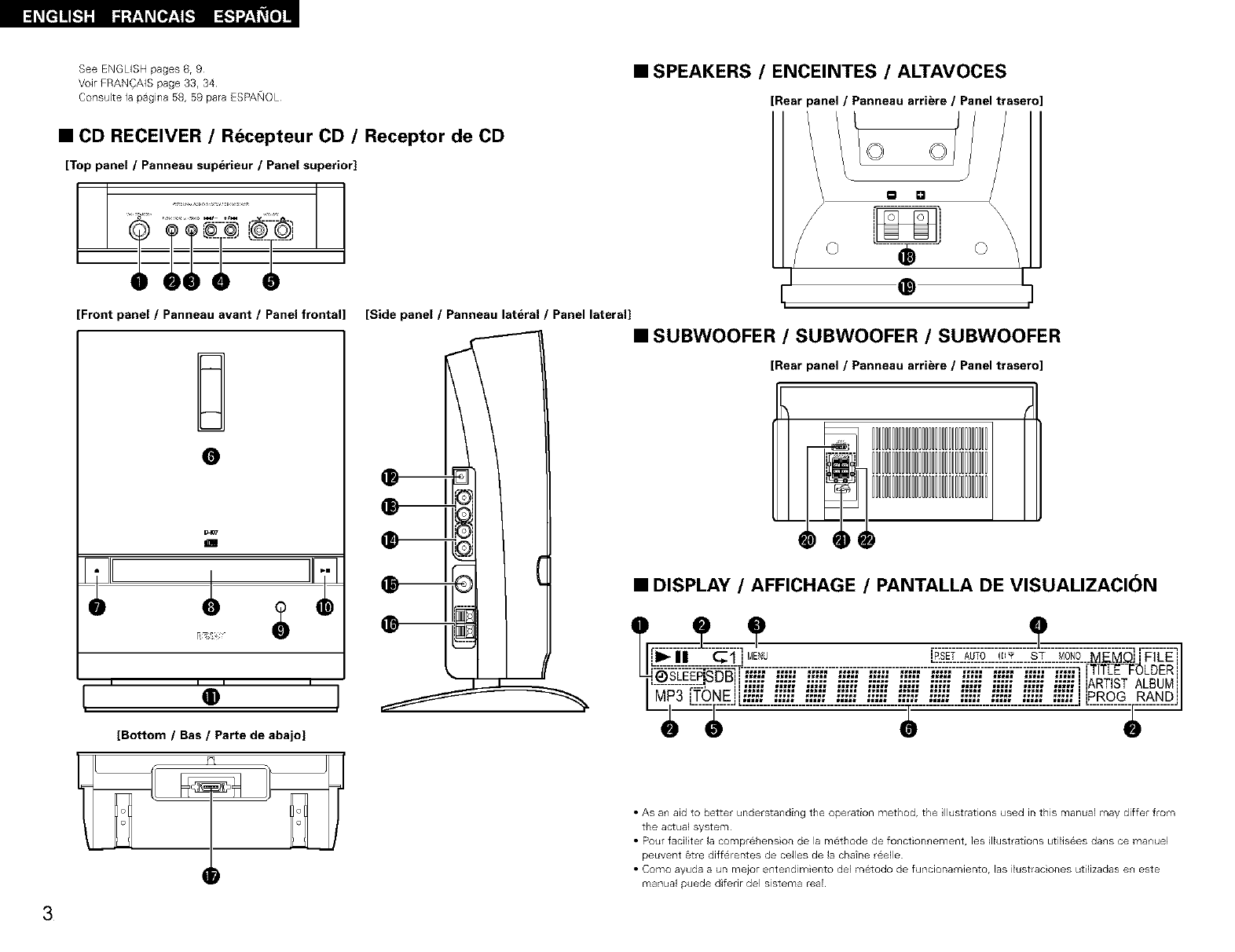

• CD RECEIVER /Recepteur CD /Receptor de CD

[Top panel /Panneau superieur /Panel superior]

[Front panel /Panneau avant /Panel frontal

o4_

I I I I

[Bottom /Bas /Parte de abajol

[Side panel /Panneau lateral Panel lateral]

•SPEAKERS /ENCEINTES /ALTAVOCES

[Rear panel /Panneau arriere /Panel traser¢

•SUBWOOFER /SUBWOOFER /SUBWOOFER

[Rear panel /Panneau arriere /Panel trasero]

•DISPLAY /AFFICHAGE /PANTALLA DE VISUALIZACION

CliME_ L__S__E!__U_T__O._[_Z __S__T__._M__0_N__0.M.E.M_jiFILE=I

I I_:1_:_ ]:_,;L;_---_]_,_,_---_,_---,;_}---7,_,___---_TL;,_---_,_---_-,,---_,__--- _,__---_ ] [TIT[E--F_)LDER

I --":----F-:"'-'"', ,,,;t ,,,;t ,,,;t ,,,;t ,,,;t ,,,;t ,,,;t ,,,;t ,,,;t ,,,;t ,,,;t' =ARTST ALBUMii

IM_;_E__j --._--'--_'_-!!_--._--'--_'_--:--_!--'--_'_--:--_--._-!!!-:-_--._--'--_'_-!!_!--'--_'_-_!!_!!!!_::_!!_!_j[_P__R___O___G__

•As an aid to better understandi_g the operation method, the Ilustrations used in this manual may differ from

the actual system

• Pour faciliter la comprehens on de la methode de fonctionnement, ]es illustrations utilisees dans ce manuel

peuvent 6tre differentes de celles de la chatne reelle

• Como ayuda a un mejor entendimiento del metodo de funcionamiento, las ilustraciones utilizadas en este

manual puede diferir del sistema real

NOTE ON USE /OBSERVATIONS RELATIVES A L'UTILISATION /

NOTAS SOBRE EL USO

• Avoid hg/ temperatures

Allow lot sufficient heat dispersion

when installed on a rack

• Eviter des temperatures 61ev_es

Tenir cor'lpte dune dispersion de chaleur

suffisante Iors de I [nsCa lation sur une

_tag_re

• Evlte atas temperaturas Perm[te la

sufic[ente dispers[Cn del caol cuando

esta i/stalado ef_ la consola

• Handle the power supply cold caref u}ly

Hold tie plug when unplugging the cord

• Man[puler le cordon d all ¥_entation avec

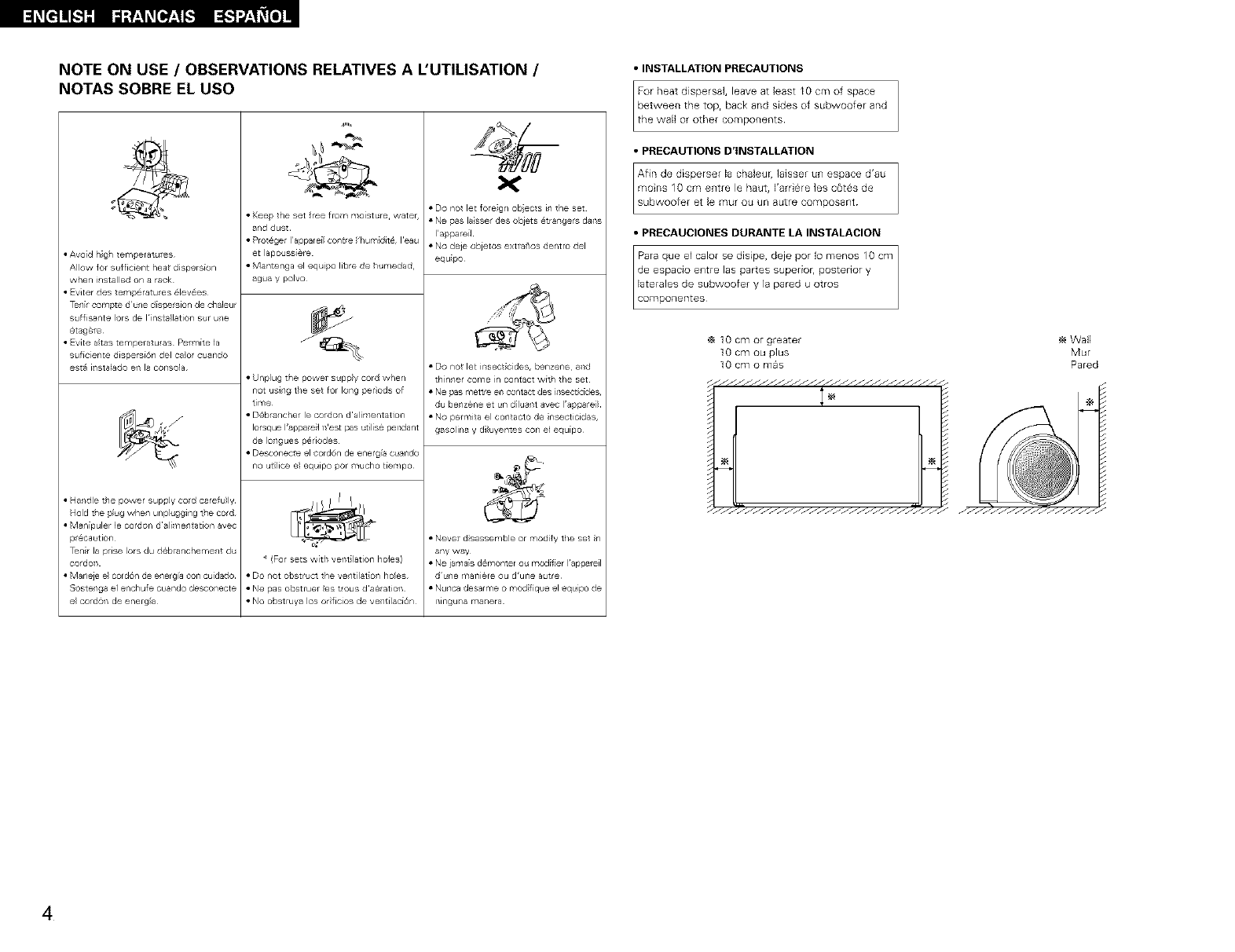

p _caution

Tent la prise lots du d_blanchement du

cordon

• Maneje e cordCn de energ a con cuidado

Sostenga el enchufe cuando desconecte

e cordCn de energ a

_,u,L

• Keep the set free from moisture watec

and dust

• Prot_ger I appare[I contre I'hum;dit_, leau

et lapouss[_re

• Mantenga el equipo libre de i/url/edad,

agua y polvo

• Unplug tie power supply cord when

not usll/g the set for long per ods of

t_me

• D_bcal/che{ le cordon d al[mentatioll

Iorsque I'appale_l n'est pas util[se pendant

de Iongues p_riodes

• Descor_ecte el cord@/de energf8 cuat_do

no utiliee el equipo pot mucho t[empo

* (For sets w;th vent;lation hales)

• Do not ObStruct the vel/t[lat ol/ holes

• Ne pas obstruer les t{ous d a_{atiot_

• No o_struya los or_fieios de vel/t[lao[Cn

• DO not let fore gn ob;ects in the set

• Ne pas la sser des objet s _trangers darts

Iappa_iL

• NO deje obietos extra,los dentro del

equipo

• Do not let insect c des, benzene atsd

th nner come n contact with the set

• Ne pas mettre e_ oontact des _sect_cide_

du bel/z_ne et un d[ludflt aveo I'apparei}

• No permit a el co_/tacto de inseoticidas,

gasolina y diluyentes con el equ[po

• Never d sasser,/ble or r'/od[l¥ the set n

any way

• Ne jar'lais d@'lonter ou modifier I appareil

dune ma_sidre ou d'une autre

• Nunca desarrT'e o mod_fique el equipo de

r_lr_gu/a ma/era

INSTALLATION PRECAUTIONS

For heat dispersal, leave at least 10 cm of space

between the top, back and sides of subwoofer and

the wall or olher components

•PRECAUTIONS D'INSTALLATION

•PRECAUCIONES DURANTE LA INSTALACION

Para que el calor se disipe, deje por Io rhenos 10 cm

de espacio entre las partes superior, posterior y

laterales de subwoofer y la pared u otros

componentes

10 cm or greater

10 cm ou plus

lOcmomas

_JJJJJJJJJJJJJJJJJJJJJ

_Wall

Mur

Pared

JJJJJJJJJJJJJJJJJJ

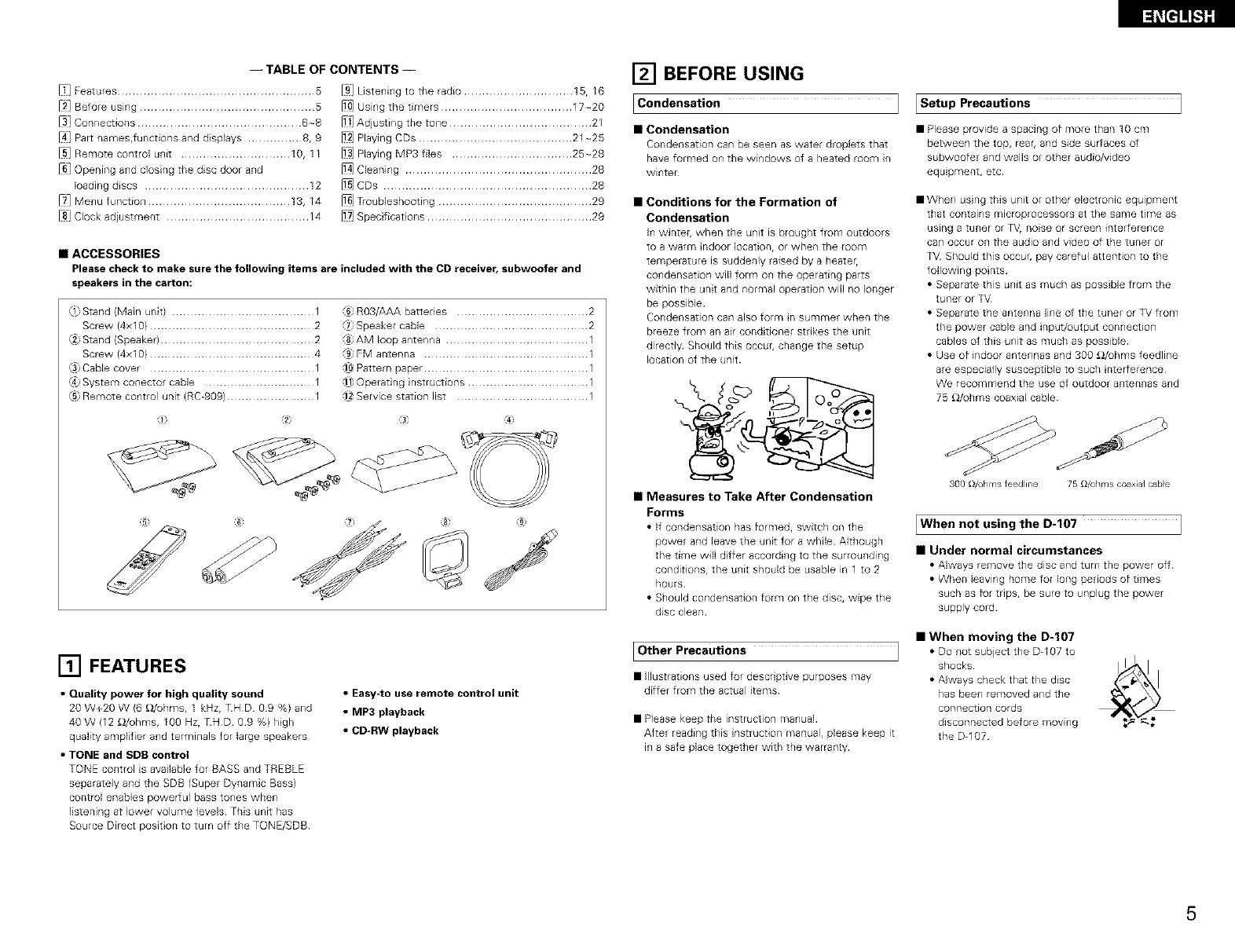

-- TABLE OF CONTENTS --

[11 Features ...................................................... S

_1 Before using ................................................ S

_1 Connections ............................................. 6-8

_iI Part names,functions and displays ............... 8, 9

_1 Remote control unit .............................. 1O, 11

_1 Opening and dosing the disc door and

loading discs ............................................. 12

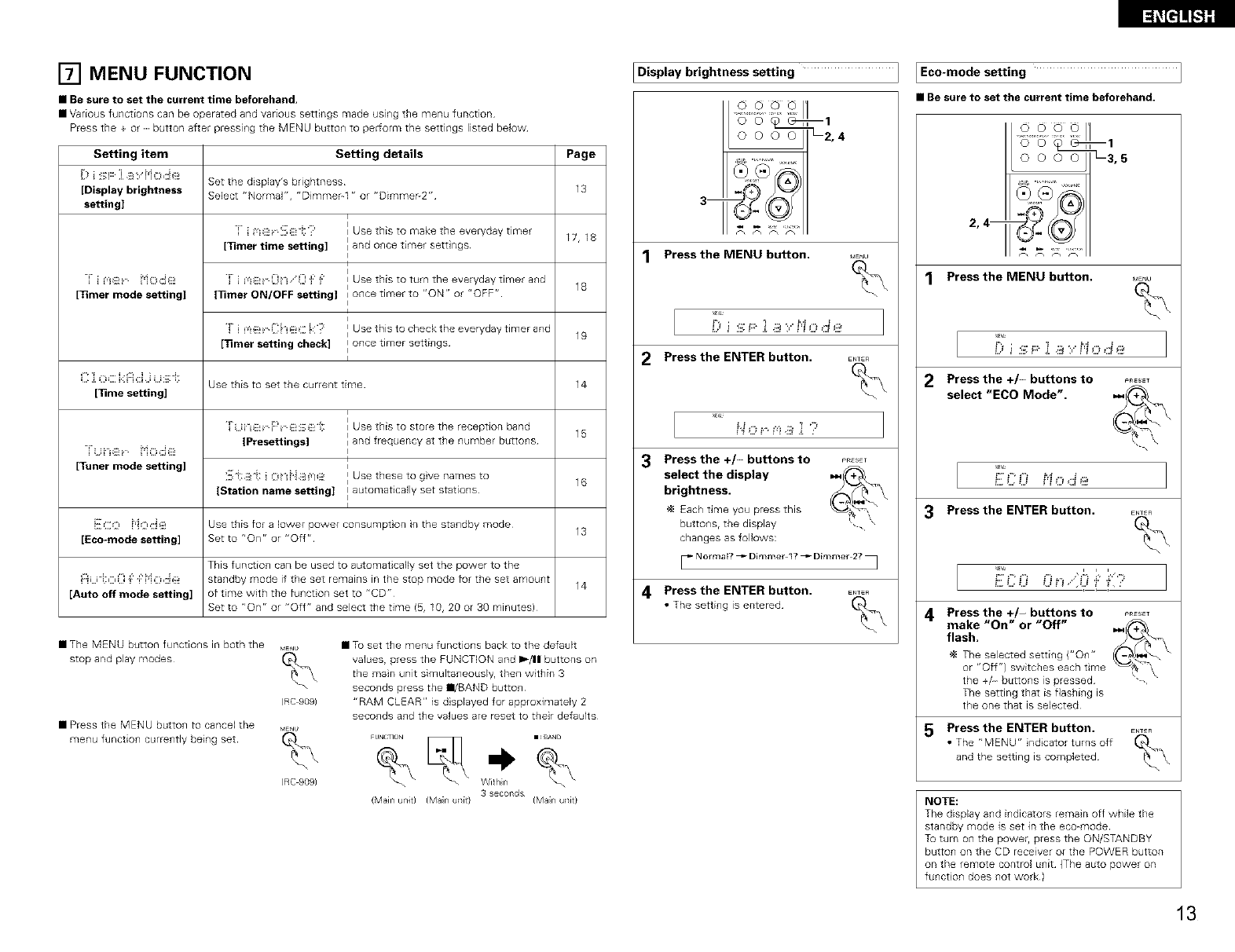

El Menu function ....................................... 13, 14

Clock adiustment ....................................... 14

_1 Listening to the radio .............................. 15 r16

_1 Using the timers .................................... 17-20

111ilAdjusting the tone ....................................... 21

Playing CDs .......................................... 21-2S

_1 Playing MP3 files ................................. 25-28

_1 Cleaning ................................................... 28

151CDs.........................................................2s

TEoubleshooting .......................................... 29

171Specificat ons ............................................. 29

•ACCESSORIES

Please check to make sure the following items are included with the CD receiver, subwoofer and

speakers in the carton:

,_1_Stand (Main unit) ....................................... 1

Screw (4xl O)............................................. 2

Stand (Speaker) .......................................... 2

Screw (4xl O)............................................. 4

Cable cover ............................................. 1

System conector cable .............................. 1

6} Remote control unit {RC@O9) ........................ 1

% R03/AAA batteries .................................... 2

Speaker cable .......................................... 2

_AM loop antenna ....................................... 1

FM antenna ............................................. 1

Pattern paper ............................................. 1

Operating instructions ................................. 1

@ Service station list .................................... 1

@ ® @

® @

[] FEATURES

•Quality power for high quality sound

20W+20W(6_)./ohms, 1 kNz, THD 09 %) and

40 W (12 _/ohms, 100 Hz, THD 09 %) high

quality amplifier and terminals for large speakers

•TONE and SDB control

TONE control is available for BASS and TREBLE

separately and the SDB (Super Dynamic Bass)

control enables power[ul bass tones when

listening at lower volume levels This unit has

Source Direct posit on to turn off the TONE/SDB

•Easy-to use remote control unit

•MP3 playback

•CD-RW playback

[] BEFORE USING

I Condensation

•Condensation

Condensation can be seen as water droplets that

have formed on the windows of a heated room in

winter

•Conditions for the Formation of

Condensation

h_ winteq when the unit is brought from outdoors

to a warm indoor location, or when the room

temperature is suddenly raised by a neaterr

condensation will form on the operating parts

within the unit and normal operation will no longer

be possible

Condensation can also form n summer when the

breeze from an air conditioner strikes the unit

directly Should this occuq change the setup

location of the unit

•Measures to Take After Condensation

Forms

• If condensation has formed, switch on the

power and leave the unit for a while Although

the time will dffer according to the surrounding

conditions, the unit should be usable in 1 to 2

hours

• Should condensation form on the disc, wipe the

disc clean

I Other Precautions

• Illustrations used for descriptive purposes may

differ from the actual items

• Please keep the instruction manual

After reading this nstruction manual, please keep it

in a safe place together with the warranty

I Setup Precautions I

• Please provide a spacing of more than 10 cm

between the top, rear, and side sur[aces of

subwoofer and walls or other audio/video

equipment, etc

• When using this unit or other electronic equipment

that contains microprocessors at the same time as

us4ng a tuner or TV, noise or screen interference

can occur on the audio and video of the tuner or

TV Should this occur, pay careful attention to the

following points

• Separate this unit as much as possible from the

tuner or TV

• Separate the antenna line of the tuner or TV from

the power cable and input/uutput connection

cables of this unit as much as possible

• Use of indoor antennas and 300 £_/uhms feedline

are especially susceptible to such ntefference

We recommend the use of outdoor antennas and

75 _)/ohms coaxial cable

300 [_/ohrns feedlirle 75 _)/ohms coaxlal came

I When not using the D-107 I

•Under normal circumstances

• Always remove the disc and turn the power off

• When leaving home for long periods of times

such as for trips, be sure to unplug the power

supply cord

•When moving the D-107

• Do not subject the D_107 to

shocks

• Always check that the disc

has been removed and the

connection cords

disconnected before moving

the D-107

l_[e]_.S]l

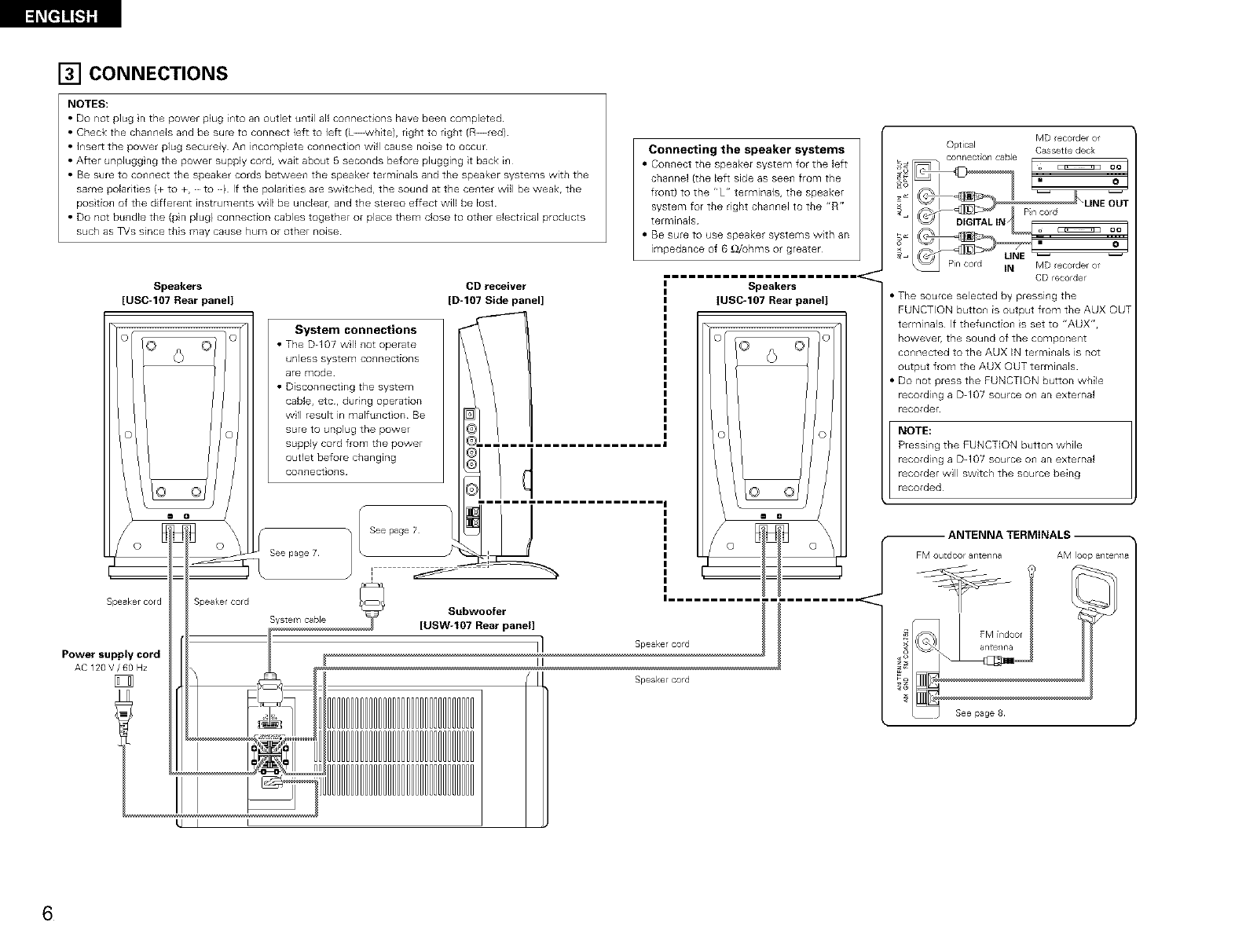

[] CONNECTIONS

NOTES:

•Do not plug n the power plug into an outlet until all connections have been completed

• Check the channels and be sure to connect left to left (L--white), right to right (R--red)

• Inserl the power plug securely An incomplete connection will cause noise to occur

• After unplugg ng the power supply cord, wait about 5 seconds before plugging it back in

• Be sure to connect the speaker cords between the speaker terminals and the speaker systems with the

same polarities {+ to +, to If the polarities are switched, the sound at the center will be weak, the

position of the different instruments will be unclear, and the stereo effect will be lost

• Do not bundle the (pin plug} connection cables together or place them close to other electrical products

such as Ws since this may cause hum or other noise

Connecting the speaker systems

•COn_lect the speaker system for the left

channel (the left side as see_ from the

front) to the "L" teEminals, the speaker

system for the right channel to the "R"

terminals

• Be sure to use speaker systems with an

impedance of 6 ££uhms or greater

Speakers CD receiver

[USC-107 Rear panel] [D-107 Side panel]

Speakers

IUSC-107 Rear panel]

Speakercord

Power supply cord

AC 120V/60 Hz

Speakercord

SystemcaMe

I I

Subwoofer

[USW-107 Rear panel]

Speake[cord

Speakelcord

MD ecorder or

Optical Cassetce deck

connect on came

IN MD ecorder of

CD recorder

• The source selected by pressing the

FUNCTION button is output from the AUX OUT

terminals If thefunction is set to "AUX",

however, the sound of the component

connected to the AUX IN terminals is not

output from the AUX OUT terminals

• Do not press the FUNCTION button while

recording a D-107 source on an external

recorder

NOTE:

Pressing the FUNCTION button while

recording a Dq07 source o_ an external

recorder will switch the source being

recorded

ANTENNA TERMINALS --

FM outdoor antenna AM loop anten/a

JConnecting a CD receiver and subwoofer 1

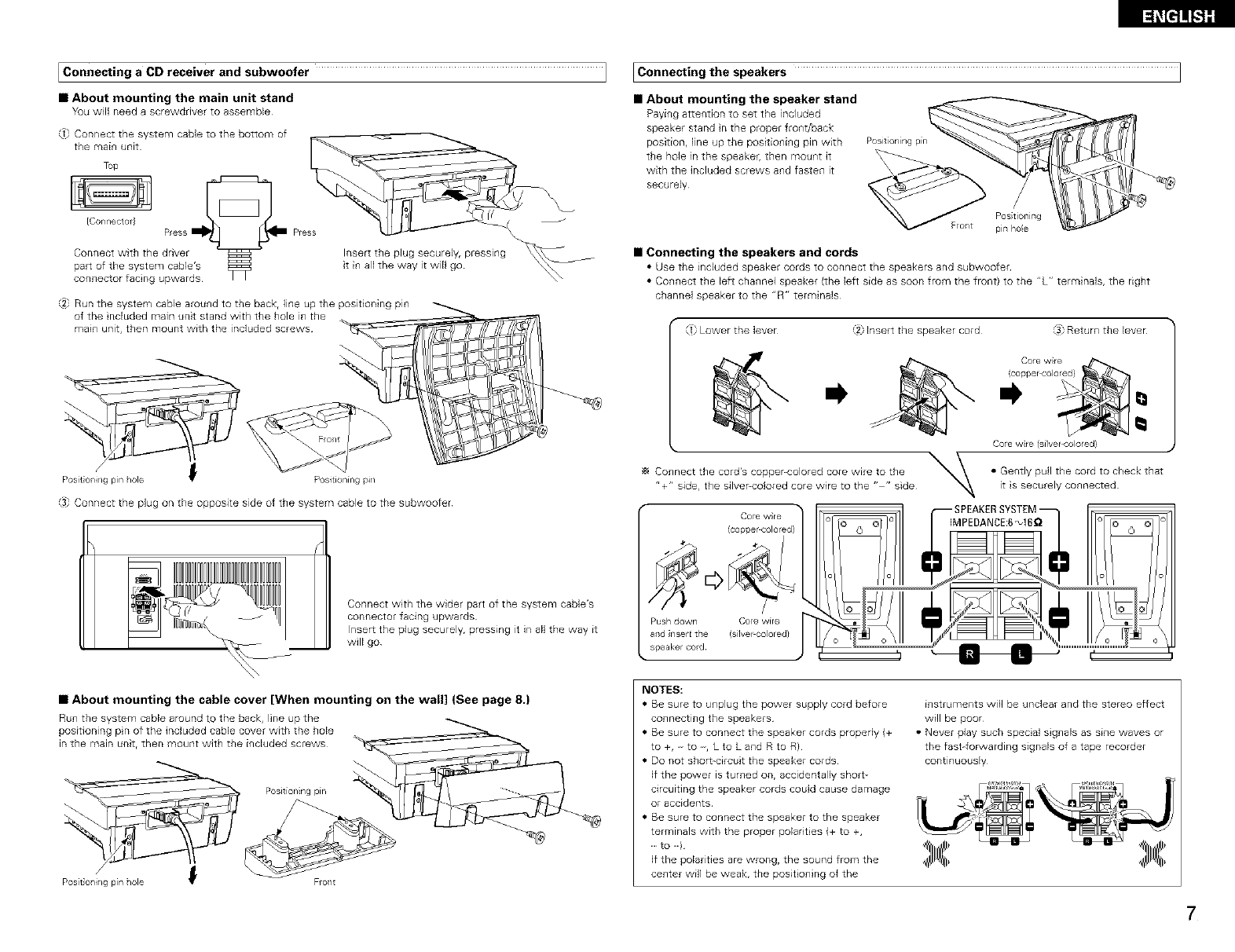

•About mounting the main unit stand

Yuu will need a screwdriver to assemble

{1} Connect the system cable to the bottom of

_2_Run the system cable aroused to the back rline up the posit oning pin

of the ncEuded main unit stand with the hole in the

main unit, then mount with the included screws

Posit o/Jig pin/ole Poskion[ng p4n

_3_Connect the plug on the opposite side of the system cable to the subwoofer

Connect with the wider part of the system cable's

connector facing upwards

Inset[ the plug securely, pressing it in aEIthe way it

will go

JConnecting the speakers 1

•About mounting the speaker stand

Paying attention to set the included

speaker stand n the proper fro_t/back

position, line up the positio_i_g pin with

the hole in the speaker, then mou_t it

with the included screws a_d fasten it

securely

Posit[onin(

_ Pos;tioning

pin hole

•Connecting the speakers and cords

• Use the included speaker cords to connect the speakers and subwoofer

• Connect the left channel speaker (the left side as soon from the front) to the "L" terminals, the right

channel speaker to the "R" terminals

_1_Lower the lever _2_lnsertthe speakercord ,_J-Return the lever

Connect the cord's coppeE-colored core wire to the

"+" side, the silver-colored core wire to the "" side

(copper colored)

Core wre (silver colored)

"_ • Gently pull the cord to check that

it is securely connected

Core w_re

(coppepcolored

Co_e wire =

•About mounting the cable cover [When mounting on the wall] (See page 8.)

Ru_ the system cable around to the back, line up the

Fro[it

NOTES:

• Be sure to unplug the power supply cord before

connecting the speakers

• Be sure to connect the speaker cords propedy {+

to+, to ,LtoLandRtoR)

• Do not shor[-circuit the speaker cords

if the power is turned on, accidentally short-

circuiting the speaker cords could cause damage

or accidents

• Be sure to connect the speaker to the speaker

terminals with the proper polarit es {+ to +,

.....to

if the polarities are wrong, the sound from the

center will be weak, the posit oning of the

instruments will be unclear and the stereo effect

will be poor

• Never play such special s gnals as sine waves or

the fast-forwarding signals of a tape recorder

continuously

l_[=]]_S]g

I Installing the FM indoor antenna ]

T_ne in an FM station (see page 15), set the antenna

in a position n which distortion and noise is

rnmirnum, then fasten the tip of the antenna in this

position using tape or a pin

FM ndoor anten/a

IConnecting an FM outdoor antenna ]

If broadcasts cannot be tuned in clearly with the

included antennar use an outdoor FM antenna,

connect 8 converter adapter to the coaxial cable and

connect the converter adapter to the set's FM COAX

(75 _Z/uhms) terminal

Selecting a place for the FM outdoor

antenna

• Set the antenna so that t is pointing towards the

broadcast station's transmitting antenna

• Behind buildings or mountains, set the antenna in

the position at which reception is bestr and also try

changing the direction of the antenna

• Do not install the antenna undeE poweE lines

Doing so is extremely dangerous, as the power line

could touch the antenna

• hstafl the antenna away from roads or tracks to

avoid noise from cars or trains

• Do not install the antenna too high, as it may be hit

by lightning

Note to CATV system installer:

This reminder is provided to Call the CATV

system installer's attention to Article 820-40 of

the NEC which provides guide lines for proper

grounding and, in particular, specifies that the

cable ground shaft be connected to the grounding

system of the building, as close to the point of

cable entry as practical

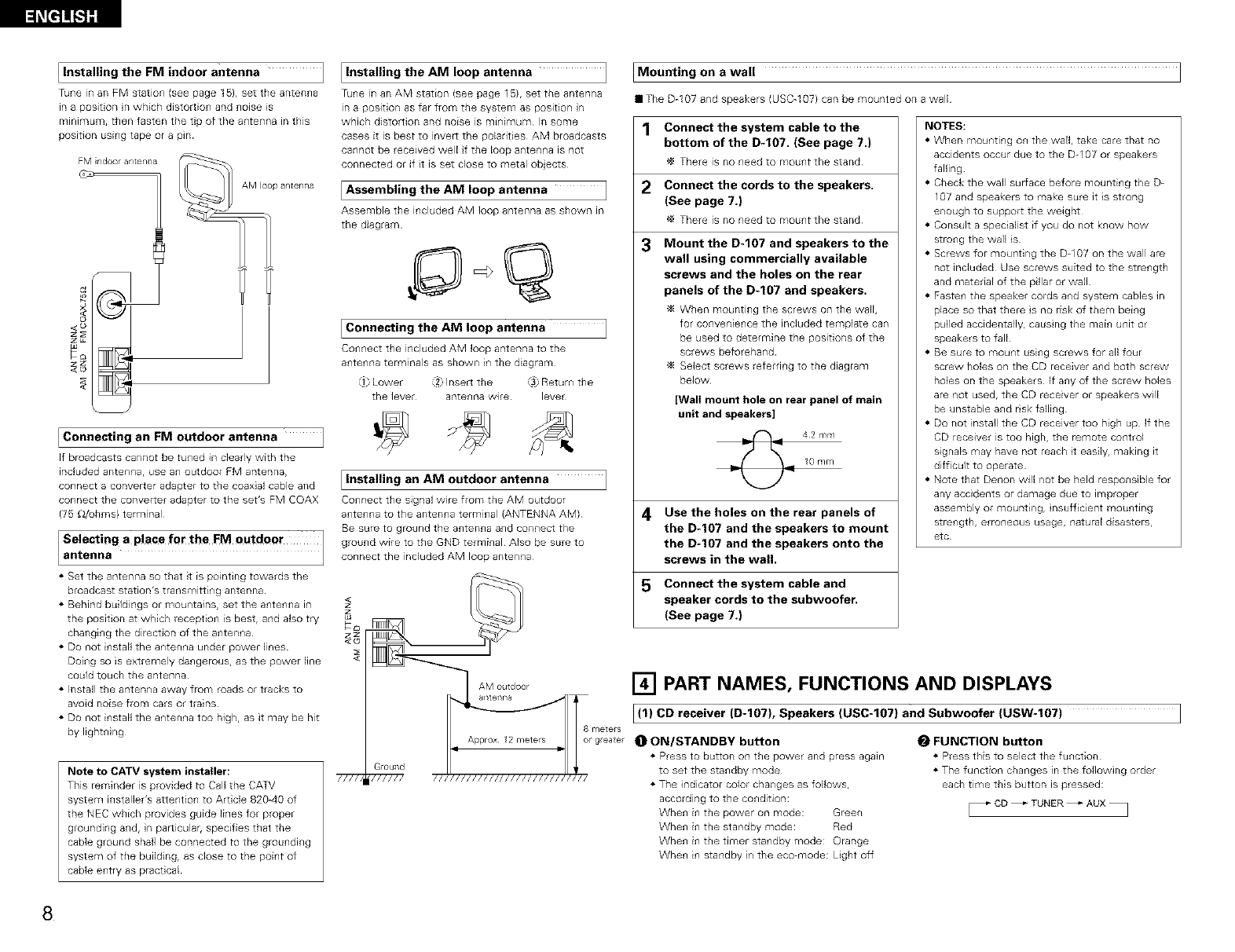

I Installing the AM loop antenna I

T_ne in an AM station (see page 15), set the antenna

in a position as far from the system as position n

which distortion and noise is minimum In some

cases it is best to invert the polarities AM broadcasts

cannot be received well f the loop antenna is not

connected or if it is set close to metal objects

IAssembling the AM loop antenna

Assemble the included AM loop antenna as shown in

the diagram

IConnecting the AM loop antenna I

Connect the included AM loop antenna to the

antenna terminals as shown in the diagram

_1 Lower _2}Insert the ,_3-Return the

the lever antenna wire lever

I Installing an AM outdoor antenna I

Connect the signal wire from the AM outdoor

antenna to the antenna terminal (ANTENNA AM)

Be sure to ground the antenna and connect the

ground wire to the GND terminal Also be sure to

connect the included AM loop antenna

I Mounting on a wall ]

• The D-107arid speakers (USC-107)carsbe mounted on awall

1Connect the system cable to the

bottom of the D-107. (See page 7.)

There is no need to mount the stand

2Connect the cords to the speakers,

(See page 7,}

There is no need to mount the stand

3 Mount the D-107 and speakers to the

wall using commercially available

screws and the holes on the rear

panels of the D-107 and speakers.

When mounting the screws on the wall,

for convenience the included template can

be used to determine the positions of the

screws beforehand

Select screws referring to B_e diagram

below

[Wall mount hole on rear panel of main

unit and speakers]

42 mm

_ _ 0 r,/m

4Use the holes on the rear panels of

the D-107 and the speakers to mount

the D-107 and the speakers onto the

screws in the wall.

5 Connect the system cable and

speaker cords to the subwoofer,

(See page 7.}

NOTES:

•When mounting on the wall, take care that no

accidents occur due to the D-107 or speakers

falling

• Check the wall surface before mounting the D-

107 and speakers to make sure it s strong

enough to support the weight

• Consult a specialist if you do not know how

strong the wail s

• Screws for mounting the Dq07 on the wall are

not included Use screws suited to the strength

and material of the pillar or waft

• Fasten the speaker cords and system cables in

place so that theEe s no risk of them being

puffed accidentally, cads ng the main unit or

speakers to fall

• Be sure to mount using screws for all four

screw holes on the CD receiver and both screw

holes on the speakers If any of the screw holes

are not used, the CD receiver or speakers will

be unstable and risk failing

• Do not install the CD receiver too high up If the

CD receiver is too high, the remote control

signals may have not reach t easily, making it

difficult to opeEate

• Note that Denon will not be held responsible for

any accidents or damage due to improper

assembly or mounting, nsufficient mounting

strength, erroneous usage, natural disasters,

etc

AM outdoor [] PART NAMES, FUNCTIONS AND DISPLAYS

I(1} CD receiver (D-107), Speakers (USC-1O7) and Subwoofer (USW-107} ]

Org gate O ON/STANDBY button

Press to button on the power and preos again

to set the standby mode

• The indicator color changes as follows,

according to the condition:

When in the power on mode: G_een

When in the standby mode: Red

When in the timer standby mode: Orange

When in standby in the eco-mode: Light off

FUNCTION button

• Press this to select the function

• The function changes in the following order

each time this button is pressed:

OII/BAND button

• In CD function, press this button to stop

playback

• In tuner function, each time this button is

pressed, the band and FM reception mode

change as follows:

_-FM AUTO _ FM MONO _ AM_

I<<I-, +/IHH buttons

• Press the IHH and HI4 buttons to move to the

beginning of a specific track while in CD

function (See page 22)

• When the function is set to "TUNER", press

these button to select the preset numben (See

page 16)

• Press these button to select the menu function

(See pages 13, 14)

_VOLUME v,_ buttons

• Press to lower or raise the volume

• The volume increase when time A button is

pressed and decreases when the vbutton is

pressed

• When one of the buttons is pressedr the

volume level changes in 65 steps The bvel is

indicated on the display, rang ng from "Vulume

0Or' (minimum) to "63" then "Max" (Electronic

control)

Disc door

• Press the -_ button to open and close the door

• When a disc is loaded, it is drawn in

automatically and the door closes

• The door autolrlatically closes if it is left open

for about 1 minute

--_ button

• Press this button to open and close the disc

door

• When pressed in the standby mode, the power

turns on and the disc door opens

Display

• See page 9

REMOTE SENSOR

• Aim the supplied remote control (R5909) at

this sensor and operate

_) I_/11 button

• Press this button to start playing a disc

• The pause mode is set when this button is

pressed while a CD is playing

When pressed while in the pause mode,

playback resumes

• When pressed while the disc door is open, the

dsc door closes and playback begins

• When pressed in standby mode, the power

automatically turns on and playback begins

[Auto on function]

• When pressed while the function is set to

anything other than "CD", the function

switches to "CD r' and the CD starts playing

IAuto on selection]

OMain unit stand

• Mount using the included screws (Seepage 7)

DIGITAL OUT OPTICAL terminal

_) AUX iN terminals

AUX OUT terminals

• No signals are output from these terrninaB

when the function s set to "AUX"

_) FM antenna terminal (ANTENNA FM}

• See page 8

_) AM antenna terminals (ANTENNA AM)

• See page 8

SYSTEM CONTROL terminal

_) Speaker terminals

_)Speakerstand

_) SYSTEM CONTROL terminal

Power supply cord

SPEAKER SYSTEM terminals

(2} Display ]

Mode display portion ('Nmer section}

• This indicatestimetimer status

[For MP3 flies]

SLEEP

: This lights when the timer is set to

"ON" It is also lit when the timer s n

the standby mode When the timer s

set to "OFF", the indicator is off, even

if the timer times are set

: This lights when the sleep timer is

activated

Mode display portion (CD section}

• This indicates the CD mode

Ib : Lights during play

II : Lights during pause

C:_ : Lights as follows during

repeat play

This lights as follows each

time the REPEAT button is

pressed:

[For a music CDl

(Repeat mode off)

[For MP3 files]

Not lit _

(Repeat mode off) (AII4rack repeat}

MP3 : This lights when a disc containing MP3

format flies is loaded

FILE : This lights when the file name in the

MP3 ID3-Tag s displayed

TITLE : This lights when the title name in the

MP3 ID3-Tag is displayed

FOLDER : This lights in the folder selection

mode

ARTIST : This lights when the artist name n the

MP3 ID3-Tag s displayed

ALBUM : This lights when the album name in

the MP3 ID3-Tag is displayed

PROG : Lights as follows during program play

RAND : Lights during random play RA_DO_

This lights as follows each

time the RANDOM button

is pressed:

[For a music CD} {PC@09}

RAND _ Not lit

(AII4rack random mode} (Random mode off)

Not lit

(Randommode off)

Menu function display section

• This lightswhen inthe menu function

Mode display portion (Tuner section}

• This indicates timetuner mode

RSET This flashes when presetting AM/FM

stat_or_s rt_e_ stops flashing when the

station is preset

AUTO This lights when the "FM AUTO"

mode is selected with the BAND

button

III'P This lights during tuner reception when

an AM or EM station is properly tuned

ST Lights when stereo is selected

MONO This lights when the "FM MONO"

mode is selected with the BAND

button and when receiving a monaural

broadcast while in the "FM AUTO"

mode

MEMO : This lights when presetting AM/FM

statiOnSr then turns off when the

station s preset

Mode display portion

(Tone control section}

• This indicates sound adjustment modes

SDS : This lights when timeSDB (Super

Dynamic Bass] funct on is set to

"ON"

TONE : This lights when time]evel has been

adjusted using the tone controls

(BASSr MID and TREBLE)

Mode display portion

(Multi-display section)

• This indicates timevarious funct ons

• When the function s set to "TUNER", the

recept on band and reception frequency are

displayed here

• When the function is set to "CD", the disc

number, number of tracks, current track

number, playing time and the various operat ng

modes are displayed here _E_u

• When the MENU button is pressed, (_

the display switches to the displays

of the various modes

(RC_09}

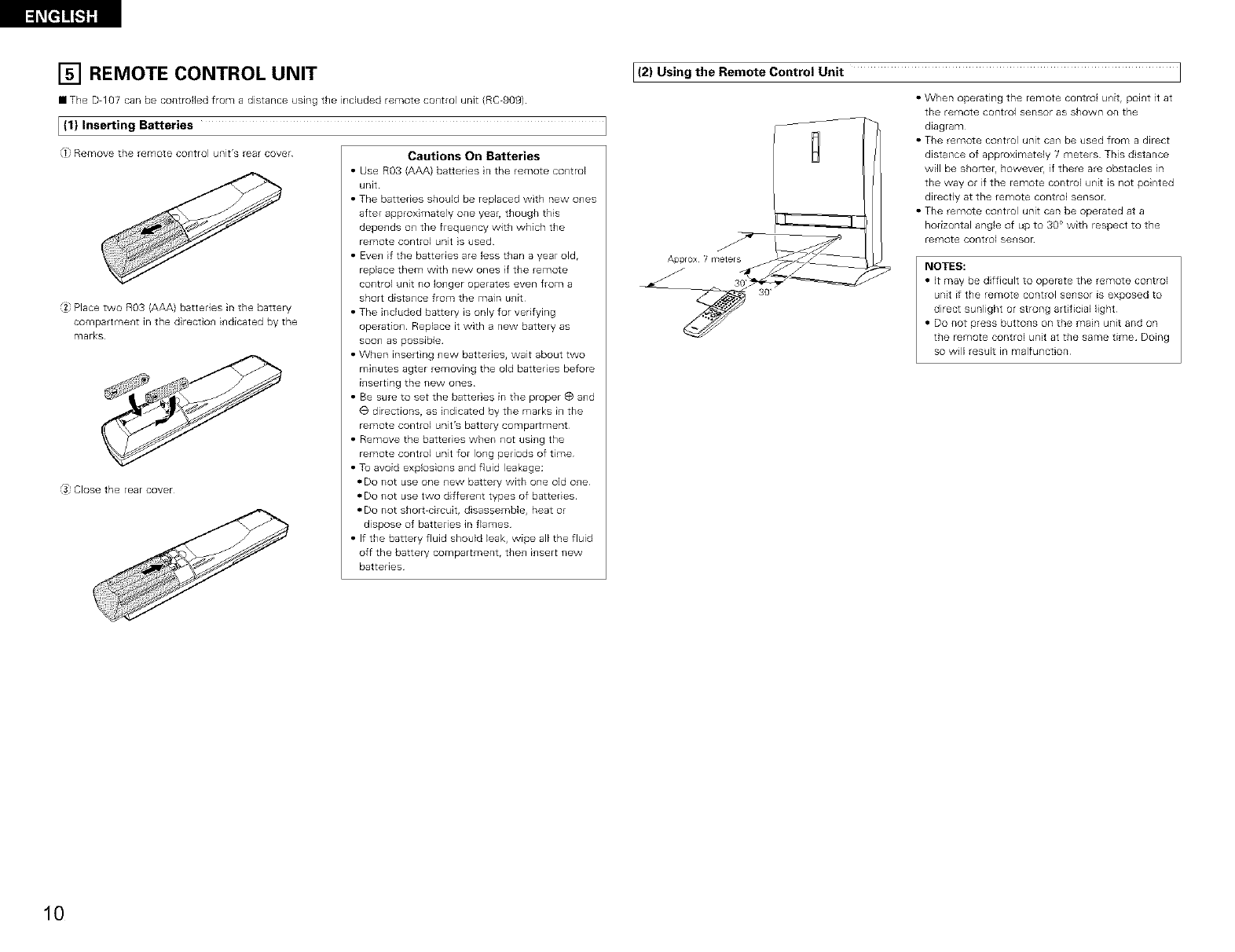

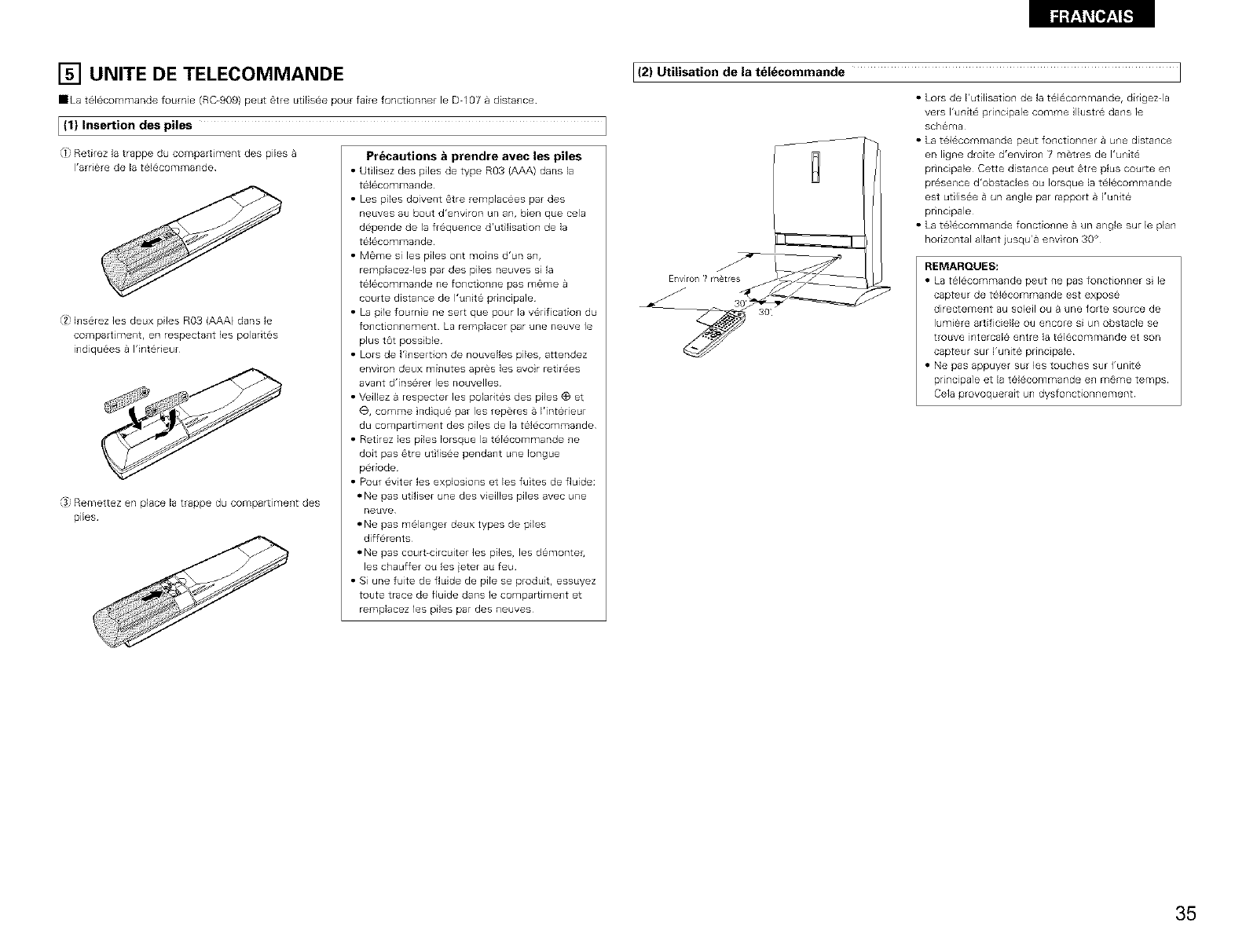

[] REMOTE CONTROL UNIT

lithe D-107 cars be controlled from a distance using the included remote co_]trol unit (RC_909)

J(l) Inserting Batteries

(l Remove the remote co_trol unit's rear cover Cautions On Batteries

(2 Place two R03 {AAA) batteries in the battery

compartme_t in the direct on indicated by the

marks

Close the rear cover¸

•Use R03 (AAAI batter es n the remote control

unit

• The batteries should be replaced with new ones

after approximately one yea_, though this

depends on the frequency with which the

remote control unit s used

• Even if the batteries are less than a year old,

replace them with new ones if the remote

control unit no longer operates even from a

short distance from the main unit

• The included batteEy is only for verifying

operation Replace it with a new battery as

soon as possible

• When insert ng new batteries, wait about two

minutes agteE removing the old batteries before

inserting the new ones

• Be sure to set the batteries in the proper O and

e directions, as indicated by the marks in the

remote control unit's battery compartment

• Remove the batteries when not using the

remote control unit for long periods of time

• Tu avoid explosions and fluid leakage:

•Do not use one new battery with one old one

•Do not use two different types of batteries

• Do not short-circuit, disassemble, heat or

dispose of batteries in flames

• If the battery fluid should leak, wipe all the fluid

off the battery compartment, then insert new

batteries

(2} Using the Remote Control Unit 1

• When operating the remote control _]_r point it at

the remote control sensor as SI]Qwn on the

diagram

• The remote co_]trol unit can be used from a direct

distance of approximately 7 meters This d stance

will be shorter, howeveL if there are obstacles in

the way or if the remote control unit is not pointed

directly at the remote control sensor

•The remote control unit can be operated at a

horizontal angle of up to 30 ° with respect to the

remote control sensor

Approx 7 meters NOTES:

• It may be difficult to operate the remote control

unit if the remote control sensor is exposed to

direct sunlight or strong artificial light

• Do not press buttons on the main unit and on

the remote control unit at the same time Doing

so will result in malfunction

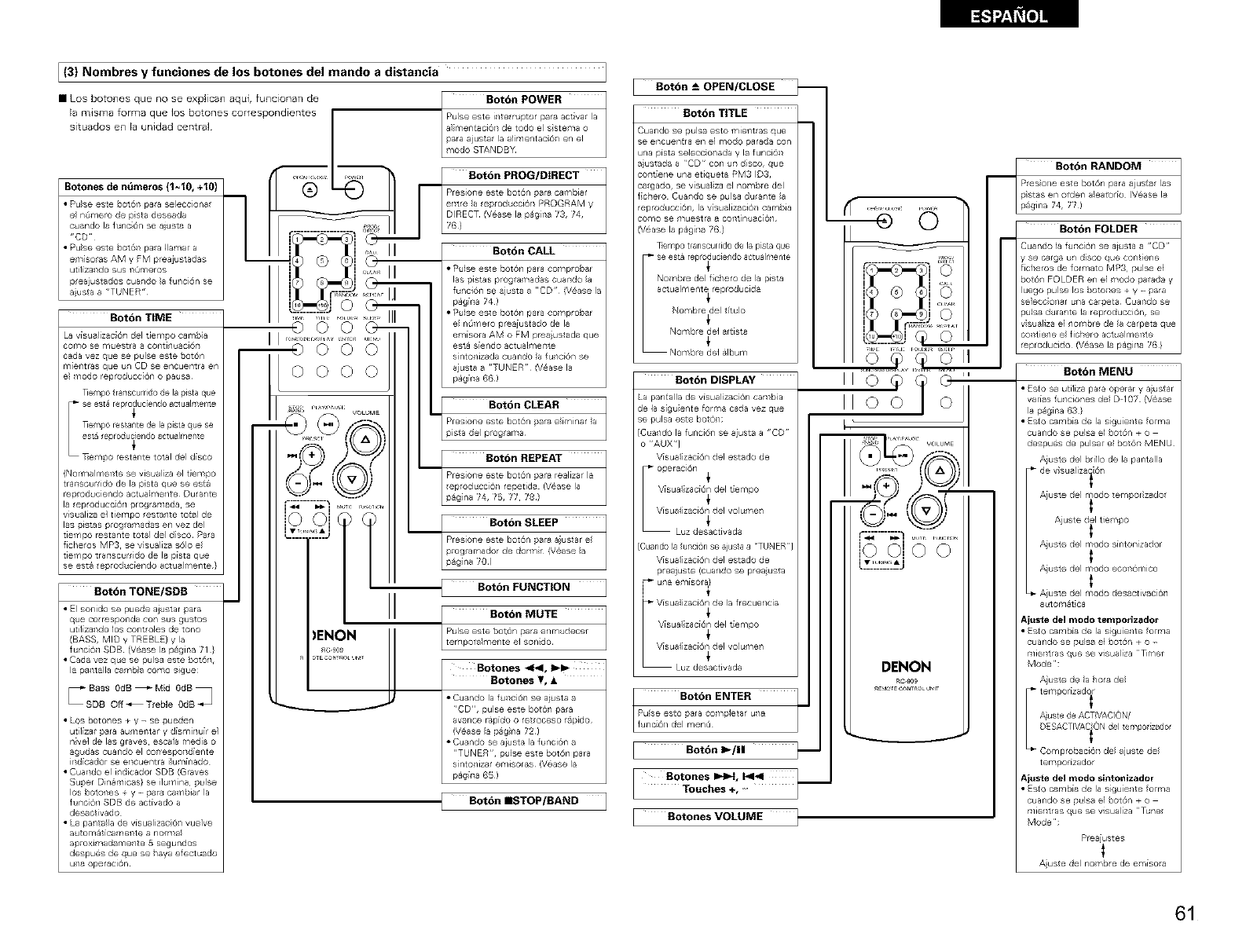

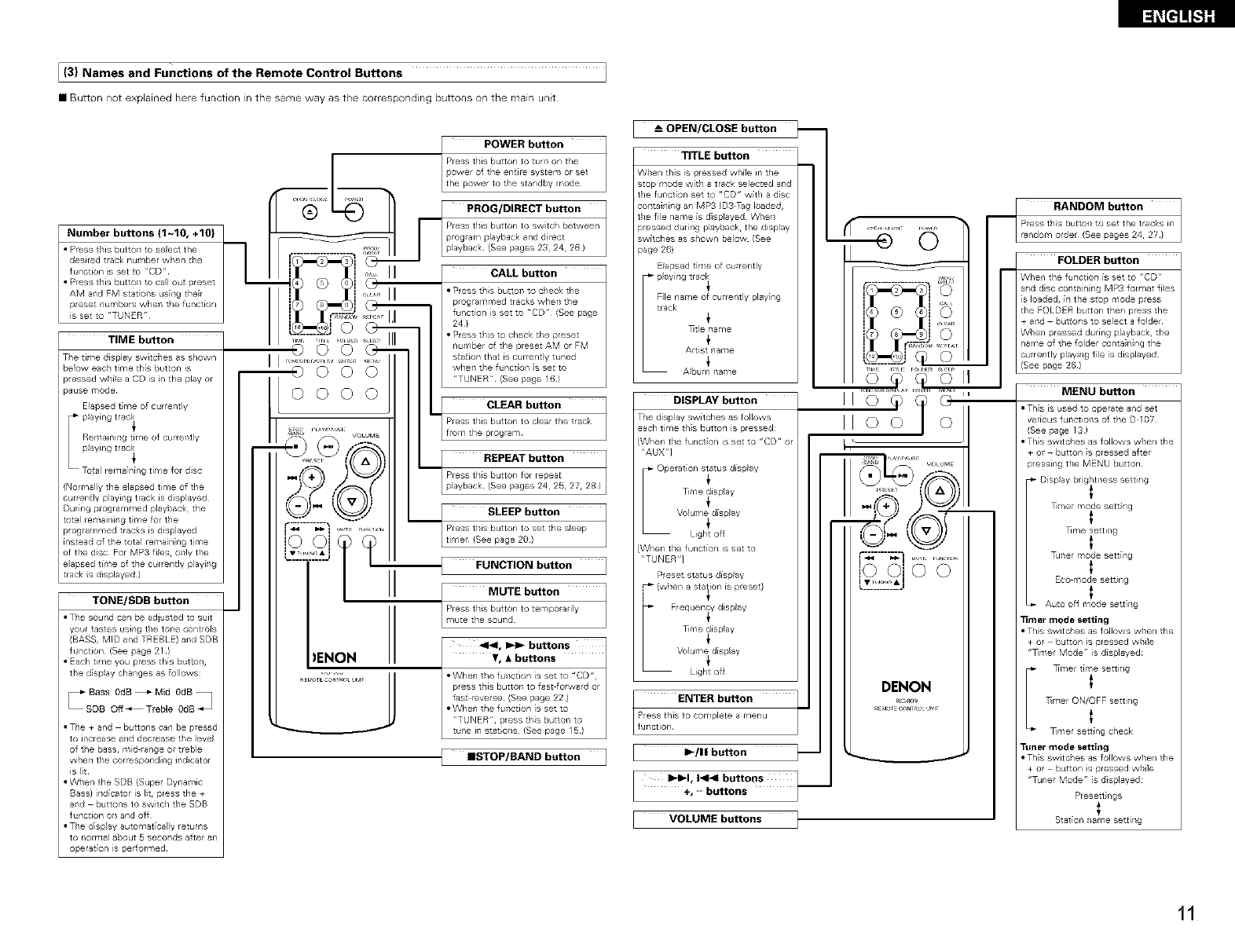

J(3) Names and Functions of the Remote Control Buttons

• Button not explained here function in the same way as the corresponding buttons on the mainunit

Number buttons (1~10, +10) ]

• Press 1is buttoT_ to seect the

_esired tack number when the

function s set o 'CD"

• Press this butch to cal out preset

AM and FM scations using ther

peset numbers when the funct[or/

is set to "TUNER

TIME button

Tie time display switci/es as shown

below each time this butCon is

ressed whi}e a CD is in the play or

ause mode¸

Elapsed tree of cur ently

Rer'laining time of currently

Tota rer'la[n[ng time for disc

(Normally the elapsed time of the

currently playing track is displayed

Dudng programmed playback the

total remaining trf%e for the

programmed tracks is displayed

[nsCead of the total remain ng tree

of tile disc For MP3 fi}es only tile

e apsed t_r'le of tile ct,r ently playi/g

track s displayed )

TONE/SDB button

• Tie sound can be adjusted to suit

your tastes usi_/g the tone controls

(BASS, MID and TREBLE} and SDB

function (See page 21 )

• Each time you press this button,

the d splay changes as follows:

• Tie + and buttons can be pressd

to increase and decrease tie leve

of the bass, mid ra_/ge oF treble

whell the corresponding il/dicator

is lit

• When the SDB (Super Dynamic

Bassi indicator is lit, press the +

and - buttons to switc / the SDB

function on and off

• Tie display automat[ca ly returns

to normal about S seconds after an

operation is performed

__.........,_j!il....

)ENON

PROG/DIRECT button

CALL button

• Pess this button to c/eok the

prog ammed tracks when the

function is set to 'CD (See page

24}

• Press this to check the preset

number of the preset AM or FM

sCation that is currently tuned

when the function s set to

"TUNER (See page 16)

FUNCTION button J

•STOP/BAND button

--_ OPEN/CLOSE button --

TITLE button

When ths s pressed while irl the

stop mode with a track selected a_wl

the funct[or/ set o "CD" with a disc

containing an MP3 D3 Tag loaded,

the fi}e name is displayed When

pressed durng playback the display

switches as shown below (See

page 26)

E apsed t[r'/e of currently

DISPLAY button

The display switches as follows

each time ths buttoll is pressed

Nhen the funct on is set to "CD or

"AUX 1]

_- Operation status display

_me display

Volume display

Light off

/Vhen tile function is set to

"TUNER"]

Preset status display

F_ (when a station is preset}

ENTER button

Press this to corr, plete a menu

lunction

I_/11 button

-':,.b ttYn:

J VOLUME buttons

II o _) c[c "

Iloo o

,/% , l

,.____'2_L_J

DFNON

RCf_0_

_E,,Ir_CON_Oura

FOLDER button

Whel/the lullotioll is set to "CD"

and dsc conta n ng MP3 format ties

is loaded, in the 3or_ r,/o_e press

the FOLDER button then press the

+ and - buttons to seect a f older

When pressed during pJayback, tile

name of the folder cor/ta r/ng the

currently p}aying fie s displayed

(See page 26)

MENU button

• Ths is used to operate and set

various functions of the D 10/'

(See page 13)

• Ths switc/es as follows whel/ the

+ or - button s pressed after

pressing the MENU button

D splay blightness setting

_¥1er mode sett ng

_r,/e setti /g

T_ner mode set ing

Ecc_r'/o d e sett ng

Auto ofl mode Set[[l%_

Timer mode setting

• Ths switc/es as follows whel/ the

+ o button s pressed while

"_n/er Mode is displayed

_mer time setti/g

mer ON/OFF setti/g

_r'/er set [ng check

Tuner mode setting

• Ths switc/es as follows when the

+ or - button s pressed while

"Tuner Mode" is displayed:

Presett ngs

Station lame set[ir_

l_[e]]_l]g

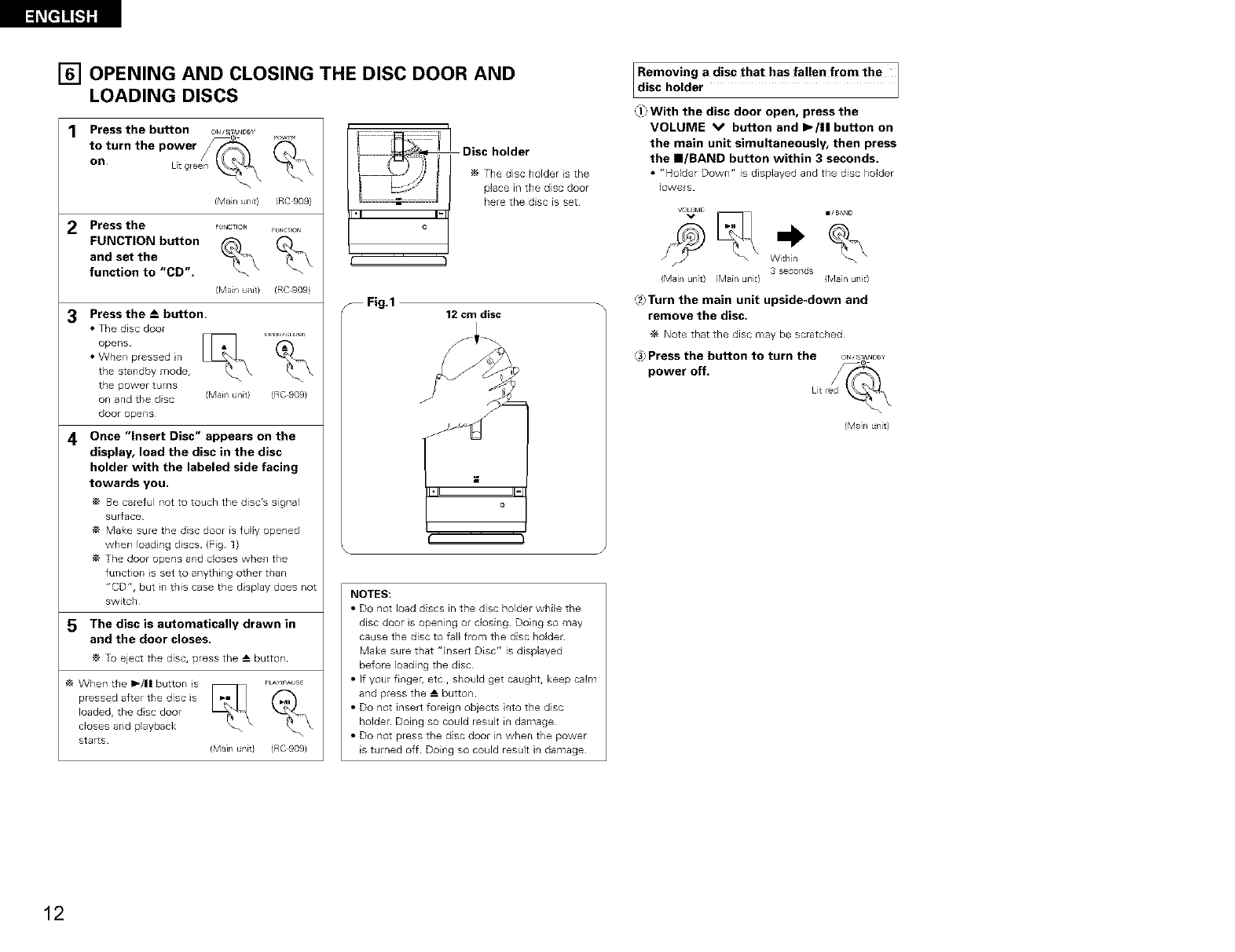

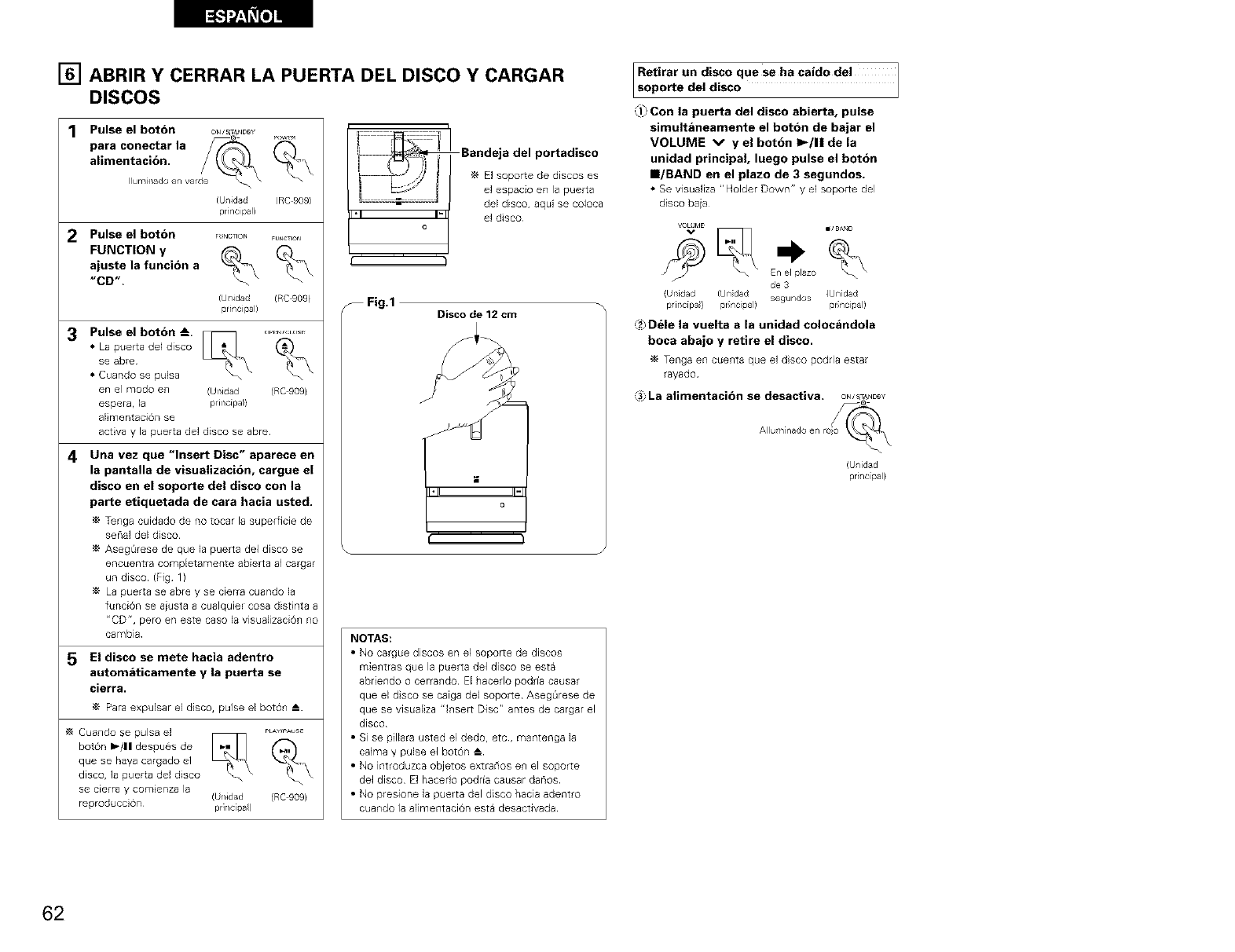

[] OPENING AND CLOSING THE DISC DOOR AND

LOADING DISCS

1Press the button oN,

to turn the poweref _ _

[_[ _

on Lt gre

(Man unig (RC909)

2Press the F NeT,ON FUNCTION

FUNCTION button

and set the

function to "CD".

(Man unig (RC 909}

3Press the _-- button.

• The disc door

• When pressed n

the standby mode,

the power turns

on and the disc (Mah unit} (RC909/

door opens

4Once "Insert Disc" appears on the

display, load the disc in the disc

holder with the labeled side facing

towards you.

Be careful not to touch the disc's signal

surface

Make sure the disc door is fully opened

when Ioadng discs (Fig 1)

The door opens and closes whe_ the

function s set to anythi_g other than

"CD", but in this case the display does not

switch

5 The disc is automatically drawn in

and the door closes.

To eject the disc, press the _--butto_

When the I_/11 button s _LAVPAUS_

pressed after the disc is _ (_

loaded, the disc door

doses and playback

StaFLS (Main _n[t} (RC909}

Disc holder

The disc holder s the

place in the disc door

here the disc is set

Fig,1 12 cm disc

NOTES:

• DO not load discs in the disc holder while the

disc door s opening or closing Doing so may

cause the disc to fall from the disc holder

Make sure that "Insert Disc" is displayed

before loading the disc

• If your fi_lger, etc, should get caught, keep calm

and press the -_ button

• Do not insert foreign objects into the disc

holder Doing so could result in damage

• Do not press the disc door in when the power

is turned off Doing so could result in damage

Removing a disc that has fallen from the

d sc ho der

_I) With the disc door open, press the

VOLUME v button and _/11 button on

the main unit simultaneously, then press

the B/RAND button within 3 seconds.

• "Holder DowrP' is displayed and tile disc holder

lowers

_ [_ Within

3 seconds

(Main unt) (Main unig (Main u/it)

12 Turn the main unit upside-down and

remove the disc,

Note that the disc may be scratched

_3_Press the button to turn the oN _T_N_V

power off.

(Ma]n _n[t}

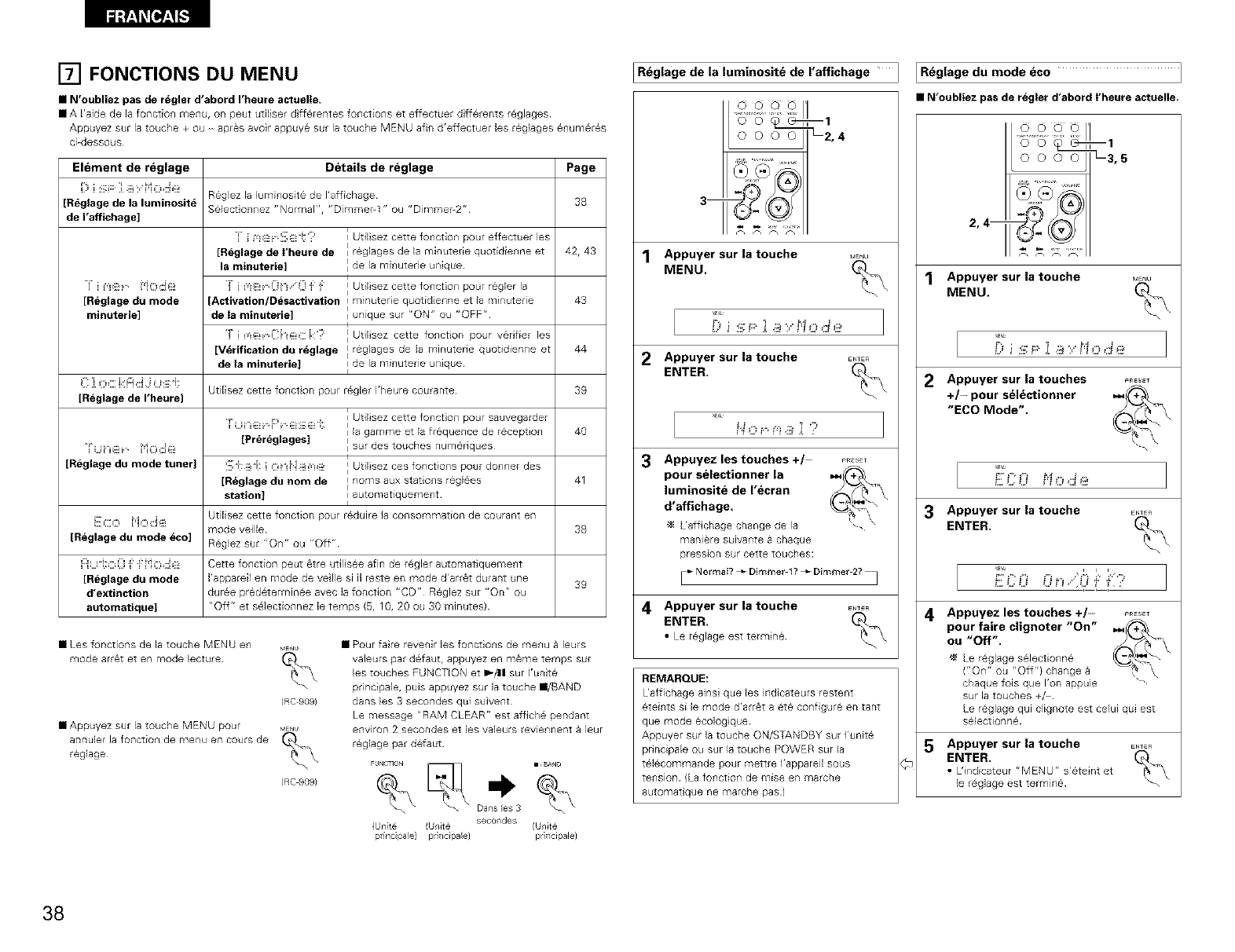

[] MENU FUNCTION

•Be sure to set the current time beforehand.

• Various functions can be operated and various settings made using the menu function

Press the + or button after pressi_lg the MENU button1 to perform the settings listed below

Setting item Setting details

Set the display's brightness

[Display brightness Select "NormaY', "Dimmer_l r, or "Dimmer-2"

setting]

[Timer mode setting]

i" i i'i_Bi..!i_]i_i;'] :' i Use this to make the everyday timer

[Timer time setting] I

___,:=:r"=.,E_ =.,_ _ IUse this to turn the eveEydaytilner al]d

I , ......

[Timer ON/OFF setting] Ioncetrne to ON o ©FF

:i.:, i Use this to check the everyday timer and

[Timer setting check]

,. _,- _.E._.,,.,:: ,Use this to set the current time

[Time setting]

[Tuner mode setting]

i'i .ii_i_i]_i..F::'i..iI_:IIPBi:: I Use this to store the reception band

IPresettings]

,::i, :I US e these to gve names to

IStation name setting] I automatically set stations

_JJ, E_"_.,,.:=._ Use this for a lower power consumpt on in the standby mode

[Eco-mode setting] Set to "On" or "Off"

This function can be used to automatically set the power to the

I_IU_I_I_ _i__i_'_i_,_i_i_ standby mode if the set remains in the stop mode for the set amount

[Auto off mode setting] of time with tbe function set to "CD"_

Bet to _On" or "Off" and select the time 15, 1g, gg or gg minutes/_

Page

17,18

• The MENU button functions in both the _E_

stop and play modes

• Press the MENU butto_ to cancel the

me_u functio_ curre_tly bei_g set

(RC909)

_IE_

(RC909)

• To set the menu functions back to the default

values, press the FUNCTION and I_/ll buttons on

the main unit simultaneously, then within 3

seconds press the •/BAND button

"RAM CLEAR" is d splayed for approximately 2

seconds and the values are reset to their defaults

FUNC'ION [_ m_8_N_

Within

,q S¢COT_d_

(Main u/it) (Man UTl[t} (Man uTlit}

Display brightness setting

1Pressthe MENU button, _IE_U

2 Pressthe ENTER button. %

3Pressthe +/- buttons to _

select the display ,,_

brightness. __Q%_

Eacl_ time you press this _,

butto_s, the display ... "

changes as follows:

[_" Normal7 _ Dimmer 17_ D_mmer2? •

4Press the ENTER button ......

•The setti_g is entered

I Eco-mode setting I

•Besure to set the current time beforehand.

2_ 4 m

1Pressthe MENU button, _IE_U

2Pressthe +/- buttons to ......

select "ECO Mode". _

3Pressthe ENTER button.

4Pressthe +/- buttons to ......

make "On" or "Off"

flash.

The selected setting ("O_P'

or "Off") switches each time

the +/buttons is pressed "-. "

The setting that is flashing is

the one that is selected

5 Pressthe ENTER button ......

• The "MENU" ndcator turns off

and the setting is completed

NOTE:

The display a_d i_dicators remain off wl_ile the

standby mode is set in the eco_mode

Tu turn on the power, press the ON/STANDBY

button on the CD receiver or the POWER button

on the remote control unit {The auto power on

funct on does not work)

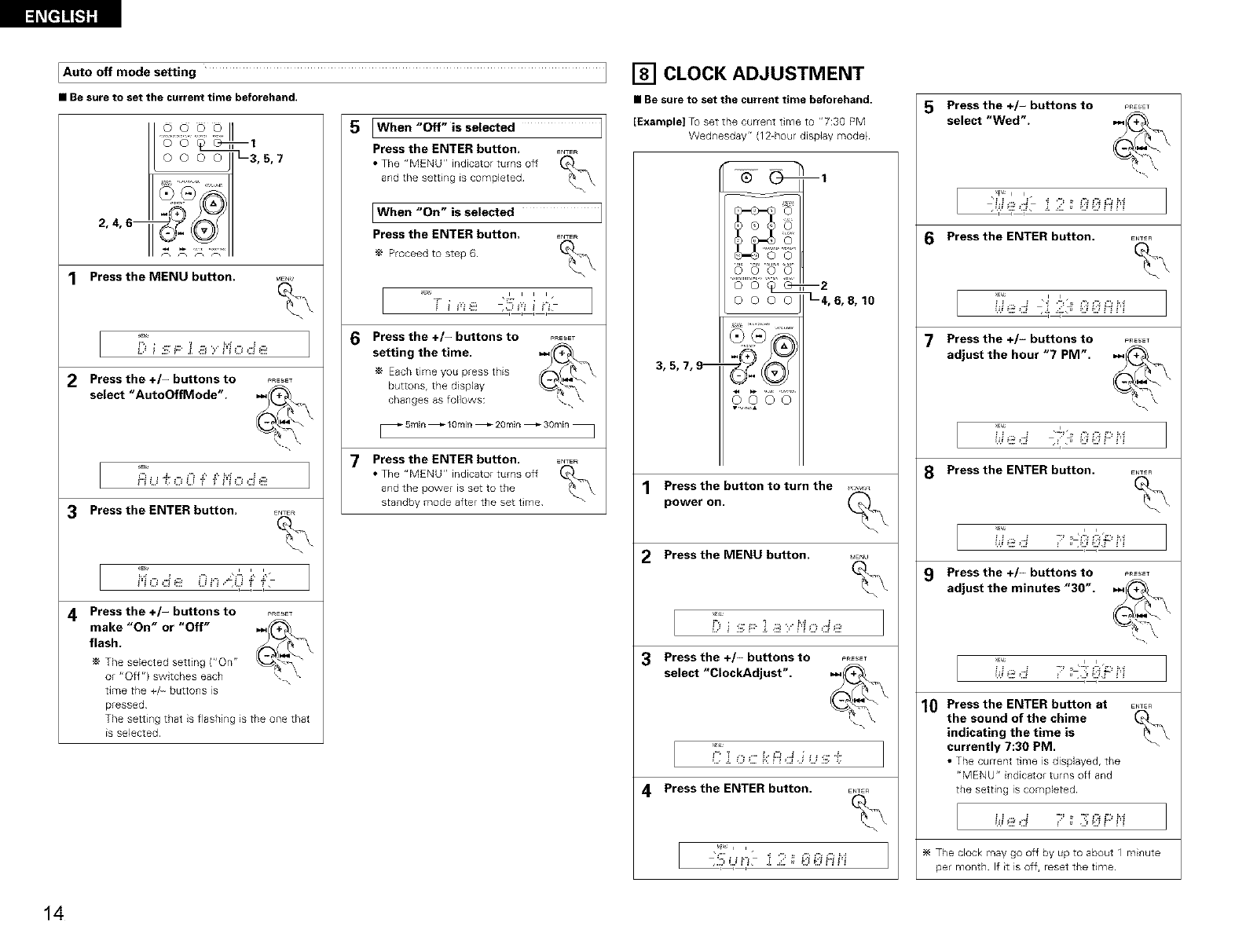

JAuto off mode setting J

•Be sure to set the current time beforehand,

_L--3, 5, 7

1 Press the MENU button.

2 Press the +/- buttonsto .......

select "AutoOffMode". _(_\

i"i LJ t, LJ _.._ T T i'i LJ C:i P!

3 Press the ENTER button. _NTER

_._.,,:::_._ ,..._.._.,.! i_

4Press the +/- buttons to "RESET

make "On" or "Off" ,_(_,_

flash.

The selected setting ("ORE'

or "Off"} SWitches each N "_

time the +/buttons is

pressed

The setti_g that is flashing is the one that

is selected

5[When "Off" is selected

Press the ENTER button. _NTER

• The "MENU" indicator turns off (1_

and the setting is compbted

When "On" is selected

Press the ENTER button. _._

Proceed to step 6

........ _

6Press the +/- buttons to .......

setting the time. _._

Each time you press this

buttons rthe display

changes as follows: ,,, ',.

5rain _ 10min _ 20rain _ 30rain

7Press the ENTER button ......

• The "MENU" indicator turns off (44___

and the power is set to the

sta_dby mode after the set tree

[] CLOCK ADJUSTMENT

•Be sure to set the current time beforehand.

[Example] Tu set the current time to "7:30 PM

Wednesday" (12_hour display mode)

_) ml

L4, 6, 8, 10

z,s,_,9- )i- _J)

1Press the button to turn the ..........

power on, _

2Press the MENU button. MEnU

3Press the +/- buttons to PR_T

select "ClockAdjust". _(_

_,,,, J, _,J L,, _,,, _ _ LJ .J LJ ,:_. b

4Press the ENTER button, ENTER

5 Pressthe +/- buttons to PR_T

select "Wed". _(_,

6Pressthe ENTER button, ENTER

7Pressthe +/- buttons to ......

adjust the hour "7 PM". _(_,_

8 Pressthe ENTER button. ENTER

......:.::,_ ,o._:i,,::!.__

9Pressthe +/- buttons to ......

adjust the minutes "30". _

10 Press the ENTER button at .....

the sound of the chime

indicating the time is

currently 7:30 PM,

• The current time is displayed, the

"MENU" indicator turns off and

the setting is completed

The clock may go off by up to about 1 minute

per month If it is off, reset the time

[] LISTENING TO THE RADIO

I(1) Station Selection I

[Example] Set the reception frequency to "FM 8750 MNz"

1 2 3 5

Q ml

OOOO

3--

--5

Press the button oN'_NDB_ ,_, _

tO turn the poweren_ (_

on. Lt gre

(Man unit} (RC909)

Press the F NeT,ON FUNCTION

FUNCTION button %

and set the

function to

"TUNER". IMar_o,_it} IRC 909}

Press the m/BAND •BJ,ND _'_'_

butt°n t° se'ect _.\ _,.FM..

(Man unit} (Re 909}

4Press the TUNING _"_ _

buttons and set the

receive frequency to '\,

"FM 87.50 MHz".

• Whe_l a station1is tu_led in, (RC909}

the " [1(_'" indicator lights

•Auto tuning

Hold the tuning button down for more than

05 seco_d and release to automatically

receive broadcast stations with strong

signals

Tdning will not stop automatically if the

antenna's input level is low {if the " lift r,

indicator does not light)

eTu stop auto tuning, press the TUNING

buttons once (for under 05 seconds)

•Manual tuning

The reception frequency changes each

time one of the buttons is pressed (for less

than 05 seconds)

5 Press the VOLUME buttons to adjust

the volume,

VO_U_E

(Main u/it) (RC 909)

Receiving FM programs in stereo

• When the reception mode s set to "FM AUTO"

and a stereo broadcast is tuned in, the "ST"

indicator lights and the broadcast is received in

steEeo

• If the antenna input level is low and stereo

reception is unstable, set the reception mode to

"FM MONO" to receive in mono and achieve a

better sound The last set reception mode is

stored in the memory

NOTE:

A humming sound may be heard when using a TV

nearby while receiving AM programs If this

happe_s, move the system as far from the TV as

possible

(2) Storing Broadcast Stations ]

•Be sure to set the current time beforehand.

• Up to 30 FM and AM stations can be preset

[Examplei Store the tuned "FM 87¸50 MHz" to

preset number "3"

® O

5--

2,7--

5--

1Pressthe MENU button. _IE_U

2Pressthe +/- buttons to

select "Tuner Mode".

3Pressthe ENTER button. _,_

4Pressthe ENTER button. ENTER

5 Pressthe •/BAND button and

TUNING buttons, receive the

broadcast station "FM 87.50 MHz"

that you want to store to preset

memory,

6Pressthe ENTER button. ENTER

7Pressthe +/- buttons or number

buttons to display the number that

you want to store.

eRES_T

8 Pressthe ENTER button. ENTER

9Repeat step 3 to 7 to set other

station, or change a preset station.

10 Press the MENU button to .....

complete the setting.

• The "MENU" indicator turns off

To cancel the operation in the middle, press the

MENU button before performing step 7

NOTES:

• If a station is preset at a number where a

statio_ is already preset, the previous station is

replaced with the new station

•The preset memory is _ot cleared immediately

when the power supply cord s unpluggedr but

is cleared if the cord left unplugged for an

extended period of tme If this happens, preset

the station,s agai_

(3} Giving names to preset stations I

•Be sure to set the current time beforehand,

• Names of up to 11 characters can be gven to preset stations

oooo

0 0 0 0 _-4,6,7,

8,10

3, 5,8--

8- , __ 2_

1Perform steps 1 and 2 under

"Listening to preset stations" above

to display the preset number of the

station to which you want to give a

name.

2Press the MENU button.

3 Press the +/- buttonsto .......

select "Tuner Mode". _

4Press the ENTER button. _N'ER

5 Press the +/- buttonsto .......

select "StationName",

... ,.... ,.... :.........

6Press the ENTER button. _N,ER

• The character input mode is set %._

7 Press the ENTER button .....

again. _

8 Press the +/- buttons to select a

character, then press the ENTER or

button to enter that character.

@-% o_

• The selected character is entered, the

cursor moves to the next place and the unit

is set to the next character input standby

mode

. q...

The character switches as follows each

time the + button is pressed {Display

order) (The character switches in the

opposite order when the button is

pressed)

ABCDEFGH I J KLMNOP

QRSTUVWXYZO12345

6789\. ( )*+, -, /

space

T_ correct a cbaracter you have

alreadyinput, press the _1_1

button to move tile CUrSOr to

tile character you want to

correct, then select the new

character

9After inputting the last _E_

character you want to input, (_

press the MENU button.

•The preset number selected in

step 1 flashes

10 Press the ENTER button. ENTER

•"StationName" is displayed after

the name you have input is

displayed

11 Tocontinuegivingnames,pressthe

+/- buttons after step 6 to display the

preset number of the station to

which you want give a name, then

perform steps 7 to 10.

12 Press the MENU button to .....

complete the setting.

•The "MENU" indicator turns off

To cancelthe operation inthe middle, press the

MENU button before per[orming step 9

(4) Listening to Preset Stations I

[Example] Listen to the station of preset number "3"

that was set in step (2)

...........

2--

, lO

0000

1Pressthe FUNCTION _,,,o, .........

button and set the _ _

function to

"TUNER". (Mainunt) {RC909}

2Either press the +/- buttons to select

the preset number or press the

number buttons "3" to display

"Preset03".

_RES_T

{Main u/it) (RC 909) (RC 909)

To ds@ay the preset number, press the CALL

button while listening to a preset station

[] USING THE TIMERS

I 11} Before Using the _mer I

•Be sure to set the current time beforehand, (See page 14}

•The timer cannot be set unless the currently time is set

•Be sure to preset astation when using the timer function with the tuner, (See page 15)

•Types of timer settings

EVERYDAY TIMER: Use this to turn the power on and standby at the same time every day

ONCE TIMER : Use this to turn the power on and standby o_ce

SLEEP TIMER : Use this to set the power to turn standby after 10 to 60 minutes, in steps of 10

minutes (operated from the remote control unit)

(2} Setting the everyday or once timer I

IExample] Setting the everyday time to play preset number 3 (FM 8750 MHz) from 12:35 PM to 12:56 PM

with the volume set to "24"

10, 12, 14,

16, 18, 20,

21, 23, 24,

13, 15, 17,

19, 22, 25 _ _) (D

v,_,.

1Press the button to turn the ........

power on.

2Press the MENU button.

3 Press the +/- buttonsto .......

select "Timer Mode". _

4Press the ENTER button. _NTER

i i i"i _! i." 2, e i: '?

5 Press the ENTER button to .....

select "Every".

The selected setting ("Every" or "Once")

switches each time the + buttons is

pressed

The setting that is flashing is the one that

is selected

6Press the ENTER button. %

7Press the +/- buttons, • .....

adjust the hours of the _

starting time.

8 Press the ENTER button. ENTER

9Pressthe +/- buttons, _ .....

adjust the minutes of the ,_

starting time.

10 Press the ENTER button. %

11 Press the +/- buttons, _ .....

adjust the hour of the _-_

ending time.

12 Press the ENTER button. %

13 Press the +/- buttons, _ .....

adjust the minutes of the _L

ending time,

14 Press the ENTER button. %

The selected setting {"CD" or "Tuner")

switches each time the +/ buttons is

pressed

The setting that is flashing is the one that

is selected

15 Press the +/- buttons to ......

select "Tuner Mode". _+_

16 Press the ENTER button. %

17 Pressthe+/- buttons, _.....

select the desired _-_

broadcast station.

18 Press the ENTER button. %

19 Pressthe +/- buttons, ,..........

adjust the volume. _/_.\

....... i2_

l_[=]]_l]g

20 Press the ENTER button. _NTER

_ Sart [me

................ i .........

_ End tiY_e

.............. i ............

Volhr,/e setti/g

21 Press the ENTER button. _N'ER

22 Press the +/- buttons to .......

select "'_merOn/Off".

i i iU_'ffi"'L._ii." _._"i i"

23 [_mer ON/OFFsetting

Press the ENTER button to _N,ER

select "Every",

"_.-. ...... ,., ==,_......... ,%

The selected setting ("Every" or "Once")

switches each time the + buttons s

pressed

The setting that is flashing is the one that

is selected

24 Press the ENTER button. %

25 Press the +/- buttons to .......

make "On" flash. _F_(_.\

c _, i i iu _:::!i.-. 9L_i,i.:

26 Press the ENTER button ......

• This completes the timer sett ng (_)_

Lit

= . ....=... =......= ...

27 Press the MENU button. _EN_

28 Press the button to turn the ........

power off.

• The standby mode is set (The

power ndcator turns orange)

• The timer is activated when the

timer start time is reached

•Changing the timer settings

Reset the timer from the beginning using the

desired settings

The previous settings are cleared and the new

settings are set

•If there is a power failure

• If there is a power failure or if the power supply

cord is u_]plugged from the power outlet rt_

time settings are cleared Reset the current

time

• The once timer setti_gs are cleared Reset the

time_

•If the everyday timer settings and the tu_]er's

presettings are cleared, make the presetti_gs

again

[Example] Listening to a CD using the once tmer

I = I

[L o

3, 7,9, 11,--

13, 15, 17,

19, 22, 25

_) -- 27

©©©©

0 O C__--2

oosot ,, ,6,6,10, 12, 14,

_'_-' 16,18,20,

1thebutt°nPresSCD.theand_-Ioad _ ""'<' "%

• The power turr]s

on a_d the disc (Man ullig (RC909)

door opens

2Now follow steps 2to 27 on pages

17, 18.

Select "Once" at step 6, "CD" at step 16

and "Once" at step 23

NOTE:

W_]en s_tt_ t_e fu_]ct_or_ w_e sett_ t_e t_r_err

the timer can be set by select ng "CD" even if no

disc is loaded

h_this case, "Insert Disc" appears on the display

Press the _- button and insert a disc

J(3) Turning the everyday timer and once timer on and off J

lithe timers can be turned o_ and off

,,0

_L--3, 5, 7,9

1 Press the MENU button.

2 Press the +/- buttonsto .......

select "Timer Mode". _\

3Press the ENTER button. _NTER

4Press the +/- buttons to .......

select "T_merOn/Off". _

N ',=

•._ , . .. =.==._ ., =% _,, _.,

i i i_i_'ffi"'LJii, " LJ "i i"

5 Press the ENTER button, _NTER

"_.-. ...... •., ==,_ ......... ,%

6Press the +/- buttons to _T

make "On" or "Off" _._(_

flash.

The selected setting ("ORE'

or "Off r') SWitches each ",_ "-

time the +/buttons is

pressed

The setti[_g that is flashing is the one that

is selected

7Press the ENTER button. _

[Example] _-_

Whe_ the everyday truer has

been selected

:... : . ......_ : : =..: ..

8 Press the +/- buttons to .......

make "On" or "Off" ,,_C+_

flash.

÷ The selected setting ("ORE'

or "Off r') switches each ,. '-

time the +/buttons is

pressed

The setti_g that is flashing is the one that

is selected

9Press the ENTER button. _NT_R

10 Press the MENU button to

complete the setting.

• The "MENU" indicator turns off

(4) TO check the timer setting

2,4,6,8--

1Pressthe MENU button. %

2Pressthe +/- buttons to _T

select "_mer Mode". _F_+(_

3Pressthe ENTER button. ENTER

4Pressthe +/- buttons to ......

select "_merCheck".

5 Pressthe ENTER button ......

[Example] _

When the everyday timer is set

to "On" and the once timer is

set to "Off"

6Press the +/- buttons to _S_T

make the indicator for _._

the timer you want to

check flash. _

The selected setting {"On" ,-.

or "Off") switches each

tmethe +/buttons is

pressed

The setting that is flashing is the one that

is selected

The timer settings can be checked as long

as they are Setr even if the timer is turned

off

7Pressthe ENTER button. _

[Example] _

When the everyday timer has

been selected Start time

J _t

8 Press the +/- buttons to ......

check the timer settings. _-_

Each time you press this

butto_s, the display

changes as follows: k_

Start tkrle

_ E/d time

Function and volume setti/g

9 Pressthe ENTER button. ENTER

: . ......... :== .......: ...

10 Press the MENU button to .....

complete the setting.

• The "MENU" indicator turns off

I_[t]_!;111

(5} Order of priority of the everyday and once timers I

• If the tin7esset for the everyday and once timers overlap, the once timer has priority

IExample 12 When the o_]ce timer star[ time is reached after the power has been turned on with the everyday

timer ([_'

IEVERYDAY TIMER ]O_ .........

ONCE TIMER ON

The function switches as set

with the once timer sett ngs

OFF

I OFF:

IExample 22 When the once timer star[ time is reached after the power has been turned on with the everyday

timer (2

IEVERYDAYTIMER] |'OF

ONCE TIMER ON OFF

The function switches as set

with the once timer sett ngs

IExample 32 When the everyday timer start time is reached after the power has been turned on with the once

timer ([_'

IEVERYDAYTIMER] ON ' 'OF

ONCE TIMER

I OFF

] O \ \

IExample 42 When the everyday timer start time is reached after the

timer (2

IEVERYDAYTIMER] ON '

_ower has been turned on with the once

4OFF

ONCE TIMER ]O /

(6} Sleep function 1

• The time for switchi_]goff the power can be set at up to 60 rni_]utesin 10 minute intervals

[Example2 Sett ng so that the power is set to the standb

O0 0 C_ --2

0000

8 5 -1

1Press the FUNCTION button _.oT,o.

to select the desired (_

function and start playback.

2 Pressthe SLEEP button ....

twice. %• The "SLEEP" indicator lights

I .u F" "_ _::" :7= ,

Each time you press this button, the

display changes as follows:

3 The power is set to the standby

mode after 50 minutes.

Press the SLEEP button repeatedly unt}l the

"SLEEP" indicator tums off

The sleep timer is also cancelled if the POWER

button is pressed, turning the power off

mode after 50 minutes

NOTES:

• When the SLEEP button is pressed while the

sleep timer s operating, the time setti_]g

returns to "60" Make the setti_]g over

• When the sleep timer, everyday timer and once

tmer times ovedapr the sleep timer has priority

8:00 PM 9:00PM 10:00PM

I I I

I I

ON OFF

ON _ OFF

I I I

•The everyday timer and once timer do not

operate if their start times are during the time in

which the sleep timer is operat ng

8:00 PM 9:00PM 10:00PM

I I I

ON OFF

ON _ OFF

IExample 52 When the everyday timer and once tmer start tmes are the same

IEVERYDAY TIMER ::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::: OFF

]o.

ONCET,MER

[] ADJUSTING THE TONE

•The bass {BASS), mid-rallge (MID), treble {TREBLE)

super dynamic bass (SDB) can each be adjusted to

achieve the desired tone

@000

0000

2--

Press the TONE/SDB button to adjust

the tone and display the mode.

Each time you press this _a_,s_

button, the display changes as (_

follows:

s%:o°;Nro?o°1%N

2 To adjust the bass, midcange or

treb e

Press the +/- buttons to adjust the

level. PRESET

•The level can be adjusted in ___

the range of 10 to0to+10

in steps of 2

• The "TONE" indicator is

displayed when the level is ".... "

set at anythi_g other than

gdB

To the SDB

adjust

li The volume of the bass sound s ncreased

according to the ove@l volume and the

above BASS adjustment

Press the +/- buttons to "RESET

select "On" or "Off". _(_

• When set to "On", the

r'SDB" indicator lights

3The adjusted value is displayed for

approximately 5 seconds, after which

the display returns to normal.

About installation 1

The quality of the sound produced from the speakers

depends on the size of the room, the type of room

{Japanese style or western style) and how the

speakers are mounted A@ust the sound to suit your

tastes

•About main unit installation

When installing oH a desk or table rrT_ount the

iHduded staHd and set the unit vertically (See

page 7}

The dsc may fall out of the disc holder if the unit

is set in any direction other than vert cally (See

page 12)

•About speaker installation

• Set the speakers sufficie@y apaa from each

other to achieve a suitable stereo effect {sense

of ex#ansion)

• It is recommended that the speakers be placed

at least 7 cm from the D-107 (See the diagram

below )

•About subwoofer installation

•The set's sound bahHce is set assuming the

subwoofer is installed on the floor

• If time subwoofer is placed against a wall. time

bass sound may seem amplified due to the

sound reflecting off the wall Adiust the bass

sound {BASS) to suit your tastes

See "AdjustiNg the tone" for nstructions o_

adjusting the bass sound {BASS)

_._ 7 cm or greater

On floor

[] PLAYING CDs

(1) Playing CDs

@@@@

I = I

2-- --1

--_'_':,) C)

( )_(,} I )

I............

0000

00© ©

1Pressthe button ON ; _NDBY

to turn the powereT_ _ %

on. Lit gre

{Main u/it{ {RC909{

2discL°ad(seedOOr.pageaCD 12.)inthe _.\ ,,-.,,,,-_

(Man uTlit} (RC909)

3Pressthe I_/11 ............

button to start _ (_.\

playback.

(Man ullit} (RC 909)

(2) Stopping playback

@@ @©

_uuu

0000

1--

SSS_ _

1During playback, = B_D _

button.pressthe •/BAND % @_

{Main u/it) {RC 909)

NOTES:

•"No Dsc" is displayed when Ho disc s loaded

or the disc is loaded inside out

• According to recording quality some CD-R/RW

cannot be played

•The all-t@ck/l-track remaini_lg time is not

displayed if the nformation on the disc cannot

be read properly due to scratches or dirt In this

case, some time may be required for cueing

• When the _- or !_/11 butt@l is pressed while in

the standby mode, the power turns on a@ the

disc loading/unloading operation or the playback

operation is performed

• Do not use CDs that have the exposed

adhesive or marks remaining from cellophane

tape, rental CD labels, or other sources Use of

BDs n this condition win result in diff c@ty in

removing the BD or could cause breakdown

(3) Finding the desired position while listening to the sound [Manual search] I

• Use this function to skip rapidEy through the disc while listening to the sour@

This function comes in handy when you want to find a certain sect on within a long track

Searching forward

--1

DENON

1During playback, press and

hold in the l_l_ button.

• The 'rib" indicator flashes

• Normal playback resumes from

the point at which the button is

released

Press arld hold i/the Ii_lJ- button

41"

I r 1,1 d.0ck 144' Ill@

(Playback) Skip Skip Skp Sip Skip

_4 Playback stops if the end of the last track on the

disc is reached while pressing the I_1_ button

_4 For high-speed forward search without hearing

the sound, press the I_lJ- button while in the

pause mode

Searching backward

1---_OOO

v: A

DENON

During playback, press and (_\

hold in the _button.

• The 'rib" indicator flashes

• Normal playback resumes from

the point at which the button is

released

Press and /old ill the _1_1 button

4!-

5th track

Skip Skip Skip Skip Skip

Manual search stops and playback stars if the

beg nning of the fast track on the disc is reached

while pressing the ,4<1 button

For high-speed backward search without hearin(

the sound, press the -41<1button while in the

pause mode

NOTE:

There may be a slight break in the sound when returning to normal playback from the manual search mode

14} Finding the beginnings of tracks during playback ............................. [Automatic search] I

Moving ahead to the beginning of the

next track

1--

0000

1During playback, press the

button.

• Dudng the search operation, press the I_1_1

button again to move further on to the

beginning of the following track

PRESET

(Mail ant) (RC 909}

Press the I_-I_-I button

Moving back to the beginning of the

current track

1--

5566

v,*

During playback, press the I<1<1

button.

• Dudng the search operation, press the I<_1

button again to move further back to the

beginning of previous track

P_SE_

(Mail ant) (RC 909}

Press the I<< button

• Use this function to stop playback temporarily then

resume from tbe same p@r_t

L [L " Hi

_ U U

0000

1--

During playback, _.........

button.pressthe I_/11 _]_ (_._

(Main unit} (RC 909}

Durng playback press the I_/11 butCon

Tie pause mode s set

Dur rig pause, press the I_/11 button

Playback begins

Press the Ib/ll button to resume playback from

the point at which the pause mode was set

(6) Playing a certain track

.......................................... [Direct search

® O

............i 8'

:' o

O0 O0

Press the number buttons to input

the number of the desired track.

•Playback starls fror_ the selected track

IExample]

To select track 4: (_

To select track 12: Q (_)

To select track 30: @ @ _)

T_ use the direct play function during

programmed playback, first stop playback then

press the PRO@DIRECT button to cancel the

programmed play mode

I(7) Stopping playback after cueing ................................................................................ [Pause] I

ICueing using the direct search function ]

• The pause mode can be set after a track is cued

using the direct search function for convenience

when recording onto a cassette tape or MD

2-- JO

0000

1During playback, press the ..........

I_/11 button. _

2 Press the number buttons or b_lH,

I<1<1buttons to input the number of

the desired track.

OOO _ .....

OOO o _%'\

e®®)\

® @ kk

Press the !_/11 button to start playback

Cueing with the programmed search

function

0 O00

1Start the programmed play mode.

(See page 24.)

2Pressthe I_/11 button .............

• The pause mode is set (_

3Pressthe I_H or _ _

buttons to input the _-_.

number of the desired @

track.

Press the !_/11 button to start playback

l_[=]]_l]g

J(8} Playing tracks in a certain order .................................................. [Programmed playback] J (g} Playing in random order ]

• Use this functio_ to select certain tracks from the disc a_d program them to play in a certain order ................................. [Random playback] J

• Up to 30 tracks can be programmed

® O

............! '_ -- 1

2-- _

O0 O0

1In the stop mode, press the _,_

PROG/DIRECT button.

• The "PROG" indicator lights

2Press the number buttons to select

the tracks for programmed playback.

JExample]

To program the 5th, 12th and 7th tracks,

press©, @, ® a,,d©

3 Press the Fill button ..........

• The tracks are played in the

programmed order %

Tu check the contents of the program, press the

CALL button The programmed tracks appear in

the programmed order on the display each time

the CALL button is pressed

Tu change the program settings, press the

PROG/DIRECT button, clear the entire program,

then repeat steps I to 3

Tu clear the entire program, press the

PROG/DIRECT button while in the stop mode

Tu use the direct play function, first press the

PROG/DIRECT button while in the stop mode to

cancel the program mode

The last programmed track is cleared each time

the CLEAR button is pressed

NOTES:

• Programming is not possible in the play or

pause mode

• Direct searchi_lg is not possible during

programmed playback

• The si_lgle track repeat mode cannot be set

duri_lg programmed playback

• Random playback is not possible duri_lg

programmed playback

• Use this function to play all the tracks o_ the disc

once in random order

0000

1In the stop mode, press the R._oo,_

RANDOM button.

• The "RAND" i_ldicator lights

2Pressthe I_/ll button .............

• Tracks are automatically played ('_

in random order %

Press the REPEAT button during random

playback to set the all-track random repeat

mode All the tracks are played once in random

ordeq then repeated in another random order

To cancel the random play mode, either set the

stop mode or press the RANDOM button again

NOTES:

• The random play mode cannot be set while in

the play or pause mode

• The single track repeat mode cannot be set

during random playback

• The alktrack remaining time is not displayed

during random playback

• The random play mode cannot be set when in

the alEtrack repeat mode

(10) Playing repeatedly

................................. Repeat p ayback]

Playing a!! tracks repeatedly

[All track repeat]

1In the stop mode, press the REPEAT

REPEAT button twice.

• The " _. " indicator lights

2Pressthe I_/ll button .............

• The disc is played repeatedly

• Once the last track on the disc %is played, playback continues

from the beginning of the first

track

The all track repeat mode can also be set by

pressing the REPEAT butto_ twice during

playback

If the REPEAT button is pressed during

programmed playback, the tracks are played

repeatedly n the programmed order

To cancel the all track repeat mode, press the

REPEAT button repeatedly unt] the "_ "

indicator turns off

NOTE:

The random play mode cannot be set when in the

alktrack repeat mode

Playing a single track repeatedly [Single track repeat] I

2 i J©

i @- --I

O0 O0

3--

2--

1In the stop mode, press the _-_E_T

REPEAT button once.

• The " Cl " indicator lights

2Press the number buttons or IH_I,

buttons to input the number of

the desired track.

PRESET

OOO or

®@ ',,..,',,

Step 3 can be skipped when a track is

selected using the number buttons

Press the I,-III button. _,_u_

• Playback staFls

• Once the selected track ends,

it is played again from the

beginning

Press the REPEAT buttofl o/ce

The single track repeat mode can also be set by

pressing the REPEAT button during playback

The current track is played repeatedly

Tu cancel the single track repeat mode, press

the REPEAT button repeatedly until the " _ "

indicator turns off

NOTE:

The single track repeat mode cannot be set

during programmed playback or random playback

[] PLAYING MP3 FILES

•There are many sites on the htemet from which you can download music files in MP3 format These fles

can be downloaded following the instructions on the site and stored on CD-R/RW discs which can then be

played on the D-107

The music on commercially available music CDs can be converted into MP3 flies on a computer using MP3

encoding programs When this s done, the data is reduced to approximately 1/10 the odginal size This MP3

data can then be stored on a CD-R/RW dSCr allowing you to create a single 12 cm CD-R/RW disc containing

about 10 times more music than a normal music CDr that is some 100 tracks or more (*)

* This s an approximately value for MP3 files of tracks about 5 minutes long converted at a standard bit rate

(128 kbps) and stored on a CD-R/RW disc with a capacity of 650 MB

Recordings you make are for your personal use and should not be used in ways infringing upon the

NOTES:

• The D-107 is compatible with "MPEG-1 Audo

Layer-3" and "MPEG-2 Audio Laye_-3" standards

(sampling frequencies - 32 kHz, 441 kHz and 48

kHz} It is not compatible with "MPEG-2 5 Audio

Layer-3", MP1 or MP2 standards

• When writing MP3 fles on a CD-R/RW disc, set

the wr ting program's format to "ISO9660 level

1" or "1SO9660 level 2", "JoEet"or "Romeo"

MP3 files written in other formats may not play

properly With some writing programs it is not

possible to record n "1SO9660" format Use an

'qso9660" format writing program

• Generally speaking, the higher the MP3 file's bit

rate, the better the sound quality With the D_107

it is recommended to use MP3 flies written with

a bt rate of 128 kbps or greater

• The writing program may change the positions of

the foldeEs and flies when writing the MP3 files

on the CD-R/RW diSCr SOthe fles may not be

played in the expected orden

• Make sure to give MP3 fles the extension

" MP3" Files with extensions other than " MP3"

or without extensions cannot be played (On

Macintosh computers, MP3 files can be played by

adding the extension "MP3" after the file name

consist ng of a maximum of 8 Roman capital

letters and/or numerals when recording them on

CD-R/RW discs)

• Tu protect copyrights, no digital signals are output

when playing MP3 files

• A maximum of 512 folders can be played on the

Dq07 Folders over 8 layers down, howeveh

cannot be played The maximum number of files

is also 512 If there are 513 files, only the first

512 are played {Random playback is not possible

if there are 257 or more files Files other than

those with the extension "MP3" are not

counted)

• On the D-107, folder and file names can be

displayed like titles Roman capital letters and/or

numerals and ,,r, {underscores) are scrolled

{However, a maximum of 12 characters can be

displayed in the "Joliet" mode and 32 characters

in the "Romeo" mode) In addtion, folder and file

names using other symbols will not be displayed

propedy

• The Dq07E is compatible with ID3-tag (Vet 1*)

• It may not be possible to play some CD-R/RW

discs due to dirq scratches or the disc's

properties

• Do not apply seals or tape to the label or signal

side of CDs or CD-R/RW discs The glue could

get on the dsc surface, making the disc get stuck

inside the set

• The Dq07 is multi-session compatible

Only music CDs can be played if the frst sess on

is a music CD, and only MP3 files can be played if

the first session consists of MP3 files

• The Dq07 is not compatible with packet write

programs

• The D-107 is not compatible with play lists

(1) Playing a certain track ................................................................... [Playing folders or file.,

I = I

oH:1

--2-I

Load a disc ..................

containing MP3 _

files.

(Main un[g (RC909)

[Example] When the number of folders s

"120" and the number of flies is

"512"

2-1 [ TO select a folder

0_) In the stop mode, press ......

the FOLDER button to

turn on the "FOLDER"

indicator. II

_2} Press the +/- buttons _lr

to select the folder you ,RESET

want to listen to. _(C+'_

• The folder name scrolls on

the display

(RC 909}

2-2 [To select afile

0_)In the stop mode, press

the TITLE button to turn T,_E

on the "FILE" indicator.

This operation is only

necessary when the

"FOLDER" indicator is

O_t _RESET

(2} Press the +/- buttons "_(_

to select the file you

want to listen to.

• The fib name scrolls on (RC 909}

the display

3Press the I_/11 .........

•After the track

number is displayed,

the folder or file

name scrolb on the (Ma]n unit} (RC909)

display and playback

starts

• The stop mode is set automatically once the

last track on the disc is played

When the TiME button is pressed during

playback, the "FOLDER" or "FILE"

indicator turns off and the track number of

elapsed track time are displayed

The display switches as follows each time the

TITLE button is pressed during playback:

"No Ftle", "No Name" and "No Album Name"

are displayed if there is not data for the title

name, artist name or album name, respectively

12} Playing tracks in a certain order .................... [Programmed playback of folders or files] I

• Use this function to select certain tracks from the disc and program them to play in a certain order

• A maximum of 30 files and folders can be programmed (Programs can included both flies and folders}

® O

2-1, 2-2-- _ _!

i,8_j o' i,_,

2-2-- O O O --2-1

k Jl

1In the stop mode, press the _E,_

_IRECT

PROG/DIRECT button.

•The "PROG" indicator lights

2-1 [Toselecta folder

(0 Press the FOLDER button to turn

on the "FOLDER" indicator.

(2_ Press the number buttons to select

the folder you want to program.

©©©

[Example] When folder "5" is programmed in

the first place

NOTES:

• Programming is not possibb in the play or

pause mode

• Direct searching is not possible during

programmed playback

2-2 [Toselect a file

(0 Press the TITLE button to turn on

the "FILE" indicator.

This operation is only necessary when the

"FOLDER" indicator s out

@} Press the number buttons to

select the file you want to

program,

©©©

ee© \

® @

[Example] When the 21st track is

programmed in the second place

[ ....]Mps i'" ... _:2_22 .£. i iS P_os

[ ....1

3Press the I_111 button. ,_,_*_,_E

• The tracks are played n the t_

programmed order

_4 When the TIME button s

pressed during playback, the

"FOLDER" or "FILE" indicator turns off

and the track number of elapsed track time

are displayed

To check the contents of the program, press the

CALL button The programmed tracks appear in

the programmed order on the display each time

the CALL button is pressed

To change the program settings, press the

PROG/DIRECT button, clear the entire program,

then repeat steps 1 to 3

To clear the entire program, press the

PROG/DIRECT button while in the stop mode

To use the direct play function, first press the

PROG/DIRECT button while in the stop mode to

cancel the program mode

The last programmed track is cleared each time

the CLEAR button is pressed

I(3) Playing in random order ....................................................................... [Random playback] I

• The D-107 is compatible with discs containing up to 256 tracks

L stening to all the tracks in random order

A=track random

• Use this function to play all the tracks on the disc

once in random order

O0 O0

1In the stop mode, press the RA,OOM

RANDOM button twice.

• The "RAND" indicator lights

2Press the bill button ..........

• Tracks are automatically played /f_t

in random order %

Press the REPEAT button during random

playback to set the all-track random repeat

mode All the tracks ale played once in random

order, then repeated in another random order

Tu cancel the aiEtrack random moder press the

RANDOM button repeatedly untl the "RAND"

indicator turns off

NOTES:

• The random play mode cannot be set while in

the play or pause mode

• The single track repeat mode cannot be set

during random playback

• The alPtrack remaining time is not displayed

during random playback

• Random playback is not possible during

programmed playback

• The random play mode cannot be set when in

the albtrack repeat mode

Listening to all the tracks in a single

folder in random order

1-fo der random

• Use this function to play all the tracks in a single

folder once in random order

oooo

4--

2--

1In the stop mode, press the ......

FOLDER button.

• The "FOLDER" indicator lights

2 Press the _ and _1 .......

buttons to select the ,_

folder to be played in

random order.

• The foldel name scrolls on ',,., ',,

the display

3Press the RANDOM button RA,OO,

once,

• The "RAND" and "FOLDER"

indicator lights

4Press the kill button ...........

• A track in the selected folder is %

selected automatically and

playback stars

• The stop mode is set

automatically once all the tracks in the folder

have been played

When the TIME button is pressed during

playback, the track number of elapsed

track time are displayed (The "FOLDER"

indicator do not turns off)

Tu cancel the 1-folder random moder press the

RANDOM button repeatedly untl the "RAND"

indicator turns off

The 1-folder all-track repeat mode cannot be set

during random playback

14) Playing repeatedly .................................................................................... [Repeat playback] I

Playing a single track repeatedly [Single track repeat] I

..........!

2-- _

0000

3--

2--

1In the stop mode, press the _E_*_

REPEAT button once.

The _' _1 r_ indicator lights

2Press the number buttons or _1,

buttons to input the number of

the desired track.

@©© ,,, .....

OOO _%

O O 0_.-\ °

O @ k.,'-

Step 3 can be skipped when a track is

selected using the number buttons

3Pressthe I_/11 button. _,_.u_

• Playback starts (_

• Once the selected track ends, %it is played again from the

beginning

Pess tile REPEATburro/once

The single track repeat mode can also be set by

press ng the REPEAT button during playback

The current track is played repeatedly

To cancel the sngle track repeat moder press

the REPEAT button repeatedly untl the " _ "

indicator turns off

NOTE:

The single track repeat mode cannot be set

during programmed playback or random playback

l_[=]]_S]g

Listening to all the tracks in one folder

repeatedly [1-folder all-track repeat]

4--

2--

--3

--1

0000

1in the stop mode, press the F,,LO_R

FOLDER button.

• The "FOLDER" indicator lights

2Press the _and I_1_1 ,RE_T

buttons to select the

folder you want to listen

to.

• The foldeE name scrolls on

the display

3 In the stop mode, press the ......

REPEAT button twice.

The u _ r_ arid "FOLDER"

indicator lights

4Press the _/11 button ..........

• Playback stars from the first f_

track in the selected folder %

• Once the last track in the

selected folder has been

played, playback resumes from the

beginning of the frst track in the selected

folder and the tracks are repeated

When the TIME button is pressed during

playback, the track number of elapsed

track time are displayed (The "FOLDER"

indicator do not turns off)

_4 The all track repeat mode can also be set by

pressing the REPEAT button twice during

playback

_4 If the REPEAT button is pressed during

programmed playback, the tracks are played

repeatedly in the programmed order

_4 Tu cancel the 1-folder all-track repeat mode,

press the REPEAT button repeatedly until the

"C_ " indicator turns off

Playing all tracks repeatedly

[All track repeat]

--1

2--

1In the stop mode, press the _E*T

REPEAT button 3 times.

m_e " _ r_ _ld_Cator lights

2Press the _/11 button ..........

• The disc s played repeatedly tf_

• Once the last track on the disc

is played, playback continues

from the beginning of the first

track

The all-track repeat mode is also set when the

REPEAT button is pressed 3 times in the play

mode

If the REPEAT button is pressed during

programmed playback, the tracks are played

repeatedly in the programmed order

Tu cancel the all track repeat mode, press the

REPEAT button repeatedly until the r, Cr,

indicator turns off

NOTE:

The random play mode cannot be set when in the

all-track repeat mode

[] CLEANING

I Cleaning the main unit ]

• Use a soft cloth and wipe lightly to remove dip

from the cabinet and operation panel

• When using chemically treated cloths, follow the

precautions that have been written for them

• Do not use benzene, thinnersr or other organic

solvents or nsecticides on the main unit since they

may cause a change in quality or color

.,$_...

NOTE:

Do not use record spray or antistatic Also do not

use volat ]e chemicals such as benzene or thinner

Record Thinner Benzene

spray

I Cleaning discs ]

• Fingerprints or dip on the disc may lower sound

and picture quality or cause breaks in playback

Wipe off fingerprints or dirt

• Use a commeEcialiy available disc cleaning set or a

soft cloth to wipe off fingerprints or dip

Wipe gently from the

mdd]e outwards r'/ot 0 /

[] CDs

ID'scs I

This unit uses CDs (optical dig tal audo n_'a_

discs) which bear the mark located at the _L _D[_O_

right

Note that specially shapes CDs, for example, heart

shaped or hexagonal cannot be played Do not

attempt to use such CDs since dong so may cause

breakdown of this unit

I Holding discs I

Avoid touching the surface of discs when loading and

unloading them

Be careful not to get

f ngerprints on the sgnal

surface (tile side which

shnes in rahlbow colors)

I Cautions on Handling Discs I

• DO not get fingerpPnts rgrease or dirt on dscs

• Be especially careful not to scratch discs when

remowng them from their cases

• Do not bend discs

• Do not heat discs

• Do not erfla@e the center hole

• Do not wrte on the labeled (printed) side with a

ball-point pen or a pencil

• Water droplets may form on the surface f the disc

is moved suddenly from a cold place to a warm

one Do not use a hakdryeq etc, to dry the disc

I Cautions on Storing Discs I

• Always eject discs after playing them

• Keep dscs in their cases to protect them from dust,

scratches and warping

• Do not put discs in the following places:

1 exposed to direct sunlight for long periods of

time

2 Humd or dusty places

3 Places exposed to heat from heaters, etc

NOTE:

The random play mode cannot be set while in the

1-folder all-track repeat play mode

[] TROUBLESHOOTING

Check the following before assuming there is a problem with the set.

• Are connections proper?

• Are you operating as described in these operating instructions?

If the set does not seem to be operating properly, check the items listed on the table below

If the cause of the problem cannot be found, the set may be malfunctioning Immediately turn off the power and

unplug the power supply cord, then contact your store of purchase or your nearest DENON dealer

Symptom Cause Countermeasure Page

Power does not tGr/ on • s the power supply cord plugged into • Plug the power supply cord into a 6

a power outlet? powe_ outlet

•Is the system cable co_/_ected • Con_/eot securely¸ 7

_ propelly?

l._ This ul/Jt does not operate • Are the batteries dead? • Replace with Tlew batCenes 10

properly when _emote • Is the remote CO_/t_ol unit too lar from • Move the remote control uT_it closer 10

control uT_it is used¸ the set? to the set

Display does i/ot light arld • Is the speaker co_s i/ot properly • Conl/e_ secu_ly 7

_/o sound is produced¸ CO_/_ected?

• Is the function properly set? • Set to the proper posit_ol/ 8

• Is the volume set to "00'? • Adiust the volt,me 9

Sound is not p/educed • Is the speaker co_s i/ot properly • Conl/e_ secu_ly 7

from one side of_ly CO_/_ected?

• Is the input cords not p_operly • Conl/e_ securely¸ 6

,_ c°_/_ected?

•_ PositieilS of illstruments • Are the left arld right speakers or • Cheek the le fl/rigllt conl/e_iofls 7

_ inverted for steleo irlput cords irlvelted?

_ sources

"_ Hissirlg noise is heard • Is the al/tel/lla cable properly • Conl/eot the al/teflna cable properly¸ 8

_ when ar_ FM statiof_ is CO_/_ected? • Con_/e_ a_/outdoor ar_tef_na 8

_ tul/ed in

Scratchy Or hissirlg i/oise • Is there irlterfe_nce l/ore a TV set, or • Turl/elf the TV

is heard when a_/AM ir_terference from a_/other broadcast • Cha_/ge the positiof_ o_ dir ectioT_ of the

station is tu_/ed in statiof_? AM anten_/a

Humming iloise is heard • Is the sigl/al ca/ried over the power • Ii/se/t the powel plug ill the opposite

when arl AM statiofl is supply cord being modulated by the directiol/

tul/ed in power supply frequeflcg?

Zeros are displayed whel/ • Is the disc loaded properly? • Load the disc properly¸ 12

adisc is loaded • Has the CD R/RW dsc been fi/alized? • Finalizethe CD R/RW dsc

Play mode is not set • s the dsc dirty or scratched? • Wpe the dir_ off the disc or eplace 28

when _/11 burro/ is the disc

pressed

°_ No sou_lds produced, or • Are the various adjustments and • Check tile buttons on the receiver and 8, 21

sou/d is d storted settings o/the recevet appropriate? its nput function setti/g aid adust as

necessary

Specfled position of disc • s the dsc dirty or scratched? • Wpe the dir_ off the disc or eplace 28

_. s not played the disc

8 MP3 can/or • s the dsc recorded in SO9660 • Record the disc in SO9660 evel I, 25

fles be i i

played Level I, "1SO9660Leve 2 "Joiet .... ISO9660 evel 2, "Joliet' or

or ' Romeo" format? "Romeo" format

• Does the MP3 file have an extension? • Be sure to give MP3 files the 25

Or s the ex_er/siona/ything other extension "MP3

than " MP3 ?

[] SPECIFICATIONS

•Amplifire section

Practical maximum output: Satellite: 20 W + 20 W (6 [_/uhms, 1 kHz, _HD 09 %)

Subwoofer: 40 W (12 [_/uhms, 100 Hz, _HD 09 %)

• Receiver section

Audio input/output jacks:

Receive frequency bands:

Receive sensitivity:

FM stereo separation:

AUX input/uutput jacks, Optical digital out jacks

FM: 8750 MHz to 10800 MHz

AM: 520 kHz to 1710 kHz

FM: 15 pV /75 _)/ohms

AM: 20 #V

35 dB (1 kHz)

•CD section

Wow and flutter:

Sampling frequency:

Light source:

Below measurement limits (+0001% W peak}

441 kHz

Semiconductor laser

•Clock and Timer section

Clock:

Timers:

Crystal oscillation synchronizing system

(Within one minute per month)

Everyday time_ (1 setting)

Once timer (1 setting)

Sleep tmer (maximam 60 rain)

•Common Sections

Power supply:

Power consumption:

Maximum external dimensions:

Mass:

8O W

(In the standby mode: 15 W or less when the eco-mode is

set, 20 W normally)

D-107: 204 {W) x 293 {H) × 157 (D) mm (Including stand)

(8-1/32" x 11-17/32" x 6-3/16")

With stand removed 204 (W) x 267 (H) x 82 {D) mm

(8-1/32" x 10-33/64" x 3-15/64")

USC-107:162 {W) x 293 {H) x 149 {D) mm (Including stand)

(6-3/8" x 11-17/32" x 5-55/64")

With stand removed 162 (W) x 267 (H) x 72 {D) mm

(6-3/8" x 10-33/64" x 2-53/64")

USW-107:447 {W) x 210 (H) x 205 {D) mm {Including net)

(17q 9/32" x 8q 7/64" x 8-5/164")

Dq07: 2 6 kg(51bs 11 7 oz)

USCq07:1 4 kg (3 Ibs 174 oz) (each)

USW-107:79 kg (17 Ibs 67 oz)

•Remote control unit (RC-9O9)

Remote control system:

Power supply:

Maximum external dimensions:

Mass:

Infrared pulse

3 V DC (using two R03/AAA type batteries)

48 (W) x 210 (H) x 29 (D) mm

(1-57/64" x 8-17/64" x 1-9/64")

120 g (42 oz) (including batteries)

For improvement purposes, specifications and functions are subject to change without advanced notice

-- TABLE DES MATIERES --

[1_ Caractens8ques ........................................ 30

Ava n', blut_ _seEvot_e appar _ I ...................... _0

C_nnexEons .................................. _1-33

r4 Des gnat on des p eces f_l,ct ors et aR cn_ge 33r34

Ut_te de t_lecommande .......................... 35, 36

r6" Ouvr_r et fe_rneE la pon_ du compart_rnent

dsque et charger des d_sques ....................... _7

Eonct one du menu ................................ 38r 39

[8 R_gage de Fhodoge ................................... 39

Ecoute de rodeo ................................. 40, 41

Ublisation du programmateur ................. "42-4S

Reger la tonahte ..................................... .46

Reproduct on de CD ............................ "46-50

U_ des ficblers MP_ .......... _0-53

Nattuyage .............................................. _3

_CD ....................................................5s

D_p stage des pannes .......................... 54

17 Caracter!stEques t_chnEques ........................... 54

• ACCESSOIRES

Veuillez verifier que lee elements suivants sont inclus clans le carton cl'emballage avec Ia recepteur CD,

subwoofer et enceintes:

,q) Tablette (OrHte centr_ e) ............................. 1

Ws (4x10) .................................

Tablette (Ence_nte_ ..................................

Ws (4x10) ................................... "4

Goulotte cache cables ................................. 1

C_ble de conneut_ur de systeme .........

_T_ecommande (R©909) ............................. 1

(6_Pie R03/AAA .......................................... 2

Co_den _ut-par eu_ ...........................

Antenn_cadre AM ...............................

Antenne FM ....................... 1

Gaba_ de pelage ................... 1

Mode d_mp_ ...................................

U_e des stations techn ques agreees ............ 1

11 2 ® 4

® ® ® ®

[] CARACTERISTIQUES

•Amplification de puissance pour une qualite

sonore eIevee

Amphflcat_ul h_ute pu seance 20 W+20 W (6 _/

ohms, 1 kHz, DNT 0,9 %} et 40 W (12 _Z/ublns,

100 Hz, DNT 0,B %} et bomes pou_ enc_ntes

surd meR_onnees

•Contr_le TONE et SDB

Le contrbl_ de tunalite TONE est d_spo_bl_ a

fols pour lee graves (BASS) et I_s a_gds (TREBLE)

Le contr61e SDB (Super Dynamic Bass) vous

pelmet d'obten rune restitution pu ssante des

graves Iorsque vous ublisez votre systeme a de

faibles nveaux sono_es ha posltlorl Source Direct

de cette urlit_ pelrnet de desactwe! lee cuntrBl_s

TONE/SDB

•Telecommande facile d'emploi

•Lecture MP3

•Lecture CD-RW

[] AVANT D'UTlUSER VOTRE APPAREIL

ICondensation

•Condensation

L_ conder]sst_on se p_seRte sous _orme de

goutt_let_s d'e_u qui se t_lment sur lee fe!]_tl_s

dune p_ece chauftee en hwel

•Conditions pour la formation de

condensation

En hiVe_rI_lsque I'appareil est t_anspolte de

'exter eur vers une pace chauftee, ou Io_sque

temperature de la pace augmente souda_nement

grace au chauffager de la condensation vase

former sur lee p_eces de funct onrlement

Iqnteneu_ de I'appare_l et le tunct_onneme_t normal

ne se_a #us pos_ble

D_ la condensation peut ega!ernellt se fulmer en

ete orsque I'appareil est directemei_t frappe pa_

I'a_r f_od d'une chmat_satlon Le cas echeant,

d@pl_cer I'dppareil

IPrecautions d'installation

• Veufll_z 1_sse_ un espace d_ plus de 10 crn elr,_e

tour ou d'autres appareHs aud_o/v_deo, etc et I_

dessus, I'ame_e et es c6tes de I'subwoofe_

• Lo_s de I'ublBat_on _multanee de cet apparel ou

d_utres equiperr]ellts e!ectlonlques collt_llar]t d_s

mlcroprocesseu_s et d'urle radEo ou dune TV, des

parasites ou des nte_erences peuvent surven_r sur

'_cEan de TV ou su_ _ son de la radc_ Le cas

echean_ lire attent_vement _s points suiva_

• S@_pareEcet apparel autant clue possb _ de la

rddo ou de _ TV

• Separer autant que pos_ble la I_gr_eblantenne de

rddo ou de _ TV et le c_b_ d'd Hnenta_Eon et

lee c_bles de connex on entree/so_e de cet

appareEl

• L'u_a_on d_ennes ntedeures _ de _ne

d'alimentat on de 300 _Z/uhms est

pa!tEculie_eRler]t prop cea ce get]re

d'iRte_fererlces Nous vous r_commandons

'dblisat_on d'a!]te!]l]es e×t_eures et d'LIn c_ble

coa_al de 7_ _/ohm_

•Mesures &prendre apr_s la formation de

condensation

• SI de la cor]derlsat_on s'est formee, ac_ver

'appa_e_l et I_ lalsse_ un moment Ben que la

ddlee varle en functions d_s co_]dlt one

am_antes, I'appareil devra t _tre en etat de

rna_che en 1 a 2 heures

• Si de la condensation s'est formee sur le disque,

'essuyer

Lgne d_imeT'ta on de C_be coa_ de

300 £a/ol_ms /_ £_/ohms

ILorsque le 1:)-107 nest pas utilise I

•Dane des circonstances normales

• Tou_ours re', tel _ d sque et inact_ve_ 'apparel

• Lorsque vous qdittez _ rnaison penda_]t de

ongues pe_des, comme Io_sque vous partez en

vacarl_es, s'dssure! de b_n d_blarld_el I_

co_don d_imentat_on

• Lee _ustra_ons ublisees dane un but desodpt_f

peuvent d_ferer de I'art_de

• V_u_ll_z conselver _ manuel d'utHBat_on

Aprcs avblr lu _ manuel d'udhsadon, le conserver

dens un eodrok _r avec _ garant_

•Lorsque le 1:)-107 est d_place

• Ne pas t_ire sub_r de d_ocs au

D-10_

a ete re,re _ que _s cordons

de conne_on ont e_e

debranodes avant de de_lacer

D407

[] CONNEXIONS

REMARQUES:

•Ne pas brancher le cordon d'alimentation avant d'avoir termine toutes les connexions

• Verifier ies canaux et s'assurer de connecter le c6te gauche au cOte gauche (L--blanc) et le c6te droit au

c6te droit (R--rouge)

• Inserer correctement les fches Des connexions incompletes peuvent generer des parasites

• Apres avoir debranche le cordon d'alimentation, attendre environ 5 secondes avant de le rebrancher

• Tuujours connecter les cordons d'enceinte entre les bomes d'enceinte et les systemes d'enceintes ayant

les m6mes polarites (+ a +, a Si les polarites sont melangees, le son au centre sera faible, la

position des differents nstruments peu claire et I'effet ster6o perdu

• Ne pus attacher les cables de connexion (connecteur a broches) ensemble ni les placer a proximite

d'autres produits 61ectriques comme une tel6vision car ceci risquerait de causer des bourdonnements ou

autres bruits

Enceil_tes

JSC-107 Panneau arrierel]

Recepteur CD

[D-107 Panneau IateralJ

Codo/d enceinte

Connexion des systemes d'enceintes

•Connecter le syst@_ne d'enceintes pour le

canal gauche lie c6_e gauche tel que vu de

J'avarlt) 8ux borl_les 'rL- ' le systeFl_le

d'enceintes pour le canal droit aux bomes

.R,,

• Tuujoursutiliserdes systemes d'enceintes

ayant une impedance superieure ou egale

6 _Uohms

Enceintes

[USC-107 Panneau arriere

Plat[neMD ou

C_ble de Plat[he a cassette

IN Plat[neMD ou

bloche Plat[he CD

Fiche d'alimentation

120V CA/60 Hz

• La source s61ectionnee en appuyant sur la

touche FUNCTION est generee par les bomes

Apropos des raccordements _I. . I AUX OUT

du systeme O Io Si la fonction est r6gl6e sur "AUX", cependant

o. eO-10 ,,e*o,, t,o,,ner0 aslllrO © Ill,eso,, uco ,po ar**r0ocordo0ux or ,e U×

(_) S es 8CCO demelltS du U

syst@ne ne sont pus / / ] iN n'est pas genere par les bomes AUX OUT

effectues ;1 / / • N'appuyez pas sur ia touche FUNCTION

• Si vous deconnectez le cable Iorsque vous enregistrez une source D-107 sur

systeme, etc, en cours de un enregistreur externe

fonctionnement,cela _ I II _ _ _ / / II

/ entraTneradesdBfaillances_@ / I1_o / / O/11 REMARQUE:

i/ Assurez vouo de debrancher _<_...... ,_............... iSi VOUSappuyez sur la touche FUNCTION D-

e cordon d'alimentation de la pendant que vous enregistrez une source O-

prise avellt de ch_llg@r les 107 sur ur] ell[eg streur externe, cel8

raccordements

BORNES D'ANTENNE

-- -(-- __

Cordon d enceinte _ i ........... [=L ........ _ _ / kk ]l

-__ Cable syst@rle l USW-107 Panneau arriilrell Iu_ Ant...... / _ /

7/1/

,,i nnaaaaaaaaaa/J

IRaccorder un r6cepteur CD et un subwoofer 1I Raccorder les enceintes 1

• A propos du montage du support de I'unite principale

Vuus aurez besoin d'un tournevis pour Yassernblage

(2} Fakes passer le c_ble systeme a I'ardere, alignez la cheville de

posdionnement du support d'unite pdncipale fournie

avec le trou de I'unit6 principale puis faites le

montage avec le8 vis fournies

Troude Jachevil e Chevil e de

de positionnement position/er,/ent

(3} Raccordez la fiche situee a I'extr6mite opposee du c_ble systeme au subwoofer

Effectuez le raccordement avec la pattie la plus

large du connecteur du c_ble systeme toumee vers

le haut

Inserez bien la fiche en I'enfonqant a fond

•A propos du montage du support de la goulotte cache cables

[En cas de montage au mur] (Voir page 33.)

Faites passer le c_ble systeme a I'arriere, alig_ez la cheville de

Avant

positionnement

•Raccorder les enceintes et les cordons

• Utilisez les cordons d'enceinte fournies pour raccorder les enceintes et le subwoofer

• Raccordez I'enceinte gauche {cOte gauche en se mettant en face de J'appareil) aux bornes "L", et

I'enceinte droite aux homes "R"

Baissez le levier ,_2Inserez le cordon d'enceinte _" Ramener le levier

,Fi,

Icouleul cuivre)

F[I central Icouleul algel/t}

• Xrez delicatement le cordon pour

verifier qu'il est bien connecte

Fi} centra_

Icouleul cuivre

REMARQUES:

• Assurez-vous de d_brartcher le cordon

d'a]imel]tation avant de raccorder les el]ceintes

• Assurez-vous de ]gien raccorder les cordons des

enceintes (+ avec +, avec L avec Let R avec

• Ne courl-circuitez pas les cordons des enceintes

Si I'appareil est sous tensio_h le fait de court-

circuiter accidentellement les cordons des

enceintes pourrait entrai_er des d6gats ou des

accidents

• Assurez-vous de connecter I'enceinte aux bomes

d'enceinte en respectant les polarit6s (+ avec +,

.....avec ) Si les polaritas sont fausses, le son

provenant du centre sera faible, be

positio_nement des nstruments ne sera pus clair

et I'effet stereo sera faible

•Ne lisez jamais de signaux speciaux tels que bs

ondes sinusdidales ou les signaux d'avance rapide

d'un magnetophone en continu

I Installation de I'antenne interieare FM ]

C_pt_ _r_e stat_or_ F_ _vo_r page 40) r p_cer _far_er_e

une position o_ la distorsion et le bruit sont

mlnlmes, puis fixer I'extr@nite de I'anter_ne a cette

position en utilisant du ruban ou une punaise

Ante/he FM nt_deure

IConnexion d'une antenne exterieare FM ]

S des emissions ne peuvent pus etre clairement

captees avec I'antenne incEuse, utiliser une antenne

FM exterieure, connecter un adaptateur convertisseur

au c_ble coaxial, et connecter I'adaptateur

convertisseur a la borne FM COAX (75 _/ohms) de

I'appareil

Selection d'un endroit pour I'antenne

ext_r eure FM

• Placer I'antenne pour qu'elle soit dirigee vers

I'antenne d'emission de la station de radiodiffusion

• Derriere des b_timents ou des montagnes, placer

I'antenne a une position oQ la reception est

if_eilleure ret essayer egalement de cbanger la

position de I'antenne

• Ne pus nstaller I'antenne sous des lignes

electriques Le fare est tres dangereux, car la ligne

61ectrique peut toucher I'antenne

• Installer I'antenne a distance de routes ou de voies

ferrees pour eviter les parasites en provenance de

vehicules ou de trains

• Ne pus nstaller trop haut I'antenne, car elle peut

etre touchee par des eclairs

IInstallation de I'antenne-cadre AM I

Capter une station AM (voir page 40), placer

I'antenne a une position muss eloignee de la chatne

que possible, la oQ la distorsion et le bruit sont

minimes Sans certains cas, il vaut mieux inverser les

polarites Les emissions AM ne peuvent pus etre

bien reques si I'antenne-cadre n'est pus connectee

ou si elle est trop proche d'objets metalliques

IMontage de I'antenne-cadre AM I

Monter I'antenne-cadre AM induse de la rnaniere

indiquee duns le diagramme

IConnexion de I'antenne-cadre AM I

_ollnecter I'al-ltenne-cadre AM incluse aux homes

d'antenne de la maniere indiquee duns le diagramme

_1 Baissez _2}Inserez le fil ,_3-Ramener

le levier d'antenne le levier

I Installation d'une antenne exterieare AM I

Connecter le fil de signal de I'antenne exterieure AM

la borne d'antenne Tou}ours mettre I'antenne a la

terre, et connecter le fil de terre a la borne GND

Touiours connecter egalement I'antenne-cadre AM

incluse

m_tres

ou plus

IEn cas montage sur un mur ]

• Le D-107 et les enceintes (USC-107) peuvent etre montes sur un mur

1Raccordez le c_ble syst_me au bas du

D-107. (Voir page 32,)

II n'est pus necessaire de monter le support

2Connectez les cordons aux enceintes,

(Voir page 32.)

II n'est pus necessaire de rnonter le support

3 Fixez le D-107 et les enceintes au mar

en utilisant les vis disponibles duns le

commerce et les trous situes sur les

panneaux arri_re du D-107 et des

enceintes.

Lo_sq_e vo_s f_x_z _es VlS a_ r_rr vows

pouvez utiliser le schema foumi pour

determiner prealablement la position des vis

Selectionnez les vis en vous rMerant au

diagramme ci-dessous

[Orifice de montage au mar sur le

panneau arriere de I'unite proncipale et

des enceintes]

4,2 mm

_ _ 0 r,/m

4Utilisez les trous situes sur les

panneaux arri_re du D-107 et des

enceintes pour monter le D-107 et les

enceintes sur les vis fixees darts le mur.

5 Connectez le c&ble systeme et les

cordons des enceintes au subwoofer.

(Voir page 32.)

REMARQUES:

• En cas de montage au rrlur, faites attention

qu'aucun accident ne puisse se produire suite

la chute du D-IO7 ou des enceintes

• Verifiez la sur;ace du mur avant de monter le D-

107 et les encentes pour vous assurez que le

mur est assez solide pour supporter le poids

des differents elements

• Consultez un specialiste si vous ne connaissez

pus la solidite du mur

• Les vis servant au montage du D-IO7 sur le mur

ne sont pus foumies Utilisez des vis adaptees

la solidite et au materiau dont est fair le pilier ou

le mun

• Afin d'eviter de vous prendre les pieds duns les

c_bles d'enceinte ou de 1'unite, veuillez bien

fxer les c_bles durant leur utilisation Duns le

pire des cas, des accidents pourraient etre

causes par la chute d'un ob}eb comme par

exemple une encelnte

• Assurez-vous d'effectuer le montage en

appEquant des vis sur les quatre trous du

recepteur CD et sur les deux trous des

enceintes Si I'une des vis, quelle qu'elle sOitr

n'est pus utilisee, le recepteur CD ou les

enceintes seront instables et nsqueront de

tomber

• N'installez pus le recepteur CD trop haut Si le

recepteur CD est trop hautr les signaux de la

telecommande a distance risquent de ne pus

I'atteindre faci]ement et il sera difficile de le

faire fonctionner

• Veu[llez remarquer que Denon ne sera pus tenu

pour responsable de tout accident ou dommage

dO a un mauvais assemblage ou montage, une

solidite de montage nsufflsante, une utilisation

erronee, des catastrophes naturelles, etc

[] DESIGNATION DES PIECES,

I(1) R_cepteur (D-107), (USC-107)

CD Enceintes

Touche ON/STANDBY

• Lorsqu'enfonce et regle sur la position "ON",

I'alimentation est mise Appuyer de nouveau

pour regler la position "STANDBY"

• The indicator color changes as follows,

according to the condition:

Lorsque le systeme est sous tension: Vert

Lorsque le systeme est en mode de velle

(STANDBY): Rouge

Lorsque le systeme est en mode de veille du

programmateur (TIMER STANDBY): Orange

Lorsque le systeme est en mode eco: Lumiere

eteinte

FONCTIONS ET AFFICHAGE

et Subwoofer (USW-107} ]

Touche FUNCTION

• Appuyez cette touche pour selectionner

I'fonction

• L'fonction change duns I'ordre suivant chaque

fois que vous appuyez sur cette touche:

_"CD _ TUNER _ AUX

OTouche m/BAND

• Lorsque la fonction CD est activee, appuyez sur

cette touche pour arr6ter la lecture

• Lorsque la fonction TUNER est activee, le mode

de reception FM et de bande change comme

suit, chaque fois que vous appuyez sur cette

touche:FMAOTO MONOAM-

Touches I_l<ll-, +ll_=_l

• Appuyez les touches I_l_l et I-_1 pour vous

d6placer }usqu'au debut d'une plage specifique

Iorsque la fonction CD est activ6e (Vor page

47)

• Lorsque la fonction est reglee sur "TUNER",

appuyez cette touche pour selectionner le

numero de pr6-selection (Vuir page 41 )

• Appuyez cette touche pour selectionner la

fonction menu (Vuir pages 38, 39)

Touches VOLUME v,

• Appuyer ces touches pour ajuster le volume

globaE

• Le volume augmente Iorsque la touche ^ est

enfoncee, et I diminue Iorsque la touche vest

enfoncee

• Lorsque I'on appuie sur Fune des touches, le

volume change en 65 positions differentes Le

volume est ndique sur I'ecran et va de "Volume

0Or' {minimum) a "63" puis "Max" (Contr61e

electronique)

Porte du compartiment disque

• Appuyez sur la touche -_ pour ouvrir et fermer

la porte

• Lorsqu'un disque est charge, il est absorbe

automatiquement et la pone se ferme

• La porte se ferme automatiquement si elle est

laissee ouverte pendant plus de 1 minute

Touche _-

• Appuyez sur cette touche pour ouvdr et fermer

la porte du cornpa_iment disque

• Lorsque I'Oll appuie sur cette touche eQ mode

veille, Fappareil est mis sous te_sion et la porte

du compartiment disque s'ouvre

Affichage

• Voir page34

Capteur de tel6commande

• La diriger vers ce capteur e_l cas d'utilisation de

I'unite de telecomrna_de (Rc_ggg/

_) Touche I_/11

• Appuyez sur cette touche pour lancer la lecture

d'un disque

• L'appareil passe en mode pause Iorsque I'on

appuie sur cette touche penda_t la lecture d'un

CD Lorsque Fon appuie sur cette touche en

mode pauser la lecture reprend

• Lorsque I'on appuie sur cette touche pe_ldant

que la porte du compartiment disque est

ouvene, la porte se ferme et la lecture

commence

• En mode de veille {STANDBY), le systeme est

mis sous tension et la lecture commence

lfonction d'allumage automatique]

• Lorsque I'o_1appuie sur cette touche alors que

la fonction West pus rdgl6e sur "CD", la

fonction passe a "CD" et la lecture du CD

commence [Selection automatique de la

fonction]

Support de I'unite principale

• Montez Fappareil en utilisa_lt les vis fournies

(Vuir page 32)

Borne DIGITAL OUT OPTICAL

_) Bornes AUX IN

Bornes AUX OUT

• Aucun signal ne sort de ces bornes Iorsque la

fonction est regl6e sur "AUX"

_) Borne d'antenne FM (ANTENNA FM}

• Vor page 33

_) Bornes d'antenne AM (ANTENNA AM)

• Voir page 33

Borne de contr61e du syst6me

_)Bornes d'enceinte

_) Support d'enceinte

_) Borne SYSTEM CONTROL

i_ Fiche d'alimentation

Bornes SPEAKER SYSTEM

(2} Affmhage 1

O Section de I'affichage principal

(Section Minuterie)

• Indique le statut de la minuterie

: S'allume Iorsque la minutede est raise

sur "ON" S'allurne egalement Iorsque

la minutede est en mode veille

Lorsque la minuterie est raise sur

"OFF", I'ind cateur est eteint, m_me si

les temps de la minutede sont rdglds

SLEEP : S'allume Iorsque la minutede sommeil

est activee

Section de I'affichage principal

(Section CD)

• Indique le mode CD

Ib : S'aNume pendant la lecture

II : S'allume e_l mode de pause

C;[ : S'allume comme suit

pendant la lecture en

rdpetition

S'allume de la maniere

suivante a chaque fois que

Fon appuie sur la touche

REPEAT:

REPEAT

(RC_09}

[Pour un CD musical{

(Mode r6p6tit[on d6sactive)

[Pour les fichiers MP31

(Mode de lecture a @atore d6sact[v6}

Section d'affichage de la fonction menu

• S'allume Iorsque I'on est en fonction mel]u

OSection de I'affichage principal

(Section tuner)

• Indique le mode tuner

_SET Clignote Iorsque I'on pre-selectionne

des stations AM/FM, et arr_te de

clignoter Iorsque la station est pre-

selectionnee

AUTO S'allume Iorsque le mode "FM AUTO"

est selectionn8 a Faide de la touche

I/BAND

Ill'_ S'aNume pendant ia reception radio

Iorsqu'une station AM ou FM est

correctement captee

ST S'allume Iorsque stereo est

selectionne

MONO S'allume Iorsque le mode "FM

MONO" est selectionne avec la

touche N/BAND et Iorsque Fon reqoit

une emission rnonaurale alors gue Fon

est en mode "EM AUTO"

MEMO : S'aNume Iorsque Fon pre-sdlectionne

des stations AM/FMr et s'eteint

Iorsque la station est pre-select onnee

(Mode rep6tit[on desactive) (Rep6tit[on routes plages)

MP3 : S'aNume Iorsqu'un disque qui contient

des fichiers au format MP3 est insere

FILE : S'aNume Iorsque le nom de fichier

dans Fetiquette MP3 ID3 est aff che

TITLE : S'allume Iorsque le nom de titre duns

Fetiquette MP3 ID3 est affiche

FOLDER : S'aNume en mode de selection du

rdpe_tolre

ARTIST : S'allume Iorsque le nom d'artiste dans

Fetiquette MP3 ID3 est affiche

ALBUM : S'allume Iorsque le nom d'album duns

Fetiquette MP3 ID3 est affiche

PROG : S'allume comme suit pendant la

lecture programmee

RAND : S'allume en mode de lecture aleatoire

S'allume de la manie_e

suivante a chaque lois que (_

Fon appule sur la touche

RANDOM:

[Pour un CD musical{ (RC@09}

RAND _ Pas allume

(Mode de lecture aleato[re /Mode de lecture

routes p_ages} a_6ato re desact[v_}

Section de I'affichage principal

(Section de commande de ton)

•Indique les modes de reglage du son

SDS : S'allume Iorsque la fo_ction SDB

{Super Dynamic Bass) est reglee sur

"ON"

TONE : S'allume iorsque le niveau a et6 regl6

en utilisant les commandes de tonalite

{BASS, MID et TREBLE)

O Section de I'affichage principal

(Section a affichage multiple)

• Indique les differentes fonctions

• Lorsque la fonction est reglee sur "TUNER", la

gamme de reception, la frequence de receptiOnr

I'heure et les temps de reglage de la minutede

sont affiches ici

• Lorsque la fonction est reglee sur "CD" le

numero de disquer le nombre de plagesr le

numero de la plage en cours de lecturer le

temps de lecture et les differents modes de

fonctionnement sont affiches ici _IE_U

• Lorsque I'on appuie sur la touche (_

MENU, Faffichage commute entre

les affichages des differents modes

(RC_09}

[] UNITE DE TELECOMMANDE

IILa tebcommande foumie (RC-909) peut 6tre utiEisee pour faire fonctionner le D-107 a dista_lce

J(1) Insertion des piles

Retirez la trappe du comparthnent des piEes a Precautions bprendre avec les piles

I'arriere de la t616cornrna_1de • Utilisez des piles de type R03 (AAA) dans la

{2 hlserez les deux piles R03 (AAA} dans le

compartiment, en respecta_lt les poladtes

indiquees a I'int6rieur

_" Remettez en place la trappe du compardment des

piles

tel6commande

• Les piles doivent 6tre remplac6es par des

neuves au bout d'er]viron un an, bien que cela

depende de la frequence d'utilisation de la

tel6commande

• M6me si les piles ont moins d'un an,

remplacez-les par des piles neuves si la

tel6commande ne fonctionne pas m6me

courte distance de I'unite pdncipale

• La pile fournie ne sert que pour la verification du

fonctionnement La remplacer par une neuve le

plus t6t poss ble

• Lots de I'insertion de nouvelles pileSr attendez

environ deux minutes apres les avoir retirees

avant d'inserer les nouvelles

• V_illez a respecter les polarites des piles Get

e, comme ndque par les reperes a I'interieur

du compardment des piles de la t616commande

• Retirez les piles Iorsque la t61ecommande ne

doit pas 8tre utilisee pendant une Iongue

periode

• Pour eviter les explos onset les fuJtes de fiuide:

• Ne pas utiliser une des vieilles piles avec une

neuve

• Ne pas m61anger deux types de piles

differents

• Ne pas court-circuiter les piles, les demontec

les chauffer ou les }eter au feu

• Si une fuite de fiuide de pile se produitr essuyez

route trace de fiuide dans le compardment et

remplacez les piles par des neuves

J(2) UtUisation de la tel_commande 1

• Lots de I'utilisation de la tel6comrnande, didgez-la

vers I'unite pdncipale comme Ilustr6 dans le

schema

• La t616comrnande peut fonctionner a u_le distance

en ligne droite d'enviro_l 7 metres de I'u_fit6

pdncipab Cette distance peut 6tre plus courte en

presence d'obstacles ou Iorsque la t61ecommande

est utilisee a un a_lgle par rapport a I'unite

pdncipale

• La t61ecommande fonctio_lne a un angle sur le plan

horizontal allant }usqu'a environ 30 °

E/viro/ ? metres

REMARQUES:

• La t61ecommande peut ne pas fonctionner s le

capteur de t616commande est expose

directement au soleil ou a une forte source de

lumiere artificieNe ou encore si un obstacle se

trouve intercale entre la tel6commande et son

capteur sur I'unit6 principale

• Ne pas appuyer sur les touches sur I'unite

pdncipale et la tel6commande en re@me temps

Cela provoquerait un dysfonctionnement

J(3) Noms fonctions des touches de la t_lecommande 1

• Les touches non ex@iquees ici for]ctionnent de ]a Touche POWER

Ce commutateu{ pc{met de mcttrc

STANDBY {vei le}

c sysc@mc sous tefss[on ou de

nettre } alimeTstat on en mode

Touche PROG/DIRECT

Touche TIME

Uaffichage du temps @volue de la

mani6re ndiqu@e ci dessous

chaque fois que I'Oll appuie sur

eerie touche Iorsqu'uT_ CD cst et_

mode de lecture ou de pause¸

Temps de lecture ecoule de la

pJste en cours de lecture

Te_nps de lecture rcsta_t de la

pJste en cours de lecture

Te_nps total resta_/t pour le

disque

{Norma]emetlt, le temps @coul@de ]a

plage en cours de lecture est alfich@

Pc_/dant la lecture prog_amm@e, c'est

le temps total restant des plages

progfamm_es qui est al[ich_ a la

lace du temps total rcsta_t du

disque ent;er Pour les fich[ers MP3,

seul le temps de lecture @coule de ]a

piste el/cours de Iccture est affich@ ]

Touche TONE/SDR

• Be son peut _tre f@gle et adapte

vos gotqts en utHisant les

commandes de tonalit@ {BASS,

MID et TREBLE) et la fonct;on

SDB {Voir page 46]

• _aflichage challgc de la mal/i@rc

suivante _ chaquc press[on sur

cette touch/e:

C<;L4o Lt 113

• Les touc/es + et peuvent %tre

util[s@es pour augmenter et

dirni_/ucr le n[veau des graves, des

rc/@diums et des aigus Iorsque

Iindicateur correspo_/da_/t cst

alum@

• Lorsque lndicateur SDB {Super

Dynar'lic Bass} est alum@, appuyez

les touches + et pour actlver et

desact[ver la fonct[on SDB

• Laff chage redev ent normal

autornat[quemef_t env ron 5

secondes aprBs chaque operat o/

effectu@e

OOOG-

OOO0

_$_i, r,^_,r^.sl VOLUME

r&---m]...............

)ENON

Touche CALL

*Appuyez sur cette touche pou

verier les plages programr'lees

Iorsque la fonction est r_glee sur

"CD' (Voir page 49 }

*Appuyez sur cette touche pout

verier le nur'lero de pr_ selection

de la station AM ou FM pre

selection@ne en cours de reception

Iorsque la fonction est r_glee sur

"TUNER (Vo[I page 41 }

Touche FUNCTION

Touche MUTE

%i_puyez sur cete touche pou

3ouper c son ¥1Of_leflta_l_¥1c/

Touches <_, I_I_

Touches _,•

Lorsque a forlction es[ regl@c sur

"CD", appuyez su cette touche

pour fare une avance rap[de ou un

retour rapide (Voir page 4Z)

Lorsque a fonction es[ regl@c sur

"TUNER', appuyez sur cette

touche pour r_gler des stations

(Vor page 40}

Touche •STOP/BAND

Touche •OPEN/CLOSE

Touche TITLE

Le nora du richer est affich_ orsque

cette touc/e cst efsfofso_e et que

Iappare I es[ en mode stop, quune

[ste est selectionn_e et que la

fo;lction est r_g_e sur "CD", avec

un disque contenant une etiquette

MP3 ID3 charge S[ loll appu[e

dessus lots de a lecture, I'afIichage

commute comme c dessous {Voir

page 51 }

Temps de ecture ecou}_ de la

pste efs tours de lecture

Nora de fichier de la plage e/

tours de lecture

NOr'l du t[tre

Nora de I artiste

Nor,/de albu¥_

Touche DISPLAY

Chaquc los quc on appuc sur

cette touc/e, I aff[c/age evolue de la

rnan e{e SUlvante

[Lorsque la fonction est r_gl@e sur

"CO ou "AUX /

Aft c/age du statut de

Lum[@re _te[r/te

[Lorsque la fonction est r_glee sur

"TUNER"]

Afro/age de etat de

pr_r@g}age (Iorsqu une stat o/

Touche ENTER

Ap[_uyez sur eerie touche pour sotr

de la lonction menu

Touche I_/11

T°%t'a":

ITouches VOLUME

I[oo/o I

Td/Mi

,Q Q, Q Q

k'_fii1_i_'J

DENON

_E_Or_CO_T_O_,JmT

Touche RANDOM

Touche FOLDER

Lofsque a onct on es[ regl@c sur

"CD' et quun disque contenar/t des

fichiers de folr'lat MP3 est c/arg@,

appuyez sur ]a ouche FOLDER en

mode d arf@t puis appuyez les

touc/es + et- pou s_lectio_ne un

repetoie Lorsque on appue sur

cette touche c_/COUrS de ectu e, le

r/ore du repertoire qui contient le

fichier en tours de lecture est

affich@ (Voir page 51 )

Touche MENU

• Est util s_ pout util set et reger

d[f[@rentes fol/ct or/s du D 10]

(Voir page 38)

• [volue de la rclan[@re suivante

Iorsque Ion appuie sur la touche +

ou ap/@s avoir appuy@ Sur la

touche MENU

R@glage de a u n[nosit_ de

R@glage du Rode minuter e

R@glage de I /eure

R6glage du mode tuller

Reglage du mode @co

R6glage du mode d extinction

autor'/at que

R_glage du mode minuterle

• Evolue de la r'lan[@re suivante

Iorsque ion appuie sur la touche +

ou tmsd[s que le message "_rner

Mode est afro/e:

R6glage de heue de la

m[nuteri e

Act;vat;on/D_sactivation de la

m[nuterle

Ver;fication du r_glage de la

m[nuterie

R_glage du mode tw_er

• R_@age de la recherche de station

automatique /R_glage du nora de

statlOt_:

Prer_glages

R_glage du nom de station

[] OUVRIR ET FERMER LA PORTE DU COMPARTIMENT

DISQUE ET CHARGER DES DISQUES

1Appuyer sur la O,'_,DB_ ,_,_

touchepour /_ (_

allumer I'appareiL

Allum_ vert _ \

(Unit_ (RC909)

pri/cipale)

2Appuyez sur la F.CT,O. FU.CT,O.

touche FUNCTION (_

et reglez la

fonction sur "CD".

(Unit_ (RC 909}

pri/cipale)

3 Appuyer sur la touche _--

• La porte de disque

s'ouvre [_ "_"' " '

• Lorsqu'un disque

est charge, il est

absorbe (Urlit_ (RC909}

automatiquement plinc[pa_e}

et la porte se

ferme

4Une lois que le message "Insert Disc"

apparait a Fecran, chargez le disque

dans le support de disque avec la

face imprimee vers vous.

Paites attention de ne paD toucher la

surface signal du disque

Assurez-vous que la porte de disque est

completement ouverte Iorsque vous

chargez des disques (Pig 1}

La porte s'ouvre et se ferme si la fonction

est rsglee sur une autre option que "CD",

maiD dans ce caD, Faffichage ne se change

paD

5 Le disque est absorbe

automatiquement et la porte se

ferme.

Pour ejecter le disque, appuyez sur la

touche _--

Lorsque Fort appuie sur [_ _LAYPA_S(_I_

la touche !_/11 apres que

le disque a ete charge,

la porte se feEme et la

lecture commence¸ (unit_ (RC 909}

princ[pa_e}

Receptacle de disque

Le suppor_ de disque

est I'endroit stue

derriere la porte oth le

disque est miD en place

FFig.1 Disque de 12 cm

REMARQUES:

• Ne chargez pad de disque Iorsque la porle est

en train de s'ouvrir ou de se fermer Si vous le

fakes, le disque pourrait tomber du support

Assurez-vous que le message "Insert Disc" est

affiche avant de charger le disque

• Si vous vous prenez le doigt, etc, dans la porte,

restez calme et appuyez sur la touche

• N'introduisez paD de corps etrangers dansle

suppor_ de disque Si vous le faireD, vous

pourriez endommager I'appareil

• N'appuyez pad sur la porte du compartiment

disque Iorsque I'appareil est hors tension

Retirer un disque qui est tombe du

support de d sque

_I} Avec la porte du compartiment disque

ouverte, appuyez en m&me temps sur la

touche de diminution du VOLUME v et

sur la touche _/11 sur I'unite principale

puis appuyez sur la touche B/BAND

dans leD 3 secondeD qui suivent,

• Le message "Holder Down" est affiche et le

support de disque s'abaisse

_ Dans led 3

seconL)es

(Urlit@ (Unte {Unte

prirlc;pale) pr;ncipale} pr;ncipale)

,_2Tournez I'unite principale tSte en baD et

retirez le disque.

Veuillez remarquer qu'il se peut que le disque

DOlt raye

,_s-L'appareil s'eteint.

(Urlit_

plinc[pa_e}

[] FONCTIONS DU MENU

•N'oubliez pas de regler d'abord I'heure actuelle.

• A I'aide de la fonctio_l menu, on peat utffiser d ff@rentes fonctions et effectuer d fferents reglages

Appuyez sar la touche + oa apres avoir appuye sur la touche MENU afin d'effectuer les rsglages enumeres

ci-dessous

Element de reglage D_tails de r_glage

i]:_i Z:F: ] Z_:,Ho,::b_i_ Reglez la lurni_osite de I'affichage

[Reglage de la luminosite Sebct o_mez "Normal", "Dimrne_q " ou "Din7me_-2"

de I'affichage]

[Reglage du mode

minuterie]

i'_ _:_.::: r. =,,:::'::: +':',: i Utilisez cette fo_lctio_l pour effectuer les

[Reglage de I'heure de i rsglages de la minuterie quotidienne et

la minuterie] [ de la minuterie unique

_,:::r.,,E_ ,.,_ _ ilUtilisezcettef°ncti°np°urr6glerla

[Activation/Desactivation I minutede quotidienne et la minaterie

de Ia minuterie] i unique sur r'ON" OU "OFF"

i i'ui_i..[][[:i i(F_Ci::'i:' j Utilisez cette fonction pour verifier les

[Verification du reglage I rsglages de la minuterie quotidienne et

de Ia minuterie] i de la minuterie unique

i]]:[[ O,:::i.::i:::i<::Ji U Z:i:: UtiEisez cette fonction pour regler I'heure courante

]Reglage de I'heure]

[Reglage du mode tuner]

_', E:, _. [ Utilisez cette fonction pour sauvegarder

la gamme et la frequence de recept on

[Prereglages] i

isur des touches rlameriques

'iii i::i_i [;: i Oi ii!iliCu_i_ [ Utilisez ces fonctio_s pour dog,net des

[Reglage du nora de i noms aux station,s reglees

station]

_._ ._ Utilisez cette fonction pour reduire la consommation de courant en

mode veilEe

[Reglage du mode eco] Reglez sar "On" ou "Off"

HU_I_I_ _i__i:_i_d_i_ Cette fonction peut _tre utilisee afin de regler automatiquement

IReg_age du mode I'appareil en mode de veille si il _este en mode d'arr_t du_ant une

d'extinction duree predeterminee avec la fonction "DD" Reglez sur _On" ou

automatique] "Off" et selectionnez le temps 15_lg_ gg ou gg minutesl,

Page

42, 43

• Les fonctions de la touche MENU e_

mode arrSt et en mode lecture

• Appuyez sat la touche MENU pour

annuler la fonction de menu en cours de

rsglage

• Pour faire revenir les fonctio_s de me_u a leurs

MEN

va]eurs par defaut, appayez en m6me temps sur

les touches FUNCTION et I_/ll sur I'unit6

principale, pais appuyez sur la touche •/BAND

(RC909) dans les 3 secondes qu suivent

Le message "RAM CLEAR" est affiche pendant

ME_ environ 2 secorldes et leo_ vslears reviennent a lear

(_. rsglage par defaut

FUNCTION • _NO

(RC909) (_'_ _ Bans es 3

(Unit6 (nit@ (nit@

print pale) pri/cipa e) pri/cipale)

R_glage de la luminosite de I'affichage

1Appuyer sur la touche _,_u

MENU. %

2Appuyer sur la touche ENTER

ENTER. %

i"i LJ i'-' i4 ,'ff .i :"

3Appuyez les touches +/ .......

pour selectionner la ,,_.

luminosite de I'ecran __Q%'_d'affichage. _

_4 L'affichage change de la ',.. "

maniere suivante a chaque

pression sur cette touches:

[4_ Normal? _ Dimmer 17 _ Dimmer 2? •

4Appuyer sur ]a touche ENTER

ENTER, %• Le reglage est termine

REMARQUE:

Uaffichage ainsi que les indicateurs restent

etei_ts si le mode d'arr_t aete co_ffigure entant

que mode ecolog que

Appuyer sur la touche ON/STANDBY sur ]'unite

principale ou sar la touche POWER sur la

tSIscomma_de oour mettre I'appareil SOdS

tension (La fonction de raise en marche

automat que ne marche pas)

JR_glage du mode _co J

•N'oubliez pas de regler d'abord I'heure actuelle

2_ 4 m

1Appuyer sur ]a touche _,_u

MENU. (_.\

2Appuyer sur la touches ......

+/- pour selectionner _._.

"ECO Mode",

ULU _'_c,de

3Appuyer sur la touche ENTER

ENTER. (_

4Appuyez les touches +/- _ .....

pour faire clignoter "On" _

ou "Off".

_4 Le r@glage selectionn@

("O[1" OU "Off") ch_l-lge 8 , •

chaque fois que I'on appuie ""

sur la touches +

Le r@glage qui clignote est celui qui est

sebctionne

5 Appuyer sur ]a touche ENTER

ENTER. %

L'_dEcate_r r_MENU rt S_et_r_t et

le reglage est termlne

IRl_glage du mode d'extinction automatique I

•N'oubliez pasde regler d'abord I'heure actuelle,

_L--3, 5, 7

1 Appuyer sur la touche

MENU,

2 Appuyer sur la touches .......

+/- pour s_lectionner _(_

"AutoOffMode".

t2 . ..... =

i"i LJ _, U _.._ T T i'i U C:i P!

3Appuyer sur la touche _..ER

ENTER, (_

_iii...... -, ......A i, i,"

4Appuyez les touches +/- •.....

pour faire clignoter "On" _

ou "Off",

Le reglage selectionne

{"ORE'ou "Off"l change a N L

chaquefois que Vonappule

sur la touches +/

Le reglage quiclignote est celui qui est

selectionne

5[Lorsque"Off" est selectionn_

Appuyer sur la touche _.,ER

ENTER. %

• L'indcateur "MENU" s'eteint et

le reglage est termine

Lorsque "On" est s_lectionnl_

Appuyer sur la touche _

ENTER. (_.\

Passer a Fetape 6

........ ._

6Appuyez les touches +/- •.....

pour regler I'heure,

L'affichage change de la

rnaniere suivante a chaque

pression sur cette touches:

J_ 5rain _ I Omin _ 20rain _ 30rain

7Appuyer sur la touche .....

ENTER. %

• L'indcateur "MENU" s'eteint et

I'appareilest mis en mode veille

apres le delai defini

[] REGLAGE DE L'HORLOGE

•N'oubliez pas de regler d'abord Fheure actuelle

[Exemple| Pour regler Vheurecourante sur "7:30 PM

Wednesday" (Mode d'affichage 12

heures)

_ 1_4,6,8,.i 0

tt--J /_\

3, 5, 7, 9-- _" /'_" _

_i- _JJJ

1Appuyer sur la touche pour ..........

allumer I'appareil. (_.\

2Appuyer sur la touche .....

MENU. (_.\

3Appuyer sur la touches _

+/- pour selectionner

"ClockAdjust".

4Appuyer sur ia touche .....

ENTER, __\

5 Appuyer sur la touches _

+/- pour selectionner .._

"Wed".

,.. ..

6Appuyer sur la touche _

ENTER, __\

=.: ... _= :.............

7 Appuyer sur la touches ......

+/- pour d@clarer les _-_

heures "7 PM",

8 Appuyer sur la touche _._

ENTER, %

......:::,._ ,°._:i,,::.f.__._

9Appuyer sur la touches ......

+/- pour d@clarer les _._

minutes "30",

u_ =:>::U ! _ ,-..,) i::.!d i'i

10 lppuyez sur la touche .....

ENTER Iorsque la sonnerie (_

qui indique que l'heure est

actuellement de 7:30 PM

retentit.

• Uheure courante est _ichee, l'indcateur

"MENU" s'ete nt et le reglageest tennine

II se peut que I'horloge se deregle de I'ordre

d'une minute par mois Si elle est dereglee,

refaites le reglage de I'heure

[] ECOUTE DE RADIO

J(1} Sintonisation J

IExemple] Syntonisation en FM 87,50 MHz

1 2 3 5

Q --1

U "U°_

O0 O0

3--

--5

-o o

1Appuyer sur la Om_NDB_ ,_,_

touchepour /_ %

allumer I'appareiL

AlU¥@ vert _ \

IUnit@ IRC9091

pri/cipale)

2Appuyez sur la F NCTIQN FUNCTION

touche FUNCTION (_

et reglez la

fonction sur

"TUNER". Init4 IRc 90q

prhcipale)

3 Appuyer sur la ,,BJ,ND ,_%

touche •/BAND __\ _

pour s_lectionner

"FM".

( nit@ (PC 909)

pri/cipale)

4Appuyer sur la touches %%_k_'__

TUNING pour regler la

frequence _FM 87,50 '\

MHz.

• Lorsqu'une station est (Re909}

captee, Findicateur " ((I'P "

dignote

•Accord automatique

Si on appuie sur la touche plus de 0,5

seconde, le balayage se declenche

automatiquement et le tuner se cale sur la

premiere station qu'l capte

La syntonisation ne s'arr6tera pus

automatiquement si le niveau d'entree de

I'antenne est faible (si le voyant de " I(I '_ "

ne s'allume pus)

• Pour arrSter le rsglage de station

automatique, appuyez sur la touches

TUNING une fois (moins d'une demie

seconde)

•Accord manuel

La frequence de reception change a chaque

pression sur une des touches (pendant

moins de 0,5 secondes)

5 Appuyez les touches VOLUME pour

regler le volume.

VOLU_E

VOlUblE

(Unte plinc[pa_e} (AC 909)

R_ception de programmes FM en stereo

•Lorsque le mode de _@ception est r@gle sur

"FM AUTO" et qu'une emission st6reo est

capt@e, I'indicateur "ST" s'allume et I'emission

est reoue en st@8o

• Si le niveau d'entr6e de Fantenne est bus et

que la reception ster@o est nstable, reglez le

mode de rsception sur "FM MONO" pour

6couter la radio en mode mono et obtenir un

meilleur son Le dernier mode de r6ception

rsg16 est mis en m6moire

REMARQUE:

Un son de sifflement peut 6tre entendu en cas

d'utilisation d'un t@l@viseura proximite pendant la

reception de programmes AM Duns ce cas,

eloigner autant que possible la cha;ne du

t@leviseur

J(2)Accord de pr_selection

•N'oubliez pus de regler d'abord l'heure actuelle.

•II est possible de m@nodser 30 stations au total (FM

et PO) et de rappeler par une simple pression d'une

touche

[Exemple] Pr6reglage de FM 87,50MHz au

prer6glage N_8

..........!

7-- _ _

i,:0 i

5--

2,7--

5- -o ojo

1Appuyer sur la touche _,_u

MENU. %

2Appuyer sur la touches ......

+/- pour selectionner _._

"Tuner Mode". @

3Appuyer sur la touche ENTER

ENTER. (_.\

4Appuyer sur la touche .....

ENTER. 1_.\

=-. =,,r ,-, -,= "r4. "_,, =,,r _ =

5 Appuyer sur la touche •/BAND et

touches TUNING, recevoir la station

de radiodiffusion "FM 87,50 MHz"

que vous souhaitez enregistrer duns

la memoire pr_-reglee.

s_c,_

et '\.

6Appuyer sur la touche ENTER

7Appuyer sur la touches +/- ou

numeriques pour afficher le numero

que vous souhaitez enregistrer.

8 Appuyer sur la touche ENTER

ENTER. %

9Renouveler les etapes 3 b7 pour

memoriser d'autres stations ou

remplacer une station mise en

memoire.

10 Appuyez sur la touche .....

MENU pour terminer le (_

reglage.

•L'indicateur "MENU" s'eteir]t

Pour annuler I'opsration en cours de route,

appuyez sur la touche MENU avant d'executer

I'etape 7

REMARQUES:

•8i une station est prer6gl@e a un nulnero oQ

_F}e statlor_ est deja _ereg_ee r_ preced_{}te

station est remplac6e par la nouvelle

• La rnemoire pre_e@6e n'est pus rnmediatement

effacee ]orsque le cordon d'alimentation est

debranche, mais elle est effac6e s'il est laiss6

debranch@ pendant une duree prolongee Duns

ce cas, prer6gler a nouveau les stations

(3) Donner des noms aux stations pr_-sdlectionnees I

•N'oubliez pas de regler d'abord I'heure actuelle,

• On peut donner aux stations pre_selectionnees des noms allant jusqu% 1Q caracteres

9--4,6,7,

8,10

1 Executez les etapes 1 et 2 de la

section "Ecouter des stations pre-

s_lectionnees" ci-dessus pour afficher

le numero de pre-selection de la

station blaquelle vous desirez donner

un nom.

2Appuyer sur la touche

MENU.

3Appuyer sur la touches .......

+/- pour selectionner _

"Tuner Mode".

4Appuyer sur la touche .....

ENTER. _

5 Appuyer sur la touches .......

+/- pour s_lectionner _(_

"StationName". @

,.- = = ,Br

... =.... =.... =- -.....-.

6Appuyer sur la touche _,_

ENTER. _

• Le mode de saisie de caractere

est actve

,...,

7Appuyez de nouveau sur la .....

touche ENTER.

8 Appuyez les touches +/- pour

s_lectionner un caractere, puis

appuyez sur la touche ENTER ou _l_

pour saisir ce caractbre.

PR_SST

• Le caractere selectionne est saisi, le curseur

se de@ace jusqu% la place suivante et

I'appareilest mis en mode de veille de

saisie du prochain caractere

R_T

_4 Le caractere change de la maniere

suvante a chaque lois que I'on appuie sur

la touche + (Ordre d'aff chage) (Le

caractere change dins le sens _nverse

Iorsque 1'on appuie sur la touche )

ABCDEFGH I J KLMNOP

QRSTUVWXYZ012345

6789\.' ( ) _,+. -. /

espace

Pour modifier un caractere que %

vous avez deja saiSirappuyez

sur la touche <1441pour deplacer

le curseur jusqu'au caractere

que vous desirez corriger, p@s

selectionnez le nouveau caractere

9Apres avoir saisi le dernier _,

caractbre que vous vouliez

saisir, appuyez sur la touche

MENU.

• Le nurnero de pre-selection

select onn6 a 1'dtape1 dignote

10 Appuyer sur la touche _._

ENTER. %

• Le message "Station Name" est

affiche apres I'affichage du nom

que vous avez salsi

11 Pour continuer bdonner des noms,

appuyez les touches +/- apr_s I'etape

6 pour afficher le numero de pre-

selection de la station a laquelle vous

souhaitez donner un nom puis

executez les etapes 7 a 10.

12 Appuyez sur la touche .....

MENU pour terminer le _

reglage.

• L'ir_dicateur"MENU" s'eteint

Pour annuler I'ope_ationen cours de route,

appuyez sur la touche MENU avant d'executer

I'etape 9

(4) Rappel d'une station m_morisee I

[Exemple| Ecouter la station correspondant au

I'etape (2/

@ T¢{£b} @@

...........!

2-- _ _

0000

2--

Appuyez sur la Fu_c,,o_ ,,_.=_.

touche FUNCTION et % _.\

reglez ia fonction sur

"TUNER".

(Unit_

pfincpale) (RC 909}

2Appuyez les touches +/- pour

selectionner le numero de pre-

selection ou bien appuyez sur la

touches numerique "3" pour afficher

"Preset03".

PRESET

%e::-

(Ur/te plino[pa_e} (RC 909) (RC 909)

Pour aff cher le numdro de pre-sdlection,

appuyez sur la touche CALL pendant que vous

ecoutez une stat on pra-salectionnde

[] UTILISATION DU PROGRAMMATEUR

I 11} Avant d'utiliser la minuterie I

• N'oubliez pasde regler d'abord I'heure actuelle=(Voirpage 39.)

•La minuterie ne peut pas _tre reglee si I'heure courante n'est pas reglee.

•Assurez-vous de pre-selectionner une station avant d'utiliser la fonction minuterie avec la radio. (Voir

page 40.)

•Typesd'operations commandees par minuterie

EVERYDAYTIMER: Pour mettre I'appareil sous tension et activer le mode de veiElea la m6me heure chaque

JOUF

ONCE TIMER : Pour mettre I'appareil sous tension et activer le mode de veifle une seule fois

SLEEPTIMER : Pour r6gler I'alimentation de sorte que I'appareil passe en mode de veille apres 10 a 60

minutes, par incrementsde 10 minutes (depuis la t616commandel

(2} Regler la minuterie quotidienne ou unique I

[Exemple] Regler la minuterie quotidienne pour ecouter la station pr6-s61ectionn6enurnero 3 (FM 87,50 MHz)

de 12:35 PM a 12:56 PM avec le volume r6_16sur "24"

4Appuyer sur la touche

ENTER,

13, 15, 17,

19, 22, 25

10, 12, 14,

16, 18, 20,

21, 23, 24,

1Appuyer sur la touche pour ........

allumer I'appareiL %

2Appuyer sur la touche

MENU.

L._ _ ,_2, p' J, ,:_ J__LJ _,,_ _'_

3Appuyer sur la touches _RESET

+/- pour s_lectionner _

"13mer Mode".

_N_ER

..... = _J,, ,-_

5 Appuyer sur la touche .....

ENTER pour selectionner (_

"Every".

i i i i i

Le reglage s61ectionn6 )"Every" ou

"Once") change a chaque fois que I'on

appuie sur la touche +[

Le reglage qui dignote est celui qui est

s61ectionne

6Appuyer sur la touche _

ENTER.

L'LJ_ , :_1_,: J _ =:,,__L__ _ _ _

7Appuyer sur la touches _RESET

+/- pour specifier les _

heures de depart.

8 Appuyer sur la touche ENTER

ENTER. %

9Appuyer sur la touches ......

+/- pour specifier les .._

minutes de d_part. _

i i

10 Appuyer sur la touche .....

ENTER, (_.\

11 Appuyer sur la touches ......

+/- pour specifier les _-_

heures d'arr_t.

12 Appuyer sur la touche .....

ENTER, %

':0 J,

13 Appuyer sur la touches ......

+/- pour specifier les _._

minutes d'arr_t.

14 Appuyersurlatouche .....

ENTER. %

Le reglage selectionn6 )"CD" ou "Tuner")

change a chaquefois que I'on appule sur la

touche +/

Le reglage qui clignote est celui qui est

selectionn6

15 Appuyer sur la touches ......

+/- pour selectionner _,_

"Tuner Mode",

i i i i i

16 Appuyer sur la touche ENTER

ENTER. _.\

17 Appuyer sur la touches ......

+/-, selectionner la _

station de radio

souhaitee

18 Appuyer sur la touche .....

ENTER, %

19 R_gler le volume en agissant ...........

sur la touches +/-.

....... i2_

20 Appuyer sur la touche _N,ER

ENTER. %

Heure de d@but

................ i .........

_ Heure de in

.............. i ............

Reglage de a volume

21 Appuyer sur la touche .....

ENTER. (_

22 Appuyer sur la touches .......

+/- pour selectionner

"_merOn/Off".

i i N_'ffi"'L._ii/ (/ "i i"

23 Activation/Desactivation de la

minuterie

Appuyer sur la touches +/- _....

pour s_lectionner "Every".

,_.-. ...... -., ==,_......... ,%

,_.l.¸ _ "r i_l ..........

Le reglage selectionne ("Every" ou

"Once"l change a chaque fois que I'on

appuie sur la touche +[

Le reglage qui dignote est celui qui est

s@lectionne

24 Appuyer sur la touche .....

ENTER. (_

'' ................ if b'

25 Appuyez les touches +/ ........

pour faire clignoter "On". _(_.\

',, ',,

26 Appuyer sur la touche .....

ENTER. (_• C'est ainsi que se termine le

r@glage de la minuterie

Allar,/e

27 Appuyer sur la touche

MENU. %

28 L'appareil s'eteint .........

• Le mode veille est active {'e,_

(L'indicateur d'alimentation

devient orange)

• La minuterie est activ@e Iorsque

I'heure de m_se en route de la

minutede est atteinte

•Changer les r_glages de la minuterie

Refaites le r@glage de la rninuterie depuis le debut

en utilisant ]es r@glages desir@s

Les r@glages precedents sont effaces et les

nouveaux reglages sont act yes

•En cas de coupure d'electricite

• S'il y a une coupure d'@lectricite ou si le cordon

d%lirnentation est debranch@, les reglages de

I'heure sont effaces Refaites le reglage de

I'heure courante

• Les reglages de la minutede unique sont

effaces Refaites le reglage de la minutene

• Si les reglages de la minuterie quotidienne et les

pre-selections de la radio sont effaces, refaites

les pre-s@]ections

[Exemple] Ecouter un CD en utilisant ]a minuter e

unique

- I

(_ _ -- 27

0000

00 __--2

oo ot ,,0,6,6,

10, 12, 14,

=_/_- ' 16,18, 20,

3, 7,9, 11,--

13, 15, 17,

19, 22, 25

1Appuyez sur la _ ................

touche --_ et %

chargez le CD.

• L'appareil est rrlis

sous tension et la (unit_ (RC909)

pore du pri/cipale}

compartiment

disque s'ouvre

2Maintenant, suivez les etapes 2 b27

de la page 42, 43.

S@lectionnez "Once" a I'etape 6, "CD"

I'etape 16 et "Once" a I'etape 23

REMARQUE:

Lorsque vous reglez la fonction per@ant le

reglage de la minutede la minuterie peut 8tre

rsglee en selectionnant "CD" m_me si aucun

disque n'est charge

Dans ce cas, le message "Insert Disc" apparalt

I'@cran Appuyez sur la touche A et inserez un

disque

(3} Activer et d_sactiver la minuterie quotidienne et la minutede unique I

• II est possible d'activer et desactiver les mir_utedes

,10

_L--3, 5, 7,9

1 Appuyer sur la touche

MENU.

,, ,,_ =,,_ =

2 Appuyer sur la touches .......

+/- pour s_lectionner _

'q3 mer Mode".

3Appuyer sur la touche _N,_

ENTER. _

4Appuyer sur la touches .......

+/- pour selectionner ,_

"_merOn/Off".

•,F ,, , ¢== ,. ,, =,,,= _,, _,,

i i N_'ffi"'L._ii/ _._ "i i"

5 Appuyer sur la touche .....

ENTER. %

6Appuyez les touches +/- _T

pour faire clignoter "On" _._

OU "Off",

Le r6glage s61ecti®Nn6

("ORE' ou "Off"l change a ",_, "-

chaque fois que I'on appuie

sur la touches +/

Le reglage qui digNote est celui qui est

selectionne

7Appuyer sur la touche _N,_

ENTER. _.\

(Exempie)

Sla rninuter e quot dierme a ere

choisie

_,- ,r , ..... "¢== _,. _./.,,,=

8 Appuyez les touches +/- _T

pour faire clignoter "On" _

OU "Off",

Le r6glage s61ecti®Nn6

("ORE' ou "Off"l change a ",.., '_

chaque fois que I'on appuie

sur la touches +/

Le reglage qui dignote est celui qui est

selectionne

9Appuyer sur la touche _,_

ENTER. %

=, ,,, .,, ,, =. ,,. ,,= ,,,

10 Appuyez sur la touche

MENU pour terminer le (_

reglage.

• L'indicateur "MENU" s'eteint

(4) Pour v_rifier le r_glage de la minutede

U U

0 0 _1, 10

0 0 0_3,5,7,9

2, 4, 6, 8--

1 Appuyer sur la touche

MENU.

2Appuyer sur la touches

+/- pour selectionner

"l_mer Mode".

•r,..............

3Appuyer sur la touche _

ENTER, _

4Appuyer sur la touches ......

+/- pour selectionner ,,_

"l_merCheck".

5 Appuyer sur la touche .....

ENTER, %

[Exemple]

Lorsque la minuterie quotid eHne

est re@Be sur "On" et que la minuterie

unique est reglee sur "Off"

_,,,¢== _,, £," ,, ,h ¢==,.

6Appuyez les touches +/- _.....

pour faire ciignoter _._

I'indicateur de la _

minuterie que vous _

souhaitez verifier,

ke reglage selectionne

("ON" OU "Off r'} change a chaque lois que

I'on appuie sur la touches +/

Le reglage qui clignote est celui qui est

selectionn8

Les reglages de la minuterie peuvent &tre

verifi6s rant qu'ils sont definis, m6me si la

minuterie est desactiv6e

7Appuyer sur la touche _

ENTER, __\

[Exemple]

Si la minutede quotid eHne a ete

choisie Heure de debut

8 Appuyez les touches +/ .......

pour verifier les reglages _._

de la minuterie.

L%ffichage change de la

maniere suivaHte a chaque ',.. "

pressiorl sur cette _ouches:

Heure de debut

Heure de fin

....

R6glage de a ol/ction et du volume

9Appuyer sur la touche _

ENTER. %

10 Appuyez sur la touche .....

MENU pour terminer le (_

reglage,

• L'ir_dicateur "MENU"s'eteint

J(5} Ordre de priorit_ des minuteries quotidienne et unique I

• Si les horaires de dedenchement quotidiens et uniques se c_evauc_]er_tr I_ minutede unique a la priodte

[Exempie 1] Lorsque I'heure de debut de la minuterie unique est atteinte apres que I'apparei( a ere mis sous

tension par (a minutede quotidienne (i}

IEVERYDAY TIMER] O_ ......... _ Of

ONCE TIMER ON

La fonction change en suivant les

reglages de la minuterie unique

I OFF:

Hors tension

[Exemple 2] Lorsque I'heure de debut de la minuterie unique eot atteinte apres que I'apparei] a ere mis sous

tension par (a minutede quotidienne (2

IEVERYDAYTIMER] | ,OF

ONCE TIMER ! OFF

\\Hopstensio,i]

[Exemple 3] Lorsque I'heure de debut de la minuterie quotidienne est atteinte apres que I'appareil a et8 mis

sous tension par (a minuterie unique (i

IEVERYDAYTIMER] ON, ,OF

ONCE TIMER ] DIN I\ OFF

\Hopstensio,i]

[Exemple 4] Lorsque I'heure de debut de la minuterie quotidienne est atteinte apres que I'appareil a 6te mis

sous tension par (a minuterie unique (2

IEVERYDAYTIMER] ON, ,Of

ONCE TIMER lOIN

Hors tension jOFF:

[Exempie 5] Lorsque les beures de debut de la minuterie quotidienne et de la minuterie unique sont les

m_mes

I EVERYDAY TIMER ] OK................................................................

ONCE TIMER ] ONINI_

OFF

[ Hors tension jOF:

(6} Mise en arr6t differ_e ]

• L'heure de desactivation de Fappareil peut 6tre reglse iusqu'a 60 minutes par intervalles de 10 minutes

[Exemple] Effectuer le reglage pour que I'appareil soit mis en mode veille au bout de 50 minutes

O0 C_ --2

0000

1Appuyez sur la touche _NOT,ON

FUNCTION pour (_

selectionner la fonction

desiree et commencer la

lecture.

2Appuyer deux fois sur la ....

touche SLEEP, (_\

•L'indicateur "SLEEP" s'allume

.D .L _:':!_::!i"" ,.._::N=i i i'i

L'afficbage change de la maniere suivante

chaque pression sur cette touche:

_60_50_40_30_20_ 10_

Annue la minutede somr,/e[I --

3L'appareil est mis en mode veille au

bout de 50 minutes,

Appuyer de maniere repetitive sur la touche

SLEEP usqu'a ce que le temoin "SLEEP"

disparaisse

Le programmateur de sommeil est egalement

annule si I'touche POWER est enfonce, coupant

I'alimentat on

REMARQUES:

• Lorsque I'on appuie sur la touche SLEEP alors

que la minutede sommeil est en marche, le

reglage du temps repasse a "60" Refaites ie

reglage

• Lorsque les temps des minuteries sommeil,

quotidienne et unique se superposent, c'est la

minuterie sommeil qui a la pdorite

8:00 PM 9:00PM 10:00PM

I I I

I I

ON OFF

R@gage de la ON _ OFF

m nuter[esoremei

I I

Fonctionnemef_t I

de laminuterie ON

• La minuterie quolidienne et la minuterie unique

ne se mettent pas en marche si leur heure de

debut se situe pendant le temps oQ la minuterie

sommeil est en marche

8:00 PM 9:00PM 10:00PM

I I I

R@g}agede la ON _ OFF

rn nuter[e somrnei

OFF

[] RI_GLER LA TONALITI_

{TREBLE) et graves super dynamiques (SDB)

peuvent tous 6tre regles pour atteindre la tonalite

souhaitee

1--

2--

©@00

OOOO

1Appuyez sur la touche TONE/SDB

pour regler la tonalit_ et afficher le

mode.

L'affichage chaHge de la Q_

maniere suivante a chaque

pression sur cette touche:

s%:o°;Lq o?o°i%N

2Pour regler !es basses, les m_diums

OU es a gus

Appuyez les touches +/- pour r_gler

le niveau. PRESET

• Le niveau peut 6tre regles de

.....10 a O a +10 par etapes de

• L'ind cateur "TONE" est

affiche ]orsque le niveau est "-.

different de OdB

Pour le SDB

r_gler

• Le volume des Passes est augmente seloH

le volume general et selon le reglage BASS

ci-dessus

Appuyer sur la touches _z

+/-- pour s_lectionner

"On" ou "Off".

• Lorsqu'il est regle sur "On",

I'indicateur "SDB" s'allume

3La valeur reglee est affichee pendant

environ 5 secondes, apres quoi

I'affichage redevient normal.

A propos de I'installation 1

La qualite du son produit par les enceintes depend de

la taille de la salle, du type de la salie (style Japonais

o occidental) et de la fagon dont les enceiNtes sont

montees Regler le son selon votre goQt

•A propose de I'installation de I'unite

principale

En cas d'illstaNation sur un bureau ou sur une

table, monter le support inclus et placer I'unite

verticalement (Voir page 32)

Le disque risque de tomber du support de disques

si I'unite est placee autrement qu% la veRicale

{Voir page 37)

•A propos de I'installation de I'enceinte

• Ecarter les enceintes suffisarnent I%lle de I'autre

afiH d%bteHir un effet stereo sat sfaisaHt

(impression d'expansioN)

• II est recommande de placer les ence ntes a une

distance de 7 cm au minimum de ]a D-107 (Vuir

le schema cEdessous )

•A propos de I'installation du subwoofer

• k'equilibrage du son est effectue en assumant

que le subwoofer est installe au sol

• Si le subwoofer est place contre un tour, les

basses risquent d'Stre am@flees en raison de la

refiexion du son contre le tour Regler les basses

{BASS) selon votre goOt

Voir "Reglage du ton" pour plus de details sur

le re@age des basses {BASS)

7 cm ou plus

A [

Au sol

[] REPRODUCTION DE CD

(1) Reproduction de CD

@@@@

I = I

2-- --1

( )_(,} { )

I ............

1Appuyer sur la o_ _DBY

touche pour _(_--_ ..........

allumer I'appareil./ _ %

AIlum@ verC _ \

{Unte {RC 909}

pr ncipale)

2 ChargeZ(voirpagele 37.)0D" _--.,,,,,,_

(Unit6 (RC909)

pri/cipale)

3Appuyer sur la ............

touche I_/11 pour _ %

declencher la

lecture.

(Unit_ (RC909)

pnncipale}

(2) Arr_t de la lecture

@@ @©

_uuu

0000

1--

SSS_ _

1Pendant la lecture, =_,_ s_o_

appuyer sur la % _

touche •/BAND.

(Unite (RC909)

prncipale)

REMARQUES:

•"No Disc" est affiche Iorqu'il n'y a pas de

disque charge ou que le disque est charge

I'eNvefs

• Suivant la qualite d'enregistremeNb certains CD-

R/RW Ne peuvent 6tre joues

• Le temps restant toutes @ages/une @age n'est

pas affiche si les informations sur le disque ne

peuvent pas 6tre lues correctement a cause de

rayures ou de saletes Dans ce cas, il se peut

que le reperage prenne du temps

• Lorsque I'oN appuie sur Is touche -_ ou I_/11 en

mode veille, I'appareil se met sous tension et

I'operation de chargemeNt/ejection du dsque ou

I'operation de lecture est executee

• Ne pas utiliser de disques compoRant du ruban

adhesif en cellophane, d'etiquette de location

ou des restants d'adhesif venant d'6tre retire Si

un tel disque est utilise, il risque d'Stre

imposs ble a eiecter ou bien de causer uNe

paHne

(3} Rep_rage de la position d_sir_e pendant I'_coute du son [Recherche manuelle] I

• UtiEiser cette fonction pour sauter rapidement 4 travers le disque pendant I'ecoute du son

Cette fonction est prat que Iorsqu'on veut reperer une certaine sect on dans une plage Iongue

Recherche en event

DENON

1Pendant la lecture, appuyer

sur la touche l_l_ et la

maintenir enfoncee,

• L'indicateur "!_" clignote

• La lecture normale reprend a partir du point

o4 la touche est rel_chee

Appuyer sur la touc/e I_1_eta ¥,ai/te/J enfo/c@e

F,,*ox;I3 ,,,oPageI "z ;llll

{Lecture} Saut Saut Saut Saut Saut

La lecture s'arr6te si ia fin de la demiere plage

du disque est atteinte pendant que la touche

I_1_ est enfoncee

Pour la recherche en avant 4 grande vitesse

sans entendre le SOnr appuyer sur la touche I_1_

tout en etant en mode de pause

Recherche en arriere

1---_©©©

v, =

DENON

Pendant la lecture, appuyer %

sur la touche _et la

maintenir enfoncee,

• L'indicateur "!_" clignote

• La lecture normale reprend a partir du point

o4 la touche est rel_chee

Appuyer sur la touo/e 4_ et la ¥,a nten r enfonc@e

5@r,/e Page

Saut Saut Saut Saut Saut

La recherche manuelle et la lecture

commencent si le debut de la premiere plage du

disque est atteinte pendant que la touche I_1_

est enfoncee

Pour la recherche en arriere 4 grande vitesse

sans entendre le SOnr appuyer sur la touche I_1_

tout en etant en mode de pause

REMARQUE:

II peut y avoir une courte interrupt on du son Iors du retour 4 la lecture normale 4 pardr du mode de

recherche manuelle

(4) Rep_rege du debut des pleges pendant la lecture .................. [Recherche autometique] I

Avence vers le debut de le plege suivante

I1 H

0000

555S

1Pendant la lecture, appuyer

sur la touche _1_1,

Per_dant _pe_[o_] de _ec_erc_]e rapplier

nouveau sur la touclle I1-_ pour aller au

debut de la plage suivante

PRESET

÷/_

{Unit@ pri/cipale} {RC 909}

Appuyer su la touche

Reeul vers d_but de la plage actuelle

...............................H

@ @@

5565

Pendant la lecture, appuyer

sur la touche I_1_1.

nouveau sur la touche _1 pour a]ler aU

debut de la plage precedente

P_SE_

{Unit@pri/cipale} {RC909}

Appuyer su latouche I_1_

[5! iP, ;;i

•UtiEiser cette fonction pour arr6ter

momentanement la lecture, ensuite reprendre

parfir du m_me point

LS[L " Hi

0000

1--

Pendant la _¥ _us_

lecture, appuyer _ (_

sur la touche

I_/ll.

(Unit_ (RC909}

princ[pale}

Pefldant a ecture, appuyer sur la touc/e I1_/1|

,_ Le mode pause est act[v_

41-

Pendantla pause, appuye sur la touche I_/11

,_ La lecture co ¥,meice

Appuyer sur la touche I_/111pour rependre la

lecture a partir du point o@ le mode de pause a

ete r6g16

(6) Lecture d'une certaine plage

.................................. [Recherche directe

® O

............i 8'

:,' o

[

O0 O0

Appuyer les touches num_riques

pour entrer le numero de la plage

desiree,

• La lecture commencera a paRir de cette

piste

lExemple]

Pour ecoue a piste r-u@6_4: (_

Pour ecoue a piste r-urn6 o 12: (_ C)

Pour ecoute a piste num6o30: @ @ (_)

Pour utiliser la fonction de lecture directe

perldant une lecture programmee, commencez

par arr6ter la lecture puis appuyez sur la touche

PROG/DIRECT pour ann@er le mode de lecture

programmee

(7) Arr_ter la lecture apres le rep6rage ......................................................................... [Pause] I

Rep_rer en utilisant la fonction de

recherche d recte

• ke mode pause peut _tre active apres qu'une plage

aet@ reperee en utilisant la fonction de recherche

directe pour plus de confoR Iorsque I'on effectue

un enreg[strement sur cassette ou MD

..........

SV'5' 6

0000

1Pendant la lecture, _,_.u_

appuyer sur la touche (_

kill.

2 Appuyer les touches numeriques ou

I_1_1, I<1<1 pour entrer le numero de

la plage desiree,

PRESET

®©@

®©®%ou

®@ _,",.

Appuyez sur la touche I_/11 pour lancer la

lecture

Rep_rer avec la fonction de recherche

programmee

0 O00

1Lancez le mode de lecture

programmee. (Volt page 49.)

2Appuyer sur la touche ............

I,,-III. (_.

• Le mode pause est active

3Appuyer les touches 1,,4_I ......

ou _pour entrer le

numero de la plage

d_siree.

Appuyez sur la touche I_/]I pour lancer la

lecture

(8} Lecture des plages duns un certain ordre [Lecture programmee] I

• Utiliser cette fonctio_l pour s61ectionner certaines plages du disque et les programmer pour la lecture dans

un certain ordre

• Plages peuve_lt 6tre programmees

® O

............i '_ -- I

1 0

O0 O0

1En mode d'arrat, appuyer _

sur la touche PROG/DIRECT. _'_

• L'indicateur "PROG" s'allume

2Appuyer les touches numeriques

pour selectionner les plages pour la

lecture programmee.

{Exernple]

Pour programmer la 5eme, 12eme et 7erne

plage,appuyersurlatouche (_, Q, (_)

et (_

3Appuyer sur la touche _,_,w,_,_u_

• Les plages SO_ltIdes dans

I'ordre programme

Pour verifier le contend du programme, appuyer

sur la touche CALL Les plages programmees

apparaissent sur I'aff chage dans I'ordre

programme cheque fos que la touche CALL est

enfoncee

Pour changer la programmation, appuyez sur la

touche PROG/DIRECT, effacez le programme

tout entier puis rep6tez les etapes I a 3

Pour effacer le programme entier, appuyeE sur la

touche PROG/DRECT tout en etant en mode

d'arr6t

Afn d'utiliser la fonction de lecture directe,

appuyer tout d'abord sur la touche

PROG/DIRECT en mode d'arrat afin d'annuler le

mode de programme

La derniere piste programmee est effacee

cheque pression sur la touche CLEAR

REMARQUES:

• La programmatio_l est impossible en mode

lecture ou pause

•La recherche directe est impossible pendant

une lecture programmee

• Le mode de repetition d'une seule piste ne peut

6tre mis en route pendant une lecture

programmee

• La lecture aleatoire est impossible pendant une

lecture programm6e

(9}Lecture dens un ordte al_atoire ]

................................... Lecture ali_etoire] J

• Utiliser cette fonction pour liretoutes les plages du

disque dans un ordre aleatoire

0000

1En mode d'arr_t, appuyer _oo,_

sur la touche RANDOM. (_

• L'indicateur "RAND" s'allume

2Appuyer sur la touche ............

• Les plages sont Ides

automatiquement duns un

ordre aleatoire

Appuyez sur la touche REPEAT pendant la

lecture aleatoire pour activer le mode de

repetition al@atoire routes plages Toutes les

plages sont 1des une fois dans un ordre

al@atoirer ensuite elles sont repet6es dans un

autre ordre aleatoire

Pour annuler le mode de lecture aleatoire, regler

le mode d'arr6t ou appuyer a nouveau sur la

touche RANDOM

REMARQUES:

• Le mode de lecture aleatoire _le peut pas 6tre

active en mode lecture ou en mode pause

•Le mode de repetition d'une plage unique ne

peuvent pus 6tre r6gl6s pendant la lecture

aleatoire

• Le temps restant toutes plages n'est pus

aff che pendant la lecture al6atoire

• Le mode de lecture aleatoire ne peut pas 6tre

active Iorsque I'on est en mode de rep6t tion

toutes plages

(10) Lecture r_p6titive

.................................. R_peter ecture

Lecture r6p_titive de toutes les plages

[R_p_tition de toutes les plages]

En mode d'arr_t, appuyer ......

deux fois sur la touche _

REPEAT.

• L'indicateur " _ " s'allunle

2Appuyer sur la touche _,_.u_

I,,-/II, _

• Le disque est lu repetitivement

• Lorsque la derniere plage du

disque est lue, la lecture

continue en reprenant au debut

de la premiere plage

Le mode de repetition de toutes les plages peut

egalement @tre regle en appuyant deux lois sur

la touche REPEAT pendant la lecture

Si la touche REPEAT est enfoncee pendant la

lecture programmee, les plages sont Ides

r6petitivement dans I'ordre programme

Pour annuler le mode de repetition de toutes les

plages, appuyer repetitivement sur la touche

REPEAT jusqu'a ce que I'indicateur " (_ "

s'eteigne

REMARQUE:

Le mode de lecture al6atoire ne peut pus 6tre

active Iorsque I'on est en mode de repetition

routes plages

Lecture r6p6titive d'une plage unique [Repetition d'une plage unique] I

2 i i©

L G- --I

oo oo

3--

2--

1En mode d'arrSt, appuyer _E_T

une fois sur la touche _t_._,

REPEAT.

2Appuyer les touches numeriques ou

IH_I, _pour entrer le numero de

la plage desiree.

OOO .......

OOO

©OO_ ou

@ O k.

On peut sauter I'etape 3 Iorsqu'une plage

est selectionnee a I'aide des touches

numeriques

3 Appuyer sur la touche _,_,w,_,_u_

I,,-III. (__\

• La lecture commence

• Des que Japlage selectionn6e

est termin6e, elle est relue

pardr du debut

Appuyer dne los sur la touc/e REPEA7

a!.

_! Le mode de r6petition de plage unique peut

egalement 6tre r6g16 en appuyant sur la touche

REPEAT pe_ldant la lecture La plage actueNe est

lue rep6titivement

_! Pour annuler le mode de rep6tition d'une plage

unique, appuyer repetitivement sur la touche

REPEAT jusqu'a ce que I'indicateur " C; "

s'6teig_le

REMARQUE:

Le mode de r6p6tition d'une plage unique ne

peuvent pas 6tre r6gl6s pendant la lecture

programmee ou la lecture aleatoire

[] LIRE DES FICHIERS MP3

•II existe de nombreux site sur Internet a pa_ir desquels vous pouvez t61echarger des fichiers mus_que au

format MP3 Ces f chiefs peuvent 8tre tel@charg6s en suivant lea nstructions indiquees sur le site et

sauvegard6es sur des disques CD-R/RW qui peuvent ensuite 6tre lus sur le D-]07

La mus que qu'il y a sur les CD que I'on peut trouver dans le commerce peut @tre convertie en fichiers MP3

en utilisant des programmes d'encodage MP3 Une lois que c'est fait, la taille des donnees est reduite au

1/10 environ Ces donnees MP3 peuvent 6tre stockees sur un dsque CD-R/RW, ce qul vous permet de

creer un seul disque CD-R/RW de 12 cm qui content environ 10 fos plus de musique qu'un CD musical

normal, sot environ 100 plages ou plus {*)

II s'agit d'une valeur approximative pour des fichiers MP3 de plages d'environ 5 minutes converties a un

debit standard (128 kbps) et stockees sur un disque CD-R/RW d'une capacite de 6U0 MB

Les enregistrements que vous fakes sont destin6s a votre utilisation personnelle et ne doivent pas 8tre

utilises d'une maniere qul ne respecterait pas les lois de droits d'auteur

REMARQUES:

• Le Dq07 eat compatible avec les normes

"MPEG-1 Audio Laye_-3" et "MPEG-2 Audio

Layer-3" (frequences d'echantillonnage 32 kHz,

44,1 kHz et 48 kHz) Jln'est pas compatible avec

les normes MP1 ou MP2 'rMPEG-2r5 Audio

Layer-3"

• Lots de 1'6criture de fichiers MP3 sur un disque

CD-R/RW, reglez le format du programme

d'ecdture sur 'qSO9660 level 1" ou 'qSO9660

level 2", "Joliet" ou "Romeo" Les fichiers MP3

ecrits sous un autre format risquent de ne pas

6tre lus correctement Avec certains programmes

d'6cdture, il est impossible d'enregistrer au

format 'qSO9660 r' Utilisez un programme ayant

le format d'ecriture "1SO9660 r'

• En gen6ral, plus grand est le debit du fichier MP3,

meilleure est la qualite du son Avec le D-107, il

est recommande d'utilJser des f chiefs MP3 ecds

un debit de 128 kbps ou plus

• Le programme d'ecdture risque de changer la

position des r6per_oires et des fichiers Iorsque

I'on ecdt des fichiers MP3 sur un disque CD-

R/RW, et les fichiers risquent donc de ne pas @re

lus dans i'ordre attendu

• Assurez-vous de bien donner aux fichiers MP3

I'extension "MP3" Les fichiers ayant une

extension autre que "MR3" ou n'ayant aucune

extension ne peuvent pas 6tre lus (Sur les

ordinateurs Macintosh, les fichiers MP3 peuvent

6tre lus en ajoutant I'extension "MP3" apres le

nora de fichier constitue d'un maximum de 8

lettres Romaines maiuscules et/uu chiffres

Iorsqu'on les enregistre sur des disques CD-

R/RWI

• Pour proteger les droits d'auteurs, aucun signal

numerique n'est gen6r6 pendant la lecture de

tickers MP3

• Un maximum de 512 r6per_oires peut 6tre lu sur

le D-] 07 Cependant, les repertoires contenant

plus de 8 couches ne peuvent pas 6tre lus Le

nombre maximum de f chiefs est egalement de

g12 S'il y a 513 fichiers, seuls les 512 premiers

seront lus (La lecture aleatoire n'est pas possible

s'il y a plus de 257 fichiers Les fichiers ayant une

extens on autre que " MP3" ne sont pas

compt6s )

• Sur le D-]07, les noms de r6pertoire et de fichier

peuvent 6tre aff ches comme des titres Les

lettres Romaines majuscules et/ou les chiffres et

les" " (tirets bas) defilent {Cependa_lt, un

maximum de 12 caracteres peut 6tre affiche e_l

mode "Joliet" et 32 caracte_es en mode

"Romeo") De plus, les noms de dossiers et de

fichiers utilisa_lt d'autres symboles ne seront pas

affiches correcteme_lt

• Le D-107E est compatible avec 1'6tiquette ID3

(Ver 1*)

• IJse peut qu'il soit impossible de lire certains

disques CD-R/RW 8 cause de saletes, de rayures

ou des pfopri6t@s du disque

• N'appliquez pas de cachets ou d'adhesif sur Is

face imprim6e ou Is face signal des CD ou

disques CD-R/RW La colle pourrait s'accrocher

la surface du disque et le disque pourrait rester

bloque a I'interieur du lecteur

• Le D-107 est compatible avec les disques multi-

session Seuls les CD musicaux peuve_lt 8tre lus

sl la premiere session est un CD musical, et seuls

les tickers MP3 peuvent 8tre lus si la premiere

session est CO_lStitu@ede fichiers MP3

• Le D-107 rl'est pas compatible avec les

programmes d'ecriture par paquets

• Le D-107 rl'est pas compatible avec les Jistes de

lecture

(1) Lecture d'une certaine plage ................................... [Life des r_pertoires ou des fichier.,

I = I

oH:l

m2.1

,oh..0..Oncon,,.n,d,squ,qu,d.,cN

fichiers MP3.

(Urlit_ (RC909}

plirlc[pa e}

IExemple] Lorsque le hombre de repertoires

est de "120" et que le nombre de

fichiers est de "512"

2-1 [Pour s_lectionner un r_pertoire

_1)En mode arr_t, appuyez .......

sur la touche FOLDER

pour allumer I'indicateur

"FOLDER". II

_2}Appuyez les touches _lr

+/- pour selectionner ,R_T

le repertoire que vous _((_\

souhaitez ecouter.

•Le nora de r6per[oire

defile sur I'ecran (RC 909/

d'affichage

2-2 EPours_lectionner un fichier

_1) En mode arr_t, appuyez

sur la touche TITLE pour z,z_

"FILE".allumerI'indicateur (_

Cette operation n'est J_

necessalre que Iorsque

I' nd cateur "FOLDER" "RESET

©st eteint

(2} Appuyez les touches

+/- pour selectionner

le fichier que vous (RC 909)

souhaitez ecouter.

•Le nora de f chier defile sur Vecran

d'afflchage

3 Appuyer sur la ..........

touche I_/ll. _ (_

•Apres Vaffichage du

numero de plage, ]e

nora de repertoire (ullit _ (RC909}

ou de fichier defle a pri/c[pa_e}

I'ecran et la lecture

commence

• Le mode arr6t est active automat quement

une fois que la derniere plage du disque a

et8 lue

Lorsque I'on appule sur la touche TIME

pendant la lecture, Kindicateur "FOLDER"

ou "FILE" s'eteint et le numero de plage

et le temps ecoule de la plage sont

affiches

L'affichage se commute comme cFdessous

chaque pression sur la touche TITLE pendant la

lecture:

Nora de fichier de la plage

lecture

"No _tle", "No Name" et "No Album Name"

sont affiches respectivement s'il n'y a pas de

donnees pour le nora du ttre, le nora de Vartiste

ou de Valbum

(2) Lecture des plages dans un certain ordre ........ [Lecture programm_e de r_pertoires ou fichiers] I

• Utiliser cette fonction pour s61ect onner cer[aines plages du disque et les programmer pour la lecture dans

un certain ordre

• Un maximum de 30 fichiers et reper[oires peuvent 6tre programmes (Les programmes peuvent inclure a la

fos des fichiers et des repertoires )

® O

2-1, 2-2-- , j O

2-2-- --2-1

1En mode d'arr_t, appuyer _,_,

DIRECT

sur la touche PROG/DIRECT. (_.

•L'indicateur "PROG" s'allume

2-1 [Pourselectionnerun repertoire

{I) Appuyez sur la touche FOLDER

pour allumer Yindicateur

"FOLDER".

{2_ Appuyez les touches numeriques

pour selectionner le repertoire que

vous voulez programmer.

©©©

[Exemple] Lorsque le dossier 'J5r' est

programme en premiere place

REMARQUES:

•La programmation est impossible en mode

lecture ou pause

• La recherche d recte est impossible pendant

une lecture programmee

2-2 [Pour selectionner un fiehier

_1:)Appuyez sur la touche TITLE pour

allumer I'indicateur "FILE".

Cette operation n'est necessaire que

Iorsque ]'indicateur "FOLDER" est eteint

{2} Appuyez les touches numeriques

pour selectionner le fichier que

vous voulez programmer.

©©©

®©©

® ©

[Exemple] Lorsque la 21eme piste est

programmee en deuxieme place

MpS £" ,., b_ ,," ," _ , FROS

[ ....1

MPS J, i ........ _:j,_ J, i_' FROS

3Appuyer sur la touche _,_*_,_

•Les plages sont lues darts

Vordre programme

Lorsque Von appule sur la

touche TiME pendant la lecture,

I'indicateur "FOLDER" ou "FILE" s'eteint

et le numero de plage et le temps ecoule

de la plage sont affiches

Pour verifier le contenu du programme, appuyer

sur la touche CALL Les plages programmees

apparaissent sur I'affichage dans Vordre

programme chaque lois que la touche CALL est

enfoncee

Pour changer la programmation, appuyez sur la

touche PROG/DIRECT, effacez le programme

tout entier puis repetez les etapes 1 a 3

Pour effacer le programme entier, appuyer sur la

touche PROG/DIRECT tout en etant en mode

d'arrEt

Afin d'utiliser la fonction de lecture directe,

appuyer tout d'abord sur la touche

PROG/DIRECT en mode d'arr6t afin d'annuler le

mode de programme

La demiere piste programmee ©st efface©

chaque pression sur la touche CLEAR

(3) Lecture duns un ordre aleatoire [Lecture aleatoire] I

• Le D4 07 est compat ble avec les disques qui coHtienneHt jusqu% 256 @ages

Ecouter toutes les plages dans un ordre Ecouter toutes les plages d'un seul

al6atoire r6pertoi_e daos uo ordre el_atoire

[Aleatoire toutes plages] JA_ato re 1 r6perto re

• Utiliser cette fonction pour life routes les @ages du • Utilisez cette fonction pour ecouter une fois toutes

disque dans un ordre aleatoire les plages d'un m6me repeRoire dans un ordre

aleatoire

O0 O0

2-- _8'6 _

1En mode d'arr6t, appuyer RA_OOM

deux fois sur la touche _.

RANDOM.

• L'indicateur "RAND" s'al(urne

2Appuyer sur la touche .........

• Les @ages soot lues

automatiquemeRt dsns UR

ordre aleatoire

Appuyez sur (atouche REPEAT pendant la

lectule aleatoire pour activer le mode de

repetition a]eatoire toutes p(ages Tuutes (es

plages sont lues une fois dans un ordre

aleatoire, ensuite elles soot repetees duns un

autre ordre aleatoire

Pour ann@er le mode de aleatoire toutes @ages,

appuyer repetitivement sur (a touche RANDOM

jusqu% ce que I'indicateur "RAND" s'eteigne

REMARQUES:

• Le mode de lecture aleatoire ne peut pas 6tre

active en mode lecture ou en mode pause

• Le mode de repetition d'une @age unique ne

peuvent pus 6tre regles pendant la lecture

aleatoire

• Le temps restant routes plages West pus

affiche pendant )a lecture aleatoire

• La lecture aleatoire est impossible pendant une

lecture programmee

• Le mode de lecture aleatoire ne peut pus 6tre

active Iorsque Fon est en mode de repetition

routes plages

0000

4--

1En mode d'arrSt, appuyer ......

sur la touche FOLDER.

• L'indicateur "FOLDER" s'allurne

2Appuyez les touches I<1<1 .......

et I_l_l pour selectionner

le repertoire a 6couter

dans un ordre aleatoire.

• Le nora de repertoire defile

sur ('ecran d'affichage

3Appuyer une fois sur la ......

touche RANDOM. (_\

• L'ind cateur "RAND" et

"FOLDER" s'a(lume

4Appuyer sur la touche ..........

• Une plage est selectionnee

automatiquement duns le

repertoire selectionne et la

lecture commence

• Le mode arr6t est active automatiquement

une fois que toutes les plages du repeRoire

ont ete (ues

Lorsque Fon appule sur la touche TIME

pendant (a lecture, le numero de @age et

le temps eco@e de la plage sont affiches

(L'indicateur "FOLDER" ne s'eteint pus)

_4 Pour ann@er ie mode de aleatoire 1 repeRoirer

appuyer repetitivement sur (a touche RANDOM

jusqu% ce que I'indicateur "RAND" s'eteigne

Le mode de repetition routes plages 1 repertoire

ne peut pus 6tre active pendant la lecture

aleatoire

(4) Lecture r_petitive ....................................................................................... [Lecture r_p_ter] I

Lecture r_p_titive d'une plage unique [Rep6tition d'une plage unique] I

..........!

2-- _

0000

3--

1En mode d'arr6t, appuyer ......

une fois sur la touche L.\_

REPEAT,

• L'indicateur " Cl " s'allurne

2Appuyer les touches numeriques ou

I_l_l, I<1<1 pour entrer le numero de

la plage desiree.

OO@ .......

000% °°

O 0 k

_4 On peat sauter I'etape 8Iorsqu'une @age

est selectionnee 8I'aide des touches

numenques

3Appuyer sur la touche _AY'pALISE

• La lecture commence

• Des que la plage selectionnee

est terminee, el(e est relue

partir du debut

Appuyer une lois st,r la touche REPEAT

4!-

I_ jrep6t_e

Le mode de repetition de plage unique peat

egalement 8tre regle en appuyant sur la touche

REPEAT pendant la lecture La @age actuelle est

lue repetitivement

Pour annuler le mode de repetition d'une plage

uniquer appuyer repetitivement sur la touche

REPEAT jusqu% ce que I'indicateur " (_ "

s'eteigne

REMARQUE:

Le mode de repetition d'une @age unique ne

peuvent pas &tre regles pendant la lecture

programmee ou la lecture aleatoire

Ecouter toutes les plages d'un m_me 1

repertoire de manibre r_p_t_e

Repett on de ecturatoutes p ages 1 rdperto re

--3

--1

O0 O0

4--

2--

1En mode d'arrSt, appuyer F,,LO_R

sur la touche FOLDER. _

• Lqndicateur "FOLDER" s'allume

2Appuyez les touches 1<141 .......

et I_1_1 pour selectionner ._

le repertoire que vous

souhaitez ecouter.

• Le nora de repertoire defile

sur I'ecran d'affichage k,, "_

3 En mode d'arr_t, appuyer ......

deux fois sur la touche

REPEAT.

• Lqnd cateur " C;:" et "FOLDER"

s'allume

4Appuyer sur la touche _¥_Ao_

I_/11. (_

• La lecture commence a partir

de la premiere @age du

repertoire selectionne

• Une lois que la derniere plage du repertoire

selectioHne a ere lue, la lecture reprend au

debut de la premiere @age du repertoire

select onne et les @ages sont repetees

Lorsque I'on appuie sur la touche TIME

pendant la lecture, le numero de @age et

le temps eco@e de la plage sont affiches

(L'indicateur "FOLDER" ne s'eteint pas)

ke mode de repetition de toutes les plages peut

egalement etre regle en appuyant deux fois sur

la touche REPEAT pendant la lecture

_4 Si la touche REPEAT est enfoncee pendant la

lectule programmee, les @ages soHt Ides

repetitivement dans I'ordre programme

Pour anN@er le mode de repetition de lecture

toutes @ages 1 repeRoire, appuyez @usieurs

fos sur la touche REPEATjusqu% ce que

I'indicateur "C_ " s'eteigne

Lecture r_p_titive de toutes les plages

[R_p6tition de toutes les plages]

--1

2--

Appuyer 3 lois de suite sur _EA,

la touche REPEAT en mode

d'arr_t,

• L'indicateur " C_" s'allurne

2Appuyer sur la touche _,_*o_

1,,-/11. (_._

• Le disque est lu repetitivement

• Lorsque la derniere plage du

disque est lue, la lecture

continue en reprenant au debut

de la premiere @age

ke mode de repetition de I'ensemble des pistes

est egalemeNt active si la touche REPEAT est

enfoncee 3 fois de suite eN mode de lecture

Si la touche REPEAT est enfoncee pendant la

lectule programmee, les @ages sont Ides

repetitivement dans I'ordre programme

Pour anN@er le mode de repetition de toutes les

plagesr appuyer repetitivement sur la touche

REPEAT jusqu% ce que Uindicateur " C_ "

s'eteigNe

REMARQUE:

Le mode de lecture aleatoire ne peut pas 6tre

active Iorsque I'on est en mode de repetition

toutes @ages

REMAFIQUE:

Le mode de lecture aleatoire ne peut pas _tre

active pendant le mode de repetition de lecture

toutes @ages I repertoire

[] NATTOYAGE

INettoyage de I'unite principale

• Utiliser un chiffon doux et essuyer legerement

pour retirer la salete du bo_t er et du panneau de

commande

• Lots de I'utilisation de chiffons mpregnes de

produits chimiques, suivre les precautions qui

leur sont associees

•Ne pas utiliser de benzener de dissolvant ni

d'autres solvants organlques ou insecticides sur

I'unite pdncipale car il risquerait d'alterer la qualite

ou la couleur

REMARQUE:

Ne pas utiliser des aerosols ou des produits ante

statiques Ne pas utiliser du benzene, un diluant ou

d'autres produits chimiques volatils

Spray pour Dssolval,t Bel,zene

disques

INettoyage du disque

•korsque le disque est marque de traces de doigt

ou de la salete, I'essuyer avant son utilisation La

salete n'affectera pas le signal du disque, mats la

qualite sonore risque de diminuer et le son peut

sautiller Remarquer que Iorsque la surface d'un

disque CD-R/RW est sale, Uenregistrement ne peut

pas 6tre fait correctement

• Pour essuyer le disque, utiliser un kit de nettoyage

de disque disponible dans le commerce ou un

chiffon doux

Essayerlegerementla Ne pas essuyer en fa[sant

surface du d[sque en un cercle

partar_t du centre vers les

bords

[] CD

IDia °es I

Cet appareil utilise des CD (d sques [nlr__n_'A_

optiques numeriques audio)poRaNt la _r_L_DL_O_

marque situee a droite

Notez que les CD de forme speciale, comme ceux en

forme de cceur ou hexagonaux Re peuvent 8tre

utilises Ne pas tenter d'utiliser de tels CD car ils

rlsquent d'endommager cet appareil

IManipulation des disques I

Eviter de toucher ]a sur[ace du disque Iors de son

inseRion et de son retrait

Fare attent on aux traces de

dogt sur la surlace

d enreg strement du signal

IPrecautions de manipulation I

• Ne pas laisser des traces de doigt, de gralsse ou de

la salete sur la surface du disque

• Veiller a ne pas rayer la sur[ace, en partic@ier Iors

du retrait ou en rangeant le disque dans son bottier

• Ne pas plier le dsque

• Ne pas chauffer le disque

• Ne pas agrand r le trou au centre

• Ne pas ecrire sur la sur[ace de ]'etiquette (exple la

face imprimee) avec un stylo a bille ou un crayon

• Des gouttelettes d'eau peuvent se former a la

surface du disque Iorsqu'il est amene brusquement

d'un endroit froid a un endroit chaud Si cela se

prod@t, ne pas secher le disque avec un seche-

cheveux

IPrecautions de stockage

• S'assurer d'ejecter le disque apres la lecture

• To@ours retoumer le disque dans son bo_tier pour

evter la poussierer des rayures, et uNe deformation

• Ne pas laisser le disque dans des eNdroits suivants:

1 Endroits oQ il est expose aux rayons directs du

soleil pendant de Iongues pedodes

2 Endroits tres humides ou poussereux

3 Endroits oQ Iest expose a la chaleur provenant

d'uN radiateur

[] DEPISTAGE DES PANNES

Verifier une nouvelle fois les points suivants avant de supposer qu'il y a un probl6me avec

la chaine.

• Les connexior]s sol]t-elles correctes_

• La chaTne est_eNe utilis6e de la rnaniere expliquee dins le mode d'emploi?

S _ _r_e r_e se_ble _as fo_ctlor_r_e_ cor_ecte_er_ r f_es des ver_f_cat_o_]s co_e E_]d_q_ees s_f le t_b_e_ c_ _

dessous Si aucune de ces verifications ne s'applique au probl@_Te que vous aVeZr la chafne peut real fonctionner

Debrancher immediatemerlt le cordon d'alimentation et contacter le rnagasin d'odgine

Sympt6me Cause Solution Page

Lappafe I ne Se met pas • Le cordon d a] mentatior/ nes OdS • Brant/ez correctemeT_t le cordo_/ 31

sous tension orsque vous co_reoter,ler/t brar/ch@ st,r la prse d alJ¥1e_/tat[or/ sur la prise secteur

"_ appuyez su I'[nterrupteur secteur?

.i d'al mentation • Le c_Me syst6 ¥,e est [I bien raccord@? • Con/ecter co rectement 32

"_ Uappare I ne fonctionr/e • Les piles SOflt moftes? • Remp}acer par des piles neuves 35

_._ pas corfectement Iofsque • La t66cor'lmande est ele trop • Rapprocher la t@16com ¥_ande de 35

a t6 6cor,/r,/ande est @lo[gn6e de lunte centra e? I u/it@ centraie

ut lisee

L affichage ne s illume • Les co_dons d ence[nte ne sent pas • Con/ecter co_recter'/ent 32

pas et aucun son nest correcter'lent connect6s?

gen6r6 • La fonct on e_€ elle bien r6g}@e? • Placer sur a postion appropri6e 33

• Le volume est il 6gle sur "00'7 • R6g}ez le volume 34

Le son n'est p_oduit que • Les co_dons d ence[nte ne sent pas • Con/ecter co_recter'/ent 32

d'un c6t6 co_recter'/ent connect6s?

• Les co_dons d entree ne sof_t pas • Con/ecter co rectement 31

_) co rectement connect6s?

Les pos tions des • Les enceintes gauc/e et droite ou les • Verifier les coflr/exiofls gauche/droite 32

_. apparels sont invers6es co dons d e/tree sont invers6s?

pour les sources st6r6o

,_ n s[ffler'/ent • LIante/he est ¥_a] orient@e? • Mod[l ez I orientation de I antenne 33

accompagne les • /stallez ue anten/e ext6 ieure 33

program ¥_es FM

n s[ffler'/ent • Bruit prover/ant d'un t_leviseur ou • Eteignez le t_leviseuL

accompagne les interferences du s[gr/a] capt@? • Mod[fiez I olier/tation de 33

program ¥,es AM I a/tennecadre

n toni ement • Les s[gnaux du cordon d aimentat 0/ • nversez le sefss d'[nsertion de la fc/e

accompagne les sent modules par la f @quence du cordon d'al mentation

program ¥_esAM d all ¥_entat[on?

Des zeros sont alfich_s • Le disque est I charge correctement ? • Charger le disque corfectement 37

orsqu un dsque est • Le disque CD R/RW a4 [I ere f na] se? • F[na_[sez le d[sque CD R/RW

chag6

Le mode de ecture n'est • Le disque est I ray6 ou sale? • Nettoyer le d[sque ou le re ¥_placer pa 53

pas r6g16 Iorsque a un autre

touche I_/ll est e/fo/c6e

"_ Aucun son nest produ t • Les d[ff@rents r@glages du recepteur • V@riflez es touc/es sur le r6cepteur 33 46

ou moss e son est so/t ils appropr[@s? et le r_glage de sa lonction d entree

defor ¥@ et effectuez un reglage si n6cessaire

i_ ne pa_tie du disque • Le disque est I ray6 ou sale? • Nettover le d[sque ou le re ¥_p_acer pa 53

/'est pas lue un autre

i_ Les fich[er MP3 ne • Le disque a t i} et6 enreg[str6 au • Enreg _rer e dlsque au format 50

peuvent pas _tre us fomlat "1SO9660 Leve I "1SO9660 "1SO9660 evel I, "1SO9660 Level

Level 2, "Joliet" ou "Romeo? 2, "Joliet' ou "Romeo

• Le richer MP3 a4 I une extension? • S assurer d'attr[buer une extens[or/ 50

Ou moss, I'extens on est ele "MP3" aux fich[ers MP3

d[lf@rente de "MP3"?

[] CARACTERISTIQUES TECHNIQUES

•Section amplificateur

Puissance de sortie nominale: Satellite: 20 _ +2_ W {6 _r_sj 1 kHz rD H T 0_9 %_

Subwoofer: 40 W (12 _/uhms, 100 Hz, DHT 0,9 %)

•Section ampli-tuner

Prises d'entree/sortie audio:

Gammes des frequences de reception:

Sensibilite de reception:

Separation stereo en FM:

Borne de entree/sortie AUX,

Borne OPTICAL DIGITAL OUT

FM: 87,50 MHz a 108,00 MHz

AM: 520 kHz a 1710 kHz

FM: 1,5 pV /75 _/ohms

AM: 20 _V

35 dB (1 kHz}

•Section lecteur de CD

Pleurage et scintillement:

Frequence d'echantillonnage:

Source optique:

Non mesurable (+0,001% avec cr6te}

44,1 kHz

Semi-conducteur

•Section Minuterie

Systeme de I'horloge:

Fonctions de minuterie:

•Gen6ralites

Alimentation:

Consommation electrique:

Dimensions externes maximales:

Poids:

Systeme de synchronisation par oscillateur a quartz

(Dins une minute par mois)

Quotidienne (1 reglage)

Programmation unique (1 reglage)

Minutene d'arr6t (maximam 60 min)

8O W

(En mode de veille: 1,5 W ou moins Iorsque le mode

ecologique est actiVer 20 W normalement)

D-107: 204 (L) x 293 (H) x 157 (P) mm

(Support indus)

Avec support retire

204 (L) x 267 (H) x 82 (P) mm

USC-107:162 (L) x 293 (H) x 149 (P) mm

(Support indus)

Avec support retire

162 (L) x 267 (H) x 72 (P) mm

USW-107:447 (L) x 210 (H) x 205 (P) mm

(Filet inclus)

Dq07: 2,6 kg

USCq 07:1,4 kg (chacun)

USW-107:7,9 kg

•Tel6commande (RC-909}

Systeme de telecommande:

Alimentation:

Dimensions externes maximales:

Poids:

Impulsions nfrarouges

3 V CC (en utilisant 2 piles de type R03/AAA)

48 (L) x 210 (H) x 29 {P) mm

120 g (avec piles)

Caract@dstiques et fonctions suscept bles d'6tfe modifiees sans preavis dins le but d'6tre am61ior6es

-- iNDICE --

[1- CdractenstEcas .............................. 55

Antes de su ut_lzacE6n ................................ _5

CunexEones .................................. _B-5S

[4 Numbre de _s p_ezas, fdndones y

_sua!lzacEOnes ................................... 58r 59

Mando a d_stanc a .......................... 60, 61

rB" Abr!r y ce!rar la puelta de d_sco

y cargaE d_scos ...................................... 62

Eunc_dees del merit1 ....................... 63, 64

r8 Aluste de r_loj ......................................... 64

Escucha de radio ................................. 65, 66

Ut_izaclon de_ temponzade_ ..................... 67-70

_A_uste de tono ....................................... /11

ReproduccEon de CD_ ........................... 31-75

ReproduccEOn de flcheros MP3 ..... //5-78

Ump_eza ............................................ 78

CDs .................................................. 78

ResoJucide de p{oblemas ........... 79

17 EspecEf cac_ones ........................................ //9

•ACCESORIOS

Compruebe los siguientes articulos para asegurarse de que estan inlcuidos en el embalaje junto con

la receptor de CD, subwoofer y altavoces:

,_1_Soporle (UMddd lar nclpa0 ..............

Toln Jiu (4x10) ..................................

Soporle /CdJa acustEca) .........................

Tom HO (4xl 0) ......................................

Candeta ....................

_CaMe conecto_ dd s_ema .................... 1

Umdad de contro (RC-B09) ........................... 1

%Plas R03/AAA ................................... 2

CaMes de akavoces ............

_Antena de cuadro AM ...........

@ Antena EM ............................................. 1

P antE!_ de pape4 ..................... 1

@ _struccEones de operation ......................

@ U_a de estacones de serwclo ....... 1

11 2 ® 4

® ®

[] CARACTERiSTICAS

• Potencia de calidad para sonido de alta calidad

Am_ficade_ de aka caW_ de 20 W+20 W (6 _j

ohrnos, 1 kHz, THD 0,9 %_ y 40 W(12 _/

ohm os, 100 Hz, THD &9 %) y te_m_nal_s papa

grandes alt_voces

•Control TONE y SDB

El control TONE puede utd_zarse po_ separado para

los bajos (BASS) y los agudos (TREBLE), rnientras

que el contrul SDB (Supe! Dyllarnic Bass) pelm_te

obtenef tonos halos potentes al escuchar _ sondo

con n_veles de vo umen mas bajos Esta urHdad

dispone de po_c_on d_recta de tue_te para desact vat

TONE/SDB

•Mando a distancia de sencillo manejo

•Reproduccion MP3

•Reproduccion CD-RW

[] ANTES DE SU UTILIZACION

•Condensacion

La condensacide puede verse en forma de gotas

de agua que se turman en Jasvef_tanas de una

habkadBn con calefacdOn en invierno

•DeJe un espac_o de ross d_ 10 crn entle cualqu_e_

cara de subwootel y paredes o cua qu er ot!o

equ_po de son,do/video, etc

•Condiciones para la formation de

condensaciCn

En inv:emo, cuando la un_dad se coloca en un lugar

inteter Calido rO CL]_r]do Jd _r_peratLt[_ ar_lb!er]te

sube de repent_ pot la presenc_a de una

c_@f_c_on rse _c_r_}u_r_ cor_de_]s_c_or] er_ _s

part_s operat vas d_ _ urfidad y 6_sta _o podra

fdnc_onar adecuadament&

La cundensacide tamMen puede tulmarse en

verano cuarldO _s em s_ones de un apa!a'_o de a_e

acond_onado alcanzan d_rectamente _ un_dad Si

esto ocur_e, camMe Ja ocahzaMOn de I_ unclad

• Durante _ funMonam_nto de esta unclad o de

cuaJqu_e_otro apa_ato eJ_ctronEco que cofl'_nga

microprocesado_es _ rn_smo tempo que utHza un

_nton_adoE o una te_6_ pueden aparecer

_os o inter[e_enc_as en _ pantalla en el somdo y

en _ _rnagerl de _nton zador o de _ te_ews_o_ S_

e_o suced_ pre_e mucha atenclon a los

_gu_ntes punto_

• Separe _a unmtad del _nton_zado_ o de _a

te_e_Bn tanto como sea pos_M_

• Separe _ came de _aa_ena del _nton_zadol o de

te_Bn d_ came de a_mentaclon y de los

caMes de conex_6n de entrada_ahda de esta

u_dad tanto como sea pos_Me

• Las antenas intedores y los cables de

a_mentac On de 300 _ohm os son

espeMalmente suscept_Mes a estas

interferenMas Recomendamos e_ uso de 8Rtenas

exte_o_s y came coaxiaJ de 75 _/ohmlos

•Medidas que se pueden tomar despues

de que se haya formado la condensaciCn

• Si ya se ha formade la condensac_0n, enMenda la

un_dady mantenga_ as_durante un rato Aunque

e! t_ernpo puede wr_ar depend_endo de las

¢ond_ones de entomo, la un_dad d_beria

poderse ut_]_a_ en 1 o 2 horas

• S_se forr_na condensaMde sobre _ d_sco, hmp_e

IOtras precauciones ]

•Las dustrac_ones utd_zadas con prop6slto

descdpt_vo pueden see _ferentes de los e_eme_os

re_e_

• Conserve el manua! de mstlucclones

Despues de lee_ este manual de nstlucclones,

gua_delo en un ugar seguro junto a _ ga_a_t a

ICuando no utilice el I)-107 I

•En condiciones normales

• Extla ga s!ernpre el d sco y apague la un dad

• Cuando este ausente de su dom_c_lo du!ant_

brgos penodos de 8empo, asegQrese de

desenchufar e! came de ahmentaclon elactdea

•Cuando mueva el I)-107

• No exponga el D-107 a n_ngL_n

t_po de golp&

• Compluebe _empre que ha

extra do el d sco y que los

caMes de conex_On estan

desconectados antes de

move! el Dq07

[] CONEXIONES

NOTAS:

• No enchufe el cable de alimentaciOn en la toma de corriente electrica hasta que todas las conexiones

hayan quedado realizadas

• Compruebe los canales y asegL_rese de conectar zquierdo con izquierdo (L--blanco) y derecbo con

derecho (R--ro}o)

• Introduzca el enchufe f rmemente Si la conexiOn no esta bien realizada se pueden producir ruidos

• Cuando desencbufe el cable de aEimentaciOn espere unos 5 segundos antes de volver a encbufado

• Compruebe que los cables que van desde los terminales de los altavoces a los sistemas de altavoces

quedan conectados en la misma posicion (+ en + yen ) Si se cambian las polaridades, el sonido del

centro sera debil, la posiciOn de los distintos instrumentos no quedara clara y se perdera el efecto

estereo

• No junte los cables de conexiOn (enchufe macho), ni los coloque cerca de otros aparatos electricos, como

televisores, ya que esto podria causar zumbidos y otros ruidos

Altavoces

[USC-107 Panel trasero]

Receptor de CD

[D-107 Panel lateral]

o ©

Conexion del sistema de altavoces

• Conecte eEsistema de altavoces del canal

izquierdo (el lado izquierdo visto desde el

frente) a los terminales "L", y el s sterna

de altavoces del canal derecho a los

terminales "R"

• Compruebe que se utilizan sistemas de

altavoces que tienen una impedancia de 6

£_/uhmios o mayor

Altavoces

iUSC-107 Panel trasero|

Cables de a_tavoces

Enchufe de

corriente electrica

CA 120_ 60 Hz

Cables de a_tavoces

Cablede sistema

I I

Subwoofer

[USW-107 Panel trasero]

'/Cables de altavoces

Cables de altavoces

Grabadora de MD o

Cable de Platina de cassetce

IN Granbadorade MD o

cavia Gra/badora de CD

• La fuente que se selecciona pulsando el boton

FUNCTION sale desde los terminales AUX

OUT Sin embargo, si la funciCn se aiusta a

"AUX", el sonido del componente conectado a

los terminales AUX IN no sale desde los

terminales AUX OUT

• No pulse el botch FUNCTION mientras que se

graba una fuente de D_107 en una grabadora

extema

NOTA:

El pulsar el boton FUNCTION mientras que

se graba una fuente de D-107 en una

grabadora externa hara que se cambie la

fuente que se este grabando

TERMINALES DE ANTENA --

Antena exterior de FM Antel/a de bucle de AM

IConexibn un receptor y un ]

de de CD subwoofer

•Acerca del montaje de la base de la unidad principal

Necesitara un destornillador para montar

IConexkSn de los aitavoces ]

•Acerca del montaje de la base del altavoz

EPreste atenci6n al colocar la base del

altavoz, incluida, en la debida posici6n

delantera/trasera, alinie la clavija de

colocaciOn con el agujero en el altavoz, y

luego montelo con los tornillos incluidos y

aprietelo debidamente

{2} Pase el cable del sistema pot la parle de atras, afinie la clavija de

colocacion de la base de la unidad principal, induida,

con el agujero en la unidad principal, y luego

mOntelo con los tornillos incluidos

Agujero de a clav[ja

de co ocac 6n

Parte delante_a

Clavi]a de colocaci&n

{3} Conecte el enchufe que se encuentra en el lado contrario del cable del sistema al subwoofer

Conecte con la parte mas ancha del conector de]

cable del sistema de cara bacia arriba

Introduzca el enchufe debidamente, met endolo

hacia adentro todo Io que se pueda

•Acerca del montaje de la base de la canaleta

[AI montar sobre la pared] ]Vease la pagina 58.]

de colocac[6r/

Paste delar_tera

de]aT_tera colooaci6n

•Conexion de los altavoces y cables

•Utilice los cables del altavoz, incluidos, para conectar los altavoces y el subwoofer

• Conecte el altavoz del canal izquierdo (la parte izquierda segGn se mira por delante) a los terminales "L", el

altavoz del canal derecho a los terminales "R"

Baje la palanca (2} Introduzca el cable del _" Vuelva la palanca a

altavoz su posicion inicial

(de coo cobre)

Alar,/bre de/Qcleo (de coo plata)

• Sire suavemente del came para

comp[Qbar que se eRcLleritfa

debidamente conectado

NOTAS:

• AsegQrese de desenchufar el cable de

alimentaci6n antes de conectar los altavoces

• AsegQrese de conectar los cables del altavoz

adecuadamente(+a +, a rLa LyRa R)

• No provoque un cortocircuito en los cables del

altavoz S la afimentaci6n esta activada, el

provocar un cortocircuito acciderlta]mente en los

cables del akavoz podria provocar danos o

accidentes

• AsegQrese de conectar el altavoz a los terminales

del altavoz con las polaridades adecuadas (+ a +,

.....a ) S las polaridades son incorrectas, el

sonido desde el centro sera debil, la colocaciOn

de los nstrumentos no sera clara y el efecto

estereo sera pobre

• Nunca reproduzca continuamerlte tales seriales

especiales como ondas seno o seriales de avarice

rapido de una grabadora de cinta

I Instalacibn de la antena interior de FM 1

S ntonice una emisora de FM (vease la pagina 65),

coloque la a_te_a en una poslciOn en la cual la

d storsion y el ruido sean minimos, luego sujete el

extremo de la antena e_ su posiciOn, utilizando cinta

o un alf ler

Ante/a de i/re ior de FM

IConexi6n de antena exterior de FM ]

ana

S con la antena que se incluye en el equipo no se

pueden sintonizar bien las emisoras, utilice una

antena exterior de FM, conecte un adaptador de

convertidor al cable coaxial y conecte el adaptador del

convert dot al terminal FM COAX (75 £_/uhmios) del

equipo

Seleceion de la ubicacion de la anteaa

exter or de FM

• Coloque la antella de modo que apurlte hacia la

antena de transmision de la emisora

• Si tiene edificios o montanas delante, coloque la

antena en la pos cion en la que consiga meior

recepcion, probando tambien cambiando la

direcciOn de la antena

• No instale la antena debajo de I_neas electricas

• Hacedo resulta muy peligroso, ya que los cables de

la Ifnea electrica poddan tocar la antena Instale la

antena ale}ada de carreteras y p stas, para evitar el

ruido de los coches o trenes

• No instale la antena en una posicion demasiado

alta, ya que podra ser golpeada pot los rayos

IInstalaci6n de la antena de bucle de AM I

S ntonice una emisora de AM (vease la pagina 65),

coloque la antena tan alejada del equipo como Io

permita la posicion en la que la distorsion y el ruido

sean minlmos ER algurlos CaSQSeS me}or invertir las

polaridades Las transmisiones en AM no pueden

recibirse bien si la antena de bude no esta conectada

o si esta sduada cerca de objetos metalicos

I Montaje de la antena de bacle de AM I

Monte la a_tena de bucle de AM que se induye de la

forma en que se indica en la ilustraci@_

IConexi6n de la antena de bucle de AM I

Co_ecte la anter_a de bude de AM que se incluye a

los terminales de a_te_a, tal como se indica en la

ilustraciOn

_1 Baie la _2}Introduzca _" Vuelva la

palanca el cable del palanca a su

altavoz posiciOn inicial

I Instalaci6n de ana antena exterior de AM I

Conecte el cable de senales de la antena exterior de

AM al terminal de la antenna AsegOrese de que la

a_te_a queda puesta a tierra y conecte el cable de

tierra a Is terminal GND Compruebe que la a_tena de

bucle de AM que se induye con el equipo tambien

queda conectada

A_/te_/_ exterior de

Aprox[r,lada mente

12 metros o mas

IAI montar sobre una pared ]

•El Dq07 y los altavoces {USCq07} pueden montarse sobre una pared

1Conecte el cable del sistema a la

parte inferior del D-107. (V_ase la

p&gina 57.)

_< Nohace falta montar la base

2Conecte los cables a los altavoces.

(V_ase la pbgina 57,}

No hacefalta montar la base

3 Monte el D-107 y los altavoces a la

pared utilizando tornillos

comercialmente disponibles y los

agujeros en los paneles de la parte

trasera del D-107 y los altavoces.

AI mop,tarlos tornillos e_ la pared, pot

convenlencia se puede utilizar la plantilla

incluida paradeterminar de antemano las

posiciones de los tomillos

Seleccione lostornillos refidendose al

diagrama de abajo

[Agujero. para montar sobre la pared, en

el panel trasero de la unidad principal y

altavoces]

?(_ 4,2 mr,/

4Utilice los agujeros que hay en los

paneies de ia parte trasera del D-107

y los altavoces para montar el D-107

y los altavoces sobre los tornillos en

la pared.

5 Conecte el cable del sistema y los

cables del altavoz al subwoofer.

(V_ase la p_gina 57.}

NOTAS:

• AI montar sobre la pared, tenga cuidado de que

no ocurra_ accidentes debido a la caida del D-

107 o los altavoces

• Compruebe la superf cie de la pared a_tes de

montar el Dq07 y los altavoces para asegurarse

de que es Io suficie_temente resistente para

sopor_ar el peso

• Consulte a un especialista si no sabe Io fuerte

que es la pared

• Los tomillos para montar el Dq07 sobre la

pared _o estan ncluidos Utilice tornillos

apropiados segOn la resistencia y material del

pilar o pared

• Para evitar el riesgo de accide_te al tirar del

cable del c0dgo del altavoz o del sistema,

apriete los cables durante el uso E_ el peor de

los casos, podrfa ocurrir un accidente debido a

la caida de u_ objeto tal como un altavoz

• AsegOrese de mop,tar utiliza_do tomiflos para

los cuatro agujeros de tornillo en el receptor de

CD y ambos agujeros de tornillo en los

altavoces Si no se udliza algu_o de los agujeros

de tornillo, el receptor de CD o los altavoces se

encontraran nestables y con nesgo de caerse

• No instale el receptor de CD demasiado alto Si

el receptor de CD esta demasiado alto, las

senales del mando a distancia puede que no

puedan alcanzarlo facilmente, dificultando la

operacion

• T_rlga en cuenta qLle aenon rio se har8

responsable de accidentes o darios causados

debido a la colocaciOn o montaie indebido,

resistencia de monta}e no suficiente, uso

erroneo, desastres naturales, etc

[] NOMBRE DE LAS PIEZAS, FUNCIONES Y VISUALIZACIC)NS

I(1) Receptor de CD (D-107}, Altavoces (USC-107) et Subwoofer (USW-107) 1

Boton ON/STANDBY

• Cuando se presiona y se sitOa en la posicion

r'ON"r la alimentaciOn electdca se activa

Pres onelo de nuevo para situarlo en la posiciOn

"STANDBY"

• El color del indicador cambia de la siguiente

forma de acuerdo con la condicion:

Con la alimentacion activada: Verde

Durante el modo STANDBY: Rojo

Durante el modo TIMER STANDBY: Naranja

AI estar en espera en el modo econOmico: Luz

desactivada

Boton FUNCTION

• Utilicelo para seleccio_ar la ¢u_cion

• Cada vez que pulse este boton, la fullcion

cambiara en el siguiente orden:

OBoton m/BAND

• En h fund@ CD, presione este bot@ para

detener la reproduccion

• En h furlcbn TUNER, cada vez que presiol]e

este bot@, la banda y el modo recepci6n de

FM cambiaran de la siguiente forma:

_-FM AUTO _ FM MONO _ AM_

Botones 1<4/-, +/I_BH

• Pulse los botones IHH y1441 para desplazarse

hasta el principio de una pista especifica

mlentras se encuentra en la funci@ CD (V@se

la pagina 72)

• Cuando se ajusta la funci6n a "TUNER", pulse

este bot@ para sebccionar el nQmero

preajustado (V@se la pagina 66)

• Pulse este bot6n para seleccionar la funci6n de1

men_ (Vease la pagna 63, 64}

Botones VOLUME V, A

• Pulse estos botones para aiustar e] vo[ulf]en

general

• El volumen aumenta cuando se pulsa el boton

^ y disminuye cuando se pulsa el bot@ v

•Cuando se pulsa uno de los botones, el nivel

del volumen carnbia en 65 pasos El nivel se

indica en la pantaB de visualizaci@] roscllando

desde "Volurl_e 00" /r_qir]i[17o basra "63" luego

"Max" (Control Ebctr6nico)

Puerta del disco

• Pulse el boton --_para abrir y cerrar la puerta

• CuaRdo se carga uR disco, se mete hacia

adentro automaticamente y h puerta se cierra

• La puerta se cierra automaticamente si se deia

abierta durante aproximadamente 1 minuto

Boton -_

• Pulse este boron para abdr y cerrar h puerta del

dsco

• Cuando se pulsa en el modo er] espera, la

alimentaciOn se activa y la puer[a del disco se

abre

Pantalla de visualizaci6n

• Vease la pagina 59

Sensor remoto

• Cuando utilice el mando a distancia (RC-909),

didjalo hacia este sensor

_) Boton I_/11

•Presione este bot6rl para inciar la reproducci0n

de un disco

• Se ajusta el modo pausa cuando se pulsa este

bot6n mientras se esta reproduciendo un CD

Cuando se pulsa mientras que esta en el modo

pausa, vuelve a cornenzar a reproduck

• Cuando se pulsa mientras que la puerta del

dsco est& abierta, la puerta del disco se cierra y

comienza la reploducciOn

• Si Io preslorla mlentras se encuentra eR el

modo STANDBY, la alimentacion se activara

automaticamente y se iniciara la reproducciOn

IFuncion de encendido automatico]

•Cuando se pulsa mientras que la funci0n esta

ajustada a cualquier cosa distinta a "CD", B

funciOn cambia a "CD" y el CD comienza a

reproducir [Seleccion automatica de funcion]

OBase de la unidad principal

•Monte utilizando los tornillos induidos (V@se

la pagina 57)

Terminal DIGITAL OUT OPTICAL

_) Terminales AUX IN

Terminales AUX OUT

•Ninguna serial sale desde estos temqinales

cuando la funci6n se aiusta a "AUX r'

Terminal de antena FM

(ANTENNA FM)

• V@se la pagina 58

Terminales de antena AM

(ANTENNA AM}

• V@se la pagina 58

Terminal SYSTEM CONTROL

_) Terminales de altavoces

_) Base del altavoz

_) Terminal SYSTEM CONTROL

Enchufe de corriente el*_ctrica

Terminals SPEAKER SYSTEM

(2) Pantalla de visualizacion ]

OVisualizacion del modo de pista

(Seccion del temporizador)

• Esto indica el estado del temporizador

Q : Esto se ilumina cuando el tempodzador

se ajusta a "ON" Tambien se lumlna

cuarldo el temporizador se erlcuerltra

en el modo en espera Cuando el

temporizador se ajusta a "OFF', el

indicador se desactiva, induso si las

horas del tempodzador estan ajustadas

SLEEP : Esto se lumina cuando el

temporizador de dormir esta activado

Visualization del modo de pista

(Seccion del reproductor de CD)

• Esto indica el modo de CD

Ib : Se iBmina durante la reproducci6n

II : Se iBmina durante la pausa

C: Se iBrnina de la siguiente manera

durante la reproducci@ repetida

Esto se lumina de la REPEAT

slgulente manera cada vez ('_

que se pulse el boton %

REPEAT:

[Para un CD de mQsica} (RC_09}

(Repetici6n de1 ¥_ododesact[vado}

[Para ficheros MP3]

(RepeticJon de1 ¥_odo (RepeticJ6n de todas

desactivado) las p stas)

MP3 : Esto se lumina cuando se carga un

disco que contiene ficheros de formato

MP3

FILE : Esto se lumina cuando se visualiza el

nombre del fichero en la etiqueta de1

MP3 ID3

TITLE : Esto se lumina cuando se vJsualiza el

nombre del titulo en la etiqueta del

MP3 ID3

FOLDER : Esto se lumina en el modo seleccion

de carpeta

ARTIST : Esto se lumina cuando se visualiza el

nombre del artista en la etiqueta del

MP3 ID3

ALBUM : Esto se lumina cuando se visualiza el

nombre del album en B etiqueta del

MP3 ID3

PROG : Se iBmina de la siguiente manera

durante la reproduccion programada

RAND : Se ilumina durante la

reproducciOrl aleatoria Esto RA.DO_

se ilumina de la s guiente _%-,

maRefa cada vez que se

pulse el bot@ RANDOM:

(RC_09}

[Para un CD de mQsica}

RAND _ No iluminado

(Modo aleatoro de (Modo aleator[o

todas las pistas} desact[vado)

[Para ficheros MP3]

(Modo aleator o desact vado}

Secci6n de visualization de la funci6n

del men_

• Esto se ilumina cuar]do se encuentra er] la

funci6n del menQ

OVisualizacion del modo de pista

(Seccion del sintonizador}

• Esto indica el modo sintonizador

RSET Esto parpadea al preajustar las emisoras

AM/FM, luego dqa de parpadear

cuando ]a emisora esta preajustada

AUTO Esto se ilumina cuando el modo "FM

AUTO" se selecciona con el boton

I/BAND

III'P Esto se lumna durante la recepciOn del

sintonizador cuando una emisora AM o

FM esta debidamente sintonizada

ST Se iM_ina cuando se selecciona el

modo estereo

MONO Esto se lumina cuando se selecciona

el modo "FM MONO" con el bot@

I/BAND y cuando se recibe una

emisiOn monoadal mientras que se

encuentra en el modo "FM AUTO"

MEMO : Esto se ilumina al preajustar las

emisoras AM/FM, luego se desactiva

cuando la emisora esta preajustada

Visualization del modo de pista

(Seccion de control del tono)

• Esto indica los modos de aiuste del sorlido

SDS : Esto se ilumina cuando la funci6n SDB

(Graves Super Dinamicas) se ajusta a

"ON"

TONE : Esto se lumina cuando el nivel se ha

ajustado utilizando los controles del

tono (BASS, MID y TREBLE)

Visualization del modo de pista

(Seccion de visualizacibn m_ltiple)

• Esto indica las vanas funciones

• Cuando la funciOn se aiusta a "TUNER", h

banda de recepciOn, h frecuencia de recepcion,

h hora y las horas de aiuste del temporizador

se visualizan aqui

• Cuando h funciOn se aiusta a "CD", el namero

de disco, el nGmero de pistas, el nOmero de la

pista actual, el tiempo de reproducciOn y los

vados modos de fuRcionamierlto se MEmU

visualizan aqui (_

• Cuando se pulsa el boton MENU, la

pantalla de visualizaciOn cambia alas

visualizaciones de los varios modos

(RC_09}

[] MANDO A DISTANCIA

• La unidad de man,do a distancia i_cluida (RC_909) puede utilizarse para ma_ejar el D-107 a distancia

I(1} Insercibn de las pilas

Extraiga la tapa posterior de la unidad de mando a Precaucion con las pilas

distancia •En la u_lidad de ma_ldo a dista_lcia debe ut ]izar

"/2 Inserte dos pilas R03 (AAA) en el compartimiento

de pilas en la direcciOn indicada pot las marcas

que hay dentro del compardmiento

_}Vuelva a colocarla tapa posterior

piEas R03(AAA)

• Las pilas deben cambiarse por otras nuevas

aproximadamente urla vez aJ 8r}o raunque esto

depe_dera de la frecue_cia con que se ut ]iza la

unidad de mando a distancia

• Aunque las pilas tengan menos de un ario,

cambielas por otras nuevas si la unidad de

mando a distancia ya no fuenciona a cor_a

distancia de la unidad principal

• La pila incluida es s01o per verif care il

funzionamento Cambiela pot otra nueva Io

antes posible

• Cuando porlga pilas nuevas, espere unos dos

minutos despues de extraer las pilas agotadas

antes de iRsertar las rluevas

• AsegQrese de colocar las pilas en la direccion

correcta _) y O, tai como Io ind can las marcas

de1 compartimiento de plas de la unidad de

mando a distancia

• Cuando no vaya a utilizar la unidad de mando a

distancia por prolongados periodos de tiempo,

extraiga las pilas

• Para evitar explosiones y fugas del liquido:

• No utilice una pila nueva con otra usada

• No utilice dos tipos distintos de pilas

• No realice corto circuitos, rio desmonte,

caliente o eche las pilas al fuego

• Si hubiera fugas del I_quido de la pila, limpie

todo el compartimiento de pilas y luego inserte

pilas nuevas

(2) Uso de la unidad de mando disntacia 1

• Cua_ldo utilice la unidad de mando a distancia

dibjala a la u_idad pd_cipal tal ¢omo se lustra en el

diagrama

• La unidad de mando a distancia puede utilizarse

desde una distancia directa de aproximadamente 7

metros de la unidad principal Esta distancia puede

acortarse, sin embargo, si hubiera algG_ obstaculo o

cua_do se utiliza desde un angulo

• La unidad de mando a distancia funcionara en un

angulo horizontal de hasta unos 30 °

Aproximadamente

7 ¥,etros

NOTAS:

• La unidad de mando a distancia puede que no

funcione bien si el sensor de mando distancia

esta expuesto a la luz solar directa o a luz

artificial fuerte, o si hubieEa un obstaculo entre

la unidad y el sensor de man,do a distancia

• No paise los botones de la unidad principal y del

mando a distancia al mismo tiempo De Io

coRtrario puede producirse una aveda

J(3) Nombres y funciones de los botones del mando a distancia ]

• Los botones que no se explican aqu{, funcionan de Boton POWER

Pulse este inte ruptor para act;vat a

¥_odo STANDBY

al r_'entaci@l de todo e s sterna o

para a ustar la al[r'lentac 6/en el

Boton TIME

La v[suslizao 611 del tiempo oambJa

6or,lo se muestra a conti_/uaci@_

cada vez que se pulse este bot6n

m[entras que un CD se encuentra en

e ¥1odo reproducd6n o pausa

_empo trar_scurrido de la pista que

se esta reproduciendo aclualmente

_empo restante de la pista que se

esta reproduciendo actualmente

empo restante total del disco

qormalmente se visua [za el tempo

transcurrido de la psta que se esca

reproduciendo actualmente Durante

la reproducC6rl prograr'lada se

visualiza el tier'lpo restante total de

las pistas programadas en vez del

tlempo restante total de dsco Para

ficheros MP3 se v sualiza s61o e

tlefTipo transcurrido de la p[sta que

se esta eproduc[endo actualmente}

Dot6n TONE/SDB

• El sonido se puede ajustar para

que co_responda con sus gustos

util[zando los controles de tono

(BASS, MID y TREBLE} y la

func6n SDB (Vease la p_gina 71 }

• Cada vez que se pu}sa este hot@%

la pantalla camba como sigue

• os botones + y - se pueden

utiliza_ para aumefstar y disrninuir el

nvel de las graves escala media o

agudas cuando el correspondiente

indicador se encuentra i uminado

• Cuando el indicador SDB (Graves

Super Dil/amicas} se ilum na pulse

los botofses _ y - par8 cambiar a

func 6n SDB de activado a

desactivado

• a pantala de visualizac6n vuelve

autom_t[oamefste a nofma

aproxff¥1adarnente 5 segundos

despues de que se/aya efectuado

u/a operaci6n

OOOG-

OOOO

_/_i , r,^_,r^.sl VOLUME

r&--m]...............

)ENON

Rceo_

Bot6n CALL

• Pulse este bot6n para oomprobar

las pistas programadas cuando a

funci@l se ajusta a CD (V@ase la

p_g[na 74 )

• Pulse este bot6n para comprobar

e n@Ylero preaiusCado de la

era[sofa AM o FM prea ustada que

esta s[endo actualmente

s ntonJzada cuando a func[@/se

austa a "TUNER (V@ase la

p_g[na 66)

psgina 70)

Boton FUNCTION

Boton MUTE

_ulse este bot6n para e_/mudecer

empora_mente e] sonido

Botones _, _

Botones T, •

Cuando la lullc @/se ajusta a

"CD", pulse este bot@/para

avance rap[do o ret_oceso _pJdo

(V@ase a psgna 72)

Cuando se ajusta la f ur/ci6n a

"TUNER', pulse este bot6n para

sintor/_zar er,/isoras (Vease la

p_gina 65)

Boton ISTOP/DAND

Dot6n -_ OPEN/CLOSE

Dot6n TITLE

Cuando se pulsa esto relent as que

se encuentra en el rnodo parada con

una p[sta selecc onada y la funci@l

a ustada a 'CD" con un disco, que

Coflt el/e una etlqueta PM3 ID3,

cargado, se visual za el hombre del

f chero Cuando se pusa durante a

reproducc[6r_, la v sualizaci@/carnbia

como se muestra a cont nuac @/

(Vease la p_g[na 76 )

_empo t/anscurrido (Je la psta que

Dot6n DISPLAY

La panta la de visual zac[6n camba

de Ja s[gu ente forr,/a cada vez que

se pulsa este hot@/;

}ual/do la funci@l se aiusta a "CD ¸¸

o "AUX"]

V[sualizac[6n del estado de

operao[6n

V[sualizac[6n del t;er_lpo

V[sua_izao[_r/<)el volumel/

Luz desactivad8

11o97o"

I!oo/o I

Td/Mi

[_ ur/a er/lisora}

V[sua]izao[6r/ de la frecuel/c[a

V[sualizac[6n del t;er_lpo

V[sua_izao[6r/ del volumel/

Luz desactivada

io oi o o

J ., ,

J___L_:_'s_=j

DENON

RC_09

Dotones I_IH, 1<1-41

Touches +, -[_

I Dotones VOLUME

Botbn FOLDER

Cuando la lunci6n se ajusta a "CD'

y se carga un disco que cont[ene

ficheros de formato MP3 pulse el

bOt@l FOLDER en el modo parada y

luego puse los botones _ y -- para

selecconar una carpeta Cuando se

cont ene e fichero actualmente

reproducido (Vease la p_gina 76}

Doton MENU

• ES[O se util[za paa operar y a ustar

vat[as funciones de D 107 {V_ase

la p_gina 63 }

• Es[o car'lb[a de la sgu ente forma

cuando se pulsa el bot6n + o

despues de pulsar e bot@l MENU

Auste del blillo de la pantal a

de v sualizac 6/

Aiuste del modo tempor zador

Aiuste del modo s[nton[zador

Aiuste del modo econdmico

_- Aiuste del rr'odo desactivac @1

autor'l&t ca

Ajuste del modo tempoHzador

•[_[0 car'lb[a de la s gu el/re fofr'la

ouando se pulsa el bot6n + o -

nl_ef_t_as que se visua_[za _rner

Mode:

Ajuste de a/ora de

tempor[zador

A}uste de ACTIVACION/

Comprobaci6n de ajuste de

tempor[zador

Ajuste del modo slntonlzador

• Is[ O camb[a de la siguiel/te fofn/a

ouando se pulsa el bot6n + o

nl_ef_t_as que se visual[za T_ne_

Mode:

_reaiustes

Aiuste <)el notable de em[so_a

[] ABRIR Y CERRAR LA PUERTA DEL DISCO Y CARGAR

DISCOS

Pulse el bot6n O.'_.DB_ ........

paraconectarla /_ (_

alimentacion,

I uminado en verde _ \

IUnidad IRC9096

pri/cipall

2Pulse el bot6n F NeT,ON FUNCTION

FUNCTION y (_

ajuste la funcion a

"CD".

(UnJdad (RC 909}

principal)

Pulse el bot6n _--. [_.\ .,'_.,,.,

•La puerta dei disco

Se abre

•Cuando se pulsa

en el modo en (Urlidad (RC909/

espefa, la plinc[pal}

alimentaci6n se

activa y la puerta del disco se abre

Una vez que Insert Disc" aparece en

la pantalla de visualizaci6n, cargue el

disco en el soporte del disco con la

parte etiquetada de cara hacia usted.

Tenga cuidado de no tocar la superficie de

senal del disco¸

Aseg_rese de que la puerta de1 disco se

@ncuent_a completamente abie_ta al c_gs_

un disco¸ (Fig¸ 1)

ha puerta se able y se cler_ cuando la

funcion se aiusta a cualquieE cosa distinta a

"CD', pero en este caso la visualizacion no

cambia

5 El disco se mete hacia adentro

automaticamente y la puerta se

cierra.

Para expuBar el disco, pulse el boron

Cuando se pulsa el PLAY;PAUS_

bot6n I_/11 despues de E_ (_._

que se haya cargado el

disco, la puerta del disco

se cEerra y cornienza la (Unidad (RC909)

reproducci6n pri/c[pa )

Bandeja del portadisco

El sopone de discos es

e] espacio en la puerta

del disco, aqu_ se coloca

e] disco

Fig.1 Discode 12 cm

NOTAS:

• No cargue discos en ei sopone de discos

mientras que la puerta de1 disco se esta

abdendo o cerrando El hacerlo podda causar

que el dsco se caiga del soporte AsegL_rese de

que se visualiza "Insert Disc" antes de cargar el

disco

• Si se pillara usted el dedor etc, mantenga la

calma y pulse el botOn _i

• NO introduzca objetos extrarios en el soporte

de1 disco E] hacedo podda causar danos

• No presione la puerta del disco hacia adentro

cuando la a]imentacion esta desactivada

Retirar un disco qu e se ha caido del

soporte de d sco

_I} Con la puerta del disco abierta, pulse

simultbneamente el botbn de bajar el

VOLUME v y el botbn I_/11 de la

unidad principal, luego pulse el bot6n

B/BAND en el plazo de 3 segundos.

•Se visua]iza "Holder Down" ye] soporte del

disco baia

VOLUME • JBA_D

_ En el plazo

de 3

(Unidad (Un dad segundos (Un dad

plinc[pa } pr ncipal) pr ncipal)

{2 D61e la vuelta a la unidad colocandola

boca abajo y retire el disco.

Tenga en cuenta que el dsco podria estar

rayado

_s-La alimentacion se desactiva, o. _T_._Y

Allum[nado el/

(Unidad

principal)

[] FUNCIONES DEL MEN0

•Asegdrese de fijar la hora real con anterioridad.

• Se pueden operar varias funciones y se pueden realizar varios ajustes utilizando la funci6n del men8

Pulse el boton + o despues de puBar el boton MENU para efectuar los ajustes enlistados a cont nuaciOn

Ajuste del item Ajuste de detalles

i., :-_-i .i-

::_. E ::_' _. " E'== A}uste del brillo de la pantaEla de visualizaci6n

[Ajuste del brillo de la Seleccione r'NormaF', "Dimmer-1 r, O "Dimmer-2"

pantalla de visualizacion

E:_.::: _"". "=='::: +':": I Utilice esto para establecer los ajustes

[Ajuste de la hora del I del temporizador para todos los dia y

temporizaclor] I del temporizador para una vez

i i'i_E_i i"i_:::_,::J_ii_ [Ajuste de ACTIVACI(_N/ I Utilice esto para pasar el temporizador

[Ajuste del modo DESACTIVACI(_N del i para todos los dias y el temporizador

temporizador] temporizador] i para una vez a 'roN" O "OFF"

i i'i_i_i. ([}i i_il)_(::i::'i:' i Utilice esto para comprobar los ajustes

[Comprobaci6n del ajuste I del temporizador para todos los dias y

del temporizadori i del temporizador para una vez

C [[ o c: i::i:::i<::J.i u:_i:i:: Utilice esto para ajustar la hora actual

[Ajuste del tiempo]

_" _:::' I Utilice esto para almacenar la banda de

i recepciOn y la frecuencia en los botones

[Preajustes] i

E_' ".J'::= i de n_me_os

[Ajuste del modo I

sintonizador] ., ,:=z ,z''E . _::_ E'=:: I Utilice esto para dar nombres a

[Ajuste clel nombre de i

emisora] I erhisoras ajustadas automaticamente

_,.,, E,' " .:= Utilice esto para un consumo de alimentaciOn inferior en el modo en

[Ajuste del moclo espera

econ6mico] Ajuste a "On" o "Off"

Esta funcion se puede ut lizar para ajustar automaticamente la

p[ii [I:O[ i [" i [qO,::b_i_ alimentaciOn al modo en espera si el equipo permanece en el modo

[Ajuste del moclo parada durante la cantidad de tiempo establecida con la funcion

desactivacion aiustada a "CD" Aiuste a "On" o "Off" y seleccione el tiempo (5,

autom@=tica] 10, 20 o 30 minutos)

P_gina

67, 68

• El boton MENU funciona en el modo _EN

parada y reproducci6n

(RC 909)

• Pulse el boton MENU para cancelar la _EN

funciOn del menO que se esta

actualmente ajustando

(RC 909)

• Para volver a aiustar las funciones del menO a los

valores pot defecto, pulse simultaneamente los

botones FUNCTION y I_/1111en la unidad principal, y

luego en el plazo de 3 segundos pulse el boron

I/BAND

Se visualiza "RAM CLEAR" durante

aproximadamente 2 segundos y los valores se

vuelven a ajustar a los valores pot defecto

FUNCTION [_ I_AN_

{Unidad ( nidad de 3 ( nidad

print pal} pri/cipal) segu/dos pri/cipal)

Ajuste del brUlo de la pantalla de

visualizacibn

3--

1Pulse el botbn MENU. _IE_U

2Pulse el botbn ENTER. ENTER

3Pulse los botones +/- _.....

para seleccionar el brillo --_

de la pantalla de

visualizacion,

Cada vez que se pulsa este ",_.,"

botonesr la pantalla cambia

COmO sigue:

_- Normal? _ Dimmer 17_ D_mmer2? •

4Pulse el bot6n ENTER ......

•El aiuste esta completado

NOTA:

La pantalla de visualizacion y los indicadores

pemanecer_ desactivados mientras que el modo

en espera esta aiustado en el modo economico

Para activar la alimentaciOn, pulse el boton

ON/STANDBY de la unidad principal o el boton

POWER en la unidad de mando a distancia {La

funcion de activaci6n de alimentacion automat ca

no funciona}

IAjuste del modo econbmico I

•Asegdrese de fijar la hora real con anterioridad.

2_ 4--

1Pulse el botbn MENU.

L)i s£i axi"iode

2Pulse el botones +/- para ......

seleccionar "ECO Mode".

*:::.L.U_'_c:,,::_e

3 Pulse el botbn ENTER. ENTER

4Pulse los botones +/- _.....

para hacer que "On" o__

"Off" destellen. @

El ajuste seleccionado ("ORE'

o "Off") cambia cada vez . ,

que se pulsa el botones +/ "--

El ajuste que destella es el

que esta seleccionado

5 Pulse el botbn ENTER. _....

• El indicador de "MENU" se L£_L._

desactiva y el ajuste esta

completado

IAjuste del modo desactivacibn autombtica I

•Asegdrese de fijar Ia hora real con anterioridad.

_L--3, 5, 7

1 Pulse el bot6n MENU.

2 Pulse el botones +/- para .......

seleccionar

"AutoOffMode",

3Pulse el bot6n ENTER, _N'ER

__u,:::_._ u_.nV! i{_

4Pulse los botones +/- •.....

para hacer que "On" o_

"Off" destellen.

El aiuste seleccionado

{"ORE' o "Off") cambia cada N ',_

vez que se pulsa el botones

÷/

El aiuste que destella es el que esta

seleccionado

5Ecuando se selecciona "Off"

Pulse el bot6n ENTER, _N,E_

• El ind cador de "MENU" se _t_

desactiva y el ajuste esta

completado

Cuando selecciona "On"

Pulse el bot6n ENTER, _

Proceda con el paso 6 ('-_-_-,

........ _

6Pulse los botones +/- •.....

para ajustar la hora, _

Cada vez que se pulsa este

botones, la pantalla cambia

como slgue:

_5rain _ 10min _ 20rain _30rain _

7Pulse el bot6n ENTER ......

• El ind cador de "MENU" se (,._

desactiva y la alimentaciOn se

aiusta al modo en espera

despues del tiempo ajustado

[] AJUSTE DEL RELOJ

•Asegdrese de fijar la hora real con anterioridad,

[E|emplo] Para aiustar la hora actual a "7:30 PM

Wednesday" (modo de visualizacion de 12

horas)

Q ml

L4, 6, 8, 10

tt--J /_\

3, 5, 7, 9-- _" /_

1Pulse el botbn para conectar ..........

la alimentacion. (_\

2Pulse el botbn MENU, _E_U

3Pulse el botones +/- para _

seleccionar

"ClockAdjust".

4Pulse el botbn ENTER, %

5 Pulse el botones +/- para _

seleccionar "Wed".

,.. ..

6Pulse el botbn ENTER, %

7Pulse el botones +/- para ......

ajustar el a_o "7 PM".

8 Pulse el botbn ENTER. %

......:.::,_ , o/:i,,::!.__

9Pulse el botones +/- para ......

ajustar el mes "30".

Pulse el botbn ENTER al .....

10 sonar el sonido que indica Ltq_.,

que la hora actual es 7:30.

• La hora actual se visualiza, el indicado_ del

"MENU" se desactiva y el ajuste esta

completado

E] relo} puede que se desactive hasta 1 minuto

pot mes Siesta desactivado, vuelva a aiustar la

hora

[] ESCUCHA DE RADIO

(1) Sintonizacibn

IEjemplo] Sintonizaci0n en FM 87,50 MHz

1 2 3 5

3--

4--

Q --1

0000

--5

-2

Pulse el botOn ON'_NDB_ ........

paraconectarla /_ %

alimentacion.

I urNilado er/ verde _ \

(Unidad (RC909)

pri/cipal)

Pulse el botOn F NCTIQN FUNCTION

FUNCTION y (_

ajuste la funcion a

"TUNER".

(Unidad (RC 909}

principal)

Pulse el boton • BJ,NO s,_,_

==/BAND para _ %

seleccionar "FM".

(Unidad (RC 909)

pr ncipa}

4Pulse el botones _

TUNING para Ilegar a la

frecuencia FM 87,50 \

MHz.

• Cuando se s ntonlza una (RC909}

emlsora, el indicador

r, [p_ ,, se lumh_a

•Sintonizacion autombtica

Cuando se pulse el boron durante mas de

0,5 seguNdos, la exploraci6N se ir]lc_a@

autorr@ticameHte y el sintoHizador se

parsr8 en la pNrfle_a emiso_a difLJso_a que

pueda recibirse

La s ntonizaciOn no se detendra

automaticamente si el nivel de recepciOn

de la antena es baia (si el ind cador " ([l'_ "

no se enciende)

• Para detener la sintonizacion automatica,

pulse una vez el botones TUNING

(durante menos de 0,5 segundos)

•Sintonizacibn manual

La frecuencia de recepci0N cambia cada

vez qLJe se pLJlsa UNO de los botones

(durante menos de 0,5 segundos)

5 Pulse los botones VOLUME para

ajustar el volumen.

VO_U_E

V A

%e:,

(Un[dad prhcipal) (RC 909)

Recepcion de programas de FM en estereo

• Cuando el modo de recepcion se ajusta a "FM

AUTO" y se sintoniza una emlsion en estereo,

el indicador "ST r' se lumina y ]a emlsion se

recibe en estereo

• Si el nivel de entrada de la antena es baio y la

recepciOn de estereo es inestable, ajuste el

modo de recepciOn a "FM MONO" para recibir

en mono y Iograr un melor sonido El QItimo

modo de recepcion aiustado se almacena en la

memorla

NOTA:

Cuando hay una television cerca puede oirse un

zumbido mientras se reciben programas de AM

Si fuera asf, separe el equipo Io mas posible de la

televisi0n

(2} Sintonizacion prefijada

•Asegdrese de fijar la hora real con anterioridad,

• Podra almacenar 30 emisoras de AM y FM eH la

memona y Ilamaflas p@sando un boton

[E|emplo] Preajuste de la emisora de FM 87,50 MHz

en el nQmero 3

..........i

1 I .....

,jO

5--

2,7--

1Pulse el botbn MENU. _IE_U

2Pulse el botones +/- para ......

seleccionar "Tuner

Mode".

3 Pulse el botbn ENTER. EN'_R

4Pulse el botbn ENTER. ENTER

5 Pulse el botbn •/BAND y botones

TUNING, recibe la emisora de radio

"FM 87,50 MHz" que quiere

almacenar en la memoria de

preselecciOn.

s_oP

y '\.

6Pulse el botOn ENTER. ENteR

Cro,,0mo,op,or ta o

7Pulse el botones +/- o de nt_meros

para mostrar el nt_mero que quiere

almacenar.

8 Pulse el botbn ENTER. ENteR

9Repita los pasos 3 a 7 para ajustar

otras emisoras o para cambiar una

emisora preajustada.

10 Pulse el botbn MENU para .....

completar el ajuste.

• El indicador de "MENU" se

desact va

Rata cancelar la operacion en la mitad, pulse el

boton MENU antes de efectuar el paso 7

NOTAS:

• Si se ha preajustado una emisora ell un nOrnero

e_ el q_e ya _a_ _l_ e_lso_a p_e_j_stada r _

emisora anterior es sustituida por la nueva

• La memoria de preajuste no se borra

inmediatamente cuando se desenchufa el cable

de alimentaci0n, pero s_ se borra si este cable

queda desenchufado durante un largo periodo

de tiempo Si ocurriera asi, vuelva a preajustar

18S emiso_ss

I (3} Dar nombres a emisoras preajustadas I

•Asegdrese de fijar la hora real con anterioridad.

• Se pueden dar norhbres de hasta 11 caracteres a emisoras preajustadas

1--4,6,7,

8,10

1Efectde los pasos 1 y 2 bajo

"Listening to preset stations" de

arriba para visualizar el numero

preajustado de la emisora a la cual

desea usted dar un nombre.

2Pulse el bot6n MENU.

3 Pulse el botones +/- para .......

seleccionar "Tuner

Mode".

4Pulse el bot6n ENTER. _N'ER

i _._ i"i _'ff i_'' i" i'-_ _::! "_, _::'2 _..

5 Pulse el botones +/- para .......

seleccionar

"StationName".

... =.... =.... =- =.....=.

6Pulse el bot6n ENTER. _,,E_

• El modo de entrada del caracter

esta ajustado

7Vuelva a pulsar el boton .....

ENTER. (_

8 Pulse los botones +/- para

seleccionar un caracter, luego pulse el

bot6n ENTER o _para introducir

ese caracter.

• Se illtroduce el caracter seleccionado, el

cursor se mueve al siguiente espacio y la

unidadse ajusta al modo en espera de la

siguiente entrada de caracter

El caracter cambia de la siguiente forma

cadavez que se pulsa el boton + (Qrden

de visualizaci6n)(El caracter cambia en el

orden contrario cuando se pulsa el botOn

ABCDEFGH I J KLMNOP

_RSTUVWXYZ012345

6?89\°' ( ) *+, -. /

espacio

Para correglr UII caracte_ que ya

hayausted introducido, pulse el %

boron _1_1para mover el cursor

a] caracter que desee correg r,

luego selecciorle el r]uevo

caracter

9Despues de introducir el

ultimo caracter que desee (_

introducir, pulse el bot6n

MENU.

• El n0mero preajustado seleccionado en el

paso I destella

10 Pulse el botbn ENTER. _._

• Se visuaEza"Station Name"

despues de que se visualiza el

nombre que haya usted

i_troducido

11 Para continuar dando nombres, pulse

los botones +/- despues del paso 6

para visualizar el n_mero preajustado

de la emisora a la cual desea usted

dar un nombre, luego efectde los

pasos del 7 a110.

12 Pulse el botbn MENU para .....

completar el ajuste.

• Elindicador de "MENU" se

desact va

Paracancelar la operaciOnen la mitad, pulse el

boton MENU a_tes de efectuar el paso 9

(4) Para Ilamar la emisora memorizada I

[Ejemplo] Escuehe la emisora del nOrnero de

preselecciOn "3 r' que 118sido fijada en el

paso (2)

@ l¢i£b} @@

0000

Pulse el boton ...............

raU:C:'O"a'a'"sto

"TUNER".

(Urlidad (RC_09}

plinc;pa_}

2Pulse los botones +/- para

seleccionar el numero preajustado o

pulse el botones de n_mero "3" para

visualizar "Preset03".

_RES_T

__2'- N..

(Unidad pri/cipal) (RC 909) (RC 909)

Para visualizar el nOmero preajustado, pulse el

boton CALL mientras que escucha una emisora

preajustada

[] UTILIZACION DEL TEMPORIZADOR

I (1} Antes de usar el temporizador I

•Asegdrese de fijar la hora real con anterioridad. (Vease la pagina 64}

•El temporizador no se puede ajustar a menos que la hora actual este ajustada.

•Asegdrese de preajustar una emisora al utilizar Ia funci6n del temporizador con el sintonizador.

(Vease la pagina 65.)

•Tipos de oper aciones con el programador

EVERYDAY TIMER: UtiE_ceEopara activar la alimentaci6n y la reserva a la misma hora todos los dias

ONCE TIMER : UtiEdcelopara activar la alimentaci0_ y la reserva una vez

SLEEP TIMER : UtiE_celopara que la aEirnentaci6_ entre en el rnodo reserva transcurridos de 10 a 60

mlnutos, en ir_crementos de 10 minutos (real zado mediante el man,do a distancia)

(2} Ajuste del temporizador todos los dias o una vez I

para para

IEjemplo] Ajuste de la horaparatodos los dias parareproducir el nQmeropreajustado 3 {FM 87,50 MHz)

desde 12:35 PM de la tarde a 12:56 PM de la tarde con el volumen aiustado a "24"

10, 12, 14,

16, 18, 20,

21, 23, 24,

13, 15, 17,

19,22,29 ?__ b

1 Pulse el bot6n para conectar ........

la alimentacion, %

2Pulse el bot6n MENU ....

3 Pulse el botones +/- para .......

seleccionar "Timer

Mode".

4Pulse el bot6n ENTER, _NT_R

5 Pulse el botdn ENTER para .....

seleccionar "Every".

_#_ i i i i R=,

= ................... ,...=

i i i i i

El aiuste seleccionado ("Every" o "Once")

cambia cada vez que se pulsa el boton +[

El aiuste que destella es el que esta

seleccionado

6Pulse el bot6n ENTER, %

7Pulse el botones +/- para .......

especificar las horas de la

hora de inicio.

8 Pulse el botbn ENTER. ENteR

9Pulse el botones +/- para ......

especificar los minutos

de la hora de inicio.

i i

10 Pulse el botbn ENTER. ENteR

11 Pulse el botones +/- para ......

especificar las horas de la _-_

hora de parada.

12 Pulse el botbn ENTER. ENTER

13 Pulse el botones +/- para ......

especificar los mi_utos

de la hora de parada.

14 Pulse el botbn ENTER. ENTER

El ajuste seleccionado {"CD" o "Tuner")

cambia cada vez que se pulsa el bot0n +/

El ajuste que destella es el que est6

seleccionado

15 Pulse el botones +/- para ......

seleccionar "Tuner

Mode".

............... ",=,_

i i i i i

16 Pulse el botbn ENTER. ENteR

17 Pulse el botones +/-, ......

seleccione la emisora de _

radio deseada.

18 Pulse el botbn ENTER. ENTER

19 Pulse el botones +/- para ...........

ajustar el volumen. _

.... i:_

20 Pulse el bot6n ENTER. _NTER

_ eY_po de in@o

................ i .........

_ eY_po inal

.............. i ............

21 Pulse el bot6n ENTER. _N'ER

22 Pulse el botones +/- para .......

seleccionar

'q3merOn/Off".

•._ , . = ¢== ._ ., =% _,, _.,

i i iU_'ffi"'L._ii," L._"i i"

23 AjustedeACTIVACI()N/

DESACTIVACI()N del temporizador

Pulse el botones +/- para _N,ER

seleccionar "Every". (_.\

,_.=. ...... -., ==,: ......... ,%

El aiuste seleccionado ("Every" o "Once")

cambia cada vez que se pulsa el boton +[

El aiuste que destella es el que esta

seleccionado

24 Pulse el bot6n ENTER. _N_ER

_2 .,. _ L '. L,...

25 Pulse los botones +/- • .....

para hacer que "On" _

destellen.

'rl ._,. , =_ ,.k '%...

ir ,, i i iu _:::!i'-' 9LN',i.:"

26 Pulse el boton ENTER ......

•Esto completa el ajuste de1 _

temporizador

AI um[nado

27 Pulse el bot6n MENU. _EN_

28 La alimentacion se ........

desactiva. (_.

• Gueda aiustado el modo e_

espera <El indicador de la

alimentaci6n se vuelve de color

• El _emporizBdo_ se 8ctiv8 cusRdo se 8]c_]z_

la hora de inicio de1 temporizador

•Cambio de los ajustes del temporizador

Vuelva a aiustar el temporizador desde el

comienzo utilizando los ajustes deseados

Los aiustes previos se borraN y se ajustan los

nuevos ajustes

•Si hay un apagon

• Si hay un apag0n o si el cable de la alirneHtaci6H

esta deserlchufBdo de 18 torn_ de 81ill_eNt_cion r

los ajustes de hora se borraN Vuelva a ajustar la

hora actual

• Los ajustes del temporizador para una vez se

borran Vuelva a a}ustar el temporizador

• Si los ajustes del temporizador para una vez y los

preajustes del sintonizador se borran, vuelva a

realizar los preajustes

[E|emplo] Escuchar uN CD ut ]izando el temporizador

p8_8 uR8 vez

3, 7,9, 11,--

13, 15, 17,

19, 22, 25

- I

(_ _ -- 27

0000

00 __--2

oo ot ,066

10, 12, 14,

=_-' 16,18, 20,

1Pulse el botbn --_ _ ............

y cargue el CD, %

• La alimentaci6n se

activa y la pueRa

del disco se abre (Unid_d (RC909)

pri_/cipall

2 Ahora siga los pasos del 2 al 27 en la

pz_gina 67, 68,

Seleccio_e "Once" en el paso 6, "CD" en

el paso 16 y "Once" en el paso 23

NOTA:

AI ajustar la funci6_ mie_tras que ajusta el

temporizado_ el temporizador se puede ajustar

seleccio_ando "CD" induso si no hay un disco

ca@ado

En este caso, aparece "Insert Disc" en la pantalEa

de visualizaci6n Pulse el bot0_ A e introduzca un

disco¸

(3) Activand 0 y desactivando el temporizador para todos los dias y el temporizador para

ttRa vez

• Los temporizadores se pueden activar y desactivar

,,,9

_ L--3, 5, 7,9

2,,,9,9- foj? JI

1Pulse el bot6n MENU.

2Pulse el botones +/- para .......

seleccionar "rimer

Mode".

3Pulse el bot6n ENTER, _N'ER

_...... :::..,...-,

4Pulse el botones +/- para .......

seleccionar

"33merOn/Off".

i i i_i_'ffi"'Liii/ Li "i i"

5 Pulse el bot6n ENTER, %

Pulse los botones +/- •.....

para hacer que "On" o_

"Off" destellen.

El aiuste seleccionado

("On" o "Off") carnbia cada I''.. _'_

vez que se pulsa el botones

El aiuste que destella es el que esta

seleccionado

Pulse el bot6n ENTER, _

IEjemplo] %

Cuando el temporizador

para todos los dias haya sido seleccionado

Pulse los botones +/- •.....

para hacer que "On" o_(_

"Off" destellen.

El aiuste seleccionado

("On" o "Off") cambia cada ",. ' -

vez que se pulsa el botones

El aiuste que destella es el que esta

seleccionado

9Pulse el bot6n ENTER. %

i i i"}((!i." fiOd_:'

10 Pulse el bot6n MENU para

completar el ajuste.

•El ind cador de "MENU" se

desactiva

(4) Para comprobar el ajuste del temporizador

_O O

5 U d'd

0 0 _1, 10

0 0 0_3,5,7,9

2,4,6,8--

1Pulse el botbn MENU,

2Pulse el botones +/- para _T

seleccionar "33met

Mode",

3 Pulse el botbn ENTER. %

i i iff _:':! i'-' 2) _::'2 L. :"

4Pulse el botones +/- para ......

seleccionar

"l_merCheck".

5 Pulse el botbn ENTER ......

[Ejemplo] (_

Cuando el ternpodzador para

todos los das se aiusta a "On" y

el temporizador para una vez se

ajusta a "Qff"

6Pulse los botones +/- _T

para hacer que el _-_

indicador del _X

temporizador que desee _

usted comprobar

destelle,

El ajuste seleccionado ("ORE' o "Off")

cambia cada vez que se pulsa el botones

+ El aiuste que destella es el que esta

seleccionado

_4 Los ajustes del temporizador se pueden

comprobar siempre que esten ajustados,

incluso cuando el temporizador esta

desactivado

7Pulse el botbn ENTER. _

[Ejemplo] %

Cuando el ternporizador para

todos los das haya sido

seleccionado _empo de [n[c[o

8 Pulse los botones +/- _.....

para comprobar los _-_

ajustes del temporizador.

Cada vez que se pulsa este

botones r]apantalla cambia

como s_gue:

de [n[c[o

_empo

_empo f[na_

.... X_

Aiuste de funcidn y volumen

9Pulse el botbn ENTER. %

:. ......... :_= .......: ...

10 Pulse el botbn MENU para .....

completar el ajuste. (__,

• El indicador de "MENU" se

desact va

J(5} Orden de prioridad del temporizador todos los dias una vez J

para Y para

• Si las horas ajustadas de los ternpor zadores para todos los dias y para u_ dfa se sobrepone_, el

temporizador paraun dia tiene prioridad

[Ejernplo 1] Cuando se alcanza la hora de inicio de1 temporizador para una vez despues de que la alimentaciOn

se haya activado con el temponzador para todos los dias (i

EVERYDAY TIMER | I OFF

I ION

ONCE TIMER

[Ejernplo 2] Cuando se alca_za la hora de inicio de1 temporizador para una vez despues de que la alimentaciOn

se haya activado con el temponzador para todos los dias (2

JEVERYDAY TIMER] O_'_: , OF

ONCE TIMER

Alime_taciOn

desactivada

[Ejemplo 3] Cuando se alcanza la hora de inicio del temporizador para todos los dias despues de que la

vez ,1 )alimentaciOn se haya activado con el temponzador para u_a _'

JEVERYDAYTIMER] ON , 4 O F

OFF

ONCE TIMER lOIN

_ lirT]e_tacidn

desactivada

[Ejernplo 4] Cuando se alcanza la hora de inicio del temporizador para todos los dias despues de que la

vez ,2)alimentaciOn se haya activado con el temponzador para una

JEVERYDAYTIMER] ON , 4Of

ONCE TIMER lOIN

J(6) Operaci6n de desconexion automatica 1

• La hora de apagado se puede estabbcer hasta e_ 60 minutos en intervalos de 10 minutos

[Ejemplo] Ajustar de fonna que la alimentaci6n sea uste al modo de en espera despues de 50 minutos

U U NOTAS:

--2 •Cua_ldo se pulsa el bot6_l SLEEP mientras que

O O O O el temporizador de dormir esta operando, el

O O O O ajuste de la hora vuelve a "60" Termine el

ajuste

•Cuando las horas del temporizador de dormir,

del temporizador para todos los dias y del

temporizador para un dia se sobreponen, el

temporizador de dormir tiene prioridad

Ajustes del ] 8:00 PM 9:00PM 10:00PM

5 _) 5 _ --1 tem,>orzadol I I I

paa csda df8/

empor zador I I

1 Pulse el bot6n FUNCTION _NCTIO_ paa UT_avez ON OFF

para seleccionar la funcion (_ -}-

deseada y comenzar la _\ ON P_I OF_

reproduccibn.

2Pulse el botbn SLEEP dos ....

veces. (_

•Se ilurrfinara el indicador I I I

,,SLEEP r, Op@rsg;611 de[ i

e ¥1por zado ON

• El temporizador para cada dia y el temporizador

Cada vez que se pulsa este boron, la para una vez no operan si sus horas de inicio se

pantalla cambia como sigue: encuentran durante el tiempo en el que el

temporizador de dormir opera

Ajustes del ] 8:00 PM 9:00PM 10:00PM

tempor zado J I I I

3 La alimentacibn se ajusta al modo en para cada dfa/

tempor zador

espera despu_s de 50 minutos para una vez ON OFF

Pulse repetidamente el boron SLEEP basra que

el indicador "SLEEP" se apague Ajuste de] ON J=_J OFF

El temporizador de dormitado tambien se anula tempor zado

de dor ¥_[r

si se apaga el equipo

[Ejemplo 5] Cuando 18s horas de inicio del temporizador para cada dia y del tempodzador para una vez son

iguales

JEVERYDAY TIMER] O_1................................................................ 4 O,

ONCETIMER ] NI_

O \

[] AJUSTE DEL TONO

• Las graves (BASS), escala meda (MID). agudas

(TREBLE) graves super dinamicas (SDB) cada una

puede ser ajustada para conseguir el tono deseado

@000

0000

2--

Pulse el bot6n TONE/SDB para

ajustar el tono y visualizar el modo.

Cada vez que se pulsa este o,_.s_

boton, la pantalEa cambia como _'_.

sigue:

s%:o°Lcr:L°o°1%3

2Para ajustar las graves, escala

med a o agudas

Pulse los botones +/- "RESET

para ajustar el nivel. -,(_

• El nivel se puede ajustar en la

escaladel 10aE0al+10en

pasos de 2 "--. '..

• El ind cador de "TQNE" se

visualiza cuando eEnivel se ajusta a cualquier

cosa distinta a 0dB

Para el SDB

ajastar

• El volumen de1 sonido grave aumenta segQn

el volumen global y el aiuste BASS de

ardba

Pulse el botones +/- para "RESET

seleccionar "On" o"Off". _-'_.

• Cuando se ajusta a "On", el

indicador "SDB" se ilumina

3El valor ajustado se visuaiiza durante

aproximadamente 5 segundos,

despu_s de los cuales la visualizacion

vuelve a normal,

Acerca de la instalacion ]

La cafidad del sonido que producen los altavoces

depende del tamaSo de la habitaci6n, del tipo de

habitacion (estilo Japones o estilo occidental) y de

como estan montados los altavoces Aiuste el sonido

para que corresponda con sus gustos

•Acerca de la instalaci6n de la unidad

principal

AI Fistalar sobre un escritorio o LINa mesa, monte

la base incluida y coloque la unidad verticalmente

(Vease la pagina 57)

El disco puede que se caiga del soporte de discos

sl se coloca la unidad de cualquier otra forma que

no sea la vert cal (Vease la pagna 62)

•Acerca de la instalaci6n del altavoz

• Ajuste los altavoces Io suficientemente

separados el uno del otro para Iograr un efecto

estereo adecuado (sentido de expansion)

• Se recomienda colocar los akavoces a pot Io

menos 7 cm de la D-107 (V_a el diagrama a

continuaciOn)

•Acerca de la instalaci6n del subwoofer

• La estabilidad del sonido del equipo se ajusta

asumiendo que el subwoofer se encuentra

instalado en el suelo

• Si se coloca el stlbwoofer contra una pared, el

sonido grave puede que parezca am@iado debido

a que el sonido rebota en la pared Ajuste el

sonido grave (BASS) para que corresponda con

sus gustos

Vea "Ajuste del tono" para conseguir

instrucciones de ajuste del so@do grave

(BASS)

7 cm o mas

[] REPRODUCCION DE CDs

(1) Reproducci6n de CDs

@@@@

I = I

2-- --1

()_0} [ )

I ............

Pulse el bot6n o ..........

paraconectarla /_ %

alimentaci6n.

IIur,/i/ado en verde _ \

(Unidad (RC909}

prncipal)

262.)CargUe(veaselaelp_ginaCD" _...,,,.,_

( @dad (RC909)

prhcipal)

3Pulse el boton ............

I_/ll para iniciar _ %

la reproduccion.

(Un dad (RC909)

pr ncipal)

(2) Detener la reproducci6n

_uuu

0000

1--

SSS_ _

1Pulse el boton = B_,_D s_o_

•/BAND durante la % _

reproduccion.

(Un dad (RC909)

pr ncipal)

NOTAS:

• Se visualiza "No Disc" cuando no se carga

ningGn disco o el disco esta cargado de cara

hacia abaio

• De acuerdo con la cafidad de grabacion, algunos

CD-R/RW no se pueden reproduck

• El tempo restante de todas las pistas/l pistar

no se wsualiza si la informaci6n del disco se no

puede leer adecuadamente debido a rayaduras

o suciedad En este caso. tardara algQn tiempo

en ndicar

• Cuando se pulsa e[ boton • o _/ll mientras

que se encuentra en el modo de en espera, la

alimentacion se activa y se efectOa la operacion

de carga/descarga del disco o la operacion de

reproducci0n

• No utilice discos con adhesivo de celo o la

etiqueta de un disco de alquilar despegados o

con restos de adhesivo despues de quitar la

etiqueta Si se utiliza un disco en estas

condiciones, puede ocurdr que el disco no sea

expulsado o que se rompa

(3) Bdsqueda de la posicibn deseada mientras se la mdsica [Bt_squeda danual] I

oye

• Utilice eata funci@l para saltar @pidamente por el dsco mientras escucha la mQsica

Esta funci6n es muy @til cuando se desea encontrar una secci6n determinada dentro de una pista larga

Bdsqueda hacia adelante

--1

DENON

1 Durante la reproducci6n,

pluse y mantenga pulsado el

bot6n l_l_.

• El ind cador "1_" destella

•Se reanuda la reproducci6n normal desde el

punto en que se haya liberado el bot6n

Pluse y mantenga pu sado el bot6n b=-I_

4!-

(Reproducc[6n} Salto Sato Salto Salto Salto

La reproducci6n se detiene si se liega al final de

la @ltima pista mientras se p@sa el boron I_1_

Para una b@squeda hacia adelante a alta

velocidad sen que se oiga la mSsica, pulse el

boIOn I_1_ mientras esta en el modo pausa

Bdsqueda hacia atrbs

1---_000 v,_,A

DENON

Durante la reproducci6n,

pluse y mantenga pulsado el %

bot6n <1_.

• El ind cador "1_" destella

• La reproduccion normal se reanuda desde el

punto en el que se ha soltado el boton

Puse y maTltengapu sado ei bot6n _1_1

41-

_ p[sta

Salto Sato Santo Salto Salto

ka bOsqueda manual se detiene y comienza la

reproduccion si se Ilega al pdncipio de la primera

pista mientras se pulsa el boton _-_

Para una b@squeda hacia at@s a alta velocidad

sin que se oiga la mSsica, pulse el boron _-I_

mieRtfas esta en el modo pausa

NOTA:

Puede que se produzca una ligera interrupcion de audio al volver a la reproduccion normal desde el modo

de b@squeda manual

(4) Bdsqueda del comienzo de !as pistas durante !a reproduccibn

.......................................................................................................... [Bdsqueda autombt ca

Ir al comienzo de la picta siguiente

1--

0000

1Durante la reproduccion,

pulse el botbn I_l_l.

• Durante la operaci6n de b@squeda, pulse el

bot6n I_1_1 nuevamente para segulr mas

hacia adelante hasta el pr ncipio de la

siguiente pista

+11,_1

(Unidad pr ncipal)

PRESET

{RC909}

Pulse el bot61 i_l_l

4!-

Vuelta al principio de la pista actual

1--

5566

v,*

Durante la reproduccion,

pulse el botbn t<1<1.

• Durante la operaci6n de b@squeda, pulse el

bot6n I<l<t nuevamente para r mas hacia

atras hasta el comienzo de la pista anterior

P_SE_

I<_1-- @

(Unidad pr ncipal) (RC 909}

Pulse el bot611<1<1

41-

(5) DetencJbn temporal de la reproduccibn

...................................................... Pausa]

• Utilice esta funci6n para detener temporalrnente la

reproducd6r% luego reanude desde el mismo

punto

LS[L = Hi

0000

1--

Durante la _Y,_us_

reproduccion, _ (_

pulse el bot6n

_/11.

(@dad (RC909}

principal)

Durante a eproducci@l, pulse e] bot6n !_/11

_, Queda aiustado el r,/odo pausa

al.

tl-

DuraTltela pausa pulse e bot6n _/11

La rep_oduco6 / comienza

Pulse el boton I_/11 para reanuder la

reproduccion desde el punto en el que se bahia

activado el modo de pausa

(6) Reproduccion de una pista

determinada ........... [Bdsqueda direct_

® O

............i 8'

[

O0 O0

Pulse los botones de nt'=meros para

dar entrada al ndmero de la pista

deseada.

• La reproducciOn comenzara desde esta

pista

IEjemplo]

Para_producir la pista n rfero 4: (_

Parasproducir la pista nmero 12: @ C)

Parasproducirlapistan mero30: _ _ (_)

Para utiJizar la funci6n de reproduccion directa

durante la reproduccion programada, primero

detenga la reproducci6n y luego paise el bot6n

PROG/DIRECT para cancelar el modo de

reproduccion programada

(7) Detener la reproduccibn despues de la indicacibn ................................................. [Pausa] I

Indicar utilizando la fan¢ibn de bt'lsqueda

d recta

• El modo pausa se puede ajustar despues de que

una pista es indicada utilizando la fund6n de

b@squeda directa por conveniencia al grabar en un

cinta o MD

..........

i i_ ¸

U V '5' 6

0000

1Durante la reproduccion, _w_.us_

pulse el botbn I_/11. (_

2Pulse los botones de ndmeros o IH_I,

para dar entrada al nt_mero de la

pista deseada.

PRESET

®©@

®©®% °

® @ (, ",.

Pulse el bot6n I_/111para comenzar la

reproducci6n

Indicar con la funci6n de bdsqueda

programada

0 O00

1Inicie el modo de reproduccion

programada. (Vease la pzigina 74.)

2Pulse el botbn I_/11 .............

• Queda aiustado el modo pausa (_

3Pulse los botones I_1 o PRESET

para dar entrada al _(_

nt'=mero de la pista @

deseada.

Pulse el bot6n I_/11 para comenzar la

reproducci6n

I (8} Reproduccibn de pistas en un orden determinado ............. [Reproduccibn programada] I (9) Reproduccibn en orden aleatorio

........................ [Reproduccibn aleatoria] J

• UtiEce esta funci6n para seleccionar ciertas pstas del disco y programelas para que se reproduzcan en un

orden determinado • Utilice esta funciOn para reproducir todas las pstas

• Se pueden programar hasta 30 pistas del disco en orden aEeatorio

® O

............i '_ -- 1

2- _i

1 ©

O0 O0

1Estando en el modo de _,_:_

parada, pulse el boton (_

PROG/DIRECT.

• Se ilurninara el indicador

"PmOG"

2Pulse los botones de nbmeros para

seleccionar las pistas de la

reproduccion programada.

IEjemplo|

Para prograrnar la 5°, 12_ y 7_ pistas, pulse

@,@,®y©

3Pulse el bot6n I_/11. _,_,,,_,_,_u_

• Las pistas son reproducidas en (_

el orden programado %

Para comprobar el contenido del programa,

pulse el bot6n CALL Cada vez que se pulse el

bot6n CALL apareceran las pistas programadas

en el orden programado en la pantalla de

visualizaci6n

Para cambiar los aiustes del proglama, pulse el

bot6n PROG/DIRECT, borre todo el programa, y

despu@s repita los pasos del I al 3

Para bo_rar todo el programa, pulse el botOn

PROG/DIRECT mientras esta en el modo de

parada

Para utilizar la funci6n de reproducci6n dkecta,

primero pulse el boron PROG/DIRECT mientras

que se encuentra en el modo parada para

cancelar el modo programa

La 01tima pista programada se borra cada vez

que se pulsa el bot6n CLEAR

NOTAS:

• La programaciOn no es posible en el modo

reproducci6n o pausa

• La bOsqueda directa no es pos ble durante la

reproducci6n programada

• NO se puede ajustar el modo de una pista

durante la reproducciOn programada

• La reproducciOn aleatoria no es posible durante

la reproducci6n programada

0000

2-- _ _

1Estando en el modo de _..oo,_

parada, pulse el boton (_.

RANDOM.

• Se ilurninara el indicador

"RAND"

2Pulse el botbn I_/11 .............

• Las pistas se reproducen f'_

automatioameRte en orden

aleator o

Pulse el boton REPEAT durante la reproducciOn

aleatoda para ajustar el modo repeticiOn aleatoda

de todas las pistas Se reproducen todas las

pistas de una vez en orden aleatoriOr luego se

repiten en otro orden aleatorio

Para cancelar el modo de reproducci@n aleatorio,

ponga el modo de parada o bien pulse el boron

RANDOM otra vez

NOTAS:

• El modo de reproducci6n aleatoria no se puede

ajustar mientras se encuentre en el modo

reproducci0n o pausa

• El modo de repetici6n de una sola canciOn no

se puede activar durante la reproducci6n

aleatoria

• El tiempo restante de todas las pistas no se

visualiza durante la reproducci0n aleatoria

• El modo de reproducci6n aleatoria no se puede

ajustar cuando se encuentre en el modo

repetici0n de todas las pistas

(!0) Repeti¢i6n de la reprodussibn

.............. [Repet c on de reproducc on]

Repetision de la reproduccion de todas las

_istas [Repeticion de todas las pistas]

--1

2--

Estando en el modo de _._

parada, pulse el boton (d3_

REPEAT dos veces.

•Se ilurninara el indicador " C "

2Pulse el botbn I_/11. ,_._,_.u_

• El disco es reproducido

repetidamente %• Una vez de que Be haya

reproducido la _ltima pista del

disco, la reproducci6n contin0a desde el

principio de la primera plsta

El modo de repetici6n de todas las pistas

tambien se puede activar pulsando el boton

REPEAT dos veces durante la reproducci6n

Si se pulsa el bot6n REPEAT durante la

reproducciOn programada, se reproducen todas

las pistas repetidamente en el orden

programado

Para cancelar el modo de repetici6n de todas las

pistas, pulse el botOn REPEAT repetidamente

hasta que el indicador " C " se apague

NOTA:

El modo de reproducci6n aleatoria no se puede

ajustar GUSt]do se encuentre en el modo

repet ci6n de todas las pistas

Repeticibn de la reproduccibn de una sola pista [Repeticibn de una sola pista] I

2 i J©

i G- --I

O0 O0

3--

2--

1Pulsar el botbn REPEAT una _E_T

vez.

• Se iluminara el indicador " Cl r,

2Pulse los botones de nt_meros o _l_l,

1_141para dar entrada al nt_mero de la

pista deseada,

PRESET

OOO o

®0 L',,

El paso 3 se puede saltar cuando una pista

se selecciona utilizando los botones de

nOmeros

Pulse el bot6n I_/11 ...........

• La reproducd0u comienza (_

• Una vez que haya terminado la

pista seleccionada, vuelve a set

reproducida desde el pnnclpio

Pulse el botOn REPEATu/a vez

41-

El modo de repeticiOn de una sola pista tambien

puede activarse pulsando el bot6n REPEAT

durante la reproducci6n La pista que este

reproduci@_dose en ese momerlto vuelve a

repetirse

Para cancelar el modo de repetici6n de una sola

pista, pulse el bot6n REPEAT repetidamente

hasta que el indicador " I_ " se apague

NOTA:

El modo de repetici6n de una sola pista no se

puede activar durante la reproducciOn programada

ni durante la reproducciOn aleatoria

[] REPRODUCCION DE FICHEROS MP3

•Hay muchos lugares en Internet desde donde puede usted descargar ficheros de mOsica en formato MP3

Estos ficheros se pueden descargar slguiendo las instrucciones en el lugar y almacenados en discos CD-

R/RW que pueden set reproducidos en el D_107

La m_sica en los CDs de mt_sica disponibles comercialmente se puede converdr en ficheros MP3 en un

ordenador utilizando programas de codificacion MR3 Una vez hecho esto, los datos se reducen a

aproximadamente 1/10 del tamano original Estos datos MP3 se pueden luego almacenar en un disco CD_

R/RWr peEmitiendole crear un simple disco de 12 cm CD_R/RW que contiene alrededor de 10 veces mas

m_slca que un CD de mOsica normal, Io que significa unas 100 pistas o mas (*1

* Esto es un valor aproximado para ficheros MP3 de pistas de aproximadamente 5 minutos de duraci6n

convertidos a una raz6n estandar de bit (128 kbps) y almacenados en un disco CD-R/RW con una

capacidad de 650 MB

Las grabaciones que usted realice son para su uso exclusivo y no deberfan de utilizarse de forma que

infrin}a los derechos de autor asi como las leyes del copyright

NOTAS:

• El D-107 es compatible con "MPEG-1 Audio

Layer-3" y "MPEG-2 Audio LayeE-3" estandar

(frecuencias de muestreo 32 kHz, 44,1 kHz y 48

kHz} No es compatible con "MPEG-2 5 Audio

Layer-3", MP1 o MP2 estandar

• AI escribir ficheros MP3 en un disco CD-R/RW,

ajuste el formato del programa de escritura a

"1SO9660 level 1" o "1SO9660 level 2"r"Joliet" o

"Romeo" Los ficheros MP3 escdtos en otros

formatos puede que no se reproduzcan como es

debido Con algunos programas de escritura no

es posible grabar en formato "1SO9660" Ut lice

un programa de escritura de formato "1SO9660 r'

• Hablando en generair cuanto mayor sea la razon

de bit del fichero MP3, mejor es ]a calidad del

sonido Con el D-107 se recomienda utilizar

f cheros MP3 escritos con una razOn de bit de

128 kbps o supeE or

• El programa de escdtura puede cambiar la

posiciOn de las carpetas y ficheros al escdbir

ficheros MP3 en el dsco CD-R/RW, de forma que

los ficheros puede que no se reproduzcan en el

orderl espefado

• AsegOrese de dar a los ficheros MP3 la extension

" MP3" Los ficheros con extensiones distintas a

" MR3" o sin extensiones no se pueden

reproducin (En ordenadores Macintosh, se

pueden reproducir los f cheros MP3 anadiendo la

extensi6n " MR3" despues del hombre del

fichero consistiendo en un maximo de 8 letras

mayOsculas de tpo Roman y/u numerales cuando

se graban en un disco CD-R/RW}

• Para proteger el copyr ght, no salen senales

digitales al reproducir ficheros MP3

• Se puede reproducir un maximo de 512 carpetas

en el D-107 Sin embargo, carpetas que se

encuentren a unas 8 capas por debajo, no se

puede reproducir El n8mero maximo de ficheros

es tambien 512 Si hay 513 ficheros, s61o se

reproduciran los pdmeros 512 (No es posible la

reproducciOn aleatoria si hay 257 ficheros o mas

Los ficheros distintos a los que tienen la

extension " MP3 r' no se cuentan)

• En el D-107, los nombres de carpeta y fichero se

pueden visualizar como tJtulos Se muestran

letras mayOsculas de tipo Roman y/o numerales y

.... (subrayar) (Sin embargo, se pueden

visualizar un maximo de 12 caracteres en el modo

"Joliet" y 32 caracteres en el modo "Romeo")

Ademas, los hombres de carpetas y ficheros que

utilicen otros slmbolos no se visualizaran

adecuadamente

• El D-107E es compatible con la etiqueta ID3 (Ven

1 "}

• Puede que no sea posible reproducir algunos

discos CD-R/RW debido a la suciedad, a

rayaduras o a las caractedsticas del disco

• NO aplique sellos o cinta a la etiqueta o al lado de

la serial de los dscos CD o CD-R/RW La cola

podda Ilegar a la supeEficie del disco, haciendo

que el disco se quede atascado dentro del

equpo

• El D-107 es multEses on compatible $61o se

pueden reproducir CDs de mBsica si la pnmera

seson es un CD de mt_s Car y solo se pueden

reproducir ficheros MP3 si la pnmera sesOn

consiste en f cheros MP3

• El D-107 no es compatible con paquetes de

programas de escdtura

• El D-107 no es compatible con listas de

reproducciOn

(1} Reproduccibn de una pista determinada ............ [Reproduccibn de carpetas o fichero_

I = I

--2-I

,+.uo+sco ,,c+ro.+.co+n0a+3

(Urlidad (RC909}

prirlcipa )

IEjemplo] Cuando el nQmero de carpetas es

"120" y el nGmero de ficheros es

"512"

2-1 [ Pare eeleceioner una cerpeta

_1)En el modo parada, pulse ......

el bot6n FOLDER para

activar el indicador

"FOLDER". II

_2) Pulse los botones +/- _lr

para seleccionar la "RESET

carpeta que desee _((_

escuchar.

• El nombre de la carpeta

aparece en la pantaEla de (RC 909}

visualizaciOn

2-2 [Pare seleccionar un fichero

0_) En el modo parada, pulse

el boton TITLE para +,+_E

activar el indicador _1

"FILE".

Esta operaci0n es J_

necesaria s01o cuarldo "v"

aparece el indicador _RESET

"FOLDER" _%

_2) Pulse los botones +/-

para seleccionar el

fichero que desee (RC 909}

escuchar.

• El nombre de1 fichero aparece en la

pantalla de visualizaci0n

3Pulse el bot6n PLAYPAU_

• Despues de

wsualizar el nOmero

de la pista, el (unit_ (RC909}

hombre de carpeta o pri/c[pa_e}

fichero apalece en la

pantalla de visualizacion y comienza +a

reproduccion

• El modo parada se ajusta automaticamente

una vez que se haya reproducido la Oltima

pista en el disco

@ Cuando durante la reproducciOn se pdsa el

boron TIME, el indicador "FOLDER" o

"FILE" se desactiva y se visualize el

nOmero de la pista del tiempo de psta

transcurrido

La visualizaciOn cambia de la siguiente forma

cada vez que se pulsa el botOn TITLE durante la

reproduccion:

÷ Nor'lbre de fichero (Se lur'linara e ind cador "FILE}

Nombre del tit ulo (Seilumirlara e+[ndicadol "TITLE" )

Notable de+alt_sta(Se iluminarael indicadol "ARTIST')

Nombre de1album ISe ilurninarael indicador ¸¸ALBUM }

_e_/_po t fa_/scu_rldo de ]a plsta que se esta

_ep_oduc[endo actualmet_te

Se visualiza "No Ttle", "No Name" y "No

Album Name" si no hay datos pare el nombre

del t+tulo, hombre del ardsta o nombre del

album, respectivamente

(2) Reproducei6n de pistae en un orden determinado

[ ........................................................... Reproducc bn programada de earpetas o f cheros]

• Utilice esta funci6n pate seleccionar cier_as pistas del disco y programelas para que se reproduzcan en un

orden determinado

• Pueden set programados un maximo de 30 ficheros y carpetas (Los programas pueden incluir tanto flcheros

como carpetas)

® O

, J©

2-1, 2-2-- , _"

2-2-- O O O --2-1

L ]1

1Estando en el modo de _,_;_T

parada, pulse el boton (_

PROG/DIRECT.

•Se ilulnin_a el indicador

"PROG"

2-1 [Pare seleccionar una carpeta

_1) Pulse el boton FOLDER para activar

el indicador "FOLDER".

_2_ Pulse los botones de nt_meros para

seleccionar la carpeta que desea

usted programar.

©©©

® ©

® @

[Ejemplo] Cuando se prog_ama la carpeta

"5" en el pdmer lugar

i, +........ '.:F=.";. I

NOTAS:

• La programaclon no es posible en el modo

reproducci0n o pause

• La bOsqueda d recta no es posible durante la

reproducci0n programada

2-2 [Pare seleccionar un fichero

{I} Pulse el boton TITLE para activar

el indicador "FILE".

Esta operaoion es necesada solo cuando

aparece el indicador "FOLDER"

@} Pulse los botones de numeros

para seleccionar el fichero que

desea usted programar.

©©©

®©©

® ®

[Ejemplo] Cuando se programa la pista 21 er

el segundo lugar

[ ....]Mps i-- .-. _:2_2:. .=2..i. is F_os

[ ....1

MPS J. i ........ _:j._ J. i_" FROS

3Pulse el botbn k/ll. _._+.u_E

•Las pistas son reproducidas e+l (_

el orden programado %

Cuando durante la

reproduccion se puBa el

boton TIME, el indicador

"FOLDER" o "FILE" se desactiva y se

visualize el nOmero de la pista del tiempo

de pista transcurddo

Pare comprobar el contenido del programa,

pulse el boton CALL Cada vez que se pulse el

boton CALL apareceran las pistas programadas

en el orden programado en la pantalla de

visualizaciOn

Pare cambiar los ajustes del programa, pulse el

boron PROG/DRECT, borre todo el programa, y

despues repita los pesos del 1 al 3

Pare borrar todo el programar pulse el boton

PROG/DIRECT mientras esta en el modo de

parada

Pare utilizar la funcion de reproducciOn directa,

pdmero pulse el boron PROG/DIRECT mientras

que se encuentra erl el modo parade para

canceler el modo programa

La Ol[ima pista programada se borra cada vez

que se paisa el boron CLEAR

(3) Reproduccibn en orden aleatorio [Reproduccion aleatoria I

• El D-107 es corhpat ble con discos que contienen hasta 256 pistas

Escuchar t0das las pistas an orden Escuchar todas las pistas de una carpeta

aleatorio [Reproduccibn aleatoria de / S mple en orden aleatorio

todas las pistas] ][Reproducc on a eator a de 1 carpeta

• Utilice esta funci6n para reproducir todas las pistas • Utilice esta funcion para reproducir una vez todas

del disco en orden aleatorio las pistas de una carpeta simple en orden aleatorio

O0 O0

1Estando en el modo de RA,OOM

parada, pulse el boton (_.

RANDOM dos veces.

• Se iluminara el indicador

r' RANDr_

2Pulse el bot6n I_/ll ..........

• Las pistas se reproducel] (_

8utom_ticam@f3te er] Qrd@n

aleatodo

_! Pulse el botOn REPEAT durante la reproducci6n

aleatoria para ajustar el modo repetici6n aleatoria

de todas las pistas Se reproducen todas las

pistas de una vez en orden aleatodo, luego se

repiten en otro orden aleatorio

_! Para cancelar el modo de reproducci6n aleatoria

de todas las pistas, pulse el boton RANDOM

repetidamente basra que el indicador "RAND"

se apague

NOTAS:

• El modo de reproduccion aleatoda no se puede

ajustar mientras se encuentre en el modo

reproduccion o pausa

• El modo de repeticion de una sola cancion no

se puede act var durante la reproduccion

aleatoria

• El tiempo restante de todas las pistas no se

visualiza durante la reproduccion aleatoria

• El modo de reproduccion aleatoda no se puede

ajustar cuando se encuentre en el modo

repet cion de todas las pistas

0000

4--

1Estando en el modo de ......

parada, pulse el boton (_.,

FOLDER.

• Se iluminara el indicador

"FOLDER"

2Pulse los botones 1_141 y .......

para seleccionar la ,_

carpeta a reproducir en

orden aleatorio.

• E] nombre de la carpeta

aparece en la panta]la de N., "-

visualizaci0n

"_ Pulsar el boton RANDOM RA_OM

uNa vez. %

•Se iluminara el indicador r'RANDr_

y "FOLDER"

4Pulse el bot6n I_/ll ..........

• Se seleccio_]a

automadcamente una pista de %

la carpeta seleccionada y

¢omienza la repmduccion

• El modo parada se ajusta automaticamente

una vez que se hayan reproducido todas las

pistas de la carpeta

Cuando durante la reproducci0n se pdsa el

bot6n TIME, se visualiza el nOmero de la

pista del tiempo de pista transcurddo (El

indicador "FOLDER" no se desact va )

Para cancelar el modo de reproduccion aleatoria

de 1 carpetar pulse el boton RANDOM

repetidamente hasta que el indicador "RAND"

se apague

_! El modo repeticion de todas las pistas de 1

carpeta no puede establecerse durante la

reproduccion aleatoria

(4) Repeticion de la reproducci6n ............................................. [Repeticion de reproduccion] I

Repeticion de la reproduccibn de una sola pista [RepeticiOn de una sola pista] I

..........i

2-- , jO --1

0000

3--

2--

1Pulsar el botbn REPEAT una _E_*_

vez,

• Se iluminara el indicador " C1 "

2Pulse los botones de ndmeros o I_l_l,

para dar entrada al ndmero de la

pista deseada.

OOO _ .....

O O O o _(__,'\

e®®)\

® @ ',,_'.

El paso 3 se puede saltar cuando una psta

se selecciona ut lizando Ioo_botones de

nQmeros

3Pulse el botbn I_/11 .............

• La reproduccion comienza

• Una vez que haya terminado la %

pista seleccionada, vuelve a se_

reproducida desde el pnnclplo

Pulse el bot6n REPEA 7 una vez

El modo de repetici6n de una sola pista tambien

puede activarse pulsando el bot6n REPEAT

durante la reproducci6n La pista que este

reproduciendose en ese momento vuelve a

repetirse

Para cancelar el modo de repetici0n de una sola

pista, pulse el bot0n REPEAT repetidamente

hasta que el indicador " _ " se apague

NOTA:

El modo de repeticiOn de una sola pista no se

puede activar durante la reproduccion programada

ni durante la reproduccion aleatoria

Escuchar repetidamente todas las pistas de

una carpeta [Reproduccibn repetida de

todas as p stas de 1 carpeta]

--3

--1

O0 O0

4--

2--

1Estando en el modo de F,,LO_R

parada, pulse el boton (_

FOLDER \\

• Se i]uminara el indicador

"FOLDER"

2Pulse los botones 14<1 y .......

para seleccionar la _

carpeta que desee

escuchar

• EI nombre de la ca@eta

aparece en la pantalla de "=-, ' "

visualizacion

3 Pulse el bot6n REPEAT dos R_PEAT

veces

• Se i]uminara el indicador " C " y

"FOLDER"

Pulse el bot6n I_/ll ...........

4. La reproducci0H comienza

desde ]a pnmera plsta en la

carpeta seleccio_lada

• Una vez de que se haya

reproducido la Oltima pista de

la carpeta seleccionada, se reanuda ]a

reproduccion desde el pnncipio de la

pnmera pista en la ca@eta seleccionada y

las pistas se repiten

Cuando durante la reproduccion se p@sa el

boton TIME, se visua]iza el nQmero de la

pista del tiempo de pista transcurrido (El

indicador "FOLDER" no se desact va )

O El modo de repetici6n de todas las pistas

tamb en se puede activar pu]sando el boton

REPEAT dos veces durante la reproduccion

o Si se pulsa el bot6n REPEAT durante ]a

reproducci6n programada, se reproducen todas

las pistas repetidamente en el orden

programado

o Para cancelar el modo reproduccion repet da de

todas las pistas de I carpeta, pulse

repetidamente el boton REPEAT hasta que e]

indicador " C_ r, se desactiva

Repeticion de la roproduccibn de todas las

)istas [Repetici6. de todas las pistas]

--1

2--

Pulse el bot6n REPEAT 3 R_PEAT

veces mientras que se (_.

encuentra en el modo

parada.

• Se ilurnina@ el indicador " C "

2Pulse el bot6n I_/11. _o_

• El disco es reproducido _'_

repetidamente

• Una vez de que se haya

reproducido la Oltima pista de]

disco, la reproducci6n continQa desde e]

principio de la primera plsta

O Tambien se ajusta el modo de reproducci6n

repetida de todas las pistas cuando se paisa el

botOn REPEAT 3 veces en el modo

reproducci0n

o Si se paisa el boron REPEAT durante la

reproducci0n programada, se reproducen todas

las pistas repetidamente en el ordeN

programado

O Para cancelar el modo de repetici6n de todas las

pistas, pulse el bot6N REPEAT repetidameNte

hasta que el indicador r, 1:_ r, se apague

NOTA:

El modo de reproduccion aleatoda no se puede

aiustar cuando se encuentre en e] modo

repeticion de todas ]as pistas

NOTA:

El modo reproducci6n aleatoria no puede

establecerse mientras se encuentre en e] modo

reproducciOn repetida de todas las pistas de 1

carpeta

[] LIMPIEZA

I Limpiar la unidad principal

• Utilice un pano suave y limpie suavemente para

quitar la suciedad del equipo y del panel de

funcionamiento

• Si uti]iza un pano que contenga algOn tipo de

producto quimico, siga las precauciones

estab]ecidas para el

• No uti]ice bencina, disolventes o cualquier otro

disolvente organico o insecticida para limpiar la

unidad, ya que esto podria causar un cambio en su

ca]idad o color

NOTA:

No uti]ice aeEosoles para discos o productos para

evitar ]a electdcidad estatica No uti]ice benzeno,

diluyente u otros productos quimicos volati]es

Spray Diso vente Benc na

para ci/tas

ILimpieza de discos

• Cuando el disco tenga marcas de huellas de dedos

o suciedad, limpielo antes de usado La suciedad

no afectara a la senal del disco, pero la calidad de

sonido puede disminuir y puede haber saltos de

sonido Tenga en cuenta que cuando la superficie

de un disco CD-R/RW esta sucia, puede que no se

grabe correctamente

• Para limpiar el disco utilice kits de limpieza de

discos disponibles en el mercado o un patio limpio

Limpie suavemente en la No limple en forma circular

di/ecci6n que va del centro

hacia _luer_, _1 borde

[] CDs

IDis°os I

Esta unidad utiliza CDs (discos de audio @l_._n_'A_

digital 6ptico)que Ileven la marca situada a _r_L_

la derecha

Observe que los CDs de forma especial, por eiem@o

con forma de corazOn o hexagonales no pueden set

reproducidos No intente usar tales CDs puesto que

poddan causar avePas en la unidad

IManipulacibn de discos I

Evite tocar la superficie del disco al insertado o al

ext_ae_lo

Tengacuidado para no dej_r

huelas de dedos en a

superfic[e de grabaci6n de

senales

I Precauciones con la manipulaci I

• Trate de evitar que se adhieran huellas de dedos,

acete o suciedad

• T_nga cuidado de no producir aranazos en la

superficie, especialemente al extraer o guardar el

disco en su estuche

• No doble el disco

• No caliente el disco

• No agrande el officio central

• No escdba en la super[icie de etiqueta (vgr el lado

impreso) con boligrafos o laplces

• Cuando se traslada s@bitamente un disco desde un

sitio frio como el extedoh a otro calido pueden

formarse gotas de agua en ]a superf cie del disco

En casos como estos, rio irlterlte secar el disco con

un secador de pelo

IPrecauciones con el almaconamiento I

• AsegOrese de expulsar el disco despues de la

reproducci6n

• Guarde siempre el disco en su estucbe para evitar

el polvo, aranazos o deformaciones

• No deje el dsco en los siguientes sitios:

1 Donde quede expuesto a la luz solar directa

durante periodos de tiempo prolongados

2 Donde haya mucha humedad y poivo

3 Donde quede expuesto a] calog como el de un

calefactor

[] RESOLUCION DE PROBLEMAS

Compruebe otra vez Io siguiente antes de suponer que el sistema tiene un problema.

• _Estan bie_ hechas 1as conexio_es?

• _Se ha ut ]izado el equlpo segL_n se explica en las nstrucciones?

S el sistema no funciona correctamenter compruebe la lista que figura a continuacion Si ninguna de estas

comprobaciones responde al problemar el sistema puede que este funcionando real Desconecte el cable de

alimentaciOn inmediatamente y pongase en contacto con SU proveedon

Sintoma Causa Remedio Pagina

El sistema no se enciende • &E cable de alimentaci6n no esa • Enchufe e cable de alimentaci6n de 56

al presionar e bot6f_ de er/chufado al tomaoorrie_/te? IorrT,a segu_a en e tomacor iente

efloefld[do • _Esa el cable del S sterY'a • Cor/ecte los cabes en forma segura 5

debJdamente conectado?

El equ[po rio funciofla • _Las p;las estar/agotadas? • ReelYl[_]_celas per p[las r/uevas 60

oJefl cuando se er,lplea a • _Esa la undad de mar]do a d sta/cia • Mueva la undad de1 malldo a 60

('_ unidad de contro emoto de ¥_asiado cos de equipo? distar/cia mas cerca del equpo

La pantalla de • _Los cables de les al avooes no estan • Conecte los cabes en forma segura 5

visua izaci&n no se ilumina der_idamente conectados?

y no se produce /i/gL_ / • _Esa la Iullo[6r] deb dameflte • Ajuste e [nterrupto a a posici6 / 58

rondo aiustada? correcta

• _Esta el vou ¥_e/ aiustado a "00' ? • Ajuste e volumen 59

S&Io un lado produce • _Los cables de los altavoces no estan • Conecte los cab}es en forma segura 57

sondo debidar'/ente conectados?

• _Los cables de entrada T10estar/ • Conecte los cabes en forma segura 56

_. debJdar,/ente conectados?

Ai replod ucir fuentes • _Los cables zquierdos y derechos de • Revlse las conexi&n [zquierda/dere 57

_" estereof 6nicas, la posici&n altavoces o los cables de entrada ha/ cha

1_ de los nstrumentos sido conectados al rev_s?

,o_ apa ece hwe tida

"_ Se eye un silbido en los • _La ante/a no esta be/ dir gida? • Cansb e a direcci&n de la ante/a 58

programas de FM • /stale una a/te/a exte na 58

Se eye un silbido en los • _Es el ruido de un telev sot ouna • Apague el te evisor

programas de AM interferenc a de u/a e ¥,[so a • Cambe a di ecci&n de la a/re/a de

retransm sofa? cuadro

Se eye un zumbdo enos • _Las sena es de cable de • nserte el cable de al mentaci6n e/ la

programas de AM alimentaci6n estan siendo moduladas direcci6n contrar a

pot la frecuencia de ]a fuente de

alimentaci6n ?

Se v sualizan ceros • _Esta el disco cargado debidamente? • Cargue el disco debidar'lente 62

cua/do se carga un disco • _Ha f nalzado el dico CD R/RW? • Fina_iza e dec CD R/RW

O El modo reproducci6n rio • _Esta el disco sucio o rayado? • Lir'lpie la suciedad de dsco o 78

1_ se austa cuando se pulsa reemplace el disco

el bot&n li_llI

NO se produce ning_n • _Se er]cuentran los varios a ustes y • Compruebe los botches del receptol y 58 71

"_ sondo o el sonJdo esta estab]ecim e/tos en el receptor el aius_e de func 6n de su entrada y

_,_ distorsio/ado aplopiado? aiuste como sea necesar o

NO se reproduce una • _Esta el disco sucio o rayado? • Lir'lpie la suciedad de dsco o 78

-_ parte especifica del dsco reemplace el disco

,o_ No se pueden reploducir • _Esta el disco grabado en formate • Grave el disco ell formato "SO9660 7S

"_ ficheros MP3 "1SO9660 Level I, "1SO9660 Level Level I ', "1SO9660 Leve 2 "Joliet

2, "Joliet' o "Romeo"? o "Romeo

• £_ene el f c/ero MP3 una extensi6n? • AsegOrese de dar a los ficheros MP3 7S

£O es la exte/si6n distinta a MP3? la exte/si6n "MP3

[] ESPECIFICACIONES

•Seccion del amplificador

Potencia maxima practica: Satelite: 20 W + 20 W (6 _]/ohmios, I kHz, THD 0,9 %)

Subwoofer: 40 W (12 _Z/uhmios, 100 Hz, _HD 0,9 %}

•Seccion del receptor

Tomas de audio de entrada/salida:

Banda de frecuencia de recepcion:

Sensibiliclad de recepcion:

Separacion estereo FM:

Terminal de entrada/salida AUX,

Terminal OPTICAL DIGITAL OUT

FM: 87,50 MHz a 108,00 MHz

AM: 520 kHz a 1710 kHz

FM: 1,5 pV /75 _)/ohmios

AM: 20 #V

35 dB (1 kHz}

•Seccion del reproductor de CD

Fluctuaci_n y tremolo:

Frecuencia de muestreo:

Fuente optica:

Por debajo de los limites medibles (+0,001% W pico)

44,1 kHz

Semiconductor

•Seccion del temporizador del reloj

Sistema de reIo|:

Funciones del temporizaclor:

Sistema de sincronizaci6n de oscilaci6n de cristal

(Un minuto cada mes)

Temporizador diario (1 ajuste)

Temporizador de una vez (1 aiuste}

Temporizador para dormirr (maximo 60 minutos)

•General

Fuente de alimentacion:

Collsumo:

OimeRsioRes exterRas m_tximas;

Peso:

8O W

(En el modo en espera: 2 W o menos cuando se ajusta el

modo economico, normalmente 20 W)

D-107: 204 (An) x 293 (AI) x 157 (Fd) mm

(Base ncluida)

Con la base desmontada

204 (An) x 267 (AI) x 82 (Fd) mm

USC-107:162 (An) x 293 (AI) x 149 (Fd) mm

(Base ncluida}

Con la base desmontada

162 (An) x 267 (AI) x 72 (Fd) mm

USW-107:447 (An) x 210 (AI) x 205 (Fd) mm

(Incluyendo la red)

Dq07: 2,6 kg

USC-107: 1,4kg(cada)

USW-107:7,9 kg

•Mando a distancia (RC-909}

Sistema de control remoto:

Fuente de alimentacion:

Oimensiones externas maximas:

Peso:

Impulsos infrarro]os

3 V CC (Utilizando 2 pilas del tipo R03/AAA)

48 (An) x 210 {AI) x 29 (Fd) mm

120 g (incluyendo las pilas)

Para facilitar la introducciOn de mejoras, las especificaciones y funciones quedan suietas a camb os sin

prevlo aviso

DENON, Ltd.

16 11, YUSHIMA 3-CHOME, BUNKYOU KU, TOKYO 113 0034, JAPAN

TeLephone: (03) 3837 5321

Printed in China 511 3855 008

DENON Tabletop Systems Manual L0211185

Navigation menu

Versions of this User Manual:

Views

Navigation
