INSTRUCTION MANUAL

GUIDE D'UTILISATION

MANUAL DE INSTRUCCIONES

INSTRUCTIVO DE OPERACION, CENTROS DE SERVIClO Y POLIZA

DE GARANTiA, ADVERTENCIA: LI_ASE ESTE INSTRUCTIVO ANTES

DE USAR EL PRODUCTO.

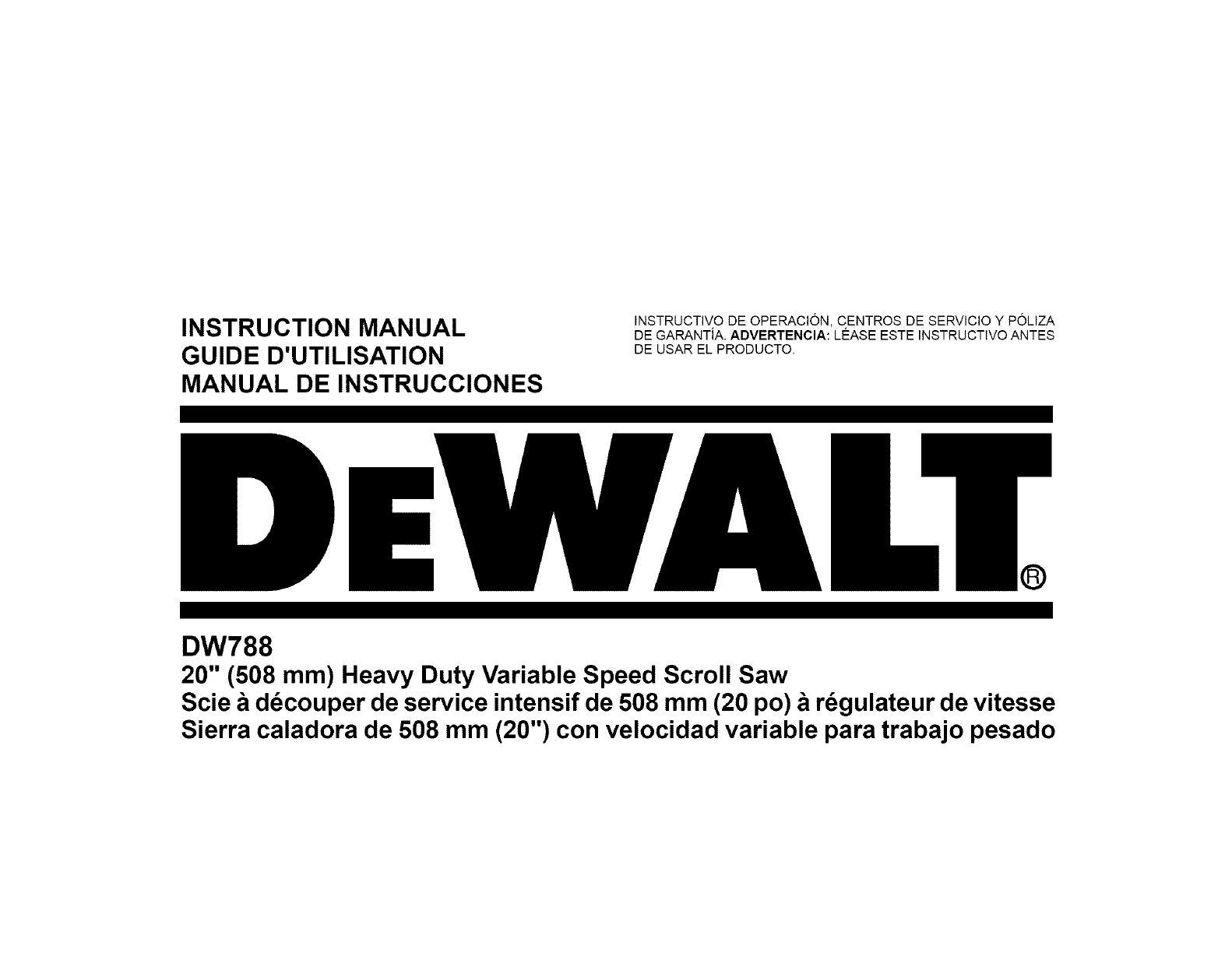

DW788

20" (508 mm) Heavy Duty Variable Speed Scroll Saw

Scie &decouper de service intensif de 508 mm (20 po) &regulateur de vitesse

Sierra caladora de 508 mm (20") con velocidad variable para trabajo pesado

IF YOU HAVE ANY QUESTIONS OR COMMENTS ABOUT THIS OR ANY DEWALT TOOL, CALL US TOLL FREE AT:

1-800-4-DEWALT (1-800-433-9258)

_WARNING: FOR YOUR OWN SAFETY, READ INSTRUCTION MANUAL BEFORE OPERATING SAW • DO NOT WEAR GLOVES,

NECKTIES, JEWELRY OR LOOSE CLOTHING • CONTAIN LONG HAIR • ALWAYS WEAR EYE PROTECTION • INSTALL BLADE WITH

TEETH POINTING DOWNWARD TOWARD THE TABLE BEFORE OPERATING SAW ° MAINTAIN PROPER ADJUSTMENT OF BLADE

TENSION BLADE GUARD BEFORE OPERATING SAW • ALWAYS ADJUST MATERIAL HOLD-DOWN SO THAT IT JUST CLEARS

WORKPIECE • KEEP FINGERS A SAFE DISTANCE FROM BLADE • MAINTAIN CONTROL OF WORKPIECE AT ALL TIMES - HOLD

FIRMLY AGAINST THE TABLE • NEVER REMOVE JAMMED OR CUT-OFF PIECES UNTIL POWER IS OFF AND BLADE HAS STOPPED •

DO NOT EXPOSE TO RAIN OR USE IN DAMP LOCATIONS • SECURE TOOL PROPERLY TO PREVENT UNEXPECTED MOVEMENT °

DO NOT OPERATE THIS MACHINE WHILE UNDER THE INFLUENCE OF ALCOHOL OR DRUGS • FAILURE TO COMPLY WITH THESE

WARNINGS MAY RESULT IN SERIOUS PERSONAL INJURY.

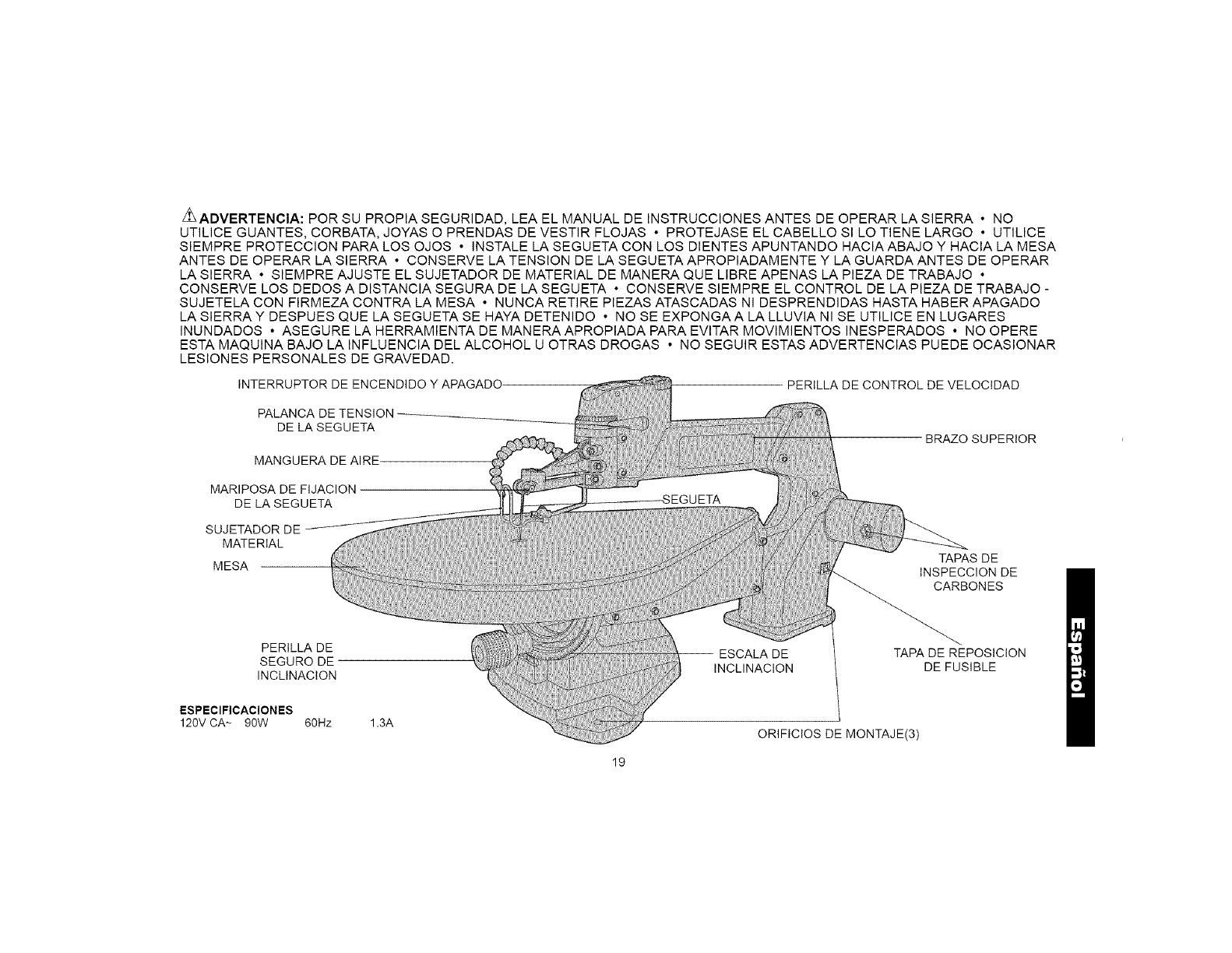

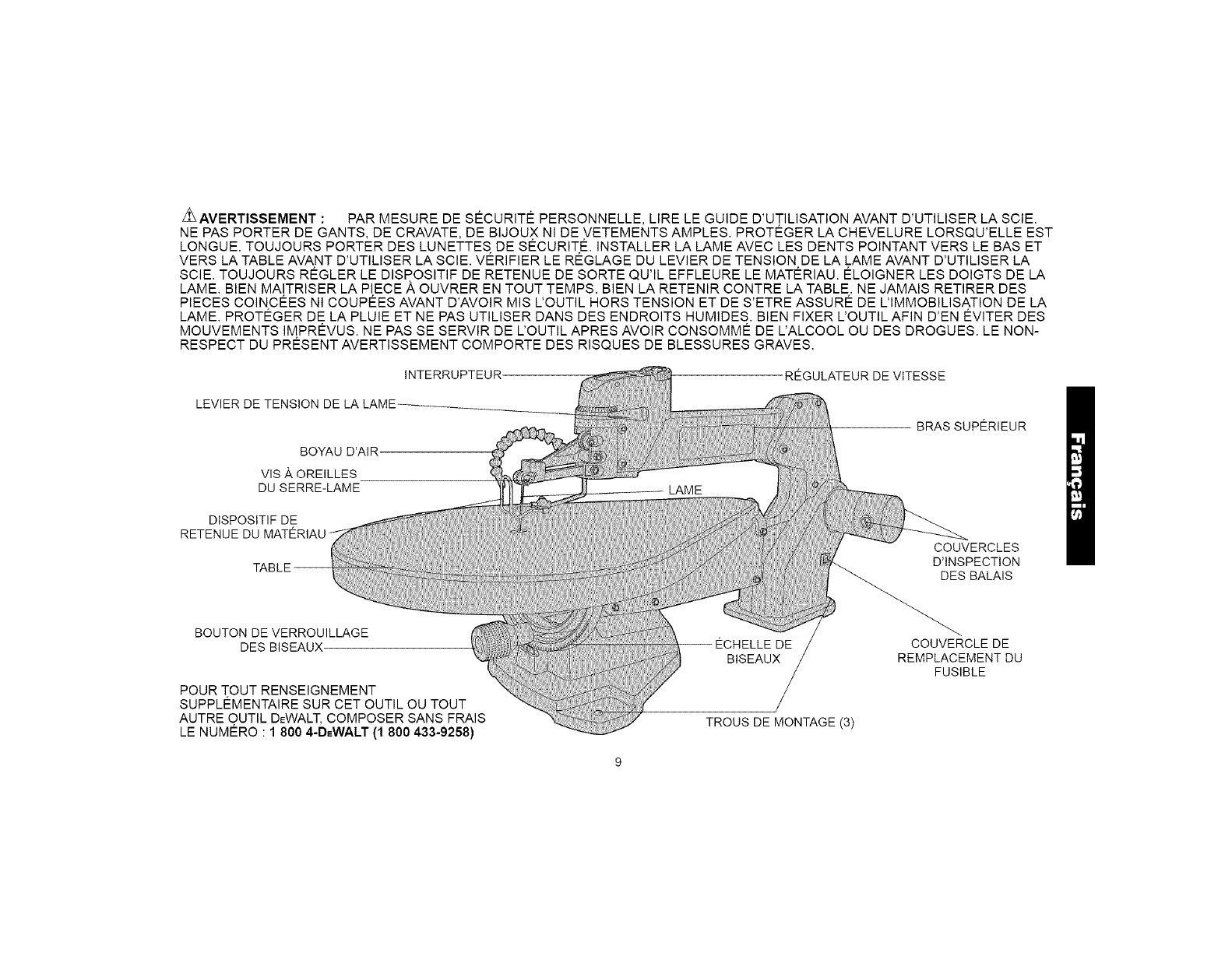

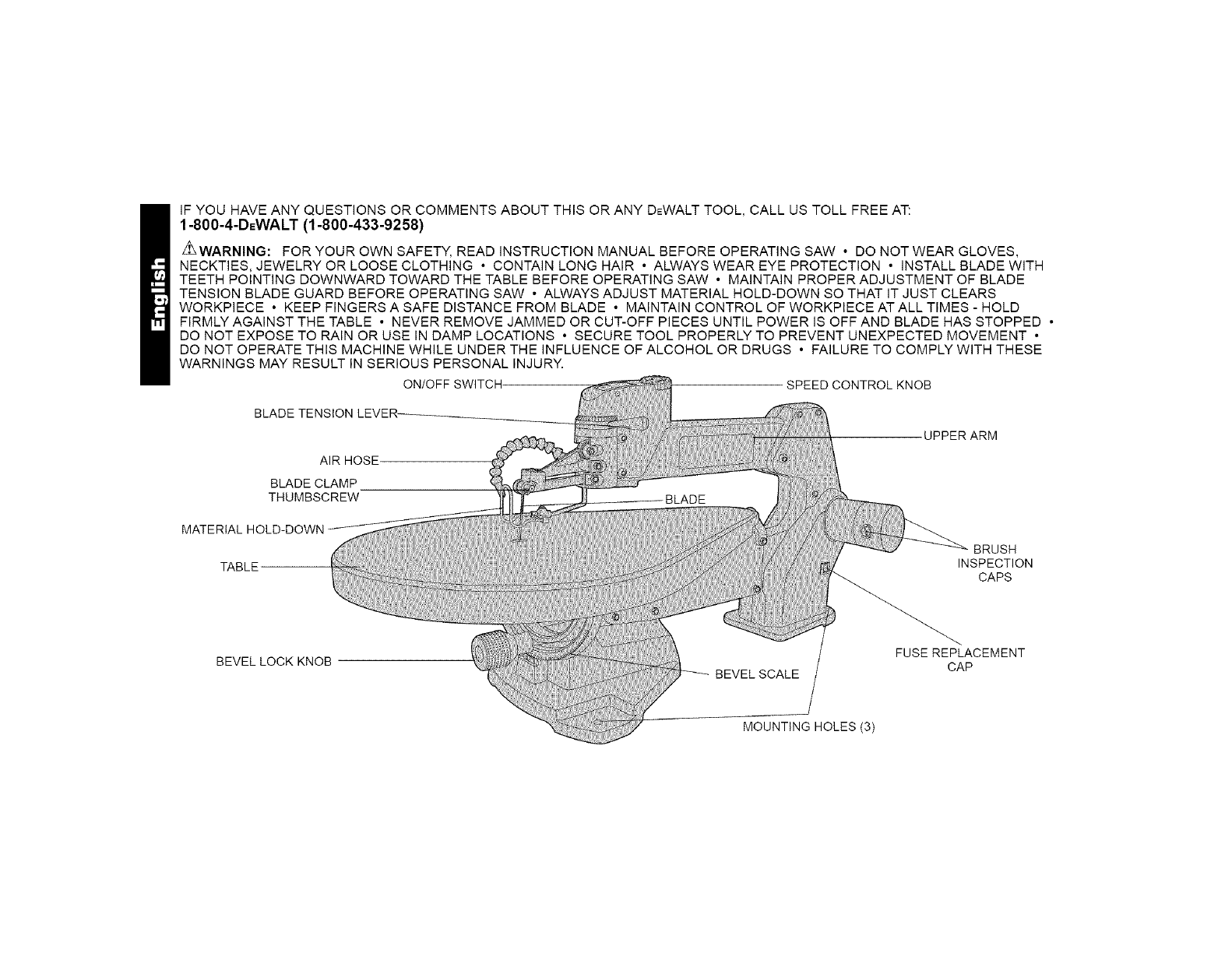

ON/OFF SWITCH SPEED CONTROL KNOB

BLADE

AIR HOSE

BLADE CLAMP

THUMBSCREW

UPPERARM

TABLE

BRUSH

INSPECTION

CAPS

BEVEL LOCK KNOB FUSE REPLACEMENT

CAP

MOUNTING HOLES (3)

Z,_WARNING:Foryourownsafetyreadinstructionmanualbefore

operatingtool.

Grounding Instructions

In the event of a malfunction or breakdown, grounding provides a path

of least resistance for electric current to reduce the risk of electric

shock. This tool is equipped with an electric cord having an

equipment-grounding conductor and grounding plug. The plug must

be plugged into a matching outlet that is properly installed and

grounded in accordance with all local codes and ordinances. Do not

modify plug provided--if it will not fit the outlet, have the proper outlet

installed by a qualified electrician.

improper connection of the equipment-grounding conductor can

result in a risk of electric shock. The conductor with insulation having

an outer surface that is green with or without yellow stripes is the

equipment-grounding conductor. If repair or replacement of the

electric cord or plug is necessary, do not connect the equipment-

grounding conductor to a live terminal.

Check with a qualified electrician or service personnel if the grounding

instructions are not completely understood, or if in doubt as to

whether the tool is properly grounded.

Use only 3-wire extension cords that have 3-prong grounding plugs

and 3-pole receptacles that accept the tool's plug.

Repair or replace damaged or worn cords immediately.

GROUNDED C

GROUNDING

MEANS

GROUNDING PIN ADAPTER

This tool is intended for use on a circuit that has an outlet that looks

like the one illustrated in Figure A. The tool has a grounding plug that

looks like the plug illustrated in Figure A. A temporary adapter, which

looks the adapter illustrated in Figures B and C, may be used to

connect this plug to a 2-pole receptacle as shown in Figure B if a

properly grounded outlet is not available. The temporary adapter

should be used only until a properly grounded outlet can be installed

by a qualified electrician. The green-colored rigid ear, lug, and the like,

extending from the adapter must be connected to a permanent

ground such as a properly grounded outlet box.

Important Safety Instructions

•KEEP GUARDS IN PLACE and in working erde_

• KEEP WORK AREA CLEAN. Cluttered areas and benches invite

injuries.

• DON'T USE IN DANGEROUS ENVIRONMENT. Don't use power

tools in damp or wet locations, or expose them to rain. Keep work

area weft lighted.

• KEEP CHILDREN AWAY. All visitors should be kept safe distance

from work area.

• MAKE WORKSHOP KID PROOF with padlocks, master switches,

or by removing starter keys.

• DON'T FORCE TOOL. It will do the job better and safer at the rate

for which it was designed.

USE RIGHT TOOL. Don't force tool or attachment to do a job for

which it was not designed.

USE PROPER EXTENSION CORD. Make sure your extension

cord is in good condition. When using and extension cord, be sure

to use one heavy enough to carry the current your product will draw.

An undersized cord will cause a drop in line voltage resulting in loss

of power and overheating. The following table shows the correct

size to use depending on cord length and nameplate ampere rating.

If in doubt, use the next heavier gage. The smaller the gage

number, the heavier the cord.

OUTDOORUSE EXTENSION CORDS. When tool is used

outdoors, use only extension cords intended for use outdoors and

so marked.

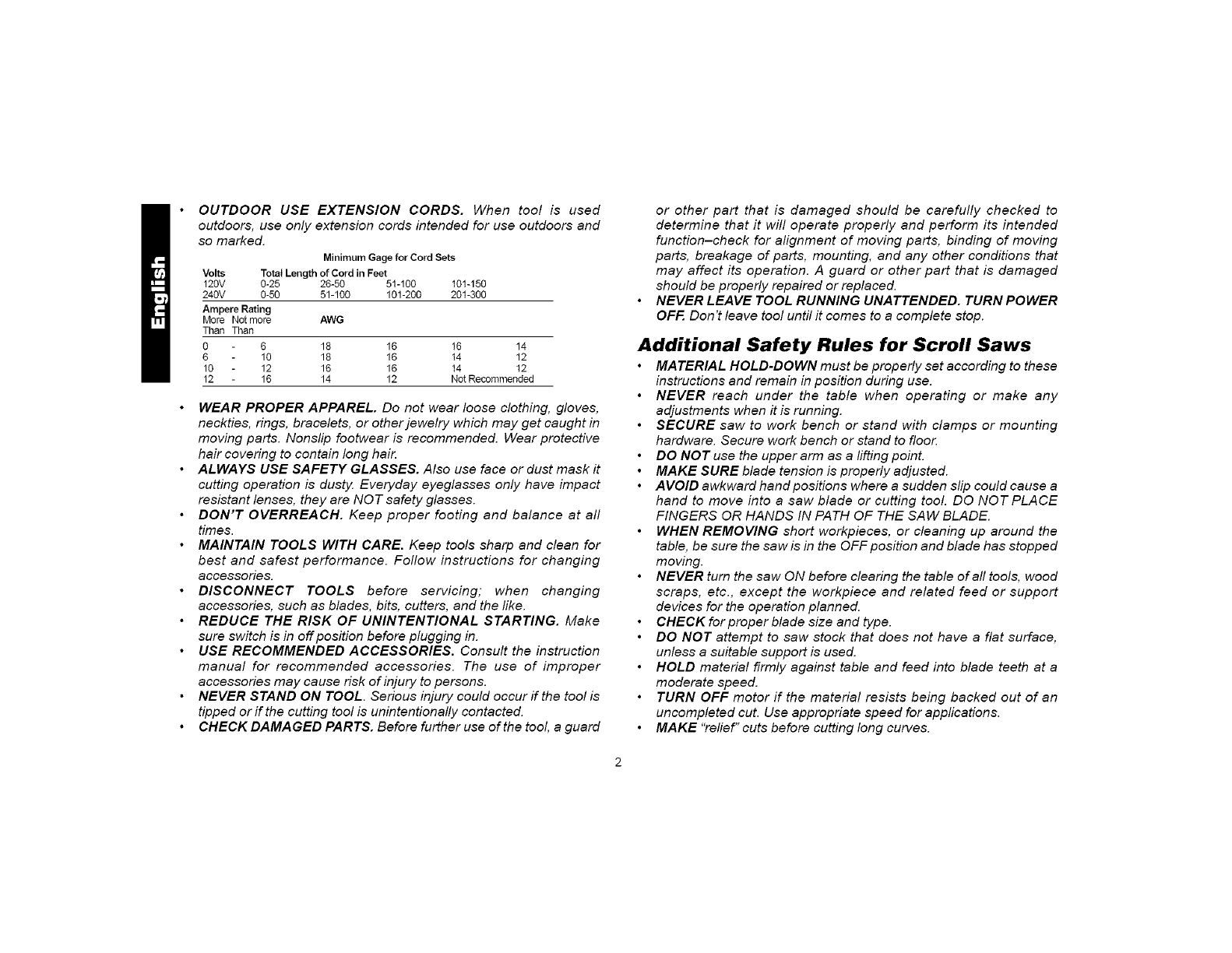

Minimum Gage for Cord Sets

Volts Total Length of Cord in Feet

120V 0-25 26-50 51-100 101-150

240V 0-50 51-100 101-200 201-300

Ampere Rating

Mom N_ more AWG

Than Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 NotRecommended

•WEAR PROPER APPAREL. Do not wear loose clothing, gloves,

neckties, rings, bracelets, or other jewelry which may get caught in

moving parts. Nonslip footwear is recommended. Wear protective

hair covering to contain long hair.

• ALWAYS USE SAFETY GLASSES. Also use face or dust mask it

cutting operation is dusty. Everyday eyeglasses only have impact

resistant lenses, they are NOT safety glasses.

• DON'T OVERREACH. Keep proper footing and balance at all

times.

•MAINTAIN TOOLS WITH CARE. Keep tools sharp and clean for

best and safest performance. Follow instructions for changing

accessories.

• DISCONNECT TOOLS before servicing; when changing

accessories, such as blades, bits, cutters, and the like.

•REDUCE THE RISK OF UNINTENTIONAL STARTING. Make

sure switch is in off position before plugging in.

• USE RECOMMENDED ACCESSORIES. Consult the instruction

manual for recommended accessories. The use of improper

accessories may cause risk of injury to persons.

• NEVER STAND ON TOOL. Serious injury could occur if the tool is

tipped or if the cutting tool is unintentionally contacted.

• CHECK DAMAGED PARTS. Before further use of the tool a guard

or other part that is damaged should be carefully checked to

determine that it will operate properly and perform its intended

function-check for alignment of moving parts, binding of moving

parts, breakage of parts, mounting, and any other conditions that

may affect its operation. A guard or other part that is damaged

should be properly repaired or replaced.

NEVER LEAVE TOOL RUNNING UNATTENDED. TURN POWER

OFF. Don't leave tool until it comes to a complete stop.

Additional Safety Rules for Scroll Saws

•MATERIAL HOLD-DOWN must be properly set according to these

instructions and remain in position during use.

• NEVER reach under the table when operating or make any

adjustments when it is running.

SECURE saw to work bench or stand with clamps or mounting

hardware. Secure work bench or stand to floot_

• DO NOT use the upper arm as a lifting point.

• MAKE SURE blade tension is properly adjusted.

• AVOID awkward handpositions where a sudden slip could cause a

hand to move into a saw blade or cutting tool. DO NOT PLACE

FINGERS OR HANDS IN PATH OF THE SAW BLADE.

WHEN REMOVING short workpieces, or cleaning up around the

table, be sure the saw is in the OFF position and blade has stopped

moving.

• NEVER turn the saw ON before clearing the table of all tools, wood

scraps, etc., except the workpiece and related feed or support

devices for the operation planned.

CHECK for proper blade size and type.

• DO NOT attempt to saw stock that does not have a flat surface,

unless a suitable support is used.

• HOLD material firmly against table and feed into blade teeth at a

moderate speed.

TURN OFF motor if the material resists being backed out of an

uncompleted cut. Use appropriate speed for applications.

•MAKE "relief" cuts before cutting long curves.

• _ CAUTION: Some wood contains preservatives such as copper

chromium arsenate (CCA) which can be toxic. When cutting these

materials, extra care should be taken to avoid inhalation and to

minimize skin contact.

• USE a dust mask and safety glasses when sawing.

• KEEP GUARDS in place and working orde_

•MAKE SURE your fingers do not contact the terminals of the power

cord when installing or removing the plug to or from the line power

source.

• NEVER overfeed or force work into the blade.

Z_ WARNING: Do not allow familiarity (gained from frequent use of

your saw) to replace following safety rules. Always remember that a

careless fraction of a second is sufficient to inflict severe injury.

ZhWARNING: Some dust created by power sanding, sawing, grinding,

drilling, and other construction activities contains chemicals known to

cause cancer, birth defects or other reproductive harm. Some

examples of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry

products, and

• arsenic and chromium from chemically-treated lumber (CCA).

Your risk from these exposures varies, depending on how often you

do this type of work. To reduce your exposure to these chemicals:

work in a well ventilated area, and work with approved safety

equipment, such as those dust masks that are specially designed to

filter out microscopic particles.

SAVE THESE INSTRUCTIONS

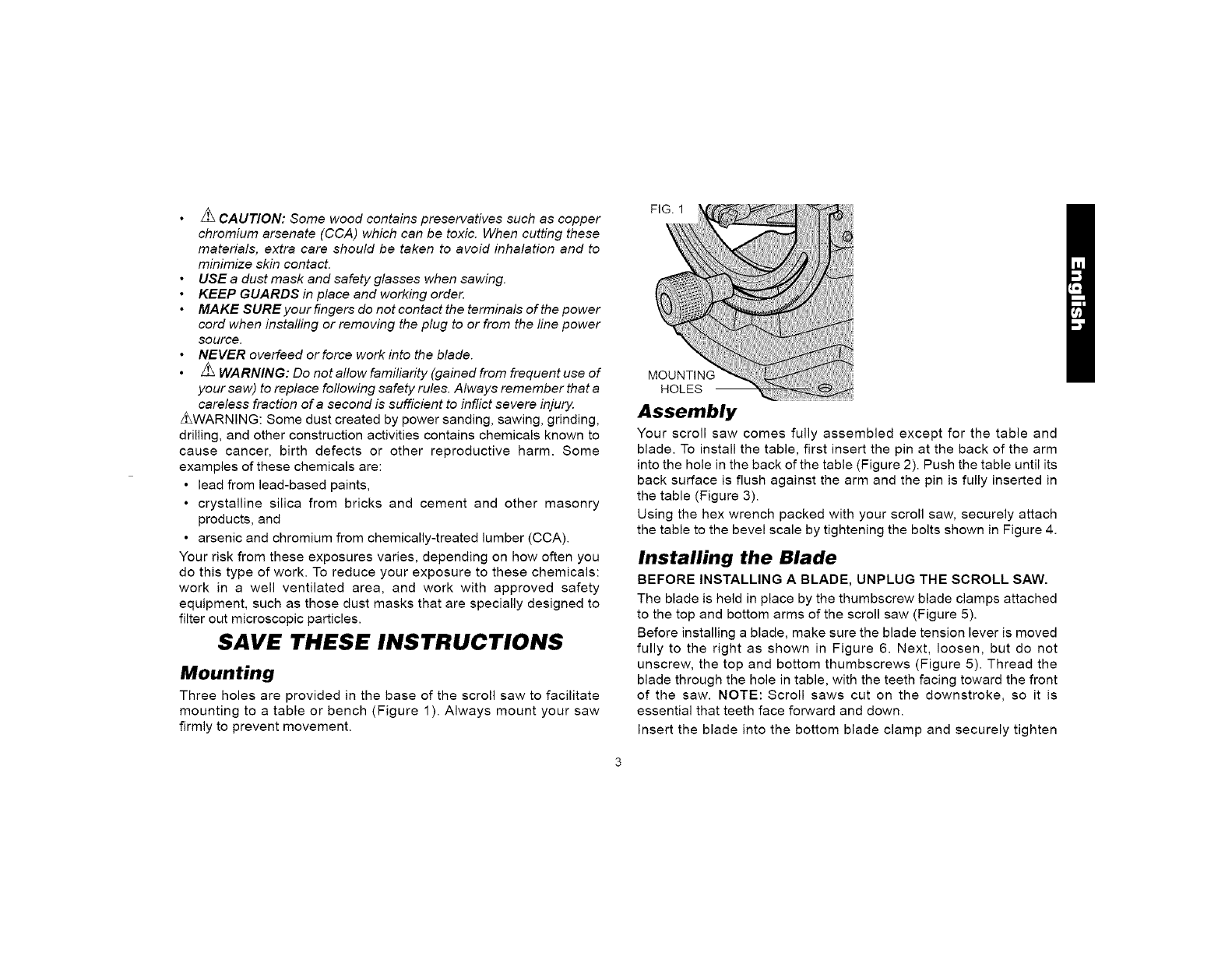

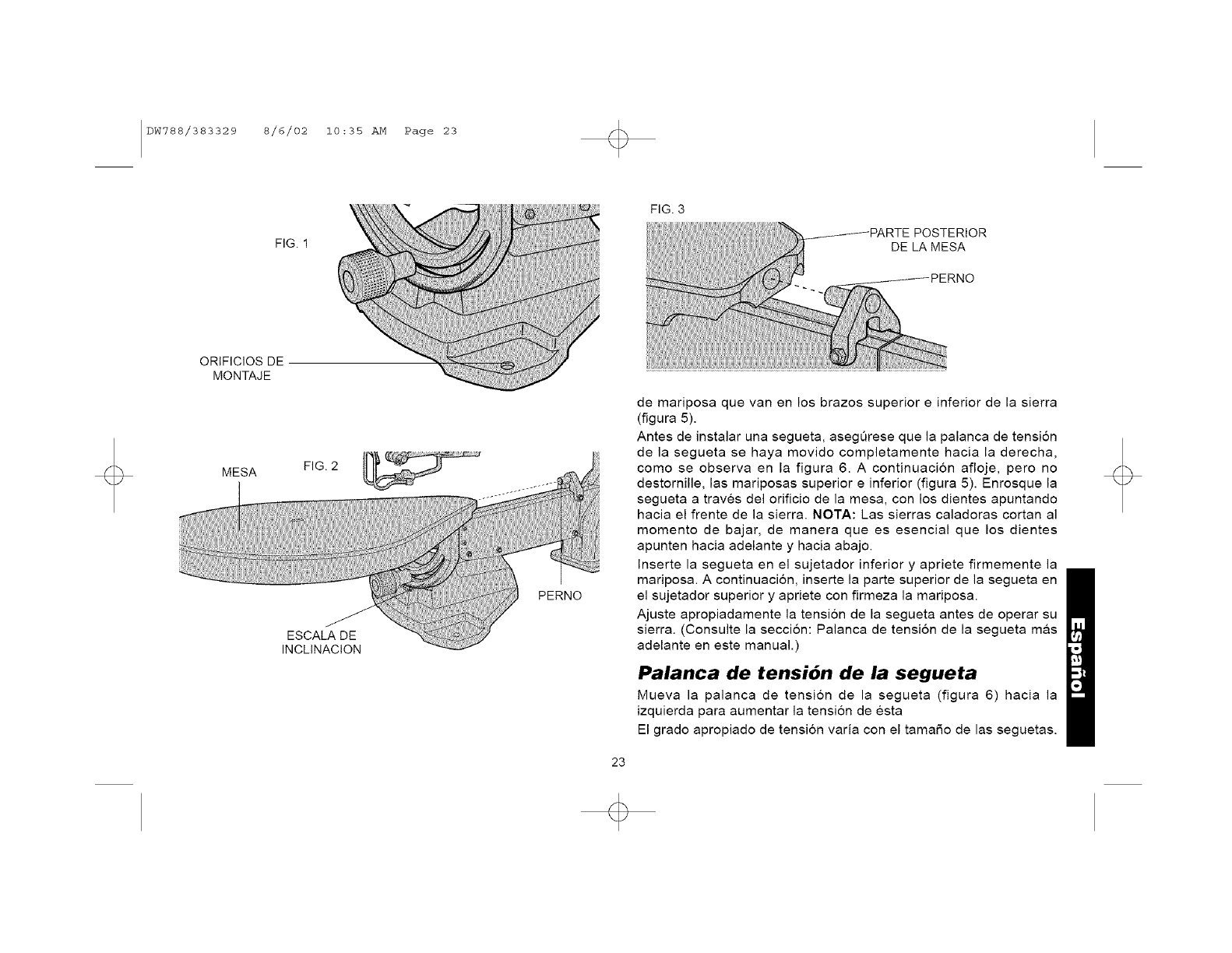

Mounting

Three holes are provided in the base of the scroll saw to facilitate

mounting to atable or bench (Figure 1). Always mount your saw

firmly to prevent movement.

FIG. 1

MOUNTING

HOLES

Assembly

Your scroll saw comes fully assembled except for the table and

blade. To install the table, first insert the pin at the back of the arm

into the hole in the back of the table (Figure 2). Push the table until its

back surface is flush against the arm and the pin is fully inserted in

the table (Figure 3).

Using the hex wrench packed with your scroll saw, securely attach

the table to the bevel scale by tightening the bolts shown in Figure 4.

Installing the Blade

BEFORE INSTALLING A BLADE, UNPLUG THE SCROLL SAW.

The blade is held in place by the thumbscrew blade clamps attached

to the top and bottom arms of the scroll saw (Figure 5).

Before installing a blade, make sure the blade tension lever is moved

fully to the right as shown in Figure 6. Next, loosen, but do not

unscrew, the top and bottom thumbscrews (Figure 5). Thread the

blade through the hole in table, with the teeth facing toward the front

of the saw. NOTE: Scroll saws cut on the downstroke, so it is

essential that teeth face forward and down.

Insert the blade into the bottom blade clamp and securely tighten

TABLE FIG.2

BEVELSCALE

FIG.3

BACKOFTABLE

thethumbscrew.Next,insertthetopofthebladeintothetopblade

clampandsecurelytightenthetopthumbscrew.

Properlyadjustthetensionofthebladebeforeoperatingyourscroll

saw.(See:BladeTensionLeversectionofthismanual.)

Blade Tension Lever

Move the blade tension lever (Figure 6) to the left to increase tension

on the blade.

The proper degree of tension varies with different blade sizes. If you

are frequently breaking blades, decrease tension on the blade.

As you become more accustomed to operating your scroll saw, you

will become more proficient in fine-tuning blade tension. Practice on

scrap material when possible.

Remove the blade or release tension on the blade when not using

your scroll saw for an extended period.

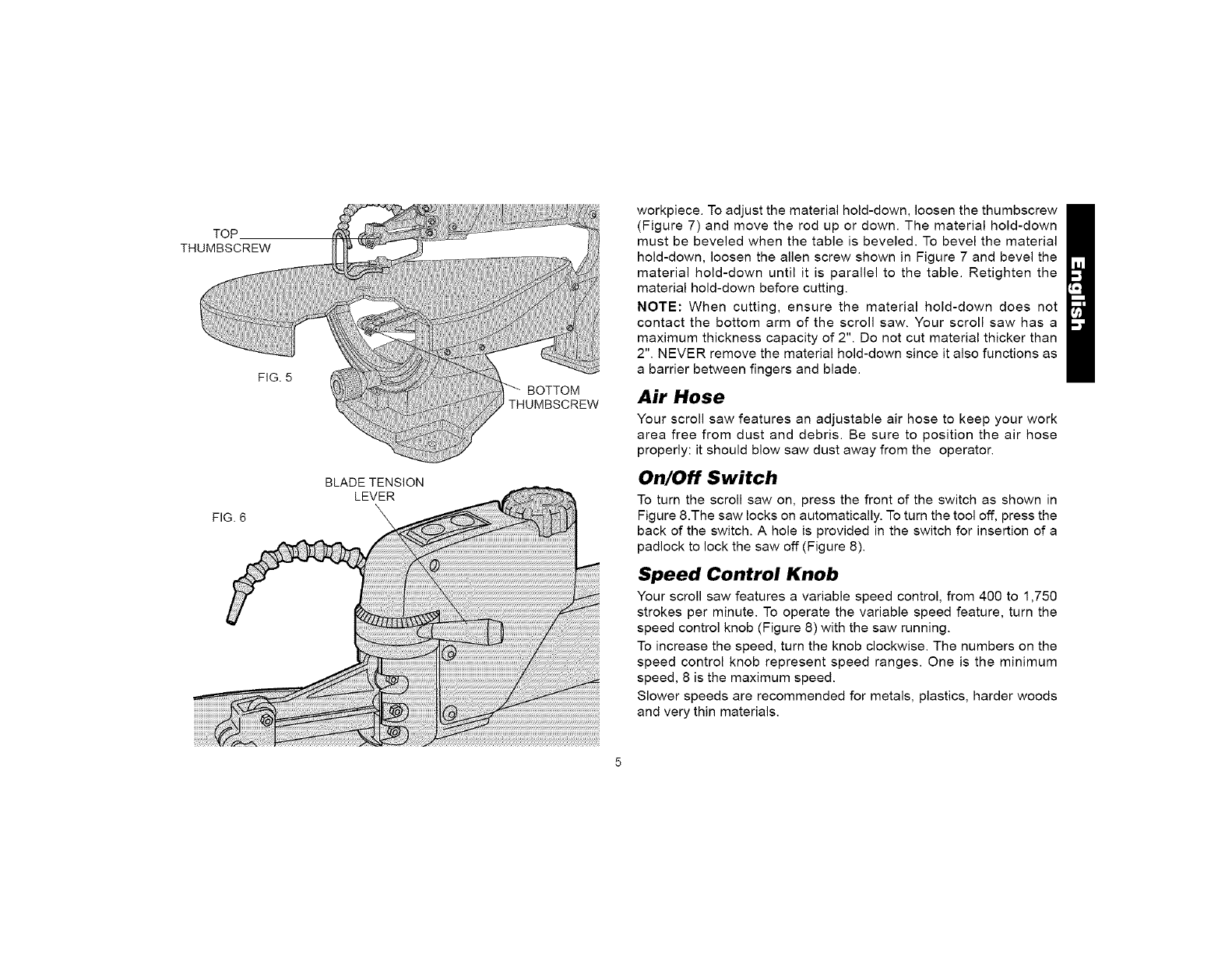

Material Hold.down

The material hold-down (Figure 7) should contact the surface of the

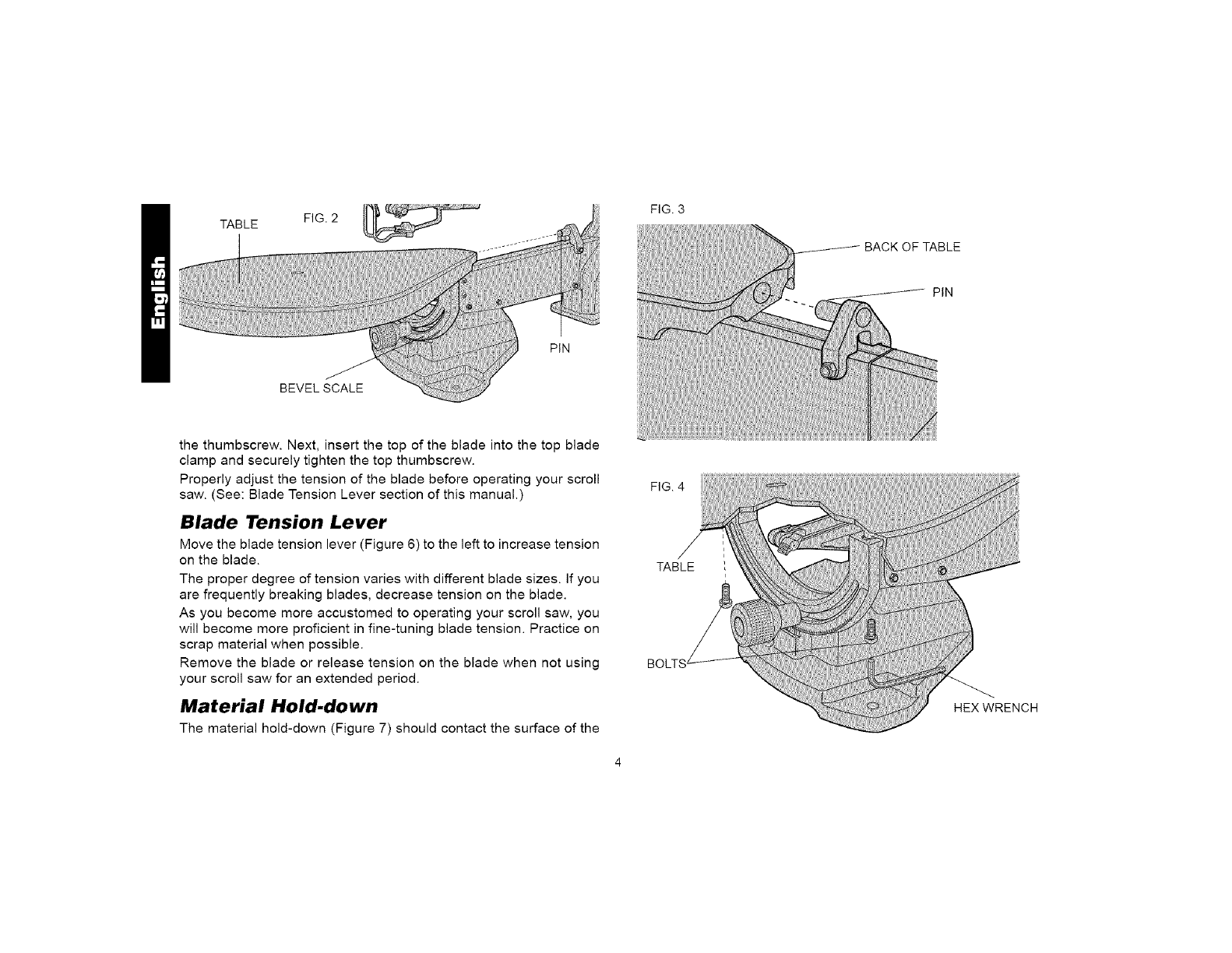

FIG. 4

TABLE

HEX WRENCH

TOP.

THUMBSCREW

FIG.5

FIG.6

BLADETENSION

LEVER

BOTTOM

workpiece.Toadjustthematerialhold-down,loosenthethumbscrew

(Figure7)andmovetherodupordown.Thematerialhold-down

mustbebeveledwhenthetableisbeveled.Tobevelthematerial

hold-down,loosentheallenscrewshowninFigure7andbevelthe

materialhold-downuntilit isparalleltothetable.Retightenthe

materialhold-downbeforecutting.

NOTE:Whencutting,ensurethematerialhold-downdoesnot

contactthebottomarmofthescrollsaw.Yourscrollsawhasa

maximumthicknesscapacityof2".Donotcutmaterialthickerthan

2".NEVERremovethematerialhold-downsinceitalsofunctionsas

abarrierbetweenfingersandblade.

Air Hose

Your scroll saw features an adjustable air hose to keep your work

area free from dust and debris. Be sure to position the air hose

properly: it should blow saw dust away from the operator.

On/Off Switch

To turn the scroll saw on, press the front of the switch as shown in

Figure 8.The saw locks on automatically. To turn the tool off, press the

back of the switch. A hole is provided in the switch for insertion of a

padlock to lock the saw off (Figure 8).

Speed Control Knob

Your scroll saw features a variable speed control, from 400 to 1,750

strokes per minute. To operate the variable speed feature, turn the

speed control knob (Figure 8) with the saw running.

To increase the speed, turn the knob clockwise. The numbers on the

speed control knob represent speed ranges. One is the minimum

speed, 8 is the maximum speed.

Slower speeds are recommended for metals, plastics, harder woods

and very thin materials.

FIG.7 MATERIAL

HOLD-DOWN

THUMBSCREW

JALLENSCREW

MATERIAL

HOLD-DOWN

PADLOCKHOLE

FIG.8

SPEEDCONTROLKNOB

Sawing

Hold material firmly against table. Always feed material toward the

blade. Feed the workpiece fast enough to allow the blade to cut, but

do not force material into the blade too quickly.

Beveling

The table of your scroll saw bevels 45 ° left and right. A detent is set at

0 °. To bevel the scroll saw table, loosen the bevel lock knob

(Figure 9), and bevel the table to the desired setting, indicated by the

bevel pointer.

NOTE: Before tilting the table for bevel cuts of 45°,check the

clearance around the lower thumbscrew. To facilitate an accurate 45

cut the thumbscrew and setscrew may need to change places. On the

setscrew side, sufficient clearance is available.

Fretwork

INSIDE CUTS

Your scroll saw is ideal for making inside cuts for detail work. To make

an inside cut:

1. Drill a pilot hole in your workpiece.

2. Make sure the blade tension lever is moved fully to the right

3. Loosen the top thumbscrew blade clamp.

4. Leaving the blade held in place by the bottom blade clamp, lift

the top arm of the scroll saw, as shown in Figure 10. Thread the

saw blade through the pilot hole in your workpiece and reattach

the blade by tightening the top thumbscrew.

5.Readjust the blade tension and begin the inside cut.

Alternately, you can loosen the bottom thumbscrew blade clamp in

step 3 above, and thread the blade through the top of the workpiece.

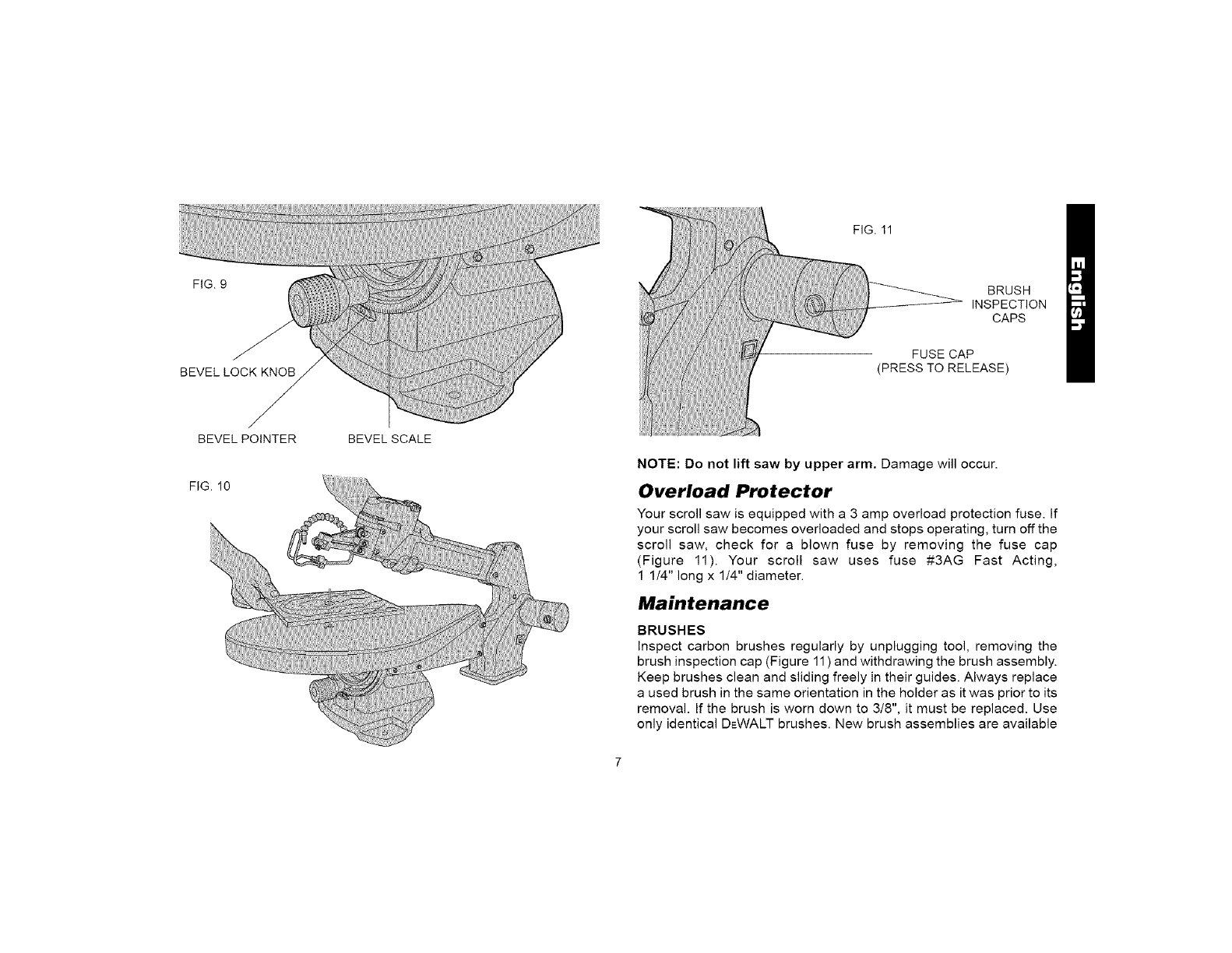

FIG.9

BEVELLOCKKNOB

BEVELPOINTER

FIG.!0

BEVELSCALE

FIG.11

BRUSH

INSPECTION

CAPS

FUSECAP

(PRESSTORELEASE)

NOTE:Donotliftsawbyupperarm.Damagewilloccur.

Overload Protector

Your scroll saw is equipped with a 3 amp overload protection fuse. If

your scroll saw becomes overloaded and stops operating, turn off the

scroll saw, check for a blown fuse by removing the fuse cap

(Figure 11). Your scroll saw uses fuse #3AG Fast Acting,

1 1/4" long x 1/4" diameter.

Maintenance

BRUSHES

Inspect carbon brushes regularly by unplugging tool, removing the

brush inspection cap (Figure 11 ) and withdrawing the brush assembly.

Keep brushes clean and sliding freely in their guides. Always replace

a used brush in the same orientation in the holder as it was prior to its

removal. If the brush is worn down to 3/8", it must be replaced. Use

only identical DEWALT brushes. New brush assemblies are available

atBlack&Deckerservicecenters.Thetoolshouldbeallowedto"run

in"(runatnoload)for10minutesbeforeusetoseatnewbrushes.

TABLE

Keep the table clean and free from oil, grease and pitch. Treat the

table with paste wax to help maintain its smooth finish.

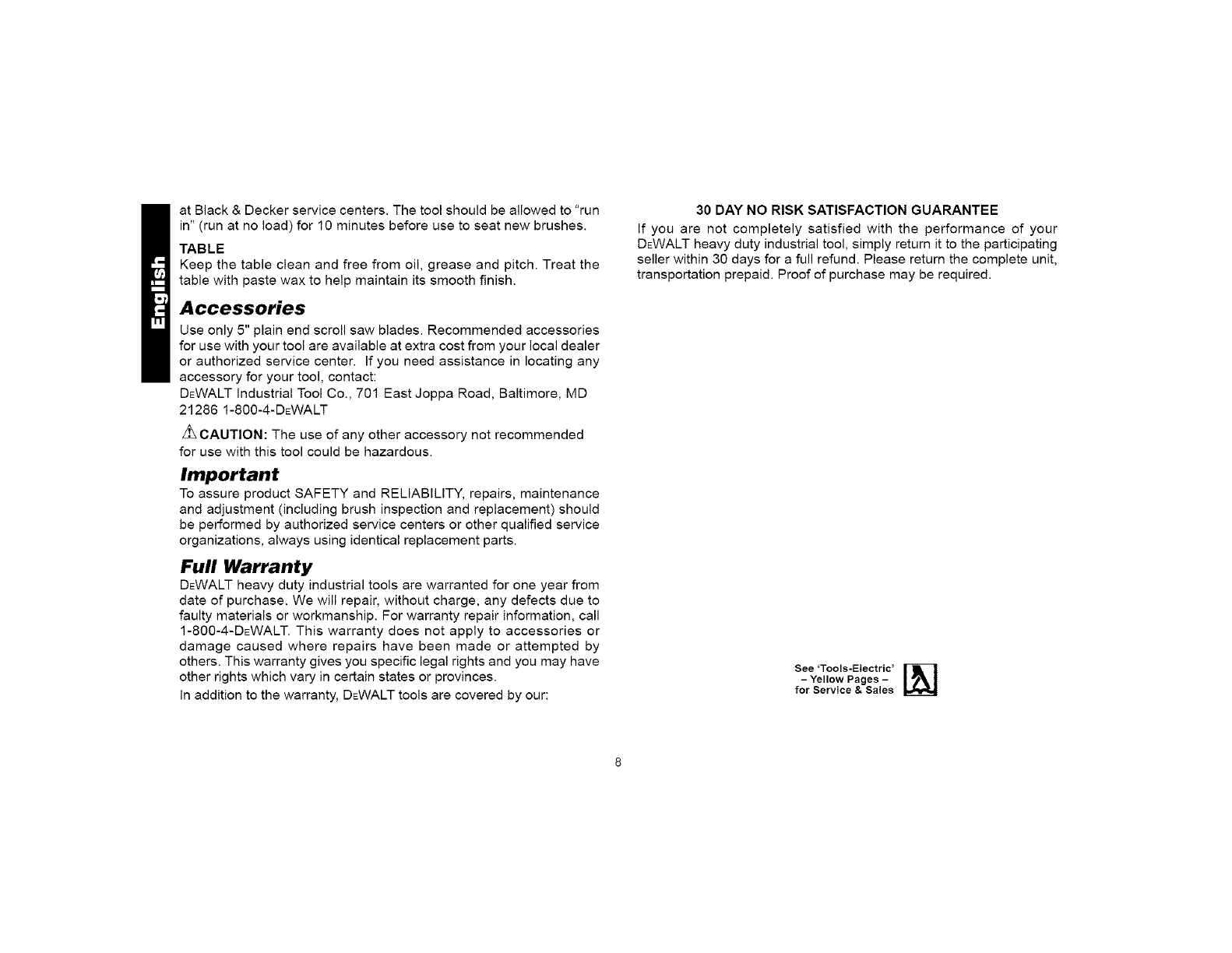

Accessories

Use only 5" plain end scroll saw blades. Recommended accessories

for use with your tool are available at extra cost from your local dealer

or authorized service center. If you need assistance in locating any

accessory for your tool, contact:

DEWALT industrial Tool Co., 701 East Joppa Road, Baltimore, MD

21286 1-800-4-DEWALT

z_CAUTION: The use of any other accessory not recommended

for use with this tool could be hazardous.

Important

To assure product SAFETY and RELIABILITY, repairs, maintenance

and adjustment (including brush inspection and replacement) should

be performed by authorized service centers or other qualified service

organizations, always using identical replacement parts.

Full Warranty

DEWALT heavy duty industrial tools are warranted for one year from

date of purchase. We will repair, without charge, any defects due to

faulty materials or workmanship. For warranty repair information, call

1-800-4-DEWALT. This warranty does not apply to accessories or

damage caused where repairs have been made or attempted by

others. This warranty gives you specific legal rights and you may have

other rights which vary in certain states or provinces.

In addition to the warranty, DEWALT tools are covered by our:

30 DAY NO RISK SATISFACTION GUARANTEE

If you are not completely satisfied with the performance of your

DEWALT heavy duty industrial tool, simply return it to the participating

seller within 30 days for a full refund. Please return the complete unit,

transportation prepaid. Proof of purchase may be required.

See 'Tools-Electric' [-_

- Yellow Pages -

for Service &Sales

_AVERTISSEMENT : PAR MESURE DE St_CURITI_ PERSONNELLE, LIRE LE GUIDE D'UTILISATION AVANT D'UTILISER LA SCIE.

NE PAS PORTER DE GANTS, DE CRAVATE, DE BIJOUX NI DE VETEMENTS AMPLES. PROTI_GER LA CHEVELURE LORSQU'ELLE EST

LONGUE. TOUJOURS PORTER DES LUNETTES DE SI_CURITI _. INSTALLER LA LAME AVEC LES DENTS POINTANT VERS LE BAS ET

VERS LA TABLE AVANT D'UTILISER LA SCIE. VERIFIER LE Rt_GLAGE DU LEVIER DE TENSION DE LA LAME AVANT D'UTILISER LA

SCIE TOUJOURS Rt_GLER LE DISPOSITIF DE RETENUE DE SORTE QU'IL EFFLEURE LE MATt_RIAU. ELOIGNER LES DOIGTS DE LA

LAME. BIEN MAITRISER LA PIECE tk OUVRER EN TOUT TEMPS. BIEN LA RETENIR CONTRE LA TABLE. NE JAMAIS RETIRER DES

PIECES COINCIDES NI COUPt_ES AVANT D'AVOIR MIS L'OUTIL HORS TENSION ET DE S'ETRE ASSURE DE L'IMMOBILISATION DE LA

LAME. PROTEGER DE LA PLUIE ET NE PAS UTILISER DANS DES ENDROITS HUMIDES. BIEN FIXER L'OUTIL AFIN D'EN I_VITER DES

MOUVEMENTS IMPRt_VUB. NE PASSE SERVIR DE L'OUTIL APRES AVOIR CONSOMMt _ DE L'ALCOOL OU DES DROGUES. LE NON-

RESPECT DU PRt_SENT AVERTISSEMENT COMPORTE DES RISQUES DE BLESSURES GRAVES.

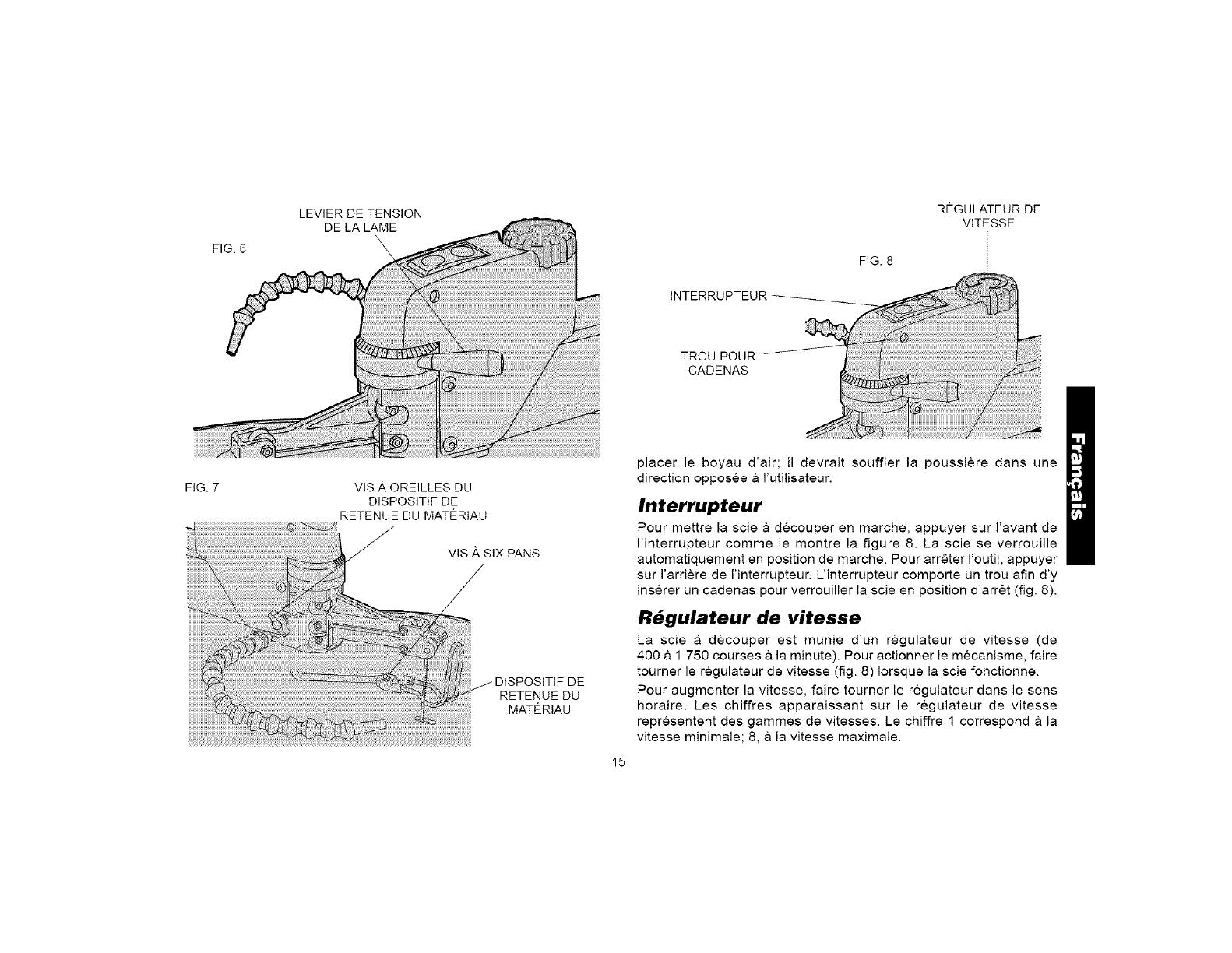

INTERRUPTEUR REGULATEUR DE VITESSE

LEVIER DE TENSION DE LA LAME-_-_--_-

BOYAU D'AIR

VIS A OREILLES

DU SERRE-LAME

BRAS SUPERIEUR

DISPOSITIF DE

COUVERCLES

D'INSPECT!ON

DES BALAIS

BOUTON DE VERROUILLAGE

DES BISEAUX

POUR TOUT RENSEIGNEMENT

SUPPLt_MENTAIRE SUR CET OUTIL OU TOUT

AUTRE O.UTIL DEWALT, COMPOSER SANS FRAIS

LE NUMERO : 1 800 4-DEWALT (1 800 433-9258) TROUS DE MONTAGE (3)

COUVERCLE DE

REMPLACEMENT DU

FUSIBLE

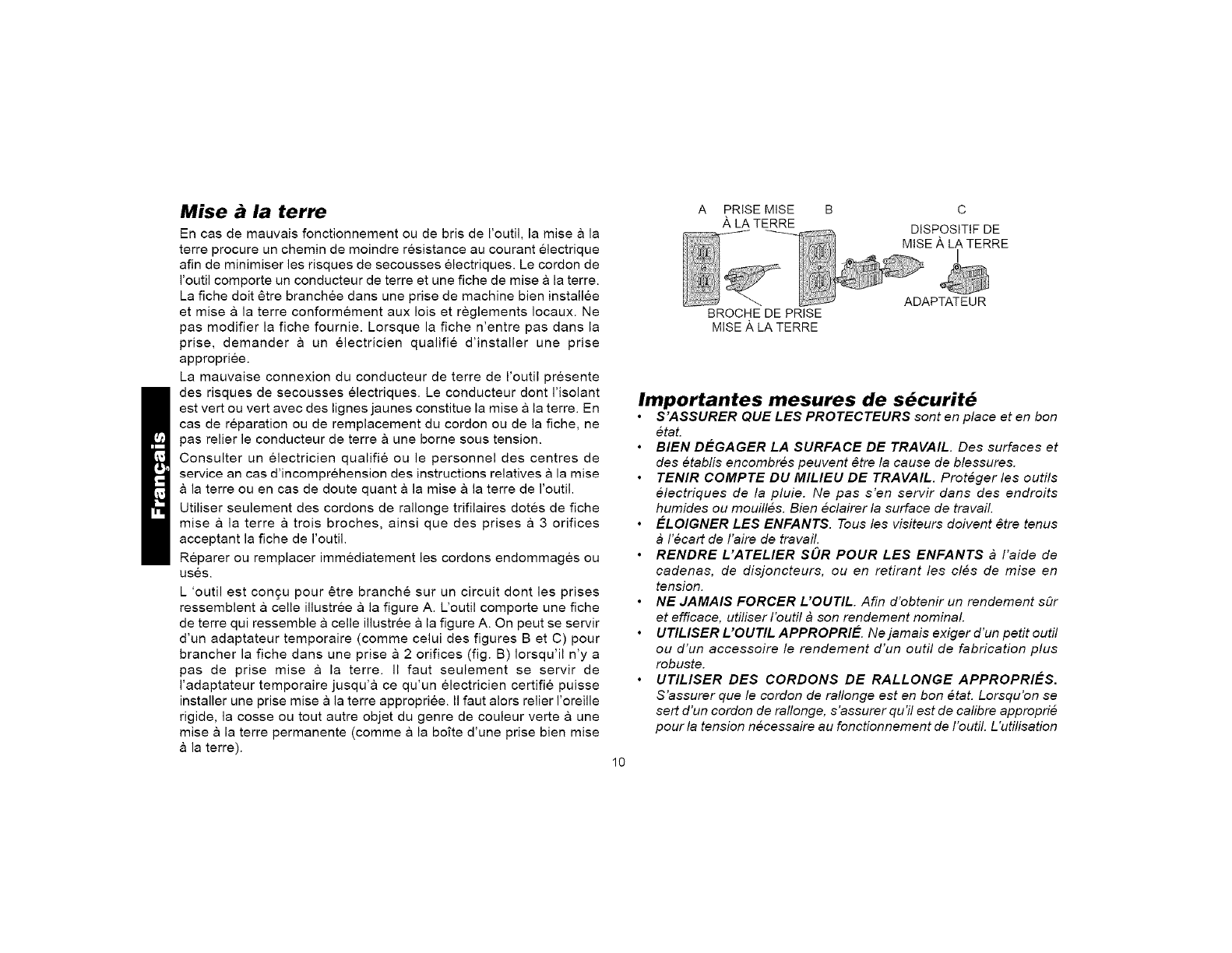

Mise a la terre

En cas de mauvais fonctionnement ou de bris de I'outil, la mise a la

terre procure un chemin de moindre resistance au courant electrique

afin de minimiser les risques de secousses electriques. Le cordon de

I'outil comporte un conducteur de terre et une fiche de mise & la terre.

La fiche dolt 6tre branchee darts une prise de machine bien installee

et mise & la terre conformement aux lois et reglements Iocaux. Ne

pas modifier la fiche fournie. Lorsque la fiche n'entre pas dans la

prise, demander a un electricien qualifie d'installer une prise

appropriee.

La mauvaise connexion du conducteur de terre de I'outil presente

des risques de secousses electriques. Le conducteur dont I'isolant

est vert ou vert avec des lignes jaunes constitue la mise & la terre. En

cas de reparation ou de remplacement du cordon ou de la fiche, ne

pas relier le conducteur de terre a une borne sous tension.

Consulter un electricien qualifie ou le personnel des centres de

service an cas d'incomprehension des instructions relatives a la raise

& la terre ou en cas de doute quant & la mise a la terre de I'outil.

Utiliser seulement des cordons de rallonge trifilaires dotes de fiche

mise & la terre a trois broches, ainsi que des prises & 3 orifices

acceptant la fiche de I'outil.

Reparer ou remplacer immediatement les cordons endommages ou

uses.

L 'outil est con£u pour 6tre branche sur un circuit dont les prises

ressemblent & celle iflustree a la figure A. L'outil comporte une fiche

de terre qui ressemble a celle illustree & la figure A. On peut se servir

d'un adaptateur temporaire (comme celui des figures Bet C) pour

brancher la fiche dans une prise a 2 orifices (fig. B) Iorsqu'il n'y a

pas de prise mise & la terre. II faut seulement se servir de

I'adaptateur temporaire jusqu'a ce qu'un electricien certifie puisse

installer une prise mise a la terre appropriee. II faut alors relier I'oreifle

rigide, la cosse ou tout autre objet du genre de couleur verte & une

mise a la terre permanente (comme & la bofte d'une prise bien mise

& la terre).

A PRISE MISE B C

_, LA TERRE DISPOSITIF DE

BROCHE DE PRISE

MISE ,&,LA TERRE

ADAPTATEUR

Importantes mesures de s_curit_

S'ASSURER QUE LES PROTECTEURS sont en place et en bon

etat.

•BIEN DF:GAGER LA SURFACE DE TRAVAIL. Des surfaces et

des #tablis encombres peuvent @tre la cause de blessures.

TENIR COMPTE DU MILIEU DE TRAVAIL. Proteger les outils

electriques de la pluie. Ne pas s'en servir dans des endroits

humides ou mouilles. Bien eclairer la surface de travail.

• F=LOIGNER LES ENFANTS. Tousles visiteurs doivent @tre tenus

I'_cart de I'aire de travail.

•RENDRE L'ATELIER SOR POUR LES ENFANTS a I'aide de

cadenas, de disjoncteurs, ou en retirant les cles de mise en

tension.

• NE JAMAIS FORCER L'OUTIL. Afin d'obtenir un rendement s_r

et efficace, utiliser I'outil a son rendement nominal.

UTILISER L'OUTIL APPROPRIF=. Ne jamais exiger d'un petit outil

ou d'un accessoire le rendement d'un outil de fabrication plus

robuste.

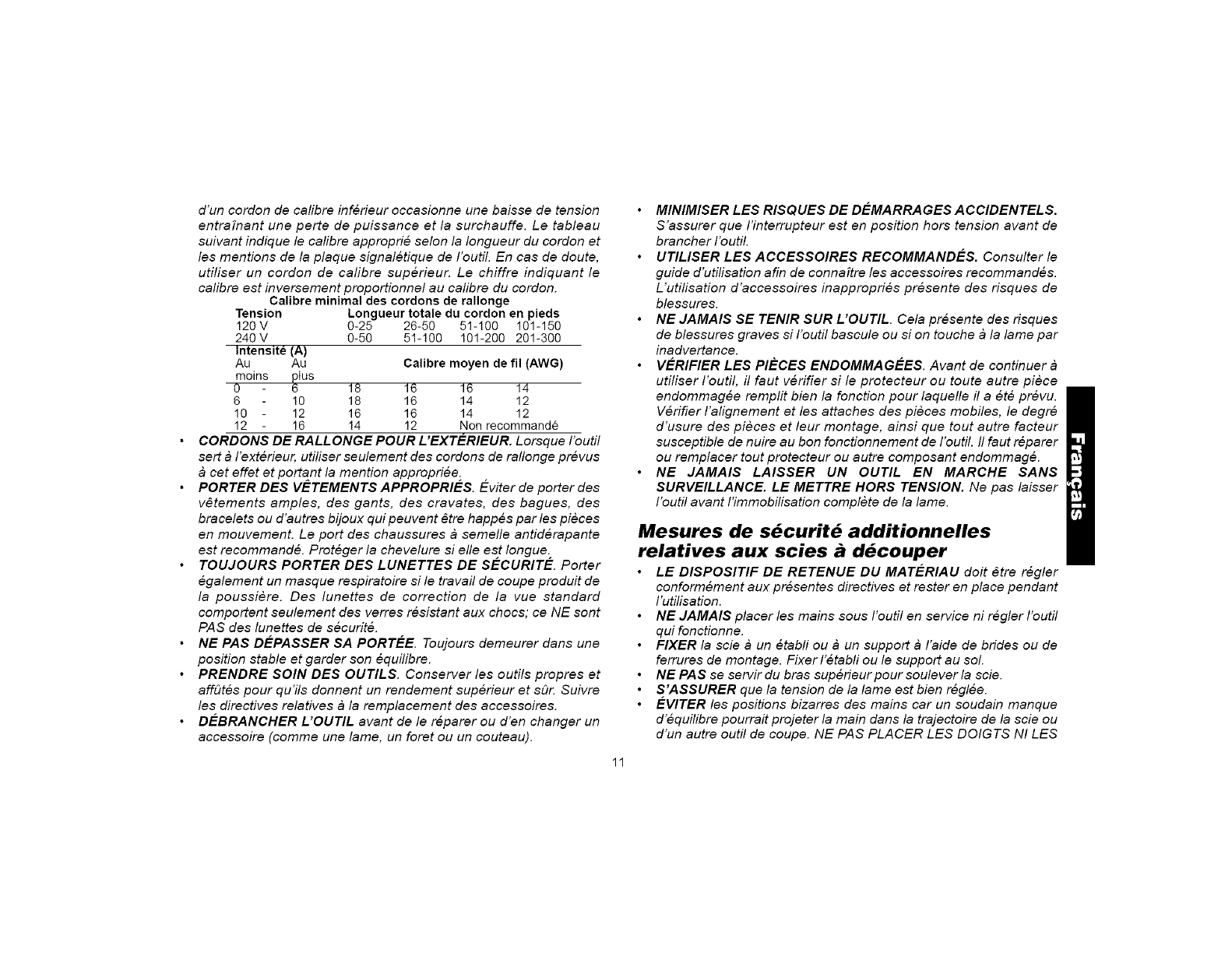

UTILISER DES CORDONS DE RALLONGE APPROPRIF=S.

S'assurer que le cordon de rallonge est en bon etat. Lorsqu'on se

sert d'un cordon de rallonge, s'assurer qu'il est de calibre appropri_

pour la tension necessaire au fonctionnement de I'outil. L'utilisation

d'un cordon de calibre inf_rieur occasionne une baisse de tension

entrainant une perte de puissance et la surchauffe. Le tableau

suivant indique le calibre approprie selon la Iongueur du cordon et

les mentions de la plaque signal_tique de Ibutil. En cas de doute,

utiliser un cordon de calibre superieur. Le chiffre indiquant le

calibre est inversement proportionnel au calibre du cordon.

Calibre minimal des cordons de rallonge

Tension

120 V

240 V

Intensite (A)

Au Au

moins pius

0 - 6

6 !0

10 12

12 16

Longueur totale du cordon en pieds

0-25 26-50 51-100 !01-150

0-50 51-!00 101-200 201-300

Calibre moyen defil(AWG)

18 16 16 14

16 16 14 12

!4 12 Non recommand6

•CORDONS DE RALLONGE POUR L'EXTERIEUR. Lorsque Ibutil

sert a I'exterieur, utiliser seulement des cordons de rallonge prevus

cet effet et portant la mention appropriee.

• PORTER DES VETEMENTS APPROPRIF=S. Eviter de porter des

v_tements ample& des gants, des cravates, des bagues, des

bracelets ou d'autres bijoux qui peuvent _tre happ_s par les pieces

en mouvement. Le port des chaussures a semelle antiderapante

est recommand& Prot_ger la chevelure si elle est Iongue.

•TOUJOURS PORTER DES LUNETTES DE SE-CURITE. Porter

_galement un masque respiratoire si le travail de coupe produit de

la poussi_re. Des lunettes de correction de la vue standard

comportent seulement des verres resistant aux chocs; ce NE sont

PAS des lunettes de securit&

• NE PAS DF=PASSER SA PORTF=E. Toujours demeurer dans une

position stable et garder son _quilibre.

•PRENDRE SOIN DES OUTILS. Conserver les outils propres et

affEtt_s pour qu'ils donnent un rendement sup_rieur et seth Suivre

les directives relatives a la remplacement des accessoires.

• DF=BRANCHER L'OUTIL avant de le reparer ou d'en changer un

accessoire (comme une lame, un foret ou un couteau).

• MINIMISER LES RISQUES DE DEMARRAGES ACCIDENTELS.

S'assurer que I'interrupteur est en position hors tension avant de

brancher Ibutil.

UTILISER LES ACCESSOIRES RECOMMANDF=S. Consulter le

guide d'utilisation afin de connaffre les accessoires recommand_s.

L'utilisation d'accessoires inappropri_s presente des risques de

blessures.

• NE JAMAIS SE TENIR SUR L'OUTIL. Cela presente des risques

de blessures graves si I'outil bascule ou si on touche a la lame par

inadvertance.

VF=RIFIER LES PI[ECES ENDOMMAGF=ES. Avant de continuer

utiliser I'outil, il faut verifier si le protecteur ou toute autre pi&ce

endommag_e remplit bien la fonction pour laquelle il a _t_ pr_vu.

Verifier I'alignement et les attaches des pi&ces mobiles, le degre

d'usure des pi&ces et leur montage, ainsi que tout autre facteur

susceptible de nuire au bon fonctionnement de I'outil. fl faut reparer

ou remplacer tout protecteur ou autre composant endommag&

• NE JAMAIS LAISSER UN OUTIL EN MARCHE SANS

SURVEILLANCE. LE METTRE HORS TENSION. Ne pas laisser

I'outil avant I'immobilisation complete de la lame.

Mesures de s_curit_ additionnelles

relatives aux scies a d_couper

• LE DISPOSITIF DE RETENUE DU MATF:RIAU doit @tre regler

conform_ment aux presentes directives et rester en place pendant

I'utilisation.

• NE JAMAIS placer les mains sous I'outil en service ni r_gler Ibutil

qui fonctionne.

• FIXER la scie a un _tabfi ou a un support a I'aide de brides ou de

ferrures de montage. Fixer l'etabli ou le support au sol.

• NE PASse servir du bras sup_rieur pour soulever la scie.

S,'ASSURER que la tension de la lame est bien r_glee.

• EVlTER les positions bizarres des mains car un soudain manque

d'equilibre pourraff projeter la main dans la trajectoire de la scie ou

d'un autre outil de coupe. NE PAS PLACER LES DOIGTS NI LES

MAINSDANSLATRAJECTOIREDELALAME.

•LORSQU'ON RETIRE de petites pieces a ouvrer ou q u'on nettoie

la table, s'assurer que la scie est en position d'ARRET et que la

lame est immobilis_e.

• NE JAMAIS mettre la scie EN MARCHE avant d'avoir liber_ la

table de tous les outils, bouts de bois inutiles, etc., a I'exception de

la piece a ouvrer et des dispositifs connexes d'alimentation ou de

soutien necessaires a la t_che.

• VF=RIFIER la dimension et le type de la lame.

• NE PAS d_couper un materiau qui n'a pas de surface plane

moins de le soutenir convenablement.

• SOUTENIR fermement le mat_riau contre la table et I'alimenter

dans les dents de la lame a une vitesse mod_r_e.

• METTRE LE MO TEUR HORS TENSION si on n'arrive pas a retirer

le mat_riau d'une coupe incomplete. Couper a la vitesse appropriee

la t_che.

• EFFECTUER des coupes pour alleger le materiau avant de

d_couper de Iongues courbes.

z_ MISE EN GARDE : Certaines essences de bois renferment des

agents de conservation (comme de I'arseniate de cuivre et de

chrome) qui peuvent _tre toxiques. Lorsqu'on dolt couper de tels

mat_riaux, prendre des mesures supplementaires afin d'_viter

d'inhaler les vapeurs toxiques et de minimiser les contacts avec la

peau.

• UTILISER un masque respiratoire et des lunettes de securit_ lots

de la coupe.

• S'ASSURER QUE LES PROTECTEURS sont en place et en bon

_tat.

• S'ASSURER que les doigts ne sont pas en contact avec les

bomes du cordon d'alimentation Iorsqu'on branche la fiche clans

la prise ou qu'on I'en debranche.

• NE JAMAIS forcer le materiau dans la lame.

z._AVERTISSEMENT : Ne pas laisser I'habitude (acquise avec

I'utilisation fr_quente de la scie) remplacer les mesures de s_curite

suivantes. Toujours se rappeler qu'une fraction de seconde

d'inattention suffit a infliger de graves blessures.

Z_AVERTISSEMENT : Certains outils, tels que les sableuses

electriques, les scies, les meules, les perceuses ou certains autres

outils de construction, peuvent soulever de la poussiere contenant des

produits chimiques susceptibles d'entraTner le cancer, des

malformations congenitales ou pouvant 6tre nocifs pour le systeme

reproductif. Parmi ces produits chimiques, on retrouve :

• le plomb darts les peintures a base de plomb;

• la silice cristalline dans les briques et le ciment et autres produits de

ma£onnerie;

• I'arsenic et le chrome dans le bois de sciage ayant subi un

traitement chimique (CCA).

Le risque associe a de telles expositions peut varier selon la frequence

avec laquelle on effectue ces travaux. Pour reduire I'exposition & de

tels produits, il faut travailler dans un endroit bien ventile et utiliser

I'equipement de s6curite approprie tel un masque anti-poussieres

specialement con£u pour filtrer les particules microscopiques.

CONSERVER CES MESURES.

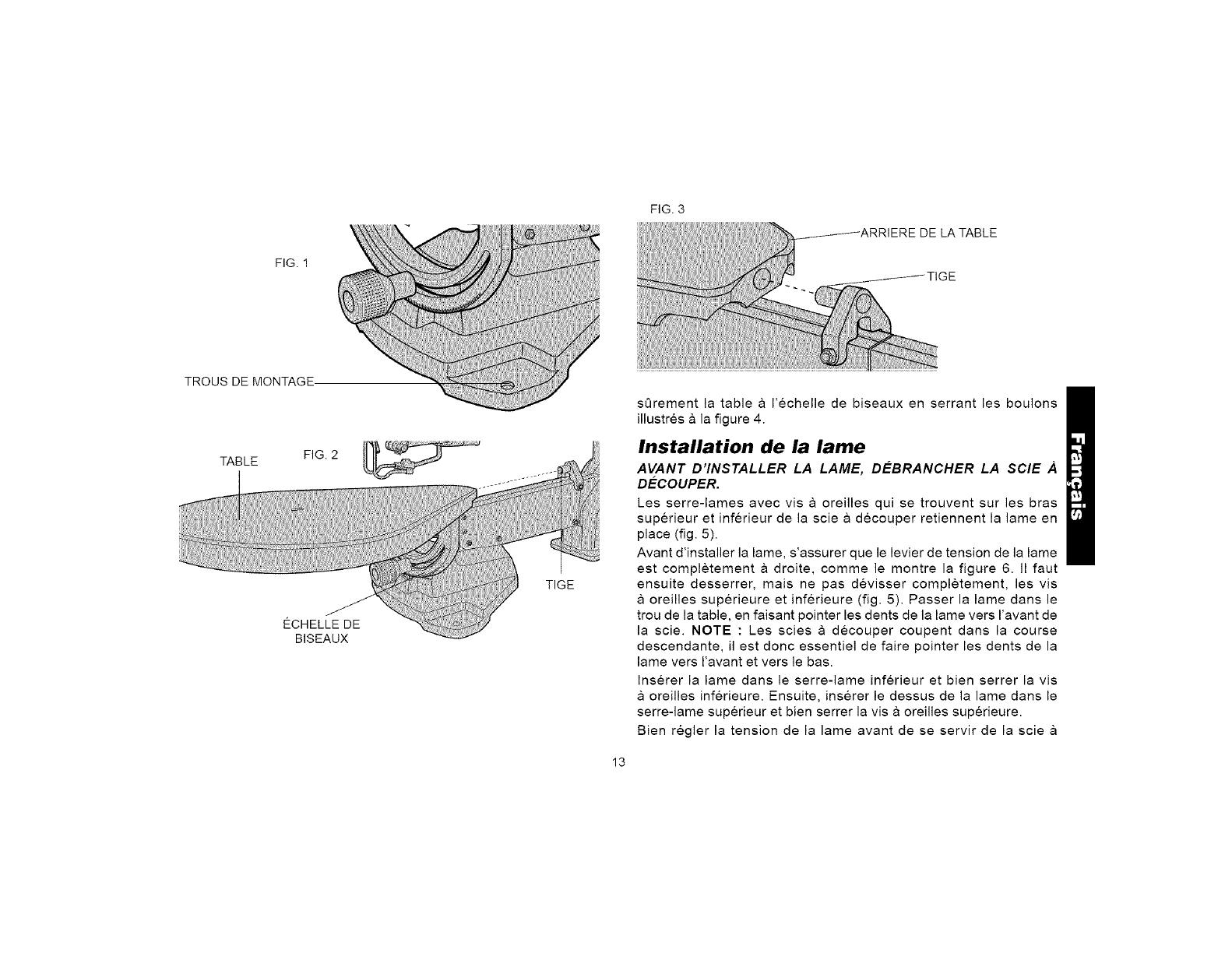

Montage

Le socle de la scie a decouper comporte trois trous afin d'en faciliter

le montage sur une table ou un etabli (fig. 1). Toujours monter

fermement la scie afin d'en prevenir le mouvement.

Assemblage

La scie est completement assemblee & I'exception de la table et de

la lame. Pour installer la table, il faut d'abord inserer la tige qui se

trouve & I'arriere du bras darts le trou qui se trouve & I'arriere de la

table (fig. 2). Pousser la table jusqu'& ce que sa surface arriere

repose contre le bras et que la tige est completement ins6ree dans la

table (fig. 3).

Se servir de la cle hexagonale fournie dans I'emballage pour fixer

TABLE

FIG.1

FIG.2

ECHELLEDE

BISEAUX

TIGE

FIG.3

LATABLE

sOrementlatableaI'echelledebiseauxenserrantlesboulons

illustres&lafigure4.

Installation de la lame

AVANT D'INSTALLER LA LAME, DEBRANCHER LA SCIE A

DECOUPER,

Les serre-lames avec visa oreilles qui se trouvent sur les bras

superieur et inferieur de la scie & decouper retiennent la lame en

place (fig. 5).

Avant d'installer la lame, s'assurer que le levier de tension de la lame

est completement a droite, comme le montre la figure 6. II faut

ensuite desserrer, mais ne pas devisser completement, les vis

oreilles superieure et inferieure (fig. 5). Passer la lame darts le

trou de la table, en faisant pointer les dents de la lame vers I'avant de

la scie. NOTE : Les scies & decouper coupent dans la course

descendante, il est donc essentiel de faire pointer les dents de la

lame vers I'avant et vers le bas.

Inserer la lame dans le serre-lame inferieur et bien serrer la vis

oreilles inferieure. Ensuite, inserer le dessus de la lame dans le

serre-lame superieur et bien serrer la vis & oreilles superieure.

Bien regler la tension de la lame avant de se servir de la scie

decouper.(Consulterlarubriquerelativealatensiondelalamedu

presentguide.)

Levier de tension de la lame

Deplacer le levier de tension de la lame (fig. 6) vers la gauche afin

d'augmenter la tension de la lame.

La tension appropriee depend de la dimension de la lame. Les lames

fines necessitent plus de tension; les plus grosses, moins. Lorsque

les lames cassent souvent, diminuer la tension de la lame.

Lorsqu'on connaTt bien le fonctionnement de la scie & decouper, il est

plus facile de regler precis6ment la tension de la lame. Pratiquer sur

des echantillons Iorsque c'est possible.

Retirer la lame ou degager la tension de la lame Iorsqu'on ne se sert

pas de la lame pendant de Iongues periodes.

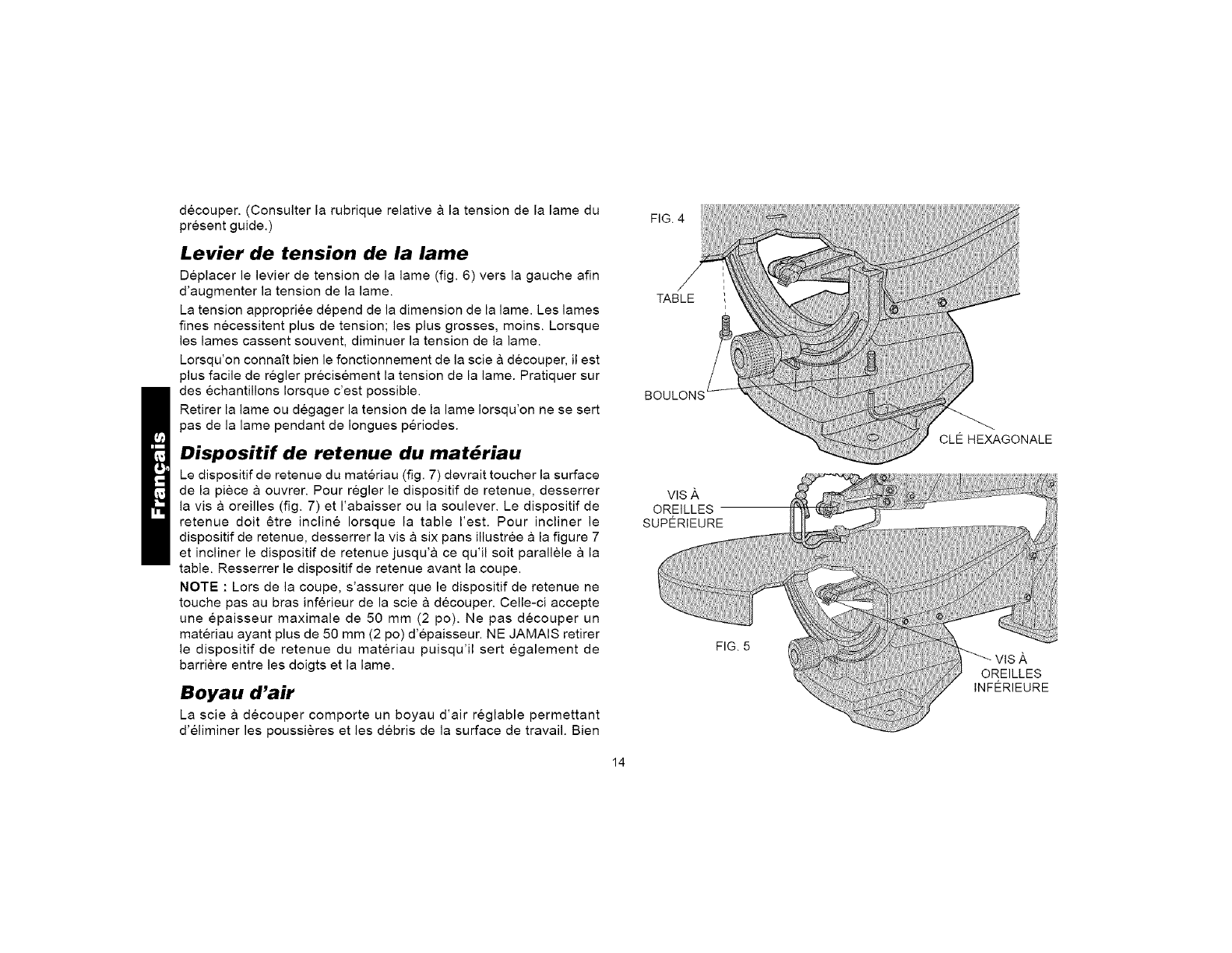

Dispositif de retenue du mat_riau

Le dispositif de retenue du materiau (fig. 7) devrait toucher la surface

de la piece & ouvrer. Pour regler le dispositif de retenue, desserrer

la vis & oreilles (fig. 7) et I'abaisser ou la soulever. Le dispositif de

retenue dolt 6tre incline Iorsque la table I'est. Pour incliner le

dispositif de retenue, desserrer la vis & six pans illustree & la figure 7

et incliner le dispositif de retenue jusqu'a ce qu'il soit parallele a la

table. Resserrer le dispositif de retenue avant la coupe.

NOTE : Lors de la coupe, s'assurer que le dispositif de retenue ne

touche pas au bras inferieur de la scie & decouper. Celle-ci accepte

une epaisseur maximale de 50 mm (2 po). Ne pas decouper un

materiau ayant plus de 50 mm (2 po) d'epaisseur. NE JAMAIS retirer

le dispositif de retenue du materiau puisqu'il sert egalement de

barriere entre les doigts et la lame.

Boyau d'air

La scie & decouper comporte un boyau d'air reglable permettant

d'eliminer les poussieres et les debris de la surface de travail. Bien

FIG. 4

TABLE

VlSA

OREILLES

SUPI_RIEURE

FIG. 5

CLEHEXAGONALE

OREILLES

INFERIEURE

FIG.6

LEVIERDETENSION

DELALAME

INTERRUPTEUR

TROUPOUR

CADENAS

FIG.8

REGULATEURDE

VITESSE

FIG.7 VlS,_ OREILLES DU

DISPOSITIF DE

RETENUE DU MATERIAU

VlS ,_ SIX PANS

RETENUE DU

MATERIAU

placer le boyau d'air; il devrait souffler la poussiere dans une

direction opposee & I'utilisateur.

Interrupteur

Pour mettre la scie & decouper en marche, appuyer sur I'avant de

I'interrupteur comme le montre la figure 8. La scie se verrouille

automatiquement en position de marche. Pour arr6ter I'outil, appuyer

sur I'arriere de I'interrupteur. L'interrupteur comporte un trou afin d'y

inserer un cadenas pour verrouiller la scie en position d'arr6t (fig. 8).

R_gulateur de vitesse

La scie & decouper est munie d'un regulateur de vitesse (de

400 & 1 750 courses a la minute). Pour actionner le mecanisme, faire

tourner le regulateur de vitesse (fig. 8) Iorsque la scie fonctionne.

Pour augmenter la vitesse, faire tourner le regulateur dans le sens

horaire. Les chiffres apparaissant sur le regulateur de vitesse

representent des gammes de vitesses. Le chiffre 1 correspond a la

vitesse minimale; 8, a la vitesse maximale.

IIestconseilled'utiliserlesbassesvitessespourdecouperdes

metaux,desplastiques,desfeuillusetdesmateriauxtresminces.

Coupe

Retenir le materiau fermement contre la table. Toujours alimenter le

materiau vers la lame. Alimenter le piece & ouvrer assez rapidement

pour permettre & la lame de decouper mais ne pas forcer le materiau

dans la lame trop vite.

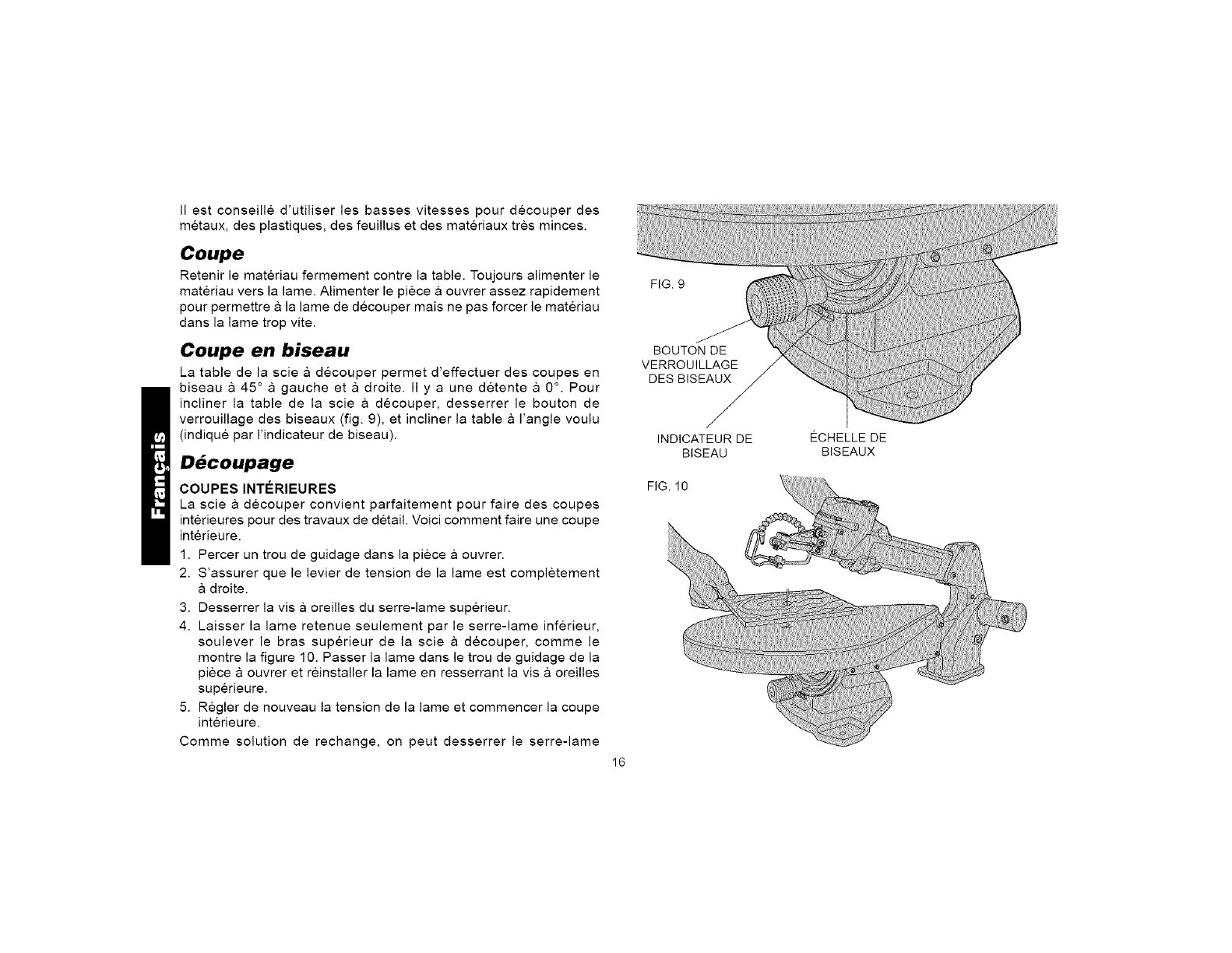

Coupe en biseau

La table de la scie & decouper permet d'effectuer des coupes en

biseau & 45 ° a gauche eta droite. II y a une detente a 0 °. Pour

incliner la table de la scie & decouper, desserrer le bouton de

verrouillage des biseaux (fig. 9), et incliner la table a I'angle voulu

(indique par I'indicateur de biseau).

D_coupage

COUPES INTI_RIEURES

La scie a decouper convient parfaitement pour faire des coupes

interieures pour des travaux de detail. Voici comment faire une coupe

interieure.

1. Percer un trou de guidage darts la piece & ouvrer.

2. S'assurer que le levier de tension de la lame est completement

droite.

3. Desserrer la vis & oreilles du serre-lame superieur.

4. Laisser la lame retenue seulement par le serre-lame inferieur,

soulever le bras superieur de la scie a decouper, comme le

montre la figure 10. Passer la lame darts le trou de guidage de la

piece & ouvrer et reinstaller la lame en resserrant la vis & oreilles

superieure.

5. Regler de nouveau la tension de la lame et commencer la coupe

interieure.

Comme solution de rechange, on peut desserrer le serre-lame

FIG. 9

BOUTON DE

VERROUILLAGE

DES BISEAUX

INDICATEUR DE

BISEAU

FIG. 10

ECHELLE DE

BISEAUX

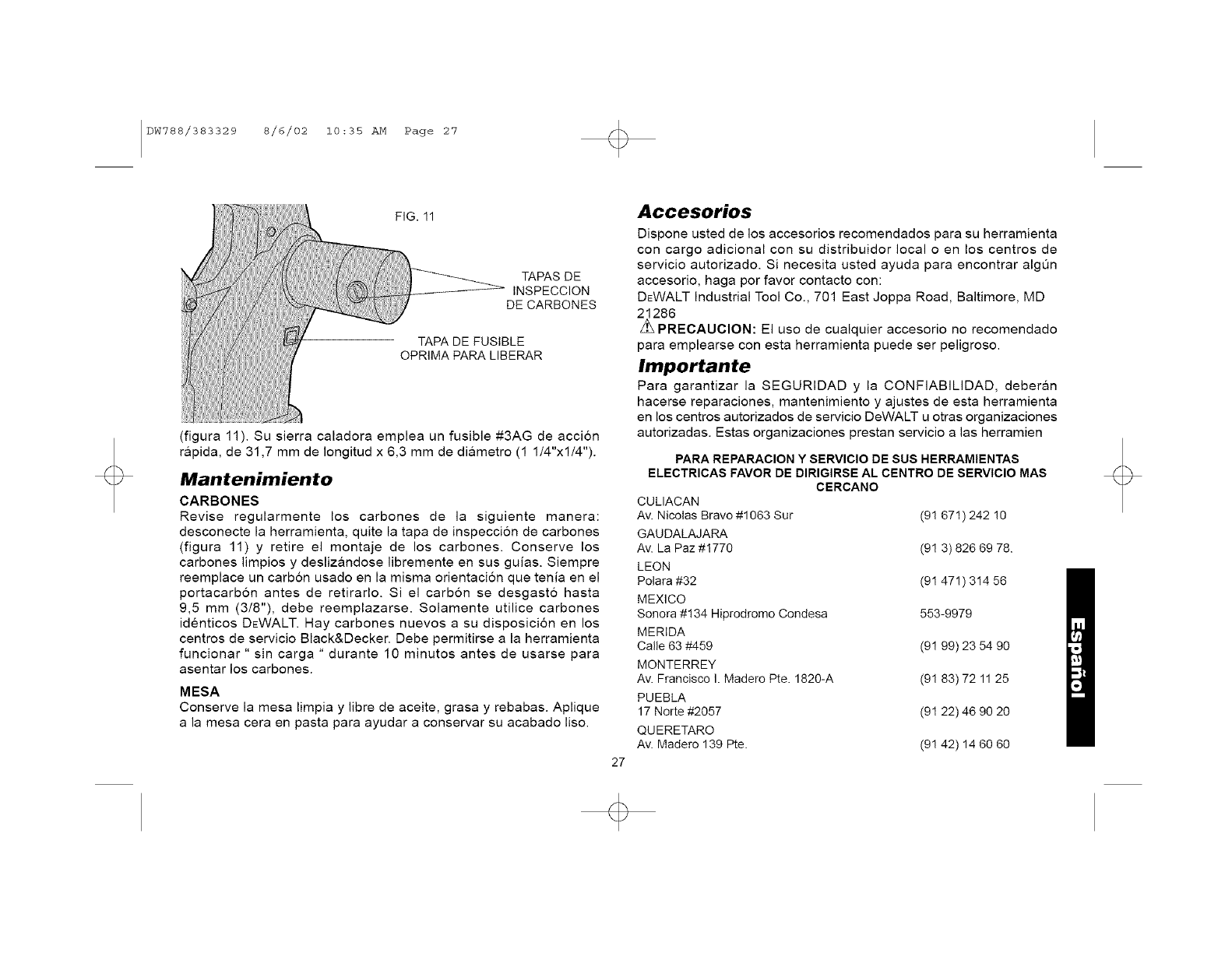

FIG.11

OUVERCLES

D'INSPECTION

DESBALAIS

COUVERCLEDUFUSIBLE

(APPUYERPOURDEGAGER)

inferieuraI'etape3prec6denteetpasserlalameatraversledessus

delapieceaouvrer.

NOTE :Ne pas soulever la scie en saisissant le bras sup_rieur,

au risque de I'endommager.

Limiteur de surcharge

La scie & decouper est dotee d'un fusible de protection contre les

surcharges de 3 A. En cas de surcharge et d'arr6t de la scie

& decouper, mettre la scie & decouper hors tension et verifier si le

fusible a saute en retirant le couvercle du fusible (fig. 11). II faut

utiliser un fusible mod. n ° 3AG, a action rapide, de 31,7 mm

(1 114 po) de Iongueur et de 6,3 mm (1/4 po) de diametre, avec la

scie & decouper.

Entretien

BALAIS

Inspecter reguli6rement les balais de carbone en debranchant

d'abord la scie, en retirant le couvercle d'inspection des balais

(fig. 11) et en sortant I'assemblage balais. S'assurer que les balais

sont propres et qu'ils glissent bien dans leurs guides. Toujours

remplacer les balais uses par des balais places darts le m6me sens

darts le porte-balais. Lorsque le balai est use jusqu'a 10 mm (3/8 po),

il faut le remplacer. N'utiliser que des balais de rechange identiques

DEWALT. On peut se procurer des balais de rechange aux centres de

service Black & Decker. II faut laisser I'outil fonctionner a vide (sans

charge) pendant dix minutes avant de I'utiliser afin de permettre aux

nouveaux balais de s'installer.

TABLE

S'assurer que la table est toujours propre et libre de toute tache

d'huile, de graisse et de goudron. Traiter la table avec de la cire en

p&te afin d'en conserver le fini satin&

Accessoires

Les accessoires recommandes pour I'outil sont vendus separ6ment

chez les detaillants et au centre de service autorise de la region.

Pour trouver un accessoire, priere de communiquer a I'adresse

suivante ou composer le numero suivant.

DEWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD

21286 E.-U.E 1 (800)4-DEWALT (433-9258)

Z_ MISE EN GARDE : L'utilisation de tout accessoire non

recommande peut 6tre dangereuse.

Important

Pour assurer la SECURITE D'EMPLOI et la FIABILITE de I'outil, n'en

confier la reparation, I'entretien et les rajustements (y compris

I'inspection et le remplacement des balais) qu'au personnel d'un

centre de service DEWALT ou d'un atelier d'entretien autorise

n'utilisant que des pieces de rechange identiques.

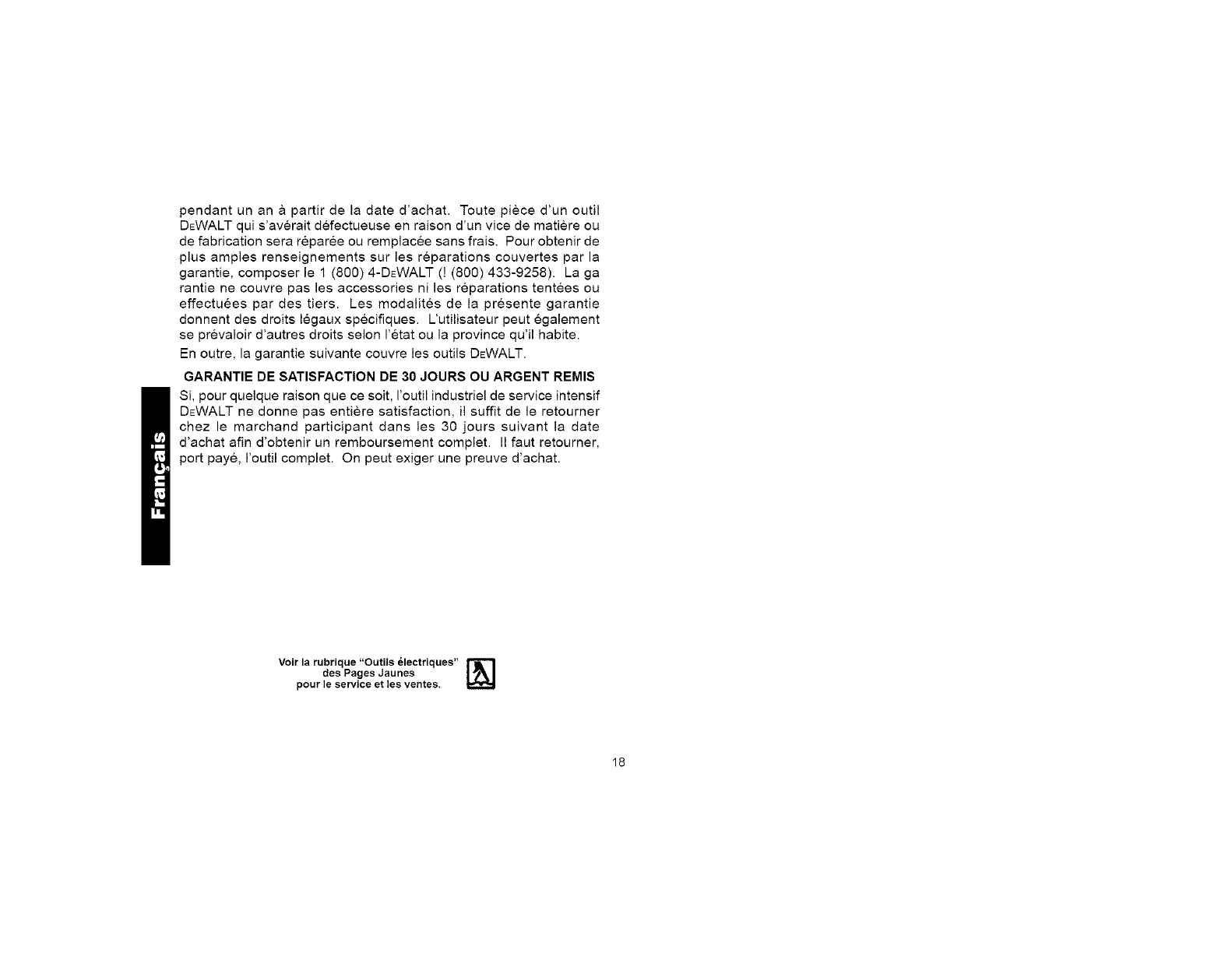

Garantie complete

Les outils industriels de service intensif DEWALT sont garantis

pendantunanapartirdeladated'achat.Toutepieced'unoutil

DEWALTquis'averaitdefectueuseenraisond'unvicedematiereou

defabricationserar6pareeouremplaceesansfrais.Pourobtenirde

plusamplesrenseignementssurlesreparationscouvertesparla

garantie,composerle1(800)4-DEWALT(!(800)433-9258).Laga

rantienecouvrepaslesaccessoriesnilesreparationstenteesou

effectueespardestiers.Lesmodalitesdelapresentegarantie

donnentdesdroitslegauxspecifiques.L'utilisateurpeutegalement

seprevaloird'autresdroitsselonI'etatoulaprovincequ'ilhabite.

Enoutre,lagarantiesuivantecouvrelesoutilsDEWALT.

GARANTIE DE SATISFACTION DE 30 JOURS OU ARGENT REMIS

Si, pour quelque raison que ce soit, I'outil industriel de service intensif

DEWALT ne donne pas entiere satisfaction, il suffit de le retoumer

chez le marchand participant dans les 30 jours suivant la date

d'achat afin d'obtenir un remboursement complet. II faut retourner,

port paye, I'outil complet. On peut exiger une preuve d'achat.

Voir la rubrique "Outils _lectriques"

des Pages Jaunes

pour le service et les ventes.

Z_ADVERTENCIA:PORSUPROPIASEGURIDAD,LEAELMANUALDEINSTRUCCIONESANTESDEOPERARLASIERRA• NO

UTILICEGUANTES,CORBATA,JOYASOPRENDASDEVESTIRFLOJAS• PROTEJASEELCABELLOSILOTIENELARGO• UTILICE

SIEMPREPROTECCIONPARALOSOJOS• INSTALELASEGUETACONLOSDIENTESAPUNTANDOHACIAABAJOYHACIALAMESA

ANTESDEOPERARLASIERRA• CONSERVELATENSIONDELASEGUETAAPROPIADAMENTEYLAGUARDAANTESDEOPERAR

LASIERRA• SIEMPREAJUSTEELSUJETADORDEMATERIALDEMANERAQUELIBREAPENASLAPIEZADETRABAJO•

CONSERVELOSDEDOSADISTANCIASEGURADELASEGUETA• CONSERVESIEMPREELCONTROLDELAPIEZADETRABAJO-

SUJETELACONFIRMEZACONTRALAMESA• NUNCARETIREPIEZASATASCADASNIDESPRENDIDASHASTAHABERAPAGADO

LASIERRAYDESPUESQUELASEGUETASEHAYADETENIDO• NOSEEXPONGAALALLUVIANISEUTILICEENLUGARES

INUNDADOS• ASEGURELAHERRAMIENTADEMANERAAPROPIADAPARAEVITARMOVIMIENTOSINESPERADOS• NOOPERE

ESTAMAQUINABAJOLAINFLUENCIADELALCOHOLUOTRASDROGAS• NOSEGUIRESTASADVERTENCIASPUEDEOCASIONAR

LESIONESPERSONALESDEGRAVEDAD.

INTERRUPTORDEENCENDIDOYAPAGADO PERILLADECONTROLDEVELOCIDAD

PALANCADETENSION

DELASEGUETA

MANGUERADEAIRE BRAZOSUPERIOR

MARIPOSADEFIJACION

DELASEGUETA

SUJETADORDE

MATERIAL

MESA TAPASDE

INSPECCIONDE

CARBONES

PERILLADE

SEGURODE

INCLINACION

ESPEClFICACIONES

120V CA- 90W 60Hz 1.3A

-- ESCALA DE

INCLINACION

TAPA DE REPOSICION

DE FUSIBLE

ORIFICIOS DE MONTAJE(3)

_ADVERTENClA:Porsu propiaseguridadleael manualde

instruccionesantesdeoperarlaherramienta.

Instrucciones de conexi6n a tierra

En el caso de mal funcionamiento, la tierra proporciona una via de

menor resistencia a la corriente electrica para reducir el riesgo de

choque electrico. Esta herramienta esta equipada con un cable

electrico con un conductor a tierra y pata de aterrizaje. La clavija debe

conectarse a una toma de corriente instalada correctamente y

aterrizada de conformidad con todos los reglamentos locales. No

modifique la clavija, si no se ajusta a la toma de corriente, haga que

un electricista calificado le instale una toma adecuada.

La conexi6n incorrecta del conductor a tierra del equipo puede

originar riesgos de choque electrico. El conductor cuyo aislamiento es

de color verde con o sin franjas amarillas es el conductor a tierra del

equipo. Si se requiere reparaci6n o cambio del cable electrico o la

clavija, no conecte el conductor a tierra a una terminal viva.

Consulte con un electricista si no comprende perfectamente las

instrucciones de aterrizaje, o si tiene dudas acerca de la conexi6n a

tierra de su equipo.

Utilice solamente extensiones de tres cables que tengan clavijas de

tres patas y tomas de corriente de tres polos que acepten la clavija de

la herramienta.

Repare o reemplace inmediatamente los cables daSados o

desgastados.

Esta herramienta esta diseSada para utilizarse en circuitos que

tengan una toma de corriente similar a la ilustrada en la figura A. Se

puede utilizar un adaptador temporal, que se parece al mostrado en

las figuras B y C, para conectar esta clavija a una toma de corriente

de dos polos como se observa en la figura B si no dispone de una

toma aterrizada. Solamente debe utilizar el adaptador temporal hasta

que un electricista le instale una toma apropiada.

La oreja, leng_eta, o similar de color verde que se extiende del

adaptador debe conectarse a tierra permanente, como una toma de

corriente aterrizada.

A TOMA DE B C

MEDIO DE

ATERRIZAJE

ADAPTADOR

PATA DE

CONEXION A

TIERRA

Instrucciones importantes de seguridad

CONSERVE LAS GUARDAS EN SU SITIO y listas para trabaja_

CONSERVE LIMPIA EL AREA DE TRABAJO. Las _reas y bancos

con objetos acumulados en desorden propician los accidentes.

•NO SE EMPLEE EN AMBIENTES PELIGROSOS. No utilice

herramientas electricas en ligares inundados o mojados, ni las

exponga a la Iluvia. Conserve bien fluminada el area de trabajo.

CONSERVE APARTADOS A LOS NII_IOS. Todos los visitantes

deben permanencer a distancia segura de la zona de trabajo.

• HAGA SU TALLER A PRUEBA DE NIIVOS con candados,

interruptores maestros y retirando las Ilaves de encendido.

• NO FUERCE LA HERRAMIENTA. Esta cumplir_ mejor con su

trabajo y de manera mas segura bajo las especificaciones para las

que se dise_6.

•EMPLEE LA HERRAMIENTA ADECUADA. No fuerce una

herramienta o sus dispositivos en una tarea para los que no han

sido dise_ados.

UTILICE UN CABLE DE EXTENSION ADECUADO. Asegbrese

que su extensi6n est_ en buenas condiciones. Cuando utilice una

extensi6n, asegbrese de emplear una que soporte la corriente que

su herramienta necesita. Una extensi6n con calibre insuficiente

provocar_ una caida en el voltaje de la linea, ocasionando perdida

de potencia y sobrecalentamiento. El cuadro siguiente muestra el

cafibre correcto a utilizarse de acuerdo con la Iongitud y el

amperaje indicado en la placa de identificaci6n. Si tiene dudas,

utilice el calibre siguiente. Mientras m_s peque#o sea el nbmero

del calibre, mayor sera su capacidad.

Calibre minimo para cordones de extensi6n

Volts

120V

240V

AMPERAJE

M&s No m_s

de de

0 6

6 10

10 12

12 16-

Longitud total del cord6n en metros

0-7,6 7,6-15,2 15,2-30,4 30,4-45,7

0-15,2 15,2-30,4 30,4-60,9 60,9-91,4

Calibre del cord6n AWG

18 16 16 14

18 16 14 12

16 16 14 12

14 12 Norecomendado

•CORDONES DE EXTENSION PARA INTEIVIPERIE. Cuando

utilice la herramienta a la intemperie, solamente utilice extensiones

dise#adas para eflo y asi marcadas.

• VISTA LAS PRENDAS ADECUADAS. No ufilice prendas de

vestir flojas, guantes, corbatas, anfllos, brazaletes ni otras piezas

de joyerla que pudiesen quedar atrapadas en las partes m6viles.

Se recomienda el empleo de calzado antiderrapante. Cbbrase el

cabeflo si Io tiene largo.

• SIEMPRE UTILICE GAFAS DE SEGURIDAD. Tambi_n utilice una

mascara contra polvo si la operaci6n a efectuar Io produce. Los

anteojos de uso diario solamente tienen lentes resistentes al

impacto, NO SON anteojos de seguridad.

• NO SE SOBREEXTIENDA. Conserve siempre bien apoyados los

pies, Io mismo que el equflibrio.

•CUIDE SUS HERRAIVIIENTAS. Conserve sus herramientas

afiladas y limpias para que funcionen mejor y de manera m_s

segura. Siga las instrucciones de cambio de accesorios.

• DESCONECTE LA HERRAMIENTAS antes de efectuarles

servicio y cuando les cambie acesorios, como cuchillas, brocas y

simflares.

• REDUZCA EL RIESGO DE ENCENDIDO ACCIDENTAL.

Asegbrese que el interruptor est_ en posici6n de apagado antes

de conectar la herramienta.

UTILICE LOS ACCESORIOS RECOMENDADOS. Busque en el

manual de instrucciones los accesorios recomendados. El uso de

accesorios inadecuados puede causar riesgos de lesiones.

•NUNCA SE PARE EN LA HERRAMIENTA. Puede provocarse

lesiones graves si la herramienta se vuelca o si hace contacto

accidental con la herramienta de corte.

• REVISE LAS PARTES DAI_IADAS. Antes de seguir utilizando la

herramienta, debe revisar cuidadosamente una guarda o cualquier

otra pieza que este da#ada para determinar si cumplira

adecuadamente con su funci6n; revise la alineaci6n de las piezas

m6viles, sus montajes, ruptura de partes y cualesquiera otras

condiciones que pudiesen afectar su operaci6n. Repare o

reemplace las piezas da#adas.

• NUNCA DEJE LA HERRAMIENTA EN FUNClONAMIENTO Y

DESATENDIDA. APAGUELA. No deje la herramienta hasta que

se haya detenido por completo.

Instrucciones adicionales de seguridad

para sierras caladoras

•EL SUJETADOR DE MATERIAL debe ajustarse correctamente

de acuerdo a estas instrucciones y debe permanecer en esta

posici6n durante el uso.

• NUNCA coloque las manos por debajo de la mesa ni haga ajustes

cuando la sierra este en operaci6n.

• ASEGURE la sierra a su mesa de trabajo con prensas u otros

medios. Asegure la mesa de trabajo al piso.

• NO utilice el brazo superior para levantar la sierra.

• ASEGURESE que la tensi6n de la segueta se ajust6

correctamente.

•EVlTE posiciones irregulares de las manos en las que un resbal6n

pudiese causar que se muevan hacia la segueta. NO COLOQUE

LOS DEDOS 0 LAS MANOS EN EL CAMINO DE LA SEGUETA.

•CUANDO RETIRE piezas peque#as olimpie la mesa, aseg#rese

que la sierra est_ APAGADA y que la segueta ha dejado de

moverse.

• NUNCA ENCIENDA la sierra antes de limpiar la mesa con

excepci6n de la pieza de trabajo y los instrumentos necesarios

para la operaciSn planeada.

• VERIFIQUE que la segueta sea del tipo y tama#o adecuados.

• NO intente cortarpiezas que no tengan una superficie plana, a

menos que utilice alg#n medio de soporte.

• SUJETE el material con firmeza contra la mesa y avancelo hacia

los dientes de la segueta a velocidad moderada.

• APAGUE el motor si el material se resiste a salir despues de un

corte incompleto. Utilice la velocidad adecuada para su aplicaci6n.

H_GA cortes de salida antes de cortar curvas pronunciadas.

PRECAUClON: algunos tipos de madera contienen

conservadores como el arsenato c#prico de cromo (CCA) que

pueden set t6xicos. Cuando corte estos materiales, tenga

precauci6n extrema para evitar la inhalaci_n de estas substancias

y minimizar el contacto con la pieL

• UTILICE una mascarilla contra el polvo y galas de seguridad

cuando corte.

•CONSERVE LAS GUARDAS en su sitio listas para funciona_

• ASEGURESE que sus dedos no toquen las terminales del cable

de alimentaci6n cuando conecte o desconecte la clavija a o de la

linea de alimentaci6n.

• NUNCA, fuerce la pieza de trabajo hacia la segueta.

_ADVERTENCIA: no permita que la familiaridad (ganada con

el uso frecuente de su sierra) reemplace las reglas de seguridad.

Recuerde siempre que un descuido de una fracciSn de segundo

es suficiente para ocasionar una lesiSn de gravedad.

z._ADVERTENCIA : Parte del polvo creado al lijar, aserruchar, moler

o perforar con m&quina, asi como al realizar otras actividades de la

construccion, contiene substancias quimicas que se sabe producen

cancer, defectos congenitos u otras afecciones reproductivas. Algunos

ejemplos de esas substancias quimicas son:

• plomo de pinturas a base de plomo,

• silice cristalizado de ladrillos y cemento y otros productos de

albadileria, y

• arsenico y cromo de la madera quimicamente tratada (CCA).

El riesgo al contacto con estas substancias varia, segQn la frecuencia

en que se haga este tipo de trabajo. Para reducir la exposicion aesas

substancias quimicas: trabaje en un &rea bien ventilada, y trabaje con

equipos de seguridad aprobados, tales como m&scaras contra el polvo

especialmente diseSadas para filtrar las particulas microscopicas.

CONSERVE ESTAS INSTRUCCIONES

Montaje

La sierra cuenta con tres unos orificios en la base para facilitar su

montaje a un mesa o un banco (figura 1). Monte firmemente la sierra

para evitar movimientos.

Ensamblaje

Su sierra viene completamente ensamblada excepto pot la mesa y

la segueta. Para instalar la mesa, inserte primero el perno que se

encuentra en la parte posterior del brazo en la parte trasera de la

mesa (figura 2). Empuje la mesa hasta que la superficie posterior

quede al ras del brazo y el perno se haya insertado completamente

en la mesa (figura 3).

Ayudandose con la Wave hexagonal que viene empacada con su

sierra, una la mesa a la escala de inclinacion apretando los tornillos

que se ilustran en la figura 4.

Instalaci6n de la segueta

ANTES DE INSTALAR LA SEGUETA, DESCONECTE LA SIERRA

CALADORA.

La segueta se sujeta en su posicion por medio de los sujetadores

DW788/383329 8/6/02 10:35 AM Page 23

FIG. 1

ORIFICIOS DE

MONTAJE

MESA FIG. 2

ESCALA DE

INCLINAClON

PERNO

FIG. 3

DE LA MESA

de mariposa que van en los brazos superior e inferior de la sierra

(figura 5).

Antes de instalar una segueta, asegQrese que la palanca de tension

de la segueta se haya movido completamente hacia la derecha,

como se observa en la figura 6. A continuacion afloje, pero no

destornille, las mariposas superior e inferior (figura 5). Enrosque la

segueta a traves del orificio de la mesa, con los dientes apuntando

hacia el frente de la sierra. NOTA: Las sierras caladoras cortan al

momento de bajar, de manera que es esencial que los dientes

apunten hacia adelante y hacia abajo.

Inserte la segueta en el sujetador inferior y apriete firmemente la

mariposa. A continuaci6n, inserte la parte superior de la segueta en

el sujetador superior y apriete con firmeza la mariposa.

Ajuste apropiadamente la tensi6n de la segueta antes de operar su

sierra. (Consulte la seccion: Palanca de tension de la segueta m&s

adelante en este manual.)

Palanca de tensi6n de la segueta

Mueva la palanca de tension de la segueta (figura 6) hacia la

izquierda para aumentar la tensi6n de esta

El grado apropiado de tension varia con el tamaSo de las seguetas.

DW788/383329 8/6/02 10:35 AM Page 24

Las seguetas mas finas requieren mas tension, mientras que las

seguetas m&s gruesas requieren menos. Si usted rompe las

seguetas con frecuencia, disminuya la tensi6n.

AI acostumbrarse a operar su sierra caladora, usted se volvera mas

sensible en cuanto al ajuste de la tension de las seguetas. Siempre

que sea posible practique con material de desperdicio.

Remueva la segueta o baje la tension cuando no vaya a utilizar su

sierra por un periodo largo.

Sujetador de material

El sujetador de material (figura 7) debe hacer contacto con la pieza

de trabajo. Para ajustar el sujetador de material, afloje la mariposa

(figura 7) y mueva la varilla hacia arriba o hacia abajo. El sujetador

de material debe inclinarse cuando la mesa este inclinada. Para

inclinar el sujetador afloje el tornillo allen que se muestra en la

figura 7 e incline el primero hasta que quede paralelo a la mesa.

Apriete el sujetador antes de cortar.

NOTA: Cuando corte, asegQrese que el sujetador de material no

haga contacto con el brazo inferior de la sierra caladora. Su sierra

caladora tiene capacidad para cortar un espesor m&ximo de 50 mm

(2"). NUNCA quite el sujetador de material ya que funciona tambien

como barrera entre los dedos y la segueta.

Manguera de aire

Su sierra caladora cuenta con una manguera de aire ajustable que le

permite conservar su area de trabajo libre de polvo y desechos.

AsegQrese de colocar la manguera correctamente: debe alejar al

polvo del operador.

Interruptor de encendido y apagado

Para encender la sierra, oprima la parte frontal del interruptor como

se observa en la figura 8. La sierra queda encendida de manera

permanente. Para apagar la sierra, oprima la parte trasera del

FIG. 4

MESA

TORNILLOS

MARIPOSA

SUPERIOR

FIG. 5

LLAVE HEXAGONAL

MARIPOSA

INFERIOR

DW788/383329 8/6/02 10:35 AM Page 25

FIG. 6

PALANCA DE

TENSION DE LA

SEGUETA

INTERRUPTOR DE

ENCENDIDO Y

APAGADO

FIG. 8

PERILLA DE CONTROL

DE VELOCIDAD

ORIFICIO PARA

CANDADO

FIG. 7 MARIPOSA DEL

SUJETADOR DE

MATERIAL

TORNILLO ALLEN

DE MATERIAL

interruptor. La sierra cuenta con un orificio en el interrupter para

colocar un candado y asegurar la sierra (figura 8).

Perilla de control de velocidad

Su sierra caladora cuenta con velocidad variable, de 400 a 1750

golpes por minuto. Para operar la caracteristica de velocidad

variable, gire la perilla de control de velocidad (figura 8) cuando la

sierra este en funcionamiento.

Para aumentar la velocidad, gire la perilla en el sentido de las

manecillas del reloj. Los nQmeros en la perilla representan niveles de

velocidad. Uno es la velocidad minima, 8 es la velocidad maxima.

Se recomiendan velocidades bajas para metales, pl&sticos, maderas

duras y materiales muy delgados.

Corte

Sujete el material con firmeza contra la mesa. Siempre alimente el

DW788/383329 8/6/02 10:35 AM Page 26

material hacia la segueta. Avance la pieza de trabajo con la suficiente

rapidez para permitir que la segueta haga el corte, pero no fuerce el

material.

Inclinaci6n

La mesa de su sierra caladora se inclina hasta 45 ° hacia derecha o

izquierda. Hay un posicionadar a 0 °. Para inclinar la mesa de la

sierra, afloje la perilla de I seguro de inclinacion (figura 9), einclinela

hasta la pasicion deseada, se5alada por el indicadar de inclinaci6n.

Trabajos especiales

CORTES INTERIORES

Su sierra caladora es ideal para corte interiores en trabajos

detallados. Para hacer un corte interior:

1. Perfore un orificia guia en su pieza de trabajo.

2. AsegQrese que la palanca de tension de la segueta este

campletamente hacia la derecha.

3. Afloje la maripasa del sujetador superior de la segueta.

4. Deje que la segueta permanezca en su sitio sujeta per la parte

inferior, levante el brazo superior de la sierra coma se observa en

la figura 10. Pase la segueta a traves del orificio de su pieza de

trabajo y coloquela de nuevo en el sujetador superior. Apriete la

mariposa.

5. Ajuste la tensi6n de la segueta e inicie el carte interior.

Come alternativa usted puede aflojar la mariposa del sujetador

inferior en el paso 3 antes mencionada, y pasar la segueta a traves

de la parte superior de la pieza de trabajo.

NOTA: No levante la sierra por el brazo superior. Puede daSarla.

Protector de sobrecarga

Su sierra caladora esta equipada con un fusible de proteccion contra

sobrecargas de 3A. Si la sierra se sobrecarga y deja de funcionar,

apaguela, revise que el fusible no se haya quemado quitando la tapa

FIG. 9

PERILLA DEL

SEGURO DE

INCLINACION

INDICADOR DE

INCLINACION

FIG. 10

ESCALA DE

INCLINACION

DW788/383329 8/6/02 10:35 AM Page 27

FIG. 11

TAPAS DE

INSPECCION

DE CARBONES

TAPA DE FUSIBLE

OPRIMA PARA LIBERAR

(figura 11 ). Su sierra caladora emplea un fusible #3AG de acci6n

r&pida, de 31,7 mm de Iongitud x 6,3 mm de di&metro (1 1/4"xl/4").

Mantenimiento

CARBONES

Revise regularmente los carbones de la siguiente manera:

desconecte la herramienta, quite la tapa de inspecci6n de carbones

(figura 11) y retire el montaje de los carbones. Conserve los

carbones limpios y deslizandose libremente en sus guias. Siempre

reemplace un carb6n usado en la misma orientaci6n que tenia en el

portacarb6n antes de retirarlo. Si el carb6n se desgast6 hasta

9,5 mm (3/8"), debe reemplazarse. Solamente utilice carbones

identicos DEWALT. Hay carbones nuevos a su disposici6n en los

centros de servicio Black&Decker. Debe permitirse a la herramienta

funcionar " sin carga " durante 10 minutos antes de usarse para

asentar los carbones.

MESA

Conserve la mesa limpia y libre de aceite, grasa y rebabas. Aplique

a la mesa cera en pasta para ayudar a conservar su acabado liso.

Accesorios

Dispone usted de los accesorios recomendados para su herramienta

con cargo adicional con su distribuidor local o en los centros de

servicio autorizado. Si necesita usted ayuda para encontrar algQn

accesorio, haga por favor contacto con:

DEWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD

21286

Z_ PRECAUCION: El uso de cualquier accesorio no recomendado

para emplearse con esta herramienta puede ser peligroso.

Importante

Para garantizar la SEGURIDAD y la CONFIABILIDAD, deberan

hacerse reparaciones, mantenimiento y ajustes de esta herramienta

en los centros autorizados de servicio DeWALT u otras organizaciones

autorizadas. Estas organizaciones prestan servicio alas herramien

PARA REPARACION Y SERVICIO DE SUS HERRAMIENTAS

ELECTRICAS FAVOR DE DIRIGIRSE AL CENTRO DE SERVICIO MAS

CERCANO

CULIACAN

Av. Nicolas Bravo #1063 Sur (91 671 ) 242 !0

GAUDALAJARA

Av. La Paz #1770 (9! 3) 826 69 78.

LEON

Polara #32 (91 471) 314 56

MEXICO

Sonora #134 Hiprodromo Condesa 553-9979

MERIDA

Calle 63 #459 (9! 99) 23 54 90

MONTERREY

Av. Francisco I. Madero Pte. 1820-A (91 83) 72 11 25

PUEBLA

17 Norte #2057 (91 22) 46 90 20

QUERETARO

Av. Madero 139 Pte. (9! 42) 14 60 60

DW788/383329 8/6/02 10:35 AM Page 28

SAN LOUIS POTOSI

Pedro Moreno #408 Fracc. Ia Victoria

TORREON

Blvd. Independencia, 96 pte.

VERACRUZ

ProlongaciOn Diaz Miron #4289

VILLAHERMOSA

Zaragoza #105

(91 48) 14 25 67

(91 17) 165265

(91 29)2! 70 18

(91 93) 1253 17

PARA OTRAS LOCALIDADES LLAME AL: 326 7100

P61iza de Garantiia

IDENTIFICACION DEL PRODUCTO:

Sello o firma del Distribuidor.

Nombre del producto: Mod.lCat:

Marca: NQm. de serie:

(Datos para ser Ilenados por el distribuidor)

Fecha de compra y/o entrega del producto:

Nombre y domicilio del distribuidor donde se adquirio el producto:

Este producto est& garantizado por un aSo a partir de la fecha de

entrega, contra cualquier defecto en su funcionamiento, asi como en

materiales y mano de obra empleados para su fabricaci6n. Nuestra

garantia incluye la reparacion o reposici6n del producto y/o

componentes sin cargo alguno para el cliente, incluyendo mano de

obra, asi como los gastos de transportacion razonablemente erogados

derivados del cumplimiento de este certificado.

Para hacer efectiva esta garantia debera presentar su herramienta

y esta poliza sellada por el establecimiento comercial donde se

adquirio el producto, de no contar con esta, bastara la factura de

compra.

EXCEPCIONES.

Esta garantia no ser& v&lida en los siguientes casos:

• Cuando el producto se hubiese utilizado en condiciones distintas a

las normales;

• Cuando el producto no hubiese sido operado de acuerdo con el

instructivo de uso que se acompaSa;

• Cuando el producto hubiese sido alterado o reparado por personas

distintas alas enlistadas al final de este certificado.

Anexo encontrara una relacion de sucursales de servicio de f&brica,

centros de servicio autorizados y franquiciados en la RepQblica

Mexicana, donde podra hacer efectiva su garantia y adquirir partes,

refacciones y accesorios originales.

Garantia Completa

Las herramientas industriates DEWalt estan garantizadas durante un ado a

partir de Ia fecha de compra. Repararemos, sin cargos, cualquier falla debida

a material o mano de obra defectuosos. Per favor regrese la unidad compIeta,

con el transporte pagado, a cualquier Centro de Servicio para Herramientas

Industriales de DEWalt O alas estaciones de servicio autorizado enlistadas

bale "Herramientas Electricas" en la Secci6n Amariila. Esta garantia no se

aplica a los accesorios ni a da_os causados por reparaciones efectuadas

por terceras personas. Esta garantia le otorga derechos legales especificos,

y usted puede tener otros derechos que pueden variar de estado a estado.

En adiciOn a Ia garantia, las herramientas DEWALT estan amparadas por

nuestra:

GARANTiA BE SATISFACCION SIN RIESGO POR 30 BiAS

Si usted no se encuentra comptetamente satisfecho con el desempeho de

su herramienta industrial DEWalt, senciliamente devuelvaIa a los vendedores

participantes durante los primeros 30 dias despu¢s de la fecha de compra

para que le efectd_en un reembolso complete. Por favor regrese la unidad

completa, con el transporte pagado. Se puede requerir prueba de compra.

IMPORTADO: DEWALT S.A. DE CV.

BOSQUES DE CIDROS ACCESO RADIATAS NO 42

COL BOSQUES DE LAS LOMAS.

05120 MExico, D.F

TEL 326-7100

Para servicioy ventas consulte

"HERRAMIENTAS ELECTRICAS"

en la secci6n amarilla. SEOOi@N

A_RJ_

DEWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286 (JUNOO-2) Form No. 383329

DEWALT Saw Scroll Manual L0702111

Navigation menu

Versions of this User Manual:

Views

Navigation
