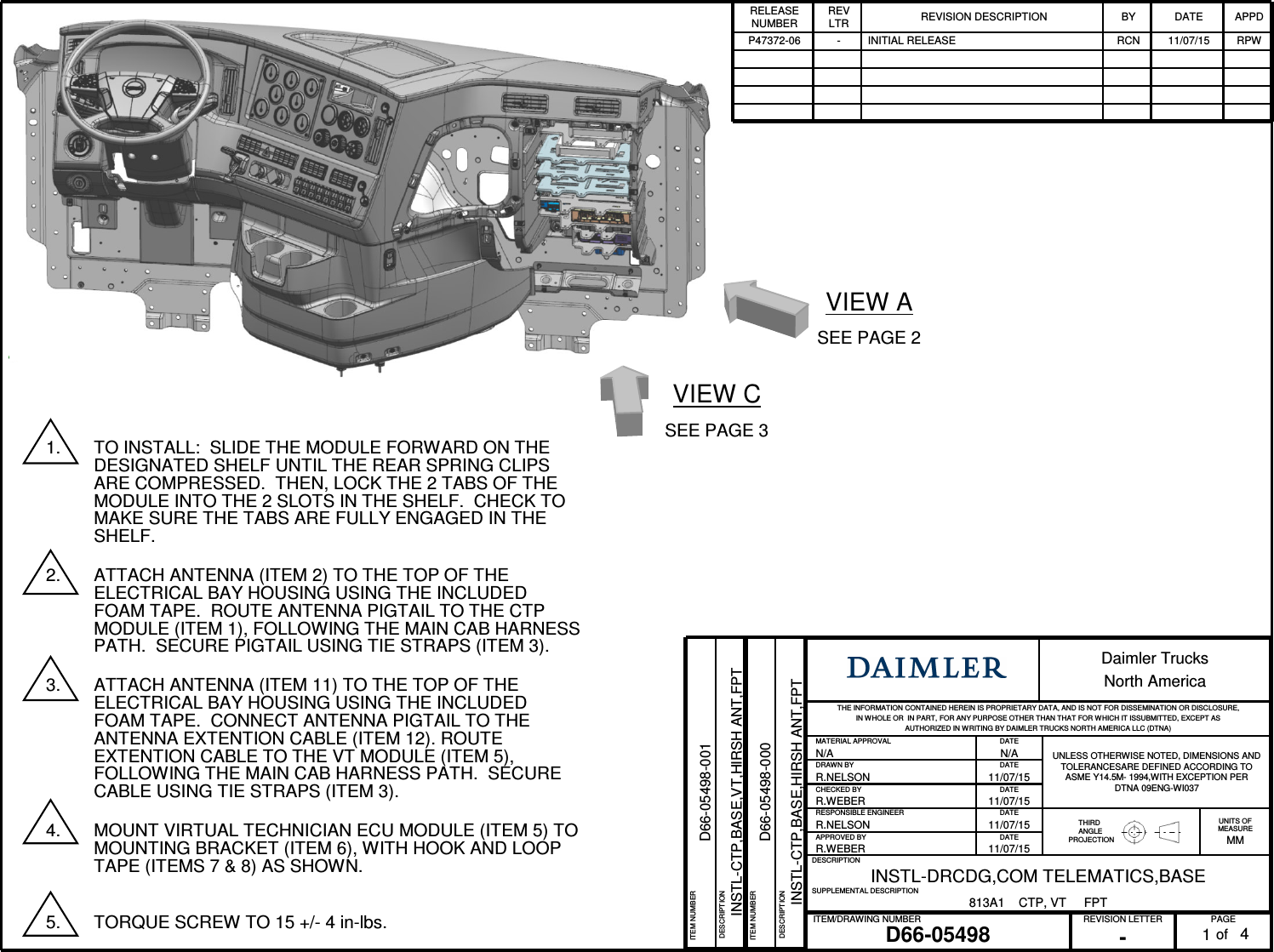

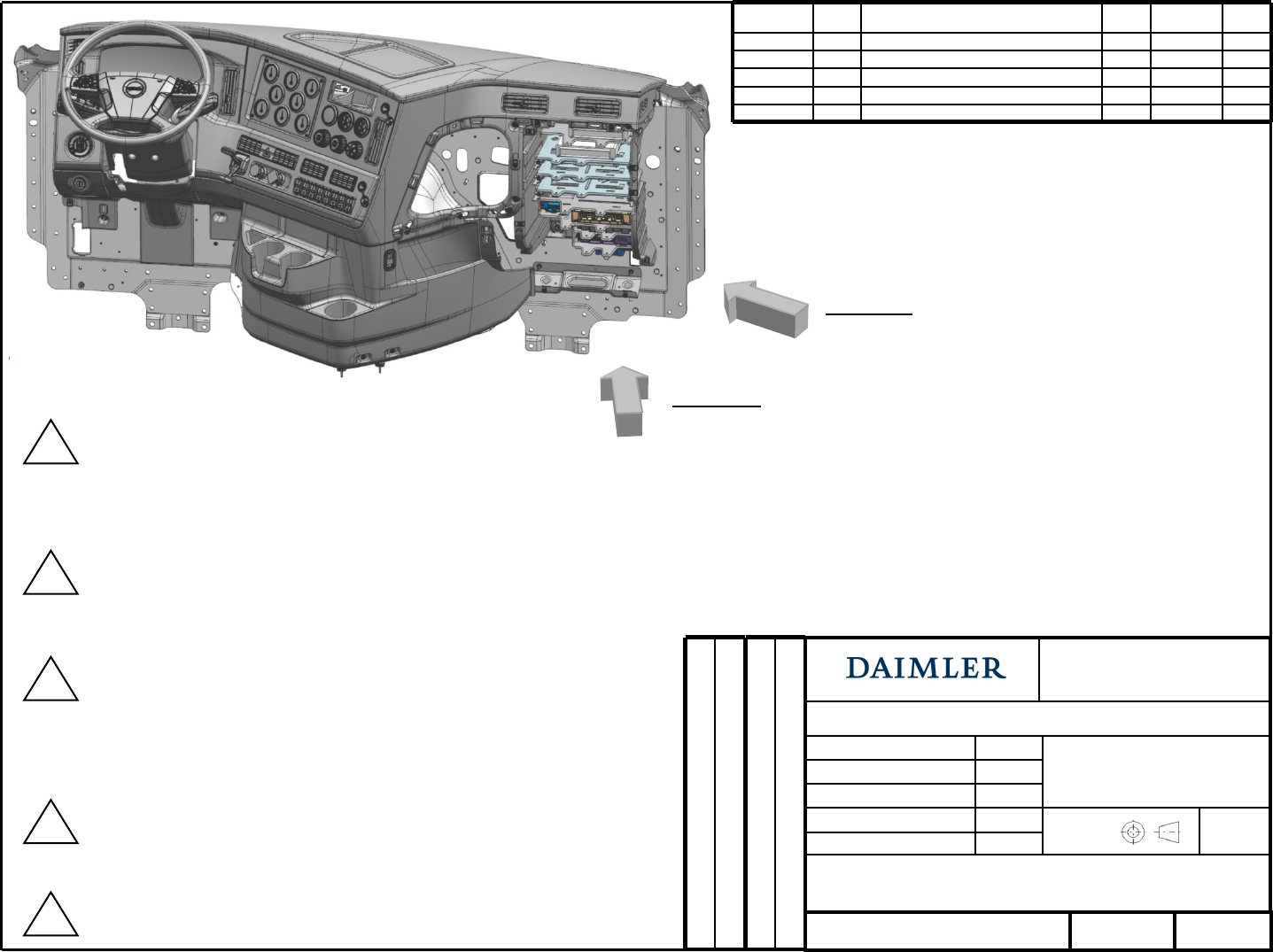

Daimler Trucks North America CTP054631 Telematics Control Unit User Manual Antenna Installation

Daimler Trucks North America, LLC Telematics Control Unit Antenna Installation

Antenna Installation

PAGEREVISION LETTERITEM/DRAWING NUMBER
of
D66-05498 -1
Daimler Trucks
North America
THE INFORMATION CONTAINED HEREIN IS PROPRIETARY DATA, AND IS NOT FOR DISSEMINATION OR DISCLOSURE,
IN WHOLE OR IN PART, FOR ANY PURPOSE OTHER THAN THAT FOR W HICH IT ISSUBMITTED, EXCEPT AS
AUTHORIZED IN WRITING BY DAIMLER TRUCKS NORTH AMERICA LLC (DTNA)
MATERIAL APPROVAL DATE
UNLESS OTHERWISE NOTED, DIMENSIONS AND
TOLERANCESARE DEFINED ACCORDING TO
ASME Y14.5M- 1994,WITH EXCEPTION PER
DTNA 09ENG-WI037
N/A N/A
DRAWN BY DATE
R.NELSON 11/07/15
CHECKED BY DATE
R.WEBER 11/07/15
RESPONSIBLE ENGINEER DATE
THIRD
ANGLE
PROJECTION
UNITS OF
MEASURE
MM
R.NELSON 11/07/15
APPROVED BY DATE
R.WEBER 11/07/15
DESCRIPTION
INSTL-DRCDG,COM TELEMATICS,BASE
SUPPLEMENTAL DESCRIPTION
813A1 CTP, VT FPT
RELEASE
NUMBER
REV
LTR REVISION DESCRIPTION BY DATE APPD
P47372-06 - INITIAL RELEASE RCN 11/07/15 RPW
4
1. TO INSTALL: SLIDE THE MODULE FORWARD ON THE
DESIGNATED SHELF UNTIL THE REAR SPRING CLIPS
ARE COMPRESSED. THEN, LOCK THE 2 TABS OF THE
MODULE INTO THE 2 SLOTS IN THE SHELF. CHECK TO
MAKE SURE THE TABS ARE FULLY ENGAGED IN THE
SHELF.
2. ATTACH ANTENNA (ITEM 2) TO THE TOP OF THE
ELECTRICAL BAY HOUSING USING THE INCLUDED
FOAM TAPE. ROUTE ANTENNA PIGTAIL TO THE CTP
MODULE (ITEM 1), FOLLOWING THE MAIN CAB HARNESS
PATH. SECURE PIGTAIL USING TIE STRAPS (ITEM 3).
3. ATTACH ANTENNA (ITEM 11) TO THE TOP OF THE
ELECTRICAL BAY HOUSING USING THE INCLUDED
FOAM TAPE. CONNECT ANTENNA PIGTAIL TO THE
ANTENNA EXTENTION CABLE (ITEM 12). ROUTE
EXTENTION CABLE TO THE VT MODULE (ITEM 5),
FOLLOWING THE MAIN CAB HARNESS PATH. SECURE
CABLE USING TIE STRAPS (ITEM 3).
4. MOUNT VIRTUAL TECHNICIAN ECU MODULE (ITEM 5) TO
MOUNTING BRACKET (ITEM 6), WITH HOOK AND LOOP
TAPE (ITEMS 7 & 8) AS SHOWN.
5. TORQUE SCREW TO 15 +/- 4 in-lbs.
ITEM NUMBER
D66-05498-000
DESCRIPTION
INSTL-CTP,BASE,HIRSH ANT,FPT
VIEW A
SEE PAGE 2
VIEW C
SEE PAGE 3
ITEM NUMBER
D66-05498-001
DESCRIPTION
INSTL-CTP,BASE,VT,HIRSH ANT,FPT
THE INFORMATION CONTAINED HEREIN IS PROPRIETARY DATA, AND IS NOT FOR DISSEMINATION OR
DISCLOSURE, IN WHOLE OR IN PART, FOR ANY PURPOSE OTHER THAN THAT FOR WHICH IT
ISSUBMITTED, EXCEPT AS AUTHORIZED IN WRITING BY DAIMLER TRUCKS NORTH AMERICA LLC (DTNA)
Daimler Trucks
North America
ITEM/DRAWING NUMBER REVISION LETTER PAGE
of
D66-05498 - 2

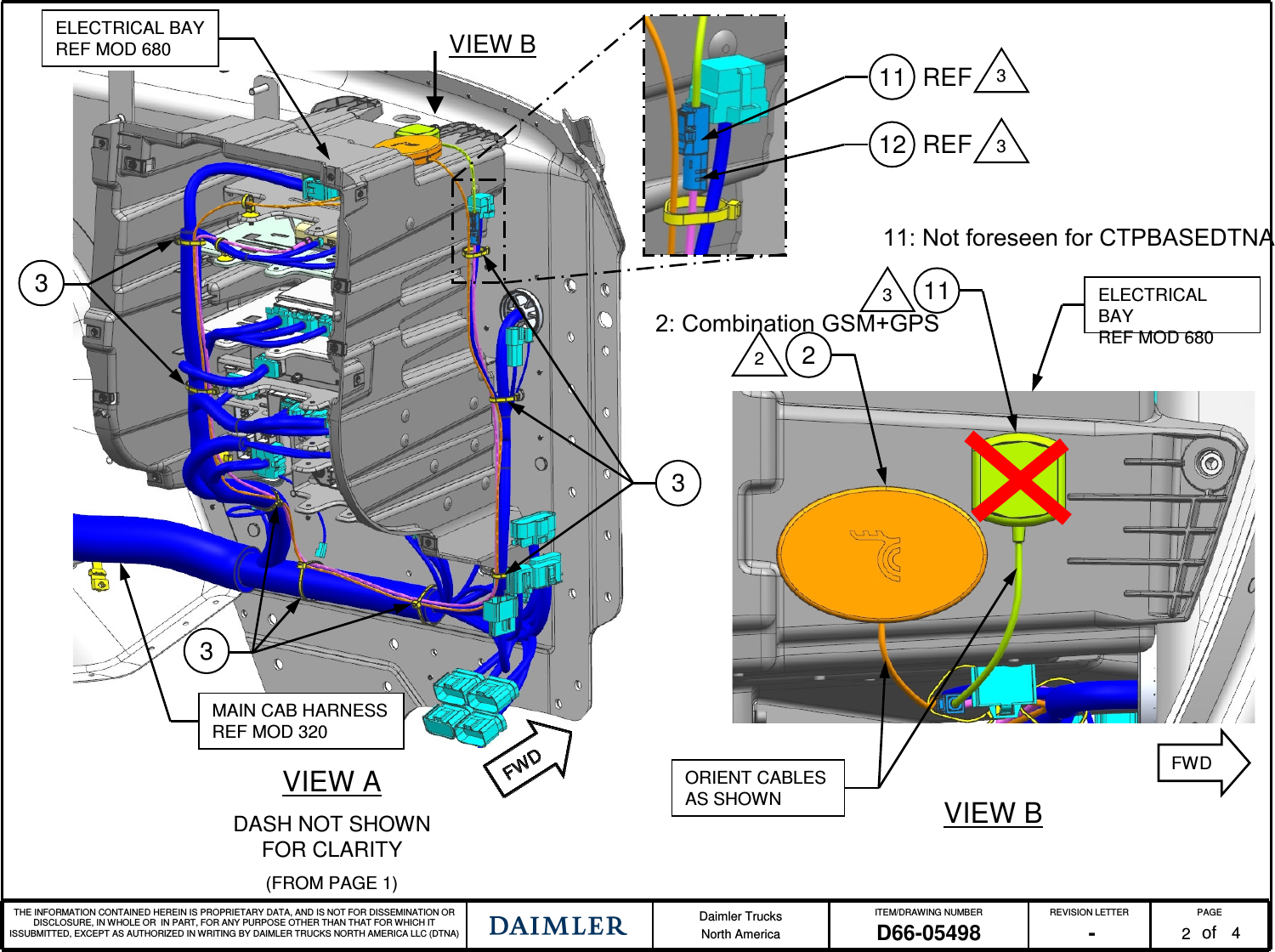

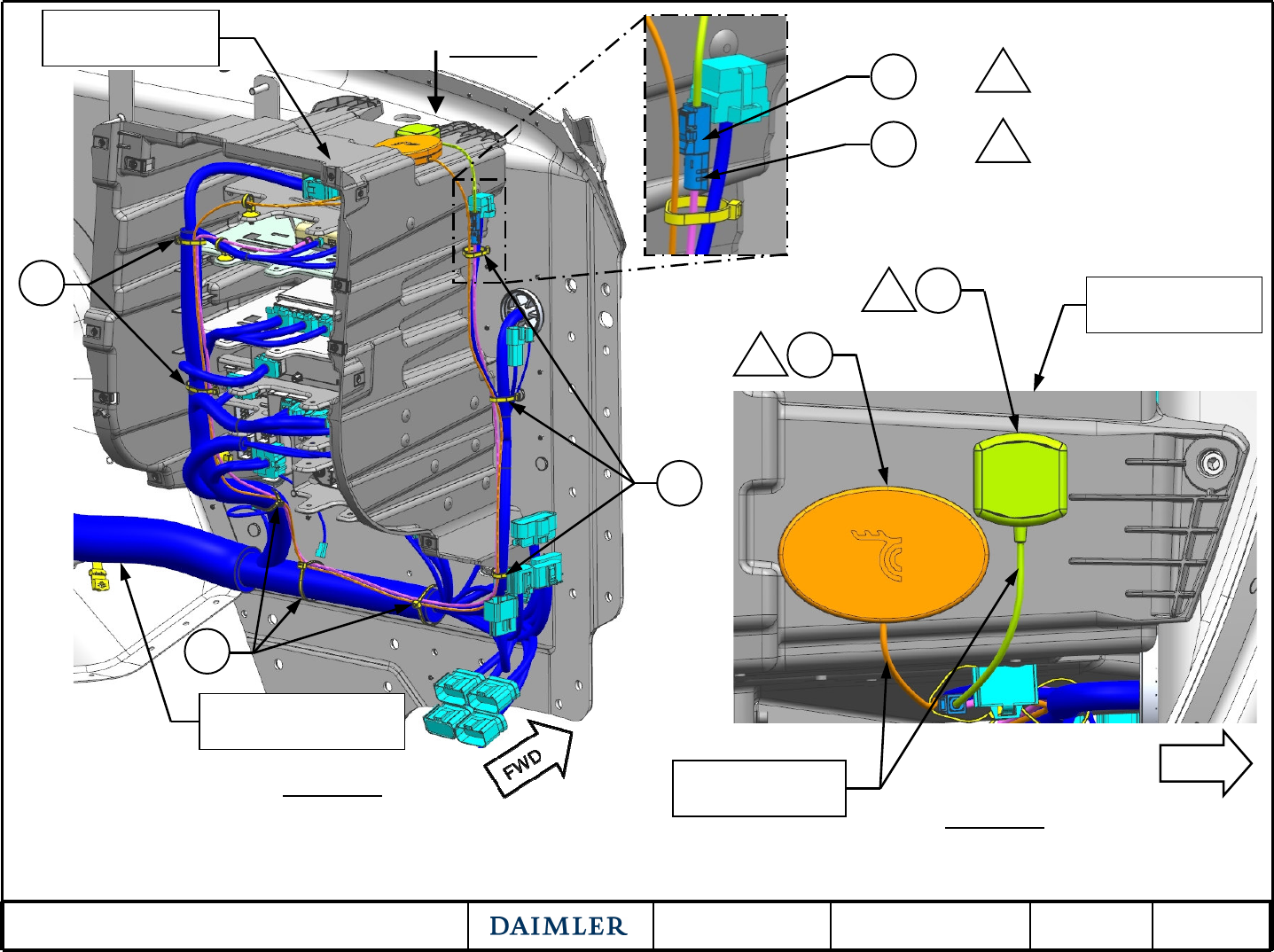

VIEW A
DASH NOT SHOWN
FOR CLARITY
(FROM PAGE 1)
3
3
4
MAIN CAB HARNESS
REF MOD 320
ORIENT CABLES
AS SHOWN VIEW B
3
11
3
2
2
ELECTRICAL
BAY
REF MOD 680
VIEW B
ELECTRICAL BAY
REF MOD 680
FWD
11 3
REF
12 REF 3
11: Not foreseen for CTPBASEDTNA
2: Combination GSM+GPS
THE INFORMATION CONTAINED HEREIN IS PROPRIETARY DATA, AND IS NOT FOR DISSEMINATION OR
DISCLOSURE, IN WHOLE OR IN PART, FOR ANY PURPOSE OTHER THAN THAT FOR WHICH IT
ISSUBMITTED, EXCEPT AS AUTHORIZED IN WRITING BY DAIMLER TRUCKS NORTH AMERICA LLC (DTNA)
Daimler Trucks
North America
ITEM/DRAWING NUMBER REVISION LETTER PAGE
of
D66-05498 - 34
11
MAIN CAB HARNESS
REF MOD 320

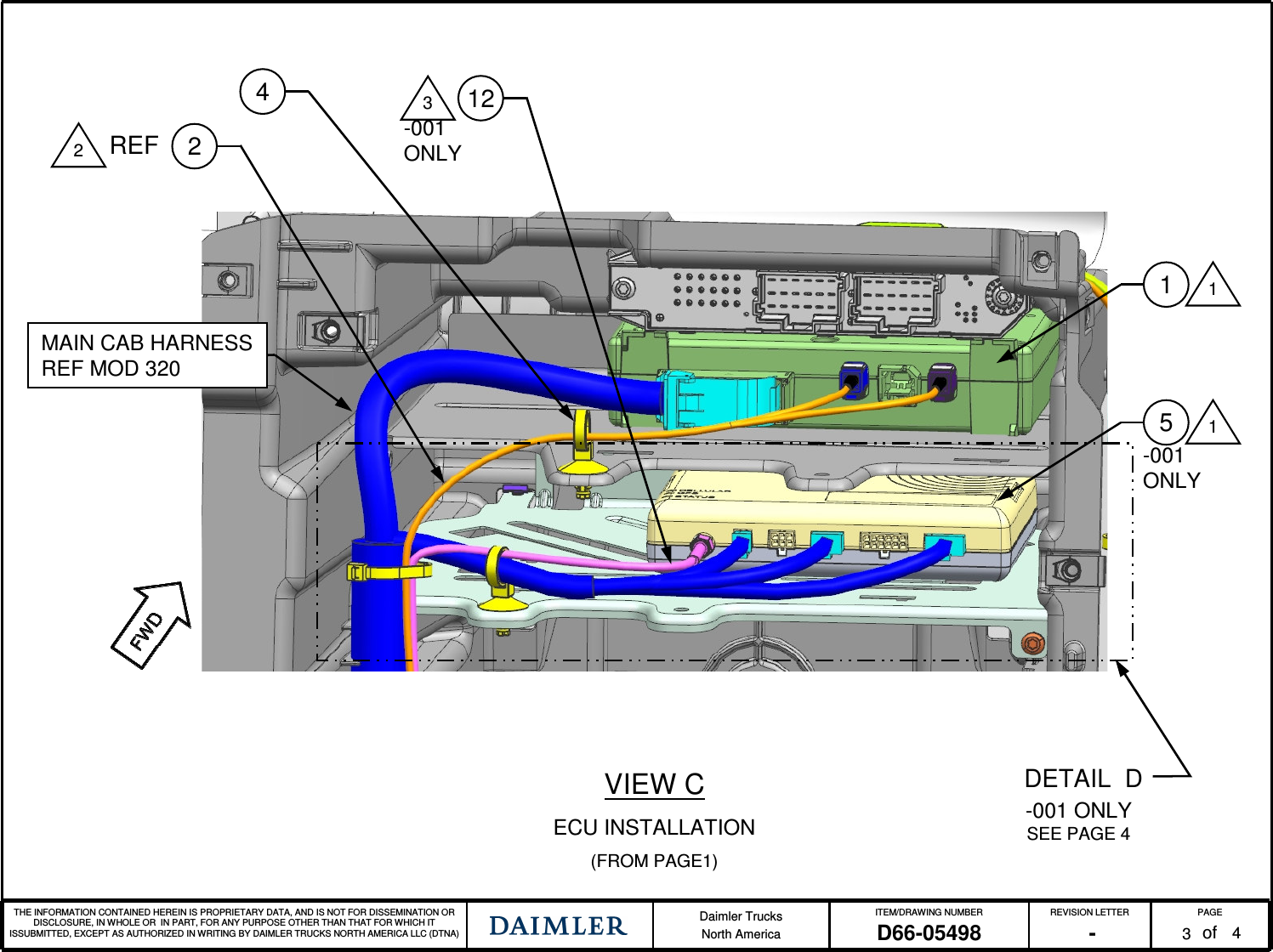

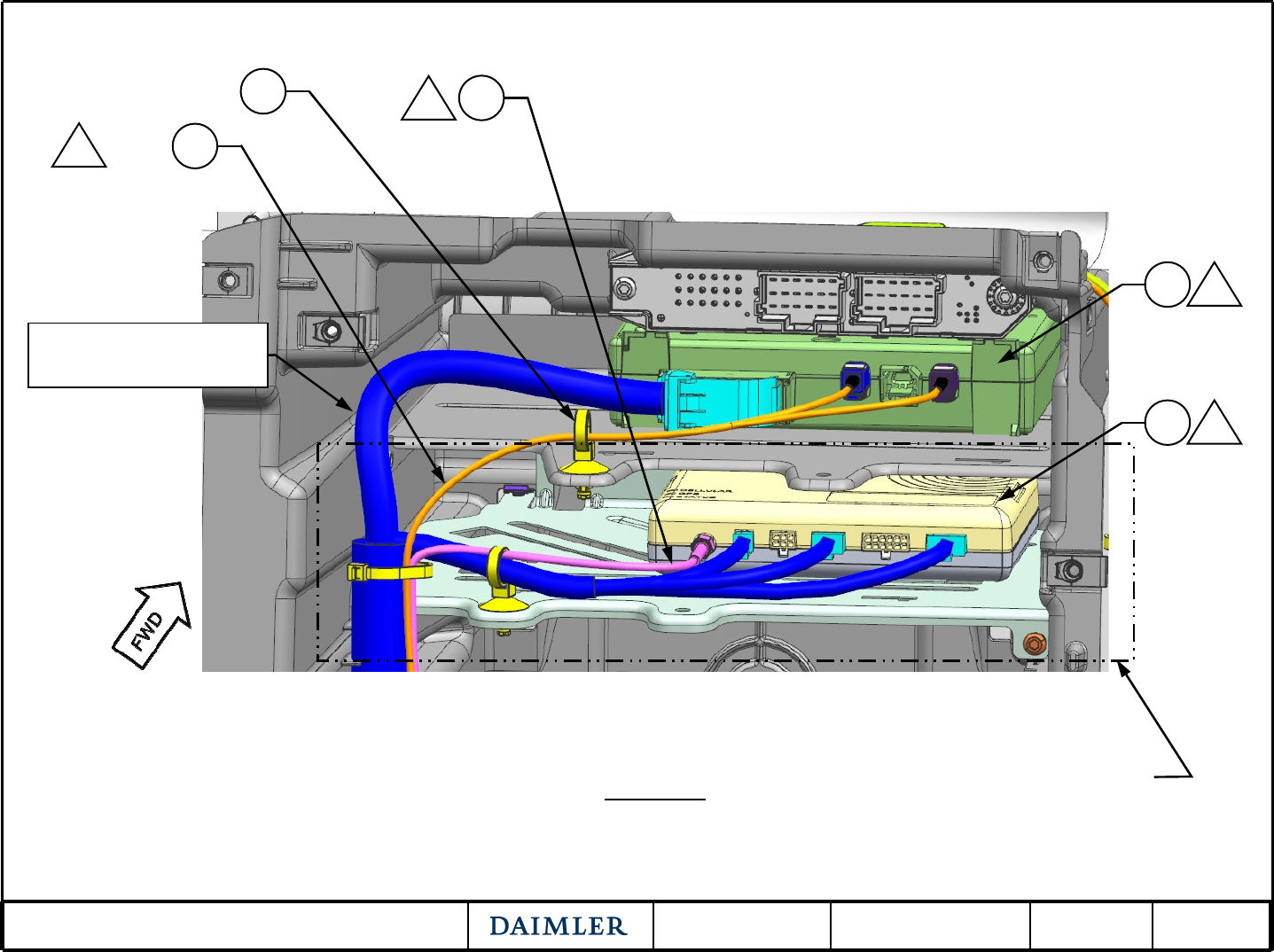

VIEW C
ECU INSTALLATION
(FROM PAGE1)
2
2REF
4

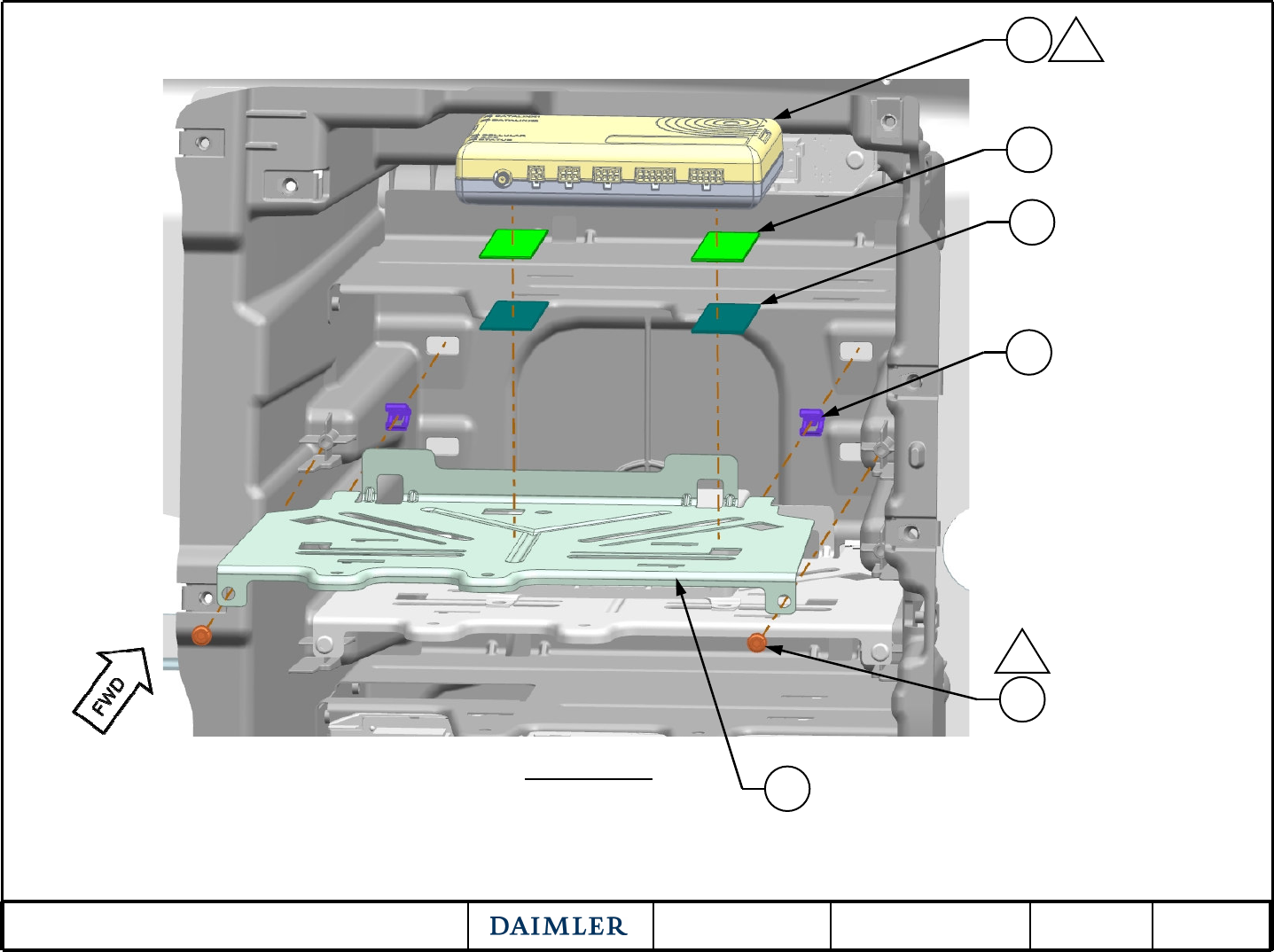

DETAIL D
-001 ONLY
SEE PAGE 4
12
3
51
-001
ONLY
-001
ONLY
THE INFORMATION CONTAINED HEREIN IS PROPRIETARY DATA, AND IS NOT FOR DISSEMINATION OR
DISCLOSURE, IN WHOLE OR IN PART, FOR ANY PURPOSE OTHER THAN THAT FOR WHICH IT
ISSUBMITTED, EXCEPT AS AUTHORIZED IN WRITING BY DAIMLER TRUCKS NORTH AMERICA LLC (DTNA)
Daimler Trucks
North America
ITEM/DRAWING NUMBER REVISION LETTER PAGE
of
D66-05498 - 4

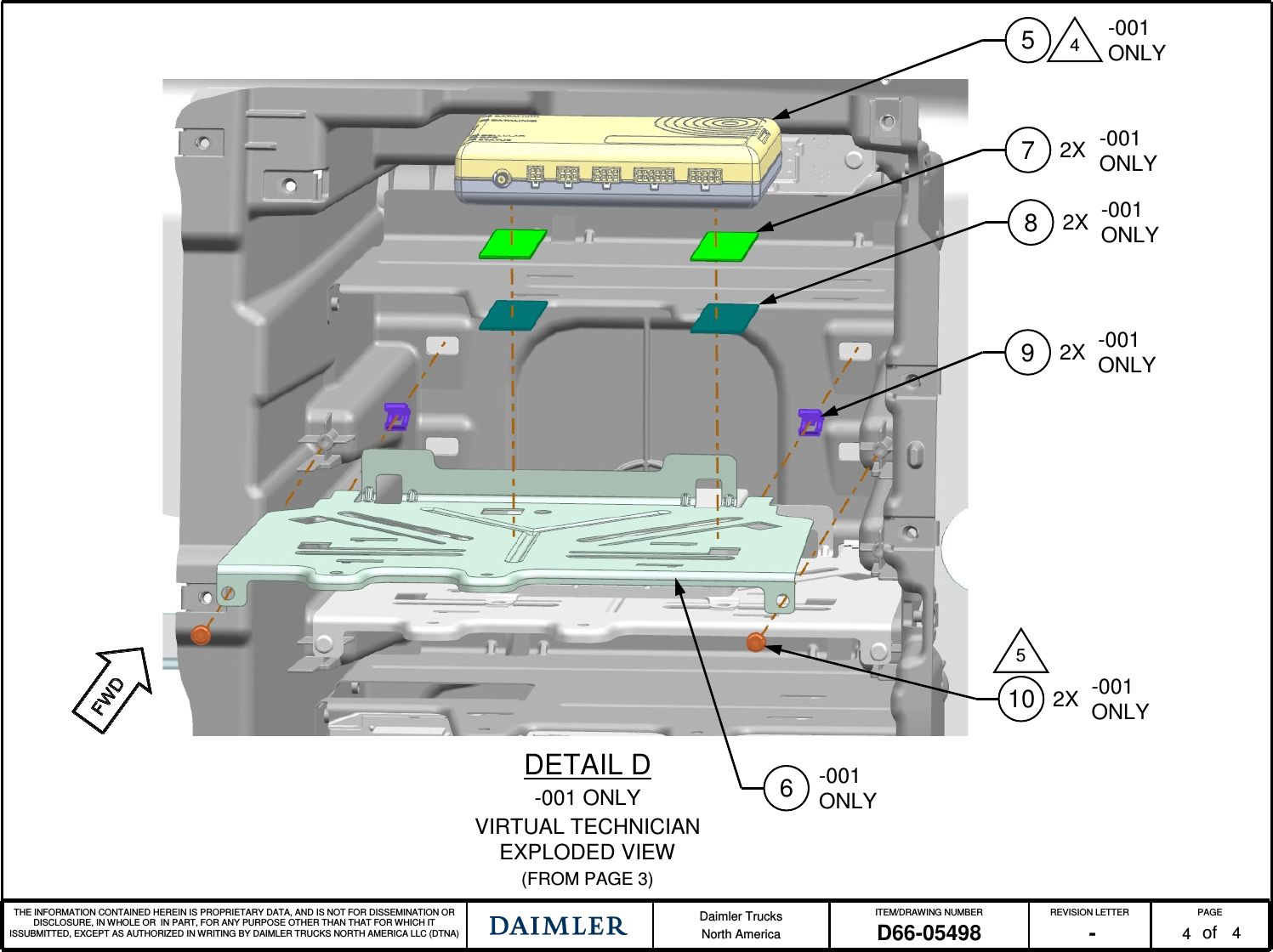

DETAIL D
-001 ONLY
VIRTUAL TECHNICIAN
EXPLODED VIEW
(FROM PAGE 3)
54
72X
82X
-001
ONLY
-001
ONLY
-001
ONLY
92X -001
ONLY
10 2X -001
ONLY
5
6-001
ONLY
4
