Daimler Trucks North America CTP10777001 Telematics Control Unit User Manual annex 2
Daimler Trucks North America, LLC Telematics Control Unit annex 2
Contents
user manual annex 2
Installation Instructions
WiFi Low Profile
Adhesive Mount Antenna
Instrucciones de Instalación
Antena WiFi de Perfil Bajo
de Montaje Adhesivo

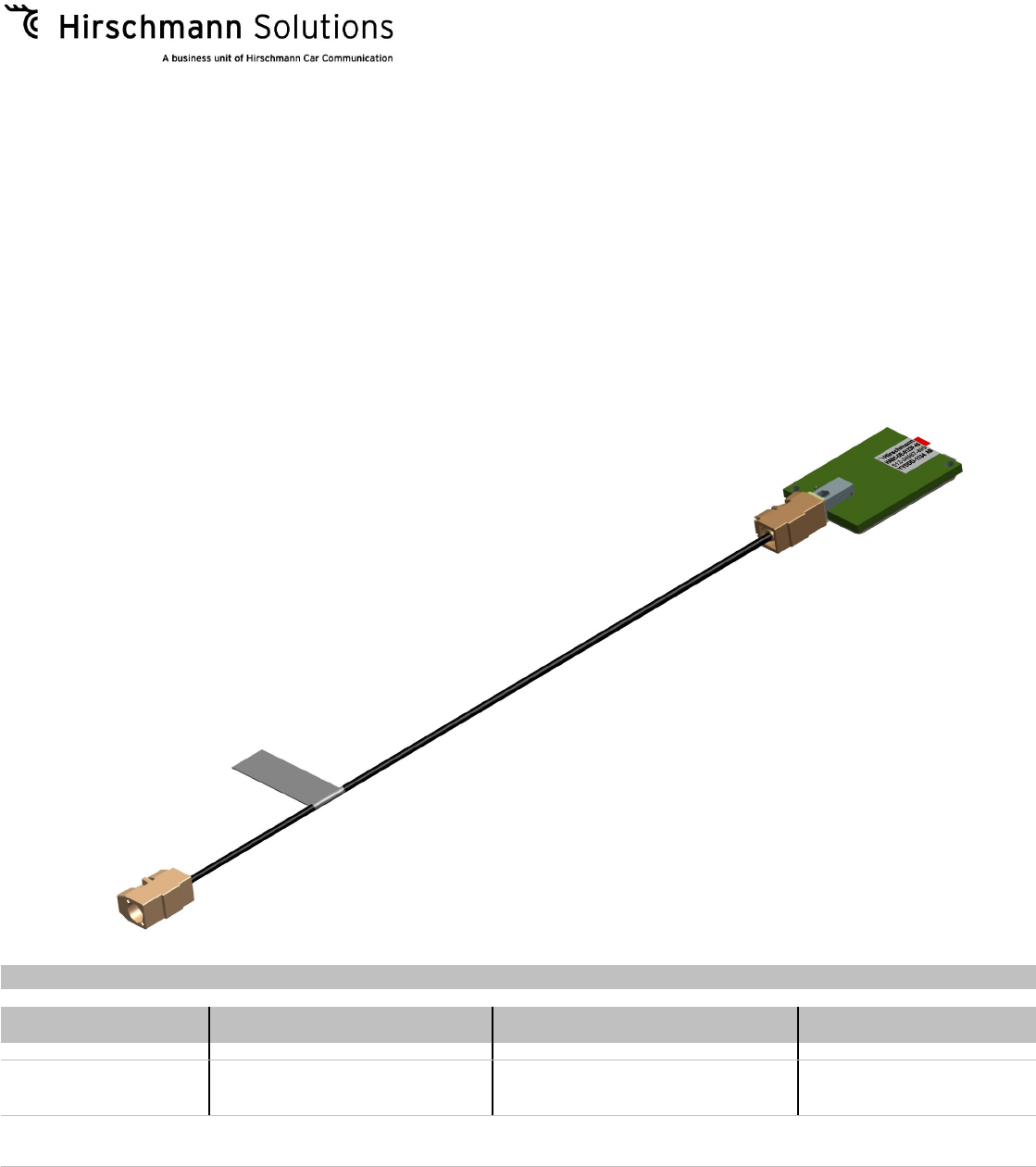

WiFi low profile antennas for use in telematic applications
Low profile (10 mm max. height / 0.4 in )
Adhesive mount
Mounting on conductive or non-conductive surfaces
Customization of cable lengths, types and connectors possible
Antena WiFi de perfil bajo para uso en aplicaciones telematic
Perfil bajo/delgado (10 mm de altura/ 0.4 in)
Montaje adhesivo
Montar en superficies conductivas o no conductivas
Adaptación de diferentes tipos de cable, longitudes y conectores es
posible
Right of modification reserved
After its use, this product has to be processed as electronic scrap to a
proper disposal according to the prevailing waste disposal regulations of
your community / district / county / state / country.
The performance features described here are binding only if they have
been expressly guaranteed in the contract. This publication has been
created by Hirschmann Car Communication Inc. according to the best of
our knowledge.
Hirschmann reserves the right to change the contents of this manual
without prior notice. Hirschmann can grant no guarantee in respect of the
correctness or accuracy of the details in this publication.
Hirschmann Car Communication Inc.
1183 Centre Road
Auburn Hills, MI 48326
United States of America
Phone: (248) 373-7150
Fax: (248) 276-2350
Derecho de modificación reservado
Después de su uso, este producto tiene que ser procesado como desecho
electrónico en un lugar de disposición apropiado de acuerdo a las regula-
ciones prevalecientes de la eliminación de desechos de su comunidad /
distrito / condado / estado / país.
El desempeño representado aquí descrito ata sólo si ellos han sido garan-
tizados expresamente en el contrato. Esta publicación ha sido creada por
Hirschmann Car Communications, Inc. de acuerdo al mejor de nuestro
conocimiento
Hirschmann se reserva el derecho de cambiar el contenido de este ma-
nual sin previo aviso. Hirschmann no puede garantizar con respecto a la
exactitud o la certeza de los detalles de esta publicación.
Product Family / Familia de Productos
Order Code / Código de orden Cable (length/longitud) Connector / Conector (type/tipo) Remark / Notar
Wifi Wifi
HWLN-AX-0115A-01
300 mm / 1ft
Fakra I Female
Cable RG174, ROHS
Customization of cable lengths, types and connectors possible.
Adaptación de diferentes tipos de cable, longitudes y conectores es posible.
2. Technical data / Datos Técnicos
Dimensions / Dimensiones 45mm x 35mm x 10mm / 1.77 x 1.38 x 0.4 in.
Temperature range / Rango de Temperstura -40°C to +85°C / -40°F to +185°F
Protection class / ĺndice de protección IP 30 (acc. IEC 60529)
WiFi 2.4GHz Band
Frequency range / Rango de frecuencia 2.4 GHz - 2.4835 GHz
Polarization Vertical
Max Gain +1.7 dBi
VSWR 2.0:1 Max
Impedance 50 Ω
Power Rating 1W Pulsed Min.
WiFi 5.8GHz Band
Frequency Range / Rango de frecuencia 5.15GHz-5.725 GHz
Polarization Vertical
Max Gain +5.2 dBi
VSWR 2.0:1 Max
Impedance 50 Ω
Power Rating 1W Pulsed Min.
