Instruction Manual

AMPLIFIERS

SPA90.2 SPA90.4 SPA150.4

SPA1000D SPA1300D

SPA1600D SPA1900D

• Instalation Instructions / Owners Manual •

Due to continuous improvement of the product the Specifications are subject to change without notice.

LIMITED WARRANTY

DB DRIVE warrants any products purchased in the U.S.A. from

an authorized DB DRIVE dealer. All products are warranted to be free

from defects in material and workmanship under normal use and

service for a period of (1) year when the unit is installed by an autho-

rized DB DRIVE dealer. Non-authorized dealer installed products carry

a one (1) year parts and labor limited warranty. This warranty applies to

the original purchase only.

DB DRIVE will either repair or replace (as its option) any unit

that has been found to be defective and under warranty provided the

defect occurs within:

One (1) year if purchased through an authorized DB DRIVE dealer.

This limited warranty does not extend to units that have been

subjected to misuse, abuse, neglect, or accident. Products that in DB

DRIVE’s judgment shows evidence of having been altered, modified, or

serviced without DB DRIVE’s authorization, will be ineligible under this

warranty.

To obtain warranty service please contact your retailer or see

our web site at wwwdbdrive.net for more details.

DB Research L.L.P.

302 Hanmore Industrial Parkway // Harlingen, TX 78550

ph: 877.787.0101 // fx: 956.421.4513 // www.dbdrive.net

®

INTRODUCTION

Congratulations on your purchase of a DB Drive state-of-the-art power amplifier. Your

selection of a DB Drive car audio product indicates a true appreciation of fine musical

reproduction. Whether adding to an existing system or including your DB Drive amplifier in

a new system, you are certain to notice immediate performance benefits.

KEEP YOUR SALES RECEIPT

Take this time to attach your sales receipt to the manual and put in a safe place. In case

of any unforeseen reason this product may need warranty service, your receipt will be

necessary to establish purchase date.

RECOMMENDATION

A power amplifier’s performance is only as good as its installation. Proper installation will

maximize the system’s overall performance. It is recommended that you have our product

installed by an authorized DB Drive retailer. However, if you decide to install it yourself,

please carefully read through this manual and take your time to do a quality installation.

Due to continuing product improvements and possible manual revisions, we recommend

checking our website for latest product information at www.dbdrive.net.

IMPORTANT! Before making any connections, disconnect the car’s battery until the

installation is completed to avoid possible damage to the electrical system.

WARNING!

Exposure to high power sound system can cause hearing loss or

damage. Listening to your system at loud levels while driving will

impair your ability to hear traffic sounds and emergency vehicles.

Use common sense when listening to your system.

Serial # ___________________ Model # _______________________

SAFETY PRECAUTIONS

Fuse amplifiers power wire at the battery

Be sure to fuse the power wire within 12” of the car’s battery. This will protect the car’s

battery in case of a short circuit between the power amplifier and battery. THIS IS A

MUST, the amplifier’s built-in fuse will only protect the power amplifier not the car’s

battery!

Use high grade wire connectors

To ensure maximum power transfer and secure safe connections, it is recommended to

use high grade barrier spades (for connection at amplifier) and terminal rings (for connec-

tion at battery).

Do not run any wires underneath vehicle

Exposed wires have a chance of being cut or damaged. It is best to run all wires through

the vehicle under the carpet and/or side panels. This lends to a cleaner installation and

less risk of damage.

Use caution when mounting amplifier

Remember there are many electrical wires, gas lines, vacuum lines, brake lines as well as

a gas tank in the automobile. Make sure you now where they are when mounting the

amplifier to avoid puncturing lines, shorting wires or drilling holes in the gas tank.

Run signal wires away from electrical wires

To avoid possibility of induced noise from the car’s electrical system (i.e. popping noises

or engine noise), run wires away from the car’s electrical wiring.

Make all ground wires as short as possible and at the same point

In order to reduce the chance of ground loops (i.e. engine noise), make the grounding

wire as short as possible to reduce the wire’s resistance. Also, when using multiple

components, make sure all units are grounded at the same point.

Avoid sharp edges when running the wires

To avoid the possibility of power, signal or speaker shorts, be careful not to allow the

amplifiers wires to come in contact with sharp edges. Use a grommet to protect the wire

when running through the fire wall.

1 2

FEATURES AND BENEFITS

DC Offset Protection

This circuit protects the output of the amplifier against DC voltage. If for some reason DC

voltage is detected at the output stage, the amplifier will shut down protecting the speakers

from direct current.

Short Circuit Protection

The circuit protects the amplifier from damage due to a short found in the speakers or

wiring. If one of the speakers or its wiring comes in contact with ground, the amplifier will

shut down. To resume normal operation, correct the problem and turn the head unit off, then

back on. The amplifier will reset and play again.

Thermal Protection

To protect the amplifier circuitry against damage caused by prolonged exposure to high

temperatures, a thermal protection circuit is activated if the amplifier reaches excessively

high operating temperature. Once the thermal circuit is activated, the amplifier will shut

down to cool off. The amplifier will automatically turn back on once it cools down to a safe

operating temperature.

Power Indicator

The diagnostic L.E.D. illuminates when the amplifier is on and receiving power.

Built-in Crossover

The “Speed Series” amplifiers include a built-in variable crossovers. The crossover features

a variable frequency selection for precise low pass filtering for the SPA1000D, SPA1300D ,

SPA1600D and SPA1900D. The SPA90.2 , SPA90.4 and SPA150.4 also offer the same

frequency selection with the option of low or high pass filtering.

Power and Speaker Distribution Blocks

Heavy gauge bare wire distribution blocks are provided for maximum power and signal

transfer with minimal resistance.

Bass Boost (SPA1000D SPA1300D SPA1600D SPA1900D)

For added low frequency performance the amplifiers are equipped with a variable *0~18 dB

bass boost @ 45Hz.

Line out

Full range line outputs have been provided for convenient connection to additional amplifi-

ers in the system. The outputs are buffered to reduce signal loss. Please note that the

amplifier’s input level adjusts these level outputs.

Power Fusing

This protects the amplifier against short circuits and excessive current.

Remote Turn-on

Automatically turns amplifier on when connected to the head unit’s remote output. The

amplifier will turn on and off with the head unit to save current consumption. This control

also operates the reset circuit for the amplifier’s protection. It must be connected with the

head unit in order to reset protection circuits.

Adjustable Input Sensitivity

Allows you to fine-tune the level matching between your source and the power amplifier.

Low Impedance Stability

SPA1000D -1 Ohm Mono

SPA1300D -1 Ohm Mono

SPA1600D -1 Ohm Mono

SPA1900D -1 Ohm Mono

SPA90.2 -2 Ohm Stereo, 4 Ohm Bridged

SPA90.4 -2 Ohm Stereo, 4 Ohm Bridged

SPA150.4 -2 Ohm Stereo, 4 Ohm Bridged

3 4

5 6

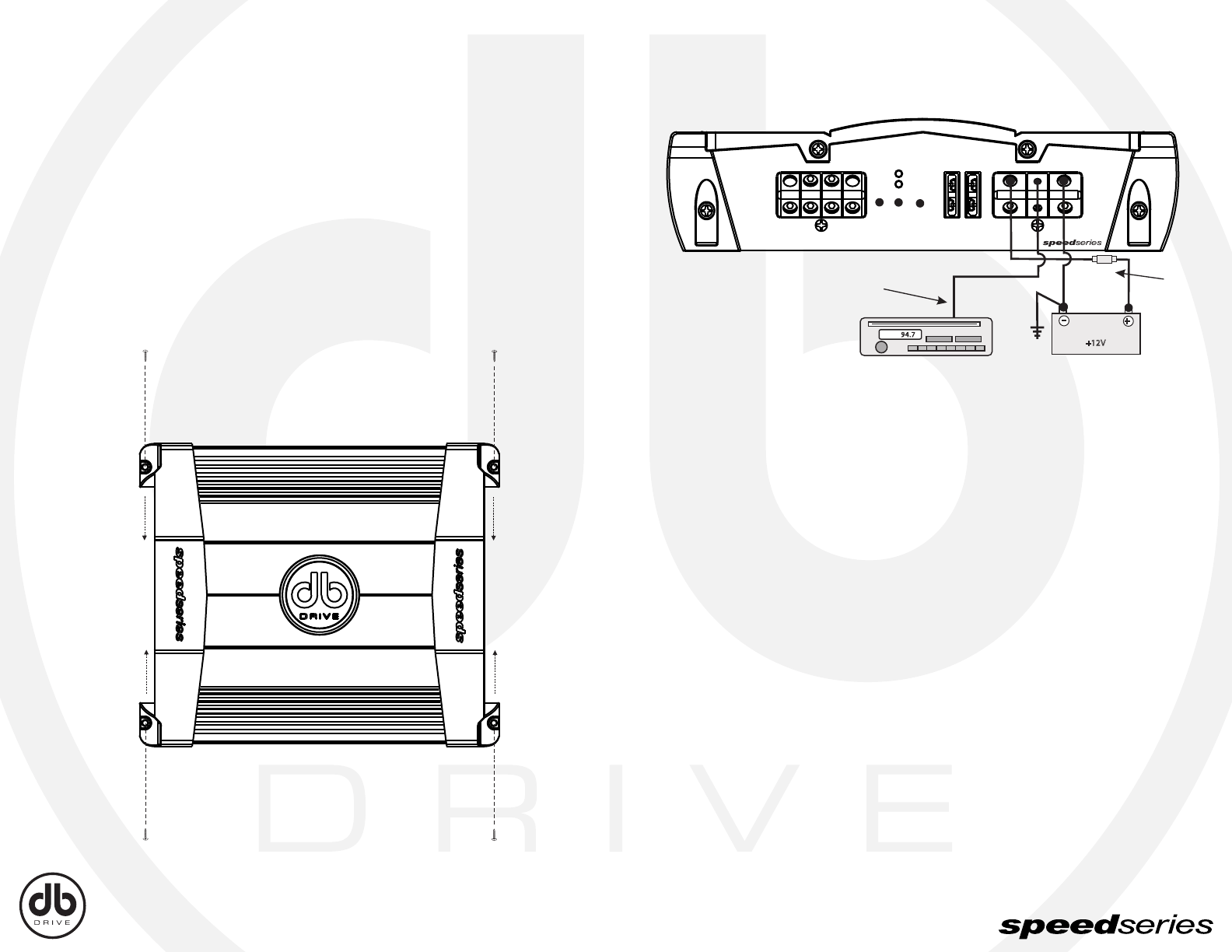

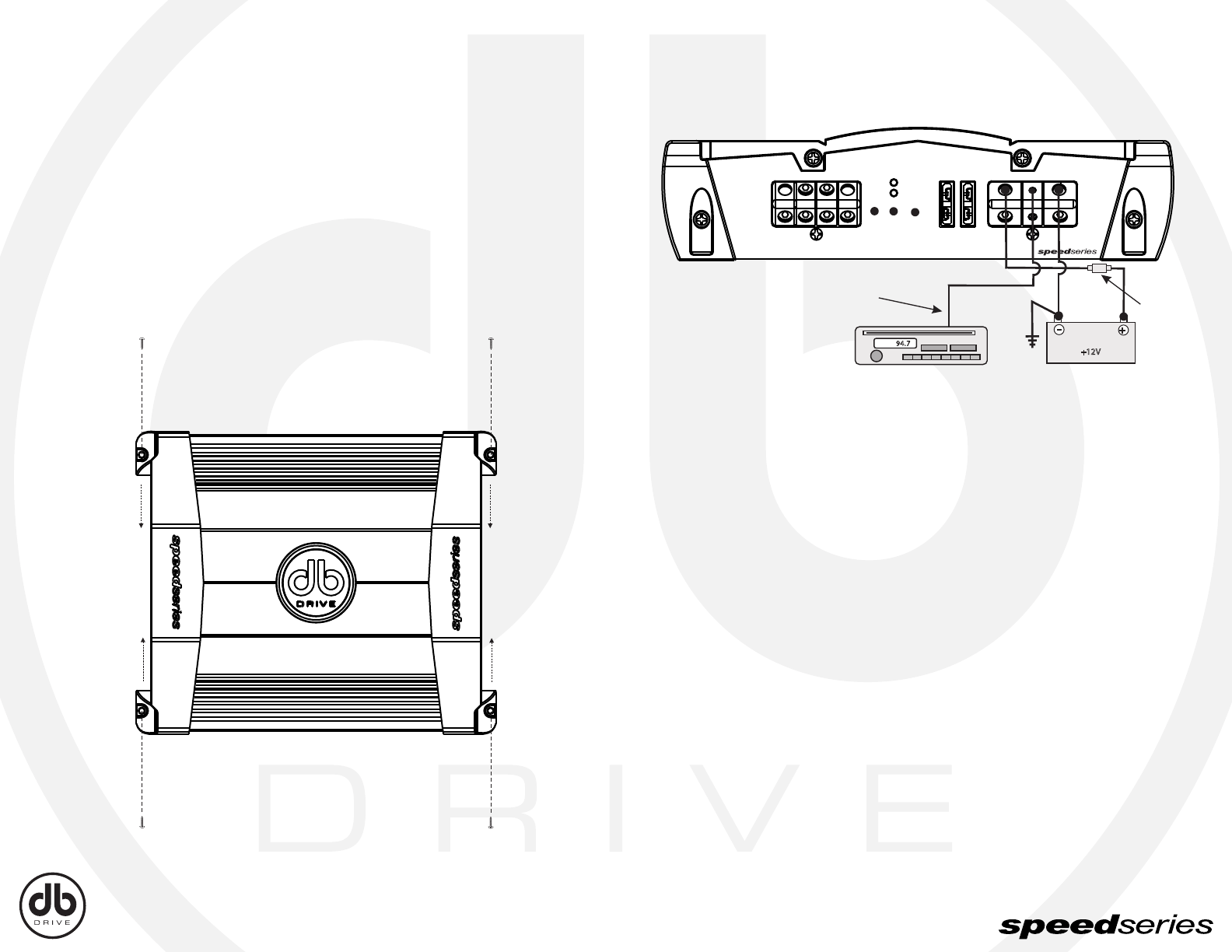

MOUNTING LOCATION

Before you start the installation, it will be necessary to find a mounting location for the ampli-

fier. Find a location in which the amplifier will receive adequate ventilation in order to

dissipate the heat it develops during operation. Two popular mounting locations are in the

trunk or under the seat.

Select the location in which you wish to mount the amplifier. Use caution when mounting

amplifier, there are many wires, gas lines, vacuum lines, brake lines as well as a gas tank

in the automobile. Make sure you know where they are when mounting the amplifier to

avoid puncturing lines, shorting wires or drilling holes in the gas tank. Once you are ready,

use a pencil to mark the mounting holes in the bottom panel. After you have marked the

locations of the holes move amplifier out of the way and drill small starter holes to make the

tapping screws easier to install. Use provided screws to tighten down the amplifier.

POWER CONNECTIONS

(SPA90.2 , SPA90.4 , SPA150.4 , SPA1000D ,

SPA1300D , SPA1600D , SPA1900D )

IMPORTANT! Before making any connections, disconnect the car’s battery until the instal-

lation is completed to avoid possible damage to the electrical system.

Connect the amplifier to the car’s battery

At times, the amplifier will need to draw large levels of current that cannot be provided by

any circuit in the car’s fuse box. We recommended using a 4 to 8 gauge power wire for your

connections depending on the amplifier and length of the wire. Strip one end of the wire to

connect to the terminal on the amplifier marked “batt+”. Loosen screw terminal and connect

bare wire and tighten. Use caution to make sure no stray wire strands come in contact with

surrounding terminals causing short circuits. Run the wire directly to the positive terminal of

the car’s battery. Make sure to use an in-line fuse within 12” of the car’s battery to protect

the electrical system and amplifier against short circuits and/or power surges.

Connect the ground terminal of the amplifier to the car’s chassis

For the ground connection, use a 4 to 8 gauge wire (black) to connect to the terminal

marked “ground” and then connect it to the car’s chassis. Try to keep the length of the cable

as short as possible, preferably less than 6”. Also make sure that the point on the car where

the connection is to be made is free of paint and dirt.

Connect the remote terminal of the amplifier to a switchable +12V source

This connection allows the amplifier to be turned on and off with the power control of the

radio. If the radio has a REMOTE output terminal, connect it to the amplifier’s terminal

marked “remote” (using a 16 gauge wire or heavier). Now when the radio is turned on, the

amplifier will automatically turn on. This connection can also be made to the radio’s Power

Antenna wire.

spa90.2

classAB 2 channel amplifier

350 watts

speaker output

power fuses rem gnd+12v

protect

(-) ------ bridged ------ (+)

R (-) R (+) L (-) L (+)

+12V

-

+

Turn on Remote

94 . 7

In-Line Power fuse

Mounted Within 12”

From Battery

Recommended.

Battery

7 8

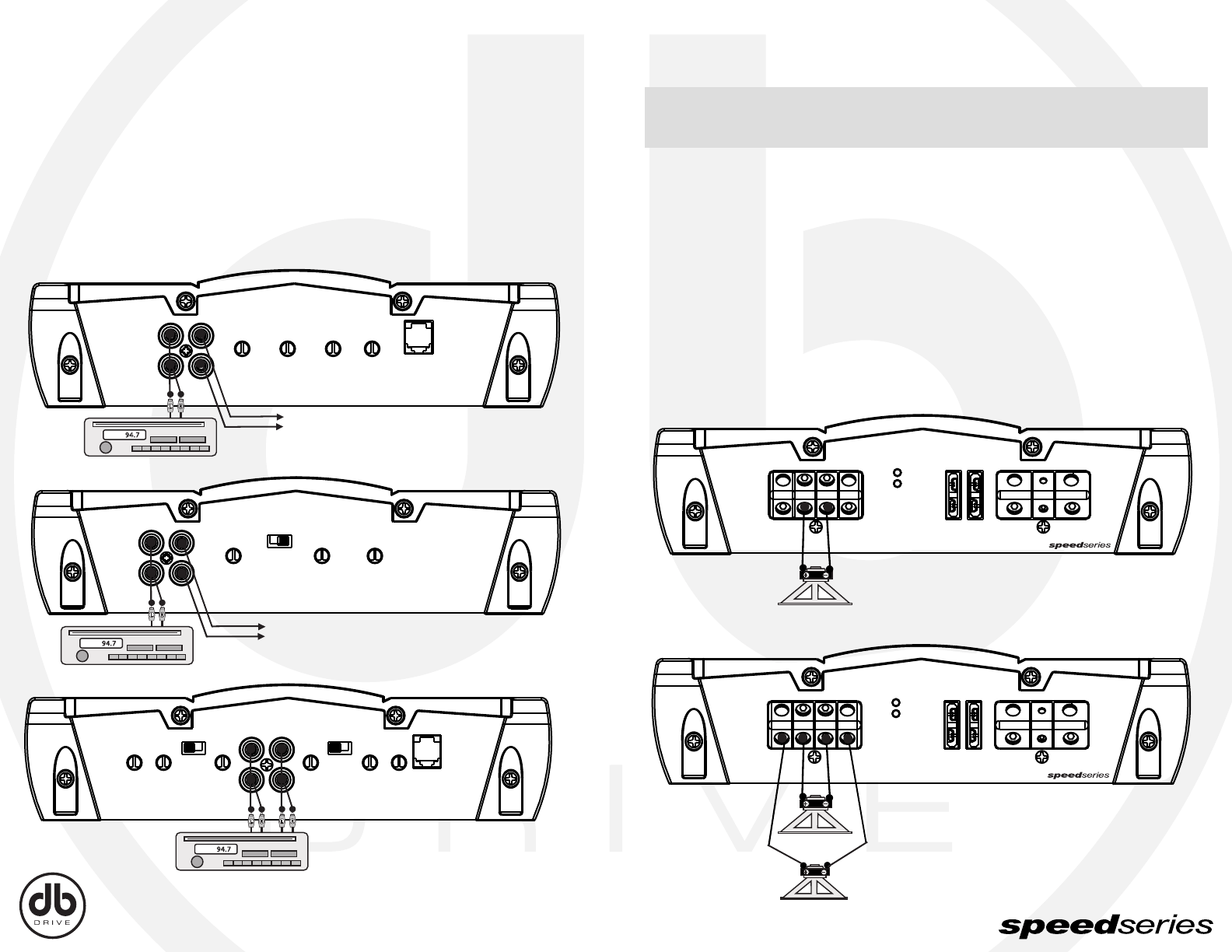

SIGNAL CONNECTIONS

Connect the RCA output of the head unit (AM/FM cassette player, CD, or DAT) to the RCA

input terminals of the amplifier.

To make these connections, we recommend high quality RCA cables, which are available

at your local car audio retailer. Run signal wires away from electrical wires to avoid possibil-

ity of induced noise from the car’s electrical system (i.e. popping noises or engine noise).

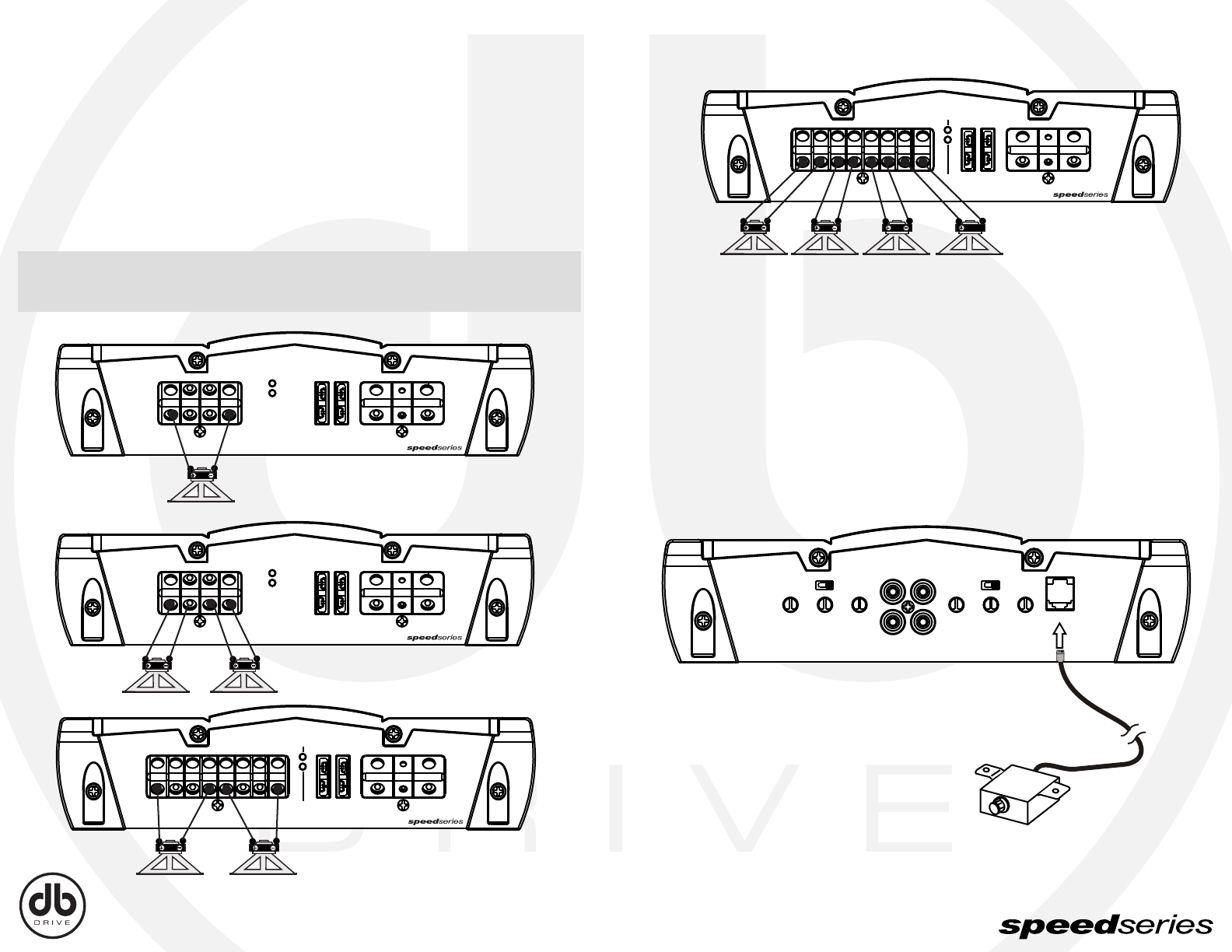

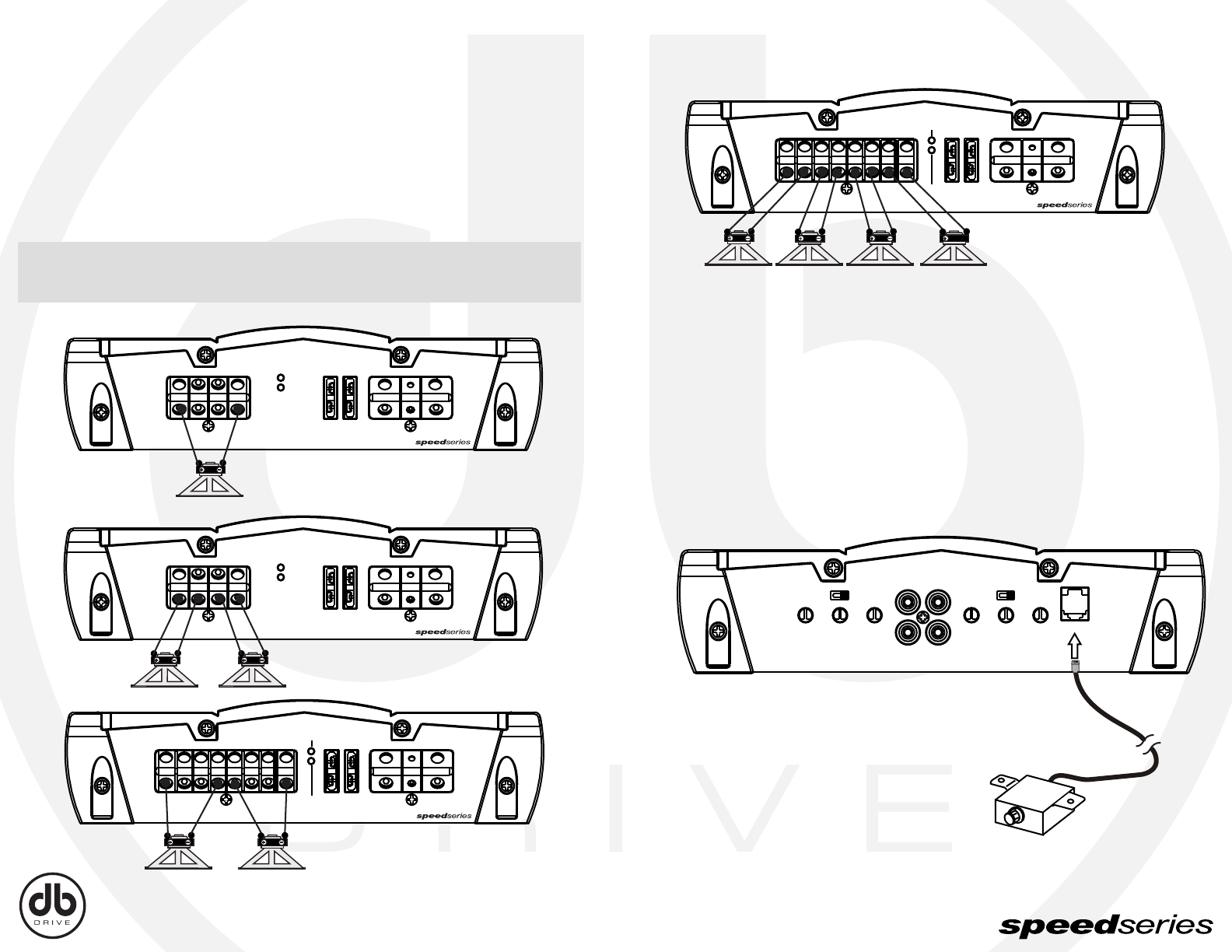

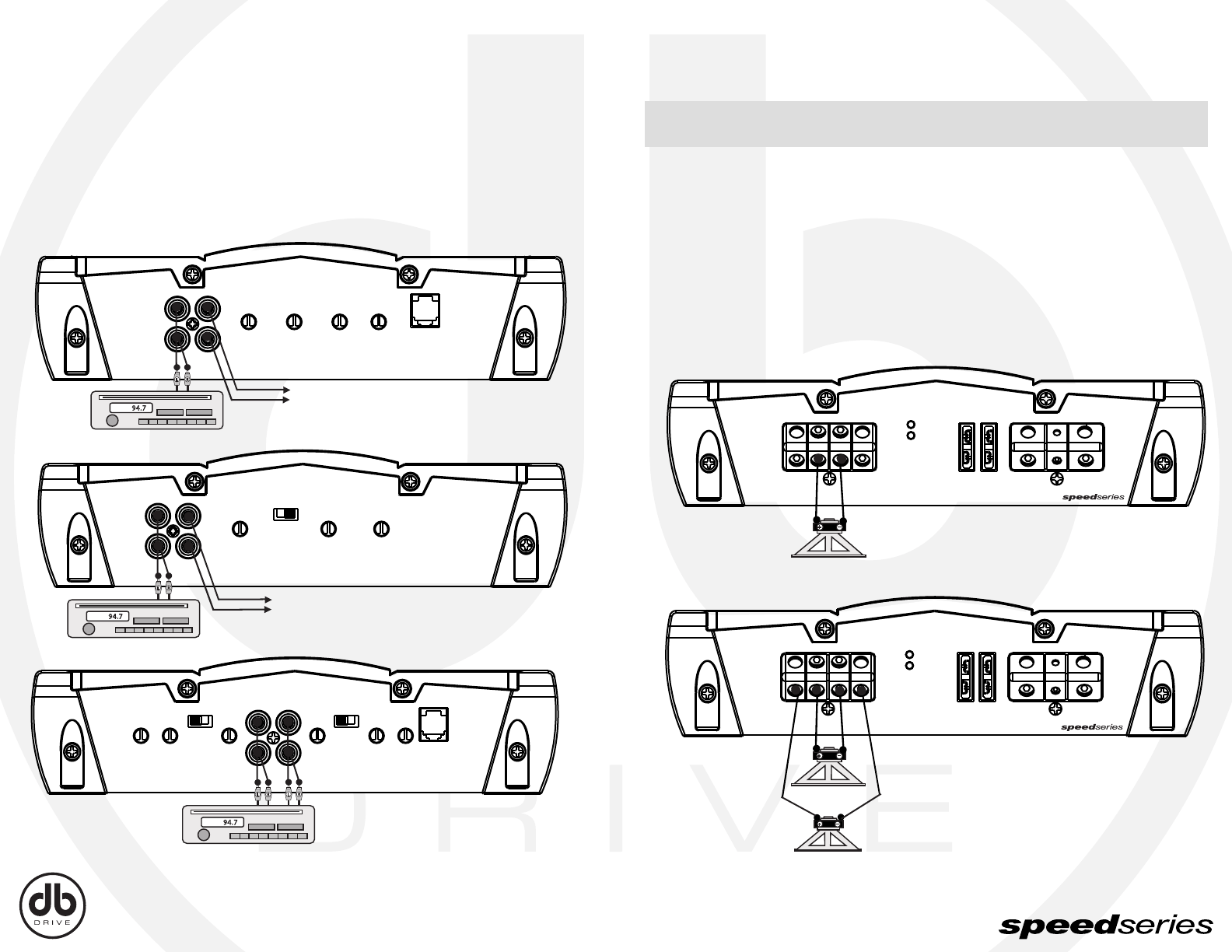

SPEAKER CONNECTIONS

IMPORTANT! The following speaker connection are for the amplifier in normal mono

configuration.

Make the speaker connections using speaker wire that is at least 16 gauge or heavier.

As with any audio component, proper phasing of the amplifier and speakers is essential for

strong bass response. When connecting, make sure that positive (+) from the amplifier is

connected to the positive (+) of the speaker, and the same for negative (-).

Please note that although the SPA1000D, SPA1300D , SPA1600D and SPA1900D are

mono amplifiers, we have provided two sets of speaker terminals on the amplifier. These

terminals are connected in paralleled internally (connected together). The second set of

speaker terminals are intended for ease of connection when running multiple woofers.

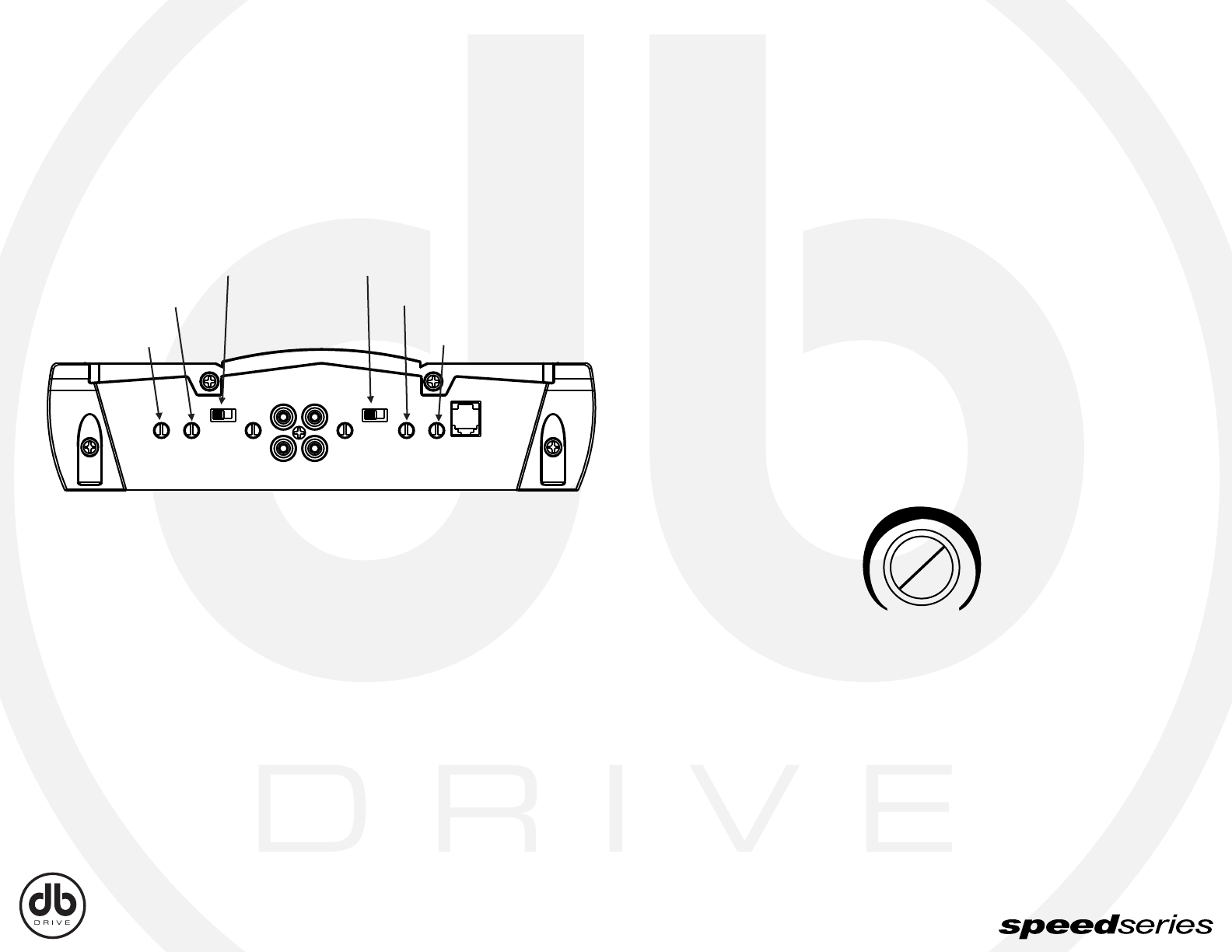

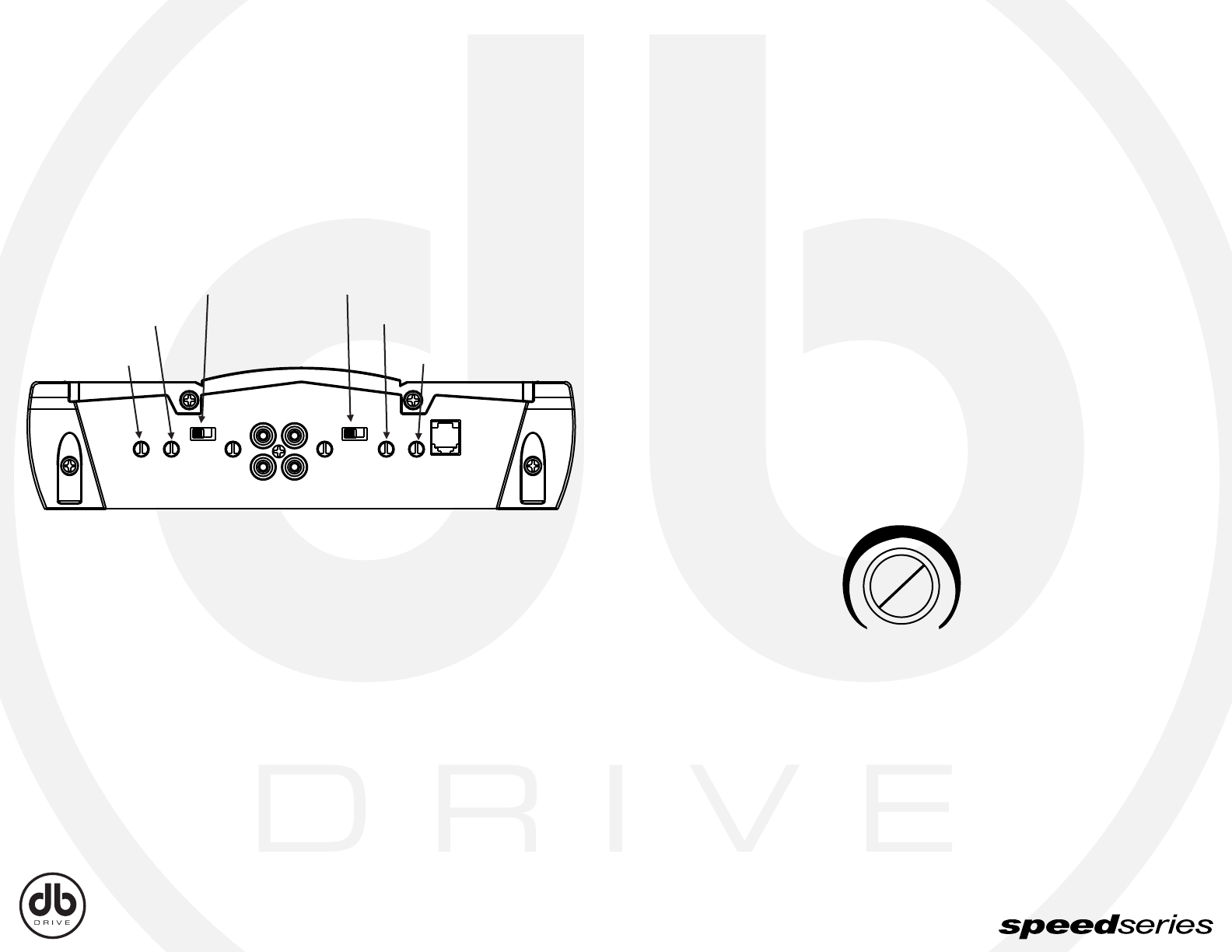

in out

level subsonic lpf bass

boost

remote

L

Rmin max 20Hz 50Hz 40Hz 130Hz 0dB 18dB

spa1300D

classD monoblock amplifier

spa90.2

classAB 2 channel amplifier

in out

level freq bass boost

L

Rmin max 60Hz 400Hz 0dB 18dB

x-over

low full high

94 . 7

LR

LR

94 . 7

bass

boost

input

level

freq

0dB 18dB

bass

boost

0dB 18dB60Hz 400Hz

freq

60Hz 400Hzmin max

input

level

min max

x-over

low full high

x-over

low full high

input

ch 1 ch 3

ch 2 ch 4

remote

spa150.4

classAB 4 channel amplifier

LRLR

94 . 7

Optional full range line out connection

to addition addition in the system.

Optional full range line out connection

to addition addition in the system.

MONO SIGNAL

CONNECTION

SIGNAL CONNECTION:

4 Channel Amplifier using

2 pair of RCA inputs.

SIGNAL CONNECTION:

2 CHANNEL AMPLIFIERS

speaker output

power fuses rem gnd+12v

protect

(-) ------ bridged ------ (+)

R (-) R (+) L (-) L (+)

+

-

+

-

speaker output

power fuses rem gnd+12v

protect

(-) ------ bridged ------ (+)

R (-) R (+) L (-) L (+)

+

-

4 Ohm Speaker

(1Ohm minimum)

4 Ohm Speaker

4 Ohm Speaker

2 Ohm Speaker (1 Ohm minimum)

9 10

SPEAKER CONNECTIONS

(SPA90.2 , SPA90.4 , SPA150.4)

Make the speaker connections using speaker wire that is at least 16

gauge or heavier.

As with any audio component, proper phasing of the amplifier and speakers is essential

for strong bass response. When connecting, make sure that positive (+) from the amplifier

is connected to the positive (+) of the speaker, and the same for negative (-).

***CAUTION! In the bridged mode, the amplifier must see a 4 Ohm load or higher. Any

lower than 4 ohms will cause the amplifier to overheat and possible cause permanent

damage to the amplifier!

REMOTE BASS CONTROL MODULE

(SPA1000D, SPA1300D, SPA1600D, SPA1900D Included)

Before connecting the remote, it will be necessary to find a mounting location that will be

easy to access for adjustment. Once you select your mounting location, you will need to run

the control wire from the remote to the amplifier. To avoid possibility of induced noise from

the car’s electrical system (i.e. popping noises or engine noise), run the cable from the

remote to the amplifier away from the car’s electrical wiring.

speaker output

power fuses rem gnd+12v

protect

(-) ------ bridged ------ (+)

R (-) R (+) L (-) L (+)

ch4- ch4+ ch3- ch3+ ch2- ch2+ ch1- ch1+

speaker output

power

fuses

protect

rem gnd+12v

(-) ---- bridged ---- (+) (-) ---- bridged ---- (+)

speaker output

power fuses rem gnd+12v

protect

(-) ------ bridged ------ (+)

R (-) R (+) L (-) L (+)

+

-

+

-

+

-

+

-

+

-

4 Ohm Speaker

4 Ohm Speaker

4 Ohm Speaker 4 Ohm Speaker

4 Ohm Speaker

4 Ohm Speaker 4 Ohm Speaker

4 Ohm Speaker 4 Ohm Speaker

ch4- ch4+ ch3- ch3+ ch2- ch2+ ch1- ch1+

speaker output

power

fuses

protect

rem gnd+12v

(-) ---- bridged ---- (+) (-) ---- bridged ---- (+)

freq

x-over

input

level

input

bass

boost

0dB 18dB

bass

boost

0dB 18dB60Hz 400Hz

freq

60Hz 400Hz

low full high

x-over

remote

low full high

ch 1 ch 3

ch 2 ch 4

min max

input

level

min max

spa90.4

classAB 4 channel amplifier

POWER

Min Max

+

-

+

-

+

- -

+

11 12

ADJUSTMENTS AND SETTINGS

The “Speed Series” amplifiers are equipped with built-in variable crossover networks allow-

ing you to select the crossover mode (i.e. Low-Pass/Full/High-Pass or On/Off) and the

desired crossover point. For example if you wish to drive a pair of subwoofers, you can

select the “Low Pass” setting on the amplifier to filter out high frequencies. This will send

only low frequencies to your subwoofers (see example settings below). The crossover point

should be determined by the speakers operating range. Please refer to speaker manufac-

tures recommended crossover point.

FINE TUNE THE SYSTEM

Fine tune the amplifier’s input sensitivity

The gain sensitivity control for the “Speed Series” amplifier is located on the side panel.

This gain control has been included to allow adjustment to properly match the output of the

radio. This is one of the most misunderstood adjustments. By rotating the control in the

clockwise direction, the amplifier’s input will become more sensitive and the music will play

louder. This is not a volume control and you will not get more power out of the amplifier in

the maximum position! It may seem to deliver more output, but actually the system is only

playing louder faster as you turn the volume control on the radio. Ideally, to properly level

match the system the goal is to achieve maximum output from the amplifier without distor-

tion at about ¾ of the volume control.

To determine if the amplifier’s gain is set properly, turn the system on and slowly increase

the volume control. You should be able to use about ¾ volume before the system gets loud

but not distorting. It is very important when making these adjustments that you do not over

drive the speakers (at point of distortion) this will cause permanent damage to the speakers.

If you are unable to achieve ¾ volume before distortion you will need to adjust gain control

(in this case you would reduce the gain). The gain controls should be adjusted very slowly.

It may help to have another person to assist you by adjusting the gain controls while you

listen for distortion.

Input Level

bass

boost

input

level

freq

0dB 18dB

bass

boost

0dB 18dB60Hz 400Hz

freq

60Hz 400Hzmin max

input

level

min max

x-over

low full high

x-over

low full high

input

ch 1 ch 3

ch 2 ch 4

remote

spa150.4

classAB 4 channel amplifier

Adjust the frequency to the

desired point for speakers 1 & 2.

Adjust the frequency to the

desired point for speakers 3 & 4.

Filter selection for channel 1 & 2 Filter selection for channel 3 & 4

Bass Boost @ 45Hz

*0~18dB Channels 3 & 4

Only in Lowpass

Bass Boost @ 45Hz

*0~18dB Channels 1 & 2

Only in Lowpass

Min Max

13 14

TROUBLE SHOOTING THE SYSTEM

We have put together this trouble-shooting guide if you experience problems after

installing the amplifier. Please keep in mind that the majority of problems incurred are

caused by improper installation and not the equipment itself. In addition, there are many

components in the system that could cause various signal problems such as inducted

electrical noise and engine noise.

Before you can properly address the problem, you must first find the component that is

causing the problem. This will take patience and a process of elimination.

LOOK FOR….. SOLUTION

No Output

Blown fuse Replace

Bad RCA Cable(s) Replace

+12V at power terminal Check connection

+12V at remote terminal Check connection

Grounding point clean and tight Check for ground w/meter

Head Unit’s fader not in center position Set to center position

Master & Slave settings Confirm correct setting

Low Output

Check level adjustments

Re-adjust

Bad RCA cable(s) Replace

Improper level matching Re-adjust

Master & Slave settings Confirm correct setting

Engine Noise

Grounding points are clean and tight Check for ground w/meter

Ground all components at same point Ground at same point

Try different grounding point Change for better ground

Bad RCA cable(s) Replace

Use High Quality shielded RCA cables Rejects inducted noise

Low Vehicle charging system and/or battery Fix and/or replace

Red Protection L.E.D. illuminated

Speaker short Check speakers connection

for short circuit

Speaker grounding out Make sure speaker wires

Do not touch chassis ground

Impedance too low Check speaker impedance

Overheating Check mounting location

for Adequate air circulation

speaker impedance too low

SPECIFICATIONS

Input Voltage @ 11 - 14.4 VDC:

@ 4 ohm

@ 4 ohms Bridged

@ 2 ohm

Frequency Resp.

S/N Ratio (A-weight)

Low Input Level

Crossover Type

Crossover Freq. (Lowpass)

Crossover Slope

Bass EQ.

Fuse Rating

Remote Bass

SPA90.2

2 x 90W

1 x 350W

2 x 175W

10Hz-20Khz

>90dB

200mV. - 5.8 V

Hi/Low Pass

55Hz - 400Hz

12db per oct

18dB @ 45Hz

2 x 20 amp

no

SPA1000D

1 x 250W

1 x 500W

1 x 1000W

20Hz - 250Hz

>90dB

246mV - 5.9V

Low Pass

40Hz - 150Hz

18dB/oct

18dB @ 45Hz

20Hz - 50Hz

Yes

2 x 20 amp

included

Input Voltage @ 11 - 14.4 VDC:

@ 4 ohm

@ 2 ohm

@ 1 ohm

Frequency Resp.

S/N Ratio (A-weight)

Low Input Level

Crossover Type

Crossover Freq. (Lowpass)

Crossover Slope

Bass EQ.

Subsonic Filter

Remote Control Included

Fuse Rating

Remote Bass

Input Voltage @ 11 - 14.4 VDC:

@ 4 ohm

@ 2 ohm

@ 1 ohm

Frequency Resp.

S/N Ratio (A-weight)

Low Input Level

Crossover Type

Crossover Freq. (Lowpass)

Crossover Slope

Bass EQ.

Subsonic Filter

Remote Control Included

Fuse Rating

Remote Bass

SPA1300D

1 x 325W

1 x 650W

1 x 1300W

20Hz - 250Hz

>90dB

246mV - 5.9V

Low Pass

40Hz - 150Hz

18dB/oct

18dB @ 45Hz

20Hz - 50Hz

Yes

2 x 25 amp

included

SPA1600D

1 x 400W

1 x 800W

1 1600W

20Hz - 250Hz

>90dB

246mV - 5.9V

Low Pass

40Hz - 150Hz

18db/oct

18dB @ 45Hz

20Hz - 50Hz

Yes

2 x 30 amp

included

SPA1900D

1 x 475W

1 x 950W

1 x 1900W

20Hz - 250Hz

>90dB

246mV - 5.9V

Low Pass

40Hz - 150Hz

18dB/oct

18dB @ 45Hz

20Hz - 50Hz

Yes

3 x 30 amp

included

SPA90.4

4 x 90W

2 x 350W

4 x 175W

10Hz-20Khz

>90dB

200mV. - 5.8 V

Hi/Low Pass

55Hz - 400Hz

12db per oct

18dB @ 45Hz

2 x 25 amp

optional

Due to continuous improvement of the product the Specifications are subject to change without notice.

AMPLIFICADORES SERIE SPEED

SPA90.2 SPA90.4 SPA150.4

SPA1000D SPA1300D

SPA1600D SPA1900D

GARANTIA LIMITADA

DB DRIVE garantiza cualquier producto comprado en USA de

un vendedor autorizado por DB DRIVE. Todos los productos están

garantizados de no tener defectos en material y manufactura bajo un

uso normal y servicio por un periodo de un (1) año a partir de la insta-

lación de la unidad por un técnico autorizado por DB DRIVE. Productos

instalados por personas no autorizadas por DB DRIVE tiene solo un (1)

año de garantía limitada en partes y mano de obra. Esta garantía se

aplica solamente a la compra original.

DB DRIVE reparará o reemplazará (según su discrecion)

cualquier unidad que haya sido encontrada con algun defecto bajo

garantía y que el defecto haya ocurrido:

Un (1) años si fue instalado por un técnico autorizado por DB DRIVE ,

Un (1) año si fue instalado por persona/s no autorizada por DB DRIVE.

Esta garantia limitada nó se extiende a unidades que hayan

sido sujetas a un mal uso, abuso, negligencia, o accidente. Productos

que según DB DRIVE muestran evidencias de haber sido alterados,

modificados, o utilizados sin la autorización de DB DRIVE serán

rechazados de cualquier tipo de garantía.

Para obtener servicio de garantía, favor de comunicarse con

su proveedor o visítenos a nuestro sitio www.dbdrive.net para más

detalles.

DB Research L.L.P.

302 Hanmore Industrial Parkway // Harlingen, TX 78550

ph: 877.787.0101 // fx: 956.421.4513 // www.dbdrive.net

®

Manual de Instrucciones

• Instrucciones para Instalacion / Manual de Instrucciones •

Todas especificaciones son susceptibles cambiar sin nota debido a la mejora continua del producto y el desarrollo

INTRODUCCIÓN

Felicitaciones por su compra del amplificador de potencia SERIE SPEED más

moderno en el Mercado. El haber elegido un producto de audio DB DRIVE para su

automóvil muestra una verdadera apreciación en reproducción de música de

alta calidad. Cualquiera que fuera la razón , mejorar el sitema actual o la adquisición

de un sistema completamente nuevo , el amplificador de DB DRIVE le brindará beneficios

inmediatos.

GUARDE SU RECIBO DE COMPRA

Tómese el tiempo de adjuntar el recibo de compra al manual , y guárdelo en un lugar

seguro. En caso alguna razón imprevista , y necesitar servicio de garantia , le será

requerido monstrar el recibo de compra.

RECOMENDACIÓN

El rendimiento de potencia de un amplificador es tan bueno como su instalación. Una

Instalación apropiada aumentará el rendimiento global del systema. Se le recomienda

que la instalación de nuestro producto sea realizada por un técnico autorizado de DB

DRIVE. Sin embargo , si decide instalarlo usted mismo , por favor lea cuidadosamente el

manual , tómese su tiempo para realizar una instalación confiable.

Debido a una constante mejora de nuestros productos , y posibles correcciones de nues-

tros manuales , recomendamos que visite nuestro sitio www.dbdrive.net para obtener la

más reciente información de nuestros productos.

IMPORTANTE! Antes de hacer cualquier tipo de conexión , desconecte la batería de su

automóvil hasta finalizar al instalación para evitar daňos en el sistema.

¡ADVERTENCIA!

Exponerse a un sistema de sonido de alta potencia puede causar pérdida o

daňo de oído. Escuchar su sistema de sondio a niveles demasiado altos

mientras maneja , le impedirá su habilidad de oír el tráfico y/o vehículos de

emergencia. Utilice su sentido común cuando escuche su sistema.

1 2

MEDIDAS DE SEGURIDAD

Conectar el cable de encendido del amplificador a la bateria

Asegúrese de conectar el cable de encendido a unos 12” de la batería de su automóvil.

Esto protegerá a la batería de su auto en caso de un corto circuito entre el encendido del

amplificador y la batería. ESTO ES ABSOLUTAMENTE NECESARIO, el fusible integrado

del amplificador solamante protegerá al amplificador y no a la batería de su automovil!

Utilice conectores de alto grado

Para asegurar la máxima transferencia de potencia y la seguridad de las conexiones, se

recomienda utilizar conectores de alto grado (para conexión de amplificador) y anillos

terminales (para conección de bateria).

No corra ningún tipo de cableado por debajo del automóvil.

Cables expuestos tienen la tendencia a cortarse o dañarse. Lo mejor es correr los cables

a través del vehículo. Esto contribuye a una me jor instalación y a un menor riesgo de

daños.

Tenga cuidado durante el montaje del amplificador.

Recuerde que existen los cables de electricidad, las lineas de gasolina y frenos, y

además el tanque de combustible. Esté seguro de saber donde se halla todo lo anterior-

mente mencionado durante el montaje del amplificador para evitar cortos, dañar alguna

de las líneas, o agujerear el tanque de gasolina.

Corra la señal de alambrado lejos del alambre eléctrico.

Para evitar cualquier posibilidad de inducir interferencias en el sistema eléctrico de su

automóvil, (ej. ruidos repentinos or ruidos de motor), corra el alambrado lejos de los

alambres eléctricos de su automóvil.

Haga todo el alambrado a tierra lo más corto posible, y en el mismo

punto de conexión

Para reducir la posibilidad de crear un circuito cerrado (ej. ruido de motor), haga todo el

alambrado a tierra lo más corto posible lo que reducirá la resistencia en la alambrado.

Además, cuando utilice componentes múltiples, esté seguro de que todas las unidades

estén conectadas a tierra en el mismo punto.

Evite bordes filosos al correr el alambrado

Para evitar la posibilidad de pérdida de potencia, señal, o algún corto en las bocinas,

tenga cuidado con el alambrado de los amplificadores previniendo cualquier tipo de

contacto con bordes filosos. Utilice grommet como protección para los alambres cuando

los corra a través de la pared del vehículo.

CARACTERISTICAS Y BENEFICIOS

Protección DC Offset

Este circuito protege la salida del amplificador contra un voltage DC. Si por alguna razón se

detectara un voltage DC en la salida, el amplificador se apagaría de inmediato para proteger

a las bocinas de una corriente directa.

Protección contra un Corto Circuito.

El circuito protege al amplificador de cualquier daño a través de un corto que se encuentra

en las bocinas o en el alambrado. Si una de las bocinas o algun alambre llega a tocar tierra,

el amplificador se apagará inmediatamente para enfriarse. El amplificador se encenderá

automáticamante una vez que la temperatura descienda a estado seguro para operar.

Indicador de Encendido

El diagnóstico L.E.D. se ilumina cuando el amplificador se enciende y esta recibiendo carga.

Crossover Incorporado

Los amplificadores de”Serie SPEED” incluyen crossovers variables incorporados. Las

características de los crossovers incluyen una selección de frequencia variable para un

preciso filtro de baja pasada hacia los modelos SPA1000D , SPA1300D ,SPA1600D ,y

SPA1900D. Los modelos SPA90.2 , SPA90.4 y SPA150.4 también ofrecen la misma selec-

ción de frequencia con opción a filtrados para pasada alta o baja.

Distribución de Bloqueo de Potencia y Bocinas

Bloques de distribución de alto calibraje son facilitados para obtener máxima potencia y

señal de transferencia con un mínimo de resistencia.

Mejoramiento del Bajo (SPA1000D , SPA1300D ,SPA1600D ,y SPA1900D)

Para agregar rendimiento de frequencia baja los amplificadores son equipados con una

variable *0~18 dB de mejoramiento del bajo @ 45Hz.

Linea de Salida

Lineas de salida de rango completo son proporcionadas para una conexión más conve-

niente para amplificadores adicionales en el sistema. Las salidas están concentradas para

reducir pérdida de sonido. Favor de prestar atención que los niveles de entradas del ampli-

ficador se ajustan a estos niveles de salida.

Potencia de Fusión (Power Fusion)

Esto protege al amplificador contra corto circuitos y corriente excesiva.

Encendido de Remoto

El amplificador se enciende automáticamente cuando se conecta con la unidad de cabec-

era de salida remota. El amplificador se enciende y apaga con la unidad de cabecera para

ahorrar consumo de corriente. Este control también opera para reiniciar el circuito como

protección del amplificador. Debe estar conectado con la unidad de cabecera para reiniciar

la protección de los circuitos.

Entrada Ajustable de Sensibilidad

Tiene la opción de poner a punto los niveles de encuentro entre el generador y la potencia

del amplificador.

Estabilidad de Impedancia Baja

SPA1000D -1 Ohm Mono

SPA1300D -1 Ohm Mono

SPA1600D -1 Ohm Mono

SPA1900D -1 Ohm Mono

SPA90.2 -2 Ohm Stereo, 4 Ohm de Puente (Bridged)

SPA90.4 -2 Ohm Stereo, 4 Ohm de Puente (Bridged)

SPA150.4 -2 Ohm Stereo, 4 Ohm de Puente (Bridged)

3 4

5 6

LUGAR DE MONTAJE

Antes de comenzar con la instalación es necesario encontrar el lugar de montje para el

amplificador. Busque un lugar en el cual el amplificador recibirá una ventilación adecuada

así podrá disipar el calor que se genera mientras está operando. Dos de los lugares sugeri-

dos son la cajuela o debajo del asiento.

Seleccione el lugar de montaje del amplificador. Tenga cuidado al montar el amplificador,

recuerde que hay muchos alambres, lineas de la gasolina y de los frenos, y también el

tanque de gasolina. Esté seguro del lugar de montaje para evitar cualquier tipo de agujeros

en las líneas, alambrado, o tanque de gasolina. Una vez que esté listo, utilice un lápiz para

marcar los hoyos de montaje para el panel bajo. Después que haya marcado los hoyos,

coloque el amplificador lejos del lugar de trabajo, y comience por hacer hoyos pequeños

para facilitar la instalación de las tuercas o tornillos. Utilice las herramientas que se le

proveen para ajustar el amplificador.

CONEXIÓNES DE ENCENDIDO

(SPA90.2 , SPA90.4 , SPA150.4 , SPA1000D ,

SPA1300D , SPA1600D , SPA1900D )

¡IMPORTANTE! de hacer cualquier tipo de conexión, desconecte la batería de su auto

hasta finalizar la instalación para evitar dañar el sistema eléctrico.

Conecte el amplificador a la batería de su automóvil.

Algunas veces, el amplificador necesitará descargar unos largos niveles de corriente que

no podrán ser provistas por ningun circuito de la caja de fusibles del automóvil. Recomen-

damos utilizar calibre 4 a 8 para sus conexiónes dependiendo del amplificador y de la

longitud del cable. Despegue una terminal del alambre para conectarlo con la terminal del

amplificador marcado “batt+”. Afloje el tornillo de la terminal, conéctelo con el alambre y

ajústelo. Tenga cuidado que el resto del alambrado no entren en contacto con las demás

terminales ya que puede causar un corto circuito. Corra el alambre diréctamente a la termi-

nal positiva de la batería de su automóvil. Esté seguro de utilizar un fusible en-línea a unos

12” de la batería del automóvil para proteger el sistema eléctrico y el amplificador contra un

corto o descarga eléctrica.

Conecte la terminal a tierra del amplificador con el chasis de su automóvil.

Para la conección a tierra, utilice el alambre (calibre 4 a 8) negro para conectar la terminal

marcada “ground” (tierra) y luego conéctela con el chasis del automóvil. Trate de mantener

la longitud del cable lo más corto posible, preferiblemente meno de 6”. También, asegúrese

que el punto del automóvil donde se establecerá la conexión no tenga pintura ni esté sucia.

Repita los mismos pasos para la segunda conexión.

Conecte la terminal de remoto del amplificador a una fuente cambiable de +12V

Esta conexión permite que el amplificador pueda ser encendido o apagado con el control

de la radio. Si la radio tiene una salida terminal de REMOTO, conéctela con la terminal del

amplificador marcada “remote” (utilizando calibre 16 o más pesado). Ahora cuando se

encienda la radio, el amplificador se encenderá automáticamente. Esta conexión también

se la puede hacer al alambre de la antena de el radio.

spa90.2

classAB 2 channel amplifier

350 watts

speaker output

power fuses rem gnd+12v

protect

(-) ------ bridged ------ (+)

R (-) R (+) L (-) L (+)

+12V

-

+

Encendido remoto

94 . 7

Se recomienda

montar el fusible a

12 pulgadas de bateria.

Batería

in out

level subsonic lpf bass

boost

remote

L

Rmin max 20Hz 50Hz 40Hz 130Hz 0dB 18dB

spa1300D

classD monoblock amplifier

7 8

CONEXIÓNES DE SENALES

Conecte la salida del RCA de la unidad de cabecera (AM/FM cassette player, DC or

DAT) a la entrada RCA de las terminales del amplificador.

Para hacer estas conexiónes, recomendamos cables RCA de alta calidad, los cuales se

pueden adquirir en cualquier negocio de venta de audio para autos. Corra los alambres

de señal lejos de los alambres eléctricos para evitar cualquier tipo de interferencia del

sistema eléctrico de su automóvil. (ej. ruidos de motor)

CONEXIÓNES DE BOCINAS

¡IMPORTANTE! La siguiente conexión de bocina es para un amplificador con configu-

ración mono normal. Si usted está utilizando los amplificadores de configuración en

conexión multiple, por favor diríjase a las sección de conexiónes multiples de bocinas.

Utilice alambre de bocinas de al menos calibre 16 o más pesado para conectar las

bocinas.

Así como para cualquier componente de audio, para obtener una fuerte salida de bajo es

esencial utilzar una correcta fase de amplificador y bocinas. Cuando se conecte, esté

seguro que el positivo (+) del amplificador se conecte al positivo (+) de la bocina, y los

mismo sucede con el negativo (-).

Favor de fijarse que aunque los SPA1000D , SPA1300D , SPA1600D ,SPA1900D son

amplificadores mono, le hemos proveído con dos series de terminales de bocinas en el

amplificador. Estas terminales están conectadas internamente en paralelo (conectadas

juntas). La segunda serie de las terminales de bocinas están hechas para facilitar la

conexión cuando se corren woofers múltiples.

speaker output

power fuses rem gnd+12v

protect

(-) ------ bridged ------ (+)

R (-) R (+) L (-) L (+)

+

-

+

-

spa90.2

classAB 2 channel amplifier

in out

level freq bass boost

L

Rmin max 60Hz 400Hz 0dB 18dB

x-over

low full high

94 . 7

LR

LR

94 . 7

bass

boost

input

level

freq

0dB 18dB

bass

boost

0dB 18dB60Hz 400Hz

freq

60Hz 400Hzmin max

input

level

min max

x-over

low full high

x-over

low full high

input

ch 1 ch 3

ch 2 ch 4

remote

spa150.4

classAB 4 channel amplifier

LRLR

94 . 7

speaker output

power fuses rem gnd+12v

protect

(-) ------ bridged ------ (+)

R (-) R (+) L (-) L (+)

+

-

Línea opcional de conexión a

amplificadores en el sistema.

Línea opcional de conexión a

amplificadores en el sistema.

Señal de conexión:

Mono amplificadores

Señal de conexión: Amplficador

de 4 canales usando 2 pares

de entradas RCA

Señal de conexión:

Amplificadores de dos canales

Bocina 4 de Ohm

(1 Ohm mínimo )

Bocina 4 de Ohm

Bocina 4 de Ohm

Bocina 2 Ohm (1 Ohm mínimo)

speaker output

power fuses rem gnd+12v

protect

(-) ------ bridged ------ (+)

R (-) R (+) L (-) L (+)

9 10

CONEXIÓNES DE BOCINAS

(SPA90.2 , SPA90.4 , SPA150.4)

Para las conexiónes de bocinas, utilice alambrado para bocinas por lo meno calibre 16 o

más pesados.

Así como para cualquier componente de audio, para obtener una fuerte salida de bajo es

esencial utilzar una correcta fase de amplificador y bocinas. Cuando se conecte, esté

seguro que el positivo (+) del amplificador se conecte al positivo (+) de la bocina, y lo

mismo sucede con el negativo (-).

**PRECAUCIÓN! En modo de Puente (puenteado), el amplificador debe tener una

carga de 4 Ohms o más alta. Cualquier carga por debajo de 4 Ohms causará un

sobrecalientamiento del amplificador y un posible daño permanente en el mismo!

MODULO DE CONTROL REMOTO DEL BAJO

(INCLUIDO)

(SPA1000D SPA1300D SPA1600D SPA1900D)

Antes de conectar el remoto, es necesario encontrar un lugar de montaje que sea de fácil

acceso para hacer reajustes. Una vez seleccionado el lugar, deberá correr el alambre de

control desde el remoto hasta el amplificador. Corra los alambres de señal lejos de los

alambres eléctricos para evitar cualquier tipo de interferencia del sistema eléctrico de su

automóvil. (ej. ruidos de motor).

ch4- ch4+ ch3- ch3+ ch2- ch2+ ch1- ch1+

speaker output

power

fuses

protect

rem gnd+12v

(-) ---- bridged ---- (+) (-) ---- bridged ---- (+)

ch4- ch4+ ch3- ch3+ ch2- ch2+ ch1- ch1+

speaker output

power

fuses

protect

rem gnd+12v

(-) ---- bridged ---- (+) (-) ---- bridged ---- (+)

speaker output

power fuses rem gnd+12v

protect

(-) ------ bridged ------ (+)

R (-) R (+) L (-) L (+)

freq

x-over

input

level

input

bass

boost

0dB 18dB

bass

boost

0dB 18dB60Hz 400Hz

freq

60Hz 400Hz

low full high

x-over

remote

low full high

ch 1 ch 3

ch 2 ch 4

min max

input

level

min max

spa90.4

classAB 4 channel amplifier

POWER

Min Max

+

-

+

-

+

-

+

-

+

- -

+

+

-

+

-

+

-

Bocina 4 de Ohm

Bocina 4 de Ohm Bocina 4 de Ohm

Bocina 4 de Ohm Bocina 4 de Ohm

Bocina 4 de Ohm Bocina 4 de Ohm Bocina 4 de Ohm Bocina 4 de Ohm

11 12

AJUSTES DE INICIO

Los amplificadores de “Serie SPEED: están equipados con un network de crossover incor-

porados, lo que le permite seleccionar el modo de crossover (ej. Low-Pass/Full/High-Pass

or Full) y el punto de crossover que desea. Por ejemplo, si usted desea correr un par de

subwoofers, puede seleccionar “Low Pass” en el amplificador para filtrar fuera altas

frequencia. Esto le enviaría solo frecuencias bajas a los subwoofers. (vea el ejemplo

debajo). El punto de crossover debería ser determinado por el rango de operación de las

bocinas. Por favor diríjase a las puntos de crossover recomendado por la compañía que

hace las bocinas.

AFINACIÓN DEL SISTEMA

Afinación de la sensibilidad de entrada del amplificador

El control de sensibilidad del amplificador de “Serie SPEED” esta localizada a un lado del

panel. Este control ha sido incluído para permitir un ajuste correcto con la salida de la radio.

Este es uno de los ajustes con más problemas de comprender. Al rotar el control en direc-

ción de las agujas del reloj, la entrada del amplificador se hará más sensible y la música

tocará más alta. Este no es un control de volumen y no obtendrá más potencia en la salida

del amplificador en la posición máxima!

Puede parecer que genere más salida, pero en realidad el sistema sólo toca más alto más

rápido al subir el volumen de la radio. Idealmente, para alcanzar el nivel de sistema

apropiado el lograrlo desde la salida del amplificador sin distorcionar alreador de ¾ del

control de volumen. Para determiner si la ganancia del amplificador es apropiada, encienda

el sistema y lentamente aumente el control de volumen sin distorción. Es muy importante

que cuando haga estos ajustes no sobrepase las bocinas (punto de distorción) ya que

causará daño permanente a las bocinas. Si no pudiera alcanzar ¾ de volumen antes de

que se distorcione deberá ajustar el control de ganancia (en este caso se reduciría la gana-

cia). Los controles de ganancia deben ser ajustados muy lentamente. Puede ser de gran

ayuda si hay otra persona que lo asista a ajustar los controles mientras usted escucha si

hay algún tipo de distorción.

Input Level

bass

boost

input

level

freq

0dB 18dB

bass

boost

0dB 18dB60Hz 400Hz

freq

60Hz 400Hzmin max

input

level

min max

x-over

low full high

x-over

low full high

input

ch 1 ch 3

ch 2 ch 4

remote

spa150.4

classAB 4 channel amplifier

Ajuste de frecuencia al punto

deseado para sus bocinas 1 & 2

Seleccion de ltro para canales 1 & 2 Seleccion de ltro para canales 3 & 4

Ajuste de frecuencia al punto

deseado para sus bocinas 3 & 4

Empujo Bajo @ 45Hz

*0~18dB canales 3 & 4

solamente en Lowpass

Empujo Bajo @ 45Hz

*0~18dB canales 1 & 2

solamente en Lowpass

Min Max

13 14

REPARACIÓN DEL SISTEMA

Hemos preparado esta guía de revision o chequeo en caso de que se encuentre con algun

tipo de problemas después de la instalación del amplificador. Tenga presente que la

mayoría de los problemas son causados por una instalación incorrecta y no necesari-

amente por el equipo mismo. Además, hay muchos components en el sistema que pueden

causar problemas de señal como ruidos eléctricos o de motor.

Antes de que pueda corregir el problema, debe encontrar primero que componente lo está

causando. Esto llevara paciencia y un proceso de eliminación.

PROBLEMA….. SOLUCION

No hay salida

Exploto un fusible Reemplazarlo

RCA Cable(s) dañado Reemplazarlo

+12V en el encendido terminal Revise conección

+12V en la terminal remota Revise coneccion

Toque a tierra limpio y apretado Revise conección a tierra c/metraje

Unidad de Cabecera fuera del Ajuste a posición central

posición central

Ajuste de Maestro y Esclavo Confirme ubicación correcta

Salida Baja

Revise los neveles de ajustes Readjuste

RCA cable(s) danados Reemplace

Nivelacion incorrecta Readjuste

Ajuste de Maestro y Esclavo Confirme una ajuste correcto

Ruido de Motor

Puntos a tierra están limpios y ajustados Revise conección a tierra c/metraje

Bajar a tierra todos los componentes al Bajar a tierra en un mismo punto

Mismo punto

Tratar distintos puntos a tierra Cambiar por major tierra

RCA cable(s) dañados Reemplazar

Usar Cables RCA protegidos Rechazar ruido inductos

de Alta Calidad

Cargador bajo de sistema y/o bateria Reparar y/o reemplazar

Protección Roja L.E.D. Iluminada

Un corto en la bocina Revise las conecciones de las

Bocinas por un corto circuito

No hay tierra para la bocina Esta seguro que los alambres

De la bocina no están tocando

Tierra con el chasis

Impedancia demasiado baja Revise impedancia de bocina

Sobrecalentamiento Revise lugar de montaje

Para una circulacion de aire

adecuada

Impedancia de bocina demasiado

baja

ESPECIFICACIÓNES

Entrada de Voltage @ 11 - 14.4 VDC:

@ 4 ohm

@ 4 ohms Bridged

@ 2 ohm

Frecuencia Resp. +/- 1 dB

S/N Ratio (A-weight)

Entrada de bajonive(RCA)

Typo de Crossover

Cruce de Freq. (Lowpass)

Pendienta de Crossover

EQ de Bajo

Fusable

Jack de Control Remoto

SPA90.2

2 x 90W

1 x 350W

2 x 175W

10Hz-20Khz

>90dB

200mV. - 5.8 V

Hi/Low Pass

55Hz - 400Hz

12db per oct

18dB @ 45Hz

no

SPA1000D

1 x 250W

1 x 500W

1 x 1000W

20Hz - 250Hz

>90dB

246mV - 5.9V

Low Pass

40Hz - 150Hz

18dB/oct

18dB @ 45Hz

20Hz - 50Hz

Yes

2 x 20 amp

included

Entrada deVoltage @ 11 - 14.4 VDC:

@ 4 ohm

@ 2 ohm

@ 1 ohm

Frecuencia Resp.

S/N Ratio (A-weight)

Entrada de bajonive(RCA)

Typo de Crossover

Cruce de Freq. (Lowpass)

Pendienta de Crossover

EQ de Bajo

Filtro Subsonico

Control Remoto Incluido

Fusable

Jack de Control Remoto

Input Voltage @ 11 - 14.4 VDC:

@ 4 ohm

@ 2 ohm

@ 1 ohm

Frecuencia Resp.

S/N Ratio (A-weight)

Entrada de bajonive(RCA)

Typo de Crossover

Cruce de Freq. (Lowpass)

Pendienta de Crossover

EQ de Bajo

Filtro Subsonico

Control Remoto Incluido

Fusable

Jack de Control Remoto

SPA1300D

1 x 325W

1 x 650W

1 x 1300W

20Hz - 250Hz

>90dB

246mV - 5.9V

Low Pass

40Hz - 150Hz

18dB/oct

18dB @ 45Hz

20Hz - 50Hz

Yes

included

SPA1600D

1 x 400W

1 x 800W

1 1600W

20Hz - 250Hz

>90dB

246mV - 5.9V

Low Pass

40Hz - 150Hz

18db/oct

18dB @ 45Hz

20Hz - 50Hz

Yes

2 x 30 amp

included

SPA1900D

1 x 475W

1 x 950W

1 x 1900W

20Hz - 250Hz

>90dB

246mV - 5.9V

Low Pass

40Hz - 150Hz

18dB/oct

18dB @ 45Hz

20Hz - 50Hz

Yes

3 x 30 amp

included

SPA90.4

4 x 90W

2 x 350W

4 x 175W

10Hz-20Khz

>90dB

200mV. - 5.8 V

Hi/Low Pass

55Hz - 400Hz

12db per oct

18dB @ 45Hz

2 x 25 amp

optional
