Dell™U3011 フラットパネルモニタユーザーズガイド

注、注記および注意







本文書中の情報は、通知することなく変更することがあります。

©2010 Dell Inc.複製を 禁 ず。

Dell社の書面による許可なしには、いかなる方法による複製も 厳禁します。

商標は、このテキストで使用される：DellおよびDELLのロゴはDell Incの商標です。MicrosoftおよびWindowsは商標またはアメリカ合衆国および/またはその他の国におけるMicrosoft Corporationの登録商標です。Intelは、米国

およびその他におけるIntel Corporationの登録商標の国です。とATIはAdvanced Micro Devices、Incの登録商標です。 ENERGY STARは、米国環境保護省の登録商標です。 ENERGY STAR パートナーとして、DELL社は、

本製品がエネルギー効率に関して、ENERGY STAR ガイドラインに対応することを確認しました。

マークおよび名称を請求する団体またはその製品を参照するために、本文書中で、その他の商標および商号を使うことがあります。 Dell社は、自社以外の商標および商号の所有権を放棄します。

Model U3011t

2010年 7 月 Rev. A00



製品の特徴

モニタのセットアップ

モニタの操作

問題を解決する

付録

注記：注は、コンピュータをよりよく使いこなすための重要な情報を表します。

注意：注意はハードウェアの破損またはデータ損失の可能性を表し、その防止策をご紹介します。

警告：警告は物件損害、人的被害または死亡の危険性を表します。

目次ページに戻る



モニターについて

Dell™U3011 フラットパネルモニタユーザーズガイド

パッケージの内容

モニターには、以下に示すコンポーネント:がすべて付属しています。コンポーネント:がすべて揃っているかを確認し、コンポーネントが足りないときはDellにご連絡ください。

パッケージの内容

製品の特徴

部品とコントロールの確認

モニター仕様

ユニバーサル･シリアルバス（USB）インターフェース

プラグ･アンド・プレイ機能

カードリーダーの仕様

LCDモニタ品質とピクセルポリシー

保守のガイドライン

注記：一部のアイテムはオプションで、モニターに付属していません。機能またはメディアには、特定の国で使用できないものもあります。

lスタンド付きモニター

l電源ケーブル

lVGAケーブル

lデュアルリンクDVIケーブル (モニターに接続)

lDisplayPort ケーブル

lUSB アップストリーム ケーブル (モニタの USB ポートとカードリーダーを有効にします)



製品の特徴

U3011 フラットパネルディスプレイにはアクティブマトリックス、薄膜トランジスタ(TFT)、液晶ディスプレイ(LCD)が搭載されています。モニターの機能は、以下のようになっています。

■ 756.23 mm (30 インチ) 表示可能領域のディスプレイ(対角で測定)。

■ 2560 x 1600 解像度、低解像度の場合全画面もサポートしています。

■ ワイドビュー角度 (178°/178°)と優れたグレイスケール トラック機能により、偏差表示角度 (座ったり、経ったり、横方向へ移動した場合) における偏向色を最小化します。

■ チルト、スイベル、垂直引き伸ばし調整機能。

■ 取り外し可能台座とVESA(ビデオエレクトロニクス規格協会) 100 mm取り付け穴で柔軟な取付が可能。

■ システムでサポートされている場合、プラグアンドプレイ機能。

■ オンスクリーンディスプレイ(OSD)調整で、セットアップと画面の最適化が容易。

■ ソフトウェアとマニュアルメディアには、情報ファイル(INF)、画像カラーマッチングファイル(ICM)、および製品マニュアルが含まれています。

■ セキュリティロックスロット

■ xvYCC、Adobe RGB、sRGB などのカラー規格に対応。

■ Dell モニタ U3011 の場合、sRGB および Adobe RGB 入力ソースでは、工場出荷時に平均変化量を 5 以内に調整済み。彩度、色相、ゲイン (RGB) 、オフセット (RGB) の専用カスタムカラー

モード (6 軸カラーコントロール)。

■ 12 ビット内部処理 (ディープカラー (12ビット) で HDMI1.3 テスト済み)。

■ 7-in-1 USB 2.0 カードリーダー (CF I/II、xD、SD/Mini SD、MS/HSMD/MSPRO、MMC)。

■ VGA、DVI-D、DisplayPort、HDMI、コンポーネント ビデオ信号をサポートします。

■ ピクチャバイピクチャ (PBP) 選択モードのサポート。

部品とコントロールの確認

正面図

lドライバとマニュアルメディア

lクイックセットアップガイド

l色調整データシート

l安全情報

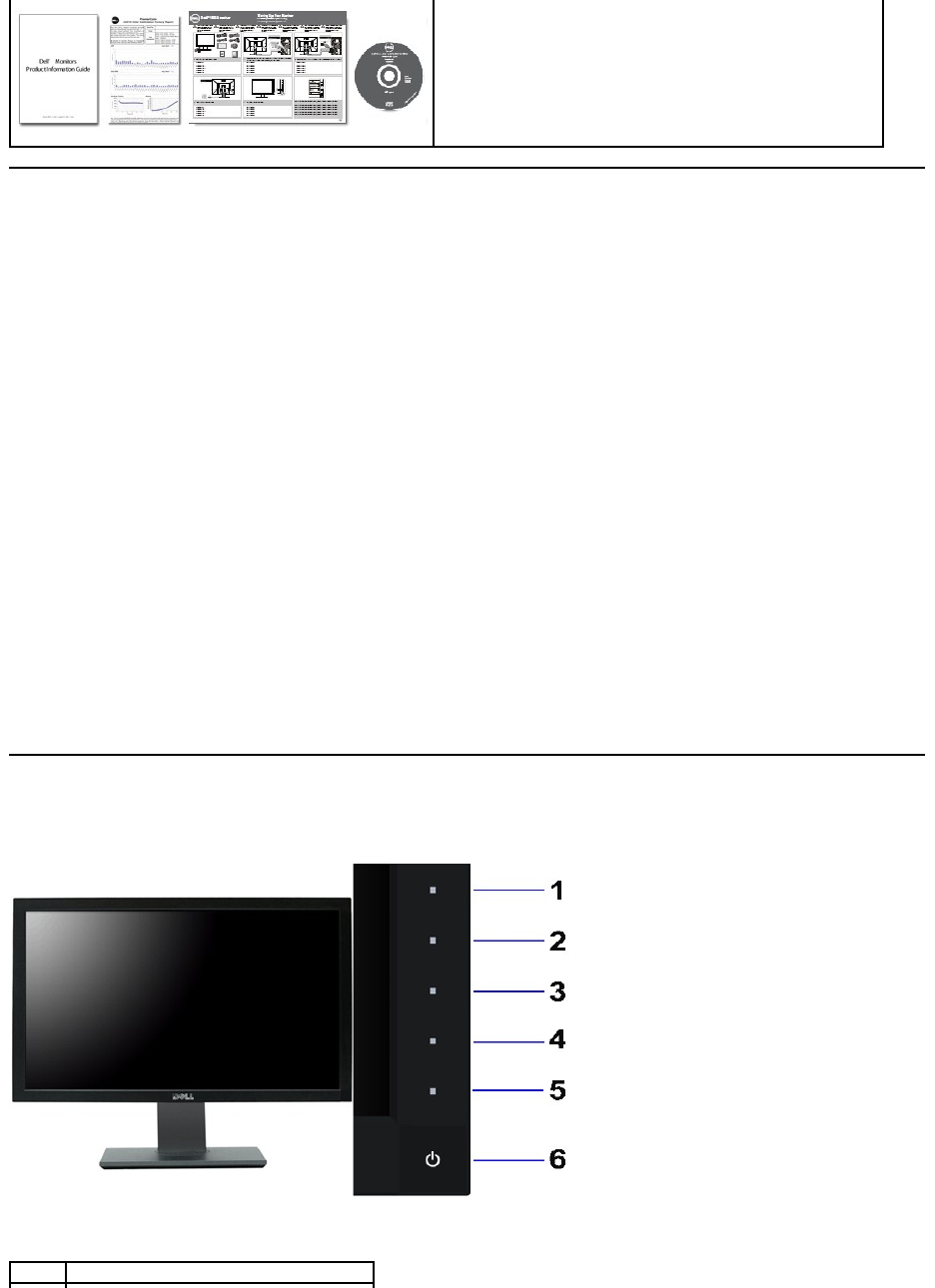

正面図

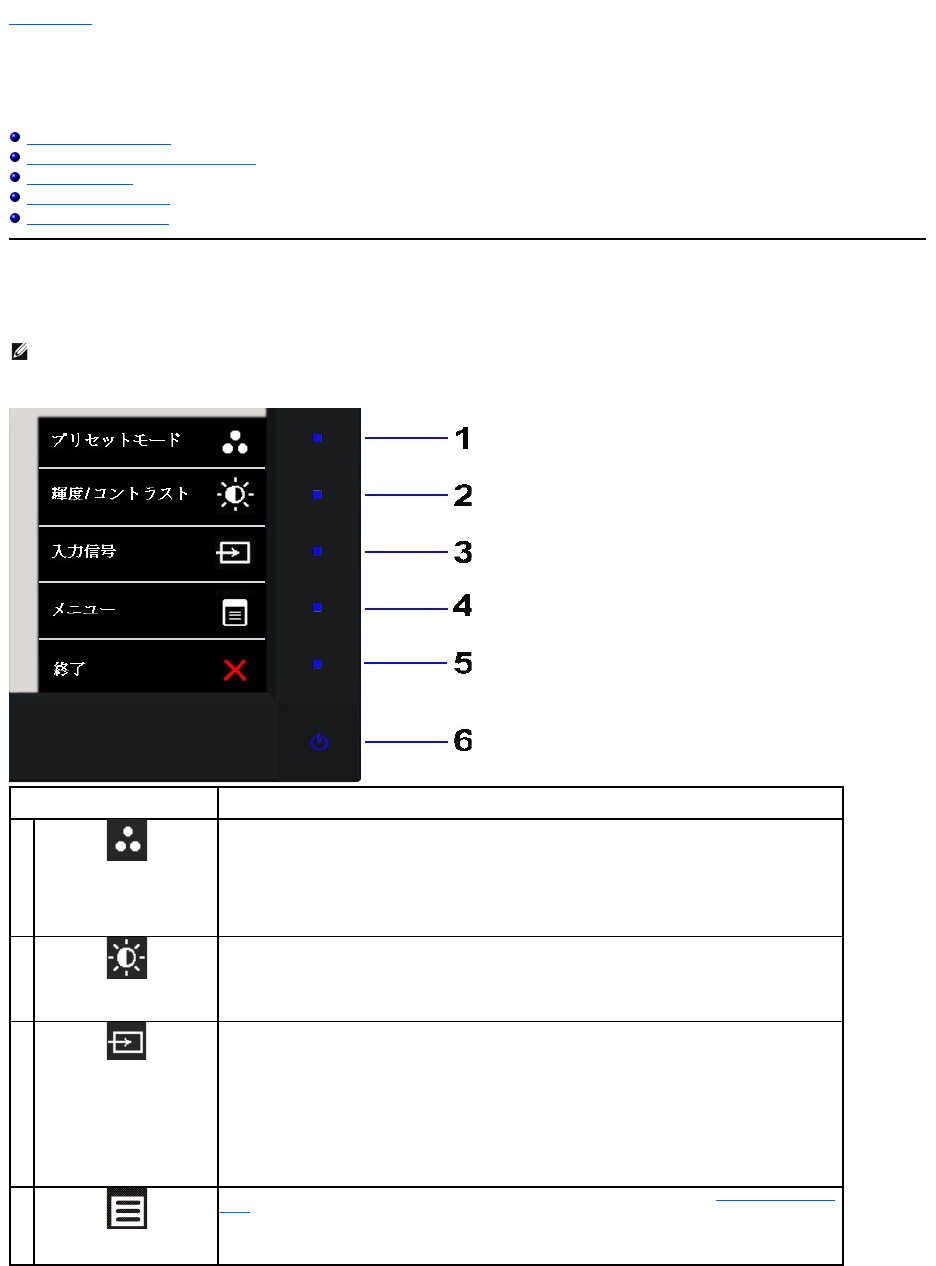

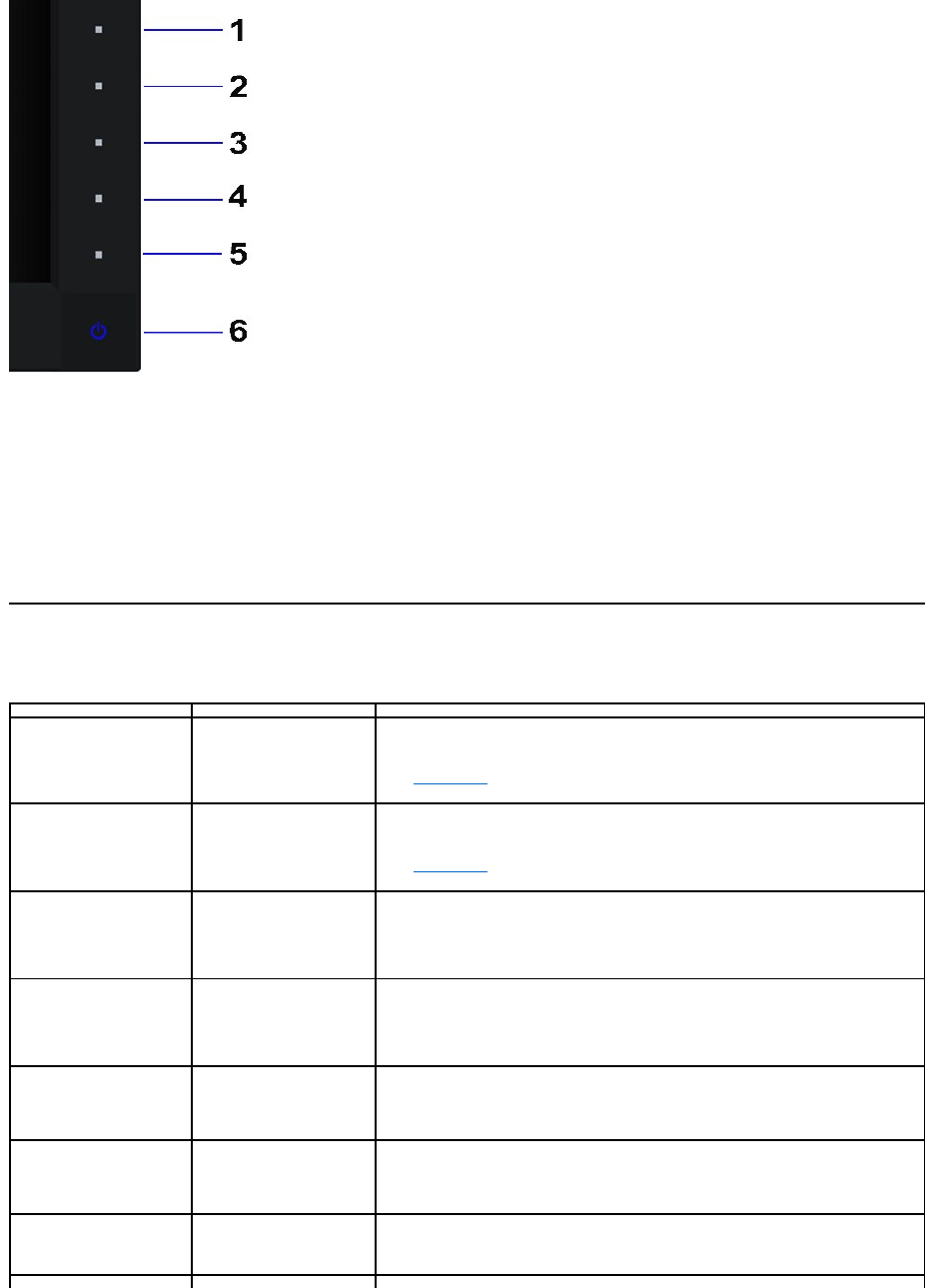

前面パネルのコントロール

ラベル

説明

後方図



側面図

1

ショートカットキー1 - プリセットモード (デフォルト)

2

ショートカットキー2 - 輝度/コントラスト (デフォルト)

3

ショートカットキー3 - 入力信号 (デフォルト)

4

メニュー

5

終了

6

電源 (パワーライトインジケータ付き)

注記：1～5 は指を青い LED に置くことで有効になる、容量性タッチセンサーキーです。

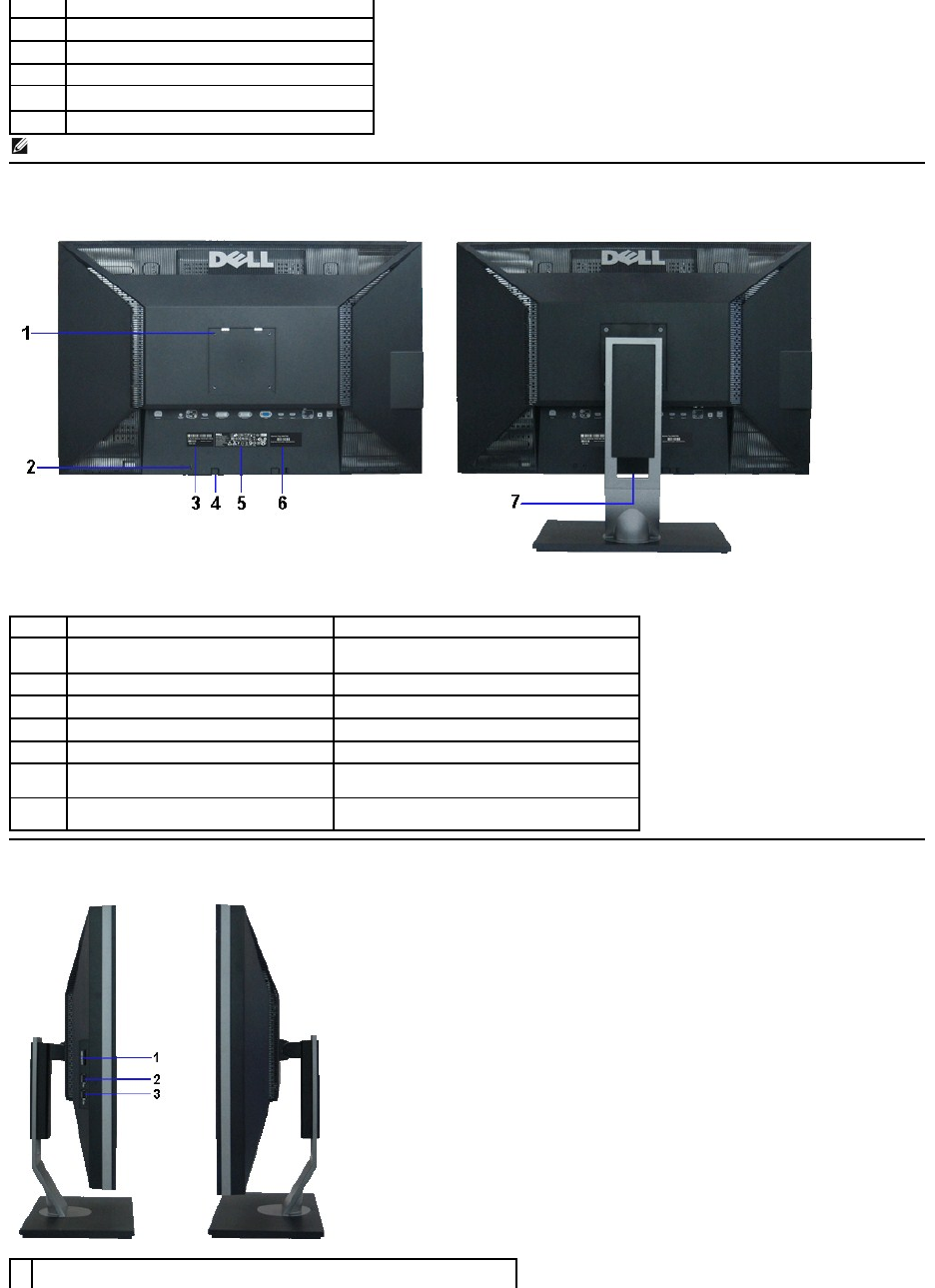

後方図

背面図(モニターのスタンド付き）

ラベル

説明

使用

1

VESA取り付け穴 (100 mm x 100 mm -接続された

ベースプレートの背面)

VESA 互換の壁取付キットを使う壁取付モニター（100 mm x

100 mm）。

2

セキュリティロックスロット

セキュリティ ケーブル ロックでモニターを保護します。

3

バーコード・シリアル番号ラベル

技術サポートを受けるには Dell に連絡してください。

4

Dellサウンドバー取付ブラケット(2)

オプションの Dell サウンドバーを取り付ける。

5

規制定格ラベル

規制承認を表示します。

6

サービスタグラベル

Dell のテクニカルサービスに問い合わせが必要な場合は、この

ラベルを参照してください。

7

ケーブル管理スロット

スロットを通してケーブルを配置することで、ケーブルを整理しま

す。

左側面図

右側面図

ラ

ベ

説明

底面図



モニター仕様

フラットパネル仕様

ル

1

カードリーダーの仕様 カードリーダー: 詳細 はｍカードリーダーの仕様を参照してください。

2

USBダウンストリームポート。

3

USBダウンストリームポート。 ( 最大1.5 Aまでの充電電流をサポート)

注意: モニタで USB コネクタを使用するには、USB ケーブルをコンピュータに接続し、USB アップストリームコネクタをモニタに接続します。

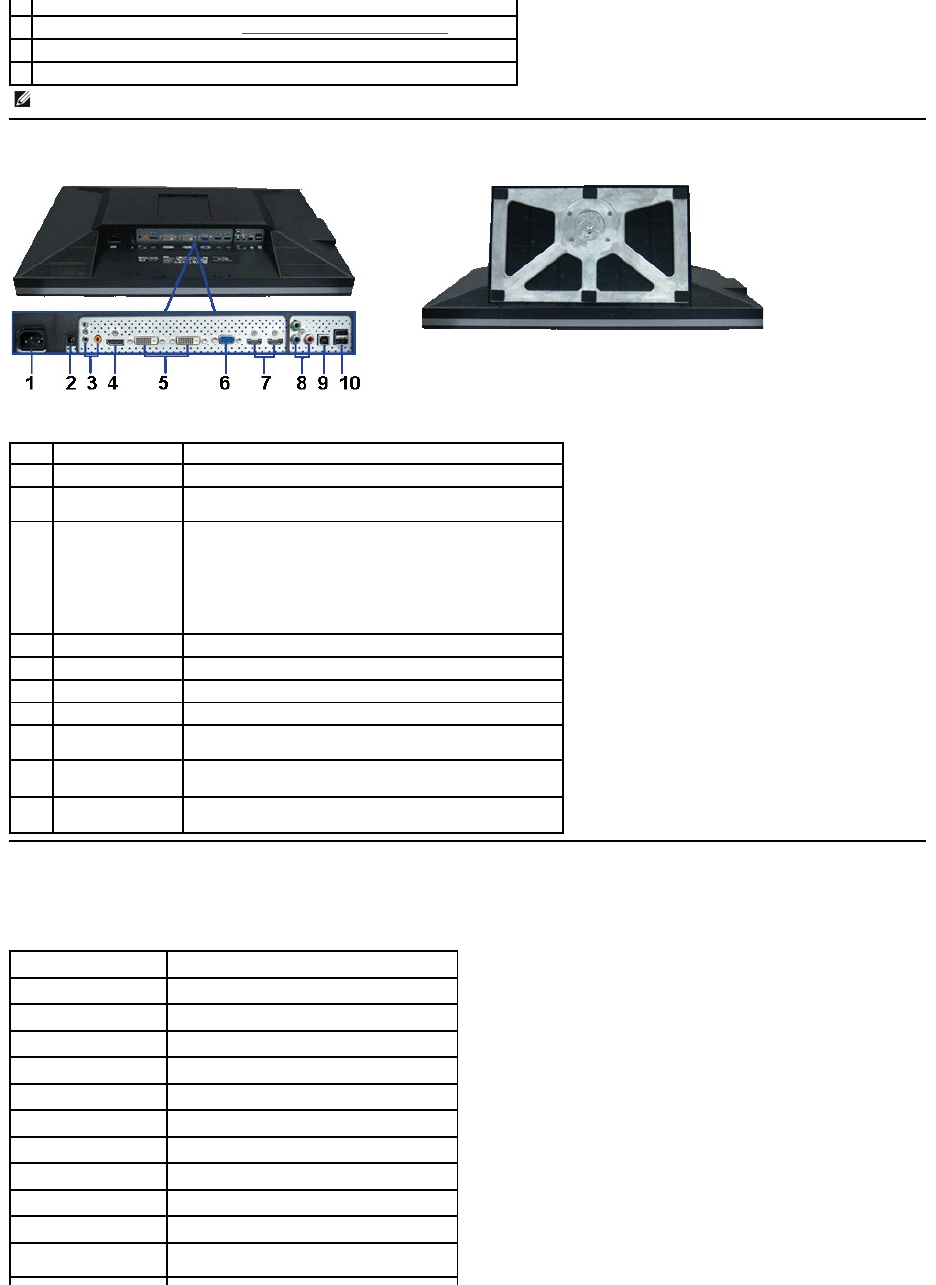

底部図

モニタスタンド付き底面図

ラベル

説明

使用

1

AC電源コードコネクタ

電源ケーブルを接続してください

2

Dell Soundbar 用直流

電源コネクター

Dell Soundbar 用電源コードを接続してください（オプション）

3

オーディオコネクタ

接続のHDMI 2.0チャネルまたはDisplayPort 2.0チャンネルまたは5.1チャン

ネルオーディオ出力デバイス。

正面の右左のチャンネル出力を緑のコネクタに接続します。2.0/2.1 チャンネル

オーディオ接続の場合、このコネクタを使用します。

左/右チャンネルを背面のコネクタに接続します。5.1チャンネルオーディオ接続

の場合、このコネクタを使用します。

センター/サブウーファチャンネル出力を黄のコネクタに接続します。5.1 チャンネ

ルオーディオ接続の場合、このコネクタを使用します。

4

DisplayPort コネクタ

コンピューターの DisplayPort I ケーブルを接続してください

5

DVI コネクタ

コンピューターの DVI ケーブルを接続してください

6

VGA コネクタ

コンピューターの VGA ケーブルを接続してください

7

HDMI コネクタ

DVDプレーヤーまたはセットトップボックスなどのデバイスを接続します。

8

コンポーネントビデオコネ

クタ

DVD プレーヤー、セットトップボックス、またはケーブルテレビボックスなどのデ

バイスを接続します。

9

USBアップストリームポー

ト

モニターに付いてきた USB ケーブルをモニターとコンピューターに接続してくださ

い。接続すると、モニターの側面と最下部にある USB 接続を使用できます。

10

USBダウンストリームポー

ト

USB デバイスを接続してください。このコネクターは、USB ケーブルをコンピュー

ターと、モニターの USB 上流ケーブルに接続した後にのみ利用できます。

モデル

U3011

スクリーン・タイプ

有効マトリックス - TFT LCD

パネルタイプ

IPS

画面寸法

756.23 mm (30 インチ表示可能画像サイズ）

事前設定ディスプレイ領域：

641.28 mm x 400.80 mm

水平

641.28 mm (25.25 inches)

垂直

400.80 mm (15.78 inches)

ピクセル･ピッチ

0.2505 mm

ピクセル1インチあたり

101

表示角度

178°(垂直) 標準、 178°(水平) 標準

ルミナンス出力

370 CD/m² (標準)

コントラスト比

1000 対 1 (標準)、100,000 対 1（典型的な動的コントラ

スト オン）

* [U3011]の色域(標準)は、CIE 1976 (117%) および CIE1931 (102%) テスト基準に基づいています。

解像度仕様

アナログ信号入力

デジタル信号入力 (DVI* デュアルリンクおよび DisplayPort び HDMI)

ビデオのサポートモード

事前設定ディスプレイ・モード

電気的仕様

面板コーティング

ハードコーティング 3H での遮光

バックライト

直下光型＿18 CCFL

応答時間

GTG 平均 7 ms / GTG_最大17 ms

色の深さ

10.7 億色

色域

117%* NTSC 標準, 100% sRGB, 99% Adobe RGB

水平走査幅

30KHz ～ 99HKｚ

垂直走査幅

56Hz ～ 86Hz

事前設定の最適解像度

60Hzで 2048 x 1280

事前設定の最高解像度

60Hzで 2048 x 1280

水平走査幅

30KHz ～ 112.5 HKｚ

垂直走査幅

56Hz ～ 86Hz

事前設定の最適解像度

60Hz で 2560 x 1600 (DVI/Displayport 入力

ソース)

60Hz で 1920 x 1200 (HDMI 入力ソース)

事前設定の最高解像度

60Hz で 2560 x 1600 (DVI/Displayport 入力

ソース)

60Hz で 1920 x 1200 (HDMI 入力ソース)

ビデオディスプレイ機能 (HDMI 再生)

480i/480p/576i/576p/720p/1080i/1080p

ビデオディスプレイ機能 (コンポーネント再

生)

480i/480p/576i/576p/720p/1080i/1080P

ディスプレイ･モード

水平周波数（ｋHz)

垂直周波数（Hz)

ピクセル･クロック

（MHz）

同期極（水平/垂直）

VESA, 720 x 400

31.47

70.0

28.322

-/+

VESA, 640 x 480

31.47

60.0

25.175

-/-

VESA, 640 x 480

37.5

75.0

31.5

-/-

VESA, 800 x 600

37.88

60.0

40

+/+

VESA, 800 x 600

46.88

75.0

49.5

+/+

VESA, 1024 x 768

48.36

60.0

65.0

-/-

VESA, 1024 x 768

60.02

75.0

78.75

+/+

VESA, 1152 x 864

67.5

75.0

108

+/+

VESA, 1280 x 800

49.7

60.0

83.5

-/+

VESA, 1280 x 1024

64.0

60.0

108

+/+

VESA, 1280 x 1024

80.0

75.0

135

+/+

VESA, 1600 x 1200

75.0

60.0

162

+/+

VESA, 1920 x 1200

74.6

60.0

193.5

-/+

VESA, 2048 x 1280

78.82

60.0

174.25

+/-

VESA, 2560 x 1600

98.71

60.0

268.5

+/-

アナログRGB、0.7 ボルト +/- 5%、正電極が 75 オーム入力インピダンス;

デジタル DVI-D TMDS、50 オーム入力インピダンスで各微分線、正電極に対し

て600mV;

物理 特性

環境特性

ビデオ入力信号

HDMI TMDS、それぞれの差動ラインに対して 600mV、50 オーム入力インピ

ーダンスで肯定極性または差動ペアあたり 100Ohm;

DisplayPort (ディスプレイポート) 1.1a 信号入力対応

コンポーネント、Y 0.7ボルト、Pb、Pr はすべて 0.7ボルト(p-p)、同期(H+V)

0.3 ボルト、75 オーム入力インピーダンス;

同期入力信号

個別水平および垂直同期、電極フリーTTLレベル、SOG（複合同期オン・グリーン）

AC入力電圧/周波数/電流

100 ～ 240 VAC / 50 または 60 Hz + 3 Hz / 2.5 A (最大)

インラッシュ電流

0 oC で 120V:42A (最大)

0 oC で 220V:80A (最大)

コネクタ･タイプ

15-pin D-subミニ、青コネクタ、DVI-D、白コネクタ、DP(ディスプレイポート)、黒コネク

タ、コンポーネント;

信号ケーブル・タイプ

デジタル：取外可能、DVI-D、固定ピン、出荷時はモニターに付属

DisplayPort: 取外可能、DisplayPort、固定ピン、出荷時はモニターとは別

アナログ: 取外可能、D-Sub、15pins、出荷時はモニターとは別

ハイディフィニションマルチメディアインターフェイス: 取り外し可能、HDMI、19ピン

コンポーネント

注記：コンポーネント、HDMIケーブルは、モニタに付属されていません。

寸法（スタンド付き）

高さ （圧縮）

481.3 mm (18.95 inches)

高さ （拡張）

571.3 mm (22.50 inches)

幅

694.5 mm (27.34 inches)

奥行き

211.3 mm (8.32 inches)

寸法（スタンドなし）

Height

453.3 mm (17.85 inches)

Width

694.5 mm (27.34 inches)

Depth

94.4 mm (3.72 inches)

スタンド寸法

高さ （圧縮）

323.2 mm (12.72 inches)

高さ （拡張）

413.2 mm (16.27 inches)

幅

349.4 mm (13.76 inches)

奥行き

211.3 mm (8.32 inches)

重量

重さ（パッケージ含む）

15.3 kg (33.76 lb)

重さ(スタンド・アセンブリとケーブルを含む)

12.6 kg (27.72 lb)

重さ（スタンド・アセンブリなし）

（壁取付またはVESA取付用 - ケーブルなし）

9.3 kg (20.40 lb)

スタンド・アセンブリの重さ

2.6 kg (5.69 lb)

温度

運転時

5°～ 35°C(41°～ 95°F)

非運転時

ストレージ：-20°～ 60°C(-4°～ 140°F)

出荷時 -20°～ 60°C(-4°～ 140°F)

湿度

運転時

10% ～ 80% (結露しないこと)

非運転時

ストレージ：5% ～ 90% (結露しないこと)

輸送時: 5% ～ 90% (結露しないこと)

高度

運転時

3,657.6 m (12,000 cm) 最大

非運転時

12,192 m (40,000 ft) 最大

熱発散

853.6 BTU/時(最大)

375.59 BTU/時(標準)

電源管理モード

VESA DPMTM 準拠ディスプレイ・カードまたはPC上でインストールしたソフトウェアを使った場合、モニターは、未使用時に、自動的に電源消費の省力を行います。これを、「

パワーセーブモード

」*と呼

びます。コンピュータがキーボード、マウス、またはその他の入力デバイスから入力を検出すると、モニターは自動的に機能を再開します。次の表は、この自動電源セーブ機能の電源消費と信号を表し

たものです：

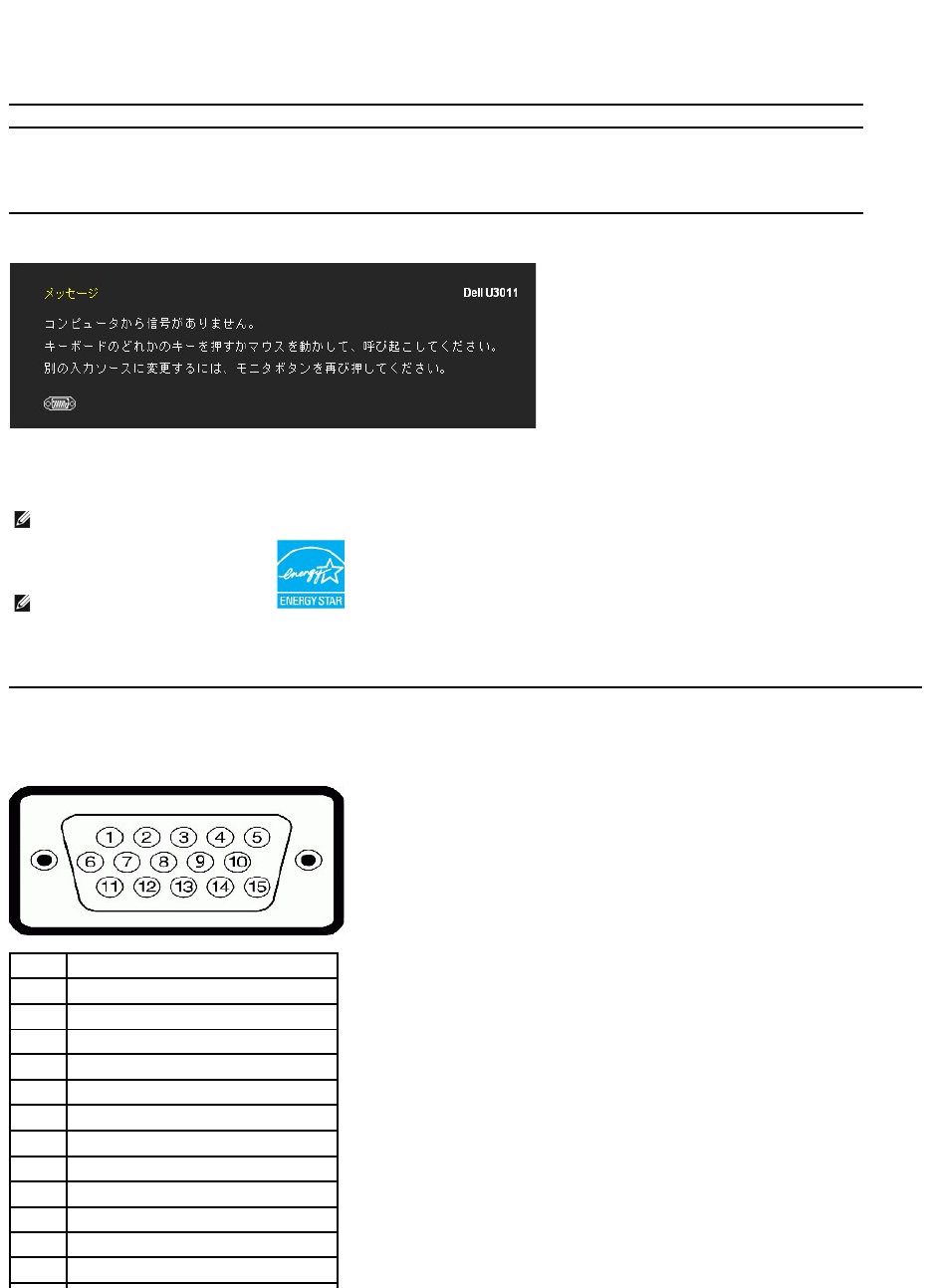

OSDは、通常の動作モードでのみ機能します。アクティブオフモードでどれかのボタンを押すと、次のメッセージが表示されます。

コンピュータから信号がありません。キーボードのどれかのキーを押すかマウスを動かして、呼び起こしてください。別の入力ソースに変更するには、モニタボタンを再び押してください。

コンピュータがアクティブになり、モニタでOSDにアクセスできるようになります。

* オフモードでのゼロ電源消費は、モニターからのメインケーブルを外してはじめて、有効になります。

** 最大消費電力は最大輝度、DellサウンドバーおよびUSBと積極的な測定され。

ピン割当

VGAコネクタ

VESAモード

水平同期

垂直同期

ビデオ

電源インジケータ

電源消費

通常運転（DellサウンドバーおよびUSBが有効になっている場合）

有効

有効

有効

青

250W（最大）**

通常運転

有効

有効

有効

青

110W（一般）

無効モード

無効

無効

空白

黄色

2W以下

スイッチを切る

-

-

-

オフ

1W以下

注記：230V/50HzでDisplayPortコネクタを使用している間、スリープモードに入るとDisplayPortはVGAまたはDVI-Dより約0.25W多い電力を消費します。

注記：本モニターは、ENERGY STAR®-準拠で。

ピン数

接続された信号ケーブルの15ピン側

1

ビデオ‐赤

2

ビデオ‐緑

3

ビデオ‐青

4

GND

5

自己診断テスト

6

GND-R

7

GND-G

8

GND-B

9

コンピュータ 5V/3.3V

10

GND-同期

11

GND

12

DDCデータ

DVIコネクタ

20 ピン DisplayPort コネクタ 

13

H-同期

14

V-同期

15

DDCクロック

注意: ピン1は左上にあります。

ピン番号

24-pin側面信号ケーブルのモニター側面

1

T.M.D.S. データ2-

2

T.M.D.S. データ2+

3

T.M.D.S. データ2/4シールド

4

T.M.D.S. データ4-

5

NT.M.D.S. データ 4+

6

DDCクロック

7

DDCデータ

8

接続なし

9

T.M.D.S. データ1-

10

T.M.D.S. データ1+

11

T.M.D.S. データ1/3シールド

12

T.M.D.S. データ3-

13

T.M.D.S. データ 3+

14

+5V電源

15

自己テスト

16

ホットプラグ検出

17

T.M.D.S. データ0-

18

T.M.D.S. データ0+

19

T.M.D.S. データ0/5シールド

20

T.M.D.S. データ5-

21

T.M.D.S. データ 5+

22

T.M.D.S. クロックシールド

23

T.M.D.S. クロック+

24

T.M.D.S. クロック‐

ピン番号

接続された信号ケーブルの20ピン側

1

ML0(p)

2

アース

3

ML0(n)

4

ML1(p)

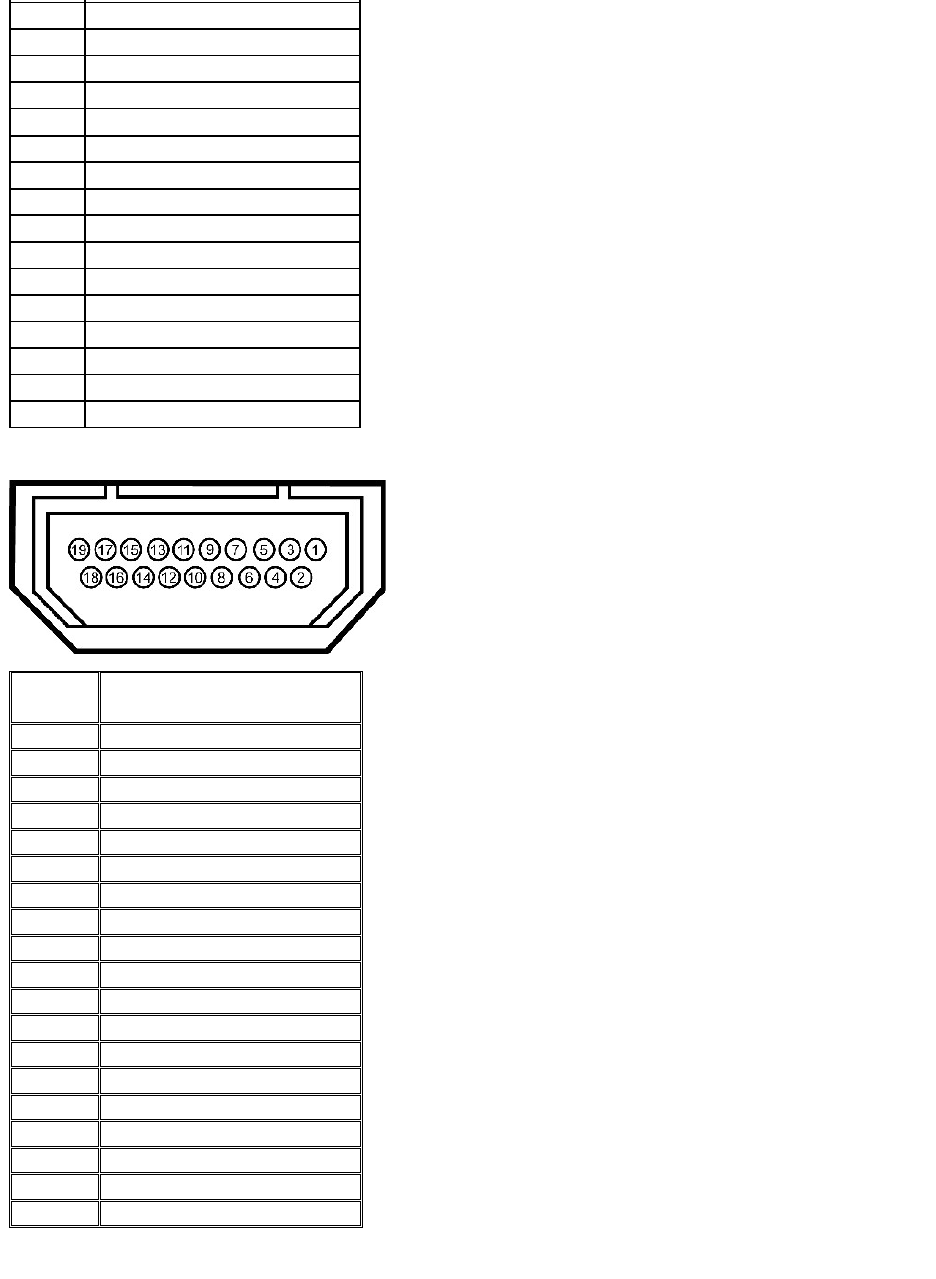

19ピン HDMIコネクタ

コンポーネントビデオコネクタ

5

アース

6

ML1(n)

7

ML2(p)

8

アース

9

ML2(n)

10

ML3(p)

11

アース

12

ML3(n)

13

アース

14

アース

15

AUX(p)

16

アース

17

AUX(n)

18

HPD

19

DP_PWR戻る

20

+3.3V DP_PWR

ピン番号

接続した信号ケーブルの19ピン側

(ケーブルは含まれません)

1

TMDS DATA 2+

2

TMDS DATA 2 SHIELD

3

TMDS DATA 2-

4

TMDS DATA 1+

5

TMDS DATA 1 SHIELD

6

TMDS DATA 1-

7

TMDS DATA 0+

8

TMDS DATA 0 SHIELD

9

TMDS DATA 0-

10

TMDS クロック+

11

TMDS CLOCK SHIELD

12

TMDS クロック-

13

Floatingフローティング信号

14

フローティング信号

15

DDC クロック信号

16

DDC データ

17

GROUND

18

+5V 電源

19

ホットプラグ検出

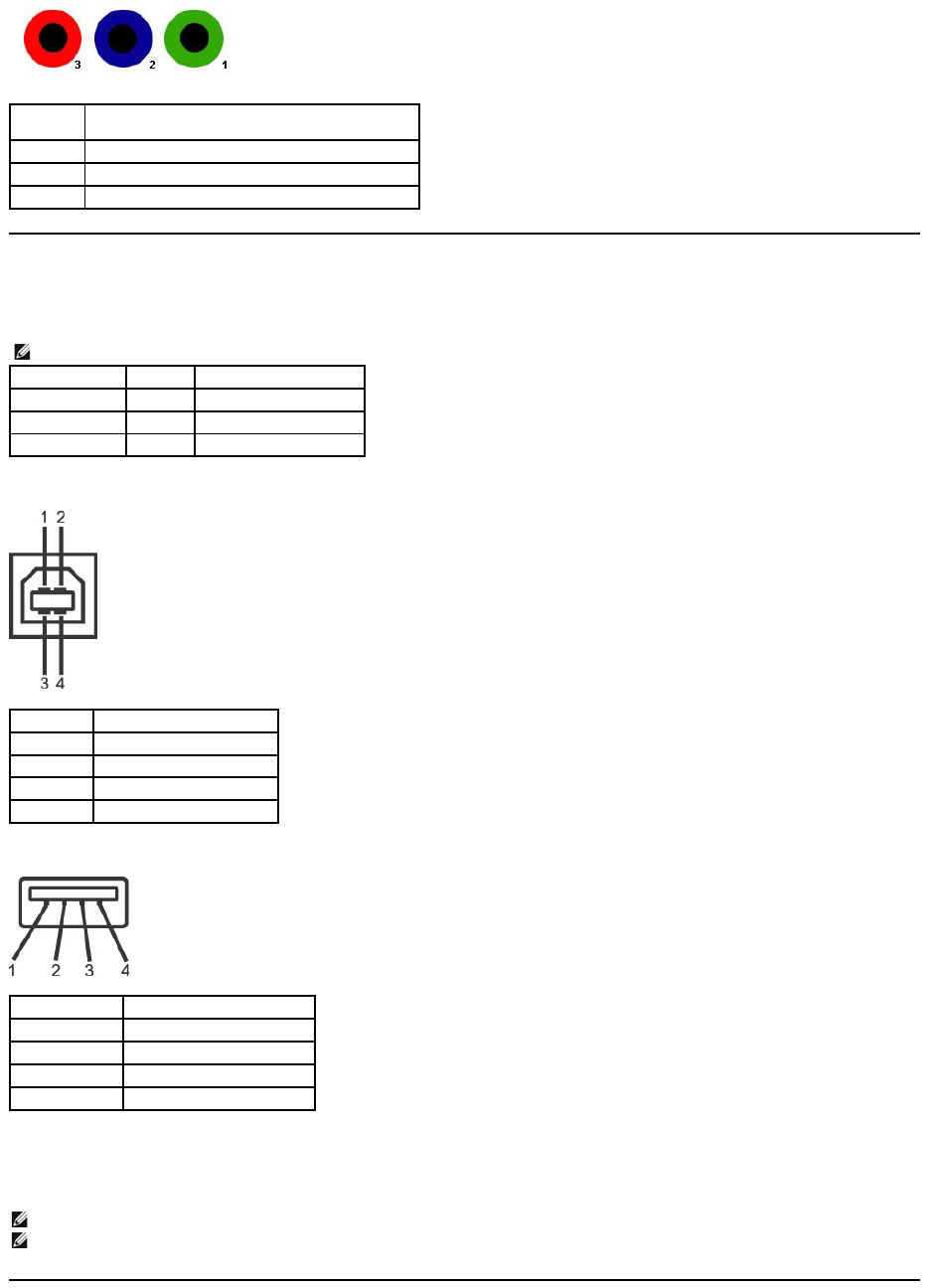

ユニバーサル･シリアルバス（USB）インターフェース

本項では、モニターの左側で使用できるUSBポートについて説明します。

USBアップストリームコネクタ

USBダウンストリームコネクタ

USB ポート

l1アップストリーム‐後方

l4ダウンストリーム‐後方に2つ、左側面に2つ

ピン番号

接続された信号ケーブルの 3 ピン側 (ケーブルは含まれませ

ん)

1

Y (輝度信号)

2

Pb (色差分信号)

3

Pr (色差分信号)

注記：このモニターは、高速認定USB2.0インターフェースをサポートしています。

転送速度

データ率

電源消費

高速

480Mbps

2.5W（最大、各ポート）

全速度

12Mbps

2.5W（最大、各ポート）

低速度

1.5Mbps

2.5W（最大、各ポート）

ピン数

4ピン(コネクタの側面に表示)

1

DMU

2

VCC

3

DPU

4

GND

ピン数

信号ケーブルの4ピン側

1

VCC

2

DMD

3

DPD

4

GND

注記： USB 2.0機能にはUSB 2.0対応のコンピュータが必要

です

注記：モニターのUSBインターフェイスは、モニターがオンのとき、または省電力モードに入っているときにのみ作動します。モニターをオフにしてから再びオンにすると、接続された周辺機器は数秒後

に

回復します。

プラグ･アンド・プレイ機能

プラグ・アンド・プレイ互換システムで、モニターをインストールすることができます。モニターがディスプレイ・データ・チャンネル（DDC）プロトコルを使って、コンピュータシステムに拡張ディスプレイ特定

データ（EDID)を自動的に提供するため、システムが、自己設定により、モニター設定を最適化します。ほとんどのモニターインストールは自動で行われます。必要に応じて異なる設定を選択できます。

モニター設定の変更の詳細については、モニターの操作を参照してください。

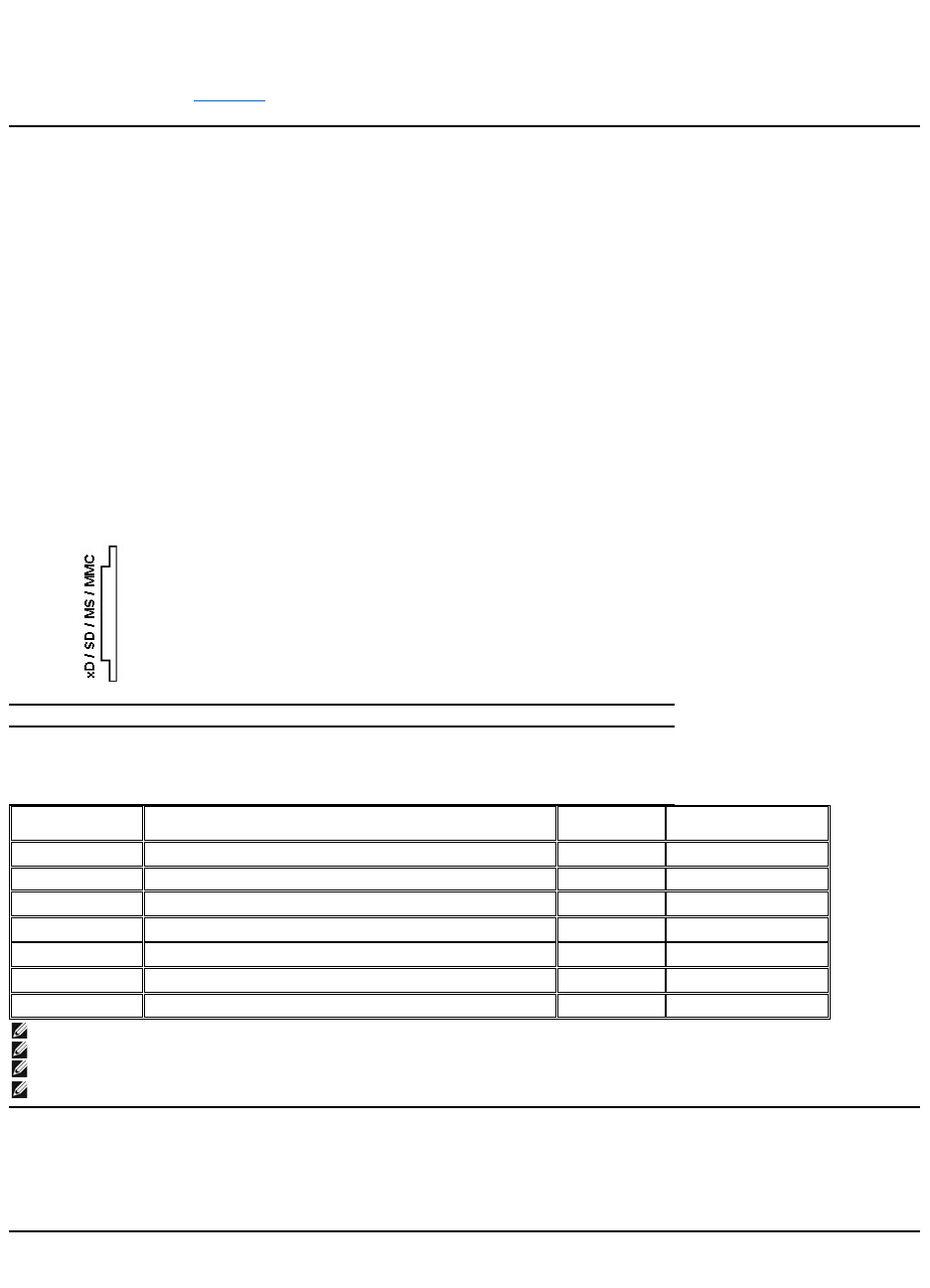

カードリーダーの仕様

概要

lFlash Memory Card Reader は メモリカードに情報を書き込んだり、カード上の情報を読み取ったりするための USB ストレージデバイスです。



lFlash Memory Card Reader は Microsoft®Windows®2000, Windows®XP, Windows Vista®および Windows®7 が自動的に読み取ります。



lメモリカード（スロット）がインストールされ、識別されると、個別にドライブ/ドライブ文字として表示されます。



l標準的なファイル操作（コピー、削除、ドラッグアンドドロップなど）は、このドライブで行うことができます。

機能

Flash Memory Card Reader の機能は次の通りです。

lMicrosoft®Windows®2000, Windows®XP, Windows Vista®, Windows®7 等のオペレーティングシステムに対応



lマスストレージ クラスデバイス (Microsoft®Windows®2000, Windows®XP, Windows Vista®および Windows®7 環境ではドライバは必要ありません)

lDell では、Windows 9X をサポートしません。



lUSB-IF 認証



l各種メモリカード メディアに対応



LCDモニタ品質とピクセルポリシー

LCD モニターの製造プロセスにおいて、いくつかのピクセルが特定の状態に固定されることはよくあります。見つけにくく、表示品質および使い勝手に影響しません。Dell 社のモニターの品質とピクセル

に関する方針の詳細, 詳細については、Dellサポート(support.dell.com)を参照してください.

保守のガイドライン

フラッシュメモカードのタイプ

xD メモリカード

メモリスティックカード (MS)/高速メモリスティック (HSMS)/メモリスティック Pro カード (MS PRO)/メモリスティック Duo (アダプタ付き)

セキュアデジタルカード (SD)/ミニセキュアデジタル (アダプタ付き)/ TransFlash カード (アダプタ付き)

マルチメディアカード (MMC)/小型マルチメディアカード (アダプタ付き)

カードの種類

サポートされる仕様

メモリカードの仕

様バージョン

仕様によりサポートされる

最大容量

xD

xD Picture Card の仕様

1.2

2 GB

MS

メモリスティック標準フォーマットの仕様

1.43

128 MB

MS PRO

Memory Stick Pro 標準フォーマットの仕様

1.02

32 GB

MS Duo

Memory Stick Duo 標準フォーマットの仕様

1.10

128 MB/32 GB

MS Duo-HG

Memory Stick Duo 標準フォーマットの仕様

1.01

32 GB

SD

SD メモリカードの仕様

2.0

32 GB

MMC

MultiMedia カードシステムの仕様

4.2

32 GB

メモ：MSPRO には MSPRO Duo と MS Micro が含まれます。

メモ：SD には HS-SD、MiniSD、SD Micro が含まれます。

メモ：MMC には MMCPlus、RS-MMC、MMC Mobile、MMC micro が含まれます。

メモ：xD には TypeM と TypeH が含まれます。

モニターを洗浄する

ベストプラクティスを実現するために、モニタを開梱、洗浄、または操作している間、以下のリストの指示に従ってください。

l静電気防止スクリーンを洗浄するには、柔らかい、きれいな布を水で軽く湿らせてください。できれば、特殊スクリーン洗浄ティッシュまたは静電気防止コーティングに適して溶液を使用してくださ

い。ベンゼン、シンナー、アンモニア、研磨クリーナー、または圧縮空気は使用しないでください。

lぬるま湯で軽く湿らせた布を使用して、モニターを洗浄します。合成洗剤によりモニターの乳白色のフィルムがはがれることがあるため、合成洗剤の使用は避けてください。

lモニターの梱包を開けている間に白いパウダーにお気づきになりましたら、布で拭き取ってください。

l暗いプラスチックは、明るいモニターより白いカフマークを削り、表示するため、モニターの取扱には注意してください。

lモニターの画像品質を最高の状態に保つために、スクリーンセーバーを作動し、使用しないときはモニターの電源をオフにしてください。

目次ページに戻る

警告： モニターの洗浄前には、安全のしおりを読み 、その指示に従ってください。

警告: モニターの洗浄前には、電源コンセントからモニター電源ケーブルを外してください。

目次ページに戻る 



付録

Dell™U3011 フラットパネルモニタユーザーズガイド

安全指示

米国連邦通信委員会(FCC)通告（米国内のみ）およびその他規制に関する情報

Dellへのお問い合わせ



警告: 安全指示

安全に関する注意事項については、

製品情報ガイドを

参照してください。

米国連邦通信委員会(FCC)通告（米国内のみ）およびその他規制に関する情報

米国連邦通信委員会(FCC)通告（米国内のみ）およびその他規制に関する情報に関しては、規制コンプライアンスに関するウェブページ http://www.dell.com/regulatory_complianceをご覧く

ださい。

Dellへのお問い合わせ

米国のお客様の場合、800-WWW-DELL (800-999-3355)にお電話ください。

Dellでは、いくつかのオンラインおよび電話ベースのサポートとサービスオプションを提供しています。利用可能性は国と製品によって異なり、お客様の居住地域によってはご利用いた

だけないサービスもあります。Dellの販売、技術サポート、または顧客サービス問題に連絡するには:



目次ページに戻る

警告:このマニュアルで指定された以外のコントロール、調整、または手順を使用すると、感電、電気的障害、または機械的障害を招く結果となります

注記：インターネット接続をアクティブにしていない場合、仕入送り状、パッキングスリップ、請求書、またはDell製品カタログで連絡先情報を調べることができます。

1.

support.dell.com にアクセスします。

2.

ページ下部の Choose A Country/Region [国/地域の選択]ドロップダウンメニューで、居住する国または地域を確認します。.

3.

ページ左側の Contact Us [連絡先]をクリックします。

4.

必要に応じて、適切なサービスまたはサポートリンクを選択します。

5.

ご自分に合った Dell への連絡方法を選択します。

目次に戻る 

モニタのセットアップ

Dell™U3011 フラットパネルモニタ

インターネットにアクセスして Dell™デスクトップコンピュータまたは Dell™ノート PC を使用している場合

1. http://support.dell.com, に移動し、サービスタグを入力したら、グラフィックスカードの最新ドライバをダウンロードしてください

2. グラフィックスアダプタのドライバをインストールした後、解像度を再び 2048 x 1280 (VGA 入力ソース) / 2560 x 1600 (DVI/Displayport 入力ソース) / 1920 x 1200 (HDMI 入力ソー

ス) に設定します。

目次に戻る

注: 解像度 2048 x 1280 (VGA 入力ソース) / 2560 x 1600 (DVI/Displayport 入力ソース) / 1920 x 1200 (HDMI 入力ソース)に設定できない場合、Dell™に連絡してこれらの

解像度

グラフィックスアダプタを調べてください。

注: DVIの場合は、最大プリセット解像度(2560x1600)を利用できるよう、モニタに付属のデュアルリンクDVIケーブルを使用してください。

目次に戻る 

モニタのセットアップ

Dell™U3011 フラットパネルモニタ

非 Dell™デスクトップコンピュータ、ノート PC、またはグラフィックカードを使用している場合

Windows XPでは:

1. デスクトップを右クリックし、プロパティをクリックします。

2. 設定タブを選択します。

3. 詳細設定を選択します。

4. ウィンドウ上部の説明から、グラフィックスコントローラサプライヤを確認します (NVIDIA、ATI、Intel など)。

5. 更新されたドライバについては、グラフィックカードプロバイダの web サイトを参照してください (たとえば、 http://www.ATI.com 或は http://www.NVIDIA.com ).

6. グラフィックスアダプタのドライバをインストールした後、解像度を再び 2048 x 1280 (VGA 入力ソース) / 2560 x 1600 (DVI/Displayport 入力ソース) / 1920 x 1200 (HDMI 入力ソー

ス) に設定します。

Windows Vista® あるいはWindows® 7では:

1. デスクトップ上で右クリック、カスタマイズをクリックします。

2. ディスプレイ設定の変更をクリックします。

3. 詳細設定をクリックします。

4. ウィンドウ上部の説明から、グラフィックスコントローラサプライヤを確認します (NVIDIA、ATI、Intel など)。

5. 更新されたドライバについては、グラフィックカードプロバイダの web サイトを参照してください (たとえば、 http://www.ATI.com 或は http://www.NVIDIA.com ).

6. グラフィックスアダプタのドライバをインストールした後、解像度を再び 2048 x 1280 (VGA 入力ソース) / 2560 x 1600 (DVI/Displayport 入力ソース) / 1920 x 1200 (HDMI 入力ソー

ス) に設定します。

目次に戻る

注: 解像度を2048 x 1280 (VGA 入力ソース) / 2560 x 1600 (DVI/Displayport 入力ソース) / 1920 x 1200 (HDMI 入力ソース) に設定できない場合、コンピュータの製造元にお問

い合せになるか、2048 x 1280 (VGA 入力ソース) / 2560 x 1600 (DVI/Displayport 入力ソース) / 1920 x 1200 (HDMI 入力ソース) のビデオ解像度をサポートするグラフィックスア

ダプタの購入をご考慮ください。

注: DVIの場合は、最大プリセット解像度(2560x1600)を利用できるよう、モニタに付属のデュアルリンクDVIケーブルを使用してください。



目次ページに戻る



モニターの操作

Dell™U3011フラットパネルモニタユーザーズガイド

前面パネルコントロールの使用

オンスクリーンディスプレイ(OSD)メニューの使用

最大解像度を設定する

サウンドバー(オプション)を使う

傾け、旋回させ、垂直に伸ばす

正面パネルボタンを使う

モニター前面のコントロールボタンを使用して、表示されている画像の特性を調整します。 これらのボタンを使用してコントロールを調整するとき、OSDが変更される特性の数値を示します。

注記：1～5 は指を青い LED に置くことで有効になる、容量性タッチセンサーキーです。

正面パネルボタン

説明

1

ショートカットキー1-

プリセットモード(デフ

ォルト)

プリセットカラーモードのリストから選択する際には、このショートカットを選択してください。

2

ショートカットキー2-

輝度/コントラスト(デフォルト)

このボタンを使って「明るさ/コントラスト」メニューにアクセスするか、選択したメニューオプションの値を上げます。

3

ショートカットキー3-

入力信号(デフォルト)

このボタンはモニタに接続されている別のビデオ信号を選択します。

lDVI-D 1 入力

lDVI-D 2 入力

lDisplayPort 入力

lVGA 入力

lHDMI 1 入力

lHDMI 2 入力

lコンポーネントビデオ入力

4

メニュー

[MENU（メニュー）]ボタンを使ってオンスクリーンディスプレイ(OSD)を起動し、OSDメニューを選択します。 メニューシステムにアクセ

スするを参照してください。

オンスクリーンディスプレイ(OSD)メニューの使用

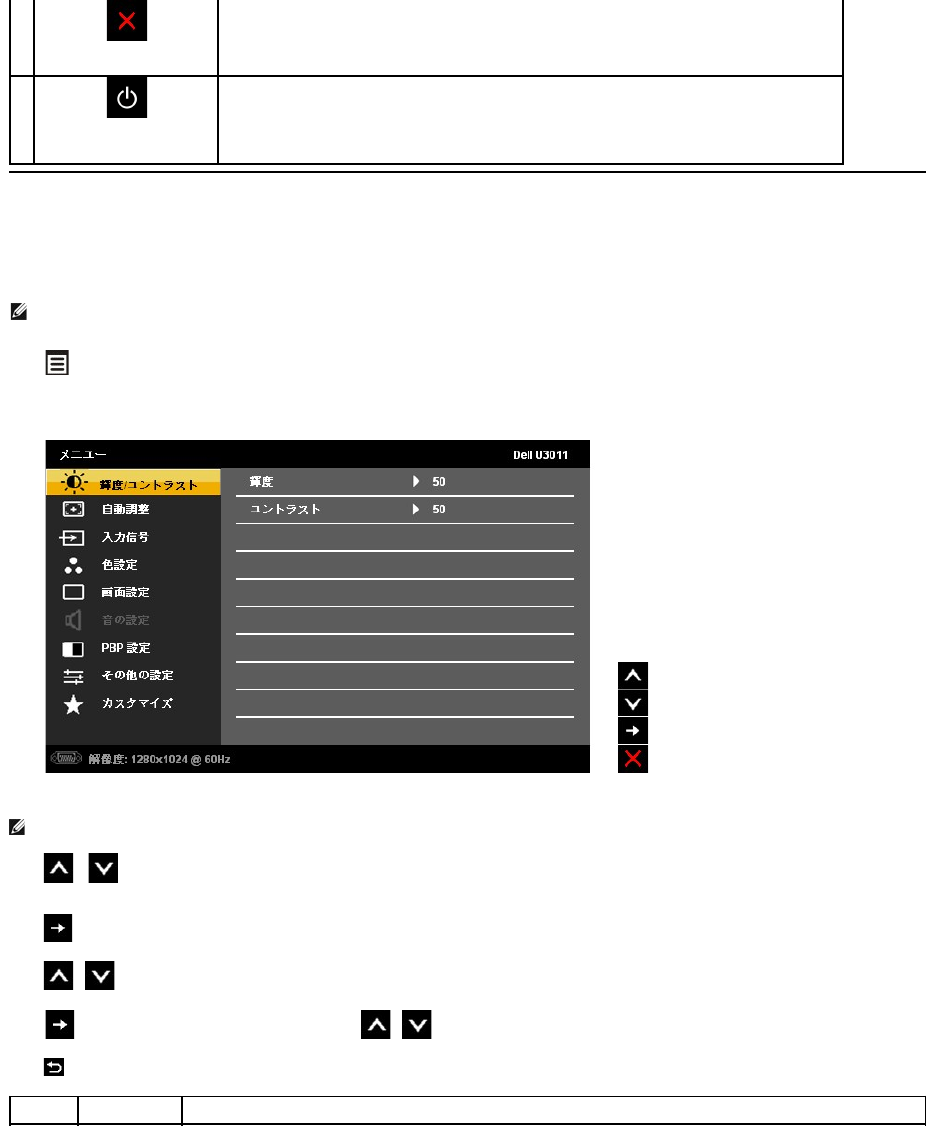

メニューシステムにアクセスする

1. ボタンを押してOSDメニューを起動し、メインメニューを表示します。

アナログ(VGA)入力用のメインメニュー

2. と ボタンを押して、設定オプション間を移動します。 あるアイコンから別のアイコンに移動すると、オプション名がハイライト表示されます。 モニタで利用できるすべてのオプションの

完全なリストについては、次の表を参照してください。

3. ボタンを一度押すと、ハイライトされたオプションが有効になります。

4. と ボタンを押して、目的のパラメータを選択します。

5. を押してスライドバーに入り、メニューのインジケータに従って と ボタンを使い変更を行います。

6. オプションを選択してメインメニューに戻るか。

5

終了

このボタンを使ってメインメニューに戻るか、OSDメインメニューを終了します。

6

電源

(電源ライトインジケータ付き)

電源ボタンを使ってモニタの電源のオン/オフを切り替えます。

青い LEDは、モニタがオンになっていて、完全に機能していることを示します。 黄色のLEDは、DPMS省電力モードに入っていることを示

します。

注記：設定を変えてから別のメニューに進んだりOSDメニューを終了したりすると、モニタはこれらの変更を自動的に保存します。設定を変更してからOSDメニューが消えるのを待っても、変更は

保存されます。



注記：[AUTO ADJUST（自動調整）]は、アナログ(VGA)コネクタを使っているときにのみ利用できます。

アイコン

メニューとサブメニ

ュー

説明





輝度/コントラスト

おのメニューを使って明るさ/コントラスト調整を有効にします。

輝度

明るさは、バックライトの輝度を調整します。

ボタンを押して明るさを上げ、 ボタンを押して明るさを下げます（最小0～最大100）。

コントラスト

まず明るさを調整し、それでも調整が必要な場合のみコントラストを調整します。

ボタンを押してコントラストを上げ、 ボタンを押してコントラストを下げます（最小0～最大100）。

コントラスト機能は、モニタの画面の暗い部分と明るい部分の違いの程度を調整します。





自動調整

起動時にモニタが認識された場合でも、自動調整機能があれば特定のセットアップで使用するために、ディスプレイ設定を最適化できます。

自動調整では、モニタに着信するビデオ信号を自動調整します。 自動調整を使用した後、画像設定の下でピクセルクロック

（粗い）と位相（細かい）コントロールを使用して、モニタを微調整することができます。

注記： [自動調整（AUTO ADJUST）]オプションは、アナログ(VGA)コネクタを使っているときにのみ利用できます。

入力信号

[Input Source（入力ソース）]メニューを使って、モニタに接続されたさまざまなビデオ信号を選択します。

入力ンースのスキ

ャン

ボタンをタップしてScan Sources(スキャンソース)を選択します。モニタは、VGA入力、DVI-D入力、DisplayPort入力、HDMI入力、あるいはコンポー

ネントビデオ入力のいずれかを自動的に検出します。

DVI-D

デジタル（DVI）コネクタを使用しているとき、 [DVI input（DVI入力）]を選択します。 を押してDVI入力ソースを選択します。

DisplayPort

DisplayPort (DP)コネクタを使用しているとき、 [DisplayPort input（DisplayPort入力）]を選択します。 を押してDisplayPort入力ソースを選

択します。

VGA

アナログ（VGA）コネクタを使用しているとき、 [VGA input（VGA入力）]を選択します。 を押してVGA入力ソースを選択します。

HDMI

HDMI コネクタを使用しているとき、 [HDMI input（HDMI入力）]を選択します。 を押してHDMI入力ソースを選択します。

コンポーネントビデ

オ

コンポーネントビデオ コネクタを使用しているとき、 [Component input（コンポーネントビデオ 入力）]を選択します。 を押してコンポーネントビデオ

入力ソースを選択します。

色設定

[Color Settings（色設定）]を使って色設定モードと色温度を調整します。

標準、暖色、寒色、Adobe RGB、sRGB、xvモード または カスタムカラモード用 色設定サブメニュー:

マルチメディア、ゲーム または ムービーモード用 色設定サブメニュー:

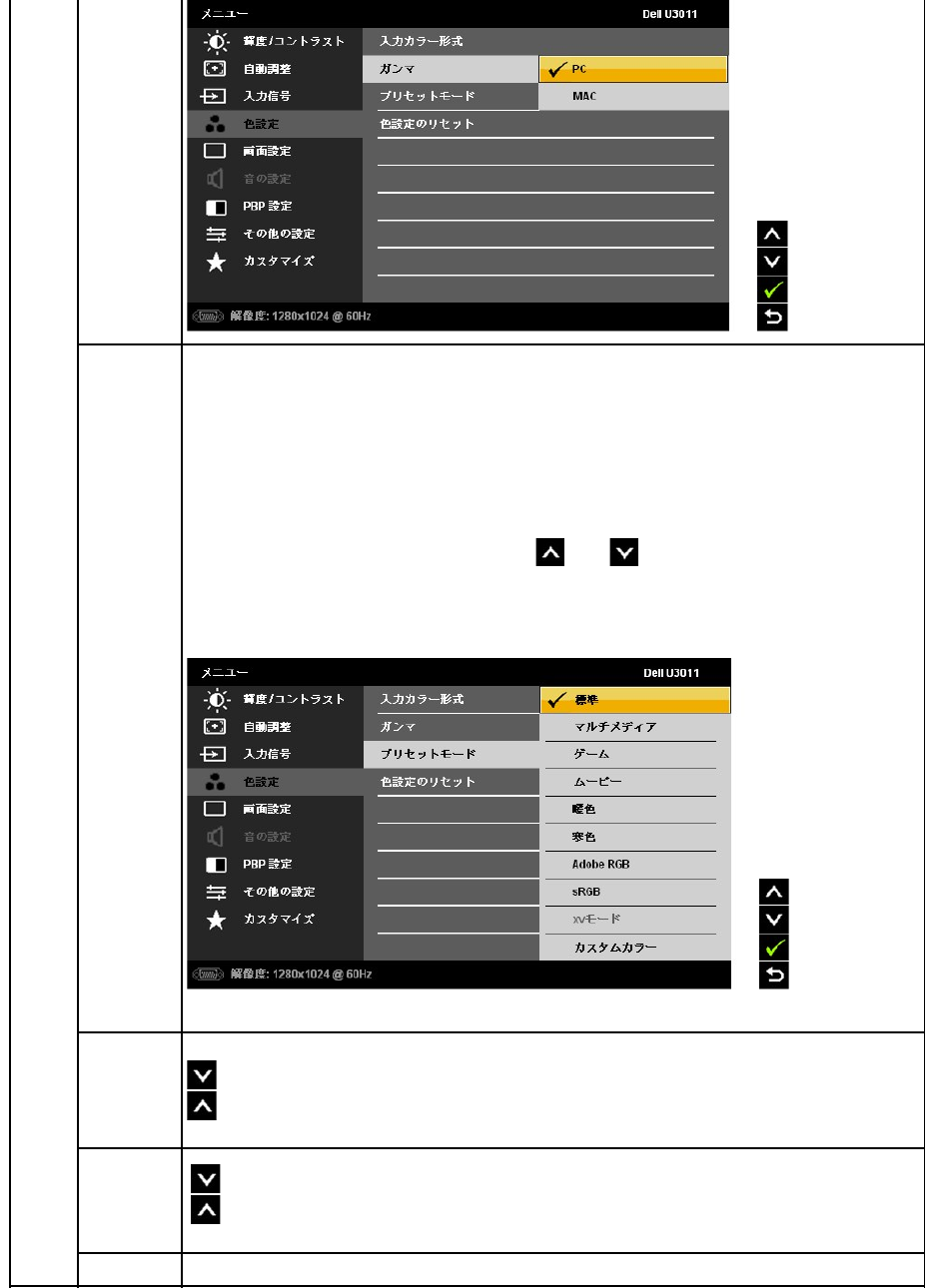

入力カラー形式

モニタが VGA または DVI ケーブルを使用して PC または DVD に接続されている場合、RGB オプションを選択します。 モニタが YPbPr ケーブルによって

DVD に接続されている場合、YPbPr+ オプションを選択します。

ガンマ

入力信号に従って、PC または MAC を選択できます。

プリセットモード

グラフィックスを選択すると、標準、マルチメディア、ゲーム、 ムービー、暖色、寒色、Adobe RGB、sRGB、xvモード または カスタムカラー を選択

できます。

l標準: モニタのデフォルトの色設定をロードします。 これは、デフォルトのプリセットモードです。

lマルチメディア: マルチメディアアプリケーションに適した色設定をロードします。

lゲーム: ほとんどのゲームアプリケーションに適した色設定をロードします。

lムービー: ムービー再生に適したモードです。

l暖色: 赤みを強めた暖色モードです。この色設定は色を重視するアプリケーション (写真イメージ編集、マルチメディア、ムービーなど) に適しています。

l寒色: 青みを強めた寒色モードです。 この色設定はテキストベースのアプリケーション (スプレッドシート、プログラミング、テキストエディタなど) に適し

ています。青みを強めた寒色モードです。 この色設定はテキストベースのアプリケーション (スプレッドシート、プログラミング、テキストエディタなど) に

適しています。

lAdobe RGB: この色設定は Adobe RGB (表示率 98%) に対応しています。

lsRGB: 72% NTSC色をエミュレートするためのモード。

lxvモード: xvYCC コンプライアンスソースに適 HDMI しています。

lカスタムカラー: ゲイン、オフセット、色相、彩度を選択するには、 ボタンか ボタンを使用します。

- ゲイン：入力 RGB 信号のゲインレベルを調整します。

- オフセット: モニタのベースカラーを調整するために、RGB 黒レベルのオフセット値を変更します。

- 色相: RGBCMY 色相値を個々に調整します。

- 彩度: RGBCMY 彩度値を個々に調整します。

色相

この機能により、ビデオ画像の色は緑または紫にシフトします。 色相は、望ましいフレッシュな色調を調整するために使用されます。 または を使って色合いを

「0」～「100」の範囲で調整します。

を押してビデオ画像の緑の影を増加し、

を押してビデオ画像の紫の影を増加します

注記：色合い調整は、ビデオ入力に対してのみ使用できます。

彩度

この機能は、ビデオ画像の色の彩度を調整します。 または を使って彩度を「0」～「100」の範囲で調整します。

 を押してビデオ画像のモノクロの外見を増加し、

 を押してビデオ画像の色鮮やかな外見を増加します

注記：彩度調整は、ビデオ入力に対してのみ使用できます。

色設定のリセット

モニタの色設定を工場出荷時の設定にリセットします。

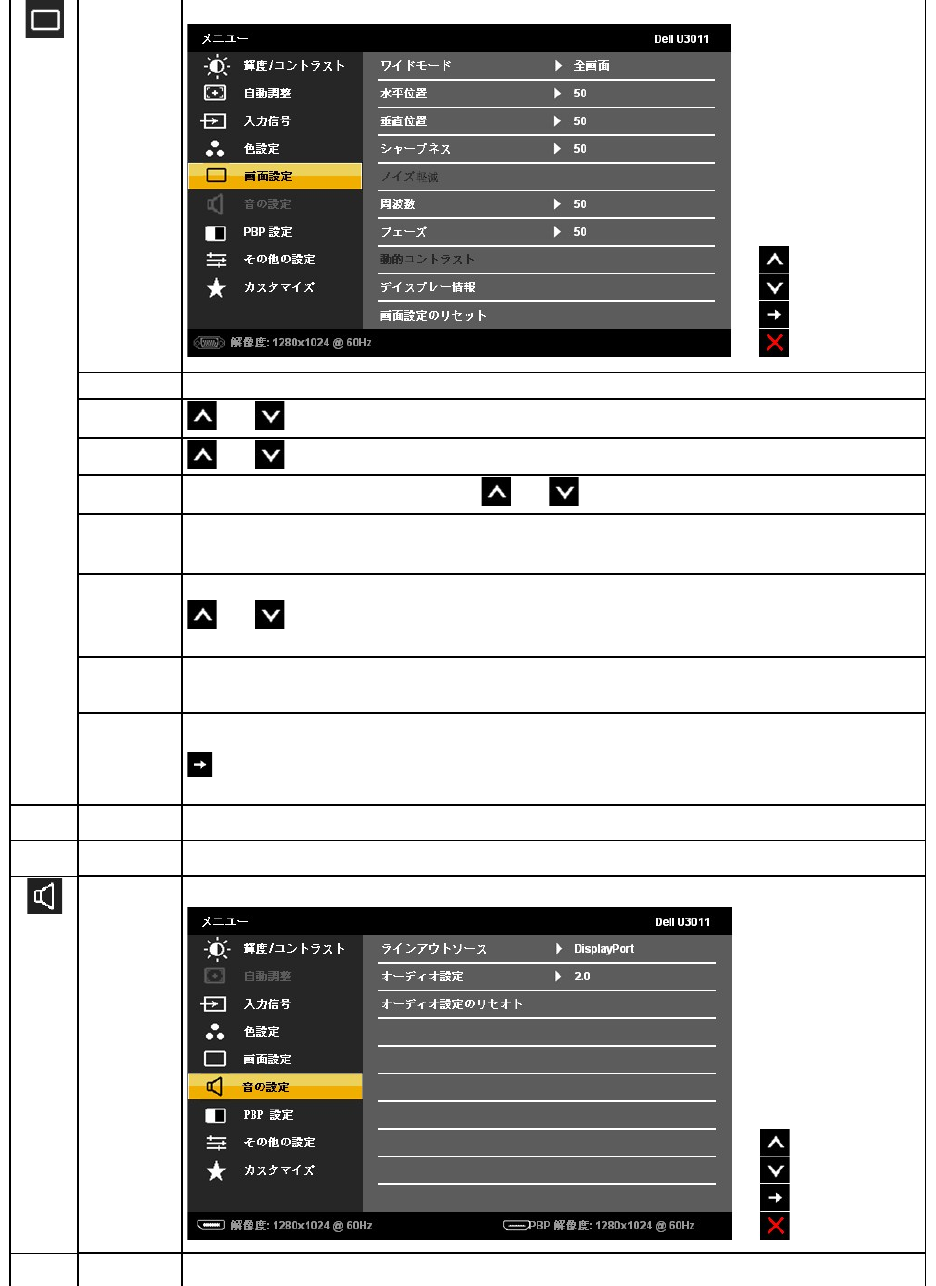

画面設定

ディスプレイ設定を使って画像を調整します。

ワイドモード

画像比を16:9; 4：3; 1:1 または全画面として調整します。

水平位置

または を使って画像を左または右に調整します。 最小は「0」 (-)です。 最大は「100」 (+)です。

垂直位置

または を使って画像を上または下に調整します。 最小は「0」 (-)です。 最大は「100」 (+)です。

シャープネス

この機能を使って、画像をよりシャープにまたはソフトにします。 または を使ってシャープネスを「0」～「100」の範囲で調整します。

ノイズ軽減

映像のエッジに現れるノイズを軽減することにより、動画の品質を向上させます。

注記：ノイズリダクションはマルチメディア、ゲームと映画のモードで使用できます。

周波数

位相およびクロック調整により、モニタをお好みに従って調整できます。

または を使って最適の画像品質に調整します。

フェーズ

位相調整を使って満足する結果が得られない場合、ピクセルクロック（粗い）調整を使い、次に位相（細かい）を再び使用します。

注記： ピクセルクロックと位相調整は、「VGA」入ryくでのみ利用できます。

動的コントラスト

ダイナミックコントラストはコントラストのレベルを上げて、よりシャープで鮮明な画質を実現します。

(ダイナミックコントラストモードに入っている間明るさコントロールは無効になっており、淡色表示されます)。

タッチすると、ボタンを"オン"または"オフ"ダイナミックコントラストを選択します。

注記：ダイナミックコントラストはゲームと映画の色のプリセットモード利用可能です。

ディスプレー情報

すべての設定はこのモニターに関連します。

画面設定のリセッ

ト

画像を工場出荷時の値に戻します。

音の設定

音の設定を使って、オーディオ設定を調整します。

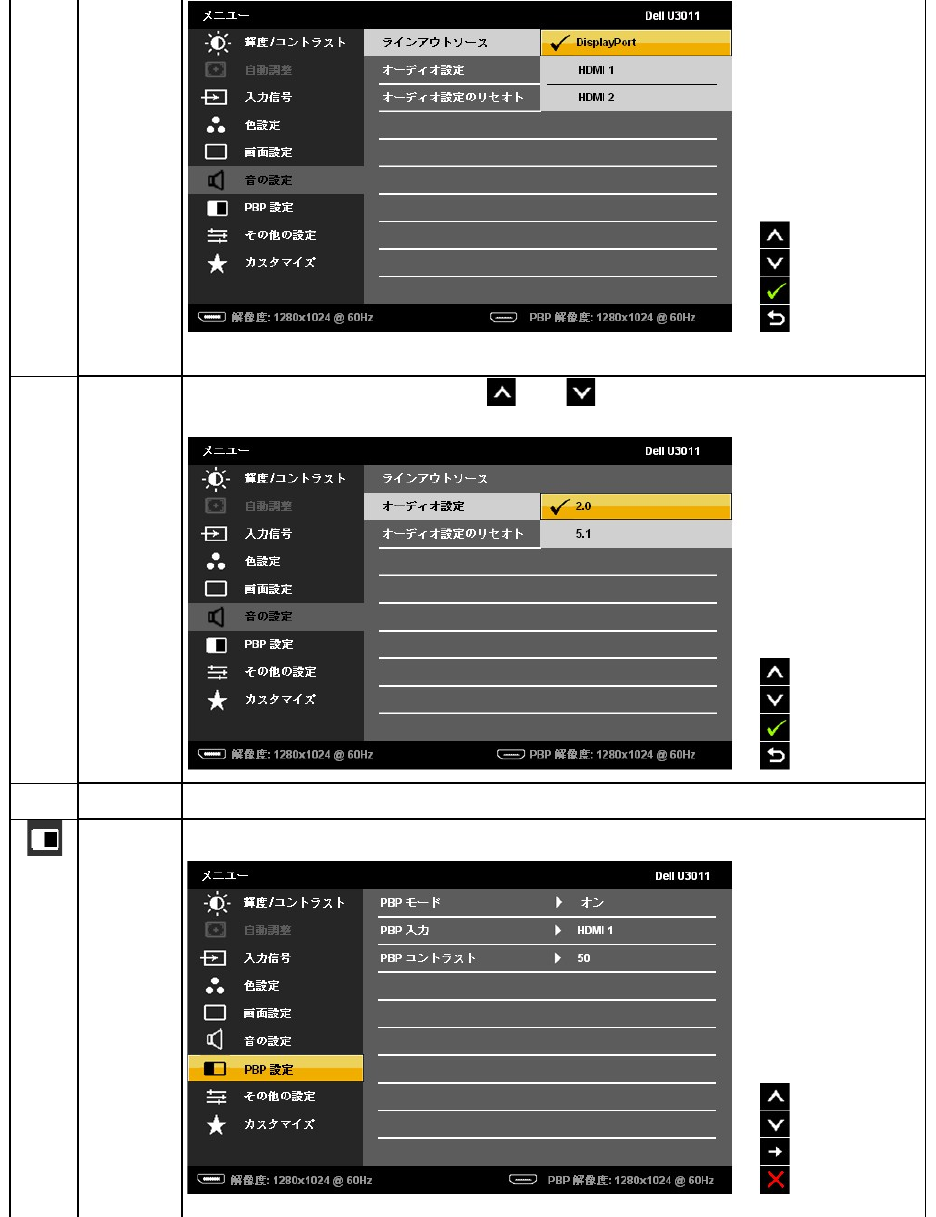

ラインアウトソース

モニタにいくつかの異なるビデオ信号が接続されている場合、Line Out Source(ライン出力ソース)メニューを使用して選択をおこないます。

注記：ライン出力ソース選択は、モニタディスプレイがPBPモード対応の場合のみ使用することができます。

オーディオ設定

オーディオにはオーディオチャンネルの2種類の構成があります。 あるいは を使用して2チャンネルと5.1チャンネルのいずれかから希望するオプ

ションを選択します。

オーディオ設定の

リセット

モニターのオーディオ設定を工場出荷時のデフォルト設定にリセットします。

PBP 設定

この機能では、別の入力ソースからイメージを表示するウィンドウを使用できます。 つまり、異なるソースから同時に 2 つのイメージを見ることができます。

PBPがサブメニューPBPがで

PBPがサブメニューにPBPがオフ

目次に戻る 

モニタのセットアップ

Dell™U3011 フラットパネルモニタ

ディスプレイ解像度を2048 x 1280 (VGA 入力ソース) / 2560 x 1600 (DVI/Displayport 入力ソ

ース) / 1920 x 1200 (HDMI 入力ソース) に設定する「安全上の注意」(最適)

Microsoft Windows® オペレーティングシステムを使用している間最適のディスプレイパフォーマンスを達成するには、次のステップを実行してディスプレイ解像度を 2048 x 1280 (VGA 入力ソー

ス) / 2560 x 1600 (DVI/Displayport 入力ソース) / 1920 x 1200 (HDMI 入力ソース) 画素を設定します:

Windows XPでは:

1. デスクトップを右クリックし、プロパティをクリックします。

2. 設定タブを選択します。

3. マウスの左ボタンを押し下げることによってスライドバーを右に移動し、スクリーン解像度を 2048 x 1280 (VGA 入力ソース) / 2560 x 1600 (DVI/Displayport 入力ソース) / 1920 x

1200 (HDMI 入力ソース) に調整します。

4. OKをクリックします。

Windows Vista® あるいはWindows® 7では:

1. デスクトップ上で右クリック、カスタマイズをクリックします。

2. ディスプレイ設定の変更をクリックします。

3. マウスの左ボタンを押し下げることによってスライドバーを右に移動し、スクリーン解像度を 2048 x 1280 (VGA 入力ソース) / 2560 x 1600 (DVI/Displayport 入力ソース) / 1920 x

1200 (HDMI 入力ソース) に調整します。

4. OKをクリックします。

オプションとして 2048 x 1280 (VGA 入力ソース) / 2560 x 1600 (DVI/Displayport 入力ソース) / 1920 x 1200 (HDMI 入力ソース) が表示されない場合、グラフィックスドライバを更新す

る必要があります。ご使用中のコンピュータシステムをもっともよく説明するシナリオを以下から選択し、示される指示に従ってください:

1: インターネットにアクセスして Dell™デスクトップコンピュータまたは Dell™ノート PC を使用している場合。

2: 非 Dell™デスクトップコンピュータ、ノート PC、またはグラフィックカードを使用している場合。

目次に戻る

注記：DVIの場合は、最大プリセット解像度(2560x1600)を利用できるよう、モニタに付属のデュアルリンクDVIケーブルを使用してください。

Dell™U3011 フラットパネルモニタ 

本文書中の情報は、通知することなく変更することがあります。

©2010 Dell Inc.複製を 禁 ず。

Dell社の書面による許可なしには、いかなる方法による複製も 厳禁します。

商標は、このテキストで使用される：DellおよびDELLのロゴはDell Incの商標です。MicrosoftおよびWindowsは商標またはアメリカ合衆国および/またはその他の国におけるMicrosoft Corporationの登録商標です。Intelは、米国

およびその他におけるIntel Corporationの登録商標の国です。とATIはAdvanced Micro Devices、Incの登録商標です。 ENERGY STARは、米国環境保護省の登録商標です。 ENERGY STAR パートナーとして、DELL社は、

本製品がエネルギー効率に関して、ENERGY STAR ガイドラインに対応することを確認しました。

マークおよび名称を請求する団体またはその製品を参照するために、本文書中で、その他の商標および商号を使うことがあります。 Dell社は、自社以外の商標および商号の所有権を放棄します。

Model U3011t

2010年 7 月 Rev. A00

ユーザーガイド

ディスプレイ解像度を 2048 x 1280 (VGA 入力ソース) / 2560 x 1600 (DVI/Displayport 入力ソース) / 1920 x 1200 (HDMI 入力ソース) に設定する「安全上の注意」(最適)

目次ページに戻る



モニタのセットアップ

Dell™U3011 フラットパネルモニタユーザーズガイド

モニターを接続する

ケーブルを調整する

サウンドバーを取り付ける(オプション)

スタンドを取り外す

スタンドを取り付ける

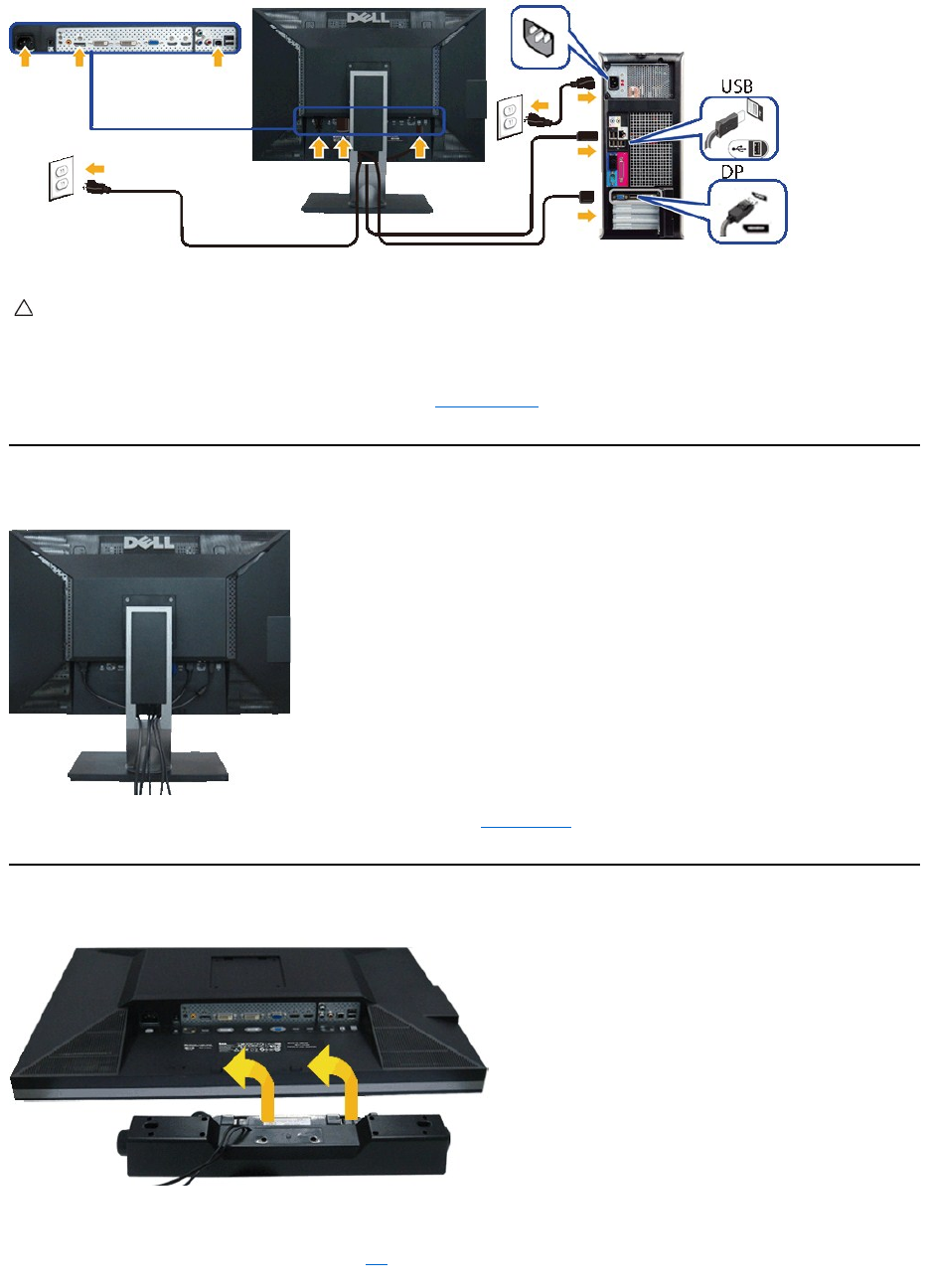

モニターを接続する

モニターをコンピュータに接続する:

1. コンピュータの電源をオフにして、電源ケーブルを外します。

2. 白い(デジタルDVI-D)または青い(アナログVGA)または黒い(DisplayPort)ディスプレイコネクタケーブルを、コンピュータ背面の対応するビデオポートに接続します。

同じコンピュータで3本のケーブルを使用しないでください。適切なビデオシステムを持つ2台の異なるコンピュータに接続されているときのみ、すべてのケーブルを使用できます。

3. USB アップリンク ケーブルを接続します。

白 DVI ケーブルと USB アップリンク ケーブルの接続

青 VGA ケーブルと USB アップリンク ケーブルの接続

黒 DisplayPort ケーブルと USB アップリンク ケーブルの接続

警告：このセクションで手続きをはじめる前に、安全指示書に従

ってください。

注記：USB アップリンク ケーブル接続は、モニタの USB ポートとカードリーダーを有効にして使用でき

るようにします。

注記：このモニタは、2 つの DVI ポートをサポートしています。OSD メニューの入力ソース選択オプションから入力ソース (DVI-D 1 ま

たは DVI-D 2) を選択することができます。

DVI/VGA/DisplayPort ケーブルを接続した後は、次の手順に従ってモニターの設定を完了してください。

1. コンピューターとモニターの電源コードを近くにあるコンセントに差し込みます。

2. モニターおよびコンピュータの電源を入れます。

モニターに画像が表示されれば、設定作業は完了です。画像が表示されない場合は、トラブルシューティングを参照してください。

3. モニタースタンドのケーブルホルダーにケーブルを収納します。

ケーブルを調整する

モニターおよびコンピュータに必要なケーブルすべてを取り付けた後、(ケーブルの取り付けについては、モニターを接続する を参照) 上記のとおり、ケーブル管理スロットを使って、すべてのケーブルを

適切に調整します。

Del サウンドバーの取り付け

注意：画像は、実例を示す目的で使用されます。コンピュータの外観は変わることはあります。

1.

モニター背面から、2つのスロットをモニター背面の下部沿いにある2つのタブに合わせながら、サウンドバーを取り付けます。

2.

サウンドバーが所定の位置にはめ込まれるまで、サウンドバーを左側にスライドさせます。

3.

サウンドバーをオーディオ電源DCアウトソケットに接続します (詳細は、底面図を参照)。

4.

サウンドバー背面から出る黄緑色のミニステレオプラグを、コンピュータのオーディオ出力ジャックに挿入します

スタンドを取り外す

スタンドを取り外すには:

1. 平らな面にモニターを配置します。

2. スタンドから 4 本のねじを取り外します。

3. スタンドを持ち上げ、モニターから離します。

スタンドを取り付ける

モニタースタンドを取り付けるには:

1. 平らな面にモニターを配置します。

2. モニタ背面の溝にスタンド上部のタブ2つをあわせます。

3. スタンドをモニタ裏面に合わせるように低め、図のようにボルトを締めます。

目次ページに戻る

注意：Dell サウンドバー以外のデバイスと一緒に使用しないでください。

注記：サウンドバーパワーコネクタ +12V DC 出力は、オプションのDellサウンドバー専用です。

注記：台を取り外している間にLCD画面に傷が付かないように、モニターは必ずきれいな面に置くようにしてください。

注記：これはスタンド付モニタに適用されます。その他のスタンドをご購入頂いた際は、スタンドの設置方法はスタンドセットアップガイドをご参照ください。

注記：これはスタンド付モニタに適用されます。その他のスタンドをご購入頂いた際は、スタンドの設置方法はスタンドセットアップガイドをご参照ください。

目次ページに戻る



トラブルシューティング

Dell™U3011 フラットパネルモニタユーザーズガイド

自己テスト

内蔵診断

よくある問題

製品別の問題

ユニバーサルシリアルバス固有の問題

Dellサウンドバーの問題

自己テスト

お使いのモニターには、自己テスト機能が装備され、適切に機能しているかどうかを確認できます。モニターとコンピュータが適切に接続されていて、モニタースクリーンが暗い場合は、次の手順でモニタ

ー自己テストを実行してください：

1. コンピュータとモニター両方の電源をオフにする。

2. コンピュータの後ろかビデオ・ケーブルを外す。自己テストが適切に運用できるようにするには、コンピュータの後ろからデジタル（白コネクタ）とアナログ（黒コネクタ）ケーブル両方を外します。

3. モニターの電源をオンにする。

 

 

 



4. ビデオ･ケーブルが外されているか、または破損している場合、通常システムの運転中、このボックスが表示されます。

5. モニターの電源をオフにして、ビデオ・ケーブルを再接続し、次にコンピュータとモニター両方の電源をオンにします。

前の手順を行った後もモニター･スクリーンに何も表示されない場合、モニターが適切に機能していないため、ビデオ・コントローラおよびコンピュータをチェックしてください。

内蔵診断

モニターには内蔵の診断ツールが付属しており、発生している画面の異常がモニターに固有の問題か、またはコンピュータやビデオカードに固有の問題かを判断します。

警告：このセクションで手続きをはじめる前に、安全指示書に従ってください。

モニタがビデオ信号を検知できないが正しく作動している場合、画面に浮動ダイアログボックスが (黒い背景に) 表示されます。自己テスト・モードでは、電源LEDが緑になります。また、選択した入力

によって、下に表示されるダイアログの1つが画面上をスクロールし続けます。

注記： 内蔵の診断は、ビデオケーブルがプラグから抜かれ、モニターが

自己テストモード

に入っているときのみ、実行できます。

内蔵診断を実行するには、以下の手順に従います。

1. 画面がきれいであること(または、画面の表面に塵粒がないこと)を確認します。

2. コンピュータの後ろかビデオ・ケーブルを外します。モニターが自己テストモードに入ります。

3. 正面パネルのボタン1 とボタン4ボタンを2秒間同時に押し続けます。グレイの画面が表示されます。

4. 画面に異常がないか、慎重に検査します。

5. 正面パネルのボタン4ボタンを 再び押します。画面の色が赤に変わります。

6. ディスプレイに異常がないか、検査します。

7. ステップ5と6を繰り返して、緑、青、黒、白い色の画面についてもディスプレイを検査します。

白い画面が表示されると、テストは完了です。終了するには、ボタン4ボタンを再び押します。

内蔵の診断ツールを使用しているときに画面に異常が検出されない場合、モニターは適切に作動しています。ビデオカードとコンピュータをチェックしてください。

よくある問題

次の表には、発生する可能性のあるモニタのよくある問題と考えられる解決策に関する一般情報が含まれます。

一般的な症状

発生した問題

実行可能な解決策

ビデオなし/電源LEDオフ

画像が表示されない

lコンピュータにモニターを接続しているビデオケーブルが適切に接続され、しっかり固定されていることを確認しま

す。

l他の電気機器を使用して、コンセントが正しく機能していることを確認します。

l電源ボタンが完全に押されていることを確認します。

l入力ソース選択ボタンにより適切な入力ソースが選択されていることを確認してください。

ビデオなし/電源LEDオフ

画像なし、または明るさがない

lOSDによって、明るさとコントラスト・コントロールを増加します。

lモニター自己診断テスト機能チェックを実行します。

lビデオケーブルコネクタに曲がったり破損したピンがないか、チェックします。

l内蔵診断を実行します。

l入力ソース選択ボタンにより適切な入力ソースが選択されていることを確認してください。

フォーカスが弱い

画像が不鮮明か、ぼやけているか、ま

たは薄れている。

lOSDによって自動調整を実行します。

lOSDによって、位相とピクセルクロック制御を調整してください。

lビデオ拡張ケーブルを外します。

lモニタを工場出荷時設定にリセットします。

lビデオ解像度を正しいアスペクト比(16:10)に変更します。

ビデオが揺れたり/ずれたりする

画像が波打ったり、微妙にぶれる

lOSDによって自動調整を実行します。

lOSDによって、位相とピクセルクロック制御を調整してください。

lモニタを工場出荷時設定にリセットします。

l環境係数をチェックします。

lモニタの場所を変えて、他の部屋でテストします。

ピクセルが抜けている

LCDスクリーンに点が入る

lサイクル電源オン‐オフ。

l永久的にオフになっているピクセルがありますが、これはLCDテクノロジに固有の欠陥です。

lDell 社のモニターの品質とピクセルに関する方針の詳細, 詳細については、Dellサポート

(support.dell.com)を参照してください。

ドット落ち

LCDスクリーンに明るい点が入る

lサイクル電源オン‐オフ。

l永久的にオフになっているピクセルがありますが、これはLCDテクノロジに固有の欠陥です。

lDell 社のモニターの品質とピクセルに関する方針の詳細, 詳細については、Dellサポート

(support.dell.com)を参照してください。

明るさの問題

画像が薄すぎるか、明るすぎる

lモニタを工場出荷時設定にリセットします。

lOSDによって自動調整を実行します。

lOSDによって、明るさとコントラスト・コントロールを調整します。

幾何歪曲

スクリーンが正確にセンタリングされて

lモニターを工場出荷時設定にリセットします。

製品別の問題

ユニバーサルシリアルバス(USB)固有の問題

いない

lOSDによって自動調整を実行します。

lOSDの水平方向と垂直方向のコントロールを調整する使用する。

注記：DVI-D を使用しているとき、位置決め調整はご利用いただけません。

水平/垂直ライン

スクリーンに複数の線が入る

lモニタを工場出荷時設定にリセットします。

lOSDによって自動調整を実行します。

lOSDで、フェーズとピクセルクロックコントロールを調整します。

lモニター自己テスト機能チェックを行い、これらの線が自己テスト･モードでも入るかどうかを確認します。

lビデオケーブルコネクタに曲がったり破損したピンがないか、チェックします。

l内蔵診断を実行します。

注記：DVI-D を使用しているとき、ピクセルクロックとフェーズ調整はご利用いただけません。

同期化の問題

スクリーンがスクランブル状態か、磨り

減って見える

lモニタを工場出荷時設定にリセットします。

lOSDによって自動調整を実行します。

lOSDで、フェーズとピクセルクロックコントロールを調整します。

lモニター自己テスト機能チェックを行い、スクランブル状態のスクリーンが自己テスト･モードでも入るかどうかを

確認します。

lビデオケーブルコネクタに曲がったり破損したピンがないか、チェックします。

l

セーフモード

でコンピュータを再起動します。

安全関連問題

スモークまたはスパークの明らかな症

状

lトラブルシューティング手順を実行しないでください。

l直ちにDellにご連絡ください。

断続的問題

モニターの誤作動をオンおよびオフ

lコンピュータにモニタを接続しているビデオケーブルが適切に接続され、しっかり固定されていることを確認しま

す。

lモニタを工場出荷時設定にリセットします。

lモニター自己テスト機能チェックを行い、断続的問題が自己テスト･モードでも発生するかどうかを確認します。

色が欠けている

画像の色が欠けている

lモニター自己診断テスト機能チェックを実行します。

lコンピュータにモニタを接続しているビデオケーブルが適切に接続され、しっかり固定されていることを確認しま

す。

lビデオケーブルコネクタに曲がったり破損したピンがないか、チェックします。

色違い

画像の色が正しくない

l色設定OSDで、アプリケーションに応じて、色設定モードをグラフィックスまたはビデオに変更します。

l色設定OSDで異なる色プリセット設定を試みます。色管理がオフになっている場合、色設定OSDでR/G/B値を

調整します。

lアドバンス設定OSDで、入力色形式をPC RGBまたはYPbPrに変更します。

l内蔵診断を実行します。

長時間モニタに静止画像を表示したた

めに起こる画像の焼き付き

表示された静止画像のかすかな影が

画面に表示される

l使用していないとき、電源管理機能を使って、常にモニターの電源をオフにしてください(詳細については、電源管

理モードを参照してください)。

lまたは、動的に変わるスクリーンセーバーを使用します。

特定の症状

発生した問題

実行可能な解決策

スクリーン画像が小さい

画像がスクリーン上でセンタリングされ

ているが、全表示領域を満たしていない

l画像設定OSDで、スケーリング比設定を確認します

lモニタを工場出荷時設定にリセットします。

正面パネル上のボタンで、モニターを調

整できない

OSDがスクリーン上に表示されない

lモニターの電源をオフにして、電源コードを外し、もう一度コードを差して、電源を入れます。

ユーザコントロールを押しても入力信号

がない

画像が表示されず、LEDライトが緑に

なっている。「+」、「-」または「Menu(メ

ニュー)」キーを押すと、「Sビデオ入力

信号がありません」、「コンポジット入力

信号がありません」または「コンポーネ

ント入力信号がありません」というメッセ

ージが表示される。

l信号ソースをチェックします。マウスを動かすかキーボードのどれかのキーを押して、コンピュータが省電力モー

ドに入っていないことを確認します。

lSビデオ、コンポジットまたはコンポーネントへのビデオソースの電源がオンになっていてビデオメディアを再生し

ていることを確認します。

l信号ケーブルが正しく差し込まれているかどうかをチェックします。必要に応じて、信号ケーブルを差し込み直し

てください。

lコンピュータまたはビデオプレーヤーを再起動します。

ピクチャが画面全体に表示されない。

ピクチャを画面の高さまたは幅いっぱい

に表示できない。

lDVDの異なるビデオ形式により、モニタが全画面で表示できないことがあります。

l内蔵診断を実行します。

注記：DVI-Dモードを選択しているとき、 自動調整機能は使用できません。

特定の症状

発生した問題

実行可能な解決策

USBインターフェースが作動していない

USB周辺機器が作動していない

lモニターの電源がオンになっているかをチェックします。

lアップストリーム・ケーブルをコンピュータに再接続します。

lUSB周辺機器（ダウンストリーム･コネクタ）を再接続します。

l電源をオフにして、もう一度モニターをオンにします。

lコンピュータを再起動します。

l外付けポータブルHDDのような一部のUSBデバイスは、高い電流を必要とすることがあります。デバイスをコン

ピュータシステムに直接接続してください。

高速USB2.0インターフェースが遅い

高速USB2.0周辺機器が遅いか、まっ

たく作動しない

lコンピュータがUSB2.0対応かどうかをチェックします。

lコンピュータの中には、USB 2.0とUSB 1.1ポートの両方を搭載しているものもあります。正しいUSBポートを使

用されていることを確認してください。

lアップストリーム・ケーブルをコンピュータに再接続します。

lUSB周辺機器（ダウンストリーム･コネクタ）を再接続します。

lコンピュータを再起動します。

Dell™サウンドバーの問題

目次ページに戻る

一般的な症状

発生した問題

実行可能な解決策

音が出ない

サウンドバーに電源が入らない‐電源イ

ンジケータがオフになっている

lサウンドバーの電源/音量ノブを反時計回りに回転して中央に位置にします。サウンドバー正面の

電源インジケータ（青いLED）が点灯することを確認します。

lサウンドバーから出る電源ケーブルがアダプタに差し込まれていることを確認します。

音が出ない

サウンドバーの電源が入っている‐電源

インジケータがオンになっている

lオーディオ・ラインイン・ケーブルをコンピュータのオーディオ・アウト・ジャックに差し込みます。

lすべてのWindowsの音量コントロールを最大に設定します

lコンピュータでオーディオ･コンテンツをいくつか再生します（例.オーディオCDまたはMP3）。

lサウンドバーの電源/音量ノブを高音量設定に対して時計回りに回します。

lオーディオ・ライン･プラグを洗浄して、リセットします。

l別のオーディオ･ソースを使って、サウンドバーをテストします（例.ポータブルCDプレイヤ）。

音が曲がっている

コンピュータのサウンドカードをオーディ

オ・ソースとして使います

lサウンドバーとユーザの間の障害物を取り除きます。

lオーディオ・ラインイン・プラグがサウンドカードのジャックに完全に差し込まれていることを確認します。

lすべてのWindowsの音量コントロールを中間に設定します。

lオーディオ・アプリケーションの音量を下げます。

lサウンドバーの電源/音量ノブを低音量設定に対して反時計回りに回します。

lオーディオ・ライン･プラグを洗浄して、リセットします。

lコンピュータのサウンドカードのトラブルーシューティング

l別のオーディオ･ソースを使って、サウンドバーをテストします（例.ポータブルCDプレイヤ、MP3プレーヤー）。

音が曲がっている

その他のオーディオ・ソースを使います

lサウンドバーとユーザの間の障害物を取り除きます。

lオーディオ・ラインイン・プラグがサウンドカードのジャックに完全に差し込まれていることを確認します。

lオーディオ・ソースの音量を下げます。

lサウンドバーの電源/音量ノブを低音量設定に対して反時計回りに回します。

lオーディオ・ライン･プラグを洗浄して、リセットします。

音出力がアンバランス

サウンドバーの片側からだけ音が出る

lサウンドバーとユーザの間の障害物を取り除きます。

lオーディオ・ラインイン・プラグがサウンドカードまたはオーディオ･ソースのジャックに完全に差し込まれているこ

とを確認します。

lすべてのWindowsオーディオ･バランス・コントロール（L-R）を中間に設定します。

lオーディオ・ライン･プラグを洗浄して、リセットします。

lコンピュータのサウンドカードのトラブルーシューティング

l別のオーディオ･ソースを使って、サウンドバーをテストします（例.ポータブルCDプレイヤ）。

低音量

音量が低すぎる

lサウンドバーとユーザの間の障害物を取り除きます。

lサウンドバーの電源/音量ノブを最大音量設定に対して時計回りに回します。

lすべてのWindowsの音量コントロールを最大に設定します。

lオーディオ・アプリケーションの音量を上げます。

l別のオーディオ･ソースを使って、サウンドバーをテストします（例.ポータブルCDプレイヤ、MP3プレーヤー）。
