Model: UP2718Q
Regulatorni model: UP2718Qt
Dell UltraSharp UP2718Q
Korisnički priručnik
![](asset-2.png)
NAPOMENA: NAPOMENA ukazuje na važne informacije koje vam pomažu da
koristite računalo na bolji način.
OPREZ: OPREZ ukazuje na moguće oštećenje hardvera ili gubitak podataka u
slučaju da se ne poštuju upute.
UPOZORENJE: UPOZORENJE ukazuje na moguće oštećenje imovine, tjelesne
ozljede ilismrt.
Autorska prava © 2017 Dell Inc. Svapravapridržana. Ovaj proizvod je zaštićen američkim i
međunarodnim autorskim pravima i pravima intelektualnog vlasništva.
Dell™ i logotip Dell zaštitni su znakovi tvrtke Dell inc. u Sjedinjenim Američkim Državama i/ili
drugim zemljama. Svi drugi znakovi i nazivi u ovom priručniku su zaštitni znakovi pripadajućih tvrtki.
2017 – 05 Rev. A00
Sadržaj | 3
Sadržaj
Više o monitoru ......................................... 5
Sadržaj pakiranja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Značajke proizvoda . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Identifikacija dijelova i upravljanja . . . . . . . . . . . . . . . . . . . . . . . . 7
Podaci monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Plug-and-Play . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Kvaliteta LCD monitora i pravila u vezi piksela . . . . . . . . . . . . . . . . 20
Postavljanje monitora................................... 21
Pričvršćivanje stalka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
Korištenje funkcija za nagibanje, zakretanje i povećavanje visine. . . . . 24
Prilagođavanje postavki rotacije zaslona sustava. . . . . . . . . . . . . . . 25
Povezivanje monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Organizacija kabela . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Uklanjanje stalka monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Ugradnja na zid (opcija) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Rad s monitorom ....................................... 31
Uključivanje monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
Uporaba upravljačkih elemenata na prednjoj ploči . . . . . . . . . . . . . .31
Uporaba zaslonskog izbornika (OSD). . . . . . . . . . . . . . . . . . . . . . 34
4 | Sadržaj
Rješavanje problema.................................... 52
Samoprovjera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Ugrađeni alat za dijagnostiku . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Uobičajeni problemi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Problemi karakteristični za proizvod . . . . . . . . . . . . . . . . . . . . . . 57
Problemi Karakteristični za univerzalnu serijsku sabirnicu (USB) . . . . . 58
Dodatak ...............................................59
Sigurnosne upute. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
FCC napomene (samo za SAD) i druge regulativne informacije . . . . . . 59
Kontaktiranje tvrtke Dell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
Postavljanje monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Smjernice za održavanje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
![](asset-5.png)
Više o monitoru | 5
Više o monitoru
Sadržaj pakiranja
Monitor se isporučuje sa sljedećim komponentama. Provjerite jeste li dobili sve
komponente i kontaktirajte Dell ako nešto nedostaje.
NAPOMENA: Neke stavke su opcijske i možda neće biti isporučene s vašim
monitorom. Neke značajke ili mediji nisu dostupni u određenim državama.
Monitor
Podizač stalka
Postolje stalka
Kabel napajanja (razlikuje se ovisno
o zemlji)
USB 3.0 kabel za odlazni prijenos
(omogućuje USB priključke na
monitoru)
![](asset-6.png)
6 | Više o monitoru
DP kabel (DP na mDP)
HDMI kabel
Drivers and Documentation
Contents:
• Device drivers
• Quick Setup Guide
• User's Guide
• Dell Display Manager Software
UltraSharp UP2718Q MonitorDell
™
P/N FV07F Rev. A00
P/N 790.A1U39.0001
May 2017
Made in China
©
2
0
1
7
D
e
l
l
I
n
c
.
A
l
l
r
i
g
h
t
s
r
e
s
e
r
v
e
d
.
PremierColor
UP2718Q Color Calibration Factory Report
Every Dell UP2718Q is shipped incorporating pre-tuned
sRGB and AdobeRGB with average DeltaE<2. Color
and Luminance Uniformity is adjusted across the screen
to meet DeltaE<2 and 97-102% respectively. This helps
prevent significant color inconsistency or inaccuracy. In
addition, a tighter grey-scale tracking helps enable ultra-
smooth color gradation.
Be assured of Accurate, Precise and Consistent
Onscreen Color with every Dell Ultrasharp UP2718Q.
Serial No.
Tester
Test
Equipment
CN0NGD827444555I066L
1
CA-310/CA-210
CA-2000S
Chroma 2326/2235/2233
sRGB Avg. Delta E < 2Adobe RGBAvg. Delta E < 2
Grey-Scale TrackingGamma
Brightness Uniformity (x,y, Y) Ref to Center Color Uniformity Delta E (L*a*b*) Ref to Center
12345
100% 100%100% 100%100%
678910
100% 100%100% 100%100%
11 12 13 14 15
100% 100%100% 100%100%
16 17 18 19 20
100% 100%100% 100%100%
21 22 23 24 25
100% 100%100% 100%100%
12345
0.05 0.10 0.06 0.05 0.14
678910
0.10 0.05 0.02 0.05 0.09
11 12 13 14 15
0.08 0.04 0.00 0.02 0.07
16 17 18 19 20
0.12 0.10 0.22 0.16 0.10
21 22 23 24 25
0.07 0.13 0.02 0.03 0.13
• Color Calibration Software
• Software Development Kit driver
•Medij s upravljačkim programima i
dokumentacijom
•Vodič za brzo postavljanje
•Informacije o sigurnosti, okolišu i
propisima
•Izvješće o tvorničkoj kalibraciji
Značajke proizvoda
Dell UltraSharp UP2718Q monitor ima aktivnu matricu, tranzistor s tankim filmom (TFT),
zaslon s tekućim kristalima (LCD) i LED pozadinsko osvjetljenje. Značajke monitora
uključuju:
• Aktivno područje zaslona od 68,47 cm (27 inča) (mjereno po dijagonali) razlučivosti
3840 x 2160 (format slike 16:9) i podršku prikaza u punom zaslonu za manje
razlučivosti.
• Mogućnosti prilagodbe naginjanjem, okretanjem, zakretanjem i povećanjem visine.
• Prijenosno postolje i rupe za montiranje veličine 100 mm sukladno standardu Video
Electronics Standards Association (VESA™) za fleksibilna rješenja montiranja.
• Ekstenzivna digitalna povezivost uz DP, mDP, HDMI i USB 3.0 osigurava očuvanje
tehnološke suvremenosti monitora.
• Podržava glavne standarde prostora boje za Adobe RGB, sRGB, REC2020, REC709 i
DCI-P3.
• Mogućnost za Plug and play ako to sustav podržava.
• Prilagođavanje zaslonskog prikaza (OSD) za lako postavljanje i optimizaciju zaslona.
• Medij sa softverom i dokumentacijom sadrži datoteku s informacijama (INF),
datoteku za usklađivanje boje slike (ICM), softver Dell Display Manager i
dokumentaciju proizvoda.
• Utor za sigurnosno zaključavanje.
• Podržava Mogućnost upravljanja imovinom.
• Staklo bez arsena i žive samo za zaslon.
• Energetska mjera prikazuje razinu energije koju monitor troši u stvarnom vremenu.
• Potrošnja snage od 0,3 W u stanju mirovanja.
• Sukladnost za oznaku certifikata ULTRA HD PREMIUM™. (ULTRA HD PREMIUM™
logotip trgovački je znak za UHD Alliance, Inc.)
• Optimizirajte udobnost za oko zaslonom bez titranja.
NAPOMENA: Mogući dugoročni učinci emisije plave svjetlosti iz monitora mogu
izazvati oštećenje očiju, uključujući zamor oka ili digitalno naprezanje očiju.
Funkcija ComfortView predviđena je za smanjenje količine plave svjetlosti koja se
emitira iz monitora i optimiziranje udobnosti oka.
![](asset-8.png)
8 | Više o monitoru
Pogled straga
7
6
1
2
3
5
4
DELL UP2718Q
Flat Panel Monitor / 䃠ުॐ֘
Model No. / ֺ՚ UP2718Qt
Input Rating / ૿ҵऄ࢛
100-240V ~ 50/60Hz XXA
Made in China / Ӳଭ֪ И֢
Manufactured date /䙖ᰛᵕ
E
n
e
r
g
y
C
o
n
s
e
r
v
a
t
i
o
n
C
e
r
t
i
f
i
c
a
t
i
o
n
UP2718Q
Удельная мощность рабочего режима - X,XXX Вт/см
Потребляемая мощность изделием в режиме ожидания - X,XX Вт
Потребляемая мощность изделием в выключенном режиме - X,XX Вт
2
Flat Panel Monitor / Monitor Plano Panel / Moniteur à écran plat / 䃠桨ॐ֘
Model No. / Modelo / Numéro de modèle /ֺ垹:
UP2718Qt
Input Rating / Entrada / Daya Tegangan / Tension d’entrée: 100-240V ~ 50/60Hz X.XA
忼ҵ朅࢛ сࡶ朅⺷100-240ѥࣔ, 1.6 ؍ׁ 50/60咬
Consumo de energía: XX.X Wh
Consumo de energía en modo de espera: X.XX Wh
Made in China / Fabricado en China / Fabriqués en Chine/ Сделано в Китае /
娸ଭ
֪ Иⴚ
CAN ICES-3 (B)/NMB-3(B)
XUXXXXXX-XXXXX
MSIP-REM-WT1-UP2718Qt
㐔㷡㢬ஔWistron Corporation
Wistron InfoComm (Zhongshan) Corporation
㥐㦤㣄aGWistron InfoComm (Zhongshan) Corporation
A/S!㜤⢱㷌:080-854-0066
㥐㦤ạ 㩅ạ
Apparatet må tilkoples jordet stikkontakt.
Apparaten skall anslutas till jordat uttag.
Apparatets stikprop skal tilsluttes en stikkontakt med jord,
som giver forbindelse til stikproppens jord.
Laite on liitettävä suojakoskettimilla varustettuun pistorasiaan.
XXXXX
И005-16
XXXXXX-XX
䝕䝹ᰴᘧ♫
Raheen Business Park
Limerick Ireland
www.dell.com
R43004
RoHS
ID XXXXXXXXXX
ID
XXXXXXXXXX
Flicker Free
www.tuv.com
ID
1419033926
Low Blue Light
Content
www.tuv.com
ID
1419033928
ઊ寉 ҅ऀ惐چ㔼⟆؞嫌ԃ
Oznaka Opis Uporaba
1VESA rupe za ugradnju (100 mm x
100 mm - iza pričvršćenog VESA
pokrova)
Ugradnja monitora na zid pomoću VESA
kompatibilnog kompleta za ugradnju na
zid (100 mm x 100 mm).
2Regulativna oznaka Prikazuje popis regulativnih odobrenja.
3Gumb za oslobađanje stalka Oslobađa stalak od monitora.
4Utor za sigurnosno zaključavanje Pričvršćuje monitor bravom za
sigurnosno uže (prodaje s zasebno).
5Crtični kod, serijski broj i naljepnica
servisne oznake
Pogledajte ovu naljepnicu ako morate
kontaktirati Dell za tehničku podršku.
6Dell Soundbar mounting slots Attaches the optional Dell soundbar.
NAPOMENA: Please remove the plastic
strip covering the mounting slots before
affixing the Dell Soundbar.
Dell zvučnički modul prodaje se
zasebno.
7Utor za pričvršćenje kabela Koristite ga za organiziranje kabela,
postavljanjem kroz utor.
![](asset-9.png)
Više o monitoru | 9
Pogled sa strane
Pogled s donje strane
123 4 56 78
9
Oznaka Opis Uporaba
1Priključak za AC napajanje Povezivanje kabela napajanja monitora.
2HDMI1 priključak Priključite računalo s HDMI kabelom.
3HDMI2 priključak
4DP priključak (ulaz) Povežite računalo DP kabelom.
5mDP priključak (ulaz) Povežite računalo DP na mDP kabelom.
6Izlazni linijski audio
priključak
Povežite zvučnike za reprodukciju zvuka iz HDMI
ili DP audio kanala.
Podržava samo 2-kanalni zvuk.
NAPOMENA: Izlazni linijski audio priključak ne
podržava slušalice.
UPOZORENJE: Prekomjeran zvučni tlak iz
slušalice ili slušalica može uzrokovati oštećenje
ili gubitak sluha.
USB dolazni priključak
Priključak s ikonom baterije
podržava BC 1.2.
![](asset-a.png)
10 | Više o monitoru
7USB odlazni priključak Priključite USB kabel koji ste dobili s monitorom
na računalo. Kada je ovaj kabel povezan, možete
koristiti dolazne USB priključke na monitoru.
8USB dolazni priključak Priključite USB uređaj. Ovaj priključak možete
koristiti samo nakon povezivanja USB kabela na
računalo i USB priključak za odlazni prijenos na
monitoru. Priključak s ikonom baterije
podržava BC 1.2.
9Fiksiranje stalka Za fiksiranje stalka na monitoru vijkom M3 x 6
mm (vijak se ne isporučuje).
Podaci monitora
Vrsta zaslona Aktivna-matrica - TFT LCD
Vrsta ploče Tehnologija preklapanja u ravnini (In-Plane
Switching)
Aspect Ratio (Format prikaza) 16:9
Dimenzije vidljive slike
Dijagonalno 68,47 cm (27 inča)
Aktivno područje
Vodoravno 596,74 mm (23,49 inča)
Okomito 335,66 mm (13,21 inča)
Područje 200301,7 mm2 (310,47 inča2)
Gustoća piksela 0,1554 mm x 0,1554 mm
Piksela po inču (PPI) 163
Kut gledanja
Vodoravno 178SDgr (tipično)
Okomito 178SDgr (tipično)
Osvjetljenje 400 cd/m² (tipično)
1000 cd/m² (vrh)
Omjer kontrasta 1000 do 1 (tipično)
20000 do 1 (vrh)
Premaz ekrana zaslona Zaštitni sloj protiv bliještanja prednjeg polarizatora
(3H)
Pozadinsko osvjetljenje Bijeli LED, sustav izravne vrste
Vrijeme odziva (Sivo na sivo) 6 ms (brzi način rada)
8 ms (NORMALAN način rada)
Dubina boje 1,07 Billion boja
Gamut boje* 100% Adobe RGB
100% sRGB
97,7% DCI-P3
76,9% REC2020
Preciznost kalibracije Delta E < 2 (prosjek)
![](asset-b.png)
Više o monitoru | 11
Povezivost • 1 x DP 1,4 (HDCP 1,4/2,2)
• 1 x mDP 1,4 (HDCP 1,4/2,2)
• 2 x HDMI 2,0a (HDCP 1,4/2,2)
• 2 x USB 3.0 priključak za prijenos podataka s
računala
• 2 x USB 3.0 s BC1.2 mogućnošću punjena pri
2 A (maks.)
• 2 x USB 3.0 priključak za prijenos podataka
na računalo
• 1 x analogni audio linijski izlaz (priključnica
od 3,5 mm)
Širina obruba (od ruba monitora do
aktivnog područja)
13,79 mm (Vrh/Lijevo/desno)
17,59 mm (Dno)
Podesivost
Stalak s podesivom visinom 145 mm
Nagib -5SDgr do 21SDgr
Zakretanje -45SDgr do 45SDgr
Okretište 0SDgr do 90SDgr
Organizacija kabela Da
Kompatibilnost s aplikacijom Dell
Display Manager (DDM)
Lako uređivanje rasporeda
i ostale ključne značajke
Sigurnost Utor za sigurnosno zaključavanje (kabel sa
zaključavanjem prodaje se odvojeno) Utor za
sigurnosno zaključavanje stalka (na ploču)
NAPOMENA*: samo na prirodnoj ploči, pod gotovom postavkom Prilagođeni način
rada.
Podaci o razlučivosti
Horizontalno područje skeniranja 30 kHz do 140 kHz (DP/HDMI)
Vertikalno područje skeniranja 24 Hz do 75 Hz (DP/HDMI)
Maksimalna unaprijed postavljena
razlučivost
3840 x 2160 pri 60 Hz
Mogućnosti video prikaza
(DP & HDMI reprodukcija)
480p, 576p, 720p, 1080i, 1080p, UHD
![](asset-c.png)
12 | Više o monitoru
Unaprijed postavljeni načini prikaza
Način prikaza Horizontalna
frekvencija
(kHz)
Vertikalna
frekvencija
(Hz)
Takt piksela
(MHz)
Polaritet
sinkronizacije
(horizontalno/
vertikalno)
720 x 400 31,5 70,0 28,3 -/+
VESA, 640 x 480 31,5 60,0 25,2 -/-
VESA, 640 x 480 37,5 75,0 31,5 -/-
VESA, 800 x 600 37,9 60,0 40,0 +/+
VESA, 800 x 600 46,9 75,0 49,5 +/+
VESA, 1024 x 768 48,4 60,0 65,0 -/-
VESA, 1024 x 768 60,0 75,0 78,8 +/+
VESA, 1280 x 1024 64,0 60,0 108,0 +/+
VESA, 1280 x 1024 80,0 75,0 135,0 +/+
VESA, 1600 x 1200 75,0 60,0 162,0 +/+
VESA, 1920 x 1080 67,5 60 148,5 +/+
VESA, 2560 x 1440-R 88,787 59,95 241,5 +/-
VESA, 3840 x 2160 65,68 30,0 262,75 +/+
VESA, 3840 x 2160 133,313 60,0 533,25 +/+
VESA, 3840 x 2160 135,0 60,0 594,0 +/+
Električni podaci
Ulazni videosignali •Digitalni video signal za svaku diferencijalnu liniju
Po diferencijalnoj liniji pri 100 ohma impedancije
•Podrška ulaznih signala za DP/HDMI
Ulazni napon/frekvencija/struja 100-240 V AC / 50 ili 60 Hz ± 3 Hz/1,8 A
(maksimalno)
Struja pokretanja 120 V: 30 A (maks.)
240 V: 60 A (maks.)
![](asset-d.png)
Više o monitoru | 13
Fizičke karakteristike
Vrsta priključka •DP priključak
•mDP priključak
•HDMI priključak (2 priključka)
•Linijski izlaz zvuka
•USB 3.0 priključak
(Priključak s ikonom baterije podržava
BC 1.2)
Vrsta signalnog kabela (u kutiji) Kabel DP na mDP 1,8 m
Kabel HDMI 1,8 m
Kabel USB 3,0 1,8 m
Dimenzije (sa stalkom)
Visina (produženo) 547,1 mm (21,54 inča)
Visina (uvučeno) 402,6 mm (15,85 inča)
Širina 626,4 mm (24,66 inča)
Dubina 200,3mm (7,89 inča)
Dimenzije (bez stalka)
Visina 369,1 mm (14,53 inča)
Širina 626,4 mm (24,66 inča)
Dubina 64,4 mm (2,54 inča)
Dimenzije stalka
Visina (produženo) 433,4 mm (17,06 inča)
Visina (uvučeno) 387,0 mm (15,24 inča)
Širina 292,4 mm (11,51 inča)
Dubina 200,3 mm (7,89 inča)
Masa
Masa s ambalažom 11,55 kg (25,46 lb)
Masa sa sklopom stalka i kabelima 8,40 kg (18,52 lb)
Masa bez sklopa stalka (za zidni
nosač ili VESA nosač - bez kabela)
5,98 kg (13,18 lb)
Masa sklopa stalka 2,02 kg (4,45 lb)
Sjajni prednji okvir 4~7 GU
![](asset-e.png)
14 | Više o monitoru
Karakteristike okruženja
Zadovoljeni standardi
Usklađen za RoHS. Da
Monitor bez BFR/PVC
materijala (isključujući vanjske
kabele)
Da
Temperatura
Radno 0°C do 35°C (32°F do 95°F)
U mirovanju –20°C do 60°C (–4°F do 140°F)
Vlažnost
Radno od 10% do 80% (bez kondenzacije)
U mirovanju od 5% do 90% (bez kondenzacije)
Nadmorska visina
Radno 5.000 m (16.404 ft) (maksimalno)
U mirovanju 12.192 m (40.000 ft) (maksimalno)
Rasipanje topline 412 BTU/sat (maksimalno)
309 BTU/sat (tipično)
![](asset-f.png)
Više o monitoru | 15
Načini rada upravljanja napajanjem
Ako imate VESA DPM-kompatibilnu video karticu ili softver instaliran na računalo,
monitor će automatski smanjiti potrošnju energije kad nije u uporabi. To se naziva
štedni način rada*. Ako računalo detektira unos s tipkovnice, miša ili drugog ulaznog
uređaja, monitor automatski nastavlja raditi. Sljedeća tablica prikazuje potrošnju snage i
signaliziranje ove značajke automatske uštede energije.
VESA načini
rada
Horizontalna
sinkronizacija
Vertikalna
sinkronizacija
Video Indikator
napajanja
Potrošnja snage
Normalan
rad
Aktivno Aktivno Aktivno Bijela 120 W
(maksimalno)**
90 W (tipično)
Aktivan
isključeni
način
Neaktivno Neaktivno Isključeno Bijela
(Svijetli)
Manje od 0,3 W
Isključeno - - - Isključeno Manje od 0,3 W
OSD funkcionira samo u normalnom načinu rada. Ako pritisnete bilo koji gumb u
aktivnom isključenom načinu, prikazuje se jedna od sljedećih poruka:
Dell UltraSharp 27 Monitor
Press any key on the keyboard or move the mouse or wake it up.
If there is no display, press the monitor button again to select
the correct input source.
UP2718Q
No DP signal from your device.
*Nulta potrošnja energije u isključenom načinu može se postići samo odvajanjem
AC glavnog kabela od monitora.
**Maksimalna potrošnja energije uz maksimalnu osvijetljenost.
Aktivirajte računalo i monitor za pristup OSD izborniku.
![](asset-10.png)
16 | Više o monitoru
Raspored kontakata
DP priključak (ulaz)
Broj kontakta Strana povezanog signalnog kabela s 20 kontakata
1ML3(n)
2GND
3ML3(p)
4ML2(n)
5GND
6ML2(p)
7ML1(u)
8GND
9ML1(p)
10 ML0(n)
11 GND
12 ML0(p)
13 CONFIG1
14 CONFIG2
15 AUX CH (p)
16 GND
17 AUX CH (n)
18 Hot Plug Detect
19 GND
20 +3.3V DP_PWR
![](asset-11.png)
Više o monitoru | 17
mDP priključak
Broj kontakta Strana povezanog signalnog kabela s 20 kontakata
1GND
2Hot Plug Detect
3ML3 (n)
4CONFIG1
5ML3 (p)
6CONFIG2
7GND
8GND
9ML2 (n)
10 ML0 (n)
11 ML2 (p)
12 ML0 (p)
13 GND
14 GND
15 ML1 (n)
16 AUX (p)
17 ML1 (p)
18 AUX (n)
19 GND
20 +3.3V DP_PWR
![](asset-12.png)
18 | Više o monitoru
HDMI priključak
Broj kontakta Strana povezanog signalnog kabela s 19 kontakata
1TMDS DATA 2+
2TMDS DATA 2 SHIELD
3TMDS DATA 2-
4TMDS DATA 1+
5TMDS DATA 1 SHIELD
6TMDS DATA 1-
7TMDS DATA 0+
8TMDS DATA 0 SHIELD
9TMDS DATA 0-
10 TMDS CLOCK+
11 TMDS CLOCK SHIELD
12 TMDS CLOCK-
13 CEC
14 Reserved (N.C. on device)
15 DDC CLOCK (SCL)
16 DDC DATA (SDA)
17 DDC/CEC Ground
18 +5 V POWER
19 HOT PLUG DETECT
![](asset-13.png)
Više o monitoru | 19
Univerzalna serijska sabirnica (USB)
U ovom odjeljku nalaze se podaci o USB priključcima koji su dostupni na monitoru.
NAPOMENA: Do 2 A na dolaznom USB priključku (Priključak s ikonom
baterije) s BC 1.2 kompatibilnim uređajima; do 0,9 A na ostala 2 dolazna USB
priključka.
Računalo ima sljedeće USB priključke:
• 2 odlazni - dolje
• 4 dolazna - 2 na lijevoj strani, 2 dolje
Priključak za punjenje - priključci s ikonom baterije podržavaju mogućnost
brzog punjenja ako je uređaj kompatibilan s BC 1.2.
NAPOMENA: USB priključci monitora rade samo kad je monitor uključen ili u
štednom načinu rada. Ako isključite monitor i zatim ga ponovno uključite, do
nastavka normalnog rada priključenih perifernih uređaja može proći nekoliko
sekundi.
Brzina prijenosa Brzina prijenosa podataka Potrošnja snage
SuperSpeed 5 Gbps 4.5 W (Maks., svaki priključak)
Visoka brzina 480 Mbps 2.5 W (Maks., svaki priključak)
Puna brzina 12 Mbps 2.5 W (Maks., svaki priključak)
USB odlazni priključak USB dolazni priključak
Broj kontakta Naziv signala Broj kontakta Naziv signala
1 VBUS 1 VBUS
2D- 2D-
3D+ 3D+
4GND 4GND
5StdB_SSTX- 5StdA_SSRX-
6StdB_SSTX+ 6StdA_SSRX+
7GND_DRAIN 7GND_DRAIN
8StdB_SSRX- 8StdA_SSTX-
9StdB_SSRX+ 9StdA_SSTX+
Shell Shield Shell Shield
20 | Više o monitoru
Plug-and-Play
Monitor možete instalirati u bilo koji sustav kompatibilan s Plug and Play. Monitor
automatski osigurava računalnom sustavu funkciju EDID (Podaci identifikacije proširenog
prikaza) koristeći protokole DDC (Prikaz podatkovnog kanala), tako da se računalo može
konfigurirati i optimizirati postavke monitora. Većina monitora instalira se automatski;
prema želji možete odabrati različite postavke. Više informacija o promjeni postavki
monitora potražite u Operating the Monitor (Rad s monitorom).
Kvaliteta LCD monitora i pravila u vezi piksela
Tijekom postupka proizvodnje LCD monitora nije neuobičajeno da se jedan ili više
piksela zaglave u nepromjenjivo stanje, a teško ih je vidjeti i ne utječu na kvalitetu ili
uporabljivost zaslona. Više informacija o pravilima u vezi piksela LCD monitora potražite
na Dell stranici za podršku na: http://www.dell.com/support/monitors.
![](asset-15.png)
Postavljanje monitora | 21
Postavljanje monitora
Pričvršćivanje stalka
NAPOMENA: Podizač stalka i postolje stalka su odvojeni kad se monitor isporuči iz
tvornice.
NAPOMENA: Sljedeći postupak vrijedi za zadani stalak. Ako ste kupili bilo koji drugi
stalak, pogledajte dokumentaciju isporučenu sa stalkom da biste ga postavili.
OPREZ: Postavite monitor na ravnu, čistu i meku površinu da biste izbjegli
grebanje ploče zaslona.
UP2718Q
Удельная мощность рабочего режима - X,XXX Вт/см
Потребляемая мощность изделием в режиме ожидания - X,XX Вт
Потребляемая мощность изделием в выключенном режиме - X,XX Вт
2
Flat Panel Monitor / Monitor Pla no Panel / Moniteur à écran plat / 䃠桨ॐ֘
Model No. / Modelo / Numéro de m odèle /ֺ垹:
UP2718Qt
Input Rating / Entrada / Daya Teganga n / Tension d’e ntrée: 100- 240V ~ 50 /60Hz X.X A
忼ҵ朅࢛ сࡶ朅⺷100-240ѥࣔ, 1.6 ؍ׁ 50/60咬
Consumo de energía: XX.X Wh
Consumo de energía en modo de espera: X.XX Wh
Made in China / Fabricado en China / Fabriqués en Chine/ Сделано в Китае /
娸ଭ
֪ Иⴚ
CAN ICES-3 (B)/NMB-3(B)
XUXXXXXX-XXXXX
MSIP-REM-WT1-UP2718Qt
㐔㷡㢬ஔWistron Corporation
Wistron InfoComm (Zhongshan) Corporation
㥐㦤㣄aGWistron InfoComm (Zhongshan) Corporation
A/S!㜤⢱㷌:080-854-0066
㥐㦤ạ 㩅ạ
Apparatet må tilkoples jordet stikkontakt.
Apparaten skall anslutas till jordat uttag.
Apparatets stikprop skal tilsluttes en stikkontakt med jord,
som giver forbindelse til stikproppens jord.
Laite on liitettävä suojakoskettimilla varustettuun pistorasiaan.
XXXXX
И005-16
XXX X X X - X X
䝕䝹ᰴᘧ♫
Raheen Business Park
Limerick Ireland
www.dell.com
R43004
RoHS
ID XXXXXXXXXX
ID
XXXXXXXXXX
Flicker Free
www.tuv.com
ID
1419033926
Low Blue Light
Content
www.tuv.com
ID
1419033928
ઊ寉 ҅ऀ惐چ㔼⟆؞嫌ԃ
DELL UP2718Q
Flat Panel Monitor / 䃠ުॐ֘
Model No. / ֺ՚ UP2718Qt
Input Rating / ૿ҵऄ࢛
100-240V ~ 50/60Hz XXA
Made in China / Ӳଭ֪ И֢
Manufactured date /䙖ᰛᵕ
E
n
e
r
g
y
C
o
n
s
e
r
v
a
t
i
o
n
C
e
r
t
i
f
i
c
a
t
i
o
n
DELL UP2718Q
Flat Panel Monitor / 䃠ުॐ֘
Model No. / ֺ՚ UP2718Qt
Input Rating / ૿ҵऄ࢛
100-240V ~ 50/60Hz XXA
Made in China / Ӳଭ֪ И֢
Manufactured date /䙖ᰛᵕ
E
n
e
r
g
y
C
o
n
s
e
r
v
a
t
i
o
n
C
e
r
t
i
f
i
c
a
t
i
o
n
3
2
Pričvršćivanje stalka monitora:
1 Uklonite zaštitni pokrov monitora i postavite monitor tako da je prednja strana
okrenuta prema dolje.
2 Umetnite dva umetka na gornjem dijelu stalka u utor sa stražnje strane monitora.
3 Pritisnite stalak prema dolje tako da sjedne na mjesto.
![](asset-16.png)
22 | Postavljanje monitora
• Držite postolje stalka s oznakom
trokuta ▲ okrenutom prema gore.
• Poravnajte izbočene blokove postolja stalka s odgovarajućim utorom na
stalku.
• Stavite blokade postolja stalka potpuno u utor za stalak.
![](asset-17.png)
Postavljanje monitora | 23
• Podignite ručicu vijka i okrećite vijak
udesno.
• Nakon potpunog pritezanja vijka,
sklopite ručicu vijka tako da bude
ravna s udubljenjem.
![](asset-18.png)
24 | Postavljanje monitora
Korištenje funkcija za nagibanje, zakretanje i
povećavanje visine
NAPOMENA: Ovo vrijedi za monitor sa stalkom. Ako ste kupili bilo koji drugi stalak,
pogledajte odgovarajući vodič za upute o postavljanju.
Nagibanje, zakretanje i povećavanje visine
Kada je stalak pričvršćen na monitor, možete ga nagibati radi postizanja kuta koji je
najugodniji za gledanje.
5°
45° 45°
145 mm
21°
NAPOMENA: Stalak je odvojen kad se monitor isporuči iz tvornice.
Rotiranje monitora
Prije rotiranja monitora on se mora vertikalno povisiti i potpuno nagnut prema gore kako
bi se izbjeglo udaranje donjeg ruba monitora.
2
1
90°
![](asset-19.png)
Postavljanje monitora | 25
NAPOMENA: Za uporabu funkcije rotacije zaslona (horizontalni i uspravni prikaz)
uz Dell računalo potreban je ažurirani upravljački program grafičke kartice, koji se ne
isporučuje s ovim monitorom. Za preuzimanje upravljačkog programa grafičke
kartice idite na www.dell.com/support i pogledajte odjeljak preuzimanje video
upravljačkih programa za najnovije verzije upravljačkih programa.
NAPOMENA: U načinu rada za Uspravljeni prikaz može doći do lošijih performansi u
aplikacijama sa zahtjevnom grafikom (3D igre, itd.).
Prilagođavanje postavki rotacije zaslona sustava
Nakon rotacije zaslona potrebno je dovršiti sljedeći postupak za prilagođavanje postavki
rotacije zaslona sustava.
NAPOMENA: Ako koristite monitor s računalom koje nije iz tvrtke Dell, potrebno
je posjetiti internetsku stranicu s upravljačkim programom za grafiku ili internetsku
stranicu proizvođača za informacije o rotiranju “sadržaja” na zaslonu.
Prilagođavanje postavki rotacije zaslona:
1 Kliknite desnim klikom na radnu površinu i kliknite Properties (Svojstva).
2 Odaberite karticu Settings (Postavke) i kliknite Advanced (Napredno).
3 Ako imate AMD grafičku karticu, odaberite karticu Rotation (Rotacija) i odaberite
željenu rotaciju.
4 Ako imate nVidia grafičku karticu, kliknite karticu nVidia, u lijevom stupcu odaberite
NVRotate, a zatim odaberite željenu rotaciju.
5 Ako imate Intel® grafičku karticu, odaberite karticu Intel graphics (Intel grafika),
kliknite Graphic Properties (Svojstva grafike), odaberite karticu Rotation (Rotacija), a
zatim postavite željenu rotaciju.
NAPOMENA: Ako se ne prikaže mogućnost rotacije ili ne radi ispravno, idite na
www.dell.com/support preuzmite najnoviji upravljački program za grafičku karticu.
Povezivanje monitora
UPOZORENJE: Prije započinjanja bilo kojeg postupka u ovom odjeljku, slijedite
Sigurnosne upute.
Povezivanje monitora s računalom:
1 Isključite računalo.
2 Povežite DP na mDP/HDMI/USB kabel s monitora na računalo. (Vertikalno
produžite i nagnite monitor u potpunosti kako biste ga zarotirali radi spajanja
kabela. Pogledajte Rotiranje monitora.)
3 Uključite monitor.
4 Odaberete ispravan ulazni izvor u OSD izborniku monitora i uključite računalo.
NAPOMENA: UP2718Q zadana postavka je DP 1.4. DP 1.1 grafička kartica možda
neće prikazivati normalno. Molimo pogledajte “problemi karakteristični za proizvod
– nema slike kad se koristi DP veza na računalo” za promjenu zadane postavke.
![](asset-1a.png)
26 | Postavljanje monitora
Povezivanje jednog monitora
Povezivanje DP kabela (ili mDP)
DP
mDP
NAPOMENA: Zadana postavka je DP priključak. Odaberite ulazni izvor na monitoru
za prebacivanje na mDP.
Povezivanje HDMI kabela
HDMI
HDMI
Povezivanje USB kabela
Nakon priključivanja DP-mDP kabela, slijedite sljedeće postupke za priključivanje USB
3.0 kabela u računalo i dovršavanje postavljanja monitora:
1 a. Priključivanje jednog računala:
Povežite USB 3.0 priključak za odlazni prijenos (kabel se isporučuje) na odgovarajući
USB 3.0 priključak na računalu.
b. Priključivanje dva računala:
Priključite odlazne USB 3.0 priključke na odgovarajuće USB 3.0 priključke na
računalima. Zatim koristite OSD izbornik za odabir između dva USB odlazna izvora i
ulazna izvora. Provjerite Prebacivanje USB-a odabirom.
NAPOMENA: Kod priključivanja dva računala na monitor, dolazni USB priključci
monitora za tipkovnicu i miš mogu se dodijeliti različitim ulaznim signalima s dva
![](asset-1b.png)
Postavljanje monitora | 27
računala promjenom postavke USB odabira na OSD izborniku. (Više pojedinosti
potražite u USB Odabir)
2 Povežite USB 3.0 vanjske uređaje na USB 3.0 priključke za dolazni prijenos na
monitoru.
3 Priključite kabele napajanja za računalo i monitor u obližnju utičnicu.
USB
USB
a. Priključivanje jednog računala
USB
USB
b. Priključivanje dva računala
4 Uključite monitor i računalo.
Ako monitor prikazuje sliku, instalacija je dovršena. Ako se na zaslonu ne prikaže
slika, pogledajte Rješavanje problema.
Minimalni zahtjevi za reprodukciju HDR sadržaja
(1) putem Ultra BluRay DVD ili konzole za igranje
Pobrinite se da DVD player i konzola za igranje podržavaju HDR, npr. Panasonic
DMP-UB900, x-Box One S ili PS4 Pro te preuzmite i instalirajte odgovarajuće
upravljačke programe za grafičku karticu.
(2) putem osobnog računala
Pobrinite se da korištena grafička kartica podržava HDR, tj. HDMI2.0a ili DP1.4
(uz mogućnost HDR) te da je instaliran upravljački program za grafičku karticu
![](asset-1c.png)
28 | Postavljanje monitora
uz aplikaciju za reprodukciju koja podržava HDR, npr. Cyberlink PowerDVD 17,
Windows 10 Movies ili TV aplikacija.
Na primjer Dell XPS8910 ili Alienware Aurora R5 isporučeni s dolje navedenim
vrstama grafičkih kartica.
Upravljački program za grafičke kartice Dell s podrškom za HDR; provjerite Dell
stranicu podrške za preuzimanje najnovijeg upravljačkog programa koji podržava
HDR reprodukciju za osobna/prijenosna računala.
Nvidia
Nvidia grafičke kartice koje podržavaju HDR: GTX1070, GTX1080, P5000, P6000,
itd. Cijeli popis Nvidia grafičkih kartica koje podržavaju HDR provjerite na službenoj
Nvidia web stranici www.nvidia.com Upravljački programi koji podržavaju način
reprodukcije s punim zaslonom (npr. za igre na osobnom računalu, UltraBluRay
playere),HDR za Win10 Redstone 2 OS: 381.65 ili novije.
AMD
AMD grafičke kartice koje podržavaju HDR: RX480, RX470, RX460, WX7100,
WX5100, WX4100, etc. Cijeli popis Nvidia grafičkih kartica koje podržavaju HDR
provjerite na službenoj AMD web stranici www.amd.com Provjerite podatke o
podršci upravljačkih programa za HDR i preuzmite najnovije upravljačke programe s
www.amd.com.
Intel (Integrated Graphics)
Sustavi koji podržavaju HDR: CannonLake ili noviji
Odgovarajući HDR player: Windows 10 Movies i TV aplikacija
OS s podrškom za HDR: Windows 10 Redstone 3
Upravljački program s podrškom za HDR: posjetite downloadcenter www.intel.com
za najnovije HDR upravljačke programe
NAPOMENA: HDR reprodukcija putem OS (npr. HDR reprodukcija u prozoru na
radnoj površini) zahtijeva Win 10 Redstone 2 ili noviji uz odgovarajuće aplikacije
za reprodukciju, npr.PowerDVD17. Reprodukcija zaštićenog sadržaja zahtijeva
odgovarajući DRM softver i/ili hardver, npr. Microsoft Playready(TM).
Posjetite Microsoft web stranicu za informacije o podršci za HDR.
![](asset-1d.png)
Postavljanje monitora | 29
Organizacija kabela
Nakon pričvršćivanja svih potrebnih kabela na monitor i računalo, (pogledajte Connecting
Your Monitor (Povezivanje monitora) za pričvršćivanje kabela) organizirajte sve kabele kao
što je prethodno prikazano.
Uklanjanje stalka monitora
OPREZ: Da biste spriječili nastanak ogrebotina na LCD zaslonu tijekom
uklanjanja stalka, pazite da monitor stavite na meku i čistu površinu.
NAPOMENA: Sljedeći postupak vrijedi za zadani stalak. Ako ste kupili bilo koji
drugi stalak, pogledajte dokumentaciju isporučenu sa stalkom da biste ga
postavili.
Uklanjanje stalka:
1 Postavite monitor na meku krpu ili jastuk.
2 Pritisnite i držite gumb za oslobađanje stalka.
3 Podignite stalak i odvojite ga od monitora.
2
3
![](asset-1e.png)
30 | Postavljanje monitora
Ugradnja na zid (opcija)
DELL UP2718Q
Flat Panel Monitor / 䃠ުॐ֘
Model No. / ֺ՚ UP2718Qt
Input Rating / ૿ҵऄ࢛
100-240V ~ 50/60Hz XXA
Made in China / Ӳଭ֪ И֢
Manufactured date /䙖ᰛᵕ
E
n
e
r
g
y
C
o
n
s
e
r
v
a
t
i
o
n
C
e
r
t
i
f
i
c
a
t
i
o
n
UP2718Q
Удельная мощность рабочего режима - X,XXX Вт/см
Потребляемая мощность изделием в режиме ожидания - X,XX Вт
Потребляемая мощность изделием в выключенном режиме - X,XX Вт
2
Flat Panel Monitor / Monitor Plano Panel / Moniteur à écran plat / 䃠桨ॐ֘
Model No. / Modelo / Numéro de modèle /ֺ垹:
UP2718Qt
Input Rating / Entrada / Daya Tegangan / Tension d’entrée: 100-240V ~ 50/60Hz X.XA
忼ҵ朅࢛ сࡶ朅⺷100-240ѥࣔ, 1.6 ؍ׁ 50/60咬
Consumo de energía: XX.X Wh
Consumo de energía en modo de espera: X.XX Wh
Made in China / Fabricado en China / Fabriqués en Chine/ Сделано в Китае /
娸ଭ
֪ Иⴚ
CAN ICES-3 (B)/NMB-3(B)
XUXXXXXX-XXXXX
MSIP-REM-WT1-UP2718Qt
㐔㷡㢬ஔWistron Corporation
Wistron InfoComm (Zhongshan) Corporation
㥐㦤㣄aGWistron InfoComm (Zhongshan) Corporation
A/S!㜤⢱㷌:080-854-0066
㥐㦤ạ 㩅ạ
Apparatet må tilkoples jordet stikkontakt.
Apparaten skall anslutas till jordat uttag.
Apparatets stikprop skal tilsluttes en stikkontakt med jord,
som giver forbindelse til stikproppens jord.
Laite on liitettävä suojakoskettimilla varustettuun pistorasiaan.
XXXXX
И005-16
XXXXXX-XX
䝕䝹ᰴᘧ♫
Raheen Business Park
Limerick Ireland
www.dell.com
R43004
RoHS
ID XXXXXXXXXX
ID
XXXXXXXXXX
Flicker Free
www.tuv.com
ID
1419033926
Low Blue Light
Content
www.tuv.com
ID
1419033928
ઊ寉 ҅ऀ惐چ㔼⟆؞嫌ԃ

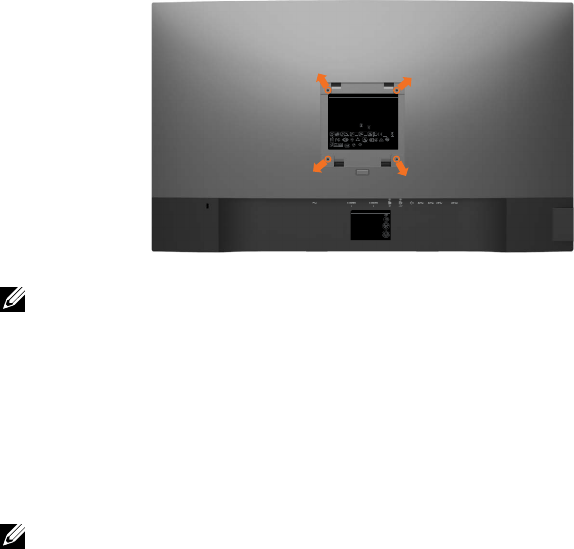

NAPOMENA: Koristite M4 x 10 mm vijke za pričvršćivanje monitora na komplet za
ugradnju na zid.
Pogledajte upute koje ste dobili s VESA kompatibilnim kompletom za ugradnju na zid.
1 Postavite monitor na meku krpu ili jastuk na stabilnom, ravnom stolu.
2 Uklonite stalak.
3 Križnim odvijačem uklonite četiri vijka kojima je pričvršćen plastični pokrov.
4 Nosač za ugradnju iz kompleta za zidnu ugradnju pričvrstite na monitor.
5 Ugradite monitor na zid prateći upute koje ste dobili s kompletom za ugradnju na
zid.
NAPOMENA: Za uporabu samo s UL ili CSA ili GS nosačem za ugradnju na zid s
minimalnom masom/kapacitetom nosivosti tereta od 5,98 kg (13,18 lb).
![](asset-1f.png)
Rad s monitorom | 31
Rad s monitorom
Uključivanje monitora
Pritisnite gumb za uključivanje omonitora.
Uporaba upravljačkih elemenata na prednjoj ploči
Upravljačke gumbe s prednje strane monitora koristite za prilagođavanje karakteristika
prikazane slike. Dok koristite ove gumbe za prilagođavanje upravljačkih elemenata, OSD
prikazuje numeričke vrijednosti karakteristika dok se mijenjaju.
654321
![](asset-20.png)
32 | Rad s monitorom
U sljedećoj tablici opisani su gumbi na prednjoj ploči:
Gumb na -prednjoj ploči Opis
1
Tipkovnički prečac:
Preset Modes (Unaprijed
postavljeni načini rada)
Ovaj gumb koristite za odabir s popisa unaprijed
postavljenih načina rada boje.
2
Tipkovnički prečac:
Svjetlina/Kontrast
Ovaj gumb koristite za izravan pristup izborniku
“Svjetlina/Kontrast“.
3
Tipkovnički prečac:
Input Source (Ulazni izvor)
Ovaj gumb koristite za odabir s popisa ulaznih
izvora.
4
Izbornik
Ovaj gumb izbornika koristite za pokretanje
zaslonskog izbornika (OSD) i odabir OSD izbornika.
Pogledajte Accessing the Menu System (Pristupanje
sustavu izbornika).
5
Exit (Izlaz)
Ovaj gumb koristite za povratak na glavni izbornik ili
zatvaranje OSD glavnog izbornika.
6
Power (Napajanje) (s
indikatorom napajanja)
Gumb Power (Napajanje) koristite za uključivanje i
isključivanje monitora.
Bijeli LED označuje da je monitor uključen i potpuno
funkcionalan.
Osvijetljeni bijeli LED označuje DPMS štedni način
rada.
![](asset-21.png)
Rad s monitorom | 33
Gumb na -prednjoj ploči
Gumb s prednje strane monitora koristite za prilagođavanje postavki slike.
2 3
1
Gumb na prednjoj ploči Opis
1
Gore Dolje
Koristite tipke Up (Gore) (povećanje) i Down (Dolje)
(smanjenje) za prilagođavanje stavki u OSD izborniku.
2
OK (U redu)
Gumb OK (U redu) koristite za potvrđivanje odabira.
3
Back (Natrag)
Gumb Back (Natrag) koristite za povratak na prethodni
izbornik.
![](asset-22.png)
34 | Rad s monitorom
Uporaba zaslonskog izbornika (OSD)
Accessing the Menu System (Pristupanje sustavu izbornika)
NAPOMENA: Sve promjene koje izvedete koristeći OSD izbornik automatski se
spremaju kad prijeđete u drugi OSD izbornik, zatvorite OSD izbornik ili pričekate da
se OSD izbornik sam zatvori.
1 Pritisnite gumb za pokretanje OSD izbornika i prikaz glavnog izbornika.
Dell UltraSharp 27 Monitor
Brightness/Contrast
PIP/PBP
USB Selection
Color
Display
Menu
Input Source
Personalize
Others
75%
75%
2 Pritisnite gumbe i za pomicanje između mogućnosti. Pri prijelazu s jedne
ikone na drugu, nazivi mogućnosti se ističu.
3 Pritisnite gumb ili ili jednom za aktiviranje označene mogućnosti.
4 Pritisnite gumbe i za odabir željenog parametra.
5 Pritisnite za pristup klizaču i zatim koristite gumb ili , u skladu s
indikatorima u izborniku, da biste izveli promjene.
6 Odaberite za povratak na prethodni izbornik ili za prihvaćanje i povratak
na prethodni izbornik.
![](asset-23.png)
Rad s monitorom | 35
Ikona Izbornik i
podizbornici
Opis
Brightness/
Contrast
(Svjetlina/
kontrast)
Ovaj izbornik koristite za aktiviranje prilagođavanja svjetline/
kontrasta.
Dell UltraSharp 27 Monitor
Brightness/Contrast
PIP/PBP
USB Selection
Color
Display
Menu
Input Source
Personalize
Others
75%
75%
Brightness
(Svjetlina)
Brightness (Svjetlina) prilagođava osvijetljenost pozadinskog
svjetla. (minimalno 0; maksimalno 100).
Pritisnite gumb za povećanje svjetline.
Pritisnite gumb za smanjivanje svjetline.
NAPOMENA: Ručno prilagođavanje svjetline je onemogućeno
kada je uključen Dinamički kontrast.
Contrast
(kontrast)
Prvo prilagodite svjetlinu, a zatim prilagodite kontrast samo
ako je potrebno dodatno prilagođavanje.
Pritisnite gumb za povećanje kontrasta i pritisnite gumb
za smanjenje kontrasta (između 0 i 100).
Kontrast prilagođava razliku između zatamnjenosti i svjetline
na monitoru.
![](asset-24.png)
36 | Rad s monitorom
Ikona Izbornik i
podizbornici
Opis
Input Source
(Ulazni izvor)
Izbornik Input Source (Ulazni izvor) koristite za odabir između
različitih video ulaza koji su povezani na monitor.
Dell UltraSharp 27 Monitor
Brightness/Contrast
PIP/PBP
USB Selection
Color
Display
Menu
Input Source
Personalize
Others
mDP
HDMI1
DP
HDMI2
Auto select
Reset Input Source
On
DP Odaberite ulaz DP kad koristite
priključak DP (DisplayPort).
Koristite da biste odabrali DP ulazni izvor.
mDP Odaberite ulaz mDP kad koristite
priključak mDP (mini DisplayPort).
Koristite da biste odabrali mDP ulazni izvor.
HDMI1 Odaberite HDMI1 ulaz kad koristite HDMI priključak.
Koristite da biste odabrali HDMI1 ulazni izvor.
HDMI2 Odaberite HDMI2 ulaz kad koristite HDMI priključak.
Koristite da biste odabrali HDMI2 ulazni izvor.
Auto Select
(Automatski
odabir)
Koristite da biste odabrali Auto Select (Automatski odabir),
monitor će tražiti dostupne ulazne izvore.
Reset Input
Source (Vrati
ulazni izvor)
Postavke ulaznog izvora monitora vraća na tvorničke postavke.
![](asset-25.png)
Rad s monitorom | 37
Ikona Izbornik i
podizbornici
Opis
Color (Boja) Koristite izbornika Color (Boja) za prilagođavanje načina
podešavanja boje.
Dell UltraSharp 27 Monitor
Brightness/Contrast
PIP/PBP
USB Selection
Color
Display
Menu
Input Source
Personalize
Others
Input Color Format
Preset Modes
Reset Color
Standard
RGB
Preset Modes
(Unaprijed
postavljeni
načini rada)
Ako odaberete Podešeni načini rada, na popisu možete
odabrati Standardno, ComfortView, Film, Igre, Temperatura
boje, Prostor boja ili Prilagođena boja.
Dell UltraSharp 27 Monitor
Brightness/Contrast
PIP/PBP
USB Selection
Color
Display
Menu
Input Source
Personalize
Others
Preset Modes
Movie
Game
ComfortView
Color Temp.
Color Space
Custom Color
Standard
•Standard (Standardno): Zadane postavke boje. Ovo je zadani
unaprijed postavljeni način.
•ComfortView: Smanjuje razinu plavog svjetla emitiranog iz
zaslona, kako bi gledanje bilo udobnije za vaše oči.
NAPOMENA: Da biste smanjili rizik od naprezanja oka i
bolova u vratu/leđima/ramenima uslijed korištenja monitora
u predugim vremenskim periodima, predlažemo sljedeće:
• Postavite zaslon na 20 do 28 inča (50-70 cm) od očiju.
• Često trepćite kako biste navlažili i ovlažili oči kada
radite s monitorom.
![](asset-26.png)
38 | Rad s monitorom
Ikona Izbornik i
podizbornici
Opis
• Uzimajte redovite stanke od 20 minuta svakih sat
vremena.
• Za vrijeme stanke nemojte gledati u monitor i gledajte
barem 20 sekundi u određeni predmet koji je udaljen
barem 20 stopa (6 m).
• Za vrijeme stanke obavite vježbe istezanja kako biste
oslobodili napetost u vratu/rukama/leđima/ramenima.
•Movie (Film): Idealno za filmove.
•Game (Igre): Idealno za većinu igraćih aplikacija.
•Color Temp. (Temperatura boje): Zaslon izgleda toplije uz
nijansu crvene/žute, s klizačem postavljenim na 5.000 K ili
hladnije uz nijansu plave, s klizačem postavljenim na 10.000
K.
NAPOMENA: Kada je Smart HDR uključen, unaprijed zadani
načini rada Movie (Film) i Game (Igre) radit će s lokalnim
zatamnjenjem pozadinskog svjetla.
•Color Space (Prostor boja): Omogućuje korisniku odabir
dubine boje: Adobe RGB, sRGB, DCI-P3, REC2020, REC709,
CAL1, CAL2.
Dell UltraSharp 27 Monitor
Brightness/Contrast
PIP/PBP
USB Selection
Color
Display
Menu
Input Source
Personalize
Others
Preset Modes
CAL1 YYYY-MM-DD
YYYY-MM-DD
Adobe RGB
sRGB
DCI-P3
REC2020
REC709
CAL2
– Adobe RGB: Ovaj način rada kompatibilan je s Adobe
RGB (100% pokrivenosti).
– sRGB: Emulira 100% sRGB.
– DCI-P3: Ovaj način rada reproducira 97,7% DCI-P3
standarda boje digitalnog kina.
– REC2020: Ovaj način rada 76,9% odgovara standardu
REC2020.
– REC709: Ovaj način rada 100% odgovara standardu
REC709.
![](asset-27.png)
Rad s monitorom | 39
Ikona Izbornik i
podizbornici
Opis
– CAL1/CAL2: Korisnički kalibrirani unaprijed postavljeni
način rada koristeći softver Dell Ultrasharp Color
Calibration ili drugi Dell odobreni softver. Softver Dell
Ultrasharp Color Calibration radi s uređajem X-rite
kolorimeter i1Display Pro. Uređaj i1Display Pro može se
kupiti na internetskoj stranici Dell Electronics, Software
and Accessories (Softver i dodaci).
NAPOMENA: Točnost za sRGB, Adobe RGB, REC2020,
REC709, DCI-P3, CAL1 i CAL2 optimizira se za RGB format
ulazne boje.
NAPOMENA: Factory Reset (Vrati na tvorničke postavke) će
ukloniti sve kalibrirane podatke u CAL1 i CAL2.
NAPOMENA: GGGG-MM-DD označava datum zadnje
kalibracije. Ako je ovaj prostor prazan, to znači da nije
spremljena nijedna kalibracija.
•Custom Color (Prilagođena boja): Omogućuje vam ručno
prilagođavanje postavke boje. Pritisnite gumbe i za
prilagođavanje vrijednosti Crvene, Zelene i Plave i izradu
vlastitog unaprijed postavljenog načina boje.
Koristite gumb i da biste odabrali Gain (Pojačanje),
Offset (Pomak), Hue (Nijansa), Saturation (Zasićenost).
Dell UltraSharp 27 Monitor
Gain
Oset
Hue
Saturation
Custom Color
– Gain (Pojačanje): Odaberite za prilagođavanje razine
pojačanja ulaznog RGB signala (zadana vrijednost je
100).
– Offset (Pomak): Odaberite za prilagođavanje vrijednosti
pomaka RGB razine crne (zadana vrijednost je 50) za
upravljanje temeljnom bojom monitora.
– Hue (Nijansa): Odaberite za pojedinačno prilagođavanje
vrijednosti RGBCMY nijanse (zadana vrijednost je 50).
– Saturation (Zasićenost): Odaberite za pojedinačno
prilagođavanje vrijednosti RGBCMY zasićenosti (zadana
vrijednost je 50).
![](asset-28.png)
40 | Rad s monitorom
Ikona Izbornik i
podizbornici
Opis
Input Color
Format
(Format
ulazne boje)
Omogućuje postavljanje načina rada video ulaza na:
RGB: Odaberite ovu mogućnost ako je monitor povezan na
računalo (ili DVD player) pomoću HDMI, DP-mDP kabela
YPbPr: Odaberite ovu mogućnost ako DVD player podržava
samo YPbPr izlaz.
Dell UltraSharp 27 Monitor
Brightness/Contrast
PIP/PBP
USB Selection
Color
Display
Menu
Input Source
Personalize
Others
Input Color Format RGB
YPbPr
Hue (Nijansa) Koristite ili za prilagođavanje nijanse od 0 do 100.
NAPOMENA: Prilagodba nijanse je moguća samo za načine
Movie (Film) i Game (Igra).
Saturation
(Zasićenost) Koristite ili za prilagođavanje zasićenosti od 0 do 100.
NAPOMENA: Prilagodba zasićenja je moguća samo za načine \
Movie (Film) i Game (Igra).
Reset Color
(Vrati boju)
Vraća postavke boje monitora na tvorničke postavke.
![](asset-29.png)
Rad s monitorom | 41
Ikona Izbornik i
podizbornici
Opis
Display
(Prikaz)
Izbornik Display (Prikaz) koristite za prilagođavanje slike.
Dell UltraSharp 27 Monitor
Brightness/Contrast
PIP/PBP
USB Selection
Color
Display
Menu
Input Source
Personalize
Others
Normal
O
Response Time
Sharpness
Uniformity Compensation
Smart HDR
50
Wide 16:9
Vivid
Aspect Ratio
Reset Display
Aspect Ratio
(Format
prikaza)
Prilagodite format slike na Široko 16:9, Automatska promjena
veličine, 4:3 ili 1:1.
Sharpness
(Oštrina)
Čini sliku oštrijom ili mekšom.
Koristite ili za prilagođavanje oštrine od '0' do '100'.
Response
Time
(Vrijeme
odziva)
Dozvoljava postavljanje vremena odziva na Normal (Normalno)
ili Fast (Brzo).
Uniformity
Compensation
(Kompenzacija
ujednačenosti)
Odaberite postavke svjetline zaslona i kompenzacije
ujednačenosti.
Uniformity Compensation (Kompenzacija ujednačenosti)
prilagođava različita područja zaslona u odnosu na središnji dio
za postizanje ujednačene svjetline i boje preko cijelog zaslona.
Smart HDR Omogućuje postavljanje HDR funkcije na OFF (Isključeno),
Normal (Normalno) ili Vivid (Jarko).
NAPOMENA: Živopisno se kodira u REC 2020. Normalno se
kodira u DCI-P3.
Reset
Display (Vrati
postavke
prikaza)
Vraća postavke zaslona na tvornički zadane vrijednosti.
![](asset-2a.png)
42 | Rad s monitorom
Ikona Izbornik i
podizbornici
Opis
PIP/PBP Ova funkcija služi za prikaz prozora sa slikom s drugog
ulaznog izvora. Tako istovremeno možete gledati dvije slike s
različitih izvora.
Dell UltraSharp 27 Monitor
Brightness/Contrast
PIP/PBP
USB Selection
Color
Display
Menu
Input Source
Personalize
Others
OPIP/PBP Mode
Glavni prozor Pod-prozor
DP mDP HDMI1 HDMI2
DP X√ √ √
mDP √X√ √
HDMI1 √ √ X√
HDMI2 √ √ √ X
![](asset-2b.png)
Rad s monitorom | 43
Ikona Izbornik i
podizbornici
Opis
Način rada
PIP/PBP
Prilagođava PBP (Slika pored slike) model na PIP Small (PIP
mala), PIP Large (PIP velika) ili PBP. Ovu značajku možete
onemogućiti tako da odaberete Off (Isključi).
PIP Small PIP Large PBPO
PIP/PBP
(Sub)
Odaberite između različitih video signala koji mogu biti
priključeni na monitor za PIP/PBP pod-prozor.
Položaj za
PIP
Odaberite položaj PIP pod-prozora.
Koristite ili za pregledavanje i za odabir gore-lijevo,
gore-desno, dolje-desno ili dolje-lijevo.
Prebacivanje
USB-a
odabirom
Odaberite prebacivanje između USB odlaznih izvora u PBP
načinu rada.
Audio Omogućava postavljanje izvora zvuka s glavnog prozora ili
pod-prozora.
Kontrast
(Sub)
Promjena postavki kontrasta Sub videa.
![](asset-2c.png)
44 | Rad s monitorom
Ikona Izbornik i
podizbornici
Opis
USB odabir Odaberite USB dolazne signale s popisa: DP, mDP i HDMI,
tako da se USB dolazni priključak monitora (npr. tipkovnica
i miš) mogu koristiti trenutnim ulaznim signalima prilikom
priključivanja računala na jedan od odlaznih priključaka.
Veza zaslona i USB dolaznih priključaka može se promijeniti
odabirom funkcije ulaznog izvora.
Kada koristite samo jedan dolazni priključak, aktivan je spojeni
dolazni priključak.
Dell UltraSharp 27 Monitor
Brightness/Contrast
PIP/PBP
USB Selection
Color
Display
Menu
Input Source
Personalize
Others
DP
HDMI 1
USB 1
USB 2
NAPOMENA: kako biste spriječili oštećenje ili gubitak
podataka, pobrinite se da se prije promjene dolaznih USB
priključaka na računalu priključenom na dolazni USB priključak
monitora ne koristi nijedan USB uređaj za pohranu.
USB 1 Koristite za označavanje ulaznog signala za USB 1.
USB 2 Koristite za označavanje ulaznog signala za USB 2.
![](asset-2d.png)
Rad s monitorom | 45
Ikona Izbornik i
podizbornici
Opis
Izbornik Odaberite ovu mogućnost za prilagođavanje postavki OSD
izbornika, kao što su jezik OSD izbornika, vrijeme u kojem
izbornik ostaje na zaslonu i slično.
Dell UltraSharp 27 Monitor
Brightness/Contrast
PIP/PBP
USB Selection
Color
Display
Menu
Input Source
Personalize
Others
English
20
20 s
Transparency
Language
Timer
Reset Menu
Language
(Jezik)
Postavite OSD zaslona na jedan od osam jezika.
(engleski, španjolski, francuski, njemački, brazilski portugalski,
ruski, pojednostavljeni kineski ili japanski).
Transparency
(Prozirnost)
Odaberite ovu mogućnost za promjenu prozirnosti izbornika
koristeći i (min. 0 / maks. 100).
Timer
(Mjerač
vremena)
OSD Hold Time (Vrijeme prikazivanja OSD izbornika):
Postavlja duzinu vremena u kojem OSD ostaje aktivan nakon
pritiskanja gumba.
Koristite gumbe i za prilagođavanje klizača u pomacima
od 1 sekunde, od 5 do 60 sekundi.
Reset
Menu (Vrati
postavke
izbornika)
Vraća postavke izbornika na tvornički zadane vrijednosti.
![](asset-2e.png)
46 | Rad s monitorom
Ikona Izbornik i
podizbornici
Opis
Personalize
(Personalizi-
raj).
Odaberite između Preset Modes (Podešeni načini rada),
Brightness/Contrast (Svjetlina/kontrast), Input Source (Ulazni
izvor), Aspect Ratio (Format slike),PBP Mode (PBP način rada)
ili Smart HDR i postavite kao tipkovnički prečac.
Dell UltraSharp 27 Monitor
Brightness/Contrast
PIP/PBP
USB Selection
Color
Display
Menu
Input Source
Personalize
Others
On During Active
O During Standby
Power Button LED
Shortcut Key 3
USB
Monitor Sleep
Input Source
Brightness/Contrast
Enable
Preset Modes
Shortcut Key 2
Reset Personalization
Shortcut Key 1
Power
Button LED
(LED gumba
napajanja)
Omogućuje vam postavljanje stanja svjetla napajanja za uštedu
energije.
USB Omogućuje aktiviranje ili deaktiviranje USB funkcije tijekom
stanja pripravnosti monitora.
NAPOMENA: Uključivanje/isključivanje USB funkcije u stanju
pripravnosti moguće je samo ako je USB kabel za odlazni
prijenos iskopčan. Ova mogućnost biti će zasivljena ako je
ukopčan USB kabel za odlazni prijenos.
Monitor
Sleep
(Mirovanje
monitora)
Sleep After Timeout (Mirovanje nakon isteka vremena):
Monitor prelazi u stanje mirovanja nakon isteka vremena.
Never (Nikada): Monitor nikada ne prelazi u stanje mirovanja.
Reset Per-
sonalization
(Vrati postav-
ke personali-
zacije)
Vraća tipke prečaca na tvorničke postavke.
![](asset-2f.png)
Rad s monitorom | 47
Ikona Izbornik i
podizbornici
Opis
Other (Ostalo)
Dell UltraSharp 27 Monitor
Brightness/Contrast
PIP/PBP
USB Selection
Color
Display
Menu
Input Source
Personalize
Others
OLCD Conditioning
DDC/C
IO
n
Enable
On
M2T101
Auto Rotation
Firmware
Display Info
Acknowledge SDK Access
Reset Others
Factory Reset
Odaberite ovu mogućnost za prilagodbu OSD postavki, poput
DDC/CI, LCD prilagodbe i tako dalje.
Display Info
(Podaci o
zaslonu)
Prikazuje trenutne postavke monitora.
Auto
Rotation
(Automatska
rotacija)
OSD će se zaokrenuti udesno ili ulijevo u ovisnosti o smjeru
zakretanja zaslona.
DDC/CI DDC/CI (podatkovni kanal zaslona/sučelje s naredbama)
omogućuje prilagođavanje postavki monitora koristeći softver
na računalu.
Odaberite Off (Isključi) za isključivanje ove značajke.
Omogućite ovu značajku za najbolje korisničko iskustvo i
optimalne performanse monitora.
Dell UltraSharp 27 Monitor
Brightness/Contrast
PIP/PBP
USB Selection
Color
Display
Menu
Input Source
Personalize
Others
O
DDC/CI On
![](asset-30.png)
48 | Rad s monitorom
Ikona Izbornik i
podizbornici
Opis
LCD
Conditioning
(LCD
prilagodba)
Pomaže u smanjivanju manjih slučajeva zadržavanja slike.
Ovisno o stupnju zadržavanja slike, može proći neko vrijeme
dok se program pokrene. Odaberite On (Uključi) za pokretanje
postupka.
Dell UltraSharp 27 Monitor
Brightness/Contrast
PIP/PBP
USB Selection
Color
Display
Menu
Input Source
Personalize
Others
LCD Conditioning On
O
Firmver Verzija firmvera
Potvrda SDK
pristupa
Omogućuje vam potvrđivanje pristupa aplikacije monitoru.
Reset Other
(Vrati ostale
postavke)
Vraća ostale postavke, kao što je DDC/CI, na tvornički zadane
vrijednosti.
Factory
Reset (Vrati
na tvorničke
postavke)
Vraća sve OSD postavke na tvorničke postavke.
NAPOMENA: Monitor ima ugrađenu značajku za automatsku kalibraciju svjetline radi
kompenziranja starenja LED-a.
![](asset-31.png)
Rad s monitorom | 49
Poruke upozorenja OSD izbornika
Ako monitor ne podržava određeni način razlučivosti, prikazat će se sljedeća poruka:
Dell UltraSharp 27 Monitor
The current input timing is not supported by the monitor display. Please
change your input timing to
listed timing as per the monitor specifications.
3840x2160, 60Hz or any other monitor
UP2718Q
To znači da se monitor ne može sinkronizirati sa signalom koji prima s računala.
Pogledajte Monitor Specifications (Tehnički podaci monitora) u vezi raspona
horizontalne i vertikalne frekvencije koji se odnose na ovaj monitor. Preporučeni način
rada je 3840 x 2160.
Prije onemogućavanja DDC/CI funkcije prikazat će se sljedeća poruka:
Dell UltraSharp 27 Monitor
The function of adjusting display setting using PC
application will be disabled.
Do you wish to disable DDC/CI function?
Yes No
UP2718Q
Kad monitor uđe u Power Save (Štedni način rada), prikazat će se sljedeća poruka:
Dell UltraSharp 27 Monitor
Entering Power Save Mode.
UP2718Q
Aktivirajte računalo i pokrenite monitor za pristup OSD izborniku.
![](asset-32.png)
50 | Rad s monitorom
Ako pritisnete bilo koji gumb osim gumba napajanja, ovisno o odabranom ulazu pojavit
će se sljedeće poruke:
Dell UltraSharp 27 Monitor
Press any key on the keyboard or move the mouse or wake it up.
If there is no display, press the monitor button again to select
the correct input source.
UP2718Q
No DP signal from your device.
Ako korisnik pokuša promijeniti podešeni način rada kada je Smart HDR ON (Uključen),
pojavit će se sljedeća poruka:
Dell UltraSharp 27 Monitor
Currently processing HDR content…
To change preset mode, stop playing the HDR content.
Alternatively, switch o the Smart HDR function in Display settings.
UP2718Q
Ako bilo koja B/L zona provodi više od 90% radnog ciklusa u kontinuiranom radu
tijekom 30 minuta, lokalno B/L prigušenje/pojačanje će biti isključeno na 30 min. Kad se
onemogući lokalno prigušenje na zaslonu se u trajanju od 3 sekunde prikazuju sljedeće
poruke:
Dell UltraSharp 27 Monitor
Backlight Local Dimming is Disabled.
UP2718Q
Ako je odabran ulaz DP, mDP, HDMI1, HDMI2, a odgovarajući kabel nije povezan,
prikazat će se sljedeći pomični dijaloški okvir.
Dell UltraSharp 27 Monitor
The display will go into Power Save Mode in 4 minutes.
No DP Cable
www.dell.com/support/monitors
UP2718Q
![](asset-33.png)
Rad s monitorom | 51
ili
Dell UltraSharp 27 Monitor
The display will go into Power Save Mode in 4 minutes.
www.dell.com/support/monitors
UP2718Q
No mDP Cable
ili
Dell UltraSharp 27 Monitor
The display will go into Power Save Mode in 4 minutes.
www.dell.com/support/monitors
UP2718Q
No HDMI1 Cable
ili
Dell UltraSharp 27 Monitor
The display will go into Power Save Mode in 4 minutes.
www.dell.com/support/monitors
UP2718Q
No HDMI2 Cable
Više informacija potražite u Troubleshooting (Rješavanje problema).
![](asset-34.png)
52 | Rješavanje problema
Rješavanje problema
UPOZORENJE: Prije započinjanja bilo kojeg postupka u ovom odjeljku, pazite da
se pridržavate sigurnosnih uputa.
Samoprovjera
Monitor nudi funkciju samoprovjere koja vam omogućuje provjeru ispravnosti rada.
Ako su monitor i računalo propisno povezani, ali zaslon monitora ostane zatamnjen,
pokrenite samoprovjeru monitora izvođenjem sljedećeg postupka:
1 Isključite računalo i monitor.
2 Iskopčajte video kabel sa stražnje strane računala. Da biste osigurali ispravan rad
samoprovjere, uklonite sve digitalne i analogne kabele sa stražnje strane računala.
3 Uključite monitor.
Ako monitor ne može pronaći video signal i radi ispravno, na zaslonu (na crnoj pozadini)
će se pojaviti pomični dijaloški okvir. U načinu rada za samoprovjeru, LED napajanja
ostaje svijetliti bijelo. Također, ovisno o odabranom ulazu, jedan od sljedećih dijaloških
okvira će se neprekidno pomicati kroz zaslon.
Dell UltraSharp 27 Monitor
The display will go into Power Save Mode in 4 minutes.
No DP Cable
www.dell.com/support/monitors
UP2718Q
ili
Dell UltraSharp 27 Monitor
The display will go into Power Save Mode in 4 minutes.
www.dell.com/support/monitors
UP2718Q
No mDP Cable
ili
![](asset-35.png)
Rješavanje problema | 53
Dell UltraSharp 27 Monitor
The display will go into Power Save Mode in 4 minutes.
www.dell.com/support/monitors
UP2718Q
No HDMI1 Cable
ili
Dell UltraSharp 27 Monitor
The display will go into Power Save Mode in 4 minutes.
www.dell.com/support/monitors
UP2718Q
No HDMI2 Cable
4 Ovaj okvir također se pojavljuje tijekom normalnog rada sustava ako se video kabel
odvoji ili ošteti.
5 Isključite monitor i ponovno povežite video kabel; zatim uključite računalo i
monitor.
Ako monitor ostane zatamnjen nakon prethodnog postupka, provjerite videokontroler i
računalo jer monitor radi ispravno.
![](asset-36.png)
54 | Rješavanje problema
Ugrađeni alat za dijagnostiku
Monitor sadrži ugrađeni alat za dijagnostiku kojim za sve nepravilnosti u radu zaslona
možete utvrditi jesu li nastale zbog inherentnog problema s monitorom ili s računalom i
video karticom.
NAPOMENA: Ugrađeni alat za dijagnostiku možete pokrenuti samo ako je video
kabel odvojen i monitor se nalazi u načinu rada za samoprovjeru.
654321
Pokretanje ugrađenog alata za dijagnostiku:
1 Pobrinite se da zaslon bude čist (nema prašine na površini zaslona).
2 Iskopčajte video kabele sa stražnje strane računala i monitora. Monitor zatim odlazi
u način rada za samoprovjeru.
3 Pritisnite i 5 sekundi držite pritisnutim Button 1 (Gumb 1). Pojavit će se sivi zaslon.
4 Pažljivo provjerite da na zaslonu nema nepravilnosti.
5 Ponovno pritisnite Button 1 (Gumb 1) na prednjoj ploči. Boja zaslona mijenja se u
crvenu.
6 Provjerite da na zaslonu nema nepravilnosti.
7 Ponavljajte korake 5 i 6 za provjeru zaslona u zelenoj, plavoj, crnoj, bijeloj boji i
tekstu.
Provjera je gotova kada se pojavi zaslon s tekstom. Za izlaz ponovno pritisnite Button 1
(Gumb 1). Ako ugrađenim alatom za dijagnostiku ne utvrdite nikakve nepravilnosti u radu
zaslona, rad monitora je ispravan. Provjerite video karticu i računalo.
![](asset-37.png)
Rješavanje problema | 55
Uobičajeni problemi
Sljedeća tablica sadrži opće informacije o općenitim problemima monitora koji se mogu
pojaviti i moguća rješenja:
Uobičajeni
simptomi
Što se događa Moguća rješenja
Nema
videosignala/
LED napajanja
isključen
Nema slike •Provjerite je li video kabel koji povezuje monitor i
računalo propisno i čvrsto priključen.
•Provjerite ispravnost rada zidne utičnice s
pomoću nekog drugog uređaja.
•Provjerite je li gumb napajanja potpuno pritisnut.
•Pazite da odaberete ispravan ulazni izvor putem
izbornika Input Source (Ulazni izvor).
Nema
videosignala/
LED napajanja
uključen
Nema slike ili
nema svjetline
•Povećajte vrijednosti regulatora svjetline i
kontrasta uz pomoć OSD-a.
•Provedite samoprovjeru rada monitora.
•Provjerite da nema savijenih ili slomljenih
kontakata u priključku video kabela.
•Pokrenite ugrađeni alat za dijagnostiku.
•Pazite da odaberete ispravan ulazni izvor putem
izbornika Input Source (Ulazni izvor).
Nedostaju
pikseli
na zaslonu su
mrlje
•Isključiteizatimuključitenapajanje.
•Pikselkojijetrajnoisključenjeprirodna
neispravnost koja se može pojaviti u LCD
tehnologiji.
•VišeinformacijaokvalitetiDellmonitorai
pravilima u vezi piksela potražite na Dell stranici
za podršku na:
http://www.dell.com/support/monitors.
Zaglavljeni
pikseli
na zaslonu su
svijetle mrlje
•Isključiteizatimuključitenapajanje.
•Pikselkojijetrajnoisključenjeprirodna
neispravnost koja se može pojaviti u LCD
tehnologiji.
•VišeinformacijaokvalitetiDellmonitorai
pravilima u vezi piksela potražite na Dell stranici
za podršku na:
http://www.dell.com/support/monitors.
Problemi sa
svjetlinom
Slika je pre
zatamnjena ili
presvijetla
•Vratite monitor na tvorničke postavke.
•Prilagodite vrijednosti regulatora svjetline i
kontrasta uz pomoć OSD-a.
Problemi
povezani uz
sigurnost
Vidljivi znakovi
dima ili iskrenja
•Nemojte izvoditi nikakve postupke za rješavanje
problema.
•Odmah se obratite tvrtki Dell.
![](asset-38.png)
56 | Rješavanje problema
Uobičajeni
simptomi
Što se događa Moguća rješenja
Povremeni
problemi
Monitor malo
radi ispravno
malo ne
•Provjerite je li video kabel koji povezuje monitor i
računalo propisno i čvrsto priključen.
•Vratitemonitornatvorničkepostavke.
•Provedite samoprovjeru rada monitora i utvrdite
pojavljuje li se povremeni problemi javljaju i u
načinu rada za samoprovjeru.
Nedostaje boja Slika kojoj
nedostaje boja
•Provedite samoprovjeru monitora.
•Provjerite je li video kabel koji povezuje monitor i
računalo propisno i čvrsto priključen.
•Provjerite da nema savijenih ili slomljenih
kontakata u priključku video kabela.
Pogrešna boja Boja slike nije
dobra
•Promijenite postavke Preset Modes (Unaprijed
postavljeni načini rada), u OSD izborniku Color
(Boja), ovisno o aplikaciji.
•Prilagodite R/G/B vrijednost u Custom Color
(Prilagođena boja) u OSD izborniku Color (Boja).
•Promijenite Input Color Format (Format ulazne
boje) na PC RGB ili YPbPr u OSD izborniku Color
(Boja).
•Pokrenite ugrađeni alat za dijagnostiku.
Zadržavanje
slike uslijed
nepromjenjive
slike na
monitoru
u dužem
vremenskom
periodu
Blijeda sjena
prikazane
nepromjenjive
slike prikazuje
se na zaslonu
•Koristite značajku Upravljanje napajanjem za
isključivanje monitora svaki put kad nije u uporabi
(više informacija potražite u Power Management
Modes (Načini rada upravljanja napajanjem)).
•Alternativno možete koristiti dinamički promjenjiv
čuvar zaslona.
![](asset-39.png)
Rješavanje problema | 57
Problemi karakteristični za proizvod
Karakteristični
simptomi
Što se događa Moguća rješenja
Slika zaslona je
premala
Slika je
centrirana na
zaslon, ali ne
ispunjava cijelo
područje prikaza
•Provjerite postavku Aspect Ratio (Format prikaza)
u OSD izborniku Display (Prikaz).
•Vratite monitor na tvorničke postavke.
Nema ulaznog
signala kad
su pritisnute
korisnički
upravljački
elementi
Nema slike, LED
svjetlo je bijelo
•Provjerite izvor signala. Pobrinite se da računalo
ne bude u štednom načinu rada pomicanjem
miša ili pritiskanjem bilo koje tipke na tipkovnici.
•Provjerite je li signalni kabel propisno ukopčan.
Ponovno ukopčajte signalni kabel ako je
potrebno.
•Vratite računalo ili video player na početne
postavke.
Slika ne
popunjava cijeli
zaslon
Slika ne može
ispuniti visinu ili
širinu zaslona
•Zbog različitih formata video signala (format
prikaza) DVD-a, monitor može sliku prikazivati na
cijelom zaslonu.
•Pokrenite ugrađeni alat za dijagnostiku.
Nema slike
kad se koristi
DP veza na
računalo
Crni zaslon •Provjerite za koji DP standard (DP 1.1a ili DP 1.4)
je vaša grafička kartica certificirana. Preuzmite
i instalirajte najnoviji upravljački program za
grafičku karticu.
•Neke DP 1.1a grafičke kartice ne podržavaju DP
1.4 monitore. Idite u OSD izbornik, u odabiru
ulaznog izvora pritisnite i držite gumb DP
select (DP odabir) na 8 sekundi za promjenu
postavke monitora s DP 1.4 na DP 1.1a.
![](asset-3a.png)
58 | Rješavanje problema
Problemi Karakteristični za univerzalnu serijsku
sabirnicu (USB)
Karakteristični
simptomi
Što se događa Moguća rješenja
USB sučelje ne
radi
USB vanjski
uređaji ne rade
•Provjerite je li monitor uključen.
•Ponovno priključite kabel za odlazni prijenos na
računalo.
•Ponovno povežite USB vanjske uređaje (priključak
za dolazni prijenos).
•Isključite i zatim ponovno uključite monitor.
•Ponovno pokrenite računalo.
•Neki USB uređaji, kao što je vanjski prijenosni
HDD pogon trebaju veću struju; povežite uređaj
izravno na sustav računala.
USB 3.0 Super
Speed sučelje je
sporo.
Vanjski uređaji
USB 3.0 Super
Speed rade
sporo ili ne rade
uopće
•Provjerite je li računalo usklađeno za USB 3.0.
•Neka računala imaju priključke USB 3.0, USB
2.0 i USB 1.1. Pazite da koristite propisani USB
priključak.
•Ponovno priključite kabel za odlazni prijenos na
računalo.
•Ponovno povežite USB vanjske uređaje (priključak
za dolazni prijenos).
•Ponovno pokrenite računalo.
Bežični USB
vanjski uređaji
prestaju raditi
kada se USB 3.0
uređaj ukopča
Bežični
USB vanjski
uređaji sporo
reagiraju ili
rade samo ako
se udaljenost
između njih
i prijemnika
smanji
•Povećajte udaljenost između USB 3.0 vanjskih
uređaja i bežičnog USB prijemnika.
•Postavite bežični USB prijemnik što je bliže
moguće bežičnim USB vanjskim uređajima.
•Koristite USB produžni kabel za postavljanje
bežičnog USB prijemnika što je dalje moguće od
USB 3.0 priključka.
![](asset-3b.png)
Dodatak | 59
Dodatak
Sigurnosne upute
Za zaslone sa sjajnim okvirima korisnik mora uzeti u obzir postavljanje zaslona jer okvir
može uzrokovati uznemirujući odsjaj svjetla u okruženju i svijetlih površina.
UPOZORENJE: Uporaba upravljačkih elemenata, prilagođavanja ili postupaka
koji nisu navedeni u ovoj dokumentaciji može dovesti do izlaganja električnim i/ili
mehaničkim opasnostima.
Informacije o sigurnosnim uputama potražite u Informacije o sigurnosti, okolišu i
zakonskim propisima (SERI).
FCC napomene (samo za SAD) i druge regulativne
informacije
FCC napomene i druge regulativne informacije potražite na internetskoj stranici za
regulativnu sukladnost na www.dell.com/regulatory_compliance.
Kontaktiranje tvrtke Dell
NAPOMENA: Ako nemate aktivnu internetsku vezu, informacije o kontaktu možete
pronaći na računu koji ste dobili prilikom kupnje proizvoda, popisu zapakiranih
proizvoda, računu ili katalogu proizvoda tvrtke Dell.
Tvrtka Dell omogućava nekoliko opcija za podršku i uslugu kojima možete pristupiti
preko Interneta ili telefona. Njihova dostupnost ovisi o državi i proizvodu, tako da neke
usluge možda neće biti dostupne u vašem području.
Dobivanje internetskog sadržaja za podršku monitora:
Pogledajte www.dell.com/support/monitors.
Ako se želite obratiti tvrtki Dell u vezi prodaje, tehničke podrške ili problema oko
korisničke podrške:
1 Idite na www.dell.com/support.
2 Odaberite vašu državu na izborniku s padajućim popisom koji se nalazi u gornjem
lijevom kutu stranice.
3 Kliknite Contact Us (Kontaktirajte nas) pokraj padajućeg popisa s državama.
4 Na temelju toga što trebate odaberite odgovarajuću uslugu ili vezu za podršku.
5 Izaberite način kontaktiranja tvrtke Dell koji vam najviše odgovara.
![](asset-3c.png)
60 | Dodatak
Postavljanje monitora
Postavljanje razlučivosti zaslona na 3840x2160 (maksimalno)
Za najbolje performanse postavite razlučivost zaslona na 3840x2160 piksela
izvođenjem sljedećih koraka:
U sustavima Windows Vista, Windows 7, Windows 8 ili Windows 8.1:
1 Samo u sustavu Windows 8 i Windows 8.1, odaberite pločicu Radna površina za
prebacivanje na klasičnu radnu površinu.
2 Kliknite desnim klikom na radnu površinu i kliknite Screen Resolution (Razlučivost
zaslona).
3 Kliknite padajući popis razlučivosti zaslona i odaberite 3840x2160.
4 Kliknite OK (U redu).
U sustavu Windows 10:
1 Kliknite desnim klikom na radnu površinu i kliknite Display Settings (Postavke
zaslona).
2 Kliknite Advanced display settings (Dodatne postavke prikaza).
3 Kliknite padajući popis razlučivosti i odaberite 3840x2160.
4 Kliknite Apply (Primijeni).
Ako ne vidite preporučenu razlučivost kao mogućnost, možda je potrebno ažurirati
upravljački program grafičke kartice. Molimo odaberite scenarij koji najbolje opisuje
računalni sustav koji koristite i slijedite pružene korake.
Dell računalo
1 Idite na www.dell.com/support, unesite servisnu oznaku i preuzmite najnoviji
upravljački program za grafičku karticu.
2 Nakon instalacije upravljačkog programa grafičke kartice, ponovno pokušajte
postaviti razlučivost na 3840x 2160.
NAPOMENA: Ako ne možete postaviti razlučivost na 3840x2160, molimo
kontaktirajte Dell da biste se raspitali o grafičkoj kartici koja podržava ove
razlučivosti.
![](asset-3d.png)
Dodatak | 61
Računalo koje nije iz tvrtke Dell
U sustavima Windows Vista, Windows 7, Windows 8 ili Windows 8.1:
1 Samo u sustavu Windows 8 i Windows 8.1, odaberite pločicu Radna površina za
prebacivanje na klasičnu radnu površinu.
2 Kliknite desnim klikom na radnu površinu i kliknite Personalization
(Personalizacija).
3 Kliknite Change Display Settings (Promijeni postavke zaslona).
4 Kliknite Advanced Settings (Napredne postavke).
5 Pronađite dobavljača grafičkog upravljačkog uređaja u opisu u gornjem dijelu
prozora (primjerice NVIDIA , AMD, Intel, itd.).
6 Pogledajte internetsku stranicu proizvođača grafičke kartice za ažuriranje
upravljačkog programa (primjerice, http://www.AMD.com ili http://www.NVIDIA.
com).
7 Nakon instalacije upravljačkog programa grafičke kartice, ponovno pokušajte
postaviti razlučivost na 3840 x 2160.
U sustavu Windows 10:
1 Kliknite desnim klikom na radnu površinu i kliknite Display Settings (Postavke
zaslona).
2 Kliknite Advanced display settings (Dodatne postavke prikaza).
3 Kliknite Display adapter properties (Svojstva adaptera za prikaz).
4 Pronađite dobavljača grafičkog upravljačkog uređaja u opisu u gornjem dijelu
prozora (primjerice NVIDIA, AMD, Intel, itd.).
5 Pogledajte internetsku stranicu proizvođača grafičke kartice za ažuriranje
upravljačkog programa (primjerice, http://www.AMD.com ili http://www.NVIDIA.
com).
6 Nakon instalacije upravljačkog programa grafičke kartice, ponovno pokušajte
postaviti razlučivost na 3840x2160 ponovno.
NAPOMENA: Ako ne možete postaviti preporučenu razlučivost, molimo kontaktirajte
proizvođača računala ili razmotrite kupnju grafičke kartice koja podržava ovu video
razlučivost.
![](asset-3e.png)
62 | Dodatak
Smjernice za održavanje
Čišćenje monitora
UPOZORENJE: Prije čišćenja monitora iskopčajte kabel napajanja monitora iz
električne utičnice.
OPREZ: Pročitajte Safety Instructions (Sigurnosne upute) prije čišćenja monitora i
pridržavajte ih se.
Za najbolje postupke slijedite upute sa sljedećeg popisa tijekom raspakiranja, čišćenja ili
rukovanja monitorom:
• Za čišćenje antistatičkog zaslona vašeg monitora, vodom blago namočite meku,
čistu krpu. Po mogućnosti koristite posebnu tkaninu ili otopinu za čišćenje zaslona
odgovarajuću za anitstatički sloj. Nemojte koristiti benzen, razrjeđivač, amonijak,
abrazivna sredstva za čišćenje ili komprimirani zrak.
• Koristite vlažnu, meku krpu za čišćenje monitora. Izbjegavajte korištenje
deterdženata bilo koje vrste jer neki deterdženti ostavljaju mutan sloj na monitoru.
• Ako primijetite bijeli prah kada otpakirate monitor, obrišite ga krpom.
• Oprezno rukujte monitorom, ako se tamniji monitori ogrebu, na njima se lakše
pojavljuju bijeli tragovi struganja nego na monitorima svjetlije boje.
• Da biste održali najbolju kvalitetu slike monitora koristite dinamički promjenjiv čuvar
zaslona i isključujte ga kad nije u uporabi.
