IF YOU SHOULD EXPERIENCE A PROBLEM WITH YOUR DEWALT PURCHASE.

CALL 1-800-4 DEWALT

IN MOST CASES, A DEWALT REPRESENTATIVE CAN RESOLVE YOUR

PROBLEM OVER THE PHONE.

IF YOU HAVE A SUGGESTION OR COMMENT, GIVE US A CALL.

YOUR FEEDBACK IS VITAL TO THE SUCCESS OF DEWALT'S QUALITY

IMPROVEMENT PROGRAM.

Questions? See us on the World Wide Web at www.dewalt.com

INSTRUCTION MANUAL

GUIDE D'UTILISATION

MANUAL DE INSTRUCCIONES

INSTRUCTIVO DE OPERACION, CENTROS DE SERVICIO

Y POLIZA DE GARANTfA. ADVERTENClA: LC:ASE ESTE

INSTRUCTIVO ANTES DE USAR EL PRODUCTO.

D24000 Wet Tile Saw

Coupe-tuile a I'eau D24000

Sierra de corte ht_medo D24000

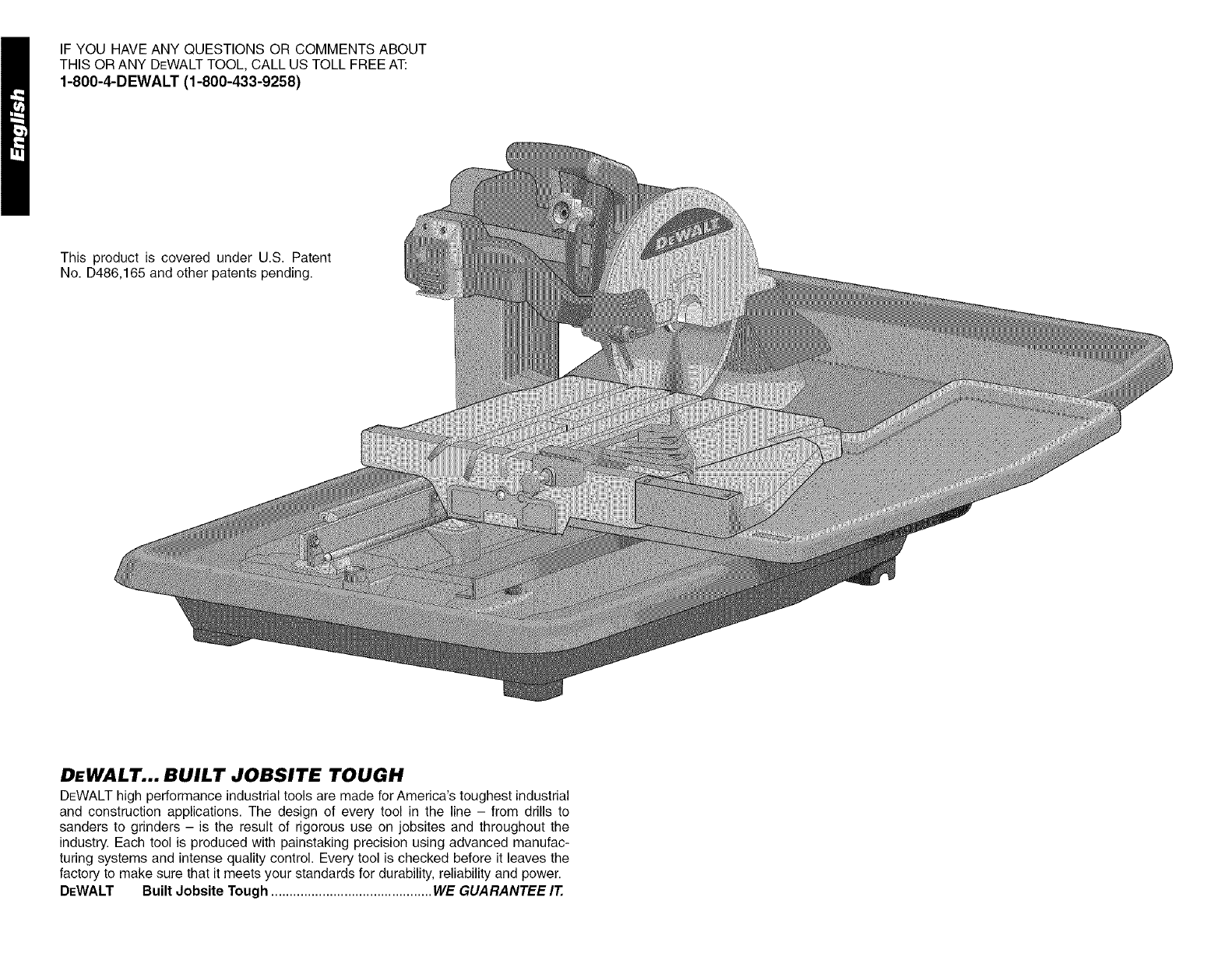

IF YOU HAVE ANY QUESTIONS OR COMMENTS ABOUT

THIS OR ANY DEWALT TOOL, CALL US TOLL FREE AT:

1-800-4-DEWALT (1-800-433-9258)

This product is covered under U.S. Patent

No. D486,165 and other patents pending.

DEWALT... BUILT JOBSITE TOUGH

DEWALT high performance industrial tools are made for America's toughest industrial

and construction applications. The design of every tool in the line - from drills to

sanders to grinders - is the result of rigorous use on jobsites and throughout the

industry. Each tool is produced with painstaking precision using advanced manufac-

turing systems and intense quality control. Every tool is checked before it leaves the

factory to make sure that it meets your standards for durability, reliability and power.

DEWALT Built Jobsite Tough ............................................ WE GUARANTEE IT,

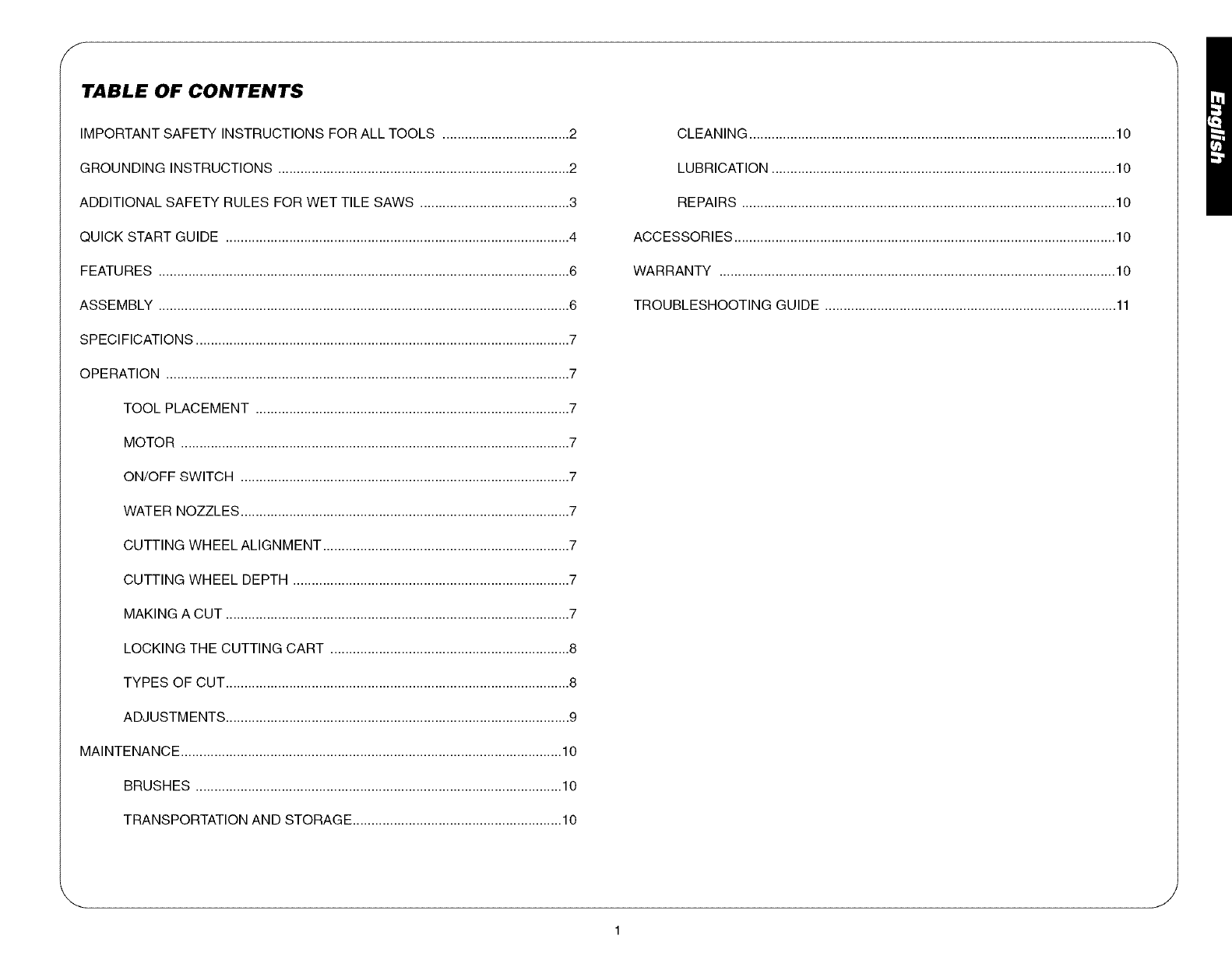

TABLE OF CONTENTS

IMPORTANT SAFETY INSTRUCTIONS FOR ALL TOOLS .................................. 2

GROUNDING INSTRUCTIONS .............................................................................. 2

ADDITIONAL SAFETY RULES FOR WET TILE SAWS ........................................ 3

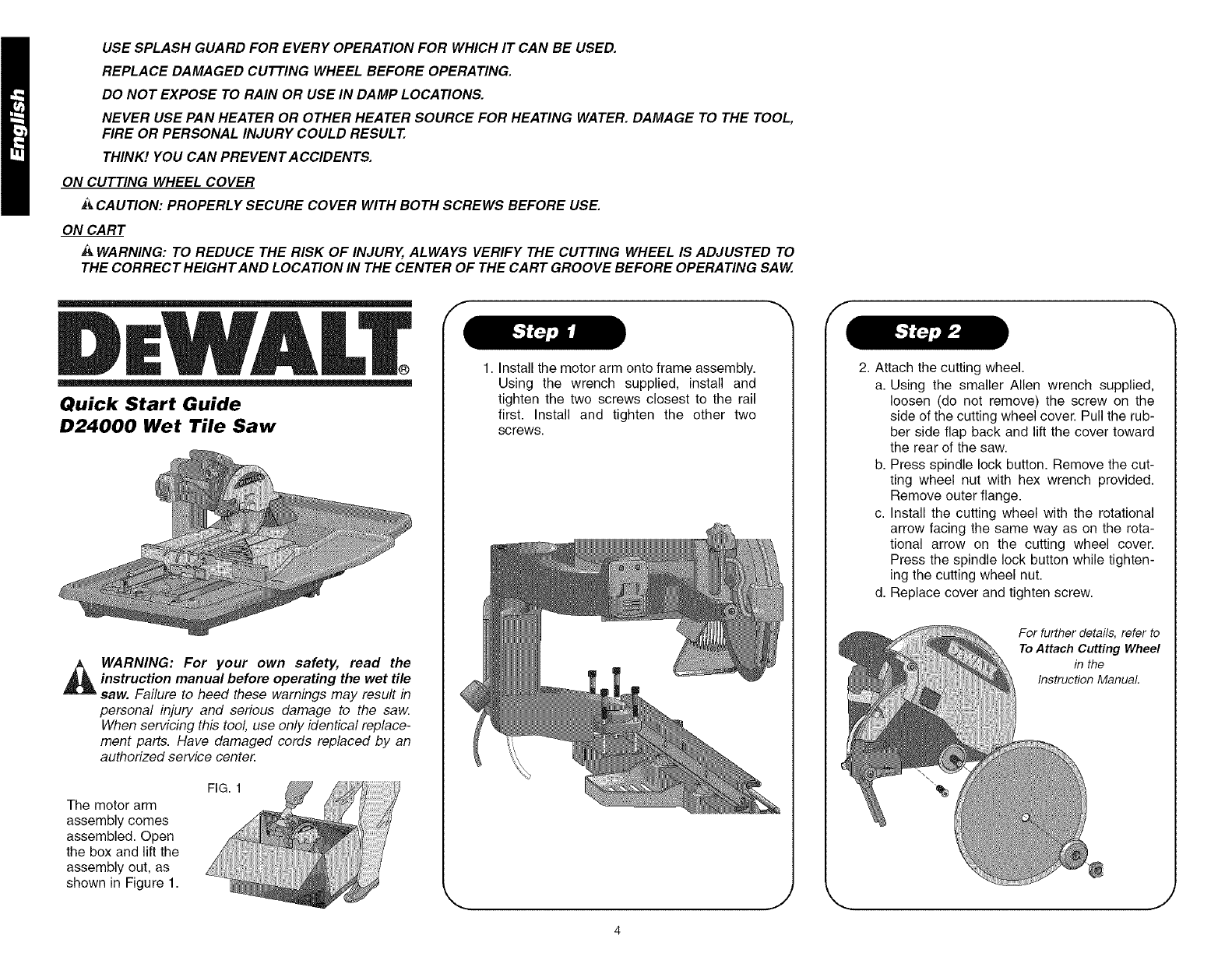

QUICK START GUIDE ............................................................................................ 4

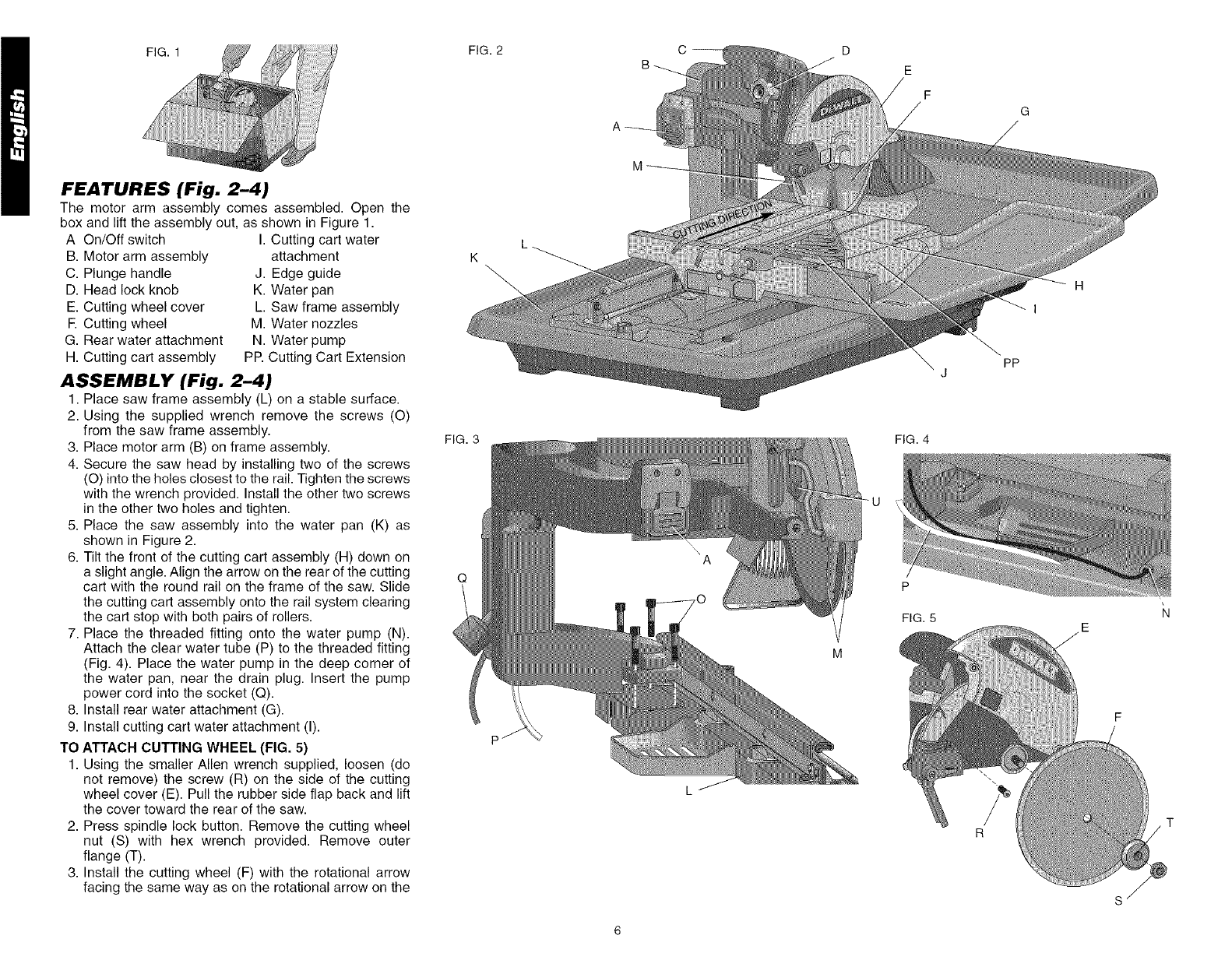

FEATURES .............................................................................................................. 6

ASSEMBLY .............................................................................................................. 6

SPECI FICATIONS .................................................................................................... 7

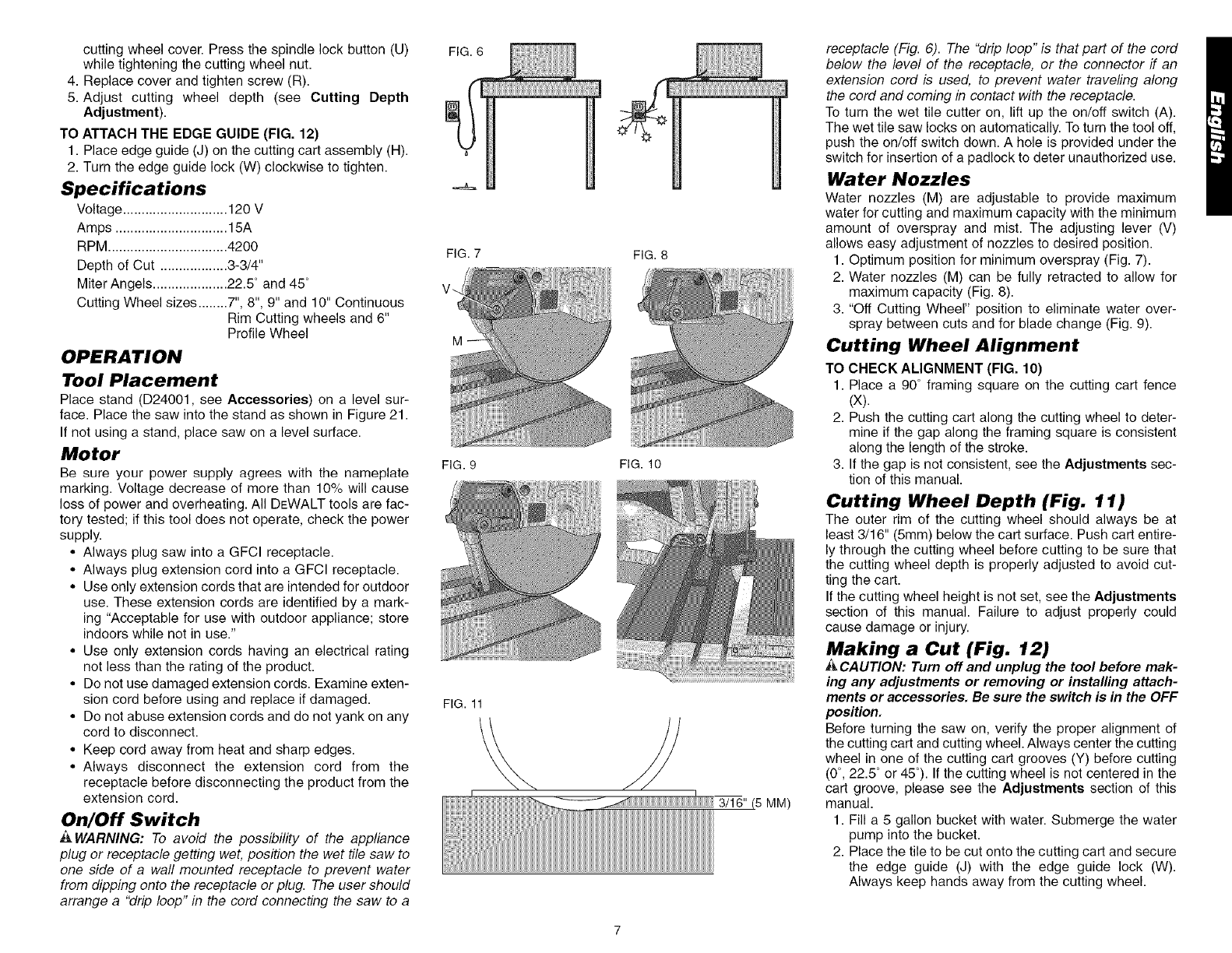

OPERATION ............................................................................................................ 7

TOOL PLACEMENT .................................................................................... 7

MOTOR ........................................................................................................ 7

ON/OFF SWITCH ........................................................................................ 7

WATER NOZZLES ........................................................................................ 7

CUTTING WHEEL ALIGNMENT .................................................................. 7

CUTTING WHEEL DEPTH .......................................................................... 7

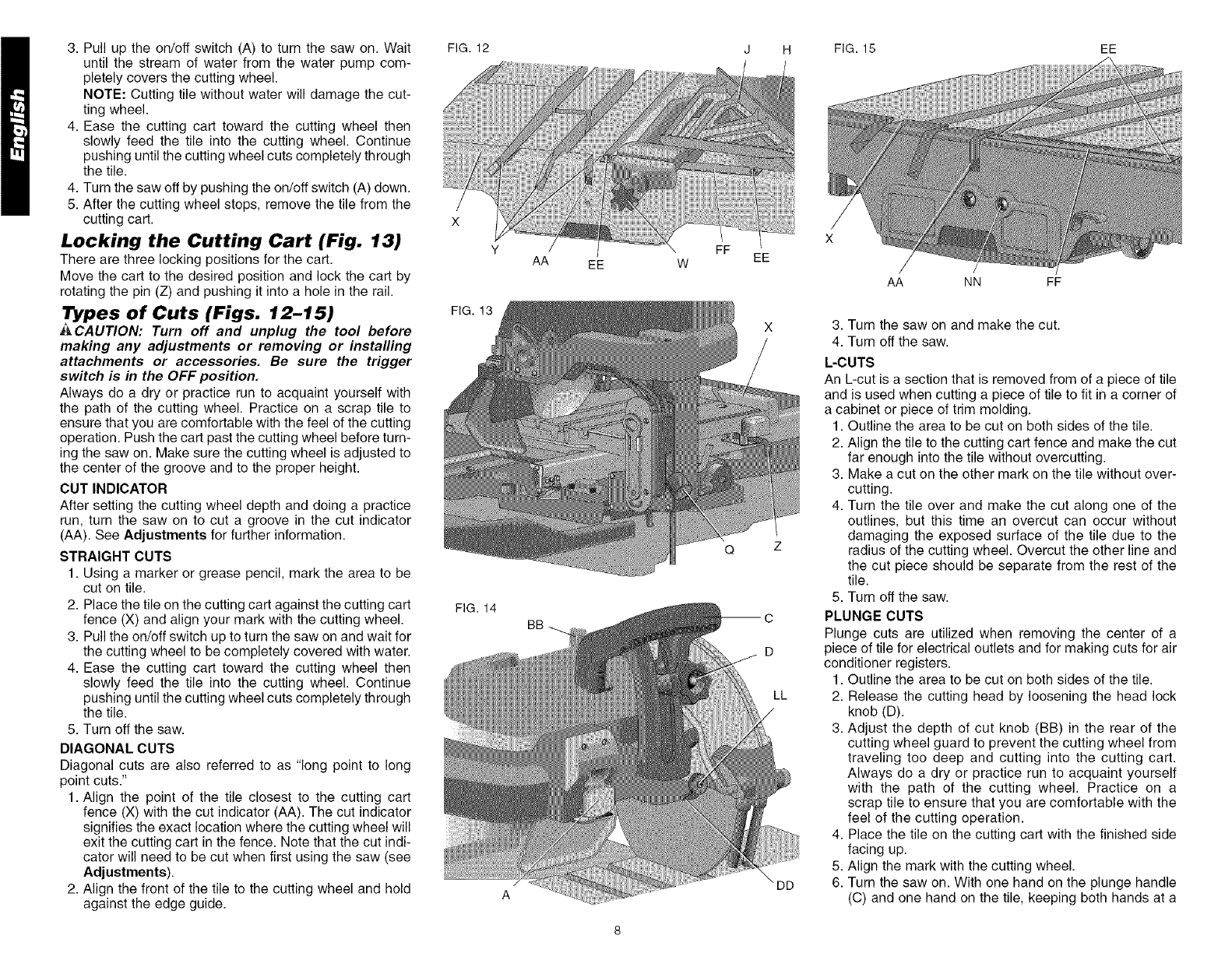

MAKING A CUT ............................................................................................ 7

LOCKING THE CUTTING CART ................................................................ 8

TYPES OF CUT ............................................................................................ 8

ADJUSTMENTS ............................................................................................ 9

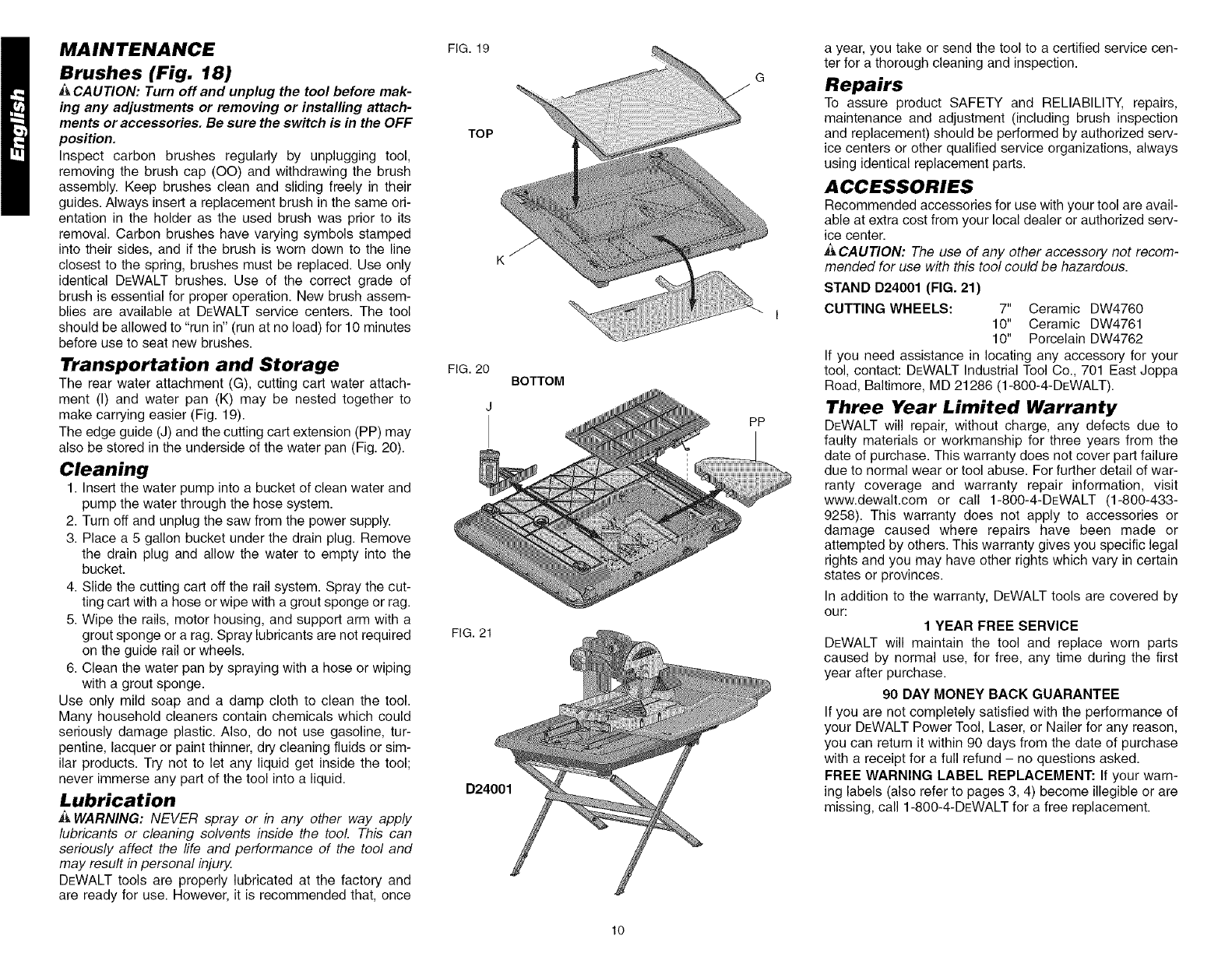

MAINTENANCE ...................................................................................................... 10

BRUSHES .................................................................................................. 10

TRANSPORTATION AND STORAGE ........................................................ 10

CLEANING .................................................................................................. 10

LUBRICATION ............................................................................................ 10

REPAIRS .................................................................................................... 10

ACCESSORIES ...................................................................................................... 10

WARRANTY .......................................................................................................... 10

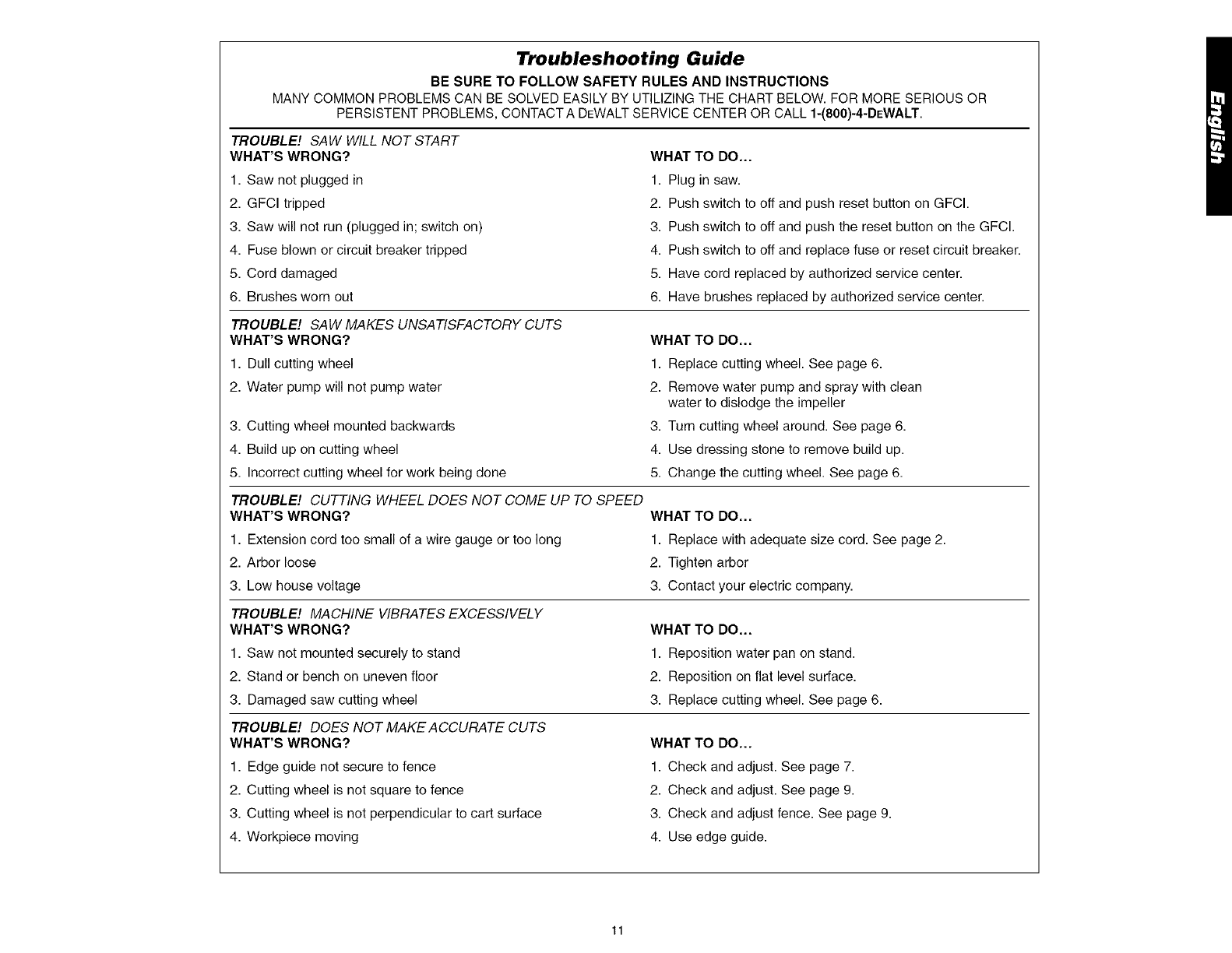

TROUBLESHOOTING GUIDE .............................................................................. 11

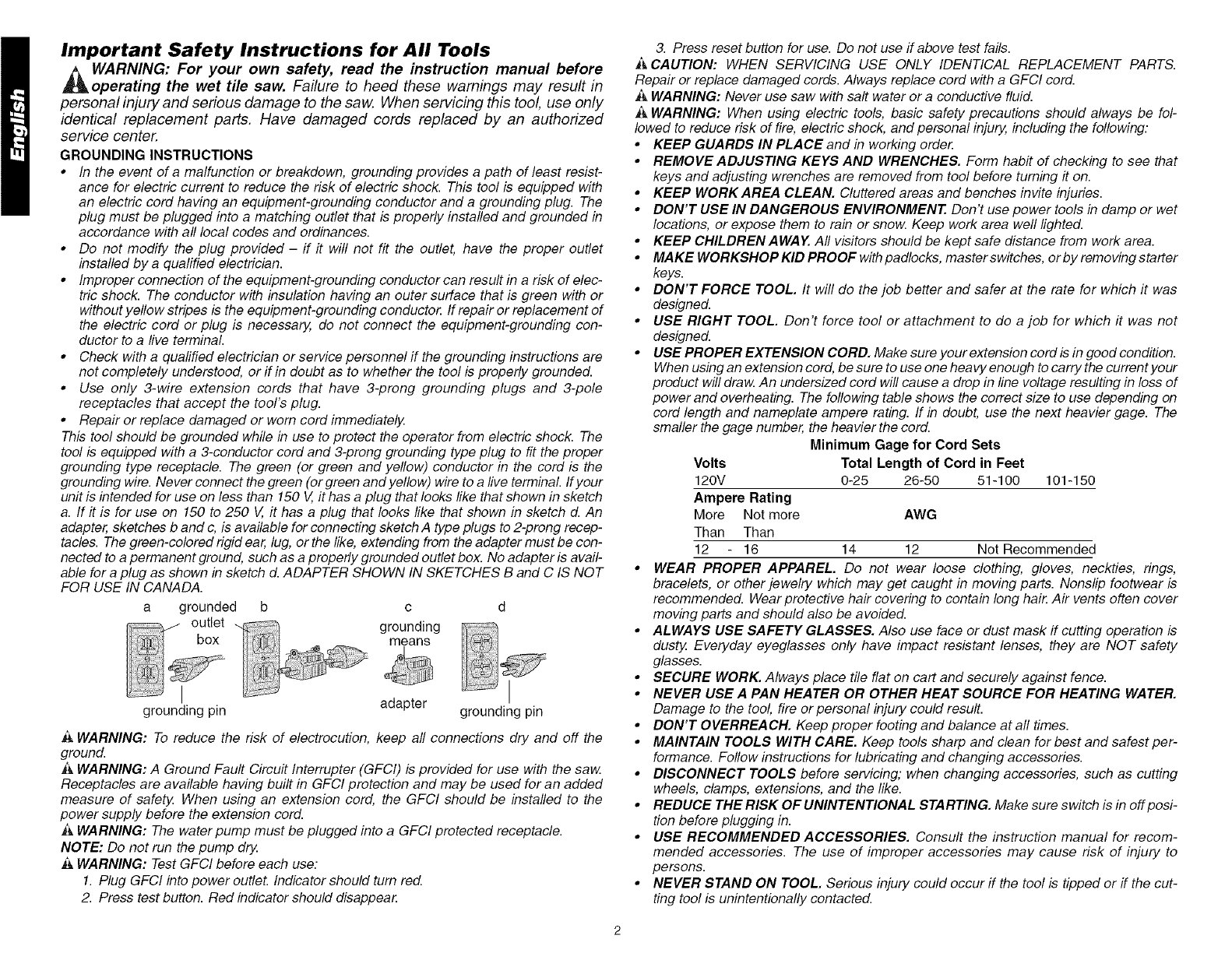

Important Safety Instructions for All Tools

_ARNING: For your own safety, read the instruction manual before

operating the wet tile saw. Failure to heed these warnings may result in

personal injury and serious damage to the saw. When servicing this tool, use only

identical replacement parts. Have damaged cords replaced by an authorized

service center.

GROUNDING INSTRUCTIONS

•In the event of a malfunction or breakdown, grounding provides a path of least resist-

ance for electric current to reduce the risk of electric shock. This tool is equipped with

an electric cord having an equipment-grounding conductor and a grounding plug. The

plug must be plugged into a matching outlet that is properly installed and grounded in

accordance with all local codes and ordinances.

•Do not modify the plug provided -if it will not fit the outlet, have the proper outlet

installed by a qualified electrician.

• Improperconnectionoftheequipment-groundingconductorcanresultinariskofelec-

tric shock. The conductor with insulation having an outer surface that is green with or

without yellow stripes is the equipment-grounding conducto_ If repair or replacement of

the electric cord or plug is necessary do not connect the equipment-grounding con-

ductor to a live terminal.

•Check with a qualified electrician or service personnel if the grounding instructions are

not completely understood, or ff in doubt as to whether the tool is properly grounded.

• Use only 3-wire extension cords that have 3-prong grounding plugs and 3-pole

receptacles that accept the tool's plug.

• Repair or replace damaged or wom cord immediately

This tool should be grounded while in use to protect the operator from electric shock. The

tool is equipped with a 3-conductor cord and 3-prong grounding type plug to fit the proper

grounding type receptacle. The green (or green and yellow) conductor in the cord is the

grounding wire. Never connect the green (or green and yellow) wire to a live terminal. If your

unit is intended for use on less than 150 V, it has a plug that looks like that shown in sketch

a. If it is for use on 150 to 250 V, it has a plug that looks like that shown in sketch d. An

adapter, sketches b and c, is available for connecting sketch A type plugs to 2-prong recep-

tacles. The green-colored rigid ear, lug, orthe like, extending from the adapter must be con-

nected to a permanent ground, such as a properly grounded outlet box. No adapter is avail-

able for a plug as shown in sketch d.ADAPTER SHOWN IN SKETCHES B and C IS NOT

FOR USE IN CANADA.

a grounded b c d

outlet grounding

means

grounding pin adapter grounding pin

WARNING: To reduce the risk of electrocution, keep all connections dry and off the

ground.

t& WARNING: A Ground Fault Circuit Interrupter (GFCI) is provided for use with the saw

Receptacles are available having built in GFCI protection and may be used for an added

measure of safeOz When using an extension cord, the GFCI should be installed to the

power supply before the extension cord.

Z&WARNING: The water pump must be plugged into a GFCI protected receptacle.

NOTE: Do not run the pump dry

WARNING: Test GFCI before each use:

1. Plug GFCI into power outlet. Indicator should tum red.

2. Press test button. Red indicator should disappea_

3. Press reset button for use. Do not use if above test fails.

_,CAUTION: WHEN SERVICING USE ONLY IDENTICAL REPLACEMENT PARTS.

Repair or replace damaged cords. Always replace cord with a GFCl cord.

AWARNING: Never use saw with salt water or a conductive fluid.

AWARNING: When using electric tools, basic safety precautions should always be fol-

lowed to reduce risk of fire, electric shock, and personal injury including the following:

•KEEP GUARDS IN PLACE and in working orde_

•REMOVE ADJUSTING KEYS AND WRENCHES. Form habit of checking to see that

keys and adjusting wrenches are removed from tool before fuming it on.

• KEEP WORK AREA CLEAN. Cluttered areas and benches invite injuries.

•DON'T USE IN DANGEROUS ENVIRONMENT. Don't use power tools in damp or wet

locations, or expose them to rain or snow. Keep work area well lighted.

• KEEP CHILDREN AWAY. All visitors should be kept safe distance from work area.

• MAKE WORKSHOP KID PROOF with padlocks, master switches, or by removing starter

keys.

• DON'T FORCE TOOL. It will do the job better and safer at the rate for which it was

designed.

•USE RIGHT TOOL. Don't force tool or attachment to do a job for which it was not

designed.

• USEPROPEREXTEN$1ONCORD. Makesureyourextensioncordisingoodcondition.

When using an extension cord, be sure to use one heavy enough to carry the current your

product will draw An undersized cord will cause a drop in line voltage resulting in loss of

power and overheating. The following table shows the correct size to use depending on

cord length and nameplate ampere rating. If in doubt, use the next heavier gage. The

smaller the gage number, the heavier the cord.

Minimum Gage for Cord Sets

Volts Total Length of Cord in Feet

120V 0-25 26-50 51-100 101-150

Ampere Rating

More Not more AWG

Than Than

12 16 14 12 Not Recommended

• WEAR PROPER APPAREL. Do not wear loose clothing, gloves, neckties, rings,

bracelets, or other jewelry which may get caught in moving parts. Nonslip footwear is

recommended. Wear protective hair covering to contain long hai_ Air vents often cover

moving parts and should also be avoided.

•ALWAYS USE SAFETY GLASSES. Also use face or dust mask if cutting operation is

dusty. Everyday eyeglasses only have impact resistant lenses, they are NOT safety

glasses.

• SECURE WORK. Always place tile flat on cart and securely against fence.

• NEVER USE A PAN HEATER OR OTHER HEAT SOURCE FOR HEATING WATER.

Damage to the tool, fire or personal injury could result.

• DON'T OVERREACH. Keep proper footing and balance at all times.

•MAINTAIN TOOLS WITH CARE. Keep tools sharp and clean for best and safest per-

formance. Follow instructions for lubricating and changing accessories.

• DISCONNECT TOOLS before servicing; when changing accessories, such as cutting

wheels, clamps, extensions, and the like.

• REDUCE THE RISK OF UNINTENTIONAL STARTING. Make sure switch is in off posi-

tion before plugging in.

•USE RECOMMENDED ACCESSORIES. Consult the instruction manual for recom-

mended accessories. The use of improper accessories may cause risk of injury to

persons.

• NEVER STAND ON TOOL. Serious injury could occur if the tool is tipped or if the cut-

ting tool is unintentionally contacted.

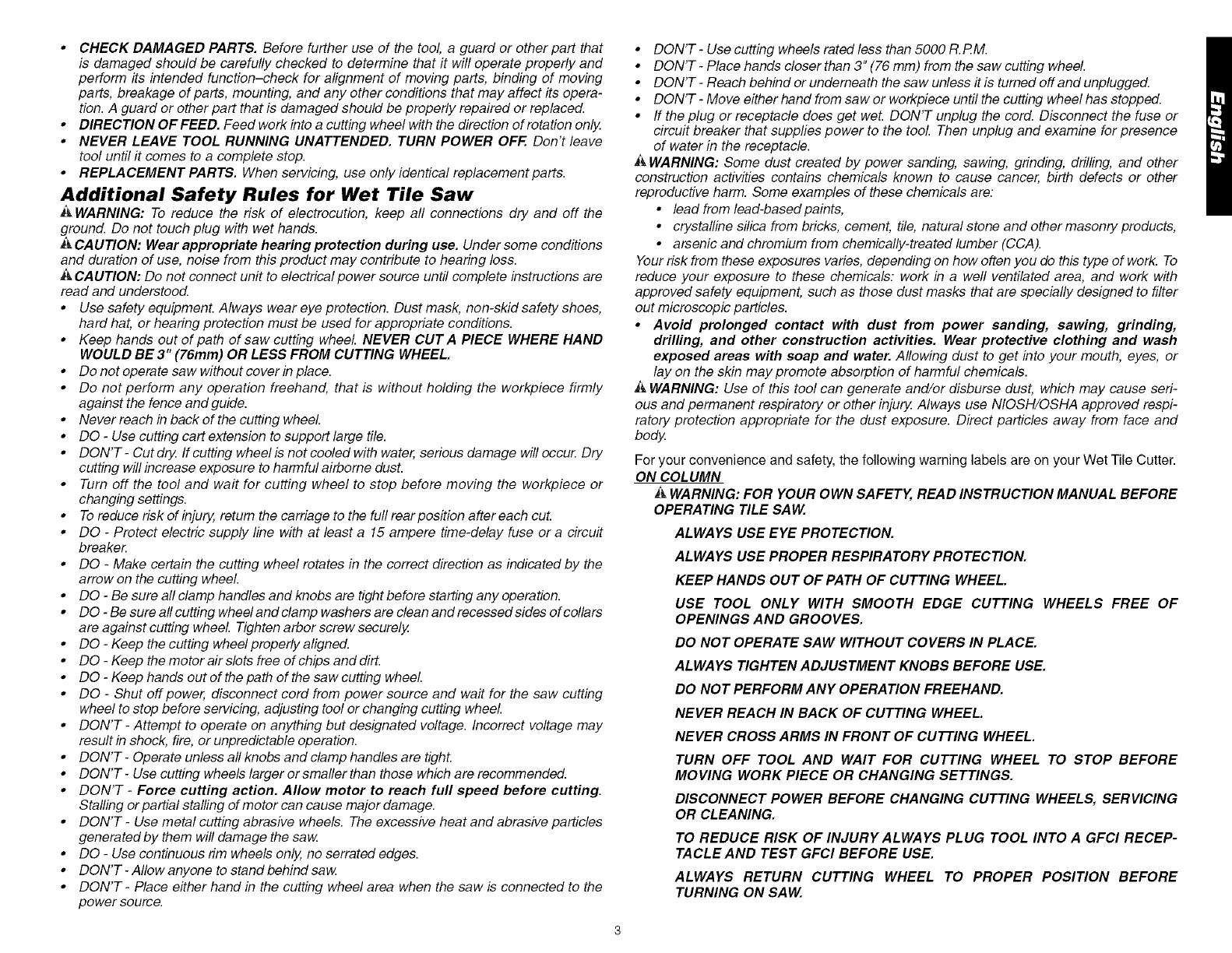

•CHECK DAMAGED PARTS. Before further use of the tool, a guard or other part that

is damaged should be carefully checked to determine that it will operate properly and

perform its intended function-check for alignment of moving parts, binding of moving

parts, breakage of parts, mounting, and any other conditions that may affect its opera-

tion. A guard or other part that is damaged should be properly repaired or replaced.

•DIRECTION OF FEED. Feed work into a cutting wheel with the direction of rotation only.

•NEVER LEAVE TOOL RUNNING UNATTENDED. TURN POWER OFF. Don't leave

tool until it comes to a complete stop.

• REPLACEMENT PARTS. When servicing, use only identical replacement parts.

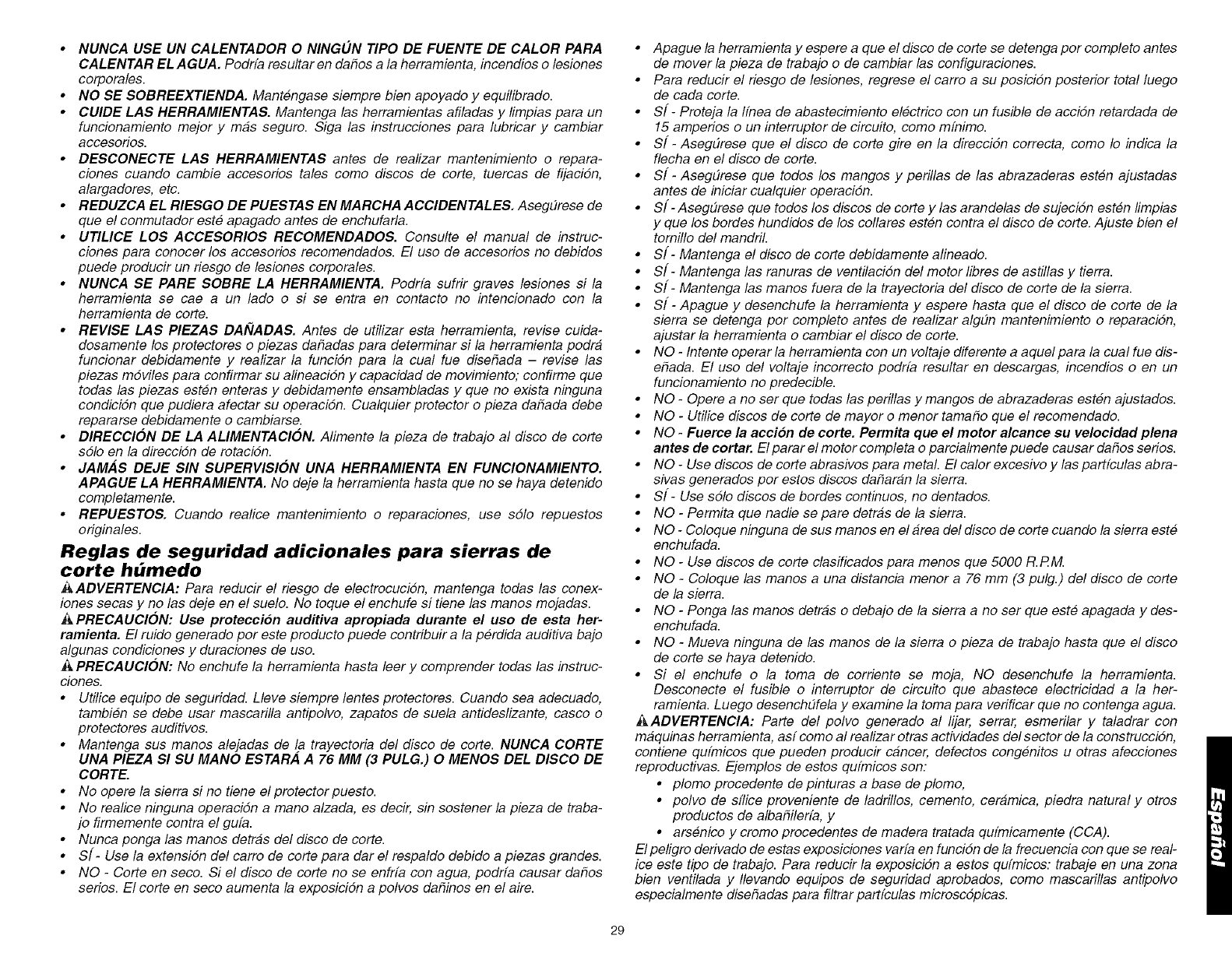

Additional Safety Rules for Wet Tile Saw

WARNING: To reduce the risk of electrocution, keep all connections dry and off the

ground. Do not touch plug with wet hands.

A CAUTION: Wear appropriate hearing protection during use. Under some conditions

and duration of use, noise from this product may contribute to hearing loss.

ACAUTION: Do not connect unit to electrical power source until complete instructions are

read and understood.

• Use safety equipment. Always wear eye protection. Dust mask, non-skid safety shoes,

hard hat, or hearing protection must be used for appropriate conditions.

• Keep hands out of path of saw cutting wheel NEVER CUTA PIECE WHERE HAND

WOULD BE 3" (76ram) OR LESS FROM CUTTING WHEEL.

•Do not operate saw without cover in place.

• Do not perform any operation freehand, that is without holding the workpiece firmly

against the fence and guide.

•Never reach in back of the cutting wheel

• DO -Use cutting cart extension to support large tile.

• DON'T- Cut dr_ If cutting wheel is not cooled with water, serious damage will occur. Dry

cutting will increase exposure to harmful airbome dust.

• Turn off the tool and wait for cutting wheel to stop before moving the workpiece or

changing settings.

•To reduce risk of inju_ return the carriage to the full rear position after each cut.

• DO -Protect electric supply line with at least a 15 ampere time-delay fuse or a circuit

breake_

•DO -Make certain the cutting wheel rotates in the correct direction as indicated by the

arrow on the cutting wheel

• DO -Be sure aft clamp handles and knobs are tight before starting any operation.

• DO-Besureallcuttingwheelandclampwashersarecleanandrecessedsidesofcollars

are against cutting wheel Tighten arbor screw securely,

• DO -Keep the cutting wheel properly aligned.

• DO -Keep the motor air slots free of chips and dirt.

•DO -Keep hands out of the path of the saw cutting wheel

• DO -Shut off power, disconnect cord from power source and wait for the saw cutting

wheel to stop before servicing, adjusting tool or changing cutting wheel

• DON'T -Attempt to operate on anything but designated voltage. Incorrect voltage may

result in shock, fire, or unpredictable operation.

• DON'T- Operate unless all knobs and clamp handles are tight.

• DON'T- Use cutting wheels largerorsmallerthan those which are recommended.

•DON'T -Force cutting action. Allow motor to reach full speed before cutting.

Stalling or partial stalling of motor can cause major damage.

• DON'T- Use metal cutting abrasive wheels. The excessive heat and abrasive particles

generated by them will damage the saw

• DO -Use continuous rim wheels only, no serrated edges.

• DON'T-Allowanyone tostandbehindsa_

• DON'T -Place either hand in the cutting wheel area when the saw is connected to the

power source.

• DON'T -Use cutting wheels rated less than 5000 R.RM.

•DON'T -Place hands cleserthan 3" (76 mm) from the saw cutting wheel.

• DON'T -Reach behind or underneath the saw unless it is turned off and unplugged.

• DON'T -Move either hand from saw or workpiece until the cutting wheel has stopped.

• If the plug or receptacle does get weL DON'T unplug the cord. Disconnect the fuse or

circuit breaker that supplies power to the tool. Then unplug and examine for presence

of water in the receptacle.

WARNING: Some dust created by power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to cause cancer, birth defects or other

reproductive harm. Some examples of these chemicals are:

• lead from lead-basedpaints,

• crystalline silica from bricks, cement, tile, natural stone and other masonry products,

•arsenic and chromium from chemically-treated lumber (CCA).

Your risk from these exposures varies, depending on hew often you do this type of work. To

reduce your exposure to these chemicals: work in a well ventilated area, and work with

approved safety equipment, such as those dust masks that are specially designed to filter

out microscopic particles.

•Avoid prolonged contact with dust from power sanding, sawing, grinding,

drilling, and other construction activities. Wear protective clothing and wash

exposed areas with soap and water. Allowing dust to get into your mouth, eyes, or

lay on the skin may promote absorption of harmful chemicals.

AWARNING: Use of this tool can generate and/or disburse dust, which may cause seri-

ous and permanent respiratory or other injur_ Always use NIOSH/OSHA approved respi-

ratory protection appropriate for the dust exposure. Direct particles away from face and

body,

For your convenience and safety, the following warning labels are on your Wet Tile Cutter.

ON COLUMN

AWARNING: FOR YOUR OWN SAFETY, READ INSTRUCTION MANUAL BEFORE

OPERATING TILE SAW.

ALWAYS USE EYE PROTECTION.

ALWAYS USE PROPER RESPIRATORY PROTECTION.

KEEP HANDS OUT OF PATH OF CUTTING WHEEL.

USE TOOL ONLY WITH SMOOTH EDGE CUTTING WHEELS FREE OF

OPENINGS AND GROOVES.

DO NOT OPERATE SAW WITHOUT COVERS IN PLACE.

ALWAYS TIGHTEN ADJUSTMENT KNOBS BEFORE USE.

DO NOT PERFORM ANY OPERATION FREEHAND.

NEVER REACH IN BACK OF CUTTING WHEEL.

NEVER CROSS ARMS IN FRONT OF CUTTING WHEEL.

TURN OFF TOOL AND WAIT FOR CUTTING WHEEL TO STOP BEFORE

MOVING WORK PIECE OR CHANGING SETTINGS.

DISCONNECT POWER BEFORE CHANGING CUTTING WHEELS, SERVICING

OR CLEANING.

TO REDUCE RISK OF INJURYALWAYS PLUG TOOL INTO A GFCl RECEP-

TACLE AND TEST GFCl BEFORE USE.

ALWAYS RETURN CUTTING WHEEL TO PROPER POSITION BEFORE

TURNING ON SAW`

USESPLASHGUARDFOREVERYOPERATIONFORWHICHITCANBEUSED.

REPLACEDAMAGEDCUTTINGWHEELBEFOREOPERATING.

DONOTEXPOSETORAINORUSEINDAMPLOCATIONS.

NEVERUSEPANHEATEROROTHERHEATERSOURCEFORHEATINGWATER.DAMAGETOTHETOOL,

FIREORPERSONALINJURYCOULDRESULT.

THINK!YOUCANPREVENTACCIDENTS.

ON CUTTING WHEEL COVER

_CAUTION: PROPERLY SECURE COVER WITH BOTH SCREWS BEFORE USE.

ON CART

AWARNING: TO REDUCE THE RISK OF INJURY, ALWAYS VERIFY THE CUTTING WHEEL IS ADJUSTED TO

THE CORRECT HEIGHTAND LOCATION IN THE CENTER OF THE CART GROOVE BEFORE OPERATING SAW.

Dm IT+

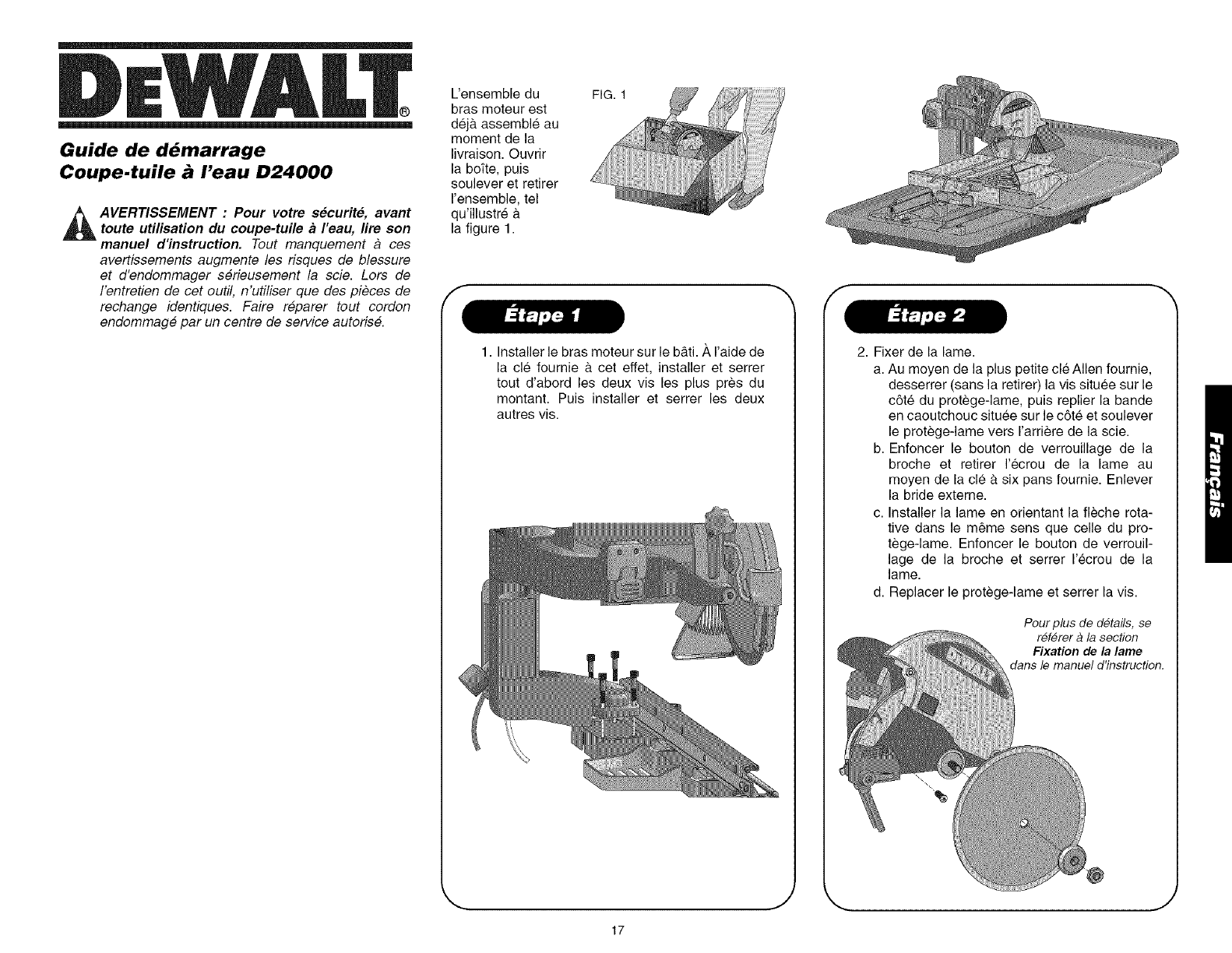

Quick Start Guide

D24000 Wet Tile Saw

_WARNING: For your own safety, read the

instruction manual before operating the wet tile

saw. Failure to heed these warnings may result in

personal injury and serious damage to the saw.

When servicing this tool use only identical replace-

ment parts. Have damaged cords replaced by an

authorized service cente_

FIG. 1

The motor arm

assembly comes

assembled. Open

the box and lift the

assembly out, as

shown in Figure 1.

f f

1. Install the motor arm onto frame assembly.

Using the wrench supplied, install and

tighten the two screws closest to the rail

first. Install and tighten the other two

screws.

2. Attach the cutting wheel.

a. Using the smaller Allen wrench supplied,

loosen (do not remove) the screw on the

side of the cutting wheel cover. Pull the rub-

ber side flap back and lift the cover toward

the rear of the saw.

b. Press spindle lock button. Remove the cut-

ting wheel nut with hex wrench provided.

Remove outer flange.

c. Install the cutting wheel with the rotational

arrow facing the same way as on the rota-

tional arrow on the cutting wheel cover.

Press the spindle lock button while tighten-

ing the cutting wheel nut.

d. Replace cover and tighten screw.

For further details, refer to

To Attach Cutting Wheel

in the

Instruction Manual.

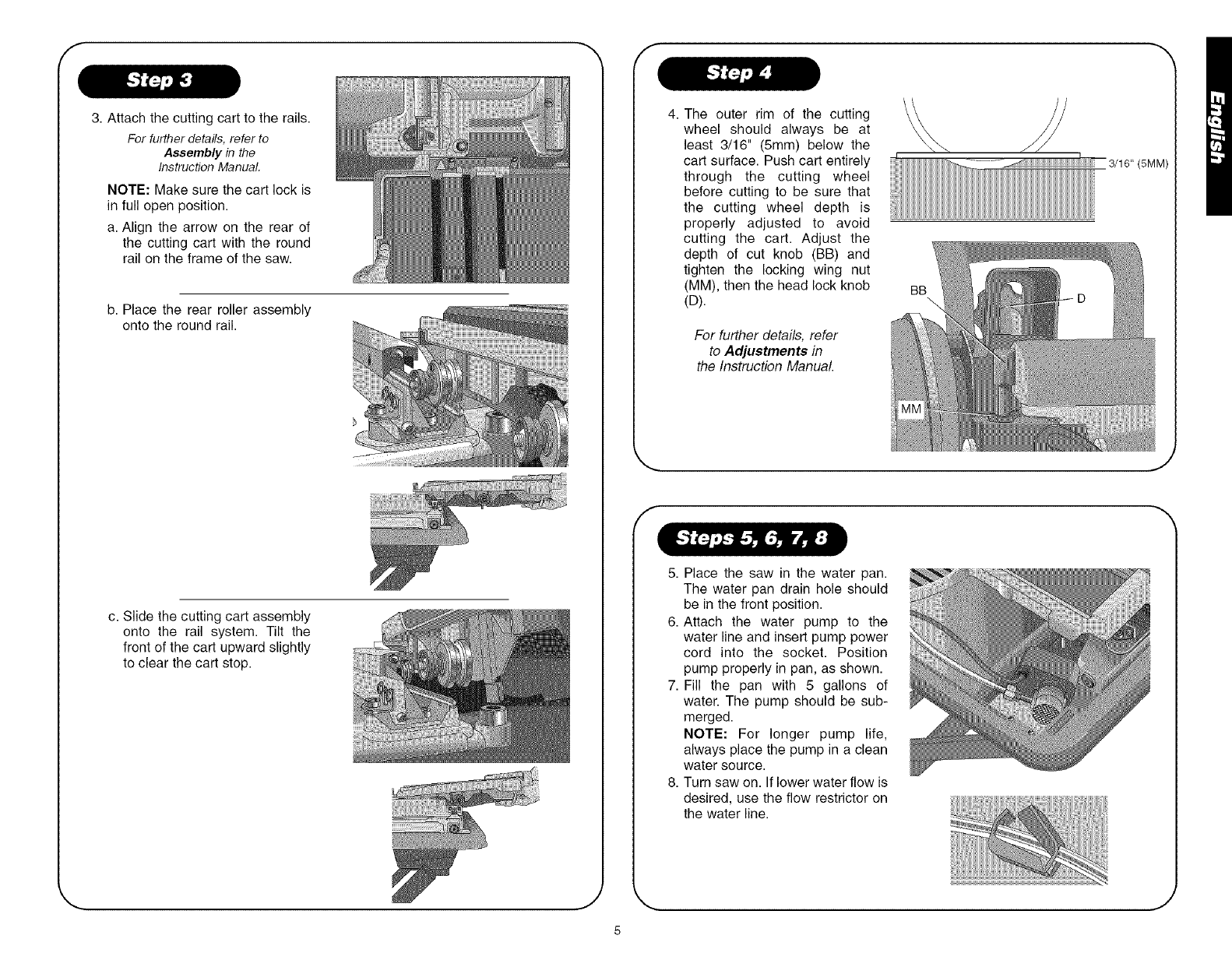

3. Attach the cutting cart to the rails.

For further details, refer to

Assembly in the

Instruction Manual.

NOTE: Make sure the cart lock is

in full open position.

a. Align the arrow on the rear of

the cutting cart with the round

rail on the frame of the saw.

b. Place the rear roller assembly

onto the round rail.

c. Slide the cutting cart assembly

onto the rail system. Tilt the

front of the cart upward slightly

to clear the cart stop.

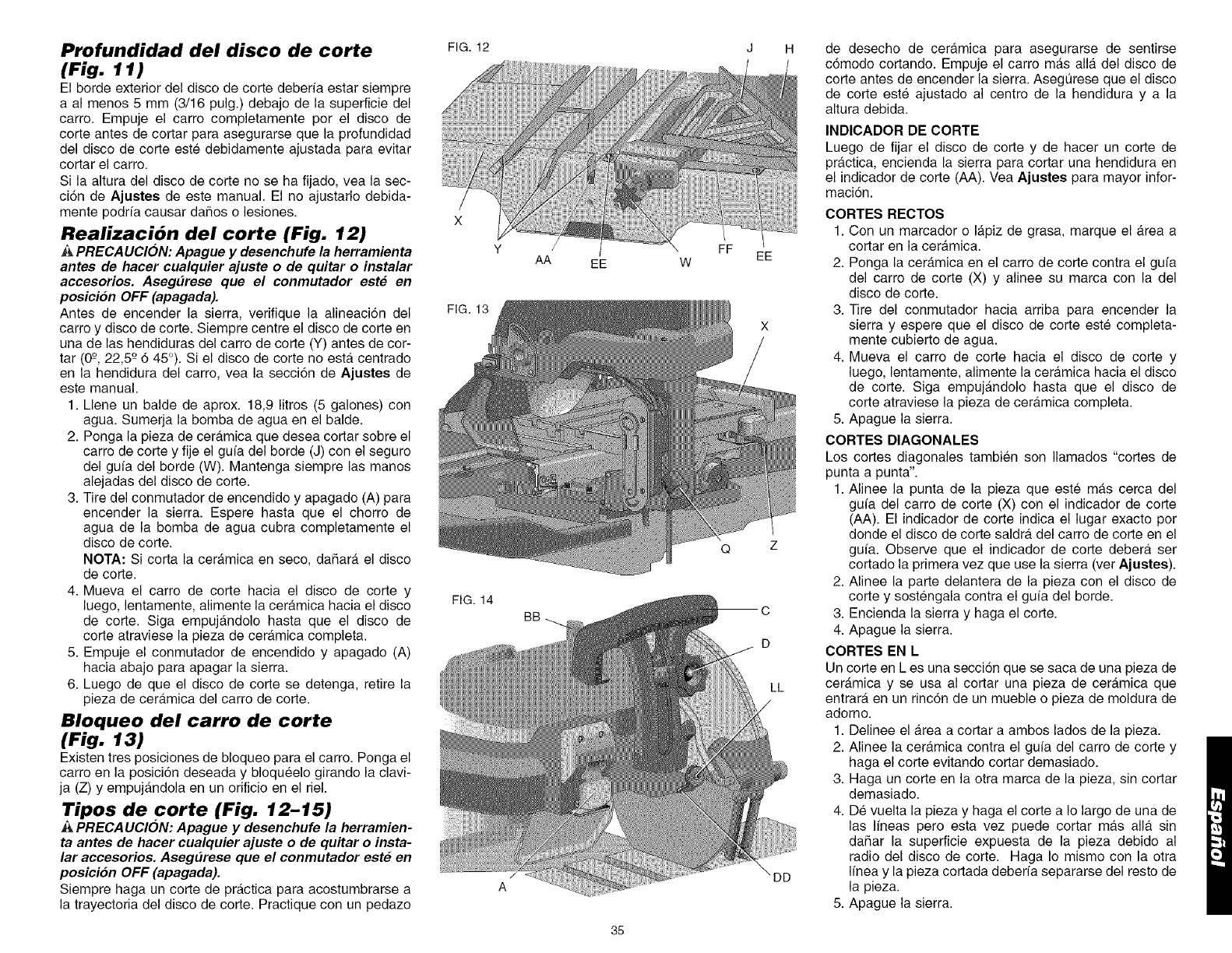

The outer rim of the cutting

wheel should always be at

least 3/16" (5mm) below the

cart surface. Push cart entirely

through the cutting wheel

before cutting to be sure that

the cutting wheel depth is

properly adjusted to avoid

cutting the cart. Adjust the

depth of cut knob (BB) and

tighten the locking wing nut

(MM), then the head lock knob

(D).

For further details, refer

to Adjustments in

the Instruction Manual.

5. Place the saw in the water pan.

The water pan drain hole should

be in the front position.

6. Attach the water pump to the

water line and insert pump power

cord into the socket. Position

pump properly in pan, as shown.

7. Fill the pan with 5 gallons of

water. The pump should be sub-

merged.

NOTE: For longer pump life,

always place the pump in a clean

water source.

8. Turn saw on. If lower water flow is

desired, use the flow restrictor on

the water line.

(5MM)

FIG. 1

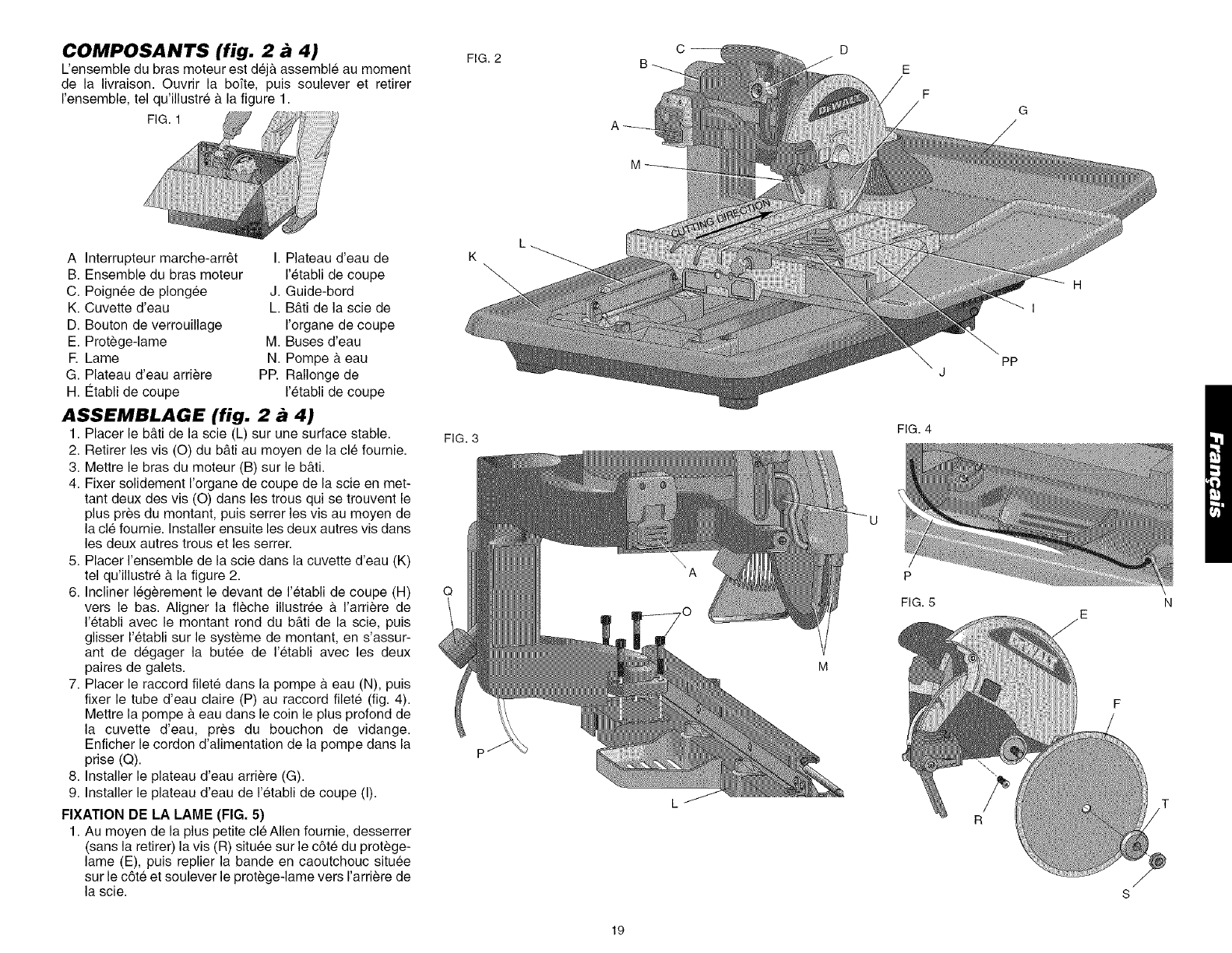

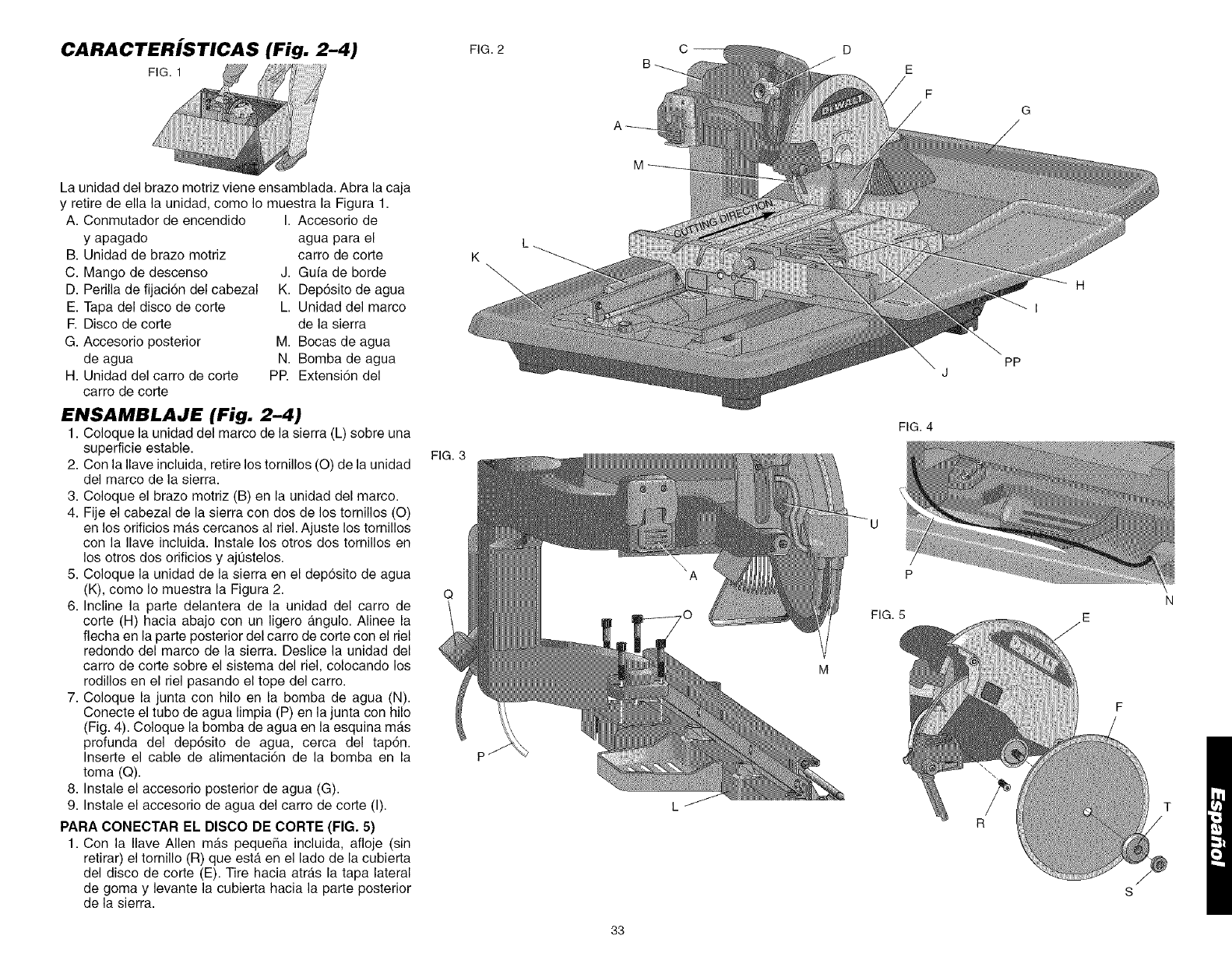

FEATURES (Fig. 2-4)

The motor arm assembly comes assembled. Open the

box and lift the assembly out, as shown in Figure 1.

A On/Off switch

B. Motor arm assembly

C. Plunge handle

D. Head lock knob

E. Cutting wheel cover

R Cutting wheel

G. Rear water attachment

H. Cutting cart assembly

I. Cutting cart water

attachment

J. Edge guide

K. Water pan

L. Saw frame assembly

M. Water nozzles

N. Water pump

PR Cutting Cart Extension

ASSEMBLY (Fig. 2-4)

1. Place saw frame assembly (L) on a stable surface.

2. Using the supplied wrench remove the screws (O)

from the saw frame assembly.

3. Place motor arm (B) on frame assembly.

4. Secure the saw head by installing two of the screws

(O) into the holes closest to the rail. Tighten the screws

with the wrench provided. Install the other two screws

in the other two holes and tighten.

5. Place the saw assembly into the water pan (K) as

shown in Figure 2.

6. Tilt the front of the cutting cart assembly (H) down on

a slight angle. Align the arrow on the rear of the cutting

cart with the round rail on the frame of the saw. Slide

the cutting cart assembly onto the rail system clearing

the cart stop with both pairs of rollers.

7. Place the threaded fitting onto the water pump (N).

Attach the clear water tube (P) to the threaded fitting

(Fig. 4). Place the water pump in the deep corner of

the water pan, near the drain plug. Insert the pump

power cord into the socket (Q).

8. Install rear water attachment (G).

9. Install cutting cart water attachment (I).

TO ATTACH CUTTING WHEEL (FIG. 5)

1. Using the smaller Allen wrench supplied, loosen (do

not remove) the screw (R) on the side of the cutting

wheel cover (E). Pull the rubber side flap back and lift

the cover toward the rear of the saw.

2. Press spindle lock button. Remove the cutting wheel

nut (S) with hex wrench provided. Remove outer

flange (T).

3. Install the cutting wheel (F) with the rotational arrow

facing the same way as on the rotational arrow on the

FIG. 2

FIG. 3

FIG. 4

FIG. 5

cutting wheel cover. Press the spindle lock button (U)

while tightening the cutting wheel nut.

4. Replace cover and tighten screw (R).

5. Adjust cutting wheel depth (see Cutting Depth

Adjustment).

TO ATTACH THE EDGE GUIDE (FIG. 12)

1. Place edge guide (J) on the cutting cart assembly (H).

2. Turn the edge guide lock (W) clockwise to tighten.

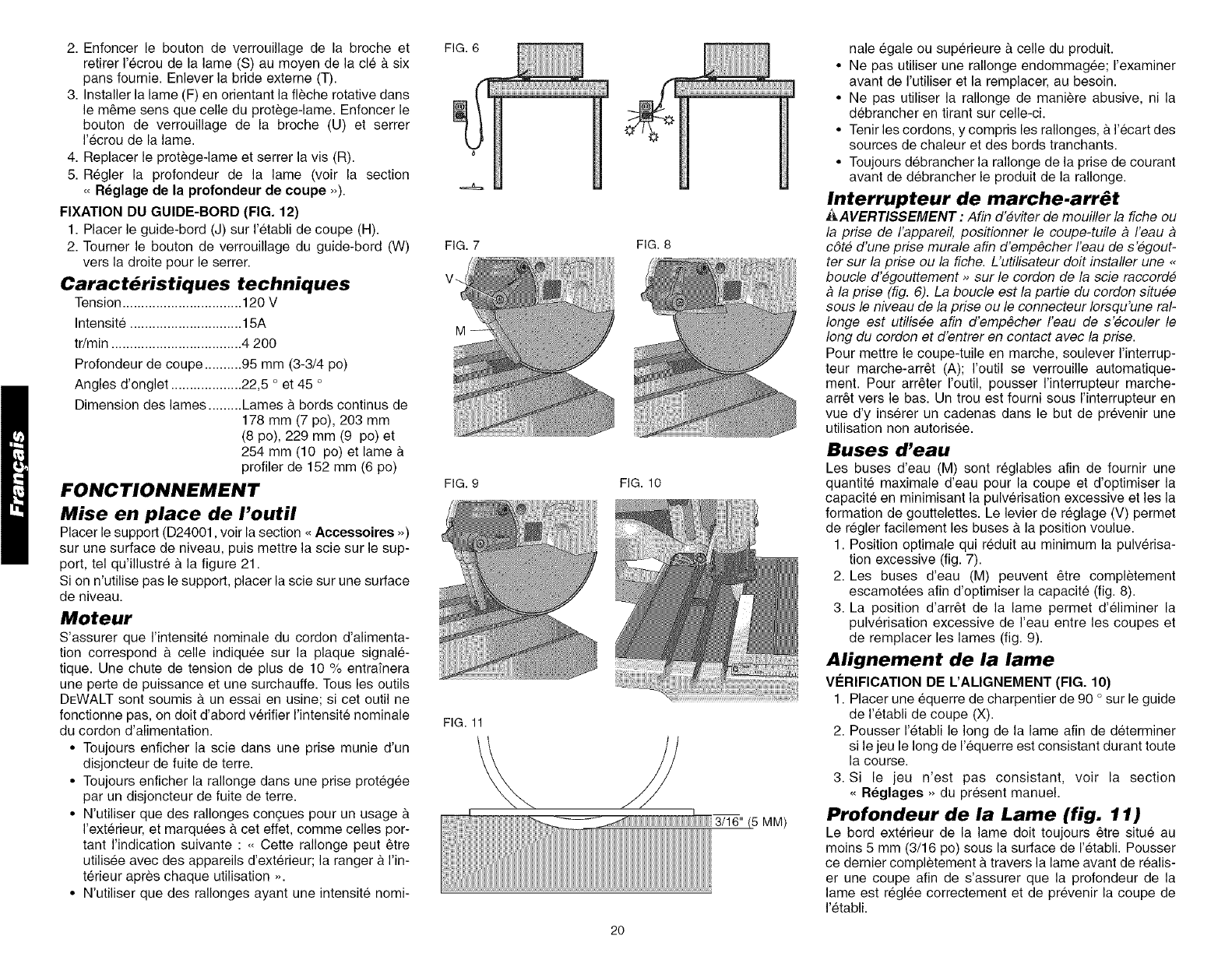

Specifications

Voltage ............................ 120 V

Amps .................................

RPM ................................ 4200

Depth of Cut .................. 3-3/4"

Miter Angels .................... 22.5 ° and 45°

Cutting Wheel sizes ........ 7", 8", 9" and 10" Continuous

Rim Cutting wheels and 6"

Profile Wheel

OPERATION

Tool Placement

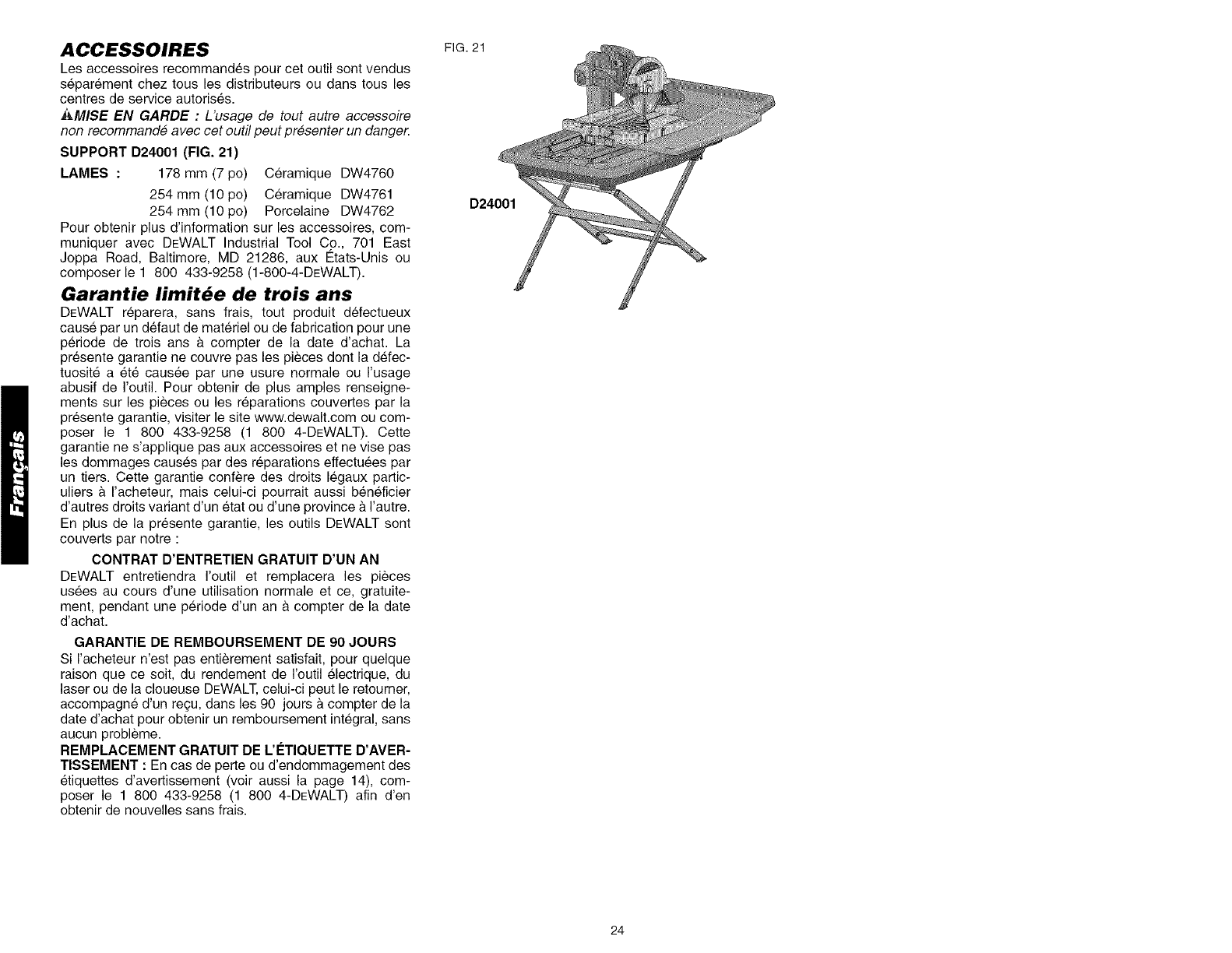

Place stand (D24001, see Accessories) on a level sur-

face. Place the saw into the stand as shown in Figure 21.

If not using a stand, place saw on a level surface.

Motor

Be sure your power supply agrees with the nameplate

marking. Voltage decrease of more than 10% will cause

loss of power and overheating. All DEWALT tools are fac-

tory tested; if this tool does not operate, check the power

supply.

• Always plug saw into a GFCl receptacle.

• Always plug extension cord into a GFCI receptacle.

• Use only extension cords that are intended for outdoor

use. These extension cords are identified by a mark-

ing "Acceptable for use with outdoor appliance; store

indoors while not in use."

• Use only extension cords having an electrical rating

not less than the rating of the product.

• Do not use damaged extension cords. Examine exten-

sion cord before using and replace if damaged.

• Do not abuse extension cords and do not yank on any

cord to disconnect.

• Keep cord away from heat and sharp edges.

• Always disconnect the extension cord from the

receptacle before disconnecting the product from the

extension cord.

On/Off Switch

_WARNING: To avoid the possibility of the appliance

plug or receptacle getting wet, position the wet tile saw to

one side of a wall mounted receptacle to prevent water

from dipping onto the receptacle or plug. The user should

arrange a "drip loop" in the cord connecting the saw to a

FIG. 6

FIG. 7

FIG. 9

FIG. 11

FIG. 8

FIG. 10

3/16"

receptacle (Fig. 6). The "drip loop" is that part of the cord

below the level of the receptacle, or the connector if an

extension cord is used, to prevent water traveling along

the cord and coming in contact with the receptacle.

To turn the wet tile cutter on, lift up the on/off switch (A).

The wet tile saw locks on automatically. To turn the tool off,

push the on/off switch down. A hole is provided under the

switch for insertion of a padlock to deter unauthorized use.

Water Nozzles

Water nozzles (M) are adjustable to provide maximum

water for cutting and maximum capacity with the minimum

amount of overspray and mist. The adjusting lever (V)

allows easy adjustment of nozzles to desired position.

1. Optimum position for minimum overspray (Fig. 7).

2. Water nozzles (M) can be fully retracted to allow for

maximum capacity (Fig. 8).

3. "Off Cutting Wheel" position to eliminate water over-

spray between cuts and for blade change (Fig. 9).

Cutting Wheel Alignment

TO CHECK ALIGNMENT (FIG. 10)

1. Place a 90° framing square on the cutting cart fence

(X).

2. Push the cutting cart along the cutting wheel to deter-

mine if the gap along the framing square is consistent

along the length of the stroke.

3. If the gap is not consistent, see the Adjustments sec-

tion of this manual.

Cutting Wheel Depth (Fig. 11)

The outer rim of the cutting wheel should always be at

least 3/16" (5mm) below the cart surface. Push cart entire-

ly through the cutting wheel before cutting to be sure that

the cutting wheel depth is properly adjusted to avoid cut-

ting the cart.

If the cutting wheel height is not set, see the Adjustments

section of this manual. Failure to adjust properly could

cause damage or injury.

Making a Cut (Fig. 12)

_CAUTION: Turn off and unplug the tool before mak-

ing any adjustments or removing or installing attach-

ments or accessories. Be sure the switch is in the OFF

position.

Before turning the saw on, verify the proper alignment of

the cutting cart and cutting wheel. Always center the cutting

wheel in one of the cutting cart grooves (Y) before cutting

(0°, 22.5 ° or 45°). If the cutting wheel is not centered in the

cart groove, please see the Adjustments section of this

manual.

1. Fill a 5 gallon bucket with water. Submerge the water

pump into the bucket.

2. Place the tile to be cut onto the cutting cart and secure

the edge guide (J) with the edge guide lock (W).

Always keep hands away from the cutting wheel.

3.Pulluptheon/offswitch(A)toturnthesawon.Wait

untilthestreamofwaterfromthewaterpumpcom-

pletelycoversthecuttingwheel.

NOTE:Cuttingtilewithoutwaterwilldamagethecut-

tingwheel.

4.Easethecuttingcarttowardthecuttingwheelthen

slowlyfeedthetileinto the cutting wheel. Continue

pushing until the cutting wheel cuts completely through

the tile.

4. Turn the saw off by pushing the on/off switch (A) down.

5. After the cutting wheel stops, remove the tile from the

cutting cart.

Locking the Cutting Cart (Fig. 13)

There are three locking positions for the cart.

Move the cart to the desired position and lock the cart by

rotating the pin (Z) and pushing it into a hole in the rail.

Types of Cuts (Figs. 12-15)

_CAUTION: Turn off and unplug the tool before

making any adjustments or removing or installing

attachments or accessories. Be sure the trigger

switch is in the OFF position.

Always do a dry or practice run to acquaint yourself with

the path of the cutting wheel. Practice on a scrap tile to

ensure that you are comfortable with the feel of the cutting

operation. Push the cart past the cutting wheel before turn-

ing the saw on. Make sure the cutting wheel is adjusted to

the center of the groove and to the proper height.

CUT INDICATOR

After setting the cutting wheel depth and doing a practice

run, turn the saw on to cut a groove in the cut indicator

(AA). See Adjustments for further information.

STRAIGHT CUTS

1. Using a marker or grease pencil, mark the area to be

cut on tile.

2. Place the tile on the cutting cart against the cutting cart

fence (X) and align your mark with the cutting wheel.

3. Pull the on/off switch up to turn the saw on and wait for

the cutting wheel to be completely covered with water.

4. Ease the cutting cart toward the cutting wheel then

slowly feed the tile into the cutting wheel. Continue

pushing until the cutting wheel cuts completely through

the tile.

5. Turn off the saw.

DIAGONAL CUTS

Diagonal cuts are also referred to as "long point to long

point cuts."

1. Align the point of the tile closest to the cutting cart

fence (X) with the cut indicator (AA). The cut indicator

signifies the exact location where the cutting wheel will

exit the cutting cart in the fence. Note that the cut indi-

cator will need to be cut when first using the saw (see

Adjustments).

2. Align the front of the tile to the cutting wheel and hold

against the edge guide.

FIG. 12

FIG. 13

FIG. 14

AA EE

H FIG. 15 EE

AA NN FF

3. Turn the saw on and make the cut.

4. Turn off the saw.

L-CUTS

An L-cut is a section that is removed from of a piece of tile

and is used when cutting a piece of tile to fit in a corner of

a cabinet or piece of trim molding.

1. Outline the area to be cut on both sides of the tile.

2. Align the tile to the cutting cart fence and make the cut

far enough into the tile without overcutting.

3. Make a cut on the other mark on the tile without over-

cutting.

4. Turn the tile over and make the cut along one of the

outlines, but this time an overcut can occur without

damaging the exposed surface of the tile due to the

radius of the cutting wheel. Overcut the other line and

the cut piece should be separate from the rest of the

tile.

5. Turn off the saw.

PLUNGE CUTS

Plunge cuts are utilized when removing the center of a

piece of tile for electrical outlets and for making cuts for air

conditioner registers.

1. Outline the area to be cut on both sides of the tile.

2. Release the cutting head by loosening the head lock

knob (D).

3. Adjust the depth of cut knob (BB) in the rear of the

cutting wheel guard to prevent the cutting wheel from

traveling too deep and cutting into the cutting cart.

Always do a dry or practice run to acquaint yourself

with the path of the cutting wheel. Practice on a

scrap tile to ensure that you are comfortable with the

feel of the cutting operation.

4. Place the tile on the cutting cart with the finished side

facing up.

5. Align the mark with the cutting wheel.

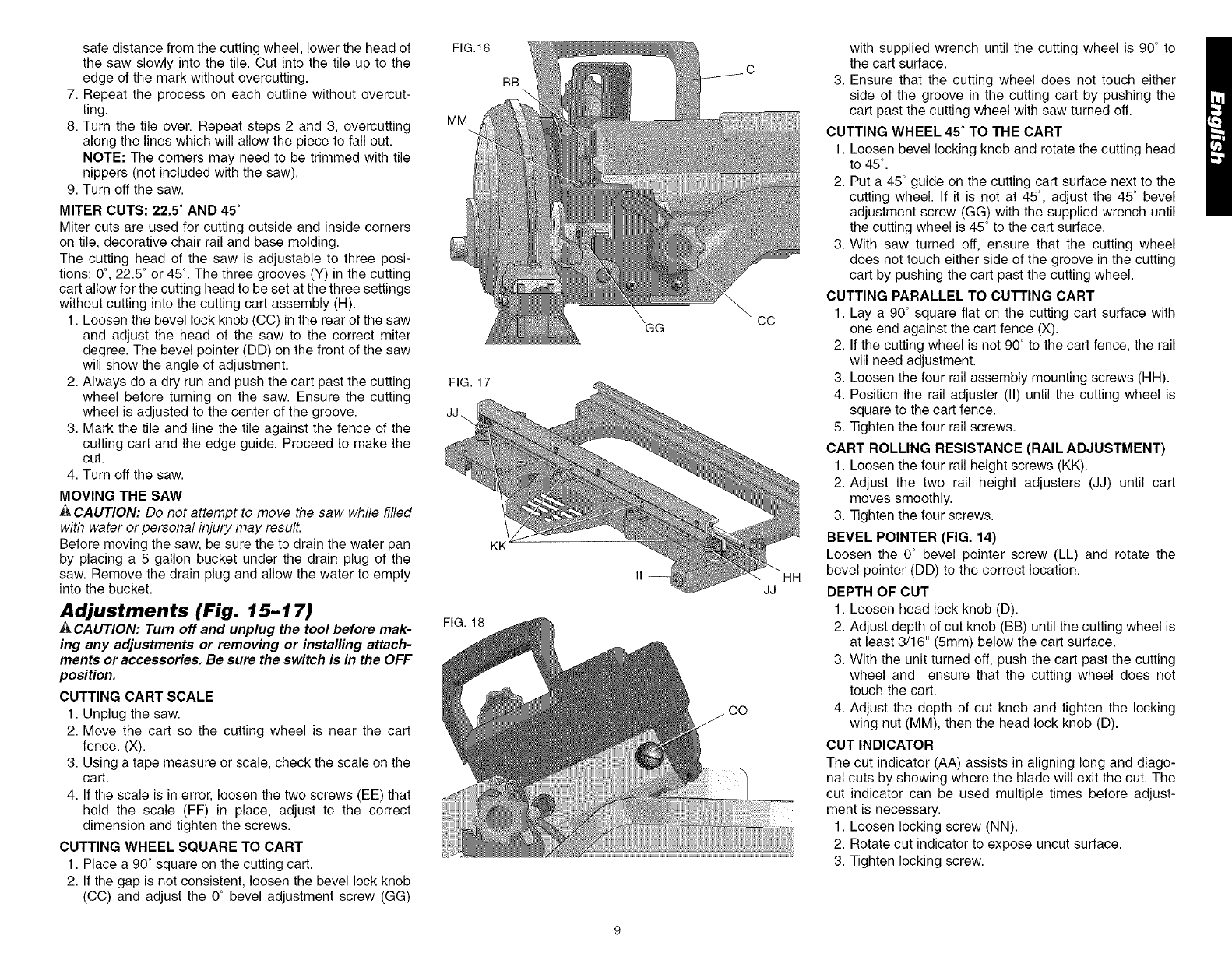

6. Turn the saw on. With one hand on the plunge handle

safedistancefromthecuttingwheel,lowertheheadof

thesawslowlyintothetile.Cutintothetileuptothe

edgeofthemarkwithoutovercutting.

7.Repeattheprocessoneachoutlinewithoutovercut-

ting.

8.Turnthetileover.Repeatsteps2 and3,overcutting

alongthelineswhichwillallowthepiecetofallout.

NOTE:Thecornersmayneedtobetrimmedwithtile

nippers(notincludedwiththesaw).

9.Turnoffthesaw.

MITERCUTS:22.5°AND45°

Mitercutsareusedforcuttingoutsideandinsidecorners

ontile,decorativechairrailandbasemolding.

Thecuttingheadofthesawisadjustabletothreeposi-

tions:0°,22.5°or45°.Thethreegrooves(Y)inthecutting

cartallowforthecuttingheadtobesetatthethreesettings

withoutcuttingintothecuttingcartassembly(H).

1.Loosenthebevellockknob(CC)intherearofthesaw

andadjusttheheadofthesawtothecorrectmiter

degree.Thebevelpointer(DD)onthefrontofthesaw

willshowtheangleofadjustment.

2.Alwaysdoadryrunandpushthecartpastthecutting

wheelbeforeturningonthesaw.Ensurethecutting

wheelisadjustedtothecenterofthegroove.

3.Markthetileandlinethetileagainstthefenceofthe

cuttingcartandtheedgeguide.Proceedtomakethe

cut.

4.Turnoffthesaw.

MOVING THE SAW

_CAUTION: Do not attempt to move the saw while filled

with water or personal injury may result.

Before moving the saw, be sure the to drain the water pan

by placing a 5 gallon bucket under the drain plug of the

saw. Remove the drain plug and allow the water to empty

into the bucket.

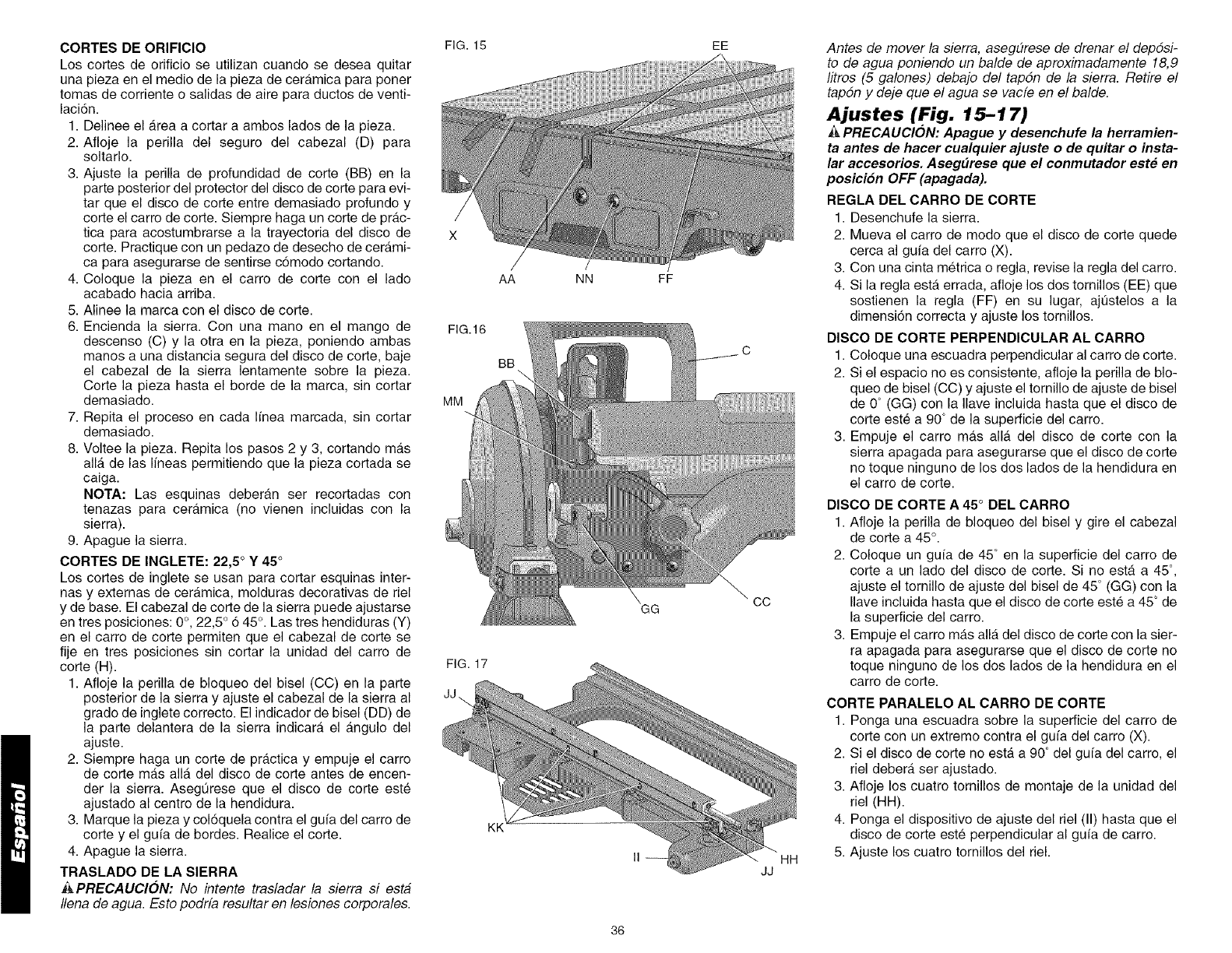

Adjustments (Fig. 15-17)

ACAUTION: Turn off and unplug the tool before mak-

ing any adjustments or removing or installing attach-

ments or accessories. Be sure the switch is in the OFF

position.

CUTTING CART SCALE

1. Unplug the saw.

2. Move the cart so the cutting wheel is near the cart

fence. (X).

3. Using a tape measure or scale, check the scale on the

cart.

4. If the scale is in error, loosen the two screws (EE) that

hold the scale (FF) in place, adjust to the correct

dimension and tighten the screws.

CUTTING WHEEL SQUARE TO CART

1. Place a 90° square on the cutting cart.

2. If the gap is not consistent, loosen the bevel lock knob

(CC) and adjust the 0° bevel adjustment screw (GG)

FIG.16

FIG. 17

FIG. 18

GG CC

with supplied wrench until the cutting wheel is 90 ° to

the cart surface.

3. Ensure that the cutting wheel does not touch either

side of the groove in the cutting cart by pushing the

cart past the cutting wheel with saw turned off.

CUTTING WHEEL 45°TO THE CART

1. Loosen bevel locking knob and rotate the cutting head

to 45°.

2. Put a 45 ° guide on the cutting cart surface next to the

cutting wheel. If it is not at 45°, adjust the 45 ° bevel

adjustment screw (GG) with the supplied wrench until

the cutting wheel is 45° to the cart surface.

3. With saw turned off, ensure that the cutting wheel

does not touch either side of the groove in the cutting

cart by pushing the cart past the cutting wheel.

CUTTING PARALLEL TO CUTTING CART

1. Lay a 90° square flat on the cutting cart surface with

one end against the cart fence (X).

2. If the cutting wheel is not 90 ° to the cart fence, the rail

will need adjustment.

3. Loosen the four rail assembly mounting screws (HH).

4. Position the rail adjuster (11)until the cutting wheel is

square to the cart fence.

5. Tighten the four rail screws.

CART ROLLING RESISTANCE (RAIL ADJUSTMENT)

1. Loosen the four rail height screws (KK).

2. Adjust the two rail height adjusters (JJ) until cart

moves smoothly.

3. Tighten the four screws.

BEVEL POINTER (FIG. 14)

Loosen the 0 ° bevel pointer screw (LL) and rotate the

bevel pointer (DD) to the correct location.

DEPTH OF CUT

1. Loosen head lock knob (D).

2. Adjust depth of cut knob (BB) until the cutting wheel is

at least 3/16" (5ram) below the cart surface.

3. With the unit turned off, push the cart past the cutting

wheel and ensure that the cutting wheel does not

touch the cart.

4. Adjust the depth of cut knob and tighten the locking

wing nut (MM), then the head lock knob (D).

CUT INDICATOR

The cut indicator (AA) assists in aligning long and diago-

nal cuts by showing where the blade will exit the cut. The

cut indicator can be used multiple times before adjust-

ment is necessary.

1. Loosen locking screw (NN).

2. Rotate cut indicator to expose uncut surface.

3. Tighten locking screw.

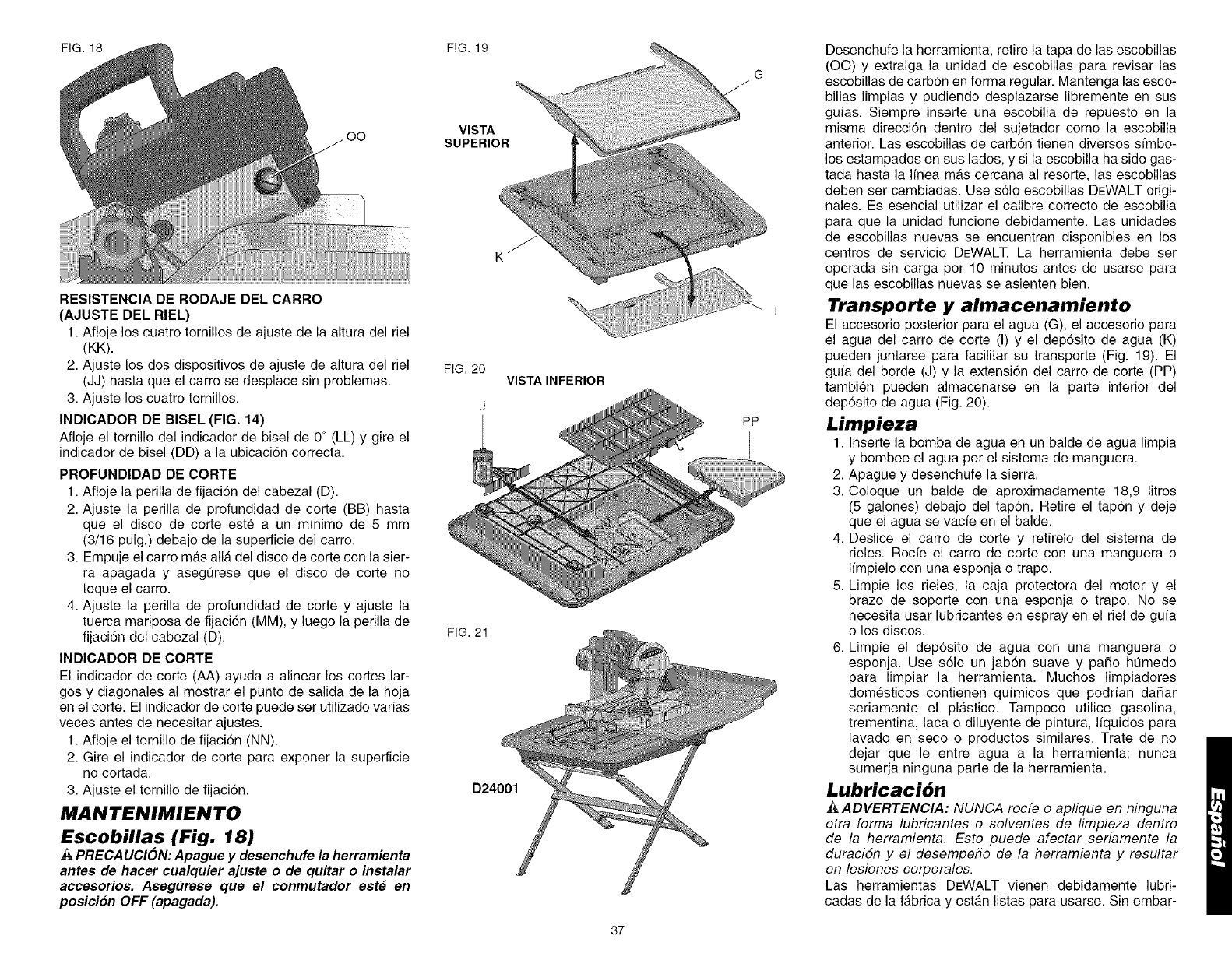

MAINTENANCE

Brushes (Fig. 18)

_CAUTION: Turn off and unplug the tool before mak-

ing any adjustments or removing or installing attach-

ments or accessories. Be sure the switch is in the OFF

position.

Inspect carbon brushes regularly by unplugging tool,

removing the brush cap (OO) and withdrawing the brush

assembly. Keep brushes clean and sliding freely in their

guides. Always insert a replacement brush in the same ori-

entation in the holder as the used brush was prior to its

removal. Carbon brushes have varying symbols stamped

into their sides, and if the brush is worn down to the line

closest to the spring, brushes must be replaced. Use only

identical DEWALT brushes. Use of the correct grade of

brush is essential for proper operation. New brush assem-

blies are available at DEWALT service centers. The tool

should be allowed to "run in" (run at no load) for 10 minutes

before use to seat new brushes.

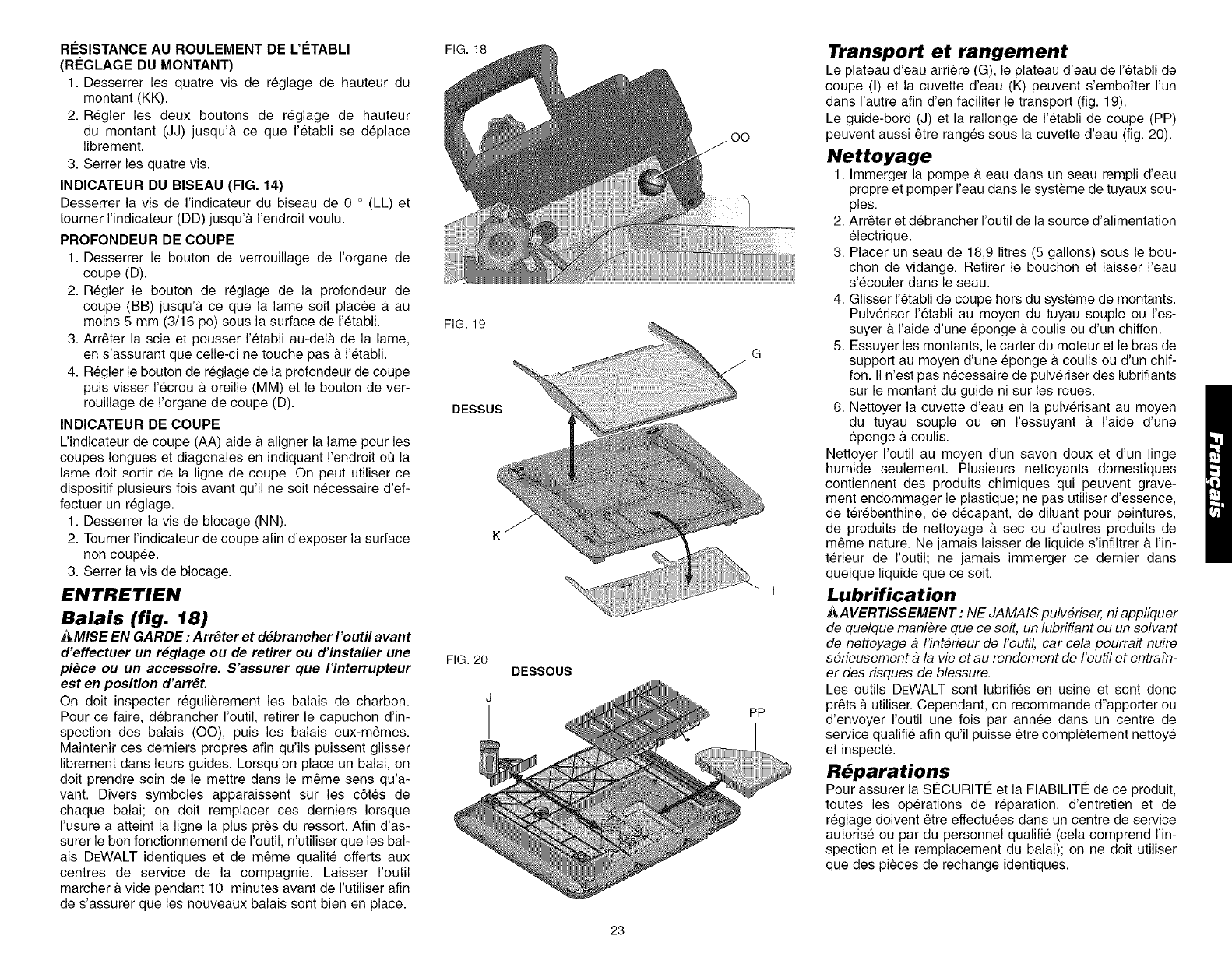

Transportation and Storage

The rear water attachment (G), cutting cart water attach-

ment (I) and water pan (K) may be nested together to

make carrying easier (Fig. 19).

The edge guide (J) and the cutting cart extension (PP) may

also be stored in the underside of the water pan (Fig. 20).

Cleaning

1. Insert the water pump into a bucket of clean water and

pump the water through the hose system.

2. Turn off and unplug the saw from the power supply.

3. Place a 5 gallon bucket under the drain plug. Remove

the drain plug and allow the water to empty into the

bucket.

4. Slide the cutting cart off the rail system. Spray the cut-

ting cart with a hose or wipe with a grout sponge or rag.

5. Wipe the rails, motor housing, and support arm with a

grout sponge or a rag. Spray lubricants are not required

on the guide rail or wheels.

6. Clean the water pan by spraying with a hose or wiping

with a grout sponge.

Use only mild soap and a damp cloth to clean the tool.

Many household cleaners contain chemicals which could

seriously damage plastic. Also, do not use gasoline, tur-

pentine, lacquer or paint thinner, dry cleaning fluids or sim-

ilar products. Try not to let any liquid get inside the tool;

never immerse any part of the tool into a liquid.

Lubrication

WARNING: NEVER spray or in any other way apply

lubricants or cleaning solvents inside the tool This can

seriously affect the life and performance of the tool and

may result in personal injury.

DEWALT tools are properly lubricated at the factory and

are ready for use. However, it is recommended that, once

FIG. 19

TOP

FIG. 20

FIG. 21

BOTTOM

D24001

a year, you take or send the tool to a certified service cen-

ter for a thorough cleaning and inspection.

Repairs

To assure product SAFETY and RELIABILITY, repairs,

maintenance and adjustment (including brush inspection

and replacement) should be performed by authorized serv-

ice centers or other qualified service organizations, always

using identical replacement parts.

ACCESSORIES

Recommended accessories for use with your tool are avail-

able at extra cost from your local dealer or authorized serv-

ice center.

ACAUTION: The use of any other accessory not recom-

mended for use with this tool could be hazardous.

STAND D24001 (FIG. 21)

CUTTING WHEELS: 7" Ceramic DW4760

10" Ceramic DW4761

10" Porcelain DW4762

If you need assistance in locating any accessory for your

tool, contact: DEWALT Industrial Tool Co., 701 East Joppa

Road, Baltimore, MD 21286 (1-800-4-DEWALT).

Three Year Limited Warranty

DEWALT will repair, without charge, any defects due to

faulty materials or workmanship for three years from the

date of purchase. This warranty does not cover part failure

due to normal wear or tool abuse. For further detail of war-

ranty coverage and warranty repair information, visit

www.dewalt.com or call 1-800-4-DEWALT (1-800-433-

9258). This warranty does not apply to accessories or

damage caused where repairs have been made or

attempted by others. This warranty gives you specific legal

rights and you may have other rights which vary in certain

states or provinces.

In addition to the warranty, DEWALT tools are covered by

our:

1YEAR FREE SERVICE

DEWALT will maintain the tool and replace worn parts

caused by normal use, for free, any time during the first

year after purchase.

90 DAY MONEY BACK GUARANTEE

If you are not completely satisfied with the performance of

your DEWALT Power Tool, Laser, or Nailer for any reason,

you can return it within 90 days from the date of purchase

with a receipt for a full refund - no questions asked.

FREE WARNING LABEL REPLACEMENT: If your warn-

ing labels (also refer to pages 3, 4) become illegible or are

missing, call 1-800-4-DEWALT for a free replacement.

Troubleshooting Guide

BE SURE TO FOLLOW SAFETY RULES AND INSTRUCTIONS

MANY COMMON PROBLEMS CAN BE SOLVED EASILY BY UTILIZING THE CHART BELOW. FOR MORE SERIOUS OR

PERSISTENT PROBLEMS, CONTACTA DEWALT SERVICE CENTER OR CALL 1-(800)-4-DEWALT.

TROUBLE! SAW WILL NOT START

WHAT'S WRONG?

1. Saw not plugged in

2. GFCI tripped

3. Saw will not run (plugged in; switch on)

4. Fuse blown or circuit breaker tripped

5. Cord damaged

6. Brushes worn out

TROUBLE! SAW MAKES UNSATISFACTORY CUTS

WHAT'S WRONG?

1. Dull cutting wheel

2. Water pump will not pump water

3. Cutting wheel mounted backwards

4. Build up on cutting wheel

5. Incorrect cutting wheel for work being done

TROUBLEI CUTTING WHEEL DOES NOT COME UP TO SPEED

WHAT'S WRONG?

1. Extension cord too small of a wire gauge or too long

2. Arbor loose

3. Low house voltage

TROUBLE! MACHINE VIBRATES EXCESSIVELY

WHAT'S WRONG?

1. Saw not mounted securely to stand

2. Stand or bench on uneven floor

3. Damaged saw cutting wheel

TROUBLE! DOES NOT MAKE ACCURATE CUTS

WHAT'S WRONG?

1. Edge guide not secure to fence

2. Cutting wheel is not square to fence

3. Cutting wheel is not perpendicular to cart surface

4. Workpiece moving

WHAT TO DO...

1. Plug in saw.

2. Push switch to off and push reset button on GFCI.

3. Push switch to off and push the reset button on the GFCI.

4. Push switch to off and replace fuse or reset circuit breaker.

5. Have cord replaced by authorized service center.

6. Have brushes replaced by authorized service center.

WHAT TO DO...

1. Replace cutting wheel. See page 6.

2. Remove water pump and spray with clean

water to dislodge the impeller

3. Turn cutting wheel around. See page 6.

4. Use dressing stone to remove build up.

5. Change the cutting wheel. See page 6.

WHAT TO DO...

1. Replace with adequate size cord. See page 2.

2. Tighten arbor

3. Contact your electric company.

WHAT TO DO...

1. Reposition water pan on stand.

2. Reposition on flat level surface.

3. Replace cutting wheel. See page 6.

WHAT TO DO...

1. Check and adjust. See page 7.

2. Check and adjust. See page 9.

3. Check and adjust fence. See page 9.

4. Use edge guide.

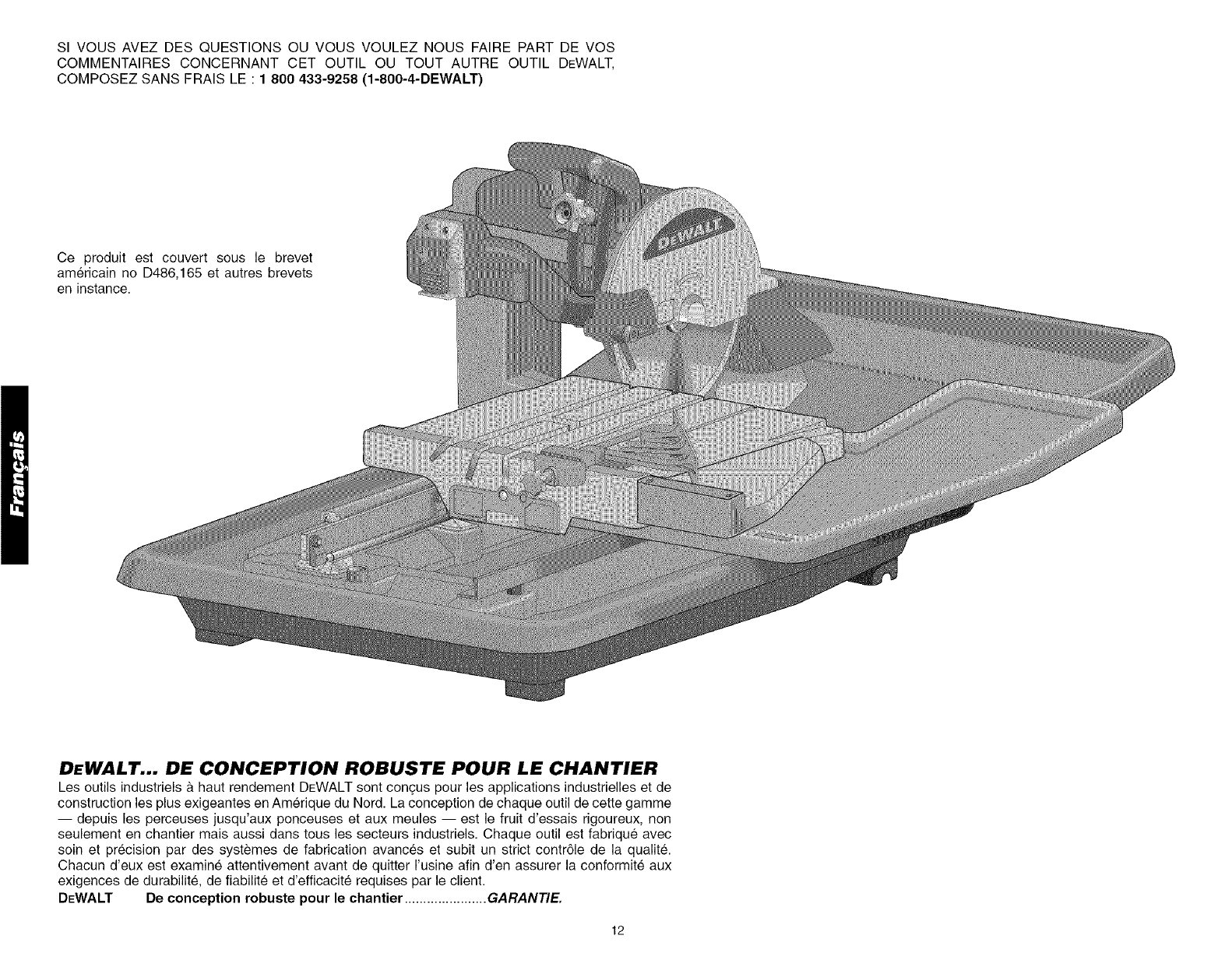

SI VOUS AVEZ DES QUESTIONS OU VOUS VOULEZ NOUS FAIRE PART DE VOS

COMMENTAIRES CONCERNANT CET OUTIL OU TOUT AUTRE OUTIL DEWALT,

COMPOSEZ SANS FRAIS LE : 1 800 433-9258 (1-800-4-DEWALT)

Ce produit est couvert sous le brevet

americain no D486,165 et autres brevets

en instance.

DEWALT... DE CONCEPTION ROBUSTE POUR LE CHANTIER

Les outils industriels a haut rendement DEWALT sent census pour les applications industrielles et de

construction les plus exigeantes en Amerique du Nord. La conception de chaque outil de cette gamme

-- depuis les perceuses jusqu'aux ponceuses et aux meules -- est le fruit d'essais rigoureux, non

seulement en chantier mais aussi darts tousles secteurs industriels. Chaque outil est fabrique avec

soin et precision par des systemes de fabrication avarices et subit un strict contr61e de la qualite.

Chacun d'eux est examine attentivement avant de quitter I'usine afin d'en assurer la conformite aux

exigences de durabilite, de fiabilite et d'efficacite requises par le client.

DEWALT De conception robuste pour le chantier ...................... GARANTIE.

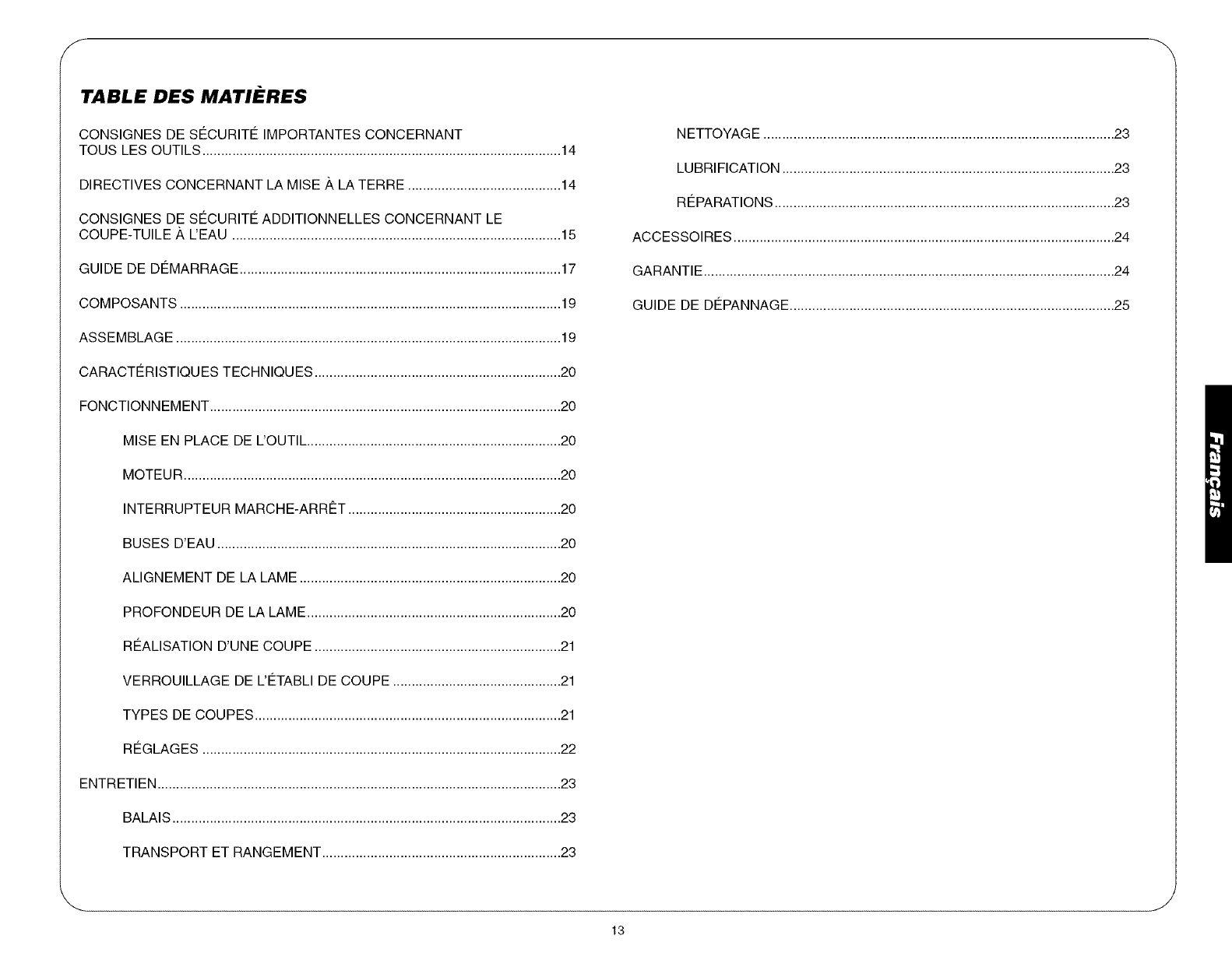

TABLE DES MATIERES

CONSIGNES DE SECURITC IMPORTANTES CONCERNANT

TOUS LES OUTILS ................................................................................................ 14

DIRECTIVES CONCERNANT LA MISE/_ LA TERRE ......................................... 14

CONSIGNES DE SECURITC ADDITIONNELLES CONCERNANT LE

COUPE-TUlLE/_ L'EAU ........................................................................................ 15

GUIDE DE DF:tMARRAGE ...................................................................................... 17

COMPOSANTS ...................................................................................................... 19

ASSEMBLAGE ....................................................................................................... 19

CARACTERISTIQUES TECHNIQUES .................................................................. 20

FONCTIONNEMENT .............................................................................................. 20

MISE EN PLACE DE L'OUTIL .................................................................... 20

MOTEUR ..................................................................................................... 20

INTERRUPTEUR MARCHE-ARRET ......................................................... 20

BUSES D'EAU ............................................................................................ 20

ALIGNEMENT DE LA LAME ...................................................................... 20

PROFONDEUR DE LA LAME .................................................................... 20

REALISATION D'UNE COUPE .................................................................. 21

VERROUILLAGE DE L'F:tTABLIDE COUPE ............................................. 21

TYPES DE COUPES .................................................................................. 21

REGLAGES ................................................................................................ 22

ENTRETIEN ............................................................................................................ 23

BALAIS ........................................................................................................ 23

TRANSPORT ET RANGEMENT ................................................................ 23

NETTOYAG E .............................................................................................. 23

LUBRI FICATION ......................................................................................... 23

RF:tPARATIONS ........................................................................................... 23

ACCESSOIRES ...................................................................................................... 24

GARANTIE .............................................................................................................. 24

GUIDE DE DF:tPANNAGE....................................................................................... 25

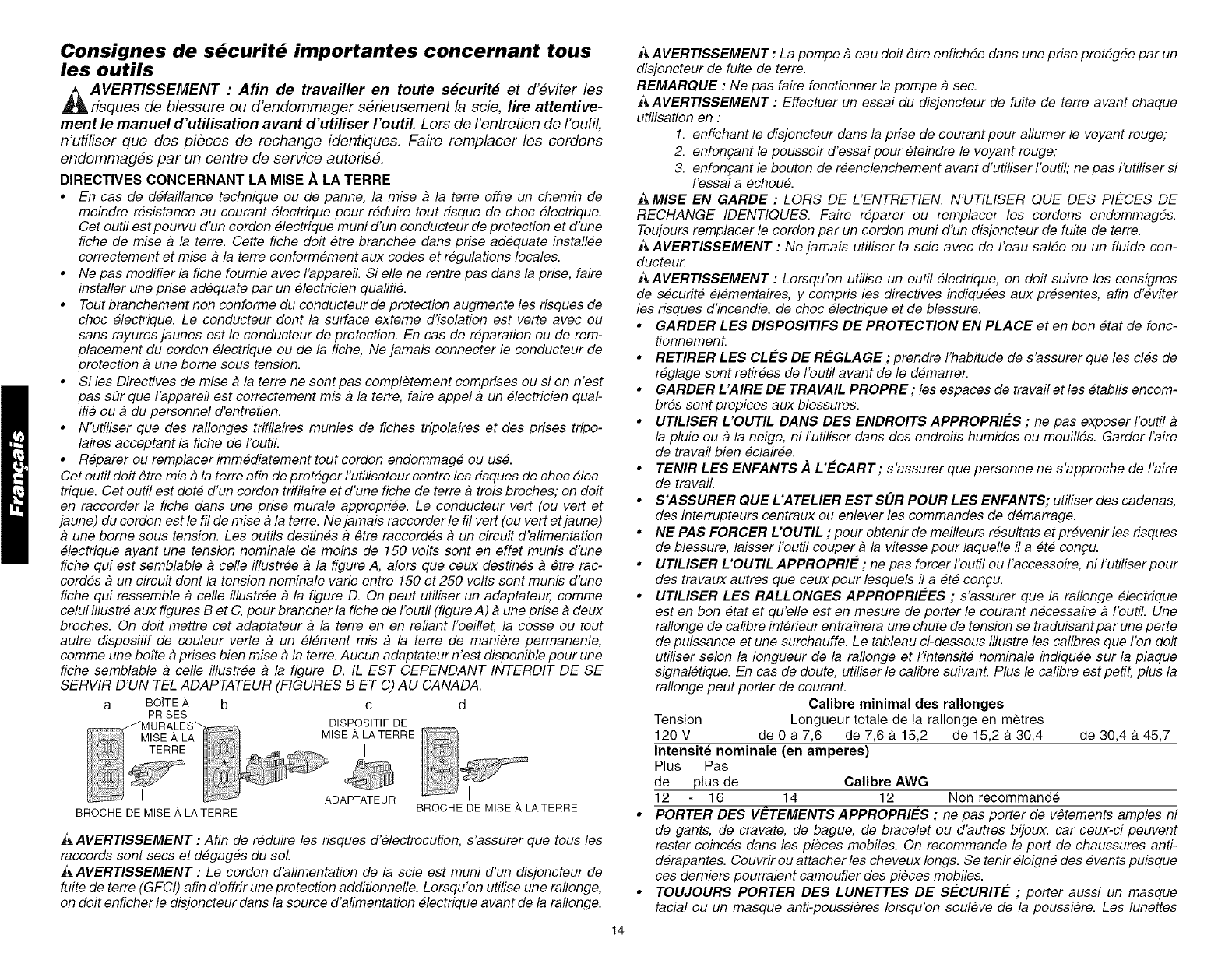

Consignes de s_curit_ importantes concernant tous

les outils

AVERTISSEMENT : Afin de travailler en toute s#curit# et d'eviter les

risques de blessure ou d'endommager serieusement la scie, life attentive-

merit le manuel d'utilisation avant d'utiliser I'outil. Lors de rentretien de routil,

n'utiliser que des pieces de rechange identiques. Faire remplacer les cordons

endommages par un centre de service autorise.

DIRECTIVES CONCERNANT LA MISE A LA TERRE

•En cas de defaillance technique ou de panne, la mise _la terre offre un chemin de

moindre resistance au courant electrique pour reduire tout risque de choc electrique.

Cet outil est pourvu d'un cordon electrique muni d'un conducteur de protection et d'une

fiche de mise _la terre. Cette fiche dolt 6tre branchee clans prise adequate installee

correctement et mise _la terre conformement aux codes et regulations locales.

• hie pas modifier la fiche foumie avec I'appareil. Si elle ne rentre pas clans la prise, faire

installer une prise adequate par un electricien qualifie.

•Tout branchement non conforme du conducteur de protection augmente les risques de

choc electrique. Le conducteur dent la surface exteme d'isolation est verte avec ou

sans rayures jaunes est le conducteur de protection. En cas de reparation ou de rem-

placement du cordon electrique ou de la fiche, Ne jamais connecter le conducteur de

protection _une bome sous tension.

• Si les Directives de mise _la terre ne sent pas completement comprises ou si on n'est

passOr que I'appareil est correctement mis _la terre, faire appel _un electricien qual-

ifie ou _du personnel d'entretien.

• N'utiliser que des rallonges trifilaires munies de fiches tripolaires et des prises tripe-

laires acceptant la fiche de I'outil.

• Reparer ou remplacer immediatement tout cordon endommage ou use.

Cet outil dolt 6tre mis _ la terre afin de prot6ger I'utilisateur centre les risques de choc 61ec-

trique. Cet outil est dote d'un cordon trifilaire et d'une fiche de terre _trois broches; on dolt

en raccorder la fiche clans une prise murale appropriee. Le conducteur vert (ou vert et

jaune) du cordon est le fil de mise _la terre. Ne jamais raccerder le fil vert (ou vert et jaune)

une borne sous tension. Les outils destines _ 6tre raccordes _un circuit d'alimentation

electrique ayant une tension nominale de moins de 150 volts sent en effet munis d'une

fiche qui est semblable _celle illustree _ la figure A, alors que ceux destines _ 6tre rac-

cordes _un circuit dent la tension nominale varie entre 150 et 250 volts sent munis d'une

fiche qui ressemble _celle illustree _la figure D. On peut utiliser un adaptateur, comme

celui illustre aux figures Bet C, pour brancher la fiche de Ibutil (figure A) _une prise _deux

broches. On dolt mettre cet adaptateur _la terre en en reliant I'oeillet, la cosse ou tout

autre dispositif de couleur verte _un 61ement mis _la terre de maniere permanente,

comme une bofte _prises bien mise _la terre. Aucun adaptateur n'est disponible pour une

fiche semblable _celle illustree _la figure D. IL EST CEPENDANT INTERDIT DE SE

SERVIR D'UN TEL ADAPTATEUR (FIGURES B ET C) AU CANADA.

a BO/TEA b c d

PRISES DISPOSlTIF DE

BROCHE DE MISE A LA TERRE

ADAPTATEUR BROCHE DE MISE A LATERRE

AAVERTISSEMENT :Afin de reduire les risques d'electrocution, s'assurer que tousles

raccords sent secs et degages du sol

_AVERTISSEMENT :Le cordon d'alimentation de la scie est muni d'un disjoncteur de

fuite de terre (GFCI) afin d'offrir une protection additionnelle. Lersqu'on utilise une rallonge,

on dolt enficher le disjoncteur clans la source d'alimentation electrique avant de la rallonge.

_AVERTISSEMENT :La pompe _eau dolt 6tre enfichee clans une prise proteg6e par un

disjoncteur de fuite de terre.

REMARQUE : Ne pas faire fonctionner la pompe _sec.

AAVERTISSEMENT :Effectuer un essai du disjoncteur de fuite de terre avant chaque

utitisation en :

1. enfichant le disjoncteur clans la prise de courant pour allumer le voyant rouge;

2. enfon_ant le poussoir d'essai pour eteindre le voyant rouge;

3. enfongant le bouton de reenclenchement avant d'utiliser l'outil; ne pas I'utiliser si

I'essai a 6choue.

AMISE EN GARDE :LORS DE L'ENTRETIEN, N'UTILISER QUE DES PIECES DE

RECHANGE IDENTIQUES. Faire reparer eu remplacer les cordons endommages.

Toujours remplacer le cordon par un cordon muni d'un disjencteur de fuite de terre.

AAVERTI$SEMENT :Ne jamais utiliser la scie avec de I'eau salee ou un fluide con-

ducteur.

AAVERTI$$EMENT :Lorsqubn utilise un outil electrique, on dolt suivre les consignes

de s6curite el6mentaires, y compris les directives indiquees aux presentes, afin d'eviter

les risques d'incendie, de chec electrique et de blessure.

• GARDER LES DISPOSITIFS DE PROTECTION EN PLACE et en ben etat de fonc-

tionnement.

•RETIRER LES CLES DE REGLAGE; prendre I'habitude de s'assurer que les cles de

reglage sent retirees de I'outil avant de le d6marre_

• GARDER L'AIRE DE TRAVAIL PROPRE; les espaces de travail et les etabtis encom-

bres sent propices aux blessures.

•UTILISER L'OUTIL DANS DES ENDROITS APPROPRIES ; ne pas exposer I'outil

la pluie ou _la neige, ni I'utiliser clans des endroits humides ou mouilles. Garder I'aire

de travail bien eclair6e.

• TENIRLESENFANTSAL'ECART;s'assurerquepersonnenes'approchedel'aire

de travail.

•S'ASSURERQUEL'ATELIERESTSURPOURLESENFANTS;utitiserdescadenas,

des interrupteurs centraux ou enlever les commandes de demarrage.

• NE PAS FORCER L'OUTIL ; pour obtenir de meilleurs resultats et prevenir les risques

de blessure, laisser I'outil couper _la vitesse pour laquefle il a ete congu.

•UTILISER L'OUTIL APPROPRIE; ne pas forcer I'outil ou I'accessoire, ni I'utitiserpour

des travaux autres que ceux pour lesquels il a ete congu.

• UTILISER LES RALLONGES APPROPRIEES ; s'assurer que la rallonge electrique

est en ben etat et qu'elle est en mesure de porter le courant necessaire _I'outil. Une

rallonge de calibre inferieur entrafnera une chute de tension se traduisant par une perte

de puissance et une surchauffe. Le tableau ci-dessous illustre les calibres que I'on dolt

utiliser selon la Iongueur de la rallonge et I'intensite nominale indiquee sur la plaque

signaletique. En cas de doute, utitiser le calibre suivant. Plus le calibre est petit, plus la

rallonge peut porter de courant.

Calibre minimal des rallonges

Tension Longueur totale de la rallonge en metres

120 V de 0 & 7,6 de 7,6 & 15,2 de 15,2 & 30,4 de 30,4 & 45,7

Intensite nominale (en amperes)

Plus Pas

de plus de Calibre AWG

12 16 14 12 Non recommande

•PORTER DES VETEMENTS APPROPRIES ; ne pas porter de v6tements amples ni

de gants, de cravate, de bague, de bracelet ou d'autres bijoux, car ceux-ci peuvent

rester ceinces clans les pieces mobiles. On recommande le port de chaussures anti-

derapantes. Couvrir ou attacher les cheveux longs. Se tenir 61oigne des events puisque

ces demiers pourraient camoufler des pieces mobiles.

• TOUJOURS PORTER DES LUNETTES DE SECURITE ; porter aussi un masque

facial ou un masque anti-poussieres Iorsqu'on soul#ve de la poussiere. Les lunettes

ordinairesprot#gentuniquementlesyeuxcontreleschocsetnesontPASdeslunettes

deprotection.

• IMMOBILISERLAPIECE ; toujours placer la tuile _plat sur I'etabli et la fixer solide-

ment contre le guide.

• NE JAMAIS UTILISER UN CHAUFFE-CUVETTE OU TOUTAUTRE DISPOSITIF DE

CHAUFFAGE pour chauffer I'eau afin d'eviter d'endommager I'outil ou d'entraTner des

rieques d'incendie ou de blessure.

•NE PAS TROP ETENDRE LES BRAS ;les pieds doivent rester ancr#s fermement au

sol afin de maintenir son equilibre en tout temps.

•BIEN ENTRETENIR L'OUTIL ; afin d'obtenir de meilleurs resultats et faire preuve de

prudence, garder Ibutil propre et bien aiguis#. Suivre les consignes Iorsqubn lubrifie ou

qubn remplace lee accessoires.

•DEBRANCNER L'OUTIL avant de proceder _I'entretien ou de remplacer des acces-

soires comme les lames, les brides de serrage, les raflonges, etc.

• REDUIRE LES RISQUES DE DEMARRAGEACCIDENTEL ;s'assurer que I'interrup-

teur est en position d'arrTt avant de brancher Ibutil.

• UTILISER LES ACCESSOIRES RECOMMANDES ;consulter le manuel d'utilisation

pour savoir quels accessoires sont appropries. L'utilisation d'accessoires autres que

ceux recommandes pourrait entrafner des blessures.

•NE JAMAIS SE METTRE DEBOUT SUR L'OUTIL ; si Ibutil se renverse ou ei Ibrgane

de coupe est touch# accidenteflement, cela pourra# entrafner des blessures graves.

• VERIFIER LES PIECES ENDOMMAGEES ; avant de poureuivre les travaux, on do#

examiner attentivement les dispositifs de protection, ou route autre piece endommagee,

afin de s'assurer qu'il fonctionne toujours adequatement et qu'il est en mesure d'ef-

fectuer les travaux pour lesquels il a6t# congu. Verifier lee pieces mobiles afin de s'as-

surer qu'elles sont bien alignees et qu'efles ne restent pas coincees; verifier egalement

les pi#ces et les assemblages afin de s'assurer qu'il n'y a aucun bris ni aucune autre

condition susceptible de nuire au bon fonctionnement de Ibutil. On do# faire r#parer ou

remplacer toute piece endommagee, y compris les dispositifs de protection.

•TOUJOURS RESPECTER LE SENS D'AVANCE en faisant avancer la piece dane la

lame dans le sens de rotation seulement.

•NE JAMAIS LAISSER L'OUTIL FONCTIONNER SANS SURVEILLANCE; COUPER

L'ALIMENTATION et attendre que I'outil s'arrTte completement avant de quitter les lieux.

• PIECES DE RECHANGE : Lors de I'entretien, n'utiliser que des pieces de rechange

identiques.

Consignes de sdcuritd additionneiles concernant le

coupe.tuile a I'eau

AAVERTISSEMENT :Afin de reduire les risques d'electrocution, s'assurer que tousles

raccords eont secs et degagTs du sol Ne pas toucher _la fiche avec les mains mouillees.

ZCMISE EN GARDE :Porter un dispositif de protection personnel anti-bruit appro-

prie durant I'utilisation. Sous certaines conditions et pendant toute la duree de I'utilisa-

tion, le bruit emanant de ce produit pourra# contribuer _la perte d'audition,

MISE EN GARDE : Lire et comprendre toutes les directives du present manuel avant de

raccorder Ibutil _une source d'alimentation #lectrique.

•Utiliser le materiel de sTcurite approprie; toujours porter des lunettes de protection.

Porter un masque anti-poussieres, des chaussures antiderapantes, un casque de

sTcurit# ou des protecteurs auditifs Iorsque la situation le requiert.

•Tou,jours garder les mains 61oignees du trajet de la lame. NE JAMAIS COUPER UNE

PIECE LORSQU'ON DOlT METTRE LES MAINS AMOINS DE 76 mm (3 po) DE LA

LAME.

• On ne doitpas faire fonctionnerla scie sans avoir d'abord installe le protege-lame.

• On ne doit pas effectuer des travaux _main lev#e, c'eet-9-dire, sans tenir fermement

la piece contre le guide.

• On ne doit pae mettre lee mains derriere la lame.

•ON DOlT utiliser la rallonge de I'#tabli de coupe pour soutenir les grandes tuiles.

• ON NE DOlT PAS couper _sec. Si la lame n'est pas refroidie _I'eau, on risque de

causer dee dommages serieux puisque la coupe _eec augmente I'exposition aux par-

ticules de poussiere aeroportTes nocives.

• On doit arrTter Ibutil et attendre que la lame s'immobilise completement avant de

deplacer la piece ou de modifier le reglage de Ibutil.

• Afin de reduire les risquee de blessure, on doit repoueeer I'#tabli completement vers

I'arriere apres chaque coupe.

• ON DOlT prot#ger les ills d'alimentation electrique au moyen d'un disjoncteur ou d'un

fusible temporis# de 15 amperes ou plus.

•ON DOlT s'assurer que la lame toume dans le bon sen& tel qu'il est indiqu# par la

fleche illustree sur la lame.

• ON DOlT s'aesurer que les poign#ee et boutone de serrage sont bien eerres avant de

proc#der aux travaux.

• ON DOlT s'assurer que les rondelles de la lame et des brides de serrage sont propres

et que les parties en retrait des colliers sont bien appuyees contre la lame. Bien serrer

la vis de I'arbre.

• ON DOlT maintenir la lame bien alignee.

• ON DOlT s'assurer que les entrees d'air du moteur sont exemptes de copeaux et de

poussiere.

•ON DOlT garder les mains 61oignees du trajet de la lame.

• ON DOlT couper le courant, debrancher le cordon de la source d'alimentation elec-

trique et attendre que la lame s'immobilise completement avant d'effectuer I'entretien

ou le reglage de Ibutil ou de remplacer la lame.

ON NE DOlT PAS faire fonctionner Ibutil sous une tension autre que celle indiquee afin

d'#viter les risques de choc #lectrique ou d'incendie ou d'#viter le fonctionnement

imprevisible de Ibutil.

• ON NE DOlT PAS faire fonctionner Ibutil si les poignees et les boutons de serrage ne

sont pas bien serres.

• ON NE DOlT PAS utilieer des lames dont les dimensions different de celles recom-

mandees.

• ON NE DOlT PAS forcer I'outil Iors de la coupe. (Afin d'#viter de caler le moteur,

mTme partieflement, et de causer ainsi des dommages important& on doit laisser ce

dernier atteindre sa vitesse maximale avant de proc#der a la coupe.)

• ON NE DOlT PAS utilieer de meule, car la chaleur excessive et lee particules abrasives

gTn#rTes par celleci peuvent endommager la scie.

• ON DOlT utiliser dee lames _bords continus seulement et #viter d'utiliser des lames

bords dentes.

•ON NE DOlT PAS permettre _qui que ce soit de se tenir debout derriere la scie.

• ON NE DOlT PAS mettre les mains pree de la lame Iorsque la scie eet branchee _la

source d'alimentation electrique.

• ON NE DOlT PAS utilieer dee lames qui effectuent dee coupes _moine de 5 000 tr/min.

•ON NE DOlT PAS mettre les mains _moins de 76 mm (3 po) de la lame.

• ON NE DOlT PAS mettre les mains autour ou derriere la scie avant d'avoir d'abord

coup# le courant et dTbranch# la scie.

•ON NE DOlT PAS retirer les mains de la scie ou de la piece ni lever les bras avant que

la lame ne se eoit completement immobilisee.

• Si la fiche ou la prise est exposee _ I'eau, ON NE DOlT PAS debrancher le cordon. On

doit plut6t couper le courant du fusible ou du disjoncteur qui alimente Ibutil, puis

debrancher et examiner la prise ou la fiche afin de s'assurer qu'il n'y a aucune trace

d'eau.

_AVERTISSEMENT :Certains outils electriques, tels que les sableuses, les scies, les

meules, les perceuses ou certains autree outils de construction, peuvent produire de la

poussiere contenant des produits chimiques susceptibles d'entrafner le cancer, des mal-

formations congenitales ou pouvant 6tre nocife pour le systeme reproductif. Parmi ces pro-

duits chimiques, on retrouve :

•le plomb dans les peintures _base de plomb,

•la silice cristalline dans les briques, le ciment, les

tuiles, les pierres naturelles et autres produits de

magonnerie,

•I'arsenic et le chrome dans le bois de sciage ayant

subi un traitement chimique (comme I'ars#niate de

cuivre et de chrome).

Le risque associe _de relies expositions varie selon la

frequence avec laquelle on effectue ces travaux. Pour

r#duire I'exposition _de tels produits, il faut travailler dans

un endroit bien a#r6 et utiliser le materiel de s6curite

appropri#, tel un masque anti-poussieres specialement

con_u pour filtrer les particules microscopiques.

• Eviter tout contact prolonge avec la poussiere

soulevee par cet outil ou autres outils electriques.

Porter des v#tements de protection et nettoyer les

parties exposees du corps a I'eau savonneuse.

S'assurer de bien se proteger afin d'eviter d'absorber

par la bouche, les yeux ou la peau des produits chim-

iques nocifs.

AAVERTISSEMENT :Cet outil peut produire et repandre

de la poussiere susceptible de causer des dommages

serieux et permanents au systeme respiratoire. Toujours

utiliser un appareil respiratoire anti-poussieres approprie

approuve par le NIOSH ou I'OSHA. Diriger les particules

clans le sens oppose du visage et du corps.

Pour des fins pratiques et de s6curite, le coupe-tuile &

I'eau comprend les etiquettes d'avertissement suivantes :

SUR LA COLONNE

AAVERTISSEMENT : AFIN DE TRAVAILLER EN

TOUTE SECURITE, LIRE ATTENTIVEMENT LE

MANUEL D'UTILISATION AVANT D'UTILISER

L'OUTIL.

TOUJOURS PORTER DES LUNETTES DE

PROTECTION,

TOUJOURS UTILISER UN APPAREIL DE

PROTECTION RESPIRATOIRE APPROPRIE.

GARDER LES MAINS ELOIGNEES DU TRAJET

DE LA LAME,

N'UTILISER QUE DES LAMES A BORDS CONTI-

NUS EXEMPTES D'OUVERTURES ET DE RAIN-

URES.

NE PAS FAIRE FONCTIONNER L'OUTIL SANS

AVOIR D'ABORD INSTALLE LE PROTEGE-

LAME.

TOUJOURS SERRER SOLIDEMENT LES

BOUTONS DE SERRAGE AVANT D'UTILISER

L'OUTIL.

NE JAMAIS EFFECTUER DE TRAVAUX A MAIN

LEVEE.

NE PAS METTRE LES MAINS DERRIERE LA

LAME,

NE JAMAIS CROISER LES BRAS DEVANT LA

LAME.

ARRETER L'OUTIL ET ATTENDRE QUE LA

LAME S'IMMOBILISE COMPLETEMENT AVANT

DE DEPLACER LA PIECE OU DE MODIFIER LE

REGLAGE DE L'OUTIL.

DEBRANCHER L'OUTIL AVANT DE REMPLAC-

ER UNE LAME OU D'EFFECTUER LES OPERA-

TIONS D'ENTRETIEN OU DE NETTOYAGE.

AFIN DE REDUIRE LES RISQUES DE

BLESSURE, TOUJOURS BRANCHER L'OUTIL

DANS UNE PRISE PROTEGEE PAR UN DIS-

JONCTEUR DE FUITE DE TERRE. TOUJOURS

EFFECTUER L'ESSAI DU DISJONCTEUR

AVANT D'UTILISER L'OUTIL

TOUJOURS REMETTRE LA LAME DANS LA

POSITION APPROPRIEE AVANT DE METTRE

L'OUTIL EN MARCHE.

UTILISER LE PARE-ECLABOUSSURES

CHAQUE FOIS QU'ON EFFECTUE UNE OPERA-

TION POUR LAQUELLE IL PEUT ETRE UTILISE,

REMPLACER LES LAMES ENDOMMAGEES

AVANT D'UTILISER L'OUTIL,

NE PAS EXPOSER L'OUTIL A LA PLUIE NI L'U-

TILISER DANS DES ENDROITS HUMIDES.

NE JAMAIS UTILISER UN CHAUFFE-CUVETTE

OU TOUT AUTRE DISPOSITIF DE CHAUFFAGE

POUR CHAUFFER L'EAU AFIN D'EVITER D'EN-

DOMMAGER L'OUTIL OU D'ENTRA[NER DES

RISQUES D'INCENDIE OU DE BLESSURE.

REFLECHIR AFIN DE PREVENIR LES ACCI-

DENTS.

SUR LE PROTEGE-LAME

AMISE EN GARDE : TOUJOURS FIXER FERME-

MENT LE PROTEGE-LAME AU MOYEN DES DEUX

VIS AVANT D'UTILISER L'OUTIL.

SUR L'ETABLI DE COUPE

AAVERTISSEMENT : AFIN DE REDUIRE LES

RISQUES DE BLESSURE, TOUJOURS VERIFIER

LA LAME AFIN DE S'ASSURER QU'ELLE EST

REGLEE A LA BONNE HAUTEUR ET QU'ELLE EST

BIEN CENTREE DANS LA RAINURE DE L'ETABLI

AVANT D'UTILISER L'OUTIL,

Guide de d_marrage

Coupe.tuile a I'eau D24000

_VERTISSEMENT : Pour votre securite, avant

toute utilisation du coupe-tuile a I'eau, fire son

manuel d'instruction. Tout manquement _ces

avertissements augmente les risques de blessure

et d'endommager serieusement la scie. Lors de

I'entretien de cet outil, n'utiliser que des pieces de

rechange identiques. Faire reparer tout cordon

endommage par un centre de service autorise.

L'ensemble du FIG. 1

bras moteur est

dej& assemble au

moment de la

livraison. Ouvrir

la boTte, puis

soulever et retirer

I'ensemble, tel

qu'illustre &

la figure 1.

1. Installer le bras moteur sur le b&ti./_ I'aide de

la cle fournie & cet effet, installer et serrer

tout d'abord les deux vis les plus pres du

montant. Puis installer et serrer les deux

autres vis.

2. Fixer de la lame.

a. Au moyen de la plus petite cle Allen fournie,

desserrer (sans la retirer) la vis situee sur le

c6te du protege-lame, puis replier la bande

en caoutchouc situee sur le c6te et soulever

le protege-lame vers I'arriere de la scie.

b. Enfoncer le bouton de verrouillage de la

broche et retirer I'ecrou de la lame au

moyen de la cle & six pans fournie. Enlever

la bride externe.

c. Installer la lame en orientant la fleche rota-

tive darts le m_me sens que celle du pro-

tege-lame. Enfoncer le bouton de verrouil-

lage de la broche et serrer I'ecrou de la

lame.

d. Replacer le protege-lame et serrer la vis.

Pour plus de details, se

referer a la section

Fixation de la lame

clans le manuel d'instruction.

J,J

3. Fixer I'etabli de coupe aux men-

tants.

Pourplus de details,se ref4rer

la section Assemblage clans

le manueld'instruction.

REMARQUE : S'assurer que le

verrouillage de I'etabli est ouvert

& fond.

a. Aligner la fleche sur I'arriere de

I'etabli de coupe avec I'arrondi

du montant du b&ti de la scie.

b. Installer I'ensemble galet

arriere sur I'arrondi du montant.

c. Faire glisser I'ensemble etabli

de coupe sur le systeme de

montants. Soulever legerement

I'avant de I'etabli de coupe pour

le faire passer par dessus sa

butee.

4. Le bord exteme de la lame dolt

toujours se trouver & au moins

5 mm (3/16") au-dessous de la

surface de I'etabli de coupe.

Faire passer completement

I'etabli de coupe de I'autre c6te

de la lame pour s'assurer que

la profondeur de coupe de

cette derniere est correcte-

ment regl6e pour eviter de

decouper I'etabli. Regler

le bouton de reglage de la

prefondeur de coupe (BB) puis

visser I'ecrou & oreille (MM) et

le bouton de verrouillage de

I'organe de coupe (D).

Pour plus de details, se ref4rer

la section R#glage clans

le manuel d'instruction.

5. Installer la scie sur la cuvette

d'eau. L'orifice de drainage de la

cuvette dolt _tre & I'avant.

6. Rattacher la pompe & eau & I'ali-

mentation d'eau puis brancher le

cordon electrique de la pompe

dans une prise. Disposer la

pompe correctement darts la

cuvette, comme illustre.

7. Remplir la cuvette de 19 litres

(5 gallons) d'eau. La pompe

devrait _tre submergee.

REMARQUE : Pour augmenter la

duree de vie de la pompe toujours

utiliser de I'eau propre.

8. Mettre la scie en marche. Pour

reduire I'arrivee d'eau, utiliser le

reducteur de debit sur I'alimen-

tation d'eau.

',5 MM)

COMPOSANTS (fig. 2 a 4)

L'ensemble du bras moteur est d6j_. assemble au moment

de la livraison. Ouvrir la bo_te, puis soulever et retirer

I'ensemble, tel qu'illustre & la figure 1.

FIG. 1

FIG. 2

A Interrupteur marche-arr6t

B. Ensemble du bras moteur

C. Poignee de plongee

K. Cuvette d'eau

D. Bouton de verrouillage

E. Protege-lame

R Lame

G. Plateau d'eau arriere

H. Fttabli de coupe

I. Plateau d'eau de

I'etabli de coupe

J. Guide-bord

L. B&ti de la scie de

I'organe de coupe

M. Buses d'eau

N. Pompe & eau

PR Rallonge de

I'etabli de coupe

ASSEMBLAGE (fig. 2 a 4)

1. Placer le b&ti de la scie (L) sur une surface stable.

2. Retirer les vis (O) du b&ti au moyen de la cle fournie.

3. Mettre le bras du moteur (B) sur le b&ti.

4. Fixer solidement I'organe de coupe de la scie en met-

tant deux des vis (O) dans les trous qui se trouvent le

plus pres du montant, puis serrer les vis au moyen de

la cle fournie. Installer ensuite les deux autres vis dans

les deux autres trous et les serrer.

5. Placer I'ensemble de la scie dans la cuvette d'eau (K)

tel qu'illustre & la figure 2.

6. Incliner legerement le devant de I'etabli de coupe (H)

vers le bas. Aligner la fleche illustree & I'arriere de

I'etabli avec le montant fond du b&ti de la scie, puis

glisser I'etabli sur le systeme de montant, en s'assur-

ant de degager la butee de I'etabli avec les deux

paires de galets.

7. Placer le raccord filete dans la pompe & eau (N), puis

fixer le tube d'eau claire (P) au raccord filete (fig. 4).

Mettre la pompe & eau darts le coin le plus profond de

la cuvette d'eau, pres du bouchon de vidange.

Enficher le cordon d'alimentation de la pompe dans la

prise (Q).

8. Installer le plateau d'eau arriere (G).

9. Installer le plateau d'eau de I'etabli de coupe (I).

FIXATION DE LA LAME (FIG. 5)

1. Au moyen de la plus petite cle Allen fournie, desserrer

(sans la retirer) la vis (R) situee sur le c6te du protege-

lame (E), puis replier la bande en caoutchouc situee

sur le c6te et soulever le protege-lame vers I'arriere de

la scie.

FIG. 3 FIG. 4

FIGI 5

2 Enfoncer le bouton de verrouillage de la broche et

retirer I'ecrou de la lame (S) au moyen de la cle & six

pans fournie Enlever la bride externe (T)

3 Installer la lame (F) en orientant la fleche rotative clans

le m6me sens que celle du protege-lame Enfoncer le

bouton de verrouillage de la broche (U) et serrer

I'ecrou de la lame

4 Replacer le protege-lame et serrer la vis (R)

5 Regler la profondeur de la lame (voir la section

,_ Reglage de la profondeur de coupe _)

FIXATION DU GUlDE-BORD (FIG. 12)

1 Placer le guide-bord (J) sur I'etabli de coupe (H)

2 Tourner le bouton de verrouillage du guide-bord (W)

vers la droite pour le serrer

Caract_ristiques techniques

Tension ................................ 120 V

Intensite .................................

tr/min ................................... 4 200

Profondeur de coupe .......... 95 mm (3-3/4 pc)

Angles d'onglet ................... 22,5 o et 45 o

Dimension des lames .........Lames & bords continus de

178 mm (7 pc), 203 mm

(8 pc), 229 mm (9 pc) et

254 mm (10 pc) et lame &

profiler de 152 mm (6 pc)

FONCTIONNEMENT

Mise en place de I'outil

Placer le support (D24001, voir la section _ Accessoires _)

sur une surface de niveau, puis mettre la scie sur le sup-

port, tel qu'illustre & la figure 21

Si on n'utilise pas le support, placer la scie sur une surface

de niveau

Moteur

S'assurer que I'intensite nominale du cordon d'alimenta-

tion correspond & celle indiquee sur la plaque signale-

tique Une chute de tension de plus de 10 % entraTnera

une perte de puissance et une surchauffe Tous les outils

DEWALT sont soumis & un essai en usine; si cet outil ne

fonctionne pas, on dolt d'abord verifier I'intensite nominale

du cordon d'alimentation

• Toujours enficher la scie dans une prise munie d'un

disjoncteur de fuite de terre

• Toujours enficher la rallonge darts une prise proteg6e

par un disjoncteur de fuite de terre

• N'utiliser que des rallonges con(_ues pour un usage &

I'exterieur, et marquees & cet effet, comme celles per-

tant I'indication suivante : _ Cette rallonge peut 6tre

utilisee avec des appareils d'exterieur; la ranger & I'in-

terieur apres chaque utilisation >>

• N'utiliser que des rallonges ayant une intensite nomi-

FIG. 6

FIG. 7

FIG. 9

FIG. 11

FIG. 8

FIG. 10

nale egale ou superieure & celle du produit.

• Ne pas utiliser une rallonge endommagee; I'examiner

avant de I'utiliser et la remplacer, au besoin.

• Ne pas utiliser la rallonge de maniere abusive, ni la

debrancher en tirant sur celle-ci.

• Tenir les cordons, y compris les rallonges, & I'ecart des

sources de chaleur et des bords tranchants.

• Toujours debrancher la rallonge de la prise de courant

avant de debrancher le produit de la rallonge.

Interrupteur de marche-arr_t

AVERTISSEMENT : Afin d'eviter de mouiller la fiche ou

la prise de I'appareil, positionner le coupe-tulle _I'eau

cSte d'une prise murale afin d'emp#cher I'eau de s'egout-

ter sur la prise ou la fiche L'utilisateur dolt installer une _

boucle d'egouttement _,sur le cordon de la scie raccorde

la prise (fig. 6). La boucle est la partie du cordon situee

sous le niveau de la prise ou le connecteur Iorsqu'une ral-

Ionge est utilisee afin d'emp#cher I'eau de s'ecouler le

long du cordon et d'entrer en contact avec la prise.

Pour mettre le coupe-tulle en marche, soulever I'interrup-

teur marche-arr6t (A); I'outil se verrouille automatique-

merit. Pour arr6ter I'outil, pousser I'interrupteur marche-

arr6t vers le bas. Un trou est fourni sous I'interrupteur en

vue d'y inserer un cadenas darts le but de prevenir une

utilisation non autorisee.

Buses d'eau

Les buses d'eau (M) sent reglables afin de fournir une

quantite maximale d'eau pour la coupe et d'optimiser la

capacite en minimisant la pulverisation excessive et les la

formation de gouttelettes. Le levier de reglage (V) permet

de regler facilement les buses & la position voulue.

1. Position optimale qui reduit au minimum la pulverisa-

tion excessive (fig. 7).

2. Les buses d'eau (M) peuvent 6tre completement

escamotees afin d'optimiser la capacite (fig. 8).

3. La position d'arr6t de la lame permet d'eliminer la

pulverisation excessive de I'eau entre les coupes et

de remplacer les lames (fig. 9).

Alignement de la lame

VITRIFICATION DE L'ALIGNEMENT (FIG. 10)

1. Placer une equerre de charpentier de 90 o sur le guide

de I'etabli de coupe (X).

2. Pousser I'etabli le long de la lame afin de determiner

si le jeu le long de I'equerre est consistant durant toute

la course.

3. Si le jeu n'est pas consistant, voir la section

,, Reglages _ du present manuel.

Profondeur de la Lame (fig. 11)

Le bord exterieur de la lame dolt toujours 6tre situe au

moins 5 mm (3/16 pc) sous la surface de I'etabli. Pousser

ce dernier completement & travers la lame avant de realis-

er une coupe afin de s'assurer que la profondeur de la

lame est regl6e correctement et de prevenir la coupe de

I'etabli.

Silahauteurdelalamen'estpasregl6e,voirlasection

,_Reglages_dupresentmanuel.Sinon,onrisquede

causerdesdommagesoudesblessures.

R_alisation d'une coupe (fig. 12)

_MISE EN GARDE : Arr_ter et debrancher I'outil avant

d'effectuer un reglage ou de retirer ou d'installer une

piece ou un accessoire. S'assurer que I'interrupteur

est en position d'arr_L

Avant de mettre la scie en marche, verifier I'etabli de

coupe et la lame afin de s'assurer qu'ils sont bien alignes.

Toujours centrer la lame dans une des rainures de I'etabli

(Y) avant d'effectuer une coupe (0 o, 22,5 o ou 45 o). Si la

lame n'est pas centree darts la rainure de I'etabli, voir la

section _ Reglages _ du present manuel.

1. Remplir un seau de 18,9 litres (5 gallons) avec de

I'eau, puis submerger la pompe & eau dans le seau.

2: Placer la tulle & couper sur I'etabli et fixer solidement

le guide-bord (J) au moyen de son bouton de verrouil-

lage (W). Toujours garder les mains eloignees de la

lame.

3. Tirer I'interrupteur marche-arr_t (A) vers le haut pour

mettre la scie en marche. Attendre que le jet d'eau

provenant de la pompe couvre completement la lame.

REMARQUE : La realisation d'une coupe sans eau

endommagera la lame.

4. Diriger doucement I'etabli vers la lame, puis alimenter

lentement la tulle darts celle-ci. Continuer & pousser

jusqu'& ce que la lame coupe completement & travers

la tulle.

5. Arr_ter la scie en poussant I'interrupteur marche-arr6t

(A) vers le bas.

6. Une fois que la lame se soit completement immobil-

isee, retirer la tulle de I'etabli.

Verrouillage de I'_tabli de coupe

(fig. 13)

L'etabli comprend trois positions de verrouillage.

Deplacer I'etabli jusqu'& la position voulue et le verrouiller

en place en toumant la goupille (Z) et en la poussant dans

le trou du montant.

Types de Coupes (fig. 12 a 15)

AMISE EN GARDE : Arr_ter et debrancher I'outil avant

d'effectuer un reglage ou de retirer ou d'installer une

piece ou un accessoire. S'assurer que I'interrupteur

est en position d'arr_L

Toujours effectuer un essai & blanc afin de se familiariser

avec le trajet de la lame. S'exercer sur une tulle de retaille

afin de s'assurer de se sentir bien & I'aise avec I'operation

de coupe. Pousser I'etabli au-del& de la lame avant de

mettre la scie en marche; s'assurer que la lame est regl6e

& la bonne hauteur, au centre de la rainure.

INDICATEUR DE COUPE

Une fois la profondeur de la lame regl6e et I'essai & blanc

termine, mettre la scie en marche afin de couper une rain-

FIG. 12

FIG. 13

FIG. 14

ure dans I'indicateur de coupe (AA). Voir la section

,, Reglagee _ afin d'obtenir plus d'information.

COUPES DROITES

1. Au moyen d'un marqueur ou d'un crayon gras, tracer

une marque sur la section & couper de la tulle.

2. Placer la tulle sur I'etabli de coupe, contre son guide

(X), et aligner la marque avec la lame.

3. Tirer I'interrupteur marche-arr6t vers le haut afin de

mettre la scie en marche et attendre que la lame soit

completement immergee darts I'eau.

4. Diriger doucement I'etabli vers la lame, puis alimenter

lentement la tulle darts la lame. Continuer & pousser

jusqu'& ce que la lame coupe completement & travers

la tulle.

5. Arr6ter la scie.

COUPES DIAGONALES

Les coupes diagonales sont aussi connues sous le nom

de ,_coupes de long point & long point _.

1. Aligner le point de la tulle qui se trouve le plus pres du

guide de I'etabli de coupe (X) avec I'indicateur de

coupe (AA). Ce demier indique I'endroit exact ou lame

sortira de I'etabli de coupe, darts le guide. IIest & rioter

qu'il faut couper I'indicateur de coupe avant d'utiliser

la scie pour la premiere fois (voir la section

_, Reglagee _ du present manuel).

2. Aligner le devant de la tulle avec la lame et la retenir

contre le guide-bord.

3. Mettre la scie en marche et effectuer la coupe.

4. Arr6ter la scie.

COUPES EN L

Une coupe en Lest une section de la tulle q'on retire et

qu'on utilise Iorsqu'on coupe un morceau de tulle afin de

I'ajuster dans le coin d'une armoire ou une boiserie.

1. Tracer une marque sur la section & couper, des deux

c6tes de la tulle.

2. Aligner la tulle avec le guide de I'etabli et realiser la

coupe assez profondement dans la tulle en evitant de

trop couper.

3. Effectuer une coupe sur I'autre marque indiquee sur la

tulle, en evitant de trop couper.

4. Tourner la tulle & I'envers et realiser une coupe le long

de I'une des marques (& cette etape-ci, on peut sur-

couper sans endommager la surface exposee de la

tulle en raison du rayon de la lame). Surcouper I'autre

marque; la piece coupee devrait se detacher de la

tulle.

5. Arr6ter la scie.

COUPES EN PLONG#E

Les coupes en plongee sont utilisees Iorsqu'on retire le

centre de la tulle pour y passer les prises electriques ou

pour accommoder le registre d'air d'un climatiseur.

1. Tracer une marque la section & couper sur les deux

c6tes de la tulle.

2.Rel&cherI'organedecoupeendesserrantsonbouton FIG.15

deverrouillage(D).

3.Reglerleboutondereglagedelaprofondeurdecoupe

(BB)situe&I'arriereduprotege-lameafind'emp6cher

lalamedepen6trertropprofondementdartslatulleet

decouper&traversI'etabli.Toujourseffectuerunessai

&blancafindesefamiliariseravecletrajetdelalame.

S'exercersurunetullederetailleafindes'assurerde

sesentirbien&I'aiseavecI'operationdecoupe.

4.PlacerlatullesurI'etablienorientantlec6tefinivers

lehaut.

5.Alignerlamarqueaveclalame.

6.Mettrelascieenmarche.Tenirlapoigneedeplongee X

(C)d'unemainetlatulledeI'autre,ens'assurantde

bieneloignerlesmainsdelalame.Abaisserlentement

I'organedecoupedanslatulle,puislacouperjusqu'au

borddelamarque,enevitantdetropcouper.

7.Reprendrelesetapespourchaquemarque,enevitant

encoreuneloisdetropcouper. FIG.16

8.Tournerlatulle&I'enversetreprendrelesetapes2et

3,ensurcoupantlelongdeslignesafinquelapiece

puissesedetacher.

REMARQUE: IIpeut_trenecessaired'ebarberles

coinsaumoyendepinces&tulles(nonfoumiesavec MM

lascie).

9.Arr6terlascie.

COUPESENONGLETDE22,5oETDE45o

Onutiliseunecoupeenongletpourcouperlescoins

interieurset exterieursdetulles,demouluresmurales

decorativesetdeplinthes.

OnpeutreglerI'organedecoupe&troispositions: 0 o,

22,5oou45o.Lestroisrainures(Y)deI'etablipermet-

tentdereglerI'organedecoupe&I'unedecestroisposi-

tionssanscouper&traversI'etabli(H).

1.Desserrerleboutondeverrouillaged'angledebiseau

(CC)situe&I'arrieredelascie,etreglerI'organede

coupe& I'angled'ongletapproprie.L'indicateurdu

biseau(DD)quisetrouve&I'avantdelascieindique

I'angledereglage.

2.Toujourseffectuerunessai&blancetpousserI'etabli

au-del&delalameavantdemettrelascieenmarche.

S'assurerquelalameestbienregl6eaucentredela

rainure.

3.Tracerunemarquesurlatulleetalignercelle-cicontre

leguidedeI'etablietleguide-bord,puisexecuterla

coupe.

4.Arr6terlascie.

DISPLACEMENT DE LA SCIE

ZCMISE EN GARDE : Ne pas tenter de deplacer la scie

Iorsque les plateaux sont remplis d'eau afin d'eviter de se

blesse_

Avant de deplacer la scie, s'assurer de vider la cuvette

d'eau en pla_ant un seau de 18,9 litres (5 gallons) sous le

FIG. 17

BB \

bouchon de vidange. Retirer le bouchon et laisser I'eau

s'ecouler dans le seau.

R_glages (fig. 15 a 17)

AMISE EN GARDE : Arr_ter et debrancher I'outil avant

d'effectuer un reglage ou de retirer ou d'installer une

piece ou un accessoire. S'assurer que I'interrupteur

est en position d'arr_t.

ECHELLE DE L'FtTABLI DE COUPE

1. Debrancher la scie.

2. Deplacer I'etabli de maniere & placer la lame pres du

guide de I'etabli (X).

3. Au moyen d'un ruban & mesurer ou d'une regle, verifi-

er I'echelle sur I'etabli.

4. Si I'echelle est inexacte, desserrer les deux vis (EE)

qui la retiennent (FF), la regler afin qu'elle indique la

bonne dimension, puis serrer les vis.

R#GLAGE DE LA LAME .,_90 oDE L'FtTABLI

1. Placer une equerre de 90 o sur I'etabli de coupe.

2. Si le jeu n'est pas consistant, desserrer le bouton de

verrouillage d'angle de biseau (CC) et regler la vis de

reglage de biseau de 0 o (GG) au moyen de la cle

foumie, jusqu'& ce que la lame soit & 90 ode la surface

de I'etabli.

3. S'assurer que la lame ne touche pas & Fun ou & I'autre

des deux c6tes de la rainure de I'etabli en poussant

celui-ci au-del& de la lame (s'assurer que la scie est en

position d'arr6t).

R#GLAGE DE LA LAME .,_45 oDE L'FtTABLI

1. Desserrer le bouton de verrouillage d'angle de biseau

et tourner I'organe de coupe jusqu'& un angle de 45 o.

2. Mettre un guide de 45 o sur la surface de I'etabli de

coupe, pres de la lame. S'il n'est pas place & 45 o

regler la vis de reglage d'angle de biseau de 45 o (GGi

au moyen de la cle fournie jusqu'& ce que la lame

atteigne cet angle par rapport & la surface de I'etabli.

3. Mettre la scie en position d'arr6t. S'assurer que la

lame ne touche pas & I'un ou & I'autre des deux c6tes

de la rainure de I'etabli en poussant ce dernier au-del&

de la lame.

COUPE PARALL#LE .,_L'ETABLI DE COUPE

1. Deposer un equerre de 90 o & plat sur la surface de

I'etabli, en appuyant un c6te contre le guide de I'etabli

(X).

2. Si la lame n'est pas & 90 o du guide, on dolt ajuster le

montant.

3. Desserrer les quatre vis de montage de I'ensemble du

montant (HH).

4. Positionner le bouton de reglage du montant (11)de

maniere & ce que la lame soit perpendiculaire au guide

de I'etabli.

5. Serrer les quatre vis du montant.

RI_SISTANCE AU ROULEMENT DE L'#TABLI

(RI_GLAGE DU MONTANT)

1. Desserrer les quatre vis de reglage de hauteur du

mentant (KK).

2. Regler les deux boutons de reglage de hauteur

du montant (JJ) jusqu'& ce que I'etabli se deplace

librement.

3. Serrer les quatre vis.

INDICATEUR DU BISEAU (FIG. 14)

Desserrer la vis de I'indicateur du biseau de 0 o (LL) et

tourner rindicateur (DD) jusqu'& rendroit voulu.

PROFONDEUR DE COUPE

1. Desserrer le bouton de verrouillage de I'organe de

coupe (D).

2. Regler le bouton de reglage de la profondeur de

coupe (BB) jusqu'& ce que la lame soit placee & au

moins 5 mm (3/16 po) sous la surface de I'etabli.

3. Arr6ter la scie et pousser I'etabli au-del& de la lame,

en s'assurant que celle-ci ne touche pas & I'etabli.

4. Regler le bouton de reglage de la profondeur de coupe

puis visser I'ecrou & oreille (MM) et le bouton de ver-

rouillage de I'ergane de coupe (D).

INDICATEUR DE COUPE

L'indicateur de coupe (AA) aide & aligner la lame pour les

coupes Iongues et diagonales en indiquant I'endroit oQ la

lame deit sertir de la ligne de coupe. On peut utiliser ce

dispositif plusieurs fois avant qu'il ne soit necessaire d'ef-

fectuer un reglage.

1. Desserrer la vis de blocage (NN).

2. Toumer I'indicateur de coupe afin d'exposer la surface

non coupee.

3. Serrer la vis de blocage.

ENTRETIEN

galais (fig. 18)

AMISE EN GARDE : Arr_ter et debrancher I'outil avant

d'effectuer un reglage ou de retirer ou d'installer une

piece ou un accessoire. S'assurer que I'interrupteur

est en position d'arr#t.

On dolt inspecter regulierement les balais de charbon.

Pour ce faire, debrancher I'outil, retirer le capuchon d'in-

spection des balais (OO), puis les balais eux-m6mes.

Maintenir ces derniers propres afin qu'ils puissent glisser

librement dans leurs guides. Lorsqu'on place un balai, on

doit prendre soin de le mettre dans le m_me sens qu'a-

vant. Divers symboles apparaissent sur les cStes de

chaque balai; on doit remplacer ces derniers Iorsque

I'usure a atteint la ligne la plus pres du ressort. Afin d'as-

surer le ben fonctionnement de I'outil, n'utiliser que les bal-

ais DEWALT identiques et de m6me qualite offerts aux

centres de service de la compagnie. Laisser I'outil

marcher & vide pendant 10 minutes avant de I'utiliser afin

de s'assurer que les nouveaux balais sont bien en place.

FIG. 18

FIG. 19

DESSUS

FIG. 20

DESSOUS

Transport et rangement

Le plateau d'eau arriere (G), le plateau d'eau de I'etabli de

coupe (I) et la cuvette d'eau (K) peuvent s'embo'_ter I'un

dans I'autre afin d'en faciliter le transport (fig. 19).

Le guide-bord (J) et la rallonge de I'etabli de coupe (PP)

peuvent aussi 6tre ranges sous la cuvette d'eau (fig. 20).

Nettoyage

1. Immerger la pompe & eau dans un seau rempli d'eau

propre et pemper I'eau darts le systeme de tuyaux sou-

pies.

2. Arr6ter et debrancher I'outil de la source d'alimentation

electrique.

3. Placer un seau de 18,9 litres (5 gallons) sous le bou-

chert de vidange. Retirer le bouchon et laisser I'eau

s'ecouler dans le seau.

4. Glisser I'etabli de coupe hers du systeme de montants.

Pulveriser I'etabli au meyen du tuyau souple ou I'es-

suyer & I'aide d'une eponge & coulis ou d'un chiffon.

5. Essuyer les montants, le carter du moteur et le bras de

support au moyen d'une eponge & coulis ou d'un chif-

fon. II n'est pas necessaire de pulveriser des lubrifiants

sur le montant du guide ni sur les roues.

6. Nettoyer la cuvette d'eau en la pulverisant au moyen

du tuyau souple ou en I'essuyant & I'aide d'une

eponge & coulis.

Nettoyer I'outil au moyen d'un savon doux et d'un linge

humide seulement. Plusieurs nettoyants domestiques

contiennent des produits chimiques qui peuvent grave-

ment endommager le plastique; ne pas utiliser d'essence,

de ter6benthine, de decapant, de diluant pour peintures,

de produits de nettoyage & sec ou d'autres produits de

m6me nature. Ne jamais laisser de liquide s'infiltrer & I'in-

terieur de I'outil; ne jamais immerger ce dernier darts

quelque liquide que ce soit.

Lubrification

_AVERTISSEMENT :NE JAMAIS pulveriser, ni appliquer

de quelque maniere que ce soit, un lubrifiant ou un solvant

de nettoyage _I'interieur de Ibutil, car cela pourra# nuire

serieusement _la vie et au rendement de Ibutil et entrafn-

er des risques de blessure.

Les outils DEWALT sent lubrifies en usine et sent doric

pr6ts & utiliser. Cependant, on recommande d"apporter ou

d'envoyer I'outil une fois par annee dans un centre de

service qualifie afin qu'il puisse 6tre completement nettoye

et inspect&

R_parations

Pour assurer la SECURITE et la FIABILITE de ce produit,

toutes les operations de reparation, d'entretien et de

reglage doivent 6tre effectuees darts un centre de service

autorise ou par du personnel qualifie (cela comprend I'in-

spection et le remplacement du balai); on ne dolt utiliser

que des pieces de rechange identiques.

ACCESSOIRES

Les accessoires recommandes pour cet outil sont vendus

separement chez tousles distributeurs ou clans tousles

centres de service autorises.

AMISE EN GARDE :L'usage de tout autre accessoire

non recommande avec cet outil peut presenter un dange_

SUPPORT D24001 (FIG. 21)

LAMES : 178 mm (7 po) Ceramique DW4760

254 mm (10 po) Ceramique DW4761

254 mm (10 po) Porcelaine DW4762

Pour obtenir plus d'information sur les accessoires, com-

muniquer avec DEWALT Industrial Tool Co., 701 East

Joppa Road, Baltimore, MD 21286, aux Fttats-Unis ou

composer le 1 800 433-9258 (1-800-4-DEWALT).

Garantie limit_e de trois ans

DEWALT reparera, sans frais, tout produit defectueux

cause par un defaut de materiel ou de fabrication pour une

periode de trois ans & compter de la date d'achat. La

presente garantie ne couvre pas les pieces dont la defec-

tuosite a et6 causee par une usure normale ou I'usage

abusif de I'outil. Pour obtenir de plus amples renseigne-

ments sur les pieces ou les reparations couvertes par la

presente garantie, visiter le site www.dewalt.com ou com-

poser le 1 800 433-9258 (1 800 4-DEWALT). Cette

garantie ne s'applique pas aux accessoires et ne vise pas

les dommages causes par des reparations effectuees par

un tiers. Cette garantie confere des droits legaux partic-

uliers & I'acheteur, mais celui-ci pourrait aussi ben6ficier

d'autres droits variant d'un etat ou d'une province & I'autre.

En plus de la presente garantie, les outils DEWALT sont

couverts par notre :

CONTRAT D'ENTRETIEN GRATUIT D'UN AN

DEWALT entretiendra I'outil et remplacera les pieces

usees au cours d'une utilisation normale et ce, gratuite-

ment, pendant une periode d'un an & compter de la date

d'achat.

GARANTIE DE REMBOURSEMENT DE 90 JOURS

Si I'acheteur n'est pas entierement satisfait, pour quelque

raison que ce soit, du rendement de I'outil electrique, du

laser ou de la cloueuse DEWALT, celui-ci peut le retourner,

accompagne d'un re(2u,dans les 90 jours & compter de la

date d'achat pour obtenir un remboursement integral, sans

aucun probleme.

REMPLACEMENT GRATUIT DE L'I_TIQUETTE D'AVER-

TlSSEMENT : En cas de perte ou d'endommagement des

etiquettes d'avertissement (voir aussi la page 14), com-

poser le 1 800 433-9258 (1 800 4-DEWALT) afin d'en

obtenir de nouvelles sans frais.

FIG. 21

D24001

Guide de d_pannage

S'ASSURER DE SUIVRE TOUTES LES DIRECTIVES, Y COMPRIS LES CONSIGNES DE S#CURIT#

PLUSIEURS PROBLEMES COURANTS PEUVENT TRE FACILEMENT REGLES EN CONSULTANT LE TABLEAU CI-DESSOUS.

PAR CONTRE, EN PRESENCE D'UN PROBLEME PLUS GRAVE OU PERSlSTANT, ON DOlT COMMUNIQUER AVEC UN

CENTRE DE SERVICE DEWALT OU COMPOSER LE 1 800 433-9258 (1 800 4-DEWALT).

PROBL eL-ME!LA SC/E NE DE-MARRE PAS

QUE SE PASSE-T-IL?

1. La scie n'est pas branchee.

2. Le disjoncteur de fuite de terre s'est declenche.

3. La scie ne fonctionne pas (Iorsqu'elle est branchee

et que I'interrupteur est en position de marche).

4. Le fusible a saute ou le disjoncteur s'est declench6.

5. Le cordon est endommage.

6. Les balais sont uses.

PROBLeLME! LA SClE NE COUPE PAS DE MANIE-RE SATISFAISANTE

QUE SE PASSE-T-IL?

1. La lame est usee.

2. La pompe 6 eau ne pompe pas I'eau.

3. La lame est installee & I'envers.

4. Des particules se sont accumulees sur la lame.

5. La lame ne convient pas aux travaux.

PROBLeLME! LA LAME N'ATTEINT PAS SA VITESSE MAXlMALE

QUE SE PASSE-T-IL?

1. La rallonge est trop Iongue ou de calibre insuffisant.

2. L'arbre s'est desserre.

3. L'alimentation electrique est insuffisante.

PROBL eLME! LA SClE VIBRE EXCESSlVEMENT

QUE SE PASSE-T-IL?

1. La scie n'est pas fixee solidement sur le support.

2. Le support ou I'etabli est sur une surface inegale.

3. La lame est endommagee.

QUOI FAIRE...

1. Brancher la scie.

2. Mettre I'interrupteur & la position d'arr6t et reenclencher le disjoncteur.

3. Mettre I'interrupteur & la position d'arr6t et reenclencher le disjoncteur.

4. Mettre I'interrupteur & la position d'arr6t et remplacer le fusible ou

reenclencher le disjoncteur.

5. Faire remplacer le cordon par un centre de service autorise.

6. Faire remplacer les balais par un centre de service autorise.

QUOI FAIRE...

1. Remplacer la lame. Voir la page 19.

2. Retirer la pompe & eau et la pulveriser avec de I'eau propre pour

detacher le rotor.

3. Tourner la lame & I'envers. Voir la page 19.

4. Enlever les particules au moyen d'une pierre de parement.

5. Changer la lame. Voir la page 19.

QUOI FAIRE...

1. La remplacer par une rallonge appropriee. Voir la page 14.

2. Serrer I'arbre.

3. Appeler la compagnie d'electricit6.

QUOI FAIRE...

1. Repositionner la cuvette d'eau sur le support.

2. Le placer sur une surface plane.

3. Remplacer la lame. Voir la page 19.

PROBLEME! LA LAME N'EFFECTUE PAS LES COUPES AVEC PRECISION

QUE SE PASSE-T-IL?

1. Le guide-bord n'est pas fixe solidement au guide.

2. La lame n'est pas perpendiculaire au guide.

3. La lame n'est pas perpendiculaire & la surface de I'etabli.

4. La piece bouge.

QUOI FAIRE...

1. V@ifier et regler le guide-bord. Voir la page 20.

2. V@ifier et regler la lame. Voir la page 22.

3. Verifier et regler le guide. Voir la page 22.

4. Utiliser le guide-bord.

Este producto estA cubierto por la patente

No. D486,165 en los EE.UU. y otras

patentes pendientes.

DEWALT...PARA TRABAJOS PESADOS

Las herramientas industriales DEWALT de alto rendimiento estan fabricadas para

las aplicaciones industriales y de construcci6n m_s duras. El dise5o de cada

herramienta de esta Ifnea, de taladros a lijadoras y esmeriladoras, es el resultado de

un nivel de uso riguroso en obras de toda la industria. Cada herramienta es pro-

ducida con gran esfuerzo de precisi6n, utilizando sistemas avanzados de fabricaci6n

y un control meticuloso de calidad. Cada herramienta se revisa antes de dejar la

fabrica para asegurarse que satisfaga los estandares de durabilidad, fiabilidad y

potencia de nuestros clientes.

DEWALT para trabajos pesados ............................... GARANTIZADO.

iNDICE

INSTRUCCIONES DE SEGURIDAD IMPORTANTES PARA

TODA HERRAMIENTA .............................................................................................. 28

INSTRUCCIONES DE CONEXION A TIERRA ........................................................ 28

REGLAS DE SEGURIDAD ADICIONALES PARA SIERRAS

DE CORTE HOMEDO .............................................................................................. 29

GUfA DE REFERENCIA RAPIDA ............................................................................ 31

CARACTERfSTICAS ................................................................................................ 33

ENSAMBLAJE .......................................................................................................... 33

ESPECIFICACIONES ................................................................................................ 33

OPERACION ............................................................................................................ 34

UBICACION DE LA HERRAMIENTA ................................................................ 34

MOTOR .............................................................................................................. 34

CONMUTADOR DE ENCENDIDO/APAGADO ................................................ 34

BOCAS DE AGUA .............................................................................................. 34

ALINEACION DEL DISCO DE CORTE ............................................................ 34

PROFUNDIDAD DEL DISCO DE CORTE ...................................................... 35

REALIZACION DEL CORTE ............................................................................ 35

BLOQUEO DEL CARRO DE CORTE .............................................................. 35

TIPOS DE CORTE ............................................................................................ 35

AJUSTES ............................................................................................................ 36

MANTENIMIENTO ..................................................................................................... 37

ESCOBILLAS .................................................................................................... 37

TRANSPORTE Y ALMACENAMIENTO ............................................................ 37

LIMPIEZA ........................................................................................................... 37

LUBRICACION .................................................................................................. 37

REPARACIONES ............................................................................................. 38

ACCESORIOS ........................................................................................................... 38

GARANTiA ................................................................................................................. 38

GUfA DE RESOLUCION DE PROBLEMAS ............................................................ 39

Instrucciones de seguridad importantes para toda

herramienta

_DVERTENCIA: Para su propia seguridad, lea el manual de instruc-

clones antes de operar la sierra de corte hOmedo. El no respetar estas

advertencias puede resultar en lesiones corporales y da_os series a la sierra.

Cuando realice el mantenimiento de esta herramienta, utilice dnicamente

repuestos originales. Haga cambiar cables electricos dahados en un centro de

servicio autorizado.

INSTRUCCIONES DE CONEXION A TIERRA

•En el caso de una falla o averfa, la conexidn a tierra proporciona una vfa de menor

resistencia para la corriente electrica, reduciendo el riesgo de choque electrico. Esta

herramienta viene con un cable equipado con un conductor a tierra para el equipo y un

enchufe con conexidn a tierra. El enchufe deberf conectarse a una toma que haga

juego y que este instalada apropiadamente y conectada a tierra en conformidad con

todos los cddigos y regulaciones locales.

•No modifique el enchufe que viene con el equipo -si no entra en la toma de corriente,

haga instalar una toma apropiada por un electricista calificado.

•La conexidn indebida del conductor a tierra del equipo puede ocasionar un choque

electrico. El conductor cuyo aislamiento sea verde, con o sin franjas amarillas, es el

conductor a tierra del equipo. Si se requiere reparar o reemplazar el cable o enchufe,

no conecte el conductor a tierra del equipo a un terminal con carga.

•Consulte con un electricista o personal de servicio calificado si no comprende bien las

instrucciones de conexidn a tierra, o si tiene alguna duda sobre la conexidn a tierra

correcta del equipo.

• Utilice s61o alargadores de 3 hilos, con enchufes con conexidn a tierra de 3 patas y

tomas de corriente de 3 polos que acepten el enchufe de la herramienta.

• Repare o cambie cables dahados o desgastados inmediatamente.

Esta herramienta deberfa estar conectada a tierra durante su uso para proteger al oper-

ador de descargas electricas. Esta herramienta viene con un cable de 3 hilos y un enchufe

con conexidn a tierra de 3 patas para enchufar s61oen tomas de corriente apropiadas con

conexidn a tierra. El hilo verde (o verde y amarillo) en el cable es el hilo de conexidn a tier-

ra. Nunca conecte el hilo verde (o verde y amarillo) a un terminal con carga. Si su unidad

fue disehada para una corriente menor a 150 V,su enchufe serf como el que aparece en

el bosquejo 'a'. Si fue disehada para una corriente de entre 150 y 250 V, su enchufe serf

como el que aparece en el bosquejo 'd'. Tambien se encuentra disponible un adaptador,

ilustrado en los bosquejos 'b' y 'c', para conectar enchufes del tipo que aparece en el

bosquejo 'a' a tomas de corriente para enchufes de 2 patas. La oreja verde rfgida que

sobresale del adaptador debe conectarse a una conexidn permanente a tierra, tal como

una caja de distribucidn debidamente conectada a tierra. No existen adaptadores

disponibles para enchufes del tipo que aparece en el bosquejo 'd" EL ADAPTADOR QUE

APARECE EN LOS BOSQUEJOS B y C NO PUEDE SER UTILIZADO EN CANAD,4.

a caja de b c d

distribuci6n

clavija de conexion a tierra

adaptador

clavija de conexi6n a tierra

AADVERTENCIA: Para reducir el riesgo de electrocucidn, mantenga todas las conex-

iones secas y no las deje en el suelo.

Z_ADVERTENClA: La sierra viene con un interruptor accionado por corriente de perdida

a tierra (GFCI). Algunas tomas de corriente vienen con proteccidn GFCI incorporada y

pueden ser utilizadas como medida adicional de seguridad. Si utiliza un alargador, el GFCI

deberfa ser conectado a la fuente de corriente antes del alargado_

_ADVERTENCIA: La bomba de agua debe ser enchufada a una toma de corriente pro-

tegida por un GFCI.

NOTA: No haga funcionar la bomba en seco.

_&ADVERTENCIA: Pruebe el GFCI antes de cada uso:

1. Enchufe el GFCI a la toma de corriente. El indicador deberfa ponerse rojo.

2. Presione el botdn de prueba. El indicador rojo deberfa apagarse.

3. Presione el botdn de reposicidn para utilizar el GFCL Si la prueba anterior fall& no

Io use.

/_PFIECAUClON: CUANDO REALICE MANTENIMIENTO, USE SOLO REPUESTOS

ORIGINALES. Repare o cambie aquellos alargadores que esten dahados. Siempre cam-

bie el cable por uno que tenga proteccidn GFCL

_ADVERTENClA: Nunca use la sierra con agua salada o un Ifquido conducto_

_ADVERTENClA: AI usar las herramientas electricas, se deben tomar siempre en cuen-

ta las medidas de seguridad basicas para reducir el riesgo de incendio, choque electrico

y lesiones corporales, incluyendo las siguientes medidas:

•MANTENGA LOS PROTECTORES EN SU SITIO yen buenas condiciones de fun-

cionamiento.

• QUITE LAS LLAVES DEAJUSTE. Hagase el habito de comprobar que la herramienta

no tenga ninguna Ilave de ajuste puesta antes de encenderla.

•MANTENGA LIMPIA EL AREA DE TRABAJO. Las areas y mesas de trabajo desor-

denadas aumentan el riesgo de lesiones.

• NO UTILICE LA HERRAMIENTA EN AMBIENTES PELIGROSOS. No utilice

maquinas herramienta en lugares h_Jmedos o mojados ni las exponga a fluvia o nieve.

Mantenga el area de trabajo bien iluminada.

•MANTENGA ALEJADOS A NIKIOS. Toda visita deberfa mantenerse a una distancia

segura del area de trabajo.

•QUE SU TALLER SEA A PRUEBA DE NIKIOS. Para ello utilice candados o interrup-

totes maestros o quite las Ilaves de arranque.

• NO FUERCE LA HERRAMIENTA. La herramienta hace el trabajo mejory mas seguro

a la velocidad para la cual fue disehada.

• UTILICE LA HERRAMIENTA CORRECTA. No fuerce la herramienta o el accesorio a

que realice una tarea para la cual no fue disehada.

•USE EL ALARGADOR INDICADO. Cercidrese de que su alargador este en buenas

condiciones. AI usar un alargador, aseg3rese de que tenga el calibre necesario para

Ilevar la corriente que su producto requerira. Un cable de un calibre insuficiente

causara una cafda en la tensidn de la Ifnea dando por resultado una perdida de energfa

y sobrecalentamiento. La tabla siguiente muestra el tamaho correcto para utilizar,

dependiendo de la Iongitud del cable y del amperaje nominal de la placa de identifi-

cacidn. En caso de duda, utilice el de mayor calibre. Cuanto mas pequeho es el

n_mero del calibre, mas resistente es el cable.

Calibre minimo para juegos de cables

Voltios Largo total del cable en metros

120V 0-7,6 7,6-15,2 15,2-30,4 30,4-45,7

Amperaje Nominal

Mas No m_s AWG

de de

12 - 16 14 12 No recomendado

• USE ROPA ADECUADA. No fleve ropa suelta, guantes, corbatas, anillos, pulseras u

otras joyas que podrfan engancharse en las piezas mdviles. Se recomienda el uso de

calzado antideslizante. C#brase y recdjase el pelo si Io tiene largo. Los orificios de ven-

tilacidn suelen cubrir piezas en movimiento, por Io que tambien se deben evita_

•USE SIEMPRE LENTES DE SEGURIDAD. Utilice ademas una mascara para la cara

o guardapolvo si la operacidn de corte genera demasiado polvo. Los anteojos de uso

diario s61o tienen lentes resistentes a golpes, NO son anteojos de seguridad.

• AFIRME BIEN SU TRABAJO. Coloque siempre la pieza de ceramica horizontalmente

sobre el carro y firmemente contra el gu/a.

• NUNCA USE UN CALENTADOR 0 NINGON TIPO DE FUENTE DE CALOR PARA

CALENTAR EL AGUAo Podrfa resultar en dahos a la herramienta, incendios olesiones

corporales.

•NO SE SOBREEXTIENDA. Mantengase siempre bien apoyado y equilibrado.

•CUIDE LAS HERRAMIENTA& Mantenga las herramientas afiladas y limpias para un

funcionamiento mejor y mas seguro. Siga las instrucciones para lubricar y cambiar

accesorios

• DESCONECTE LAS HERRAMIENTAS antes de realizar mantenimiento o repara-

ciones cuando cambie accesorios tales como discos de corte, tuercas de fijaci6n,

alargadores, etc

•REDUZCA EL RIESGO DE PUESTAS EN MARCHA ACCIDENTALES. Aseg_rese de

que el conmutador este apagado antes de enchufarla

• UTILICE LOS ACCESORIOS RECOMENDADOS. Consulte el manual de instruc-

ciones para conocer los accesorios recomendados El uso de accesorios no debidos

puede producir un riesgo de lesiones corporales

• NUNCA SE PARE SOBRE LA HERRAMIENTA. Podrfa sufrir graves lesiones si la

herramienta se cae a un lado o si se entra en contacto no intencionado con la

herramienta de corte

•REVISE LAS PIEZAS DAKIADAS. Antes de utilizar esta herramienta, revise cuida-

dosamente los protectores o piezas dahadas para determinar si la herramienta podra

funcionar debidamente y realizar la funci6n para la cual fue disehada -revise las

piezas m6viles para confirmar su alineaci6n y capacidad de movimiento; confirme que

todas las piezas esten enteras y debidamente ensambladas y que no exista ninguna

condici6n que pudiera afectar su operaci6n Cualquier protector o pieza dahada debe

repararse debidamente o cambiarse

• DIRECCION DE LA ALIMENTACION. Alimente la pieza de trabajo al disco de corte

s61o en la direcci6n de rotaci6n

•JAMAS DEJE SIN SUPERVISION UNA HERRAMIENTA EN FUNCIONAMIENTO.

APAGUE LA HERRAMIENTA. No deje la herramienta hasta que no se haya detenido

completamente

•REPUESTOS. Cuando realice mantenimiento o reparaciones, use s61o repuestos

originales

Reglas de seguridad adicionales para sierras de

corte hbmedo

_ADVERTENCIA: Para reducir el riesgo de electrocuciSn, mantenga todas las conex-

iones secas y no las deje en el suelo No toque el enchufe si tiene las manos mojadas

APRECAUCI6N: Use proteccion auditiva apropiada durante el uso de esta her-

ramienta. El ruido generado por este producto puede contribuir a la perdida auditiva bajo

algunas condiciones y duraciones de uso

APRECAUCION: No enchufe la herramienta hasta leery comprender todas las instruc-

ciones

• Utilice equipo de seguridad Lleve siempre lentes protectores Cuando sea adecuado,

tambien se debe usar mascarilla antipolvo, zapatos de suela antideslizante, casco o

protectores auditivos

• Mantenga sus manos alejadas de la trayectoria del disco de corte NUNCA CORTE

UNA PIEZA SI SU MANO ESTARA A 76 MM (3 PULG.) 0 MENOS DEL DISCO DE

CORTE.

• No opere la sierra si no tiene el protector puesto

• No realice ninguna operaciSn a mano alzada, es decir, sin sostener la pieza de traba-

jo firmemente contra el gu/a

• Nunca ponga las manos detras del disco de corte

• S[- Use la extensiSn del carro de corte para dar el respaldo debido a piezas grandes

• NO -Corte en seco Si el disco de corte no se enfrfa con agua, podrfa causar dahos

serios El corte en seco aumenta la exposiciSn a polvos dahinos en el aire

•Apague la herramienta y espere a que el disco de corte se detenga por completo antes

de mover la pieza de trabajo o de cambiar las configuraciones.

• Para reducir el riesgo de lesiones, regrese el carro a su posicidn posterior total luego

de cada corte.

• S[- Proteja la Ifnea de abastecimiento electrico con un fusible de accidn retardada de

15 amperios o un interruptor de circuito, como mfnimo.

• S/- Aseg3rese que el disco de corte gire en la direccidn correct& como Io indica la

flecha en el disco de corte.

•S[ -Aseg#rese que todos los mangos y perillas de las abrazaderas esten ajustadas

antes de iniciar cualquier operacidn.

•S[- Aseg3rese que todos los discos de corte y las arandelas de sujecidn esten limpias

y que los bordes hundidos de los collares esten contra el disco de corte. Ajuste bien el

tomillo del mandril.

•S[- Mantenga el disco de corte debidamente alineado.

• S[- Mantenga las ranuras de ventilacidn del motor libres de astillas y tierra.

• S[- Mantenga las manos fuera de la trayectoria del disco de corte de la sierra.

• S/- Apague y desenchufe la herramienta y espere hasta que el disco de corte de la

sierra se detenga por completo antes de realizar algE_nmantenimiento o reparacidn,

ajustar la herramienta o cambiar el disco de corte.

• NO -Intente operar la herramienta con un voltaje diferente a aquel para la cual fue dis-

ehada. El uso del voltaje incorrecto podrfa resultar en descargas, incendios o en un

funcionamiento no predecible.

• NO -Opere a no ser que todas las perillas y mangos de abrazaderas esten ajustados.

•NO -Utilice discos de corte de mayor o menor tamaho que el recomendado.

• NO -Fuerce la acci6n de corte. Permita que el motor alcance su velocidad plena

antes de cortar. El parar el motor completa o parcialmente puede causar dahos serios.

•NO -Use discos de corte abrasivos para metal. El calor excesivo y las partfculas abra-

sivas generados por estos discos daharan la sierra.

• S/- Use s61o discos de bordes continuos, no dentados.

• NO -Permita que nadie se pare detras de la sierra.

•NO -Coloque ninguna de sus manos en el area del disco de corte cuando la sierra este

enchufada.

• NO -Use discos de corte clasificados para menos que 5000 R.RM.

•NO -Coloque las manos a una distancia menor a 76 mm (3 pulg.) del disco de corte

de la sierra.

• NO -Ponga las manos detras o debajo de la sierra a no ser que est# apagada y des-

enchufada.

• NO -Mueva ninguna de las manos de la sierra o pieza de trabajo hasta que el disco

de corte se haya detenido.

• Si el enchufe o la toma de corriente se moja, NO desenchufe la herramienta.

Desconecte el fusible o interruptor de circuito que abastece electricidad a la her-

ramienta. Luego desench#fela y examine la toma para verificar que no contenga agua.

/&ADVERTENClA: Parte del polvo generado al lijar, serrar, esmerilar y taladrar con

maquinas herramienta, asf como al realizar otras actividades del sector de la construccidn,

contiene qufmicos que pueden producir cancer, defectos congenitos u otras afecciones

reproductivas. Ejemplos de estos qufmicos son:

• plomo procedente de pinturas a base de plomo,

• polvo de sflice proveniente de ladrillos, cemento, cerdmica, piedra natural y otros

productos de albahilerfa, y

• arsenico y cromo procedentes de madera tratada qufmicamente (CCA).

El peligro derivado de estas exposiciones varfa en funcidn de la frecuencia con que se real-

ice este tipo de trabajo. Para reducir la exposicidn a estos qufmicos: trabaje en una zona

bien ventilada y Ilevando equipos de seguridad aprobados, como mascarillas antipolvo

especialmente disehadas para filtrar partfculas microscdpicas.

• Evite el contacto prolongado con polvo procedente

del lijado, serrado, esmerilado y taladrado electri-

cos, asi como de otras actividades del sector de la

construccion. Lleve ropa protectora y lave con

agua y jabon las zonas expuestas. S/ permite que e/

polvo se le introduzca en la boca o los ojos o quede

sobre su piel, puede favorecer la absorcidn de qufmi-

cos peligrosos.

_,ADVERTENCIA: El uso de esta herramienta puede

generar o dispersar polvo Io cual puede causar lesiones

respiratorias serias y permanentes y otros tipos de lesidn.

Siempre use proteccidn respiratoria aprobada por

NIOSH/OSHA para la exposicidn al polvo. Dirija /as

partfculas en direccidn opuesta a su cara y cuerpo.

Para su conveniencia y seguridad, las siguientes etiquetas

de advertencia se encuentran en su sierra de corte ht]me-

do:

EN LA COLUMNA

_ADVERTENCIA: POR SU PROPIA SEGURIDAD,

LEA EL MANUAL DE INSTRUCCIONES ANTES DE

OPERAR LA SIERRA PARA CORTAR CERAMICA.

SIEMPRE USE PROTECCI6N OCULAR.

SIEMPRE USE PROTECCI6N RESPIRATORIA

APROPIADA.

MANTENGA LAS MANOS ALEJADAS DE LA

TRAYECTORIA DEL DISCO DE CORTE.

USE LA HERRAMIENTA SOLO CON DISCOS DE

CORTE CON BORDES LISOS, LIBRES DE APER-

TURAS Y HENDIDURAS.

NO OPERE LA SIERRA SI NO TIENE SUS CUBIER-

TAS PUESTAS.

SIEMPRE AJUSTE LAS PERILLAS DE AJUSTE

ANTES DE USARLA.

NO REALICE NINGUNA OPERACI6N A MANO

ALZADA.

NUNCA PONGA LAS MANOS DETRAS DEL DISCO

DE CORTE.

NUNCA CRUCE LOS BRAZOS EN FRENTE DEL

DISCO DE CORTE.

APAGUE LA HERRAMIENTA Y ESPERE A QUE EL

DISCO DE CORTE SE DETENGA POR COMPLETO

ANTES DE MOVER LA PIEZA DE TRABAJO 0 DE

CAMBIAR LAS CONFIGURACIONES.

DESENCHUFE LA HERRAMIENTA ANTES DE

CAMBIAR DISCOS DE CORTE, REPARAR 0

LIMPIAR LA HERRAMIENTA.

PARA REDUCIR EL RIESGO DE LESIONES, SIEM-

PRE ENCHUFE LA HERRAMIENTA A UNA TOMA

DE CORRIENTE PROTEGIDA POR UN GFCI Y

PRUEBE EL GFCI ANTES DE USARLA.

SIEMPRE REGRESE EL DISCO DE CORTE A LA

POSICI6N DEBIDA ANTES DE ENCENDER LA

SIERRA.

USE LA SALPICADERA PARA TODAS LAS

OPERACIONES QUE PUEDA.

CAMBIE DISCOS DE CORTE DAKIADOS ANTES

DE OPERAR.

NO EXPONGA A LLUVIA NI USE EN LUGARES

HLJMEDOS.

NUNCA USE UN CALENTADOR 0 NINGLJN TIPO

DE FUENTE DE CALOR PARA CALENTAR EL

AGUA.

PODR[A RESULTAR EN DAKIOS A LA HER-

RAMIENTA, INCENDIOS 0 LESIONES CORPO-

RALES.

iPIENSE! USTED PUEDE EVITAR QUE OCURRAN

ACCIDENTES.

EN LA CUBIERTA DEL DISCO DE CORTE

APRECAUCI6N: FIJE DEBIDAMENTE LA

CUBIERTA CON AMBOS TORNILLOS ANTES DE

USAR.

EN EL CARRO

J_ADVERTENCIA: PARA REDUCIR EL RIESGO

DE LESIONES, SIEMPRE VERIFIQUE QUE EL

DISCO DE CORTE ESTE AJUSTADO A LA

ALTURA Y UBICACION CORRECTAS, EN EL CEN-

TRO DE LA HENDIDURA DEL CARRO ANTES DE

OPERAR LA SIERRA.

Guia de referencia rapida

Sierra de corte hbmedo D24000

La unidad del

brazo motriz viene

ensamblada. Abra

la caja y retire de

ella la unidad,

como Io muestra

la Figura 1.

FIG. 1

_ADVERTENCIA: Para su propia seguridad, lea

el manual de instrucciones antes de operar la

sierra de corte hE/medo. El no respetar estas

advertencias puede resultar en lesiones corporales

y dahos serios a la sierra. Cuando realice el man-

tenimiento de esta herramienta, utilice Onicamente

repuestos originales. Haga cambiar cables electri-

cos dahados en un centro de servicio autorizado.

1. Instale el brazo del motor en la unidad del

marco. Con la Ilave incluida, instale y ajuste

primero los dos tornillos que se encuentran

m_.s cercanos al riel. Instale y ajuste los

otros dos tornillos.

2. Conecte el disco de corte.

a. Con la Ilave Allen m_.s peque5a incluida,

afloje (sin retirar) el tornillo que esta en el

lado de la cubierta del disco de corte. Tire

hacia atr_.sla tapa lateral de goma y levante

la cubierta hacia la parte posterior de la

sierra.

b. Presione el bot6n de bloqueo del eje.

Retire la tuerca del disco de corte con la

Ilave hexagonal incluida. Retire la pesta_a

exterior.

c. Instale el disco de corte con la flecha girato-

ria apuntando en la misma direcci6n que la

flecha giratoria de la cubierta del disco de

corte. Presione el boton de bloqueo del eje

al tiempo que ajusta la tuerca del disco de

corte.

d. Reponga la cubierta y ajuste el tornillo.

Paramayores detalles,

refierase aPara conectar

el disco de corte,

en el manual de

instrucciones.

,J ,J

3. Conecte el carro de corte a los

rieles.

Paramayores detalles, refierase

a Ensamblaje en el

manual de instrucciones.

NOTA: Verifique que el seguro

del carro este abierto completa-

mente.

a. Alinee la flecha en la parte

posterior del carte de corte

con el riel redondo del marco

de la sierra.

b. Coloque la unidad del rodillo

sobre el riel redondo.

c. Deslice la unidad del carro de

corte sobre el sistema de

rieles. Incline ligeramente la

parte delantera del carro hacia

arriba para que pueda pasar el

tope del carro.

4. El borde exterior del disco de

corte deberfa estar siempre a

al menos 5 mm (3/16 pulg.)

debajo de la superficie del

carro. Empuje el carro comple-

tamente por el disco de corte

antes de cortar para asegu-

rarse que la profundidad del

disco de corte este debida-

mente ajustada para evitar

cortar el carro. Ajuste la perilla

de profundidad de corte (BB) y

ajuste la tuerca mariposa de

fijaci6n (MM), y luego la perilla

de fijaci6n del cabezal (D).

Para mayores detalles, refierase

a Ajuste$ en el manual de

instrucciones.

5. Coloque la sierra dentro del

dep6sito de agua. El orificio de

drenaje del dep6sito de agua

deberia quedar en la posici6n

delantera.

6. Conecte la bomba de agua a la

Ifnea de agua y enchufe el cable

de alimentaci6n electrica de la

bomba en el enchufe hembra.

Coloque la bomba debidamente

en el recipiente de agua, como

aparece ilustrado.

7. Llene el dep6sito con 19 litros

(5 galones) de agua. La bomba

deberia quedar sumergida.

NOTA: Para que su bomba dure

mas, siempre p6ngala en una

fuente de agua limpia.

8. Encienda su sierra. Si se desea

un flujo de agua menor, use el

limitador de flujo en la Ifnea del

agua.

3/16" (5 MM)

CARACTERiSTICAS (Fig. 2-4) FIG. 2 C -- D

FIG. 1

La unidad del braze motriz viene ensamblada. Abra la caja

y retire de ella la unidad, como Io muestra la Figura 1.

A. Conmutador de encendido I. Accesorio de

y apagado

B. Unidad de brazo motriz

C. Mango de descenso

D. Perilla de fijaci6n del cabezal

E. Tapa del disco de corte

F. Disco de corte

G. Accesorio posterior

de agua

H. Unidad del carro de corte

carro de corte

agua para el

carro de corte

J. Gufa de borde

K. Dep6sito de agua

L. Unidad del marco

de la sierra

M. Bocas de agua

N. Bomba de agua

PR Extensi6n del

ENSAMBLAJE (Fig. 2-4)

1. Coloque la unidad del marco de la sierra (L) sobre una

superficie estable.

2. Con la Ilave incluida, retire los tornillos (O) de la unidad

del marco de la sierra.

3. Coloque el brazo motriz (B) en la unidad del marco.

4. Fije el cabezal de la sierra con dos de los tornillos (O)

en los orificios m_.s cercanos al riel. Ajuste los tornillos

con la Ilave incluida. Instale los otros dos tornillos en

los otros dos orificios y ajustelos.

5. Coloque la unidad de la sierra en el dep6sito de agua

(K), como Io muestra la Figura 2.

6. Incline la parte delantera de la unidad del carro de

corte (H) hacia abajo con un ligero angulo. Alinee la

flecha en la parte posterior del carro de corte con el riel

redondo del marco de la sierra. Deslice la unidad del

carro de corte sobre el sistema del riel, colocando los

rodillos en el riel pasando el tope del carro.

7. Coloque la junta con hilo en la bomba de agua (N).

Conecte el tubo de agua limpia (P) en la junta con hilo

(Fig. 4). Coloque la bomba de agua en la esquina m_s

profunda del dep6sito de agua, cerca del tap6n.

Inserte el cable de alimentaci6n de la bomba en la

toma (Q).

8. Instale el accesorio posterior de agua (G).

9. Instale el accesorio de agua del carro de corte (I).

PARA CONECTAR EL DISCO DE CORTE (FIG. 5)

1. Con la Ilave Allen m_.s pequeSa incluida, afloje (sin

retirar) el tornillo (R) que esta en el lado de la cubierta

del disco de corte (E). Tire hacia atr_.s la tapa lateral

de goma y levante la cubierta hacia la parte posterior

de la sierra.

FIG. 3

FIG. 4

FIG. 5

2. Presione el botdn de bloqueo del eje. Retire la tuerca

del disco de corte (S) con la Ilave hexagonal incluida.

Retire la pesta_a exterior (T).

3. Instale el disco de corte (F) con la flecha giratoria

apuntando en la misma direccidn que la flecha girato-

ria de la cubierta del disco de corte. Presione el bot6n

de bloqueo del eje (U) al tiempo que ajusta la tuerca

del disco de corte.

4. Reponga la cubierta y ajuste el tornillo (R).

5. Ajuste la profundidad del disco de corte (ver

Profundidad del disco de eorte).

PARA CONECTAR EL GU|A DE BORDES (FIG. 12)

1. Coloque el gufa de bordes (J) en la unidad del carro

de corte (H).

2. Gire el seguro del gufa de bordes (W) en la direcci6n

de las manillas del reloj para ajustarlo.

Especificaciones

Voltaje .............................. 120 V

Amperios .......................... 15A

RPM .................................. 4200

Profundidad de corte ........ 95 mm (3-3/4 pulg.)

_,ngulos de inglete ............ 22,5 ° y 45 °

TamaSos de

discos de corte ................ 178 mm (7 pulg.), 203

mcm (8 pulg.), 229 mm

(9 pulg.) y 254 mm

(10 pulg.) en discos de

corte con bordes continuos

y discos desbastadores de

152 mm (6 pulg.)

OPERACION

Ubicaci6n de la herramienta

Coloque el pie (D24001, ver Accesorios) sobre una

superficie pareja. Coloque la sierra sobre el pie, como Io

muestra la Figura 21. Si no usa un pie, coloque la sierra

sobre una superficie pareja.

Motor

Asegt]rese que el suministro electrico concuerde con el

indicado en la placa nominal. Una reduccidn de voltaje

superior a 10% provocara perdida de potencia y sobreca-

lentamiento. Todas las herramientas DEWALT vienen

probadas de fabrica; siesta herramienta no funciona,

revise el abastecimiento electrico.

• Siempre enchufe la sierra en una toma GFCI.

• Siempre enchufe alargadores a tomas GFCI.

• Use s61o alargadores diseSados para uso a la intern-

perle. Estos alargadores son identificados como

"aceptables para uso con un aparato de exterior;

guarde bajo techo cuando no este en use."

• Use s61o alargadores con una clasificaci6n electrica

menor a la clasificaci6n del producto.

FIG. 6

FIG. 7

FIG. 9

FIG. 11

FIG. 8

FIG. 10

• No utilice alargadores daSados. Revise los

alargadores antes de utilizarlos y cambielos si estan

da5ados.

• No abuse el alargador y no tire de ningun cable para

desenchufarlo.

• Mantenga el cable alejado de calor y bordes afilados.

• Siempre desenchufe el cable de la toma de corriente

antes de desconectar el producto del alargador.

Conmutador de encendido y

apagado

Z&ADVERTENCIA: Para evitar la posibilidad que se moje

el enchufe del aparato o la toma de corriente, coloque la

sierra de corte h#medo al costado de una toma de corri-

ente montada en la pared para evitar que caiga agua al

enchufe o la toma de corriente. El usuario deberfa crear

un "lazo de goteo" en el cable que conecta la sierra a la

toma de corriente (Fig. 6). El "lazo de goteo" es aquella

parte del cable que se encuentra a una altura menor que

la de la toma de corriente o del conector, si se utiliza un

alargador, utilizado para evitar que el agua viaje por el

cable y entre en contacto con la toma de corriente.

Para encender la sierra de corte ht]medo, levante el con-

mutador de encendido y apagado (A). La sierra de corte

ht]medo automAticamente se bloquea en posici6n encen-

dida. Para apagar la herramienta, empuje el conmutador

hacia abajo. Debajo del conmutador encontrara un orificio

para insertar un candado para evitar que la sierra sea uti-

lizada sin su autorizaci6n.

Bocas de agua

Las bocas de agua (M) se pueden ajustar para proper-

cionar el maximo de agua para cortar y la maxima capaci-

dad con la menor cantidad de exceso de rocfo. La palan-

ca de ajuste (V) permite el ajuste sencillo de las bocas a

la posici6n deseada.

1. La posici6n 6ptima para la menor cantidad de rode

(Fig. 7).

2. Las bocas de agua (M) se pueden replegar completa-

mente para el maximo de capacidad (Fig. 8).

3. Posici6n fuera de la rueda de corte para eliminar el

exceso de rocfo entre cortes y para cambiar la hoja

(Fig. 9).

Alineaci6n del disco de corte

PARA REVISAR LA ALINEACION (FIG. 10)

1. Coloque una escuadra perpendicular al guia del carro

de corte (X).

2. Empuje el carro de corte a Io largo del disco de corte

para determinar si el espacio a Io largo de la escuadra

es consistente en toda la tirada.

3. Si el espacio no es consistente, vea la secci6n de

Ajustes de este manual.

Profundidad del disco de corte

(Fig. 11)

El borde exterior del disco de corte deber/a estar siempre

a al menos 5 mm (3/16 pulg.) debajo de la superficie del

carro. Empuje el carro completamente per el disco de

corte antes de cortar para asegurarse que la profundidad

del disco de corte este debidamente ajustada para evitar

cortar el carro.

Si la altura del disco de corte no se ha fijado, vea la sec-

ci6n de Ajustes de este manual. El no ajustarlo debida-

mente podr[a causar daflos o lesiones.

Realizaci6n del corte (Fig. 12)

APRECAUClON: Apague y desenchufe la herramienta

antes de hacer cualquier ajuste o de quitar o instalar

accesorios. Asegurese que el conmutador este en

posici6n OFF (apagada).

Antes de encender la sierra, verifique la alineaci6n del

carte y disco de corte. Siempre centre el disco de corte en

una de las hendiduras del carro de corte (Y) antes de cor-

tar (0-°,22,5 _°645°). Si el disco de corte no est,. centrado

en la hendidura del carro, yea la secci6n de Ajustes de

este manual.

1. Llene un balde de aprox. 18,9 litros (5 galones) con

agua. Sumerja la bomba de agua en el balde.

2. Ponga la pieza de ceramica que desea cortar sobre el

carro de corte y fije el gu[a del horde (J) con el seguro

del gufa del borde (W). Mantenga siempre las manes

alejadas del disco de corte.

3. Tire del conmutador de encendido y apagado (A) para

encender la sierra. Espere hasta que el chorro de

agua de la bomba de agua cubra completamente el

disco de corte.

NOTA: Si corta la cer_.mica en seco, dafiar_, el disco

de corte.

4. Mueva el carro de corte hacia el disco de corte y

luego, lentamente, alimente la ceramica hacia el disco

de corte. Siga empuj_.ndolo hasta que el disco de

corte atraviese la pieza de cer_.mica completa.

5. Empuje el conmutador de encendido y apagado (A)

hacia abajo para apagar la sierra.

6. Luego de que el disco de corte se detenga, retire la

pieza de ceramica del carro de corte.

Bloqueo del carro de corte

(Fig. 13)

Existen tres posiciones de bloqueo para el carro. Ponga el

carro en la posici6n deseada y bloqueelo girando la clavi-

ja (Z) y empuj_.ndola en un ofificio en el riel.

Tipos de corte (Fig. 12-15)

Z&PRECAUClON: Apague y desenchufe la herramien-

ta antes de hacer cualquier ajuste o de quitar o insta-

lar accesorios. AsegEtrese clue el conmutador este en

posici6n OFF (apagada).

Siempre haga un corte de pr_.ctica para acostumbrarse a

la trayectoria del disco de corte. Practique con un pedazo

FIG. 12

FIG. 13

FIG. 14

FF EE

de desecho de ceramica para asegurarse de sentirse

c6modo cortando. Empuje el carro mas alia del disco de

corte antes de encender la sierra. Asegt]rese que el disco

de corte este ajustado al centre de la hendidura y a la

altura debida.

INDICADOR DE CORTE

Luego de fijar el disco de corte y de hacer un corte de

practica, encienda la sierra para cortar una hendidura en

el indicador de corte (AA). Vea Ajustes para mayor infer-

maci6n.

CORTES RECTOS

1. Con un marcador o I_.pizde grasa, marque el Area a

cortar en la ceramic&

2. Ponga la cer_.mica en el carro de corte contra el guia

del carro de corte (X) y alinee su marca con la del

disco de corte.

3. Tire del conmutador hacia arriba para encender la

sierra y espere que el disco de corte este completa-

mente cubierto de agua.

4. Mueva el carte de corte hacia el disco de corte y

luego, lentamente, alimente la ceramica hacia el disco

de corte. Siga empuj_.ndolo hasta que el disco de

corte atraviese la pieza de ceramica completa.

5. Apague la sierra.

CORTES DIAGONALES

Los cortes diagonales tambien son Ilamados "cortes de

punta a punta".

1. Alinee la punta de la pieza que este mas cerca del

guia del carro de corte (X) con el indicador de corte

(AA). El indicador de corte indica el lugar exacto per

donde el disco de corte saldra del carro de corte en el

guia. Observe que el indicador de corte debera ser

cortado la primera vez que use la sierra (ver Ajuetee).

2. Alinee la parte delantera de la pieza con el disco de

corte y sostengala contra el guia del borde.

3. Encienda la sierra y haga el corte.

4. Apague la sierra.

CORTES EN L

Un corte en Les una secci6n que se saca de una pieza de

cerAmica y se usa al cortar una pieza de cer&mica que

entrarA en un rinc6n de un mueble o pieza de moldura de

adorno.

1. Delinee el Area a cortar a ambos lados de la pieza.

2. Alinee la ceramica contra el guia del carro de corte y

haga el corte evitando cortar demasiado.

3. Haga un corte en la otra marca de la pieza, sin cortar

demasiado.

4. De vuelta la pieza y haga el corte a Io largo de una de

las lineas pero esta vez puede cortar mas alia sin

daflar la superficie expuesta de la pieza debido al

radio del disco de corte. Haga Io mismo con la otra

Ifnea y la pieza cortada deberia separarse del resto de

la pieza.

5. Apague la sierra.

CORTES DE ORIFICIO

Los cortes de orificio se utilizan cuando se desea quitar

una pieza en el medio de la pieza de cer_.mica para poner

tomas de corriente o salidas de aire para ductos de venti-

laci6n.

1. Delinee el Area a cortar a ambos lados de la pieza.

2. Afloje la perilla del seguro del cabezal (D) para

soltarlo.

3. Ajuste la perilla de profundidad de corte (BB) en la

parte posterior del protector del disco de corte para evi-

tar que el disco de corte entre demasiado profundo y

corte el carro de corte. Siempre haga un corte de pr_.c-

tica para acostumbrarse a la trayectoria del disco de

corte. Practique con un pedazo de desecho de cer_.mi-

ca para asegurarse de sentirse cdmodo cortando.

4. Coloque la pieza en el carro de corte con el lado

acabado hacia arriba.

5. Alinee la marca con el disco de corte.

6. Encienda la sierra. Con una mano en el mango de

descenso (C) y la otra en la pieza, poniendo ambas

manos a una distancia segura del disco de corte, baje

el cabezal de la sierra lentamente sobre la pieza.

Corte la pieza hasta el borde de la marca, sin cortar

demasiado.

7. Repita el proceso en cada Ifnea marcada, sin cortar

demasiado.

8. Voltee la pieza. Repita los pasos 2 y 3, cortando mas

all& de las Ifneas permitiendo que la pieza cortada se

caiga.

NOTA: Las esquinas deberan set recortadas con

tenazas para ceramica (no vienen incluidas con la

sierra).

9. Apague la sierra.

CORTES DE INGLETE: 22,5 ° Y 45°

Los cortes de inglete se usan para cortar esquinas inter-

has y externas de cer_.mica, molduras decorativas de riel

y de base. El cabezal de corte de la sierra puede ajustarse

en tres posiciones: 0°, 22,5 ° 645 °. Las tres hendiduras (Y)

en el carro de corte permiten que el cabezal de corte se

fije en tres posiciones sin cortar la unidad del carro de

corte (H).

1. Afloje la perilla de bloqueo del bisel (CC) en la parte

posterior de la sierra y ajuste el cabezal de la sierra al

grado de inglete correcto. El indicador de bisel (DD) de

la parte delantera de la sierra indicar_, el _.ngulo del

ajuste.

2. Siempre haga un corte de practica y empuje el carro

de corte m_.s all_. del disco de corte antes de encen-

der la sierra. AsegQrese que el disco de corte este

ajustado al centro de la hendidura.

3. Marque la pieza y col6quela contra el gufa del carro de

corte y el gufa de bordes. Realice el corte.

4. Apague la sierra.

TRASLADO DE LA SIERRA

_PRECAUCION: No intente trasladar la sierra siesta

Ilena de agua. Esto podrfa resultar en lesiones corporales.

FIG. 15

FIG.16

FIG. 17

Antes de mover la sierra, aseg#rese de drenar el depdsi-

to de agua poniendo un balde de aproximadamente 18,9

litros (5 galones) debajo del tapdn de la sierra. Retire el

tapdn y deje que el agua se vacfe en el balde.

Ajustes (Fig. 15-17)

J_,PRECAUCION: Apague y desenchufe la herramien-

ta antes de hacer cualquier ajuste o de quitar o insta-

lar accesorios. AsegE/rese que el conmutador este en

posicion OFF (apagada).

REGLA DEL CARRO DE CORTE

1. Desenchufe la sierra.

2. Mueva el carro de modo que el disco de corte quede

cerca al gufa del carro (X).

3. Con una cinta metrica o regla, revise la regla del carro.

4. Si la regla esta errada, afloje los dos tornillos (EE) que

sostienen la regla (FF) en su lugar, ajt]stelos a la

dimensi6n correcta y ajuste los tornillos.

DISCO DE CORTE PERPENDICULAR AL CARRO

1. Coloque una escuadra perpendicular al carro de corte.

2. Si el espacio no es consistente, afloje la perilla de blo-

queo de bisel (CC) y ajuste el tornillo de ajuste de bisel

de 0° (GG) con la Ilave incluida hasta que el disco de

corte este a 90 ° de la superficie del carro.

3. Empuje el carro mas alia del disco de corte con la

sierra apagada para asegurarse que el disco de corte

no toque ninguno de los dos lados de la hendidura en

el carro de corte.

DISCO DE CORTE A 45°DEL CARRO

1. Afloje la perilla de bloqueo del bisel y gire el cabezal

de corte a 45°.

2. Coloque un gufa de 45° en la superficie del carro de

corte a un lado del disco de corte. Si no esta a 45 °,

ajuste el tornillo de ajuste del bisel de 45 ° (GG) con la

Ilave incluida hasta que el disco de corte este a 45 ° de

la superficie del carro.

3. Empuje el carro mAs all_ del disco de corte con la sier-

ra apagada para asegurarse que el disco de corte no

toque ninguno de los dos lados de la hendidura en el

carro de corte.

CORTE PARALELO AL CARRO DE CORTE

1. Ponga una escuadra sobre la superficie del carro de

corte con un extremo contra el gufa del carro (X).

2. Si el disco de corte no est,. a 90° del gufa del carro, el

riel deber_, ser ajustado.

3. Afloje los cuatro tomillos de montaje de la unidad del

riel (HH).

4. Ponga el dispositivo de ajuste del riel (11)hasta que el

disco de corte este perpendicular al gufa de carro.

5. Ajuste los cuatro tornillos del riel.

FIG. 18

RESISTENCIA DE RODAJE DEL CARRO

(AJUSTE DEL RIEL)

1. Afloje los cuatro tornillos de ajuste de la altura del riel

(KK).

2. Ajuste los dos dispositivos de ajuste de altura del riel

(JJ) hasta que el carro se desplace sin problemas.

3. Ajuste los cuatro tornillos.

INDICADOR DE BISEL (FIG. 14)

Afloje el tornillo del indicador de bisel de 0 ° (LL) y gire el

indicador de bisel (DD) a la ubicaci6n correcta.

PROFUNDIDAD DE CORTE

1. Afloje la perilla de fijaci6n del cabezal (D).

2. Ajuste la perilla de profundidad de corte (BB) hasta

que el disco de corte este a un minimo de 5 mm

(3/16 pulg.) debajo de la superficie del carro.

3. Empuje el carro mas all_ del disco de corte con la sier-

ra apagada y asegurese que el disco de corte no

toque el carro.

4. Ajuste la perilla de profundidad de corte y ajuste la

tuerca mariposa de fijaci6n (MM), y luego la perilla de

fijaci6n del cabezal (D).

INDICADOR DE CORTE

El indicador de corte (AA) ayuda a alinear los cortes lar-

gos y diagonales al mostrar el punto de salida de la hoja

en el corte. El indicador de corte puede ser utilizado varias

veces antes de necesitar ajustes.

1. Afloje el tomillo de fijaci6n (NN).

2. Gire el indicador de corte para exponer la superficie

no cortada.

3. Ajuste el tornillo de fijaci6n.

MANTENIMIENTO

Escobillas (Fig. 18)

PRECAUClON: Apague y desenchufe la herramienta

antes de hacer cualquier ajuste o de quitar o instalar

accesorios. AsegEtrese que el conmutador este en

posici6n OFF (apagada).

FIG. 19

VISTA

SUPERIOR

FIG. 20

FIG. 21

D24001

VISTA INFERIOR

Desenchufe la herramienta, retire la tapa de las escobillas

(OO) y extraiga la unidad de escobillas para revisar las

escobillas de carb6n en forma regular. Mantenga las esco-

billas limpias y pudiendo desplazarse libremente en sus

guias. Siempre inserte una escobilla de repuesto en la

misma direcci6n dentro del sujetador como la escobilla

anterior. Las escobillas de carb6n tienen diversos sfmbo-

los estampados en sus lados, y si la escobilla ha sido gas-

tada hasta la Ifnea m_s cercana al resorte, las escobillas

deben set cambiadas. Use s61o escobillas DEWALT origi-

nales. Es esencial utilizar el calibre correcto de escobilla

para que la unidad funcione debidamente. Las unidades

de escobillas nuevas se encuentran disponibles en los

centros de servicio DEWALT. La herramienta debe set

operada sin carga por 10 minutos antes de usarse para

que las escobillas nuevas se asienten bien.

Transporte y almacenamiento

El accesorio posterior para el agua (G), el accesorio para

el agua del carro de corte (I) y el dep6sito de agua (K)

pueden juntarse para facilitar su transporte (Fig. 19). El

guia del borde (J) y la extensi6n del carro de corte (PP)

tambien pueden almacenarse en la parte inferior del

dep6sito de agua (Fig. 20).

Limpieza

1. Inserte la bomba de agua en un balde de agua limpia

y bombee el agua pot el sistema de manguera.

2. Apague y desenchufe la sierra.

3. Coloque un balde de aproximadamente 18,9 litros

(5 galones) debajo del tap6n. Retire el tap6n y deje

que el agua se vacie en el balde.

4. Deslice el carro de corte y retffelo del sistema de

rieles. Rocfe el carro de corte con una manguera o

limpielo con una esponja o trapo.

5. Limpie los rieles, la caja protectora del motor y el

brazo de soporte con una esponja o trapo. No se

necesita usar lubricantes en espray en el riel de gufa

o los discos.

6. Limpie el dep6sito de agua con una manguera o

esponja. Use s61o un jab6n suave y paso humedo

para limpiar la herramienta. Muchos limpiadores

domesticos contienen qufmicos que podrfan daSar

seriamente el plastico. Tampoco utilice gasolina,

trementina, laca o diluyente de pintura, liquidos para

lavado en seco o productos similares. Trate de no

dejar que le entre agua a la herramienta; nunca

sumerja ninguna parte de la herramienta.

Lubricaci6n

AADVERTENCIA: NUNCA rocfe o aplique en ninguna

otra forma lubricantes o solventes de limpieza dentro

de la herramienta. Esto puede afectar seriamente la

duracidn y el desempeho de la herramienta y resultar

en lesiones corporales.

Las herramientas DEWALT vienen debidamente lubri-

cadas de la f_brica y estan listas para usarse. Sin embar-

go,serecomiendaqueunavezalaSounIleveoenvfela

herramientaauncentrodeserviciocertificadoparauna

inspecciSny limpiezaafondo.

Reparaciones

Para garantizar la SEGURIDAD y FIABILIDAD del pro-

ducto, las reparaciones, el mantenimiento y los ajustes

(incluyendo la inspecci6n y el cambio de escobillas) deben

ser realizados por centros de servicio autorizados u otras

organizaciones calificadas de servicio utilizando siempre

repuestos originales.

ACCESORIOS

Los accesorios recomendados para su herramienta estdtn

disponibles por un cargo adicional en su distribuidor local

o en el centro de servicio autorizado.

PRECAUCION: La utilizacidn de cualquier accesorio no

recomendado para esta herramienta puede ser peligrosa.

PIE D24001 (FIG. 21)

DISCOS DE CORTE: 178 mm (7 pulg.)

Ceramica DW4760

254 mm (10 pulg.)

Ceramica DW4761

254 mm (10 pulg.)

Porcelana DW4762

Si necesita ayuda para encontrar un accesorio para su

herramienta, contacte a: DeWALT Industrial Tool Co., 701

East Joppa Road, Baltimore, MD 21286 (1-800-4-

DEWALT).

Pdliza de Garantia

IDENTIFICACION DEL PRODUCTO:

Sello o firma del Distribuidor.

Nombre del producto: Mod./Cat.:

Marca: Num. de serie:

(Datos para ser Ilenados por el distribuidor)

Fecha de compra y/o entrega del producto:

Nombre y domicilio del distribuidor donde se adquiri6 el

producto:

Este producto esta garantizado por un a_o a partir de la

fecha de entrega, contra cualquier defecto en su fun-

cionamiento, asf como en materiales y mano de obra

empleados para su fabricacidn. Nuestra garantia incluye

la reparaci6n o reposicidn del producto y/o componentes

sin cargo alguno para el cliente, incluyendo mano de obra,

asi como los gastos de transportaci6n razonablemente

erogados derivados del cumplimiento de este certificado.

Para hacer efectiva esta garant[a debera presentar su

herramienta y esta p61iza sellada por el establecimiento

comercial donde se adquiri6 el producto, de no contar con

esta, bastara la factura de compra.

EXCEPCIONES.

Esta garantia no serA valida en los siguientes casos:

• Cuando el producto se hubiese utilizado en condi-

clones distintas alas normales;

• Cuando el producto no hubiese sido operado de

acuerdo con el instructivo de uso que se acom-

paSa;

• Cuando el producto hubiese sido alterado o repara-

do por personas distintas alas enlistadas al final de

este certificado.

Anexo encontrara una relaci6n de sucursales de servicio

de fabrica, centros de servicio autorizados y franquiciados

en la Republica Mexicana, donde podr& hacer efectiva su

garantfa y adquirir partes, refacciones y accesorios origi-

nales.

Garantia limitada por tres a_os

DEWALT reparar_, sin cargo, cualquier falla que surja de

defectos en el material o la fabricaci6n del producto, pot

hasta tres aSos a contar de la fecha de compra. Esta

garantfa no cubre fallas de las piezas causadas pot su

desgaste normal o abuso a la herramienta. Para mayores

detalles sobre la cobertura de la garantia e informaci6n

acerca de reparaciones realizadas bajo garantia,

visftenos en www.dewalt.com o Ilamenos al 1 800 433-

9258 (1-800-4-DEWALT). Esta garantfa no aplica a acce-

sorios o a daSos causados por reparaciones realizadas o

intentadas por terceros. Esta garantfa le otorga derechos

legales especificos, ademas de los cuales puede tenet

otros dependiendo del estado o la provincia en que se

encuentre.

AdemAs de la garantia, las herramientas DEWALT estan

cubiertas por:

1AI_IO DE SERVICIO GRATUITO

DEWalt mantendra la herramienta y reemplazar_ las

piezas gastadas por su uso normal, sin cobro, en

cualquier momento durante un a5o a contar de la fecha

de compra.

GARANTiA DE REEMBOLSO DE SU DINERO

POR 90 DIAS

Si no esta completamente satisfecho con el desempe5o

de su maquina herramienta, laser o clavadora DEWALT,

cualquiera sea el motivo, podra devolverlo hasta 90 dias

de la fecha de compra con su recibo y obtener el reem-

bolso completo de su dinero - sin necesidad de respon-

der a ninguna pregunta.

SUSTITUCION GRATUITA DE LAS ETIQUETAS DE

ADVERTENCIA: Si sus etiquetas de advertencia

(refierase tambien a la p_gina 25) se hacen ilegibles o se

pierden, Ilame al 1-800-433-9258 (1-800-4-DEWALT) para

sustituirlas gratuitamente.

PARA REPARACl0N YSERVlClO DE SUS

HERRAMIENTAS EL¢CTRICAS, FAVOR DE

DIRIGIRSE AL CENTRO DE SERVlClO

MAS CERCANO

CULIACAN, SIN

Av. Nicolas Bravo #1063 Sur

Col. Industrial Bravo

GUADALAJARA, JAL

Av. La Paz #1779

Col. Americana Sector Juarez

MEXICO, D.F.

Eje Central Lb.zaro Cardenas No. 18

Local D, Col. Obrera

MERIDA, YUC

Calle 63 #459-A - Col. Centro

MONTERREY, N.L.

Av. Francisco I. Madero No.831

Col. Centro

PUEBLA, PUE

17 Norte #205 - Col. Centro

QUERETARO, QRO

Av. Madero 139 Pte. - Col. Centro

SAN LUIS POTOSI, SLP

Av. Universidad 1525 - Col. San Luis

TORREON, COAH

Blvd. Independencia, 96 Pte.

Col. Centro

VERACRUZ, VER

Prolongaci6n Dfaz Mir6n #4280

Col. Remes

VILLAHERMOSA, TAB

Constituci6n 516-A- Col. Centre (993) 312 5111

PARA OTRAS LOCALIDADES

LLAME AL: (55) 5326 7100

(667) 7 12 42 11

(33) 3825 6978

(55) 5588 9377

(999) 928 5038

(81) 8375 2313

(222) 246 3714

(442) 214 1660

(444) 814 2383

(871) 716 5265

(229) 921 7016

Informacion Tecnica

D24000

Tensi6n de alimentaci6n: 120 V AC

Consumo de corriente: 15 A

Frecuencia de alimentaciSn: 60 Hz

Rotaci6n sin carga: 4 200/min

IMPORTADOR: DEWALT S.A. DE C.V.

BOSQUES DE ClDROS ACCESO RADIATAS NO. 42

COL. BOSQUES DE LAS LOMAS, 3A. SECClON, CP 05120

DELEGAClON CUAJIMALPA, MEXICO, D.F

TEL. 5 326 7100

R.EC.: BDE810626-1W7

Para servicio y ventas consulte

"HERRAMIENTAS ELECTRICAS" S[I_I_;_

en la secci6n amarilla. AmA!!![_

Guia de resoluci6n de problemas

ASEGURESE DE SEGUIR LAS REGLAS E INSTRUCCIONES DE SEGURIDAD

MUCHOS PROBLEMAS HABITUALES SE PUEDEN SOLUCIONAR F,_,CILMENTE MEDIANTE EL CUADRO SIGUIENTE.

PARA PROBLEMAS M,_,SSERIOS O PERSISTENTES, CONTACTE AL CENTRO DE SERVICIO DEWALT

O LLAME AL 1-800-433-9258 (1-800-4-DEWALT).

iPROBLEMA! LA SIERRA NO ARRANCA

Z,QU# SUCEDE?

1. La sierra no est_ enchufada

2. El GFCI se accion6

3. La sierra no funciona (enchufada y encendida)

4. Se salt5 el fusible o se accion6 el interrupter de circuito

5. El cable esta daSado

6. Las escobillas estan gastadas

iPROBLEMA! LA SIERRA NO CORTA EN FORMA SATISFACTORIA

Z,QU# SUCEDE?

1. Disco de corte rome

2. La bomba de agua no bombea agua

3. El disco de corte fue montado al reves

4. El disco de corte tiene acumulaci6n de material

5. El disco de corte no es el correcto para el trabajo realizado

iPROBLEMA! EL DISCO DE CORTE NO AGARRA VELOCIDAD

i.,QU€"SUCEDE?

1. El alargador es de un calibre menor o demasiado largo

2. El mandril esta suelto

3. El voltaje de la casa es demasiado bajo

iPROBLEMA! LA M,4QUINA VIBRA DEMASIADO

i.,QU#SUCEDE?

1. La sierra no fue debidamente montada en el pie

2. El pie o la mesa de trabajo esta puesto sobre un suelo disparejo

3. El disco de corte esta daSado

iPROBLEMA! NO REALIZA CORTES PREClSOS

_.QUI_ SUCEDE?

1. El guia de borde no esta fijado debidamente al gufa

2. El disco de corte no estA perpendicular al guia

3. El disco de corte no est& perpendicular a la superficie del carro

4. La pieza de trabajo se mueve

i.,QU#HACER...?

1. Enchufe la sierra.

2. Apague el conmutador y presione el bot6n

de reposicionamiento del GFCI.

3. Apague el conmutador y presione el bot6n

de reposicionamiento del GFCI.

4. Apague el conmutador y cambie el fusible o

reposicione el interrupter de circuito.

5. Mande a cambiar el cable a un centro de

servicio autorizado.

6. Mande a cambiar las escobillas a un centre

de servicio autorizado.

i,QU¢: HACER...?

1. Cambie el disco de corte. Ver p&gina 33.

2. Retire la bomba de agua y rociela con agua

limpia para desalojar el impulsor.

3. Voltee el disco de corte. Ver pagina 33.

4. Use una piedra de amolar para limpiar

cualquier acumulaci6n.

5. Cambie el disco de corte. Ver p_gina 33.

i..QU#HACER...?

1. Cambielo per un cable de un tamaSo

adecuado. Ver pagina 28.

2. Ajuste el mandril

3. Contacte a su empresa hidroelectrica.

i,QU¢: HACER...?

1. Cambie la posici6n del dep6sito de agua

sobre el pie.

2. P6ngalo sobre una superficie pareja.

3. Cambie el disco de corte. Ver p&gina 33.

L,QU# HACER...?

1. Revise y ajustelo. Ver p_gina 34.

2. Revise y ajustelo. Ver p_gina 36.

3. Revise y ajuste el guia. Ver p_.gina 36.

4. Use el guia de borde.

DEWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286 (SEP04) Form No. 627715-00 D24000

The following are trademarks for one or more DEWALT power tools: the yellow and black color scheme; the "D" shaped air intake grill; the array of pyramids on the handgrip; the

kit box configuration; and the array of lozenge-shaped humps on the surface of the tool.

Dewalt D24000 User Manual SAW Manuals And Guides L0702110

DEWALT Tile Saws Manual L0702110 DEWALT Tile Saws Owner's Manual, DEWALT Tile Saws installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
