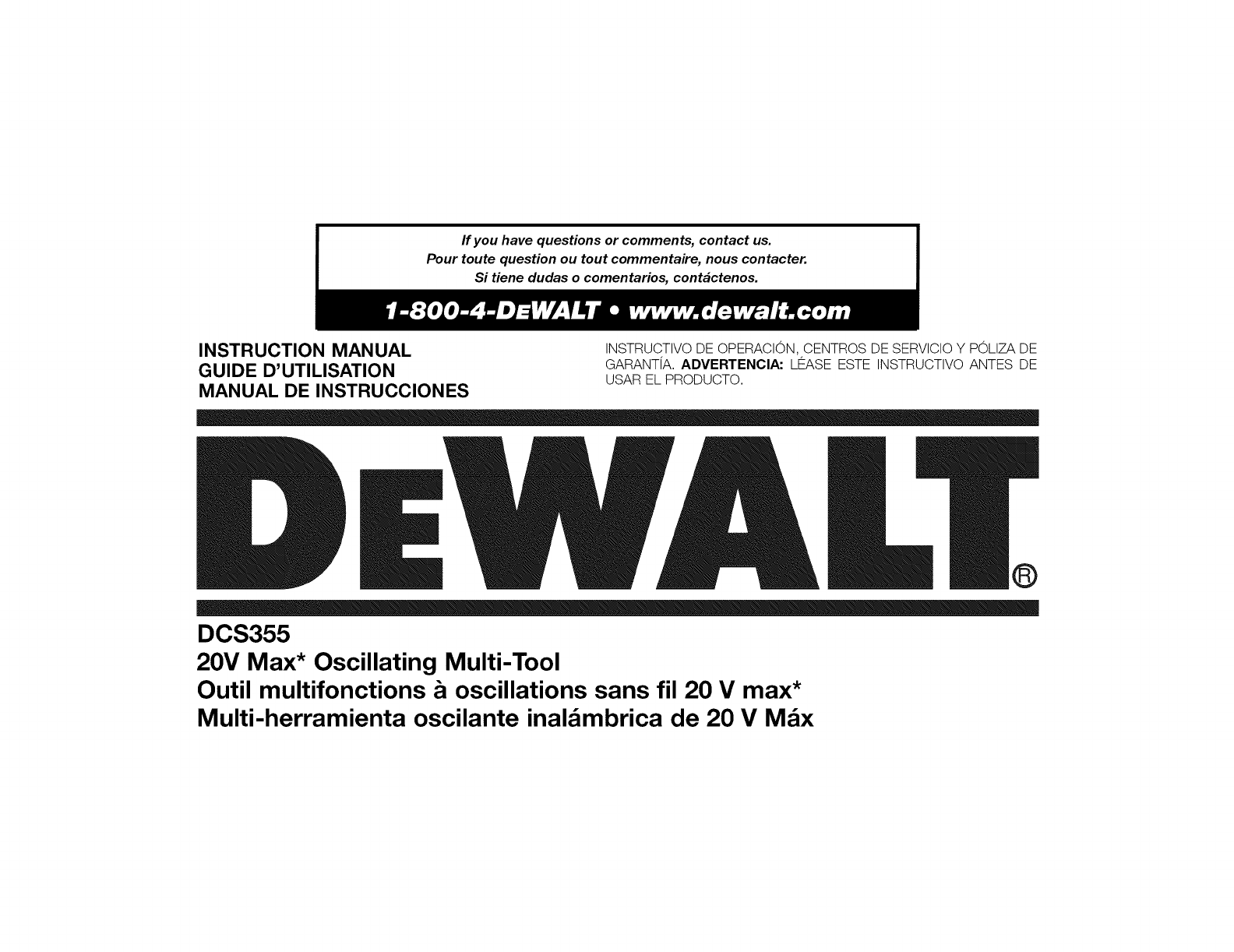

INSTRUCTION MANUAL

GUIDE D'UTILISATION

MANUAL DE INSTRUCCIONES

INSTRUCTIVO DE OPERACION, CENTROS DE SERVICIO Y POLIZA DE

GARANT[A. ADVERTENOIA: LEASE ESTE INSTRUCTIVO ANTES DE

USAR EL PRODUCTO.

DCS355

20V Max* Oscillating Multi-Tool

Outil multifonctions &oscillations sans fil 20 V max*

Multi-herramienta oscilante inal&mbrica de 20 V M&x

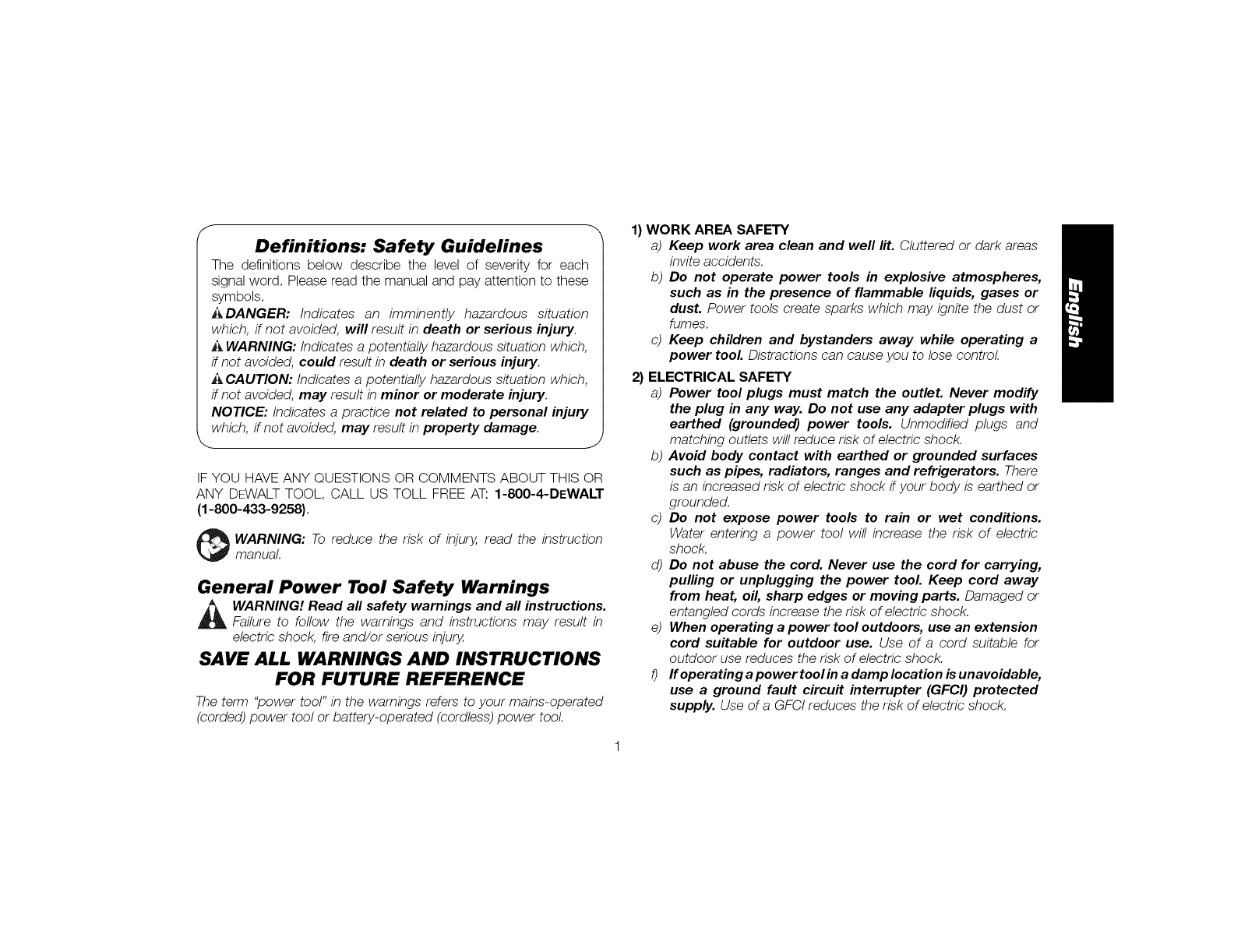

Definitions: Safety Guidelines

The definitions below describe the level of severity br each

signal word. Please read the manual and pay attention to these

symbols.

i_,DANGER: Indicates an imminently hazardous situation

which, if not avoided, will result in death or serious injury.

WARNING: Indicates a potentially hazardous situation which,

if not avoided, could result in death or serious injury.

ACAUTION: Indicates a potentially hazardous situation which,

if not avoided, may result in minor or moderate injury.

NOTICE: Indicates a practice not related to personal injury

which, if not avoided, may result in property damage. J

IF YOU HAVE ANY QUESTIONS OR COMMENTS ABOUT THIS OR

ANY DEWALT TOOL, CALL US TOLL FREE AT: 1-800-4-DEWALT

(1-800-433-9258}.

_ARNING: To reduce the risk of injury, read the instruction

manual.

General Power Tool Safety Warnings

_WARNING! Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in

electric shock, fire and/or serious injury,

SAVE ALL WARNINGS AND INSTRUCTIONS

FOR FUTURE REFERENCE

The term "power tool" in the warnings refers to your mains-operated

(corded) power tool or battery-operated (cordless) power tool

1) WORK AREA SAFETY

a) Keep work area clean and well lit. Cluttered or dark areas

invite accidents.

b) Do not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases or

dust. Power tools create sparks which may ignite the dust or

fumes.

c) Keep children and bystanders away while operating a

power tool Distractions can cause you to lose control

2} ELECTRICAL SAFETY

a) Power tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with

earthed (grounded) power tools. Unmodified plugs and

matching outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or grounded surfaces

such as pipes, radiators, ranges and refrigerators. There

is an increased risk of electric shock if your body is earthed or

grounded.

c) Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of electric

shock.

d) Do not abuse the cord. Never use the cord for carrying,

pulling or unplugging the power tooL Keep cord away

from heat, oil, sharp edges or moving parts. Damaged or

entangled cords increase the risk of electric shock.

e) When operating apower tool outdoors, use an extension

cord suitable for outdoor use. Use of a cord suitable for

outdoor use reduces the risk of electric shock.

If operating apowertool in a damp location is unavoidable,

use a ground fault circuff interrupter (GFCI) protected

supply. Use of a GFC/ reduces the risk of electric shock.

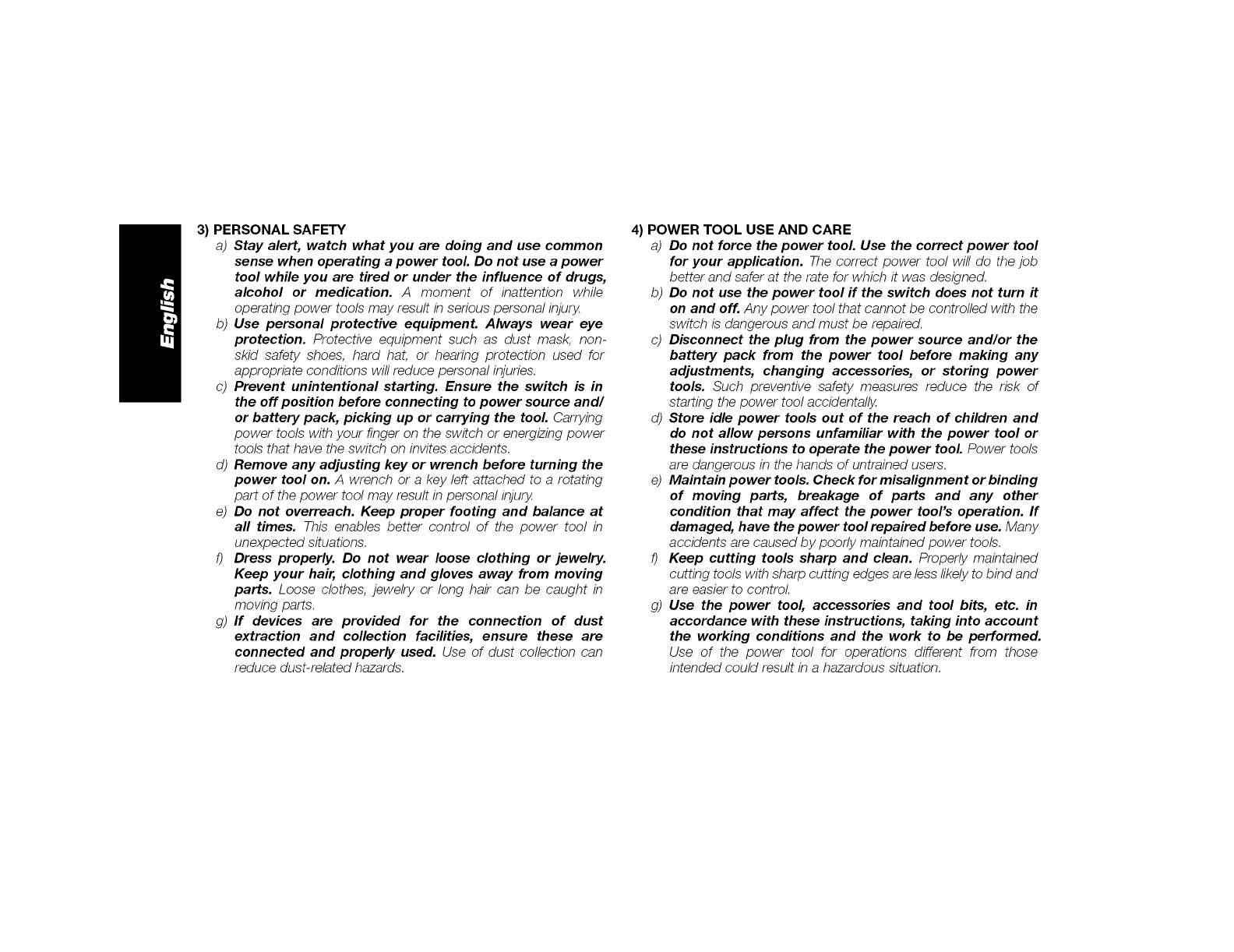

3) PERSONAL SAFETY

a) Stay alert, watch what you are doing and use common

sense when operating a power tool. Do not use a power

tool while you are tired or under the influence of drugs,

alcohol or medication. A moment of inattention while

operating power tools may result in serious personal injury.

b) Use personal protective equipment. Always wear eye

protection. Protective equipment such as dust mask, non-

skid safety shoes, hard hat, or hearing protection used for

appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the switch is in

the off position before connecting to power source and/

or battery pack, picking up or carrying the tool. Carrying

power tools with your finger on the switch or energizing power

tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before turning the

power tool on. A wrench or a key left attached to a rotating

part of the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and balance at

all times. This enables better control of the power tool in

unexpected situations.

f) Dress properly. Do not wear loose clothing or jewelry.

Keep your hair, clothing and gloves away from moving

parts. Loose clothes, jewelry or long hair can be caught in

moving parts.

g) If devices are provided for the connection of dust

extraction and collection facilities, ensure these are

connected and properly used. Use of dust collection can

reduce dust-related hazards.

4) POWER TOOL USE AND CARE

a) Do not force the power tool Use the correct power tool

for your application. The correct power tool will do the job

better and safer at the rate for which it was designed.

b) Do not use the power tool if the switch does not turn it

on and off. Any power tool that cannot be controlled with the

switch is dangerous and must be repaired.

c) Disconnect the plug from the power source and/or the

battery pack from the power tool before making any

adjustments, changing accessories, or storing power

tools. Such preventive safety measures reduce the risk of

starting the power tool accidentally.

d) Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool or

these instructions to operate the power tool Power tools

are dangerous in the hands of untrained users.

e) Maintain power tools. Check for misalignment or binding

of moving parts, breakage of parts and any other

condition that may affect the power tool's operation. If

damaged, have the power tool repaired before use. Many

accidents are caused by poorly maintained power tools.

Keep cutting tools sharp and clean. Properly maintained

cutting tools with sharp cutting edges are less likely to bind and

are easier to control

g) Use the power tool, accessories and tool bits, etc. in

accordance with these instructions, taking into account

the working conditions and the work to be performed.

Use of the power tool for operations different from those

intended could result in a hazardous situation.

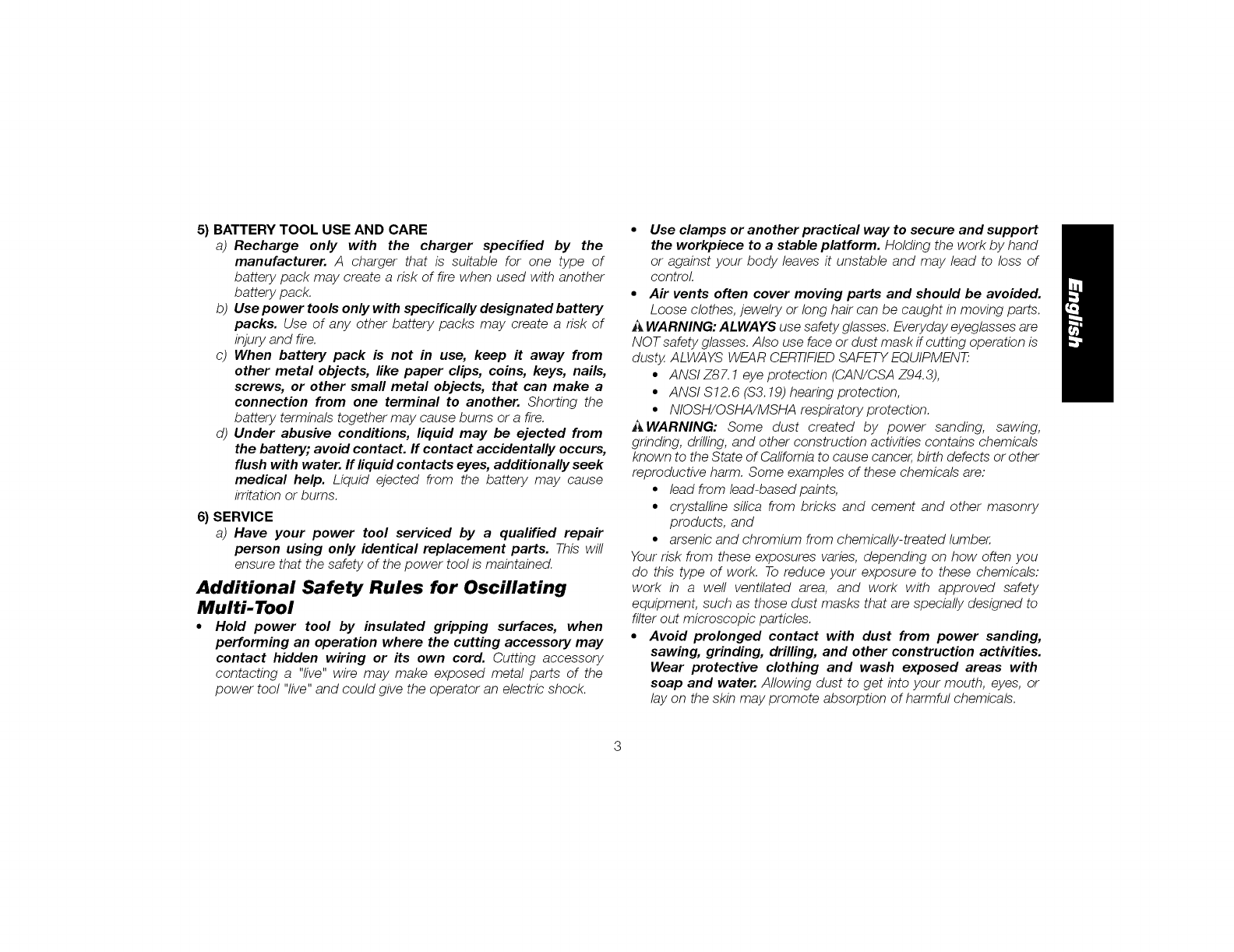

5) BATTERY TOOL USE AND CARE

a) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type of

battery pack may create a risk of fire when used with another

battery pack.

b) Use power tools only with specifically designated battery

packs. Use of any other battery packs may create a risk of

injury and fire.

c) When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys, nails,

screws, or other small metal objects, that can make a

connection from one terminal to another. Shorting the

battery terminals together may cause burns or a fire.

d) Under abusive conditions, liquid may be ejected from

the battery; avoid contact. If contact accidentally occurs,

flush with water. If liquid contacts eyes, additionally seek

medical help. Liquid ejected from the battery may cause

irritation or bums.

6) SERVICE

a) Have your power tool serviced by a qualified repair

person using only identical replacement parts. This will

ensure that the safety of the power tool is maintained.

Additional Safety Rules for Oscillating

Multi-Tool

•Hold power tool by insulated gripping surfaces, when

performing an operation where the cutting accessory may

contact hidden wiring or its own cord. Cutting accessory

contacting a "live" wire may make exposed metal parts of the

power tool "live" and could give the operator an electric shock.

•Use clamps or another practical way to secure and support

the workpiece to a stable platform. Holding the work by hand

or against your body leaves it unstable and may lead to loss of

control.

•Air vents often cover moving parts and should be avoided.

Loose clothes, jewelry or long hair can be caught in moving parts.

AWARNING: ALWAYS use safety glasses. Everyday eyeglasses are

NOT safety glasses. Also use face or dust mask if cutting operation is

dusty. ALWAYS WEAR CERTIFIED SAFETY EQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI $12.6 ($3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratory protection.

AWARNING: Some dust created by power sanding, sawing,

grinding, drilling, and other construction activities contains chemicals

known to the State of California to cause cancer, birth defects or other

reproductive harm. Some examples of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry

products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on how often you

do this type of work. To reduce your exposure to these chemicals:

work in a well ventilated area, and work with approved safety

equipment, such as those dust masks that are specially designed to

filter out microscopic particles.

•Avoid prolonged contact with dust from power sanding,

sawing, grinding, drilling, and other construction activities.

Wear protective clothing and wash exposed areas with

soap and water. Allowing dust to get into your mouth, eyes, or

lay on the skin may promote absorption of harmful chemicals.

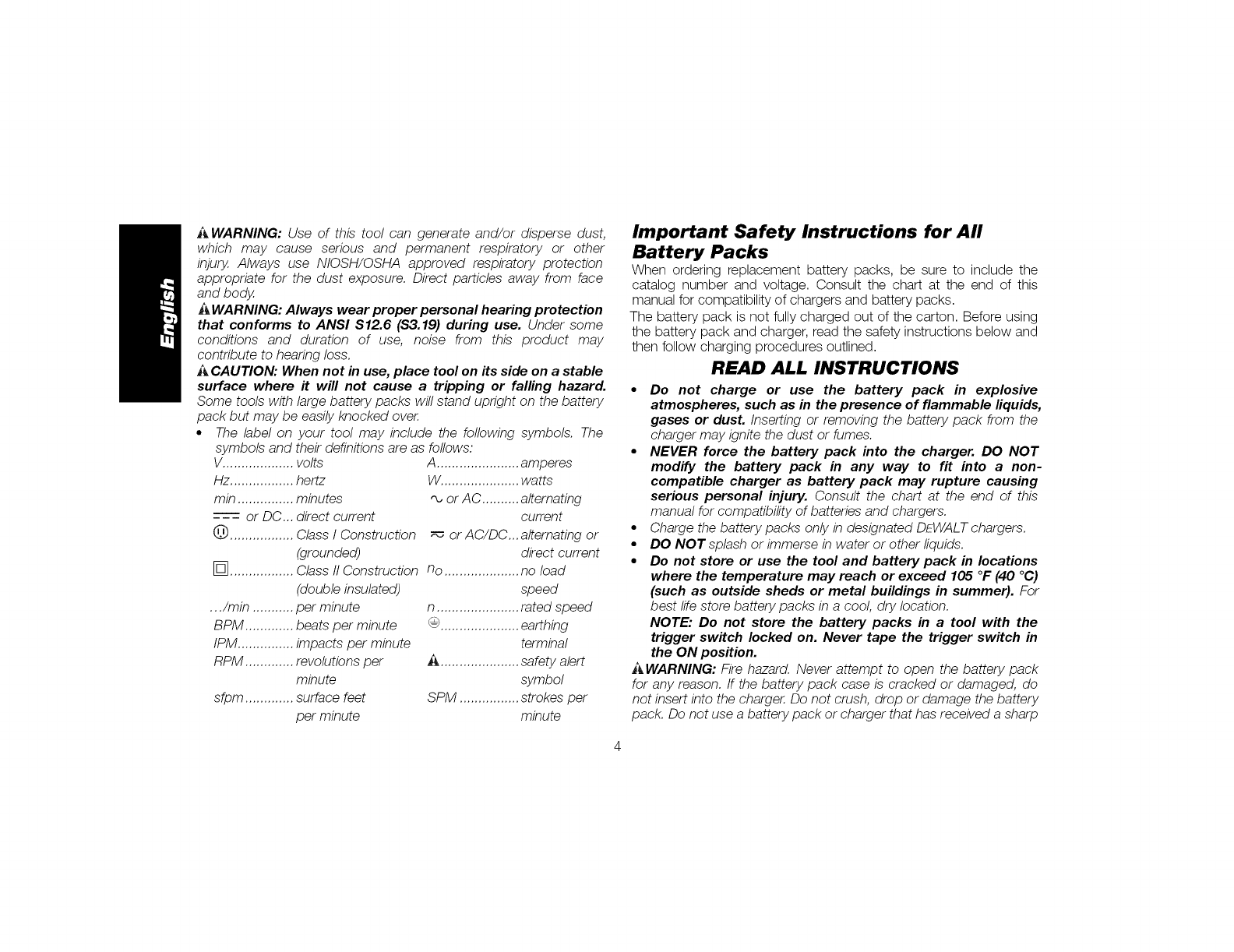

AWARNING: Use of this tool can generate and/or disperse dust,

which may cause serious and permanent respiratory or other

injury. Always use NIOSH/OSHA approved respiratory protection

appropriate for the dust exposure. Direct particles away from face

and body.

AWARNING: Always wear proper personal hearing protection

that conforms to ANSI $12.6 ($3.19) during use. Under some

conditions and duration of use, noise from this product may

contribute to hearing loss.

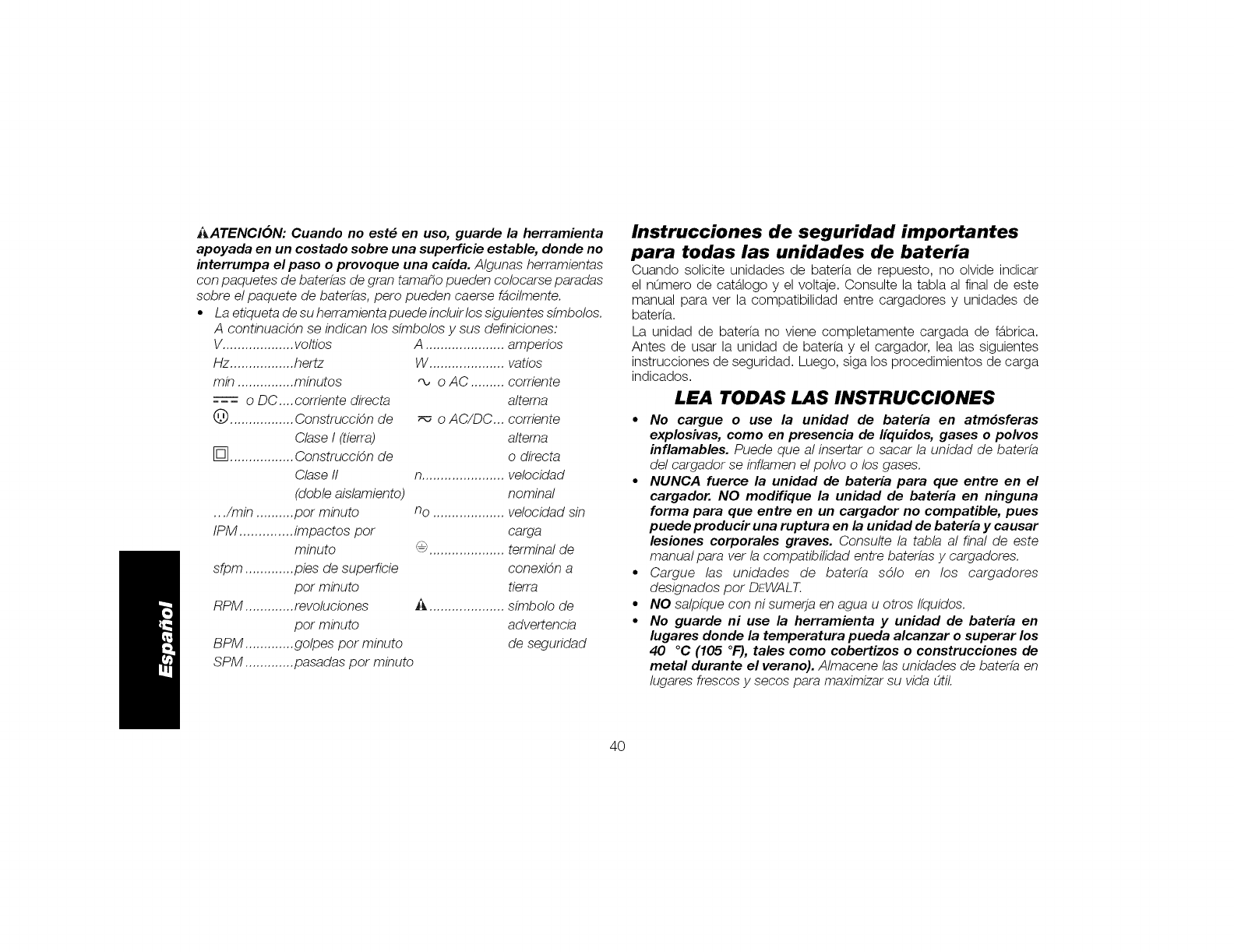

ACAUTION: When not in use, place tool on its side on a stable

surface where it will not cause a tripping or falling hazard.

Some tools with large battery packs will stand upright on the battery

pack but may be easily knocked over.

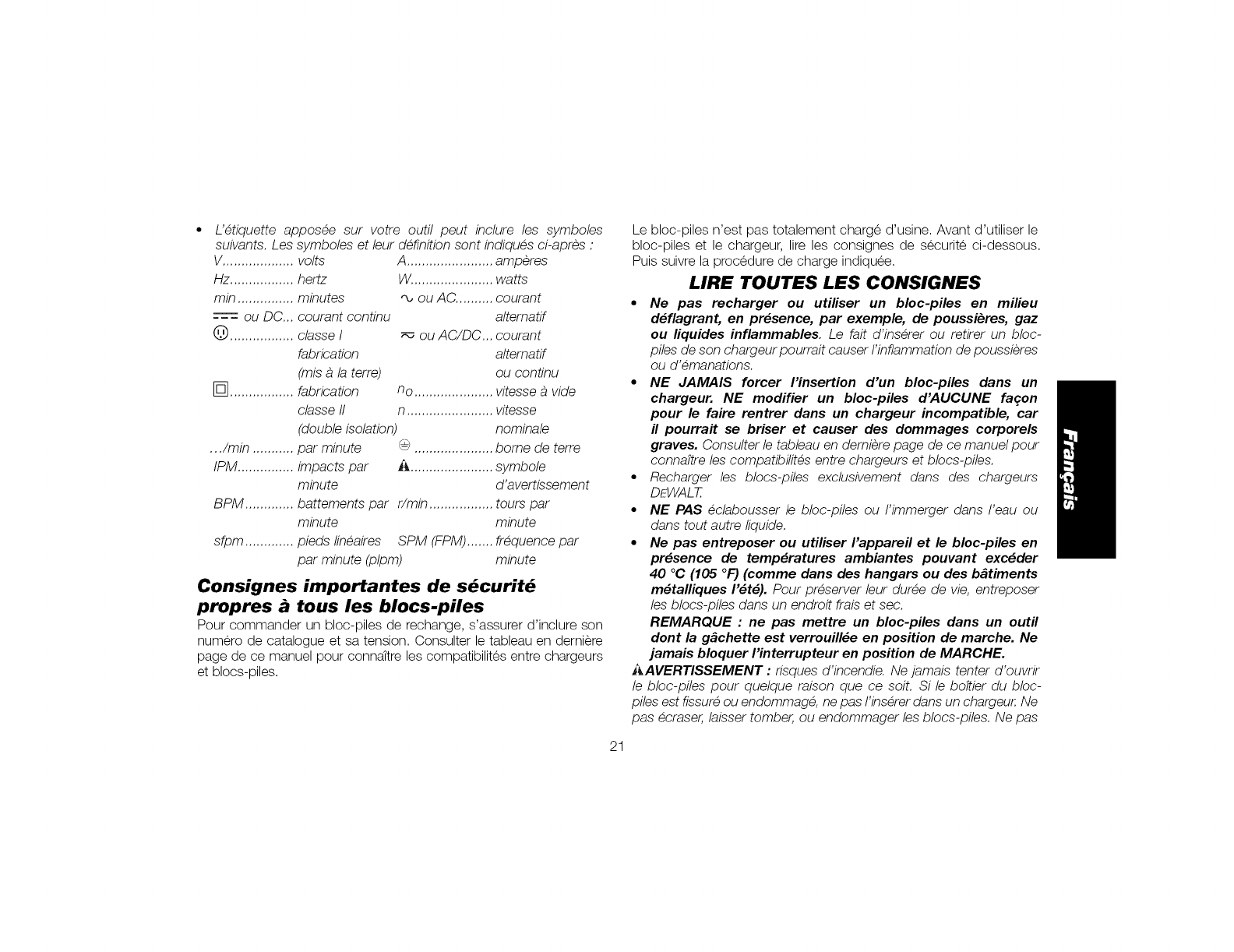

•The label on your tool may include the following symbols. The

symbols and their definitions are as follows:

V................... volts A ...................... amperes

Hz................. hertz

min ............... minutes

--- or DC... direct current

(_)................. Class I Construction

(grounded)

[] ................. Class II Construction no ....................

W..................... watts

'_Jor AC .......... alternating

current

_-_or AC/DC... alternating or

direct current

no load

(double insulated)

.../min ........... per minute

BPM ............. beats per minute

IPM............... impacts per minute

RPM ............. revolutions per

minute

sfpm ............. surface feet

per minute

speed

n...................... rated speed

..................... earthing

terminal

..................... safety alert

symbol

SPM ................ strokes per

minute

Important Safety Instructions for All

Battery Packs

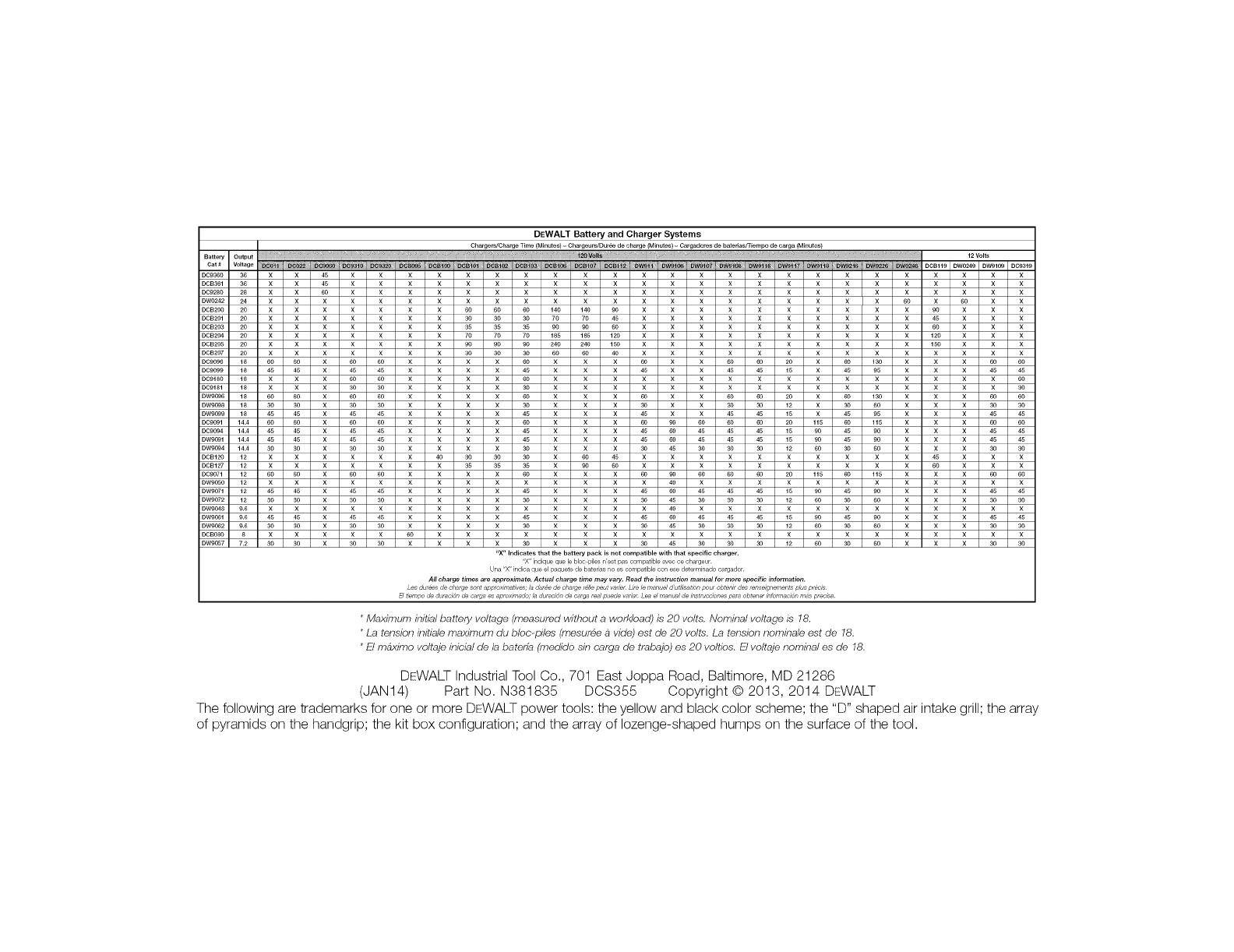

When ordering replacement battery packs, be sure to include the

catalog number and voltage. Consult the chart at the end of this

manual for compatibility of chargers and battery packs.

The battery pack is not fully charged out of the carton. Before using

the battery pack and charger, read the safety instructions below and

then follow charging procedures outlined.

READ ALL INSTRUCTIONS

•Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable liquids,

gases or dusL Inserting or removing the battery pack from the

charger may ignite the dust or fumes.

•NEVER force the battery pack into the charger. DO NOT

modify the battery pack in any way to fit into a non-

compatible charger as battery pack may rupture causing

serious personal injury. Consult the chart at the end of this

manual for compatibility of batteries and chargers.

• Charge the battery packs only in designated DEWALT chargers.

•DO NOT splash or immerse in water or other liquids.

•Do not store or use the tool and battery pack in locations

where the temperature may reach or exceed 105 °F (40 °C)

(such as outside sheds or metal buildings in summer). For

best life store battery packs in a cool, dry location.

NOTE: Do not store the battery packs in a tool with the

trigger switch locked on. Never tape the trigger switch in

the ON position.

_WARNING: Fire hazard. Never attempt to open the battery pack

for any reason. If the battery pack case is cracked or damaged, do

not insert into the charger. Do not crush, drop or damage the battery

pack. Do not use a battery pack or charger that has received a sharp

blow,beendropped,runoverordamagedinanyway(e.g.,pierced

withanail,hitwithahammer,steppedon).Damagedbatterypacks

shouldbereturnedtotheservicecenterfor recycling.

AWARNING: Fire hazard. Do not store or carry the battery

pack so that metal objects can contact exposed battery

terminals. For example, do not place the battery pack in aprons,

pockets, tool boxes, product kit boxes, drawers, etc., with loose nails,

screws, keys, etc. Transporting batteries can possibly cause

fires if the battery terminals inadvertently come in contact

with conductive materials such as keys, coins, hand tools

and the like. The US Department of Transportation Hazardous

Material Regulations (HMR) actually prohibit transporting batteries in

commerce or on airplanes (e.g., packed in suitcases and carry-on

luggage) UNLESS they are properly protected from short circuits. So

when transporting individual battery packs, make sure that the battery

terminals are protected and well insulated from materials that could

contact them and cause a short circuit.

SPECIFIC SAFETY INSTRUCTIONS FOR LITHIUM ION (Li-lon)

•Do not incinerate the battery pack even if it is severely

damaged or is completely worn out. The battery pack can

explode in a fire. Toxic fumes and materials are created when

lithMm ion battery packs are burned.

•If battery contents come into contact with the skin,

immediately wash area with mild soap and water. If battery

liquid gets into the eye, rinse water over the open eye for 15

minutes or until irritation ceases. If medical attention is needed,

the battery electrolyte is composed of a mixture of liquid organic

carbonates and lithium salts.

•Contents of opened battery cells may cause respiratory

irritation. Provide fresh air. If symptoms persist, seek medical

attention.

_WARNING: Bum hazard. Battery liquid may be flammable if

exposed to spark or flame.

The RBRC TM Seal

The RBRC TM (Rechargeable Battery Recycling

Corporation) Seal on the nickel cadmium, nickel metal

hydride or lithium ion batteries (or battery packs)

indicate that the costs to recycle these batteries (or

battery packs) at the end of their useful life have already

been paid by DEWALT. In some areas, it is illegal to

place spent nickel cadmium, nickel metal hydride or lithium ion

batteries in the trash or municipal solid waste stream and the RBRC

program provides an environmentally conscious alternative.

RBRCTM, in cooperation with DEWALT and other battery users, has

established programs in the United States and Canada to facilitate

the collection of spent nickel cadmium, nickel metal hydride or lithium

ion batteries. Help protect our environment and conserve natural

resources by returning the spent nickel cadmium, nickel metal

hydride or lithium ion batteries to an authorized DEWALT service

center or to your local retailer for recycling. You may also contact

your local recycling center for information on where to drop off the

spent battery.

RBRC TM is a registered trademark of the Rechargeable Battery

Recycling Corporation.

Important Safety Instructions for All

Battery Chargers

SAVE THESE INSTRUCTIONS: This manual contains important

safety and operating instructions for battery chargers.

• Before using the charger, read all instructions and cautionary

markings on the charger, battery pack and product using the

battery pack.

h_,WARNING: Shock hazard. Do not allow any liquid to get inside the

charger. Electric shock may result.

i_CAUTION: Bum hazard. To reduce the risk of injury, charge only

DEiWALTrechargeable battery packs. Other types of batteries may

overheat and burst resulting in personal injury and property damage.

NOTICE: Under certain conditions, with the charger plugged into

the power supply, the charger can be shorted by foreign material

Foreign materials of a conductive nature, such as, but not limited to,

grinding dust, metal chips, steel wool, aluminum foil or any buildup

of metallic particles should be kept away from the charger cavities.

Always unplug the charger from the power supply when there is no

battery pack in the cavity, Unplug the charger before attempting to

clean.

•DO NOT attempt to charge the battery pack with any

chargers other than the ones in this manual. The charger and

battery pack are specifically designed to work together.

•These chargers are not intended for any uses other than

charging DEWALT rechargeable batteries. Any other uses

may result in risk of fire, electric shock or electrocution.

•Do not expose the charger to rain or snow.

•Pull by the plug rather than the cord when disconnecting

the charger. This will reduce the risk of damage to the electric

plug and cord.

• Make sure that the cord is located so that it will not be

stepped on, tripped over or otherwise subjected to damage

or stress.

•Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in risk of

fire, electric shock or electrocution.

•When operating a charger outdoors, always provide a dry

location and use an extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces the risk of electric

shock.

•An extension cord must have adequate wire size (AWG or

American Wire Gauge) for safety. The smaller the gauge number

of the wire, the greater the capacity of the cable, that is, 16 gauge

has more capacity than 18 gauge. An undersized cord will cause a

drop in line voltage resulting in loss of power and overheating. When

using more than one extension to make up the total length, be sure

each individual extension contains at least the minimum wire size.

The following table shows the correct size to use depending on

cord length and nameplate ampere rating. If in doubt, use the next

heavier gauge. The lower the gauge number, the heavier the cord.

Ampere

Rating

Than

Minimum Gauge for Cord Sets

Volts Total Length of Cord

in Feet (meters)

120V 25 50 100

(7.6) (15.2) (30.5)

240 V50 1O0 200

(15.2) (30.5) (61.0)

Not

Than

15O

(45.7)

3OO

(91.4)

AWG

0 18 16 16 14

6 18 16 14 12

10 16 16 14 12

12 14 12 Not Recommended

•Do not place any object on top of the charger or place the

charger on a soft surface that might block the ventilation

slots and result in excessive internal heal Place the charger

in a position away from any heat source. The charger is ventilated

through slots in the top and the bottom of the housing.

•Do not operate the charger with a damaged cord or plug.

•Do not operate the charger if it has received a sharp blow,

been dropped or otherwise damaged in any way. Take it to

an authorized service center.

•Do not disassemble the charger;, take it to an authorized

service center when service or repair is required. Incorrect

reassembly may result in a risk of electric shock, electrocution or fire.

•Disconnect the charger from the outlet before attempting

any cleaning. This will reduce the risk of electric shock.

Removing the battery pack will not reduce this risk.

•NEVER attempt to connect 2 chargers together.

• The charger is designed to operate on standard 120V

household electrical power. Do not attempt to use it on any

other voltage. This does not apply to the vehicular charger.

Chargers

Your tool uses a DE:WALT charger. Be sure to read all safety

instructions before using your charger. Consult the chart at the end of

this manual for compatibility of chargers and battery packs.

Charging Procedure (Fig. 1)

1. Plug the charger into an appropriate FIG. 1 H

outlet before inserting the battery

pack.

2. Insert the battery pack (H) into

the charger, as shown in Figure 1,

making sure the pack is fully seated

in charger. The red (charging)light

will blink continuously, indicating that

the charging process has started.

3. The completion of charge will be

indicated by the red light remaining

ON continuously. The pack is fully DCBI01

charged and may be used at this

time or left in the charger.

Indicator Light Operation

DCBI01

PACKCHARGING

PACKCHARGED

==HOT/COLDDELAY--e --e --e --e --e

PROBLEMPACKORCHARGER• o • • e • • • • •

PROBLEMPOWERLINEeo oo ee ee eo

DCBI07, DCB112

i l_ PACKCHARG'"G

_ PACKCHARGED -

Charge Indicators

This charger is designed to detect certain problems that can arise.

Problems are indicated by the red light flashing at a fast rate. If this

occurs, re-insert the battery pack into the charger. If the problem

persists, try a different battery pack to determine if the charger is

working properly. If the new pack charges correctly, then the original

pack is defective and should be returned to a service center or other

collection site for recycling. If the new battery pack elicits the same

trouble indication as the original, have the charger and the battery

pack tested at an authorized service center.

HOT/COLD DELAY

DCB101

This charger has a hot/cold delay feature: when the charger detects a

battery that is hot, it automatically starts a delay, suspending charging

until the battery has cooled. After the battery has cooled, the charger

automatically switches to the pack charging mode. This feature

ensures maximum battery life. The red light flashes long, then short

while in the hot/cold delay mode.

DCB107, DCB112

The DCB107 and DCB112 chargers have a hot/cold delay feature.

When the charger detects a battery that is hot, it automatically delays

charging until the battery has cooled. When the charger detects a

battery that is cold, it automatically delays charging until the battery

has warmed.

The red light will continue to blink, but a yellow indicator light will be

illuminated during this operation. Once the battery has cooled, the

yellow light will turn off and the charger will resume the charging

procedure.

LEAVING THE BA'I-I'ERY PACK IN THE CHARGER

The charger and battery pack can be left connected with the charge

indicator showing Pack Charged.

WEAK BATTERY PACKS" Weak batteries will continue to function

but should not be expected to perform as much work.

FAULTY BA'rI'ERY PACKS" This charger will not charge a faulty

battery pack. The charger will indicate faulty battery pack by refusing

to light or by displaying problem pack or charger.

NOTE" This could also mean a problem with a charger.

PROBLEM POWER LINE (DCB101)

Some chargers have a Problem Power Line indicator. When the

charger is used with some portable power sources such as generators

or sources that convert DC to AC, the charger may temporarily

suspend operation, flashing the red light with two fast blinks followed

by a pause. This indicates the power source is out of limits.

Wall Mounting

DCB107, DCB112

These chargers are designed to be wall mountable or to sit upright on

a table or work surface.

If wall mounting, locate the charger within reach of an electrical

outlet. Mount the charger securely using drywall screws at least

1" (25.4 mm) long, screwed into wood to an optimal depth leaving

approximately 7/32" (5.5 mm) of the screw exposed.

Important Charging Notes

1. Longest life and best performance can be obtained if the battery

pack is charged when the air temperature is between 65 °F

and 75 °F (18° 24 °C). DO NOT charge the battery pack in

an air temperature below +40 °F (+4.5 °C), or above +105 °F

(+40.5 °C). This is important and will prevent serious damage to

the battery pack.

2. The charger and battery pack may become warm to the touch

while charging. This is a normal condition, and does not indicate

a problem. To facilitate the cooling of the battery pack after use,

avoid placing the charger or battery pack in a warm environment

such as in a metal shed or an uninsulated trailer.

3. A cold battery pack will charge at about half the rate of a warm

battery pack. The battery pack will charge at that slower rate

throughout the entire charging cycle and will not return to

maximum charge rate even if the battery pack warms.

4. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp or other

appliance;

b.Checktoseeifreceptacleisconnectedtoalightswitchwhich

turnspoweroffwhenyouturnoutthelights;

c.Movethechargerandbatterypacktoa locationwherethe

surroundingairtemperatureisapproximately65°F-75°F

(18°-24°C);

d.Ifchargingproblemspersist,takethetool,batterypackand

chargertoyourlocalservicecenter.

5.Thebatterypackshouldberechargedwhenitfailstoproduce

sufficientpoweronjobswhichwereeasilydonepreviously.DO

NOTCONTINUEto useundertheseconditions.Followthe

chargingprocedure.Youmayalsochargea partiallyusedpack

wheneveryoudesirewithnoadverseeffectonthebatterypack.

6.Foreignmaterialsofaconductivenaturesuchas,butnotlimited

to,grindingdust,metalchips,steelwool,aluminumfoil,orany

buildupofmetallicparticlesshouldbekeptawayfromcharger

cavities.Alwaysunplugthechargerfromthepowersupplywhen

thereisnobatterypackinthecavity.Unplugthechargerbefore

attemptingtoclean.

7.Donotfreezeorimmersethechargerinwateroranyotherliquid.

WARNING: Shock hazard. Don't allow any liquid to get inside the

charger. Electric shock may result.

i_,WARNING: Bum hazard. Do not submerge the battery pack in

any liquid or allow any liquid to enter the battery pack. Never attempt

to open the battery pack for any reason. If the plastic housing of the

battery pack breaks or cracks, return to a service center for recycling.

Storage Recommendations

1. The best storage place is one that is cool and dry, away from

direct sunlight and excess heat or cold.

2. For long storage, it is recommended to store a fully charged

battery pack in a cool dry place out of the charger for optimal

results.

NOTE: Battery packs should not be stored completely depleted of

charge. The battery pack will need to be recharged before use.

SAVE THESE INSTRUCTIONS

FOR FUTURE USE

FIG. 2

COMPONENTS (Fig. 2)

i_ WARNING: Never modify the power tool or any part of it. Damage

or personal injury could result.

A. Variable speed trigger

B. LED worklight

C. Accessory clamp lever

D. Lock on/off button

E. Accessory side mount

F. Cut guide block

G. Cut guide arm

H. Battery pack

I. Battery release button

INTENDED USE

This oscillating multi-tool is designed for professional detail sanding,

plunge cutting, flush cutting, removal of excess materials and surface

preparation applications.

DO NOT use under wet conditions or in presence of flammable

liquids or gases.

This oscillating multi-tool is a professional power tool. DO NOT let

children come into contact with the tool. Supervision is required when

inexperienced operators use this tool.

ASSEMBLY AND ADJUSTMENTS

_WARNING: To reduce the risk of serious personal injury,

turn tool off and remove the battery pack before making any

adjustments or removing/installing attachments or accessories.

An accidental start-up can cause injury.

i_ WARNING: Risk of lacerations or burns. Do not touch the

sharp edges of accessories at any time. Do not touch workpiece

or blade immediately after operating the tool. They can become very

hot. Handle carefully.Always allow accessories and workpiece to

cool before handling.

Installing/Removing Accessories

(Fig. 3-5)

TOOL-FREE ACCESSORY CLAMP

The DCS355 features a quick change accessory system. This allows

for faster accessory changes without the need for wrenches or hex

keys like other oscillating tool systems.

1. Grasp the tool and squeeze the FIG.3

accessory clamping lever (C) as

shown in Figure 3.

2. Clean any residual debris from the

tool shaft and the accessory holder.

3. Slide the accessory between the

shaft (J) and the accessory holder

making sure the accessory engages

all eight pins on the holder and is

flush with the shaft.

4. Release the accessory clamp lever.

NOTE: Some accessories, such as scrapers and blades

mounted at an angle if required as shown in Figure 5.

FIG.4 FIG.5

can be

INSTALLING/REMOVING SANDING SHEETS (FIG. 6)

A diamond shaped platen uses a hook FIG.6

and loop adhesion system to attach the

sanding sheets. The platen allows you L--

to use it on large flat surfaces and tight

spots or corners.

1. Attach the sanding platen (K) as

described under Installing/

Removing Accessories.

2. Align the edges on the sanding

sheet, with the edge of the sanding

platen and press the sanding sheet K

(L)onto the platen.

3. Firmly press the base with the sanding sheet attached against a

flat surface and briefly switch the tool on. This provides for good

adhesion between the platen and the sanding sheet and also

helps to prevent premature wear.

4. When the tip of the sanding sheet becomes worn, detach the

sheet from the platen, rotate and reapply.

A'rI'ACHING ACCESSORIES USING THE UNIVERSAL

ADAPTER (FIG. 7)

Non-DEWALT accessories can be

attached using the universal adaptor.

1. Place the washer (M) on the tool.

2. Place accessory on to washer.

3. Tighten and secure adaptor nut (N)

using hex wrench.

FIG. 7

._ CAUTION: To avoid injury, do not use any accessory for an

application where the adaptor may fail to hold the accessory.

_CAUTION: Read and follow all manufacturers' safety warnings for

any accessories used with this tool

_CAUTION: To avoid injury, ensure adaptor and accessory are

securely tightened.

Attaching the Cut Guide (Fig. 8-12)

The depth/cut guide allows you to precisely FIG.8

cut material at a specified depth or height and

more accurately track a marked cut line. E.

1. Attach the cut guide block (F) by inserting

the tabs (O) on the guide into the

accessory side mount (E) on the main

body of the tool.

2. Secure the block to the main body with

the supplied screw (Q) and washer (S). S

Tighten with the supplied hex wrench (R). F -Q

DEPTH GUIDE

This feature allows you to precisely cut

material at a specified depth.

1. Insert the guide arm (G) as shown in

Figure 9 into the front slot on the guide

block (F).

2. Adjust the length of the guide by pulling out or pushing inward to

achieve the desired cut depth as shown in Figure 10.

3. Secure the guide in place by turning the depth/cut adjustment

knob (P) clockwise. To release the guide, turn the depth/cut

adjustment knob counterclockwise.

FIG. 9 FIG. 10

CUT GUIDE

This feature allows you to more accurately track a marked cut line.

1. Insert the guide arm (G) as shown in Figure 11 into the slots on

the left and right sides of the guide block (F).

2. Adjust the length of the guide by pulling out or pushing inward to

achieve the desired length as shown in Figure 12.

3. Secure the guide in place by turning the depth/cut adjustment

knob (P) clockwise. To release the guide, turn the depth/cut

adjustment knob counterclockwise.

FIG. 11 FIG.12

OPERATION

i_ WARNING: To reduce the risk of serious personal injury,

turn tool off and remove the battery pack before making any

adjustments or removing/installing attachments or accessories.

An accidental start-up can cause injury.

Installing and Removing the Battery Pack

(Fig. 14)

NOTE: For best results, make sure your battery pack is fully charged.

To install the battery pack (H) into the tool handle, align the battery

pack with the rails inside the tool's handle and slide it into the handle

until the battery pack is firmly seated in the tool and ensure that it

does not disengage.

To remove the battery pack from the tool, press the release button (I)

and firmly pull the battery pack out of the tool handle. Insert it into the

charger as described in the charger section of this manual.

FIG. 14

NOTE: The guide arm can also be placed in

the guard assembly vertically in order to set

the height of a cut. Refer to Figure 13.

FIG. 13

FUEL GAUGE BATTERY PACKS (FIG. 15)

Some DEWALT battery packs include a fuel gauge which consists of

three green LED lights that indicate the level of charge remaining in

the battery pack.

Toactuatethefuelgauge,pressandhold FIG.15 T

thefuelgaugebutton(T).Acombination t'_"_, ___

of the three green LED lights will illuminate

designating the level of charge left. When

the level of charge in the battery is below

the usable limit, the fuel gauge will not

illuminate and the battery will need to be

recharged.

NOTE: The fuel gauge is only an indication of the charge left on the

battery pack. It does not indicate tool functionality and is subject to

variation based on product components, temperature and end-user

application.

For more information regarding fuel gauge battery packs, please call

1-800-4-DEWALT (1-800-433-9258) or visit our website www.dewalt.

com.

Variable Speed Trigger (Fig. 16)

AWARNING: Ensure switch is fully OFF before installing the battery

pack.

1. Install the battery pack.

2. To turn the tool ON, hold it as shown in Figure 16 and press the

variable speed trigger (A).

NOTE: The further the trigger FIG.16 t,

switch is depressed, the faster

the tool will operate. If in doubt

about the proper speed for your

operation, test the performance

at low speed and gradually

increase until a comfortable

speed is found. A

3. To turn the tool OFF, release the variable speed switch (A).

Lock On/Off Button (Fig. 17)

Engage the lock on/off button (D), by pushing FIG. 17

it to the left or right. When the trigger (A) is

not depressed, pushing the button fully to

either side until it snaps into place will lock the

trigger and disable it from being depressed.

Placing the button in the center position

allows the trigger to operate normally.

Pushing the button to the left or right with the A

trigger depressed will lock the trigger in the depressed position. This

allows for more comfort and control in extended use applications.

Pressing the trigger switch again will release the lock out and the tool

will turn off upon release of the trigger.

LED Worklight (Fig. 18)

The LED worklight (B) will activate any time the trigger is depressed

and will remain on for 20 seconds after trigger is released.

FIG.18

Helpful Hints

• Always ensure the workpiece is firmly held or clamped to prevent

movement. Any movement of the material may affect the quality

of the cutting or sanding finish.

• Do not start sanding without having the sandpaper attached to

sanding platen.

• Usecoarsegritpaperto sandroughsurfaces,mediumgrit

forsmoothsurfacesandfinegritforthefinishingsurfaces.If

necessary,firstmakeatestrunonscrapmaterial.

• Excessiveforcewillreducetheworkingefficiencyandcause

motoroverload.Replacingtheaccessoryregularlywillmaintain

optimumworkingefficiency.

• Donotallowthesandpaperto wearaway,it willdamagethe

sandingpad.

• Ifthetooloverheats,especiallywhenusedatlowspeed,setthe

speedtomaximumandrunitwithnoloadfor2-3minutestocool

themotor.Avoidprolongedusageatverylowspeeds.Always

keepthebladesharp.

MAINTENANCE

_WARNING: To reduce the risk of serious personal injury,

turn tool off and remove the battery pack before making any

adjustments or removing/installing attachments or accessories.

An accidental start-up can cause injury.

Cleaning

i_,WARNING: Blow dirt and dust out of all air vents with clean, dry air

at least once a week. To minimize the risk of eye injury, always wear

ANSI Z87.1 approved eye protection when performing this.

i_ WARNING: Never use solvents or other harsh chemicals for

cleaning the non-metallic parts of the tool These chemicals may

weaken the plastic materials used in these parts. Use a cloth

dampened only with water and mild soap. Never let any liquid get

inside the tool,"never immerse any part of the tool into a liquid.

CHARGER CLEANING INSTRUCTIONS

WARNING: Shock hazard. Disconnect the charger from the AC

outlet before cleaning. Dirt and grease may be removed from the

exterior of the charger using a cloth or soft non-metallic brush. Do not

use water or any cleaning solutions.

Accessories

i_WARNING: Since accessories, other than those offered by

DEWALT, have not been tested with this product, use of such

accessories with this tool could be hazardous. To reduce the risk of

injury, only DEWALT recommended accessories should be used with

this producL

Recommended accessories for use with your tool are available

at extra cost from your local dealer or authorized service center. If

you need assistance in locating any accessory, please contact

DEWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD

21286, call 1-800-4-DEWALT (1-800-433-9258) or visit our website:

www.dewalt.com.

COMPATIBLE ACCESSORIES

Oscillating Sanding Pad

Oscillating Wood with Nails Blade

Wide Titanium Oscillating Wood with Nails Blade

Oscillating Hardwood Blade

Oscillating Fastcut Wood Blade

Wide Oscillating Fastcut Wood Blade

Oscillating Wood Detail Blade

Oscillating Titanium Metal Blade

Oscillating Semicircle Blade

Oscillating Titanium Semicircle Blade

Oscillating Flush Cut Blade

TitaniumOscillatingFlushCutBlade

OscillatingMulti-MaterialBlade

OscillatingRigidScraperBlade

OscillatingFlexibleScraperBlade

OscillatingCarbideGroutRemovalBlade

OscillatingFastcutCarbideGroutRemovalBlade

OscillatingCarbideRasp

Repairs

The charger and battery pack are not serviceable.

To assure product SAFETY and RELIABILITY, repairs, maintenance

and adjustment (including brush inspection and replacement) should

be performed by a DEWALT factory service center, a DFWALT

authorized service center or other qualified service personnel. Always

use identical replacement parts.

Thank you for your purchase. Register your product now for:

• WARRANTY SERVICE: Registering your product will help you

obtain more efficient warranty service in case there is a problem

with your product.

•CONFIRMATION OF OWNERSHIP: In case of an insurance

loss, such as fire, flood or theft, your registration of ownership will

serve as your proof of purchase.

•FOR YOUR SAFETY: Registering your product will allow us to

contact you in the unlikely event a safety notification is required

under the Federal Consumer Safety Act.

Three Year Limited Warranty

DEWALTwill repair, without charge, any defects due to faulty materials

or workmanship for three years from the date of purchase. This

warranty does not cover part failure due to normal wear or tool

abuse. For further detail of warranty coverage and warranty repair

information, visit www.dewalt.com or call 1-800-4-DF-:WALT (1-800-

433-9258). This warranty does not apply to accessories or damage

caused where repairs have been made or attempted by others. This

warranty gives you specific legal rights and you may have other rights

which vary in certain states or provinces.

In addition to the warranty, DEWALT tools are covered by our:

1 YEAR FREE SERVICE

DEWALT will maintain the tool and replace worn parts caused by

normal use, for free, any time during the first year after purchase.

2 YEARS FREE SERVICE ON DEWALT BATTERY PACKS

DC9071, DC9091, DC9096, DC9280, DC9360, DC9180, DCB120,

DCB127, DCB201, DCB203 and DCB207

3 YEARS FREE SERVICE ON DEWALT BATTERY PACKS

DCB200, DCB204, DCB205

DEWALT BATTERY PACKS

Product warranty voided if the battery pack is tampered with in any

way. DEWALT is not responsible for any injury caused by tampering

and may prosecute warranty fraud to the fullest extent permitted by

law.

90 DAY MONEY BACK GUARANTEE

If you are not completely satisfied with the perbrmance of your

DEWALT Power Tool, Laser, or Nailer for any reason, you can return

it within 90 days from the date of purchase with a receipt for a full

refund - no questions asked.

LATIN AMERICA: This warranty does not apply to products sold

in Latin America. For products sold in Latin America, see country

specific warranty information contained in the packaging, call the

local company or see website for warranty information.

FREE WARNING LABEL REPLACEMENT: If your warning labels

become illegible or are missing, call 1-800-4-DEWALT (1-800-433-

9258) for a free replacement.

rDCS355MBLT,-,BBLC0"0LESS0SC,EL,.N0

SER.

TO NEOUCE THE RiSK OF iNJURY,

USER MUST READ INSTRUCTION

_" = MANUALUSEREWALTRATTERMS.

ALWAYS USE PROPER EYE AND RESPIRATORY PROTECTION.

_EWALTZN0USI_L _e0_C0.SALOa_RE,aD Zl_ U.S_.

_o,s_R_cE=_FO_MATIO..CA_I_0_ALT _,_.OEWALT._=

............... J

ADVE_rrENC|A: AVE_JSSEMEN?:

PARA EL MANEJO A TJTREPREVENTJF,

SEGUBO LEA EL LJRELEOUJOE.UTJLJSEB

AVEC LES BLOCS- PILESMANUAL DE

JNSTRUCCJONES. DRWALT.OTJLJSERDES

UTJLiZARCON RATERJAS PROTECTIONS

DEWALT, UT_LJZAR OCULABREET

\PBOTECCJUN OCULAR RESPJRATOJRE.

_Y RESPiRATORiA. I

Problem Possible Solution

Unit will not start.

Troubleshooting

Possible Cause

Battery not

installed.

Battery is not

charged.

Battery or

power tool is

overheated.

Switch is

damaged.

Install battery in tool

handle.

Place battery on charger

and install a fully charged

battery pack in tool.

Allow battery and/or

tool to cool after

extended use or replace

overheated battery pack

with a cool one.

Have switch replaced

at an authorized service

center.

D_finitions : lignes directrices en

mati_re de s_curit_

Les definitions ci-dessous decrivent le niveau de danger pour

chaque mot-indicateur employe. Lire le mode d'emploi et porter

une attention particuliere a. ces symboles.

_DANGER :indique une situation dangereuse imminente qui,

si elle n'est pas evitee, entraTnera la mort ou des blessures

graves.

,_,AVERTISSEMENT :indique une situation potentie//ement

dangereuse qui, si e//e n'est pas evitee, pourrait entra_ner /a

mort ou des blessures graves.

AATTENTION :indique une situation potentie//ement

dangereuse qui, si elle n'est pas evitee, pourra_t entra_nerdes

blessures I_g_res ou modifies.

AVIS :indique une pratique ne posant aucun risque de

dommages corporels mais qui par contre, si rien n'est fair

pour /'eviter, pourra_t poser des risques de dommages

materiels.

POUR TOUTE QUESTION OU REMARQUE AU SUJET DE CET

OUTIL OU DE TOUT AUTRE OUTIL DEWALT, COMPOSEZ LE

NUMFt:ROSANS FRAIS : 1-800-4-DEWALT (1-800-433-9258}.

AVERTISSEMENT : afin de reduire le de life

risque blessures,

le mode d'emploi de I'outil.

Avertissements de s_curit_ g_n_raux

pour les outils _lectriques

_k AVERTISSEMENT !Life tousles avertissements de

s_curit_ et toutes les directives. Le non-respect des

avertissements et des directives pourrait se solder par un

choc dectrique, un incendie et/ou une blessure grave.

CONSERVER TOUSLES AVERTISSEMENTS

ET TOUTES LES DIRECTIVES POUR UN

USAGE ULTERIEUR

Le terme _outil dectrique _cite dans les avertissements se rapporte

votre outil dectrique a alimentation sur secteur (avec ill) ou par piles

(sans fil).

1) S#CURIT# DU LIEU DE TRAVAIL

a) Tenir I'aire de travail propre et bien _clair_e. Les /ieux

encombres ou sombres sont propices aux accidents.

b) Ne pas faire fonctionner d'outils _lectriques clans un

milieu d_flagrant, tel qu'en presence de liquides, de

gaz ou de poussi_res inflammables. Les outi/s dectriques

produisent des etincelles qui pourraient enflammer la poussiere

ou les vapeurs.

c) E-Ioigner les enfants et les personnes a proximit_ pendant

I'utilisation d'un outil _lectrique. Une distraction pourrait en

faire perdre la ma_trise a I'utilisateur.

2) SI_CURITI_ EN MATI#RE D'I_LECTRICITI_

a) Les fiches des outils _lectriques doivent correspondre

la prise. Ne jamais modifier la fiche d'aucune faqon.

Ne jamais utiliser de fiche d'adaptation avec un outil

_lectrique mis a la terre. Le risque de choc dectrique sera

reduit par I'utilisation de fiches non modifiees correspondant

la prise.

b) Eviter tout contact physique avec des surfaces mises a la

terre comme des tuyaux, des radiateurs, des cuisini_res

et des r_frig_rateurs. Le risque de choc dectrique est plus

deve si votre corps est mis a la terre.

c) Ne pas exposer les outils _lectriques ala pluie ou

I'humidit_. La penetration de /'eau dans un outi/ dectrique

augmente le risque de choc dectrique.

d) Ne pas utiliser le cordon de fa_on abusive. Ne jamais

utiliser le cordon pour transporter, tirer ou d_brancher

un outil _lectrique. Tenir le cordon _loign_ de la chaleur,

de rhuile, des bords tranchants et des pi_ces mobiles.

Les cordons endommages ou enchev_tres augmentent les

risques de choc dectrique.

e) Pour I'utilisation d'un outil _lectrique aI'ext_rieur, se

servir d'une rallonge convenant a cette application.

L'utilisation d'une rallonge conque pour I'exterieur reduira les

risques de choc dectrique.

f) S'il est impossible d'_viter rutilisation d'un outil

_lectrique clans un endroit humide, brancher routil clans

une prise ou sur un circuit d'alimentation dot_s d'un

disjoncteur de fuite a la terre (GFCl). L'uti/isation de ce type

de disjoncteur reduit les risques de choc dectrique.

3) SI_CURITI_ PERSONNELLE

a) Etre vigilant, surveiller le travail effectu_ et faire preuve

de jugement Iorsqu'un outil _lectrique est utilis_. Ne

pas utiliser d'outil _lectrique en cas de fatigue ou sous

I'influence de drogues, d'alcool ou de m_dicaments. Un

simple moment d'inattention en utilisant un outil dectrique peut

entra_ner des blessures corporelles graves.

b) Utiliser des _quipements de protection individuelle.

Toujours porter une protection oculaire. L'ut///sat/on

d'equipements de protection comme un masque antipoussiere,

des chaussures antiderapantes, un casque de securite ou des

protecteurs auditifs Iorsque la situation le requiert reduira les

risques de blessures corporelles.

c) Emp_cher les d_marrages intempestifs. S'assurer que

I'interrupteur se trouve a la position d'arr_t avant de

relier I'outil a une source d'alimentation et/ou d'ins_rer

un bloc-piles, de ramasser ou de transporter I'outil.

Transporter un outil dectrique alors que le doigt repose sur

I'interrupteur ou brancher un outil dectrique dont I'interrupteur

est a la position de marche risque de provoquer un accident.

d) Retirer toute cl_ de r_glage ou cl_ avant de d_marrer

I'outil. Une c/e ou une c/e de reg/age attachee a une pattie

pivotante de I'outil dectrique peut provoquer des blessures

corporelles.

e) Ne pas trop tendre les bras. Conserver son _quilibre en

tout temps. Ce/a permet de mieux ma_triser /'outi/ dectrique

dans les situations imprevues.

S'habiller de mani_re appropri_e. Ne pas porter de

v_tements amples ni de bijoux. Garder les cheveux, les

v_tements et les gants a I'_cart des pi_ces mobiles. Les

v_tements amp/es, /es bijoux ou /es cheveux longs risquent de

rester coinces dans les pieces mobiles.

g) Si des composants sont fournis pour le raccordement de

dispositifs de d_poussi_rage et de ramassage, s'assurer

que ceux-ci sont bien raccord_s et utilis_s. L'uti/isation

d'un dispositif de depoussierage peut reduire les dangers

engendres par les poussieres.

4) UTILISATION ET ENTRETIEN D'UN OUTIL leLECTRIQUE

a) Ne pas forcer un outil _lectrique. Utiliser I'outil _lectrique

appropri_ aI'application. L'outil electrique approprie

effectuera un mei/leur travail, de faqon plus sore eta la vitesse

pour laquelle il a ete conqu.

b) Ne pas utiliser un outil _lectrique dont I'interrupteur

est d_fectueux. Tout outil dectrique dont I'interrupteur est

defectueux est dangereux et dolt _tre repare.

c) D_brancher la fiche de la source d'alimentation et/ou du

bloc-piles de I'outil _lectrique avant de faire tout r_glage

ou changement d'accessoire ou avant de ranger I'outil.

Ces mesures preventives reduisent les risques de demarrage

accidentel de I'outil dectrique.

d) Ranger les outils _lectriques hors de la pottle des

enfants et ne permettre a aucune personne n'_tant

pas famili_re avec un outil _lectrique ou son mode

d'emploi d'utiliser cet outil. Les out//s dectr/ques dev/ennent

dangereux entre les mains d'utilisateurs inexperimentes.

e) Entretien des outils _lectriques. V_rifier si les pi_ces

mobiles sont mal align_es ou coinc_es, si des pi_ces sont

bris_es ou pr_sentent toute autre condition susceptible

de nuire au bon fonctionnement de I'outil _lectrique.

En cas de dommage, faire r_parer I'outil _lectrique

avant toute nouvelle utilisation. Beaucoup d'accidents sont

causes par des outils dectriques mal entretenus.

f) S'assurer que les outils de coupe sont aiguis_s et

propres. Les outils de coupe bien entretenus et affOtes sont

moins susceptibles de se coincer et sont plus faciles a ma_triser.

g) Utiliser I'outil _lectrique, les accessoires, les forets,

etc. conform_ment aux pr_sentes directives en tenant

compte des conditions de travail et du travail _effectuer.

L'utilisation d'un outil dectrique pour toute operation autre que

celle pour laquelle il a ete conquest dangereuse.

5) UTILISATION ET ENTRETIEN DU BLOC-PILES

a) Ne recharger I'outil qu'au moyen du chargeur pr_cis_

par le fabricant. L'utilisation d'un chargeur qui convient

un type de bloc-piles risque de provoquer un incendie s'il est

utilise avec un autre type de b Ioc-piles.

b) Utiliser les outils _lectriques uniquement avec les blocs-

piles conqus acet effet. L'utilisation de tout autre bloc-piles

risque de causer des blessures ou un incendie.

c) Lorsque le bloc-piles n'est pas utilis_, le tenir _loign_

des objets m_talliques, notamment des trombones, de

la monnaie, des cl_s, des clous, des vis ou autres petits

objets m_talliques qui peuvent _tablir une connexion

entre les deux bornes. Le court-circuit des bomes du bloc-

piles risque de provoquer des brOlures ou un incendie.

d) En cas d'utilisation abusive, le liquide peut gicler hors

du bloc-piles; _viter tout contact avec ce liquide. Si

un contact accidentel se produit, laver a grande eau.

Si le liquide entre en contact avec les yeux, obtenir

_galement des soins m_dicaux. Le /iquide qui gic/e hors du

bloc-piles peut provoquer des irritations ou des brOlures.

6) RI_PARATION

a) Faire r_parer I'outil _lectrique par un r_parateur

professionnel en n'utilisant que des pi_ces de rechange

identiques. Cela permettra de maintenir une utilisation

securitaire de I'outil dectrique.

R_gles additionnelles de s_curit_ propres

aux outils multifonctions _oscillations

•Tenir I'outil _lectrique par les surfaces isol_es pr_vues

cet effet pendant toute utilisation ob I'organe de coupe

pourrait entrer en contact avec des ills _lectriques caches

ou son propre cordon. Tout contact de/'organe de coupe avec

un fil sous tension mettra les parties metal/iques exposees de

I'outil dectrique sous tension et dectrocutera I'utilisateur.

•Utiliser des serre-joints, ou tout autre moyen, pour fixer et

immobiliser le mat_riau sur une surface stable. Tenirla piece

la main ou contre son corps offre une stabilite insuffisante qui

pourrait vous en faire perdre le contrde.

•Prendre des precautions a proximit_ des _vents, car ils

cachent des pi_ces mobiles. Wtements amp/es, bijoux ou

cheveux longs risquent de rester coinces dans ces pieces mobiles.

_AVERTISSEMENT :porter SYSTEMATIQUEMENT des lunettes

de protection. Les lunettes courantes NE sont PAS des lunettes de

protection. Utiliser aussi un masque antipoussieres si la decoupe

doit en produire beaucoup: PORTER SYSTEMATIQUEMENT UN

EQUIPEMENT DE SECURITE HOMOLOGUE :

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3) ;

• Protection auditive ANSI S 12.6 ($3.19) ;

• Protection des voies respiratoires NIOSH/OSHA/MSHA.

i_AVERTISSEMENT :les scies, meules, ponceuses, perceuses

ou autres outils de construction peuvent produire des poussieres

contenant des produits chimiques reconnus par I'Etat califomien

pour causer cancers, malformations congenitales ou _tre nocifs au

systeme reproducteur. Parmi ces produits chimiques, on retrouve :

• Le plomb dans les peintures a base de plomb ;

• La silice cristallisee dans les briques et le ciment, ou autres

produits de maqonnerie ; et

• L'arsenic et le chrome dans le bois ayant subi un traitement

chimique.

Le risque associe a de telles expositions varie selon la frequence

laquelle on effectue ces travaux. Pour reduire toute exposition aces

produits : travailler dans un endroit bien aere, en utilisant du materiel

de securite homologue, tel un masque antipoussieres specialement

conqu pour filtrer les particules microscopiques.

•Limiter toute exposition prolong_e avec les poussi_res

provenant du ponqage, sciage, meulage, perqage ou toute

autre activit_ de construction. Porter des v_tements de

protection et nettoyer a I'eau savonneuse les parties du

corps expos_es. Le fait de laisser la poussiere penetrer clans la

bouche, les yeux ou la peau peut favoriser I'absorption de produits

chimiques dangereux.

_AVERTISSEMENT :cet outil peut produire et/ou repandre

de la poussiere susceptible de causer des dommages serieux et

permanents au systeme respiratoire. Utiliser systematiquement un

appareil de protection des voies respiratoires homologue par le

NIOSH ou I'OSHA. Diriger les particules dans le sens oppose au

visage et au corps.

_AVERTISSEMENT : pendant I'utilisation, porter

syst_matiquement une protection auditive individuelle

adequate homologu_e ANSI $12.6 ($3.19). Sous certaines

conditions et suivant la duree d'utilisation, le bruit emanant de ce

produit pourrait contribuer a une perte de I'acuite auditive.

_ATTENTION : apr_s utilisation, ranger I'outil sur son c_t_,

sur une surface stable, I_ ob il ne pourra ni faire tr_bucher

ni faire chuter quelqu'un. Certains outils equipes d'un large bloc-

piles peuvent tenir a la verticale sur celui-ci, mais manquent alors de

stabilite.

L'etiquetteapposeesurvotreoutilpeutinclurelessymboles

suivants.Lessymboleset leur definition sont indiques ci-apres "

V................... volts

Hz................. hertz

min ............... minutes

--- ou DC... courant continu

0_)................. classe I

fabrication

(mis a la terre)

[] ................. fabrication

classe II

A....................... amperes

W...................... watts

"_ ou AC.......... courant

altematif

ou AC/DC... courant

altematif

ou continu

no ..................... vitesse a vide

n....................... vitesse

(double isolation) nominale

.../min ........... par minute @ ..................... borne de terre

IPM............... impacts par _ ...................... symbole

minute d'avertissement

BPM ............. battements par r/min ................. tours par

minute minute

sfpm ............. pieds lineaires SPM (FPM) ....... frequence par

par minute (plpm) minute

Consignes importantes de s_curit_

propres _tous les blocs-piles

Pour commander un bloc-piles de rechange, s'assurer d'inclure son

numero de catalogue et sa tension. Consulter le tableau en derniere

page de ce manuel pour connaTtreles compatibilites entre chargeurs

et blocs-piles.

Le bloc-piles n'est pas totalement charge d'usine. Avant d'utiliser le

bloc-piles et le chargeur, lire les consignes de securit6 ci-dessous.

Puis suivre la procedure de charge indiquee.

LIRE TOUTES LES CONSIGNES

•Ne pas recharger ou utiliser un bloc-piles en milieu

d_flagrant, en presence, par exemple, de poussi_res, gaz

ou liquides inflammables. Le fait d'inserer ou retirer un bloc-

piles de son chargeur pourrait causer I'inflammation de poussieres

ou d' emanations.

•NE JAMAIS forcer I'insertion d'un bloc-piles dans un

chargeur. NE modifier un bloc-piles d'AUCUNE fa_on

pour le faire rentrer clans un chargeur incompatible, car

il pourrait se briser et causer des dommages corporels

graves. Consulter le tableau en derniere page de ce manuel pour

connaRre les compatibilites entre chargeurs et blocs-piles.

• Recharger les blocs-piles exclusivement clans des chargeurs

DEWALT.

•NE PAS eclabousser le bloc-piles ou I'immerger dans I'eau ou

dans tout autre liquide.

•Ne pas entreposer ou utiliser I'appareil et le bloc-piles en

presence de temperatures ambiantes pouvant exc_der

40 °C (105 °F) (comme clans des hangars ou des b_timents

m_talliques I'_t_). Pour preserver leur duree de vie, entreposer

les blocs-piles dans un endroit frais et sec.

REMARQUE : ne pas mettre un bloc-piles dans un outil

dont la g_chette est verrouill_e en position de marche. Ne

jamais bloquer I'interrupteur en position de MARCHE.

_AVERTISSEMENT :risques d'incendie. Ne jamais tenter d'ouvrir

le bloc-piles pour quelque raison que ce soit. Si le boftier du bloc-

piles est fissure ou endommage, ne pas I'inserer dans un chargeur. Ne

pas ecraser, laisser tomber, ou endommager les blocs-piles. Ne pas

utiliserunbloc-pilesouunchargeurquiarequunchocviolent,ousi

I'appareilest tombe, a ete ecrase ou endommage de quelque faqon

que ce soit (p. ex. perce par un clou, frappe d'un coup de marteau,

pietine). Les blocs-piles endommages doivent _tre renvoyes a un

centre de reparation pour y _tre recycles.

_AVERTISSEMENT : risques d'incendie. Au moment de

ranger ou transporter le bloc-piles, s'assurer qu'aucun objet

m_tallique n'entre en contact avec /es bornes a d_couvert du

bloc-piles. Par exemple, eviter de placer un bloc-piles dans un tablier,

une poche, une bofte a outils ou un tiroir, etc. contenant des objets

tels que des clous, des vis, des cles, etc. Le fait de transporter des

bloc-piles comporte des risques d'incendie, car/es bornes des

piles pourraient entrer, par inadvertance, en contact avec des

objets conducteurs, tels que : cl_s, pi_ces de monnaie, outils

ou autres. La reglementation sur les produits dangereux (Hazardous

Material Regulations) du departement americain des transports

interdit, en fait, le transport des piles pour le commerce ou clans

les avions (ex :dans les bagages enregistres ou a main) AMOINS

qu'elles ne soient correctement protegees contre tout court-circuit.

Aussi lots du transport individuel de blocs-piles, s'assurer que leurs

bomes sont bien protegees et isolees de tout materiau pouvant entrer

en contact avec elles et provoquer un court-circuit.

CONSIGNES DE SI_CURITI_ PROPRES AUX PILES AU

LITHIUM-ION (Li-lon)

•Ne pas incin_rer le bloc-piles m_me s'il est s_v_rement

endommag_ ou compl_tement usage, car il pourraR

exploser et causer un incendie. Pendant I'incineration des

blocs-piles au lithMm-ion, des vapeurs et matieres toxiques sont

degagees.

•En cas de contact du liquide de la pile avec la peau, rincer

imm_diatement au savon doux eta I'eau. En cas de contact

oculaire, rincer I'ceil ouvert a I'eau claire une quinzaine de minutes

ou jusqu'a ce que I'irritation cesse. Si des soins medicaux

s'averaient necessaires, noter que I'dectrolyte de la pile est

compose d'un mdange de carbonates organiques liquides et de

sels de lithium.

•Le contenu des cellules d'une pile ouverte peut causer une

irritation respiratoire. En cas d'inhalation, exposer I'individu

Fairlibre. Si les sympt6mes persistent, consulter un medecin.

_AVERTISSEMENT :risques de brOlure. Le liquide de la pile peut

s'enflammer s'il est expose a des etincelles ou a une flamme.

Le sceau SRPRC Mc

Le sceau SRPRCMs ($ociete de recyclage des piles

rechargeables au Canada)appose sur une pile au

nickel-cadmium, b, hydrure metallique de nickel ou all

lithium-ion (ou un bloc-piles) indique que les coots de

recyclage de ces derniers en fin d'utilisation ont dejb.

ete regles par DEWALT. Dans certaines regions, la mise au rebut ou

aux ordures municipales des piles au nickel-cadmium, a. I'hydrure

metallique de nickel ou au lithium-ion, est illegale ; le programme de

SRPRC constitue donc une solution pratique et ecologique.

La SRPRCMe,en collaboration avec DEWALT et d'autres utilisateurs

de piles, a mis sur pied des programmes aux I_tats-Unis et au

Canada pour faciliter la collecte des piles au nickel-cadmium, a.

I'hydrure metallique de nickel ou au lithium-ion usagees. Aidez-nous

a. proteger I'environnement et a.conserver nos ressources naturelles

en renvoyant les piles au nickel-cadmium, a. I'hydrure metallique de

nickel ou au lithium-ion usagees a. un centre de reparation autorise

DEWALT ou chez votre detaillant afin qu'elles y soient recyclees. On

peut en outre se renseigner aupres d'un centre de recyclage local

pour connaTtre d'autres sites les acceptant.

SRPRCMcestunemarquedeposeedelaSociete de recyclage des

piles rechargeables au Canada.

Directives de s_curit_ importantes

propres _tous les chargeurs de piles

CONSERVER CES INSTRUCTIONS : ce manuel contient des

directives de securite et d'utilisation importantes propres aux

chargeurs de piles.

•Avant d'utiliser le chargeur, life toute consigne et tout avertissement

apposes sur le chargeur, le bloc-piles et le produit utilisant le bloc-

piles.

_AVERTISSEMENT :risques de chocs dectriques. Ne laisser aucun

liquide penetrer dans le chargeur, des chocs dectriques pourraient en

resulter.

AATTENTION :risques de brOlure. Pour reduire tout risque de

dommages corporels, ne recharger que des blocs-piles rechargeables

DEWALT. Tout autre type de piles pourrait exploser et causer des

dommages corporels et materiels.

AVIS : sous certaines conditions, Iorsque le chargeur est connecte au

bloc d'alimentation, des materiaux etrangers pourraient court-circuiter

le chargeur. Les corps etrangers conducteurs tels que (mais pas

limite a) poussieres de rectification, debris metalliques, laine d'acier,

feuilles d'aluminlum, ou toute accumulation de particules metalliques

doivent _tre maintenus a distance des orifices du chargeur. Debrancher

systematiquement le chargeur Iorsque le bloc-piles n'y est pas inset&

Debrancher systematiquement le chargeur avant tout entretien.

•NE PAS tenter de charger de bloc-piles avec des chargeurs

autres que ceux d_crits dans ce manuel. Le chargeur et son

bloc-piles ont ete conqus tout specialement pour fonctionner

ensemble.

•Ces chargeurs n'ont pas _t_ congus pour une utilisation

autre que recharger les blocs-piles rechargeables DEWALT.

Toute autre utilisation comporte des risques d'incendie, de chocs

dectriques ou d'dectrocution.

•Prot_ger le chargeur de la pluie ou de la neige.

•Tirer sur la fiche plut6t que sur le cordon pour d_brancher

le chargeur. Cela permet de reduire les risques d'endommager

la fiche ou le cordon d'alimentation.

•S'assurer que le cordon est prot_g_ de mani_re a ce que

personne ne marche ni ne tr_buche dessus, ou a ce qu'il

ne soit ni endommag_ ni soumis a aucune tension.

•N'utiliser une rallonge qu'en cas de n_cessit_ absolue.

L'utilisation d'une rallonge inadequate comporte des risques

d'incendie, de chocs dectriques ou d'dectrocution.

•Pour utiliser un chargeur a I'ext_rieur, le placer dans un

endroit sec et utiliser une rallonge congue pour I'ext_rieur.

L'utilisation d'une ral/onge conque pour I'exterieur reduit les

risques de chocs dectriques.

•Pour la s_curit_ de I'utilisateur, utiliser une rallonge de

calibre ad_quat (AWG, American Wire Gauge [calibrage

am_ricain normalis_ des ills _lectriques]). Plus le calibre est

petit, et plus sa capacite est grande. Un calibre 16, par exemple,

a une capacite superieure a un calibre 18. L'usage d'une rallonge

de calibre insuffisant causera une chute de tension qui entra_nera

perte de puissance et surchauffe. Si plus d'une rallonge est utilisee

pour obtenir une certaine Iongueur, s'assurer que chaque rallonge

presente au moins le calibre de fil minimum. Le tableau ci-dessous

illustre les calibres a utiliser selon la Iongueur de rallonge et

I'intensite nominale indiquee sur la plaque signaletique. En cas

de doute, utiliser le calibre suivant. Plus le calibre est petit, plus la

rallonge peut supporter de courant.

Intensit_ (en

ampbres)

Calibres minimaux des rallonges

volts Longueur totale de cordon

en mbtres (pieds)

120V 7,6 15,2 30,5 45,7

(25) (50) (100) (150)

240V 15,2 30,5 61,0 91,4

(50) (100)(200) (300)

AWG

Sup_rieur Inf_rieur

0 6

6 10

10 12

18 16 16

18 16 14

16 16 14

Non

12 16 14 12 recommande

•Ne poser aucun objet sur le chargeur. Ne pas mettre le

chargeur sur une surface molle qui pourrait en bloquer la

ventilation et provoquer une surchauffe interne. E/oigner

le chargeur de toute source de chaleur. Le chargeur dispose

d'orifices d'aeration sur le dessus et le dessous du boftier.

•Ne pas le faire fonctionner avec un cordon d'alimentation

ou une fiche endommag_e.

•Ne pas utiliser le chargeur s'il a requ un coup, fait une chute

ou a _t_ endommag_ de quelque fagon que ce soit. Le

ramener dans un centre de reparation agree.

•Ne pas d_monter le chargeur. Pour tout service ou r_paration,

le rapporter clans un centre de r_paration agr_. Le fait de le

reassembler de fagon incorrecte comporte des risques de chocs

dectriques, d'dectrocution et d'incendie.

•D_brancher le chargeur du secteur avant tout entretien.

Cela r_duira tout risque de chocs _lectriques. Le fair de retirer

le bloc-piles ne reduira pas ces risques.

•NE JAMAIS tenter de connecter 2 chargeurs ensemble.

•Le chargeur a _t_ congu pour _tre aliment_ en courant

_lectrique domestique standard de 120 volts. Ne pas tenter

de I'utiliser avec toute autre tension. Ce/a ne s'app/ique pas

aux chargeurs de postes mobiles.

Chargeurs

Uoutil utilise un chargeur DEWALT. S'assurer de bien lire toutes

les directives de securit6 avant d'utiliser le chargeur. Consulter le

tableau figurant a. la fin du present mode d'emploi pour connaTtre la

compatibilite des chargeurs et des blocs-piles.

Procedure de charge (Fig. 1)

1. Branchez le chargeur dans la prise FIG.1 H

appropriee avant d'y inserer le bloc-

piles.

2. Inserez le bloc-piles (H) dans le

chargeur, comme illustre en

Figure 1, en vous assurant qu'il y

est correctement cale. Le voyant

rouge (charge) clignotera de fagon

continue indiquant que le cycle de

chargement a commence.

3. En fin de charge, le voyant rouge

restera ALLUME de fagon continue. DCBI01

Le bloc-piles est alors completement

charge et peut _tre utilise ou laisse

dans le chargeur.

Fonctionnement du voyant

DCBI01

BLOC-PiLESEN

COURSDE CHARGEMENT

iLOC-PILESCHARGE

= SUSPENSIONDECHARGE

CONTRELECHAUB/FROJO

BLOC-PILESOU

CHARGEUBD_:FECTUEUX @@@@@@@®@@@@®@@@

PROBLr:MEDESECTEUR ee ee ee ee ee oe

DCBI07, DCB112

"_ BLOC-PILESEN

,, , COURSDECHARGEMENT

i_ BLOC=PiLESCHARGe:

"[_mq SUSPENSION DE CHARGE

,_,, CONTRELECHAUD/FROJO

I i:

Voyants de charge

Ce chargeur a et6 congu pour detecter les problemes pouvant

survenir. Un voyant rouge clignotant rapidement indique qu'il y a

un probleme. Dans cette eventualit6, reinserez le bloc-piles dans le

chargeur. Si le probleme persiste, essayez un autre bloc-piles pour

determiner si le chargeur fonctionne. Si le nouveau bloc-piles se

recharge correctement, le bloc-piles initial est endommage et doit

Gtre retourne dans un centre de reparation ou tout autre site de

recuperation pour y Gtre recycl& Si ron obtient le mGme resultat avec

le nouveau bloc-piles, faites verifier le chargeur et le bloc-piles chez un

centre de reparation agree.

FONCTION DE SUSPENSION DE CHARGE CONTRE LE

CHAUD/FROID

DCBI01

Ce chargeur est equipe d'une fonction de suspension de charge

contre le chaud/froid. Lorsque le chargeur detecte un bloc-piles

chaud, il demarre automatiquement la fonction de suspension de

charge contre le chaud, en suspendant le chargement jusqu'au

refroidissement de ce dernier. Une fois le bloc-piles refroidi, le

chargeur se met automatiquement en mode de chargement. Cette

caracteristique assure aux blocs-piles une duree de vie maximale.

Le voyant rouge clignote Ionguement, puis rapidement en mode de

suspension de charge contre le chaud/froid.

DCBI07, DCB112

Les chargeurs DCB107 et DCB112 sont equipes d'une fonction de

suspension de charge contre le chaud/froid. Lorsque le chargeur

detecte un bloc-piles chaud, il suspend automatiquement le

chargement du bloc-piles jusqu'a, son refroidissement. Lorsque le

chargeur detecte un bloc-piles froid, il suspend automatiquement le

chargement du bloc-piles jusqu'a, son rechauffement.

Le voyant rouge continuera de clignoter, mais un voyant jaune

s'illuminera pendant roperation. Le voyant jaune s'eteint Iorsque le

chargeur reprend procedure de charge normale.

LAISSER LE BLOC-PILES DANS LE CHARGEUR

Le chargeur et son bloc-piles peuvent rester connectes, le voyant du

chargeur affichant alors Bloc-piles charg&

BLOCS-PILES FAIBLES : les blocs-piles faibles continueront de

fonctionner, mais il faudra s'attendre & un rendement moindre.

BLOCS-PILES D#FECTUEUX : ce chargeur ne pourra recharger

un bloc-piles defectueux. Le chargeur indiquera qu'un bloc-piles est

defectueux en refusant de s'allumer ou en affichant bloc-piles ou

chargeur defectueux.

REMARQUE : cela pourra aussi indiquer un probleme avec le

chargeur.

PROBL#ME AVEC LE SECTEUR (DCB101)

Certains chargeurs presentent un voyant pour tout probleme avec le

secteur. Lorsque le chargeur est utilise avec des blocs d'alimentation

portatifs comme des generatrices ou des alternateurs, il pourrait

temporairement s'arr_ter de marcher, auquel cas un voyant rouge

emet deux clignotements rapides suivis d'une pause. Cela indique

que le bloc d'alimentation est hors tolerance.

Installation murale

DCB107, DCB112

Ces chargeurs ont et6 congus pour une installationmurale ou pour

_tre poses sur une table ou une surface de travail.

Pour une fixation murale, installez le chargeur a,proximite d'une prise

electrique. Fixez soigneusement le chargeur au mur a, I'aide de vis a,

placopl&tre d'au moins 25,4 mm (1 po) de long. Vissez-les dans le

bois en laissant une Iongueur d'environ 5,5 mm (7/32 po) exposee.

Remarques importantes concernant le

chargement

1. Pour augmenter la duree de vie du bloc-piles et optimiser

son rendement, le recharger & une temperature ambiante de

18 o & 24 °C (65 °F a, 75 °F). NE PAS recharger le bloc-piles a,

une temperature inferieure & + 4,5 °C (+ 40 °F) ou superieure

& + 40,5 °C (+ 105 °F). C'est important pour prevenir tout

dommage serieux au bloc-piles.

2. Le chargeur et son bloc-piles peuvent devenir chauds au toucher

pendant la charge. C'est normal et ne represente en aucun cas

une defaillance du produit. Pour faciliter le refroidissement du

bloc-piles apres utilisation, eviter de laisser le chargeur ou le bloc-

piles dans un local oQ la temperature ambiante est elev6e comme

dans un hangar metallique ou une remorque non isolee.

3. Un bloc-piles froid se rechargera deux fois moins vite qu'un bloc-

piles chaud. Le bloc-piles se rechargera a,un rythme plus lent tout

au cours du cycle de charge et ne retournera pas & sa capacite

maximale de charge m_me s'il venait a,se rechauffer.

4. Si le bloc-piles ne se recharge pas correctement :

a. Wrifier le bon fonctionnement de la prise en y branchant une

lampe ou tout autre appareil electrique.

b. Wrifier que la prise n'est pas contrOlee par un interrupteur qui

coupe le courant Iorsqu'on eteint les lumieres.

c. Deplacer le chargeur et le bloc-piles dans un local oQ la

temperature ambiante se trouve entre environ 18 o et 24 °C

(65 °F et 75 °F).

d. Si le probleme persiste, amener I'outil, le bloc-piles et son

chargeur dans un centre de reparation local.

5. Recharger le bloc-piles Iorsqu'il ne produit plus assez de

puissance pour effectuer un travail qu'il faisait facilement

auparavant. NE PAS CONTINUER a,I'utiliser dans ces conditions.

Suivre la procedure de charge. Si necessaire, il est aussi possible

de recharger un bloc-piles partiellement decharge sans effet

nuisible sur le bloc-piles.

6. Les corps etrangers conducteurs tels que (mais pas limite b,)

poussieres de rectification, debris metalliques, laine d'acier, feuilles

d'aluminium, ou toute accumulation de particules metalliques

doivent _tre maintenus & distance des orifices du chargeur.

DebranchersystematiquementlechargeurIorsquelebloc-piles

n'yestpasinsere.Debranchersystematiquementlechargeur

avanttoutentretien.

7.NepascongelerouimmergerlechargeurdansI'eauoutoutautre

liquide.

_AVERTISSEMENT:risques de chocs dectriques. Ne laisser

aucun liquide penetrer dans le chargeur, des chocs dectriques

pourraient en resulter.

_,AVERTISSEMENT :risqu esde brOlure. Ne submerger le bloc-

piles dans aucun liquide et le proteger de toute infiltration de liquide.

Ne jamais tenter d'ouvrir le bloc-piles pour quelque raison que ce soit.

Si le boftier plastique du bloc-piles est brise ou fissure, le retoumer

dans un centre de reparation pour y _tre recycle.

Recommandations de stockage

1. Le lieu ideal de rangement est un lieu frais et sec, a,rabri de toute

lumiere solaire directe et de toute temperature excessive.

2. Pour un stockage prolonge, il est recommande d'entreposer le

bloc-piles pleinement charge dans un lieu frais et sec, hors du

chargeur pour optimiser les resultats.

REMARQUE • les blocs-piles ne devraient pas _tre entreposes

completement decharges. II sera necessaire de recharger le bloc-

piles avant reutilisation.

CONSERVER CES CONSIGNES POUR

UTILISATION ULTERIEURE

FIG. 2

DESCRIPTION (Fig. 2)

AAVERTISSEMENT :ne jamais modifier I'outil dectrique ni aucun

de ses composants, car il y a risques de dommages corporels ou

materiels.

A. G_,chette a,vitesse variable

B. Lampe DEL

C. Levier de serrage

d'accessoire

D. Bouton de verrouillage

marche/arr_t

E. Montage lateral d'accessoire

F. Dispositif de guidage de

coupe

G. Bras de guidage de coupe

H. Bloc-piles

I. Bouton de liberation du bloc-

piles

USAGE PRI_VU

Cet outil multifonctions a,oscillations a et6 congu pour des applications

professionnelles de pongage de precision, de coupes en plongee ou

rases, de retrait de tout materiau excessif ainsi que de preparation

des surfaces.

NE PAS I'utiliser en milieu ambiant humide ou en presence de

liquides ou de gaz inflammables.

Cet outil multifonctions a, oscillations est un outil electrique de

professionnels. NE PAS le laisser a, la portee des enfants. Une

supervision est necessaire aupres de tout utilisateur non experimente.

ASSEMBLAGE ET AJUSTEMENTS

_AVERTISSEMENT : pour r_duire le risque de blessures graves,

_teindre I'outil et retirer le bloc-piles avant d'effectuer tout

r_glage et d'enlever ou d'installer tout accessoire. Un demarrage

accidentel peut provoquer des blessures.

_AVERTISSEMENT : risques de lacerations ou de br_lures. Ne

jamais toucher les bords acorns des accessoires. /Is pourraient

_tre brOlants. Manier avec precautions, Laisser systematiquement les

accessoires et la piece a travailler refroidir avant toute manipulation.

Installation/retrait des accessoires

(Fig. 3 _5) FIG.3

BRIDE AUTOMATIQUE

Le DCS355 est equipe d'un systeme de

changement d'accessoire auto-serrant.

Cela permet de changer plus rapidement

d'accessoire sans cle ou cle hexagonale

contrairement aux autres systemes

d'outils a,oscillations.

1. Attrapez I'outil et poussez sur le levier de serrage d'accessoire

(C), comme illustre en figure 3.

2. Nettoyez tout debris residuels de I'arbre de I'outil et du Iogement

d'accessoire.

3. Inserez I'accessoire entre I'arbre (J) et le Iogement d'accessoire

en vous assurant qu'il s'enclenche dans les huit goupilles du

Iogement et repose a, ras de I'arbre.

4. Rel_,chez le levier de serrage d'accessoire.

REMARQUE : le cas ech6ant, certains accessoires, comme les

gratteurs et les lames peuvent _tre installes a,un angle, comme illustre

en figure 5.

FIG.4 FIG.5

INSTALLATION/RETRAIT DE PAPIER ABRASIF (FIG. 6)

Une plaquette en forme de Iosange FIG.6

est equipee d'un systeme adherent de

crochet et boucle pour rattacher le papier L

abrasif. La plaquette permet d'utiliser

I'appareil sur de larges surfaces ainsi que

dans des espaces reduits ou les coins.

1. Rattachez la plaquette de pongage

(K), comme explique dans la section

Installation/retrait d'accessoires.

2. Alignez les bords du papier abrasif sur

le bord de la plaquette de pongage

puis pressez le papier abrasif (L)sur la K

plaquette.

3. Alors que le papier abrasif est rattache, appuyez fermement la

base contre une surface plane et mettez brievement I'outil en

marche. Cela assurera une meilleure adhesion entre la plaquette

et le papier abrasif, et previendra une usure prematuree.

4. Lorsque I'extremite du papier abrasif est usee, detachez le papier

de la plaquette, faites-le pivoter puis rattachez-le.

INSTALLATION D'ACCESSOIRES AVEC UN ADAPTATEUR

UNIVERSEL (FIG. 7)

Des accessoires non fabriques par

DEWALT peuvent _tre installes a, I'aide

d'un adaptateur universel.

1. Placez la rondelle (M) sur I'outil.

2. Placez I'accessoire sur la rondelle.

3. Resserrez fermement I'ecrou de

I'adaptateur (N) a, I'aide de la cle

hexagonale.

FIG.7

._ATTENTION :pour eviter tout risque de dommages corporels,

ne pas utiliser d'accessoires pour une application oO I'adaptateur

n'aurait pas la capacite de retenir I'accessoire.

AATTENTION :life et suivre toutes les consignes de securite du

fabriquant de chaque accessoire utilise avec cet outil.

_ATTENTION :pour eviter tout risque de dommages corporels,

s'assurer que I'adaptateur et I'accessoire sont solidement arrimes.

Installation du dispositif FIG.8

de guidage de coupe

(Fig. 8-12)

Ledispositif de guidage de coupe/profondeur

permet de couper le materiau avec precision

a, la profondeur ou la hauteur desiree, et de

suivre plus precisement un trace de coupe.

1. Rattachez le dispositif de guidage de

coupe (F) en inserant les onglets (O) du

dispositif de guidage dans les montage

lateral d'accessoire (E) du corps principal

de I'outil.

2. Arrimez le dispositif de guidage au corps

de I'outil a, I'aide de la vis (Q) et une

rondelle (S),fournie a,cet effet. Resserrez

avec la cle hexagonale (R) egalement

fournie.

GUIDE DE PROFONDEUR

Cette fonction vous permet de couper precisement le materiau a, la

profondeur desiree.

1. Inserez le bras de guidage de coupe (G), comme illustre en

figure 9, dans I'encoche avant du dispositif de guidage (F).

2.AjustezlaIongueurdudispositifdeguidageenlatirantoula

repoussantselonlaprofondeurdecoupedesiree,commeillustre

enfigure10.

3.Arrimezledispositifdeguidageentournantleboutondereglage

deprofondeur/coupe(P)versladroite.Pourliberezledispositifde

guidage,tournezleboutondereglagedeprofondeur/coupevers

lagauche.

FIG. 9

DISPOSITIF DE GUIDAGE DE COUPE

Cette fonction vous permet de suivre plus precisement un trace de

coupe.

1. Inserez le bras de guidage de coupe (G), comme illustre en

figure 11, dans les encoches, gauche et droite, du dispositif de

guidage (F).

2. Ajustez la Iongueur du dispositif de guidage en la tirant ou la

repoussant selon la profondeur de coupe desiree, comme illustre

en figure 12.

3. Arrimez le dispositif de guidage en tournant le bouton de reglage

de profondeur/coupe (P)vers la droite. Pour liberer le dispositif de

guidage, tournez le bouton de reglage de profondeur/coupe vers

la gauche.

FIG. 11 FIG. 12

REMARQUE :le bras de guidage de coupe

peut aussi _tre installe sur le dispositif de

protection verticalement pour determiner la

hauteur d'une coupe. Reportez-vous en

figure 13.

UTILISATION

._AVERTISSEMENT : pour r_duire le

risque de blessures graves, _teindre I'outil

et retirer le bloc-piles avant d'effectuer

tout r_glage et d'enlever ou d'installer tout

accessoire. Un demarrage accidentel peut

provoquer des blessures.

FIG. 13_

Installation et retrait du bloc-piles

(Fig. 14)

REMARQUE : pour des resultats optimums, s'assurer que le bloc-

piles est completement charge.

Pour installer le bloc-piles (H) dans la poignee de I'outil, alignez le

bloc-piles sur les rails dans la poignee de I'outil et faites-le glisser

fermement en place puis verifiez qu'il ne s'en detachera pas.

Pour retirer le bloc-piles de I'outil, poussez sur le bouton de liberation

(I)et tirez fermement le bloc-piles hors de la poignee de I'outil. Inserez-

le dans son chargeur comme decrit dans la section appropriee de ce

manuel.

FIG. 14

TI_MOIN DE CHARGE DU BLOC-PILES (FIG.15)

Certains blocs-piles DEWALT possedent un temoin de charge qui

consiste en trois voyants Del verts indiquant le niveau de charge du

bloc-piles.

Pour activer le temoin de charge, maintenir appuye le bouton du

temoin de charge (T). Une combinaison des trois voyants Del verts

s'allumera indiquant le niveau de charge. Lorsque le niveau de charge

du bloc-pile atteint la limite minimale d'utilisation, le temoin de charge

reste eteint et le bloc-piles doit _tre recharge.

FIG.15 T

REMARQUE : le temoin de charge ne fait qu'indiquer le niveau

de charge du bloc-piles. II ne donne aucune indication quant au

fonctionnement de I'outil. Son propre fonctionnement pourra aussi

varier en fonction des composants produit, de la temperature et de

I'application d'utilisation.

Pour plus d'informations quant au temoin de charge du bloc-piles,

veuillez appeler le 1 800 433-9258 (1 800 4-DEWALT) ou vous rendre

sur notre site www.dewalt.com.

G_chette _vitesse variable (Fig. 16)

i_,AVERTISSEMENT :s'assurer que I'interrupteur est bien en

position d'ARR_I- avant d'installer le bloc-piles,

1. Installation du bloc-piles.

2. Pour mettre I'outil en MARCHE, maintenez-le comme illustre en

figure 16 puis appuyez sur la gb,chette a,vitesse variable (A).

REMARQUE : plus on appuie FIG.16 "

sur la gb,chette, plus I'outil

tourne rapidement. En cas de

doute par rapport a, la vitesse

appropriee a, I'operation, faire

un test de performance a, une

vitesse reduite puis augmenter

graduellement la vitesse jusqu'a, A

obtenir la vitesse desiree.

3. Pour ARRETER I'outil, rel_,chez la gb,chette a,vitesse variable (A).

Bouton de verrouillage marche/arr_t

(Fig. 17)

Activez le bouton de verrouillage marche/arr_t FIG.17

(D) en le poussant vers la gauche ou la droite.

Quand la gb,chette (A) n'est pas appuyee,

pousser le bouton a, fond sur I'un ou I'autre

cOtejusqu'a, son enclenchement, verrouillera la

gb,chette et previendra son activation. Placer le D

bouton au centre permet d'activer la gb,chette

pour un fonctionnement normal. A

Pousserleboutonverslagaucheouladroitealorsquelagb,chette

estappuyeelaverrouilleradanscetteposition.Celaajouteraconfort

etcontrOlea,uneutilisationprolongeedeI'outil.Lefaitdereappuyer

surlagb,chettelibereraleverrouillageetI'outils'arr_teraIorsqu'on

rel_,cheralagb,chette.

Lampe DEL (Fig. 18)

La lampe DEL (B) s'allumera chaque fois que I'on appuiera sur la

gb,chette et restera allumee une vingtaine de secondes apres la

desactivation de celle-ci.

FIG. 18

Quelques astuces

• S'assurer systematiquement que la piece est ancree ou arrimee

solidement pour en prevenir tout mouvement. Tout mouvement

du materiau pourra affecter la qualite de la coupe ou du fini du

pongage.

• Ne pas commencer a, poncer sans le papier abrasif rattache a, la

plaquette de pongage.

• Utiliser un papier abrasif a, gros grain pour poncer les surfaces

rugueuses, un papier a,grain moyen pour les surfaces lisses, et a,

grain fin pour la finition. Le cas ech6ant, effectuer tout d'abord un

test sur un rebut.

• Toute force excessive reduira I'efficacite du travail et causera

la surcharge du moteur. Changer I'accessoire regulierement

optimisera les resultats.

• Ne pas laisser le papier abrasif s'user jusqu'au bout, cela

endommagerait le tampon ponceur.

• En cas de surchauffe de I'outil, particulierement Iorsqu'il est utilise

en vitesse reduite, regler la vitesse sur le maximum et le faire

tourner a,vide 2 a,3 minutes pour refroidir le moteur. Evitez toute

utilisation prolongee a, vitesse reduite. Maintenir les lames bien

affutees.

MAINTENANCE

i_AVERTISSEMENT : pour r_duire le risque de blessures graves,

_teindre I'outil et retirer le bloc-piles avant d'effectuer tout

r_glage et d'enlever ou d'installer tout accessoire. Un demarrage

accidentel peut provoquer des blessures.

Nettoyage

i_AVERTISSEMENT :enlever les saletes et la poussiere hors des

events au moyen d'air comprime propre et sec, au moins une lois

par semaine. Pour minimiser le risque de blessure aux yeux, toujours

porter une protection oculaire conforme a la norme ANSI Z87.1 lots

du nettoyage.

iJ,AVERTISSEMENT :ne jamais utiliser de solvants ni d'autres

produits chimiques puissants pour nettoyer les pieces non metalliques

de I'outil. Ces produits chimiques peuvent affaiblir les materiaux

de plastique utilises dans ces pieces. Utiliser un chiffon humecte

uniquement d'eau et de savon doux. Ne jamais laisser de liquide

penetrer dans I'outil et n'immerger aucune partie de I'outil dans un

liquide.

INSTRUCTION DE NETTOYAGE DU CHARGEUR

_AVERTISSEMENT :risque de choc. Debrancher le chargeur de

la prise de courant C.A. avant de le nettoyer. La salete et la graisse

peuvent _tre enlevees de la surface exterieure du chargeur au moyen

d'un chiffon ou d'une brosse douce non metallique. Ne pas utiliser

d'eau ni d'autres solutions de nettoyage.

Accessoires

_AVERTISSEMENT :puisque les accessoires autres que ceux

offerts par DEWALTn' ont pas ete testes avec ce produit, leur utilisation

pourrait s'averer dangereuse, Pour reduire le risque de blessures,

utiliser exclusivement les accessoires DEWALT recommandes avec

le present produit,

Les accessoires recommandes pour cet outil sont vendus separement

au centre de service de votre region. Pour obtenir de I'aide concernant

I'achat d'un accessoire, communiquer avec DFWALT Industrial Tool

Co., 701 East Joppa Road, Baltimore, MD 21286 aux Etats-Unis;

composer le 1 800 433-9258 (1 800 4-DEWALT) ou visiter notre site

Web : www.dewalt.com.

ACCESSOIRES COMPATIBLES

Tampon abrasif pour dispositif a,oscillations

Lame pour bois avec clous pour dispositif a, oscillations

Large lame en titane pour bois avec clous pour dispositif _,

oscillations

Lame pour bois dur pour dispositif a,oscillations

Lame

Large

Lame

pour bois a,coupe rapide pour dispositif a,oscillations

Lame pour bois a,coupe rapide pour dispositif a,oscillations

de finition a, bois pour dispositif a,oscillations

en titane pour metal pour dispositif a, oscillations

demi-cercle pour dispositif a,oscillations

demi-cercle en titane pour dispositif a,oscillations

de coupe a, ras pour dispositif a, oscillations

de coupe a, ras au titane pour dispositif a, oscillations

multi-materiaux pour dispositif a,oscillations

de raclage rigide pour dispositif a,oscillations

de raclage flexible pour dispositif a,oscillations

Lame au carbure pour le retrait des joints pour dispositif a,

oscillations

Lame au carbure a,coupe rapide pour le retrait des joints pour

dispositif a,oscillations

Racloir au carbure pour dispositif a,oscillations

Rdparations

Le bloc-piles et le chargeur ne sont pas reparables.

Pour assurer la S¢:CURITE et la FIABILIT¢:du produit, les reparations,

I'entretien et les reglages doivent @tre realises (cela comprend

I'inspection et le remplacement du balai) par un centre de reparation

en usine DEWALT, un centre de reparation agree DfiiiWALT ou

par d'autres techniciens qualifies. Toujours utiliser des pieces de

rechange identiques.

Registre en ligne

Merci pour votre achat. Enregistrez des maintenant votre produi:

•R#PARATIONS SOUS GARANTIE: cette carte remplie vous

permettra de vous prevaloir du service de reparations sous

garantie de fagon plus efficace dans le cas d'un probleme avec le

produit.

•CONFIRMATION DE PROPRII_TI_: en cas de perte provoquee

par un incendie, une inondation ou un vol, cette preuve de

propriet6 vous servira de preuve aupres de votre compagnie

d'assurances.

• SI_CURITI_: I'enregistrement de votre produit nous permettra

de communiquer avec vous dans I'eventualit6 peu probable de

I'envoi d'un avis de securit6 regi par la Ioi federale americaine de

la protection des consommateurs.

Registre en ligne a,www.dewalt.com/register.

Garantie limit_e de trois ans

DEWALT reparera, sans frais, tout produit defectueux cause par un

defaut de materiel ou de fabrication pour une periode de trois ans a,

compter de la date d'achat. La presente garantie ne couvre pas les

pieces dont la defectuosite a et6 causee par une usure normale ou

I'usage abusif de I'outil. Pour obtenir de plus amples renseignements

sur les pieces ou les reparations couvertes par la presente garantie,

visiter le site www.dewalt.com ou composer le 1 800 433-9258 (1

800 4-DEWALT). Cette garantie ne s'applique pas aux accessoires

et ne vise pas les dommages causes par des reparations effectuees

par un tiers. Cette garantie confere des droits legaux particuliers

a, I'acheteur, mais celui-ci pourrait aussi beneficier d'autres droits

variant d'un etat ou d'une province a, I'autre.

En plus de la presente garantie, les outils DEWALT sont couverts par

notre :

CONTRAT D'ENTRETIEN GRATUIT D'UN AN

DEWALT entretiendra I'outil et remplacera les pieces usees au cours

d'une utilisation normale et ce, gratuitement, pendant une periode

d'un an a,compter de la date d'achat.

CONTRAT D'ENTRETIEN GRATUIT DE DEUX ANS

SUR LES BLOC-PILES DEWALT

DC9071, DC9091, DC9096, DC9280, DC9360, DC9180, DCB120,

DCB127, DCB201, DCB203 et DCB207

CONTRAT D'ENTRETIEN GRATUlT DE TROIS ANS

SUR LES BLOC-PILES DEWALT

DCB200, DCB204, DCB205

BLOCS-PILES DEWALT

La garantie de se produit sera annulee si le bloc-piles a et6 altere de

quelque fagon que ce soit. DEWALT ne peut 6tre tenu responsable

de tout dommage corporel cause par I'alteration du produit et pourra

poursuivre toute fraude en matiere de garantie dans toute I'etendue

permise par la Ioi.

GARANTIE DE REMBOURSEMENT DE 90 JOURS

Si I'acheteur n'est pas entierement satisfait, pour quelque raison

que ce soit, du rendement de I'outil electrique, du laser ou de la

cloueuse DEWALT, celui-ci peut le retourner, accompagne d'un regu,

dans les 90 jours a,compter de la date d'achat pour obtenir un

remboursement integral, sans aucun probleme.

AMI_RIQUE LATINE : cette garantie ne s'applique aux produits

vendus en Amerique latine. Pour ceux-ci, veuillez consulter les

informations relatives a, la garantie specifique presente dans

I'emballage, appeler I'entreprise locale ou consulter le site Web pour

les informations relatives a,cette garantie.

REMPLACEMENT GRATUlT DES #TIQUETTES

D'AVERTISSEMENT : si les etiquettes d'avertissement deviennent

illisibles ou sont manquantes, composer le 1 800 433-9258 (1 800

4-DEWALT) pour en obtenir le remplacement gratuit.

_ ORBLESSOSCILLATING

MULTI-TOOL

TOOEOUCETOERISKREiNJURY,

ALWAYS USE PROPER EYE AND RESPIRATORY PROTECTION.

_EWALT INDU_IAL TO0t C0. BatTIMORE, ND 212_ V.Sa.

[.o.,m.°,.=

PARA EL MANEJO A TITRE PREVENTJF,

SEBNRO LEA EL LiNE LEGUiOE.UTiLiSER

AVEC LES BLOCS- PILES

MANUAL DE

JNSTRUCCiONES. DEWALT. UTJLJSERDES

UTILIZARCON OATERJAS PROTECTIONS

D£WALT. UTiLiZAN UCULABREEl"

PROTECCiONOCULAR RESPJRATOJRE.

YRESPiRATORiA, I

Guide de ddpannage

Solution possible

Probl_me

Le moteur refuse

de demarrer.

Cause

probable

Le bloc-piles

n'est pas installe.

Le bloc-piles

n'est pas

recharge.

Le bloc-piles

ou I'outil

electrique est en

surchauffe.

L'interrupteur est

endommage.

Installer le bloc-piles dans

la poignee de I'outil.

Placer le bloc-pile sur

son chargeur et installer

un bloc-piles pleinement

recharge dans I'outil.

Laisser le bloc-pile et/ou

I'outil refroidir apres une

utilisation prolongee ou

remplacer le bloc-piles en

surchauffe par un bloc-

piles froid.

Faire changer

I'interrupteur chez un

centre de reparation

agree.

Definiciones: Normas de seguridad

Las siguientes definiciones describen el nivel de gravedad de

cada palabra de sepal. Lea el manual y preste atenciOn a estos

dmbolos.

PELIGRO: indica una situacidn de peligro inminente que, si

no se evita, provocara la muerte o lesiones graves.

i_,ADVERTENCIA: indica una situacidn de peligro potencial

que, si no se evita, podria provocar la muerte olesiones

graves.

J_ATENClON: indica una situacidn de peligro potencial que,

si no se evita, posiblemente provocarfa lesiones leves o

moderadas.

AVlSO: se refiere a una practica no relacionada a lesiones

corporales que de no evitarse puede resu/tar en da_os a la

propiedad.

SI TIENE ALGUNA DUDA O ALGON COMENTARIO SOBRE €:STA

U OTRA HERRAMIENTA DEWALT, LLAMENOS AL NOMERO

GRATUITO: 1-800-4-DEWALT (1-800-433-9258}.

_DVERTENCIA: Para reducir el riesgo de /esiones, lea el

manual de instrucciones.

Advertencias generales de seguridad

para herramientas eldctricas

_iADVERTENCIA! Lea todas las advertencias de seguridad

einstrucciones. El incumplimiento de las advertencias e

instrucciones puede provocar descargas electricas, incendios

o lesiones graves.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA FUTURAS

CONSULTAS

El termino "herramienta electrica" incluido en las advertencias hace

referencia alas herramientas electricas operadas con corriente (con

cable electrico) o alas herramientas electricas operadas con baterfas

(inalambricas).

1) SEGURIDAD EN EL AREA DE TRABAJO

a) Mantenga el area de trabajo limpia y bien iluminada. Las

areas abarrotadas y oscuras propician accidentes.

b) No opere las herramientas el_ctricas en atmdsferas

explosivas, come ambientes donde haya polvo, gases

o liquidos inflamables. Las herramientas electricas originan

chispas que pueden encender el polvo o los vapores.

c) Mantenga alejados a los ni_os y alos espectadores

de la herramienta el_ctrica en funcionamiento. Las

distracciones pueden provocar la perdida de control

2} SEGURIDAD EL#CTRICA

a) Los enchufes de la herramienta el_ctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningdn enchufe

adaptador con herramientas el_ctricas con conexidn a

tierra. Los enchufes no modificados y que se adaptan a los

tomacorrientes reduciran el riesgo de descarga electrica.

b) Evite el contacto corporal con superficies con descargas

a tierra como, per ejemplo, tuberias, radiadores, cocinas

el_ctricas y refrigeradores. Existe mayor riesgo de descarga

electrica si su cuerpo esta puesto a tierra.

c) No exponga las herramientas el_ctricas a la Iluvia o a

condiciones de humedad. Si entra agua a una herramienta

electrica, aumentara el riesgo de descarga electrica.

d) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta el_ctrica.

Mantenga el cable alejado del calor, el aceite, los

berries filosos y las piezas moviles. Los cables dahados o

enredados aumentan el riesgo de descarga electrica.

e) AI operar una herramienta el_ctrica en el exterior, utilice

un cable prolongador adecuado para tal use. Uti/ice un

cable adecuado para uso en exteriores a fin de reducir el riesgo

de descarga electrica.

Si el use de una herramienta el_ctrica en un lugar

hE/medo es imposible de evitar, utilice un suministro

protegido con un interruptor de circuito pot falla a tierra

(GFCI). El uso de un GFC/ reduce el riesgo de descargas

electricas.

3) SEGURIDAD PERSONAL

a) Permanezca alerta, controle Io que esta haciendo y

utilice el sentido com(m cuando emplee una herramienta

el_ctrica. No utilice una herramienta el_ctrica si

esta cansado o bajo el efecto de drogas, alcohol o

medicamentos. Un momento de descuido mientras se opera

una herramienta electrica puede provocar lesiones personales

graves.

b) Utilice equipos de proteccion personal. Siempre utilice

proteccion para los ojos. En las condiciones adecuadas, el

uso de equipos de proteccidn, como mascaras para polvo,

calzado de seguridad antideslizante, cascos o proteccidn

auditiva, reducira las lesiones personales.

c) Evite el encendido per accidente. AsegE/rese de que

el interruptor est_ en la posicion de apagado antes de

conectarlo a la fuente de energia o paquete de baterias,

o antes de levantar o transportar la herramienta.

Transportar herramientas electricas con el dedo apoyado en el

interruptor o enchufar herramientas electricas con el interruptor

en la posicidn de encendido puede propiciar accidentes.

d) Retire la clavija de ajuste o la Ilave de tuercas antes de

encender la herramienta el_ctrica. Una Ilave de tuercas

o una clavija de ajuste que quede conectada a una pieza

giratoria de la herramienta electrica puede provocar lesiones

personales.

e) No se estire. Conserve el equilibrio y parese

adecuadamente en todo memento. Esto permite un mejor

control de la herramienta electrica en situaciones inesperadas.

Use la vestimenta adecuada. No use ropas holgadas

ni joyas. Mantenga el cabello, la ropa y los guantes

alejados de las piezas en movimiento. Las ropas ho/gadas,

las joyas o el cabello largo pueden quedar atrapados en las

piezas en movimiento.

g) Si se suministran dispositivos para la conexidn de

accesorios con fines de recoleccidn y extraccidn de

polvo, aseg(/rese de que est_n conectados y que se

utilicen correctamente. El uso de dispositivos de reco/eccidn

de polvo puede reducir los peligros relacionados con el polvo.

4} USO Y MANTENIMIENTO DE LA HERRAMIENTA

ELleCTRICA

a) No fuerce la herramienta el_ctrica. Utilice la herramienta

el_ctrica correcta para el trabajo que realizara. Si se /a

utiliza a la velocidad para la que rue disehada, la herramienta

electrica correcta permite trabajar mejor y de manera mas

segura.

b)No utilice la herramienta el_ctrica si no puede encenderla

o apagarla con el interruptor. Toda herramienta electrica que

no pueda set controlada mediante el interruptor es peligrosa y

debe repararse.

c) Desconecte el enchufe de la fuente de energia o el

paquete de baterias de la herramienta el_ctrica antes

de realizar ajustes, cambiar accesorios o almacenar

la herramienta el_ctrica. Estas medidas de seguridad

preventivas reducen el riesgo de encender la herramienta

electrica en forma accidental.

d) Guarde la herramienta el_ctrica que no est_ en uso fuera

del alcance de los nibos y no permita que otras personas

no familiarizadas con ella o con estas instrucciones

operen la herramienta. Las herramientas electricas son

peligrosas si son operadas pot usuarios no capacitados.

e) Realice el mantenimiento de las herramientas

el_ctricas. Revise que no haya piezas en movimiento

mal alineadas o trabadas, piezas rotas o cualquier otra

situacion que pueda afectar el funcionamiento de la

herramienta el_ctrica. Si encuentra dabos, haga reparar

la herramienta el_ctrica antes de utilizarla. Se producen

muchos accidentes a causa de las herramientas electricas que

carecen de un mantenimiento adecuado.

Mantenga las herramientas de corte afiladas y limpias.

Las herramientas de corte con mantenimiento adecuado y con

los bordes de corte afilados son menos propensas a trabarse

y son mas faciles de controlar.

g) Utilice la herramienta el_ctrica, los accesorios y las

brocas de la herramienta, etc. de acuerdo con estas

instrucciones y teniendo en cuenta las condiciones

de trabajo y el trabajo que debe realizarse. El uso de/a

herramienta electrica para operaciones diferentes de aqudlas

para las que rue disehada podrfa originar una situacidn

peligrosa.

5) USO Y MANTENIMIENTO DE LA HERRAMIENTA CON

BATER|AS

a) Recargue solamente con el cargador especificado pot el

fabricante. Un cargador adecuado para un tipo de paquete

de baterfas puede originar riesgo de incendio si se utiliza con

otto paquete de baterfas.

b) Utilice herramientas el_ctricas solo con paquetes de

baterias especificamente disebados. El uso de cua/quier

otto paquete de baterfas puede producir riesgo de incendio y

lesiones.

c) Cuando no utilice el paquete de baterias, mant_ngalo

lejos de otros objetos metalicos como sujetapapeles,

monedas, Ilaves, clavos, tornillos u otros objetos

metalicos pequebos que puedan realizar una conexion

desde un terminal al otto. Los cortocircuitos en los termina/es

de la baterfa pueden provocar quemaduras o incendio.

d) En condiciones abusivas, el liquido puede ser expulsado

de la bateria. Evite su contacto. Si entra en contacto

accidentalmente, enjuague con agua. Si el liquido entra

en contacto con los ojos, busque atencion m_dica. El

Ifquido expulsado de la baterfa puede provocar irritacidn o

quemaduras.

6) MANTENIMIENTO

a) Solicite a una persona calificada en reparaciones que

realice el mantenimiento de su herramienta el_ctrica

y que solo utilice piezas de repuesto id_nticas. Esto

garantizara la seguridad de la herramienta electrica.

Reglas de seguridad adicionales de la

multi-herramienta oscilante

•Sostenga la herramienta el_ctrica per sus superficies de

empu_adura aisladas cuando realice una operaci6n en la

cual la herramienta para cortar pudiera entrar en contacto

con instalaciones el_ctricas ocultas o su propio cable. El

contacto de los accesorios de corte con un cable bajo tensidn

puede transmitir corriente a las partes metalicas expuestas de la

herramienta y producir una descarga electrica al operador.

•Use abrazaderas u otra forma practica de asegurar y

apoyar la pieza de trabajo a una plataforma estable. El

sujetar la pieza de trabajo con la mano o contra su cuerpo no

proporciona estabilidad y puede causar una perdida de control.

•Los orificios de ventilacion suelen cubrir piezas en

movimiento, per Io que tambi_n se deben evitar. Las piezas

en movimiento pueden atrapar prendas de vestir sueltas, joyas o

el cabello largo.

_ADVERTENCIA: Use SIEMPRE lentes de seguridad. Los

anteojos de diario NO SON lentes de seguridad. Utilice ademas

una cubrebocas o mascarilla antipolvo si la operacidn de corte

genera demasiado polvo. SIEMPRE LLEVE EQUIPO DE SEGURIDAD

CERTIFICADO:

• proteccidn ocularANSI Z87.1 (CAN/CSA Z94.3),

• proteccidn auditiva ANSI $12.6 ($3.19),

• proteccidn respiratoria NIOSH/OSHA/MSHA.

_ADVERTENCIA: Algunas partfculas de polvo generadas al lijar,

serrar, esmerilar y taladrar con herramientas electricas, asf como al

realizar otras actividades de construccidn, contienen qufmicos que

el Estado de California sabe que pueden producir cancer, defectos

congenitos u otras afecciones reproductivas. Ejemplos de estos

qufmicos son:

• plomo de algunas pinturas en base a plomo,

• polvo de sflice proveniente de ladrillos y cemento y otros

productos de albahilerfa, y

• arsenico y cromo provenientes de madera tratada

qufmicamente.

Su riesgo de exposicidn aestos qufmicos varfa, dependiendo de la

frecuencia con la cual realiza usted este tipo de trabajo. Para reducir

su exposicidn aestas sustancias qufmicas: trabaje en una zona

bien ventilada y Ilevando equipos de seguridad aprobados, como

mascarillas antipolvo especialmente disehadas para filtrar partfculas

microscdpicas.

•Evite el contacto prolongado con polvo generado per el

lijado, aserrado, pulido, taladrado y otras actividades de

construccion. Vista ropas protectoras y lave las areas de

la piel expuestas con agua y jabdn. Si permite que el polvo

se introduzca en la boca u ojos o quede sobre la piel, puede

favorecer la absomidn de productos qufmicos peligrosos.

_ADVERTENCIA: La utilizacidn de esta herramienta puede

generar polvo o dispersarlo, Io que podrfa causar dahos graves

y permanentes al sistema respiratorio, asf como otras lesiones.

Siempre use proteccidn respiratoria aprobada pot NIOSH (Instituto

Nacional de Seguridad y Salud en el Trabajo) u OSHA (Administracidn

de Seguridad y Salud en el Trabajo) apropiada para la exposicidn al

polvo. Dirija las partfculas en direccidn contraria a la cara y el cuerpo.

i_ADVERTENCIA: Siempre Ileve la debida proteccidn auditiva

personal en conformidad con ANSI $12.6 ($3.19) durante el

use de esta herramienta. Bajo algunas condiciones y duraciones

de uso, el ruido producido pot este producto puede contribuir a la

perdida auditiva.

J_ATENCI6N:Cuando no est_ en use, guarde la herramienta

apoyada en un costado sobre una superficie estable, donde no

interrumpa el paso oprovoque una caida. A/gunas herramientas

con paquetes de baterfas de gran tamaho pueden colocarse paradas

sobre el paquete de baterfas, pero pueden caerse facilmente.

•La etiqueta de su herramienta puede incluirlos siguientes sfmbolos.

A continuacidn se indican los sfmbolos y sus definiciones:

V................... voltios

Hz................. hertz

min ............... minutos

--- o DC.... corriente directa

_) ................. ConstrucckSn de

Clase I (tierra)

[] ................. Construccidn de

Clase fl

(doble aislamiento)

.../min .......... pot minuto

IPM .............. impactos pot

minuto

sfpm ............. pies de superficie

pot minuto

RPM ............. revoluciones

pot minuto

BPM ............. golpes por minuto

SPM ............. pasadas pot minuto

A..................... amperios

W.................... vatios

%o AC ......... corriente

altema

o AC/DC... corriente

altema

o directa

n...................... velocidad

nominal

no ................... velocidad sin

carga

.................... terminal de

conexidn a

tierra

.................... sfmbolo de

advertencia

de seguridad

Instrucciones de seguridad importantes

para todas las unidades de bateria

Cuando solicite unidades de bater[a de repuesto, no olvide indicar

el n0mero de cat6.1ogoy el voltaje. Consulte la tabla al final de este

manual para ver la compatibilidad entre cargadores y unidades de

bater[a.

La unidad de bater[a no viene completamente cargada de f6.brica.

Antes de usar la unidad de bateria y el cargador, lea las siguientes

instrucciones de seguridad. Luego, siga los procedimientos de carga

indicados.

LEA TODAS LAS INSTRUCCIONES

•No cargue o use la unidad de bateria en atmdsferas

explosivas, come en presencia de liquidos, gases o polvos

inflamables. Puede que al insertar o sacar la unidad de baterfa

del cargador se inflamen el polvo o los gases.

•NUNCA fuerce la unidad de bateria para que entre en el

cargador. NO modifique la unidad de bateria en ninguna

forma para que entre en un cargador no compatible, pues

puede producir una ruptura en la unidad de bater[a y causar

lesiones corporales graves. Consulte la tab/a al final de este

manual para vet la compatibilidad entre baterfas y cargadores.

• Cargue las unidades de baterfa s61o en los cargadores

designados por DEWALT.

• NO salpique con ni sumerja en agua u otros Ifquidos.

•No guarde ni use la herramienta y unidad de bateria en

lugares donde la temperatura pueda alcanzar o superar los

40 °C (105 °F), tales come cobertizos o construcciones de

metal durante el verano). A/macene /as unidades de bater[a en

lugares frescos y secos para maximizar su vida dtil.

NOTA: No almacene las unidades de bateria en la

herramienta con el interrupter de gatillo en posici6n

encendida fija. Nunca use cinta adhesiva para mantener el

interruptor de gatillo en posicion ENCENDIDA.

_ADVERTENCIA: Peligro de incendio. Nunca intente abrir la unidad

de baterfa por ningdn motivo. Si la caja exterior de la unidad de

baterfa se triza o daha, no la introduzca en el cargador. No triture, deje

caer o dahe la unidad de baterfa. No use una unidad de baterfa o un

cargador que haya sido golpeado, dejado caer, atropellado o dahado

en cualquier forma (pot ejemplo, perforado por un clavo, golpeado

con un martillo, pisado). Lleve sus unidades de baterfa dahadas al

centro de servicio para que sean recicladas.

AADVERTENCIA: Peligro de incendio. No guarde ni transporte

la unidad de bateria de manera que objetos metalicos puedan

hacer contacto con los terminales expuestos de la bateria.

Pot ejemplo, no ponga la unidad de baterfa en delantales, bolsillos,

cajas de herramientas, estuches de productos, cajones, etc., junto

con clavos, tomillos, Ilaves, etc., sueltos. E1transporte de baterias

puede causar incendios si sus terminales inadvertidamente

entran en contacto con materiales conductores come Ilaves,

monedas, herramientas de mane y otros per el estilo. El

Reglamento sobre Materiales Peligrosos (HMR) del Ministerio de

Transporte de los Estados Unidos actualmente prohfbe el transporte

de baterfas en el comercio o en aviones (por ejemplo, embaladas en

maletas y maletines de mano) A NO SER que esten debidamente

protegidas para prevenir cortocircuitos. Pot Io tanto, cuando

transporte unidades de baterfa individuales, asegdrese de que sus

terminales esten protegidos y debidamente aislados de materiales

que pudieran entrar en contacto con ellos y causar un cortocircuito.

INSTRUCCIONES DE SEGURIDAD ESPEC|FICAS PARA

BATER|AS DE IONES DE LITIO (Li-lon)

• Noincinerelaunidaddebateria, aunqueest_completamente

dabada o descargada. La unidad de bateria puede explotar

si se quema. Cuando se queman unidades de baterfa de iones

de litio, se producen gases y materiales tdxicos.

•Si el contenido de la bater[a entra en contacto con la piel,

lave el area de inmediato con agua y un jabon suave. Si el

Ifquido de la baterfa entra en contacto con sus ojos, enjuaguelos

con agua y los ojos abiertos pot 15 minutos o hasta que cese la

irritacidn. Si se requiere de asistencia medica, el electrolito de la

baterfa esta compuesto por una mezcla de carbonatos organicos

Ifquidos y sales de litio.

•E1contenido de los elementos abiertos de la bater(a puede

causar irritacidn en el tracto respiratorio. Salga al aire fresco.

Si los sfntomas persisten, busque asistencia medica.

_ADVERTENCIA: Peligro de quemaduras. El Ifquido de la baterfa

puede ser inflamable si se expone a chispas o llamas.

E1 sello RBRC TM

El sello RBRC TM (Rechargeable Battery Recycling

Corporation) en las baterfas (ounidades de baterfa) de

n[quel cadmio, n[quel e hidruro met6.1icoo de iones de

litio indica que el costo de reciclaje de estas baterfas

(o unidades de baterfa) al Ilegar al final de su vida de

servicio ya ha sido pagado por DEWALT. En algunas

6.reas, es ilegal depositar bater[as de n[quel cadmio,

n[quel e hidruro met6.1icoo de iones de litio gastadas en la basura o

la corriente de residuos sOlidos urbanos; el programa RBRC

proporciona una alternativa ecolOgica.

RBRCTM, en cooperaciOn con DEWALT y otros usuarios de bater[as,

han establecido programas en los Estados Unidos y Canadb. para

facilitar la recolecciOn de bater[as de n[quel cadmio, n[quel e hidruro

met6.1icoo de iones de litio gastadas. AI Ilevar sus bater[as de n[quel

cadmio, n[quel e hidruro met6.1ico y de iones de litio gastadas a

un centro de servicio autorizado por DEWALT o al minorista local

para que sean recicladas, ayuda a proteger el medio ambiente y a

conservar recursos naturales. Tambien puede comunicarse con el

centro de reciclaje de su Iocalidad para mayor informaciOn sobre

dOnde Ilevar sus bater[as gastadas.

RBRC TM es una marca comercial registrada de Rechargeable

Battery Recycling Corporation.

Instrucciones importantes de seguridad

para todos los cargadores de baterias

GUARDE ESTAS INSTRUCCIONES: Este manual contiene

instrucciones de seguridad y operacidn importantes para los

cargadores de baterfas.

•Antes de usar el cargador, lea todas las instrucciones y

advertencias que se encuentren en el cargador, la unidad de

baterfa y el producto que usa la unidad de baterfa.

_ADVERTENCIA: Peligro de descarga electrica. No permita

que ningdn Ifquido se introduzca en el cargador. Puede producir

descargas electricas.

AATENCI6N: Peligro de quemaduras. Para reducir el riesgo

de lesiones, s61o cargue unidades de baterfa recargables mama

DEWALT.Otros tipos de baterfa podrfan sobrecalentarse y reventar Io

que podrfa resultar en lesiones corporales y dahos a su propiedad.

AVISO: Bajo ciertas condiciones, cuando el cargador esta enchufado

a una toma de corriente, el cargador puede hacer cortocimuito si

entra en contacto con algdn material ajeno. Los materiales ajenos

de naturaleza conductora, como el polvo de esmerilado, las placas

de metal, la lana de acero, el papel de aluminio y otros, o cualquier

acumulacidn de partfculas metalicas deberfan mantenerse alejados

de las cavidades del cargador. Desenchufe siempre el cargador

cuando no haya una unidad de baterfa en su cavidad. Desenchufe el

cargador antes de intentar limpiarlo.

•NO intente cargar la unidad de bateria con otros cargadores

que no sean los descritos en este manual El cargador y la

unidad de baterfa fueron especfficamente disehados para trabajar

en conjunto.

•Estos cargadores no fueron diseffados para set utilizados

para mas que cargar las baterias recargables DEWALT.

Cualquier otto uso puede producir riesgo de incendios, descargas

el#.ctricas o electrocucidn.

•No exponga el cargador a la Iluvia o a la nieve.

•Tire del enchufe y no del cable cuando desconecte el

cargador. De esta forma se reduce el riesgo de daho al enchufe

y cable.

•AsegE/rese de que el cable no sea ubicado de manera que

podria ser pisado, causar que alguien tropiece con _1 o ser

expuesto a otto tipo de daffos y desgastes.

•No use un alargador a menos que sea absolutamente

necesario. El uso de un alargador incorrecto podrfa producir

riesgo de incendios, descargas electricas oelectrocucidn.

•Cuando opere un cargador al exterior, hagalo siempre en

un lugar seco y use un alargador apropiado para uso al

exterior. El uso de un alargador apropiado para uso al exterior

reduce el riesgo de descarga electrica.

Los hilos del alargador deben ser de un calibre apropiado

(AWG o American Wire Gauge) para su seguridad. Mientras

menor sea el calibre del hilo, mayor la capacidad del cable.

Es decir, un hilo calibre 16 tiene mayor capacidad que uno de

18. Un cable de un calibre insuficiente causara una cafda en la

tensidn de la Ifnea dando pot resultado una perdida de energfa

y sobrecalentamiento. Cuando se utilice mas de un alargador

para completar el largo total, asegdrese que los hilos de cada

alargador tengan el calibre mfnimo. La tabla siguiente muestra el

tamaho correcto a utilizar, dependiendo de la Iongitud del cable y

del amperaje nominal de la placa de identificacidn. Si tiene dudas

sobre cual calibre usar, use un calibre mayor. Cuanto menor sea

el ndmero del calibre, mas resistente sera el cable.

Calibre minimo para cables de alimentaciOn

Voltios Largo total del cordbn

en metros (pies)

120V 15,2 30,5

(50) (100)

240 V 30,5 61,0

(100) (200)

7,6 45,7

Amperaje (25) (150)

15,2 91,4

(50) (300)

Mas mas AWG

de de

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

•No coloque ningEm objeto encima del cargador ni coloque

aeste sobre una superficie blanda que pudiera bloquear

las ranuras de ventilacion y resultar en un calor interne

excesivo. Coloque el cargador en un lugar alejado de cualquier

fuente de calor. El cargador se ventila a traves de las ranuras que

se encuentran en la parte superior einferior de la caja protectora.

•No opere el cargador si su cable o enchufe estan da_ados.

•No opere el cargador si ha recibido un golpe agudo, si se ha

caido o si ha sido dabado de alguna otra forma. L/eve/o a un

centro de servicio autorizado.

•No desarme el cargador; II_velo aun centro de servicio

autorizado cuando deba set reparado. Si es reensamb/ado

incorrectamente, puede causar descargas electricas, electrocucidn

o incendios.

•Desenchufe el cargador antes de intentar limpiarlo. Esto

reducira el riesgo de descargas el_ctricas. El retirar el

paquete de baterfas no reducira este riesgo.

• NUNCA intente conectar 2 cargadores entre sL

•E1 cargador esta dise_ado para operar con una corriente

el_ctrica estandar residencial de 120 V. No intente usarlo

con ning_n otto voltaje. Esto no aplica al cargador vehicular.

Cargadores

Su herramienta utiliza un cargador DEWALT.Aseg0rese de leer todas

las instrucciones de seguridad antes de utilizar su cargador. Consulte

el gr6.fico al final del manual para conocer la compatibilidad entre los

cargadores y los paquetes de bater[as.

Procedimiento de carga (Fig. 1)

1. Enchufe el cargador en una toma FIG. 1 H

de corriente apropiada antes de

insertar la unidad de bater[a.

2. Inserte la unidad de bater[a (H) en

el cargador, como se muestra en la

Figura 1, comprobando que quede

bien colocado dentro del mismo.

La luz roja (de carga) parpadear6,

continuamente para indicar que se

ha iniciado el proceso de carga.

3. La luz roja se quedar6, ENCENDIDA

continuamente cuando se haya DCBI01

completado el proceso de carga.

La unidad estar6, entonces

completamente cargad y podr6, ser utilizado de inmediato o

dejarse en el cargador.

Operaci6n de la luz indicadora

DCBI01

_] UNJDADEN

PROCESODECARGA

UNIDADCARGADA

== ETRASOPORUNiDAD

CALIENTE/FRIA

UNiDAD 0 CARGADOR

CON PROBLEMAS

LJNEADEALJMENTACJON

CON PROBLEMAS

®QO®O®O0®®O®O00®

®0 0® O® O® ®0

DCBI07, DCB112

2_ UNIDAD EN

,: , PROCESODECARGA

[_ UNIDAD CARGADA

_'lmmq RETRASOPORUNiDAD

,_:, CALIENTE/FRiA

Indicadores de carga

Este cargador ha sido dise_ado para detectar ciertos problemas

que pudieran surgir. Estos problemas se indican mediante una luz

roja intermitente r6,pida. Si esto ocurre, vuelva a colocar la unidad

de baterfa en el cargador. Si el problema persiste, pruebe con otra

unidad de baterfa para determinar si el cargador est6, funcionando

debidamente. Si la segunda unidad de baterfa carga correctamente,

significa que la primera est6, fallada y deberfa ser Ilevada a un centro

de servicio u otro lugar de colecciOn para su reciclaje. Si la segunda

unidad de baterfa hace que el cargador indique el mismo problema

que la primera, Ileve el cargador y la unidad de baterfa a un centro

de servicio autorizado para su examinaciOn.

RETARDO POR UNIDAD CALIENTE/FR|A

DCB101

Este cargador tiene una funciOn de retardo por unidad caliente/fr[a:

cuando el cargador detecta una bater[a caliente, inmediatamente

empieza un retardo por unidad caliente y suspende la carga hasta

que la bater[a se haya enfriado. Una vez enfriada la bater[a, el

cargador pasar6, autom6,ticamente a la modalidad de carga de la

unidad. Esta funciOn asegura la m6,xima duraciOn de su bater[a. La

luz roja parpadear6, a intervalos largos, luego cortos cuando este en

modalidad de retardo por unidad caliente/fr[a.

DCB107, DCB112

Los cargadores DCB107 y DCB112 tienen una funci6n de retardo

por bater[a caliente/fria. Cuando el cargador detecta una bateria

caliente, autom6,ticamente retrasa la carga hasta que la bateria

se haya enfriado. Cuando el cargador detecta una bater[a fria,

autom6,ticamente retrasa la carga hasta que la bateria se haya

calentado.

La luz roja continuar6, parpadeando, pero la luz indicadora amarilla

estar6, iluminada durante esta operaci0n. La luz amarilla se apagar6,

cuando el cargador reanuda proceso de carga normal.

PERMANENCIA DE LA UNIDAD DE BATER|A EN EL

CARGADOR

El cargador y la unidad de bateria pueden dejarse conectados con

la luz del cargador indicando que la unidad est6, cargada.

UNIDADES DE BATER|A DESGASTADAS: Las baterias

desgastadas seguir_,n funcionando pero no debe esperarse que

tengan capacidad para la misma cantidad de trabajo.

UNIDADES DE BATER|A DEFECTUOSAS: Este cargador no

cargar6, una unidad de bateria defectuosa. El cargador indicar6, que

la unidad de baterfa es defectuosa al no iluminarse o al indicar que

existe un problema con la unidad o el cargador.

NOTA: Esto tambien puede significar que hay un problema con el

cargador.

LiNEA DE ALIMENTACION CON PROBLEMAS (DCB101)

Algunos cargadores tienen un indicador de Unea de alimentaci0n

con problemas. Cuando el cargador se utiliza con algunas fuentes

de alimentaci0n port6,tiles, como generadores o fuentes que

convierten CC a CA, el cargador puede suspender temporalmente el

funcionamiento, ocasi0n en la que la luz roja se encender6, y apagar6,

r6,pidamente dos veces, seguido de una pausa. Esto indica que la

fuente de alimentaci0n est6,fuera de los limites.

Montaje en la pared

DCB107, DCB112

Estos cargadores est6,n dise_ados para montarse en la pared o

colocarse en posici0n vertical sobre una mesa o superficie de trabajo.

Si se monta en la pared, ubicar el cargador al alcance de una toma

de corriente. Montar el cargador firmemente utilizando tornillos para

muro seco de un m[nimo de 25,4 mm (1") de largo, atornillados en

madera hasta una profundidad Optima dejando el tornillo expuesto

aproximadamente 5,5 mm (7/32").

Notas importantes sobre la carga

1. Se puede obtener una mayor duraci0n y un mejor rendimiento

si la unidad de bateria se carga a una temperatura ambiente de

18-24 °C (65-75 °F). NO cargue la unidad de baterfa a una

temperatura ambiental inferior a +4,5 °C (+40 °F) o superior a

+40,5 °C (+105 °F). Esto es importante y evitar6, causar da_os

graves a la bateria.

2. Puede que el cargador y la unidad de bater[a se calienten

ligeramente durante el proceso de carga. Esto es normal y no

representa ning0n problema. Para facilitar el enfriamiento de la

unidad de bateria despues del uso, evite colocar el cargador

o la unidad de baterfa en un lugar c6,1ido,como un cobertizo

met6,1icoo un remolque sin aislamiento termico.

3. Una unidad de baterfa frfa se demora el doble del tiempo en

cargarse que una unidad de bater[a caliente. La unidad de

bateria se cargar6, a ese ritmo m6,s lento durante todo el ciclo de

carga y no volver6, a cargarse a la velocidad de carga m6,xima

a0n cuando la unidad de baterfa se caliente.

4. Si la unidad de baterfa no se carga correctamente:

a. Verifique el funcionamiento de la toma enchufando una

16,mparau otro aparato;

b.Revisequelatomadecorrientenoesteconectadaa un

interruptordeluzquecortelacorrientecuandosecortela

luz;

c.Muevaelcargadory launidaddebater[aa unlugardonde

latemperaturaambientalseaaproximadamente18-24 °C

(65-75°F);

d.Sielproblemadecargacontin0a,Ilevelaherramienta,unidad

debaterfayelcargadorasucentrodeserviciolocal.

5.Launidaddebaterfadeberfaserrecargadacuandonosea

capazdeproducirsuficientepotenciapara,trabajosqueeran

f6,cilmenterealizadosantes.NOCONTINUEus6,ndolabajo

estascircunstancias.Sigaelprocedimientodecarga.Tambien

puedecargarunaunidaddebaterfaquehayasidousada

parcialmentecuandoIfldesee,sinda_arla.

6.Losmaterialesajenosconductorespornaturaleza,talescomo,

perosinlimitarsea,elpolvodelesmerilado,lasvirutasmet6,1icas,

lalanadeacero,elpapeldealuminioo cualquieracumulaciOn

depart[culasmet6,1icasdeberianmantenersealejadosdelas

cavidadesdelcargador.Desenchufesiempreelcargadordela

tomadecorrientecuandonohayaunaunidaddebaterfaensu

cavidad.Desenchufeelcargadorantesdeintentarlimpiarlo.

7.Nocongelenisumerjael cargadorenaguao cualquierotro

liquido.

_ADVERTENOIA:Peligro de descarga electrica. No permita

que ningdn Ifquido se introduzca en el cargador. Puede producir

descargas electricas.

_ADVERTENOIA: Peligro de quemaduras. No sumerja la unidad de

baterfa en Ifquido de ningdn tipo ni permita que se introduzca ningdn

tipo de Ifquido a la unidad de baterfa. Nunca intente abrir la unidad de

baterfa por ningdn motivo. Si la caja plastica de la unidad de baterfa

se triza o rompe, Ilevela a un centro de servicio para su reciclaje

Recomendaciones de almacenamiento

1. El mejor lugar de almacenamiento es uno que sea fresco y seco,

lejos de la luz solar directa y del exceso de calor o frfo.

2. Para resultados Optimos durante tiempos prolongados de

almacenamiento, se recomienda almacenar la unidad de baterfa

completamente cargada en un lugar fresco y seco fuera del

cargador.

NOTA" Las unidades de bateria no deberian almacenarse

completamente descargadas. La unidad de bater[a deber6, recargarse

antes de ser usada.

GUARDE ESTAS INSTRUCCIONES PARA

VOLVER A CONSULTAR EN EL FUTURO

FIG. 2

COMPONENTES (Fig. 2)

_ADVERTENCIA: Nunca modifique la herramienta electrica, ni

tampoco ninguna de sus piezas. Podrfa producir lesiones corporales

o dahos,

A. Gatillo de velocidad variable

B. Luz de trabajo LED

C. Palanca de fijaciOn de

accesorios

D. BotOn de bloqueo de

encendido/apagado

USO DEBIDO

E. Montaje lateral de accesorios

F. Bloque de gu[a de corte

G. Brazo de gu[a de corte

H. Bater[a

I. BotOn de liberaciOn de la

bateria

Esta multi-herramienta oscilante est6, dise_ada para aplicaciones

profesionales de lijado de detalles, cortes por penetraciOn, cortes a

ras, eliminaciOn de materiales sobrantes y preparaciOn de superficies.

NO debe usarse en condiciones hOmedas ni en presencia de liquidos

o gases inflamables.

Esta multi-herramienta oscilante es una herramienta electrica

profesional. NO permita que los ni_os toquen la herramienta. Si el

operador no tiene experiencia utilizando esta herramienta, deber6, ser

supervisado.

MONTAJE Y AJUSTES

_ADVERTENCIA: Para reducir el riesgo de lesiones personales

graves, apague la herramienta y retire el paquete de baterias

antes de realizar ajustes o de retirar/instalar dispositivos o

accesorios. Un arranque accidental podrfa causar lesiones.

._ADVERTENCIA: Riesgo de laceraciones o quemaduras. No

toque los hordes afilados de los accesorios en ning(m

memento. Pueden estar muy calientes, Manejelas con cuidado.

Deje siempre que se enfrfen los accesorios y la pieza de trabajo antes

de manejarlos.

Instalaci6nlExtracci6n de accesorios

(Fig. 3-5)

FIJACION DE ACCESORIOS QUE NO REQUIERE

HERRAMIENTAS

La DOS355 tiene un sistema de cambio FIG.3

de accesorios r6,pido. Permite el cambio

r6,pido de accesorios sin necesidad de

Ilaves inglesas o Ilaves hexagonales

como otros sistemas de herramientas

oscilantes.

1. Agarre la herramienta y apriete la

palanca de fijaciOn de accesorios (C)

como se muestra en la Figura 3.

2. Limpie los desechos residuales del

eje de la herramienta y del porta-

accesorios.

3. Deslice el accesorio entre el eje (J) y el porta-accesorios,

asegur6,ndose de que el accesorio se engrane en las ocho

clavijas del porta-accesorios y este al ras del eje.

4. Suelte la palanca de fijaciOn de accesorios.

NOTA: Algunos accesorios, como las esp6,tulas y las hojas, pueden

montarse en 6,ngulo si es necesario, como se muestra en la Figura 5.

FIG. 4 FIG. 5

INSTALACION/EXTRACCION DE

LAS HOJAS DE LIJA (FIG. 6)

Una placa en forma de rombo utiliza un

sistema de adhesion de gancho y bucle

para fijar las hojas de lija. La placa le

permite utilizarla en superficies planas

grandes y en sitios estrechos o esquinas.

1. Fije la placa de lijado (K) seg0n

se describe bajo Instalacidn/

Extraccion de accesorios.

2. Alinee los bordes de la hoja de lija

con el borde de la placa de lijado y

presione la hoja de lija (L) contra la placa.

FIG. 6

L--

3. Apriete firmemente la base, con la hoja de lija fijada, contra la

superficie plana y encienda brevemente la herramienta. Esto

proporciona una buena adhesion entre la placa y la hoja de lija y

tambien ayuda a prevenir el desgaste prematuro.

4. Cuando la punta de la hoja de lija se desgasta, separe la hoja de

la placa, girela y vuelva a colocarla.

FIJACION DE ACCESORIOS UTILIZANDO EL ADAPTADOR

UNIVERSAL (FIG. 7)

Los accesorios que no son DEWALT

pueden fijarse utilizando un adaptador

universal.

1. Coloque la arandela (M) en la

herramienta.

2. Ponga el accesorio sobre la

arandela.

3. Apriete y fije la tuerca del adaptador

(N) utilizando la Ilave hexagonal.

FIG.7

i_ATENCION: Para evitar lesiones, no utilice ningdn accesorio para

una aplicacidn en la que el adaptador quizas no pueda sujetar el

accesorio.

_,ATENCI(_N: Lea y siga las advertencias de seguridad del fabricante

para todos los accesorios utilizados con esta herramienta.

_ATENCION: Para evitar lesiones, asegdrese de que el adaptador y

el accesorio esten bien apretados.

Fijaci6n de la guia de corte (Fig. 8-12)

La gala de profundidad/corte le permite FIG.8

cortar material de forma precisa a una

profundidad o altura especificadas y seguir E\

m6,s exactamente una linea de corte

marcada.

1. Fije el bloque de gu[a de corte (F)

introduciendo las lengOetas (O) de la

montaje lateral de accesorios (E) del

cuerpo principal de la herramienta. S

2. Fije el bloque al cuerpo principal con el F _Q

tornillo (Q) suministrado y la arandela

(S). Apriete con la Ilave hexagonal t--

suministrada (R).

GU|A DE PROFUNDIDAD R

Esta caracterfstica le permite cortar material

de forma precisa a una profundidad

especificada.

1. Introduzca el brazo de la gu[a (G) como se muestra en la Figura 9

en la ranura delantera del bloque de la gala (F).

2. Ajuste la Iongitud de la gu[a sacando o empujando hacia adentro

para Iograr la profundidad de corte deseada como se muestra en

la Figura 10.

3. Fije la gu[a en su sitio girando la perilla de ajuste de profundidad/

corte (P) en sentido horario. Para soltar la gu[a gire la perilla de

ajuste de profundidad/corte en sentido antihorario.

FIG. 9

FIG. 1

GU|A DE CORTE

Esta caracteristica le permite seguir de forma mas precisa la linea de

corte marcada.

3. Introduzca el brazo de la guia (G) como se muestra en la

Figura 33 en las ranuras del lado izquierdo y derecho del bloque

de la guia (F).

2. Ajuste la Iongitud de la gu[a sacando o empujando hacia adentro

para Iograr la Iongitud deseada, como se muestra en la Figura 12.

3. Fije la gu[a en su sitio girando la perilla de ajuste de profundidad/

corte (P) en sentido horario. Para soltar la gala gire la perilla de

ajuste de profundidad/corte en sentido antihorario.

FIG. 11 FIG.12

NOTA: El brazo de la gu[a tambien puede FIG.13

ponerse en launidad del protector verticalmente

para fijar la altura de un corte. Consulte la

Figura 13.

OPERACION

AADVERTENCIA: Para reducir el riesgo

de lesiones personales graves, apague

la herramienta y retire el paquete de

baterias antes de realizar ajustes o de

retirar/instalar dispositivos o accesorios.

Un arranque accidental podrfa causar lesiones,

C6mo instalar y retirar la unidad de

bateria (Fig. 14)

NOTA: Para mejores resultados, verifique que su unidad de bateria

est@completamente cargada.

Para instalar la unidad de bater[a (H)en el mango de la herramienta,

alinee la unidad de bater[a con los rieles en el interior del mango

de la herramienta y deslicela en el mango hasta que la unidad de

bater[a quede firmemente insertada en la herramienta; verifique que

esta no se salga sola.

Para retirar la unidad de alimentaciOn de la herramienta, presione los

botones de liberaciOn (I) y tire firmemente de la unidad de bater[a

para sacarla del mango de la herramienta. Insertela en el cargador

tal como se describe en la secciOn del cargador de este manual.

FIG. 14

UNIDADES DE BATER|A CON INDICADOR DE CARGA

(FIG. 15)

Algunas unidades de bateria DEWALT incluyen un indicador de carga

que consiste de tres luces LED verdes que indican el nivel de carga

que queda en la unidad de bater[a.

Para activar el indicador de carga, presione y sostenga el botOn del

indicador (T). Se iluminarO,una combinaciOn de las tres luces LED

verdes, que indicarb, el nivel de carga que queda. Cuando el nivel de

carga estO,por debajo del nivel Qtil,el indicador no se iluminar& y la

bater[a deberO,recargarse.

FIG.15 T

NOTA: El indicador de carga es sOlo eso: un indicador de la carga

de la unidad de bater[a. No indica el nivel de funcionalidad de la

herramienta y puede variar de acuerdo alas piezas del producto, la

temperatura y la aplicaciOn que el usuario le de.

Paramayorinformacionsobrelasunidadesdealimentacioncon

indicadordecarga,Ilameal1-800-4-DEWALT(1-800-433-9258)o

vistenuestrositioWebenwww.dewalt.com.

Gatillo de velocidad variable (Fig. 16)

_,ADVERTENCIA: Aseg(Jrese de que el interruptor este totalmente

APAGADO antes de instalar la baterfa,

1. Instale la bater[a.

2. Para encender la herramienta, sujetela como se muestra en la

Figura 16 y presione el gatillo de velocidad variable (A).

NOTA: Cuanto masse presione FIG.16

el interruptor de gatillo, mas

rapido funcionara la herramienta.

Si tiene dudas acerca de la

velocidad adecuada para su

operaciOn, pruebe el

funcionamiento a una velocidad A

baja y aumentela gradualmente

hasta que encuentre una velocidad cOmoda.

3. Para APAGAR la herramienta, suelte el interruptor de velocidad

variable (A).

Bot6n de bloqueo de encendido/apagado

(Fig. 17)

Active el bot0n de bloqueo de encendido/ FIG. 17

apagado (D) empujb,ndolo a la izquierda o

a la derecha. Cuando el gatillo (A) no este

presionado, empujar el botOn totalmente a

cualquiera de los lados hasta que encaje

en su sitio bloqueara el gatillo e impedira D

que este presionado. Poner el botOn en la

posiciOn central permite al gatillo funcionar A

normalmente.

Empujar el botOn a la izquierda o a la derecha con el gatillo presionado

hara que el gatillo se bloquee en la posiciOn presionada. Esto permite

una mayor comodidad y control en aplicaciones de uso prolongado.

Presionar de nuevo el interruptor de gatillo liberara el bloqueo hacia

afuera y la herramienta se apagara cuando se libere el gatillo.

Luz de trabajo LED (Fig. 18)

La luz de trabajo LED (B) se activara en cualquier momento que se

presione el gatillo y permanecera encendida durante 20 segundos

despues de que se haya liberado el gatillo.

FIG. 18

Consejos btiles

•Aseg0rese siempre de que la pieza de trabajo este sujeta o

fijada firmemente para evitar el movimiento. Todo movimiento

del material puede afectar la calidad del corte o del acabado de

lijado.

•No empiece a lijar sin que el papel de lija este fijo a la placa de

lijado.

• Utilice papel de lija de grano basto para lijar superficies rugosas,

de grano medio para superficies lisas y de grano fino para

superficies de acabado. Si es necesario, haga primero una

prueba en un material de desecho.

• LafuerzaexcesivareducirO,la eficienciade funcionamiento

y provocarO,la sobrecargadelmotor.Cambiarel accesorio

peri0dicamenteayudarO,a manteneruna eficienciade

funcionamientoOptima.

• Nopermitaqueelpapeldelijasedesgaste,yaqueda_arO,la

almohadilladelijado.

• Silaherramientasecalientaenexceso,especialmentecuando

seutilizaavelocidadbaja,fijelavelocidadalmO.ximoy p0ngala

enfuncionamientosincargadurante2a3minutosparaenfriar

elmotor.Eviteel usoprolongadoa velocidadesmuybajas.

Mantengasiempreafiladalahoja.

MANTENIMIENTO

_ADVERTENCIA: Para reducir el riesgo de lesiones personales

graves, apague la herramienta y retire el paquete de baterias

antes de realizar ajustes o de retirar/instalar dispositivos o

accesorios. Un an'anque accidental podrfa causar lesiones.

Limpieza

AADVERTENCIA: Sople la suciedad y el polvo de todos los

conductos de ventilacidn con aire seco, al menos una vez pot

semana. Para reducir el riesgo de lesiones, utilice siempre proteccidn

para los ojos aprobada ANSI Z87.1 al realizar esta tarea.

i_,ADVERTENCIA: Nunca utilice solventes ni otros qufmicos

abrasivos para limpiar las piezas no metalicas de la herramienta.

Estos productos qufmicos pueden debilitar los materiales plasticos

utilizados en estas piezas. Utilice un paho humedecido s61o con

agua y jabdn neutro. Nunca permita que penetre Ifquido dentro de la

herramienta ni sumerja ninguna de las piezas en un Ifquido.

INSTRUCCIONES DE LIMPIEZA DEL CARGADOR

AADVERTENCIA: Riesgo de descarga e/ectrica. Desconecte el

cargador del tomacorriente de CA antes de limpiarlo. Se puede

usar un paho o un cepillo suave, que no sea metalico, para quitar la

suciedad y la grasa de la parte extema del cargador. No use agua ni

cualquier otra solucidn de limpieza.

Accesorios

i_ADVERTENCIA: Debido a que no se han probado con este

producto otros accesorios que no sean los que ofrece DEWALT, el

uso de dichos accesorios con esta herramienta podrfa ser peligroso.

Para reducir el riesgo de lesiones, con este producto deben usarse

s61olos accesorios recomendados pot DEWALT.

Los accesorios que se recomiendan para utilizar con la herramienta

estO.n disponibles a un costo adicional en su distribuidor local o

en un centro de mantenimiento autorizado. Si necesita ayuda

para Iocalizar alg0n accesorio, p0ngase en contacto con DFWALT

Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286,

Ilame al 1-800-4-DEWALT (1-800-433-9258) o visite nuestro

sitio Web: www.dewalt.com.

ACCESORIOS COMPATIBLES

Almohadilla de lijado oscilante

Hoja oscilante para madera con clavos

Hoja ancha de titanio oscilante para madera con clavos

Hoja oscilante para madera dura

Hoja oscilante para madera de corte rO.pido

Hoja ancha oscilante para madera de corte rO.pido

Hoja oscilante para detalles en madera

Hoja oscilante metO.lica de titanio

Hoja oscilante en semic[rculo

Hoja oscilante de titanio en semidrculo

Hoja oscilante para corte a ras

Hoja oscilante de titanio para corte a ras

Hojaoscilanteparamaterialesm01tiples

Hojadeesp6,tularfgidaoscilante

Hojadeesp6,tulaflexibleoscilante

Hojaoscilantedecarburoparaextracciondelechada

Hojaoscilantedecarburodecorter6,pidoparaextracciOnde

lechada

Raspadordecarburooscilante

Reparaciones

El cargador y la bater[a no pueden ser reparados.

Para asegurar la SEGURIDAD y la CONFIABILIDAD del producto,

las reparaciones, el mantenimiento y los ajustes deben (inclusive

inspecciOn y cambio de carbones) ser realizados en un centro de

mantenimiento en la f6,brica DEWALT,en un centro de mantenimiento

autorizado DFWALT u por otro personal de mantenimiento calificado.

Utilice siempre piezas de repuesto identicas.

PARA REPARACION Y SERVICIO DE SUS HERRAMIENTAS

ELI_CTRICAS, FAVOR DE DIRIGIRSE AL CENTRO DE

SERVICIO MAS CERCANO

CU LIACAN, SIN

Blvd.Emiliano Zapata 5400-1 Poniente

Col. San Rafael (667) 717 89 99

GUADALAJARA, JAL

Av. La Paz #1779 - Col. Americana Sector Ju6,rez (33) 3825 6978

MEXICO, D.F.

Eje Central Lb,zaro C6,rdenas No. 18

Local D, Col. Obrera (55) 5588 9377

MERIDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MONTERRE¥, N.L.

Av. Francisco I. Madero 831 Poniente - Col. Centro(818) 375 23 13

PUEBLA, PUE

17 Norte #205- Col. Centro (222) 246 3714

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

SAN LUIS POTOSI, SLP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREON, COAH

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

ProlongaciOn D[az Mir0n #4280 - Col. Remes (229) 921 7016

VILLAHERMOSA, TAB

ConstituciOn 516-A- Col. Centro (993) 312 5111

PARA OTRAS LOCALIDADES:

Si se encuentra en M_xico, por favor Ilame al (55) 5326 7100

Si se encuentra en U.S., por favor Ilame al

1-800-433-9258 (1-800 4-DEWALT)

P61iza de Garantia

IDENTIFICACION DEL PRODUCTO:

Sello o firma del Distribuidor.

Nombre del producto: Mod./Cat.:

Marca: N0m. de serie:

(Datos para ser Ilenados por el distribuidor)

Fecha de compra y/o entrega del producto:

Nombre y domicilio del distribuidor donde se adquiriO el producto:

Este producto est6,garantizado por un a_o a partir de la fecha de

entrega, contra cualquier defecto en su funcionamiento, as[ como

en materiales y mano de obra empleados para su fabricaciOn.

Nuestra garant[a incluye la reparaciOn o reposiciOn del producto y/o

componentes sin cargo alguno para el cliente, incluyendo mano

de obra, as[ como los gastos de transportaciOn razonablemente

erogados derivados del cumplimiento de este certificado.

Para hacer efectiva esta garant[a deber6, presentar su herramienta y

esta pOliza sellada por el establecimiento comercial donde se adquiriO

el producto, de no contar con esta, bastar6, la factura de compra.

EXCEPCION ES

Esta garant[a no ser6,v6,1idaen los siguientes casos:

• Cuando el producto se hubiese utilizado en condiciones

distintas alas normales;

• Cuando el producto no hubiese sido operado de acuerdo con

el instructivo de uso que se acompa_a;

• Cuando el producto hubiese sido alterado o reparado por

personas distintas alas enlistadas al final de este certificado.

Anexo encontrar6, una relaciOn de sucursales de servicio de f6,brica,

centros de servicio autorizados y franquiciados en la RepOblica

Mexicana, donde podr6, hacer efectiva su garant[a y adquirir partes,

refacciones y accesorios originales.

Registro en linea

Gracias por su compra. Registre su producto ahora para:

•SERVICIO EN GARANT|A: Si completa esta tarjeta, podr6,

obtener un servicio en garant[a m6,s eficiente, en caso de que

exista un problema con su producto.

•CONFIRMATCION DE PROPIEDAD: En caso de una perdida

que cubra el seguro, como un incendio, una inundation o un

robo, el registro de propiedad servir6, como comprobante de

compra.

•PARA SU SEGURIDAD: Si registra el producto, podremos

comunicarnos con usted en el caso improbable que se deba

enviar una notificaciOn de seguridad conforme a la Federal

Consumer Safety Act (Ley Federal de Seguridad de Productos

para el Consumidor).

Registro en linea en www.dewalt.com/register.

Garantia limitada por tres a_os

DEWALT reparar6,: sin cargo: cualquier falla que surja de defectos

en el material o la fabricaciOn del producto, por hasta tres a_os a

contar de la fecha de compra. Esta garant[a no cubre fallas de las

piezas causadas por su desgaste normal o abuso a la herramienta.

Para mayores detalles sobre la cobertura de la garant[a e informaciOn

acerca de reparaciones realizadas bajo garant[a, vidtenos en www.

dewalt.com o dirigase al centro de servicio m6,s cercano. Esta

garant[a no aplica a accesorios o a da_os causados por reparaciones

realizadas o intentadas por terceros. Esta garant[a le otorga derechos

legales especfficos, adem6,s de los cuales puede tener otros

dependiendo del estado o la provincia en que se encuentre.

Adem6,s de la garant[a, las herramientas DEWALT est6,n cubiertas

por:

1 AI_IO DE SERVICIO GRATUITO

DEiWALT mantendr6, la herramienta y reemplazar6, las piezas

gastadas por su uso normal, sin cobro, en cualquier momento

durante un a_o a contar de la fecha de compra. Los articulos

gastados por la clavadora, tales como la unidad de hoja y retorno del

impulsador, no est6,n cubiertas.

2 AI_IOS DE SERVICIO GRATUITO PARA UNIDADES DE

ALIMENTACION DEWALT

DC9071, DC9091, DC9096, DC9280, DC9360, DC9180, DCB120,

DCB127, DCB201, DCB203 y DCB207

3 AI_IOS DE SERVICIO GRATUlTO PARA UNIDADES DE

ALIMENTACION DEWALT

DCB200, DCB204, DCB205

UNIDADES DE BATER|A DEWALT

La garantfa del producto quedarO,nula si la unidad de bateria ha sido

alterada de cualquier manera. DEWALTno es responsable de ninguna

lesion causada por alteraciones y podr[a iniciar un procedimiento

judicial por fraude de garantfa hasta el mO,ximo grado permisible por

la ley.

GARANT|A DE REEMBOLSO DE SU DINERO POR 90 D|AS

Si no esta completamente satisfecho con el desempe_o de su

mO,quina herramienta, Ib,ser o clavadora DEWALT, cualquiera sea el

motivo, podrO,devolverlo hasta 90 dias de la fecha de compra con su

recibo y obtener el reembolso completo de su dinero - sin necesidad

de responder a ninguna pregunta.

AMI_RIOA LATINA. Esta garant[a no se aplica a los productos que

se venden en America Latina. Para los productos que se venden

en America Latina, debe consultar la informaciOn de la garant[a

especffica del pals que viene en el empaque, Ilamar a la compa_[a

local o visitar el sitio Web a fin de obtener esa informaciOn.

REEMPLAZO GRATUlTO DE LAS ETIQUETAS DE

ADVERTENCIAS: Si sus etiquetas de advertencia se vuelven

ilegibles o faltan, Ilame al 1-800-433-9258 (1-800-4-DEWALT) para

que se le reemplacen gratuitamente.

DCS355.RLTI-TORLC0"0LESS0SC,LLATIN0

SEN.

TO REDUCE THE NISK DF INJURY,

OSER MUST READ INSTRUCTION

MANUAL USE R_WA[T RATfERIES.

ALWAYS USE PROPER RYE AND RESPIRATORY PROTECTION.

DEWALT INDUSTRIAL T00L C0., _ALTIM0_, MB Zl _g_._

ADVBRTEMC|A: AVERT|SS_MENT:_

PARA EL MANE J0 A TITRE PREVENTIF,

SEOURO LEAEL LINE LEGUIDE. UTILISER

MANUAL DE AVEC LESOLOCS-PILES

NSTRUCC ONES DEWALT, UTILISER DES

OTILIZARCONBATERiAS PROTECTIONS J

REWALT. UTJLiZAR OCULAiRE ET J

PROTECCR_N OCULAR RESPJRAT0JRE,_ RESPI"ATOR_A.1

SOI__,MENTE PARA F_ROPOSH"ODE M_!!;XICO:

IMPORTADO POR: DEWALiTINDUSTRIAL TOOL CO. S.A. DE C.V.

AVENIDA ANTONIO DOVALI JAIME, # 70 TORRE B PISO 9

COI_ONIA L.A FE, SANTA F[!:

CODIGO POSTAL :01210

DELEGACION ALVARO OBREGON

M F_XICOD.R

TEL. (52) 555-326-7100

R.RC.: BDE810626-1W7

Para servicio y ventas consulte /'.........",,

"HERRAMIENTAS ELECTRICAS" SECCI''_

en la secci6n amarilla. AM!R!!!A

ESPECIFICACIONES

DCS355 20 V Mb,x*

RotaciOn sin carga: 20 000/min

Problema

El aparato no se

pone en marcha.

Resolucibn de problemas

Causa posible

La bater[a no est6,

instalada.

La bater[a no est6,

cargada.

La bater[a o

la herramienta

electrica est6,

sobrecalentadas.

El interruptor est6,

da_ado.

Solucibn posible

Instale la bater[a

en el mango de la

herramienta.

Ponga la bater[a en

el cargador e instale

una bater[a totalmente

cargada en la

herramienta.

Deje que la bater[a

y/o la herramienta se

enfrien despues de

un uso prolongado

o cambie la bater[a

sobrecalentada por una

fr[a.

Vaya a un centro de

servicio autorizado

para que cambien el

interruptor.

DEWALT Battery and Charger Systems

Cha_ gets/Charge Time (Mi_utes) -Cha_ geu_/Du_e de cha_ge (Minutes) -Ca_ gado_es de batedas/Tiempo de ca_ga (Mixtures)

Battery Output 12 Volts

co,_ vo.ogo _;l_w_ Dwo_; DCB_19DW0249DWg_0_DC9319

DC9360 36 X X 45 X X X X X X X X X X X X X X X X X X X X X X X X

DCB361 36 X X 45 X X X X X X X X X X X X X X X X X X X X X X X X

DC9280 28 X X 60 X X X X X X X X X X X X X X X X X X X X X X X X

............... X0 X0 X X X X0 ......... 6)(0 X0 6)(0 X X

DCB200 20 X X X X X X X 60 140 140 X X X X X X X X X X X

DCB201 20 X X X X X X X 30 30 30 70 70 45 X X X X X X X X X X 45 X X X

DCB203 20 X X X X X X X 35 35 35 90 90 60 X X X X X X X X X X 60 X X X

DCB204 20 X X X X X X X 70 70 70 185 185 120 X X X X X X X X X X 120 X X X

DCB205 20 X X X X X X X 90 90 90 240 240 150 X X X X X X X X X X 150 X X X

........ x° x° x _o _o x × 3o 30 30 _o 60 4o x x × _o x _o ....... _o

D09096 18 X X X X 60 X 60 X X 60 X 60 130 X X X 60

DC9099 18 45 45 X 45 45 X X X X 45 X X X 45 X X 45 45 15 X 45 95 X X X 45 45

DC9180 18 X X X 6O 6O X X X X 60 X X X X X X X X X X X X X X X X 6O

DC9181 18 X X X 30 30 XXXX30XXXXXXXXXXXXXXXX30

DW9096 18 60 60 X 60 60 X X X X 60 X X X 60 X X 60 60 20 X 60 130 X X X 60 60

DW9098 18 30 30 X 30 30 X X X X 30 X X X 30 X X 30 30 12 X 30 60 X X X 30 30

DW9099 18 45 45 X 45 45 X X X X 45 X X X 45 X X 45 45 15 X 45 95 X X X 45 45

DC9091 14.4 60 60 X 60 60 X X X X 60 X X X 60 90 60 60 60 20 115 60 115 X X X 60 60

DC9094 14.4 45 45 X 45 45 X X X X 45 X X X 45 6O 45 45 45 15 90 45 90 X X X 45 45

DW9091 14.4 45 45 X 45 45 X X X X 45 X X X 45 6O 45 45 45 15 90 45 90 X X X 45 45

...... _4 ..... 30 30 X X X0 _0 30 X X X5 30 45 30 30 30 12 6)(0 30 6)(0 X X5 X 30 30

DCB120 X X X X 40 30 X 60 X X X X X X X

DCB127 12 X X X X X X X 35 35 35 X 90 60 X X X X X X X X X X 60 X X X

........ _xo _xo x _o _o .......... _o _o 60 _o ........... _o

Dwg050 12 X X X X X X X X X X 40 X X X X X X X X

DW9071 12 45 45 X 45 45 X X X X 45 X X X 45 6O 45 45 45 15 90 45 90 X X X 45 45

............. 30 30 ........... 30 30 30 12 6)(0 30 6)(0 .... 30

DW9048 9.6 X X X X X X X X X X X X 40 X X X X X X X

DW9061 9.6 45 45 X 45 45 X X X X 45 X X X 45 60 45 45 45 15 90 45 90 X X X 45 45

DW9062 9.6 30 30 X 30 30 X X X X 30 X X X 30 45 30 30 30 12 60 30 60 X X X 30 30

DCB080 8 X X X X X 60 X X X X X X X X X X X X X X X X X X X X X

DW9057 7.2 30 30 X 30 30 X X X X 30 X X X 30 45 30 30 30 12 60 30 60 X X X 30 30

"X" Indicates that the battery pack is not compatible with that specific charger.

X" indique que le bloc piles n'est pas compatible avec ce chargeur

Una "X" indica que el paquet e de baterias no es compatible con ese determinado cargador

Aft charge times are approximate, Actual charge time may vary. Read the instruction manual for more specific information,

Les uurees de chE_tge sont approx_rnat_ves, /a dur&e de charge t&/)e peut vaner Ure /e manuel d'uthsat£*n pour obten_r des renselgnements plus pf &c_s

El t_empo de dutaciSn de caters es aproxlmado, /,_ durac_dn de carga real puede vanar Lea el manual de _r_strucdones ¢x2ra obten_ _r_tu_maciSn ms pr_sa

*Maxirnurn initial battery voltage (measured without a workload) is 20 volts, Nominal voltage/s 18,

*La tension ff}itiale rxlaxirnum du bloc..p/Yes(rnesur6e/-_ vide) est de 20 volts, La tens/bn norxlinale est de 18,

*El m_Jximo voltaje in/bial de la bateria (rnedido sin carga de trabajo) es 20 voltios. El voltaje nora/hal es de 18.

DEWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286

The following are trademarks for one or more DEWALT power tools: the yellow and black color scheme; the "D" shaped air intake grill; the array

of pyramids on the handgrip; the kit box configuration; and the array of lozenge-shaped humps on the surface of the tool.

Dewalt DCS355D1 TYPE 1 User Manual MULTI TOOL Manuals And Guides 1503314L

Navigation menu

Versions of this User Manual:

Views

Navigation
