Dewalt DG3000 User Manual GENERATOR Manuals And Guides L0901002

DEWALT Generator Manual L0901002 DEWALT Generator Owner's Manual, DEWALT Generator installation guides

User Manual: Dewalt DG3000 DG3000 DEWALT GENERATOR - Manuals and Guides View the owners manual for your DEWALT GENERATOR #DG3000. Home:Tool Parts:Dewalt Parts:Dewalt GENERATOR Manual

Open the PDF directly: View PDF .
Page Count: 50

ff you have questions or comments, contact us.

Pour toute question ou tout commentaire, nous contacter.

Si tiene dudas o comentarios, contactenos.

iNSTRUCTiON MANUAL

GUIDE D'UTILISATION

MANUAL DE INSTRUCCIONES

INSTRUCTIVO DE OPERACION, CENTROS DE SERVICIO Y POLIZA DE GARANTfA.

ADVERTENClA: LEASE ESTE INSTRUCTIVO ANTES DE USAR EL PRODUCTO.

Generator DG3000

Generator with Electric Start DG4400B, DG6300B, DG7000B

G_n_ratrice DG3000

G_n_ratrice avec d_marrage _lectrique DG4400B, DG6300B, DG7000B

Generador DG3000

Generador de encendid el_ctrico DG4400B, DG6300B, DG7000B

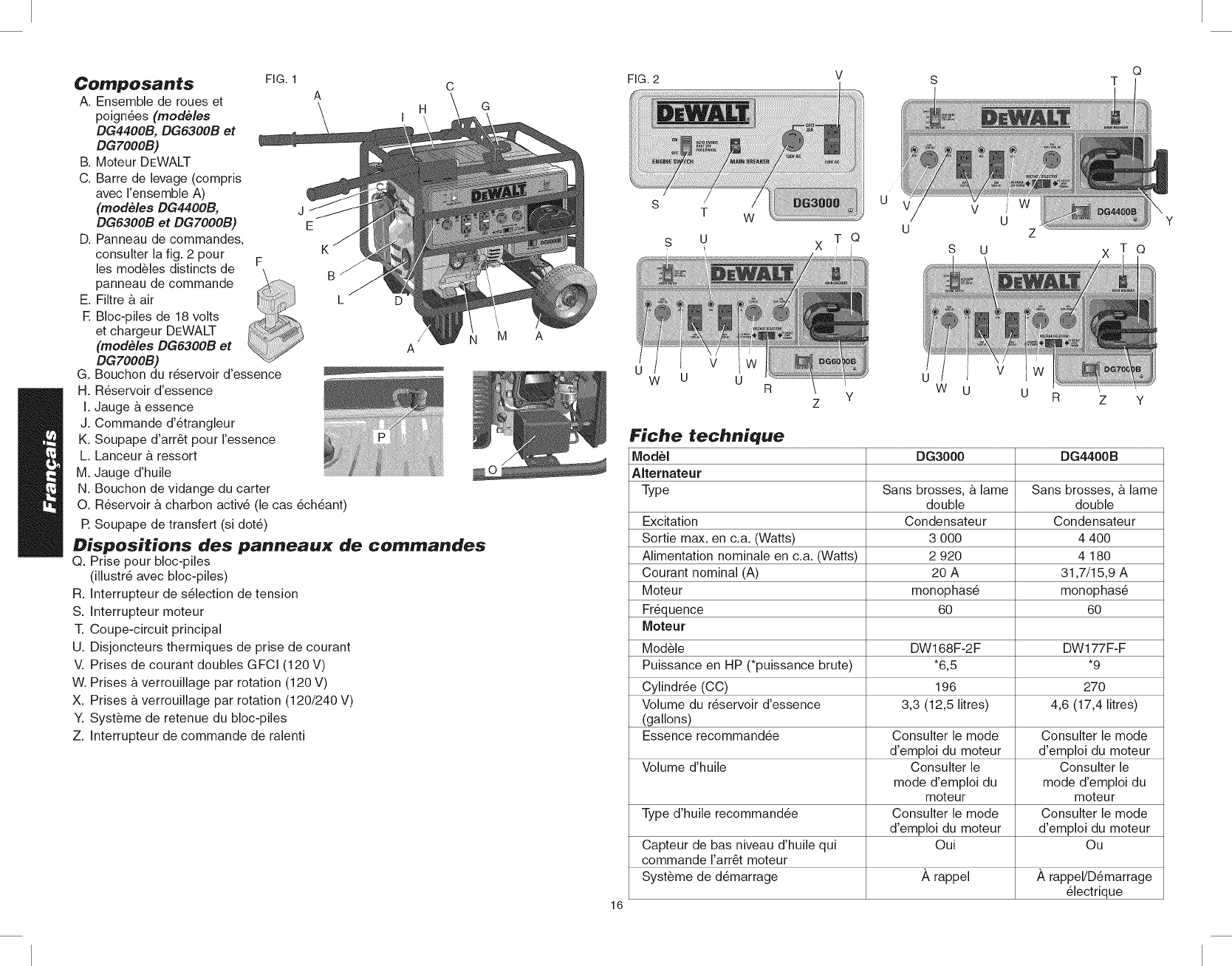

Components

A. Wheel and handle kit (DG44OOB,

DG6300B and DGTOOOB)

B. DEWALT engine

C. Lifting hook (included in A)

(DG4400B, DG6300B and

DGTOOOB)

D. Control panel, see Fig. 2 for

individual model's control panel

E. Air filter

R 18V DEWALT battery pack F

and charger (DG4400B,

DG6300B and DGTOOOB)

G. Fuel cap

H. Fuel tank

I. Fuel gauge

J. Choke control

K. Fuel shut-off valve

L. Recoil pull starter

M. Oil fill/dipstick

N. Oil drain plug

O. Carbon canister (if equipped)

R Roll over valve (if equipped)

FIG. 1

A

J

E

A

C

M

Control Panel Layouts

Q. Battery pack receptacle

(shown with battery pack)

R. Voltage selector switch

S. Engine switch

T. Main breaker

FIG. 2

U. Receptacle thermal circuit breakers

V. GFCI duplex receptacles (120V)

W. Twistlock receptacles (120V)

X. Twistlock receptacles (120V/240V

Y. Battery lock

Z. Idle control switch

SQ

T W

S U X T Q

viw

uz

XT Q

Product Specifications

Model

Alternator

Type

Excitation

Max AC Output (Watts)

Rated AC Output (Watts)

Rated Current (A)

Phase

Frequency

Engine

Model

Horse Power (*Gross HP)

Displacement(CC)

Fuel Tank Capacity (gal)

Recommended Fuel

DG3000 DG4400B

Brushless, 2-Pole Brushless, 2-Pole

Condenser Condenser

3000 4400

2920 4180

20 A 31.7/15.9 A

Single Single

60 60

DW168F-2F DW177F-F

"6.5 *9

196 270

3.3 (12,5 liters) 4.6 (17,4 liters)

See engine See engine

instruction manual instruction manual

Oil Capacity See engine See engine

instruction manual instruction manual

Recommended Oil See engine See engine instruction

instruction manual manual

Low Oil Shutdown Yes Yes

Starting system Recoil Recoil/Elec. Start

Receptacles

12ov 20 Amp GFCI Duplex Yes (1) Yes (2)

120V 20 A Twist-Locking (NEMA L5-20R) + Yes (1) Yes (1)

120V 30 A Twist-Locking (NEMA L5-30R) + No No

120/240V 20 A Twist-Locking No Yes (1)

(NEMA L14-20R)+

120/240V 30 A Twist-Locking No No

(NEMA L14-30R)+

General

Dimensions • (in./cm) (L x W x H) (23.6 x 19.3 x 20.5/ (28.0 x 21.7 x 21.5/

59,9 x 49,0 x 52,1 cm) 71,1 x 55,1 x 54,6 cm)

Dry Weight" 118 Ibs. (53.5 kg) 234 Ibs. (106 kg)

i" Dimensions do not include wheel kit.

i* Gross horsepower (HP). This horsepower rating represents the maximum output under

laboratory conditions at 3600 RPM in accordance with SAE (Society of Automotive

Engineers) J1995 and should be used for comparison purposes only. Actual engine output

will be lower and will vary depending on the application, speed and other variables includ-

ing altitude and temperature.

i+ When using the 20A or 30A twist-locking receptacle, you must connect through a GFCI

protected spider box or use an in-line GFCI adapter.

W U U RY

Z

W U

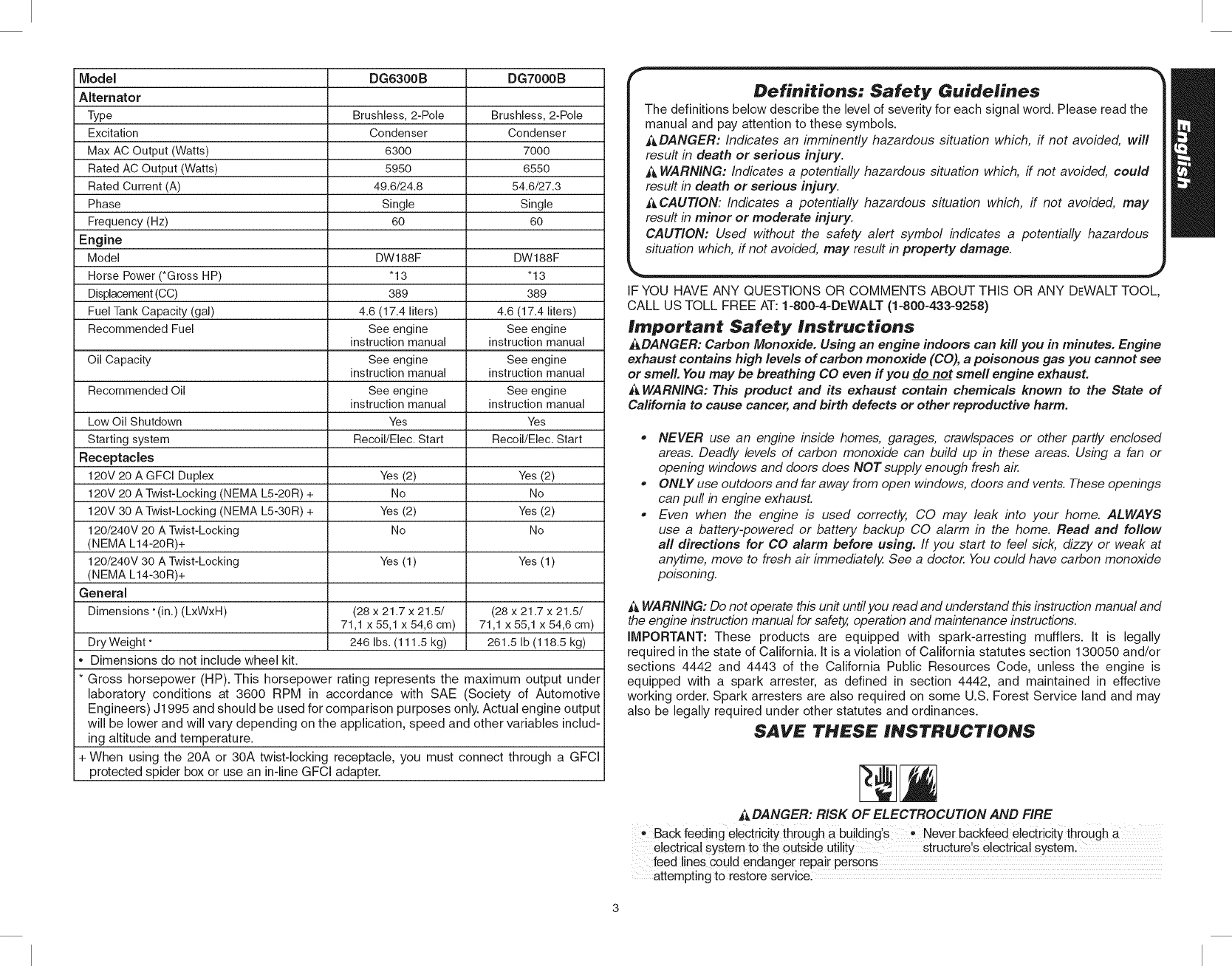

Model DG6300B DG7000 B

Alternator

Type Brushless, 2-Pole Brushless, 2-Pole

Excitation Condenser Condenser

Max AC Output (Watts) 6300 7000

Rated AC Output (Watts) 5950 6550

Rated Current (A) 49.6/24.8 54.6/27.3

Phase Single Single

Frequency (Hz) 60 60

Engine

Model DW188F DW188F

Horse Power (*Gross HP) "13 "13

Displacement (CC) 389 389

Fuel Tank Capacity (gal) 4.6 (17.4 liters) 4.6 (17.4 liters)

Recommended Fuel See engine See engine

instruction manual instruction manual

Oil Capacity See engine See engine

instruction manual instruction manual

Recommended Oil See engine See engine

instruction manual instruction manual

Low Oil Shutdown Yes Yes

Starting system Recoil/Elec. Start Recoil/Elec. Start

Receptacles

120V 20 A GFCI Duplex Yes (2) Yes (2)

120V 20 A Twist-Locking (NEMA L5-20R) + No No

120V 30 A Twist-Locking (NEMA LS-30R) + Yes (2) Yes (2)

120/240V 20 A Twist-Locking No No

(NEMA L14-20R)+

120/240V 30 A Twist-Locking Yes (1) Yes (1)

(NEMA L14-30R)+

General

Dimensions "(in.) (LxWxH) (28 x 21.7 x 21.5/ (28 x 21.7 x 21.5/

71,1 x 55,1 x 54,6 cm) 71,1 x 55,1 x 54,6 cm)

Dry Weight" 246 Ibs. (111.5 kg) 261.5 Ib (118.5 kg)

, Dimensions do not include wheel kit.

* Gross horsepower (HP). This horsepower rating represents the maximum output under

laboratory conditions at 3600 RPM in accordance with SAE (Society of Automotive

Engineers) J1995 and should be used for comparison purposes only. Actual engine output

will be lower and will vary depending on the application, speed and other variables includ-

ing altitude and temperature.

+ When using the 20A or 30A twist-locking receptacle, you must connect through a GFCI

protected spider box or use an in-line GFCI adapter.

Definitions: Safety Guidelines

|The definitions below describe the level of severity for each signal word. Please read the

|manual and pay attention to these symbols.

|ADANGER: Indicates an imminently hazardous situation which, if not avoided, will

|result in death or serious injury.

|_ WARNING: Indicates a potentially hazardous situation which, if not avoided, could

|result in death or serious injury.

| A CAUTION: Indicates a potentially hazardous situation which, if not avoided, may

|result in minor or moderate injury.

|CAUTION: Used without the safety alert symbol indicates a potentially hazardous

_uation which, if not avoided, may result in property damage.

IF YOU HAVE ANY QUESTIONS OR COMMENTS ABOUT THIS OR ANY DEWALT TOOL,

CALL US TOLL FREE AT: I=800=4=DEWALT (1=800=433-9258)

Irnportant Safety Instructions

t&DANGER: Carbon Monoxide. Using an engine indoors can kill you in minutes. Engine

exhaust contains high levels of carbon monoxide (CO), apoisonous gas you cannot see

or smell. You may be breathing CO even if you do not smell engine exhausL

i_ WARNING: This product and its exhaust contain chemicals known to the State of

California to cause cancer, and birth defects or other reproductive harm.

NEVER use an engine inside homes, garages, crawlspaces or other partly enclosed

areas. Deadly levels of carbon monoxide can build up in these areas. Using a fan or

opening windows and doors does NOT supply enough fresh air.

,ONLY use outdoors and far away from open windows, doors and vents. These openings

can pull in engine exhaust.

,Even when the engine is used correctly, CO may leak into your home. ALWAYS

use a battery-powered or battery backup CO alarm in the home. Read and follow

aft directions for CO alarm before using. If you start to feel sick, dizzy or weak at

anytime, move to fresh air immediately, See a doctor. You could have carbon monoxide

poisoning.

WARNING: Do not operate this unit until you read and understand thb instruction manual and

the engine instruction manual for safety, operation and maintenance instructions.

IMPORTANT: These products are equipped with spark-arresting mufflers. It is legally

required in the state of California. It is a violation of California statutes section 130050 and/or

sections 4442 and 4443 of the California Public Resources Code, unless the engine is

equipped with a spark arrester, as defined in section 4442, and maintained in effective

working order. Spark arresters are also required on some U.S. Forest Service land and may

also be legally required under other statutes and ordinances.

SAVE THESE INSTRUCTIONS

DANGER: RISK OF ELECTROCUTION AND FIRE

Back feeding electricity thi0ugh a building's * Never backfeed electricity through a

electrical system to the 0utside structure's electrical systeml

!jnes could endanger repa!r persons

attempting to restore service.

•Attempting to connect to the incoming utility

service could result in electrocution.

•Restoration of electrical service while the

generator is connected to the incoming utility

could result in a fire or serious damage ifa

double throw transfer switch is not installed.

•Failure to use a double throw transfer switch

when connecting to a structure's electrical

system can damage appliances and WILL

VOID the manufacturer's warranty.

,, To connect to a structure's electrical system

in a safe manner, always have a double-

throw transfer switch installed by a qualified

electrician and in compliance with local

ordinances. (When installing a double-throw

transfer switch, a minimum of 10 gauge

wiring must be used.)

" Water Can Conduct electricity! Water Which ,Operate generator in a clean, dry, Well

comes in contact with electrically charged ventilated area. Make sure,hands are dry

components can transmit electricity to before touching unitl

the frame and other surfaces; resulting in

electrical shock to anyone contacting them.

•Contact with worn or damaged extension . Inspect extension cords before use and

cords could result in electrocution, replace with new cord if required.

useof undersize e_ension c0rd(s)Could ,, use proper Size (wire gauge) extension

result in Overheating Ofthe wires 0r attached cord(s) for application; see Useof

items, resulting in fire. Extension Cords under Assembly

•Use of ungrounded extension cord(s) could , Always use an extension cord(s) having

prevent operation of circuit breakers and a grounding wire with an appropriate

result in electrical shock, grounding plug. DO NOT use an

ungrounded plug.

Accidenta! leakage 0f electrical Current Place generator On low Conductivity Surface

could charge conductive surfaces in contact such as a concrete slab. ALWAYS Operate

with the generat0 r generator a minimum of 6 (1.8 m) from any

conductive surface.

• Exceeding the load capacity of the

generator by attaching too many items,

or items with very high load ratings to it

could result in overheating of some items

or their attachment wiring resulting in fire

or electrical shock.

o Attempting tOuse the Unit When it Do not operate generat0r with mechanical

has been damaged or when it is not or electrical problem, Contact a DEWALT

functioning normally c0uld iesu!t in fireor fact0ry Service Center oi a DEWALT

electrocution, authorized service center.

• See Operating Heavy Loads under

Operation. Make sure that the summation

of electrical loads for all attachments does

not exceed the load rating of the generator.

• Removal of guarding could expose ,, Do not operate generator with protective

electrically charged components and guarding removed.

result in electrocution.

'Unattended 0potation of this product. Always remain in attendance With the

could result in personal injury or engine when it is operating.

property damage_To reduce the risk of

fire, do not allow the engine to operate

unattended.

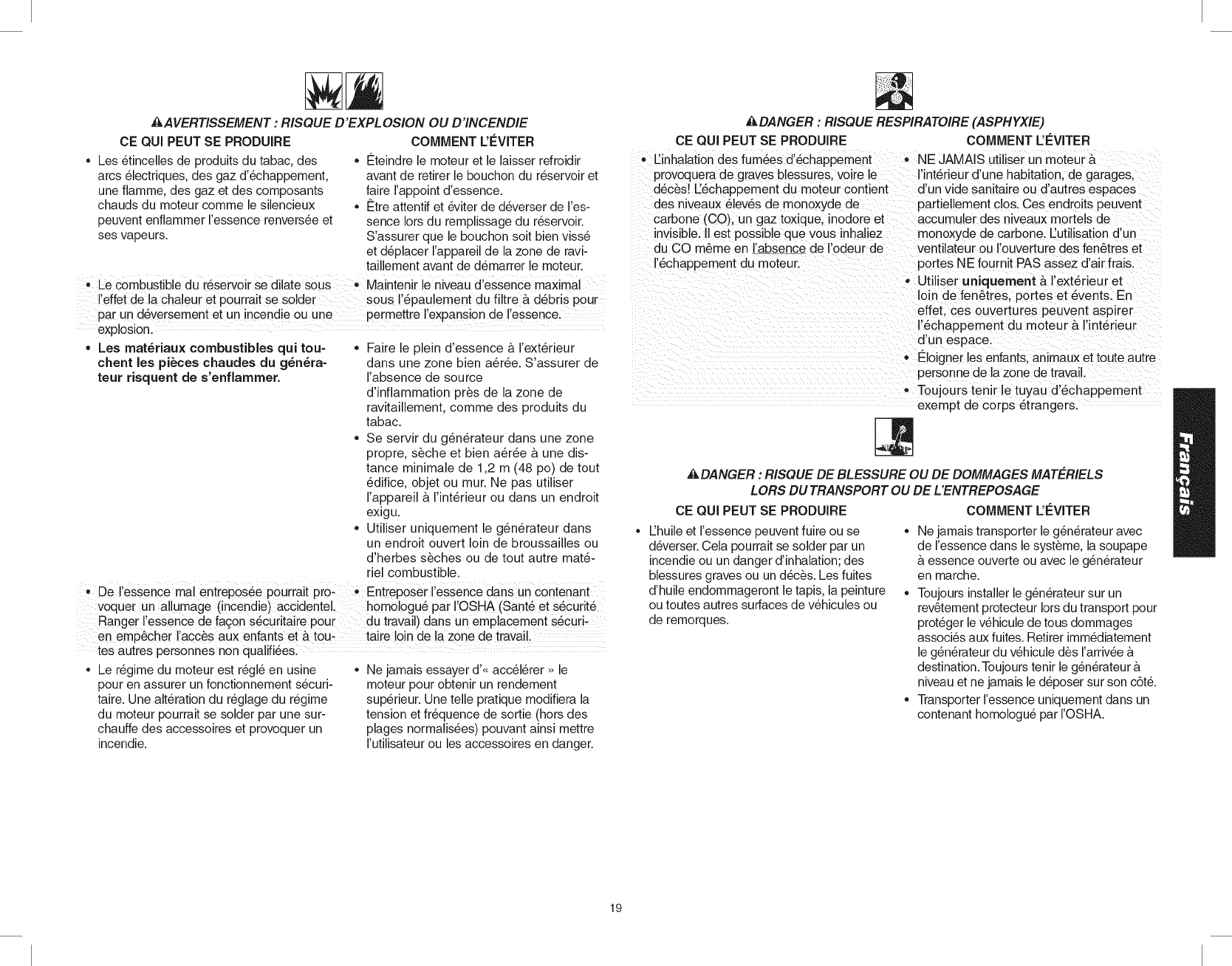

_DANGER: RISK OF EXPLOSION OR FIRE

WHAT CAN HAPPEN HOWTO PREVENT IT

Spilled gasoline and it's vapors can •Shut off engine and allow it to cool before

become ignited from sparks from smoking removing cap and adding fuel to the tank.

products, electrical arcing, exhaust, flame, • Use care in filling tank to avoid spilling fuel.

gases and hot engine components such as Make sure the cap is secure and move

the muffler, unit away from fueling area before starting

engine.

, Heat will expand fue! in the tank Which ,, Keep maximum fue! !eve! be!ow the Sh0ul-

could result in spillage and possible fire ders on the debris screen to al ow for

explosionl expansionl

•Combustible materials which come • Add fuel outdoors in a well ventilated

into contact with hot generator parts area. Make sure there are no sources of

can become ignited, ignition, such as smoking products near

refueling location.

• Operate generator in a clean, dry, well

ventilated area a minimum of 48" (1.2 m)

from any building, object or wall. Do not

operate unit indoors or in any confined

area.

,, Operate generator in an open area away

from dry brush, weeds or other combus-

tible materials.

,, improperlY stored fuel Could lead to ,, Store fuel in an OSHA-approved Container,

accidental ignition. Fuel improperly secured in a Secure location away from work area.

cou!d get into the hands of children or oth-

er unqualified persons.

Engine speed has been factory set to •Never attempt to "speed-up" the engine to

provide safe operation. Tampering with obtain more performance. Both the output

the engine speed adjustment could result voltage and frequency will be thrown out

in overheating of attachments and could of standard by this practice, endangering

cause a fire. attachments and the user.

ADANGER: RISK TO BREATHING (ASPHYXIATION)

WHAT CAN HAPPEN HOWTO PREVENT iT

• Breathing exhaust fumes can cause • NEVER use an engine inside homes.

serious injury or death! Engine exhaust garages, crawlspaces, or other partly

contains high levels of carbon monoxide enclosed areas. Deadly levels of carbon

(CO), a poisonous gas you cannot see or monoxide can build up in these areas.

smell. You may be breathing CO even if Using a fan or opening windows and doors

you do not smell engine exhaust. DOES NOT supply enough fresh air.

- Only use outdoors and far away from open

windows, doors and vents. These openings

can pull inengine exhaust.

= Keepchildren, pets and others away from

area of operation.

- Always keep the exhaust pipe free of

foreign object

ADANGER:RISK OF INJURY OR PROPERTY DAMAGE

WHEN TRANSPORTING OR STORING

WHATCAN HAPPEN

•Oil and fuel can leak or spill and could result

in fire or breathing hazard; serious injury

or death can result.Oil leaks will damage

carpet, paint or other surfaces in vehicles or

trailers.

HOWTO PREVENT IT

•Never transport generator with fuel in

the fuel system, fuel valve open or while

generator is in operation.

•Always place generator on a protective

mat when transporting to protect against

damage to vehicle from leaks. Remove

generator from vehicle immediately upon

arrival at your destination. Always keep

generator level and never lie on its side.

•Transport fuel only in an OSHA approved

container.

AWARNING: RISK OF HOT SURFACES

WHAT CAN HAPPEN HOWTO PREVENT IT

Touching exposed metal (muffler and 0ther Never touch any exposed meta! paits

engine parts) can result in serious burns: on generator during or immediately after

0perati0n, The generatorwi!! remain hot

for several minutes after operation.

* Do n0t reach around protective Shrouds 0r

................................................ attempt maintenance until generator has

been allowed to cool.

_'kWARNING: RISK FROM MOVING PARTS

WHAT CAN HAPPEN HOWTO PREVENT IT

•The engine can start accidentally if the • Always disconnect the spark plug before

flywheel is turned by hand or moved by performing maintenance.

pulling on the pull starter•

,, Moving paits Such as the pulley, flywheel Never operate the generator Withguards or

and belt CanCause serious njury ifthey covers Which are damaged or removed:

COme nto contact wth you or your cloth ng , Kee ourhair, clothin and Iovesawa

• py g g Y

from moving Part& Loose clothes, jewe!ry

or !ong hair Can be caught in moving parts.

Air vents may Cover moving partS and

should be avoided as well.

•Attempting to operate generator with

damaged or missing parts or attempting to

repair generator with protective shrouds

removed can expose you to moving parts

and can result in serious injury.

•Any repairs required on this product should

be performed by a DEWALT factory service

center or a DEWALT authorized service

center.

AWARNING: RISK OF UNSAFE OPERATION

WHAT CAN HAPPEN HOWTO PREVENTIT

- Unsafe operation of your generator could

lead to serious injury or death to you or

others.

• Review and understand all instructions and

warnings in this manual.

- Become familiar with the operation and

controls of the generator. Know how to

shut it off quickly.

• Keep ope rating area clear of all persons.

pets and obstacles.

- Keep children away from the generator at

all times.

,, Do not operate the generator when

fatigued or under the influence of alcohol

or drugs. Stay alert at all times.

• Never defeat the safety features of this

product.

,, Equip area of operation with a fire

extinguisher.

- Do not operate generator with missing,

broken or unauthorized parts.

,, Never stand on the generator.

• Any gasoline operated household • Always use a U.L listed voltage sensitive

generator can produce voltage variations surge protector to connect voltage

causing damage to voltage sensitive sensitive appliances (TV, computer, stereo.

appliances or could result in fire. etc.). Failure to use a U.L listed voltage

surge protector will void the warranty

on your generator. NOTICE: A multiple

outlet strip is not a surge protector. Make

sure you use an U.L. listed voltage surge

protector

DG4400B, DG6300B and DGT000B

Raising or suspending generators ,, Always use proper connecting procedures

equipped with lifting hooks improperly could as described in this manual when

cause generator to fall causing serious connecting cables, chains or straps for

injury or death to you or others, raising or suspending generators equipped

with lifting hook.

• Improper raising or suspending of ,, Always use cables, chains or straps rated

generator can cause damage to the at 2000 Ibs working load or more to raise

generator, or suspend generator.

,, Generator wi!l not operate proPerly while ,, Never oPerate generat0i while suspended

suspended and will cause damage to the or in an unlevel position. Always operate

generator and could cause serious injury generate on a flat, level surfacel

death to you or others.

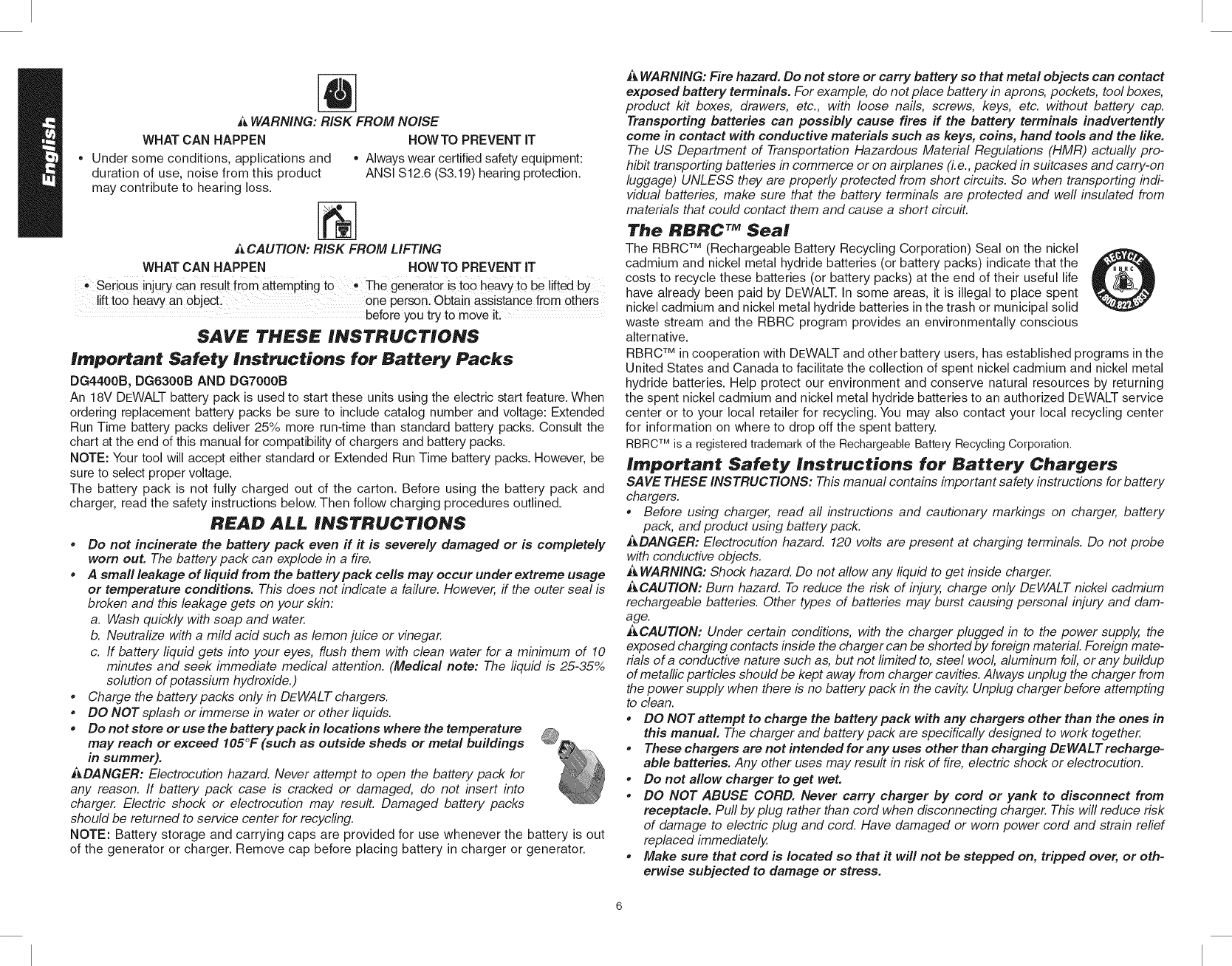

WARNING: RISK FROM NOISE

WHAT CAN HAPPEN HOWTO PREVENT IT

•Under some conditions, applications and •Always wear certified safety equipment:

duration of use, noise from this product ANSI S12.6 (S3.19) hearing protection.

may contribute to hearing loss.

_CAUTION: RISK FROM LIFTING

WHAT CAN HAPPEN HOWTO PREVENT iT

•Serious injury can resu!t from attempting tO •The generator is tOOheavy t0be lifted by

lift too heavy an object, one person. Obtain assistance fr0m 0thers

before you try to move it:

SAVE THESE INSTRUCTIONS

Important Safety Instructions for Battery Packs

DG4400B, DG6300B AND DGT000B

An 18V DEWALT battery pack is used to start these units using the electric start feature. When

ordering replacement battery packs be sure to include catalog number and voltage: Extended

Run Time battery packs deliver 25% more run-time than standard battery packs. Consult the

chart at the end of this manual for compatibility of chargers and battery packs.

NOTE: Your tool will accept either standard or Extended Run Time battery packs. However, be

sure to select proper voltage.

The battery pack is not fully charged out of the carton. Before using the battery pack and

charger, read the safety instructions below. Then follow charging procedures outlined.

READ A££ INSTRUCTIONS

* Do not incinerate the battery pack even if it is severely damaged or is completely

worn out. The battery pack can explode in a fire.

* A smafl leakage of liquid from the battery pack cells may occur under extreme usage

or temperature conditions. This does not indicate a failure. However, ff the outer seal is

broken and this leakage gets on your skin:

a. Wash quickly with soap and water.

b. Neutralize with a mild acid such as lemon juice or vinegar.

c. If battery liquid gets into your eyes, flush them with clean water for a minimum of 10

minutes and seek immediate medical attention. (Medical note: The liquid is 25-35%

solution of potassium hydroxide.)

* Charge the battery packs only in DEWALT chargers.

* DO NOT splash or immerse in water or other liquids.

* Do not store or use the batterypack in locations where the temperature

may reach or exceed I05°F (such as outside sheds or metal buildings

in summer).

ADANGER: Electrocution hazard. Never attempt to open the battery pack for

any reason. If battery pack case is cracked or damaged, do not insert into

charger. Electric shock or electrocution may result. Damaged battery packs

should be returned to service center for recycling.

NOTE: Battery storage and carrying caps are provided for use whenever the battery is out

of the generator or charger. Remove cap before placing battery in charger or generator.

_, WARNING: Fire hazard. Do not store or carry battery so that metal objects can contact

exposed battery terminals. For example, do not place battery in aprons, pockets, tool boxes,

product kit boxes, drawers, etc., with loose nails, screws, keys, etc. without battery cap.

Transporting batteries can possibly cause fires if the battery terminals inadvertently

come in contact with conductive materials such as keys, coins, hand tools and the like.

The US Department of Transportation Hazardous Material Regulations (HMR) actually pro-

hibit transporting batteries in commerce or on airplanes (i.e., packed in suitcases and carry-on

luggage) UNLESS they are properly protected from short circuits. So when transporting indi-

vidual batteries, make sure that the battery terminals are protected and weft insulated from

materials that could contact them and cause a short circuit.

The RBRC TM Seal

The RBRC TM (Rechargeable Battery Recycling Corporation) Seal on the nickel

cadmium and nickel metal hydride batteries (or battery packs) indicate that the

costs to recycle these batteries (or battery packs) at the end of their useful life

have already been paid by DEWALT. In some areas, it is illegal to place spent

nickel cadmium and nickel metal hydride batteries in the trash or municipal solid

waste stream and the RBRC program provides an environmentally conscious

alternative.

RBRC TM in cooperation with DEWALT and other battery users, has established programs in the

United States and Canada to facilitate the collection of spent nickel cadmium and nickel metal

hydride batteries. Help protect our environment and conserve natural resources by returning

the spent nickel cadmium and nickel metal hydride batteries to an authorized DEWALT service

center or to your local retailer for recycling. You may also contact your local recycling center

for information on where to drop off the spent battery.

RBRCTM is a registeredtrademark of the Rechargeable Battery Recycling Corporation.

Irnportant Safety Instructions for Battery Chargers

SAVE THESE INSTRUCTIONS: This manual contains important safety instructions for battery

chargers.

* Before using charger, read aft instructions and cautionary markings on charger, battery

pack, and product using battery pack.

ADANGER: Electrocution hazard. 120 volts are present at charging terminals. Do not probe

with conductive objects.

_, WARNING: Shock hazard. Do not allow any fiquid to get inside charger.

_CAUTION: Burn hazard. To reduce the risk of injury, charge only DEWALT nickel cadmium

rechargeable batteries. Other types of batteries may burst causing personal injury and dam-

age.

_,CAUTION: Under certain conditions, with the charger plugged in to the power supply, the

exposed charging contacts inside the charger can be shorted by foreign material Foreign mate-

rials of a conductive nature such as, but not limited to, steel wool, aluminum foil, or any buildup

of metallic particles should be kept away from charger cavities. Always unplug the charger from

the power supply when there b no battery pack in the cavity. Unplug charger before attempting

to clean.

* DO NOTattempt to charge the battery pack with any chargers other than the ones in

this manual. The charger and battery pack are specifically designed to work together.

* These chargers are not intended for any uses other than charging DEWALT recharge-

able batteries. Any other uses may result in risk of fire, electric shock or electrocution.

* Do not allow charger to get wet.

* DO NOT ABUSE CORD. Never carry charger by cord or yank to disconnect from

receptacle. Puff by plug rather than cord when disconnecting charger. This will reduce risk

of damage to electric plug and cord. Have damaged or worn power cord and strain relief

replaced immediately,

* Make sure that cord is located so that it will not be stepped on, tripped over, or oth-

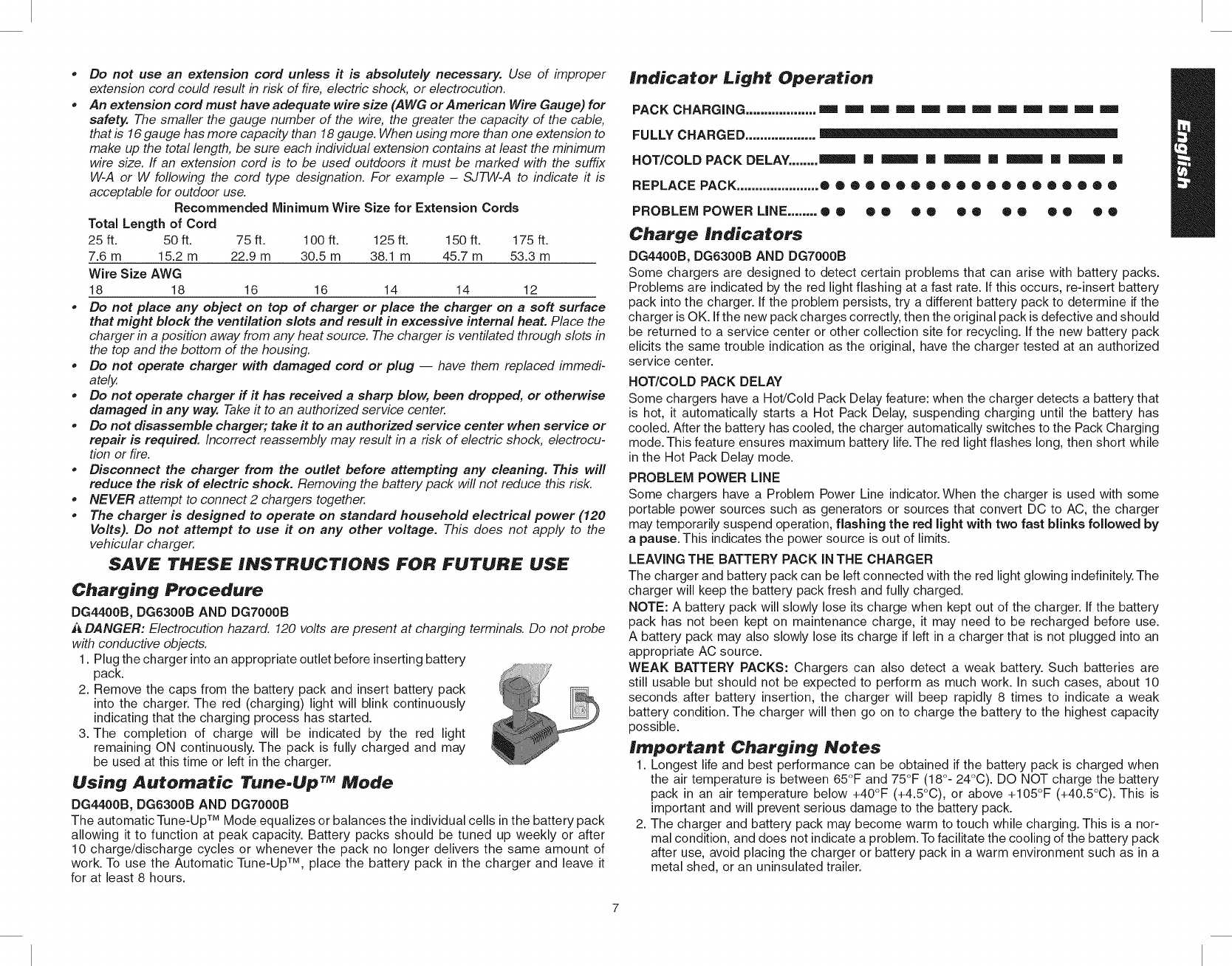

erwise subjected to damage or stress.

•Do not use an extension cord unless it is absolutely necessary. Use of improper

extension cord could result in risk of fire, electric shock, or electrocution.

•An extension cord must have adequate wire size (AWG orAmerican Wire Gauge) for

safety. The smaller the gauge number of the wire, the greater the capacity of the cable,

that is 16 gauge has more capacity than 18 gauge. When using more than one extension to

make up the total length, be sure each individual extension contains at least the minimum

wire size. If an extension cord is to be used outdoors it must be marked with the suffix

W-A or W following the cord type designation. For example -SJTW-A to indicate it is

acceptable for outdoor use.

Recommended Minimum Wire Size for Extension Cords

Total Length of Cord

25 ft. 50 ft. 75 ft. 100 ft. 125 ft. 150 ft. 175 ft.

7.6 m 15.2 m 22.9 m 30.5 m 38.1 m 45.7 m 53.3 m

Wire Size AWG

18 18 16 16 14 14 12

•Do not place any object on top of charger or place the charger on asoft surface

that might block the ventilation slots and result in excessive internal heat. Place the

charger in a position away from any heat source. The charger is ventilated through slots in

the top and the bottom of the housing.

•Do not operate charger with damaged cord or plug -- have them replaced immedi-

ately.

•Do not operate charger if it has received asharp blow, been dropped, or otherwise

damaged in any way. Take it to an authorized service center.

•Do not disassemble charger; take it to an authorized service center when service or

repair is required. Incorrect reassembly may result in a risk of electric shock, electrocu-

tion or fire.

•Disconnect the charger from the outlet before attempting any cleaning. This will

reduce the risk of electric shock. Removing the battery pack will not reduce this risk.

•NEVER attempt to connect 2 chargers together.

•The charger is designed to operate on standard household electrical power (120

Volts). Do not attempt to use it on any other voltage. This does not apply to the

vehicular charger.

SAVE THESE INSTRUCTIONS FOR FUTURE USE

Charging Procedure

DG4400B, DG6300B AND DGT000B

ADANGER: Electrocution hazard. 120 volts are present at charging terminals. Do not probe

withconductive objects.

1. Plug the charger into an appropriate outlet before inserting battery

pack.

2. Remove the caps from the battery pack and insert battery pack

into the charger. The red (charging) light will blink continuously

indicating that the charging process has started.

3. The completion of charge will be indicated by the red light

remaining ON continuously. The pack is fully charged and may

be used at this time or left in the charger.

Using Automatic Tune-Up TM Mode

DG4400B, DG6300B AND DGT000B

The automaticTune-Up TM Mode equalizes or balances the individual cells in the battery pack

allowing it to function at peak capacity. Battery packs should be tuned up weekly or after

10 charge/discharge cycles or whenever the pack no longer delivers the same amount of

work. To use the Automatic Tune-Up TM, place the battery pack in the charger and leave it

for at least 8 hours.

Indicator Light Operation

PACK CHARGING ................... === === === === === === =m =m =m =m =m ===

FULLY CHARGED ...................

HOT/COLD PACK DELAY........ _ [] _ [] _ [] _ [] _ []

REPLACE PACK ...................... ®e®®®o®o®®o®®o®®®e®®

PROBLEM POWER LiNE ........ ® ® ® • ® ® ® ® O ® O ® ® ®

Charge Indicators

DG4400B, DG6300B AND DG7000B

Some chargers are designed to detect certain problems that can arise with battery packs.

Problems are indicated by the red light flashing at a fast rate. if this occurs, re-insert battery

pack into the charger, if the problem persists, try a different battery pack to determine if the

charger is OK. if the new pack charges correctly, then the original pack is defective and should

be returned to a service center or other collection site for recycling, if the new battery pack

elicits the same trouble indication as the original, have the charger tested at an authorized

service center.

HOT/COLD PACK DELAY

Some chargers have a Hot/Cold Pack Delay feature: when the charger detects a battery that

is hot, it automatically starts a Hot Pack Delay, suspending charging until the battery has

cooled. After the battery has cooled, the charger automatically switches to the Pack Charging

mode. This feature ensures maximum battery life. The red light flashes long, then short while

in the Hot Pack Delay mode.

PROBLEM POWER LINE

Some chargers have a Problem Power Line indicator. When the charger is used with some

portable power sources such as generators or sources that convert DC to AC, the charger

may temporarily suspend operation, flashing the red light with two fast blinks followed by

apause. This indicates the power source is out of limits.

LEAVING THE BATTERY PACK IN THE CHARGER

The charger and battery pack can be left connected with the red light glowing indefinitely. The

charger will keep the battery pack fresh and fully charged.

NOTE: A battery pack will slowly lose its charge when kept out of the charger, if the battery

pack has not been kept on maintenance charge, it may need to be recharged before use.

A battery pack may also slowly lose its charge if left in a charger that is not plugged into an

appropriate AC source.

WEAK BATTERY PACKS: Chargers can also detect a weak battery. Such batteries are

still usable but should not be expected to perform as much work. In such cases, about 10

seconds after battery insertion, the charger will beep rapidly 8 times to indicate a weak

battery condition. The charger will then go on to charge the battery to the highest capacity

possible.

Important Charging Notes

1. Longest life and best performance can be obtained if the battery pack is charged when

the air temperature is between 65°F and 75°F (18°- 24°C). DO NOT charge the battery

pack in an air temperature below +40°F (+4.5°C), or above +105°F (+40.5°C). This is

important and will prevent serious damage to the battery pack.

2. The charger and battery pack may become warm to touch while charging. This is a nor-

mal condition, and does not indicate a problem. To facilitate the cooling of the battery pack

after use, avoid placing the charger or battery pack in a warm environment such as in a

metal shed, or an uninsulated trailer.

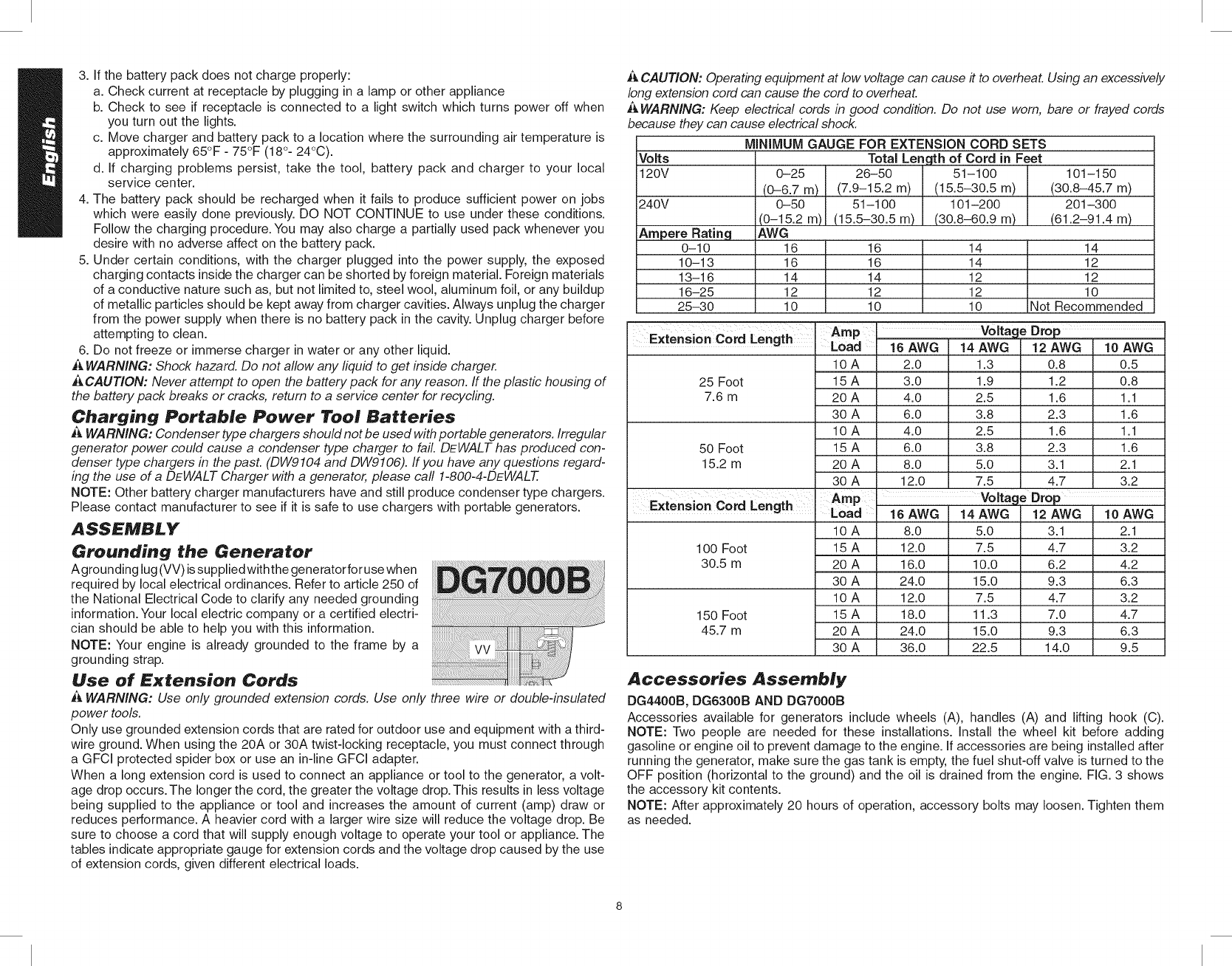

3.Ifthebatterypackdoesnotchargeproperly:

a.Checkcurrentatreceptaclebyplugginginalamporotherappliance

b.Checktoseeif receptacleisconnectedtoa lightswitchwhichturnspoweroffwhen

youturnoutthelights.

c.Movechargerandbatterypacktoalocationwherethesurroundingairtemperatureis

approximately65°F- 75°F(18°-24°C).

d.Ifchargingproblemspersist,takethetool,batterypackandchargertoyourlocal

servicecenter.

4.Thebatterypackshouldberechargedwhenitfailstoproducesufficientpoweronjobs

whichwereeasilydonepreviously.DONOTCONTINUEtouseundertheseconditions.

Followthechargingprocedure.Youmayalsochargeapartiallyusedpackwheneveryou

desirewithnoadverseaffectonthebatterypack.

5.Undercertainconditions,withthechargerpluggedintothepowersupply,theexposed

chargingcontactsinsidethechargercanbeshortedbyforeignmaterial.Foreignmaterials

ofaconductivenaturesuchas,butnotlimitedto,steelwool,aluminumfoil,oranybuildup

ofmetallicparticlesshouldbekeptawayfromchargercavities.Alwaysunplugthecharger

fromthepowersupplywhenthereisnobatterypackinthecavity.Unplugchargerbefore

attemptingtoclean.

6.Donotfreezeorimmersechargerinwateroranyotherliquid.

i_,WARNING: Shock hazard. Do not allow any liquid to get inside charger.

ACAUTION: Never attempt to open the battery pack for any reason, ff the plastic housing of

the battery pack breaks or cracks, return to a service center for recycling.

Charging Portable Power Tool Batteries

_WARNING: Condenser type chargers should not be used with portable generators. Irregular

generator power could cause a condenser type charger to fail. DEWALT has produced con-

denser type chargers in the past. (DW9104 and DW9106). ff you have any questions regard-

ing the use of a DEWALT Charger with a generator, please call 1-800-4-DEWALT.

NOTE: Other battery charger manufacturers have and still produce condenser type chargers.

Please contact manufacturer to see if it is safe to use chargers with portable generators.

ASSEMBLY

Grounding the Generator

A grounding lug (VV)is supplied with the generator for use when

required by local electrical ordinances. Refer to article 250 of

the National Electrical Code to clarify any needed grounding

information. Your local electric company or a certified electri-

cian should be able to help you with this information.

NOTE: Your engine is already grounded to the frame by a

grounding strap.

Use of Extension Cords

_, WARNING: Use only grounded extension cords. Use only three wire or double-insulated

power tools.

Only use grounded extension cords that are rated for outdoor use and equipment with a third-

wire ground. When using the 20A or 30A twist-locking receptacle, you must connect through

a GFCI protected spider box or use an in-line GFCI adapter.

When a long extension cord is used to connect an appliance or tool to the generator, a volt-

age drop occurs. The longer the cord, the greater the voltage drop. This results in less voltage

being supplied to the appliance or tool and increases the amount of current (amp) draw or

reduces performance. A heavier cord with a larger wire size will reduce the voltage drop. Be

sure to choose a cord that will supply enough voltage to operate your tool or appliance. The

tables indicate appropriate gauge for extension cords and the voltage drop caused by the use

of extension cords, given different electrical loads.

Volts

120V

_J,CAUTION: Operating equipment at low voltage can cause #to overheat. Using an excessively

long extension cord can cause the cord to overheat.

WARNING: Keep electrical cords in good condition. Do not use worn, bare or frayed cords

because they can cause electrical shock.

MINIMUM GAUGE FOR EXTENSION CORD SETS

Total Length of Cord in Feet

240V

Ampere Rating

0-10

10-13

13-16

16-25

25-30

0-25

(0-6.7 m)

0-50

(0-15.2 m)

AWG

16

16

14

12

10

26-50 51-100 101-150

(7.9-15.2 m) (15.5-30.5 m) (30.8-45.7 m)

51-100 101-200 201-300

(15.5-30.5 m) (30.8-60.9 m) (61.2-91.4 m)

16 14

16 14

14 12

12 12

10 10

14

12

12

10

Not Recommended

Extension Cord Length ILAo_p ' Voltage Drop

16AWG14AWG 2AWG 0AWG

1.3

1.9

2.5

3.8

2.5

3.8

5.0

7.5

0.8

1.2

1.6

2.3

1.6

2.3

3.1

4.7

0.5

0.8

1.1

1.6

1.1

1.6

2.1

3.2

10A 2.0

25 Foot 15 A 3.0

7.6 m 20 A 4.0

30 A 6.0

10 A 4.0

50 Foot 15 A 6.0

15.2 m 20 A 8.0

30 A 12.0

Extension Cord Length Amp Voltage Drop

Load 16 AWG 14 AWG 12 AWG 10 AWG

10 A 8.0

100 Foot 15 A 12.0

30.5 m 20 A 16.0

30 A 24.0

10 A 12.0

150 Foot 15 A 18.0

45.7 m 20 A 24.0

30 A 36.0

5.0

7.5

10.0

15.0

7.5

11.3

15.0

22.5

3.1

4.7

6.2

9.3

4.7

7.0

9.3

14.0

2.1

3.2

4.2

6.3

3.2

4.7

6.3

9.5

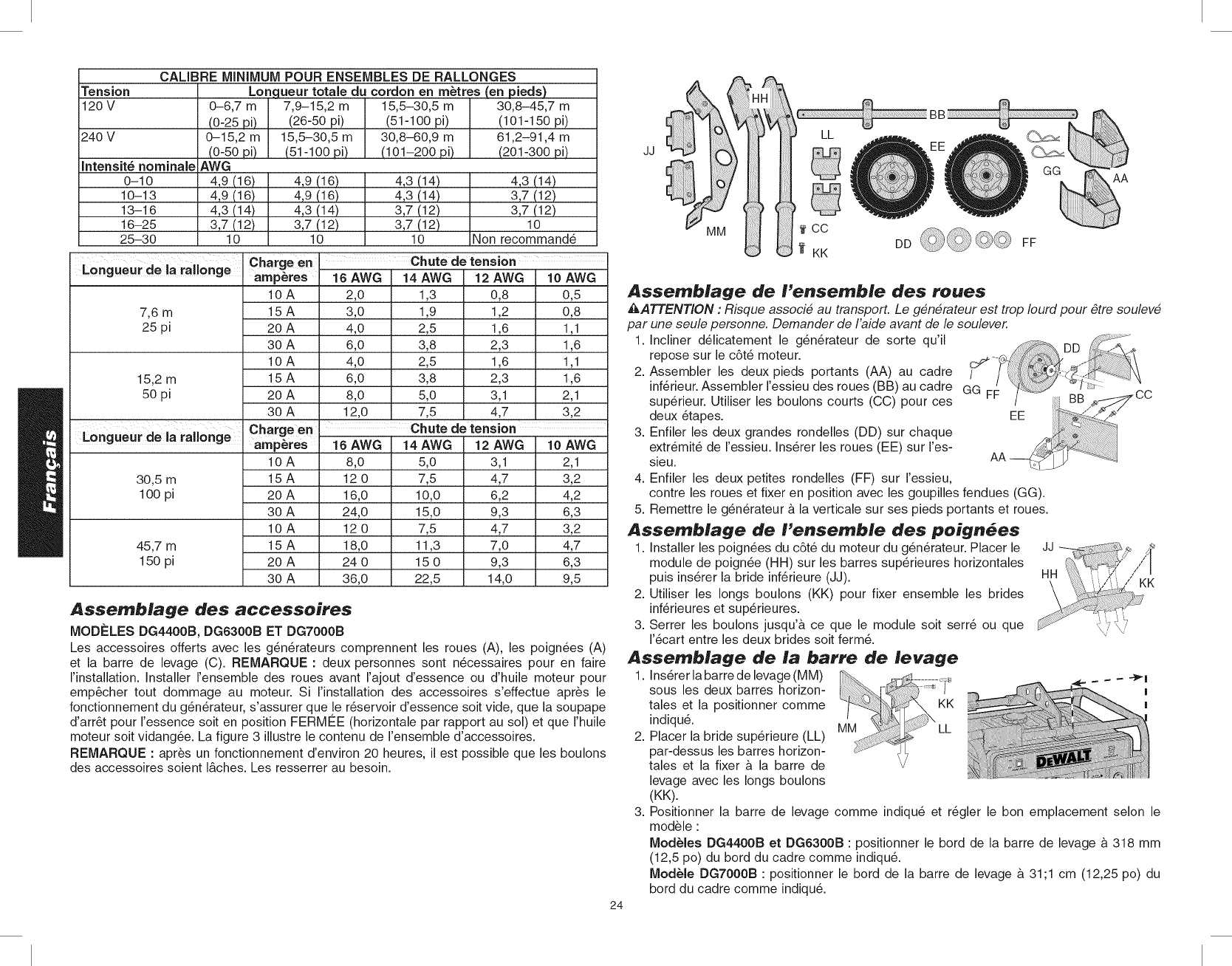

Accessories Assembly

DG4400B, DG6300B AND DGT000B

Accessories available for generators include wheels (A), handles (A) and lifting hook (C).

NOTE: Two people are needed for these installations. Install the wheel kit before adding

gasoline or engine oil to prevent damage to the engine. If accessories are being installed after

running the generator, make sure the gas tank is empty, the fuel shut-off valve is turned to the

OFF position (horizontal to the ground) and the oil is drained from the engine. FIG. 3 shows

the accessory kit contents.

NOTE: After approximately 20 hours of operation, accessory bolts may loosen. Tighten them

as needed.

JJ

LL

cc

_ KK

GG

FF

AA

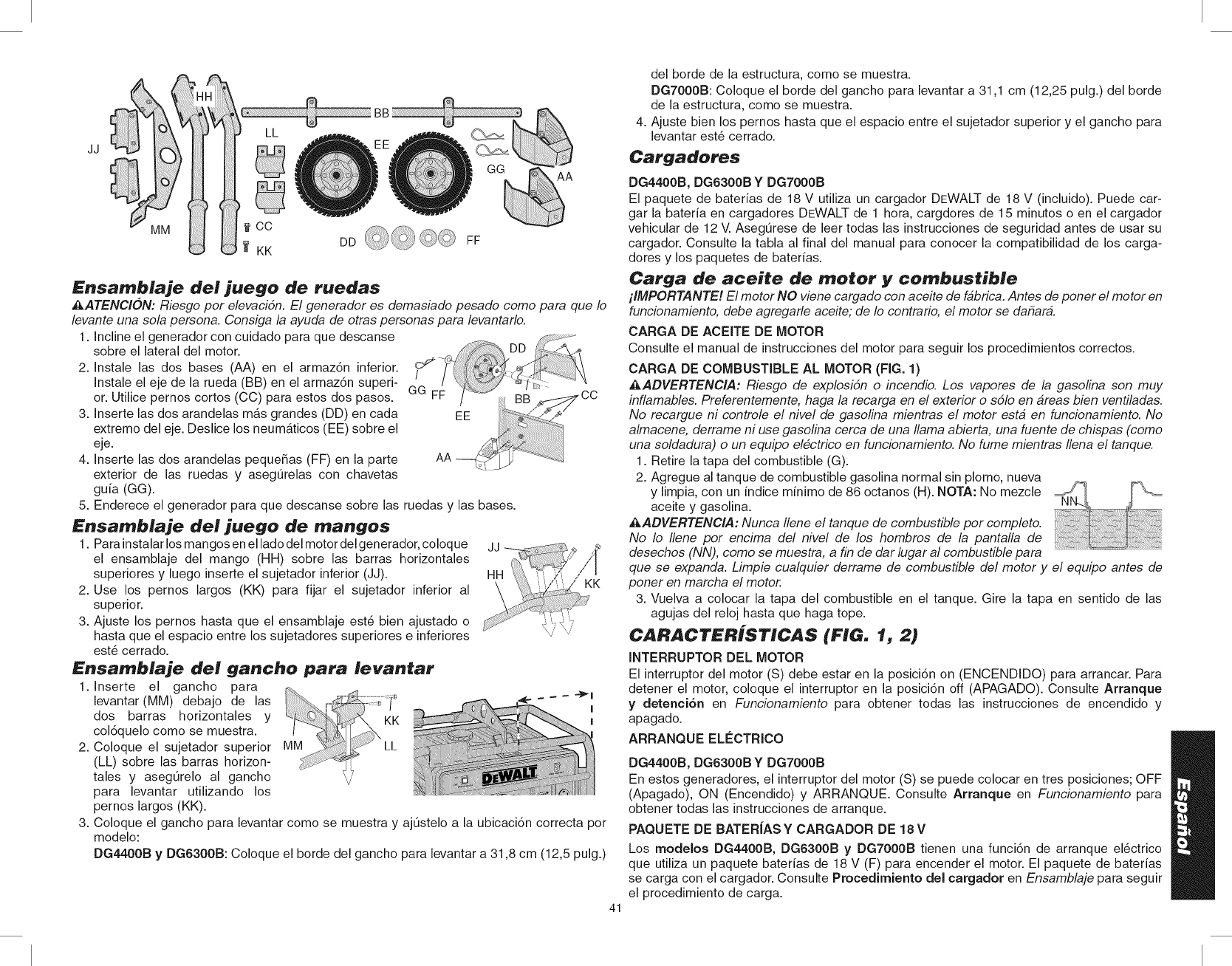

Wheel Kit Assembly

_CAUTION: Risk from Lifting.The generator is too heavy to be lifted by one person. Obtain

assistance from others before lifting.

1. Carefully tilt the generator so it rests on the engine DD

side. )_ _I_

2. Install the two stands (AA) at the lower chassis. /:_'. --

Install the wheel axle (BB) to the upper chassis. Use GG FF /LI::: ....,-,,-,

the short bolts (CC) for these two steps. /BB._ ....

3. Insert the two larger washers (DD) on each end of EE _<_

the axle. Slide the tires (EE) on the axle.

4. Insert the two small washers (FF)on the outside of

the wheels and secure with cotter pins (GG). AA _ _

5. Place the generator upright so it is resting on the

wheels and stands.

Handle Kit Assembly

1. Install handles on the engine side of the generator by placing the

handle assembly (HH) on the top horizontal bars and then insert-

ing the bottom clamp (JJ).

2. Use the long bolts (KK) to secure the bottom clamp to the top

clamp.

3. Tighten the bolts until the assembly is snug or until the gap

between the top and bottom clamps is closed.

£iff:ing Hook Assembly

1. Insert the lifting hook (MM)

under the two horizontal bars "_

and position it as shown. I

2. Place the top clamp (LL) over I

the horizontal bars and fasten

to the lifting hook using the

long bolts (KK).

3. Position the lifting hook as

shown and adjust to the cor-

rect location per model:

DG4400B and DG6300B - Place the edge of the lifting hook 12.5" (31.8 cm) from the

edge of the frame as shown.

DG7000B - Place the edge of the lifting hook 12.25" (31.1 cm) from the edge of the frame

as shown.

4. Tighten the bolts firmly until the gap between the top clamp and the lifting hook is

closed.

Chargers

DG4400B, DG6300B AND DG7000B

The 18V battery pack uses an 18V DEWALT Charger (included).The battery can also be charged

in DEWALT 1 Hour Chargers, 15 Minute Chargers or Vehicular 12V charger. Be sure to read all

safety instructions before using your charger. Consult the chart at the end of this manual for

compatibility of chargers and battery packs.

Add Engine Oil and Fuel

IMPORTANT! The engine IS NOT filled with oil from the factory. Oil must be added to the

engine before operating or damage to engine may occur.

ADD ENGINE OIL

See engine's instruction manual for correct procedure.

ADD FUELTO ENGINE (FIG. 1)

,&WARNING: Risk of explosion or fire. Gasoline vapor is highly flammable. Refuel outdoors

preferably or only in well-ventilated areas. Do not refuel or check gasoline level while the

engine is running. Do not store, spill or use gasoline near an open flame, a source of sparks

(such as welding), or near operating electrical equipment. Do not smoke when filling fuel

tank.

1. Remove fuel cap (G).

2. Add fresh, clean, regular unleaded gasoline with a minimum of 86

octane to the fuel tank (H). NOTE: Do not mix oil with gasoline.

WARNING: Never fill fuel tank completely. Do not fill above the shoul-

ders on the debris screen (NN) as shown to provide space for fuel

expansion. Wipe any fuel spillage from engine and equipment before

starting engine.

3. Replace the fuel cap on the tank. Turn the cap clockwise until it stops.

FEATURES (FIG. 1{, 2)

ENGINE SWITCH

The engine switch (S) must be in the ON position to start. To stop the engine, place switch

in the OFF position. See Starting and Stopping under Operation for complete starting and

stopping instructions.

ELECTRIC START

DG4400B, DG6300B AND DG7000B

On these generators, the engine switch (S) can be placed in three positions; OFF, ON and

START. See Starting under Operation for complete starting instructions.

18V BATTERY PACK AND CHARGER

The DG4400B, DG6300B and DG7000B models have an electric start feature that uses an

18V battery pack (F) to start the engine. The battery pack is charged by using the charger.

See Charger Procedure under Assembly for charging procedure.

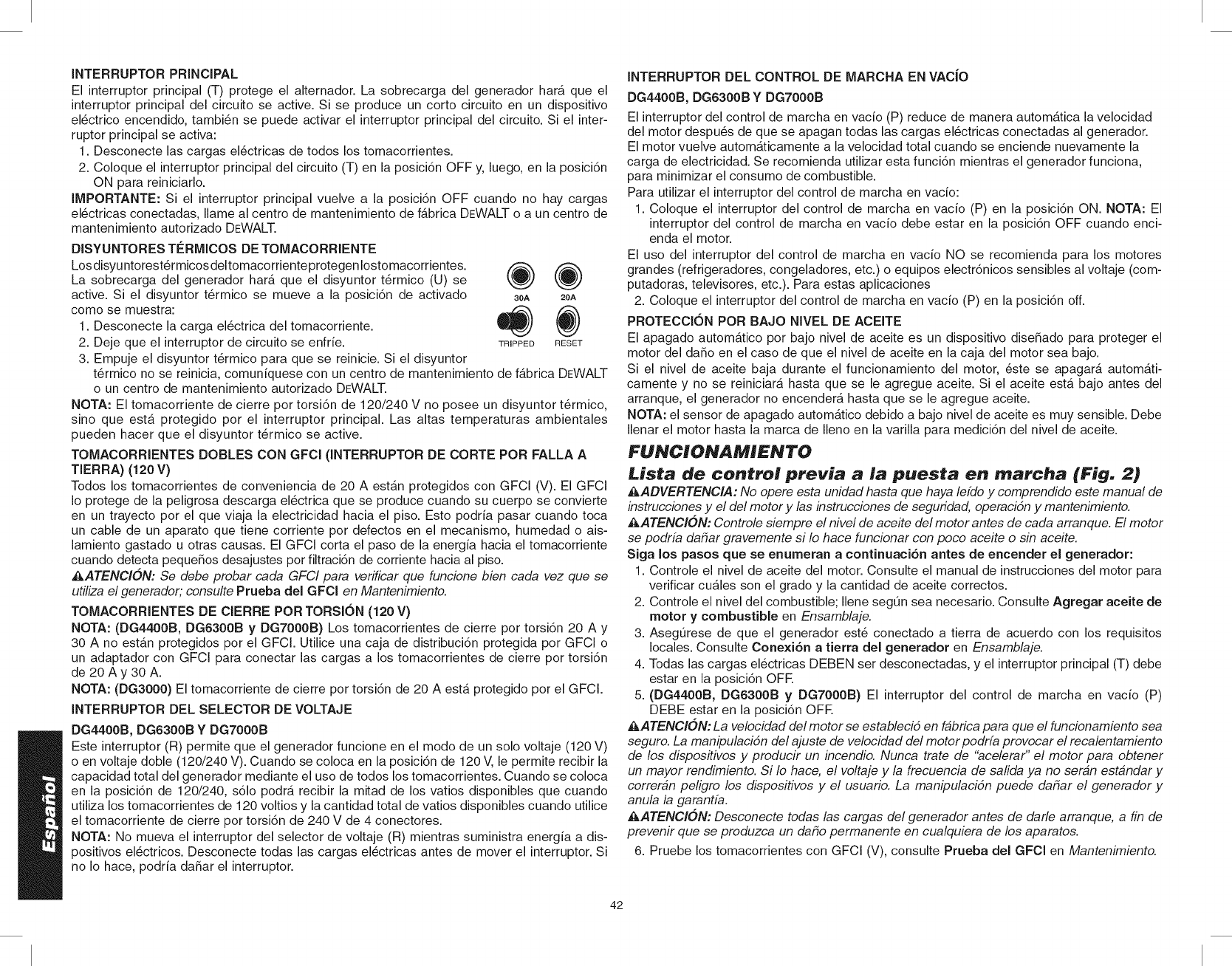

MAIN BREAKER

The main breaker (T) protects the alternator. Overloading the generator will trip the main cir-

cuit breaker. A short circuit in an electrical device being powered can also trip the main circuit

breaker. If the main breaker trips:

1. Disconnect the electrical loads from all receptacles.

2. Place the main circuit breaker (T) in the OFF position and then back into the ON position

to reset..

iMPORTANT: If the main breaker turns to the OFF position when no electrical loads are con-

nected, contact a DEWALT factory service center or a DEWALT authorized service center.

RECEPTACLE THERMAL CIRCUIT BREAKERS @ @

The receptacle thermal circuit breakers protect the receptacles.

Overloading the generator will trip the thermal circuit breaker (U). If 1_,,3°A 2oA

a thermal circuit breaker moves to the tripped position as shown: _ (i'_)'J

1. Disconnect the electrical load from the receptacle.

2. Allow the circuit breaker to cool. TRIPPED RESET

3. Push the thermal circuit breaker to reset. If thermal circuit breaker will not reset, contact

a DEWALT factory service center or a DEWALT authorized service center.

NOTE: The 120/240V twist-locking receptacle does not have a thermal circuit breaker.

The receptacle is protected by the main breaker. High ambient temperatures can cause

thermal breakers to trip.

GFCl DUPLEX RECEPTACLES (120V)

All 20A convenience receptacles are GFCI (V) protected. The GFCI protects you against

hazardous electrical shock caused when your body becomes a path through which electricity

travels to the ground. This could happen when you touch a cord of an appliance that is "live"

through faulty mechanism, dampness or worn insulation, etc. The GFCI shuts off the power to

the receptacle when it senses small imbalances caused by current leakage to the ground.

t& CAUTION: Each GFCI should be tested for proper operation every time the generator is used,

see Test GFCI under Maintenance.

TWISTLOCK RECEPTACLES (120V)

NOTE: (DG4400B, DG6300B and DG7000B) The 20A and 30A twistlock receptacles are not

protected by the GFCI. Use a GFCI protected spider box or GFCI adapter to connect loads

to the 20A and 30A twistlock receptacles.

NOTE: (DG3000) The 20A twistlock receptacle is protected by the GFCI.

VOLTAGE SELECTOR SWITCH

DG4400B, DG6300B AND DG7000B

This switch (R) allows the generator to operate in either single voltage (120V) or dual voltage

(120/240V) mode. When placed in the 120V position it allows you to receive the full capacity

of the generator by using all the receptacles. When placed in the 120/240 position, you will

only be able to receive half the available watts when using the 120 volt receptacles and the

full available watts when using the 240V 4-prong twist-lock receptacle.

NOTE: Do not move the voltage selector switch (R) while powering electrical devices.

Disconnect all electrical loads before moving the switch. Failure to disconnect electrical loads

could damage the switch.

IDLE CONTROL SWITCH

DG4400B, DG6300B AND DG7000B

The idle control switch (P) automatically reduces engine speed after all electrical loads

attached to the generator have been turned off. The engine automatically returns to full speed

when an electrical load is turned back on. Using this feature is recommended while the gen-

erator is running to minimize fuel consumption.

To use the idle control feature:

1. Place the idle control switch (P) in the ON position. NOTE: The idle control switch must

be in the OFF position when starting the engine.

Using the idle control switch IS NOT recommend on large motors (refrigerators, freezers, etc)

or voltage sensitive electronic equipment (computers, televisions, etc). For these applica-

tions

2. Place the idle control switch in the OFF position.

LOW OIL PROTECTION

Low oil shutdown is a device designed to protect the engine from damage in the event the oil

level in the crankcase is low.

If while the engine is running, the oil gets low, it will automatically shut itself down and will not

restart until the oil is added. If the oil is low before start-up, the generator will not start until oil

is added.

NOTE: The low oil shutdown mechanism is very sensitive. You must fill the engine to the full

mark on the dipstick.

OPERATION

PreoStart Checklist (Fig. 2)

_, WARNING: Do not operate this unit until you read and understand this instruction manual and

the engine instruction manual for safe_ operation and maintenance instructions.

ACAUTION: Always check engine oil level before every start. Running engine low of oil or out

of oil could result in serious damage to the engine.

Follow the steps listed below before starting generator:

1. Check engine oil. Refer to the engine instruction manual for correct grade and quantity of

oil.

2. Check fuel level, fill as required. See Add Engine Oil and Fuel under Assembly.

3. Make sure generator is grounded in accordance with local requirements. See Grounding

the Generator under Assembly.

4. All electrical loads MUST be disconnected and main breaker (T) in the OFF position.

5. (DG4400B, DG6300B and DG7000B) The idle control switch (P) MUST be in the OFF

position.

CAUTION: Engine speed has been factory set to provide safe operation. Tampering with the

engine speed adjustment could result in overheating of attachments and could cause a fire.

Never attempt to "speed-up" the engine to obtain more performance. Both the output voltage

and frequency will be thrown out of standard by this practice, endangering attachments and

the user. Tampering may cause damage to the generator and voids the warranty.

ik CAUTION: Unplug any load from the generator before starting to prevent permanent dam-

age to any appliances.

6. Test the GFCI outlets (V), see Test GFCl under Maintenance.

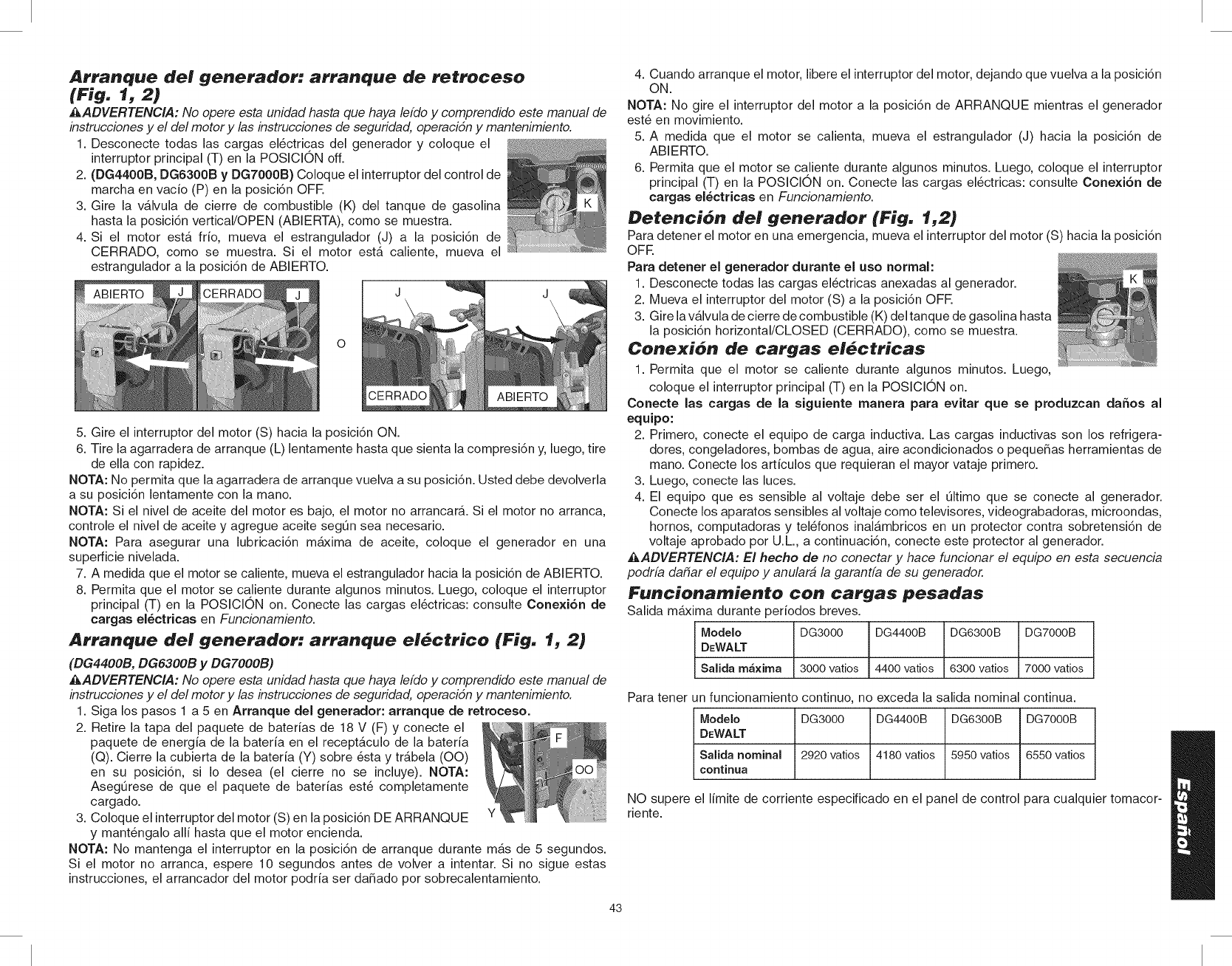

Starting Generator _ Recoil Start (Fig. 1, 2)

WARNING: Do not operate this unit until you read and understand this instruction manual and

the engine instruction manual for safety, operation and maintenance instructions.

1. Disconnect all electrical loads from the generator and place the main

circuit breaker (T) in the OFF position.

2. (DG4400B, DG6300B and DG7000B) Place the idle control switch (P)

in the OFF position.

3. Turn the fuel shut-off valve (K) on the gas tank to the vertical (OPEN)

position as shown.

4. If the engine is cold, move the choke (J) to the CLOSED position shown.

If the engine is hot, move the choke to OPEN position.

OR

5. Turn engine switch (S) to the ON position.

6. Pull the starter grip (L) slowly until you feel compression then pull briskly.

lO

NOTE: Do not allow the starter grip to snap back. Return it slowly by hand.

NOTE: If the oil level in the engine is low, the engine will not start. If the engine does not start,

check the oil level and add oil as needed.

NOTE: To ensure maximum oil lubrication, place the generator on a level surface.

7. As the engine warms up, move the choke to the OPEN position.

8. Allow the engine to warm up for five minutes. Then place the main breaker (T) in the ON

position. Connect electrical loads, see Connecting Electrical Loads under Operation.

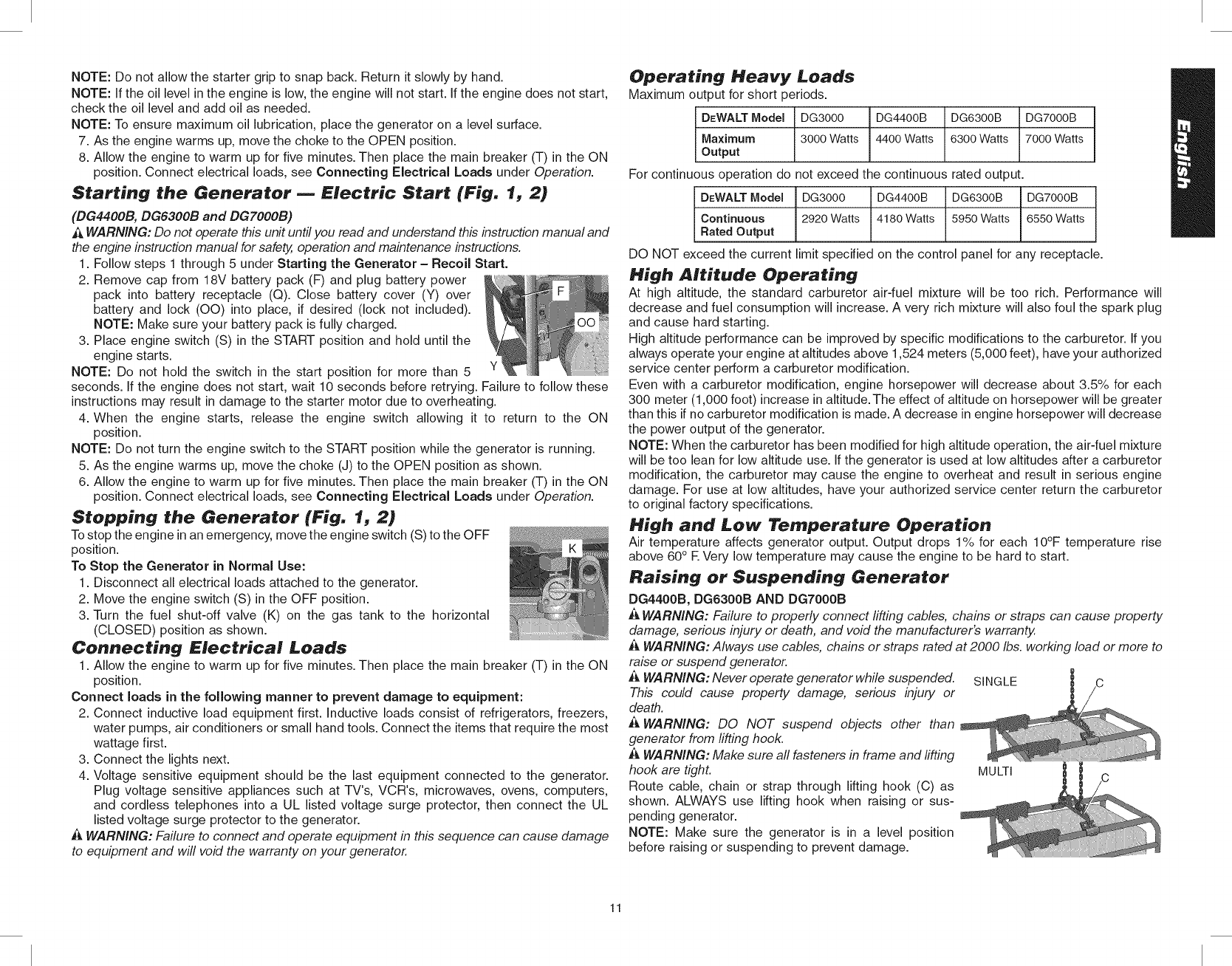

Starting the Generator _ Electric Start (Fig. 1, 2)

(DG4400B, DG6300B and DGTOOOB)

WARNING: Do not operate this unit until you read and understand this instruction manual and

the engine instruction manual for safety, operation and maintenance instructions.

1. Follow steps 1 through 5 under Starting the Generator - Recoil Start.

2. Remove cap from 18V battery pack (F) and plug battery power

pack into battery receptacle (Q). Close battery cover (Y) over

battery and lock (OO) into place, if desired (lock not included).

NOTE: Make sure your battery pack is fully charged.

3. Place engine switch (S) in the START position and hold until the

engine starts.

NOTE: Do not hold the switch in the start position for more than 5 Y

seconds. If the engine does not start, wait 10 seconds before retrying. Failure to follow these

instructions may result in damage to the starter motor due to overheating.

4. When the engine starts, release the engine switch allowing it to return to the ON

position.

NOTE: Do not turn the engine switch to the START position while the generator is running.

5. As the engine warms up, move the choke (J) to the OPEN position as shown.

6. Allow the engine to warm up for five minutes. Then place the main breaker (T) in the ON

position. Connect electrical loads, see Connecting Electrical Loads under Operation.

Stopping the Generator (Fig. 1, 2)

To stop the engine in an emergency, move the engine switch (S) to the OFF

position.

To Stop the Generator in Normal Use:

1. Disconnect all electrical loads attached to the generator.

2. Move the engine switch (S) in the OFF position.

3. Turn the fuel shut-off valve (K) on the gas tank to the horizontal

(CLOSED) position as shown.

Connecting Electrical Loads

1. Allow the engine to warm up for five minutes. Then place the main breaker (T) in the ON

position.

Connect loads in the following manner to prevent damage to equipment:

2. Connect inductive load equipment first. Inductive loads consist of refrigerators, freezers,

water pumps, air conditioners or small hand tools. Connect the items that require the most

wattage first.

3. Connect the lights next.

4. Voltage sensitive equipment should be the last equipment connected to the generator.

Plug voltage sensitive appliances such at TV's, VCR's, microwaves, ovens, computers,

and cordless telephones into a UL listed voltage surge protector, then connect the UL

listed voltage surge protector to the generator.

AWARNING: Failure to connect and operate equipment in this sequence can cause damage

to equipment and will void the warranty on your generator.

Operating Heavy Loads

Maximum output for short periods.

DEWALT Model DG3000 DG4400B DG6300B DG7000B

Maximum 3000 Watts 4400 Watts 6300 Watts 7000 Watts

Output

For continuous operation do not exceed the continuous rated output.

DEWALTModel DG3000 DG4400B DG6300B DG7000B

Continuous 2920 Watts 4180 Watts 5950 Watts 6550 Watts

Rated Output

DO NOT exceed the current limit specified on the control panel for any receptacle.

High Altitude Operating

At high altitude, the standard carburetor air-fuel mixture will be too rich. Performance will

decrease and fuel consumption will increase. A very rich mixture will also foul the spark plug

and cause hard starting.

High altitude performance can be improved by specific modifications to the carburetor. If you

always operate your engine at altitudes above 1,524 meters (5,000 feet), have your authorized

service center perform a carburetor modification.

Even with a carburetor modification, engine horsepower will decrease about 3.5% for each

300 meter (1,000 foot) increase in altitude. The effect of altitude on horsepower will be greater

than this if no carburetor modification is made. A decrease in engine horsepower will decrease

the power output of the generator.

NOTE: When the carburetor has been modified for high altitude operation, the air-fuel mixture

will be too lean for low altitude use. If the generator is used at low altitudes after a carburetor

modification, the carburetor may cause the engine to overheat and result in serious engine

damage. For use at low altitudes, have your authorized service center return the carburetor

to original factory specifications.

High and Low Temperature Operation

Air temperature affects generator output. Output drops 1% for each 10°F temperature rise

above 60° R Very low temperature may cause the engine to be hard to start.

Raising or Suspending Generator

DG4400B, DG6300B AND DG7000B

_&WARNING: Failure to properly connect lifting cables, chains or straps can cause property

damage, serious injury or death, and void the manufacturer's warranty.

WARNING: Always use cables, chains or straps rated at 2000 Ibs. working load or more to

raise or suspend generator.

,& WARNING: Never operate generator while suspended.

This could cause property damage, serious injury or

death.

AWARNING: DO NOT suspend objects other than

generator from lifting hook.

AWARNING: Make sure all fasteners in frame and firing

hook are tight.

Route cable, chain or strap through lifting hook (C) as

shown. ALWAYS use lifting hook when raising or sus-

pending generator.

NOTE: Make sure the generator is in a level position

before raising or suspending to prevent damage.

SINGLE C

MULTI

11

MAINTENANCE

Importance of Maintenance

Good maintenance is essential for safe, economical and trouble-free operation. It will also

help reduce air pollution.

WARNING: Improper maintenance or failure to correct a problem before operation can

cause malfunction, serious injury or death. Always follow the inspection and maintenance

recommendation and schedules in this manual

The following pages include a maintenance schedule, routine inspection procedures and

simple maintenance procedures using basic hand tools to help you properly care for your

generator. If you are not comfortable with any maintenance procedure, contact a DEWALT

factory service center or a DEWALT authorized service center.

Maintenance, replacement or repair of the emission control devices and system may be per-

formed by any engine repair establishment or individual using parts that are certified to EPA

standards.

Maintenance Safety

_, WARNING: Do not operate this unit until you read and understand this instruction manual and

the engine instruction manual for safety, operation and maintenance instructions..

SAFETY PRECAUTIONS

_, WARNING: Make sure the engine is off before beginning any maintenance or repairs. This

will eliminate several potential hazards, including:

•carbon monoxide poisoning from engine exhaust. Be sure there is adequate ventilation

whenever you operate the engine.

• burns from hot parts. Let the engine and exhaust system cool before you touch it to

prevent burns.

• injury from moving parts. Wear appropriate clothing, tie back long hair, and stay alert

around the generator to prevent injury from moving parts.

AWARNING: To reduce the possibility of fire or explosion, be careful when working around

gasoline. Use only a nonflammable solvent, not gasoline, to clean parts. Keep smoking prod-

ucts, sparks and flames away from aft fuel related parts.

Read all instructions before beginning and make sure you have the tools and skills required.

A DEWALT factory service center or a DEWALT authorized service center knows your generator

best and is fully equipped to do maintenance and repair. To ensure the best quality and reli-

ability, use only new genuine parts or their equivalents for repair or replacement.

General Maintenance

,& WARNING: Contact with a hot engine or exhaust system can cause serious burns or fires.

Let the engine and muffler cool before storing the generator.

NOTE: All generators contain maintenance parts (e.g. oil, filters, etc.) that are periodically

replaced. These used parts may contain substances that are regulated and must be disposed of

in accordance with local, state, provincial and federal laws and regulations.

NOTE: Take note of the positions and locations of parts during disassembly to make reassembly

easier.

NOTE: Any service operations not included in this section should be performed by a DEWALT

factory service center or a DEWALT authorized service center.

The following procedures must be followed when maintenance or service is performed on the

generator.

Maintenance Chart

Procedure

Test GFCI

Clean generator's exterior

Clean battery pack and

charger

Check oil level+

Change oil *+

Clean air filter +

Clean spark plugs+

Check fuel line, hose clamps

and fuel tank

iOil leak inspection

Spark arrestor

Sediment cup

Clean fuel tank and filter

Check for unusual

inoise/vibration

Prepare unit for Storage

Daily

X

X

X

X

50 hours

or weekly

(whichever

comes first)

X

100 hours

x(1)

x(1)

X

x

150 hours

or monthJy

(whichever

comesfirst)

500 Hours

X

X

X(2)

Prepare unit for storage if it is to remain idle for more then 30

days

i * The engine oil must be changed after the first 20 hours or operation. Thereafter change oil every

150 hours of operation or monthly, whichever comes first.

+ See engine's instruction manual for correct procedure.

(1) Perform more frequently in dusty or humid conditions

(2) Should be performed by a DEWALT factory service center or a DEWALT authorized

service center.

Generator

TEST GFCl

1. Start the generator.

2.

3.

4.

IMPORTANT: Engine must be running to test GFCI.

Place the auto control idle switch (P) in the OFF position.

Push in the TEST button A on the receptacle. The RESET button B will

pop out. Power is now off at the receptacle. If the RESET button does not

pop out, contact a DEWALT factory service center or a DEWALT authorized

service center. Do not run generator until the problem can be corrected.

To restore power to receptacle, push the RESET button in. If the RESET

button pops out during operation, stop the generator and check the

generator and equipment for defects. Contact a DEWALT factory service

center or a DEWALT authorized service center.

12

CLEANING

WARNING: When cleaning, use only mild soap and a damp cloth on plastic parts. Many

household cleaners contain chemicals which could seriously damage plastic. Also, do not use

gasoline, turpentine, lacquer, paint thinner, dry cleaning fluids or similar products which may

seriously damage plastic parts. Never let any liquid get inside the tool; never immerse any

part of the tool into a liquid.

The generator should be kept clean and dry at all times. The generator should not be stored

or operated in environments that include excessive moisture, dust or any corrosive vapors.

If these substances are on the generator, clean with a cloth or soft bristle brush. Do not use

a garden hose or anything with water pressure to clean the generator. Water may enter the

cooling air slots and could possibly damage the rotor, stator and the internal windings of the

alternator.

Spark Arrester

_WARNING: Risk of explosion or fire. DO NOT operate

generator without spark arrestor (TT). UU

_WARNING: ff the engine has been running, the muffler will

be very hot. To reduce the risk of injury, allow engine to cool

before proceeding.

NOTE: The spark arrester must be serviced every 100 hours

to maintain its efficiency.

1. Remove the spark arrestor screws (UU) and remove the

spark arrestor.

2. Use brush to remove carbon deposits from the spark

arrester screen. Inspect the spark arrester screen for holes

or tears. Replace the spark arrester if necessary.

_,WARNING: Always wear certified safety equipment." ANSI

Z87.1 eye protection (CAN/CSA Z94.3) with side shields when

removing carbon deposits.

Fuel Sediment Cup Cleaning

The sediment cup prevents dirt or water, which may be in the

fuel tank from entering the carburetor. If the engine has not been run for a long time, the sedi-

ment cup should be cleaned.

1. Turn the fuel shut-off valve (K) to the OFF position (horizontal to

the ground). Remove the sediment cup (QQ), O-ring (RR) and

screen (SS) as shown.

2. Clean the sediment cup, O-ring and screen in nonflammable or ,jj.s_

high flash point solvent. _ ............... K3. Reinstall O-ring, screen and sediment cup.

4. Turn the fuel shut-off valve to the OPEN position and check for '_- -_

fuel leaks.

Battery Pack and Charger

CHARGER CLEANING INSTRUCTIONS

_WARNING: Shock hazard. Disconnect the charger from the AC

outlet before cleaning. Dirt and grease may be removed from the

exterior of the charger using a cloth or soft non-metallic brush. Do

not use water or any cleaning solutions.

Engine

See engine's instruction manual for correct procedure.

,..'b

ss '_

Q_ RR

TRANSPORTING

_WARNING: Units are heavy, Observe safe rifting procedures when transporting.

Before transporting generator, make sure to:

1. Place engine switch in the OFF position.

2. Place the fuel valve lever on gas tank in the CLOSED position.

3. Keep generator level at all times to prevent fuel spillage. Fuel vapor or spilled fuel may

ignite.

WARNING: Contact with a hot engine or exhaust system can cause serious burns or fire.

Let the engine and muffler cool before transporting the generator.

Storage

_J,WARNING: Never store generator with fuel in the tank indoors or in enclosed, poorly venti-

lated areas, where fumes can reach an open flame, spark or pilot light as on a furnace, water

heater, clothes dryer or other gas appliances.

ENGINE

See engine's instruction manual for correct procedure.

GENERATOR

1. Clean the generator as outlined under Maintenance.

2. Check that cooling air slots and openings on generator are open and unobstructed.

BATTERY PACK

NOTE: Battery storage and carrying caps are provided for use whenever the

battery is out of the tool or charger. Make sure storage and carrying caps

are in place when storing battery pack. See Important Safety Instructions

for Battery Pack.

ACCESSORIES

Recommended accessories for use with your tool are available for purchase

from your local dealer or authorized service center. If you need assistance in locating any

accessory for your tool, please contact DEWALT Industrial Tool Co., 701 East Joppa Road,

Baltimore, MD 21286, call 1-800-4-DEWALT (1-800-433-9258) or visit our website www.dewalt.

com.

_WARNING: Since accessories, other than those offered by DEWALT, have not been tested

with this product, use of such accessories with this tool could be hazardous. To reduce the risk

of injury, only DEWALT, recommended accessories should be used with this product.

SERVICE INFORMATION

Please have the following informationavailable for all service calls:

Model Number Serial Number

Date and Place of Purchase

Repairs

To assure product SAFETY and RELIABILITY, repairs, maintenance and adjustment should be

performed by a DEWALT factory service center, a DEWALT authorized service center or other

qualified service personnel. Always use identical replacement parts.

FUll Two Year Warrant)/

DEWALT heavy duty generators are warranted for two years from date of purchase. We will

repair, without charge, any defects due to faulty materials or workmanship. For warranty repair

information, call 1-800-4-DEWALT. This warranty does not apply to accessories or damage

caused where repairs have been made or attempted by others. This warranty gives you

specific legal rights and you may have other rights which vary in certain states or provinces.

LATIN AMERICA: This warranty does not apply to products sold in Latin America. For

products sold in Latin America, see country specific warranty information contained either in

the packaging, call the local company or see website for warranty information.

13

FREE WARNING LABEL REPLACEMENT: If your warning labels become illegible or are

missing, call 1-800-4-DEWALT for a free replacement.

TROUB£ESHOOT_NG GUIDE

This section provides a list of the more frequently encountered malfunctions, their causes

and corrective actions. The operator or maintenance personnel can perform some corrective

actions, and others may require the assistance of a qualified DEWALT technician or your

dealer.

Problem Code

Engine will not start (See engine instruction manual for more information) ................ 1,2,3,4

No electrical output ................................................................................................. 5,6,7,8,9,18

NOTE: If there is still no power at the receptacles, take the generator to an authorized DEWALT

service center. To locate a DEWALT service center nearest to you, call 1-800-4-DEWALT

Repeated circuit breaker tripping ....................................................................................... 10,11

Generator overheating ....................................................................................................... 10,12

No auto idle ........................................................................................................ 13,14,15,16,17

CODE POSSIBLE CAUSE POSSIBLE SOLUTION

1 Engine Switch in OFF p0Siti0n.' Turn toON

2 Choke in wrong position Adjust choke accordingly

j Fuel Shut'off valve in cl0sed open rue! Shut,off va!ve

!position i

4 Unit loaded during start-up Remove load from unit

I

5 Faulty receptac!e Contact a DEWALT factory service center or a

: DEWALT authorized service center

6 Receptacle thermal circuit Depress and reset

breaker tripped

IDefective CapaCit0r Contact a DEWALT iact0rY service Center or a

• DEWALTauthorized service center:

8 Faulty power cord Repair or replace cord

9 GFCI switch breaker tripped Depress and reset

10 Generator overloaded Reduce load

11 Faulty c0rds or equipment CheCk foi damaged, baie or fiayed wireS on

'. equipment: Replacel

12 Insufficient ventilation Move to adequate supply of fresh air

CODE POSSIBLE CAUSE

Fauity so!enoid

I

14 Faulty idle control switch

FaUlty windingS in Stator

16 Faulty circuit board

FaUlty wire harness

i

18 Voltage selector in the 120V

position

POSSIBLE SOLUTION

Contact a DEWALT faCtorY Service Center 0ra

DEWALT authorized service center:

Contact a DEWALT factory service center or a

DEWALT authorized service center.

Contact a DEWALT factorY ServiCe Centei ora

DEWALT authorized service center:

Contact a DEWALT factory service center or a

DEWALT authorized service center.

Contact a DEWALT factoiy service Center or a

DEWALT authorized service center:

Place the voltage selector to the 240V position

when using a tool that requires 240V.

THE FOLLOWING WARRANTY APPLIES ONLY TO PRODUCTS

MANUFACTURED TO MEET CALiFORNiA AND UNITED STATES

ENViROMENTAL PROTECTION AGENCY SPECiFiCATiONS, WHICH ARE

DiSTRiBUTED AND SOLD iN THE UNITED STATES.

i. EMiSSiON CONTROLWARRANTY STATEMENT

Your warranty rights and obligations: The California Air Resources Board, the United

States Environmental Protection Agency and DEWALT, are pleased to explain the emission

control system warranty on your 2008 model year small off-road engine. In the United States

and California, new small off-road engines must be designed, built and equipped to meet the

State's stringent anti smog standards. DEWALT must warrant the emission control system on

your small off-road engine for the periods of time listed below provided there has been no

abuse, neglect or improper maintenance of your small off-road engine.

Your emission control system may include parts such as the carburetor or fuel injection sys-

tem, the ignition system, and catalytic converter. Also included may be hoses, belts, connec-

tors and other emission related assemblies.

Where a warrantable condition exists, DEWALT will repair your small off-road engine at no

cost to you including diagnosis, parts and labor.

Manufacturer's warranty coverage: The 1995 and later small off-road engines are

warranted for two years. If any emission related part on your engine is defective, the part will

be repaired or replaced by DEWALT.

Owner's warranty responsibilities: As the small off-road engine owner, you are responsible

for the performance of the required maintenance listed in your owner's manual. DEWALT

recommends that you retain all receipts covering maintenance on your small off-road engine,

but DEWALT cannot deny warranty solely for the lack of receipts or for your failure to ensure

the performance of all scheduled maintenance.

As the small off-road engine owner, you should however be aware that DEWALT may deny

you warranty coverage if your small off-road engine or a part has failed due to abuse, neglect,

improper maintenance or unapproved modifications.

You are responsible for presenting your small off-road engine to a DEWALT distribution center

as soon as a problem exists. The warranty repairs should be completed in a reasonable

amount of time, not to exceed 30 days.If you have any questions regarding your warranty

rights and responsibilities, you should contact DEWALT Industrial Tool Co., Phone number

1-800-4-DEWALT (1-800-433-9258), or visit DEWALT website at www.dewalt.com for more

information and assistance.

14

I1.EMISSION CONTROL SYSTEM WARRANTY

Emission Control System Warranty (ECS Warranty) for 1997 and later model engines

(a) Applicability: This warranty shall apply to 1997 and later model year engines. The ECS

Warranty Period shall begin on the date the new engine or equipment is purchased by/

delivered to its ultimate purchaser and shall continue for 24 consecutive months thereaf-

ter.

(b) General Emissions Warranty Coverage: DEWALT warrants to the ultimate purchaser of

the new engine or equipments and each subsequent purchaser for a two-year period.

(1) Designed, built and equipped so as to conform with all applicable regulations adopted

by the EPA and CARB pursuant to their respective authority, and

(2) Free from defects in materials and workmanship, which, at any time during the ECS

Warranty Period, may cause a warranted emissions-related part to fail to be identical in

all material respects to the part as described in the engine manufacturer's application

for certification.

The ECS Warranty only pertains to emissions-related parts on your engine, as fol-

lows:

(1) Any warranted, emissions-related parts that are not scheduled for replacement as required

maintenance in the Owner's Manual must be warranted for the ECS Warranty Period. If

any such part fails during the ECS Warranty Period, it shall be repaired or replaced by

DEWALT according to Subsection (4) below. Any such part repaired or replaced under the

ECS Warranty shall be warranted for the remainder of the ECS Warranty Period.

(2) Any warranted, emissions-related part that is scheduled only for regular inspection as

specified in the Owner's Manual must be warranted for the ECS Warranty Period. A state-

ment in such written instructions to the effect of "repair or replace as necessary" shall

not reduce the ECS Warranty Period. Any such part repaired or replaced under the ECS

Warranty shall be warranted for the remainder of the ECS Warranty Period.

(3) Any warranted, emissions-related part that is scheduled for replacement as required

maintenance in the Owner's Manual shall be warranted for the period of time prior to the

first scheduled replacement point for that part. If the part fails prior to the first scheduled

replacement, the part shall be repaired or replaced by DEWALT according to Subsection

(4) below. Any such emissions-related part repaired or replaced under the ECS Warranty

shall be warranted for the remainder of the ECS Warranty Period prior to the first sched-

uled replacement point for such emissions-related part.

(4) Repair or replacement of any warranted, emissions-related part under this ECS

Warranty shall be performed at no charge to the owner at a DEWALT Authorized

Warranty Service Facility. The warranty services or repairs must be provided at all

manufacturer distribution centers that are franchised to service the subject engines.

(5) When the engine is inspected by a DEWALT Authorized Warranty Service Facility, the

owner shall not be held responsible for diagnostic costs if the repair is deemed warrant-

able.

(6) DEWALT shall be liable for damages to other original engine components or approved

modifications proximately caused by a failure under warranty of any emission-related part

covered by the ECS Warranty.

(7) Throughout the ECS Warranty Period, DEWALT shall maintain a supply of warranted

emission-related parts sufficient to meet the expected demand for such emission-related

parts.

(8) Any replacement part may be used in the performance of any Warranty maintenance or

repairs and will be provided without charge to the ultimate purchaser. Such use shall not

reduce DEWALT's ECS warranty obligations.

(9) Add-on or modified parts that are not exempted by the Air Resources Board may not be

used. Such use will be grounds for disallowing a warranty claim made in accordance with

this article. DEWALT will not be liable under this article to warrant failures of warranted

parts caused by the use of such an add-on or modified part.

EMISSION RELATED PARTS INCLUDE THE FOLLOWING:

1) Fuel Metering System:

a) Gasoline carburetor assembly and its internal components.

b) Fuel filter (if equipped)

c) Carburetor gaskets

d) Fuel pump (if equipped)

2) Air Induction System including:

a) Intake pipe/manifold

b) Air cleaner

3) Ignition System including:

a) Spark plug

b) Ignition module/coil

4) Miscellaneous Items Used in Above Systems

a) Vacuum, temperature, and time sensitive valves and switches.

b) Hoses, belts, connectors, and assemblies.

5) Evaporate Emissions Control

a) Fuel Hose certificated for CARB evaporative emission of 2007.

b) Fuel hose clamp

c) carbon canister (if equipped)

d) Roll over valve (if equipped)

e) Fuel tank

f) Fuel cap

6) Exhaust Emissions Control

a) catalytic converter (if equipped)

15

COlltlpos="_ ntS FiG. 1

A. Ensemble de roues et

poign6es (modUles

DG4400B, DG6300B et

DGTOOOB)

B. Moteur DEWALT

C. Barre de levage (compris

avec I'ensemble A)

(modUles DG4400B, j

DG6300B et DGTOOOB)

D. Panneau de commandes,

consulter la fig. 2 pour F

les modules distincts de

panneaudecommande

E. Filtre & air

F. Bloc-piles de 18 volts

et chargeur DEWALT

(modUles DG6300B et

DGTOOOB)

G. Bouchon du r6servoir d'essence

H. R6servoir d'essence

I. Jauge & essence

J. Commande d'_trangleur

K. Soupape d'arrSt pour I'essence

L. Lanceur & ressort

M. Jauge d'huile

N. Bouchon de vidange du carter

Ac

K

Bj

L D

/

A

G

O. R6servoir & charbon activ6 (le cas 6ch6ant)

R Soupape de transfert (si dot6)

Dispositions des panneaux de commandos

Q. Prise pour bloc-piles

(illustr6 avec bloc-piles)

R. Interrupteur de s61ection de tension

S. Interrupteur moteur

T. Coupe-circuit principal

U. Disjoncteurs thermiques de prise de courant

V. Prises de courant doubles GFCI (120 V)

W. Prises & verrouillage par rotation (120 V)

X. Prises a verrouillage par rotation (120/240 V)

Y. Syst_me de retenue du bloc-piles

Z. Interrupteur de commande de ralenti

M A

16

FIG. 2 SQ

T

ST W V /W

U

U T Q U Z

, X , _ S U T Q

U V

W U U U

R y W U U R

Z

Fiche technique

IVlod_l

Alternateur

Type

DG3000 DG4400B

Sans brosses, & lame Sans brosses, & lame

double double

Excitation Condensateur Condensateur

Sortie max. en c.a. (Watts) 3 000 4 400

Alimentation nominale en c.a. (Watts) 2 920 4 180

Courant nominal (A) 20 A 31,7/15,9 A

Moteur monophas6 monophas6

Fr6quence 60 60

Moteur

ModUle DW168F-2F DW177F-F

Puissance en HP (*puissance brute) *6,5 *9

Cylindr6e (CC) 196 270

Volume du r6servoir d'essence 3,3 (12,5 litres) 4,6 (17,4 litres)

(gallons)

Essence recommand6e Consulter le mode Consulter le mode

d'emploi du moteur d'emploi du moteur

Volume d'huile Consulter le Consulter le

mode d'emploi du mode d'emploi du

moteur moteur

Type d'huile recommand6e Consulter le mode Consulter le mode

d'emploi du moteur d'emploi du moteur

Capteur de bas niveau d'huile qui Oui Ou

commande I'arr_t moteur

Syst6me de d6marrage ,&,rappel ,&,rappel/D6marrage

61ectrique

Y

Mod_l

Prises

Double GFCI, 120 V, 20 A

,A,verrouillage par rotation, 120 V,

20 A (NEMA L5-20R) +

,_,verrouillage par rotation, 120 V,

30 A (NEMA L5-30R) +

,Averrouillage par rotation, 120/240 V,

20 A (NEMA L14-20R) +

,_,verrouillage par rotation, 120/240 V,

30 A (NEMA L14-30R) +

G_n_rale

Dimensions g6n6rales"

(po/cm) (Long x Larg x Haut)

Poids & sec"

DG3000

Oui (1)

Oui (1)

Non

Non

Non

(23,6 x 19,3 x 20,5 po/

59,9 x 49,0 x 52,1 cm)

53,5 kg (118 Ib)

DG4400B

Oui (2)

Oui (1)

Non

Oui (1)

Non

(28,0 x 21,7 x 21,5 po/

71,1 x 55,1 x 54,6 cm)

106 kg (234 Ib)

• Les dimensions ne comprennent pas la trousse des roues.

• Puissance brute (HP). Cette puissance nominale repr6sente la puissance maximale obtenue

en laboratoire & 3 600 tr/min en conformit6 avec la norme J1995 de test des moteurs de la

SAE (Society of Automotive Engineers) et n'est pr6sente qu'& titre indicateur uniquement

aux fins de comparaison. La puissance r6elle du moteur sera plus faible et variera selon

I'application, le r6gime et d'autres variables comme I'altitude et la temp6rature.

+ Lors de I'utilisation de prises b,verrouillage par rotation de 20 A ou 30 A, il est n6cessaire

de se brancher par I'interm6diaire d'un boitier multifonction Spider prot6g6 par GFCI ou

d'utiliser un adaptateur GFCI align&

Mod_l

Alternateu r

Type

Excitation

Sortie max. en c.a. (Watts)

Alimentation nominale en c.a. (Watts)

Courant nominal (A)

Moteur

Fr6quence (Hz)

Moteur

ModUle

Puissance en HP (*puissance brute)

Cylindr6e (CC)

Volume du r6servoir d'essence

(gallons)

Essence recommand6e

Volume d'huile

Type d'huile recommand6e

Capteur de bas niveau d'huile qui

commande I'arrSt moteur

DG6300B

Sans brosses, a lame

double

Condensateur

6 300

5 950

49,6/24,8

monophas6

6O

DW188F

"13

389

4,6 (17,4 litres)

Consulter le mode

d'emploi du moteur

Consulter le

mode d'emploi du

moteur

Consulter le mode

d'emploi du moteur

Oui

DG7000B

Sans brosses, & lame

double

Condensateur

7 000

6 550

54,6/27,3

monophas6

60

DW188F

"13

389

4,6 (17,4 litres)

Consulter le mode

d'emploi du moteur

Consulter le

mode d'emploi du

moteur

Consulter le mode

d'emploi du moteur

Ou

Mod_l DG6300 B DG7000 B

Syst6me de d6marrage ,A.rappel/D6marrage ,A.rappel/D6marrage

61ectrique 61ectrique

Prises

Oui (2) Oui (2)

Non Non

Oui(2) Oui(2)

Non Non

Oui (1) Oui (1)

Double GFCI, 120 V, 20 A

,&,verrouillage par rotation, 120 V,

20 A (NEMA L5-20R) +

,_,verrouillage par rotation, 120 V,

30 A (NEMA L5-30R) +

,&,verrouillage par rotation, 120/240 V,

20 A (NEMA L14-20R) +

,Averrouillage par rotation, 120/240 V,

30 A (NEMA L14-30R) +

G_n_rale

Dimensions g6n_rales"

(po/cm) (Long x Larg x Haut)

Poids & sec"

(28,0 x 21,7 x 21,5 po/

71,1 x 55,1 x 54,6 cm)

111,5 kg (246 Ib)

(28,0 x 21,7 x 21,5 po/

71,1 x 55,1 x 54,6 cm)

118,5 kg (261,5 Ib)

• Les dimensions ne comprennent pas la trousse des roues.

• Puissance brute (HP). Cette puissance nominale repr6sente la puissance maximale obtenue

en laboratoire & 3 600 tr/min en conformit6 avec la norme J1995 de test des moteurs de la

SAE (Society of Automotive Engineers) et n'est pr6sente qu'& titre indicateur uniquement

aux fins de comparaison. La puissance r6elle du moteur sera plus faible et variera selon

I'application, le r6gime et d'autres variables comme I'altitude et la temp6rature.

+ Lors de I'utilisation de prises b,verrouillage par rotation de 20 A ou 30 A, il est n_cessaire

de se brancher par I'interm6diaire d'un boitier multifonction Spider prot6g6 par GFCI ou

d'utiliser un adaptateur GFCI align&

L)e_finif:#ores :##gnes directrices

en rnati_re de s_curit_

Les d_finitions ci-dessous d_crivent le niveau de gravit_ pour chaque symbole. Veuiiiez lirele

mode d'emploi et porter une attention particuii_re aces symboles.

_DANGER :Indique une situation dangereuse imminente qui, si elle n'est pas 4vit4e,

eausera la mort ou des blessures graves.

_kAVERTISSEMENT :Indique une situation potentiellement dangereuse quL si die n'est

oas 4vit4e, pourrait se solder par un d#ces ou des blessures graves.

_ATTENTION : Indique une situation potentiellement dangereuse qui, si elle n'est pas 4vit4e

pourrait se solder par des blessures mineures ou mod#r#es.

ATTENTION : Utilise sans le symbole d'alerte a la s4cufit4, indique une situation potentiellement

dangereuse quL si elle n'est pas 4vitee pourrait se solder par des dommages a la

propriete.

POUR TOUTE QUESTION OU COMMENTAIRE SUR CET OUTIL OU SUR TOUT AUTRE

OUTIL DEWALT, APPELEZ-NOUS SANS FRAIS AU NUMt_RO SUIVANT : 1-800-4-DEWALT

(I-800-433-9258)

Cons_gnes de s_curit_ #rnportaretes

_kDANGER :monoxyde de earbone. Le fonetionnement d'un moteur _I'int#rieur

provoque la mort en quelques minutes. L'#chappement du moteur contient des niveaux

#lev#s de monoxyde de carbone (CO), un gaz toxique, inodore et invisible, fl est possible

que vous inhaliez du CO m#me EN L'ABSENCE de I'odeur de I'#chappement du moteur.

17

AAVERTISSEMENT : ce produit et ses dmanations contiennent des produits chimiques

reconnus par I'Etat de la Califomie comme dtant cancdrig_nes et pouvant entrainer

des anomalies congdnitales ou d'autres probl_mes lids aux fonctions reproductrices.

,NE JAMAIS utiliser un moteur a I'intdrieur d'une habitation, de garages, d'un vide sanitaire

ou d'autres espaces partiellement clos. Cos endroits peuvent accumuler des niveaux

mortels de monoxyde de carbone. L'utilisation d'un ventilateur ou I'ouverture des fen#tres

et portes NE foumit PAS assez d'air frais.

,Utiliser UNIQUEMENT a I'extdrieur et loin de fen#tres, portes et #vents. En effet, cos

ouvertures peuvent aspirer I'#chappement du moteur a I'intdrieur d'un espace.

* M#me lots de I'utilisation correcte du moteur, le monoxyde de carbone pourrait pdndtrer

dans I'habitation. TOUJOURS utiliser un avertisseur de CO aliment# a pile ou un aver-

tisseur de CO de secours a pile dans la maison. Life et respecter toutes les directives

de I'avertisseur de CO avant son utilisation. En cas de malaise, #tourdissement ou

faiblesse, a tout moment, ddplacer la personne a I'air frais immddiatement. Consulter un

mddecin. Ce sont des signes d'intoxication oxycarbonde.

_,AVERTISSEMENT : ne pas utiliser I'appareil avant d'avoir lu et compris le mode d'emploi, et

celui du moteur ainsi que I'intdgralit# des directives de sdcurit#, d'utilisation et d'entretien.

IMPORTANT :ces produits sont dot6s de silencieux avec pare-6tincelles. Ce type de silen-

cieux est requis par la Loi dans I'Etat de la Californie Eabsence de pare-6tincelles est en

violation de I'article130050et/ou articles 4442 et 4443 du California Public Resources Code,

& moins que le moteur ne soit muni d'un pare-6tincelles comme stipul6 & I'article 4442 et

tenu en bon 6tat de fonctionnement. Les pare-6tincelles sont exig6s sur certaines terres du

Service des for6ts am6ricain et peuvent 6tre 6galement exig6s par d'autres 16gislations ou

ordonnances.

CONSERVER CES DIRECTIVES.

&DANGER :RISQUE D'ELECTROCUTION ET D'INCENDIE

Une inversion de polarisation dans le , N'inverser jamais la p01arit6& travers la

Syst_me 61ectrique d!un 6difice vers structure d!un syst_me 6!ectdque:

!e r6seau public pourrait blesser !es

m0nteurs de ligne qui travaillent & r6activer

le service.

• Une tentative de raccordement au systeme

d'alimentation du r6seau public pourrait se

solder par une electrocution.

• En rabsence d'un interrupteur bipolaire

de transfert, une re6nergisation, alors que

le g6nerateur est raccord6 au syst_me

d'alimentation, pourrait entrafner un

incendie ou provoquer des dommages

importants.

• La non-utilisation d'un interrupteur bipolaire

de transfert, Iorsque le g6nerateur est

raccord6 au syst_me 61ectrique d'une

structure, peut endommager les appareils

61ectriques et ANNULERA la garantie du

fabricant.

Pour se raccorder & un syst_me 61ectrique

d'une structure de fa£on s6curitaire,

toujours faire installer un interrupteur

bipolaire de transfert, par un 61ectricien

qualifie, le tout en conformit6 avec los

ordonnances locales. (Utilisez au moins

un fil de calibre 10 Iors de rinstallation d'un

interrupteur bipolaire de transfert.)

Eeau pout conduJre Ielectnc_te! De Ieau en FaJrefonct_onner le generateur dans un

Contactavec des Co_posants s0us tension endroit propre SeCet bien a6r61S!aSsurer

pout transmettre I!e!ectricit6 au cadre et & que les mains sont s_ches avant de

d,autres surfaces provoquant ainsi un choc toucher I'appareil.

61ectrique& toute personne qui y touche.

• Un contact avec des rallonges us6es ou • Examiner los rallonges avant de los utiliser

endommag6es pourrait se solder par une et los remplacer avec une nouvelle rallonge

electrocution, au besoin.

, , .. . , . _ ....

Eut_hsat!ondune 0u de [a!!onges de calibre Ut!hser!e bon calibre de rallonge(s)

inf6rieur pourrait entrafner une surchauffe Correspondant & I'app!ication consulter la

des f!!s 0u des articles qui Ys0nt racc0rd6s rubrique utilisation de rai_onges dans !a

provoquant ainsi un incendie, section Assemblage.

• Eutilisation de rallonge(s) non raise(s) & la • Toujours utiliser une ou des rallonges

torte pourrait empdcher le fonctionnement munies d'un fil de raise & la terre et d'une

des coupe-circuits et se solder par un choc fiche correspondante convenable. NE

electrique. JAMAIS utiliser une prise non raise & la

terre.

une fuite acCidentelle de C0u[ant 61eCtrique ,installe r le g6ndrateur sU[ une surface de

P0urrait charger los surfaces c0nductdces faible conductivit6 c0mme une da!le de

en contact avec le g6n6[ateur, b6ton:TOUJOURS SeSe[vir du g6n6rateur

& une distance d au m0ins !,8 m (6 pi)de

toute surface C0nductrice.

Un hombre trop 61ev6 d'articles

raccord6s au g6n6rateur ou des articles

dont la classification de charge est tr_s

61ev6e pourrait(ent) exc6der la capacit6

nominale du g6n6rateur. Une telle

pratique pourrait provoquer la surchauffe

de certains articles ou de leur c&blage,

pouvant se solder par un incendie ou un

choc electrique.

Consulter la rubrique Fonctionnement

pour charges a d6bit _iev_ dans la

section Fonctionnement. S'assurer que

la somme des charges 61ectriques de

tous los accessoires n'exc_de pas la

classification de charge du g6n6rateur.

0 ¸ " • • " "• " _ " ""

LutMsat_on dun appare_ endomrnage Ne passe serv!r d un generateur qu_

ou qui ne foncflonne pas normalement pr6sente un trouble m6Canique 0u

pourrait se s01der par un incendie ou une 61ectriquel C0mmuniquer avec un Centre

61ectrocution de r6paration en usine de DEWALT ou un

Centre de r6paration agr66 DEWALT.

• Le retrait de pi_ces protectrices pourrait • Ne pas se servir du g6n6rateur dans les

exposer des composants sous tension et pi_ces protectrices en position•

entrafner une 6,1ectrocution.

Le fonCtionnement de ce produit sans ¢:tie touj0uis pr6sent !0rsque le moteur

surveillance pourrait se solder par est en mamhel

des blessures personneHes ou des

dornrnages materiels, Afin de r_duire

le risque d'incendie; ne pas laisser le

moteur fonctionner sans surveillance.

18

_,AVERTISSEMENT :RISQUE D'EXPLOSION OU D'INCENDIE

CE QUI PEUT SE PRODUIRE

•Les 6tincelles de produits du tabac, des

arcs 61ectriques, des gaz d'6chappement,

une flamme, des gaz et des composants

chauds du moteur comme le silencieux

peuvent enflammer I'essence renvers6e et

ses vapeurs.

COMMENT L'#VlTER

•€:teindre le moteur et le laisser refroidir

event de retirer le bouchon du r6servoir et

faire rappoint d'essence.

•Etre attentif et 6viter de deverser de I'es-

sence Iors du remplissage du reservoir.

S'assurer que le bouchon soit bien viss6

et d6placer I'appareil de la zone de ravi-

taillement event de demarrer le moteur.

* Le C0mbustible du r6servoir Se dilate S0us ,, Maintenir le niveau d'essence maximal

I'effet de la cha!eur et pourrait se solder sous !,6paulement du filtre & d6bris pour

par un d6versement et un incendie ou une permettre I'expansion de [essence.

explosion.

oLes mat6riaux combustibles qui tou- • Faire le plein d'essence & I'ext6rieur

chent les pi_ces chaudes du g6n6ra= dans une zone bien a6r6e. S'assurer de

teur risquent de s'enflammer. I'absence de source

d'inflammation pros de la zone de

ravitaillement, comme des produits du

tabac.

, Se servir du g6n6rateur dens une zone

propre, s_che et bien a6r6e & une dis-

tance minimale de 1,2 m (48 po) de tout

6difice, objet ou mur. Ne pas utiliser

I'appareil & I'int6rieur ou dens un endroit

exigu.

,, Utiliser uniquement le g6n6rateur dens

un endroit ouvert loin de broussailles ou

d'herbes s_ches ou de tout autre mat6-

riel combustible.

"De [esSence real entrepos6epourrait pro, EntreP0ser !!eSsence dens un Contenant

voquer un allumage (incendie) accidente!, homologu6 par I'QSHA (Sent6 et s6curit6

Ranger I'essence de fagon s6curitaire POUr du travail) dans un emp!acemen t S6cur!-

en emp6cher [acc_s aux enfants et & tOU, taire !oin de la z0ne de travai!.

tes autres personnes non qualifi6es_

.Le r6gime du moteur est r6gle en usine •Ne jamais essayer d',, acc61erer >>le

pour en assurer un fonctionnement s6curi- moteur pour obtenir un rendement

taire. Une alteration du r6glage du regime sup6rieur. Une telle pratique modifiera la

du moteur pourrait se solder par une sur- tension et frequence de sortie (hors des

chauffe des accessoires et provoquer un plages normalis6es) pouvant ainsi mettre

incendie. I'utilisateur ou les accessoires en danger.

_DANGER : RISQUE RESPIRATOIRE (ASPHYXIE)

CE QUI PEUT SE PRODUIRE COMMENT L'EVITER

,, I'inhalation des fum6es d'6chappement ,, NE JAMAIS utiliser un moteur &

provoquera de graves blessures, voJre le I'int6rieur d'une habitation, de garages.

d6ces! 1'6chappement du moteur contient d'un vide sanitaire ou d'autres espaces

des niveaux 61ev6s de monoxyde de partiellement clos. Ces endroits peuvent

carbone (CO), un gaz toxique, inodore et accumuler des niveaux mortels de

invisible. II est possible que vous inhaliez monoxyde de carbone. Eutilisation d'un

du CO m6me en I'absence de I'odeur de ventilateur ou I'ouverture des fen6tres et

r6chappement du moteur, portes NE fournit PAS assez d'air frais.

• Utiliser uniquement & I'ext6rieur et

loin de fen6tres, portes et 6vents. En

effet, ces ouvertures peuvent aspirer

1'6chappement du moteur & I'int6rieur

d'un espace.

-Eloigner les enfants, animaux et _outeautre

personne de la zone de travail.

- Touiours tenir le tuyau d'6chappement

exempt de corps etrangers.

_.DANGER :RISQUE DE BLESSURE OU DE DOMMAGES MATERIELS

LORS DU TRANSPORT OU DE L'ENTREPOSAGE

CE QUI PEUT SE PRODUIRE COMMENT L'I_VITER

Lhuile et I'essence peuvent fuire ou se

d6verser. Cela pourrait se solder par un

incendie ou un danger d'inhalation; des

blessures graves ou un d6ces. Les fuites

d'huile endommageront le tapis, la peinture

ou toutes autres surfaces de vehicules ou

de remorques.

•Ne jamais transporter le g6nerateur avec

de ressence dens le syst_me, la soupape

& essence ouverte ou avec le g6n6rateur

en marche.

•Toujours installer le g6n6rateur sur un

rev6tement protecteur Iors du transport pour

proteger le v6hicule de tous dommages

associ6s aux fuites. Retirer imm6diatement

le g6n6rateur du v6hicule d_s rarriv6e &

destination. Toujours tenir le g6n6rateur &

niveau et ne jamais le d6poser sur son c6t6.

•Transporter ressence uniquement dens un

contenant homologue par I'OSHA.

19

_,AVERTISSEMENT :ATTENTION SURFACES CHAUDES

CE QUI PEUT SE PRODUIRE COMMENT L'E_VITER

Un contact avec une surface m6tallique * Ne jamais toucher & des pi_ces

expos6e (silencieux et autres pi_ces du m6talliques expos6es sur le g6n6rateur

moteur) peut se solder par des brQlures pendant ou immediatement apres son

graves, utilisation. Le gen6rateur restera chaud

pendant plusieurs minutes apr_s son

utilisation.

• Ne pas toucher ni effectuer des

r6parations aux coiffes de protection avant

que le g6n6rateur n'ait refroidi.

_AVERTISSEMENT : RISQUE ASSOCIE AUX PIECES MOBILES

CE QUI PEUT SE PRODUIRE COMMENT L'E_VlTER

•Le moteur peut d6marrer accidentellement • Toujours d6brancher la bougie d'allumage

sile volant est tourne manuellement ou par avant tout entretien.

raction de la corde du d6marreur.

,, Les pi_ces mobiles comme la poulie, le ,, Ne jamais utiliser le g6n6rateur si les

volant ou la courroie peuvent provoquer de protecteurs ou les couvercles sont

graves blessures si elles entrent en contact endommag6s ou retir6s.

avec vous ou vos v6tements. • Garder los cheveux, les v6tements et les

•Utiliser le g6nerateur avec des pieces

endommag6es ou manquantes ou le

reparer sans coiffes de protection risque de

vous exposer & des pieces mobiles et peut

se solder par de graves blessures.

gants & 1'6cartdes pi#ces mobiles. Les

v6tements am pies, bijoux ou cheveux longs

pourraient s'enchev6trer dans les pieces

mobiles.

S'61oignerdes 6vents. car ces derniers

pourraient camoufler des pi_ces mobiles,

Toutes les reparations requises pour ce

produit devraient 6tre effectu6es par un

centre de r6paration en usine de DEWALT

ou un centre de r6paration agr66

DEWALT.

_,AVERTISSEMENT :RISQUE ASSOCI=L A UTILISATION DANGEREUSE

CE QUI PEUT SE PRODUIRE COMMENT L'I_VITER

• Une utilisation dangereuse de votre

g6n6rateur pourrait provoquer de graves

blessures, voire votre d6c#s ou celui

d'autres personnes.

Tout type de g6n6rateur domestique

essence peut produire des variations de

tenston endommageant ainsi les appareils

sensibles aux variations de tension ou

pourrait causer un incendie.

- Revoir et comprendre toutes les directives

et les avertissements contenus dans le

pr6sent mode d'emploi.

- Se familiariser avec le fonctionnement et

les commandes du g6n6rateur. Connaftre

le moyen de rarr6ter rapidement.

,, D6gager la zone de travail de toutes

personnes, animaux et obstacles.

• Tenir les enfants hors de portee du

g6nerateur en tout temps.

- Ne pas utiliser le g6n6rateur Iorsque

fatigu6 ou sous I'influence de ralcool ou de

drogues. Rester vigilant en tout temps.

,, Ne jamais rendre inop6rantes los

fonctionnalit6s de s6curit6 du produit.

,, installer un extincteur dans la zone de

travail.

• Ne pas utiliser le g6n6rateur iorsqu'il

manque des pi_ces ou si des pi_ces sont

bris6es ou non autoris6es.

• Ne jamais se tenir debout sur le

gen6rateur.

• Toujours utiliser un limiteur de surtension

homologu6 UL pour brancher les

appareils sensibles aux variations de

tension (t616viseur. ordinateur, chafne

st6r6ophonique, etc.). La non utilisation

d'un limiteur de surtension homologu6 UL

annulera la garantie de votre g6n6rateur.

AVIS : une bande d'alimentation &

plusieurs prises n'est pas un limiteur de

surtension. S'assurer d'utiliser un limiteur

de surtension homologue UL.

Mod_les DG440OB, DG6300B et DG7000B

Sou!ever ou Suspendre incorrectement Toujours utiliser des proc6du[es de

des g6n6rateurs dot6s de barres de !evage connexion c0nvenables c0mme ce!!es

pourrait entrafner une chute de I'appareil et d6crites dans le pr6sent mode d'emploi

prov0quer de graves b!essures, voire votre 1orsde !a fixation de c&b!es, chafnes ou

propre d6c_s ou celu! d,autres personnes, sangles pour souleve[ ou suspendre !es

g6n6rateurs dot6s d'une barre de levagel

• Soulever ou suspendre incorrectement le • Toujours se servir de c&bles, chafnes

g6n6rateur risque de I'endommager. ou sangles pr6vus pour une charge

d'utilisation de 907,2 kg (2 000 Ib) ou plus

pour soulever ou suspendre le g6n6rateur.

20

, Le g6n6rateur ne fonctionnera pas, Nejamais se Servir du g6n6rateur alorS

co[rectement suspendu. Cela pourra quli! est suspendu ou dans une position

I'endommager et pourrait provoquer de non hOrizontale.Toujours se servir du

graves b!essu res, voire votre propre d6c_s g@n#rateur surune surface p!ane de

ou celui d'autres personnes, nweau.

_kAVERTISSEMENT : RISQUE ASSOCIE AU BRUIT

CE QUI PEUT SE PRODUIRE COMMENT L'EVITER

•Dans certaines conditions, applications •Toujours utiliser un equipement de

et selon la dur6e d'utilisation, le bruit s6curite homologu6 : protection auditive

6mis par ce produit pourrait contribuer & conforme a la norme ANSI S12.6 (S3.19).

une perte auditive.

_&ATTENTION :RISQUE ASSOCIE AU TRANSPORT

CE QUI PEUT SE PRODUIRE COMMENT L'E_VlTER

• •

S0ulever un objet trop !ourd peut se s01der Le g6n6rateur est tr0p Iourd pour

par de graves b!essures: 6tre soulev6 par une seule personne,

Demander de Iiaide d!autres personnes

avant d'essayer de ie d6placer.

CONSERVER CES DIRECTIVES

Directives de $_curit_ irnportante$ pour los blocsopiles

MODELES DG4400B, DG6300B ET DG7000B

Un bloc-piles de 18 V DEWALT sert& d6marrer ces appareils avec la fonction de d6marrage

61ectrique. Pour la commande de blocs-piles de rechange, s'assurer d'inclure le num6ro de

catalogue et la tension :les blocs-piles & dur6e d'ex6cution prolong6e fournissent une dur6e

d'ex6cution 25 % sup6rieure & celle des blocs-piles standards. Consulter le tableau figurant & la

fin du pr6sent mode d'emploi pour connaitre la compatibilit6 des chargeurs et des blocs-piles.

REMARQUE : I'outil sera compatible avec les blocs-piles standards ou & dur6e d'ex6cution

prolong6e. Cependant, s'assurer de s61ectionner la tension appropri6e.

Le bloc-piles n'est pas compl_tement charg6 & la sortie de I'emballage. Avant d'utiliser le

bloc-piles et le chargeur, lire les directives de s6curit6 ci-apr_s. Suivre les consignes de char-

gement d6crites.

LIRE TOUTES LES DIReCTIVeS.

o

o

Ne pas incin#rer le bloc-pries, m@me s'ri est tr#s endommag# ou compl@tement us#,

car il pout exploser au contact de flammes.

Une petite fuite de liquide peut se produire clans les ceriules du bloc-pries en

cas d'utriisation ou de conditions de temperature extr@mes; cela n'indique pas de

d@faillance. Toutefois, sile joint d'@tanch@it@ext@rieur est rompu et que le liquide entre en

contact avec la peau :

a. laver rapidement la zone touch@e au savon eta I'eau;

b. neutraliser I'effet au moyen d'un acide doux comme du jus de citron ou du vinaigre;

c. si le liquide entre en contact avec losyeux, los rincer abondamment a I'eau propre, pen-

dant au moins 10 minutes, et consulter imm#diatement un m@decin. (Remarque aux

fins m#dicales : le liquide est compos@ d'une solution de 25 % a 35 % d'hydroxyde de

potassium).

Charger les blocs-piles uniquement au moyen de chargeurs DEWALT.

•NE PAS @clabousser le bloc-piles ni I'immerger clans I'eau ou clans tout autre liquide.

Ne pas ranger ni utriiser le bloc-pries b un endroit ob la temperature

pourrait atteindre ou d#passer les 40,5 °C (105 °F) (comme clans les

remises ext#rieures ou les b#timents m#tariiques I'#t#).

&DANGER: risque d'@lectrocution. Ne jamais ouvrir le bloc-piles pour quelque

raison que ce soit. Sile bottler du bloc-piles est fissur@ ou endommag@, ne

pas I'ins#rer clans un chargeur. En effet, fly a risque de choc @lectrique ou

d'61ectrocution. Les blocs-piles endommag@s doivent @tre envoy@s au centre de r@paration

pour @trerecyclds.

REMARQUE : des capuchons sont fournis avec le bloc-piles en vue d'6tre utilis6s chaque

fois qu'on retire ce dernier du chargeur ou du g6n6rateur pour le ranger ou le transporter.

Enlever le capuchon avant de remettre le bloc-piles dans le chargeur ou le g6n6rateur.

• ,AVERTISSEMENT :risque d'incendie. Ne pas ranger ni ne transporter le bloc-pries

de mani@re # ceque des objets m#tariiques puissent entrer en contact avec les bornes

expos#es du bloc-pries. On ne dolt pas mettre, par exemple, le bloc-piles sans capuchon

dans un tablier, une poche, une boTte a outils, une bo_te de n@cessaire de produit, un tiroir, etc.

avec des clous, des vis, des cl@s,etc. Le transport des blocs-pries peut causer un incen-

die siles bomes entrent en contact involontairement avec des mati@res conductrices

comme des cl#s, de la monnaie, des outris manuels et d'autres #l#ments semblables.

La Hazardous Material Regulations (rdglementation sur los produits dangereux) du departe-

ment am@ricain des transports interdit en fait le transport des blocs,piles pour le commerce

et clans los avions (c.@-d. clans des valises et los bagages a main) A MOINS qu'ils ne soient

bien prot@g@scontre los courts-circuits. Pour le transport de blocs-piles individuels, on dolt

donc s'assurer que los homes sont protdg@es et bien isoldes contre toute mati6re pouvant

entrer en contact avec olios et causer un court-circuit.

Le sceau SRPRC TM

Le sceau SRPRC TM (Soci6t6 de recyclage des piles rechargeables au Canada)

appos6 sur les piles ou blocs-piles au nickel-cadmium et & hydrure m6tallique

de nickel indique que DEWALT d6fraie le coQt du recyclage de la pile ou du

bloc-piles b, la fin de sa vie utile. Dans certaines r6gions, il est ill6gal de jeter

les piles ou blocs-piles au nickel-cadmium dans les poubelles ou dans le sys-

t6me municipal de cueillette des r6sidus solides. Le programme de la SRPRC

repr6sente donc une alternative 6cologique.

Forganisme SRPRC TM, en collaboration avec DEWALT et d'autres utilisateurs de piles, a mis

sur pied des programmes aux ¢:tats-Unis et au Canada qui facilitent la collecte des piles et

blocs-piles au nickel-cadmium et & hydrure m6tallique de nickel 6puis6es. Aidez-nous & prot6-

geTI'environnement et & conserver nos ressources naturelles en retournant les piles au nickel

cadmium et & hydrure m6tallique de nickel 6puis6es & un centre de r6paration DEWALT ou

au d6taillant de votre r6gion pour qu'elles soient recycl6es. On peut 6galement communiquer

avec le centre de recyclage de la r6gion pour savoir ot_ d6poser les piles us6es.

SRPRCTM est une marque d6poseede la Soci6t6 de recyclage des piles rechargeablesau Canada.

Directives de s_c_ri_ irnportan_es pour los

chargeurs de piles

CONSERVER CES DIRECTIVES :/e prdsent mode d'emp/oi confient des directives de s@cu-

ritd importantes sur les chargeurs de piles.

* Avant d'utiliser le chargeur, fire toutes los directives et tous los avertissements figurant sur

le chargeur, le bloc-piles et le produit utilis@avec le bloc-piles.

_DANGER :risque d'@lectrocution. Los homes de charge pr@sentent une tension de 120 V.

Ne pas sonder los bornes avec des objets conducteurs.

_kAVERTISSEMENT : risque de choc @lectrique. Eviter la pdndtration de tout liquide dans le

chargeur.

21

A&ATTENTION :risque de brOlure. Pour r#duire le risque de blessures, charger seulement les

piles rechargeables au nickel-cadmium DEWALT. D'autres types de piles peuvent exploser et

provoquer des blessures corporelles et des dommages.

_&ATTENTION : clans certaines circonstances, Iorsque le chargeur est branch# au bloc d'afi-

mentation, les contacts de chargement expos#s a I'intdrieur du chargeur peuvent #tre court-

circuit#s par des corps dtrangers conducteurs tels que, mais sans s'y limiter, la laine d'acier, le

papier d'aluminium, ou toute accumulation de particules metalliques. IIs doivent #tre maintenus

distance des ouvertures du chargeur. Debrancher syst#matiquement celui-ci si aucun bloc-

piles n'y est ins#r#. Debrancher le chargeur avant tout nettoyage.

* NE PAS charger le bloc-piles au moyen de tout autre chargeur que ceux qui sont

mentionn_s dans le present mode d'emploL Le chargeur et le bloc-piles sont speciale-

ment con_us pour #tre utilises ensemble.

* Ces chargeurs ne sont pas destines _ #tre utilis#s # d'autres fins que celles de

charger les piles rechargeables DEWALT. Toute autre utilisation risque de provoquer un

incendie, un choc #lectrique ou une #lectrocution.

* Ne laisser pas le chargeur se mouiller.

* NE PAS UTILISER LE CORDON D'AMMENTATION DE FA_ON ABUSIVE. Ne jamais

transporter le chargeur par son cordon ou tirer sur ce dernier pour le d#brancher

de la prise. Tirer sur la fiche plut6t que sur le cordon pour ddbrancher le chargeur. Cela

permettra de reduire le risque d'endommager la fiche ou le cordon d'alimentation. Faire

remplacer immediatement un cordon d'alimentation ou un renfort de cordon us# ou

endommag#.

* S'assurer que le cordon est situ# en lieu sOr de mani#re _ce que personne ne mar-

che nine tr#buche dessus ou bce qu'il ne soit pas endommag# ni soumis bune

tension.

* Ne pas utiliser de rallonge _ moins que cela ne soit absolument n#cessaire.

L'utilisation d'une rallonge inad#quate risque d'entraTner un incendie, un choc #lectrique

ou une dlectrocution.

* Pour la s#curit# de I'utilisateur, utiliser une rallonge de calibre ad#quat (AWG,

American Wire Gauge [calibrage am#ricain normalis# des ills]). Plus le num#ro de

calibre de fil est petit et plus sa capacit# est grande, par exemple un calibre 16 a plus

de capacitd qu'un calibre 18. Si plus d'une rallonge est utilisee pour obtenir la Iongueur

totale, s'assurer que chaque rallonge pr#sente au moins le calibre de fil minimum. Si la

rallonge sera utilisee a I'ext#rieur, die dolt #tre estampill#e d'un W-A ou d'un W suivi de la

classification de la rallonge. Par exemple -SJTW-A indique que la rallonge peut s'utiliser

I'exterieur.

Calibre minimal recommand_ pour les rallonges

Longueur totaie de la rallonge

25 pi 50 pi 75 pi 100 pi 125 pi 150 pi 175 pi

7,6 m 15,2 m 22,9 m 30,5 m 38,1 m 45,7 m 53,3 m

Calibre de fil AWG

18 18 16 16 14 14 12

* Ne pas mettre d'objet sur le chargeur ni mettre ce dernier sur une surface molle

pouvant obstruer les fentes de ventilation et ainsi provoquer une chaleur interne

excessive. E-Ioigner le chargeur de toute source de chaleur. La ventilation du chargeur se

fait par les fentes pratiqu4es dans les parties superieures et inf#rieures du bMtier.

* Ne pas faire fonctionner le chargeur si la fiche ou le cordon est endommag#; les

remplacer imm#diatement.

* Ne jamais se servir d'un chargeur qui aencaiss# un coup brusque, qui est tomb#

ou qui est endommag#. Le faire v#rifier dans un centre de r#parations autoris#.

* Ne pas d#monter le chargeur; I'apporter _ un centre de r#paration autoris# Iors-

qu'un entretien ou une r#paration est requis. Le remontage non conforme du chargeur

comporte des risques d'incendie ou d'dlectrocution.

o

o

o

D#brancher le chargeur avant de le nettoyer. Cela r#duira le risque de choc #lectri-

que. Le risque ne sera pas #limin# en enlevant simplement le bloc-piles.

NE JAMAIS tenter de relier deux chargeurs ensemble.

Le chargeur est con_u pour #tre aliment# en courant domestique standard

(120 V). Ne pas utfliser une tension sup#rieure pour le chargeur. Cela ne s'applique

pas au chargeur pour poste mobile.

CONSERVER CES DIRECTIVES

POUR UN USAGE U£T_:'RIEUR

Procedure de charge

MODELES DG4400B, DG6300B ET DG7000B

_DANGER :risque d'dlectrocution. Les bornes de charge prdsentent une tension de 120 V.

Ne pas sonder les bornes avec des objets conducteurs.

1. Brancher le chargeur dans une prise appropri6e avant d'ins6rer le

bloc-piles.

2. Retirer les capuchons du bloc-piles et I'ins6rer dans le chargeur.

Le voyant rouge (charge en cours) clignotera continuellement

pour indiquer que la charge a d6but&

3. La fin de la charge sera indiqu6e par le voyant rouge qui

demeurera allum& Le bloc-piles est charg6 & plein et peut 6tre

utilis6 ou laiss6 dans le chargeur.

Utilisation du mode tune-up TM automatique

MODELES DG4400B, DG6300B ET DG7000B)

Le mode de Tune-Up TM automatique 6galise ou 6quilibre chaque cellule du bloc-piles pour

lui permettre de fonctionner & son rendement optimum. Les blocs-piles doivent 6tre r6gl6s

chaque semaine ou apr_s une dizaine de cycles de charges/d6charges ou chaque fois que

la dur6e de fonctionnement du bloc-piles diminue. Pour utiliser le Tune-Up TM automatique,

mettre le bloc-piles dans le chargeur et I'y laisser pendant au moins 8 heures.

Fonctionnement du voyant

CHARGEMENTDU

BLOC=PILES ................................ =msm =msm =msm =msm =msm =msm

CHARGE A BLOC .......................

RETARDEMENT BLOC=PILES

CHAUD/FROID ............................. _ [] _ [] _ [] _ [] _ []

REMPLACERLEBLOC=PILES...®®®® ®®®O® ®®®O® O®®O® •

SOURCE D'ALIMENTATION

iNADEQUATE ............................... ® ® _ ® ® ® ® ® ® ® ® ® ® ®

Voyants de charge

MODELES DG4400B, DG6300B ET DG7000B

Certains chargeurs sont conqus pour d6tecter certains troubles pouvant survenir avec les

blocs-piles. IIs sont indiqu6s par le clignotement rapide du voyant rouge. Dans ce cas, r6in-

s6rer le bloc-piles dans le chargeur. Si le trouble persiste, essayer un bloc-piles diff6rent

afin de d6terminer si le chargeur est en bon 6tat. Si le nouveau bloc-piles est charg6 cor-

rectement, cela signifie que le bloc-piles initial 6tait d6fectueux et qu'il dolt 6tre retourn6 &

un centre de r6paration ou & un site de collecte pour le recyclage. Si le nouveau bloc-piles

pr6sente le m6me trouble que celui d'origine, faire v6rifier le chargeur par un centre de

r6paration autoris&

22

FONCTION DE SUSPENSION DU BLOC-PILES CHAUD/FROID

Certains chargeurs comportent une fonction de suspension du bloc-piles chaud/froid. En effet,

Iorsque le chargeur d6tecte un bloc-piles chaud, il suspend imm6diatement le chargement

jusqu'au refroidissement de celui-ci. Une fois le bloc-piles refroidi, le chargeur passe automa-

tiquement au mode de charge du bloc-piles. Cette fonction assure une dur6e de vie maximale

au bloc-piles. Le voyant rouge 6met un clignotement long, puis court en mode de suspension

de bloc-piles chaud.

PROBL#ME AVEC LE SECTEUR

Certains chargeurs pr6sentent un voyant pour indiquer tout probl_me avec ralimentation

secteur. Lorsque le chargeur est utilis6 avec des blocs d'alimentation portatifs comme des

g,_n6ratrices ou des alternateurs, le chargeur pout suspendre temporairement son fonction-

nement et un voyant rouge 6met deux ciignotements rapides suivis d'une pause. Cela

indique que le bloc d'alimentation est hors tol6rance.

BLOC-PILES LAISSI_ DANS LE CHARGEUR

Le chargeur et le bloc-piles peuvent 6tre laiss6s branch6s, le voyant rouge demeurant ind6fi-

niment allum& Le chargeur maintiendra le bloc-piles charg6 & plein et en bon 6tat.

REMARQUE : le bloc-piles perdra lentement sa charge une fois retir6 du chargeur. Si le bloc-

piles n'a pas 6t6 maintenu charg6 (charge d'entretien), il peut falloir le recharger avant de I'uti-

liser. De plus, un bloc-piles pout perdre lentement sa charge s'il est laiss6 dans un chargeur

qui n'est pas branch6 a une source de c.a. appropri6e.

BLOCS-PILES faibles : les chargeurs peuvent 6galement d6tecter les blocs-piles faibles.

Ces blocs-piles peuvent encore 6tre utilis6s, mais il faut s'attendre & un rendement moindre.

Dans un tel cas, environ 10 secondes apr_s I'insertion du bloc-piles, le chargeur 6mettra

rapidement un bip sonore & 8 reprises pour indiquer qu'un bloc-piles est faible. Le chargeur

chargera ensuite le bloc-piles au maximum de sa capacit&

Rernarques irnportantes pour le chargernent

1. Pour augmenter la dur6e de vie du bloc-piles et optimiser son rendement, le charger & une

temp6rature entre 18 et 24 °C (65 et 75 °F). NE PAS charger le bloc-piles & des temp6ra-

tures inf6rieures & 4,5 °C (40 °F) ou sup6rieures & 40,5 °C (105 °F). Cos consignes sont

importantes et permettent d'6viter d'endommager gravement le bloc-piles.

2. Le chargeur et le bloc-piles peuvent devenir chauds au toucher pendant la charge. II

s'agit d'un 6tat normal et cola n'indique pas un probl_me. Pour faciliter le refroidissement

du bloc-piles apr_s son utilisation, 6viter de mettre le chargeur ou le bloc-piles dans un

endroit chaud comme dans une remise m6tallique ou une remorque non isol6e.

3. Si le bloc-piles ne se charge pas ad6quatement, on dolt :

a. v6rifier le courant & la prise en branchant une lampe ou un autre appareil 61ectrique;

b. v6rifier si la prise est reli6e & un interrupteur de lumi_re qui la met hors tension Iorsque

vous 6teignez les lumi_res;

c. d6placer le chargeur et le bloc-piles & un endroit oQ la temp6rature ambiante est entre

18 °C et 24 °C (65 °F et 75 °F); et

d. si le probl_me persiste, apporter ou envoyer I'outil, le bloc-piles et le chargeur au

centre de r6paration de votre r6gion.

4. Le bloc-piles dolt 6tre recharg6 Iorsqu'il n'arrive pas & produire suffisamment de puissance

pour des travaux qui 6talent facilement r6alis6s auparavant. NE PAS CONTINUER & utiliser

le bloc-piles dans ces conditions. Suivre les proc6dures de charge. On pout 6galement

recharger en tout temps un bloc-piles partiellement d6charg6 sans nuire & son fonctionne-

mont.

5. Dans certaines circonstances, Iorsque le chargeur est branch6 au bloc d'alimentation, les

contacts de chargement expos6s & I'int6rieur du chargeur peuvent 6tre court-circuit6s par

des corps 6trangers conducteurs tels que, mais sans s'y limiter, la laine d'acier, le papier

d'aluminium, ou toute accumulation de particules m6talliques. IIs doivent 6tre maintenus

& distance des ouvertures du chargeur. D6brancher syst6matiquement celui-ci si aucun

bloc-piles n'y est ins6r& D6brancher le chargeur avant tout nettoyage.

23

6. Ne pas geler ni immerger le chargeur dans I'eau ou dans tout autre liquide.

&AVERTISSEMENT : risque de choc 61ectrique. Eviter la p6netration de tout fiquide clans le

chargeur.

&ATTENTION :ne jamais ouvrir le bloc-piles pour quelque raison que ce soil Si le boTtier de

plastique du bloc-piles est brise ou fissur6, le retourner a un centre de r6paration pour qu'il

soit recycl6.

Chargernent de piles ¢l'outil _lectrique portatif

&AVERTISSEMENT :les chargeurs de type condensateur ne doivent pas #tre utilises

avec des gen6rateurs portatifs. La puissance irr6guli#re du g6nerateur pourrait provoquer la

defaillance d'un chargeur de type condensateur. DEWALT a fabrique des chargeurs de ce type

par le passe. (modUles DW9104 et DW9106). Pour toutes questions concernant I'utilisation

d'un chargeur DEWALT avec un generateur, composer le 1-800-4-DEWALT.

REMARQUE : d'autres fabricants de chargeurs de pile ont et fabriquent toujours des char-

geurs de type condensateur. Communiquer avec I'un d'entre eux pour connaitre s'il est s6cu-

ritaire d'utiliser des chargeurs avec des g6n6rateurs portatifs.

ASSEMBLAGE

Mise _ia terre du g_n_rateur

Le g6n6rateur dispose d'un boulon de mise & la terre (VV) qui

s'utilise Iorsque les ordonnances locales en mati_re d'61ectri-

cit6 I'exigent. Se reporter & la disposition 250 du Code natio-

nale de 1'61ectricit6 pour pr6ciser toute information relative &

la mise & la terre. Votre compagnie d'61ectricit6 locale ou un

61ectricien agr66 devrait 6tre en mesure de vous aider avec

cette information.

REMARQUE : votre moteur est d6j& mis & la terre au cadre

avec un ruban de mise & la terre.

Utilisation de ralionges

&AVERTISSEMENT :se servir uniquement de rallonges mises a la terre. Utiliser uniquement

des outils #lectriques a trois ills ou a double isolation.

Utiliser uniquement des rallonges con(_ues pour une utilisation ext6rieure et munies d'un

troisi_me fil pour mise & la terre. Lors de rutilisation de prises & verrouillage par rotation de 20 A

ou 30 A, il est n6cessaire de se brancher par rinterm6diaire d'un boftier multifonction Spider

prot6g6 par GFCI ou d'utiliser un adaptateur GFCI align&

Une chute de tension se fera sentir Iors de rutilisation d'une Iongue rallonge pour relier un appa-

reil ou un outil 61ectrique au g6n6rateur. Plus la rallonge est Iongue, plus grande sera la chute

de tension. Ainsi, I'appareil ou routil 61ectrique re(_oitmoins de tension. La quantit6 de courant

(amperes) d6bit6e augmentera ou I'appareil soufffira d'une r6duction de rendement. Une ral-

Ionge plus Iourde munie de fil plus 6pals r6duira la porte de tension. S'assurer de s61ectionner

une rallonge qui acheminera une tension suffisante pour alimenter I'outil ou rappareil 61ectrique.

Les tableaux affichent le calibre appropri6 des rallonges ainsi que la chute de tension provoqu6e

par rutilisation de rallonges selon diverses charges 61ectriques.

&ATTENTION :le fonctionnement d'appareils sous basso tension provoquerait une surchauffe.

L'utilisation d'une rallonge excessivement Iongue la surchauffera.

&AVERTISSEMENT :maintenir les rallonges en bon #tat de fonctionnement. Ne pas utiliser de

rallonges usees, denudees ou effilochees. En effet, une telle pratique risque de provoquer un

choc _lectrique.

CALIBREMINIMUM POUR ENSEMBLES DE RALLONGES

Tension Longueur totaie du cordon en m_tres (en pieds)

120V

240 V

Intensit_ nominaie

0-10

10-13

13-16

16-25

25-30

0-6,7 m

(0-25 pi)

0-15,2 m

(0-50 pi)

AWG

4,9 (16)

4,9 (16)

4,3 (14)

3,7 (12)

10

L0ngueurde ra,onge

7,6m

25 pi

15,2 m

50 pi

L0ngueurde ara,o"ge

7,9-15,2 m 15,5-30,5 m

(26-50 pi) (51-100 pi)

15,5-30,5 m 30,8-60,9 m

(51-100 pi) (101-200 pi)

30,8-45,7 m

(101-150 pi)

61,2-91,4 m

(201-300 pi)

4,9 (16)

4,9 (16)

4,3 (14)

3,7 (12)

10

4,3 (14) 4,3 (14)

4,3 (14) 3,7 (12)

3,7 (12) 3,7 (12)

3,7 (12) 10

10 Non recommand6

Charge en Chute de tension ....

amperes 16 AWG 14 AWG 12 AWG 10 AWG

2,0

3,0

4,0

6,0

4,0

6,0

8,0

12,0

10A

15A

20 A

30 A

10A

15A

20 A

30 A

1,3

1,9

2,5

3,8

2,5

3,8

5,0

7,5

0,8 0,5

1,2 0,8

1,6 1,1

2,3 1,6

1,6 1,1

2,3 1,6

3,1 2,1

4,7 3,2

Charge en Chute de tension

amperes 16 AWG 14 AWG 12 AWG 10 AWG

30,5 m

100 pi

45,7 m

150 pi

10A

15A

2O A

3O A

10A

15A

2O A

3O A

8,0

120

16,0

24,0

120

18,0

24 0

36,0

5,0

7,5

10,0

15,0

7,5

11,3

150

22,5

3,1

4,7

6,2

9,3

4,7

7,0

9,3

14,0

2,1

3,2

4,2

6,3

3,2

4,7

6,3

9,5

Assemblage des accessoires

MOD#LES DG4400B, DG6300B ET DG7000B

Les accessoires offerts avec les g6n@ateurs comprennent les roues (A), les poign_es (A)

et la barre de levage (C). REMARQUE : deux personnes sont n6cessaires pour en faire

I'installation. Installer I'ensemble des roues avant I'ajout d'essence ou d'huile moteur pour

empScher tout dommage au moteur. Si I'installation des accessoires s'effectue apr_s le

fonctionnement du g6n@ateur, s'assurer que !e r6servoir d'essence soit vide, que la soupape

d'arrSt pour I'essence soit en position FERMEE (horizontale par rapport au sol) et que I'huile

moteur soit vidang6e. La figure 3 illustre le contenu de I'ensemble d'accessoires.

REMARQUE :apr_s un fonctionnement d'environ 20 heures, il est possible que les boulons

des accessoires soient I&ches. Les resserrer au besoin.

JJ

LL

AA

CC

DD @@@@ gg

KK

24

Assemblage de I'ensemble des roues

&ATTENTION :Risque associ# au transport. Le g#n#rateur est trop Iourd pour #tre soulev#

par une seule personne. Demander de I'aide avant de le soulever.

1. Incliner d61icatement le g6n@ateur de sorte qu'il

repose sur le c6t6 moteur. _._

2. Assembler les deux pieds portants (AA) au cadre y

inf@ieur. Assembler I'essieu des roues (BB) au cadre GG

sup@ieur. Utiliser les boulons courts (CC) pour ces

deux @apes.

3. Enfiler les deux grandes rondelles (DD) sur chaque

extr6mit6 de I'essieu. Ins@er les roues (EE) sur I'es-

sieu.

4. Enfiler les deux petites rondelles (FF) sur I'essieu,

contre les roues et fixer en position avec les goupilles fendues (GG).

5. Remettre le g6n@ateur & la verticale sur ses pieds portants et roues.

Assemblage de I'ensemble des poign_es

1. Installer les poign6es du c6t6 du moteur du g6n@ateur. Placer le JJ

module de poign6e (HH) sur les barres sup@ieures horizontales

puis ins@er la bride inf@ieure (JJ). HH KK

2. Utiliser les longs boulons (KK) pour fixer ensemble les brides

inf@ieures et sup@ieures.

3. Setter les boulons jusqu'& ce que le module soit serr6 ou que

1'6cart entre les deux brides soit ferm&

Assemblage de la barre de levage

1. Ins@er la barre de levage (MM) --_l

sous les deux barres horizon- I

tales et la positionner comme i

indiqu&

2. Placer la bride sup@ieure (LL)

par-dessus les barres horizon-

tales et la fixer & la barre de

levage avec les longs boulons

(KK).

3. Positionner la barre de levage comme indiqu_ et r6gler le bon emplacement selon le

module :

ModUles DG4400B et DG6300B : positionner le bord de la barre de levage & 318 mm

(12,5 po) du bord du cadre comme indiqu&

ModUle DG7000B : positionner le bord de la barre de levage & 31;1 cm (12,25 po) du

bord du cadre comme indiqu&

4.Serrerfermementlesboulonsjusqu'&ceque1'6cartentrelabridesup@ieureetlabarre

delevagesoitclos.

Chargeurs

MODELES DG4400B, DG6300B ET DG7000B

Le bloc-piles de 18 V utilise un chargeur de 18 V DEWALT (inclus). Le bloc-piles peut @re

6galement charg6 au moyen d'un chargeur 1 heure, d'un chargeur 15 minutes ou d'un char-

geur 12 volts pour poste mobile DEWALT. S'assurer de lire toutes les directives de s6curit6

avant d'utiliser le chargeur. Consulter le tableau figurant & la fin du pr6sent mode d'emploi

pour connaftre la compatibilit6 des chargeurs et des blocs-piles.

Ajout d'huile rnoteur et d'essence

IMPORTANT! Le moteur en provenance de I'usine NE CONTIENT PAS d'huile. II faut ajouter

de I'huile au moteur avant de s'en servir pour emp#cher tout dommage.

AJOUT D'HUILE MOTEUR

Consulter le mode d'emploi du moteur pour la bonne procedure.

AJOUT D'ESSENCE AU MOTEUR (FIG. 1)

_,AVERTISSEMENT :risque d'explosion ou d'incendie. Les vapeurs d'essence sont haute-

ment inflammables. Faire le plein de prdf6rence a I'ext6rieur ou seulement clans des endroits

bien aer6s. Ne pas faire le plein ou ne pas v6rifier le niveau d'essence avec le moteur en

marche, hie pas ranger I'essence, ni la d6verser ou I'utiliser pres d'une flamme nue, d'une

source d'6tincelles (comme la soudure) ou d'6quipement 61ectrique en fonctionnement. Ne

pas fumer lots du plein d'essence.

1. D_visser et retirer le bouchon du r6servoir d'essence (G).

2. Ajouter de I'essence sans plomb r_guli@e propre et neuve dans le

r6servoir d'essence (H) avec un indice d'octane d'au moins 86.

REMARQUE : ne pas m61anger I'huile et I'essence.

&AVERTISSEMENT : ne jamais faire le plein d'essence d'un reservoir.

Ne pas remplir au-dessus de 1'6paulement du filtre a debris (NN) comme

indique, pour permettre I'expansion de I'essence. Essuyer toute trace ..............................................................

d'essence du moteur et de 1'6quipement avant de d6marrer le moteur.

3. Remettre le bouchon du r6servoir d'essence en place. Visser le bouchon en sens horaire

jusqu'& ce qu'il se bloque.

PANNEAU DE COMMANDES (FIG. f_ 2)

COMMUTATEUR DU MOTEUR

Le commutateur du moteur (S) doit 8tre en position de marche (ON) pour d6marrer. Pour

arrSter le moteur, placer le commutateur en position d'arrSt (OFF). Consulter la rubrique

D_marrage et arr6t dans la section Fonctionnement pour les directives completes de d6mar-

rage et d'arrSt.

DEMARRAGE ELECTRIQUE

MODELES DG4400B, DG6300B ET DG7000B

Pour ces modules de g6n@ateur, le commutateur du moteur (S) comporte trois positions :

marche, arrSt et d_marrage (START). Consulter la rubrique D_marrage dans la section

Fonctionnement pour les directives completes de d6marrage.

BLOC-PILES ET CHARGEUR DE 18 VOLTS

Les modules DG4400B, DG6300B et DG7000B comportent une fonctionnalit6 de d6marrage

61ectrique qui utilise un bloc-piles (F) de 18 V pour d6marrer le moteur. Le bloc-piles se charge

avec le chargeur. Consulter la rubrique Procedure de charge dans la section Assemblage

pour la procedure de charge.

COUPE-CIRCUIT PRINCIPAL

Le coupe-circuit principal (T) protege I'alternateur. Une surcharge du g6n@ateur d6clenchera

le coupe-circuit principal. II est 6galement possible qu'un court-circuit dans un dispositif 61ec-

trique d6clenche le coupe-circuit principal. Dans ces cas :

1. D6brancher toutes les charges _lectriques de toutes les prises.

2. Pour remettre le coupe-circuit en marche, le placer & la position d'arrSt (OFF) puis de

nouveau & la position de fonctionnement (ON).

IMPORTANT: si le coupe-circuit se DECLENCHE en I'absence de charges 61ectriques,

communiquer avec un centre de r6paration en usine de DEWALT ou un centre de r@aration

agr66 DEWALT.

DISJONCTEURS THERMIQUES DE PRISE DE COURANT

Les disjoncteurs thermiques de prise prot_gent les prises de courant. _

Une surcharge du g6n@ateur d_clenchera le disjoncteur thermi-

que (U). Dans un tel cas (position d6clench6e illustr6e ci-contre) : 3cA 2cA

1. D6brancher les charges 61ectriques de la prise de courant. Al_--_

2. Laisser le disjoncteur refroidir.

3. Appuyer sur le disjoncteur thermique pour le remettre en marche. TRIPPED RESET

Si le disjoncteur thermique ne red6marre pas, communiquer avec

un centre de r6paration en usine de DEWALT ou un centre de r6paration agr66 DEWALT.

REMARQUE : les prises & verrouillage par rotation de 120/240 volts n'ont pas de dis-

joncteur thermique. La prise est prot6g_e par le coupe-circuit principal. Des temp@atures

_lev_es peuvent d_clencher les disjoncteurs thermiques.

PRISES DE COURANT DOUBLES GFCl (120 V)

-routes les prises de courant de 20 A sont protegees par un disjoncteur de fuite & la terre

(GFCI) (V). Le GFCI vous protege contre les chocs _lectriques dangereux Iorsque I'_lec-

tricit_ tente d'effectuer une mise & la masse par le biais du corps de I'utilisateur. Cela peut

se produire Iorsque I'utilisateur touche au cordon d'un appareil, qui est sous tension par le

biais d'un m_canisme d_fectueux, d'un _l_ment isolant humide ou d_fectueux, etc. Le GFCI

coupe le courant & la prise d_s qu'il _ perqoit _ de petits d_s_quilibres provoqu_s par une fuite

de courant vers la terre.

_ATTENTION : le bon fonctionnement de chaque GFCI devrait #tre testa a chaque utilisation

du generateur, consulter la rubrique Essai du GFCl clans la section Entretien.

PRISES ._,VERROUILLAGE PAR ROTATION (120 V)

REMARQUE : (modUles DG4400B, DG6300B et DG7000B) les prises & verrouillage par

rotation de 20 A et 30 A ne sont pas protegees par le GFCI. Utiliser un boitier multifonction

Spider prot_g_ par GFCI ou un adaptateur GFCI pour brancher les charges aux prises &

verrouillage par rotation de 20 A et 30 A.

REMARQUE : (modUle DG3000) la prise & verrouillage par rotation de 20 A est protegee

par le GFCI.

INTERRUPTEUR DE SP_LECTION DE TENSION

MODELES DG4400B, DG6300B ET DG7000B

Cet interrupteur (R) s_lectionne le mode de fonctionnement du g_n@ateur, soit une tension

simple (120 V) ou une double tension (120/240 V). Lorsque I'interrupteur indique 120 V, toute

la puissance du g_n@ateur est disponible pour toutes les prises. Lorsqu'il indique le mode de

double tension, les prises de 120 V recevront uniquement la moiti_ de la puissance disponible

et les prises & verrouillage par rotation de 4 broches de 240 V recevront toute la puissance

disponible.

REMARQUE : ne pas d_placer I'interrupteur de s_lection de tension (R) Iors de I'alimentation

de dispositifs _lectriques. D_brancher toutes les charges _lectriques avant de d@lacer I'inter-

rupteur. Le non-respect de cette directive risquerait d'endommager I'interrupteur.

25

INTERRUPTEUR DE COMMANDE DE RALENTI

IVIODi_LES DG4400B, DG6300B ET DG7000B

L:interrupteur de commande de ralenti (P) r6duit automatiquement le r6gime du moteur

apr_s la mise hors tension de toutes les charges 61ectriques qui sont reli6es au g6n6rateur.

D_s la mise sous tension d'une charge 61ectrique, le moteur retourne automatiquement

plein r6gime. On recommande I'utilisation de cette fonctionnalit6 Iors du fonctionnement du

g6n6rateur pour minimiser la consommation d'essence.

Utilisation de la fonction de commande de ralenti :

1. Positionner I'interrupteur de commande de ralenti &la position marche (ON). REIVIARQUE :

I'interrupteur de commande de ralenti dolt 6tre en position D'ARRET (OFF) Iors du

d6marrage du moteur.

II N'EST PAS recommand6 d'utiliser I'interrupteur de commande de ralenti pour de gros

moteurs (comme ceux des r6frig6rateurs, cong61ateurs et autres) ou avec du mat6riel 61ec-

tronique sensible aux variations de tension (comme les ordinateurs, t616viseurs, etc.). Pour

ces applications

2. Positionner I'interrupteur de commande de ralenti & la position d'arr6t (OFF).

PROTECTION CONTRE LES BAS NIVEAUX D'HUILE

Le capteur de has niveau d'huile qui commande I'arr6t moteur est un dispositif congu pour

prot6ger le moteur de tout dommage dans le cas o_ le niveau d'huile du carter serait bas.

Si le moteur fonctionne et que le niveau d'huile baisse, il s'arr6tera automatiquement et ne

red6marrera pas avant un appoint en huile. Si le niveau d'huile est bas avant le d6marrage,

le g6n6rateur refusera de d6marrer sans appoint d'huile.

REIVIARQUE : le m6canisme de bas niveau d'huile qui commande I'arr6t moteur est tr_s

sensible. Remplir le r6servoir du moteur jusqu'au rep_re indiqu6 sur la jauge gradu6e.

FONCTIONNEMENT

Liste de v_rificatiore de pr_-d_rnarrage (Fig. 2)

_AVERTISSEMENT :ne pas utiliser I'appareil avant d'avoir lu et compris le mode d'emploi, et

celui du moteur ainsi que I'int6gralit6 des directives de s6curit6, d'utilisation et d'entretien.

&ATTENTION: toujours verifier le niveau d'huile du moteur avant chaque d6marrage. Faire

fonctionner le moteur avec une faible quantite d'huile ou sans huile pourrait causer de graves

dommages au moteur.

Proc6der comme suit avant de d6marrer le g6n6rateur :

1. V6rifier rhuile du moteur. Se reporter au mode d'emploi du moteur pour choisir la qualit6

et la quantit6 correctes d'huile.

2. V6rifier le niveau d'essence, faire I'appoint au besoin. Consulter les rubriques Ajout

d'huile moteur et d'essence dans la section Assemblage.

3. S'assurer que le g6n6rateur soit mis la terre en conformit6 avec les exigences locales.

Consulter la rubrique Mise a la terre du g6n_rateur dans la section Assemblage.

4. -routes les charges 61ectriques DOIVENT 6tre d6connect6es et mettre le coupe-circuit

principal (T) en position d'arr6t (OFF).

5. (modUles DG4400B, DG6300B et DG7000B)I'interrupteur de commande de ralenti (P)

DOlT 6tre en position d'arr6t (OFF).

_kATTENTION :le r6gime du moteur est regl6 en usine pour en assurer un fonctionne-

ment securitaire. Une alt6ration du reglage du regime du moteur pourrait se solder par une

surchauffe des accessoires et provoquer un incendie. Ne jamais essayer d',, acc616rer _

le moteur pour obtenir un rendement superieur. Une telle pratique modifiera la tension et

fr6quence de sortie (hors des plages normalisees) pouvant ainsi mettre I'utilisateur ou les

accessoires en danger. Une alt6ration du regime risquerait d'endommager le gen6rateur et

annule la garantie.

_,ATTENTION :debrancher toute charge du g6n6rateur avant de le d6marrer pour emp_cher

des dommages permanents a un dispositif 61ectrique quelconque.

6. Effectuer un essai des prises prot6g6es par GFCI (V), consulter la rubrique Essai du

6FCl dans la section Entretien.

D_rnarrage du g_n_rateur : de_rnarrage _rappel

(Fig. 11,2)

_AVERTISSEMENT :ne pas utiliser I'appareil avant d'avoh"lu et compris le mode d'emploi, et

celui du moteur ainsi que I'int6gralit6 des directives de securit6, d'utilisation et d'entretien.

1. D6brancher toutes les charges 61ectriques du g6n6rateur et placer le

coupe-circuit principal (T) & la position d'arr6t (OFF).

2. (ModUles DG4400B, DG6300B et DGT000B) Placer I'interrupteur de

commande de ralenti (P) en position d'arr6t (OFF).

3. Tourner la soupape d'arr6t pour I'essence (K) sur le r6servoir

d'essence, soit en position verticale (OUVERTE) comme indiqu6.

4. Si le moteur est froid, d6placer 1'6trangleur (J) en position FERMEE.

S'il est chaud, d6placer 1'6trangleur en position OUVERTE.

J J\

ou

5. Tourner le commutateur du moteur (S) en position de marche (ON).

6. Tirer sur la poign6e du d6marreur (L) lentement jusqu'au moment de sentir une compres-

sion puis tirer brusquement.

REMARQUE : ne laisser pas la poign6e du d6marreur revenir d'un coup sec, contr61er le

rembobinage & la main.

REIVIARQUE : si le niveau d'huile moteur est has, le moteur ne d6marrera pas. Dans ce cas,

v6rifier le niveau d'huile moteur et faire I'appoint au besoin.

REIVIARQUE : pour optimiser la lubrification, placer le g6n6rateur sur une surface & niveau.

7. Au fur et & mesure que le moteur se r6chauffe, d6placer r6trangleur en position OUVER-

TE

8. Laisser r6chauffer le moteur pendant cinq minutes, puis placer le coupe-circuit principal

(T) b, la position marche (ON). Brancher les charges 61ectriques, consulter la rubrique

Branchement des charges 61ectriques dans la section Fonctionnement.

De_rnarrage du g_n_rateur : de_rnarrage _lectrique

(Fig. 1, 2)

MOD#LES DG4400B, DG6300B ET DGT000B

_AVERTISSEMENT :ne pas utiliser I'appareil avant d'avoir lu et compris le mode d'emploi, et

celui du moteur ainsi que I'int_gralit_ des directives de s_curit_, d'utilisation et d'entretien.

1. Suivre les 6tapes 1 & 5 d6crites & la rubrique D6marrage du g6n6rateur : d6marrage

rappel.

2. Retirer le capuchon du bloc-piles de 18 V (F) et le brancher dans

la prise & cet effet (Q). Fermer le syst_me de retenue (Y) du bloc-

piles et le verrouiller (OO) en position, le cas 6ch6ant (cadenas

non fourni). REMARQUE: s'assurer que le bloc-piles est

enti_rement charg6.

3. Placer le commutateur du moteur (S) en position de d6marrage

(START) et le tenir ainsi jusqu'au d6marrage du moteur.

REMARQUE :ne pas tenir le commutateur dans cette position pendant plus de cinq secondes.

26

Si le moteur refuse de d6marrer, attendre dix secondes avant le prochain essai. Le non-

respect de ces directives pourrait endommager le d6marreur du moteur en raison d'une

surchauffe.

4. D_s que le moteur d6marre, rel&cher le commutateur du moteur pour qu'il revienne & la

position marche (ON).

REMARQUE : ne pas essayer de tourner le commutateur du moteur en position de MARCHE

(START) alors que le g6n@ateur fonctionne.

5. Au fur et & mesure que le moteur se r6chauffe, d6placer I'@rangleur (J) en position

OUVERTE comme indiqu&

6. Laisser r6chauffer le moteur pendant cinq minutes, puis placer le coupe-circuit principal

(T) b, la position marche (ON). Brancher les charges 61ectriques, consulter la rubrique

Branchement des charges 61ectriques dans la section FonctionnemenL

Arr_t du g_n_rateur (Fig. 1, 2)

Pour arrSter le moteur en cas d'urgence, d@lacer le commutateur du

moteur (S) en position d'arrSt (OFF).

Arr6t du moteur en cours de fonctionnement normaJ :

1. D6brancher toutes les charges 61ectriques reli6es au g6n@ateur.

2. D6placer le commutateur du moteur (S) b,la position d'arrSt (OFF).

3. Tourner la soupape d'arrSt pour I'essence (K) sur le r6servoir d'essence,

soit en position horizontale (FERMEE) comme indiqu&

Branchernent des charges _lectriques

1. Laisser r6chauffer le moteur pendant cinq minutes, puis placer le coupe-circuit principal

(T) b, la position MARCHE (ON).

Pour emp6cher tout dommage au materiel, brancher les charges 61ectriques

comme suit :

2. Brancher d'abord le mat@iel & charge inductive. Les r6frig@ateurs, cong61ateurs, pompes

eau, climatiseurs ou petits outils a main sont des charges inductives. Brancher d'abord

les articles qui d6bitent le plus de puissance.

3. Brancher 1'6clairage par la suite.

4. Brancher en tout dernier lieu le mat@iel sensible aux variations de tension. Brancher les

appareils 61ectriques comme les t616viseurs, magn@oscopes, fours micro-ondes, fours,

ordinateurs et appareils t61@honiques sans fil a un limiteur de surtension homologu6 UL

puis brancher celui-ci au g6n@ateur.

_AVERTISSEMENT :le non-respect de la sequence de branchement/d6branchement peut

endommager le mat6riel et annulera la garantie de votre gdnerateur.

Fonctionnernent pour charges _d_bit _lev_

Alimentation maximale pour de courtes p@iodes.

DEWALT,modele DG3000 DG4400B DG6300B DG7000B

Puissance maximale de sortie 3 000 watts 4 400 watts 6 300 watts 7 000 watts

Pour un fonctionnement en continu, ne pas exc6der la puissance nominale ci-dessous.

DEWALT, modele DG3000 DG4400B DG6300B DG7000B

Puissance nominale _ la sortie 2 920 watts 4 180 watts 5 950 watts 6 550 watts

NE PAS exc6der la limite de courant pr6cis6e sur le panneau de commandes pour toute

prise.

Fonctionnernent en altitude

En altitude, le m61ange air-carburant standard du carburateur sera trop fiche. Le rendement

diminuera et la consommation d'essence augmentera. Un m61ange tr_s riche pourra 6gale-

ment encrasser la bougie d'allumage et rendre le d6marrage plus difficile.

27

II est possible d'am61iorer le rendement en altitude en modifiant de fagon pr6cise le carbu-

rateur. Si le moteur est toujours en fonctionnement & une altitude de plus de 1 524 m_tres

(5 000 pi), confier la modification du carburateur & un centre de r6paration agr6&

MSme suite & une modification du carburateur, la puissance du moteur sera plus r6duite.

Environ 35 % de moins pour chaque tranche de 300 m_tres (1 000 pi) d'altitude suppl6men-

taire. L:effet de I'altitude sur la puissance du g6n@ateur sera encore plus important sans

modification au carburateur. Une r6duction de la puissance du moteur entraine une r6duction

de la puissance & la sortie.

REMARQUE : Iorsque le carburateur a 6t6 modifi6 pour un fonctionnement en altitude, le

m61ange air-carburant sera trop faible pour une utilisation en basse altitude. Dans ce cas, le

carburateur pourrait entrainer une surchauffe du moteur et provoquer de graves dommages

& celui-ci. Pour une utilisation b, basses altitudes, demander au centre de r6paration agr66 de

r6gler le carburateur aux sp6cifications d'usine d'origine.

Fonctionnernent sous temperatures froides ou _lev_es

La temp@ature ambiante affecte la puissance du g6n@ateur. La puissance a la sortie chute

de 1% pour chaque hausse de 5,5 °C, progression non lin6aire (10 °F) au dessus de 15,5 °C

(60 °F). Une temp@ature tr_s froide pourrait rendre le d6marrage du moteur plus difficile.

Soulever ou suspendre le g_n_rateur

MOD#LES DG4400B, DG6300B ET DG7000B

_kAVERTISSEMENT :une fixation incorrecte des c_bles, chaTnes ou sangles pour soulever

le gen4rateur peut provoquer des dommages materiels, des blessures graves, voire le ddc6s,

et annule la garantie du fabricant.

&AVERTISSEMENT :toujours se servir de cgbles, chaTnes ou sangles prevus pour une

charge d'utilisation de 907,2 kg (2 000 Ib) ou plus pour soulever ou suspendre le generateur.

_&AVERTISSEMENT :nejamais se servir du generateur a

Iors qu'il est suspendu. Une telle pratique pourrait

provoquer des dommages materiels, des blessures graves,

voire le d4c#s.

&AVERTISSEMENT :NE PAS suspendre des objets

autres que le generateur a partir de la barre de levage.

_AVERTISSEMENT : s'assurer que toute la quincaillerie

du cadre et de la barre de levage soit serr#e.

Acheminer le c&ble, chaine ou sangle dans la barre de

levage (C) comme indiqu& TOUJOURS utiliser la barre

de levage pour soulever ou suspendre le g6n@ateur.

REMARQUE : s'assurer que le g6n@ateur soit de niveau

avant de le soulever ou suspendre pour empScher tout

dommage.

ENT_ETIEN

SIMPLE

MULTIPLE

Importance de I'entretien

Un bon entretien est essentiel b,un fonctionnement s_r, 6conomique et sans probl_mes. II aide

6galement & r6duire la pollution de I'air.

,I_AVERTISSEMENT :un mauvais entretien ou un fonctionnement du generateur avec un

probleme peut provoquer une defaillance, des blessures graves, voire le d#c6s. Toujours res-

pecter les recommandations en mati#re d'inspection et d'entretien ainsi que la programmation

pr#cis4e dans le present mode d'emploL

Les pages suivantes pr6sentent un programme d'entretien, des proc6dures d'inspection de

routine et d'entretien simples avec des outils & main de base, pour vous aider b,prendre bien

soin de votre g6n@ateur. Si une proc6dure d'entretien ne vous est pas famili@e, la confier &

un centre de r6paration en usine de DEWALT ou & un centre de r6paration agr66 DEWALT.

I'entretien, le remplacement ou la r@paration de dispositifs ou de syst@me de contr61e des

@missions par @vaporation de carburant pourrait @tre ex@cut@dans toute installation pour

r@paration de moteurs ou un technicien avec des pi@cescertifi@es qui r@pondent aux normes

de I'EPA am@ricaine.

Mesures de s_curit_ _prendre Iors de rentretien

_AVERTISSEMENT :ne pas utiliser I'appareil avant d'avoir lu et compris le mode d'emploi, et

celui du moteur ainsi que I'int@gralit@des directives de s@curit@,d'utilisation et d'entretien.

MESURES DE S¢:CURITI_

AAVERTISSEMENT :s'assurer que le moteur est @teint avant d'amorcer toutes activit@s

d'entretien ou de r@parations. Une telle pratique @liminera plusieurs dangers potentiels

notamment :

* I'intoxication oxycarbon@e provoqu@e par I'@chappement du moteur. S'assurer que la

zone soit ad@quatement a@r@ea chaque utilisation du moteur.

* les brOlures occasionn@es par des pi@ces chaudes. Laisser refroidir le moteur et le

syst@me d'@chappement avant de les toucher pour @vitertoutes brOlures.

* une blessure occasionn@e par des pi@ces mobiles. Porter des v@tements appropri@s,

attacher les cheveux longs et rester vigilant lots de travaux pr@s du g@n@rateurpour

@vitertoute blessure provoqu@e par des pi@ces mobiles.

_kAVERTISSEMENT :pour r@duire la possibilit@ de provoquer un incendie ou une explosion,

@treprudent lots de travaux a proximit@ d'essence. Utiliser uniquement un solvant ininflamma-

ble, et non de I'essence, pour nettoyer les pi@ces.Eloigner les produits du tabac, les @tincelles

et les flammes nues de toutes pi@ces en lien avec I'essence.

Lire toutes les directives avant de d@buter et s'assurer d'avoir les outils appropri@s ainsi que

les connaissances en la marl@re.Les centres de r@parationen usine DEWALT ou centres de

r@paration agr@@DEWALT connaissent tr@s bien le g@n@rateuret sont compl@tement @qui-

p@spour en faire I'entretien ou ex@cuter une r@paration. Pour garantir la meilleure qualit@ et

fiabilit@, utiliser uniquement des pi@ces authentiques neuves ou leurs @quivalents pour une

r@paration ou un remplacement.

Entretien g_n_ral

_,AVERTISSEMENT : un contact avec un moteur ou un syst@me d'@chappement chaud peut

provoquer de graves brDlures ou des incendies. Laisser refroidir le moteur et le silencieux

avant d'entreposer le g@n@rateur.

REMARQUE : tousles g@n@rateurscomportent des pi@cesexigeant un entretien (comme I'huile,

les filtres, etc.) qui sont remplac@es r@guli@rement.Ces pi@cesus@espourraient contenir des

substances r@glement@eset doivent @treraises au rebut conform@ment aux lois et r@glements

municipaux, provinciaux, @tatiques,territoriaux et f@d@raux.

REMARQUE : noter la position et remplacement des pi@ces au d@montage pour faciliter le

remontage ult@rieur.

REMARQUE : toute r@parationnon d@critedans cette rubrique devrait @treex@cut@e& un centre

de r@paration de I'usine DEWALT ou un centre de r@paration agr@@DEWALT.

Respecter les proc@dures suivantes Iors de I'entretien ou des r@parations du g@n@rateur.

Programme d'entretien

Procedure

Essai GFCI X

Nettoyage de la surface

externe du g@n@rateur

iNettoyage du bloc-piles et

chargeur

V@rificationdu niveau X

d'huile+

Vidange d'huile*+

Nettoyage du filtre d'air +

Nettoyage des bougies

d'allumage+

V@rifierla conduite et

lie r@servoird'essence X

ainsi que les colliers de

conduite.

inspection des fuites d'huile X

Pare-@tincelles

Cuvette A s@diments

Nettoyage du r@servoiret

filtred'essence

Recherche de bruits ou X

de vibrations inhabituels

Quotidienne 50 heures 100 150 heures

ou hebdo- heures ou mensuelle-

madaire merit

(le premier (le premier des

des deu× deu× pr_va=

pr_valant) lant)

X

x(1)

x(1)

X

X

500

heures

X

X(2)

Pr@paration de I'appareil Pr@parer I'appareil pour un entreposage s'il restera plus de 30 jours

pour I'entreposage sans fonctionner.

i * Veuillez vidanger I'huile du moteur apr_s les 20 premi@res heures de fonctionnement. Puis &toutes

les 150 heures de fonctionnement ou mensuellement, le premier des deux pr@valant.

i + Consulter le mode d'emploi du moteur pour la bonne proc@dure.

(1) Effectuer la vidange d'huile plus fr@quemment dans des conditions poussi@reuses ou humides

(2) Confier I'ex@cution de la t_.che a un centre de r@paration en usine de DEWALT un centre de

r@paration agr@@DEWALT.

G_n_rateur

ESSAI GFCI

1. D@marrer le g@n@rateur,iMPORTANT : le moteur dolt fonctionner afin de

tester le GFCI.

2. Positionner I'interrupteur de commande d'@trangleur automatique (P) & la

position d'arr@t (OFF).

28

3. Appuyer sur le bouton TEST A sur la prise. Le bouton RESET B ressortira. Le courant

ne passe plus & la prise. Si le bouton RESET ne fonctionne pas, communiquer avec un

centre de r6paration en usine de DEWALT ou un centre de r6paration agr66 DEWALT. Ne

passe servir du g6n_rateur avant de r6soudre la d6faillance.

4. Pour r6activer le courant b, la prise, enfoncer le bouton RESET. Si le bouton RESET se

d6clenche en cours de fonctionnement, arrSter le g6n_rateur et v6rifier le g6n6rateur et

le mat6riel a la recherche de toutes d_faillances. Communiquer avec un centre de r6pa-

ration en usine de DEWALT ou un centre de r6paration agr66 DEWALT.

NETTOYAG E

_,AVERTISSEMENT :/ors du nettoyage des pieces de plastique, utiliser uniquement du

savon doux et un chiffon humide. Bon nombre de nettoyants domestiques renferment des

produits chimiques pouvant grandement endommager /e plastique. En outre, ne pas utiliser

d'essence, de t6r6benthine, de diluant a peinture ou a laque, de liquides pour nettoyage

sec ou tout autre produit semblable qui pourrait endommager gravement /es composants en

plastique. Ale jamais laisser de fiquide pen6trer clans/'outil et n'immerger aucune pattie de

/'outil clans un fiquide.

Maintenir le g6n_rateur propre et sec en tout temps. Ne pas ranger ou se servir du g6n6rateur

dans des milieux qui sont excessivement humides ou poussi6reux ou 6manant des vapeurs

corrosives. Si ces substances se d6posent sur le g6n_rateur, les nettoyer avec un chiffon ou

une brosse a soies souples. Ne pas utiliser un tuyau de jardin ou tout autre dispositif avec

de I'eau sous pression pour nettoyer le g6n6rateur. L:eau risque de p_n_trer les 6vents du

circuit d'air de refroidissement et pourrait _ventuellement endommager le rotor, le stator et les

616ments internes de I'alternateur.

Pare-_tincelles

A VERTISSEMENT :Risque d'explosion oud'incendie NE PAS

utiliser le g6nerateur sans le pare-6tincelles (TT).

&AVERTISSEMENT : si le moteur 6tait en marche, le silen-

cieux sera tr#s chaud. Pour reduire le risque de blessures,

laisser le moteur refroidir avant de poursuivre.

REMARQUE : pour conserver son efficacit6, nettoyer le pare-

6tincelles toutes les 100 heures.

1. D_visser et retirer les vis (UU) du pare-6tincelles et le

retirer.

2. Utiliser une brosse pour retirer la calamine du filtre du pare-

6tincelles. Examiner le filtre du pare-6tincelles pour y d_ce-

ler des trous ou des d6chirures. Le remplacer au besoin.

_AVERTISSEMENT : toujours utiliser de 1'6quipement de s6cu-

tit6 homologu6 : protection oculaire conforme a la norme ANSI

Z87.1 (CAN/CSA Z94.3) munie d'6crans lat&aux pour le retrait

de la calamine.

UU

TT

Nettoyage de la cuvette de

s_dirnents d'essence

La cuvette de s_diments empSche la salet_ ou reau possiblement pr6sente dans le r6servoir

d'essence de p_n6trer dans le carburateur. Si le moteur n'a pas fonctionn6 pour une p_riode

prolong6e, nettoyer la cuvette de s6diments.

1. Tourner la soupape d'arrSt pour I'essence (K) en position

FERMEE (OFF) (position horizontale par rapport au sol). Retirer

la cuvette de s_diments (QQ), le joint torique (RR) et le filtre (SS)

comme indiqu&

2. Nettoyer la cuvette de s6diments, le joint torique et le filtre dans

un solvant ininflammable ou b, point d'6clair 61ev&

3. _ K

4.

R6installer le joint torique, le filtre et la cuvette de s6diments.

Mettre la soupape d'arrSt pour I'essence en position OUVERTE

et v6rifier pour d6celer toute trace de fuites d'essence.

Bloc-piles et chargeur

INSTRUCTIONS DE NETTOYAGE DU CHARGEUR

&AVERTISSEMENT : risque de choc 61ectrique. Debrancher le

chargeur de la prise de courant C.A. avant de le nettoyer. La salet#

et la graisse peuvent #tre enlevees de la surface ext#rieure du char-

geur au moyen d'un chiffon ou d'une brosse douce non metallique.

Ne pas utiliser d'eau ni d'autres solutions de nettoyage.

Moteur

"\ IS /

SS _ _ RR

Consulter le mode d'emploi du moteur pour la bonne procedure.

TRANSPORT

_AVERTISSEMENT : les appareils sont tr_s Iourds. Respecter les procedures de levage

securitaire lots du transport.

Avant le transport du g_n_rateur, s'assurer de :

1. Placer le commutateur du moteur a la position d'arrSt (OFF).

2. Placer le levier de la soupape d'essence du r_servoir & la position FERMC:E.

3. Toujours tenir le g_n_rateur & niveau pour pr_venir les d_versements d'essence. En effet,

les _manations d'essence ou de I'essence renvers_e pourrait(ent) prendre feu.

&AVERTISSEMENT :un contact avec un moteur ou un syst#me d'#chappement chaud peut

provoquer de graves brOlures ou un incendie. Laisser refroidir le moteur et le silencieux avant

de transporter le generateur.

Rangernent

_AVERTISSEMENT :ne jamais entreposer le generateur avec de I'essence clans le r_ser-

volt, a I'int#rieur ou a I'ext&ieur dans des endroits mal aeres d'oO les #manations peuvent

atteindre une flamme nue, une etincelle ou une flamme pilote comme celle d'une fournaise,

d'un chauffe-eau, d'une secheuse ou autres appareils alimentes au gaz.

Moteur

Consulter le mode d'emploi du moteur pour la bonne procedure.

GENERATEUR

1. Nettoyer le g_n_rateur comme pr_cis_ dans la section Entretien.

2. V_rifier que les _vents du circuit d'air de refroidissement et les ouvertures du g_n_rateur

sont ouverts et d_gag_s.

BLOC-PILES

REIVlARQUE :des capuchons sont fournis avec le bloc-piles en vue d'etre

utilis_s chaque fois qu'on retire ce dernier de I'outil ou du chargeur pour le

ranger ou le transporter. S'assurer que les capuchons sont en place Iors

du transport et du rangement du bloc-piles. Consulter le Directives de

s_curit_ importantes pour les blocs-piles.

29

ACC£SSOIRES

Les accessoires recommand6s pour votre outil peuvent 6tre achet6s aupr_s du distributeur

local ou d'un centre de r6paration agr6& Pour toute assistance en mati_re d'accessoires

convenant & I'outil achet_, communiquer avec DEWALT Industrial Tool Co., 701 East Joppa

Road, Baltimore, MD 21286, Etats-Unis, composer le 1-800-4-DEWALT (1-800-433-9258) ou

visiter notre site Web & www.dewalt.com.

_,A VERTISSEMENT :puisque les accessoires autres que ceux offerts par DEWALT nbnt pas

#t6 test6s avec ce produit, leur utilisation pourrait s'averer dangereuse. Pour r#duire le risque

de blessures, utiliser exclusivement les accessoires DEWALT recommand6s avec ce produit.

Inforrnatien sur les r_paratiens

Veuillez recueillir les informations suivantes pour tousles appels au Service a la clientele :

Num_ro du module Num6ro de s6rie

Date et lieu de I'achat

B_paraf:iores

Pour assurer la SI-CURITE et la FIABILITE du produit, les r6parations, I'entretien et les

r6glages doivent 6tre r6alis6s par un centre de r6paration en usine de DEWALT, un centre de

r6paration agr66 DEWALT ou par un personnel de r6paration professionnel. Toujours utiliser

des pi_ces de rechange identiques.

Garantie cornpl_f:e de deux ans

Les g6n6rateurs DEWALT de service intensif sont garantis pour deux (2) ans & partir de la

date d'achat. DEWALT r6parera gratuitement toutes les d6fectuosit6s provoqu6es par un

d6faut de mat6riel ou de fabrication. Pour des renseignements relatifs aux r6parations sous

garantie, composez le 1-800-4-DEWALT. Cette garantie ne s'applique pas aux accessoires ni

aux dommages caus6s par des r6parations r6alis6es ou tent6es par des tiers. Cette garantie

vous accorde des droits 16gaux sp6cifiques et il est possible que vous ayez d'autres droits qui

varient d'un Etat ou d'une province & rautre.

AMI_RIQUE LATINE : cette garantie ne s'applique pas aux produits vendus en Am6rique

latine. Pour ceux-ci, veuillez consulter les informations relatives & la garantie sp6cifique

pr6sente dans I'emballage, appeler I'entreprise locale ou consulter le site Web pour les

informations relatives b,cette garantie.

REMPLACEMENT GRATUIT DES ETIQUETTES D'AVERTISSEMENT : si les 6tiquettes

d'avertissement deviennent illisibles ou sont manquantes, composez le 1-800-4-DEWALT pour

en obtenir le remplacement gratuit.

GUIDE DE DEPANNAGE

Cette section 6num_re les d_faillances les plus communes, leurs causes et les mesures

correctives. L:op_rateur ou le personnel d'entretien peut ex_cuter certaines mesures

correctives, d'autres exigent I'assistance d'un technicien DEWALT qualifi_ ou du distributeur.

Probl_me Code

Le moteur refuse de d_marrer

(consulter le mode d'emploi du moteur pour plus de renseignements) ................... 1, 2, 3, 4

Aucune sortie _lectrique .................................................................................... 5, 6, 7, 8, 9, 18

REMARQUE : si le probDme persiste aux prises, confiez le g_n_rateur & un centre de

r_paration agr_ DEWALT. Pour Iocaliser le centre de r_paration DEWALT le plus pros de

chez vous, composer le 1-800-4-DEWALT.

Coupe-circuit d_clench_ & r_p_titions .............................................................................. 10, 11

Surchauffe du g_n_rateur ................................................................................................. 10, 12

Sans fonction d'_trangleur automatique ........................................................ 13, 14, 15, 16, 17

CODE CAUSE POSSIBLE SOLUTION POSSIBLE

1 . Commutateur du m0teur en P0S!- Mettre & la position de marche (ON).

tion d'arr_t (OFF). ..................

2 t2trangleur & la mauvaise position R_gler r_trangleur en consequence

Soupape d'arr#t pour I'essenc eOuviir la s0upape d'air_t poui!essence

en position ferm_.e

4 Appareil sous charge au d_mar- Retirer la charge de I'appareil

rage

' Communlquer avec un centre de r_parat!on

Prise d_fectueuse

en usine de DEWALT ou un centre de r_para-

• tion agr6_ DEWALT.

6 Disjoncteur thermique de prise Enfoncer le bouton et remettre la fonction en

d_clench_ marche

7 Condensateur d_fectueux' communiquer avec un centre de r_paration

en usine de DEWALT 0U un Centre de i_para -

ton agr6_ DEWALT.

8 Cordon d'alimentation R_parer ou remplacer le cordon

d_fectueux

.9 a!Sj0ncteUi GFCI dec!ench_ Enfoncer ie b0uton et remettre la fonction en

'. marche

10 Surcharge du g_n_rateur R_duire la charge

11 cordons d'alimentation ou mat_. wrifier le materiel & la recherche de fils

, riel d_fectueux endommag_s, nus ou effiloch6s, Le rern-

! placer.

12 A_ration insuffisante D_placer I'appareil pour obtenir une ventila-

tion d'air frais convenable

13 Sol_n0i'de d_fectueUx Communiquer avec un centre de r_paration

I.... ...................................... en usine de DEWALT 0U un centre de r_para-

I ' tion agr_ DEWALT.

30

CODE CAUSE POSSIBLE SOLUTION POSSIBLE

14 Interrupteur de commande de ral- Communiquer avec un centre de r6paration

enti d6fectueux en usine de DEWALT ou un centre de r6para-

tion agr66 DEWALT.

15 EI6ments internes du stator' Communiquer avec un centre de r6paration

d6fectueux: en usine de DEWALT ou un centre de r6para-

' tion agr66 DEWALT.

16 Carte de circuits imprim6s Communiquer avec un centre de r6paration

d6fectueuse en usine de DEWALT ou un centre de r6para-

tion agr66 DEWALT.

17 Faisceau de c&bJe Communiquer avec un centre de [6pa[ati0 n

en usine de DEWALT ou un centre de r6para,

tion agr66 DEWALT.

18 S61ecteur de tension en position Placer le s61ecteur de tension & 240 V lots de

de 120 V I'utilisation d'un outil qui consomme 240 V.

LA GARANTIE SUIVANTE NE S'APPLIQUE QU'AUX PRODUITS FABRIQUf:S

EN CONFORMITI'- AUX EXIGENCES TECHNIQUES DE L'AGENCE DE PRO=

TECTION ENVIRONNEMENTALE DES I_TATS-UNIS (UNITED STATES ENVl-

ROMENTAL PROTECTION AGENCY) ET DE L'ETAT DE LA CALIFORNE ET

QUI SONT DISTRIBuf:s ET VENDUS AUX I_TATS-UNIS.

I. DECLARATION DE GARANTIE DU SYSTEIVIE DE CONTROLE DES I_JVIISSIONSPAR

I_VAPORATION

Vos droits garantis et.obligations : Le California Air Resources Board, le Environmental

Protection Agency des Etats-Unis et DEWALT se font un plaisir de vous expliquer le syst_me

de contr61e des 6missions par 6vaporation de carburant de I'ann6e module 2008 applicable

aux petits moteurs tout terrain. Aux Etats-Unis et dans I'F:tat de la Californie, les nouveaux

petits moteurs tout terrain doivent 6tre con_us, fabriqu6s et dot6s de dispositifs qui r6pondent

aux normes 6tatiques antismogs strictes. DEWALT dolt garantir le syst_me de contr61e des

6missions par 6vaporation de carburant de votre petit moteur tout terrain pour les p6riodes de

temps stipul6es ci-dessous en autant qu'il n'y ait eu aucun mauvais traitement, n6gligence ou

entretien inad6quat de votre petit moteur tout terrain.

Le syst6me de contr61e des 6missions par 6vaporation de carburant pourrait comprendre

des pi_ces comme le carburateur ou le syst_me d'alimentation par injection, le syst_me de

d6marrage et le convertisseur catalytique et 6galement les flexibles, courroies, connecteurs

et autres modules en lien avec le contr61e des 6missions.

En cas de r6paration sous garantie en lien avec la pr6sente d6claration, DEWALT r6parera

votre petit moteur tout terrain sans frais y compris la pose du diagnostic et la fourniture de

pi_ces et de la main-oeuvre.

Couverture de la garantie du fabrieant : Les petits moteurs tout terrain, ann6e module 1995

et ult6rieure, sont garantis pour une p6riode de deux ans. Si une piece li6e au contr61e

des 6missions de votre moteur est d6fectueuse, la piece sera r6par6e ou remplac6e par

DEWALT.

Responsabilit_s du propri_taire en vertu de la garantie : En tant que propri6taire du

petit moteur tout terrain, vous 6tes tenu d'assurer I'entretien pr6cis6 dans votre manuel du

propri6taire. DEWALT vous recommande de conserver tous les re_:us relatifs & I'entretien de

votre petit moteur tout terrain par contre, DEWALT ne peut vous refuser la couverture b, d6faut

de pr6senter les re_us ou du non-respect de I'ex6cution de toutes les t_.ches d'entretien pro-

gramm6es.

En tant que propri6taire d'un petit moteur tout terrain, vous devez toutefois savoir que DEWALT

peut vous refuser la couverture de la garantie si votre petit moteur tout terrain ou une piece

correspondante est d6fectueux(se) en raison d'un mauvais traitement, d'une n6gligence, d'un

entretien inad6quat, de modifications non approuv6es.

II est de votre responsabilit6 de pr6senter votre petit moteur tout terrain b, un centre de dis-

tribution DEWALT d_s que le probl_me surgit. Les r6parations sous garantie devraient 6tre

r6alis6es dans des d61ais raisonnables n'exc6dant pas 30 jours.

Pour toutes questions relatives & vos droits et responsabilit6s en vertu de la pr6sente garantie,

communiquer avec DEWALT Industrial Tool Co., au 1-800-4-DEWALT (1-800-433-9258) ou

visiter le site Web DEWALT au www.dewalt.com pour obtenir de plus amples renseignements

et de I'assistance.

II. GARANTIE DU SYSTEIVIE DE CONTROLE DES I_JVIISSIONS PAR I_VAPORATION DE

CARBURANT

La ggrantie du syst_me de contr61e des 6missions par 6vaporation de carburant (garantie

SCEEC) pour les moteurs ann6e module 1997 et ult6rieure

(a) Conditions d'applications : La pr6sente garantie s'appliquera aux moteurs ann6e

module 1997 et ult6rieure. La p6riode de garantie SCEEC d6butera & la date d'achat ou de

livraison initiale du nouveau moteur ou mat6riel a son dernier acheteur et s'6tendra pour

une p6riode continue de 24 mois cons6cutifs.

(b) Couverture g_n_raie de la garantie du syst_me de contr61e des 6missions pat

6vaporation de carburant : DEWALT garantit le produit au dernier acheteur du nouveau

moteur ou mat6riel, et & tousles acheteurs subs6quents, pour une p6riode de deux ans.

(1) Le moteurs sont con_us, fabriqu6s et dot6s de dispositifs conformes & tousles r_gle-

ments applicables adopt6s par I'EPA et le CARB dans leur propre juridiction et

(2) sont exempts de d6fauts de fabrication et de main-d'oeuvre, qui b, tout moment, sous

la p6riode de couverture de la garantie SCE¢:C pourrait provoquer une d6faillance

d'une piece en lien avec le contr61e des 6missions garantie, sera identique en mati_re

de mat6riel aux pi_ces d6crites dans la demande d'homologation du moteur du fabri-

cant.

La garantie SCEEC s'applique uniquement aux pi_ces en lien avec le eontr61e des

_missions de votre moteur eomme suit :

(1)Toutes pi_ces en lien avec le contr61e des 6missions garanties dont un remplacement

n'est pas exig6 dans le cadre du programme d'entretien tel que pr6ci?6 dans le manuel du

propri6taire doivent 6tre garanties pour la p6riode de garantie SCEEC. Si une telle piece

fait d6faut au cours de cette p6riode, elle sera r6par6e ou remplac6e par DEWALT en

conformit6 au paragraph.e. (4) ci-dessous. En outre, toute piece r6par6e ou remplac6e en

vertu de la garantie SCEEC sera garantie pour la p6riode restante de la dite Garantie.

(2) Toutes pi_ces en lien avec le contr61e des 6missions garanties dont un examen r6gulier

est pr6cis6 dans le manuel du propri6taire doivent 6tre garanties pour la p6riode de garan-

tie SCEEC. Une d6claration inscrite dans de telles directives, relatives & une ,, r6paration

ou un remplacement au besoin _ ne dolt en aucun cas r6duire la p6riode de.garantie

SC¢:¢:C. En outre, toute piece r6par6e ou remplac6e en vertu de la garantie SCEEC sera

garantie pour la p6riode restante de la dite Garantie.

(3) Toutes pi_ces en lien avec le contr61e des 6missions garanties dont un remplacement est

exig6 dans le cadre du programme d'entretien tel que pr6cis6 dans le manuel du propri6-

taire doivent 6tre garanties pour la p6riode de temps pr6c6dente au premier remplace-

ment programm6 pour cette piece. Si la piece fait d6faut avant le premier remplacement

programm6, la piece sera r6par6e ou remplac6e par DEWALT en conformit6 au para-

graphe (4) ci-dessous. Toutes pi_ces en lien avec le contr61e des 6missions r6par6es ou

remplac6es en vertu de la garantie SC¢:EC sera garantie pour le reste de la p6riode de la

dite garantie pour la p6riode de temps pr6c6dente au premier remplacement programm6

pour une telle piece.

31

(4) La r6paration ou le remplacement de toutes pi_ces en lien avec le contr61e des 6missions

garanties en vertu de la garantie SC¢:€:C sera effectu6(e) sans frais pour le propri6taire

& un centre de r6paration sous garantie autoris6 DEWALT. Les services de garantie ou

les r6parations sous garantie devront 6tre ex6cut6s dans des centres de distribution qui

disposent d'une franchise pour les r6parations desdits moteurs.

(5) Lots de I'examen du moteur a un centre de r6paration sous garantie autoris6 DEWALT,

le propri6taire ne peut 6tre tenu responsable des frais de diagnostics si la r6paration est

couverte par la garantie.

(6) DEWALT assume la responsabilit6 de tous dommages caus6s a d'autres composants ori-

ginaux du moteur ou toutes modifications approuv6es d6coulant d'une d6faillance d'une

piece sous garantie, de toutes pi_ces en lien avec le contr61e des 6missions couvertes en

vertu de la garantie SCEEC.

(7) Pour la p6riode valide de la garantie SC¢:¢:C, DEWALT maintiendra un approvisionnement

suffisant de pi_ces garanties en lien avec le contr61e des 6missions, pour r6pondre a la

demande pr6vue pour de telles pi_ces.

(8) Toute piece de rechange peut 6tre utilis6e Iors d'un entretien ou d'une r6paration sous

garantie et sera fournie sans frais au dernier acheteur. Un tel usage ne r6duit en aucun

cas les obligations de DEWALT en vertu de la garantie SC¢:¢:C.

(9) Un piece ajout6e ou modifi6e non approuv6e par I'Air Resources Board ne peut 6tre

utilis6e. Une telle utilisation servira de base pour I'annulation d'une r6clamation sous

garantie faite en conformit6 avec cette d6claration. DEWALT ne sera pas tenu de couvrir

les d6faillances de pi_ces garanties r6sultant de I'utilisation de pi_ces ajout6es ou modi-

fi6es.

LES PIECES EN LIEN AVEC LE CONTROLE DES I_MISSIONS COMPRENNENT LES

I_LEMENTS SUIVANTS :

1) Syst_me de contr61e d'alimentation en carburant :

a) module du carburateur & essence et ses composants internes

b) filtre & essence (le cas 6ch6ant)

c) joints d'6tanch6it6 du carburateur

d) pompe b, essence (le cas 6ch6ant)

2) Circuit d'entr6e d'air, notamment :

a) tuyau d'admission/collecteur d'air

b) filtre & air

3) Syst_me d'allumage, notamment :

a) bougie d'allumage

b) module d'allumage/bobine

4) Divers articles composants les syst_mes ci-dessus

a) soupapes, interrupteurs et commutateurs li6s aux syst6mes d'aspiration, thermique

ou minuteur

b) flexibles, courroies, connecteurs et modules

5) Syst_me de contr61e des 6missions par 6vaporation du carburant

a) conduite d'essence homologu6e par la CARB, en vertu de la d6claration de 2007

b) collier de conduite d'essence

c) r6servoir & charbon actif (le cas 6ch6ant)

d) Soupape de transfert (si dot6)

e) R6servoir de carburant

f) Bouchon du r6servoir de carburant

6) Syst_me de contr61e des 6missions de 1'6chappement

a) convertisseur catalytique (le cas 6ch6ant)

32

_,ollrlpol'lel'ltes FiG. 1

A. Juego de rueda y mango

(DG4400B, DG6300B y

DGTOOOB)

B. Motor DEWALT

C. Gancho para levantar

(incluido en A)

(DG4400B, DG6300B y

DGTOOOB)

D. Panel de control,

consulte la Fig. 2 para

ver el panel de control

individual del modelo F

E. Filtro de aire

R Paquete de baterias

y cargador DEWALT

de 18 V (DG6300B y

DGTOOOB)

G. Tapa de combustible

H. Tanque de combustible

I. Indicador de combustible

J. Control de la

estrangulaci6n del

carburador

J

E

K

B

L D

/

A

\\

M A

K. Valvula de cierre de combustible

L. Arrancador de retroceso

M. Carga de aceite/Varilla para medici6n del nivel de aceite

N. Tap6n de drenaje de aceite

O. Dep6sito de carbono (si viene equipado)

R Valvula de cierre por vuelco (si viene equipada)

Distribuciones del panel de control

Q. Receptaculo del paquete de baterias

(se muestra con un paquete de baterias)

R. Interruptor del selector de voltaje

S. Interruptor del motor

T. Interruptor principal

U. Disyuntores t6rmicos de tomacorriente

V. Tomacorrientes dobles con GFCI (interruptor de corte por falla a tierra) (120 V)

W. Tomacorrientes de cierre pot torsi6n (120 V)

X. Tomacorrientes de cierre por torsi6n (120 V/240 V)

Y. Bloqueo de la bateria

Z. Interruptor del control de marcha en vacio

FIG. 2 V S T Q

ST

U

Wviw

u

Q U Z

_ S U X T Q

33

uw u u RY

Z

Especificaciones del producto

Modelo

Alternador

Tipo

Activaci6n

Salida de CA max. (vatios)

Salida de CA nominal (vatios)

Corriente nominal (A)

Fase

Frecuencia

Motor

Modelo

Caballos de fuerza (*HP totales)

Cilindrada (CC)

Capacidad del tanque de combustible

(litros)

Combustible recomendado

V

U

W U U

DG3000

Sin escobillas, 2 polos

Condensador

3000

2920

2O A

Una

6O

R Z

DG4400B

Sin escobillas, 2 polos

Condensador

4400

4180

31,7/15,9 A

Una

6O

DW168F-2F DW177F-F

*6,5 *9

196 270

12,5 litros 17,4 litros

(3,3 galones) (4,6 galones)

Consulte el manual Consulte el manual

de instrucciones de instrucciones

del motor del motor

Capacidad de aceite Consulte el manual Consulte el manual

de instrucciones de instrucciones

del motor del motor

Aceite recomendado Consulte el manual Consulte el manual

de instrucciones de instrucciones del

del motor motor

Apagado automatico por bajo nivel de Si Si

aceite

Sistema de arranque Retroceso Retroceso!Arranque

el6ctrico

Y

IVlodelo

Tomacorrientes

Dobles con GFCI de 20 amp y 120 V

De cierre por torsi6n de 20 Ay 120V

(NEMA L5-20R) +

De cierre por torsi6n de 30 A y 120 V

(NEMA L5-30R) +

De cierre por torsi6n de 20 A y 120/240 V

(NEMA L14-20R) +

De cierre por torsi6n de 30 A y 120/240 V

(NEMA L14-30R) +

General

Dimensiones" (mm/pulg.)(L x An. x AI.)

DG3000

Si (1)

si (1)

No

No

No

(599 x 490 x 520)

(23,6 x 19,3 x 20,5)

53,5 kg (118 libras)

DG4400B

Si (2)

si (1)

No

Si (1)

No

(711 x 551 x 546)

(28 x 21,7 x 21,5)

106 kg (234 libras)

Peso en seco •

•Las dimensiones no incluyen el juego de ruedas.

• Caballos de fuerza totales (HP). Este indice de caballos de fuerza representa la potencia

maxima en condiciones de laboratorio a 3600 RPM conforme a la SAE (Sociedad de

Ingenieros de Autom6viles) J1995 y debe tenerse en cuenta para fines comparativos 0ni-

camente. La potencia real del motor sera menor y variara en funci6n de la aplicaci6n, la

velocidad y otras variables, incluida la temperatura y la altitud.

+ Cuando utilice el tomacorriente de cierre pot torsi6n de 20 A o 30 A, debe conectarse a

trav6s de una caja de distribuci6n protegida con GFCI o usar un adaptador en serie con

GFCI.

Modelo

Alternador

Tipo

Activaci6n

Salida de CA max. (vatios)

Salida de CA nominal (vatios)

Corriente nominal (A)

Fase

Frecuencia (Hz)

Motor

Modelo

Caballos de fuerza (*HP totales)

Cilindrada (CC)

Capacidad del tanque de combustible

(litros)

Combustible recomendado

DG6300B

Sin escobillas,

2 polos

Condensador

6300

5950

49,6/24,8

Una

60

DG7000B

Sin escobillas,

2 polos

Condensador

7000

6550

54,6/27,3

Una

6o

DW188F DW188F

"13 "13

389 389

17,4 litros 17,4 litros

(4,6 galones) (4,6 galones)

Consulte el manual Consulte el manual

de instrucciones de instrucciones

del motor del motor

Capacidad de aceite Consulte el manual Consulte el manual

de instrucciones de instrucciones

del motor del motor

Aceite recomendado Consulte el manual Consulte el manual

de instrucciones de instrucciones del

del motor motor

Apagado automatico por bajo nivel de Si Si

aceite

Modelo

Sistema de arranque

Tomacorrientes

Dobles con GFCI de 20 amp y 120 V

De cierre por torsi6n de 20 A y 120 V

(NEMA L5-20R) +

De cierre por torsi6n de 30 A y 120 V

(NEMA L5-30R) +

De cierre por torsi6n de 20 A y 120/240 V

(NEMA L14-20R) +

De cierre por torsi6n de 30 A y 120/240 V

(NEMA L14-30R) +

General

Dimensiones" (mm/pulg.)(L x An. x AI.)

Peso en seco *

DG6300B

Retroceso!Arranque

el6ctrico

Si (2)

No

Si (2)

No

Si (1)

(711 x 551 x 546)

(28 x 21,7 x 21,5) ,

111,5 kg (246 libras)

DG7000B

Retroceso!Arranque

el6ctrico

Si (2)

No

Si (2)

No

Si (1)

(711 x 551 x 546)

(28 x 21,7 x 21,5)

261,5 kg (118,5 libras)

i. Las dimensiones no incluyen el juego de ruedas.

i* Caballos de fuerza totales (HP). Este indice de caballos de fuerza representa la potencia

mb_xima en condiciones de laboratorio a 3600 RPM conforme a la SAE (Sociedad de

Ingenieros de Autom6viles) J1995 y debe tenerse en cuenta para fines comparativos

0nicamente. La potencia real del motor serb, menor y variara en funci6n de la aplicaci6n,

la velocidad y otras variables, incluida la temperatura y la altitud.

i+ Cuando utilice el tomacorriente de cierre pot torsi6n de 20 A o 30 A, debe conectarse a

trav6s de una caja de distribuci6n protegida con GFCI o usar un adaptador en serie con

GFCI.

D_finitions : lignes directrices

en rnati_re de s_curit_

Las siguientes definiciones describen el nivel de gravedad de cada advertencia. Lea el manual

y preste atencidn a estos sfmbolos.

_PELIGRO: Indica una situacidn de peligro inminente que, si no se evita, provocar# la

muerte olesiones graves.

_kADVERTENCIA: Indica una situaciSn de peligro potencial que, si no se evita, podria pro-

vocar la muerte o lesiones graves

_ATENCI6N: Indica una situaci6n de peligro potencial que, si no se evita, puede provocar

lesiones /eves o moderadas.

ATENCION: Utilizado sin el sfmbolo de alerta de seguridad indica una situaciSn de peligro

potencial que, si no se evita, puede provocar dahos en la propiedad.

Instrucciones de seguridad irnportantes

_kPELIGRO: Mondxido de carbono. Usar un motor en interiores Io matar# en minutos. El

escape de/motor contiene altos niveles de mondxido de carbono (CO), un gas venenoso

que no puede ver ni oler. Puede estar inhalando CO a_n si no huele los gases de/escape

de/motor.

AADVERTENCIA: Este producto y su escape contienen sustancias quimicas reconocidas

pot el Estado de California como causantes de cancer, defectos de nacimiento u otros

problemas reproductivos.

,NUNCA use un motor en el interior de casas, garajes, sdtanos u otras areas parcialmente

cerradas. En esas areas se pueden acumular niveles mortales de mon6xido de carbono. Usar

un ventilador o abrir puertas y ventanas NO suministra suficiente aire fresco.

34

SOLO #selo en exteriores y lejos de ventilaciones, puertas y ventanas abiertas. Estas

aberturas pueden atraer el escape del motor.

Aun cuando el motor se use correctamente, el CO se puede infiltrar en su hogar. SIEMPRE

utilice una alarma de CO a baterfa o con baterfa de reserva en la casa. Antes de usar la

alarma de CO, lea y sign todas los instrucciones. Si comienza a sentir nauseas, mareos

o debilidad, vaya aun lugar con aire fresco de inmediato. Consulte aun medico. Es posible

que se haya envenenado con mondxido de carbono.

_&ADVERTENCIA: No opere esta unidad hasta que haya lefdo y comprendido este manual de

instrucciones y el del motor y los instrucciones de seguridad, operacidn y mantenimiento.

IMPORTANTE: Estos productos vienen equipados con silenciadores apagachispas. Esto

Io requiere la ley del estado de California. El hecho de que el motor no est6 equipado con

un apagachispas,segOn se define en la secci6n 4442 del C6digo de Recursos POblicos de

California, ni se mantenga en buenas condiciones de use, constituye una violaci6n a la secci6n

130050 o alas secciones 4442 y 4443 de los estatutos de California. Los apagachispas

tambi6n se requieren en ciertas tierras del Servicio Forestal, y pueden ser obligatorios per ley

en virtud de otros estatutos y ordenanzas.

CONSERVE ESTAS INSTRUCCiONES

_,PEMGRO: RIESGO DE ELECTROCUCION E INCENDIO

• La reti0alimentaci6n de electricidad a, Nunca retr0alimente electricidad a trav6s

trav6s del sistemael6ctrico de un edificio del Sistema el6ctrico de una estructura:

podria porter en peligro alas persona s

que intentan restabJecer el servicio.

• El intento de conectarlo aun servicio

publico entrante podria producir la

electrocuci6n.

El restablecimiento del servicio el6ctrico

mientras el generador esta.conectado

al servicio entrante podria provocar un

incendio o da_os graves si no hay un

interruptor de transferencia de doble polo

instalado.

Si no utiliza este tipo de interruptores al

hacer una conexi6n al sistema electrico de

una estructura, puede da_ar los aparatos y

ANULAR la garantia del fabricante.

Para conectarlo al sistema electrico de

una estructura en forma segura, siempre

haga que un electricista calificado le instale

un interrupter de transferencia de doble

polo y que esta instalaci6n cumpla con

las ordenanzas locales. (Se necesitara.

cableado de un minimo de calibre 10 para

instalar el interrupter de transferencia de

doble polo).

,, El agua es Cenduct0ia de electricidad., Haga funcionar e! generador en un _.[ea

E! agua que ent[a en contacto con !impJa,seca y bien ventiJada:AsegQrese de

componentes cargados el6ctricamente que sus manos est6n secas antes de t0car

puede t[ansmitir e!ectricidad a la estructura !a unida&

u etras superficies, !Oque dafia una

descarga el6ctrica a cua!quiera que est6 en

contacto con elias.

El contacto con cables prolongadores • Inspeccione los cables prolongadores

gastados o daSados podria producir la antes de utilizarlos y reempla.celos por

electrocuci6n, cables nuevos si fuese necesario.

,, La uti!izaCi6n dR Cable(s) pio!0ngad0r(es)Uti!ice e! tama_0 adecuado (ca!ibre del

demenor calibre p0dr/a provocar un conductor ) de los cab!es prolongadores

sobreca!entamiento de !os conductores o para la ap!icaci6n; consu!te Use de los

arficulos conectados y producir un incendio, cables prolongadores en Ensamblaje. 35

El uso de los cables prolongadores sin • Siempre utilice cables prolongadores que

conexi6n a tierra podria hacer que los tengan un cable a tierra con el enchufe a

interruptores del circuito nofuncionen, tierra adecuado. NO utilice un enchufe que

hecho que provocaria una descarga no tenga conexi6n a tierra.

el6ctrica.

L filtraci6n accidental de Oorrienteelectrica:- C01oqueei generador sobre Una superficie

padria cargar !as superficies conductoras de baja canductividad; como una plancha

que est6n en contact0 con el generador, de hormigdn S!EMPRE haga funcionar e!

generador aun minimo de 1,8 m (6) de

cualquier superficie conductora

• Si se excede la capacidad de carga

del generador al conectar demasiados

articulos, o arficulos con valores

nominales de carga muy altos, se podria

provocar el sobrecalentamiento de

algunos arficulos, o bien su cableado de

conexi6n podria generar un incendio o

una descarga el6ctrica.

• Consulte Funcionarniento con cargos

pesadas en Operacidn. AsegOrese de

que la suma de las cargas el6ctricas

de todos los aparatos conectados no

supere el valor nominal de carga del

generador.

,' EJ intent0 de usar la Unidad Cuando ,, No haga funcionaie! generad0r

est,. daSada o Cuando no funciona S! tiene un preb!ema mock.nice 0

Con norrnalidad, p0dria dar !ugar aun el6ctrice. Comuniquese Con un centre

incendio o electrocuci6n, de mantenimiento de f,_brica DEWALT o

un Centre de mantenimiento autorizado

DEWALT. ........

• Si saca la protecci6n, podria dejar • No haga funcionar el generador si no

expuestos los componentes cargados tiene la protecci6n debida.

el6ctricamente y provocar una

electrocuci6n.

_EI funcionamientosinatenci6ndeeste'SiemprecOntroieel m0tor Cuando est#.

producto podria provocar lesiones en funcionamiento.

personaies o doses a la propiedad.

Para disrninuir el riesgo de incendio,

no perrnita que e! motor funcione sin

que aJguien Io controle. N

_ADVERTENCIA: RIESGO DE EXPLOSION 0 INCENDIO

z.QUI_ PUEDE SUCEDER?

Las chispas de los productos para fumar,

los arcos electricos, el escape, las llamas,

los gases y los componentes del motor

caliente, come el silenciador, pueden

encender la gasolina derramada o sus

vapores.

come EVITARLO

Antes de quitarle la tapa al tanque para

agregar combustible, apague el motor y

deje que se enfrie.

Sea cuidadoso al Ilenar el tanque para

evitar que el combustible se derrame.

Antes de arrancar el motor, asegurese de

que la tapa est6 bien colocada y aleje la

unidad del Area combustible.

,, E! Cai0rexpandira el cOmbUStibledentrO ,, Mantenga un nivel mAxime de €0mbUS_

del tanque, Ioque podria provocar under, tib!e pot debajo de !os hombros dRla

rame y una p0sib!e expl0si6n de fueg0, panta!!a para desechos a fin de permitir

................... la expansi6n.

• Los materiales combustibles clue

hacen contacto con las partes cali-

entes del generador pueden encend=

erse,

• Cargue combustible al aire libre, en

Areas bien ventiladas. AsegOrese de

que no haya fuentes de

ignici6n, como productos para fumar,

cerca de donde se realiza la recarga.

• Haga funcionar el generador en un

Area limp!a, seca y bien ventilada a un

minimo de 1,2 m (48") de toda construc-

ci6n, objeto o pared. No opere la unidad

dentro de la casa o en un Area muy cer-

rada.

• Utilice el generador en un Area abierta,

alejado de malezas secas y otros mate-

riales combustibles.

,, El cOmbUStible que no Sealmacene en , A!macene el Combustible dentro de un

forma correcta podria causar !a ignici6n contenedor aprobado pot OSHA en un

accidental. Si no se Io resgua[da adecua t lugar Seguro, !ejosdel _.reade trabajo.

damente, padria terrninar en manos de

nJnos u otras personas no calificadas:

• La velocidad del motor se estableci6 en • Nunca trate de "acelerar" el motor para

fabrica para que el funcionamiento sea obtener un mayor rendimiento. Si Io hace,

seguro. La manipulaci6n del ajuste de el voltaje y la frecuencia de salida ya no

velocidad del motor podria provocar el seran estandar y correran peligro los dis-

sobrecalentamiento de los dispositivos y positivos y el usuario.

producir un incendio.

_PELIGRO: RIESGO RESPIRATORIO (ASFIXIA)

&QUE_PUEDE SUCEDER? C(DMO EVJTARLO

• La !nha!aci6n de !os gaSes del escape, NUNCA USe m0t0i en e! interior de

puede causar !esi0nes serias 0 la muert e: casas, garajes, s6tanos u otras _-reas

El escape del motor contiene altos parcia!ment e cerrada& En esas Areas

niveles de monSxido de carbono (CO), se pueden acumular niveies mortaies de

un gas venen0sa que no puede Vet ni monSxido de carbono. Usar un ventilador

oler. Puede estar inhaJand0 co alan si no o abrir puertas y ventanas NO suministra

huele !os gases de! escape del motor. SUficienteairefresco, de

venti!aciones puertas y ventanas

abiertasl Estas aberturas pueden atraer

el escape del motor,

'Mantengaalos nisOs; las mascotasyotraS

personas lejosdel #,reade operacione&

Mantenga siemPre e! tubo de escape

................... libre de objetos extra_osl

36

&QUE_PUEDE SUCEDER?

•Se puede producir una p6rdida o un

derrame de combustible y aceite, Io que

puede ocasionar un peligro de incendio o

inhalaci6n, lesiones graves o la muerte. Las

p6rdidas de aceite daSaran la alfombra, la

pintura u otras superficies de vehiculos o

remolques.

_PELIGRO: RIESGO DE LESIONES 0 DAI_IOA LA PROPIEDAD.

TRANSPORTE 0 ALMACENAMIENTO

COMO EVlTARLO

&QUE_PUEDE SUCEDER?

El contacto con el metal expuesto

(silenciador y otras piezas deJmotor) puede

producir quemaduras graves.

•Nunca transporte el generador cuando

tenga combustible en el sistema, la valvula

de combustible est6 abierta o el generador

est6 en funcionamiento.

•Coloque siempre el generador en un

tapete protector cuando Io transporte, para

proteger al vehiculo de da_os por p6rdidas.

Retire el generador del vehiculo de

inmediato cuando Ilegue a destino. Siempre

mantenga el generador nivelado y nunca Io

incline.

Transporte el combustible solamente en un

recipiente aprobado por OSHA.

_kADVERTENClA: RIESGO DE SUPERFICIES CALIENTES

C61VlO EVITARLO

- • Nunca toque ninguna parte metalica

expuesta del generador durante

o inmediatamente despu6s de su

funcionamiento. El generador seguir_

caliente durante vados minutos despu6s

de apagarlo.

•No toque las cubiertas protectoras ni

intente realizar el mantenimiento hasta

que el generador se haya enfriado.

NN

_ADVERTENCIA: RIESGO POR PIEZAS MOVILES

_.QUE_PUEDE SUCEDER?

El motor puede arrancar por accidente si el

volante se gira manualmente o se mueve al

tirar del arrancador de retroceso.

COIVIO EVlTARLO

•Antes de realizar el mantenimiento.

desconecte siempre la buj'a.

- • Nunca haga funcionar el generador sin

los protectores o las cubiertas o si estas

Diezasestan daSadas.

Mantenga el cabello, la ropa y los guantes

alejados de las piezas en movimiento. Las

ropas holgadas, las joyas o el cabello largo

pueden quedar atrapados en las piezas

m6viles.

• Los orificios de ventilaci6n pueden cubrir

piezas en movimiento, por Io que tambi6n

se deben evitar.

Las piezas m6viles como la polea, el

volante y la correa pueden provocar

lesiones graves si entran en contacto con

usted o con su ropa.

Siintentahacerfuncionarelgeneradorcon • Cualquierreparaci6nqueelproducto

partesda_adasofaltantes,orepararlosin requieradebeserrealizadaenuncentro

lascubiertasprotectoras,puedequedar deserviciodef&bricaDEWALTouncentro

expuestoalaspiezasm6viles,lascualesle deservicioautorizadoDEWALT.

puedenproducirlesionesgraves.

&AOVERTENCIA:RIESGO DE OPERACION INSEGURA

&QUE PUEDE SUCEDER? COMO EVITARLO

- La operaci6n insegura de su generador

podria producir lesiones graves o la

muerte, a usted mismo o a otras personas.

Cualquier generador dom6stico que

funcione con gasolina puede producir

variaciones de voltaje y pot ende, da_ar

aparatos sensibles al voltaje o provocar un

incendio.

Revise y comprenda todas las

instrucciones y advertencias de este

manual.

- Familiaricese con el funcionamiento y

los controles del generador. Sepa c6mo

apagarlo r@idamente.

- No deje que haya personas, mascotas u

obstAculos en el Area de funcionamiento.

,, Mantenga a los niSos alejados del

generador en todo momento.

• No haga funcionar el generador cuando

este cansado o bajo la influencia de

alcohol o drogas. Mant6ngase alerta en

todo momento.

- Nunca anule las caracteristicas de

seguridad de este producto.

,, Equipe el Area de operaciones con un

extintor de incendios.

- No ponga la maquina en funcionamiento

si le faltar piezas, si 6stas estAn rotas o si

no son las autorizadas.

- Nunca se pare sobre el generador.

• Siempre utilice un protector contra

sobretensi6n sensible al voltaje aprobado

pot U.L para conectar los aparatos

sensibles al voltaje (TV, computadora,

est6reo, etc.). De Io contrario, la garantia

de su generador se anular& AVlSO: Una

tira de mL_ltiplestomacorrientes no es un

protector contra sobretensi6n. AsegOrese

de usar un protector contra sobretensi6n

sensible al voltaje, aprobado por U.L.

DG4400B ,DG0300B yDG7000B

Elevai0 SUsPender de manerainadeCuada ' Siempre Siga losprocedimjentos de

generadores equipad0s con ganch0s para conexi6n como !o indica este manual

levantar podda hacer que el generador cuando haga la c0nexi6n de cable s

se Caiga y provoque lesiones graves 0]a cadenas o Correas para elevar o

rnuerte, a usted mismo 0 a otras personas, suspender !osgeneradores equipados

con el gancho para levantar:

• Siesta operaci6n no se realiza como ,, Siempre utilice cables, cadenas o correas

es debido, el generador puede resultar que puedan elevar o suspender un peso

daSado, de 907 kg (2000 libras) o mas de carga de

trabajo para elevar el generador.

,E) generador n0 funci0narA bien s! estA ,, Nunca hagafun_!ona_ei generador

suspendido y resu!tarA da5ado, Tambi6n mientras estA suspendido 0 en una

podria provocar !esiones graves ola posici6n desnivelad& Siempre utiiice!o en

muerte, a usted mismo o a otras personas, una superficie plana y nivelada. ..............

_ADVERTENCIA: RIESGO DE RUIDOS

&QUE_PUEDE SUCEDER? COMO EVITARLO

• En ciertas condiciones y seg_n el •Utilice siempre equipo de seguridad cer-

tiempo de uso y las aplicaciones, el tificado: protecci6n auditiva ANSI S12.6

ruido producido por este producto puede (S3.19).

contribuir a la p6rdida de la audici6n. N

_&ATENCION: RIESGO POR ELEVACION

&QUE PUEDE SUCEDER? C()MO EVlTARLO

•Si intenta levantar un objet0 muy pesado, •El generad0r es demasiad0 pesado corn0

puede lesionarse gravemente, para que Io levante una sola persona:

Obtenga ayuda antes de tratar de movedo

usted solo.

CONSERVE ESTAS INSTRUCC@ONES

Instrucciones de seguridad irnportanf:es para los

paquef:es de baf:erias

DG4400B, DG6300B Y DGT000B

Para encender estas unidades con la caracteristica de arranque el6ctrico, se utiliza un paquete

de bateria de 18 V DEWALT.AI solicitar paquetes de baterias de repuesto, asegOrese de incluir

el nOmero de cat&logo y el voltaje: los paquetes de baterias de duraci6n prolongada brindan

un 25% mas de tiempo de funcionamiento que los paquetes de baterias estandar. Consulte el

grafico al final del manual para conocer la compatibilidad entre los cargadores y los paquetes

de baterias.

NOTA: La herramienta aceptara paquetes de baterias estandar o de duraci6n prolongada. No

obstante, asegL_resede seleccionar el voltaje adecuado.

El paquete de baterias incluido en la caja no esta completamente cargado. Antes de utilizar el

paquete de baterias y el cargador, lea las instrucciones de seguridad a continuaci6n. Luego

siga los procedimientos de carga descriptos.

£EA TODAS £AS @NSTRUCC@ONES

o

e

No incinere el paquete de baterias, aun si tiene da#os importantes o est# completa=

mente desgastado. El paquete de baterfas puede explotar en el fuego.

Una peque#a p#rdida de liquido de las celdas del paquete de baterias puede pre-

sentarse en condiciones de uso o temperatura extremas. Esto no indica una falla. Sin

embargo, si el sello externo esta roto y esta pdrdida toca su pieh

a. Lave rapidamente con agua y jabdn.

b. Neutralice con un acido suave como jugo de limdn o vinagre.

37

c. Si el Ifquido de la baterfa entra en contacto con sus ojos, /avelos con agua limpia

durante 10 minutos como mfnimo y busque atencidn medica inmediata. (Nota m#dica:

El Ifquido es una solucidn de hidrdxido de potasio a125%-35%).

* Cargue los paquetes de baterfas sdlo con cargadores DEWALT.

* No salpique ni sumerja en agua u otros Ifquidos.

, No almacene ni utilice el paquete de baterias en lugares en los que la

temperatura puede Ilegar a o superar los 65,5 °C (105 °F) (como en

toldos al aire libre o construcciones de metal en verano).

&PELIGRO: Riesgo de electrocuci6n. Nunca intente abrir el paquete de

baterfas pot ning#n motivo. Si la caja del paquete de baterfas esta agrietada

o dadada, no la introduzca en el cargador. Esto puede provocar descargas

el6ctricas o electrocuci6n. Los paquetes de baterfas da#ados deben devolverse al centro de

mantenimiento para su reciclado.

NOTA: Se proveen tapas para almacenamiento y transporte de las baterias, a fin de que

pueda utilizarlas cuando la bateria est6 fuera de la herramienta o del cargador. Retire la

tapa antes de colocar la bateria en el cargador o en el generador.

_ADVERTENCIA: Riesgo de incendio. No guarde o transporte la bateria de ninguna

manera que permita que los terminales expuestos de la bateria entrenen contacto con

objetos met#licos. Pot ejemplo, no coloque la baterfa en delantales, bolsillos, cajas de herra-

mientas, cajas de juegos de productos, cajones, etc., con clavos, Ilaves, tornillos sueltos, etc.

sin la tap& Transportar baterias puede provocar incendios si los terminales de la bateria

entran en contacto accidentalmente con materiales conductores como Ilaves, mone-

alas, herramientas de mano u objetos similares. Las Normas para Materiales Peligrosos

del Departamento de Transporte de los EE.UU. (HMR) concretamente prohfben transportar

baterfas comercialmente o en aviones (es decir, empacadas en maletas y equipaje de mano)

A MENOS que est6n debidamente protegidas de cortocircuitos. Por Io tanto, cuando trans-

porte baterfas individuales, aseg#rese de que los terminales de la baterfa est6n protegidos y

bien aislados de materiales que puedan hacer contacto y causar un cortocircuito.

El sello BBBC TM

El sello RBRC TM (Corporaci6n de reciclado de baterias recargables) en las

baterias (o paquetes de baterias) de niquel-cadmio y de hidruro metalico de

niquel indica que los costos de reciclado de estas baterias (o paquetes de

baterias), al finalizar su vida Otil, ya los pag6 DEWALT. En algunas zonas, es

ilegal tirar las baterias usadas de niquel-cadmio y de hidruro metalico de niquel

en la basura o en el flujo de desechos s61idos del municipio. El programa

RBRC proporciona una alternativa de conciencia sobre el cuidado del medio ambiente.

RBRC TM, en cooperaci6n con DEWALT y otros usuarios de baterias, estableci6 programas

en los Estados Unidos y Canada para facilitar la recolecci6n de baterias de niquel-cadmio e

hidruro metalico de niquel usadas. Ayude a proteger nuestro medio ambiente y a conservar

los recursos naturales devolviendo las baterias de niquel-cadmio ya usadas a un centro de

mantenimiento autorizado DEWALT o a un comerciante minorista para que sean recicladas.

Tambi6n puede comunicarse con el centro de reciclado local para obtener informaci6n sobre

d6nde dejar las baterias agotadas.

RBRCTM es una marcacomerdal registradade la Corporaci6nde reciclado de baterias recargables.

Instrucciones de seguridad irnportantes para los

cargadores de baterias

CONSERVE ESTAS INSTRUCCIONES: Este manual contiene instrucciones importantes de

seguridad para los cargadores de baterfas.

* Antes de utilizar el cargador, lea todas las instrucciones y las prevenciones en el cargador,

en el paquete de baterfas yen el producto que utiliza el paquete de baterfas.

_,PELIGRO: Riesgo de electrocuci6n. Hay 120 voltios en los terminales de carga. No realice

pruebas con objetos conductores.

_ADVERTENCIA: Riesgo de descarga el6ctrica. No permita que ning#n Ifquido entre en el

cargador. 38

_ATENCI6N: Riesgo de quemadura. Para reducir el riesgo de lesiones, cargue solamente las

baterfas recargables de nfquel-cadmio de DEWALT. Otros tipos de baterfas pueden estallar y

provocar dahos personales y materiales.

&ATENCI6N: En determinadas circunstancias, con el cargador enchufado en el tomacorri-

ente, algunos materiales extra_os pueden provocar un cortocircuito en los contactos de carga

expuestos dentro del cargador. Se deben mantener lejos de/as cavidades del cargador los

materiales extra_os de naturaleza conductor& entre los que se incluyen la lana de acero, el

papel de aluminio o cualquier acumulacidn de partfculas metalicas. Estos son s61o algunos

ejemplos y no constituyen una lista taxativa. Siempre desenchufe el cargador del tomacor-

riente cuando no haya un paquete de baterfas en la cavidad. Desenchufe el cargador antes

de intentar limpiarlo.

• NO intente cargar el paquete de baterias con cargadores distintos de aqu#llos men-

cionados en este manual. El cargador y el paquete de baterfas estan especfficamente

dise_ados para funcionar en conjunto.

• Estos cargadores no est#n dise#ados para usos distintos de la carga de baterias

recargables de DEWALT. Otros usos pueden provocar riesgo de incendio, descarga el6c-

trica o electrocucidn.

• No permita que el cargador se moje.

•NO MALTRATE EL CABLE. Nunca transporte el cargador sosteni#ndolo por el cable

ni tire del cable para desconectarlo del tomacorriente. Tire del enchufe en lugar del

cable al desconectar el cargador. Esto reducira el riesgo de da_ar el enchufe o el cable.

Reemplace de inmediato el cable el6ctrico da_ado o gastado y afivie la tensidn.

• Aseg#rese de que el cable est# ubicado de modo que no Io pise o se tropiece con

_l y que no est_ sujeto ada_os o tensiones de alguna otra forma.

• No utilice un cable prolongador a menos que sea absolutamente necesario. El uso

de un cable prolongador incorrecto puede provocar riesgo de incendio, descarga el#ctrica

o electrocucidn.

• Para garantizar la seguridad, un cable prolongador debe tener un tama#o de cable

adecuado (AWG o Calibre de conductor de Estados Unidos). Cuanto mbs peque#o

sea el n#mero de calibre de/conductor, mayor set# la capacidad del cable; es decir, un carl-

bre 16 tiene mbs capacidad que un calibre 18. Cuando se utiliza mbs de una prolongaci6n

para Iograr la Iongitud total, aseg#rese de que cada prolongaci6n tenga la medida mfnima

de/conductor. Si se usar# un cable prolongador en exteriores, #ste debe Ilevar el sufijo

W-A o W seguido de la designaci6n del tipo de cable. Por ejemplo: SJTW-A indica que es

apto para uso en exteriores.

TamaSo del conductor minimo recomendado para cables prolongadores

Longitud total del cable

7,6 m 15,2 m 22,9 m 30,5 m 38,1 m 45,7 m 53,3 m

25 pies 50 pies 75 pies 100 pies 125pies 150 pies 175 pies

AWG del tamaSo del cable

18 18 16 16 14 14 12

• No coloque objetos en la parte superior del cargador ni co/oque el cargador en

una superficie blanda que pueda bloquear las ranuras de ventilacidn y provocar un

calor interno excesivo. Coloque el cargador en una posicidn alejada de cualquier fuente

de calor. El cargador se ventila a traves de ranuras en la parte superior e inferior de la

unidad.

• No opere el cargador con un cable o enchufe da#ados: reemplacelos de inmediato.

• No opere el cargador si #ste ha recibido un golpe fuerte, se cay5 o presenta alg_n

alamo. LI6velo a un centro de mantenimiento autorizado.

• No desarme el cargador; cuando deba realizar un mantenimiento o reparaciones,

II#velo a un centro de mantenimiento autorizado. El armado incorrecto puede implicar

un riesgo de descarga el6ctrica, electrocucidn o incendio.

* Antesdelimpiarlo,deseonecteel cargadordel tomacorriente.Estoredueir&el

riesgodedescargael_etrica.Quitarelpaquetedebaterfasnoreduciraesteriesgo.

* NUNCAintenteconectar2cargadoresjuntos.

* Elcargadorest&dise_adoparaoperarconcorrienteel_etricadom_stieaest&n-

dar(120voltios).Nointenteutilizarloconottovoltaje.Estonoseap/icaalcargador

vehicu/ar.

CONSERVE £AS INSTRUCCiONES PARA VO£VER A

CONSULTAR EN EL FUTURO.

Procedirniento de carga

DG4400B, DG6300B Y DGT000B

_PELIGRO: Riesgo de e/ectrocuci6n. Hay 120 vo/tios en los termina/es de carga. No realice

pruebas con objetos conductores.

1. Enchufe el cargador en un tomacorriente adecuado antes de

insertar el paquete de baterias.

2. Retire las tapas del paquete de baterias einserte el paquete de

baterias en el cargador. La luz roja (cargando) se encender& y

apagar& en forma continua indicando que el proceso de carga ha

comenzado.

3. Una luz roja fija indicar& que la carga ha finalizado. El paquete

est& completamente cargado y puede utilizarse en este momento o dejarse en el

cargador.

Utiiizaci6n del modo Tune-Up TM autom_tico

DG4400B, DG6300B Y DG7000B

El modo Tune-Up TM autom&tico iguala o equilibra las c_lulas individuales en el paquete

de baterias de modo que permite que funcione a una capacidad m&xima. Los paquetes

de bateria deben ajustarse semanalmente o despu6s de 10 ciclos de carga/descarga o

siempre que el paquete ya no suministre la misma cantidad de potencia. Para utilizar el

Tune-Up TM autom&tico, coloque el paquete de baterias en el cargador y d6jelo durante al

menos 8 horas.

Operaci6n de ia iuz indicadora

PAQUETE CARGANDO .................. m m mm mm mm mm mm mm mm mm mm mm

COMPLETAMENTE CARGADO ......

RETRASO POR PAQUETE

CALIENTE/FR(O ............................. _ [] _ [] _ m _ [] _ []

REEMPLAZARPAQUETE .............. • • ® ® Q • ® • O • • ® • O • ® ® • ® •

LiNEA DE POTENCIA

CON PROBLIEMAS ......................... ® ® • • ® • • • • • • • • •

Indicadores de carga

DG4400B, DG6300B Y DG7000B

Algunos cargadores est&n diseSados para detectar determinados problemas que pueden

surgir con los paquetes de baterias. Los problemas se indican con una luz roja que se

encender& y apagar& r&pidamente. De set asi, vuelva a introducir el paquete de baterias en

el cargador. Si el problema persiste, intente utilizar un paquete de baterias diferente para

determinar si el cargador est& en buenas condiciones. Si el nuevo paquete se carga cor-

rectamente significa que el paquete original es defectuoso y debe devolverse a un centro de

mantenimiento u otro sitio de recopilaci6n para su reciclado. Si el nuevo paquete de baterias

presenta el mismo problema que el original, haga probar el cargador en un centro de man-

tenimiento autorizado.

39

RETRASO POR PAQUETE CALIENTE/FR|O

Algunos cargadores pueden tenet una funci6n de Retraso pot paquete caliente/frio: cuando

el cargador detecta una bateria caliente, enciende autom&ticamente un Retraso por paquete

caliente que suspende la carga hasta que la bateria se enfria. Despu6s de que la bateria

se ha enfriado, el cargador cambia autom&ticamente al modo de Paquete cargando. Esta

funci6n garantiza la duraci6n m&xima de la bateria. La luz roja se enciende y apaga durante

periodos prolongados, y durante periodos cortos durante el modo de Retraso por paquete

caliente.

L(NEA DE POTENClA CON PROBLEMAS

Algunos cargadores tienen un indicador de Linea de potencia con problemas. Cuando el car-

gador se utiliza con algunas fuentes de potencia port&tiles, como generadores o fuentes que

convierten CC a CA, el cargador puede suspender temporalmente el funcionamiento, ocasi6n

en la que la luz roja se encendet_ y apagar_ t_pidamente dos veces, seguido de una

pausa. Esto indica que la fuente de potencia est& fuera de los limites.

DEJAR EL PAQUETE DE BATER|AS EN EL CARGADOR

El cargador y el paquete de batefias se pueden dejar conectados con la luz roja encendida

indefinidamente. El cargador mantendr& el paquete de baterias como nuevo y completamente

cargado.

NOTA: El paquete de baterias perder& lentamente su carga si se mantiene fuera del car-

gador. Si el paquete de baterias no ha permanecido en carga de mantenimiento, podria ser

necesario cargarlo nuevamente antes de su uso. Un paquete de baterias tambi_n podria

perder su carga lentamente si se deja en un cargador que no est6 conectado a un suministro

de CA apropiado.

PAQUETES DE BATER|AS AGOTADAS: Los cargadores tambi6n pueden detectar una

bateria agotada. Estas baterias a0n se pueden utilizar, pero no se espera que realicen

mucho trabajo. En estos casos, el cargador emitir& un sonido r&pido 8 veces para indicar

una condici6n de bateria agotada al cabo de unos 10 segundos de introducida la bateria. El

cargador continuar& con la carga de la bateria a la m_xima capacidad posible.

Notas importantes sobre la carga

1. Obtendr& una duraci6n m&s prolongada y un mejor rendimiento si el paquete de baterias

se carga cuando la temperatura ambiental est& entre 18 °C y 24 °C (65 °F y 75 °F). NO

cargue el paquete de bateria con una temperatura ambiental por debajo de +4,5 °C

(+40 °F) o por encima de +40,5 °C (+105 °F). Esto es importante y evitar& daSos graves

en el paquete de baterias.

2. El cargador y el paquete de baterias pueden estar calientes al tacto durante la carga. Esto

es una condici6n normal y no indica un problema. Para facilitar el enfriado del paquete

de baterias despu_s de su uso, evite colocar el cargador o el paquete de baterias en un

ambiente c&lido, como debajo de un toldo de metal o en un remolque sin aislamiento.

3. Si el paquete de baterias no se carga adecuadamente:

a. Revise el tomacorriente enchufando una I&mpara u otro aparato

b. Verifique si el tomacorriente est& conectado a un interruptor que corta la energia

cuando usted apaga la luz.

c. Mueva el cargador y el paquete de baterias a un lugar donde la temperatura ambiental

sea de aproximadamente 18 °C a 24 °C (65 °F a 75 °F).

d. Si los problemas de carga persisten, Ileve la herramienta, el paquete de baterias y

el cargador al centro de mantenimiento local.

4. Se debe recargar el paquete de baterias cuando no produce energia suficiente para tareas

que previamente realizaba con facilidad. NO CONTINUE utilizando la herramienta en estas

condiciones. Siga el procedimiento de carga. Tambi6n se puede cargar un paquete de

baterias parcialmente usado cuando se desee, sin ningOn efecto negativo sobre 6stas.

5. En determinadas condiciones, estando el cargador enchufado en el tomacorriente,

algunos materiales extraSos pueden provocar un cortocircuito en los contactos de carga

expuestos dentro del cargador. Se deben mantener lejos de las cavidades del cargador

losmaterialesextra_osdenaturalezaconductora,entrelosqueseincluyenlalanade

acero,elpapeldealuminioocualquieracumulaci6ndeparticulasmetb,licas.¢:stos son

s61o algunos ejemplos y no constituyen una lista taxativa. Siempre desenchufe el carga-

dor del tomacorriente cuando no haya un paquete de baterias en la cavidad. Desenchufe

el cargador antes de intentar limpiarlo.

6. No congele ni sumerja el cargador en agua ni en ning0n otto liquido.

_ADVERTENCIA: riesgo de descarga eldctrica. No permita que ning_n Ifquido entre en el

cargador.

_,ATENCI6N: Nunca intente abrir el paquete de baterfas pot ning#n motivo. Si la caja pro-

tectora de plastico del paquete de baterfas se rompe o agrieta, devuelvala a un centro de

mantenimiento para su reciclado.

Carga de las baterias de herrarnientas el_ctricas

port, tiles

_,ADVERTENCIA: Los cargadores tipo condensador no se deben utilizar con generadores

portatiles. La energfa irregular del generador podrfa hacer que el cargador tipo condensador

falle. En el pasado, DEWALT fabricd cargadores tipo condensador. (DW9104 y DW9106). Si

tiene alguna pregunta acerca del uso de un cargador DEWALT con un generador, Ilame al

1-800-4-DEWAL T.

NOTA: Otros fabricantes de cargadores de bateria han fabricado cargadores tipo conden-

sador, y todavia Io hacen. Comuniquese con el fabricante para verificar si es seguro usar

cargadores con los generadores portAtiles.

ENSAMBLAJE

Conexi6n atierra del generador

Con el generador, se suministra una leng0eta de conexi6n a

tierra (VV) para su uso cuando Io dispongan las ordenanzas

locales de electricidad. Consulte el articulo 250 del C6digo

de Electricidad Nacional a fin de clarificar cualquier infor-

maci6n necesaria acerca de la conexi6n a tierra. Su compa-

5ia local de electricidad o un electricista certificado deberia

poder ayudarlo con este tipo de informaci6n.

NOTA: Su motor ya esta conectado a la estructura con una

correa de conexi6n a tierra.

Uso de cables prolongadores

_,ADVERTENCIA: Sdlo utilice cables prolongadores con conexidn a tierra. Sdlo utilice her-

ramientas el6ctricas de doble aislamiento o de tres conductores.

$61o utilice cables prolongadores con conexi6n a tierra que sean aptos para usar en exteriores

yequipos con un tercer cable de conexi6n a tierra. Cuando utilice el tomacorriente de cierre por

torsi6n de 20 A o 30 A, debe conectarse a trav6s de una caja de distribuci6n protegida con GFCI

o usar un adaptador en serie con GFCI.

Cuando se utiliza un cable prolongador para conectar un aparato o herramienta al generador,

se produce una disminuci6n de voltaje. Cuanto mAs largo es el cable prolongador, mayor serA

la disminuci6n de voltaje. Esto produce menos voltaje para el aparato o la herramienta eincre-

menta la cantidad de consumo de corriente (amperios) o reduce el rendimiento. Un cable mAs

pesado con un tamaSo de conductor mayor harb, que la disminuci6n del voltaje sea menor.

Aseg0rese de elegir un cable que suministre el voltaje necesafio para poder hacer funcionar su

herramienta o aparato. Las tablas indican el calibre adecuado para los cables prolongadores y

la disminuci6n de voltaje que se produce por la utilizaci6n de cables prolongadores, segOn las

diferentes cargas el6ctricas.

_ATENCl6N: Si hace funcionar el equipo con un voltaje bajo, puede hacer que se sobrecafi-

ente. Y el uso de un cable prolongador demasiado largo puede hacer que el cable se sobreca-

liente.

_ADVERTENCIA: Mantenga los cables el6ctricos en buenas condiciones. No utilice cables

gastados, pelados o deshilachados porque pueden producir una descarga el6ctrica.

CALIBRE MJNIMO PARA JUEGOS DE CABLES PROLONGADORES

Voltios

120 V

240 V

Capacidad nomi=

hal en amperios

0al0

10a13

13a16

16a25

25 a 30

0a6,7

(0 a 25

pies)

0 a 15,2

(0 a 50

pies)

AWG

16

16

14

12

10

Largo total del cable en metros

7,9 a 15,2 15,5 a 30,5 30,8 a 45,7

(26 a 50 pies) (51 a 100 pies) (101 a 150 pies)

15,5 a 30,5 30,8 a 60,9 61,2 a 91,4

(51 a 100 pies) (101 a 200 pies) (201 a 300 pies)

16

16

14

12

10

14 14

14 12

12 12

12 10

10 No recomendado

Longitud del cable, Carga de ' Disminuci6n de voltaje

prolongador amperios 16 AWG 14 AWG 12 AWG 10 AWG

7,6m

25 pies

15,2 m

50 pies

10A

15A

20 A

30 A

10A

15A

20 A

30 A

2

3

4

6

4

6

8

12

1,3

1,9

2,5

3,8

2,5

3,8

5

7,5

0,8

1,2

1,6

2,3

1,6

2,3

3,1

4,7

0,5

0,8

1,1

1,6

1,1

1,6

2,1

3,2

Longitud del Cable 'Cargade' Disminuci6n de voltaje

prolongador amperios 16 AWG 14 AWG 12 AWG 10 AWG

10A

30,5 m 15 A

100 pies 20 A

30 A

10A

45,7 m 15 A

150 pies 20 A

3O A

Ensarnblaje de accesorios

DG4400B, DG6300B Y DGT000B

8

12

16

24

12

18

24

36

5 3,1

7,5 4,7

10 6,2

15 9,3

7,5 4,7

11,3 7

15 9,3

22,5 14

2,1

3,2

4,2

6,3

3,2

4,7

6,3

9,5

Los accesorios disponibles para los generadores incluyen ruedas (A), mangos (A) y gancho

para levantar (C). NOTA: Se necesitan dos personas para realizar estas instalaciones. Instale

el juego de ruedas antes de cargar gasolina o aceite de motor para evitar que el motor se

daSe. Si los accesorios se instalan despu6s de utilizar el generador, asegOrese de que el

tanque de gasolina est6 vacio, que la v&lvula de cierre de combustible est6 en la posici6n

OFF (APAGADO) (paralela al piso) y que el aceite se haya drenado del motor. La FIG. 3

muestra el contenido del juego de accesorios.

NOTA: Despu6s de aproximadamente 20 horas de funcionamiento, los pernos de los acceso-

rios se pueden aflojar. AjOstelos segOn sea necesario.

4O

JJ LL

CC

KK

BB

:E

AA

Ensarnblaje del juego de ruedas

_ATENCI6N: Riesgo pot elevacidn. El generador es demasiado pesado como para que Io

levante una sola persona. Consiga la ayuda de otras personas para levantarlo.

1. Incline el generador con cuidado para que descanse

sobre el lateral del motor.

2. Instale las dos bases (AA) en el armaz6n inferior.

Instale el eje de la rueda (BB) en el armaz6n superi-

or. Utilice pernos cortos (CC) para estos dos pasos.

3. Inserte las dos arandelas mAs grandes (DD) en cada

extremo del eje. Deslice los neumAticos (EE) sobre el

eJe.

4. Inserte las dos arandelas peque_as (FF) en la parte

exterior de las ruedas y aseg_relas con chavetas

guia (GG).

5. Enderece el generador para que descanse sobre las ruedas y las bases.

Ensarnblaje del juego de mangos

1. Para instalar los mangos en el lado del motor del generador, coloque jj

el ensamblaje del mango (HH) sobre las barras horizontales

superiores y luego inserte el sujetador inferior (JJ). HH

2. Use los pernos largos (KK) para fijar el sujetador inferior al KK

superior.

3. Ajuste los pernos hasta que el ensamblaje est6 bien ajustado o

hasta que el espacio entre los sujetadores superiores e inferiores

est6 cerrado.

Ensarnblaje (#el gancho para levantar

1.1nserte el gancho para

levantar (MM) debajo de las --_l!

dos barras horizontales y i

col6quelo como se muestra.

2. Coloque el sujetador superior

(LL) sobre las barras horizon-

tales y asegOrelo al gancho

para levantar utilizando los

pernos largos (KK).

3. Coloque el gancho para levantar como se muestra y ajOstelo a la ubicaci6n correcta por

modelo:

DG4400B y DG6300B: Coloque el borde del gancho para levantar a 31,8 cm (12,5 pulg.)

41

del borde de la estructura, como se muestra.

DG7000B: Coloque el borde del gancho para levantar a 31,1 cm (12,25 pulg.) del borde

de la estructura, como se muestra.

4. Ajuste bien los pernos hasta que el espacio entre el sujetador superior y el gancho para

levantar est6 cerrado.

Cargadores

DG4400B, DG6300B Y DG7000B

El paquete de baterias de 18 V utiliza un cargador DEWALT de 18 V (incluido). Puede car-

gar la bateria en cargadores DEWALT de 1 hora, cargdores de 15 minutos o en el cargador

vehicular de 12 V. AsegOrese de leer todas las instrucciones de seguridad antes de usar su

cargador. Consulte la tabla al final del manual para conocer la compatibilidad de los carga-

dores y los paquetes de baterias.

Carga de aceite de motor y combustible

ilMPORTANTE! El motor NO viene cargado con aceite de fabrica. Antes de poner el motor en

funcionamiento, debe agregarle ace#e; de Io contrario, el motor se dadara.

CARGA DE ACEITE DE MOTOR

Consulte el manual de instrucciones del motor para seguir los proceclimientos correctos.

CARGA DE COMBUSTIBLE AL MOTOR (FIG. 1)

• ,ADVERTENCIA: Riesgo de explosidn o incendio. Los vapores de la gasolina son mw

inflamables. Preferentemente, haga la recarga en el exterior o sdlo en areas bien ventiladas.

No recargue ni controle el nivel de gasolina mientras el motor esta en funcionamiento. No

almacene, derrame ni use gasolina cerca de una llama abierta, una fuente de chispas (como

una soldadura) o un equipo el6ctrico en funcionamiento. No fume mientras Ilena el tanque.

1. Retire la tapa del combustible (G).

2. Agregue al tanque de combustible gasolina normal sin plomo, nueva

y limpia, con un indice minimo de 86 octanos (H). NOTA: No mezcle

aceite y gasolina.

_ADVERTENCIA: Nunca Ilene el tanque de combustible pot completo.

No Io Ilene pot encima del nivel de los hombros de la pantalla de

desechos (NN), como se muestra, a fin de dar lugar al combustible para

que se expand& Limpie cualquier derrame de combustible del motor y el equipo antes de

poner en marcha el motor.

3. Vuelva a colocar la tapa del combustible en el tanque. Gire la tapa en sentido de las

agujas del reloj hasta que haga tope.

CARACTERiSTICAS (FIG. 1, 2)

INTERRUPTOR DEL MOTOR

El interruptor del motor (S) debe estar en la posici6n on (ENCENDIDO) para arrancar. Para

detener el motor, coloque el interruptor en la posici6n off (APAGADO). Consulte Arranque

y detenci6n en Funcionamiento para obtener todas las instrucciones de encendido y

apagado.

ARRANQUE ELECTRICO

DG4400B, DG6300B Y DG7000B

En estos generadores, el interruptor del motor (S) se puede colocar en tres posiciones; OFF

(Apagado), ON (Encendido) y ARRANQUE. Consulte Arranque en Funcionamiento para

obtener todas las instrucciones de arranque.

PAQUETE DE BATER|AS Y CARGADOR DE 18 V

Los modelos DG4400B, DG6300B y DG7000B tienen una funci6n de arranque el6ctrico

que utiliza un paquete baterias de 18 V (F) para encender el motor. El paquete de baterias

se carga con el cargador. Consulte Procedimiento del cargador en Ensamblaje para seguir

el procedimiento de carga.

INTERRUPTORPRINCIPAL

Elinterruptorprincipal(T)protegeelalternador.Lasobrecargadelgeneradorharaqueel

interruptorprincipaldelcircuitoseactive.Siseproduceuncortocircuitoenundispositivo

el6ctricoencendido,tambi6nsepuedeactivarelinterruptorprincipaldelcircuito.Sielinter-

ruptorprincipalseactiva:

1.Desconectelascargasel6ctricasdetodoslostomacorrientes.

2.Coloqueelinterruptorprincipaldelcircuito(T)enlaposici6nOFF y, luego, en la posici6n

ON para reiniciarlo.

IMPORTANTE: Si el interruptor principal vuelve a la posici6n OFF cuando no hay cargas

el6ctricas conectadas, Ilame al centro de mantenimiento de fabrica DEWALT o a un centro de

mantenimiento autorizado DEWALT.

DISYUNTORES TI_RMICOS DE TOMACORRIENTE

Los disyu ntorest6rmicos deltomacorriente protegen Iostomacorrientes. @ @La sobrecarga del generador hara que el disyuntor t6rmico (U) se

active. Si el disyuntor t6rmico se mueve a la posici6n de activado 3oA 2oA

como se muestra: _) _)

1. Desconecte la carga el6ctrica del tomacorriente.

2. Deje que el interruptor de circuito se enfrie. TRIPPED RESET

3. Empuje el disyuntor t6rmico para que se reinicie. Si el disyuntor

t6rmico no se reinicia, comuniquese con un centro de mantenimiento de fabrica DEWALT

o un centro de mantenimiento autorizado DEWALT.

NOTA: El tomacorriente de cierre por torsi6n de 120/240 V no posee un disyuntor t6rmico,

sino que estb, protegido por el interruptor principal. Las altas temperaturas ambientales

pueden hacer que el disyuntor t6rmico se active.

TOMACORRIENTES DOBLES CON GFCl (INTERRUPTOR DE CORTE POR FALLA A

TIERRA) (120 V)

Todos los tomacorrientes de conveniencia de 20 A estan protegidos con GFCI (V). El GFCI

Io protege de la peligrosa descarga el6ctrica que se produce cuando su cuerpo se convierte

en un trayecto por el que viaja la electricidad hacia el piso. Esto podria pasar cuando toca

un cable de un aparato que tiene corriente por defectos en el mecanismo, humedad o ais-

lamiento gastado u otras causas. El GFCI corta el paso de la energia hacia el tomacorriente

cuando detecta pequeSos desajustes por filtraci6n de corriente hacia al piso.

_ATENCl6N: Se debe probar cada GFCI para verificar que funcione bien cada vez que se

utiliza el generador; consulte Prueba del GFCl en Mantenimiento.

TOMACORRIENTES DE ClERRE POR TORSION (120 V)

NOTA: (DG4400B, DG6300B y DG7000B) Los tomacorrientes de cierre por torsi6n 20 A y

30 A no estan protegidos por el GFCI. Utilice una caja de distribuci6n protegida por GFCI o

un adaptador con GFCI para conectar las cargas a los tomacorrientes de cierre por torsi6n

de 20 Ay 30 A.

NOTA: (DG3000) El tomacorriente de cierre por torsi6n de 20 A esta protegido por el GFCI.

INTERRUPTOR DEL SELECTOR DE VOLTAJE

DG4400B, DG6300B YDG7000B

Este interruptor (R) permite que el generador funcione en el modo de un solo voltaje (120 V)

o en voltaje doble (120/240 V). Cuando se coloca en la posici6n de 120 V, le permite recibir la

capacidad total del generador mediante el uso de todos los tomacorrientes. Cuando se coloca

en la posici6n de 120/240, s61o podra recibir la mitad de los vatios disponibles que cuando

utiliza los tomacorrientes de 120 voltios y la cantidad total de vatios disponibles cuando utilice

el tomacorriente de cierre por torsi6n de 240 V de 4 conectores.

NOTA: No mueva el interruptor del selector de voltaje (R) mientras suministra energia a dis-

positivos el6ctricos. Desconecte todas las cargas el6ctricas antes de mover el interruptor. Si

no Io hace, podria daSar el interruptor.

INTERRUPTOR DEL CONTROL DE MARCHA EN VACiO

DG4400B, DG6300B Y DG7000B

El interruptor del control de marcha en vacio (P) reduce de manera automatica la velocidad

del motor despu6s de que se apagan todas las cargas el6ctricas conectadas al generador.

El motor vuelve automb,ticamente a la velocidad total cuando se enciende nuevamente la

carga de electricidad. Se recomienda utilizar esta funci6n mientras el generador funciona,

para minimizar el consumo de combustible.

Para utilizar el interruptor del control de marcha en vacio:

1. Coloque el interruptor del control de marcha en vacio (P) en la posici6n ON. NOTA: El

interruptor del control de marcha en vacio debe estar en la posici6n OFF cuando enci-

enda el motor.

El uso del interruptor del control de marcha en vacio NO se recomienda para los motores

grandes (refrigeradores, congeladores, etc.) o equipos electr6nicos sensibles al voltaje (com-

putadoras, televisores, etc.). Para estas aplicaciones

2. Coloque el interruptor del control de marcha en vacio (P) en la posici6n off.

PROTECCI6N POR BAJO NIVEL DE ACEITE

El apagado automatico por bajo nivel de aceite es un dispositivo diseSado para proteger el

motor del daSo en el caso de que el nivel de aceite en la caja del motor sea bajo.

Si el nivel de aceite baja durante el funcionamiento del motor, 6ste se apagarA automAti-

camente y no se reiniciarA hasta que se le agregue aceite. Si el aceite estA bajo antes del

arranque, el generador no encendera hasta que se le agregue aceite.

NOTA: el sensor de apagado automb,tico debido a bajo nivel de aceite es muy sensible. Debe

Ilenar el motor hasta la marca de Ileno en la varilla para mediciSn del nivel de aceite.

FUNCIONAMIENTO

Lista de control previa a la puesta ere rnarcha (Fig. 2)

_ADVERTENCIA: No opere esta unidad hasta que haya lefdo y comprendido este manual de

instrucciones y el del motor y las instrucciones de seguridad, operacidn y mantenimiento.

_ATENCI6N: Controle siempre el nivel de aceite del motor antes de cada arranque. El motor

se podrfa dafiar gravemente si Io hace funcionar con poco aceite o sin aceite.

Siga los pasos que se enumeran a continuaci6n antes de encender el generador:

1. Controle el nivel de aceite del motor. Consulte el manual de instrucciones del motor para

verificar cuAles son el grado y la cantidad de aceite correctos.

2. Controle el nivel del combustible; Ilene segQn sea necesario. Consulte Agregar aceite de

motor y combustible en Ensamblaje.

3. Asegt_rese de que el generador est6 conectado a tierra de acuerdo con los requisitos

locales. Consulte Conexi6n a tierra del generador en Ensamblaje.

4. Todas las cargas el6ctricas DEBEN ser desconectadas, y el interruptor principal (T) debe

estar en la posici6n OFR

5. (DG4400B, DG6300B y DG7000B) El interruptor del control de marcha en vacio (P)

DEBE estar en la posici6n OFR

&ATENClON: La velocidad del motor se estableci6 en fabrica para que el funcionamiento sea

seguro. La manipulacidn del ajuste de velocidad del motor podrfa provocar el recalentamiento

de los dispositivos y producir un incendio. Nunca trate de "acelerar" el motor para obtener

un mayor rendimiento. Si Io hace, el voltaje y la frecuencia de salida ya no seran estandar y

correran peligro los dispositivos y el usuario. La manipulacidn puede dahar el generador y

anula la garanffa.

_kATENCl6N: Desconecte todas las cargas del generador antes de darle arranque, a fin de

prevenir que se produzca un dafio permanente en cualquiera de los aparatos.

6. Pruebe los tomacorrientes con GFCI (V), consulte Prueba del GFCl en Mantenimiento.

42

Arranque del generador: arranque de retroceso

(Fig. 1, 2)

_ADVERTENCIA: No opere esta unidad hasta que haya /e[do ycomprendido este manual de

instrucciones y el del motor y las instrucciones de seguridad, operacidn y mantenimiento.

1. Desconecte todas las cargas el6ctricas del generador y coloque el

interruptor principal (T) en la POSlCION off.

2. (DG4400B, DG6300B y DG7000B) Coloque el interruptor del control de

marcha en vacio (P) en la posici6n OFR

3. Gire la valvula de cierre de combustible (K) del tanque de gasolina

hasta la posici6n vertical/OPEN (ABIERTA), como se muestra.

4. Si el motor esta if[o, mueva el estrangulador (J) a la posici6n de

CERRADO, como se muestra. Si el motor esta caliente, mueva el

estrangulador a la posici6n de ABIERTO.

J

\

O

5. Gire el interruptor del motor (S) hacia la posici6n ON.

6. Tire la agarradera de arranque (L) lentamente hasta que sienta la compresi6n y, luego, tire

de ella con rapidez.

NOTA: No permita que la agarradera de arranque vuelva a su posici6n. Usted debe devolverla

a su posici6n lentamente con la mano.

NOTA: Si el nivel de aceite del motor es bajo, el motor no arrancar& Si el motor no arranca,

controle el nivel de aceite y agregue aceite seg0n sea necesario.

NOTA" Para asegurar una lubricaci6n maxima de aceite, coloque el generador en una

supefficie nivelada.

7. A medida que el motor se caliente, mueva el estrangulador hacia la posici6n de ABIERTO.

8. Permita que el motor se caliente durante algunos minutos. Luego, coloque el interruptor

principal (T) en la POSlCION on. Conecte las cargas el6ctricas: consulte Conexi6n de

cargas el6ctricas en Funcionamiento.

Arranque del generador: arranque e/_ctrico (Fig. 1, 2)

(DG4400B, DG6300B y DGTOOOB)

_ADVERTENCIA: No opere esta unidad hasta que haya lefdo y comprendido este manual de

instrucciones y el del motor y las instrucciones de seguridad, operacidn y mantenimiento.

1. Siga los pasos 1 a 5 en Arranque del generador: arranque de retroceso.

2. Retire la tapa del paquete de baterias de 18 V (F) y conecte el

paquete de energia de la bateria en el recept&culo de la bateria

(Q). Cierre la cubierta de la bateria (Y) sobre 6sta y tr&bela (OO)

en su posici6n, si Io desea (el cierre no se incluye). NOTA:

Aseg0rese de que el paquete de bater[as est6 completamente

cargado.

3. Coloque el interruptor del motor (S) en la posici6n DE ARRANQUE Y

y mant6ngalo alli hasta que el motor encienda.

NOTA: No mantenga el interruptor en la posici6n de arranque durante m&s de 5 segundos.

Si el motor no arranca, espere 10 segundos antes de volver a intentar. Si no sigue estas

instrucciones, el arrancador del motor podria ser daSado por sobrecalentamiento.

4. Cuando arranque el motor, libere el interruptor del motor, dejando que vuelva a la posici6n

ON.

NOTA: No gire el interruptor del motor a la posici6n de ARRANQUE mientras el generador

est6 en movimiento.

5. A medida que el motor se calienta, mueva el estrangulador (J) hacia la posici6n de

ABI ERTO.

6. Permita que el motor se caliente durante algunos minutos. Luego, coloque el interruptor

principal (T) en la POSlCION on. Conecte las cargas el6ctricas: consulte Conexi6n de

cargas el6ctricas en Funcionamiento.

Detenci6n dei generador (Fig. 1,2)

Para detener el motor en una emergencia, mueva el interruptor del motor (S) hacia la posici6n

OFR

Para detener el generador durante el uso normal:

1. Desconecte todas las cargas el6ctricas anexadas al generador.

2. Mueva el interruptor del motor (S) a la posici6n OFR

3. Gire la vAIvula de cierre de combustible (K) del tanque de gasolina hasta

la posici6n horizontal/CLOSED (CERRADO), como se muestra.

Conexi6n de cargas el_ctricas

1. Permita que el motor se caliente durante algunos minutos. Luego,

coloque el interruptor principal (T) en la POSlCION on.

Conecte las cargas de la siguiente manera para evitar que se produzcan da_os al

equipo:

2. Primero, conecte el equipo de carga inductiva. Las cargas inductivas son los refrigera-

dotes, congeladores, bombas de agua, aire acondicionados o pequeSas herramientas de

mano. Conecte los articulos que requieran el mayor vataje primero.

3. Luego, conecte las luces.

4. El equipo que es sensible al voltaje debe ser el 01timo que se conecte al generador.

Conecte los aparatos sensibles al voltaje como televisores, videograbadoras, microondas,

hornos, computadoras y tel6fonos inalambricos en un protector contra sobretensi6n de

voltaje aprobado por U.L, a continuaci6n, conecte este protector al generador.

_ADVERTENCIA: El hecho de no conectar y hace funcionar el equipo en esta secuencia

podrfa dahar el equipo y anulara la garantfa de su generador.

Funcionarniento con cargas pesadas

3alida maxima durante periodos breves.

Modelo DG3000 DG4400B DG6300B DG7000B

DEWALT

Salida m_xima 3000 vatios 4400vatios 6300 vatios 7000 vatios

Para tener un funcionamiento continuo, no exceda la salida nominal continua.

Modelo DG3000 DG4400B DG6300B DG7000B

DEWALT

Salida nominal 2920 vatios 4180 vatios 5950 vatios 6550 vatios

continua

NO supere el limite de corriente especificado en el panel de control para cualquier tomacor-

riente.

43

Furecionarreiento a grare aititud

En una gran altitud, la mezcla estandar de aire y combustible del carburador sera muy

pesada. Disminuira el rendimiento y aumentara el consumo de combustible. Una mezcla muy

pesada tambi_n obstruira la bujia y dificultara el arranque.

El rendimiento a gran altitud se puede mejorar con modificaciones especificas al carburador.

Si siempre hace funcionar su motor en altitudes superiores a los 1524 metros (5000 pies),

haga que su centro de mantenimiento autorizado le realice la modificaci6n al carburador.

AOn con una modificaci6n en el carburador, los caballos de fuerza del motor disminuir_.n en

un 3,5% pot cada 300 metros (1000 pies) que aumente la altitud. El efecto de la altitud en

los caballos de fuerza sera mayor que esto si no se realiza ninguna modificaci6n al carbu-

rador. La disminuci6n de los caballos de fuerza del motor reducir_, la salida de potencia del

generador.

NOTA: Cuando se modifica el carburador para un funcionamiento a gran altitud, la mezcla de

aire y combustible sera demasiado pobre para el uso en una altitud baja. Si el generador se

utiliza en bajas altitudes despu6s de la modificaci6n del carburador, este Oltimo puede hacer

que el motor se sobrecaliente y se da_e seriamente. Para darle uso en bajas altitudes, haga

que su centro de mantenimiento autorizado restablezca las especificaciones de fabrica del

carburador.

Funcionarniereto ere ternperatura alta y baja

La temperatura del aire afecta la salida del generador. La salida baja 1% por cada -12,2 °C

(10 °F) de temperatura que suba por encima de los 15,5 °C (60 °F). La temperatura muy baja

puede dificultar el arranque del motor.

Elevaci6n o suspensi6n del generador

(DG4400B, DG6300B y DGTOOOB)

_ADVERTENCIA: La conexidn incorrecta de cables, SOLO

cadenas o correas de elevacidn puede provocar dados a

la propiedad, lesiones graves o la muerte y, ademas,

anula la garantfa del fabricante.

,&ADVERTENCIA: Siempre utilice cables, cadenas o

correas que puedan elevar o suspender un peso de 907

kg (2000 libras) o mas de carga de trabajo para elevar MOLTIPLE

el generador.

_,ADVERTENCIA: Nunca haga funcionar el generador

mientras esta suspendido. Esto podrfa producir dahos a

la propiedad, lesiones graves o la muerte.

_ADVERTENCIA: NO suspenda otto objeto que no sea

el generador con el gancho para levantar.

_ADVERTENCIA: AsegEirese de que todos los sujetadores de la estructura y del gancho

para levantar est6n firmes.

Pase el cable, la cadena o la correa a trav6s del gancho para levantar (C), como se muestra.

Siempre utilice el gancho para levantar cuando eleve o suspenda el generador.

NOTA: Aseg_rese de que el generador est6 una posici6n nivelada antes de elevarlo o

suspenderlo, con el fin de evitar daSos.

MANTENIMIENTO

La irnportarecia del rnantereirniereto

Un buen mantenimiento es esencial para un funcionamiento seguro, econ6mico y sin prob-

lemas. Tambi6n ayudara a reducir la contaminaci6n del aire.

&ADVERTENClA: Realizar un mantenimiento incorrecto o la imposibilidad de solucionar un

problema antes de la operacidn puede producir un mal funcionamiento, lesiones graves o la

muerte. Siempre siga la recomendacidn y el orden de este manual con respecto a la inspec-

cidn y el mantenimiento.

Las siguientes paginas incluyen un programa de mantenimiento, procedimientos de inspec-

ci6n de rutina y procedimientos simples de mantenimiento con herramientas manuales basi-

cas para ayudarlo a cuidar su generador en forma adecuada. Si no esta conforme con algOn

procedimiento de mantenimiento, comuniquese con un centro de mantenimiento de fabrica

DEWALT o un centro de mantenimiento autorizado DEWALT.

El mantenimiento, el reemplazo o la reparaci6n del sistema o los dispositivos de control de

emisi6n pueden set efectuados por un establecimiento o una persona que repare motores y

que utilice partes que est6n certificadas por los estandares EPA.

Seguridad del rnantenirniereto

_ADVERTENCIA: No opere esta unidad hasta que haya lefdo y comprendido este manual de

instrucciones y el del motor y las instrucciones de seguridad, operacidn y mantenimiento.

PRECAUClONES DE SEGURIDAD

_ADVERTENCIA: Cercidrese de que el motor est6 apagado antes de comenzar con el man-

tenimiento o las reparaciones. Esto evitara varios peligros potenciales, entre ellos:

• Envenenamiento pot mondxido de carbono a causa de los vapores de escape del

motor. AsegE_rese de que la ventilacidn sea la adecuada cuando ponga el motor en

marcha.

•Quemaduras por las piezas calientes. Permita que el motor y el sistema de escape se

enfrfen antes de tocarlos para evitar quemaduras.

• Lesiones provocadas por las piezas mdviles. Utilice la vestimenta adecuada, atese el

cabello largo y est# atento cuando se encuentre cerca del generador para evitar que

las piezas mdviles le provoquen lesiones.

_ADVERTENCIA: Para reducir la posibilidad de incendio o explosidn, tenga cuidado cuando

trabaje con gasolina. Use solamente solvente que no sea inflamable en lugar de gasolina para

limpiar las piezas. Mantenga los productos para fumar, chispas y llamas alejados de todas las

piezas que tengan contacto con combustible.

Lea todas las instrucciones antes de comenzar y asegOrese de que tenga las herramientas

y las habilidades necesarias. Un centro de mantenimiento de fAbrica DEWALT o un centro de

mantenimiento autorizado DEWALT sabe mAs de su generador y cuenta con todo el equipo

necesario para realizar el mantenimiento y la reparaci6n. Con el fin de asegurar la mejor

calidad y confiabilidad, s61o utilice piezas originales o sus equivalentes para las reparaciones

y los reemplazos.

Mantenirniereto genera_

,_ADVERTENCIA: Si entra en contacto con el motor o el sistema de escape cuando esta

caliente, puede sufrir quemaduras graves o provocar incendios. Deje que el motor y el silen-

ciador se enfrfen antes de guardar el generador.

NOTA: Todos los generadores tienen piezas de mantenimiento (por ejemplo: aceite, filtros, etc.)

que se cambian con frecuencia. Estas piezas usadas pueden contener sustancias reguladas y

se deben desechar conforme alas leyes y reglamentaciones locales, estatales y federales.

NOTA: Tome nota de las posiciones y ubicaciones de las piezas durante el desarmado para

facilitar el reensamblaje.

NOTA: Cualquier tarea de mantenimiento no incluida en esta secci6n debe ser realizada por

un centro de mantenimiento de fAbrica DEWALT o un centro de mantenimiento autorizado

DEWALT.

Se deben seguir los procedimientos a continuaci6n cuando se realiza el mantenimiento o

servicio del generador.

44

Tabla de rnaretenirniereto

Procedirniento Diariamente

Probar el GFCI X

Limpiar el exterior del

generador

Limpiar el paquetede

baterias y el cargador

Vefificarel nivel de aceite+ X

Cambiar el aceite *+

Limpiar el filtro de aire +

Limpiar las bujias+

Vefificarla ca_eria de

combustible,los sujetadores X

de la manguera y el tanque

de combustible

Inspecci6n de p6rdida de X

aceite

Apagachispas

Dep6sito de desechos

Limpiar el tanque de

combustible y el filtro

Vefificarque no haya X

ruido/vibraci6n inusual

50 horas 100 150 horas

o sernanM= horas ornensual=

mente rnente

(Io que suce- (Io que suce-

da prirnero) da prirnero)

x(1)

x0)

X

X

500

horas

X

X (2)

Preparar la unidad para el Preparar la unidad para el almacenamiento si no se la utilizarg_por

almacenamiento m_.sde 30 dias

* El aceite del motor se debe cambiar despu6s de las primeras 20 horas o el primer funcionamiento.

De alli en m_.s,cambie elaceite cada 150 horas de funcionamiento o mensualmente, Ioque suceda

primero.

+ Consulte el manual de instrucciones del motor para seguir los procedimientos correctos.

(1) Realicelo con m_.sfrecuencia en _.reaspolvofientas y hQmedas.

(2) Lo debe realizar un centro de mantenimiento de fabrica DEWALT o un centro de

mantenimiento autorizado DEWALT.

Generador

PROBAR EL GFCI

1. Encienda el generador. IMPORTANTE: El motor debe estar en

funcionamiento para probar el GFCI.

2. Coloque el interruptor del control automatico de marcha en vacio (P) en

la posici6n OFR

3. Presione el bot6n TEST (PROBAR) A del tomacorriente. El bot6n RESET (REINICIAR)

B saltarb, hacia afuera. No hay energia en el tomacorriente. Si el bot6n RESET no salta

hacia afuera, comuniquese con un centro de mantenimiento de fabrica DEWALT o un

centro de mantenimiento autorizado DEWALT. No ponga el generador en funcionamiento

hasta que se pueda resolver el problema.

4. Para conectar la energia en el tomacorriente nuevamente, presione el bot6n RESET. Si

el bot6n RESET salta hacia afuera durante el funcionamiento, detenga el generador y

verifique que el generador y el equipo no tengas fallas. Comuniquese con un centro de

mantenimiento de fabrica DEWALT o un centro de mantenimiento autorizado DEWALT.

LIMPIEZA

AADVERTENCIA: Para limpiar la herramienta, sdlo utilice jabdn suave y un paho h_medo

en las partes plasticas. Muchos limpiadores para uso domestico pueden contener sustan-

cias qufmicas que podrfan dahar el plastico considerablemente. Tampoco ufifice gasofina,

aguarras, barniz, solvente, Ifquidos para limpieza en seco o productos similares, que podrfan

dahar seriamente las piezas de plastico. Nunca permita que penetre Ifquido dentro de la her-

ramienta ni sumerja ninguna de las piezas en un Ifquido.

El generador se debe mantener limpio y seco en todo momento. El generador no se debe

almacenar o hacer funcionar en ambientes con humedad, polvo o vapores corrosivos en

exceso. Siestas sustancias se encuentran en el generador, limpielo con un paso o un cepillo

de cerdas suaves. No utilice una manguera de jardin o ninguna herramienta a presi6n de

agua para limpiar el generador. El agua puede ingresar en las ventilaciones y podria da_ar

el rotor, el estator y los bobinados internos del alternador.

Apagachispas

_ADVERTENCIA: Riesgo de explosidn o incendio. NO haga

funcionar el generador sin un apagachispas (TT).

AADVERTENCIA: Si el motor ha estado en funcionamiento,

el silenciador estara muy cafiente. Para reducir el riesgo de

lesiones, deje que el motor se enfrfe antes de continuar.

NOTA: Para mantener la eficiencia del apagachispas, realicele

un mantenimiento cada 100 horas de funcionamiento.

1. Retire los tornillos del apagachispas (UU) y extraiga el

apagachispas.

2. Utilice un cepillo para eliminar la acumulaci6n de carbono

de la pantalla del apagachispas. Inspeccione la pantalla

del apagachispas para comprobar que no tenga agujeros

ni desgarros. Reemplace el apagachispas si fuese nece-

sario.

_ADVERTENCIA: Cuando reemplace los depdsitos de car-

bono, utilice siempre el equipo de seguridad certificado: Anteojos

de seguridad ANSI Z87.1 (CAN!CSA Z94.3) con protecciOn

lateral

UU

Lirnpieza del dep6sito de desechos dei combustible

El dep6sito de desechos evita el ingreso de suciedad o agua, que se pueden encontrar en

el tanque de combustible, al carburador. Si no ha utilizado el motor por mucho tiempo, debe

limpiar el dep6sito de desechos.

1. Gire la valvula de cierre de combustible (K) hasta la posici6n OFF (paralela al piso).

Retire el dep6sito de desechos (QQ), la junta t6rica (RR) y la pantalla (SS), como se

muestra.

45

2. Limpie el dep6sito de desechos, la junta t6rica y la pantalla con

un solvente que no sea inflamable o que tenga un punto de _-_

inflamaci6n alto.

3. Vuelva a colocar la junta t6rica, la pantalla y el dep6sito de zf_ ......

desechos.

4. Gire la valvula de cierre de combustible HASTA LA POSlClON /

OPEN y verifique que no haya p6rdidas de combustible. _ _ K

J

Paquete de baterias y cargador _

INSTRUCCIONES PARA LA LIMPIEZA DEL CARGADOR

_ADVERTENCIA: Riesgo de descarga el6ctrica. Desconecte el SS ._.._ @

cargador del tomacorriente de CA antes de limpiarlo. Se puede

usar un patio o un cepillo suave, que no sea metalico, para quitar la _,j,, RR

suciedad y la grasa de la parte extema del cargador. No use agua QQ

ni cualquier otra solucidn de fimpieza.

Motor

Consulte el manual de instrucciones del motor para seguir los procedimientos correctos.

TRANSPORTE

_&ADVERTENCIA: Las unidades son pesadas. Siga procedimientos seguros para levantar-

las cuando vaya a transportarlas.

Antes de transportar el generador, aseg0rese de:

1. Colocar el interruptor del motor en la posici6n OFR

2. Colocar la palanca de la v_.lvula de combustible en el tanque de gasolina en la posici6n

de cerrado.

3. Mantener el generador siempre nivelado para evitar que se derrame el combustible. El

vapor del combustible o el combustible derramado se pueden encender.

_ADVERTENClA: Si entra en contacto con el motor o el sistema de escape cuando esta

caliente, puede sufrir quemaduras graves o provocar incendios. Deje que el motor y el silen-

ciador se enfrfen antes de transportar el generador.

Airnacenamiento

_&ADVERTENClA: Nunca almacene el generador con combustible en el tanque en interiores

o en areas cerradas con poca ventilacidn, en las que los vapores puedan Ilegar a la llama,

chispa o luz piloto de una estufa, calentador de agua, secador de ropa y otras aplicaciones

que funcionen con combustible.

MOTOR

Consulte el manual de instrucciones del motor para seguir los procedimientos correctos.

GENERADOR

1. Limpie el generador como se le indic6 en Mantenimiento.

2. Verifique que las ventilaciones y la aberturas del generador est6n abiertas y sin obstruc-

ciones.

PAQUETES DE BATERJAS

NOTA: Se proveen tapas para almacenamiento y transporte de las baterias,

para utilizar siempre cuando la bateria est6 fuera de la herramienta o del

cargador. Aseg0rese de que las tapas para el almacenamiento y trans-

porte de las baterias est6n en su lugar cuando se almacene el paquete

de baterias. Consulte Instrucciones de seguridad importantes para

los paquetes de batedas.

ACCESORIOS

Los accesorios que se recomiendan para la herramienta estb,n disponibles para la compra

en su distribuidor local o en el centro de mantenimiento autorizado. Si necesita ayuda para

Iocalizar algOn accesorio para su herramienta, comuniquese con DEWALT Industrial Tool Co.,

701 East Joppa Road, Baltimore, MD 21286, Ilame al 1-800-4-DEWALT (1-800-433-9258)o

visite nuestro sitio Web en www.dewalt.com.

_&ADVERTENClA: Debido a que no se han probado con este producto otros accesorios

que no sean los que ofrece DEWALT, el uso de dichos accesorios podrfa ser peligroso. Para

reducir el riesgo de lesiones, con este producto deben usarse sdlo los accesorios DEWALT

recomendados.

Inforrnaci6n de rnantenimiento

Para todas las Ilamadas por mantenimiento, tenga a mano la siguiente informaci6n:

NOmero de modelo NOmero de serie

Fecha y lugar de compra

Reparaciones

Para asegurar la SEGURIDAD y la CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes deben ser realizados en un centro de mantenimiento de fabrica

DEWALT, un centro de mantenimiento autorizado DEWALT u otro centro de mantenimiento con

personal calificado. Utilice siempre piezas de repuesto id6nticas.

Garantia cornpleta de dos a_os

Los generadores para trabajo pesado de DEWALT tienen una garantia de dos a_os desde la

fecha de compra. Repararemos, sin cargo, cualquier defecto debido a fallas en los materiales

o la mano de obra. Para obtener informaci6n sobre las reparaciones cubiertas por la garanfia,

Ilame al 1-800-4-DEWALT. Esta garantia no se extiende a los accesorios o a los daSos

causados por terceros al intentar realizar reparaciones. Esta garantia le concede derechos

legales especificos; usted goza tambi6n de otros derechos que varian segOn el estado o

provincia.

AMI-RICA LATINA: Esta garantia no se aplica a los productos que se venden en Am6rica

Latina. Para los productos que se venden en Am6rica Latina, debe consultar la informaci6n de

la garanfia especifica del pais que viene en el empaque, Ilamar a la compaSia local o visitar

el sitio Web a fin de obtener esa informaci6n.

REEMPLAZO GRATUITO DE LA ETIQUETA DE PRECAUClONES: Si sus etiquetas de

advertencia se vuelven ilegibles o faltan, Ilame al 1-800-4-DEWALT para que se le reemplacen

gratuitamente.

46

PARAREPARACIONY SERVICIO DE SUS

HERRAMIENTAS EL#CTRICAS, FAVOR DE DIRIGIRSE

AL CENTRO DE SERVICIO M.AS CERCANO

CULIACAN, SIN

BIvd.Emiliano Zapata 5400-1 Poniente

Col. San Rafael

GUADALAJARA, JAL

Av. La Paz #1779 -Col. Americana Sector Jub,rez

MEXICO, D.F.

Eje Central Lb,zaro C_rdenas No. 18

Local D, Col. Obrera

MERIDA, YUC

Calle 63 #459-A - Col. Centro

MONTERREY, N.L

Av. Francisco I. Madero 831 Poniente - Col. Centro

PUEBLA, PUE

17 Norte #205 - Col. Centro

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio

SAN LUIS POTOSl, SLP

Av. Universidad 1525 - Col. San Luis

TORREON, COAH

Blvd. Independencia, 96 Pte. - Col. Centro

VERACRUZ, VER

Prolongaci6n Diaz Mir6n #4280 - Col. Remes

VlLLAHERMOSA, TAB

Constituci6n 516-A- Col. Centro

PARA OTRAS LOCALIDADES:

Si se encuentra en M_xico, pot favor llame al (55) 5326 7100

Si se encuentra en U.S., por favor llame al

1-800-433-9258 (1-800 4-DEWALT)

SOLAMENTE PARA PROPOSITO DE MEXICO:

IMPORTADO POR: DEWALT S.A. DE C.V.

BOSQUES DE CIDROS, ACCESO RADIATAS NO.42

3A. SECCION DE BOSQUES DE LAS LOMAS

DELEGACION CUAJIMALPA,

05120, MEXICO, D.R

TEL. (52) 555-326-7100

R.RC.: BDE810626-1W7

Para servicio y ventas consulte

"HERRAMIENTAS ELECTRICAS" SECCH¢8

en la secci6n amarilla. A_!,!,!!LA

(667) 717 89 99

(33) 3825 6978

(55) 5588 9377

(999) 928 5038

(818) 375 23 13

(222) 246 3714

(442) 2 17 63 14

(444) 814 2383

(871) 716 5265

(229) 921 7016

(993) 312 5111

GUiA DE DETECCI6N DE PROBm-EMAS

Esta secci6n proporciona una Iista de las fallas que se presentan con mayor frecuencia,

sus causas y las medidas correctivas correspondientes. El operador o el personal de

mantenimiento puede Ilevar a cabo algunas de estas acciones correctivas, pero es posible

que otras necesiten la asistencia de un t6cnico DEWALT calificado o de su distribuidor.

Problema C6digo

El motor no arranca

(consulte el manual de instrucciones para obtener mas informacidn) ......................... 1,2,3,4

No hay salida el6ctrica ............................................................................................ 5,6,7,8,9,18

NOTA: Si todavia no hay energia en los tomacorriente, Ileve el generador a un centro

de mantenimiento DEWALT autorizado. Para ubicar el centro de mantenimiento DEWALT

mb_scercano, Ilame al 1-800-4-DEWALT

Activaci6n repetida del interruptor de circuito ................................................................... 10,11

Sobrecalentamiento del generador ................................................................................... 10,12

No funciona el control automatico de marcha en vacio .................................... 13,14,15,16,17

CODNGO CAUSA POSIBLE SOLUCION POSIBLE

El interruptor del motor est_ en Col6quelo en la posici6n ON.

la POSlClON Off: I

2 El estrangulador esta en la Regule el estrangulador segOn sea nec-

posici6n incorrecta, esario.

i I

3 Lav_vu a de cerre de Abra a v,_vu a de c erre de combust b e.

cerrada.

4 La unidad se carga durante el Retire la carga de la unidad.

arranque.

5 E! tomacorriente es defectu0s01, c0mun_quese Con Un centr0 de

I mantenimiento de fb,brica DEWALT o

' I un Centro de mantenimiento autorizado

• DEWALT.

6 El disyuntor t6rmico del Oprimalo y reinicie.

tomacorriente esta activado.

7 El capacitor es defectu0s01 c0muniquese C0n un Centr0 de

I I mantenim!ent0 de f_brica DEWALT 0 COn

' un centro de mantenimiento autorizado

DEWALT.

8 El cable de alimentaci6n es Repare o reemplace el cable.

defectuoso.

9, El inter[uPt0r GEC! ester Opi!ma!0 Y reiniciel

activado, i

10 El generador esta sobrecargado. Reduzca la carga.

LOS Cab!eS0 e! equipo s0n verifique que !os cables del equip0

I defectuosos, est6n daEados, pelados o deshilachados:

! Reempl_celos.

12 La ventilaci6n no es suficiente. Dirijase a donde haya suficiente aire

fresco.

47

CODIGO CAUSA POSIBLE SOLUCION POSJBLE

I

El so!en0ide es defectuoso. Comuniquese con un centro de

mantenimiento de f_brica DEWALT o con

Iun centro de mantenimiento autorizado

• DEWALT.

14 El interruptor del control de Comuniquese con un centro de

marcha en vacio es defectuoso, mantenimiento de f&brica DEWALT o con

un centro de mantenimiento autorizado

DEWALT.

I I

15 Los bob nados de estator son Comuniquese con un centro de

defeCtu0s0s: mantenimient0 de f_brica DEWALT 0 con

I UNcentro de mantenimient0 aut0rizado

'. DEWALT.

16 La placa del circuito es Comuniquese con un centro de

defectuosa, mantenimiento de fb,brica DEWALT o con

UNcentro de mantenimiento autorizado

DEWALT.

17 El cableadOeSdefeCtuosol C0muniquese C0n Un Centro de

manten mient0 de f&brica DEWALT 0 con

UNcentro de mautenimient0 aUt0dzad0

! DEWALT.

18 El selector de voltaje esta en la Coloque el selector de voltaje en la

posici6n de 120 V. posici6n de 240 V cuando utilice una

herramienta que requiera 240 V.

LA SIGUIENTE GARANT|A TIENE VALIDEZ SOLAMENTE PARA LOS

PRODUCTOS QUE CUMPLEN CON LAS ESPECIFICACIONES

DE LA AGENClA DE PROTECCION DEL MEDIO AIVJBIENTE DE

CALIFORNIAY LOS ESTADOS UNIDOSY QUE SON FABRICADOS,

DISTRIBUIDOSYVENDIDOS EN LOS ESTADOS UNIDOS.

I. DECLARAClON DE LA GARANT|A SOBRE EL CONTROL DE LA EMISION DE GASES

Los derechos y obligaciones de su garant[a: La Junta de Recursos del Aire de California

(CARB), la Agencia de Protecci6n del Medio Ambiente de los Estados Unidos (EPA) y

DEWALT se complacen en explicar la garanfia del sistema de control de emisi6n de gases del

pequeSo motor todo terreno modelo 2008. En los Estados Unidos yen California, los nuevos

motores pequeSos todo terreno se deben diseSar, construir y equipar para cumplir con los

rigurosos est&ndares estadounidenses contra la contaminaci6n. DEWALT debe garantizar

el sistema de control de emisi6n de gases de su pequeSo motor todo terreno durante los

periodos detallados debajo, siempre que no haya sido sometido a condiciones de abuso,

negligencia o mantenimiento inadecuado.

El sistema de control de emisi6n de gases puede incluir piezas como el carburador o el

sistema de inyecci6n de combustible, el sistema de encendido yel convertidor catalitico.

Adem&s, puede incluir mangueras, correas, conectores y otros conjuntos relacionados con

la emisi6n.

Siempre que exista una condici6n cubierta pot la garanfia, DEWALT reparar& su pequeSo

motor todo terreno sin costo alguno, incluidos el diagn6stico, las piezas y la mano de obra.

Cobertura de la garant[a del fabricante: Los pequeSos motores todo terreno modelo 1995

y posteriores tienen una garantia de dos aSos. Si cualquier pieza relacionada con la emisi6n

del motor esta defectuosa, DEWALT reparara o reemplazara la pieza.

Responsabilidades de la garantia del propietario: Como propietario del peque_o motor

todo terreno, usted es responsable de la realizaci6n del mantenimiento requerido descrito en

el manual del propietario. DEWALT le recomienda que conserve todos los recibos relacionados

con el mantenimiento de su pequeSo motor todo terreno, pero no PUEDE negar la garanfia

solamente por la falta de tales recibos o pot el incumplimiento de su parte de asegurar la

realizaci6n de todos los mantenimientos programados.

No obstante, como propietario del pequeSo motor todo terreno, debe saber que DEWALT

puede negar la cobertura de la garanfia si el motor o una de sus piezas fall6 debido a una

condici6n de abuso, negligencia, mantenimiento inadecuado o modificaciones no aprobadas.

Usted es responsable de presentar su pequeSo motor todo terreno en un centro de

distribuci6n DEWALT tan pronto surja el problema. Las reparaciones de la garantia se deben

realizar dentro de un plazo razonable que no exceda los 30 dias.

Si tiene alguna pregunta con respecto a los derechos y las responsabilidades de su garanfia,

debe Ilamar a DEWALT industrial Tool Co. al 1-800-4-DEWALT (1-800-433-9258) o visitar el

sitio Web de DEWALT en www.dewalt.com para obtener mb,s informaci6n y ayuda.

I1.GARANT|A DEL SiSTEMA DE CONTROL DE EMISION DE GASES

Garanfia del sistema de control de emisi6n de gases (garantia ECS) para los motores modelo

1997 y posteriores

(a) Alcance: Esta garanfia se aplicar& a los motores modelo 1997 y posteriores. El periodo

de la garanfia ECS comenzar& a partir de la fecha de compra del nuevo motor o equipo

pot parte del consumidor final o a partir de la fecha de entrega del producto al consumidor

final, y continuar& durante 24 meses consecutivos desde dicha fecha.

(b) Cobertura general de la garant{a de emisi6n de gases: DEWALT garantiza al

consumidor final del nuevo motor o equipo y a los compradores subsiguientes durante un

periodo de dos aSos que:

(1) el motor est& diseSado, construido y equipado para cumplir con todas las regulaciones

correspondientes adoptadas por la EPA y la CARB, conforme a su autoridad

respectiva, y

(2) est& libre de defectos con relaci6n a los materiales y la mano de obra, los que,

en cualquier momento durante el periodo de la garantia ECS, podrian causar que

una pieza relacionada con las emisiones y garantizada no sea id6ntica respecto

del material alas partes descritas en la solicitud del fabricante del motor para la

certificaci6n.

La garant[a ECS sdlo incluye las piezas relacionadas con las emisiones del motor,

como sigue:

(1)Todas las piezas relacionadas con las emisiones y garantizadas, que no est6n

programadas para set reemplazadas como mantenimiento requerido segOn se especifica

en el Manual del propietario, deben estar garantizadas durante el periodo de garantia

ECS. Si cualquiera de esas piezas falla durante dicho periodo, deberb, set reparada o

reemplazada por DEWALT de conformidad con la subsecci6n (4) debajo. Toda pieza

reparada o reemplazada segOn la garantia ECS deber_, estar garantizada durante el

remanente del periodo de la garantia ECS.

(2) Todas las piezas relacionadas con las emisiones y garantizadas, que est6n programadas

para ser examinadas regularmente segOn se especifica en el Manual del propietario,

deben estar garantizadas durante el periodo de la garantia ECS. La declaraci6n en

las instrucciones escritas que implique "reparar o reemplazar segOn sea necesario" no

reducira el periodo de la garanfia ECS. Toda pieza reparada o reemplazada segOn la

garantia ECS debera estar garantizada durante el remanente del periodo de la garantia

48

ECS.

(3) Todas las piezas relacionadas con las emisiones y garantizadas, que est6n programadas

para ser reemplazadas como mantenimiento requerido seg0n se especifica en el Manual

del propietario, deberan estar garantizadas durante el periodo previo al primer reemplazo

programado para la pieza. Si una pieza presenta una falla antes del primer reemplazo

programado, deberb, ser reparada o reemplazada por DEWALT de conformidad con la

subsecci6n (4) debajo. Toda pieza relacionada con las emisiones, y reparada o reempla-

zada seg0n la garantia ECS, deberb, estar garantizada durante el remanente del periodo

de la garantia ECS que antecede al primer reemplazo programado para dicha pieza

relacionada con las emisiones.

(4) Conforme a esta garantia ECS, las reparaciones y los reemplazos de la piezas

garantizadas relacionadas con las emisiones se deberan realizar sin cargo para

el propietario en un centro de mantenimiento en garantia autorizado DEWALT. Las

reparaciones y los servicios cubiertos por la garantia se deben suministrar en todos

los centros de distribuci6n del fabricante con franquicia para brindar mantenimiento a

tales motores.

(5) Cuando se examine el motor en un centro de mantenimiento en garantia autorizado

DEWALT, el propietario no deberb, hacerse cargo de los costos de diagn6stico si la repa-

raci6n esta cubierta por la garantia.

(6) DEWALT serb, responsable de las modificaciones aprobadas o de los da_os que sufran

otros componentes del motor causados por la falla de una pieza relacionada con las

emisiones, cubierta por la garantia ECS.

(7) Durante el periodo de la garantia ECS, DEWALT debera mantener un abastecimiento

suficiente de piezas relacionadas con las emisiones y garantizadas para satisfacer la

demanda esperada de tales piezas relacionadas con las emisiones.

(8) Las piezas de repuesto se pueden usar para las reparaciones o los mantenimientos en

garantia y se suministraran sin cargo al consumidor final. Tal uso no reducir_, las obliga-

ciones de la garantia ECS por parte de DEWALT.

(9) Las piezas agregadas o modificadas que no est6n eximidas pot la Junta de Recursos del

Aire no se pueden usar. Dicho uso sera motivo suficiente para desaprobar un reclamo de

garantia realizado de conformidad con este articulo. Segt_n este articulo, DEWALT no sera

responsable de garantizar las fallas de las piezas garantizadas ocasionadas por el uso de

tales piezas agregadas o modificadas.

LAS PIEZAS RELACIONADAS CON LA EMISION INCLUYEN:

1) El sistema de medici6n del combustible:

a) El conjunto del carburador de gasolina y sus componentes internos

b) El filtro del combustible (si viene equipado)

c) Las juntas del carburador

d) La bomba del combustible (si viene equipada)

2) El sistema de inducci6n de aire, incluidos:

a) El tubo de entrada y el colector

b) El limpiador de aire

3) El sistema de encendido, incluidos:

a) La bujia

b) La bobina/EI m6dulo de encendido

4) Elementos variados que utilizan los sistemas mencionados

a) Interruptores y vbJvulas de tiempo limitado, temperatura y vaciado.

b) Mangueras, correas, conectores y con juntos.

5) Control de emisiones de vapor

a) Manguera de combustible certificada para el control de emisiones de vapor de la CARB

de 2007.

b) Abrazadera de la manguera del combustible

c) Dep6sito de carbono (si viene equipado)

d) Valvula de cierre pot vuelco (si viene equipada)

e) Tanque de combustible

f)Tapa del combustible

6) Control de emisiones del escape

a) Convertidor catalitico (si viene equipado)

49

DeWALT Battery and Charger Systems

Syst_mes de batterie et de chargeur de D_WALT *SJstemas de la bateria y del cargador de D_WALT

Battery Output Chargers/Charge Time

Batterie Production Chargeurs/Dur6e de charge (Minutes)

Bateria Producci6n Cargadores de baterias/Tempo de carga (Minutos)

Cat Number Voltage

ModUle Tension

Modelo Tensibn

DW0242 24 X X X X X X X X X X 60

DC9096 18 X X X 60 60 60 20 60 60 X X

DW9096 18 X X X 60 60 60 20 60 60 X X

DW9098 18 X X X 30 30 30 12 30 30 X X

DW9099 18 X X X 45 45 45 15 45 45 X X

DC9091 14.4 90 115 60 60 60 60 20 60 60 X X

DW9091 14.4 45 90 45 45 45 45 15 45 45 X X

DW9094 14.4 60 60 30 30 30 30 12 30 30 X X

DC9071 12 90 115 60 60 60 60 20 60 60 X X

DW9071 12 60 90 45 45 45 45 15 45 45 X X

DW9072 12 45 60 30 30 30 30 12 30 30 X X

DW9050 12 40 X X X X X X X X X X

DW9061 9.6 60 90 45 45 45 45 15 45 45 X X

DW9062 9.6 45 60 30 30 30 30 12 30 30 X X

DW9048 9.6 40 X X X X X X X X X X

DW9057 7.2 45 60 30 30 30 30 12 30 30 X X

DC9036 36 X X X X X X X X X 60 X

DW0246 DW0249 DW9109

X

60

60

30

45

60

45

30

60

45

30

X

45

30

X

30

60

60

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X indicates that the battery pack is not compatible with that specific charger.

Xindique que le bloc-piles n'est pas compatible avec ce chargeur.

Una "X" indica que el paquete de baterias no es compatible con ese determinado cargador.

All charge times are approximate. Actual charge time may vary.

Read the instruction manual for more specific information.

Les durees de charge sont approximatives; la duree de charge relle peut varlet.

Life le manuel d'utilisation pour obtenir des renseignements plus precis.

El tiempo de duraci6n de carga es aproximado; la duracidn de carga real puede variar.

Lea el manual de instrucciones para obtener informaci6n mas precisa.

DEWALT Industrial Tool Co., 701 Joppa Road, Baltimore, MD 21286

(JAN08) Form No. N003537 DG3000, DG4400B, DG6300B, DG7000B Copyright © 2007, 2008 DEWALT

The following are trademarks for one or more DEWALT power tools: the yellow and black color scheme; the "D" shaped air intake grill; the array of pyramids on the handgrip;

the kit box configuration; and the array of lozenge-shaped humps on the surface of the tool,
