Dewalt DW716 TYPE20 User Manual MITER SAW Manuals And Guides 1401301L

User Manual: Dewalt DW716 TYPE20 DW716 TYPE20 DEWALT MITER SAW - Manuals and Guides View the owners manual for your DEWALT MITER SAW #DW716TYPE20. Home:Tool Parts:Dewalt Parts:Dewalt MITER SAW Manual

Open the PDF directly: View PDF .
Page Count: 55

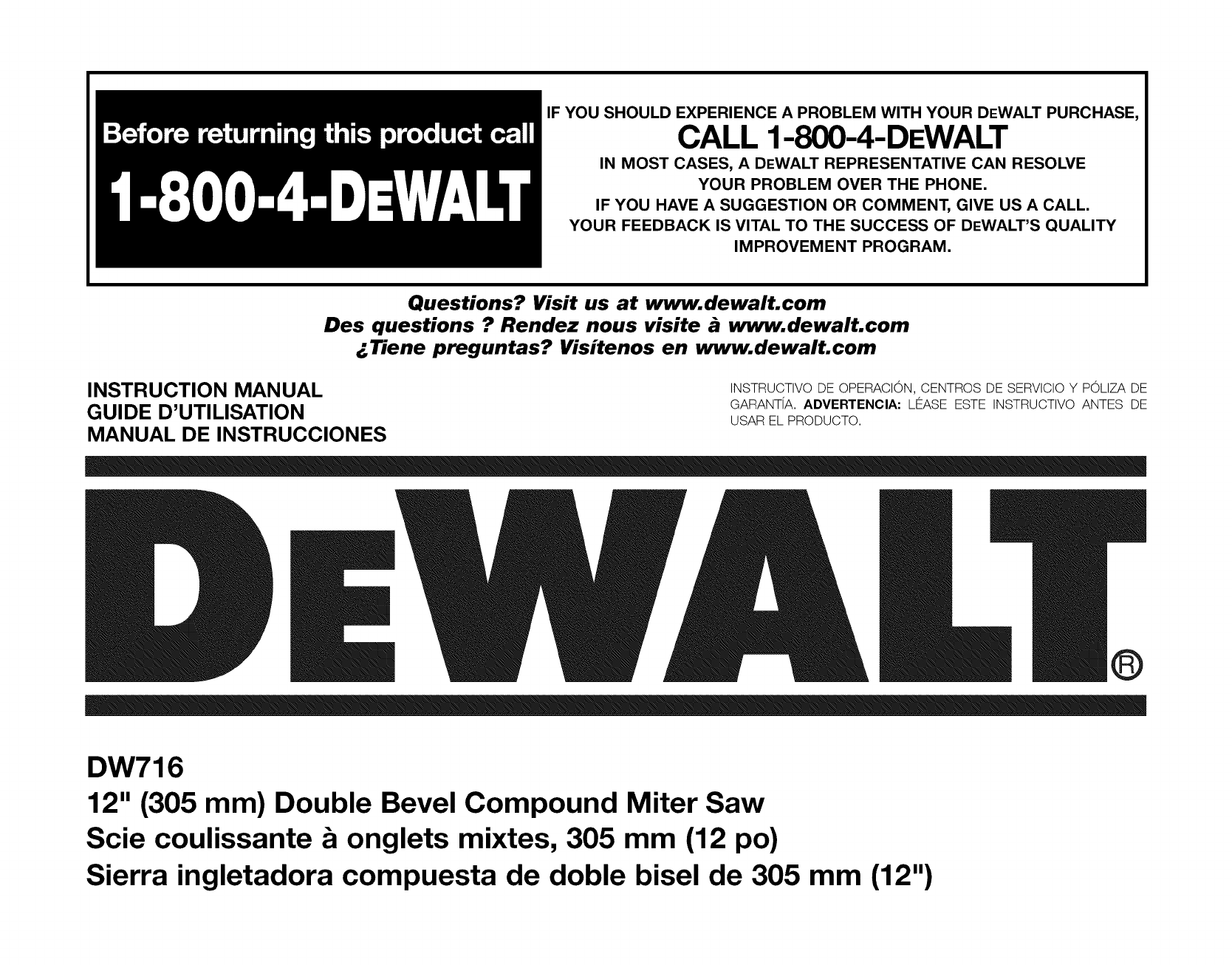

IF YOU SHOULD EXPERIENCE A PROBLEM WITH YOUR DEWALT PURCHASE,

CALL 1-800-4-DEWALT

IN MOST CASES, A DEWALT REPRESENTATIVE CAN RESOLVE

YOUR PROBLEM OVER THE PHONE.

IF YOU HAVE A SUGGESTION OR COMMENT, GIVE US A CALL.

YOUR FEEDBACK IS VITAL TO THE SUCCESS OF DEWALT'S QUALITY

IMPROVEMENT PROGRAM.

Questions? Visit us at www.dewalt.com

Des questions ? Rendez nous visite _www.dewalt.com

_Tiene preguntas? Visitenos en www.dewalt.com

INSTRUCTION MANUAL

GUIDE D'UTILISATION

MANUAL DE INSTRUCCIONES

INSTRUCTIVO DE OPERACION, CENTROS DE SERVICIO Y POLIZA DE

GARANT[A. ADVERTENClA: LEASE ESTE INSTRUCTIVO ANTES DE

USAR EL PRODUCTO.

DW716

12" (305 mm) Double Bevel Compound Miter Saw

Scie coulissante &onglets mixtes, 305 mm (12 po)

Sierra ingletadora compuesta de doble bisel de 305 mm (12")

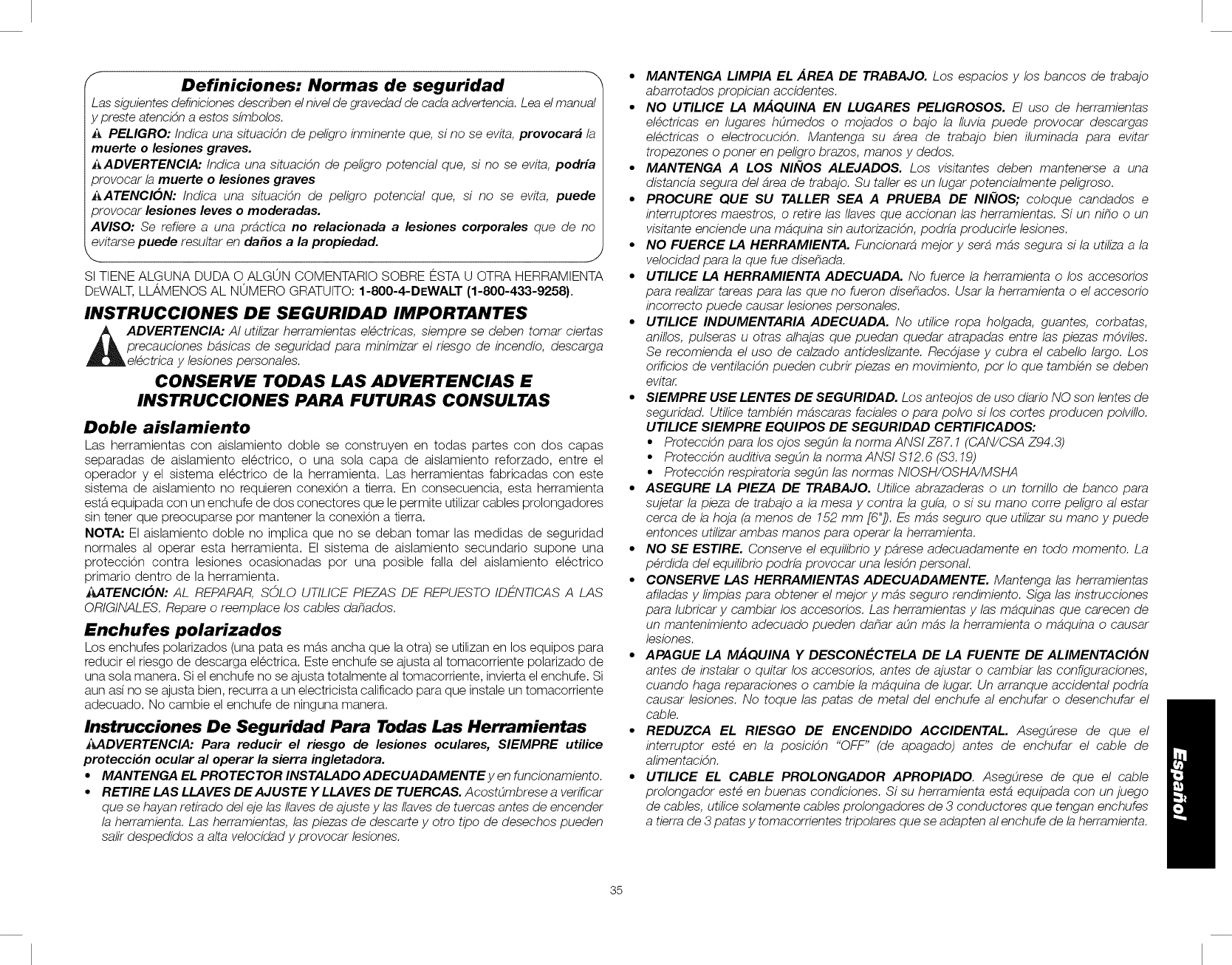

fDefinitions: Safety Guidelines

The definitions below describe the level of severity for each signal word. Please read

the manual and pay attention to these symbols.

ADANGER: Indicates an imminently hazardous situation which, if not avoided, will

result in death or serious injury.

AWARNING: Indicates a potentially hazardous situation which, if not avoided, could

result in death or serious injury.

_CAUTION: Indicates a potentially hazardous situation which, if not avoided, may

result in minor or moderate injury.

NOTICE: Indicates a practice not related to personal injury which, if not avoided,

may result in property damage.

IF YOU HAVE ANY QUESTIONS OR COMMENTS ABOUT THIS OR ANY DEWALT TOOL,

CALL US TOLL FREE AT: 1-800-4-DEWALT (1-800-433-9258}.

IMPORTANT SAFETY INSTRUCTIONS

_WARNING: When using electric tools, basic safety precautions should always be

followed to reduce risk of fire, electric shock, and personal injury, including the

following."

SAVE ALL WARNINGS AND INSTRUCTIONS

FOR FUTURE REFERENCE

Double Insulation

Double insulated tools are constructed throughout with two separate layers of electrical

insulation or one single layer of reinforced insulation between you and the tool's electrical

system. Tools built with this insulation system are not intended to be grounded. As a result,

your tool is equipped with a two prong plug which permits you to use extension cords without

concern for maintaining a ground connection.

NOTE: Double insulation does not take the place of normal safety precautions when

operating this tool. The secondary insulation system is for protection against injury resulting

from a possible failure of the primary insulation within the tool.

i_CAUTION: WHEN SERVICING USE ONLY IDENTICAL REPLACEMENT PARTS. Repair or

replace damaged cords.

Polarized Plugs

Polarized plugs (one blade is wider than the other) are used on equipment to reduce the risk

of electric shock. When provided, this plug will fit in the polarized outlet only one way. If the

plug does not fit fully in the outlet, reverse the plug. If it still does not fit, contact a qualified

electrician to install the proper outlet. Do not change the plug in any way.

Safety Instructions For All Tools

AWARNING: To reduce the risk of eye injury, ALWAYS use eye protection when

operating the miter saw.

• KEEP GUARD IN PLACE and in working order.

•REMOVE ADJUSTING KEYS AND WRENCHES. Form habit of checking to see that

keys and adjusting wrenches are removed from spindle before turning tool on. Tools, scrap

pieces, and other debris can be thrown at high speed, causing injury,

• KEEP WORK AREA CLEAN. Cluttered areas and benches invite accidents.

•DO NOT USE THE MACHINE IN A DANGEROUS ENVIRONMENT. The use of power

tools in damp or wet locations or in rain can cause shock or electrocution. Keep your work

area well-lit to avoid tripping or placing arms, hands, and fingers in danger.

•KEEP CHILDREN AWAY. All visitors should be kept at a safe distance from work area.

Your shop is a potentially dangerous environment.

•MAKE WORKSHOP CHILDPROOF with padlocks, master switches, or by removing

starter keys. The unauthorized start-up of a machine by a child or visitor may result in injury,

•DON'T FORCE TOOL. It will do the job better and be safer at the rate for which it was

designed.

• USE RIGHT TOOL. Don't force tool or attachment to do a job for which it was not

designed. Using the incorrect tool or attachment may result in personal injury,

• WEAR PROPERAPPAREL. No loose clothing, gloves, neckties, rings, bracelets, or other

jewelry to get caught in moving parts. Non-slip footwear is recommended. Wear protective

hair covering to contain long hair. Air vents may cover moving parts and should also be

avoided.

•ALWAYS USE SAFETY GLASSES. Everyday eyeglasses are NOT safety glasses. Also

use face or dust mask if cutting operation is dusty, ALWAYS WEAR CERTIFIED SAFETY

EQUIPMENT."

• ANSI Z87.1 eye protection (CAN/CSA Z94.3)

• ANSI $12.6 ($3.19) hearing protection

• NIOSH/OSHA/MSHA respiratory protection

• SECURE THE WORKPIECE. Use clamps or a vise to hold the workpiece on the table

and against the fence or when your hand will be dangerously close to the blade within 6"

(152 mm). It is safer than using your hand and it frees both hands to operate tool

•DON'T OVERREACH. Keep proper footing and balance at all times. Loss of balance may

cause personal injury,

• MAINTAIN TOOLS WITH CARE. Keep tools sharp and clean for best and safest

performance. Follow instructions for lubricating and changing accessories. Poorly

maintained tools and machines can further damage the tool or machine and/or cause

injury,

•TURN THE MACHINE "OFF" AND DISCONNECT THE MACHINE FROM THE

POWER SOURCE before installing or removing accessories, before adjusting or changing

set-ups, when making repairs or changing locations. An accidental start-up can cause

injury, Do not touch the plug's metal prongs when unplugging or plugging in the cord.

•REDUCE THE RISK OF UNINTENTIONAL STARTING. Make sure that the switch is in

the "OFF" position before plugging in the power cord.

• USE PROPER EXTENSION CORD. Make sure your extension cord is in good condition.

If your product is equipped with a cordset, use only 3-wire extension cords that have

3-prong grounding-type plugs and 3-pole receptacles that accept the tool's plug. When

using an extension cord, be sure to use one heavy enough to carry the current your

product will draw. An undersized cord will cause a drop in line voltage resulting in loss of

power and overheating. The following table shows the correct size to use depending on

cord length and nameplate ampere rating. If in doubt, use the next heavier gauge. The

smaller the gauge number, the heavier the cord.

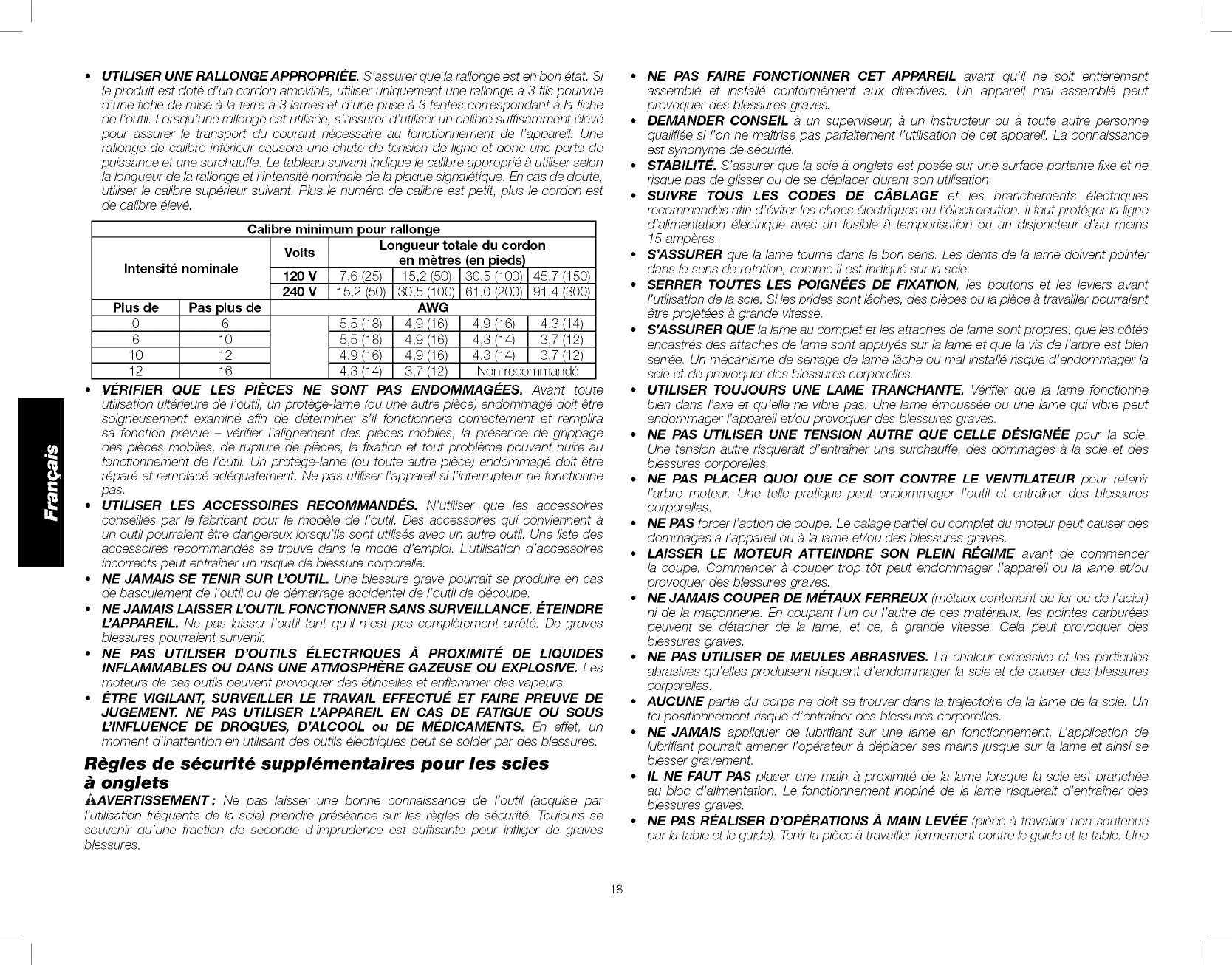

Minimum Gauge for Cord Sets

Volts Total Length of Cord in Feet (meters)

120V 25 50 100 150

Ampere Rating (7.6) (15.2) (30.5) (45.7)

More Than

Not More Than

240 V 50

(15.2)

100 200 300

(30.5) (61.0) (91.4)

AWG

16 16 14

16 14 12

12 Not Recommended

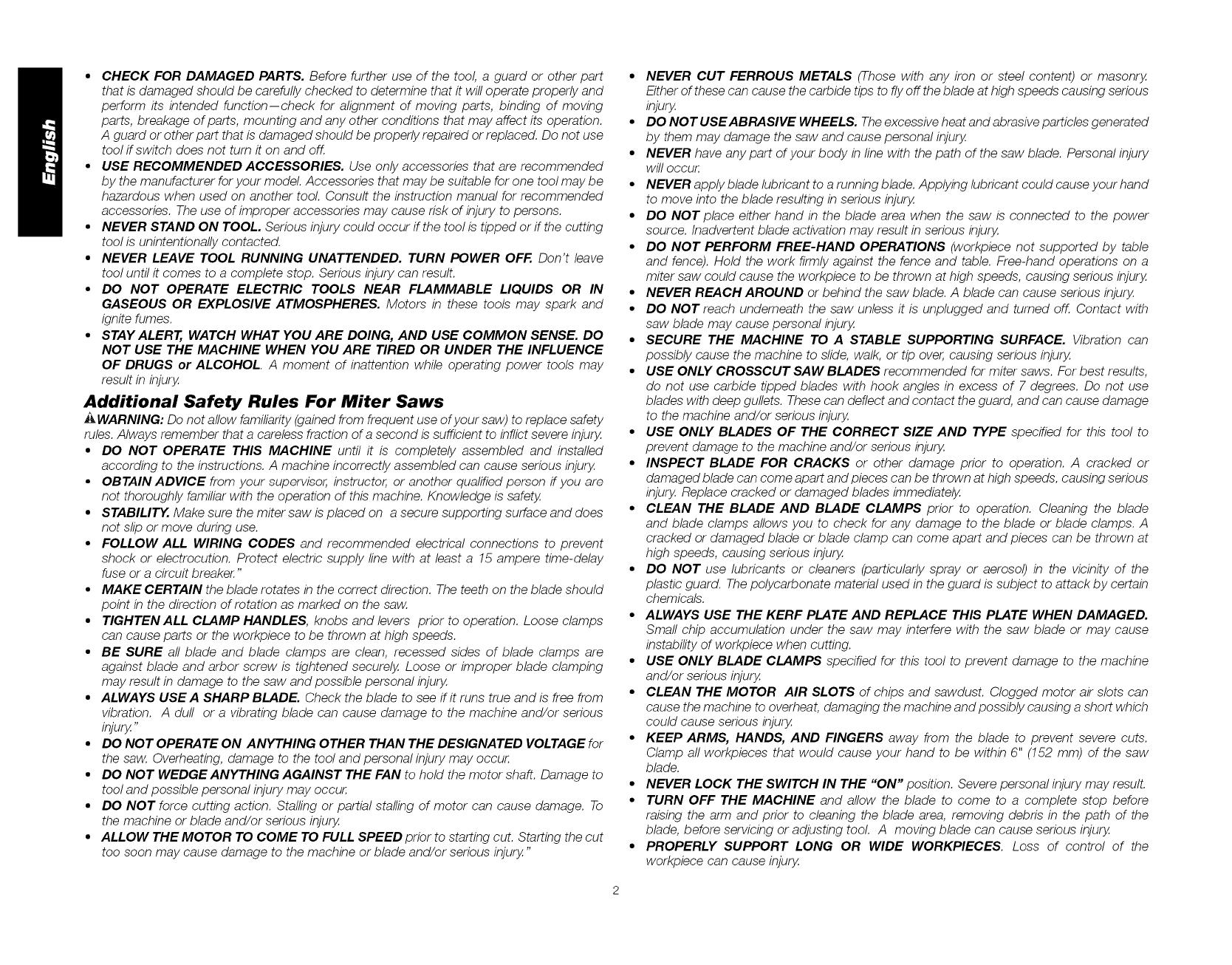

• CHECK FOR DAMAGED PARTS. Before further use of the tool, a guard or other part

that is damaged should be carefully checked to determine that it will operate properly and

perform its intended function--check for alignment of moving parts, binding of moving

parts, breakage of parts, mounting and any other conditions that may affect its operation.

A guard or otherpart that is damaged should be properly repaired or replaced. Do not use

tool if switch does not turn it on and off.

•USE RECOMMENDED ACCESSORIES. Use only accessories that are recommended

by the manufacturer for your model Accessories that may be suitable for one tool may be

hazardous when used on another tool Consult the instruction manual for recommended

accessories. The use of improper accessories may cause risk of injury to persons.

•NEVER STAND ON TOOL. Serious injury could occur if the tool is tipped or if the cutting

tool is unintentionally contacted.

•NEVER LEAVE TOOL RUNNING UNATTENDED. TURN POWER OFF. Don't leave

tool until it comes to a complete stop. Serious injury can result.

•DO NOT OPERATE ELECTRIC TOOLS NEAR FLAMMABLE LIQUIDS OR IN

GASEOUS OR EXPLOSIVE ATMOSPHERES. Motors in these tools may spark and

ignite fumes.

•STAY ALERT, WATCH WHAT YOU ARE DOING, AND USE COMMON SENSE. DO

NOT USE THE MACHINE WHEN YOU ARE TIRED OR UNDER THE INFLUENCE

OF DRUGS or ALCOHOL. A moment of inattention while operating power tools may

result in injury.

Additional Safety Rules For Miter Saws

_, WARNING: Do not allow familiarity (gained from frequent use of your saw) to replace safety

rules. Always remember that a careless fraction of a second is sufficient to inflict severe injury.

•DO NOT OPERATE THIS MACHINE until it is completely assembled and installed

according to the instructions. A machine incorrectly assembled can cause serious injury.

•OBTAIN ADVICE from your supervisor, instructor, or another qualified person if you are

not thoroughly familiar with the operation of this machine. Knowledge is safety.

•STABILITY. Make sure the miter saw is placed on a secure supporting surface and does

not slip or move during use.

•FOLLOW ALL WIRING CODES and recommended electrical connections to prevent

shock or electrocution. Protect electric supply line with at least a 15 ampere time-delay

fuse or a circuit breaker."

•MAKE CERTAIN the blade rotates in the correct direction. The teeth on the blade should

point in the direction of rotation as marked on the saw.

•TIGHTEN ALL CLAMP HANDLES, knobs and levers prior to operation. Loose clamps

can cause parts or the workpiece to be thrown at high speeds.

•BE SURE all blade and blade clamps are clean, recessed sides of blade clamps are

against blade and arbor screw is tightened securely. Loose or improper blade clamping

may result in damage to the saw and possible personal injury.

•ALWAYS USE A SHARP BLADE. Check the blade to see if it runs true and is free from

vibration. A dull or a vibrating blade can cause damage to the machine and/or serious

injury."

•DO NOT OPERATE ON ANYTHING OTHER THAN THE DESIGNATED VOLTAGE for

the saw. Overheating, damage to the tool and personal injury may occur.

•DO NOT WEDGE ANYTHING AGAINST THE FAN to hold the motor shaft. Damage to

tool and possible personal injury may occur.

•DO NOT force cutting action. Stalling or partial stalling of motor can cause damage. To

the machine or blade and/or serious injury.

•ALLOW THE MOTOR TO COME TO FULL SPEED priorto starting cut. Starting the cut

too soon may cause damage to the machine or blade and/or serious injury."

•NEVER CUT FERROUS METALS (Those with any iron or steel content) or masonry.

Either of these can cause the carbide tips to flyoff the blade at high speeds causing serious

injury.

•DO NOTUSEABRASIVE WHEELS. The excessive heat and abrasive particles generated

by them may damage the saw and cause personal injury.

•NEVER have any part of your body in line with the path of the saw blade. Personal injury

will occur.

•NEVER apply blade lubricant to a running blade. Applying lubricant could cause your hand

to move into the blade resulting in serious injury.

•DO NOT place either hand in the blade area when the saw is connected to the power

source. Inadvertent blade activation may result in serious injury.

•DO NOT PERFORM FREE-HAND OPERATIONS (workpiece not supported by table

and fence). Hold the work firmly against the fence and table. Free-hand operations on a

miter saw could cause the workpiece to be thrown at high speeds, causing serious injury.

•NEVER REACH AROUND or behind the saw blade. A blade can cause serious injury.

•DO NOT reach underneath the saw unless it is unplugged and turned off. Contact with

saw blade may cause personal injury.

•SECURE THE MACHINE TO A STABLE SUPPORTING SURFACE. Vibration can

possibly cause the machine to slide, walk, or tip over, causing serious injury.

•USE ONLY CROSSCUT SAW BLADES recommended for miter saws. For best results,

do not use carbide tipped blades with hook angles in excess of 7 degrees. Do not use

blades with deep gullets. These can deflect and contact the guard, and can cause damage

to the machine and/or serious injury.

•USE ONLY BLADES OF THE CORRECT SIZE AND TYPE specified for this tool to

prevent damage to the machine and/or serious injury.

•INSPECT BLADE FOR CRACKS or other damage prior to operation. A cracked or

damaged blade can come apart and pieces can be thrown at high speeds, causing serious

injury. Replace cracked or damaged blades immediately.

•CLEAN THE BLADE AND BLADE CLAMPS prior to operation. Cleaning the blade

and blade clamps allows you to check for any damage to the blade or blade clamps. A

cracked or damaged blade or blade clamp can come apart and pieces can be thrown at

high speeds, causing serious injury.

•DO NOT use lubricants or cleaners (particularly spray or aerosol) in the vicinity of the

plastic guard. The polycarbonate material used in the guard is subject to attack by certain

chemicals.

•ALWAYS USE THE KERF PLATE AND REPLACE THIS PLATE WHEN DAMAGED.

Small chip accumulation under the saw may interfere with the saw blade or may cause

instability of workpiece when cutting.

•USE ONLY BLADE CLAMPS specified for this tool to prevent damage to the machine

and/or serious injury.

•CLEAN THE MOTOR AIR SLOTS of chips and sawdust. Clogged motor air slots can

cause the machine to overheat, damaging the machine and possibly causing a short which

could cause serious injury.

•KEEP ARMS, HANDS, AND FINGERS away from the blade to prevent severe cuts.

Clamp all workpieces that would cause your hand to be within 6" (152 mm) of the saw

blade.

•NEVER LOCK THE SWITCH IN THE "ON" position. Severe personal injury may result.

•TURN OFF THE MACHINE and allow the blade to come to a complete stop before

raising the arm and prior to cleaning the blade area, removing debris in the path of the

blade, before servicing or adjusting tool A moving blade can cause serious injury.

•PROPERLY SUPPORT LONG OR WIDE WORKPIECES Loss of control of the

workpiece can cause injury.

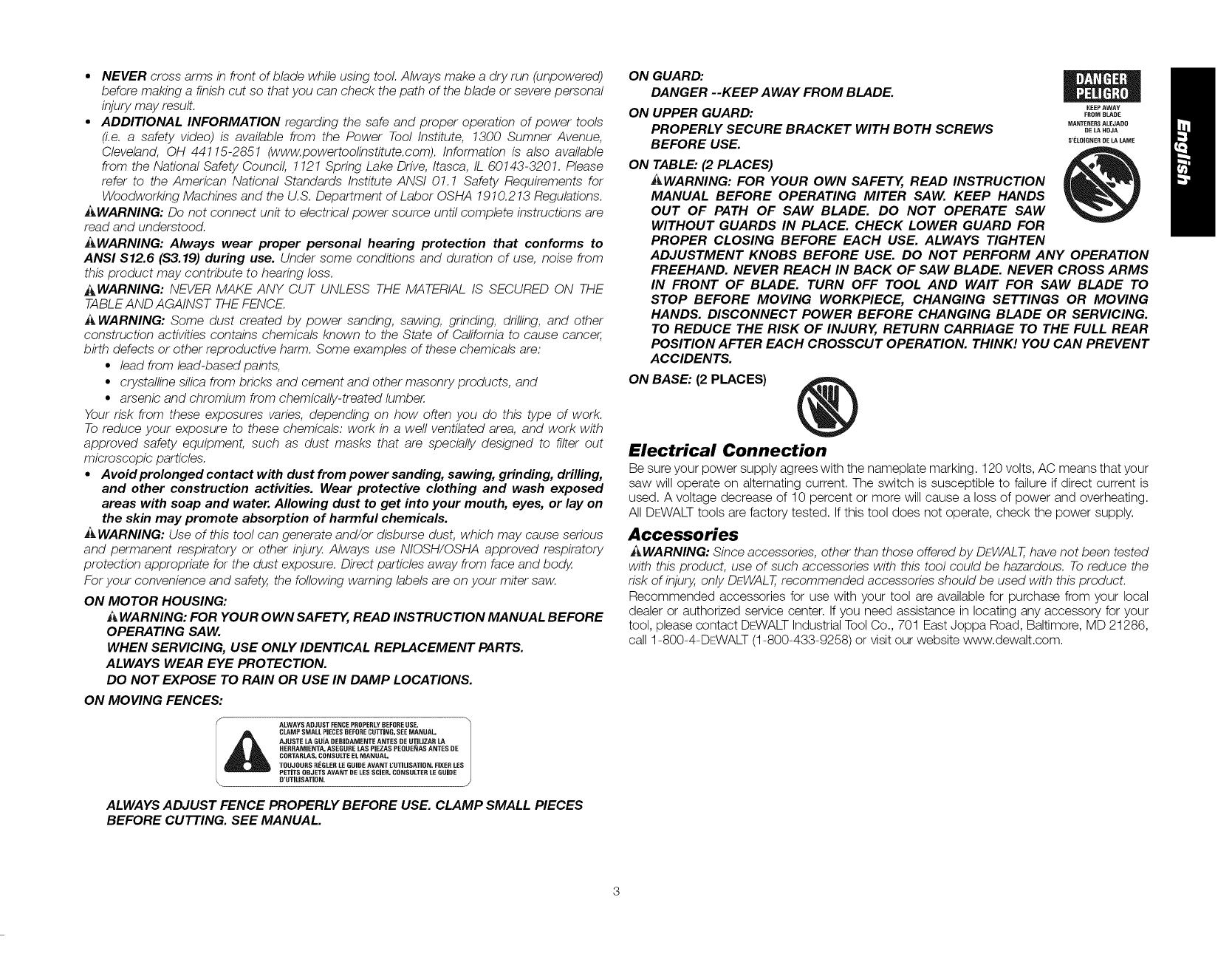

• NEVER cross arms in front of blade while using tool Always make a dry run (unpowered)

before making a finish cut so that you can check the path of the blade or severe personal

injury may result.

•ADDITIONAL INFORMATION regarding the safe and proper operation of power tools

(i.e. a safety video) is available from the Power Tool Institute, 1300 Sumner Avenue,

Cleveland, OH 44115-2851 (www.powertoolinstitute.com). Information is also available

from the National Safety Council, 1121 Spring Lake Drive, Itasca, IL 60143-3201. Please

refer to the American National Standards Institute ANSI 01.1 Safety Requirements for

Woodworking Machines and the U.S. Department of Labor OSHA 1910.213 Regulations.

_WARNING: Do not connect unit to electrical power source until complete instructions are

read and understood.

_WARNING: Always wear proper personal hearing protection that conforms to

ANSI $12.6 ($3.19) during use. Under some conditions and duration of use, noise from

this product may contribute to hearing loss.

_WARNING: NEVER MAKE ANY CUT UNLESS THE MATERIAL IS SECURED ON THE

TABLE AND AGAINST THE FENCE.

_, WARNING: Some dust created by power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to the State of California to cause cancer,

birth defects or other reproductive harm. Some examples of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on how often you do this type of work.

To reduce your exposure to these chemicals: work in a well ventilated area, and work with

approved safety equipment, such as dust masks that are specially designed to filter out

microscopic particles.

•Avoid prolonged contact with dust from power sanding, sawing, grinding, drilling,

and other construction activities. Wear protective clothing and wash exposed

areas with soap and water. Allowing dust to get into your mouth, eyes, or lay on

the skin may promote absorption of harmful chemicals.

AWARNING: Use of this tool can generate and/or disburse dust, which may cause serious

and permanent respiratory or other injury. Always use NIOSH/OSHA approved respiratory

protection appropriate for the dust exposure. Direct particles away from face and body.

For your convenience and safety, the following warning labels are on your miter saw.

ON MOTOR HOUSING:

_WARNING: FOR YOUR OWN SAFETY, READ INSTRUCTION MANUAL BEFORE

OPERATING SAW.

WHEN SERVICING, USE ONLY IDENTICAL REPLACEMENT PARTS.

ALWAYS WEAR EYE PROTECTION.

DO NOT EXPOSE TO RAIN OR USE IN DAMP LOCATIONS.

ON MOVING FENCES:

ALWAYSADJUST FENCEPROPERLYREFOSEUSE.

CLAMP SMALLPIECES BEFORECUTTING.SEEMANUAL

AJUSTE LA GUiA DEBiUAMENTE ANTES DE UTJLiZAS LA

HESSAMiENTA, ASEGUSELAG PiEZAG PEQUENASANTES DE

CGSTARLAS,CONSULTEEL MANUAL,

TOUJDUSS SEGLESLE GUIDE AVANT L'UTILISATION. FIXESLEG

PETJTSODJETS AVANT DE LEGGCJER,CONSULTERLE GUIDE

D'UTJLJSATJON,

ALWAYS ADJUST FENCE PROPERLY BEFORE USE. CLAMP SMALL PIECES

BEFORE CUTTING. SEE MANUAL.

ON GUARD:

DANGER --KEEP AWAY FROM BLADE.

ON UPPER GUARD:

PROPERLY SECURE BRACKET WITH BOTH SCREWS

BEFORE USE.

KEEP AWAY

FROM BLADE

MANTENERS ALEJADO

DE LA tlOJA

S'ELGJONER DE LA LAME

ON TABLE: (2 PLACES)

AWARNING: FOR YOUR OWN SAFETY, READ INSTRUCTION

MANUAL BEFORE OPERATING MITER SAW. KEEP HANDS

OUT OF PATH OF SAW BLADE. DO NOT OPERATE SAW

WITHOUT GUARDS IN PLACE. CHECK LOWER GUARD FOR

PROPER CLOSING BEFORE EACH USE. ALWAYS TIGHTEN

ADJUSTMENT KNOBS BEFORE USE. DO NOT PERFORM ANY OPERATION

FREEHAND. NEVER REACH IN BACK OF SAW BLADE. NEVER CROSS ARMS

IN FRONT OF BLADE. TURN OFF TOOL AND WAlT FOR SAW BLADE TO

STOP BEFORE MOVING WORKPIECE, CHANGING SETTINGS OR MOVING

HANDS. DISCONNECT POWER BEFORE CHANGING BLADE OR SERVICING.

TO REDUCE THE RISK OF INJURY, RETURN CARRIAGE TO THE FULL REAR

POSITION AFTER EACH CROSSCUT OPERATION. THINK! YOU CAN PREVENT

ACCIDENTS.

ON BASE: (2 PLACES)

Electrical Connection

Be sure your power supply agrees with the nameplate marking. 120 volts, AC means that your

saw will operate on alternating current. The switch is susceptible to failure if direct current is

used. A voltage decrease of 10 percent or more will cause a loss of power and overheating.

All DEWALT tools are factory tested. If this tool does not operate, check the power supply.

Accessories

AWARNING: Since accessories, other than those offered by DEWALT,have not been tested

with this product, use of such accessories with this tool could be hazardous. To reduce the

risk of injury, only DEWALT,recommended accessories should be used with this product.

Recommended accessories for use with your tool are available for purchase from your local

dealer or authorized service center. If you need assistance in locating any accessory for your

tool, please contact DEWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286,

call 1-800-4-DEWALT (1-800-433-9258) or visit our website www.dewalt.com.

FIG. 1

DW7051

KNOBS

TOP HOLE

(USE FOR

BW716)

BRACKET

DW7084

DW7080

END

PLATE

LOCKNUTS

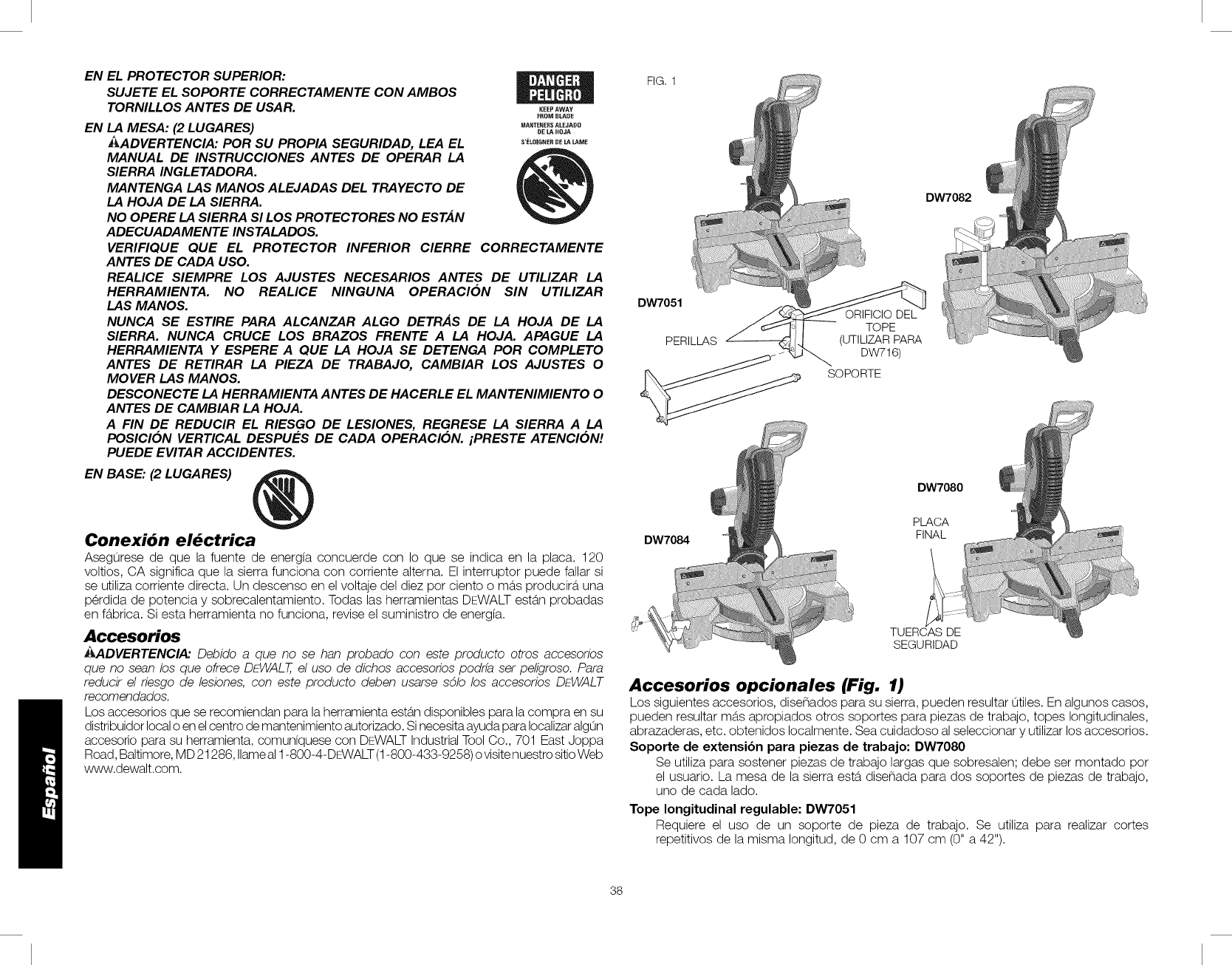

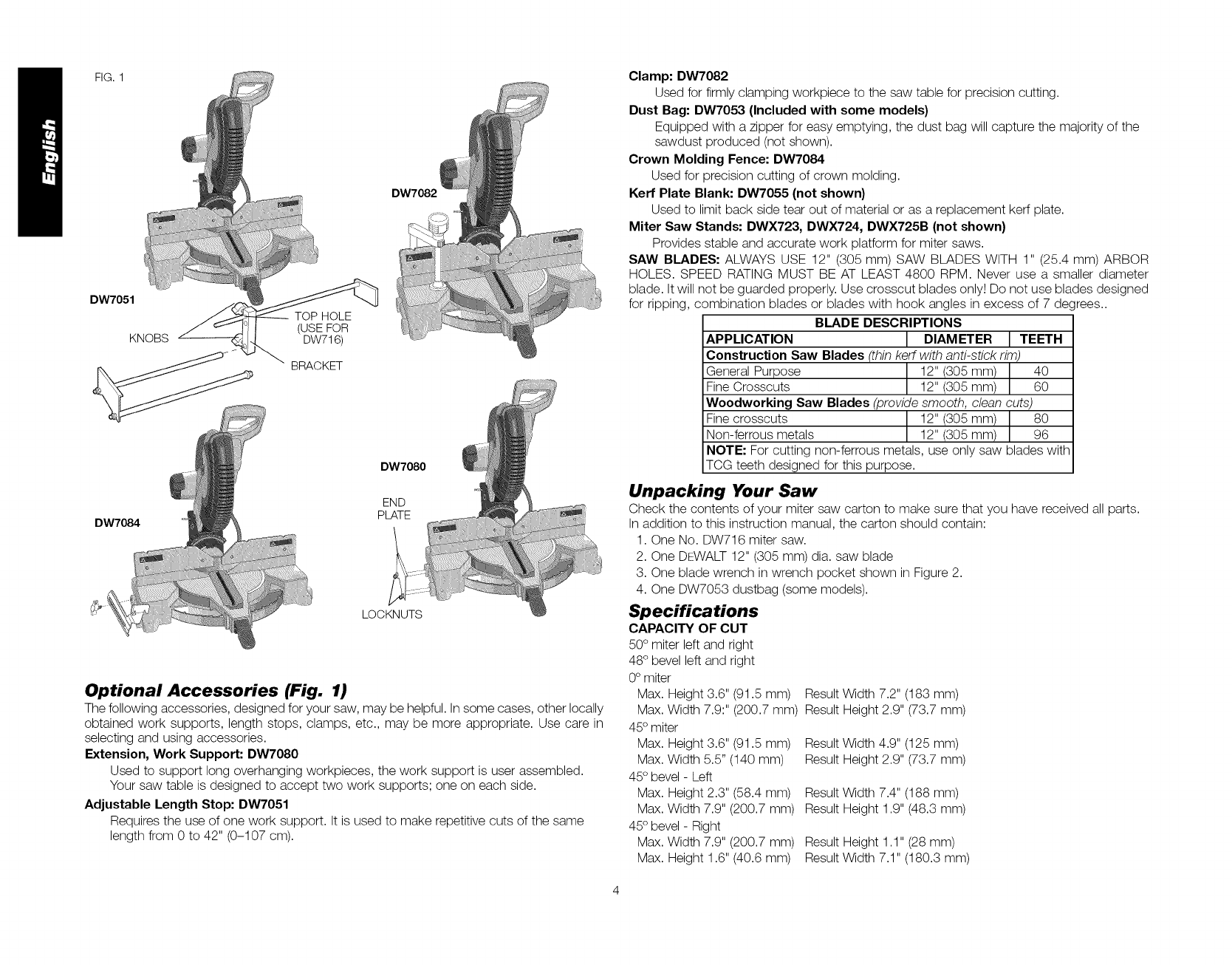

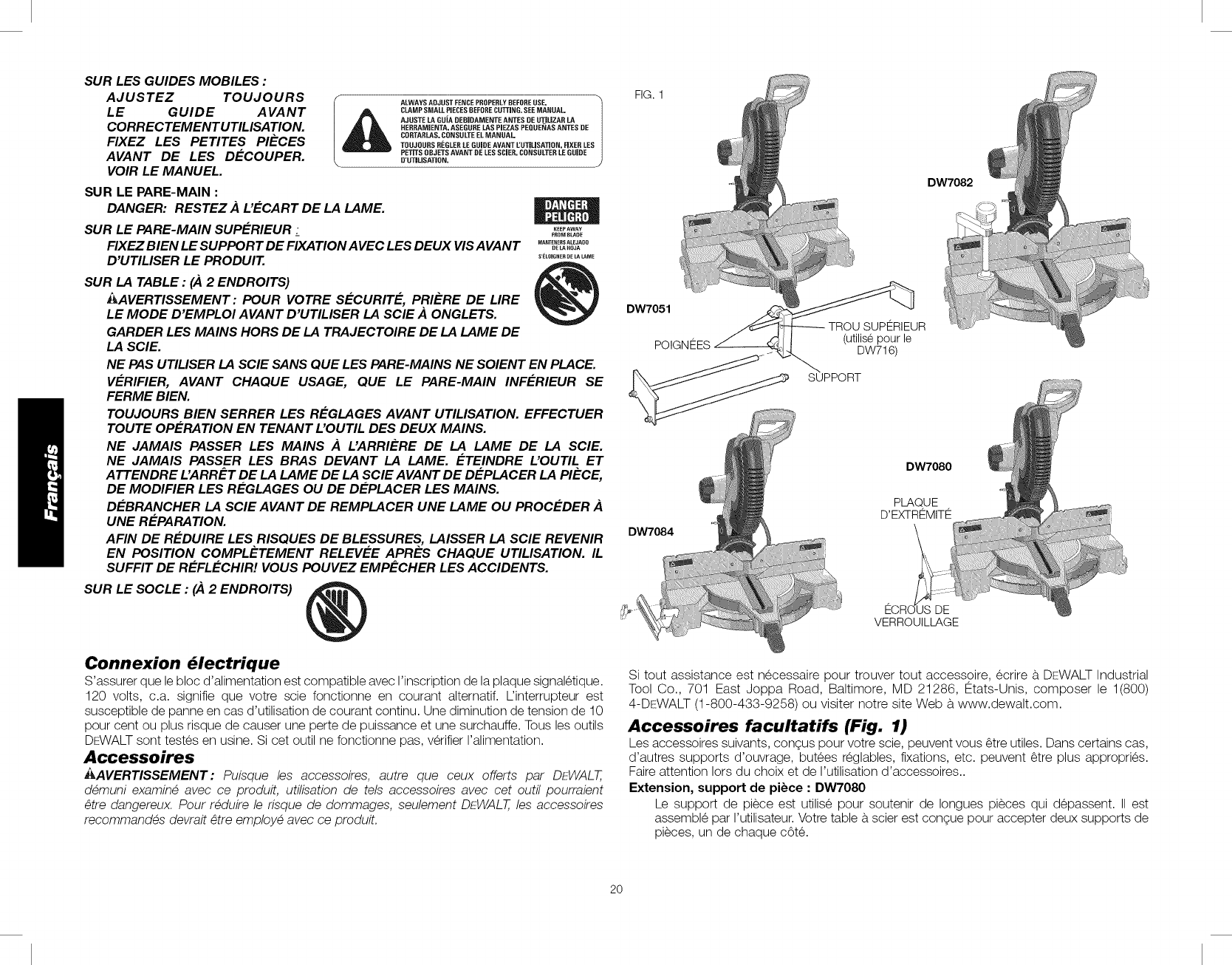

Optional Accessories (Fig. 1)

The following accessories, designed for your saw, may be helpful. In some cases, other locally

obtained work supports, length stops, clamps, etc., may be more appropriate. Use care in

selecting and using accessories.

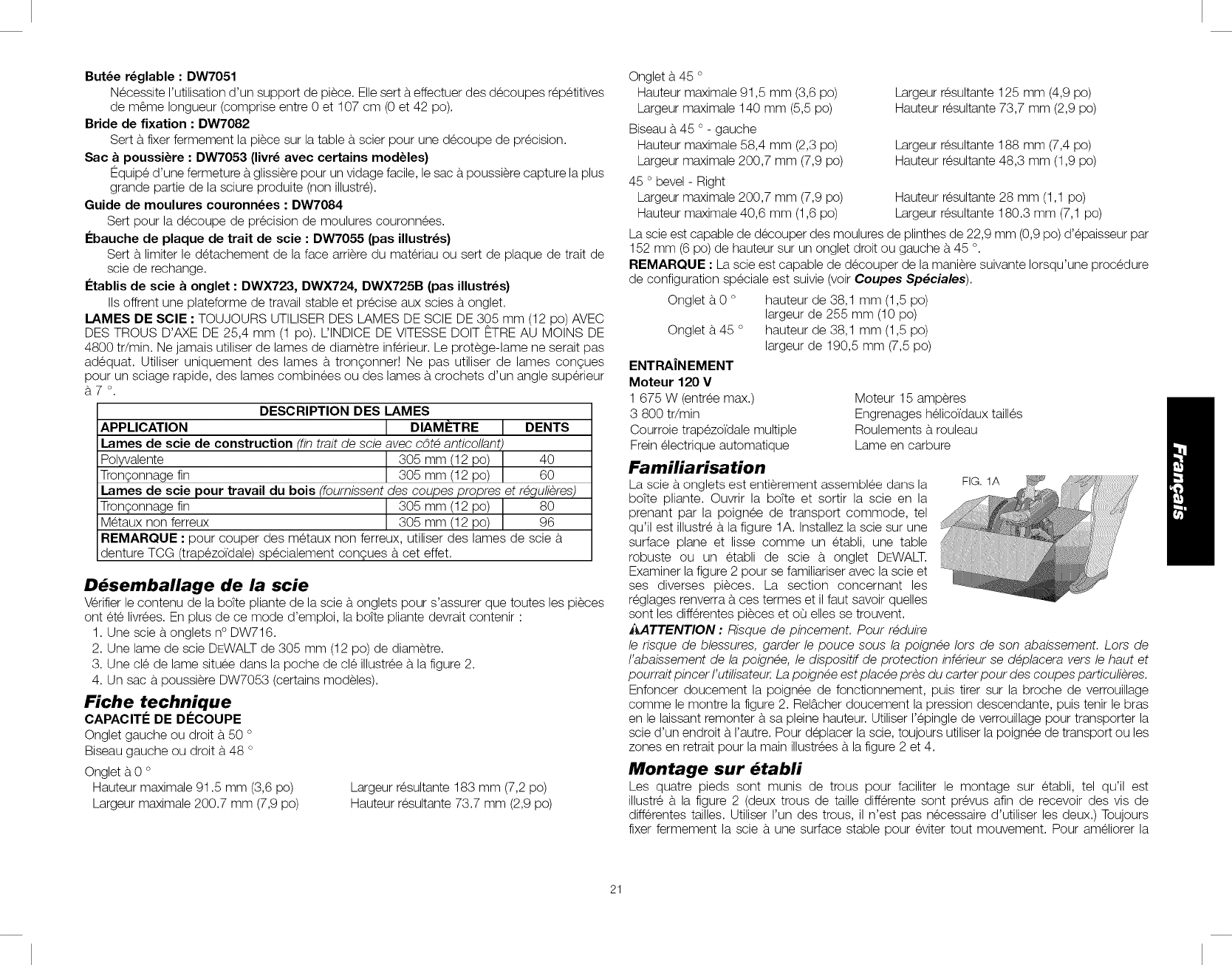

Extension, Work Support: DW7080

Used to support long overhanging workpieces, the work support is user assembled.

Your saw table is designed to accept two work supports; one on each side.

Adjustable Length Stop: DW7051

Requires the use of one work support. It is used to make repetitive cuts of the same

length from 0 to 42" (0-107 cm).

Clamp: DW7082

Used for firmly clamping workpiece to the saw table for precision cutting.

Dust Bag: DW7053 (Included with some models)

Equipped with a zipper for easy emptying, the dust bag will capture the majority of the

sawdust produced (not shown).

Crown Molding Fence: DW7084

Used for precision cutting of crown molding.

Kerr Plate Blank: DW7055 (not shown)

Used to limit back side tear out of material or as a replacement kerf plate.

Miter Saw Stands: DWX723, DWX724, DWXT25B (not shown)

Provides stable and accurate work platform for miter saws.

SAW BLADES: ALWAYS USE 12" (305 mm) SAW BLADES WITH 1 (25.4 mm) ARBOR

HOLES. SPEED RATING MUST BE AT LEAST 4800 RPM. Never use a smaller diameter

blade. It will not be guarded properly. Use crosscut blades only! Do not use blades designed

for ripping, combination blades or blades with hook angles in excess of 7 degrees..

BLADE DESCRIPTIONS

APPLICATION [DIAMETER JTEETH

Construction Saw Blades (thin kerr with anti-stick rim)

General Purpose 12" (305 mm) 40

Fine Crosscuts 12" (305 mm) 60

Woodworking Saw Blades (provide smooth, clean cuts)

Fine crosscuts 12" (305 mm) 80

Non-ferrous metals 12" (305 mm) 96

NOTE: For cutting non-ferrous metals, use only saw blades with

TCG teeth designed for this purpose.

Unpacking Your Saw

Check the contents of your miter saw carton to make sure that you have received all parts.

In addition to this instruction manual, the carton should contain:

1. One No. DW716 miter saw.

2. One DEWALT 12" (305 mm) dia. saw blade

3. One blade wrench in wrench pocket shown in Figure 2.

4. One DW7053 dustbag (some models).

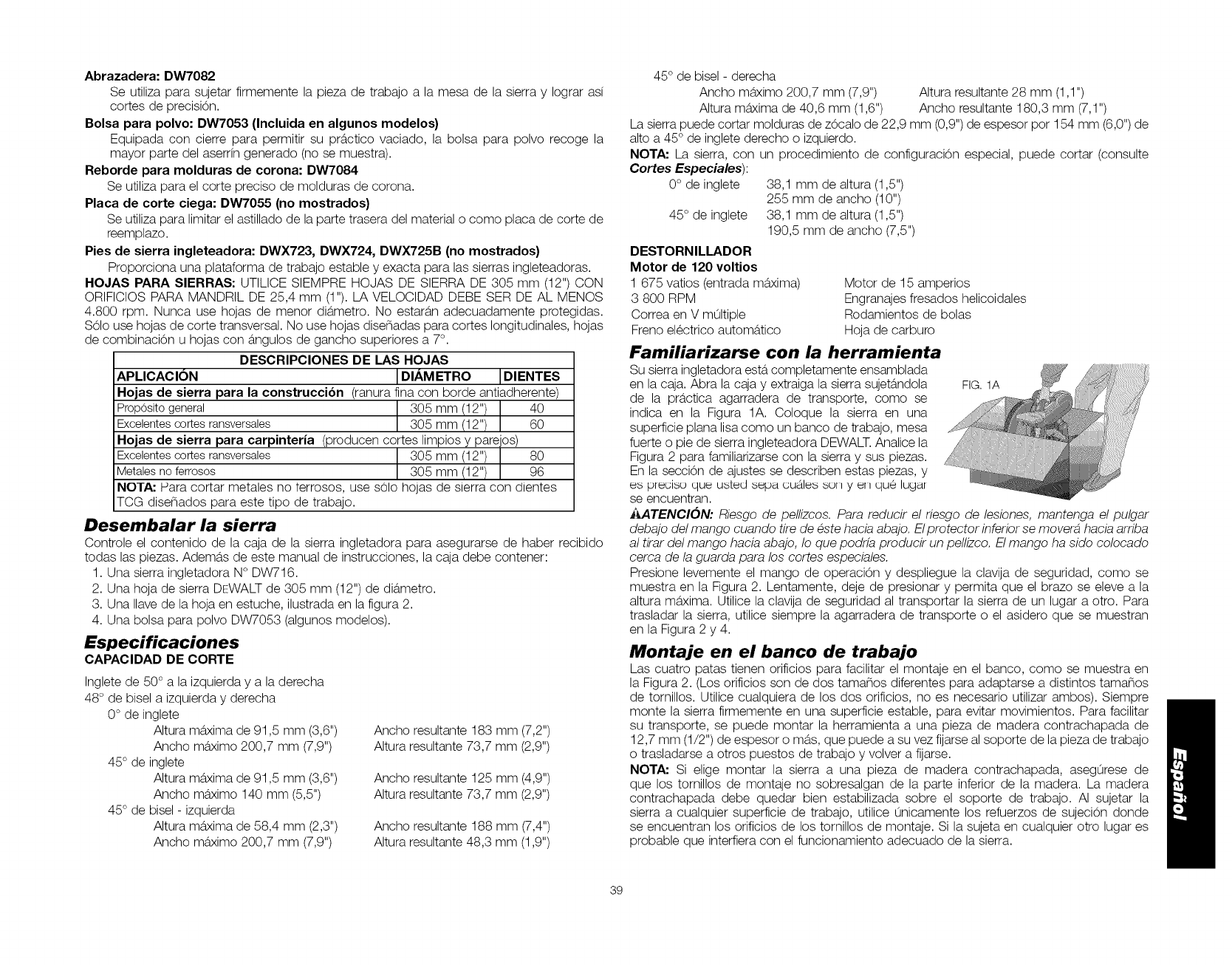

Specifications

CAPACITY OF CUT

50° miter left and right

48° bevel left and right

0° miter

Max. Height 3.6" (91.5 mm) Result Width 7.2" (183 mm)

Max. Width 7.9:" (200.7 mm) Result Height 2.9" (73.7 mm)

45° miter

Max. Height 3.6" (91.5 mm) Result Width 4.9" (125 mm)

Max. Width 5.5" (140 mm) Result Height 2.9" (73.7 mm)

45° bevel - Left

Max. Height 2.3" (58.4 mm) Result Width 7.4" (188 mm)

Max. Width 7.9" (200.7 mm) Result Height 1.9" (48.3 mm)

45° bevel - Right

Max. Width 7.9" (200.7 mm) Result Height 1.1" (28 mm)

Max. Height 1.6" (40.6 mm) Result Width 7.1" (180.3 mm)

Yoursawiscapableofcuttingbaseboardmoldings0.9"(22.9mm)thickby6"(152mm)tall

ona45°rightorleftmiter.

NOTE: Your saw is capable of cutting the following once a special set-up procedure is

followed (see Special Cuts).

0° miter height 1.5" (38.1 mm)

45° miter

width 10" (255 mm)

height 1.5" (38.1 mm)

width 7.5" (190.5 mm)

DRIVE

120 Volt Motor

1675 Watts (max in)

3800 RPM

Multi-V Belt

Automatic Electric Brake

15 Amp Motor

Cut Helical Gears

Roller Bearings

Carbide Blade

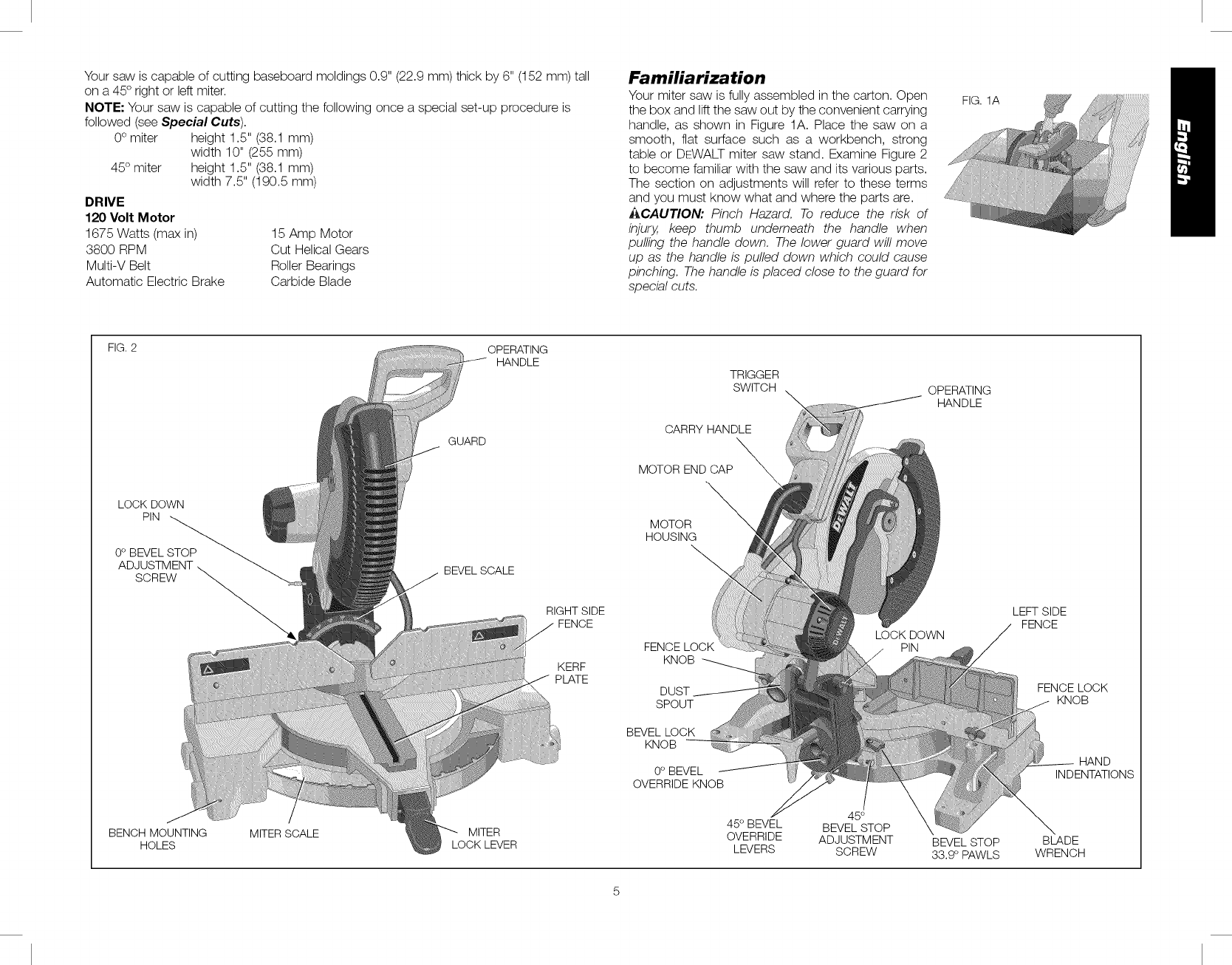

Familiarization

Your miter saw is fully assembled inthe carton. Open

the box and lift the saw out by the convenient carrying

handle, as shown in Figure 1A. Place the saw on a

smooth, flat surface such as a workbench, strong

table or DEWALT miter saw stand. Examine Figure 2

to become familiar with the saw and its various parts.

The section on adjustments will refer to these terms

and you must know what and where the parts are.

i_CAUTION: Pinch Hazard. To reduce the risk of

injury, keep thumb underneath the handle when

pulling the handle down. The lower guard will move

up as the handle is pulled down which could cause

pinching. The handle is placed close to the guard for

special cuts.

FIG. 1A

FIG. 2

LOCK DOWN

0°BEVELSTOP

ADJUSTMENT

SCREW

BENCH MOUNTING

HOLES MITER SCALE

OPERATING

HANDLE

GUARD

BEVELSCALE

RIGHT SIDE

FENCE

KERF

PLATE

MITER

LOCK LEVER

TRIGGER

SWITCH

CARRYHANDLE

MOTOREND CAP _.

MOTOR

HOUSING

FENCE LOCK

KNOB

DUST

SPOUT

BEVEL LOCK

KNOB

0°BEVEL

OVERRIDE KNOB

45°BEVEL

OVERRIDE

LEVERS

45 °

BEVEL STOP

ADJUSTMENT

SCREW

OPERATING

HANDLE

BEVEL STOP

33.9 ° PAWLS

LEFT SIDE

FENCE

FENCE LOCK

KNOB

HAND

INDENTATIONS

BLADE

WRENCH

Press down lightly on the operating handle and pull out the lock down pin, as shown in Figure 2.

Gently release the downward pressure and hold the arm allowing it to rise to its full height. Use

the lock down pin when carrying the saw from one place to another. Always use the carrying

handle to transport the saw or the hand indentations shown in Figure 2 and 4.

Bench Mounting

Holes are provided in all four feet to facilitate bench mounting, as shown in Figure 2. (Two

different sized holes are provided to accommodate different sizes of screws. Use either hole,

it is not necessary to use both.) Always mount your saw firmly to a stable surface to prevent

movement. To enhance the tool's portability, it can be mounted to a piece of 1/2" (12.7 mm)

or thicker plywood which can then be clamped to your work support or moved to other job

sites and reclamped.

NOTE" If you elect to mount your saw to a piece of plywood, make sure that the mounting

screws don't protrude from the bottom of the wood. The plywood must sit flush on the work

support. When clamping the saw to any work surface, clamp only on the clamping bosses

where the mounting screw holes are located. Clamping at any other point will surely interfere

with the proper operation of the saw.

_CAUTION: Toprevent binding and inaccuracy, be sure the mounting surface is not warped

or otherwise uneven. If the saw rocks on the surface place a thin piece of material under one

saw foot until the saw sits firmly on the mounting surface.

IMPORTANT SAFETY INSTRUCTIONS

Changing or Installing a New Saw Blade (Fig. 3)

i_WARNING: To reduce the risk of serious personal injury, turn off the tool and

disconnect it from the power source before attempting to move it, change

accessories or make any adjustments.

/_ CAUTION:

•Never depress the spindle lock button while the blade is under power ol-coasting.

•Do not cut ferrous metal (containing iron or steel) or masonry or fiber cement product

with this miter saw.

FIG.3

Removing the Blade

1. Unplug the saw.

2. Raise the arm to the upper position and raise the lower guard (A) as far as possible.

3. Loosen, but do not remove guard bracket screw (B) until the bracket can be raised far

enough to access the blade screw. Lower guard will remain raised due to the position of

the guard bracket screw.

4. Depress the spindle lock button (C)while carefully rotating the saw blade by hand until the

lock engages.

5. Keeping the button depressed, use the other hand and the wrench provided (D)to loosen

the blade screw. (Turn clockwise, left-hand threads.)

6. Remove the blade screw (E), outer blade clamp (F),and blade (G).The inner blade clamp

(I),and if used, the 1" (25.4 mm) blade adapter (H), may be left on the spindle.

NOTE" For blades with a blade hole of 5/8" (15.88 mm), the 1" (25.4 mm) blade adapter

is not used.

FIG. 3A FIG. 3B

E F

Installing a Blade

1. Unplug the saw.

2. With the arm raised, the lower guard held open and the guard bracket raised, place

the blade on the spindle, onto the blade adapter [if using a blade with a 1" (25.4 mm)

diameter blade hole] and against the inner blade clamp with the teeth at the bottom of

the blade pointing toward the back of the saw.

3. Assemble the outer blade clamp onto the spindle.

4. Install the blade screw (E) and, engaging the spindle lock, tighten the screw firmly with

wrench provided. (Turn counterclockwise, left-hand threads.)

NOTE: When using blades with a 5/8" (15.88 mm) diameter blade hole, the blade adapter will

not be used and should be stored in a safe place for future use.

5. Return the guard bracket to its original position and firmly tighten the guard bracket

screw (B) to hold bracket in place.

_WARNING:

•The guard bracket must be returned to its original position

and the screw tightened before activating the saw.

•Failure to do so may allow the guard to contact the

spinning saw blade resulting in damage to the saw and

severe personal injury.

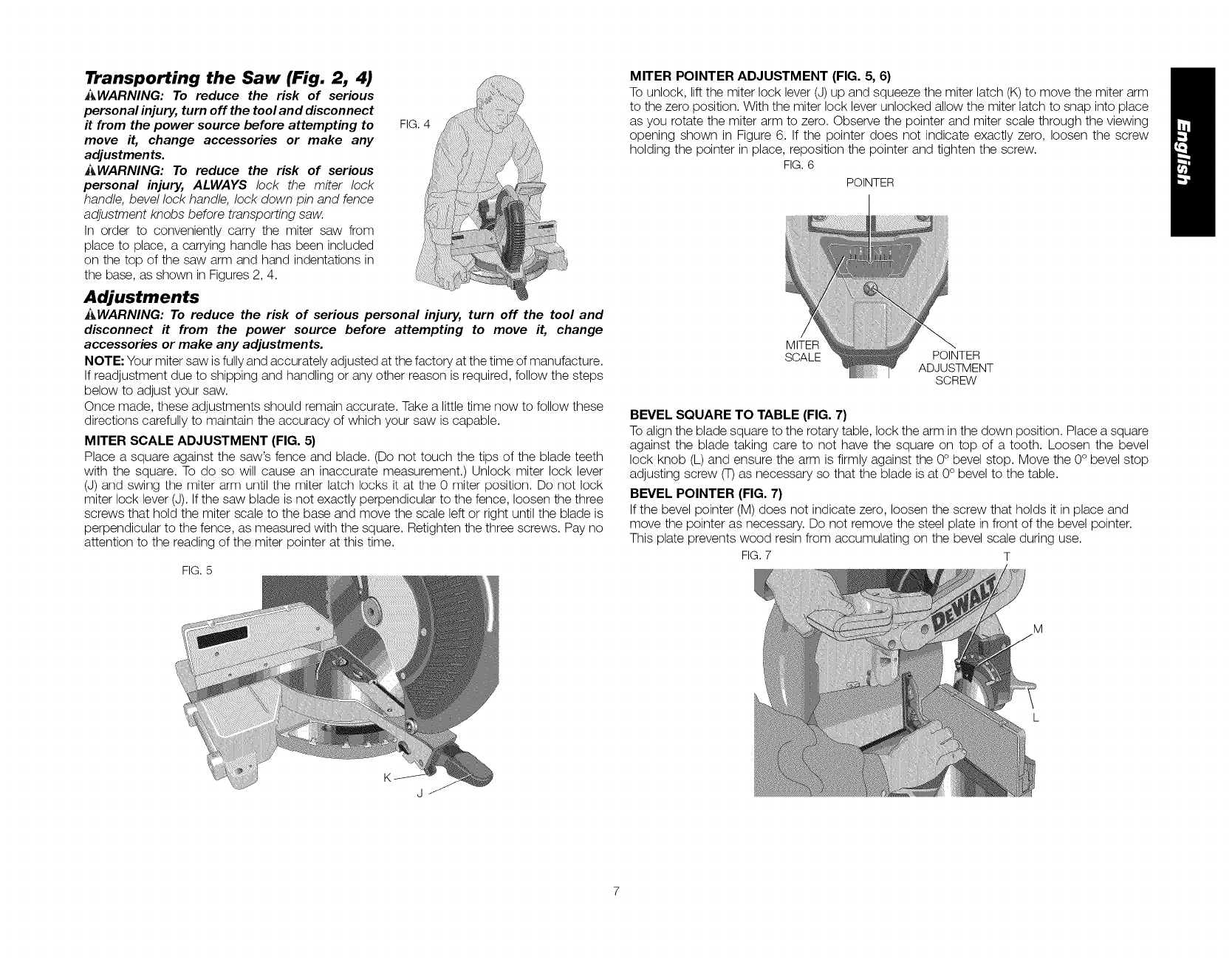

Transporting the Saw (Fig. 2, 4)

_WARNING: To reduce the risk of serious

personal injury, turn off the tool and disconnect

Rfrom the power source before attempting to

move it, change accessories or make any

adjustments.

_WARNING: To reduce the risk of serious

personal injury, ALWAYS lock the miter lock

handle, bevel lock handle, lock down pin and fence

adjustment knobs before transporting saw.

In order to conveniently carry the miter saw from

place to place, a carrying handle has been included

on the top of the saw arm and hand indentations in

the base, as shown in Figures 2, 4.

Adjustments

FIG. 4

_WARNING: To reduce the risk of serious personal injury, turn off the tool and

disconnect it from the power source before attempting to move it, change

accessories or make any adjustments.

NOTE: Your miter saw isfully and accurately adjusted at the factory at the time of manufacture

If readjustment due to shipping and handling or any other reason is required, follow the steps

below to adjust your saw.

Once made, these adjustments should remain accurate. Take a little time now to follow these

directions carefully to maintain the accuracy of which your saw is capable.

MITER SCALE ADJUSTMENT (FIG. 5}

Place a square against the saw's fence and blade. (Do not touch the tips of the blade teeth

with the square. To do so will cause an inaccurate measurement.) Unlock miter lock lever

(J) and swing the miter arm until the miter latch locks it at the 0 miter position. Do not lock

miter lock lever (J). If the saw blade is not exactly perpendicular to the fence, loosen the three

screws that hold the miter scale to the base and move the scale left or right until the blade is

perpendicular to the fence, as measured with the square. Retighten the three screws. Pay no

attention to the reading of the miter pointer at this time.

FIG. 5

MITER POINTER ADJUSTMENT (FIG. 5, 6)

To unlock, lift the miter lock lever (J) up and squeeze the miter latch (K) to move the miter arm

to the zero position. With the miter lock lever unlocked allow the miter latch to snap into place

as you rotate the miter arm to zero. Observe the pointer and miter scale through the viewing

opening shown in Figure 6. If the pointer does not indicate exactly zero, loosen the screw

holding the pointer in place, reposition the pointer and tighten the screw.

FIG.6

POINTER

MITER

SCALE POINTER

ADJUSTMENT

SCREW

BEVEL SQUARE TO TABLE (FIG. 7)

To align the blade square to the rotary table, lock the arm in the down position. Place a square

against the blade taking care to not have the square on top of a tooth. Loosen the bevel

lock knob (L) and ensure the arm is firmly against the 0° bevel stop. Move the 0° bevel stop

adjusting screw (T)as necessary so that the blade is at 0° bevel to the table.

BEVEL POINTER (FIG. 7)

If the bevel pointer (M) does not indicate zero, loosen the screw that holds it in place and

move the pointer as necessary. Do not remove the steel plate in front of the bevel pointer.

This plate prevents wood resin from accumulating on the bevel scale during use.

FIG.7 T

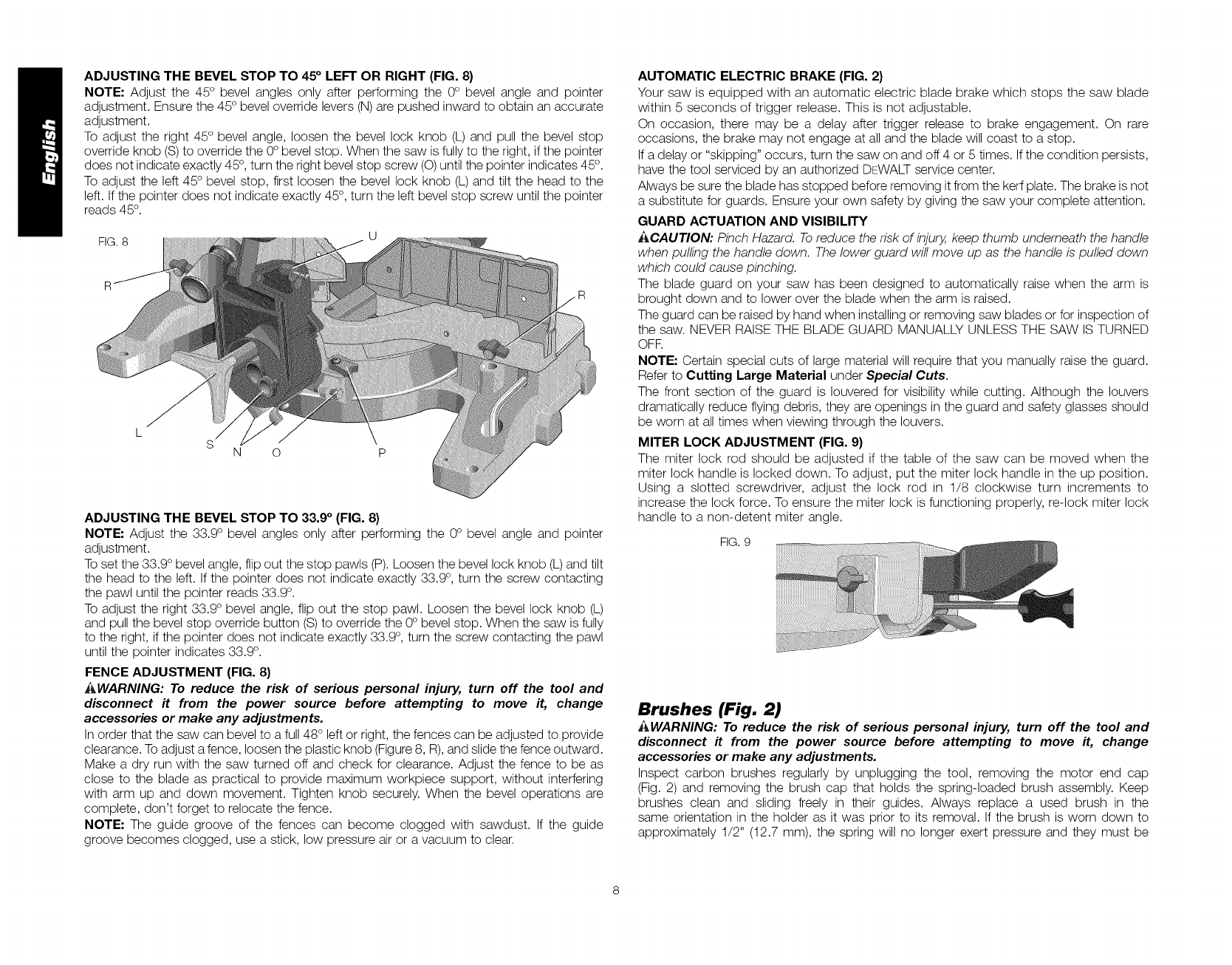

ADJUSTING THE BEVEL STOP TO 45° LEFT OR RIGHT (FIG. 8)

NOTE: Adjust the 45° bevel angles only after performing the 0° bevel angle and pointer

adjustment. Ensure the 45° bevel override levers (N)are pushed inward to obtain an accurate

adjustment.

To adjust the right 45° bevel angle, loosen the bevel lock knob (L) and pull the bevel stop

override knob (S) to override the 0° bevel stop. When the saw is fully to the right, if the pointer

does not indicate exactly 45°, turn the right bevel stop screw (O)until the pointer indicates 45°.

To adjust the left 45° bevel stop, first loosen the bevel lock knob (L)and tilt the head to the

left. If the pointer does not indicate exactly 45°, turn the left bevel stop screw until the pointer

reads 45°.

FIG. 8

ADJUSTING THE BEVEL STOP TO 33.9 ° (FIG. 8)

NOTE: Adjust the 33.9 ° bevel angles only after performing the 0° bevel angle and pointer

adjustment.

To set the 33.9 ° bevel angle, flip out the stop pawls (P). Loosen the bevel lock knob (L)and tilt

the head to the left. If the pointer does not indicate exactly 33.9 °, turn the screw contacting

the pawl until the pointer reads 33.9 °.

To adjust the right 33.9 ° bevel angle, flip out the stop pawl. Loosen the bevel lock knob (L)

and pull the bevel stop override button (S) to override the 0° bevel stop. When the saw is fully

to the right, if the pointer does not indicate exactly 33.9 °, turn the screw contacting the pawl

until the pointer indicates 33.9 °.

FENCE ADJUSTMENT (FIG. 8)

_WARNING: To reduce the risk of serious personal injury, turn off the tool and

disconnect it from the power source before attempting to move it, change

accessories or make any adjustments.

In order that the saw can bevel to a full 48° leftor right, the fences can be adjusted to provide

clearance To adjust a fence, loosen the plastic knob (Figure 8, R), and slide the fence outward

Make a dry run with the saw turned off and check for clearance. Adjust the fence to be as

close to the blade as practical to provide maximum workpiece support, without interfering

with arm up and down movement. Tighten knob securely. When the bevel operations are

complete, don't forget to relocate the fence.

NOTE: The guide groove of the fences can become clogged with sawdust. If the guide

groove becomes clogged, use a stick, low pressure air or a vacuum to clear.

AUTOMATIC ELECTRIC BRAKE (FIG. 2)

Your saw is equipped with an automatic electric blade brake which stops the saw blade

within 5 seconds of trigger release. This is not adjustable.

On occasion, there may be a delay after trigger release to brake engagement. On rare

occasions, the brake may not engage at all and the blade will coast to a stop.

If a delay or "skipping" occurs, turn the saw on and off 4 or 5 times. If the condition persists,

have the tool serviced by an authorized DEWALT service center.

Always be sure the blade has stopped before removing it from the kerf plate. The brake is not

a substitute for guards. Ensure your own safety by giving the saw your complete attention.

GUARD ACTUATION AND VISIBILITY

i_CAUTION: Pinch Hazard. To reduce the risk of injury, keep thumb underneath the handle

when pulling the handle down. The lower guard will move up as the handle is pulled down

which could cause pinching.

The blade guard on your saw has been designed to automatically raise when the arm is

brought down and to lower over the blade when the arm is raised.

The guard can be raised by hand when installing or removing saw blades or for inspection of

the saw. NEVER RAISE THE BLADE GUARD MANUALLY UNLESS THE SAW IS TURNED

OFF.

NOTE: Certain special cuts of large material will require that you manually raise the guard.

Refer to Cutting Large Material under Special Cuts.

The front section of the guard is Iouvered for visibility while cutting. Although the louvers

dramatically reduce flying debris, they are openings in the guard and safety glasses should

be worn at all times when viewing through the louvers.

MITER LOCK ADJUSTMENT (FIG. 9)

The miter lock rod should be adjusted if the table of the saw can be moved when the

miter lock handle is locked down. To adjust, put the miter lock handle in the up position.

Using a slotted screwdriver, adjust the lock rod in 1/8 clockwise turn increments to

increase the lock force. To ensure the miter lock is functioning properly, re-lock miter lock

handle to a non-detent miter angle.

FIG. 9

Brushes (Fig. 2)

_WARNING: To reduce the risk of serious personal injury, turn off the tool and

disconnect it from the power source before attempting to move it, change

accessories or make any adjustments.

Inspect carbon brushes regularly by unplugging the tool, removing the motor end cap

(Fig. 2) and removing the brush cap that holds the spring-loaded brush assembly. Keep

brushes clean and sliding freely in their guides. Always replace a used brush in the

same orientation in the holder as it was prior to its removal. If the brush is worn down to

approximately 1/2" (12.7 mm), the spring will no longer exert pressure and they must be

replaced.UseonlyidenticalDEWALTbrushes.Useofthe

correctgradeof brushis essentialforproperoperation

of electricbrake.Newbrushassembliesareavailableat

DEWALTservicecenters.Thetoolshouldbeallowedto"run

in"(runatnoload)for10minutesbeforeusetoseatnew

brushes.Theelectricbrakemaybeerraticinoperationuntil

thebrushesareproperlyseated(wornin).Alwaysreplace

thebrushinspectioncapafterinspectionorservicingthe

brushes.

While"runningin"DONOTTIE,TAPE,OROTHERWISE

LOCKTHETRIGGERSWITCHON.HOLDBYHANDONLY.

Controls

Your compound miter saw has several main controls, which

will be discussed briefly here. For more information on these

controls, see the respective sections later in the manual.

MITER CONTROL (FIG. 5, 10)

The miter lock lever (J)and miter latch (K) allows you to miter

your saw 50° left and right. To miter the saw, unlock miter

lock lever (J) by pulling upward, squeeze the detent trigger

(K) and set the miter angle desired on the miter scale. Lock

miter lock handle by pressing downward. Override the detent

trigger by rotating knob (Fig. 10, V).

FIG.10

TRIGGER SWITCH (FIG. 2)

The trigger switch turns your saw on and off. A hole is

provided in the trigger for insertion of a padlock to secure

the saw.

BEVEL LOCK (FIG. 7, 8)

The bevel lock knob (L) allows you to bevel the saw 48° left

or right. To loosen the handle and adjust the bevel setting,

turn the handle counterclockwise, the saw head bevels easily

to the left or to the right once the 0° bevel override knob (S)

is pulled. To tighten, turn the handle clockwise. Bevel degree

markings are on the bottom front of the saw arm (Fig. 7, M).

0° BEVEL OVERRIDE (FIG. 8)

The bevel stop override (S)allows you to bevel the saw to the

right past the 0° mark.

The saw will automatically stop at 0° when brought up from

the left. To move past 0°to the right, pull the bevel stop knob.

The stop knob can be locked out by pulling the knob out and

rotating it 180°.

45° BEVEL STOP OVERRIDES (FIG. 8}

The bevel stop overrides (N) are held secure with their

attachment screw to prevent inadvertent movement. Use the

bit on the blade wrench to loosen the attachment screw. This

allows the slides, to be pulled outward and the saw head to

pivot past the 45° mark. Be sure to retighten the attachment

screw when finished.

33.9 ° BEVEL STOPS (FIG. 8)

The two pawls (P) are used to stop the saw head bevel

setting at 33.9 °. This setting is used primarily for cutting

crown moldings laid flat on the table.

HEAD DOWNLOCK PIN (FIG. 8}

To lock the saw head in the down position, push the head

down, push the pin (U) in and release the saw head. This

will hold the saw head safely down for moving the saw from

place to place. To release, press the saw head down and

pull the pin out.

OPERATION

_WARNING: To reduce the risk of serious personal

injury, turn off the tool and disconnect it from the

power source before attempting to move it, change

accessories or make any adjustments.

_WARNING: Always use eye protection. All users and

bystanders must wear eye protection that conforms to ANSI

Z87.1 (CAN/CSA Z94.3).

Plug the saw into any household 60 Hz power source.

Refer to the nameplate for voltage. Be sure the cord will not

interfere with your work.

SWITCH

To turn the saw on, depress the trigger switch. To turn the

tool off, release the switch. Allow the blade to spin up to full

operating rpm before making the cut. Release the trigger

switch and allow the brake to stop the blade before raising

the saw head. There is no provision for locking the switch on,

but a hole is provided in the trigger for insertion of a padlock

to lock the saw off.

CUTTING WITH YOUR SAW

NOTE: Although this saw will cut wood and many non-

ferrous materials, we will limit our discussion to the cutting

of wood only. The same guidelines apply to the other

materials. DO NOT CUT FERROUS (IRON AND STEEL)

MATERIALS OR MASONRY WITH THIS SAW. Do not use

any abrasive blades.

CROSSCUTS

Cutting of multiple pieces is not recommended but can

be done safely by ensuring that each piece is held firmly

against the table and fence. A crosscut is made by cutting

wood across the grain at any angle. A straight crosscut is

made with the miter arm at the zero degree position. Set

the miter arm at zero, hold the wood on the table and firmly

against the fence. Turn on the saw by squeezing the trigger.

CAUTION: Always use a work clamp to maintain control

and reduce the risk of workpiece damage and personal

injury.

When the saw comes up to speed (about 1 second) lower the

arm smoothly and slowly to cut through the wood. Let the blade

come to a full stop before raising arm.

Miter crosscuts are made with the miter arm at some angle

other than zero. This angle is often 45° for making corners, but

can be set anywhere from zero to 50° left or right. After selecting

the desired miter angle, be sure to lock miter lock lever. Make

the cut as described above.

To cut through an existing pencil line on a piece of wood,

match the angle as close as possible. Cut the wood a little

too long and measure from the pencil line to the cut edge

to determine which direction to adjust the miter angle and

recut. This will take some practice, but it isa commonly used

technique.

BEVEL CUTS

A bevel cut is a crosscut made with the saw blade at a

bevel to the wood. Inorder to set the bevel, loosen the bevel

clamp knob and move the saw to the left as desired. (It is

necessary to move the fence to allow clearance). Once the

desired bevel angle has been set, tighten the bevel clamp

knob firmly.

Bevel angles can be set from 48 ° right to 48° left and can

be cut with the miter arm set between zero and 50 ° right

or left. At some extreme angles, the right or left side fence

might have to be removed. To remove the left or right fence,

unscrew the knobs several turns and slide the fence out.

QUALITY OF CUT

The smoothness of any cut depends on a number of variables.

Things likematerial being cut, blade type, blade sharpness and

rate of cut allcontribute to the quality of the cut.

When smoothest cuts are desired for molding and other

precision work, a sharp (60 tooth carbide) blade and a

slower, even cutting rate will produce the desired results.

Ensure that material does not creep while cutting, clamp it

securely in place. Always let the blade come to a full stop

before raising arm.

If small fibers of wood still split out at the rear of the

workpiece, stick a piece of masking tape on the wood where

the cut will be made. Saw through the tape and carefully

remove tape when finished.

Forvariedcuttingapplications,refertothelistofrecommended

sawbladesforyoursawandselecttheonethatbestfitsyour

needs.RefertoSaw Blades under Optional Accessories.

BODY AND HAND POSITION (FIG. 11)

Proper positioning of your body and hands when operating

the miter saw will make cutting easier, more accurate and

safer. Never place hands near cutting area. Place hands no

closer than 6" (152 ram) from the blade. Hold the workpiece

tightly to the table and the fence when cutting. Keep hands

in position until the trigger has been released and the blade

has completely stopped. ALWAYS MAKE DRY RUNS

(UNPOWERED) BEFORE FINISH CUTS SO THAT YOU

CAN CHECK THE PATH OF THE BLADE. DO NOT CROSS

ARMS, AS SHOWN IN FIGURE 11A.

Keep both feet firmly on the floor and maintain proper

balance. As you move the miter arm left and right, follow it

and stand slightly to the side of the saw blade. Sight through

the guard louvers when following a pencil line.

CLAMPING THE WORKPIECE

_WARNING: To reduce the risk of serious personal

injury, turn off the tool and disconnect it from the

power source before attempting to move it, change

accessories or make any adjustments.

i_WARNING: A workpiece that is clamped, balanced and

secure before a cut may become unbalanced after a cut is

completed. An unbalanced load may tip the saw or anything

the saw is attached to, such as a table or workbench.

When making a cut that may become unbalanced, properly

support the workpiece and ensure the saw is firmly bolted to

a stable surface. Personal injury may occur.

i_WARNING: The clamp foot must remain clamped above

the base of the saw whenever the clamp is used. Always

clamp the workpiece to the base of the saw-not to any other

part of the work area. Ensure the clamp foot is not clamped

on the edge of the base of the saw.

ACAUTION: Always use a work clamp to maintain control

and reduce the risk of workpiece damage and personal

injury.

If you cannot secure the workpiece on the table and against

the fence by hand, (irregular shape, etc.) or your hand would

be less than 6" (152 ram) from the blade, a clamp or other

fixture must be used.

For best results use the DW7082 clamp made for use with

your saw. It is available for purchase at your local retailer or

DEWALT service center.

Other aids such as spring clamps, bar clamps or C-clamps

may be appropriate for certain sizes and shapes of material.

Use care in selecting and placing these clamps. Take time to

make a dry run before making the cut. The left or right fence

will slide from side to side to aid in clamping.

FIG. 11

FIG. 11A

FIG. 12

PROPER CUT

IMPROPER CUT

TO INSTALL CLAMP (SOLD SEPARATELY}

1. Insert it into the hole behind the fence. The clamp should

be facing toward the back of the miter saw. The groove

on the clamp rod should be fully inserted into the base.

Ensure this groove is fully inserted into the base of the

miter saw. If the groove is visible, the clamp will not be

secure.

2. Rotate the clamp 180° toward the front of the miter saw.

3. Loosen the knob to adjust the clamp up or down, then

use the fine adjust knob to firmly clamp the workpiece.

NOTE: Place the clamp on the opposite side of the base

when beveling. ALWAYS MAKE DRY RUNS (UNPOWERED)

BEFORE FINISH CUTS TO CHECK THE PATH OF THE

BLADE. ENSURE THE CLAMP DOES NOT INTERFERE

WITH THE ACTION OF THE SAW OR GUARDS.

SUPPORT FOR LONG PIECES

J_WARNING: To reduce the risk of serious personal

injury, turn off the tool and disconnect R from the

power source before attempting to move it, change

accessories or make any adjustments.

ALWAYS SUPPORT LONG PIECES.

Never use another person as a substitute for a table

extension; as additional support for a workpiece that is

longer or wider than the basic miter saw table or to help feed,

support or pull the workpiece.

For best results, use the DW7080 extension work support

or the DWX723, DWX724 or DWX725B miter saw stand to

extend the table width of your saw. These are available from

your dealer at extra cost.

Support long workpieces using any convenient means such

as sawhorses or similar devices to keep the ends from

dropping.

CUTTING PICTURE FRAMES, SHADOW BOXES AND

OTHER FOUR-SIDED PROJECTS

To best understand how to make the items listed here, we

suggest that you try a few simple projects using scrap wood

until you develop a "FEEL" for your saw.

Your saw is the perfect tool for mitering corners like the one

shown in Figure 13. Sketch A in Figure 12 shows a joint

made by using the bevel adjustment to bevel the edges of

the two boards at 45° each to produce a 90° corner. For

this joint the miter arm was locked in the zero position and

the bevel adjustment was locked at 45°. The wood was

positioned with the broad flat side against the table and the

narrow edge against the fence. The cut could also be made

by mitering right and left with the broad surface against the

fence.

FIG. 14

ANGLE "A"

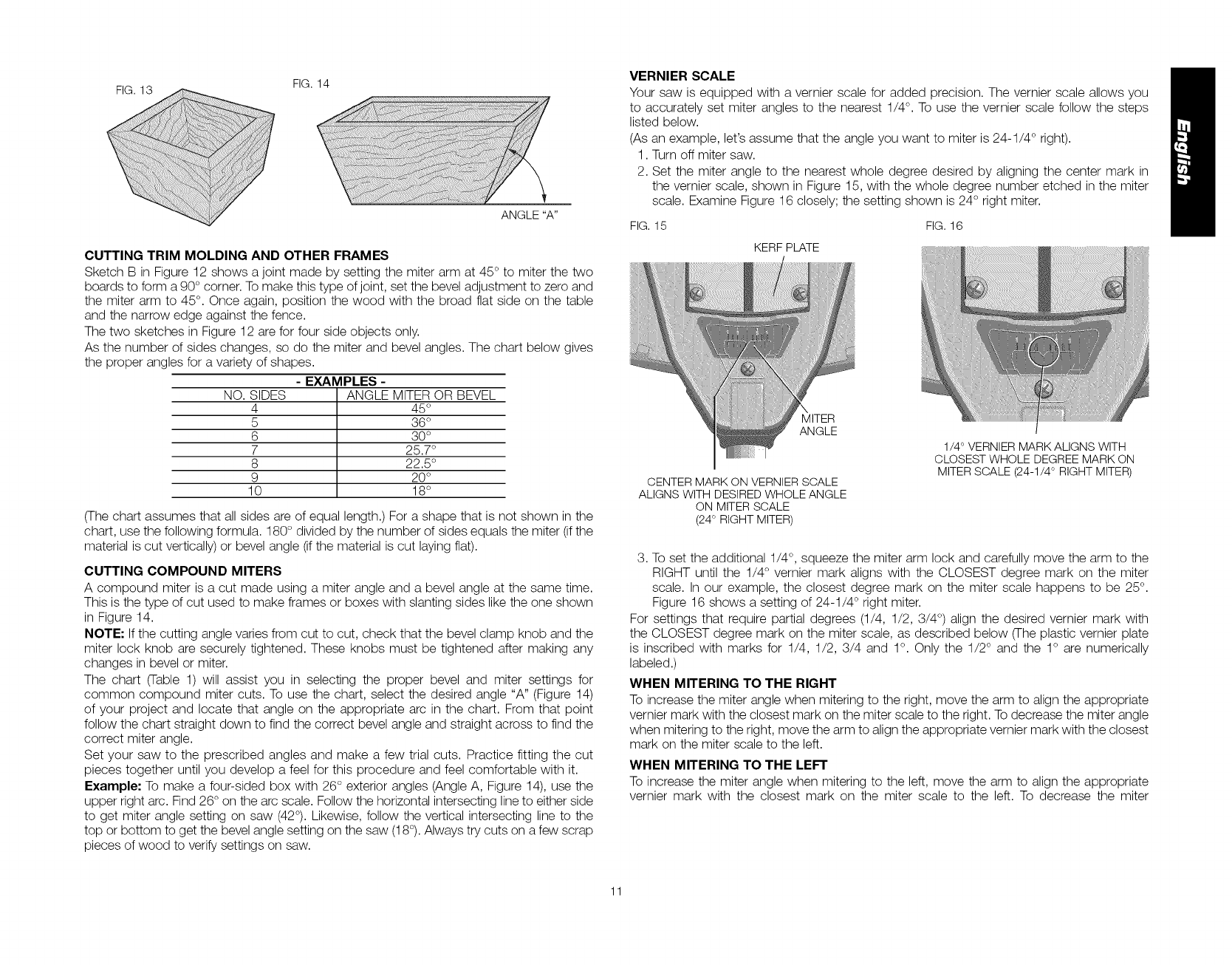

CUTTING TRIM MOLDING AND OTHER FRAMES

Sketch B in Figure 12 shows a joint made by setting the miter arm at 45° to miter the two

boards to form a 90° corner. To make this type of joint, set the bevel adjustment to zero and

the miter arm to 45°. Once again, position the wood with the broad flat side on the table

and the narrow edge against the fence.

The two sketches in Figure 12 are for four side objects only.

As the number of sides changes, so do the miter and bevel angles. The chart below gives

the proper angles for a variety of shapes.

- EXAMPLES-

NO. SIDES ANGLE MITER OR BEVEL

4 45°

5 36°

6 30°

7 25.7 °

8 22.5 °

9 20°

10 18°

(The chart assumes that all sides are of equal length.) For a shape that is not shown in the

chart, use the following formula. 180° divided by the number of sides equals the miter (if the

material is cut vertically) or bevel angle (ifthe material is cut laying flat).

CUTTING COMPOUND MITERS

A compound miter is a cut made using a miter angle and a bevel angle at the same time.

This is the type of cut used to make frames or boxes with slanting sides like the one shown

in Figure 14.

NOTE: If the cutting angle varies from cut to cut, check that the bevel clamp knob and the

miter lock knob are securely tightened. These knobs must be tightened after making any

changes in bevel or miter.

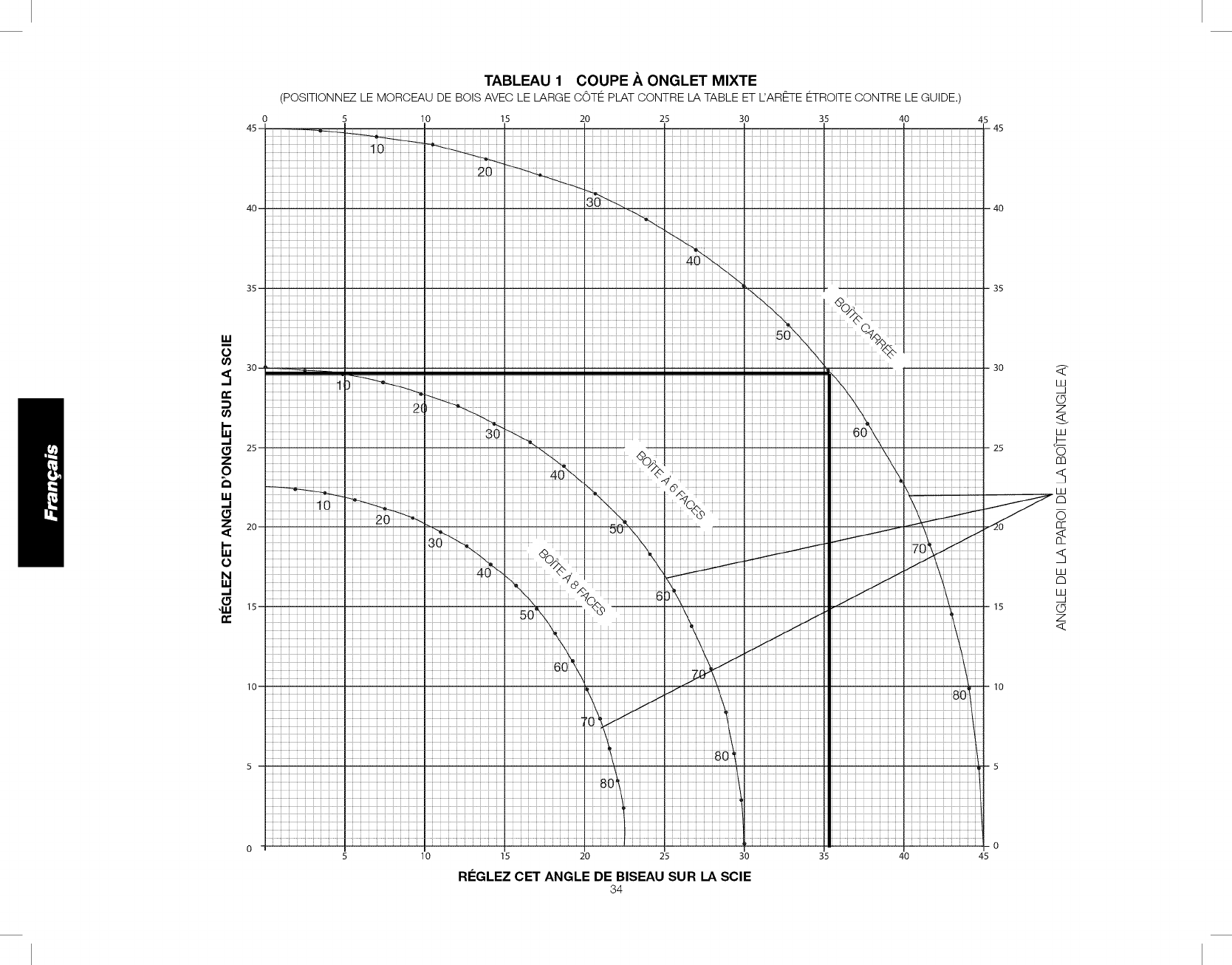

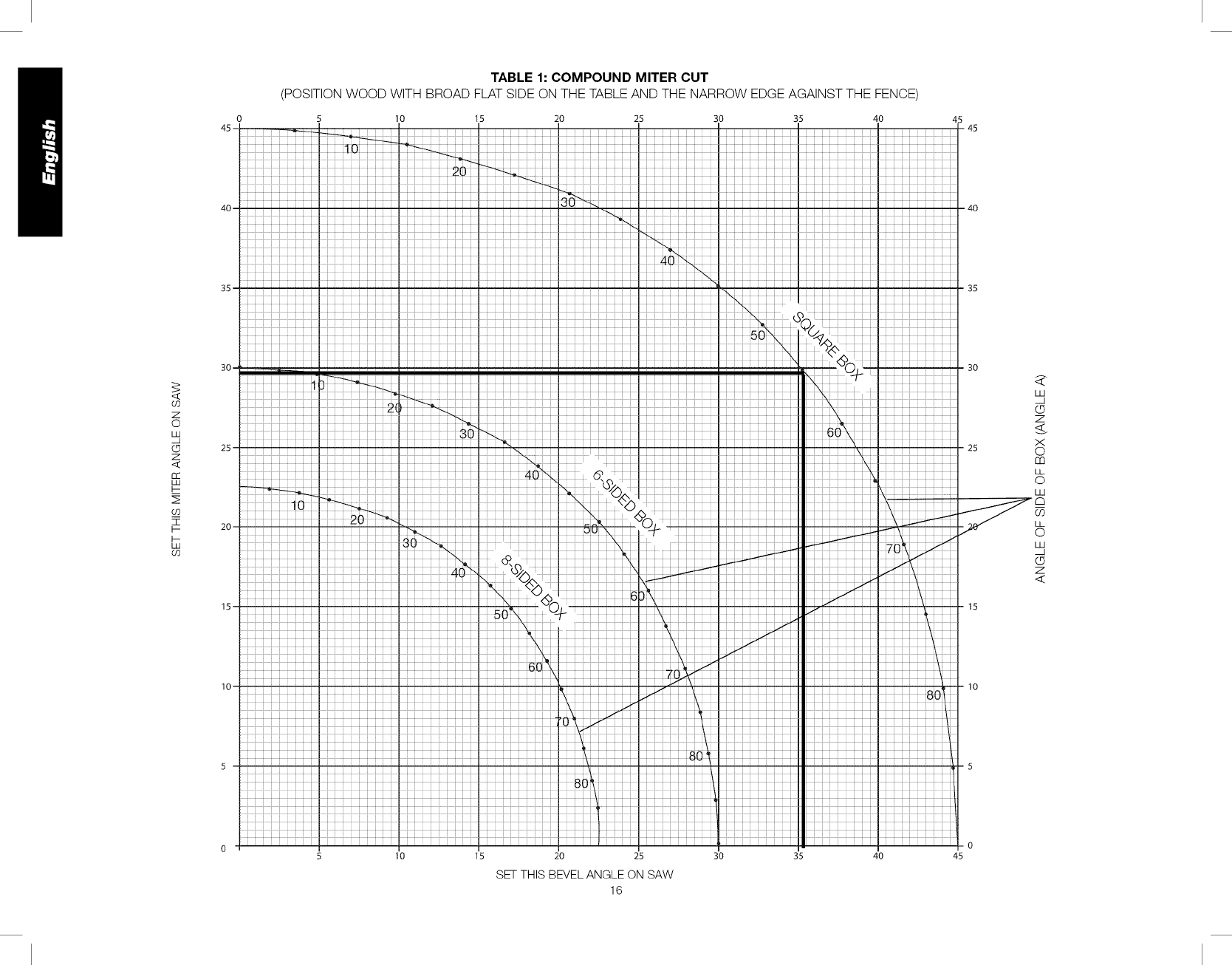

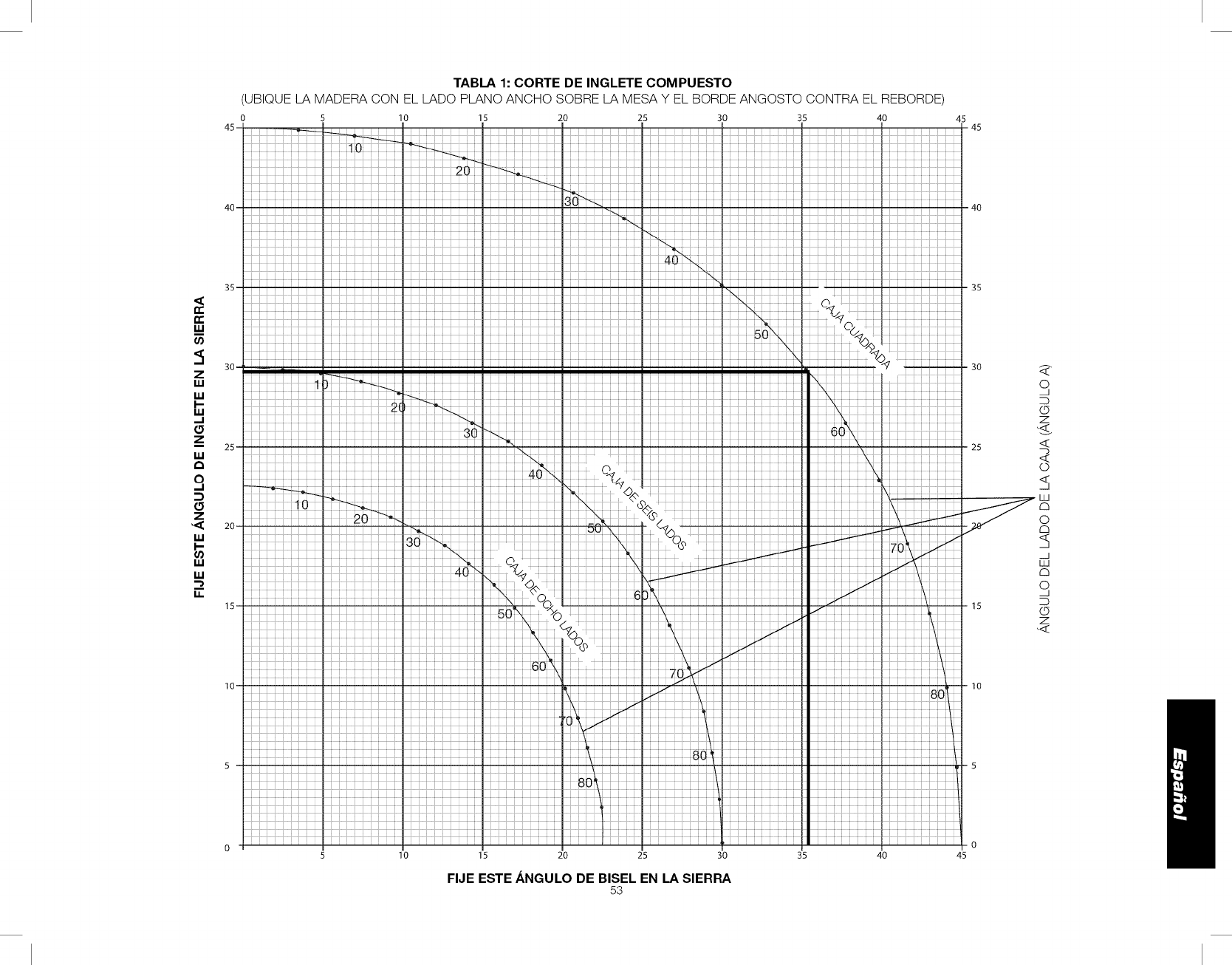

The chart (Table 1) will assist you in selecting the proper bevel and miter settings for

common compound miter cuts. To use the chart, select the desired angle "A" (Figure 14)

of your project and locate that angle on the appropriate arc in the chart. From that point

follow the chart straight down to find the correct bevel angle and straight across to find the

correct miter angle.

Set your saw to the prescribed angles and make a few trial cuts. Practice fitting the cut

pieces together until you develop a feel for this procedure and feel comfortable with it.

Example: To make a four-sided box with 26 ° exterior angles (Angle A, Figure 14), use the

upper right arc. Find 26° on the arc scale. Follow the horizontal intersecting line to either side

to get miter angle setting on saw (42°). Likewise, follow the vertical intersecting line to the

top or bottom to get the bevel angle setting on the saw (18°). Always try cuts on a few scrap

pieces of wood to verify settings on saw.

VERNIER SCALE

Your saw is equipped with a vernier scale for added precision. The vernier scale allows you

to accurately set miter angles to the nearest 1/4°. To use the vernier scale follow the steps

listed below.

(As an example, let's assume that the angle you want to miter is 24-1/4 ° right).

1. Turn off miter saw.

2. Set the miter angle to the nearest whole degree desired by aligning the center mark in

the vernier scale, shown in Figure 15, with the whole degree number etched in the miter

scale. Examine Figure 16 closely; the setting shown is 24° right miter.

FIG. 15 FIG. 16

KERF PLATE

MITER

ANGLE

CENTER MARK ON VERNIER SCALE

ALIGNS WITH DESIRED WHOLE ANGLE

ON MITER SCALE

(24° RIGHT MITER)

1/4 ° VERNIER MARK ALIGNS WITH

CLOSEST WHOLE DEGREE MARK ON

MITER SCALE (24-1/4 ° RIGHT MITER)

3. To set the additional 1/4°, squeeze the miter arm lock and carefully move the arm to the

RIGHT until the 1/4° vernier mark aligns with the CLOSEST degree mark on the miter

scale. In our example, the closest degree mark on the miter scale happens to be 25 °.

Figure 16 shows a setting of 24-1/4 ° right miter.

For settings that require partial degrees (1/4, 1/2, 3/4 °) align the desired vernier mark with

the CLOSEST degree mark on the miter scale, as described below (The plastic vernier plate

is inscribed with marks for 1/4, 1/2, 3/4 and 1°. Only the 1/2° and the 1° are numerically

labeled.)

WHEN MITERING TO THE RIGHT

To increase the miter angle when mitering to the right, move the arm to align the appropriate

vernier mark with the closest mark on the miter scale to the right. To decrease the miter angle

when mitering to the right, move the arm to align the appropriate vernier mark with the closest

mark on the miter scale to the left.

WHEN MITERING TO THE LEFT

To increase the miter angle when mitering to the left, move the arm to align the appropriate

vernier mark with the closest mark on the miter scale to the left. To decrease the miter

angle when mitering to the left, move the arm to align the

appropriate vernier mark with the closest mark on the miter

scale to the right.

CUTTING BASE MOLDING

ALWAYS MAKE A DRY RUN WITHOUT POWER BEFORE

MAKING ANY CUTS.

Straight 90° cuts:

Position the wood against the fence and hold it in place

as shown in Figure 17. Turn on the saw, allow the blade

to reach full speed and lower the arm smoothly through

the cut.

CUTTING BASE MOLDING UP TO 6" (152 MM)

VERTICALLY AGAINST THE FENCE

Position material as shown in Figure 17.

All cuts made with the back of the molding against the fence

and bottom of the molding against the base.

INSIDE CORNER:

Left side

1. Miter left 45

2. Save left side of cut

Right side

1. Miter Right 45 °

2. Save right side of cut

OUTSIDE CORNER:

Left side

1. Miter right at 45°

2. Save left side of cut

Right side

1. Miter left at 45 °

2. Save right side of cut

Material up to 6" (152 mm) can be cut as described above.

CUTTING CROWN MOLDING

Your miter saw is better suited to the task of cutting

crown molding than any tool made. In order to fit properly,

crown molding must be compound mitered with extreme

accuracy.

The two flat surfaces on a given piece of crown molding

are at angles that, when added together, equal exactly 90°.

Most, but not all, crown molding has a top rear angle (the

section that fits flat against the ceiling) of 52° and a bottom

rear angle (the part that fits flat against the wall) of 38°.

Your miter saw has special pre-set miter latch points at

31.62 ° left and right for cutting crown molding at the proper

angle and bevel stop pawls at 33.9 ° left and right. There is

also a mark on the bevel scale at 33.9°.

The Bevel Setting/Type of Cut chart gives the proper

settings for cutting crown molding. (The numbers for the

miter and bevel settings are very precise and are not easy

to accurately set on your saw.) Since most rooms do not

have angles of precisely 90 °, you will have to fine tune your

settings anyway.

PRETESTING WITH SCRAP MATERIAL IS

EXTREMELY IMPORTANT!

FIG. 17

FIG. 18

FIG. 18A

FENCE

TABLE

CROWN MOLDING FLATON TABLE AND

AGAINST FENCE

BOTI-OM SIDE

DW7084

CROWN

MOLDING

FENCE

TABLE

CROWN MOLDING BETWEEN FENCE

AND TABLE

INSTRUCTIONS FOR CUTTING CROWN MOLDING

LAYING FLAT AND USING THE COMPOUND

FEATU RES:

1. Molding laying with broad back surface down flat on

saw table (Figure 18).

2. The settings below are for All Standard (U.S.) crown

molding with 52 ° and 38° angles.

BEVEL SETTING TYPE OFCUT

33.9 ° Left LEFT SIDE, INSIDE CORNER

1. Top of molding against fence

2. Mitre table set right 31.62 °

3. Save left end of cut

33.9 ° Right

RIGHT SIDE, INSIDE CORNER

1. Top of molding against fence

2. Miter table set right 31.62 °

3. Save right end of cut

LEFT SIDE, OUTSIDE CORNER

1. Top of molding against fence

2. Miter table set at left 31.62 °

3. Save left end of cut

33.9 ° Left RIGHT SIDE, OUTSIDE CORNER

1. Top of molding against fence

2. Mitre table set right 31.62

3. Save right end of cut °

When setting bevel and miter angles for all compound

miters, remember that:

The angles presented for crown moldings are very

precise and difficult to set exactly. Since they can easily

shift slightly and very few rooms have exactly square

corners, all settings should be tested on scrap molding.

PRETESTING WITH SCRAP MATERIAL IS

EXTREMELY IMPORTANT!

ALTERNATIVE METHOD FOR CUTTING CROWN

MOLDING

Place the molding on the table at an angle between the fence

and the saw table, as shown in Figure 18A. Use of the crown

molding fence accessory (DW7084) is highly recommended

because of its degree of accuracy and convenience. The

crown molding fence accessory is available for purchase

from your local dealer.

The advantage to cutting crown molding using this method

is that no bevel cut is required. Minute changes in the miter

angle can be made without affecting the bevel angle. This

way, when corners other than 90 ° are encountered, the saw

can be quickly and easily adjusted for them. Use the crown

molding fence accessory to maintain the angle at which the

molding will be on the wall.

INSTRUCTIONS FOR CUTTING CROWN MOLDING

ANGLED BETWEEN THE FENCE AND BASE OF THE

SAW FOR ALL CUTS:

1. Angle the molding so the bottom of the molding (part

which goes against the wall when installed) is against the

fence and the top of the molding is resting on the base of

the saw, as shown in Figure 18A.

2. The angled "flats" on the back of the molding must rest

squarely on the fence and base of the saw.

INSIDE CORNER:

Left side

1. Miter right 45

2. Save right side of cut

Right side

1. Miter left 45°

2. Save left side of cut

OUTSIDE CORNER:

Left side

1. Miter left at 45°

2. Save right side of cut

Right side

1. Miter right at 45°

2. Save left side of cut

Special Cuts

NEVER MAKE ANY CUT UNLESS THE MATERIAL IS

SECURED ON THE TABLE AND AGAINST THE FENCE.

ALUMINUM cu'n'ING

ALWAYS USE THE APPROPRIATE SAW BLADE MADE

ESPECIALLY FOR CUTTING ALUMINUM. These are

available at your local DEWALT retailer or DEiWALTservice

center. Certain workpieces, due to their size, shape or

surface finish, may require the use of a clamp or fixture to

prevent movement during the cut. Position the material so

that you will be cutting the thinnest cross section, as shown

in Figure 19. Figure 19A illustrates the wrong way to cut

these extrusions. Use a stick wax cutting lubricant when

cutting aluminum. Apply the stick wax directly to the saw

blade before cutting. Never apply stick wax to a moving

blade.

The wax, available at most hardware stores and industrial mill

supply houses, provides proper lubrication and keeps chips

from adhering to the blade.

Be sure to properly secure workpiece.

Refer to Saw Blades under Optional Accessories for

correct saw blade.

BOWED MATERIAL

When cutting bowed material always position it as shown

in Figure 20 and never like that shown in Figure 20A.

Positioning the material incorrectly will cause it to pinch the

blade near the completion of the cut.

CUTTING PLASTIC PIPE OR OTHER ROUND MATERIAL

Plastic pipe can be easily cut with your saw. It should be cut

just like wood and CLAMPED OR HELD FIRMLY TO THE

FENCE TO KEEP IT FROM ROLLING. This is extremely

important when making angle cuts.

FIG. 19

FENCE RIGHT

BLADE

FIG. 19A

FENCE

CUTTING LARGE MATERIAL

Occasionally you will encounter a piece of wood a little too

large to fit beneath the blade guard. If this occurs, simply

place your right thumb on the upper side of the guard and

roll the guard up just enough to clear the workpiece, as

shown in Figure 21. Release the lower blade guard before

turning the saw on and beginning the cut. Avoid doinAvoid

doing this as much as possible, but if need be, the saw

will operate properly and make the bigger cut. NEVER TIE,

TAPE, OR OTHERWISE HOLD THE GUARD OPEN WHEN

OPERATING THIS SAW.

SPECIAL SET-UP FOR WIDE CROSSCUTS

Your saw can cut very wide [up to 10" (406 mm)] workpieces

when a special set up is used. To set the saw up for these

workpieces, follow these steps:

1. Remove both left and right sliding fences from the saw

and set aside. To remove them, unscrew the fence

knobs several turns and slide each fence outward.

Adjust and lock the miter control so that it is at 0° miter.

FIG. 20A

FIG. 20

INCORRECT

CORRECT

2. Make a platform using a piece of 1.5 inch (38 mm) thick

particleboard or similar flat strong 1.5" (38 mm) thick

wood to the dimensions: 10" x 24" (254 x 610 mm). The

platform must be flat otherwise the material could move

during cutting and cause injury.

3. Mount the 10" x 24" (254 x 610 mm) platform to the saw

using 4 three-inch (76 mm) long wood screws through

the holes in the base fence (Fig. 22). Four screws

must be used to properly secure the material. When

the special set up is used, the platform will be cut into

two pieces. Ensure the screws are tightened properly

otherwise material could loosen and cause injury. Ensure

the platform is firmly flat on the table, against the fence,

and centered evenly from left to right.

_WARNING: Ensure the saw is mounted firmly to a stable

flat surface. Failure to do so could cause the saw to be

unstable and fall causing personal injury.

4. Place the workpiece to be cut on top of the platform

mounted to the table. Ensure the workpiece is firmly

against the backfence (Fig. 22).

5. Secure the material before cutting. Cut slowly through

the material. Failure to clamp securely or cut slowly could

result in the material coming loose and causing injury.

After several cuts are made at various miter angles other

than 0°, the platform may weaken and not properly support

the work. Install a new, unused platform to the saw after

presetting the desired miter angle.

_, CAUTION: Continued use of a platform with several kerfs

may cause loss of material control and possible injury.

Removing and Replacing Belt

The belt is designed to last the life of the tool. However,

abuse of the tool could cause the belt to fail.

If the blade does not turn when the motor is running, the

belt has failed. To inspect or replace the belt, remove the belt

cover screws. Remove the belt cover. Inspect the ribs of the

belt for wear or failure. Check belt tension by squeezing the

belt as shown in Figure 23. The belt halves should almost

touch when squeezing firmly with the thumb and index finger.

To adjust the tension, loosen, but do not remove, the four

Phillips head screws shown. Then rotate the set screw on

the top of the motor plate casting until the proper tension is

achieved. Tighten the four screws securely and replace the

belt cover.

NOTE: Over tightening the belt will cause premature motor

failure.

MAINTENANCE

DO NOT use lubricants or cleaners (particularly spray or

aerosol) in the vicinity of the plastic guard. The polycarbonate

material used in the guard is subject to attack by certain

chemicals.

1. All bearings are sealed. They are lubricated for life and

need no further maintenance.

2. Periodically clean all dust and wood chips from around

AND UNDER the base and the rotary table. Even though

slots are provided to allow debris to pass through, some

dust will accumulate.

3. The brushes are designed to give you several years

of use. If they ever need replacement follow the

instructions under Brushes or return the tool to the

nearest service center for repair.

Service Information

Please have the following information available for all service

calls:

Model Number Type

Serial Number

Date and Place of Purchase

FIG. 21

FIG. 22

SCREWS

(two each

side)

FIG. 23 SCREWS

SET

SCREW

Repairs

To assure product SAFETY and RELIABILITY, repairs,

maintenance and adjustment (including brush inspection

and replacement) should be performed by authorized service

centers or other qualified service organizations, always using

identical replacement parts.

Thank you for your purchase. Register your product now for:

•WARRANTY SERVICE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with your product.

•CONFIRMATION OF OWNERSHIP: In case of an

insurance loss, such as fire,flood or theft, your registration

of ownership will serve as your proof of purchase.

•FOR YOUR SAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

Safety Act.

Three Year Limited Warranty

DEWALTwill repair, without charge, any defects due to faulty

materials or workmanship for three years from the date of

purchase. This warranty does not cover part failure due to

normal wear or tool abuse. For further detail of warranty

coverage and warranty repair information, visit www.dewalt.

com or call 1-800-4-DEWALT (1-800-433-9258). This

warranty does not apply to accessories or damage caused

where repairs have been made or attempted by others. This

warranty gives you specific legal rights and you may have

other rights which vary in certain states or provinces.

In addition to the warranty, DEWALTtools are covered by our:

1 YEAR FREE SERVICE

DEWALT will maintain the tool and replace worn parts

caused by normal use, for free, any time during the first year

after purchase.

90 DAY MONEY BACK GUARANTEE

If you are not completely satisfied with the performance of

your DEWALT Power Tool, Laser, or Nailer for any reason,

you can return it within 90 days from the date of purchase

with a receipt for a full refund - no questions asked.

LATIN AMERICA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warranty information.

FREE WARNING LABEL REPLACEMENT: If your warning

labels become illegibleor are missing, call 1-800-4-DEWALT

(1-800-433-9258) for a free replacement.

Please refer to the beginning of the manual for labels.

TROUBLE!

Saw will not start

Saw makes

unsatisfactory cuts

Blade does not come up

to speed

Troubleshooting Guide

BE SURE TO FOLLOW SAFETY RULES AND INSTRUCTIONS

WHAT'S WRONG? WHAT TO DO

1: Saw not plugged in 1: Plug in saw.

2. Fuse blown or circuit breaker tripped 2. Replace fuse or reset circuit breaker.

3, c0rd damaged 3, Have cord replaced by authorized service center,

4. Brushes worn out 4. Have brushes replaced by authorized service center or replace them yourself. Refer to Brushes.

1: Dull blade Replace blade! Refer to Changing or lnstalling a New Saw Blade.

2. Blade mounted backwards 2. Turn blade around. Refer to Changing or Installing a New Saw Blade.

3, Gum or pitch on blade 3, Remove blade and clean with turpentine and coarse steel wool or household oven Cleaner,

4. Incorrect blade for work being done 4. Change the blade type. Refer to Saw Blades under Accessories.

1 :Extension cord too light or too long t : Replace with adequate size cord. Refer to Use Proper Extension Cord Under Important Safety

Instructions.

2. Low house current 2. Contact your electric company.

Machine vibrates excessively 1 Saw not mounted securely to stand or 1: Tighten al! mounting hardware; Refer to Bench Mounting.

workbench

2. Stand or bench on uneven floor 2. Reposition on flat level surface. Refer to Familiarization.

3. Damaged Saw blade 3, Replace biade: Refer to Changing orlnstalling aNew Saw Blade.

Does not make accurate 1. Miter scale not adjusted correctly 1. Check and adjust. Refer to Miter Scale Adjustment under Adjustments.

miter cuts 2: Miter pointer not adjusted correctly 2; Check and adjust, Refer to Miter Pointer Adjustment UnderAdjustments.

3. Workpiece is not perpendicular to table 3. Check and adjust fence. Refer to Fence Adjustment under Adjustments.

4: workpiece moving 41Clamp workpiece Securely to fence or glue i20 grit sandpaper to fence with rubber cement.

Materialpinches blade 1. CuLLingbowed maLerial 1. Refer LoBowed Material under Special Cuts.

LLI

I--

H-

klJ

45-

40-

35-

30 = i

25-

20-

15-

10-

TABLE 1: COMPOUND MITER CUT

(POSITION WOOD WITH BROAD FLAT SIDE ON THE TABLE AND THE NARROW EDGE AGAINST THE FENCE)

10 15 20 25 30 35 40

SET THIS BEVEL ANGLE ON SAW

45 45

Iii

__J

I_L

LLJ

I_L

Iii

__J

FD_finitions : Lignes directrices en mati_re de s_curit_

Les ddinitions ci-dessous decrivent le niveau de danger pour chaque mot-indicateur

employe. Lire le mode d'emploi et porter une attention particuliere a.ces symboles.

_,DANGER :Indique une situation dangereuse imminente qui, si elle n'est pas evitee,

causera la mort ou des blessures graves.

•_,AVERTISSEMENT: Indique une situation potentiellement dangereuse qui, si el/e

n'est pas evitee, pourrait causer la mort ou des blessures graves.

_ATTENTION :/ndique une situation potentie//ement dangereuse qui, si e//e n'est pas

evitee, peut causer des blessures mineures ou modifies.

AVIS :/ndique une pratique ne posant aucun risque de dommages corporels mais

qui par contre, si rien n'est fair pour/'eviter, pourrait poser des risques de dommages

materiels.

\ J

POUR TOUTE QUESTION OU REMARQUE AU SUJET DE CET OUTIL OU

DE TOUT AUTRE OUTIL DFWALT, COMPOSEZ LE NUMC:RO SANS FRAIS :

1-800-4-DEWALT (1-800-433-9258).

DIRECTIVES DE SECURITE IMPORTANTES

_I AVERTISSEMENT :Si des outils dectriques sont utilises, des precautions de base en

matiere de securite doivent _tre suivies afin de reduire le risque d'incendie, de choc

dectrique et de blessure corporelle, notamment les suivantes :

CONSERVER TOUS LES AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN USAGE ULTERIEUR

Double isolation

Afin de proteger I'utilisateur contre les decharges electriques, les outils a. double isolation sont

completement recouverts de deux couches distinctes d'isolant electrique ou d'une simple

epaisseur renforcee de matiere isolante. Les outils comportant ce systeme d'isolation ne sont

pas con_us pour _tre mis a. la terre. L'outil est donc dote d'une prise a. deux broches qui

permet d'utiliser des rallonges sans avoir a. se soucier de maintenir une connexion a.la terre.

REMARQUE : le fait que cet outil soit muni d'une double isolation ne signifie pas que

I'utilisateur peut cesser de respecter les consignes de securit6 qui s'imposent. L'isolation

secondaire offre une protection contre tout dommage corporel pouvant resulter d'une

defaillance electrique possible du systeme primaire d'isolation interne.

i_TTENTION: EN CAS DE REPARATION, UTILISER UNIQUEMENT DES PIECES DE

RECHANGE IDENTIQUES. Reparer ou remplacer les cordons endommages.

Fiches polaris_es

Certains appareils comportent des fiches polarisees (c'est-a.-dire qu'une lame est plus large

que I'autre) afin de reduire le risque de choc electrique. Lorsqu'elle est presente, cette fiche ne

se branche que d'une seule fa_on dans une prise de courant polarisee. Si la fiche ne s'insere

pas totalement dans la prise de courant, I'inverser. Si elle ne s'insere toujours pas dans la

prise, demander a. un electricien competent d'installer une fiche polarisee. Ne pas remplacer

la fiche.

Consignes de s_curit_ pour tous les outils

_AVERTISSEMENT : TOUJOURS utiliser une protection oculaire lots de I'utilisation

de la scie aonglets pour r_duire le risque de blessures aux yeux.

• MAINTENIR LE PROTEGE-LAME EN PLACE et en etat de fonctionnement.

•RETIRER LES CLE'S A MOLETTE ET LES CLE'S DE RE'GLAGE. S'habituer a verifier

si les cles a molette et les cles de reglage sont retirees de la broche avant de mettre I'outil

sous tension. Des outils, des dechets de decoupe et d'autres debris peuvent _tre projetes

grande vitesse, provoquant des blessures.

•GARDER LA ZONE DE TRAVAIL PROPRE. Les zones et etablis encombres sont

souvent des causes d'accidents.

•NE PAS UTILISER L'APPAREIL DANS UN ENVIRONNEMENT DANGEREUX.

L'utilisation d'outils dectriques dans des endroits humides ou mouil/es ou sous la pluie peut

provoquer un choc dectrique ou une dectrocution. Tenir la zone de travail bien eclairee

pour eviter de trebucher ou de mettre bras, mains et doigts en danger.

•TENIR LES ENFANTS A L'E-CART. Tousles visiteurs doivent se trouver a une distance

sore de la zone de travail. Un atelier represente un environnement potentiellement

dangereux.

•S'ASSURER QUE L'ATELIER NE PRESENTE PAS DE DANGER POUR LES

ENFANTS : utiliser des cadenas, des interrupteurs principaux ou retirer les cles de

demarrage. Le demarrage non autorise d'un appareil par un enfant ou un visiteur pourrait

se solder par des blessures.

•NE PAS FORCER L'OUTIL. Le travail sera mieux accompli et sera moins dangereux au

rythme prevu pour I'appareil.

•UTILISER L'OUTIL APPROPRIE-. Ne pas forcer un outil ou un accessoire pour effectuer

un travail auquel il n'a pas ete congu. L'utilisation d'un outil ou d'un accessoire inapproprie

pourrait se solder par des blessures corporelles.

•PORTER LES VETEMENTS APPROPRIE'S. Ne pas porter ni v_tement ample, ni gant,

ni cravate, ni bague, ni bracelet, ni autre bijou, car ces demiers pourraient s'enchev_trer

dans des pieces mobiles. Des souliers antiderapants sont recommandes. Se couvrir les

cheveux s'ils sont longs. Se tenir doigne des events, car ces demiers pourraient camoufler

des pieces mobiles.

•TOUJOURS PORTER DES LUNETTES DE SE'CURITE'. Les lunettes ordinaires

ne constituent PAS des lunettes de securite. Utiliser egalement un masque facial ou

antipoussiere si I'operation de decoupe genere de la poussiere. TOUJOURS PORTER

UN EQUIPEMENT DE SECURITE HOMOLOGUE :

• protection oculaire conforme a la norme ANSI Z87.1 (CAN/CSA Z94.3);

• protection auditive conforme a la norme ANSI $12.6 ($3.19);

• protection des voies respiratoires conforme aux normes NIOSH/OSHA/MSHA.

•FIXER LA PIECE. Utiliser des brides de fixation ou un etau pour maintenir la piece sur la

table et contre le guide. Faire de m_me Iorsque le travail a effectuer exigera que la main de

I'operateur se trouve tres proche de la lame (a moins de 152 mm [6 po]). Une telle pratique

est plus securitaire, car I'operateur peut utiliser ses deux mains pour faire fonctionner I'outil.

•NE PAS TROP TENDRE LES BRAS. Conserver son equilibre en tout temps. Une perte

d'equilibre risque d'entra_ner une blessure corporelle.

• PRENDRE SOIN DES OUTILS. S'assurer que les outils sont aiguises et propres afin

d'optimiser securite et performance. Suivre les consignes de graissage et de changement

d'accessoires. Les machines et outils mal entretenus peuvent s'endommager davantage

et/ou provoquer des blessures.

•E'TEINDRE L'APPAREIL ET COUPER LE COURANT avant d'installer ou de retirer

des accessoires, avant de realiser ou de modifier un reglage et lots de reparations ou de

deplacements de I'appareil. Un demarrage accidentel peut provoquer des blessures. Ne

pas toucher aux lames metalliques de la fiche lots du branchement ou du debranchement

du cordon d'alimentation.

•RE'DUIRE LE RISQUE DE DE'MARRAGE ACCIDENTEL. S'assurer que I'interrupteur

se trouve sur la position _ARR_I- _avant de brancher le cordon d'alimentation.

UTILISER UNE RALLONGE APPROPRIEE. S'assurer que la rallonge est en bon etat. Si

le produit est dote d'un cordon amovible, utiliser uniquement une rallonge a 3 ills pourvue

d'une fiche de mise a la terre a 3 lames et d'une prise a 3 fentes correspondant a la fiche

de I'outil. Lorsqu'une rallonge est utilisee, s'assurer d'utiliser un calibre suffisamment deve

pour assurer le transport du courant necessaire au fonctionnement de I'appareil. Une

rallonge de calibre inferieur causera une chute de tension de ligne et donc une perte de

puissance et une surchauffe. Le tableau suivant indique le calibre approprie a utiliser selon

la Iongueur de la rallonge et I'intensite nominale de la plaque signaletique. En cas de doute,

utiliser le calibre superieur suivant. Plus le numero de calibre est petit, plus le cordon est

de calibre deve.

Intensit_ nominale

Plus de

Pas plus de

Volts

120 V7,6 (25) 30,5 (100) 45,7 (150)

240 V15,2 (50) 61,0 (200) 91,4 (300)

Calibre minimum pour rallonge

Longueur totale du cordon

en m_tres (en pieds)

5,5(is)

4,9 (16)

4,3 (14)

15,2 (50)

30,5 (100)

AWG

4,9 (16)

3,7 (12)

4,e (16) 4,3(14)

4,3 (14) 3,7 (12)

Non recommande

VERIFIER QUE LES PIECES NE SONT PAS ENDOMMAGEES. Avant toute

utilisation ulterieure de I'outil, un protege-lame (ou une autre piece) endommage doit _tre

soigneusement examine afin de determiner s'il fonctionnera correctement et remplira

sa fonction prevue -verifier I'alignement des pieces mobiles, la presence de grippage

des pieces mobiles, de rupture de pieces, la fixation et tout probleme pouvant nuire au

fonctionnement de I'outil. Un protege-lame (ou toute autre piece) endommage doit _tre

repare et remplace adequatement. Ne pas utiliser I'appareil si I'interrupteur ne fonctionne

pas.

• UTILISER LES ACCESSOIRES RECOMMANDES. N'utiliser que les accessoires

conseilles par le fabricant pour le modele de I'outil. Des accessoires qui conviennent

un outil pourraient _tre dangereux Iorsqu'ils sont utilises avec un autre outil. Une liste des

accessoires recommandes se trouve clans le mode d'emploL L'utilisation d'accessoires

incorrects peut entra_ner un risque de blessure corporelle.

•NE JAMAIS SE TENIR SUR L'OUTIL. Une blessure grave pourrait se produire en cas

de basculement de I'outil ou de demarrage accidentel de I'outil de decoupe.

•NE JAMAIS LAISSER L'OUTIL FONCTIONNER SANS SURVEILLANCE. ETEINDRE

L'APPAREIL. Ne pas laisser I'outil tant qu'il n'est pas completement arr_te. De graves

blessures pourraient survenir.

•NE PAS UTILISER D'OUTILS ELECTRIQUES A PROXIMITE DE LIQUIDES

INFLAMMABLES OU DANS UNE ATMOSPHERE GAZEUSE OU EXPLOSIVE. Les

moteurs de ces outils peuvent provoquer des etincelles et enflammer des vapeurs.

•ETRE VIGILANT, SURVEILLER LE TRAVAIL EFFECTUE ET FAIRE PREUVE DE

JUGEMENT. NE PAS UTILISER L'APPAREIL EN CAS DE FATIGUE OU SOUS

L'INFLUENCE DE DROGUES, D'ALCOOL ou DE MEDICAMENTS. En effet, un

moment d'inattention en utilisant des outils dectriques peut se solder par des blessures.

R@gles de s_curit_ suppl_mentaires pour les scies

onglets

AAVERTISSEMENT: Ne pas laisser une bonne connaissance de I'outil (acquise par

I'utilisation frequente de la scie) prendre preseance sur les regles de securite. Toujours se

souvenir qu'une fraction de seconde d'imprudence est suffisante pour infliger de graves

blessures.

•NE PAS FAIRE FONCTIONNER CET APPAREIL avant qu'il ne soit entierement

assemble et installe conformement aux directives. Un appareil mal assemble peut

provoquer des blessures graves.

•DEMANDER CONSEIL a un superviseur, a un instructeur ou a toute autre personne

qualifiee si I'on ne ma_trisepas parfaitement I'utilisation de cet appareil. La connaissance

est synonyme de securite.

•STABILITE. S'assurer que la scie a onglets est posee sur une surface portante fixe et ne

risque pas de glisser ou de se deplacer durant son utilisation.

•SUIVRE TOUS LES CODES DE CABLAGE et les branchements dectriques

recommandes afin d'eviter les chocs dectriques ou I'dectrocution. II faut proteger la ligne

d'alimentation dectrique avec un fusible a temporisation ou un disjoncteur d'au moins

15 amperes.

•S'ASSURER que la lame toume dans le bon sens. Les dents de la lame doivent pointer

dans le sens de rotation, comme il est indique sur la scie.

•SERRER TOUTES LES POIGNEES DE FIXATION, les boutons et les leviers avant

I'utilisation de la scie. Si les brides sont I_ches, des pieces ou la piece a travailler pourraient

_tre projetees a grande vitesse.

•S'ASSURER QUE la lame au complet et les attaches de lame sont propres, que les c6tes

encastres des attaches de lame sont appuyes sur la lame et que la vis de I'arbre est bien

settee. Un mecanisme de serrage de lame I_che ou mal installe risque d'endommager la

scie et de provoquer des blessures corporelles.

•UTILISER TOUJOURS UNE LAME TRANCHANTE. Verifier que la lame fonctionne

bien clans I'axe et qu'elle ne vibre pas. Une lame emoussee ou une lame qui vibre peut

endommager I'appareil et/ou provoquer des blessures graves.

•NE PAS UTILISER UNE TENSION AUTRE QUE CELLE DESIGNEE pour la scie.

Une tension autre risquerait d'entra_ner une surchauffe, des dommages a la scie et des

blessures corporelles.

•NE PAS PLACER CtUOI OUE CE SOIT CONTRE LE VENTILATEUR pour r_.t_.nir

I'arbre moteur. Une tel/e pratique peut endommager I'outil et entra_ner des blessures

corporelles.

•NE PAS forcer I'action de coupe. Le calage partiel ou complet du moteur peut causer des

dommages a I'appareil ou a la lame et/ou des blessures graves.

•LAISSER LE MOTEUR ATTEINDRE SON PLEIN REGIME avant de commencer

la coupe. Commencer a couper trop t6t peut endommager I'appareil ou la lame et/ou

provoquer des blessures graves.

•NE JAMAIS COUPER DE METAUX FERREUX (metaux contenant du fer ou de I'acier)

ni de la maqonnerie. En coupant I'un ou I'autre de ces materiaux, les pointes carburees

peuvent se detacher de la lame, et ce, a grande vitesse. Cela peut provoquer des

blessures graves.

•NE PAS UTILISER DE MEULES ABRASIVES. La chaleur excessive et les particules

abrasives qu'elles produisent risquent d'endommager la scie et de causer des blessures

corporelles.

•AUCUNE partie du corps ne doit se trouver dans la trajectoire de la lame de la scie. Un

tel positionnement risque d'entra_ner des blessures corporelles.

•NE JAMAIS appliquer de lubrifiant sur une lame en fonctionnement. L'application de

lubrifiant pourrait amener I'operateur a deplacer ses mains jusque sur la lame et ainsi se

blesser gravement.

•IL NE FAUT PAS placer une main a proximite de la lame Iorsque la scie est branchee

au bloc d'alimentation. Le fonctionnement inopine de la lame risquerait d'entra_ner des

blessures graves.

•NE PAS REALISER D'OPERATIONS A MAIN LEVEE (piece a travailler non soutenue

par la table et le guide). Tenirla piece a travailler fermement contre le guide et la table. Une

operation a main levee avec une scie a onglets risquerait de projeter la piece a grande

vitesse, provoquant ainsi des blessures graves.

• NE PAS PASSER LES MAINS AUTOUR de la lame de scie ou derriere celle-cL Une lame

peut provoquer des blessures graves.

•IL NE FAUT PAS passer les mains sous la scie saufsi elle est hors tension et debranchee.

Tout contact avec la lame de scie pourrait entra_ner des blessures corporelles.

•FIXER L'APPAREIL SUR UNE SURFACE DE SUPPORT STABLE. Les vibrations sont

susceptibles de faire glisser, sautiller ou basculer I'appareil, ce qui peut provoquer des

blessures graves.

•UTILISER UNIQUEMENT LES LAMES A TRON_ONNER recommandees pour les

scies a onglets. Pour des resultats optimums, ne pas utiliser de lames a pointes de carbure

avec un angle d'attaque superieur a 7 degres. Ne pas utiliser des lames a dents tres

espacees. Celles-ci peuvent devier et faire contact avec le protege-lame et endommager

ainsi I'appareil et/ou provoquer des blessures graves.

•UTILISER SEULEMENT DES LAMES DE DIMENSION ET DE TYPE APPROPRIES

prevues pour cet outil, et ce, pour eviter d'endommager I'apparei/ et/ou d'entra_ner des

blessures graves.

•INSPECTER LA LAME POUR REPERER DES FISSURES ou d'autres dommages

avant I'utilisation. Une lame fissuree ou endommagee peut se detacher et des fragments

peuvent _tre projetes a grande vitesse, ce qui peut provoquer des blessures graves.

Remplacer les lames fissurees ou endommagees immediatement.

•NETTOYER LA LAME ET LES ATTACHES DE LAME avant I'utilisation. Le nettoyage

de la lame et des attaches de lame permet de detecter tout dommage a la lame ou aux

attaches de lame. Une lame ou une attache de lame fissuree ou endommagee peut se

detacher et des fragments peuvent _tre projetes a grande vitesse, ce qui peut provoquer

des blessures graves.

•IL NE FAUT PAS utiliser de graisse ni de produits nettoyants (en particulier de

pulverisateur ou d'aerosol) a proximite du protege-lame en plastique. Certains produits

chimiques peuvent attaquer le materiau de polycarbonate dont il est constitue.

•TOUJOURS UTILISER LA PLAQUE DE TRAIT DE SCIE ET LA REMPLACER

LORSQU'ELLE EST ENDOMMAGEE. L'accumulation de petits copeaux sous la scie

pourrait nuire a la lame ou rendre la piece instable lots de la decoupe.

•UTILISER SEULEMENT LES ATTACHES DE LAME prevues pour cet outil afin de

prevenir tout dommage et/ou des blessures graves.

•DEGAGER LES EVENTS DU MOTEUR de toute sciure ou de tout copeau. Des events

de moteur obstrues peuvent provoquer la surchauffe de I'appareil, ce qui l'endommagerait

et provoquerait peut-_tre un court-circuit qui pourrait engendrer des blessures graves.

•TENIR LES BRAS, LES MAINS ET LES DOIGTS doignes de la lame afin d'eviter des

coupures graves. Fixer solidement toutes les pieces qui exigeraient que la main soit

moins de 152 mm (6 po) de la lame de scie.

•NE JAMAIS VERROUILLER L'INTERRUPTEUR en position de _MARCHE _. Une telle

pratique peut entra_nerdes blessures corporelles graves.

•ETEINDRE L'APPAREIL et laisser la lame s'immobiliser completement avant de relever

le bras, de nettoyer la zone de la lame, d'enlever les debris de la trajectoire de la lame et

avant I'entretien ou le reglage de I'outil. Une lame mobile peut provoquer des blessures

graves.

•SOUTENIR CORRECTEMENT LES PIECES LONGUES OU LARGES La perte de

contr61e de la piece peut provoquer des blessures.

•NE JAMAIS croiser les bras devant la lame au moment d'utiliser I'outil. Toujours effectuer

un fonctionnement a sec (non alimente) avant de realiser une coupe de finition. Ainsi, la

trajectoire de la lame peut _tre verifiee, ce qui permet d'eviter toute blessure corporelle

grave.

•DES INFORMATIONS SUPPLEMENTAIRES (c.-a-d., une video sur la securite),

indiquant comment utiliser des outils dectriques correctement et en toute securite, sont

disponibles aupres du Power Tool Institute, 1300 Sumner Avenue, Cleveland, OH 44115-

2851 E.-U. (www.powertoolinstitute.com). Des renseignements sont egalement offerts

par le National Safety Council, 1121 Spring Lake Drive, Itasca, IL 60143-3201 E.-U. Se

reporter a la norme ANSI 01.1 de I'American National Standards Institute concemant

les exigences en matiere de securite pour les appareils de travail du bois ainsi qu'a la

reglementation OSHA 1910.213 du departement du travail des E.-U. (Department of

Labor).

_AVERTISSEMENT :Ne connectez pas I'appareil a une source d'alimentation dectrique

tant que vous n'avez pas completement lu et compris les instructions.

_AVERTISSEMENT : Toujours porter une protection auditive appropri_e

conform_ment a la norme ANSI $12.6 ($3.19) lots de I'utilisation du produit. Dans

certaines conditions et selon la duree d'utilisation, le bruit emis par ce produit pourrait

contribuer a une perte auditive.

J_AVERTISSEMENT : NE JAMAIS EFFECTUER DE COUPE SI LE MATERIAU N'EST PAS

MAINTENU EN PLACE SUR LA TABLE E-i-CONTRE LE GUIDE.

_AVERTISSEMENT :les scies, meules, ponceuses, perceuses ou autres outils de

construction peuvent produire des poussieres contenant des produits chimiques reconnus

par I'Etat califomien pour causer cancers, malformations congenitales ou _tre nocifs au

systeme reproducteur. Parmi ces produits chimiques, on retrouve :

• Le plomb dans les peintures a base de plomb ;

• La silice cristallisee dans les briques et le ciment, ou autres produits de maqonnerie ; et

• L'arsenic et le chrome dans le bois ayant subi un traitement chimique.

Les risques relies a I'exposition aces poussieres varient selon la frequence a laquelle vous

travaillez avec ce type de materiaux. Afin de reduire votre exposition a ces produits chimiques :

travaillez dans un endroit bien ventile et portez un equipement de securite approuve comme

un masque anti poussi_res conqu sp_cialement pour filtrer les particules microscopiques.

•Evitez le contact prolong_ avec les poussi_res produites par les activit_s de

ponqage, sciage, meulage, perqage et autres activit_s de construction. Portez

des v_tements de protection et lavez les parties du corps expos_es avec une

solution d'eau et de savon. Le fait de laisser la poussi_re p_n_trer par la bouche

et les yeux ou de la laisser reposer sur la peau, peut promouvoir I'absorption de

produits chimiques nocifs.

_AVERTISSEMENT :L'utilisation de cet outil peut produire ou propulser des poussieres qui

pourraient causer des problemes respiratoires graves et permanents ou d'autres problemes

medicaux. Portez toujours un appareil respiratoire approuve par la NIOSH/OSHA pour vous

proteger de la poussiere. Dirigez les particules a I'ecart de votre visage et de votre corps.

Pour plus de commodite et de securite, les etiquettes de securite suivantes sont apposees

sur votre scie a onglet.

SUR LE BOiTIER DU MOTEUR :

_AVERTISSEMENT: POUR VOTRE SECURITE, VEUILLEZ LIRE LE MODE

D'EMPLOI AVANT D'UTILISER LA SCIE.

EN CAS DE REPARATION, UTILISER UNIQUEMENT DES PIECES DE RECHANGE

IDENTIQUES.

TOUJOURS PORTER UNE PROTECTION OCULAIRE.

PROTEGER DE LA PLUIE ET NE PAS UTILISER DANS DES ENDROITS HUMIDES.

SUR LES GUIDES MOBILES :

AJUSTEZ TOUJOURS

LE GUIDE AVANT

CORRECTEMENTUTILISATION.

FIXEZ LES PETITES PIE'CES

AVANT DE LES DE'COUPER.

VOIR LE MANUEL. \

ALWAYS ADJUST FENCEPROPERLYBEFOREUSE. )

CLAMP SMALL PIECES BEFORECUTIING. SEE MANUAL

AJUSTE LA GUJA DEBJDAMENTE ANTES DE UTJLJZARLA

HERRAMiENTA, ASEGURE LAS PiEZAS PEQUENAS ANTES DE

COBTABLAS. CONSULTE EL MANUAL

TOUJOURS Rr:GLERLE GUIDE AVANT L'UT|LJSATJUN.FIXER LES

PETiTS OBJETS AVANT DE LES SCJER.CONSULTER LEGUIDE

U'UTJLiSATJON,

SUR LE PARE-MAIN :

DANGER: RESTEZ A L'E'CART DE LA LAME.

SUR LE PARE-MAIN SUPE'RIEUR KE_.....

F_0MBLADE

FIXEZ BIEN LE SUPPORT DE FIXATION AVEC LES DEUX VISAVANT ...............D__,oJA

D'UTILISER LE PRODUIT. SELo,..........

SUR LA TABLE : (A 2 ENDROITS)

,(kAVERTISSEMENT: POUR VOTRE SE'CURITE', PRIE'RE DE LIRE

LE MODE D'EMPLOI AVANT D'UTILISER LA SCIE A ONGLETS.

GARDER LES MAINS HORS DE LA TRAJECTOIRE DE LA LAME DE

LA SCIE.

NE PAS UTILISER LA SCIE SANS QUE LES PARE-MAINS NE SOIENT EN PLACE.

VE'RIFIER, AVANT CHAQUE USAGE, QUE LE PARE-MAIN INFE'RIEUR SE

FERME BIEN.

TOUJOURS BIEN SERRER LES RE'GLAGES AVANT UTILISATION. EFFECTUER

TOUTE OPE'RATION EN TENANT L'OUTIL DES DEUX MAINS.

NE JAMAIS PASSER LES MAINS A L'ARRIE'RE DE LA LAME DE LA SCIE.

NE JAMAIS PASSER LES BRAS DEVANT LA LAME. E'TEINDRE L'OUTIL ET

ATTENDRE L'ARRE'T DE LA LAME DE LA SCIE AVANT DE DE'PLACER LA PIECE,

DE MODIFIER LES RE'GLAGES OU DE DE'PLACER LES MAINS.

DE'BRANCHER LA SCIE AVANT DE REMPLACER UNE LAME OU PROCE'DER A

UNE REPARATION.

AFIN DE RE'DUIRE LES RISQUES DE BLESSURES, LAISSER LA SCIE REVENIR

EN POSITION COMPLE'TEMENT RELEVE'E APRE'S CHAQUE UTILISATION. IL

SUFFIT DE RE'FLE'CHIR! VOUS POUVEZ EMPE'CHER LES ACCIDENTS.

SUR LE SOCLE : (A 2 ENDROITS)

FIG. 1

DW7051

POIGNEES

DW7084

TROU SUPI2RIEUR

(utilise pour le

DW716)

SUPPORT

DW7082

DW7080

PLAQUE

D'EXTRI2MITI2

VERROUILLAGE

Connexion dlectrique

S'assurer que le bloc d'alimentation est compatible avec I'inscription de la plaque signaletique.

120 volts, c.a. signifie que votre scie fonctionne en courant alternatif. L'interrupteur est

susceptible de panne en cas d'utilisation de courant continu. Une diminution de tension de 10

pour cent ou plus risque de causer une perte de puissance et une surchauffe. Tousles outils

DEWALT sont testes en usine. Si cet outil ne fonctionne pas, verifier I'alimentation.

Accessoires

_AVERTISSEMENT: Puisque les accessoires, autre que ceux offerts par Dr:IiWALT,

demuni examine avec ce produit, utilisation de tels accessoires avec cet outil pourraient

_tre dangereux. Pour reduire le risque de dommages, seulement DEWALT,les accessoires

recommandes devrait _tre employe avec ce produit.

Si tout assistance est necessaire pour trouver tout accessoire, ecrire a. DEWALT Industrial

Tool Co., 701 East Joppa Road, Baltimore, MD 21286, Etats-Unis, composer le 1(800)

4-DEWALT (1-800-433-9258) ou visiter notre site Web a. www.dewalt.com.

Accessoires facultatifs (Fig. 1)

Les accessoires suivants, con_us pour votre scie, peuvent vous _tre utiles. Dans certains cas,

d'autres supports d'ouvrage, butees reglables, fixations, etc. peuvent 6tre plus appropries.

Faire attention Iors du choix et de I'utilisation d'accessoires..

Extension, support de piece : DW7080

Le support de piece est utilise pour soutenir de Iongues pieces qui depassent II est

assemble par I'utilisateur. Votre table a.scier est con_ue pour accepter deux supports de

pieces, un de chaque c6te.

Butte r_glable : DW7051

Necessite I'utilisation d'un support de piece. Elle sert a,effectuer des decoupes repetitives

de m_me Iongueur (comprise entre 0 et 107 cm (0 et 42 po).

Bride de fixation : DW7082

Sert a,fixer fermement la piece sur la table a,scier pour une decoupe de precision.

Sac apoussibre : DW7053 (livr_ avec certains modules)

Equipe d'une fermeture a,glissiere pour un vidage facile, le sac a,poussiere capture la plus

grande partie de la sciure produite (non illustre).

Guide de moulures couronn_es : DW7084

Sert pour la decoupe de precision de moulures couronnees.

Ebauche de plaque de trait de scie : DW7055 (pas illustr_s)

Sert a, limiter le detachement de la face arriere du materiau ou sert de plaque de trait de

scie de rechange.

Etablis de scie aonglet : DWX723, DWX724, DWX725B (pas illustr_s)

IIsoWrentune plateforme de travail stable et precise aux scies a onglet.

LAMES DE SCIE : TOUJOURS UTILISER DES LAMES DE SCIE DE 305 mm (12 po) AVEC

DES TROUS D'AXE DE 25,4 mm (1 po). L'INDICE DE VlTESSE DOlT I_TREAU MOINS DE

4800 tr/min. Ne jamais utiliser de lames de diametre inferieur. Le protege-lame ne serait pas

adequat. Utiliser uniquement des lames a, trongonner! Ne pas utiliser de lames congues

pour un sciage rapide, des lames combinees ou des lames a,crochets d'un angle superieur

a,7 °

DESCRIPTION DES LAMES

APPLICATION iDIAMETRE iDENTS

Lames de scie de construction (fin trait de scie avec c6te antico//ant)

Polyvalente 305 mm (12 po) 40

Trongonnage fin 305 mm (12 po) 60

Lames de scie pour travail du bois (foumissent des coupes propres et regulieres)

Trongonnage fin .[ 305 mm (12 po) 80

Metaux non ferreux | 305 mm (12 po) 96

REMARQUE : pour couper des metaux non ferreux, utiliser des lames de scie a,

denture TCG (trapezo'l'dale) specialement congues a, cet effet.

Ddsemballage de la scie

Wrifier le contenu de la boTtepliante de la scie a,onglets pour s'assurer que toutes les pieces

ont ete livrees. En plus de ce mode d'emploi, la boTtepliante devrait contenir :

1. Une scie a,onglets n° DW716.

2. Une lame de scie DEWALT de 305 mm (12 po) de diametre.

3. Une cle de lame situee dans la poche de cle illustree a,la figure 2.

4. Un sac a,poussiere DW7053 (certains modeles).

Fiche technique

CAPACITE DE DECOUPE

Onglet gauche ou droit a,50 o

Biseau gauche ou droit a,48 o

Onglet a,0 o

Hauteur maximale 91.5 mm (3,6 po) Largeur resultante 183 mm (7,2 po)

Largeur maximale 200.7 mm (7,9 po) Hauteur resultante 73.7 mm (2,9 po)

Onglet 8,45 o

Hauteur maximale 91,5 mm (3,6 po)

Largeur maximale 140 mm (5,5 po)

Largeur resultante 125 mm (4,9 po)

Hauteur resultante 73,7 mm (2,9 po)

Biseau a,45 o _ gauche

Hauteur maximale 58,4 mm (2,3 po)

Largeur maximale 200,7 mm (7,9 po)

Largeur resultante 188 mm (7,4 po)

Hauteur resultante 48,3 mm (1,9 po)

45 o bevel - Right

Largeur maximale 200,7 mm (7,9 po)

Hauteur maximale 40,6 mm (1,6 po)

Hauteur resultante 28 mm (1,1 po)

Largeur resultante 180.3 mm (7,1 po)

Lascie est capable de decouper des moulures de plinthes de 22,9 mm (0,9 po) d'epaisseur par

152 mm (6 po) de hauteur sur un onglet droit ou gauche a,45 o

REMARQUE : La scie est capable de decouper de la maniere suivante Iorsqu'une procedure

de configuration speciale est suivie (voir Coupes Sp_ciales).

Onglet a 0 o

Onglet a 45 o

hauteur de 38,1 mm (1,5 po)

largeur de 255 mm (10 po)

hauteur de 38,1 mm (1,5 po)

largeur de 190,5 mm (7,5 po)

ENTRAiNEMENT

Moteur 120 V

1 675 W (entree max.)

3 800 tr/min

Courroie trapezo'l'dale multiple

Frein electrique automatique

Moteur 15 amperes

Engrenages helico'l'daux tailles

Roulements a,rouleau

Lame en carbure

Familiarisation

La scie a,onglets est entierement assemblee dans la

boTte pliante. Ouvrir la boTte et sortir la scie en la

prenant par la poignee de transport commode, tel

qu'il est illustre a,la figure 1A. Installez la scie sur une

surface plane et lisse comme un etabli, une table

robuste ou un etabli de scie b, onglet DEWALT.

Examiner la figure 2 pour se familiariser avec la scie et

ses diverses pieces. La section concernant les

reglages renverra a, ces termes et il faut savoir quelles

sont les differentes pieces et oO elles se trouvent.

_ATTENTION :Risque de pincement, Pour reduire

FIG.1A _*

le risque de blessures, garder le pouce sous la poignee lots de son abaissement, Lots de

I'abaissement de la poignee, le dispositif de protection inferieur se deplacera vers le haut et

pourrait pincer I'utilisateur, Lapoignee est placee pres du carter pour des coupes particulieres,

Enfoncer doucement la poignee de fonctionnement, puis tirer sur la broche de verrouillage

comme le montre la figure 2. Relb,cher doucement la pression descendante, puis tenir le bras

en le laissant remonter a,sa pleine hauteur. Utiliser I'epingle de verrouillage pour transporter la

scie d'un endroit a,I'autre. Pour deplacer la scie, toujours utiliser la poignee de transport ou les

zones en retrait pour la main illustrees a,la figure 2 et 4.

Montage sur dtabfi

Les quatre pieds sont munis de trous pour faciliter le montage sur etabli, tel qu'il est

illustre a, la figure 2 (deux trous de taille differente sont prevus afin de recevoir des vis de

differentes tailles. Utiliser I'un des trous, il n'est pas necessaire d'utiliser les deux.) Toujours

fixer fermement la scie a,une surface stable pour eviter tout mouvement. Pour ameliorer la

portabilite de I'outil, il peut _tre monte sur une piece de contreplaque de 12,7 mm (1/2 po)

ou d'une epaisseur superieure, qui peut a,son tour _tre fixee a, votre support de piece ou

deplacee vers un autre site de travail et fixee a, nouveau.

REMARQUE • Si la scie doit _tre fixee a, une piece de contreplaque, s'assurer que les vis

de montage ne depassent pas de la partie inferieure du bois. Le contreplaque doit reposer a,

plat sur le support de la piece. Lors de la fixation de la scie a, toute surface de travail, ne la

fixer que sur les brides de fixation o0 se situent les trous des vis de montage. L'utilisation des

brides de fixation a,tout autre endroit nuirait a,coup s0r au fonctionnement adequat de la scie.

/a_4TTENTION :Pour eviter tout grippage et manque de precision, s'assurer que la surface

de montage n'est pas tordue et ne presente pas d'autre defaut. Si la scie bascule sur la

surface, placer une piece de materiau de faible epaisseur sous I'un des pieds de la scie,

jusqu'a ce que cette demiere soit fermement assise sur la surface de montage.

DIRECTIVES DE SECURITE IMPORTANTES

Changement ou pose d'une nouvelle lame de scie (Fig. 3)

J_4VERTISSEMENT : pour r_duire tout risque de dommages corporels, _teindre

I'outil et le d_brancher avant de le d_placer, de changer les accessoires ou de

r_aliser des r_glages.

_ATTENTION :

•Ne jamais enfoncer le bouton de verrouil/age de la broche Iorsque la lame est sous

tension ou qu'elle continue de toumer apres I'arr_t de la scie.

• Ne pas couper du metal ferreux (contenant du fer ou de I'acier), de la maqonnerie ou

du fibrociment avec cette scie a onglets.

FIG. 2

TIGE DE

VERROUILL/_,GE

VIS DERI2GLAGE

DE BUT¢:EDE

BISEAU_,0°

ORIFICES DE ECHELLE _,

MONTAGE SUR ETABLI ONGLETS

POIGNEE DE

FONCTIONNEMENT

PARE-MAIN

ECHELLE DE

BISEAU

GUIDE

DROIT

PLAQUE

DE TRAIT

ONGLET LEVIER DE

VERROUILLAGE

DETENTE

POIGNEE DE

TRANSPORT

BOUCHON

D'EXTRI2MIT¢

DE MOTEUR _

BO/TIER DU

MOTEUR

POIGNEE DE

VERROUILLAGE

GUIDE

BEC VERSEUR

DE POUSSIERE

BOUTON DE

VERROUILLAGE

BOUTON DE

NEUTRALISATION

DE BISEAU _, 0 °

LEVIERS DE

NEUTRALISATION

DE BISEAU _, 45°

BUTCE.DE

BISEAU A 45 °

VIS DE RI2GLAGE

POIGNEE DE

FONCTIONNEMENT

GUIDE

GAUCHE

BUTI2E DE BISEAU

CLIQUETS DE 33,9 °

POIGNEE DE

VERROUILLAGE DU

GUIDE

ZONES EN

RETRAIT

POUR LA

MAIN

CLI2 DE

LAME

FIG.3

D_pose de la lame

1. Debrancher la scie.

2. Soulever le bras jusqu'a, la position superieure, puis lever le pare-main (A) aussi haut que

possible.

3. Desserrer lavis du support du pare-main (B) sans I'enlever de maniere a,ce que le support

puisse _tre leve suffisamment haut pour acceder a,la vis de la lame. Le pare-main inferieur

demeurera leve en raison de la position de la vis du support de pare-main.

4. Enfoncer le bouton de verrouillage de la broche (C) tout en tournant la lame de scie

manuellement de maniere a,engager le dispositif de verrouillage.

5. Maintenir le bouton enfonce et utiliser I'autre main et la cle fournie (D)pour desserrer lavis

de la lame. (Tourner dans le sens horaire, filets inverses.)

6. Enlever la vis (E) I'attache de lame exterieure (F)et la lame (G). L'attache de lame interne

(I),et le cas ech6ant, I'adaptateur de lame (H) de 25,4 mm (1 po), peuvent _tre laisses sur

la broche.

REMARQUE • Uadaptateur de lame de 25,4 mm (1 po) n'est pas utilise pour les lames

dotees d'un trou de lame de 15,88 mm (5/8 po).

FIG. 3A FIG. 3B

E F

Pose d'une lame

1. Debrancher la scie.

2. Avec le bras releve, le dispositif de protection inferieur ouvert sur son support, placer la

lame sur la broche, sur I'adaptateur de lame (si une lame a, trou de 25,4 mm [1 po] est

utilisee), et contre I'attache de lame de fixation interieure, les dents se trouvant au bas de

la lame et pointant vers I'arriere de la scie.

3. Assembler I'attache de lame exterieure sur la broche.

4. Poser la vis de la lame et, tout en engageant le bouton de verrouillage de la broche, serrer

fermement la vis (E) avec la cle fournie. (Tourner dans le sens antihoraire, filets inverses.)

REMARQUE • I'adaptateur de lame n'est pas utilise pour les lames a, trou de 15,88 mm

(5/8 po) et doit _tre range dans un endroit s0r pour un usage ulterieur.

5. Remettre le support de pare-main a,sa position d'origine, puis serrer fermement la vis (B)

du support de pare-main afin de maintenir en place le support.

_A VERTISSEMENT :

• Le support du pare-main doit _tre remis _sa position

d'origine et la vis doit _tre serree avant d'activer la scie.

•Negliger de le faire risque de faire entrer en contact le pare-

main avec la lame de scie tournante et ainsi causer des

dommages _la scie et des blessures corporelles graves.

Transport de la scie (Fig. 2, 4)

JL4VERTISSEMENT : Pour r_duire tout risque

de dommages corporels, _teindre I'outil et le

d_brancher avant de le d_placer, de changer

les accessoires ou de r_aliser des r_glages.

_VERTISSEMENT : pour r_duire tout risque

de dommages corporels graves, verrouiller

SYSTEMATIQUEMENT la manette de verrouillage

d'onglet, la manette de verrouillage de chanfrein,

la goupille de blocage, et le bouton de reglage de

guide, avant de transporter la scie,

Afin de transporter aisement la scie a,onglets d'un

endroit a, I'autre, I'outil est dote d'une poignee de

transport sur la partie superieure du bras de la scie

et de zones en retrait pour la main sur sa base, tel

qu'il est illustre a, la figures 2 et 4.

R_glages

JJ_4VERTISSEMENT : pour r_duire tout risque de dommages corporels, _teindre

I'outil et le d_brancher avant de le d_placer, de changer les accessoires ou de

r_aliser des r_glages.

REMARQUE : La scie a, onglets est reglee en usine de maniere complete et precise au

moment de sa fabrication. Si un nouveau reglage est requis a, cause de I'expedition, du

transport ou d'une autre raison, suivre la procedure suivante pour regler la scie :

Lorsque ces reglages ont et6 effectues, ils devraient conserver leur precision. Passer maintenant

quelques instants a, suivre ces directives attentivement afin de profiter de I'integralite de la

precision dont la scie est capable.

RCGLAGE D'¢CHELLE ._ ONGLETS (FIG. 5)

Placer une equerre contre le guide de la scie et contre la lame. (Ne pas toucher aux extremites

des dents de scie avec I'equerre. Cela nuirait a,la precision des mesures.) Desserrer la poignee

de blocage d'onglet et faire basculer le bras d'onglet jusqu'a, ce que le Ioquet d'onglet le

verrouille sur la position d'onglet 0. Ne pas bloquer le levier de verrouillage d'onglet (J). Si la

lame de la scie n'est pas exactement perpendiculaire au guide, desserrer les trois vis fixant

I'echelle a,onglets a,la base, puis deplacer I'echelle a,gauche ou a,droite de maniere a,ce que

la lame soit perpendiculaire au guide, selon la mesure realisee avec I'equerre. Resserrer les

trois vis. Ne pas tenir compte actuellement du releve du pointeur de I'onglet.

FIG.5

RI_GLAGE DU POINTEUR D'ONGLET (FIG. 5, 6)

Pour le deverrouillage, soulever le levier de verrouillage d'onglet (J), puis serrer le Ioquet

d'onglet (K) afin de deplacer le bras d'onglet _,la position zero. Apres avoir desserre le levier

de verrouillage de I'onglet, laisser le Ioquet de I'onglet s'enclencher en place au moment de

regler le bras d'onglet a, la position zero. Observer le pointeur et I'echelle a,onglets illustres

a, la figure 6. Si le pointeur n'indique pas exactement zero, desserrer la vis le maintenant en

place, le repositionner et resserrer la vis.

FIG. 6

POINTEUR

RCGLAGE DU BISEAU EN CQUERRE AVEC LA TABLE (FIG. 7)

Pour aligner la lame en equerre avec la table rotative, verrouiller le bras en position basse.

Mettre une equerre contre la lame et faire attention b,ce que I'equerre ne se retrouve pas au

sommet d'une dent. Desserrer le bouton de verrouillage de I'onglet (L) et s'assurer que le bras

est bien place contre la butee du biseau de 0 o. Deplacer la vis de reglage (T) de la butee de

biseau 0° au besoin de maniere a,ce que la lame se trouve au biseau de 0° par rapport a, la

table.

POINTEUR DE BISEAU (FIG. 7)

Si le pointeur de biseau (M) n'indique pas zero, desserrer la vis qui le fixe en place et deplacer

le pointeur au besoin. Ne pas retirer la plaque d'acier situee devant le pointeur du biseau.

Cette plaque emp_che I'accumulation de resine de bois sur I'echelle de biseau durant

I'utilisation de I'outil.

FIG. 7

RCGLAGE DE LA BUTCE DU BISEAU DE 45°._ GAUCHE OU ._ DROITE (FIG. 8)

REMARQUE : Regler I'angle du biseau de 45 ° uniquement apres avoir regle I'angle du biseau

de 0 o et du pointeur. S'assurer que les leviers de neutralisation de biseau a, 45 o (N) sont

enfonces pour obtenir un reglage exact.

Pour regler I'angle droit de biseau a, 45 o, desserrer le bouton de verrouillage du biseau (L),

puis tirer le bouton de neutralisation de la butee de biseau (S) pour neutraliser la butee de

biseau 0 o. Lorsque la scie se trouve completement a, droite, si le pointeur n'indique pas avec

exactitude 45 o, tourner la vis (O) de la butee du biseau droit de maniere a,ce que le pointeur

indique 45 o

Pour regler la butee du biseau de 45 o a,gauche, desserrer d'abord le bouton de blocage du

biseau (L), puis incliner la t_te vers la gauche. Si le pointeur n'indique pas avec exactitude

45 o, tourner la vis de la butee du biseau a,gauche de maniere a,ce que la lecture du pointeur

soit de 45 o

VIS DE

ECHELLE A REGLAGE DE

ONGLETS POINTEUR

FIG.8

RI_GLAGE DE LA BUTI_E DU BISEAU A33,9 ° (FIG. 8)

REMARQUE : Regler I'angle du biseau de 33,9 o uniquement apres avoir regle I'angle du

biseau de 0 o et du pointeur.

Pour regler I'angle du biseau de 33,9 o,faire pivoter le cliquet de butee (P). Desserrer le bouton

de blocage du biseau (L), puis incliner la t_te vers la gauche. Si le pointeur n'indique pas avec

exactitude 33,9 o, tourner la vis qui est en contact avec le cliquet de maniere a,ce que la lecture

du pointeur soit de 33,9 o

Pour regler I'angle du biseau de 33,9 o,faire pivoter le cliquet de butee (P). Desserrer le bouton

de verrouillage du biseau (L), puis regler le bouton de neutralisation de la butee du biseau (S)

pour neutraliser la butee du biseau 0 o. Lorsque la scie se trouve completement a, droite, si

le pointeur n'indique pas avec exactitude 33,9 o, tourner la vis en contact avec el cliquet de

maniere a,ce que le pointeur indique 33,9 o.

RI_GLAGE DU GUIDE (FIG. 8)

_4VERTISSEMENT :pour r_duire tout risque de dommages corporels, _teindre

I'outil et le d_brancher avant de le d_placer, de changer les accessoires ou de

r_aliser des r_glages.

Afin que la scie puisse biseauter a,48 o vers la gauche ou la droite, les guides peuvent _tre

regles pour assurer un degagement suffisant. Pour regler le guide, desserrer le bouton de

plastique (figure 8, R), puis glisser le guide vers I'exterieur. Effectuer un essai a, blanc en

laissant la scie hors tension et en verifiant le degagement. Regler le guide de sorte a,_tre aussi

proche de la lame que possible afin de fournir un soutien maximal a, la piece sans nuire aux

mouvements du bras vers le haut et le bas. Bien serrer la poignee. Lorsque les operations de

biseautage sont terminees, ne pas oublier de remettre le guide en place.

REMARQUE • les rainures de guidage des guides pourront s'encrasser a,cause de la sciure.

Si c'etait le cas, utiliser un b_,tonnet, de I'air comprime basse pression ou un aspirateur pour

les nettoyer.

FREIN #LECTRIQUE AUTOMATIQUE (FIG. 2)

Votre scie est equip6e d'un frein de lame electrique automatique qui arr_te la lame de la

scie dans les 5 secondes qui suivent le relb,chement de la detente. Cela n'est pas reglable.

Un delai peut parfois se produire entre le rel_,chement de la detente et I'engagement du

frein. En de rares occasions, le frein peut ne pas s'engager du tout et la lame ralentira

jusqu'a, s'arr_ter completement.

Si un delai ou un _,saut ,, se produit, allumer et eteindre la scie 4 ou 5 fois. Si le probleme

persiste, faire reparer I'outil par un centre de reparation agree DEWALT.

S'assurer systematiquement de I'arr_t complet de la lame avant de la retirer de la plaque de

trait. Le frein ne remplace pas les dispositifs de securit6. S'assurer de sa propre securit6

en portant toute son attention a, la scie.

ACTIVATION ET VISIBILIT# DU PARE-MAIN

i¢_TTENTION :Risque de pincement, Pour reduire le risque de blessures, garder le pouce

sous la poignee lots de son abaissement, Lots de I'abaissement de la poignee, le dispositif

de protection inferieur se deplacera vers le haut et pourrait pincer I'utilisateur,

Le pare-main de la lame de votre scie est congu pour se soulever automatiquement Iorsque

le bras est descendu et pour s'abaisser par-dessus la lame Iorsque le bras est leve.

II est possible de soulever manuellement le pare-main Iors de I'installation ou de la depose

de lames de scie ou pour inspecter la scie. NE JAMAIS SOULEVER MANUELLEMENT LE

PARE-MAIN DE LA LAME SI LA SCIE N'EST PAS HORS TENSION.

REMARQUE : Certaines decoupes speciales de materiaux de grande taille requierent de

soulever manuellement le pare-main. Consulter D_coupe de grands mat_riaux sous

D_coupes sp_ciales.

La partie frontale du pare-main est persiennee pour offrir plus de visibilite pendant la decoupe.

Bien que les persiennes reduisent radicalement les projections de debris, il s'agit d'ouvertures

dans le pare-main; il faut donc toujours porter des lunettes de securite au moment de

regarder au travers des persiennes.

R#GLAGE DU DISPOSITIF DE VERROUILLAGE DE L'ONGLET (FIG. 9)

La barre de verrouillage de I'onglet doit _tre reglee s'il est possible de deplacer la table de

la scie Iorsque la poignee de verrouillage de I'onglet est verrouillee. Pour le reglage, Mettre

la poignee de verrouillage de ronglet a,la position de hauteur. Au moyen d'un tournevis a,

fente, regler la barre de blocage pour augmenter sa force, par progression de 1/8 de tour

dans le sens horaire. Pour assurer le bon fonctionnement du dispositif de verrouillage de

I'onglet, verrouiller de nouveau la poignee de verrouillage de I'onglet a,un angle d'onglet

sans cran d'arr_t.

FIG. 9

Balais (Fig. 2)

_4VERTISSEMENT : pour r_duire tout risque de dommages corporels, _teindre

I'outil et le d_brancher avant de le d_placer, de changer les accessoires ou de

r_aliser des r_glages.

Inspectez les balais de charbon regulierement en debranchant I'outil, en retirant le capot du

moteur (fig. 2), et en retirant le bouchon du porte-balais maintenant le module balais a,ressort.

S'assurer que les balais sont propres et qu'ils glissent librement dans leurs guides. Toujours

replacer dans son support un balai utilise dans le sens o8 il se trouvait avant d'6tre retire. Un

balai doit 6tre remplace Iorsqu'il est use d'environ 12,7 mm (1/2 po), car le ressort n'exerce

plus de pression. N'utiliser que des balais DEWALT identiques. II est essentiel pour un

fonctionnement correct du frein electrique d'utiliser la classe adequate de balai. De nouveaux

ensembles de balais sont disponibles aupres des centres de reparation DfiiiWALT.Laisser

I'outil _,tourner a, blanc ,, (tourner sans charge) pendant 10

minutes pour qu'un balais neuf se positionne correctement.

Le frein electrique peut ne pas fonctionner correctement tant

que les balais ne sont pas correctement positionnes (uses).

Toujours remplacer le capuchon d'inspection du balai apres

avoir inspecte ou repare un balai.

Lors d'un _,fonctionnement a, blanc _,,NE PAS ATTACHER

NI FIXER AU MOYEN DE RUBAN ADHC:SIF ET NE PAS

VERROUILLER D'UNE AUTRE MANIt_RE LA DETENTE EN

POSITION MARCHE. NE LA TENIR QU'A LA MAIN.

Commandes

La scie b, onglets mixtes est dotee de plusieurs

commandes, qui sont brievement evoqu6es ici. Pour plus

de renseignements au sujet de ces commandes, consulter

plus loin dans le manuel les rubriques respectives.

COMMANDE D'ONGLET (FIG. 5, 10}

Le levierde verrouillage d'onglet (J) et le verrou d'onglet (K)

permettront de regler la scie sur un onglet de 50 °, a, gauche

et a, droite. Pour regler ronglet de la scie, deverrouiller le

levier de verrouillage de I'onglet (J) en le relevant, puis serrer

la gb,chette (K) et regler I'angle de I'onglet desire sur rechelle

a,onglets. Verrouiller la poignee de verrouillage de ronglet en

y appliquant une pression. Neutraliser la gb,chette en tournant

le bouton (fig. 10, V).

FIG. 10

DI_TENTE (FIG. 2)

La detente permet d'allumer et d'eteindre la scie. Elle est

dotee d'un orifice afin de pouvoir y inserer un cadenas pour

mettre en s0ret6 la scie.

VERROUILLAGE DE BISEAU (FIG. 7, 8)

Le bouton de verrouillage du biseau (L) permet de regler la

scie a,un angle de biseau de 48 o a,gauche ou a,droite. Pour

desserrer la poignee et regler le biseau, tourner la poignee

dans le sens antihoraire, la t_te de la scie peut facilement

biseauter a, gauche ou a, droite apres avoir tire le bouton de

neutralisation du biseau 0 o (S). Pour le serrage, tourner la

poignee dans le sens horaire. Les reperes des degres de

biseau figurent dans la partie inferieure avant du bras de scie

(fig. 7, M).

NEUTRALISATION DU BISEAU O °(FIG. 8}

La neutralisation de la butee du biseau (S) permet a, la scie

de biseauter a, droite, apres le repere 0 o

La scie s'arr_tera automatiquement a, 0 o Iorsqu'elle provient

de la gauche. Pour un deplacement a,droite, apres 0 o, tirer

le bouton de butee du biseau. Le bouton de butee peut _tre

verrouille en tirant le bouton et en le tournant de 180 o

DISPOSITIFS DE NEUTRALISATION DE LA BUT#E DU

BISEAU 45 °(FIG. 8)

Les dispositifs de neutralisation de la butee du biseau (N)

sont maintenus fixes par leur vis de fixation pour eviter tout

deplacement imprevu. Utiliser la meche de la cle de la lame

pour desserrer la vis de fixation. Cela permet aux glissieres

d'etre tirees vers I'exterieur et de faire pivoter la t_te de la scie

au-dela, du repere de 45 o. S'assurer de resserrer la vis de

fixation apres avoir termine.

BUT#ES DE BISEAU .A33,9 °(FIG. 8)

Les deux cliquets (P) servent a, bloquer le reglage du biseau

de la t_te de scie a, 33,9 o. Ce reglage est principalement

utilise pour couper les moulures couronnees qui reposent

sur la table.

TIGE DE VERROUILLAGE DE LA TIt=TE(FIG. 8)

Pour verrouiller la t_te de scie en position basse, pousser la

t_te vers le bas, enfoncer la tige (U)et relb,cher la t_te de scie.

Cela maintiendra la t_te de scie en bas en toute securite

pendant le deplacement de la scie d'un endroit a, un autre.

Pour deverrouiller, pousser la t_te de scie vers le bas et retirer

la tige.

FONCTIONNEMENT

_VERTISSEMENT : pour r_duire tout risque de

dommages corporels, _teindre I'outil et le d_brancher

avant de le d_placer, de changer les accessoires ou de

r_aliser des r_glages.

_AVERTISSEMENT : Toujours porter une protection

oculaire. Tousles utilisateurs et spectateurs doivent porter

une protection oculaire conforme a la norme ANSI Z87,1

(CAN/CSA Z94,3),

Brancher la scie b, une source d'alimentation domestique

standard de 60 Hz. Se reporter a,la plaque signaletique pour

la tension. S'assurer que le cordon ne nuira pas avec votre

travail.

INTERRUPTEUR

Pour mettre la scie sous tension, rel_,cher la detente. Pour

mettre routil hors tension, rel_,cherla detente. Laisser la lame

tourner a,plein regime avant d'entamer la decoupe. Rel_,cher

la detente et laisser le frein arr_ter completement la lame

avant de soulever la t_te de scie. II n'y a pas de mecanisme

de blocage de la detente, mais cette derniere est dotee

d'un orifice permettant d'inserer un cadenas pour assurer la

securite de la scie.

D#COUPE AL'AIDE DE VOTRE SCIE

REMARQUE : Bien que cette scie puisse couper du bois

et de nombreux materiaux non metalliques, Nous traiterons

uniquement de la decoupe de bois. Les m_mes directives

s'appliquent aux autres materiaux. NE PAS COUPER A

L'AIDE DE CE'rI'E SCIE DES MAT#RIAUX FERREUX

(FER ET ACIER) OU DE LA MA(_ONNERIE. Ne pas

utiliser de lame abrasive.

COUPES TRANSVERSALES

La decoupe de plusieurs pieces n'est pas recommandee,

mais elle peut _tre effectuee en toute securite en s'assurant

que chaque piece est maintenue fermement en place

contre la table et le guide. Une coupe transversale est

une coupe de bois effectuee a, travers les fibres du bois,

a, n'importe quel angle. Une coupe transversale droite

s'effectue avec le bras d'onglet en position de zero degre.

Regler et verrouiller le bras d'onglet a, zero, maintenir

fermement le bois en place sur la table et contre le guide.

Mettre la scie en marche en pressant la detente.

_J_TTENTION :Utilisez toujours un pinceur de travail pour

conserver la ma_trise de la piece et reduire le risque de

dommages a votre piece et de blessure corporelle,

Lorsque la scie atteint son plein regime (en environ 1

seconde), baisser doucement et lentement le bras pour

decouper le bois. Laisser la lame s'arr_ter completement

avant de relever le bras.

Les coupes transversales a, I'onglet s'effectuent avec le

bras d'onglet dispose a, un angle different de zero. L'angle

est souvent de 45 o pour couper des coins, mais peut

_tre defini comme n'importe quelle valeur entre 0 et 50 o

a, gauche ou a, droite. Apres avoir choisi I'angle d'onglet

desire, s'assurer de verrouiller le levier de verrouillage de

ronglet. Effectuer la coupe comme decrit ci-dessus.

Pour couper une piece en suivant une ligne au crayon,

essayer de faire correspondre le plus possible I'angle.

Couper d'abord la piece un peu plus Iongue puis mesurer de

la ligne au crayon au bord coupe pour determiner la direction

de reglage de I'angle d'onglet puis couper de nouveau. IIfaut

un peu de pratique mais cette technique demeure toutefois

tres utilisee.

COUPES EN BISEAU

Une coupe en biseau est une coupe transversale realisee

avec la lame de la scie formant un angle avec la piece en

bois. Pour regler le biseau, desserrer le bouton de serrage

du biseau, puis deplacer la scie b,gauche, a,I'endroit voulu.

(11est necessaire de deplacer le guide pour permettre un

degagement suffisant). Lorsque rangle de biseau souhaite

a ete regle, bien resserrer le bouton de serrage de biseau.

II est possible de regler les angles de biseau de 48 oa, droite

a, 48 o a, gauche et la coupe peut se faire de maniere a, ce

que le bras d'onglet soit regle entre zero et 50 o a, droite ou

a, gauche. Dans le cas de certains angles extremes, il est

possible de devoir retirer le guide de gauche ou de droite.

Pour ce faire, devisser les boutons de plusieurs tours et

retirer le guide en le faisant glisser.

QUALIT¢ DE COUPE

La qualite de toute coupe depend de plusieurs variables.

Des parametres tels que le materiau coupe, le type de lame,

la durete de la lame et la vitesse de coupe contribuent tous

a,la qualite de coupe.

Lorsque des coupes plus regulieres sont souhaitees,

notamment dans le cas de moulures ou d'autres travaux de

precision, une lame aiguisee (60 dents en carbure) et une

vitesse de coupe plus faible et plus reguliere produiront le

resultat souhaite.

S'assurer que le materiau ne flue pas pendant I'operation de

coupe en le fixant de maniere s@e. Toujours laisser la lame

s'arr_ter completement avant de relever le bras.

Si de petites fibres de bois sont toujours projetees a,

I'arriere de la piece, placer un morceau de ruban adhesif de

carrossier sur le bois a, I'endroit OL_la coupe sera effectuee.

Scier le ruban adhesif et le retirer soigneusement une fois le

travail termine.

Pour differentes applications de coupe, consulter la liste de

lames de scie recommandees pour votre outil et selectionner

celle qui s'adapte le mieux a,vos besoins. Consulter Lames

de Scie sous Accessoires Facultatifs.

POSITION DU CORPS ET DES MAINS (FIG. 11)

Un positionnement adequat de votre corps et de vos mains

Iors de I'utilisation de la scie a,onglets rendra la coupe plus

facile, plus precise et plus s0re. Ne placez jamais vos mains

a, proximite de la zone de coupe. Ne pas mettre les mains

a,moins de 152 mm (6 po) de la lame Maintenir fermement

la piece en place contre la table et le guide pendant

I'operation de coupe. Garder les mains en position jusqu'au

rel_,chement de la detente et a, I'arr_t complet de la lame.

TOUJOURS EFFECTUER DES ESSAIS A BLANC (SANS

ALIMENTATION) AVANT DE R6_,LISER VOS COUPES AFIN

DE VERIFIER LA TRAJECTOIRE DE LA LAME. NE PAS

CROISER LES BRAS, COMME ILLUSTRI2 EN FIGURE 11A.

Garder les pieds ancres au sol afin de maintenir son equilibre.

Au moment de deplacer le bras d'onglet vers la gauche ou la

droite, le suivre et se tenir legerement sur le cote de la lame

de la scie. Observer au travers des persiennes du pare-main

pour suivre un trait tire au crayon.

FIXATION DE LA PII_CE

J_VERTISSEMENT : pour r_duire tout risque de

dommages corporels, _teindre I'outil et le d_brancher

avant de le d_placer, de changer les accessoires ou de

r_aliser des r_glages.

AAVERTISSEMENT: Une piece de travail qui est

ab/oquee, equi/ibree et fixee avant d'etre coupee peut devenir

desequilibree apres la coupe, Une charge desequilibree

risque de faire basculer la scie ou toute chose a laquelle la

scie est fixee, comme une table ou un etabli, Au moment de

couper une piece qui risque d'etre desequilibree, s'assurer

qu'elle est bien soutenue et que la scie est bien boulonnee

une surface stable, Sinon, il y aurait risque de blessures

corporelles,

FIG. 11

FIG. 11A

FIG. 12

COUPE ADI2QUATE

COUPE INADI2QUATE

JI,AVERTISSEMENT : Chaque lois qu'un presseur est

utilise, le pied du presseur doit demeurer solidement fixe

au-dessus de la base de la scie, Toujours abloquer la piece

la base de la scie et non a une autre partie de la zone de

travail, S'assurer que le pied du presseur n'est pas fixe sur le

bord de la base de la scie,

_t, ATTENTION :Utilisez toujours un pinceur de travail

pour conserver la ma£trise de la piece et reduire le risque de

dommages a votre piece et de blessure corporelle,

Si la piece ne peut 6tre maintenue manuellement sur la table

et contre le guide (b,cause d'une forme irreguliere ou d'une

autre raison) ou que la main se trouve a, moins de 152 mm

(6 po) de la lame, il faut utiliser un serre-joint ou une autre

fixation.

Pour un resultat optimal, utiliser le serre-joint DW7082 congu

pour une utilisation avec votre scie. II peut 6tre achete aupres

d'un detaillant de votre region ou a,un centre de reparation

DEWALT.

D'autres accessoires tels que des pinces a,ressort, serres a,

barre ou serre-joint en C peuvent convenir a,certaines tailles

et formes de materiaux. Etre attentif Iors de la selection et

de la pose de ces serres-joints. Prendre le temps d'effectuer

un essai a, blanc avant d'entamer la coupe. Les guides

de gauche et de droite coulissent d'un cote a, I'autre pour

faciliter I'operation de serrage.

INSTALLATION DE LA BRIDE (VENDU SlePARleMENT)

1. L'inserer dans le trou situe derriere le guide. La bride doit

6tre face a,I'arriere de la scie a,onglets. La rainure Iogee

dans la tige de la bride doit 6tre bien inseree dans la

base. S'assurer que cette rainure est bien inseree dans

la base de la scie a,onglets. Si la rainure est visible, cela

signifie que la bride est mal fixee.

2. Tourner la bride de 180 overs I'avant de la scie a,onglets.

3. Desserrer la poignee pour monter ou descendre la

bride, puis utiliser le bouton de reglage fin pour serrer

fermement la piece.

REMARQUE: Placer la bride du cote oppose a,la base pour

le biseautage. TOUJOURS EFFECTUER DES MARCHES

A SEC (SANS ALIMENTATION) AVANT DE RC:ALISER

VOS COUPES AFIN DE VI2RIFIER LA TRAJECTOIRE DE

LA LAME. S'ASSURER QUE LA BRIDE N'OBSTRUE PAS

LE MOUVEMENT DE LA SCIE OU DES DISPOSITIFS DE

PROTECTION.

SOUTIEN DES PII_CES LONGUES

J_VERTISSEMENT : pour r_duire tout risque de

dommages corporels, _teindre I'outil et le d_brancher

avant de le d_placer, de changer les accessoires ou de

r_aliser des r_glages.

TOUJOURS SOUTENIR LES PIECES LONGUES.

Ne jamais utiliser une personne a, la place d'une rallonge de table, comme soutien

supplementaire, pour une piece dont la Iongueur ou la largeur depasse le banc de scie de

base ou pour aider a,alimenter, soutenir la piece ou pour la tirer.

Pour des resultats optimums, utilisez le support telescopique DW7080 ou les etablis de

scie a, onglet DWX723, DWX724 ou DWX725B pour agrandir votre table de scie. IIs sont

vendus separement chez votre detaillant. Soutenir les Iongues pieces a, I'aide de tout moyen

commode, par exemple un chevalet de sciage ou un appareil similaire, afin d'emp_cher les

extremites de tomber.

D¢COUPE DE CADRES, DE BOJTES-CADRES ET D'AUTRES OBJETS .,_QUATRE

FACES

Pour mieux comprendre comment fagonner les elements mentionnes ici, nous vous

suggerons de commencer par des projets simples en utilisant des chutes de bois jusqu'a, ce

que vous soyez bien familiarise avec votre outil.

La scie est I'outil parfait pour realiser des coins a,I'onglet comme celui illustre b,la figure 13.

Le diagramme A de la figure 12 illustre un assemblage realise a, I'aide du reglage de biseau

pour biseauter les ar_tes des deux planches a,45 o chacune afin de produire un coin a,90 o

Pour realiser cet assemblage, le bras d'onglet etait bloque a,la position zero et le reglage

de biseau etait bloque a,45 o. Le morceau de bois etait positionne avec le large cOte plat

contre la table et I'ar_te etroite contre le guide. IIaurait egalement et6 possible de decouper

a,I'onglet a, droite et a,gauche en maintenant la surface large contre le guide.

FIG. 14

FIG. 13

:ii!i i !ii!{!i!!iiiili! ANGLE_,A _,

DleCOUPE DE MOULURES DE GARNISSAGE ET D'AUTRES CADRES

Le diagramme B de la figure 12 illustre un assemblage realise en reglant le bras d'onglet a,45 o

pour couper a,onglet les deux planches afin de former un coin b,90 o. Pour realiser ce type

d'assemblage, regler le biseau sur zero et le bras d'onglet sur 45 o. Le morceau de bois etait

a,nouveau positionne avec le large cOte plat contre la table et I'ar6te etroite contre le guide.

Les deux diagrammes de la figure 12 correspondent a,des objets a, quatre cOtes.

Lorsque le nombre de cOtes change, les angles d'onglets et de biseau changent aussi. Le

tableau ci-dessous indique les angles adequats pour diverses formes.

PAS DE COTE

- EXEMPLES-

ONGLET OU BISEAU D'ANGLE

45 o

36 o

30 o

25,7 o

22,5 o

20 o

18 °

(Le tableau suppose que tousles c6tes sont de m6me Iongueur). Pour realiser une forme

qui n'apparaTt pas dans le tableau, utiliser la formule suivante : 180 o divise par le nombre de

cOtes donne I'angle d'onglets (si le materiau est coupe verticalement) ou de biseau (s'il est

coupe a, plat).

COUPE .,_ONGLETS MIXTES

Une coupe a, onglets mixtes est realisee en utilisant simultanement un angle d'onglet et un

angle de biseau. C'est le type de coupe utilise pour fabriquer des cadres ou des bores dont

les cOtes sont inclines, comme il est illustre dans la figure 14.

REMARQUE : Si I'angle de coupe varie d'une coupe a,I'autre, s'assurer que le bouton de

serrage de biseau et la bouton de blocage d'onglet sont bien serres. Ces boutons doivent 6tre

resserrees apres chaque reglage d'onglet ou de biseau.

Le tableau (Tableau 1) vous aidera a, selectionner les reglages d'onglet et de biseau adequats

pour des coupes a,onglets mixtes classiques. Pour utiliser le tableau, selectionner I'angle <,A

,, souhaite (figure 14) pour votre projet et rechercher cet angle sur I'arc adequat du tableau.

Tracer un trait vertical a, partir de ce point pour lire I'angle de biseau adequat et un trait

horizontal pour lire I'angle d'onglet adequat.

Regler la scie sur les angles prescrits et effectuer quelques coupes d'essai. S'entra_ner a,

assembler les pieces coupees jusqu'a, mattriser cette procedure.

Exernple : Pour fabriquer une botte a, quatre cOtes avec des angles exterieurs a,26 o (angle A,

figure 14), utiliser I'arc superieur droit. Trouver la valeur 26 osur I'echelle de I'arc. Suivre la ligne

horizontale intersectante jusqu'a, Fun des deux axes pour obtenir le reglage de I'angle d'onglet

pour votre scie (42 o).Suivre de m6me la ligne verticale intersectante vers le bas ou vers le haut

pour obtenir le reglage de I'angle de biseau pour la scie (18 o).Toujours essayer les coupes sur

des chutes de bois afin de verifier les reglages de la scie.

leCHELLE ._ VERNIER

La scie est dotee d'une echelle a,vernier pour une precision accrue. L'echelle a,vernier permet

de regler avec exactitude les angles d'onglets au quart de degre pres. Pour utiliser I'echelle a,

vernier, suivre les etapes suivantes.

(Par exemple, supposons que I'angle voulu de I'onglet est de 24,5 o a, droite).

1.12teindre la scie a,onglets.

2. Regler I'angle d'onglets au degre entier pres voulu en alignant le repere central sur

I'echelle _,vernier, illustree _, la figure 15, le numero de degre entier est grave sur I'echelle

a,onglets. Examiner de pres la figure 16, le reglage montre un onglet de 24 o a,droite.

FIG. 15 FIG. 16

PLAQUE DE TRAIT

DE SOlE

ANGLE

D'ONGLETS

LE REPERE CENTRAL DE L'I2CHELLE

_, VERNIER S'ALIGNE AVEC L'ANGLE

ENTIER VOULU SUR L'I2CHELLE _,

ONGLETS (ONGLET DROIT _, 24 °)

LE REPERE MICROM¢:TRIQUE DE 1/4 °

S'ALIGNE AVEC LE REPERE DE DEGRI2

ENTIER LE PLUS PRES SUR L'I2CHELLE _,

ONGLETS (ONGLET DROIT DE 24,5 °)

3. Pour regler le quart de degre restant, presser le dispositif de blocage du bras d'onglet,

puis deplacer le bras a, DROITE de maniere a, ce que le repere du vernier pour _ degre

s'aligne avec le repere du degre LE PLUS PRES de I'echelle a,onglets. Dans cet exemple,

le repere du degre le plus pres sur I'echelle a, onglets se trouve _tre celui de 25 o. La

figure 16 montre un reglage d'onglet de 24,5 o a,droite.

Pour le reglage des degres partiels (1/4, 1/2, 3/4 o),aligner le repere de vernier avec le repere

du degre le plus pres sur I'echelle a, onglets, comme il est indique ci-apres. (La plaque en

plastique de I'echelle a,vernier affiche les reperes inscrits pour les 1/4, 1/2, 3/4 et 1 o. Seuls,

les 1/2 et 1 o presentent un numero.)

POUR L'ASSEMBLAGE EN ONGLET ._.DROITE

Pour augmenter I'angle d'onglets durant I'assemblage en onglet a,droite, deplacer le bras de

maniere b,aligner le repere micrometrique avec le repere le plus pres sur I'echelle a,onglets, a,

droite. Pour reduire I'angle d'onglets durant I'assemblage en onglet a, droite, deplacer le bras

de maniere a,aligner le bon repere micrometrique avec le repere le plus pres sur I'echelle a,

onglets, a, gauche.

POUR L'ASSEMBLAGE EN ONGLET ._ GAUCHE

Pour augmenter I'angle d'onglets durant I'assemblage en onglet a, gauche, deplacer le bras

de maniere a,aligner le bon repere micrometrique avec le repere le plus pres sur I'echelle a,

onglets, a, gauche. Pour reduire I'angle d'onglet durant I'assemblage en onglet a, gauche,

deplacer le bras de maniere a,aligner le bon repere micrometrique avec le repere le plus pres

sur I'echelle a,onglets, a,droite.

D¢COUPE DE MOULURES D'EMBASE

TOUJOURS EFFECTUER UN ESSAI _, BLANC SANS ALIMENTATION AVANT D'ENTAMER

TOUTE COUPE.

Coupes droites a, 90 o.

Placer le bois contre le guide et le maintenir en place comme il est illustre a, la figure 17.

Mettre la scie en marche, laisser la lame atteindre son plein regime et abaisser doucement

le bras dans la coupe

COUPE DE MOULURES D'EMBASE D'UNE I_PAISSEUR MAXIMALE DE 152 MM (6

PC)

._ LA VERTICALE, CONTRE LE GUIDE

Placer le materiau comme il est illustre a,la figure 17.

Toutes les coupes doivent _tre realisees de maniere a,ce que I'arriere de la moulure soit contre

le guide et la base de la moulure contre la base.

COIN INTC:RIEUR:

COte gauche

1. Onglet gauche a,45 o

2. Conservez le cOte

gauche de la coupe

COte droit

1. Onglet droit a,45 o

2. Conservez le c6te droit

de la coupe

COIN EXTC:RIEUR:

COte gauche

1. Onglet droit a,45 o

2. Conservez le c6te

gauche de la coupe

COte droit

1. Onglet gauche a,45 o

2. Conservez le c6te droit

de la coupe

Tout materiau d'une epaisseur maximale de 152 mm (6 po) peut _tre coupe comme il est

indique ci-dessus

FIG. 17

D¢COUPE DE MOULURE COURONNCE

La scie a, onglets est mieux adaptee a, la t_,che de decoupe de moulures couronnees

qu'aucun autre outil. Afin de s'ajuster correctement, les moulures couronnees doivent _tre

decoupees a, onglets mixtes avec une precision extreme.

Les deux surfaces plates d'un morceau de moulure couronnee donne sont a,des angles

dont la somme est exactement de 90 o. La majorite, mais non la totalite, des moulures

couronnees ont un angle arriere superieur (la section qui s'adapte a,plat contre le plafond)

de 52 o et un angle arriere inferieur (la partie qui s'adapte a, plat contre lemur) de 38 o.

La scie a, onglets comporte des points de Ioquet d'onglet predefinis a, 31,62 o a, gauche

et _, droite pour decouper des moulures couronnees _, I'angle adequat, et des cliquets de

butee de biseau a, 33,9 o a, gauche et a, droite. L'echelle de biseau comprend aussi un

repere a, 33,9 o

Le tableau de R_glage du biseau/Type de coupe presente les parametres corrects pour

couper une moulure couronnee. (Les chiffres donnes pour les reglages de ronglet et du

biseau sont tres precis et ne sont pas faciles a,regler precisement sur la scie). Comme les

angles de la plupart de pieces ne sont pas exactement de 90 o, il vous faudra dans tous

les cas ajuster vos reglages.

IL EST EXTRIt:MEMENT IMPORTANT D'EFFECTUER DES TESTS PRleLIMINAIRES

SUR

DES CHUTES DE MOULURE !

DIRECTIVES POUR LA COUPE DE MOULURES COURONNCES REPOSANT ._ PLAT

ET L'UTILISATION DES FONCTIONS MIXTES :

1. Moulure dont la large surface arriere est a, plat sur la table a, scier (figure 18).

2. Les reglages ci-dessous s'appliquent aux moulures couronnees standard (€:-U)presentant

des angles de 52 o et 38 o

RI_GLAGE DU

BISEAU TYPE DE COUPE

COTE GAUCHE, COIN INTERIEUR:

1. Partie superieure de la moulure contre

33,9 o le guide

2. Table d'onglet definie a,31,62 o

3. Conserver le cOte gauche de la coupe

COTE DROIT, COIN INTERIEUR:

1. Partie inferieure de la moulure contre

le guide

33,9 o 2. Table d'onglet definie a,gauche, a,

31,62 o

3. Conserver le cOte gauche de la coupe

COTE GAUCHE, COIN EXTISRIEUR

1. Partie inferieure de la moulure contre

le guide

33,9 o 2. Table d'onglet definie a,gauche, a,

31,62 o

3. Conserver le cOte droit de la coupe

COTE DROIT, COIN EXTERIEUR:

1. Partie superieure de la moulure contre

33,9 o le guide

2. Table d'onglet definie a,31,62 o

3. Conserver le cOte droit de la coupe

Lors du reglage d'onglet et de biseau pour tousles onglets

mixtes, ne pas oublier que :

les angles presentes pour les moulures couronnees

sont tres precis et difficiles a,regler de maniere exacte.

Puisqu'ils peuvent facilement se decaler legerement

et que tres peu de pieces presentent des angles

exactement droits, tousles reglages doivent 6tre

testes auparavant sur des chutes de moulures.

IL EST EXTRI_MEMENT IMPORTANT

D'EFFECTUER DES TESTS PR#LIMINAIRES

SUR DES CHUTES DE MOULURE !

MI_THODE ALTERNATIVE DE D#COUPE DE

MOULURES COURONNI_ES

Mettre la moulure sur la table, selon un angle donne entre

le guide et la table de scie, comme le montre la figure 18A.

Nous recommandons vivement I'utilisation de I'accessoire

(DW7084) de guide pour moulure couronnee en raison de

son degre de precision et de sa commodite. Cet accessoire

est disponible aupres du distributeur de votre region.

Avec cette methode de decoupe de moulure couronnee,

aucune coupe biseautee n'est requise. Des modifications

minimes peuvent 6tre apportees a, I'angle d'onglets sans

modifier I'angle de biseau. Ainsi, en cas de coins autres

qu'a, 90 o, il est possible de regler rapidement et facilement

la scie en consequence. Utiliser I'accessoire de guide pour

moulures couronnees afin de conserver I'angle que formera

la moulure avec lemur.

FIG. 18

GUIDE

TABLE

MOULURE COURONNtSEA PLATSUR LA

TABLE ET

CONTRE LE GUIDE

FIG. 18A FACE INFt2RIEURE

DE LA MOULURE GUIDE DE

MOULURE

COURONNEE

DW 7084

TABLE

MOULURE COURONNtSEENTREGUIDE

ETTABLE

DIRECTIVES POUR LA DI_COUPE DE MOULURES

COURONN#ES MISES EN ANGLE ENTRE LE

GUIDE ET LA BASE DE LA SCIE POUR TOUTES

LES COUPES :

1. Faire pivoter la moulure de sorte que sa partie inferieure

(celle qui sera adossee au mur Iors de I'installation) se

trouve contre le guide et que sa partie superieure repose

sur la base de la scie, comme il est illustre a,la figure 17A.

2. Les parties plates formant un angle a, I'arriere de la

moulure doivent bien reposer sur le guide et la base de

la scie.

COIN INTC:RIEUR: COIN EXTC:RIEUR:

COte gauche

1. Onglet droit a,45 o

2. Conserver le cOte droit

de la coupe

COte droit

COte gauche

1. Onglet gauche a,45 o

2. Conserver le cOte droit

de la coupe

COte droit

1. Onglet gauche a,45 o 1. Onglet droit a,45 o

2.Conserver le cOte 2.Conserver le cOte

gauche de la coupe gauche de la coupe

D_coupes sp_ciales

NE JAMAIS EFFECTUER DE DECOUPE SI LE

MATERIAU N'EST PAS MAINTENU EN PLACE SUR LA

TABLE ET CONTRE LE GUIDE.

D#COUPE D'ALUMINIUM

TOUJOURS UTILISER DES LAMES DE SCIE APPROPRIt2ES

SPI2CIALEMENT CONOUES POUR LA DI2COUPE

D'ALUMINIUM. Elles sont disponibles aupres du detaillant

DEWALT de votre region ou d'un centre de reparation

DEWALT. ,_, cause de leur taille, de leur forme ou de

I'aspect de leur surface, certaines pieces peuvent necessiter

I'utilisation de pinces ou de fixations pour eviter tout

mouvement durant la decoupe. Positionner le materiel

de telle sorte que la section transversale la plus fine sera

coupee, tel qu'il est illustre a, la figure 19. La figure 19A

illustre la mauvaise maniere de couper ces extrusions. Utiliser

un lubrifiant de coupe en cire, en bb,ton, pour la coupe

d'aluminium. Appliquer directement le lubrifiant de coupe en

cire en baton sur la lame de scie avant d'entamer I'operation

de coupe. Ne jamais appliquer de cire en baton sur une lame

en mouvement.

La cire est disponible aupres de la majorite des quincailleries

et des magasins de fourniture en minoteries; elle apporte

une lubrification adaptee et emp6che les copeaux d'adherer

a,la lame.

Veillez a, bien fixer la piece.

Consulter Lames de Scie sous Accessoires Facultatifs

pour connaTtre les lames de scie appropriees

MATI_RIAU ARQUI_

Pour la coupe de materiau arque, toujours le positionner

comme le montre la figure 20 et non comme le montre la

figure 20A. Le fait de mal positionner le materiau entra_nera

le pincement de la lame pres de la fin de la coupe.

DI_COUPE DE TUYAU EN PLASTIQUE OU D'AUTRE

MATI_RIAU ROND

II est facile de couper des tuyaux en plastique avec la scie

II faut les couper exactement de la m_me maniere que du

bois et LES SERRER OU LES MAINTENIR FERMEMENT

CONTRE LE GUIDE POUR LES EMPI_CHER DE

ROULER. Cela est extr_mement important Iors de decoupes

en angle.

COUPE DE GRANDS MAT#RIAUX

Occasionnellement, vous rencontrerez une piece de bois un

peu trop grande pour rentrer sous le dispositif de protection

de lame. Si c'etait le cas, placez simplement votre pouce

droit sur le c6te superieur du dispositif de protection inferieur

de lame et poussez le dispositif vers le haut juste assez pour

qu'il ne touche pas la piece a, travailler, comme illustre en

figure 21. Relb,chez le dispositif de protection inferieur de

lame avant de remettre la scie en marche et de demarrer la

coupe. Eviter de proceder ainsi autant que possible, mais

s'il le faut, la scie fonctionnera bien et realisera une plus

grosse coupe. NE JAMAIS ATTACHER, COLLER NI FIXER

LE PARE-MAIN DE MANIERE _, LE MAINTENIR OUVERT

DURANT UUTILISATION DE CETTE SCIE.

CONFIGURATION SP#ClALE POUR LES COUPES

TRANSVERSALES LARGES

La scie peut couper des pieces tres larges [jusqu'a, 406 mm

(10 pc)] en utilisant une configuration speciale. Pour ce faire,

suivre la procedure suivante :

1. Retirer les guides coulissants gauche et droit de la scie et

les mettre a,I'ecart. Pour les retirer, devisser de plusieurs

tours les poignees de guide et faire glisser chaque guide

vers I'exterieur. Regler et bloquer la commande d'onglet

de telle sorte qu'elle indique un onglet de 0 o

2. Fagonner une plate-forme a,I'aide d'une piece de 38 mm

(1,5 pc) d'agglomere epais ou d'un morceau de bois plat

similaire de 38 mm d'epaisseur aux dimensions suivantes :

254 x 610 mm (10 x 24 pc). The La plate-forme doit _tre

plane afin que le materiau ne puisse se deplacer durant

la decoupe et causer des blessures.

3. Monter la plate-forme de 254 mm x 610 mm (10 pc x

24 pc) sur la scie au moyen de quatre vis a,bois de 76

mm (3 pc) entraTnees dans les trous du guide de base

(figure 22). II faut utiliser quatre vis pour fixer le materiau

de maniere adequate. Lors de I'utilisation de cette

configuration speciale, la plate-forme sera coupee en

deux morceaux. S'assurer que les vis sont bien serrees

pour eviter que le materiau ne se desserre et puisse

causer des blessures..

_,A VEFtTISSEMENT :S'assurer que la scie est fermement

fixee sur une surface plane et stable, Negliger de le faire

risque de provoquer I'instabilite ou la chute de la scie et de

causer des blessures corporelles,

4. Placer la piece a, couper sur la plate-forme fixee sur la

table. S'assurer que la piece repose fermement contre

le guide arriere (figure 22).

5. Fixer le materiau avant de le couper. Couper lentement le

materiau. Negliger de bien serrer la piece ou de couper

lentement pourrait faire desserrer le materiau et causer

des blessures.

Apres plusieurs coupes a,des angles d'onglet autres que 0 o

il se peut que la plate-forme s'affaiblisse et ne soutienne plus

correctement la piece. Installer alors sur la scie une plate-

forme neuve apres avoir preregle I'angle d'onglet souhaite.

FIG. 19

FENCE

CORRECT

LAME

FIG. 19A

FENCE

i_TTENTION: L'utilisation continue d'une plate-forme

contenant plusieurs traits de scie peut entra£nerune perte de

maRrise du materiau et des blessures,

D_pose et remplacement de la

courroie

La courroie est congue pour durer pendant toute la vie de

I'outil. Une mauvaise utilisation de I'outil pourrait cependant

entraTner une defaillance de courroie.

Si la lame ne tourne pas alors que le moteur fonctionne,

la courroie est en panne. Pour inspecter ou remplacer la

courroie, retirer les vis du couvercle de la courroie. Retirer le

couvercle de la courroie. Inspecter les nervures de la courroie

en recherchant des signes d'usure ou de panne. Wrifier la

tension de la courroie en la serrant comme il est illustre a, la

figure 23. Les moities de la courroie devraient presque se

toucher si elles sont serrees fermement entre le pouce et

I'index.

FIG. 20A

INCORRECT

FIG. 20

CORRECT

Pour regler la tension, desserrer, mais sans les retirer, les

quatre vis cruciformes indiquees. Faire ensuite pivoter la vis

de calage situee au sommet du moulage de la plaque du

moteur jusqu'a, atteindre la tension adequate. Bien serrer les

quatre vis et replacer le couvercle de la courroie.

REMARQUE :Un serrage trop important de la courroie

pourrait entraTnerune panne de moteur prematuree.

ENTRETIEN

N'employez pas les lubrifiants ou les decapants (en particulier

jet ou aerosol) a, proximite de la garde de plastique. La

matiere de polycarbonate employee dans lagarde est sujette

a,I'attaque par certains produits chimiques.

1. Tousles roulements sont scelles. IIssont lubrifies a,vie et

n'ont besoin d'aucun entretien supplementaire.

2. Retirer regulierement toute la poussiere et tous les

copeaux de bois situes autour ET SOUS la base et la

table rotative. M6me si des emplacements sont prevus

pour permettre I'evacuation de debris, de la poussiere

s'accumule.

FIG.21

FIG.22

VIS

(deuxde

chaque

FIG.23

VIS

VISDE

CALAGE

3. Les brosses sont congues pour durer plusieurs annees.

Si elles ont besoin d'6tre remplacees, suivez les

instructions sous Bresses ou retournez I'outil au centre

de service le plus proche pour reparation. Une liste des

centres de reparation est livree avec I'outil.

Information sur les r_parations ou

I'entretien

Avoir en main les informations suivantes pour tousles appels

concernant une reparation ou un entretien

Numero du modele Type

Numero de serie

Date et lieu de I'achat

R_parations

Pour garantir la SI2CURITE et la FIABILITE du produit, les

reparations, I'entretien et le reglage (y compris I'inspection et

le remplacement du balai) doivent 6tre realises par un centre

de reparation autorise ou tout autre centre de reparation

professionnel, et des pieces de rechange identiques doivent

6tre utilisees.

Registre en ligne

Merci pour votre achat. Enregistrez des maintenant votre

produi:

•R#PARATIONS SOUS GARANTIE: cette carte

remplie vous permettra de vous prevaloir du service de

reparations sous garantie de fagon plus efficace dans le

cas d'un probleme avec le produit.

•CONFIRMATION DE PROPRI#T#: en cas de perte

provoquee par un incendie, une inondation ou un vol,

cette preuve de propriete vous servira de preuve aupres

de votre compagnie d'assurances.

• SI_CURITI_: I'enregistrement de votre produit nous

permettra de communiquer avec vous dans I'eventualit6

peu probable de I'envoi d'un avis de securit6 regi

par la Ioi federale americaine de la protection des

consommateurs.

Registre en ligne a,www.dewalt.com/register.

Garantie limit_e de trois ans

DE:WALTreparera, sans frais, tout produit defectueux cause

par un defaut de materiel ou de fabrication pour une periode

de trois ans a, compter de la date d'achat. La presente

garantie ne couvre pas les pieces dont la defectuosite a et6

causee par une usure normale ou I'usage abusif de I'outil.

Pour obtenir de plus amples renseignements sur les pieces

ou les reparations couvertes par la presente garantie, visiter

le site www.dewalt.com ou composer le 1 800 433-9258

(1 800 4-DEWALT). Cette garantie ne s'applique pas aux

accessoires et ne vise pas les dommages causes par des

reparations effectuees par un tiers. Cette garantie confere

des droits legaux particuliers a, I'acheteur, mais celui-ci

pourrait aussi beneficier d'autres droits variant d'un etat ou

d'une province a,I'autre.

En plus de la presente garantie, les outils DEWALT sont

couverts par notre :

CONTRAT D'ENTRETIEN GRATUlT D'UN AN

DEWALT entretiendra I'outil et remplacera les pieces usees

au cours d'une utilisation normale et ce, gratuitement,

pendant une periode d'un an a, compter de la date d'achat.

GARANTIE DE REMBOURSEMENT DE 90 JOURS

Si I'acheteur n'est pas entierement satisfait, pour quelque

raison que ce soit, du rendement de I'outil electrique, du

laser ou de la cloueuse DFWALT, celui-ci peut le retourner,

accompagne d'un regu, dans les 90 jours a, compter de la

date d'achat pour obtenir un remboursement integral, sans

aucun probleme.

AMI_RIQUE LATINE :cette garantie ne s'applique aux

produits vendus en Amerique latine. Pour ceux-ci, veuillez

consulter les informations relatives a, la garantie specifique

presente dans I'emballage, appeler I'entreprise locale ou

consulter le site Web pour les informations relatives a, cette

garantie.

REMPLACEMENT GRATUIT DES #TIQUETTES

D'AVERTISSEMENT : si les etiquettes d'avertissement

deviennent illisibles ou sont manquantes, composer le

1 800 433-9258 (1 800 4-DEWALT) pour en obtenir le

remplacement gratuit.

En ce qui concerne les etiquettes, veuillez vous reporter au

debut de ce manuel.

PROBLEME!

La scie ne d_marre pas

Les d_coupes effectu_es

par la scie ne sent pas

satisfaisantes

La lame n'atteint pas son

plein r_gime

Lascie vibre d_mesur_ment

Lascie ne coupe pas bien

/es ong/ets

Le mat_riau pince la lame

Guide de d_pannage

VEILLEZ ASUIVRE LES R#GLES ET CONSIGNES DE S#CURIT#

QUEL EST LE PROBL#ME? QUE FAIRE...

1 : Scie non branch6e t : Branchez la scie:

2. Fusible grille ou disjoncteur declenche 2. Remplacez le fusible ou reinitialisez le disjoncteur.

3, Cordon endommag_ 3, Faites remplacer le cordon par un centre de service agree:

4. Brosses usees 4. Faites remplacer les brosses par un centre de service agree ou remplacez-les

vous-m_me. Consulter Brosses.

Scie.

2. Lame montee a,I'envers 2. Renversez la lame. Consulter Changement Ou Pose D'une Nouvelle Lame De

Scie.

31 Gomme ou r_sine sur la lame 3. Retirez la lame et nettoYeztla _.Iiaide de ter_benthine et de laine dlaciei grossi_ie

de produit domestique de nettoyage de four.

4. Lame inadequate pour le travail effectue 4. Changez de type de lame. Consulter Lames de Scie sous Accessoires.

i iLa ra!!onge est trop leg6re oU trop !ongue !: Remplacez_la par une ra!longe de taille ad6quate; Consu!ter Calibre Minimal Pour

Rallonge sous Consignes de S_curit_ lmportantes,

2. Courant domestique trop bas 2. Contactez votre fournisseur d'electricit6.

:La scie nlest pas correctement fix_e sur le tr_teau ......1. Vissez bien tout le materiel d'assemblage: Consulter Montage Sur Etabli. ..............

ou I'_tabli

2. Le treteau ou I'etabli est sur un sol irregulier 2. Repositionnez-le sur une surface plane. Consulter Familiarisation.

3. La!7]e de scie end0mlT!ag6e 3. Remplacez !a !a177e.©01_sulter Changement Ou Pose D'une Nouvelle Lame De

Scie.

1. L'echelle d'onglet n'est pas correctement reglee 1. Verifiez et ajustez. Consulter R_glage D'_chelle D'onglet sous R_glages.

2: L'_chelle _.onglets n'est pas correctement r_gl_e 2: Wrifiez et ajustez, Consulter R_glage du Pointeur d'onglet sous R_glages,

3. La lame n'est pas perpendiculaire a, la table 2. Wrifiez et ajustez le guide. Consulter R_glage Du Guide sous R_g/ages.

4: La piece a decouper se deplace FiXeZ-laau guide ou c0ileZ du papiei abiasif de calibre i 20SUr le guide _. I!aide

colle de caoutchouc

1. Decoupe de materiau arque 1. Consulter Mat_riau Arqu_ sous D_coupes Sp_ciales.

I-

u.I

._1

u.I

._1

I-

u.I

.-i

,IJ.I

45-

40-

35-

30-'

25-

20-

15-

10-

TABLEAU 1 COUPE AONGLET MIXTE

(POSITIONNEZ LE MORCEAU DE BOIS AVEC LE LARGE COTt_ PLAT CONTRE LA TABLE ET UARETE ETROITE CONTRE LE GUIDE.)

10 15 20 25 30 35 40

'i i i i ! iZi iZ[ . iZ[ iZi iZ[ iZi Z._£[iZi iZ[ iZi iZ[ iZi iZ[ iZi iZ[ iZZ[ iZi iZ[ iZi iZ[

......................................... I t i i t

iiiii

:_i:i:i:T_i:i:i:T_i::i:T_i:i:i:T_i:i:i::::_i_:i:i:T_i:i:i:T_i:i_:i:i:T_i:i:i:T_i_ii i i i

5 10 15 20 25 30 35 40 45

RI_GLEZ CET ANGLE DE BISEAU SUR LA SCIE

45 45

III

Iii

F Definiciones: Normas de seguridad

Las siguientes definiciones describen el nivel de gravedad de cada advertencia. Lea elmanual

y preste atenci6n a estos simbolos.

_PELIGRO: Indica una situacidn de peligro inminente que, si no se evita, provocara la

muerte o lesiones graves.

_,ADVERTENClA: Indica una situacidn de peligro potencial que, si no se evita, podria

provocar la muerte o lesiones graves

_ATENCl6N: Indica una situacidn de peligro potencial que, si no se evita, puede

provocar lesiones leves o moderadas.

AVlSO: Se refiere a una practica no relacionada a lesiones corporales que de no

v/tarse puede resu/tar en dabos a la propiedad. J

SI TIENE ALGUNA DUDA O ALGON COMENTARIO SOBRE FI:STAU OTRA HERRAMIENTA

DEWALT, LLAMENOS AL NOMERO GRATUITO: 1-800-4-DEWALT (1-800-433-9258}.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

ADVERTENClA: AI utilizar herramientas electricas, siempre se deben tomar ciertas

precauciones basicas de seguridad para minimizar el riesgo de incendio, descarga

electrica y lesiones personales.

CONSERVE TODAS LAS ADVERTENCIAS E

INSTRUCCIONES PARA FUTURAS CONSULTAS

Doble aislamiento

Las herramientas con aislamiento doble se construyen en todas partes con dos capas

separadas de aislamiento electrico, o una sola capa de aislamiento reforzado, entre el

operador y el sistema electrico de la herramienta. Las herramientas fabricadas con este

sistema de aislamiento no requieren conexiOn a tierra. En consecuencia, esta herramienta

est6.equipada con un enchufe de dos conectores que le permite utilizar cables prolongadores

sin tener que preocuparse por mantener la conexiOn a tierra.

NOTA: El aislamiento doble no implica que no se deban tomar las medidas de seguridad

normales al operar esta herramienta. El sistema de aislamiento secundario supone una

protecciOn contra lesiones ocasionadas por una posible falla del aislamiento electrico

primario dentro de la herramienta.

_tATENCl6N: AL REPARAR, SOLO UTILICE PIEZAS DE REPUESTO IDENTICAS ALAS

ORIGINALES. Repare o reemplace los cables dahados.

Enchufes polarizados

Los enchufes polarizados (una pata es m6.sancha que la otra) se utilizan en los equipos para

reducir el riesgo de descarga electrica. Este enchufe se ajusta al tomacorriente polarizado de

una sola manera. Si el enchufe no se ajusta totalmente al tomacorriente, invierta el enchufe. Si

aun as[ no se ajusta bien, recurra a un electricista calificado para que instale un tomacorriente

adecuado. No cambie el enchufe de ninguna manera.

Instrucciones De Seguridad Para Todas Las Herramientas

JL4DVERTENClA: Para reducir el riesgo de lesiones oculares, SIEMPRE utilice

proteccidn ocular al operar la sierra ingletadora.

•MANTENGA EL PROTECTOR INSTALADO ADECUADAMENTE y en funcionamiento.

•RETIRE LAS LLAVES DE AJUSTE Y LLAVES DE TUERCAS. Acost(Jmbrese a verificar

que se hayan retirado del eje las Ilaves de ajuste y las I/ayes de tuercas antes de encender

la herramienta. Las herramientas, las piezas de descarte y otto tipo de desechos pueden

salir despedidos a alta velocidad y provocar lesiones.

•MANTENGA LIMPIA EL AREA DE TRABAJO. Los espacios y los bancos de trabajo

abarrotados propician accidentes.

•NO UTILICE LA MAQUINA EN LUGARES PELIGROSOS. El uso de herramientas

electricas en lugares hdmedos o mojados o bajo la I/uvia puede provocar descargas

electricas oelectrocucidn. Mantenga su area de trabajo bien iluminada para evitar

tropezones o poner en peligro brazos, manos y dedos.

• MANTENGA A LOS NINOS ALEJADOS. Los visitantes deben mantenerse a una

distancia segura del area de trabajo. Su taller es un lugar potencialmente peligroso.

•PROCURE QUE SU TALLER SEA A PRUEBA DE NIKIOS; coloque candados e

interruptores maestros, o retire las Ilaves que accionan las herramientas. Si un niho o un

visitante enciende una maquina sin autorizacidn, podrfa producirle lesiones.

• NO FUERCE LA HERRAMIENTA. Funcionara mejor y sera mas segura si la utiliza a la

velocidad para la que rue disehada.

•UTILICE LA HERRAMIENTA ADECUADA. No fuerce la herramienta o los accesorios

para realizar tareas para las que no fueron disehados. Usar la herramienta o el accesorio

incorrecto puede causar lesiones personales.

• UTILICE INDUMENTARIA ADECUADA. No utilice ropa holgada, guantes, corbatas,

anillos, pulseras u otras alhajas que puedan quedar atrapadas entre las piezas mdviles.

Se recomienda el uso de calzado antideslizante. Recdjase y cubra el cabello largo. Los

orificios de ventilacidn pueden cubrir piezas en movimiento, pot Io que tambien se deben

evitar.

• SIEMPRE USE LENTES DE SEGURIDAD. Los anteojos de uso diario NO son lentes de

seguridad. Utilice tambien mascaras faciales o para polvo si los cortes producen polvillo.

UTILICE SIEMPRE EQUIPOS DE SEGURIDAD CERTIFICADOS:

• Proteccidn para los ojos segdn la norma ANSI Z87.1 (CAN/CSA Z94.3)

• Proteccidn auditiva segdn la norma ANSI $12.6 ($3.19)

• Proteccidn respiratoria segdn las normas NIOSH/OSHA/MSHA

•ASEGURE LA PIEZA DE TRABAJO. Utilice abrazaderas o un tomillo de banco para

sujetar la pieza de trabajo a la mesa y contra la gufa, o si su mano corre peligro al estar

cerca de la hoja (a menos de 152 mm [6"]). Es mas seguro que utilizar su mano y puede

entonces utilizar ambas manos para operar la herramienta.

• NO SE ESTIRE. Conserve el equilibrio y parese adecuadamente en todo momento. La

perdida del equilibrio podrfa provocar una lesidn personal

•CONSERVE LAS HERRAMIENTAS ADECUADAMENTE. Mantenga las herramientas

afiladas y Iimpias para obtener el mejor y mas seguro rendimiento. Siga las instrucciones

para lubricar y cambiar los accesorios. Las herramientas y las maquinas que carecen de

un mantenimiento adecuado pueden dahar adn mas la herramienta o maquina o causar

lesiones.

•APAGUE LA MAQUINA Y DESCONE'CTELA DE LA FUENTE DE ALIMENTACI(_N

antes de instalar o quitar los accesorios, antes de ajustar o cambiar las configuraciones,

cuando haga reparaciones o cambie la maquina de lugar. Un arranque accidental podrfa

causar lesiones. No toque las patas de metal del enchufe al enchufar o desenchufar el

cable.

•REDUZCA EL RIESGO DE ENCENDIDO ACCIDENTAL. Asegdrese de que el

interruptor este en la posicidn "OFF" (de apagado) antes de enchufar el cable de

alimentacidn.

•UTILICE EL CABLE PROLONGADOR APROPIADO Aseg(Jrese de que el cable

prolongador este en buenas condiciones. Si su herramienta esta equipada con un juego

de cables, utilice solamente cables prolongadores de 3 conductores que tengan enchufes

a tierra de 3 patas y tomacorrientes tripolares que se adapten al enchufe de la herramienta.

Cuando utilice un cable prolongador, cercidrese de que tenga la capacidad para

conducir la corriente que su producto exige. Un cable de menor capacidad provocara

una disminucidn en el voltaje de la Ifnea, Io cual producira una perdida de potencia y

sobrecalentamiento. La siguiente tabla muestra la medida correcta que debe utilizar segdn

la Iongitud del cable y la capacidad nominal en amperios indicada en la placa. En caso de

duda, utilice el calibre inmediatamente superior. Cuanto menor es el ndmero de calibre,

mas grueso es el cable.

Calibre minimo para jue,qos de cables

Capacidad nominal

en amperios

Desde Hasta

0 6

6 10

10 12

12 16

Voltios Largo total del cable en metros (en pies)

120 V7,6 (25) 30,5 (100) 45,7 (150)

240V 15,2 (50) 61,0 (200) 91,4 (300)

15,2 (50)

30,5 (100)

AWG

16 14

14 12

No recomendado

•VERIFIQUE QUE NO HAYA PIEZAS DANADAS. Antes de volver a utilizar la herramienta,

se deben controlar cuidadosamente las guardas o cualquier otra pieza dahada para

asegurar el funcionamiento y el rendimiento apropiados de la herramienta en la aplicacidn

deseada. Verifique la unidad para comprobar la alineacidn de las piezas mdviles, si hay

piezas dahadas, bloqueos o cualquier otra situacidn que pueda afectar el funcionamiento

de la herramienta. Las guardas u otras piezas dahadas deben set correctamente

reparados o reemplazados. No utilice la herramienta si no puede encenderla o apagarla

con el interruptor.

•UTILICE ACCESORIOS RECOMENDADOS. Utilice sdlo accesorios recomendados

pot el fabricante para el modelo que posee. Los accesorios que pueden set aptos para

una herramienta, pueden convertirse en un factor de riesgo cuando se utilizan en otra

herramienta. Consulte el manual de instrucciones para obtener informacidn acerca de los

accesorios recomendados. La utilizacidn de accesorios inadecuados puede ocasionar

lesiones personales.

•NUNCA SE PARE SOBRE LA HERRAMIENTA. Si la herramienta se cae o alguien toca

accidentalmente el elemento cortante, podrfan producirse lesiones graves.

•NUNCA DEJE LA HERRAMIENTA EN FUNCIONAMIENTO Y SIN ATENCION.

DESCONECTE LA ENERGiA. No suelte la herramienta hasta que no se haya detenido

pot completo. Puede causar lesiones graves.

•NO OPERE HERRAMIENTAS ELE'CTRICAS CERCA DE LiQUIDOS INFLAMABLES

0 EN ATMOSFERAS GASEOSAS 0 EXPLOSIVAS. Los motores de estas herramientas

originan chispas que pueden encender los vapores.

•MANTE'NGASE ALERTA, PONGAATENCION EN LO QUE ESTA HACIENDO Y USE

EL SENTIDO COMUN. NO UTILICE LA MAQUINA SIESTA CANSADO 0 BAJO

EL EFECTO DE DROGAS 0 ALCOHOL. Un momento de descuido al operar una

herramienta electrica puede provocar lesiones.

Normas de seguridad adicionales para las sierras

ingletadoras

_DVERTENCIA: No ignore las reglas de seguridad pot estar familiarizado con la

herramienta (debido al uso frecuente de su sierra). Recuerde siempre que un descuido de

una fraccidn de segundo es suficiente para causar lesiones graves.

•NO OPERE ESTA MAQUINA hasta que no este armada einstalada completamente,

segdn las instrucciones. Una maquina montada de manera incorrecta puede provocar

lesiones graves.

•SOLICITE EL ASESORAMIENTO de su supervisor, su instructor o alguna persona

calificada si no esta familiarizado con el funcionamiento de esta maquina. El conocimiento

garantiza la seguridad.

•ESTABILIDAD. Cercidrese de que la sierra para cortar ingletes este sujeta a una superficie

de apoyo y que no se deslice o mueva durante el uso.

•RESPETE TODOS LOS CODIGOS DE CABLEADO y las conexiones electricas

recomendadas para prevenir los riesgos de descargas electricas oelectrocucidn. Proteja

la Ifnea de suministro electrico con al menos un disyuntor de 15 amperios o un fusible de

accidn retardada de 15 amperios.

•ASEGORESE DE QUE LA hoja gire en la direccidn correcta. Los dientes de la hoja deben

apuntar en la direccidn de giro como Io indica la sierra.

•AJUSTE TODOS LOS MANGOS DE FIJACION, perillas y palancas antes de operar

la herramienta. Si hay abrazaderas flojas, las piezas o la pieza de trabajo pueden salir

disparadas a alta velocidad.

•ASEGORESE DE QUE todas las hojas y abrazaderas de las hojas esten limpias, que los

lados embutidos de las abrazaderas de las hojas esten contra la hoja y que el tomillo del

mandril este bien ajustado. Si la hoja esta floja o no esta bien ajustada, puede dahar la sierra

y provocar lesiones personales.

•SIEMPRE UTILICE UNA HOJA AFILADA. Verifique que la hoja se mueva correctamente

y sin vibrar. Una hoja sin filo o con vibracidn puede dahar la maquina o provocar lesiones

graves.

•NO OPERE CON NINGON VOLTAJE DIFERENTE DE AQUEL PARA EL QUE FUE

DISEKIADA la sierra. Se pueden producir sobrecalentamiento, dahos a la herramienta y

lesiones personales.

•NO TRABE EL VENTILADOR CON OBJETOS para detener el eje del motor. La

herramienta puede resultar dahada y se pueden producir posibles lesiones personales.

•NO fuerce la accidn de corte. La parada total o parcial del motor puede provocar dahos

a la maquina o la hoja, ademas de lesiones graves.

•HAGA FUNCIONAR EL MOTOR A TODA VELOCIDAD antes de comenzar a cortar.

Si comienza a cortar demasiado pronto, puede dahar la maquina o la hoja, ademas de

provocar lesiones graves.

•NUNCA CORTE METALES FERROSOS (que contengan hierro o acero) o mamposterfa.

Estos materiales pueden hacer saltar las puntas de carburo de la hoja a gran velocidad y

causar lesiones graves.

•NO UTILICE DISCOS ABRASIVOS. El calor en exceso y las partfculas abrasivas que

estos discos generan pueden dahar la sierra y producir lesiones personales.

•NUNCA se ubique de modo que alguna parte del cuerpo quede en la misma Ifnea que el

trayecto de la hoja de la sierra. Se produciran lesiones graves.

•NUNCA aplique lubricante a una hoja en funcionamiento. AI aplicar el lubricante, la mano

podrfa entrar en contacto con la hoja y se pueden producir lesiones graves.

•NO coloque las manos en el area de la hoja mientras la sierra este conectada a la fuente

de alimentacidn. Elaccionamiento involuntario de la hoja puede provocar lesiones graves.

•NO REALICE OPERACIONES SIN UTILIZAR LAS MANOS (cuando la pieza de trabajo

no este firmemente sujeta contra la gufa y la mesa). Sostenga el trabajo firmemente contra

la gufa y la mesa. Las operaciones a pulso en una sierra ingletadora podrfan hacer que la

pieza de trabajo salga despedida a gran velocidad y provocar lesiones graves.

•NUNCA SE ESTIRE ALREDEDOR o pot detras de la hoja de la sierra. Una hoja puede

provocar lesiones graves.

•NO intente alcanzar objetos debajo de la sierra, a menos que este apagada y

desenchufada. Si entra en contacto con la hoja puede sufrir lesiones personales.

• FIJE LA MAQUINA EN UNA SUPERFICIE DE APOYO ESTABLE. La maquina podrfa

deslizarse, moverse del lugar o volcarse debido a la vibracidn y causar lesiones graves.

•UTILICE ONICAMENTE HOJAS PARA SIERRA DE CORTE TRANSVERSAL que

se recomiendan para el uso con sierra para cortar ingletes. Para conseguir los mejores

resultados, no use hojas con punta de carburo con el angulo de gancho superior a 7

grados. No utilice hojas con pasos profundos. Podrfan entrar en contacto con la guarda y

desviarla y de este modo dahar la maquina o provocar lesiones graves.

•USE ONICAMENTE LAS HOJAS DEL TAMANO Y TIPO CORRECTOS especificados

para esta herramienta, a fin de prevenir dahos a la maquina o lesiones graves.

•REVISE QUE NO HAYA FISURAS EN LA HOJA o cualquier otto daho antes de

comenzar a trabajar. Es posible que una hoja con fisuras o dahada se parta; los pedazos

pueden salir despedidos a alta velocidad y provocar lesiones graves. Reemplace las hojas

con fisuras o dahadas inmediatamente.

•LIMPIE LA HOJA Y LAS ABRAZADERAS DE DICHA HOJA antes de comenzar a

trabajar. La Iimpieza de la hoja y las abrazaderas de la hoja le permite verificarsi la hoja o las

abrazaderas se encuentran dahadas. Es posible que una hoja o abrazadera dahadas o con

fisuras se partan y que los pedazos salgan despedidos a alta velocidad y provoquen lesiones

graves.

•NO utilice lubricantes o limpiadores (especialmente pulverizadores o aerosoles) cerca de

la guarda de plastico. El policarbonato utilizado para el protector puede set corrofdo pot

ciertos productos qufmicos.

•SIEMPRE UTILICE LA PLACA DE CORTE Y REEMPLACELA CUANDO ESTE

DANADA. La acumulacidn de astillas pequehas debajo de la sierra puede interferir con la

hoja de la sierra o provocar inestabilidad en la pieza de trabajo al realizar el corte.

•UTILICE ONICAMENTE LAS ABRAZADERAS DE HOJA especificadas para esta

herramienta, a fin de prevenir dahos a la maquina o lesiones graves.

•LIMPIE LAS RANURAS DE AIRE DEL MOTOR, quite las astillas y el aserrfn. Cuando

las ranuras de aire del motor estan tapadas, la maquina puede recalentarse y, pot

consiguiente, daharse y generar un cortocircuito que podrfa provocar lesiones graves.

•MANTENGA LOS BRAZOS, LAS MANOS Y LOS DEDOS lejos de la hoja para evitar

cortes graves. Fije todas las piezas de trabajo que harfan que la mano este a 152 mm (6")

de la hoja de la sierra.

•NUNCA BLOQUEE EL INTERRUPTOR en la posicidn "ON" (de encendido). Puede

causar lesiones personales graves.

•APAGUE LA MAQUINA y deje que la hoja se detenga completamente antes de levantar

el brazo y antes de limpiar el area de la hoja, eliminar los desechos en el trayecto de la

hoja, antes de realizar reparaciones o ajustes en la herramienta. Una hoja en movimiento

puede provocar lesiones graves.

•APOYE ADECUADAMENTE PIEZAS DE TRABAJO LARGAS 0 ANCHAS La

perdida del control de la pieza de trabajo puede causar lesiones.

•NUNCA cruce los brazos frente a la hoja mientras la herramienta esta en funcionamiento.

Siempre ensaye con la maquina apagada antes de realizar un corte de acabado para

que pueda inspeccionar el trayecto de la hoja o, de otto modo, puede sufrir lesiones

personales graves.

•ENCONTRARA INFORMACIONADICIONAL disponible acerca de la operacidn correcta

y segura de herramientas electricas (por ejemplo: un vfdeo de seguridad) en el Instituto

de Herramientas Electricas (Power Tool Institute), 1300 Sumner Avenue, Cleveland, OH

44115-2851 (www.powertoolinstitute.com). Ademas, encontrara informacidn disponible

en el Consejo Nacional de Seguridad (National Safety Council), 1121 Spring Lake Drive,

Itasca, IL 60143-3201. Remftase a los Requisitos de Seguridad 01.1 para las maquinas

de carpinterfa del Instituto Estadounidense de Normas Nacionales (American National

Standards Institute -ANSI) y alas normas OSHA 1910.213 del Departamento de Trabajo

de los Estados Unidos.

J_4DVERTENCIA: No conecte la unidad a la fuente de energfa hasta no haber lefdo y

comprendido todas las instrucciones.

_ADVERTENCIA: Durante el uso, use siempre proteccion auditiva adecuada que

cumpla con la norma ANSI $12.6 ($3.19). En ciertas circunstancias y seg(Jn el perfodo de

uso, el ruido de este producto puede contribuir a la perdida de audicidn.

_DVERTENCIA: NUNCA REALICE CORTES SIN QUE EL MATERIAL ES TEBIEN SUJETO

A LA MESA Y CONTRA LA GU/A.

$_,ADVERTENCIA: Algunas partfculas de polvo generadas al lijar, serrar, esmerilar y

taladrar con herramientas electricas, asf como al realizar otras actividades de construccidn,

contienen qufmicos que el Estado de California sabe que pueden producir cancer, defectos

congenitos u otras afecciones reproductivas. Ejemplos de estos qufmicos son:

• plomo de algunas pinturas en base a plomo,

• polvo de sflice proveniente de ladrillos y cemento y otros productos de albahilerfa, y

• arsenico y cromo provenientes de madera tratada qufmicamente.

El riesgo derivado de estas exposiciones varfa, segdn la frecuencia con la que se realice

este tipo de trabajo. Para reducir la exposicidn aestos productos qufmicos: se recomienda

trabajar en areas bien ventiladas y usar equipos de seguridad aprobados, como las mascaras

para polvo especialmente disehadas para filtrar las partfculas microscdpicas.

•Evite el contacto prolongado con las particulas de polvo originadas al lijar,

aserrar, esmerilar, taladrar y realizar demas actividades de la construccion. Use

indumentaria protectora y lave las areas expuestas con agua y jabon. Ev/te que el

polvo entre en la boca yen los ojos ose deposite en la piel, para impedir la absorcidn de

productos qufmicos nocivos.

,_,ADVERTENCIA: El uso de esta herramienta puede generar o dispersar partfculas de

polvo, que pueden causar lesiones respiratorias permanentes y graves u otras lesiones. Use

siempre proteccidn respiratoria aprobada por NIOSH/OSHA (Instituto Nacional de Salud y

Seguridad Ocupacional de EE.UU./Administracidn de la Salud y Seguridad Ocupacional de

EE.UU.) apropiada para la exposicidn al polvo. Aleje las partfculas de la cara y el cuerpo.

Para su comodidad y seguridad, la herramienta incluye las siguientes etiquetas de advertencia.

EN LA CAJA DEL MOTOR:

J_ADVERTENCIA: POR SU PROPIA SEGURIDAD, LEA EL MANUAL DE

INSTRUCCIONES ANTES DE OPERAR LA SIERRA.

AL REPARAR, S(_LO UTILICE PIEZAS DE REPUESTO IDE'NTICAS.

SIEMPRE UTILICE PROTECCI(_N PAPA LOS OJOS.

NO EXPONGA A LA LLUVIA NI UTILICE EN LUGARES HOMEDOS.

EN LAS GUiAS M(_VILES:

ALWAYS ADJUST FENCEPROPERLYBEFOREUSE.

CLAMP SMALLPIECES DEFORECUTfJNG,SEEMANUAL,

AJUSTE LA GUJADEBiDAMENTE ANTES DEUTiLIZAR LA

HERRAMJENTA.ASEGURELAS PiEZAS PEGUEi_ASANTES DE

CORTARLA$.CUNSULTEEL MANUAL.

TGUJOURS REGLERLEGUIDE AVANT 12UTiLJSATIUN,FIXERLES

PETiTS OBJETS AVANT OE LESSCJER.CONSULTERLE GUIDE

D'UTJLJSATJUN.

SIEMPRE REGULE CORRECTAMENTE LA GUiA ANTES DE UTILIZAR LA

HERRAMIENTA AJUSTE LAS PIEZAS PEQUEIVAS ANTES DE CORTAR.

CONSULTE EL MANUAL.

EN EL PROTECTOR:

PELIGRO: MANTENGASE ALEJADO DE LA HOJA.

EN EL PROTECTOR SUPERIOR:

SUJETE EL SOPORTE CORRECTAMENTE CON AMBOS

TORNILLOS ANTES DE USAR. KEEP AWAY

FROM BLADE

MANTENERS ALEJANO

DE LA HOJA

S'ELOJGNER DE LA LAME

EN LA MESA: (2 LUGARES)

A_ADVERTENCIA: POR SU PROPIA SEGURIDAD, LEA EL

MANUAL DE INSTRUCCIONES ANTES DE OPERAR LA

SIERRA INGLETADORA.

MANTENGA LAS MANOS ALEJADAS DEL TRAYECTO DE

LA HOJA DE LA SIERRA.

NO OPERE LA SIERRA SI LOS PROTECTORES NO ESTAN

ADECUADAMENTE INSTALADOS.

VERIFIQUE QUE EL PROTECTOR INFERIOR CIERRE CORRECTAMENTE

ANTES DE CADA USO.

REALICE SIEMPRE LOS AJUSTES NECESARIOS ANTES DE UTILIZAR LA

HERRAMIENTA. NO REALICE NINGUNA OPERACION SIN UTILIZAR

LAS MANOS.

NUNCA SE ESTIRE PARA ALCANZAR ALGO DETRAS DE LA HOJA DE LA

SIERRA. NUNCA CRUCE LOS BRAZOS FRENTE A LA HOJA. APAGUE LA

HERRAMIENTA Y ESPERE A QUE LA HOJA SE DETENGA POR COMPLETO

ANTES DE RETIRAR LA PIEZA DE TRABAJO, CAMBIAR LOS AJUSTES 0

MOVER LAS MANOS.

DESCONECTE LA HERRAMIENTA ANTES DE HACERLE EL MANTENIMIENTO 0

ANTES DE CAMBIAR LA HOJA.

A FIN DE REDUCIR EL RIESGO DE LESIONES, REGRESE LA SIERRA A LA

POSICION VERTICAL DESPUES DE CADA OPERACION. iPRESTE ATENCION!

PUEDE EVITAR ACCIDENTES.

EN BASE: (2 LUGARES)

Conexi6n eldctrica

Aseg0rese de que la fuente de energia concuerde con Io que se indica en la placa. 120

voltios, CA significa que la sierra funciona con corriente alterna. El interruptor puede fallar si

se utiliza corriente directa. Un descenso en el voltaje del diez por ciento o m6,sproducir6, una

perdida de potencia y sobrecalentamiento. Todas las herramientas DEWALT est6,n probadas

en f6,brica. Si esta herramienta no funciona, revise el suministro de energ[a.

Accesorios

AADVERTENCI_. Debido a que no se han probado con este producto otros accesorios

que no sean los que ofrece DEWALT,el uso de dichos accesorios podrfa set peligroso. Para

reducir el riesgo de lesiones, con este producto deben usarse s61o los accesorios DEWALT

recomendados.

Los accesorios que se recomiendan para la herramienta est6,n disponibles para la compra en su

distribuidor local o en elcentro de mantenimiento autorizado. Sinecesita ayuda para Iocalizar alg0n

accesorio para su herramienta, comun[quese con DEWALT Industrial Tool Co., 701 East Joppa

Road, Baltimore, MD 21286, Ilameal 1-800-4-DEWALT (1-800-433-9258) o visitenuestro sitioWeb

www.dewalt.com.

FIG. 1

DW7082

DW7051

PERILLAS

ORIFICIO DEL

TOPE

(UTILIZAR PARA

DW716)

SOPORTE

DW7084

DW7080

PLACA

FINAL

TUERCAS DE

SEGURIDAD

Accesorios opcionales (Fig. 1)

Los siguientes accesorios, dise_ados para su sierra, pueden resultar 0tiles. En algunos casos,

pueden resultar m6,sapropiados otros soportes para piezas de trabajo, topes Iongitudinales,

abrazaderas, etc. obtenidos Iocalmente. Sea cuidadoso al seleccionar y utilizar los accesorios.

Soporte de extensibn para piezas de trabajo: DW7080

Se utiliza para sostener piezas de trabajo largas que sobresalen; debe ser montado por

el usuario. La mesa de la sierra est6, dise_ada para dos soportes de piezas de trabajo,

uno de cada lado.

Tope longitudinal regulable: DW7051

Requiere el uso de un soporte de pieza de trabajo. Se utiliza para realizar cortes

repetitivos de la misma Iongitud, de 0 cm a 107 cm (0" a 42").

Abrazadera: DW7082

Se utiliza para sujetar firmemente la pieza de trabajo a la mesa de la sierra y Iograr as[

cortes de precision.

Bolsa para polvo: DW7053 (Incluida en algunos rnodelos)

Equipada con cierre para permitir su prO,ctico vaciado, la bolsa para polvo recoge la

mayor parte del aserrfn generado (no se muestra).

Reborde para molduras de corona: DW7084

Se utiliza para el corte preciso de molduras de corona.

Placa de corte ciega: DW7055 (no rnostrados)

Se utiliza para limitar el astillado de la parte trasera del material o como placa de corte de

reemplazo.

Pies de sierra ingleteadora: DWX723, DWX724, DWX725B (no rnostrados)

Proporciona una plataforma de trabajo estable y exacta para las sierras ingleteadoras.

HOJAS PARA SIERRAS: UTILICE SIEMPRE HOJAS DE SIERRA DE 305 mm (12") CON

ORIFICIOS PARA MANDRIL DE 25,4 mm (1"). LA VELOCIDAD DEBE SER DE AL MENOS

4.800 rpm. Nunca use hojas de menor dib,metro. No estarO,n adecuadamente protegidas.

S01ouse hojas de corte transversal. No use hojas dise_adas para cortes Iongitudinales, hojas

de combinaci0n u hojas con 6,ngulos de gancho superiores a 7°.

DESCRIPCIONES DE LAS HOJAS

APLICACION _DIAMETRO [DIENTES

Hojas de sierra para la construccibn (ranura fina con borde antiadherente)

Prop0sitogeneral 305 mm (12") 40

Excelentescortesransversales 305 mm (12") 60

Hojas de sierra para carpinteria (producen cortes limpios y parejos)

Exeelentescertes ransversales t 305mm(12") [ 80

Metalesnoferrosos 305 mm (12") 96

NOTA: Para cortar metales no terrosos, use s01o hojas de sierra con dientes

TCG dise_ados para este tipo de trabajo.

Desembalar la sierra

Controle el contenido de la caja de la sierra ingletadora para asegurarse de haber recibido

todas las piezas. AdemO,s de este manual de instrucciones, la caja debe contener:

1. Una sierra ingletadora N° DW716.

2. Una hoja de sierra DEWALT de 305 mm (12") de dib,metro.

3. Una Ilave de la hoja en estuche, ilustrada en la figura 2.

4. Una bolsa para polvo DW7053 (algunos modelos).

Especificaciones

CAPACIDAD DE CORTE

Inglete de 50° a la izquierda y a la derecha

48° de bisel a izquierda y derecha

0° de inglete

Altura mO,xima de 91,5 mm (3,6")

Ancho mO,ximo 200,7 mm (7,9")

45° de inglete

Altura mO,xima de 91,5 mm (3,6")

Ancho mO,ximo 140 mm (5,5")

45° de bisel- izquierda

Altura mO,xima de 58,4 mm (2,3")

Ancho mO,ximo 200,7 mm (7,9")

Ancho resultante 183 mm (7,2")

Altura resultante 73,7 mm (2,9")

Ancho resultante 125 mm (4,9")

Altura resultante 73,7 mm (2,9")

Ancho resultante 188 mm (7,4")

Altura resultante 48,3 mm (1,9")

45° de bisel - derecha

Ancho m_imo 200,7 mm (7,9") Altura resultante 28 mm (1,1")

Altura m_ima de 40,6 mm (1,6") Ancho resultante 180,3 mm (7,1 ")

La sierra puede cortar molduras de z0calo de 22,9 mm (0,9") de espesor por 154 mm (6,0") de

alto a 45° de inglete derecho o izquierdo.

NOTA: La sierra, con un procedimiento de configuraci0n especial, puede cortar (consulte

Cortes Especiales):

0° de inglete 38,1 mm de altura (1,5")

255 mm de ancho (10")

45° de inglete 38,1 mm de altura (1,5")

190,5 mm de ancho (7,5")

DESTORNILLADOR

Motor de 120 voltios

1 675 vatios (entrada maxima)

3 800 RPM

Correa en V m01tiple

Freno electrico automO,tico

Motor de 15 amperios

Engranajes fresados helicoidales

Rodamientos de bolas

Hoja de carburo

Familiarizarse con la herramienta

Su sierra ingletadora estO,completamente ensamblada

en la caja. Abra la caja y extraiga la sierra sujetO,ndola FIG.1A

de la prO,ctica agarradera de transporte, como se

indica en la Figura 1A. Coloque la sierra en una

superficie plana lisa como un banco de trabajo, mesa

fuerte o pie de sierra ingleteadora DEWALT. Analice la

Figura 2 para familiarizarse con la sierra y sus piezas.

En la secci0n de ajustes se describen estas piezas, y

es preciso que usted sepa curies sorl y erl qu@lugar

se encuentran.

_tu4TENCI(_N: Riesgo de pellizcos, Para reducir el riesgo de lesiones, mantenga el pulgar

debajo del mango cuando tire de este hacia abajo, EI protector inferior se movera hacia arriba

al tirar del mango hacia abajo, Io que podrfa producY un pellizco, El mango ha sido colocado

cerca de la guarda para los cortes especiales,

Presione levemente el mango de operaci0n y despliegue la clavija de seguridad, como se

muestra en la Figura 2. Lentamente, deje de presionar y permita que el brazo se eleve a la

altura mO,xima. Utilice la clavija de seguridad al transportar la sierra de un lugar a otro. Para

trasladar la sierra, utilice siempre la agarradera de transporte o el asidero que se muestran

en la Figura 2 y 4.

Montaje en el banco de trabajo

Las cuatro patas tienen orificios para facilitar el montaje en el banco, como se muestra en

la Figura 2. (Los orificios son de dos tama_os diferentes para adaptarse a distintos tama_os

de tornillos. Utilice cualquiera de los dos orificios, no es necesario utilizar ambos). Siempre

monte la sierra firmemente en una superficie estable, para evitar movimientos. Para facilitar

su transporte, se puede montar la herramienta a una pieza de madera contrachapada de

12,7 mm (1/2") de espesor o mO,s, que puede a su vez fijarse al soporte de la pieza de trabajo

o trasladarse a otros puestos de trabajo y volver a fijarse.

NOTA: Si elige montar la sierra a una pieza de madera contrachapada, aseg0rese de

que los tornillos de montaje no sobresalgan de la parte inferior de la madera. La madera

contrachapada debe quedar bien estabilizada sobre el soporte de trabajo. AI sujetar la

sierra a cualquier superficie de trabajo, utilice 0nicamente los refuerzos de sujeci0n donde

se encuentran los orificios de los tornillos de montaje. Si la sujeta en cualquier otro lugar es

probable que interfiera con el funcionamiento adecuado de la sierra.

_ATENCI6N: Para evitar bloqueos eimprecisiones, asegdrese de que la superficie de

montaje no este deformada ni desnivelada. Si la sierra oscila sobre la superficie detrabajo,

coloque un trozo delgado de material bajo una de las patas de la sierra para afirmarla sobre

la superficie de montaje.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Cambio o instalaci6n de una hoja de sierra nueva

(Fig. 3)

_4DVERTENCIA: Para reducir el riesgo de lesiones, apague la herramienta y

descon_ctela de la fuente de alimentaci6n antes de intentar moverla, cambiar

accesorios o hacer ajustes.

_A TENCI6N:

•Nunca optima el botdn de bloqueo del eje mientras la hoja este en funcionamiento o

en marcha por inercia.

• No utilice esta sierra ingletadora para cortar metales ferrosos (que contengan hierro o

acero) o mamposterfa o productos de cemento de libra.

FIG, 2

MANGO DE

OPERACION

CLAVIJADE

SEGURIDAD _

TORNILLODE

REGULACIONDEL

T°PE o oB'SE'

ORIFICIOS DE ESCALA DE

MONTAJE DE BANCO INGLETE

GUARDA

ESCALADE

BISEL

REBORDE

DERECHO

PLACA DE

CORTE

INGLETE PALANCA

DE BLOQUEO

INTERRUPTOR MANGO DE

DISPARADOR OPERACION

MANGO DE

TRANSPORTE

TAPA DE

EXTREMO

DEL MOTOR

CAJA DEL

MOTOR

PERILLA DE

BLOQUEO DEL

REBORDE

TUBO DE

DESCARGA

DE POLVO

PERILLADE

BLOQUEO

DE BISEL

BISEL A 0 °

PERILLA DE

ANULACION

PALANCAS DE

ANULACION DE

BISEL A 45 °

45 °

TOPE DE BISEL

TORNILLO DE

REGULACION.

TOPE DE BISEL

SEGUROS A

33,9 °

REBORDE

IZQUIERDO

PERILLA DE

BLOQUEO

DEL

REBORDE

ASIDEROS

LLAVE PARA

CAMBIO DE HOJA

FIG.3

Retiro de la hoja

1. Desenchufe la sierra.

2. Levante el brazo hasta la posici0n superior y levante el protector inferior (A) todo Io que

sea posible.

3. Afloje, pero no retire el tornillo del soporte del protector (B) hasta que se pueda levantar

suficientemente el soporte como para tener acceso al tornillo de la hoja. El protector

inferior permanecerO, levantado debido a la posici0n del tornillo del soporte del protector.

4. Oprima el bot0n de bloqueo del eje (C) mientras gira cuidadosamente la hoja de la sierra

a mano hasta enganchar el bloqueo.

FIG. 3A FIG. 3B

E F

5. Manteniendo el bot0n oprimido, utilice la otra mano y la Ilave proporcionada (D) para

aflojar el tornillo de la hoja. (Gire en sentido de las agujas del reloj, roscas de mano

izquierda.)

6. Retire el tornillo de la hoja (E), abrazadera externa de la hoja (F)y la hoja (G). Eladaptador

de hoja (H) de 25,4 mm (1 pulg.), si se utiliza, y la abrazadera interna de la hoja (I)pueden

dejarse en el eje.

NOTA" El adaptador de hoja de 25,4 mm (1") no se utiliza en las hojas que tienen un

orificio de 15,88 mm (5/8").

Instalaci6n de la hoja

1. Desenchufe la sierra.

2. Con el brazo levantado, el protector inferior abierto y el soporte del protector, coloque la

hoja en el eje, sobre el adaptador de hoja (si utiliza una hoja con orificio de 254 mm [1"]

de diO,metro) y contra la abrazadera interna de la hoja, con los dientes de la parte inferior

de la hoja apuntando hacia la parte trasera de la sierra.

3. Monte la abrazadera externa de la hoja sobre el eje.

4. Instale el tornillo de la hoja y, enganchando el bloqueo del eje, ajuste el tornillo (E)

firmemente con la Ilave provista. (Gire en sentido contrario alas agujas del reloj, roscas

de mano izquierda)

NOTA" Cuando se utilizan hojas con un orificio de 15,88 mm (5/8") de diO,metro, no se utiliza

el adaptador de hoja, que debe guardarse en un lugar seguro.

5. Vuelva a colocar el soporte del protector en su posici0n original y ajuste firmemente el

tornillo (B) del mismo para mantenerlo en su lugar.

_AD VERTENCIA:

•Antes de poner en funcionamiento la sierra, se debe volver

a colocar el soporte del protector en su posici6n original y

ajustar el tornillo.

•Si no se cumple con esta indicaci6n, el protector podria

tocar la hoja de la sierra en rotaci6n y provocar da_os a la

sierra y lesiones personales graves.

Transporte de la sierra (Fig. 2, 4) FIG.4

_L4DVERTENCIA: Apague la herramienta y descon_ctela

de la fuente de alimentaci6n antes de intentar moverla,

cambiar accesorios o hacer ajustes.

J_4DVERTENCIA: Para reducir el riesgo de lesiones

corporales graves. SIEMPRE bloquee el pomo de bloqueo

de la ingleteadora, el pomo de bloqueo del bisel, el pasador de

cierre y la perilla de ajuste del gufa antes de transportar la sierra,

Para poder transportarla fO,cilmente de un lugar a otro, se ha

incorporado una agarradera de transporte en la parte superior

del brazo de la sierra y asideros en la base, como se muestra

en la Figura 2 y 4.

Ajustes

_DVERTENCIA: Para reducir el riesgo de lesiones,

apague la herramienta y descon_ctela de la fuente

de alimentacion antes de intentar moverla, cambiar

accesorios o hacer ajustes.

NOTA: La sierra ingletadora recibe todos los ajustes necesarios y precisos durante el proceso

de fabricaci0n. Si se precisa realizar nuevos ajustes debido al env[o y la manipulaci0n, o por

cualquier otro motivo, siga los siguientes pasos.

Una vez realizados, estos ajustes no se volverO,n a desconfigurar. T0mese el tiempo necesario

y siga estas instrucciones cuidadosamente para mantener el alto nivel de precision de la

sierra.

AJUSTE DE LA ESCALA DE INGLETE (FIG. 5}

Coloque una escuadra contra el reborde y la hoja de la sierra. (No toque las puntas de

los dientes de la hoja con la escuadra. Si Io hace, la medici0n obtenida serO,imprecisa).

Desbloquee la palanca de bloqueo de inglete (J)y gire el brazo de inglete hasta que el cerrojo

de inglete Io trabe en la posici6n de inglete 0. No trabe la palanca de bloqueo de inglete (J).

Si la hoja de la sierra no est6, exactamente perpendicular al reborde, afloje los tres tornillos

que sujetan la escala de inglete a la base y mueva la escala a la izquierda o a la derecha

hasta que la hoja este perpendicular al reborde, seg0n se midi6 con la escuadra. Vuelva a

ajustar los tres tornillos. Por el momento, no preste atenci6n a la medida que aparece en el

indicador de inglete.

FIG.5

REGULACION DEL INDICADOR DE INGLETE (FIG. 5, 6)

Para desbloquear, levante la palanca de bloqueo de inglete (J) y oprima el cerrojo de inglete

(K) para mover el brazo de inglete a la posici6n cero. Una vez que haya desbloqueado la

palanca de bloqueo de inglete, permita que el cerrojo de inglete quede en la posici6n correcta

a medida que usted gira el brazo de inglete a la posici6n cero. Observe el indicador y la escala

de inglete a traves del orificio de visualizaci6n que se muestran en la Figura 6. Si el indicador

no marca exactamente cero, afloje el tornillo que sujeta el indicador, vuelva a posicionarlo y

ajuste el tornillo.

FIG. 6 INDICADOR

ESCALA TORNILLO DE

DE REGULACION

INGLETE DEL

INDICADOR

BISEL A ESCUADRA CON LA MESA (FIG. 7)

Para alinear la hoja en escuadra con la mesa giratoria, bloquee el brazo en la posiciOn hacia

abajo. Coloque una escuadra contra la hoja teniendo cuidado de no colocarla sobre un

diente. Afloje la perilla de bloqueo de bisel (L) y aseg0rese de que el brazo este firme contra

el tope de bisel a 0°. Mueva el tope de bisel a 0° de modo de ajustar el tornillo (T)tanto como

sea necesario para que la hoja este a cero grados del banco.

INDICADOR DE BISEL (FIG. 7)

Si el indicador de bisel (M) no marca cero, afloje el tornillo que Io sujeta en su lugar y mueva

el indicador tanto como sea necesario. No retire la placa de acero en la parte frontal del

indicador de bisel. Esta placa evita que la resina de la madera se acumule en la escala de

bisel durante su uso.

FIG.7 T

C([:)MO AJUSTAR EL TOPE DE BISEL A 45°A LA IZQUIERDA O DERECHA (FIG. 8)

NOTA: Ajuste los 6,ngulos de bisel a 45° solamente despues de colocar el bisel a 0 ° y realizar

el ajuste del indicador. Aseg0rese de que el bisel a 45° no permita presionar las palancas (N)

hacia adentro para obtener un ajuste preciso.

Para ajustar el 6,ngulo de bisel a 45 ° a la derecha, afloje la perilla de bloqueo de bisel (L) y

oprima la perilla de anulaciOn del tope de bisel (S) para anular el tope de bisel a 0°. Cuando la

sierra este completamente hacia la derecha, si el indicador no marca exactamente 45°, gire

el tornillo del tope de bisel hacia la derecha (O) hasta que el indicador marque 45°.

Para ajustar el tope del bisel a 45° a la izquierda, primero suelte la perilla de bloqueo del bisel

(L) e incline la cabeza hacia la izquierda. Si el indicador no se_ala 45° exactamente, gire el

tornillo del tope del bisel hacia la izquierda hasta que indique 45 °.

FIG. 8

SN O

COMO AJUSTAR EL TOPE DEL BISEL A 33,9 °(FIG. 8)

NOTA: Ajuste el 6,ngulo del bisel a 33,9 ° solamente despues de colocar el bisel a 0° y realizar

el ajuste del indicador.

Para colocar el 6,ngulo del bisel a 33,9 °, despliegue el seguro del tope (P). Suelte la perilla

del bloqueo de bisel (L) y gire la cabeza hacia la izquierda. Si el indicador no se_ala 33,9 °

exactamente, gire el tornillo en contacto con el seguro hasta que indique 33,9 °.

Para ajustar el 6,ngulo de bisel a 33,9 ° a la derecha, despliegue el seguro del tope. Afloje la

perilla de bloqueo de bisel (L) y oprima el botOn de anulaciOn del tope de bisel (S) para anular

el tope de bisel a 0 °. Cuando la sierra este completamente hacia la derecha, si el indicador

no se_ala 33,9 ° exactamente, gire el tornillo en contacto con el seguro hasta que el indicador

marque 33,9 °.

REGULACION DE REBORDE (FIG. 8}

_ADVERTENCIA: Para reducir el riesgo de lesiones, apague la herramienta y

descon_ctela de la fuente de alimentaci6n antes de intentar moverla, cambiar

accesorios o hacer ajustes.

Para que la sierra pueda biselar a 48° completos hacia la izquierda o derecha, los rebordes

se pueden regular a fin de proporcionar espacio. Para ajustar un reborde, afloje la perilla de

plb,stico (Figura 8, R) y deslice el reborde hacia afuera. Ensaye una vez con la sierra apagada

y verifique que haya espacio suficiente. Regule el reborde para que quede Io m6,s cerca

posible de la hoja y proporcione un m6,ximo soporte a la pieza de trabajo, sin interferir con el

movimiento de elevaciOn y descenso del brazo. Ajuste la perilla firmemente. AI completar las

operaciones de biselado, no olvide reubicar el reborde.

NOTA: La ranura de la gu[a de los rebordes puede obstruirse con el aserr[n. Si la ranura de

la gala se atora, use un palo, aire a presiOn baja o un vacb para destaparla.

FRENO EL#CTRICO AUTOMATICO (FIG. 2)

La sierra viene equipada con un freno electrico autom6,tico que detiene la hoja de la sierra

despues de los cinco segundos de haber liberado el disparador. El freno no es regulable.

En algunas ocasiones puede producirse un retraso en la activaci0n del freno luego de

accionar el disparador. En muy pocas ocasiones puede ocurrir que el freno no se active

en absoluto, en cuyo caso la hoja seguir6, su marcha por inercia hasta detenerse.

Si se producen retrasos o "saltos", apague y encienda la sierra cuatro o cinco veces. Si el

problema persiste, haga reparar la herramienta en un centro de mantenimiento DEWALT

autorizado.

AsegOrese siempre de que la hoja se haya parado antes de sacarla de la placa de corte.

El freno no sustituye a las guardas. Por su propia seguridad, preste atenciOn a la sierra.

ACCIONAMIENTO Y VISIBILIDAD DE LA GUARDA

i_4TENCI(_N: Riesgo de pellizcos, Para reducir el riesgo de lesiones, mantenga el pulgar

debajo del mango cuando tire de este hacia abajo, El protector inferior se movera hacia arriba

al tirar del mango hacia abajo, Io que podrfa producir un pellizco,

La guarda de la hoja de la sierra se eleva autom6,ticamente cuando el brazo desciende, y

desciende sobre la hoja cuando el brazo se eleva.

AI instalar o retirar hojas de sierra, o al realizar inspecciones, usted puede elevar la guarda en

forma manual. NUNCA ELEVE LA GUARDA DE LA HOJA MANUALMENTE A MENOS QUE

LA SIERRA ESTFI: APAGADA.

NOTA: Algunos cortes especiales de materiales de gran tama_o requieren que el usuario

eleve la guarda en forma manual. Consulte las Corte de Materiales Grandes en Cortes

Especiales.

La secci6n frontal del protector tiene rejillas que proporcionan visibilidad durante el corte, Si

bien las rejillas reducen considerablemente los residuos vol6,tiles, no dejan de ser orifieios en

la guarda, por Io que se deben usar anteojos de seguridad en todo momento al mirar por la

rejilla.

AJUSTE DE LA ESCALA DE INGLETE (FIG. 9)

La barra de bloqueo de inglete debe ajustarse si la mesa de la sierra se mueve cuando

el mango del bloqueo de inglete est6, hacia abajo. Para ajustarlo, coloque el mango del

bloqueo de inglete en la posiciOn hacia arriba. Utilice un destornillador de cabeza plana

para ajustar la barra de bloqueo gir6,ndola 1/8 en el sentido de las agujas del reloj de modo

de incrementar la fuerza de bloqueo. Para garantizar que el bloqueo de inglete funcione

correctamente, vuelva a bloquear el mango de bloqueo de inglete a un 6,ngulo de inglete

no bloqueado.

FIG. 9

Cepillos (Fig. 2)

_L4DVERTENCIA: Para reducir el riesgo de lesiones, apague la herramienta y

descon_ctela de la fuente de alimentacidn antes de intentar moverla, cambiar

accesorios o hacer ajustes.

Inspeccione los cepillos de carbono con regularidad desenchufando la herramienta, sacando

la tapa superior del motor (Fig. 2) y sacando la tapa de los cepillos que sujeta el ensamblaje

de resorte de los cepillos. Mantenga los cepillos limpios de manera que puedan deslizarse

cOmodamente en sus galas. AI reemplazar un cepillo usado, observe la posiciOn en la que se

encuentra en el soporte, a fin de colocar el nuevo cepillo en la misma posiciOn. Si el cepillo se

ha gastado hasta aproximadamente 12.7 mm (1/2") del resorte, dejar6, de ejercer presiOn, por

Io que habr6, que reemplazarlo. Utilice solamente cepillos DEWALT identicos. Es fundamental

utilizar cepillos de la calidad adecuada para que el freno electrico funcione correctamente.

En los centros de mantenimiento DEWALT podr6, conseguir nuevos montajes de cepillos. Se

debe dejar que la herramienta funcione a prueba (sin carga) durante diez minutos antes de

utilizarla, para que los cepillos nuevos se asienten. El freno electrico puede presentar fallas en

su funcionamiento hasta que los cepillos esten adecuadamente asentados (gastados). Vuelva

a colocar la tapa de inspecciOn de cepillos luego de inspeccionar o reparar los cepillos.

Durante el funcionamiento "de p,rueba" NO ATE, ENCINTE O BLOQUEE EL INTERRUPTOR

DISPARADOR. SOSTI2NGALO UNICAMENTE CON LA MANO.

Controles

La sierra ingletadora compuesta tiene varios controles principales que ser6,n analizados

brevemente a continuaciOn. Para obtener m6,s informaciOn acerca de estos controles,

consulte las secciones anteriores correspondientes en el manual.

CONTROL DE INGLETE (FIG. 5, 10)

La palanca de bloqueo del inglete(J) y el pasador del inglete (K) le permiten ingletearla sierra

50° a la izquierda y a la derecha. Para colocar el inglete de su sierra, desbloquee la palanca

de bloqueo de inglete (J) desliz6,ndola hacia arriba, oprima el disparador de retencion (K)y

coloque el 6,ngulo de inglete deseado en la escala de inglete. Bloquee el mango de bloqueo

de inglete presionando hacia abajo. Anule el disparador de retenciOn girando la perilla

(Figura 10, V).

FIG.10

INTERRUPTOR DISPARADOR (FIG. 2)

El interruptor disparador enciende y apaga la sierra. El

disparador tiene un orificio donde se puede insertar un

candado para asegurar la sierra.

BLOQUEO DE BISEL (FIG. 7, 8)

La perilla de bloqueo de bisel (L) le permite biselar la sierra

a 48° a la izquierda y a la derecha. Para aflojar el mango y

ajustar la configuraciOn de bisel, gire el mango en el sentido

contrario alas agujas del reloj, la cabeza de lasierra se bisela

con facilidad a la izquierda o a la derecha al oprimir la perilla

de anulaciOn de bisel a 0° (S). Para ajustarlo, gire el mango

en el sentido de las agujas del reloj. Las marcas de grado

del bisel estO,nen la parte frontal inferior del brazo de la sierra

(Figura 7, M).

BLOQUEO DE BISEL A O°(FIG. 8)

La anulacion del tope de bisel (S) le permite biselar la sierra

a la derecha despues de la marca de 0°.

La sierra se detendrO,automO,ticamente a 0° cuando se Ileve

desde la izquierda. Para mover a la derecha despues de 0°,

gire la perilla de tope de bisel. La perilla de tope se puede

desbloquear tirando la perilla hacia afuera y girO,ndola a 180°.

BLOQUEO DE BISEL A 45°(FIG. 8}

Las anulaciones del tope de bisel (N) se fijan con el tornillo

de sujeciOn para evitar un movimiento accidental. Utilice la

broca en la Ilave para cambio de broca para aflojar el tornillo

de sujeciOn. Esto permite que los deslizadores se tiren hacia

afuera y que la cabeza de la sierra gire despues de la marca

de 45 °. Aseg0rese de volver a ajustar el tornillo de sujeciOn

al finalizar.

TOPES DE BISEL A 33,9 °(FIG. 8}

Los dos seguros (P) se utilizan para fijar el bisel de la cabeza

de la sierra a 33,9 °. Esta fijaciOn se utiliza principalmente

para cortar molduras de corona en posiciOn plana sobre la

mesa.

CLAVIJA DE SEGURIDAD (FIG. 8)

Para bloquear la cabeza de la sierra en la posicion hacia

abajo, empuje la cabeza hacia abajo, presione la clavija (U)y

suelte la cabeza de la sierra. As[ se sostendrO, la cabeza de

la sierra en forma segura hacia abajo para poder trasladar

la herramienta de un lugar a otro. Para soltarla, presione la

cabeza de la sierra hacia abajo y retire la clavija.

OPERAClON

_L4DVERTENCIA: Para reducir el riesgo de lesiones,

apague la herramienta y descon_ctela de la fuente

de alimentacidn antes de intentar moverla, cambiar

accesorios o hacer ajustes.

_ADVERTENCIA: Siempre utilice proteccion para los

ojos, Todos los usuarios y espectadores deben utilizar

proteccidn para los ojos conforme alas normas ANSI Z87,1,

(CAN/CSA Z94,3),

Enchufe la sierra en cualquier fuente de energ[a domestica

de 60 Hz. Consulte el voltaje en la placa de la herramienta.

Aseg0rese de que el cable no interfiera con su trabajo.

INTERRUPTOR

Para encender la sierra, oprima el interruptor disparador.

Para apagarla, suelte el interruptor. Permita que la hoja

alcance la velocidad mO,xima de rotacion (rpm) antes de

realizar el corte. Suelte el interruptor disparador y permita

que el freno detenga la hoja antes de levantar la cabeza de la

sierra. No hay ning0n dispositivo para bloquear el interruptor

en encendido, pero en el orificio del disparador se puede

insertar un candado para bloquear la sierra apagada.

CORTES CON LA SIERRA

NOTA: Si bien esta sierra corta madera y muchos materiales

no ferrosos, limitaremos nuestro anO,lisis solamente al corte

de madera. Las mismas pautas se aplican a otros materiales.

NO CORTE MATERIALES FERROSOS (HIERRO Y

ACERO) O MAMPOSTER|A CON ESTA SIERRA. No

emplee hojas abrasivas.

CORTES TRANSVERSALES

No se recomienda cortar muchas piezas, aunque es

posible hacerlo en forma segura siempre que cada pieza

este sostenida firmemente contra la mesa y el reborde.

Los cortes transversales se realizan cruzando la veta de

la madera en cualquier 6,ngulo. Los cortes transversales

rectos se realizan con el brazo de inglete en la posiciOn

de cero grados. Fije el brazo de inglete en cero, sostenga

la madera firmemente sobre la mesa y contra el reborde.

Encienda la sierra oprimiendo el disparador.

_ATENCION: Siempre utilice una abrazadera para sujetar

la pieza de trabajo a fin de mantener el control y reducir el

riesgo de dahos en la pieza o lesiones personales,

Una vez que la sierra haya alcanzado velocidad (al cabo

de 1 segundo), baje el brazo en forma uniforme y lenta

para cortar a traves de la madera. Espere a que la hoja se

detenga por completo para levantar el brazo.

Los cortes transversales de inglete se realizan con el

brazo de inglete en cualquier otro 6,ngulo que no sea cero.

Este 6,ngulo suele ser de 45° para formar esquinas, pero

se puede fijar en cualquier posicion, de cero a 50 °, a la

izquierda o derecha. Despues de seleccionar el 6,ngulo

de bisel deseado, aseg0rese de bloquear la palanca de

bloqueo de inglete. Realice el corte seg0n la descripciOn

anterior.

Para cortar siguiendo una linea marcada con Ib,piz sobre

la pieza de madera, haga coincidir el 6,ngulo de la forma

mO,s precisa posible. Corte la madera con un largo un poco

excesivo y mida la distancia desde la linea marcada con Ib,piz

al borde del corte, para determinar en que direcciOn se debe

ajustar el 6,ngulo del inglete; luego vuelva a realizar el corte.

Este proceso requiere cierta prO,ctica, pero es una tecnica

muy utilizada.

CORTES BISELADOS

Los cortes biselados son cortes transversales que se

realizan con la hoja de la sierra en bisel con la madera. Para

fijar el bisel, afloje la perilla de fijaciOn de bisel y mueva la

sierra a la izquierda en la medida deseada. (Es necesario

mover el reborde para dejar espacio libre). Una vez fijado

el 6,ngulo de bisel deseado, ajuste firmemente la perilla de

fijaciOn de bisel.

Los 6,ngulos de bisel se pueden fijar desde 48° a la derecha

hasta 48° a la izquierda y se pueden realizar cortes con el

brazo de inglete fijo entre cero y 50° a la derecha o a la

izquierda. Es posible que haya que retirar el reborde lateral

izquierdo o derecho para algunos 6,ngulos extremos. Para

retirar el reborde izquierdo o derecho, desenrosque las

perillas varias veces y retire el reborde.

CALIDAD DEL CORTE

La uniformidad del corte depende de diferentes variables.

El tipo de material para cortar, el tipo y filo de la hoja, y la

velocidad de corte contribuyen a la calidad.

Cuando se necesitan cortes mO,s uniformes para molduras

u otros trabajos de precision, se debe usar una hoja afilada

(60 dientes de carburo) y una velocidad de corte mO,s lenta

para Iograr los resultados deseados.

Aseg0rese de que el material no se deslice mientras Io

corta; sujetelo firmemente. Siempre espere a que la hoja se

detenga por completo para levantar el brazo.

Si aun as[ se desprenden peque_as fibras de la parte trasera

de la pieza de trabajo, pegue un trozo de cinta adhesiva en

la madera donde se realizarO,el corte. Corte con la sierra a

traves de la cinta y ret[rela con cuidado cuando termine.

Para diferentes aplicaciones de cortes, consulte la lista

de hojas recomendadas para su sierra y elija la que mO,s

se adapte a sus necesidades. Consulte las Hojas Para

Sierras en Accesorios opcionales.

POSICION DEL CUERPO Y LAS MANOS (FIG. 11)

La correcta posici6n del cuerpo y las manos mientras opera

la sierra ingletadora ayudarO, a Iograr cortes mO,s fO,ciles,

precisos y seguros. Nunca coloque las manos cerca del

6,rea de corte. No coloque las manos a menos de 152

mm (6") de distancia de la hoja. Sujete la pieza de trabajo

fija a la mesa y al reborde mientras corta. Mantenga las

manos en posici0n hasta que el disparador este liberado y

la hoja se haya detenido por completo. SIEMPRE ENSAYE

(SIN CORRIENTE ELECTRICA) ANTES DE REALIZAR LOS

CORTES A FIN DE PODER CONTROLAR EL TRAYECTO

DE LA HOJA. NO CRUCE LOS BRAZOS, COMO SE

MUESTRA EN LA FIGURA 11A.

Mantenga ambos pies firmes sobre el piso y mantenga

el equilibrio adecuado. Mientras usted mueve el brazo de

inglete de izquierda a derecha, acompO,_elo y pb,rese al

costado de la hoja de la sierra. Observe a traves de las rejillas

protectoras cuando siga una linea de 16,piz.

SUJECION DE LA PIEZA DE TRABAJO

J_DVERTENCIA: Para reducir el riesgo de lesiones,

apague la herramienta y descon_ctela de la fuente

de alimentacidn antes de intentar moverla, cambiar

accesorios o hacer ajustes.

_4DVERTENCIA: Una pieza de trabajo que esta sujetada

con la abrazadera, equilibrada y asegurada antes de realizar

un corte puede desequilibrarse despues de finalizar el

corte. Una carga desequilibrada puede inclinar la sierra o

cualquier objeto en el que este instalada dicha sierra, como

una mesa o un banco de trabajo. AI realizar un corte que

puede desequilibrarse, sostenga adecuadamente la pieza

de trabajo y asegdrese de que la sierra este atomillada con

firmeza a una superficie estable. Pueden ocasionar lesiones

personales.

_tMIDVERTENI2JA: Elpie de la abrazadera debe permanecer

sujetado con la abrazadera pot encima de la base de la

sierra siempre que se utilice la abrazadera. Siempre sujete

la pieza de trabajo con la abrazadera a la base de la sierra

(no a cualquier otra pieza del area de trabajo). Asegdrese de

que el pie de la abrazadera no este sujetado al borde de la

base de la sierra.

AATENCII_N: Siempre utilice una abrazadera para sujetar

la pieza de trabajo a fin de mantener el control y reducir el

riesgo de dahos en la pieza o lesiones personales.

Si no puede sujetar la pieza de trabajo con la mano sobre la

mesa y contra el reborde, (forma irregular, etc.), o si su mano

quedara a menos de 152 mm (6") de la hoja, debe utilizar

una abrazadera u otro tipo de sujeci0n.

Si no puede sujetar la pieza de trabajo con la mano sobre la

mesa y contra el reborde, (forma irregular, etc.), o si su mano

FIG. 11

FIG. 11A

FIG. 12

CORTE CORRECTO

CORTEINCORRECTO

quedara a menos de 152 mm (6") de la hoja, debe utilizar

una abrazadera u otro tipo de sujeci0n.

Para obtener mejores resultados, utilice la abrazadera

DW7082 fabricada para usar con esta sierra. Puede comprarla

en un comercio minorista o centro de mantenimiento

DEWALT.

Tambien pueden ser apropiados otros accesorios, como

las abrazaderas de resorte, las abrazaderas de barra o

las abrazaderas en C, segOn los diferentes tama_os y

formas del material. Sea cuidadoso al elegir y colocar estas

abrazaderas. T0mese el tiempo para ensayar el corte con

la sierra apagada antes de realizarlo. El reborde izquierdo o

derecho se deslizarO,de lado a lado para facilitar la sujeci0n.

PARA INSTALAR LA ABRAZADERA (SE VENDE POR

SEPARADO)

1. Introd0zcala en el orificio detr6,s de la gu[a. La abrazadera

debe estar mirando hacia la parte posterior de la sierra

ingletadora. La ranura en la barra de la abrazadera debe

estar completamente dentro de la base. AsegOrese de

que esta ranura este completamente dentro de la base

de la sierra ingletadora.

Si la ranura estO,visible, la abrazadera no estarO,segura.

2. Gire la abrazadera 180 ° hacia el frente de la sierra

ingletadora.

3. Suelte la perilla para ajustar la abrazadera hacia arriba o

abajo, luego, utilice la perilla fina ajustable para sostener

con firmeza la pieza de trabajo con la abrazadera.

NOTA: Coloque la abrazadera en el lado opuesto de la

base al realizar el biselado. SIEMPRE ENSAYE ANTES DE

REALIZAR LOS CORTES (SIN CORRIENTE ELI2CTRICA)

PARA COMPROBAR EL TRAYECTO DE LA HOJA.

ASEGORESE DE QUE LA ABRAZADERA NO INTERFIERA

CON LA ACCION DE LA SIERRA O LOS PROTECTORES.

SOPORTE DE PIEZAS LARGAS

JL4DVERTENCIA: Para reducir el riesgo de lesiones,

apague la herramienta y descon_ctela de la fuente

de alimentacion antes de intentar moverla, cambiar

accesorios o hacer ajustes.

SIEMPRE UTILICE SOPORTES PARA LAS PIEZAS LARGAS.

Nunca haga que otra persona act0e como extension del

banco, como punto de apoyo adicional para una pieza de

trabajo que es mO,s larga o ancha que el banco bO,sico de

la sierra ingletadora o para que Io ayude a alimentar, brindar

apoyo o empujar la pieza de trabajo.

Para obtener los mejores resultados, utilice la extension

de soporte para tareas DW7080 o el pie de la sierra

ingleteadora DWX723, DWX724 o DWX725B para extender

la anchura de la mesa de la sierra. Pueden obtenerse de su

distribuidor por un cargo adicional.

Utilicealg0nsoporteconvenienteparaapoyarlaspiezasdetrabajolargas,comoloscaballetes

deaserraruotrodispositivosimilar,afindeevitarquesecaiganlosextremosdelapieza.

CORTE DE MARCOS PARA FOTOS, CAJAS PARA EXHIBIR OBJETOS Y OTROS

ELEMENTOS DE CUATRO LADOS

Para comprender mejor cOmo se fabrican los elementos aqui enumerados, le sugerimos

que intente con algunos proyectos simples, usando madera de descarte, hasta que se

acostumbre y domine la sierra.

La sierra es la herramienta perfecta para cortar esquinas a inglete, como la que se muestra

en la Figura 13. El esquema A de la Figura 12 muestra un empalme hecho con la regulacion

de bisel para biselar los bordes de dos placas a 45 ° cada una y obtener una esquina a 90°.

Para hacer este empalme, el brazo del inglete se bloqueO en la posicion cero y la regulaciOn

de bisel se bloqueO a 45 °. La madera se ubicO con el lado piano ancho contra la mesa y el

borde angosto contra el reborde. El corte tambien se podria haber hecho cortando a inglete

de derecha a izquierda, con la superficie ancha contra el reborde.

CORTE DE MOLDURAS DE TERMINACION Y OTROS MARCOS

El esquema B de la figura 12 muestra un empalme realizado con la regulacion del brazo de

inglete a 45 °, para cortar a inglete las dos placas a fin de formar una esquina a 90 °. Para

hacer este tipo de empalme, fije la regulaciOn del bisel en cero y el brazo de inglete a 45 °.

Nuevamente, ubique la maderacon el lado piano ancho sobre la mesa y el borde angosto

contra el reborde.

Los dos esquemas de la Figura 12 corresponden a objetos de cuatro lados.

Si cambia la cantidad de lados, tambien cambian los 6,ngulos de bisel e inglete. El siguiente

cuadro presenta los 6,ngulos adecuados para diferentes formas.

- EJEMPLOS-

CANTIDADDE LADOS

ANGULODE INGLETEO BISEL

45°

36°

30°

25,7 °

22,5 °

20°

18°

(En el cuadro se presupone que todos los lados tienen la misma Iongitud). Para las formas

que no figuran en el cuadro, utilice la siguiente formula: Divida 180° por la cantidad de lados

y obtendrO, el 6,ngulo de inglete (si el material se corta en forma vertical) o bisel (si el material

se corta en posiciOn horizontal).

FIG. 13 FIG. 14

A,NGULO "A"

CORTE DE INGLETES COMPUESTOS

Los ingletes compuestos son cortes que se realizan utilizando un 6,ngulo de inglete y un

6,ngulo de bisel en forma simultO,nea. Este tipo de corte se utiliza para hacer marcos o cajas

con lados inclinados, como el que se muestra en la Figura 14.

NOTA: Si el 6,ngulo de corte varia de corte en corte, controle que la perilla de fijaciOn de bisel

y la perilla de bloqueo de inglete esten bien ajustadas. Estas perillas se deben ajustar despues

de hacer cualquier cambio de bisel o inglete.

El cuadro (Tabla 1)le ayudarO,a elegir las regulaciones de bisel e inglete adecuadas para los

cortes de ingletes compuestos. Para utilizar este cuadro, seleccione el 6,ngulo deseado "A"

(Figura 14) del proyecto y ubique ese 6,ngulo en el arco apropiado del cuadro. Desde ese

punto, siga el cuadro en linea recta hacia abajo hasta encontrar el 6,ngulo de bisel correcto y

en linea perpendicular, para encontrar el 6,ngulo de inglete correcto.

Fije la sierra en los 6,ngulos indicados y efect0e algunos cortes de prueba. Practique

empalmando las piezas cortadas hasta que se familiarice con este procedimiento y se sienta

cOmodo.

Ejernplo: Para hacer una caja de cuatro lados con 6,ngulos exteriores de 26° (A,ngulo A,

Figura 14), utilice el arco derecho superior. Busque 26° en la escala del arco. Siga la linea de

intersecciOn horizontal hacia cualquiera de los lados para obtener la regulaciOn del 6,ngulo

de inglete en la sierra (42°). De la misma manera, siga la linea de intersecciOn vertical hacia

la parte superior o inferior para obtener la regulaciOn de 6,ngulo de bisel en la sierra (18°).

Siempre pruebe los cortes sobre algunas piezas de madera de descarte para verificar las

regulaciones de la sierra.

ESCALA VERNIER

La sierra viene con una escala vernier para mayor precision. La escala vernier le permite fijar

con precision los 6,ngulos de inglete al 1/4° mO,s cercano. Para utilizar la escala vernier, siga

los pasos descritos a continuacion.

(Como ejemplo, supongamos que el 6,ngulo que desea ingletar es 24-1/4 ° a la derecha).

1. Apague la sierra ingletadora.

2. Fije el 6,ngulo de inglete al grado entero mO,s cercano deseado, alinee la marca central

en la escala vernier como se muestra en la Figura 15, con el n0mero de grado entero

impreso en la escala de inglete. Analice la Figura 16 detenidamente, la configuracion que

se muestra es 24° de inglete a la derecha.

FIG. 15 FIG.16

PLACA

CORTE

A,NGULO

INGLETE

MARCA CENTRAL EN LA ESCALA

VERNIER QUEDA ALINEADA CON EL

A,NGULO ENTERO DESEADO EN LA

ESCALA DE INGLETE (INGLETE DE 24 °

A LA DERECHA)

MARCA DE VERNIER A 1/4 ° QUEDA

ALINEADA CON MARCA DE GRADO

ENTERO MA,S CERCA EN LA

ESCALA DE INGLETE (INGLETE DE

24-1/4 ° A LA DERECHA)

3. Para fijar el 1/4 ° adicional, oprima el bloqueo del brazo de inglete y mueva cuidadosamente

el brazo a la DERECHA hasta que la marca de vernier de 1/4° quede alineada con la

marca de grados M_,S CERCANA en la escala de inglete. En el ejemplo que se ilustra, la

marca de grados mas cercana en la escala de inglete es 25 °. La Figura 16 muestra una

configuraciOn de 24-1/4 ° de inglete a la derecha.

Para las configuraciones que requieren grados parciales (1/4, 1/2, 3/4°), alinee la marca

de vernier deseada con la marca de grados mas cercana en la escala de inglete, como se

describe a continuaciOn (La placa vernier de plb,stico impresa con las marcas para 1/4, 1/2,

3/4 y 1°. SOloel 1/2° y el 1° se rotulan numericamente).

INGLETE A LA DERECHA

Si desea incrementar el 6,ngulo de inglete al ingletar a la derecha, mueva el brazo para alinear

la marca de vernier adecuada con la marca mas cercana en la escala de inglete a la derecha.

Para disminuir el 6,ngulo de inglete al ingletar a la derecha, mueva el brazo para alinear la

marca de vernier adecuada con la marca mas cercana en la escala de inglete a la izquierda.

INGLETE A LA IZQUIERDA

Para incrementar el 6,ngulo de inglete al ingletar a la izquierda, mueva el brazo para alinear la

marca de vernier adecuada con la marca mO,s cercana en la escala de inglete a la izquierda.

Para disminuir el 6,ngulo de inglete al ingletar a la izquierda, mueva el brazo para alinear la

marca de vernier adecuada con la marca mas cercana en la escala de inglete a la derecha.

CORTE DE MOLDURAS DE BASE

SIEMPRE ENSAYE CON LA SIERRA APAGADA ANTES DE REALIZAR CUALQUIER TIPO

DE CORTE.

Cortes rectos de 90°:

Ubique la madera contra el reborde y sostengala en posiciOn, como se muestra en la

Figura 17. Encienda la sierra, permita que la hoja alcance la velocidad maxima y baje el

brazo suavemente a traves del corte.

CORTE DE MOLDURAS DE BASE DE HASTA 152,4 MM (6") EN FORMA VERTICAL

CONTRA EL REBORDE

Ubique el material como se muestra en la Figura 17.

Todos los cortes se realizan con la parte posterior de la moldura contra el reborde y la parte

inferior de la moldura contra la base.

ESQUINA INTERIOR:

Lado izquierdo

1. Inglete izquierdo a 45 °

2. Conserve el lado izquierdo del corte

corte

Lado derecho

1. Inglete derecho a 45 °

2. Conserve el lado derecho del corte

ESQUINA EXTERNA:

Lado izquierdo

1. Inglete derecho a 45 °

2. Conserve el lado izquierdo del

Lado derecho

1. Inglete izquierdo a 45 °

2. Conserve el lado derecho del corte

Para cortar materiales de hasta 152 mm (6"), siga la descripciOn anterior.

CORTE DE MOLDURAS DE CORONA

La sierra ingletadora es la herramienta mas adecuada para las tareas de corte de molduras de

corona. Para poder instalar adecuadamente las molduras de corona, los ingletes compuestos

se deben regular con suma precision.

Las dos superficies planas de una pieza de moldura de corona estan en angulos que,

cuando se juntan, forman un angulo de 90 ° exactos. La mayorfa de las molduras de

corona, aunque no todas, tienen un angulo posterior superior (la secciOn que encaja

horizontalmente contra el techo) a 52° y un angulo posterior inferior (la parte que encaja

plana contra la pared) a 38°.

La sierra ingletadora tiene puntos de cerrojo de inglete preestablecidos a 31,62 ° a la

izquierda y derecha para cortes de molduras de corona del angulo adecuado, y seguros

de tope de bisel a 33,9 ° a la izquierda y derecha. Tambien hay una marca en la escala de

bisel a 33,9 °.

La tabla de Configuracion de bisel/Tipo de corte da las configuraciones correctas para

cortar molduras de corona. (Los n0meros para la fijaciOn de inglete y bisel son muy

precisos y no son faciles de regular con precision en la sierra). Dado que la mayorfa de

las habitaciones no tienen angulos exactos a 90°, debera afinar las regulaciones de todos

modos.

HACER PRUEBAS CON MATERIAL DE DESCARTE ES MUY IMPORTANTE!

INSTRUCCIONES PARA REALIZAR CORTES EN MOLDURAS DE CORONA EN

FORMA HORIZONTAL Y UTILIZANDO FUNCIONES COMPUESTAS

1. La moldura se coloca con la superficie ancha posterior hacia abajo horizontalmente

sobre la mesa de la sierra (Figura 18).

2. Los siguientes ajustes corresponden a las molduras de corona estandar (EE.UU) con

angulos de 52 y 38°.

CONFIGURACION TIPO DE CORTE

DE BISEL

33,9 ° izquierda

33,9 ° derecha

33,9 ° izquierda

LADO IZQUIERDO, ESQUINA

INTERIOR:

1. Parte superior de la moldura

contra el reborde

2. Mesa de inglete a 31,62 ° a

la derecha

3. Conserve el extremo izquierdo

del corte

LADO DERECHO, ESQUINA

INTERIOR:

1. Parte superior de la moldura

contra el reborde.

2. Mesa de inglete a 31,62 °

izquierda

3. Conserve el extremo

derecho del corte

LADO IZQUIERDO, ESQUINA

EXTERNA:

1. Parte superior de la moldura

contra el reborde.

2. Mesa de inglete a 31,62 °

izquierda

3. Conserve el extremo

izquierdo del corte

LADO DERECHO, ESQUINA

EXTERIOR:

1. Parte superior de la moldura

contra el reborde

2. Mesa de inglete a 31,62 ° a

la derecha

3. Conserve el extremo derecho

del corte

Cuando fije los 6,ngulos de bisel e inglete para todos los

ingletes compuestos, recuerde que:

Los 6,ngulos presentados para las molduras de

corona son muy precisos y dificiles de fijar con

exactitud. Dado que los 6,ngulos se pueden alterar

con facilidad, y dado que pocas habitaciones forman

esquinas en escuadra exacta, todos los ajustes

deben probarse en molduras de descarte

HACER PRUEBAS CON MATERIAL DE DESCARTE

ES MUY IMPORTANTE!

M#TODO ALTERNATIVO PARA CORTAR MOLDURAS

DE CORONA

Coloque la moldura en la mesa a un 6,ngulo entre el reborde

y el banco de la sierra como se muestra en la Figura 18A.

El uso del accesorio de reborde de la moldura de corono

(DW7084) se recomienda encarecidamente dado su grado

de precision y conveniencia. Puede comprar el accesorio

de reborde para molduras de corona en el distribuidor de

su Iocalidad.

La ventaja de cortar molduras de corona con este metodo

es que no requiere ningOn corte biselado. Se pueden realizar

cambios minuciosos en el 6,ngulo del inglete sin afectar

el 6,ngulo de bisel. De esta forma, cuando se encuentran

esquinas que no tienen 90 °, la sierra se puede regular rO,pida

y fO,cilmente. Utilice el accesorio de reborde para molduras

de corona para mantener el 6,ngulo en el que estarO, la

moldura sobre la pared.

INSTRUCCIONES PARA CORTES DE MOLDURAS

DE CORONA CON ANGULO ENTRE EL REBORDE

Y LA BASE DE LA SIERRA PARA TODOS LOS

CORTES

1. Coloque en 6,ngulo la moldura de manera que la parte

inferior de la moldura (la que va contra la pared cuando

estO,instalada) quede contra el reborde y la parte superior

de la moldura se apoye sobre la base de la sierra, como

se muestra en la Figura 18A.

2. Las "partes planas" anguladas de la parte posterior de la

moldura deben apoyarse en escuadra sobre el reborde y

la base de la sierra.

ESQUINA INTERIOR:

Lado izquierdo

1. Inglete derecho

a 45°

2. Conserve el lado

derecho del corte

ESQUINA INTERIOR:

Lado derecho

1. Inglete izquierdo

a 45°

2. Conserve el lado

izquierdo del corte

ESQUINA EXTERNA:

Lado izquierdo

1. Inglete izquierdo

a 45°

2. Conserve el lado

derecho del corte

ESQUINA EXTERNA:

Lado derecho

1. Inglete derecho

a 45°

2. Conserve el lado

izquierdo del corte

FIG. 17

FIG. 18

REBORDE

MESA

MOLDURA DE CORONA PLANA SOBRE LA

MESA Y CONTRA EL REBORDE

FIG. 18A

REBORDE DE

MOLDURA DE

LADO INFERIOR CORONA DW

DE LA MOLDURA 7084

MESA

MOLDURA DE CORONA ENTRE

REBORDEY MESA

Cortes especiales

NUNCA REALICE CORTES SIN QUE EL MATERIAL

ESTE BIEN SUJETO A LA MESA Y CONTRA EL

REBORDE.

CORTE DE ALUMINIO

AUTILICE SIEMPRE HOJAS DE SIERRA ADECUADAS,

FABRICADAS ESPEC[FICAMENTE PARA CORTAR

ALUMINIO. Las puede conseguir en el comercio minorista

DEWALT de su Iocalidad o en el centro de mantenimiento

DEWALT. Determinadas piezas de trabajo, debido a su

tama_o, forma o acabado de superficie, pueden requerir el

uso de una abrazadera o sujeciOn para evitar movimientos

durante el corte. Coloque el material de manera de cortar

la secciOn mO,s delgada, como se muestra en la Figura 19.

La Figura 19A muestra la forma incorrecta de cortar estas

extrusiones. Utilice un lubricante de corte de cera en barra

cuando corte aluminio. Aplique la cera en barra directamente

en la hoja de la sierra antes de cortar. Nunca aplique cera en

barra en una hoja en movimiento.

La cera, disponible en la mayor[a de las ferreter[as y en los

comercios de abastecimiento para talleres industriales, ofrece

la lubricaciOnadecuada y evita que las rebabas se adhieran a

la hoja.

AsegOrese de sujetar bien la pieza de trabajo en forma

adecuada.

Consulte las Hojas Para Sierras en Accesorios

Opcionales encontrarO,la hoja de sierra correcta.

MATERIAL CU RVADO

AI cortar material curvado, coloque siempre de la forma

que se muestra en la Figura 20 y nunca como se muestra

en la Figura 20A. Colocar el material de forma incorrecta

provocarO,accidentes en la hoja cerca de finalizar el corte.

CORTES DE TUBER|AS DE PI_ASTICO U OTROS

MATERIALES REDONDOS

Las tuberias de plO,stico se pueden cortar fO,cilmente con la

sierra. Se cortan como madera y se sujetan o SOSTIENEN

FIRMEMENTE AL REBORDE PARA EVITAR QUE

RUEDEN. Esto es muy importante cuando se realizan

cortes en 6,ngulo.

CORTE DE MATERIALES GRANDES

Ocasionalmente se encontrarO, con una pieza de madera

demasiado grande para caber por debajo de la guarda de la

hoja. Si ocurre esto, simplemente ponga el pulgar derecho

en la parte superior de la guarda inferior de la hoja y enrOllelo

hacia arriba Io suficiente para despejar la pieza de trabajo,

como se muestra en la Figura 21. Suelte la guarda inferior de

la hoja antes de encender la sierra y empezar a cortar. Evite

hacer esto con demasiada frecuencia, pero si es necesario,

la sierra funcionarO, correctamente y realizarO,el corte mO,s

FIG. 19 FIG. 21

REBORDE CORRECTO

FIG. 19A

REBORDE

FIG. 20A

INCORRECTO

CORRECTO

HOJA

grande. NUNCA ATE, ENCINTE NI MANTENGA ABIERTA

LA GUARDA MIENTRAS OPERA ESTA SIERRA.

CONFIGURAOION ESPECIAL PARA CORTES

TRANSVERSALES ANCHOS

La sierra puede cortar piezas de trabajo muy anchas (de

hasta 406 mm [10"]) cuando se utiliza una configuraciOn

especial. Para configurar la sierra para cortar estas piezas

de trabajo, siga los siguientes pasos:

1. Retire ambos rebordes deslizantes, izquierdo y derecho

de la sierra, y dejelos a un lado. Para retirarlos,

desenrosque las perillas del reborde varias veces y

deslice cada reborde hacia fuera. Ajuste y bloquee el

control de inglete de manera tal que quede a 0 ° de

inglete.

2. Realice una plataforma usando una pieza de 38 mm

(1,5") de espesor de una placa de part[culas o madera

espesa similar plana y fuerte de 38 mm, con las

siguientes dimensiones: 254 x 610 mm (10" x 24"). La

plataforma debe ser plana. De Io contrario, el material se

podria mover durante el corte y provocar lesiones.

3. Coloque la plataforma de 254 x 610 mm (10" x 24")

sobre la sierra utilizando 4 tornillos de madera de 101,6

mm (4") de largo a traves de los orificios en el reborde

de la base (Fig. 22). Se deben usar cuatro tornillos

para sujetar adecuadamente el material. Cuando se

utiliza la configuraciOn especial, la plataforma se cortara

en dos piezas. Aseg0rese de que los tornillos esten

ajustados adecuadamente, de Io contrario el material se

aflojara y podria provocar lesiones. Aseg0rese de que la

plataforma sea plana y este firme sobre la mesa, contra

el reborde y centrada en forma pareja de izquierda a

derecha.

_,ADVEFtTENClA: Asegdrese de que la sierra este

montada firmemente en una superficie plana estable. De

Io contrario, la sierra quedarfa inestable y se podrfa caer,

provocando lesiones personales.

4. Coloque la pieza de trabajo que sera cortada sobre la

plataforma montada en la mesa. Aseg0rese de que la

pieza de trabajo este firme contra el reborde posterior

(Fig. 22).

5. Sujete el material antes de cortar. Corte lentamente a

traves del material. Si el material no esta bien sujeto o

si no se corta lentamente, se podr[a aflojar y provocar

lesiones.

Una vez que se han hecho varios cortes en otros angulos

de inglete diferentes a 0°, la plataforma puede aflojarse y

no soportar adecuadamente el trabajo. Instale una nueva

plataforma sin uso en la sierra despues de predeterminar el

angulo de inglete necesario.

,_t,ATENCION: El uso continuado de una plataforma con

varios cortes podrfa resultar en la perdida del control del

material yen posibles lesiones.

FIG. 22

TORNILLOS

(dos a

cada lado)

TORNILLO DE

FIG. 23 SUJECION

TORNILLOS

Retiro y reemplazo de la correa

La correa estO,dise_ada para durar toda la vida 0til de la herramienta. Sin embargo, el abuso

de la herramienta podria provocar que falle la correa.

Si la hoja no se activa cuando el motor estO,en funcionamiento, significa que la correa no

funciona. Para inspeccionar o reemplazar la correa, retire los tornillos de la cubierta de la

correa. Retire la cubierta de la correa. Inspeccione las varillas de la correa para ver si estO,n

desgastadas o fallan. Controle la tension de la correa apretO,ndola como se muestra en la

Figura 23. Las mitades de la correa deber[an casi tocarse cuando se las aprieta firmemente

con el pulgar y el [ndice.

Para ajustar la tension, afloje, pero no retire, los cuatro tornillos con cabeza Phillips. Luego

gire el tornillo de sujeci0n que estO,en la parte superior de la placa del motor hasta Iograr la

tension adecuada. Ajuste los cuatro tornillos firmemente y reemplace la cubierta de la correa.

NOTA" Si la correa estO,excesivamente ajustada, puede provocar la falla prematura del motor.

MANTENIMIENTO

No utilice los lubricantes o los limpiadores (particularmente aerosol) en la vecindad del

protector plO,stico. El material del polycarbonate usado en el protector estO,conforme a ataque

al lado de ciertos productos qdmicos.

1. Todos los rodamientos estO,n sellados. EstO,n lubricados de por vida y no necesitan mO,s

mantenimiento.

2. Regularmente quite el polvo y las astillas de madera de alrededor Y DEBAJO de la base

y la mesa giratoria. Si bien hay ranuras para permitir que pasen los residuos, siempre se

acumula algo de polvo.

3. Los cepillos estO,n dise_ados para durar varios a_os. Si alguna vez los tiene que

reemplazar, siga las instrucciones que se incluyen en Brushes o Ileve la herramienta a

reparar al centro de mantenimiento mO,s cercano.

Reparaciones

Para asegurar la SEGURIDAD y la CONFIABILIDAD del producto: las reparaciones: el

mantenimiento y los ajustes deben (inclusive inspecci0n y cambio de carbones) ser realizados

en un centro de mantenimiento en la fO,brica DfiiiWALT,en un centro de mantenimiento

autorizado DEWALT u por otro personal de mantenimiento calificado. Utilice siempre piezas

de repuesto identicas.

PARA REPARACI(SN Y SERVICIO DE SUS HERRAMIENTAS ELECTRICAS, FAVOR

DE DIRIGIRSE AL CENTRO DE SERVICIO MAS CERCANO

CULIACAN, SIN

Blvd.Emiliano Zapata 5400-1 Poniente

Col. San Rafael

GUADALAJARA, JAL

Av. La Paz #1779 -

Col. Americana Sector JuO,rez

MEXICO, D.F.

Eje Central Lb,zaro CO,rdenas No. 18

Local D, Col. Obrera

MERIDA, YUC

Calle 63 #459-A - Col. Centro

MONTERREY, N.L.

Av. Francisco I. Madero 831 Poniente -

Col. Centro

PUEBLA, PUE

17 Norte #205 - Col. Centro

(667) 717 89 99

(33) 3825 6978

(55) 5588 9377

(999) 928 5038

(818) 375 23 13

(222) 246 3714

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio

SAN LUIS POTOSI, SLP

Av. Universidad 1525 - Col. San Luis

TORREON, COAH

Blvd. Independencia, 96 Pte. -

Col. Centro

VERACRUZ, VER

Prolongaci0n Diaz Mir0n #4280 - Col. Remes

VILLAHERMOSA, TAB

Constituci0n 516-A- Col. Centro

PARA OTRAS LOCALIDADES:

Si se encuentra en M_xico, por favor Ilame al (55) 5326 7100

Si se encuentra en U.S., por favor Ilame al

1-800-433-9258 (1-800 4-DEWALT)

P61iza de Garantia

IDENTIFICACION DEL PRODUCTO:

Sello o firma del Distribuidor.

Nombre del producto: Mod./Cat.:

Marca: N0m. de serie:

(Datos para ser Ilenados por el distribuidor)

Fecha de compra y/o entrega del producto:

Nombre y domicilio del distribuidor donde se adquiri0 el producto:

(442) 2 17 63 14

(444) 814 2383

(871) 716 5265

(229) 921 7016

(993) 312 5111

Typo ___

Este producto estO, garantizado por un a_o a partir de la fecha de entrega, contra

cualquier detecto en su funcionamiento, asi como en materiales y mano de obra empleados

para su fabricaci0n. Nuestra garant[a incluye la reparaci0n o reposici0n del producto y/o

componentes sin cargo alguno para el cliente, incluyendo mano de obra, as[como los gastos

de transportaci0n razonablemente erogados derivados del cumplimiento de este certificado.

Para hacer efectiva esta garant[a deberO,presentar su herramienta y esta p01izasellada por

el establecimiento comercial donde se adquiri0 el producto, de no contar con esta, bastarO,

la factura de compra.

EXCEPCIONES

Esta garantia no sera valida en los siguientes casos:

• Cuando el producto se hubiese utilizado en condiciones distintas alas normales;

• Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que

se acompa_a;

• Cuando el producto hubiese sido alterado o reparado por personas distintas alas

enlistadas al final de este certificado.

Anexo encontrarO, una relaci0n de sucursales de servicio de fO,brica, centros de servicio

autorizados y franquiciados en la Rep0blica Mexicana, donde podrO, hacer efectiva su

garant[a y adquirir partes, refacciones y accesorios originales.

Registro en linea

Gracias por su compra. Registre su producto ahora para:

•SERVICIO EN GARANT|A: Si completa esta tarjeta, podrO, obtener un servicio en

garant[a mO,s eficiente, en caso de que exista un problema con su producto.

•CONFIRMATCION DE PROPIEDAD: En caso de una perdida que cubra el seguro,

como un incendio, una inundacion o un robo, el registro de propiedad servirO,como

comprobante de compra.

•PARA SU SEGURIDAD: Si registra el producto, podremos comunicarnos con usted

en el caso improbable que se deba enviar una notificaciOn de seguridad conforme

a la Federal Consumer Safety Act (Ley Federal de Seguridad de Productos para el

Consumidor).

Registro en Ifnea en www.dewalt.com/register.

Garantia limitada por tres a_os

DEWALTrepararO,,sin cargo, cualquier falla que surja de defectos en el material o lafabricacion

del producto, por hasta tres a_os a contar de la fecha de compra. Esta garant[a no cubre

fallas de las piezas causadas por su desgaste normal o abuso a la herramienta. Para mayores

detalles sobre la cobertura de la garant[a e informaci6n acerca de reparaciones realizadas

bajo garant[a, vidtenos en www.dewalt.com o dir[gase al centro de servicio mO,s cercano.

Esta garant[a no aplica a accesorios o a da_os causados por reparaciones realizadas o

intentadas por terceros. Esta garant[a le otorga derechos legales espedficos, ademO,s de los

cuales puede tener otros dependiendo del estado o la provincia en que se encuentre.

AdemO,s de la garant[a, las herramientas DEWALT estO,n cubiertas por:

1 AI_IO DE SERVICIO GRATUITO

DEWALTmantendrO, la herramienta y reemplazarO,las piezas gastadas por su uso normal, sin

cobro, en cualquier momento durante un a_o a contar de la fecha de compra. Los art[culos

gastados por la clavadora, tales como la unidad de hoja y retorno del impulsador, no estO,n

cubiertas.

GARANT|A DE REEMBOLSO DE SU DINERO POR 90 D|AS

Si no estO,completamente satisfecho con el desempe_o de su mO,quina herramienta, Ib,ser

o clavadora DEWALT,cualquiera sea el motivo, podrO, devolverlo hasta 90 dias de la fecha

de compra con su recibo y obtener el reembolso completo de su dinero - sin necesidad de

responder a ninguna pregunta.

AMI_RICA LATINA: Esta garant[a no se aplica a los productos que se venden en America

Latina. Para los productos que se venden en AmOrica Latina, debe consultar la informaci6n

de la garant[a espedfica del pals que viene en el empaque, Ilamar a la compa_[a local o visitar

el sitio Web a fin de obtener esa informaciOn.

REEMPLAZO GRATUITO DE LAS ETIQUETAS DE ADVERTENCIAS: Si sus etiquetas

de advertencia se vuelven ilegibles o faltan, Ilame al 1-800-4-DEWALT (1-800-433-9258) para

que se le reemplacen gratuitamente.

Por favor consulte el principio del manual para las etiquetas.

Especificaciones

DW716

TensiOnde alimentaciOn: 120 V AC"_J

Consume de corriente: 15A

Frecuenciade alimentaci6n: 60 Hz

Potenciade entrada: 1 675 W

Rotaci6nsincarga: 3 800/min

SOLZMENTE PARA PROPOSIfO DE MF!!!XICO:

IMPORTADO POR: DEWAL:r INDUSTRIAL 'fOOL CO. S,A, DE C.V.

AVENIDA ANTONIO DOVALI JAIME, # 70 TORRE B PISO 9

COI_ONIA I..A FE, SAN]A F[!:

CODIGO POS]AL :01210

DELEGACION ALVARO OBREGON

M[!iXICO D,R

TEL. (52) 555-326--7100

R.RC,: BDE810626-1W7

Para servicio y ventas consulte /........',

"HERRAMIENTAS ELECTRICAS" S[CCI@_

en la secci6n amarilla. AM!R![LA

PROBLEMA:

La sierra no se enciende

La sierra realiza cortes

no satisfactorios

La hoja no alcanza

velocidad

La maquina vibra

excesivamente

No realiza cortes de

inglete precisos

E1material muerde la

hoja

Guia para solucionar problemas

ASEGURESE DE SEGUIR LAS REGLAS E INSTRUCCIONES DE SEGURIDAD

_,QU# SUCEDE? QU# HACER...

1: La sierra no eSt,. enchufada Enchufe la sierra.

2. Fusible quemado o interrupter 2. Reemplace el fusible o reinicie el interrupter automb,tico.

automb,tico activado

3. Cable dahado 3. maga cambiar el cable per el centre de mantenimiento autorizado.

4. Cepillos gastados 4. Haga reemplazar los cepillos per el centre de mantenimiento autorizado o

reempl_tcelos usted mismo come se indica en Cepilles.

i. Hoja sin fil0 1. Reemplace la hoja. Consulte Cambio 0Instalacidn De Una Hoja De Sierra Nueva. ..........

2. Hoja montada al reves 2. Vire la hoja. Consulte Cambio 0Instalacion De Una Hoja De Sierra Nueva.

3. Dep6sitos de goma o grumos de resina 3. Retire la hoja y !fmpiela Con aguarrs.s ylana de acero gwesa 0 limpiado[ para hoinos hogarehosl

sobre la hoja .......

4. Hoja incorrecta para el trabajo que se 4. Cambie el tipo de hoja. Consulte Descripcienes De Las Hejas en Acceseries..

realiza

! i Cable prolongador demasiado IMano o i. Reempl_.celo poi un cable de tamaho adecuado. Consulte O0nsulte las Utilice el Cable Prelengader

demasiado largo Aprepiado en lnstrucciones de Seguridad Importantes.

2. Baja corriente en el hogar 2. Comun[quese con la empresa de energfa electrica.

La sierra no esta montada firmemente en i. Apriete todos !os torni!los de montaje: ConsulteMontaje En El Banco De Trabajo.

el soporte o banco de trabajo

2. El soporte o el banco est6,n sobre un 2. Reubique sobre una superficie de nivel piano. Consulte Familiarizarse.

piso desparejo

3. moja de sierra dahada 3. meemplace la hojal cOnSUltecambioO Instalacidn De una Heja De Sierra Nueva.

1. La escala de inglete no ester 1. Verifique y regule. Consulte las Ajuste de la Escala de Inglete en Ajustes.

correctamente regulada

21El indicadQr de inglete no estb. 2. verifiqUeyieguielconsUlteiasRegulacidnDellndicadorDelnglete en Ajustes

correctamente reg ulado

3. La pieza de trabajo no est6, 3. Verifique y ajuste el reborde. Consulte las Regulacibn Del Reborde en Ajustes.

perpendicular a la mesa

pieza de trabaj0 se mUeve 4 su]ete !apieza de trabajo al ieboide 0 eng0me un papei de !ija de !20 ai ieborde

con cemento para caucho.

1. Cortes de material curvado 1. Consulte las Material Curvado en Cortes especiales.

it-'

I,LI

I--

I,LI

,,-I

I,LI

,,-I

I,LI

n-,

TABLA 1: CORTE DE INGLETE COMPUESTO

(UBIQUE LA MADERA CON EL LADO PLANO ANCHO SOBRE LA MESA Y EL BORDE ANGOSTO CONTRA EL REBORDE)

0 5 10 15 20 25 30 35 40

45-

40-

35-

30-

25-

20-

15-

10-

Zi iZ[ iZi iZ[ iZi Zi iZ[liO[Zi iZ[ Z

I0 15 20 25 30

FIJE ESTE ANGULO DE BISEL EN LA SIERRA

35 40 45

45 45

,4O

Iii

,<:

DEWALTIndustrialToolCo,,701EastJoppaRoad,Baltimore,MD21286

ThefollowingaretrademarksforoneormoreDEWALTpowertools:theyellowandblackcolorscheme;the"D"shapedairintakegrill;thearrayofpyramidsontheha_dgrip;thekitbox

configuration;andthearrayoflozenge-shapedhumpsonthesurfaceofthetool.

Dewalt DW716 TYPE20 User Manual MITER SAW Manuals And Guides 1401301L

Navigation menu

Versions of this User Manual:

Views

Navigation
