INSTRUCTION MANUAL

GUIDE D'UTILISATION

MANUAL DE INSTRUCCIONES

INSTRUCTIVO DE OPERACION, CENTROS DE SERVICIO Y POLIZA DE

GARANT[A. ADVERTENOIA: LEASE ESTE INSTRUCTIVO ANTES DE

USAR EL PRODUCTO.

DWE402, DWE402N, DWE402G, DWE4214

Heavy-Duty Small Angle Grinder

Petites meuleuses angulaires de service intensif

Esmeriladoras angulares pequehas para trabajo pesado

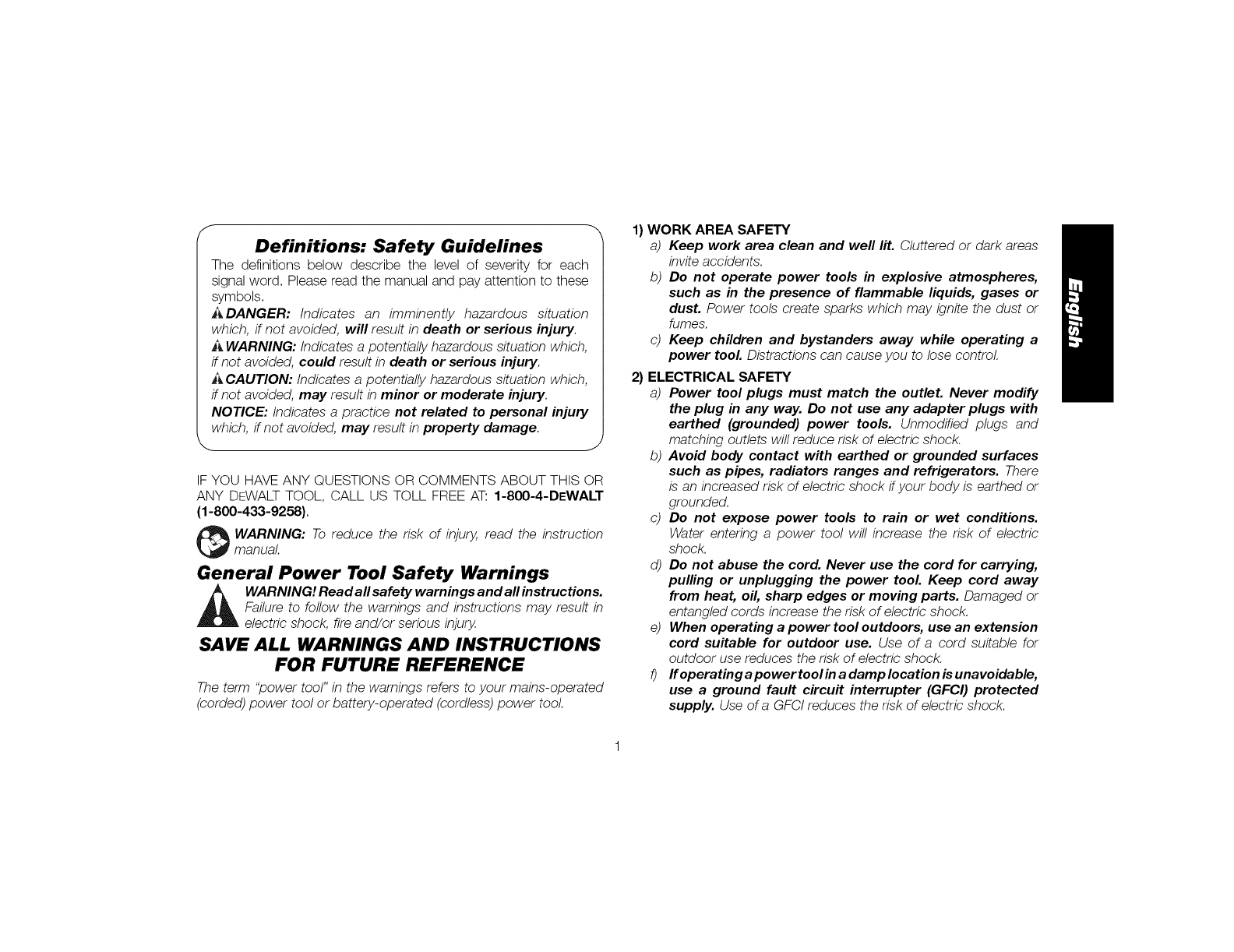

Definitions: Safety Guidelines

The definitions below describe the level of severity br each

signal word. Please read the manual and pay attention to these

symbols.

_DANGER: Indicates an imminently hazardous situation

which, if not avoided, will result in death or serious injury.

i_,WARNING: Indicates a potentially hazardous situation which,

if not avoided, could result in death or serious injury.

i_ CAUTION: Indicates a potentially hazardous situation which,

if not avoided, may result in minor or moderate injury.

NOTICE: Indicates a practice not related to personal injury

which, if not avoided, may result in property damage.

IF YOU HAVE ANY QUESTIONS OR COMMENTS ABOUT THIS OR

ANY DEWALT TOOL, CALL US TOLL FREE AT: 1-800-4-DEWALT

(1-800-433-9258}.

_ARNING: To reduce the risk of injury, read the instruction

manual.

General Power Tool Safety Warnings

_WARNING! Read all safety warnings and all instructions.

Failure to follow the warnings and instructions may result in

electric shock, fire and/or serious injury,

SAVE ALL WARNINGS AND INSTRUCTIONS

FOR FUTURE REFERENCE

The term "power tool" in the warnings refers to your mains-operated

(corded) power tool or battery-operated (cordless) power tool

1) WORK AREA SAFETY

a) Keep work area clean and well lit. Cluttered or dark areas

invite accidents.

b) Do not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases or

dust. Power tools create sparks which may ignite the dust or

fumes.

c) Keep children and bystanders away while operating a

power tool Distractions can cause you to lose control

2} ELECTRICAL SAFETY

a) Power tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with

earthed (grounded) power tools. Unmodified plugs and

matching outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or grounded surfaces

such as pipes, radiators ranges and refrigerators. There

is an increased risk of electric shock if your body is earthed or

grounded.

c) Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of electric

shock.

d) Do not abuse the cord. Never use the cord for carrying,

pulling or unplugging the power tool Keep cord away

from heat, oil, sharp edges or moving parts. Damaged or

entangled cords increase the risk of electric shock.

e) When operating apower tool outdoors, use an extension

cord suitable for outdoor use. Use of a cord suitable for

outdoor use reduces the risk of electric shock.

If operating apowertool in a damp location is unavoidable,

use a ground fault circuit interrupter (GFCI) protected

supply. Use of a GFC/ reduces the risk of electric shock.

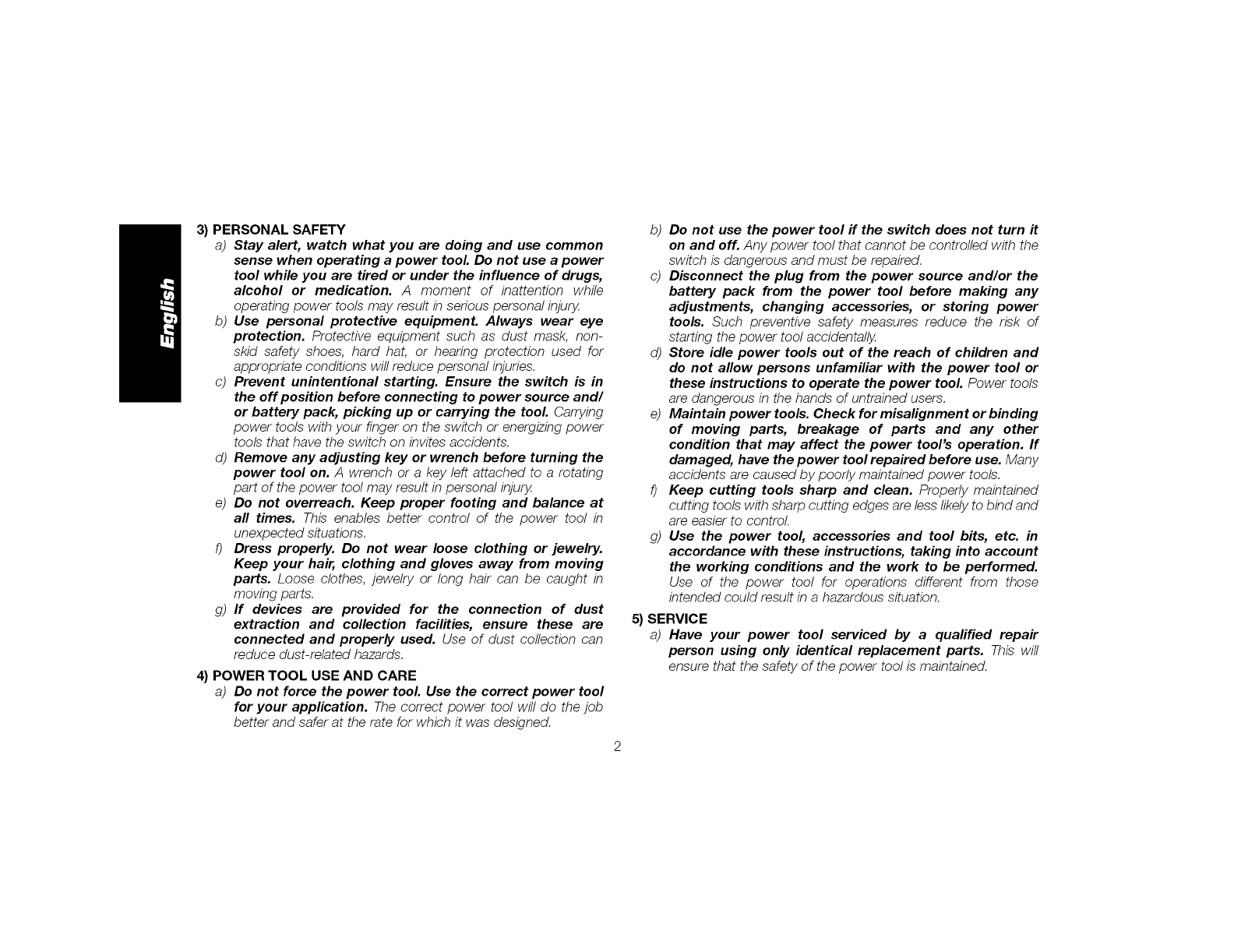

3) PERSONAL SAFETY

a) Stay alert, watch what you are doing and use common

sense when operating a power tool. Do not use a power

tool while you are tired or under the influence of drugs,

alcohol or medication. A moment of inattention while

operating power tools may result in serious personal injury.

b) Use personal protective equipment. Always wear eye

protection. Protective equipment such as dust mask, non-

skid safety shoes, hard hat, or hearing protection used for

appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the switch is in

the off position before connecting to power source and/

or battery pack, picking up or carrying the tool. Carrying

power tools with your finger on the switch or energizing power

tools that have the switch on invites accidents.

d) Remove any adjusting key or wrench before turning the

power tool on. A wrench or a key left attached to a rotating

part of the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and balance at

all times. This enables better control of the power tool in

unexpected situations.

f) Dress properly. Do not wear loose clothing or jewelry.

Keep your hair, clothing and gloves away from moving

parts. Loose clothes, jewelry or long hair can be caught in

moving parts.

g) If devices are provided for the connection of dust

extraction and collection facilities, ensure these are

connected and properly used. Use of dust collection can

reduce dust-related hazards.

4} POWER TOOL USE AND CARE

a) Do not force the power tool. Use the correct power tool

for your application. The correct power tool will do the job

better and safer at the rate for which it was designed.

b) Do not use the power tool if the switch does not turn it

on and off. Any power tool that cannot be controlled with the

switch is dangerous and must be repaired.

c) Disconnect the plug from the power source and/or the

battery pack from the power tool before making any

adjustments, changing accessories, or storing power

tools. Such preventive safety measures reduce the risk of

starting the power tool accidentally.

d) Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool or

these instructions to operate the power tool Power tools

are dangerous in the hands of untrained users.

e) Maintain power tools. Check for misalignment or binding

of moving parts, breakage of parts and any other

condition that may affect the power tool's operation. If

damaged, have the power tool repaired before use. Many

accidents are caused by poorly maintained power tools.

Keep cutting tools sharp and clean. Properly maintained

cutting tools with sharp cutting edges are less likely to bind and

are easier to control

g) Use the power tool, accessories and tool bits, etc. in

accordance with these instructions, taking into account

the working conditions and the work to be performed.

Use of the power tool for operations different from those

intended could result in a hazardous situation.

5) SERVICE

a) Have your power tool serviced by aqualified repair

person using only identical replacement parts. This will

ensure that the safety of the power tool is maintained.

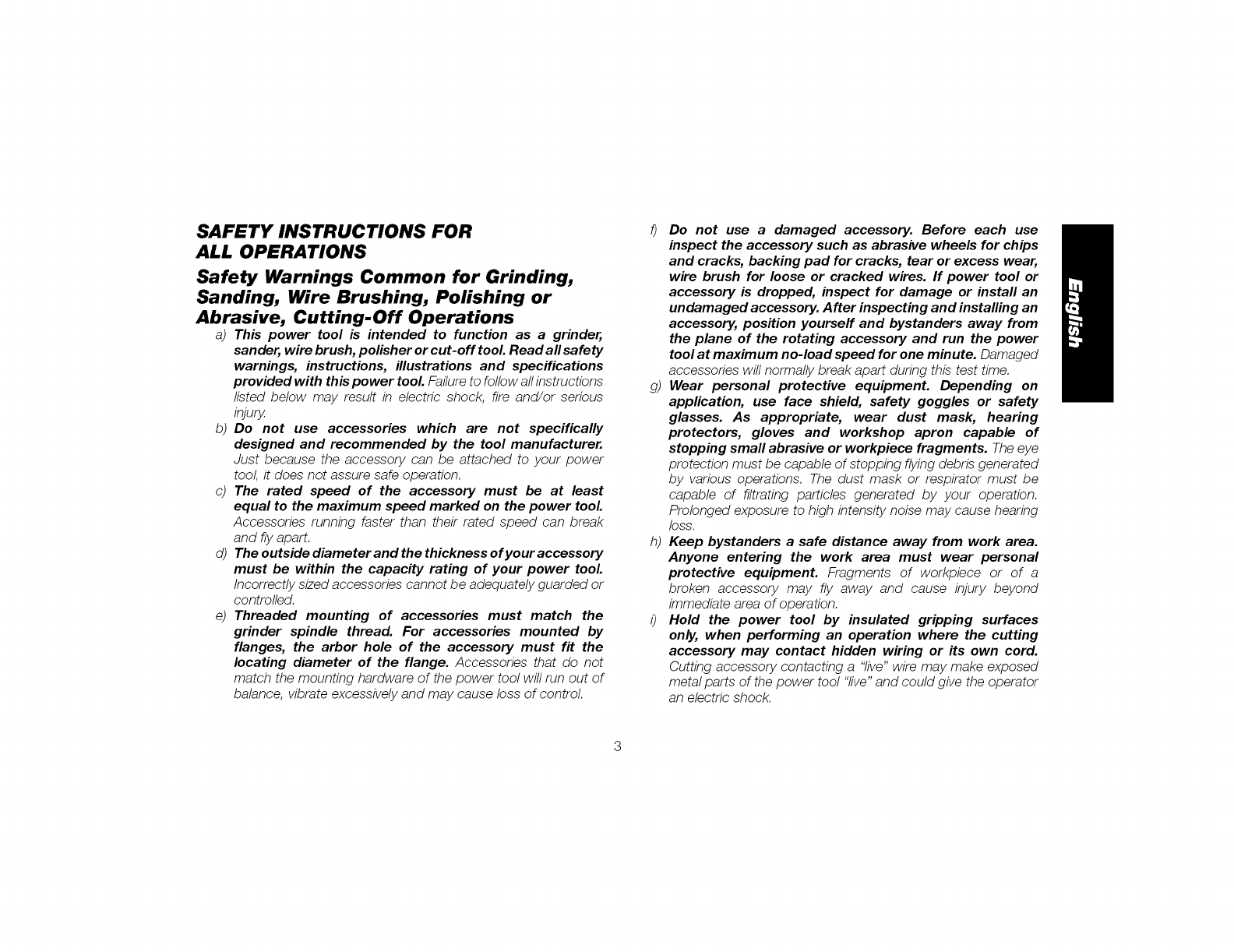

SAFETY INSTRUCTIONS FOR

ALL OPERATIONS

Safety Warnings Common for Grinding,

Sanding, Wire Brushing, Polishing or

Abrasive, Cutting-Off Operations

a) This power tool is intended to function as a grinder,

sander, wire brush, polisher or cut-off tooL Read all safety

warnings, instructions, illustrations and specifications

provided with this power tool Failure to follow a//instructions

listed below may result in electric shock, fire and/or serious

injury.

b) Do not use accessories which are not specifically

designed and recommended by the tool manufacturer.

Just because the accessory can be attached to your power

tool, it does not assure safe operation.

c) The rated speed of the accessory must be at least

equal to the maximum speed marked on the power tool

Accessories running faster than their rated speed can break

and fly apart.

d) The outside diameter and the thickness of your accessory

must be within the capacity rating of your power tool

Incorrectly sized accessories cannot be adequately guarded or

controlled.

e) Threaded mounting of accessories must match the

grinder spindle thread. For accessories mounted by

flanges, the arbor hole of the accessory must fit the

locating diameter of the flange. Accessories that do not

match the mounting hardware of the power tool will run out of

balance, vibrate excessively and may cause loss of control

Do not use a damaged accessory. Before each use

inspect the accessory such as abrasive wheels for chips

and cracks, backing pad for cracks, tear or excess wear,

wire brush for loose or cracked wires. If power tool or

accessory is dropped, inspect for damage or install an

undamaged accessory. After inspecting and installing an

accessory, position yourself and bystanders away from

the plane of the rotating accessory and run the power

tool at maximum no-load speed for one minute. Damaged

accessories will normally break apart during this test time.

g) Wear personal protective equipment. Depending on

application, use face shield, safety goggles or safety

glasses. As appropriate, wear dust mask, hearing

protectors, gloves and workshop apron capable of

stopping small abrasive or workpiece fragments. The eye

protection must be capable of stopping flying debris generated

by various operations. The dust mask or respirator must be

capable of filtrating particles generated by your operation.

Prolonged exposure to high intensity noise may cause hearing

loss.

h) Keep bystanders a safe distance away from work area.

Anyone entering the work area must wear personal

protective equipment. Fragments of workpiece or of a

broken accessory may fly away and cause injury beyond

immediate area of operation.

i) Hold the power tool by insulated gripping surfaces

only, when performing an operation where the cutting

accessory may contact hidden wiring or its own cord.

Cutting accessory contacting a "live" wire may make exposed

metal parts of the power tool "live" and could give the operator

an electric shock.

j) Position the cord clear of the spinning accessory./f you

lose control, the cord may be cut or snagged and your hand or

arm may be pulled into the spinning accessory.

k) Never lay the power tool down until the accessory has

come to a complete stop. The spinning accessory may grab

the surface and pull the power tool out of your control

I) Do not run the power tool while carrying it at your side.

Accidental contact with the spinning accessory could snag

your clothing, pulling the accessory into your body.

m) Regularly clean the power tool's air vents. The motor's

fan will draw the dust inside the housing and excessive

accumulation of powdered metal may cause electrical hazards.

n) Do not operate the power tool near flammable materials.

Sparks could ignite these materials.

o) Do not use accessories that require liquid coolants.

Using water or other liquid coolants may result in electrocution

or shock.

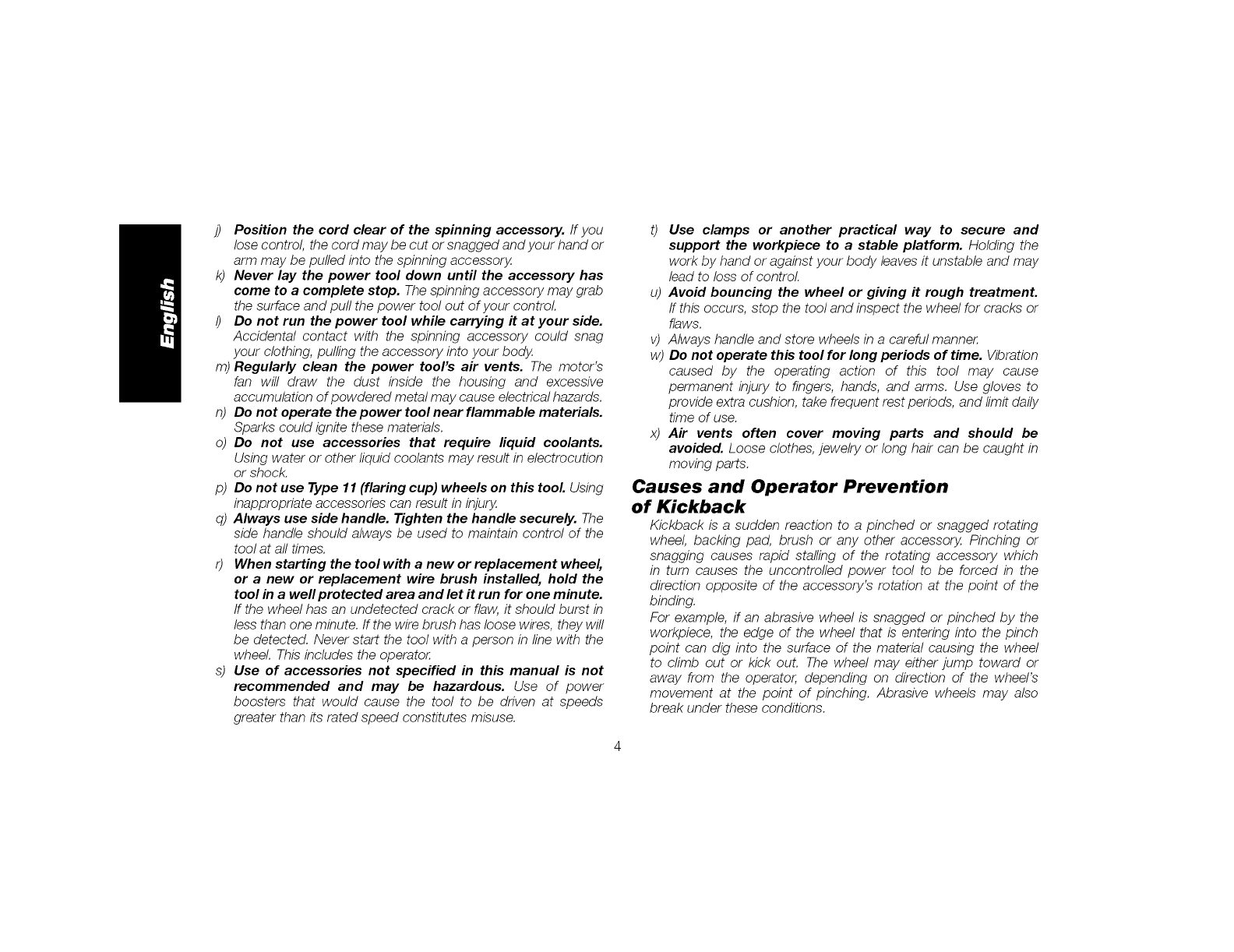

p) Do not use Type 11 (flaring cup) wheels on this tool. Using

inappropriate accessories can result in injury.

q) Always use side handle. Tighten the handle securely. The

side handle should always be used to maintain control of the

tool at all times.

r) When starting the tool with a new or replacement wheel,

or a new or replacement wire brush installed, hold the

tool in a well protected area and let Hrun for one minute.

If the wheel has an undetected crack or flaw, it should burst in

less than one minute. If the wire brush has loose wires, they will

be detected. Never start the tool with a person in line with the

wheel This includes the operator.

s) Use of accessories not specified in this manual is not

recommended and may be hazardous. Use of power

boosters that would cause the tool to be driven at speeds

greater than its rated speed constitutes misuse.

t) Use clamps or another practical way to secure and

support the workpiece to a stable platform. Holding the

work by hand or against your body leaves it unstable and may

lead to loss of control

u) Avoid bouncing the wheel or giving it rough treatment.

If this occurs, stop the tool and inspect the wheel for cracks or

flaws.

v) Always handle and store wheels in a careful manner.

w) Do not operate this tool for long periods of time. Vibration

caused by the operating action of this tool may cause

permanent injury to fingers, hands, and arms. Use gloves to

provide extra cushion, take frequent rest periods, and limit daily

time of use.

x) Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be caught in

moving parts.

Causes and Operator Prevention

of Kickback

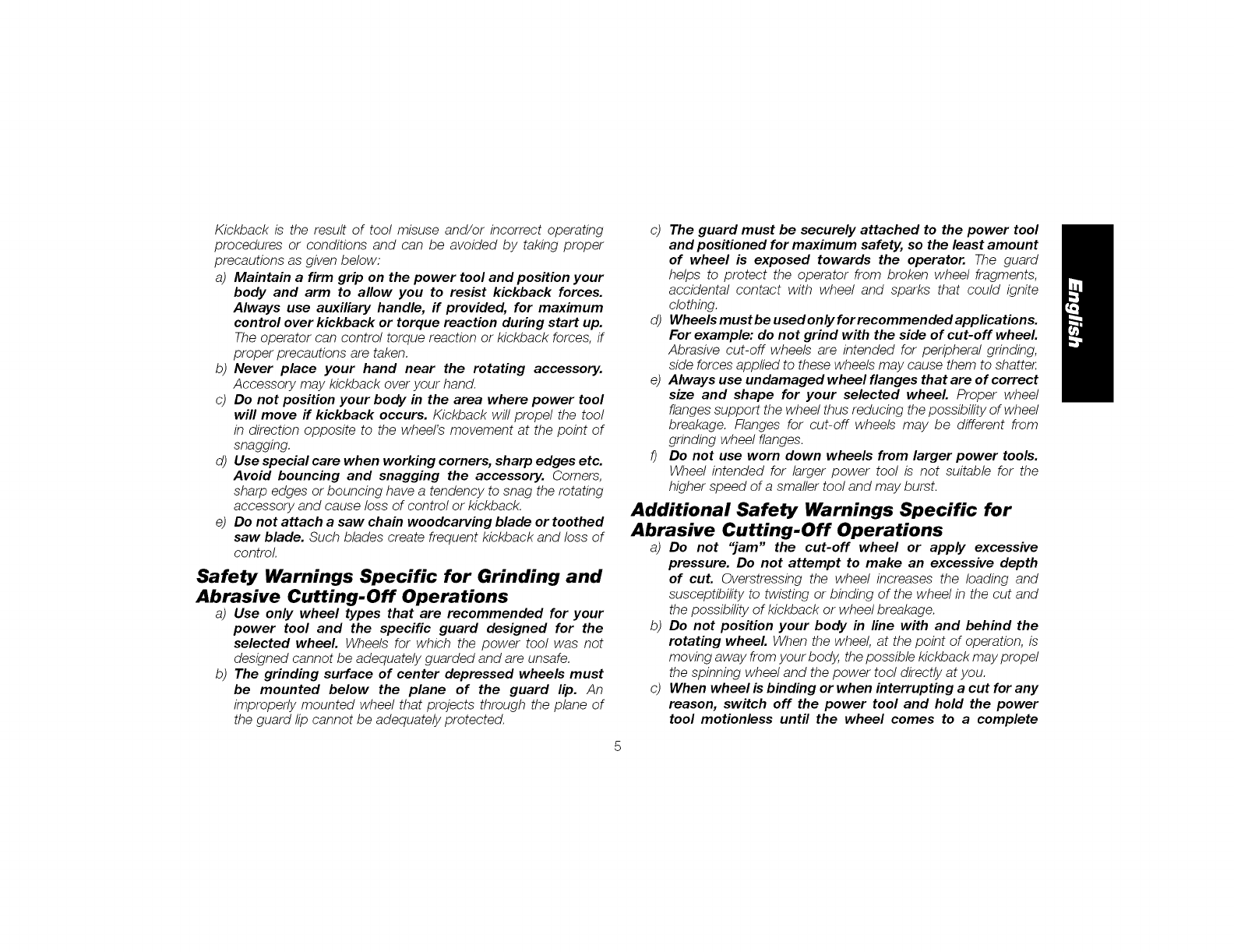

Kickback is a sudden reaction to a pinched or snagged rotating

wheel, backing pad, brush or any other accessory. Pinching or

snagging causes rapid stalling of the rotating accessory which

in turn causes the uncontrolled power tool to be forced in the

direction opposite of the accessory's rotation at the point of the

binding.

For example, if an abrasive wheel is snagged or pinched by the

workpiece, the edge of the wheel that is entering into the pinch

point can dig into the surface of the material causing the wheel

to climb out or kick out. The wheel may either jump toward or

away from the operator, depending on direction of the wheel's

movement at the point of pinching. Abrasive wheels may also

break under these conditions.

Kickbackistheresultoftoolmisuseand/orincorrectoperating

proceduresorconditionsandcanbeavoidedbytakingproper

precautionsasgivenbelow:

a)Maintain a firm grip on the power tool and position your

body and arm to allow you to resist kickback forces.

Always use auxiliary handle, if provided, for maximum

control over kickback or torque reaction during start up.

The operator can control torque reaction or kickback forces, if

proper precautions are taken.

b) Never place your hand near the rotating accessory.

Accessory may kickback over your hand.

c) Do not position your body in the area where power tool

will move if kickback occurs. Kickback will propel the tool

in direction opposite to the wheel's movement at the point of

snagging.

d) Use special care when working corners, sharp edges etc.

Avoid bouncing and snagging the accessory. Corners,

sharp edges or bouncing have a tendency to snag the rotating

accessory and cause loss of control or kickback.

e) Do not attach a saw chain woodcarving blade or toothed

saw blade. Such blades create frequent kickback and loss of

control

Safety Warnings Specific for Grinding and

Abrasive Cutting-Off Operations

a) Use only wheel types that are recommended for your

power tool and the specific guard designed for the

selected wheel Wheels for which the power tool was not

designed cannot be adequately guarded and are unsafe.

b) The grinding surface of center depressed wheels must

be mounted below the plane of the guard lip. An

improperly mounted wheel that projects through the plane of

the guard lip cannot be adequately protected.

c) The guard must be securely attached to the power tool

and positioned for maximum safety, so the least amount

of wheel is exposed towards the operator. The guard

helps to protect the operator from broken wheel fragments,

accidental contact with wheel and sparks that could ignite

clothing.

d) Wheels must be used only for recommended applications.

For example: do not grind with the side of cut-off wheel

Abrasive cut-off wheels are intended for peripheral grinding,

side forces applied to these wheels may cause them to shatter.

e) Always use undamaged wheel flanges that are of correct

size and shape for your selected wheel Proper wheel

flanges support the wheel thus reducing the possibility of wheel

breakage. Flanges for cut-off wheels may be different from

grinding wheel flanges.

Do not use worn down wheels from larger power tools.

Wheel intended for larger power tool is not suitable for the

higher speed of a smaller tool and may burst.

Additional Safety Warnings Specific for

Abrasive Cutting-Off Operations

a) Do not "jam" the cut-off wheel or apply excessive

pressure. Do not attempt to make an excessive depth

of cut. Overstressing the wheel increases the loading and

susceptibility to twisting or binding of the wheel in the cut and

the possibility of kickback or wheel breakage.

b) Do not position your body in line with and behind the

rotating wheel When the wheel, at the point of operation, is

moving away from your body, the possible kickback may propel

the spinning wheel and the power tool directly at you.

c) When wheel is binding or when interrupting acut for any

reason, switch off the power tool and hold the power

tool motionless until the wheel comes to a complete

stop. Never attempt to remove the cut-off wheel from

the cut while the wheel is in motion otherwise kickback

may occur. Investigate and take corrective action to eliminate

the cause of wheel binding.

d) Do not restart the cutting operation in the workpiece.

Let the wheel reach full speed and carefully reenter the

cut. The wheel may bind, walk up or kickback if the power tool

is restarted in the workpiece.

e) Support panels or any oversized workpiece to minimize

the risk of wheel pinching and kickback. Large workpieces

tend to sag under their own weight. Supports must be placed

under the workpiece near the line of cut and near the edge of

the workpiece on both sides of the wheel.

Use extra caution when making a "pocket cut" into

existing walls or other blind areas. The protruding wheel

may cut gas or water pipes, electrical wiring or objects that can

cause kickback.

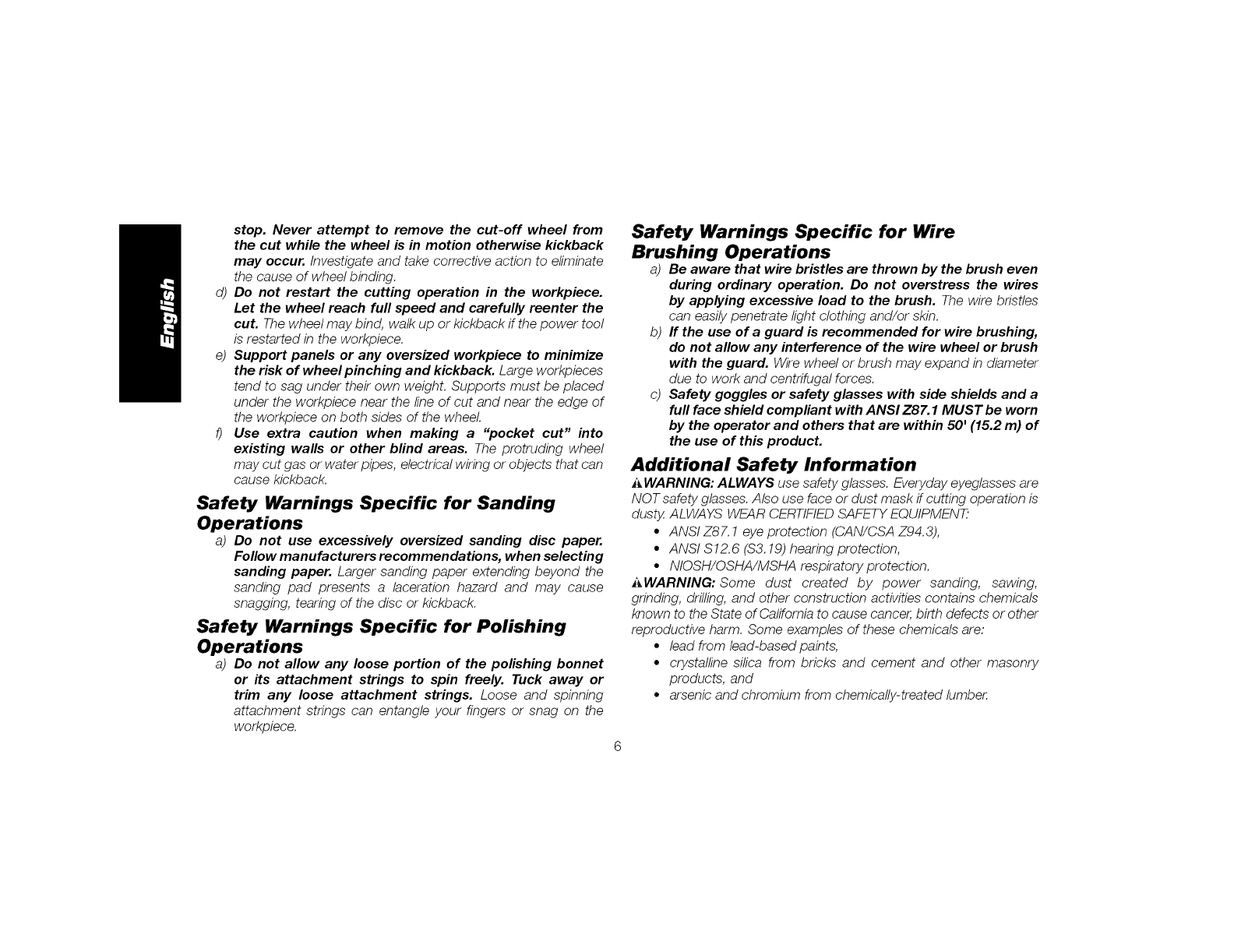

Safety Warnings Specific for Sanding

Operations

a) Do not use excessively oversized sanding disc paper.

Follow manufacturers recommendations, when selecting

sanding paper. Larger sanding paper extending beyond the

sanding pad presents a laceration hazard and may cause

snagging, tearing of the disc or kickback.

Safety Warnings Specific for Polishing

Operations

a) Do not allow any loose portion of the polishing bonnet

or its attachment strings to spin freely. Tuck away or

trim any loose attachment strings. Loose and spinning

attachment strings can entangle your fingers or snag on the

workpiece.

Safety Warnings Specific for Wire

Brushing Operations

a) Be aware that wire bristles are thrown by the brush even

during ordinary operation. Do not overstress the wires

by applying excessive load to the brush. The wire bristles

can easily penetrate light clothing and/or skin.

b) If the use of a guard is recommended for wire brushing,

do not allow any interference of the wire wheel or brush

with the guard. Wire wheel or brush may expand in diameter

due to work and centrifugal forces.

c) Safety goggles or safety glasses with side shields and a

full face shield compliant with ANSI Z87.1 MUST be worn

by the operator and others that are within 50' (15.2 m) of

the use of this product.

Additional Safety Information

_WARNING: ALWAYS use safety glasses. Everyday eyeglasses are

NOT safety glasses. Also use face or dust mask if cutting operation is

dusty. ALWAYS WEAR CERTIFIED SAFETY EQUIPMENT_

•ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI $12.6 ($3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratory protection.

_WAFtNING: Some dust created by power sanding, sawing,

grinding, drilling, and other construction activities contains chemicals

known to the State of California to cause cancer, birth defects or other

reproductive harm. Some examples of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry

products, and

• arsenic and chromium from chemically-treated lumber.

Yourriskfromtheseexposures varies, depending on how often you

do this type of work. To reduce your exposure to these chemicals:

work in a well ventilated area, and work with approved safety

equipment, such as those dust masks that are specially designed to

filter out microscopic particles.

• Avoid prolonged contact with dust from power sanding,

sawing, grinding, drilling, and other construction activities.

Wear protective clothing and wash exposed areas with

soap and water. Allowing dust to get into your mouth, eyes, or

lay on the skin may promote absorption of harmful chemicals.

A WARNING: Use of this tool can generate and/or disperse dust,

which may cause serious and permanent respiratory or other injury.

Always use NIOSH/OSHA approved respiratory protection appropriate

for the dust exposure. Direct particles away from face and body.

AWARNING: Always wear proper personal hearing protection

that conforms to ANSI $12.6 ($3.19) during use. Under some

conditions and duration of use, noise from this product may

contribute to hearing loss.

AWARNING: Always use eye protection. All users and bystanders

must wear eye protection that conforms to ANSI Z87. 1.

AWARNING: When not in use, place grinder on a stable

surface where it will not move inadvertantly, roll or cause a

tripping or falling hazard. The grinder may stand upright on the

battery pack but may be easily knocked over. Serious personal injury

may result.

AWARNING: The grinding wheel or accessory may loosen

during coast-down of the tool when shut off. if grinding wheel or

accessory loosens, it may dismount from the machine and may cause

serious personal injury.

ACAUTION: To reduce the risk of personal injury, use extra care

when working into a comer or edge because a sudden, sharp

movement of the tool may be experienced when the wheel or other

accessory contacts a secondary surface or a surface edge.

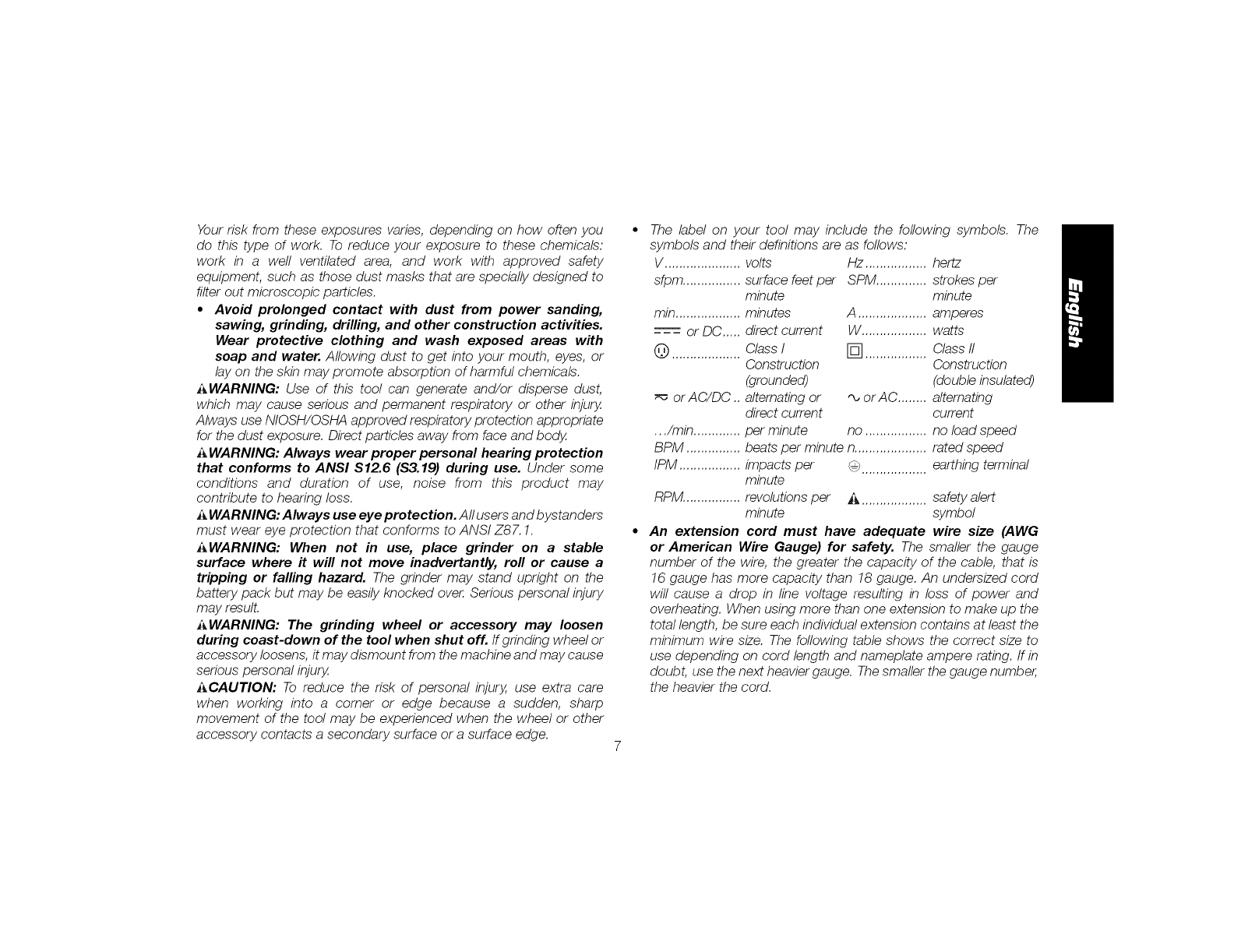

The label on your tool may include the following symbols. The

symbols and their definitions are as follows:

V..................... volts Hz ................. hertz

sfpm ................ surface feet per SPM .............. strokes per

minute minute

min.................. minutes A ................... amperes

--- or DC ..... direct current W.................. watts

_) ................... Class I[] ................. Class II

Construction Construction

(grounded) (double insulated)

or AC/DC .. alternating or "_ or AC ........ alternating

direct current current

.../min ............. per minute no ................. no load speed

BPM ............... beats per minute n.................... rated speed

IPM ................. impacts per _ .................. earthing terminal

minute

RPM................ revolutions per A .................. safety alert

minute symbol

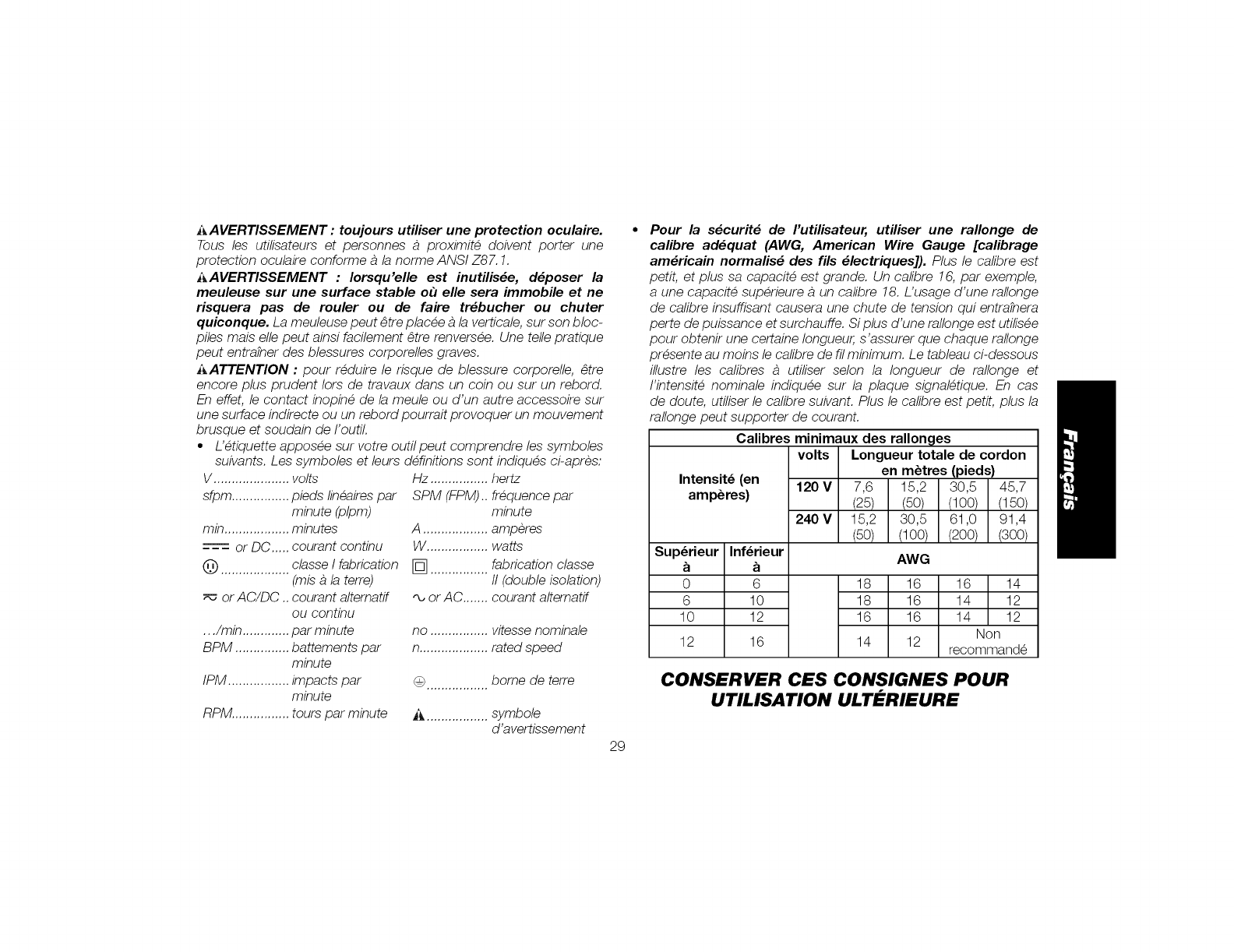

An extension cord must have adequate wire size (AWG

or American Wire Gauge) for safety. The smaller the gauge

number of the wire, the greater the capacity of the cable, that is

16 gauge has more capacity than 18 gauge. An undersized cord

will cause a drop in line voltage resulting in loss of power and

overheating. When using more than one extension to make up the

total length, be sure each individual extension contains at least the

minimum wire size. The following table shows the correct size to

use depending on cord length and nameplate ampere rating. If in

doubt, use the next heavier gauge. Thesmaller the gauge number,

the heavier the cord.

Ampere Rating

Minimum Gauge for Cord Sets

Volts Total Length of Cord

in Feet (meters)

120 V 25 50 100 150

(7.6) (15.2) (30.5) (45.7)

240 V 50 100 200 300

(15.2) (30.5) (61.0) (91.4)

More Not

Than More AWG

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

SAVE THESE INSTRUCTIONS

FOR FUTURE USE

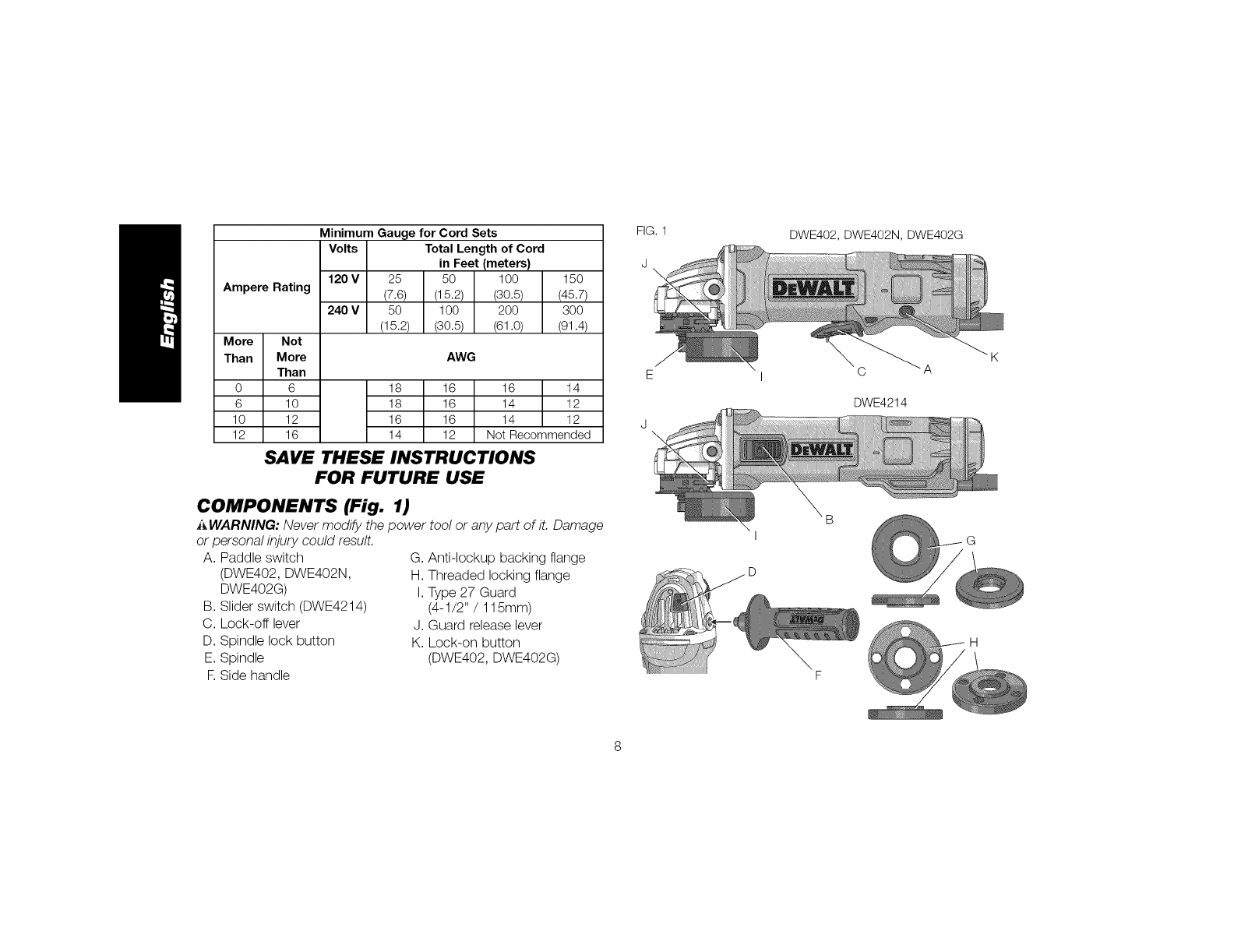

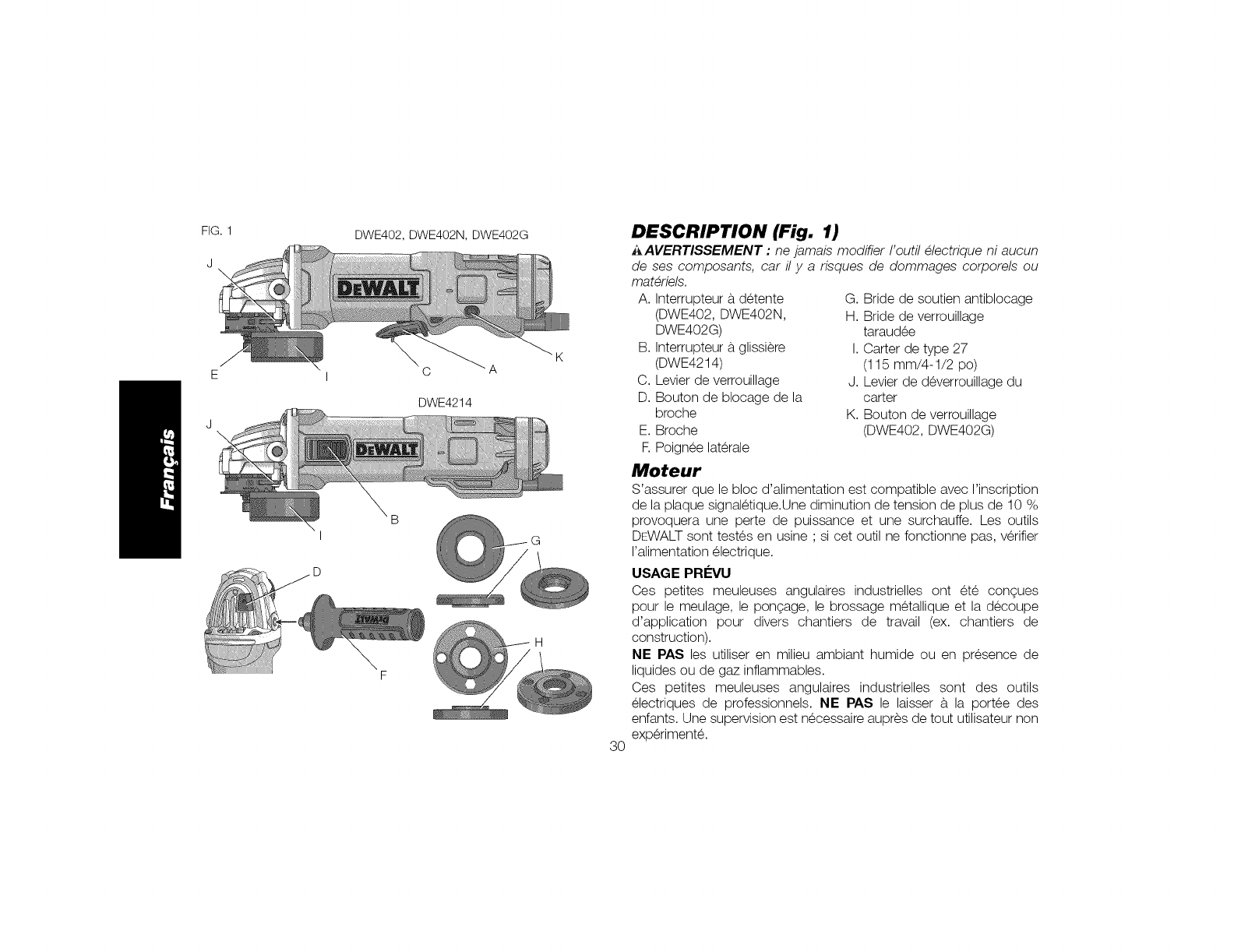

COMPONENTS (Fig. 1)

AWARNING: Never modify the power tool or any part of it. Damage

or personal injury could result.

A. Paddle switch

(DWE402, DWE402N,

DWE402G)

B. Slider switch (DWE4214)

C. Lock-off lever

D. Spindle lock button

E. Spindle

F.Side handle

G. Anti-lockup backing flange

H. Threaded locking flange

I. Type 27 Guard

(4-1/2" /115mm)

J. Guard release lever

K. Lock-on button

(DWE402, DWE402G)

FIG. 1

DWE402, DWE402N, DWE402G

L; A

DWE4214

Motor

Be sure your power supply agrees with the nameplate marking.

Voltage decrease of more than 10% will cause loss of power and

overheating. DEWALT tools are factory tested; if this tool does not

operate, check power supply.

INTENDED USE

These heaw-duty small angle grinders have been designed for

professional grinding, sanding, wire brush, and cut-off applications at

various work sites (i.e., construction sites).

DO NOT use under wet conditions or in presence of flammable

liquids or gases.

These heavy-duty small angle grinders are professional power tools.

DO NOT let children come into contact with the tool. Supervision is

required when inexperienced operators use this tool.

ASSEMBLY AND ADJUSTMENTS

_WARNING: To reduce the risk of injury, turn unit off and

disconnect it from power source before making any adjustments

or removing/installing attachments or accessories. An accidental

start-up can cause injury.

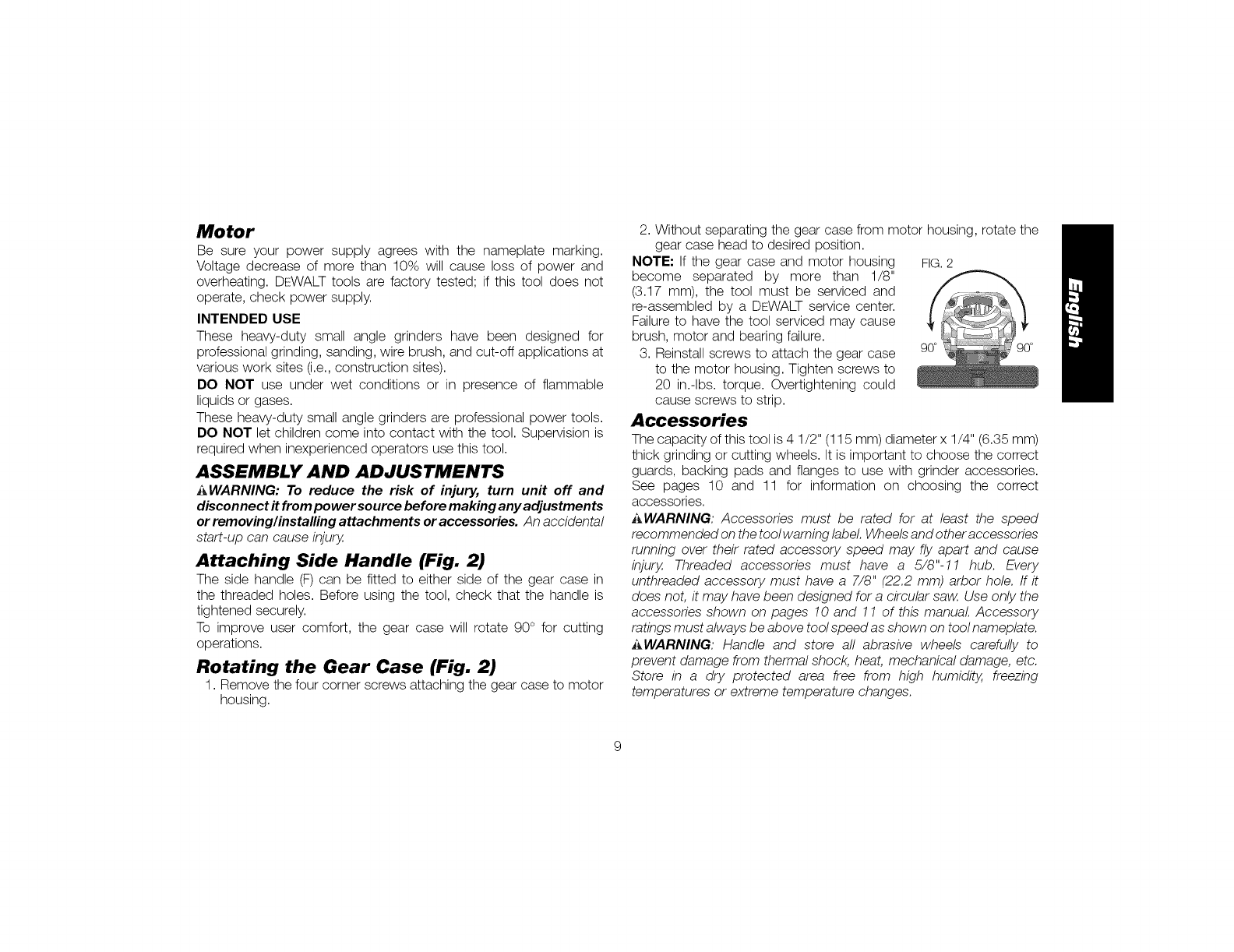

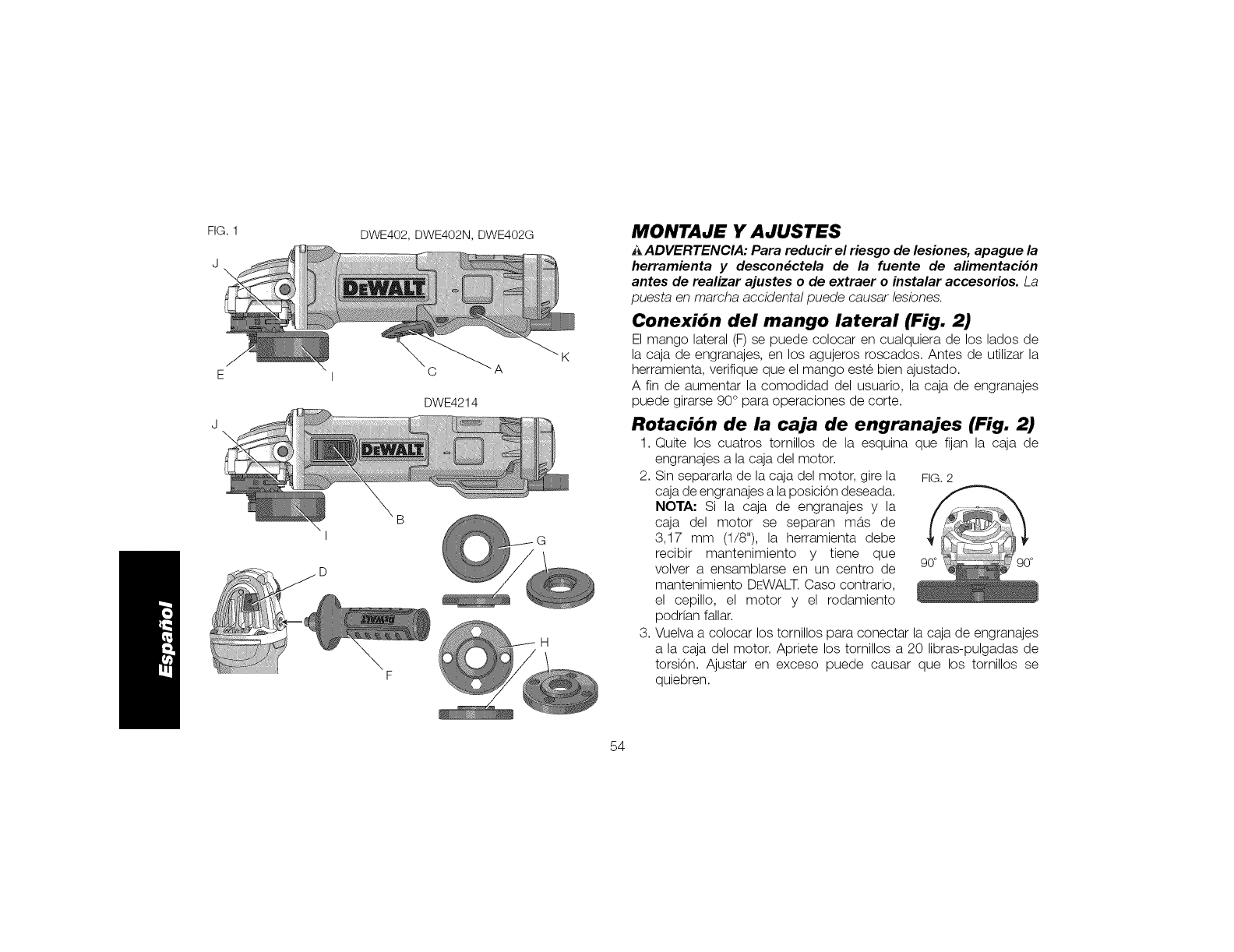

Attaching Side Handle (Fig. 2)

The side handle (F) can be fitted to either side of the gear case in

the threaded holes. Before using the tool, check that the handle is

tightened securely.

To improve user comfort, the gear case will rotate 90 ° for cutting

operations.

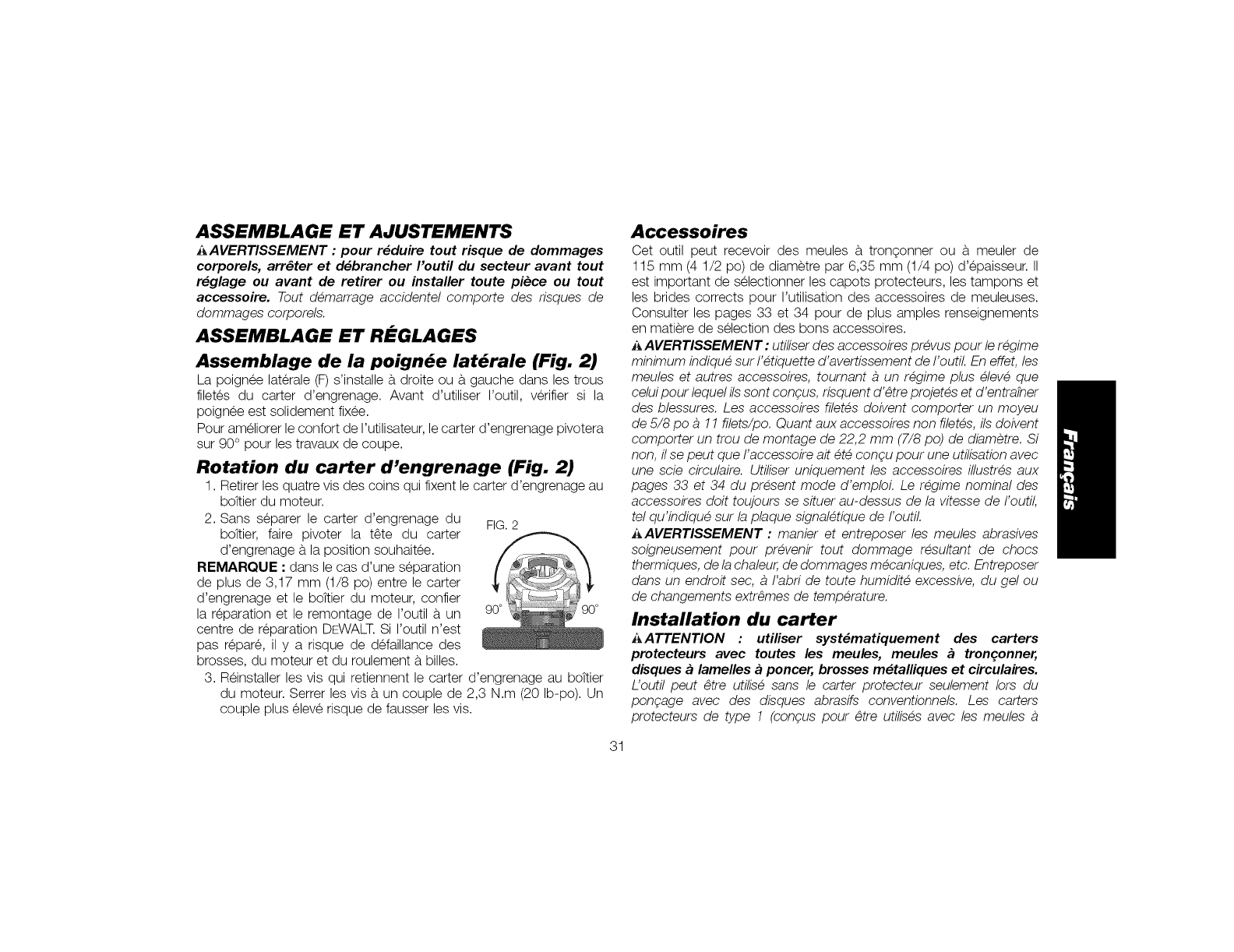

Rotating the Gear Case (Fig. 2)

1. Remove the four corner screws attaching the gear case to motor

housing.

gear case head to desired position.

NOTE: If the gear case and motor housing

become separated by more than 1/8"

(3.17 mm), the tool must be serviced and

re-assembled by a DEWALT service center.

Failure to have the tool serviced may cause

brush, motor and bearing failure.

3. Reinstall screws to attach the gear case

to the motor housing. Tighten screws to

20 in.-Ibs, torque. Overtightening could

cause screws to strip.

Accessories

2. Without separating the gear case from motor housing, rotate the

FIG.2

The capacity of this tool is 4 1/2" (115 mm) diameter x 1/4" (6.35 mm)

thick grinding or cutting wheels. It is important to choose the correct

guards, backing pads and flanges to use with grinder accessories.

See pages 10 and 11 for information on choosing the correct

accessories.

i_WARNING: Accessories must be rated for at least the speed

recommended on the toolwaming label Wheels and other accessories

running over their rated accessory speed may fly apart and cause

injury. Threaded accessories must have a 5/8"-11 hub. Every

unthreaded accessory must have a 7/8" (22.2 mm) arbor hole. If it

does not, it may have been designed for a circular saw. Use only the

accessories shown on pages 10 and 11 of this manual Accessory

ratings must always be above tool speed as shown on tool nameplate.

AWARNING: Handle and store a# abrasive wheels carefully to

prevent damage from thermal shock, heat, mechanical damage, etc.

Store in a dry protected area free from high humidity, freezing

temperatures or extreme temperature changes.

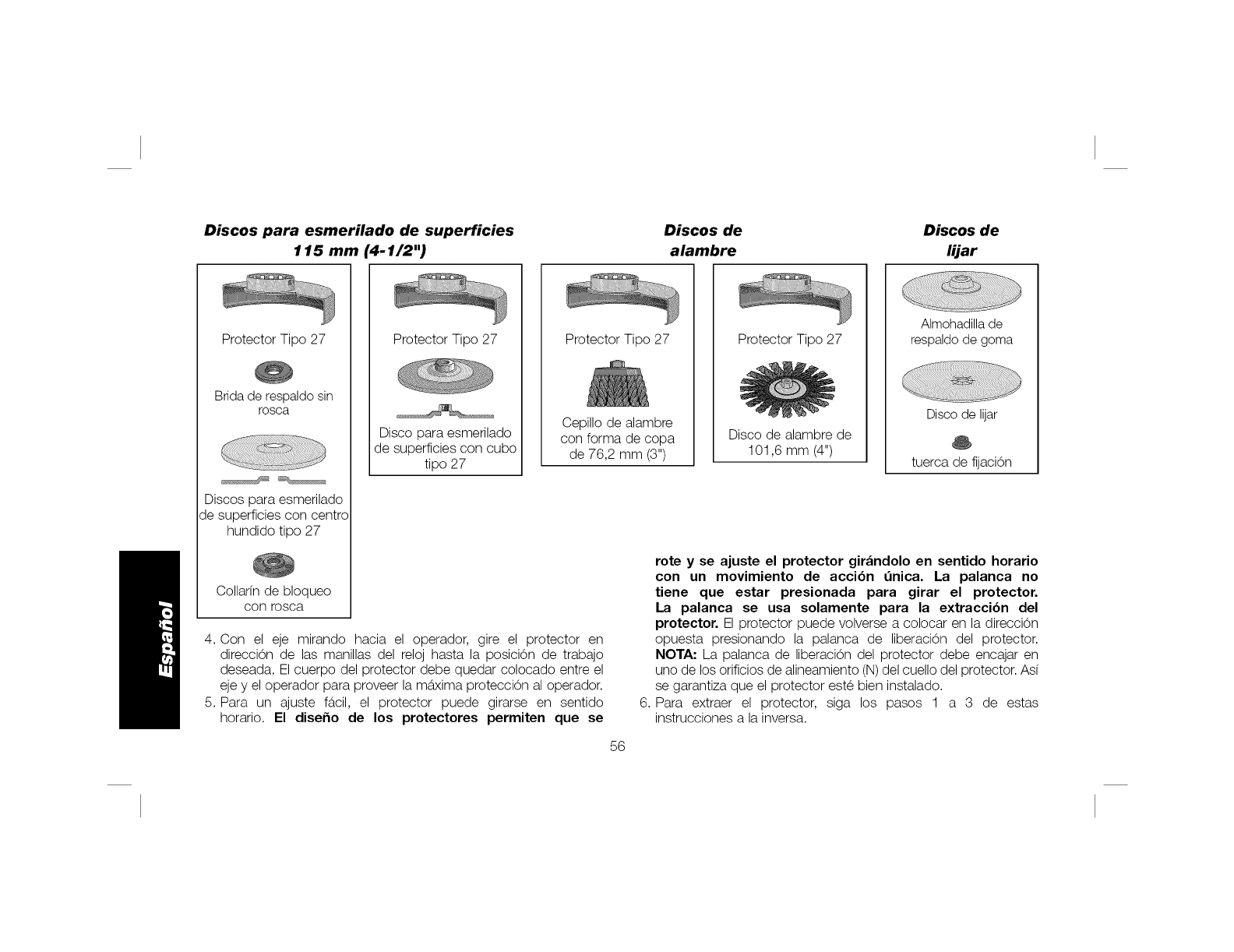

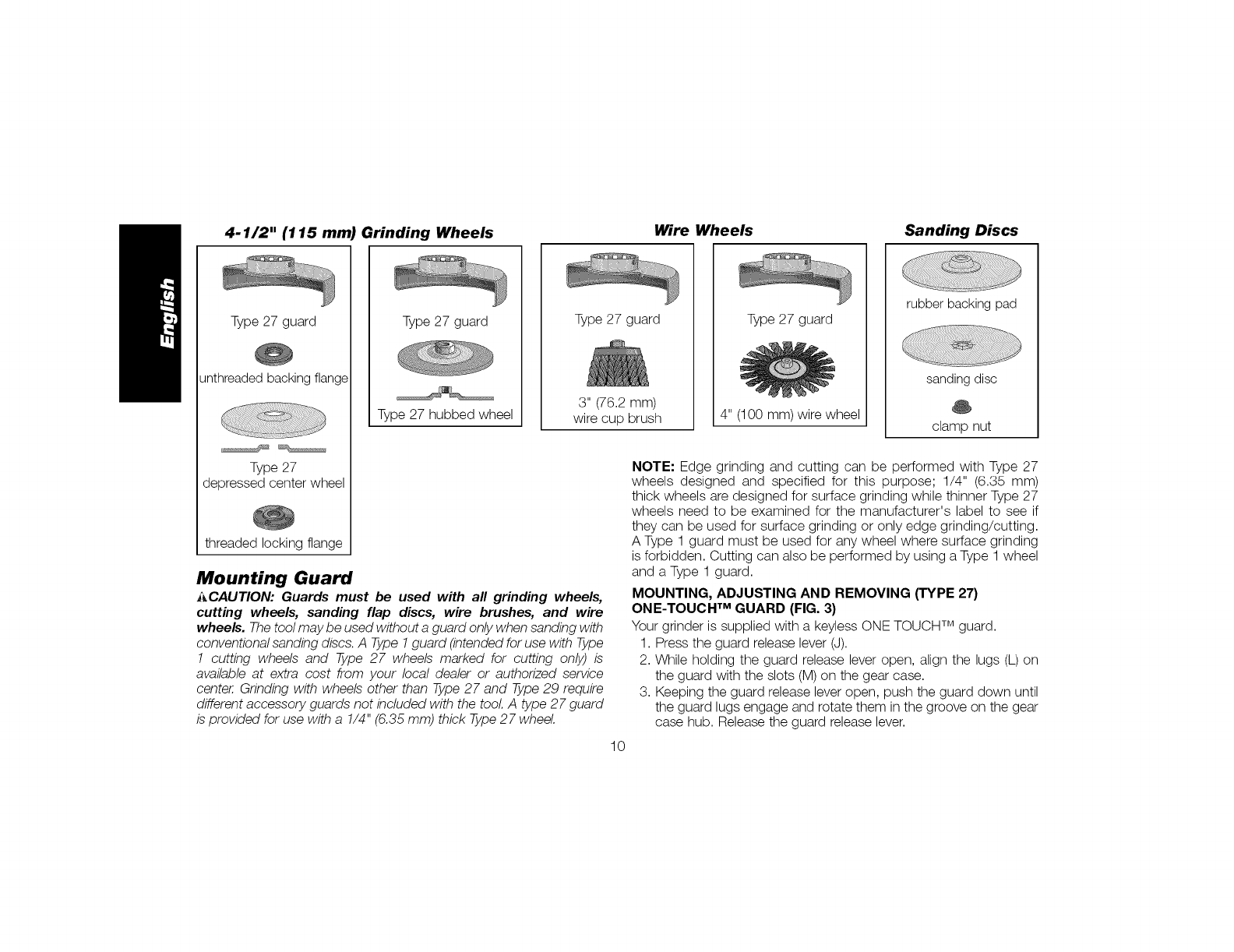

4-1/2" (115 mm) Grinding Wheels Wire Wheels Sanding Discs

Type 27 guard

unthreaded backing flange

Type 27

depressed center wheel

threaded locking flange

Type 27 guard

Type 27 hubbed wheel

Type 27 guard

3" (76.2 mm)

wire cup brush

Mounting Guard

_CAUTION: Guards must be used with all grinding wheels,

cutting wheels, sanding flap discs, wire brushes, and wire

wheels. Thetool may be used without a guard only when sanding with

conventional sanding discs. A Type 1 guard (intended for use with Type

1 cutting wheels and Type 27 wheels marked for cutting only) is

available at extra cost from your local dealer or authorized service

center. Grinding with wheels other than Type 27 and Type 29 require

different accessory guards not included with the tool. A type 27 guard

isprovided for use with a 1/4" (6.35 mm) thick Type 27 wheel.

Type 27 guard

4" (100 mm) wire wheel

rubber backing pad

sanding disc

clamp nut

NOTE: Edge grinding and cutting can be performed with Type 27

wheels designed and specified for this purpose; 1/4" (6.35 mm)

thick wheels are designed for surface grinding while thinner Type 27

wheels need to be examined for the manufacturer's label to see if

they can be used for surface grinding or only edge grinding/cutting.

A Type 1 guard must be used for any wheel where surface grinding

is forbidden. Cutting can also be performed by using a Type 1 wheel

and a Type 1 guard.

MOUNTING, ADJUSTING AND REMOVING (TYPE 27)

ONE-TOUCH TM GUARD (FIG. 3)

Your grinder is supplied with a keyless ONE TOUCH TM guard.

1. Press the guard release lever (J).

2. While holding the guard release lever open, align the lugs (L) on

the guard with the slots (M) on the gear case.

3. Keeping the guard release lever open, push the guard down until

the guard lugs engage and rotate them in the groove on the gear

case hub. Release the guard release lever.

4-1/2"

Type 1 guard*

unthreaded backing flange

Type 27/42 depressed

center wheel,

cutting only

threaded locking flange

115 mm) Cutting Wheels 4-1/2" (115 mm) Sanding Flap Discs

Type 1 guard*

unthreaded backing flange

Type 1/41 abrasive cutting

wheel

threaded locking flange

Type 1 guard*

unthreaded backing flange

diamond cutting wheel

threaded locking flange

Type 27 guard

hubbed sanding flap disc

*NOTE: A Type 1 guard is available at extra cost from your local dealer or

authorized service center.

Type 27 guard

unthreaded backing flange

non-hubbed sanding

flap disc

threaded locking flange

4. With the spindle facing the operator, rotate the guard clockwise

into the desired working position. The guard body should be

positioned between the spindle and the operator to provide

maximum operator protection.

5. For easy adjustment, the guard can be rotated in the clockwise

direction. The guards design allows the guard to be

rotated and adjusted by turning the guard in a clockwise,

single action motion. The lever does not need to be

depressed to turn the guard. The lever is only used for

removal of the guard. The guard can be repositioned the

opposite direction by depressing the guard release lever.

NOTE: The guard release lever should snap into one of the

alignment holes (N) on the guard collar. This ensures that the

guard is secure.

6. To remove the guard, follow steps 1-3 of these instructions in

reverse.

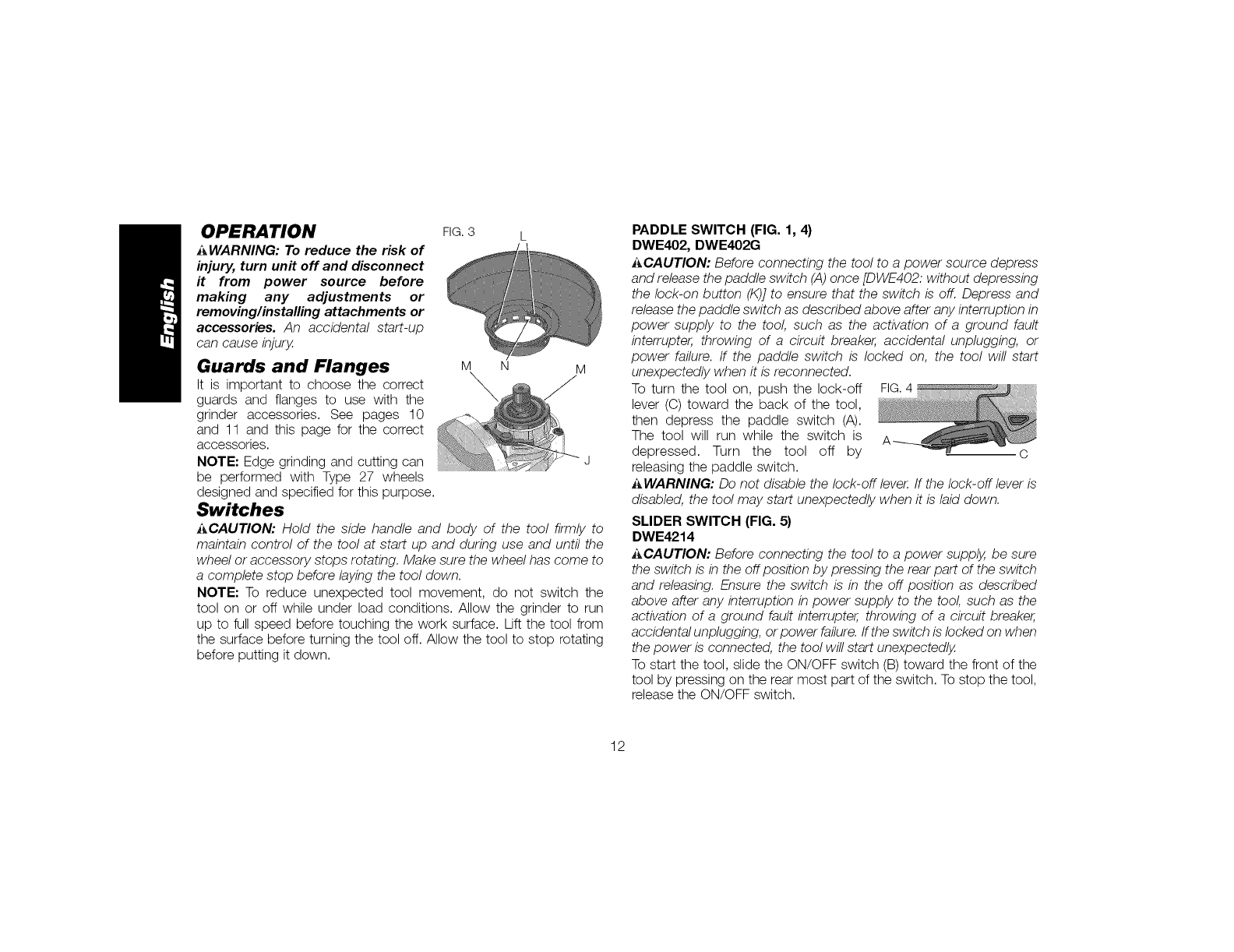

OPERATION

_WARNING: To reduce the risk of

injury, turn unff off and disconnect

it from power source before

making any adjustments or

removing/installing attachments or

accessories. An accidental start-up

can cause injury.

Guards and Flanges

It is important to choose the correct

guards and flanges to use with the

grinder accessories. See pages 10

and 11 and this page for the correct

accessories.

NOTE: Edge grinding and cutting can

be performed with Type 27 wheels

designed and specified for this purpose.

Switches

FIG. 3 L

M N M

_CAUTION: Hold the side handle and body of the tool firmly to

maintain control of the tool at start up and during use and until the

wheel or accessory stops rotating. Make sure the wheel has come to

a complete stop before laying the tool down.

NOTE: To reduce unexpected tool movement, do not switch the

tool on or off while under load conditions. Allow the grinder to run

up to full speed before touching the work surface. Lift the tool from

the surface before turning the tool off. Allow the tool to stop rotating

before putting it down.

PADDLE SWITCH (FIG. 1, 4)

DWE402, DWE402G

J_CAUTION: Before connecting the tool to a power source depress

and release the paddle switch (A) once [DWE402: without depressing

the lock-on button (K)] to ensure that the switch is off. Depress and

release the paddle switch as described above after any interruption in

power supply to the tool, such as the activation of a ground fault

interrupter, throwing of a circuit breaker, accidental unplugging, or

power failure. If the paddle switch is locked on, the tool will start

unexpectedly when it is reconnected.

To turn the tool on, push the lock-off FIG.4

lever (C) toward the back of the tool,

then depress the paddle switch (A).

The tool will run while the switch is

depressed. Turn the tool off by O

releasing the paddle switch.

_WARNING: Do not disable the lock-off lever. If the lock-off lever is

disabled, the tool may start unexpectedly when it is laid down.

SLIDER SWITCH (FIG. 5}

DWE4214

_CAUTION: Before connecting the tool to a power supply, be sure

the switch is in the off position by pressing the rear part of the switch

and releasing. Ensure the switch is in the off position as described

above after any interruption in power supply to the tool, such as the

activation of a ground fault interrupter, throwing of a circuit breaker,

accidental unplugging, or power failure. If the switch is locked on when

the power is connected, the tool will start unexpectedly.

To start the tool, slide the ON/OFF switch (B) toward the front of the

tool by pressing on the rear most part of the switch. To stop the tool,

release the ON/OFF switch.

Forcontinuousoperation,slidethe

switch(B)towardthefrontofthetool

andpresstheforwardpartof the

switchinward.Tostopthetoolwhile

operatingincontinuousmode,press

therearpartoftheswitchandrelease.

LOCK-ON BUTTON (FIG. 6)

DWE402, DWE402G

The lock-on button (K) offers

increased comfort in extended use

applications. To lock the tool on,

push the lock-off lever (C) toward

the back of the tool then depress

the paddle switch (A). With the

tool running, depress the lock-on

button (K). The tool will continue

to run after the paddle switch is

released. To unlock the tool, depress

and release the paddle switch. This

will cause the tool to stop.

i_CAUTION: Allow the tool to reach

to the work surface. Lift the tool from

the tool off.

FIG. 5

FIG. 6

C A K

fur speed before touching tool

the work surface before turning

FIG.7

SPINDLE LOCK BUTTON (FIG. 7)

The spindle lock button (D) is provided to

prevent the spindle from rotating when

installing or removing wheels. Operate the

spindle lock button only when the tool is

turned off, the tool is unplugged, and the

wheel has come to a complete stop.

NOTICE: To reduce the risk of damage to the tool, do not engage

the spindle lock button while the tool is operating. Damage to

the tool will result and attached accessory may spin off possibly

resulting in injury.

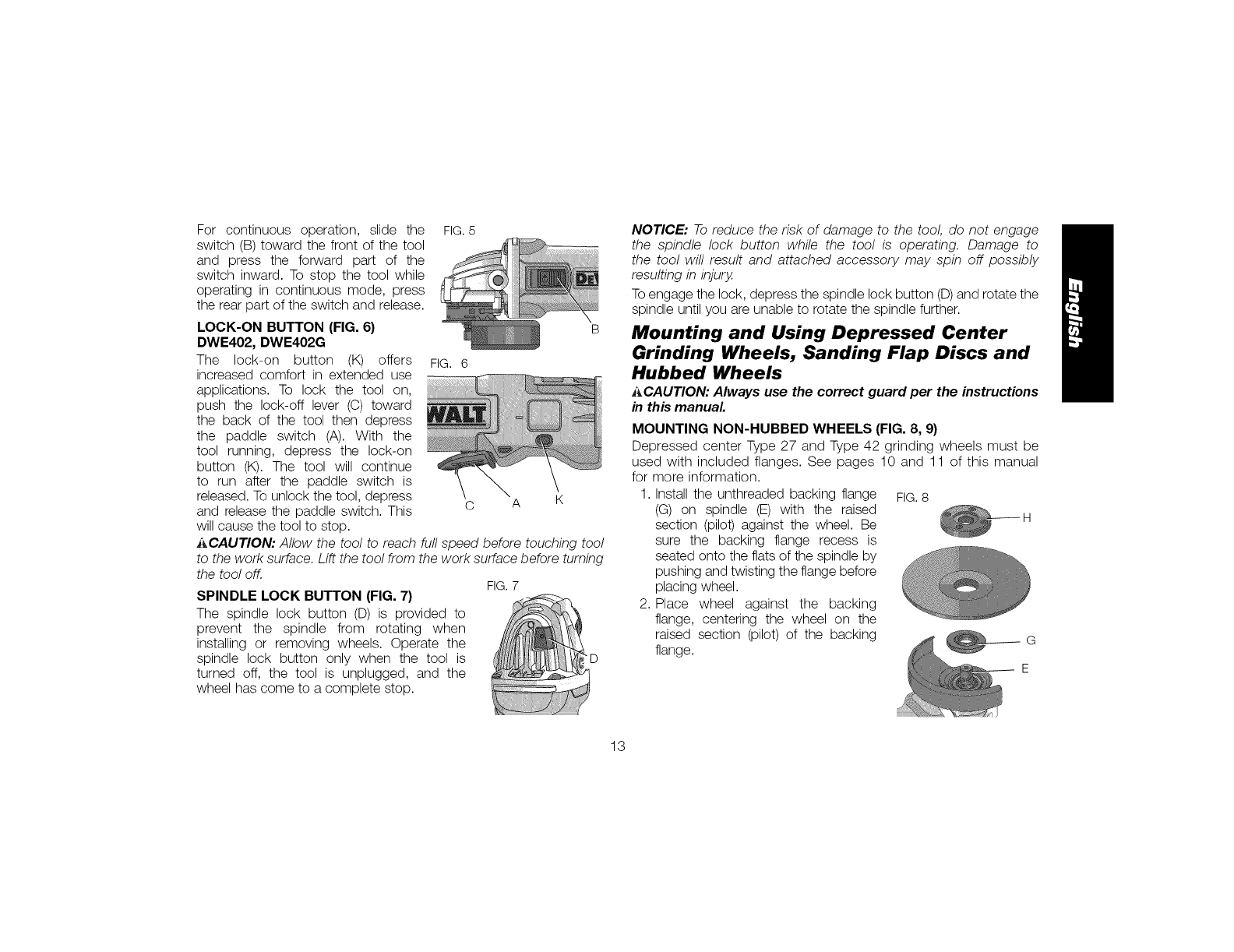

To engage the lock, depress the spindle lock button (D)and rotate the

spindle until you are unable to rotate the spindle further.

Mounting and Using Depressed Center

Grinding Wheels, Sanding Flap Discs and

Hubbed Wheels

i_CAUTION: Always use the correct guard per the instructions

in this manual.

MOUNTING NON-HUBBED WHEELS (FIG. 8, 9}

Depressed center Type 27 and Type 42 grinding wheels must be

used with included flanges. See pages 10 and 11 of this manual

for more information.

1. Install the unthreaded backing flange FIG.8

(G) on spindle (E) with the raised

section (pilot) against the wheel. Be

sure the backing flange recess is

seated onto the flats of the spindle by

pushing and twisting the flange before

placing wheel.

2. Place wheel against the backing

flange, centering the wheel on the

raised section (pilot) of the backing

flange. G

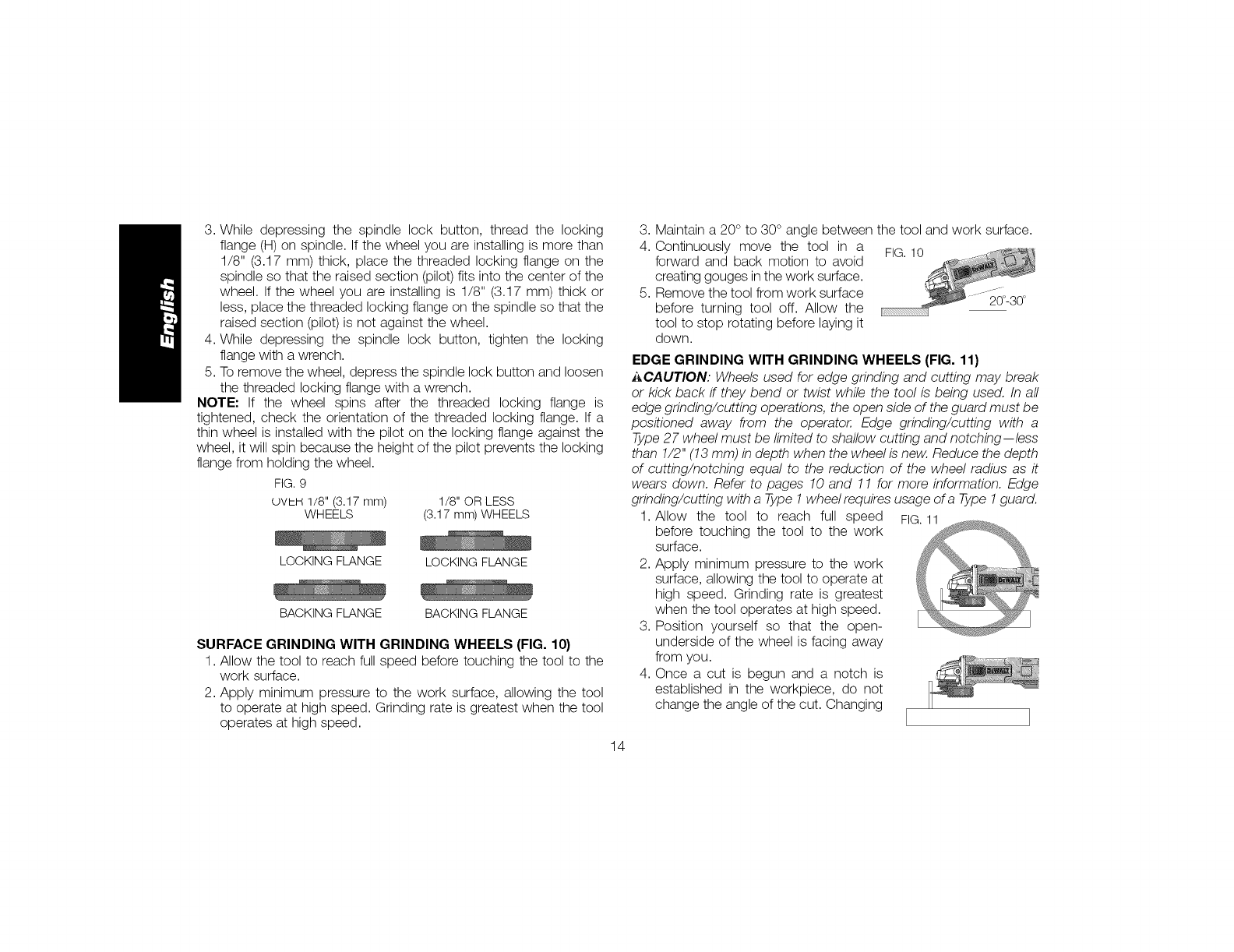

3.Whiledepressingthespindlelockbutton,threadthelocking

flange(H)onspindle.Ifthewheelyouareinstallingismorethan

1/8"(3.17mm)thick,placethethreadedlockingflangeonthe

spindlesothattheraisedsection(pilot)fitsintothecenterofthe

wheel.Ifthewheelyouareinstallingis1/8"(3.17mm)thickor

less,placethethreadedlockingflangeonthespindlesothatthe

raisedsection(pilot)isnotagainstthewheel.

4.Whiledepressingthespindlelockbutton,tightenthelocking

flangewithawrench.

5.Toremovethewheel,depressthespindlelockbuttonandloosen

thethreadedlockingflangewithawrench.

NOTE" If the wheel spins after the threaded locking flange is

tightened, check the orientation of the threaded locking flange. If a

thin wheel is installed with the pilot on the locking flange against the

wheel, it will spin because the height of the pilot prevents the locking

flange from holding the wheel.

FIG.9

uv_-H 1/8" (3.17 mm) 1/8" OR LESS

WHEELS (3.17 mm)WHEELS

LOCKING FLANGE LOCKING FLANGE

BACKING FLANGE BACKING FLANGE

SURFACE GRINDING WITH GRINDING WHEELS (FIG. 10)

1. Allow the tool to reach full speed before touching the tool to the

work surface.

2. Apply minimum pressure to the work surface, allowing the tool

to operate at high speed. Grinding rate is greatest when the tool

operates at high speed.

3. Maintain a 20 ° to 30° angle between the tool and work surface.

4. Continuously move the tool in a FIG.10

forward and back motion to avoid

creating gouges in the work surface.

5. Remove the tool from work surface _..... 20°_30°

before turning tool off. Allow the

tool to stop rotating before laying it

down.

EDGE GRINDING WITH GRINDING WHEELS (FIG. 11)

_CAUTION: Wheels used for edge grinding and cutting may break

or kick back if they bend or twist while the tool is being used. In all

edge grinding/cutting operations, the open side of the guard must be

positioned away from the operator. Edge grinding/cutting with a

Type 27 wheel must be limited to shallow cutting and notching--less

than 1/2" (13 mm) in depth when the wheel is new. Reduce the depth

of cutting/notching equal to the reduction of the wheel radius as it

wears down. Refer to pages 10 and 11 for more information. Edge

grinding/cutting with a Type 1 wheel requires usage ofa Type 1 guard.

1. Allow the tool to reach full speed

before touching the tool to the work

surface.

2. Apply minimum pressure to the work

surface, allowing the tool to operate at

high speed. Grinding rate is greatest

when the tool operates at high speed.

3. Position yourself so that the open-

underside of the wheel is facing away

from you.

4. Once a cut is begun and a notch is

established in the workpiece, do not

change the angle of the cut. Changing

theanglewillcausethewheeltobendandmaycausewheel

breakage.Edgegrindingwheelsarenotdesignedtowithstand

sidepressurescausedbybending.

5.Removethetoolfromtheworksurfacebeforeturningthetooloff.

Allowthetooltostoprotatingbeforelayingitdown.

i_WARNING: Do not use edge grinding/cutting wheels for surface

grinding applications if the wheel label has forbidden such use

because these wheels are not designed for side pressures

encountered with surface grinding. Wheel breakage and serious

personal injury may result.

SURFACE FINISHING WITH SANDING FLAP DISCS (FIG. 12)

1. Allow the tool to reach full speed before touching the tool to the

work surface.

2. Apply minimum pressure to work surface, allowing the tool to

operate at high speed. Sanding rate is greatest when the tool

operates at high speed. FIG.12

3. Maintain a 5° to 10° angle between

the tool and work surface.

4. Continuously move the tool in a ....._i0 °

forward and back motion to avoid

creating gouges in the work surface.

5. Remove the tool from work surface before turning tool off. Allow

the tool to stop rotating before laying it down.

MOUNTING SANDING BACKING PADS (FIG. 1, 13)

NOTE: Use of a guard with sanding discs that use backing pads,

often called fiber resin discs, is not required. Since a guard is not

required for these accessories, the guard may or may not fit correctly

if used.

_WARNING: Proper guard must be reinstalled for grinding wheel,

cutting wheel, sanding flap disc, wire brush or wire wheel applications

after sanding applications are complete.

1. Place or appropriately thread backing pad (O) on the spindle.

2. Place the sanding disc (P) on the backing pad (O).

3. While depressing spindle lock (D), thread clamp nut (Q) on spindle,

piloting the raised hub on the clamp FIG. 13

nut into the center of sanding disc Q

and backing pad.

4. Tighten the clamp nut by hand. Then

depress the spindle lock button p

while turning the sanding disc until

the sanding disc and clamp nut are

snug.

5. To remove the wheel, grasp and O

turn the backing pad and sanding

pad while depressing the spindle

lock button.

USING SANDING BACKING PADS

(FIG. 14)

Choose the proper grit sanding discs for your application. Sanding

discs are available in various grits. Coarse grits yield faster material

removal rates and a rougher finish. Finer grits yield slower material

removal and a smoother finish.

Begin with coarse grit discs for fast, rough material removal. Move to

a medium grit paper and finish with a fine grit disc for optimal finish.

Coarse 16-30 grit

Medium 36-80 grit

Fine Finishing 100-120 grit

Very Fine Finishing 150-180 grit

1.Allowthetooltoreachfullspeedbeforetouchingtooltothework

surface.

2.Applyminimumpressureto work

surface,allowingthetooltooperate FIG.14

at highspeed.Sandingrateis

greatestwhenthetooloperatesat

highspeed. _......_15o

3.Maintaina5° to15° anglebetween

the tooland worksurface.The

sandingdisc should contact

approximately1"(25.4mm)ofwork

surface.

4.Movethetoolconstantlyinastraightlinetopreventburningand

swirlingofworksurface.Allowingthetoolto restonthework

surfacewithoutmoving,ormovingthetoolinacircularmotion

causesburningandswirlingmarksontheworksurface.

5.Removethetoolfromworksurfacebebreturningtooloff.Allow

thetooltostoprotatingbeforelayingitdown.

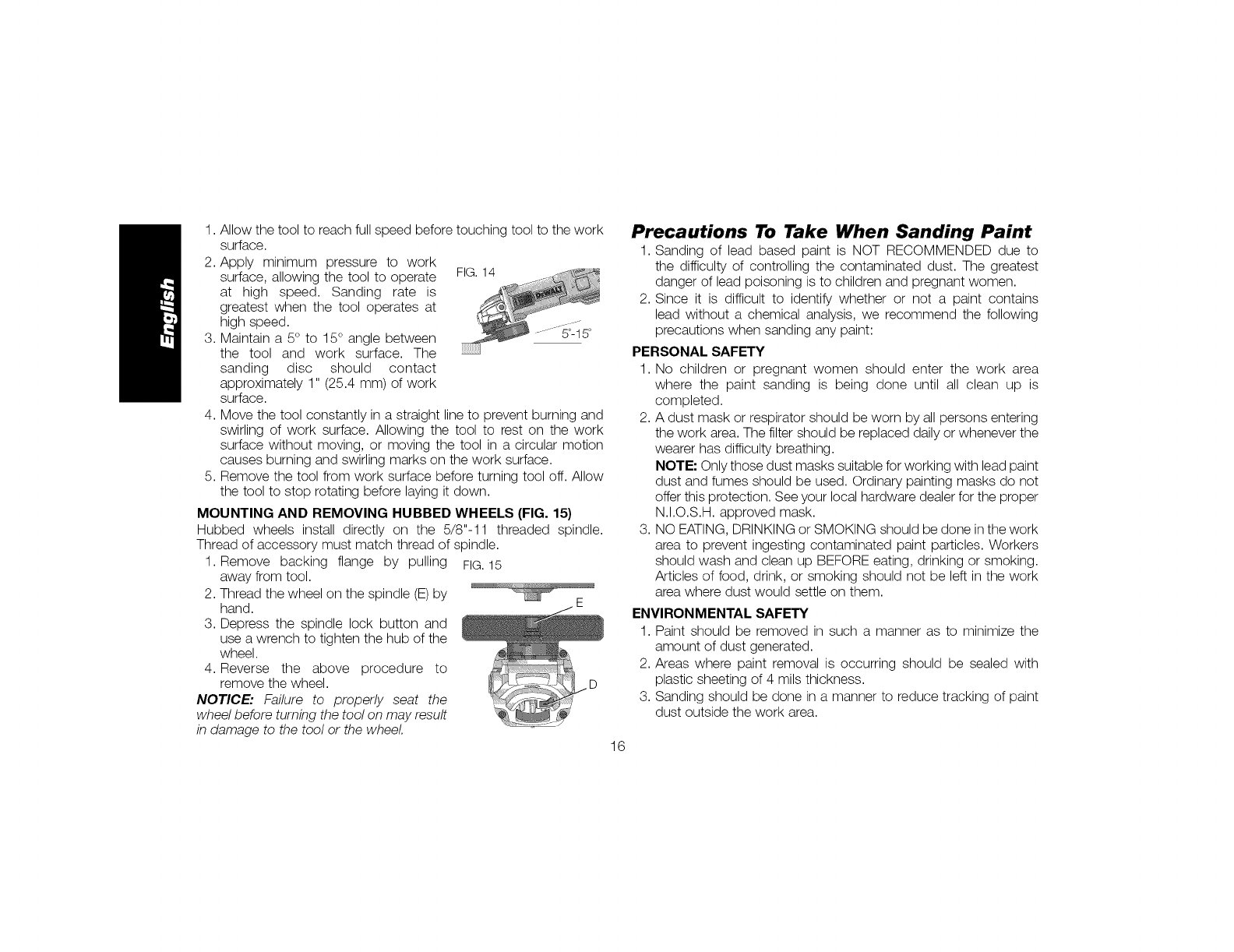

MOUNTING AND REMOVING HUBBED WHEELS (FIG. 15)

Hubbed wheels install directly on the 5/8"-11 threaded spindle.

Thread of accessory must match thread of spindle.

1. Remove backing flange by pulling FIG.15

away from tool.

2. Thread the wheel on the spindle (E) by

hand.

3. Depress the spindle lock button and

use a wrench to tighten the hub of the

wheel.

4. Reverse the above procedure to

remove the wheel.

NOTICE: Failure to properly seat the

wheel before turning the tool on may result

in damage to the tool or the wheel.

Precautions To Take When Sanding Paint

1. Sanding of lead based paint is NOT RECOMMENDED due to

the difficulty of controlling the contaminated dust. The greatest

danger of lead poisoning is to children and pregnant women.

2. Since it is difficult to identify whether or not a paint contains

lead without a chemical analysis, we recommend the following

precautions when sanding any paint:

PERSONAL SAFETY

1. No children or pregnant women should enter the work area

where the paint sanding is being done until all clean up is

completed.

2. A dust mask or respirator should be worn by all persons entering

the work area. The filter should be replaced daily or whenever the

wearer has difficulty breathing.

NOTE: Only those dust masks suitable for working with lead paint

dust and fumes should be used. Ordinary painting masks do not

offer this protection. See your local hardware dealer for the proper

N.I.O.S.H. approved mask.

3. NO EATING, DRINKING or SMOKING should be done in the work

area to prevent ingesting contaminated paint particles. Workers

should wash and clean up BEFORE eating, drinking or smoking.

Articles of food, drink, or smoking should not be left in the work

area where dust would settle on them.

ENVIRON M ENTAL SAFETY

1. Paint should be removed in such a manner as to minimize the

amount of dust generated.

2. Areas where paint removal is occurring should be sealed with

plastic sheeting of 4 mils thickness.

3. Sanding should be done in a manner to reduce tracking of paint

dust outside the work area.

CLEANING AND DISPOSAL

1. All surfaces in the work area should be vacuumed and thoroughly

cleaned daily for the duration of the sanding project. Vacuum filter

bags should be changed frequently.

2. Plastic drop cloths should be gathered up and disposed of

along with any dust chips or other removal debris. They should

be placed in sealed refuse receptacles and disposed of through

regular trash pick-up procedures.

During clean up, children and pregnant women should be kept

away from the immediate work area.

3. All toys, washable furniture and utensils used by children should

be washed thoroughly before being used again.

Mounting and Using Wire Brushes

and Wire Wheels

Wire cup brushes or wire wheels screw directly on the grinder spindle

without the use of flanges. Use only wire brushes or wheels provided

with a 5/8"-11 threaded hub. A Type 27 guard is required when using

wire brushes and wheels.

CAUTION: To reduce the risk of personal injury, wear work

gloves when handling wire brushes and wheels. They can

become sharp.

i_CAUTION: To reduce the risk of damage to the tool, wheel or

brush must not touch guard when mounted or while in use.

Undetectable damage could occur to the accessory, causing wires to

fragment from accessory wheel or cup.

MOUNTING WIRE CUP BRUSHES AND WIRE WHEELS

WARNING: To reduce the risk of serious personal injury, turn

tool off before making any adjustments or removing/installing

attachments or accessories. An accidental start-up can cause

injury,

1. Thread the wheel on the spindle by hand.

2. Depress spindle lock button and use a wrench on the hub of the

wire wheel or brush to tighten the wheel.

3. To remove the wheel, reverse the above procedure.

NOTICE: To reduce the risk of damage to the tool, properly seat the

wheel hub before turning the tool on.

USING WIRE CUP BRUSHES AND WIRE WHEELS

(FIG. 16, 17)

Wire wheels and brushes can be used for removing rust, scale and

paint, and for smoothing irregular surfaces.

NOTE" The same precautions should be taken when wire brushing

paint as when sanding paint (refer to Precautions To Take When

Sanding Paint).

1. Allow the tool to reach full speed before touching the tool to the

work surface.

2. Apply minimum pressure to work surface, allowing the tool to

operate at high speed. Material removal rate is greatest when the

tool operates at high speed.

3. Maintain a 5° to 10 ° angle between the tool and work surface

for wire cup brushes.

4. Maintain contact between the edge of the wheel and the work

surface with wire wheels.

FIG.16 ; _}:

FIG. 17

5.Continuouslymovethetoolinaforwardandbackmotiontoavoid

creatinggougesintheworksurface.Allowingthetooltoreston

theworksurfacewithoutmoving,ormovingthetoolinacircular

motioncausesburningandswirlingmarksontheworksurface.

6.Removethetoolfromtheworksurfacebeforeturningthetooloff.

Allowthetooltostoprotatingbeforesettingitdown.

i_CAUTION:Use extra care when working over an edge, as a

sudden sharp movement of grinder may be experienced.

Mounting and Using Type 1/Type 41

Cutting Wheels

NOTE: The Type 1 guard MUST be used and is available at extra cost

from your local dealer or authorized service center.

Cutting wheels include diamond wheels and abrasive discs. Abrasive

cutting wheels for metal and concrete use are available. Diamond

blades for concrete cutting can also be used.

i_ WARNING: A closed, two-sided cutting wheel guard is required

when using cutting wheels. Failure to use proper flange and guard

can result in injury resulting from wheel breakage and wheel contact.

See pages 10 and 11 for more information.

MOUNTING AND REMOVING (TYPE 1) ONE-TOUCH TM

GUARD (FIG. 18)

Cutting wheels include diamond wheels and abrasive discs. Abrasive

cutting wheels for metal and concrete use are available. Diamond

blades for concrete cutting can also be used.

MOUNTING CLOSED (TYPE 1) GUARD

_CAUTION: Turn off and unplug the tool before making any

adjustments or removing or installing attachments or accessories.

Before reconnecting the tool, depress and release the paddle switch

to ensure that the tool is off.

Your grinder is supplied with a keyless ONE TOUCH TM guard.

1. Press the guard release lever (J).

2. While holding the guard release lever open, align the lugs (L) on

the guard with the slots (M) on the gear case.

3. Keeping the guard release lever FIG.18 L

open, push the guard down until

the guard lugs engage and rotate

them in the groove on the gear

case hub. Release the guard

release lever.

4. With the spindle facing the operator,

rotate the guard clockwise into

the desired working position. The M N M

guard body should be positioned

between the spindle and the

operator to provide maximum

operator protection.

5. For easy adjustment, the guard

can be rotated in the clockwise j

direction.

NOTE" The guard release lever should snap into one of the

alignment holes (O) on the guard collar. This insures that the guard

is secure. The guard can be repositioned the opposite direction

by depressing the guard release lever.

6. To remove the guard, follow steps 1-3 of these instructions in

reverse.

MOUNTING TYPE 1 OR TYPE 41 cU'rFING WHEELS

_WARNING: To reduce the risk of serious personal injury, turn

tool off before making any adjustments or removing/installing

attachments or accessories. An accidental start-up can cause

injury.

i_CAUTION: Matching diameter backing flange and threaded locking

flange (included with tool) must be used for Type 1 and Type 41

cutting wheels.

1. Place the unthreaded backing flange on spindle with the raised

section (pilot) facing up. The raised section (pilot) on the backing

flange will be against the wheel when the wheel is installed.

2. Place the wheel on the backing flange, centering the wheel on the

raised section (pilot).

3. Install the threaded locking flange with the raised section (pilot)

facing away from the wheel.

4. Depress the spindle lock button and tighten threaded locking

flange with a wrench.

5. To remove the wheel, depress the spindle lock button and loosen

the threaded locking flange with a wrench.

USING TYPE 1 OR TYPE 41 CUTTING WHEELS

i_ WARNING: Do not use edge grinding/cutting wheels for surface

grinding applications because these wheels are not designed for side

pressures encountered with surface grinding. Wheel breakage and

injury may result.

1. Allow tool to reach full speed before touching tool to work

surface.

2. Apply minimum pressure to work surface, allowing tool to operate

at high speed. Cutting rate is greatest when the tool operates at

high speed.

3. Once a cut is begun and a notch is established in the workpiece,

do not change the angle of the cut. Changing the angle will cause

the wheel to bend and may cause wheel breakage.

4. Remove the tool from work surface before turning tool off. Allow

the tool to stop rotating before setting it down.

MAINTENANCE

_WARNING: To reduce the risk of injury, turn unit off and

disconnect it from power source before installing and removing

accessories, before adjusting or when making repairs. An

accidental start-up can cause injury.

Cleaning

_WARNING: Blow dirt and dust out of all air vents with clean, dry air

at least once a week. To minimize the risk of eye injury, always wear

ANSI Z87.1 approved eye protection when performing this.

AWARNING: Never use solvents or other harsh chemicals for

cleaning the non-metallic parts of the tool These chemicals may

weaken the plastic materials used in these parts. Use a cloth

dampened only with water and mild soap. Never let any liquid get

inside the tool," never immerse any part of the tool into a liquid.

Accessories

_WARNING: Since accessories, other than those offered by

DEWALT, have not been tested with this product, use of such

accessories with this tool could be hazardous. To reduce the risk of

injury, only DEWALT recommended accessories should be used with

this product.

Recommended accessories for use with your tool are available at

extra cost from your local dealer or authorized service center. If you

need assistance in locating any accessory, please contact DEWALT

Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286,

call 1-800-4-DEWALT (1-800-433-9258) or visit our website: www.

dewalt.com.

Repairs

To assure product SAFETY and RELIABILITY, repairs, maintenance

and adjustment (including brush inspection and replacement) should

be performed by a DEWALT factory service center, a DEWALT

authorized service center or other qualified service personnel. Always

use identical replacement parts.

Thank you for your purchase. Register your product now for:

• WARRANTY SERVICE: Registering your product will help you

obtain more efficient warranty service in case there is a problem

with your product.

•CONFIRMATION OF OWNERSHIP: In case of an insurance

loss, such as fire, flood or theft, your registration of ownership will

serve as your proof of purchase.

•FOR YOUR SAFETY." Registering your product will allow us to

contact you in the unlikely event a safety notification is required

under the Federal Consumer Safety Act.

Three Year Limited Warranty

DEWALTwill repair, without charge, any defects due to faulty materials

or workmanship for three years from the date of purchase. This

warranty does not cover part failure due to normal wear or tool

abuse. For further detail of warranty coverage and warranty repair

information, visit www.dewalt.com or call 1-800-4-DEWALT (1-800-

433-9258). This warranty does not apply to accessories or damage

caused where repairs have been made or attempted by others. This

warranty gives you specific legal rights and you may have other rights

which vary in certain states or provinces.

In addition to the warranty, DEWALT tools are covered by our:

1 YEAR FREE SERVICE

DEWALT will maintain the tool and replace worn parts caused by

normal use, for free, any time during the first year after purchase.

90 DAY MONEY BACK GUARANTEE

If you are not completely satisfied with the performance of your

DfiiiWALTPower Tool, Laser, or Nailer for any reason, you can return

it within 90 days from the date of purchase with a receipt for a full

refund - no questions asked.

LATIN AMERICA: This warranty does not apply to products sold

in Latin America. For products sold in Latin America, see country

specific warranty information contained in the packaging, call the local

company or see website for warranty information.

FREE WARNING LABEL REPLACEMENT: If your warning labels

become illegible or are missing, call 1-800-4-DEWALT (1-800-433-

9258) for a free replacement.

SER.

TO I_EI_UC_ THE RI$_ 0F i_JURY" USEB MUST READ I

INSTRUCq0NM_UAL ALWAYSWEA_EYE

pROTECTION.USEO_tYACCESSOP_ES_ATEDATrE'STECIUaLTOTHEM_IMUM I

SPEED_ARKE00N_H_T001.ALWAYSUSEPR0P_GUARDSWHEN_RIN01N_.

U_ILICEACC_SO_I0SCUY_VEt_ClOA0_aMl_L SEA

iN_ICADA EN LA HERRAMIENT_. _TILiCE SIEMP_E _

o_c_o_s o__uoo. LL_WSlaM,RE_OTECCIO_

9E DrlMMAG_SC_Rp_tlIELS,_IJ_IU_ATEIIR _OIr UlI£ L_

%P_OTE_TION BE V_IE_ _SPIKATOIRES AOEQUA_ES" _

D_finitions : lignes directrices en

mati_re de s_curit_

Les definitions ci-dessous decrivent le niveau de danger pour

chaque mot-indicateur employe. Lire le mode d'emploi et porter

une attention particuliere a.ces symboles.

i_,DANGER : indique une situation dangereuse imminente qui,

si elle n'est pas evitee, entraTnera la mort ou des blessures

graves.

_,AVERTISSEMENT :indique une situation potentie//ement

dangereuse qui, si e//e n'est pas evitee, pourra_t entra_ner /a

mort ou des blessures graves.

i_ATTENTION :indique une situation potentie//ement

dangereuse qui, si el/e n'est pas evitee, pourrait entra_ner des

blessures I_g_res ou modifies.

AVIS :indique une pratique ne posant aucun risque de

dommages corporels mais qui par contre, si rien n 'est fairpour

/'eviter, pourrait poser des risques de dommages materiels.

\ J

POUR TOUTE QUESTION OU REMARQUE AU SUJET DE CET

OUTIL OU DE TOUT AUTRE OUTIL DEWALT, COMPOSE LE

NUMFt:ROSANS FRAIS : 1-800-4-DEWALT (1-800-433-9258}.

_AVERTISSEMENT afin de reduire le de blessures, life

risque

le mode d'emploi de I'outil.

Avertissements de s_curit_ g_n_raux

pour les outils _lectriques

AAVERTISSEMENT !Life tous les avertissements de

s_curit_ et toutes /es directives, le non-respect des

avertissements et des directives pourrait se solder par un

choc dectrique, un incendie et/ou une blessure grave.

CONSERVER TOUSLES AVERTISSEMENTS

ET TOUTES LES DIRECTIVES POUR UN

USAGE ULTERIEUR

Le terme _outil dectrique _cite dans les avertissements se rapporte

votre outil electrique a alimentation sur secteur (avec ill) ou par piles

(sansfi/).

1) S#CURIT# DU LIEU DE TRAVAIL

a) Tenir I'aire de travail propre et bien _clair_e. les /ieux

encombres ou sombres sont propices aux accidents.

b) Ne pas faire fonctionner d'outils _lectriques clans un

milieu d_flagrant, tel qu'en presence de liquides, de

gaz ou de poussi_res inflammables. Les outi/s e/ectriques

produisent des etincelles qui pourraient enflammer la poussiere

ou les vapeurs.

c) Eloigner les enfants et les personnes _proximit_ pendant

I'utilisation d'un outil _lectrique. Une distraction pourrait en

faire perdre la ma_trise a I'utilisateur.

2) SI_CURITI_ EN MATIERE D'I_LECTRICITI_

a) Les fiches des outils _lectriques doivent correspondre

la prise. Ne jamais modifier la fiche d'aucune faqon.

Ne jamais utiliser de fiche d'adaptation avec un outil

_lectrique mis a la terre. Le risque de choc dectrique sera

reduit par I'utilisation de fiches non modifiees correspondant

la prise.

b) E-vitertout contact physique avec des surfaces mises a la

terre comme des tuyaux, des radiateurs, des cuisini_res

et des r_frig_rateurs. Le risque de choc dectrique est plus

deve si votre corps est mis a la terre.

c) Ne pas exposer les outils _lectriques a la pluie ou

I'humidit_. La penetration de I'eau dans un outil dectrique

augmente le risque de choc dectrique.

d) Ne pas utiliser le cordon de fa_on abusive. Ne jamais

utiliser le cordon pour transporter, tirer ou d_brancher

un outil _lectrique. Tenir le cordon _loign_ de la chaleur,

de rhuile, des bords tranchants et des pi_ces mobiles.

Les cordons endommages ou enchev_tres augmentent les

risques de choc dectrique.

e) Pour I'utilisation d'un outil _lectrique a I'ext_rieur, se

servir d'une rallonge convenant a cette application.

L'utilisation d'une rallonge conque pour I'exterieur reduira les

risques de choc dectrique.

S'il est impossible d'_viter I'utilisation d'un outil

_lectrique clans un endroit humide, brancher routil clans

une prise ou sur un circuit d'alimentation dot_s d'un

disjoncteur de fuite ala terre (GFCI). L'ut/I/sat/on de ce type

de disjoncteur reduit les risques de choc dectrique.

3) SI_CURITI_ PERSONNELLE

a) Etre vigilant, surveiller le travail effectu_ et faire preuve

de jugement Iorsqu'un outil _lectrique est utilis_. Ne

pas utiliser d'outil _lectrique en cas de fatigue ou sous

I'influence de drogues, d'alcool ou de m_dicaments. Un

simple moment d'inattention en utilisant un outil dectrique peut

entra_nerdes blessures corporelles graves.

b) Utiliser des _quipements de protection individuelle.

Toujours porter une protection oculaire. L'uti/isation

d'equipements de protection comme un masque antipoussiere,

des chaussures antiderapantes, un casque de securite ou des

protecteurs auditifs Iorsque la situation le requiert reduira les

risques de blessures corporelles.

c) Emp_cher les d_marrages intempestifs. S'assurer que

I'interrupteur se trouve a la position d'arr_t avant de

relier I'outil a une source d'alimentation et/ou d'ins_rer

un bloc-piles, de ramasser ou de transporter I'outil.

Transporter un outil dectrique alors que le doigt repose sur

I'interrupteur ou brancher un outil dectrique dont I'interrupteur

est a la position de marche risque de provoquer un accident.

d) Retirer toute cl_ de r_glage ou cl_ avant de d_marrer

I'outil. Une cle ou une cle de reglage attachee a une partie

pivotante de I'outil dectrique peut provoquer des blessures

corporelles.

e) Ne pas trop tendre les bras. Conserver son _quilibre en

tout temps. Cela permet de mieux ma_triser I'outil dectrique

dans les situations imprevues.

S'habiller de mani_re appropri_e. Ne pas porter de

v_tements amples ni de bijoux. Garder les cheveux, les

v_tements et les gants a I'ecart des pi_ces mobiles. Les

v_tements amples, les bijoux ou les cheveux longs risquent de

rester coinces dans les pieces mobiles.

g) Si des composants sont fournis pour le raccordement de

dispositifs de d_poussi_rage et de ramassage, s'assurer

que ceux-ci sont bien raccord_s et utilis_s. L'uti/isation

d'un dispositif de depoussierage peut reduire les dangers

engendres par les poussieres.

4) UTILISATION E'r ENTRETIEN D'UN OUTIL leLECTRIQUE

a) Ne pas forcer un outil _lectrique. Utiliser I'outil _lectrique

appropri_ a rapplication. L'outi/ e/ectrique approprie

effectuera un mei/leur travail, de faqon plus sore et a la vitesse

pour laquelle il a ete conqu.

b) Ne pas utiliser un outil _lectrique dont I'interrupteur

est d_fectueux. Tout outi/ dectrique dont /'interrupteur est

defectueux est dangereux et doit _tre repare.

c) D_brancher la fiche de la source d'alimentation et/ou du

bloc-piles de I'outil _lectrique avant de faire tout r_glage

ou changement d'accessoire ou avant de ranger I'outil.

Ces mesures preventives reduisent les risques de demarrage

accidentel de I'outil dectrique.

d) Ranger les outils _lectriques hors de la pottle des

enfants et ne permettre a aucune personne n'_tant

pas famili_re avec un outil _lectrique ou son mode

d'emploi d'utiliser cet outil. Les outi/s dectriques deviennent

dangereux entre les mains d'utilisateurs inexperimentes.

e) Entretien des outils _lectriques. V_rifier si les pi_ces

mobiles sont mal align_es ou coinc_es, si des pi_ces sont

bris_es ou pr_sentent toute autre condition susceptible

de nuire au bon fonctionnement de I'outil _lectrique.

En cas de dommage, faire r_parer routil _lectrique

avant toute nouvelle utilisation. Beaucoup d'accidents sont

causes par des outils dectriques mal entretenus.

0S'assurer que les outils de coupe sont aiguis_s et

propres. Les outi/s de coupe bien entretenus et affOtes

sont moins susceptibles de se coincer et sont plus faciles

ma_triser.

g) Utiliser I'outil _lectrique, les accessoires, les forets,

etc. conform_ment aux pr_sentes directives en tenant

compte des conditions de travail et du travail _effectuer.

L'utilisation d'un outil dectrique pour toute operation autre que

celle pour laquelle il a ete conqu est dangereuse.

5) RI_PARATION

a) Faire r_parer routil _lectrique par un r_parateur

professionnel en n'utilisant que des pi_ces de rechange

identiques. Cela permettra de maintenir une utilisation

securitaire de I'outil dectrique.

CONSIGNES DE SECURITE POUR

TOUTES LES OPERATIONS

Avertissements de s_curit_ communs

toutes les operations de meulage,

pon_;age, brossage _I'aide d'une brosse

m_tallique, polissage ou de coupe

a) Cet outil _lectrique est con_u pour fonctionner comme

une meule, une ponceuse, une brosse m_tallique,

une polisseuse ou un outil de coupe. Life tous les

avertissements de s_curit_, les directives, les

illustrations et les specifications fournies avec cet outil

_lectrique. Neg/iger de suivre /'ensemble des directives

suivantes pourrait entra_ner des risques de choc dectrique,

d'incendie et/ou de blessures graves.

b) Ne pas utiliser d'accessoire non con_u sp_cifiquement

pour cet outil ou qui n'aurait pas requ une approbation

sp_cifique du fabricant de I'outil. En effet, i/ est parfois

possible de fixer un accessoire a I'outil dectrique; toutefois,

cela ne garantit pas une utilisation securitaire.

c) Le r_gime nominal de I'accessoire doit _tre au moins

_gal au r_gime maximal inscrit sur routil _lectrique. Les

accessoires soumis a un regime plus deve que celui pour

lequel ils sont conqus peuvent se briser et _tre projetes.

d) Le diam_tre externe et I'_paisseur de I'accessoire doivent

_tre ad_quats pour la capacit_ de routil _lectrique. // est

impossible de proteger I'utilisateur d'un bris d'accessoire de

mauvais calibre ou de le ma_triser correctement.

e) Les raccords filet_s d'accessoires doivent correspondre

au filetage de la broche de la meuleuse. Pour les

accessoires a installation par brides, I'al_sage central de

I'accessoire doit correspondre au diam_tre de r_f_rence

de la bride. Les accessoires ne correspondant pas au

dispositif d'installation de I'outil dectrique ne tourneront pas

correctement, vibreront de fagon excessive et pourront causer

la perte de contr61e de I'outil.

Ne jamais utiliser un accessoire endommag_. Avant

toute utilisation, inspecter la meule abrasive a la

recherche d'_clats et de fissures; le tampon pour tout

signe de fissures, d_chirures ou d'usure excessive;

et la brosse m_tallique, pour d_celer s'il y a des ills

m_talliques fissures ou d_tach_s. En cas de chute de

I'outil ou de I'accessoire, les inspecter a la recherche de

dommages ou insurer un accessoire non endommag_.

Apr_s I'inspection et I'insertion d'un accessoire, se

positionner (l'utilisateur ou quiconque aux alentours)

hors du plan de rotation de I'accessoire et faire tourner,

pendant une minute, I'outil _lectrique a plein r_gime,

vide. Normalement, tout accessoire endommage se brisera au

cours de cette periode d'essaL

g) Porter un _quipement de protection individuelle. Utiliser

un masque facial, des lunettes de s_curit_ ou des

lunettes protectrices en fonction de I'application. Au

besoin, porter un masque antipoussi_res, des protecteurs

auditifs, des gants et un tablier d'atelier capable d'arr_ter

de petits fragments d'abrasifs ou de pi_ces. La protection

oculaire doit _tre en mesure d'arr_ter tout debris produit par

les diverses operations et le masque antipoussieres ou le

respirateur, de filtrer les particules produites par I'operation en

cours. Une exposition prolongee a un bruit d'intensite devee

pourrait causer une perte auditive.

h) Eloigner tout observateur a une distance s_curitaire de

la zone de travail. Toute personne qui p_n_tre dans la

zone de travail devra _galement porter un _quipement

de protection individuelle. /Iest possible qu'un fragment

de piece ou un accessoire brise soit projete et provoque des

blessures au-dela de la zone immediate de travail.

i) Tenir I'outil _lectrique par les surfaces isol_es pr_vues

cet effet pendant toute utilisation oQ I'organe de coupe

pourrait entrer en contact avec des fils _lectriques

caches ou son propre cordon. Tout contact de/'organe de

coupe avec un fil sous tension mettra les parties metalliques

exposees de I'outil dectrique sous tension et dectrocutera

I'utilisateur.

j) Positionner le cordon d'alimentation hors d'atteinte de

I'accessoire en mouvement. En cas de perte de ma_trise, i/

est possible de couper ou d' effilocher le cordon et la main ou le

bras de I'utilisateur risqueraient d'etre happes par I'accessoire

en mouvement.

k) Nejamais d_poser I'outil_lectrique avant I'immobilisation

complete de I'accessoire. L'accessoire en mouvement

risquerait de mordre dans la surface et de projeter I'outil

dectrique.

I) Mettre I'outil hors tension pour tout d_placement

de celui-ci par I'utilisateur. Un contact accidente/ avec

I'accessoire en mouvement pourrait happer les v_tements de

I'operateur et projeter I'accessoire contre son corps.

m) Nettoyer r_guli_rement les _vents de I'outil _lectrique.

Le ventilateur du moteur aspirera la poussiere a I'interieur du

bo_tier. Une accumulation excessive de poudre metallique

represente un danger d'origine dectrique.

n)Ne pas faire fonctionner I'outil _lectrique aproximit_ de

mati_res inflammables. Les etincelles produites risquent de

les enflammer.

o) Ne pas utiliser d'accessoires qui exigent rutilisation

d'un liquide de refroidissement. L'uti/isation d'eau ou de

tout autre Iiquide de refroidissement pourrait se solder par une

dectrocution ou une secousse dectrique.

p) Ne jamais utiliser de meules de type 11 (boisseau

conique) sur cet outil. L'utilisation d'accessoires inadequats

peut se solder par des blessures.

q) Toujours se servir de la poign_e lat_rale. La fixer

solidement. La poignee laterale doit _tre utilisee pour ma_triser

I'outil en tout temps.

r) Au d_marrage de routil avec une meule ou une brosse

m_tallique neuve, ou apr_s ravoir chang_e, maintenir

I'outil dans un espace s_curitaire et le laisser tourner

une minute. Si le disque etait atfecte d'une f_lure ou d'un

defaut cache, il eclaterait en moins d'une minute. Si des ills de

la brosse metallique etaient I_ches, cela serait alors detecte. Ne

jamais demarrer I'outil Iorsque quelqu'un se tient directement

devant le disque, y compris I'utilisateur.

s) L'utilisation d'accessoires non sp_cifi_s clans ce manuel

n'est pas recommand_e et peut _tre dangereuse.

L'utilisation de compresseurs pour faire fonctionner I'outil a une

vitesse superieure a sa vitesse nominale est prohibee.

t) Utiliser des serre-joints, ou tout autre moyen, pour

fixer et soutenir le mat_riau sur une surface stable.

Tenir la piece a la main ou contre son corps offre une stabilite

insuffisante qui pourrait vous en faire perdre le contr61e.

u) Prot_ger le disque centre tout choc ou traitement

brutal. Si c'etait le cas, arr_ter I'outil et verifier que la meule Re

comporte ni fissures ni defauts.

v) Manipuler et stocker les meules en prenant systematiquement

des precautions.

w) Ne pas utiliser cet outil de fa_on prolong_e. Les vibrations

inherentes a I'utilisation de cet outil posent des risques de

dommages corporels permanents aux doigts, mains et bras.

Utiliser des gants pour en attenuer I'impact, faire des pauses

frequentes, et en limiter I'usage joumalier.

x) Prendre des precautions aproximit_ des _vents, car ils

cachent des pi_ces mobiles. Les v_tements amples, bijoux

ou cheveux longs pourraient s'y faire prendre.

Causes de I'effet de rebond el prevention

par I'op_rateur

L'effet de rebond est une reaction soudaine d'une meule,

d'un tampon, d'une brosse ou d'un tout autre accessoire, en

mouvement, qui est pince ou qui s'accroche. Un pincement

ou un accrochage provoque un arr_t rapide de I'accessoire en

mouvement qui, a son tour, projette I'outil dectrique, hors de

ma_trise, dans la direction opposee a la rotation de I'outil au point

de grippage.

Par exemple, si une meule abrasive se pince ou s'accroche clans

la piece, le bord de la meule introduite au point de pincement peut

mordre dans la surface de la piece et projeter la meule hors de la

rainure. La meule peut _tre projetee vers I'operateur ou dans la

direction opposee selon le sens de rotation de la meule au point

de pincement. II est egalement possible que les meules abrasives

se brisent dans ces conditions.

Un effet de rebond est le resultat d'une mauvaise utilisation de I'outil

et/ou de procedures ou conditions de fonctionnement incorrectes.

II peut _tre evite en prenant les precautions necessaires telles que

decrites ci-dessous :

a)Saisir fermement I'outil _lectrique et positionner le

corps et les bras de sorte ar_sister ala force de I'effet

de rebond. Utiliser toujours la poign_e auxiliaire, s'il y

en a une, pour contr61er au maximum I'effet de rebond

ou le couple de r_action au d_marrage. Avec de bonnes

precautions, I'operateur est en mesure de contr61er le couple

de reaction ou I'effet de rebond.

b) Ne jamais placer les mains pros de I'accessoire en

mouvement. // pourrait en effet _tre projete sur ce//es-ci en cas

de rebond.

c) Ne pas positionner le corps clans la trajectoire probable

de I'outil _lectrique, en cas de rebond. Au moment du

grippage, I'outil sera projete dans la direction opposee au

deplacement de la meule.

d) Etre particuli_rement attentif lots de travaux clans un

coin, sur des bords tranchants, etc. Eviter de faire

rebondir I'accessoire. Eviter tout type de grippage de

I'accessoire. Un travail dans un coin ou sur des bords

tranchants ou un travail en faisant rebondir I'accessoire

provoquent souvent un grippage et une perte de maRrise de

I'outil ou un effet de rebond.

e) Ne pas fixer de lame de trongonneuse pour sculpter

le bois ou de lame de scie dent_e. Ces types de lames

provoquent des effets de rebond et des pertes de ma_trise

frequents.

Avertissements de s_curit_ sp_cifiques

aux operations de meulage et de coupe

par abrasion

a) Utiliser uniquement les types de meules recommand_s

pour I'outil _lectrique ainsi que le capet protecteur

particulier congu pour la meule s_lectionn_e. // est

impossible de bien proteger I'operateur lots de I'utilisation de

meules non congues pour I'outil. En effet, le capot protecteur

sera alors inadequat et I'utilisation de la meule, dangereuse.

b) La surface de meulage des meules a moyeu d_port_ dolt

_tre posse sous la centre plaque de la I_vre du carter.

Le carter aide a proteger I'utilisateur contre toute projection de

fragments et contre tout contact accidentel avec la meule ainsi

qu'a proteger les v_tements des etincelles qui pourraient les

enflammer.

c) II faut fixer solidement le capet protecteur a I'outil

_lectrique et le positionner pour maximiser la s_curit_

de I'op_rateur, soit en minimisant la surface expos_e

de la meule en direction de I'op_rateur. En effet, /e capot

protecteur sert a proteger I'operateur contre la projection

de fragments de meule brisee et de contact accidentel avec

celle-cL

d) Utiliser uniquement les meules pour les applications

pr_vues pour chacune d'entre elles. Par exemple :ne

pas meuler avec le bord d'une meule tronqonneuse.

Les meules trongonneuses par abrasion sont congues pour

travailler en peripherie. L'application de forces laterales sur ces

meules risquerait de les faire eclater.

e) Toujours utiliser des brides de meule intactes, de la

bonne dimension et de la forme appropri_e pour la meule

s_lectionn_e. Les brides de meule appropriees supportent

bien la meule et reduisent ainsi la possibilite d'un bris de meule.

Les brides congues pour les meules trongonneuses pourraient

differer des brides pour meules a pongage.

0Ne pas utiliser de meule us_e en provenance d'outil de

dimension plus importante. Ces meules, prevues pour un

outil dectrique plus grand, ne conviennent pas au regime plus

deve d'un outil de plus petite dimension et pourraient eclater

Avertissements de s_curit_

suppl_mentaires sp_cifiques aux

operations de coupe par abrasion

a) Ne pas . coincer _, la meule tronqonneuse ou ne pas

appliquer une pression excessive. Ne pas essayer de

couper a une profondeur trop importante. Une contrainte

excessive sur la meule accroftra la charge et la possibi/ite de

tordre ou de gripper la meule dans le trait de coupe et ainsi

provoquer un effet de rebond ou un bris de la meule.

b) Ne pas positionner le corps sur la trajectoire de la meule

en mouvement ni derriere celle-ci. Lorsque /a meu/e,

au point de contact avec la piece, s'doigne du corps de

I'operateur, un effet de rebond potentiel risque de projeter la

meule en rotation, ainsi que I'outil, en direction de I'utilisateur.

c) Lorsque la meule se grippe ou lots de I'arr_t d'une

coupe pour une raison quelconque, mettre I'outil hors

tension et maintenir I'outil immobile jusqu'& I'arr_t

complet de la meule. Ne jamais essayer de retirer la

meule tronqonneuse du traff de coupe alors que celle-ci

est encore en mouvement. Line telle pratique risquerafl

de provoquer un effet de rebond. Rechercher et prendre

I'action corrective necessaire pour diminer les causes du

grippage de la meule.

d) Ne pas reprendre la coupe avec la meule clans le trait

de coupe de la piece. Attendre que la meule soit a plein

r_gime puis la r_ins_rer soigneusement clans le traff de

coupe. Si /'outi/ dectrique redemarrait avec /a meu/e appuyee

sur la piece, celle-ci risquerait de gripper, de se deplacer ou de

reculer.

e) Pour r_duire le risque de pincement ou de recul de

la meule, soutenir les panneaux ou toute autre piece

surdimensionn_e. Les grandes pieces tendent a s'affaisser

sous leur propre poids. Disposer des appuis sous la piece,

le long de la ligne de coupe et pres du bord de la piece, des

deux c6tes de la meule.

Faire particuli_rement attention lots de la r_alisation

de ,d_coupe en poche _, clans des murs existants ou

d'autres zones sans visibilitY. La portion de/a meu/e faisant

sail/ie risque de couper un tuyau d'alimentation en eau ou en

gaz, des ills dectriques ou des objets pouvant provoquer un

effet de rebond.

Avertissements de s_curit_ sp_cifiques

aux operations de pon9age

a) Ne pas utiliser un papier pour disque abrasif

excessivement surdimensionn_. Respecter les

recommandations des fabricants lots de la s_lection du

papier abrasif. Un papier abrasif plus grand que le plateau de

ponqage represente un risque de laceration. Le papier risque

egalement de s'accrocher, de se dechirer ou de provoquer un

effet de rebond.

Avertissements de s_curit_ sp_cifiques

aux operations de polissage

a) Ne pas laisser tourner librement une pattie I&che de la

coiffe a polir ou ses ficelles. Bien insurer les extr_mit_s

des ficelles qui d_passent sous la coiffe ou les couper.

Des ficelles I_ches et en rotation peuvent s'enchev_trer dans

les doigts ou s'accrocher a la piece.

Avertissements de s_curit_ sp_cifiques

aux operations utilisant une brosse

m_tallique

a) Etre attentif, car la brosse peut projeter des soies

m_talliques m_me lots de travaux normaux. Ne pas

surcharger la brosse en appliquant une force excessive

sur celle-cL Les soies metal/iques penetrent faci/ement les

v_tements legers ou la peau.

b) Si I'utilisation d'un capet protecteur est recommand_e

avec la brosse m_tallique, s'assurer qu'il n'interf_re pas

avec la rotation de la brosse m_tallique a touret ou de

la brosse m_tallique. En cours de travail et sous la force

centrifuge, le diametre de la brosse metallique a touret ou de la

brosse metallique s'accroft.

c) Des lunettes de protection ou une protection oculaire

avec _crans lat_raux et _cran frontal total conforme _la

norme ANSI Z87.1, doivent _tre potties par I'utilisateur

ou tout autre individu clans un rayon de 15,2 m(50 pieds)

de I'utilisation de ce produit.

Consigne de s_curit_ suppl_mentaire

I_AVERTISSEMENT : TOUJOURS porter des lunettes de securite.

Les lunettes de vue ne constituent PAS des lunettes de securite.

Utiliser egalement un masque facial ou anti-poussiere si l'operation de

decoupe genere de la poussiere. TOUJOURS PORTER UN

EQUIPEMENT DE PROTECTION HOMOL OGUE :

•protection oculaire conforme a la norme ANSI Z87.1 (CAN/

CSA Z94.3),

• protection auditive conforme a la norme ANSI $12.6 ($3.19) et

• protection des voies respiratoires conformes aux normes

NIOSH/OSHA/MSHA.

i_,AVERTISSEMENT :les scies, meules, ponceuses, perceuses et

autres outils de construction peuvent produire des poussieres

contenant des produits chimiques reconnus par I' etat califomien pour

causer cancers, malformations congenitales ou _tre nocifs au

systeme reproducteur. Parmi ces produits chimiques, on retrouve :

• le plomb clans les peintures a base de plomb;

• la silice cristallisee dans les briques et le ciment ou autres

produits de maqonnerie; et

• I'arsenic et le chrome dans le bois ayant subi un traitement

chimique.

Le risque associe a de telles expositions varie selon la frequence avec

laquelle on effectue ces travaux. Pour reduire I'exposition a de tels

produits, il faut travailler dans un endroit bien aere et utiliser le materiel

de securite approprie, tel un masque anti-poussieres specialement

conqu pour filtrer les particules microscopiques.

•Eviter tout contact prolong_ avec la poussi_re soulev_e par

cet outil ou autres outils _lectriques. Porter des v_tements

de protection et nettoyer les parties expos_es du corps

I'eau savonneuse. S'assurer de bien se proteger afin d'eviter

d'absorber par la bouche, les yeux ou la peau des produits

chimiques nocifs.

_AVEFtTISSEMENT :cet outil peut produire et repandre de la

poussiere susceptible de causer des dommages serieux et

permanents au systeme respiratoire. Toujours utiliser un appareil

respiratoire anti-poussieres approprie approuve par le NIOSH ou

I'OSHA. Diriger les particules dans le sens oppose du visage et du

corps.

_AVERTISSEMENT :toujours porter une protection auditive

appropri_e conform_ment ala norme ANSI $12.6 ($3.19) lots

de rutilisation du produit. Dans certaines conditions et se/on /a

duree d'utilisation, le bruit emis par ce produit peut contribuer a une

perte auditive.

_AVERTISSEMENT: toujours utiliser une protection oculaire.

Tous les utilisateurs et personnes a proximite doivent porter une

protection oculaire conforme a la norme ANSI Z87.1.

_AVERTISSEMENT : Iorsqu'elle est inutilis_e, d_poser la

meuleuse sur une surface stable oil elle sera immobile et ne

risquera pas de fouler ou de faire tr_bucher ou chuter

quiconque. La meu/euse peut _tre p/acee a/a vertica/e, sur son bloc-

piles mais elle peut ainsi facilement _tre renversee. Une tel/e pratique

peut entra_ner des blessures corporelles graves.

i_ATTENTION :pour reduire le risque de blessure corporelle, _tre

encore plus prudent lots de travaux dans un coin ou sur un rebord.

En effet, le contact inopine de la meule ou d'un autre accessoire sur

une surface indirecte ou un rebord pourrait provoquer un mouvement

brusque et soudain de I'outil.

•L'etiquette apposee sur votre outil peut comprendre les symboles

suivants. Les symboles et leurs definitions sont indiques ci-apres:

V..................... volts

sfpm ................ pieds lineairespar

minute (plpm)

min.................. minutes

--- or DC ..... courant continu

(_) ................... classe I fabrication

(mis a la terre)

or AC/DC.. courant altematif

ou continu

.../min .............par minute

BPM ............... battements par

minute

IPM ................. impacts par

minute

RPM................ tours par minute

Hz ................ hertz

SPM (FPM).. frequence par

minute

A.................. amperes

W................. watts

[] ................ fabrication classe

II (double isolation)

"_ or AC ....... courant altematif

no ................ vitesse nominale

n................... rated speed

................. borne de terre

_ ................. symbole

d'avertissement

Pour la s_curit_ de I'utilisateur, utiliser une rallonge de

calibre ad_quat (AWG, American Wire Gauge [calibrage

am_ricain normalis_ des fils _lectriques]). Plus/e calibre est

petit, et plus sa capacite est grande. Un calibre 16, par exemple,

a une capacite superieure a un calibre 18. L'usage d'une rallonge

de calibre insuffisant causera une chute de tension qui entrafnera

perte de puissance et surchauffe. Si plus d'une rallonge est utilisee

pour obtenir une certaine Iongueur, s'assurer que chaque rallonge

presente au moins le calibre de fil minimum. Le tableau ci-dessous

illustre les calibres a utiliser selon la Iongueur de rallonge et

I'intensite nominale indiquee sur la plaque signaletique. En cas

de doute, utiliser le calibre suivant. Plus le calibre est petit, plus la

rallonge peut supporter de courant.

Calibres minimaux des rallonges

volts Longueur totale de cordon

en mbtres (pieds)

Intensit_ (en

ampbres)

Sup_rieur Inf_rieur

0 6

6 10

10 12

120V 7,6 15,2 30,5 45,7

(25) (50) (100) (150)

240 V15,2 30,5 61,0 91,4

(50) (100) (200) (300)

AWG

12 16

18 16 16

18 16 14

16 16 14

14 12

Non

recommande

CONSERVER CES CONSIGNES POUR

UTILISATION ULTERIEURE

FIG.1

DWE402, DWE402N, DWE402G DESCRIPTION (Fig. 1)

i_AVERTISSEMENT :ne jamais modifier I'outil dectrique ni aucun

de ses composants, car il y a risques de dommages corporels ou

materiels,

A. Interrupteur a, detente G. Bride de soutien antiblocage

(DWE402, DWE402N, H. Bride de verrouillage

DWE402G) taraudee

B. Interrupteur a, glissiere I. Carter de type 27

K (DWE4214) (115 mm/4-1/2 po)

C A C. Levier de verrouillage J. Levier de deverrouillage du

DWE4214 D. Bouton de blocage de la carter

broche K. Bouton de verrouillage

E. Broche (DWE402, DWE402G)

F.Poignee laterale

Moteur

S'assurer que le bloc d'alimentation est compatible avec I'inscription

de la plaque signaletique.Une diminution de tension de plus de 10 %

provoquera une perte de puissance et une surchauffe. Les outils

DEWALT sont testes en usine ; si cet outil ne fonctionne pas, verifier

ralimentation electrique.

USAGE PRI_VU

Ces petites meuleuses angulaires industrielles ont et6 con_ues

pour le meulage, le pon_age, le brossage metallique et la decoupe

d'application pour divers chantiers de travail (ex. chantiers de

construction).

NE PAS les utiliser en milieu ambiant humide ou en presence de

liquides ou de gaz inflammables.

Ces petites meuleuses angulaires industrielles sont des outils

electriques de professionnels. NE PAS le laisser a, la portee des

enfants. Une supervision est necessaire aupres de tout utilisateur non

experimente.

ASSEMBLAGE ET AJUSTEMENTS

AAVERTISSEMENT : pour r_duire tout risque de dommages

corporels, arr_ter et d_brancher I'outil du secteur avant tout

r_glage ou avant de retirer ou installer toute piece ou tout

accessoire. Tout demarrage accidentel comporte des risques de

dommages corporels.

ASSEMBLAGE ET REGLAGES

Assemblage de la poignde latdrale (Fig. 2)

La poignee laterale (F) s'installe a. droite ou a.gauche dans les trous

filetes du carter d'engrenage. Avant d'utiliser I'outil, verifier si la

poignee est solidement fixee.

Pour ameliorer le confort de I'utilisateur, le carter d'engrenage pivotera

sur 90° pour les travaux de coupe.

Rotation du carter d'engrenage (Fig. 2)

1. Retirer les quatre vis des coins qui fixent le carter d'engrenage au

boTtierdu moteur.

2. Sans separer le carter d'engrenage du FIG.2

boTtier, faire pivoter la t_te du carter

d'engrenage a. la position souhaitee.

REMARQUE :dans le cas d'une separation

de plus de 3,17 mm (1/8 po) entre le carter

d'engrenage et le boTtier du moteur, confier

la reparation et le remontage de I'outil a. un

centre de reparation DEiWALT.Si I'outil n'est

pas repare, il y a risque de defaillance des

brosses, du moteur et du roulement a.billes.

3. Reinstaller les vis qui retiennent le carter d'engrenage au boTtier

du moteur. Serrer les vis a. un couple de 2,3 N.m (20 Ib-po). Un

couple plus elev6 risque de fausser les vis.

Accessoires

Cet outil peut recevoir des meules a. trongonner ou a. meuler de

115 mm (4 1/2 po) de diametre par 6,35 mm (1/4 po) d'epaisseur. II

est important de selectionner les capots protecteurs, les tampons et

les brides corrects pour I'utilisation des accessoires de meuleuses.

Consulter les pages 33 et 34 pour de plus amples renseignements

en matiere de selection des bons accessoires.

AAVERTISSEMENT :utiliser des accessoires prevus pour le regime

minimum indique sur I'etiquette d'avertissement de I'outil. En effet, les

meules et autres accessoires, tournant a un regime plus deve que

celui pour lequel ils sont conqus, risquent d'etre projetes et d'entra_ner

des blessures. Les accessoires filetes doivent comporter un moyeu

de 5/8 po a 11 filets/po. Quant aux accessoires non filetes, ils doivent

comporter un trou de montage de 22,2 mm (7/8 po) de diametre. Si

non, il se peut que I'accessoire ait ete conqu pour une utilisation avec

une scie circulaire. Utiliser uniquement les accessoires illustres aux

pages 33 et 34 du present mode d'emploL Le regime nominal des

accessoires doit toujours se situer au-dessus de la vitesse de I'outil,

tel qu'indique sur la plaque signaletique de I'outil.

AAVERTISSEMENT :manier et entreposer les meules abrasives

soigneusement pour prevenir tout dommage resultant de chocs

thermiques, de la chaleur, de dommages mecaniques, etc. Entreposer

dans un endroit sec, a I'abri de toute humidite excessive, du gel ou

de changements extremes de temperature.

Installation du carter

AATTENTION : utiliser syst_matiquement des carters

protecteurs avec toutes /es meules, meules a tronqonner,

disques a lamelles a poncer, brosses m_talliques et circulaires.

L'outil peut _tre utilise sans le carter protecteur seulement lots du

pongage avec des disques abrasifs conventionnels. Les carters

protecteurs de type 1 (conqus pour _tre utilises avec les meules

trongonner de type 1 et les meules de type 27 pour la decoupe

seulement) sont vendus separement chez votre distributeur local ou

dans les centres de service agrees. Le meulage avec des meules autres

que celles de type 27 et 29 requiert I'utilisation d'un carter protecteur

autre, non inclus avec cet outil. Un carter protecteur de type 27 a ete

foumi pour _tre utilise avec les meules de type 27, de 6,35 mm (1/4 po)

d'epaisseur

REMARQUE • le meulage angulaire et la decoupe peuvent _tre

execut6s avec des meules de type 27 specifiant qu'elles ont et6

specialement congues a, cet effet. Les meules avec une epaisseur

de 6,35 mm (1/4 po) ont et6 congues pour le meulage de finition,

alors qu'il est necessaire de verifier sur les etiquettes du fabricant

des meules de type 27, plus fines, si elles peuvent bien _tre utilisees

pour le meulage de finition, ou seulement pour le meulage angulaire/

la decoupe. Un carter protecteur de type 1 doit _tre utilise avec

toutes les meules dont I'utilisation pour le meulage de finition est

interdite. IIest egalement possible de decouper avec des meules de

type 1 et carter de type 1.

INSTALLATION, R#GLAGE ET RETRAIT DU CARTER ONE-

TOUCH Mo(TYPE 27) (Fig. 3)

Votre meuleuse est fournie avec un carter protecteur automatique

ONE TOUCH Me.

1. Appuyez sur le levier de deverrouillage du capot protecteur (J).

2. Tout en maintenant le levier de deverrouillage du capot protecteur

ouvert, alignez les pattes (L) du capot protecteur avec les

encoches sur le carter d'engrenage (M).

3. En maintenant toujours le levier de deverrouillage du capot

protecteur ouvert, enfoncez le capot jusqu'a, enclencher les pattes

et faites les pivoter dans la rainuredu moyeu de carter d'engrenage.

Rel_,chez sur le levier de deverrouillage du capot protecteur.

4. Avec la broche face a,I'utilisateur, faites pivoter le capot protecteur

vers la droite sur la position de travail desiree. Le corps du capot

protecteur devrait se trouver entre la broche et I'utilisateur pour

offrir une protection maximale a,ce dernier.

5. Pour faciliter son reglage, le carter protecteur peut tourner

vers la droite. Les carters ont _t_ census de telle fa_on

qu'ils puissent tourner vers la droite pour _tre ajust_s

d'un seul geste. II est inutile d'appuyer sur levier pour

tourner le carter. Le levier n'est utilis_ que pour retirer

le carter. Le carter protecteur peut _tre repositionne dans la

direction opposee en appuyant sur son levier de deverrouillage.

REMARQUE : le levier de deverrouillage du carter protecteur

devrait s'enclencher sur I'un des trous d'alignement (N) du collier

de serrage du carter. Cela garantira que le carter est arrime de

fagon securitaire.

6. Pour retirer le carter, suivez les etapes 1 a,3 en sens inverse.

UTILISATION

i_AVERTISSEMENT : pour r_duire tout risque de dommages

corporels, arr_ter et d_brancher I'outil du secteur avant tout

r_glage ou avant de retirer ou installer toute piece ou tout

accessoire. Tout demarrage accidentel comporte des risques de

dommages corporels.

Carters el brides

II est important de choisir des carters et brides conformes aux

accessoires de la meuleuse. Reportez-vous aux pages 33 et 34, ainsi

qu'a, cette page, pour connaTtreles accessoires adequats.

Meules de finition 115 mm (4-1/2 po) Brosses m_talliques D_ques de pon_age

Capot protecteur pour

meule de type 27

Bride tournante sur

collet battu non-filetee

Meulede finition b.moyeu

deporte de type 27

Bride de verrouillage

taraudee

Capot protecteur pour

meule de type 27

meule b,moyeu de finition

de type 27

Capot protecteur pour

meulede type 27

Brosses coniques

en metal de

76,2 mm (3 po)

Interrupte urs

_ATTENTION :tenir fermement la poignee laterale et le corps de

I'outil afin de garder la ma_trisede I'outil a son demarrage, durant son

utilisation et jusqu'a ce que la meule ou I'accessoire cesse de toumer.

S'assurer que la meule s'est arr_tee completement avant de poser

plat I'outil.

Capot protecteur pour

meule de type 27

Brosse metallique _.touret

de 100 mm (4 po)

Tampon en caoutchouc

Disque abrasif

Ecrou de serrage filete

REMARQUE : afin de reduire tout deplacement inattendu de I'outil,

ne pas allumer ni eteindre I'outil en condition de charge. Laisser la

meule atteindre son plein regime avant d'entrer en contact avec la

surface de la piece. Soulever I'outil de la surface avant de I'eteindre.

Attendre que I'outil cesse de tourner avant de le poser a plat.

INTERRUPTEUR ._ PALE'n'E (FIG. 1, 4}

DWE402, DWE402G

_ATTENTION : avant de brancher I'outil a la source d'alimentation,

enfoncer et rel4cher I'interrupteur a palette (A) une lois [DWE402:

sans enfoncer le bouton de verrouillage (K)] afin de s'assurer que

I'interrupteur est a la position Arr_t. Enfoncer et rel4cher I'interrupteur

palette selon les indications donnees precedemment, apres toute

Disque de coupe de

115 mm (4-1/2 po) Disques de pon_age _lamelles de

115 mm (4-1/2po)

Capot protecteur pour

meule de type 1"

Bride tournante sur

collet battu non-filetee

meule b, moyeu d@orte

de type 27/42, decoupe

seulement

Bride de verrouillage

taraudee

Capot protecteur pour

meule de type 1"

Capot protecteur pour

meule de type 1"

Bride tournante sur

collet battu non-filetee

Disque de coupe

de type 1/41

Bride de verrouillage

taraudee

Bride tournante sur

collet battu non-filetee

Disquede coupe

diamant

Bride de verrouillage

taraudee

Capot protecteur pour

meule de type 27

Disque de pongage

b, lamelles avec moyeu

integre

*REMARQUE : des capots protecteurs de type 1 sont vendus separement

chez votre distributeur local ou dans les centres de service agrees.

interruption d'alimentation dectrique a I'outil comme I'activation d'un

disjoncteur de prise de terre, le lancement d'un disjoncteur, le

debranchement accidentel ou la panne de courant. Si I'interrupteur

palette est verrouille, I'outil se mettra a fonctionner de maniere

inattendue au moment de le rebrancher.

Pour allumer routil, regler le levier

d'arr_t (C) vers I'arriere de I'outil, puis

enfoncer I'interrupteur a. palette (A).

L'outil fonctionnera, I'interrupteur etant

enfonce. Relb.cher I'interrupteur a.palette

pour eteindre I'outil.

Capot protecteur pour

meule de type 27

Bride tournante sur

collet battu non-filetee

Disque de pongage b,

lamelles sans moyeu

Bride de verrouillage

taraudee

FIG. 4

i_AVERTISSEMENT :ne pas desactiver le levier d'arr_t. Si le levier

d'arr_t est desactive, I'outil risque de se mettre a fonctionner de

maniere inattendue au moment de le poser a plat.

INTERRUPTEUR COULISSANT (FIG. 5}

DWE4214

i_ATTENTION : avant de brancher I'outil, s'assurer que I'interrupteur

est a la position Arr_t. Pour ce faire, enfoncer la pattie arriere de

I'interrupteur et la rel_cher. S'assurer que I'interrupteur se trouve a la

position Arr_t selon les indications donnees precedemment, apres

toute interruption d'alimentation dectrique a I'outil comme I'activation

d'un disjoncteur de prise de terre, le lancement d'un disjoncteur, le

debranchement accidentel ou la panne de courant. Si I'interrupteur

est verrouille Iorsque I' outil est branche, ce demier risque de se mettre

en marche de maniere inattendue.

Pour mettre I'outil en marche, poussez

I'interrupteur MARCHE/ARRET (B)vers FIG.5

I'avant de I'outil en appuyant sur la

partie posterieure de I'interrupteur.

Pour assurer un fonctionnement

continu, glisser I'interrupteur (B)

vers I'avant de I'outil, puis enfoncer

la partie avant de I'interrupteur. Pour B

arr_ter I'outil qui fonctionne en mode

continu, enfoncer la partie arriere de

I'interrupteur, puis reD.cher.

BOUTON DE VERROUILLAGE (FIG. 6}

D28402

Le bouton de verrouillage (K) assure un confort accru pour les

applications a. usage prolonge. Pour verrouiller I'outil, regler le levier

d'arr_t (C) vers I'arriere de I'outil, puis enfoncer I'interrupteur a. palette

(A).Enfoncer le bouton de verrouillage (K)durant le fonctionnement de

I'outil. L'outil continuera de fonctionner

apres le relb.chement de I'interrupteur a.

palette. Pour deverrouiller I'outil, enfoncer

et relb.cher I'interrupteur a. palette. Cela

fera arr_ter I'outil.

i_ATTENTION :laisser I'outil atteindre

son plein regime avant d'entrer en

contact avec la surface de la piece.

Soulever I'outil de la surface de la piece

avant de I'eteindre.

FIG.

BOUTON DE VERROUILLAGE DE LA BROCHE (FIG. 7)

Le bouton de verrouillage de la broche (D) FIG.7

est destine a. emp_cher la broche de tourner

Iors de I'installation ou du retrait des meules.

N'utilisez le bouton de verrouillage de la broche

que Iorsque I'outil est a.I'arr_t, et debranche, et

apres arr_t complet de la meule. D

AVIS: pour reduire tout risque d'endommager

I'outil, ne pas activer le bouton de verrouillage

de la broche alors que I'outil est en marche.

L'outil pourrait _tre endommage, et ses accessoires _tre projetes,

posant ainsi des risques de dommages corporels.

Pour actionner leverrouillage, appuyez sur le bouton de verrouillage de

la broche (D)puis faites tourner la broche jusqu'a, son arr_t complet.

Installation et utilisation de meules

moyeu ddportd, de disques de pon_;age

lamelles et de meules _moyeu

i_ATTENTION : utiliser syst_matiquement un capet protecteur

ad_quat conform_ment aux instructions de ce guide

d'utilisation.

ASSEMBLAGE DE MEULES SANS MOYEU (FIG. 8, 9)

Utiliser les brides fournies avec les meules a, moyeu deporte de

type 27 et type 42. Pour de plus amples renseignements, consulter

les pages 33 et 34 du present mode d'emploi.

1. Enfiler la contre-bride non filetee (G) sur la broche (E) avec la

section surelevee (d'entratnement) contre la meule.

2. Appuyer la meule contre la contre-bride en la centrant sur la

section surelevee (d'entratnement) de la contre-bride.

3. Tout en appuyant sur le bouton FIG.8

de verrouillage de la broche,

vissez la bride de verrouillage (H)

sur la broche. Si la meule installee

est d'une epaisseur superieure a,

3,17 mm (1/8 po), placez la bride de

verrouillage taraudee sur la broche

de fagon a,ce que la section bombee

(pilote) rentre dans le centre de la

meule. Si la meule installee est d'une G

epaisseur de 3,17 mm (1/8 po) ou

moins, placez la bride de verrouillage E

taraudee sur la broche de fagon a, ce

que la section bombee (pilote) ne soit

pas en contact avec la meule.

4. Tout en appuyant sur le bouton de verrouillage de la broche,

resserrez la bride de verrouillage a,I'aide d'une cle.

5. Pour retirer la meule, appuyez sur le bouton de blocage de la

broche et desserrez la bride de verrouillage taraudee avec une cle.

REMARQUE : si la meule continue de tourner une fois la bride de

verrouillage taraudee resserree, verifier I'orientation de la bride de

verrouillage taraudee. Si une meule fine est installee avec le pilote de

la bride de verrouillage contre la meule, elle tournera, car la hauteur

du pilote emp_chera la bride de verrouillage de maintenir la meule.

FIG. 9

MEULES AVEC UNE

EPAISSEUR SUPt2RIEURE _,

3,17 MM (1/8 PO)

BRIDE DE VERROUILLAGE

TAPAUDI_E

BRIDETOURNANTE

MEULE DE3,17 MM

(1/8 PO)OU MOINS

BRIDEDEVERROUILLAGE

TARAUDEE

BRIDETOURNANTE

MEULAGE DE SURFACE AVEC DES MEULES (FIG. 10)

1. Laisser I'outil atteindre son plein regime avant de toucher la

surface de la piece avec la meule.

2. Appliquer un minimum de FIG. 10

pression sur la surface de la

piece et laisser I'outil fonctionner

a, haute vitesse. L'abrasion est a, 20°-30°

son meilleur a,vitesse elev6e.

3. Maintenir un angle de 20° a,30° entre I'outil et la surface de la

piece.

4. Deplacer constamment I'outil en imprimant un mouvement de

va-et-vient pour prevenir la formation d'entailles sur la surface de

travail.

5. Soulever I'outil de la surface de la piece avant d'arr6ter le

moteur. Permettre I'immobilisation complete de I'outil avant de

le deposer.

MEULAGE DE CHANT AVEC DES MEULES (FIG. 11)

i_ATTENTION :les meules peuvent se briser ou faire des rebonds

Iorsqu'elles sont arquees ou si elles subissent des torsions lots de

travaux de meulage angulaire ou de decoupe. Pour toute operation

de meulage angulaire/decoupe, orienter I'ouverture du carter de

protection clans le sens oppose a I'utilisateur. Le meulage angulaire/

decoupe avec une meule de type 27 doit se limiter a la decoupe ou

des entailles peu profondes, moins de 13 mm (1/2 po) de

profondeur avec une meule neuve. Reduire la profondeur de coupe/

entaille en proportion egale a la reduction du radius de la meule alors

qu' elle s'use. Sereporter aux pages 42 et 43 pour plus d'informations.

Le meulage angulaire/decoupe avec une meule de type 1 requiert

I'utilisation d'un capot protecteur de type 1.

1. Laisser I'outil atteindre son plein regime avant de toucher la

surface de la piece avec la meule.

2. Appliquer un minimum de pressionsur

la surface de la piece et laisser I'outil

fonctionner a,haute vitesse. Uabrasion

est a,son meilleur a,vitesse elev6e.

3. Se positionner de sorte que le cOte

inferieur non protege de la meule fasse

face a,I'oppose de I'operateur.

4. Une fois le trongonnage amorce

etle taillage de la premiere encoche

effectue, ne pas modifier I'angle du

trongonnage. Un changement d'angle

pliera la meule et pourrait provoquer

un bris de meule. Les meules de chant

ne sont pas congues pour resister aux

pressions laterales produites par le

pliage.

5. Soulever I'outil de la surface de la piece avant d'arr_ter le moteur.

Permettre I'immobilisation complete de I'outil avant de le deposer.

1_,AVERTISSEMENT :ne pas utiliser les meules angulaires/a

decouper pour le meulage de finition si leur etiquette I'interdit, car ces

meules n'ont pas ete conques pour subir les pressions laterales

necessaires au meulage de finition. Une telle pratique risque de briser

la meule ou le disque et d'entra_ner de graves blessures.

FINITION DE SURFACE AVEC DES DISQUES DE PONQAGE .A

LAMELLES (FIG. 12)

1. Laisser I'outil atteindre son plein FIG.12

regime avant de toucher la surface de

la piece avec la meule.

2. Appliquer un minimum de pression .... _i0 o

sur la surface de la piece et laisser

I'outil fonctionner a, haute vitesse. Le

pongage est a, son meilleur a, vitesse

elev6e.

3. Maintenir un angle de B° b, 10° entre I'outil et la surface de la piece.

4. Deplacer constamment I'outil en imprimant un mouvement de

va-et-vient pour prevenir la formation d'entailles sur la surface de

travail.

5. Soulever I'outil de la surface de la piece avant d'arr_ter le moteur.

Permettre I'immobilisation complete de I'outil avant de le deposer.

ASSEMBLAGE DES TAMPONS POUR LE PONQAGE

(FIG. 1, 13)

REMARQUE : I'utilisation d'un carter avec des meules abrasives

utilisant des tampons de soutien, souvent appeles disques en fibre

de resine, n'est pas requise. Comme I'utilisation d'un carter n'est pas

requise avec ces accessoires, le carter n'a pas a, _tre correctement

installe en cas d'utilisation.

_.AVERTISSEMENT :une lois le ponqage termine, reinstaller le

capot protecteur adequat pour les operations utilisant une meule, un

disque de coupe, un disque de ponqage a lamelles, une brosse

metallique ou une brosse metallique a touret.

1. Mettre ou visser convenablement le tampon (O) sur la broche.

2. Ensuite, inserer le disque abrasif FIG. 13

(P) sur le tampon (O).

3. Tout en appuyant sur le

verrouillage de broche (D),

vissez I'ecrou de blocage (Q)sur

la broche, en guidant le moyeu

bombe sur I'ecrou de blocage

dans le centre du disque abrasif

et du tampon de soutien.

4. Resserrez I'ecrou de blocage

a, la main. Puis appuyez sur

le bouton de blocage de la

broche tout en tournant le

disque abrasif jusqu'a, ce que

le disque abrasif et I'ecrou de

blocage soient bien resserres.

5. Pour retirer la meule, attrapez et tournez le tampon de soutien et

le disque abrasif tout en poussant sur le bouton de verrouillage

de la broche.

UTILISATION DES TAMPONS POUR LE PONQAGE (FIG. 14)

Selectionner le grain du disque abrasif en fonction du travail a,

executer. Les disques de pongage sont offerts en plusieurs grains. Un

grain grossier enleve la matiere plus rapidement et permet un premier

degrossissage. Un grain fin enleve la matiere plus lentement et produit

un fini plus regulier.

Commencer le travail avec un grain grossier pour un degrossissage

rapide. Puis utiliser un papier abrasif a, grain moyen puis a, grain fin

pour optimiser la finition.

Grain grossier 16_0

Grain moyen 36-80

Grain fin pour la finition 100-120

Grain tres fin pour la finition 150-180

1. Laisser I'outil atteindre son plein regime avant de toucher la

surface de la piece avec I'outil.

2. Appliquer un minimum de pression sur la surface de la piece et

laisser I'outil fonctionner a, haute vitesse. Le pongage est a, son

meilleur a,vitesse elev6e. FIG.14

3. Maintenir un angle de 5° a, 15° entre

I'outil et la surface de la piece. Le disque

abrasif devrait toucher environ 25,4 mm

(1 po) de la surface de la piece. -o 5o_15o

4. Deplacer constamment I'outil en ligne

droite pour emp_cher le disque de

br01er ou de tracer des sillons sur la surface de la piece. Les

marques de br01ureou de sillons sont provoquees par un outil en

fonctionnement, immobile sur la piece, ou par le deplacement de

celui-ci en cercles.

5. Soulever I'outil de la surface de la piece avant d'arr_ter le moteur.

Permettre I'immobilisation complete de I'outil avant de le deposer.

ASSEMBLAGE ET RETRAIT DES MEULES .AMOYEU

INTI_GRI_ (FIG. 15)

Les meules a, moyeu sont posees directement sur la broche filetee

11 de 5/8 po. Le filetage de I'accessoire doit correspondre au

filetage de la broche.

1. Retirez la bride de soutien en la tirant hors de I'outil.

2. Vissera,la main la meule sur la broche (E).

3.Enbncerleboutondeverrouillagedela

brocheetutiliseruneclea,ouverturefixe

pourserrerlemoyeudelameule.

4.Pourretirerla meule,inverserla

procedured'assemblageci-dessus.

AVIS : une meule real assise avant

le demarrage de I' outil risquerait

d'endommager I'outil ou la meule,

Precautions relatives au

pon_;age de peinture

FIG. 15

i u

1. Le pongage d'une peinture au plomb N'EST PAS RECOMMANDFt

en raison des difficultes entourant le contrOle de la poussiere

contaminee. Le danger le plus important d'empoisonnement au

plomb touche les enfants et les femmes enceintes.

2. Etant donne qu'il est difficile d'identifier si une peinture contient ou

non du plomb sans une analyse chimique, nous recommandons

de suivre les precautions suivantes Iors du pongage d'une

peinture :

S#CURIT# PERSONNELLE

1. Les enfants et les femmes enceintes ne devraient pas entrer

dans une zone de travail o0 se fait le pongage de la peinture

avant que la zone n'ait et6 entierement nettoyee.

2. Toutes les personnes entrant dans la zone de travail doivent

porter un masque antipoussieres ou un respirateur. Le filtre doit

_tre remplace chaque jour ou des que la personne qui le porte

eprouve de la difficulte a,respirer.

REMARQUE •seuls les masques antipoussieres qui conviennent

pour le travail avec de la poussiere et des emanations de

peinture au plomb doivent _tre utilises. Les masques pour

peinture ordinaires n'offrent pas cette protection. Consulter

le detaillant de quincaillerie de votre region pour obtenir un

masque antipoussieres homologue N.I.O.S.H.

3. EVlTER DE MANGER, BOIRE et FUMER dans la zone de

travail pour emp_cher toute ingestion de particules de peinture

contaminee. Les travailleurs doivent se laver les mains AVANT

de manger, de boire ou de fumer. Ne pas laisser de nourriture,

de breuvages ou d'articles de fumeur dans la zone de travail o0

ils risquent de recevoir de la poussiere.

RESPECT DE L'ENVIRONNEMENT

1. La peinture doit _tre enlevee de fagon a,minimiser la quantite de

poussiere produite.

2. Les zones oO la peinture est enlevee doivent _tre scellees avec

des feuilles de plastique d'une epaisseur de 101,6 tJm (4 mils).

3. Le pongage doit se faire de fagon a, reduire le reperage de la

poussiere de peinture a, I'exterieur de la zone de travail.

NE'FrOYAGE ET MISE AU REBUT

1. Toutes les surfaces de la zone de travail doivent _tre nettoyees a,

fond a, I'aide d'un aspirateur, et ce, chaque jour, pour la duree du

projet de pongage. II faut changer regulierement les sacs de filtre

pour aspirateur.

2. Les toiles de peinture en plastique doivent _tre rassemblees et

raises au rebut avec les particules de poussiere ou tout autre

debris d'enlevement. II faut les placer dans des recipients a,rebut

etanches et les eliminer par la collecte des ordures menageres.

Pendant le nettoyage, les enfants et les femmes enceintes

doivent eviter de se trouver dans la zone immediate de travail.

3. Tousles jouets, meubles lavables et les ustensiles utilises par

les enfants doivent _tre nettoyes a, fond avant de les utiliser de

nouveau.

Assemblage et utilisation des brosses

m_talliques et de brosses m_talliques

touret

Les brosses forme coupelle et les brosses metalliques & touret se

vissent directement sur la broche de la meuleuse sans I'utilisation

de brides. Utiliser uniquement des brosses metalliques ou des

brosses metalliques a, touret avec un moyeu a, 5/8 po a, 11 filets/po

de diametre. Un capot protecteur pour meules de type 27 est exige

Iors de I'utilisation de brosses metalliques et de brosses metalliques

& touret.

_ATTENTION :pour r_duire le risque de blessures, porter des

gants de travail lots de la manipulation de brosses m_talliques

et de brosses m_talliques a touret. En effet, e//es risquent de

devenir tranchantes,

i_ATTENTION : pour r_duire le risque de dommage aI'outil, la

meule ou la brosse ne doit pas toucher au capot protecteur

une lois assembl_e ou en cours de fonctionnemenL L'accessoire

pourrait subir des dommages imperceptibles; des ills pourraient se

detacher de la coupelle ou de la brosse,

MONTAGE DE BROSSES FORME COUPELLE ET DE

BROSSES M#TALLIQUES .&,TOURET

_AVERTISSEMENT : pour r_duire tout risque de dommages

corporels graves, atT_ter I'outil avant tout r_glage ou avant de

retirer ou installer toute piece ou tout accessoire. Tout demarrage

accidentel comporte des risques de dommages corporels,

1. Visser a, la main la coupelle sur la broche.

2. Enfoncer le bouton de verrouillage de la broche et utiliser une cle

& ouverture fixe sur le moyeu de la brosse metallique & touret pour

bien la serrer.

3. Pour la retirer, inverser la procedure decrite ci-dessus.

AVIS :pour reduire le risque de dommage a I'outil, bien enfoncer le

moyeu de la coupelle avant le demarrage de I'outil,

UTILISATION DE BROSSES FORME COUPELLE ET DE

BROSSES ME'I'ALLIQUES ._,TOURET (FIG. 16, 17)

Les brosses metalliques a, touret et a, coupelle enlevent la rouille,

decapent la peinture et egalisent les surfaces irregulieres.

REMARQUE • suivre les m_mes precautions Iors de I'utilisation de

brosses sur la peinture que Iors du pongage de peinture (consulter les

Precautions relatives au pon_age de peinture).

1. Laisser I'outil atteindre son plein regime avant de toucher la

surface de la piece avec routil.

2. Appliquer un minimum de pression sur la surface de la piece et

laisser routil fonctionner a, haute vitesse. Uenlevement de matiere

est & son meilleur & vitesse elev6e.

3. Maintenir un angle de 5° & 10° entre routil et la surface de travail

pour les brosses forme coupelle.

FIG. 16 FIG. 17

4. Pour le travail avec les brosses metalliques a, touret, maintenir le

contact entre le bord de la brosse et la surface de la piece.

5.DeplacerconstammentI'outilenimprimantunmouvementde

va-et-vientpourprevenirlaformationd'entaillessurlasurface

detravail.Lesmarquesdebr01ureoudesillonssontprovoquees

parunoutilenfonctionnement,immobilesurlapiece,ouparle

deplacementdecelui-ciencercles.

6.SouleverI'outildelasurfacedelapieceavantd'arr_terlemoteur.

PermettreI'immobilisationcompletedeI'outilavantdeledeposer.

i_ATTENTION :prater une attention particuliere lots du travail sur les

bords de pieces. En effet, il se pourrait qu'a ces endroits I'outil se

deplace brusquement de fagon inopinee.

Installation et utilisation des meules

tron_;onner de type 1/type 41

REMARQUE : un capot protecteur de type 1 DOlT _tre utilise et est

vendu separement chez votre distributeur local ou dans les centres

de service agrees.

Les disques de coupe comprennent les meules diamants et les

disques abrasifs. Des disques de coupe abrasifs pour le metal et le

beton sont egalement disponibles. II est aussi possible d'utiliser des

disques de coupe incrustes de diamants pour le beton.

i_AVERTISSEMENT :un capot protecteur pour meules a trongonner

doit _tre utilise avec les meules a trongonner. L'utilisation de brides et

d'un capot protecteur inadequats peut entra_ner des blessures a la

suite d'un bris de meule ou d'un contact avec celle-cL Pour de plus

amples renseignements, consulter les pages 42 et 43.

INSTALLATION ET RETRAIT DU CARTER ONE-TOUCH Mc

(TYPE 1) (Fig. 18)

Ces meules a, trongonner comprennent les meules diamant et les

meules abrasives. Des meules abrasives pour metal et beton sont

aussi disponibles. Des meules diamant pour couper le beton peuvent

aussi _tre utilisees.

INSTALLATION D'UN CARTER FERMI_ (TYPE 1)

i_ATTENTION :arr_ter et debrancher I'outil avant tout reglage ou

avant de retirer ou installer toute piece ou tout accessoire. Avant de

rebrancher I'outil, appuyer puis rel_cher I'interrupteur a detente pour

vous assurer que I'outil est bien a I'arr_t.

Votre meuleuse est fournie avec un carter automatique ONE TOUCH Me.

1. Appuyez sur le levier de deverrouillage du carter (J).

2. Tout en maintenant le levier de deverrouillage du carter ouvert,

alignez les pattes (L) du carter avec les encoches (M) sur le carter

d'engrenage.

3. En continuant de garder le levier FIG.18 L

de deverrouillage du carter

ouvert, enfoncez le carter jusqu'a,

enclencher ses pattes et faites-les

pivoter dans la rainure du moyeu

de carter d'engrenage. Rel_,chez le

levier de deverrouillage du carter.

4. Avec la broche face a, I'utilisateur,

faites pivoter le carter vers la droite M N M

sur la position de travail desiree. Le

corps du carter devrait se trouver

entre la broche et I'utilisateur pour

offrir une protection maximale a, ce

dernier.

5. Pour faciliter son reglage, le carter j

protecteur peut tourner vers la

droite.

REMARQUE : le levier de deverrouillage du carter protecteur

devrait s'enclencher sur I'un des trous d'alignement (O) du collier

de serrage du carter. Cela garantira que le carter est arrime de

fagonsecuritaire.Lecarterprotecteurpeut6trerepositionnedans

ladirectionopposeeenappuyantsursonlevierdedeverrouillage.

6.Pourretirerlecarter,suivezlesetapes1a,3ensensinverse.

INSTALLATION DE MEULES ATRON(_ONNER DE TYPE 10U

DE TYPE 41

_AVERTISSEMENT :pour r_duire tout risque de dommages

corporels graves, atT_ter I'outil avant tout r_glage ou avant de

retirer ou installer toute piece ou tout accessoire. Tout demarrage

accidentel comporte des risques de dommages corporels.

i_ATTENTION : avec les meules a trongonner de type 1 et de

type 41, utiliser systematiquement des brides de soutien et des brides

de verrouillage taraudees (incluses avec I'outil).

1. Enfiler la contre-bride non filetee sur la broche avec la section

surelevee (d'entraTnement) vers le haut. La section surelevee

(d'entraTnement) de la contre-bride reposera contre le disque

Iors de I'installation de ce dernier.

2. Deposer le disque de coupe sur la contre-bride en le centrant sur

la section surelevee (d'entraTnement).

3. Installez la bride de verrouillage taraudee de fagon a, ce que la

section bombee (pilote) ne soit pas contre la meule.

4. Appuyez sur le bouton de blocage de I'arbre et serrez la bride de

verrouillage taraudee avec une cle.

5. Pour retirer la meule, appuyez sur le bouton de blocage de I'arbre

et desserrez la bride de verrouillage taraudee avec une cle.

UTILISATION DE MEULES ATRON(_ONNER DE TYPE 10U

DE TYPE 41

i_AVERTISSEMENT :ne pas utiliser de meules pour chant ou de

disques de coupe pour effectuer des operations de meulage de

surface. En effet, ceux-ci ne sont pas conqus pour resister aux

pressions laterales de ce type d'operation. Le disque risque de se

briser et de provoquer des blessures.

1. Laisser I'outil atteindre son plein regime avant de toucher la

surface de la piece avec la meule.

2. Appliquer un minimum de pression sur la surface de la piece

et laisser I'outil fonctionner a, haute vitesse. La coupe est a, son

meilleur a,vitesse elev6e.

3. Une fois le trongonnage amorce et le taillage de la premiere

encoche effectue, ne pas modifier I'angle du trongonnage. Un

changement d'angle pliera le disque et pourrait provoquer son

bris.

4. Soulever I'outil de la surface de la piece avant d'arr6ter le moteur.

Permettre I'immobilisation complete de I'outil avant de le deposer.

MAINTENANCE

i_AVERTISSEMENT : pour r_duire le risque de blessures,

_teindre I'appareil et le d_brancher avant d'installer ou de retirer

tout accessoire et avant d'effectuer des r_glages ou des

r6parations. Un demarrage acc/dentel peut provoquer des blessures.

Nettoyage

i_AVERTISSEMENT :en/ever /es sa/etes et /a poussiere hors des

events au moyen d'air comprime propre et sec, au moins une lois par

semaine. Pour minimiser le risque de blessure aux yeux, toujours

porter une protection oculaire conforme a la norme ANSI Z87.1 lots

du nettoyage.

_AVERTISSEMENT :ne jamais utiliser de solvants ni d'autres

produits chimiques puissants pour nettoyer les pieces non metalliques

de I'outil. Ces produits chimiques peuvent affaiblir les materiaux de

plastique utilises dans ces pieces. Utiliser un chiffon humecte

uniquement d'eau et de savon doux. Ne jamais laisser de liquide

penetrer dans I'outil et n'immerger aucune partie de I'outil dans un

liquide.

Accessoires

i_AVERTISSEMENT :puisque les accessoires autres que ceux

offerts par DEWALT n'ont pas ete testes avec ce produit, leur

utilisation pourrait s'averer dangereuse. Pour reduire le risque de

blessures, utiliser exclusivement les accessoires DEWALT

recommandes avec le present produit.

Les accessoires recommandes pour cet outil sont vendus separement

au centre de service de votre region. Pour obtenir de I'aide concernant

I'achat d'un accessoire, communiquer avec DEWALT Industrial Tool

Co., 701 East Joppa Road, Baltimore, MD 21286 aux Etats-Unis;

composer le 1 800 433-9258 (1 800 4-DEWALT) ou visiter notre site

Web : www.dewalt.com.

R_parations

Pour assurer la S¢:CURITE et la FIABILIT¢:du produit, les reparations,

I'entretien et les reglages doivent _tre realises (cela comprend

I'inspection et le remplacement du balai) par un centre de reparation

en usine DEWALT, un centre de reparation agree DEWALT ou

par d'autres techniciens quali%s. Toujours utiliser des pieces de

rechange identiques.

Registre en ligne

Merci pour votre achat. Enregistrez des maintenant votre produi:

•R#PARATIONS SOUS GARANTIE: cette carte remplie vous

permettra de vous prevaloir du service de reparations sous

garantie de fagon plus efficace dans le cas d'un probleme avec le

produit.

• CONFIRMATION DE PROPRII_TI_: en cas de perte provoquee

par un incendie, une inondation ou un vol, cette preuve de

propriete vous servira de preuve aupres de votre compagnie

d'assurances.

• SI_CURITI_: I'enregistrement de votre produit nous permettra

de communiquer avec vous dans I'eventualit6 peu probable de

I'envoi d'un avis de securit6 regi par la Ioi federale americaine de

la protection des consommateurs.

Registre en ligne a,www.dewalt.com/register.

Garantie limit_e de trois ans

DEWALT reparera, sans frais, tout produit defectueux cause par un

defaut de materiel ou de fabrication pour une periode de trois ans a,

compter de la date d'achat. La presente garantie ne couvre pas les

pieces dont la defectuosite a et6 causee par une usure normale ou

I'usage abusif de I'outil. Pour obtenir de plus amples renseignements

sur les pieces ou les reparations couvertes par la presente garantie,

visiter le site www.dewalt.com ou composer le 1 800 433-9258 (1

800 4-DEWALT). Cette garantie ne s'applique pas aux accessoires

et ne vise pas les dommages causes par des reparations effectuees

par un tiers. Cette garantie confere des droits legaux particuliers _,

I'acheteur, mais celui-ci pourrait aussi beneficier d'autres droits variant

d'un etat ou d'une province a,I'autre.

En plus de la presente garantie, les outils DEWALT sont couverts par

notre :

CONTRAT D'ENTRETIEN GRATUIT D'UN AN

DEWALT entretiendra I'outil et remplacera les pieces usees au cours

d'une utilisation normale et ce, gratuitement, pendant une periode

d'un an a, compter de la date d'achat.

GARANTIE DE REMBOURSEMENT DE 90 JOURS

Si I'acheteur n'est pas entierement satisfait, pour quelque raison que

ce soit, du rendement de I'outil electrique, du laser ou de la cloueuse

DEWALT, celui-ci peut le retourner, accompagne d'un regu, dans les

90 jours a,compter de la date d'achat pour obtenir un remboursement

integral, sans aucun probleme.

AMCRIQUE LATINE : cette garantie ne s'applique pas aux produits

vendus en Amerique latine. Pour les produits vendus en Amerique

latine, veuillez vous reporter aux informations de garantie propres au

pays, contenues dans I'emballage, appeler la compagnie locale ou

consulter les informations relatives aux clauses de garantie sur le site

web.

REMPLACEMENT GRATUIT DES eTIQUETTES

D'AVERTISSEMENT : si les etiquettes d'avertissement deviennent

illisibles ou sont manquantes, composer le 1 800 433-9258 (1 800

4-DEWALT) pour en obtenir le remplacement gratuit.

41/2_ (11Satin}

DWEXXXA.6LEG._OE,

Definiciones: Normas de seguridad

Las siguientes definiciones describen el nivel de gravedad de

cada palabra de sepal. Lea el manual y preste atenciOn a estos

dmbolos.

PELIGRO: indica una situacidn de peligro inminente que, si

no se evita, provocara la muerte o lesiones graves.

i_,ADVERTENCIA: indica una situacidn de peligro potencial

que, si no se evita, podria provocar la muerte olesiones

graves.

J_ATENClON: indica una situacidn de peligro potencial que,

si no se evita, posiblemente provocarfa lesiones leves o

moderadas.

AVlSO: se refiere a una practica no relacionada a lesiones

corporales que de no evitarse puede resu/tar en da_os a la

propiedad. J

SI TIENE ALGUNA DUDA O ALGON COMENTARIO SOBRE €:STA

U OTRA HERRAMIENTA DEWALT, LLAMENOS AL NOMERO

GRATUITO: 1-800-4-DEWALT (1-800-433-9258}.

_DVERTENCIA: Para reducir el riesgo de /esiones, lea el

manual de instrucciones.

Advertencias generales de seguridad

para herramientas eldctricas

_iADVERTENCIA! Lea todas las advertencias de seguridad

einstrucciones. El incumplimiento de las advertencias e

instrucciones puede provocar descargas electricas, incendios

o lesiones graves.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA FUTURAS

CONSULTAS

El termino "herramienta electrica" incluido en las advertencias hace

referencia a las herramientas electricas operadas con corriente (con

cable electrico) o alas herramientas electricas operadas con baterfas

(inalambricas).

1) SEGURIDAD EN EL AREA DE TRABAJO

a) Mantenga el area de trabajo limpia y bien iluminada. Las

areas abarrotadas y oscuras propician accidentes.

b) No opere las herramientas el_ctricas en atmdsferas

explosivas, come ambientes donde haya polvo, gases

o liquidos inflamables. Las herramientas electricas originan

chispas que pueden encender el polvo o los vapores.

c) Mantenga alejados a los ni_os y alos espectadores

de la herramienta el_ctrica en funcionamiento. Las

distracciones pueden provocar la perdida de control

2} SEGURIDAD EL#CTRICA

a) Los enchufes de la herramienta el_ctrica deben

adaptarse al tomacorriente. Nunca modifique el enchufe

de ninguna manera. No utilice ningdn enchufe adaptador

con herramientas el_ctricas con conexion a tierra. Los

enchufes no modificados y que se adaptan a los tomacorrientes

reduciran el riesgo de descarga electrica.

b) Evite el contacto corporal con superficies con descargas

a tierra como, per ejemplo, tuberias, radiadores, cocinas

el_ctricas y refrigeradores. Existe mayor riesgo de descarga

electrica si su cuerpo esta puesto a tierra.

c) No exponga las herramientas el_ctricas a la Iluvia o a

condiciones de humedad. Si entra agua a una herramienta

electrica, aumentara el riesgo de descarga electrica.

d) No maltrate el cable. Nunca utilice el cable para

transportar, tirar odesenchufar la herramienta el_ctrica.

Mantenga el cable alejado del calor, el aceite, los bordes

filosos y las piezas moviles. Los cables dahados o enredados

aumentan el riesgo de descarga electrica.

e) AI operar una herramienta el_ctrica en el exterior, utilice

un cable prolongador adecuado para tal use. Uti/ice un

cable adecuado para uso en exteriores a fin de reducir el riesgo

de descarga electrica.

Si el use de una herramienta el_ctrica en un lugar

hE/medo es imposible de evitar, utilice un suministro

protegido con un interrupter de circuito per falla a tierra

(GFCI). El uso de un GFC/ reduce el riesgo de descargas

electricas.

3) SEGURIDAD PERSONAL

a) Permanezca alerta, controle Io que esta haciendo y

utilice el sentido comEm cuando emplee una herramienta

el_ctrica. No utilice una herramienta el_ctrica si

esta cansado o bajo el efecto de drogas, alcohol o

medicamentos. Un momento de descuido mientras se opera

una herramienta electrica puede provocar lesiones personales

graves.

b) Utilice equipos de proteccion personal. Siempre utilice

proteccion para los ojos. En las condiciones adecuadas, el

uso de equipos de proteccidn, como mascaras para polvo,

calzado de seguridad antideslizante, cascos o proteccidn

auditiva, reducira las lesiones personales.

c) Evite el encendido per accidente. AsegE/rese de que

el interruptor est_ en la posicion de apagado antes de

conectarlo a la fuente de energia opaquete de baterias, o

antes de levantar o transportar la herramienta. Transportar

herramientas electricas con el dedo apoyado en el interruptor

oenchufar herramientas electricas con el interruptor en la

posicidn de encendido puede propiciar accidentes.

d) Retire la clavija de ajuste o la Ilave de tuercas antes de

encender la herramienta el_ctrica. Una Ilave de tuercas o

una clavija de ajuste que quede conectada a una pieza giratoria

de la herramienta electrica puede provocar lesiones personales.

e) No se estire. Conserve el equilibrio yparese

adecuadamente en todo memento. Esto permite un mejor

control de la herramienta electrica en situaciones inesperadas.

Use la vestimenta adecuada. No use ropas holgadas ni

joyas. Mantenga el cabello, la ropa y los guantes alejados

de las piezas en movimiento. Las ropas holgadas, las joyas

oel cabello largo pueden quedar atrapados en las piezas en

movimiento.

g) Si se suministran dispositivos para la conexidn de

accesorios con fines de recoleccidn y extraccidn de

polvo, aseg(/rese de que est_n conectados y que se

utilicen correctamente. El uso de dispositivos de reco/eccidn

de polvo puede reducir los peligros relacionados con el polvo.

4} USO Y MANTENIMIENTO DE LA HERRAMIENTA

ELleCTRICA

a) No fuerce la herramienta el_ctrica. Utilice la herramienta

el_ctrica correcta para el trabajo que realizara. Si se /a

utiliza a la velocidad para la que rue disehada, la herramienta

electrica correcta permite trabajar mejor y de manera mas

segura.

b) No utilice la herramienta el_ctrica si no puede encenderla

o apagarla con el interruptor. Toda herramienta electrica que

no pueda set controlada mediante el interruptor es peligrosa y

debe repararse.

c) Desconecte el enchufe de la fuente de energia o el

paquete de baterias de la herramienta el_ctrica antes

de realizar ajustes, cambiar accesorios o almacenar

la herramienta el_ctrica. Estas medidas de seguridad

preventivas reducen el riesgo de encender la herramienta

electrica en forma accidental

d) Guarde la herramienta el_ctrica que no est_ en uso fuera

del alcance de los nibos y no permita que otras personas

no familiarizadas con ella o con estas instrucciones

operen la herramienta. Las herramientas electricas son

peligrosas si son operadas pot usuarios no capacitados.

e) Realice el mantenimiento de las herramientas el_ctricas.

Revise que no haya piezas en movimiento real alineadas

o trabadas, piezas rotas o cualquier otra situacion que

pueda afectar el funcionamiento de la herramienta

el_ctrica. Si encuentra dabos, haga reparar la herramienta

el_ctrica antes de utilizarla. Se producen muchos accidentes

a causa de las herramientas electricas que carecen de un

mantenimiento adecuado.

Mantenga las herramientas de corte afiladas y limpias.

Las herramientas de corte con mantenimiento adecuado y con

los bordes de corte afilados son menos propensas a trabarse y

son mas faciles de controlar.

g) Utilice la herramienta el_ctrica, los accesorios y las

brocas de la herramienta, etc. de acuerdo con estas

instrucciones y teniendo en cuenta las condiciones

de trabajo y el trabajo que debe realizarse. El uso de /a

herramienta electrica para operaciones diferentes de aqud/as

para las que rue disehada podrfa originar una situacidn

peligrosa.

5) MANTENIMIENTO

a) Solicite a una persona calificada en reparaciones que

realice el mantenimiento de su herramienta el_ctrica

y que solo utilice piezas de repuesto id_nticas. Esto

garantizara la seguridad de la herramienta electrica.

INSTRUCCIONES DE SEGURIDAD PARA

TODAS LAS OPERACIONES

Advertencias de seguridad comunes para

todas las operaciones de esmerilado,

lijado, cepillado con cepillo de alambre

y pulido, y para operaciones de corte y

desbaste abrasivo

a) Esta herramienta el_ctrica esta dise_ada para

utilizarse como esmeriladora, lijadora, cepillo de

alambre, pufidora o desbastadora. Lea todas las

advertencias de seguridad, instrucciones, ilustraciones

y especificaciones provistas con esta herramienta

el_ctrica. El incumplimiento de todas las instrucciones

enumeradas a continuacidn puede provocar una descarga

electrica, un incendio o lesiones graves.

b) No utilice accesorios que no est_n dise_ados y

recomendados especificamente por el fabricante de la

herramienta. El hecho que el accesorio pueda conectarse a

la herramienta electrica no garantiza un funcionamiento seguro.

c) La velocidad nominal del accesorio debe set equivalente

a la velocidad maxima indicada en la herramienta

el_ctrica, como minimo. Los accesorios que funcionen

mas rapido que su velocidad nominal pueden romperse y

desprenderse.

d)E1 diametro externo yel grosor del accesorio deben

estar dentro del tango de capacidad de la herramienta

el_ctrica. Los accesorios de tamaho incorrecto no pueden

protegerse ni controlarse adecuadamente.

e) E1 montaje de rosca de los accesorios debe

corresponderse con la rosca del eje de la esmeriladora.

Para los accesorios montados con bridas, el orificio del eje del

accesorio debe ajustarse al diametro de centrado de la brida.

Los accesorios que no se corresponden con las piezas de

montaje de la herramienta electrica se desequilibraran, vibraran

excesivamente y pueden causar perdida de control.

0No utilice un accesorio da_ado. Inspeccione el accesorio

antes de cada uso; pot ejemplo, el disco abrasivo para

verificar que no tenga astillas ni grietas; la almohadilla

de respaldo para vet si hay grietas, desprendimientos

o desgaste excesivo yel cepillo de alambre para vet si

tiene alambres sueltos o quebrados. Si la herramienta

el_ctrica oel accesorio sufre una caida, inspeccione

para vet si hay dabos oinstale un accesorio en buen

estado. Despu_s de inspeccionar einstalar un accesorio,

ubiquese y ubique a los espectadores lejos del piano

del accesorio giratorio y haga funcionar la herramienta

a velocidad maxima sin carga durante un minuto. Los

accesorios dahados generalmente se romperan durante esta

prueba.

g) Utilice equipos de proteccion personal. Seg(m la

aplicacion, debe usar protector facial, anteojos de

seguridad o lentes de seguridad. Seg(m corresponda,

utilice mascara para polvo, protectores auditivos,

guantes y delantal de taller para protegerse de los

pequebos fragmentos abrasivos y de los fragmentos

de la pieza de trabajo. La proteccidn para los ojos debe set

capaz de detener los residuos volatiles que se generan en las

diferentes operaciones. La mascara para polvo o respirador

debe set capaz de filtrar las partfculas generadas pot el

funcionamiento de la herramienta. La exposicidn prolongada al

ruido intenso puede provocar perdida de la audicidn.

h) Mantenga a los espectadores a una distancia segura

del area de trabajo. Toda persona que ingrese al area

de trabajo debe utilizar equipos de proteccidn personal.

Los fragmentos de una pieza de trabajo o de un accesorio

roto pueden volar y provocar lesiones mas alia del area de

operaciones cercana.

i) Sostenga la herramienta el_ctrica solo por sus superficies

de empubadura aisladas cuando realice una operacidn

en la cual el accesorio para cortar pudiera entrar en

contacto con instalaciones el_ctricas ocultas o con su

propio cable. Si el accesorio para cortar entra en contacto

con un cable bajo tensidn, se cargaran las partes metalicas de

la herramienta expuestas a la corriente y podrfan producir una

descarga electrica al operador.

j) Coloque el cable lejos del accesorio giratorio. Si pierde el

control de la herramienta, el cable puede cortarse o enredarse

y jalarle la mano o el brazo hacia el accesorio giratorio.

k) Nunca apoye la herramienta hasta que el accesorio se

haya detenido completamente. El accesorio giratorio puede

enganchar la superficie y producir la perdida de control de la

herramienta.

I) No haga funcionar la herramienta el_ctrica mientras

la carga a su lado. El contacto accidental con el accesorio

giratorio puede hacer que este se le enganche en la ropa y

lance el accesorio hacia su cuerpo.

m) Limpie frecuentemente los orificios de ventilacion de

la herramienta el_ctrica. El ventilador del motor atraera el

polvo dentro de la cubierta, y la acumulacidn excesiva de polvo

metalico puede producir riesgos electricos.

n) No use la herramienta el_ctrica cerca de materiales

inflamables. Las chispas pueden encender estos materiales.

o) No utilice accesorios que requieran refrigerantes

liquidos. El uso de agua u otros refrigerantes Ifquidos puede

producir una electrocucidn o descarga electrica.

p) No utilice discos Tipo 11 (copas conicas) en esta

herramienta. Eluso de accesorios incorrectos puede producir

lesiones.

q) Siempre utilice el mango lateral. Ajuste el mango con

firmeza. Se debe uti/izar siempre el mango lateral para

mantener el control de la herramienta en todo momento.

r) AI arrancar la herramienta con un disco nuevo o de

repuesto, o un cepillo de alambre nuevo o de repuesto,

sostenga la herramienta en un area bien protegida y

pongala en funcionamiento durante un minuto. Si el disco

tiene una grieta o un defecto que haya pasado inadvertido,

se rompera en pedazos en menos de un minuto. Si el cepillo

de alambre tiene alambres sueltos, seran detectados. Nunca

encienda la herramienta si una persona esta parada frente al

disco. Esta instruccidn incluye al operador.

s) E1 use de accesorios no especificados en este manual

no se recomienda y puede set peligroso. El uso de

amplificadores de potencia que hagan que la herramienta

funcione a velocidades mayores que su velocidad nominal

constituye un mal uso.

t) Use abrazaderas u otra forma practica de asegurar y

apoyar la pieza de trabajo a una plataforma estable. El

sujetar la pieza de trabajo con la mano o contra su cuerpo no

proporciona estabilidad y puede causar una perdida de control.

u) Evite hacer rebotar el disco o manejarlo bruscamente.

Si ocurre esto, pare la herramienta einspeccione el disco para

comprobar si hay grietas o defectos.

v) Maneje y guarde siempre los discos con cuidado.

w) No utilice esta herramienta durante periodos largos de

tiempo. La vibracidn causada pot la accidn de funcionamiento

de esta herramienta puede causar una lesidn permanente a

los dedos, manos y brazos. Utilice guantes para proporcionar

mayor proteccidn, tdmese descansos frecuentes y limite el

tiempo de uso diario.

x) Los orificios de ventilacion suelen cubrir las piezas en

movimiento, per Io que deben evitarse. La ropa sue/ta, /as

joyas y el pelo largo pueden quedar atrapados en las piezas en

movimiento.

Causas del retroceso y su prevenci6n por

parte del operador

El retroceso es una reaccidn repentina al pel/izco o atascamiento

de un disco giratorio, una almohadilla de respaldo, un cepillo o

cualquier otro accesorio. El pellizco o elatascamiento hacen que el

accesorio giratorio se trabe rapidamente, Io que a su vez provoca

que la herramienta electrica fuera de control vaya en sentido

opuesto al giro del accesorio en el punto del atascamiento.

Por ejemplo, si la pieza de trabajo atasca o pellizca el disco

abrasivo, el borde del disco que ingresa en el punto de pliegue

puede clavarse en la superficie del material y provocar que el disco

salte o se desenganche. El disco puede saltar hacia el operador o

en sentido contrario, segdn la direccidn del movimiento del disco

en el punto de pellizco. Los discos abrasivos tambien se pueden

romper en estas condiciones.

El retroceso es el resultado de un mal uso de la herramienta o de

condiciones o procedimientos operativos incorrectos y se puede

evitar tomando las precauciones apropiadas que se indican a

continuacidn:

a) Sostenga la herramienta el_ctrica con firmeza y ubique

el cuerpo y el brazo para pealer resistir las fuerzas de

retroceso. Siempre utilice el mango lateral, en case de

tenerlo, para Iograr el maximo control sobre el retroceso

o la reaccion de torsion durante elencendido. El operador

puede controlar la reaccidn de torsidn o las fuerzas de

retroceso si toma las precauciones adecuadas.

b) Nunca coloque la mane cerca del accesorio giratorio, ya

que este puede hacer un retroceso sobre la mano.

c) No ubique el cuerpo en el area hacia donde la herramienta

el_ctrica se desplazara si se produce un retroceso. El

retroceso impulsara la herramienta en la direccidn opuesta al

movimiento del disco en el punto de atascamiento.

d) Tenga especial cuidado al trabajar en esquinas, berries

filosos, etc. Evite hacer rebotar o enganchar el accesorio.

Las esquinas, los bordes filosos y el rebote tienden a enganchar

el accesorio giratorio y producir la perdida de control o el

retroceso de la unidad.

e) No conecte una hoja para carpinteria para sierra de

cadena ni una hoja de sierra dentada. Estas hojas puede

producir el retroceso y la perdida de control frecuentes.

Advertencias de seguridad especificas

para operaciones de esmerilado y cortes

abrasivos

a) Utilice solo los tipos de disco recomendados para

su herramienta el_ctrica y el protector especifico

para el disco seleccionado. Los discos para los que /a

herramienta electrica no esta disehada no pueden protegerse

adecuadamente y son inseguros.

b) La superficie de esmerilado de los discos de centro

hundido debe montarse per debajo del borde del

protector. Un disco montado incorrectamente que se

proyecte a traves del piano del borde del protector no puede

protegerse adecuadamente.

c) El protector debe fijarse en forma segura a la herramienta

el_ctrica y ubicarse para brindar la maxima seguridad,

de manera que una minima parte del disco quede

expuesta hacia el operador. El protector ayuda a proteger

al operador de los fragmentos despedidos pot discos rotos,

del contacto accidental con el disco y de chispas que podrfan

prender fuego a la ropa.

d) Los discos solo deben utilizarse para las aplicaciones

recomendadas. Pot ejemplo: no esmerile con el costado

del disco de corte. Los discos para cortes abrasivos estan

disehados para esmerilados perifericos, si se aplican fuerzas

laterales a estos discos, pueden romperse.

e) Siempre utilice bridas de disco en buen estado, con la

forma y el tamabo apropiados para el disco seleccionado.

Las bridas de disco adecuadas brindan soporte al disco,

ademas de reducir la posibilidad de que el disco se rompa. Las

bridas de los discos de corte pueden set diferentes alas bridas

de discos de esmerilado.

No utilice discos desgastados de herramientas el_ctricas

mas grandes. Los discos disehados para herramientas

electricas mas grandes no son apropiados para la mayor

velocidad de una herramienta mas pequeha y pueden estallar.

Advertencias de seguridad adicionales

especificas para operaciones de corte

abrasivo

a) No "atasque" el disco de corte ni aplique una presi6n

excesiva. No intente realizar una profundidad de corte

excesiva. La sobrecarga de tensidn sobre el disco aumenta la

carga y la posibilidad de que el disco se tuerza o trabe durante

el corte y se produzca un retroceso o la rotura del disco.

b) No ubique el cuerpo en I[nea y detras del disco giratorio.

Cuando el disco, en funcionamiento, se aleja de su cuerpo,

el posible retroceso puede despedir el disco giratorio y la

herramienta electrica ira directamente hacia usted.

c) Cuando el disco se atasque o deba interrumpir el corte

per alg(/n motivo, apague la herramienta el_ctrica y

mant_ngala inmdvil hasta que el disco se detenga

completamente. Nunca intente retirar el disco del corte

mientras esta en movimiento, ya que se puede producir

un retroceso. Investigue y tome las medidas correctivas para

eliminar la causa del atascamiento del disco.

d) No vuelva a iniciar la operacion de corte en la pieza de

trabajo. Deje que el disco alcance la velocidad maxima

y vuelva a entrar cuidadosamente en el corte. El disco

puede atascarse, saltarse del trabajo o producir un retroceso si

la herramienta electrica se vuelve a encender dentro de la pieza

de trabajo.

e) Sostenga los paneles o cualquier pieza de trabajo con

sobreespesor para minimizar el riesgo de que el disco

se pellizque o se produzca un retroceso. Las piezas de

trabajo grandes tienden a combarse pot su propio peso. Los

apoyos deben colocarse debajo de la pieza de trabajo, cerca

de la Ifnea de corte y cerca del borde de la pieza de trabajo, a

ambos lados del disco.

Sea muy cuidadoso cuando realice un "corte interne"

en paredes existentes oen otras zonas ciegas. El disco

que sobresale puede cortar caherfas de gas o agua, cables

electricos u objetos que pueden producir un retroceso.

Advertencias de seguridad especificas

para operaciones de lijado

a) No utilice papel para disco de lijar con sobreespesor

excesivo. Siga las recomendaciones del fabricante al

seleccionar el papel de lija. Los papeles de lija mas grandes

que sobrepasan la almohadilla de lijado representan un peligro

de laceracidn y pueden provocar el retroceso o que el disco se

enganche o se rompa.

Advertencias de seguridad especificas

para operaciones de pulido

a) No permita que ninguna parte desprendida de la capucha

pulidora ni sus correas de sujecidn giren libremente.

Oculte ocorte cualquier correa de sujecidn desprendida.

Las correas de sujecidn desprendidas y girando podrfan

atrapar sus dedos o engancharse en la pieza de trabajo.

Advertencias de seguridad especificas

para operaciones de cepillado con cepillo

de alambre

a) Tenga en cuenta que las cerdas de alambre se desprenden

del cepillo incluso durante el funcionamiento corn(re. No

sobrecargue los alambres al aplicar una carga excesiva

al cepillo. Las cerdas de alambre pueden penetrar facilmente

la ropa liviana y la piel.

b) Si se recomienda la utilizacion de un protector para el

cepillado con cepillo de alambre, no permita ninguna

interferencia entre el disco o cepillo de alambre y el

protector. El disco o cepillo de alambre puede expandir su

diametro debido alas fuerzas centrffuga y de trabajo.

c) E1operador y otras personas que se encuentren ano mas

de 15,2 m (50 pies) de este producto en funcionamiento

DEBEN usar lentes de seguridad con pantallas laterales

de proteccion y una pantalla facial conforme con la

norma ANSI Z87.1.

Informaci6n de seguridad adicional

AADVERTENCIA: Use SIEMPRE lentes de seguridad. Los anteojos

de uso diario NO son lentes de seguridad. Utilice tambien mascaras

faciales o para polvo si el corte produce polvillo. UTILICE SIEMPRE

EQUIPOS DE SEGURIDAD CERTIFICADOS:

•Proteccidn para los ojos ANSI Z87. ! (CAN/CSA Z94.3),

• Proteccidn auditiva segdn la norma ANSI $12.6 ($3.19),

• Proteccidn respiratoria segdn las normas NIOSH/OSHA/

MSHA.

AADVERTENCIA: Algunas partfculas originadas al lijar, aserrar,

amolar, taladrar y realizar otras actividades de construccidn con

herramientas electricas contienen productos qufmicos que el Estado

de California sabe producen cancer, defectos de nacimiento u otros

problemas reproductivos. Algunos ejemplos de estos qufmicos son:

•el plomo de las pinturas con base de plomo,

• la sflice cristalina de ladrillos, cemento y otros productos de

mamposterfa, y

•el arsenico y el cromo de la madera tratada con qufmicos.

El riesgo derivado de estas exposiciones varfa segdn la frecuencia

con la que se realice este tipo de trabajo. Para reducir la exposicidn

aestos productos qufmicos, se recomienda trabajar en areas

bien ventiladas y usar equipos de seguridad aprobados, como

las mascaras para polvo especialmente disehadas para filtrar las

partfculas microscdpicas.

•Evite el contacto prolongado con las particulas de polvo

originadas al lijar, aserrar, esmerilar, taladrar y realizar

demas actividades de la construccion. Use indumentaria

protectora y lave las areas expuestas con agua y jabon.

Evite que el polvo entre en la boca y en los ojos o se deposite en

la piel, para impedir la absomidn de productos qufmicos nocivos.

AADVERTENCIA: El uso de esta herramienta puede generar o

dispersar partfculas de polvo, que pueden causar lesiones respiratorias

permanentes y graves u otras lesiones. Use siempre proteccidn

respiratoria apropiada para la exposicidn al polvo aprobada pot el

Instituto Nacional de Salud y Seguridad Ocupacional de EE UU. y la

Administracidn de Salud y Seguridad Ocupacional de EE.UU. (NIOSH

y OSHA respectivamente, pot sus siglas en ingles). Aleje la cara y el

cuerpo del contacto con las partfculas.

AADVERTENCIA: Durante el uso, use siempre proteccion

auditiva adecuada que cumpla con la norma ANSI $12.6

($3.19). Bajo ciertas circunstancias y segdn el perfodo de uso, el

ruido producido pot este producto puede contribuir a la perdida de

audicidn.

AADVERTENCIA: Utilice siempre proteccion para los ojos.

Todos los usuarios y espectadores deben utilizar proteccidn para los

ojos conforme con las normas ANSI Z87.1.

AADVERTENCIA: Cuando no la utilice, coloque la esmeriladora

en una superficie estable donde no pueda moverse de manera

accidental, deslizarse ni provocar tropezones o caidas. La

esmeriladora permanecera en forma vertical sobre el paquete de

baterfas, pero puede set derribada facilmente. Puede causar lesiones

personales graves.

_ATENCI6N:Para reducir el riesgo de lesiones personales, tenga

mucho cuidado al trabajar en una esquina o borde, ya que puede

producirse un movimiento repentino y violento de la herramienta si el

disco u otto accesorio entra en contacto con una segunda superficie

o un borde.

•La etiqueta de su herramienta puede incluir los siguientes

sfmbolos. Los sfmbolos y sus definiciones son los siguientes:

V..................... voltios Hz .............. hertz

sfpm................ pies de superficie

pot minuto

min.................. minutos

--- or DC ..... corriente directa

_) ................... Construcc_n de

Clase I (tierra)

or AC/DC .. corriente alterna o

directa

.../min ............. pot minuto

SPM ........... pasadas pot

minuto

A................ amperios

W............... vatios

[] .............. Construcck_n de

Clase II (doble

aislamiento)

,x_or AC ..... corriente alterna o

directa

no .............. velocidad sin carga

BPM ............... golpes pot minuto n................. velocidad nominal

IPM ................. impactos pot G ............... terminal de

minuto conexidn a tierra

RPM................ revoluciones pot A ............... sfmbolo de

minuto advertencia de

seguridad

GUARDE ESTAS INSTRUCCIONES

PARA FUTURAS CONSULTAS

Motor

Aseg0rese de que la fuente de energia concuerde con Io que se

indica en la placa. Un descenso en el voltaje de mas del 10%

producira una perdida de potencia y sobrecalentamiento. Todas las

herramientas DEWALT son probadas en fabrica; siesta herramienta

no funciona, verifique el suministro electrico.

COMPONENTES (Fig. 1)

_ADVERTENCIA: Nunca modiflque la herramienta electrica, ni

tampoco ninguna de sus piezas. Podrfa producir lesiones corporales

o dahos.

A. Interruptor tipo paleta

(DWE402, DWE402N,

DWE402G)

B. Interruptor deslizador

(DWE4214)

C. Palanca de bloqueo

D. Bot6n del seguro del eje

E. Eje

R Mango lateral

USO DEBIDO

G. Collarin de respaldo

antibloqueo

H. Collarin de bloqueo con

rosca

I. Protector Tipo 27

(4-1/2 pulg./115 mm)

J. Palanca de liberaciOn del

protector

K. Bot6n del seguro

(DWE402, DWE402G)

Estas esmeriladoras angulares peque_as para trabajo pesado est6.n

dise_adas para aplicaciones profesionales de esmerilado, lijado,

escobillado met6.1ico y corte en diversos lugares de trabajo (por

ejemplo, sitios de construcci6n).

NO utilice la herramienta en condiciones de humedad o en presencia

de Ifquidos o gases inflamables.

Estas esmeriladoras angulares peque_as para trabajo pesado son

herramientas electricas profesionales. NO permita que los ni_os

toquen la herramienta. Si el operador no tiene experiencia operando

esta herramienta, su uso deber6, ser supervisado.

FIG. 1

DWE402, DWE402N, DWE402G

DWE4214

MONTAJE Y AJUSTES

i_ADVERTENCIA: Para reducir el riesgo de lesiones, apague la

herramienta y descon_ctela de la fuente de alimentacidn

antes de realizar ajustes o de extraer o instalar accesorios. La

puesta en marcha accidental puede causar lesiones.

Conexi6n del mango lateral (Fig. 2)

El mango lateral (F) se puede colocar en cualquiera de los lados de

la caja de engranajes, en los agujeros roscados. Antes de utilizar la

herramienta, verifique que el mango este bien ajustado.

A fin de aumentar la comodidad del usuario, la caja de engranajes

puede girarse 90° para operaciones de corte.

Rotaci6n de la caja de engranajes (Fig. 2)

1. Quite los cuatros tornillos de la esquina que fijan la caja de

engranajes a la caja del motor.

2. Sin separarla de la caja del motor, gire la FIG.2

caja de engranajes a la posiciOn deseada.

NOTA. Si la caja de engranajes y la

caja del motor se separan mO,s de

3,17 mm (1/8"), la herramienta debe

recibir mantenimiento y tiene que

volver a ensamblarse en un centro de

mantenimiento DEWALT. Caso contrario,

el cepillo, el motor y el rodamiento

podrian fallar.

3. Vuelva a colocar los tornillos para conectar la caja de engranajes

a la caja del motor. Apriete los tornillos a 20 libras-pulgadas de

torsion. Ajustar en exceso puede causar que los tornillos se

quiebren.

Accesorios

La capacidad de esta herramienta es para discos de esmerilado o

corte de 125 mm (5") de di6.metro y 6,35 mm (1/4") de grosor. Es

importante seleccionar los protectores, las almohadillas de respaldo

y las bridas correctos a utilizar con los accesorios de la esmeriladora.

Consulte las p6.ginas 56 y 57 por informaciOn para seleccionar los

accesorios correctos

_ADVERTENCIA: Los accesorios deben estar clasificados para la

velocidad recomendada en la etiqueta de advertencia de la

herramienta, como mfnimo. Los discos y otros accesorios que

funcionen pot encima de su velocidad nominal pueden desarmarse y

provocar lesiones. Los accesorios roscados deben tenet un cubo de

5/8"-11. Todo accesorio no roscado debe tener un agujero para

mandril de 22,2 mm (7/8"). De no ser asl_puede estar disehado para

una sierra circular. Utilice s61olos accesorios que se muestran en las

paginas 56 y 57 de este manual La velocidad nominal de los

accesorios debe ser siempre superior a la velocidad de la herramienta,

indicada en la placa de esta.

i_ADVERTENCIA: Manipule y almacene todos los discos abrasivos

con cuidado para evitar dahos producidos pot choque termico, calor,

daho mecanico, etc.. Guardelos en un lugar seco y protegido donde

no haya un nivel elevado de humedad, temperaturas de congelacidn

o cambios de temperatura extremos.

Montaje del protector

i_ATENCI6N: Deben usarse los protectores con todos los

discos de esmerilar, discos de corte, discos de aleta para lijar,

cepillos y discos de alambre. La herramienta puede usarse sin un

protector solamente cuando se lije con discos para lijarconvencionales.

Puede adquirir pot un costo adicional un protector tipo 1 (para ser

utilizado con discos de corte tipo 1 y discos tipo 27 marcados

solamente para cortaO de su agente de ventas o centro de servicio

autorizado. Esmerilar con discos que no sean del tipo 27 y del tipo 29

requiere distintos protectores de accesorios no incluidos con la

herramienta. Se proporciona un protector tipo 27 para ser utilizado con

un disco tipo 27 de un grosor de 6,35 mm (1/4 de pulg.).

NOTA: El esmerilado y corte de bordes puede realizarse con discos

tipo 27 dise_ados y especificados para este prop0sito; los discos

de un grosor de 6,35 mm (1/4 de pulg.) est6.n dise_ados para el

esmerilado de superficies mientras que debe examinarse la etiqueta

del fabricante de los discos tipo 27 m6.s finos para ver si pueden

ser utilizados para el esmerilado de superficies o solamente para el

esmerilado/corte de bordes. Debe utilizarse un protector tipo 1 para

cualquier disco cuando el esmerilado de superficies est6. prohibido.

Los cortes pueden realizarse tambien utilizando un disco Tipo 1 y

un protector Tipo 1.

MONTAJE, AJUSTE Y EXTRACCION

DEL PROTECTOR ONE-TOUCH TM (TIPO 27) (FIG. 3)

Su esmeriladora viene equipada con FIG.3 L

un protector ONE TOUCH TM sin Ilave.

1. Presione la palanca de liberaciOn

del protector (J).

2. Mientras sujeta la palanca de

liberacion del protector abierta,

alinee las leng0etas (L) del protector

con las ranuras de la caja de

engranajes (M). M N M

3. Manteniendo abierta la palanca de

liberaciOn del protector, empuje

hacia abajo el protector hasta que

las leng0etas enganchen y gfrelas

en la ranura del cubo de la caja de

engranajes. Suelte la palanca de

liberaciOn del protector.

Discos para esmerilado de superficies

115 mm (4-1/2")

Discos de

alambre

Discos de

lijar

Protector Tipo 27

Brida de respaldo sin

rosca

Discos para esmerilado

de superficies con centrc

hundido tipo 27

Collar[n de bloqueo

con rosca

Protector Tipo 27

Disco para esmerilado

de superficies con cubo

tipo 27

Protector Tipo 27

Cepillo de alambre

con forma de copa

de 76,2 mm (3")

4. Con el eje mirando hacia el operador, gire el protector en

direcciOn de las manillas del reloj hasta la posicion de trabajo

deseada. El cuerpo del protector debe quedar colocado entre el

eje y el operador para proveer la m6,xima protecciOn al operador.

5. Para un ajuste f6,cil, el protector puede girarse en sentido

horario. El disefio de los protectores permiten que se

Protector Tipo 27

Disco de alambre de

101,6 mm (4")

Almohadilla de

respaldo de goma

Disco de lijar

tuerca de fijaciOn

rote y se ajuste el protector girandolo en sentido horario

con un movimiento de accibn t_nica. La palanca no

tiene que estar presionada para girar el protector.

La palanca se usa solamente para la extraccibn del

protector. El protector puede volverse a colocar en la direcciOn

opuesta presionando la palanca de liberaciOn del protector.

NOTA: La palanca de liberaciOn del protector debe encajar en

uno de los orificios de alineamiento (N)del cuello del protector. As[

se garantiza que el protector este bien instalado.

Para extraer el protector, siga los pasos 1 a 3 de estas

instrucciones a la inversa.

Disco de corte de

115 mm (4-1/2")

Discos para lijar de

115 mm (4-1/2")

Protector Tipo 1"

Brida de respaldo sin

rosca

Disco con centro hundido

tipo 27/42,

solo para cortar

Collar[n de bloqueo

con rosca

Protector Tipo 1"

Brida de respaldo sin

rosca

Disco de corte

abrasivo tipo 1/41

Collar[n de bloqueo

con rosca

Protector Tipo 1"

Brida de respaldo sin

rosca

Disco de corte

de diamante

Collar[n de bloqueo

con rosca

Protector Tipo 27

Disco de lijar

con cubo

* NOT,a,: Puede adquirir

por un costo adicional

un protector Tipo 1

en su agente de

ventas local o centro

autorizado de servicio.

Protector Tipo 27

Brida de respaldo sin

rosca

Disco de lijar

sin cubo

Collar[n de bloqueo

con rosca

FUNCIONAMIENTO

_ADVERTENCIA: Para reducir el riesgo de lesiones, apague la

herramienta y descon_ctela de la fuente de alimentacidn

antes de realizar ajustes o de extraer o instalar accesorios. La

puesta en marcha accidental puede causar lesiones.

Protectores y collarines

Es importante elegir los protectores y collarines correctos para cada

accesorio de la esmeriladora. En esta p6,gina y en las p6,ginas56 y 57

encontrar6, la informaciOn sobre los accesorios correctos.

NO'I'A: Se puede realizar el esmerilado y el corte de bordes con

discos Tipo 27 dise_ados y especificados para este propOsito.

Interruptores

_ATENCI6N: Sostenga la agarradera lateral y el cuerpo de la

herramienta con firmeza para mantener el control de la misma al

encenderla y mientras la utiliza, y hasta que el disco o el accesorio deje

de girar Asegdrese de que el disco se ha detenido completamente

antes de depositar la herramienta sobre una superficie.

NOTA: Para reducir los movimientos inesperados de la herra-mienta,

no la encienda ni la apague en condiciones de carga. Permita que

la esmeriladora alcance la velocidad m6.xima antes de aplicarla a la

superficie a esmerilar. Levante la herramienta de la superficie antes

de apagarla. Permita que la herramienta deje de girar antes de

depositarla sobre una superficie.

INTERRUPTOR DE PALETA (FIG. 1, 4}

DWE402, DWE402G

i_ATENCI6N: Antes de conectar la herramienta a una fuente de

energfa, optima y suelte el interruptor de paleta (A) una vez [DWE402:

sin oprimir el botdn de bloqueo (K)] para asegurarse de que el

interruptor este apagado. Optima y suelte el interruptor de paleta,

como se describe anteriormente, despues de que la herramienta

sulfa cualquier interrupcidn de energfa, como la activacidn de un

interruptor de corte pot falla a tierra o de un interruptor automatico,

un corte de corriente o una desconexidn accidental Si el interruptor

de paleta esta bloqueado, la herramienta se encendera

sorpresivamente cuando se la reconecte.

Para encender la herramienta, empuje FIG.4

la palanca de bloqueo (C) hacia la

parte posterior de la herramienta, luego

oprima el interruptor de paleta (A).

La herramienta funcionar6, mientras C

se mantenga oprimido el interruptor.

Apague la herramienta soltando el

interruptor de paleta.

i_ ADVERTENCIA: No anule la palanca de bloqueo. Si se anula la

palanca de bloqueo, la herramienta puede encenderse

sorpresivamente al depositarla sobre una superficie.

INTERRUPTOR DESLIZANTE (FIG. 5)

DWE4214

i_ATENCI(_N: Antes de conectar la herramienta a una fuente de

energfa, asegdrese de que el interruptor esta en la posicidn de

apagado, oprimiendo y soltando la parte posterior del interruptor.

Asegdrese de que el interruptor esta en la posicidn de apagado, como

se describe anteriormente, despues de que la herramienta sulfa

cualquier interrupcidn de energfa, como la activacidn de un interruptor

de corte pot falla a tierra o de un interruptor automatico, un corte de

corriente o una desconexidn accidental. Siel interruptor esta bloqueado

cuando se conecta la energfa, la herramienta se encendera

sorpresivamente. FIG.5

Para poner en marcha la herramienta,

deslice el interruptor de encendido y

apagado (B) hacia la parte de delante

de la herramienta presionando en

el extremo trasero del interruptor.

Para apagar la herra-mienta, suelte

el interruptor de encendido/apagado B

(ON/OFF).

Para una operaciOn continua, deslice el interruptor (B) hacia el frente

de la herramienta y oprima la parte delantera del interruptor hacia

adentro. Para apagar la herramienta mientras funciona en modo

continuo, oprima la parte posterior del interruptor y sueltelo.

BOTON DE BLOQUEO (FIG. 6) FIG. 6

DWE402, DWE402G

El botSn de bloqueo (K) ofrece

mayor comodidad para usos m6,s

prolongados. Para bloquear la

herramienta, empuje la palanca de

bloqueo (C) hacia la parte posterior

de la herramienta, luego oprima el

interruptor de paleta (A). Mientras

funciona la herramienta, oprima el K

botOn de bloqueo (K). La herra-mienta C A

continuar6, funcionando despues de soltar el interruptor de paleta.

Para desbloquear la herramienta, oprima y suelte el interruptor de

paleta. Esto apagar6, la herramienta.

i_ATENCI(_N: Permita que la herramienta alcance la velocidad

maxima antes de aplicarla a la superficie de trabajo, Levante la

herramienta de la superficie de trabajo antes de apagarla,

BOTON DEL SEGURO DEL EJE (FIG. 7)

El bot0n del seguro del eje (D) sirve para evitar FIG.7

que el eje gire al instalar o extraer discos.

Utilice el botOn del seguro del eje solo cuando

la herramienta este apagada y desenchufada

y el disco se haya parado por completo.

AVISO: Para reducir el riesgo de daho a D

la herramienta, no engrane el botdn del

seguro del eje mientras la herramienta esta

en funcionamiento, Se ocasionara daho a

la herramienta y el accesorio puesto puede

salirse resultando posiblemente en una lesidn,

Para engranar el bloqueo, apriete el botOn del seguro del eje (D)y gire

el eje hasta que no pueda hacerlo girar m6,s.

Montaje y uso de discos de esmerilado

con el centro hundido, discos lijadores de

aletas y discos con cubo

i_ATENCI6N: Utilice siempre un protector correcto seg_n las

instrucciones de este manual.

MONTAJE DE DISCOS SIN CUBO (FIG. 8, 9}

Los discos de esmerilar de centro hundido Tipo 27 y Type 42 se

deben utilizar con las bridas provistas. Consulte las p6,ginas 56 y 57

de este manual por m6,s informaciOn.

1. Instale la brida de respaldo sin rosca (G) en el eje (E) con la

secciOn elevada (piloto) contra el disco.

2. Coloque el disco contra la brida de respaldo, centre el disco

sobre la secciOn elevada (piloto) de la brida de respaldo.

3. Mientras presiona el bot0n del FIG.8

seguro del eje, enrosque el collar[n

de bloqueo (H) en el eje. Si el disco

que est6, instalando tiene un grosor

de m6,s de 3,17 mm (1/8 de pulg.),

coloque el collar[n de bloqueo con

rosca en el eje de manera que la

secciOn elevada (piloto) encaje en el

centro del disco. Si el disco que est6,

instalando tiene un grosor de 3,17 G

mm (1/8 de pulg.) o menos, coloque

el collarin de bloqueo con rosca en el E

eje de manera que la seccion elevada

(piloto) no este contra el disco.

4. Mientras presiona el bot0n del seguro

del eje, apriete el collarfn de bloqueo

con rosca con una Ilave.

5.Parasacareldisco,presioneelbotOndelsegurodelejeyafloje

elcollarfndebloqueoconroscaconunaIlave.

NOTA" Si el disco gira despues de haber apretado la brida de

bloqueo roscada, compruebe la orientaciOn de la brida de bloqueo

roscada. Si se instala un disco delgado con el piloto en la brida de

bloqueo contra el disco, girarb, porque la altura del piloto impide que

la brida de bloqueo sujete el disco.

FIG.9

DISCOSM_,SGRUESOS

QUE 1/8" (3,17 MM)

BRIDADEBLOQUEO

ROSCADA

DISCOSDE1/8" (3,17MM)

Y M_,S DELGADOS

BRIDADE BLOQUEO

ROSCADA

BRIDADE RESPALDO

,,s

BRIDADERESPALDO

ESMERILADO DE SUPERFICIE CON DISCOS DE ESMERILAR

(FIG. 10} FIG. 10

f. Permita que la herramienta

alcance la velocidad m6,xima

antes de aplicarla a la superficie 20°_30°

de trabajo.

2. Aplique un m[nimo de presiOn sobre la superficie de trabajo,

permitiendo que la herramienta funcione a alta velocidad. La

velocidad de esmerilado es mayor cuando la herramienta opera

a alta velocidad.

3. Mantenga un 6,ngulo de 20° a 30° entre la herramienta y la

superficie de trabajo.

4. Mueva continuamente la herramienta hacia adelante y hacia atr6,s

para evitar la creaciOn de estr[as en la superficie de trabajo.

5. Retire la herramienta de la superficie de trabajo antes de

apagarla. Permita que la herramienta deje de girar antes de

depositarla sobre una superficie.

ESMERILADO DE BORDES CON DISCOS DE ESMERILAR

(FIG. 11)

_ATENCI6N: Los discos utilizados para el esmerilado y corte de

bordes pueden romperse o rebotar si se doblan o se tuercen cuando

se usa la herramienta. En todas las operaciones de esmerilado/corte

de bordes, el lado abierto del protector debe situarse lejos del

operador. El esmerilado/corte de bordes con un disco tipo 27 debe

limitarse a cortes poco profundos y muescas [menores de 1/2" (13

mm) de profundidad] cuando el disco es nuevo. Reduzca la

profundidad de corte/muesca equivalente a la reduccidn del radio del

disco a medida que se desgaste. Consulte las paginas 14 y 15 para

mas informacidn. El esmerilado/corte de bordes con un disco tipo 1

requiere el uso de un protector tipo 1.

1. Permita que la herramienta alcance la

velocidad m6,xima antes de aplicarla a

la superficie de trabajo.

2. Aplique un m[nimo de presiOn sobre

la superficie de trabajo, permitiendo

que la herramienta funcione a alta

velocidad. La velocidad de esmerilado

es mayor cuando la herramienta opera

a alta velocidad.

3. Ub[quese de manera que la parte

inferior abierta del disco este en

direcciOn opuesta a usted.

4.Unavezquesecomienzauncortey serealizaunamuescaen

eltrabajo,nocambieel6,ngulodelcorte.Elcambiode6,ngulo

puedehacerqueeldiscosedobleysequiebre.Losdiscospara

esmerilarbordesnoest6,ndise_adosparasoportarpresiones

lateralesproducidasaldoblarse.

5.Retirelaherramientadelasuperficiedetrabajoantesdeapagarla.

Permitaquelaherramientadejedegirarantesdedepositarla

sobreunasuperficie.

i_ADVERTENCIA:No use discos de esmerilado/corte de bordes

para aplicaciones de esmerilado de superficies si la etiqueta del disco

prohfbe dicho uso porque estos discos no estan disehados para

soportar las presiones laterales que se producen con el esmerilado

de superficies.

ACABADO DE SUPERFICIES CON DISCOS DE LIJAR (FIG. 12}

1. Permita que la herramienta alcance la velocidad m6,xima antes de

aplicarla a la superficie de trabajo.

2. Aplique un m[nimo de presiOnsobre FIG.12

la superficie de trabajo, permitiendo

que la herramienta funcione a alta

velocidad. La velocidad de lijado _10o

es mayor cuando la herramienta

opera a alta velocidad.

3. Mantenga un 6,ngulo de 5° a 10° entre la herramienta y la

superficie de trabajo.

4. Mueva continuamente la herramienta hacia adelante y hacia atr6,s

para evitar la creaciOn de estrias.

5. Retire la herramienta de la superficie de trabajo antes de apagarla.

Permita que la herramienta deje de girar antes de depositarla

sobre una superficie.

MONTAJE DE LAS ALMOHADILLAS DE RESPALDO PARA

LIJAR (FIG. 1, 13)

NOTA: No es necesario el uso de un protector con discos para lijado

que utilizan almohadillas de respaldo, a menudo Ilamados discos de

resina de fibra. Puesto que no se necesita un protector para estos

accesorios, el protector puede ajustarse o no correctamente si se

utiliza.

_ADVERTENCIA: Despues de terminar de usar la herramienta para

lijar,se debe reinstalar el protector correcto para el disco de esmerilar,

el disco de lijar, el cepillo de alambre o el disco de alambre.

1. Ubique o enrosque correctamente la almohadilla de respaldo

roscada (O) en el eje. FIG. 13

2. Ubique el disco de lijar (P) sobre

la almohadilla de respaldo (O).

3. Presionando botOn del seguro

del eje (D), enrosque la tuerca de

fijacion (Q) en el eje, y coloque

el cubo elevado de la tuerca de

fijacion en el centro del disco de

lijado y la almohadilla de respaldo.

4. Apriete a mano la tuerca de

fijaciOn. Luego presione el bot0n

del seguro del eje mientras gira

el disco de lijado hasta que este

y la tuerca de fijaciOn esten bien

ajustados.

5. Para retirar el disco, sujetelo y gire la almohadilla de apoyo y el

disco de lijado mientras pulsa el bot0n del seguro del eje.

USO DE ALMOHADILLAS DE RESPALDO PARA LIJAR

(FIG. 14)

Elijaun papel de lija de grano adecuado para su aplicaciOn. Los discos

para lijar est6,n disponibles en diversos granos. Los granos gruesos

retiran material con m6,srapidez y producen un acabado m6,s b,spero.

Los granos m6,s finos retiran material m6,s lentamente y producen un

acabado m6,sliso.

Comience con discos de grano grueso para retirar material

groseramente, con m6,s rapidez. Luego pase a un papel de grano

mediano y termine con un disco de grano fino para un acabado

Optimo.

Grano grueso 16 a 30

Grano mediano 36 a 80

Acabado fino grano 100 a 120

Acabado muy fino grano 150 a 180

1. Permita que la herramienta alcance la velocidad m6,xima antes de

aplicarla a la superficie de trabajo. FIG. 14

2. Aplique un m[nimo de presiOn sobre

la superficie de trabajo, permitiendo

que la herramienta funcione a alta

velocidad. La velocidad de lijado es .......

.... 5o_15°

mayor cuando la herramienta opera

a alta velocidad.

3. Mantenga un 6,ngulo de 5° a 15° entre la herramienta y la

superficie de trabajo. El disco de lijar debe hacer contacto con

25,4 mm (1") de la superficie de trabajo, aproximadamente.

4. Mueva la herramienta constantemente en una I[nea recta para no

quemar ni marcar drculos en la superficie de trabajo. Apoyar la

herramienta sobre la superficie de trabajo, sin moverla, o mover la

herramienta en c[rculos provoca quemaduras y marcas circulares

sobre la superficie.

5. Retire la herramienta de la superficie de trabajo antes de apagarla.

Permita que la herramienta deje de girar antes de depositarla

sobre una superficie.

MONTAJE Y EXTRACCION DE DISCOS CON CUBO (FIG. 15)

Los discos con cubo se instalan FIG.15

directamente en el eje roscado de 5/8"-11 ...............

1. Saque el collar[n de respaldo de la E

herramienta tirando de 61.

2. Enrosque el disco en el eje

manualmente (E).

3. Oprima el bot0n de bloqueo del eje y

utilice una Ilave para apretar el cubo

del disco.

4. Siga el procedimiento inverso para

retirar el disco.

AVISO: Si no se asienta correctamente el disco antes de encender la

herramienta, esta oel disco pueden sufrir dahos,

Precauciones que debe tener en cuenta

al lijar pintura

1. NO SE RECOMIENDA lijar pintura de base plomo debido a la

dificultad para controlar el polvo contaminado. El peligro de

envenenamiento por plomo es m6,s importante para los ni_os y

las mujeres embarazadas.

2. Como es dif[cil identificar si una pintura contiene o no plomo sin

realizar an6,1isisqu[micos, recomendamos tomar las siguientes

precauciones al lijar cualquier pintura:

SEGURIDAD PERSONAL

1. Ning0n niflo o mujer embarazada debe ingresar al 6,rea de

trabajo donde se lija la pintura hasta que se haya terminado la

limpieza final.

2. Todas las personas que ingresan al 6,rea de trabajo deben usar

una m6,scara para polvo o una mascarilla de respiracion. El filtro

se debe cambiar diariamente o cada vez que el usuario tenga

dificultad para respirar.

NOTA: SOlo se deben usar aquellas m6,scaras para polvo

apropiadas para trabajar con polvo y vapores de pintura de

base plomo. Las m6,scaras comunes para pintar no ofrecen

esta protecciOn. Consulte a su comerciante local sobre la

m6,scara apropiada (aprobada por NIOSH).

3. NO SE DEBE COMER, BEBER O FUMAR en el 6,rea de

trabajo para evitar ingerir part[culas de pintura contaminada.

Los trabajadores se deben lavar y limpiar ANTES de comer,

beber o fumar. No se deben dejar art[culos para comer, beber

o fumar en el 6,rea de trabajo donde se podrfa depositar polvo

sobre ellos.

SEGURIDAD AMBIENTAL

1. La pintura debe ser retirada de forma tal de reducir al m[nimo la

cantidad de polvo generado.

2. Las 6,reas donde se realiza remociOn de pintura deben estar

selladas con hojas de pl6,stico de 101,6 tim (4 mils) de espesor.

3. El lijado se debe realizar de manera de reducir los vestigios de

polvo de pintura fuera del 6,rea de trabajo.

LIMPIEZA Y ELIMINACION

1. Todas las superficies del 6,rea de trabajo deben ser limpiadas

cuidadosamente y repasadas con aspiradora todos los dias

mientras dure el proyecto de lijado. Se deben cambiar con

frecuencia las bolsas de filtro de la aspiradora.

2. Las telas plb,sticas del piso se deben recoger y eliminar junto

con cualquier resto de polvo u otros residuos del lijado. Deben

colocarse en recipientes de desperdicios sellados y eliminarse

por medio de los procedimientos normales de recolecciOn de

residuos.

Durante la limpieza, los niflos y las mujeres embarazadas deben

mantenerse lejos del 6,reade trabajo inmediata.

3. Todos los juguetes, muebles lavables y utensilios utilizados

por los niflos deben ser lavados cuidadosamente antes de ser

utilizados nuevamente.

Montaje y uso de cepillos de alambre

y discos de alambre

Los cepillos de alambre con forma de copa y los discos de alambre

se enroscan directamente sobre el eje de la esmeriladora sin bridas.

Utilice 0nicamente cepillos de alambre o discos de alambre provistos

con cubo roscado de 5/8"-11. Se requiere un protector Tipo 27

cuando se usan cepillos y discos de alambre.

_ATENCI(_N: Para reducir el riesgo de lesiones personales,

use guantes de trabajo cuando manipule cepillos y discos de

alambre. Pueden tenet filos,

_ATENCI(_N: Para reducir el riesgo de da_os a la herramienta,

el disco o el cepillo no debe tocar el protector cuando se

monta ni cuando esta en use. Puede provocar un daho indetectable

al accesorio, Io que causara que los alambres se desprendan del

disco o el cubo del accesorio,

MONTAJE DE CEPILLOS DE ALAMBRE CON FORMA DE

COPA Y DISCOS DE ALAMBRE

i_ADVERTENCIA: Para disminuir el riesgo de lesiones

corporales graves, apague la herramienta antes de realizar

ajuste alguno o de extraer o instalar accesorios. La puesta en

marcha accidental puede causar lesiones.

1. Enrosque el disco en el eje manualmente.

2. Oprima el bot0n de bloqueo del eje y utilice una Ilave en el cubo

del disco o cepillo de alambre para apretar el disco.

3. Para retirar el disco, siga el procedimiento inverso.

AVISO: Para reducir el riesgo de dahos a la herramienta, asiente

correctamente el cubo del disco antes de encender la herramienta.

USO DE CEPILLOS DE ALAMBRE CON FORMA DE COPA Y

DISCOS DE ALAMBRE (FIG. 16, 17)

Los discos y los cepillos de alambre se pueden utilizar para eliminar

0xido, escamas y pintura, y para alisar superficies irregulares.

NOTA: Las mismas precauciones se deben tomar cuando cepille

pintura con un cepillo de alambre o cuando lije pintura (Consulte

Precauciones que debe tener en cuenta al lijar pintura).

1. Permita que la herramienta alcance la velocidad m6,xima antes de

aplicarla a la superficie de trabajo.

2. Aplique un minimo de presiOn sobre la superficie de trabajo,

permitiendo que la herramienta funcione a alta velocidad.

La velocidad de remociOn de material es mayor cuando la

herramienta opera a alta velocidad.

3. Mantenga un 6,ngulo de 5° a 10° entre la herramienta y la

superficie de trabajo para los cepillos de alambre con forma de

copa.

4. Con los discos de alambre, mantenga contacto entre el borde del

disco y la superficie de trabajo.

FIG. 16 FIG. 17

5°_10°

5. Mueva continuamente la herramienta hacia adelante y hacia atr6,s

para evitar la creacion de estrias. Apoyar la herramienta sobre

la superficie de trabajo, sin moverla, o mover la herramienta

en drculos provoca quemaduras y marcas circulares sobre la

superficie.

6. Retire la herramienta de la superficie de trabajo antes de apagarla.

Permita que la herramienta deje de girar antes de depositarla

sobre una superficie.

_ATENCI(_N: Tenga especial cuidado cuando trabaje sobre un

borde, ya que se puede producir un movimiento fuerte y sdbito de la

esmeriladora.

Montaje y uso de discos de corte

tipo 1/tipo 41

NOTA: DEBE utilizarse un protector Tipo 1, el que puede adquirir

por un costo adicional en su agente de ventas local o centro

autorizado de servicio.

Los discos de corte incluyen los discos de diamante y los discos

abrasivos. Se dispone de discos de corte abrasivos para utilizar en

metal y concreto. Tambien se pueden usar discos de diamante para

cortar concreto.

i_ADVERTENCIA:AIusardiscosdecorteesnecesariounprotector

dediscodecortecerrado,condoslados.Sino se utilizan la brida y el

protector correctos, pueden producirse lesiones como consecuencia

de la rotura del disco o del contacto con el disco. Consulte las

paginas 56 y 57 por mas informacidn.

MONTAJE Y EXTRACCION DEL PROTECTOR ONE-TOUCH TM

(TIPO 1) (FIG. 18)

Los discos de corte incluyen discos de diamante y discos abrasivos.

Est6,n disponibles los discos de corte abrasivos para uso en metal y

concreto. Pueden utilizarse tambien hojas de diamante para cortes

en concreto.

MONTAJE DEL PROTECTOR CERRADO (TIPO 1)

i_ATENCI(_N: Apague y desenchufe /a herramienta antes de realizar

ajustes o de extraer o instalar accesorios. Antes de volver a conectar

la herramienta, apriete y suelte el interruptor tipo paleta para

comprobar que la herramienta esta apagada.

Su esmeriladora viene equipada con un FIG.18

protector ONE TOUCH TM sin Ilave.

1. Presione la palanca de liberaciOn

del protector (J).

2. Mientras sujeta la palanca de

liberaci6n del protector abierta,

alinee las leng0etas (L) del protector

con las ranuras de la caja de

engranajes (M). M

3. Manteniendo abierta la palanca de

liberaciOn del protector, empuje

hacia abajo el protector hasta

que las leng0etas del protector

enganchen y g[relas en la ranura

N M

del cubo de la caja de engranajes. Suelte la palanca de liberaci6n

del protector.

4. Con el eje mirando hacia el operador, gire el protector en sentido

horario hasta la posici6n de trabajo deseada. El cuerpo del

protector debe quedar colocado entre el eje y el operador para

proveer la m6,xima protecci6n al operador.

5. Para un ajuste f6,cil,el protector puede girarse en sentido horario.

NOTA: La palanca de liberaci6n del protector debe encajar en

uno de los orificios de alineamiento (O) del cuello del protector.

As[ se garantiza que el protector este bien instalado. El protector

puede volverse a colocar en la direcciOn opuesta presionando la

palanca de liberaci6n del protector.

6. Para extraer el protector, siga los pasos 1 a 3 de estas

instrucciones a la inversa.

MONTAJE DE DISCOS DE CORTE TIPO 10 TIPO 41

i_ ADVERTENCIA: Para disminuir el riesgo de lesiones corporales

graves, apague la herramienta antes de realizar ajuste alguno o

de extraer o instalar accesorios. La puesta en marcha accidental

puede causar lesiones.

_ATENCI(_N: Con los discos de corte tipo 1y tipo 41 deben usarse

bridas de respaldo y bridas de bloqueo roscadas (incluidas con la

herramienta) del mismo diametro.

1. Ubique la brida de respaldo sin rosca en el eje con la seccion

elevada (piloto) hacia arriba. La secciOn elevada (piloto) de la brida

de respaldo estar6,contra el disco cuando se Io instale.

2. Ubique el disco en la brida de respaldo, centrando el disco en la

secciOn elevada (piloto).

3. Instale la brida de bloqueo roscada con la secciOn elevada

(piloto) mirando en direccion opuesta al disco.

4. Presione el bot0n del seguro del eje y apriete la brida de bloqueo

roscada con una Ilave.

5.Parasacareldisco,presioneelbot0ndelsegurodelejeyafloje

labridadebloqueoroscadaconunaIlave.

UTILIZACION DE DISCOS DE CORTE TIPO 1 0TIPO 41

_ADVERTENCIA: No utilice discos de corte o de esmerilar bordes

para esmerilar superficies, porque estos discos no estan disehados

para soportar las presiones laterales que se producen al esmerilar

superficies. Se puede quebrar el disco y producir lesiones.

1. Permita que la herramienta alcance la velocidad m6.xima antes de

aplicarla a la superficie de trabajo.

2. Aplique un m[nimo de presiOn sobre la superficie de trabajo,

permitiendo que la herramienta funcione a alta velocidad. La

velocidad de corte es mayor cuando la herramienta opera a alta

velocidad.

3. Una vez que se comienza un corte y se realiza una muesca en

el trabajo, no cambie el 6.ngulo del corte. El cambio de 6.ngulo

puede hacer que el disco se doble y se quiebre.

4. Retire la herramienta de la superficie de trabajo antes de apagarla.

Permita que la herramienta deje de girar antes de depositarla

sobre una superficie.

MANTENIMIENTO

_ADVERTENCIA: Para reducir el riesgo de lesiones personales

graves, apague la herramienta y descon_ctela de la fuente de

alimentacidn antes de instalar y retirar accesorios, ajustar o

cambiar configuraciones orealizar reparaciones. Un arranque

accidental podrfa causar lesiones.

Limpieza

_ADVERTENCIA: Sople la suciedad y el polvo de todos los

conductos de ventilacidn con aire seco, al menos una vez pot

semana. Para reducir el riesgo de lesiones, utilice siempre proteccidn

para los ojos aprobada ANSI Z87.1 al realizar esta tarea.

_,ADVERTENCIA: Nunca utilice solventes ni otros qufmicos

abrasivos para limpiar las piezas no metalicas de la herramienta.

Estos productos qufmicos pueden debilitar los materiales plasticos

utilizados en estas piezas. Utilice un paho humedecido s61ocon agua

y jabdn neutro. Nunca permita que penetre Ifquido dentro de la

herramienta ni sumerja ninguna de las piezas en un Ifquido.

Accesorios

_ADVERTENCIA: Debido a que no se han probado con este

producto otros accesorios que no sean los que ofrece DEWALT, el

uso de dichos accesorios con esta herramienta podrfa ser peligroso.

Para reducir el riesgo de lesiones, con este producto deben usarse

s61olos accesorios recomendados pot DEWALT.

Los accesorios que se recomiendan para utilizar con la herramienta

est6.n disponibles a un costo adicional en su distribuidor local o

en un centro de mantenimiento autorizado. Si necesita ayuda

para Iocalizar alg0n accesorio, pOngase en contacto con

DEWALT Industrial Tool Co., 701 East Joppa Road, Baltimore,

MD 21286, Ilame al 1-800-4-DEWALT (1-800-433-9258) o

visite nuestro sitio Web: www.dewalt.com.

Reparaciones

Para asegurar la SEGURIDAD y la CONFIABILIDAD del producto,

las reparaciones, el mantenimiento y los ajustes deben (inclusive

inspecciOn y cambio de carbones) ser realizados en un centro de

mantenimiento en la f6.brica DEWALT,en un centro de mantenimiento

autorizado DEWALTu por otro personal de mantenimiento calificado.

Utilice siempre piezas de repuesto identicas.

PARA REPARACION Y SERVICIO DE SUS HERRAMIENTAS

ELI_CTRICAS, FAVOR DE DIRIGIRSE AL CENTRO DE

SERVICIO MAS CERCANO

CU LIACAN, SIN

Blvd.Emiliano Zapata 5400-1 Poniente

Col. San Rafael (667) 717 89 99

GUADALAJARA, JAL

Av. La Paz #1779 - Col. Americana Sector Ju6,rez (33) 3825 6978

MEXICO, D.F.

Eje Central Lb,zaro C6,rdenas No. 18

Local D, Col. Obrera (55) 5588 9377

MERIDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MONTERREY, N.L.

Av. Francisco I. Madero 831 Poniente - Col. Centro(818)375 23 13

PUEBLA, PUE

17 Norte #205 - Col. Centro

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio

SAN LUIS POTOSI, SLP

Av. Universidad 1525 - Col. San Luis

TORREON, COAH

Blvd. Independencia, 96 Pte. - Col. Centro

VERACRUZ, VER

Prolongaci6n D[az Mir6n #4280 -Col Remes

VILLAHERMOSA, TAB

ConstituciOn 516-A- Col. Centro

(222) 246 3714

(442) 2 17 63 14

(444) 814 2383

(871) 716 5265

(229) 921 7016

(993) 312 5111

PARA OTRAS LOCALIDADES:

Si se encuentra en M_xico, por favor Ilame al (55) 5326 7100

Si se encuentra en U.S., por favor Ilame al

1-800-433-9258 (1-800 4-DEWALT)

P61iza de Garantia

IDENTIFICACION DEL PRODUCTO:

Sello o firma del Distribuidor.

Nombre del producto: Mod./Cat.:

Marca: N0m. de serie:

(Dabs para ser Ilenados por el distribuidor)

Fecha de compra y/o entrega del producto:

Nombre y domicilio del distribuidor donde se adquiri6 el producto:

Este producto est6, garantizado por un a_o a partir de la fecha de

entrega, contra cualquier defecto en su funcionamiento, as[ como

en materiales y mano de obra empleados para su fabricaciOn.

Nuestra garant[a incluye la reparaciOn o reposiciOn del producto y/o

componentes sin cargo alguno para el cliente, incluyendo mano

de obra, as[ como los gastos de transportaciOn razonablemente

erogados derivados del cumplimiento de este certificado.

Para hacer efectiva esta garant[a deber6, presentar su herramienta y

esta pOliza sellada por el establecimiento comercial donde se adquiri6

el producto, de no contar con esta, bastar6, la factura de compra.

EXCEPCIONES

Esta garant[a no sera valida en los siguientes casos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo con

el instructivo de uso que se acompa_a;

• Cuandoelproductohubiesesidoalteradoo reparadopor

personasdistintasalasenlistadasalfinaldeestecertificado.

Anexoencontrar6,unarelaciOndesucursalesdeserviciodef6,brica,

centrosdeservicioautorizadosy franquiciadosenlaRep0blica

Mexicana,dondepodr6,hacerefectivasugarant[ayadquirirpartes,

refaccionesyaccesoriosoriginales.

Registro en linea

Gracias por su compra. Registre su producto ahora para:

• SERVICIO EN GARANT|A: Si completa esta tarjeta, podr6,

obtener un servicio en garant[a m6,s eficiente, en caso de que

exista un problema con su producto.

•CONFIRMATCION DE PROPIEDAD: En caso de una perdida

que cubra el seguro, como un incendio, una inundation o un

robo, el registro de propiedad servir6, como comprobante de

compra.

• PARA SU SEGURIDAD: Si registra el producto, podremos

comunicarnos con usted en el caso improbable que se deba

enviar una notificaciOn de seguridad conforme a la Federal

Consumer Safety Act (Ley Federal de Seguridad de Productos

para el Consumidor).

Registro en linea en www.dewalt.com/register.

Garantia limitada por tres a_os

DFWALT reparar6,, sin cargo, cualquier falla que surja de defectos

en el material o la fabricaciOn del producto, por hasta tres aSos a

contar de la fecha de compra. Esta garant[a no cubre fallas de las

piezas causadas por su desgaste normal o abuso a la herramienta.

Para mayores detalles sobre la cobertura de la garant[a e informaciOn

acerca de reparaciones realizadas bajo garant[a, vidtenos en www.

dewalt.com o dirigase al centro de servicio m6,s cercano. Esta

garant[a no aplica a accesorios o a daSos causados por reparaciones

realizadas o intentadas por terceros. Esta garant[a le otorga derechos

legales espedficos, adem6,s de los cuales puede tener otros

dependiendo del estado o la provincia en que se encuentre.

Adem6,s de la garant[a, las herramientas DEWALT est6,n cubiertas

por:

1 AI_IO DE SERVIClO GRATUITO

DEWALT mantendr6, la herramienta y reemplazar6, las piezas

gastadas por su uso normal, sin cobro, en cualquier momento

durante un aSo a contar de la fecha de compra. Los art[culos

gastados por la clavadora, tales como la unidad de hoja y retorno del

impulsador, no est6,n cubiertas.

GARANT|A DE REEMBOLSO DE SU DINERO POR 90 D|AS

Si no est,, completamente satisfecho con el desempe_o de su

m6,quina herramienta, Ib,ser o clavadora DEWALT, cualquiera sea el

motivo, podr6, devolverlo hasta 90 dias de la fecha de compra con su

recibo y obtener el reembolso completo de su dinero - sin necesidad

de responder a ninguna pregunta.

AMI_RICA LATINA: Esta garantfa no se aplica a los productos que

se venden en America Latina, Para los productos que se venden

en America Latina, debe consultar la informacidn de la garantfa

especffica del pals que viene en el empaque, Ilamar a la compahfa

local o visitar el sitio Web a fin de obtener esa informacidn.

REEMPLAZO GRATUITO DE LAS ETIQUETAS DE

ADVERTENCIAS: Si sus etiquetas de advertencia se vuelven

ilegibles o faltan, Ilame al 1-800-4-DEWALT (1-800-433-9258) para

que se le reemplacen gratuitamente.

SER.

_T0_DU_ THE_ISKI/FI_JURy,I_SE_MUST_EAO

INSTRUC_10_,_At_UALALWAYSW_ EY_

PRO_EC_ION.ItSE0NLYACC_SS0_IES_O A_LEAS_EOUAL_0 _H_M_I_UM

S_EE0MA_EOONT_ETOOLA_WAYSUSEp_O_E_GUAnDSW_E__Rl_l_el_.

ALWAYS_SE_OPE__S_I_AT01tyPROTECTION.

_L USUA_O DE_

UTIIIC_ACCE$O_i_SCUyAWLOCi_AI_NOMINAL$_A

ALM_I_SEQ_JVALENT£AI_ WLO_I_AO_NA

0_DOMI_AGESCOgP0ffELS,gII_LiS_,TEU_DOlTU_ELE

UTUSE_ _XCtU_ENE_ OES ACCESS01_[S _ONT _

_ITESS_NOMINaLEEST_QUIWL£_TEO_SUp_I_U_E

A_LL_IN01_U_ES_RL'0UTILU_L_E_

_o_c_lo_ _evoles eES_TOI_ES_OEa_ATES.

Para servicio y ventas consulte ,7........ ,,,

"HERRAMIENTAS ELECTRICAS" IEC_

en la secciOn amarilla. _MA!!L[A

TensiOn de alimentaci0n:

Consumo de corriente:

Frecuencia de alimentaci0n:

Potencia nominal:

Rotaci0n sin carga:

ESPECIFICACIONES

DWE402

DWE402G

DWE402N

120 V c.a.

11A

50/60 Hz

1400 W

11000/min

DWE4214

120 Vc.a.

11A

50/60 Hz

1400 W

11000/min

SOL_,MENTE PARA PROPOSI[O DE M_!£XICO:

IMPORfADO POR: DEWA[.;[ iNDUSTRiAL TOOL CO. S.A. DE C.V.

AVENIDA ANTONIO DOW_,LIJAIME, # 70 [ORRE B PISO 9

COLONiA [._, FE, SANI} a, F_!.:.

CODIGO POS1AL : 01210

DELEGACION ALVARO OBREGON

M [!_XICOD.R

TEL. (52) 555--326-7100

R.RC.: BDE810626--1W7

DEWALTIndustrialToolCo.,701EastJoppaRoad,Baltimore,MD21286

ThefollowingaretrademarksforoneormoreDEWALTpowertools:theyellowandblackcolorscheme;the"D"shapedairintakegrill;thearray

ofpyramidsonthehandgrip;thekitboxconfiguration;andthearrayoflozenge-shapedhumpsonthesurfaceofthetool.

Dewalt DWE402 TYPE 1 User Manual GRINDER ANGLE Manuals And Guides 1502148L

Navigation menu

Versions of this User Manual:

Views

Navigation
