1
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications
Global Transport Label
Especificações Padrões
Joyson Safety System
2
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications
Sumário
Histórico de Revisão ........................................................................................................................................... 4
Introdução ........................................................................................................................................................... 5
Definição de Termos ........................................................................................................................................... 6
Conceitos de Rótulo .......................................................................................................................................... 13
Tamanho do Rótulo e Materiais ................................................................................................................... 13
Bloco de Construção ..................................................................................................................................... 15
Elemento de Dados ........................................................................................................................................... 19
Tabela de elemento de dados ...................................................................................................................... 19
Fontes ............................................................................................................................................................ 21
Controle de Versão ....................................................................................................................................... 21
Código de barras ............................................................................................................................................... 23
Simbologias de Código de Barras ................................................................................................................. 23
Qualidade do Código de barras .................................................................................................................... 24
Fluxo de dados do Código de Barras 2D ....................................................................................................... 25
Posição e Aposição do Rótulo .......................................................................................................................... 26
Apêndice A: Código 128 Placa de Licença ........................................................................................................ 27
Apêndice B Descrição da Estrutura de Dados de Simbologia 2D .................................................................... 28
Apêndice C: Simbologia 2D - Matriz de dados ECC200 .................................................................................... 34
3
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications
Tabelas
Tabela 1: Termos e Definições ............................................................................................................... 6
Tabela 2: Tabela de elemento de dados ............................................................................................. 19
Tabela 3: Estrutura de código do controle da versão ....................................................................... 22
Tabela 4: Código do controle de versão atual ................................................................................... 22
Tabela 5: Fluxo de Dados 2D do Rótulo de Contêiner Simples ...................................................... 25
Tabela 6: Fluxo de Dados 2D do Rótulo Mestre ................................................................................ 25
Tabela 7: Fluxo de Dados 2D do Rótulo de Carga Mista ................................................................. 25
Tabela 8: Função macro06 ................................................................................................................... 30
Tabela 9: Valores Hexadecimal e Decimal - Subconjunto de ASCII/ISO 646 .............................. 32
Tabela 10: Tabela de Atributos de Símbolo ECC200 da Matriz de Dados ................................... 36
Figuras

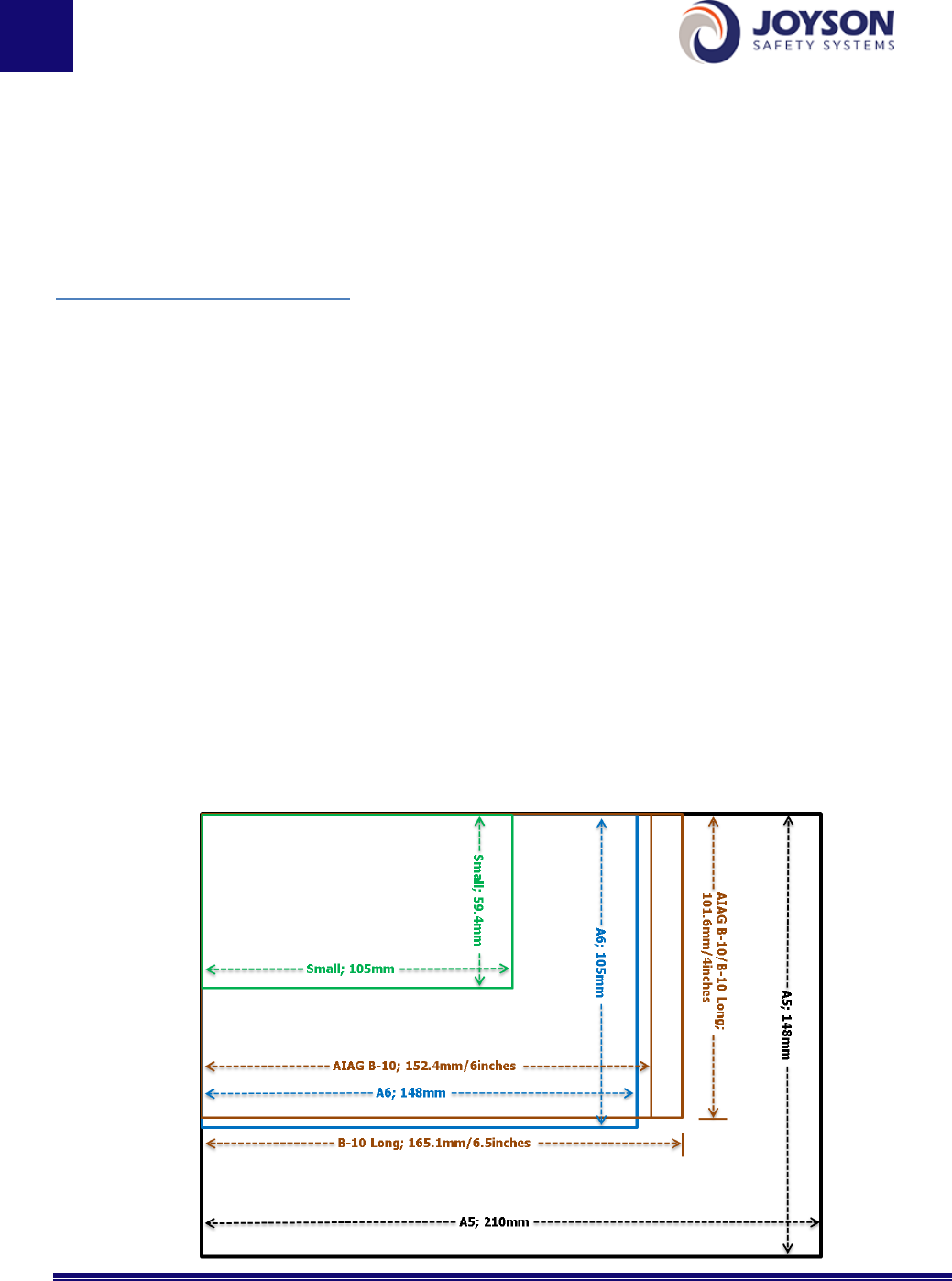

Figura 1: Tamanho de rótulo ................................................................................................................. 13
Figura 2: Conceito de Bloco de Construção do Rótulo de Contêiner Simples ............................. 16

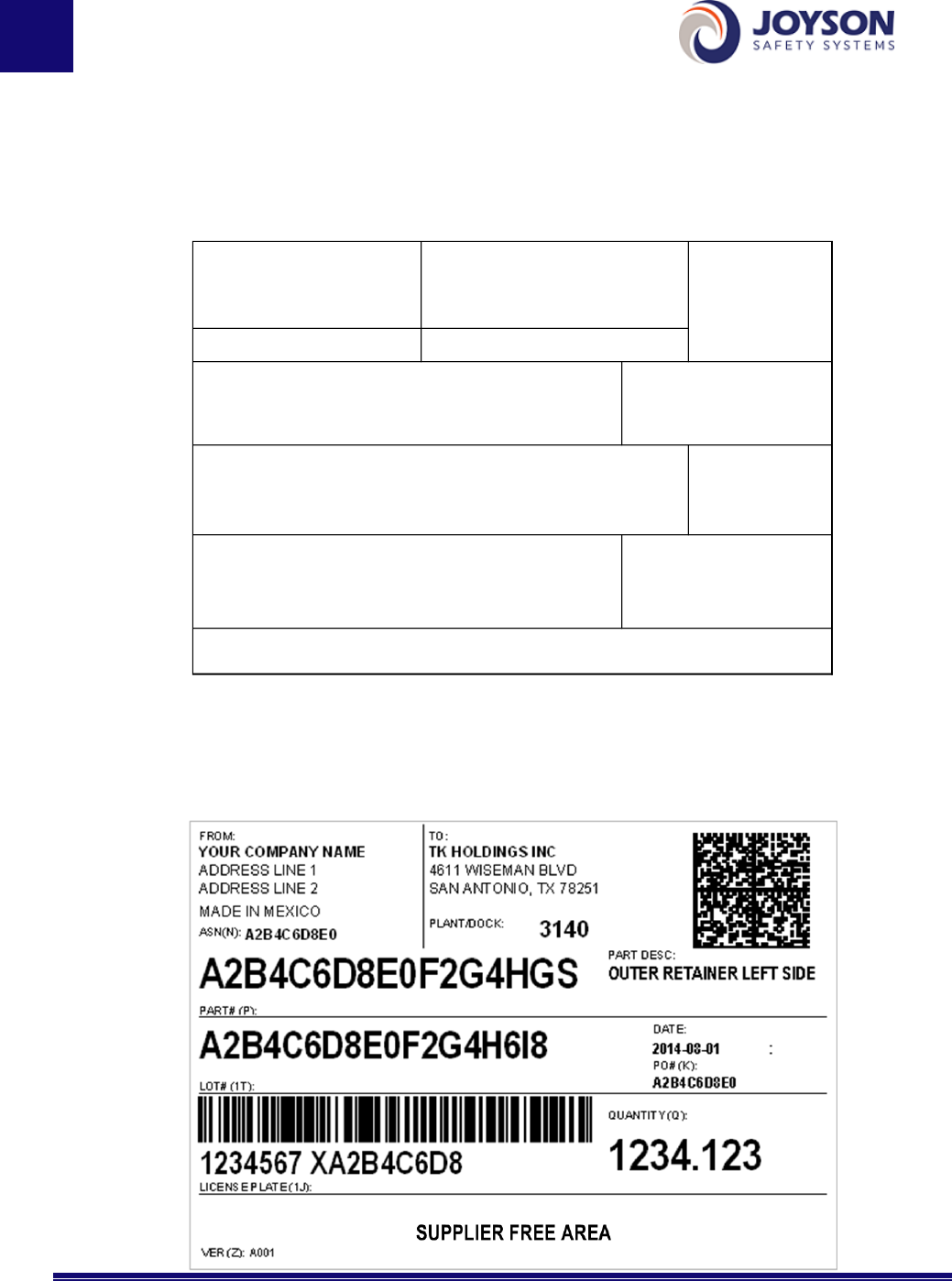

Figura 3: Exemplo de Rótulo de Contêiner Simples ......................................................................... 16
Figura 4: Conceito de Bloco de Construção de Rótulo Mestre / Rótulo de Carga Mista ............ 17

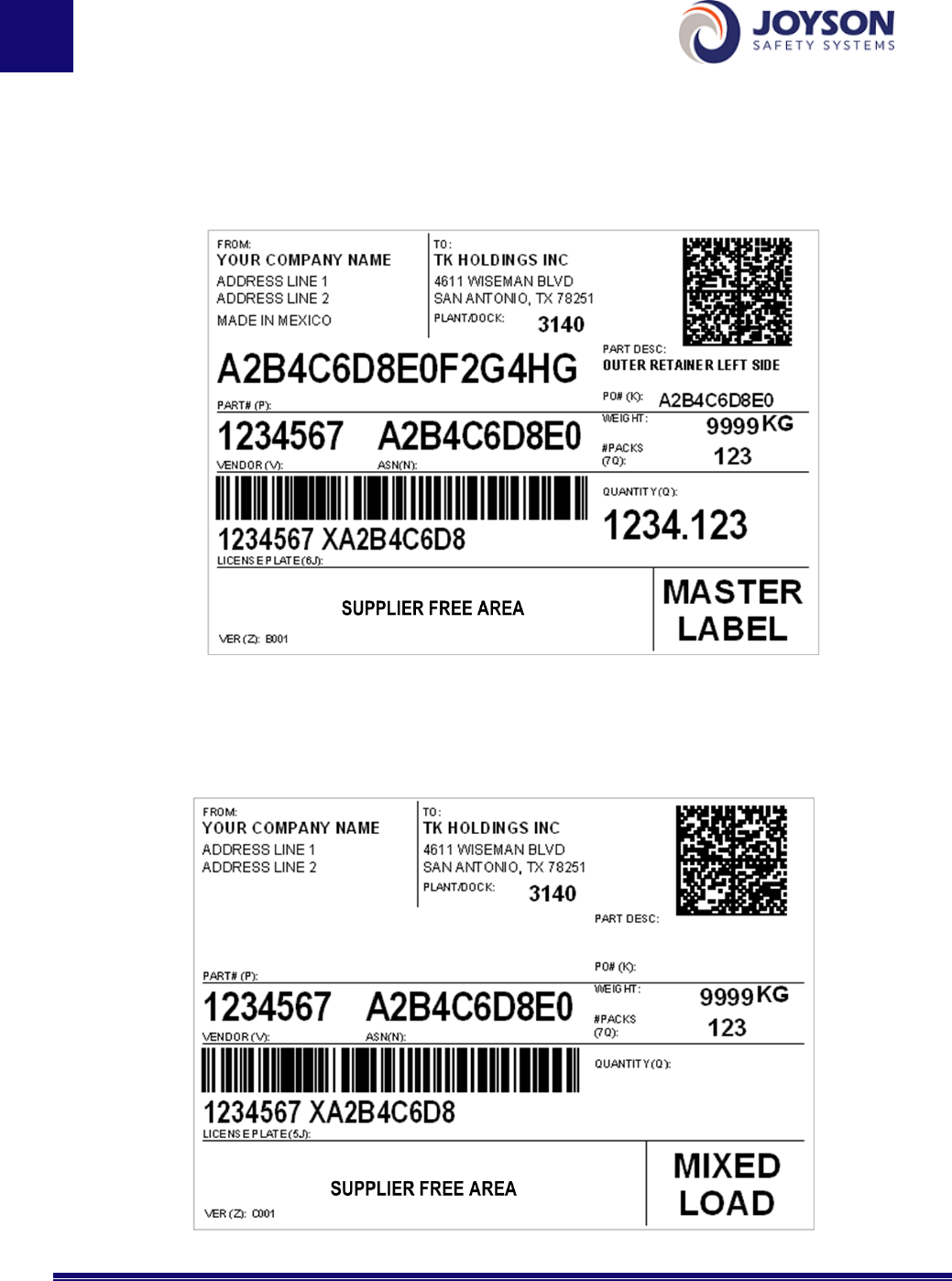

Figura 5: Exemplo de Rótulo Mestre ................................................................................................... 18
Figura 6: Exemplo de Rótulo de Carga Mista .................................................................................... 18

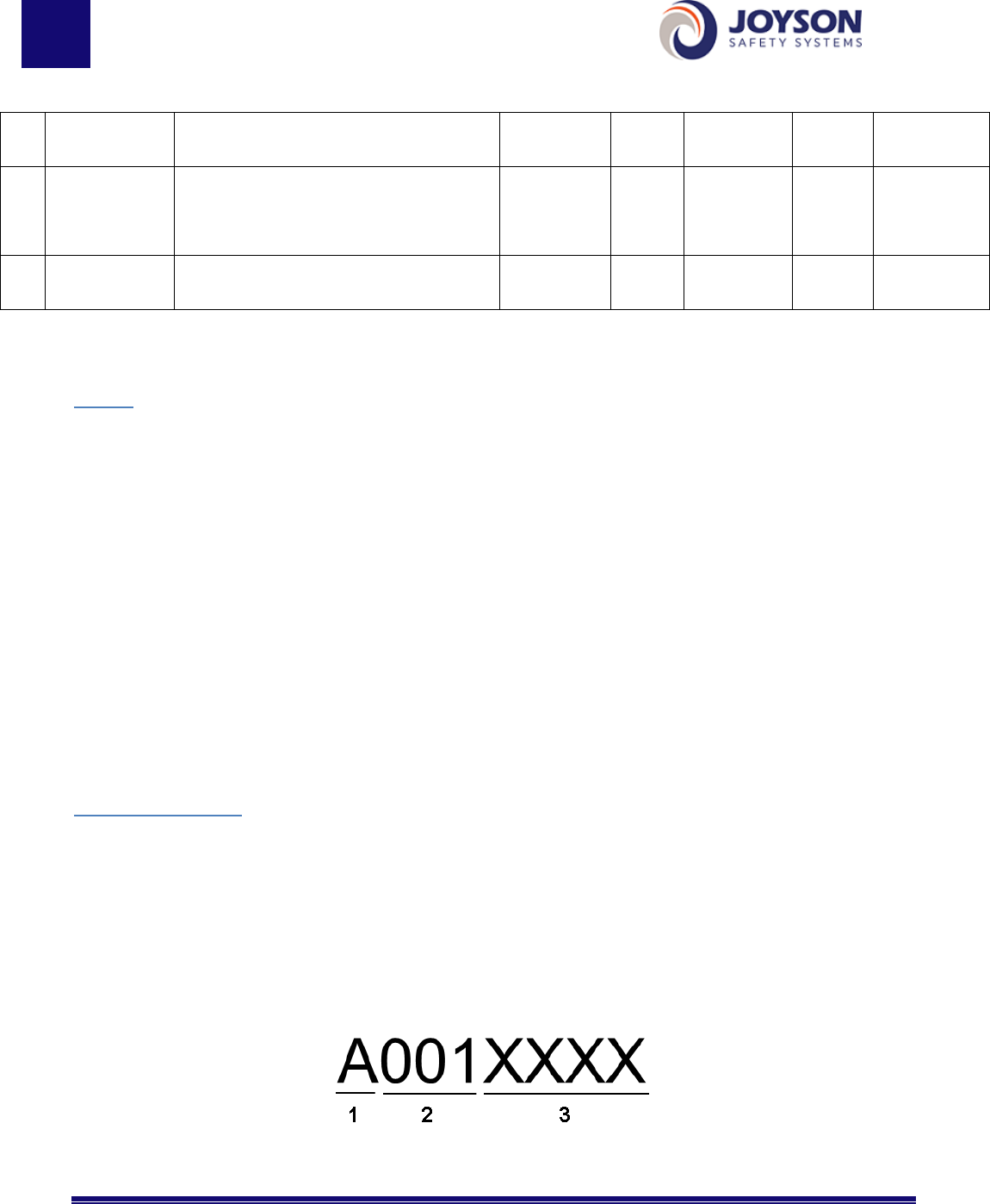

Figura 7: Código do controle de versão .............................................................................................. 21
4
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications

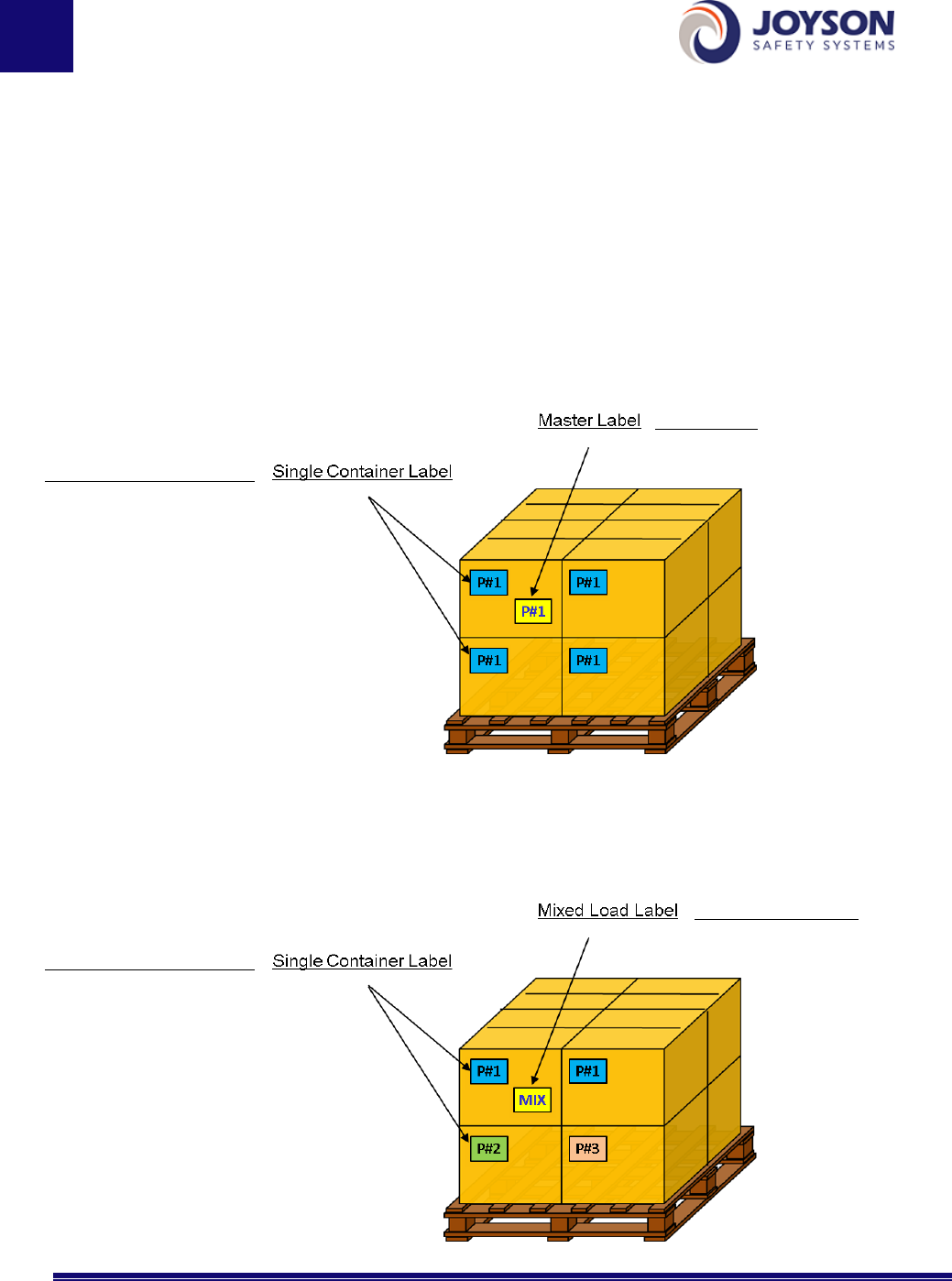

Figura 8: Posicionamento do rótulo; Número de Peça Simples ...................................................... 26
Figura 9: Posicionamento do rótulo; Número de Peças Múltiplas .................................................. 26

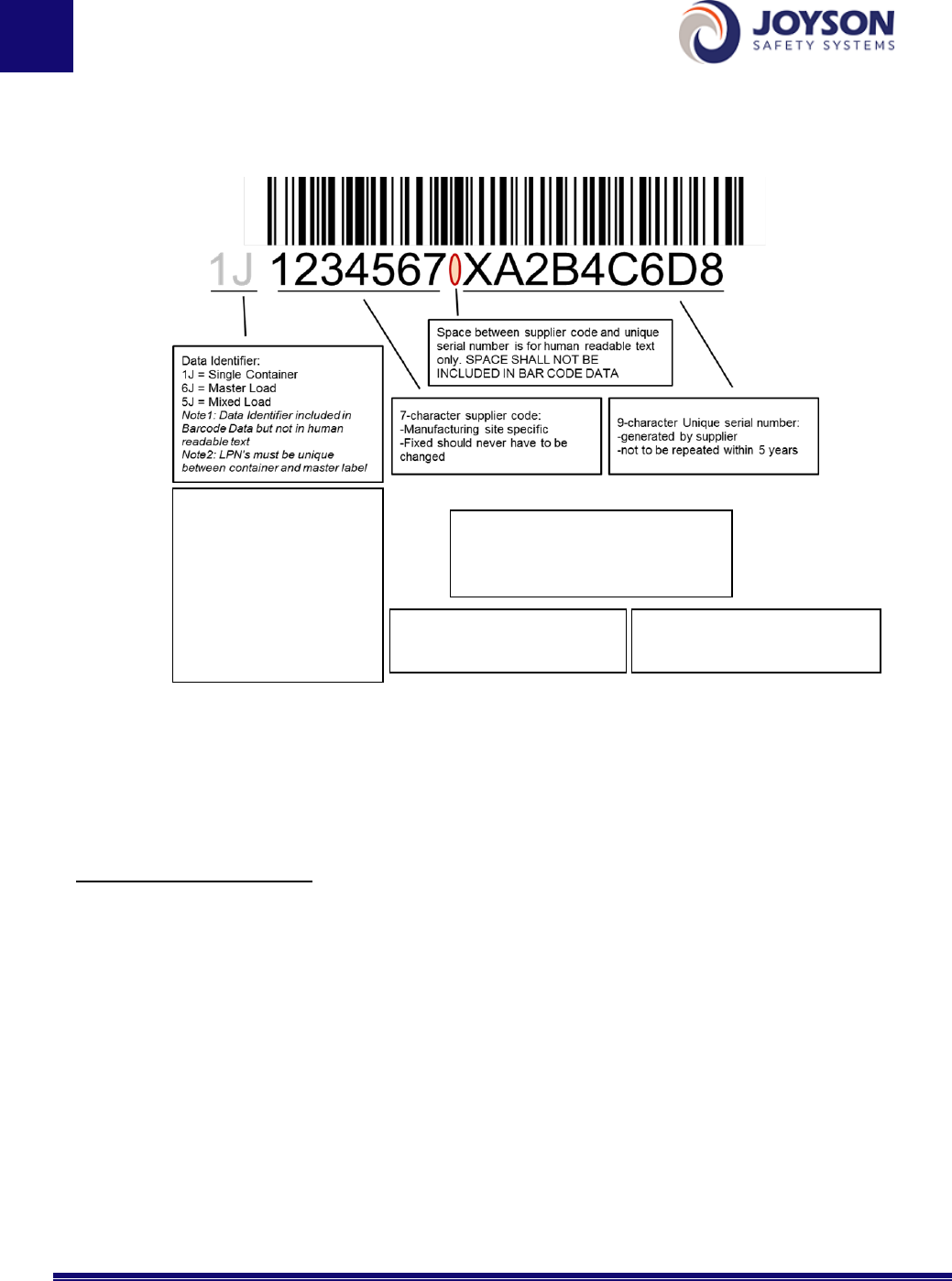

Figura 10: Estrutura de Código de Barras do Código 128 para Placa de Licença....................... 28
Figura 11: Estrutura do formato da mensagem ................................................................................. 29

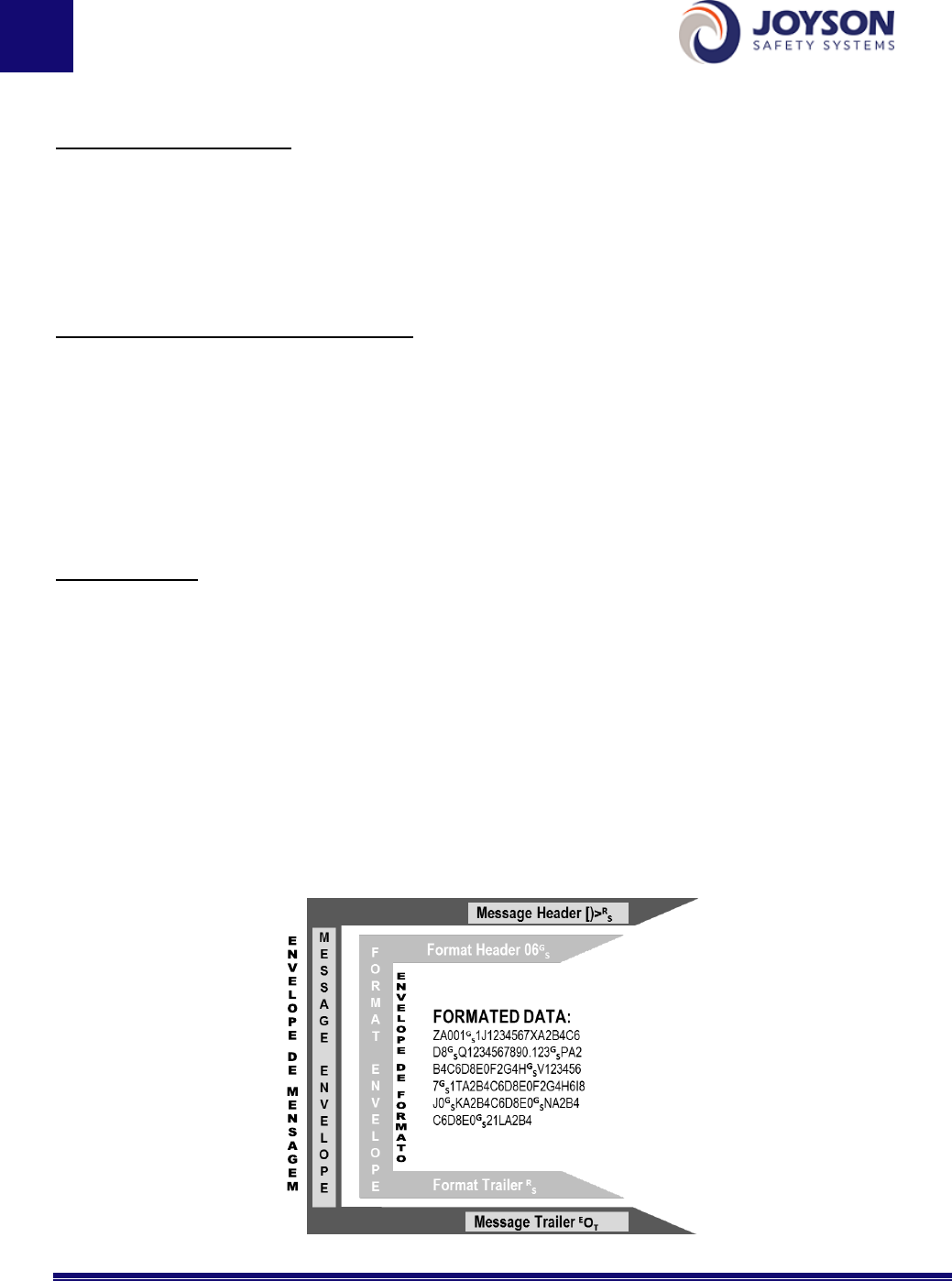

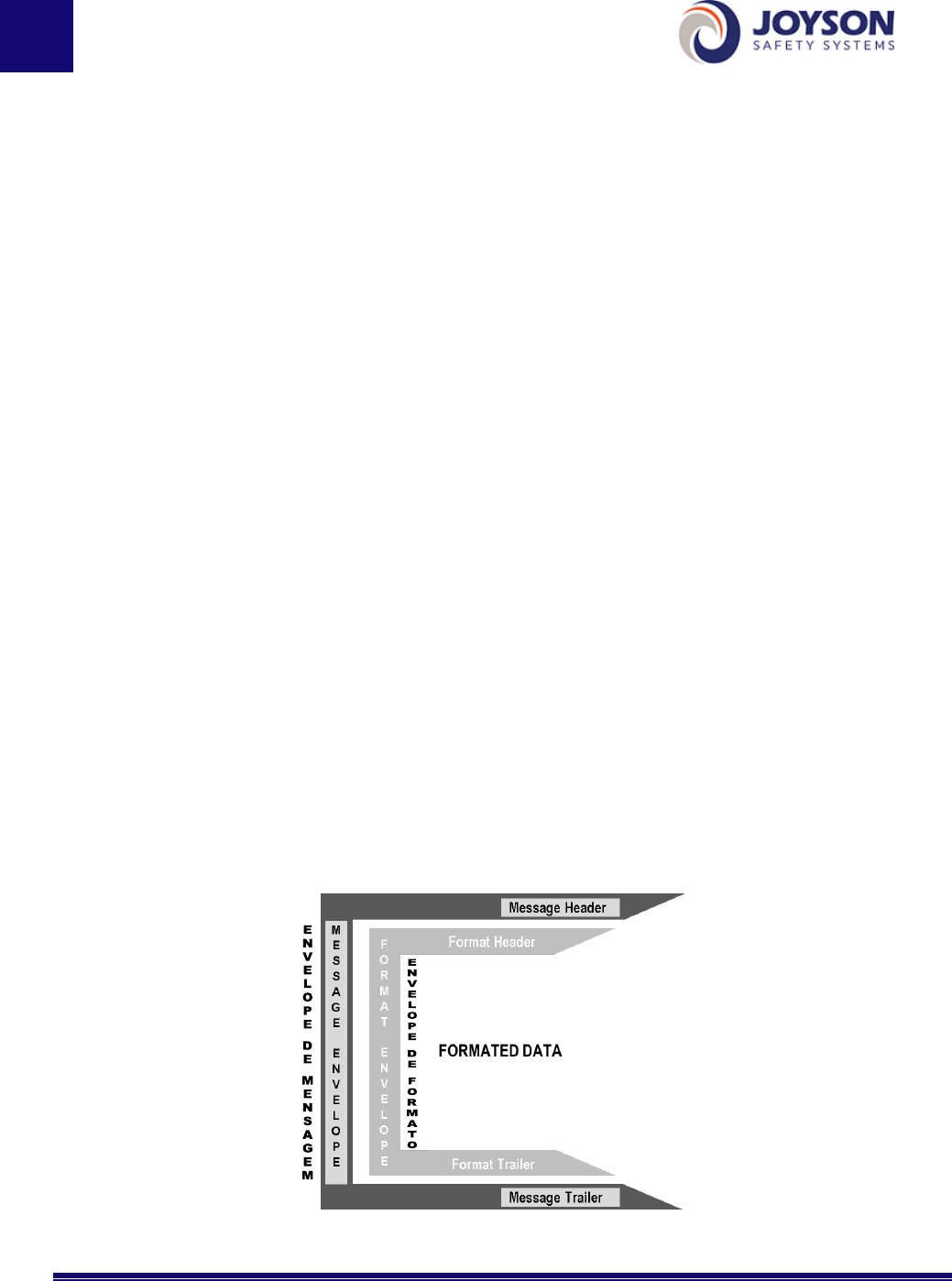

Figura 12: Envelope de Mensagem mostrando dados formatados com cabeçalho e caracteres
de texto de rodapé .......................................................................................................................... 33

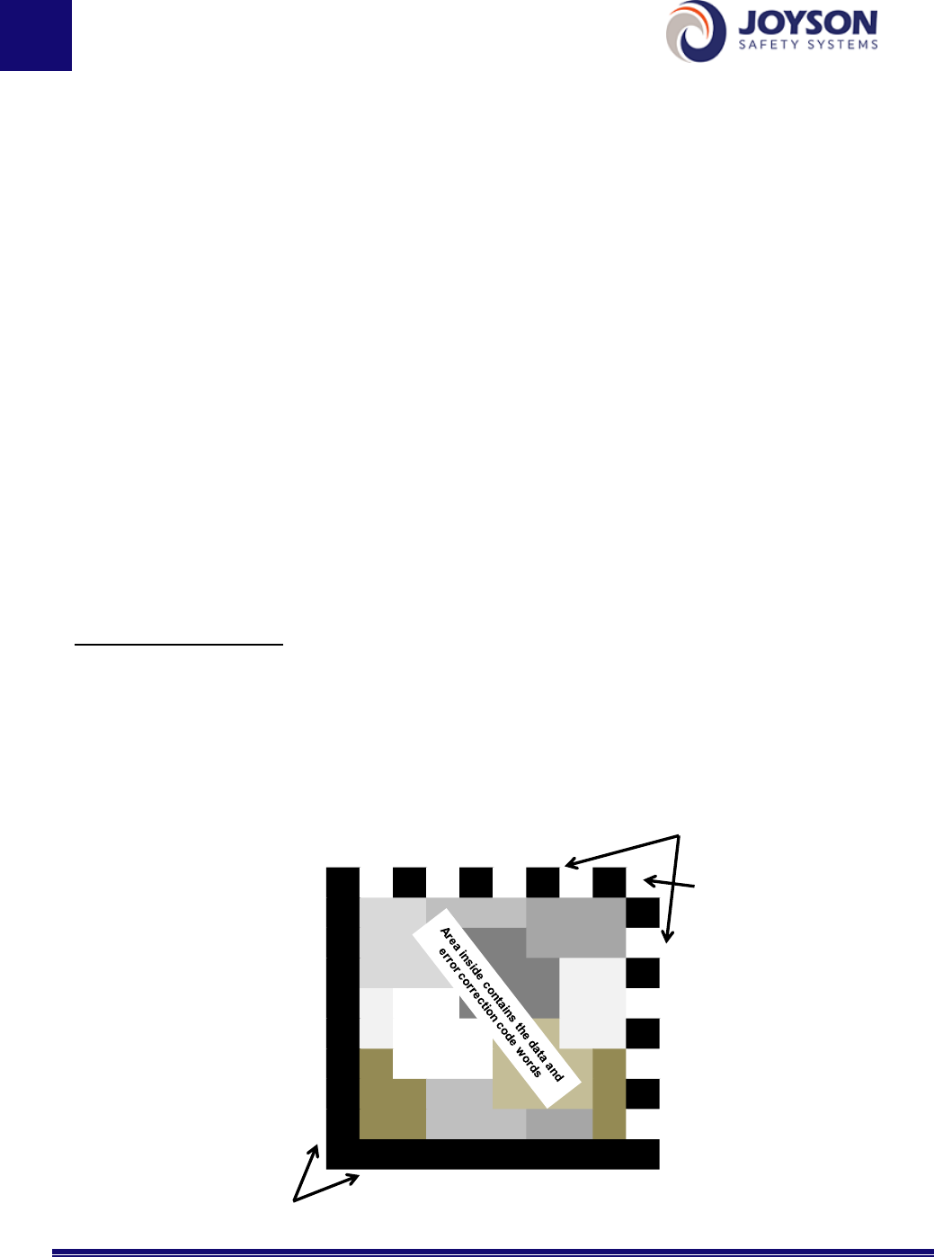

Figura 13: Estrutura de Matriz de dados ............................................................................................. 34

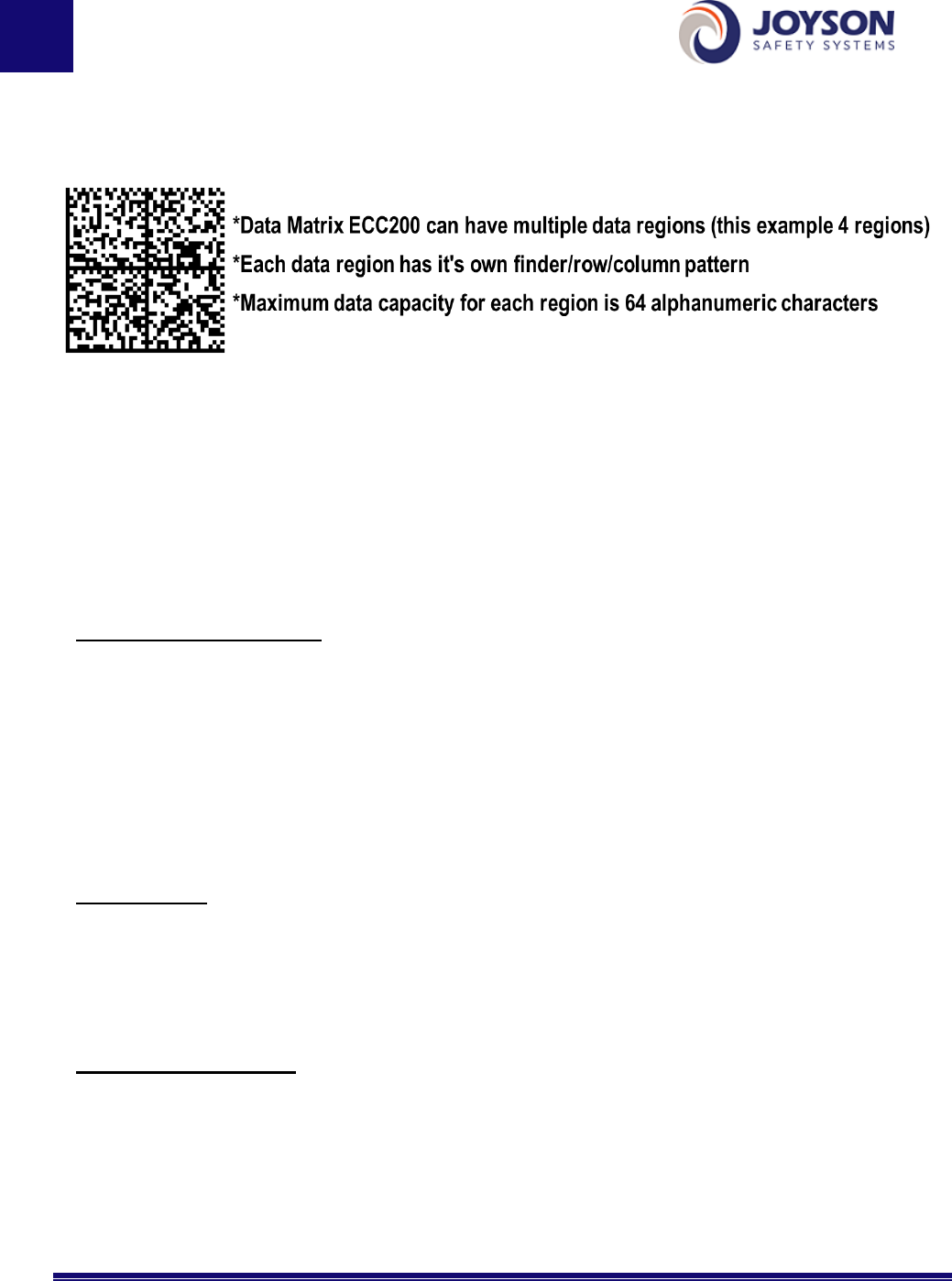

Figura 14: Matriz de Dados ECC200 pode ter várias regiões de dados ........................................ 35
Histórico de Revisão
Versão
Data
Descrição
Autor
001
01-SET-2014
Nova versão
Logística
002
01-OUT-
2014
Adicionar rótulo de carga mista, Código de controle da
versão
Logística
003
17-DEZ-2014
Adaptado para nova codificação do fornecedor
Logística
004
01-JUN-2015
Adicionada nota para; Apêndice B
Logística
5
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications
Introdução
Esta norma descreve os requisitos para os modelos da Joyson Global Transport Label
(doravante chamada de “GTL”) usados nas cargas de unidade. A GTL substitui os
rótulos padrões utilizados até agora na Joyson globalmente. Esta norma não substitui
qualquer marcação de segurança ou regulatória aplicável ou requisitos de rotulagem.
Esta norma deve ser aplicada em conjunto com quaisquer outros requisitos de
rotulagem obrigatórios.
A seguir foram identificados os tipos de rótulo em uso:
- Rótulo de contêiner simples
- Rótulo mestre
- Rótulo de carga mista
É a responsabilidade do fornecedor fornecer rótulos de código de barras marcados que
atendam às especificações descritas neste padrão. O não cumprimento destes
requisitos será registrado e um relatório de incidente será gerado pela Joyson.
Neste documento, a palavra "deverá" indica um requisito e a palavra "deve" indica uma
recomendação.
Todas as figuras presentes neste documento são apenas para fins ilustrativos, e não
podem ser utilizadas para padrões de qualidade de escala ou impressão de código de
barras.
6
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications
Definição de Termos
Tabela 1: Termos e Definições
Definição
O símbolo unidimensional ou linear 1D, tal como Código 128. Uma matriz
(sequência linear) de barras e/ou espaços retangulares de largura variável,
disposta em um padrão predeterminado, seguindo regras específicas, para
representar elementos de dados; esses padrões de barra e espaço são
referidos como caracteres. Um símbolo de código de barras normalmente
contém uma zona tranquila inicial, um caractere inicial (identificador de
dados), caractere de dados, incluindo um caractere de seleção (se houver),
um caractere de parada e uma zona tranquila no final.
O símbolo bidimensional 2D. Um símbolo legível por máquina que deve ser
examinado tanto vertical como horizontalmente para ler toda a mensagem.
Um símbolo 2D pode ser um dos dois tipos de símbolos legíveis por máquina:
um símbolo de matriz ou um símbolo empilhado. Símbolos 2D diferem dos
códigos de barras lineares em que eles têm a capacidade para elevado teor
de dados, tamanho pequeno, eficiência de dados, e correção de erros.
Um conjunto de caracteres que contém caracteres alfabéticos (letras), dígitos
numéricos (números) e, normalmente, outros caracteres, como sinais de
pontuação.
Número atribuído pelo fornecedor para corresponder com o número ASN
enviado para o cliente para a expedição.
A combinação de caracteres de símbolo e recursos exigidos por uma
simbologia particular, incluindo zonas tranquilas, caracteres iniciais e de
parada, caracteres de dados, caracteres de seleção e outros padrões
7
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications
Definição
auxiliares, que juntos formam uma entidade escaneável completa.
O menor grupo de elementos que representa um número, letra, sinal de
pontuação ou outras informações.
Para os efeitos desta norma, Código 128, entende-se como a simbologia,
conforme descrito no ISO/IEC15417
Um receptáculo ou cobertura flexível para transporte de mercadorias. Exemplo
é uma caixa, saco, embalagem ou paletes. (Veja também a Unidade de
Transportes e Embalagem, pacote ou de carga).
Em uma transação, a parte que recebe, compra ou consome um item ou
serviço. por exemplo, JSS LLC, JSS Aschaffenburg, JSS Japan KK
O número da peça, tal como definido pelo cliente.
O menor item de informação que pode transmitir dados, análogo a um campo
em um registro de dados ou uma palavra em uma frase.
O caractere especial usado para separar elementos de dados em um formato
de dados.
Um caractere especificado (ou sequência de caracteres) que define a
categoria geral ou a utilização prevista dos dados que se segue.
Identificadores de dados são definidos por ANSI MH10.8.2 / ISO 15418. O DI
não é parte dos dados
8
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications
Definição
Matriz de dados é uma simbologia de estilo de matriz bidimensional com alta
densidade que pode codificar até 3.116 caracteres usando todo o conjunto de
caracteres ASCII256. O símbolo é construído sobre uma grade quadrada
disposta com um padrão de localizador em torno do perímetro do símbolo do
código de barras.
A técnica utilizada no nível de byte para detectar e corrigir erros de
transmissão de dados corretos. Bits suplementares introduzido ou fonte
codificada numa corrente de dados para permitir a correção automática de bits
errôneos e / ou derivação de bits perdidos, de acordo com um algoritmo
computacional específico. Veja também “Nível de Correção de Erro.”
Uma única barra ou espaço no símbolo linear ou empilhado, ou uma única
célula (módulo) em um símbolo de matriz (não como elemento de dados).
A espessura de um elemento medido a partir da bordo dianteira de um
elemento até a bordo traseira do mesmo elemento (ver dimensão X).
Um termo que se refere à matéria-prima e / ou peças produzidas
As letras, dígitos ou outros caracteres legíveis que representam os dados
codificados e impressos juntamente com o código de barras linear ou símbolo
2D.
Abreviação para identificação
Uma única peça ou material adquirido, fabricado e / ou distribuído.
Um pedaço de papel, plástico, papel-cartão ou metal que está marcado (por
impressão ou outros meios) e anexado a um objeto para transmitir
informações. Para efeitos do presente documento, anexo de um rótulo deve
estar no exterior de um contêiner.
9
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications
Definição
Um símbolo de código de barras unidimensional, tal como Código 128. Uma
matriz (sequência linear) de barras e/ou espaços retangulares de largura
variável, disposta em um padrão predeterminado, seguindo regras
específicas, para representar elementos de dados; esses padrões de barra e
espaço são referidos como caracteres. Um símbolo de código de barras
normalmente contém uma zona tranquila inicial, um caractere inicial
(identificador de dados), caractere de dados, incluindo um caractere de
seleção (se houver), um caractere de parada e uma zona tranquila no final.
A Placa de Licença é a chave para a identificação única da unidade de
transporte, que permite que os sistemas detectem e identifiquem as unidades
de transporte individuais. A “placa de licença” fornece acesso a informações
armazenadas em arquivos de computador e pode ser transmitida por EDI. O
identificador pode ser utilizado por todas as partes relacionadas para
recuperar informações sobre a própria unidade de transporte ou sobre o status
do movimento físico da unidade de transporte ao longo da cadeia de
abastecimento.
A quantidade de material homogêneo fabricado ou recebido.
Verdadeiro produtor ou fabricante de um item; não necessariamente o
fornecedor em uma transação.
Um pacote ou unidade de carga múltipla dos itens comuns (compartilhando
um único número de peça), tais como um palete.
Um fluxo contínuo de elementos de dados, incluindo caracteres de formatação
e delimitadores, a ser codificado em um símbolo (bidimensional) ou conjunto
de símbolos.
Um par de elementos constituídos por um cabeçalho de mensagem e um texto
10
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications
Definição
de rodapé que delimita o início e o fim de um fluxo de dados de uma
determinada mensagem.
Um caractere ou grupo de caracteres que define o início de um envelope de
mensagem.
Um grupo de caracteres usado para identificar o fim de um envelope de
mensagem.
Um pacote ou unidade de carga múltipla dos itens mistos (diferentes números
de peça), tais como um palete de contêiner misto de bolsas ou bandejas, cada
um com rótulos associados.
A embalagem de transporte (contêiner) que oferece proteção e contenção dos
itens, mais facilidade de manuseio por meio manual ou mecânico, por
exemplo: sacos, caixas, paletes, caixas e racks.
Uma plataforma para segurar cargas unitárias, permitindo o empilhamento de
materiais e embalagens de transporte, e o movimento dos materiais como
uma única carga. O palete pode ser dispensável (por exemplo, madeira) ou
retornável (por exemplo, de plástico).
Um item de identificação que tem um nome e / ou número único atribuído a
ele.
Um código único que identifica uma peça, montagem, componente ou kit.
Em uma etiqueta, a marcação que indica o número de peças ou itens ou a
quantidade em qualquer outra unidade de medida que está contido no interior
da embalagem.
11
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications
Definição
Áreas livres de marcações de interferência em torno de um símbolo de código
de barras e, em particular, que precede o caractere inicial e o caractere de
parada. Também conhecido como "margem leve" ou "área livre".
Um dispositivo consistindo de um scanner e um decodificador.
Um dispositivo eletrônico para coletar e converter a luz refletida dos elementos
(por exemplo, barras e espaços em símbolos lineares) de um símbolo em
sinais elétricos para processamento pelo decodificador.
Cadeia de caracteres numéricos ou alfanuméricos em sistema de informação
do emitente usada para identificar exclusivamente um item ou entidade.
Neste documento, a palavra "deverá" indica um requisito e a palavra "deve"
indica uma recomendação.
Em um rótulo de transporte, o local onde a transportadora irá devolver o
embarque se o contêiner não é entregue.
Em um rótulo de transporte, o local onde a transportadora vai entregar a
expedição.
A ordem dos elementos de dados em uma mensagem.
Em uma transação, a parte que produz fornece um item ou serviço.
A matriz gráfica de elementos claros e escuros que forma uma entidade
escaneável completa.
A forma padrão de representação de dados na forma de código de barras.
Cada especificação de simbologia define as suas regras específicas de
composição ou arquitetura de símbolo.
12
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications
Definição
A maneira pela qual os dados são combinados para formar mensagens.
Sintaxe também inclui regras que regem a utilização de identificadores
apropriados, delimitadores, caráter separador e outros personagens que não
são dados dentro da mensagem. Sintaxe é o equivalente a gramática na
língua falada.
Um rótulo que é pendurado em um objeto, geralmente com um fio colocado
através de um olhal reforçado no rótulo / etiqueta.
Um ou mais embalagens de transporte ou outros itens mantidos juntos por
meios como cintas, intertravamento, cola, proteção, ou rede, tornando-os
adequados para o transporte, empilhamento e armazenamento como uma
unidade.
Um ou mais contêineres de transporte ou outros itens mantidos juntos por
meios como cintas, intertravamento, cola, proteção, ou rede, tornando-os
adequados para o transporte, empilhamento e armazenamento como uma
unidade.
A largura pretendida dos elementos mais estreitos (para códigos de barras ou
símbolos bidimensionais) exigida pela aplicação, especificação de simbologia,
ou ambos.
A altura pretendida dos elementos ditados pela aplicação, especificação de
simbologia, ou ambos.
13
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications
Conceitos de Rótulo
Esta seção define um conceito de rótulo padronizado para Joyson GTL.
Tamanho do Rótulo e Materiais
A Joyson GTL é projetada em torno do rótulo ISO A6; 148 mm x 105 mm (5,82
polegadas x 4,13 polegadas) e AIAG B-10; 152,4 mm x 101,6 mm (6 polegadas x 4
polegadas) ou B-10 Longo; 165,1 mm x 101,6 mm (6,5 polegadas x 4 polegadas) e
também o rótulo A5; 210 mm x 148 mm (8,3 polegadas x 5,8 polegadas). Como alguns
pacotes são menores do que as dimensões acima recomendadas, definimos um
tamanho menor, o 105 mm x 59,4 mm (4,1 polegadas x 2,3 polegadas) para
fornecedores desses tipos de materiais. Qualquer outro tamanho pode ser definido ou
aceito pelos locais de recebimento através do processo de certificação do rótulo.
Figura 1: Tamanho de rótulo
Nota: A ilustração NÃO corresponde ao tamanho real
14
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications
O rótulo deverá ser impresso em branco e preto. Salvo especificações especiais escritas
autorizando a impressão de rótulos a cores, a cor deve não ser usada uma vez que pode
afetar a escanabilidade do símbolo de código de barras. Recomenda-se também que
não haja tons vermelhos ou verdes devido às ocorrências de pessoas com problemas de
visão com as cores verde e vermelha.
O papel recomendado para impressão de rótulo é o de 0,08 mm -0,11 mm (espessura),
17 -24 lb ou 64 – 90 g/m2 (peso).
Em caso de uso da Impressora Térmica para impressão de rótulo, leia as instruções da
impressora e do papel cuidadosamente. As Instruções Gerais são indicadas abaixo.
Evite o armazenamento de papéis térmicos a temperaturas de 50°C (122°F) ou mais
durante um longo período. Longa exposição a um ambiente nessas condições pode
conduzir à descoloração do papel térmico. Além disso, evite a exposição prolongada
aos raios diretos do sol e fortes fontes de luz fluorescente.
Não coloque papéis térmicos próximos aos equipamentos de aquecimento.
Evite o contato com materiais compostos por ou contendo solvente (orgânico volátil
de álcool, cetona ou éster) ou plastificante, que pode levar à descoloração ou
deterioração de cores.
Não pressione a superfície de papel térmico em um objeto duro ou risque-o, tal ação
pode levar à produção de cores.
15
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications
Bloco de Construção
As seguintes ilustrações e a matriz descrevem a distribuição dos dados dentro dos
modelos de rótulos:
● O rótulo é dividido em blocos horizontais ou sub-blocos.
● Cada bloco ou sub-bloco pode ser deixado em branco ou pode conter dados de texto
/ de código barras.
● O conteúdo de dados não pode exceder os limites de blocos / sub-bloco declarados.
● Blocos de construção deverão ser empilhados verticalmente.
● A linha horizontal deverá separar os blocos de construção.
16
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications
Figura 2: Conceito de Bloco de Construção do Rótulo de Contêiner Simples
Nota: A ilustração NÃO corresponde ao tamanho real
E1 SUPPLIER AREA
C2
CUSTOMER
REFERENCE #4
C1
CUSTOMER REFERENCE #3
D2
CUSTOMER
REFERENCE #5
D1
LICENSE PLATE
A3
2D SYMBOL
B1
CUSTOMER PART NUMBER
B2
CUSTOMER
REFERENCE #2
A2
SHIP TO
A5 CUSTOMER ROUTING INFORMATION
A1
SHIP FROM
A4 CUSTOMER REFERENCE #1
Figura 3: Exemplo de Rótulo de Contêiner Simples
Nota: A ilustração NÃO corresponde ao tamanho real
17
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications
Figura 4: Conceito de Bloco de Construção de Rótulo Mestre / Rótulo de Carga Mista
Nota: A ilustração NÃO corresponde ao tamanho real
D1
LICENSE PLATE
D2
CUSTOMER
REFERENCE #5
TITLE
E1 SUPPLIER AREA
B1
CUSTOMER PART NUMBER
B2
CUSTOMER
REFERENCE #1
C1
CUSTOMER
REFERENCE #2
C2
CUSTOMER REFERENCE #3
C3
CUSTOMER
REFERENCE #4
A1
SHIP FROM
A2
SHIP TO
A3
2D SYMBOL
A4 CUSTOMER ROUTING INFORMATION
A1 Expedição de; A2 Expedição para; A4 Informações de roteamento do cliente;
A3 Símbolo;
B1 Número de peça do cliente; B2 Referência do cliente 1;
C1 Referência do cliente 2; C2 Referência do cliente 3; C3 Referência do cliente 4;
D1 Placa de licença; D2 Referência do cliente 5;
E1 Área do fornecedor; Título.
18
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications
Figura 5: Exemplo de Rótulo Mestre
Nota: A ilustração NÃO corresponde ao tamanho real
Figura 6: Exemplo de Rótulo de Carga Mista
Nota: A ilustração NÃO corresponde ao tamanho real
19
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications
Elemento de Dados
Esta seção define os elementos de dados para Joyson GTL.
Tabela de elemento de dados
Tabela 2: Tabela de elemento de dados
Nº
Título de
dados
Definição
Identificador
de dados
Compri
mento
Formato
Código
de
barras
Simples (S)
/Mestre (MA)
/Misto (MI)
1
DE:
Expedição de: Nome da empresa,
Endereço, Email de contato, FABRICADO
EM XXXX etc.
A/N
S/MA/MI
2
PARA:
Expedição para: Nome da empresa,
Endereço, Telefone de contato etc.
A/N
S/MA/MI
3
PLANTA
/DOCA:
Código de expedição para local (se
necessário)
21L
4
N
2D
S/MA/MI
4
Número da
peça(P):
Número de item JOYSON
P
15
A/N
2D
S/MA
5
DESC. da
PEÇA:
Descrição do item
A/N
S/MA
6
DATA:
Dados principais para identificação, tais
como fabricação, expedição, alterações de
engenharia etc.
Às vezes acompanhado de informações de
tempo
AAAA-MM-
DD 00:00
ou
DD MMM
AAAA
S
20
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications
7
PLACA DE
LICENÇA
(1J/6J/5J):
Placa de licença (número de série) usado
para identificar unicamente uma unidade de
transporte individual para não ser repetida
dentro de 5 anos.
1J/6J/5J
16
A/N
1D/
2D
S/MA/MI
8
QTD(Q) :
Quantidade da unidade de pacote menor
Q
10 +3
N
2D
S/MA
9
No. LOTE(1T) :
Fornecedor atribuído Número de
Identificação para a rastreabilidade
1T
16
A/N
2D
S
10
No. PO(K) :
Número do pedido de compra
K
10
A/N
2D
S/MA
11
FORNECEDO
R (V) :
Código do fornecedor atribuído pelo cliente
V
7
A/N
2D
S/MA/MI
12
Símbolo 2D
Matriz de
dados
Combinação de leitura por máquina da No.
Versão, No. da Placa de Licença,
Quantidade, Embalagens, No. Peça, No
Lote, No. PO, No. Fornecedor, No.
Doca/Portão
Fluxo de Dados do Contêiner:
[)><RS>06<GS>ZA001<GS>1J1234567XA
2B4C6D8<GS>Q123456.123<GS>PA2B4C
6D8E0F2G4H<GS>V1234567<GS>1TA2B4
C6D8E0F2G4H6I8J0K2L4M<GS>KA2B4C6
<GS>NA2B4C6D8E0<GS>21L700<RS><E
OT>
S/MA/MI
13
No.
Embalagem
(7Q) :
Número de embalagens individuais
7Q…PK
3
N
2D
MA/MI
21
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications
14
PESO:
Peso bruto do contêiner
4 +2
N
MA/MI
15
ASN (N) :
Um identificador exclusivo para o aviso
avançado de expedição
N
10
A/N
2D
S/MA/MI
16
VER (Z) :
Código do controle de versão
Z
4~8
A/N
2D
S/MA/MI
Fontes
Os títulos de dados na GTL deverão ser em letras MAIÚSCULAS em negrito para
leitura. O tamanho da fonte deverá ser grande e prático para impressão de
informações. A fonte deve suportar barra zero e será em sans serif (sem, por exemplo,
Arial, Helvetia ou equivalente). Não deverão ser utilizadas fontes coloridas e em Itálico.
A seleção de tamanho da fonte deverá acomodar os dados a serem impressos. O
mesmo tamanho da fonte pode variar de acordo com as impressoras devido a vários
fatores, incluindo a resolução da impressora.
Controle de Versão
A versão do modelo do rótulo é controlada pelo código de identificação a seguir
indicado;
Figura 7: Código do controle de versão
22
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications
Tabela 3: Estrutura de código do controle da versão
1. Label Type 2. Revision Code 3. Future Use
A : Single Container Label 3 digits 0~4 digits
B : Master Label Specified by Plant
C : Mixed Load Label
D : Reserved
E : Reserved
1.Tipo de rótulo
2. Código de Revisão
3. Uso Futuro
A: Rótulo de contêiner simples
3 dígitos
0~4 dígitos
Especificado pela planta
B: Rótulo Mestre
C: Rótulo de carga mista
D: Reservado
E: Reservado
Tabela 4: Código do controle de versão atual
Current VER
A : Single Container Label A001
B : Master Label B001
C : Mixed Load Label C001
Versão atual
A: Rótulo de contêiner simples
A001
B: Rótulo Mestre
B001
C: Rótulo de carga mista
C001
23
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications
Código de barras
Esta seção define os requisitos para o código de barras utilizado em Joyson GTL.
Simbologias de Código de Barras
A simbologia linear usada nesta norma será do Código 128, permitindo uma zona
tranquila em cada extremidade do símbolo, de ao menos 6,4 mm (0,25 polegadas).
Nota para especificação na construção dos símbolos de matriz de dados veja
Apêndice B.
- Os quatro caracteres %, /, $, +, não deverão ser usados.
- A altura mínima do símbolo deverá ser 5,0 mm (0,19 polegada).
- Os números de peças com zeros à esquerda e espaços não deverão ser omitidos.
- Dimensão "X". A dimensão do elemento mais estreito (dimensão X) deverá ser de
0,33 a 0,43 mm (0,013 a 0,017 polegadas) conforme determinado pelo dispositivo
de impressão. Símbolos com elementos estreitos na extremidade inferior dessa
faixa podem exigir cuidados especiais para atender aos requisitos de qualidade de
impressão.
- Cada código de barras linear terá o identificador de dados apropriado incluído
dentro dos dados de código de barras, mas não legível. Exemplo se a Placa de
Licença é “1234567XA2B4C6D8”, o código de barras seria ido como
“1J1234567XA2B4C6D8” quando escaneado mas apenas mostrará
“1234567XA2B4C6D8” como legível para humanos acima do código de barras.
24
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications
Qualidade do Código de barras
As especificações ISO/IEC 15415 e ISO/IEC 15416 de teste da qualidade de
impressão do código de barras para Símbolos de código de barras deverão ser usados
para determinar a qualidade de impressão. O grau mínimo do símbolo deve ser de 1,5
/ 10/660, em que:
- Grau mínimo de qualidade de impressão = 1,5 (C) no ponto de verificação do
cliente
- Grau recomendado de qualidade de impressão ≧ 2,5 (B) no ponto de impressão do
símbolo
- Abertura de medição = 0,254 mm (0,010 polegada)
- Comprimento de onda da Fonte de Luz = 660 nanômetros (nm) ± 10 nm.
É importante que o símbolo de código de barras seja descodificável em todo o sistema
de utilização. Os parâmetros de medição e qualidade do símbolo deve garantir
escanabilidade sobre uma ampla gama de ambientes de escaneamento. Qualidade de
impressão no ponto de produção deve ser maior (Grau de Qualidade de Impressão >
B) que os requisitos no ponto de uso. Digitalização autônoma pode exigir um grau
superior da qualidade de impressão do que isso, acima identificados.
Consequentemente, aqueles que implementam esse padrão para aplicações
autônomas devem discutir os requisitos de qualidade de impressão com o rotulador.
Para diminuir os erros relacionados com o erro de rotulação de contêineres, impressão
on-demand deve ser colocada o mais próximo possível ao ponto de aplicação. Estudos
têm mostrado que lote, impressão central e rótulos pré-impressos têm maiores taxas
de erro associadas ao erro de rotulamento (rótulo errado no contêiner). Dispositivos de
impressora de transferência térmica e impressão térmica direta produzem os
resultados mais consistentes para qualidade de impressão do símbolo e uniformidade
do texto. Os fornecedores devem ter um processo de verificação interno para
qualidade em progresso de todos os rótulos.
25
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications
Fluxo de dados do Código de Barras 2D
Tabela 5: Fluxo de Dados 2D do Rótulo de Contêiner Simples
DI Data Description Char. Comments
[)>RS Message Header
06GS Format Header
Z
A001GS Version Control Code 4~8
1J
1234567XA2B4C6D8GS License Plate Number 16
Q
1234567890.123GS Quantity 10+3 Under decimal is only when necessary
P
A2B4C6D8E0F2G4HGS Part Number 15
V
1234567GS Vendor Code 7
1T
A2B4C6D8E0F1G3H5I7J9K2L4M6N7O0GS Lot Number 30
KA2B4C6D8E0 PO Number 10
RS Format Trailer
EOT Message Trailer
Optional Data
21L A2B4 Plant Dock 4 Specified by receiving Plant
NA2B4C6D8E0 ASN Number 10 Specified by receiving Plant
Single Container Label (1J)
Tabela 6: Fluxo de Dados 2D do Rótulo Mestre
DI Data Description Char. Comments
[)>RS Message Header
06GS Format Header
Z
B001GS Version Control Code 4~8
6J
1234567XA2B4C6D8GS License Plate Number 16
Q
1234567890.123GS Quantity 10+3 Under decimal is only when necessary
P
A2B4C6D8E0F2G4HGS Part Number 15
V
1234567GS Vendor Code 7
N
A2B4C6D8E0GS ASN Number 10
7Q
123PK Number of Packs 3
RS Format Trailer
EOT Message Trailer
Optional Data
21L A2B4 Plant Dock 4 Specified by receiving Plant
KA2B4C6D8E0 PO Number 10 Required if cont ainer label doesn't have PO#
Master Label (6J)
Tabela 7: Fluxo de Dados 2D do Rótulo de Carga Mista
DI Data Description Char. Comments
[)>RS Message Header
06GS Format Header
Z
C001GS Version Control Code 4~8
5J
1234567XA2B4C6D8GS License Plate Number 16
V
1234567GS Vendor Code 7
N
A2B4C6D8E0GS ASN Number 10
7Q
123PK Number of Packs 3
RS Format Trailer
EOT Message Trailer
Optional Data
21L A2B4 Plant Dock 4 Specified by receiving Plant
Mixed Label (5J)
26
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications
Posição e Aposição do Rótulo
Esta seção define os requisitos para o posicionamento do rótulo.
Os rótulos devem ser anexados em lados adjacentes, de acordo com as seguintes
ilustrações. A borda inferior do rótulo deve ser paralela à base da embalagem/contêiner.
Figura 8: Posicionamento do rótulo; Número de Peça Simples
Figura 9: Posicionamento do rótulo; Número de Peças Múltiplas
/ Rótulo Mestre
Rótulo de Contêiner Simples /
/ Rótulo de Carga Mista
Rótulo de Contêiner Simples /
27
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications
Apêndice A: Código 128 Placa de Licença
A Placa de Licença é a chave para a identificação única da unidade de transporte, que permite que os
sistemas detectem e identifiquem as unidades de transporte individuais. A “placa de licença” fornece
acesso a informações armazenadas em arquivos de computador e pode ser transmitida por EDI. O
identificador pode ser utilizado por todas as partes relacionadas para recuperar informações sobre a
própria unidade de transporte ou sobre o status do movimento físico da unidade de transporte ao longo da
cadeia de abastecimento.
Estrutura da Placa de Licença:
- Identificador de dados (DI): DI deve ser um dos seguintes:
1J – Contêiner Simples
6J – Carga Mestre de números de peças iguais
5J – Carga Mista de números de peças diferentes
- Código do fornecedor: Uma cadeia de caracteres numéricos, especificado pelo cliente. 7 Dígitos fixos
- Número de série: A cadeia de caracteres numéricos ou alfanuméricos, gerada pelo e mantido dentro
do sistema de informações do emitente, usado para identificar unicamente uma unidade de transporte
individual. Esta cadeia de caracteres não deverá ser repetida pelo menos por cinco anos. 9 dígitos
fixos
- Esquema numérico suplementar pode ser definido e aplicado ao número da placa de licença,
desde que não quebre as regras mencionadas acima. Por exemplo, se você desejar distinguir
subfornecedores no LPN, é possível atribuir peça do Número de Série a ele. Se você usar um dígito
entre 9 dígitos para qualquer identificação, os outros 8 dígitos podem ser usados para identificação da
unidade de transporte.
28
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications
Figura 10: Estrutura de Código de Barras do Código 128 para Placa de Licença
Apêndice B Descrição da Estrutura de Dados de Simbologia 2D
FORMATO DE MENSAGEM
Esta seção define como os dados devem ser formatados dentro do símbolo 2D.
Os dados dentro de um símbolo 2D são chamados de fluxo de dados. Uma estrutura de dois níveis
chamado envelopamento é usada para formatar os dados no fluxo de dados.
A camada mais externa da mensagem é um envelope de mensagem que define o começo e o fim da
mensagem. O Envelope de Mensagem contém um ou mais envelopes de formato que contêm os dados
formatados.
Identificador de dados
1J= Único recipiente
6J= Carga mestra
5J= Carga mista
Nota1: Identificador de dados
incluído nos dados do código de
barras mas não no texto legível
humano.
Nota2: LPN’s devem ser únicos
entre o recipiente e a carga mestra.
Espaço entre o código do fornecedor e o numero
de série original é apenas para o texto legível
humano. O ESPAÇO NÃO DEVE SER INCLUÍDO
NOS DADOS DO CÓDIGO DE BARRAS.
7-caracteres do código do fornecedor:
- Local de fabricação específico
- Fixo nunca deve ter que ser mudado
9-Numero de série original do caractere:
- Gerado pelo fornecedor
- não ser repetido dentro de 05 anos
29
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications
O Envelope de Mensagem consiste de:
- Um cabeçalho de mensagem
- Um texto de rodapé
O Envelope de Formato dentro do Envelope de Mensagem consiste de:
- Um cabeçalho de formato
- Dados formatados
- Um formato de texto de rodapé
Estrutura de envelopamento completo:
- Um cabeçalho de mensagem
- Um cabeçalho de formato
- Dados formatados
- Um formato de texto de rodapé
- Um texto de rodapé
Figura 11: Estrutura do formato da mensagem
Cabeçalho de mensagem
Cabeçalho de formato
Dados formatados
Formato de texto de rodapé
Texto de rodapé
30
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications
06 Macro (~6) 0 Cabeçalho e Trailer Macro Code Word.
Macros de simbologia 2D fornecem um meio de abreviar o cabeçalho e o texto de rodapé em um caractere.
Esse recurso foi criado para reduzir o número de caracteres de símbolo necessários para codificar os dados
em um símbolo usando determinados formatos estruturados, como o cabeçalho / texto de rodapé usado pela
indústria automobilística. O caractere Macro 06 aplica-se apenas quando utilizado na primeira posição do
caractere. O cabeçalho será transmitido como um prefixo para o fluxo de dados e o texto de rodapé será
transmitido como um sufixo para o fluxo de dados.
Tabela 8: Função macro06
Palavra código do
macro
Nome
Interpretação
Cabeçalho
Texto de Rodapé
[)>
RS06 GSRSEOT
237
06 Macro (~6)
Header
Trailer
Interpretation
Name
Macro Codeword
O Envelope de Formato define o início e fim dos dados em um determinado formato e oferece as seguintes
funções:
- Identifica o formato de dados usado dentro do envelope.
- Define o(s) caractere(s) utilizado(s) para separar os segmentos, elementos de dados (Campos), e
subelementos (subcampos) dentro do formato de dados.
- Indica qualquer informação da data, liberação ou controle aplicável.
31
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications
Cabeçalho de formato “06” – Dados usando identificadores de dados
Ao usar o cabeçalho de formato “06”, cada elemento de dados no formato deve ser precedido do código do
identificador de dados (DI) adequado e seguido pelo caractere de separador de elemento de dados GS.
Quando o elemento de dados é o último campo no formato de dados, o Separador de Elemento de dados
não segue e o elemento de dados é imediatamente seguido pelo caractere de Formato de texto de rodapé
RS.
O cabeçalho de formato para dados usando identificadores de dados deve ser representado como:
06 GS ou 06GS
onde:
GS ou GS é o separador de elemento de dados a ser usado entre os campos de dados
Conforme definido pela norma ISO/IEC 15434, qualquer tipo de dados é estruturado por um identificador
de dados definido ao usar o cabeçalho de formato "06". Portanto, o scanner deve sempre olhar para o
identificador de dados para julgar o elemento de dados, não na matriz de dados.
32
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications
Envelope de Formato
O Envelope de Formato define o início e fim dos dados contidos dentro do fluxo de dados e fornece as
seguintes funções:
- Indica que a mensagem contida dentro do símbolo é formatada usando identificadores de dados
(DI) em conformidade com regras deste padrão.
- Indica que o caractere foi definido para separar os Formatos dentro da mensagem.
- Fornece um caractere único para indicar o fim da mensagem.
A estrutura dentro de um fluxo de dados é a seguinte:
- Uma mensagem, que contém um ou mais formatos
- Um formato, que contém um ou mais segmentos
- Um segmento, que contém um ou mais elementos de dados
- Um elemento de dados (campo), potencialmente contendo um ou mais subelementos (subcampos).
O cabeçalho da mensagem deve consistir de duas partes,
- O Indicador de conformidade de três caracteres
- O Caractere de Formato de texto de rodapé
O cabeçalho de mensagem completo deverá ser: [)>RS ou [)>RS
Tabela 9: Valores Hexadecimal e Decimal - Subconjunto de ASCII/ISO 646
91 5B
41 29
62 3E
RS or RS 30 1E
GS or GS 29 1D
EOT or EOT 04 04
>
ASCII/ISO 646
Character
DECIMAL
HEX
[
)
Caractere
33
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications
Indicador de conformidade
O Indicador de conformidade será os três primeiros caracteres no cabeçalho da mensagem. O Indicador de
conformidade deverá ser [)> (colchete esquerdo, parêntese direito, maior que).
Caractere de Formato de texto de rodapé
O Caractere de Formato de texto de rodapé deverá ser o quarto caractere no Cabeçalho. O Caractere de
Formato de final de mensagem deverá ser um caractere ASCII representado como “RS” ou “RS”. O Caractere
de formato de texto de rodapé é usado para indicar o fim do Envelope de Formato.
Texto de rodapé
O texto de rodapé identifica o fim da mensagem no fluxo de dados. O Texto de rodapé deverá ser não um
caractere ASCII End Of Transaction não imprimível, " EOT" ou “EOT”. O caractere de texto de rodapé deverá
ser usado uma vez, no final da mensagem.
O Formato de texto de rodapé identifica o fim de um Envelope de Formato. O Formato de texto de rodapé
deverá ser o caractere do Formato de texto de rodapé , o caractere ASCII não imprimível “RS”.
Figura 12: Envelope de Mensagem mostrando dados formatados com cabeçalho e caracteres de texto de rodapé
Cabeçalho de mensagem
Cabeçalho de formato
Dados formatados
Formato de texto de rodapé
Texto de rodapé
34
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications
Apêndice C: Simbologia 2D - Matriz de dados ECC200
Diversos fatores devem ser considerados quando se utiliza simbologias bidimensionais. Estas
considerações incluem:
- Requisitos de dados
- Capacidades de impressora
- Capacidades de scanner
REGRA PRINCIPAL: Faça símbolos 1D/2D igualmente grandes e práticos, não tão pequenos quanto
possíveis. Por quê? Conforme o tamanho do símbolo diminui, os problemas de digitalização e impressão
aumentam exponencialmente.
Matriz de dados ECC200
Matriz de dados é uma simbologia de matriz bidimensional consistindo de módulos de quadrado preto e
brancos em um padrão quadrado ou retangular.
Figura 13: Estrutura de Matriz de dados
2.1 2.2 3.6 3.7 3.8 4.3 4.4 4.5
2.3 2.4 2.5 5.1 5.2 4.6 4.7 4.8
2.6 2.7 2.8 5.3 5.4 5.5 1.1 1.2
1.5 6.1 6.2 5.6 5.7 5.8 1.3 1.4
1.8 6.3 6.4 6.5 8.1 8.2 1.6 1.7
7.2 6.6 6.7 6.8 8.3 8.4 8.5 7.1
7.4 7.5 3.1 3.2 8.6 8.7 8.8 7.3
7.7 7.8 3.3 3.4 3.5 4.1 4.2 7.6
Finder pattern is two solid lines forming
an L shape.
Outermost altemating dark/light cell/elements
defines the rows and columns
White element/cell indicates ECC200
Célula/elemento branco indica ECC200
Padrão do localizador são duas linhas
sólidas formando uma forma em L
Células/elementos claros/escuros alternados
externos define as linhas e colunas.
35
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications
Figura 14: Matriz de Dados ECC200 pode ter várias regiões de dados
* Matriz de dados ECC200 pode ter regiões múltiplas de dados (este exemplo 4 regiões)
* Cada região de dados tem seu próprio padrão de localizador/linha/coluna
* Capacidade máxima de dados para cada região tem 64 caracteres alfanuméricos
Formato de Matriz de Dados
O número de linhas e colunas é determinado pela quantidade de dados codificados. Veja Tabela 10.
Faixa de Dimensão X de 0.19 a 0.38 mm (0.007 a 0.015 polegadas / 7 a 15 mils). 0.254 mm (0.010
polegadas / 10 mils) é recomendado
Zona Tranquila
A zona tranquila para Matriz de Dados deverá ser duas vezes o elemento/célula X dimensão.
Nível de correção de erro
Matriz de dados: ECC200 significa o uso de um algoritmo Reed-Solomon para correção de erros e tornou-
se o padrão usado na indústria de automóvel e em muitos outros setores.
36
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications
Qualidade de Impressão
Por favor, consulte a página 16: Código de Barras > Qualidade de Código de Barras.
Tabela 10: Tabela de Atributos de Símbolo ECC200 da Matriz de Dados
Tamanho do Símbolo
Região dos Dados
Mapeando
o Tamanho
da Matriz
Total de “palavras-código”
Capacidade de dados
% de “palavras-
código” usadas para
correção de erro.
Linhas
Colunas
Tamanho
# de
região
Dados
Erro
Numero
Alfanumérico
Rows
Colum
ns
Size
# of
region
Data Error Number
Alphanu
meric
10 10 8X8 1 8X8 3 5 6 3 62.5%
12 12 10X10 1 10X10 5 7 10 6 58.3%
14 14 12X12 1 12X12 8 10 16 10 55.6%
16 16 14X14 1 14X14 12 12 24 16 50.0%
18 18 16X16 1 16X16 18 14 36 25 43.8%
20 20 18X18 1 18X18 22 18 44 31 45.0%
22 22 20X20 1 20X20 30 20 60 43 40.0%
24 24 22X22 1 22X22 36 24 72 52 40.0%
26 26 24X24 1 24X24 44 28 88 64 38.9%
32 32 14X14 4 28X28 62 36 124 91 36.7%
36 36 16X16 4 32X32 86 42 172 127 32.8%
40 40 18X18 4 36X36 114 48 228 169 29.6%
44 44 20X20 4 40X40 144 56 288 214 28.0%
48 48 22X22 4 44X44 174 68 348 259 28.1%
52 52 24X24 4 48X48 204 84 408 304 29.2%
64 64 14X14 16 56X56 280 112 560 418 28.6%
72 72 16X16 16 64X64 368 144 736 550 28.1%
80 80 18X18 16 72X72 456 192 912 682 29.6%
88 88 20X20 16 80X80 576 224 1152 862 28.0%
96 96 22X22 16 88X88 696 272 1392 1042 28.1%
104 104 24X24 16 96X96 816 336 1632 1222 29.2%
120 120 18X18 36 108X108 1050 408 2100 1573 28.0%
132 132 20X20 36 120X120 1304 496 2608 1954 27.6%
144 144 22X22 36 132X132 1558 620 3116 2335 28.5%
% of
codewords
used for Error
Correction
Mapping
Matrix
Size
Data Region
Symbol Size
Data capacity
Total
codewords
37
Janeiro 2019 versão 005
Joyson Global Transport Label Standard Specifications
Para estimar o tamanho de um símbolo da Matriz de Dados, utilize o seguinte procedimento:
a) Conte o número de caracteres de dados a serem codificados __________
b) Vá para Tabela 10 para encontrar o número alfanumérico igual ou imediatamente superior ao número de
caracteres
c) Linhas = __________
d) Colunas = __________
e) Tamanho de célula/elemento = __________
f) Multiplique o número de linhas c) por tamanho de célula/elemento = __________ largura
g) Multiplique o número de colunas d) por tamanho de célula/elemento = __________ altura
h) Zona tranquila = 4 x tamanho de célula/elemento = __________
i) Adicione Zona tranquila h) para largura f) = __________ largura total estimada
j) Adicione Zona tranquila h) para altura f) = __________ largura total estimada

Navigation menu
