49040 (3) 45 0320

PRINTED IN U.S.A. FORM NO. 49040 (REV. 8/05)

42" LAWNSWEEPER

BARREDORA DE CESPED DE 106 cm

BALAYEUSE DE 106 cm

OWNERS MANUAL

MANUAL DEL USUARIO

NOTICE D’UTILISATION

CAUTION:

Read Rules for

Safe Operation

and Instructions

Carefully

Model No.

Modelo No.

Modèle No.

45-0320

45-0320-062

ATTENTION:

Lire et suivre attentivement

les instructions et

consignes de sécurité de

cette notice.

PRECAUCION:

Lea cuidadosamente

los Procedimientos e

Instrucciones para la

Operación Segura de la

Máquina.

• Safety

• Assembly

• Operation

• Maintenance

• Parts

• Seguridad

• Montaje

• Operación

• Mantenimiento

• Piezas de Repuesto

• Sécurité

• Assemblage

• Fonctionnement

• Maintenance

• Pièces de Rechange



™

the fastest way to purchase parts

www.speedepart.com

2

1. Sweeper Housing Assembly

2. Bag Arm Tube (2)

3. Hitch Tube, L.H.

4. Hitch Bracket

5. Hitch Bracket (Straight)

6. Height Adjustment Strap

7. Height Adjustment Handle

8. Hitch Tube, R.H.

9. Rear Support Brace

10. Brush Assembly (2)

11. Upper Hopper Side Tube (2)

12. Rear Hopper Tube (2)

13. Lower Hopper Side Tube (2)

14. Hopper Support Rod (2)

15. Bag Frame Strap

16. Hopper Bag

17. Rope

1

2

3

4

5

6

7

8

2

17

16

11 11

13 14

12

13

15

9

10

1. Conjunto de Carcaza de la Barredora

2. Brazo del Tubo de la Bolsa (2)

3. Tubo de Enganche (Mano Izquierda)

4. Ménsula de Enganche

5. Ménsula de Enganche (Recta)

6. Banda de Ajuste de Altura

7. Manija de Ajuste de Altura

8. Tubo de Enganche (Mano Derecha)

9. Puntal de Apoyo de Atrás

10. Conjunto de Cepillo (2)

11. Tubo Lateral de la Parte Superior de

la Tolva (2)

12. Tubo de la Parte Posterior de la Tolva (2)

13. Tubo Lateral de la Parte Inferior de

la Tolva (2)

14. Barra de Soporte de la Tolva (2)

15. Banda del Marco de la Bolsa

16. Bolsa de la Tolva

17. Cuerda

1. Bâti de la balayeuse

2. Tube du bras du sac (2)

3. Tube d‘attelage, côté droit

4. Support de l’attelage

5. Support de l’attelage, droit

6. Étrier de réglage de la hauteur

7. Poignée de réglage de la hauteur

8. Tube d’attelage, côté droit.

9. Barre de support arrière

10. Brosses (2)

11. Tube latéral supérieur de la

trémie (2)

12. Tube arrière de la trémie (2)

13. Tube latéral inférieur de la

trémie (2)

14. Tiges de support de la trémie (2)

15. Bride du cadre du sac

16. Sac de récupération des débris

17. Cordage

FRANÇAIS

ESPAÑOL

ENGLISH

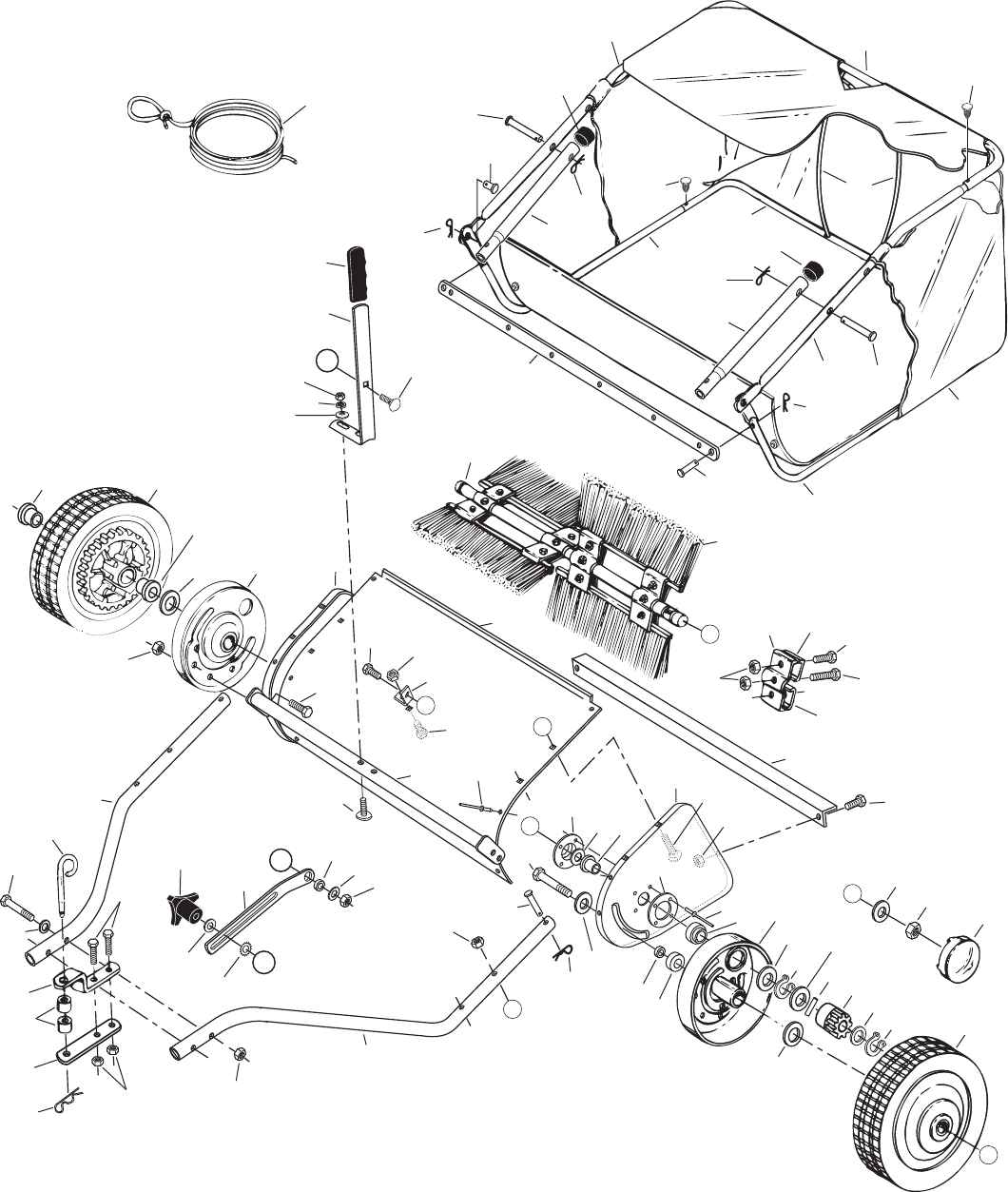

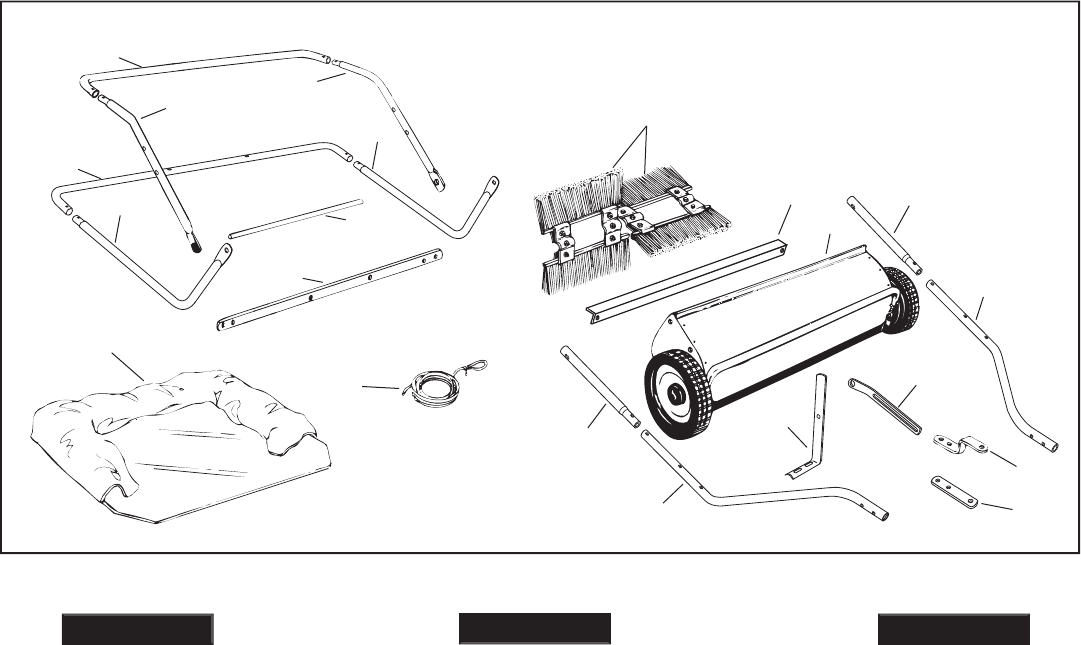

CARTON CONTENTS

(Loose Parts in Carton)

CONTENIDO DE LA CAJA

(Partes Sueltas en la Caja)

CONTENU DU CARTON

(Pièces en Vrac Dans le Carton)

3

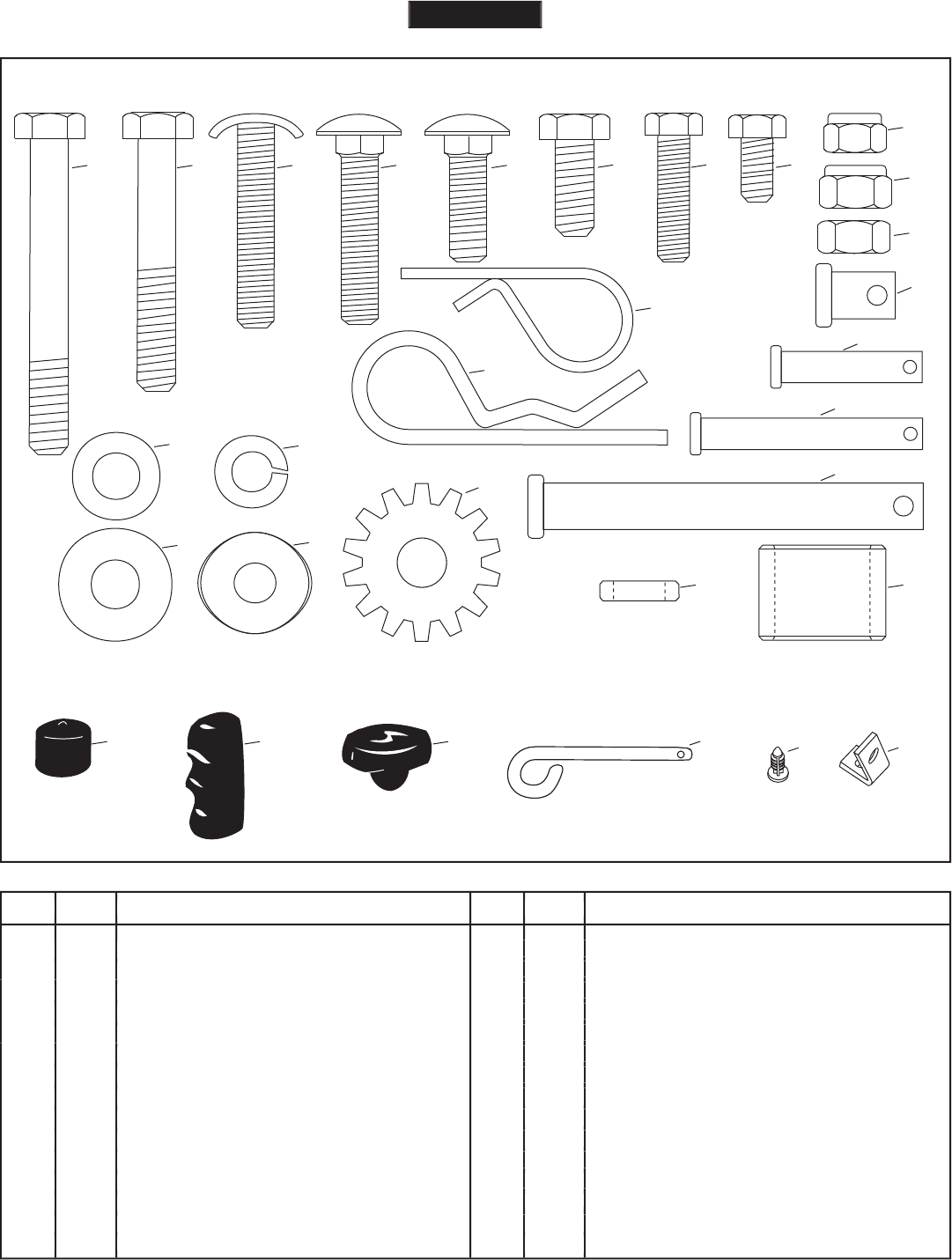

REF. QTY. DESCRIPTION

P 1 Lock Washer (Tooth), 5/16"

Q 1 Hair Cotter Pin, 1/8"

R 8 Hair Cotter Pin, 3/32"

S 2 Clevis Pin, 3/8" x 1/2"

T 2 Clevis Pin, 1/4" x 1-1/8"

U 2 Clevis Pin, 1/4" x 1-3/4"

V 2 Clevis Pin, 3/8" x 3"

W 1 Spacer Bushing,

X 2 Hitch Spacer, 3/4"

Y 2 Vinyl Cap

Z 1 Grip

AA 1 Knob, Plastic

BB 1 Hitch Pin

CC 4 Plastic Plug

DD 1 Angle Bracket

A 2 Hex Bolt, 5/16 x 2-1/2" Lg.

B 2 Hex Bolt, 5/16 x 2" Lg.

C 2 Curved Head Bolt, 5/16" x 1-5/8"

D 4 Carriage Bolt, 5/16" x 1-1/2"

E 1 Carriage Bolt, 5/16 x 1" Lg.

F 2 Hex Bolt, 5/16" x 3/4"

G 4 Hex Bolt, 1/4" x 1"

H 2 Hex Bolt, 1/4" x 1/2"

I 6 Nylock Nut, 1/4"

J 10 Nylock Nut, 5/16"

K 2 Hex Nut (Plain), 5/16"

L 2 Flat Washer, 5/16" (Small)

M 2 Flat Washer, 5/16" Std. Wrt.

N 2 Lock Washer, 5/16"

O 2 Bowed Washer

A B C DF G H

I

J

K

Q

R

N

L

M

Y Z AA BB

P

U

W X

SHOWN FULL SIZE

NOT SHOWN FULL SIZE

T

S

CC

E

V

O

DD

ENGLISH

4

6. Vehicle braking and stability may be affected with

the attachment of this sweeper. Do not ﬁ ll sweeper to

maximum capacity without checking the capability of the

towing vehicle to safely pull and stop with the sweeper

attached.

Stay off of steep slopes.

7. Stop and inspect vehicle and sweeper for damage after

striking an object. Repair any damage before continuing

operation.

8. Keep sweeper away from ﬁ re. Excessive heat can

damage the brushes and hopper bag and could cause

the bag and its contents to burn.

9. Before storing the sweeper, always empty the hopper

bag to avoid spontaneous combustion.

10. Follow maintenance and lubrication instructions as

outlined in the maintenance section of this manual.

1. Read the vehicle and sweeper owners manuals and

know how to operate your vehicle and sweeper before

using this sweeper attachment. Always instruct other

users before they operate the sweeper.

2. Do not permit children to operate sweeper.

3. Do not permit anyone to ride on sweeper.

4.

Never attach the hopper rope to any part of your body

or clothing! Never hold onto the rope while towing the

sweeper! Attach the rope to the towing vehicle to keep

it away from wheels and rotating parts.

5. Operate the sweeper at reduced speed on rough

terrain, near ditches and on hillsides to prevent loss of

control.

Remember, any power equipment can cause injury if operated improperly or if the user does not understand how to operate

the equipment. Exercise caution at all times when using power equipment.

Look for this symbol to point out important safety precautions. It means –

Attention!!

Become alert!!

Your safety is involved.

SAFETY RULES

ENGLISH

5

TOOLS REQUIRED FOR ASSEMBLY

(2) 7/16" Open End or Box End Wrenches

(2) 1/2" Open End or Box End Wrenches

ASSEMBLY

All loose parts are shown on page 2. Fasteners in the parts

bag are shown full size on page 3.

Remove the hardware pack and all loose parts from the

carton and verify that all the parts and fasteners shown on

pages 2 and 3 are included.

ASSEMBLY OF SWEEPER

Note:

Right hand (R.H.) and left hand (L.H.) are determined

from the operator's position while seated on the tractor.

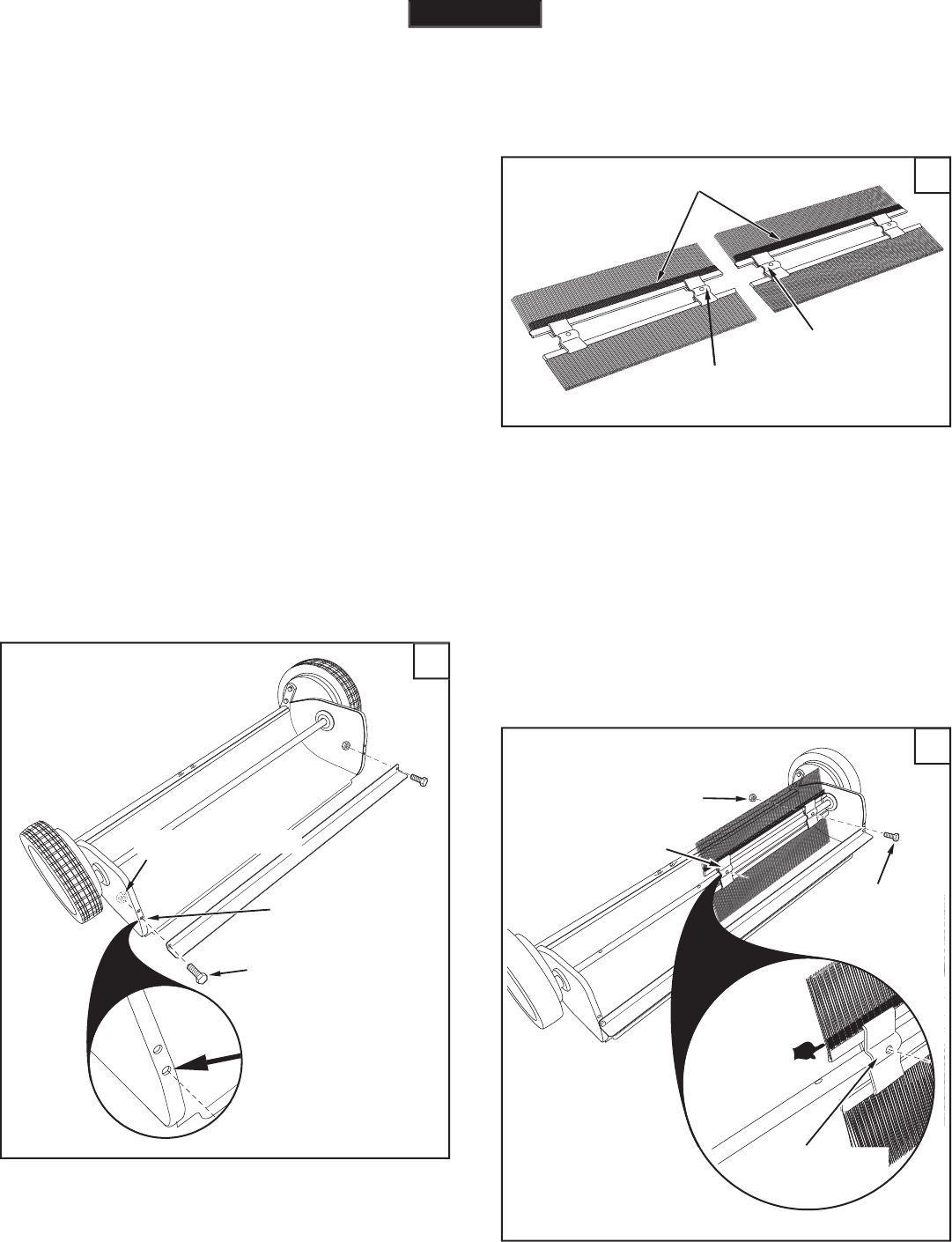

1.

(Figure 1)

Place the sheet of cardboard from inside the

(Figure 1) Place the sheet of cardboard from inside the (Figure 1)

carton onto your work surface to prevent scratching the

sweeper. Turn the sweeper housing upside down on the

cardboard, facing the direction shown.

2.

(Figure 1)

Assemble the rear support brace to the holes

(Figure 1) Assemble the rear support brace to the holes (Figure 1)

indicated in the sweeper housing. Use two 1/4" x 1/2"

hex bolts (H) and 1/4" nylock nuts (I).

ENGLISH

1/4" x 1/2"

HEX BOLT (H)

1/4" NYLOCK NUT (I)

USE THIS HOLE

1

3.

(Figure 2)

Each brush assembly has one brush retainer

(Figure 2) Each brush assembly has one brush retainer (Figure 2)

marked with either red or black ink. Lay out the brush

assemblies as shown so that the brush retainers marked

with ink are in the middle with the red one on the right

and the black one on the left.

OVERLAP BRISTLES

BRUSH RETAINER

MARKED BLACK

BRUSH RETAINER

MARKED RED

2

IMPORTANT:

The overlap bristles at the bottom of each brush

help support the back side of the brush for better sweeper

performance. Be sure the sweeper is turned as shown in

ﬁ gures 2 and 3 to correctly assemble the brushes.

4.

(Figure 3)

Attach the brush assembly with the red

(Figure 3) Attach the brush assembly with the red (Figure 3)

brush retainer to the right end of the brush shaft using

two 1/4" x 1" hex bolts (G) and 1/4" nylock nuts (I). The

brush retainer marked with red ink must be placed to

the

middle

of the sweeper.

BRUSH RETAINER

MARKED RED

OVERLAP

BRISTLES

1/4" x 1"

HEX BOLT (G)

1/4" NYLOCK NUT (I)

BRUSH RETAINER

MARKED RED

3

6

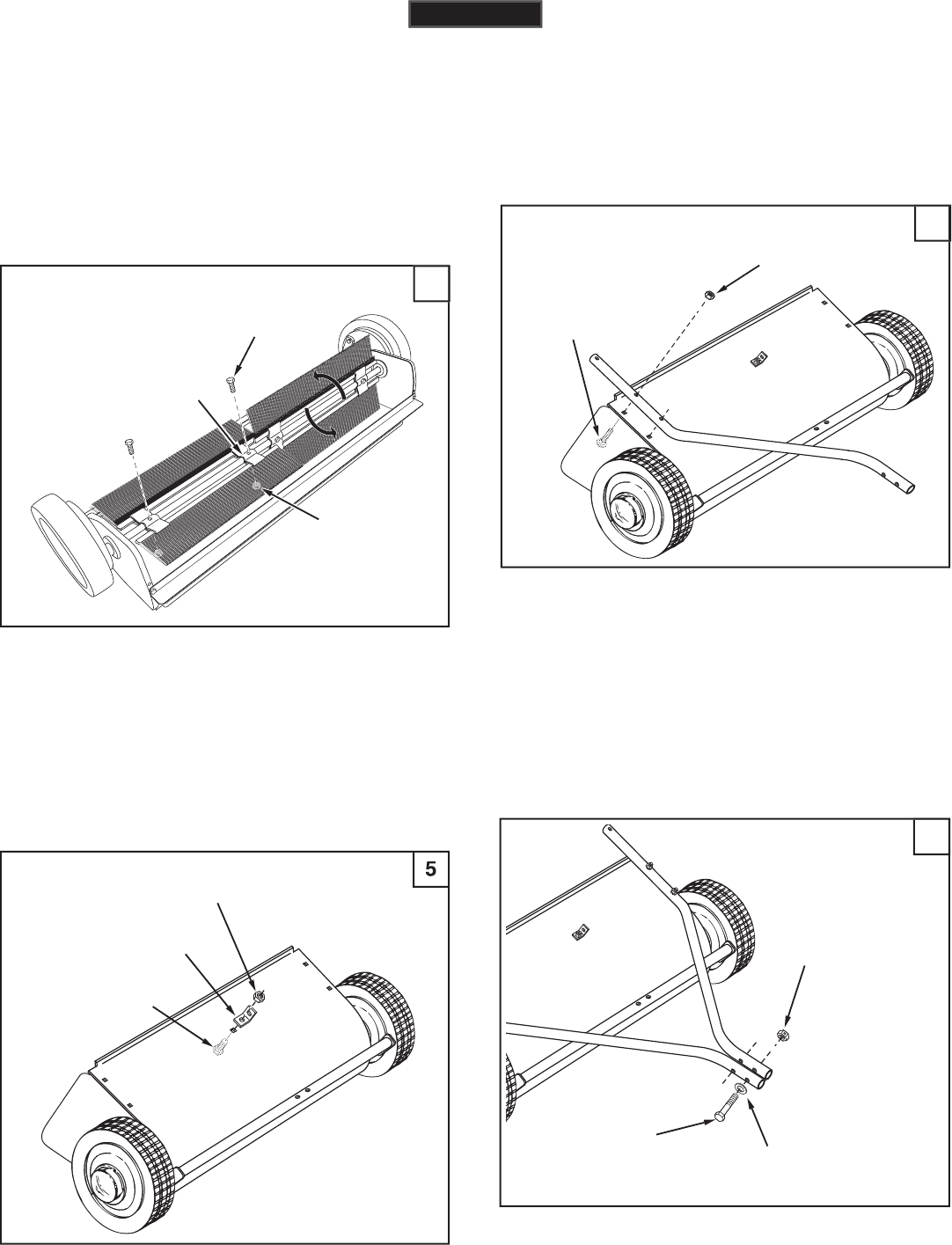

7.

(Figure 5)

Assemble the angle bracket (DD) to the

(Figure 5) Assemble the angle bracket (DD) to the (Figure 5)

sweeper housing using a 5/16" x 3/4" hex bolt (F) and

a 5/16" nylock nut (J). Make sure the bracket is turned

as shown and aligned straight with the housing and

then

tighten

.

5/16" x 3/4"

HEX BOLT (F)

5/16"

NYLOCK NUT (J)

ANGLE

BRACKET (DD)

5/16" x 1-1/2"

CARRIAGE BOLT (D)

5/16" NYLOCK NUT (J)

6

8. Cut off the plastic tie that holds the height adjustment

tube in place.

9.

(Figure 6)

Assemble the R.H. hitch tube to the sweeper

(Figure 6) Assemble the R.H. hitch tube to the sweeper (Figure 6)

housing using two 5/16" x 1-1/2" carriage bolts (D), and

two 5/16" nylock nuts (J).

Do not tighten yet.

Repeat

for the L.H. hitch tube.

10.

(Figure 7)

Fasten the hitch tubes together using two

(Figure 7) Fasten the hitch tubes together using two (Figure 7)

5/16" x 2-1/2" hex bolts (A), 5/16" small ﬂ at washers

(L), and 5/16" nylock nuts (J).

Do not tighten yet.

7

5/16" x 2-1/2"

HEX BOLT (A)

5/16"

NYLOCK NUT (J)

5/16" SMALL FLAT

WASHER (L)

5

5.

(Figure 4)

Attach the brush assembly with the black

(Figure 4) Attach the brush assembly with the black (Figure 4)

brush retainer to the left end of the brush shaft using

two 1/4" x 1" hex bolts (G) and 1/4" nylock nuts (I). The

brush retainer marked with black ink must be placed to

the

middle

of the sweeper.

6.

(Figure 4)

Turn a wheel to rotate the brushes. (The

(Figure 4) Turn a wheel to rotate the brushes. (The (Figure 4)

wheels drive the brushes in one direction only.) The

overlap bristles should be on the back side of the brush

as it rotates.

4

1/4" x 1"

HEX BOLT (G)

1/4" NYLOCK NUT (I)

BRUSH RETAINER

MARKED BLACK

ENGLISH

7

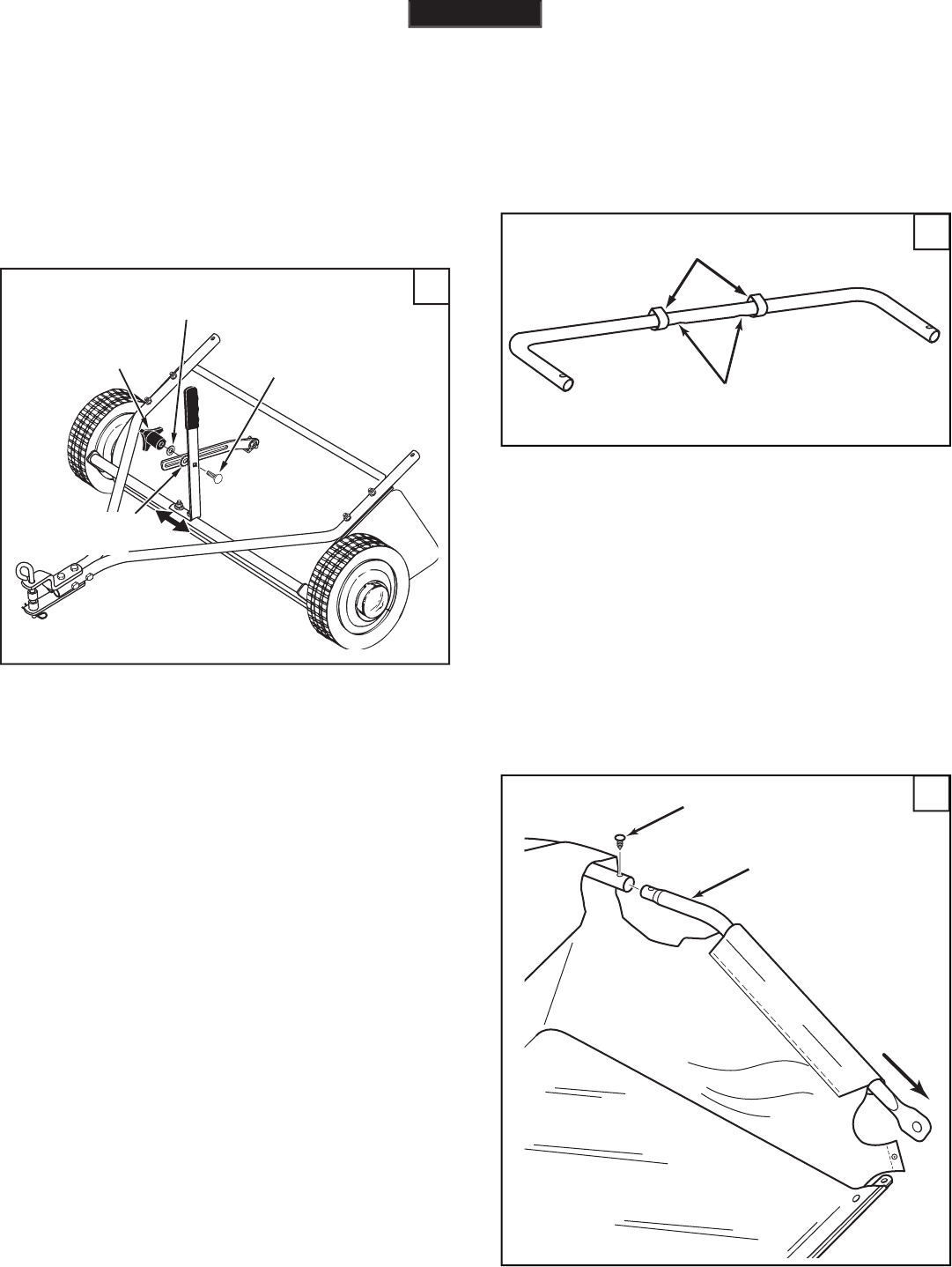

14.

(Figure 10)

Assemble the height adjustment handle to

(Figure 10) Assemble the height adjustment handle to (Figure 10)

the height adjustment tube as shown in ﬁ gure six. Use

two curved head bolts (C), bowed washers (O), 5/16"

lock washers (N) and 5/16" hex nuts (K).

Do not tighten

yet.

15.

(Figure 10)

Assemble the grip (Z) onto the height

(Figure 10) Assemble the grip (Z) onto the height (Figure 10)

adjustment handle.

16.

(Figure 11)

Insert a 5/16" x 3/4" hex bolt (F) through

(Figure 11) Insert a 5/16" x 3/4" hex bolt (F) through (Figure 11)

the angle bracket. Assemble onto the bolt (in order) the

spacer bushing (W), the height adjustment strap, a 5/16"

ﬂ at washer (M) and a 5/16" nylock nut (J).

Tighten.

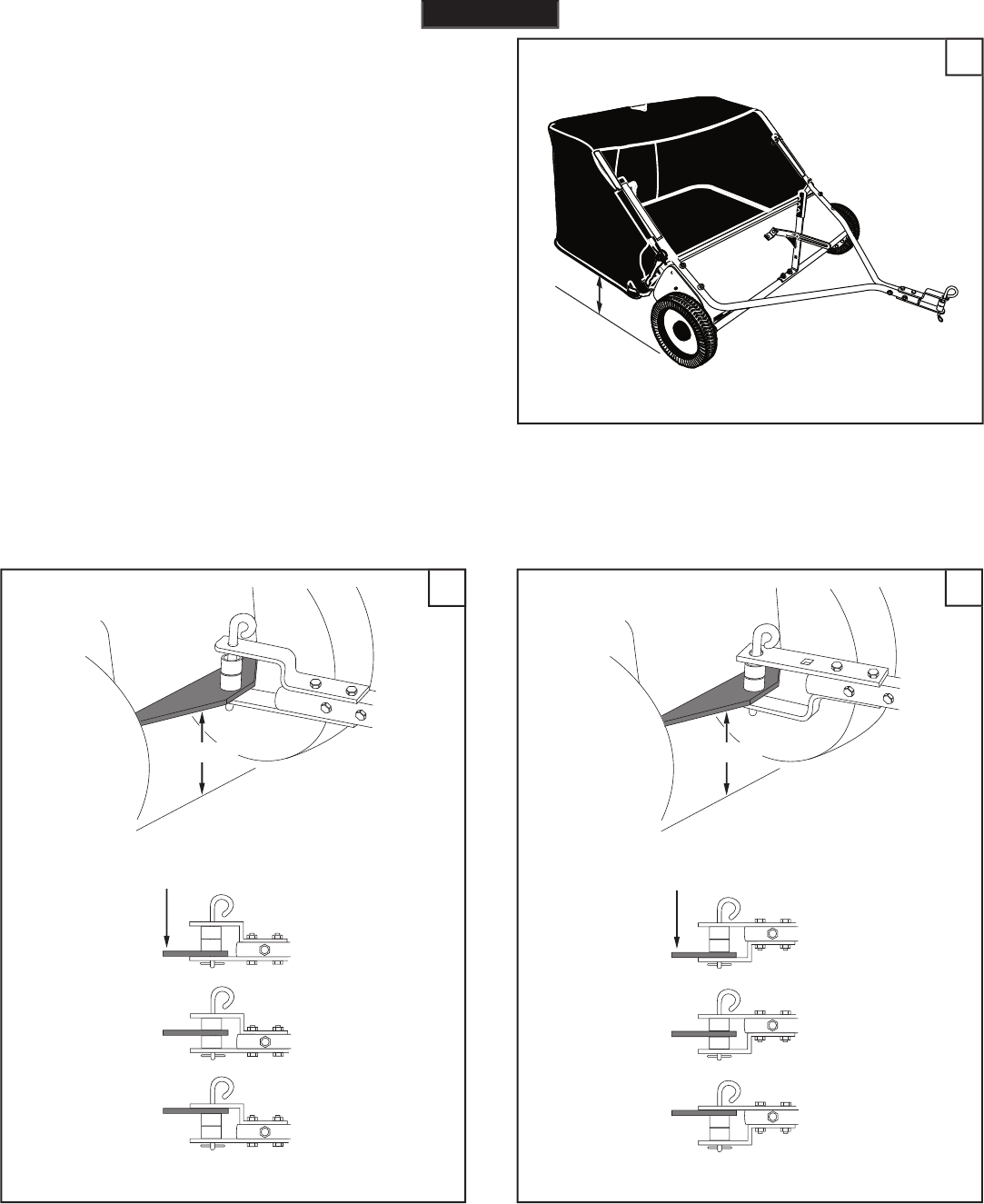

If your tractor hitch has 10" to 13" ground clearance refer

to ﬁ gure 8. If your tractor hitch has 8" to 10" ground

clearance refer to ﬁ gure 9.

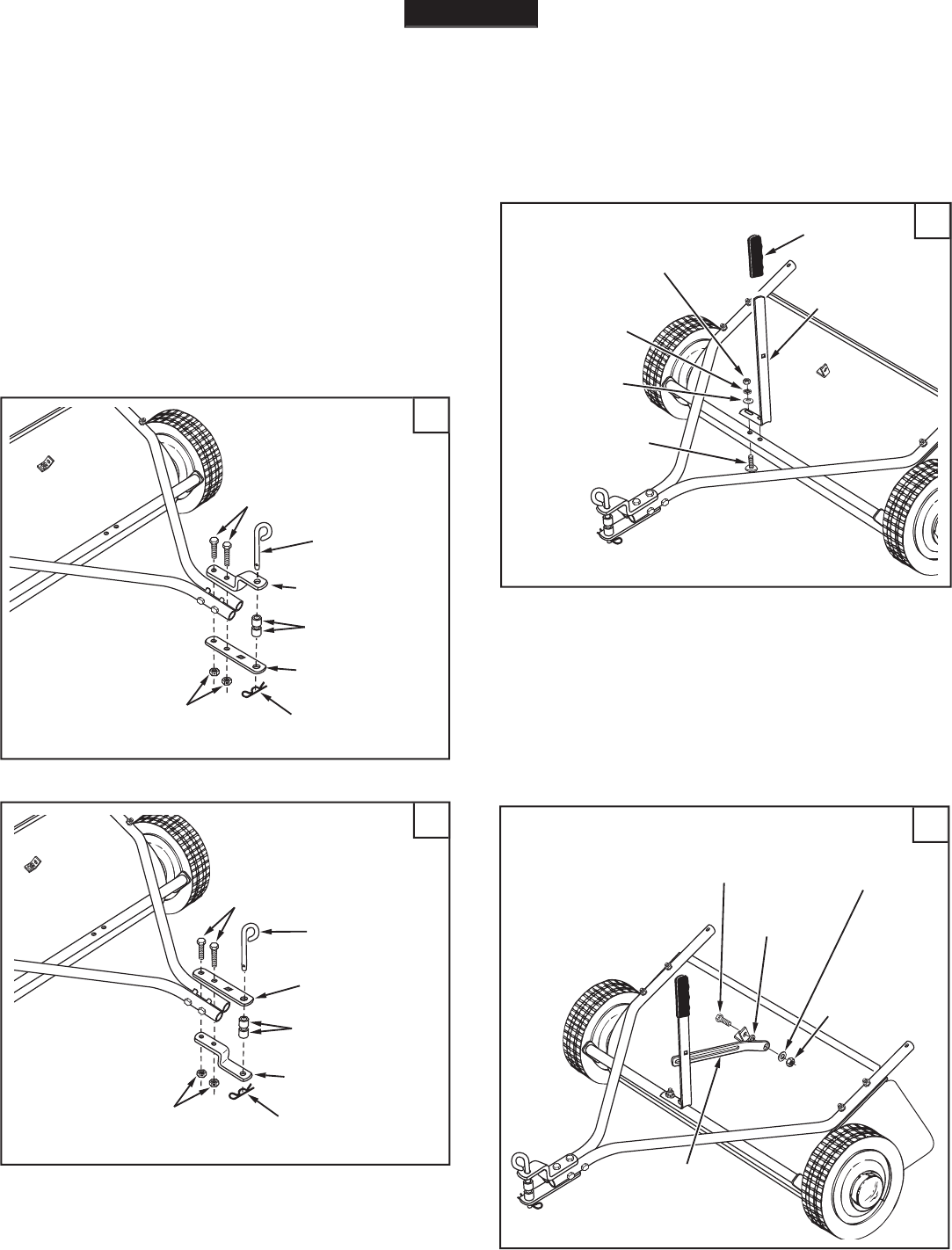

11.

(Figure 8 or 9)

Assemble the hitch brackets to the hitch

(Figure 8 or 9) Assemble the hitch brackets to the hitch (Figure 8 or 9)

tubes using two 5/16" x 2" hex bolts (B) and 5/16" nylock

nuts (J). The bolts should straddle the front hitch tube

bolt.

Do not tighten yet.

12. At this time

tighten

the four bolts fastening the hitch

tubes to the sweeper housing. Next,

tighten

the two bolts

fastening the ends of the hitch tubes together. Finally,

tighten

the two bolts fastening the hitch brackets to the

hitch tubes.

13.

(Figure 8 or 9)

Assemble the hitch pin (BB), two 3/4"

(Figure 8 or 9) Assemble the hitch pin (BB), two 3/4" (Figure 8 or 9)

spacers (X) and the 1/8" hair cotter pin (Q) to the hitch

brackets.

8

5/16" x 2"

HEX BOLT (B)

5/16" HEX

LOCK NUT (J)

3/4" SPACER (X)

HITCH BRACKET

(STRAIGHT)

1/8" HAIR

COTTER PIN (Q)

HITCH PIN (BB)

CURVED

HEAD BOLT (C)

5/16" HEX NUT (K)

BOWED

WASHER (O)

5/16" LOCK

WASHER (N)

HEIGHT

ADJUSTMENT

HANDLE

GRIP (Z)

10

11

9

5/16" x 2"

HEX BOLT (B)

5/16"

NYLOCK NUT (J)

3/4" SPACER (X)

HITCH PIN (BB)

HITCH BRACKET

(STRAIGHT)

1/8" HAIR

COTTER PIN (Q)

HITCH BRACKET

ENGLISH

5/16" NYLOCK

NUT (J)

5/16" FLAT

WASHER (M)

HEIGHT

ADJUSTMENT

STRAP

5/16" x 3/4"

HEX BOLT (F)

SPACER

BUSHING (W)

8

17.

(Figure 12)

Position the height adjustment handle side

(Figure 12) Position the height adjustment handle side (Figure 12)

to side so that the tooth lock washer (P) can ﬁ t between

the handle and the height adjustment strap.

Tighten

the

nuts securing the height adjustment handle.

18.

(Figure 12)

Insert the 5/16" x 1" carriage bolt (E) through

(Figure 12) Insert the 5/16" x 1" carriage bolt (E) through (Figure 12)

the height adjustment handle. Assemble onto the bolt,

in order, the 5/16" tooth-lock washer (P), the height

adjustment strap, a 5/16" ﬂ at washer (M) and the plastic

knob (AA).

ASSEMBLY OF HOPPER BAG

1.

(Figure 13)

Turn a rear hopper tube so that the brace

(Figure 13) Turn a rear hopper tube so that the brace (Figure 13)

holes in the middle of the tube

face down

. Slide the

tube through the two loops sewn to the top rear seam

inside the hopper bag.

2.

(Figure 14)

Insert the two upper hopper side tubes

(Figure 14) Insert the two upper hopper side tubes (Figure 14)

through the stitched ﬂ aps on each side of the hopper

bag.

3.

(Figure 14)

Assemble the ends of the rear hopper tube

(Figure 14) Assemble the ends of the rear hopper tube (Figure 14)

onto the ends of the upper hopper side tubes. Fasten

together using plastic plugs (CC).

UPPER HOPPER

SIDE TUBE

PLASTIC PLUG (CC)

REAR HOPPER TUBE

(brace holes on bottom)

INNER BAG LOOPS

12

13

14

ENGLISH

5/16" x 1"

CARRIAGE BOLT (E)

TOOTH LOCK

WASHER (P)

PLASTIC

KNOB (AA)

5/16" FLAT

WASHER (M)

9

7.

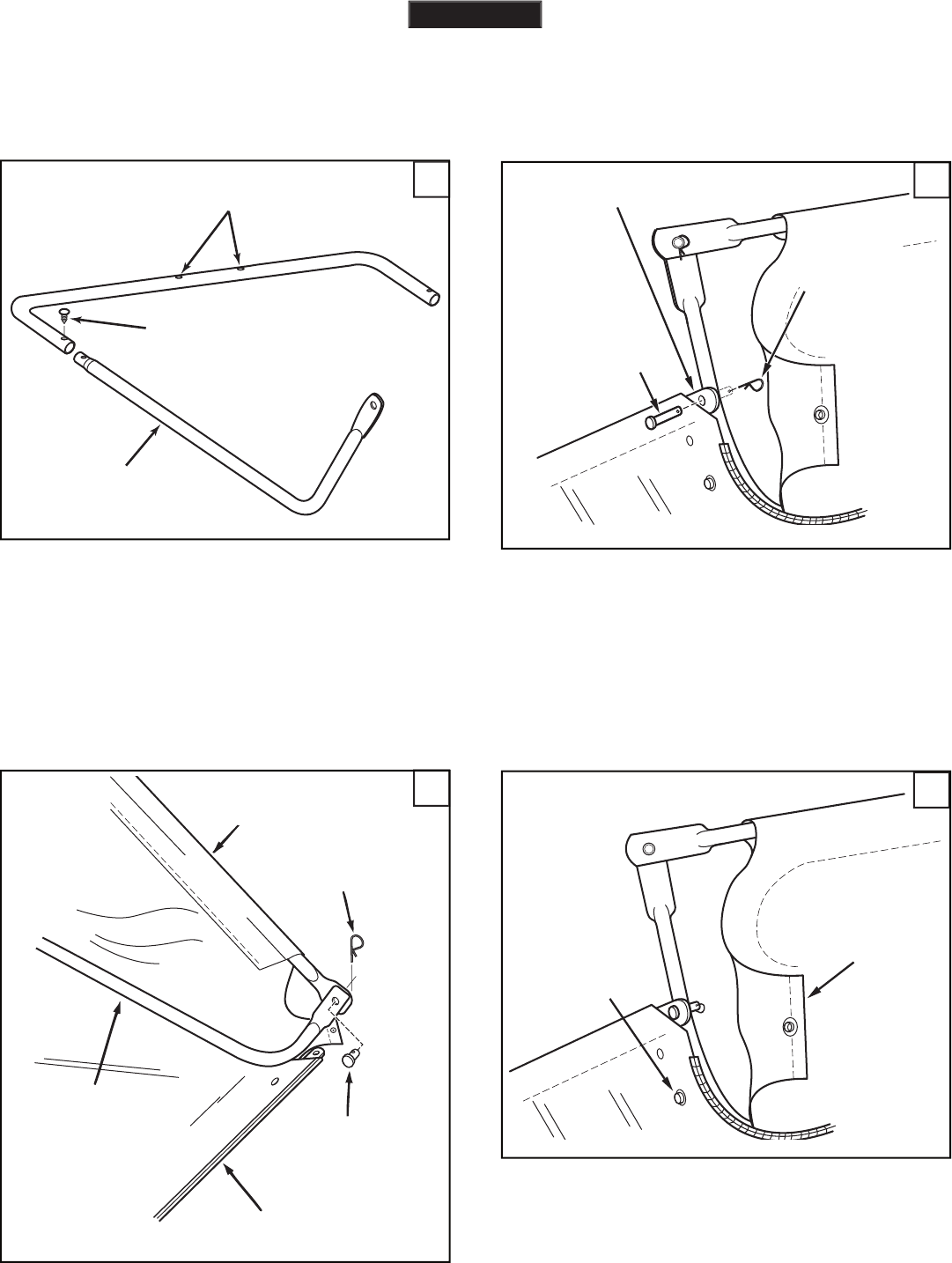

(Figure 17)

Insert the bag frame strap into the stitched

(Figure 17) Insert the bag frame strap into the stitched (Figure 17)

sleeve along the front edge of the bag bottom.

8.

(Figure 17)

Assemble the bag frame strap to the lower

(Figure 17) Assemble the bag frame strap to the lower (Figure 17)

hopper side tubes using two 1/4" x 1-1/8" clevis pins

(T) and 3/32" hair cotter pins (R).

SNAP

FLAP

9.

(Figure 18)

Secure the bag corners around the lower

(Figure 18) Secure the bag corners around the lower (Figure 18)

hopper side tubes by snapping the bag ﬂ aps to the bag

bottom on both sides.

4.

(Figure 15)

Turn the second rear hopper tube so that the

(Figure 15) Turn the second rear hopper tube so that the (Figure 15)

brace holes in the middle of the tube

face up

. Assemble

the ends of the rear hopper tube onto the ends of the

lower hopper side tubes. Fasten together using plastic

plugs (CC).

5.

(Figure 16)

Place the assembled lower hopper tubes

(Figure 16) Place the assembled lower hopper tubes (Figure 16)

into the bottom of the hopper bag

6.

(Figure 16)

Attach the ends of the lower hopper side

(Figure 16) Attach the ends of the lower hopper side (Figure 16)

tubes to the

inside

of the upper hopper side tubes using

two 3/8" x 1/2" clevis pins (S) inserted from the inside,

and two 3/32" hair cotter pins (R).

LOWER

HOPPER

SIDE TUBE

PLASTIC PLUG (CC)

REAR HOPPER TUBE

(brace holes on top)

15

16

LOWER HOPPER

SIDE TUBE

HOPPER BAG

BOTTOM

UPPER HOPPER

SIDE TUBE

3/8" x 1/2"

CLEVIS PIN (S)

3/32" HAIR

COTTER PIN (R)

17

1/4" x 1-1/8"

CLEVIS PIN (T)

3/32" HAIR

COTTER PIN (R)

BAG FRAME STRAP

18

ENGLISH

10

IMPORTANT: Do not

over bend the support rods during

the following step. Over bending will cause the steel rods

to loose supporting tension.

10.

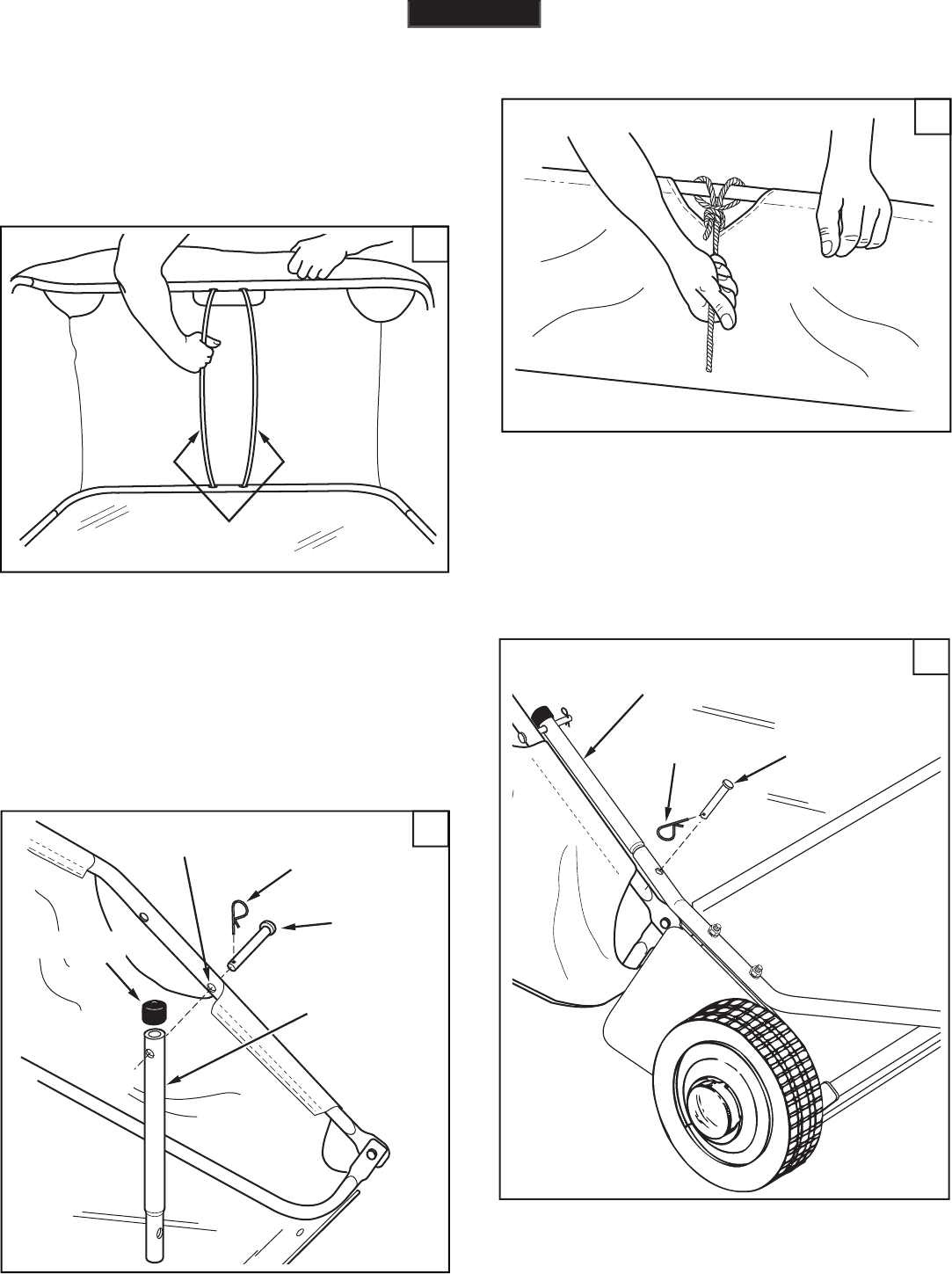

(Figure 19)

Tip the hopper onto it's back to assemble

(Figure 19) Tip the hopper onto it's back to assemble (Figure 19)

the two hopper support rods. Place the ends of each

rod into the upper and lower rear hopper tubes, bending

the rod just enough to ﬁ t into the holes in the tubes.

11.

(Figure 20)

Insert a 3/8" x 3" clevis pin (V) through

(Figure 20) Insert a 3/8" x 3" clevis pin (V) through (Figure 20)

the

lower

hole in each upper hopper side tube. Next

assemble a bag arm tube onto each clevis pin and

secure it with a 3/32" hair cotter pin (R).

12.

(Figure 20)

Assemble a vinyl cap (Y) onto the end of

(Figure 20) Assemble a vinyl cap (Y) onto the end of (Figure 20)

each bag arm tube.

��

SUPPORT

RODS

13.

(Figure 21)

Secure the rope to the top center of the

(Figure 21) Secure the rope to the top center of the (Figure 21)

hopper bag frame.

14.

(Figure 22)

To assemble the hopper bag to the sweeper,

(Figure 22) To assemble the hopper bag to the sweeper, (Figure 22)

slide the ends of the bag arm tubes into the ends of the

sweeper's hitch tubes and secure with two 1/4" x 1-3/4"

clevis pins (U) and 3/32" hair cotter pins (R).

19

20

21

22

LOWER HOLE 3/32" HAIR

COTTER PIN (R)

3/8" x 3"

CLEVIS PIN (V)

BAG ARM TUBE

VINYL CAP (Y)

BAG ARM TUBE

1/4" x 1-3/4"

CLEVIS PIN (U)

3/32" HAIR

COTTER PIN (R)

ENGLISH

11

ATTACHING SWEEPER HITCH TO TRACTOR

(Figures 23, 24, 25)

1. Place the tractor and sweeper on a ﬂ at level surface.

2. Set the sweeper height adjustment handle to about the

middle of its adjustment range.

3. Attach the sweeper hitch brackets to the tractor hitch,

arranging the 3/4" spacers so that the bottom of the

sweeper bag is approximately level and 5" to 7" above

the ground. See ﬁ gure 24 for tractor hitches that are

10" to 13" above the ground. See ﬁ gure 25 for tractor

hitches that are 8" to 10" above the ground.

IMPORTANT:

For best performance, the bottom of the

sweeper bag should be approximately level and 5" to 7" off

the ground as shown in ﬁ gure 23.

Tractor hitches with 8" to 10" ground clearance.

23

25

24

Tractor hitches with 10" to 13" ground clearance.

TRACTOR HITCH

8"-10"

TRACTOR HITCH

10"-13"

ENGLISH

5" Min.



12

HEX BOLT FLAT WASHER

FLAT WASHER

HEX LOCK NUT

HUB CAP

SPACER

HEIGHT ADJUSTMENT SLOT

HEX BOLT

OIL BEARINGS HERE

FLAT WASHER

HOW TO USE YOUR SWEEPER

BRUSH HEIGHT ADJUSTMENT

To adjust your sweeper brushes to the best operating

height, loosen the adjustment knob and push down

on the height adjustment lever to raise the brush. Best

adjustment is when the brush setting is 1/2" down into

the grass. Always mow the grass to an even height

before sweeping.

SWEEPING SPEED

Try a starting speed of approximately 3 m.p.h. (third

gear on most tractors). Depending on the conditions,

it may be necessary to adjust the sweeping speed in

order to achieve best results.

DUMPING OF SWEEPER

Your sweeper can be dumped easily without getting

off of the rider or tractor. Simply pull the rope forward

to dump the hopper. Always empty hopper after each

use.

CAUTION:

Keep sweeper away from ﬁ re.

Excessive heat can damage the brushes and

hopper bag and could cause the bag and its

contents to burn.

CAUTION: Never attach

the hopper rope

to any part of your body or clothing!

Never

hold onto

the rope while towing the sweeper!

Attach the rope

to the towing vehicle to keep

it away from wheels and rotating parts.

OPERATION

CUSTOMER RESPONSIBILITIES

1.

Check for loose fasteners before each use.

2.

Clean the sweeper after each use.

a. Clean sweeper housing with a soft brush or cloth.

b. Clean debris from hopper bag with a brush or

broom.

c. Remove any material which has wrapped around

brushes or ends of brush shaft.

3. Inspect for worn or damaged parts, such as brushes

and wheels before each use. Replace as necessary.

MAINTENANCE

5. Lubricate the wheel bearings each season. Remove

the hub cap and apply a few drops of light weight oil.

6.

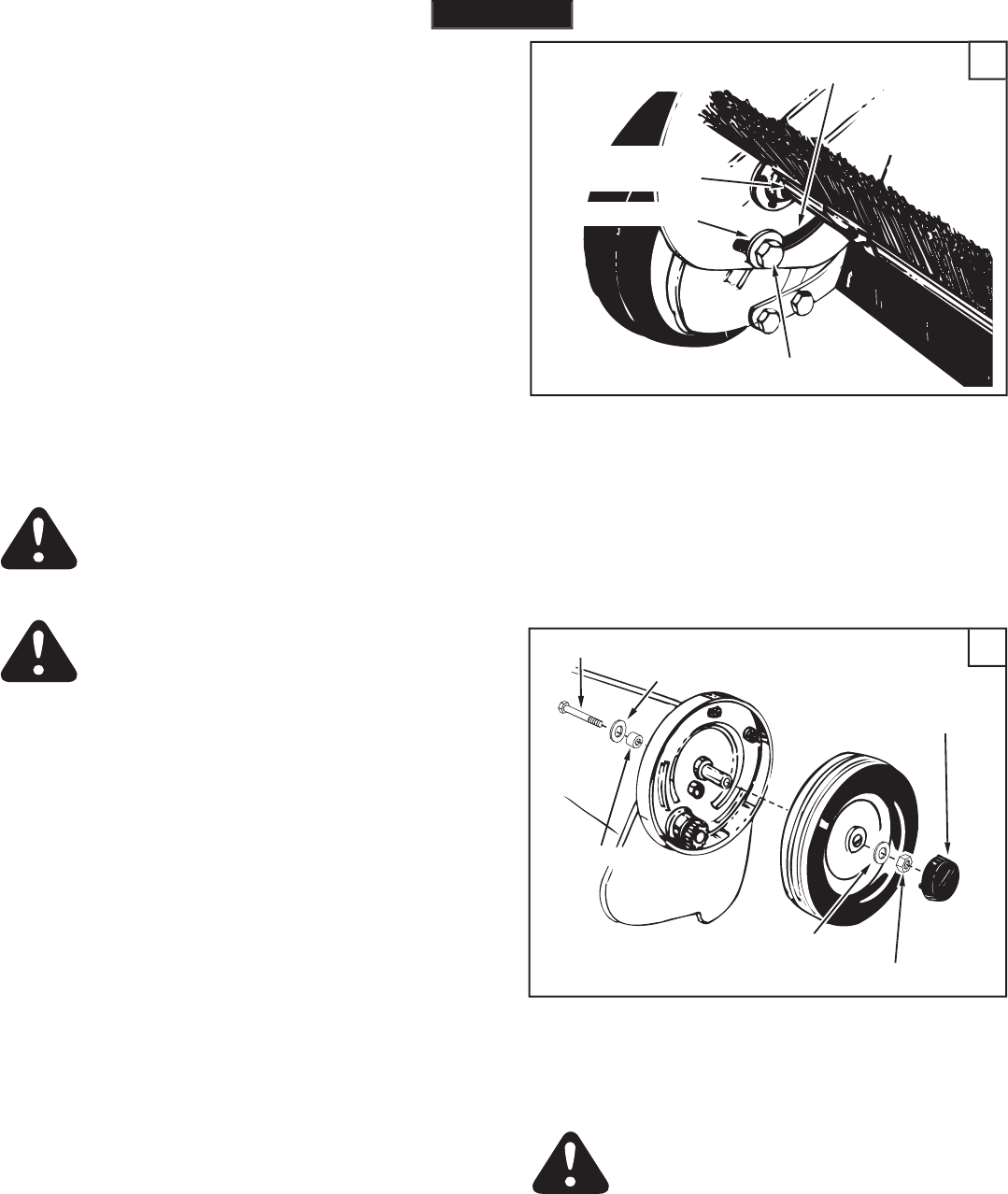

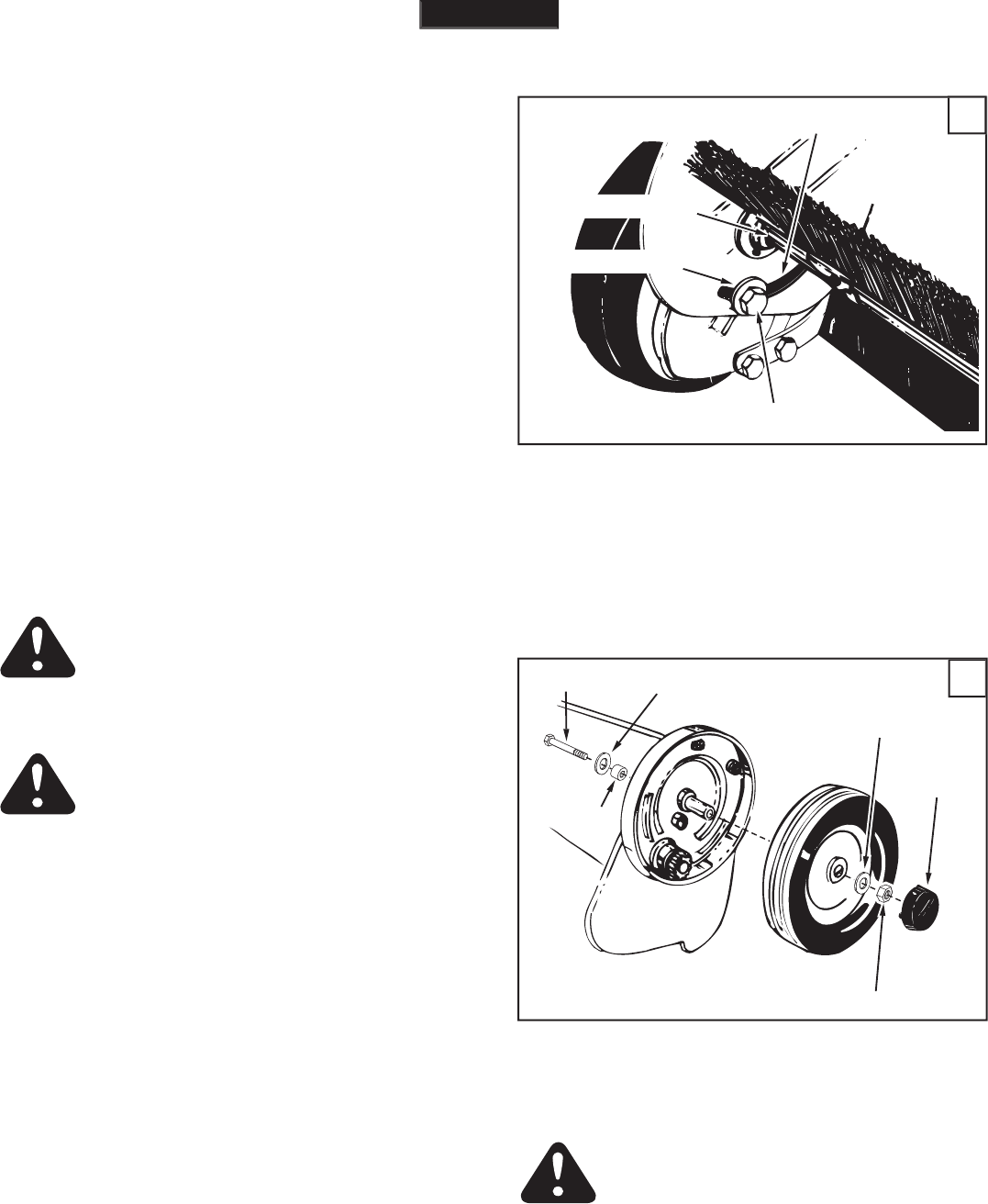

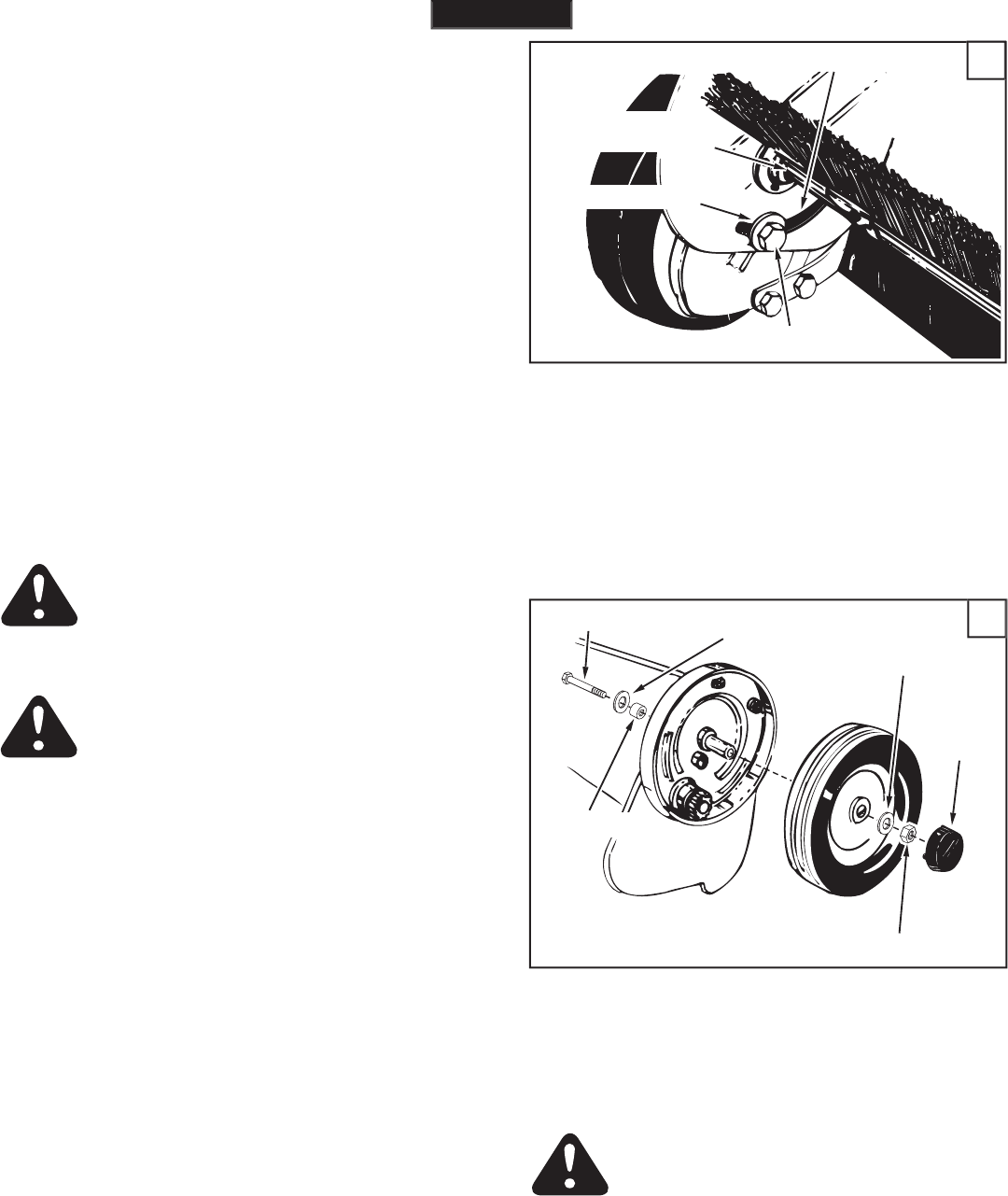

(Figure 27)

Every two years, remove the wheels and

(Figure 27) Every two years, remove the wheels and (Figure 27)

clean the gears found inside the wheel housing. After

cleaning, lubricate the gears with an even coat of light

grease. To remove the wheel, pop off the hub cap and

remove the lock nut and ﬂ at washer.

26

27

1. Clean the sweeper and hopper bag thoroughly to help

prevent rust and mildew.

2. To collapse the hopper bag for storage, remove the two

hopper support rods from the rear of the hopper.

3. Store in a dry area.

CAUTION: Before storing

the sweeper,

always empty the hopper bag to avoid

spontaneous combustion.

STORAGE

4.

(Figure 26)

Lubricate the brush shaft bearing twice a

(Figure 26) Lubricate the brush shaft bearing twice a (Figure 26)

year with a few drops of light weight oil.

ENGLISH

13

WHEEL GEAR AND PAWL SERVICE

IMPORTANT:

Do not

remove both wheels at the same

time to avoid mixing of parts. (The R.H. and L.H. ratchet

gears are not interchangeable.)

Make notes

on the position

of washers and snap rings during disassembly.

1. Remove

only one

wheel from the sweeper.

2. Remove the retaining rings and washers which hold the

ratchet gear onto the brush shaft.

3.

(Figure 29)

Remove the gear by sliding it off the brush

(Figure 29) Remove the gear by sliding it off the brush (Figure 29)

shaft. (Look for the drive pin, which may fall out of the

brush shaft when the ratchet gear is removed.)

4. To reassemble, insert the drive pin through the hole

near the end of the brush shaft. Make sure the pin slides

back and forth easily in the shaft.

5. Lightly grease the shaft and ﬁ ll the ratchet gear with

grease. Assemble the ratchet gear back onto the

shaft.

6. Lightly grease the axle and the gear teeth on the wheel,

and then reassemble the wheel. The brushes should

rotate

only

during forward rotation of the wheel. If the

brushes are driven (rotated) by both forward and reverse

rotation of the wheel, the drive pin is jamming in the

ratchet gear. Disassemble to clean and lubricate the

drive pin and the ratchet gear.

7. Remove the second wheel and repeat the procedure.

BRUSH REPLACEMENT

NOTE:

Brush replacement should be done one brush at

a time.

1. Remove the hopper bag from the sweeper.

2.

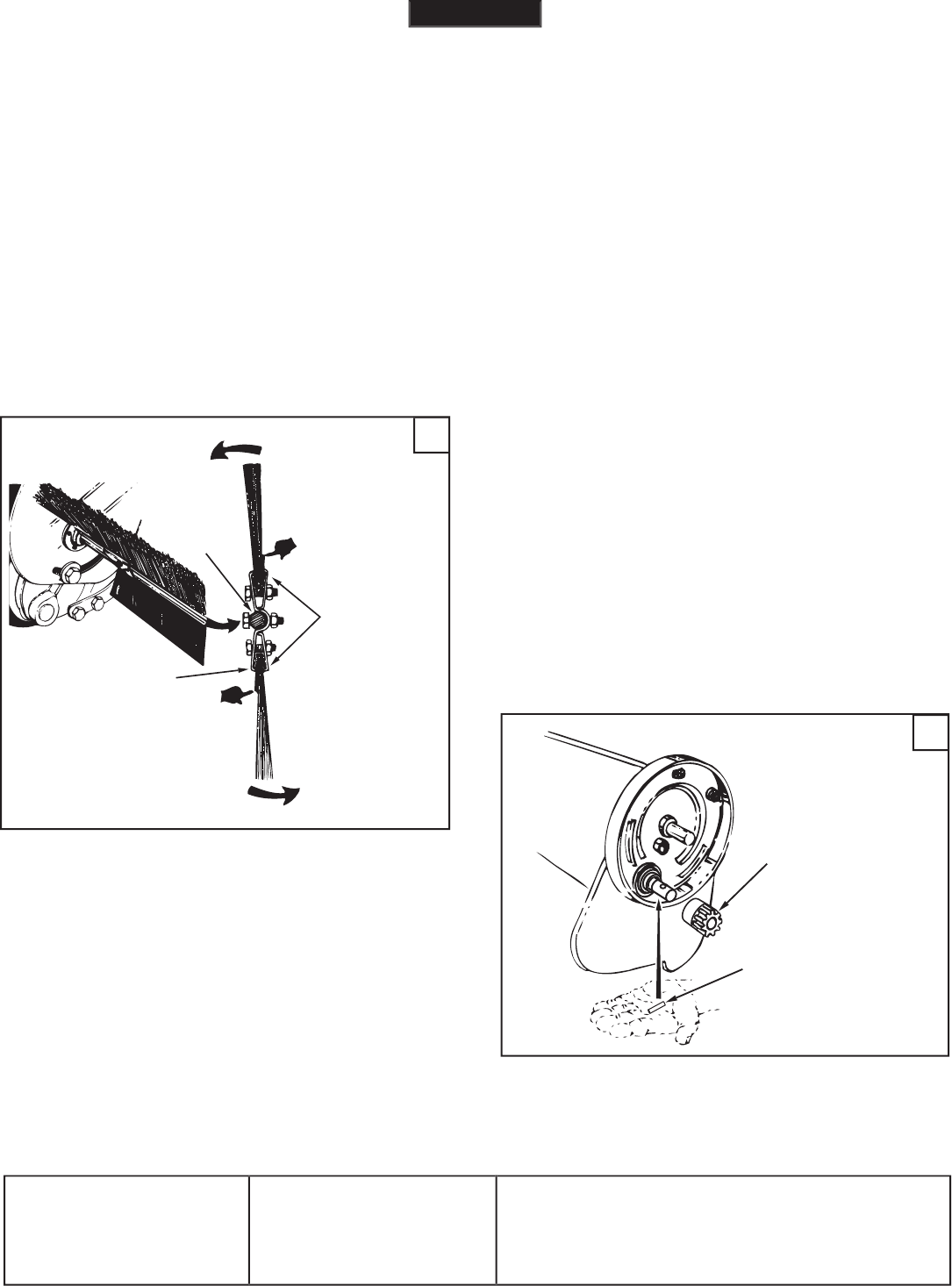

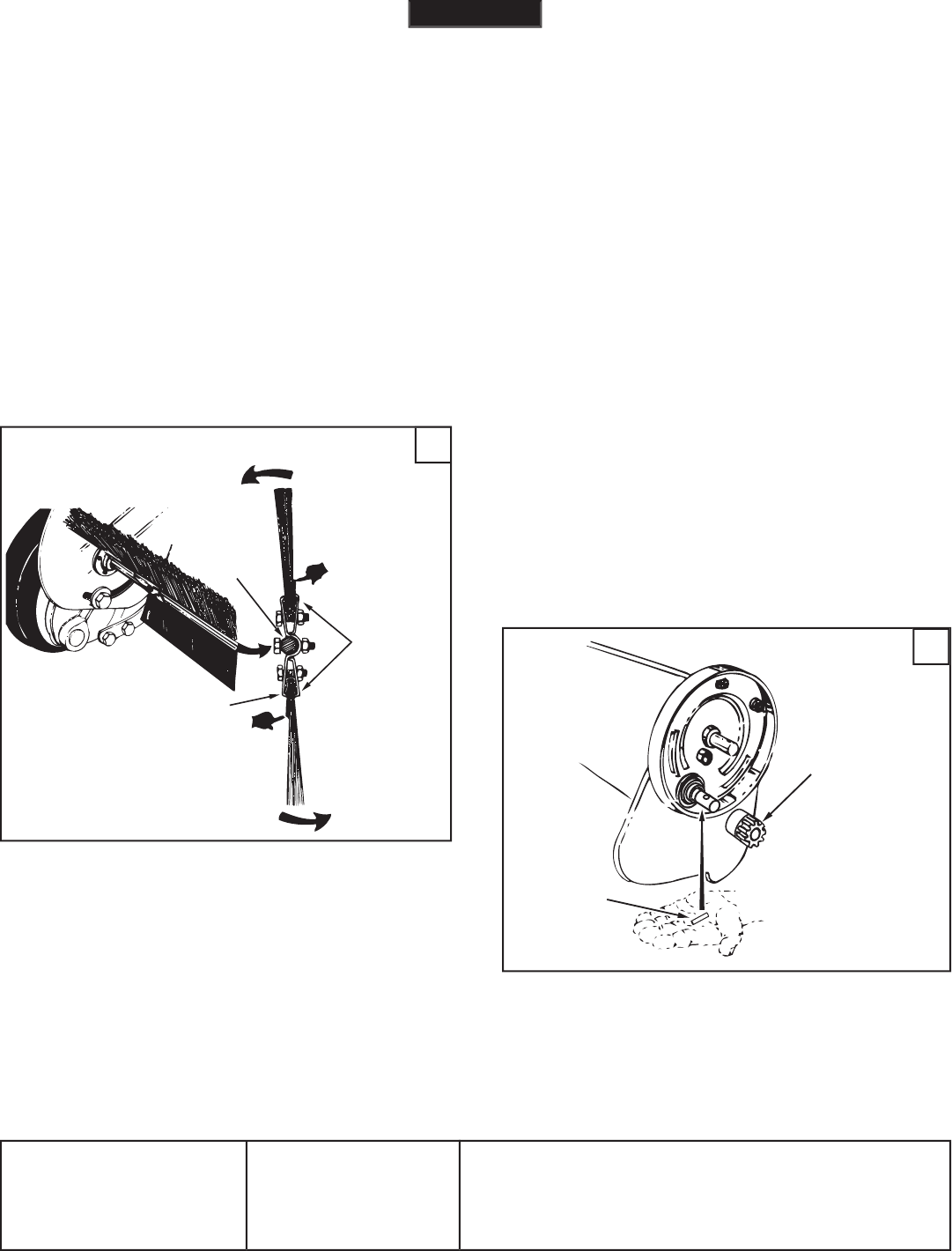

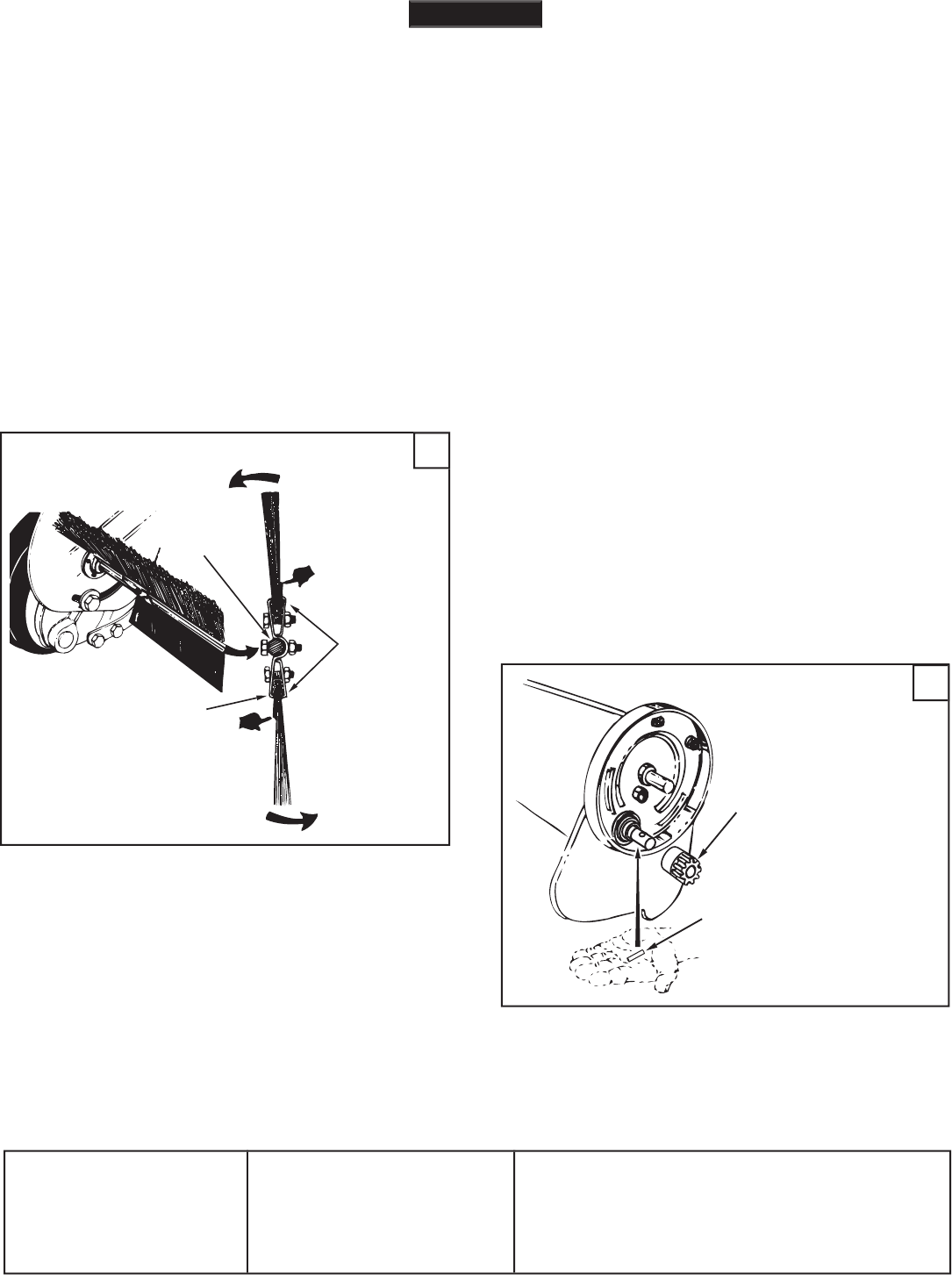

(Figure 28)

Loosen the hex bolts and lock nuts on two

(Figure 28) Loosen the hex bolts and lock nuts on two (Figure 28)

single brush retainers which clamp one brush to the

double brush retainers.

Do Not

loosen

or remove the

bolts which fasten the double brush retainers to the

brush shaft.

3.

(Figure 28)

Slide the brush out of the retainers, noting

(Figure 28) Slide the brush out of the retainers, noting (Figure 28)

on which side of the brush the bristles overlap.

4.

(Figure 28)

Install new brush, making sure the bristles

(Figure 28) Install new brush, making sure the bristles (Figure 28)

overlap on the same side of the brush as before.

1. Brushes set too low.

2. Brushes are jammed

3. Wheels are jammed.

Wheels skid when sweeping.

1. Adjust height till brushes are 1/2" down into grass.

2. Stop sweeper. Remove obstruction.

3. Remove one wheel at a time to check for obstruction or

damage. Refer to Service and Adjustments section.

SERVICE AND ADJUSTMENTS

TROUBLESHOOTING

28

29

ENGLISH

BRUSH ROTATION

OVERLAP

BRISTLES

OVERLAP

BRISTLES

SINGLE

BRUSH

RETAINERS

DOUBLE BRUSH RETAINER

BRUSH

SHAFT

RATCHET

GEAR

DRIVE

14

15

6. La estabilidad y frenado del vehículo de arrastre

pueden afectarse con el enganche de esta barredora.

No llene la barredora a su máxima cabida sin antes

veriﬁ car la capacidad del vehículo de arrastre para

remolcar y detenerse en forma segura con la barredora

enganchada.

No opere en cuestas empinadas.

7. Deténgase e inspeccione el vehículo de arrastre y la

barredora después de haber golpeado algún objeto.

Repare cualquier daño que haya causado antes de

continuar la operación.

8. Mantenga la barredora alejada del fuego. El calor

excesivo puede dañar los cepillos y la bolsa de la tolva

y causar el incendio de la bolsa y su contenido.

9. Antes de guardar la barredora, siempre vacíe la bolsa

de la tolva para evitar la combustión espontánea de su

contenido.

10. Siga las instrucciones de lubricación y mantenimiento

como se señalan en la sección de mantenimiento de

este manual.

1. Lea los manuales del usuario de la barredora y del

vehículo de arrastre y conozca su operación antes de

usar este accesorio de barredora. Siempre instruya a

otros usuarios sobre su operación, antes de que operen

su barredora.

2. No permita que los niños operen la barredora.

3. No permita que nadie se monte en la barredora.

4. ¡Nunca se amarre la cuerda de la tolva al cuerpo o a

la ropa! ¡ Nunca se sostenga de la cuerda mientras

remolca la barredora! Amarre la cuerda al vehículo de

arrastre para mantener la barredora alejada de ruedas

y partes rotatorias.

5. En terreno quebrado, cerca de zanjas o en colinas,

opere la barredora a baja velocidad para prevenir la

pérdida de control.

Recuerde, cualquier equipo motorizado puede causar lesiones si se usa en forma inapropiada o si el usuario no entiende

como operarlo. Sea precavido siempre que use equipo motorizado.

Este símbolo indica precauciones importantes de seguridad. Signiﬁ ca -

¡ATENCION!

Su

seguridad está en riesgo

NORMAS DE SEGURIDAD

ESPAÑOL

16

HERRAMIENTAS REQUERIDAS PARA EL ARMADO

(1) Cuchilla o tijeras

(2) Llaves de Boca Abierta o de Estrella de 1/2”

ARMADO

Todas las partes sueltas se muestran en la página 2. Los sujetadores

en la bolsa de partes se muestran en su tamaño real en la página

3. Retire toda la ferretería y todas las partes sueltas de la caja y

veriﬁ que que todas las partes y sujetadores que se muestran en

las páginas 2 y 3 han sido incluidos.

ARMADO DE LA BARREDORA

Nota:

La mano derecha y la izquierda se determinan desde la

posición del operador sentado en el vehículo de arrastre.

Nota:

las ﬁ guras del armado se encuentran en las páginas de

5 a 10.

1.

(Figura 1)

Coloque la hoja de cartón que encuentra dentro

de la caja de empaque, sobre la superﬁ cie de trabajo de

manera que evite rayar el terminado de la barredora. Voltee

boca arriba la carcasa de la barredora sobre el cartón, y

colóquela mirando en la dirección que indica el diagrama.

2.

(Figura 1)

Instale el puntal de apoyo de atrás en los huecos

(Figura 1) Instale el puntal de apoyo de atrás en los huecos (Figura 1)

indicados en la carcasa de la barredora. Use dos pernos

hexagonales (H) y tuercas de cierre de nilón (I).

3.

(Figura 2)

Cada conjunto de cepillo tiene un retenedor de

cepillo marcado con tinta roja o tinta negra. Extienda los

conjuntos de cepillo como se muestra en el diagrama, de

manera que los retenedores de cepillo marcados con tinta

queden en la mitad, con el marcado con rojo a la derecha y

el marcado con negro a la izquierda.

IMPORTANTE:

El traslape de cerdas en la parte de abajo de cada

cepillo ayuda a sostener el lado de atrás del cepillo para obtener un

mejor funcionamiento de la barredora. Veriﬁ que que la barredora

se ha volteado como se indica en las Figuras 2 y 3 para que los

cepillos queden correctamente armados.

4.

(Figura 3)

Fije el conjunto de cepillo con el retenedor rojo en

(Figura 3) Fije el conjunto de cepillo con el retenedor rojo en (Figura 3)

el extremo derecho del eje de cepillos, usando dos pernos

hexagonales (G) y tuercas de cierre de nilón (I). El retenedor

marcado con tinta roja debe quedar colocado en la mitad de

la barredora.

5.

(Figura 4)

Instale el conjunto de cepillo con el retenedor de

(Figura 4) Instale el conjunto de cepillo con el retenedor de (Figura 4)

cepillo negro en el extremo izquierdo del eje de cepillo, usando

dos pernos hexagonales (G) y tuercas de cierre de nilón (I). El

retenedor de cepillo marcado con tinta negra debe colocarse

en la mitad de la barredora.

6.

(Figura 4)

Gire una rueda para hacer girar los cepillos. (Las

(Figura 4) Gire una rueda para hacer girar los cepillos. (Las (Figura 4)

ruedas mueven los cepillos en una dirección solamente.) El

traslape de las cerdas debe quedar en el lado de atrás del

cepillo a medida que éste gira.

7.

(Figura 5)

Fije la ménsula de ángulo (DD) en la carcaza de

(Figura 5) Fije la ménsula de ángulo (DD) en la carcaza de (Figura 5)

la barredora usando un perno hexagonal (F) y una tuerca

de cierre (J). Asegúrese de que la ménsula queda ﬁ ja en la

posición que se ilustra

y alineada recta con la carcaza y luego

apriete la tuerca.

8. Corte el plástico que sostiene en su lugar el tubo de ajuste

de altura.

9.

(Figura 6)

Fije el tubo de enganche de mano derecha en la

(Figura 6) Fije el tubo de enganche de mano derecha en la (Figura 6)

carcaza de la barredora, usando dos pernos de coche (D)

y tuercas hexagonales (J).

No apriete todavía.

Repita la

operación para el tubo de enganche de mano izquierda.

10.

(Figura 7)

Conecte entre si los tubos de enganche, usando

(Figura 7) Conecte entre si los tubos de enganche, usando (Figura 7)

dos pernos hexagonales (A), pequeñas arandelas planas (L)

y tuercas de cierre (J).

No apriete todavía.

Si el enganche de su tractor o vehículo de arrastre tiene una

altura sobre el piso de 25 a 33 cm, estudie la ﬁ gura 8. Si el

enganche de su tractor o vehículo de arrastre tiene una altura

sobre el piso de 20 a 25 cm, reﬁ érase a la ﬁ gura 9.

11.

(Figura 8 o 9)

Monte las ménsulas de enganche en los tubos

(Figura 8 o 9) Monte las ménsulas de enganche en los tubos (Figura 8 o 9)

de enganche usando dos pernos hexagonales (B) y tuercas

de cierre (J). Los pernos deben montarse uno a cada lado

del perno del tubo de enganche.

Todavía no apriete.

12. En este momento

apriete

los cuatro pernos, ﬁ jando los

tubos de enganche a la carcaza de la barredora. En seguida

apriete

los dos pernos, juntando los extremos de los tubos

de enganche. Finalmente,

apriete

los dos pernos, ﬁ jando las

ménsulas de enganche a los tubos de enganche.

13.

(Figura 8 o 9)

Monte el pasador de enganche (BB), dos

(Figura 8 o 9) Monte el pasador de enganche (BB), dos (Figura 8 o 9)

espaciadores (X) y el pasador de horquilla de 1/8” (Q) en las

ménsulas de enganche.

14.

(Figura 10)

Monte la manija de ajuste de altura en el tubo

(Figura 10) Monte la manija de ajuste de altura en el tubo (Figura 10)

de ajuste de altura, usando dos pernos de cabeza curva (C),

arandelas arqueadas (O), arandelas de cierre (N), y tuercas

hexagonales (K).

No apriete todavía.

15.

(Figura 10)

Monte la empuñadura en la manija de ajuste de

(Figura 10) Monte la empuñadura en la manija de ajuste de (Figura 10)

altura.

16.

(Figura 11)

Inserte un perno hexagonal (F) a través de la

(Figura 11) Inserte un perno hexagonal (F) a través de la (Figura 11)

ménsula de ángulo. Monte en el perno (en orden) el buje

espaciador (W), la banda de ajuste de altura, una arandela

plana (M) y una tuerca de cierre (J).

Apriete.

17.

(Figura 12)

Coloque la manija de ajuste de altura, lado a lado,

(Figura 12) Coloque la manija de ajuste de altura, lado a lado, (Figura 12)

de manera que los dientes de la arandela de seguridad (P)

puedan acomodarse entre la manija y la banda de ajuste de

altura.

Apriete

las tuercas que aseguran la manija de ajuste

de altura.

18.

(Figura 12)

Inserte el perno de coche (E) a través de la

(Figura 12) Inserte el perno de coche (E) a través de la (Figura 12)

manija de ajuste de altura. Monte en el perno, en orden, la

arandela dentada de cierre (P), la banda de ajuste de altura,

una arandela plana (M) y la perilla plástica (AA).

ARMADO DE LA BOLSA DE LA TOLVA

1.

(Figura 13)

Haga girar el tubo del respaldo de la tolva, de

(Figura 13) Haga girar el tubo del respaldo de la tolva, de (Figura 13)

manera que los huecos taladrados en la mitad del tubo miren

hacia abajo. Pase el tubo por entre los dos lazos cosidos a la

costura o pestaña posterior de arriba, dentro de la bolsa de

la tolva.

2.

(Figura 14)

Inserte los dos tubos laterales superiores de la

(Figura 14) Inserte los dos tubos laterales superiores de la (Figura 14)

tolva, a través de los faldones cosidos con puntos a cada lado

de la bolsa de la tolva.

3.

(Figura 14)

Monte los extremos del tubo posterior de la tolva

(Figura 14) Monte los extremos del tubo posterior de la tolva (Figura 14)

sobre los terminales de los tubos laterales de la parte superior

de la tolva. Júntelos usando tapones plásticos (CC).

4.

(Figura 15)

Voltee el segundo tubo trasero de la tolva, de

(Figura 15) Voltee el segundo tubo trasero de la tolva, de (Figura 15)

manera que los huecos taladrados en la mitad del tubo queden

mirando hacia arriba. Monte los extremos del tubo trasero de

la tolva sobre los extremos de los tubos laterales de la parte

inferior de la tolva. Júntelos usando tapones plásticos (CC).

5.

(Figura 16)

Coloque los tubos de la parte inferior de la tolva

(Figura 16) Coloque los tubos de la parte inferior de la tolva (Figura 16)

en el fondo de la bolsa de la tolva.

6.

(Figura 16)

Fije los extremos de los tubos laterales inferiores

(Figura 16) Fije los extremos de los tubos laterales inferiores (Figura 16)

de la tolva al

interior

de los tubos laterales superiores de la

tolva, usando dos pasadores de grillete (S) insertados desde

el interior, y dos pasadores de horquilla (R).

ESPAÑOL

17

7.

(Figura 17)

Inserte la varilla del marco de la bolsa dentro de

(Figura 17) Inserte la varilla del marco de la bolsa dentro de (Figura 17)

la manga cosida, a lo largo del borde frontal del fondo de la

bolsa.

8.

(Figura 17)

Monte la varilla del marco de la bolsa en los

(Figura 17) Monte la varilla del marco de la bolsa en los (Figura 17)

tubos laterales inferiores de la tolva, usando dos pasadores

de grillete (T) y dos pasadores de horquilla (R).

9.

(Figura 18)

Asegure las esquinas de la bolsa alrededor de los

(Figura 18) Asegure las esquinas de la bolsa alrededor de los (Figura 18)

tubos laterales inferiores de la tolva, abrochando los faldones

de la bolsa al fondo de la bolsa, a ambos lados.

IMPORTANTE:

No curve demasiado las barras de soporte durante

el siguiente paso. El curvado excesivo hará que las barras de acero

pierdan su tensión de soporte.

10.

(Figura 19)

Incline la tolva sobre su respaldo para ensamblar

(Figura 19) Incline la tolva sobre su respaldo para ensamblar (Figura 19)

las dos barras de soporte de la tolva. Coloque los extremos de

cada barra dentro de los tubos superior e inferior en la parte

trasera de la tolva, curvando la barra apenas lo suﬁ ciente

para que encaje dentro de los huecos de los tubos.

11.

(Figura 20)

Inserte un pasador de grillete (V) a través del hueco

(Figura 20) Inserte un pasador de grillete (V) a través del hueco (Figura 20)

inferior en cada tubo lateral de la parte superior de la tolva.

En seguida monte un tubo del brazo de la bolsa sobre cada

pasador de grillete y asegúrelo con un pasador de horquilla

(R).

12.

(Figura 20)

Coloque una tapa de vinilo (Y) en el extremo de

(Figura 20) Coloque una tapa de vinilo (Y) en el extremo de (Figura 20)

cada tubo del brazo de la bolsa.

13.

(Figura 21)

Asegure la cuerda a la parte superior del centro

(Figura 21) Asegure la cuerda a la parte superior del centro (Figura 21)

superior del marco de la bolsa de la tolva.

14.

(Figura 22)

Para ﬁ jar la bolsa de la tolva en la barredora,

(Figura 22) Para ﬁ jar la bolsa de la tolva en la barredora, (Figura 22)

inserte los extremos de los tubos del brazo de la bolsa dentro

de los terminales de los tubos de enganche de la barredora

y asegúrelos con dos pasadores de grillete (U) y pasadores

de horquilla (R).

COLOCACION DEL ENGANCHE DE LA BARREDORA

EN EL TRACTOR.

(Figuras 23, 24 y 25)

.

1.

Coloque el tractor y la barredora sobre una superﬁ cie plana

y nivelada.

2.

Gradúe la manija de ajuste de altura de la barredora alrededor

de la mitad de su rango de ajuste.

3. Fije las ménsulas de enganche de la barredora al enganche

del tractor, colocando los espaciadores de 1/2” de manera

que el fondo de la bolsa de la barredora quede a una altura

de 13 a 18 cm del suelo. Vea en la Figura 24 la forma en que

quedan los enganches del tractor cuando están entre 25 y

33 cm por encima del suelo. Vea en la Figura 25 la forma en

que quedan los enganches del tractor cuando se encuentran

entre 20 y 25 cm sobre el suelo.

IMPORTANTE:

Para un mejor desempeño, el fondo de la bolsa de

la barredora debe quedar aproximadamente nivelado y de 13 a 18

cm de altura sobre el suelo, como se muestra en la Figura 23.

18

PRECAUCION: ¡Nunca

amarre la cuerda de la

tolva a ninguna parte de su cuerpo ni de su ropa!

¡Nunca

se cuelgue de la cuerda mientras remolca

la barredora!

Amarre la cuerda

al vehículo de

remolque, manteniéndola alejada de las ruedas

y de las partes giratorias.

MANTENIMIENTO

26

5. Lubrique los cojinetes de las ruedas en cada temporada.

Retire la tapa del cubo y aplique unas pocas gotas de aceite

liviano.

6.

(Figura 27)

Cada dos años retire las ruedas y limpie los

(Figura 27) Cada dos años retire las ruedas y limpie los (Figura 27)

engranajes que se encuentran dentro de la carcaza de la rueda.

Después de limpiarlos, lubríquelos con una capa pareja de

grasa liviana. Para retirar la rueda, saque la tapa del cubo y

retire la contratuerca o tuerca de cierre y la arandela plana.

27

RESPONSABILIDADES DEL CLIENTE

1. Veriﬁ que que no haya sujetadores o broches sueltos antes

de usar la barredora.

2. Limpie la barredora después de cada uso.

a. Limpie la carcaza de la barredora con un cepillo suave

o un trapo.

b. Limpie los residuos de la bolsa de la tolva con una

escoba o con un cepillo.

c. Retire cualquier material que se haya enrollado

alrededor de los cepillos o los terminales del eje del

cepillo.

3. Inspeccione la máquina, buscando partes dañadas o gastadas,

tales como cepillos y ruedas, antes de cada uso. Reemplace

las piezas averiadas según sea necesario.

4.

(Figura 26)

Lubrique el cojinete o rodamiento del eje del cepillo

(Figura 26) Lubrique el cojinete o rodamiento del eje del cepillo (Figura 26)

dos veces al año, con unas pocas gotas de aceite liviano.

ESPAÑOL

OPERACION

AJUSTE DE LA ALTURA DEL CEPILLO

Para ajustar los cepillos de su barredora en la mejor altura

de operación, aﬂ oje la perilla de ajuste y presione hacia

abajo sobre la palanca de ajuste de altura para levantar el

cepillo. El mejor ajuste es cuando la graduación del cepillo

está 1,2 cm por debajo de la superﬁ cie del prado, dentro del

césped. Siempre corte el césped a una altura pareja, antes

de barrer.

VELOCIDAD DE BARRIDO

Ensaye una velocidad inicial de aproximadamente 3 millas

por hora (5km/hora) (tercera velocidad en la mayoría de

los tractores). Dependiendo de las condiciones, puede ser

necesario ajustar la velocidad de barrido, a ﬁ n de obtener

los mejores resultados.

VACIADO DE LA BARREDORA

Su barredora se puede vaciar fácilmente sin necesidad de

desenganchar el tractor o de que el operador se desmonte.

Simplemente tire de la cuerda hacia adelante para vaciar la

tolva. Siempre vacíe la tolva después de cada uso.

PRECAUCION:

Mantenga la barredora lejos del

fuego. El calor excesivo puede dañar los cepillos

y la bolsa de la tolva, y puede hacer que la bolsa

y su contenido se incendien.

RANURA DE AJUSTE DE ALTURA

PERNO HEXAGONAL

ACEITE AQUI

LOS COJINETES

ARANDELA PLANA

PERNO HEXAGONAL ARANDELA PLANA

ARANDELA PLANA

CONTRATUERCA HEXAGONAL

TAPA

DEL

CUBO

ESPACIADOR

1. Limpie completamente la barredora y la bolsa de la tolva para

ayudar a prevenir la oxidación y el moho.

2. Para doblar la bolsa de la tolva cuando se va a guardar, retire

las dos barras de soporte de la tolva de la parte trasera de la

misma.

3. Almacene la barredora en un área seca.

PRECAUCION: Antes de almacenar

la barredora,

desocupe siempre la bolsa de la tolva para evitar

que ocurra una combustión espontánea.

ALMACENAMIENTO

19

SERVICIO Y AJUSTES

28

SERVICIO DEL ENGRANAJE DE LA RUEDA DENTADA

Y DEL TRINQUETE

IMPORTANTE:

No retire las dos ruedas al mismo tiempo, para

evitar que sus partes se confundan. (Los engranajes del trinquete

de mano derecha y de mano izquierda no son intercambiables).

Anote

la posición de las arandelas y de los anillos a presión

cuando desarme el mecanismo.

1.

Baje únicamente una rueda

a la vez de la barredora.

2. Retire los anillos retenedores y las arandelas que sostienen

el engranaje del trinquete sobre el eje del cepillo.

3.

(Figura 29)

Retire el engranaje deslizándolo fuera del eje

(Figura 29) Retire el engranaje deslizándolo fuera del eje (Figura 29)

del cepillo. (Tenga cuidado con el pasador impulsor, que

puede caerse del eje del cepillo al remover el engranaje del

trinquete).

4. Para volver a armar, inserte el pasador impulsor a través del

hueco cerca del extremo del eje del cepillo. Asegúrese de

que el pasador pueda deslizarse fácilmente hacia delante y

hacia atrás sobre el eje.

5. Engrase ligeramente el eje y llene el engranaje del trinquete

con grasa. Arme nuevamente el engranaje del trinquete sobre

el eje.

6. Engrase ligeramente el eje y los dientes del engranaje en la

rueda y luego monte la rueda de nuevo. Los cepillos deben

girar

únicamente

durante la rotación hacia delante de la rueda

.

Si los cepillos giran tanto hacia adelante como hacia atrás

con la rotación de la rueda en ambos sentidos, el pasador

impulsor está atascado en el engranaje del trinquete. Desarme

para limpiar y lubricar el pasador impulsor y el engranaje del

trinquete.

7. Retire la segunda rueda y siga el mismo procedimiento.

29

RESOLUCION DE PROBLEMAS

1. Los cepillos están

graduados demasiado abajo

2. Los cepillos están atascados

3. Las ruedas están

atascadas

Las ruedas patinan al barrer.

1. Ajuste la altura hasta que los cepillos queden 1,2 cm

dentro del césped

2. Detenga la barredora. Retire la obstrucción

3. Baje una rueda a la vez para buscar la obstrucción o daño.

Consulte la Sección de Servicio y Ajustes.

CAMBIO DE CEPILLOS

NOTA:

El cambio de cepillos deberá hacerse uno por uno.

1. Retire la bolsa de la tolva de la barredora.

2.

(Figura 28)

Aﬂ oje los pernos hexagonales y las tuercas de

(Figura 28) Aﬂ oje los pernos hexagonales y las tuercas de (Figura 28)

cierre en los dos retenedores del cepillo sencillo, que sujetan

un cepillo a los retenedores del cepillo doble.

No aﬂ oje

ni

retire los pernos que ﬁ jan los retenedores del cepillo doble

al eje del cepillo.

3.

(Figura 28)

Saque deslizando el cepillo de los retenedores,

(Figura 28) Saque deslizando el cepillo de los retenedores, (Figura 28)

ﬁ jándose bien en qué lado del cepillo se superponen las

cerdas.

4.

(Figura 28)

Instale el cepillo nuevo, asegurándose de que las

(Figura 28) Instale el cepillo nuevo, asegurándose de que las (Figura 28)

cerdas se superpongan en el mismo lado del cepillo, como

estaban antes.

ESPAÑOL

ROTACION

DEL CEPILLO

ROTACION

DEL CEPILLO

SUPERPOSICION

DE LAS CERDAS

SUPERPOSICION

DE LAS CERDAS

RETENEDORES

DEL CEPILLO

SENCILLO

RETENEDOR DEL

CEPILLO DOBLE

EJE DEL

CEPILLO

ENGRANAJE

DEL TRINQUETE

PASADOR IMPULSOR

20

21

6. Le freinage et la stabilité du véhicule peuvent être

compromis avec l’outil de cette balayeuse. Ne remplissez

pas la balayeuse à sa capacité maximum sans vériﬁ er

la capacité du véhicule de traction à tirer et à s’arrêter

en toute sécurité avec la balayeuse attachée. Éloignez-

vous des pentes raides.

7. Arrêtez et inspectez le véhicule et la balayeuse à la

recherche de détériorations après avoir heurté un

objet. Réparez toutes les avaries avant de poursuivre

le fonctionnement.

8. Éloignez la balayeuse de toute source d’inﬂ ammation.

Une chaleur excessive peut endommager les brosses

ainsi que le sac de récupération des débris et peut

provoquer l’incendie du sac et de son contenu.

9. Avant d’entreposer la balayeuse, videz toujours le sac

de récupération des débris aﬁ n d’éviter une combustion

spontanée.

10. Appliquez les instructions de graissage et de

maintenance conformément à la section Maintenance

de ce manuel.

1. Lisez les manuels du propriétaire du véhicule et de la

balayeuse et apprenez à faire fonctionner votre véhicule

et la balayeuse avant d’utiliser les outils de la balayeuse.

Partagez toujours vos connaissances avec les autres

utilisateurs avant qu’ils ne se servent de la balayeuse.

2. N’autorisez jamais des enfants à faire fonctionner la

balayeuse.

3. Ne permettez à quiconque de se déplacer sur la

balayeuse.

4. N’attachez jamais le cordage de la trémie à votre corps

ou à vos vêtements ! Ne maintenez jamais le cordage

en tractant la balayeuse ! Fixez le cordage au véhicule

tracteur aﬁ n de l’éloigner des roues et des pièces en

mouvement.

5. Faites fonctionner la balayeuse à petite vitesse sur les

terrains cahoteux, à proximité de tranchées et sur des

pentes aﬁ n d’éviter tout de perte de contrôle.

Ce symbole attire l’attention sur des mesures de sécurité importantes. Il signiﬁ e: «Attention,

demeurez vigilant, votre sécurité en dépend.»

SÉCURITÉ

Tout appareil mécanique utilisé incorrectement peut être la cause de blessures. L’utilisateur doit bien en maîtriser le

fonctionnement. Observez en tout temps la plus grande prudence lorsque vous utilisez un appareil mécanique.

FRANÇAIS

22

FRANÇAIS

OUTILS NÉCÉSSAIRES AU MONTAGE

(1) Couteau ou paire de ciseaux

(2) Clés polygonale ou à fourche de 1/2 po.

MONTAGE

Toutes les pièces mobiles sont présentées en page 2. Les organes

de ﬁ xation dans les sacs de pièces sont présentés grandeur nature

en page 3. Retirez l’emballage contenant la quincaillerie et toutes

les pièces détachées du carton et vériﬁ ez que toutes les pièces et

organes de ﬁ xation présentés en pages 2 et 3 sont inclus.

MONTAGE DE LA BALAYEUSE

Remarque:

La droite et la gauche sont déterminées par rapport

à la position de l’opérateur lorsqu’il est assis sur le tracteur.

Remarque:

Les ﬁ gures à propos du montage se trouvent sur

les pages 5 à 10.

1.

(Figure 1)

Placez la plaque en carton que vous avez retiré de

(Figure 1) Placez la plaque en carton que vous avez retiré de (Figure 1)

l’intérieur de la caisse, sur la surface de travail aﬁ n d’éviter de

rayer la balayeuse de pelouse. Placez la balayeuse à l’envers

sur le carton, dans le sens indiqué sur l’illustration.

2.

(Figure 1)

Fixez la barre de support arrière sur les trous

(Figure 1) Fixez la barre de support arrière sur les trous (Figure 1)

indiqués au niveau du bâti de la balayeuse. Utilisez deux

boulons hexagonaux (H) et deux écrous à frein élastique (I).

3.

(Figure 2)

Chaque brosse possède une pièce de retenue

(Figure 2) Chaque brosse possède une pièce de retenue (Figure 2)

indiquée avec de l’encre rouge ou de l’encre noire. Placez

les brosses comme illustré de manière à ce que les pièces

de retenue des brosses indiquées à l’encre se trouvent au

centre, en plaçant la brosse rouge à droite et la brosse noire

à gauche.

IMPORTANT:

Les soies se chevauchant en bas de chaque

brosse aident à soutenir l’arrière de la brosse pour un rendement

optimal de la balayeuse. Assurez-vous que la balayeuse est tourné

comme illustré aux Figures 2 et 3 aﬁ n d’assembler correctement

les brosses.

4.

(Figure 3)

Fixez les brosses comportant la pièce de retenue

(Figure 3) Fixez les brosses comportant la pièce de retenue (Figure 3)

de la brosse rouge sur l’extrémité droite de l’axe des brosses

en utilisant deux boulons hexagonaux (G) et deux écrous à

frein élastique (I). La pièce de retenue de la brosse indiquée

à l’encre rouge doit être placée au centre de la balayeuse.

5

(Figure 4)

Fixez les brosses comportant la pièce de retenue

(Figure 4) Fixez les brosses comportant la pièce de retenue (Figure 4)

de la brosse noire sur l’extrémité gauche de l’axe des brosses

en utilisant deux boulons hexagonaux (G) et deux écrous à

frein élastique (I). La pièce de retenue de la brosse indiquée

à l’encre noire doit être placée au centre de la balayeuse.

6.

(Figure 4)

Tournez une roue pour faire tourner les brosses.

(Figure 4) Tournez une roue pour faire tourner les brosses. (Figure 4)

(Les roues entraîneront les brosses dans un sens uniquement).

Les soies se chevauchant doivent se trouver à l’arrière de la

brosse lorsqu’elle tourne.

7.

(Figure 5)

Montez le support d’angle sur le bâti de la balayeuse

(Figure 5) Montez le support d’angle sur le bâti de la balayeuse (Figure 5)

en utilisant un boulon hexagonal (F) et un écrous de blocage

(J). Assurez-vous que le support est orienté selon le dessin

et parfaitement aligné avec le bâti avant de procéder au

serrage.

8. Coupez l’attache en plastique qui maintient en place le tube

de réglage de la hauteur.

9.

(Figure 6)

Assemblez le tube d’attelage droit au bâti de la

(Figure 6) Assemblez le tube d’attelage droit au bâti de la (Figure 6)

balayeuse en en utilisant deux boulons de carrosserie (D) et

des écrous hexagonaux (J). Ne les serrez pas maintenant.

Répétez l’opération pour le tube d’attelage gauche.

10.

(Figure 7)

Serrez ensemble les tube d’attelage en utilisant

(Figure 7) Serrez ensemble les tube d’attelage en utilisant (Figure 7)

deux boulons hexagonaux (A), des petites rondelles plates (L)

et des écrous de blocage (J). Ne les serrez pas maintenant.

Si l’attelage de votre tracteur possède une garde au sol

comprise entre 25 et 33 cm, reportez-vous à la ﬁ gure 8. Si ce

dernier possède une garde au sol comprise entre 20 et 25 cm,

reportez-vous à la ﬁ gure 9.

11.

(Figure 8 ou 9)

Assemblez les supports d’attelage aux tubes

(Figure 8 ou 9) Assemblez les supports d’attelage aux tubes (Figure 8 ou 9)

d’attelage en utilisant deux boulons hexagonaux (B) et des

écrous de blocage (J). Les boulons doivent chevaucher

le boulon du tube d’attelage avant. Ne les serrez pas

maintenant

12. Au cours de cette étape, vous pouvez serrer les quatre boulons

de maintien des tubes d’attelage au bâti de la balayeuse. Serrez

ensuite les deux boulons maintenant ensemble les extrémités

des tubes d’attelage. Pour terminer, serrez les deux boulons

maintenant les supports d’attelage aux tubes d’attelage.

13.

(Figure 8 ou 9)

Assemblez la cheville d’attelage (BB), deux

(Figure 8 ou 9) Assemblez la cheville d’attelage (BB), deux (Figure 8 ou 9)

entretoises (X) et la goupille fendue de 3 mm (Q) aux supports

d’attelage.

14.

(Figure 10)

Assemblez la poignée de réglage de la hauteur

(Figure 10) Assemblez la poignée de réglage de la hauteur (Figure 10)

au tube de réglage de hauteur en utilisant deux boulons à

tête ronde (C), des rondelles bombées (O), des rondelles de

blocage (N) et des écrous hexagonaux (K). Ne les serrez pas

maintenant.

15.

(Figure 10)

Assemblez le système de préhension (Z) dans

(Figure 10) Assemblez le système de préhension (Z) dans (Figure 10)

la poignée de réglage de la hauteur.

16.

(Figure 11)

Insérez un boulon hexagonal (F) à travers le

(Figure 11) Insérez un boulon hexagonal (F) à travers le (Figure 11)

support d’angle. Assemblez sur le boulon (dans l’ordre) la

bague de l’entretoise (W), l’étrier de réglage de la hauteur, une

rondelle plate (M) et un écrous de blocage (J). Vous pouvez

procéder au serrage.

17.

(Figure 12)

Positionnez la poignée de réglage de la hauteur

(Figure 12) Positionnez la poignée de réglage de la hauteur (Figure 12)

côte à côte de sorte que la rondelle à denture (P) s’adapte

entre la poignée et l’étrier de réglage de la hauteur. Serrez

les écrous maintenant la poignée de réglage de la hauteur.

18.

(Figure 12)

Insérez le boulon de carrosserie (E) à travers la

(Figure 12) Insérez le boulon de carrosserie (E) à travers la (Figure 12)

poignée de réglage de la hauteur. Assemblez sur le boulon

(dans l’ordre) la rondelle à denture (P), l’étrier de réglage de

la hauteur, une rondelle plate (M) et le bouton en plastique

(AA).

23

ASSEMBLAGE DU SAC DE RÉCUPÉRATION DES

DÉBRIS

1.

(Figure 13)

Faites tourner un des tubes arrière de trémie de

(Figure 13) Faites tourner un des tubes arrière de trémie de (Figure 13)

sorte que les trous d’arrimage au milieu du tube regardent

vers le bas. Faites glisser le tube à travers les deux boucles

cousues sur la couture arrière supérieure à l’intérieur du sac

de récupération des débris.

2.

(Figure 14)

Insérez les deux tubes latéraux supérieurs de la

(Figure 14) Insérez les deux tubes latéraux supérieurs de la (Figure 14)

trémie à travers les panneaux cousus de chaque côté du sac

de récupération des débris.

3.

(Figure 14)

Assemblez les extrémités du tube arrière de la

(Figure 14) Assemblez les extrémités du tube arrière de la (Figure 14)

trémie dans les extrémités des tubes latéraux supérieurs de

la trémie. Serrez-les en utilisant les bouchons en plastique

(CC).

4.

(Figure 15)

Faites tourner le deuxième tube arrière de trémie

(Figure 15) Faites tourner le deuxième tube arrière de trémie (Figure 15)

de sorte que les trous d’arrimage au milieu du tube regardent

vers le haut. Assemblez les extrémités du tube arrière de la

trémie dans les extrémités des tubes latéraux inférieurs de

la trémie. Serrez-les en utilisant les bouchons en plastique

(CC).

5.

(Figure 16)

Placez les tubes arrière inférieurs assemblés de

(Figure 16) Placez les tubes arrière inférieurs assemblés de (Figure 16)

la trémie dans la partie inférieure du sac de récupération des

débris

6.

(Figure 16)

Attachez les extrémités des tubes latéraux

(Figure 16) Attachez les extrémités des tubes latéraux (Figure 16)

inférieurs de la trémie à l’intérieur des tubes latéraux supérieurs

de la trémie en utilisant deux broches (S) insérées depuis

l’intérieur ainsi que deux goupilles fendues (R).

7.

(Figure 17)

Insérez la bride du cadre du sac dans le manchon

(Figure 17) Insérez la bride du cadre du sac dans le manchon (Figure 17)

cousu le long du bord avant de la partie inférieure du sac.

8.

(Figure 17)

Assemblez la bride du cadre du sac aux tubes

(Figure 17) Assemblez la bride du cadre du sac aux tubes (Figure 17)

latéraux inférieurs de la trémie à l’aide de deux broches (T)

des goupilles fendues (R).

9.

(Figure 18)

Fixez les coins du sac autour des

(Figure 18) Fixez les coins du sac autour des (Figure 18)

tubes latéraux

inférieurs de la trémie en utilisant les boutons-pression

des rabats du sac de part et d’autre de la partie inférieure

de ce dernier.

IMPORTANT:

Ne cintrez pas à l’excès les tiges de support au

cours des étapes suivantes. Ceci pourrait provoquer une perte

de la tension de support des tiges en acier.

10.

(Figure 19)

Inclinez la trémie dans sa partie arrière aﬁ n

(Figure 19) Inclinez la trémie dans sa partie arrière aﬁ n (Figure 19)

d’assembler les deux tiges de support de la trémie. Placez

les extrémités de chaque tige dans les tubes inférieurs et

supérieurs arrière de la trémie, en courbant juste sufﬁ samment

la tige pour qu’elle pénètre dans les trous des tubes.

11.

(Figure 20)

Insérez une goupille (V) dans le trou inférieur de

(Figure 20) Insérez une goupille (V) dans le trou inférieur de (Figure 20)

chaque tube latéral supérieur de la trémie. Assemblez ensuite

le tube du bras du sac avec chaque goupille en le ﬁ xant avec

une goupille fendue (R).

12.

(Figure 20)

Insérez un bouchon en vinyle (Y) à l’extrémité de

(Figure 20) Insérez un bouchon en vinyle (Y) à l’extrémité de (Figure 20)

chaque tube du bras du sac.

13.

(Figure 21)

Attachez le cordage en partie centrale supérieure

(Figure 21) Attachez le cordage en partie centrale supérieure (Figure 21)

du bâti du sac de récupération des débris.

14.

(Figure 22)

Pour assembler le sac de récupération des débris,

(Figure 22) Pour assembler le sac de récupération des débris, (Figure 22)

faites glisser les extrémités et des tubes du bras du sac dans

les extrémités des tubes de l’attelage de la balayeuse, et

assurez son maintien avec deux goupilles (U) et des goupille

fendues (R).

FIXATION DE L’ATTELAGE DE LA BALAYEUSE AU

TRACTEUR

(Figures 23, 24, 25)

1. Placez le tracteur et la balayeuse sur une surface de

niveau.

2. Positionnez la poignée de réglage de la hauteur de la balayeuse

à environ mi-course.

3. Attachez les supports d’attelage de la balayeuse à l’attelage

du tracteur, en positionnant les entretoises de 3/4 po. de

sorte que la partie inférieure du sac de la balayeuse soit

approximativement de niveau et entre 13 et 18 cm environ

au-dessus du sol. Reportez-vous à la ﬁ gure 24 concernant

les attelages de tracteurs se trouvant entre 25 et 35 cm au-

dessus du sol. Reportez-vous à la ﬁ gure 25 concernant les

attelages de tracteurs se trouvant entre 20 et 25 cm au-dessus

du sol.

IMPORTANT:

Aﬁ n de bénéﬁ cier des meilleures performances,

la partie inférieure du sac de la balayeuse doit être de niveau et

se trouver entre 13 et 18 cm au-dessus du sol (reportez-vous à

la ﬁ gure 23).

FRANÇAIS

24

FRANÇAIS

ATTENTION:

N’attachez jamais

le cordage de la

trémie à votre corps ou à vos vêtements !

Ne tenez

jamais

le cordage en tractant la balayeuse !

Fixez

le cordage

au véhicule tracteur aﬁ n de l’éloigner

des roues et des pièces en mouvement.

FONCTIONNEMENT

26

5. Graissez les roulements de roues chaque saison. Déposez

le capuchon de moyeu et appliquez quelques gouttes d’une

huile légère.

6.

(Figure 27)

Tous les deux ans, démontez les roues et nettoyez

(Figure 27) Tous les deux ans, démontez les roues et nettoyez (Figure 27)

les engrenages se trouvant à l’intérieur du boîtier des roues.

Après nettoyage, graissez les engrenages avec une graisse

légère uniformément répartie. Pour démonter la roue, déposez

le capuchon du moyeu ainsi que l’écrou de blocage et la

rondelle plate

27

RESPONSABILITÉS DU CLIENT

1.

Vériﬁ ez que les organes de ﬁ xation sont serrés avant chaque

utilisation.

2.

Nettoyez la balayeuse après chaque utilisation.

a. Nettoyez le bâti de la balayeuse avec une brosse

souple ou avec un chiffon.

b. Nettoyez les débris du sac de récupération avec une

brosse ou avec un balai.

c. Éliminez les débris pouvant s’être enroulés autour des

brosses ou aux extrémités de l’axe de ces dernières

3. Vériﬁ ez l’absence d’usure ou de pièces endommagées, comme

les brosses ou les roues avant chaque utilisation. Procédez

aux besoins à leur remplacement.

4.

(Figure 26)

Graissez les roulements de l’axe de la brosse

(Figure 26) Graissez les roulements de l’axe de la brosse (Figure 26)

deux fois par an avec quelques gouttes d’une huile légère.

RÉGLAGE DE LA HAUTEUR DE LA BROSSE

Pour régler les brosses de la balayeuse à la hauteur de

fonctionnement adéquate, desserrez le bouton de réglage et

abaisser le levier de réglage de la hauteur aﬁ n de soulever la

brosse. La brosse se trouvant à 1,2 cm dans l’herbe correspond

au meilleur réglage. Vous devez toujours tondre l’herbe à une

hauteur régulière avant de procéder au balayage.

VITESSE DE BALAYAGE

Essayez une vitesse de 3 miles/h (5 km/h) environ pour

commencer (troisième vitesse de la plupart des tracteurs). En

fonction des conditions, il peut s’avérer nécessaire de régler

la vitesse de balayage aﬁ n d’obtenir les meilleurs résultats

possibles.

COMMENT VIDER LA BALAYEUSE

Votre balayeuse peut-être facilement vidée sans descendre

du tracteur. Tirez simplement sur le cordage aﬁ n de vider la

trémie. Videz toujours la trémie après chaque utilisation.

ATTENTION:

Éloignez la balayeuse de toute

source d’inﬂ ammation. Une chaleur excessive

peut endommager les brosses ainsi que le sac de

récupération des débris et peut provoquer l’incendie

du sac et de son contenu.

MAINTENANCE

FENTE DE RƒGLAGE DE LA HAUTEUR

BOULON HEXAGONAL

GRAISSER ICI

LES ROULEMENTS

RONDELLE PLATE

BOULON HEXAGONAL

RONDELLE PLATE

ÉCROU DE BLOCAGE HEXAGONAL

CAPUCHON DE MOYEU

ENTRETOISE

1. Nettoyez la balayeuse et la trémie parfaitement aﬁ n de prévenir

la rouille et la moisissure.

2. Pour plier le sac de récupération des débris en vue de son

entreposage, démontez les deux tiges de support situées à

l’arrière de la trémie.

3. Entreposez dans un endroit sec.

ATTENTION

Avant d’entreposer la balayeuse,

videz toujours le sac de récupération des débris

aﬁ n d’éviter une combustion spontanée.

ENTREPOSAGE

25

ENTRETIEN ET RÉGLAGES

28

ENTRETIEN DES ENGRENAGES DES ROUES ET DU

CRABOT

IMPORTANT:

NE DÉMONTEZ PAS

les deux roues simultanément

aﬁ n d’éviter d’intervertir des pièces. (Les engrenages droit et gauche

des roues à cliquet ne sont pas interchangeables.) Prenez note

de la position des rondelles et des anneaux à ressort pendant le

démontage.

1. Démontez

seulement une

roue à la fois.

2. Déposez les anneaux de retenue et les rondelles qui

maintiennent l’engrenage à cliquet sur l’axe des balais.

3.

(Figure 29)

Déposez l’engrenage en le faisant glisser en

(Figure 29) Déposez l’engrenage en le faisant glisser en (Figure 29)

dehors de l’axe de la brosse. (Prenez garde à la goupille

d’entraînement qui peut tomber de l’axe de la brosse lors du

retrait de l’engrenage à cliquet.)

4. Pour procéder au remontage, insérez la goupille d’entraînement

à travers le trou à proximité de l’extrémité de l’axe de la brosse.

Assurez-vous que la broche glisse facilement de part et d’autre

sur l’axe.

5. Graissez légèrement l’axe ainsi que l’engrenage à cliquet.

Remontez l’engrenage à cliquet sur l’axe.

6. Graissez légèrement l’axe et la denture de l’engrenage sur la

roue avant de procéder à son remontage. Les brosses doivent

seulement

tourner pendant la rotation vers l’avant de la roue.

Si les brosses sont entraînées (en rotation) aussi bien lors de

la rotation en marche avant qu’en marche arrière de la roue,

la goupille d’entraînement se trouve coincée dans l’engrenage

à cliquet. Démontez l’ensemble pour nettoyer et graisser la

goupille d’entraînement ainsi que l’engrenage à cliquet.

7. Démontez la deuxième roue et répétez la procédure.

29

GUIDE DE DÉPANNAGE

1. Les brosses sont réglées

trop bas.

2. Les brosses sont coincées

3. Les roues sont coincées.

Les roues patinent pendant le

balayage.

1. Réglez la hauteur jusqu’à ce que les brosses se trouvent

à 1,2 cm dans l’herbe.

2. Arrêt de la balayeuse. Éliminez l’obstruction.

3. Démontez une roue à la fois aﬁ n de vériﬁ er la présence

d’une obstruction ou d’une détérioration. Reportez-vous à

la section Entretien et réglages.

REMPLACEMENT DES BALAIS

REMARQUE : Le remplacement des balais doit s’effectuer un

à la fois.

1. Démontez le sac de récupération des débris de la

balayeuse.

2.

(Figure 28)

Desserrez les boulons hexagonaux et les écrous

(Figure 28) Desserrez les boulons hexagonaux et les écrous (Figure 28)

de blocage sur les deux pattes de ﬁ xation qui maintiennent

une seule brosse sur le système retenant les deux brosses.

NE DESSERREZ ni ne démontez les boulons qui maintiennent

le système de retenue des deux brosses sur l’axe des

brosses.

3.

(Figure 28)

Faites glisser la brosse en dehors des pattes de

(Figure 28) Faites glisser la brosse en dehors des pattes de (Figure 28)

ﬁ xation en notant le côté de la brosse sur lequel se chevauchent

les poils.

4.

(Figure 28)

Installez une nouvelle brosse en vous assurant

(Figure 28) Installez une nouvelle brosse en vous assurant (Figure 28)

que les poils se chevauchent du même côté de la brosse

qu’auparavant.

SENS DE ROTATION

DE LA BROSSE

SENS DE ROTATION

DE LA BROSSE

LES POILS SE

CHEVAUCHENT

LES POILS SE

CHEVAUCHENT

PATTES DE

FIXATION

D'UNE

BROSSE

PATTE DE FIXATION

DES DEUX BROSSES

AXE DE

LA BROSSE

ENGRENAGE À CLIQUET

GOUPILLE D'ENTRAÎNEMENT

FRANÇAIS

26

REPAIR PARTS FOR MODEL 45-0320, 45-0320-062 42" LAWNSWEEPER

C

B

C

D

1

2

3

4

5

6

7

8

11

17

18 19

20

21

22

23

24

25

26

27

29

30 31

32

33

35 36 37

38

39 41

42

43

55

56

60

61

60

61

63

62

66

72

73

74

75

76

34 34

7

28

12

13

D

29

65

9

10

929

25

E

53

75

44

45

46

44

46

48

50

51

58

77

49

53

45

47

59

75

59

75

52

47

71

54

67

69

29

69

39

A

E

57

68

70

15

16

14

A

35

27

Ref. Part Qty. Description

No. No.

1 48306 1 Hitch Tube, R.H.

2 48305 1 Hitch Tube, L.H.

3 24950 1 End Plate, R.H.

4 24951 1 End Plate, L.H.

5 24869 1 Wrapper

6

43175 2 Bolt, Hex 1/4-20 x 1/2" Lg.

7 C-9M5732 14 Rivet, Pop

8 24185 1 Brace, Rear Support

9 43182 2 Bolt, Hex 5/16-18 x 3/4"

10 23826 1 Bracket, Angle

11 23336 2 Washer, Special

12 64540 1 Height Adjustment Tube Assembly

13 44947 2 Bolt, Cvd. Hd. 5/16-18 x 1-5/8" Lg.

14 44695 2 Washer, Bowed 1" x .32" x .06"

15 43086 2 Lock Washer, 5/16"

16 43083 2 Nut, Hex 5/16-18 Thread

17 R19212113 2 Washer, 5/8" SAE

18 1629-56 2 Retainer, Dust Cover

19 44910 2 Bushing, Brush Shaft

20 24188 1 Brush Shaft

21 48557 4 Brush

22 43012 8 Bolt, Hex 1/4-20 x 3/4" Lg.

23 47189 14 Nut, Nylock 1/4-20

24 23580 4 Retainer, Brush (Double)

25 23581 8 Retainer, Brush (Single)

26 44008 2 Washer, Flat 1-1/8" x .78" x .025"

27 47046 2 Dowel Pin (Drive)

29 47810 14 Nut, Nylock 5/16-18

30 44911 2 Spacer, .39 I.D". x 1-1/4" O.D. x .5"

31 44006 2 Washer, Flat .849" x .598" x .025"

32 46219 2 Spacer, .78 I.D". x 1-1/4" O.D. x .5"

33 1650-21 4 Ring, Retaining .594"

34 44007 2 Washer, Shim 1-1/8" x .594" x .025"

35 141 4 Washer, Flat 1-1/2" x .375" x .062"

36 1038 2 Nut, Nylock Jam 3/8-24 Thread

37 2674-32 2 Hub Cap

38 44961 2 Bolt, Hex 3/8-24 x 3-1/4" Lg.

39 23400 3 Bushing, Spacer

40 48652 1 Gear, Pinion R.H. (not shown)

41 48651 1 Gear, Pinion L.H.

Ref. Part Qty. Description

No. No.

42 43661 4 Bolt, Hex 1/4-20 x 1" Lg.

43 64559 2 Ass'y, Dust Cover

44 48587 2 Tube, Hopper Frame (Rear)

45 48466 2 Tube, Upper Hopper Frame (Front)

46 48726 2 Tube, Lower Hopper Frame (Front)

47 48402 4 Plastic Plug

48 48388 1 Hopper Bag

49 48366 2 Clevis Pin, 3/8" x 1/2"

50 24949 1 Strap, Bag Frame

51 43926 2 Rod, Hopper Support

52 43737 1 Hopper Rope

53 44481 2 Cap, Vinyl

54 24979 1 Strap, Height Adjustment

55 23687 1 Bracket, Hitch

56 24192 1 Bracket, Hitch (Straight)

57 23850 1 Handle, Height Adjustment

58 48323 2 Tube, Bag Arm

59 43513 2 Pin, Clevis 3/8" x 3"

60 44985 2 Wheel & Tire Ass'y. (with bearings)

61 45088 4 Wheel Bearing

62 44292 2 Bolt, Hex 5/16-18 x 2-1/2" Lg.

63 44180 2 Bolt, Hex 5/16-18 x 2" Lg.

65 43681 4 Bolt, Carriage 5/16-18 x 1-1/2"

66 R19111116 2 Washer, Flat (5/16) 11/32" x 11/16"

67 43720 1 Knob, Wing 5/16-18 Thread

68 44326 1 Bolt, Carriage 5/16-18 x 1"

69 43081 2 Washer, Flat 5/16" Std. Wrt.

70 43943 1 Grip, Height Adjust

71 44732 1 Washer, Tooth Lock 5/16"

72 23353 1 Pin, Hitch

73 23368 2 Tube, Hitch Spacer

74 43343 1 Hairpin Cotter, 1/8" #4

75 43055 8 Hairpin Cotter, 3/32" #3

76 46867 2 Clevis Pin, 1/4" x 1-3/4" Lg.

77 48365 2 Clevis Pin, 1/4" x 1-1/8"

49040 1 Owners Manual

the fastest way to purchase parts

www.speedepart.com

REPAIR PARTS FOR MODEL 45-0320, 45-0320-062 42" LAWNSWEEPER

the fastest way to purchase parts

www.speedepart.com

REPAIR PARTS

Agri-Fab, Inc.

809 South Hamilton

Sullivan, IL. 61951

217-728-8388

www.agri-fab.com

49040 (3) 45 0320

Navigation menu

Versions of this User Manual:

Views

Navigation
