CIRCULAR SAW PHKS 1300 A1

CIRCULAR SAW

Operation and Safety Notes

Translation of original operation manual

HANDKREISSÄGE

Bedienungs- und Sicherheitshinweise

Originalbetriebsanleitung

RUČNA KRUŽNA PILA

Upute za posluživanje i za Vašu sigurnost

Prijevod originalnih uputa za uporabu

ΔΙΣΚΟΠΡΙΟΝΟ ΧΕΙΡΟΣ

Υποδείξεις χειρισμού και ασφαλείας

Μετάφραση των αυθεντικών οδηγιών λειτουργίας 7

FERĂSTRĂU CIRCULAR MANUAL

Instrucţiuni de utilizare şi de siguranţă

Traducerea instrucţiunilor de utilizare originale

РЪЧЕН ЦИРКУЛЯР

Инструкции за обслужване и безопасност

Превод на оригиналното ръководство за експлоатация

GB / CY Operation and Safety Notes Page 5

HR Upute za posluživanje i za Vašu sigurnost Stranica 17

RO Instrucţiuni de utilizare şi de siguranţă Pagina 29

BG Инструкции за обслужване и безопасност Cтраница 43

GR / CY Υποδείξεις χειρισμού και ασφαλείας Σελίδα 57

DE / AT / CH Bedienungs- und Sicherheitshinweise Seite 71

Before reading, unfold both pages containing illustrations and familiarise yourself with all functions of the

device.

Rasklopite prije čitanja obije stranice sa slikama i nakon toga se upoznajte sa svim funkcijama uređaja.

Înainte de a citi instrucţiunile, priviţi ambele pagini cu imagini şi familiarizaţi-vă cu toate funcţiile aparatului.

Преди да прочетете отворете двете страници с фигурите и след това се запознайте с всички

функции на уреда.

Πριν ξεκινήσετε την ανάγνωση, ανοίξτε τις δυο σελίδες με τις εικόνες και εξοικειωθείτε με όλες τις

λειτουργίες της συσκευής.

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend

mit allen Funktionen des Gerätes vertraut.

12a

12b

7 a

max. 5 mm max. 5 mm

212223246

2526

5 GB/CY

Table of contents

Introduction

Proper use ......................................................................................................................Page 6

Features and equipment ...............................................................................................Page 6

Included items ...............................................................................................................Page 7

Technical information ....................................................................................................Page 7

General safety advice for electrical power tools

1. Workplace safety .....................................................................................................Page 7

2. Electrical safety .........................................................................................................Page 8

3. Personal safety ..........................................................................................................Page 8

4. Careful handling and use of electrical power tools ...............................................Page 9

Safety advice relating specifically to this device .........................................................Page 9

Preparing for use

Switching on and off .....................................................................................................Page 12

Setting the cutting angle ...............................................................................................Page 13

Setting the cutting depth ...............................................................................................Page 13

Setting the guide fence .................................................................................................Page 13

Switching the laser on and off ......................................................................................Page 13

Working with the circular saw .....................................................................................Page 13

Setting the speed ...........................................................................................................Page 13

Connecting the vacuum sawdust extraction device ....................................................Page 14

Changing a saw blade .................................................................................................Page 14

Installing and setting the riving knife ............................................................................Page 14

Tips and tricks ................................................................................................................Page 14

Maintenance and cleaning ........................................................................Page 15

Service .........................................................................................................................Page 15

Warranty ................................................................................................................... Page 15

Disposal ......................................................................................................................Page 15

Declaration of Conformity / Manufacturer....................................Page 16

6 GB/CY

Circular saw PHKS 1300 A1

 Introduction

Please make sure you familiarise your-

self fully with the way the device works

before you use it for the ﬁrst time and

that you understand how to handle electrical pow-

er tools correctly. To help you do this please read

the accompanying operating instructions. Keep

these instructions in a safe place. If you pass the

device on to anyone else, please ensure that you

also pass on all the documentation.

 Proper use

For sawing longitudinal, cross and mitre cuts in ﬁrm-

ly supported solid wood, plywood, plastic and

lightweight construction materials. Please note that

the blade pre-installed in the saw as supplied is in-

tended for use with wood only. Any other use or

modiﬁcation to the device shall be considered as

improper use and could give rise to considerable

dangers. Not suitable for commercial use.

 Features and equipment

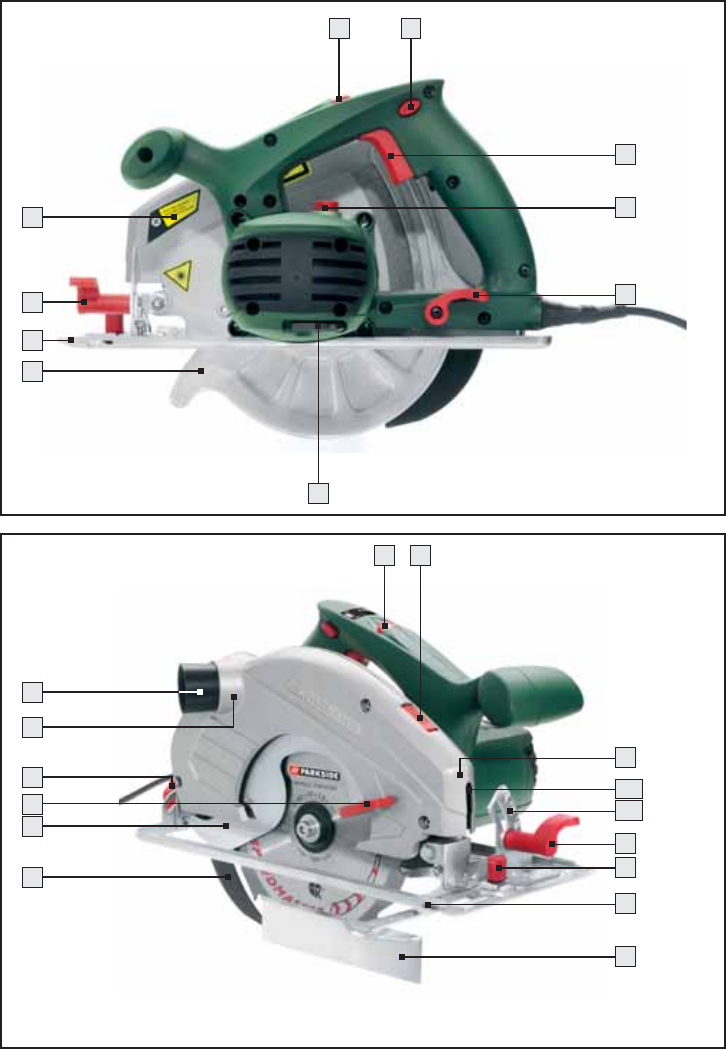

1 Rotation speed setting wheel

2 Safety lock-out

3 ON / OFF switch

4 Spindle lock

5 Cutting depth setting clamp

6 Allen key

7 Automatic blade guard

7 a Release lever for the automatic blade guard

8 Base plate

9 Cutting angle setting clamp

10 Battery compartment cover

11 Laser ON / OFF switch

12 Laser

12 a Laser outlet aperture

12 b Cutting angle scale

13 Wing screw for guide fence

14 Guide fence slot

15 Guide fence

Introduction

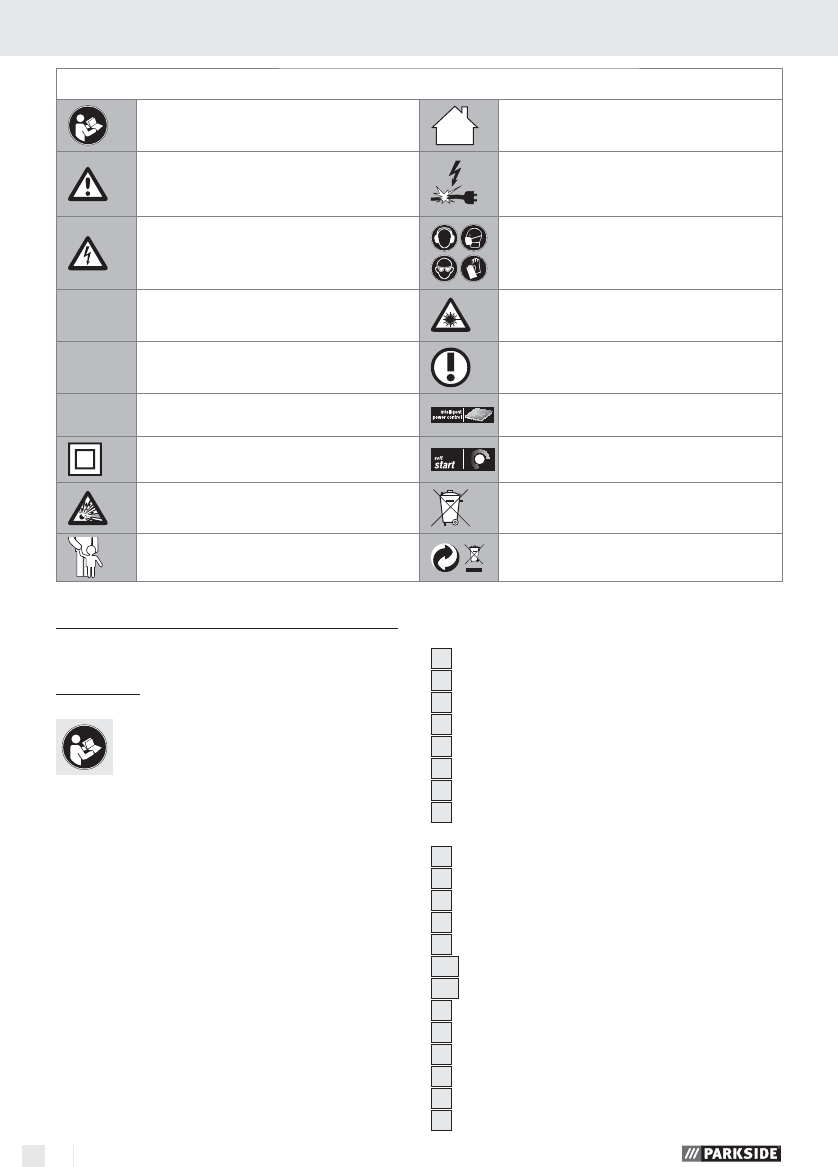

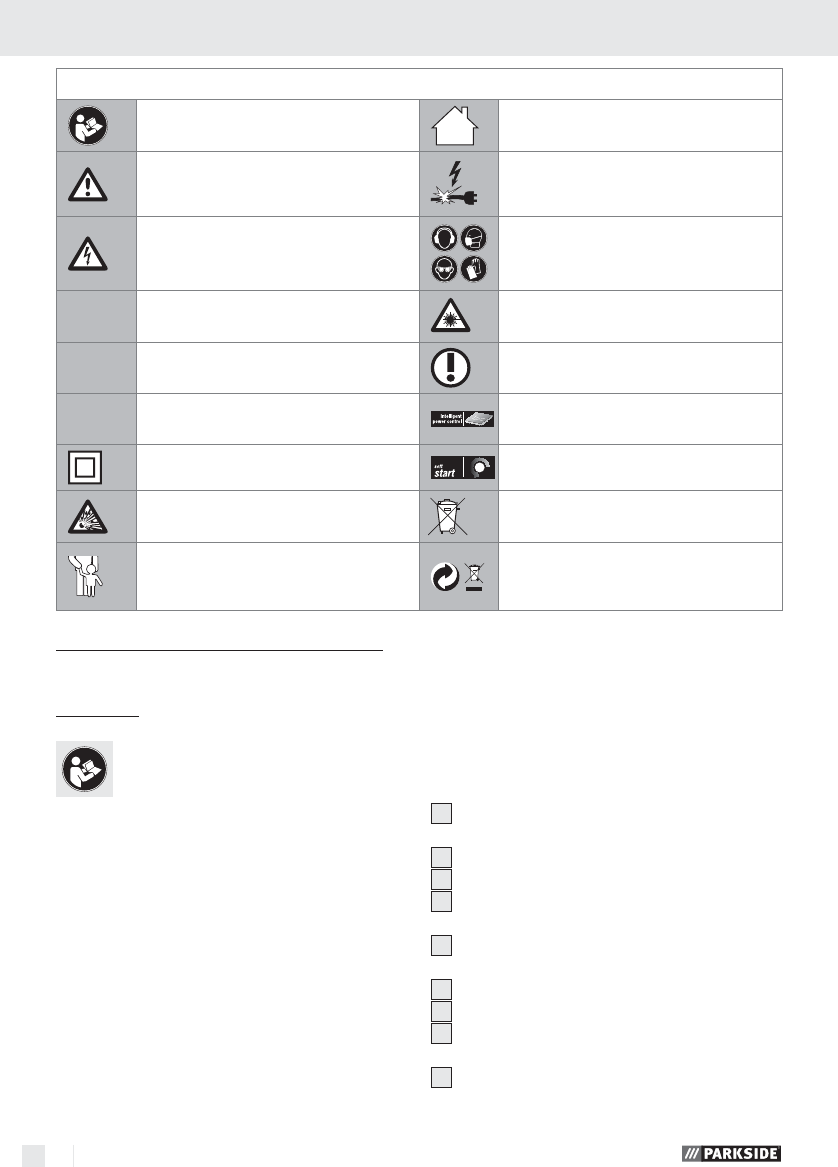

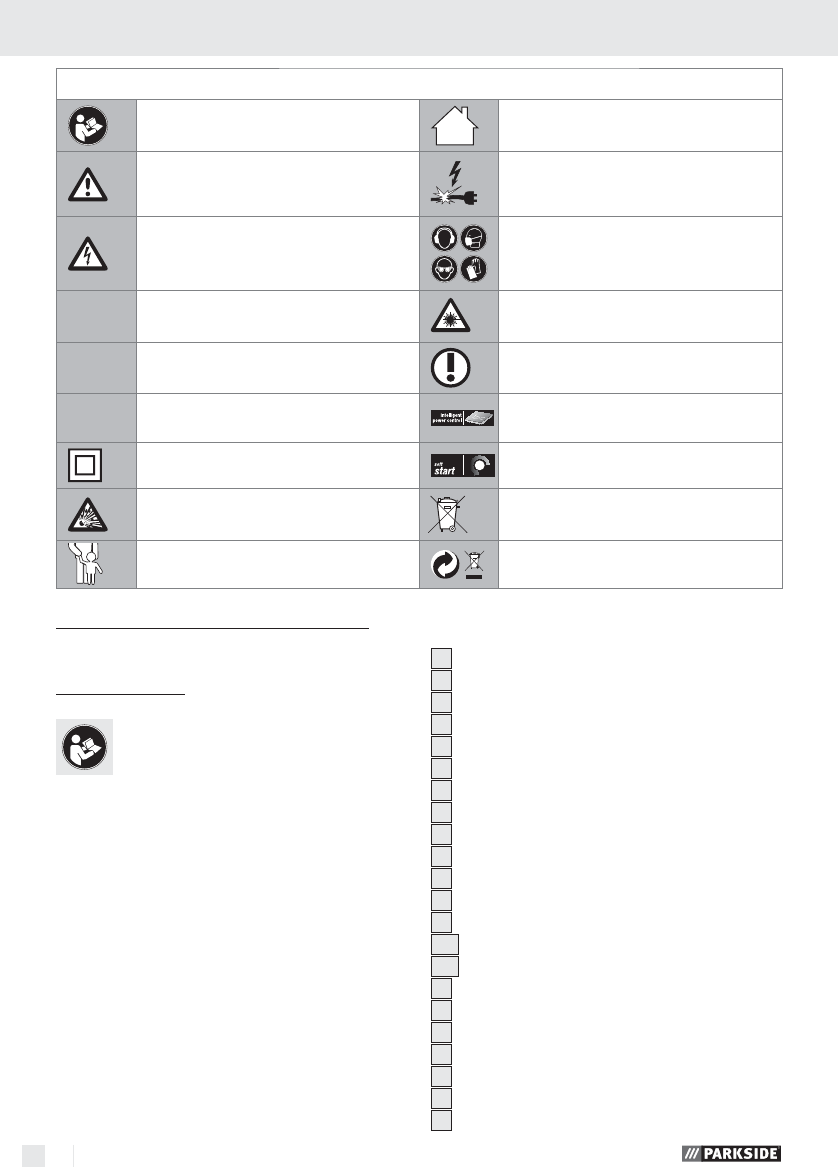

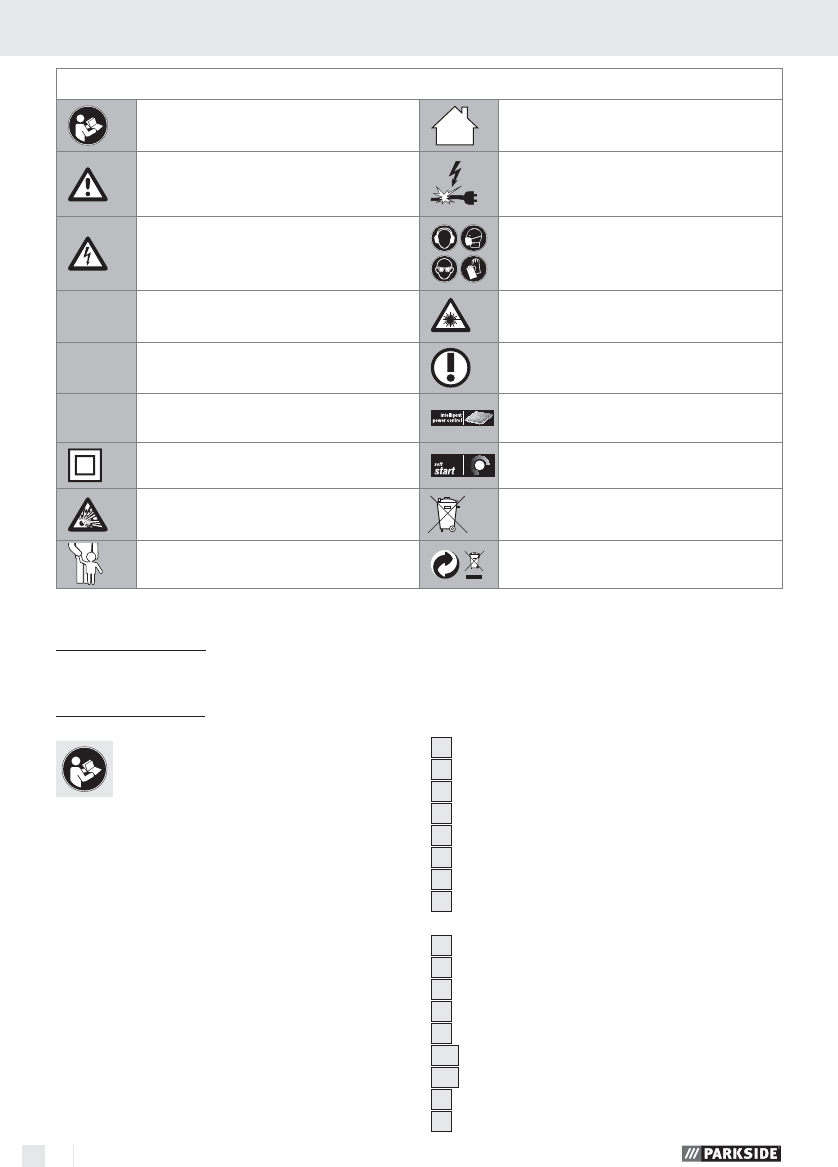

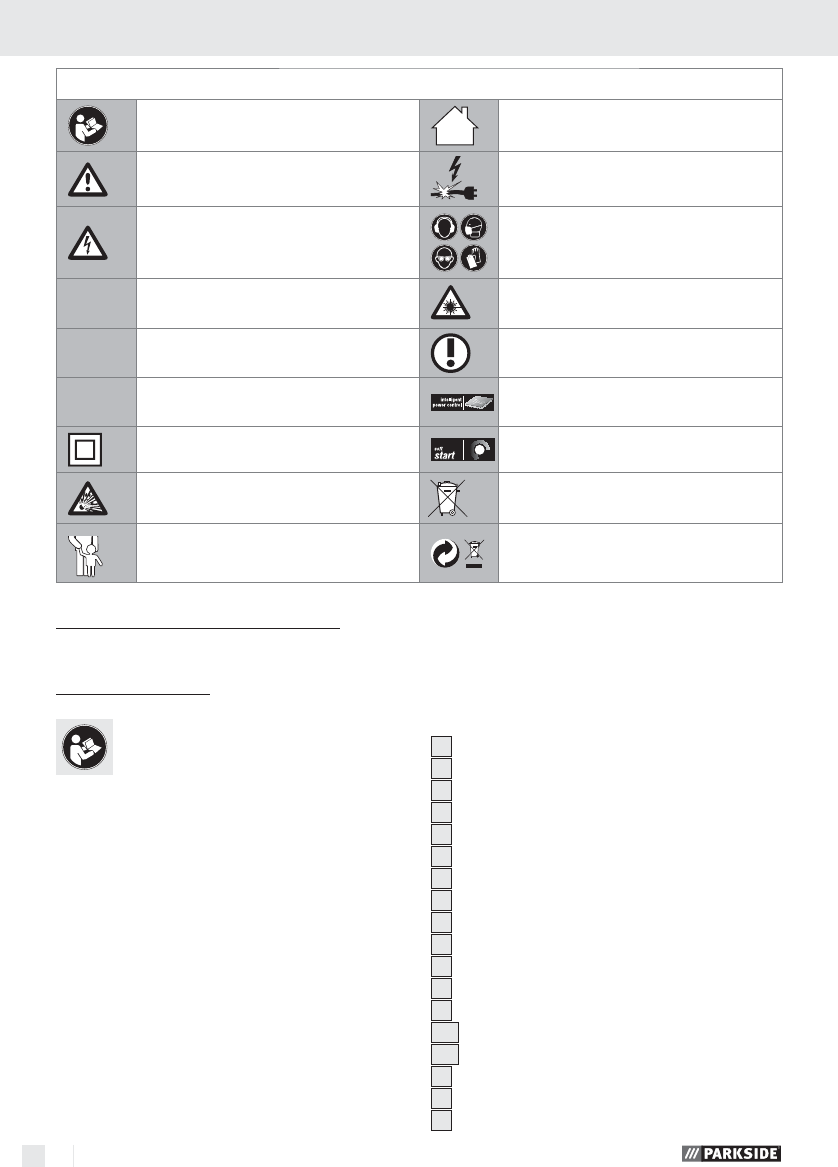

The following pictograms are used in these operating instructions / on the device:

Read instruction manual! For indoor use only!

Observe caution and safety notes! Risk of loss of life by electric shock from

damaged mains lead or mains plug!

Caution – electric shock!

Danger to life!

Wear hearing protection, dust

protection mask, protective glasses

and protective gloves.

V~Volt (AC) Caution, laser! Do not expose yourself

to laser radiation.

n0Design no-load speed Proper procedure and handling.

WWatts (Eﬀective power) Automatic power delivery system

Safety class II Electronic soft start

Risk of explosion! Do not dispose of rechargeable batteries

with your household refuse!

Keep children away from

electrical power tools! Dispose packaging and appliance in

an environmentally-friendly way!

7 GB/CY

16 Riving knife

17 Sawdust removal connector

18 Adapter for vacuum sawdust removal

19 Cutting depth scale

20 Auxiliary handle

21 Drive spindle

22 Mounting ﬂange

23 Clamping ﬂange

24 Clamping screw with plain washer

25 Riving knife mounting

26 Mounting screws

 Included items

1 Circular saw

2 Batteries 1,5 V, LR 44 (Laser)

1 Guide fence

1 Adapter for vacuum sawdust removal

1 Allen key

1 Operating instructions

 Technical information

Rated power: 1300 W

Rated voltage: 230 V∼, 50 Hz

No-load rotational speed: n0 2200 – 5200 min-1

Saw blade: 190 x 30 x 1.8

(2.6 mm tooth thickness)

Cutting depth: 66 mm

Protection class:

Noise and vibration data:

Measured values for noise are determined in ac-

cordance with EN 60745. The A-weighted noise

level of the electrical power tool are typically:

Sound pressure level: 96 dB(A)

Sound power level: 107 dB(A)

Uncertainty K: 3 dB

Wear ear protection!

Evaluated acceleration, typical:

Hand / arm vibration ah = 3.447 m / s2

Uncertainty K = 1.5 m / s2

The vibration level given in these

instructions has been measured in accordance with

a standardised measurement procedure speciﬁed in

EN 60745 and can be used to compare devices.

Diﬀerent uses of the device give rise to diﬀerent vi-

bration levels and in many cases they may exceed the

values given in these instructions. It is easy to under-

estimate the vibration load if the electrical power

tool is used regularly in particular circumstances.

Note: If you wish to make an accurate assessment

of the vibration loads experienced during a particular

period of working, you should also take into account

the intervening periods of time when the device is

switched oﬀ or is running but is not actually in use.

This can result in a much lower vibration load over

the whole of the period of working.

General safety advice for

electrical power tools

Read all the safety advice

and instructions! Failure to observe the safety

advice and instructions may result in electric shock,

ﬁre and / or serious injury.

Keep all the safety advice and instructions

in a safe place for future reference!

The term “electrical tool” used in the safety advice

refers to electrical tools powered by mains electrici-

ty (by means of a mains lead) and electrical tools

mains lead).

1. Workplace safety

a) Keep your working area clean and

well lit. Untidy or poorly lit working areas

can lead to accidents.

b) Do not work with the device

in potentially explosive envi-

ronments in which there are

inflammable liquids, gases or dusts.

Electrical power tools create sparks, which can

ignite dusts or fumes.

Introduction / General safety advice for electrical power tools

8 GB/CY

c) Keep children and other

people away while you are

operating the electrical tool.

Distractions can cause you to lose control of

the device.

2. Electrical safety

The mains plug on the device must match

the mains socket. The plug must not

be modified in any way. Do not use

an adapter plug with devices fitted

with a protective earth. Unmodiﬁed

plugs and matching sockets reduce the risk of

electric shock.

b) Avoid touching earthed surfaces such

as pipes, radiators, ovens and refrig-

erators with any part of your body.

There is an increased risk of electric shock if

your body is earthed

c) Keep the device away from rain or

moisture. Water entering an electrical device

increases the risk of electric shock.

d) Do not use the mains lead for

any purpose for which it was

not intended, e.g. to carry the

device, to hang up the device or to pull

the mains plug out of the mains socket.

Keep the mains lead away from heat,

oil, sharp edges or moving parts of the

device. Damaged or tangled mains leads

increase the risk of electric shock.

e) When working outdoors with an

electrical power tool always use ex-

tension cables that are also approved

for use outdoors. The use of an extension

cable suitable for outdoor use reduces the risk

of electric shock.

f) Use a residual current device (RCD)

for protection if operating the electri-

cal power tool in a moist environment

is unavoidable. The use of an RCD reduces

the risk of electric shock.

3. Personal safety

a) Remain alert at all times, watch what

you are doing and always proceed

with caution. Do not use the device if

you are tired or under the influence of

drugs, alcohol or medication. One mo

ment

of carelessness when using the device can lead

to serious injury.

b) Wear personal protective

equipment and always wear

safety glasses. The wearing of

personal protective equipment such as dust

masks, non-slip safety shoes, safety helmets or

ear protectors, appropriate to the type of elec-

trical power tool used and work undertaken,

reduces the risk of injury.

c) Avoid unintentional operation of the

device. Check that the electrical power

tool is switched off before you connect

it to the mains, pick it up or carry it.

Accidents can happen if you carry the device

with your ﬁnger on the ON / OFF switch or with

the device switched on.

d) Remove any setting tools or spanners

before you switch the device on. A tool

or spanner left attached to a rotating part of a

device can lead to injury.

e) Avoid placing your body in an unnat-

ural position. Keep proper footing

and balance at all times. By doing this

you will be in a better position to control the

device in unforeseen circumstances.

f) Wear suitable clothing. Do not wear

loose clothing or jewellery. Keep your

hair, clothing and gloves clear of mov-

ing parts. Loose clothing, jewellery or long

hair can become trapped in moving parts.

g) If vacuum dust extraction and collection

devices are fitted do not forget to

check

that they are properly connected and

correctly used. The use of these devices

reduces the hazard presented by dust.

General safety advice for electrical power tools

9 GB/CY

Careful handling and use

of electrical power tools

a) Do not overload the device. Always

use an electrical power tool that is

intended for the task you are under-

taking. By using the right electrical power

tool for the job you will work more safely and

achieve a better result.

b) Do not use an electrical power tool if

its switch is defective. An electrical power

tool that can no longer be switched on and oﬀ

is dangerous and must be repaired.

c) Pull the mains plug from the socket

before you make any adjustments to

the device, change accessories or when

the device is put away. This precaution is

intended to prevent you from unintentionally

starting the device.

d) When not in use always ensure that

electrical power tools are kept out of

reach of children. Do not let anyone use

he device if he or she is not familiar wit

it or has not read the instructions and

advice. Electrical power tools are dangerous

when they are used by inexperienced people.

e) Look after the device carefully. Check

that moving parts are working prop-

erly and move freely. Check for any

parts that are broken or damaged

enough to detrimentally affect the

functioning of the device. Have dam-

aged parts repaired before you use

the device. Many accidents have their origins

in poorly maintained electrical power tools.

f) Keep cutting tools clean and sharp.

Carefully maintained cutting tools with sharp

cutting edges are less likely to jam and are

easier to control.

g) Use the electrical power tool, accesso-

ries, inserted tools etc. in accordance

with these instructions and advice, and

the stipulations drawn up for this par-

ticular type of device. In doing this, take

into account the working conditions

and the task in hand. The use of electrical

power tools for purposes other than those in-

tended can lead to dangerous situations.

Safety advice relating

speciﬁcally to this device

 Ensure that the device is always used in accord-

ance with the advice in these operating instruc-

tions and only by persons over 16 years of age.

Note: Do not use grinding discs. Failure to observe

this advice may result in injury or damage.

To avoid danger to life

from electric shock:

 Frequently check the condition of the

device, mains lead and plug. Do not

use the device if these kinds of parts

are damaged. Never open up the device. A

dam-

aged device, mains lead or plug presents a se-

rious danger to life from electric shock. Always

have any repairs carried out or replacement parts

ﬁtted at the service centre or by an electrical

equipment repair specialist.

 Do not operate the device if it is damp and do

not use it in a damp environment.

 If you use the device outdoors, always connect

it through a residual current device (RCD) with

a maximum trip current of 30 mA. If using an

extension lead, always use one that is approved

for outdoor use.

Note: Always keep the mains lead away from the

working area of the machine and lead away the

mains lead from the rear.

CAUTION! To avoid

the risk of injury:

a) Keep your hands away from the area

around the saw and clear of the saw

blade. Hold the auxiliary handle or the

motor housing with your free hand. If

you have both hands on the saw they cannot

be injured by the saw blade.

b) Do not grip the underside of the work-

piece. The blade guard cannot protect you

from the saw blade under the workpiece.

General safety advice for electrical power tools

10 GB/CY

c) Set the cutting depth to match the thick-

ness of the workpiece. Less than a full tooth

height should be visible below the workpiece.

d) Never hold the workpiece in your hand

or steady it with your leg whilst saw

ing.

Keep the workpiece steady on a stable

supporting surface. It is important to see that

the workpiece is ﬁrmly held in place to minimise

any danger of it making contact with your body,

jamming of the saw blade or loss of control.

e) Hold the device by the insulated handle

surfaces when you are undertaking

work where there is the danger of the

cutting tool striking hidden electricity

cables or the device‘s mains lead. Con-

tact with a live wire means that the metal parts

of the device may also become live and this

can result in an electric shock.

f) When cutting longitudinally always use

a guide fence or a straight edge guide.

This will improve the accuracy of your cut and

reduce the risk of the blade jamming.

g) Always use a saw blade of the correct

size and with the appropriate central

fixing hole bore. Saw blades that do not

correspond with the attachment components

on the saw will not run true and could lead to

loss of control.

h) Never use a damaged or incorrect

saw blade washer or screw. The saw

blade washer and screw have been specially

designed to give your saw optimum performance

and safety in use.

To avoid the device kicking back:

Kickback occurs as a result of incorrect use or mis-

use of the saw. It can be prevented by taking the

appropriate precautions as described below.

a) Hold the saw with both hands and

bring your arms into a position in

which you will be able to withstand

any kickback forces. Always stand to

the side of the saw blade and never

bring your body in line with the saw

blade. When kickback occurs, the circular

saw may jump backwards but the operator

can control the kickback forces by adopting

suitable precautions.

b) If the saw blade jams or sawing stops

for another reason, release the ON /

OFF switch and hold the saw in the

workpiece without moving it until the

saw blade comes to a complete stand

still. Never try to remove the saw from

the tool or to pull it backwards as long

as the saw blade is still moving other-

wise this could cause a recoil action.

Find the reason for the saw blade jamming

and take the appropriate action to rectify it.

c) If you wish to restart a saw that has

been inserted into the workpiece, cen-

tre the saw blade in the saw gap and

check that the saw teeth do not catch

on the workpiece. If the saw blade jams, it

may move itself out of the workpiece or cause

a kickback when the saw is restarted.

d) Support boards whilst cutting to reduce

the risk of kickback caused by a

jammed saw blade. Large boards may

bend under their own weight. Boards must be

supported on both sides as well as near the

saw gap and at the edges.

e) Do not use blunt or damaged saw

blades. Saw blades with blunt or misaligned

teeth are in eﬀect too wide for the designed saw

gap and this gives rise to increased friction,

jamming and kickback.

f) Make sure that the cutting depth and

angle setting fastenings are tightened

before sawing starts. If these settings

move during sawing, this can lead to the saw

blade jamming and kickback.

g) Be particularly careful when carrying

out

a plunge cut in an obscured area, e.g.

in an existing wall. The plunging blade

could

jam in a hidden object and cause kickback.

Causes of kickback:

a) A kickback is a sudden reaction to a saw blade

becoming hooked, jammed or misaligned. This

causes an out of control circular saw to raise

itself and move out of the workpiece and towards

the operator.

b) If the sawblade becomes hooked or trapped in

a narrowing saw gap, it is suddenly prevented

General safety advice for electrical power tools

11 GB/CY

from rotating and the force of the motor throws

the device back in the direction of the operator.

c) If the sawblade distorts or becomes misaligned

in the saw cut, the teeth at the rear edge of the

sawblade may hook themselves into the work-

piece surface causing the sawblade to move

out of the saw gap and the circular saw to jump

backwards in the direction of the operator.

Special safety advice for circular saws

and automatic blade guards

a) Before you use the saw, always check

that the automatic blade guard 7 clos-

es properly. Do not use the saw if the

bottom compartment of the blade

guard

does not move freely or close immedi-

ately. Never jam or tie the automatic

blade guard in the open position. The

bottom part of automatic blade guard may be-

come bent if the saw falls on to the ﬂoor. Open

the blade guard with the release lever and make

sure that it moves freely and does not touch the

saw blade or other parts at all cutting angles

and depths.

b) Check that the spring on the automatic

blade guard functions properly. If the

automatic blade guard or spring does

not function properly, have the device

serviced before you use it. Damaged

parts,

sticky deposits or accumulations of splinters can

delay the operation of the bottom blade guard.

c) Open the automatic blade guard by

hand only for certain cuts such as

plunge

or angle cuts. Open the automatic

blade

guard with the release lever 7 a and

let it go again as soon as the saw blade

penetrates the workpiece. The automatic

blade guard must be allowed to operate auto-

matically for all saw cuts.

d) Do not put the saw down on a work

bench or the floor without the auto-

matic blade guard covering the saw

blade. If unprotected, a rotating saw blade

moves the saw against the cutting direction and

saws whatever is in its way. Always be aware

that the saw blade takes some time to stop.

Special safety advice for circular saws

and riving knives

a) Use the riving knife matched to the in-

stalled saw blade. The riving knife must be

thicker than the body of the blade but thinner

than the width of the teeth.

b) Adjust the riving knife as described in

the operating instructions. If its thickness,

position or alignment is incorrect, this can lead

to the riving knife not eﬀectively preventing

kickback.

c) Always use the riving knife, except

for plunge cuts. After completing plunge

cutting, put the riving knife back in place. The

riving knife interferes with plunge cuts and can

result in kickback.

d) For the riving knife to work properly,

it must be within the saw gap. The riv-

ing knife is ineﬀective in preventing kickback

for short cuts.

e) Do not operate the saw if the riving

knife is bent out-of-true. Even a slight defect

can cause the blade guard to close too slowly.

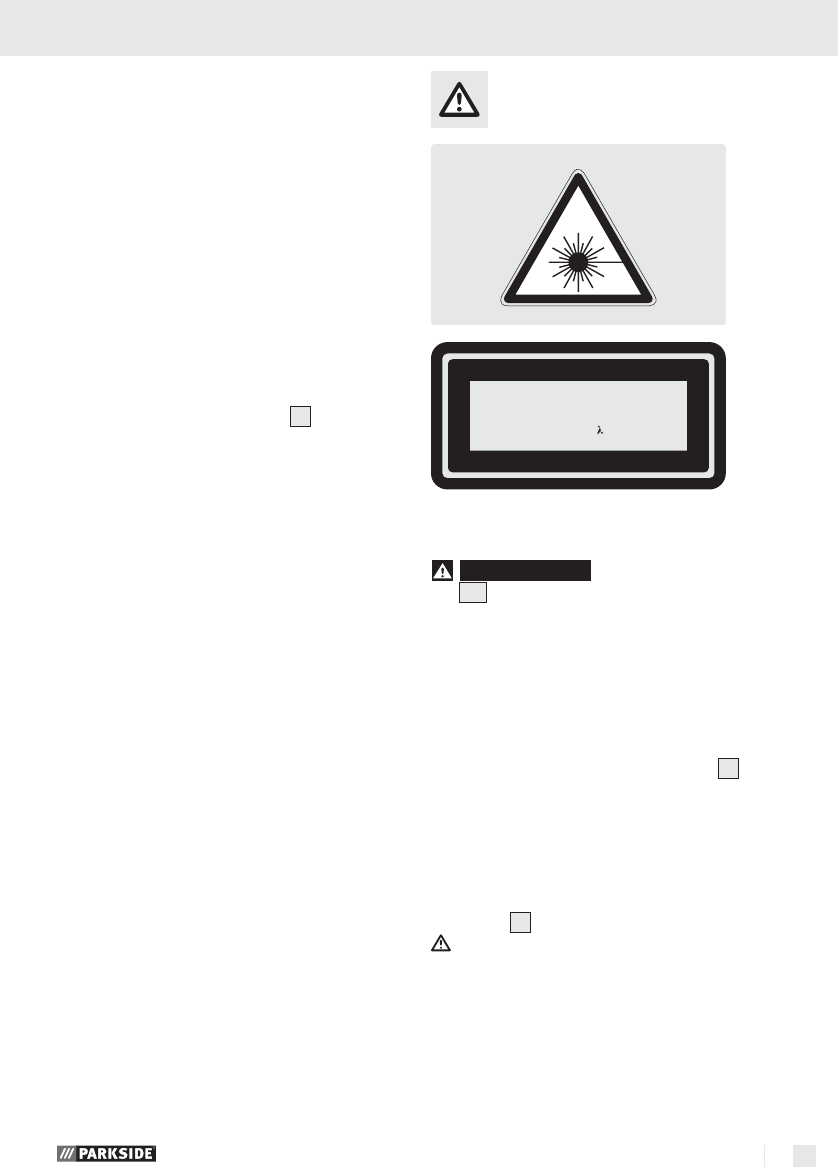

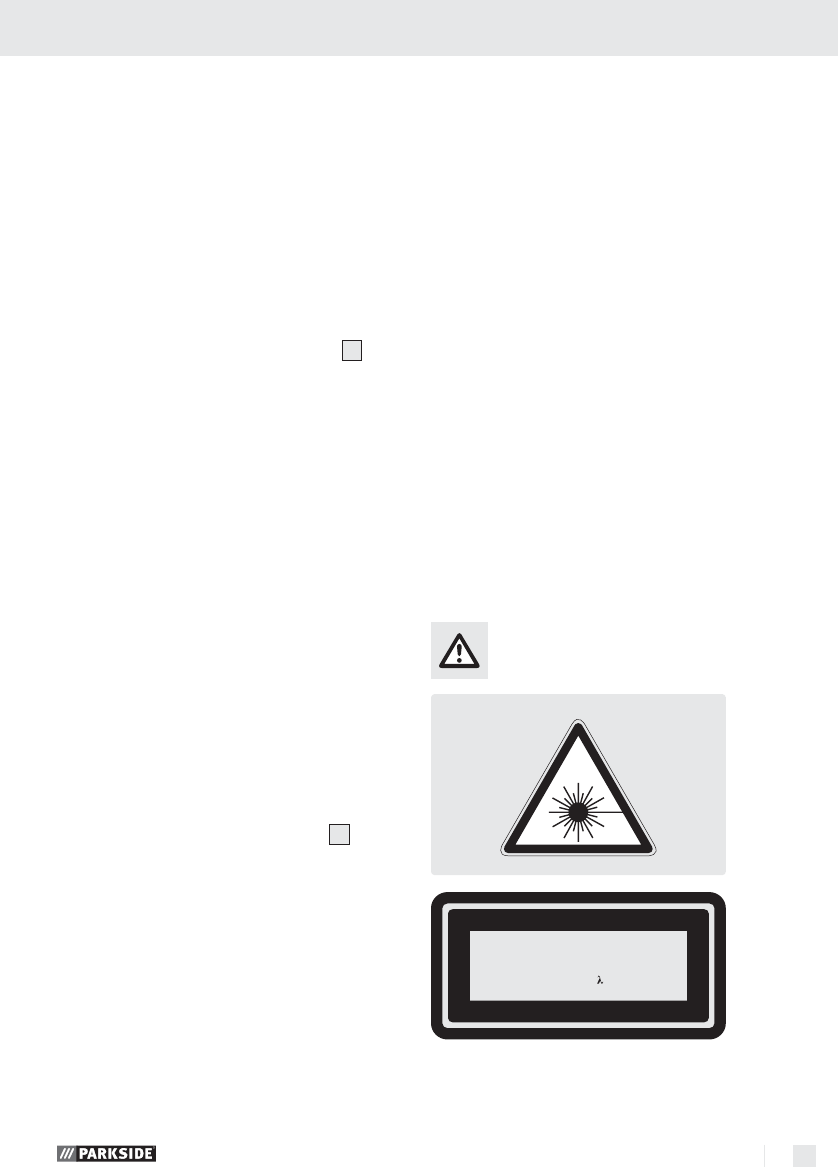

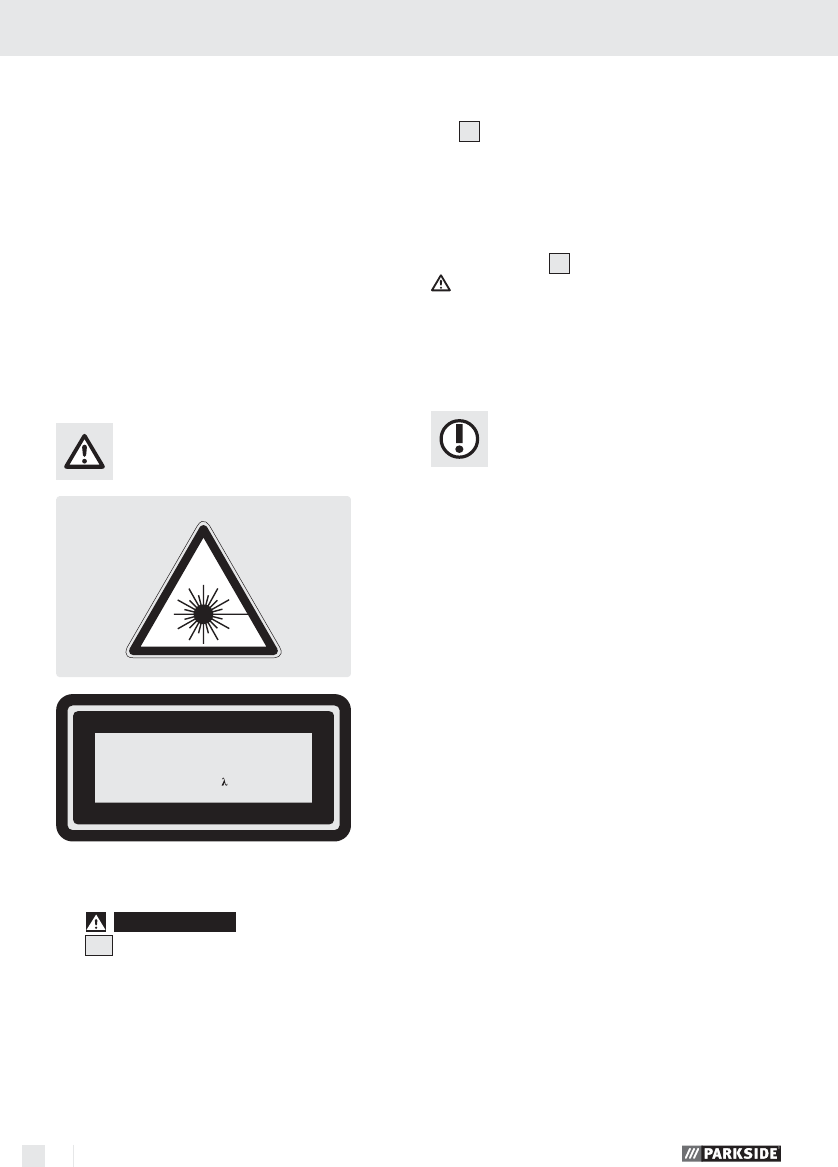

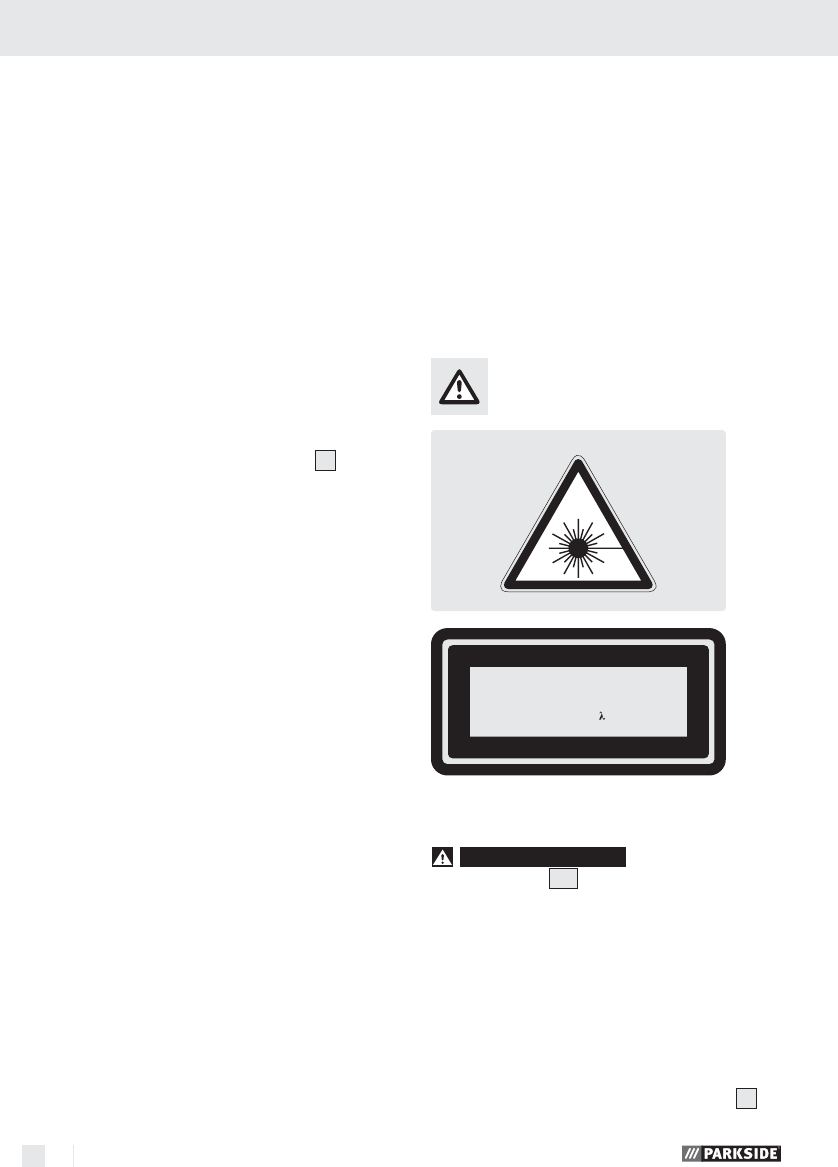

WARNING! Protecting yourself

from laser radiation:

LASER RADIATION

DO NOT STARE INTO BEAM

CLASS 2 LASER PRODUCT

P max.: < 1 mW · : 650 nm

EN 60825-1: 2007

 Do not look directly into the laser beam or into

the opening from which it is emitted.

General safety advice for electrical power tools

12 GB/CY

 Looking at the laser output

aperture 12 a with optical instruments (e.g.

magnifying glass, magnifying lens, etc.) could

result in eye damage.

 Never direct the laser beam on to reﬂective

surfaces or at people or animals. Even a brief

look into a laser beam can damage your eyes.

Changing batteries:

 Open the battery compartment cover 10 using

a suitable cross-head screwdriver (see Fig. G).

 Remove the used batteries.

 Observing the correct polarity, insert two new

1.5 V alkaline batteries type LR44 (e.g. GPA 76)

and screw the battery compartment cover 10

tightly in place again.

CAUTION! The use of operating or adjustment

devices or other methods of working other than

those indicated in this document may lead to

exposure to hazardous radiation.

Working safely:

 If a dangerous situation arises, pull the mains

plug immediately out of the mains socket.

 Never use the device for a purpose for which it

was not intended.

 Always keep the device clean, dry and free of

oil or grease.

 If the saw is used whilst ﬁxed in place on a saw ta-

ble then the saw table must have a restart cut-out.

 Make sure the device is switched on before

placing it against the workpiece.

 Always work away from your body.

 Do not saw materials containing asbestos.

 The course of the cut must have no obstructions

above or below it.

 The saw blade must not project more than

3 mm out of the workpiece.

 When you are sawing, always make sure that you

do not cut through any nails, screws or the like.

 Do not work with the device in the overhead

position.

 Protect the saw blade from sharp blows or im-

pacts and prevent it from becoming tilted.

 When you switch oﬀ the saw, allow the blade

to slow down naturally - do not assist this pro-

cess in any way.

 Cracked or distorted blades are not to be used.

HSS (High Speed Steel) saw blades are not to

be used.

 Before carrying out any work on the saw, e.g.

setting the base plate etc. always pull the

mains plug out of the mains socket.

 Never remove sawdust or splinters whilst the

saw is running.

 Have a suitable, tested vacuum removal device

attached to the saw when working with woods

or materials that create dusts that may be haz-

ardous to health.

 Always use the safety devices integrated into

the circular saw, e.g. the safety lock-out 2

and automatic blade guard 7.

 Ensure that all moving parts of the saw blade

protection system function properly and all the

assemblies and components involved in cover-

ing the saw blade are in perfect working order.

 Do not lock on the ON / OFF switch 3 in

hand-guided operation.

 Preparing for use

The PHKS 1300 A1 circular saw has Intelligent

Power Control.

This automatic power

delivery system ensures

that for a particular

speed range the power output remains constant when

working on harder and more resistant materials.

 Switching on and oﬀ

Switching on:

 Press the safety lock-out 2 to the left or right

and keep it pressed.

 Press the ON / OFF switch 3. Once the saw

is running you can release the safety lock-out 2

again.

The circular saw is ﬁtted with an

electronic soft start system. The

motor starts with a delay.

General safety advice for electrical power tools / Preparing for use

13 GB/CY

Switching off:

 Release the ON / OFF switch 3.

 Setting the cutting angle

You can set the cutting angle accurately with the

help of the cutting angle scale 12 b .

 Release the wing screws / locking bolts of the

cutting angle preselector 9 on both sides, set

the desired angle on the cutting angle scale 12 b

and retighten the wing screws / locking bolts.

 Setting the cutting depth

Note: If possible we recommend that the cutting

depth is set approximately 3 mm greater than the

material thickness. This should help to ensure you

achieve a clean cut.

 Release the wing screw on the cutting depth

setting clamp 5, set the required cutting depth

on the scale 19 and retighten the wing screw.

 Setting the guide fence

 Release the wing screw 13 of the base plate 8

and insert the guide fence 15 into the slot 14 .

Retighten the wing screw 13 .

 Switching the laser on and oﬀ

Switching on:

 Move the laser ON / OFF switch 11 to setting “I”.

Switching off:



Move the laser ON / OFF switch

to setting “0”.

Note: If the batteries are exhausted replace them

with two 1.5 V alkaline batteries LR44 (e.g. GPA 76).

 Working with the circular saw

1. Switch on the device as described in the section

about “Switching on and oﬀ” and then place it

ﬁrst with the front edge of the base plate 8

against the material.

2. Align the device using the guide fence 15 or

with reference to marked-out line or by using

the laser.

3. Hold the machine with both hands by the

handles (see Fig. A) and saw the material

with moderate pressure.

 Setting the speed

 Turn the wheel 1 to the desired speed setting

(arrow marking )

(1 = lowest speed / 6 = highest speed):

Use the general settings suggested in the following

table (information oﬀered without liability) or adjust

the speed setting on the setting wheel 1 to the

material being cut.

Material Speed

setting

Hard- and softwood (solid wood)

cut longitudinally and transversely 6

Plywood, hard ﬁbre board 6

Chipboard 6

Blockboard, laminated wood 6

Coated and veneered board 6

PVC board 3-5

Acrylic glass panels, Plexiglas 2-4

Aluminium board 4-6

Aluminium proﬁles 4-6

Plasterboard 1-2

Mineral wool board 1-2

Cement-bound chipboard 1-2

The circumferential speeds at minimum and maximum

rotational speeds are approx.:

Setting Rpm Metres/ sec

1 2200 21.8

6 5200 51.7

Preparing for use

14 GB/CY

Make sure that the cutting speed resulting from the

eﬀects of diﬀerent saw blades, materials and the

force you apply to advance the saw is always less

than the circumferential speed (CS) under no load.

 Connecting the vacuum

sawdust extraction device

 Insert the adapter for vacuum sawdust removal

18 into the sawdust removal connector 17 .

 Connect a vacuum device approved for the

extraction of sawdust and splinters (see Fig. A).

 Changing a saw blade

Press the spindle lock only after

the mains plug has been pulled out of the socket!

1. Then remove the guide fence 15 by releasing

the wing screw 13 .

2. Set the cutting depth (by means of the wing

screw for cutting depth setting clamp 5) to

the minimum position, 0 mm.

3. Swing back the retractable blade guard 7

with the help of the retracting lever 7 a and put

the device down.

4. Press the spindle lock button 4 (until it engages)

and release the clamping screw 24 using the

Allen key 6. Now remove the clamping screw

with integral washer head 24 and the clamp-

ing ﬂange 23 (see Fig. D).

5. Detach the saw blade.

6. The installation of a sawblade is done in the

reverse order.

7. Press the spindle lock button 4 (until it engages)

and tighten the clamping screw 24 using the

Allen key.

The arrow on the saw blade

must agree with the arrow showing the direction of

rotation (running direction shown on the device).

 Ensure that the saw blade is suitable for the

saw spindle speed.

 Installing and setting

the riving knife

The distance between the riving

knife 16 and the saw blade must not be greater

than 5 mm. If the riving knife has been removed e.g.

for a plunge cut, this distance must be observed

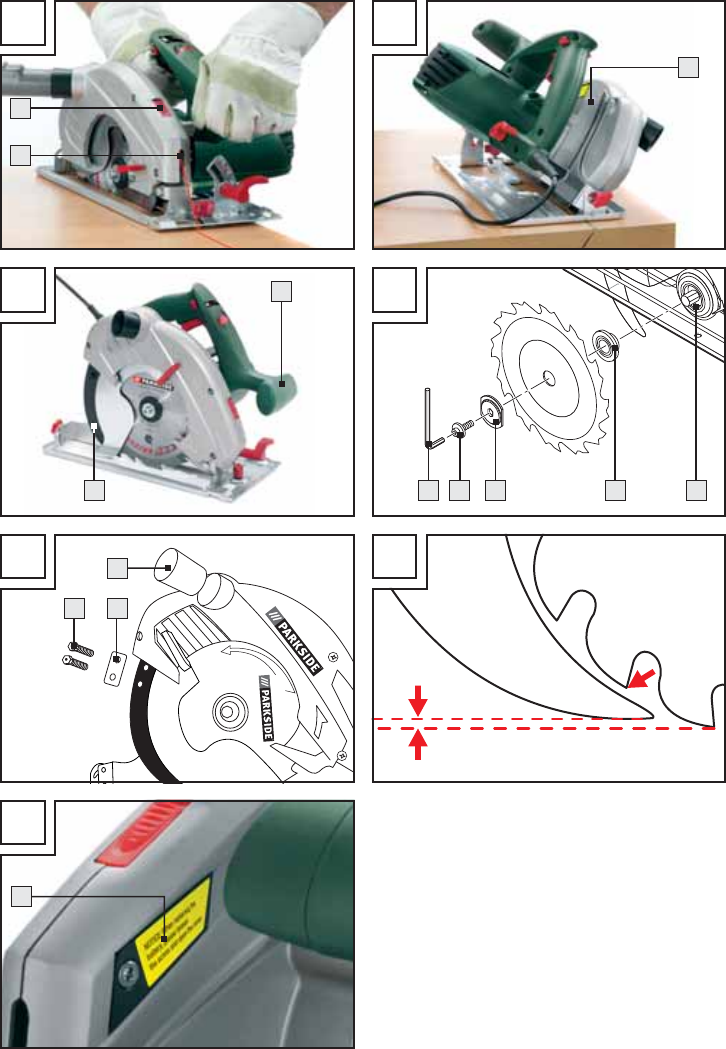

again when the riving knife is reinstalled (see Fig. F).

Removing the riving knife (see Fig. E):

1. Release the wing screws of the cutting depth

setting clamp 5 and swing the circular saw

up until it meets the stop; this exposes the riving

knife mounting 25 .

2. Screw out the mounting screws 26 and remove

the riving knife 16 .

After completion of the plunge

cut the riving knife 16 must be reinstalled before

the circular saw is used for any other sawing tasks.

Setting the riving knife (see Fig. F):

Set the distance between the riving knife 16 and

the tips of the saw blade teeth to a maximum of

5 mm, and the distance between the tip of the riving

blade and the lowest point of the saw blade to a

maximum of 5 mm.

The distances to be set are illustrated in Fig. F.

 Tips and tricks

 Use the cutting angle scale according to the

cutting angle 12 b : rectangular cut = 0° mark,

45° cut = 45° mark.

 Breaking out of the cut edges of delicate sur-

faces, e.g. coated chipboard or doors, can be

avoided by applying masking tape in advance

along the cutting line. This has the additional

advantage that masking tape shows up the cut-

ting line better than a smooth surface. An even

more eﬀective way of stopping the cut edges

from being broken out is to clamp a thin piece

of wood along the cutting line, which is then

also sawn through.

Preparing for use

15 GB/CY

Maintenance and cleaning / Service / Warranty / Disposal

 Maintenance and cleaning

DANGER OF INJURY!

Always pull the mains plug out of the socket before

doing any work on the device.

 Clean the device after you have ﬁnished using it.

 Use a cloth to clean the outside of the device -

never use petrol, solvents or cleaners.

 Service

 Have your device

repaired at the service centre or by

qualified specialist personnel using

original manufacturer parts only. This

will ensure that your device remains safe to use.

 If the plug or lead

needs to be replaced, always have

the replacement carried out by the

manufacturer or its service centre. This

will ensure that your device remains safe to use.

 Warranty

The warranty for this appliance is for 3

years from the date of purchase. The ap-

pliance has been manufactured with care

and meticulously examined before deliv-

ery. Please retain your receipt as proof

of purchase. In the event of a warranty

claim, please make contact by telephone

with our Service Department. Only in this

way can a post-free despatch for your

goods be assured.

The warranty covers only claims for material and

maufacturing defects, but not for transport damage,

for wearing parts or for damage to fragile compo-

nents, e.g. buttons or batteries. This product is for pri-

vate use only and is not intended for commercial use.

The warranty is void in the case of abusive and im-

proper handling, use of force and internal tamper-

ing not carried out by our authorized service branch.

Your statutory rights are not restricted in any way

by this warranty.

The warranty period will not be extended by repairs

made unter warranty. This applies also to replaced

and repaired parts. Any damage and defects extant

on purchase must be reported immediately after

unpacking the appliance, at the latest, two days after

the purchase date. Repairs made after the expiration

of the warranty period are subject to payment.

Service Great Britain

Tel.: 0871 5000 720

(0,10 GBP/Min.)

e-mail: kompernass@lidl.gb

IAN 67034

Service Cyprus

Tel.: 8009 4409

e-mail: kompernass@lidl.cy

IAN 67034

 Disposal

The packaging is wholly composed of

environmentally-friendly materials that

can be disposed of at a local recycling

centre.

Do not dispose of electrical

power tools with the household

rubbish!

In accordance with European Directive 2002 / 96 / EC

(covering waste electrical and electronic equipment)

and its transposition into national legislation, worn

out electrical power tools must be collected separate-

ly and taken for environmentally compatible recycling.

Contact your local refuse disposal authority for

more details of how to dispose of your worn out

electrical devices.

16 GB/CY

Disposal / Declaration of Conformity / Manufacturer

Do not dispose of rechargeable

batteries with your household

refuse!

Disposal of batteries

Batteries must be recycled in accordance with

Directive 2006 / 66 / EC and must not be disposed

of with household refuse. Battery users are obliged

by law to take all rechargeable and single-use bat-

teries to a collection point operated by a public

authority or a retailer.

 Declaration of Conformity /

Manufacturer

We, Kompernaß GmbH, the person responsible for

documents: Mr Semi Uguzlu, Burgstr. 21, D-44867

Bochum, Germany, hereby declare that this product

complies with the following standards, normative

documents and EU directives:

Machinery Directive

(2006 / 42 / EC)

EU Low Voltage Directive

(2006 / 95 / EC)

Electromagnetic Compatibility

(2004 / 108 / EC)

Applicable harmonized standards

EN 60745-1:2009

EN 60745-2-5/A11:2009

EN 55014-1:2006

EN 55014-2/A2:2008

EN 61000-3-2:2006

EN 61000-3-3:2008

Type / Device description:

Circular saw PHKS 1300 A1

Date of manufacture (DOM): 07 - 2011

Serial number: IAN 67034

Bochum, 31.07.2011

Semi Uguzlu

- Quality Manager -

We reserve the right to make technical modiﬁca-

tions in the course of further development.

Sicherheit / Bedienung

17 HR

Uvod

Namjenska uporaba ..................................................................................................Stranica 18

Oprema ......................................................................................................................Stranica 18

Opseg pošiljke ...........................................................................................................Stranica 19

Tehnički podatci .........................................................................................................Stranica 19

Opće sigurnosne upute za električni alat

1. Sigurnost na radnom mjestu ..................................................................................Stranica 19

2. Električna sigurnost ................................................................................................Stranica 20

3. Sigurnost osoba .....................................................................................................Stranica 20

4. Pažljivo postupanje s električnim uređajima i njihovo korištenje ........................Stranica 20

Sigurnosne upute za predmetni stroj ........................................................................Stranica 21

Stavljanje u pogon

Uključivanje i isključivanje .........................................................................................Stranica 24

Podešavanje kuta rezanja .........................................................................................Stranica 24

Podešavanje dubine reza ..........................................................................................Stranica 24

Podesite paralelni udar ..............................................................................................Stranica 25

Uključivanje / isključivanje lasera ..............................................................................Stranica 25

Rukovanje sa ručnom kružnom pilom .......................................................................Stranica 25

Podešavanje broja okretaja ......................................................................................Stranica 25

Priključivanje uređaja za usis strugotina ...................................................................Stranica 25

Zamjena noža pile .....................................................................................................Stranica 25

Ugradnja i podešavanje rascjepnog klina ...............................................................Stranica 26

Upute i trikovi .............................................................................................................Stranica 26

Redovito održavanje i čišćenje ............................................................ Stranica 26

Servis .........................................................................................................................Stranica 26

Jamstveni list.......................................................................................................Stranica 27

Zbrinjavanje ........................................................................................................Stranica 27

Objašnjenje konformnosti / Proizvođač ......................................Stranica 28

Popis sadržaja

18 HR

Ručna kružna pila PHKS 1300 A1

 Uvod

Prije prvog korištenja upoznajte se sa

svim funkcijama uređaja i informirajte se

o pravilnom rukovanju s električnim

uređajem. K tome pročitajte slijedeće upute za kori-

štenje. Dobro čuvajte ove upute. U slučaju prodaje

uređaja proslijedite sve dokumente na treću osobu.

 Namjenska uporaba

Za uzdužno, poprečno i koso rezanje, kod čvrste

postave u punom drvu, iverici, plastici i lakim gra-

đevinskim materijalima. Pri tome vodite računa, da

je prethodno montirani list pile isključivo namijenjen

za rad sa drvom. Svaka druga uporaba ili izmjena

na stroju, smatra se nenamjenskom i uzrokuje znatnu

opasnost od nezgode. Nije namijenjeno za obrt-

ničku uporabu.

 Oprema

1 postavno kolo za namještanje brzine vrtnje

2 uklopni zapor

3 sklopka za UKLJUČENJE / ISKLJUČENJE

4 zavor vretena

5 namjestač dubine reza

6 unutarnji šesterobridni ključ

7 štitnik klatna

7 a poluga za potezanje unazad

zaštitnog pokrova klatna

8 podložna ploča

9 namjestač reznog kuta

10 poklopac baterijskog kućišta

11 sklopka za UKLJUČENJE / ISKLJUENJE lasera

12 laser

12 a izlaz lasera

12 b ljestvica reznog kuta

13 vijak sa krilatom glavom za paralelni udar

14 primanje paralelnog udara

15 paralelni udar

16 rascjepni klin

17 izbačaj strugotine

18 adapter za usis prašine

Uvod

U ovim uputama za uporabu / na uređaju rabi se slijedeće prikaze:

Čitati upute za rukovanje! Isključivo namijenjeno za uporabu

u unutarnjim prostorijama!

Obratiti pažnju na upozoravajuće

i sigurnosne upute!

Opasnost po život zbog udara strujom

ako je oštećen mrežni kabel ili mrežni

utikač!

Čuvajte se strujnog udara!

Opasnost po život!

Nosite zaštitu za uši, masku za zaštitu od

prašine od prašine, zaštitne naočale i

zaštitne rukavice.

V~Volt (Imjenični napon) Pazite, laser ! Ne izlažite se

laserskoj zraci!

Izmjereni broj okretaja u

praznome hodu Ovako ćete ispravno postupati.

WW (Efektivna snaga) Automatska naknadna opskrba snagom

Zaštitna klasa II Elektronski blagi zalet

Opasnost od eksplozije! Baterije / akumulatore ne bacajte

u kućni otpad!

Držite djecu dalje od

električnog uređaja! Materijal ambalaže i uređaj zbrinite

na način neškodljiv za okoliš!

19 HR

19 ljestvica dubine reza

20 dodatna držka

21 pogonsko vreteno

22 prirubnica za primanje

23 zatezna prirubnica

24 zatezni vijak sa podložnom pločicom

25 pričvršćenje racjepnog klina

26 vijci za pričvršćivanje

 Opseg pošiljke

1 ručna kružna pila

2 baterije 1,5 V, LR 44 (laser)

1 paralelni udar

1 adapter za usis prašine

1 unutrašnji šesterobridni ključ

1 upute za uporabu

 Tehnički podatci

Nazivni prijem: 1300 W

Nazivni napon: 230 V∼, 50 Hz

Praznohodna brzina vrtnje: n0 2200 – 5200 min-1

List pile: 190 x 30 x 1,8

(2,6 mm debljina zuba)

Dubina reza: 66 mm

Klasa zaštite:

Informacija o buci i vibraciji:

Mjerna vrijednost za buku utvrđena sukladno

EN 60745. A-ocjenjena razina buke električnog

alata iznosi tipično:

Razina zvučnog tlaka: 96 dB(A)

Razina snage zvuka: 107 dB(A)

Nesigurnost K: 3 dB

Potrebno je nositi štitnike za uši!

Ocjenjeno ubrzavanje, karakteristično:

Vibracija ruke ah = 3,447 m / s2

Nesigurnost K = 1,5 m / s2

UPOZORENJE! Razina titranja, navedena

u ovim uputama, je istražena i određena sukladno

normiranom postupku mjerenja, koji je naveden u

EN 60745 i koji je prikladan za uspoređivanje

stroja. Razina titranja je promijenljiva, ovisno o

korištenju električnog alata, te može u pojedinim

slučajevima ležati iznad vrijednosti, navedene u

ovim uputama. Razina opterećenja titranja može

biti podcjenjena, ako se električni alat redovito

koristi na takav način.

Uputa: Za precizno ocjenjivanje titrajnog otpere-

ćenja tijekom određenog radnog vremena, potrebno

je također uzeti u obzir vremena kad je stroj isključen,

ili je uključen ali se zapravo ne rabi. To može znatno

smanjiti titrajno opterećenje, tijekom cijelog radnog

vremena.

Opće sigurnosne upute

za električni alat

UPOZORENJE! Pročitajte sigurnosne

upute kao i sve ostale upute! U slučaju ne

pridržavanja sigurnosnih uputa kao i ostalih uputa,

prijeti opasnost od strujnog udara, požara i / ili teš-

kih ozljeda.

Sačuvajte sve sigurnosne upute kao i sve

ostale upute za ubuduće!

U sigurnosnim uputa rabljeni izraz „električni alat“

odnosi se na električne uređaje sa mrežnim pogo-

nom (sa mrežnim kabelom) i na električni alat sa

akumula

torskim pogonom (bez mrežnog kabela).

1. Sigurnost na radnom mjestu

a) Vodite uvijek računa o tome, da Vaše

radno mjesto bude čisto i dobro os-

vjetljeno. Nered i ne osvjetljeno područje

rada, može uzrokovati nezgode.

b) Ne rabite stroj u području gdje

prijeti opasnost od eksplozije,

gdje se nalaze zapaljive teku-

ćine, plinovi ili prašine. Električni alati proiz-

vode iskre, koje mogu zapaliti prašinu ili pare.

vrijeme uporabe elek

trič-

nog alata, držite djecu i druge

Uvod / Opće sigurnosne upute za električni alat

20 HR

osobe izvan dohvata istoga.

U slučaju nepažnje, možete izgubiti kontrolu

nad strojem.

2. Električna sigurnost

a) Mrežni utikač uređaja mora odgova-

rati utičnici. Utikač se ni na kakav

način ne smije mijenjati. Ne koristite

adapterske utičnice zajedno s zaštitno

uzemljenim uređajima. Neizmijenjeni

utikači i odgovarajuće utičnice smanjuju rizik

električnog udara.

b) Izbjegavajte dodir tijela s uzemljenim

površinama kao što su cijevi, radijato-

ri, pećnice i hladnjaci. Postoji povećana

opasnost od električnog udara ukoliko je vaše

tijelo uzemljeno.

c) Uređaj držite podalje od kiše i vlage.

Prodiranje vode u unutrašnjost uređaja pove-

ćava opasnost električnog udara.

d) Ne koristite kabel u neke

druge svrhe, npr. za nošenje

uređaja, vješanje uređaja ili

za izvlačenje utikača iz utičnice. Kabel

držite podalje od topline, ulja, oštrih

rubova i pokretnih dijelova uređaja.

Oštećeni ili spetljani kabel ili utikač povećava

rizik električnog udara.

e) Kod rada na otvorenome koristite

samo produžni kabel koji je dozvoljen

za korištenje na otvorenome. Upotreba

produžnog kabla namijenjenog za korištenje

na otvorenome smanjuje rizik električnog udara.

f) Ako je korištenje električnog alata u

vlažnim prostorima neizbježno, rabite

zaštitnu strujnu sklopku. Korištenje zaštit-

ne strujne sklopke, smanjuje rizik strujnog udara.

3. Sigurnost osoba

a) Budite uvijek pozorni, vodite računa

o tome što radite i razumno pristupite

radu s električnim alatom. Ne rabite

stroj, ako ste umorni ili pod utjecajem

droga, alkohola ili lijekova. Jedan trenu

tak

nepažnje za vrijeme korištenja stroja, može

uzrokovati teške ozljede.

b) Nosite osobnu zaštitnu opre-

mu i uvijek zaštitne očale.

Korištenje osobne zaštitne opreme,

kao maske za prašinu, protuklizne zaštitne

cipele, zaštitnu kacigu ili štitnik za uši, ovisno o

vrsti i uporabi električnog alata, smanjuje rizik

od ozljeda.

c) Spriječite slučajno uključenje. Uvjerite

se u to, da je električni alat isključen,

prije uključenja na struju, podizanja

ili nošenja. Ako pri nošenju uređaja držite

prst na sklopki za UKLJUČENJE / ISKLJUČENJE

ili ako je uređaj uključen, prijeti opasnost od

nezgode.

d) Prije uključenja stroja, uklonite alat

za podešavanje ili vijčani ključ. Alat ili

ključ, koji se nalazi u rotirajućem dijelu stroja,

može prouzročiti ozljede.

e) Izbjegavajte nenaravan polažaj tijela.

Vodite računa o tome da sigurno

stojite na tlu i održavate vlastitu rav-

notežu. Na taj način bolje možete kontrolira-

ti uređaj, posebno u neočekivanim situacijama.

f) Nosite prikladnu odjeću. Ne nosite

široku odjeću ili nakit. Držite kosu,

odjeću i rukavice dalje od pomičnih

dijelova. Opuštena odjeća, nakit ili duga kosa

mogu biti zahvaćeni od pomičnih dijelova.

g) Ako se montira uređaje za usisavanje

i prihvaćanje prašine, uvjerite se u

to da su priključeni i da se pravilno

koriste. Uporaba tih uređaja, smanjuje

ugrožavanje od prašine.

Pažljivo postupanje s

električnim uređajima i

njihovo korištenje

a) Nemojte uređaj preopterećivati.

Koristite onaj električni uređaj koji

odgovara za Vaš rad. S odgovarajućim

električnim uređajem bolje i sigurnije ćete radi-

ti u navedenom području rada.

b) Ne koristite električni uređaj s neisprav-

Opće sigurnosne upute za električni alat

21 HR

nim prekidačem. Električni uređaj koji se više

ne može uključiti i isključiti opasan je i treba

ga dati popraviti.

c) Izvucite utikač iz utičnice, prije namje-

štanja uređaja, zamjene dijelova

opreme ili odlaganja uređaja. Ova

sigurnosna mjera spriječava slučajno

pokretanje električnog alata. Ova mje-

ra opreza spriječava nenamjerno pokretanje

uređaja.

d) Čuvajte ne korišteni električni uređaj

tako da nije na dohvatu djeci. Ne

dopustite da uređaj koriste osobe

koje s njim nisu upoznate ili koje nisu

pročitale upute. Električni alati su opasni

kada ih korite osobe bez iskustva.

e) Pažljivo održavajte uređaj. Kontroli-

rajte da li pokretni dijelovi uređaja

besprijekorno funkcioniraju i da ne

zapinju, da dijelovi nisu slomljeni ili

tako oštećeni da je funkcija uređaja

upitna. Molimo da oštećene dijelove

dadete popraviti prije korištenja ure-

đaja. Brojne nesreće imaju uzrok zbog loše

održavanih električnih alata.

f) Alat za rezanje treba biti oštar i čist.

Brižljivo njegovani alat za rezanje sa oštrim

reznim rubovima, manje zaglavi i jednostavniji

je za rukovanje.

g) Rabite električni alat, opremu i ugrad-

ni alat, itd. sukladno ovim uputama i

na način kako je propisano za ovaj

posebni tip uređaja. Pri tome uzmite

u obzir radne uvjete i rad koji se izvodi.

Uporaba električnog alata za drugu osim

predviđene primjene, može uzrokovati opasne

situacije.

Sigurnosne upute za

predmetni stroj

 Osigurajte da isključivo osobe iznad 16 godina

rabe stroj, te sukladno ovim uputama!

Uputa: Ne rabite brusne ploče. Isto bi moglo

prouzrokovati ozljede ili materijalnu štetu.

Spriječite životnu opasnost

od udara struje:

 Redovito kontrolirajte stanje stroja,

mrežnog kabela i mrežnog utikača.

Ne rabite stroj sa oštečenim dijelovima.

Ne otvarajte nikad stroj. Oštećene uređaje,

mrežni priključni vod ili mrežni priključak mogu

uzrokovati životnu opasnost od udara struje.

Popravni radovi ili zamjena dijelova trebaju se

isključivo izvoditi od strane servisne službe ili

stručne osobe.

 Ne radite sa strojem ako je vlažan i također ne

u vlažnoj okolini.

 Ako radite u prirodu, priključite stroj preko za-

štitne sklopke kvarne struje (FI) sa maksimalnom

početnom strujom od 30 mA. Rabite produžni

kabel, koji je dozvoljen za vanjsko korištenje.

Uputa: Držite mrežni kabel uvijek iza stroja i

izvan njegovog djelokruga.

OPREZ! Spriječite životnu

opasnost:

a) Vodite računa o tome, da Vaše ruke

ne zahvate područje pilanja i nož pile.

Držite s drugom rukom dodatnu držku

ili kućište motora. Ako obje ruke drže kružnu

pilu, nemogu se ozljediti na nožu pile.

b) Ne hvatajte ispod izradka. Štitnik Vas

nemože zaštititi ispod izradka od noža pile.

c) Prilagodite dubinu reza debljini

izradka. Treba biti vidljivo na manje od uku-

pne visine zupca ispod izradka.

d) Pri pilanju, nikad ne držite izradak u

ruci ili iznad noge. Osigurajte izradak

na stabilnoj podlozi. Važno je izradak do-

bro pričvrstiti, kako bi se smanjilo opasnost od

dodira tijela, uklještenje noža pile ili gubitka

kontrole.

e) Pri izvođenju radova gdje prijeti opa-

snost od dodira skrivenih dovoda

struje ili vlastitih mrežnih kabela sa

alatom za rezanje, držite stroj isključi-

vo na izoliranom dijelu držke. Dodir sa

dovodom pod naponom, stavlja također

Opće sigurnosne upute za električni alat

22 HR

dijelove uređaja pod napon i na taj način uzro-

kuje udar struje.

f) Za uzdužno pilanje uvijek rabite udar

ili ravno vođenje brida. Taj postupak po-

boljšava preciznost reza i smanjuje mogućnost

uklještenja noža pile.

g) Rabite uvijek nož pile pravilne veličine

i odgovarajuće bušotine za prihvaća-

nje. Noževi pile, koji ne odgovaraju montažnim

dijelovima pile, rotiraju neispravno i uzrokuju

gubitak kontrole.

h) Nikad ne rabite oštećene ili pogrešne

podložne pločice ili vijke za nož pile.

Podložne pločice i vijci za nož pile su posebno

sastavljeni za Vašu pilu, te za optimalnu učin-

kovitost i pogonsku pouzdanost.

Izbjegavajte protuudarac stroja:

Protuudarac je posljedica pogrešne uporabe pile.

Isti se može spriječiti pomoću prikladnih mjera

opreza, sukladno opisu koji slijedi.

a) Pilu čvrsto držite s obje ruke, a ruke

držite u položaju koji Vam omoguča-

va održavanje stabilnosti u slučaju

protuudarca. Uvijek se nalazite na

bočnoj strani noža pile, te nikad ne

postavljajte nož pile u istoj liniji sa

vlastitim tijelom. U slučaju protuudarca,

kružna pila može poskočiti unazad. Međutim,

osoba koja poslužuje stroj može savladati sile

protuudarca, ako je prethodno poduzela pri-

kladne mjere.

b) Ako je nož pile ukliješten ili je pilanje

iz određenog razloga prekinuto,

otpustite sklopku za uključivanje /

isključivanje i mirno držite pilu u

izradku, sve dok se nož pile potpuno

zaustavi. Ne pokušavajte nikada izdi-

ći pilu iz izratka ili je povlačiti unazad

dok se list pile okreće, jer može doći

do protuudarca. Pronađite uzrok ukliješte-

nja noža pile i otklonite isti pomoću prikladnih

mjera.

c) Ako želite pokrenuti pilu, koja se nala-

zi u izradku, centrirajte nož pile i rezku

pilanja i provjerite dali zupci pile nisu

možda zaglavili u izradku. Ako je nož

pile ukliješten, može se izvuči iz izradka ili uzroko-

vati protuudarac pri ponovnom uključivanju pile.

d) Poduprijte velike ploče, kako bi sma-

njili rizik protuudarca, uzrokovanog

od ukliještenog noža pile. Velike ploče

mogu se pregibati od vlastite težine. Potrebno

je poduprijeti ploče na obje strane, u blizini

režka pilanja kao i na rubu.

e) Ne koristite tupe ili oštećene noževe

pile. Noževi pile sa tupim ili pogrešno centri-

ranim zupcima uzrokuju, zbog suviše uskog

režka pilanja, povećanog trenja i uklještenja

noža pile, kao i protuudarac.

f) Prije pilanja, čvrsto pritegnite podeše-

nu funkciju uvlačnog i kutnog rezanja.

Ako se tijekom pilanja promijeni podešena

funkcija, nož pile se može uklještiti i prouzročiti

protuudarac.

g) Budite osobito oprezni, pri izvođenju

„uvlačnog rezanja“ u skrivenom po-

dručju, kao npr. u postojećem zidu. Nož

pile može, kad uranja u materijal, tijekom pilanja

u skrivenim predmetima blokirati i uzrokovati

protuudarac.

Uzroci protuudarca:

a) Protuudarac je iznenadna reakcija zbog uklje-

štenog ili pogrešno usmjerenog noža pile, koja

dovodi do nekontroliranog podizanja pile, koja

se tad izvuče iz izradka i pomiče prema osobi

koja njome rukuje.

b) Ako nož pile zapne ili se ukliješti u režak pile,

blokira i snaga motora pokreće stroj u pravcu

osobe koja njime rukuje.

c) Ako se nož pile zakrene ili pogrešno usmjeri,

zubi stražnjeg ruba noža pile mogu zaglaviti u

površini izradka, što dovodi do toga da se nož

pile izvuče iz režka pile i poskoči prema osobi

koja njime rukuje.

Posebe sigurnosne upute za ručnu kružnu

pilu i štitnik klatna

a) Prije uporabe, provjerite dali se štitnik

klatna 7 uredno zatvara. Ne rabite

pilu, ako donja ladica nije slobodno

pomična i ako se ne zatvara smjesta.

Nikad ne ukliještite ili zavežite štitnik

klatna, ako je otvoren. Ako pila padne

Opće sigurnosne upute za električni alat

23 HR

na tlo, donji štitnik se može iskriviti. Otvorite

štitnik sa povratnom povlačnom polugom i osi-

gurajte da se ista slobodno pomiče, te da kod

raznih kutova i dubina rezanja ne dodiruje nož

pile kao i ostale dijelove.

b) Provjerite funkciju opruge za štitnik

klatna. U slučaju da štitnik klatna i

pruga ne rade besprijekorno, pred

ajte

stroj kako bi se izveli popravni radovi.

Ostečeni dijelovi, ljepljive naslage ili gomilanje

strugotina, usporavaju rad donjeg štitnika.

c) Štitnik klatna ručno otvorite isključivo

pri izvođenju posebnih rezanja, kao

na primjer „uvlačno i kutno rezanje“.

Otvorite štitnik klatna s pomoću po-

vratne povlačne poluge 7 a i otpustite

istu, čim nož prodire u izradak. Pri izvo-

đenju ostalih radova pilanja, donji štitnik treba

automatski raditi.

d) Ne polažite pilu nikad na radionički stol

ili tlo, bez da štitnik klatna prekriva

nož pile. Nož pile koji nije zaštićen i stvara

inercijski hod, pomiče pilu u suprotnom smjeru

rezanja i reže što se nalazi pred njom. Pri tome

uzmite u obzir vijeme zaustavljanja pile.

Posebne sigurnosne upute za ručne kružne

pile i rascjepni klin

a) Koristite odgovarajući rascjepni klin za

postavljeni nož pile. Rascjepni klin treba biti

jači od debljine glavnog noža, ali tanji od širi-

ne zupca.

b) Namjestite rascjepni klin prema opisu u

uputama za uporabu. Pogrešna debljina,

pozicija i centriranje mogu uzrokovati da ras-

cjepni klin ne spriječi djelotvorno protuudarac.

c) Uvijek koristite rascjepni klin, osim kod

uvlačnog rezanja. Nakon uvlačnog rezanja,

ponovno montirajte rascjepni klin. Rascjepni klin

smeta pri izvođenju uvlačnog rezanja i može

uzrokovati protuudarac.

d) Rascjepni klin treba se nalaziti u režku

pilanja, kako bi bio djelotvoran. Ras-

cjepni klin nije djelotvoran za spriječavanje

protuudarca, pri izvođenju kratkih rezova.

e) Ne rabite pilu sa izvijenim rascjepnim

klinom. Već neznatna šmetnja može usporiti

zatvaranje štitnika.

UPOZORENJE! Zaštitite se

od laserskog zračenja:

LASERSKO ZRAČENJE

NE GLEDAJTE DIREKTNO U ZRAKE

KLASA 2 LASER

P max.: < 1 mW · : 650 nm

EN 60825-1: 2007

 Ne gledajte direktno u lasersku zraku, tj. u

otvor iz kojeg izlazi.

UPOZORENJE! Promatranje izlaza lasera

12 a sa optičkim instrumentima (npr. povećalom,

i.sl.) izaziva opasnost za oči.

 Ne usmjerujte lasersku zraku nikad prema reﬂek-

tirajućim površinama, osobama ili životinjama,

jer već kratki pogled u lasersku zraku može

uzrokovati ozljede očiju.

Zamjena baterija:

 Otvorite poklopac baterijskog kućišta 10 po-

moću odgovarajućeg križnog izvijača (vidite

prikaz G).

 Izvucite istrošene baterije.

 Umetnite dvije nove alkaline baterije LR44 od

1,5 V (npr. GPS 76) sukladno ispravnoj polari-

zaciji i ponovno zavijte poklopac baterijskog

kućišta 10 .

OPREZ! U slučaju uporabe drugih a ne ovdje

navedenih naprava za posluživanje i namješta-

nje, ili u slučaju drugog načina postupka, isto bi

moglo prouzrokovati opasno zračenje.

Opće sigurnosne upute za električni alat

24 HR

Na slijedeći način

postupate pravilno:

 U slučaju opasnosti smjesta izvucite mrežni

utikač iz utičnice.

 Ne rabite stroj nikad protunamjenski.

 Stroj treba uvijek biti čist, suh i slobodan od

ulja ili maziva.

 Kod statičnog rabljenja, stroj se treba isključivo

koristiti na stolu za pilanje koji je opremljen sa

zaštitom protiv ponovnog pokretanja.

 Samo uključeni stroj usmjeriti na izradak.

 Tijekom rada stroj uvijek držati dalje od tjela.

 Zabranjena je obrada azbestnog materijala.

 Sječnica treba u gornjem i u donjem dijelu biti

oslobođena od prepreka.

 Nož pile ne smije izvirivati više od 3 mm iz

izradka.

 Tijekom pilanja, vodite računa o tome da se

ne pilaju čavli, vijci, itd.

 Ne raditi sa strojem naglavačke.

 Štititi nož pile od udarca i da ne zaglavi.

 Ne zakočite dodatno nož pile nakon isključenja.

 Noževi pile, koji su ispucani ili promjenili oblik,

ne smiju se upotrebljavati. Nije dozvoljeno ko-

rištenje HSS-noževa za pilu (visokoučinski čelik

za brzo rezanje).

 Prije radova na stroju, npr. podešavanja temelj-

ne ploče, uvijek prethodno izvucite mrežni utikač

iz utičnice.

 Ne otklanjajte nikad strugotine ili iverice tijekom

rada stroja.

 Tijekom obrade drva ili materijala, koji stvara

prašinu koja je štetna za zdravlje, potrebno je

priključiti ručnu kružnu pilu na usisni uređaj.

 Obvezno koristite ugrađene sigurnosne uređa-

je ručne kružne pile, kao npr. uklopni zapor 2

i štitnik klatna 7.

 Osigurajte, da svi pomični dijelovi noža pile

besprijekorno rade kao i ostali uređaji, koji

pokrivaju nož pile.

 Ne pritežite sklopku za UKLJUČENJE /

ISKLJUČENJE 3 tijekom ručnog pogona.

 Stavljanje u pogon

Ručna kružna pila PHKS 1300 A1 je opremljena sa

funkcijom Intelligent Power Control.

Funkcija automatskog

napajanja dodatnom

snagom uzrokuje, da

u određenom opsegu brzine vrtnje, učinak ostaje

nepromijenjen pri obradi čak tvrđih i otpornijih ma-

terijala.

 Uključivanje i isključivanje

Uključivanje:

 Pritisnite uklopni zapor 2 prema ljevo ili desno

i isti držite stisnuto.

 Pokrenite sklopku za UKLJUČIVANJE / ISKLJU-

ČIVANJE 3. Nakon što je stroj stavljen u pogon,

možete otpustiti uklopni zapor 2.

Ručna kružna pila je opremljena

sa elektronskim blagim zaletom.

Motor se uključuje usporenjem.

Isključivanje:

 Otpustite sklopku za UKLJUČIVANJE /

ISKLJUČIVANJE 3.

 Podešavanje kuta rezanja

Kut rezanja možete odrediti pomoću kutne

ljestvice 12 b .

 Otpustite vijke s krilatom glavom / pritezne kli-

nove prethodnog odabira reznog kuta 9 na

obima stranama, namjestite željeni kut na ljestvi-

ci reznog kuta 12 b i ponovno pritegnite vijak s

krilatom glavom / pritezni klin.

 Podešavanje dubine reza

Uputa: Preporučujemo da odabir dubine reza bude

po mogućnosti 3 mm veći nego debljina materijala.

 Otpustite vijak sa krilatom glavom na namještaču

za dubinu reza 5, podesite željenu dubinu

reza na ljestvici 19 i ponovno pritegnite vijak

sa krilatom glavom.

Opće sigurnosne upute za električni alat / Stavljanje u pogon

25 HR

Stavljanje u pogon

 Podesite paralelni udar

Otpustite vijak sa krilatom glavom 13 na podložnoj

ploči 8 i postavite paralelni udar 15 u prihvat 14 ,

te ponovno pritegnite vijak sa krilatom glavom 13 .

 Uključivanje / isključivanje

lasera

Uključivanje:

 Premjestite sklopku za UKLJUČENJE /

ISKLJUČENJE lasera 11 na poziciju „I“.

Isključivanje:

 Premjestite sklopku za UKLJUČENJE /

ISKLJUČENJE lasera 11 na poziciju „0“.

Uputa: Ako su baterije istrošene, zamijenite ih

sa dvije nove alkaline baterije LR44 od 1,5 V (npr.

GPA 76).

 Rukovanje sa ručnom

kružnom pilom

1. Uključite stroj, prema opisu u točki »uključivanje

i isključivanje «, te ga postavite sa prednjim

rubom podložne ploče 8 na materijal.

2. Centrirajte stroj na paralelnom udaru 15 ili

zabilježene crte, tj. laseru.

3. Držite stroj obim rukama za držke (vidite pri-

kaz A) i pilajte s umjerenim pritiskom.

 Podešavanje broja okretaja

 V

rtite postavni kotačić

na željeni stupanj bro

okretaja (oznaka strelice ) (1 = najmanji broj

okretaja / 6 = najveći broj okretaja):

Orijentirajte se pomoću slijedećih, neobvezatnih

podataka za podešavanje, tj. prilagodite individu-

alno i odgovarajući broj okretaja na postavnom

kotačiću 1.

Materijal Stupanj

broj okre-

taja

tvrdo i meko drvo (puno drvo) u

poprečnim i uzdužnim presjecima

iverice, ploče od tvrdih vlakana 6

iverice 6

stolarske ploče, šperploča 6

obložene i furnirane ploče 6

PVC-ploča 3-5

ploče od akrilnog stakla,

pleksistakla

2-4

aluminijske ploče 4-6

aluminijski proﬁli 4-6

gipskartonske ploče 1-2

ploče od kamene vune 1-2

iverice vezane cementom 1-2

Ophodna brzina (OB) iznosi kod minimalnog, tj.

maksimalnog broja okretaja cca.:

Stupanj Okretaj / min M / Sek

1 2200 21,8

6 5200 51,7

Vodite računa o tome, da je brzina rezanja uvijek

manja, ovisno o različitim noževima pile, materijala

kao i snage zagona rezanja, nego ophodna brzina

(OB) u praznom hodu.

 Priključivanje uređaja

za usis strugotina

 Uključite adapter za usis prašine 18 na uređaj

za izbacivanje strugotine 17 .

 Priključite dozovljeni uređaj za usis prašine i

strugotina (vidi prikaz A).

 Zamjena noža pile

UPOZORENJE! Pokrenite zapor klatna

isključivo nakon što ste prethodno izvukli mrežni

utikač!

26 HR

Stavljanje u pogon / Redovito održavanje i čišćenje / Servis

1. Kao prvo otklonite paralelni udar 15 , na način

da otpustite vijak sa krilatom glavom 13 .

2. Postavite dubinu reza na najmanju poziciju,

0 mm (pomoću vijka sa krilatom glavom

namjestača dubine reza 5).

3. Zaokrenite zaštitni klatni poklopac 7 pomoću

poluge za povlačenje unazad 7 a i odložite

uređaj.

4. Pokrenite zavor vretena 4 (sve dok zaglavi) i

otpustite zatezni vijak sa pločom 24 pomoću

šesterukutnog bridnog ključa 6. Otklonite sad

zatezni vijak sa pločom 24 i zateznu prirubni-

cu 23 (vidite također prikaz D).

5. Otklonite nož pile.

6. Ugradnju noža pile izvoditi sukladno opisu, ali

u obrnutom redoslijedu.

7. Pokrenite zavor vretena 4 (sve dok zaglavi) i

zategnite zatezni vijak 24 pomoću šesterukutnog

bridnog ključa.

UPOZORENJE! Strelica na nožu pile treba

biti u pravcu sa strelicom smjera vrtnje (smjer vrtnje,

označen na stroju).

 Osigurajte da je nož pile prikladan za broj

okretaja vretena alata.

 Ugradnja i podešavanje

rascjepnog klina

UPOZORENJE! Razmak između rascjepnog

klina 16 i noža pile ne smije biti veći od 5 mm. Ako

se otklonilo rascjepni klin, npr. za izvođenje uvlačnog

reza, potrebno je obavezno održati taj razmak pri

uporabi rascjepnog klina (vidite prikaz F).

Skidanje rascjepnog klina

(vidite također prikaz E):

1. Otpustite vijak sa krilatom glavom namještača

dubine reza 5 i zakrenite kružnu pilu do do-

sega prema gore, pričvršćenje racjepnog klina

25 će se tad otpustiti.

2. Izvijte vijke za pričvršćivanje 26 i otklonite

rascjepni klin 16 .

UPOZORENJE! Nakon izvođenja uvlačnog

reza, obavezno ponovno ugraditi rascjepni klin 16

za slijedeće radove.

Podešavanje rascjepnog klina

(vidite također prikaz F):

Podesite razmak između rascjepnog klina 16 i krune

zupca noža pile na maksimalno 5 mm, te između

vrha rascjepnog klina i najdublje točke noža pile

na maksimalno 5 mm.

Vodite računa o razmacima, sukladno prikazu F.

 Upute i trikovi

 Rabite ovisno o reznom kutu ljestvicu reznog

kuta 12 b : pravokutni rez = oznaka 0°, rez od

45° = oznaka 45°.

 Izbjegavajte čupanje reznog ruba kod osjetlji-

vih površina, npr. obložene iverice ili vrata, na

način da naljepite krep traku na sječnicu. Taj

postupak nadalje nudi prednost, da se na krep

traci bolje može označiti nego na gladkoj po-

vršini. Još veću sigurnost protiv čupanja reznog

ruba postižete pomoću napetog tankog drva,

koji se zajedno pili.

 Redovito održavanje i čišćenje

UPOZORENJE! OPASNOST PO ŽIVOT!

Prije izvođenja bilo kakvih radova na uređaju, uvijek

prethodno izvucite utikač iz utičnice.

 Očistite stroj na kraju radnog postupka.

 Za čišćenje kućišta ne koristite ni u kojem

slučaju benzin, razređivač ili čistilo.

 Servis

 UPOZORENJE! Električne naprave

smiju popravljati samo ovlašteni ser-

viseri ili električari. Time ćete zadržati

sigurnost vaših uređaja.

 UPOZORENJE! Zamjenu utikača

ili mrežnih vodova neka izvodi uvijek

proizvođač ili korisnička služba. Time

ćete zadržati sigurnost vaših uređaja

27 HR

Jamstveni list / Zbrinjavanje

 Jamstveni list

Na ovaj uređaj vrijedi jamstvo u trajanju

od 3 godine od datuma kupovine. Uređaj

je pažljivo proizveden i prije isporuke

brižljivo kontroliran. Molimo sačuvajte

blagajnički račun kao dokaz o kupnji.

Molimo da se u slučaju ostvarivanja prava

na jamstvo telefonski povežete sa Vašom

servisnom ispostavom. Samo na taj način

vaša roba može biti besplatno uručena.

Jamstvo vrijedi samo za greške materijala i izrade, a

ne za transportne štete, potrošne dijelove ili oštećenja

lomljivih dijelova, na primjer prekidača ili baterija.

Proizvod je namijenjen isključivo za privatnu, a ne

za gospodarstvenu uporabu.

U slučaju nestručnog rukovanja, rukovanja protivnog

namjeni uređaja, primjene sile i zahvata, koji nisu

izvršeni od strane našeg ovlaštenog servisnog

predstavništva, važenje jamstva prestaje. Vaša za-

konska prava ovim jamstvom ostaju netaknuta.

Jamstveni rok se ne produžava uslijed ostvarivanja

prava na jamstvo. To vrijedi i za zamijenjene i po-

pravljene dijelove. Eventualno već prilikom kupovine

prisutna oštećenja i nedostaci moraju biti javljena

neposredno nakon raspakiranja, ali najkasnije dva

dana nakon datuma kupovine. Popravke vršene nakon

isteka jamstvenog roka podliježu obavezi plaćanja.

Proizvođač:

Kompernaß GmbH

Burgstraße 21

44867 Bochum (Germany)

Njemačka

Servis Hrvatska

Tel.: 0800 777 999

e-mail: kompernass@lidl.hr

IAN 67034

 Zbrinjavanje

Ambalaža se sastoji od okolini primjere-

nih materijala koju možete zbrinuti u

mjesnim stanicama za reciklažu.

Električni alat ne bacajte

u kućni otpad!

Sukladno europskim smjernicama 2002 / 96 / EC o

starim električnim i elektroničkim uređajima i njihovo

provođenje u nacionalno pravo, stari se električni

uređaji moraju odvojeno sakupljati kao bi se ponovno

upotrijebili.

O mogućnostima zbrinjavanja isluženih uređaja

saznat ćete u vašoj općini ili gradskoj upravi.

Baterije / akumulatore ne

bacajte u kućni otpad!

Otklanjanje baterije

Obvezatna je predaja baterija sustavu reciklaže,

sukladno smjernicama 2006 / 66 / EC i nije dozvo-

ljeno iste otklanjati zajedno sa kućnim otpadom.

Svaki potrošač je zakonski obvezan, sve baterije i

akumulatore predati na sabirno mjesto svoje općine /

dijela grada ili dobavljaču.

28 HR

Objašnjenje konformnosti / Proizvođač

 Objašnjenje konformnosti /

Proizvođač

Mi, Kompernaß GmbH, odgovorni za ovu doku-

mentaciju: gospodin Semi Uguzlu, Burgstr. 21,

D-44867 Bochum, Njemačka, ovim izjavljujemo da

je ovaj proizvod u skladu sa slijedećim normama,

normativnim dokumentima i EZ smjernicama:

Strojne smjernice

(2006 / 42 / EC)

EG- niskonaponske smjernice

(2006 / 95 / EC)

Elektromagnetska kompatibilnost

(2004 / 108/ EC)

Primijenjene harmonizirane norme

EN 60745-1:2009

EN 60745-2-5/A11:2009

EN 55014-1:2006

EN 55014-2/A2:2008

EN 61000-3-2:2006

EN 61000-3-3:2008

Tip / Naziv uređaja:

Ručna kružna pila PHKS 1300 A1

Date of manufacture (DOM): 07 - 2011

Serijski broj: IAN 67034

Bochum, 31.07.2011

Semi Uguzlu

- Menadžer kakvoće -

Izjava o sukladnosti za ovaj proizvod dostupna je

na internet stranici www.lidl.hr.

Pridržavamo pravo tehničkih izmjena u

smislu daljnjeg razvoja.

29 RO

Cuprins

Introducere

Utilizare conform scopului ............................................................................................ Pagina 30

Dotare ............................................................................................................................ Pagina 30

Pachet de livrare ........................................................................................................... Pagina 31

Date tehnice .................................................................................................................. Pagina 31

Indicaţii generale de siguranţă pentru uneltele electrice

1. Siguranţa la locul de muncă .................................................................................... Pagina 31

2. Siguranţă electrică .................................................................................................... Pagina 32

3. Siguranţa persoanelor .............................................................................................. Pagina 32

4. Utilizarea şi deservirea uneltei electrice .................................................................. Pagina 33

Indicaţii de siguranţă specifice aparatului pentru fierăstraiele circulare de mână ... Pagina 33

Punere în funcţiune

Pornire şi oprire ............................................................................................................. Pagina 37

Reglarea unghiului de tăiere ........................................................................................ Pagina 37

Reglarea adâncimii de tăiere ....................................................................................... Pagina 37

Reglarea opritorului paralel ......................................................................................... Pagina 37

Pornire- / oprire laser ..................................................................................................... Pagina 37

Manipularea fierăstrăului circular de mână ................................................................ Pagina 38

Reglarea turaţiei ............................................................................................................ Pagina 38

Conectarea dispozitivului de aspirare a aşchiilor ...................................................... Pagina 38

Schimbarea pânzei de fierăstrău ................................................................................. Pagina 38

Demontarea şi reglarea penei de despicare .............................................................. Pagina 39

Indicii şi trucuri ............................................................................................................... Pagina 39

Curăţare şi întreţinere .................................................................................... Pagina 39

Service ......................................................................................................................... Pagina 39

Garanţie ..................................................................................................................... Pagina 39

Înlăturare .................................................................................................................. Pagina 40

Declaraţie de conformitate / Producător ........................................ Pagina 41

30 RO

Introducere

În acest manual de utilizare sunt folosite / următoarele pictograme pe aparat:

Citiţi manualul de utilizare! Numai pentru utilizarea în spaţiile

interioare!

Respectaţi indicaţiile de avertizare

şi siguranţă!

Pericol de moarte prin electrocutare

datorită unui cablu sau ştecăr de reţea

deteriorat!

Atenţie pericol de electrocutare!

Pericol de moarte!

Purtaţi căşti de protecţie, echipament de

protecţie respiratorie- / mască de pro-

tecţie, ochelari şi mănuşi de protecţie.

V~Volt (curent alternativ) Laser! Nu vă expuneţi razei de laser.

Turaţie de măsurare la regim

de mers în gol Indiciu! Aşa vă comportaţi corect

WWatt (putere) Alimentare automată cu putere

Clasă de protecţie II Pornire electronică lină

Pericol de explozie! Nu aruncaţi bateriile/acumulatoarele

în în gunoiul menajer!

Ţineţi copii la distanţă faţă de

uneltele electrice! Înlăturaţi ambalajul şi aparatul

în mod ecologic!

Ferăstrău circular manual

PHKS 1300 A1



Introducere

Înainte de prima punere în funcţiune in-

formaţi-vă cu privire la funcţiile aparatului

şi deservirea corectă a uneltelor electrice.

Citiţi următorul manual de utilizare. Păstraţi bine

acest manual. În caz că, daţi aparatul mai departe

la terţi, înmânaţi de asemenea şi documentaţia

acestuia.

 Utilizare conform scopului

Efectuarea tăierilor longitudinale, transversale şi

înclinate la amplasarea ﬁxă în lemn plin, plăci pre-

sate din lemn, plastic şi materiale de construcţie

uşoare. Nu uitaţi că pânza de ﬁerăstrău montată în

prealabil se pretează numai la tăierea lemnului.

Orice altă utilizare sau modiﬁcare a maşinii este

considerată necorespunzătoare scopului şi repre-

zintă pericole de accidente grave. Nu este destinat

utilizării comerciale.

 Dotare

1 Roată de reglare preselecţie turaţie

2 Blocaj de pornire

3 Întrerupător PORNIT- / OPRIT

4 Dispozitiv de blocare pivot

5 Preselecţie adâncime de debitare

6 Cheie hexagonală

7 Carcasă pivotantă de protecţie

7 a Manetă de retragere carcasă pivotantă de

protecţie

8 Placă de bază

9 Preselecţie unghi de tăiere

10 Capac compartiment de baterii

11 Întrerupător PORNIT- / OPRIT laser

12 Laser

12 a Ieşire laser

12 b Scală unghi de tăiere

13 Şurub cu aripi pentru opritorul paralel

14 Dispozitiv de preluare opritor paralel

31 RO

Introducere / Indicaţii generale de siguranţă pentru uneltele electrice

15 Opritor paralel

16 Pană de despicare

17 Evacuare aşchii

18 Adaptor pentru dispozitivul de aspirare

a prafului

19 Scală adâncime de tăiere

20 Măner suplimentar

21 Fus de acţionare

22 Flanşă de preluare

23 Flanşă de ﬁxare

24 Şurub de ﬁxare / Şaibă plată

25 Dispozitiv de prindere pană de despicare

26 Şuruburi de prindere

 Pachet de livrare

1 Fierăstrău circular de mână

2 Baterii 1,5 V, LR 44 (Laser)

1 Opritor paralel

1 Adaptor pentru dispozitivul de aspirare a prafului

1 Cheie hexagonală

1 Manual de utilizare

 Date tehnice

Consum de curent nominal: 1300 W

Tensiune nominală: 230 V∼, 50 Hz

Turaţie la mers în gol: n0 2200 – 5200 min-1

Pânză de ﬁerăstrău: 190 x 30 x 1,8

(2,6 mm grosime dinţi)

Adâncime de tăiere: 66 mm

Clasă de protecţie:

Informaţii privind emisiile de zgomot

şi vibraţii:

Valoare de măsurare determinată conform

EN 60745. Nivelul de zgomot A-determinat a

uneltei electrice este în mod tipic:

Nivel presiune acustică: 96 dB(A)

Nivel de putere acustică: 107 dB(A)

Coeﬁcient de nesiguranţă K: 3 dB

Purtaţi căşti de protecţie!

Accelerare evaluată, în mod tipic:

Vibraţie mână / braţ ah = 3,447 m / s2

Coeﬁcient de nesiguranţă K = 1,5 m / s2

AVERTISMENT!

Nivelul oscilaţiilor indicat aici

a fost măsurat conform unui procedeu de măsurare

normat în EN 60745 şi poate ﬁ utilizat pentru com-

pararea aparatelor.

Nivelul de oscilaţii se va modiﬁca conform utilizării

uneltei electrice şi poate depăşi în unele cazuri

valoarea menţionată în indicaţii. Solicitarea prin

oscilaţii s-ar putea subaprecia atunci când, unealta

electrică este folosită în mod regulat în asemnea mod.

Indicaţie: Pentru o evaluare precisă a solicitării

prin oscilaţii în timpul unei anumite perioade de

lucru trebuie luate în considerare şi timpii, în care

aparatul este oprit sau pornit dar nu este folosit.

Aceasta poate reduce considerabil solicitarea prin

oscilaţii pentru întreaga perioadă de lucru.

Indicaţii generale

de siguranţă pentru

uneltele electrice

AVERTISMENT!

Citiţi toate indicaţiile de

siguranţă şi instrucţiunile. Nerespectarea in-

dicaţiilor şi intsrucţiunilor de siguranţă poate cauza

electrocutarea, incendiu şi / sau acccidente grave.

Păstraţi toate indicaţiile de siguranţă şi

instrucţiunile pentru viitor.

Termenul de „Unealtă electrică”, utilizat în indicaţi-

ile de siguranţă se referă la uneltele electrice care

funcţionează conectate la reţea (cu cablu de reţea)

şi la cele care funcţionează cu acumulatoare (fără

cablu de reţea).

1. Siguranţa la locul de muncă

a) Ţineţi locul dvs. de muncă curat şi bine

iluminat. Dezordinea şi zone de lucru prost

iluminate pot cauza accidente.

32 RO

Indicaţii generale de siguranţă pentru uneltele electrice

b) Nu lucraţi cu unealta electrică

în medii cu pericol de explozie,

în care se află lichide, gaze

sau prafuri inflamabile. Uneltele electrice

generează scântei, care pot aprinde praful

sau vaporii.

c) Ţineţi copii şi alte persoane la

distanţă atunci când, lucraţi cu

unealta electrică. Atunci când

atenţia vă este distrasă puteţi pierde controlul

asupra aparatului.

2. Siguranţă electrică

a) Ştecărul de conectare trebuie să cores-

pundă prizei. Ştecărul nu are voie să

fie modificat în niciun fel. Nu folosiţi

niciun ştecăr cu adaptor împreună cu

unelte electrice împământate. Ştecărele

nemodificate şi prizele corespunzătoare reduc

riscul unei electrocutări.

b) Evitaţi contactul cu suprafeţe împă-

mântate, cum ar fi ţevile, corpurile de

încălzire, cuptoarele şi frigiderele. Există

risc mărit de electrocutare atunci când, corpul

dvs. este în contact cu un obiect împământat.

c) Protejaţi uneltele electrice de ploaie şi

umiditate. Pătrunderea apei într-un aparat

electric măreşte riscul unei electrocutări.

d) Nu folosiţi cablul pentru a

purta unealta electrică, pen-

tru a o suspenda sau pentru

a scoate ştecărul din priză. Protejaţi

cablul de căldură, ulei, muchii ascuţite

sau componentele aparatului, care se

află în mişcare. Cablurile deteriorate sau

răsucite măresc riscul unei electrocutări.

e) Atunci când lucraţi cu o unealtă electri-

că în aer liber, folosiţi numai cabluri de

prelungire, care sunt autorizate pentru

folosirea în aer liber. Utilizarea unui cablu

de prelungire autorizat pentru folosirea în aer

liber, reduce riscul unei electrocutări.

f) Atunci când folosirea uneltei electrice

într-un mediu umed nu se poate evita,

folosiţi un întrerupător de protecţie

contra curentului eronat. Utilizarea unui

întrerupător de protecţie contra curentului ero-

nat reduce riscul unei electrocutări.

3. Siguranţa persoanelor

a) Fiţi întotdeauna atent, aveţi grijă la

ceea ce faceţi şi procedaţi raţional în

timpul lucrului cu unealta electrică. Nu

folosiţi unelte electrice atunci când,

sunteţi obosit, vă aflaţi sub influenţa

drogurilor, alcoolului sau unui trata-

ment medical. Un moment de neatenţie în

timpul utilizării uneltei electrice poate cauza

accidente grave.

b) Purtaţi echipament personal

de protecţie şi întotdeauna

ochelari de protecţie. Purtarea

echipamentului personal de protecţie ca şi mas-

ca, încălţăminte antiderapantă, cască sau căşti

de protecţie, în funcţie de tipul şi utilizarea

uneltei electrice reduce riscul unei accidentări.

c) Evitaţi o pornire neintenţionată a unel-

tei electrice. Asiguraţi-vă că, unealta

electrică este oprită înainte de a o co-

necta la alimentarea cu curent, a o

ridica sau purta. Atunci când aveţi degetul

pe întrerupător în timpul purtării aparatului sau

atunci când aparatul este conectat la alimen-

tarea cu curent în stare pornită, se pot întâmpla

accidente.

d) Înlăturaţi instrumentele de reglare sau

cheile franceze înainte de a porni uneal-

ta electrică. Un instrument sau o cheie, care

se află în partea aflată în rotaţie a aparatului,

poate cauza accidente.

e) Evitaţi o poziţie neobişnuită a corpului.

Asiguraţi o stabilitate corespunzătoare

şi menţineţi-vă tot timpul echilibrul.

Astfel puteţi controla mai bine unealta electrică

într-o situaţie neaşteptată.

f) Purtaţi îmbrăcăminte corespunzătoare.

Nu purtaţi îmbrăcăminte largă sau bi-

juterii. Menţineţi părul, îmbrăcămintea

şi mănuşile la distanţă faţă de piesele

aflate în mişcare. Îmbrăcămintea largă, bi-

juteriile sau părul lung pot fi prinse de piesele

ce se află în mişcare.

33 RO

Indicaţii generale de siguranţă pentru uneltele electrice

g) Atunci când se pot monta echipamente

de aspirare şi de colectare a prafului,

asiguraţi-vă că acestea sunt conectate

şi corect utilizate. Utilizarea unui echipament

de aspirare a prafului poate reduce periclita-

rea prin praf.

4. Utilizarea şi deservirea

uneltei electrice

a) Nu suprasolicitaţi aparatul. Folosiţi

pentru lucrul vostru unealta electrică

prevăzută pentru acesta. Cu unealta

electrică corespunzătoare lucraţi mai bine şi

mai sigur în domeniul de putere indicat.

b) Nu folosiţi o unealtă electrică al cărei

întrerupător este defect. O unealtă elec-

trică, care nu se mai poate porni sau opri, este

periculoasă şi trebuie reparată.

c) Scoateţi ştecărul din prizăînainte,

de a regla aparatul. Schimbarea

accesoriilorsau depozitarea aparatului.

Aceastămăsură preventivă împiedică o pornire

neintenţionată a uneltei electrice.

d) Nu păstraţi uneltele electrice nefolosite

la îndemâna copiilor. Nu lăsaţi per-

soanele, care nu cunosc aparatul sau

nu au citit instrucţiunile, să folosească

aparatul. Uneltele electrice sunt periculoase

atunci când sunt folosite de persoane neexpe-

rimentate.

e) Întreţineţi uneltele electrice cu atenţie.

Controlaţi dacă, componentele mobile

funcţionează ireproşabil, dacă nu sunt

blocate sau dacă, unele componente

sunt rupte sau deteriorate astfel încât

funcţionarea uneltei electrice să fie

limitată. Dispuneţi repararea compo-

nentelor defecte înainte de utilizarea

aparatului. Multe accidente sunt cauzate

de unelte electrice necorespunzător întreţinute.

f) Păstraţi uneltele de debitare ascuţite

şi curate. Uneltele de debitare întreţinute cu

atenţie, cu muchii de tăiere ascuţite, se blochea-

ză mai puţin şi se pot ghida mai uşor.

g) Utilizaţi uneltea electrică, accesoriile,

instrumentele ş.a.m.d. conform acestor

instrucţiuni. De asemenea, luaţi în

considerare condiţiile de lucru şi acti-

vitatea, pe care o desfăşuraţi. Utilizarea

uneltelor electrice în alte scopuri decât cele

prevăzute poate crea situaţii periculoase.

Indicaţii de siguranţă speciﬁ-

ce aparatului pentru ﬁerăs-

traiele circulare de mână

 Asiguraţi ca numai persoane cu o vârstă de

peste 16 ani să folosească aparatul conform

indicaţiilor din acest manual de utilizare!

Indicaţie: Nu folosiţi discuri abrazive. Urmarea

pot ﬁ accidente şi daune materiale.

Evitaţi pericolele de moarte prin

electrocutare:

 Controlaţi în mod regulat starea

aparatului, cablului de reţea şi şte-

cărului de reţea. Nu folosiţi aparatul

atunci când, unul din aceste componente este

deteriorat. Nu deschideţi niciodată aparatul.

Aparatele, cablurile de conectare la reţea sau

ştecărele de reţea defecte reprezintă pericole

de moarte prin electrocutare. Dispuneţi efectu-

area lucrărilor de reparaţie sau schimbare de

către un atelier de service sau de către un elec-

trician caliﬁcat.

 Nu folosiţi aparatul într-un mediu umed sau

atunci când aparatul este umed.

 Atunci când lucraţi în aer liber, conectaţi apa-

ratul printr-un întrerupător de protecţie contra

curentului eronat (FI) cu un curent de declana-

şare de maxim 30 mA. Folosiţi numai un pre-

lungitor autorizat pentru zona exterioară.

Indicaţie: Menţineţi cablul de reţea întotdeauna

la distanţă faţă de raza de acţiune a maşinii şi păs-

traţi-l în spatele maşinii.

34 RO

Indicaţii generale de siguranţă pentru uneltele electrice

ATENŢIE! Evitaţi pericolele

de accidentare:

a) Nu interveniţi cu mâinile în zona de

tăiere şi zona pânzei de fierăstrău.

Ţineţi cu a doua mână mânerul supli-

mentar sau carcasa motorului. Atunci

când ﬁerăstrăul circular este ţinut cu ambele

mâini, pânza de ﬁerăstrău nu vă poate acci-

denta.

b) Nu interveniţi sub piesa de lucru. Car-

casa de protecţie nu vă poate proteja faţă de

pânza de ﬁerăstrău sub piesa de lucru.

c) Adaptaţi adâncimea de tăiere la gro-

simea piesei de lucru. Trebuie să ﬁe vizibilă

sub piesa de lucru cu mai puţin decât înălţimea

completă a unui dinte.

d) Nu ţineţi niciodată piesa de lucru în

mână sau deasupra piciorului. Asigu-

raţi piesa de lucru într-un dispozitv de

fixare stabil. Este impotant să ﬁxaţi piesa

de lucru, pentru a minimaliza pericolul contac-

tului cu corpul, prinderii pânzei de ﬁerăstrău

sau pierderii controlului asupra maşinii.

e) Ţineţi aparatul numai de mânerele

izolate atunci când, efectuaţi lucrări la

care, unealta de tăiere poate atinge

cabluri de curent ascunse sau propriul

cablu de reţea. Contactul cu un cablu con-

ductor de tensiune supune tensiunii şi compo-

nentele metalice ale aparatului şi cauzează

electrocutarea.

f) La efectuarea lucrărilor de tăiere lon-

gitudinală folosiţi întotdeauna un

opritor sau un ghidaj drept al muchii-

lor. Aceasta îmbunătăţeşte precizia de tăiere

şi reduce posibilitatea blocării pânzei de ﬁerăs-

trău.

g) Folosiţi întotdeauna pânze de fierăs-

trău de dimensiune corectă şi cu un

orificiu de preluare corespunzător.

Pânzele de ﬁerăstrău, care nu corespund com-

ponentelor de montaj ale ﬁerăstrăului, nu se ro-

tesc circular şi cauzează pierderea controlului.

h) Nu folosiţi niciodată şaibe plate de

pânze sau şuruburi de fierăstrău de-

fecte sau necorespunzătoare. Şaibele

plate şi şuruburile de pânză de ﬁerăstrău au

fost concepute special pentru ﬁerăstrăul dvs.,

pentru o putere şi siguranţă de funcţionare

optimă.

Evitaţi un recul al aparatului:

Reculul este urmarea unei utilizări incorecte sau

deﬁciente a ﬁerăstărului. Se poate împiedica prin

măsuri preventive corespunzătoare, aşa cum este

descris în următoarele.

a) Ţineţi fierăstrăul cu ambele mâini şi

aduceţi-vă braţele într-o poziţie, în

care puteţi rezista la forţele de recul.

Staţi întotdeauna lateral faţă de pân-

za de fierăstrău, nu aduceţi niciodată

pânza de fierăstrău într-o linie cu cor-

pul dvs. La un recul ﬁerăstrăul circular poate

sări înapoi, însă utilizatorul poate controla for-

ţele de recul atunci când, s-au luat măsurile

preventive corespunzătoare.

b) Atunci când pânza de fierăstrău s-a

blocat sau tăierea este întreruptă din

alt motiv, eliberaţi întrerupătorul

PORNIT / OPRIT şi ţineţi fierăstrăul

într-o stare liniştită în materialul de lu-

cru până când, pânza de fierăstrău

s-a oprit complet. Nu încercaţi nicioda-

tă să scoateţi fierăstrăul din materia-

lul de lucru sau să îl trageţi înapoi atâ-

ta timp cât, pânza de fierăstrău se

află în mişcare, în caz contrar poate

avea loc un recul. Identiﬁcaţi cauza pentru

blocarea pânzei de ﬁerăstrău şi înlăturaţi-o

prin măsuri corespunzătoare.

c) Atunci când, doriţi să porniţi din nou

un fierăstrău ce s-a blocat în piesa de

lucru, centraţi pânza de fierăstrău în

fanta de tăiere şi verificaţi dacă, dinţii

pânzei de fierăstrău nu s-au prins în

piesa de lucru. Atunci când pânza de ﬁe-

răstrău este blocată, poate ieşi din piesa de lu-

cru sau poate cauza un recul în cazul unei por-

niri noi a ﬁerăstrăului.

d) Sprijiniţi plăcile mari pentru a reduce

riscul unui recul datorită unei pânze

de fierăstrău blocate. Plăcile mari se pot

încovoia sub greutatea proprie. Plăcile trebuie

35 RO

Indicaţii generale de siguranţă pentru uneltele electrice

sprijinite pe ambele părţi, atât în aproprierea

fantei de tăiere cât şi la margine.

e) Nu folosiţi pânze de fierăstrău tocite

sau deteriorate. Pânzele de ﬁerăstrău cu

dinţi tociţi sau greşit direcţionaţi cauzează prin-

tr-o fantă prea îngustă de tăiere o frecare mări-

tă, blocarea pânzei de ﬁerăstrău şi un recul.

f) Înainte de tăiere strângeţi dispozitivul

de reglare a adâncimii şi unghiului de

tăiere. Dacă în timpul tăierii se schimbă re-

glările, pânza de ﬁerăstrău se poate bloca şi

poate apărea un recul.

g) Fiţi deosebit de atent atunci când,

efectuaţi o “Tăiere în adâncime”

într-o zonă ascunsă, de ex.: un perete

existent. Pânza de ﬁerăstrău ce intră în

adâncime, poate bloca în timpul tăierii obiecte

ascunse şi poate cauza un recul.

Cauzele unui recul:

a) Un recul este o reacţie neprevăzută în urma

prinderii, blocării sau unui montaj incorect al

unei pânze de ﬁerăstrău, care duce la faptul

că un ﬁerăstrău necontrolat se ridică şi iasă din

piesa de lucru îndreptându-se către utilizator.

b) Atunci când pânza de ﬁerăstrău se prinde sau

se blochează în fanta de tăiere ce se închide,

se opreşte iar forţa motorului aruncă aparatul

în direcţia utilizatorului.

c) Atunci când pânza de ﬁerăstrău este întoarsă

sau incorect montată, dinţii marginii din spate

ale pânzei de ﬁerăstrău se pot prinde în supra-

faţa piesei de lucru, astfel pânza de ﬁerăstrău

iasă din fanta de tăiere iar ﬁerăstrăul sare în

direcţia utilizatorului.

Indicaţii de siguranţă speciale pentru

fierăstrăul circular de mănă şi carcasa

pivotantă de protecţie

a) Verificaţi înainte de fiecare utilizare

dacă carcasa pivotantă de protecţie 7

se închide în mod corespunzător. Nu

folosiţi fierăstărul atunci când, carca-

sa inferioară de protecţie nu se mişcă

liber şi nu se închide imediat. Nu fixaţi

sau legaţi niciodată carcasa pivotantă

de protecţie în poziţie deschisă. Dacă

ﬁerăstrăul cade neintenţionat, carcasa inferioa-

ră de protecţie poate ﬁ îndoită. Deschideţi car-

casa de protecţie cu mânerul de retragere şi

asiguraţi ca, aceasta să se mişte liber şi să nu

atingă la nicio tăiere unghiulară şi de adânci-

me pânza de ﬁerăstrău şi nici alte componente.

b) Verificaţi funcţia arcului de la carcasa

pivotantă de protecţie. Dispuneţi efec-

tuarea lucrărilor de revizie înainte de

utilizarea aparatului atunci când, car-

casa pivotantă de protecţie şi arcul nu

mai funcţionează corect. Componentele

deteriorate, depunerile lipicioase sau colecta-

rea aşchiilor cauzează funcţionarea întârziată

a carcasei inferioare de protecţie.

c) Deschideţi carcasa pivotantă de pro-

tecţie cu mâna numai în cazul tăierilor

deosebite ca de ex.: „Tăieri în adânci-

me sau unghiulare“. Deschideţi carca-

sa pivotantă de protecţie cu maneta

de retragere 7 a şi eliberaţi-o atunci

când, pânza de fierăstrău a pătruns

în piesa de lucru. La toate celelalte lucrări

de tăiere carcasa inferioară de protecţie trebu-

ie să funcţioneze automat.

d) Nu puneţi fierăstrăul pe bancul de lu-

cru sau pe podea fără ca, carcasa pi-

votantă de protecţie să acopere pân-

za de fierăstrău. O pânză de ﬁerăstrău

neprotejată, ce se opreşte întârziat, deplasea-

ză ﬁerăstrăul contrar direcţiei de tăiere şi taie

orice îi vine în cale. La aceasta luaţi în conside-

rare timpul de întârziere la oprire a ﬁerăstrăului.

Indicaţii speciale de siguranţă pentru

fierăstrăul circular de mână şi pana de

despicare

a) Folosiţi pana de despicare corespun-

zătoare pânzei de fierăstrău folosite.

Pana de despicare trebuie să ﬁe mai groasă

decât grosimea pânzei de bază a pânzei de

ﬁerăstrău dar mai subţire decât lăţimea unui

dinte al unei pânze de ﬁerăstrău.

b) Ajustaţi pana de despicare aşa cum

s-a descris în manualul de utilizare.

Grosimea greşită, poziţia şi amplasarea pot

ﬁ motivul pentru care, pana de despicare nu

împiedică eﬁcient un recul.

36 RO

Indicaţii generale de siguranţă pentru uneltele electrice

c) Folosiţi întotdeauna pana de despica-

re, în afară de efecuarea tăierilor în

adâncime. Montaţi din nou pana de despi-

care după efectuarea tăierilor în adâncime.

Pana de despicare deranjează la tăierile în

adâncime şi poate cauza un recul.

d) Ca să îşi poată exercita efectul, pana

de despicare trebuie să se afle în fanta

de tăiere. La tăierile scurte pana de despica-

re nu are niciun efect în împiedicarea unui recul.

e) Nu folosiţi fierăstrăul cu o pană de

despicare îndoită. Deja o deteriorare

redusă poate încetini închiderea carcasei de

protecţie.

ATENŢIE! Protejaţi-vă

contra radiaţiei laser:

RADIAŢIE LASER

NU PRIVIŢI ÎN RAZĂ

CLASĂ LASER 2

P max.: < 1 mW · : 650 nm

EN 60825-1: 2007

 Nu priviţi direct în raza laser, respectiv în oriﬁ-

ciul de ieşire al acesteia.

AVERTISMENT!

Privirea ieşirii laserului

12 a cu instrumente optice (de ex.: lupă, sticle

de mărire şi altele) reprezintă un pericol de ac-

cidentare al văzului.

 Nu direcţionaţi niciodată raza de laser către

suprafeţe reﬂectorizante, persoane sau anima-

le. Un contact vizual scurt cu raza de laser este

suﬁcient pentru a cauza accidentarea ochilor.

Schimbarea bateriilor:

 Deschideţi capacul compartimentului de baterii

10 cu o şurubelniţă în cruce corespunzătoare

(vezi ﬁg. G).

 Scoateţi bateriile consumate.

 Introduceţi două baterii alcaline noi de 1,5 V -

LR44 (de ex.: GPA 76) corespunzător polarită-

ţii şi înşurubaţi din nou capacul compartimentu-

lui de baterii 10 .

ATENŢIE! Dacă se utilizează alte dispozitive

de deservire sau ajustare decât cele indicate

aici, sau dacă, se aplică alte moduri de proce-

dare, pot apărea expuneri periculoase la radi-

aţie.

Astfel vă comportaţi corect:

 În caz de pericol scoateţi imediat ştecărul de

reţea din priză.

 Nu folosiţi niciodată aparatul în alte scopuri

decât cele indicate.

 Aparatul trebuie să ﬁe tot timpul curat, uscat şi

fără ulei sau lubriﬁanţi.

 La utilizarea staţionară aparatul are voie să ﬁe

folosit numai pe un banc de lucru cu protecţie

contra pornirii accidentale.

 Conduceţi aparatul numai în stare pornită con-

tra piesa de lucru.

 În timpul lucrului conduceţi aparatul întotdeau-

na departe de corp.

 Materialul ce conţine azbest nu are voie să ﬁe

prelucrat.

 Zona de tăiere trebuie să ﬁe liberă de impedi-

mente în partea de sus şi jos.

 Pânza de ﬁerăstrău nu are voie să iese mai

mult decât 3 mm din piesa de lucru.

 În timpul tăierii aveţi întotdeauna grijă să nu

tăiaţi cuie, şuruburi şi altele asemănătoare.

 Nu lucraţi cu aparatul deasupra capului.

 Protejaţi pânza de ﬁerăstrău contra şocurilor şi

loviturilor şi nu o îndoiţi.

 Nu frânaţi niciodată suplimentar după oprire

pânza de ﬁerăstrău.

 Pânzele de ﬁerăstrău rupte, sau cele care şi-au

modiﬁcat forma, nu au voie să mai ﬁe folosite.

Pânzele de ﬁerăstrău HSS (din oţel rapid) nu

au voie să ﬁe folosite.

37 RO

Indicaţii generale de siguranţă pentru uneltele electrice / Punere în funcţiune

 Înainte de toate lucrările la maşină de ex.: re-

glarea plăcii de bază etc., scoateţi întotdeau-

na ştecărul de reţea din priză.

 Nu înlăturaţi niciodată aşchii sau rumeguş

atunci când, maşina funcţionează.

 La prelucrarea lemnului sau materialelor, la

care se formează praf toxic, ﬁerăstrăul circular

de mână trebuie conectat la un dispozitiv co-

respunzător şi veriﬁcat de aspirare a prafului.

 Folosiţi obligatoriu dispozitivele de protecţie

integrate ale ﬁerăstrăului circular de mână, de

ex.: blocajul de pornire 2 şi carcasa pivotan-

tă de protecţie 7.

 Asiguraţi ca toate componentele mobile ale

protecţiei pânzei de ﬁerăstrău să funcţioneze

fără întreruperi şi toate echipamentele care,

cauzează acoperirea pânzei de ﬁerăstrău să

funcţioneze ireproşabil.

 Nu ﬁxaţi întrerupătorul PORNIT- / OPRIT 3 în

regimul manual de funcţionare.

 Punere în funcţiune

Fierăstrăul circular de mână PHKS 1300 A1 deţine

un dispozitiv Intelligent Power Control.

Această alimentare

automată cu putere

cauzează ca, într-o

anumită zonă de turaţie puterea să rămână con-

stantă chiar şi la prelucrarea materialelor mai dure

cu o rezistenţă mai mare.

 Pornire şi oprire

Pornire:

 Împingeţi blocajul de pornire 2 către stânga

sau dreapta şi menţineţi-l apăsat.

 Apăsaţi întrerupătorul PORNIT- / OPRIT 3.

După ce maşina a pornit, puteţi elibera din nou

blocajul de pornire 2.

Fierăstrăul circular de mână este

dotat cu o pornire electronică

lină. Motorul porneşte cu o întârziere.

Oprire:

 Eliberaţi întrerupătorul PORNIT- / OPRIT 3.

 Reglarea unghiului de tăiere

Puteţi regla unghiul de tăiere cu ajutorul scalei

unghiului de tăiere 12 b .

 Deşurubaţi şuruburile cu aripi / bolţurile de

strângere a preselecţiei unghiului de tăiere 9

pe ambele părţi, reglaţi unghiul dorit la scala

unghiului de tăiere 12 b şi strângeţi din nou

şuruburile cu aripi /bolţurile de strângere.

 Reglarea adâncimii de tăiere

Indicaţie: Recomandăm reglarea adâncimii de

tăiere pe cât posibil cu cca. 3 mm mai mult decât

grosimea materialului. Astfel obţineţi o tăiere precisă.

 Deşurubaţi maneta de prindere rapidă a prese-

lecţiei adâncimii de tăiere 5, reglaţi adânci-

mea de tăiere dorită la scala adâncimii de tă-

iere 19 şi strângeţi din nou maneta de prindere

rapidă.

 Reglarea opritorului paralel

 Deşurubaţi şurubul cu aripi 13 la placa de

bază 8 şi introduceţi opritorul paralel 15 în

dispozitivul de preluare al opritorului paralel 14 .

Strângeţi din nou şurubul cu aripi 13 .

 Pornire- / oprire laser

Pornire:

 Împingeţi întrerupătorul PORNIT- / OPRIT

laser 11 pe „I“.

Oprire:

 Împingeţi întrerupătorul PORNIT- / OPRIT

laser 11 pe „0“.

Indicaţie: Dacă bateriile sunt goale, schimbaţi-le

cu două baterii alcaline noi de 1,5 V - LR44 (de

ex.: GPA 76).

38 RO

Punere în funcţiune

 Manipularea ﬁerăstrăului

circular de mână

1. Porniţi maşina aşa cum s-a descris la »Pornire şi

oprire« şi puneţi-o cu marginea din faţă a plăcii

de bază 8 pe material.

2. Poziţionaţi maşina la opritorul paralel 15 sau

la o linie trasă respectiv la laser.

3. Ţineţi maşina cu ambele mâini de mânere (vezi

ﬁg. A) şi tăiaţi exercitând o presiune medie.

 Reglarea turaţiei

 Întoarceţi roata de reglare 1 la treapta de

turaţie dorită (marcare cu săgeată )

(1 = cea mai mică turaţie / 6 = cea mai mare

turaţie):

Ghidaţi-vă după reglările următoare orientative

respectiv adaptaţi turaţia la roata de reglare 1

individual în mod corespunzător.

Material Treaptă

de-turaţie

Lemn dur şi moale (lemn plin)

Tăieri transversale şi longitudinale

Plăci presate din lemn, plăci din

ﬁbre dure

Plăci presate din lemn 6

Panele, placaj 6

Plăci stratiﬁcate şi plăci cu stra-

turi de furnir

Plăci de PVC 3-5

Plăci din sticlă acrilică, plexiglas 2-4

Plăci din aluminiu 4-6

Proﬁle din aluminiu 4-6

Plăci din carton de ghips 1-2

Plăci din lână de rocă 1-2

Plăci presate legate cu ciment 1-2

Viteza de rotaţie este la o turaţie minimă respectiv

maximă cca.:

Treaptă Rot / min Metri / Sec

1 2200 21,8

6 5200 51,7

Nu uitaţi că, viteza de tăiere este întotdeauna mai

mică decât viteza de rotaţie la regimul de mers în

gol, în funcţie de pânzele de ﬁerăstrău, materiale

cât şi forţa de avans.

 Conectarea dispozitivului

de aspirare a aşchiilor

 Introduceţi adaptorul pentru dispozitivul de as-

pirare a prafului 18 în evacuarea aşchiilor 17 .

 Conectaţi un dispozitiv autorizat pentru aspira-

rea prafului şi aşchiilor (vezi ﬁg. A).

 Schimbarea pânzei

de ﬁerăstrău

AVERTISMENT!

Activaţi dispozitivul de blo-

care al pivotului numai atunci când, ştecărul de

reţea este scos!

1. Înlăturaţi mai întâi opritorul paralel 15 , prin

deşurubarea şurubului cu aripi 13 .

2. Puneţi adâncimea de tăiere (prin intermediul

şurubului cu aripi - reglarea adâncimii de tăiere

5 la cea mai mică poziţie, 0 mm.

3. Rabataţi carcasa pivotantă de protecţie 7

înapoi cu ajutorul mânerului de retragere 7 a şi

opriţi aparatul.

4. Activaţi dispozitivul de blocare a pivotului 4

(până se ﬁxează) şi deşurubaţi cu cheia hexa-

gonală 6 şurubul de ﬁxare 24 . Scoateţi acum

şurubul de ﬁxare cu şaibă 24 şi ﬂanşa de ﬁxa-

re 23 (vezi deasemenea ﬁg. D).

5. Scoateţi pânza de ﬁerăstrău

6. Montaţi pânza de ﬁerăstrău în mod corespun-

zător ordinii inverse aşa cum s-a descris.

7. Activaţi dispozitivul de blocare al pivotului 4

(până se ﬁxează) şi strângeţi cu cheia hexago-

nală şurubul de ﬁxare 24 .

39 RO

Punere în funcţiune / Curăţare şi întreţinere / Service / Garanţie

AVERTISMENT!

Săgeata de pe pânza de

ﬁerăstrău trebuie să corespundă cu săgeata direcţi-

ei de rotaţie (direcţia de rulare, marcată pe aparat).

 Asiguraţi ca pânza de ﬁerăstrău să corespun-

dă turaţiei pivotului a uneltei.

 Demontarea şi reglarea

penei de despicare

AVERTISMENT!

Distanţa între pana de de-

spicare 16 şi pânza de ﬁerăstrău nu are voie să ﬁe

mai mare decât 5 mm. Dacă pana de despicare a

fost înlăturată pentru efectuarea tăierilor în adânci-

me, la montarea acesteia din nou trebuie să se res-

pecte obligatoriu această distanţă(v. ﬁg. F).

Demontarea penei de despicare (vezi de

asemenea fig.E):

1. Deşurubaţi şurubul cu aripi al preselecţiei

adâncimii de tăiere 5 şi întoarceţi ﬁerăstrăul

circular până la capăt în sus; prinderea penei

de ﬁxare 25 este eliberată.

2. Deşurubaţi şuruburile de prindere 26 şi scoa-

teţi pana de despicare 16 .

AVERTISMENT!

După efectuarea tăierii în

adâncime montaţi obligatoriu din nou pana de

despicare 16 pentru alte lucrări.

Reglarea penei de despicare (vezi de

asemenea fig. F):

Reglaţi distanţa între pana de despicare 16 şi co-

roana dinţată a pânzei de ﬁerăstrău la max. 5 mm

iar distanţa între vârful penei de despicare şi cel

mai adânc punct al pânzei de ﬁerăstrău la max.

5 mm.

Luaţi în considerare distanţele, ilustrate ca în ﬁg.F.

 Indicii şi trucuri

 Folosiţi în funcţie de unghiul de tăiere scala un-

ghiului de tăiere 12 b : Tăiere dreptunghiulară =

marcare 0°, 45°- Tăiere = marcare 45°.

 O rupere a muchiei de tăiere la suprafeţele

sensibile, de ex.. plăcile presate cu straturi sau

uşi, se poate preveni prin lipirea unei benzi de

crep pe linia de tăiere. Aceasta mai are ava-

natjul că, pe banda de crep se poate marca

mai bine decât pe o suprafaţă netedă. Puteţi

preveni mai bine ruperea muchiei de tăiere

prin aplicarea unui lemn subţire, care se taie

împreună cu materialul de lucru.

 Curăţare şi întreţinere

AVERTISMENT!

Pericol de accidentare! Îna-

inte de a efectua lucrări la aparat, scoateţi întot-

deauna ştecărul de reţea din priză.

 Curăţaţi aparatul după terminarea lucrărilor.

 Pentru curăţarea carcasei folosiţi o lavetă şi în

niciun caz benzină, soluţii sau alte substanţe

de curăţare.

 Service



AVERTISMENT!

Dispuneţi repararea

aparatului numai de către persoane

calificate şi numai cu piese de schimb

originale. Astfel se asigură păstrarea sigu-

ranţei aparatului.



AVERTISMENT!

Dispuneţi schimba-

rea ştecărului sau al cablului de conec-

tare întotdeauna de către producătorul

uneltei electrice sau serviciul clienţi al

acestuia. Astfel se asigură păstrarea siguran-

ţei aparatului.



Garanţie

Pentru acest aparat primiţi o garanţie de

3 ani de la data achiziţiei. Aparatul a fost

produs cu atenţie şi verificat înainte de li-

vrare. Vă rugăm să păstraţi bonul de casă

ca dovadă de achiziţie. În caz de o recla-

maţie privind garanţia, contactaţi telefonic

punctul nostru de service. Doar astfel se

poate asigura o transmitere gratuită a

mărfii dvs.

Garanţia este valabilă numai pentru defecte de

material sau de fabricare, însă nu pentru deteriorări

40 RO

Garanţie / Înlăturare

din cauza transportului, piese de uzură sau deterio-

rarea pieselor sensibile, ca de ex.: întrerupătoare

sau acumulatoare. Produsul este destinat numai

uzului privat şi nu celui comercial.

În caz de utilizare necorespunzătoare, supunerea

la şocuri şi alte intervenţii, care se efectuează de

un punct de service neautorizat de noi, garanţia

devine nulă. Drepturile dvs. legale nu sunt limitate

de această garanţie.

Durata de garanţie nu se prelungeşte prin acorda-

rea acesteia. Aceasta este valabil şi pentru piesele

schimbate şi reparate. Defecţiunile sau lipsurile

existente deja la achiziţie trebuie anunţate imediat

după despachetare, însă cel mai târziu după două

zile de la data achiziţiei. Reparaţiile necesare după

expirarea perioadei de garanţie se efectuează

contra cost.

Service România

Tel.: 0800896637

e-mail: kompernass@lidl.ro

IAN 67034



Înlăturare

Ambalajul este din materiale ecologice,

care pot ﬁ înlăturate în punctele locale

de reciclare.

Nu aruncaţi uneltele electrice la

gunoiul menajer!

Conform Directivei Europene 2002 / 96 / EC unel-

tele electrice consumate trebuie colectate separat

şi transmise unui punct de reciclare ecologică.

Posibilităţi de înlăturare ale produsului dvs. le puteţi

aﬂa în localitatea dvs. sau la administraţia locală.

Nu aruncaţi bateriile / acumula-

toarele la gunoiul menajer!

Înlăturarea bateriilor

Bateriile trebuie reciclate conform Directivei

2006 / 66 / EC şi nu au voie să ﬁe aruncate la gu-

noiul menajer. Fiecare consumator este obligat le-

gal de a preda toate bateriile şi acumulatoarele la

punctele de colectare / corespunzătoare locale sau

magazinelor specializate.

41 RO

Declaraţie de conformitate / Producător



Declaraţie de conformitate /

Producător

Noi, Kompernaß GmbH, responsabil documentaţie:

Dl. Semi Uguzlu, Burgstr. 21, D-44867 Bochum,

Germania, declarăm prin prezenta că, acest produs

corespunde umrătoarelor norme, documentelor

normative şi Directivelor CE:

Directiva referitoare la maşini

(2006 / 42 / CE)

Directiva CE refertioare la tensiune joasă

(2006 / 95 / CE)

Compatibilitatea electromagnetică

(2004 / 108 / CE)

Norme aplicate armonizate

EN 60745-1:2009

EN 60745-2-5/A11:2009

EN 55014-1:2006

EN 55014-2/A2:2008

EN 61000-3-2:2006

EN 61000-3-3:2008

Tip / Denumire aparat:

Ferăstrău circular manual PHKS 1300 A1

An de producţie: 07 - 2011

Număr serie: IAN 67034

Bochum, 31.07.2011

Semi Uguzlu

- Manager de calitate -

Ne rezervăm dreptul la modiﬁcări în sensul dezvol-

tării continue.

43 BG

Съдържание

Увод

Употреба по предназначение..................................................................................Cтраница 44

Оборудване ................................................................................................................Cтраница 44

Обхват на доставката ...............................................................................................Cтраница 45

Технически данни ......................................................................................................Cтраница 45

Общи инструкции за безопасност при

работа с електроуреди ............................................................................. Cтраница 45

1. Работно място-безопасност .................................................................................Cтраница 46

2. Електрическа безопасност ...................................................................................Cтраница 46

3. Безопасност на хората .........................................................................................Cтраница 46

4. Употреба и обслужване на електроуреда .......................................................Cтраница 47

Указания за безопасност, специфични за уредите ръчни дискови циркуляри .....Cтраница 47

Пускане в експлоатация

Включване и изключване .........................................................................................Cтраница 51

Настройване на ъгъла на среза ..............................................................................Cтраница 52

Настройване на дълбочината на среза .................................................................Cтраница 52

Настройване на паралелната опора ...................................................................Cтраница 52

Включване / изключване на лазера ........................................................................ Cтраница 52

Работа с ръчния дисков циркуляр .........................................................................Cтраница 52

Настройване на оборотите ......................................................................................Cтраница 52

Свързване на приспособлението за изсмукване на праха ................................Cтраница 53

Смяна на режещия диск ...........................................................................................Cтраница 53

Демонтиране и настройване на разтварящия клин ............................................Cтраница 54

Съвети и похвати ........................................................................................................Cтраница 54

Техническа поддръжка и почистване .........................................Cтраница 54

Сервиз .........................................................................................................................Cтраница 54

Гаранция .................................................................................................................Cтраница 54

Изхвърляне на уреда ..................................................................................Cтраница 55

Декларация за съответствие / Производител ........................Cтраница 56

44 BG

Увод

В тази инструкция за експлоатация / за този уред се използват следните пиктограми:

Прочетете инструкцията за

експлоатация! Използвайте само в затворени

помещения!

Спазвайте предупредителните

указания и тези за безопасността!

Опасност за живота вследствие

токов удар при повреден мрежов

кабел или щепсел!

Предпазвайте се от токов удар!

Опасност за живота!

Носете шумозаглушители, дихател-

на / предпазна маска против прах,

защитни очила и защитни ръкавици.

V~Волта (Променлив ток) Лазер! Не се излагайте на

въздействието на лазерния лъч.

Изчисляване на оборотите при

празен ход Съвет! Това са правилно

предприетите действия.

WW (Полезна мощност) Автоматично определяне на необхо-

димостта от прилагане на сила

Защитен клас II Електронен плавен старт

Опасност от експлозия! Не изхвърляйте батерии / акумула-

тори с домашния боклук!

Дръжте децата на разстояние от

електроуреда!

Изхвърляйте опаковката и уреда в

съответствие с правилата за опазване

на околната среда!

Ръчен циркуляр PHKS 1300 A1



Увод

Преди първия пуск се запознайте с

функциите на електроуреда и се ин-

формирайте за правилната работа с

електроуреди. В тази връзка прочетете следната

инструкция за експлоатация. Спазвайте указанията

на инструкцията. При предаване на електроуреда

на трети лица предайте и цялата документация.

 Употреба по предназначение

Изработвайте надлъжните, напречните и поле-

гатите срезове върху твърда опора в масивна

дървесина, талашитени плоскости, изкуствени и

леки строителни материали. При това се

съобразявайте, че монтираният предварително

режещ диск е предназначен само за рязане на

дървесина. Всякаква друга употреба или про-

мяна на машината се счита за неправомерна и

създава рискове от нещастни случаи. Продуктът

не е предназначен за производствени цели.

 Оборудване

1 Колело за предварително регулиране на

оборотите

2 Блокировка против включване

3 Прекъсвач ВКЛ. / ИЗКЛ.

4 Приспособление за фиксиране на

шпиндела

5 Приспособление за предварително

избиране на дълбочината на среза

6 Вътрешен ключ торкс

7 Предпазен капак с регулиращ се наклон

7 a Лост за връщане на предпазния капак в

първоначално положение

8 Опорна плоча

45 BG

Увод / Общи инструкции за безопасност при работа с електроуреди

9 Приспособление за предварително

избиране на наклона на среза

10 Капак на отделението за батериите

11 Прекъсвач ВКЛ. / ИЗКЛ. за лазера

12 Лазер

12 a Изход на лазера

12 b Скала за ъгъла на среза

13 Крилчат болт за паралелната опора

14 Захващащо приспособление за паралел-

ната опора

15 Паралелна опора

16 Разтварящ клин

17 Стружкоуловител

18 Адаптер за приспособлението за изсмук-

ване на праха

19 Скала за дълбочината на среза

20 Допълнителна ръкохватка

21 Задвижващ шпиндел

22 Фиксиращ фланец

23 Затегателен фланец Spannflansch

24 Фиксиращ болт / Подложна шайба

25 Крепежен елемент за разтварящия клин

26 Крепежни болтове

 Обхват на доставката

1 Ръчен дисков циркуляр

2 Батерии 1,5 V, LR 44 (Laser)

1 Паралелна опора

1 Адаптер за изсмукване на праха

1 Вътрешен ключ торкс

1 Ръководство за експлоатация

 Технически данни

Номинална

потребляема мощност: 1300 W

Номинално напрежение: 230 V∼, 50 Hz

Брой обороти на

празен ход: n0 2200 – 5200 min-1

Режещ диск: 190 x 30 x 1,8

(2,6 mm дебелина

на зъбите)

Дълбочината на среза: 66 mm

Защитен клас:

Информация за нивото на шума и

вибрациите:

Стойността на нивото на шума е определена в

съответствие с EN 60745. Стойността на изчис-

леното А-ниво на електроуреда обикновено е:

Ниво на силата на звука: 96 dB(A)

Логаритмична величина

на мощността на звука: 107 dB(A)

Неопределеност К: 3 dB

Носете средства за

предпазване на слуха!

Изчислено ускорение, принципно:

Вибрации предавани на системата

ръка- / рамо ah = 3,447 m / s2

Неточност K = 1,5 m / s2

ПРЕДУПРЕЖДЕНИЕ! Нивото на вибра-

циите, посочено в настоящите указания, е измере-

но в съответствие с метод отговарящ на нормата

EN 60745 и може да се използва при сравнява-

не на уредите. Нивото на вибрациите се променя

според употребата на електроуреда и в някои

случаи може да бъде по-високо от по сочената

в тази инструкция стойност. Виб рационното на-

товарване може да бъде подценено, ако уредът

се използва редовно по такъв начин.

Забележка: За точна оценка на вибрацион-

ното натоварване по време на определен период

в работен режим трябва да се вземе предвид и

времето, през които уредът е бил изключен или

е включен, но на практика не се експлоатира.

Това може да понижи чувствително вибрацион-

ното натоварване за целия период в работен

режим.

Общи инструкции за

безопасност при работа

с електроуреди

ПРЕДУПРЕЖДЕНИЕ! Прочетете

всички инструкции за безопасност и

указанията. Пропуските при спазване на ин-

струкциите за безопасност и указанията може

46 BG

Общи инструкции за безопасност при работа с електроуреди

да причинят токов удар, пожар и / или тежки

наранявания.

За в бъдеще спазвайте всички указания

и инструкции за безопасност.

Използването на понятието „електроуред” в ин-

струкциите за безопасност се отнася за електри-

чески инструменти, включвани в електрическата

мрежа (посредством мрежов кабел), както и за

захранвани от акумулатор електрически инстру-

менти (без мрежов кабел).

1. Работно място-безопасност

a) Поддържайте работното място чисто

и добре осветено. Безпорядъкът и лошо-

то осветление на зоната, в която се работи,

могат да доведат до злополуки.

б) Не работете с електроуреди

във взривоопасни зони, в

които се намират запалими

течности, газове или прахообразни

вещества. Електроуредите могат да възпро-

изведат искра, която да възпламени праха

или изпаренията.

в) По време на работа с елек-

троуреда дръжте децата и

странични лица настрани.

Ако отклоните вниманието си може да загу-

бите контрола върху уреда.

2. Електрическа безопасност

a) Щепселът за включване на електро-

уреда трябва да е съвместим с кон-

такта. По щепсела в никакъв случай

не бива да се предприемат промени.

Не използвайте адаптиращи щепсели

при заземени електроуреди. Щепсе-

лите, по които няма направени промени и

подходящите контакти намаляват риска от

електрически удар.

б) Избягвайте допир на тялото до зазе-

мени повърхности, като тръби, ради-

атори, кухненски печки и хладилниц

и.

Съществува голям риск от токов удар, ако

Вашето тяло е заземено.

в) Предпазвайте вашите електроуреди

от дъжд и влага. Проникването на влага

в електроуреда повишава опасността от то-

ков удар.

г) Не използвайте кабела из

вън

неговото предназначение,

за да носите, да окачвате

уреда или да издърпвате с него щеп-

села от контакта. Дръжте кабела на-

далеч от горещи предмети, масло, ос-

три ръбове или подвижните части на

уреда. Повредените или оплетени кабели

повишават риска от токов удар

д) Ако работите с електроуред на от-

крито, използвайте само удължаващи

кабели, разрешени за условия на от-

крито. Използването на подходящ удължава

кабел за употреба на открито намалява риска

от токов удар.

е) Ако работата с електроуреда във

влажна среда е неизбежна, използ-

вайте автоматичен защитен изклю-

чвател. Употребата на автоматичен защитен

изключвател намалява риска от електрически

удар.

3. Безопасност на хората

a) Бъдете винаги внимателни, обръщай-

те внимание на това, което правите

и извършвайте разумно работата си

с електроуреда. Не използвайте

електроуреди, когато сте уморени

или сте под въздействието на дрога,

алкохол или лекарства. Един момент

невнимание при употребата на електроуре-

да може да доведе до сериозни наранявания.

б)

Носете предпазна екипиров-

ка и винаги защитни очила

Носенето на лична предпазна

екипировка като предпазна маска против

прах, предпазни обувки, които не се хлъзгат,

защитна каска или шумозаглушители, според

47 BG

Общи инструкции за безопасност при работа с електроуреди

вида и употребата на електроуреда, нама-

лява риска от наранявания.

в) Избягвайте неволно включване. Уве-

рете се, че електроуредът е изключен,

преди да го включите в мрежата, да

го вдигнете или носите. Ако по времето,

когато носите уреда, пръстът ви е на бутона,

или ако уредът е бил включен в електриче-

ската мрежа, може да стане злополука.

г) Оставете настрана всички инструмен-

ти за настройване и гаечни ключове

преди да включите електроуреда.

Инструмент или ключ, който се намира на

въртяща се част от уреда може да причини

наранявания.

д)

Избягвайте необичайното положение

на тялото. Погрижете се за стабилна

стойка и по всяко време пазете рав-

новесие. Така ще можете да контролирате

електроуреда в неочаквани ситуации.

е) Носете подходящо облекло. Не но-

сете широки дрехи или украшения.

Пазете косите, облеклото и ръкави-

ците от въртящите се части. Свободното

облекло, украшенията или дългите коси може

да бъдат захванати от въртящите се части.

ж) Ако трябва да бъдат монтирани пра-

хоизсмукващи и прахоулавящи

приспособления се уверете, че те са

закрепени и се използват правилно.

Употребата на прахоизсмукващи приспосо-

бления може да ограничи вредите от прах.

4. Употреба и обслужване

на електроуреда

a) Не преотстъпвайте уреда. За Вашата

работа използвайте правилния уред.

С подходящия уред ще работите по-добре и

по-безопасно в определената област.

б) Не използвайте електроуред с повре-

ден изключвател. Електроуред, който не

може да се включи и изключи е опасен и

трябва да се ремонтира.

в) Издърпайте щепсела от контакта,

преди да предприемете настройка

на уреда, да смените принадлежнос-

ти или да приберете уреда. Тези мер-

ки за безопасност ще предотвратят неволно

стартиране на електроуреда.

г) Съхранявайте неупотребявани елек-

троуреди на места недостъпни за

деца. Не оставяйте лица, които не

са запознати или не са прочели тази

инструкция, да работят с уреда.

Елек-

троуредите са опасни, когато се използват

от

неопитни лица.

д) Поддържайте грижливо електроу-

редите. Проверявайте дали подвиж-

ните части функционират безупречн

и не са затегнати, дали има счупени

части или части, които са повредени

по начин, който пречи на правил

ното

функциониране на уреда. Преди

употреба дайте повредените части

на ремонт. Много от злополуките се случ-

ват поради лошо поддържани електроуреди.

е) Режещите инструменти следва да се

поддържат остри и чисти. Внимателно

поддържани режещи инструменти с остри

режещи елементи по-рядко се заклинват и

се управляват по-лесно.

ж) Използвайте електроуреди, принад-

лежности към тях, инструменти и.т.н.

в съответствие с тези указания. При

това се съобразявайте с условията за рабо-

та и извършваните действия. Употребата на

електроуреди за цели, различни от тези, за

които те са предвидени, може да доведе до

опасни ситуации.

Указания за безопасност,

специфични за уредите

ръчни дискови циркуляри

 Уверете се, че с уреда си служат само

лица над 16 години и че се съобразяват с

указанията на това Ръководство за експлоа-

тация!

Указание: Не използвайте шлифовъчни шай-

би. Последствията може да бъдат наранявания

или материални щети.

48 BG

Общи инструкции за безопасност при работа с електроуреди

Не допускайте застрашаване

на живота вследствие на токов

удар:

 Проверявайте редовно състояние-

то на уреда, мрежовия кабел и

щепсела за включване към мре-

жата. Не пускайте в експлоатация уреди с

повредени подобни части. Никога не отва-

ряйте уреда. Повредените уреди, кабелът

за свързване в мрежата или щепселът за

включване към мрежата застрашават живо-

та при токов удар. Работите по ремонт и

смяна възлагайте само на сервиз или елек-

тротехник.

 Не използвайте уреда, ако е мокър, а също

и във влажна среда.

 Когато работите на открито свързвайте уре-

да чрез защитен прекъсвач срещу утечка на

тока (FI) с максимален ток на изключване

30 mA. За работа на открито използвайте

само разрешен удължаващ кабел.

Указание: Винаги дръжте мрежовия кабел

надалеч от радиуса на действие на машината

и го направлявайте така, че да остава зад ма-

шината.

ВНИМАНИЕ! Не допускайте

опасност от нараняване:

a) Не посягайте с ръце в радиуса на ря-

зане и към режещия диск. С другата

си ръка дръжте допълнителната ръ-

кохватка или корпуса на двигателя.

Ако държите дисковия циркуляр с двете си

ръце, режещият диск не може да ги нарани.

б) Никога не посягайте в зоната под

детайла. Предпазният капак не може да

Ви предпази от режещия диск в зоната под

детайла.

в) Регулирайте дълбочината на среза

към дебелината на детайла. Под де-

тайла трябва да се вижда по-малко от цяла-

та височина на зъба.

) Никога не дръжте с ръце детайла,

който режете, не го поставяйте вър-

ху крака си. Фиксирайте детайла

към стабилна опора. Важно е, детайлът

да бъде добре закрепен, за да се намали

опасността от контакт с тялото, затягане на

режещия диск или загуба на контрол.

д) Дръжте уреда само за изолираните

ръкохватки, когато извършвате ра-

боти, при които режещият инстру-

мент може да засегне скрити елек-

трически проводници или

собствения си мрежов кабел. Когато

има контакт с проводници под напрежение,

под напрежение са и металните части на

уреда, а това води до токов удар.

е) При надлъжни срезове винаги из-

ползвайте опора или праволинейно

направляване по ръба. Това прави точ-

ността на среза по-добра и намалява въз-

можността за затягане на режещия диск.

ж) Използвайте винаги режещи диско-

ве с правилния размер и подходящ

отвор за фиксиране. Режещи дискове,

които не съответстват на монтажните части

на циркуляра не се движат в правилен кръг

и водят до загуба на контрол.

h) Никога не използвайте за режещите

дискове повредени или погрешни

подложни шайби или болтове. Под-

ложните шайби и болтовете на режещите

дискове са конструирани специално за Ва-

шия циркуляр, за оптимална мощност и без-

опасност при работа.

Не допускайте обратен удар на уреда:

Обратният удар е следствие на неправилна

или погрешна употреба на циркуляра. Той

може да се предотврати чрез предприемане на

подходящи предпазни мерки, които са описани

по-долу.

a) Дръжте циркуляра с двете си ръце и

осигурете позицията, в която може

да поемете силата на обратния

удар. Стойте винаги встрани от ре-

жещия диск, никога не го поставяй-

те на една линия с Вашето тяло. При

49 BG

Общи инструкции за безопасност при работа с електроуреди

обратен удар дисковият циркуляр може да

отскочи назад, но лицето, което си служи с

него, може да овладее силите на обратния

удар, ако са предприети подходящи мерки

за безопасност.

б) Ако режещият диск е заял или про-

цесът на рязане е прекъснат по дру-

га причина, отпуснете бутона на

прекъсвача ВКЛ. / ИЗКЛ. и задръжте

режещата част неподвижна в де-

тайла, докато режещият диск спре

да се върти. Никога не се опитвайте

да отстраните режещата част от де-

тайла или да дръпнете назад, дока-

то режещият диск все още се върти,

в противен случай може да послед-

ва обратен удар. Установете причината

за заяждането на режещия диск и я отстра-

нете чрез предприемане на подходящи

мерки.

в) Ако искате да стартирате отново ре-

жеща част, която е заседнала в де-

тайла, центрирайте режещия диск в

процепа на среза и проверете дали

зъбите не са се зацепили в детайла.

Ако режещият диск е заял, той може да

бъде излезе от детайла или да причини об-

ратен удар, ако режещата част се стартира

отново.

) Укрепете големите плоскости, за да

намалите риска от обратен удар по-

ради заял режещ диск. Големите плос-

кости може да се огънат от своята собстве-

на тежест. Плоскостите трябва да се

укрепят от двете страни, както близо до

процепа на среза така и по ръба.

д) Не използвайте тъпи или повредени

режещи дискове. Режещи дискове със

затъпени зъби или неправилно центровани

зъби водят до повишено триене, заяждане

на режещия диск и обратен удар поради

прекалено малкия процеп на среза.

е) Преди да започнете да режете фик-

сирайте настройките за дълбочина-

та и ъгъла на среза. Ако настройките се

променят по време на процеса на рязане,

режещият диск може да заяде и да причи-

ни обратен удар.

ж) Бъдете особено внимателни, когато

изработвате „врязващ срез” в непо-

зната зона, например в съществува-

ща стена. Врязващият се режещ диск

може да се блокира в неизвестни обекти и

да причини обратен удар.

Причини за обратен удар:

a) Обратният удар е внезапна реакция вслед-

ствие на затягане, заяждане или неправил-

но центроване на режещия диск, водеща

до неконтролирано повдигане на режеща-

та част, която се отделя от детайла и се на-

сочва към лицето, което си служи с уреда.

б) Когато режещият диск се затегне или заяде

в затварящия се процеп на среза, той бло-

кира и ударната сила на двигателя се на-

сочва обратно към лицето, което си служи

с уреда.

в) Ако режещият диск се изкриви в процепа

на среза или се центрова неправилно, зъ-

бите на задния ръб на режещия диск може

да се закачат за повърхността на детайла,

вследствие на което режещият диск да из-

лезе от процепа на среза и режещата част

да отхвръкне към лицето, което си служи с

уреда.

Специални указания за безопасност за

ръчния дисков циркуляр и предпазния

капак с регулиращ се наклон

a) Преди всяка употреба проверявай-

те дали предпазният капак с регули-

ращ се наклон 7 се затваря безу-

пречно. Не използвайте циркуляра,

ако долният предпазен капак не се

движи свободно и не се затваря вед-

нага. Никога не закрепвайте или за-

вързвайте предпазния капак с регу-

лиращ се наклон в отворено

положение. Ако неволно изтървете цир-

куляра на земята, долният предпазен капак

може да се изкриви. Отворете предпазния

капак с лоста за връщането му в първона-

чално положение и се уверете, че той не се

движи свободно и че при всички ъгли и дъл-

бочини на среза не се допира нито до ре-

жещия диск, нито до други части.

50 BG

Общи инструкции за безопасност при работа с електроуреди

б) Проверете функцията на пружина-

та на предпазния капак с регули-

ращ се наклон. Предайте уреда за

ремонт преди употреба, ако пред-

пазният капак с регулиращ се на-

клон или пружината не функциони-

рат безупречно. Повредени части,

лепкави наслоявания или натрупване на

стърготини забавят функцията на долния

предпазен капак.

в) Отворете предпазния капак с регу-

лиращ се наклон с ръка само при

специални срезове, като „врязващи

срезове или срезове под ъгъл”. Отво-

рете предпазния капак с регулиращ

се наклон с лоста за връщането му в

първоначално положение 7 a и го

пуснете веднага, след като режещи-

ят диск се вреже в детайла. При всич-

ки останали работи за рязане долният пред-

пазен капак трябва да функционира

автоматично.

) Не поставяйте циркуляра върху ра-

ботната маса или на пода, без ре-

жещата част да е покрита от пред-

пазния капак с регулиращ се

наклон. Необезопасен, движещ се по

инерция режещ диск придвижва циркуляра

обратно на посоката на рязане и отрязва

всичко, което се изпречи на пътя му. Имай-

те предвид времето, през което циркулярът

част се движи по инерция.

Специални указания за безопасност за

ръчния дисков циркуляр и разтварящия

клин

a) Използвайте за поставения режещ

диск подходящ разтварящ клин. Де-

белината на разтварящият клин трябва да

бъде по-голяма от дебелината на основния

диск, но по-малка от широчината на зъбите

на режещия диск.

б) Регулирайте разтварящия клин, как-

то е описано в ръководството за екс-

плоатация. Ако той е с погрешна дебели-

на, позиция и регулиране, това може да

стане причина да не може да предотврати

ефективно обратен удар.

в) Използвайте винаги разтварящ

клин, освен при врязващи срезове.

След врязващ срез монтирайте разтварящия

клин отново. При врязващи срезове разтва-

рящият клин пречи и може да стане причи-

на за обратен удар.

) За да може да действа, разтварящи-

ят клин трябва да се намира в про-

цепа на среза. При къси срезове разтва-

рящият клин не може да предотврати

обратен удар.

д) Не използвайте циркуляра с огънат

разтварящ клин. Дори и при минимал-

на повреда може да се забави затварянето

на защитния капак.

ПРЕДУПРЕЖДЕНИЕ! Пазете се

от лазерното лъчение:

ЛАЗЕРНО ЛЪЧЕНИЕ

НЕ ГЛЕДАЙТЕ В ЛАЗЕРНИЯ ЛЪЧ

Клас на лазера 2

P max.: < 1 mW · : 650 nm

EN 60825-1: 2007

 Не гледайте директно в лазерния лъч, респ.

в отвора, от който той излиза.

ПРЕДУПРЕЖДЕНИЕ! Наблюдението на

изхода на лазера 12 a с оптични инструмен-

ти (например лупа, увеличителни стъкла и

др.) е свързано с увреждане на очите.

 Никога не насочвайте лазерния лъч към

рефлектиращи повърхности, хора или жи-

вотни. Дори и кратък зрителен контакт с ла-

зерния лъч може да доведе до увреждане

на очите.

51 BG

Общи инструкции за безопасност при работа ... / Пускане в експлоатация

Смяна на батериите:

 Отворете капака на отделението за батери-

ите 10 с подходяща кръстата отвертка (виж

фиг. G).

 Извадете изтощените батерии.

 Поставете две нови 1,5 V алкални батерии

LR44 (z.B. GPA 76) в съответствие с поляри-

зацията и отново завийте капака на отделе-

нието за батериите 10 .

ВНИМАНИЕ! Ако се използват други, раз-

лични от посочените тук устройства за уп-

равление или регулиране или други видове

методи, това може да стане причина за

опасна лъчева експлозия.

Това са правилно

предприетите действия:

 При опасност веднага изтеглете щепсела от

контакта.

 Никога не използвайте уреда за цели, чуж-

ди на предназначението му.

 Уредът винаги трябва да е чист, сух и неза-

мърсен с масло и смазки.

 При стационарна работа уредът може да

се използва върху плот за рязане със защи-

та срещу неволно повторно включване.

 Направлявайте уреда срещу детайла само,

когато е включен.

 По време на работа направлявайте уреда

встрани от тялото.

 Не бива да се обработва материал, съдър-

жащ азбест.

 Работната повърхност за рязане трябва да е

свободна от препятствия горе и долу.

 Режещият диск не бива да се показва пове-

че от 3 mm от детайла.

 По време на рязане винаги внимавайте, да

не се режат гвоздеи и болтове и т.н..

 Не работете с уреда на ниво над главата си.

 Предпазвайте режещия диск от тласък и

удар и не го изкривявайте.

 Никога не спирайте допълнително режещия

диск след изключване.

 Не бива да се използват нацепени режещи

дискове, или такива, които са променили

формата си. Не бива да се използват реже-

щи дискове от високопроизводителна бързо

режеща стомана.

 Винаги издърпвайте щепсела от контакта

при извършване на работи по машината,

например при регулиране на опорната

плоча.

 Никога не отстранявайте стружките или от-

ломките при пусната машина.

 При обработка на дървесина или материа-

ли, при които се образува прах, вреден за

здравето, ръчният дисков циркуляр трябва

да се свърже към подходящо, изпитано

приспособление за изсмукване на праха.

 Използвайте непременно интегрираните за-

щитни съоръжения на ръчния дисков цирку-

ляр, например блокировката против включ-

ване 2 и предпазния капак с регулиращ

се наклон 7.

 Уверете се, че всички подвижни части от

защитата на режещия диск функционират и

не са затегнати и всички съоръжения, които

са предназначени за покриване на реже-

щия диск, са в безупречно състояние.

 Не фиксирайте прекъсвача ВКЛ. /AИЗКЛ. 3

в режим за ръчно направляване.

 Пускане в експлоатация

Ръчният дисков циркуляр PHKS 1300 A1 разпо-

лага с Intelligent Power Control (интелигентно

управление на мощността).

Това автоматично

регулиране на мощ-

ността служи да оси-

гури при определен диапазон на оборотите

постоянна мощност и при преработката на

по-твърди и устойчиви материали.

 Включване и изключване

Включване:

 Натиснете блокировката срещу включване

2 наляво или надясно и я задръжте нати-

сната.

52 BG

Пускане в експлоатация

 Задействайте прекъсвача ВКЛ. /AИЗКЛ. 3.

След като машината се стартира, може от-

ново да отпуснете блокировката срещу

включване 2.

Ръчният дисков циркуляр е обо-

рудван с приспособление за

електронен плавен старт. Двигателят се включ-

ва при забавяне на старта.

Изключване:

 Отпуснете прекъсвача ВКЛ. / ИЗКЛ. 3.

 Настройване на

ъгъла на среза

Може да определите на ъгъла на среза с помо-

щта на скалата за ъгъла на среза 12 b .

 Освободете крилчатите болтове / захваща-

щите болтове на приспособлението за

предварително избиране на наклона на

среза 9 от двете страни, настройте жела-

ния ъгъл на скалата за ъгъла на среза 12 b и

затегнете отново крилчатите болтове/захва-

щащите болтове.

 Настройване на

дълбочината на среза

Указание: Препоръчваме Ви, по възможност,

да изберете дълбочина на среза, която да е с

около 3 mm по-голяма от дебелината на мате-

риала. По този начин ще постигнете чист срез.

 Освободете бързодействащия затегателен

лост на приспособлението за предварител-

но избиране на дълбочината на среза 5,

настройте желаната дълбочина на среза на

скалата за дълбочината на среза 19 и за-

тегнете отново бързодействащия затегате-

лен лост.

 Настройване на

паралелната опора

 Освободете крилчатия болт 13 на опорна-

та плоча 8 и поставете паралелната опо-

ра 15 в захващащото приспособление 14 .

Затегнете отново крилчатия болт 13 .

 Включване / изключване

на лазера

Включване:

 Плъзнете прекъсвача ВКЛ. / ИЗКЛ. на

лазера 11 на „I“.

Изключване:

 Плъзнете прекъсвача ВКЛ. / ИЗКЛ. на

лазера 11 на „0“.

Указание: Ако батериите са изтощени,

сменете ги с две 1,5 V алкални батерии LR44

(например GPA 76).

 Работа с ръчния

дисков циркуляр

1. Включете машината, както е описано в раз-

дел »Включване / изключване« и после я по-

ставете с предния ръб на опорната плоча

8 върху материала.

2. Подравнете машината към паралелната

опора 15 или към определена линия, на-

пример към лазера.

3. Хванете машината с двете си ръце за ръкох-

ватките (виж фиг. A) и започнете да режете

с умерен натиск.

 Настройване на оборотите

 Завъртете колелото за регулиране на обо-

ротите 1 до желаната степен на обороти-

те (маркировка със стрелка )

(1 = най-ниски обороти / 6 = най-високи

обороти):

Ориентирайте се според следните препо-

ръчителни настройки, респ. регулирайте в

съответствие оборотите чрез колелото 1

индивидуално.

53 BG

Пускане в експлоатация

Материал Степен

обороти

Твърда и мека дървесина

(масивна)

за напречни и надлъжни

срезове

Талашитени плоскости, твърди

фазерни плоскости 6

Талашитени плоскости 6

Дърводелски плоскости,

шперплат 6

Облицовани и фурнировани

плоскости 6

PVC-плоскости 3-5

Плоскости от акрилно стъкло,

плексиглас 2-4

Алуминиеви плоскости 4-6

Алуминиеви профили 4-6

Плоскости от гипсокартон 1-2

Плоскости от стъклена вълна 1-2

Циментно свързани талашите-

ни плоскости 1-2

Скоростта на въртене при минималните, респ.

максималните обороти е приблизително.:

Степен U / min Метри / сек.

1 2200 21,8

6 5200 51,7

Имайте предвид, че скоростта на рязане вина-

ги е по-ниска от скоростта на въртене на праз-

ни обороти в зависимост от различните реже-

щи дискове, материали, както и в зависимост

от силата на подаване, която прилагате.

 Свързване на приспособлени-

ето за изсмукване на праха

 Поставете адаптера на приспособлението

за изсмукване на праха 18 в стружкоулови-

теля 17 .

 Свържете допустимо приспособление за

изсмукване на праха и стружките (виж

фиг. A).

 Смяна на режещия диск

ПРЕДУПРЕЖДЕНИЕ! Задействайте

приспособлението за фиксиране на шпиндела

само при издърпан щепсел за включване към

мрежата!

1. Първо махнете паралелната опора 15 ,

като освободите крилчатия болт 13 .

2. Регулирайте дълбочината на среза (посред-

ством крилчатия болт на приспособлението

за предварително избиране на дълбочина-

та на среза 5 на минимална позиция,

0 mm.

3. Върнете предпазния капак с регулиращ се

наклон 7 с помощта на лоста за връщане-

то му в първоначално положение 7 a и

сложете уреда настрана.

4. Придвижете приспособлението за фикси-

ране на шпиндела 4 (до упор) и с вътреш-

ния ключ торкс 6 освободете затегателния

болт 24 . Сега свалете затегателния болт с

шайбата и фиксиращия фланец 23 (виж

също фиг. D).

5. Свалете режещия диск.

6. Извършете съответно монтажа на режещия

диск в обратна последователност.

7. Придвижете приспособлението за фикси-

ране на шпиндела 4 (до упор) и с вътреш-

ния ключ торкс 6 затегнете затегателния

болт 24 .

ПРЕДУПРЕЖДЕНИЕ! Посоката на

стрелката върху режещия диск трябва да съвпа-

да с тази на стрелката, указваща посоката на

въртене (посоката на въртене е маркирана

върху уреда).

 Уверете се, че режещият диск е подходящ

за оборотите на шпиндела на инструмента.

54 BG

… / Техническа поддръжка и почистване / Сервиз / Гаранция

 Демонтиране и настройване

на разтварящия клин

ПРЕДУПРЕЖДЕНИЕ! Разстоянието меж-

ду разтварящия клин 16 и режещия диск не

бива да е по-голямо от 5 mm. Ако например

разтварящият клин трябва да се свали при вряз-

ващи срезове, при поставянето му това разстоя-

ние трябва да се спази непременно (виж фиг. F).

Демонтиране на разтварящия клин

(виж също фиг. Е):

1. Свалете крилчатия болт на приспособлени-

ето за предварително избиране на дълбо-

чината на среза 5 и завъртете циркуляра

нагоре до упор; крепежният елемент за раз-

тварящия клин се освобождава 25 .

2. Развийте крепежните болтове 26 и изваде-

те разтварящия клин 16 .

ПРЕДУПРЕЖДЕНИЕ! След врязващи

срезове, при извършване на друг вид работа

монтирайте непременно разтварящия клин 16

отново.

Регулиране на разтварящия клин

(виж също фиг. F):

Настройте разстоянието между разтварящия

клин 16 и зъбния венец на режещия диск на

макс. 5 mm и между върха на разтварящия клин

и най-долната точка на режещия диск на макс.

5 mm.

Съобразявайте се с разстоянията, както е пока-

зано на фиг. F.

 Съвети и похвати

 Според ъгъла на среза използвайте скалата

за ъгъла на среза 12 b : Срез под прав ъгъл =

маркировка 0°, 45°- срез = маркировка

45°.

 Ще избегнете отклонение на режещия ръб

при чувствителни повърхности, например

облицовани плоскости или врати, като за-

лепите крепирана лента върху линията на

среза. Допълнителното преимущество от

това е, че върху крепираната лента по-лес-

но се поставят знаци, отколкото върху глад-

ката повърхност. Още по-ефективно може

да избегнете отклонение на режещия ръб,

ако притегнете тънка летва, която да режете

заедно с материала.

 Техническа поддръжка

и почистване

ПРЕДУПРЕЖДЕНИЕ! ОПАСНОСТ ОТ

НАРАНЯВАНЕ! Преди да извършите някаква

работа по уреда, винаги изтегляйте щепсела от

контакта.

 Почиствайте уреда, след като приключите

работата си с него.

 За почистване на корпуса използвайте кър-

па, в никакъв случай не използвайте бензин,

разтворители или почистващи средства.

 Сервиз

 ПРЕДУПРЕЖДЕНИЕ! Възлагайте

ремонта на Вашия уред само на ква-

лифицирани специалисти и използва

й-

те само оригинални резервни части.

По този начин се гарантира запазването на

сигурността на уреда.

 ПРЕДУПРЕЖДЕНИЕ! Подмяната

на щепсела или на свързващия кабел

трябва да се извършва само от про-

изводителя на електроуреда или от

негов сервиз. По този начин се гарантира

запазването на сигурността на уреда.



Гаранция

За този уред получавате 3 години гаран-

ция, считано от датата на покупката.

Уредът е произведен с необходимото

внимание и тестван добросъвестно. Мо

ля,

пазете касовата бележка като доказа-

телство за покупката. В случай на гаран-

ционно събитие се свържете по телефона

55 BG

Гаранция / Изхвърляне на уреда

с вашия сервиз. Само така може да се

гарантира безплатно изпращане на ва-

шия уред.

Гаранцията се отнася само за дефекти на мате-

риалите и фабрични дефекти, но не и за повреди,

възникнали по време на транспорта, износени

части или повреди по чупливите части, например

изключвател или акумулаторни батерии. Про-

дуктът е предназначен за ваша лична употреба,

но не и за употреба за стопански цели.

При зловредно и неправомерно отношение,

употреба на сила и посегателство, които не са

извършени от нашите сервизи, гаранцията отпа-

да. Вашите законни права не се ограничават от

тази гаранция.

Гаранционният период не се удължава след из-

вършени гаранционни услуги. Това се отнася и

за подменени и ремонтирани части. За евенту-

ални налични повреди в момента на покупката

трябва да бъде съобщено веднага след разопа-

коването, но най-късно до два дни след датата

на закупуване. След изтичане на гаранцията

ремонтите се заплащат.

Сервизно обслужване България

Тел.: 00800 1114920

e-мейл: kompernass@lidl.bg

IAN 67034



Изхвърляне на уреда

Опаковката е изработена от екологич-

ни материали, които може да предаде-

те за рециклиране по местоживеене.

Не изхвърляйте електроуреди

заедно с битовите отпадъци!

В съответствие с Европейската директива

2002 / 96 / EC употребяваните електроуреди

се изхвърлят и сметосъбират отделно и се под-

лагат на екологично рециклиране.

За възможностите за изхвърляне на непотребния

уред се информирайте от вашата общинска или

градска управа.

Не изхвърляйте на батериите /

акумулаторите с домашните

отпадъци!

Изхвърляне на батериите

В съответствие с директива 2006 / 66 / EC бате-

риите трябва да бъдат рециклирани и не бива

да се изхвърлят с домашните отпадъци. Всеки

потребител е задължен според закона да пре-

дава всички батерии и акумулатори на пункто-

вете за събиране в своята община / квартал

или в търговския обект.

56 BG

Декларация за съответствие / Производител



Декларация за съответствие /

Производител

Ние, Компернас ГмбХ, отговорно лице за

документацията: г-н Semi Uguzlu, Burgstr. 21,

D-44867 Bochum, Германия, декларираме, че

този продукт съответства на следните норми,

нормативни документи и ЕО-директиви:

Директива за машините

(2006 / 42 / EC)

EО-Директива за ниското напрежение

(2006 / 95 / EC)

Електромагнитна съвместимост

(2004 / 108 / EC)

Приложени хармонизирани норми

EN 60745-1:2009

EN 60745-2-5/A11:2009

EN 55014-1:2006

EN 55014-2/A2:2008

EN 61000-3-2:2006

EN 61000-3-3:2008

Тип / Обозначение на продукта:

Ръчен циркуляр PHKS 1300 A1

Година на производство: 07 - 2011

Сериен номер: IAN 67034

Bochum, 31.07.2011

Semi Uguzlu

- Мениджър по качеството -

Запазваме си правото на технически промени

с цел усъвършенстване на уреда.

57 GR/CY

Εισαγωγή

Χρήση σύμφωνα με τους κανονισμούς .......................................................................Σελίδα 58

Εξοπλισμός ...................................................................................................................Σελίδα 58

Περιεχόμενα παράδοσης .............................................................................................Σελίδα 59

Τεχνικά δεδομένα ..........................................................................................................Σελίδα 59

Γενικές υποδείξεις ασφάλειας για

ηλεκτρικά εργαλεία ...........................................................................................Σελίδα 59

1. Θέση εργασίας-ασφάλεια ........................................................................................Σελίδα 60

2. Ηλεκτρική ασφάλεια .................................................................................................Σελίδα 60

3. Ασφάλεια ατόμων .....................................................................................................Σελίδα 60

4. Ασφαλής λειτουργία και χρήση ηλεκτρονικών συσκευών ......................................Σελίδα 61

Υποδείξεις ασφάλειας που αφορούν στη συσκευή ...................................................Σελίδα 61

Θέση σε λειτουργία

Ενεργοποίηση και απενεργοποίηση ............................................................................Σελίδα 65

Ρύθμιση γωνίας κοπής .................................................................................................Σελίδα 66

Ρύθμιση βάθους κοπής ................................................................................................Σελίδα 66

Ρύθμιση παράλληλου σημείου αναστολής .................................................................Σελίδα 66

Ενεργοποίηση / απενεργοποίηση λέιζερ .....................................................................Σελίδα 66

Χειρισμός δισκοπρίονου χειρός ..................................................................................Σελίδα 66

Ρύθμιση αριθμού στροφών ..........................................................................................Σελίδα 66

Σύνδεση αναρρόφησης ροκανιδιών ...........................................................................Σελίδα 67

Αλλαγή πριονολάμας ...................................................................................................Σελίδα 67

Αποσυναρμολόγηση και ρύθμιση σχίστη ..................................................................Σελίδα 67

Συμβουλές και τρικ .......................................................................................................Σελίδα 68

Συντήρηση και καθάρισμα ........................................................................Σελίδα 68

Σέρβις ...........................................................................................................................Σελίδα 68

Εγγύηση .....................................................................................................................Σελίδα 68

Απόσυρση ................................................................................................................Σελίδα 69

Δήλωση συμμόρφωσης / κατασκευαστής ......................................Σελίδα 69

Πίνακας περιεχομένων

58 GR/CY

Eισαγωγή

Δισκοπριονο χειρος PHKS 1300 A1

 Εισαγωγή

Εξοικειωθείτε με τις λειτουργίες της συ-

σκευής

πριν από την πρώτη θέση σε λει-

τουργία και πληροφορηθείτε σχετικά

με την ορθή συναναστροφή με ηλεκτρονικές συ-

σκευές. Για το λόγο αυτό διαβάστε τις παρακάτω

οδηγίες λειτουργίας. Φυλάξτε τις οδηγίες αυτές.

Παραδώστε όλα τα έγγραφα κατά τη μεταβίβαση

της συσκευής σε τρίτο.

 Χρήση σύμφωνα με

τους κανονισμούς

Πριόνισμα σε κατά μήκος και εγκάρσια φορά

όπως και κοπή υπό γωνία σε σταθερό επίθεμα σε

συμπαγές ξύλο, μοριοσανίδα, πλαστικό και υλικό

ελαφριάς κατασκευής. Παρακαλούμε λάβετε υπό-

ψη σας ότι η προσυναρμολογημένη πριονολάμα

είναι κατάλληλη μόνο για ξύλο. Οποιαδήποτε άλλη

χρήση ή τροποποίηση του μηχανήματος θεωρείται

ως αντικανονική και εγκυμονεί σοβαρούς κινδύνους

ατυχημάτων. Δεν προορίζεται για βιομηχανική χρήση.

 Εξοπλισμός

1 Τροχός ρύθμισης προεπιλογής αριθμού

στροφών

2 Φραγή ενεργοποίησης

3 Διακόπτης ΕΝΤΟΣ / ΕΚΤΟΣ

4 Ασφάλιση ατράκτου

5 Προεπιλογή βάθους κοπής

6 Εξαγωνικό κλειδί

7 Προστατευτικό κάλυμμα κραδασμών

7 a

Μοχλός επιστροφής προστατευτικού

καλύμματος

8 Βασική πλάκα

9 Προεπιλογή γωνίας κοπής

10 Καπάκι θήκης μπαταριών

11 Διακόπτης λέιζερ ΕΝΤΟΣ / ΕΚΤΟΣ

12 Λέιζερ

Σε αυτές τις οδηγίες χρήσης / συσκευής μπορούν να χρησιμοποιηθούν τα

παρακάτω εικονογράμματα:

Διαβάστε τις οδηγίες χρήσης! Κατάλληλο μόνο για χρήση σε

εσωτερικούς χώρους!

Προσέχετε τις προειδοποιητικές

υποδείξεις και τις υποδείξεις

ασφαλείας!

Κίνδυνος θάνατος από ηλεκτροπληξία

όταν είναι ελαττωματικό το καλώδιο ή

το βύσμα δικτύου!

Προσοχή για ηλεκτροπληξία!

Κίνδυνος ζωής!

Φοράτε ωτασπίδες, μάσκα σκόνης,

προστατευτικά γυαλιά και προστατευ-

τικά γάντια.

V~Volt (εναλλασσόμενη τάση) Προσοχή, λέιζερ! Μην εκθέτετε τον

εαυτό σας στην ακτίνα λέιζερ.

n0Μέτρηση αριθμών στροφών ρελαντί Έτσι συμπεριφέρεστε σωστά!

WWatt (Αποτελεσματική ισχύς) Aυτόματος ανεφοδιασμός δύναμης

Κατηγορία προστασίας II Ηλεκτρική απαλή εκκίνηση

Κίνδυνος έκρηξης! Απαγορεύεται η απόρριψη μπαταριών /

συσσωρευτών μαζί με τα οικιακά

απορρίμματα!

Κρατήστε τα παιδιά μακριά από

ηλεκτρικά εργαλεία! Απομακρύνετε τη συσκευασία και τη

συσκευή φιλικά προς το περιβάλλον!

59 GR/CY

12 a Εξοδος λέιζερ

12 b Κλίμακα γωνίας κοπής

13 Πεταλούδα για παράλληλο σημείο αναστολής

14 Υποδοχή παράλληλου σημείου αναστολής

15 Παράλληλο σημείο αναστολής

16 Σχίστης

17 Εξαγωνή πριονιδιών

18 Προσαρμογέας για αναρρόφηση σκόνης

19 Κλίμακα βάθους κοπής

20 Πρόσθετη λαβή

21 Ατρακτος μετάδοσης κίνησης

22 Φλάντζα υποδοχής

23 Φλάντζα σύσφιξης

24 Βίδα σύσφιξης με ροδέλα

25 Στερέωση σχίστη

26 Βίδες στερέωσης

 Περιεχόμενα παράδοσης

1 Δισκοπρίονο χειρός

2 Μπαταρίες 1,5 V, LR 44 (Λέιζερ)

1 Παράλληλο σημείο αναστολής

1 Προσαρμογέας για αναρρόφηση σκόνης

1 Κλειδί με εσωτερικό εξάγωνο

1 Οδηγίες χειρισμού

 Τεχνικά δεδομένα

Κανονική

απορροφούμενη ισχύς: 1300 W

Ονομαστική τάση: 230 V∼, 50 Hz

Αριθμός στροφών ρελαντί: n0 2200 – 5200 σ.α.λ.

Πριονολάμα: 190 x 30 x 1,8

(2,6 mm πάχος

οδόντων)

Βάθος κοπής: 66 mm

Κλάση προστασίας:

Πληροφορίες θορύβου και δονήσεων:

Υπολογισμένη τιμή για θόρυβο εξακριβώνεται σύμ-

φωνα με ΕΝ 60745. Η στάθμη ηχητικής πίεσης

που έχει αξιολογηθεί με A ηλεκτρικής συσκευής

ανέρχεται σε:

Στάθμη ηχητικής πίεσης: 96 dB(A)

Στάθμη ηχητικής ισχύος: 107 dB(A)

Ανασφάλεια K: 3 dB

Φοράτε ωτοασπίδες!

Υπολογισμένη επιτάχυνση, τυπικά:

Δονήσεις σε χέρι / βραχίονα ah = 3,447 m / s2

Ανασφάλεια K = 1,5 m / s2

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Η αναφερόμενη στις

αρ ούσες οδηγίες στάθμη δονήσεων μετρήθηκε με

τυποποιημένη μέθοδο μέτρησης σύμφωνα με το

πρό τυπο EN 60745 και μπορεί να χρησιμοποιη-

θεί για τη σύγκριση της συσκευής. Η στάθμη δονή-

σεων μεταβ άλλεται ανάλογα με τη χρήση του ηλε-

κτρικού εργα λείου και μερικές φορές ενδέχεται να

υπερβαίνει τις τιμές που αναφέρονται στις παρού-

σες οδηγίες. Το φορτίο δονήσεων ενδέχεται να

υποτιμηθεί, σε περίπτωση που το ηλεκτρικό εργα-

λείο χρησιμοποιείται τακτικά κατά τέτοιο τρόπο.

Υπόδειξη: Για τον ακριβή υπολογισμό της επιβά-

ρυνσης κραδασμών κατά τη διάρκεια ενός ορισμέ-

νου χρονικού διαστήματος εργασίας θα πρέπει να

ληφθούν υπόψη και οι χρόνοι κατά τους οποίους

η συσκευή είναι απενεργοποιημένη ή λειτουργεί χω-

ρίς όμως να παράγει πραγματικά έργο. Αυτό μπο-

ρεί να μειώσει σημαντικά την επιβάρυνση κραδα-

σμών για το συνολικό χρονικό διάστημα εργασίας.

Γενικές υποδείξεις

ασφάλειας για

ηλεκτρικά εργαλεία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Διαβάστε όλες τις

υποδείξεις ασφάλειας και οδηγίες! Οι

παραβιάσεις κατά την τήρηση των υποδείξεων

ασφάλειας και των οδηγιών ενδέχεται να προκαλέσουν

ηλεκτροπληξία, πυρκαγιά ή / και σοβαρούς

τραυματισμούς.

Διαφυλαξτε ολες τις υποδειξεις ασφαλειας

και τις οδηγιες για μελλοντικη χρηση!

Ο ορος που χρησιμοποιειται στις υποδειξεις

ασφαλειας „ηλεκτρονικο εργαλειο“ αναφερεται σε

ηλεκτρικα εργαλεια που λειτουργουν με το δικτυο

(με καλωδιο δικτυου) και σε αυτa που λειτουργουν

με μπαταρια (χωρις καλωδιο δικτυου).

Eισαγωγή / Γενικές υποδείξεις ασφάλειας για ηλεκτρικά εργαλεία

60 GR/CY

Γενικές υποδείξεις ασφάλειας για ηλεκτρικά εργαλεία

1. Θέση εργασίας-ασφάλεια

α) Διατηρείτε το χώρο εργασίας σας

καθαρό και καλά φωτισμένο.

Η ακαταστασία καθώς και ο ελλιπής φωτισμός

του χώρου εργασίας μπορεί να οδηγήσει σε

ατυχήματα.

β) Μην εργάζεστε με τη συσκευή

σε περιβάλλον όπου υφίστα-

ται κίνδυνος έκρηξης, στο

οποίο υπάρχουν εύφλεκτα υγρά, αέρια

ή σκόνη. Τα ηλεκτρονικά εργαλεία παράγουν

σπίθες, οι οποίες μπορεί να αναφλέξουν τη

σκόνη ή τους ατμούς.

γ) Κρατήστε τα παιδιά και άλλα

άτομα μακριά από το ηλεκτρο-

νικό εργαλείο κατά τη διάρκεια

χρήσης του. Σε περίπτωση μη τήρησης ίσως

χάσετε τον έλεγχο της συσκευής.

2. Ηλεκτρική ασφάλεια

α) Το βύσμα σύνδεσης συσκευής θα

πρέπει να ταιριάζει στην πρίζα.

Απαγορεύεται η τροποποίηση με

οποιοδήποτε τρόπο του βύσματος.

Απαγορεύεται η χρήση βύσματος

προσαρμογέα μαζί με συσκευές με

προστατευτική γείωση. Το ανέπαφο

βύσμα και η κατάλληλη πρίζα μειώνουν τον

κίνδυνο πρόκλησης ηλεκτροπληξίας.

β) Αποφύγετε τη σωματική επαφή με

γειωμένες επιφάνειες, όπως σωλήνες,

θερμαντικά σώματα, εστίες και ψυγεία.

Υφίσταται υψηλός κίνδυνος ηλεκτροπληξίας

όταν το σώμα σας γειωθεί.

γ) Κρατήστε τη συσκευή μακριά από τη

βροχή και την υγρασία. Η εισχώρηση

νερού μέσα σε μία ηλεκτρονική συσκευή

αυξάνει τον κίνδυνο ηλεκτροπληξίας.

δ)

Μην χρησιμοποιείτε το καλώδιο

για άλλο λόγο, για να μεταφέ-

ρετε τη συσκευή, για να την

αναρτήσετε ή για να τραβήξετε το βύσμα

από την πρίζα. Κρατήστε το καλώδιο

μακριά από θερμότητα, λάδι, αιχμηρές

ακμές ή κινούμενα εξαρτήματα συσκ

ευής.

Κατεστραμμένο ή τυλιγμένο καλώδιο αυξάνει

τον κίνδυνο πρόκλησης ηλεκτροπληξίας.

ε) Για χρήση ηλεκτρονικής συσκευής σε

εξωτερικούς χώρους, χρησιμοποιήστε

μόνο καλώδιο επέκτασης που είναι

κατάλληλο για εξωτερική χρήση. Η

χρήση ενός καλωδίου κατάλληλο για εξωτερική

χρήση μειώνει τον κίνδυνο ηλεκτροπληξίας.

ζ) Σε περίπτωση που είναι αναπόφευκτη

η λειτουργία του ηλεκτρικού εργαλείου

σε υγρό περιβάλλον, χρησιμοποιείτε

προστατευτικό διακόπτη συνολικού

ρεύματος προς το σφάλμα. Η χρήση

προστατευτικού διακόπτη συνολικού ρεύματος

προς το σφάλμα μειώνει τον κίνδυνο ηλεκτ-

ροπληξίας.

3. Ασφάλεια ατόμων

α) Ε

πιδείξτε μεγάλη προσοχή, έχετε π

άντοτε

επίγνωση των πράξεών σας και δείξτε

ιδιαίτερη συναίνεση στην εργασία που

πραγματοποιείτε με το ηλεκτρονικό

εργαλείο. Μην χρησιμοποιείτε τη συσκευή

όταν δεν

είσαστε συγκεντρωμένοι ή

όταν

νοιώθετε κούραση ή ενώ βρίσκεστε

υπό

την επήρεια ναρκωτικών, αλκοόλ

ή φαρμάκων. Ακόμα και μόλις μία στιγμή

αφηρημάδας κατά τη χρήση της συσκευής μπορεί

να οδηγήσει σε σοβαρούς τραυματισμούς.

β) Φοράτε προσωπικό

προστατευτικό εξοπλισμό και

πάντα προστατευτικά γυαλιά.

Ο προσωπικός προστατευτικός εξοπλισμός

όπως είναι αναπνευστική μάσκα, προστατευτικά

παπούτσια που δεν γλιστράνε, προστατευτικό

κράνος ή ωτοασπίδες, ανάλογα με το είδος και

την εφαρμογή του μειώνουν τον κίνδυνο

πρόκλησης τραυματισμών.

γ) Αποφεύγετε την αθέλητη θέση σε

λειτουργία. Βεβαιωθείτε ότι το ηλεκτ-

ρικό εργαλείο είναι απενεργοποιημένο

προτού το συνδέσετε στην ηλεκτρική

τροφοδοσία ή το πάρετε και το μετα-

φέρετε. Εάν κατά τη μεταφορά της συσκευής

έχετε το δάκτυλό σας στο διακόπτη ΕΝΤΟΣ /

61 GR/CY

Γενικές υποδείξεις ασφάλειας για ηλεκτρικά εργαλεία

ΕΚΤΟΣ ή η συσκευή είναι ενεργοπ οιημένη,

ενδέχεται να προκληθούν ατυχήματα.

δ) Απομακρύνετε τα εργαλεία ρύθμισης ή

τα κλειδιά προτού ενεργοποιήσετε τη

συσκευή. Ενα εργαλείο ή ένα κλειδί που

βρίσκεται πάνω σε ένα περιστρεφόμενο εξάρτημα

συσκευής μπορεί να προκαλέσει τραυματισμούς.

ε) Αποφεύγετε αντικανονική στάση του

σώματός σας. Φροντίζετε ώστε να

υπάρχει πάντα σταθερή θέση και

διατηρείτε ανά πάση στιγμή την

ισορροπία σας. Ετσι μπορείτε να ελέγχετε

καλύτερα τη συσκευή και ιδιαίτερα σε

απρόσμενες καταστάσεις.

ζ) Φοράτε κατάλληλο ρουχισμό. Μην

φοράτε φαρδιά ρούχα και κοσμήματα.

Κρατήστε τα μαλλιά, το ρουχισμό και

τα γάντια μακριά από τα κινούμενα

εξαρτήματα. Ο φαρδύς ρουχισμός που δεν

έχει στενή εφαρμογή, τα κοσμήματα ή τα μαλλιά

μπορεί να πιαστούν από τα κινούμενα εξαρτήματα.

η) Κατά τη συναρμολόγηση διατάξεων

αναρρόφησης και συλλογής, φροντί

στε ώστε αυτές να έχουν συνδεθεί και

να χρησιμοποιούνται σωστά. Η χρήση

τέτοιου είδους διατάξεων μειώνει τον κίνδυνο

από τη σκόνη.

Ασφαλής λειτουργία και χρήση

ηλεκτρονικών συσκευών

α) Μην υπερφορτώνετε τη συσκευή.

Χρησιμοποιήστε το ηλεκτρονικό

εργαλείο που είναι κατάλληλο για την

εργασία σας. Με το κατάλληλο ηλεκτρονικό

εργαλείο μπορείτε να εργαστείτε καλύτερα και με

μεγαλύτερη ασφάλεια εντός του καθορισμένου

τομέα απόδοσης.

β) Μην χρησιμοποιείτε ηλεκτρονικό

εργαλείο, του οποίου ο διακόπτης

είναι ελαττωματικός. Ενα ηλεκτρονικό

εργαλείο που δεν μπορεί να ενεργοποιηθεί ή να

απενεργοποιηθεί είναι επικίνδυνο και θα πρέπει

να επιδιορθωθεί.

γ)

Πριν προβείτε σε ρυθμίσεις της μηχανής

σε αντικατάσταση εξαρτημάτων ή σε

απόθεση της μηχανής, αποσυνδέετε το

βύσμα από την ηλεκτρική πρίζα. Αυτά

τα προστατευτικά μέτρα μειώνουν τον κίνδυνο

αθέμιτης εκκίνησης της συσκευής.

δ) Φυλάξτε τα ηλεκτρονικά εργαλεία που

δεν χρησιμοποιείτε μακριά από παιδιά.

Μην επιτρέπετε τη χρήση της συσκευής

σε άτομα, τα οποία δεν είναι έμπιστα ή

τα οποία δεν έχουν διαβάσει τις οδηγίες.

Τα ηλεκτρονικά εργαλεία είναι επικίνδυνα όταν

χρησιμοποιούνται από άπειρα άτομα.

ε) Φροντίστε τη συσκευή με προσοχή.

Ελέγχετε αν τα κινούμενα εξαρτήματα

λειτουργούν άψογα και δεν μπλο-

κάρουν, αν υπάρχουν σπασμένα ή

κατεστραμμένα εξαρτήματα έτσι ώστε

να επηρεάζεται αρνητικά η λειτουργία

της συσκευής. Αναθέστε την επιδιό ρθωση

των ελαττωματικών εξαρτη μάτων πριν

από τη χρήση στης συσ κευής. Πολλά

ατυχήματα οφείλονται σε ηλεκτρονικές συσκευές

που δεν έχουν συντηρηθεί σωστά.

ζ) Διατηρήστε τα εργαλεία κοπής αιχμηρά

και καθαρά. Τα προσεγμένα εργαλεία κοπής

μπλοκάρουν λιγότερο και κόβουν πιο εύκολα.

η) Χρησιμοποιήστε το ηλεκτρονικό

εργαλείο, το εξάρτημα, τα εργαλεία

εφαρμογής κ.τ.λ. σύμφωνα με τις οδη-

γίες τους και με τον τρόπο που

περιγράφεται για αυτό τον ειδικό τύπο

συσκευής. Λάβετε υπόψη σας τις συν-

θήκες εργασίας και τις δραστηριότητες

που πρέπει να πραγματοποιηθούν.

Η χρήση ηλεκτρονικών εργαλείων για εφαρμογή

άλλη από αυτή που προδιαγράφεται μπορεί να

οδηγήσει σε επικίνδυνες καταστάσεις.

Υποδείξεις ασφάλειας που

αφορούν στη συσκευή

 Διασφαλίστε το γεγονός ότι μόνό άτομα άνω

των 16 ετών θέτουν σε λειτουργία τη συσκευή

σύμφωνα με τις οδηγίες εντός των οδηγιών

χειρισμού!

62 GR/CY

Γενικές υποδείξεις ασφάλειας για ηλεκτρικά εργαλεία

Υπόδειξη: Μην χρησιμοποιείτε τροχούς λείανσης.

Οι συνέπειες μπορεί να είναι τραυματισμοί και υλικές

βλάβες.

Αποφύγετε τον κίνδυνο για τη

ζωή από ηλεκτροπληξία:

 Ελέγχετε τακτικά την κατάσταση της

συσκευής, του καλωδίου δικτύου και

του βύσματος δικτύου. Μην βάζετε

σε λειτουργία συσκευές με κατεστραμμένα

εξαρτήματα. Μην ανοίγετε τη συσκευή. Οι κα-

τεστραμμένες συσκευές, συνδετικοί αγωγοί

δικτύου ή βύσματα δικτύου

σημαίνουν κίνδυνο

για τη ζωή από ηλεκτροπληξία.

Αναθέστε τις ερ-

γασίες επιδιόρθωσης ή αντικατάστασης μόνο

σε ειδική υπηρεσία σέρβις ή σε έναν ειδικό

ηλεκτροτεχνικό.

 Μην χειρίζεστε τη συσκευή όταν αυτή είναι

υγρή καθώς και όταν το περιβάλλον είναι υγρό.

 Οταν εργάζεστε, συνδέστε τη συσκευή μέσω

ενός προστατευτικού διακόπτη συνολικού ρεύ-

ματος προς το σφάλμα (FI) με μέγιστο ρεύμα

ενεργοποίησης 30 mA. Χρησιμοποιήστε απο-

κλειστικά το επιτρεπόμενο καλώδιο επέκτασης

για εξωτερικούς χώρους.

Υπόδειξη: Κρατάτε το συνδετικό καλώδιο συνεχώς

μακριά από το εύρος εργασίας του μηχανήματος

και οδηγήστε το πίσω από το μηχάνημα.

ΠΡΟΣΟΧΗ! Αποφύγετε τον

κίνδυνο τραυματισμού:

α) Προσέξτε ώστε τα χέρια σας να μην

βρεθούν μέσα στον τομέα εργασία και

πάνω στην πριονολάμα. Με το ελεύθερό

σας χέρι κρατάτε την πρόσθετη λαβή ή

το περίβλημα του μοτέρ. Δεν διατρέχετε

κίνδυνο τραυματισμού στα χέρια όταν κρατάτε

με τα δύο σας χέρια το δισκοπρίονο.

β) Μην αγγίζετε ποτέ κάτω από το τεμάχιο

επεξεργασίας. Το προστατευτικό κάλυμμα

δεν μπορεί να σας προστατέψει από το τροχο-

πρίονο στον τομέα κάτω από το τεμάχιο επε-

ξεργασίας.

γ) Προσαρμόστε το βάθος κοπής στο πά-

χος του τεμαχίου επεξεργασίας. Θα

πρέπει

να είναι ορατή λιγότερή από μία πλήρης κορυφή

κάτω από το τεμάχιο επεξεργασίας.

δ)

Μην κρατάτε ποτέ το προς κοπή τεμάχ

ιο

επεξεργασίας στο χέρι σας ή ανάμεσα

στα πόδια σας. Ασφαλίστε το τεμάχιο

επεξεργασίας σε ένα σταθερό επίπεδο.

Ακρως σημαντική είναι η καλή στερέωση του τε-

μαχίου επεξεργασίας, για να ελαχιστοποιηθεί

ο κίνδυνος σωματικής επαφής, μπλοκαρίσματος

της πριονολάμας ή απώλειας ελέγχου.

ε) Κρατάτε τη συσκευή μόνο από τις μο-

νωμένες επιφάνειες λαβής κατά την

πραγματοποίηση εργασιών, κατά τις

οποίες το εργαλείο κοπής μπορεί να

συναντήσει κρυφούς αγωγούς ρεύμα-

τος ή το ίδιο του το καλώδιο. Η επαφή

με έναν αγωγό που φέρει τάση μπορεί να θέσει

υπό τάση τα μεταλλικά εξαρτήματα της συσκευής

και να οδηγήσει σε ηλεκτροπληξία.

ζ) Σε περίπτωση κατά μήκος κοπών χρη-

σιμοποιείτε πάντα ένα σημείο αναστολής

ή μία ευθεία οδήγηση ακμών. Αυτά βελ-

τιώνουν την ακρίβεια κοπής και ελαχιστοποιούν

την πιθανότητα μπλοκαρίσματος της πριονο-

λάμας.

η) Χρησιμοποιείτε πάντα πριονολάμες

σωστού μεγέθους και με κατάλληλη

διάτρηση υποδοχής. Οι πριονολάμες, οι

οποίες δεν ταιριάζουν στα εξαρτήματα συναρ-

μολόγησης του πριονιού, δεν λειτουργούν ομαλά

και οδηγούν σε απώλεια του ελέγχου.

θ) Μην χρησιμοποιείτε φθαρμένους ή λά-

θους δίσκους υποστρώματος ή βίδες

πριονολάμας. Οι δίσκοι υποστρώματος και

οι βίδες πριονολάμες έχουν κατασκευαστεί

ειδικά για το πριόνι σας και φροντίζουν για

βέλτιστη απόδοση και λειτουργική ασφάλεια.

Αποφύγετε την υποχώρηση της συσκευής:

Η υποχώρηση είναι το αποτέλεσμα λάθους ή

εσφαλμένης χρήσης του πριονιού. Μπορεί να

αποφευχθεί με κατάλληλα προστατευτκά μέτρα,

όπως αυτά περιγράφονται παρακάτω.

α) Κρατήστε το πριόνι και με τα δύο σας

χέρια και φέρτε τα χέρια σας σε μία θέση,

στην οποία οι δυνάμεις υποχώρησης

63 GR/CY

Γενικές υποδείξεις ασφάλειας για ηλεκτρικά εργαλεία

μπορούν να αντισταθμιστούν. Κρατη-

θείτε πάντα στο πλάι της πριονολάμας

και μην φέρνετε την πριονολάμα σε ευ-

θεία γραμμή με το σώμα σας. Σε περίπτωση

υποχώρησης, ίσως το δισκοπρίονο να μετακι-

νηθεί προς τα μπροστά, παρόλα αυτά ο χειριστ

ής

μπορεί να επιβάλλει τη θέλησή του σε περίπτωση

υποχωρήσεων, εφόσον έχει λάβει τα κατάλλη-

λα μέτρα.

β) Σε περίπτωση που η πριονολάμα κολ-

λήσει ή το πριόνισμα διακοπεί για άλλο

λόγο, αφήστε ελεύθερο το διακόπτη

ΕΝΤΟΣ / ΕΚΤΟΣ και επιτρέψτε στο πριόνι

να σταματήσει μέσα στο υλικό επεξερ-

γασίας έως ότου η πριονολάμα να

βρεθεί σε κατάσταση πλήρους ακινη-

τοποίησης. Μην προσπαθήσετε ποτέ να

απομακρύνετε το πριόνι από το τεμάχιο

επεξεργασίας ή να το τραβήξετε προς

τα πίσω ενώ η πριονολάμα κινείται

ακόμα ή ενώ έλαβε χώρα υποχώρηση.

Εντοπίστε την αιτία του μπλοκαρίσματος της

πριονολάμας και αντιμετωπίστε τη λαμβάνοντας

τα κατάλληλα μέτρα.

γ) Σε περίπτωση που επιθυμείτε να ξεκι-

νήσετε πάλι τη λειτουργία ενός πριονιού

που βρίσκεται μέσα σε ένα τεμάχιο επε-

ξεργασίας, κεντράρετε την πριονολάμα

στη σχισμή πριονιού και ελέγξτε αν τα

δόντια πριονίσματος δεν έχουν ασφα-

λίσει μέσα στο τεμάχιο επεξεργασίας. Αν

μπλοκάρει η πριονολάμα υπάρχει πιθανότητα

προς τα πίσω μετακίνησής της από το τεμάχιο

επεξεργασίας ή πρόκλησης υποχώρησης, κατά

την επόμενη εκκίνηση πριονιού.

δ) Στηρίξητε τις μεγάλες πλάκες για να ελα-

χιστοποιήσετε τον κίνδυνο υποχώρησης

εξαιτίας μίας κολλημένης πριονολάμας.

Οι μεγάλες πλάκες ίσως λυγίσουν λόγω του

βάρους τους. Οι πλάκες πρέπει να στηρίζονται

και στις δύο πλευρές και κοντά στη σχισμή

πριονιού και στον τροχό.

ε) Μην χρησιμοποιείτε στομωμένες ή

φθαρμένες πριονολάμες. Οι πριονολά-

μες με στομωμένη ή λάθος ευθυγραμμισμένη

οδόντωση ίσως προκαλέσουν αυξημένη τριβή,

μπλοκάρισμα και υποχώρηση εξαιτίας της

εξαιρετικά μικρής σχισμής πριονιού.

ζ) Στερεώστε καλά πριν από το πριόνισμα

τις ρυθμίσεις βάθους κοπής και γωνίας

κοπής. Αν αλλάξετε τις ρυθμίσεις κατά τη

διάρκεια του πριονίσματος, ίσως προκληθεί

μπλοκάρισμα στην πριονολάμα και υποχώρηση.

η) Επιδείξτε μεγάλη προσοχή κατά την

πραγματοποίηση „Κοπής σε βάθος“

σε κρυφό τομεά π.χ. σε έναν υπάρχο-

ντα τοίχο. Η βυθιζόμενη πριονολάμα μπορεί

να μπλοκάρει κατά το πριόνισμα σε κρυφά

αντικέιμενα και να προκαλέσει υποχώρηση.

Αιτίες ανάκρουσης:

α) Η υποχώρηση είναι η απότομη αντίδραση,

ακόλουθο πριονολάμας που φράζει, μπλοκά-

ρει ή που έχει ευθυγραμμιστεί λάθος, γεγονός

που με τη σειρά του οδηγεί σε ανεξέλεγκτη

ανύψωση πριονιού και μετακίνησή του από το

τεμάχιο επεξεργασίας προς τη φορά του χειριστή.

β) Οταν η πριονολαμά φράζει ή μπλοκάρει μέσα

στον σχίστη, προκαλείται μπλοκάρισμα και η

μηχανική ισχύς ωθεί τη συσκευή προς τη φορά

του χειριστή.

γ) Αν η πριονολάμα κολλήσει μέσα στην κοπή ή

ευθυγραμμιστεί λάθος, τότε η οδόντωση της

πίσω ακμής πριονολάμας ίσως μπλοκάρει μέσα

στην επιφάνεια του τεμαχίου επεξεργασίας και

έτσι η πριονολάμα θα ανυψωθεί από το σχίστη

και το πριόνι θα κινηθεί προς τη φορά του

χειριστή.

Ειδικές υποδείξεις ασφάλειας για δισκο-

πρίονο χειρός και προστατευτικό κάλυμμα

κραδασμών

α) Πριν από κάθε χρήση ελέγχετε την

άψογη λειτουργία του προστατευτι-

κού καλύμματος κραδασμών 7. Μην

χρησιμοποιείτε το πριόνι όταν το κάτω

συρτάρι δεν μπορεί να κινηθεί ελεύθε-

ρα ή δεν κλείνει αμέσως. Μην στερεώ-

νετε ή συνδέετε το προστατευτικό κά-

λυμμα κραδασμών σε ανοιχτή θέση.

Σε περίπτωση αθέμιτης πτώσης του πριονιού

στο πάτωμα, ίσως λυγίσει το προστατευτικό κά-

λυμμα. Ανοίξτε το προστατευτικό κάλυμμα με

το μοχλό επαναφοράς και διασφαλίστε το γε-

γονός ότι κινείται ελεύθερα και σε ότι σε όλες

64 GR/CY

Γενικές υποδείξεις ασφάλειας για ηλεκτρικά εργαλεία

τις γωνίες και τα βάθη κοπής δεν υπάρχει επα-

φή με την πριονολάμα ή με άλλα εξαρτήματα.

β) Ελέγξτε τη λειτουργία του ελατηρίου

για το προστατευτικό κάλυμμα κραδα-

σμών. Αναθέστε τη συντήρηση της συ-

σκευής πριν από τη χρήση σε περίπτω-

ση που το προστατευτικό κάλυμμα

κραδασμών και το ελατήριο δεν λει-

τουργούν άψογα. Τα κατεστραμμένα εξαρ-

τήματα, οι κολλώδεις συγκεντρώσεις ή τα συσ-

σωρεύματα ροκανίδιών προκαλούν

επιβράδυνση στη λειτουργία του κάτω προστα-

τευτικού καλύμματος.

γ) Ανοίξτε το προστατευτικό κάλυμμα

κραδασμών με το χέρι μόνο σε ειδικές

περιπτώσεις κοπών όπως είναι οι „Κο-

πές σε βάθος και υπό γωνία“. Ανοίξτε

το προστατευτικό κάλυμμα 7 a κραδα-

σμών με το μοχλό επαναφοράς και

αφήστε τον ελεύθερο αμέσως μόλις η

πριονολάμα βυθιστεί μέσα στο τεμάχιο

επεξεργασίας. Στις υπόλοιπες εργασίες πρι-

ονίσματος πρέπει το κάτω κάλυμμα κραδασμών

να λειτουργεί αυτόματα.

δ) Μην τοποθετείτε το πριόνι πάνω στο

τραπέζι εργασίας ή πάνω στο έδαφος

αν το προστατευτικό κάλυμμα κραδα-

σμών δεν καλύπτει την πριονολάμα. Η

πριονολάμα που δεν προστατεύεται, αλλά συ-

νεχίζει να λειτουργεί μετακινεί το πριόνι σε αντί-

θετη φορά από τη φορά κοπής και πριονίζει, ότι

βρίσκεται στο δρόμο του. Λάβετε υπόψη σας το

χρόνο υπολειπόμενης λειτουργίας πριονιού.

Ειδικές υποδείξεις ασφάλειας για τροχο-

πρίονο χειρός και σχίστη

α) Χρησιμοποιήστε τον κατάλληλο σχίστη

για την πριονολάμα που έχει τοποθε-

τηθεί. Ο σχίστης θα πρέπει να είναι πιο παχύς

από το πάχος της αρχικής λάμας πριονιού

όμως πιο λεπτός από το πλάτος οδόντων της

πριονολάμας.

β) Ρυθμίστε το σχίστη όπως περιγράφεται

στις οδηγίες λειτουργίας. Λάθος πάχος,

θέση και ευθυγράμμιση ίσως να είναι η αιτία μη

αποτελεσματικής αποτροπής υποχώρησης σχίστη.

γ) Χρησιμοποιείτε πάντα το σχίστη εκτός

από κοπές σε βάθος. Συναρμολογήστε το

σχίστη μετά την κοπή σε βάθος. Ο σχίστης κα-

ταστρέφεται κατά τις κοπές σε βάθος και ίσως

προκαλέσει υποχώρηση.

δ) Για να μπορεί να ενεργήσει ο σχίστης,

πρέπει να βρίσκεται μέσα στην πριονο-

λάμα. Ο σχίστης δεν είναι ενεργός σε μικρές

κοπές, προς αποφυγή πρόκλησης υποχώρησης.

ε) Απαγορεύεται η λειτουργία του πριο-

νιού όταν ο σχίστης είναι λυγισμένος.

Ακόμα και μία μικρή βλάβη μπορεί να επιβραδύ-

νει το κλείσιμο του προστατευτικού καλύμματος.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Προστατευ-

θείτε από την ακτινοβολία λέιζερ:

AKTINOBOΛIA ΛEIZEP

MHN KOITAZETE ENTOΣ THΣ ΔEΣMHΣ

ΠPOΣON ΛEIZEP TAΞHΣ 2

P max.: < 1 mW · : 650 nm

EN 60825-1: 2007

 Μην κοιτάτε άμεσα προς την ακτινοβολία λέιζερ

ή μέσα στην οπή, μέσα από την οποία εξέρχετα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Το κοίταγμα στην

έξοδο λέιζερ

12 a με οπτικά όργανα (π.χ. φακό,

μεγεθυντικά γυαλιά κ.λπ) αποτελεί κίνδυνο για

τα μάτια.

 Μην κατευθύνετε την ακτινοβολία λέιζερ ποτέ

πάνω σε επιφάνειες ανάκλασης, ανθρώπους ή

ζώα. Ακόμα και μία σύντομη οπτική επαφή με

την ακτινοβολία λέιζερ μπορεί να προκαλέσει

προβλήματα όρασης.

Αντικατάσταση μπαταριών:

 Ανοίγετε το καπάκι της θήκης μπαταριών 10 με

κατάλληλο σταυροκατσάβιδο (βλέπε εικ. G).

65 GR/CY

Γενικές υποδείξεις ασφάλειας για ηλεκτρικά εργαλεία / Θέση σε λειτουργία

 Αφαιρείτε τις μεταχειρισμένες μπαταρίες.

 Τοποθετείτε δύο νέες αλκαλικές μπαταρίες 1,5 V

LR44 (π.χ. GPA 76) σύμφωνα με την πολικότητα

και βιδώνετε πάλι σταθερά το καπάκι της θήκης

μπαταριών 10 .

ΠΡΟΣΟΧΗ! Εάν χρησιμοποιούνται άλλα συ-

στήματα χειρισμού ή ρύθμισης από τα αναφερό-

μενα, ή εκτελούνται άλλες μέθοδοι, ενδέχεται να

προκληθεί επικίνδυνη έκθεση σε ακτινοβολία.

Αυτός είναι ο σωστός τρόπος

συμπεριφοράς:

 Σε περίπτωση κινδύνου τραβήξτε αμέσως το

βύσμα δικτύου από την πρίζα.

 Αποφύγετε την άσκοπη χρήση της συσκευής.

 Η συσκευή θα πρέπει να είναι πάντα καθαρή,

στεγνή και χωρίς λάδια ή γράσα λίπανσης.

 Σε περίπτωση στατικής εφαρμογής της συσκευ-

ής επιτρέπεται μόνο η λειτουργία σε τραπέζι

πριονίσματος με προστασία επανεκκίνησης.

 Οδηγήστε τη συσκευή μόνο όταν είναι ενεργο-

ποιημένη πάνω από το τεμάχιο επεξεργασίας.

 Κρατάτε τη συσκευή μακριά από το σώμα σας

κατά την εργασία.

 Απαγορεύεται η επεξεργασία υλικών που

περιέχουν ασβέστιο.



Ο ιμάντας κοπής δεν πρέπει να συναντάει εμπόδια

τόσο στο πάνω όσο και στο κάτω μέρος.

 Η πριονολάμα δεν πρέπει να προεξέχει περισ-

σότερο από 3 mm από το τεμάχιο επεξεργασίας.

 Φροντίστε κατά το πριόνισμα ώστε να μην

πριονίζετε βελόνες, βίδες κ.τ.λ.

 Απαγορεύεται η εργασία όταν η συσκευή

βρίσκεται πάνω από το κεφάλι σας.

 Προστατέψτε την πριονολάμα από χτυπήματα

και κρούσεις και μην τη λυγίζετε.

 Μην φρενάρετε την πριονολάμα μετά την

απενεργοποίηση.

 Απαγορεύεται η χρήση μεγάλων πριονολαμών

ή πριονολαμών που έχουν αλλάξει μορφή.

Απαγορεύεται η χρήση πριονολαμών HSS

(ατσάλι υψηλής απόδοσης γρήγορης κοπής).

 Πριν από οποιαδήποτε εργασία στο μηχάνημα,

π.χ. ρύθμιση βασικής πλάκας κ.τ.λ., αποσυν-

δέετε πάντα το βύσμα από την πρίζα.

 Απαγορεύεται η απομάκρυνση ροκανιδιών ή

κομματιών ενώ το μηχάνημα βρίσκεται σε λει-

τουργία.

 Κατά την επεξεργασία ξύλου ή υλικών, κατά

την οποία δημιουργείται σκόνη που είναι επικίν-

δυνη για την υγεία σας, θα πρέπει να συνδέετε

το πριόνι χειρός σε κατάλληλη και ελεγμένη

διάταξη αναρρόφησης.

 Χρησιμοποιείτε οπωσδήποτε τις εσωτερικές

προστατευικές διατάξεις του πριονιού χειρός,

π.χ. τη φραγή ενεργοποίησης 2 και το προ-

στατευτικό κάλυμμα κραδασμών 7.

 Δοασφαλίστε το γεγονός ότι όλα τα κινούμενα

μέρη της προστασίας πριονολάμας λειτουργούν

ανεμπόδιστα και ότι όλες οι διατάξεις, οι οποί-

ες συμβάλλουν στην κάλυψη της πριονολάμας,

λειτουργούν άψογα.

 Μην ρυθμίζετε σταθερά το διακόπτη ΕΝΤΟΣ /

ΕΚΤΟΣ 3 κατά τη χειροκίνητη λειτουργία.

 Θέση σε λειτουργία

Το δισκοπρίονο χειρός PHKS 1300 A1 διαθέτει

Intelligent Power Control.

Αυτός ο αυτόματος

ανεφοδιασμός δύνα-

μης οδηγεί στο ότι

σε έναν καθορισμένο τομέα αριθμού στροφών η

ισχύς παραμένει σταθερή ακόμα και κατά την επε-

ξεργασία σκληρότερων και ανθεκτικότερων υλικών.

 Ενεργοποίηση και

απενεργοποίηση

Ενεργοποίηση:

 Ενεργοποιήστε τη φραγή ενεργοποίησης 2

και κρατήστε την πατημένη.



Ενεργοποιήστε το διακόπτη ΕΝΤΟΣ / ΕΚΤΟΣ

Μετά την εκκίνηση του μηχανήματος μπορείτε

να αφήσετε εκ νέου ελεύθερη τη φραγή ενεργο-

ποίησης 2.

Το δισκοπρίονο χειρός διαθέτει

ηλεκτρονικό μηχανισμό ομαλής

εκκίνησης. Το μοτέρ ξεκινάει με καθυστέρηση.

66 GR/CY

Θέση σε λειτουργία

Απενεργοποίηση:

 Αφήστε ελεύθερο το διακόπτη ΕΝΤΟΣ /

ΕΚΤΟΣ 3.

 Ρύθμιση γωνίας κοπής

Μπορείτε να καθορίσετε με ακρίβεια τη γωνία κοπής

με τη βοήθεια της κλίμακας γωνίας κοπής 12 b .

 Λύστε τις πεταλούδες / μπουλόνια σύσφιξης

της ρύθμισης γωνίας κοπής 9 και στις δύο

πλευρές, ρυθμίστε την επιθυμητή γωνία στην

κλίμακα 12 b και σφίξτε ξανά την πεταλούδα /

μπουλόνι σύσφιξης.

 Ρύθμιση βάθους κοπής

Υπόδειξη: Σας προτείνουμε να επιλέγετε βάθος

κοπής αν γίνεται περ. 3 mm μεγαλύτερο από το

πάχος υλικού. Με τον τρόπο αυτό μπορείτε να

διασφαλίσετε καθαρή κοπή.

 Λύστε τις πεταλούδες της ρύθμισης βάθους

κοπής 5, ρυθμίστε το επιθυμητό βάθος κοπής

στην κλίμακα 19 και σφίξτε εκ νέου την πετα-

λούδα.

 Ρύθμιση παράλληλου

σημείου αναστολής

 Λύστε την πεταλούδα 13 στη βασική πλάκα 8

και ρυθμίστε το παράλληλο σημείο αναστολής

15 στην υποδοχή 14 . Σφίξτε εκ νέου την

πεταλούδα 13 .

 Ενεργοποίηση /

απενεργοποίηση λέιζερ

Ενεργοποίηση:

 Ρυθμίστε το διακόπτη λέιζερ ΕΝΤΟΣ /

ΕΚΤΟΣ 11 σε θέση „I“.

Απενεργοποίηση:

 Ρυθμίστε το διακόπτη λέιζερ ΕΝΤΟΣ /

ΕΚΤΟΣ 11 σε θέση „0“.

Υπόδειξη: Εάν οι μπαταρίες είναι πλέον μεταχει-

ρισμένες, κάνετε αντικατάστασή τους με δύο

αλκαλικές μπαταρίες 1,5 V LR44 (π.χ. GPA 76).

 Χειρισμός δισκοπρίονου χειρός

Ενεργοποιήστε το μηχάνημα – όπως περιγράφεται

παρακάτω »Ενεργοποίηση και απενεργοποίηση«

– και μετά τοποθετήστε τη βασική πλάκα με την

κάτω ακμή 8 πάνω στο υλικό.

2. Ευθυγραμμίστε το μηχάνημα στο παράλληλο

σημείο αναστολής 15 ή πάνω σε μία σημειωμέ-

νη γραμμή ή πάνω στο λέιζερ.

3. Πριονίστε με κατάλληλη πίεση ενώ κρατάτε το

μηχάνημα και με τα δύο σας χέρια (βλέπε Εικ. A).

 Ρύθμιση αριθμού στροφών

 Στρέψτε το ρυθμιστικό τροχό 1 στην επιθυμητή

βαθμίδα αριθμού στροφών (σήμανση βέλους )

(1 = μικρότερος αριθμός στροφών / 6 = μεγα-

λύτερος αριθμός στροφών):

Μπορείτε να προσανατολιστείτε με τις παρακάτω,

μη δεσμευτικές ρυθμίσεις ή προσαρμόστε τον αριθ-

μό στροφών στον ρυθμιστικό τροχό 1 μεμονωμένα.

Υλικό Βαθμίδα

αριθμού

στροφών

Σκληρό και μαλακό ξύλο

(συμπαγές ξύλο) σε εγκάρσιες

και κατά μήκος κοπές

Μοριοσανίδες, πλάκες

σκληρών ινών 6

Μοριοσανίδες 6

Ξυλουργικές πλάκες, κόντρα

πλακέ 6

Επικαλυμμένες και επενδυμένες

πλάκες 6

Πλάκες PVC 3-5

Πλάκες ακρυλικού γυαλιού,

πλέξιγκλας 2-4

67 GR/CY

Θέση σε λειτουργία

Πλάκες αλουμινίου 4-6

Προφίλ αλουμινίου 4-6

Γυψοσανίδες 1-2

Πλάκες πέτρας 1-2

Πλάκες δεμένες με τσιμέντο 1-2

Η ταχύτητα περιστροφής ανέρχεται σε ελάχιστο ή

μέγιστο αριθμό στροφών περ.:

Βαθμίδα σ.α.λ. μέτρα / δευτ.

1 2200 21,8

6 5200 51,7

Λάβετε υπόψη σας ότι η ταχύτητα κοπής εξαιτίας δια-

φορετικών πριονολαμών, υλικών καθώς και ανάλογα

από τη δύναμη πρόωσης είναι πάντα μικρότερη

από την ταχύτητα περιστροφής (UGS) στο ρελαντί.

 Σύνδεση αναρρόφησης

ροκανιδιών

 Εισάγετε τον προσαρμογέα αναρρόφησης

ροκανιδών 18 στην εξαγωγή πριονιδιώνσ 17 .



Συνδέστε την επιτρεπόμενη διάταξη αναρρόφηση

σκόνης και ροκανιδιών (βλέπε Εικ. A).

 Αλλαγή πριονολάμας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Ενεργοποιήστε τη

μανδάλωση ατράκτου μόνο όταν το βύσμα δικτύου

είναι αποσυνδεδεμένο!

1. Στη συνέχεια απομακρύνετε το παράλληλο ση-

μείο αναστολής 15 λύνοντας την πεταλούδα 13 .

2. Ρυθμίστε το βάθος κοπής (με τη βοήθεια πετα-

λούδας ρύθμισης βάθους κοπής 5) στην

ελάχιστη θέση, 0 mm.

3. Επαναφέρετε το προστατευτικό κάλυμμα κρα-

δασμών 7 με τη βοήθεια του μοχλού επανα-

φοράς 7 a και απενεργοποιήστε τη συσκευή.

4. Ενεργοποιήστε τη μανδάλωση ατράκτου 4

(μέχρι να μανδαλώσει) και λύστε τη βίδα σύσφι-

ξης 24 με το συνημμένο κλειδί με εσωτερικό

εξάγωνο 6. Βγάλτε στο σημείο αυτό τη βίδα

σύσφιξης με δίσκο 24 και τη φλάντζα σύσφι-

ξης 23 (βλέπε Εικ. D).

5. Βγάλτε την πριονολάμα.

6. Πραγματοποιήστε συναρμολόγηση πριονολά-

μας αναλόγως σε αντίστροφη σειρά.

7. Ενεργοποιήστε τη μανδάλωση ατράκτου 4

(μέχρι να μανδαλώσει) και σφίξτε τη βίδα σύ

σφιξης 24 με το συνημμένο κλειδί με εσωτερικό

εξάγωνο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Το βέλος πάνω στην

πριονολάμα πρέπει να συμφωνεί με το βέλος φοράς

περιστροφής (φορά λειτουργίας, επισημαίνεται στη

συσκευή).

 Διασφαλίστε το γεγονός ότι η πριονολάμα είναι

κατάλληλη για τον αριθμό στροφών ατράκτου

του εργαλείου.

 Αποσυναρμολόγηση και

ρύθμιση σχίστη

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Η απόσταση ανάμεσα

στο σχίστη 16 και στην πριονολάμα απαγορεύεται

να είναι μεγαλύτερη από 5 mm. Σε περίπτωση που ο

σχίστης απομακρύνθηκε π.χ. για κοπή βάθους, θα

πρέπει κατά την εφαρμογή του σχίστη να παραμείνει

αμετάβλητη η απόσταση αυτή (βλ. Εικ. F).

Αποσυναρμολόγηση σχίστη (βλέπε Εικ. E):

1. Λύστε την πεταλούδα ρύθμισης βάθους κοπής

5 και ανυψώστε το δισκοπρίονο μέχρι το σημείο

αναστολής, λαμβάνει χώρα απελευθέρωση

στερέωσης σχίστη 25 .

2. Ξεβιδώστε τις βίδες στερέωσης 26 και βγάλτε

το σχίστη 16 .

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Μετά την κοπή σε βά-

θος θα πρέπει να αποσυναρμολογήσετε οπωδήποτε

το σχίστη 16 για όλες τις υπόλοιπες εργασίες.

Ρύθμιση σχίστη (βλέπε και Εικ. F):

Ρυθμίστε την απόσταση ανάμεσα στο σχίστη 16 και

στο γρανάζι του πριονιού σε μέγ. 5 mm και από-

σταση ανάμεσα στην κορυφή σχίστη και στο βαθύ-

τερο σημείο πριονιού σε μέγ. 5 mm.

Λάβετε υπόψη σας τις αποστάσεις όπως αυτές

φαίνονται στην Εικ. F.

68 GR/CY

Θέση σε λειτουργία / Συντήρηση και καθάρισμα / Σέρβις / Εγγύηση

 Συμβουλές και τρικ

 Χρησιμοποιήστε ανάλογα με τη γωνία κοπής την

κλίμακα γωνίας κοπής 12 b : Κοπή υπό δεξιά

γωνία = σήμανση 0°, 45°-κοπή = σήμανση 45°.

 Η παρεκτροπή της ακμής κοπής σε ευαίσθητες

επιφάνειες, π.χ. καλυμμένες μοριοσανίδες ή

πόρτες, μπορεί να αποφευχθεί κολλώντας μία

κολλητική ταινία πάνω στη γραμμή κοπής. Αυτό

έχει και το πλεονέκτημα ότι πάνω στην κολλητική

ταινία μπορείτε να σημειώσετε καλύτερ τις ενδεί-

ξεις από ότι πάνω σε μία γυαλιστερή επιφάνεια.

Επίσης μπορείτε να αποφύγετε πιο εύκολα την

παρεκτροή της ακμής κοπής εξαιτίας λυγισμένου,

λεπτού ξύλου που κόβεται.

 Συντήρηση και καθάρισμα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! ΚΙΝΔΥΝΟΣ

ΤΡΑΥΜΑΤΙΣΜΟΥ! Πριν από την εκτέλεση εργα-

σιών στη συσκευή, αποσυνδέετε πάντα το βύσμα

δικτύου από την ηλεκτρική πρίζα.

 Καθαρίζετε τακτικά τη συσκευή, αμέσως μετά

το πέρας της εργασίας.

 Για τον καθαρισμό του περιβλήματος χρησιμο-

ποιήστε ένα στεγνό πανί και όχι βενζίνη, διαλυτικ

ή καθαριστικά.

 Σέρβις

 ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Αναθέστε την

επιδιόρθωση της συσκευής σας σε

υπηρεσία εξυπηρέτησης πελατών ή σε

εξειδικευμένο ηλεκτρολόγο και χρησι-

μοποιήστε μόνο αυθεντικά ανταλλα-

κτικά. Με τον τρόπο αυτό μπορεί να διασφα-

λιστεί το γεγονός ότι διατηρείται το επίπεδο

ασφάλειας της συσκευής.

 ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Αναθέστε την

αντικατάσταση του βύσματος και του

συνδετικού αγωγού πάντα στον κατα-

σκευαστή της συ σκευής ή στην υπηρε-

σία εξυπηρέτησης πελατών. Με τον τρόπο

αυτό μπορεί να διασφαλιστεί το γεγονός ότι δι-

ατηρείται το επίπεδο ασφάλειας της συσκευής.

 Εγγύηση

Έχετε για αυτή τη συσκευή 3 χρόνια εγγύ-

ηση από την ημερομηνία αγοράς. Η συ-

σκευή κατασκευάστηκε και ελέγχθηκε

προσεκτικά πριν από την αποστολή. Πα-

ρακαλούμε φυλάξτε την απόδειξη ταμείου

ως απόδειξη για την αγορά. Παρακαλούμε

επικοινωνήστε τηλεφωνικά με την υπηρεσία

σέρβις σε περίπτωση εγγύησης. Μόνο έτσι

μπορεί να εξασφαλιστεί μια δωρεάν απο-

στολή του εμπορεύματός σας.

Η απόδοση εγγύησης ισχύει μόνο για σφάλματα

υλικού ή κατασκευής, όχι όμως για ζημιές από τη

μεταφορά, για εξαρτήματα φθοράς ή για βλάβες

σε εύθραυστα εξαρτήματα, π.χ. διακόπτες ή συσ-

σωρευτές. Το προϊόν προορίζεται μόνο για την

ιδιωτική και όχι για την επαγγελματική χρήση.

Σε περίπτωση κακής μεταχείρισης και ακατάλληλης

χρήσης, σε χρήση βίας και σε παρεμβάσεις οι οποί-

ες δεν διεξήχθησαν από το εξουσιοδοτημένο μας

τμήμα σέρβις, η εγγύηση παύει να ισχύει. Τα νομικά

σας δικαιώματα δεν περιορίζονται μέσω αυτής της

εγγύησης.

Ο χρόνος εγγύησης δεν επεκτείνεται μέσω της από-

δοσης εγγύησης. Αυτό ισχύει και για εξαρτήματα

τα οποία έχουν αντικατασταθεί ή επισκευαστεί.

Ενδεχόμενες ήδη υπάρχουσες κατά την αγορά, ζη-

μιές και ελλείψεις πρέπει να αναφέρονται αμέσως

μετά την αποσυσκευασία, το αργότερο όμως δύο

ημέρες μετά την ημερομηνία αγοράς. Επισκευές που

εμφανίζονται μετά τη λήξη του χρόνου εγγύησης

χρεώνονται.

Σέρβις Ελλάδα

Tel.: 801 5000 019

(0,03 EUR/Min.)

e-mail: kompernass@lidl.gr

IAN 67034

69 GR/CY

Εγγύηση / Απόσυρση / Δήλωση συμμόρφωσης / κατασκευαστής

Σέρβις Κύπρος

Tel.: 8009 4409

e-mail: kompernass@lidl.cy

IAN 67034

 Απόσυρση

Η συσκευασία αποτελείται αποκλειστικά

από υλικά που σέβονται το περιβάλλον.

Αποσύρετέ τη με τη βοήθεια των κατά

τόπους υπηρεσιών ανακύκλωσης.

Απαγορεύεται η απόσυρση ηλε-

κτρονικών εργαλείων μαζί με τα

οικιακά απορρίμματα!

Σύμφωνα με την Ευρωπαϊκή Οδηγία 2006 / 66 / EC

σχετικά με τις ηλεκτρονικές συσκευές και τις παλιές

ηλεκτρονικές συσκευές και την αναφορά στο εθνικό

δίκαιο θα πρέπει οι χρησιμοποιημένες ηλεκτρονικές

συσκευές να συλλέγονται σε ξεχωριστό χώρο και

να ανακυκλώνονται οικολογικά.

Δυνατότητες απόσυρσης των χρησιμοποιημένων

συσκευών θα πληροφορηθείτε από τη διαχείριση

κοινότητας ή πόλης σας.

Απαγορεύεται η απόρριψη

μπαταριών / συσσωρευτών μαζί

με τα οικιακά απορρίμματα!

Απόρριψη μπαταρίας

Πρέπει να ανακυκλώνετε τις μπαταρίες σύμφωνα με

2002 / 96 / EC και δεν επιτρέπεται να καταλήγουν

στα οικιακά απορρίμματα. Ολοι οι καταναλωτές

υποχρεούνται εκ του νόμου, να παραδίδουν όλες

τις μπαταρίες και τους συσσωρευτές σε μία θέση

συλλογής της κοινότητας / περιοχής τους ή στο

εμπόριο.

 Δήλωση συμμόρφωσης /

κατασκευαστής

Εμείς, η εταιρία Kompernaß GmbH, υπεύθυνος

εγγράφων: Κύριος Semi Uguzlu, Burgstr. 21,

D-44867 Bochum, Γερμανία, δηλώνουμε με το πα-

ρόν ότι το προϊόν αυτό συμφωνεί με τα ακόλουθα

πρότυπα, κανονιστικά έγγραφα και οδηγίες ΕΚ.

Οδηγία μηχανημάτων

(2006 / 42 / EC)

Οδηγία περί χαμηλής τάσης ΕΚ

(2006/ 95 / EC)

Ηλεκτρομαγνητική συμβατότητα

(2004 / 108 / EC)

Εφαρμοσθέντα εναρμονισμένα πρότυπα

EN 60745-1:2009

EN 60745-2-5/A11:2009

EN 55014-1:2006

EN 55014-2/A2:2008

EN 61000-3-2:2006

EN 61000-3-3:2008

Μάρκα, χαρακτηρισμός εργαλείου:

Δισκοπριονο χειρος PHKS 1300 A1

Date of manufacture (DOM): 07 - 2011

Αριθμός σειράς: IAN 67034

Bochum, 31.07.2011

Semi Uguzlu

- Διαχειριστής ποιότητας -

Με επιφύλαξη τεχνικών τροποποιήσεων κατά την

έννοια της περαιτέρω βελτίωσης.

71 DE/AT/CH

Inhaltsverzeichnis

Einleitung

Bestimmungsgemäßer Gebrauch .................................................................................Seite 72

Ausstattung ....................................................................................................................Seite 72

Lieferumfang ..................................................................................................................Seite 73

Technische Daten ..........................................................................................................Seite 73

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

1. Arbeitsplatz-Sicherheit ..............................................................................................Seite 73

2. Elektrische Sicherheit ................................................................................................Seite 74

3. Sicherheit von Personen ...........................................................................................Seite 74

4. Verwendung und Behandlung des Elektrowerkzeugs ............................................Seite 75

Gerätespezifische Sicherheitshinweise für Handkreissägen ......................................Seite 75

Inbetriebnahme

Ein- und ausschalten ......................................................................................................Seite 79

Schnitt-Winkel einstellen ...............................................................................................Seite 79

Schnitt-Tiefe einstellen ...................................................................................................Seite 79

Parallelanschlag einstellen ...........................................................................................Seite 79

Laser ein- / ausschalten .................................................................................................Seite 79

Handhabung der Handkreissäge ................................................................................Seite 79

Drehzahl einstellen ........................................................................................................Seite 80

Spanabsaugung anschließen .......................................................................................Seite 80

Sägeblatt wechseln .......................................................................................................Seite 80

Spaltkeil ausbauen und einstellen ................................................................................Seite 80

Tipps und Tricks .............................................................................................................Seite 81

Wartung und Reinigung ...............................................................................Seite 81

Service .........................................................................................................................Seite 81

Garantie .....................................................................................................................Seite 81

Entsorgung ...............................................................................................................Seite 82

Konformitätserklärung / Hersteller ....................................................Seite 83

72 DE/AT/CH

Einleitung

Handkreissäge PHKS 1300 A1

 Einleitung

Machen Sie sich vor der ersten Inbetrieb-

nahme mit den Funktionen des Gerätes

vertraut und informieren Sie sich über den

Umgang mit Elektrowerkzeugen. Lesen Sie hierzu die

nachfolgende Bedienungsanleitung. Bewahren Sie

diese Anleitung auf. Händigen Sie alle Unterlagen

bei Weitergabe des Gerätes an Dritte aus.



Bestimmungsgemäßer Gebrauch

Sägen von Längs-, Quer- und Gehrungsschnitten

bei fester Auﬂage in Vollholz, Spanplatten, Kunst-

stoﬀ und Leichtbaustoﬀen. Berücksichtigen Sie

dabei, dass das vormontierte Sägeblatt nur zum

Gebrauch mit Holz geeignet ist. Jede andere Ver-

wendung oder Veränderung der Maschine gilt als

nicht bestimmungsgemäß und birgt erhebliche

Unfallgefahren. Nicht zum gewerblichen Gebrauch.

 Ausstattung

1 Stellrad Drehzahlvorwahl

2 Einschaltsperre

3 EIN- / AUS-Schalter

4 Spindelarretierung

5 Schnitt-Tiefenvorwahl

6 Innensechskantschlüssel

7 Pendelschutzhaube

7 a Rückziehhebel der Pendelschutzhaube

8 Grundplatte

9 Schnitt-Winkelvorwahl

10 Abdeckung des Batteriefachs

11 EIN- / AUS-Schalter Laser

12 Laser

12 a Laserausgang

12 b Schnitt-Winkelskala

13 Flügelschraube für Parallelanschlag

14 Parallelanschlagaufnahme

15 Parallelanschlag

16 Spaltkeil

17 Spanauswurf

18 Adapter zur Staubabsaugung

19 Schnitt-Tiefenskala

In dieser Bedienungsanleitung / am Gerät werden folgende Piktogramme verwendet:

Bedienungsanleitung lesen! Nur zur Verwendung in Innenräumen!

Warn- und Sicherheitshinweise

beachten!

Lebensgefahr durch elektrischen

Schlag bei beschädigtem Netzkabel

oder -stecker

Vorsicht vor elektrischem Schlag!

Lebensgefahr!

Tragen Sie einen Gehörschutz, eine

Atem- / Staubschutzmaske, eine Schutz-

brille und Schutzhandschuhe.

V~Volt (Wechselspannung) Achtung, Laser! Setzen Sie sich nicht

dem Laserstrahl aus.

n0Bemessungs-Leerlaufdrehzahl Tipp! So verhalten Sie sich richtig.

WWatt (Wirkleistung) Automatischer Kraftnachschub

Schutzklasse II Elektronischer Sanftanlauf

Explosionsgefahr! Werfen Sie Batterien / Akkus nicht

in den Hausmüll!

Kinder vom Elektrowerkzeug

fernhalten! Entsorgen Sie Verpackung und Gerät

umweltgerecht!

73 DE/AT/CH

20 Zusatzgriﬀ

21 Antriebsspindel

22 Aufnahmeﬂansch

23 Spannﬂansch

24 Spannschraube / Unterlegscheibe

25 Spaltkeilbefestigung

26 Befestigungsschrauben

 Lieferumfang

1 Handkreissäge

2 Batterien 1,5 V, LR 44 (für Laser)

1 Parallelanschlag

1 Adapter zur Staubabsaugung

1 Innensechskantschlüssel

1 Bedienungsanleitung

 Technische Daten

Nennaufnahme: 1300 W

Nennspannung: 230 V∼, 50 Hz

Leerlaufdrehzahl: n0 2200–5200 min-1

Sägeblatt: 190 x 30 x 1,8

(2,6 mm Zahnstärke)

Schnitt-Tiefe: 66 mm

Schutzklasse:

Geräusch- und Vibrationsinformationen:

Messwert für Geräusch ermittelt entsprechend

EN 60745. Der A-bewertete Geräuschpegel des

Elektrowerkzeugs beträgt typischerweise:

Schalldruckpegel: 96 dB(A)

Schallleistungspegel: 107 dB(A)

Unsicherheit K: 3 dB

Gehörschutz tragen!

Bewertete Beschleunigung, typischerweise:

Hand- / Armvibration ah = 3,447 m / s2

Unsicherheit K = 1,5 m / s2

Der in diesen Anweisungen

angegebene Schwingungspegel ist entsprechend

einem in EN 60745 genormten Messverfahren

gemessen worden und kann für den Gerätever-

gleich verwendet werden. Der Schwingungspegel

wird sich entsprechend dem Einsatz des Elektro-

werkzeugs verändern und kann in manchen Fällen

über dem in diesen Anweisungen angegebenen

Wert liegen. Die Schwingungsbelastung könnte

unterschätzt werden, wenn das Elektrowerkzeug

regelmäßig in solcher Weise verwendet wird.

Hinweis: Für eine genaue Abschätzung der

Schwingungsbelastung während eines bestimmten

Arbeitszeitraumes sollten auch die Zeiten berück-

sichtigt werden, in denen das Gerät abgeschaltet

ist oder zwar läuft, aber nicht tatsächlich im Einsatz

ist. Dies kann die Schwingungsbelastung über den

gesamten Arbeitszeitraum deutlich reduzieren.

Allgemeine

Sicherheitshinweise

für Elektrowerkzeuge

Lesen Sie alle Sicherheits-

hinweise und Anweisungen. Versäumnisse

bei der Einhaltung der Sicherheitshinweise und

Anweisungen können elektrischen Schlag, Brand

und / oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise

und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriﬀ

„Elektrowerkzeug“ bezieht sich auf netzbetriebene

Elektrowerk

zeuge (mit Netzkabel) und auf akkube-

triebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie Ihren Arbeitsbereich sauber

und gut beleuchtet. Unordnung und unbeleuch-

tete Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektro-

werkzeug nicht in explosions-

gefährdeter Umgebung, in

der sich brennbare Flüssigkeiten, Gase

oder Stäube beﬁnden. Elektrowerkzeuge

erzeugen Funken, die den Staub oder die

Dämpfe entzünden können.

Einleitung / Allgemeine Sicherheitshinweise für Elektrowerkzeuge

74 DE/AT/CH

c) Halten Sie Kinder und andere

Personen während der Benut-

zung des Elektrowerkzeugs

fern. Bei Ablenkung können Sie die Kontrolle

über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerk-

zeuges muss in die Steckdose passen.

Der Stecker darf in keiner Weise verän-

dert werden. Verwenden Sie keine

Adapterstecker gemeinsam mit

schutzgeerdeten Elektrowerkzeugen.

Unveränderte Stecker und passende Steckdosen

verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit ge-

erdeten Oberﬂächen, wie von Rohren,

Heizungen, Herden und Kühlschränken.

Es besteht ein erhöhtes Risiko durch elektrischen

Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Re-

gen oder Nässe fern. Das Eindringen von

Wasser in ein Elektrogerät erhöht das Risiko

eines elektrischen Schlages.

d) Zweckentfremden Sie das Ka-

bel nicht, um das Elektrowerk-

zeug zu tragen, aufzuhängen

oder um den Stecker aus der Steckdose

zu ziehen. Halten Sie das Kabel fern

von Hitze, Öl, scharfen Kanten oder sich

bewegenden Geräteteilen. Beschädigte

oder verwickelte Kabel erhöhen das Risiko eines

elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug

im Freien arbeiten, verwenden Sie nur

Verlängerungskabel, die auch für den

Außenbereich zugelassen sind. Die An-

wendung eines für den Außenbereich geeigneten

Verlängerungskabels verringert das Risiko eines

elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerk-

zeuges in feuchter Umgebung nicht

vermeidbar ist, verwenden Sie einen

Fehlerstromschutzschalter. Der Einsatz

eines Fehlerstromschutzschalters vermindert

das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

Seien Sie stets aufmerksam, achten Sie

darauf, was Sie tun und gehen Sie mit

Vernunft an die Arbeit mit einem Elek-

trowerkzeug. Benutzen Sie kein Elektro-

werkzeug, wenn Sie müde sind oder

unter dem Einﬂuss von Drogen, Alko-

hol oder Medikamenten stehen. Ein

Moment der Unachtsamkeit beim Gebrauch

des Elektrowerkzeuges kann zu ernsthaften

Verletzungen führen.

b) Tragen Sie persönliche Schutz-

ausrüstung und immer eine

Schutzbrille. Das Tragen persön-

licher Schutzausrüstung wie Staubmaske,

rutschfeste Sicherheitsschuhe, Schutzhelm oder

Gehörschutz, je nach Art und Einsatz des

Elektrowerkzeuges, verringert das Risiko von

Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte

Inbetriebnahme. Vergewissern Sie sich,

dass das Elektrowerkzeug ausgeschal-

tet ist, bevor Sie es an die Stromver-

sorgung anschließen, es aufnehmen

oder tragen. Wenn Sie beim Tragen des

Elektrowerkzeuges den Finger am Schalter ha

ben

oder das Gerät bereits eingeschaltet an die

Stromversorgung anschließen, kann dies zu

Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das

Elektrowerkzeug einschalten. Ein Werk-

zeug oder Schlüssel, der sich in einem drehenden

Geräteteil beﬁndet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körper-

haltung. Sorgen Sie für einen sicheren

Stand und halten Sie jederzeit das

Gleichgewicht. Dadurch können Sie das

Elektrowerkzeug in unerwarteten Situationen

besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen

Sie keine weite Kleidung oder Schmuck.

Halten Sie Haare, Kleidung und Hand-

schuhe fern von sich bewegenden

Teilen. Lockere Kleidung, Schmuck oder lange

Haare können von sich bewegenden Teilen

erfasst werden.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

75 DE/AT/CH

g) Wenn Staubabsaug- und -auﬀangein-

richtungen montiert werden können,

vergewissern Sie sich, dass diese

angeschlossen sind und richtig ver-

wendet werden. Die Verwendung einer

Staubabsaugung kann Gefährdungen durch

Staub verringern.

4. Verwendung und Behandlung

des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Ver-

wenden Sie für Ihre Arbeit das dafür

bestimmte Elektrowerkzeug. Mit dem

passenden Elektrowerkzeug arbeiten Sie besser

und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug,

dessen Schalter defekt ist. Ein Elektrowerk-

zeug, das sich nicht mehr ein- oder ausschalten

lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steck-

dose, bevor Sie Geräteeinstellungen

vornehmen, Zubehörteile wechseln

oder das Gerät weglegen. Diese Vorsichts-

maßnahme verhindert den unbeabsichtigten

Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerk-

zeuge außerhalb der Reichweite von

Kindern auf. Lassen Sie Personen das

Gerät nicht benutzen, die mit diesem

nicht vertraut sind oder diese Anwei-

sungen nicht gelesen haben. Elektrowerk-

zeuge sind gefährlich, wenn sie von unerfahrenen

Personen benutzt werden.

e) Pﬂegen Sie Elektrowerkzeuge mit

Sorgfalt. Kontrollieren Sie, ob beweg-

liche Teile einwandfrei funktionieren

und nicht klemmen, ob Teile gebrochen

oder so beschädigt sind, dass die Funk-

tion des Elektrowerkzeuges beeinträch-

tigt ist. Lassen Sie beschädigte Teile vor

dem Einsatz des Gerätes reparieren.

Viele Unfälle haben ihre Ursache in schlecht

gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf

und sauber. Sorgfältig gepﬂegte Schneid-

werkzeuge mit scharfen Schneidkanten verklem-

men sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug,

Zubehör, Einsatzwerkzeuge usw.

entsprechend diesen Anweisungen.

Berücksichtigen Sie dabei die Arbeits-

bedingungen und die auszuführende

Tätigkeit. Der Gebrauch von Elektrowerk-

zeugen für andere als die vorgesehenen An-

wendungen kann zu gefährlichen Situationen

führen.

Gerätespeziﬁsche

Sicherheitshinweise

für Handkreissägen

 Stellen Sie sicher, dass ausschließlich Personen

über 16 Jahren das Gerät gemäß den Anwei-

sungen in dieser Bedienungsanleitung in Betrieb

nehmen!

Hinweis: Verwenden Sie keine Schleifscheiben.

Verletzungen und Sachbeschädigungen können

die Folge sein.

Vermeiden Sie Lebensgefahr

durch elektrischen Schlag:

 Kontrollieren Sie regelmäßig den Zu-

stand von Gerät, Netzkabel und den

Netzstecker. Nehmen Sie Geräte mit

derart beschädigten Teilen nicht mehr in Betrieb.

Öﬀnen Sie niemals das Gerät. Beschädigte Ge-

räte, Netzanschlussleitung oder Netzstecker

bedeuten Lebensgefahr durch elektrischen Schlag.

Lassen Sie Reparatur- oder Austauscharbeiten

nur von der Servicestelle oder einer Elektro-

fachkraft durchführen.

 Betreiben Sie das Gerät nicht, wenn es feucht

ist, und auch nicht in feuchter Umgebung.

 Schließen Sie, wenn Sie im Freien arbeiten,

das Gerät über einen Fehlerstrom (FI)-Schutz-

schalter mit maximal 30 mA Auslösestrom an.

Verwenden Sie nur ein für den Außenbereich

zugelassenes Verlängerungskabel.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

76 DE/AT/CH

Hinweis: Halten Sie das Netzkabel stets vom

Wirkungskreis der Maschine fern und führen Sie

es nach hinten von der Maschine weg.

VORSICHT! Vermeiden Sie

Verletzungsgefahr:

a) Kommen Sie mit Ihren Händen nicht in

den Sägebereich und an das Sägeblatt.

Halten Sie mit Ihrer zweiten Hand den

Zusatzgriff oder das Motorgehäuse.

Wenn beide Hände die Kreissäge halten, kann

das Sägeblatt diese nicht verletzen.

b) Greifen Sie nicht unter das Werkstück.

Die Schutzhaube kann Sie unter dem Werk-

stück nicht vor dem Sägeblatt schützen.

Passen Sie die Schnitt-Tiefe an die Dicke

des Werkstücks an. Es sollte weniger als eine

volle Zahnhöhe unter dem Werkstück sichtbar sein.

d) Halten Sie das zu sägende Werkstück

niemals in der Hand oder über dem

Bein fest. Sichern Sie das Werkstück an

einer stabilen Aufnahme. Es ist wichtig,

das Werkstück gut zu befestigen, um die Gefahr

von Körperkontakt, Klemmen des Sägeblattes

oder Verlust der Kontrolle zu minimieren.

e) Halten Sie das Gerät nur an den iso-

lierten Griffflächen, wenn Sie Arbeiten

ausführen, bei denen das Schneide-

werkzeug verborgene Stromleitungen

oder das eigene Netzkabel treffen

könnte. Der Kontakt mit einer spannungsfüh-

renden Leitung setzt auch die metallenen

Geräteteile unter Spannung und führt zu einem

elektrischen Schlag.

f) Verwenden Sie beim Längsschneiden

immer einen Anschlag oder eine gerade

Kantenführung. Dies verbessert die Schnitt-

genauigkeit und verringert die Möglichkeit, dass

das Sägeblatt klemmt.

g) Verwenden Sie immer Sägeblätter in

der richtigen Größe und mit passender

Aufnahmebohrung. Sägeblätter, die nicht

zu den Montageteilen der Säge passen, laufen

unrund und führen zum Verlust der Kontrolle.

h) Verwenden Sie niemals beschädigte

oder falsche Sägeblatt-Unterlegschei-

ben oder- schrauben. Die Sägeblatt-Unter-

legscheiben und - schrauben wurden speziell für

Ihre Säge konstruiert, für optimale Leistung und

Betriebssicherheit.

Vermeiden Sie einen Rückschlag des

Gerätes:

Ein Rückschlag ist die Folge eines falschen oder

fehlerhaften Gebrauchs der Säge. Er kann durch

geeignete Vorsichtsmaßnahmen, wie nachfolgend

beschrieben, verhindert werden.

a) Halten Sie die Säge mit beiden Händen

fest und bringen Sie Ihre Arme in eine

Stellung, in der Sie den Rückschlag-

kräften standhalten können. Halten

Sie sich immer seitlich des Sägeblattes,

nie das Sägeblatt in eine Linie mit Ihrem

Körper bringen. Bei einem Rückschlag kann

die Kreissäge rückwärts springen, jedoch kann

die Bedienperson die Rückschlagkräfte beherr-

schen, wenn geeignete Maßnahmen getroﬀen

wurden.

b) F

alls das Sägeblatt klemmt oder das

Sägen aus einem anderen Grund unter-

brochen wird, lassen Sie den EIN- / AUS-

Schalter los und halten Sie die Säge im

Werkstoff ruhig, bis das Sägeblatt

vollständig still steht. Versuchen Sie

nie, die Säge aus dem Werkstück zu

entfernen oder sie rückwärts zu ziehen,

solange das Sägeblatt sich bewegt,

sonst kann ein Rückschlag erfolgen.

Finden Sie die Ursache für das Klemmen des

Sägeblattes und beseitigen Sie diese durch

geeignete Maßnahmen.

c) Wenn Sie eine Säge, die im Werkstück

steckt, wieder starten wollen, zentrie-

ren Sie das Sägeblatt im Sägespalt und

überprüfen Sie, ob die Sägezähne nicht

im Werkstück verhakt sind. Klemmt das

Sägeblatt, kann es sich aus dem Werkstück

heraus bewegen oder einen Rückschlag verur-

sachen, wenn die Säge erneut gestartet wird.

d) Stützen Sie große Platten ab, um das

Risiko eines Rückschlags durch ein

klemmendes Sägeblatt zu vermindern.

Große Platten können sich unter ihrem Eigenge-

wicht durchbiegen. Platten müssen auf beiden

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

77 DE/AT/CH

Seiten, sowohl in Nähe des Sägespalts als auch

am Rand, abgestützt werden.

e) Verwenden Sie keine stumpfen oder

beschädigten Sägeblätter. Sägeblätter

mit stumpfen oder falsch ausgerichteten Zähnen

verursachen durch einen zu engen Sägespalt

eine erhöhte Reibung, Klemmen des Sägeblattes

und Rückschlag.

f) Ziehen Sie vor dem Sägen die Schnitt-

Tiefen- und Schnitt-Winkeleinstel

lungen

fest. Wenn sich während des Sägens die Ein-

stellungen verändern, kann sich das Sägeblatt

verklemmen und ein Rückschlag auftreten.

g) Seien Sie besonders vorsichtig, wenn

Sie

einen „Tauchschnitt“ in einen verbor-

genen Bereich, z.B. eine bestehende

Wand, ausführen. Das eintauchende Säge-

blatt kann beim Sägen in verborgene Objekte

blockieren und einen Rückschlag verursachen.

Ursachen eines Rückschlags:

a) Ein Rückschlag ist die plötzliche Reaktion infolge

eines hakenden, klemmenden oder falsch aus-

gerichteten Sägeblattes, die dazu führt, dass

eine unkontrollierte Säge abhebt und sich aus

dem Werkstück heraus in Richtung der Bedien-

person bewegt.

b) Wenn sich das Sägeblatt in dem sich schlie

ßenden

Sägespalt verhakt oder verklemmt, blockiert es,

und die Motorkraft schlägt das Gerät in Rich-

tung der Bedienperson zurück.

c) Wird das Sägeblatt im Sägeschnitt verdreht oder

falsch ausgerichtet, können sich die Zähne der

hinteren Sägeblattkante in der Oberﬂäche des

Werkstücks verhaken, wodurch sich das Säge-

blatt aus dem Sägespalt herausbewegt und die

Säge in Richtung der Bedienperson zurückspringt.

Spezielle Sicherheitshinweise für

Handkreissäge und Pendelschutzhaube

a) Überprüfen Sie vor jeder Benutzung,

ob die Pendelschutzhaube 7 einwand-

frei schließt. Verwenden Sie die Säge

nicht, wenn die untere Schutzhaube

nicht frei beweglich ist und sich nicht

sofort schließt. Klemmen oder binden

Sie die Pendelschutzhaube niemals in

geöffneter Position fest. Sollte die Säge

unbeabsichtigt zu Boden fallen, kann die untere

Schutzhaube verbogen werden. Öﬀnen Sie die

Schutzhaube mit dem Rückziehhebel und stellen

Sie sicher, dass sie sich frei bewegt und bei allen

Schnitt-Winkeln und -Tiefen weder Sägeblatt

noch andere Teile berührt.

b) Überprüfen Sie die Funktion der Feder

für die Pendelschutzhaube. Lassen Sie

das Gerät vor dem Gebrauch warten,

wenn Pendelschutzhaube und Feder

nicht einwandfrei arbeiten. Beschädigte

Teile, klebrige Ablagerungen oder Anhäufungen

von Spänen lassen die untere Schutzhaube ver-

zögert arbeiten.

c) Öffnen Sie die Pendelschutzhaube von

Hand nur bei besonderen Schnitten,

wie „Tauch- und Winkelschnitten“.

Öffnen Sie die Pendelschutzhaube mit

dem Rückziehhebel 7 a und lassen Sie

diesen los, sobald das Sägeblatt in

das Werkstück eingedrungen ist. Bei

allen anderen Sägearbeiten muss die untere

Schutzhaube automatisch arbeiten.

d) Legen Sie die Säge nicht auf der Werk-

bank oder dem Boden ab, ohne dass

die Pendelschutzhaube das Sägeblatt

bedeckt. Ein ungeschütztes, nachlaufendes

Sägeblatt bewegt die Säge entgegen der

Schnittrichtung und sägt, was ihm im Weg ist.

Beachten Sie dabei die Nachlaufzeit der Säge.

Spezielle Sicherheitshinweise für

Handkreissäge und Spaltkeil

a) Verwenden Sie den für das eingesetzte

Sägeblatt passenden Spaltkeil. Der

Spaltkeil muss stärker als die Stammblattdicke

des Sägeblatts, aber dünner als die Zahnbreite

des Sägeblattes sein.

b) Justieren Sie den Spaltkeil wie in der

Bedienungsanleitung beschrieben.

Falsche Stärke, Position und Ausrichtung können

der Grund dafür sein, dass der Spaltkeil einen

Rückschlag nicht wirksam verhindert.

c) Verwenden Sie immer den Spaltkeil,

außer bei Tauchschnitten. Montieren Sie

den Spaltkeil nach dem Tauchschnitt wieder.

Der Spaltkeil stört bei Tauchschnitten und kann

einen Rückschlag erzeugen.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

78 DE/AT/CH

d) Damit der Spaltkeil wirken kann,

muss er sich im Sägespalt befinden.

Bei kurzen Schnitten ist der Spaltkeil unwirksam,

um einen Rückschlag zu verhindern.

e) Betreiben Sie die Säge nicht mit verbo-

genem Spaltkeil. Bereits eine geringe Störung

kann das Schließen der Schutzhaube verlangsamen.

WARNUNG! Schützen Sie

sich vor Laserstrahlung:

LASERSTRAHLUNG

NICHT IN DEN STRAHL BLICKEN

LASER KLASSE 2

P max.: < 1 mW · : 650 nm

EN 60825-1: 2007

 Schauen Sie nicht direkt in den Laserstrahl,

bzw. in die Öﬀnung, aus der er austritt.

Das Betrachten des Laseraus-

gangs

12a mit optischen Instrumenten (z.B.

Lupe, Vergrößerungsgläsern, u.ä.) ist mit einer

Augengefährdung verbunden.

 Richten Sie den Laserstrahl niemals auf reﬂek-

tierende Flächen, Personen oder Tiere. Bereits

ein kurzer Sichtkontakt mit dem Laserstrahl

kann zu Augenschäden führen.

Batterien wechseln:

 Öﬀnen Sie die Abdeckung des Batteriefachs 10

mit einem passenden Kreuz-Schraubendreher

(siehe Abb. G).

 Entnehmen Sie die verbrauchten Batterien.

 Setzen Sie zwei neue 1,5 V Alkaline Batterien

LR44 (z.B. GPA 76) gemäß Polung ein und

schrauben Sie die Abdeckung des Batteriefachs

10 wieder fest.

VORSICHT! Wenn andere als die hier ange-

gebenen Bedienungs- oder Justiereinrichtungen

benutzt, oder andere Verfahrensweisen ausgeführt

werden, kann dies zu gefährlicher Strahlungs-

exposition führen.

So verhalten Sie sich richtig:

 Ziehen Sie bei Gefahr sofort den Netzstecker

aus der Steckdose.

 Verwenden Sie das Gerät niemals zweckent-

fremdet.

 Das Gerät muss stets sauber, trocken und frei

von Öl oder Schmierfetten sein.



Bei stationärem Einsatz darf das Gerät nur an

einem Sägetisch mit Wiederanlaufschutz betrie-

ben werden.

 Das Gerät nur eingeschaltet gegen das

Werkstück führen.

 Das Gerät beim Arbeiten immer vom Körper

wegführen.

 Asbesthaltiges Material darf nicht bearbeitet

werden.

 Die Schnittbahn muss oben und unten frei von

Hindernissen sein.

 Das Sägeblatt darf nicht mehr als 3 mm aus

dem Werkstück herausragen.

 Achten Sie beim Sägen stets darauf, dass nicht

in Nägel, Schrauben usw. gesägt wird.

 Mit dem Gerät nicht über Kopf arbeiten.

 Das Sägeblatt vor Stoß und Schlag schützen

und nicht verkanten.

 Bremsen Sie nach dem Ausschalten das Säge-

blatt niemals zusätzlich ab.

 Rissige, oder Sägeblätter, die ihre Form verän-

dert haben, dürfen nicht verwendet werden.

HSS- (Hochleistungs-Schnellschnitt-Stahl) Säge-

blätter dürfen nicht verwendet werden.

 Ziehen Sie vor allen Arbeiten an der Maschine,

z.B. Einstellen der Grundplatte etc., immer den

Netzstecker aus der Steckdose.

 Entfernen Sie niemals Späne oder Splitter bei

laufender Maschine.

 Beim Bearbeiten von Holz oder Materialien,

bei denen gesundheitsgefährdender Staub ent-

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

79 DE/AT/CH

Allgemeine Sicherheitshinweise für Elektrowerkzeuge / Inbetriebnahme

steht, ist die Handkreissäge an eine passende,

geprüfte Absaugvorrichtung anzuschließen.

 Verwenden Sie unbedingt die integrierten Schutz-

einrichtungen der Handkreissäge, z.B. die Ein-

schaltsperre 2 und die Pendelschutzhaube 7.

 Stellen Sie sicher, dass alle beweglichen Teile des

Sägeblattschutzes ohne Klemmen funktionieren

und alle Einrichtungen, die das Verdecken des

Sägeblattes bewirken, einwandfrei arbeiten.

 Stellen Sie den EIN- / AUS-Schalter 3 im

hand geführten Betrieb nicht fest.

 Inbetriebnahme

Die Handkreissäge PHKS 1300 A1 verfügt über

Intelligent Power Control.

Dieser automatische

Kraftnachschub

bewirkt, dass in einem

bestimmten Drehzahlbereich die Leistung auch

beim Bearbeiten von härterem und widerstands-

fähigerem Material konstant bleibt.

 Ein- und ausschalten

Einschalten:

 Drücken Sie die Einschaltsperre 2 nach links

oder rechts und halten diese gedrückt.

 Betätigen Sie den EIN- / AUS-Schalter 3.

Nachdem die Maschine angelaufen ist, können

Sie die Einschaltsperre 2 wieder loslassen.

Die Handkreissäge ist mit einem

elektronischen Sanftanlauf aus-

gestattet. Der Motor startet mit einer Verzögerung.

Ausschalten:

 Lassen Sie den EIN- / AUS-Schalter 3 los.

 Schnitt-Winkel einstellen

Sie können den Schnitt-Winkel mit Hilfe der Schnitt-

Winkelskala 12 b bestimmen.

 Lösen Sie die Flügelschrauben / Klemmbolzen

der Schnitt-Winkelvorwahl 9 an beiden Seiten,

stellen Sie den gewünschten Winkel an der

Schnitt-Winkelskala 12 b ein und ziehen Sie die

Flügelschraube /Klemmbolzen wieder fest.

 Schnitt-Tiefe einstellen

Hinweis: Wir empfehlen, die Schnitt-Tiefe möglichst

ca. 3 mm größer als die Materialstärke zu wählen.

Dadurch erzielen Sie einen sauberen Schnitt.

 Lösen Sie den Schnellspannhebel der Schnitt-

Tiefenvorwahl 5, stellen Sie die gewünschte

Schnitt-Tiefe an der Skala 19 ein und ziehen

Sie den Schnellspannhebel wieder fest.

 Parallelanschlag einstellen

 Lösen Sie die Flügelschraube 13 an der Grund-

platte 8 und setzen Sie den Parallelanschlag

15 in die Parallelanschlagaufnahme 14 ein.

Ziehen Sie die Flügelschraube 13 wieder fest.

 Laser ein- / ausschalten

Einschalten:

 Schieben Sie den EIN- / AUS-Schalter Laser 11

auf „I“.

Ausschalten:

 Schieben Sie den EIN- / AUS-Schalter Laser 11

auf „0“.

Hinweis: Sollten die Batterien verbraucht sein,

ersetzen Sie sie durch zwei 1,5 V Alkaline Batterien

LR44 (z.B. GPA 76).



Handhabung der Handkreissäge

1. Maschine – wie unter »Ein- und ausschalten«

beschrieben – einschalten und dann mit der

vorderen Kante der Grundplatte 8 auf das

Material setzen.

2. Richten Sie die Maschine am Parallelanschlag

15 oder an einer aufgezeichneten Linie bzw.

am Laser aus.

80 DE/AT/CH

3. Halten Sie die Maschine mit beiden Händen

an den Griﬀen (siehe Abb. A) und sägen Sie

mit mäßigem Druck.

 Drehzahl einstellen

 Drehen Sie das Stellrad 1 in die gewünschte

Drehzahlstufe (Pfeilmarkierung )

(1 = kleinste Drehzahl / 6 = größte Drehzahl):

Orientieren Sie sich an den nachfolgenden,

unverbindlichen Einstellungen bzw. passen Sie die

Drehzahl am Stellrad 1 individuell entsprechend an.

Material Drehzahl-

stufe

Hart- und Weichholz (Vollholz)

in Quer- und Längsschnitten 6

Spanplatten, Hartfaserplatten 6

Spanplatten 6

Tischlerplatten, Sperrholz 6

beschichtete und furnierte Platten 6

PVC-Platten 3-5

Acrylglasplatten, Plexiglas 2-4

Aluminium-Platten 4-6

Aluminium-Proﬁle 4-6

Gipskartonplatten 1-2

Steinwollplatten 1-2

zementgebundene Spanplatten 1-2

Die Umlaufgeschwindigkeit beträgt bei minimaler

bzw. maximaler Drehzahl ca.:

Stufe U / min Meter / Sek

1 2200 21,8

6 5200 51,7

Beachten Sie, dass die Schnittgeschwindigkeit durch

unterschiedliche Sägeblätter, Materialien sowie

abhängig von Ihrer Vorschubkraft immer geringer

ist als die Umlaufgeschwindigkeit (UGS) im Leerlauf.

 Spanabsaugung anschließen

 Stecken Sie den Adapter zur Staubabsaugung

18 in den Spanauswurf 17 .

 Schließen Sie eine zugelassene Staub- und

Spanabsaugung an (siehe Abb. A).

 Sägeblatt wechseln

Spindelarretierung nur bei

gezogenem Netzstecker betätigen!

1. Entfernen Sie zunächst den Parallelanschlag 15 ,

indem Sie die Flügelschraube 13 lösen.

2. Setzen Sie die Schnitt-Tiefe (mittels Flügelschraube

Schnitt-Tiefenvorwahl 5) auf die minimalste

Position, 0 mm.

Schwenken Sie die Pendelschutzhaube

mit Hilfe

des Rückziehhebels 7 a zurück und stellen Sie

das Gerät ab.

4. Betätigen Sie die Spindelarretierung 4 (bis sie

einrastet) und lösen Sie mit dem Innensechs-

kantschlüssel

die Spannschraube

. Neh

men

Sie jetzt die Spannschraube mit Scheibe 24 und

den Spannﬂansch 23 ab (siehe auch Abb. D).

5. Sägeblatt abnehmen.

6. Einbau des Sägeblattes entsprechend in umge-

kehrter Reihenfolge wie beschrieben vornehmen.

7. Betätigen Sie die Spindelarretierung 4 (bis sie

einrastet) und ziehen Sie mit dem Innensechs-

kantschlüssel die Spannschraube 24 fest.

Der Pfeil auf dem Sägeblatt

muss mit dem Drehrichtungspfeil (Laufrichtung, am

Gerät markiert) übereinstimmen.

 Stellen Sie sicher, dass das Sägeblatt für die

Spindeldrehzahl des Werkzeuges geeignet ist.

 Spaltkeil ausbauen

und einstellen

Der Abstand zwischen Spalt-

keil 16 und Sägeblatt darf nicht größer als 5 mm

sein. Sollte der Spaltkeil z.B. für Tauchschnitte entfernt

worden sein, muss beim Einsetzen des Spaltkeils

dieser Abstand unbedingt eingehalten werden

(s. Abb. F).

Inbetriebnahme

81 DE/AT/CH

Inbetriebnahme / Wartung und Reinigung / Service / Garantie

Spaltkeil ausbauen (siehe auch Abb. E):

1. Die Flügelschraube der Schnitt-Tiefenvorwahl 5

lösen und die Kreissäge bis zum Anschlag nach

oben schwenken; die Spaltkeilbefestigung 25

wird freigegeben.

2. Befestigungsschrauben

26 herausschrauben

und den Spaltkeil 16 entnehmen.

Nach dem Tauchschnitt für

weitere Arbeiten den Spaltkeil 16 unbedingt

wieder einbauen.

Spaltkeil einstellen (siehe auch Abb. F):

Den Abstand zwischen Spaltkeil 16 und Zahnkranz

des Sägeblattes auf max. 5 mm und zwischen

Spaltkeilspitze und tiefstem Punkt des Sägeblattes

auf max. 5 mm einstellen.

Berücksichtigen Sie die Abstände, wie in Abb. F

dargestellt.

 Tipps und Tricks

 Verwenden Sie je nach Schnitt-Winkel die

Schnitt-Winkelskala 12 b : Rechtwinkliger Schnitt =

Markierung 0°, 45°- Schnitt = Markierung 45°.

 Ein Ausreißen der Schnittkante bei empﬁndlichen

Oberﬂächen, z.B. beschichteten Spanplatten

oder Türen, vermeiden Sie, indem Sie ein Krepp-

band auf die Schnittlinie kleben. Dies hat ferner

den Vorteil, dass sich auf dem Kreppband auch

besser anzeichnen lässt als auf einer glatten

Oberﬂäche. Noch wirkungsvoller vermeiden Sie

ein Ausreißen der Schnittkante durch ein aufge-

spanntes dünnes Holz, das mitgesägt wird.

 Wartung und Reinigung

VERLETZUNGSGEFAHR!

Bevor Sie Arbeiten am Gerät durchführen, ziehen

Sie immer den Netzstecker aus der Steckdose.

 Reinigen Sie das Gerät nach Abschluss der Arbeit.

 Verwenden Sie zur Reinigung des Gehäuses

ein Tuch und keinesfalls Benzin, Lösungsmittel

oder Reiniger.

 Service

 Lassen Sie Ihr Gerät

nur von qualifiziertem Fachpersonal

und nur mit Originalersatzteilen repa-

rieren. Damit wird sichergestellt, dass die

Sicherheit des Gerätes erhalten bleibt.



Lassen Sie den Aus-

tausch des Steckers oder der Anschluss-

leitung immer vom Hersteller des

Elektrowerkzeugs oder seinem Kunden-

dienst ausführen. Damit wird sichergestellt,

dass die Sicherheit des Gerätes erhalten bleibt.

 Garantie

Sie erhalten auf dieses Gerät 3 Jahre Ga-

rantie ab Kaufdatum. Das Gerät wurde

sorgfältig produziert und vor Anlieferung

gewissenhaft geprüft. Bitte bewahren Sie

den Kassenbon als Nachweis für den Kauf

auf. Bitte setzen Sie sich im Garantiefall mit

Ihrer Servicestelle telefonisch in Verbin

dung.

Nur so kann eine kostenlose Einsendung

Ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder Fa-

brikationsfehler, nicht aber für Transportschäden,

Verschleißteile oder für Beschädigungen an zer-

brechlichen Teilen, z. B. Schalter oder Akkus.

Das Produkt ist lediglich für den privaten und nicht

für den gewerblichen Gebrauch bestimmt.

Bei missbräuchlicher und unsachgemäßer Behand-

lung, Gewaltanwendung und bei Eingriﬀen, die nicht

von unserer autorisierten Service-Niederlassung

vorgenommen wurden, erlischt die Garantie. Ihre

gesetzlichen Rechte werden durch diese Garantie

nicht eingeschränkt.

Die Garantiezeit wird durch die Gewährleistung nicht

verlängert. Dies gilt auch für ersetzte und reparierte

Teile. Eventuell schon beim Kauf vorhandene Schäden

und Mängel müssen sofort nach dem Auspacken

gemeldet werden, spätestens aber zwei Tage nach

Kaufdatum. Nach Ablauf der Garantiezeit anfallende

Reparaturen sind kostenpﬂichtig.

82 DE/AT/CH

Service Deutschland

Tel.: 01805772033

(0,14 EUR / Min. aus dem dt.

Festnetz, Mobilfunk max.

0,42 EUR / Min.)

e-mail: kompernass@lidl.de

IAN 67034

Service Österreich

Tel.: 0820 201 222

(0,15 EUR/Min.)

e-mail: kompernass@lidl.at

IAN 67034

Service Schweiz

Tel.: 0842 665566

(0,08 CHF/Min., Mobilfunk

max. 0,40 CHF/Min.)

e-mail: kompernass@lidl.ch

IAN 67034

 Entsorgung

Die Verpackung besteht aus umwelt-

freundlichen Materialien. Sie kann in

den örtlichen Recyclebehältern entsorgt

werden.

Werfen Sie Elektrowerkzeuge

nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002 / 96 / EC

müssen verbrauchte Elektrowerkzeuge getrennt

gesammelt und einer umweltgerechten Wiederver-

wertung zugeführt werden.

Möglichkeiten zur Entsorgung des ausgedienten

Gerätes erfahren Sie bei Ihrer Gemeinde- oder

Stadtverwaltung.

Werfen Sie Batterien / Akkus

nicht in den Hausmüll!

Batterieentsorgung

Batterien müssen gemäß Richtlinie 2006 / 66 / EC

recycelt und dürfen nicht im Hausmüll entsorgt werden.

Jeder Verbraucher ist gesetzlich verpﬂichtet, alle

Batterien und Akkus bei einer Sammelstelle seiner

Gemeinde / seines Stadtteils oder im Handel

abzugeben.

Garantie / Entsorgung

83 DE/AT/CH

 Konformitätserklärung /

Hersteller

Wir, Kompernaß GmbH, Dokumentenverantwortlicher:

Herr Semi Uguzlu, Burgstr. 21, D-44867 Bochum,

Deutschland, erklären hiermit dass dieses Produkt

mit den folgenden Normen, normativen Dokumenten

und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie

(2006 / 42 / EC)

EG-Niederspannungsrichtlinie

(

2006 / 95 / EC)

Elektromagnetische Verträglichkeit

(2004 / 108 / EC)

angewandte harmonisierte Normen

EN 60745-1:2009

EN 60745-2-5/A11:2009

EN 55014-1:2006

EN 55014-2/A2:2008

EN 61000-3-2:2006

EN 61000-3-3:2008

Typbezeichnung der Maschine:

Handkreissäge PHKS 1300 A1

Herstellungsjahr: 07 - 2011

Seriennummer: IAN 67034

Bochum, 31.07.2011

Semi Uguzlu

- Qualitätsmanager -

Technische Änderungen im Sinne der

Weiterentwicklung sind vorbehalten.

Konformitätserklärung / Hersteller

IAN 67034

KOMPERNASS GMBH

Burgstraße 21

D-44867 Bochum

Last Information Update · Stanje informacija · Versiunea

informaţiilor · Актуалност на информацията · Έκδοση των

πληροφοριών · Stand der Informationen: 07 / 2011

Ident.-No.: PHKS1300A1072011-7 7

67034_par_Handkreissaege_PHKS1300A1_Content_LB7 PHKS 66 67034 HR RO BG EL

Navigation menu

Versions of this User Manual:

Views

Navigation
