Beschreibung des ladbaren SEW-

Treibers für die Bedienkonsole

PCS 009/090/095 und PCSplus

zur Kommunikaktion mit einem SEW

Umrichter MOVIDYN, MOVITRAC

und MOVIDRIVE

PCS 91.SEW

Version 1/03.99

PCS 91.SEW

SEW Umrichter

0- 2 © Systeme Lauer GmbH & Co KG  Kelterstr.59  72669 Unterensingen  Tel. (07022) 96 60-0  Fax (07022) 96 60-103

Systeme Lauer GmbH & Co KG

Postfach 1465

D-72604 Nürtingen

Bedienerhandbuch: PCS 91.SEW

Ausgabe: 03. März 1999

Bearbeiter: Scheid/Eichenbrenner

Betriebsanleitungen, Handbücher und Software sind urheberrechtlich ge-

schützt. Alle Rechte bleiben vorbehalten. Das Kopieren, Vervielfältigen,

Übersetzen, Umsetzen im Ganzen oder in Teilen ist nicht gestattet. Eine

Ausnahme gilt für die Anfertigung einer Sicherungskopie der Software

für den eigenen Gebrauch.

• Änderungen des Handbuchs behalten wir uns ohne Vorankündigung

vor

• Die Fehlerfreiheit und Richtigkeit der auf der Diskette gespeicherten

Programme und Daten können wir nicht garantieren

• Da Disketten manipulierbare Datenträger darstellen, können wir nur

deren physikalische Unversehrtheit garantieren. Die Haftung be-

schränkt sich auf Ersatz.

• Anregung zu Verbesserungen sowie Hinweise auf Fehler sind uns je-

derzeit willkommen

• Die Vereinbarungen gelten auch für die speziellen Anhänge zu die-

sem Handbuch

Microsoft, MS, MS-DOS, Windows, Windows '95, Windows NT und das

Windows Logo sind entweder eingetragene Warenzeichen oder Waren-

zeichen der Microsoft Corporation in den USA und/oder anderen Län-

dern.

SIMATIC und STEP5 sind eingetragene Warenzeichen der Siemens AG.

Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren

Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verlet-

zen können.

0- 3

Benutzerhinweise

Bitte lesen Sie das Handbuch vor dem ersten Einsatz und bewahren Sie

es zur späteren Verwendung sorgfältig auf.

Zielgruppe Das Handbuch ist für Anwender mit Vorkenntnissen in der PC- und Auto-

matisierungstechnik geschrieben.

Darstellungskonventionen [TASTE] Tasteneingaben des Benutzers werden in eckigen

Klammern dargestellt, z.B. [STRG] oder [ENTF]

Courier Bildschirmausgaben werden in der Schriftart Courier

beschrieben, z.B. C:\>

Courier Fett Tastatureingaben durch den Benutzer sind in Schrift-

art Courier fett beschrieben, z.B. C:\>DIR

Kursiv Namen von auszuwählenden Schaltflächen, Menüs

oder anderen Bildschirmelementen sowie Produkt-

namen werden in Kursivschrift wiedergegeben.

Piktogramme Im Handbuch sind folgende Piktogramme zur Kennzeichnung bestimm-

ter Textabschnitte verwendet:

Gefahr!

Möglicherweise gefährliche Situation.

Personenschäden können die Folge sein.

Achtung!

Möglicherweise gefährliche Situation.

Sachschäden können die Folge sein.

Tips und ergänzende Hinweise

0- 4 © Systeme Lauer GmbH & Co KG  Kelterstr.59  72669 Unterensingen  Tel. (07022) 96 60-0  Fax (07022) 96 60-103

Inhaltsverzeichnis

Benutzerhinweise 0- 3

Inhaltsverzeichnis 0- 4

Qualität und Support 0- 5

Allgemeine Störschutzmaßnahmen 0- 6

1 Treiber für SEW Umrichter 1- 1

1.1 Einführung ....................................................................... 1- 1

1.2 Anforderungen ................................................................. 1- 2

1.3 Vorgehensweise ................................................................ 1- 2

2 Treiber Produktbeschreibung 2- 1

2.1 Leistungen des Systems ..................................................... 2- 1

2.2 Treiberparameter ............................................................... 2- 2

2.3 Übertragen des Datensatzes in die PCS .............................. 2- 3

2.4 Anschluß der PCS an den Umrichter .................................. 2- 4

2.5 Verbindung PCS-PC ........................................................... 2- 5

3 Projektieren der PCSPRO / des Treibers 3- 1

3.1 Prinzipielles Vorgehen ....................................................... 3- 1

3.2 Start- / Fehlerverhalten der PCS .......................................... 3- 2

3.3 Aufbau von Menüs............................................................ 3- 3

3.4 Eingabe und Darstellung von Umrichter-Parametern .......... 3- 4

3.4.1 Projektierung für MOVIDYN/MOVITRAC Geräte .................. 3- 4

3.4.2 Projektierung für MOVIDRIVE Geräte ............................... 3- 12

3.5 Hinweise für Projektbeispiele ........................................... 3- 15

4 Inbetriebnahme und Test 4- 1

4.1 Erstinbetriebnahme ........................................................... 4- 1

4.2 Fehlerquellen .................................................................... 4- 1

4.3 Fehlermeldungen der PCS .................................................. 4- 3

Stichwortverzeichnis i-1

0- 5

Qualität und Support

In userem Hause steht Qualität an erster Stelle. Vom Elektronik-Bauteil

bis zum fertigen Gerät prüft die Qualitätssicherung kompetent und um-

fassend. Grundlage sind nationale und internationale Prüfstandards (ISO,

TÜV, Germanischer Lloyd).

Jedes Gerät durchläuft bei wechselnder Temperatur (0...50°C) und Prüf-

spannung eine 100%-Kontrolle und einen Dauertest unter Worst-Case-

Bedingungen von 48 Stunden. Eine Garantie für maximale Qualität.

Unsere Produkte zeichnen sich nicht nur durch maximale Wirtschaft-

lichkeit und Zuverlässigkeit aus, sondern auch durch einen umfassenden

Komplett-Service.

Sie erhalten nicht nur Demogeräte, sondern wir stellen auch Speziali-

sten, die Sie bei Ihrer ersten Anwendung persönlich unterstützen.

Qualifizierte Anwenderberatung durch kompetente Verkaufs- und Ver-

triebsingenieure ist für uns selbstverständlich.

Unser Support steht Ihnen mit Rat und Tat jeden Tag zur Seite.

Schulungen und technische Trainings bieten wir Ihnen in unserem mo-

dern eingerichteten Schulungs-Center oder alternativ auch in Ihrem Hause

an. Fordern Sie den aktuellen Schulungskatalog an.

Von der Beratung bis zur Anwenderunterstützung, von der Hotline bis

zum Service, vom Handbuch bis zur Schulung erwartet Sie rund um un-

sere Produkte, umfassende und individuelle Dienstleistungen.

Wann immer Sie uns brauchen, wir sind für Sie da: Dynamisch, kreativ

und enorm effizient. Mit der ganzen Erfahrung eines weltweit erfolgrei-

chen Unternehmens.

Telefon: 07022/9660 -222, -223, -230, -231, -132

Mailbox: 07022/9660 225

E-Mail: support@systeme-lauer.de

Website: www.systeme-lauer.de

0- 6 © Systeme Lauer GmbH & Co KG  Kelterstr.59  72669 Unterensingen  Tel. (07022) 96 60-0  Fax (07022) 96 60-103

Allgemeine Störschutzmaßnahmen

Bitte berücksichtigen Sie die folgenden Hinweise schon bei der Planung,

um unnötige Ausfälle von Geräten zu vermeiden. Bei der Installation der

PCS-Geräte ist unbedingt der Anschlußplan im Handbuch oder das Typen-

schild zu beachten!

1. Versorgungs- und Signalleitungen von PCS-Geräten müssen in ei-

nem separaten Kabelkanal geführt werden.

2. Im gleichen Schaltschrank eingebaute Induktivitäten (Schütz- und

Relaisspulen) müssen mit entsprechenden Freilaufdioden bzw. R-C-

Löschgliedern beschaltet sein.

3. Für die Schaltschrankbeleuchtung keine Leuchtstofflampen verwenden.

4. Einen zentralen Erdungspunkt mit großzügig dimensioniertem Quer-

schnitt für den Anschluß des Schutzleiters PE festlegen.

5. Bei hohen magnetischen Feldstärken (z.B. von großen Transformato-

ren) empfehlen wir den Einbau von einem Trennblech.

6. Alle PCS-Geräte müssen grundsätzlich geerdet werden. Der Draht-

querschnitt für die Erdung muß mindestens 2,5 mm2 sein. Zur siche-

ren Ableitung von eingekoppelten Störspannungen muß der Erdan-

schluß zum Schaltschrank einen Querschnitt von mindestens 10 mm2

haben.

7. Bei Verbindungen vom Schutzleiter PE und Masse O V muß diese Ver-

bindung beim Netzteil durchgeführt werden. Eine Verbindung unmit-

telbar an einem PCS-Gerät legt die interne Filterschaltung lahm.

8. Frequenz-Umrichter u.ä. Geräte sind durch abgeschirmte Filterschalt-

ungen zu entstören.

9. Die beste Ableitung von hochfrequenten Störungen wird durch abge-

schirmte und beidseitig geerdete Signalleitungen erreicht. Es muß

jedoch eine Potentialausgleichsleitung mindestens 10 mm2 verlegt wer-

den (siehe VDE 0100. Teil 547).

10.Bei großen Störungen haben sich auch fertige Filterschaltungen, die

vor das Netzteil geschaltet werden, bewährt.

11. PCS-Geräte sind vorzugsweise Einbaugeräte und deshalb nur mit den

dafür notwendigen Schutzmaßnahmen ausgestattet.

12.PCS-Geräte sind nach VDE 0160, Teil 5.5.2 mit einer Funktionsklein-

spannung mit sicherer Trennung zu betreiben. Der Steuertrafo zur

Erzeugung dieser Funktionskleinspannung muß VDE 0551 entsprechen.

1- 1

1 Treiber für SEW Umrichter

1.1 Einführung Dieses Handbuch beschreibt die Ankopplung einer PCSmicro/mini an ein/

mehrere MOVITRAC/MOVIDYN/MOVIDRIVE Gerät(e) der Fa SEW Eurodrive.

Dabei kann die PCS als Steuerung zum Beobachten und Steuern von

MOVITRAC/MOVIDYN/MOVIDRIVE Parametern benutzt werden. Es ist eine

Vernetzung unter RS485 von einer PCS mit mehreren SEW Geräten mög-

lich. Eine Vernetzung von MOVIDYN und MOVITRAC Geräten ist möglich,

eine Vernetzung der beiden mit MOVIDRIVE ist nicht möglich.

API/APA Kommunikation wird nicht unterstützt. Das für den MOVIDRIVE

verwendete Protokoll wird als MOVILINK bezeichnet.

In der Projektierungsoberfläche der PCS (PCSPRO) muß jeder Parameter

in einer Adressverweisliste und als Variable angelegt werden.

Kommt nun eine Variable ins Display, so wird der entsprechende Para-

meter im SEW Gerät gelesen. Wird die Variable im Display geändert, so

wird der Parameter geschrieben.

Sind Zugriffe auf einen Parameter nicht möglich, so wird eine Fehlermel-

dung mit Gerätenummer und Fehlernummer oder Fehlertext ausgegeben.

In der PCS können bis zu 113 Variable zum Zugriff auf SEW Parameter

definiert werden.

Entwickelt und getestet wurde die Ankopplung mit einem Umrichter

MOVIDYN MKS 51A015-503-50 und einem Umrichter MOVITRAC MC

31C015-503-4-00, und einem Umrichter MOVIDRIVE MDX60A0030-5A3-

4-00.

Achtung!

Nur das Softwarepaket PCSPRO (ab Version 5.4) zur Projektierung ver-

wenden. Andere Softwarepakete können Fehlfunktionen in der PCS und

SPS auslösen. Mit der Treiberversion VAD00 werden nur MOVIDYN und

MOVITRAC unterstützt. Ab der Version VAD01 wird zusätzlich MOVIDRIVE

unterstützt.

1- 2 © Systeme Lauer GmbH & Co KG  Kelterstr.59  72669 Unterensingen  Tel. (07022) 96 60-0  Fax (07022) 96 60-103

1.2 Anforderungen

Benötigte Geräte und Zubehör Für eine Ankopplung werden von Lauer Systeme folgende Produkte be-

nötigt

• Eine PCSmicro/mini Bedienkonsole mit Benutzerhandbuch

• Die Projektierungssoftware PCSPRO ab Version 5.4 und ein PCS 733

Progammierkabel für die PCS Bedienkonsole

• Ein Kommunikationskabel PCS799 (RS485) zur Verbindung PCS - SEW

Gerät

• Dieses Handbuch PCS091.SEW mit Treiberdiskette

... sowie die Stromversorgung für alle Komponenten

Für eine Ankopplung werden von SEW Eurodrive folgende Produkte be-

nötigt

• Entweder ein MOVITRAC Gerät mit Kommunikationsmodul (zum Bei-

spiel Option UST11A = RS485), ein MOVIDYN Gerät oder ein MOVI-

DRIVE Gerät.

• Parameterhandbuch zu dem MOVITRAC/MOVIDYN/MOVIDRIVE Gerät

... sowie die Stromversorgung für alle Komponenten

Damit alle Teile korrekt zusammenspielen, müssen die Einstellungen der

Komponenten übereinstimmen.

1.3 Vorgehensweise Zur ersten Ankopplung lesen Sie das Kapitel 4 “Inbetriebnahme und Test”.

1 Treiber für SEW Umrichter

2- 1

2 Treiber Produktbeschreibung

2.1 Leistungen des Systems

Dieser Treiber schafft die Möglichkeit, Umrichter-Parameter auf einer PCS

darzustellen und zu schreiben (wenn gewünscht).

Dieser Treiber simuliert eine SPS Verbindung.

Der Grund ist, daß die PCS einen 256 Worte großen Datenbereich in

einer SPS erwartet, über den die PCS gesteuert wird (Bilder, Menüs,...).

Dieser wird hier im Treiber simuliert und ist über Softkeyaktionen beein-

flußbar.

Auf Variable, die über die Adressverweisliste auf einen Umrichterparameter

gelegt wurden, wird zugegriffen. Dies geschieht aber nur, wenn die Va-

riable im Display erscheint. Eine Istwert-Variable wird ständig gelesen,

ein editierter Sollwert nur einmal (solange er blinkt). Blinkt ein Sollwert

nicht, so wird er wie eine Istwert-Variable ständig gelesen.

Die Verbindung zu einem Umrichter-Parameter wird (bei Zugriff) ständig

geprüft. Treten Fehler auf, so werden diese angezeigt.

Des weiteren werden die Parameterwerte im Treiber eine Vor-Formatie-

rung unterzogen, entsprechend dem in der Adressverweisliste projek-

tierten Parameter – Format. Der Grund ist eine einfachere Darstellung

von Parametern, zB als Strings (Texte).

Achtung!

Einige Variablenoptinen (zum Beispiel Rückschreiben nach jeder Ände-

rung) sind für andere SPS-Systeme vorgesehen. Für MOVIDRIVE Geräte

sollte diese Option (Rückschreiben nach jeder Änderung) nie gewählt

werden, da das Schreiben in den permanenten Speicher geht.

2- 2 © Systeme Lauer GmbH & Co KG  Kelterstr.59  72669 Unterensingen  Tel. (07022) 96 60-0  Fax (07022) 96 60-103

2.2 Treiberparameter Bei der Konfigurierung der PCS wird sowohl das Anwenderprogramm

mit Daten als auch ein gewählter Treiber übertragen. Zur Anpassung

SEW-Verbindung können die Voreinstellungen der Treibervariablen ge-

ändert werden.

Variable AA Timeoutzeit PCS

Die Timeoutzeit AA ist ein genereller Timeout für die Kommunikation. Bei

einem Kommunikationsfehler läuft diese Zeit ab. Nach Ablauf des Timeout

wird für 5 Sekunden ein Fehlertext ausgegeben (COMMUNICATION

TIMEOUT) und dann Bedienseite 0 eingeschaltet.

Die Timeoutzeit ist zwischen 2 und 99 Sekunden einstellbar, Defaultwert

ist 5 Sekunden.

Variablen AC,AD,AE und AF Schnittstelle

Die Schnittstelle wird mit den DIL-Schaltern 5 und 6 der PCS eingestellt.

Dabei wird zwischen den Ausprägungen ausgewählt, welche Sie in

PCSPRO unter dem Menüpunkt Treiberparameter eingestellt haben. In

der unteren Tabelle sind die Defaulteinstellungen dargestellt.

DIL 5 DIL 6 Variable voreingestellte Schnittstelle

OFF OFF AC RS 485 MOVIDYN/-TRAC

ON OFF AD RS 232 MOVIDYN/-TRAC

OFF ON AE RS 485 MOVILINK

ON ON AF RS 232 MOVILINK

Achtung!

Nach Ändern der DIL-Einstellung ist ein Power off - Power on an der PCS

durchzuführen.

Variable BP Telegramm Timeout

Hier wird die Zeit für einen Antwort-Timeout für einen Kommunikations-

versuch festgelegt. Sie ist zwischen 200ms und 990ms Sekunden ein-

stellbar, Defaultwert ist 200 Millisekunden. Nach Ablauf dieses Timeouts

wird ein Kommunikationsversuch wiederholt.

Aus dem Faktor Variable AA / Variable BP läßt sich die Anzahl der Wie-

derholungen abschätzen. Aus den Defaultwerten ergibt sich: 5000ms/

200ms = 25 Versuche.

2 Treiber Produktbeschreibung

2- 3

2.3 Übertragen des Datensatzes in die PCS

1. Versorgen Sie die PCS mit der Betriebsspannung (19...33V). Die ERR-

LED leuchtet jetzt

2. Verbinden Sie die Programmierschnittstelle des PC’s mit der PCS Be-

dienkonsole durch das Programmierkabel PCS 733

3. Rufen Sie die Projektierungssoftware PCSPRO auf

4. Wählen Sie in der Startauswahl

• Ihr PCS Gerät (zB PCS095)

• SEW unter SPSen

• MOVITRAC/MOVIDYN/MOVIDRIVE unter Kommunikation

5. Stellen Sie in ihrem PCS Projekt die Treibervariablen und Adress-

verweise auf gewünschte Werte ein

6. Compilieren und Übertragen Sie den Datensatz in die PCS

Hinweis!

Versionsnummer und die Variableneinstellung des Treibers können Sie

in der PCS überprüfen, indem Sie in den ersten 5 Sekunden nach PCS

Start (also solange die ERR LED dauerleuchtet) die HLP Taste drücken.

Halten Sie diese gedrückt und tasten Sie sich mit den Pfeil é und Pfeil ê

Tasten durch die Statustexte.

2 Treiber Produktbeschreibung

2- 4 © Systeme Lauer GmbH & Co KG  Kelterstr.59  72669 Unterensingen  Tel. (07022) 96 60-0  Fax (07022) 96 60-103

2.4 Anschluß der PCS an den Umrichter

RS485 Diese Verbindung sollte ihre bevorzugte Kopplungsart sein. Die Stör-

sicherheit ist höher als RS232 und Sie können die Verbindung sowohl

Punkt-zu-Punkt als auch vernetzt benutzen. Auch die Kabellänge kann

erheblich größer sein. Stellen Sie aus der PCS die DIL Schalter 5 und 6

auf RS485 ein.

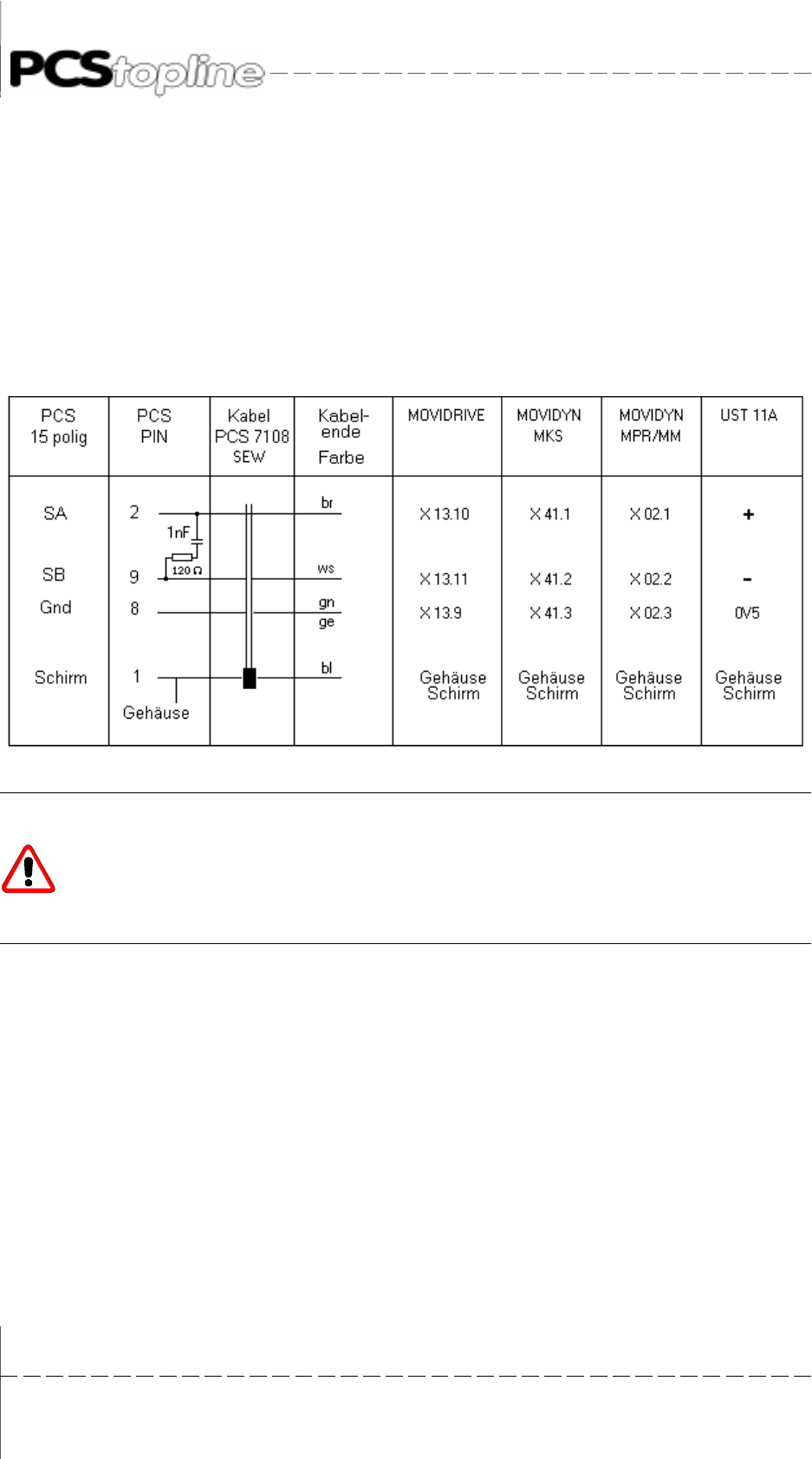

Verwenden Sie das Kabel PCS 7108

Achtung!

Das Kabel darf niemals unter Spannung aufgesteckt oder abgezogen

werden. Es droht sonst ein Bauteil-Defekt.

Wenn Sie das PCS 733 Kabel gleichzeitig mit dem PCS 7108 Kabel ge-

steckt haben, dürfen Sie nur einen freien Laptop bzw. PC verwenden.

Geräte können sonst Schaden nehmen.

Schirmung Die Schirmung sollte beidseitig an einem metallisierten Steckergehäuse

angeschlossen sein. Bei Verwendung von nichtmetallisierten Stecker-

gehäusen kann der Schirm auch an Pin 1 angeschlossen werden; ist

aber aus störtechnischen Gründen nicht zu empfehlen, da die Daten-

leitungen möglichst vollständig durch den Schirm bedeckt sein sollen!

Durch die beidseitige Erdung ist jedoch zu beachten, daß unter Umstän-

den (wegen Erdpotentialverschiebungen) eine Potentialausgleichsleitung

von mindestens dem 10-fachen Querschnitt des Schirmes erforderlich ist.

Grund: Ausgleichsströme sollten möglichst nicht über den Kabelschirm

abfließen. Insbesonders, wenn PCS und SPS nicht mit dem gleichen

Massepunkt verbunden sind. Dies ist zum Beispiel der Fall, wenn PCS

und SPS nicht in einem Schaltschrank untergebracht sind.

2 Treiber Produktbeschreibung

2- 5

RS232 Diese Verbindung ist für den Debug-Modus sinnvoll. Die Störsicherheit

ist gering und Sie können die Verbindung nur Punkt-zu-Punkt vernetzt

benutzen. Die Kabellänge sollte 15 Meter nicht überschreiten.

• Stellen Sie aus der PCS die DIL Schalter 5 und 6 auf RS232 ein

• Verwenden Sie das SEW-Modul USS 11A

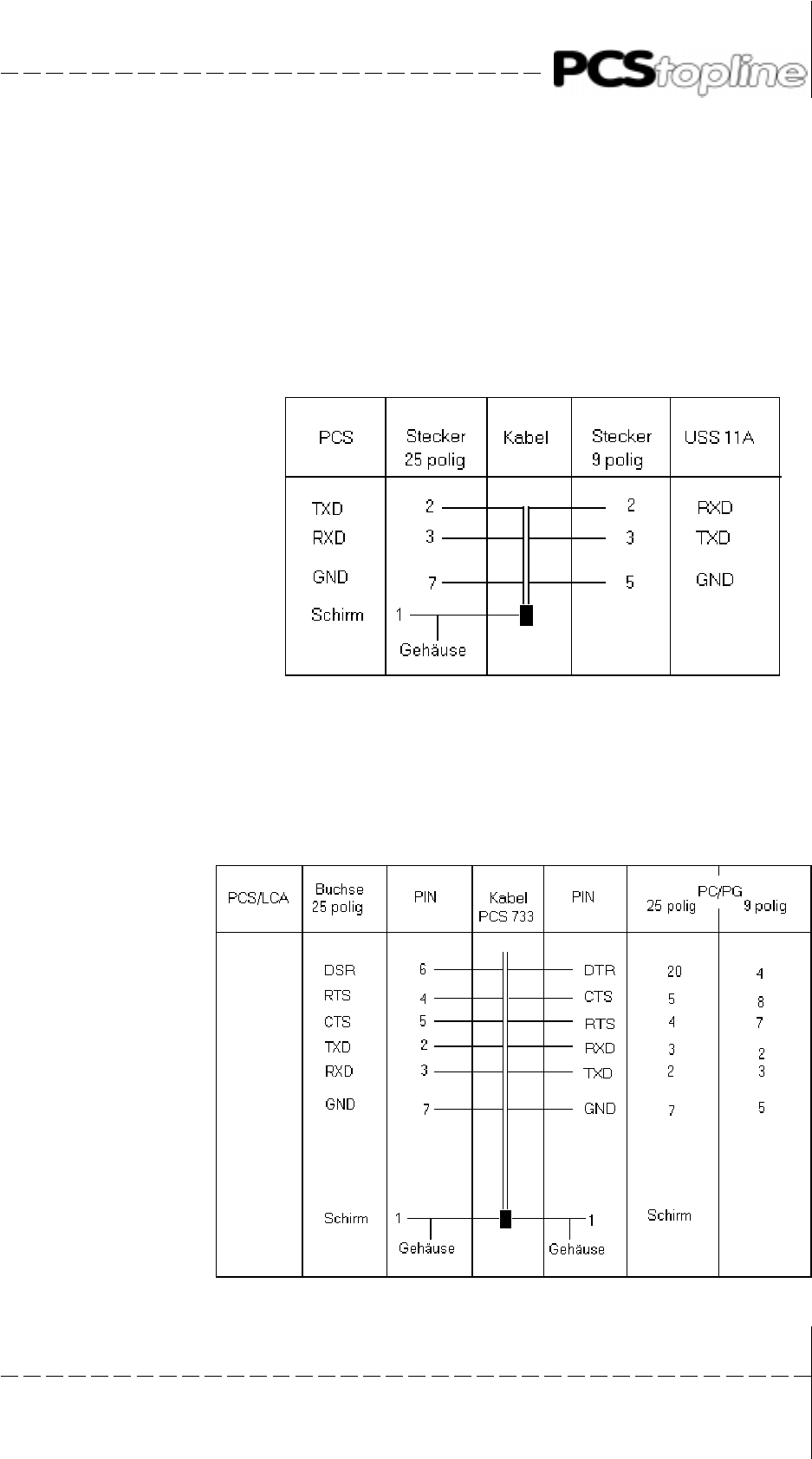

Hier sind die notwendigen Verbindungspunkte für RS232 beschrieben

2.5 Verbindung PCS-PC Über dieses Verbindungskabel PCS733 verbinden Sie PC und PCS. Dann

kann über die PCSPRO ein Datensatz und der Treiber in die PCS geladen

werden.

2 Treiber Produktbeschreibung

2- 6 © Systeme Lauer GmbH & Co KG  Kelterstr.59  72669 Unterensingen  Tel. (07022) 96 60-0  Fax (07022) 96 60-103

2 Treiber Produktbeschreibung

3- 1

3 Projektieren der PCSPRO / des Treibers

3.1 Prinzipielles VorgehenUm eine gewünschte Anzeige eines Umrichter-Parameters auf dem PCS

Display zu bekommen, gehen Sie wie folgt vor:

1. Öffnen Sie die PCSPRO

2. Stellen Sie in der Startauswahl ihr PCS Gerät, SEW und unter Kom-

munikation MOVITRAC/MOVIDYN/MOVIDRIVE ein

3. Öffnen Sie einen vorhandenen oder neuen PCS Datensatz

4. Finden Sie die Geräteadresse des Umrichters heraus

5. Wählen Sie einen Umrichter-Parameter

6. Schlagen Sie in der Parameterbeschreibung folgende Daten nach

• Indexnummer

• Parameter-Format (A,B,C)

7. Entscheiden Sie sich für eine Darstellung (als Zahl oder Text). Die

Möglichkeiten für die einzelnen Parameter werden in diesem Kapitel

im folgenden beschrieben.

8. Definieren Sie eine PCS-Variable in der PCSPRO, und zwar entspre-

chend ihrer gewünschten Darstellung. Merken Sie sich die Daten-

wortadresse der Variable.

9. Schlagen Sie die Adressverweisliste auf der gleichen Datenwortadresse

auf. Tragen Sie nun folgende Informationen ein.

• Gerätenummer

• Indexnummer

• Darstellungsformat

10.Definieren Sie einen Bedientext, der die definierte Variable enthält

11. Definieren Sie ein Menü, der den Bedientext enthält

12.Definieren Sie eine Softkeyaktion, die dieses Menü aufruft

13.Compilieren Sie den Datensatz und überspielen Sie ihn in die PCS

14.Kontrollieren Sie die DIL-Einstellung der PCS (RS485 oder RS232/

Gerätetyp)

15.Stecken Sie das PCS799 Kabel (für RS485) auf und verbinden Sie es

mit dem Umrichter

Wenn Sie nun auf der PCS über eine Softkeyaktion ihren Bedientext mit

der Variable aufrufen, so wird die Variable angezeigt. Sollte dies nicht

der Fall sein, so lesen Sie im Kapitel 4 die Fehlerquellen.

Generell sollten Sie Grundkenntnisse im Umgang mit der PCSPRO besit-

zen. Dies erleichtert ihnen das geziehlte Projektieren erheblich. Lesen

Sie bitte dazu auch das Handbuch PCS.091, das die Projektierung mit

einer PCS mit PCSPRO beschreibt.

3- 2 © Systeme Lauer GmbH & Co KG  Kelterstr.59  72669 Unterensingen  Tel. (07022) 96 60-0  Fax (07022) 96 60-103

3.2 Start- / Fehlerverhalten der PCS

Bei Start der PCS (Power-up) wird die Definition der Datenworte 0..29 in

der Adressverweisliste aktiviert, dh. die Werte werden als Vorlage ge-

nommen. Danach können die Wert DW4..29 per Softkeyzugriffe manipu-

liert werden.

Stehen im Start-Bedientext keine Umrichter-Variable, so wird die PCS

aus internen Werten bedient. Dadurch geht die ERR-LED nach 5 Sekun-

den aus.

Achtung!

Das erlöschen der ERR-LED bedeutet nicht, daß die Kommunikation zum

Umrichter läuft.

Fehler können nur angezeigt werden, wenn auf einen Umrichter zuge-

griffen wird. Der entsprechende Text wird 5 Sekunden angezeigt, dann

wird auf Bedientext 0 zurückgeschaltet.

Kommen Fehlermeldungen vom Umrichter, so werden diese angezeigt.

Die gängigsten 16 Fehlermeldungen der Umrichter für MOVIDYN werden

in Klartext ausgegeben, zum Beispiel “read access only”.

Im Fehlerfall wird immer Bedientext 0 mit Softkeyzeile 0 ohne Menü (=0)

aktiviert.

3 Projektieren der PCSPRO / des Treibers

3- 3

3.3 Aufbau von Menüs Menüs werden nach folgendem Muster aufgebaut.

• Bedientext 0 ohne Variable(Umrichter-Parameter) mit Softkeyzeile an-

legen.

• Bedientexte mit Variable(Umrichter-Parametern) mit Softkeyzeile de-

finieren

• Menüs mit Bedientexten definieren

Bei Start der PCS (Power-up) wird der Bedientext 0 aufgerufen. Dieser

wird auch im Fehlerfall angesprungen. Deshalb sollte im Bedientext 0

keine Umrichter-Variable stehen (sonst sehen Sie im Fehlerfall nur noch

Fehlertexte).

In eine Menü umgeschaltet wird per Softkey-Action. Eine typische Softkey-

Action (zB Menü 1 an) umfasst folgende Befehle.

• AND DW 14 mit FF80 (Menüwert löschen)

• OR DW 14 mit 0001 (Menüwert = 1)

oder einfacher

• WRITE DW 14 mit 0081

Das Umschalten ist auch zwischen Menüs möglich. Zur Bedienseite Null

kommt man über

• WRITE DW14 mit 0000

Bei Start der PCS (Power-up) wird die Softkeyzeile 0 aufgerufen. Diese

wird auch im Fehlerfall angesprungen. Deshalb sollte die Softkeyzeile 0

korrekt definiert sein.

In den Menüs können auch andere Softkeyzeilen definiert sein.

Die Worte DW0..DW29 werden nur PCS intern verwendet und werden

nicht mit dem Umrichter ausgetauscht.

3 Projektieren der PCSPRO / des Treibers

3- 4 © Systeme Lauer GmbH & Co KG  Kelterstr.59  72669 Unterensingen  Tel. (07022) 96 60-0  Fax (07022) 96 60-103

3.4 Eingabe und Darstellung von Umrichter-Parametern

In der PCSPRO Projektierungsoberfläche müssen dazu 2 Stellen manipu-

liert werden

• Die Variablendefinition legt fest, wie ein Parameter im Display darge-

stellt wird

• Die Adressverweisliste legt fest wo und wie auf den Parameter im

Umrichter zugegriffen wird

Da die meisten Zugriffe einen Doppelwort-Rechenwert erfordern, wird

zur Fehlervermeidung die Definition von Variablen nur auf gerade Adres-

sen ab DW30 erlaubt, dh. DW30,32,34,....DW254. Dies gibt die Möglich-

keit 113 verschiedene Variable anzuzeigen.

Die Worte DW0..DW29 werden nur PCS intern verwendet und werden

nicht mit dem Umrichter ausgetauscht.

Der Zusammenhang zwischen Variable und Adressverweis ist die Daten-

wortnummer. Eine auf DW 50 definierte Variable bezieht sich also den

Adressverweislisteneintrag auf DW50.

Beachten Sie bitte, daß ein im Display blinkender Sollwert nur 1x gele-

sen und dann eingefroren wurde. Die bedeutet, daß er erst wieder aktu-

ell angezeigt wird, wenn der Cursor den Sollwert verlassen hat.

3.4.1 Projektierung für MOVIDYN/MOVITRAC Geräte

Da das Übertragungsprotokoll für diese Geräte 3 Varianten kennt, und in

der PCS diese Varianten auch unterschiedlich dargestellt werden kön-

nen, haben wir im Folgenden alle sinnvollen Varianten mit Beispielen

beschrieben.

Angelehnt ist die Aufteilung an die Übertragungsformate A, B und C.

Als Varianten stehen zur Verfügung:

• Format „A normal“ = Normale Wertedarstellung

Format „A string“ = Darstellung eines Textes (aus einem Wort)

• Format „A skaliert“ = Wertedarstellung mit Faktor

• Format „B Bit“ = Darstellung eines wertes als Bitfolge

• Format „B string“ = Darstellung eines Textes (aus einem Byte)

• Format „C keine IPOS“ = Normale Wertedarstellung

• Format „C IPOS“ = Darstellung von IPOS Variablen

3 Projektieren der PCSPRO / des Treibers

3- 5

Format A Format A wird normalerweise als 5 Vorkomma und 2 Nachkommastellen

mit Vorzeichen dargestellt.

Dies ergibt einen internen Rechenwert von 7 Stellen und somit einen

Doppelwort-Zugriff.

Format “A normal” Für diese “normale” Darstellung ist eine Variable in der Variablendefinition

wie folgt zu definieren.

• Binär-Variable, Doppelwort, 5 Vorkomma- und 2 Nachkommastellen

mit Vorzeichen, keine Skalierung möglich.

Achtung!

Da die PCS intern ohne Kommas rechnet, ergibt sich eine maximale PCS

Einstellweite von -9999999 ... 9999999

Beispiel

Index 126, D-Anteil n-Regler

Minimum: 00.00, Maximum 32.00, Step 0.10

Variablendefinition

Variable 46

Format: Binär Variable Doppelwort mit Vorzeichen, 5 Vor-, 2

Nachkommastellen

PCS Minimum = 0, PCS Maximum = 3200 (Grenzwert

des Index 126 Parameter)

Sollwert

Adressverweisliste

DW46

Gerätenummer: 1

Index: 126

Format: “A normal”

3 Projektieren der PCSPRO / des Treibers

3- 6 © Systeme Lauer GmbH & Co KG  Kelterstr.59  72669 Unterensingen  Tel. (07022) 96 60-0  Fax (07022) 96 60-103

Format “A String” Soll eine A-Variable als String (Text) dargestellt werden, so ist eine Va-

riable in der Variablendefinition wie folgt zu definieren.

• String-Variable mit n Ausprägungen

• In der Adressverweisliste ist neben der Gerätenummer und dem In-

dex auch das Format “A String” anzugeben

Achtung!

In der PCSPRO ist der Minimalwert für die Anzahl der Ausprägungen = 2,

also werden 3 Texte angelegt. Wenn Sie nur 2 Texte brauchen (zB “JA”

und Nein”), so belegen Sie den letzten Text einfach nicht (der Umrichter

prüft die Eingabe, so daß keine Fehler auftreten können).

Beispiel

Index 30: Betriebsart

0.00 = Drehzahlregelung

1.00 = Momentregelung

2.00 = Positionierung

Variablendefinition

Variable 34

Format: String Variable mit Wertebereich 0..2

AP0 mit Text: Drehzahlregelung

AP1 mit Text: Momentregelung

AP2 mit Text: Positionierung

Sollwert

Adressverweisliste

DW34

Gerätenummer: 1

Index: 30

Format: A String/skal

3 Projektieren der PCSPRO / des Treibers

3- 7

Format “A Skaliert” Soll eine A-Variable skaliert (mit Faktor berechnet) dargestellt werden,

so ist eine Variable in der Variablendefinition wie folgt zu definieren.

• Binär-Wort-Variable ohne Vorzeichen mit 5 Vor- und 0 Nachkomma-

stellen. Keine negativen Werte möglich.

• In der Adressverweisliste ist neben der Gerätenummer und dem In-

dex auch das Format “A Skaliert” anzugeben

• Skalierungen sind nur ganze Zahlen zulässig, da Nachkommastellen

ausgeblendet werden. Als maximale Umrichterwerte sind -32768...+

32767 erlaubt.

Beispiel

Index 44: Max. Drehzahl Links

Minimum: 0.00, Maximum 5000.00, Step 1.00

Diese Drehzahl soll in Vorschub umgerechnet werden, wobei 1000 Um-

drehungen = 100 mm entsprechen.

Variablendefinition

Variable 36

Format: Binär Variable Wort ohne Vorzeichen, 5 Vor-, 0 Nach-

kommastellen

PCS Minimum = 0, PCS Maximum = 500

SPS Minimum = 0, SPS Maximum = 5000

Sollwert

Adressverweisliste

DW36

Gerätenummer: 1

Index: 44

Format: A String/skal

3 Projektieren der PCSPRO / des Treibers

3- 8 © Systeme Lauer GmbH & Co KG  Kelterstr.59  72669 Unterensingen  Tel. (07022) 96 60-0  Fax (07022) 96 60-103

Format B Format B wird als 32 Bit Werte definiert. Da es in der Variablendefinition

der PCS als passende Darstellung nur eine 16 Bit Darstellung gibt müs-

sen 2 Variable definiert werden.

Format “B bit” Für diese “bitweise” Darstellung ist eine Variable in der Variablendefinition

wie folgt zu definieren.

• Word-Variable, Darstellung als Bit- oder Hex-Wert

• Pro Definition kann entweder das High-Wort (Byte 0,1) oder das Low-

Wort (Byte 2,3) dargestellt werden

Beispiel

Index 0: Gerätestatus

Alle Bits sollen angezeigt werden

Variablendefinition

Variable 52

Format: Word Bitdarstellung

Istwert

Variable 54

Format: Word Bitdarstellung

Istwert

Adressverweisliste

DW52

Gerätenummer: 1

Index: 0

Format: “B bit”

Zugriffsnummer: 0

DW54

Gerätenummer: 1

Index: 0

Format: “B bit”

Zugriffsnummer: 0

Mit Fehler 14, Normalbetrieb, Umrichter freigegeben und Signal 24V käme

dann im PCS-Display:

Byte 0,1 = 00000000 00001110

Byte 2,3 = 00000001 00000011

3 Projektieren der PCSPRO / des Treibers

3- 9

Format “B String” Soll ein Byte einer B-Variable als String (Text) dargestellt werden, so ist

eine Variable in der Variablendefinition wie folgt zu definieren.

• String-Variable mit n Ausprägungen

• In der Adressverweisliste ist neben der Gerätenummer und dem In-

dex auch das Format “B String” mit Bytenummer in der Zugriffsnummer

anzugeben

Beispiel

Index 0: Gerätestatus

Byte 2 (Gerätestatus) soll als Text angezeigt werden

Index 0: Gerätestatus

0.00 = -

1.00 = Normalbetrieb

....

11.00 = nicht bereit

Variablendefinition

Variable 34

Format: String Variable mit Wertebereich 0..11

AP0 mit Text: -

AP1 mit Text: Normalbetrieb

...

AP11 mit Text: nicht bereit

Istwert

Adressverweisliste

DW34

Gerätenummer: 1

Index: 0

Format: B String

Zugriffsnr. 2

3 Projektieren der PCSPRO / des Treibers

3- 10 © Systeme Lauer GmbH & Co KG  Kelterstr.59  72669 Unterensingen  Tel. (07022) 96 60-0  Fax (07022) 96 60-103

Format C Format C wird als Dezimalwert eines Doppelwortes mit 10 Vorkomma-

und 0 Nachkommastellen mit Vorzeichen dargestellt.

Format “C keine IPOS” Für diese skalierbare Darstellung ist eine Variable in der Variablen-

definition wie folgt zu definieren

• Binär-Variable, Doppelwort, 10 Vorkomma- und 0 Nachkommastellen

mit Vorzeichen

• Dies ergibt eine PCS Einstellweite von 0...4,294,967,295

• Der angezeigte Wert wird vom Treiber mit Mul-Faktor multipliziert

und durch den Div-Faktor geteilt. Beide sind Wort-Werte zwischen 1

und 65535.

• Beachten Sie bitte, daß bei einem Faktor größer 1 (Multiplikation,

angezeigter Wert > Umrichterwert) sich die Grenze für den Maximal-

wert entsprechend dem Faktor verkleinert.

• Ist der angezeigte Wert 100 mal größer als der tatsächliche Wert, so

kann maximal ein tatsächlicher Wert von 4294967295 / 100 =

4294967 angezeigt werden.

Beispiel

Index 1009: Ist-Position [inc]

Der Wert soll mit einer Teilung durch 125 angezeigt werden, also ent-

sprechen 125 Steps einem PCS Wert.

Variablendefinition

Variable 52

Format: Binär Variable Doppelwort ohne Vorzeichen, 10 Vor-

, 0 Nachkommastellen

PCS Minimum = 0, PCS Maximum = 4 000 000 000

Istwert

Adressverweisliste

DW52

Gerätenummer: 1

Index: 1009

Format: “C keine Ipos”, Zähler = 1, Nenner = 125

Somit wird aus dem Umrichterwert 880 der Anzeigewert 7.

3 Projektieren der PCSPRO / des Treibers

3- 11

3 Projektieren der PCSPRO / des Treibers

Format “C IPOS” Bei Zugriffen auf IPOS Parameter wird der Datapointer Index 715 mit der

Ipos Nummer geschrieben und dann auf Index 1011 (Data Value) zuge-

griffen. Da dieser Ablauf immer gleich ist, wird beim Index nur die IPOS

Nummer angegeben. Diese liegt zwischen 0 und 255.

Für diese skalierbare Darstellung ist eine Variable in der Variablen-

definition wie folgt zu definieren.

• Binär-Variable, Doppelwort, 10 Vorkomma- und 0 Nachkommastellen

ohne Vorzeichen

• Dies ergibt eine PCS Einstellweite von 0...4294967295

• Der angezeigte Wert wird vom Treiber mit Mul-Faktor multipliziert

und durch den Div-Faktor geteilt

• Beide sind Wort-Werte zwischen 1 und 65535

• Beachten Sie bitte, daß bei einem Faktor größer 1 (angezeigter Wert >

Umrichterwert) sich die Grenze für den Maximalwert entsprechend

dem Faktor verkleinert

• Ist der angezeigte Wert 100 mal größer als der tatsächliche Wert, so

kann maximal ein tatsächlicher Wert von 4294967295 / 100 =

4294967 angezeigt werden

Beispiel

IPOS Variable 5

Der Wert soll skaliert (x10) angezeigt werden

Variablendefinition

Variable 52

Format: Binär Variable Doppelwort ohne Vorzeichen, 10 Vor-

, 0 Nachkommastellen

PCS Minimum = 0, PCS Maximum = 4 000 000 000

Sollwert

Adressverweisliste

DW52

Gerätenummer: 1

Index: 5

Format: “C Ipos”, Zähler = 10, Nenner = 1

Somit wird aus dem Umrichterwert 1234 der Anzeigewert 12340

3 Projektieren der PCSPRO / des Treibers

3.4.2 Projektierung für MOVIDRIVE Geräte

Das Protokoll für MOVIDRIVE Umrichter heißt Movilink und behandelt

alle Umrichter-Parameter im gleichen Doppelwort Übertragungsformat.

Es wird nur AZYKLISCHE Übertragung mit 8 Byte Parameterkanal ohne

Prozeßdaten angewandt. Im Parameterkanal werden die Dienste “Read

Parameter” und “Write Parameter” verwendet.

Daraus ergibt sich, daß Sie sich in der Variablendefinition zwischen

Wort- und Doppelwort Darstellung entscheiden müssen. Haben Sie dies

getan, geben Sie der entsprechenden Datenwort Definition in der

Adressverweisliste die Zuordnung Wort (Format A/B) oder Doppelwort

(Format C).

Die Wortzugriffe beziehen sich immer aus das Low Wort im Umrichter-

protokoll.

In den meisten Fällen werden Sie das Wortformat nur dann wählen, wenn Sie

· String Variable (Texte auf Variablenwert)

· Bitweise Darstellung von Werten

...haben wollen.

In allen anderen Fällen wählen Sìe das Doppelwortformat C.

Format A/B - Wortweise Zuordnung

Die Formate A und B werden in der Adressverweisliste gleich behandelt,

deshalb ist es egal, welches Format Sie anwählen. Im Folgenden werden

zwei Beispiele behandelt, bei denen ein Wortzugriff sinnvoll ist.

Beispiel

Index 8557: Drehzahl Überwachung 1

0 = Aus

1 = Motorisch

2 = Generatorisch

3 = Mot. & Generator.

Variablendefinition

Variable 34

Format: String Variable mit Wertebereich 0..3

AP0 mit Text: Aus

AP1 mit Text: Motorisch

AP2 mit Text: Generatorisch

AP3 mit Text: Mot. & Generator.

Sollwert oder Istwert

Adressverweisliste

DW34

Gerätenummer: 1

Index: 8557

Format: A String

3- 13

3 Projektieren der PCSPRO / des Treibers

Format “B bit” Für diese “bitweise” Darstellung ist eine Variable in der Variablendefinition

wie folgt zu definieren.

• Word-Variable, Darstellung als Bit- oder Hex-Wert

Beispiel

Index 8371: Fehlerspeicher Zeit t-x, Eingangsklemmen 1..6

Alle Bits sollen angezeigt werden

Variablendefinition

Variable 52

Format: Word Bitdarstellung

Istwert

Adressverweisliste

DW52

Gerätenummer: 1

Index: 8371

Format: “B bit high”

Mit Fehler auf Eingangsklemmen DIO0 und DIO3 käme dann im PCS-

Display:

Eingangsklemmenfehler = 00000000 00001001

3 Projektieren der PCSPRO / des Treibers

Format C Doppelwort Zuordnung

Für MOVIDRIVE Geräte sind die C Formate Doppelwortzugriffe. Verwen-

den Sie also dieses Format bei allen Variablen, die auf beide Worte zu-

greifen. Dieses werden die meisten Werte sein.

Da die IPOS Variable in MOVIDRIVE Geräten direkt über den Index 11000

plus IPOS Nummer adressiert werden, ist es egal, ob Sie die Variable in

der Adressliste über Format C mit / oder ohne IPOS anlegen. Sie werden

gleich behandelt.

Format C wird als Dezimalwert eines Doppelwortes mit 10 Vorkomma-

und 0 Nachkommastellen mit Vorzeichen dargestellt.

Format “C mit/keine IPOS” Für diese skalierbare Darstellung ist eine Variable in der Variablen-

definition wie folgt zu definieren

• Binär-Variable, Doppelwort, 10 Vorkomma- und 0 Nachkommastellen

mit Vorzeichen

• Dies ergibt eine PCS Einstellweite von -2.000.000.000

+2.000.000.000

• Der angezeigte Wert wird vom Treiber mit Mul-Faktor multipliziert

und durch den Div-Faktor geteilt. Beide sind Wort-Werte zwischen 1

und 65535.

• Beachten Sie bitte, daß bei einem Faktor größer 1 (Multiplikation,

angezeigter Wert > Umrichterwert) sich die Grenze für den Maximal-

wert entsprechend dem Faktor verkleinert.

Beispiel: Ist der angezeigte Wert 100 mal größer als der tatsächliche Wert,

so kann maximal ein tatsächlicher Wert von 2.000.000.000 / 100 =

20.000.000 angezeigt werden.

Beispiel

Index 8320: Ist-Position [inc]

Der Wert soll mit einer Teilung durch 125 angezeigt werden, also ent-

sprechen 125 Steps einem PCS Wert.

Variablendefinition

Variable 52

Format: Binär Variable Doppelwort ohne Vorzeichen, 10 Vor-

, 0 Nachkommastellen

PCS Minimum = 0, PCS Maximum = 4 000 000 000

Istwert

Adressverweisliste

DW52

Gerätenummer: 1

Index: 8320

Format: “C keine Ipos”, Mul-Faktor = 1, Div Faktor = 125

Somit wird aus dem Umrichterwert 880 der Anzeigewert 7.

3- 15

3.5 Hinweise für Projektbeispiele

In den Projektbeispielen sind Menüs, Variable, Texte und Adressverweis-

liste für einen typischen MOVIDYN Umrichter (Adresse 0) mit einer PCS095

angelegt. Diesen Datensatz können Sie als Ansatz für ihre Anpassung

verwenden. Prüfen Sie als erstes die Gerätenummer ihres Umrichter. Wenn

diese nicht “0” ist, so müssen Sie alle Gerätenummern in der Adressver-

weisliste ändern.

Die Vorlagen für Menüs, Bedientexte und vor allem die Softkeyaktionen

sollten ihnen eine Beispiel für die Handhabung dieses Systems geben.

Überspielen Sie also den Datensatz in eine PCS (nachdem Sie die Geräte-

nummer geprüft haben) und schauen Sie sich die Texte an.

Für MOVIDYN MODYN - GR. PCS (ab PCSPRO Version 5.4)

Für MOVIDRIVE MODRV - GR. PCS (ab PCSPRO Version 5.7)

Die Zuweisung der Umrichterparameter nach Index und Format finden

Sie in der Adressverweisliste.

3 Projektieren der PCSPRO / des Treibers

4- 1

4 Inbetriebnahme und Test

4.1 Erstinbetriebnahme

• Nachdem sie mit der PCSPRO das PCS Gerät korrekt geladen haben

(zum Beispiel mit dem Demodatensatz für SEW) verbinden Sie die

PCS über das Kabel PCS799 mit dem Umrichter

• Schließen sie die Stromversorgungen an

• Die ERR Led der PCS muß nach 5 Sekunden ausgehen

• Wenn sie jetzt auf eine Bedienseite schalten, in der Umrichter-Varia-

ble gezeigt werden, so beginnt die Kommunikation

• Sollte dabei ein Fehler passieren, so wird dieser 5 Sekunden ange-

zeigt, dann schaltet die PCS wieder auf Bedienseite 0

4.2 Fehlerquellen Die gängigsten Fehlermöglichkeiten sind im folgenden beschrieben.

• PCS DIL-Schalter

Über DIL 5,6 wird ausgewählt, welchen Gerätetyp Sie mit welcher

Kommunikation fahren. Wenn sie die Defaulteinstellung benutzen, so

ist DIL 5,6 = off = RS485 auf MOVIDYN/MOVITRAC. DIL 5 OFF, DIL 6

ON = RS485 auf MOVIDRIVE.

• Gerätenummer falsch

In der Adressverweisliste in PCSPRO wird mit der Gerätenummer für

jede Variable festgelegt unter welcher Adresse der Umrichter adres-

siert wird. Diese muß mit der Umrichternummer übereinstimmen. Die-

sen Fehler erkennen sie an der Meldung “Device xx does not answer”

(diese Meldung kann aber auch ein Kabelverbindungsproblem be-

schreiben).

• Index falsch

In der Adressverweisliste in PCSPRO wird mit dem Index für jede

Variable festgelegt, auf welchen Parameter adressiert wird.

• Adressverweis-Format falsch

In der Adressverweisliste in PCSPRO wird mit dem Format für jede

Variable festgelegt, auf welche Art auf den Parameter zugegriffen wird

und wie dieser Wert für die PCS vorformatiert wird.

• Definition Variable- Adressverweis falsch

Jede Variable in der PCSPRO wird mit einer Nummer links oben auf

ein bestimmtes Datenwort gemappt. Dies ist dieselbe Nummer wie in

der Adressverweisliste. Stimmen die Definitionen nicht wie im Kapi-

tel “Variable Definieren” überein, so können falsche Anzeigen erfol-

gen. Erlaubt sind nur die Kombinationen, wie sie in diesem Hand-

buch beschrieben werden.

• Variablen-Grenzwerte falsch

A und C-Parameter können mit Grenzwerten versehen werden. A-

Parameter werden in der “normalen”Darstellung mit Kommastellen

angezeigt, aber werden intern ohne Komma gerechnet.Wenn also ein

A-Parameter einen Maximalwert von 3000.00 hat, so ist in der

Variablendefiniton ein PCS-Maxiamlwert von 300000 einzutragen.

Zu erkennen ist dieser Fehler durch Anzeige von schwarzen oder lee-

ren Feldern auf dem PCS Display.

• Soll-/Istwert Definition falsch

In der Variablendfiniton in PCSPRO wird mit der Ist-/Sollwertdefiniton

festgelegt, ob nur lesend (Istwert) oder auch schreibend (Sollwert)

auf einen Parameter zugegriffen wird. Zu beachten ist, daß ein blin-

kender Sollwert nur einmal gelesen und dann für die Eingabe einge-

froren wird. Wird ein Sollwert verlassen (auf andere Variable oder

anderer Bedientext) so wird er einmal geschrieben.

4 Inbetriebnahme und Test

4- 3

4.3 Fehlermeldungen der PCS

Kommunikationsfehler werden im Fehlerfall durch einen blinkenden Text

in der oberen Zeile angezeigt

‘COMMUNICATION ERROR‘

gleichzeitig blinkt die ERR LED.

Nach 5 Sekunden wird auf den Bedientext 0 umgeschaltet. Da dieser

normalerweise keine Umrichtervariable enthält, erlischt die Fehlermel-

dung.

Verbindungsfehler Wird ein Kommunikationsstring der PCS von dem Umrichter nicht beant-

wortet, so bekommen sie folgende Fehlermeldung in der unteren Zeile

angezeigt.

‘DEVICE NR DOES NOT ANSWER!‘

Ursache dafür kann sein

• Physikalische Problem

• Kabelfehler (falsch aufgelegt)

• falsche DIL-Einstellung (DIL 5 und 6 stellen die Schnittstelle ein)

• Definitionsproblem, falsche Gerätenummer für diese Variable einge-

stellt

Fehlermeldungen des Umrichter Die gängigsten Fehlermeldungen der MOVIDYN Umrichter werden im Klar-

text angezeigt.

‘Index not allowed‘

‘Func./Par not available‘

‘only read access‘

‘Parameter is blocked‘

‘Factory values running‘

‘Value too high‘

‘Value too low‘

‘Option is missing‘

‘Error in system software’

‘Par access not allowed‘

‘Rotation control active‘

‘Access not allowed‘

‘Booster not blocked‘

‘Value not allowed‘

Alle anderen Fehlermeldungen werden wie folgt dargestellt

‘DEVICE NR xx SENDS ERROR NR yy!‘

4 Inbetriebnahme und Test

Stichwortverzeichnis

Anforderungen ................................................ 1- 2

Anschluß der PCS an den Umrichter ............... 2- 4

Baudrate ......................................................... 2- 2

Benötigte Geräte und Zubehör ....................... 1- 2

Betriebsspannung ........................................... 2- 3

DIL 5DIL 6 ....................................................... 2- 2

Einführung ...................................................... 1- 1

Eingabe und Darstellung von

Umrichter-Parametern..................................... 3- 4

ERR-LED .......................................................... 2- 3

Erstinbetriebnahme ......................................... 4- 1

Fehlermeldungen der PCS ............................... 4- 3

Fehlermeldungen des Umrichter ..................... 4- 3

Fehlerquellen .................................................. 4- 1

Format A ......................................................... 3- 5

Format A normal ......................................... 3- 5

Format A Skaliert ......................................... 3- 7

Format A String ........................................... 3- 6

Format B ......................................................... 3- 8

Format B bit ................................................ 3- 8

Format B String ........................................... 3- 9

Format C ....................................................... 3- 10

Format C IPOS ........................................... 3- 11

Format C mit/keine IPOS ........................... 3- 10

Hinweise für das Projektbeispiel..................... 3- 12

Leistungen des Systems ................................... 2- 1

Mailbox.......................................................... 0- 5

Programmierkabel PCS 733. ........................... 2- 3

RS232 ............................................................. 2- 5

RS485 ............................................................. 2- 4

Schirmung ...................................................... 2- 4

Telefon ........................................................... 0- 5

Timeoutzeit PCS .............................................. 2- 2

Treiberparameter ............................................. 2- 2

Übertragen des Datensatzes in die PCS ........... 2- 3

Variable AA ...................................................... 2- 2

Variable AA: ..................................................... 2- 2

Variable BP ...................................................... 2- 2

Variablen AC,AD,AE, AF ................................... 2- 2

Variablen AC,AD,AE und AF: ............................ 2- 2

Verbindung PCS-PC ........................................ 2- 5

Verbindungsfehler ........................................... 4- 3

Vorgehensweise .............................................. 1- 2

Warenzeichen ................................................ 0- 2

Zugriffsmodus ................................................. 2- 2

Stichwortverzeichnis

i-2

91SEW_0 91SEW_D 91SEW D

91sew_d 91sew_d

Navigation menu

Versions of this User Manual:

Views

Navigation
