Maintenance Guide

Touchless Urinal

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de

Mcorresponden a México (e.j.

K-12345M)

Français, page “Français-1”

Español, pagina “Español-1”

K-4915

085788-5-D

Thank You For Choosing Kohler Company

Thank you for choosing the Bold Look of Kohler. Kohler craftsmanship

offers you a rare combination of proven performance and graceful

sophistication that will satisfy you for years to come. The

dependability and beauty of your Kohler product will surpass your

highest expectations. We’re very proud of our products here at Kohler

and we know you will be too.

Please take a few minutes to study this Homeowners Guide. Pay

special attention to the care and cleaning instructions.

All information in this manual is based upon the latest product

information available at the time of publication. At Kohler, we

constantly strive to improve the quality of our products. We reserve

the right to make changes in product characteristics, packaging or

availability at any time without notice.

Care and Cleaning

For best results, keep the following in mind when caring for your

KOHLER product:

•Use a mild detergent such as liquid dishwashing soap and warm

water for cleaning. Do not use abrasive cleaners that may scratch

or dull the surface.

•Carefully read the cleaner product label to ensure the cleaner is

safe for use on the material.

•Always test your cleaning solution on an inconspicuous area

before applying to the entire surface.

•Do not allow cleaners to sit or soak on the surface.

•Wipe surfaces clean and rinse completely with water immediately

after cleaner application. Rinse and dry any overspray that lands

on nearby surfaces.

•Use a soft, dampened sponge or cloth. Never use an abrasive

material such as a brush or scouring pad to clean surfaces.

For detailed cleaning information and products to consider, visit

www.kohler.com/clean. To order Care & Cleaning information, call

1-800-456-4537 and press 1 for Kohler Products and then 3 for

Literature.

085788-5-D 2 Kohler Co.

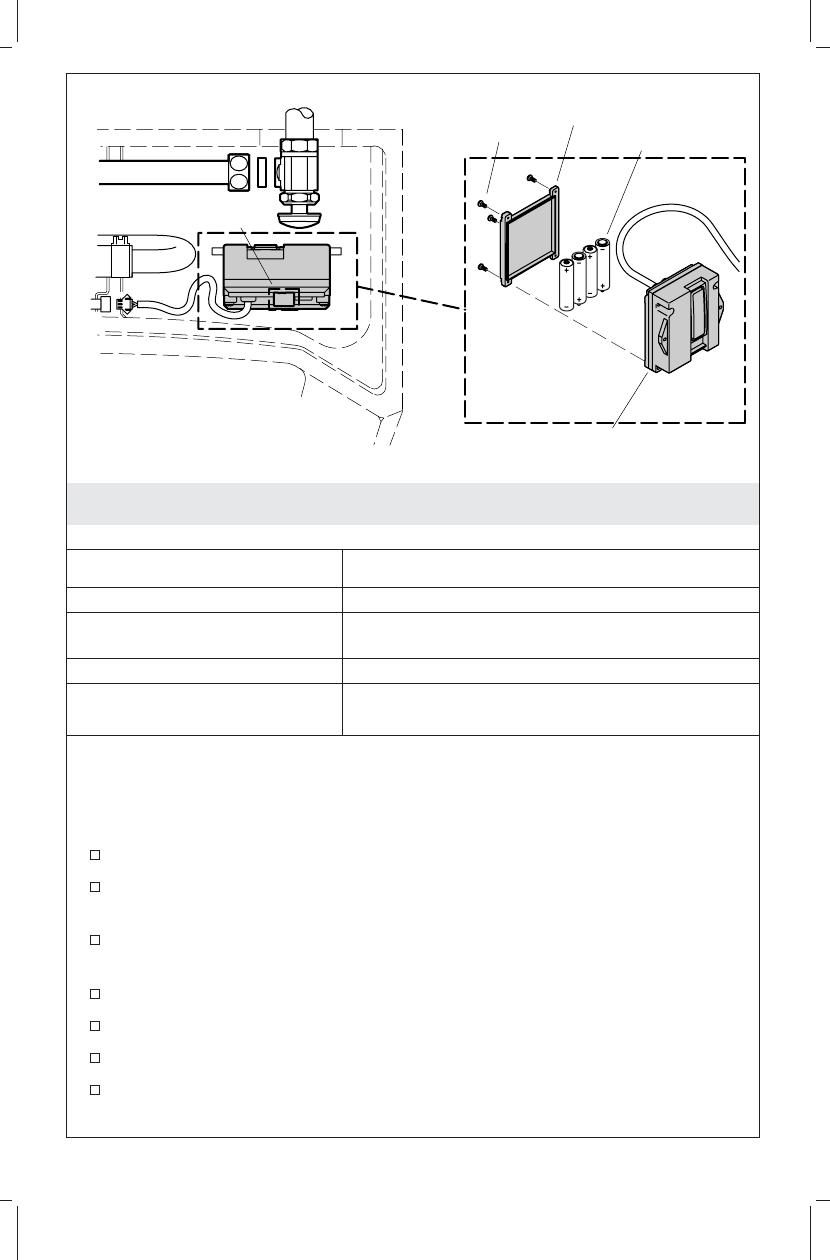

Replace the Batteries

Battery Indicator Activity

Flash Rate Effect

No flash. The batteries are fully operational.

Single flash. A user is present. The batteries are fully

operational.

Repeated flash. The batteries will need to be replaced.

Flash every 2 seconds. The sensor has deactivated. The batteries

will need to be replaced.

Replace the Batteries

NOTE: The urinal will not need reprogramming after the batteries

have been replaced.

Lift the control unit out from the tank.

Using a Phillips screwdriver, remove the four screws from the

cover of the battery compartment. Set the four screws and cover

aside.

Note the negative and positive position of the batteries in the

battery compartment.

Remove the existing batteries.

Replace the batteries with 4 alkaline AA batteries.

Reinstall the cover to the battery compartment.

Place the control unit back into the tank.

Cover

Screw Batteries

Battery Compartment

Control Unit

Kohler Co. 3 085788-5-D

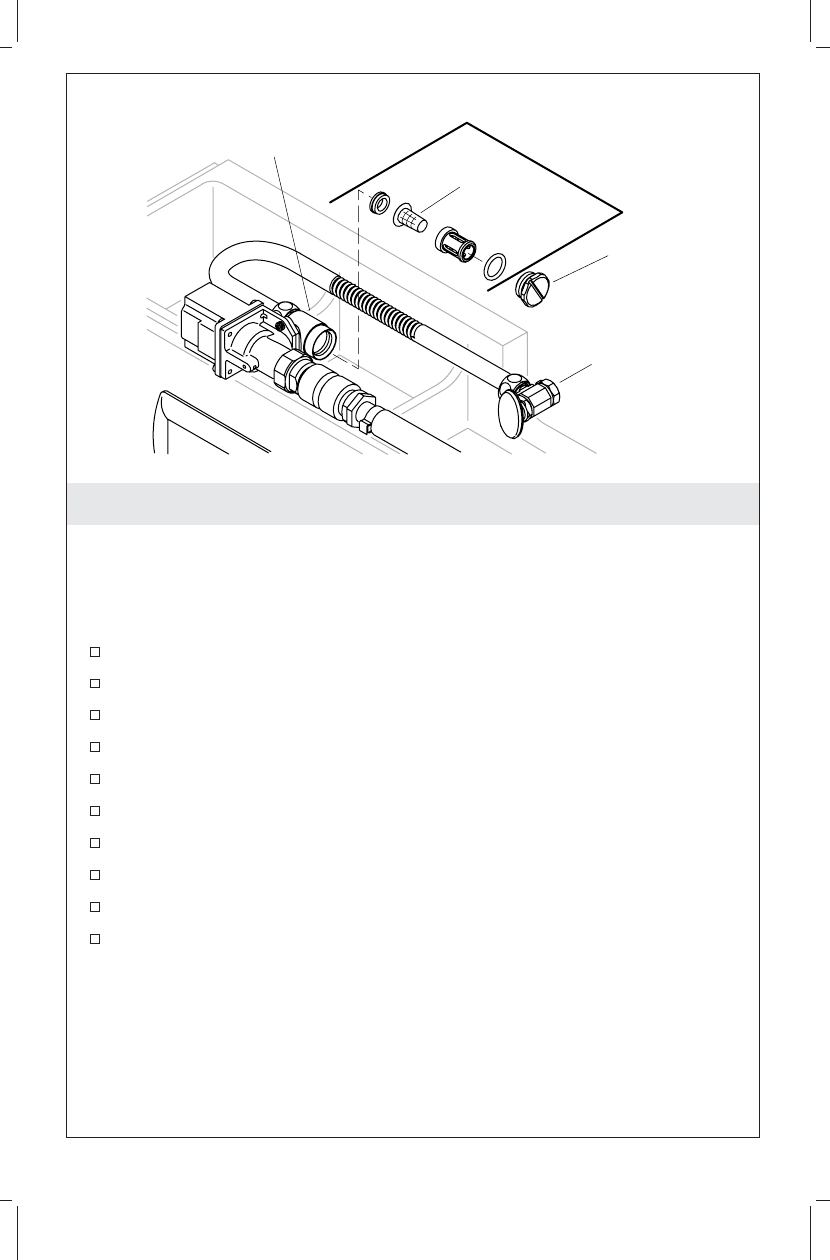

Clean the Filter

NOTICE: If the volume of flushing water has been reduced, the

filter must be cleaned.

NOTICE: The supply stop must be turned off before proceeding.

Turn off the control stop.

Remove the cap from the filter housing.

Extract the filter assembly from the filter housing.

Extract the filter from the filter assembly.

Flush the filter with running water to clean it.

Reinsert the filter into the filter assembly.

Reinsert the filter assembly into the filter housing.

Retighten the cap to the filter housing.

Turn on the control stop.

Activate the urinal to flush several times to verify the volume of

flushing water is regular.

NOTE: If the volume of flushing water is still reduced: Turn off the

control stop. Flush the water supply line to remove debris. Turn the

control stop on, then verify the volume of flushing water again.

Control Stop

Filter

Filter Assembly

Filter Housing

Cap

085788-5-D 4 Kohler Co.

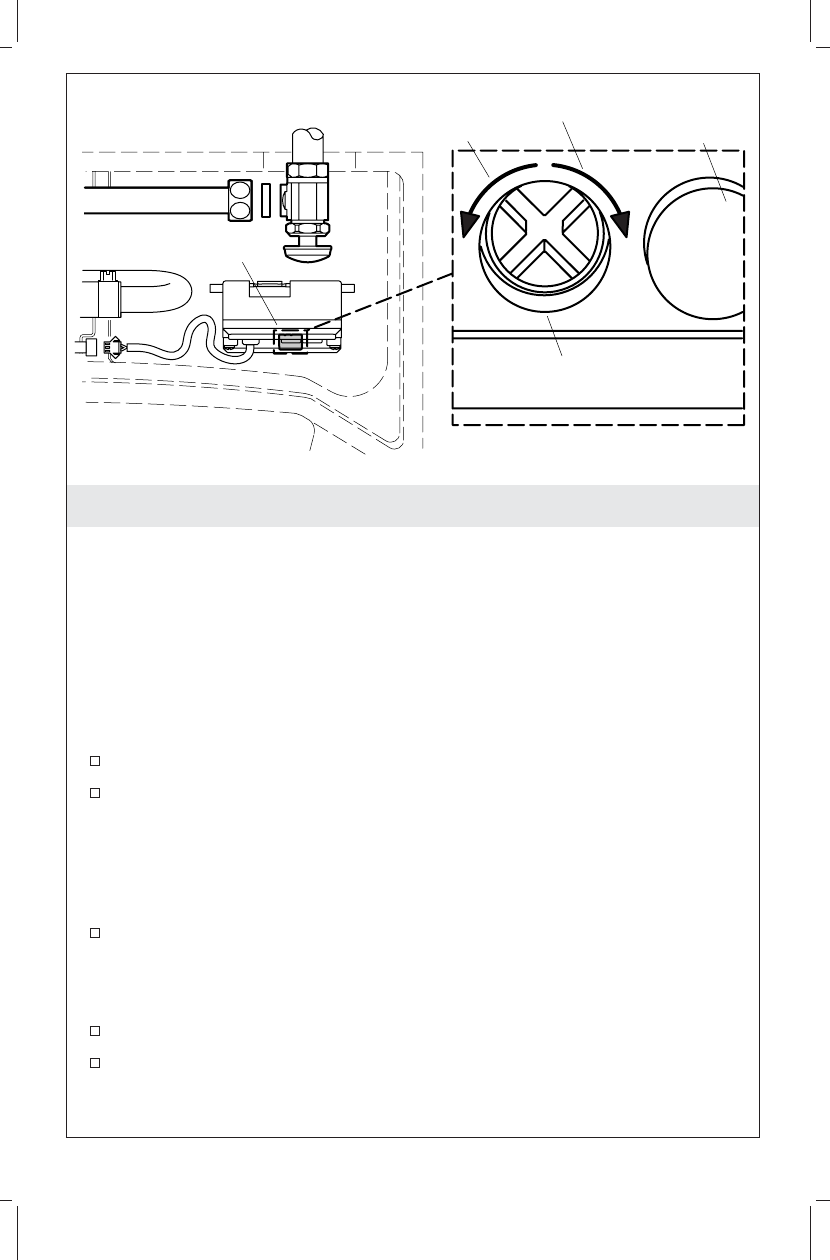

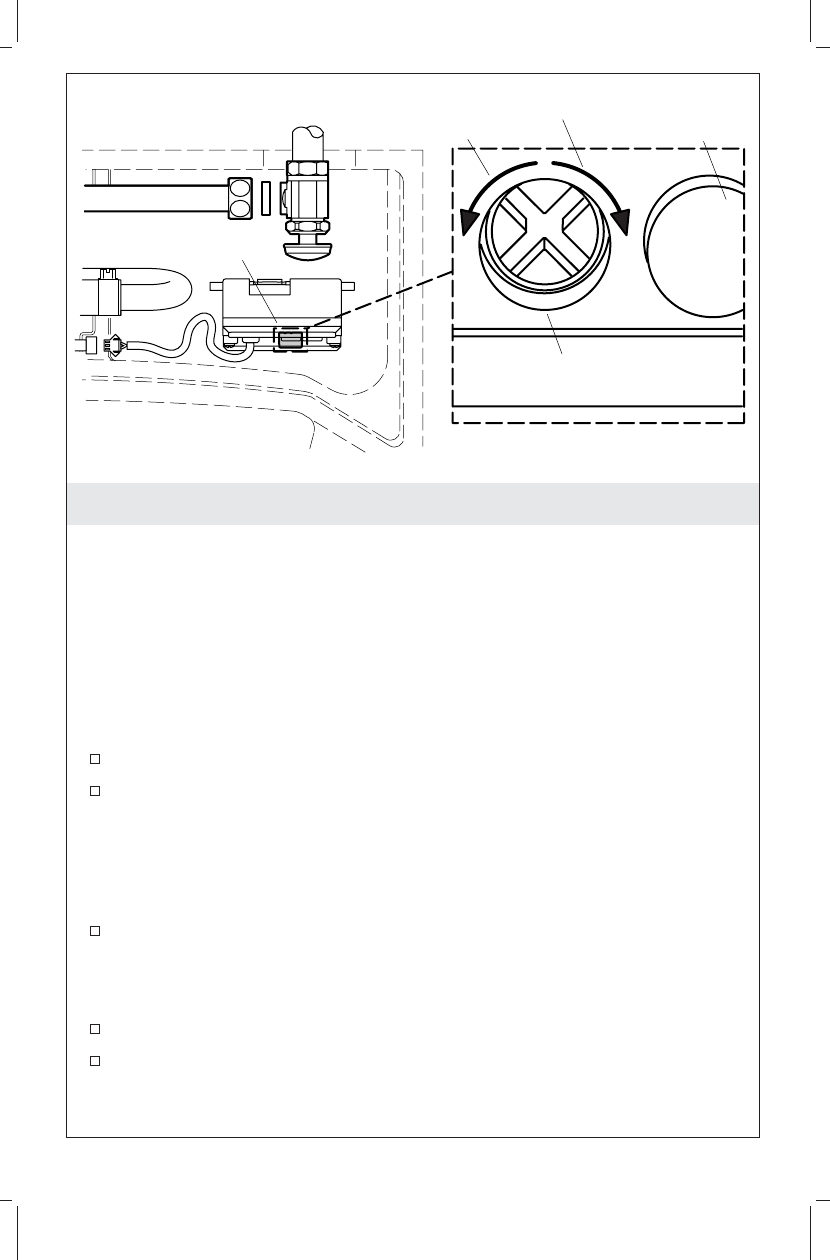

Adjust the Induction Distance

NOTE: The induction distance is set to a maximum and will not

usually require adjustment. However, if a toilet or any other fixtures

are nearby, adjustment may be needed.

NOTE: The unit is set to adjustment mode for 10 minutes after the

batteries have been inserted. In adjustment mode, the urinal will not

flush, but the battery indicator lamp will flash once when a user is

detected. If adjustment takes longer than 10 minutes, remove and

reinsert the batteries.

Lift the control unit out from the tank.

Remove and retain the plug cover on the control unit to reveal

the distance potential screw.

NOTICE: Only use a micro Phillips screwdriver when adjusting the

induction distance. If the tip of the micro Phillips screwdriver is too

large, the potentiometer may become damaged.

Using a micro Phillips screwdriver, turn the distance potential

screw to adjust the induction distance. To increase the distance,

turn the screw counterclockwise. To decrease the distance, turn

the screw clockwise.

Reinstall the plug cover.

Place the control unit back into the tank.

Plug Cover

Decrease

Increase

Control Unit

Distance Potential

Screw

Kohler Co. 5 085788-5-D

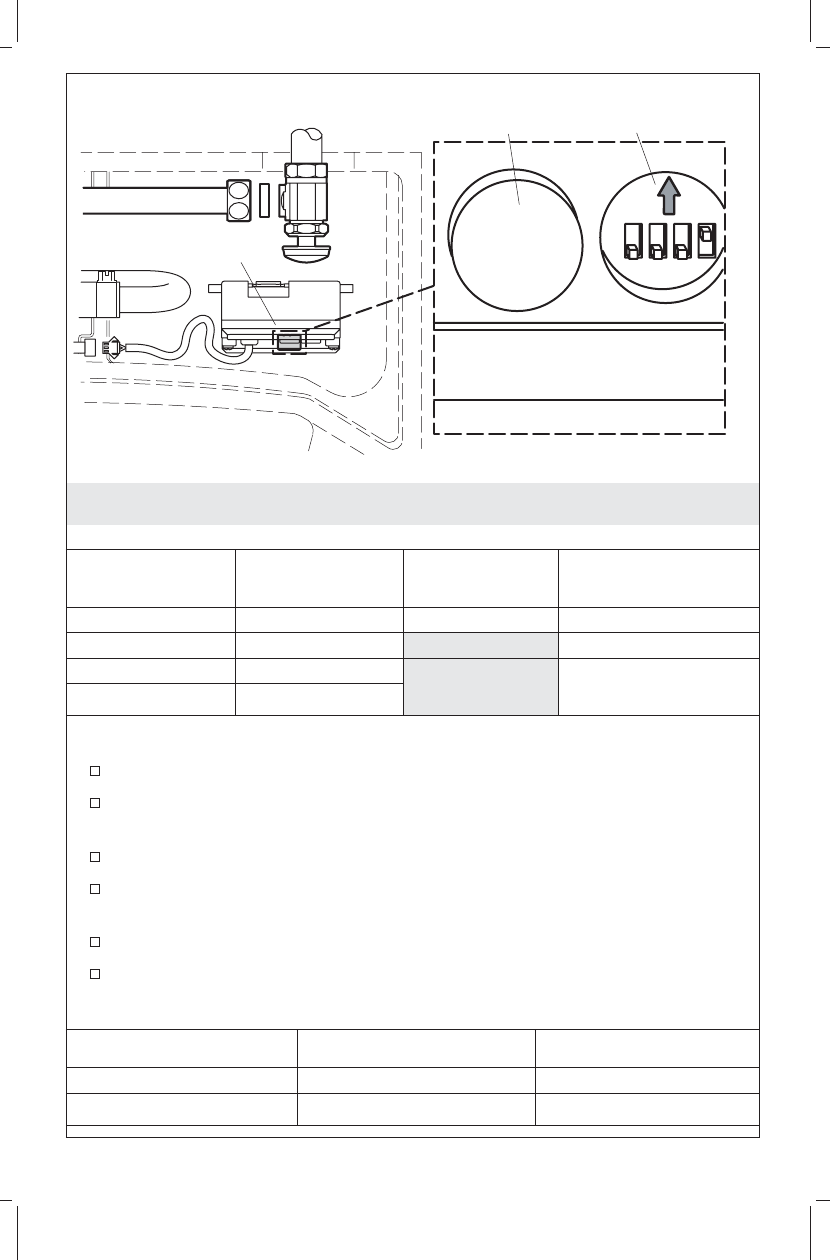

Operation Settings

Default Setting

Switch Position First Flush Duration in

Seconds

1 OFF No 0

2 OFF 1-3

3 OFF 9

4ON

Change the Default Setting

Lift the control unit out from the tank.

Remove and retain the plug cover on the control unit to reveal

the switch unit.

Note the ON↑stamp on the switch unit.

Using the tip of a pin, set each switch to the desired settings.

Refer to the tables below for switch position.

Reinstall the plug cover.

Place the control unit back into the tank.

First Flush — Switch 1

Position First Flush Duration in Seconds

OFF No 0

ON Yes 3

ON

Switch Unit

Plug Cover

Control Unit

085788-5-D 6 Kohler Co.

Operation Settings (cont.)

Detection Duration — Switch 2

Position Duration in Seconds

OFF 1-3

ON 4-6

Second Flush Duration — Switch 3 and Switch 4

Position Duration in Seconds

Switch 3 Switch 4

OFF OFF 3

ON OFF 6

OFF ON 9

ON ON 12

One-Year Limited Warranty

KOHLER plumbing products are warranted to be free of defects in

material and workmanship for one year from date of installation.

Kohler Co. will, at its election, repair, replace or make appropriate

adjustment where Kohler Co. inspection discloses any such defects

occurring in normal usage within one (1) year after installation. Kohler

Co. is not responsible for removal or installation costs. Use of in-tank

toilet cleaners will void the warranty.

To obtain warranty service contact Kohler Co. either through your

Dealer, Plumbing Contractor, Home Center or E-tailer, or by writing

Kohler Co., Attn.: Customer Service Department, 444 Highland Drive,

Kohler, WI 53044, USA, or by calling 1-800-4-KOHLER from within the

USA, 1-800-964-5590 from within Canada and 001-877-680-1310 from

within Mexico.

Implied warranties including that of merchantability and fitness for

a particular purpose are expressly limited in duration to the duration

of this warranty. Kohler Co. and/or seller disclaims any liability for

special, incidental or consequential damages.

Some states/provinces do not allow limitations on how long an

implied warranty lasts, or the exclusion or limitation of special,

incidental or consequential damages so these limitations and exclusions

may not apply to you. This warranty gives you specific legal rights.

You may also have other rights which vary from state/province to

state/province.

Kohler Co. 7 085788-5-D

One-Year Limited Warranty (cont.)

This is Kohler Co.’s exclusive written warranty.

One-Year Warranty

KOHLER CO.

It is recommended that at the time of purchase, you verify that all

accessories and components are complete in this package.

This Kohler product is warranted to be free of defects in material and

workmanship for one (1) year from the date of purchase as shown on

the invoice or receipt.

1. Kohler Co. will only service its commercialized products through its

authorized distributors.

2. To obtain warranty service, please present the invoice and

corresponding warranty.

3. Through its authorized distributors, Kohler Co. promises to repair

the defective product or provide a new replacement or an equivalent

model (in those cases that the model has been discontinued) when the

product is beyond repair, without any charge to the consumer.

4. The time of repair will not exceed six (6) weeks commencing on the

date the product is received.

5. It is recommended that the consumer save the invoice or receipt as

additional protection, as it may substitute the warranty in the case that

there is a discrepancy in the validity of the warranty.

EXCEPTIONS AND RESTRICTIONS

The Warranty will not be valid in the following cases:

1. When the product is not operated in accordance with the

instructions concerning use and operation set forth in the owner’s

manual or installation instructions, and when the recommendations

and warnings included are not observed.

2. When the product has been modified or dismantled partially or

totally; or has been used in a negligent fashion and as a consequence

has suffered damages attributable to the consumer, individual, or

hardware not authorized by Kohler Co.

3. This warranty does not cover the damages as a result of disaster

such as fire or acts of God, including flooding, earthquake, or electric

storms, etc. To obtain a list of distributors in your area where you can

exercise your rights under this warranty, please call 001-877-680-1310.

KOHLER CO., KOHLER, WI 53044 U.S.A.

085788-5-D 8 Kohler Co.

One-Year Warranty (cont.)

IMPORTER:

INTERNACIONAL DE CERÁMICA, S.A.B. DE C.V.

AV. CARLOS PACHECO NO. 7200

CHIHUAHUA, CHIH., MEXICO C.P. 31060

TEL: 52 (14) 29-11-11

Troubleshooting

This troubleshooting guide is for general aid only. A Kohler Authorized

Service Representative or qualified electrician should correct any

electrical problems. For warranty service, contact your dealer or

wholesale distributor.

Symptoms Probable Causes Recommended Action

1. Urinal does not

flush. A. Batteries are not

installed or batteries

are reversed.

A. Verify batteries are

installed or are

installed properly.

B. Other objects are

being detected. B. Remove objects in

proximity of the

urinal or adjust the

induction distance.

Refer to the ″Adjust

the Induction

Distance″section of

this guide.

C. Dirty sensor

window. C. Clean the sensor

window. Refer to

the ″Care and

Cleaning″section of

this guide for

recommended

cleaners.

2. The lamp on

the battery

indicator

flashes once

when a user or

object is

present, but

little or no

water is

present.

A. Ten minutes have

not passed since

batteries have been

replaced. The urinal

is still in adjustment

mode.

A. Wait ten minutes

for activation.

B. Control stop and/or

supply stop is

closed.

B. Open the control

stop and/or supply

stop.

C. The water pressure

is low. C. Increase the water

supply pressure.

Kohler Co. 9 085788-5-D

Troubleshooting (cont.)

Symptoms Probable Causes Recommended Action

D. The filter is dirty. D. Clean the filter.

Refer to the ″Clean

the Filter″section of

this guide.

3. The lamp on

the battery

indicator is

flashing, but no

water is

present when

user or object

is detected.

A. Batteries are

exhausted. A. Replace the

batteries with 4

alkaline AA

batteries. Refer to

the ″Replace the

Batteries″section of

this guide.

4. The lamp on

the battery

indicator does

not flash and

the water

keeps flowing.

A. The valve is

clogged. A. Clean the filter.

Refer to the ″Clean

the Filter″section of

this guide. Once the

filter is clean,

activate the unit to

flush several times.

If the filter clogs

again, turn off the

supply stop, then

flush the water

supply line to

remove debris.

085788-5-D 10 Kohler Co.

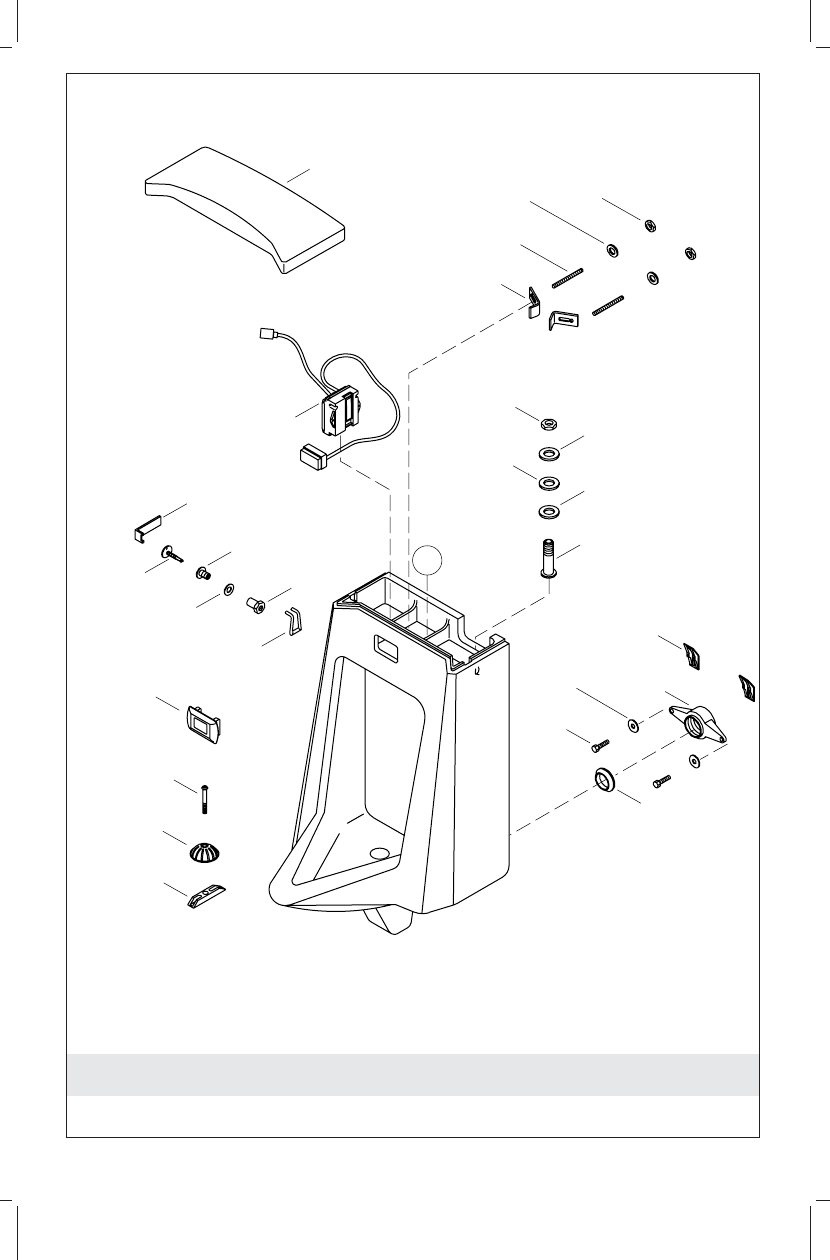

Service Parts

A

82372**

73203**

32935

64512

49932

51588

53405

53410

73975**

51588

51543**

53407**

28648

53149-S

53370**

51571**

51572

51540** 51570

51537

51676

Bezel

Nut

Hanger

Washer

Washer

Collar

Washer

Tube

Washer

Washer

Screw

Screw

Beehive

Cross Bar

Sleeve

Washer

Screw Nut

Wrench

Hook

Cover

**Finish/color code must be specified when ordering.

1069303

76636

74250

Clamp

75412

Stud

21251

Washer Nut

Sensor

Kohler Co. 11 085788-5-D

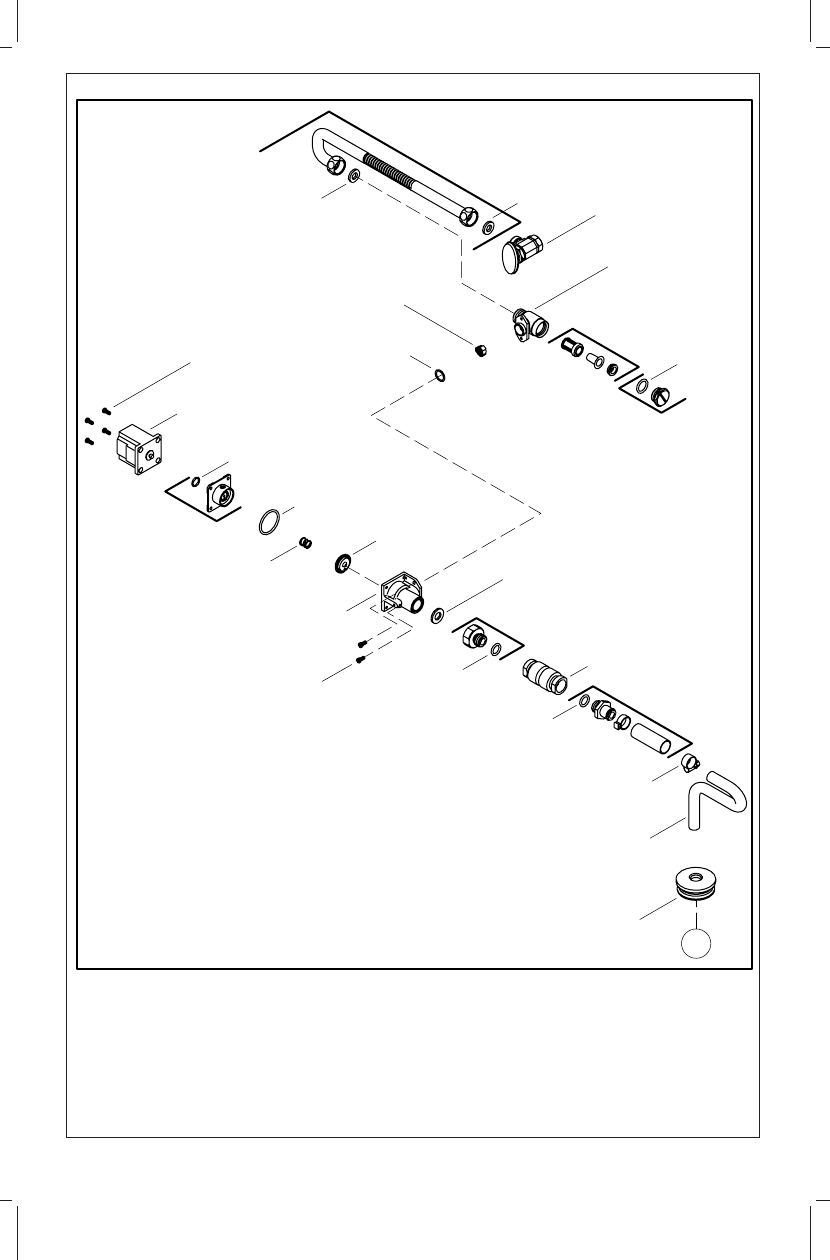

A

**Finish/color code must be specified when ordering.

1069300

Feed Tube

1075733

Hose Clamp

1069316**

Control Stop

1075611

O-Ring

1075346

Washer

1069309

Flow Ring

97553-FK

1075613

O-Ring

1075614

O-Ring 1077816

Diaphragm

1075615

O-Ring

1077813

Solenoid Valve

1077815

Valve Cover

59787

Backflow Preventer

1077814

1069315

Spring

1075611

O-Ring

1069305

Supply

1075390

Spud Gasket

1077817

Adapter

1075612

O-Ring

1077811

Filter

1077812

Cap

1069308

Feed Tube

1077814

Screw and

Lock Washer

(6 ea.)

Not Available as

a Service Part

Not Available as

a Service Part

Screw and Lock

Washer (6 ea.)

Valve Assembly

(Includes Sensor

and Tank Locks)

1069299

Gasket

1069299

Gasket

085788-5-D 12 Kohler Co.

Guide de maintenance

Urinoir infrarouge

Merci d’avoir choisi la compagnie Kohler

Merci d’avoir choisi la compagnie Kohler. Votre produit de la

compagnie Kohler reflète la véritable passion du design, d’artisanat,

d’art et d’innovation représentant la compagnie Kohler. Nous sommes

confiants que sa fiabilité et beauté surpasseront vos exigences les plus

élevées, vous satisfaisant pendant les années à venir.

Toute information contenue dans ce guide est basée sur l’information

la plus récente du produit disponible au moment de la publication. A

la compagnie Kohler, nous aspirons à remplir notre mission

d’améliorer le niveau de vie gracieux pour chaque individu affecté par

nos produits et services. Nous nous réservons le droit d’apporter

toutes modifications aux caractéristiques, emballages ou disponibilités

des produits, et ceci à tout moment et sans préavis.

Veuillez prendre s’il vous plaît quelques minutes pour étudier ce

guide. Prêter une attention toute particulière aux instructions

d’entretien et de nettoyage.

Entretien et nettoyage

Pour de meilleurs résultats, prendre ce qui suit en considération lors de

l’entretien de votre produit KOHLER:

•Utiliser un détergent doux tel que liquide pour vaisselle et de

l’eau chaude pour nettoyer. Ne pas utiliser de nettoyants abrasifs

car ils pourraient rayer ou abîmer la surface.

•Lire attentivement l’étiquette du produit de nettoyage pour

vérifier qu’il soit adéquat à utiliser sur le matériau.

•Toujours tester la solution de nettoyage sur une surface la moins

évidente avant de l’appliquer sur la totalité de la surface.

•Ne pas permettre aux nettoyants de reposer sur la surface.

•Essuyer les surfaces et rincer complètement avec de l’eau

immédiatement après l’application du nettoyant. Rincer et sécher

tout éclaboussement sur les surfaces avoisinantes.

Kohler Co. Français-1 085788-5-D

Entretien et nettoyage (cont.)

•Utiliser une éponge ou un chiffon doux et humide. Ne jamais

utiliser de matériau abrasif tel que brosse ou éponges à récurer

pour nettoyer les surfaces.

Pour l’information détaillée de nettoyage et des produits à considérer,

visiter www.kohler.com/clean. Pour commander des informations

d’entretien et de nettoyage, composer le 1-800-456-4537 puis presser 1

pour les produits Kohler et 3 pour littérature.

085788-5-D Français-2 Kohler Co.

Remplacer les piles

Indicateur d’activité de pile

Flash Effet

Pas de flash. Les piles sont fonctionnelles.

Flash unique. Un utilisateur est présent. Les piles sont

fonctionnelles.

Flash répété. Les piles ont besoin d’être remplacées.

Flash toutes les 2 secondes. Le capteur est désactivé. Les piles ont

besoin d’être remplacées.

Remplacer les piles

REMARQUE : L’uinoir a besoin d’être reprogrammé après le

remplacement des piles.

Soulever l’unitéde contrôle hors du réservoir.

Avec un tournevis, retirer les quatre vis du couvercle du

compartiment à pile. Mettre les quatre vis et le couvercle de côté.

Noter la position des pôles négatifs et positifs des piles dans le

compartiment à piles.

Retirer les piles existantes.

Remplacer les piles par 4 piles alkaline AA.

Réinstaller le couvercle du compartiment à piles.

Replacer l’unité de contrôle dans le réservoir.

Couvercle

Vis Piles

Unité de contrôle

Compartiment à pile

Kohler Co. Français-3 085788-5-D

Nettoyer le filtre

AVIS : Si le volume de chasse d’eau a été réduit, le filtre doit être

nettoyé.

AVIS : L’arrêt d’alimentation doit être éteint avant de procéder.

Fermer l’arrêt de contrôle.

Retirer le capuchon du logement de filtre.

Extraire l’ensemble de filtre du logement de ce dernier.

Extraire le filtre de l’ensemble de ce dernier.

Purger le filtre avec l’eau courante pour le nettoyer.

Réinsérer le filtre dans l’ensemble de ce dernier.

Réinsérer l’ensemble de filtre dans le logement de ce dernier.

Resserrer le capuchon sur le logement de filtre.

Ouvrir l’arrêt de contrôle.

Activer l’urinoir pour purger plusieurs fois afin de vérifier que le

volume de chasse d’eau soit régulier.

REMARQUE : Si le volume de chasse d’eau est encore réduit:

Fermer l’arrêt de contrôle. Purger la ligne d’alimentation d’eau pour

retirer tout débris. Ouvrit l’arrêt de contrôle puis vérifier le volume

de chasse d’eau encore une fois.

Arrêt contrôle

Filtre

Ensemble du filtre

Logement de filtre

Capuchon

085788-5-D Français-4 Kohler Co.

Ajuster la distance d’induction

REMARQUE : La distance d’induction est réglée au maximum et ne

nécessitera pas normalement de réglage supplémentaire. Cependant,

si un W.C. ou autre appareil sanitaire est présent, un ajustement

pourrait être nécessaire.

REMARQUE : L’unité est réglée au mode d’ajustement pour 10

minutes après que les piles aient été insérées. Dans le mode de

réglage, l’urinoir ne purgera pas, mais la lampe indicatrice de pile

clignotera une fois lorsqu’un utilisateur est détecté. Si un réglage

met plus de 10 minutes, retirer et réinsérer le spiles.

Soulever l’unitéde contrôle hors du réservoir.

Retirer et garder le cache de la prise sur l’unité de contrôle pour

réveler la distance potentièle de la vis.

AVIS : N’utiliser qu’un tournevis micro Phillips lors du réglage de la

distance d’induction. Si le bout du tournevis micro Phillips est trop

large, le potentiomètre pourrait s’endommager.

Avec un tournevis micro Phillips, tourner la distance potentièle de

vis pour ajuster la distance d’induction. Pour augmenter la

distance, tourner la vis vers la gauche. Pour diminuer la distance,

tourner la vis vers la droite.

Réinstaller le cache de la prise.

Replacer l’unité de contrôle dans le réservoir.

Cache prise

Diminuer

Augmenter

Unité de

contrôle

Distance potentièle

de vis

Kohler Co. Français-5 085788-5-D

Réglages d’opération

Réglage par défaut

Interrupteur Position Purge

première

Durée en

secondes

1 ARRÊT Non 0

2 ARRÊT 1-3

3 ARRÊT 9

4 MARCHE

Changer les réglages par défaut

Soulever l’unitéde contrôle hors du réservoir.

Retirer et garder le cache de la prise sur l’unité de contrôle pour

réveler l’unité d’interrupteur.

NoterMARCHE sur l’interrupteur.

Avec le bout d’une broche, régler chaque interrupteur en position

désirée. Se référer aux tableaux ci-dessous poir la position

d’interrupteur.

Réinstaller le cache de la prise.

Replacer l’unité de contrôle dans le réservoir.

Première purge — Interrupteur 1

Position Purge première Durée en secondes

ARRÊT Non 0

ON

Unité d'interrupteur

Cache prise

Unité de

contrôle

085788-5-D Français-6 Kohler Co.

Réglages

d’opération

(cont.)

MARCHE Oui 3

Durée de détection — Interrupteur 2

Position Durée en secondes

ARRÊT 1-3

MARCHE 4-6

Durée de seconde purge — Interrupteur 3 et interrupteur 4

Position Durée en secondes

Interrupteur 3 Interrupteur 4

ARRÊT ARRÊT 3

MARCHE ARRÊT 6

ARRÊT MARCHE 9

MARCHE MARCHE 12

Garantie limitée d’un an

Les produits de plomberie KOHLER sont garantis contre tout défaut

matériel et de fabrication pour un an, à partir de la date de

l’installation.

Kohler Co. jugera à sa discrétion, de la réparation, du remplacement

ou du réglage approprié et ceci après toute inspection faite par Kohler

Co. de tous défauts dûs à une utilisation normale et ceci pendant un

(1) an à partir de la date d’installation. Kohler Co. n’est pas

responsable des coûts de démontage ou d’installation. L’utilisation de

nettoyants à l’intérieur du réservoir annulera la garantie.

Pour obtenir un service-garantie, contacter Kohler Co. par

l’intermédiaire de votre vendeur, plombier, centre de rénovation,

revendeur par internet ou par écrit à Kohler Co. à l’attention de:

Département du service clientèle, 444 Highland Drive, Kohler,

Wisconsin 53044, USA, ou en composant le 1-800-4-KOHLER à partir

des É.U., le 1-800-964-5590 à partir du Canada et le 001-877-680-1310

depuis le Mexique.

Les garanties implicites, y compris celles de qualité marchande et

d’aptitude à un emploi particulier, se limitent expressément à la

durée de la présente garantie. Kohler Co. et/ou le vendeur déclinent

toutes responsabilités contre tous dommages occasionnés,

Kohler Co. Français-7 085788-5-D

Garantie limitée d’un an (cont.)

imprévisibles ou corrélatifs.

Certains états/provinces ne permettent pas la limitation sur la durée

de la garantie, ou l’exclusion ou la limitation spéciale, de dommages

occasionnés, ou corrélatifs à un accident, ainsi ces limitations ou

exclusions pourraient ne pas s’appliquer dans votre cas. Cette garantie

vous donne des droits légaux spécifiques. Vous pouvez également

avoir d’autres droits qui varient d’un état/province à l’autre.

Ceci constitue la garantie écrite exclusive de Kohler Co.

Dépannage

Ce guide de dépannage est seulement destiné à une aide générale. Seul

un agent agréé de Kohler ou un électricien qualifié devrait corriger

tous les problèmes électriques. Pour une réparation sous garantie,

contacter le vendeur ou distributeur.

Symptômes Causes probables Action recommandée

1. L’urinoir ne

purge pas. A. Les piles ne sont pas

installées ou sont

inversées.

A. Vérifier que les

piles soient

installées ou

installées

proprement.

B. D’autres objets sont

détectés. B. Retirer les objets à

proximité de

l’urinoir ou ajuster

la distance

d’induction. Se

référer à la section

″Ajuster la distance

d’induction″de ce

guide.

C. Fenêtre de capteur

sale. C. Nettoyer la fenêtre

du capteur. Se

référer à la section

″Entretien et

nettoyage″de ce

guide pour les

nettoyants

recommandés.

085788-5-D Français-8 Kohler Co.

Dépannage (cont.)

Symptômes Causes probables Action recommandée

2. La lampe

d’indication de

piles clignote

une fois

lorsqu’un

utilisateur ou

objet est

présent, mais

peu ou pas

d’eau présente.

A. Dix minutes se sont

écoulées depuis que

les piles ont été

remplacées.

L’urinoir est encore

en mode de réglage.

A. Attendre dix

minutes pour

l’activation.

B. L’arrêt de contrôle

et/ou d’alimentation

est fermé.

B. Ouvrir l’arrêt de

contrôle et/ou

d’alimentation.

C. La pression d’eau

est basse. C. Augmenter la

pression

d’alimentation

d’eau.

D. Le filtre est sale. D. Nettoyer le filtre. Se

référer à la section

″Nettoyer le filtre″

de ce guide.

3. La lampe sur

l’indicateur de

pile clignote

mais pas d’eau

présente

lorsqu’un

utilisateur ou

objet est

détecté.

A. Les piles sont

mortes. A. Remplacer les piles

par 4 piles alcaline

AA. Se référer à la

section ″Remplacer

les piles″de ce

guide.

4. La lampe de

l’indicateur de

pile ne clignote

pas et l’eau

continue à

couler.

A. La valve est

bouchée. A. Nettoyer le filtre. Se

référer à la section

″Nettoyer le filtre″

de ce guide. Une

fois le filtre nettoyé,

activer l’unité de

chasse plusieurs

fois. Si le filtre

bouche une fois

encore, fermer

l’arrêt

d’alimentation puis

purger la ligne

d’alimentation pour

retirer les débris.

Kohler Co. Français-9 085788-5-D

Pièces de rechange

A

82372**

73203**

32935

64512

49932

51588

53405

53410

73975**

51588

51543**

53407**

28648

53149-S

53370**

51571**

51572

51540** 51570

51537

51676

Quadrant

Indicateur

Écrou

Étrier de

support

Rondelle

Rondelle

Collier

Rondelle

Tuyau

Rondelle

Rondelle

Vis

Vis

Nid d'abeille

Barre

transversale

Manchon

Rondelle

Vis Écrou

Clé

Crochet

Couvercle

**Vous devez spécifier les codes de la finition et/ou de la couleur

quand vous passez votre commande.

76636

74250

Pince

75412

Montant

21251

Rondelle Écrou

1069303

Capteur

085788-5-D Français-10 Kohler Co.

A

**Vous devez spécifier les codes de la finition et/ou de la couleur

quand vous passez votre commande.

1069300

Tube d'alimentation

1075733

Attache de tuyau

1069316**

Arrêt contrôle

1075611

Joint torique

1075346

Rondelle

1069309

Anneau de débit

97553-FK

1075613

Joint torique

1075614

Joint torique

1077816

Diaphragme

1075615

Joint torique

1077813

Valve solénoïde

1077815

Bouchon

de la Valve

59787

Anti-refoulement

1077814

1069315

Ressort

1075611

Joint torique

1069305

Alimentation

1075390

Joint d'ancrage

1077817

Adaptateur

1075612

Joint

torique

1077811

Filtre

1077812

Capuchon

1069308

Tube d'alimentation

1077814

Vis et

rondelle frein

Pas disponible comme

pièce de rechange

Pas disponible

comme pièce de

rechange

Vis et rondelle

frein

Ensemble de valve

(Inclus capteur et

verroux du réservoir)

1069299

Joint

1069299

Joint

Kohler Co. Français-11 085788-5-D

Guía de mantenimiento

Urinario automático sin tocarlo

Gracias por elegir los productos Kohler

Gracias por elegir los productos de Kohler. Su producto de Kohler

Company refleja la verdadera pasión por el diseño, la mano de obra, la

artesanía y la innovación que forman parte de Kohler Company.

Estamos seguros que su confiabilidad y belleza excederán sus más altas

expectativas, dándole satisfacción por años.

Toda la información que aparece en la guía está basada en la

información más reciente disponible al momento de publicación. En

Kohler Company, nos esforzamos por alcanzar nuestra misión de

mejorar el nivel del buen vivir de quienes disfrutan de nuestros

productos y servicios. Nos reservamos el derecho de efectuar cambios

en las características, embalaje o disponibilidad del producto en

cualquier momento, sin previo aviso.

Dedique unos minutos para leer esta guía. Preste especial atención a

las instrucciones de cuidado y limpieza.

Cuidado y limpieza

Para obtener los mejores resultados, tenga presente lo siguiente al

limpiar su producto KOHLER:

•Para la limpieza, utilice solamente un detergente suave como el

jabón líquido para lavar platos y agua tibia. No utilice

limpiadores abrasivos que puedan rayar u opacar la superficie.

•Lea atentamente la etiqueta del producto de limpieza para

asegurar que no presente riesgos al usarse en el material.

•Siempre pruebe la solución de limpieza en un área oculta antes

de aplicarla a toda la superficie.

•No deje por tiempo prolongado los limpiadores en la superficie.

•Limpie con un trapo y enjuague completa e inmediatamente con

agua después de aplicar limpiadores. Enjuague y seque las

superficies cercanas que se hayan rociado.

•Utilice una esponja o trapo suave y húmedo. Nunca utilice

materiales abrasivos como cepillos o estropajos de tallar para

limpiar las superficies.

Kohler Co. Español-1 085788-5-D

Cuidado y limpieza (cont.)

Para obtener información detallada de limpieza y los limpiadores a

considerar, visite www.kohler.com/clean. Para solicitar información

sobre el cuidado y la limpieza, llame al 1-800-456-4537 y presione 1

para productos Kohler y luego 3 para documentos.

Kohler Co. Español-2 085788-5-D

Reemplace las pilas

Actividad del indicador de las pilas

Velocidad de parpadeo Efecto

No parpadea. Las pilas están completamente funcionales.

Un solo parpadeo. Un usuario está presente. Las pilas están

completamente funcionales.

Parpadeo repetido. Las pilas tienen que reemplazarse.

Parpadeo cada 2 segundos. El sensor se ha desactivado. Las pilas

tienen que reemplazarse.

Reemplace las pilas

NOTA: El urinario no necesitará volverse a programar después de

cambiar las pilas.

Levante la unidad de control fuera del tanque.

Con un destornillador Phillips, quite los cuatro tornillos de la

tapa del compartimiento de pilas. Coloque los cuatro tornillos y

la tapa a un lado.

Fíjese en la posición negativa y positiva que tienen las pilas en el

compartimiento de pilas.

Saque las pilas existentes.

Reemplace las pilas con 4 baterías alcalinas AA.

Vuelva a instalar la tapa en el compartimiento de pilas.

Vuelva a colocar la unidad de control en el tanque.

Tapa

Tornillo Pilas

Unidad de control

Compartimiento de pilas

085788-5-D Español-3 Kohler Co.

Limpie el filtro

AVISO: Si se ha reducido el volumen de agua de descarga, es

necesario limpiar el filtro.

AVISO: Antes de continuar tiene que cerrar la llave de paso del

suministro.

Cierre la llave de paso de control.

Retire la tapa de la caja del filtro.

Saque el montaje de filtro de la caja del filtro.

Saque el filtro del montaje del filtro.

Limpie el filtro haciendo correr agua para limpiarlo.

Vuelva a insertar el filtro del montaje del filtro.

Vuelva a insertar el montaje del filtro en la caja del filtro.

Vuelva a apretar la tapa de la caja del filtro.

Abra la llave de paso de control.

Active la descarga del urinario varias veces para verificar que el

volumen de agua de la descarga sea normal.

NOTA: Si el volumen de agua de la descarga todavía está

reducido: Cierre la llave de paso de control. Descargue la línea de

suministro, para remover los sedimentos. Abra la llave de paso de

control, luego verifique otra vez el volumen de agua de la descarga.

Llave de paso

de control

Filtro

Montaje del filtro

Alojamiento del filtro

Tapa

Kohler Co. Español-4 085788-5-D

Ajuste la distancia de inducción

NOTA: La distancia de inducción está puesta al máximo y

normalmente no requiere ajuste. Sin embargo, si hay cerca un

inodoro u otros muebles de baño, se puede requerir un ajuste.

NOTA: La unidad se pone en el modo de ajuste 10 minutos después

de insertar las pilas. En el modo de ajuste, el urinario no descarga,

pero el foco indicador de las pilas parpadean una vez cuando se

detecta un usuario. Si el ajuste toma más de 10 minutos, saque y

vuelva a insertar las pilas.

Levante la unidad de control fuera del tanque.

Retire y retenga el tapón de la unidad de control para ver el

tornillo de potencial de distancia.

AVISO: Sólo utilice un micro destornillador Phillips al ajustar la

distancia de inducción. Si la punta de un micro destornillador

Phillips es muy grande, puede dañar el potenciómetro.

Con un micro destornillador Phillips, gire el tornillo de potencial

de distancia para ajustar la distancia de inducción. Para aumentar

la distancia, gire el tornillo hacia la izquierda. Para reducir la

distancia, gire el tornillo hacia la derecha.

Vuelva a instalar el tapón.

Vuelva a colocar la unidad de control en el tanque.

Tapón

Disminuir

Aumentar

Unidad

de control

Tornillo de potencial

de distancia

085788-5-D Español-5 Kohler Co.

Valores de funcionamiento

Valores predeterminados

Interruptor Posición Primera

descarga

Duración en

segundos

1 OFF No 0

2 OFF 1-3

3 OFF 9

4ON

Cambie los valores predeterminados

Levante la unidad de control fuera del tanque.

Retire y retenga el tapón de la unidad de control para ver la

unidad de interruptores.

Fíjese en la marca ON↑en la unidad de interruptores.

Con la punta de un alfiler, coloque cada interruptor en el valor

deseado. Consulte las tablas que se presentan a continuación para

la posición del interruptor.

Vuelva a instalar el tapón.

Vuelva a colocar la unidad de control en el tanque.

Primera descarga — Interruptor 1

Posición Primera descarga Duración en

segundos

ON

Unidad de interruptores

Tapón

Unidad

de control

Kohler Co. Español-6 085788-5-D

Valores de

funcionamiento

(cont.)

OFF No 0

ON Sí 3

Duración de detección — Interruptor 2

Posición Duración en segundos

OFF 1-3

ON 4-6

Duración de la segunda descarga — Interruptor 3 e interruptor 4

Posición Duración en segundos

Interruptor 3 Interruptor 4

OFF OFF 3

ON OFF 6

OFF ON 9

ON ON 12

Garantía limitada de un año

Se garantiza que los productos de plomería KOHLER están libres de

defectos de material y mano de obra por un año a partir de la fecha de

instalación.

Kohler Co., a su criterio, reparará, reemplazará o realizará los ajustes

pertinentes en los casos en que la inspección realizada por Kohler Co.

determine que dichos defectos ocurrieron durante el uso normal en el

transcurso de un (1) año a partir de la fecha de la instalación. Kohler

Co. no se hace responsable de los gastos de desinstalación o

instalación. El uso de limpiadores de inodoro que se colocan dentro del

tanque anulará la garantía.

Para obtener el servicio de garantía, comuníquese con Kohler Co. a

través de su distribuidor, contratista de plomería o distribuidor a

través de Internet, o escriba directamente a: Kohler Co., Attn.:

Customer Service Department, 444 Highland Drive, Kohler, WI 53044,

USA, o llame al 1-800-4-KOHLER desde los Estados Unidos, al

1-800-964-5590 desde Canadá, o al 001-877-680-1310 desde México.

Toda garantía implícita en relación a productos de uso comercial,

incluyendo la comercialización e idoneidad del producto para un uso

determinado, se limita expresamente a la duración de la presente

085788-5-D Español-7 Kohler Co.

Garantía limitada de un año (cont.)

garantía. Kohler Co. y/o el vendedor no se hacen responsables por

concepto de daños particulares, incidentales o indirectos.

Algunos estados/provincias no permiten limitaciones en cuanto a la

duración de una garantía implícitaoalaexclusión o limitación de

daños particulares, incidentales o indirectos, por lo que estas

limitaciones y exclusiones pueden no aplicar a su caso. Esta garantía le

otorga ciertos derechos legales específicos. Además, usted puede tener

otros derechos que varían de estado a estado y provincia a provincia.

El presente documento constituye la garantía exclusiva por escrito de

Kohler Co.

Garantía de un año

KOHLER CO.

Al adquirir el producto, se recomienda verificar que todos los

accesorios y componentes estén completos en la caja.

Kohler Co. garantiza que el material y la mano de obra de este

producto están libres de defectos, por un (1) año, a partir de la fecha

de compra que aparece en la factura o recibo.

1. Kohler Co. prestará servicio únicamente a los productos

comercializados a través de sus distribuidores autorizados.

2. A fin de obtener el servicio de garantía, favor de presentar la factura

de compra y la garantía correspondiente.

3. Kohler Co., a través de sus distribuidores autorizados, se

compromete a reparar el producto defectuosooareemplazarlo por

uno nuevo o equivalente (en caso de que el producto esté

descontinuado) cuando no sea posible la reparación, sin ningún cargo

al consumidor.

4. El tiempo de reparación no excederá de seis (6) semanas, a partir de

la fecha de recepción del producto.

5. Se recomienda al consumidor que conserve el recibo o factura de

compra como protección adicional, pues el mismo puede sustituir a la

garantía, en caso de que exista discrepancia en cuanto a la validez de

la misma.

EXCEPCIONES Y RESTRICCIONES

La garantía no tendrá validez en los siguientes casos:

1. Cuando el producto no se haya utilizado conforme a las

instrucciones de uso y funcionamiento incluidas en el manual del

Kohler Co. Español-8 085788-5-D

Garantía de un año (cont.)

usuario o en las instrucciones de instalación y cuando no se hayan

observado las recomendaciones y advertencias allí contenidas.

2. Cuando el producto se haya modificado o desmantelado parcial o

totalmente; o manipulado de manera negligente y, como consecuencia,

haya sufrido daños atribuibles al consumidor, persona o herrajes no

autorizados por Kohler Co.

3. Esta garantía no cubre los daños que resulten de desastres naturales,

tales como incendios o casos de fuerza mayor, incluyendo

inundaciones, terremotos, tormentas eléctricas, etc. Para obtener una

lista de distribuidores cerca de usted y así hacer valer sus derechos

bajo esta garantía, llame al 001-877-680-1310.

KOHLER CO., KOHLER, WI 53044 U.S.A.

IMPORTADOR:

INTERNACIONAL DE CERÁMICA, S.A.B. DE C.V.

AV. CARLOS PACHECO NO. 7200

CHIHUAHUA, CHIH., MÉXICO C.P. 31060

TEL: 52 (14) 29-11-11

Procedimiento para resolver problemas

Esta guía para resolver problemas está diseñada únicamente como

ayuda general. Un representante de servicio autorizado de Kohler o un

electricista calificado debe resolver todos los problemas eléctricos. Para

obtener servicio cubierto por la garantía, póngase en contacto con el

vendedor o el distribuidor mayorista.

Síntomas Causas probables Acción recomendada

1. El urinario no

acciona la

descarga.

A. Las pilas no están

instaladas o las pilas

están invertidas.

A. Verifique que las

pilas estén

instaladas o

colocadas

correctamente.

085788-5-D Español-9 Kohler Co.

Procedimiento para resolver problemas (cont.)

Síntomas Causas probables Acción recomendada

B. Se detectan otros

objetos. B. Retire los objetos

que estén en la

proximidad del

urinario o ajuste la

distancia de

inducción. Consulte

la sección ″Ajuste la

distancia de

inducción″en esta

guía.

C. La ventana del

sensor está sucia. C. Limpie la ventana

del sensor. Consulte

la sección ″Cuidado

y limpieza″de esta

guía para los

limpiadores que ser

recomiendan.

2. El foco del

indicador de

pilas parpadea

una vez al

detectar un

usuario u

objeto, pero

hay poca o no

hay agua

presente.

A. No han pasado diez

minutos desde que

se reemplazaron las

pilas. El urinario

aún está en el modo

de ajuste.

A. Espere diez

minutos para la

activación.

B. La llave de paso de

control y/o la llave

de paso del

suministro está

cerrada.

B. Abra la llave de

paso de control y/o

la llave de paso del

suministro.

C. La presión de agua

es baja. C. Aumente la presión

del suministro de

agua.

D. El filtro están sucio. D. Limpie el filtro.

Consulte la sección

″Limpie el filtro″en

esta guía.

3. El foco del

indicador de

pilas parpadea,

pero no hay

agua presente

al detectar un

usuario u

objeto.

A. Las pilas están

desgastadas. A. Reemplace las pilas

con 4 baterías

alcalinas AA.

Consulte la sección

″Reemplace las

pilas″en esta guía.

Kohler Co. Español-10 085788-5-D

Procedimiento para resolver problemas (cont.)

Síntomas Causas probables Acción recomendada

4. El foco del

indicador de

pilas no

parpadea y el

agua sigue

fluyendo.

A. La válvula está

obstruida. A. Limpie el filtro.

Consulte la sección

″Limpie el filtro″en

esta guía. Una vez

limpio el filtro,

active la unidad

para que descargue

varias veces. Si el

filtro se vuelve a

tapar, cierre la llave

de paso del

suministro, luego

haga circular agua

por la línea de

suministro de agua

para eliminar los

sedimentos.

085788-5-D Español-11 Kohler Co.

Piezas de repuesto

A

82372**

73203**

32935

64512

49932

51588

53405

53410

73975**

51588

51543**

53407**

28648

53149-S

53370**

51571**

51572

51540** 51570

51537

51676

Bisel

Tuerca

Soporte de

suspensión

Arandela

Arandela

Collarín

Arandela

Tubo

Arandela

Arandela

Tornillo

Tornillo

Rejilla coniforme

Barra

transversal

Manga

Arandela

Tornillo Tuerca

Llave

Gancho

Tapa

**Se debe especificar el código del acabado/color con el pedido.

76636

74250

Grapa

75412

Varilla roscada

21251

Arandela Tuerca

1069303

Sensor

Kohler Co. Español-12 085788-5-D

A

**Se debe especificar el código del acabado/color con el pedido.

1069300

Tubo de alimentación

1075733

Abrazadera de manguera

1069316**

Llave de paso

de control

1075611

Arosello

1075346

Arandela

1069309

Anillo de flujo

97553-FK

1075613

Arosello

1075614

Arosello 1077816

Diafragma

1075615

Arosello

1077813

Válvula solenoide

1077815

Tapa de la válvula

59787

Protector de

contraflujo

1077814

1069315

Resorte

1075611

Arosello

1069305

Suministro

1075390

Empaque del spud

1077817

Adaptador

1075612

Arosello

1077811

Filtro

1077812

Tapa

1069308

Tubo de alimentación

1077814

Tornillo y

arandela de

fijación (6 de

cada uno)

No está disponible como

pieza de repuesto

No está

disponible como

pieza de repuesto

Tornillo y arandela

de fijación

Montaje de la válvula

(Incluye sensor y

seguros del tanque)

1069299

Empaque

1069299

Empaque

085788-5-D Español-13 Kohler Co.

085788-5-D

085788-5-D

085788-5-D

©2007 Kohler Co.

085788-5-D
