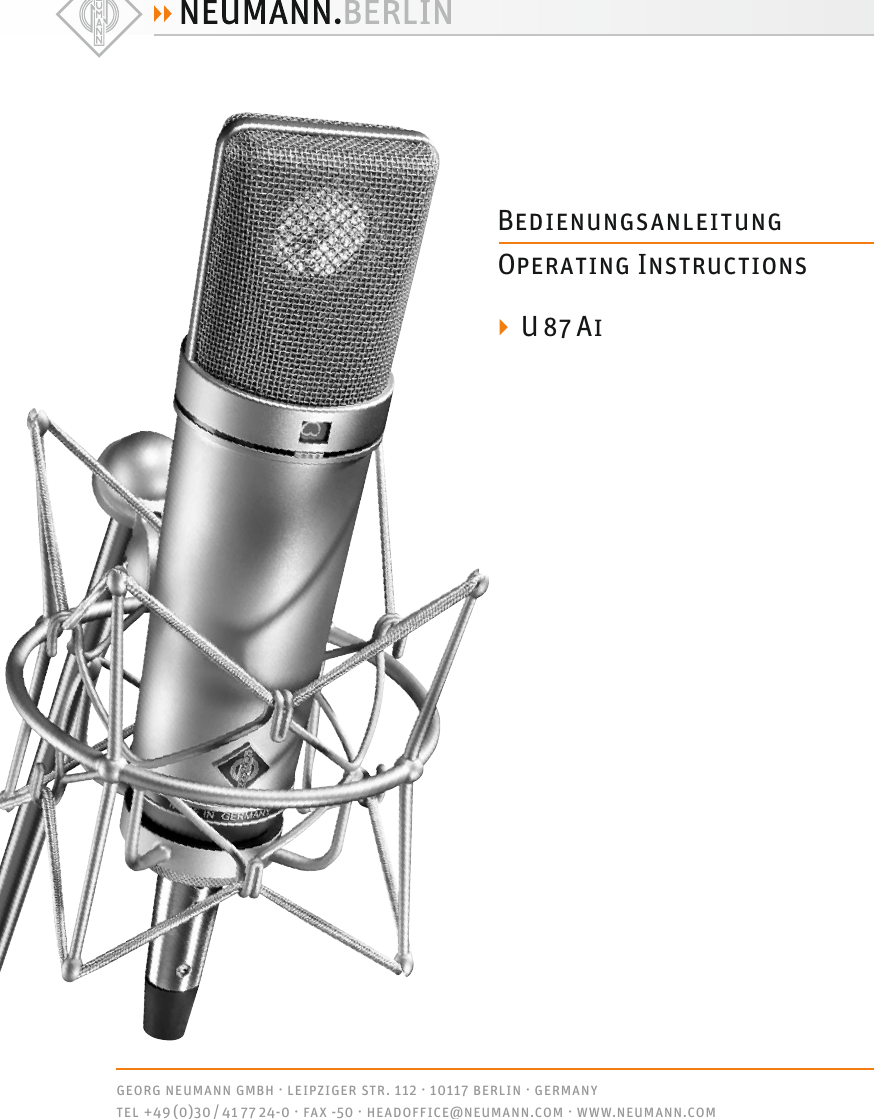

U 87 AiBedienungsanleitung Operating Instructionsgeorg neumann gmbh · leipziger str. 112 · 10117 berlin · germanytel +49 (0)30 / 41 77 24-0 · fax -50 · headoffice@neumann.com · www.neumann.com

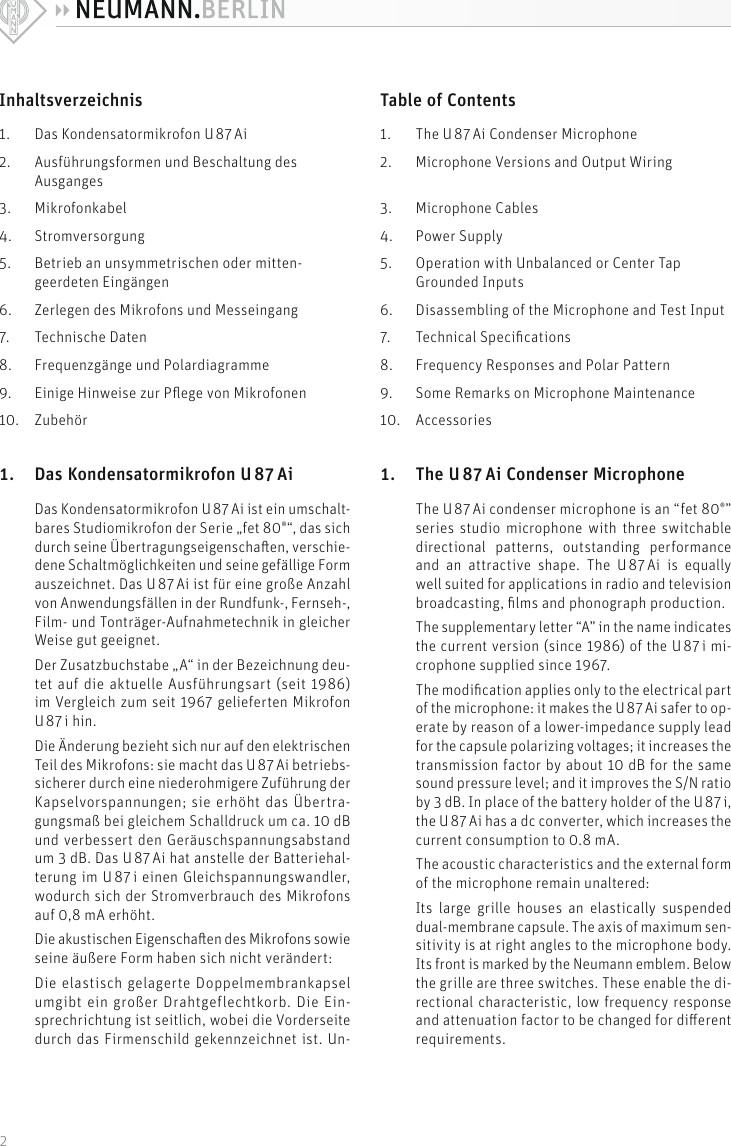

2Table of Contents 1. The U 87 Ai Condenser Microphone2. Microphone Versions and Output Wiring3. Microphone Cables4. Power Supply5. Operation with Unbalanced or Center Tap Grounded Inputs6. Disassembling of the Microphone and Test Input7. Technical Speci cations8. Frequency Responses and Polar Pattern9. Some Remarks on Microphone Maintenance10. Accessories1. The U 87 Ai Condenser MicrophoneThe U 87 Ai condenser microphone is an “fet 80®” series studio microphone with three switchable directional patterns, outstanding performance and an attractive shape. The U 87 Ai is equally well suited for applications in radio and television broadcasting,  lms and phonograph production.The supplementary letter “A” in the name indicates the current version (since 1986) of the U 87 i mi-crophone supplied since 1967.The modi cation applies only to the electrical part of the microphone: it makes the U 87 Ai safer to op-erate by reason of a lower-impedance supply lead for the capsule polarizing voltages; it increases the transmission factor by about 10dB for the same sound pressure level; and it improves the S/N ratio by 3dB. In place of the battery holder of the U 87 i, the U 87 Ai has a dc converter, which increases the current consumption to 0.8mA.The acoustic characteristics and the external form of the microphone remain unaltered: Its large grille houses an elastically suspended dual-membrane capsule. The axis of maximum sen-sitivity is at right angles to the microphone body. Its front is marked by the Neumann emblem. Below the grille are three switches. These enable the di-rectional characteristic, low frequency response and attenuation factor to be changed for di erent requirements. Inhaltsverzeichnis1. Das Kondensatormikrofon U 87 Ai2. Ausführungsformen und Beschaltung des Ausganges3. Mikrofonkabel4. Stromversorgung5. Betrieb an unsymmetrischen oder mitten-geerdeten Eingängen6. Zerlegen des Mikrofons und Messeingang7. Technische Daten8. Frequenzgänge und Polardiagramme9. Einige Hinweise zur P ege von Mikrofonen10. Zubehör1. Das Kondensatormikrofon U 87 AiDas Kondensatormikrofon U 87 Ai ist ein umschalt-bares Studiomikrofon der Serie „fet80®“, das sich durch seine Übertragungseigenscha en, verschie-dene Schaltmöglichkeiten und seine gefällige Form auszeichnet. Das U 87 Ai ist für eine große Anzahl von An wen dungs fällen in der Rundfunk-, Fernseh-, Film- und Tonträger-Aufnahmetechnik in gleicher Weise gut geeignet. Der Zusatzbuchstabe „A“ in der Bezeichnung deu-tet auf die aktuelle Ausführungsart (seit 1986) im Vergleich zum seit 1967 gelieferten Mikrofon U 87 i hin.Die Änderung bezieht sich nur auf den elektrischen Teil des Mikrofons: sie macht das U 87 Ai betriebs-sicherer durch eine niederohmigere Zuführung der Kapselvorspannungen; sie erhöht das Übertra-gungsmaß bei gleichem Schalldruck um ca. 10dB und verbessert den Geräuschspannungsabstand um 3dB. Das U 87 Ai hat anstelle der Batteriehal-terung im U 87 i einen Gleichspannungswandler, wodurch sich der Stromverbrauch des Mikrofons auf 0,8mA erhöht.Die akustischen Eigenscha en des Mikrofons sowie seine äußere Form haben sich nicht verändert: Die elastisch gelagerte Doppelmembrankapsel umgibt ein großer Drahtgeflechtkorb. Die Ein-sprechrichtung ist seitlich, wobei die Vorderseite durch das Firmenschild gekennzeichnet ist. Un-
