BlueSolar charge controllers

MPPT 75/10

MPPT 75/15

MPPT 100/15

MPPT 100/20

MPPT 100/20-48V

1 General Description

1.1 Ultra fast MPPT tracking

Especially in case of a clouded sky, when light intensity is changing continuously, a fast

MPPT algorithm will improve energy harvest by up to 30% compared to PWM charge

controllers and by up to 10% compared to slower MPPT controllers.

1.2 VE.Direct

For a wired data connection to a Color Control panel, PC or other devices

1.3 Load output

Deep discharge of the battery can be prevented by connecting all loads to the load output.

The load output will disconnect the load when the battery has been discharged to a pre-set

voltage.

Alternatively, an intelligent battery management algorithm can be chosen: see Battery Life.

The load output is short circuit proof.

Some loads (especially inverters) can best be connected directly to the battery, and the

inverter remote control connected to the load output. A special interface cable may be

needed, please see section 3.6.

1.4 Battery Life: intelligent battery management

When a solar charge controller is not able to recharge the battery to its full capacity within

one day, the result is often that the battery will continually be cycled between a ‘partially

charged’ state and the ‘end of discharge’ state. This mode of operation (no regular full

recharge) will destroy a lead-acid battery within weeks or months.

The Battery Life algorithm will monitor the state of charge of the battery and, if needed, day

by day slightly increase the load disconnect level (i.e. disconnect the load earlier) until the

harvested solar energy is sufficient to recharge the battery to nearly the full 100%. From that

point onwards the load disconnect level will be modulated so that a nearly 100% recharge is

achieved about once every week.

1.5 Three step charging

The controller is configured for a three step charging process: Bulk – Absorption - Float.

See section 3.8 and section 5 for default settings.

See section 1.8 for user defined settings

1.5.1. Bulk

During this stage the controller delivers as much charge current as possible to rapidly

recharge the batteries.

1.5.2. Absorption

When the battery voltage reaches the absorption voltage setting, the controller switches to

constant voltage mode.

When only shallow discharges occur the absorption time is kept short in order to prevent

overcharging of the battery. After a deep discharge the absorption time is automatically

increased to make sure that the battery is completely recharged.

Additionally, the absorption period is also ended when the charge current decreases to less

than 1A.

1.5.3. Float

During this stage, float voltage is applied to the battery to maintain a fully charged state.

EN NL FR DE ES SE Appendix

1.5.4. Equalization

See section 3.9

1.6 Internal temperature sensor

Compensates absorption and float charge voltages for temperature (range 6°C to 40°C)

1.7 Optional external voltage and temperature sensor (range -20°C to 50°C)

The Smart Battery Sense is a wireless battery voltage-and-temperature sensor for

Victron MPPT Solar Chargers. The Solar Charger uses these measurements to optimize

its charge parameters. The accuracy of the data it transmits will improve battery charging

efficiency, and prolong battery life (VE.Direct Bluetooth Smart dongle needed).

Alternatively, Bluetooth communication can be set up between a BMV-712 battery

monitor with battery temperature sensor and the solar charge controller

(VE.Direct Bluetooth Smart dongle needed). For more detail please enter smart

networking in the search box on our website.

1.8 Automatic battery voltage recognition

The controller will automatically adjust itself to a 12V or a 24V system one time only.

If a different system voltage is required at a later stage, it must be changed manually, for

example with the Bluetooth app, see section 3.8.

1.9 Configuring and monitoring

Configure the solar charge controller with the VictronConnect app. Available for iOS &

Android devices; as well as macOS and Windows computers. An accessory might be

required; enter victronconnect in the search box on our website and see the

VictronConnect download page for details.

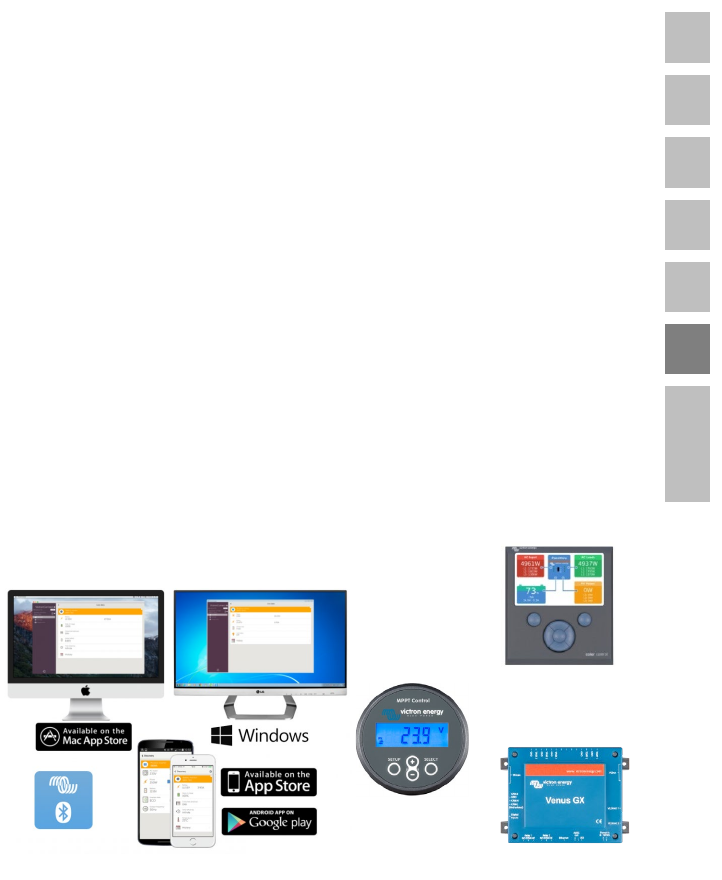

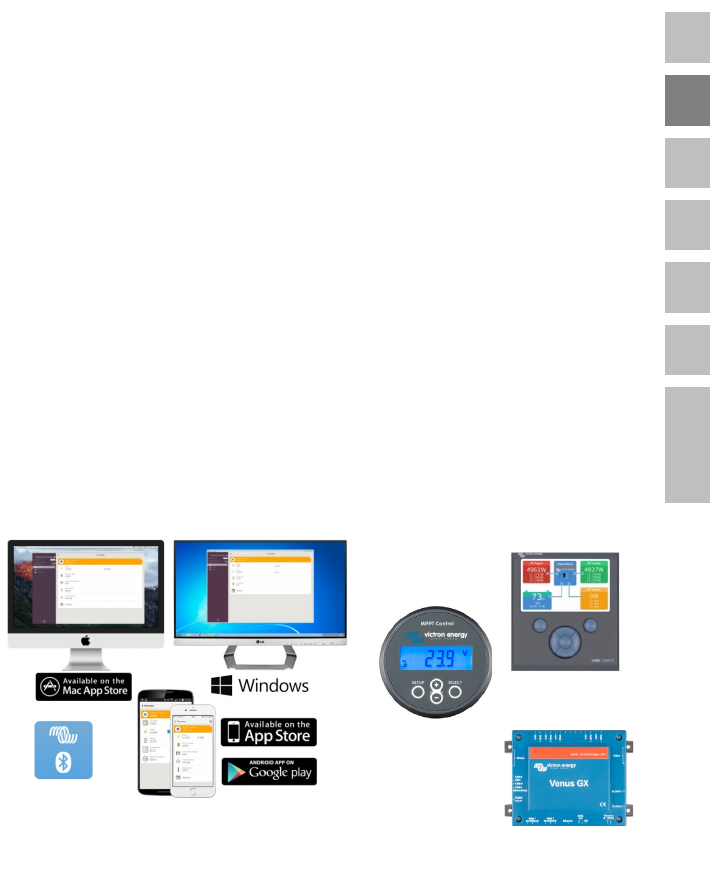

For simple monitoring, use the MPPT Control; a panel mounted simple yet effective

display that shows all operational parameters. Full system monitoring including logging to

our online portal, VRM, is done using the GX Product range

MPPT Control

Color Control GX

Venus GX

EN NL FR DE ES SE Appendix

2. IMPORTANT SAFETY INSTRUCTIONS

SAVE THESE INSTRUCTIONS - This manual contains important instructions that

shall be followed during installation and maintenance.

● It is advised to read this manual carefully before the product is installed and put into

use.

● This product is designed and tested in accordance with international standards. The

equipment should be used for the designated application only.

● Install the product in a heatproof environment. Ensure therefore that there are no

chemicals, plastic parts, curtains or other textiles, etc. in the immediate vicinity of the

equipment.

● The product is not allowed to be mounted in a user accessible area.

● Ensure that the equipment is used under the correct operating conditions. Never

operate it in a wet environment.

● Never use the product at sites where gas or dust explosions could occur.

● Ensure that there is always sufficient free space around the product for ventilation.

● Refer to the specifications provided by the manufacturer of the battery to ensure that

the battery is suitable for use with this product. The battery manufacturer's safety

instructions should always be observed.

● Protect the solar modules from incident light during installation, e.g. cover them.

● Never touch uninsulated cable ends.

● Use only insulated tools.

● Connections must always be made in the sequence described in section 3.5.

● The installer of the product must provide a means for cable strain relief to prevent the

transmission of stress to the connections.

● In addition to this manual, the system operation or service manual must include a battery

maintance manual applicable to the type of batteries used.

Danger of explosion from sparking

Danger of electric shock

EN NL FR DE ES SE Appendix

3. Installation

WARNING: DC (PV) INPUT NOT ISOLATED FROM BATTERY

CIRCUIT

CAUTION: FOR PROPER TEMPERATURE COMPENSATION

THE AMBIENT CONDITION FOR CHARGER AND BATTERY MUST

BE WITHIN 5°C.

3.1. General

● Mount vertically on a non-flammable substrate, with the power terminals facing

downwards. Observe a minimum clearance of 10 cm under and above the product for

optimal cooling.

● Mount close to the battery, but never directly above the battery (in order to prevent

damage due to gassing of the battery).

● Improper internal temperature compensation (e.g. ambient condition battery and

charger not within 5°C) can lead to reduced battery lifetime.

We recommend using a direct battery voltage sense source (BMV, Smart Battery

Sense or GX device shared voltage sense) if larger temperature differences or

extreme ambient temperature conditions are expected.

● Battery installation must be done in accordance with the storage battery rules of the

Canadian Electrical Code, Part I.

● The battery and PV connections must guarded against inadvertent contact (e.g. install

in an enclosure or install the optional WireBox S).

3.2 Grounding

● Battery grounding: the charger can be installed in a positive- or negative-grounded

system.

Note: apply a single ground connection (preferably close to the battery) to prevent

malfunctioning of the system.

● Chassis grounding: A separate earth path for the chassis ground is permitted because it is

isolated from the positive and negative terminal.

● The USA National Electrical Code (NEC) requires the use of an external ground fault

protection device (GFPD). These MPPT chargers do not have internal ground fault

protection. The system electrical negative should be bonded through a GFPD to earth

ground at one (and only one) location.

● The plus and minus of the PV array should not be grounded. Ground the frame of the PV

panels to reduce the impact of lightning.

WARNING: WHEN A GROUND FAULT IS INDICATED, BATTERY TERMINALS AND

CONNECTED CIRCUITS MAY BE UNGROUNDED AND HAZARDOUS.

3.3. PV configuration (also see the MPPT Excel sheet on our website)

● Provide means to disconnect all current-carrying conductors of a photovoltaic power

source from all other conductors in a building or other structure.

● A switch, circuit breaker, or other device, either ac or dc, shall not be installed in a

grounded conductor if operation of that switch, circuit breaker, or other device leaves the

grounded conductor in an ungrounded state while the system remains energized.

EN NL FR DE ES SE Appendix

● The controller will operate only if the PV voltage exceeds battery voltage (Vbat).

● PV voltage must exceed Vbat + 5V for the controller to start. Thereafter minimum PV

voltage is Vbat + 1V.

● Maximum open circuit PV voltage: 75V respectively 100V

For example:

12V battery and mono- or polycristalline panels connected to a 75V controller

● Minimum number of cells in series: 36 (12V panel).

● Recommended number of cells for highest controller efficiency: 72

(2x 12V panel in series or 1x 24V panel).

● Maximum: 108 cells (3x 12V panel in series).

24V battery and mono- or polycristalline panels connected to a 100V controller

● Minimum number of cells in series: 72

(2x 12V panel in series or 1x 24V panel).

● Maximum: 144 cells (4x 12V panel in series).

Remark: at low temperature the open circuit voltage of a 108 cell array may exceed 75V

and and the open circuit voltage of a 144 cell solar array may exceed 100V, depending

on local conditions and cell specifications. In that case the number of cells in series must

be reduced.

3.4 Cable connection sequence (see figure 3)

First: connect the cables to the load, but ensure that all loads are switched off.

Second: connect the battery (this will allow the controller to recognize system voltage).

Third: connect the solar array (when connected with reverse polarity, the controller will

heat up but will not charge the the battery).

Torque: 0,75 Nm

The system is now ready for use.

3.5 Configuration of the controller

The VE.Direct communication port (see sect. 1.9) can be used to configure the controller.

(dongle needed when using the Bluetooth app)

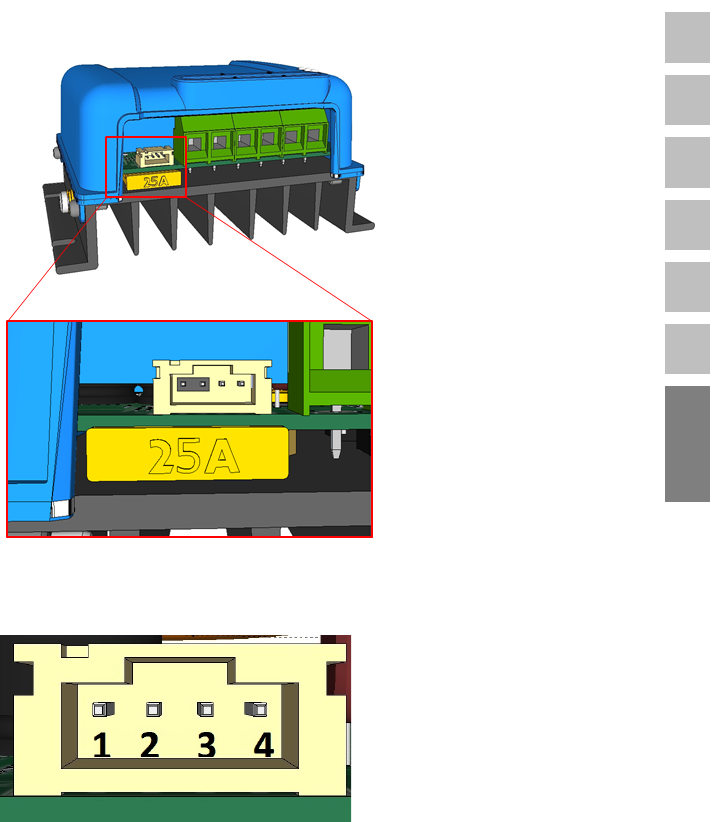

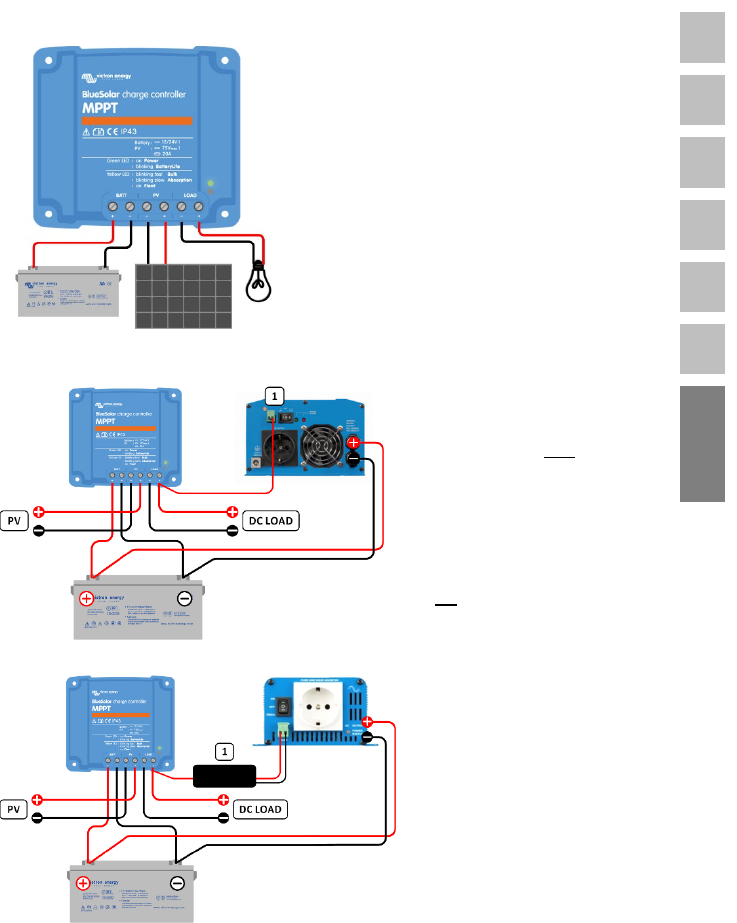

3.6 The load output (see figure 1 and 2 at the end of the manual)

The VE.Direct communication port (see sect. 1.8) can be used to configure the load output.

(dongle needed when using the Bluetooth app)

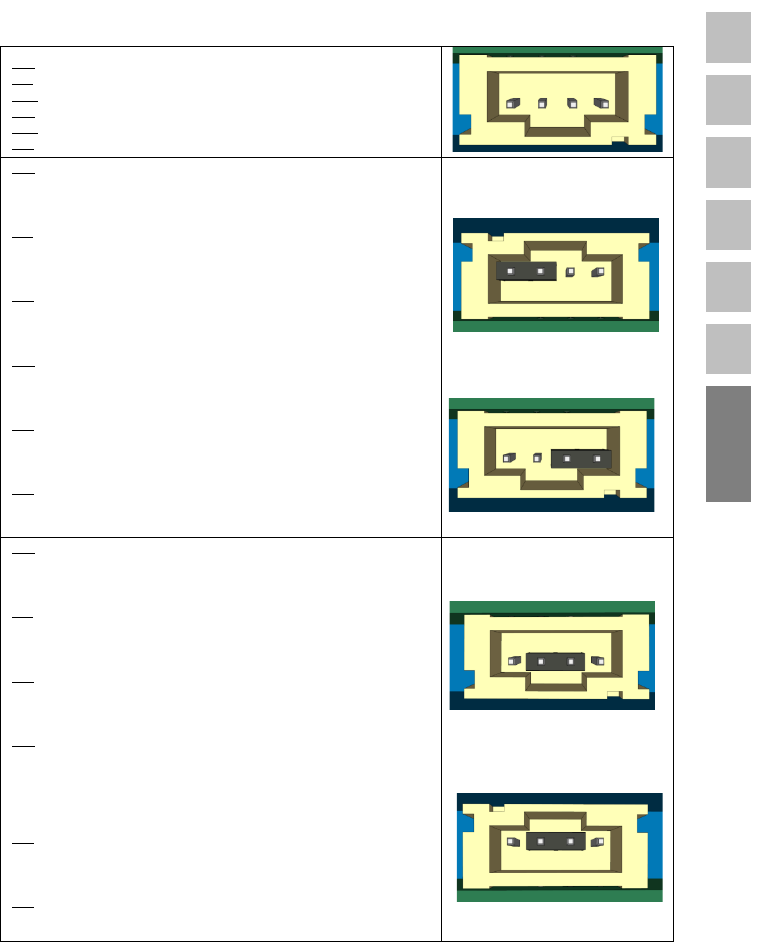

Alternatively, a jumper can be used to to configure the load output as follows:

● No jumper: BatteryLife algorithm (see 1.4)

● Jumper between pin 1 and pin 2: conventional

Low voltage load disconnect: 11,1V or 22,2V

Automatic load reconnect: 13,1V or 26,2V

● Jumper between pin 2 and pin 3: conventional

Low voltage load disconnect: 11,8V or 23,6V

Automatic load reconnect: 14V or 28V

EN NL FR DE ES SE Appendix

Some loads with high inrush current can best be connected directly to the battery. If

equipped with a remote on-off input, these loads can be controlled by connecting the load

output of the controller to this remote on-off input. A special interface cable may be

needed.

Alternatively, a BatteryProtect may be used to control the load. Please see our website

for specifications.

Low power inverters, such as the Phoenix VE.Direct inverters up to 375VA, can be

powered directly by the load output, but the maximum output power will be limited by the

current limit of the load output.

Phoenix VE.Direct inverters can also be controlled by connecting the left side

connection of the remote control to the load output.

The bridge on the remote control between left and right must be removed.

The Victron inverters model Phoenix 12/800, 24/800, 12/1200 and 24/1200 can be

controlled by connecting the right side connection of the inverter remote control directly to

the load output (see figure 4 at the end of this manual).

For the Victron inverters model Phoenix 12/180, 24/180, 12/350, 24/350, the Phoenix

Inverter Compact models and the MultiPlus Compact models an interface cable is

needed: the Inverting remote on-off cable, article number ASS030550100, see figure 5 at

the end of this manual.

3.7 LEDs

Green LED: indicates which load output control algorithm has been chosen.

On: one of the two conventional load output control algorithms (see Fig 2)

Blinking: BatteryLife load output control algorithm (see Fig 2)

Yellow LED: signals charge sequence

Off: no power from PV array (or PV array connected with reverse polarity)

Blinking fast: bulk charge (battery in partially charged state)

Blinking slow: absorption charge (battery charged to 80% or more)

On: float charge (battery fully charged)

For the latest and most up-to-date information

about the blink codes, please refer to the Victron

Toolkit app. Click on or scan the QR code to get to

the Victron Support and Downloads/Software page.

EN NL FR DE ES SE Appendix

3.8 Battery charging information

The charge controller starts a new charge cycle every morning, when the sun starts

shining.

Lead-acid batteries: default method to determine length and end of absorption

The charging algorithm behavior of MPPTs differs from AC connected battery chargers.

Please read this section of the manual carefully to understand MPPT behavior, and

always follow the recommendations of your battery manufacturer.

By default, the absorption time is determined on idle battery voltage at the start of each

day based on the following table:

Battery voltage Vb (@start-up) Multiplier Maximum absorption time

Vb < 11,9V x 1 6h

11,9V < Vb < 12,2V x 2/3 4h

12,2V < Vb < 12,6V x 1/3 2h

Vb > 12,6V x 1/6 1h

(12V values, adjust for 24V))

Default absorption voltage: 14,4V

Default float voltage: 13,8V

The absorption time counter starts once switched from bulk to absorption.

The MPPT Solar Chargers will also end absorption and switch to float when the battery

current drops below a low current threshold limit, the ‘tail current’.

The default tail current value is 1A.

For models with a load output the current on the battery terminals is used; and for the larger

models; the current on the output terminals is used.

The default settings (voltages, absorption time multiplier and tail current) can be modified

with the Victronconnect app via Bluetooth (VE.Direct Bluetooth Smart dongle needed) or via

VE.Direct.

There are two exceptions to normal operation:

1. When used in an ESS system; the solar charger algorithm is disabled; and instead it

follows the curve as mandated by the inverter/charger.

2. For CAN-bus Lithium batteries, like BYD, the battery tells the system, including the solar

charger, what charge voltage to use. This Charge Voltage Limit (CVL) is for some

batteries even dynamic; changes over time; based on for example maximum cell

voltage in the pack and other parameters.

Variations to expected behaviour

1. Pausing of the absorption time counter

The absorption time counter starts when the configured absorption voltage is reached

and pauses when the output voltage is below the configured absorption voltage.

An example of when this voltage drop could occur is when PV power (due to clouds,

trees, bridges) is insufficient to charge the battery and to power the loads.

When the absorption timer is paused, the absorption LED will flash very slowly.

EN NL FR DE ES SE Appendix

2. Restarting the charge process

The charging algorithm will reset if charging has stopped for an hour. This may occur

when the PV voltage drops below the battery voltage due to bad weather, shade or

similar.

3. Battery being charged or discharged before solar charging begins

The automatic absorption time is based on the start-up battery voltage (see table).

This absorption time estimation can be incorrect if there is an additional charge

source (eg alternator) or load on the batteries.

This is an inherent issue in the default algorithm. However, in most cases it is still

better than a fixed absorption time regardless of other charge sources or battery

state.

It is possible to override the default absorption time algorithm by setting a fixed

absorption time when programming the solar charge controller. Be aware this can

result in overcharging your batteries. Please see your battery manufacturer for

recommended settings.

4. Absorption time determined by tail current

In some applications it may be preferable to terminate absorption time based on tail

current only. This can be achieved by increasing the default absorption time

multiplier.

(warning: the tail current of lead-acid batteries does not decrease to zero when the

batteries are fully charged, and this “remaining” tail current can increase substantially

when the batteries age)

Default setting, LiFePO4 batteries

LiFePO4 batteries do not need to be fully charged to prevent premature failure.

The default absorption voltage setting is 14,2V (28,4V).

And the default absorption time setting is 2 hours.

Default float setting: 13,2V (26,4V).

These settings are adjustable.

Reset of the charge algorithm:

The default setting for restarting the charge cycle is Vbatt < (Vfloat – 0,4V) for lead-acid,

and Vbatt < (Vfloat – 0,1V) for LiFePO4 batteries, during 1 minute.

(values for 12V batteries, multiply by two for 24V)

3.9 Automatic equalization

Automatic equalization is default set to ‘OFF’. With the Victron Connect app (see sect 1.9)

this setting can be configured with a number between 1 (every day) and 250 (once every

250 days).

When automatic equalization is active, the absorption charge will be followed by a voltage

limited constant current period. The current is limited to 8% or 25% of the bulk current. The

bulk current is the rated charger current unless a lower maximum current setting has been

chosen.

When using a setting with 8% current limit, automatic equalization ends when the voltage

limit has been reached, or after 1 hour, whichever comes first.

Other settings: automatic equalization ends after 4 hours.

When automatic equalization is not completely finished within one day, it will not resume the

next day, the next equalization session will take place as determined by the day interval.

3.10 VE.Direct communication port

See section 1.9 and 3.5.

EN NL FR DE ES SE Appendix

4. Troubleshooting

Problem

Possible cause

Solution

Charger does

not function

Reversed PV connection

Connect PV correctly

No fuse inserted

Insert 20A fuse

Blown fuse

Reversed battery

connection

1. Connect battery correctly

2. Replace fuse

The battery is

not fully charged

A bad battery connection

Check battery connection

Cable losses too high

Use cables with larger cross

section

Large ambient temperature

difference between charger

and battery (Tambient_chrg >

Tambient_batt)

Make sure that ambient

conditions are equal for

charger and battery

Only for a 24V system:

wrong system voltage

chosen (12V instead of 24V)

by the charge controller

Set the controller manually to

the required system voltage

(see section 1.8)

The battery is

being

overcharged

A battery cell is defect

Replace battery

Large ambient temperature

difference between charger

and battery (Tambient_chrg <

Tambient_batt)

Make sure that ambient

conditions are equal for

charger and battery

Load output

does not

become active

Maximum current limit

exceeded

Make sure that the output

current does not exceed 15A

DC load in combination with

capacitive load (e.g.

inverter) applied

Disconnect DC load during

start-up of the capacitive load

Disconnect AC load from the

inverter, or connect inverter as

explained in section 3.6

Short-circuit

Check for short-circuit in the

load connection

EN NL FR DE ES SE Appendix

5 Specifications 75V models

BlueSolar charge controller

MPPT 75/10

MPPT 75/15

Battery voltage

12/24V Auto Select

Maximum battery current

10A

15A

Nominal PV power, 12V 1a,b)

145W

220W

Nominal PV power, 24V 1a,b)

290W

440W

Max. PV short circuit current 2)

13A

15A

Automatic load disconnect Yes, maximum load 15A

Maximum PV open circuit voltage 75V

Peak efficiency

98%

Self consumption

12V: 20 mA 24V: 10 mA

Charge voltage 'absorption'

14,4V / 28,8V

(adjustable)

Charge voltage 'equalization' 3)

16,2V / 32,4V

(adjustable)

Charge voltage 'float'

13,8V / 27,6V

(adjustable)

Charge algorithm multi-stage adaptive or user defined algrithm

Temperature compensation -16mV / °C resp. -32mV / °C

Continuous load current

15A

Low voltage load disconnect

11,1V / 22,2V or 11,8V / 23,6V

or BatteryLife algorithm

Low voltage load reconnect

13,1V / 26,2V or 14V / 28V

or BatteryLife algorithm

Protection Output short circuit / Over temperature

Operating temperature -30 to +60°C (full rated output up to 40°C)

Humidity 100%, non-condensing

Maximum altitude

5000m (full rated output up to 2000m)

Environmental condition

Indoor type 1, unconditioned

Pollution degree

PD3

Data communication port

VE.Direct

See the data communication white paper on our website

ENCLOSURE

Colour Blue (RAL 5012)

Power terminals 6mm² / AWG10

Protection category IP43 (electronic components) IP22 (connection area)

Weight

0,5kg

Dimensions (h x w x d)

100 x 113 x 40mm

STANDARDS

Safety

EN/IEC 62109-1 / UL 1741 / CSA C22.2 NO.107.1-16

1a) If more PV power is connected, the controller will limit input power.

1b) The PV voltage must exceed Vbat + 5V for the controller to start.

Thereafter the minimum PV voltage is Vbat + 1V.

2) A higher short circuit current may damage the controller in case of reverse polarity connection of the PV

array.

3) Default setting: OFF

EN NL FR DE ES SE Appendix

Specifications 100V models

BlueSolar charge controller MPPT 100/15 MPPT 100/20

Battery voltage 12/24V Auto Select

Maximum battery current 15A 20A

Nominal PV power, 12V 1a,b)

220W

290W

Nominal PV power, 24V 1a,b)

440W

580W

Max. PV short circuit current 2)

15A

20A

Automatic load disconnect

Yes, maximum load 15A resp. 20A

Maximum PV open circuit voltage 100V

Peak efficiency 98%

Self consumption 12V: 20 mA 24V: 10 mA

Charge voltage 'absorption'

14,4V / 28,8V (adjustable)

Charge voltage 'equalization'

16,2V / 32,4V (adjustable)

Charge voltage 'float'

13,8V / 27,6V

(adjustable)

Charge algorithm

multi-stage adaptive

or user defined algrithm

Temperature compensation -16mV / °C resp. -32mV / °C

Continuous load current 15A 20A

Low voltage load disconnect

11,1V / 22,2V or 11,8V / 23,6V

or BatteryLife algorithm

Low voltage load reconnect

13,1V / 26,2V or 14V / 28V

or BatteryLife algorithm

Protection

Output short circuit / Over temperature

Operating temperature -30 to +60°C (full rated output up to 40°C)

Humidity 100%, non-condensing

Maximum altitude

5000m (full rated output up to 2000m)

Environmental condition

Indoor type 1, unconditioned

Pollution degree

PD3

Data communication port

VE.Direct

See the data communication white paper on our website

ENCLOSURE

Colour

Blue (RAL 5012)

Power terminals 6mm² / AWG10

Protection category

IP43 (electronic components)

IP22 (connection area)

Weight

0,6 kg

0,65 kg

Dimensions (h x w x d)

100 x 113 x 50 mm

100 x 113 x 60 mm

STANDARDS

Safety

EN/IEC 62109-1, UL 1741, CSA C22.2

1a) If more PV power is connected, the controller will limit input power

1b) The PV voltage must exceed Vbat + 5V for the controller to start.

Thereafter the minimum PV voltage is Vbat + 1V.

2) A higher short circuit current may damage the controller in case of reverse polarity connection of the PV

array.

EN NL FR DE ES SE Appendix

BlueSolar charge controller MPPT 100/20-48V

Battery voltage

12/24/48V Auto Select

Maximum battery current 20A

Nominal PV power, 48V 1a,b) 1160W (290W / 580W / 870W)

Max. PV short circuit current 2)

20A

Automatic load disconnect

Yes, maximum load 20A(12/24V) & 0,1A(36/48V)

Maximum PV open circuit voltage

100V

Peak efficiency

98%

Self consumption

25 / 15 / 15mA

Charge voltage 'absorption' 14,4V / 28,8V / 43,2V / 57,6V

(adjustable)

Charge voltage 'equalization' 16,2V / 32,4V / 48,6V / 64,8V

(adjustable)

Charge voltage 'float'

13,8V / 27,6V / 41,4V / 55,2V

(adjustable)

Charge algorithm

multi-stage adaptive or user defined algrithm

Temperature compensation

-16mV/ °C / -32mV/ °C / -48mV/ °C / -64mV/ °C

Continuous load current, 12/24V

Continuous load current, 48V

20A

Low voltage load disconnect

11,1 / 22,2 / 33,3 / 44,4V or 11,8 / 23,6 / 35,4 / 47,2V

or BatteryLife algorithm

Low voltage load reconnect

13,1 / 26,2 / 39,3 / 52,4V or 14 / 28 / 42 / 56V

or BatteryLife algorithm

Protection

Output short circuit / Over temperature

Operating temperature -30 to +60°C (full rated output up to 40°C)

Humidity 100%, non-condensing

Maximum altitude

5000m (full rated output up to 2000m)

Environmental condition

Indoor type 1, unconditioned

Pollution degree

PD3

Data communication port

VE.Direct

See the data communication white paper on our website

ENCLOSURE

Colour

Blue (RAL 5012)

Power terminals 6mm² / AWG10

Protection category

IP43 (electronic components)

IP22 (connection area)

Weight

0,65 kg

Dimensions (h x w x d)

100 x 113 x 60 mm

STANDARDS

Safety

EN/IEC 62109-1, UL 1741, CSA C22.2

1a) If more PV power is connected, the controller will limit input power

1b) The PV voltage must exceed Vbat + 5V for the controller to start.

Thereafter the minimum PV voltage is Vbat + 1V.

2) A higher short circuit current may damage the controller in case of reverse polarity connection of the PV

array.

EN NL FR DE ES SE Appendix

1 Algemene beschrijving

1.1 Ultrasnelle MPPT tracking

Vooral als het bewolkt is en de lichtintensiteit voortdurend verandert, verbetert een snel

MPPT algoritme de energieopbrengst tot 30% in vergelijking met PWM-laadcontrollers en

tot 10% in vergelijking met tragere MPPT-controllers.

1.2 VE.Direct

Voor een bekabelde verbinding met een Color Control-paneel, pc of andere apparaten

1.3 Belastingsuitgang

Diepe ontlading van de accu kan worden voorkomen door alle belastingen met de

belastingsuitgang te verbinden. De belastingsuitgang koppelt de belasting los als de accu

is ontladen tot een vooringestelde spanning.

Als alternatief kan een intelligent accubeheeralgoritme worden gekozen: zie BatteryLife.

De belastingsuitgang is bestand tegen kortsluiting.

Sommige belastingen (vooral omvormers) kunnen het beste rechtstreeks op de accu

worden aangesloten, en de afstandsbediening van de omvormer op de belastingsuitgang.

Hiervoor kan een speciale interfacekabel nodig zijn, zie paragraaf 3.6.

1.4 BatteryLife: intelligent accubeheer

Als een zonnelaadcontroller de accu niet in één dag weer volledig kan opladen, is het

resultaat vaak dat de accu voortdurend schommelt tussen "gedeeltelijk opgeladen" en

"volledig ontladen". Deze werkwijze (de accu niet regelmatig volledig weer opladen)

maakt een loodzuuraccu binnen enkele weken of maanden helemaal kapot.

Het BatteryLife-algoritme houdt de laadstatus van de accu in de gaten en verhoogt,

indien nodig, dag na dag het niveau voor belastingsontkoppeling (d.w.z. koppelt de

belasting eerder los) tot de energie die van een zonnepaneel verkregen is, voldoende is

om de accu opnieuw op te laden tot bijna de volledige 100%. Vanaf dat ogenblik wordt

het niveau voor belastingsontkoppeling gemoduleerd, zodat de accu ongeveer één keer

per week tot bijna de volledige 100% wordt geladen.

1.5 Driestaps laden

De laadcontroller is geconfigureerd voor een driestaps laadproces: Bulklading –

Absorptielading - Druppellading.

Zie paragraaf 3.8 en paragraaf 5 voor de standaardinstellingen.

Zie paragraaf 1.8 voor de gebruikersgedefinieerd instellingen

1.5.1. Bulklading

Tijdens deze fase levert de controller zoveel mogelijk laadstroom om de accu's snel te

laden.

1.5.2. Absorptielading

Tijdens deze fase schakelt de controller over op de constante-spanningsmodus, waarbij de

absorptiespanning wordt toegepast op de accu. Wanneer de laadstroom afneemt tot aan de

instelling van de float-leemtegrensstroom, is de accu volledig geladen en schakelt de

controller over naar de druppellading-fase.

1.5.3. Druppellading

Tijdens deze fase wordt de float-spanning toegepast op de accu om deze volledig geladen

te houden.

1.5.4. Egalisatie

Zie paragraaf 3.9.

EN NL FR DE ES SE Appendix

1.6 Interne temperatuursensor

Compenseert absorptie- en float-laadspanningen voor temperatuur (bereik 6°C tot 40°C).

1.7 Optionele externe spannings- en temperatuursensor (bereik -20°C tot 50°C)

De Smart Battery Sense is een draadloze batterij spannings- en temperatuursensor voor

Victron MPPT Zonneladers. De Zonnelader gebruikt deze afmetingen om diens

laadparameters te optimaliseren. De accuraatheid van de gegevens die het doorstuurt zal

de doeltreffendheid van het batterijladen verbeteren en de levensduur van de batterij

(VE.Direct Bluetooth Smart dongle nodig) verlengen.

Als alternatief kan Bluetooth communicatie ingesteld worden tussen een BMV-712

batterijmonitor met batterijtemperatuursensor en de zonnelaadcontroller

(VE.Direct Bluetooth Smart dongle nodig). Voer, voor meer details, smart networking in in

het zoekvakje op onze website.

1.8 Automatische herkenning van de accuspanning

De controller past zich slechts een keer automatisch aan aan een 12V- of een 24V-

systeem.

Als op een later moment een andere systeemspanning is vereist, moet deze handmatig

worden gewijzigd, bijvoorbeeld met de Bluetooth-app, zie paragraaf 3.8.

1.9 Configuratie en monitoring

Configureer de zonnelaadcontroller met de VictronConnect app. Beschikbaar voor iOS- &

Android-toestellen; evenals voor MacOS- en Windows-computers. Een accessoire kan

vereist zijn; voer victronconnect in in het zoekvakje op onze website en bekijk de

VictronConnect downloadpagina voor details.

Gebruik voor eenvoudig monitoring de MPPT Control; een eenvoudig maar efficiënt op

panel gemonteerd beeldscherm dat alle operationele parameters toont. Monitoring van

het volledige systeem inclusief inloggen op ons online portaal, VRM, wordt uitgevoerd via

het GX Productgamma.

MPPT Control

Color Control

Venus GX

EN NL FR DE ES SE Appendix

2. BELANGRIJKE VEILIGHEIDSAANWIJZINGEN

BEWAAR DEZE AANWIJZINGEN - Deze handleiding bevat belangrijke aanwijzingen

die installatie en onderhoud in acht moeten worden genomen.

● Aanbevolen wordt deze handleiding zorgvuldig te lezen voordat het product wordt

geïnstalleerd en in gebruik wordt genomen.

● Dit product is ontworpen en getest in overeenstemming met internationale normen. De

apparatuur mag enkel worden gebruikt voor de bedoelde toepassing.

● Installeer het product in een hittebestendige omgeving. Zorg ervoor dat er zich geen

chemische stoffen, plastic onderdelen, gordijnen of andere soorten textiel enz. in de

onmiddellijke omgeving van de apparatuur bevinden.

● Het product mag niet worden gemonteerd in een voor gebruikers toegankelijk gebied.

● Zorg ervoor dat de apparatuur wordt gebruikt in de juiste omgevingsvoorwaarden.

Gebruik het product nooit in een vochtige omgeving.

● Gebruik het product nooit op plaatsen waar zich gas- of stofexplosies kunnen

voordoen.

● Zorg ervoor dat er altijd voldoende vrije ruimte rondom het product is voor ventilatie.

● Raadpleeg de specificaties van de accufabrikant om te waarborgen dat de accu

geschikt is voor gebruik met dit product. Volg steeds de veiligheidsvoorschriften van de

accufabrikant.

● Bescherm de zonne-energiemodules tegen rechtstreekse lichtinval tijdens de installatie,

bv. door ze te bedekken.

● Raak nooit niet-geïsoleerde kabeluiteinden aan.

● Gebruik enkel geïsoleerd gereedschap.

● Maak de verbindingen steeds in de volgorde zoals beschreven in punt 3.5.

● Degene die het product installeert moet zorgen voor een trekontlasting voor de

accukabels, zodat een eventuele spanning niet op de kabels wordt overgedragen.

● Naast deze handleiding moet de bedieningshandleiding of de onderhoudshandleiding een

onderhoudshandleiding voor de accu bevatten die van toepassing is op de gebruikte

accutypen.

Ontploffingsgevaar wegens vonken

Gevaar van elektrische schokken

EN NL FR DE ES SE Appendix

3. Installatie

WAARSCHUWING: DC-(PV) INGANGSSPANNING NIET GEÏSOLEERD VAN

ACCUCIRCUIT

LET OP: VOOR EEN GOEDE TEMPERATUURCOMPENSATIE MOETEN DE

OMGEVINGSOMSTANDIGHEDEN VOOR DE LADER EN ACCU BINNEN 5°C LIGGEN.

3.1. Algemeen

● Installeer verticaal op een onbrandbaar oppervlak met de voedingsklemmen naar

omlaag. Houd rekening met een minimumafstand afstand van 10cm onder en boven het

product voor optimale koeling.

● Installeer dicht bij de accu maar nooit rechtstreeks boven de accu (om schade wegens

gasvorming van de accu te voorkomen).

● Een slechte interne temperatuurcompensatie (bv. omgevingsomstandigheden accu en

lader niet binnen 5°C) kan leiden tot een kortere levensduur van de accu.

We adviseren een rechtstreekse spanningsgevoelbron (BMV, Smart Battery Sense

of GX toestel met gedeeld spanningsgevoel) te gebruiken wanneer grotere

temperatuurverschillen of extreme omgevingstemperatuuromstandigheden te

verwachten zijn.

● De installatie van de accu moet plaatsvinden conform de accu-opslagvoorschriften van

de Canadese Elektrische Code, deel I.

● De accu en PV-aansluitingen moeten worden beschermd tegen onbedoeld contact

(installeer deze bv. in een behuizing of installeer de optionele WireBox S).

3.2 Aarding

● Aarding van de accu: de lader kan in een positief of negatief geaard systeem worden

geïnstalleerd.

Opmerking: pas een enkele aardingsaansluiting toe (bij voorkeur dicht bij de accu) om

storingen in het systeem te voorkomen.

● Frame-aarding: Een apart aardingspad voor de frame-aarding is toegestaan, omdat het is

geïsoleerd van de positieve en negatieve aansluiting.

● De USA National Electrical Code (NEC) vereist het gebruik van een externe

aardlekschakelaar. Deze MPPT-laders beschikken niet over een interne aardlekschakelaar.

De negatieve aansluiting van het systeem dient via een aardlekschakelaar te worden

verbonden met de aarde op (uitsluitend) een enkele locatie.

● De lader mag niet worden aangesloten op geaarde zonnepanelen.

● De plus en min van de PV-configuratie mag niet worden geaard. Aard het frame van de

PV-panelen om de impact van blikseminslag te verminderen.

WAARSCHUWING: ALS ER EEN AARDINGSFOUT WORDT AANGEGEVEN, KAN HET

ZIJN DAT ACCU-AANSLUITINGEN EN AANGESLOTEN CIRCUITS NIET GEAARD EN

DUS GEVAARLIJK ZIJN.

3.3. PV configuratie (zie ook het MPPT-Excel-blad op onze website)

● Zorg ervoor dat alle stroomgeleiders van een fotovoltaïsche stroombron losgekoppeld

kunnen worden van alle overige geleiders in een gebouw of andere constructie.

● Een schakelaar, contactverbreker of ander apparaat, met gelijk- of wisselspanning, mag

niet worden geïnstalleerd in een geaarde geleider als het gebruik van deze schakelaar,

contactverbreker of ander apparaat de betreffende geaarde geleider in een niet-geaarde en

spanningsvoerende toestand achterlaat.

● De controller werkt alleen als de PV spanning hoger is dan de accuspanning (Vaccu).

EN NL FR DE ES SE Appendix

● De controller start pas als de PV spanning hoger is dan Vaccu + 5V. Vanaf dan

bedraagt de minimum PV spanning Vaccu + 1V

● Maximum PV open klemspanning: 75V resp. 100V.

Bijvoorbeeld:

12V-accu en mono- of polykristallijne panelen aangesloten op een 75V-controller

● Minimum aantal seriële cellen: 36 (12V paneel).

● Aanbevolen aantal cellen voor hoogste controllerefficiëntie: 72

(2x 12V paneel in serie of 1x 24V paneel).

● Maximum: 108 cellen (3x 12V paneel in serie).

24V-accu en mono- of polykristallijne panelen aangesloten op een 100V-controller

● Minimum aantal seriële cellen: 72

(2x 12V paneel in serie of 1x 24V paneel).

● Maximum: 144 cellen (4x 12V-paneel in serie).

Opmerking: bij lage temperaturen kan de nullastspanning van een uit 108 cellen

bestaand zonnepaneel 75 V overschrijden en de nullastspanning van een uit 144 cellen

bestaand zonnepaneel kan 100 V overschrijden, afhankelijk van de

omgevingsomstandigheden en de celspecificaties. In dat geval moet het aantal cellen

worden verminderd.

3.4 Kabelaansluitvolgorde (zie afbeelding 3)

1. Sluit de kabels aan op de belasting, maar zorg ervoor dat alle belastingen zijn

uitgeschakeld.

2. Sluit de accu aan (hierdoor kan de controller de systeemspanning herkennen).

2. Sluit het zonnepaneel aan (bij omgekeerde polariteit warmt de controller op, maar

wordt de accu niet opgeladen).

Torsie: 0,75 Nm

Het systeem is nu klaar voor gebruik.

3.5. Configuratie van de controller

De VE.Direct-communicatiepoort (zie par. 1.9) kan worden gebruikt om de controller te

configureren. (dongle vereist bij gebruik van de Bluetooth-app)

3.6 Instelling van de belastingsuitgang (zie afbeelding 1 en 2 aan het einde van de

handleiding)

De VE.Direct-communicatiepoort (zie par. 1.8) kan worden gebruikt om de

belastingsuitgang te configureren. (dongle vereist bij gebruik van de Bluetooth-app)

Er kan tevens een jumper worden gebruikt om de belastingsuitgang als volgt te

configureren:

● Geen brug: BatteryLife algoritme (zie 1.4)

● Brug tussen pin 1 en pin 2: conventioneel

Belasting ontkoppeling bij lage spanning: 11,1V of 22,2V

Automatische belastingsherkoppeling: 13,1V of 26,2V

● Brug tussen pin 2 en pin 3: conventioneel

Belasting ontkoppeling bij lage spanning: 11,8V of 23,6V

EN NL FR DE ES SE Appendix

Automatische belastingsherkoppeling: 14V of 28V

Sommige belastingen met hoge inschakelstroom kunnen het beste direct op de accu

worden aangesloten. Indien voorzien van een ingang voor aan/uit op afstand, kunnen

deze belastingen het beste worden geregeld door de belastingsuitgang van de controller

te verbinden met deze ingang voor aan/uit op afstand. Een speciale interfacekabel kan

dan nodig zijn.

Als alternatief kan ook een BatteryProtect worden gebruikt om de belasting te regelen.

Zie onze website voor de specificaties.

Omvormers met een laag stroomverbruik, zoals de Phoenix VE.Direct-omvormers tot

375 VA, kunnen direct worden gevoed door de belastingsuitgang, maar het maximale

uitgangsvermogen zal worden beperkt door de stroomlimiet van de belastingsuitgang.

Phoenix VE.Direct-omvormers kunnen ook worden geregeld door de linker aansluiting

van de afstandsbediening te verbinden met de belastingsuitgang.

De brug van de afstandsbediening tussen links en rechts moet zijn verwijderd.

De omvormermodellen Phoenix 12/800, 24/800, 12/1200 en 24/1200 van Victron kunnen

worden geregeld door de rechter aansluiting van de afstandsbediening van de omvormer

rechtstreeks op de belastingsuitgang aan te sluiten (zie afbeelding 4 aan het einde van

deze handleiding).

Voor de Victron-omvormermodellen Phoenix 12/180, 24/180, 12/350, 24/350, de

Phoenix-omvormermodellen Compact en de MultiPlus Compact is een interfacekabel

vereist: de omvormkabel voor aan-uit op afstand, artikelnummer ASS030550100, zie

afbeelding 5 aan het einde van deze handleiding.

3.7 LEDs

Groene LED: geeft aan welk besturingsalgoritme voor belastingsuitgang is gekozen.

Aan: een van de twee conventionele besturingsalgoritmen voor belastingsuitgang (zie figuur

Knipperend: BatteryLife-besturingsalgoritme voor belastingsuitvoer (zie Afb. 2)

Gele LED: signaleert laadvolgorde

Uit: geen stroom van PV-array (of PV-array aangesloten met omgekeerde polariteit)

Knippert snel: bulklading (batterij in gedeeltelijk opgeladen toestand)

Knippert langzaam: absorptielaad (batterij is geladen tot 80% of meer)

Aan: float lading (batterij volledig opgeladen)

Voor de nieuwste en meest bijgewerkte

informatie over de blink-codes raadpleeg de

Victron Toolkit-app. Klik op of scan de QR-code

om naar de Victron Ondersteuning- en

Downloads/Software-pagina te gaan.

EN NL FR DE ES SE Appendix

3.8 Accu-oplaadinformatie

De laadcontroller begint elke ochtend, zodra de zon begint te schijnen, een nieuwe

laadcyclus.

Loodzuurbatterijen: standaardmethode om de lengte en het einde van de absorptie

te bepalen

Het laadalgoritmegedrag van MPPT’s verschilt van AC verbonden batterijladers. Lees dit

hoofdstuk van de handleiding zorgvuldig om MPPT-gedrag te verstaan en volg steeds de

aanbevelingen van uw batterijproducent.

Standaard wordt de absorptietijd bepaald op stilstaande batterijspanning bij de start van

elke dag, gebaseerd op de volgende tabel:

Batterijspanning Vb (@start-up)

Vermenigvuldiger

Maximale absorptietijd

Vb < 11,9V x 1 6u

11,9V < Vb < 12,2V x 2/3 4u

12,2V < Vb < 12,6V x 1/3 2u

Vb > 12,6V x 1/6 1u

(12V waarden, aanpassen voor 24V)

Standaard absorptiespanning: 14,4V

Standaard druppelladerspanning: 13,8V

De absorptietijdteller start eens overgeschakeld van bulk naar absorptie.

De MPPT-zonneladers zullen ook absorptive beëindigen en overschakelen naar

druppellader wanneer de batterijstroom onder een lage stroomdrempellimiet, de

‘staartstroom’, valt.

De standaard staartstroomwaarde bedraagt 1A.

Voor modellen met een laadoutput wordt de stroom op de batterijterminals gebruikt; en voor

de grotere modellen; de stroom op de outputterminals wordt gebruikt.

De standaard instellingen (spanningen, absorptietijdvermenigvuldiger en staartstroom)

kunnen aangepast worden met de Victronconnect app via Bluetooth (VE.Direct Bluetooth

Smart dongle nodig) of via VE.Direct.

Er zijn twee uitzonderingen op normale werking:

1. Wanneer gebruikt in een ESS-systeem; het zonneladeralgoritme wordt uitgeschakeld;

en in plaats hiervan volgt het de curve zoals opgelegd door de omvormer/acculader.

2. Voor CAN-bus Lithium-batterijen, zoals BYD, vertelt de batterij het systeem, inclusief de

zonnelader, welke laadspanning te gebruiken. Deze Laadspanningslimiet (CVL) is voor

bepaalde batterijen zelfs dynamisch; wijzigt mettertijd; gebaseerd op bijvoorbeeld

maximale celspanning in het pakket en andere parameters.

Variaties op verwacht gedrag

1. Pauzeren van de absorptietijdteller

De absorptietijdteller start wanneer de geconfigureerde absorptiespanning bereikt werd en

pauzeert wanneer de outputspanning onder de geconfigureerde absorptiespanning ligt.

Een voorbeeld van wanneer deze spanningsverlaging kan voorvallen is wanneer PV-

vermogen (vanwege wolken, bomen, bruggen) onvoldoende is om de batterij te laden en

vermogen te geven aan de ladingen.

Wanneer de absorptietimer gepauzeerd wordt, zal de absorptie-led zeer traag flitsen.

EN NL FR DE ES SE Appendix

2. Herstarten van het laadproces

Het laadalgoritme zal resetten wanneer laden gedurende een uur gestopt werd. Dit

kan voorvallen wanneer de PV-spanning zakt onder de batterijspanning vanwege

slecht weer, schaduw of iets gelijkaardigs.

3. Batterij wordt opgeladen of ontladen voordat zonneladen begint

De automatische absorptietijd is gebaseerd op de opstart-batterijspanning (zie tabel).

Deze absorptietijdschatting kan incorrect zijn wanneer er een bijkomende laadbron

(bv. alternator) of lading op de batterijen is.

Dit is een inherente kwestie in het standaard algoritme. In de meeste gevallen is het

echter nog steeds beter dan een vaste absorptietijd ongeacht andere laadbronnen of

batterijstatus.

Het is mogelijk het standaard absorptietijdalgoritme terzijde te schuiven door een

vaste absorptietijd in te stellen bij het programmeren van de zonnelaadcontroller.

Denk eraan dat dit kan resulteren in het overladen van uw batterijen. Raadpleeg uw

batterijproducent voor aanbevolen instellingen.

4. Absorptietijd bepaald door staartstroom

Bij bepaalde toepassingen kan het te prefereren zijn om absorptietijd die enkel

gebaseerd is op staartstroom te beëindigen. Dit kan bereikt worden door de

standaard absorptietijdvermenigvuldiger te verhogen.

(waarschuwing: de staartstroom van lood-zuur batterijen zakt niet naar nul wanneer

de batterijen volledig opgeladen zijn, en deze “resterende” staartstroom kan

substantieel verhogen wanneer de batterijen ouder worden).

Standaard instelling, LiFePO4-batterijen

LiFePO4-batterijen moeten niet volledig geladen worden om vroegtijdig defect te beletten.

De standaard instelling van absorptiespanning bedraagt 14,2V (28,4V).

En de standaard instelling van absorptietijd bedraagt 2 uur.

Standaard instelling druppellader: 13,2V (26,4V).

Deze instellingen zijn aanpasbaar.

Resetten van het laadalgoritme:

De standaard instelling voor herstarten van de laadcyclus is Vbatt < (Vfloat – 0,4V) voor

lood-zuur en Vbatt < (Vfloat – 0,1V) voor LiFePO4-batterijen, gedurende 1 minuut.

(waarden voor 12V-batterijen, vermenigvuldigen met twee voor 24V)

3.9 Automatische egalisatie

Automatische egalisatie staat standaard ingesteld op ‘UIT’. Met de Victron Connect-app (zie

par. 1.9) kan deze instelling worden geconfigureerd met een cijfer tussen 1 (elke dag) en

250 (eens om de 250 dagen).

Wanneer automatische egalisatie actief is, zal de absorptielading gevolgd worden door een

periode van constante stroom met beperkte spanning. De stroom wordt beperkt tot 8% of

25% van de bulkstroom. De bulkstroom is de nominale laderstroom tenzij een lagere

maximale stroominstelling werd gekozen.

Bij het gebruik van een instelling met 8% stroomlimiet eindigt automatische egalisatie

wanneer de spanningslimiet bereikt werd, of na 1 uur, wat er ook eerst komt.

Andere instellingen: automatische egalisatie eindigt na 4 uur.

Wanneer automatische egalisatie niet binnen één dag volledig voltooid werd, zal het de

volgende dag niet hervatten, de volgende egalisatiesessie zal plaatsvinden zoals bepaald

door de daginterval.

3.10 VE.Direct-communicatiepoort

Zie paragraaf 1.9 en 3.5.

EN NL FR DE ES SE Appendix

4. Probleemoplossing

Probleem

Mogelijke oorzaak

Oplossing

Lader werkt niet

Omgepoolde PV aansluiting

Sluit PV juist aan

Geen zekering geplaatst

Plaats een 20A zekering

Zekering doorgebrand

Omgepoolde accuaansluiting

1. Sluit accu juist aan

2. Vervang zekering

De accu wordt niet

volledig geladen

Gebrekkige accuverbinding

Controleer accuverbinding

Te hoge kabelverliezen

Gebruik kabels met een grotere

diameter

Groot

omgevingstemperatuurverschil

tussen lader en accu (Tomg_lader >

Tomg_accu)

Zorg ervoor dat de

omgevingsomstandigheden

gelijk zijn voor de lader en de

accu

Enkel voor een 24V systeem: foute

systeemspanning gekozen (12V

i.p.v. 24V) door de laadcontroller

Stel de controller handmatig in

op de vereiste

systeemspanning (zie paragraaf

1.8)

De accu wordt

overladen

Er is een accucel defect

Vervang accu

Groot

omgevingstemperatuurverschil

tussen lader en accu (Tomg_lader <

Tomg_accu)

Zorg ervoor dat de

omgevingsomstandigheden

gelijk zijn voor de lader en de

accu

Belastingsuitgang

wordt niet geactiveerd

Maximum stroomlimiet

overschreden

Zorg ervoor dat de

uitgangsstroom niet hoger is

dan 15A

DC belasting in combinatie met

capacitieve belasting (bv.

omvormer) toegepast

Koppel de DC belasting los

tijdens het opstarten van de

capacitieve belasting. Koppel

de AC-belasting los van de

omvormer, of sluit de omvormer

aan zoals beschreven in punt

3.6.

Kortsluiting

Controleer of de

belastingsaansluiting

kortgesloten is

EN NL FR DE ES SE Appendix

5 Specificaties, 75V modellen

Specificaties, 100V modellen

BlueSolar laadcontroller

MPPT 75/10

MPPT 75/15

Accuspanning

12/24V Auto Select

Maximum accustroom

10A

15A

Nominaal PV-vermogen, 12V 1a, b) 145W 220W

Nominaal PV-vermogen, 24V 1a, b)

290W

440W

Max. PV kortsluitstroom 2)

13A

15A

Automatische belastingsontkoppeling

Ja, maximum belasting 15A

Maximum PV open spanning 75V

Piekefficiëntie

98%

Eigen verbruik 12V: 20 mA 24V: 10 mA

Laadspanning 'absorptie' 14,4V / 28,8V (regelbaar)

Laadspanning 'float'

13,8V / 27,6V (regelbaar)

Laadspanning 'egalisatie 3)' 16,2V / 32,4V

(regelbaar)

Laadalgoritme

meertraps adaptief of gebruikersgedefinieerd algoritme

Temperatuurcompensatie

-16mV / °C resp. -32mV / °C

Continue belastingstroom

15A

Belastingsontkoppeling bij lage

spanning

11,1V / 22,2V of 11,8V / 23,6V

of BatteryLife algoritme

Belastingsherkoppeling bij lage

spanning

13,1V / 26,2V of 14V / 28V

of BatteryLife algoritme

Beveiliging Kortsluiting uitgang

Overtemperatuur

Bedrijfstemperatuur

-30 tot +60°C (volledig nominaal vermogen tot 40°C)

Vocht

100%, niet condenserend

Maximale hoogte

5000m (volledig nominaal vermogen tot 2000m)

Omgevingsomstandigheden

Binnen type 1, natuurlijk

Verontreinigingsgraad

PD3

Datacommunicatiepoort

VE.Direct

Zie het whitepaper over datacommunicatie op onze

website

BEHUIZING

Kleur

Blauw (RAL 5012)

Vermogensklemmen

6mm² / AWG10

Beschermingsklasse

IP43 (elektronische componenten)

IP 22 (aansluitingsgebied)

Gewicht

0,5kg

Afmetingen (h x b x d)

100 x 113 x 40mm

NORMEN

Veiligheid

NEN-EN/IEC 62109-1 / UL 1741 / CSA C22.2 NO.107.1-16

1a) Als er meer PV-vermogen wordt aangesloten, beperkt de controller het ingangsvermogen.

1b) De controller start pas als de PV-spanning Vaccu + 5V overschrijdt.

Daarna bedraagt de minimale PV-spanning Vaccu + 1V.

2) Een hogere kortsluitstroom kan de controller in geval van een omgekeerde polariteitsaansluiting van de

zonnepanelen

beschadigen.

3) Fabrieksinstelling: UIT

EN NL FR DE ES SE Appendix

BlueSolar laadcontroller

MPPT 100/15

MPPT 100/20

Accuspanning

12/24V Auto Select

Maximum accustroom

15A

20A

Nominaal PV-vermogen, 12V 1a, b)

220W

290W

Nominaal PV-vermogen, 24V 1a, b)

440W

580W

Max. PV kortsluitstroom 2)

15A

20A

Automatische belastingsontkoppeling

Ja, maximum belasting 15A resp. 20A

Maximum PV open spanning 100V

Piekefficiëntie 98%

Eigen verbruik

12V: 20 mA 24V: 10 mA

Laadspanning 'absorptie' 14,4V / 28,8V (regelbaar)

Laadspanning 'float' 16,2V / 32,4V (regelbaar)

Laadspanning 'egalisatie'

13,8V / 27,6V

(regelbaar)

Laadalgoritme

meertraps adaptief of gebruikersgedefinieerd

algoritme

Temperatuurcompensatie

-16mV / °C resp. -32mV / °C

Continue belastingstroom 15A 20A

Belastingsontkoppeling bij lage

spanning

11,1V / 22,2V of 11,8V / 23,6V

of BatteryLife algoritme

Belastingsherkoppeling bij lage

spanning

13,1V / 26,2V of 14V / 28V

of BatteryLife algoritme

Beveiliging Kortsluiting uitgang

Overtemperatuur

Bedrijfstemperatuur

-30 tot +60°C (volledig nominaal vermogen tot

40°C)

Vocht

100%, niet condenserend

Maximale hoogte

5000m (volledig nominaal vermogen tot 2000m)

Omgevingsomstandigheden

Binnen type 1, natuurlijk

Verontreinigingsgraad

PD3

Datacommunicatiepoort

VE.Direct

Zie het whitepaper over datacommunicatie op

onze website

BEHUIZING

Kleur

Blauw (RAL 5012)

Vermogensklemmen

6mm² / AWG10

Beschermingsklasse

IP43 (elektronische componenten)

IP 22 (aansluitingsgebied)

Gewicht

0,6 kg

0,65 kg

Afmetingen (h x b x d)

100 x 113 x 50 mm

100 x 113 x 60 mm

NORMEN

Veiligheid

NEN-EN-IEC 62109-1, UL 1741, CSA C22.2

1a) Als er meer PV-vermogen wordt aangesloten, beperkt de controller het ingangsvermogen

1b) De controller start pas als de PV-spanning Vaccu + 5V overschrijdt.

Daarna bedraagt de minimale PV-spanning Vaccu + 1V.

2) Een hogere kortsluitstroom kan de controller in geval van een omgekeerde polariteitsaansluiting van de

zonnepanelen beschadigen

EN NL FR DE ES SE Appendix

BlueSolar laadcontroller MPPT 100/20-48V

Accuspanning

12 / 24 / 48V Auto Select

Maximale accustroom 20A

Nominale PV-stroom, 48V 1a,b) 1160W (290W / 580W / 870W)

Max. PV-kortsluitstroom 2)

20A

Automatische

belastingsontkoppeling

Ja, maximum belasting

20A(12/24V) & 0,1A(36/48V)

Maximale PV-nullastspanning

100V

Piekefficiëntie

98%

Eigen verbruik

25 / 15 / 15mA

Laadspanning 'absorptielading' 14,4V / 28,8V / 43,2V / 57,6V

(regelbaar)

Laadspanning 'egalisatie' 16,2V / 32,4V / 48,6V / 64,8V

(regelbaar)

Laadspanning 'druppellading'

13,8V / 27,6V / 41,4V / 55,2V

(

regelbaar

)

Laadalgoritme

meertraps adaptief of gebruikersgedefinieerd algoritme

Temperatuurcompensatie

-16mV/ °C / -32mV/ °C / -48mV/ °C / -64mV/ °C

Continue belastingsstroom (12/24)

Continue belastingsstroom (48)

20A

Belastingsontkoppeling bij lage

spanning

11,1 / 22,2 / 33,3 / 44,4V of 11,8 / 23,6 / 35,4 / 47,2V

of BatteryLife-algoritme

Belastingsherkoppeling bij lage

spanning

13,1 / 26,2 / 39,3 / 52,4V of 14 / 28 / 42 / 56V

of BatteryLife-algoritme

Beveiliging Kortsluiting uitgang / overtemperatuur

Bedrijfstemperatuur

-30 tot +60

℃

(volledig nominaal vermogen tot 40

℃

)

Luchtvochtigheid

100 %, niet condenserend

Maximale hoogte

5000 m (volledig nominale uitgangsspanning tot 2000

Omgevingsomstandigheden

Binnen type 1, natuurlijk

Verontreinigingsgraad

PD3

Datacommunicatiepoort

VE.Direct

Zie het witboek over datacommunicatie op onze website

BEHUIZING

Kleur Blauw (RAL 5012)

Vermogensklemmen 6 mm² / AWG10

Beschermingsklasse

IP43 (elektronische componenten)

IP22 (aansluitgebied)

Gewicht

0,65 kg

Afmetingen (h x b x d)

100 x 113 x 60 mm

NORMEN

Veiligheid

NEN-EN-IEC 62109-1, UL 1741, CSA C22.2

1a) Als er meer PV-vermogen wordt aangesloten, beperkt de controller het ingangsvermogen

1b) De controller start pas als de PV-spanning Vaccu + 5V overschrijdt.

Daarna bedraagt de minimale PV-spanning Vaccu + 1V.

2) Een hogere kortsluitstroom kan de controller in geval van een omgekeerde polariteitsaansluiting van de

zonnepanelen beschadigen

EN NL FR DE ES SE Appendix

1 Description générale

1.1 Suivi ultra rapide du MPPT

Quand l'intensité lumineuse change constamment, en particulier si le ciel est nuageux, un

algorithme MPPT rapide améliorera la collecte d'énergie jusqu'à 30 % par rapport aux

contrôleurs de charge PWM (modulation de largeur d'impulsion), et jusqu'à 10 % par

rapport aux contrôleurs MPPT plus lents.

1.2 VE.Direct

Pour une connexion de données filaire à un tableau de commande Color Control, à un

PC ou à d'autres appareils.

1.3 Sortie de charge

La décharge profonde de la batterie peut être évitée en connectant toutes les charges à

la sortie de charge. La sortie de charge déconnectera la charge quand la batterie aura

été déchargée à une tension prédéterminée.

Sinon, un algorithme de gestion de batterie intelligente peut être choisi : voir BatteryLife.

La sortie de charge est protégée contre les courts-circuits.

Certaines charges (en particulier les convertisseurs) seront plutôt connectées

directement à la batterie, et le contrôle à distance du convertisseur à la sortie de charge.

Un câble d'interface spécial peut être nécessaire, veuillez consulter la section 3.6.

1.4 BatteryLife : gestion intelligente de la batterie

Quand un contrôleur de charge solaire ne peut pas recharger la batterie entièrement en

un jour, il en résulte souvent que la batterie alterne constamment entre un état « en partie

chargée » et un état « fin de décharge ». Ce mode de fonctionnement (recharge

complète non régulière) endommagera les batteries au plomb en quelques semaines ou

quelques mois.

L'algorithme de BatteryLife contrôlera l'état de charge de la batterie, et le cas échéant,

augmentera légèrement, jour après jour le niveau de déconnexion de la charge (c.à.d. il

déconnectera la charge plus tôt), jusqu'à ce que l'énergie solaire produite soit suffisante

pour recharger la batterie à près de 100 % de sa capacité. À partir de là, le niveau de

déconnexion de la charge sera modulé afin qu'une recharge de près de 100 % soit atteinte

au moins une fois par semaine.

1.5 Chargement en trois étapes

Le contrôleur est configuré pour un processus de charge en trois étapes : Bulk – Absorption

- Float.

Voir section 3.8 et section 5 pour les paramètres par défaut.

Voir section 1.8 pour les paramètres définis par l'utilisateur

1.5.1. Bulk

Au cours de cette étape, le contrôleur délivre autant de courant que possible pour recharger

rapidement les batteries.

1.5.2. Absorption

Quand la tension de batterie atteint les paramètres de tension d'absorption, le contrôleur

commute en mode de tension constante.

Lors de décharges peu profondes de la batterie, la durée de charge d'absorption est limitée

pour éviter toute surcharge. Après une décharge profonde, la durée d'absorption est

automatiquement augmentée pour assurer une recharge complète de la batterie.

De plus, la période d'absorption prend également fin quand le courant de charge devient

inférieur à moins de 1 A.

1.5.3. Float

Au cours de cette étape, la tension Float est appliquée à la batterie pour maintenir un état

de charge complet.

EN NL FR DE ES SE Appendix

1.5.4. Égalisation

Voir section 3.9.

1.6 Sonde de température interne

Elle compense les tensions de charge d'absorption et Float en fonction de la température

(plage de 6°C to 40°C).

1.7 Sonde externe de tension et de température en option (plage de-20°C à 50°C)

La Smart Battery Sense est une sonde de température et de tension, sans fil, pour

équiper des batteries de chargeurs solaires MPPT Victron. Le chargeur solaire utilise ces

mesures pour optimiser ses paramètres de charge. La précision des données qu'il

transmet améliorera l'efficacité de la recharge de la batterie, et cela permettra de

prolonger la durée de vie de batterie (Clé électronique Bluetooth Smart-VE.Direct

nécessaire).

Sinon, une communication Bluetooth peut être établie entre un contrôleur de batterie

de BMV-712 et une sonde de température de batterie et le contrôleur de charge solaire.

(Clé électronique Bluetooth – VE.Direct nécessaire). Pour davantage de détails, veuillez

saisir Smart Networking (interconnexion intelligente des réseaux) dans la case de

recherche sur notre site Web.

1.8 Reconnaissance automatique de la tension de batterie

Le contrôleur s'ajustera automatiquement à un système de 12 ou 24 V une seule fois.

Si une tension de système différente est requise lors d'une étape ultérieure, il faudra

effectuer le changement manuellement, par exemple avec l'application Bluetooth. Voir

section 3.8.

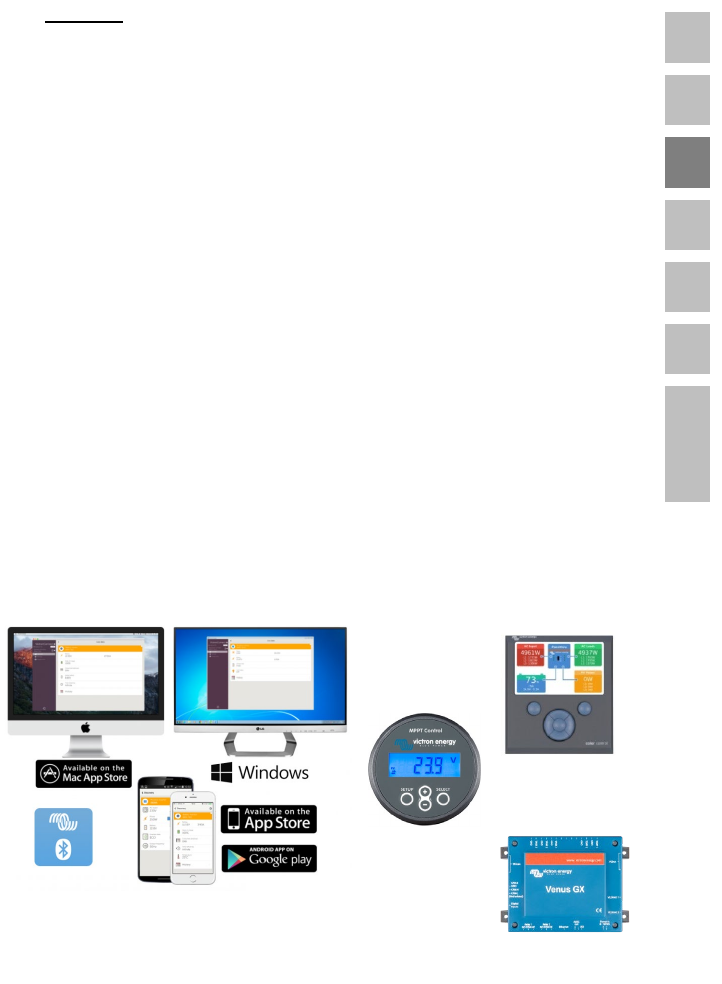

1.9 Configuration et supervision

Configurez le contrôleur de charge solaire avec l'application VictronConnect. Disponible

sur les appareils iOS et Android, ainsi que sur les ordinateurs fonctionnant sur macOS et

Windows. Un accessoire peut être requis : saisissez VictronConnect dans la case de

recherche sur notre site Web et consultez la page de téléchargement VictronConnect

pour davantage de détails.

Pour une simple supervision, utilisez le contrôle MPPT, un écran simple mais efficace

monté sur un panneau qui affiche tous les paramètres en option. Une supervision complète

du système — incluant la connexion à notre portail en ligne VRM — peut être effectuée en

utilisant la gamme de produit GX.

MPPT Control

Color Control

Venus GX

EN NL FR DE ES SE Appendix

2. INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

CONSERVER CES INSTRUCTIONS - Ce manuel contient des instructions

importantes qui doivent être suivies lors de l'installation et de la maintenance.

● Il est conseillé de lire attentivement ce manuel avant d'installer et d'utiliser le produit.

● Cet appareil a été conçu et testé conformément aux normes internationales. L'appareil

doit être utilisé uniquement pour l'application désignée.

● Installer l'appareil dans un environnement protégé contre la chaleur. Par conséquent, il

faut s'assurer qu'il n'existe aucun produit chimique, pièce en plastique, rideau ou autre

textile, à proximité de l'appareil.

● Interdiction d'installer le produit dans un espace accessible aux utilisateurs.

● S'assurer que l'appareil est utilisé dans des conditions d'exploitation appropriées. Ne

jamais l'utiliser dans un environnement humide.

● Ne jamais utiliser l'appareil dans un endroit présentant un risque d'explosion de gaz ou

de poussière.

● S'assurer qu'il y a toujours suffisamment d'espace autour du produit pour l'aération.

● Consultez les caractéristiques fournies par le fabricant pour s'assurer que la batterie

est adaptée pour être utilisée avec cet appareil. Les instructions de sécurité du fabricant

de la batterie doivent toujours être respectées.

● Protéger les modules solaires contre la lumière incidente durant l'installation, par

exemple en les recouvrant.

● Ne jamais toucher les bouts de câbles non isolés.

● N'utiliser que des outils isolés.

● Les connexions doivent être réalisées conformément aux étapes décrites dans la section

3.5.

● L'installateur du produit doit fournir un passe-fil à décharge de traction pour éviter la

transmission de contraintes aux connexions.

● En plus de ce manuel, le manuel de fonctionnement ou de réparation du système doit

inclure un manuel de maintenance de batterie applicable au type de batteries utilisées.

Risque d'explosion due aux étincelles

Risque de décharge électrique

EN NL FR DE ES SE Appendix

3. Installation

ATTENTION : ENTRÉE CC (PV) NON ISOLÉE PAR RAPPORT AU

CIRCUIT DE LA BATTERIE

MISE EN GARDE : POUR UNE COMPENSATION DE

TEMPÉRATURE CORRECTE, LES CONDITIONS AMBIANTES DU

CHARGEUR ET DE LA BATTERIE NE DOIVENT PAS DIFFÉRER DE

PLUS OU MOINS 5°C.

3.1 Généralités

● Montage vertical sur un support ininflammable, avec les bornes de puissance dirigées

vers le bas. Laissez un espace d'au moins 10 cm au-dessus et en dessous du produit

pour garantir un refroidissement optimal.

● Montage près de la batterie, mais jamais directement dessus (afin d'éviter des

dommages dus au dégagement gazeux de la batterie).

● Une compensation de température interne incorrecte (par ex. des conditions ambiantes

pour la batterie et le chargeur différant de plus de 5 ºC – en plus ou en moins) peut

entraîner une réduction de la durée de vie de la batterie.

Nous vous recommandons d'utiliser une source directe de sonde de tension de

batterie (BMV, Sonde Smart Battery ou appareil GX, sonde de tension partagée) si

des différences de température supérieures ou des conditions de température

ambiante extrêmes sont prévues.

● L'installation de la batterie doit se faire conformément aux règles relatives aux

accumulateurs du Code canadien de l'électricité, Partie 1.

● Les connexions PV et des batteries doivent être protégées contre tout contact commis

par inadvertance (en les installant par exemple dans un boîtier ou dans le boîtier en

option WireBox).

3.2 Mise à la terre

● Mise à la terre de la batterie : le chargeur peut être installé sur un système de masse

négative ou positive.

Remarque : n'installez qu'une seule connexion de mise à la terre (de préférence à

proximité de la batterie) pour éviter le dysfonctionnement du système.

● Mise à la terre du châssis : Un chemin de masse séparé pour la mise à la terre du châssis

est autorisé car il est isolé de la borne positive et négative.

● Le National Electrical Code (NEC) des États-Unis requiert l'utilisation d'un appareil

externe de protection contre les défaillances de la mise à la terre (GFPD). Les chargeurs

MPPT ne disposent pas d'une protection interne contre les défaillances de mise à la terre.

Le pôle négatif électrique du système devra être connecté à la masse à travers un GFPD et

à un seul endroit (et juste un seul).

● Le chargeur ne doit pas être connecté à des champs PV mis à la terre.

● Les bornes positive et négative du champ PV ne doivent pas être mises à la terre.

Effectuez la mise à la terre du cadre des panneaux PV pour réduire l'impact de la foudre.

ATTENTION : LORSQU'UNE DÉFAILLANCE DE LA MISE À LA TERRE EST INDIQUÉE,

LES BORNES DE LA BATTERIE ET LES CIRCUITS CONNECTÉS RISQUENT DE NE

PLUS ÊTRE À LA MASSE ET DEVENIR DANGEREUX.

EN NL FR DE ES SE Appendix

3.3. Configuration PV (consultez aussi la feuille Excel MPPT sur notre site Web)

● Fournir les moyens nécessaires pour déconnecter tous les conducteurs d'une source

photovoltaïque transportant du courant de tous les autres conducteurs au sein d'un

bâtiment ou d'une autre structure.

● Un interrupteur, un disjoncteur, ou tout autre appareil de ce genre – qu'il soit CA ou CC

– ne devra pas être installé sur un conducteur mis à la terre si le déclenchement de cet

interrupteur, disjoncteur ou autre appareil de ce genre laisse ce conducteur sans mise à

la terre alors que le système est sous tension.

● Le contrôleur ne fonctionnera que si la tension PV dépasse la tension de la batterie

(Vbat).

● La tension PV doit dépasser Vbat + 5 V pour que le contrôleur se mette en marche.

Ensuite, la tension PV minimale est Vbat + 1 V

● Tension PV maximale de circuit ouvert : 75 V et 100 V respectivement

Par exemple :

Batterie de 12 V et panneaux monocristallins ou polycristallins connectés à un contrôleur

de 75 V

● Nombre minimal de cellules en série : 36 (panneau de 12 V).

● Nombre de cellules recommandé pour une meilleure efficacité du contrôleur : 72

(2 panneaux de 12 V en série ou 1 panneau de 24 V).

● Maximum : 108 cellules (3 panneaux de 12 V en série).

Batterie de 24 V et panneaux monocristallins ou polycristallins connectés à un contrôleur

de 100 V

● Nombre minimal de cellules en série : 72

(2 panneaux de 12 V en série ou 1 panneau de 24 V).

● Maximum : 144 cellules (4 panneaux de 12 V en série).

Remarque : à basse température, la tension de circuit ouvert d'un champ de panneaux

solaires de 108 cellules peut dépasser 75 V, et la tension d'un circuit ouvert d'un champ

solaire de 144 cellules peut dépasser 100 V, en fonction des conditions locales et des

spécifications relatives aux cellules. Dans ce cas, le nombre de cellules en série doit être

réduit.

3.4 Séquence de connexion des câbles (voir figure 3)

1 : connectez les câbles à la charge, mais assurez-vous que toutes les charges sont

éteintes.

2 : connectez la batterie (cela permettra au contrôleur de reconnaitre la tension du

système).

3 : connectez le champ de panneaux PV (s'il est connecté en polarité inversée, le

contrôleur se chauffera, mais il ne chargera pas la batterie).

Moment de force : 0,75 Nm

Le système est maintenant prêt à l'emploi.

3.5. Configuration du contrôleur

Le port de communication VE.Direct (voir section. 1.9) peut être utilisé pour configurer la

sortie de la charge. (Clé électronique nécessaire pour utiliser l'application Bluetooth).

EN NL FR DE ES SE Appendix

3.6 Sortie de la charge (voir Illustrations 1 et 2 à la fin de ce manuel)

Le port de communication VE.Direct (voir sect. 1.8) peut être utilisé pour configurer la

sortie de la charge. (Clé électronique nécessaire pour utiliser l'application Bluetooth).

Sinon, un cavalier peut être utilisé pour configurer la sortie de la charge comme suit :

● Sans cavalier : Algorithme BatteryLife (voir 1.4)

● Cavalier entre broche 1 et broche 2 : configuration conventionnelle

Déconnexion de la charge en cas de tension faible : 11,1V ou 22,2V

Reconnexion automatique de la charge : 13,1V ou 26,2V

● Cavalier entre broche 2 et broche 3 : configuration conventionnelle

Déconnexion de la charge en cas de tension faible : 11,8V ou 23,6V

Reconnexion automatique de la charge : 14V ou 28V

Le mieux est de raccorder directement à la batterie les charges ayant un courant d'appel

élevé. Si elles disposent d'une entrée Allumage-Arrêt à distance, ces charges peuvent

être contrôlées en connectant la sortie de la charge du contrôleur à cette entrée. Un

câble d'interface spécial peut être nécessaire.

Sinon, la fonction BatteryProtect peut être utilisée pour contrôler la charge. Veuillez

consulter notre site Web pour davantage de spécifications.

Des convertisseurs à faible puissance – tels que les convertisseurs Phoenix VE.Direct

jusqu'à 375 VA – peuvent être alimentés directement par la sortie de la charge, mais la

puissance de sortie maximale sera limitée par la limite de courant de la sortie de charge.

Des convertisseurs Phoenix VE.Direct peuvent également être contrôlés en raccordant

la connexion de gauche au contrôle à distance de la sortie de la charge.

Il faut retirer le pont entre la droite et la gauche sur le contrôle à distance.

Les convertisseurs Victron Modèles Phoenix 12/800, 24/800, 12/1200 et 24/1200 peuvent

être contrôlés en raccordant la connexion de droite du contrôle à distance du convertisseur

directement à la sortie de la charge (voir l'illustration 4 à la fin de ce manuel).

Pour les convertisseurs Victron – modèles Phoenix 12/180, 24/180, 12/350, 24/350,

modèles Compact des convertisseurs Phoenix et modèles MultiPlus Compact – un câble

d'interface est nécessaire : câble inverseur d'allumage/arrêt à distance, référence

ASS030550100, voir l'illustration 5 à la fin de ce manuel.

3.7 LED

Voyant LED vert : il indique quel algorithme de contrôle de sortie de charge a été choisi.

On (allumé fixe) : un des deux algorithmes conventionnels de contrôle de sortie de charge

(voir Illustration 2)

Clignotement : Algorithme de contrôle de sortie de charge BatteryLife (voir Illustration 2)

LED jaune : signale la séquence de charge

Off : aucune puissance ne provient du champ de panneaux PV (ou le champ PV est

connecté en polarité inversée)

Clignotement rapide : charge Bulk (batterie à l'état partiellement chargée)

Clignotement lent : charge d'absorption (batterie chargée à 80 % ou plus)

On : charge Float (batterie entièrement chargée)

EN NL FR DE ES SE Appendix

Concernant l'information la plus récente et

actualisée sur les codes clignotants,

veuillez consulter l'application Toolkit de Victron.

Cliquez sur ou scannez le code QR pour vous

rendre sur la page de Téléchargements/Logiciels

et d'Assistance de Victron.

3.8 Information relative à la charge de batterie

Le contrôleur de charge démarre un nouveau cycle de charge chaque matin dès que le

soleil commence à briller.

Batteries au plomb : méthode par défaut pour déterminer la durée et la fin de

l'absorption.

Le comportement de l'algorithme de charge des MPPT diffère de celui des chargeurs de

batterie connectés à une source CA. Veuillez lire attentivement cette section du manuel

pour comprendre le comportement du MPPT, et suivez à tout moment les

recommandations de votre fabricant de batteries.

Par défaut, la durée d'absorption est déterminée sur la tension de batterie au repos, au

début de chaque journée conformément au tableau suivant :

Tension de batterie Vb

(@démarrage)

Multiplicateur

Durée maximale

d'absorption

Vb < 11,9 V x 1 6 heures

11,9 V < Vb < 12,2 V x 2/3 4 heures

12,2 V < Vb < 12,6 V x 1/3 2 heures

Vb > 12,6 V x 1/6 1 heure

(valeurs pour 12 V, ajustez pour des systèmes de 24 V)

Tension d'absorption par défaut : 14,4 V

Tension Float par défaut : 13,8 V

Le compteur de la durée d'absorption démarre dès que l'on passe de l'étape Bulk à

Absorption.

Les chargeurs solaires MPPT arrêteront également l'absorption et passeront à Float lorsque

le courant de batterie chutera en dessous du seuil, « le courant de queue ».

La valeur du courant de queue par défaut est de 1 A.

Pour des modèles ayant une sortie de charge, le courant sur les bornes de la batterie est

utilisé, et pour les modèles de plus grande taille, le courant sur la borne de sortie est utilisé.

Les paramètres par défaut (tension, multiplicateur de la durée d'absorption et le courant de

queue) peuvent être modifiés avec l'application VictronConnect (Clé électronique Bluetooth

Smart-VE.Direct nécessaire) via Bluetooth ou via VE.Direct.

EN NL FR DE ES SE Appendix

Il y a deux exceptions au fonctionnement normal :

1. Lorsque l'appareil est utilisé dans un système ESS, l'algorithme du chargeur solaire

est désactivé, et à sa place, il suit la courbe exigée par le convertisseur/chargeur.

2. Pour des batteries au lithium avec Can-Bus, comme les BYD, la batterie dit au

système, y compris au chargeur solaire, quelle tension de charge utiliser. Pour

certaines batteries, cette limite de tension de charge (CVL) est même dynamique :

elle change au cours du temps, en se basant, par exemple, sur la tension maximale

des cellules au sein du banc et sur d'autres paramètres.

Variations par rapport au comportement attendu

1. Mettre sur pause le compteur de la durée d'absorption

Ce compteur démarre lorsque la tension d'absorption configurée est atteinte, et il se

met en pause si la tension de sortie est inférieure à la tension d'absorption

configurée.

Un exemple du moment où devrait survenir cette chute de tension est lorsque la

puissance PV (en raison de nuages, arbres, ponts) est insuffisante pour charger la

batterie et alimenter les charges.

Lorsque le compteur d'absorption est sur pause, le voyante LED d'absorption

clignotera très doucement.

2. Redémarrage du processus de charge

L'algorithme de charge se réinitialisera si le processus de charge s'est arrêté pendant

une heure. Cela peut survenir lorsque la tension PV chute en dessous de la tension

de batterie à cause d'une mauvaise météo, d'ombre ou un facteur semblable.

3. Batterie étant rechargée ou déchargée avant que ne commence le processus de

charge solaire

La durée d'absorption automatique repose sur la tension de batterie de démarrage

(voir tableau). Cette estimation de la durée d'absorption peut être incorrecte s'il y a

une source de charge supplémentaire (par ex. alternateur) ou une charge

consommatrice sur les batteries.

Ceci est un problème intrinsèque à l'algorithme par défaut. Cependant, dans la plupart

des cas, c'est toujours mieux qu'une durée d'absorption fixe en dépit des autres

sources de charge ou de l'état de batterie.

Il est possible d'ignorer l'algorithme de la durée d'absorption par défaut en paramétrant

une durée d'absorption fixe lorsque vous programmez le contrôleur de charge solaire.

Attention, cela peut entrainer une surcharge de vos batteries. Veuillez consulter votre

fabricant de batterie pour connaitre les paramètres recommandés.

4. Durée d'absorption déterminée par le courant de queue

Dans certaines applications, il peut être préférable de mettre fin à la durée d'absorption

uniquement sur la base du courant de queue. Cela est possible en augmentant le

multiplicateur de la durée d'absorption par défaut.

(attention : le courant de queue des batteries au plomb ne descende pas à zéro lorsque

les batteries sont entièrement chargées, et ce courant de queue « restant » peut

augmenter de manière considérable lorsque les batteries vieillissent).

EN NL FR DE ES SE Appendix

Paramètre par défaut, les batteries LiFePO4

Les batteries LiFePO4 n'ont pas besoin d'être entièrement chargée pour éviter des

défaillances prématurées.

Le paramètre de tension d'absorption par défaut est 14,2 V (28,4 V).

Et le paramètre par défaut du temps d'absorption est de 2 heures.

Paramètre de la tension Float par défaut : 13,2 V (26,4 V)

Ces paramètres sont réglables.

Réinitialisation de l'algorithme de charge :

La configuration par défaut pour redémarrer le cycle de charge est Vbatt < (Vfloat –

0,4 V) pour les batteries au plomb, et Vbatt < (Vfloat – 0,1 V) pour les batteries LiFePO4,

pendant 1 minute.

(valeurs pour des batteries de 12 V, multipliez par deux pour celles de 24 V)

3.9 Égalisation automatique

Par défaut, l'égalisation automatique est configurée sur « OFF » (éteinte). Avec

l'application VictronConnect (voir section 1.9) ce paramètre peut être configuré avec un

nombre allant de 1 (tous les jours) à 250 (tous les 250 jours).

Si l'égalisation automatique est activée, la charge d'absorption sera suivie d'une période

de courant constant limité par la tension. Le courant est limité à 8 % ou 25 % du courant

Bulk. Le courant Bulk est le courant de charge nominal sauf si un courant maximal plus

faible a été paramétré.

Si la limite de courant est paramétrée sur 8 %, l'égalisation automatique prend fin lorsque

la limite de tension a été atteinte, ou au bout d'une heure, quel que soit le paramètre

atteint en premier.

Autres paramètres : l'égalisation automatique prend fin au bout de 4 heures.

Si l'égalisation automatique n'est pas entièrement achevée en un jour, elle ne reprendra pas

le lendemain. L'égalisation suivante aura lieu en fonction de l'intervalle de jours déterminé.

3.10 Port de communication VE.Direct

Voir sections 1.9 et 3.5.

EN NL FR DE ES SE Appendix

4. Dépannages

Problème

Cause possible

Solution possible

Le chargeur ne marche

pas

Connexion PV inversée

Connectez le système PV

correctement

Pas de fusible inséré

Insérer un fusible de 20 A

Fusible grillé Connexion de batterie inversée

1. Connectez correctement la

batterie

2. Remplacez le fusible

La batterie n'est pas

complètement chargée

Raccordement défectueux de la

batterie

Vérifiez la connexion de la batterie

Pertes trop élevées à travers le

câble

Utilisez des câbles avec une section

efficace plus large

Importante différence de

température ambiante entre le

chargeur et la batterie

(Tambient_chrg > Tambient_batt)

Assurez-vous que les conditions

ambiantes sont les mêmes pour le

chargeur et la batterie

Uniquement pour un système de

24 V : le contrôleur de charge a

choisi la tension incorrecte du

système (12 V au lieu de 24 V)

Configurez le contrôleur

manuellement selon la tension de

système requise (voir section 1.8)

La batterie est

surchargée

Une cellule de la batterie est

défectueuse Remplacez la batterie

Importante différence de

température ambiante entre le

chargeur et la batterie

(Tambient_chrg < Tambient_batt)

Assurez-vous que les conditions

ambiantes sont les mêmes pour le

chargeur et la batterie

La sortie de charge ne

s'active pas

Limite maximale de courant

dépassée

Assurez-vous que le courant de sortie

ne dépasse pas 15 A

Charge CC combinée à la

charge capacitive appliquée (par

ex. convertisseur)

Déconnectez la charge CC pendant le

démarrage de la charge capacitive

Déconnectez la charge CC pendant le

démarrage de la charge CA de

déconnexion de charge capacitive du

convertisseur, ou connectez le

convertisseur comme il est expliqué

dans la section 3.6

Court-circuit

Vérifiez s'il y a un court-circuit sur la

connexion de la charge

EN NL FR DE ES SE Appendix

5 Spécifications - Modèles de 75 V

Contrôleur de charge BlueSolar MPPT 75/10 MPPT 75/15

Tension de la batterie

Sélection automatique 12/24 V

Courant de batterie maximal

10 A

15 A

Puissance nominale PV, 12 V 1a, b)

145 W

220 W

Puissance nominale PV, 24 V 1a, b) 290 W 440 W

Max. PV courant de court-circuit 2) 13 A 15 A

Déconnexion de charge automatique Oui, charge maximale 15 A

Tension PV maximale de circuit ouvert

75 V maximum sous conditions froides

74 V pout démarrer et fonctionnement normal

Efficacité de crête

98 %

Autoconsommation

12 V : 20 mA 24 V : 10 mA

Tension de charge « d'absorption » 14,4 V/28,8 V (réglable)

Tension de charge « d'égalisation »

16,2 V/32,4 V (réglable)

Tension de charge « float » 13,8 V/27,6 V (réglable)

Algorithme de charge Adaptatif à étapes multiples ou défini par l'utilisateur

Compensation de température -16 mV / °C resp. -32 mV / °C

Courant de charge continu

15 A

Déconnexion en cas de charge de tension

réduite

11,1 V / 22,2 V ou 11,8V / 23,6V

ou Algorithme BatteryLife

Reconnexion de charge en cas de tension

réduite

13,1 V / 26,2 V ou 14 V / 28 V

ou Algorithme BatteryLife

Protection Court-circuit en sortie

Surchauffe

Température de fonctionnement

-30 à +60°C (puissance nominale en sortie jusqu'à 40°C)

Humidité

100 %, sans condensation

Altitude maximale

5000 m (sortie nominale complète jusqu'à 2000 m)

Conditions environnementales

Intérieur Type 1, sans climatisation

Niveau de pollution

PD3

Port de communication de données

VE.Direct

Consultez notre livre blanc concernant les communications de

données qui se trouve sur notre site Web

BOÎTIER

Couleur

Bleu (RAL 5012)

Bornes de puissance

6 mm² / AWG10

Degré de protection

IP43 (composants électroniques)

IP 22 (zone de connexion)

Poids

0,5 kg

Dimensions (h x l x p)

100 x 113 x 40 mm

NORMES

Sécurité

EN/IEC 62109-1 / UL 1741 / CSA C22.2 NO.107.1-16

1a) Si une puissance PV supérieure est connectée, le contrôleur limitera la puissance d'entrée

1b) La tension PV doit dépasser Vbat + 5 V pour que le contrôleur se mette en marche.

Ensuite, la tension PV minimale doit être de Vbat + 1 V.

2) Un courant de court-circuit supérieur pourrait endommager le contrôleur en cas de polarité inversée du champ PV.

3) Réglages par défaut : OFF

EN NL FR DE ES SE Appendix

Spécifications – Modèles de 100V

Contrôleur de charge BlueSolar MPPT 100/15 MPPT 100/20

Tension de la batterie

Sélection automatique 12/24 V

Courant de batterie maximal

15 A

Puissance nominale PV, 12 V 1a, b) 220 W 220 W

Puissance nominale PV, 24 V 1a, b) 440 W 440 W

Max. PV courant de court-circuit 2) 15 A 15 A

Déconnexion de charge automatique

Oui, charge maximale respective de 15 A – 20 A

Tension PV maximale de circuit ouvert 100 V

Efficacité de crête 98 %

Autoconsommation

12V: 20 mA 24V: 10 mA

Tension de charge « d'absorption » 14,4 V/28,8 V (réglable)

Tension de charge « d'égalisation » 16,2 V/32,4 V (réglable)

Tension de charge « float »

13,8 V/27,6 V (réglable)

Algorithme de charge

Algorithme adaptatif à étapes multiples ou défini par

l'utilisateur

Compensation de température -16 mV / °C resp. -32 mV / °C

Courant de charge continu

15 A

20 A

Déconnexion en cas de charge de tension

réduite

11,1 V / 22,2 V ou 11,8V / 23,6V

ou Algorithme BatteryLife

Reconnexion de charge en cas de tension

réduite

13,1 V / 26,2 V ou 14 V / 28 V

ou Algorithme BatteryLife

Protection Court-circuit en sortie

Surchauffe

Température de fonctionnement

-30 à +60°C (puissance nominale en sortie jusqu'à 40°C)

Humidité

100 %, sans condensation

Altitude maximale

5000 m (sortie nominale complète jusqu'à 2000 m)

Conditions environnementales Intérieur Type 1, sans climatisation

Niveau de pollution

PD3

Port de communication de données

Port VE.Direct

Consultez notre livre blanc concernant les communications

de données qui se trouve sur notre site Web

BOÎTIER

Couleur Bleu (RAL 5012)

Bornes de puissance 6 mm² / AWG10

Degré de protection

IP43 (composants électroniques)

IP 22 (zone de connexion)

Poids

0,6 kg

0,65 kg

Dimensions (h x l x p) 100 x 113 x 50 mm 100 x 113 x 60 mm

NORMES

Sécurité

EN/IEC 62109-1, UL 1741, CSA C22.2

1a) Si une puissance PV supérieure est connectée, le contrôleur limitera la puissance d'entrée

1b) La tension PV doit dépasser Vbat + 5 V pour que le contrôleur se mette en marche.

Ensuite, la tension PV minimale doit être de Vbat + 1 V.

2) Un courant de court-circuit supérieur pourrait endommager le contrôleur en cas de polarité inversée du champ PV

EN NL FR DE ES SE Appendix

Contrôleur de charge BlueSolar MPPT 100/20-48V

Tension de la batterie

Sélection automatique 12 / 24 / 48 V

Courant de batterie maximal

20 A

Puissance nominale PV, 48 V 1a, b)

1160 W (290W / 580W / 870W)

Courant maxi. de court-circuit PV 2) 20 A

Déconnexion de la charge automatique Oui, charge maximale 20A(12/24V) & 0,1A(36/48V)

Tension PV maximale de circuit ouvert

100 V

Efficacité de crête

98 %

Autoconsommation

25 / 15 / 15 mA

Tension de charge « d'absorption »

14,4V / 28,8V / 43,2V / 57,6V

(réglable)

Tension de charge « d'égalisation »

16,2V / 32,4V / 48,6V / 64,8V

(réglable)

Tension de charge « Float » 13,8V / 27,6V / 41,4V / 55,2V

(réglable)

Algorithme de charge

Algorithme adaptatif à étapes multiples ou défini par

l'utilisateur

Compensation de température

-16mV/ °C / -32mV/ °C / -48mV/ °C / -64mV/ °C

Courant de charge continu (12V / 24V)

Courant de charge continu (48V)

20A

Déconnexion en cas de charge de

tension faible

11,1 / 22,2 / 33,3 / 44,4V ou 11,8 / 23,6 / 35,4 / 47,2V

Ou Algorithme BatteryLife

Reconnexion de la charge en cas de

tension faible

13,1 / 26,2 / 39,3 / 52,4V ou 14 / 28 / 42 / 56V

ou Algorithme BatteryLife

Protection

Court-circuit de sortie / Surchauffe

Température d'exploitation

-30 à +60°C (puissance nominale en sortie jusqu'à

40°C)

Humidité 100 %, sans condensation

Altitude maximale

5000 m (sortie nominale complète jusqu'à 2000 m)

Conditions environnementales

Type 1 en intérieur, sans climatisation

Niveau de pollution

PD3

Port de communication de données

VE.Direct

Consultez notre livre blanc concernant les communications de

données qui se trouve sur notre site Web

BOÎTIER

Couleur Bleu (RAL 5012)

Bornes de puissance 6 mm² / AWG10

Degré de protection

IP43 (composants électroniques)

IP22 (zone de connexion)

Poids

0,65 kg

Dimensions (h x l x p)

100 x 113 x 60 mm

NORMES

Sécurité EN/IEC 62109-1, UL 1741, CSA C22.2

1a) Si une puissance PV supérieure est connectée, le contrôleur limitera la puissance d'entrée

1b) La tension PV doit dépasser Vbat + 5 V pour que le contrôleur se mette en marche.

Ensuite, la tension PV minimale doit être de Vbat + 1 V.

2) Un courant de court-circuit supérieur pourrait endommager le contrôleur en cas de polarité inversée du champ

de panneaux PV.

EN NL FR DE ES SE Appendix

1 Allgemeine Beschreibung

1.1 Ultraschnelles MPPT-Tracking

Insbesondere bei bedecktem Himmel, wenn die Lichtintensität sich ständig verändert,

verbessert ein schneller MPPT-Algorithmus den Energieertrag im Vergleich zu PWM-

Lade-Reglern um bis zu 30% und im Vergleich zu langsameren MPPT-Reglern um bis zu

10%.

1.2 VE.Direct

Für eine verdrahtete Datenverbindung mit einem Color Control-Paneel, einem PC oder

anderen Geräten.

1.3 Lastausgang

Ein Tiefentladen der Batterie lässt sich verhindern, indem sämtliche Lasten an den

Lastausgang angeschlossen werden. Der Lastausgang trennt die Lasten ab, wenn die

Batterie bis zu einem vorgegebenen Spannungswert entladen wurde.

Alternativ lässt sich auch ein Algorithmus für intelligentes Batteriemanagement wählen:

siehe BatteryLife.

Der Lastausgang ist kurzschlusssicher.

Einige Lasten (insbesondere Wechselrichter) lassen sich am besten direkt mit der

Batterie verbinden. Die Wechselrichter-Fernsteuerung lässt sich am besten mit dem

Lastausgang verbinden. Unter Umständen wird ein besonderes Schnittstellenkabel

benötigt, bitte beachten Sie Kapitel 3.6.

1.4 BatteryLife: intelligentes Batteriemanagement

Ist der Solar-Lade-Regler nicht in der Lage, die Batterie innerhalb eines Tages bis zu

ihrer vollen Kapazität aufzuladen, wechselt der Status der Batterie ständig zwischen

"teilweise geladen" und "Ende der Entladung" hin und her. Dieser Betriebsmodus (kein

regelmäßiges volles Aufladen) beschädigt eine Blei-Säure-Batterie binnen weniger

Wochen oder Monaten.

Der BatteryLife Algorithmus überwacht den Ladezustand der Batterie und sofern

erforderlich hebt er Tag für Tag den Schwellwert zum Abtrennen der Last an (d. h., die Last

wird früher abgetrennt), bis die gewonnene Energie ausreicht, um die Batterie bis auf

nahezu 100% aufzuladen. Ab diesem Punkt wird der Schwellwert für das Abschalten der

Last moduliert, so dass die Aufladung zu nahezu 100% etwa einmal wöchentlich erreicht

wird.

1.5 Drei-Stufen-Ladung

Der Regler ist für einen Drei-Stufen-Ladeprozess konfiguriert: Konstantstrom –

Konstantspannung – Ladeerhaltungsspannung

Siehe Abschnitt 3.8 und Abschnitt 5 für Infos zu Standardeinstellungen.

Siehe Abschnitt 1.8 für Infos zu festgelegten Einstellungen.

1.5.1. Konstantstrom

Während dieser Phase liefert der Regler so viel Ladestrom wie möglich, um die Batterien

schnell aufzuladen. Wenn die Batteriespannung die Einstellung für die Konstantspannung

erreicht, aktiviert der Regler die nächste Stufe (Konstantspannung).

1.5.2. Konstantspannung

Während dieser Stufe schaltet der Regler in den Konstantspannungsmodus, bei dem

Konstantspannung an der Batterie anliegt. Wenn der Ladestrom abnimmt und die

eingestellten Werte für den Übergangsstrom in die Ladeerhaltungsphase erreicht wird, ist

die Batterie voll aufgeladen und der Regler schaltet um in die Ladeerhaltungsphase.

1.5.3. Ladeerhaltungspannung

Während dieser Phase liegt Ladeerhaltungsspannung an der Batterie an, um sie im voll

geladenen Zustand zu erhalten.

1.5.4. Zellenausgleich

EN NL FR DE ES SE Appendix

Siehe Abschnitt 3.9.

1.6 Interner Temperaturfühler

Gleicht Konstant- und Ladeerhaltungs-Spannungen nach Temperatur aus (Bereich 6°C

bis 40°C).

1.7 Optionaler externer Spannungs- und Temperatursensor (Bereich -20°C bis 50°C)

Der Smart Battery Sense ist ein drahtloser Batterie-Spannungs- und Temperatursensor

für Victron MPPT Solarladegeräte. Der Solarlader nutzt diese Messungen, um seine

Ladeparameter zu optimieren. Die Genauigkeit der übermittelten Daten verbessert die

Ladeeffizienz der Batterie und verlängert die Lebensdauer der Batterie (VE.Direct

Bluetooth Smart Dongle erforderlich).

Alternativ kann eine Bluetooth-Kommunikation zwischen einem BMV-712

Batteriewächter mit Batterietemperatursensor und dem Solarladeregler eingerichtet

werden (VE.Direct Bluetooth Smart Dongle erforderlich). Für weitere Informationen geben

Sie bitte Smart Networking in das Suchfeld auf unserer Website ein.

1.8 Automatische Erkennung der Batteriespannung

Der Regler passt sich nur einmal automatisch an ein 12 V- bzw. 24 V-System an.

Wird zu einem späteren Zeitpunkt eine andere Systemspannung benötigt, muss diese

manuell geändert werden, z. B. mit der Bluetooth App. Siehe Abschnitt 3.8.

1.9 Konfiguration und Überwachung

Konfigurieren Sie den Solarladeregler mit der VictronConnect-App. Verfügbar für iOS-

und Android-Geräte; sowie MacOS- und Windows-Computer. Möglicherweise ist ein

Zubehörteil erforderlich. Geben Sie victronconnect in das Suchfeld auf unserer Website

ein und finden Sie auf der VictronConnect-Downloadseite weitere Informationen.

Verwenden Sie für eine einfache Überwachung die MPPT-Steuerung. Ein einfaches und

dennoch effektives Panel-Display, das alle Betriebsparameter anzeigt. Die vollständige

Systemüberwachung, einschließlich der Protokollierung in unserem Online-Portal VRM,

erfolgt mithilfe der GX-Produktreihe.

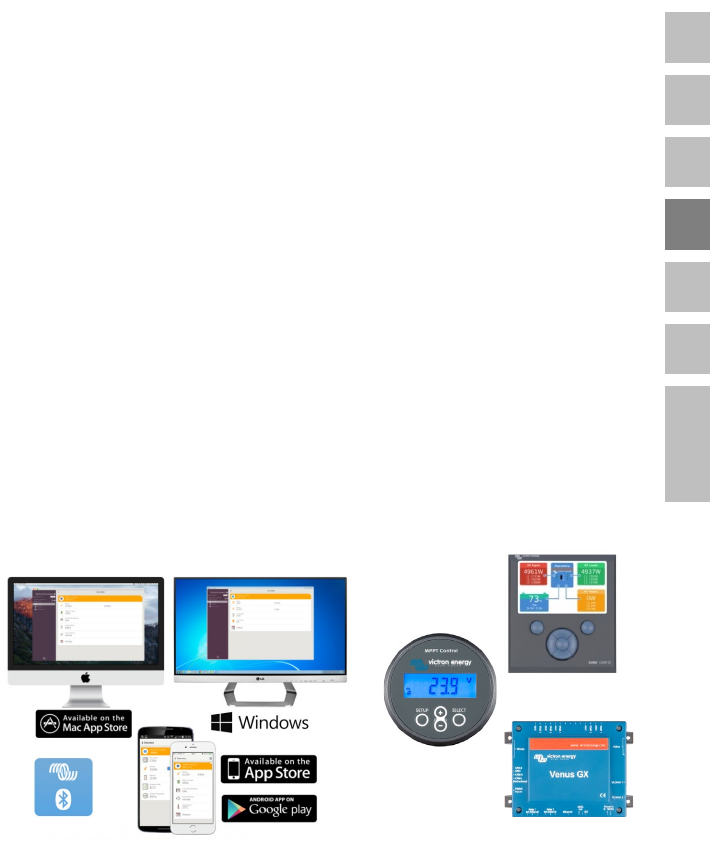

MPPT Control

Color Control

Venus GX

EN NL FR DE ES SE Appendix

2. WICHTIGE SICHERHEITSHINWEISE

BEWAHREN SIE DIESE HINWEISE AUF - Dieses Handbuch enthält wichtige

Hinweise, die bei der Installation und Wartung zu befolgen sind.

● Es wird empfohlen, dieses Handbuch vor der Installation und Inbetriebnahme des

Produktes sorgfältig zu lesen.

● Dieses Produkt wurde in Übereinstimmung mit entsprechenden internationalen Normen

und Standards entwickelt und erprobt. Nutzen Sie das Gerät nur für den vorgesehenen

Anwendungsbereich.

● Installieren Sie das Gerät in brandsicherer Umgebung. Stellen Sie sicher, dass keine

brennbaren Chemikalien, Plastikteile, Vorhänge oder andere Textilien in unmittelbarer

Nähe sind.

● Das Gerät darf nicht an einem frei zugänglichen Ort installiert werden.

● Stellen Sie sicher, dass das Gerät entsprechend den vorgesehenen

Betriebsbedingungen genutzt wird. Betreiben Sie das Gerät niemals in nasser

Umgebung.

● Benutzen Sie das Gerät nie in gasgefährdeten oder staubbelasteten Räumen

(Explosionsgefahr).

● Stellen Sie sicher, dass um das Gerät herum stets ausreichend freier Belüftungsraum

vorhanden ist.

● Klären Sie mit Ihrem Lieferanten, ob das Gerät mit der vorgesehenen Batterie betrieben

werden kann. Beachten Sie stets die Sicherheitshinweise des Batterieherstellers.

● Schützen Sie die Solarmodule während der Installation vor Lichteinstrahlung, z.B. indem

Sie sie abdecken.

● Berühren Sie niemals unisolierte Kabelenden.

● Verwenden Sie nur isolierte Werkzeuge.

● Anschlüsse müssen stets in der in Abschnitt 3.5 beschriebenen Reihenfolge

vorgenommen werden.

● Der Installateur des Produktes muss für eine Vorkehrung zur Kabelzugentlastung sorgen,

damit die Anschlüsse nicht belastet werden.

● Zusätzlich zu diesem Handbuch, muss das Anlagenbetriebshandbuch oder das

Wartungsbuch ein Batterie-Wartungsbuch für den verwendeten Batterietyp enthalten.

Explosionsgefahr bei Funkenbildung

Gefahr durch Stromschläge

EN NL FR DE ES SE Appendix

3. Installation

WARNHINWEIS: DC (PV) EINGANG NICHT VON

BATTERIESTROMKREIS ISOLIERT

ACHTUNG: FÜR DIE RICHTIGE TEMPERATURKOMPENSION

DARF DIE UMGEBUNGSBEDINGUNG FÜR LADEGERÄT UND

BATTERIE NICHT MEHR ALS 5 C ABWEICHEN.

3.1. Allgemeines

● Montieren Sie das Gerät vertikal auf einem feuersicheren Untergrund, die

Stromanschlüsse müssen dabei nach unten zeigen. Achten Sie bitte darauf, dass unter

und über dem Produkt mindestens 10 cm Platz gelassen wird, um eine optimale Kühlung

zu gewährleisten.

● Montieren Sie es in der Nähe der Batterie, jedoch niemals direkt über der Batterie (um

Schäden durch Gasentwicklung an der Batterie zu vermeiden).

● Eine ungenaue interne Temperaturkompensation (z. B. die Umgebungsbedingung der

Batterie und des Ladegerätes weichen mehr als 5 C ab) kann die Lebensdauer der

Batterie reduzieren.

Wir empfehlen die Verwendung einer Gleichspannungsquelle (BMV, Smart Battery Sense

oder GX-Gerät), wenn größere Temperaturunterschiede oder extreme

Umgebungstemperaturen erwartet werden können.

● Die Installation der Batterie muss in Einklang mit den für Speicherbatterien geltenden

Bestimmungen des Canadian Electrical Code (kanadisches Gesetzbuches über

Elektroinstallationen), Teil I erfolgen.

● Die Batterie- und die PV-Anschlüsse müssen vor unbeabsichtigtem Kontakt geschützt

werden (z. B. durch das Anbringen eines Gehäuses oder die Installation der optionalen

WireBox S).

3.2 Erdung

● Erdung der Batterie: das Ladegerät kann in einem positiv- oder negativ geerdeten System

installiert werden.

Hinweis: verwenden Sie nur eine einzige Erdungsverbindung (vorzugsweise in Nähe der

Batterie), um eine Fehlfunktion des Systems zu verhindern.

● Gehäuseerdung: Ein separater Erdungspfad für die Gehäuseerdung ist zulässig, da

dieser von Plus- und Minus-Anschluss isoliert ist.

● Die amerikanische Sicherheitsnorm (USA National Electrical Code) NEC schreibt die

Verwendung eines externen Erdschlussschutzes (GFPD) vor. MPPT Ladegeräte verfügen

nicht über einen internen Erdschlussschutz. Der elektrische Minuspol des Systems sollte

über einen GFPD an einem (und nur an einem) Ort mit der Erde verbunden werden.

● Das Ladegerät darf nicht mit geerdeten PV-Anlagen verbunden werden.

● Die Plus- und Minus-Anschlüsse der PV-Anlage sollten nicht geerdet sein. Erden Sie den

Rahmen der PV-Module, um die Auswirkungen eines Blitzeinschlages zu reduzieren.

WARNHINWEIS: WIRD EIN ERDUNGSFEHLER ANGEZEIGT; SIND DIE

BATTERIEANSCHLÜSSE UND ANGESCHLOSSENEN STROMKREISE

MÖGLICHERWEISE NICHT GEERDET UND GEFÄHRLICH.

EN NL FR DE ES SE Appendix

3.3 PV-Konfiguration (beachten Sie auch das MPPT Excel-Formular auf unserer

Website)

● Sorgen Sie für eine Möglichkeit, um alle stromführenden Leiter einer Photovoltaik-

Stromquelle von allen anderen Leitern in einem Gebäude oder einer Konstruktion zu

trennen.

● Ein Schalter, Stromunterbrecher oder eine andere Vorrichtung, egal ob nun AC oder

DC, darf in einem geerdeten Leiter nicht installiert werden, wenn der Betrieb dieses

Schalters, Stromunterbrechers oder des anderen Gerätes den geerdeten Leiter in einem

nicht geerdeten Zustand belässt, während das System noch unter Spannung steht.

● Der Regler ist nur dann in Betrieb, wenn die PV-Spannung größer ist als die

Batteriespannung (Vbat).

● Die PV-Spannung muss mindestens die Höhe von Vbat + 5V erreichen damit der

Regler den Betrieb aufnimmt. Danach liegt der Mindestwert der PV-Spannung bei Vbat +

1V.

● Maximale PV-Leerspannung: 75 V bzw. 100 V.

Zum Beispiel:

12 V Batterie und Mono- oder Polykristalline Paneele angeschlossen an einen 75 V

Regler

● Mindestanzahl der in Reihe geschalteten Zellen: 36 (12 V-Modul).

● Empfohlene Zellenanzahl für den höchsten Wirkungsgrad des Reglers: 72

(2 x 12 V-Module in Serie oder 1 x 24 V-Modul).

● Maximum: 108 Zellen (3x 12 V-Module in Serie).

24 V Batterie und Mono- oder Polykristalline Module angeschlossen an einen 100 V

Regler

● Mindestanzahl der in Reihe geschalteten Zellen: 72

(2 x 12 V-Module in Serie oder 1 x 24 V-Modul).

● Maximum: 144 Zellen (4x 12 V Modul in Serie).

Anmerkung: bei niedrigen Temperaturen kann die Leerlaufspannung einer 108 Zellen

Solaranlage 75 V übersteigen und die Leerlaufspannung einer 144 Zellen Solaranlage kann

sogar 100 V überschreiten. Dies ist abhängig von den Bedingungen vor Ort und den

technischen Bedingungen der Zellen. In diesem Fall ist die Anzahl der in Reihe

geschalteten Zellen zu verringern.

3.4 Reihenfolge des Kabelanschlusses (s. Abb. 3)

1: Verbinden Sie die Kabel zur Last, stellen Sie jedoch sicher, dass die Lasten

ausgeschaltet sind.

2: Schließen Sie die Batterie an (hierdurch kann der Regler die Systemspannung

erkennen).

3: Schließen Sie die Solar-Anlage an (bei verpoltem Anschluss wird der Regler warm, lädt

jedoch nicht die Batterie).

Drehmoment: 0,75 Nm

Das System ist nun betriebsbereit.

EN NL FR DE ES SE Appendix

3.5 Konfiguration des Reglers

Der VE. Direct Kommunikationsport (siehe Abschnitt 1.9) verwendet werden, um den

Regler zu konfigurieren: (beim Verwenden der Bluetooth App wird ein Dongle benötigt.)

3.6 Der Last-Ausgang (siehe Abbildungen 1 und 2 am Ende des Handbuches)

Der VE. Direct Kommunikationsport (siehe Abschnitt 1.8) verwendet werden, um den

Lastausgang zu konfigurieren: (beim Verwenden der Bletooth App wird ein Dongle

benötigt.)

Alternativ kann eine Überbrückung zum Konfiguerien des Lastausgangs verwendet

werden und zwar wie folgt:

● Keine Überbrückung: BatteryLife Algorithmus (Siehe 1.4.)

● Überbrückung zwischen Pin 1 und Pin 2: herkömmliche

Abschalten der Last bei geringer Spannung: 11,1V oder 22,2V

Automatisches erneutes Einschalten der Last: 13,1V oder 26,2V

● Überbrückung zwischen Pin 2 und Pin 3: herkömmliche

Abschalten der Last bei geringer Spannung: 11,8 V oder 23,6 V

Automatisches erneutes Einschalten der Last: 14V oder 28V

Einige Lasten mit einem hohen Einschaltstrom werden am besten direkt an die Batterie

angeschlossen. Falls ein Eingang mit ferngesteuerter Ein-/Ausschaltung vorhanden ist,

können diese Lasten gesteuert werden, indem der Laustausgang des Reglers an diesen

Eingang angeschlossen wird. Es kann dafür ein besonderes Schnittstellenkabel

erforderlich sein.

Alternativ kann auch ein BatteryProtect zur Steuerung der Last verwendet werden.

Technische Daten hierzu finden Sie auf unserer Website.

Niedrigleistungswechselrichter wie die Phoenix VE.Direct Wechselrichter bis zu

375 VA, können direkt über den Lastausgang versorgt werden. Die maximale

Ausgangsleistung wird jedoch durch die Strombegrenzung des Lastausgangs begrenzt.

Phoenix VE.Direct Wechselrichter lassen sich auch steuern, indem der linksseitige

Anschluss der Fernsteuerung an den Lastausgang angeschlossen wird.

Die Überbrückung an der Fernsteuerung zwischen dem linken und dem rechten Ausgang

muss entfernt werden.

Die Victron Wechselrichter-Modelle Phoenix 12/800, 24/800, 12/1200 und 24/1200 lassen

sich steuern, indem der Anschluss auf der rechten Seite der Wechselrichter-Fernsteuerung

direkt an den Lastausgang angeschlossen wird (siehe Abbildung 4 am Ende dieses

Handbuchs).

Bei Victron Wechselrichtern des Modells Phoenix 12/180, 24/180, 12/350, 24/350, den

Phoenix Wechselrichter Compact Modellen und den MultiPlus Compact Modellen wird ein

Schnittstellenkabel benötigt: das invertierende Kabel für ferngesteuertes Ein-/Ausschalten,

Artikelnummer ASS030550100, siehe Abbildung Nr. 5 am Ende dieses Handbuchs).

3.7 LED-Lampen

Grüne LED: zeigt an, welcher Algorithmus zur Lastausgangssteuerung ausgewählt wurde.

An: einer der beiden konventionellen Algorithmen zur Lastausgangssteuerung (siehe Abb.

Blinkt: BatteryLife Lastausgangssteuerungs-Algorithmus (siehe Abb. 2)

EN NL FR DE ES SE Appendix

Gelbe LED: zeigt die Ladesequenz an

Aus: kein Strom von der PV-Anlage (bzw. PV-Anlage ist verpolt angeschlossen)

Blinkt schnell: Konstantladung (Batterie befindet sich in einem teilweise geladenen

Zustand).

Blinkt langsam: Konstantspannungsphase (Batterie ist zu 80 % oder mehr geladen).

An: Erhaltungsladungsphase (Batterie ist voll aufgeladen).

Die neuesten und aktuellsten Informationen über

die Blink-Codes finden Sie in der Victron Toolkit App.

Klicken Sie auf den QR-Code oder scannen Sie

ihn ein, um zur Seite Support und

Downloads/Software von Victron zu gelangen.

3.8 Informationen zum Batterieladevorgang

Der Lade-Regler beginnt jeden Morgen bei Sonnenschein einen neuen Lade-Zyklus.

Blei-Säure-Batterien: Standardmethode zur Bestimmung von Länge und Ende der

Absorption

Das Ladealgorithmusverhalten von MPPTs unterscheidet sich von dem von AC

angeschlossenen Batterieladegeräten. Bitte lesen Sie diesen Abschnitt des Handbuchs

sorgfältig durch, um das Verhalten von MPPT zu verstehen, und befolgen Sie immer die

Empfehlungen Ihres Batterieherstellers.

Standardmäßig wird die Konstantspannungszeit bei Leerlaufspannung der Batterie zu

Beginn eines jeden Tages anhand der folgenden Tabelle bestimmt:

Batteriespannung VB (beim

Startup)

Multiplikator

Maximale

Konstantspannungszeit

Vb < 11,9V x 1 6h

11,9V < Vb < 12,2V x 2/3 4h

12,2V < Vb < 12,6V x 1/3 2h

Vb > 12,6V x 1/6 1h

(12V-Werte, einstellbar für 24V)

Standard-Absorptionsspannung: 14,4V

Standard-Float-Spannung: 13,8V

Der Aufnahmezeitzähler beginnt nach dem Umschalten von Bulk auf Absorption.

Die MPPT Solarladegeräte beenden auch die Absorption und schalten auf Floating um,

wenn der Batteriestrom unter einen Schwellenwert für einen niedrigen Strom, den

"Schweifstrom", fällt.

Der voreingestellte Schweifstromwert ist 1 A.

EN NL FR DE ES SE Appendix

Bei Modellen mit Lastausgang wird der Strom an den Batterieklemmen und bei größeren

Modellen der Strom an den Ausgangsklemmen verwendet.

Die Standardeinstellungen (Spannungen, Aufnahmezeitmultiplikator und Schweifstrom)

können mit der Victronconnect App über Bluetooth (VE.Direct Bluetooth Smart Dongle

erforderlich) oder über VE.Direct geändert werden.

Es gibt zwei Ausnahmen vom Normalbetrieb:

1. Bei Verwendung in einem ESS-System ist der Algorithmus des Solarladegeräts

deaktiviert und folgt stattdessen der vom Wechselrichter/Ladegerät vorgegebenen

Kurve.

2. Für CAN-Bus-Lithium-Batterien, wie BYD, sagt die Batterie dem System,

einschließlich des Solarladegeräts, welche Ladespannung verwendet werden soll.

Diese Ladespannungsbegrenzung (CVL) ist für einige Batterien sogar dynamisch;

ändert sich im Laufe der Zeit; basierend zum Beispiel auf der maximalen

Zellenspannung im Paket und anderen Parametern.

Abweichungen vom erwarteten Verhalten

1. Pausieren des Absorptionszeitzählers

Der Absorptionszeitzähler startet bei Erreichen der konfigurierten

Absorptionsspannung und pausiert, wenn die Ausgangsspannung unter der

konfigurierten Absorptionsspannung liegt.

Ein Beispiel dafür, wann dieser Spannungsabfall auftreten könnte, ist, wenn die

PV-Leistung (aufgrund von Wolken, Bäumen, Brücken) nicht ausreicht, um die

Batterie aufzuladen und die Verbraucher zu betreiben.

Wenn der Absorptionstimer angehalten wird, blinkt die Absorptions-LED sehr

langsam.

2. Neustart des Ladevorgangs

Der Ladealgorithmus wird zurückgesetzt, wenn der Ladevorgang für eine

Stunde unterbrochen wurde. Dies kann auftreten, wenn die PV-Spannung

aufgrund von schlechtem Wetter, Schatten oder ähnlichem unter die

Batteriespannung fällt.

3. Der Akku wird vor Beginn der Solarladung geladen oder entladen

Die automatische Aufnahmezeit basiert auf der Spannung der Startbatterie (siehe

Tabelle). Diese Abschätzung der Aufnahmezeit kann falsch sein, wenn eine

zusätzliche Ladequelle (z.B. Lichtmaschine) oder eine Belastung der Batterien

vorliegt.

Dies ist ein inhärentes Problem des Standardalgorithmus. In den meisten Fällen

ist sie jedoch immer noch besser als eine feste Aufnahmezeit, unabhängig von

anderen Ladequellen oder dem Batteriezustand.

Es ist möglich, den standardmäßigen Algorithmus der Aufnahmezeit zu

überschreiben, indem bei der Programmierung des Solarladereglers eine feste

Aufnahmezeit eingestellt wird. Beachten Sie, dass dies zu einer Überladung der

Batterien führen kann. Die empfohlenen Einstellungen finden Sie bei Ihrem

Batteriehersteller.

4. Absorptionszeit bestimmt durch den Schweifstrom

In einigen Anwendungen kann es vorzuziehen sein, die Resorptionszeit nur auf

der Grundlage des Schweifstroms zu beenden. Dies kann durch Erhöhen des

Standard-Absorptionszeitmultiplikators erreicht werden.

(Warnung: Der Schweifstrom von Blei-Säure-Batterien sinkt nicht auf Null, wenn

die Batterien vollständig geladen sind, und dieser "verbleibende" Schweifstrom

kann mit zunehmendem Alter der Batterien erheblich ansteigen.)

EN NL FR DE ES SE Appendix

Standardeinstellung, LiFePO4-Akkus

LiFePO4-Akkus müssen nicht vollständig geladen sein, um einen vorzeitigen Ausfall zu

vermeiden.

Die Standardeinstellung der Absorptionsspannung ist 14,2V (28,4V).

Und die Standardeinstellung der Aufnahmezeit ist 2 Stunden.

Standardeinstellung des Floats: 13,2V (26,4V).

Diese Einstellungen sind einstellbar.

Zurücksetzen des Ladealgorithmus:

Die Standardeinstellung für den Neustart des Ladezyklus ist Vbatt < (Vfloat - 0,4V) für

Blei-Säure und Vbatt < (Vfloat - 0,1V) für LiFePO4-Akkus, während 1 Minute.

(Werte für 12V-Batterien, bei 24V mit zwei multiplizieren)

3.9 Automatischer Zellenausgleich

Der automatische Zellenausgleich ist standardmäßig auf "OFF" (aus) eingestellt. Mit der

Victron Connect-App (siehe Abschnitt 1.9) kann diese Einstellung mit einer Zahl zwischen

1 (jeden Tag) und 250 (einmal alle 250 Tage) konfiguriert werden.

Ist der automatische Zellenausgleich aktiviert, folgt auf die Konstantspannungsphase eine

Phase mit spannungsbegrenztem Konstantstrom. Dieser Strom ist für den werksseitig

eingestellten Batterietyp auf 8% oder 25% des Konstantstroms. Der Konstantstrom ist der

Ladenennstrom, es sei denn, es wurde eine niedrigere Einstellung für den Maximalstrom

gewählt.

Bei Verwendung einer Einstellung mit 8% Strombegrenzung endet der automatische

Ausgleich bei Erreichen der Spannungsgrenze oder nach 1 Stunde, je nachdem, was

zuerst eintritt.

Weitere Einstellungen: Der automatische Ausgleich endet nach 4 Stunden.

Wenn der automatische Ausgleich nicht innerhalb eines Tages vollständig abgeschlossen

ist, wird er am nächsten Tag nicht wieder aufgenommen, die nächste Ausgleichssitzung

findet statt, wie durch das Tagesintervall bestimmt.

3.10 VE.Direct Kommunikationsanschluss

Siehe Abschnitte 1.9 und 3.5.

EN NL FR DE ES SE Appendix

4. Fehlerbehebung

Problem

Mögliche Ursache

Lösung

Das Ladegerät

funktioniert nicht.

verpolter PV Anschluss

schließen Sie die PV korrekt an.

Keine Sicherung eingebaut.

Bauen Sie eine 20A Sicherung ein.

Sicherung ausgelöst

verpolter Batterieanschluss

1. Batterie korrekt anschließen

2. Sicherung ersetzen

Die Batterie wird nicht

voll aufgeladen.

Fehlerhafter Batterieanschluss.

Überprüfen Sie den Batterieanschluss.

Zu hohe Kabelverluste

Verwenden Sie Kabel mit einem

größeren Durchschnitt.

Große Differenz zwischen der

Umgebungstemperatur des

Ladegeräts und der Batterie

(Tambient_chrg > Tambient_batt)

Stellen Sie sicher, dass die

Umgebungsbedingungen des

Ladegerätes und der Batterie gleich

sind.

Nur bei einem 24V System:

falsche System-Spannung

durch den Lade-Regler

ausgewählt (12V anstatt 24V).

Stellen Sie den Regler manuell auf die

erforderliche Systemspannung (siehe

Abschnitt 1.8).

Die Batterie wird

überladen.

Eine Batteriezelle ist fehlerhaft.

Ersetzen Sie die Batterie.

Große Differenz zwischen der

Umgebungstemperatur des

Ladegeräts und der Batterie

(Tambient_chrg < Tambient_batt)

Stellen Sie sicher, dass die

Umgebungsbedingungen des

Ladegerätes und der Batterie gleich

sind.

Lastausgang wird nicht

aktiv.

Maximale Strombegrenzung

überschritten

Stellen Sie sicher, dass der

Ausgangsstrom nicht bei über 15A

liegt.

DC-Last liegt in Kombination

mit kapazitiver Last (z. B.

Wechselrichter) an

Trennen Sie die DC-Last während des

Einschaltens der kapazitiven Last.

Trennen Sie die DC-Last während des

Einschaltens von der kapazitiven Last.

Trennen Sie die AC-Last vom

Wechselrichter oder schließen Sie den

Wechselrichter wie in Abschnitt 3.6

erläutert an.

Kurzschluss

Überprüfen Sie den Lastanschluss

nach Kurzschlüssen.

EN NL FR DE ES SE Appendix

5. Technische Daten, 75V Modelle

BlueSolar Lade-Regler MPPT 75/10 MPPT 75/15

Batteriespannung

12/24V Automatische Wahl

Maximaler Batteriestrom

10A

15A

Nenn PV-Leistung, 12 V 1a, b)

145W

220W

Nenn PV-Leistung, 24 V 1a, b)

290W

440W

Max. PV Kurzschlussstrom 2)

13A

15A

Automatische Lastabschaltung Ja, maximale Last 15A

Maximale PV-Leerspannung

75V

Spitzenwirkungsgrad 98%

Eigenverbrauch

12V: 20 mA 24V: 10 mA

'Konstant'-Ladespannung

14,4V / 28,8V (regulierbar)

Ausgleichs-"Ladespannung 3)

16,2V / 32,4V (regulierbar)

'Erhaltungs'-Ladespannung

13,8V / 27,6V (regulierbar)

Ladealgorithmus

mehrstufiger adaptiver oder benutzerdefinierter Algorithmus

Temperaturkompensation

-16 mV / °C bzw. -32 mV / °C

Unterbrechungsfreier/Laststrom

15 A

Unterbrechung bei geringer

Spannungsbelastung

11,1V / 22,2V oder 11,8V / 23,6V

oder BatteryLife Algorithmus

Erneutes Verbinden nach geringer

Spannungsbelastung

13,1V / 26,2V oder 14V / 28V

oder BatteryLife Algorithmus

Schutz

Ausgang Kurzschluss

Überhitzung

Betriebstemperatur

-30 bis +60°C (voller Nennausgang bis zu 40°C)

Feuchte

100%, nicht-kondensierend

Maximale Höhe

5000 m (voller Nennausgang bis zu 2000 m)

Umgebungsbedingungen

für den Innenbereich Type 1, ohne besonderen Bedingungen

Verschmutzungsgrad PD3

Datenkommunikationsport

VE.Direct

Siehe Informationsbroschüre zu Datenkommunikation auf unserer

Webseite.

GEHÄUSE

Farbe Blau (RAL 5012)

Stromanschlüsse 6 mm² / AWG10

Schutzklasse

IP43 (elektronische Bauteile)

IP 22 (Anschlussbereich)

Gewicht 0,5 kg

Maße (HxBxT) 100 x 113 x 40 mm

NORMEN

Sicherheit EN/IEC 62109-1 / UL 1741 / CSA C22.2 NO.107.1-16

1a) Wenn mehr PV-Strom angeschlossen ist, begrenzt der Regler die Eingangsleistung

1b) Die PV-Spannung muss mindestens die Höhe von Vbat + 5 V erreichen, damit der Regler den Betrieb

aufnimmt.

Danach liegt der Mindestwert der PV-Spannung bei Vbat + 1 V.

2) Ein höherer Kurzschlussstrom kann den Regler im Falle eines verpolten Anschlusses der PV-

Anlage beschädigen.

3) Standardeinstellung: AUS

EN NL FR DE ES SE Appendix

Technische Daten, 100V Modelle

BlueSolar Lade-Regler MPPT 100/15 MPPT 100/20

Batteriespannung 12/24V Automatische Wahl

Maximaler Batteriestrom 15A 20A

Nenn PV-Leistung, 12 V 1a, b) 220W 290W

Nenn PV-Leistung, 24 V 1a, b) 440W 580W

Max. PV Kurzschlussstrom 2) 15A 20A

Automatische Lastabschaltung Ja, maximale Last 15A bzw. 20A

Maximale PV-Leerspannung 100V

Spitzenwirkungsgrad 98%

Eigenverbrauch 12V: 20 mA 24V: 10 mA

'Konstant'-Ladespannung 14,4V / 28,8V (regulierbar)

"Ausgleichs-"Ladespannung 16,2V / 32,4V (regulierbar)

'Erhaltungs'-Ladespannung 13,8V / 27,6V (regulierbar)

Ladealgorithmus mehrstufiger adaptiver oder benutzerdefinierter Algorithmus

Temperaturkompensation -16 mV / °C bzw. -32 mV / °C

Unterbrechungsfreier Laststrom 15A 20A

Unterbrechung bei geringer

Spannungsbelastung

11,1V / 22,2V oder 11,8V / 23,6V

oder BatteryLife Algorithmus

Erneutes Verbinden nach geringer

Spannungsbelastung

13,1V / 26,2V oder 14V / 28V

oder BatteryLife Algorithmus

Schutz

Ausgang Kurzschluss

Überhitzung

Betriebstemperatur -30 bis +60°C (voller Nennausgang bis zu 40°C)

Feuchte 100%, nicht-kondensierend

Maximale Höhe 5000m (voller Nennausgang bis zu 2000m)

Umgebungsbedingungen für den Innenbereich Type 1, ohne besonderen Bedingungen

Verschmutzungsgrad PD3

Datenkommunikationsport

VE.Direct Port

Siehe Informationsbroschüre zu Datenkommunikation auf unserer

Webseite.

GEHÄUSE

Farbe Blau (RAL 5012)

Stromanschlüsse 6 mm² / AWG10

Schutzklasse

IP43 (elektronische Bauteile)

IP 22 (Anschlussbereich)

Gewicht 0,6kg 0,65kg

Maße (HxBxT) 100 x 113 x 50mm 100 x 113 x 60 mm

NORMEN

Sicherheit EN/IEC 62109-1, UL 1741, CSA C22.2

1a) Wenn mehr PV-Strom angeschlossen ist, begrenzt der Regler die Eingangsleistung

1b) Die PV-Spannung muss mindestens die Höhe von Vbat + 5 V erreichen, damit der Regler den Betrieb aufnimmt.

Danach liegt der Mindestwert der PV-Spannung bei Vbat + 1 V.

2) Ein höherer Kurzschlussstrom kann den Regler im Falle eines verpolten Anschlusses der PV-Anlage beschädigen.

EN NL FR DE ES SE Appendix

BlueSolar Lade-Regler MPPT 100/20-48V

Batteriespannung 12 / 24 / 48V Automatische Wahl

Maximaler Batteriestrom 20 A

Nominale PV-Leistung, 48V 1a,b) 1160 W (290W / 580W / 870W)

Max. Kurzschlussstrom der Solaranlage 2) 20 A

Automatische Lastabschaltung Ja, maximale Last 20A(12/24V) & 0,1A(36/48V)

Maximale PV-Leerspannung 100 V

Spitzenwirkungsgrad 98 %

Eigenverbrauch

25 / 15 / 15 mA

„Konstant“-Ladespannung (absorption) 14,4V / 28,8V / 43,2V / 57,6V (regulierbar)

"Ausgleichs"-Ladespannung (equalization) 16,2V / 32,4V / 48,6V / 64,8V (regulierbar)

"Erhaltungs"-Ladespannung (float) 13,8V / 27,6V / 41,4V / 55,2V (regulierbar)

Ladealgorithmus mehrstufiger adaptiver oder benutzerdefinierter Algorithmus

Temperaturkompensation

-16mV/ °C / -32mV/ °C / -48mV/ °C / -64mV/ °C

Unterbrechungsfreier/Laststrom (12V / 24V)

Unterbrechungsfreier/Laststrom (48V)

20A

Abschalten der Last bei geringer Spannung

11,1 / 22,2 / 33,3 / 44,4V oder 11,8 / 23,6 / 35,4 / 47,2V

oder BatteryLife Algorithmus

Erneutes Verbinden der Last nach niedriger

Spannung

13,1 / 26,2 / 39,3 / 52,4V oder 14 / 28 / 42 / 56V

oder BatteryLife Algorithmus

Schutz Kurzschluss Ausgang / Überhitzung

Betriebstemperatur -30°C bis +60°C (voller Nennausgang bis zu 40°C)

Feuchte 100 % nicht kondensierend

Maximale Höhe 5000 m (voller Nennausgang bis zu 2000 m)

Umgebungsbedingungen Für Innenbereiche Typ 1, keine Bedingungen

Verschmutzungsgrad PD3

Datenkommunikationsport

VE.Direct

Siehe Informations

broschüre zu Datenkommunikation auf

unserer Webseite.

GEHÄUSE

Farbe Blau (RAL 5012)

Stromanschlüsse 6 mm² / AWG10

Schutzklasse

IP43 (elektronische Bauteile)

IP22 (Anschlussbereich)

Gewicht 0,65 kg

Maße (HxBxT) 100 x 113 x 60 mm

NORMEN

Sicherheit EN/IEC 62109-1, UL 1741, CSA C22.2

1a) Wenn mehr PV-Strom angeschlossen ist, begrenzt der Regler die Eingangsleistung

1b) Die PV-Spannung muss mindestens die Höhe von Vbat + 5 V erreichen, damit der Regler den Betrieb

aufnimmt. Danach liegt der Mindestwert der PV-Spannung bei Vbat + 1 V.

2) Ein höherer Kurzschlussstrom kann den Regler im Falle eines verpolten Anschlusses der PV-

Anlage beschädigen.

1 Descripción General

1.1 Seguimiento MPPT ultrarrápido

Especialmente con cielos nubosos, cuando la intensidad de la luz cambia continuamente,

un controlador MPPT rápido mejorará la recogida de energía hasta en un 30%, en

comparación con los controladores de carga PWM, y hasta en un 10% en comparación con

controladores MPPT más lentos.

1.2 VE.Direct

Para una conexión de datos con cable a un Color Control, un PC u otros dispositivos.

1.3 Salida de carga

Se puede evitar que la batería se descargue en exceso conectando todas las cargas a la

salida de carga. Esta salida desconectará la carga cuando la batería se haya descargado

hasta alcanzar una tensión preestablecida.

También se puede establecer un algoritmo de gestión inteligente de la batería: ver

BatteryLife.

La salida de carga es a prueba de cortocircuitos.

Algunas cargas (especialmente los inversores) es mejor conectarlas directamente a la

batería, y el control remoto del inversor a la salida de carga. Puede que se necesite un

cable de interfaz especial; por favor, consulte la sección 3.6.

1.4 BatteryLife: gestión inteligente de la batería

Si un controlador de carga solar no es capaz de recargar la batería a plena capacidad en

un día, lo que sucede es que el ciclo de la batería cambia continuamente entre los estados

"parcialmente cargada" y "final de descarga". Este modo de funcionamiento (sin recarga

completa periódica) destruirá una batería de plomo-ácido en semanas o meses.

El algoritmo BatteryLife controlará el estado de carga de la batería y, si fuese necesario,

incrementará día a día el nivel de desconexión de la carga (esto es, desconectará la carga

antes) hasta que la energía solar recogida sea suficiente como para recargar la batería

hasta casi el 100%. A partir de ese punto, el nivel de desconexión de la carga se modulará

de forma que se alcance una recarga de casi el 100% alrededor de una vez a la semana.

1.5 Carga en tres fases

El controlador está configurado para un proceso de carga en tres fases: Inicial-Absorción-

Flotación.

Consulte en las secciones 3.8 y 5 los valores predeterminados.

Consulte en la sección 1.8 los ajustes definidos po el usuario.

1.5.1. Carga inicial

Durante esta fase, el controlador suministra tanta corriente de carga como le es posible

para recargar las baterías rápidamente.

1.5.2. Absorción

Cuando la tensión de la batería alcanza la tensión de absorción predeterminada, el

controlador cambia a modo de tensión constante.

Cuando la descarga es superficial, la fase de absorción se acorta para así evitar una

sobrecarga de la batería. Después de una descarga profunda, el tiempo de carga de

absorción aumenta automáticamente para garantizar una recarga completa de la batería.

Además, el periodo de absorción también se detiene cuando la corriente de carga

disminuye a menos de 1A.

1.5.3. Flotación

Durante esta fase se aplica la tensión de flotación a la batería para mantenerla

completamente cargada.

EN NL FR DE ES SE Appendix

1.5.4. Ecualización

Véase la sección 3.9

1.6 Sensor de temperatura interna

Compensa las tensiones de carga de absorción y flotación en función de la temperatura (rango

de 6°C a 40°C).

1.7 Sensor opcional externo de tensión y temperatura (rango de -20°C a 50°C)

Smart Battery Sense es un sensor inalámbrico de temperatura y de tensión de la

batería para los cargadores solares MPPT de Victron. El cargador solar usa estas

mediciones para optimizar sus parámetros de carga. La precisión de los datos que

transmite mejora la eficiencia de carga de la batería y prolonga la vida de la batería (se

necesita la mochila VE.Direct Bluetooth Smart ).

Alternativamente, se puede establecer comunicación por Bluetooth entre un monitor

de batería BMV-712 con sensor de la temperatura de la batería y el controlador de carga

solar (se necesita una mochila VE.Direct Bluetooth Smart). Para más información

introduzca smart networking (trabajo en red smart) en el cuadro de búsqueda de nuestro

sitio web.

1.8 Reconocimiento automático de la tensión de la batería

El controlador se ajusta automáticamente a sistemas de 12 ó 24 V una sola vez.

Si más adelante se necesitara una tensión distinta para el sistema, deberá cambiarse

manualmente, por ejemplo con la app Bluetooth, véase la sección 3.8.

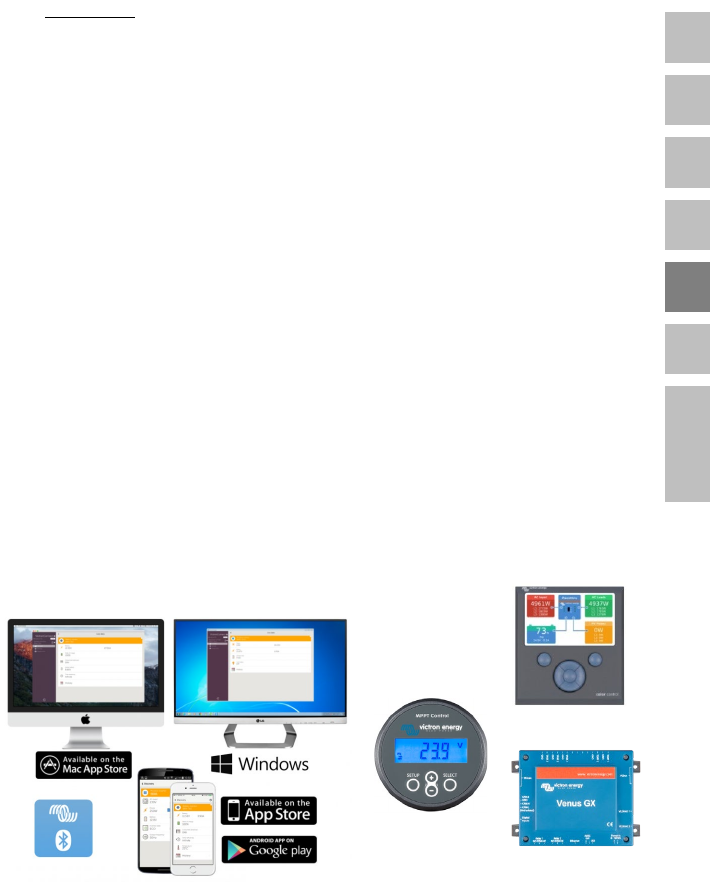

1.9 Configuración y seguimiento

Configure el controlador de carga solar con la aplicación VictronConnect. Disponible para

dispositivos iOS y Android; así como para ordenadores macOS y Windows. Es posible

que haga falta un accesorio; introduzca victronconnect en el cuadro de búsqueda de

nuestro sitio web y consulte más información en la página de descargas de

VictronConnect.

Para un control simple, use MPPT Control; un panel montado, sencillo pero efectivo que

muestra todos los parámetros operativos. El control completo del sistema, incluido el

registro en nuestro portal online VRM, se hace con la gama de productos GX.

MPPT Control

Color Control

Venus GX

EN NL FR DE ES SE Appendix

2. IMPORTANTES INSTRUCCIONES DE SEGURIDAD

GUARDE ESTAS INSTRUCCIONES - Este manual contiene instrucciones

importantes que deberán observarse durante la instalación y el mantenimiento.

● Se aconseja leer este manual detenidamente antes de instalar y utilizar el producto.

● Este producto ha sido diseñado y comprobado de acuerdo con los estándares

internacionales. El equipo debe utilizarse exclusivamente para la aplicación prevista.

● Instale el producto en un lugar protegido del calor. Compruebe también que no haya

productos químicos, piezas de plástico, cortinas u otros géneros textiles, etc., junto al

equipo.

● Este producto no puede instalarse en zonas a las que pueda acceder el usuario.

● Compruebe que el equipo se utiliza en condiciones de funcionamiento adecuadas. No

lo utilice en un entorno húmedo.

● No utilice nunca el producto en lugares donde puedan producirse explosiones de gas o

polvo.

● Compruebe que hay suficiente espacio alrededor del producto para su ventilación.

● Consulte las especificaciones suministradas por el fabricante de la batería para

asegurarse de que la misma puede utilizarse con este producto. Las instrucciones de

seguridad del fabricante de la batería deben tenerse siempre en cuenta.

● Proteja los módulos solares de la luz incidental durante la instalación, es decir, tápelos.

● No toque nunca terminales de cable no aislados.

● Utilice exclusivamente herramientas aisladas.

● Las conexiones siempre deben realizarse siguiendo la secuencia descrita en la sección

3.5.

● El instalador del producto deberá poner un pasacables antitracción para evitar tensiones

indebidas sobre los terminales de conexión.

● Además de este manual, el manual de funcionamiento del sistema o manual de servicio

deberá incluir un manual de mantenimiento que corresponda con el tipo de batería que se

esté usando.

Peligro de explosión por chispas

Peligro de descarga eléctrica

EN NL FR DE ES SE Appendix

3. Instalación

ADVERTENCIA: ENTRADA CC (FV) NO AISLADA DEL CIRCUITO DE BATERÍAS

PRECAUCIÓN: PARA UNA COMPENSACIÓN DE TEMPERATURA ADECUADA,

ENTRE

LA TEMPERATURA AMBIENTE DEL CARGADOR Y LA DE LA BATERÍA NO

DEBERÍA HABER UNA DIFERENCIA DE MÁS O MENOS 5ºC.

3,1. General

● Montar verticalmente sobre una superficie no inflamable, con los terminales de

conexión hacia abajo. Dejar un espacio de al menos 10 cm por encima y por debajo del

producto para una refrigeración óptima.

● Montar cerca de la batería, pero nunca directamente encima de la misma (para evitar

daños debido a los vapores generados por el gaseado de la batería).

● Una compensación de temperatura interna inadecuada (p.ej. que entre la temperatura

ambiente de la batería y la del cargador haya una diferencia superior a los 5°C) podría

reducir la vida útil de la batería.

Se recomienda el uso de una fuente de detección de tensión de la batería directa (BMV, Smart

Battery Sense o dispositivo GX con sensor de tensión compartida) si se espera que haya

diferencias de temperatura más altas o condiciones de temperatura ambiental extrema.

esperan grandes diferencias de temperatura o condiciones climatológicas extremas.

● La instalación de la batería debe llevarse a cabo según las normas de almacenamiento

de baterías del Código Eléctrico Canadiense, Parte 1.

● Las conexiones de la batería y las conexiones FV deben protegerse de contactos

fortuitos (p.ej. instalándolas en una caja o instalando el WireBox S opcional).

3.2 Puesta a tierra

● Puesta a tierra de la batería: el cargador puede instalarse en un sistema con puesta a

tierra positiva o negativa.

Nota: ponga a tierra una sola conexión a tierra (preferentemente cerca de la batería) para

evitar fallos de funcionamiento del sistema.

● Puesta a tierra del chasis: Se permite una puesta a tierra separada para el chasis, ya que

está aislado de los terminales positivo y negativo.

● El Código Eléctrico Nacional de Estados Unidos (NEC) requiere el uso de un dispositivo

externo de protección contra fallos de puesta a tierra (GFPD). Los cargadores MPPT no

disponen de protección interna contra fallos de puesta a tierra. El negativo eléctrico del

sistema deberá conectarse a tierra a través de un GFPD y en un solo punto (y sólo uno).

● El cargador no debe estar conectado con sistemas FV puestos a tierra.

● El positivo y negativo de los paneles FV no deben ponerse a tierra. Ponga a tierra el

bastidor de los paneles FV para reducir el impacto de los rayos.

ADVERTENCIA: CUANDO SE INDICA UN FALLO DE CONEXIÓN A TIERRA, PUEDE

QUE LOS TERMINALES DE LA BATERÍA Y LOS CIRCUITOS CONECTADOS NO

ESTÉN CONECTADOS A TIERRA Y SEAN PELIGROSOS.

3.3. Configuración PV (ver también la hoja de Excel para MPPT en nuestra web)

● Proporcione medios de desconexión de todos los cables que lleven corriente de una

fuente eléctrica FV de todos los demás cables de un edificio u otra estructura.

● Un interruptor, disyuntor u otro dispositivo, ya sea CA o CC, no debe instalarse sobre un

cable que se haya puesto a tierra si el funcionamiento de dicho interruptor, disyuntor u otro

EN NL FR DE ES SE Appendix

dispositivo pudiera dejar dicho cable desconectado de la tierra mientras el sistema

permanece energizado.

● El controlador funcionará solamente si la tensión FV supera la tensión de la batería

(Vbat).

● La tensión PV debe exceder en 5V la Vbat (tensión de la batería) para que arranque el

controlador. Una vez arrancado, la tensión PV mínima es Vbat + 1V

● Tensión máxima del circuito abierto FV: 75V y 100V respectivamente

Por ejemplo:

Batería de 12V y paneles mono o policristalinos conectados a un controlador de 75V

● Cantidad mínima de celdas en serie: 36 (panel de 12V).

● Cantidad recomendada de celdas para lograr la mayor eficiencia del controlador: 72

(2 paneles de 12V en serie o 1 de 24V).

● Máximo: 108 celdas (3 paneles de 12V en serie).

Batería de 24V y paneles mono o policristalinos conectados a un controlador de 100V

● Cantidad mínima de celdas en serie: 72

(2 paneles de 12V en serie o 1 de 24V).

● Máximo: 144 celdas (4 paneles de 12V en serie).

Observación: a baja temperatura, la tensión de circuito abierto de un panel solar de 108

celdas podría exceder los 75V y la tensión de un circuito abierto de un panel solar de 144

celdas podría exceder los 100V, dependiendo de las condiciones locales y del tipo de

celdas. En este caso, la cantidad de celdas en serie deberá reducirse.

3.4 Secuencia de conexión de los cables (ver figura 3)

Primero: conectar los cables a la carga, pero asegurándose de que todas las cargas

están apagadas.

Segundo: conectar la batería (esto permitirá al controlador reconocer la tensión del

sistema).

Tercero: conectar el conjunto de paneles solares (si se conecta con la polaridad invertida,

el controlador se calentará, pero no cargará la batería).

Torsión: 0,75 Nm

El sistema ya está listo para usar.

3.5 Configuración del controlador

El puerto de comunicación VE.Direct (véase la sección 1.9) puede usarse para configurar el

controlador. (se necesita una mochila Buetooth si se utiliza la app Bluetooth)

3.6 La salida de la carga (ver figuras 1 y 2 al final de este manual)

El puerto de comunicación VE.Direct (ver sec. 1.8) puede usarse para configurar la salida

de carga. (se necesita una mochila Buetooth si se utiliza la app Bluetooth)

Como alternativa, se puede usar un puente para configurar la salida de carga como sigue:

● Ningún puente: Algoritmo BatteryLife (ver 1.4.)

● Puente entre pines 1 y 2: convencional

Desconexión de la carga por baja tensión: 11,1V ó 22,2V

Reconexión automática de la carga 13,1V ó 26,2V

EN NL FR DE ES SE Appendix

● Puente entre pines 2 y 3: convencional

Desconexión de la carga por baja tensión: 11,8V ó 23,6V

Reconexión automática de la carga 14V ó 28V

Algunas cargas con una alta corriente de irrupción es mejor conectarlas directamente a

la batería. Si están equipadas con un interruptor on-off remoto, estas cargas pueden

controlarse conectando la salida de carga del controlador a este interruptor on-off

remoto. Puede que se necesite un cable de interfaz especial.

Como alternativa, se puede usar el BatteryProtect para controlar la carga. Por favor,

consulte en nuestro sitio web las especificaciones.

Los inversores de baja potencia, como el Phoenix VE.Direct de hasta 375VA, pueden

alimentarse directamente con la salida de carga, pero la potencia máxima de salida se

verá limitada por el límite de corriente de dicha salida de carga.

Los inversores Phoenix VE.Direct también pueden controlarse conectando la conexión

de la parte izquierda del control remoto a la salida de carga.

El puente en el control remoto entre izquierda y derecha deberá retirarse.

Los inversores Victron, modelos Phoenix 12/800, 24/800, 12/1200 y 24/1200, pueden

controlarse conectando el conector derecho del control remoto del inversor directamente

a la salida de carga (ver figura 4 al final de este manual)..

En el caso de los inversores Victron, modelos Phoenix 12/180, 24/180, 12/350, 24/350,

los modelos Phoenix Compact y MultiPlus Compact necesitan un cable de interfaz: el

cable on-off remoto al inversor, número de artículo ASS030550100, ver figura 5 al final

de este manual).

3.7 LEDs

LED verde: indica qué algoritmo de salida de carga se ha seleccionado.

On: uno de los dos algoritmos de control de salida de carga convencionales (ver Fig. 2)

Parpadeo: Algoritmo de control de salida de carga BatteryLife (ver Fig. 2)

LED amarillo: señala la secuencia de carga

Off: no llega electricidad de las placas FV (o su polaridad está invertida)

Parpadeo rápido: carga inicial (batería parcialmente cargada)

Parpadeo lento: carga de absorción (batería cargada al 80% o más)

On: carga de flotación (batería completamente cargada)

Para la información más reciente y actualizada sobre

los códigos intermitentes, le rogamos consulte la

aplicación Victron Toolkit. Haga clic o escanee

el código QT para ir a la página de

Asistencia y Descargas/Software de Victron.

EN NL FR DE ES SE Appendix

3.8 Información sobre la carga de las baterías

El controlador de carga inicia un nuevo ciclo de carga cada mañana, cuando empieza a

brillar el sol.

Baterías de ácido y plomo: método predeterminado para determinar la longitud y el

final de la absorción

El comportamiento del algoritmo de carga de los MPPTs es distinto del de los cargadores

de batería conectados a CA. Por favor, lea esta sección del manual detenidamente para

entender el comportamiento del MPPT y siga siempre las recomendaciones del

fabricante de su batería.

Por defecto, el periodo de absorción se determina sobre la tensión de la batería inactiva

al comienzo de cada día en función de la siguiente tabla:

Tensión de la batería Vb (al

ponerse en marcha)

Multiplicador

Tiempo máximo de

absorción

Vb < 11,9 V x 1 6 h

11,9 V < Vb < 12,2 V x 2/3 4 h

12,2 V < Vb < 12,6 V x 1/3 2 h

Vb > 12,6 V x 1/6 1 h

(Valores para 12 V, es necesario ajustarlos para 24 V)

Tensión de absorción por defecto: 14,4 V

Tensión de flotación por defecto: 13,8 V

El contador del tiempo de absorción empieza una vez que se pasa de carga inicial a

absorción.

Los cargadores solares MPPT también terminarán la absorción y pasarán a flotación

cuando la corriente de la batería caiga por debajo de un límite de corriente baja, la

‘corriente de cola’.

El valor predeterminado de la corriente de cola es 1 A.

Para modelos con una salida de carga, se usa la corriente en los terminales de la batería; y

para modelos más grandes, se usa la corriente de los terminales de salida.

Los parámetros predeterminados (tensiones, multiplicador del tiempo de absorción y

corriente de cola) pueden modificarse con la aplicación Victronconnect vía Bluetooth (se

necesita la mochila VE.Direct Bluetooth Smart) o vía VE.Direct.

Estas son dos excepciones al funcionamiento normal:

1. Cuando se usa en un sistema ESS, el algoritmo del cargador solar se desactiva, y en

su lugar se sigue la curva indicada por el inversor/cargador.

2. Para baterías de litio CAN-Bus, como BYD, la batería le dice al sistema, incluido el

cargador solar, qué tensión de carga usar. Este Límite de Tensión de Carga (CVL, por

sus siglas en inglés) es para algunas baterías incluso dinámicas, cambia con el tiempo,

en función, por ejemplo, de la tensión máxima de la celda en el conjunto y de otros

parámetros.

EN NL FR DE ES SE Appendix

Variaciones del comportamiento esperado

1. Parada del contador de tiempo de absorción

El contador del tiempo de absorción empieza cuando se alcanza la tensión de

absorción configurada y se detiene cuando la tensión de salida es inferior a la

tensión de absorción configurada.

Por ejemplo, esta caída de tensión puede producirse cuando la potencia FV (debido

a nubes, árboles o puentes) es insuficiente para cargar la batería y para alimentar las

cargas.

Cuando se detiene el contador de absorción, el LED de absorción parpadea muy

despacio.

2. Reinicio del proceso de carga

El algoritmo de carga se reseteará si la carga se ha detenido durante una hora. Esto

puede suceder cuando la tensión FV cae por debajo de la tensión de la batería por

mal tiempo, sombra o algo similar.

3. La batería se está cargando o descargando antes de que comience la carga solar

El tiempo de absorción automática se basa en la tensión de la batería de arranque

(véase la tabla). Esta estimación del tiempo de absorción puede ser incorrecta si hay

una fuente de carga adicional (p.ej.: un alternador) o carga en las baterías.

Este es un problema inherente en el algoritmo predeterminado. Sin embargo, en la

mayoría de los casos, sigue siendo mejor que un tiempo de absorción fijo,

independientemente de otras fuentes de carga u otros estados de la batería.

Es posible anular el algoritmo de tiempo de absorción predeterminado estableciendo

un tiempo de absorción fijo al programar el controlador de carga solar. Tenga en

cuenta que esto puede producir la sobrecarga de sus baterías. Consulte al fabricante

de su batería los ajustes recomendados.

4. Tiempo de absorción determinado por la corriente de cola

En algunas aplicaciones puede que sea preferible terminar la absorción en función de

la corriente de cola solamente. Esto puede hacerse aumentando el multiplicador del

tiempo de absorción predeterminado.

(Advertencia: la corriente de cola de las baterías de ácido y plomo no se reduce a cero

cuando las baterías están totalmente cargadas, y esta corriente de cola “sobrante”

puede aumentar sustancialmente cuando las baterías envejecen)

Configuración predeterminada, baterías LiFePO4

Las baterías LiFePO4 no necesitan estar totalmente cargadas para evitar fallos prematuros.

El parámetro de tensión de absorción predeterminado es de 14,2 V (28,4 V).

Y el ajuste de tiempo de absorción predeterminado es de 2 horas.

Ajuste de flotación predeterminado: 13,2 V / 26,4 V)

Estos parámetros son ajustables.

Restablecimiento del algoritmo de carga:

El ajuste predeterminado para reiniciar el ciclo de carga es Vbat < (Vfloat – 0,4 V) para

ácido y plomo, y Vbatt < (Vfloat – 0,1 V) para baterías LiFePO4, durante 1 minuto.

(valores para baterías de 12 V, es necesario multiplicarlos por dos para 24 V)

EN NL FR DE ES SE Appendix

3.9 Ecualización automática

La ecualización automática está configurada por defecto en "OFF". Con la aplicación

VictronConnect (véase la sección 1.9) esta función puede configurarse con un número

entre 1 (todos los días) y 250 (una vez cada 250 días).

Cuando la ecualización automática está activada, la carga de absorción irá seguida de

un periodo de corriente constante limitado por la tensión. La corriente está limitada al 8%

o al 25% de la corriente de carga inicial. La corriente de carga inicial es la corriente

nominal del cargador, a menos que se haya elegido una corriente máxima de carga

inferior.

Cuando se utiliza una configuración con un límite de corriente del 8%, la ecualización

automática finaliza cuando se alcanza la tensión límite, o después de 1 hora, lo que

ocurra primero.

Otras configuraciones: la ecualización automática termina después de 4 horas.

Si la ecualización automática no queda completamente terminada en un día, no se

reanudará el día siguiente, sino que la siguiente sesión de ecualización se llevará a cabo

según el intervalo de días programado.

3.10 Puerto de comunicación VE.Direct

Véanse las secciones 1.9 y 3.5.

EN NL FR DE ES SE Appendix

4. Resolución de problemas

Problema

Causa posible

Solución

El cargador no

funciona

Conexión inversa de las placas PV

Conecte las placas PV

correctamente

No hay fusible

Ponga un fusible de 20A

Fusible fundido Conexión inversa de la batería

Conecte la batería

correctamente

2. Sustituya el fusible

La batería no

está

completamente

cargada.

Conexión defectuosa de la batería

Compruebe las conexiones

de la batería

Las pérdidas por cable son demasiado

altas

Utilice cables de mayor

sección.

Gran diferencia de temperatura ambiente

entre el cargador y la batería (Tambient_chrg

> Tambient_batt)

Asegúrese de la igualdad de

condiciones ambientales

entre el cargador y la batería

Sólo para sistemas de 24V: el

controlador de carga ha seleccionado

una tensión de sistema equivocada (12V

en vez de 24V)

Configure el controlador

manualmente con la

tensión de sistema

requerida (ver sección 1.8)

Se está

sobrecargando la

batería

Una celda de la batería está defectuosa

Sustituya la batería

Gran diferencia de temperatura ambiente

entre el cargador y la batería (Tambient_chrg

< Tambient_batt)

Asegúrese de la igualdad de

condiciones ambientales

entre el cargador y la batería

La salida de

carga no se

activa

Se ha excedido el límite de corriente

máxima

Asegúrese de que la salida

de corriente no exceda los

15A

Se ha puesto una carga CC en

combinación con una carga capacitiva

(p.ej. un inversor)

Desconecte la carga CC

durante el inicio de la carga

capacitiva

Desconecte la carga CC

durante el arranque de la

carga CA de desconexión de

carga capacitiva del inversor,

Cortocircuito

Compruebe que en la

conexión de carga no hay un

cortocircuito

EN NL FR DE ES SE Appendix

5. Especificaciones

Controlador de carga BlueSolar

MPPT 75/10

MPPT 75/15

Tensión de la batería

AutoSelect 12/24V

Corriente máxima de la batería

10A

15A

Potencia FV nominal, 12V 1a,b)

145W

220W

Potencia FV nominal, 24V 1a,b)

290W

440W

Max. corriente de cortocircuito PV 2)

13A

15A

Desconexión automática de la carga

Sí, carga máxima 15A

Tensión máxima del circuito abierto PV

75V

Eficiencia máxima

98%

Autoconsumo

12V: 20 mA 24V: 10 mA

Tensión de carga de "absorción"

14,4V / 28,8V (ajustable)

Tensión de carga de "ecualización" 3)

16,2V / 32,4V (ajustable)

Tensión de carga de "flotación"

13,8V / 27,6V (ajustable)

Algoritmo de carga

variable multietapas o algoritmo definido por el usuario

Compensación de temperatura

-16 mV / °C resp. -32 mV / °C

Corriente de carga continua

15A

Desconexión de carga por baja tensión

11,1V / 22,2V o 11,8V / 23,6V

o algoritmo de BatteryLife

Reconexión de carga por baja tensión

13,1V / 26,2V o 14V / 28V

o algoritmo de BatteryLife

Protección

Cortocircuito de salida

Exceso de temperatura

Temperatura de funcionamiento

-30 a +60°C (potencia nominal completa hasta los 40°C)

Humedad relativa

100%, sin condensación

Altura máxima de trabajo

5.000 m (potencia nominal completa hasta los 2.000 m)

Condiciones ambientales

Para interiors tipo 1, no acondicionados

Grado de contaminación

PD3

Puerto de comunicación de datos

VE.Direct

Consulte el libro blanco sobre comunicación de datos en

nuestro sitio web

CARCASA

Color Azul (RAL 5012)

Terminales de conexión 6 mm² / AWG10

Tipo de protección

IP43 (componentes electrónicos)

IP 22 (área de conexiones)

Peso 0,5kg

Dimensiones (al x an x p) 100 x 113 x 40mm.

ESTÁNDARES

Seguridad

EN/IEC 62109-1 / UL 1741 / CSA C22.2 NO.107.1-16

1a) Si se conecta más potencia FV, el controlador limitará la entrada de potencia.

1b) La tensión FV debe exceder Vbat + 5V para que arranque el controlador.

Una vez arrancado, la tensión FV mínima será de Vbat + 1V.

2) Una corriente de cortocircuito más alta podría dañar el controlador en caso de polaridad inversa de los paneles FV.

3) Valores predeterminados: OFF

EN NL FR DE ES SE Appendix

Especificaciones, modelos de 100V

Controlador de carga BlueSolar

MPPT100/15

MPPT 100/20

Tensión de la batería AutoSelect 12/24V

Corriente máxima de la batería 15A 20A

Potencia FV nominal, 12V 1a,b) 220W 290W

Potencia FV nominal, 24V 1a,b)

440W

580W

Max. corriente de cortocircuito PV

15A 20A

Desconexión automática de la carga Sí, carga máxima 15A ó 20A respectivamente

Tensión máxima del circuito abierto

100V

Eficiencia máxima 98%

Autoconsumo

12V: 20 mA 24V: 10 mA

Tensión de carga de "absorción" 14,4V / 28,8V (ajustable)

Tensión de carga de "ecualización" 16,2V / 32,4V (ajustable)

Tensión de carga de "flotación" 13,8V / 27,6V (ajustable)

Algoritmo de carga

Variable multietapas

Compensación de temperatura

-16 mV / °C resp. -32 mV / °C

Corriente de carga continua

15A 20A

Desconexión de carga por baja

tensión

11,1V / 22,2V o 11,8V / 23,6V

o algoritmo de BatteryLife

Reconexión de carga por baja

tensión

13,1V / 26,2V o 14V / 28V

o algoritmo de BatteryLife

Protección

Cortocircuito de salida

Exceso de temperatura

Temperatura de funcionamiento -30 a +60°C (potencia nominal completa hasta los 40°C)

Humedad relativa 100%, sin condensación

Altura máxima de trabajo 5.000 m (potencia nominal completa hasta los 2.000 m)

Condiciones ambientales

Para interiors tipo 1, no acondicionados

Grado de contaminación PD3

Puerto de comunicación de datos

Puerto VE.Direct

Consulte el libro blanco sobre comunicación de datos en

nuestro sitio web

CARCASA

Color

Azul (RAL 5012)

Terminales de conexión 6 mm² / AWG10

Tipo de protección

IP43 (componentes electrónicos)

IP 22 (área de conexiones)

Peso 0,6kg 0,65kg

Dimensiones (al x an x p)

100 x 113 x 50mm.

100 x 113 x 60 mm

ESTÁNDARES

Seguridad

EN/IEC 62109-1, UL 1741, CSA C22.2

1a) Si hubiese exceso de potencia PV, el controlador limitará la entrada de potencia.

1b) La tensión PV debe exceder en 5V la Vbat (tensión de la batería) para que arranque el controlador. Una vez

arrancado, la tensión PV mín. es Vbat + 1V

2) Una corriente de cortocircuito más alta podría dañar el controlador en caso de polaridad inversa de los paneles FV.

EN NL FR DE ES SE Appendix

Controlador de carga BlueSolar MPPT 100/20-48V

Tensión de la batería

AutoSelect 12 / 24 / 48V

Corriente máxima de la batería

20 A

Potencia FV nominal, 48V 1a,b)

1160 W (290W / 580W / 870W)

Máxima corriente de corto circuito FV 2)

20 A

Desconexión automática de la carga Sí, carga máxima 20A (12/24V) & 0,1A(36/48V)

Tensión máxima del circuito abierto FV 100 V

Eficiencia máxima

98 %

Autoconsumo

25 / 15 / 15 mA

Tensión de carga de "absorción"

14,4V / 28,8V / 43,2V / 57,6V (ajustable)

Tensión de carga de "ecualización"

16,2V / 32,4V / 48,6V / 64,8V (ajustable)

Tensión de carga de "flotación" 13,8V / 27,6V / 41,4V / 55,2V (ajustable)

Algoritmo de carga

Variable multietapas o algoritmo definida por el

usuario

Compensación de temperatura

-16mV/ °C / -32mV/ °C / -48mV/ °C / -64mV/ °C

Corriente de carga continua (12V / 24V)

Corriente de carga continua (48V)

20A

Desconexión de carga por baja tensión

11,1 / 22,2 / 33,3 / 44,4V o 11,8 / 23,6 / 35,4 / 47,2V

o algoritmo de BatteryLife

Reconexión de carga por baja tensión

13,1 / 26,2 / 39,3 / 52,4V o 14 / 28 / 42 / 56V

o algoritmo de BatteryLife

Protección

Corto circuito de salida / sobrecalentamiento

Temperatura de trabajo

De -30 a +60 °C (potencia nominal completa

hasta los 40 °C)

Humedad

100%, sin condensación

Altura máxima de trabajo

5.000 m (fpotencia nominal completa hasta los

2.000 m)

Condiciones ambientales

Para interiores tipo 1, no acondicionados

Grado de contaminación

PD3

Puerto de comunicación de datos

VE.Direct

Consulte el libro blanco sobre comunicación de datos en

nuestro sitio web

CARCASA

Color Azul (RAL 5012)

Terminales de conexión

6mm² / AWG10

Grado de protección

IP43 (componentes electrónicos)

IP22 (área de conexiones)

Peso

0,65 kg

Dimensiones (al x an x p) 100 x 113 x 60 mm

NORMAS

Seguridad EN/IEC 62109-1, UL 1741, CSA C22.2

1a) Si se conecta más potencia FV, el controlador limitará la entrada de potencia.

1b) La tensión FV debe exceder Vbat + 5V para que arranque el controlador.

Una vez arrancado, la tensión FV mínima será de Vbat + 1V.

2) Una corriente de cortocircuito más alta podría dañar el controlador en caso de polaridad inversa de

los paneles FV.

EN NL FR DE ES SE Appendix

1 Allmän beskrivning

1.1 Ultrasnabb MPPT

Speciellt när det är molnigt, när ljusets intensitet ändras hela tiden, kan en snabb MPPT-

algoritm förbättra energiutnyttjandet med upp till 30% jämfört med PWM-

laddningsregulatorer och med upp till 10% jämfört med långsammare MPPT-kontrolldon.

1.2 VE.Direct

För en ansluten dataförbindelse till en Color Control-panel, PC eller andra enheter.

1.3 Belastningsutgång

För djup urladdning av batteriet kan förhindras genom att ansluta alla belastningar till

belastningsutgången. Belastningsutgången kopplar ifrån belastningen när batteriet har

laddats ur till en förinställd spänning.

Alternativt kan en intelligent batterihanteringsalgoritm väljas: se BatteryLife

Belastningsutgången är kortslutningsskyddad.

Vissa belastningar (särskilt växelriktare) ansluts bäst direkt till batteriet och växelriktarens

fjärrkontroll ansluts till belastningsutgången. Det kan behövas en särskild

gränssnittskabel, vänligen se avsnitt 3.6.

1.4 BatteryLife: intelligent batterihantering

När en solcellsaddningsregulator inte kan ladda batteriet fullt under en dag blir resultatet

ofta att batteriet hela tiden går från "delvis laddat" till "urladdat". Det här driftläget (ingen

regelbunden full uppladdning) kan förstöra ett blysyrebatteri på några veckor eller

månader.

Batterilivslängdsalgoritmen kommer att övervaka laddningstillståndet hos batteriet, och

vid behov, dag efter dag lätt öka lastfrånkopplingsnivån (dvs. koppla ifrån belastningen

tidigare) tills energiupptagningen är tillräcklig för att på nytt ladda batteriet till nästan

100%. Från den tidpunkten och framåt kommer lastfrånkopplingsnivån att moduleras så att

nästan 100% laddning uppnås ungefär en gång i veckan.

1.5 Trestegsladdning

Regulatorn är utformad för en laddningsprocess i tre steg: Bulk – Absorption - Float.

Se avsnitt 3.8 och avsnitt 5 för standardinställningar.

Se avsnitt 1.8 för användardefinierade inställningar

1.5.1. Bulk

I den här fasen levererar regulatorn så mycket spänning som möjligt för att snabbt ladda

batterierna. När batterispänningen uppnår inställningen för absorptionsspänning aktiverar

regulatorn nästa fas (absorption).

1.5.2. Absorption

I den här fasen växlar regulatorn till konstant spänning, där absorptionsspänningen

tillämpas för batteriet. När laddningsströmmen minskar till inställningen för floatövergång är

batteriet fulladdat och regulatorn övergår till floatfasen.

1.5.3. Float

I detta skede appliceras floatspänningen på batteriet för att hålla det fulladdat.

1.5.4. Utjämning

Se avsnitt 3.9

EN NL FR DE ES SE Appendix

1.6 Invändig temperatursensor

Kompenserar absorption och floatladdningar för temperaturförändringar.

1.7 Valfri extern spännings- och temperaturgivare (intervall - 20 °C till 50 °C)

Smart Battery Sense är en trådlös batterispännings- och temperaturgivare för Victron

MPPT solladdare. Solladdaren använder dessa mätningar för att optimera sina

laddningsparametrar. Noggrannheten i de data som överförs kommer att förbättra

batteriets laddningseffektivitet och förlänga batteriets livslängd (VE.Direct Bluetooth

Smart-dongel krävs).

Alternativt kan Bluetooth-kommunikation ställas in mellan en BMV-712-

batteriövervakare med batteritemperaturgivaren och solladdningsregulatorn

(VE.Direct Bluetooth Smart-dongel krävs). För mer information ange smart nätverk i

sökrutan på vår webbplats.

1.8 Automatisk igenkänning av batterispänning

Regulatorn ställer automatiskt in sig själv för ett 12 eller 24 V-system, en gång.

Om en annan systemspänning krävs vid ett senare tillfälle måste detta ändras manuellt,

till exempel med Bluetooth-appen, se avsnitt 3.8.

1.9 Konfiguration och övervakning

Konfigurera solladdarens kontroller med VictronConnect-appen. Finns för iOS- och

Android-enheter samt macOS- och Windows-datorer. Ett tillbehör kan behövas. Ange

victronconnect i sökrutan på vår webbplats och se nedladdningssidan för VictronConnect

för detaljer.

För enkel övervakning använd MPPT-kontrollen; en panelmonterad enkel men effektiv

display som visar alla driftsparametrar. Full systemövervakning inklusive loggning till vår

onlineportal, VRM, görs med GX-produktsortimentet

MPPT Control

Color Control

Venus GX

EN NL FR DE ES SE Appendix

2. VIKTIGA SÄKERHETSFÖRESKRIFTER

SPARA FÖRESKRIFTERNA – Den här manualen innehåller viktiga föreskrifter som

ska följas under installation och vid underhåll.

● Det rekommenderas att du läser den här manualen noggrant innan produkten

installeras och tas i bruk.

● Produkten har utvecklats och testats i enlighet med internationella standarder.

Utrustningen bör endast användas för sitt avsedda användningsområde.

● Installera produkten i en värmeskyddad miljö. Säkerställ därför att det inte finns några

kemikalier, plastdelar, gardiner eller andra textilier, etc. i utrustningens omedelbara

närhet.

● Produkten får inte monteras i områden där användare har åtkomst

● Säkerställ att utrustningen används under korrekta användningsförhållanden. Använd

aldrig produkten i fuktiga miljöer.

● Använd inte produkten på platser där gas- eller dammexplosioner kan inträffa.

● Se till att det alltid finns tillräckligt med fritt utrymme runt produkten för en tillräcklig

ventilering.

● Se tillverkarens instruktioner för batteriet för att säkerställa att batteriet passar för

användning med denna produkt. Batteritillverkarens säkerhetsinstruktioner ska alltid

följas.

● Skydda solmodulerna från oavsiktligt ljus under installation, t.ex. genom att täcka över

dem.

● Vidrör inte oisolerade kabeländar.

● Använd endast isolerade verktyg.

● Anslutningar ska alltid göras i den ordning som beskrivs i avsnitt 3.5.

● Personen som installerar produkten måste tillhandahålla kabeldragavlastning för att

förhindra överbelastning av anslutningarna.

● Utöver denna manual måste systemdriften eller servicemanualen innehålla en manual för

underhåll av den batterityp som används.

Fara för explosion på grund av gnistor

Risk för elektriska stötar

EN NL FR DE ES SE Appendix

3. Installation

VARNING: DC-INGÅNGEN (SOLCELL) ÄR INTE ISOLERAD FRÅN

BATTERIKRETSEN

VIKTIGT! OMGIVNINGEN KRING BATTERIET OCH LADDAREN

FÅR INTE SKILJA SIG MER ÄN 5°C FÖR ATT

TEMPERATURKOMPENSATIONEN SKA FUNGERA KORREKT,

OMGIVNINGEN KRING BATTERIET OCH LADDAREN FÅR INTE

SKILJA SIG MER ÄN 5°C

3.1. Allmänt

● Montera vertikalt på ett icke-lättandligt substrat, med kraftterminalerna nedåt. Säkerställ

en fri yta på minst 10 cm både under och över produkten för optimal nedkylning.

●Montera nära batteriet, men aldrig direkt ovanför batteriet (för att förhindra skada på

grund av gasning av batteriet).

● Felaktig intern temperaturkompensation (t.ex. om omgivningen kring batteriet och

laddaren skiljer sig mer än 5°C), kan leda till att batteriets livslängd förkortas.

Vi rekommenderar att du använder ett batteri med direkt spänningsavkänningskälla (BMV,

Smart Battery Sense eller GX-enhet med delad spänningsavkänning) om större

temperaturskillnader eller extrema omgivningstemperaturförhållanden förväntas.

● Batteriinstallationen måste utföras enligt reglerna om förvaringsbatterier i de

kanadensiska elföreskrifterna [Canadian Electrical Code], del I.

● Batteriet och solcellsanslutningar måste skyddas mot oavsiktlig kontakt (t.ex. installera i

ett hölje eller installera kabellådan WireBox S som finns som tillval).

3.2 Jordning

● Batterijordning: laddaren kan installeras i ett positivt eller negativt jordat system.

Obs: använd bara en jordad anslutning (helst nära batteriet) för att förhindra en felaktig

funktion av systemet.

● Chassijordning: En separat jordad väg är tillåten för chassijorden eftersom den är isolerad

från den positiva och negativa terminalen.

● Enligt NEC (USA:s nationella elföreskrifter) måste man använda ett externt jordfelsskydd

(GFPD). Victron MPPT-laddare har inget internt jordfelsskydd. Systemets elektriska

negativa pol ska bindas till jorden genom ett jordfelsskydd på en (och endast en) plats.

● Laddaren får inte anslutas till jordade solcellspaneler.

● Plus- och minus på solcellspanelen ska inte vara jordade. Jorda ramen på

solcellspanelerna för att minska påverkan av blixten.

VARNING: OM ETT JORDFEL VISAS KAN DET INNEBÄRA ATT

BATTERITERMINALERNA OCH ANSLUTNA KRETSAR ÄR OJORDADE OCH FARLIGA.

3.3 Solcellskonfiguration (se även MPPT-Excelbladet på vår webbsida)

● Se till att det är möjligt att koppla bort alla strömförande ledare i en solcellskälla från alla

andra ledare i en byggnad eller annan struktur.

● En switch, kretsbrytare eller någon annan anordning, antingen ac eller dc, ska inte

installeras i en jordad ledare om användning av den switchen, kretsbrytaren eller andra

anordningen lämnar den markerade jordade ledaren i ett ojordat och strömförande läge.

Regulatorn fungerar endast om solcellsspänningen överskrider batterispänningen (Vbat).

EN NL FR DE ES SE Appendix

● PV-spänningen måste överstiga Vbat + 5V för regulatorn för att starta. Därefter är den

lägsta PV-spänningen Vbat + 1V

● Maximal solcellsspänning i tomgång: 75 V respektive 100 V.

Till exempel:

12 V-batteri och mono- eller polykristallina paneler anslutna till en 75 V-regulator.

● Minimum antal celler i serie: 36 (12 V-panel).

● Rekommenderat antal celler för att få bästa regulatoreffekt: 72

(2x 12 V-paneler i serie eller 1x 24 V-panel).

● Maximum: 108 celler (3x 12 V-paneler i serie).

24 V-batteri och mono- eller polykristallina paneler anslutna till en 100 V-regulator.

● Minimum antal celler i serie: 72

(2x 12 V-paneler i serie eller 1x 24 V-panel).

● Maximum: 144 celler (4x 12 V-paneler i serie).

Obs: vid låga temperaturer kan tomgångsspänningen i en 108 solcellspanel överstiga 75

V och tomgångsspänningen på en 144 cellspanel överstiga 100 V beroende på lokala

förhållanden och cellspecifikationer. Då måste antalet celler i serien reduceras.

3.4 Kabelanslutningssekvens (se figur 3)

Ett: Anslut kablarna till belastningen men se till att alla belastningar är avstängda.

Två: Anslut batteriet (detta gör det möjligt för regulatorn att registrera systemspänningen).

Tre: Anslut solcellspanelen (om den ansluts med omvänd polaritet kommer regulatorn att

värmas upp men inte att ladda batteriet).

Vridmoment: 0,75 Nm

Systemet är nu klart att användas.

3.5. Konfiguration av regulatorn

VE.Direct-kommunikationsporten (se avsnitt 1.9) kan användas för att konfigurera

regulatorn. (Dongle krävs vid användning av Bluetooth-app)

3.6 Belastningsutgången (se bild 1 och 2 i slutet av denna manual).

VE.Direct-kommunikationsporten (se avsnitt 1.8) kan användas för att konfigurera

belastningsutgången: (Dongle krävs vid användning av Bluetooth-app)

Alternativt kan en brygga användas för att konfigurera belastningsutgången enligt följande:

● Ingen bygel: BatteryLife-algoritm (se 1.4)

● Bygel mellan stift 1 och stift 2: vanlig

Bortkoppling vid låg spänning 11,1V eller 22,2V

Automatisk återkoppling av belastning: 13,1V eller 26,2V

● Bygel mellan stift 2 och stift 3: vanlig

EN NL FR DE ES SE Appendix

Bortkoppling vid låg spänning 11,8V eller 23,6V

Automatisk återkoppling av belastning: 14V eller 28V

Det är bättre att ansluta vissa belastningar med hög inkopplingsström direkt till batteriet.

Om enheten är utrustad med en fjärrstyrd av-och-på-ingång kan dessa belastningar

styras genom att ansluta regulatorns belastningsutgång till den här fjärrstyrda av-och-på-

ingången. Det kan behövas en särskild gränssnittskabel.

Alternativt kan en BatteryProtect användas för att kontrollera belastningen. Se vår

hemsida för specifikationer.

Lågeffektsriktare, som Phoenix VE.Direct-växelriktare upp till 375 VA, kan förses med

ström direkt via belastningsutgången, men den maximala utgångseffekten begränsas då

av strömgränsen för belastningsutgången.

Phoenix VE.Direct-växelriktare kan även styras genom att ansluta kontakten på vänster

sida av fjärrkontrollen till belastningsutgången.

Bryggan mellan höger och vänster sida på fjärrkontrollen måste tas bort.

Victrons växelriktare av modell Phoenix 12/800, 24/800, 12/1200 och 24/1200 kan styras

genom att ansluta kontakten på höger sida av fjärrkontrollen direkt till

belastningsutgången (se bild 4 i slutet av denna manual)

Victrons växelriktare av modell Phoenix 12/180, 24/180, 12/350, 24/350, Phoenix Inverter

Compact-modeller och MultiPlus Compact-modeller behövs en gränssnittskabel: en

på/av-kabel för växelriktare, artikelnummer ASS030550100, se bild 5 i slutet av denna

manual

3.7 Lysdioder

Grön LED: visar vilken algoritm för kontroll av belastningsutgången som har valts.

På: en av de två vedertagna algoritmerna för kontroll av belastningsutgången (se Fig. 2)

Blinkar: BatteryLife-algoritm för kontroll av belastningsutgången (se Fig. 2)

Gul LED: signalerar laddningssekvens

Av: ingen ström från solcellspanel (eller så är panelen ansluten med omvänd polaritet)

Blinkar snabbt: bulkladdning (batteri i delvis laddat tillstånd)

Blinkar långsamt: absorptionsladdning (batteri laddat till 80 % eller mer)

På: floatladdning (batteri helt laddat)

Se Victrons Toolkit-app för den senaste

och mest uppdaterade informationen

om blinkkoderna. Klicka på eller skanna

QR-koden för att komma till sidan för

Victron Support och nedladdningar/programvara.

EN NL FR DE ES SE Appendix

3.8 Information om batteriladdning

Laddningsregulatorn startar en ny laddningscykel varje morgon när solen börjar lysa.

Blybatterier: standardmetod för att bestämma längden och slutet på absorptionen

MPPT:s laddningsalgoritmbeteende skiljer sig från AC-anslutna batteriladdare. Läs detta

avsnitt i manualen noggrant för att förstå MPPT-beteende och följ alltid

rekommendationer från batteriets tillverkare.

Som standard bestäms absorptionstiden på tomgångsbatteriets spänning vid början av

varje dag baserat på följande tabell:

Batterispänning Vb (@

uppstart)

Multiplikator

Maximal absorptionstid

Vb < 11,9 V x 1

6 t

11,9 V < Vb < 12,2 V x 2/3

4 t

12,2 V < Vb < 12,6 V x 1/3

2 t

Vb > 12,6 V x 1/6

1 t

(12 V-värden, justera för 24 V)

Standardabsorptionsspänning: 14,4 V

Standard flytspänning: 13,8 V

Absorptionstidsräknaren startar vid byte från bulk till absorption har skett.

MPPT-solladdaren kommer också att avsluta absorptionen och byta till flyt när

batteriströmmen sjunker under ett lågt strömgränsvärde, "svansström".

Standardvärdet för svansström är 1 A.

För modeller med en lastutgång används strömmen på batteriterpolerna och för de större

modellerna används strömmen på utgångarna.

Standardinställningarna (spänningar, absorptionsmultiplikator och svansström) kan ändras

med Victronconnect-appen via Bluetooth (VE.Direct Bluetooth Smart-dongel krävs) eller via

VE.Direct.

Det finns två undantag från normal drift:

1. När den används i ett ESS-system; solladdningsalgoritmen avaktiverad och istället följer

den kurvan på mandat av växelriktaren/laddaren.

2. För CAN-buss-litiumbatterier såsom BYD berättar batteriet för systemet, inklusive

solladdaren, vilken laddspänning som ska användas. Denna laddningsspänningsgräns

(CVL) är för vissa batterier även dynamisk och förändras över tiden baserat på exempelvis

maximal cellspänning i paketet och andra parametrar.

Variationer till förväntat beteende

1. Pausa absorptionsräknaren

EN NL FR DE ES SE Appendix

Absorptionstidsräknaren startar när den konfigurerade absorptionsspänningen uppnås

och pausar när utgångsspänningen är lägre än den konfigurerade

absorptionsspänningen.

Ett exempel på när detta spänningsfall kan inträffa är när PV-effekten (på grund av moln,

träd och broar) är otillräcklig för att ladda batteriet och att driva lasterna.

När absorptionstimern är pausad blinkar absorptions-LED-lampan mycket långsamt.

2. Starta om laddningsprocessen

Laddningsalgoritmen återställs om laddningen har slutat i en timme. Detta kan uppstå när

PV-spänningen sjunker under batterispänningen på grund av dåligt väder, skugga eller

liknande.

3. Batteriet laddas eller laddas ur innan solladdningen börjar

Den automatiska absorptionstiden baseras på startbatteriets spänning (se tabell). Denna

uppskattning av absorptionstid kan vara felaktig om det finns en extra laddningskälla

(t.ex. växelströmsgenerator) eller last på batterierna.

Detta är ett naturligt problem i standardalgoritmen. Men i de flesta fall är det fortfarande

bättre än en fast absorptionstid oavsett andra laddningskällor eller batteritillstånd.

Det är möjligt att åsidosätta standardabsorptionsalgoritmen genom att ställa in en fast

absorptionstid vid programmering av kontrollern för solladdaren. Var medveten om att

detta kan resultera i överladdning av batterierna. Rådgör med batteritillverkaren för

rekommenderade inställningar.

4. Absorptionstid bestäms av svansströmmen

I vissa tillämpningar kan det vara att föredra att avbryta absorptionstiden endast baserat

på svansström. Detta kan uppnås genom att öka standardinställningen för

absorptionsmultiplikatorn.

(varning: svansströmmen för blybatterier minskar inte till noll när batterierna är fulladdade

och denna "återstående" svansström kan öka väsentligt när batterierna åldras)

Standardinställning, LiFePO4-batterier

LiFePO4-batterier behöver inte laddas helt för att förhindra för tidigt fel.

Standardinställningen för absorptionsspänning är 14,2 V (28,4 V).

Och standardinställningen för absorptionstiden är 2 timmar.

Standardinställningen för flytspänning: 13,2 V (26,4 V).

Dessa inställningar är justerbara.

Återställ laddningsalgoritmen:

Standardinställningen för att starta om laddningscykeln är Vbatt < (Vfloat - 0,4 V) för bly-

syra och Vbatt < (Vfloat - 0,1 V) för LiFePO4-batterier under 1 minut.

(värden för 12 V-batterier, multiplicera med två för 24 V)

3.9 Automatisk utjämning

Automatisk utjämning är som standard inställd på 'AV'. Med Victron Connect-appen (se

avsnitt 1.9) kan denna inställning konfigureras med ett nummer mellan 1 (varje dag) och

250 (en gång var 250:e dag).

När automatisk utjämning är aktiv följs absorptionsladdningen av en spänningsbegränsad

konstant strömperiod. Strömmen är begränsad till 8 % eller 25 % av bulkströmmen.

Bulkströmmen är den nominella laddströmmen såvida inte en lägre maximal

ströminställning har valts.

EN NL FR DE ES SE Appendix

När en inställning med 8 % strömgräns används slutar den automatiska utjämningen när

spänningsgränsen har uppnåtts, eller efter en timme, beroende på vad som kommer

först.

Andra inställningar: automatisk utjämning slutar efter fyra timmar.

När automatisk utjämning inte är helt klar inom en dag kommer den inte att återupptas

nästa dag. Nästa utjämningssession kommer att äga rum enligt dagintervallet.

3.10 VE.Direct kommunikationsport

Se avsnitt 1.9 och 3.5.

EN NL FR DE ES SE Appendix

4. Felsökning

Problem

Möjlig orsak

Lösning

Laddaren fungerar

inte

Inverterad PV-anslutning

Anslut PV korrekt

Ingen säkring isatt

Sätt i en säkring på 20A

Trasig säkring Omvänd batterianslutning 1. Anslut batteriet korrekt

2. Byt säkring

Batteriet är inte

fulladdat

Dålig batterianslutning

Kontrollera batterianslutningen

Kabelförlusten för hög

Använd kablar med ett större

tvärsnitt

Stor temperaturskillnad

mellan laddare och batteri

(Tmiljö_laddare > Tmiljö_batt)

Kontrollera att miljöförhållanden

är desamma för laddare och

batteri

Endast för 24V-system: fel

systemspänning vald (12V

istället för 24V) av

laddningsregulatorn

Ställ manuellt in regulatorn till

den systemspänning som krävs

(se avsnitt 1.8)

Batteriet är

överladdat

En battericell är defekt

Byt ut batteriet

Stor temperaturskillnad

mellan laddare och batteri

(Tmiljö_laddare < Tmiljö_batt)

Kontrollera att miljöförhållanden

är desamma för laddare och

batteri

Strömutgången blir

inte aktiv

Maxström överstigs

Kontrollera att utströmmen inte

överstiger 15A

DC-ström i kombination

med kapacitetsbelastning

(t.ex. växelriktare)

tillämpas

Kolla ur DC-strömmen under

start av kapacitetsbelastningen

Koppla ur likströmen under start

av kapacitetsbelastningen.

Koppla ur växelströmmen ur

omvandlaren eller anslut

omvandlaren så som beskrivs i

avsnitt 3.6.

Kortslutning

Kontrollera om det är

kortslutning i anslutningen

EN NL FR DE ES SE Appendix

5. Specifikationer

BlueSolar Laddningsregulator MPPT 75/10 MPPT 75/15

Batterispänning

12/24V Autoval

Maximal batteriström

10A

15A

Nominell PV effekt, 12V 1a,b)

145W

220W

Nominell PV effekt, 24V 1a,b)

290W

440W

Max. PV kortslutningsström 2)

13A

15A

Frånkoppling automatisk last

Ja, maximum last 15A

Maximal PV-tomgångsspänning

75V absolute maximum coldest conditions

74V start-up and operating maximum

Max. verkningsgrad

98%

Självkonsumtion

12V: 20 mA 24V: 10 mA

Laddningsspänning 'absorption'

14,4V / 28,8V justerbar)

"Utjämning" av laddningsspänning 3)

16,2V / 32,4V (inställbar)

Laddningsspänning 'float'

13,8V / 27,6V justerbar)

Laddningsalgoritm

Anpassningsbar i flera steg eller en användardefinierad algoritm

Temperaturkompensation

-16 mV / °C resp. -32 mV / °C

Kontinuerlig belastningsström

15A

Frånkoppling lågspänningslast

11,1V/22,2V eller 11,8V/23,6V

eller algoritm för batteritid

Återkopling lågspänningslast

13,1V/26,2V eller 14V/28V

eller algoritm för batteritid

Skydd

Utmatningskortslutning

För hög temperatur

Driftstemperatur

-30 till +60°C (full märkeffekt upp till 40°C)

Luftfuktighet

100% icke-kondenserande

Maxhöjd

5000 m (fullskalig utmatning upp till 2000 m)

Driftsmiljö

Inomhus Typ 1, obetingat

Föroreningsgrad

PD3

Datakommunikationsport

VE.Direct

Hänvisning till vitbok för datakommunikation på vår webb-plats.

HÖLJE

Färg

Blue (RAL 5012)

Kraftterminaler

6 mm² / AWG10

Skyddsklass

IP43 (elektroniska komponenter)

IP 22 (anslutningsarea)

Vikt

0,5kg

Mått (h x b x d)

100 × 113 × 40mm

STANDARDER

Säkerhet

EN/IEC 62109-1 / UL 1741 / CSA C22.2 NO.107.1-16

1a) Om mer solcellseffekt ansluts kommer regulatorn att begränsa ingångseffekten.

1b) Solcellsspänningen måste överskrida Vbat +5 V för att regulatorn ska kunna startas.

Därefter är minimal solcellsspänning Vbat + 1 V.

2) En högre kortslutningsström kan skada regulatorn om solcellspanelen ansluts med omvänd polaritet.

3) Standardinställning: AV

EN NL FR DE ES SE Appendix

Specifikationer, 100V-modeller

BlueSolar Laddningsregulator

MPPT 100/15

MPPT 100/20

Batterispänning

12/24V Autoval

Maximal batteriström

15A

20A

Nominell PV effekt, 12V 1a,b)

220W

290W

Nominell PV effekt, 24V 1a,b)

440W

580W

Max. PV kortslutningsström 2)

15A

20A

Frånkoppling automatisk last Ja, maximum last

15 A resp. 20 A

Maximal PV-tomgångsspänning

100V

Max. verkningsgrad

98%

Självkonsumtion 12V: 20 mA 24V: 10 mA

Laddningsspänning 'absorption'

14,4V / 28,8V (inställbar)

"Utjämning" av laddningsspänning

16,2V / 32,4V (inställbar)

Laddningsspänning 'float'

13,8V / 27,6V (inställbar)

laddningsalgoritm

Anpassningsbar i flera steg eller en användarinställd

algoritm

Temperaturkompensation

-16 mV / °C resp. -32 mV / °C

Kontinuerlig belastningsström

15A

20A

Frånkoppling lågspänningslast

11,1V/22,2V eller 11,8V/23,6V

eller algoritm för batteritid

Återkopling lågspänningslast

13,1V/26,2V eller 14V/28V

eller algoritm för batteritid

Skydd

Utmatningskortslutning

För hög temperatur

Driftstemperatur

-30 till +60°C (full märkeffekt upp till 40°C)

Luftfuktighet

100% icke-kondenserande

Maxhöjd

5000 m (fullskalig utmatning upp till 2000 m)

Driftsmiljö

Inomhus Typ 1, obetingat

Föroreningsgrad

PD3

Datakommunikationsport

VE.Direct

Hänvisning till vitbok för datakommunikation på vår

webb-plats.

HÖLJE

Färg Blue (RAL 5012)

Kraftterminaler 6 mm² / AWG10

Skyddsklass

IP43 (elektroniska komponenter)

IP 22 (anslutningsarea)

Vikt 0,6kg 0,65kg

Mått (h x b x d)

100 x 113 x 50 mm

100 x 113 x 60 mm

STANDARDER

Säkerhet EN/IEC 62109-1, UL 1741, CSA C22.2

1a) Om mer solcellseffekt ansluts kommer regulatorn att begränsa ingångseffekten

1b) Solcellsspänningen måste överskrida Vbat +5 V för att regulatorn ska kunna startas.

Därefter är minimal solcellsspänning Vbat + 1 V.

2) En högre kortslutningsström kan skada regulatorn om solcellspanelen ansluts med omvänd polaritet.

EN NL FR DE ES SE Appendix

BlueSolar laddningsregulator MPPT 100/20-48V

Batterispänning 12 / 24 / 48V Autoval

Maximal batteriström 20A

Nominell solcellseffekt, 48 V 1a,b)

1160 W (290W / 580W / 870W)

Maximal

solcellskortslutningsström 2)

20A

Automatisk bortkoppling av

belastning

Ja, maximum last 20A (12/24V) & 0,1A(36/48V)

Maximal

solcellstomgångsspänning

100V

Toppeffekt 98%

Egenkonsumtion

25 / 15 / 15 mA

Laddningsspänning ”absorption”

14,4V / 28,8V / 43,2V / 57,6V (inställbar)

Laddningsspänning i "utjämning"

16,2V / 32,4V / 48,6V / 64,8V (inställbar)

Laddningsspänning ”float”

13,8V / 27,6V / 41,4V / 55,2V

(inställbar)

Laddningsalgoritm

Anpassningsbar i flera steg eller en användarinställd

algoritm

Temperaturkompensation

-16mV/ °C / -32mV/ °C / -48mV/ °C / -64mV/ °C

Kontinuerlig belastningsström (12/24)

Kontinuerlig belastningsström (48)

20A

Frånkoppling

lågspänningsbelastning

11,1 / 22,2 / 33,3 / 44,4V eller 11,8 / 23,6 / 35,4 / 47,2V

eller algoritm för batteritid

Återkoppling

lågspänningsbelastning

13,1 / 26,2 / 39,3 / 52,4V eller 14 / 28 / 42 / 56V

eller algoritm för batteritid

Skydd

Kortslutning utgång/ Övertemperatur

Driftstemperatur

-30 till +60 °C (full märkeffekt upp till 40 °C)

Luftfuktighet

100 % icke-kondenserande

Maximal driftshöjd

5000 m (full märkeffekt upp till 2000 m)

Driftsmiljö

Inomhus typ 1 icke-ventilerad

Föroreningsgrad PD3

Datakommunikationsport

VE.Direct

Hänvisning till vitbok för datakommunikation på vår webb-plats.

HÖLJE

Färg

Blå RAL 5012

Terminaler

6mm² / AWG10

Skyddsklass

IP43 (elektroniska komponenter)

IP22 (anslutningsområde)

Vikt

0,65 kg

Dimensioner (h x b x d)

100 x 113 x 60 mm

STANDARDER

Säkerhet EN/IEC 62109-1, UL 1741, CSA C22.2

1a) Om mer solcellseffekt ansluts kommer regulatorn att begränsa ingångseffekten

1b) Solcellsspänningen måste överskrida Vbat +5 V för att regulatorn ska kunna startas.

Därefter är minimal solcellsspänning Vbat + 1 V.

2) En högre kortslutningsström kan skada regulatorn om solcellspanelen ansluts med omvänd polaritet.

Figure 1a: configuration pins of the VE.Direct communication port,

75V models

Figure 1b: pin numbering of the VE.Direct communication port.

4 3 2 1

EN NL FR DE ES SE Appendix

Figure 2a: configuration pins of the VE.Direct communication port,

100V model

Figure 2b: pin numbering of the VE.Direct communication port, 100V

model

EN NL FR DE ES SE Appendix

Figure 3: Battery management options

EN: No bridge: BatteryLife algorithm

NL: Geen brug: BatteryLife algoritme

FR: Pas de pont : Algorithme BatteryLife

DE: Keine Überbrückung: BatteryLife Algorithmus

ES: Ningún puente: algoritmo BatteryLife

SE: Ingen brygga: BatteryLife-algoritm

EN: Bridge between pin 1 and 2:

Low voltage disconnect: 11.1V or 22.2V

Automatic load reconnect: 13.1V or 26.2V

NL: Brug tussen pin 1 en 2:

Belastingsontkoppeling bij lage spanning: 11,1V of 22,2V

Automatische belastingsherkoppeling: 13,1V of 26,2V

FR: Pont entre broche 1 et 2 :

Déconnexion en cas de tension réduite : 11,1 V ou 22,2 V

Reconnexion automatique de la charge : 13,1 V ou 26,2 V

DE: Überbrückung zwischen Pol 1 und Pol 2:

Unterbrechung bei geringer Spannung:11.1V oder 22.2V

Automatisches Wiederanschließen:13,1V oder 26,2V

ES: Puente entre pines 1 y 2:

Desconexión por baja tensión: 11,1V o 22,2V

Reconexión automática de la carga: 13,1V ó 26,2V

SE: Brygga mellan stift 1 och 2:

Frånkoppling låg spänning: 11,1V eller 22,2V

Automatiskt omkoppling av belastning: 13,1V eller 26,2V

EN: Bridge between pin 2 and 3:

Low voltage disconnect: 11.8V or 23.6V

Automatic load reconnect: 14.0V or 28.0V

NL: Brug tussen pin 2 en 3:

Belastingsontkoppeling bij lage spanning: 11,8V of 23,6V

Automatische belastingsherkoppeling: 14,0V of 28,0V

FR: Pont entre broche 2 et 3 :

Déconnexion en cas de tension réduite : 11,8 V ou 23,6 V

Reconnexion automatique de la charge : 14,0 V ou 28,0 V

DE: Überbrückung zwischen Pol 2 und Pol 3:

Unterbrechung bei geringer Spannungsbelastung:

11,0V oder 23,6V

Automatisches Wiederanschließen der Last:

14,0V oder 28,0V

ES: Puente entre pines 2 y 3:

Desconexión por baja tensión: 11,8V ó 23,6V

Reconexión automática de la carga: 14,0V ó 28,0V

SE: Brygga mellan stift 2 och 3:

Frånkoppling låg spänning: 11,8V eller 23,6V

Automatiskt omkoppling av belastning: 14,0V eller 28,0V

75V models

100V models

75V models

100V models

EN NL FR DE ES SE Appendix

Figure 4: Power connections

Figure 5:

The Victron

inverters model Phoenix

12/800, 24/800, 12/1200 and

24/1200 can be controlled by

connecting the right side

connection (1) of the inverter

remote control directly to the

solar charger load output.

Similarly, all Phoenix

VE.Direct inverters can be

controlled by connecting to the

left side connection of the

remote control

Figure 6:

For the Victron

inverters model Phoenix 12/180,

24/180, 12/350, 24/350, the

Phoenix Inverter C models and the

MultiPlus C models an interface

cable (1) is needed: the Inverting

remote on-off cable (article

number ASS030550100)

Distributor:

Serial number:

Version : 03

Date : June 24th, 2020

Victron Energy B.V.

De Paal 35 | 1351 JG Almere

PO Box 50016 | 1305 AA Almere | The Netherlands

General phone : +31 (0)36 535 97 00

E-mail : sales@victronenergy.com

www.victronenergy.com

Manual Blue Solar Charge Controller MPPT 75 10 15 100 EN NL FR DE ES SE Ul

Navigation menu

Versions of this User Manual:

Views

Navigation
