DMM912, DMM914 & DMM916 Digital Multimeter Instructions
Instructions d utilisation des multimètres numériques DMM912, DMM914 & DMM916
DMM912, DMM914 & DMM916 Digital-Multimeter Gebrauchsanweisung
Multímetros Digitales DMM912, DMM914 y DMM916 Instrucciones

DMM912, DMM914 & DMM916

Digital Multimeter Instructions

070-9791-01

Tektronix products are covered by U.S. and foreign patents,

issued and pending. Information in this publication supercedes

that in all previously published material. Specifications and

price change privileges reserved.

Printed in Hong Kong.

Tektronix, Inc., P.O. Box 1000, Wilsonville, OR 97070–1000

TEKTRONIX, TEK, and TekTools are registered trademarks of

Tektronix, Inc.

WARRANTY SUMMARY

Tektronix warrants that the products it manufactures and

sells will be free from defects in materials and workman-

ship for a period of three years from the date of purchase

from an authorized Tektronix distributor. If a product or

CRT proves defective within the respective period,

Tektronix will provide repair or replacement as described

in the complete warranty statement.

To arrange for service or obtain a copy of the complete

warranty statement, please contact your nearest Tektronix

distributor.

EXCEPT AS PROVIDED IN THIS SUMMARY OR

THE APPLICABLE WARRANTY STATEMENT,

TEKTRONIX MAKES NO WARRANTY OF ANY

KIND, EXPRESS OR IMPLIED, INCLUDING WITH-

OUT LIMITATION THE IMPLIED WARRANTIES OR

MERCHANTABILITY AND FITNESS FOR A PAR-

TICULAR PURPOSE. IN NO EVENT SHALL

TEKTRONIX BE LIABLE FOR INDIRECT, SPECIAL

OR CONSEQUENTIAL DAMAGES.

1–1

DMM912/914/916

Table of Contents

Safety 1–3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Product Description 1–5. . . . . . . . . . . . . . . . . . . . . . .

Front Panel Overview 1–7. . . . . . . . . . . . . . . . . . . . . .

Display indicators 1–8. . . . . . . . . . . . . . . . . . . . . . .

Buttons 1–10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Shifted buttons 1–12. . . . . . . . . . . . . . . . . . . . . . . . .

Setup buttons 1–14. . . . . . . . . . . . . . . . . . . . . . . . . .

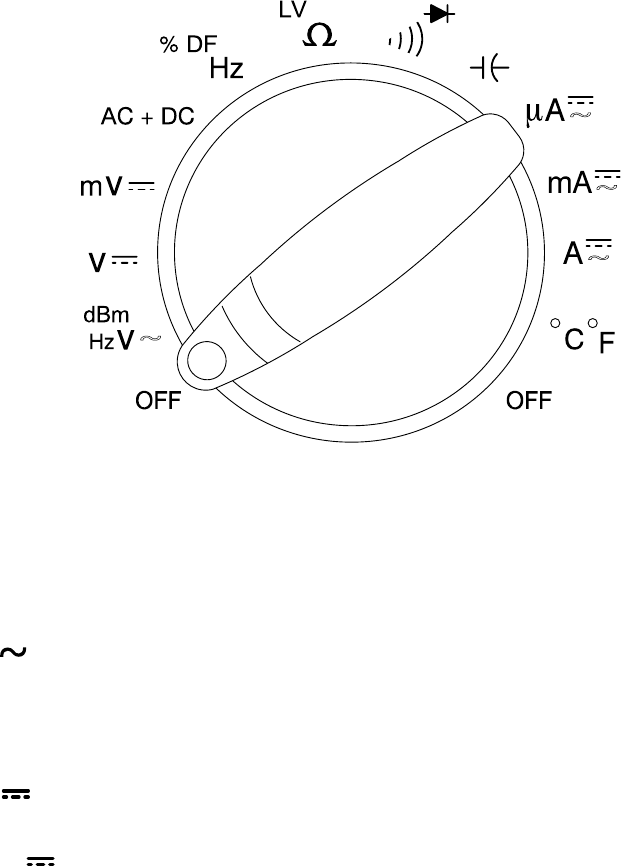

Rotary dial functions 1–16. . . . . . . . . . . . . . . . . . . . .

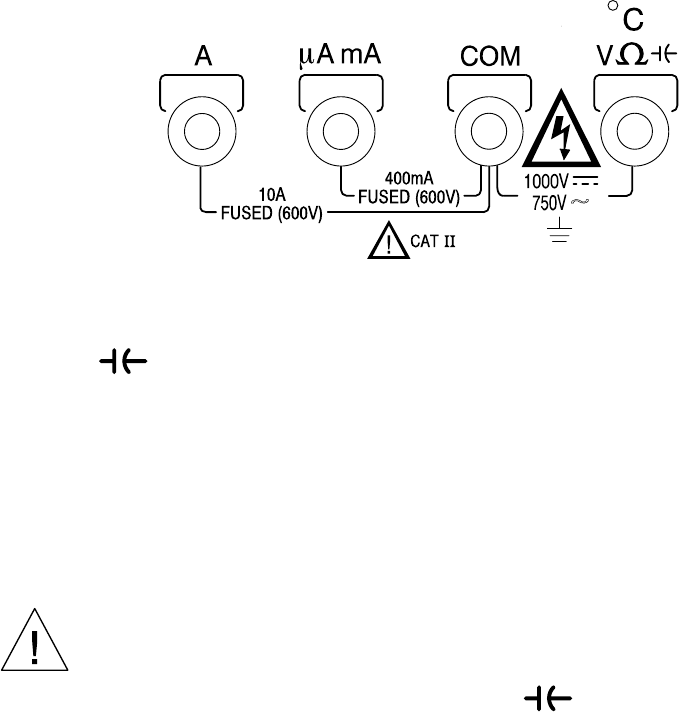

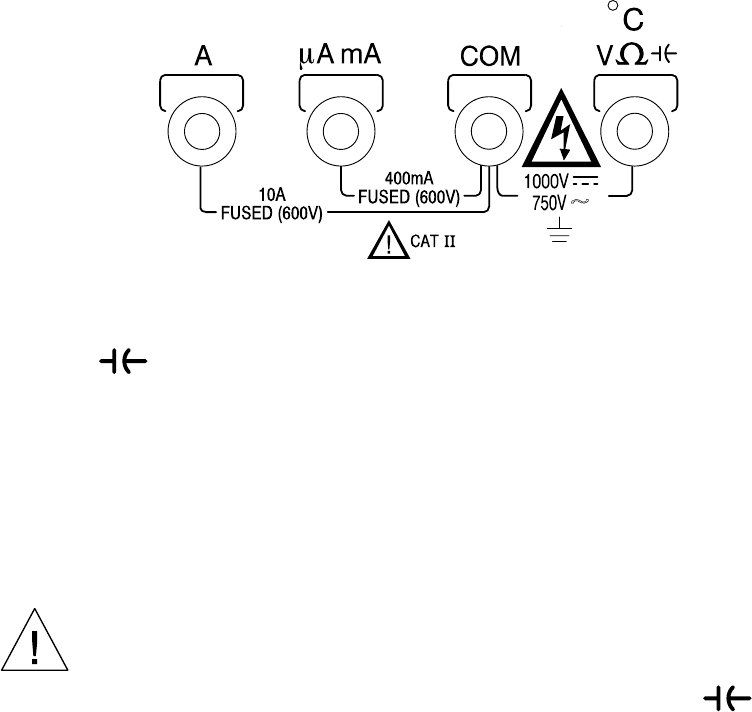

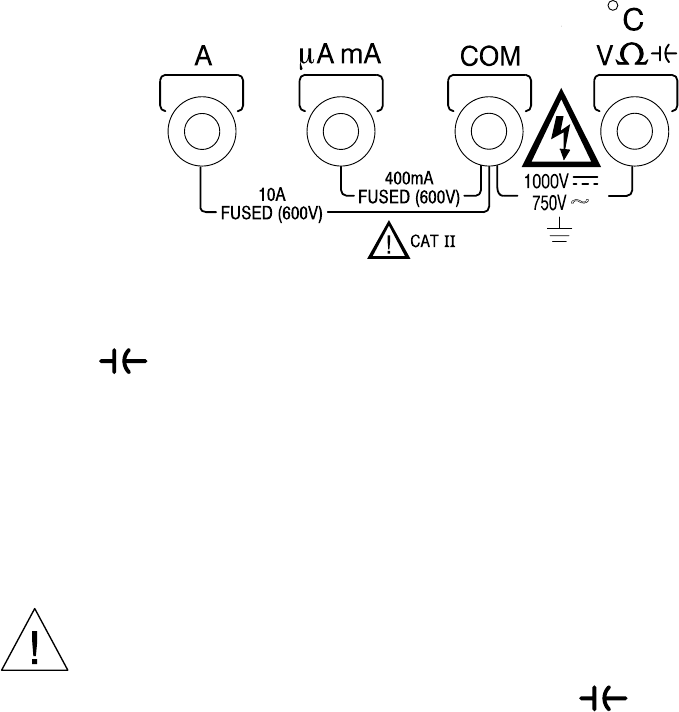

Input connectors 1–18. . . . . . . . . . . . . . . . . . . . . . . .

Operating Basics 1–20. . . . . . . . . . . . . . . . . . . . . . . . . .

Safe test lead connections 1–21. . . . . . . . . . . . . . . . .

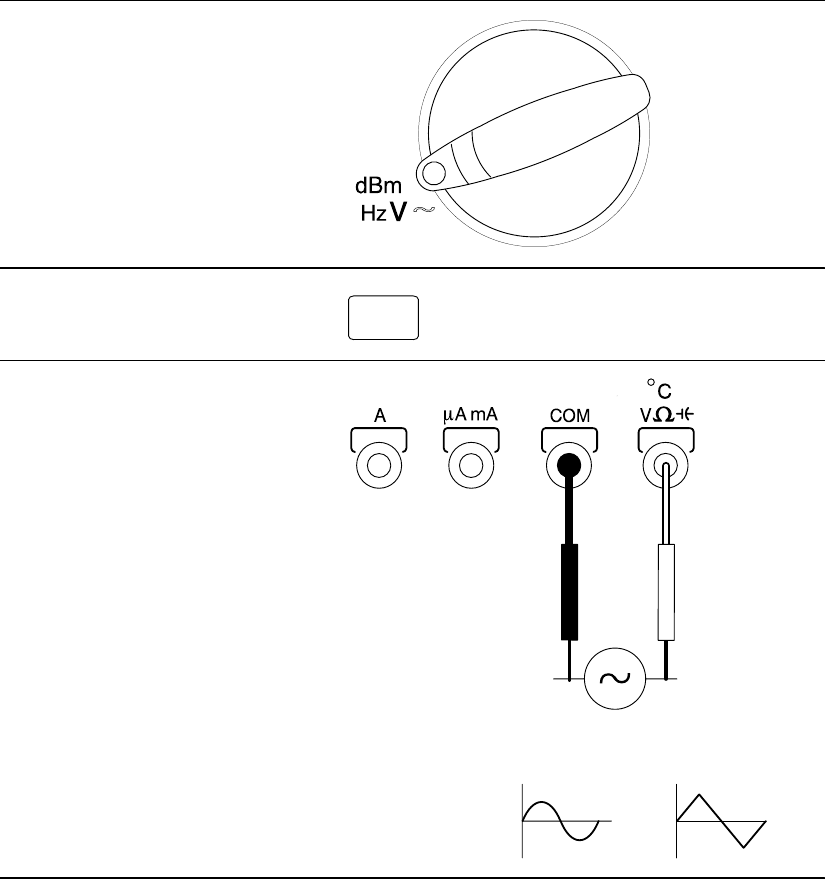

AC voltage measurements 1–22. . . . . . . . . . . . . . . . .

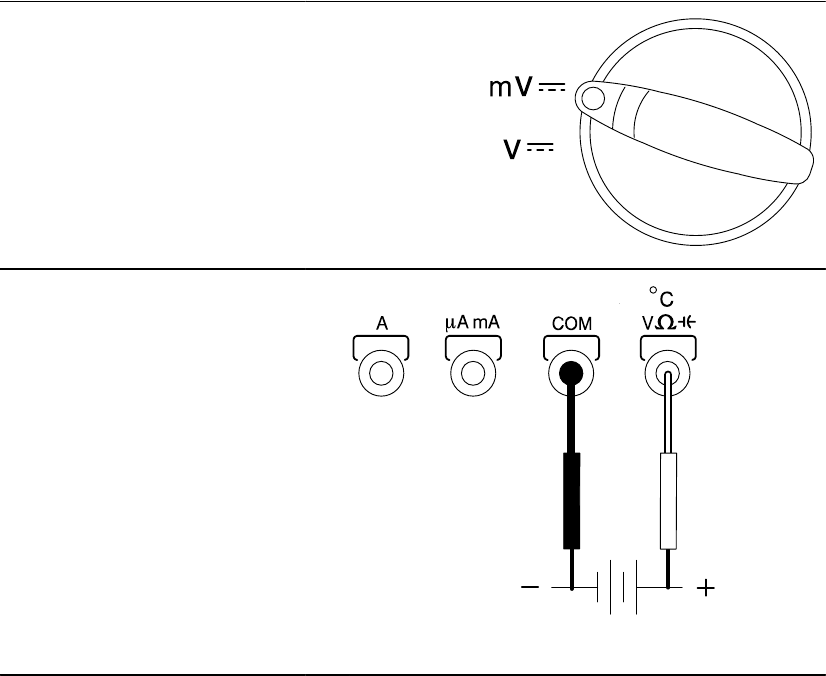

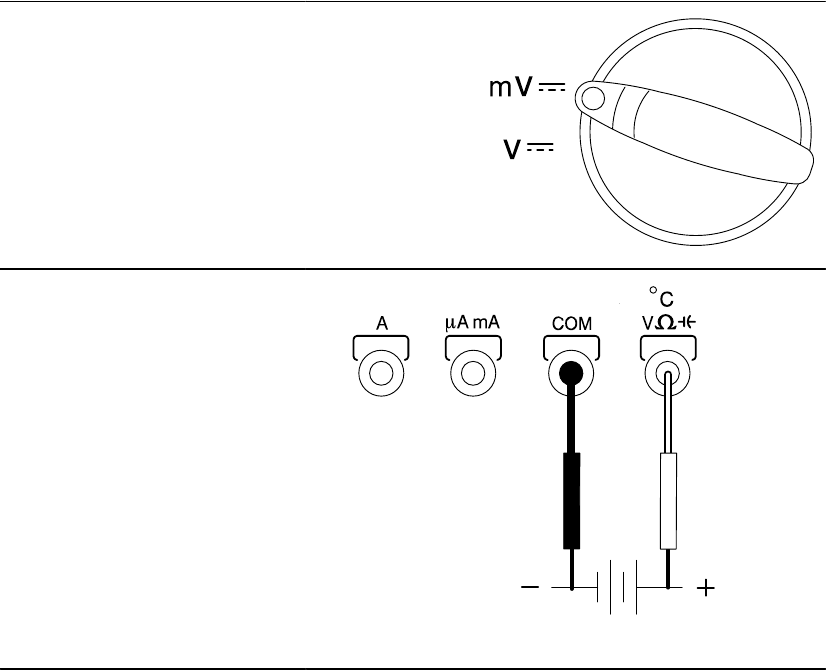

DC voltage measurements 1–23. . . . . . . . . . . . . . . .

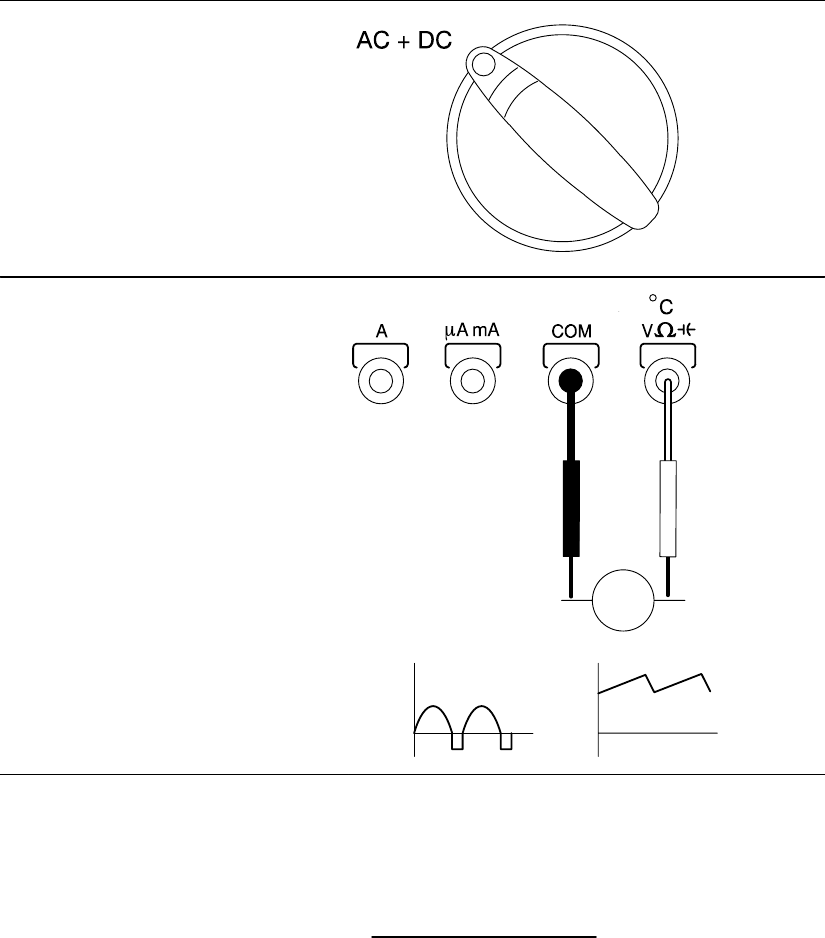

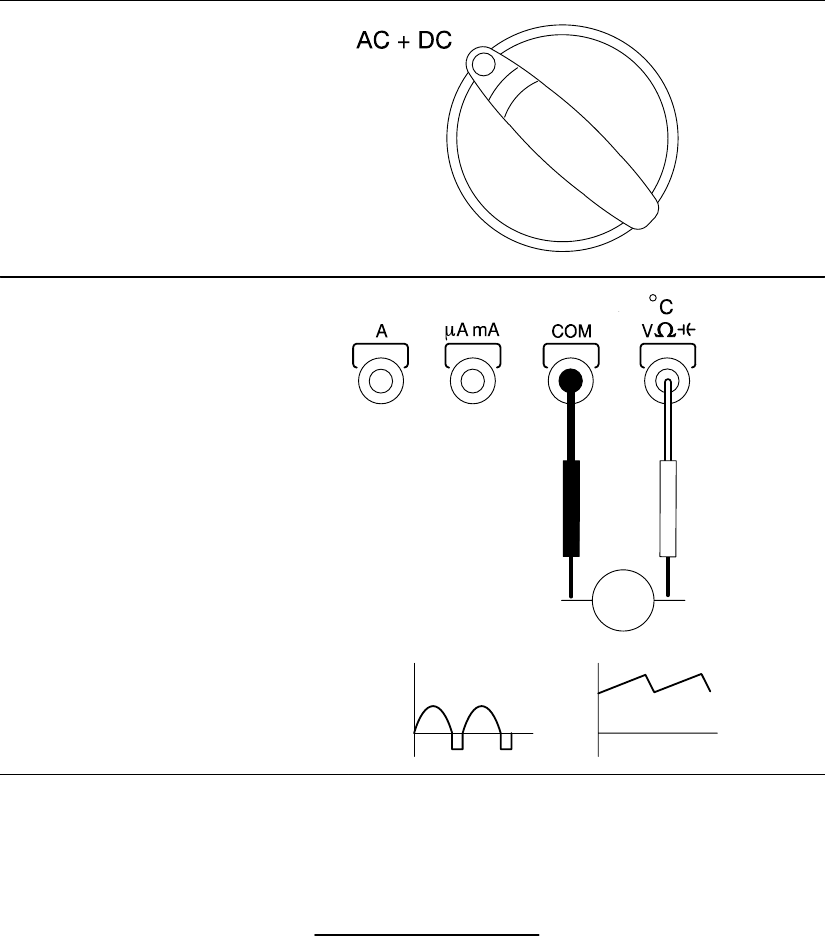

AC + DC measurements 1–24. . . . . . . . . . . . . . . . . .

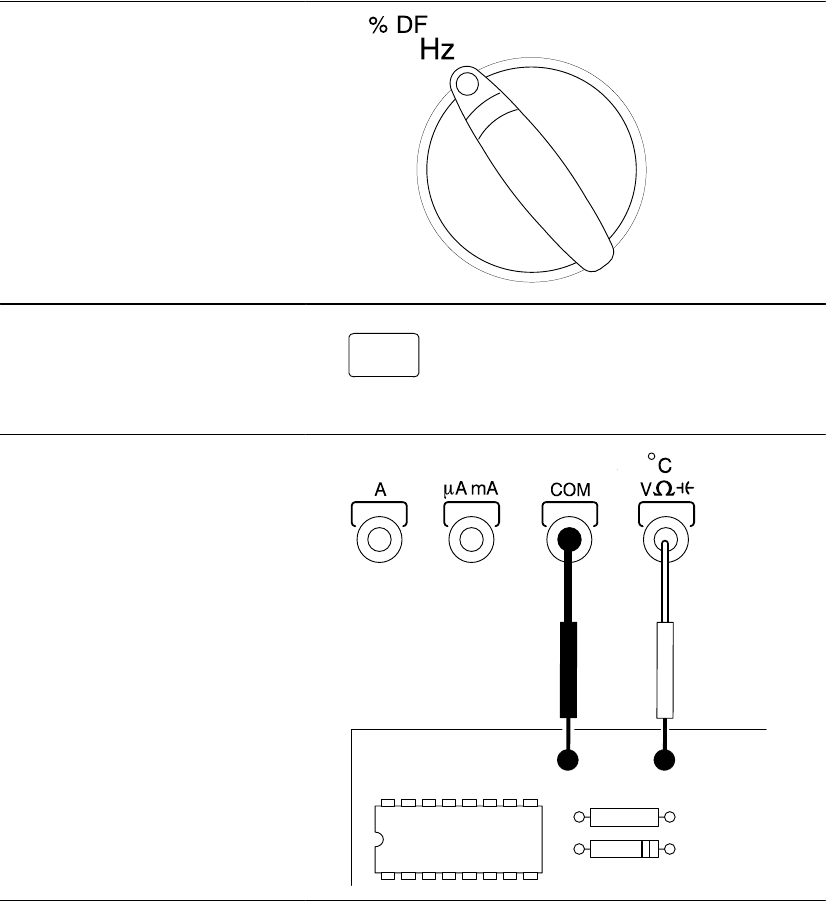

Frequency measurements 1–25. . . . . . . . . . . . . . . . .

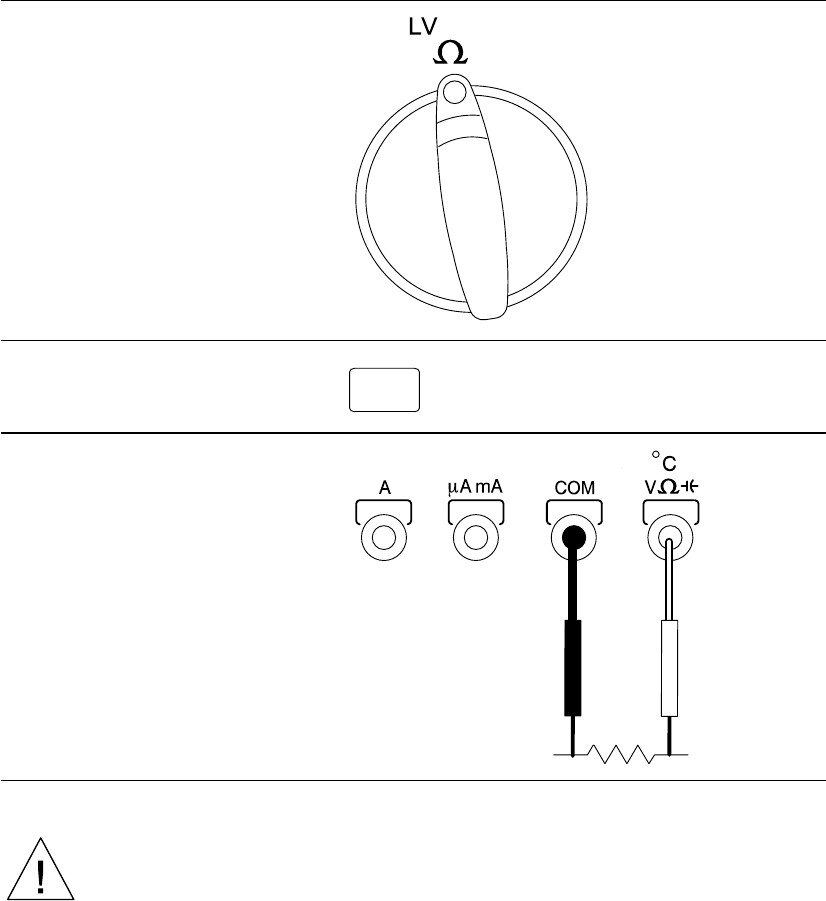

Resistance measurements 1–26. . . . . . . . . . . . . . . .

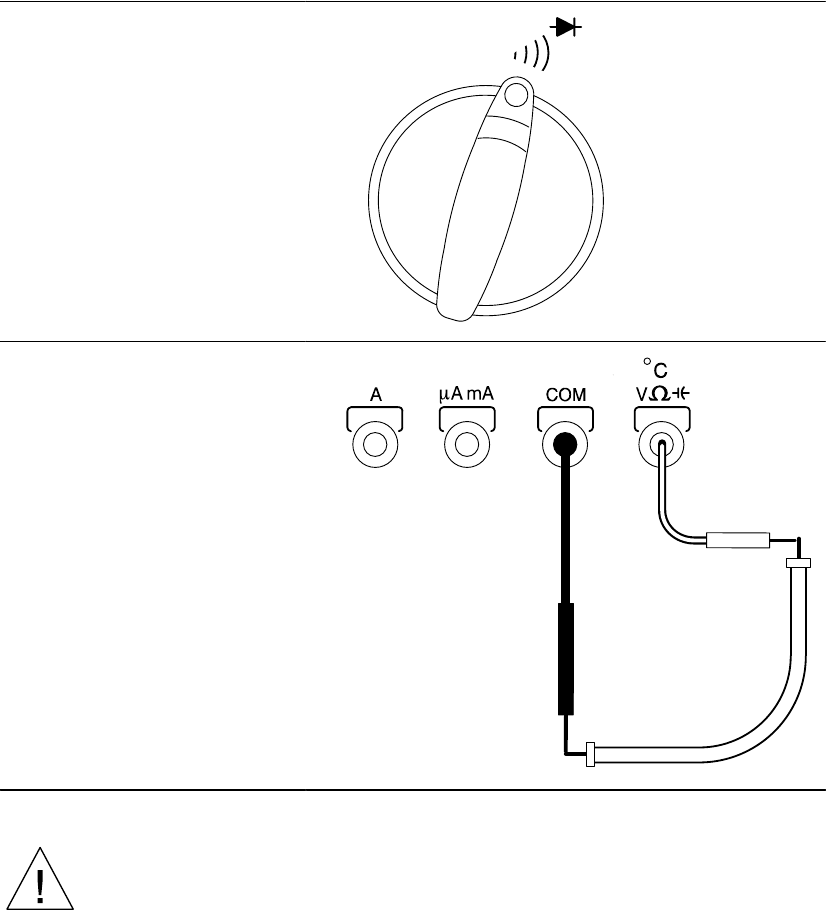

Continuity checks 1–27. . . . . . . . . . . . . . . . . . . . . . .

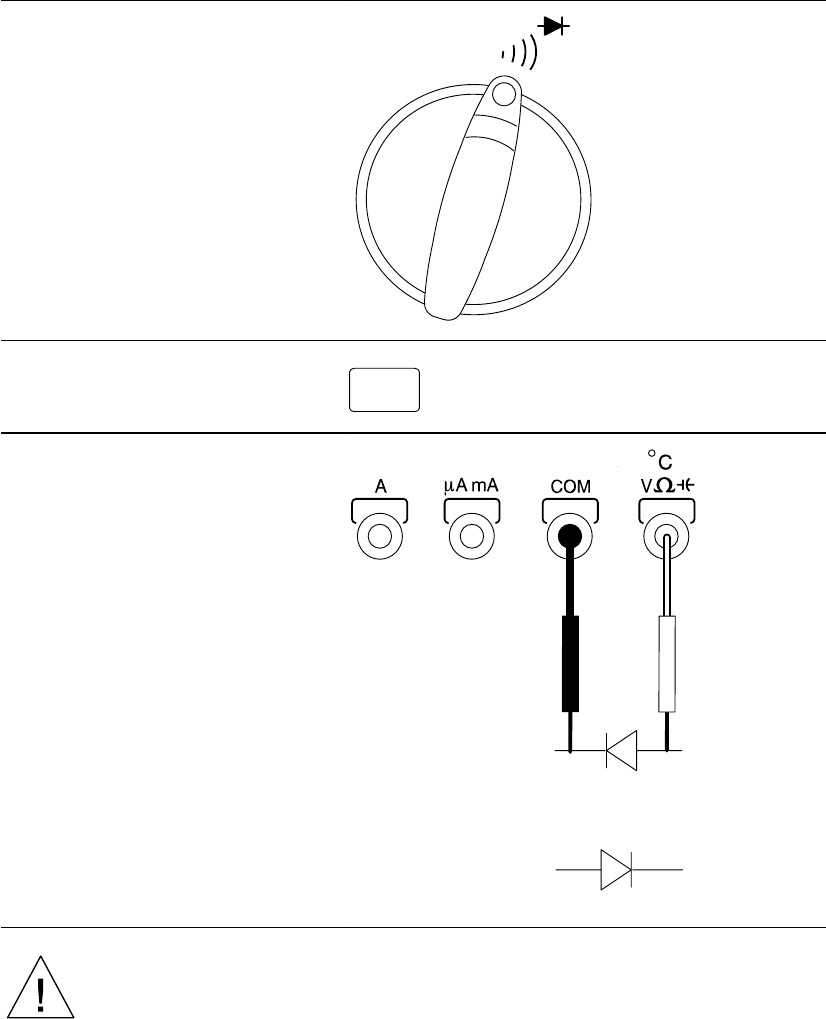

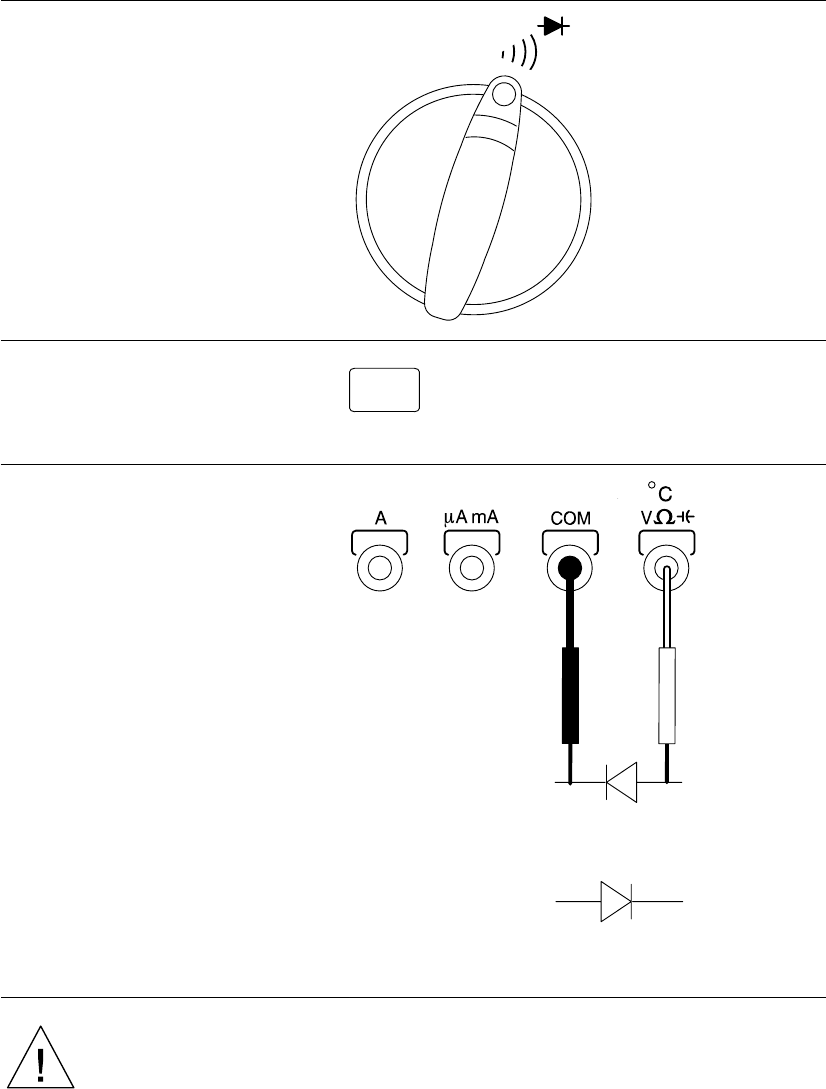

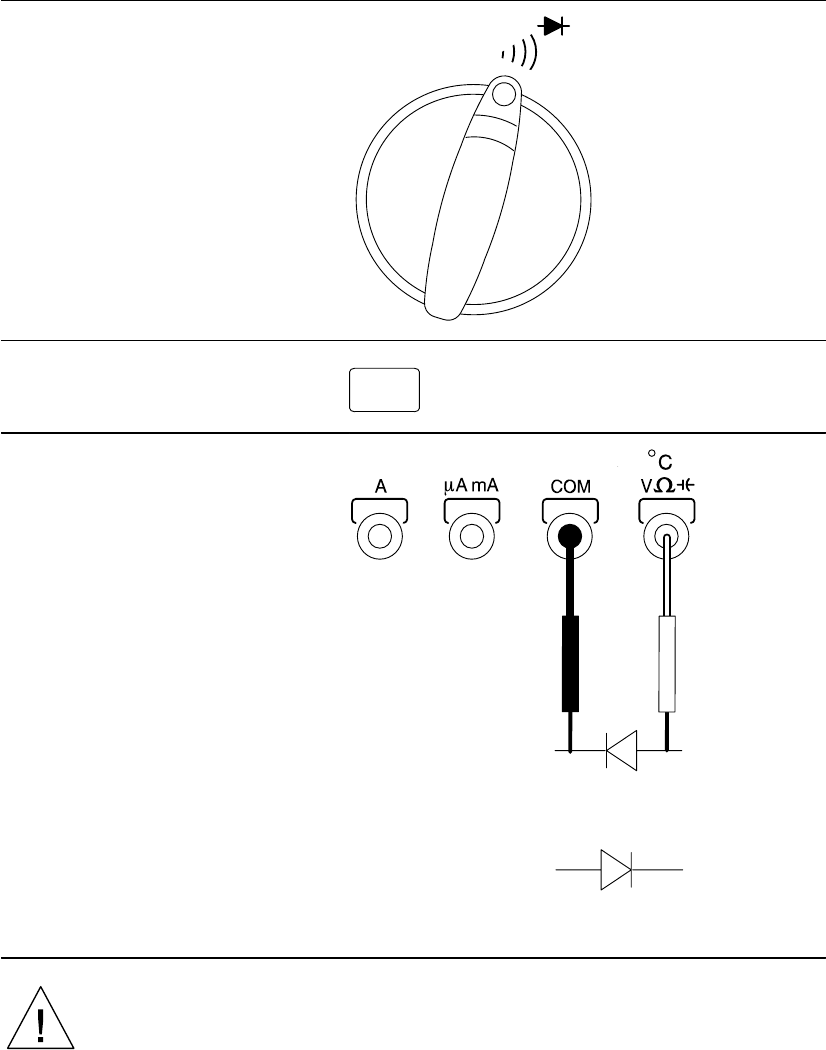

Diode testing 1–28. . . . . . . . . . . . . . . . . . . . . . . . . .

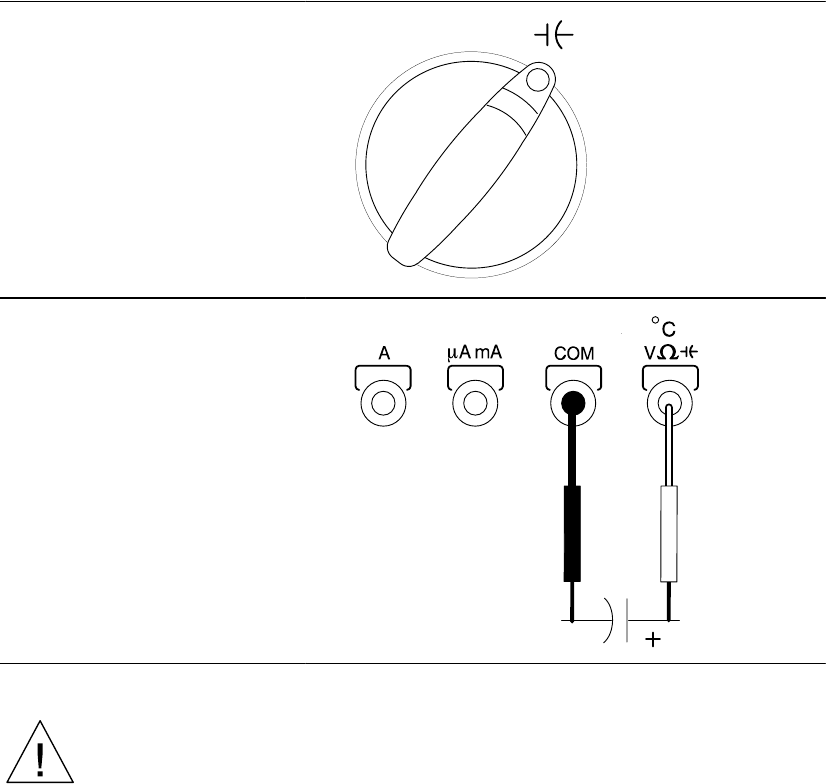

Capacitance measurements 1–29. . . . . . . . . . . . . . .

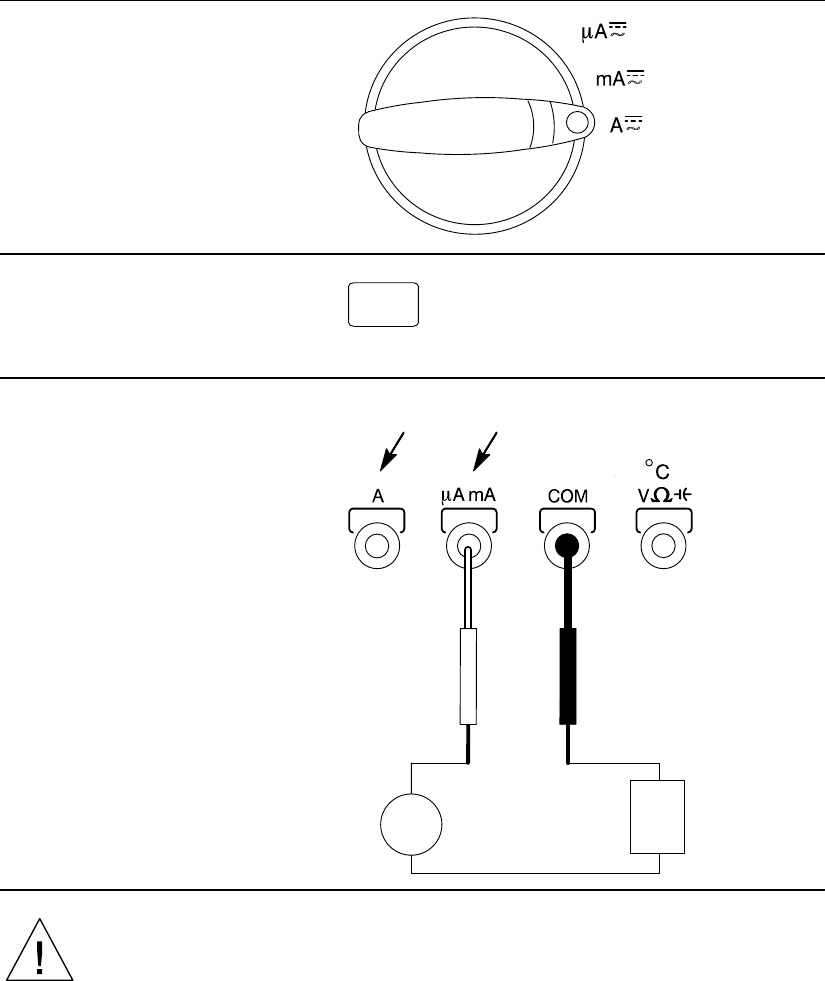

Current measurements 1–30. . . . . . . . . . . . . . . . . . .

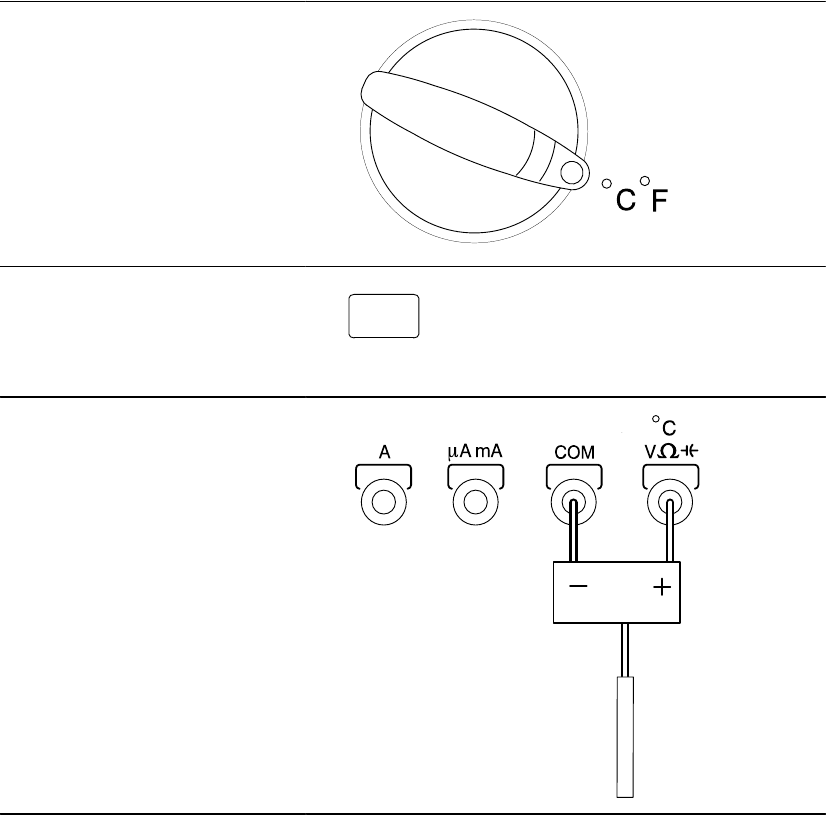

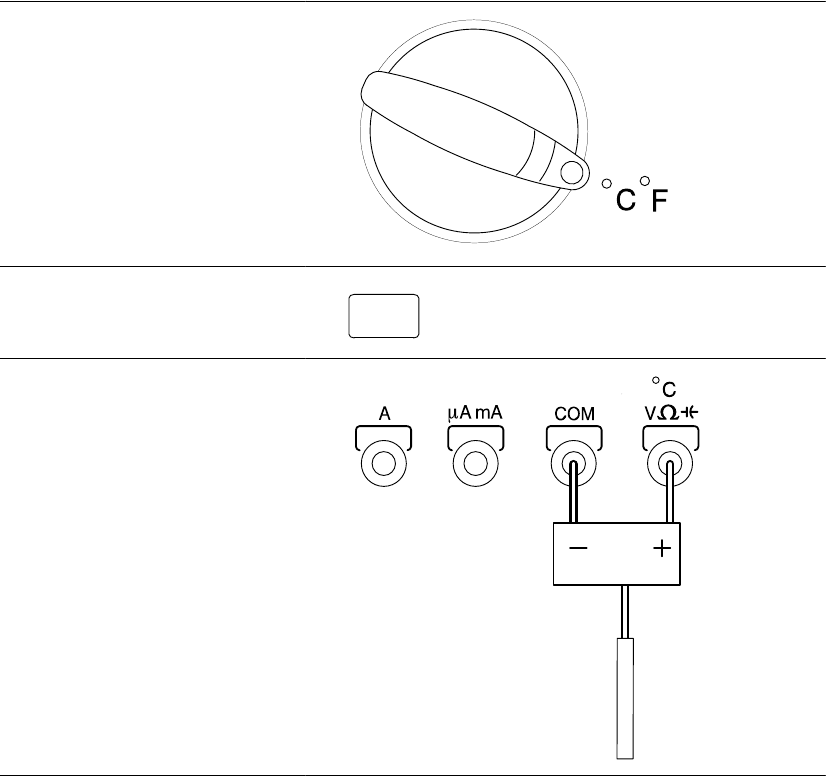

Temperature measurements 1–31. . . . . . . . . . . . . . .

1–2 DMM912/914/916

Special Feature Descriptions 1–32. . . . . . . . . . . . . . . . .

Auto power off 1–32. . . . . . . . . . . . . . . . . . . . . . . . .

Hold 1–32. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Auto hold 1–32. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Auto fuse detection 1–32. . . . . . . . . . . . . . . . . . . . . .

Probe input guard 1–33. . . . . . . . . . . . . . . . . . . . . . .

Beeper 1–33. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

HI/LO 1–33. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MIN/MAX/AVE operation 1–34. . . . . . . . . . . . . . . . . .

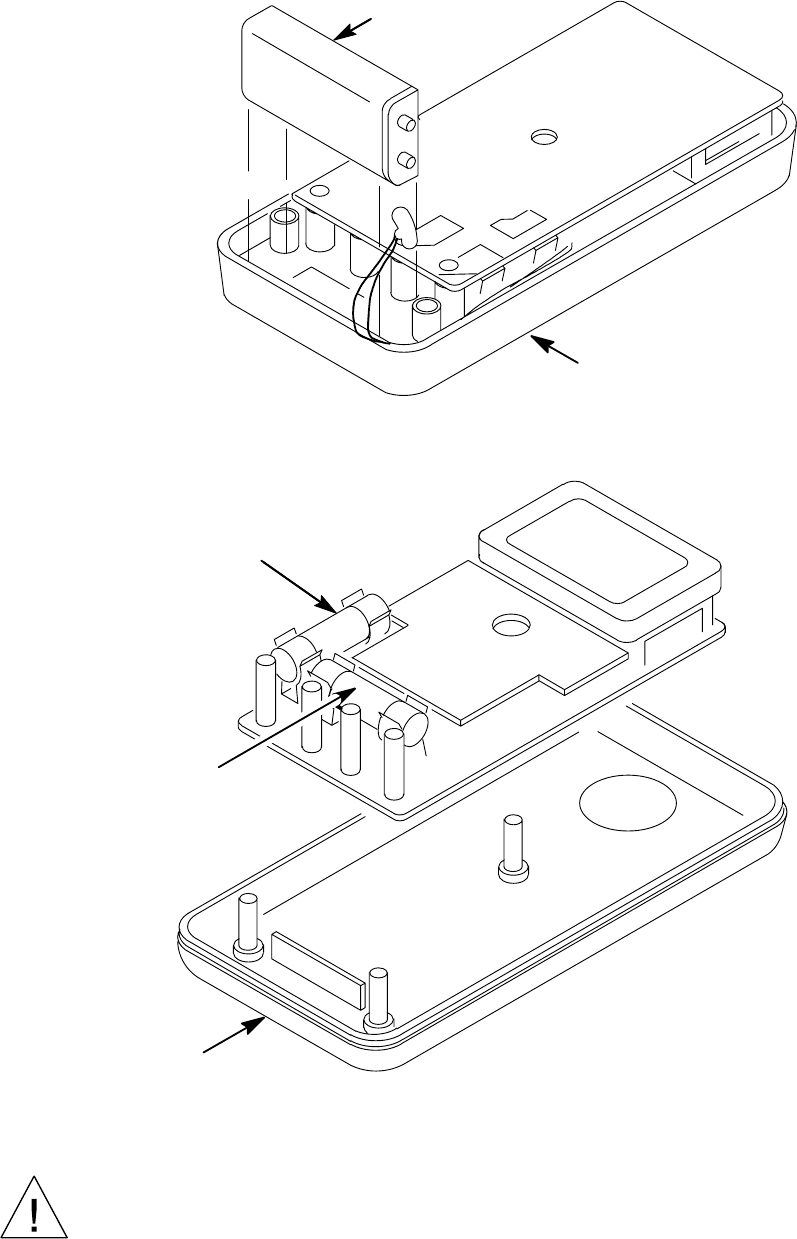

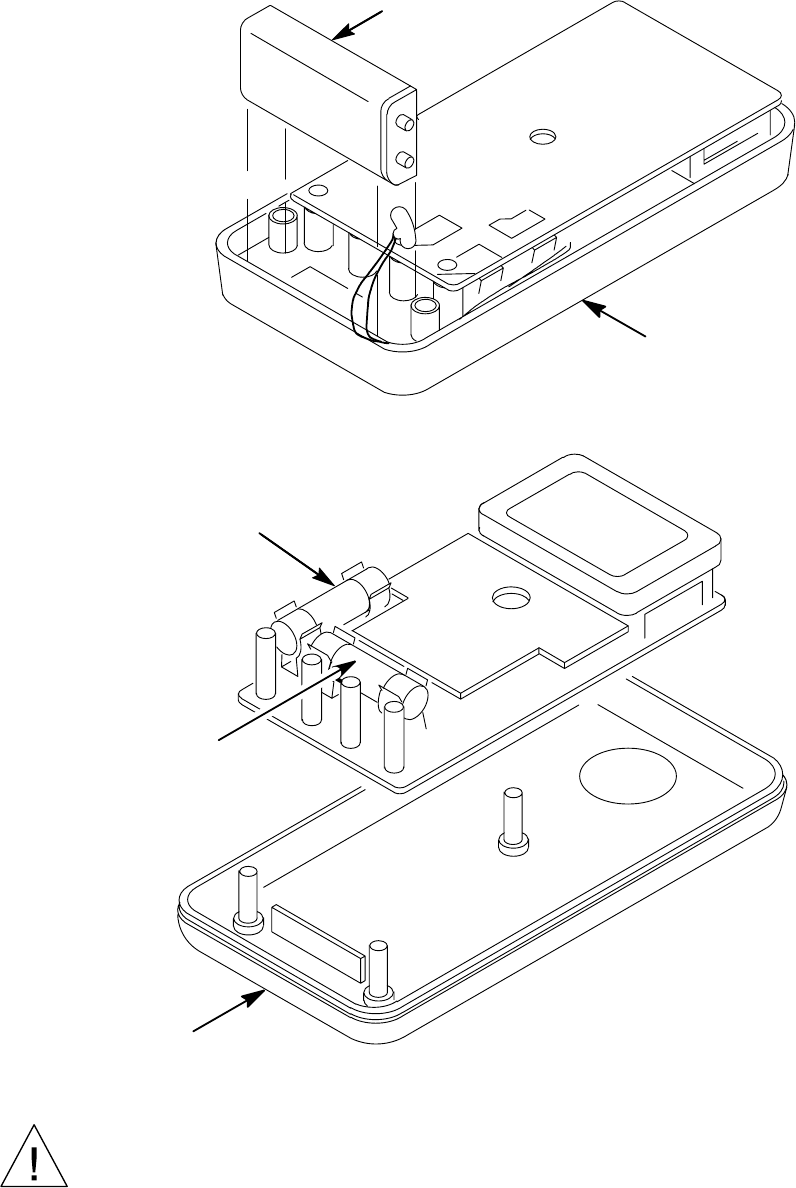

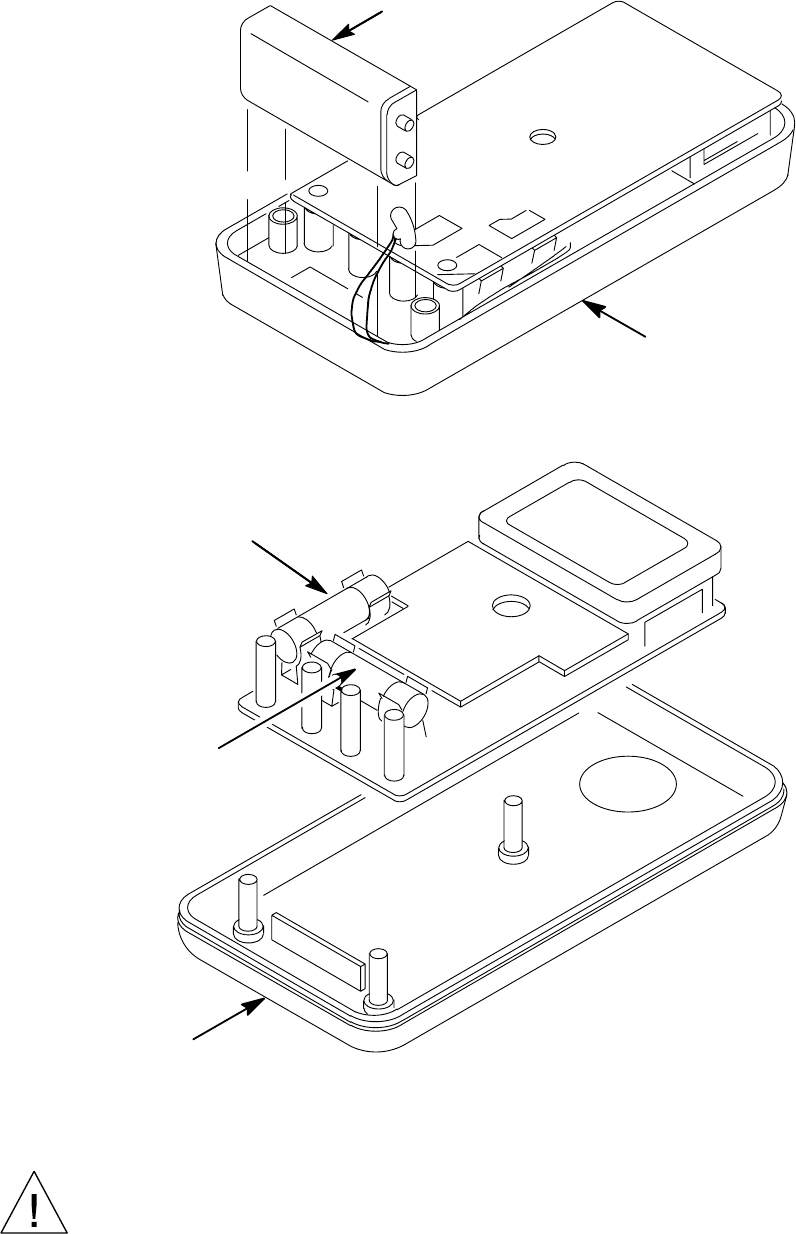

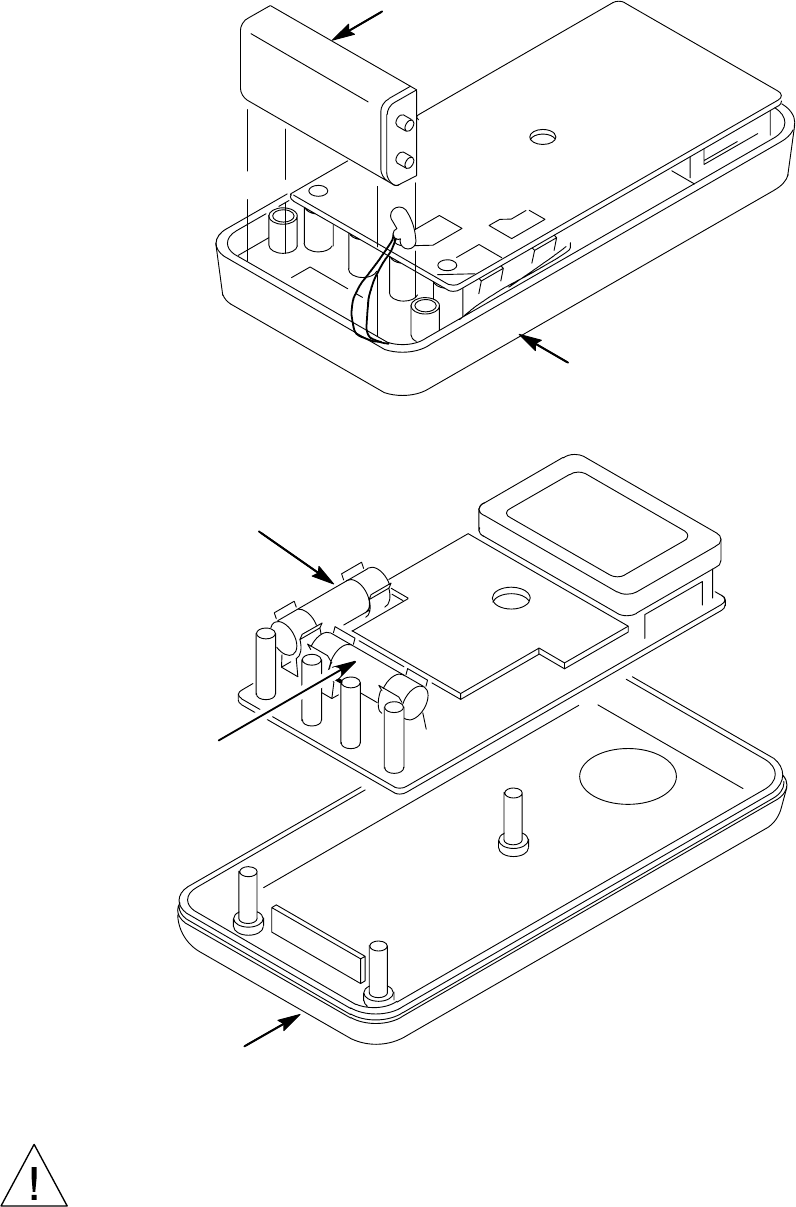

Battery and Fuse Replacement 1–35. . . . . . . . . . . . . . .

Specifications 1–36. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Accessories 1–45. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

General Care and Cleaning 1–46. . . . . . . . . . . . . . . . . .

DMM912/914/916 1–3

Safety

Review the following safety precautions to avoid injury

and prevent damage to this product or any products

connected to it. To avoid potential hazards, use the

product only as specified.

CAUTION. These statements identify conditions or

practices that could result in damage to the

equipment or other property.

WARNING. These statements identify conditions or

practices that could result in personal injury or

loss of life.

Symbols on the product

Refer to

manual Double

Insulated High

Voltage

Specific precautions

Use proper fuse. To avoid fire hazard, use only the fuse

type and rating specified for this product.

Do not operate without covers. To avoid personal injury, do

not apply any voltage or current to the product without

the covers in place.

Electric overload. Never apply a voltage to a connector on

the product that is outside the range specified for that

connector.

1–4 DMM912/914/916

Avoid electric shock. To avoid injury or loss of life, do not

connect or disconnect probes or test leads while they are

connected to a voltage source.

Do not operate in wet/damp conditions. To avoid electric

shock, do not operate this product in wet or damp condi-

tions.

DMM912/914/916 1–5

Product Description

All three meters provide many features. Depending on

your meter type, all features described in this manual may

not apply.

The following list provides a comparison of the features

between meters.

Feature DMM912 DMM914 DMM916

40,000 display count D D D

Bargraph D D D

Centering and zooming D D

True RMS or average AC

measurements D D D

Autorange D D D

Measurements

DC/AC voltage D D D

AC + DC voltage D D D

DC/AC current D D D

Resistance D D D

Frequency D D D

Diodes and capacitors D D D

Continuity D D D

Duty factor D D

Temperature D D

Decibel D

DMM912/914/9161–6

Feature DMM916DMM914DMM912

AC volts and amps with Hz

display D D

Measurement hold D D D

Peak hold D

Minimum, maximum, and average

values D D D

M/M/A time stamp D D

Delta mode D D D

HI/LO limits D D

Memory store and recall D D D

Backlight D

Automatic fuse verification D D D

Improper input connection

warning D D D

DMM912/914/916 1–7

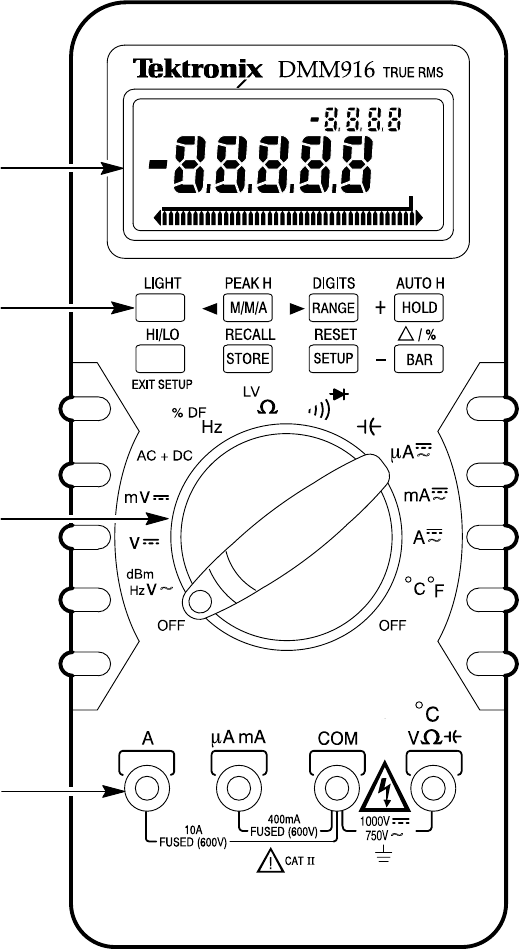

Front Panel Overview

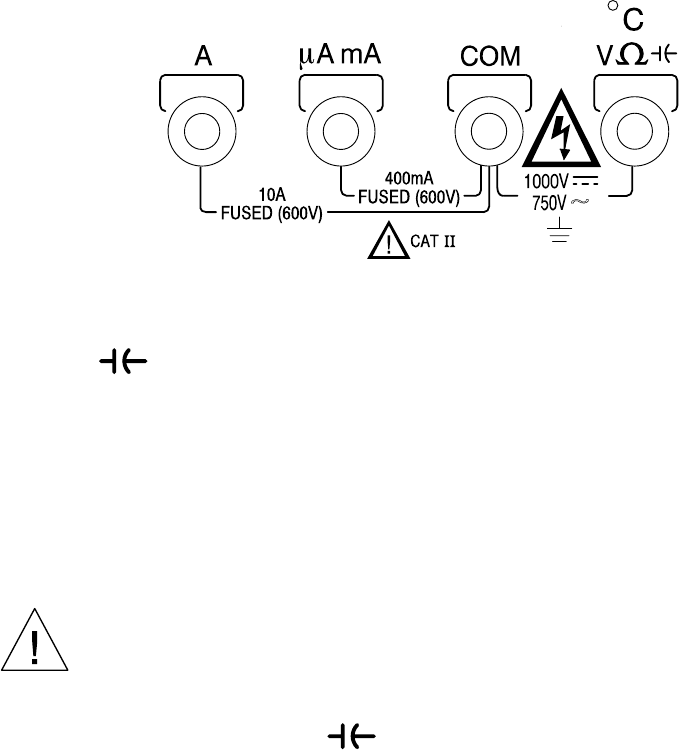

1Input connectors.

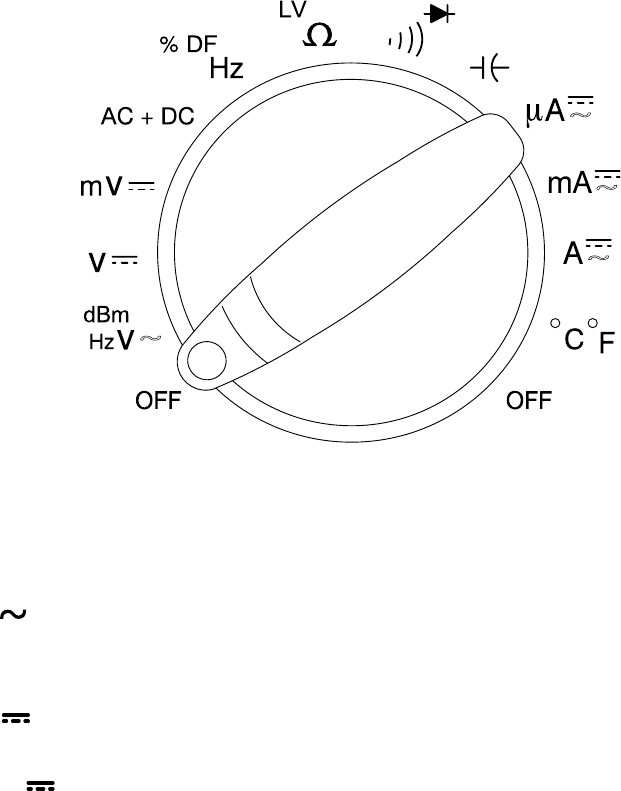

2Measurement function dial. White labels are the initial

setting; blue labels are selected with the blue button.

3Buttons, in conjunction with the dial, select instrument

functions.

4LCD display with dual numeric readout.

DMM912/914/9161–8

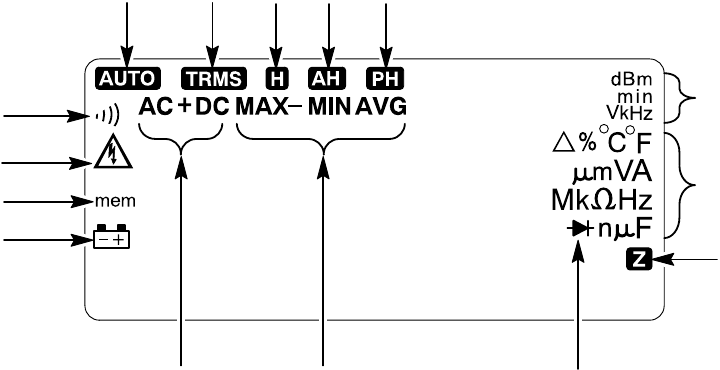

Display indicators

234 5

11 10

1Auto range indicator

2True RMS voltage indicator

3Hold indicator

4Auto Hold indicator

5Peak Hold indicator

6Upper display unit indicators

7Main display unit indicators

8Zoom indicator for bar graph

9Diode check indicator

10 Maximum, Minimum, Maximum – Minimum, and

Average indicators

11 AC, DC, and AC+ DC voltage indicators

12 Battery indicator (low battery)

13 Memory indicator

DMM912/914/916 1–9

14 High voltage input warning (>42 VDC, 30 VACRMS)

15 Continuity indicator

Indicator Unit Indicator Unit

V Volts micro

A Amperes n nano

F Farad m milli

Hz Hertz M mega

min minute k kilo

_ F Fahrenheit delta

_ C Celsius % percent

ohm dB / dBm decibel

(1 V / 1 mV ref)

DMM912/914/9161–10

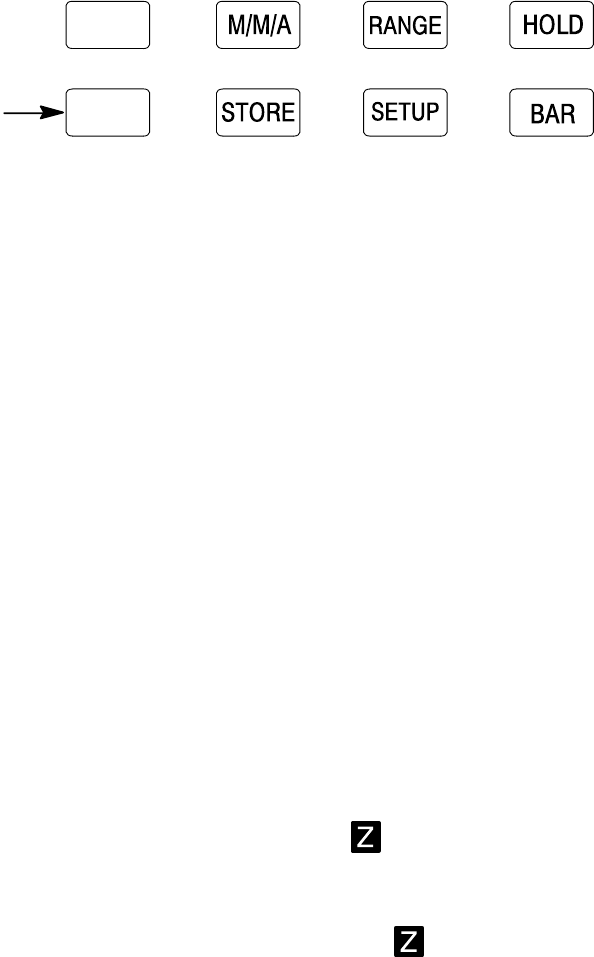

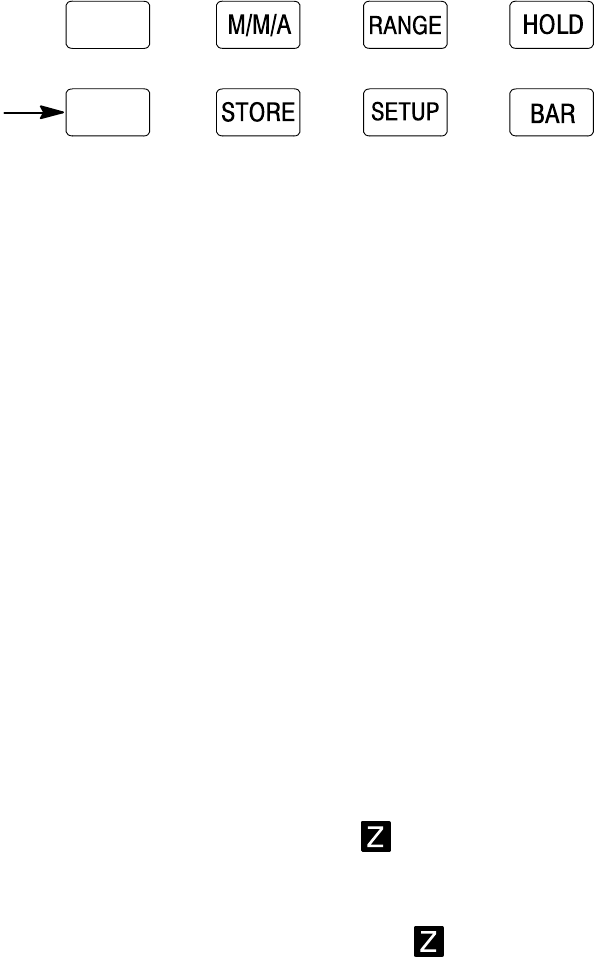

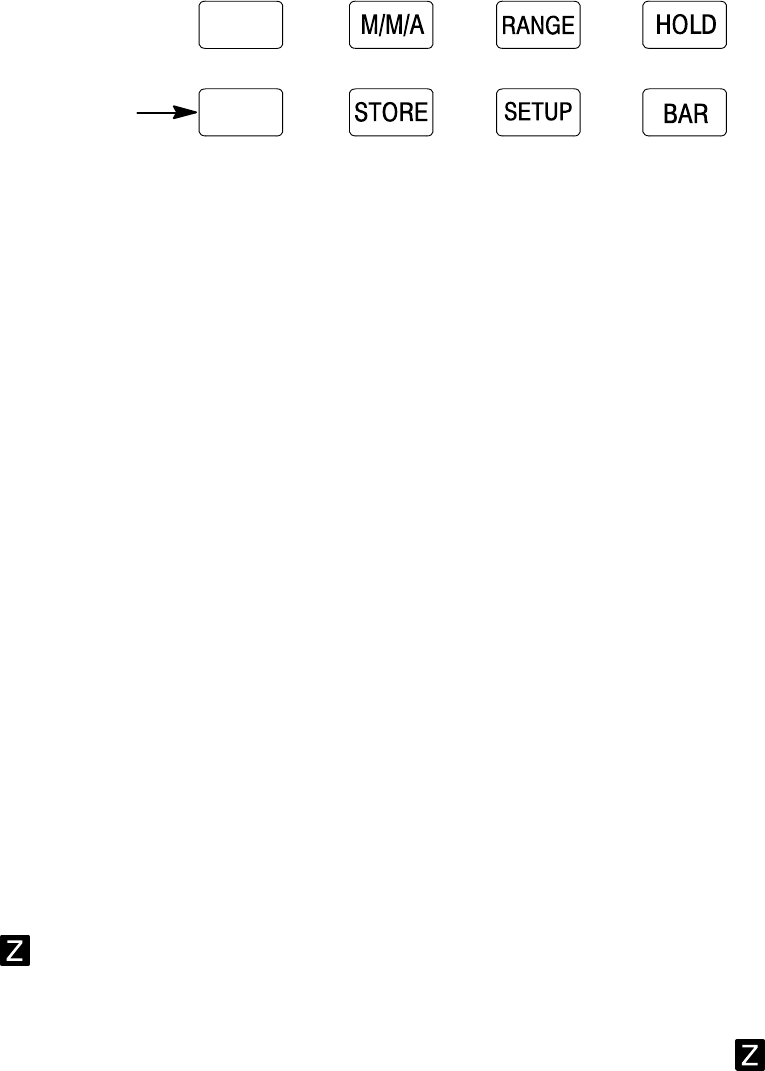

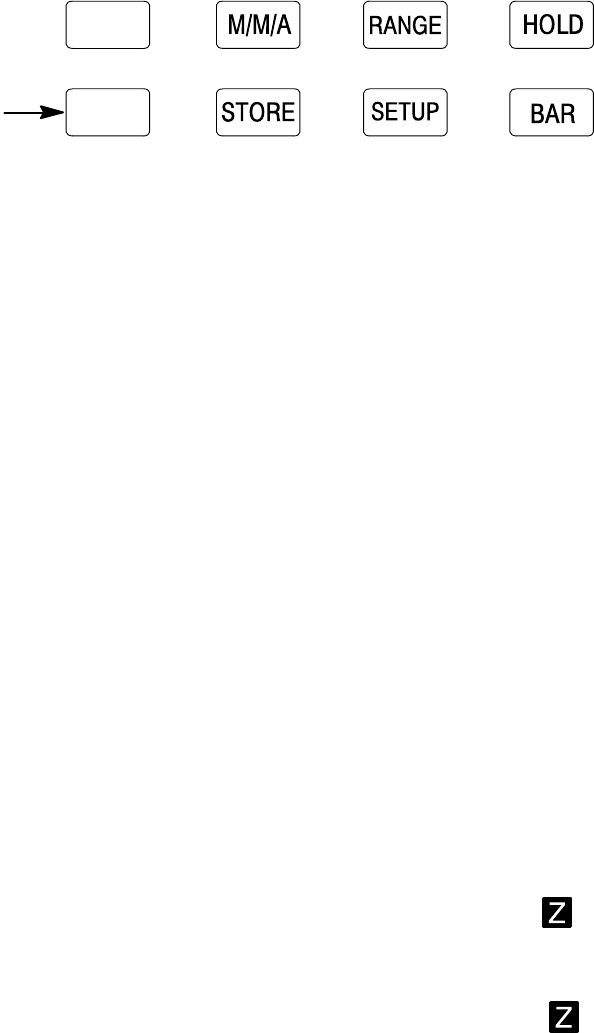

Buttons

The blue button toggles between dual functions (white or

blue) located on the dial. It also exits the Setup mode.

Blue

button

STORE. The meter stores the present reading in memory

and the mem indicator is displayed momentarily. Use

RECALL to display the stored reading.

NOTE. The memory is erased anytime the meter

turns off.

SETUP. This button displays and scrolls through the user

adjustable menu items. Refer to page 1–14 for the Setup

menu functions.

BAR. This button scrolls through the types of bargraph

displays.

Zero at left

Zero at left, graph zoomed 10, displayed

Zero at center

Zero at center (graph zoomed 10, displayed)

Bar off

DMM912/914/916 1–11

HOLD. This button toggles the hold mode on and off.

With hold on, the instrument beeps, freezes the display,

and displays the indicator.

RANGE. This button selects the manual ranging mode and

then selects the range. The indicator turns off.

Press and hold the RANGE button for two seconds to

return the multimeter to auto-range mode (or turn the

dial).

M/M/A. This button scrolls through the MIN, MAX, MAX

– MIN, and AVG functions. Elapsed time from beginning

of test to the latest event appears in the upper display.

Events must be stable for 100 ms. The warning beeper

signals if the function is not applicable. Refer to page

1–34 for more details about these functions.

NOTE. You may want to adjust the auto power off

time limit. Refer to page 1–32 about auto power

off.

DMM912/914/9161–12

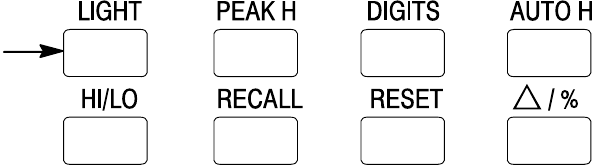

Shifted buttons

The gold button shifts the button functions to the gold

labels. GOLd is displayed while shift is activated.

Gold

button

LIGHT. Push to activate the LCD backlight. Press the gold

button twice or hold down until the light turns on. Repeat

to turn off. Refer to page 1–15 about auto off time

adjustment.

HI/LO. Push to put the meter in a comparison mode,

comparing present readings to high and low limits

defined in the Setup menu. The beeper signals pass or

fail.

RECALL. Push to display the memory information. The

mem indicator appears in the display. Press again to

return to the set function display.

RESET. Push to set the minimum, maximum, average, and

peak hold values to the displayed measurement. This also

sets the timer to zero.

DMM912/914/916 1–13

/ %. Push to enter the delta display mode, displaying the

difference (delta) between the measured value and a

reference value. The reference value is set when entering

Delta mode or using the Setup function. The difference is

displayed in the measurement units or as a percent

(selected by repeating the / % button press).

AUTO H. Hold mode is activated when a stable reading is

first achieved.

DIGITS. Push to toggle the display count between 40,000

and 4,000. The low count provides a faster response.

PEAK H . Peak hold operates similar to M/M/A except that

events as fast as 1 ms are captured and average values are

not available. The indicator appears in the display.

Peak hold disables the bargraph. Peak hold operates for

DC volts.

DMM912/914/9161–14

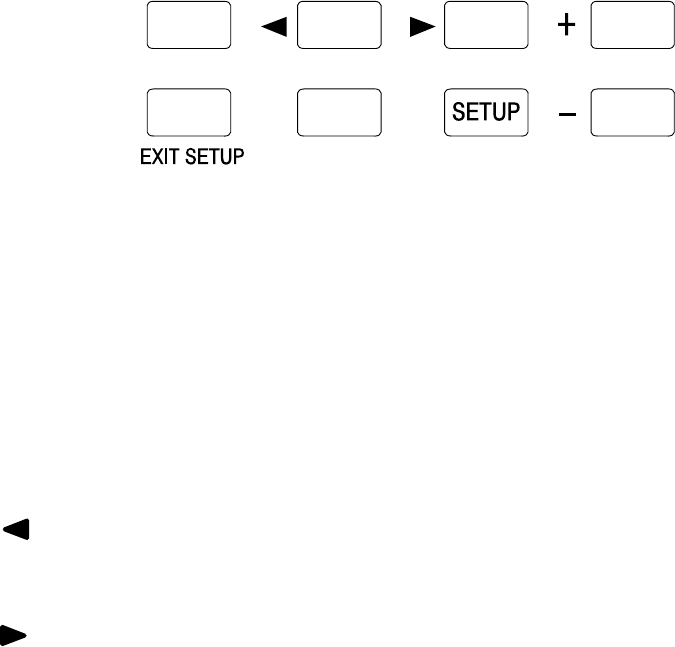

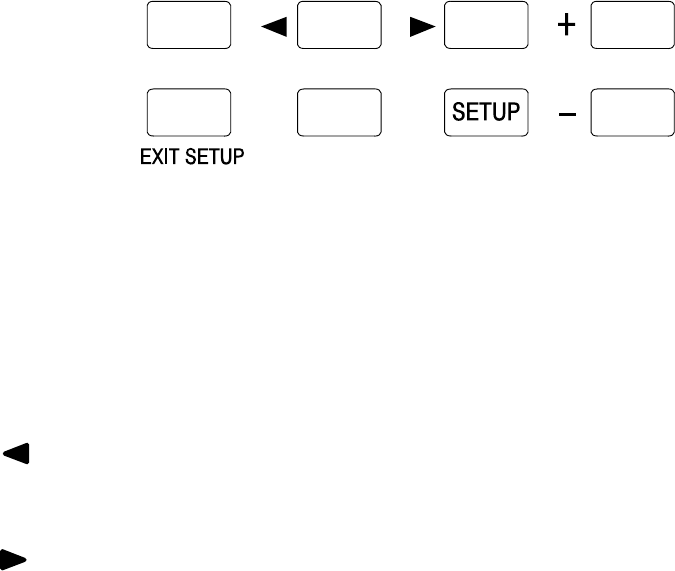

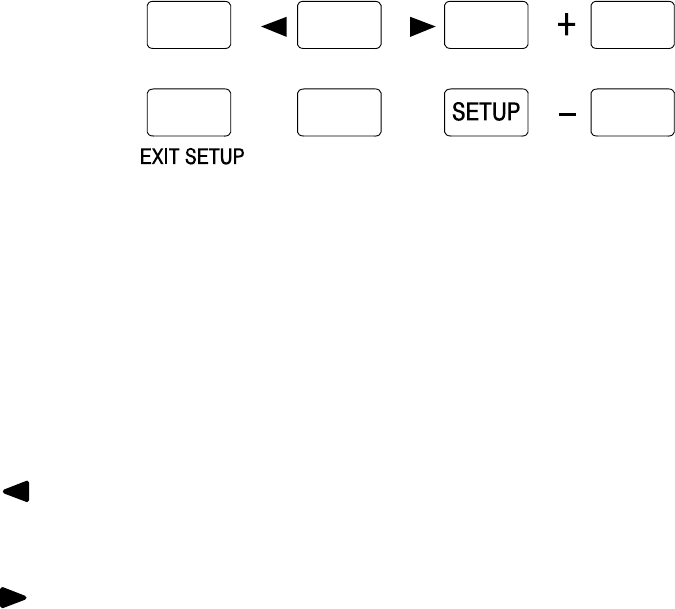

Setup buttons

SETUP. Push to display and scroll through a list of menu

prompts. Use these menus to adjust the meter operation or

sets values for various operations. Turning the meter off

does not affect saved setups.

. Scrolls left through the digits and polarity for selec-

tion.

. Scrolls right through the digits for selection.

+. Increases selected digit values or toggles default

settings.

–. Decreases selected digit values or toggles default

settings.

EXIT SETUP. Push to exit the setup mode, applying the

changes and saving them as new defaults. Turn the dial to

exit the setup mode, cancelling all changes.

DMM912/914/916 1–15

The following table lists the prompts and a brief descrip-

tion of their action/purpose.

Display

prompt Parameter

rEF1Change the reference value (from the automatically

set value) for delta measurements

HI L High limit

LO L Low limit

AG Average ACV or True RMS ACV

dB dBm or dB

bEEP Beeper ON/OFF2

POFF Auto power off time adjustment

bOFF Auto backlight off time adjustment

5060 50 or 60 Hz noise suppression

HAZ Hazard warning indicator off

1Displayed only if Delta mode is active.

2HI/LO, continuity, and probe input beepers are not

affected.

DMM912/914/9161–16

Rotary dial functions

OFF. Turns the power off and erases display memory.

V / dBm / Hz. AC voltage measurements. Blue button

toggles upper readout between frequency and dBm (dB).

V . DC voltage measurements.

mV . High resolution DC voltage measurements for

voltages less than 400 mV.

AC + DC. Computes a true RMS voltage measurement

based on both the AC and DC components of the input

signal.

Hz / % DF. Frequency measurements. Blue button toggles

display reading to duty factor.

DMM912/914/916 1–17

W / LV. Resistance measurements. Blue button toggles to a

low voltage source resistance measurement mode useful

for checking in-circuit components.

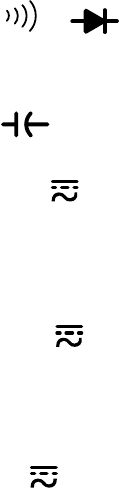

/ . Continuity checks. Blue button toggles to diode

check mode.

. Capacitance measurements.

mA . Current measurements up to 4,000 A. Blue

button toggles between DC and AC.

mA . Current measurements up to 400 mA. Blue button

toggles between DC and AC.

A . Current measurements of less than 10 A (20 A for

30 seconds). Blue button toggles between DC and AC.

_C / _F. Temperature measurements. Blue button toggles

between Celsius and Fahrenheit. Ambient temperature is

displayed in the upper readout.

DMM912/914/9161–18

Input connectors

_C V W . Input connector for volts, ohms, frequency,

continuity, temperature, capacitance, and diode measure-

ments.

COM. Common connector (ground reference). All mea-

surements are referenced to this connector.

WARNING. To avoid personal injury and product

damage, do not exceed more than a 1000 VDC

potential between the _C V   input or

between the COM connector or between earth

ground and these connectors.

Maximum open circuit voltage for the A mA

and A connectors is 600 V.

DMM912/914/916 1–19

A mA. Input connector for current measurements up to

400 mA.

A. Input connector for current measurements up to 10 A

(20 A for 30 seconds).

Measurements above 10 A are possible with the follow-

ing restrictions:

HThe maximum measurable current is 20 A.

HLimit measurements above 10 A to 30 seconds.

CAUTION. Limit large current measurements (10

to 20 A) to 30 seconds and allow two minutes of

cooling between measurements.

Do not connect to circuits with >600 V.

DMM912/914/9161–20

Operating Basics

Before you take any of the measurements described in

this section, follow these steps to take the best measure-

ments and avoid damaging the meter.

1. For improved accuracy, allow the meter to stabilize for

30 seconds after turning on the power.

2. Disconnect the test leads from the measurement points

when you select or change a measurement function.

3. Observe the safe test lead connections method on page

1–21 when removing the test leads from the meter.

4. Always disconnect power to the circuit when you

measure resistance, capacitors, check diodes, or check

continuity within the circuit.

Unstable or incorrect measurements may be displayed

when the meter is used near a circuit that emits electro-

magnetic waves.

DMM912/914/916 1–21

Safe test lead connections

To safely disconnect the test leads from the meter, first

disconnect all test leads from the circuit being tested, then

disconnect the leads from the input connectors.

WARNING. To prevent electrical shock, do not

insert unnecessary test leads or metal pins into

the A mA and A connectors. Voltages applied to

the COM connector may be present at all other

input connectors.

Only use the test leads supplied or recommended

(or their equivalent) with the meter. Refer to

Accessories on page 1–45.

DMM912/914/9161–22

AC voltage measurements

1. Set dial.

2. Choose dBm

(dB) or Hz. Blue button

3. Connect leads.

AC voltage source

The AC measurement provides a true RMS or average

measurement of an AC signal. Select average in the Setup

menu.

NOTE. Frequency measurement accuracy and

range is increased using the main Hz dial

setting.

DMM912/914/916 1–23

DC voltage measurements

1. Set dial.

<400 mV

<1000 V

2. Connect leads.

DC voltage source

The 400 mV setting provides one range for measuring

small voltages.

DMM912/914/9161–24

AC + DC measurements

1. Set dial.

2. Connect leads.

0 V

The AC + DC measurement provides a true RMS equiva-

lent voltage reading of the combined AC and DC compo-

nents of a signal.

The formula VRMS VAC2VDC

2 is used to

calculate the RMS voltage.

DMM912/914/916 1–25

Frequency measurements

1. Set dial.

2. Choose

frequency or

duty factor.

Blue button

3. Connect leads.

ClockGround

The duty factor displays the percent of the signal that is

high.

DMM912/914/9161–26

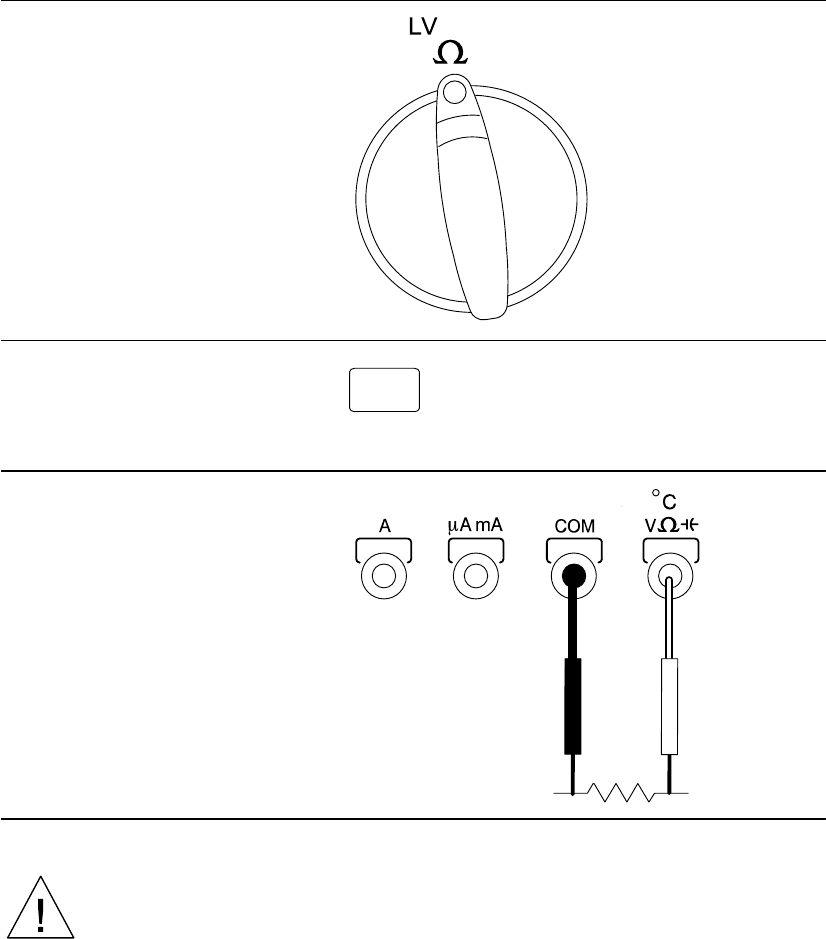

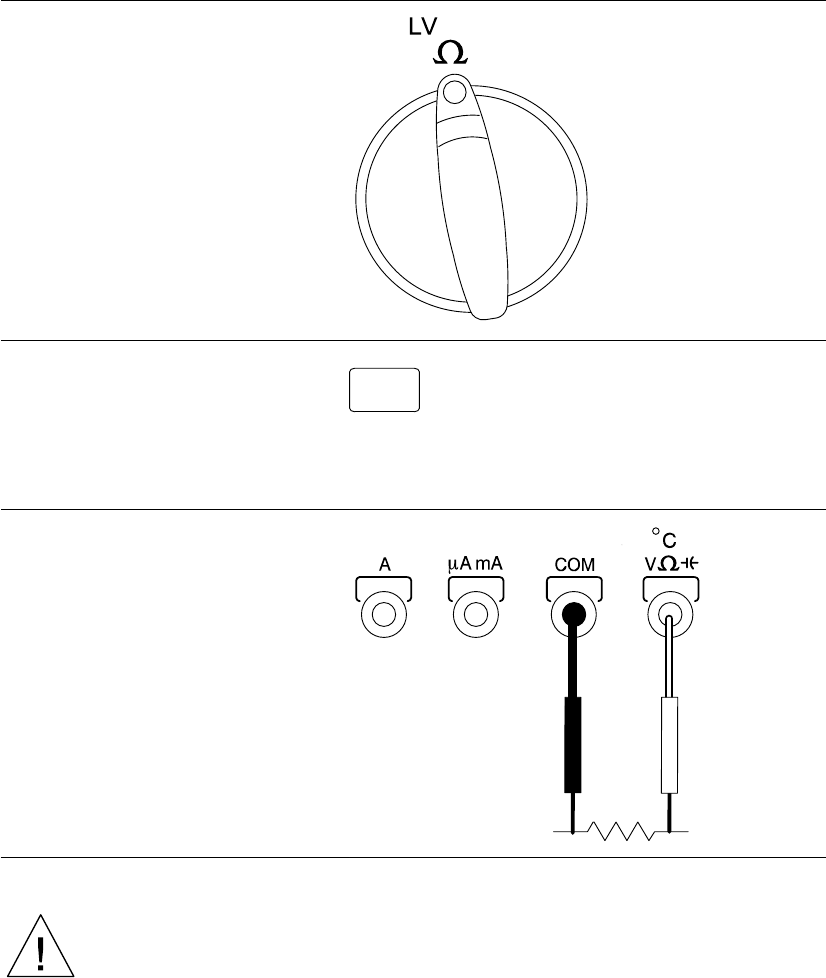

Resistance measurements

1. Set dial.

2. Choose low

voltage output. Blue button

3. Connect leads.

CAUTION. Remove all power from the circuit

before connecting the test leads.

LV setting reduces the maximum test voltage level to

0.4 V to avoid turning on semiconductor devices. Display

count changes to 4,000.

Remove individual components from circuitry for best

results.

DMM912/914/916 1–27

Continuity checks

1. Set dial.

2. Connect leads.

CAUTION. Remove all power from the circuit

before connecting the test leads.

The beeper sounds if the resistance of the circuit is less

than 75 .

DMM912/914/9161–28

Diode testing

1. Set dial.

2. Choose diode

test. Blue button

3. Connect leads.

Forward bias

Good = 0.4 to 0.9 V

Bad = 0 or OL

Reverse bias

Good = OL

Bad = <2.0 V

Forward bias

Reverse bias

CAUTION. Remove all power from the circuit

before connecting the test leads.

Remove individual components from circuitry for best

results.

DMM912/914/916 1–29

Capacitance measurements

1. Set dial.

2. Connect leads.

CAUTION. Remove all power from the circuit and

discharge capacitors before connecting the test

leads.

Remove capacitors from circuitry for best results. If your

software version is 1.90 or below, use SETUP mode to

select 60 Hz noise suppression for all capacitance mea-

surements.

DMM912/914/9161–30

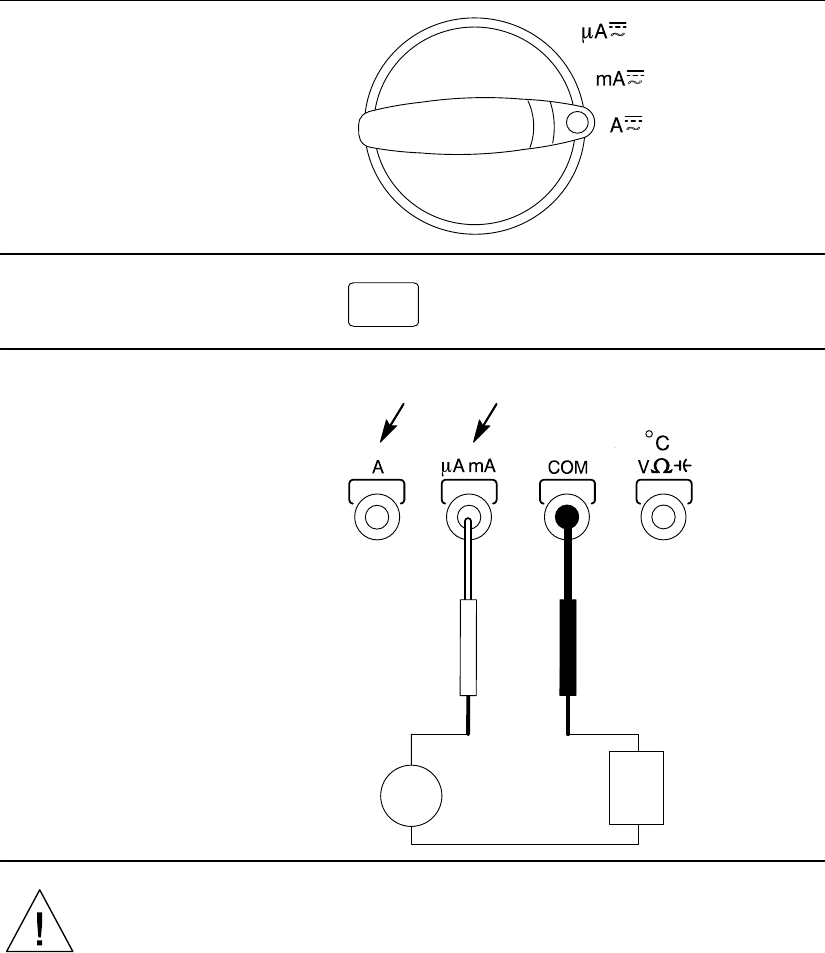

Current measurements

1. Set dial. <

4000



<400 mA

<10 A

2. Choose AC or

DC. Blue button

3. Connect leads. <

400

Load

Current

source

CAUTION. Limit large current measurements (10

to 20 A) to 30 seconds and allow two minutes of

cooling between measurements.

Do not connect to circuits with >600 V.

The AC measurement provides true RMS or average

measurements of symmetrical AC signals. Average is

selected in the Setup menu.

DMM912/914/916 1–31

Temperature measurements

1. Set dial.

2. Choose Celsius

or Fahrenheit. Blue button

3. Connect leads.

Temperature

probe

Thermocouple

probe adapter

This setting requires an optional temperature probe and

adapter. Refer to Accessories on page 1–45.

DMM912/914/9161–32

Special Feature Descriptions

Auto power off

The auto power off automatically turns the meter off if no

controls or settings are changed within a set amount of

time. Turning the dial or pressing the gold or blue buttons

restores power. The meter returns to the default condition

of the dial position.

Use the Setup menu to adjust the auto power off delay.

You can disable the auto power off by pressing the blue

button when turning the dial from its off position.

Hold

Hold freezes the display to allow removal of the probes

from the test points without losing the reading.

Minimum and maximum values are still acquired while in

hold mode.

Auto hold

Auto hold operates like Hold except that the display

freezes whenever the reading stabilizes. The meter beeps

to indicate hold has been activated.

Auto fuse detection

The meter checks the integrity of the internal fuses

whenever they are needed for correct operation. If an

open fuse is detected, FUSE 1 or FUSE 2 is displayed

and two beeps sound.

DMM912/914/916 1–33

Probe input guard

The meter beeps continuously and displays ProbE if a

probe is inserted in a current input connector and a

measurement other than current is selected.

Beeper

A single beep indicates correct operation; two beeps

indicate a warning or error condition. Use the Setup menu

to set the beeper mode on or off. Continuity checks and

the probe insertion guard are not affected by turning the

beeper off.

HI/LO

HI/LO mode allows you to set high and low limits that

the input is compared to. A single beep indicates the

measurement is within the limits; two beeps indicate a

value outside the limits. When outside the limits, either

HI or LO is indicated in the upper display.

Use the Setup menu to set the HI and LO limits. To retain

the new values, press EXIT SETUP.

Two beeps sound (error) under these conditions:

HLimits not set for the selected function or range

HLO is greater than or equal to HI

DMM912/914/9161–34

MIN/MAX/AVG operation

The M/M/A button cycles through the operations listed

below. The upper readout displays the elapsed time from

the start of the test to the occurrence of the latest recorded

event (time stamp). Press RESET to restart all readings

and timer.

Live display MIN, MAX, and AVG indicators are displayed. The

display updates as new values are detected.

Display max MAX indicator is displayed and the value is the most

recent maximum value. The MIN indicator displays

momentarily if a new minimum value is detected.

Display min MIN indicator is displayed and the displayed value is

the most recent minimum value. The MAX indicator

displays momentarily if a new maximum value is

detected.

Display

max–min MAX–MIN indicator is displayed and the displayed

value is the most recent maximum value minus the

most recent minimum value. When new minimum or

maximum values are detected, the MIN or MAX

indicator is displayed momentarily.

Display

average AVG indicator is displayed and the average value of

all meter readings is displayed. The MIN or MAX

indicator is displayed momentarily when new values

are detected.

DMM912/914/916 1–35

Battery and Fuse Replacement

9 V battery

Case top

Case bottom

FUSE 2

1 A

(600 V)

FUSE 1

15 A

(600 V)

WARNING. Installing improper fuses can cause

injury and product damage.

1–36 DMM912/914/916

Specifications

All specifications are warranted unless noted typical and

apply to the DMM912, DMM914, and DMM916.

Stated accuracies are at 23_ C ± 5_ C at less than 75%

relative humidity and without the battery indicator

displayed.

General specifications

Characteristics Description

LCD display digits 4#@4 or 3#@4

Bargraph segments 40

Display count 40,000 or 4,000

Numeric update rate 1 time/sec (40,000 count)

4 times/sec (4,000 count)

Bargraph 20 times/sec

Polarity display Automatic

Overrange display OL is displayed

Low voltage indicator Battery indicator

Automatic power-off time User selectable (default = 15 minutes)

Power source One 9 V dry cell battery

1–37DMM912/914/916

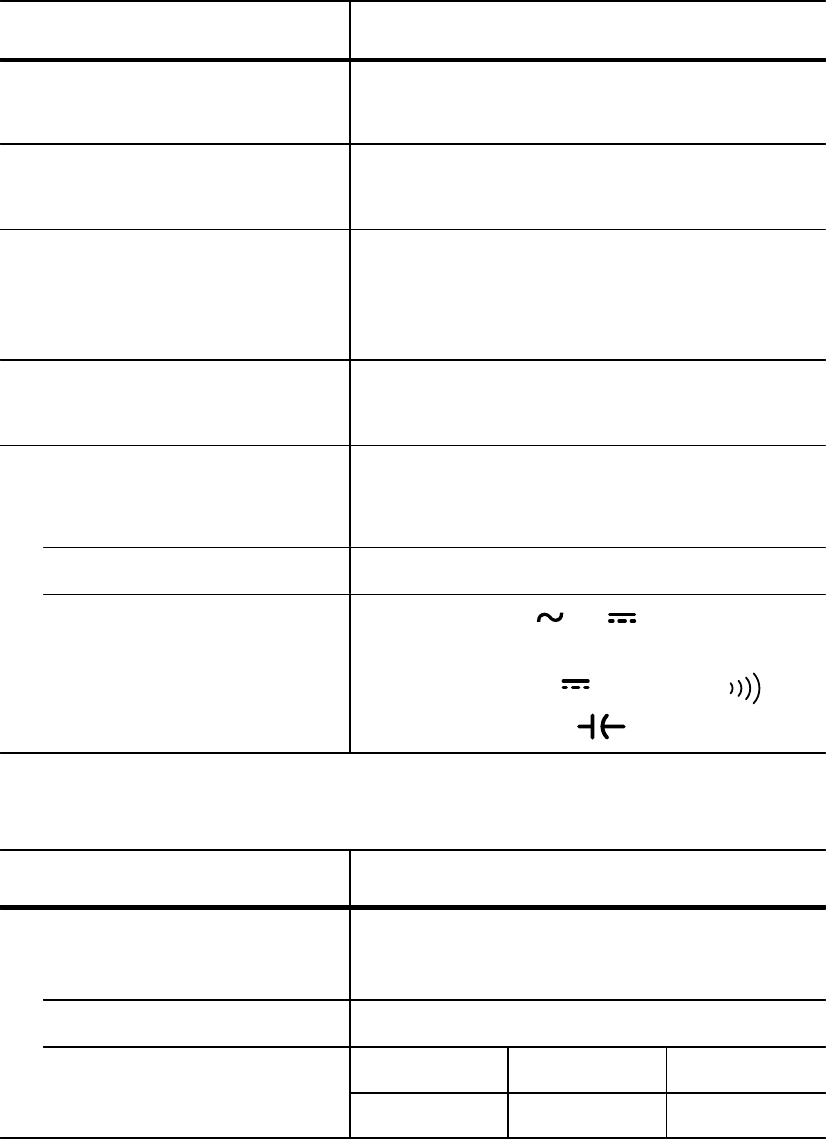

General specifications (cont.)

Characteristics Description

Maximum input voltage 1000 V (750 V AC) CAT II between V

and COM

Maximum floating voltage 1000 V (750 V AC) CAT II between

any terminal and earth ground

t c

nt 400 mA between A mA and COM

Ma i u i pu u e

10 A continuous between A and COM

(20 A for 30 seconds)

Maximum open circuit

voltage (current inputs) 600 V between A and COM and

between A mA and COM

Overload protection

A mA connector 1 A (600 V) fast blow fuse

A connector 15 A (600 V) fast blow fuse

V connector 1100 VpAC + DCV V

850 VpHzmV 

Measurement characteristics

Characteristics Description

DC voltage

V ranges 4 V, 40 V, 400 V, 1000 V

mV range 400 mV

%1u

DMM912 DMM914 DMM916

Auay

(% + 1 count)1±0.2% ±0.1% ±0.06%

1–38 DMM912/914/916

Measurement characteristics (cont.)

Characteristics Description

AC voltage

Ranges 4 V, 40 V, 400 V, 750 V

Accuracy5

(% + 4 counts)1DMM912 DMM914 DMM916

50 to 100 Hz ±1.0% ±0.8% ±0.7%

>100 to 1 kHz2±2.5% ±2.0% ±1.5%

>1 kHz to 10 kHz2– – – ±3.5% ±2.5%

>10 kHz to 20 kHz2– – – – – – ±3.5%

Bandwidth DMM912 DMM914 DMM916

1 kHz 10 kHz 20 kHz

Crest factor 3 (Peaks limited to 1000 V)

Input impedance >10 M paralleled by <100 pF

AC + DC volts Same as AC (RMS) + 1.2% +

10 counts3

Crest factor 3 (Peaks limited to 1000 V)

Input impedance >10 M paralleled by <100 pF

dBm

(typical) –15 dBm to +55 dBm

(0 dBm = 1 mW into 600 )

dBv

(typical) –80 dBv to +50 dBv

(0 dBv = 1 Vrms)

1–39DMM912/914/916

Measurement characteristics (cont.)

Characteristics Description

Current

4,000 mA, 400 mA, 10 A

AC a DC a es

20 A maximum for < 30 seconds

%1u

DMM912 DMM914 DMM916

DC a u a y

(% + 1 count)1±0.5% ±0.4% ±0.3%

AC accuracy

(% + 8 counts)1±1.2% ±0.9% ±0.9%

Bandwidth (typical) 1 kHz

Resistance

Ranges

W ranges 400 W, 4 kW, 40 kW, 400 kW, 4 MW,

40 MW

LV ranges2,3 4 kW, 40 kW, 400 kW, 4 MW, 40 MW

Accuracy DMM912 DMM914 DMM916

W (% + 1 count)1±0.5% ±0.4% ±0.3%

400 W range ±1% ±0.8% ±0.6%

4 MW range ±1% ±0.8% ±0.6%

40 MW range3±5% ±5% ±5%

LV (% + 1 count)2,3 ±1% ±0.8% ±0.6%

plia

ypi al

1 V (W setting)

C plia e l a es

(typical) 0.4 V (LV setting)

Continuity threshold3Beeper sounds when resistance is

approximately 75 W or less

1–40 DMM912/914/916

Measurement characteristics (cont.)

Characteristics Description

Diode test3

Test current (typical) 0.5 mA

Test voltage (typical) 3 V

Capacitance

Ranges 4 nF, 40 nF, 400 nF, 4 F, 40 F,

400 F, 4 mF, 40 mF

Accuracy3

(% + 10 counts)

4 nF to 4 F7±1%

40 F to 40 mF ±3%

Frequency4

Ranges 400 Hz, 4 kHz, 40 kHz, 400 kHz,

2 MHz

Accuracy6

(% + 1 count)1

400 Hz to 400 kHz ±0.01%

2 MHz ±0.15%

Sensitivity 0.5 Vp-p

Duty factor

Accuracy ±(0.1% + 0.05% per kHz) for 5 V

input

Range 15 Hz to 10 kHz (10% – 90% duty

factor)

1–41DMM912/914/916

Measurement characteristics (cont.)

Characteristics Description

Temperature

Range –50_ C to +980_ C

Accuracy 2_C

Thermocouple type K

Peak measurements3

Accuracy (DC volts) ±5% + 40 counts of the peak value of

a single 1 ms pulse

1Multiply counts by 10 in 40,000 count mode.

2750 V, 40 M–LV range unspecified.

34000 count mode only.

4Upper display readout is limited to 10 kHz with reduced

accuracy.

5>10% range, 4 V range > 1 V.

6>5% range.

74 nF and 40 nF must use Delta mode.

Physical characteristics

Characteristic Description

Dimensions (H  W  D) 32 mm  86 mm  185 mm

(without holster)

Weight (with battery) 370 g (13 oz.)

With holster 600 g (21.2 oz.)

1–42 DMM912/914/916

Environmental characteristics

Characteristic Description

Temperature

Operating 0 to +50_ C

Non-operating

(storage) –20 to +60_ C

Humidity (operating) <80%

Altitude

Operating 2,000 m (6562 ft.)

Non-operating 12,300 m (40354 ft.)

Vibration

Operating 2.66 gRMS, 5 to 500 Hz, 3 axes

(10 minutes each)

Non-operating 3.48 gRMS, 5 to 500 Hz, 3 axes

(10 minutes each)

Certifications and compliances

Characteristic Description

Certifications Listed UL3111–1 and CAN/CSA

C22.2 No. 1010–1

t r

ng 1000 V DC Category II

Ipu ai

600 V DC Category III

750 V AC Category II

600 V AC Category III

1–43DMM912/914/916

Certifications and compliances (cont.)

Characteristic Description

rvo

category CAT III: Distribution level mains, fixed

installation

CAT II: Local level mains, appliances,

portable equipment

CAT I: Signal level, special equipment or

parts of equipment, telecommunication,

electronics

Pollution Degree 2 Do not operate in environments where

conductive pollutants may be present.

on o

Conformity Meets the intent of Directive 89/336/EEC for

Electromagnetic Compatibility and Low

Voltage Directive 73/23/ECC as ammended

by 93/68/EEC for Product Safety. Compliance

was demonstrated to the following specifica-

tions as listed in the official Journal of the

European Communities:

EN 55011 Class B: Radiated Emissions

EN 50082–1 Immunity:

IEC 801–2 Electrostatic Discharge

IEC 801–3 RF Electromagnetic

Field

EN 61010-1/A2 Safety requirements for

electrical equipment for

measurement, control,

and laboratory use

1–44 DMM912/914/916

ATL01 Test lead set certifications and compliances

Characteristic Description

Certifications CAN/CSA-C22.2 No. 1010.1-M92;

CAN/CSA-C22.2 No. 1010.2.031-94;

UL3111-1; Marked for the Low Voltage CE

Directive.

Rating 1000 V CAT III 10 A

Manufacturing site Taiwan

1–45DMM912/914/916

Accessories

Replaceable parts Part Number

Test leads (1 red, 1 black) ATL01

Holster 118-9484-XX

Instructions

English, German,

French, Spanish 070-9791-XX

English, Japanese,

Chinese, Korean 070-9792-XX

One dry cell battery 9 V, NEDA 1604, or equivalent

Fuses

15 A, 600 V 159-0287-00, KLK 15 A 600 VRMS

1 A, 600 V 159-0337-00, BLS 1 A 600 VRMS

Optional accessories Part Number

Temperature probes Temperature probes require the

thermocouple adapter ATK01

ATP01 Bead probe

Current probe A603 150 Amp, AC current

Deluxe lead set ATLDX1

Soft carrying case AC12

1–46 DMM912/914/916

General Care and Cleaning

Protect the meter from adverse weather conditions. The

meter is not waterproof.

Do not expose the LCD display to direct sunlight for long

periods of time.

CAUTION. To avoid damage to the meter, do not

expose it to sprays, liquids, or solvents.

Clean the exterior of the meter by removing dust with a

lint-free cloth. Use care to avoid scratching the clear

plastic display filter.

For further cleaning, use a soft cloth or paper towel

dampened with water. You can use a 75% isopropyl

alcohol solution for more efficient cleaning.

CAUTION. To avoid damage to the surface of the

meter, do not use abrasive or chemical cleaning

agents.

Instructions d’utilisation des

multimètres numériques

DMM912, DMM914 & DMM916

070-9791-01

Les produits Tektronix sont protégés aux Etats-Unis et à

l’étranger par des brevets déjà obtenus ou dont la demande a été

déposée. Les informations contenues dans ce manuel

remplacent toute information publiée dans les documents

précédents. Les privilèges de changement de prix et de

spécifications sont réservés.

Imprimé à Hong Kong.

Tektronix, Inc., P.O. Box 1000, Wilsonville, OR 97070–1000

TEKTRONIX, TEK et TekTools sont des marques déposées de

Tektronix, Inc.

RESUME DE LA GARANTIE

Tektronix garantit le présent produit contre tout défaut de

matériaux ou de main-d’oeuvre pendant une période de

trois ans, à compter de la date d’achat auprès d’un

vendeur agréé par Tektronix. Si une déficience vient à se

manifester au niveau du produit ou de l’écran à cristaux

liquides pendant cette période de garantie, Tektronix

s’engage à procéder, à sa meilleure convenance, à la

réparation ou au remplacement du produit déficient

comme le décrit le texte complet de la garantie.

Pour un dépannage ou l’obtention du texte complet de la

garantie, veuillez contacter votre distributeur Tektronix.

LE PRESENT RESUME DE GARANTIE ET LE

TEXTE DE GARANTIE APPLICABLE SONT

CONFERES PAR TEKTRONIX EN LIEU ET PLACE

DE TOUTE AUTRE GARANTIE, EXPRESSE OU

IMPLICITE, Y COMPRIS TOUTE GARANTIE

D’APTITUDE A LA COMMERCIALISATION OU

D’ADEQUATION A UNE UTILISATION

SPECIFIQUE. TEKTRONIX NE POURRA EN

AUCUN CAS ETRE TENU RESPONSABLE DE

DOMMAGES INDIRECTS, SPECIAUX OU

CONSEQUENTS.

2–1

DMM912/914/916

Table des matières

Sécurité 2–3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Description du produit 2–5. . . . . . . . . . . . . . . . . . . . .

Vue générale du panneau avant 2–7. . . . . . . . . . . . . . .

Indicateurs d’affichage 2–8. . . . . . . . . . . . . . . . . . .

Touches 2–10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Touches permutables 2–12. . . . . . . . . . . . . . . . . . . .

Touches de configuration 2–14. . . . . . . . . . . . . . . . . .

Fonctions du cadran rotatif 2–16. . . . . . . . . . . . . . . .

Connecteurs d’entrée 2–18. . . . . . . . . . . . . . . . . . . .

Fonctionnement de base 2–20. . . . . . . . . . . . . . . . . . . .

Connexions de sécurité des cordons de test 2–21. . . .

Mesures de tension en courant alternatif 2–22. . . . . . .

Mesures de tension en courant continu 2–23. . . . . . . .

Mesures en courant alternatif et continu 2–24. . . . . . .

Mesures de fréquence 2–25. . . . . . . . . . . . . . . . . . . .

Mesures de résistance 2–26. . . . . . . . . . . . . . . . . . .

Contrôles de continuité 2–27. . . . . . . . . . . . . . . . . . .

Test de diode 2–28. . . . . . . . . . . . . . . . . . . . . . . . . .

Mesures de capacitance 2–29. . . . . . . . . . . . . . . . . .

Mesures d’intensité 2–30. . . . . . . . . . . . . . . . . . . . . .

Mesures de température 2–31. . . . . . . . . . . . . . . . . .

2–2 DMM912/914/916

Description des commandes spéciales 2–32. . . . . . . . .

Arrêt automatique 2–32. . . . . . . . . . . . . . . . . . . . . . .

Maintien 2–32. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Maintien automatique 2–32. . . . . . . . . . . . . . . . . . . .

Détection de fusible automatique 2–32. . . . . . . . . . . .

Dispositif de protection d’entrée de sonde 2–33. . . . . .

Signal sonore 2–33. . . . . . . . . . . . . . . . . . . . . . . . . .

HI/LO Elévé/Bas 2–33. . . . . . . . . . . . . . . . . . . . . . . .

Commande MIN/MAX/AVE 2–34. . . . . . . . . . . . . . . .

Changement de pile et de fusible 2–35. . . . . . . . . . . . .

Caractéristiques techniques 2–36. . . . . . . . . . . . . . . . .

Accessoires 2–45. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Entretien général et nettoyage 2–46. . . . . . . . . . . . . . . .

DMM912/914/916 2–3

Sécurité

Lisez attentivement les consignes de sécurité ci-dessous

concernant la prévention des blessures corporelles et des

dommages à l’appareil ou à tout autre produit connecté.

ATTENTION. Ces indications signalent des

conditions ou actions qui peuvent provoquer des

dommages au matériel ou à d’autres

équipements.

AVERTISSEMENT. Ces indications signalent des

conditions ou actions dangereuses pour

l’utilisateur tels que des risques de blessure ou

un danger de mort.

Symboles apparaissant sur le matériel

Consulter

de manuel Isolement

double Haute

tension

Précautions particulières

Utiliser le fusible adéquat. Pour prévenir des risques

d’incendie, utilisez uniquement le type de fusible et la

tension nominale indiqués pour cet appareil.

Ne pas utiliser sans capots. Pour prévenir les risques de

blessure, n’appliquez pas de tension ou courant sans les

capots de protection en place.

Risques de surcharge électrique. N’appliquez jamais une

tension nominale à un connecteur qui serait supérieure à

la plage spécifiée.

2–4 DMM912/914/916

Risques d’électrocution. Pour prévenir les risques de

blessure ou de mort, ne pas connecter ou déconnecter les

sondes ou cordons de test lorsqu’ils sont branchés à une

alimentation électrique.

Ne pas utiliser dans un environnement humide. Pour

prévenir les décharges électriques, n’utilisez jamais

l’appareil dans des conditions d’humidité.

DMM912/914/916 2–5

Description du produit

Les trois multimètres possèdent de nombreuses

caractéristiques. Selon le type de votre appareil, les

caractéristiques décrites dans ce manuel peuvent ne pas

s’y appliquer.

La liste suivante fournit des comparaisons entre les

caractéristiques des différents multimètres.

Caractéristique DMM912 DMM914 DMM916

Affichage de 40.000 unités D D D

Histogramme D D D

Centrage et zoom D D

Mesures en valeur efficace réelle

ou courant alternatif moyen D D D

Gamme automatique D D D

Mesures

Tension c.c./c.a. D D D

Tension c.a. + c.c. D D D

Intensité c.c./c.a. D D D

Résistance D D D

Fréquence D D D

Diodes et condensateurs D D D

Continuité D D D

Coefficient d’utilisation D D

Température D D

Décibel D

DMM912/914/9162–6

Caractéristique DMM916DMM914DMM912

Volts c.a. et ampères avec

affichage en Hz D D

Maintien de la mesure D D D

Maintien de la crête D

Valeurs moyennes, maximales et

minimales D D D

Estampage de l’heure M/M/A D D

Mode delta D D D

Limites élevées/basses (HI/LO) D D

Enregistrement en mémoire et

rappel à l’écran D D D

Rétro éclairage D

Vérification automatique du

fusible D D D

Avertissement de connexion

d’entrée inadéquate D D D

DMM912/914/916 2–7

Vue générale du panneau avant

1Connecteur d’entrée.

2Cadran des fonctions de mesure. Les étiquettes

blanches indiquent le paramètre initial; les étiquettes

bleues sont sélectionnées avec la touche bleue.

3Les touches, en conjonction avec le cadran rotatif,

sélectionnent les fonctions de l’appareil.

4Affichage par cristaux liquides avec double lecture

numérique.

DMM912/914/9162–8

Indicateurs d’affichage

234 5

11 10

1Indicateur de gamme automatique

2Indicateur de valeur efficace de tension réelle

3Indicateur de maintien

4Indicateur de maintien automatique

5Indicateur de maintien de crête

6Indicateurs de l’unité d’affichage supérieure

7Indicateur de l’unité d’affichage principale

8Indicateur de zoom de l’histogramme

9Indicateur de test de diode

10 Indicateurs Minimum, Maximum, Maximum –

Minimum et Moyenne

11 Indicateurs de tension c.a., c.c., c.a. + c.c.

12 Indicateur de batterie (batterie faible)

13 Indicateur de mémoire

DMM912/914/916 2–9

14 Avertissement d’entrée de haute tension (>42 V c.c.,

30 V c.a.eff)

15 Indicateur de continuité

Indicateur Unité Indicateur Unité

V Volts micro

A Ampères n nano

F Farad m milli

Hz Hertz M mega

min minute k kilo

_ F Fahrenheit delta

_ C Celsius % pour-cent

ohm dB / dBm décibel

(réf. 1 v / 1 mV)

DMM912/914/9162–10

Touches

La touche bleue bascule entre deux fonctions (blanche ou

bleue) situées sur le cadran rotatif. Elle permet également

de sortir du mode de configuration (Setup).

Touche

bleue

STORE. Le multimètre enregistre la lecture courante en

mémoire et l’indicateur de mémoire s’affiche

momentanément. Utilisez RECALL pour afficher la

lecture enregistrée.

NOTE. La mémoire est effacée à lorsque le

multimètre est éteint.

SETUP. Cette touche affiche et fait défiler les articles du

menu réglable par l’utilisateur. Référez-vous à la page

2–14 pour connaître les fonctions du menu de

configuration (Setup).

BAR. Cette touche fait défiler les différents types

d’affichages d’histogrammes.

Zéro à gauche

Zéro à gauche, tableau zoomé X 10, affichage

Zéro au centre

Zéro au centre (tableau zoomé X 10, affichage )

Histogramme éteint

DMM912/914/916 2–11

HOLD. Cette touche bascule afin d’activer et de désactiver

le mode de maintien. Lorsque la fonction de maintien est

activée, l’appareil émet un signal sonore, bloque

l’affichage et affiche l’indicateur .

RANGE. Cette touche permet de choisir le mode de

sélection de gamme manuel et puis de sélectionner la

gamme. L’indicateur s’éteint. Appuyez et

maintenez la touche RANGE appuyée pendant deux

secondes pour remettre le multimètre en mode de

sélection de gamme automatique (ou tournez le cadran

rotatif).

M/M/A. Cette touche permet de faire défiler les fonctions

MIN, MAX, MAX – MIN et AVG. Le temps écoulé entre

le début du test et le dernier événement apparaît sur

l’affichage supérieur. Les événements doivent être stables

pendant 100 ms. Le signal d’avertissement retentit si la

fonction n’est pas applicable. Référez-vous à la page

2–34 pour obtenir des détails supplémentaires à propos de

ces fonctions.

NOTE. Vous pouvez choisir de régler la durée

d’arrêt automatique. Référez-vous à la page

2–32 à propos de l’arrêt automatique.

DMM912/914/9162–12

Touches permutables

La touche or permet de permuter les fonctions de cette

dernière sur l’étiquette or. GOLD est affiché lorsque la

permutation est activée.

Touche

LIGHT. Appuyez sur cette touche pour activer le rétro

éclairage à cristaux liquides. Appuyez deux fois sur la

touche or ou maintenez-la appuyée jusqu’à ce que

l’éclairage s’allume. Répétez la procédure pour l’éteindre.

Référez-vous à la page 2–15 à propos du réglage de

l’arrêt automatique.

HI/LO. Appuyez sur cette touche pour mettre le multimètre

en mode de comparaison. Cette fonction permet de

comparer les lectures présentes avec les limites élevées et

basses définies dans le menu de configuration. Le signal

sonore indique un succès ou un échec.

RECALL. Appuyez sur cette touche pour afficher

l’information relative à la mémoire. L’indicateur de

mémoire apparaît à l’écran. Appuyez à nouveau pour

retourner à l’affichage de la fonction.

RESET. Appuyez pour régler les valeurs de maintien de

crête, moyennes, maximales et minimales à la mesure

affichée. La minuterie est remise à zéro par la même

occasion.

DMM912/914/916 2–13

/ %. Appuyez sur cette touche pour activer le mode

d’affichage delta, La différence (delta) entre la valeur

mesurée et la valeur de référence apparaîtra alors. La

valeur de référence est déterminée lorsque vous entrez le

mode delta ou utilisez la fonction de configuration. La

différence est affichée dans les unités de mesure ou en tant

que pourcentage (sélectionné en appuyant une deuxième

fois sur la touche / %).

AUTO H. Le mode de maintien est activé lorsqu’une

première lecture stable est obtenue.

DIGITS. Appuyez sur cette touche pour faire passer la

lecture de 40.000 à 4.000. Une lecture inférieure permet

une réponse plus rapide.

PEAK H. La touche de maintien de crête fonctionne de

façon similaire à M/M/A sauf que des événements aussi

rapides que 1 ms sont capturés et les valeurs moyennes ne

sont pas disponibles. L’indicateur apparaît à l’écran.

Le maintien de crête désactive l’histogramme. La touche

de maintien de crête fonctionne pour les volts.

DMM912/914/9162–14

Touches de configuration

SETUP. Appuyez sur cette touche et faites défiler une liste

de messages de menu. Utilisez ces menus pour régler le

fonctionnement du multimètre ou régler les valeurs pour

différentes opérations. Les configurations sauvegardées

restent inchangées lorsque le multimètre est désactivé.

. Défile vers la gauche pour sélectionner les chiffres et la

polarité.

. Défile vers la droite pour sélectionner les chiffres.

+. Augmente les valeurs numériques sélectionnées ou

bascule pour afficher les configurations par défaut.

–. Diminue les valeurs numériques sélectionnées ou

bascule pour afficher les configurations par défaut.

EXIT SETUP. Appuyez sur cette touche pour sortir du mode

de configuration en appliquant les nouveaux

changements et en les sauvegardant comme

configurations par défaut. Tournez le cadran rotatif pour

sortir du mode de configuration et annuler tous les

changements.

DMM912/914/916 2–15

Le tableau suivant donne une liste des messages et une

brève description de leur action/utilité.

Message

affiché Paramètre

rEF1Modifie la valeur de référence (de la valeur

déterminée automatiquement) pour des mesures

delta

HI L Limite supérieure

LO L Limite inférieure

AG Tension moyenne en courant alternatif ou tension

efficace réelle en courant alternatif

dB dBm ou dB

bEEP Signal sonore activé/désactivé

POFF Réglage du délai de l’arrêt automatique2

bOFF Réglage du délai de l’arrêt automatique du rétro

éclairage

5060 Suppression du bruit de 50 ou 60 Hz

HAZ Indicateur d’avertissement de danger éteint

1Affiché uniquement si le mode delta est activé.

2Les signaux sonores HI/LO, continuité et entrée de

sonde restent inchangés.

DMM912/914/9162–16

Fonctions du cadran rotatif

OFF. Coupe l’alimentation électrique et efface la mémoire

d’affichage.

V / dBm / Hz. Mesures de la tension en courant alternatif.

La touche bleue fait basculer la lecture supérieure entre la

fréquence et dBm (dB).

V . Mesure la tension en courant continu.

mV . Mesure la tension en courant continu haute

résolution pour les tensions inférieures à 400 mV.

AC + DC. Calcule une mesure en tension efficace réelle

suivant les composants c.a. et c.c. du signal d’entrée.

Hz / % DF. Mesure la fréquence. La touche bleue fait

basculer l’affichage sur le coefficient d’utilisation.

DMM912/914/916 2–17

W / LV. Mesure la résistance. La touche bleue bascule sur

un mode de mesure de résistance d’une source de faible

tension utile pour la vérification des composants internes.

/ . Contrôle la continuité. La touche bleue bascule

sur le mode de test de diode.

. Mesure la capacité.

mA . Mesure le courant allant jusqu’à 4.000 A. La

touche bleue bascule entre c.c. et c.a..

mA . Mesure le courant allant jusqu’à 400 mA. La

touche bleue bascule entre c.c. et c.a..

A . Mesure l’intensité inférieure à 10 A (20 A pendant

30 secondes). La touche bleue bascule entre c.c. et c.a..

_C / _F. Mesure la température. La touche bleue bascule

entre Celsius et Fahrenheit. La température ambiante est

affichée sur l’écran supérieur.

DMM912/914/9162–18

Connecteurs d’entrée

_C V W . Connecteur d’entrée pour volts, ohms,

fréquence, continuité, température, capacité et mesures de

diode.

COM. Connecteur commun (la terre étant la référence). Ce

connecteur sert de référence à toutes les mesures.

AVERTISSEMENT. Afin d’éviter des blessures

corporelles ou un endommagement à l’appareil,

ne dépassez pas un potentiel de 1000 V c.c. entre

l’entrée _C V W , le connecteur COM ou la

terre et ces connecteurs.

La tension à vide maximale pour des connecteurs

mA mA et A est de 600 V.

DMM912/914/916 2–19

A mA. Connecteur d’entrée pour les mesures d’intensité

inférieures à 400 mA.

A. Connecteur d’entrée pour les mesures d’intensité

inférieures à 10 A (20 A pendant 30 secondes).

Des mesures supérieures à 10 A sont possibles avec les

restrictions suivantes :

HL’intensité mesurable maximale est de 20 A.

HLes mesures supérieures à 10 A sont limitées à 30

secondes.

ATTENTION. Limitez les mesures d’intensité

élevées (entre 10 et 20 A) à 30 secondes et laissez

refroidir pendant 2 minutes entre chaque mesure.

Ne pas connecter à des circuits de >600 V.

DMM912/914/9162–20

Fonctionnement de base

Avant de commencer la prise de mesures comme le décrit

cette section, veuillez suivre ces quelques points afin de

prendre des mesures correctes et éviter tout dommage à

l’appareil.

1. Pour une exactitude optimale, laissez au multimètre

une période de stabilisation de 30 secondes après la

mise sous tension.

2. Déconnectez les cordons de test des points de mesure

avant de sélectionner ou changer une fonction de

mesure.

3. Observez la méthode de connexion des cordons de test

à la page 2–21 avant de retirer ces derniers de

l’appareil.

4. Coupez toujours l’alimentation du circuit avant de

mesurer la résistance ou les condensateurs ou lorsque

vous testez les diodes ou vérifiez la continuité interne

du circuit.

L’affichage de mesures erronées ou instables peut être le

résultat de l’utilisation du multimètre près d’un circuit qui

émet des ondes électromagnétiques.

DMM912/914/916 2–21

Connexions de sécurité des cordons de test

Afin de déconnecter les cordons de test du multimètre,

déconnectez d’abord tous les cordons de test du circuit

testé, puis déconnectez les cordons des connecteurs

d’entrée.

AVERTISSEMENT. Afin d’éviter une décharge

électrique, n’insérez pas de cordon de test ni de

broche métallique inutilement dans les

connecteurs A mA et A. Les tensions

appliquées au connecteur COM peuvent être

présentes à tous les autres connecteurs d’entrée.

N’utilisez que les cordons de test livrés avec le

multimètre ou recommandés pour votre appareil

(ou leur équivalent). Référez-vous à la partie

Accessoires à la page 2–45.

DMM912/914/9162–22

Mesures de tension en courant alternatif

1. Réglez le

cadran.

2. Sélectionnez

dBm (dB) ou

Hz.

Touche

bleue

3. Connectez les

sondes.

Source de tension c.a.

La mesure en courant alternatif détermine la valeur

efficace réelle ou moyenne d’un signal c.a.. Sélectionnez

la moyenne dans le menu de configuration.

NOTE. L’exactitude et la gamme de la mesure de

fréquence augmente à l’aide du paramètre

principal Hz sur le cadran.

DMM912/914/916 2–23

Mesures de tension en courant continu

1. Réglez le

cadran. <400 mV

<1000 V

2. Connectez les

sondes.

Source de tension c.c.

Le paramètre 400 mV fournit une gamme pour permettre

la mesure des faibles tensions.

DMM912/914/9162–24

Mesures en courant alternatif et continu

1. Réglez le

cadran.

2. Connectez les

sondes.

0 V

La mesure c.a. + c.c. fournit une lecture de tension

efficace équivalente réelle pour les composants mixtes c.a.

et c.c. d’un signal.

L’équation Veff Vc.a.2Vc.c.

2 est utilisée pour

calculer la tension efficace.

DMM912/914/916 2–25

Mesures de fréquence

1. Réglez le

cadran.

2. Sélectionnez la

fréquence ou le

coefficient

d’utilité.

Touche

bleue

3. Connectez les

sondes.

PenduleTerre

Le coefficient d’utilité affiche le pourcentage élevé du

signal.

DMM912/914/9162–26

Mesures de résistance

1. Réglez le

cadran.

2. Sélectionnez la

sortie de faible

tension.

Touche

bleue

3. Connectez les

sondes.

ATTENTION. Coupez l’alimentation du circuit

avant de connecter les cordons de test.

Le paramètre LV réduit le niveau de tension de test

maximum à 0,4 V afin d’éviter la mise en marche des

appareils semi-conducteurs. La lecture affichée devient

4.000.

Retirez les composants individuels du circuit afin

d’obtenir les meilleurs résultats possibles.

DMM912/914/916 2–27

Contrôles de continuité

1. Réglez le

cadran.

2. Connectez les

sondes.

ATTENTION. Coupez l’alimentation du circuit

avant de connecter les cordons de test.

Le signal sonore retentit si la résistance du circuit est

inférieure à 75 .

DMM912/914/9162–28

Test de diode

1. Réglez le

cadran.

2. Sélectionnez le

test de diode. Touche

bleue

3. Connectez les

sondes.

Polarisation avant

Bon = de 0,4 à 0,9 V

Mauvais = 0 ou OL

Polarisation inverse

Bon = OL

Mauvais = <2,0 V

Polarisation

avant

Polarisation

inverse

ATTENTION. Coupez l’alimentation du circuit

avant de connecter les cordons de test.

Retirez les composants individuels du circuit afin

d’obtenir les meilleurs résultats possibles.

DMM912/914/916 2–29

Mesures de capacitance

1. Réglez le

cadran.

2. Connectez les

sondes.

ATTENTION. Attention. Couper l’alimentation du

circuit et des condensateurs de décharge avant

de brancher les conducteurs de test.

Pour obtenir les meilleurs résultats possibles, retirer les

condensateurs du circuit. Si la version du logiciel est 1.90

ou antérieure, utiliser le mode SETUP pour sélectionner

la suppression du bruit de 60 Hz pour toutes les mesures

de capacitance.

DMM912/914/9162–30

Mesures d’intensité

1. Réglez le

cadran. <

4000



<400 mA

<10 A

2. Sélectionnez

c.a. ou c.c.. Touche

bleue

3. Connectez les

sondes. <

400

Charge

Source

d’alimentation

ATTENTION. Limitez les mesures d’intensité

élevées (entre 10 et 20 A) à 30 secondes et laissez

refroidir pendant 2 minutes entre chaque mesure.

Ne connectez pas à des circuits >600 V.

Les mesures c.a. donnent des valeurs efficaces réelles ou

moyennes de signaux c.a. symétriques. Moyenne est

sélectionnée dans le menu de configuration.

DMM912/914/916 2–31

Mesures de température

1. Réglez le

cadran.

2. Sélectionnez

Celsius ou

Fahrenheit.

Touche

bleue

3. Connectez les

sondes.

Sonde de

température

Adaptateur de

sonde

thermocouple

Ce paramètre nécessite l’utilisation d’une sonde de

température en option et d’un adaptateur. Référez-vous à

la partie Accessoires de la page 2–45.

DMM912/914/9162–32

Description des commandes spéciales

Arrêt automatique

L’arrêt automatique éteint automatiquement le multimètre

si aucune commande ou paramètre n’est changé au cours

d’une durée déterminée. Une pression des touches or ou

bleue ou une rotation du cadran remet l’appareil en

marche. Le multimètre retourne au paramètre par défaut

sur le cadran.

Utilisez le menu de configuration pour régler le délai

d’arrêt automatique. Vous pouvez désactiver l’arrêt

automatique en appuyant sur la touche bleue tout en

déplaçant le cadran de sa position d’arrêt.

Maintien

Maintien bloque l’affichage pour permettre le retrait des

sondes des points de test sans perdre la lecture affichée.

Les valeurs maximale et minimale restent acquises en

mode de maintien.

Maintien automatique

Cette fonction est identique à la fonction de maintien sauf

que l’affichage se bloque à chaque fois que la lecture se

stabilise. Le multimètre émet un signal sonore pour

indiquer que la fonction de maintien est activée.

Détection de fusible automatique

Le multimètre vérifie l’intégrité des fusibles internes à

chaque fois qu’ils sont nécessaires pour assurer un bon

fonctionnement. Si un fusible ouvert est détecté, FUSE 1

ou FUSE 2 s’affiche à l’écran et l’appareil émet deux

signaux sonores.

DMM912/914/916 2–33

Dispositif de protection d’entrée de sonde

Le multimètre émet un signal sonore continu et affiche

ProbE si une sonde est insérée dans un connecteur

d’entrée de courant et une mesure autre qu’une mesure

d’intensité est sélectionnée.

Signal sonore

Un signal unique indique un fonctionnement correcte;

deux signaux sonores indiquent un avertissement ou une

erreur. Réglez le signal sonore en mode allumé ou éteint à

l’aide du menu de configuration. Les tests de continuité et

le dispositif d’insertion de la sonde ne sont pas affectés

lorsque le signal sonore est éteint.

HI/LO Elévé/Bas

Le mode HI/LO vous permet de régler des limites élevée

et basses avec lesquelles vous pouvez comparer l’entrée.

Un signal sonore unique indique que la mesure est dans

les limites; deux signaux sonores indiquent une valeur

extérieure aux limites. HI ou LO est affiché à l’écran

supérieur si vous êtes en dehors des limites.

Les limites HI et LO peuvent être déterminées à l’aide du

menu de configuration. Afin de retenir les nouvelles

valeurs acquises, appuyez sur EXIT SETUP.

Deux signaux sonores (erreur) retentissent sous les

conditions suivantes :

HLes limites ne sont pas réglées pour la gamme ou la

fonction sélectionnée

HLa valeur LO est supérieure ou égale à la valeur HI

DMM912/914/9162–34

Commande MIN/MAX/AVG

La touche M/M/A indique les opérations illustrées

ci-dessous. L’écran supérieur affiche la durée de temps

écoulée depuis le début du test jusqu’au dernier

événement enregistré (estampage de l’heure). appuyez sur

RESET pour remettre les lectures et la pendule à zéro.

Affichage

réel Les indicateurs MIN, MAX et AVG sont affichés.

L’affichage est mis à jour retentit lorsque de

nouvelles valeurs sont détectées.

Affichage

maximum L’indicateur MAX est affiché et la valeur maximale la

plus récente apparaît. L’indicateur MIN s’affiche

momentanément si une nouvelle valeur minimum est

détectée.

Affichage

minimum L’indicateur MIN est affiché et la valeur minimum la

plus récente apparaît. L’indicateur MAX s’affiche

momentanément si une nouvelle valeur maximum

est détectée.

Affichage

max–min L’indicateur MAX–MIN est affiché et le résultat de la

différence entre la valeur maximale et la valeur

minimale les plus récentes apparaît à l’écran. Le

l’indicateur MAX ou MIN s’affiche momentanément si

une nouvelle valeur maximum ou minimum est

détectée.

Affichage de

moyenne L’indicateur AVG est affiché et la valeur moyenne de

toutes les lectures du multimètre apparaît à l’écran.

Le l’indicateur MAX ou MIN s’affiche momentané-

ment lorsque de nouvelles valeurs sont détectées.

DMM912/914/916 2–35

Changement de pile et de fusible

Batterie de 9 V

Partie supérieure

du boîtier

Partie inférieure

du boîtier

FUSE 2

1 A

(600 V)

FUSE 1

15 A

(600 V)

AVERTISSEMENT. L’installation d’un fusible

inadéquat pourrait entraîner des blessures et des

dommages à l’appareil.

2–36 DMM912/914/916

Caractéristiques techniques

Toutes les caractéristiques techniques sont garanties, sauf

celles portant la mention “typique”. Ces caractéristiques

sont valables pour les modèles DMM912, DMM914 et

DMM916.

L’exactitude des données indiquées implique une

température de 23_ C ± 5_ C, une humidité relative

inférieure à 75% et pas affichage d’indicateur de batterie.

Général

Caractéristique Description

Type d’affichage à cristaux

liquides 4 3/4 ou 3 3/4

Segments de

l’histogramme 40

Lecture 40.000 ou 4.000

Cadence de la mise à jour

digitale 1 fois/seconde (pour une lecture de

40.000)

4 fois/seconde (pour une lecture de

4.000)

Histogramme 20 fois/seconde

Affichage de la polarité Automatique

Affichage du dépassement

de gamme OL est affiché

Indicateur de basse

tension Indicateur de batterie

Délai de l’arrêt

automatique Réglable par l’utilisateur (paramètre

par défaut = 15 minutes)

Alimentation Une pile sèche de 9 V

2–37DMM912/914/916

Général (suite)

Caractéristique Description

Tension d’entrée maximale 1000 V (750 V c.a.) CAT II entre V et

COM

Tension constante

maximale 1000 V (750 V c.a.) CAT II entre

n’importe quel terminal et la terre

Intensit

’

entr

axi ae

400 mA entre A mA et COM

Intensit dentr e

maximale 10 A continus entre A et COM (20 A

pour 30 secondes)

Tension à vide maximale

(entrées de courant) 600 V entre A et COM et entre

A mA et COM

Protection surcharge

A mA connecteur Fusible 1 A (600 V)

A connecteur Fusible 15 A (600 V)

V connecteur 1100 VpAC + DCV V

850 VpHzmV 

Caractéristiques de mesure

Caractéristique Description

Tension c.c.

Gammes V 4 V, 40 V, 400 V, 1000 V

Gamme mV 400 mV

xactitude

% de a ecture 10

DMM912 DMM914 DMM916

xactitude

(% de la lecture + 10)1±0,2% ±0,1% ±0,06%

2–38 DMM912/914/916

Caractéristiques de mesure (suite)

Caractéristique Description

Tension c.a.

Gammes 4 V, 40 V, 400 V, 750 V

Exactitude5

(% de la lecture + 40)1DMM912 DMM914 DMM916

de 50 à 100 Hz ±1,0% ±0,8% ±0,7%

> 100 à 1 kHz2±2,5% ±2,0% ±1,5%

> 1 kHz à 10 kHz2– – – ±3,5% ±2,5%

>10 kHz à 20 kHz2– – – – – – ±3,5%

Largeur de bande DMM912 DMM914 DMM916

1 kHz 10 kHz 20 kHz

Facteur de crête 3 (Pointes limitées à 1 000 V)

Impédance d’entrée >10 M parallèle par <100 pF

Volts c.a. + c.c. Identique à c.a. (efficace) + 1,2% de

la lecture + 103

Facteur de crête 3 (Pointes limitées à 1 000 V)

Impédance d’entrée >10 M parallèle par <100 pF

dBm

(typique) –15 dBm à +55 dBm

(0 dBm = 1 mW par 600 )

dBv

(typique) –80 dBv à +50 dBv

(0 dBv = 1 Vrms)

2–39DMM912/914/916

Caractéristiques de mesure (suite)

Caractéristique Description

Intensité

c.a.

c.c.

4,000 mA, 400 mA, 10 A

a es c.a. et c.c.

20 A maximum pendant < 30

secondes

xactitude

c.c.

% de a ecture 10

DMM912 DMM914 DMM916

xactitude c.c.

(% de la lecture + 10)1±0,5% ±0,4% ±0,3%

Exactitude c.a.

(% de la lecture + 80)1±1,2% ±0,9% ±0,9%

Largeur de bande

(typique) 1 kHz

Résistance

Gammes

Gammes W400 W, 4 kW, 40 kW, 400 kW, 4 MW,

40 MW

Gammes LV2,3 4 kW, 40 kW, 400 kW, 4 MW, 40 MW

Exactitude DMM912 DMM914 DMM916

W (% de la lecture

+ 10)1±0,5% ±0,4% ±0,3%

Gamme de 400 W±1% ±0,8% ±0,6%

Gamme de 4 MW±1% ±0,8% ±0,6%

Gamme de 40 MW±5% ±5% ±5%

LV (% de la lecture

+ 1)2,3 ±1% ±0,8% ±0,6%

Tensions

con

t i ues

1 V (paramètre W)

Tensions con or es

(typiques) 0,4 V (paramètre LV)

Seuil de continuité3Un signal sonore retentit lorsque la

résistance est d’environ 75 W ou

inférieure

2–40 DMM912/914/916

Caractéristiques de mesure (suite)

Caractéristique Description

Test de diode3

Intensité (typique) 0,6 mA

Tension (typique) 3 V

Capacité

Gammes 4 nF, 40 nF, 400 nF, 4 F, 40 F,

400 F, 4 mF, 40 mF

Exactitude3

(% de la lecture + 10)

de 4 nF à 4 F7±1% (mode delta)

de 40 F à 40 mF ±3%

Fréquence4

Gammes 400 Hz, 4 kHz, 40 kHz, 400 kHz,

2 MHz

Exactitude6

(% de la lecture + 10)

de 400 Hz à

400 kHz ±0,01%

2 MHz ±0,15%

Sensibilité 0,5 Vp-p

Coefficient d’utilité

Exactitude ±(0,1% + 0,05% par kHz) pour une

entrée de 5 V

Gamme de 15 Hz à 10 kHz (10% – 90%

coefficient d’utilité)

2–41DMM912/914/916

Caractéristiques de mesure (suite)

Caractéristique Description

Température

Gamme de –50_ C à 980_ C

Exactitude 2_C

Type de thermocouple K

Mesures de crête3

Exactitude (Tension

c.c.) ±5% de la lecture + 40 de la valeur de

crête d’une impulsion unique de 1 ms

1Divisez la lecture par 10 pour un mode de lecture de

4000.

2Gamme de 750 V, 40 M–LV, non-spécifiée.

3Mode de lecture de 4000 uniquement.

4La lecture de l’affichage supérieur est limitée à 10 kHz

avec une exactitude réduite.

5Gamme de >10%, Gamme de 4 V >1 V.

6Gamme de >5%.

74 nF et 40 nF doivent utiliser le mode Delta.

Caractéristiques physiques

Caractéristique Description

Dimensions (hauteur 

largeur  profondeur) 32 mm  86 mm  185 mm

(sans étui)

Poids (avec pile) 370 g

Avec étui 600 g

2–42 DMM912/914/916

Caractéristiques relatives à l’environnement

Caractéristique Description

Température

En fonctionnement de 0 à +50_ C

En stockage de –20 à +60_ C

Humidité (en

fonctionnement) <80%

Altitude

En fonctionnement 2000 m

En stockage 12300 m

Vibration

En fonctionnement 2,66 geff, de 5 à 500 Hz, 3 axes (10

minutes chacun)

En stockage 3,48 geff, de 5 à 500 Hz, 3 axes (10

minutes chacun)

Homologation et conformité

Homologation Enregistré UL3111–1 et

CAN/CSA–C22.2 No1010–1

ntr

ina

1 000 V c.c. catégorie II

ntr eno inae

600 V c.c. catégorie III

750 V c.a. catégorie II

600 V c.a. catégorie III

2–43DMM912/914/916

Homologation et conformité

Cat

gorie

surtension CAT III : Tension secteur de distribution,

installation fixe

CAT II : Tension secteur locale, appareil

électriques, équipement portable

CAT I: Niveau du signal, équipement spécial

ou pièces de l’équipement,

télécommunication, appareils électroniques

Degré de pollution Ne pas faire fonctionner dans des

environnements où des polluants conducteurs

risquent d’être présents.

Déclaration de

conformité de l’UE Conforme à la directive 89/336/EEC relative à

la compatibilité électromagnétique et à la

directive de faible tension 73/23/EEC telle que

modifiée par la directive 93/68/EEC relative à

la sécurité du produit. Les spécifications

suivantes inscrites au journal officiel de

l’Union européenne, sont démontrées

conformes :

EN 55011 Classe B : Emissions rayonnées

EN 50082–1 Immunité :

IEC 801–2 Décharge

électrostatique

IEC 801–3 champ

électromagnétique RF

EN 61010–1/A2 Critères de sécurité pour

l’équipement électrique

destiné à la prise de

mesures, au contrôle et

à l’utilisation en

laboratoire

2–44 DMM912/914/916

ATL01

Caractéristique Description

Homologations ACNOR–C22.2 n5 1010.1–M92 ;

ACNOR–C22.2 n5 1010.2.031–94 ;

UL3111–1 ; marqué pour la directive

UE de faible tension.

Spécification nominale 1 000 V CAT III 10 A

Site de fabrication Taiwan

2–45DMM912/914/916

Accessoires

Pièces de rechange Référence

Cordons de test (1 rouge,

1 noir) ATL01

Etui 118-9484-XX

Instructions

Anglais, allemand,

français, espagnol 070-9791-XX

Anglais, japonais,

chinois, coréen 070-9792-XX

Une pile sèche 9 V, NEDA 1604 ou équivalent

Fusibles

15 A, 600 V 159-0287-00 KLK 15 A 600 VRMS

1 A, 600V 159-0337-00 BLS 1 A 600 VRMS

Accessoires en option Référence

Sondes de température Les sondes de température

nécessitent l’utilisation d’un

adaptateur thermocouple ATK01

ATP01 sonde à bille

Sonde de courant A603 150 ampères, courant c.a.

Jeu de sondes de luxe ATLDX1

Sac souple AC12

2–46 DMM912/914/916

Entretien général et nettoyage

Protégez le multimètre des intempéries. L’appareil n’est

pas étanche.

N’exposez pas l’écran à cristaux liquides à la lumière

directe du soleil pendant de longues périodes de temps.

ATTENTION. Afin d’éviter tout dommage au

multimètre, ne l’exposez pas à des vaporisations,

liquides ou solvants.

Nettoyez l’extérieur du multimètre à l’aide d’un chiffon

doux qui ne peluche pas. Evitez de Faites bien attention

de ne pas rayer le filtre plastique transparent de l’écran.

Pour un nettoyage plus approfondi, utilisez un chiffon

doux ou une serviette en papier humectés d’eau. Vous

pouvez également utiliser de l’alcool isopropylique à

75% pour un nettoyage plus efficace.

ATTENTION. Afin d’éviter d’endommager la

surface du multimètre, n’utilisez jamais d’agent

de nettoyage abrasif ou chimique.

DMM912, DMM914 & DMM916

Digital-Multimeter

Gebrauchsanweisung

070-9791-01

Tektronix-Produkte sind durch erteilte und angemeldete US-

und Auslandspatente geschützt. In dieser Dokumentation

enthaltene Informationen ersetzen frühere Veröffentlichungen.

Änderungen von Preisen und technischen Daten vorbehalten.

Gedruckt in Hongkong.

Tektronix, Inc., P.O. Box 1000, Wilsonville, OR 97070–1000,

USA

TEKTRONIX, TEK und TekTools sind eingetragene

Warenzeichen von Tektronix, Inc.

GEWÄHRLEISTUNG

Tektronix gewährleistet, daß hergestellte und verkaufte

Produkte für einen Zeitraum von drei Jahren ab Verkauf

durch eine autorisierte Tektronix-Vertretung frei von

Sach- und Arbeitsmängeln sind. Sollte sich ein Produkt

oder eine Kathodenstrahlröhre während der

Gewährleistungsfrist als defekt erweisen, wird Tektronix

nach eigenem Ermessen das defekte Produkt gemäß den

vollständigen Garantieunterlagen entweder reparieren

oder ersetzen.

Um eine Dienstleistung oder eine Kopie der vollständigen

Garantieunterlagen zu erhalten, wenden Sie sich bitte an

Ihre nächste Tektronix-Vertretung.

MIT AUSNAHME DER IN DIESER

ZUSAMMENFASSUNG ODER DEN

ZUTREFFENDEN GARANTIEUNTERLAGEN

ANGEGEBENEN ZUSAGEN GIBT TEKTRONIX

KEINE GEWÄHRLEISTUNG, WEDER

AUSDRÜCKLICH NOCH STILLSCHWEIGEND,

EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT

AUF, DIE STILLSCHWEIGENDEN

GEWÄHRLEISTUNGEN ODER DIE

MARKTFÄHIGKEIT FÜR EINEN BESTIMMTEN

ZWECK. IN KEINEM FALL IST TEKTRONIX FÜR

INDIREKTE, BESONDERE ODER FOLGESCHÄDEN

VERANTWORTLICH.

3–1

DMM912/914/916

Inhaltsverzeichnis

Sicherheit 3–3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Symbole auf dem Gerät 3–3. . . . . . . . . . . . . . . . . . .

Besondere Sicherheitsvorkehrungen 3–3. . . . . . . . .

Produktbeschreibung 3–5. . . . . . . . . . . . . . . . . . . . . .

Überblick über Frontplatte 3–7. . . . . . . . . . . . . . . . . . .

Anzeigen 3–8. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Tasten 3–10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Umschalt-Tasten 3–12. . . . . . . . . . . . . . . . . . . . . . . .

Setup-Tasten 3–14. . . . . . . . . . . . . . . . . . . . . . . . . .

Funktionen des Drehwahlschalters 3–16. . . . . . . . . . .

Eingangsanschlüsse 3–18. . . . . . . . . . . . . . . . . . . . .

Betriebsgrundlagen 3–20. . . . . . . . . . . . . . . . . . . . . . . .

Sichere Prüfkabelverbindungen 3–21. . . . . . . . . . . . .

Wechselspannungsmessungen 3–22. . . . . . . . . . . . .

Gleichspannungsmessungen 3–23. . . . . . . . . . . . . . .

Wechsel- und Gleichspannungsmessungen 3–24. . . .

Frequenzmessungen 3–25. . . . . . . . . . . . . . . . . . . .

Widerstandsmessungen 3–26. . . . . . . . . . . . . . . . . .

Kontinuitätsprüfungen 3–27. . . . . . . . . . . . . . . . . . . .

Diodenprüfung 3–28. . . . . . . . . . . . . . . . . . . . . . . . .

Kapazitätsmessungen 3–29. . . . . . . . . . . . . . . . . . . .

Stromstärkemessungen 3–30. . . . . . . . . . . . . . . . . . .

Temperaturmessungen 3–31. . . . . . . . . . . . . . . . . . .

3–2 DMM912/914/916

Beschreibung der Sonderfunktionen 3–32. . . . . . . . . . .

Auto power off (Automatische Abschaltung) 3–32. . . .

Hold (Halten) 3–32. . . . . . . . . . . . . . . . . . . . . . . . . .

Auto hold (Autom. Halten) 3–32. . . . . . . . . . . . . . . . .

Auto fuse detection

(Autom. Sicherungsüberprüfung) 3–32. . . . . . . . . . . .

Tastkopfeingangswarnung 3–33. . . . . . . . . . . . . . . . .

Akustisches Signal 3–33. . . . . . . . . . . . . . . . . . . . . .

HI/LO 3–33. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MIN/MAX/AVE-Betrieb 3–34. . . . . . . . . . . . . . . . . . . .

Auswechseln von Batterie und Sicherungen 3–35. . . . .

Technische Daten 3–36. . . . . . . . . . . . . . . . . . . . . . . . .

Zubehör 3–45. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Allgemeine Wartung und Reinigung 3–46. . . . . . . . . . .

DMM912/914/916 3–3

Sicherheit

Beachten Sie die nachstehenden Sicherheits-

vorkehrungen, um Verletzungen zu vermeiden und

Schäden an diesem und daran angeschlossenen Geräten

zu verhindern. Um potentielle Gefährdungen zu

vermeiden, verwenden Sie das Gerät nur für den

angegebenen Zweck.

VORSICHT: Bezeichnet Bedingungen oder

Handlungsweisen, die Sachschäden an diesem

Gerät oder anderem Eigentum zur Folge haben

können.

WARNUNG: Bezeichnet Bedingungen oder

Handlungsweisen, die Verletzungen oder den

Tod zur Folge haben können.

Symbole auf dem Gerät

Siehe

Benutzerhandbuch Doppelt

isoliert Hochspannung

Besondere Sicherheitsvorkehrungen

Geeignete Sicherung verwenden. Um Brandgefahr zu

vermeiden, verwenden Sie nur für den Betrieb mit diesem

Gerät vorgesehene Sicherungen.

Nicht ohne Abdeckungen betreiben. Zur Vermeidung von

Verletzungen darf dieses Gerät niemals mit offenen

Abdeckungen betrieben werden.

Elektrische Überlastung vermeiden. Niemals eine Spannung

an einen Anschluß des Gerätes anlegen, die sich

außerhalb des dafür angegebenen Bereichs befindet.

3–4 DMM912/914/916

Elektrische Schläge vermeiden. Zur Vermeidung von

Verletzungen oder sogar Tod dürfen Tastköpfe und

Prüfleitungen nicht an dieses Gerät angeschlossen oder

davon entfernt werden, während es an eine

Spannungsquelle angeschlossen ist.

Nicht in nasser/feuchter Umgebung betreiben. Um

elektrische Schläge zu vermeiden, darf dieses Gerät nicht

in nassen und feuchten Umgebungen betrieben werden.

DMM912/914/916 3–5

Produktbeschreibung

Alle drei Geräte bieten viele Funktionen. Je nach

Gerätetyp treffen vielleicht nicht alle beschriebenen

Funktionen zu.

Die folgende Tabelle enthält eine Aufstellung der

Funktionen der verschiedenen Geräte.

Funktion DMM912 DMM914 DMM916

Zählanzeige 40000 D D D

Strichdiagramm D D D

Zentrieren und Zoomen D D

Wahre Effektiv- oder

Durchschitts-Spannungsmessung D D D

Auto-Bereich D D D

Messungen

Wechsel-/Gleichspannung D D D

Wechsel- und

Gleichspannung D D D

Wechsel-/Gleichstrom D D D

Widerstand D D D

Frequenz D D D

Dioden und Kondensatoren D D D

Kontinuität D D D

Rel. Einschaltdauer D D

Temperatur D D

Dezibel D

DMM912/914/9163–6

Funktion DMM916DMM914DMM912

Volt und Ampère mit Hz-Angabe D D

Messung halten D D D

Spitzenwert halten D

Min.-, Max.- und

Durchschnittswerte D D D

M/M/A-Zeitstempel D D

Delta-Modus D D D

Hoch-/Niedr.-Grenzwerte D D

Speichern und Aufrufen D D D

Hintergrundbel D

Autom. Sicherungsüberprüfung D D D

Alarm bei falscher

Eingangsverbindung D D D

DMM912/914/916 3–7

Überblick über Frontplatte

1Eingangsanschlüsse.

2Meßfunktions-Wahlschalter. Die weißen Kennzeich-

nungen sind die ursprünglichen Einstellungen, die

blauen werden mit der blauen Taste ausgewählt.

3Mit den Tasten und dem Wahlschalter werden

Instrumentfunktionen ausgewählt.

4LCD-Anzeige mit dualem zweifachen

Zahlen-Readout.

DMM912/914/9163–8

Anzeigen

234 5

11 10

1Automatischer Bereich

2Wahre Effektivspannung

3Hold (Halten)

4Auto Hold

5Peak Hold

6Einheiten, obere Anzeige

7Einheiten, Hauptanzeige

8Zoom für Strichdiagramm

9Diodenprüfung

10 Maximum, Minimum, Maximum – Minimum und

Durchschnitt

11 AC, DC, und AC + DC

12 Batterie

13 Speicher

DMM912/914/916 3–9

14 Warnung für Hochspannungseingabe (>42 VDC,

30 VACEFF)

15 Kontinuitätsanzeige

Anzeige Einheit Anzeige UnitEinheit

V Volt Mikro

A Ampere n Nano

F Farad m Milli

Hz Hertz M Mega

min Minute k Kilo

_ F Fahrenheit Delta

_ C Celsius % Prozent

Ohm dB / dBm Dezibel

(1 V / 1 mV ref)

DMM912/914/9163–10

Tasten

Mit der blauen Taste wird zwischen Doppelfunktionen

(weiß oder blau) auf dem Wahlschalter umgeschaltet. Sie

wird auch zum Verlassen des Setup-Modus verwendet.

blaue

Taste

STORE. Das Gerät speichert den aktuellen Wert, und die

mem-Anzeige ist kurzzeitig aktiv. Verwenden Sie

RECALL, um gespeicherte Werte anzuzeigen.

HINWEIS: Der Speicherinhalt wird bei

Ausschalten des Multimeters gelöscht.

SETUP. Mit dieser Taste kann man die durch den Benutzer

einstellbaren Menüpunkte durch Bildlauf anzeigen. Sehen

Sie Seite 3–14 für die Setup-Menüfunktionen.

BAR. Mit dieser Taste kann man die verschiedenen Arten

von Strichgraphen auf der Anzeige durchlaufen.

Null links

Null links, Graph gezoomt  10, angezeigt

Null zentriert

Null zentriert (Graph gezoomt  10, angezeigt)

Strich aus

DMM912/914/916 3–11

HOLD. Mit dieser Taste wird der Hold-Modus ein- und

ausgeschaltet. Bei aktiviertem Hold-Modus ertönt ein

Signalton, die Anzeige wird ”eingefroren” und ange-

zeigt.

RANGE. Mit dieser Taste wird der manuelle Bereichsmo-

dus und dann der Bereich ausgewählt. Die Anzeige für

erlischt. Die Taste RANGE für zwei Sekunden

gedrückt halten (oder Wahlschalter drehen), um das

Multimeter auf den Modus Auto-Bereich zurückzusetzen.

M/M/A. Mit dieser Taste werden die Funktionen MIN,

MAX, MAX – MIN und AVG auf der Anzeige durchlau-

fen. Die zwischen Testbeginn und letztem Ereignis

vergangene Zeit erscheint in der oberen Anzeige. Ereig-

nisse müssen 100 ms lang beständig bleiben. Das Warn-

signal ertönt, wenn die Funktion nicht verfügbar ist.

Sehen Sie dazu Seite 3–34.

HINWEIS: Stellen Sie am besten das Zeitlimit für

die automatische Abschaltung ein. Siehe dazu

Seite 3–32.

DMM912/914/9163–12

Umschalt-Tasten

Die goldene Taste verschiebt die Tastenfunktionen zu den

goldbeschrifteten Tasten. Wenn die Umschaltung aktiviert

ist, wird GOLd angezeigt.

Goldene

Taste

LIGHT. Diese Taste drücken, um die LCD-Hintergrundbe-

leuchtung zu aktivieren. Dazu die goldene Taste zweimal

drücken oder gedrückt halten. Vorgang wiederholen, um

die Beleuchtung auszuschalten. Siehe dazu auch

Seite 3–15.

HI/LO. Diese Taste drücken, um den Vergleichsmodus zu

aktivieren. In diesem Modus können aktuelle Readout-

Werte mit hohen und niedrigen, im Setup-Menü definier-

ten Grenzwerten verglichen werden. Das akustische

Signal zeigt Erfolg oder Fehlschlag an.

RECALL. Diese Taste drücken, um die Speicherdaten

anzuzeigen. Die mem-Anzeige erscheint. Taste nochmals

drücken, um zum Bildschirm für die Funktionseinstellun-

gen zurückzukehren.

RESET. Diese Taste drücken, um Minimum-, Maximum-,

Durchschnitts- und Spitzenhaltewerte für die angezeigte

Messung festzulegen. Diese Taste setzt auch das Zeitwerk

auf Null.

DMM912/914/916 3–13

/ %. Diese Taste drücken, um den Delta-Anzeigemodus

zu aktivieren, der die Differenz (Delta) zwischen dem

gemessenen Wert und einem Bezugswert darstellt. Der

Bezugswert wird beim Aktivieren des Delta-Modus oder

mit der Setup-Funktion festgelegt. Die Differenz wird in

Maßeinheiten oder Prozent angezeigt (wird durch

nochmaliges Drücken von / % ausgewählt).

AUTO H. Der Halte-Modus wird beim ersten beständigen

Readout-Wert aktiviert.

DIGITS. Diese Taste drücken, um die Anzeige zwischen

40000 und 4000 umzuschalten. Der niedrigere Zählwert

ergibt ein schnelleres Meßverhalten.

PEAK H . Arbeitet ähnlich wie M/M/A, außer daß Ereig-

nisse, die schneller als 1 ms sind, erfaßt werden, und

keine Durchschnittswerte verfügbar sind. Die -An-

zeige erscheint. Drücken von PEAK H deaktiviert den

Strichgraphen und ist bei Gleichspannung funktionsfähig.

DMM912/914/9163–14

Setup-Tasten

SETUP. Diese Taste drücken, um eine Liste mit Menü-

Prompts anzuzeigen und durchzusehen. Diese Menüs

verwenden, um den Multimeterbetrieb oder Werte für

verschiedene Vorgänge einzustellen. Das Ausschalten des

Multimeters hat keine Auswirkungen auf gespeicherte

Einstellungen.

. Verschiebung nach links zum Auswählen von Ziffern

und Polarität.

. Verschiebung nach rechts zum Auswählen von Ziffern.

+. Erhöhung ausgewählter Zahlenwerte oder Umschal-

tung zwischen Standardeinstellungen.

–. Verringerung ausgewählter Zahlenwerte oder Ums-

chaltung zwischen Standardeinstellungen.

EXIT SETUP. Diese Taste drücken, um den Setup-Modus

zu verlassen, Änderungen zu akzeptieren und als neue

Standards zu speichern. Wahlschalter drehen, um Setup-

Modus zu verlassen und alle Änderungen zu verwerfen.

DMM912/914/916 3–15

In der folgenden Tabelle sind die Prompts mit einer

kurzen Funktionsbeschreibung aufgelistet.

Anzeige-

prompt Parameter

rEF1Bezugswert (vom Standardwert) für Deltamessungen

ändern

HI L Oberer Grenzwert

LO L Unterer Grenzwert

AG Durchschnitts-ACV oder wahre Effektiv-ACV

dB dBm oder dB

bEEP Signal EIN/AUS2

POFF Zeiteinstellung für automatische Abschaltung

bOFF Zeiteinstellung für automatische

Hintergrundbeleuchtung

5060 50 oder 60 Hz Rauschunterdrückung

HAZ Gefahrenwarnanzeige aus

1Anzeige nur im Delta-Modus.

2Gilt nicht für HI/LO-, Kontinuitäts- und

Tastkopfeingangssignale.

DMM912/914/9163–16

Funktionen des Drehwahlschalters

OFF. Schaltet das Gerät aus und löscht den Inhalt des

Anzeigespeichers.

V / dBm / Hz. Messungen für Wechselspannung. Blaue

Taste schaltet oberes Readout zwischen Frequenz und

dBm (dB) um.

V . Messungen für Gleichspannung.

mV . Hochauflösungs-Gleichspannungsmessungen für

Spannungen unter 400 mV.

AC + DC. Führt eine wahre Effektivspannungsmessung auf

der Basis sowohl der AC- als auch der DC-Komponenten

des Eingangssignals durch.

Hz / % DF. Frequenzmessungen. Blaue Taste schaltet

Anzeige-Readout auf relative Einschaltdauer um.

DMM912/914/916 3–17

W / LV. Widerstandsmessungen. Blaue Taste schaltet auf

Modus für Messungen von Niedrigspannungsquellen um,

welche für die Überprüfung von eingebauten Komponen-

ten nützlich sind.

/ . Kontinuitätsprüfungen. Blaue Taste schaltet auf

Dioden-Überprüfungsmodus um.

. Kapazitätsmessungen.

mA . Stromstärkemessungen bis zu 4000 A. Blaue

Taste schaltet zwischen Gleich- (DC) und Wechselspan-

nung (AC) um.

mA . Stromstärkemessungen bis zu 400 mA. Blaue

Taste schaltet zwischen Gleich- (DC) und

Wechselspannung (AC) um.

A . Stromstärkemessungen von weniger als 10 A (20 A

für 30 Sekunden). Blaue Taste schaltet zwischen Gleich-

(DC) und Wechselspannung (AC) um.

_C / _F. Temperaturmessungen. Blaue Taste schaltet

zwischen Celsius und Fahrenheit um.

Umgebungstemperatur wird im oberen Readout

angezeigt.

DMM912/914/9163–18

Eingangsanschlüsse

_C V W . Eingangsanschlüsse für Volt, Ohm,

Frequenz, Kontinuität, Temperatur, Kapazität und

Diodenmessungen.

COM. Gemeinsamer Anschluß (Erde). Alle Messungen

werden mit diesem Anschluß in Beziehung gesetzt.

WARNUNG: Um Verletzungen und Geräteschäden

zu vermeiden, darf eine Spannung von

1000 VDC zwischen dem _C V W -Eingang,

zwischen dem COM-Anschluß, zwischen der

Erde und diesen Anschlüssen nicht überschritten

werden.

Die maximale Spannung eines offenen

Stromkreises für die mA- mA- und A-Anschlüsse

beträgt 600 V.

DMM912/914/916 3–19

A mA. Eingangsanschlüsse für Stromstärkemessungen

bis zu 400 mA.

A. Eingangsanschlüsse für Stromstärkemessungen bis zu

10 A (20 A für 30 Sekunden).

Messungen über 10 A sind unter folgenden

Einschränkungen möglich:

HDie meßbare Höchststromstärke beträgt 20 A.

HMessungen über 10 A werden auf 30 Sekunden

begrenzt.

VORSICHT: Messungen von hohen Stromstärken

(10 bis 20 A) auf 30 Sekunden begrenzen und

eine Abkühlungszeit von 2 Minuten zwischen

Messungen verstreichen lassen.

Nicht an Stromkreise mit mehr als 600 V

anschließen.

DMM912/914/9163–20

Betriebsgrundlagen

Bevor Sie eine der in diesem Abschnitt beschriebenen

Messungen durchführen, befolgen Sie diese Schritte, um

beste Ergebnisse zu erzielen und Beschädigungen des

Mulitmeters zu vermeiden.

1. Zur Verbesserung der Genauigkeit lassen Sie das Gerät

nach dem Einschalten 30 Sekunden lang stabilisieren.

2. Entfernen Sie die Prüfkabel von den Meßpunkten,

wenn Sie eine Meßfunktion wählen oder ändern.

3. Beachten Sie beim Entfernen der Prüfkabel vom Gerät

die entprechenden Sicherheitshinweise auf Seite 3–21.

4. Unterbrechen Sie immer die Stromzufuhr zum

Stromkreis, wenn Sie Widerstände und

Kondensatoren messen, Dioden oder die Kontinuität

im Stromkreis überprüfen.

Es kann zu abweichenden oder falschen Messungen

kommen, wenn das Multimeter in der Nähe eines

Stromkreises verwendet wird, der elektromagnetische

Wellen aussendet.

DMM912/914/916 3–21

Sichere Prüfkabelverbindungen

Um Prüfkabel sicher vom Meter zu trennen, trennen Sie

zunächst alle Kabel vom geprüften Schaltkreis, und

trennen Sie dann die Kabel von den Eingang-

sanschlüssen.

WARNUNG: Um elektrische Schläge zu vermeiden,

keine nicht benötigten Prüfkabel oder

Metallstifte in die A-, mA- oder A-Anschlüsse

stecken. An den COM-Anschluß angelegte

Spannungen können auch an allen anderen

Eingangsanschlüssen anliegen.

Nur mitgelieferte oder empfohlene (bzw.

gleichwertige) Prüfkabel mit dem Multimeter

verwenden. Siehe dazu Zubehör auf Seite 3–45.

DMM912/914/9163–22

Wechselspannungsmessungen

1. Wahlschalter

betätigen.

2. Dbm (dB) oder

Hz auswählen. Blaue Taste

3. Kabel

anschließen.

Wechselspannungsquelle

Die AC-Messung bietet eine wahre Effektiv- oder

Durchschnittsmessung eines AC-Signals. Durchschnitt im

Setup-Menü auswählen.

HINWEIS: Genauigkeit und Bereich von

Frequenzmessungen wird mittels der

Hauptwahleinstellung für Hz erhöht.

DMM912/914/916 3–23

Gleichspannungsmessungen

1. Wahlschalter

betätigen. <400 mV

<1000 V

2. Kabel

anschließen.

Gleichspannungsquelle

Die 400 mV-Einstellung bietet einen Bereich für die

Messung geringer Spannungen.

DMM912/914/9163–24

Wechsel- und Gleichspannungsmessungen

1. Wahlschalter

betätigen.

2. Kabel

anschließen.

0 V

Die Wechsel- und Gleichspannungsmessung (AC + DC)

bietet eine mit einer wahren Effektivspannungsmessung

vergleichbare Anzeige aller AC- und DC-Komponenten

eines Signals.

Die Formel VRMS VAC2VDC

2 wird zur

Bestimmung der Effektivspannung verwendet.

DMM912/914/916 3–25

Frequenzmessungen

1. Wahlschalter

betätigen.

2. Frequenz oder

relative

Einschaltdauer

auswählen.

Blaue Taste

3. Kabel

anschließen.

UhrErde

Die relative Einschaltdauer zeigt den Prozentualwert des

stärksten Signals.

DMM912/914/9163–26

Widerstandsmessungen

1. Wahlschalter

betätigen.

2. Niedrig–

spannungs–

ausgang

wählen.

Blaue Taste

3. Kabel

anschließen.

VORSICHT: Vor Anschluß der Prüfkabel jegliche

Stromzufuhr zum Schaltkreis unterbrechen.

Die Einstellung LV reduziert die maximale Prüfspannung

auf 0,4 V, um die Aktivierung von Halbleitergeräten zu

vermeiden. Die Zählanzeige wechselt auf 4000.

Für beste Ergebnisse individuelle Komponenten aus dem

Schaltkreis entfernen.

DMM912/914/916 3–27

Kontinuitätsprüfungen

1. Wahlschalter

betätigen.

2. Kabel

anschließen.

VORSICHT: Vor Anschluß der Prüfkabel jegliche

Stromzufuhr zum Schaltkreis unterbrechen.

Das akustische Signal ertönt, wenn der Widerstandswert

des Stromkreises unter 75  liegt.

DMM912/914/9163–28

Diodenprüfung

1. Wahlschalter

betätigen.

2. Diodenprüfung

auswählen. Blaue Taste

3. Kabel

anschließen.

Vorspannung vorwärts

Gut = 0,4 bis 0,9 V

Schlecht = 0 oder OL

Vorspannung rückwärts

Gut = OL

Schlecht = <2 V

Vorspannung

vorwärts

Vorspannung

rückwärts

VORSICHT: Vor Anschluß der Prüfkabel jegliche

Stromzufuhr zum Stromkreis unterbrechen.

Für beste Ergebnisse individuelle Komponenten aus dem

Schaltkreis entfernen.

DMM912/914/916 3–29

Kapazitätsmessungen

1. Wahlschalter

betätigen.

2. Kabel

anschließen.

VORSICHT: Den Schaltkreis stromlos machen und

Kondensatoren entladen, bevor die Prüfkabel

angeschlossen werden.

Kondensatoren aus dem Schaltkreis nehmen, um

optimale Ergebnisse zu erzielen. Bei Geräten mit Soft-

ware Version 1.90 oder niedriger mit dem SETUP-

Modus für alle Kondensatormessungen 60 Hz

Rauschunterdrückung einstellen.

DMM912/914/9163–30

Stromstärkemessungen

1. Wahlschalter

betätigen. <

4000



<400 mA

<10 A

2. AC oder DC

wählen. Blaue Taste

3. Kabel

anschließen. <

400

Last

Stromq

uelle

VORSICHT: Messungen für hohe Stromstärken (10

bis 20 A) auf 30 Sekunden begrenzen und eine

Abkühlungszeit von 2 Minuten zwischen

Messungen verstreichen lassen.

Nicht an Stromkreise mit mehr als 600 V

anschließen.

Die AC-Messung bietet wahre Effektiv- oder

Durchschnittsmessungen von symmetrischen

AC-Signalen. Der Durchschnittsmodus wird im

Setup-Menü ausgewählt.

DMM912/914/916 3–31

Temperaturmessungen

1. Wahlschalter

betätigen.

2. Celsius oder

Fahrenheit

auswählen.

Blaue Taste

3. Kabel

anschließen.

Temperaturtastkopf

Thermoelektrischer

Tastkopfadapter

Diese Einstellung erfordert einen optionalen Temperatur-

tastkopf mit Adapter. Siehe dazu Zubehör auf Seite 3–45.

DMM912/914/9163–32

Beschreibung der Sonderfunktionen

Auto power off (Automatische Abschaltung)

Diese Funktion schaltet das Multimeter automatisch aus,

wenn innerhalb eines bestimmten Zeitraums keine

Steuerungs- oder Einstellungsänderungen vorgenommen

werden. Betätigen des Wahlschalters oder Drücken der

goldenen bzw. blauen Taste schaltet das Gerät wieder ein.

Das Meter kehrt zur Standardeinstellung der Wahlschal-

terposition zurück.

Mit dem Setup-Menü kann die Zeitverzögerung für die

automatische Abschaltung eingestellt werden. Die

Funktion wird deaktiviert, wenn die blaue Taste gedrückt

und der Wahlschalter von der Aus-Position weggedreht

wird.

Hold (Halten)

Diese Funktion ”friert” die Anzeige ein und ermöglicht

die Entfernung aller Tastköpfe von den Testpunkten,

ohne dabei die Readout-Werte zu verlieren.

Minimum- bzw. Maximalwerte können immer noch im

Hold-Modus erfaßt werden.

Auto hold (Autom. Halten)

Arbeitet wie die Hold-Funktion, außer daß die Anzeige

bei stabilen Readouts ”eingefroren” wird. Es ertönt ein

akustisches Signal, wenn Hold aktiviert wurde.

Auto fuse detection (Autom. Sicherungsüberprüfung)

Das Mulitmeter überprüft die Integrität der internen

Sicherungen, wann immer diese für einen korrekten

Betrieb benötigt werden. Wenn eine offene Sicherung

entdeckt wird, wird FUSE 1 oder FUSE 2 angezeigt, und

es ertönen zwei akustische Signale.

DMM912/914/916 3–33

Tastkopfeingangswarnung

Das Gerät gibt ein akustisches Dauersignal aus und zeigt

ProbE an, wenn ein Tastkopf an einen Stromeingang-

sanschluß angeschlossen wurde und eine andere Messung

(d.h. nicht die Stromstärkemessung) ausgewählt ist.

Akustisches Signal

Ein einzelnes Signal bedeutet ordnungsgemäßen Betrieb,

zwei Signale kennzeichnen eine Warnung oder einen

Fehlerzustand. Das Setup-Menü verwenden, um diese

Funktion ein- oder auszuschalten. Kontinuitätsprüfungen

und die Tastkopfeingangswarnung sind hiervon nicht

betroffen.

HI/LO

Diese Funktion ermöglicht die Einstellung von

Höchst-/Niedrigstwerten, die mit dem Eingang verglichen

werden. Ein einzelnes akustisches Signal bedeutet eine

Messung innerhalb, zwei eine Messung außerhalb der

Grenzwerte. Im letzteren Fall wird in der oberen Anzeige

entweder HI oder LO angezeigt.

Das Setup-Menü verwenden, um Höchst- und Niedrigst-

werte einzustellen. Um die neu eingestellten Werte

beizubehalten, EXIT SETUP drücken.

Zwei akustische Signale ertönen, wenn:

Hkeine Werte für die gewählte(n) Funktion bzw. den

gewählten Bereich eingestellt wurden

HLO größer als oder gleich HI ist

DMM912/914/9163–34

MIN/MAX/AVG-Betrieb

Mit der M/M/A-Taste wird zwischen den unten auf-

geführten Betriebsmodi umgeschaltet. Das obere Readout

zeigt die vom Testbeginn bis zum Auftreten des letzten

erfaßten Ereignisses (Zeitstempel) vergangene Zeit an.

RESET drücken, um alle Readout-Werte und das Zeit-

werk neu zu starten.

Direkte

Anzeige MIN, MAX und AVG werden angezeigt. Bei neuen

Werten wird die Anzeige aktualisiert.

Max

anzeigen MAX wird angezeigt, und der Wert ist der aktuellste

maximale Wert. MIN wird kurz angezeigt, wenn ein

neuer minimaler Wert erfaßt wird.

Min

anzeigen MIN wird angezeigt, und der Wert ist der aktuellste

minimale Wert. MAX wird kurz angezeigt, wenn ein

neuer maximaler Wert erfaßt wird.

Max-Min

anzeigen MAX–MIN wird angezeigt, und der Wert ist der

aktuelleste maximale Wert minus dem aktuellesten

minimalen Wert. Wenn neue minimale oder

maximale Werte erfaßt werden, MIN bzw. MAX wird

kurz angezeigt.

Durchschnitt

anzeigen AVG wird angezeigt, und der Durchschnittswert aller

Meter-Readouts wird angezeigt. Wenn neue Werte

erfaßt werden, MIN bzw. MAX wird kurz angezeigt.

DMM912/914/916 3–35

Auswechseln von Batterie und Sicherungen

9-V-Batterie

Gehäuseoberseite

Gehäuseunterseite

FUSE 2

1 A

(600 V)

FUSE 1

15 A

(600 V)

WARNUNG: Die Verwendung falscher

Sicherungen kann zu Verletzungen oder

Geräteschäden führen.

3–36 DMM912/914/916

Technische Daten

Alle technischen Daten werden, falls nicht als typisch

bezeichnet, gewährleistet und treffen auf die Modelle

DMM912, DMM914 und DMM916 zu.

Genannte Genauigkeiten gelten bei 23_C ± 5_C bei einer

relativen Luftfeuchtigkeit unter 75% und ohne Anzeige

der Batteriestatusleuchte.

Allgemeine Daten

Merkmale Beschreibung

Werte für LCD-Anzeige 4#@4 oder 3#@4

Strichgraphsegmente 40

Anzeigezählwerte 40000 oder 4000

A lse n s e

1 Mal/Sek. (bei Zählwert 40000)

Nmes e

Aktualisierungsrate 4 Mal/Sek. (bei Zählwert 4000)

Strichgraph 20 Mal/Sek.

Anzeige Polarität Automatisch

Anzeige Überbereich OL wird angezeigt

Anzeige Niedrigspannung Batteriestatusleuchte

Zeitverzögerung Autom.

Abschaltung Vom Benutzer auswählbar

(Standardwert ist 15 Minuten)

Stromquelle 1 9-V-Batterie (Trockenelement)

3–37DMM912/914/916

Allgemeine Daten (Forts.)

Merkmale Beschreibung

Maximale

Eingangsspannung 1000 V (750 V AC) CAT II zwischen V

und COM

Maximale

Schwebespannung 1000 V (750 V AC) CAT II zwischen

beliebigem Terminal und Erde

axi

400 mA zwischen A mA und COM

M m le En n ss om

Kontinuierlich 10 A zwischen A und

COM (20 A für 30 Sekunden)

Max. Spannung für offene

Stromkreise

(Stromeingänge)

600 V zwischen A und COM und

zwischen A mA und COM

Überlastungsschutz

A mA-Anschluß 1 A (600 V) flinke Sicherung

A-Anschluß 15 A (600 V) flinke Sicherung

V-Anschluß 1100 VpAC + DCV V

850 VpHzmV 

Meßkriterien

Merkmale Beschreibung

Gleichspannung

V-Bereiche 4 V, 40 V, 400 V, 1000 V

mV-Bereich 400 mV

auigk

% 10Z lnen

DMM912 DMM914 DMM916

en e

(% + 10 Zählungen)1±0,2% ±0,1% ±0,06%

3–38 DMM912/914/916

Meßkriterien (Forts.)

Merkmale Beschreibung

Wechselspannung

Bereiche 4 V, 40 V, 400 V, 750 V

Genauigkeit5

(% + 40 Zählungen)1DMM912 DMM914 DMM916

50 bis 100 Hz ±1,0% ±0,8% ±0,7%

>100 bis 1 kHz2±2,5% ±2,0% ±1,5%

>1 kHz bis 10 kHz2– – – ±3,5% ±2,5%

>10 kHz bis

20 kHz2– – – – – – ±3,5%

Bandbreite DMM912 DMM914 DMM916

1 kHz 10 kHz 20 kHz

Scheitelfaktor 3

(Spitzen auf max. 1000 V beschränkt)

Eingangsimpedanz >10 M, parallel durch <100 pF

Wechsel- und

Gleichspannung volts Wie Wechselspannung (eff) + 1,2%

+ 10 Zählungen3

Scheitelfaktor 3

(Spitzen auf max. 1000 V beschränkt)

Eingangsimpedanz >10 M, parallel durch <100 pF

dBm

(typisch) –15 dBm bis +55 dBm

(0 dBm = 1 mW bei 600)

dBv

(typisch) –80 dBv bis +50 dBv

(0 dBv = 1 Vrms)

3–39DMM912/914/916

Meßkriterien (Forts.)

Merkmale Beschreibung

Strom

d DC

-Be

ich

4000 mA, 400 mA, 10 A

A - n -Be e e

20 A maximal für < 30 Sekunden

auigk

% 10Z lnen

DMM912 DMM914 DMM916

-en e

(% + 10 Zählungen)1±0,5% ±0,4% ±0,3%

AC-Genauigkeit

(% + 80 Zählungen)1±1,2% ±0,9% ±0,9%

Bandbreite (typisch) 1 kHz

Widerstand

Bereiche

W-Bereiche 400 W, 4 kW, 40 kW, 400 kW, 4 MW,

40 MW

LV-Bereiche2,3 4 kW, 40 kW, 400 kW, 4 MW, 40 MW

Genauigkeit DMM912 DMM914 DMM916

W (% + 10

Zählungen)1±0,5% ±0,4% ±0,3%

400 W-Bereich ±1% ±0,8% ±0,6%

4 MW-Bereich ±1% ±0,8% ±0,6%

40 MW-Bereich3±5% ±5% ±5%

LV (% + 1

Zählung)2,3 ±1% ±0,8% ±0,6%

chri

ebene

Sp nn n en yps

1 V (W-Einstellung)

Vo es ebene

Spannungen (typisch) 0,4 V (LV-Einstellung)

Continuity threshold3Signal ertönt, wenn Widerstand

ungefähr 75 W oder weniger beträgt

3–40 DMM912/914/916

Meßkriterien (Forts.)

Merkmale Beschreibung

Diodentest3

Teststrom (typisch) 0,6 mA

Testspannung (typisch) 3 V

Kapazität

Bereiche 4 nF, 40 nF, 400 nF, 4 F, 40 F,

400 F, 4 mF, 40 mF

Genauigkeit3

(% + 10 Zählung)

4 nF bis 4 F7±1% (Delta-Modus)

40 F bis 40 mF ±3%

Frequenz4

Bereiche 400 Hz, 4 kHz, 40 kHz, 400 kHz,

2 MHz

Genauigkeit6

(% + 10 Zählungen)

400 Hz bis 400 kHz ±0,01%

2 MHz ±0,15%

Empfindlichkeit 0,5 Vp-p

Relative Einschaltdauer

Genauigkeit ±(0,1% + 0,05% pro kHz) für

5 V-Eingang

Bereich 15 Hz bis 10 kHz (10% – 90% relative

einschaltdauer)

3–41DMM912/914/916

Meßkriterien (Forts.)

Merkmale Beschreibung

Temperatur

Bereich –50_ C bis +980_ C

Genauigkeit 2_C

Thermoelement-Typ K

Spitzenmessungen3

Genauigkeit (DC-Volt) ±5% + 40 Zählungen des

Spitzenwertes eines einzelnen

1-ms-Impulses

1Im 4000-Zählmodus Zählungen durch 10 teilen.

2750 V-Bereich, 40 M–LV-Bereich, nicht spezifiziert.

3Nur 4000-Zählmodus.

4Oberes Readout ist auf 10 kHz mit reduzierter

Genauigkeit begrenzt.

5>10% Bereich, 4 V-Bereich > 1 V.

6>5% Bereich.

74 nF und 40 nF müssen den Delta-Modus verwenden.

Physikalische Charakteristika

Merkmale Beschreibung

Abmessungen

(H  B  T) 32 mm  86 mm  185 mm

(mit Holster)

Gewicht (mit Batterie) 370 g

Mit Holster 600 g

3–42 DMM912/914/916

Umgebungscharakteristika

Merkmale Beschreibung

Temperatur

Betrieb 0 bis +50_ C

Lagerung –20 bis +60_ C

Feuchtigkeit (Betrieb) <80%

Höhe

Betrieb 2000 m

Lagerung 12300 m

Vibrationen

Betrieb 2,66 gRMS, 5 bis 500 Hz, 3 Axen

(jeweils 10 Minuten)

Lagerung 3,48 gRMS, 5 bis 500 Hz, 3 Axen

(jeweils 10 Minuten)

Zulassungen und Bestimmungen

Merkmale Beschreibung

Zulassungen In UL3111–1 und CAN/CSA C22.2 Nr.

1010–92 aufgeführt

rt 1000 V Gleichstrom Kategorie II

En n s e

600 V Gleichstrom Kategorie III

750 V Wechselstrom Kategorie II

600 V Wechselstrom Kategorie III

3–43DMM912/914/916

Zulassungen und Bestimmungen

Merkmale Beschreibung

Ube

eoe

CAT III: Netz-Verteilungsebene, Festinstalliert

Ube sp nn n s-

kategorie CAT II: Lokale Netzebene, Vorrichtungen,

tragbare Ausrustüng

CAT I: Signalebene, Spezialausrüstung oder

Ausrüstungsteile, Telekommunikation,

Elektronik

Verschmutzungs-

grad 2 Nicht in Umgebungen mit leitenden

Schmutzteilchen betreiben

EU-Kon

mitätserklärung Erfüllt die Bestimmungen der Richtlinie

89/336/EEC für elektromagnetische

Kompatibilität und der

Niederspannungsrichtlinie 73/23/EEC,

erweitert durch den Nachtrag 93/68/EEC für

Produktsicherheit. Die Einhaltung der

Bestimmungen wurde anhand der folgenden

Spezifikationen gemäß dem offiziellen Journal

der Europäischen Union belegt:

EN 55011 Klasse B: Strahlungsemissionen

EN 50082-1 Immunität:

IEC 801-2 Elektrostatische

Entladung

IEC 801-3 HF-Störstrahlungen

EN 61010-1/A2 Sicherheitsbestimmunge

n für elektrische

Ausrüstungen, die für

Messungen,

Steuerungen und in

Laboren verwendet

werden

3–44 DMM912/914/916

ATL01

Merkmale Beschreibung

Zulassungen CAN/CSA–C22.2 Nr. 1010.1–M92;

CAN/CSA–C22.2 Nr. 1010.2.031–94;

UL3111–1; Gekennzeichnet für die

CE–Niederspannungsrichtlinie.

Nennwert 1000 V CAT III 10 A

Herstellungsort Taiwan

3–45DMM912/914/916

Zubehör

Eratzteile Teilenummer

Prüfkabel (1 rot, 1

schwarz) ATL01

Holster 118-9484-XX

Anweisungen

Englisch, Deutsch,

Französisch, Spanisch 070-9791-XX

Englisch, Japanisch,

Chinesisch, Koreanisch 070-9792-XX

Einzellige Trockenbatterie 9 V, NEDA 1604, oder vergleichbar

Sicherungen

15 A, 600 V 159-0287-00 KLK 15 A 600 Veff

1 A, 600V 159-0337-00 BLS 1 A 600 Veff

Optionales Zubehör Teilenummer

Temperaturtastköpfe Temperaturtastköpfe erfordern das

thermoelektrische Adapterkabel

ATK01

ATP01 Perlentastkopf

Stromstärketastkopf A603 150 A, Wechselstrom

Luxus-Kabelset ATLDX1

Weiche Tragetasche AC12

3–46 DMM912/914/916

Allgemeine Wartung und Reinigung

Schützen Sie das Multimeter vor rauhen Witterung-

seinflüssen, da es nicht wasserfest ist.

Die LCD–Anzeige nicht für längere Zeit direktem

Sonnenlicht aussetzen.

VORSICHT: Um Beschädigungen des Multimeters

zu vermeiden, keine Sprays, Flüssigkeiten oder

Lösungsmittel verwenden.

Das Äußere des Gerätes mit einem weichen, fusselfreien

Tuch von Staub säubern. Darauf achten, daß der

durchsichtige Anzeigefilter aus Kunststoff nicht zerkratzt

wird.

Für die weitere Reinigung einen mit Wasser befeuchteten

weichen Lappen bzw. ein Papiertuch verwenden. Für eine

gründlichere Reinigung ist die Verwendung einer

Isopropylalkohollösung erlaubt.

VORSICHT: Um die Geräteoberfläche vor

Schäden zu bewahren, keine scheuernden oder

chemischen Reinungsmittel verwenden.

Multímetros Digitales

DMM912, DMM914 y DMM916

Instrucciones

070-9791-01

Los productos Tektronix están cubiertos por patentes de

Estados Unidos y del extranjero, emitidas y pendientes. La

información dada en esta publicación reemplaza todo el

material publicado anteriormente. Se reservan las

especificaciones y los privilegios de cambio de precio.

Impreso en Hong Kong.

Tektronix, Inc., P.O. Box 1000, Wilsonville, OR 97070–1000

TEKTRONIX, TEK, y TekTools son marcas registradas de

Tektronix, Inc.

RESUMEN DE LA GARANTÍA

Tektronix garantiza que los productos que fabrica y vende

estarán libres de defectos en los materiales y mano de

obra por un período de tres años a partir de la fecha de

compra de un distribuidor autorizado de Tektronix. Si un

producto o pantalla de rayos catódicos (CRT) resulta ser

defectuoso dentro del período correspondiente, Tektronix

reparará o reemplazará el producto según se describe en la

garantía completa.

Para obtener servicios de reparación o una copia de la

garantía completa, comuníquese con su distribuidor de

Tektronix más cercano.

SALVO LO DISPUESTO EN ESTE RESUMEN O EN

LA GARANTÍA COMPLETA CORRESPONDIENTE,

TEKTRONIX NO OFRECE NINGUNA GARANTÍA

DE CLASE ALGUNA, EXPRESA O IMPLÍCITA,

INCLUYENDO SIN LÍMITE LAS GARANTÍAS

IMPLÍCITAS DE COMERCIALIDAD O APTITUD

DEL PRODUCTO PARA UN PROPÓSITO EN

PARTICULAR. TEKTRONIX NO SERÁ

RESPONSABLE, EN CASO ALGUNO, DE DAÑOS

INDIRECTOS, ESPECIALES O CONSECUENTES.

4–1

DMM912/914/916

Índice

Seguridad 4–3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Símbolos que aparecen en el producto 4–3. . . . . . . .

Precauciones específicas 4–3. . . . . . . . . . . . . . . . .

Descripción del Producto 4–5. . . . . . . . . . . . . . . . . . .

Elementos del Panel Frontal 4–7. . . . . . . . . . . . . . . . .

Indicadores de la Pantalla 4–8. . . . . . . . . . . . . . . . .

Botones 4–10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Botones con Cambio de Función 4–12. . . . . . . . . . . .

Botones de Configuración 4–14. . . . . . . . . . . . . . . . .

Funciones del Mando Selector 4–16. . . . . . . . . . . . . .

Conectores de entrada 4–18. . . . . . . . . . . . . . . . . . .

Conocimientos Básicos de Funcionamiento 4–20. . . . .

Método Seguro de Conexión de Puntas de Prueba 4–21

Mediciones de Tensión de CA 4–22. . . . . . . . . . . . . .

Mediciones de Tensión de CC 4–23. . . . . . . . . . . . . .

Mediciones de CA + CC 4–24. . . . . . . . . . . . . . . . . .

Mediciones de Frecuencia 4–25. . . . . . . . . . . . . . . . .

Mediciones de Resistencia 4–26. . . . . . . . . . . . . . . .

Pruebas de Continuidad 4–27. . . . . . . . . . . . . . . . . .

Prueba de Diodo 4–28. . . . . . . . . . . . . . . . . . . . . . . .

Mediciones de Capacitancia 4–29. . . . . . . . . . . . . . .

Mediciones de Corriente 4–30. . . . . . . . . . . . . . . . . .

Mediciones de Temperatura 4–31. . . . . . . . . . . . . . . .

4–2 DMM912/914/916

Descripción de las Características Especiales 4–32. . .

Autoapagado (Auto power off) 4–32. . . . . . . . . . . . . .

Retención (Hold) 4–32. . . . . . . . . . . . . . . . . . . . . . . .

Auto retención (Auto hold) 4–32. . . . . . . . . . . . . . . . .

Detección automática de fusible

(Auto fuse detection) 4–32. . . . . . . . . . . . . . . . . . . . .

Protección de la Entrada de Sonda 4–33. . . . . . . . . .

Señal Acústica 4–33. . . . . . . . . . . . . . . . . . . . . . . . .

ALTO/BAJO (HI/LO) 4–33. . . . . . . . . . . . . . . . . . . . .

Operación MIN/MAX/AVE 4–34. . . . . . . . . . . . . . . . .

Reemplazo de la Pila y los Fusibles 4–35. . . . . . . . . . . .

Especificaciones 4–36. . . . . . . . . . . . . . . . . . . . . . . . . .

Accesorios 4–45. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Cuidado y Limpieza General 4–46. . . . . . . . . . . . . . . . .

DMM912/914/916 4–3

Seguridad

Lea estas precauciones sobre seguridad para evitar sufrir

lesiones y para impedir que se produzcan daños a este

producto o a cualquier producto conectado a él. Para

evitar posibles peligros, utilice el producto solamente

según las especificaciones.

PRECAUCIÓN. Estos avisos indican condiciones o

prácticas que podrían causar daños al equipo u

otra propiedad.

ADVERTENCIA. Estos avisos indican condiciones

o prácticas que podrían causar lesiones

personales o la muerte.

Símbolos que aparecen en el producto

Consulte

el manual Aislante

doble Alta

tensión

Precauciones específicas

Use el fusible correcto. Para evitar peligro de incendio,

utilice solamente un fusible del tipo y clasificación

especificados para este producto.

No lo use sin las cubiertas. Para evitar lesiones personales,

no aplique ninguna tensión ni corriente al producto si no

tiene las cubiertas puestas.

Sobrecarga eléctrica. Nunca aplique una tensión a un

conector del producto si la tensión está fuera de los

límites especificados para ese conector.

4–4 DMM912/914/916

Evite descargas eléctricas. Para evitar lesiones o incluso la

muerte, no conecte ni desconecte sondas o puntas de

prueba mientras estén conectadas a una fuente de tensión.

No lo use en condiciones húmedas o mojadas. Para evitar

descargas eléctricas, no haga funcionar este producto en

condiciones de humedad.

DMM912/914/916 4–5

Descripción del Producto

Los tres multímetros cuentan con muchas características.

Es posible que no todas las características descritas en este

manual sean aplicables a su tipo de multímetro.

La lista siguiente ofrece una comparación de las

características entre multímetros.

Característica DMM912 DMM914 DMM916

Cuenta de visualización 40,000 D D D

Gráfico de barras D D D

Centrado y ampliación D D

Mediciones de RMS real o CA

promedio D D D

Autorango D D D

Mediciones

Tensión de CC/CA D D D

Tensión de CA + CC D D D

Corriente de CC/CA D D D

Resistencia D D D

Frecuencia D D D

Diodos y capacitores D D D

Continuidad D D D

Factor de trabajo D D

Temperatura D D

Decibelios D

4–6 DMM912/914/916

Característica DMM916DMM914DMM912

Voltios y amperios de Ca con

presentación de Hz D D

Retención de medición D D D

Retención de pico D

Valores mínimos, máximos y

promedios D D D

Indicación del tiempo M/M/A D D

Modo delta D D D

Límites alto/bajo (HI/LO) D D

Almacenamiento y recuperación

de la memoria D D D

Luz de fondo D

Verificación automática de fu-

sibles D D D

Advertencia de conexión de

entrada incorrecta D D D

DMM912/914/916 4–7

Elementos del Panel Frontal

1Conectores de entrada.

2Mando selector de las funciones de medición. Los

rótulos blancos son los parámetros iniciales; los

rótulos azules se seleccionan con el botón azul.

3Los botones, junto con el mando selector, se utilizan

para seleccionar las funciones del instrumento.

4Pantalla de cristal líquido con lectura numérica doble.

4–8 DMM912/914/916

Indicadores de la Pantalla

234 5

11 10

1Indicador de autorango

2Indicador de tensión RMS real

3Indicador de retención

4Indicador de retención automática

5Indicador de retención de pico

6Indicadores de la unidad de visualización superior

7Indicadores de la unidad de visualización principal

8Indicador de ampliación para el gráfico de barras

9Indicador de comprobación de diodo

10 Indicadores de máximo, mínimo, máximo – mínimo y

promediación

11 Indicadores de tensión de CA, CC y CA + CC

12 Indicador de pila (pila débil)

13 Indicador de memoria

DMM912/914/916 4–9

14 Advertencia de entrada de alta tensión (>42 VCC,

30 VCARMS)

15 Indicador de continuidad

Indicador Unidad Indicador Unidad

V Voltios micro

A Amperios n nano

F Faradios m milli

Hz Hertzios M mega

min minutos k kilo

_ F Fahrenheit delta

_ C Celsius % porciento

ohmios dB / dBm decibelios

(1 V / 1 mV ref)

4–10 DMM912/914/916

Botones

El botón azul alterna entre las funciones duales (blancos o

azules) que se encuentran en el mando selector. También

sale del modo de configuración (Setup).

Botón

azul

STORE. El multímetro almacena la lectura actual en la

memoria y el indicador “mem” aparece por un momento

en la pantalla. Utilice RECALL para visualizar la lectura

almacenada.

NOTA: La memoria se borra siempre que se

apague el multímetro.

SETUP. Este botón muestra y los elementos del menú

ajustables por el usuario y también sirve para desplazarse

de uno a otro. Consulte las funciones del menú Setup en

la página 4–14.

BAR. Este botón sirve para desplazarse por los tipos de

presentaciones de gráficos de barras.

Cero en la izquierda

Cero en la izquierda, presenta gráfico ampliado  10,

Cero en el centro

Cero en el centro (presenta gráfico ampliado  10, )

Sin barras

DMM912/914/916 4–11

HOLD. Este botón activa y desactiva el modo de retención.

Con la retención activada, el instrumento le avisa con un

pitido, congela la pantalla y aparece el indicador .

RANGE. Este botón selecciona el modo de control manual

de rango y luego selecciona el rango. El indicador

se apaga. Pulse por dos segundos el botón RANGE para

que el multímetro vuelva al modo de autorango (o gire el

mando selector).

M/M/A. Este botón cambia entre las funciones de MÍN,

MÁX, MÁX – MÍN, y PROMEDIO. En la pantalla

superior aparece el tiempo transcurrido desde el comienzo

de la prueba hasta el último evento. Los eventos deben ser

estables por 100 ms. El sonido de advertencia le avisa si

la función no es aplicable. Consulte la página 4–34 para

más información sobre estas funciones.

NOTA: Es posible que desee ajustar el límite de

tiempo de autoapagado. Consulte la sección de

autoapagado en la página 4–32.

4–12 DMM912/914/916

Botones con Cambio de Función

El botón dorado cambia las funciones de los botones a los

rótulos dorados. GOLd aparece en la pantalla mientras el

cambio de función esté activado.

Botón

dorado

LIGHT. Pulse este botón para activar la luz de fondo de la

pantalla. Pulse el botón dorado dos veces o manténgalo

pulsado hasta que se encienda la luz. Repita la operación

para apagar la luz. Consulte el ajuste del tiempo de

apagado automático en la página 4–15.

HI/LO. Pulse este botón para poner el multímetro en modo

de comparación en el que compara las lecturas actuales

con límites altos y bajos definidos en el menú Setup. El

pitido le avisa si está dentro o fuera de los límites.

RECALL. Pulse este botón para visualizar la información

de la memoria. El indicador “mem” aparece en la pantalla.

Púlselo de nuevo para volver a la pantalla de la función

seleccionada.

RESET. Pulse este botón para seleccionar los valores

mínimo, máximo, promedio y retención de pico de la

medición visualizada. Esto también pone el temporizador

en cero.

DMM912/914/916 4–13

*/%. Pulse este botón para entrar en el modo de visualiza-

ción delta, el cual muestra la diferencia (delta) entre el

valor medido y un valor de referencia. El valor de

referencia se selecciona al entrar en el modo Delta o

usando la función Setup. La diferencia aparece en las

unidades de medición o como un porcentaje (se seleccio-

na volviendo a pulsar el botón / %).

AUTO H. El modo de retención se activa cuando se logra

por primera vez una lectura estable.

DIGITS. Pulse este botón para desplazar la cuenta de

visualización entre 40.000 y 4.000. La cuenta baja

proporciona una respuesta más rápida.

PEAK H. La retención de pico funciona de manera similar

a la función M/M/A excepto que se capturan eventos de

hasta 1 ms de rapidez y no se dispone de valores prome-

dios. El indicador aparece en la pantalla. La retención

de pico desactiva el gráfico de barras. La retención de

pico funciona para voltios de CC.

4–14 DMM912/914/916

Botones de Configuración

SETUP. Pulse este botón para visualizar y desplazarse por

una lista de mensajes del menú. Utilice estos menúes para

ajustar la operación del multímetro o establecer valores

para varias operaciones. Las configuraciones guardadas

no se alteran al apagar el instrumento.

. Se desplaza hacia la izquierda para seleccionar los

dígitos y la polaridad.

. Se desplaza hacia la derecha para seleccionar los

dígitos.

+. Aumenta los valores de los dígitos seleccionados o

cambia los parámetros por defecto.

–. Disminuye los valores de los dígitos seleccionados o

cambia los parámetros por defecto.

EXIT SETUP. Pulse este botón para salir del modo de

configuración, aplicando los cambios y guardándolos

como nuevos parámetros por defecto. Gire el mando

selector para salir del modo de configuración y cancelar

todos los cambios.

DMM912/914/916 4–15

El siguiente recuadro enumera los mensajes de la pantalla

y una breve descripción de su acción/propósito.

Mensaje

de la

pantalla Parámetro

rEF1Cambia el valor de referencia (del valor establecido

automáticamente) para las mediciones delta

HI L Límite alto

LO L Límite bajo

AG VCA promedio o VCA RMS real

dB dBm o dB

bEEP Señal acústica activada/desactivada (ON/OFF)2

POFF Ajuste de tiempo de apagado automático del aparato

bOFF Ajuste de tiempo de apagado automático de la luz de

fondo

5060 Supresión de ruido de 50 ó 60 Hz

HAZ Indicador de advertencia de peligro apagado

1Aparece en pantalla solamente si el modo delta está

activado.

2Las señales acústicas que avisan de HI/LO (alto/bajo),

continuidad y entrada de sonda no se ven afectadas.

4–16 DMM912/914/916

Funciones del Mando Selector

OFF. Apaga la alimentación y borra la memoria de la

pantalla.

V / dBm / Hz. Mediciones de tensión de CA. El botón

azul cambia la lectura superior entre frecuencia y dBm

(dB).

V . Mediciones de tensión de CC.

mV . Mediciones de tensión de CC de alta resolución

para tensiones inferiores a 400 mV.

AC + DC. Computa una medición de tensión de RMS real

en base a los componentes de CA y de CC de la señal de

entrada.

Hz / % DF. Mediciones de frecuencia. El botón azul cambia

la lectura de la pantalla a factor de trabajo.

DMM912/914/916 4–17

 / LV. Mediciones de resistencia. El botón azul cambia a

un modo de medición de resistencia de fuente de baja

tensión útil para comprobar los componentes en el

circuito.

/ . Pruebas de continuidad. El botón azul cambia a

modo de comprobación de diodo.

. Mediciones de capacitancia.

A . Mediciones de corriente hasta 4.000 A. El botón

azul cambia entre CC y CA.

mA . Mediciones de corriente de menos de hasta 400

mA. El botón azul cambia entre CC y CA.

A . Mediciones de corriente de menos de 10 A (20 A

durante 30 segundos). El botón azul cambia entre CC y

CA.

_C / _F. Mediciones de temperatura. El botón azul cambia

entre Celsius y Fahrenheit. La temperatura ambiente

aparece en la lectura superior.

4–18 DMM912/914/916

Conectores de entrada

_C V W . Conector de entrada para mediciones de

voltios, ohmios, frecuencia, continuidad, temperatura,

capacitancia y diodo.

COM. Conector común (referencia de conexión a tierra).

Todas las mediciones tienen referencia a este conector.

ADVERTENCIA. Para evitar lesiones personales y

daños al producto, no exceda un potencial de

más de 1000VCC entre la entrada _C V W o

entre el conector COM o entre la conexión a

tierra y estos conectores.

La tensión máxima de circuito abierto para los

conectores mA mA y A es 600 V.

DMM912/914/916 4–19

A mA. Conector de entrada para mediciones de corriente

de hasta 400 mA.

A. Conector de entrada para mediciones de corriente de

hasta 10 A (20 A durante 30 segundos).

Es posible hacer mediciones por encima de 10 A con las

siguientes restricciones:

HLa corriente máxima medible es 20 A.

HLimite las mediciones por encima de 10 A a 30

segundos.

PRECAUCIÓN. Limite las mediciones de corriente

alta (de 10 a 20 A) a 30 segundos y deje dos

minutos de enfriamiento entre mediciones.

No lo conecte a circuitos con >600 V.

4–20 DMM912/914/916

Conocimientos Básicos de Funcionamiento

Antes de tomar alguna de las mediciones descritas en esta

sección, siga estos pasos para hacer las mejores medi-

ciones posibles y evitar causar daños al multímetro.

1. Para mayor precisión, deje que el multímetro se

estabilice durante 30 segundos después de encenderlo.

2. Desconecte las puntas de prueba de los puntos de

medición cuando seleccione o cambie una función de

medición.

3. Siga el método seguro de conexión de puntas de

prueba de la página 4–21 para desconectar las puntas

de prueba del multímetro.

4. Desconecte siempre la alimentación al circuito cuando

mida resistencia, capacitores, compruebe diodos o la

continuidad dentro de un circuito.

Es posible que aparezcan mediciones inestables o

incorrectas al usar el multímetro cerca de un circuito que

emita ondas electromagnéticas.

DMM912/914/916 4–21

Método Seguro de Conexión de Puntas de Prueba

Para desconectar sin peligro las puntas de prueba del

multímetro, primero desconecte todas las puntas de

prueba del circuito bajo prueba, luego desconecte las

puntas de los conectores de entrada.

ADVERTENCIA. Para evitar el peligro de

descarga eléctrica, no introduzca puntas de

pruebas no necesarias ni alfileres de metal en los

conectores A mA y A. Las tensiones aplicadas

al conector COM pueden encontrarse presentes

en todos los demás conectores de entrada.

Use solamente las puntas de prueba suministra-

das o recomendadas (o su equivalente) con el

multímetro. Consulte la sección Accesorios de la

página 4–45.

4–22 DMM912/914/916

Mediciones de Tensión de CA

1. Ajuste el

mando selector.

2. Elija dBm (dB)

o Hz. Botón azul

3. Conecte las

puntas de

prueba.

Fuente de tensión de CA

La medición de CA proporciona una medición de RMS

real o promedio de una señal de CA. Seleccione

“average” (promedio) en el menú Setup.

NOTA: La precisión y el rango de las mediciones

de frecuencia aumentan utilizando el ajuste Hz

del mando selector.

DMM912/914/916 4–23

Mediciones de Tensión de CC

1. Ajuste el

mando selector. <400 mV

<1000 V

2. Conecte las

puntas de

prueba.

Fuente de tensión de CC

El ajuste 400 mV proporciona un rango para medir

tensiones pequeñas.

4–24 DMM912/914/916

Mediciones de CA + CC

1. Ajuste el

mando selector.

2. Conecte las

puntas de

prueba.

0 V

La medición de CA + CC proporciona una lectura de

tensión equivalente a RMS real de la suma de los

componentes CA y CC de la señal.

La fórmula VRMS VCA2VCC

2 se usa para

calcular la tensión RMS.

DMM912/914/916 4–25

Mediciones de Frecuencia

1. Ajuste el

mando selector.

2. Elija frecuencia

o factor de

trabajo.

Botón azul

3. Conecte las

puntas de

prueba.

RelojConexión a tierra

El factor de trabajo muestra el porcentaje de la señal que

está alto.

4–26 DMM912/914/916

Mediciones de Resistencia

1. Ajuste el

mando selector.

2. Elija salida de

tensión baja. Botón azul

3. Conecte las

puntas de

prueba.

PRECAUCIÓN. Elimine toda fuente de energía del

circuito antes de conectar las puntas de prueba.

El ajuste LV reduce el nivel máximo de tensión de prueba

a 0,4 V para evitar encender dispositivos

semiconductores. La cuenta de la visualización cambia a

4.000.

Extraiga los componentes individuales del circuito para

obtener mejores resultados.

DMM912/914/916 4–27

Pruebas de Continuidad

1. Ajuste el

mando selector.

2. Conecte las

puntas de

prueba.

PRECAUCIÓN. Elimine toda fuente de energía del

circuito antes de conectar las puntas de prueba.

La señal acústica avisa si la resistencia del circuito es

inferior a 75 .

4–28 DMM912/914/916

Prueba de Diodo

1. Ajuste el

mando selector.

2. Elija prueba de

diodo. Botón azul

3. Conecte las

puntas de

prueba.

Desviación hacia

adelante

Buena = 0,4 a 0,9 V

Mala = 0 ó OL

Desviación hacia atrás

Buena = OL

Mala = <2,0 V

Desviación

hacia adelante

Desviación

hacia atrás

PRECAUCIÓN. Elimine toda fuente de energía del

circuito antes de conectar las puntas de prueba.

Extraiga los componentes individuales del circuito para

obtener mejores resultados.

DMM912/914/916 4–29

Mediciones de Capacitancia

1. Ajuste el

mando selector.

2. Conecte las

puntas de

prueba.

PRECAUCIÓN. Corte toda alimentación eléctrica

del circuito y descargue los capacitores antes de

conectar las puntas de prueba.

Para obtener mejores resultados, retire los capacitores del

circuito. Si la versión del software es 1.90 o anterior,

utilice el modo SETUP para seleccionar la supresión de

ruido de 60 Hz en todas las mediciones de capacidad.

4–30 DMM912/914/916

Mediciones de Corriente

1. Ajuste el

mando selector. <

4000

A

<400 mA

<10 A

2. Elija CA o CC. Botón azul

3. Conecte las

puntas de

prueba.

400

Carga

Fuente de

corriente

PRECAUCIÓN. Limite las mediciones de corriente

alta (de 10 a 20 A) a 30 segundos y deje dos

minutos de enfriamiento entre mediciones.

No lo conecte a circuitos con >600 V.

La medición de CA proporciona una medición de RMS

real o promedio de señales de CA simétricas. Seleccione

“average” (promedio) en el menú Setup.

DMM912/914/916 4–31

Mediciones de Temperatura

1. Ajuste el

mando selector.

2. Elija Celsius o

Fahrenheit. Botón azul

3. Conecte las

puntas de

prueba.

Sonda de la

temperatura

Adaptador

de sonda

termopar

Para este ajuste se necesita una sonda de temperatura

opcional y un adaptador. Consulte la sección Accesorios

en la página 4–45.

4–32 DMM912/914/916

Descripción de las Características Especiales

Autoapagado (Auto power off)

El autoapagado apaga el multímetro automáticamente si

no se cambia ningún control o parámetro dentro de una

cantidad de tiempo seleccionada. Al girar el mando

selector o pulsar el botón dorado o el azul se vuelve a

encender. El multímetro vuelve a la condición por defecto

de la posición del mando selector.

Utilice el menú Setup para ajustar el retraso de

autoapagado. El autoapagado se puede desactivar

pulsando el botón azul mientras se gira el mando selector

de su posición de apagado (off).

Retención (Hold)

La retención congela la pantalla para permitir la

desconexión de las sondas de los puntos de prueba sin

perder la lectura.

Los valores mínimo y máximo se siguen adquiriendo

mientras se está en modo de retención.

Auto retención (Auto hold)

La auto retención funciona como la retención excepto que

la pantalla se congela siempre que se estabiliza la lectura.

El multímetro le avisa con un pitido para indicar que se

ha activado la retención.

Detección automática de fusible (Auto fuse detection)

El multímetro comprueba la integridad de los fusibles

internos siempre que se necesiten para un funcionamiento

correcto. Si se detecta un fusible abierto, aparecerá

FUSE 1 o FUSE 2 en la pantalla y sonarán dos pitidos.

DMM912/914/916 4–33

Protección de la Entrada de Sonda

El multímetro avisará con un pitido continuo y mostrará

ProbE si hay una sonda introducida en un conector de

entrada de corriente y se ha seleccionado una medición

que no sea de corriente.

Señal Acústica

Un solo pitido indica un funcionamiento correcto; dos

pitidos indican una advertencia o error. Utilice el menú

Setup para activar o desactivar la señal acústica. Las

pruebas de continuidad y la protección de la entrada de

sonda no se ven afectadas al desactivarla.

ALTO/BAJO (HI/LO)

El modo HI/LO le permite establecer límites alto y bajo

con los que comparar la entrada. Un solo pitido indica

que la medición está dentro de los límites; dos pitidos

indican un valor fuera de los límites. Cuando se esté fuera

de los límites, aparecerá HI o LO en la pantalla superior.

Utilice el menú Setup para establecer los límites HI y LO.

Para mantener los nuevos valores, pulse EXIT SETUP.

Sonarán dos pitidos (indicando un error) bajo las

condiciones siguientes:

HNo se han fijado límites para la función o rango

seleccionado.

HEl límite LO (bajo) es superior o igual al límite HI

(alto).

4–34 DMM912/914/916

Operación MIN/MAX/AVG

El botón M/M/A alterna entre las operaciones indicadas

más adelante. La lectura superior muestra el tiempo

transcurrido desde el comienzo de la prueba hasta el

último evento ocurrido (marca del tiempo). Pulse RESET

para reinicializar todas las lecturas y el reloj.

Pantalla

actualizada Aparecen los indicadores MIN, MAX y AVG. A

medida que se detectan nuevos valores, la pantalla

se actualiza.

Presentació

n del valor

máximo

El indicador MAX aparece en pantalla y el valor es el

máximo más reciente. El indicador MIN aparece

momentáneamente si se detecta un nuevo valor

mínimo.

Presentació

n del valor

mínimo

El indicador MIN aparece en pantalla y el valor es el

mínimo más reciente. El indicador MAX aparece

momentáneamente si se detecta un nuevo valor

máximo.

Presentació

n del valor

máximo–mí

nimo

El indicador MAX–MIN aparece en pantalla y el valor

es el valor máximo más reciente menos el valor

mínimo más reciente. Cuando se detectan nuevos

valores mínimos o máximos, el indicador MIN o MAX

aparece momentáneamente.

Presentació

n del valor

promedio

El indicador AVG aparece en pantalla y se muestra el

valor promedio de todas las lecturas del multímetro

presentadas. El indicador MIN o MAX aparece en

pantalla momentáneamente cuando se detectan

nuevos valores.

DMM912/914/916 4–35

Reemplazo de la Pila y los Fusibles

Pila de 9 V

Parte superior

de la caja

Parte inferior

de la caja

FUSE 2

1 A

(600 V)

FUSE 1

15 A

(600 V)

ADVERTENCIA. La instalación de fusibles

incorrectos puede causar lesiones personales o

daños al producto.

4–36 DMM912/914/916

Especificaciones

Todas las especificaciones están garantizadas, salvo que

se indique que son típicas, y son aplicables a los

multímetros DMM912, DMM914 y DMM916.

Las precisiones declaradas son a 23_C ± 5_C a menos del

75% de humedad relativa y sin que aparezca el indicador

de pila débil.

Características Descripción

Dígitos de la pantalla de

cristal líquido 4 3/4 ó 3 3/4

Segmentos del gráfico de

barras 40

Cuenta de visualización 40.000 ó 4.000

Tasa de actualización

numérica 1 vez/seg (cuenta 40.000)

4 veces/seg (cuenta 4.000)

Gráfico de barras 20 veces/seg

Presentación de polaridad Automático

Presentación de

sobrerango Aparece OL

Indicador de tensión baja Indicador de pila

Tiempo de autoapagado Seleccionable por el usuario (por

defecto = 15 minutos)

Fuente de alimentación Una pila de célula seca de 9 V

DMM912/914/916 4–37

Características Descripción

Tensión máxima de

entrada 1000 V (750 V CA) CAT II entre V y

COM

Tensión máxima flotante 1000 V (750 V CA) CAT II entre

cualquier terminal y conexión a tierra

ente

áx

a de 400 mA entre A mA y COM

oi m im

entrada 10 A continuos entre A y COM (20 A

durante 30 segundos)

Tensión máxima de circuito

abierto (entradas de

corriente)

600 V entre A y COM y entre A mA

y COM

Protección de sobrecarga

Conector A mA Fusible de fusión rápida de 1 A

(600 V)

Conector A Fusible de fusión rápida de 15 A

(600 V)

Conector V 1100 VpAC + DCV V

850 VpHzmV 

Características de Medición

Características Descripción

Tensión de CC

Rangos V 4 V, 40 V, 400 V, 1000 V

Rango mV 400 mV

rec

isi

ón

%10 s)

DMM912 DMM914 DMM916

P isi

(% + 10 cuentas)1±0,2% ±0,1% ±0,06%

4–38 DMM912/914/916

Características de Medición (cont.)

Características Descripción

Tensión de CA

Rangos 4 V, 40 V, 400 V, 750 V

Precisión5

(% + 40 cuentas)1DMM912 DMM914 DMM916

50 a 100 Hz ±1,0% ±0,8% ±0,7%

>100 a 1 kHz2±2,5% ±2,0% ±1,5%

>1 kHz a 10 kHz2– – – ±3,5% ±2,5%

>10 kHz a 20 kHz2– – – – – – ±3,5%

Anch

anda DMM912 DMM914 DMM916

1 kHz 10 kHz 20 kHz

Factor de cresta 3 (Picos limitados a 1000 V)

Impedancia de entrada >10 M en paralelo por <100 pF

Voltios de CA + CC Lo mismo que CA (RMS) + 1,2%

+ 10 cuentas3

Factor de cresta 3 (Picos limitados a 1000 V)

Impedancia de entrada >10 M en paralelo por <100 pF

dBm

(típico) –15 dBm a +55 dBm

(0 dBm = 1 mW sobre 600)

dBv

(típico) –80 dBv a + 50 dBv

(0 dBv = 1 Vrms)

DMM912/914/916 4–39

Características de Medición (cont.)

Características Descripción

Corriente

Rang

de CA y CC 4.000 mA, 400 mA, 10 A

20 A máximo para < 30 segundos

rec

isi

ón de CC

%10 s)

DMM912 DMM914 DMM916

P isi

(% + 10 cuentas)1±0,5% ±0,4% ±0,3%

Precisión de CA

(% + 80 cuentas)1±1,2% ±0,9% ±0,9%

Ancho de banda

(típica) 1 kHz

Resistencia

Rangos

Rangos W400 W, 4 kW, 40 kW, 400 kW, 4 MW,

40 MW

Rangos LV2,3 4 kW, 40 kW, 400 kW, 4 MW, 40 MW

Precisión DMM912 DMM914 DMM916

W (% + 10

cuentas)1±0,5% ±0,4% ±0,3%

Rango 400 W±1% ±0,8% ±0,6%

Rango 4 MW±1% ±0,8% ±0,6%

Rango 40 MW±5% ±5% ±5%

LV (% +

1 cuentas)2,3 ±1% ±0,8% ±0,6%

Ten

sio

m limi o í i )

1 V (ajuste W)

sio s

cumplimiento (típica) 0,4 V (ajuste LV)

Umbral de continuidad3Sonará un pitido cuando la resistencia

esté a aproximadamente 75 W o

menos

4–40 DMM912/914/916

Características de Medición (cont.)

Características Descripción

Prueba de diodo3

Corriente de prueba

(típica) 0,6 mA

Tensión de prueba

(típica) 3 V

Capacitancia

Rangos 4 nF, 40 nF, 400 nF, 4 F, 40 F,

400 F, 4 mF, 40 mF

Precisión3

(% + 10 cuenta)

4 nF to 4 F7±1% (modo delta)

40 F to 40 mF ±3%

Frecuencia4

Rangos 400 Hz, 4 kHz, 40 kHz, 400 kHz,

2 MHz

Precisión7

(% + 10 cuentas)

400 Hz to 400 kHz ±0,01%

2 MHz ±0,15%

Sensibilidad 0,5 Vp-p

Factor de trabajo

Precisión ±(0,1% + 0,05% per kHz) for 5 V

input

Rangos 15 Hz to 10 kHz (10% – 90% factor

de trabajo)

DMM912/914/916 4–41

Características de Medición (cont.)

Características Descripción

Temperatura

Rango –50_ C to +980_ C

Precisión 2_C

Tipo termopar K

Mediciones de pico3

Precisión (voltios de

CC) ±5% + 40 cuentas del valor de pico

de un pulso sencillo de 1 ms

1Divida las cuentas por 10 en modo de cuentas 4000.

2Rango de 750 V, 40 M–LV no especificado.

3Sólo modo de cuentas 4000.

4La lectura de la pantalla superior está limitada a 10 kHz

con precisión reducida.

5Rango de >10%, rango de 4 V >1 V.

6Rango de >5%.

74 nF y 40 nF es necesario utilizar el modo delta.

Physical characteristics

Características Descripción

Dimensiones

(Alt.  Anc.  Prof.) 32 mm  86 mm  185 mm

(sin funda)

Peso (con pila) 370 g

Con funda 600 g

4–42 DMM912/914/916

Environmental characteristics

Características Descripción

Temperatura

Funcionamiento 0 to +50_ C

No funcionamiento

(almacenamiento) –20 to +60_ C

Humedad (funcionamiento) <80%

Altitud

Funcionamiento 2000 m

No funcionamiento 12300 m

Vibración

Funcionamiento 2,66 gRMS, de 5 a 500 Hz, 3 ejes

(10 minutos cada uno)

No funcionamiento 3,48 gRMS, de 5 a 500 Hz, 3 ejes

(10 minutos cada uno)

Certificaciones y Cumplimientos

Características Descripción

Certificaciones Listado UL3111-1 y CAN/CSA C22.2 No.

1010-1

Máx

a a

tud 1000 V CC Categor’a II

im m li

de entrada 600 V CC Categor’a III

750 V CA Categor’a II

600 V CA Categor’a III

DMM912/914/916 4–43

Certificaciones y Cumplimientos

Características Descripción

Categ

a de

so-

bretensión CAT III: Líneas principales de nivel de

distribución, instalación fija

CAT II: Líneas principales de nivel local,

electrodomésticos, equipo portátil

CAT I: Nivel de señal, equipo especial o

partes de equipo, telecomunicaciones,

electrónica

Grado 2 de conta-

minación No lo utilice en ambientes donde pueda haber

presente contaminantes conductores.

Dec

arac

ón de

cumplimiento con

las normas EC

Cumple el propósito de la Directiva

89/336/EEC de Compatibilidad Electromag-

nética y Tensión Baja y con la Directiva

73/23/EEC, enmendada por l93/68/EEC de

Seguridad del Producto. El cumplimiento se

demostró de acuerdo a las siguientes

especificaciones según se indican en la

publicación oficial de las Comunidades

Europeas (Journal of the European Communi-

ties):

EN 55011 Clase B: Emisiones irradiadas

EN 50082–1 Inmunidad:

IEC 801–2 Descarga electro

stática

IEC 801–3 RF radiada

EN 61010-1/A2 Requisitos de

seguridad para equipo eléctrico

para mediciones, control y uso

de laboratorio

4–44 DMM912/914/916

ATL01

Características Descripción

Certificaciones CAN/CSA–C22.2 No. 1010.1–M92;

CAN/CSA–C22.2 No. 1010.2.031–94;

UL3111–1; Designado para la Directi-

va de la CE sobre Tensión Baja

Valores nominales 1000 V CAT III 10 A

Planta de fabricación Taiwán

DMM912/914/916 4–45

Accesorios

Piezas reemplazables Número de pieza

Puntas de prueba (1 roja,

1 blanca) ATL01

Funda 118-9484-XX

Instrucciones

Inglés, alemán, fran-

cés, español 070-9791-XX

Inglés, japonés, chino,

coreano 070-9792-XX

Una pila de célula seca 9 V, NEDA 1604, o equivalente

Fusibles

15 A, 600 V 159-0287-00 KLK 15 A 600 VRMS

1 A, 600V 159-0337-00 BLS 1 A 600 VRMS

Accesorios opcionales Número de pieza

Sondas de temperatura Las sondas de temperatura necesitan

un adaptador termopar ATK01

ATP01 Sonda de cuentas

Sonda de corriente A603 150 Amp, corriente de

Juego de sondas de lujo ATLDX1

Funda blanda de trans-

porte AC12

4–46 DMM912/914/916

Cuidado y Limpieza General

Proteja el multímetro de condiciones climáticas adversas.

El multímetro no está hecho a prueba de agua.

No exponga la pantalla de cristal líquido a la luz directa

del sol durante períodos de tiempo prolongados.

PRECAUCIÓN. Para evitar causar daños al

mutímetro, no lo exponga a aerosoles, líquidos

ni disolventes.

Limpie el exterior del multímetro limpiando el polvo con

un paño que no deje pelusa. Tenga cuidado de no arañar

el filtro de plástico transparente de la pantalla.

Para mayor limpieza, use un paño suave o toalla de papel

humedecida con agua. Se puede utilizar una solución de

alcohol isopropílico del 75% para una limpieza más

efectiva.

PRECAUCIÓN. Para evitar causar daños a la

superficie del multímetro, no utilice productos

abrasivos ni agentes químicos de limpieza.

Tektronix DMM916 User Manual

Navigation menu

Versions of this User Manual:

Views

Navigation
