Quick Start Guide

Check out behringer.com for expanded Owner Manuals

XENYX

X1622USB/X2222USB/X2442USB

Premium 16, 22 and 24-Input 2/2 and 4/2-Bus Mixer with

XENYX Mic Preamps & Compressors, British EQs, 24-Bit

Multi-FX Processor, USB/Audio Interface and energyXT2.5

Compact BEHRINGER Edition Music Production Software

A50-00000-13558

behringer.com

2XENYX X1622USB/X2222USB/X2442USB

behringer.com

3Quick Start Guide

Terminals marked with this symbol carry

electrical current of suffi cient magnitude to

constitute risk of electric shock. Use only

high-quality commercially-available speaker cables with

¼" TS plugs pre-installed. All other installation or

modifi cation should be performed only by

qualifi ed personnel.

This symbol, wherever it appears, alerts you

to the presence of uninsulated dangerous

voltage inside the enclosure - voltage that

may be suffi cient to constitute a risk of shock.

This symbol, wherever it appears, alerts you

to important operating and maintenance

instructions in the accompanying literature.

Please read the manual.

Caution

To reduce the risk of electric shock, do not

remove the top cover (or the rear section).

No user serviceable parts inside. Refer servicing to

qualifi ed personnel.

Caution

To reduce the risk of fi re or electric shock,

do not expose this appliance to rain and

moisture. The apparatus shall not be exposed to dripping

or splashing liquids and no objects fi lled with liquids, such

as vases, shall be placed on the apparatus.

Caution

These service instructions are for use

by qualifi ed service personnel only.

To reduce the risk of electric shock do not perform any

servicing other than that contained in the operation

instructions. Repairs have to be performed by qualifi ed

service personnel.

Read these instructions.1.

Keep these instructions.2.

Heed all warnings.3.

Follow all instructions.4.

Do not use this apparatus near water.5.

Clean only with dry cloth.6.

Do not block any ventilation openings. Install in 7.

accordance with the manufacturer’s instructions.

Do not install near any heat sources such as 8.

radiators, heat registers, stoves, or other apparatus

(including amplifi ers) that produce heat.

Do not defeat the safety purpose of the polarized 9.

or grounding-type plug. A polarized plug has two blades

with one wider than the other. A grounding-type plug

has two blades and a third grounding prong. The wide

blade or the third prong are provided for your safety. If the

provided plug does not fi t into your outlet, consult an

electrician for replacement of the obsolete outlet.

Protect the power cord from being walked on or 10.

pinched particularly at plugs, convenience receptacles,

and the point where they exit from the apparatus.

Use only attachments/accessories specifi ed by 11.

the manufacturer.

Use only with the 12.

cart, stand, tripod, bracket,

or table specifi ed by the

manufacturer, or sold with

the apparatus. When a cart

is used, use caution when

moving the cart/apparatus

combination to avoid

injury from tip-over.

Unplug this apparatus during lightning storms or 13.

when unused for long periods of time.

Refer all servicing to qualifi ed service personnel. 14.

Servicing is required when the apparatus has been

damaged in any way, such as power supply cord or plug

is damaged, liquid has been spilled or objects have fallen

into the apparatus, the apparatus has been exposed

to rain or moisture, does not operate normally, or has

been dropped.

The apparatus shall be connected to a MAINS socket 15.

outlet with a protective earthing connection.

Where the MAINS plug or an appliance coupler is 16.

used as the disconnect device, the disconnect device shall

remain readily operable.

Technical specifi cations and appearance are subject to change without

notice. The information contained herein is correct at the time of printing.

All trademarks are the property of their respective owners. MUSIC Group

accepts no liability for any loss which may be suff ered by any person

who relies either wholly or in part upon any description, photograph or

statement contained herein. Colors and specifi cations may vary slightly from

product. BEHRINGER products are sold through authorized dealers only.

Distributors and dealers are not agents of MUSIC Group and have absolutely

no authority to bind MUSIC Group by any express or implied undertaking

or representation. This manual is copyrighted. No part of this manual may

be reproduced or transmitted in any form or by any means, electronic or

mechanical, including photocopying and recording of any kind, for any

purpose, without the express written permission of Red Chip Company Ltd.

ALL RIGHTS RESERVED.

© 2010 Red Chip Company Ltd.

Trident Chambers, Wickhams Cay, P.O. Box 146,

Road Town, Tortola, British Virgin Islands

Warranty§ 1

This limited warranty is valid only if you purchased [1]

the product from a BEHRINGER authorized dealer in the

country of purchase. A list of authorized dealers can be

found on BEHRINGER’s website behringer. com under

“Where to Buy“, or you can contact the BEHRINGER offi ce

closest to you.

MUSIC Group* warrants the mechanical and [2]

electronic components of this product to be free of defects

in material and workmanship if used under normal

operating conditions for a period of one (1) year from

the original date of purchase (see the Limited Warranty

terms in § 4 below), unless a longer minimum warranty

period is mandated by applicable local laws. If the product

shows any defects within the specifi ed warranty period

and that defect is not excluded under § 4, MUSIC Group

shall, at its discretion, either replace or repair the product

using suitable new or reconditioned product or parts.

In case MUSIC Group decides to replace the entire product,

this limited warranty shall apply to the replacement

product for the remaining initial warranty period, i.e.,

one (1) year (or otherwise applicable minimum warranty

period) from the date of purchase of the original product.

Upon validation of the warranty claim, the repaired [3]

or replacement product will be returned to the user freight

prepaid by MUSIC Group.

Warranty claims other than those indicated above [4]

are expressly excluded.

PLEASE RETAIN YOUR SALES RECEIPT. IT IS YOUR PROOF

OF PURCHASE COVERING YOUR LIMITED WARRANTY.

THIS LIMITED WARRANTY IS VOID WITHOUT SUCH PROOF

OF PURCHASE.

Online registration§ 2

Please do remember to register your new BEHRINGER

equipment right after your purchase at behringer. com

under “Support” and kindly read the terms and conditions

of our limited warranty carefully. Registering your

purchase and equipment with us helps us process

your repair claims quicker and more effi ciently.

Thank you for your cooperation!

Return materials authorization§ 3

To obtain warranty service, please contact the [1]

retailer from whom the equipment was purchased.

Should your BEHRINGER dealer not be located in your

vicinity, you may contact the BEHRINGER distributor for

your country listed under “Support” at behringer. com.

If your country is not listed, please check if your problem

can be dealt with by our “Online Support” which may

also be found under “Support” at behringer. com.

Alternatively, please submit an online warranty claim at

behringer. com BEFORE returning the product. All inquiries

must be accompanied by a description of the problem

and the serial number of the product. After verifying

the product’s warranty eligibility with the original sales

receipt, MUSIC Group will then issue a Return Materials

Authorization (“RMA”) number.

Legal Disclaimer

Limited Warranty

Important Safety

Instructions

Limited Warranty

Legal Disclaimer

Important Safety

Instructions

Subsequently, the product must be returned in [2]

its original shipping carton, together with the return

authorization number to the address indicated by

MUSIC Group.

Shipments without freight prepaid will not [3]

be accepted.

Warranty Exclusions§ 4

This limited warranty does not cover consumable [1]

parts including, but not limited to, fuses and batteries.

Where applicable, MUSIC Group warrants the valves or

meters contained in the product to be free from defects in

material and workmanship for a period of ninety (90) days

from date of purchase.

This limited warranty does not cover the product [2]

if it has been electronically or mechanically modifi ed

in any way. If the product needs to be modifi ed or

adapted in order to comply with applicable technical

or safety standards on a national or local level, in any

country which is not the country for which the product

was originally developed and manufactured, this

modifi cation/adaptation shall not be considered a defect

in materials or workmanship. This limited warranty does

not cover any such modifi cation/adaptation, regardless

of whether it was carried out properly or not. Under the

terms of this limited warranty, MUSIC Group shall not

be held responsible for any cost resulting from such a

modifi cation/adaptation.

This limited warranty covers only the product [3]

hardware. It does not cover technical assistance for

hardware or software usage and it does not cover

any software products whether or not contained in

the product. Any such software is provided “AS IS”

unless expressly provided for in any enclosed software

limited warranty.

This limited warranty is invalid if the factory-[4]

applied serial number has been altered or removed from

the product.

Free inspections and maintenance/repair work [5]

are expressly excluded from this limited warranty, in

particular, if caused by improper handling of the product

by the user. This also applies to defects caused by normal

wear and tear, in particular, of faders, crossfaders,

potentiometers, keys/buttons, guitar strings, illuminants

and similar parts.

Damage/defects caused by the following conditions [6]

are not covered by this limited warranty:

improper handling, neglect or failure to operate the •

unit in compliance with the instructions given in

BEHRINGER user or service manuals;

connection or operation of the unit in any way •

that does not comply with the technical or safety

regulations applicable in the country where the

product is used;

damage/defects caused by acts of God/Nature •

(accident, fi re, fl ood, etc) or any other condition that

is beyond the control of MUSIC Group.

Any repair or opening of the unit carried out by [7]

unauthorized personnel (user included) will void the

limited warranty.

If an inspection of the product by MUSIC Group [8]

shows that the defect in question is not covered by the

limited warranty, the inspection costs are payable by

the customer.

Products which do not meet the terms of this [9]

limited warranty will be repaired exclusively at the buyer’s

expense. MUSIC Group or its authorized service center will

inform the buyer of any such circumstance. If the buyer

fails to submit a written repair order within 6 weeks after

notifi cation, MUSIC Group will return the unit C.O.D. with

a separate invoice for freight and packing. Such costs will

also be invoiced separately when the buyer has sent in a

written repair order.

Authorized BEHRINGER dealers do not sell new [10]

products directly in online auctions. Purchases made

through an online auction are on a “buyer beware” basis.

Online auction confi rmations or sales receipts are not

accepted for warranty verifi cation and MUSIC Group will

not repair or replace any product purchased through an

online auction.

Warranty transferability§ 5

This limited warranty is extended exclusively to the

original buyer (customer of authorized retail dealer) and

is not transferable to anyone who may subsequently

purchase this product. No other person (retail dealer, etc.)

shall be entitled to give any warranty promise on behalf

of MUSIC Group.

Claim for damage§ 6

Subject only to the operation of mandatory applicable

local laws, MUSIC Group shall have no liability to the buyer

under this warranty for any consequential or indirect

loss or damage of any kind. In no event shall the liability

of MUSIC Group under this limited warranty exceed the

invoiced value of the product.

Limitation of liability§ 7

This limited warranty is the complete and exclusive

warranty between you and MUSIC Group. It supersedes

all other written or oral communications related to this

product. MUSIC Group provides no other warranties for

this product.

Other warranty rights and § 8

national law

This limited warranty does not exclude or limit the [1]

buyer’s statutory rights as a consumer in any way.

The limited warranty regulations mentioned herein [2]

are applicable unless they constitute an infringement of

applicable mandatory local laws.

This warranty does not detract from the seller’s [3]

obligations in regard to any lack of conformity of the

product and any hidden defect.

Amendment§ 9

Warranty service conditions are subject to change without

notice. For the latest warranty terms and conditions

and additional information regarding MUSIC Group’s

limited warranty, please see complete details online at

behringer. com.

* MUSIC Group Macao Commercial Off shore Limited of

Rue de Pequim No. 202-A, Macau Finance Centre 9/J, Macau,

including all MUSIC Group companies

behringer.com

4XENYX X1622USB/X2222USB/X2442USB

behringer.com

5Quick Start Guide

Las terminales marcadas con este símbolo

transportan corriente eléctrica de magnitud

sufi ciente como para constituir un riesgo de

descarga eléctrica. Utilice solo cables de altavoz de alta

calidad con clavijas TS de 6,3 mm pre-instaladas

(puede adquirirlos en comercios especializados en audio).

Cualquier otra instalación o modifi cación debe ser

realizada únicamente por un técnico cualifi cado.

Este símbolo, siempre que aparece,

le advierte de la presencia de voltaje

peligroso sin aislar dentro de la caja;

este voltaje puede ser sufi ciente para constituir un riesgo

de descarga.

Este símbolo, siempre que aparece,

le advierte sobre instrucciones operativas y

de mantenimiento que aparecen en la

documentación adjunta. Por favor, lea el manual.

Atención

Para reducir el riesgo de descarga eléctrica,

no quite la tapa (o la parte posterior).

No hay piezas en el interior del equipo que puedan ser

reparadas por el usuario. Si es necesario, póngase en

contacto con personal cualifi cado.

Atención

Para reducir el riesgo de incendio o

descarga eléctrica, no exponga este

aparato a la lluvia, humedad o alguna otra fuente que

pueda salpicar o derramar algún líquido sobre el aparato.

No coloque ningún tipo de recipiente para líquidos sobre

el aparato.

Atención

Las instrucciones de servicio deben llevarlas

a cabo exclusivamente personal cualifi cado.

Para evitar el riesgo de una descarga eléctrica, no realice

reparaciones que no se encuentren descritas en el manual

de operaciones. Las reparaciones deben ser realizadas

exclusivamente por personal cualifi cado.

Lea las instrucciones.1.

Conserve estas instrucciones.2.

Preste atención a todas las advertencias.3.

Siga todas las instrucciones.4.

No use este aparato cerca del agua.5.

Limpie este aparato con un paño seco.6.

No bloquee las aberturas de ventilación. Instale el 7.

equipo de acuerdo con las instrucciones del fabricante.

No instale este equipo cerca de fuentes de calor 8.

tales como radiadores, acumuladores de calor, estufas u

otros aparatos (incluyendo amplifi cadores) que puedan

producir calor.

No elimine o deshabilite nunca la conexión a tierra 9.

del aparato o del cable de alimentación de corriente.

Un enchufe polarizado tiene dos polos, uno de los cuales

tiene un contacto más ancho que el otro. Una clavija con

puesta a tierra dispone de tres contactos: dos polos y la

puesta a tierra. El contacto ancho y el tercer contacto,

respectivamente, son los que garantizan una mayor

seguridad. Si el enchufe suministrado con el equipo no

concuerda con la toma de corriente, consulte con un

electricista para cambiar la toma de corriente obsoleta.

Coloque el cable de suministro de energía de manera 10.

que no pueda ser pisado y que esté protegido de objetos

afi lados. Asegúrese de que el cable de suministro de

energía esté protegido, especialmente en la zona de la

clavija y en el punto donde sale del aparato.

Use únicamente los dispositivos o accesorios 11.

especifi cados por el fabricante.

Use únicamente la 12.

carretilla, plataforma,

trípode, soporte o mesa

especifi cados por el

fabricante o suministrados

junto con el equipo.

Al transportar el equipo,

tenga cuidado para evitar

daños y caídas al tropezar con algún obstáculo.

Desenchufe el equipo durante tormentas o si no va a 13.

utilizarlo durante un periodo largo.

Confíe las reparaciones únicamente a servicios 14.

técnicos cualifi cados. La unidad requiere mantenimiento

siempre que haya sufrido algún daño, si el cable de

suministro de energía o el enchufe presentaran daños,

se hubiera derramado un líquido o hubieran caído objetos

dentro del equipo, si el aparato hubiera estado expuesto

a la humedad o la lluvia, si ha dejado de funcionar de

manera normal o si ha sufrido algún golpe o caída.

Al conectar la unidad a la toma de corriente eléctrica 15.

asegúrese de que la conexión disponga de una unión

a tierra.

Si el enchufe o conector de red sirve como único 16.

medio de desconexión, éste debe ser accesible fácilmente.

Las especifi caciones técnicas y la apariencia de este aparato están sujetas a

cambios sin previo aviso. La información contenida en este documento es

correcta hasta la fecha de su impresión. Todas las marcas registradas son

propiedad de sus respectivos dueños. MUSIC Group no acepta ningún tipo

de responsabilidad por posibles daños y perjuicios sufridos por cualquier

persona que se haya basado completamente o en parte en las descripciones,

fotografías o explicaciones que aparecen en este documento. Los colores

y especifi caciones técnicas pueden variar ligeramente de un producto a

otro. Los productos BEHRINGER son comercializados únicamente a través

de distribuidores ofi ciales. Los distribuidores y mayoristas no son agentes

de MUSIC Group, por lo que no están autorizados a conceder ningún tipo de

contrato o garantía que obligue a MUSIC Group de forma expresa o implícita.

Este manual está protegido por las leyes del copyright. Este manual no

puede ser reproducido o transmitido, ni completo ni en parte, por ningún

tipo de medio, tanto si es electrónico como mecánico, incluyendo el

fotocopiado o registro de cualquier tipo y para cualquier fi n, sin la

autorización expresa y por escrito de Red Chip Company Ltd.

RESERVADOS TODOS LOS DERECHOS.

© 2010 Red Chip Company Ltd.

Trident Chambers, Wickhams Cay, P.O. Box 146,

Road Town, Tortola, British Virgin Islands

Garantía§ 1

Esta garantía limitada solo es válida si ha adquirido [1]

este producto en un distribuidor autorizado BEHRINGER

en el país de compra. Puede encontrar un listado de

los distribuidores autorizados en la página web de

BEHRINGER (behringer. com) dentro de la sección

“Donde comprar“, o poniéndose en contacto con el

centro BEHRINGER más cercano a Vd.

MUSIC Group* garantiza que todas las piezas [2]

mecánicas y electrónicas de este aparato no tienen

ningún defecto ni en materiales ni en mano de obra

bajo condiciones de uso normales durante un periodo de

un (1) año desde la fecha de compra original (vea más

adelante el punto § 4 de esta garantía limitada), salvo que

alguna normativa local obligue a un periodo mínimo de

garantía superior. Si este aparato da muestras de cualquier

tipo de avería, que no esté excluido de acuerdo al punto

§ 4 siguiente, dentro del periodo de garantía especifi cado,

MUSIC Group podrá, a su propio criterio, sustituir o reparar

el aparato usando para ello tanto piezas nuevas como

recicladas. En el caso de que MUSIC Group decida sustituir

el aparato completo, esta garantía limitada será aplicable

a la unidad de sustitución durante el tiempo restante de

la garantía inicial, es decir, un (1) año (o el mínimo legal

aplicable de acuerdo a normativas locales) desde la fecha

de compra del aparato original.

Una vez que sea aceptada una reclamación en [3]

periodo de garantía, el aparato reparado o sustituido será

devuelto por MUSIC Group al usuario a portes pagados.

No será aceptada ninguna reclamación en periodo de [4]

garantía por motivos y cauces distintos a los indicados en

este documento.

CONSERVE SU RECIBO DE COMPRA O FACTURA, DADO QUE

ESO SUPONE SU PRUEBA DE COMPRA DE CARA A LA

GARANTIA LIMITADA. ESTA GARANTIA LIMITADA QUEDARA

ANULADA SI NO DISPONE DE PRUEBA DE COMPRA.

Negación Legal

Garantía

Instrucciones de

seguridad

Negación Legal

Garantía

Registro online§ 2

Después de la compra, no olvide registrar su nuevo

aparato BEHRINGER dentro del apartado “Support” de

nuestra página web, behringer. com y leer completamente

los términos y condiciones de nuestra garantía limitada.

El registrar su compra y los datos de este aparato nos

ayudará a procesar cualquier reclamación de una forma

más rápida y efi caz. ¡Gracias por su cooperación!

Autorización de retorno § 3

de material

Para que este aparato pueda ser reparado deberá [1]

ponerse en contacto con el comercio en el que adquirió

este aparato. En el caso de que no exista un distribuidor

BEHRINGER en las inmediaciones, puede ponerse en

contacto con el distribuidor BEHRINGER de su país,

que encontrará dentro del apartado “Support” de

nuestra página web behringer. com. En caso de que

su país no aparezca en ese listado, acceda a la sección

“Online Support” (que también encontrará dentro del

apartado “Support” de nuestra página web) y compruebe

si su problema aparece descrito y solucionado allí.

De forma alternativa, envíenos a través de la página

web behringer. com una solicitud online de soporte en

periodo de garantía ANTES de devolvernos el aparato.

Cualquier consulta o reclamación debe ir acompañada por

una descripción del problema y por el número de serie del

aparato. Una vez que hayamos verifi cado que el aparato

se encuentra dentro del periodo de garantía a través

del recibo de compra original, MUSIC Group le remitirá

un número de autorización de devolución de aparatos

(“RMA”).

Posteriormente, deberá devolvernos el aparato [2]

dentro de su embalaje original, junto con el número de

autorización que le haya sido facilitado, a la dirección

indicada por MUSIC Group.

No será aceptado ningún envío a portes debidos. [3]

Exclusiones de esta garantía§ 4

Esta garantía limitada no cubre ningún tipo de [1]

consumible incluyendo, pero sin limitación alguna,

los fusibles y las pilas. En aquellos países en los que sea

aplicable, MUSIC Group garantiza que las válvulas y

medidores de este aparato están libres de defectos en

materiales y mano de obra durante un periodo de noventa

(90) días desde la fecha de compra.

Esta garantía limitada no cubrirá el producto si [2]

ha sido electrónica o mecánicamente modifi cado de

cualquier forma. Si este aparato debe ser modifi cado o

adaptado de cara a cumplir con cualquier standard técnico

o de seguridad aplicable para su país o región, en países

distintos a los que este aparato haya sido fabricado o

diseñado originalmente, dicha modifi cación/adaptación

no será considerada un defecto en materiales o mano

de obra. Esta garantía limitada no cubrirá por tanto tal

tipo de modifi cación/adaptación, tanto si es realizada

por un técnico especialista como si no. De acuerdo a los

términos de esta garantía limitada, MUSIC Group no será

responsable de los gastos producidos por ese tipo de

modifi cación/adaptación.

Esta garantía limitada cubre solo el hardware o [3]

producto físico. No cubre por tanto la asistencia técnica

en cuanto a uso del producto o del software ni tampoco

ningún producto de software tanto si está contenido en

el propio aparato como si es externo. Cualquier tipo de

software es suministrado “TAL COMO ES” salvo que se

indique expresamente otra cosa en la garantía limitada

del software.

Esta garantía limitada quedará anulada si el [4]

número de serie asignado en fábrica ha sido modifi cado o

eliminado del producto.

Esta garantía excluye expresamente cualquier [5]

tipo de revisión gratuita y o trabajo de mantenimiento/

reparación, en concreto, todas aquellas producidas por

un uso incorrecto o inadecuado del aparato por parte

del usuario. Esto también se aplica a aquellos defectos

producidos por el uso y desgaste normales, en especial de

los faders, crossfaders, potenciómetros, teclas, cuerdas de

guitarra, pilotos y piezas similares.

Los daños/averías ocasionados por las [6]

siguientes condiciones NO quedan cubiertos por esta

garantía limitada:

uso incorrecto o inadecuado, negligente o el uso •

de este aparato sin cumplir con lo indicado en

las instrucciones facilitadas por BEHRINGER en

los manuales;

la conexión o uso de este aparato en cualquier •

sistema o forma que no cumpla con las normas

técnicas o de seguridad aplicables en el país en el

que sea usado este aparato;

los daños/averías producidos por desastres •

naturales/fenómenos atmosféricos (accidentes,

incendios, inundaciones) o cualquier otra situación

que quede fuera del control de MUSIC Group.

La reparación de este aparato o la apertura de su [7]

carcasa por cualquier persona no autorizada (incluyendo

el propio usuario) anulará esta garantía limitada.

En caso de que un examen de este aparato por parte [8]

de MUSIC Group demuestre que el defecto o avería en

cuestión no queda cubierto por esta garantía limitada,

el coste de dicha inspección deberá ser pagado por

el usuario.

Aquellos productos que no cumplan con los [9]

términos de esta garantía limitada serán reparados

EXCLUSIVAMENTE con cargo al usuario. MUSIC Group o

sus servicios técnicos ofi ciales informarán al usuario en

caso de que se produzca esa circunstancia. Si el usuario no

remite una autorización de reparación por escrito en las

6 semanas siguientes a nuestra notifi cación, MUSIC Group

devolverá la unidad a portes debidos, junto con una

factura por los gastos. En caso de que el usuario haya

remitido la autorización de reparación, esos costes

también le serán facturados aparte.

Los distribuidores autorizados BEHRINGER no venden [10]

productos nuevos a través de sistemas de subastas online.

Los compradores que accedan a este tipo de subastas se

harán responsables plenamente de esas compras. Las

confi rmaciones o recibos de compras de subastas online

no son válidas como verifi caciones de garantía, por lo que

MUSIC Group no reparará ni sustituirá ningún producto

que haya sido adquirido a través de este tipo de sistemas.

Transferibilidad de la garantía§ 5

Esta garantía limitada es aplicable únicamente al

comprador original (comprador a través de distribuidor

minorista autorizado) y no es transferible a terceras

personas que puedan comprar este aparato al comprador

original. Ninguna persona (comercio minorista, etc.)

está autorizada a ofrecer ningún otro tipo de garantía en

nombre de MUSIC Group.

Reclamaciones§ 6

Con las limitaciones propias de las normativas y leyes

locales aplicables, MUSIC Group no será responsable de

cara al comprador por el daño emergente, lucro cesante o

daños y perjuicios de cualquier tipo. Bajo ningún concepto

la responsabilidad de MUSIC Group por esta garantía

limitada sobrepasará el valor de este producto de acuerdo

a la factura.

Limitación de responsabilidades§ 7

Esta garantía limitada es la única y exclusiva garantía

entre Vd. y MUSIC Group. Esta garantía sustituye a

cualquier otra comunicación verbal o escrita relacionada

con este aparato. MUSIC Group no ofrece ninguna otra

garantía relativa a este producto.

Otros derechos de garantías y § 8

Leyes nacionales

Esta garantía limitada no excluye ni limita los [1]

derechos legales propios del comprador como tal.

Los puntos de esta garantía limitada y mencionados [2]

aquí son aplicables salvo en el caso de que supongan la

infracción de cualquier legislación local aplicable.

Esta garantía no limita la obligación del vendedor en [3]

lo relativo a la conformidad de este aparato de acuerdo a

las leyes y las responsabilidades por vicios ocultos.

Notas fi nales§ 9

Las condiciones de este servicio de garantía están

sujetas a cambios sin previo aviso. Si quiere consultar

los términos y condiciones de garantía actualizados,

así como información adicional sobre la garantía limitada

de MUSIC Group, consulte todos los detalles online en la

página web behringer. com.

* MUSIC Group Macao Commercial Off shore Limited of

Rue de Pequim No. 202-A, Macau Finance Centre 9/J, Macau,

incluidas todas las empresas MUSIC Group

Instrucciones de

seguridad

behringer.com

6XENYX X1622USB/X2222USB/X2442USB

behringer.com

7Quick Start Guide

Les points repérés par ce symbole portent

une tension électrique suffi sante pour

constituer un risque d’électrocution.

Utilisez uniquement des câbles d’enceintes de haute

qualité disponibles dans les points de vente avec les

connecteurs Jack mono 6,35 mm déjà installés.

Toute autre installation ou modifi cation doit être eff ectuée

uniquement par un personnel qualifi é.

Ce symbole avertit de la présence d’une

tension dangereuse et non isolée à

l’intérieur de l’appareil - elle peut

provoquer des chocs électriques.

Attention

Ce symbol signale les consignes

d’utilisation et d’entre ! Tien importantes

dans la documentation fournie. Lisez les consignes de

sécurité du manuel d’utilisation de l’appareil.

Attention

Pour éviter tout risque de choc électrique,

ne pas ouvrir le capot de l’appareil ni

démonter le panneau arrière. L’intérieur de l’appareil

ne possède aucun élément réparable par l’utilisateur.

Laisser toute réparation à un professionnel qualifi é.

Attention

Pour réduire les risques de feu et de choc

électrique, n’exposez pas cet appareil à la

pluie, à la moisissure, aux gouttes ou aux éclaboussures.

Ne posez pas de récipient contenant un liquide sur

l’appareil (un vase par exemple).

Attention

Ces consignes de sécurité et d’entretien

sont destinées à un personnel qualifi é.

Pour éviter tout risque de choc électrique, n’eff ectuez

aucune réparation sur l’appareil qui ne soit décrite par le

manuel d’utilisation. Les éventuelles réparations doivent

être eff ectuées uniquement par un technicien spécialisé.

Lisez ces consignes.1.

Conservez ces consignes.2.

Respectez tous les avertissements.3.

Respectez toutes les consignes d’utilisation.4.

N’utilisez jamais l’appareil à proximité d’un liquide.5.

Nettoyez l’appareil avec un chiff on sec.6.

Veillez à ne pas empêcher la bonne ventilation 7.

de l’appareil via ses ouïes de ventilation. Respectez les

consignes du fabricant concernant l’installation

de l’appareil.

Ne placez pas l’appareil à proximité d’une source 8.

de chaleur telle qu’un chauff age, une cuisinière ou tout

appareil dégageant de la chaleur (y compris un ampli

de puissance).

Ne supprimez jamais la sécurité des prises bipolaires 9.

ou des prises terre. Les prises bipolaires possèdent deux

contacts de largeur diff érente. Le plus large est le contact

de sécurité. Les prises terre possèdent deux contacts plus

une mise à la terre servant de sécurité. Si la prise du bloc

d’alimentation ou du cordon d’ali-mentation fourni ne

correspond pas à celles de votre installation électrique,

faites appel à un électricien pour eff ectuer le changement

de prise.

Installez le cordon d’alimentation de telle façon 10.

que personne ne puisse marcher dessus et qu’il soit

protégé d’arêtes coupantes. Assurez-vous que le cordon

d’alimentation est suffisamment protégé, notamment au

niveau de sa prise électrique et de l’endroit où il est relié à

l’appareil; cela est également valable pour une éventuelle

rallonge électrique.

Utilisez exclusivement des accessoires et des 11.

appareils supplémentaires recommandés par le fabricant.

Utilisez 12.

exclusivement des

chariots, des diables,

des présentoirs, des pieds

et des surfaces de

travail recommandés

par le fabricant ou

livrés avec le produit.

Déplacez précautionneusement tout chariot ou diable

chargé pour éviter d’éventuelles blessures en cas de chute.

Débranchez l’appareil de la tension secteur en cas 13.

d’orage ou si l’appareil reste inutilisé pendant une longue

période de temps.

Les travaux d’entretien de l’appareil doivent 14.

être eff ectués uniquement par du personnel qualifié.

Aucun entretien n’est nécessaire sauf si l’appareil est

endommagé de quelque façon que ce soit (dommages sur

le cordon d’alimentation ou la prise par exemple), si un

liquide ou un objet a pénétré à l’intérieur du châssis, si

l’appareil a été exposé à la pluie ou à l’humidité, s’il ne

fonctionne pas correctement ou à la suite d’une chute.

L’appareil doit être connecté à une prise secteur 15.

dotée d’une protection par mise à la terre.

La prise électrique ou la prise 16.

IEC de tout appareil dénué de

bouton marche/arrêt doit rester

accessible en permanence.

Les caractéristiques et l’apparence sont sujettes à modifi cations sans préavis.

Les informations ci-présentes sont correctes au moment de l’impression.

Toutes les marques déposées sont la propriété de leurs propriétaires

respectifs. La société MUSIC Group n’accepte aucune responsabilité dans les

éventuels dommages ou pertes subis par un tiers en se basant en entier ou

en partie sur les descriptions, photographies ou déclarations contenues dans

ce document. Les couleurs et caractéristiques peuvent varier légèrement

de celles du produit. Les produits BEHRINGER ne sont vendus que par le

biais de revendeurs agréés. Les distributeurs et les revendeurs ne sont pas

agents de MUSIC Group et n’ont absolument aucune autorité pour engager

ou représenter la société MUSIC Group de façon implicite, explicite ou

indirecte. Ce mode d’emploi est protégé par droits d’auteurs. Il est interdit

de transmettre ou de copier ce mode d’emploi sous quelle forme que ce soit,

par quel moyen que ce soit, électronique ou mécanique, ce qui comprend les

moyens de photocopie et d’enregistrement de quelle façon que ce soit, quel

que soit le but, sans la permission écrite expresse de Red Chip Company Ltd.

TOUS DROITS RÉSERVÉS.

© 2010 Red Chip Company Ltd.

Trident Chambers, Wickhams Cay, P.O. Box 146,

Road Town, Tortola, Iles Vierges Britanniques

Garantie§ 1

Cette garantie limitée n’est valide que si vous avez [1]

acheté ce produit auprès d’un revendeur BEHRINGER

agréé dans le pays d’achat. Vous trouverez une liste des

revendeurs agréés sur le site de BEHRINGER, à l’adresse

behringer. com dans la section “Where to Buy“, ou vous

pouvez contacter le bureau BEHRINGER le plus proche de

chez vous.

MUSIC Group* garantit les composants mécaniques [2]

et électroniques de ce produit contre tout défaut

matériel ou de main-d’oeuvre lorsqu’il est utilisé dans

des conditions normales, pendant une période de un

(1) an à partir de la date d’achat (consultez le chapitre

n° § 4 ci-dessous), sauf si une durée de garantie plus

longue est stipulée par les législations locales. En cas

de défaut du produit pendant la période de garantie

spécifi ée (rentrant dans le cadre défi ni par le chapitre

§ 4), MUSIC Group, à sa propre discrétion, pourra décider

de remplacer ou de réparer le produit en utilisant des

pièces ou des produits neufs ou reconditionnés. Dans le

cas où MUSIC Group déciderait de remplacer la totalité du

produit, cette garantie limitée s’applique au produit de

remplacement pour le restant de la période de garantie,

soit une (1) année (sauf si une durée de garantie plus

longue est stipulée par les législations locales) à partir de

la date d’achat du produit initial.

Après l’acceptation de la demande de garantie, [3]

le produit remplacé ou réparé sera renvoyé au client avec

le port payé par MUSIC Group.

Toute demande de garantie autre que celle défi nie [4]

par le texte ci-avant sera refusée.

CONSERVEZ VOTRE REÇU D’ACHAT. IL EST VOTRE PREUVE

D’ACHAT ET PREUVE DE GARANTIE. CETTE GARANTIE

LIMITÉE EST NON AVENANTE SANS PREUVE D’ACHAT.

Déni Légal

Garantie

Consignes de sécurité

Déni Légal

Garantie

Enregistrement en ligne§ 2

Pensez à enregistrer votre nouveau produit BEHRINGER

dès l’achat sur behringer. com dans la section “Support”

et prenez le temps de lire avec attention les termes

et conditions de cette garantie. L’enregistrement de

votre achat et matériel nous aidera à traiter vos

réparations plus rapidement et plus effi cacement.

Merci de votre coopération !

Autorisation de retour de matériel§ 3

Pour faire jouer la garantie, contactez le revendeur [1]

auprès duquel vous avez acheté l’appareil. Si votre

revendeur BEHRINGER ne se trouve pas à proximité,

contactez le distributeur BEHRINGER de votre pays,

dont la liste se trouve dans la section “Support” du

site behringer. com. Si vous ne trouvez pas votre pays

dans la liste, essayez de régler votre problème dans la

section “Online Support” de la page “Support” sur le

site behringer. com. Autrement, vous pouvez faire une

demande de prise en charge par la garantie en ligne

sur le site behringer. com AVANT de nous renvoyer le

produit. Toutes les demandes doivent être accompagnées

d’une description du problème et du numéro de série

du produit. Après avoir vérifi é la validité de la garantie

par la consultation du reçu ou du bon d’achat original,

MUSIC Group vous donnera un numéro d’autorisation de

retour (“NAR ou RMA”).

Le produit doit ensuite être retourné dans son [2]

emballage d’origine avec le numéro d’autorisation de

retour à l’adresse indiquée par MUSIC Group.

Seuls les paquets dont le port a été acquitté [3]

seront acceptés.

Exclusions de garantie§ 4

Cette garantie limitée ne couvre pas les [1]

consommables et/ou pièces jetables comme, par

exemple, les fusibles et les piles. Dans les cas possibles,

MUSIC Group garantit les lampes ou affi cheurs contenus

dans le produit contre tout défaut de pièce ou de main

d’œuvre pour une période de quatre-vingt-dix (90) jours à

partir de la date d’achat.

Cette garantie limitée ne couvre pas le produit s’il [2]

a été modifi é de façon électronique ou mécanique. Si le

produit doit être modifi é ou adapté pour être compatible

avec une législation locale ou nationale relative à la

sécurité ou aux normes techniques, dans un pays qui

n’est pas le pays pour lequel le produit a été prévu et

fabriqué à l’origine, cette modifi cation/adaptation ne

sera pas considérée comme un défaut de pièce ou de

main d’œuvre. Cette garantie limitée ne couvre pas ces

modifi cations/adaptations, qu’elles aient été réalisées

correctement ou non. Selon les termes de cette garantie

limitée, MUSIC Group ne pourra pas être tenu responsable

des coûts issus de telles modifi cations/ adaptations.

Cette garantie limitée ne couvre que l’aspect matériel [3]

du produit. Elle ne couvre pas l’assistance technique liée

à l’utilisation d’un matériel ou d’un logiciel et ne couvre

aucun produit logiciel fourni ou non avec le produit.

Les logiciels sont fournis “TEL QUEL” à moins que le logiciel

ne soit expressément fourni avec sa propre garantie.

Cette garantie limitée n’est pas valide si le numéro [4]

de série appliqué en usine a été modifi é ou supprimé

du produit.

Les inspections gratuites et les travaux de [5]

maintenance/réparation sont totalement exclus de

cette garantie, notamment, si le problème vient d’une

mauvaise manutention ou de l’utilisation du produit

par l’utilisateur. Cette exclusion s’applique également

aux défauts et pannes liés par l’usure normale, C’est en

particulier le cas des Faders, Crossfaders, potentiomètres,

touches/boutons, cordes d’instrument de musique,

témoins lumineux et toutes pièces ou éléments similaires.

Les dommages/pannes causés par les conditions [6]

suivantes ne sont pas couverts par la garantie :

Mauvaise manutention ou entretien, négligence •

ou non respect de l’utilisation du produit selon les

instructions données dans le mode d’emploi ou le

guide d’entretien BEHRINGER.

Connexion ou utilisation de l’appareil d’une façon ne •

correspondant pas aux procédures ou législations de

sûreté ou techniques applicables dans le pays où le

produit a été vendu.

Dommages/pannes causés par l’acte de Dieu ou de la •

Nature (accident, incendie, inondation, etc.) ou toute

autre condition au-delà du contrôle de MUSIC Group.

Toute réparation ou ouverture du boîtier réalisée par [7]

un personnel non agréé (ce qui comprend l’utilisateur)

annule immédiatement la garantie.

Si une inspection du produit réalisée par [8]

MUSIC Group indique que la panne ou le défaut en

question n’est pas couvert par la garantie, les coûts

d’inspection seront à la charge du client.

Les produits qui ne sont pas pris en charge par les [9]

termes de cette garantie seront réparés à la charge de

l’acheteur. MUSIC Group ou ses centres de réparation

agréés informeront l’acheteur de telles circonstances.

Si l’acheteur ne soumet pas un formulaire de réparation

écrit dans les 6 semaines suivant la notifi cation,

MUSIC Group renverra le produit à vos frais avec une

facture séparée pour les frais de port et d’emballage.

Ces coûts seront également facturés séparément une fois

que l’acheteur a envoyé sa demande écrite de réparation.

Les revendeurs BEHRINGER agréés ne vendent pas [10]

de produits neufs directement dans les enchères en ligne.

Les achats réalisés dans les enchères en ligne sont laissés

à l’entière responsabilité et aux risques de l’acheteur.

Les preuves d’achat issues de ventes aux enchères en

ligne ne sont pas acceptées comme vérifi cation ou preuve

d’achat et MUSIC Group ne réparera et ne remplacera pas

les produits achetés aux enchères en ligne.

Transfert de garantie§ 5

Cette garantie limitée est attribuée uniquement à

l’acheteur initial (client d’un revendeur agréé). Elle n’est

pas transférable aux personnes suivantes qui achètent le

produit. Personne n’est autorisé (revendeur, etc.) à donner

une promesse de garantie de la part de MUSIC Group.

Réparation de dommages § 6

Sujet uniquement aux lois locales applicables,

MUSIC Group ne peut pas être tenu responsable auprès

de l’acheteur, par cette garantie, d’aucun dommage ou

d’aucune perte indirecte liée à l’utilisation du produit.

La responsabilité de MUSIC Group ne peut en aucun cas,

même dans le cadre de la garantie, dépasser la valeur du

produit indiquée sur la facture d’achat.

Limitation de responsabilité§ 7

Cette garantie limitée telle que présentée dans cette

page représente la seule garantie contractuelle entre

vous et MUSIC Group. Elle annule et remplace tous les

autres moyens de communication écrits ou oraux liés à

ce produit. MUSIC Group ne fournit aucune garantie pour

ce produit.

Autres droits et lois nationales§ 8

Cette garantie limitée n’exclue pas ou ne limite en [1]

aucune façon les droits statutaires de l’acheteur en tant

que consommateur.

Les régulations de la garantie limitée mentionnées [2]

dans ces pages ne sont applicables que dans le cadre des

lois locales.

Cette garantie n’exempt pas le vendeur de ses [3]

obligations de respect de conformité du produit

aux législations locales et de prise en charge des

défauts cachés.

Amendements§ 9

Les conditions de cette garantie sont sujettes à

modifi cation sans préavis. Pour obtenir les conditions

de garantie les plus récentes ainsi que toute autre

information relative à la garantie des produits

MUSIC Group, consultez le site Internet behringer. com.

* MUSIC Group Macao Commercial Off shore Limited de la

Rue de Pequim, n° 202-A, Macau Finance Centre 9/J, Macau,

y compris toutes MUSIC Group sociétés

Consignes de sécurité

8XENYX X1622USB/X2222USB/X2442USB

behringer.com

9Quick Start Guide

behringer.com

Step 1: Hook-Up

Paso 1: Conexión

Etape 1 : Connexions

XENYX X1622USB/X2222USB/X2442USB Hook-up

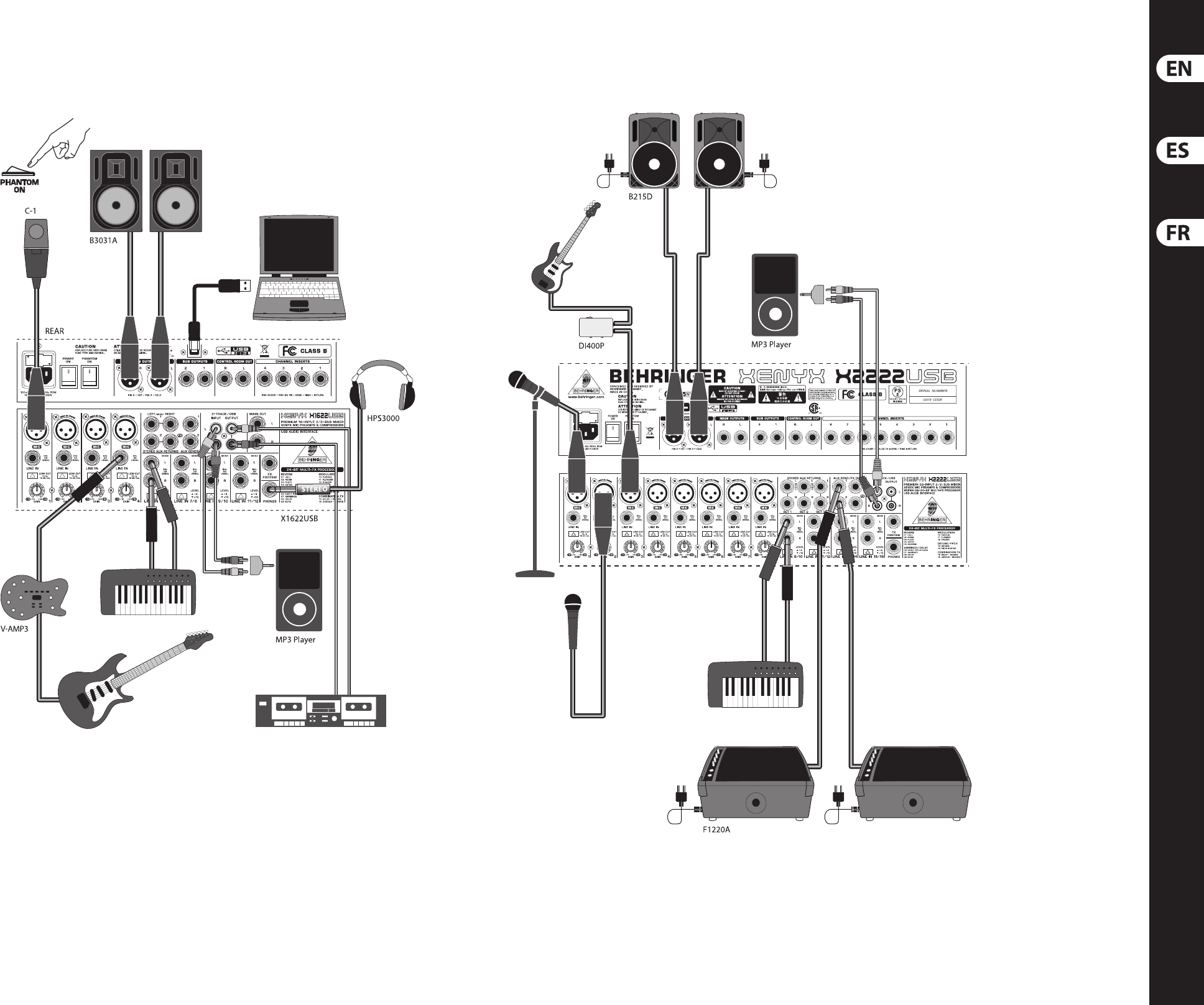

Project studio

Estudio de grabación

Project studio

Band or small church with stage monitors

Banda o iglesia pequeña con monitores de escenario

Groupe ou petite église avec retours sur scène

10 XENYX X1622USB/X2222USB/X2442USB

behringer.com

11 Quick Start Guide

behringer.com

Step 1: Hook-Up

Paso 1: Conexión

Etape 1 : Connexions

XENYX X1622USB/X2222USB/X2442USB Hook-up

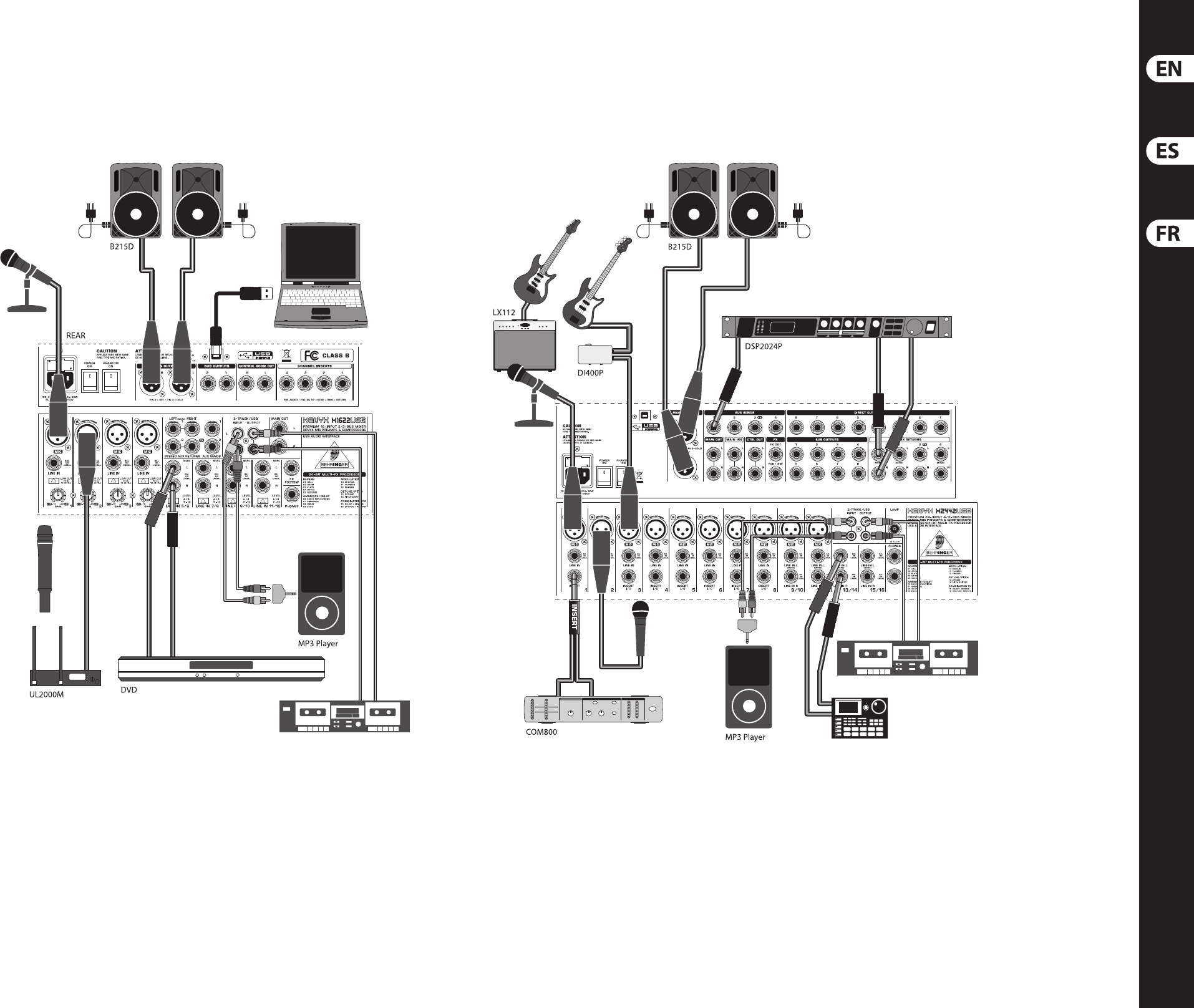

Business/ multimedia presentation

Presentación de negocio/multimedia

Présentation commerciale/multimédia

Band or small church with external effects

Banda o iglesia pequeña con efectos externos

Groupe ou petite église avec effets externes

(X2442USB only)

12 XENYX X1622USB/X2222USB/X2442USB

behringer.com

13 Quick Start Guide

behringer.com

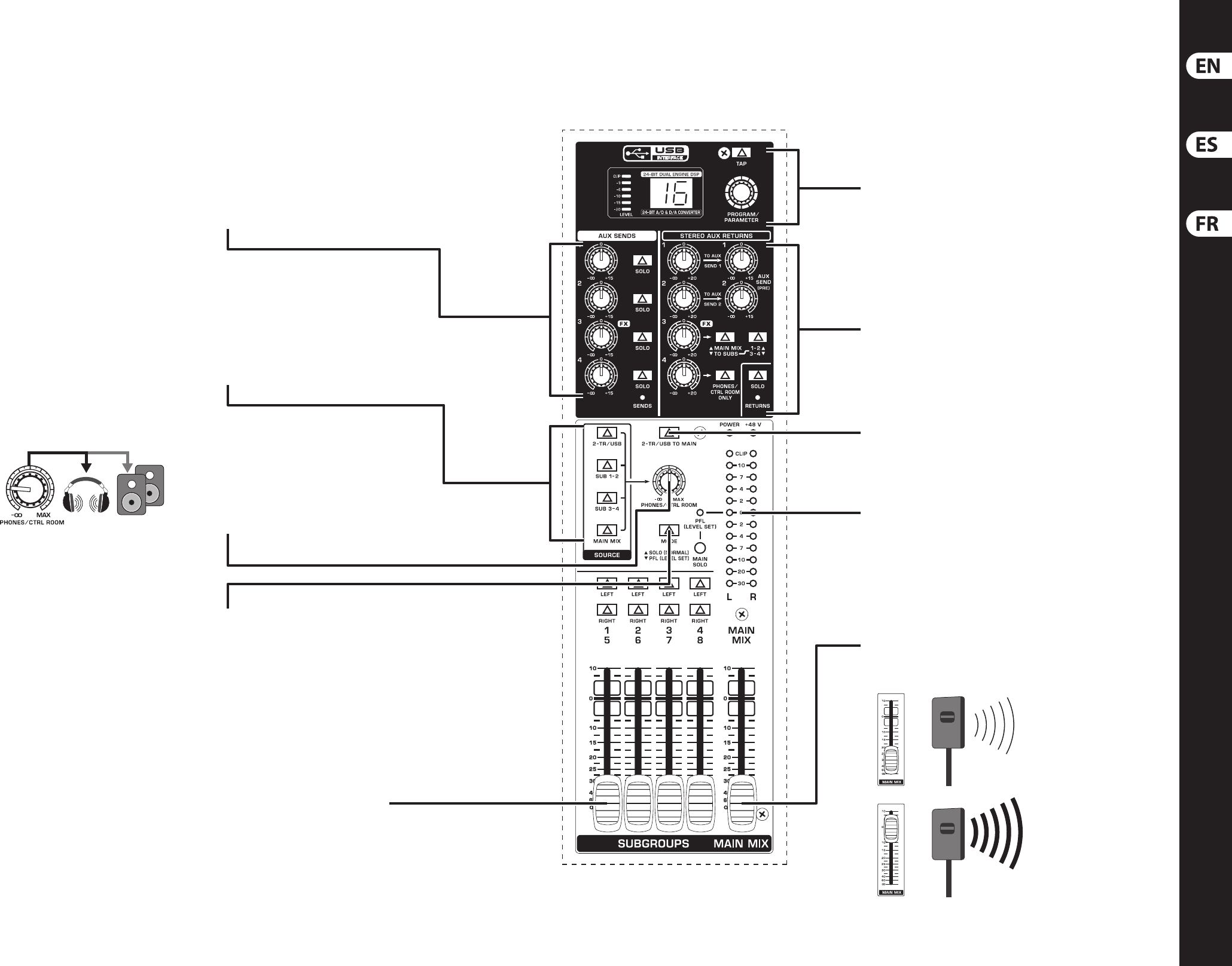

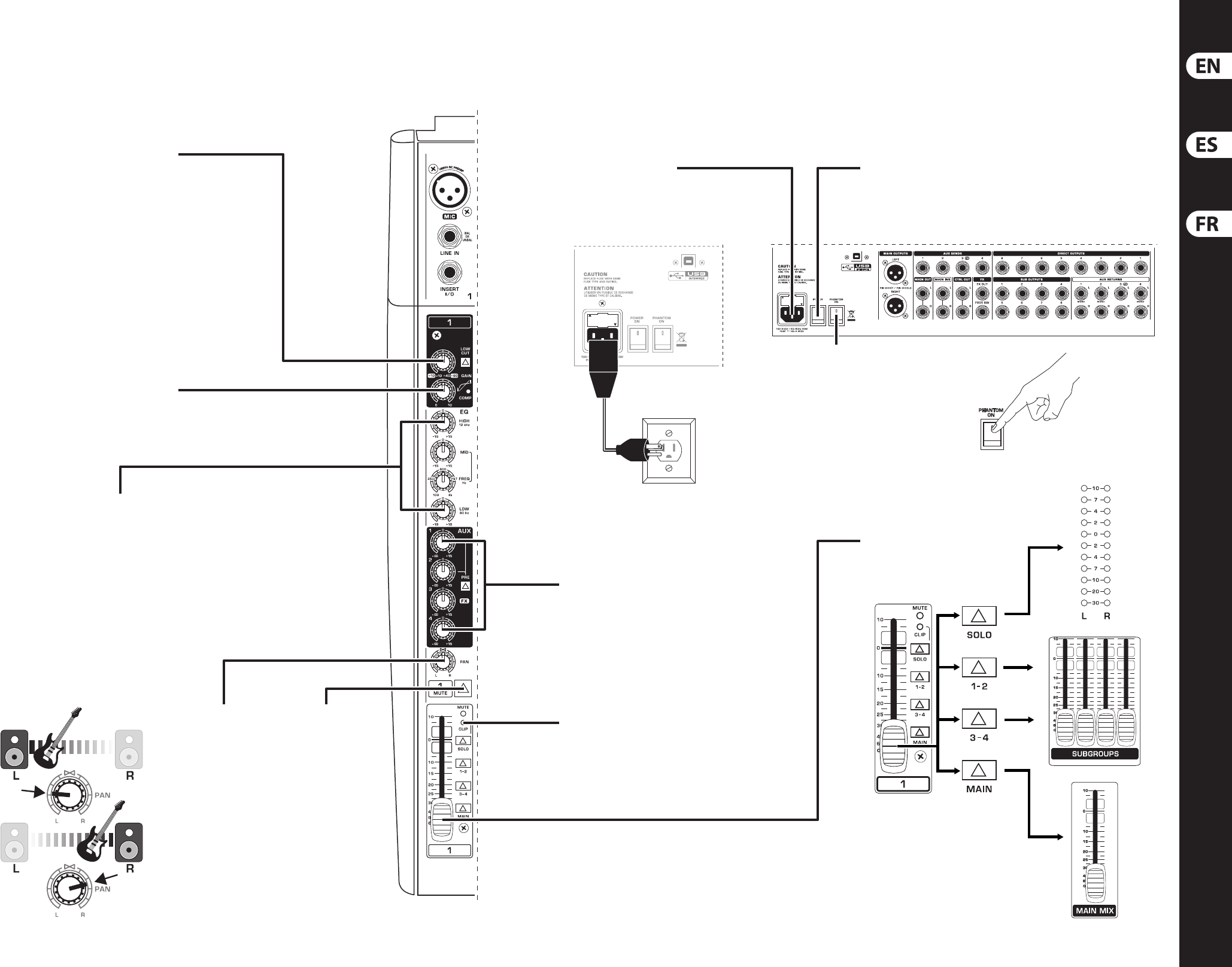

Step 2: Controls

Paso 2: Controles

Etape 2 : Réglages

XENYX X1622USB/X2222USB/X2442USB Controls

GAIN knob adjusts the

sensitivity of the MIC and/or

LINE inputs.

GAIN, este control ajusta la

sensibilidad de las entradas MIC

y/o LINE.

Le potentiomètre GAIN règle

la sensibilité des entrées MIC

et/ou LINE.

COMP knob adjusts the amount

of compression effect on

the channel.

COMP, este control ajusta

la cantidad de efecto de

compresión en el canal.

Le potentiomètre COMP règle

l'effet de compression sur

le canal.

EQ knobs adjust the high,

mid and low frequencies of

the channel. Adjust the FREQ

knob to select the specific

frequency adjusted by the

MID knob.

EQ, estos controles ajustan las

frecuencias alta, media y baja

del canal. Ajuste el control

FREQ para seleccionar la

frecuencia específica regulada

con el control MID.

Les potentiomètres EQ

règlent les fréquences aiguës,

médiums et graves du canal.

Réglez le potentiomètre

FREQ pour sélectionner

la fréquence modifiée par le

potentiomètre MID.

PAN/BAL knob positions the

channel in the stereo field.

PAN/BAL, este control sitúa el

canal en el campo estéreo.

Le potentiomètre PAN/BAL

détermine la position du canal

dans le champ stéréo.

AUX knobs adjust how

much of the channel’s signal

routes to the AUX SEND

jacks. Press the PRE button

when routing the signal to

a stage monitor. Use the FX

knob to send the channel’s

signal to the internal multi-

FX processor.

AUX, este control ajusta qué

parte de la señal del canal se

dirige a los jacks AUX SEND.

Pulse el botón PRE al dirigir

la señal a un monitor de

escenario. Utilice el control

FX para enviar la señal del

canal al procesador de

multiefectos interno.

Les potentiomètres AUX

règlent le volume du signal

du canal envoyé aux jacks

AUX SEND. Appuyez sur la

touche PRE lorsque le signal

est envoyé à un haut-parleur

de retour. Envoyez le signal

du canal vers le processeur

multi-effet interne à l'aide du

potentiomètre FX.

MUTE button mutes

the channel.

MUTE, este botón silencia

el canal.

La touche MUTE permet de

désactiver le volume sonore

du canal.

CLIP LED lights when the

channel signal overloads.

CLIP, estos LED se iluminan

cuando la señal del canal

se sobrecarga.

La LED CLIP s'allume

lorsqu'une surcharge apparaît

dans le signal du canal.

AC IN accepts the included

power cable for connection to

a mains outlet.

ENTRADA DE CA acepta el

cable de alimentación que se

incluye para la conexión a una

toma de corriente.

AC IN permet de connecter

le câble d'alimentation inclus

à l'alimentation secteur.

POWER ON switch turns the

mixer on and off.

POWER ON, este interruptor

enciende y apaga la mesa

de mezclas.

POWER ON permet d'allumer

ou d'éteindre la console.

PHANTOM ON switch sends

48V to the XLR inputs for use

with condenser microphones.

PHANTOM ON, este

interruptor envía 48 V a las

entradas XLR para usarlas con

micrófonos de condensador.

Le commutateur PHANTOM

ON envoie 48 V aux

entrées XLR, dans le cas de

l'utilisation de microphones

électrostatiques.

CHANNEL FADER adjusts the

channel volume.

CHANNEL FADER ajusta el

volumen del canal.

Le FADER DE CANAL permet

de régler le volume

du canal.

14 XENYX X1622USB/X2222USB/X2442USB

behringer.com

15 Quick Start Guide

behringer.com

Step 2: Controls

Paso 2: Controles

Etape 2 : Réglages

XENYX X1622USB/X2222USB/X2442USB Controls

MAIN MIX fader(s) adjust the

overall output of the mixer.

MAIN MIX, estos faders

ajustan la salida general de la

mesa de mezclas.

Les faders MAIN MIX règlent

la sortie globale de la console.

AUX SENDS adjust the

amount of signal sent to a

monitor speaker or external

effects processor via the

AUX SEND jacks.

AUX SENDS ajusta la cantidad

de señal que se envía hasta

un altavoz de monitoreo o

procesador de efectos externo

a través de los jacks AUX SEND.

Les potentiomètres

AUX SENDS règlent le

volume du signal envoyé à un

haut-parleur de retour ou à

un processeur d'effets externe

via les jacks AUX SEND.

AUX RETURNS adjust the

amount of signal returning

from an external effects

processor that is included

in the main mix. Use the

TO AUX SEND knob(s)

to include the effects signal in

your monitor mix as well.

AUX RETURNS, ajusta la

cantidad de señal que retorna

desde un procesador de

efectos externo incluido en la

mezcla principal. Utilice los

controles TO AUX SEND para

incluir la señal de efectos en la

mezcla del monitor también.

Les potentiomètres

AUX RETURNS règlent le

volume du signal revenant

d'un processeur d'effets

externe inclus dans le

mix principal. Utilisez les

potentiomètres TO AUX SEND

afin d'inclure également le

signal d'effet dans le mix

de retour.

MULTI-FX PROCESSOR adds

a selected sound effect to any

channels whose FX knob is

turned up. See the Multi-FX

Processor section for details.

MULTI-FX PROCESSOR

añade un efecto de sonido

seleccionado a cualquier

canal en el que esté activado

el control FX. Consulte

la información detallada

en la sección Procesador

de multiefectos.

Le PROCESSEUR MULTI-EFFET

ajoute l'effet sonore

sélectionné aux canaux dont

le potentiomètre FX est activé.

Reportez-vous à la section

Processeur multi-effet pour en

savoir plus.

SOURCE buttons route

the 2-track/USB, SUB, and

MAIN MIX to the PHONES and

CONTROL ROOM jacks.

SOURCE, estos botones

dirigen las señales

2-TRACK/USB, SUB y MAIN

MIX a los jacks PHONES y

CONTROL ROOM.

Les touches SOURCE

acheminent les signaux

2-track/USB, SUB et MAIN MIX

vers les jacks PHONES et

CONTROL ROOM.

2-TR/USB TO MAIN button

routes the 2-TRACK and USB

signal to the MAIN MIX.

2-TR/USB TO MAIN, este

botón dirige la señal 2-TRACK

y USB a MAIN MIX.

Le bouton 2-TR/USB TO

MAIN permet d'acheminer les

signaux 2-TRACK et USB vers

MAIN MIX.

PHONES/CTRL ROOM knob

adjusts the headphone or

studio monitor volume.

PHONES/CTRL ROOM, este

control ajusta el volumen de

los auriculares o del monitor

de estudio.

Le potentiomètre

PHONES/CTRL ROOM règle

le volume du casque ou du

haut-parleur studio.

VU METER displays the

MAIN OUTPUT signal

level. Press the MODE

button to switch between

SOLO (normal) and PFL

(pre-fader listen) for level

setting purposes.

VU METER muestra el nivel

de la señal MAIN OUTPUT.

Pulse el botón MODE para

alternar entre SOLO (normal)

y PFL (escucha pre-fader)

al realizar los ajustes de nivel.

Le VU-METRE affiche le

niveau du signal de la

SORTIE MAIN. Appuyez sur la

touche MODE pour passer de

Solo (normal) à PFL (Pre-Fader

Listen) lors du réglage

des niveaux.

MODE button determines

whether the channel’s

SOLO button operates as

‘Solo in Place’ (button out)

or ‘Pre-Fader Listen’ (button

in). PFL is preferred for gain

setting purposes.

MODE, este botón determina

si el botón SOLO funciona

como ‘Solo in Place’ (botón

sin pulsar) o ‘Pre-Fader Listen’

(botón pulsado). Es preferible

la escucha pre-fader para

ajustar la ganancia.

La touche MODE permet

de choisir si la touche SOLO

des canaux doit fonctionner

comme SOLO (“ Solo in

Place”, touche relâchée)

ou comme PFL (“ Pre-Fader

Listen ”, touche enfoncée).

Sélectionnez PFL pour

régler le gain.

SUB faders adjust the output

of the SUB OUTPUT jacks.

Use the LEFT/RIGHT buttons

to assign the SUB signal to the

left and/or right MAIN MIX.

SUB, estos faders ajustan

la salida de los jacks

SUB OUTPUT. Utilice los

botones LEFT/RIGHT

para asignar la señal SUB

a MAIN MIX izquierda

o derecha.

Les faders SUB règlent la

sortie des jacks SORTIE SUB.

Affectez le signal SUB

au MAIN MIX droit et/ou

gauche à l'aide des touches

LEFT/RIGHT.

X2442USB

16 XENYX X1622USB/X2222USB/X2442USB

behringer.com

17 Quick Start Guide

behringer.com

Step 3: Getting started

Paso 3: Puesta en

marcha

Etape 3 : Mise en

oeuvre

XENYX X1622USB/X2222USB/X2442USB Getting st arted

Make sure the power to all devices is

turned off!

¡Asegúrese de que la alimentación de

todos los dispositivos esté apagada!

Vérifiez que tous les appareils sont hors tension.

Connect all the appropriate power,

audio and USB cables to the mixer.

Conecte todos los cables de alimentación,

audio y USB adecuados a la mesa de mezclas.

Branchez les câbles d’alimentation, audio et USB

appropriés à la console.

Set all controls as shown above (EQ and

PAN/BAL centered, all others down/off).

Establezca todos los controles tal y

como se indica más arriba (EQ y PAN/BAL centrados,

el resto abajo/apagados).

Réglez toutes les commandes comme sur la figure

(EQ et PAN/BAL au centre, toutes les autres éteintes/

en butée gauche).

Turn the mixer on.

Encienda la mesa

de mezclas.

Mettez la console en marche.

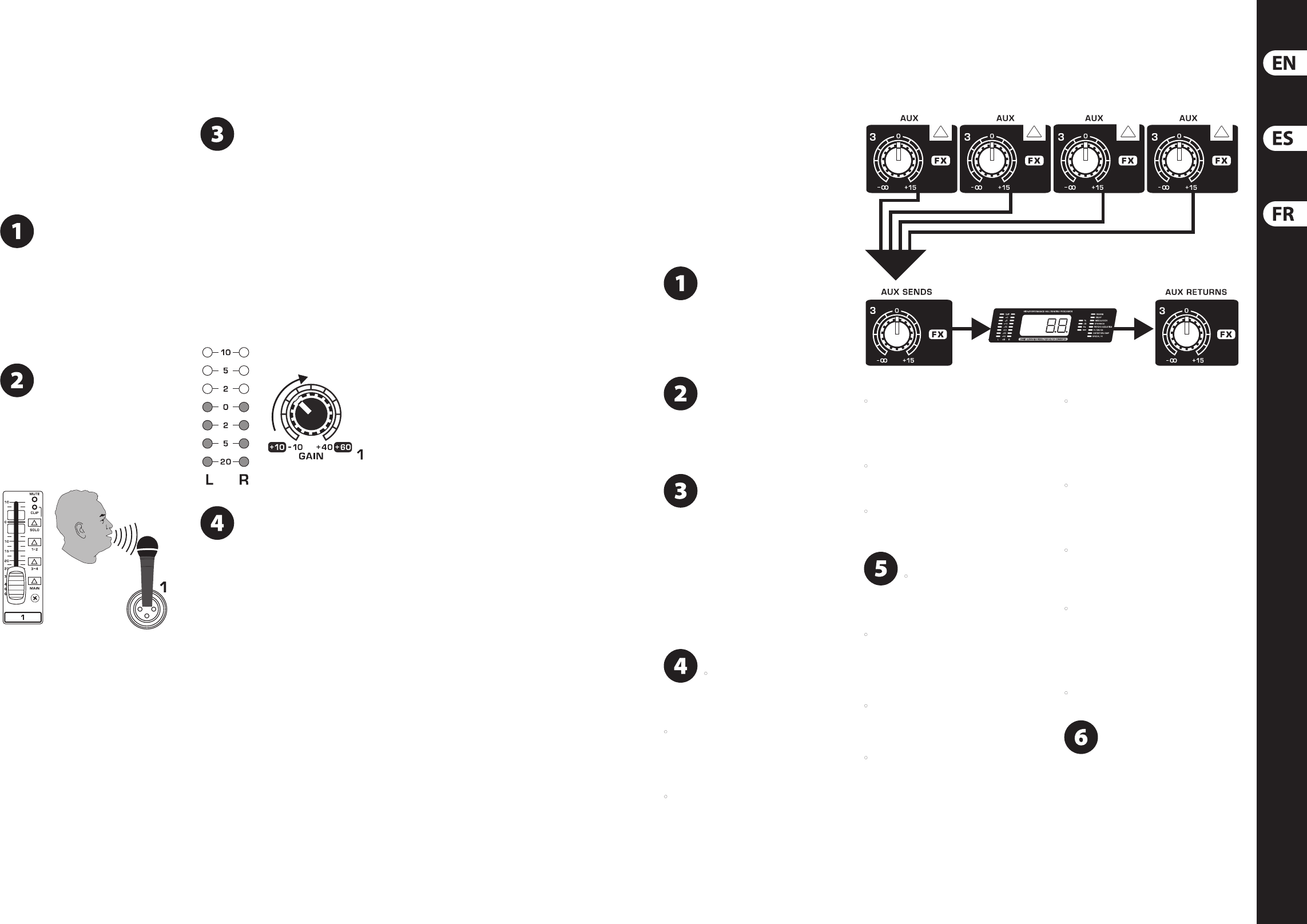

Set the GAIN for each channel. See the

Gain Setting section for details.

Establezca GAIN para cada canal. Consulte los

detalles en la sección Ajuste de la ganancia.

Réglez le GAIN de chaque canal. Reportez-vous à la

section Réglage du gain pour en savoir plus.

With the MAIN MIX fader(s) and PHONES/

CTRL ROOM knob all the way down,

turn your PA system or powered

monitors on.

Con los faders MAIN MIX y el control PHONES/

CTRL ROOM situados hacia abajo por completo,

encienda su amplificador de potencia o monitores

con alimentación.

Laissez les faders MAIN MIX et le potentiomètre

PHONES/CTRL ROOM au minimum et allumez

votre amplificateur de puissance ou vos

haut-parleurs actifs.

Slowly raise the

MAIN MIX fader(s)

or PHONES/CTRL ROOM

knob to 0 or to desired level.

Eleve lentamente los faders

MAIN MIX o el control PHONES/

CTRL ROOM hasta 0, o hasta el

nivel deseado.

Montez lentement les faders

MAIN MIX ou le potentiomètre

PHONES/CTRL ROOM pour les

placer sur 0 ou sur le niveau

désiré (illustration).

Press the MAIN button on each channel

to assign the channel to the MAIN MIX.

Eleve lentamente los faders MAIN MIX

o el control PHONES/CTRL ROOM hasta 0, o hasta el

nivel deseado.

Appuyez sur la touche MAIN des canaux pour les

affecter au MAIN MIX.

Adjust the relative

level of various

microphones and

instruments by raising each

CHANNEL FADER.

Ajuste el nivel relativo de

los diversos micrófonos e

instrumentos elevando cada

CHANNEL FADER.

Réglez le niveau relatif des

microphones et des instruments

en montant chaque FADER DE CANAL.

Adjust the left-right position of a channel

in the stereo field if necessary by turning

the channel’s PAN or BAL knob.

Ajuste la posición izquierda-derecha de un canal en

el campo estéreo si es necesario girando el control

PAN o BAL del canal.

Le cas échéant, réglez la position droite-gauche des

canaux dans le champ stéréo en tournant le

potentiomètre PAN ou BAL correspondant.

Adjust the COMP knob to add

compression to an input if necessary.

Ajuste el control COMP para añadir

compresión a una entrada si es necesario.

Le cas échéant, réglez le potentiomètre COMP pour

ajouter une compression à une entrée.

For live applications, adjust the overall

output from the mixer to the power amp

or powered speakers by raising the

MAIN MIX fader(s). If the red CLIP LEDs on the

VU METER light, lower the MAIN MIX fader(s).

Para las aplicaciones en directo, ajuste la

salida general desde la mesa de mezclas hasta

el amplificador de potencia o los altavoces

alimentados elevando los faders MAIN MIX. Baje los

faders MAIN MIX si los LED CLIP en el VU METER

se encienden.

Pour les applications live, réglez la sortie globale de

la console vers l’amplificateur de puissance ou les

haut-parleurs actifs en montant les faders MAIN MIX.

Si les LED rouge CLIP du VU-METRE s’allument,

baissez les faders MAIN MIX.

Use the channel AUX knobs and

master AUX SEND knobs to send the

channel signals to an effects processor

or stage monitor connected to the AUX SEND

jacks. If used for effects, route the signal back

from the processor to the AUX RETURN jacks.

Utilice los controles AUX del canal y ajuste los

controles AUX SEND para enviar las señales del

canal hasta un procesador de efectos o monitor

de escenario conectado a los jacks AUX SEND.

Si se utiliza para los efectos, dirija la señal del

procesador a los jacks AUX RETURN.

Utilisez les potentiomètres AUX et les

potentiomètres généraux AUX SEND pour envoyer

le signal du canal au processeur d’effets ou au

haut-parleur de retour branché aux jacks

AUX SEND. Lorsqu’il est utilisé pour des effets,

renvoyez ce signal du processeur aux jacks

AUX RETURN.

F1220A

18 XENYX X1622USB/X2222USB/X2442USB

behringer.com

19 Quick Start Guide

behringer.com

XENYX X1622USB/X2222USB/X2442USB

Gain Setting

Multi-FX Processor

Setting the channel gain for the X1622USB/

X2222USB/X2442USB:

Ajuste de la ganancia del canal para el X1622USB/

X2222USB/X2442USB:

Réglage du gain du canal sur le X1622USB/

X2222USB/X2442USB :

Press the Channel 1 SOLO button. Press

the MODE button next to the VU METER to

allow the METER to operate in PFL

(pre-fader listen) mode.

Pulse el botón SOLO del Canal 1. Pulse el botón

MODE junto al VU METER para permitir que el METER

funcione en modo PFL (escucha pre-fader).

Appuyez sur la touche SOLO du canal 1. Appuyez sur

la touche MODE en regard du VU-METRE pour que ce

dernier fonctionne en mode PFL (Pre-Fader Listen).

Sing, speak or play at a normal level

through the microphone or instrument

connected to Channel 1.

Cante, hable o toque a un nivel normal a través del

micrófono o instrumento conectado al Canal 1.

Chantez, parlez ou jouez à un niveau normal dans le

microphone ou avec l’instrument connecté

au canal 1.

While singing or playing, turn Channel 1’s

GAIN control. The VU METER will display

the signal level. Set the GAIN control so

that the loudest peaks reach 0 on the VU METER.

Press the Channel 1 SOLO button again.

Mientras esté cantando o tocando, gire el control GAIN

del Canal 1. El VU METER mostrará el nivel de señal.

Establezca el control GAIN de forma que los picos más

altos lleguen a 0 en el VU METER. Pulse de nuevo el

botón SOLO del Canal 1.

Pendant que vous chantez ou jouez, tournez la

commande GAIN du canal 1. Le VU-METRE affiche le

niveau du signal. Réglez la commande GAIN de sorte

que les pics les plus forts atteignent 0 sur le

VU-METRE. Appuyez de nouveau sur la touche SOLO

du canal 1.

Repeat steps 1-3 for any other channels

that will be used.

Repita los pasos 1-3 para el resto de

canales que se vayan a utilizar.

Répétez les étapes 1 à 3 pour les autres

canaux utilisés.

Your mixer has a built-in effects processor.

Follow these steps to add an effect to one or

more channels.

Su mesa de mezclas tiene un procesador de

efectos integrado. Siga estos pasos para

añadir un efecto a uno o más canales.

La console est équipée d’un processeur

d’effets intégré. Les étapes suivantes vous

permettront d’ajouter un effet à un ou

plusieurs canaux.

Turn the FX knob up half way on each

channel to which you would like to add

an effect.

Gire el control FX media vuelta en cada canal al que

desee añadir un efecto.

Tournez jusqu’à mi-parcours le potentiomètre FX des

canaux sur lesquels vous souhaitez ajouter un effet.

Turn the FX SEND and FX RETURN knobs

to 0. You may adjust them later.

Gire los controles FX SEND y FX RETURN

hasta la posición 0. Puede ajustarlos más tarde.

Réglez les potentiomètres FX SEND et FX RETURN

sur 0. Vous pourrez les régler ultérieurement.

Scroll through the effects by turning the

PROGRAM knob. The preset number will

flash in the display. Press the PROGRAM

knob to select the effect.

Gire el control PROGRAM para desplazarse por los

efectos. El número predefinido parpadeará en la

pantalla. Pulse el control PROGRAM para seleccionar

el efecto.

Faites défiler les effets en faisant tourner le

bouton PROGRAM. Le numéro du preset clignote sur

l’affichage. Appuyez sur le bouton PROGRAM pour

sélectionner l’effet.

Adjust the effect’s first parameter:

After you have selected a preset •

(step 3), press the PROGRAM knob to

enter Edit Mode. The right LED inside the display

will start blinking.

Turn the PROGRAM knob to adjust the parameter. •

After 5 seconds of inactivity, the mixer exits Edit

Mode and the LED goes out.

Ajuste el primer parámetro del efecto:

Después de seleccionar un preajuste (paso 3), •

pulse el control PROGRAM para entrar en modo de

edición. El LED derecho situado en el interior de la

pantalla comenzará a parpadear.

Gire el control PROGRAM para ajustar el parámetro. •

Después de 5 segundos de inactividad, la mesa de

mezclas sale del modo de edición y el LED se apaga.

Réglez le premier paramètre de l’effet :

Après avoir sélectionné un preset (étape 3), •

appuyez sur le bouton PROGRAM pour entrer dans

le mode Edit. La LED droite de l'affichage clignote.

Tournez le bouton PROGRAM pour régler le •

paramètre. Après 5 secondes d’inactivité,

la console quitte le mode Edit et la LED s’éteint.

Adjust the effect’s second parameter:

If the effect’s second parameter is an •

on/off or toggled value, press the TAP

button to select between settings. 2 LEDs inside

the display will start blinking.

If the effect’s second parameter is speed-based, •

press the TAP button in rhythm with the desired

tempo. The TAP LED will flash to the current tempo.

If ‘Lo’ is displayed, the tapped tempo is too slow.

If ‘Hi’ is displayed, the tapped tempo is too fast.

After 5 seconds of inactivity, the mixer exits Edit •

Mode and the LEDs go out.

Ajuste el segundo parámetro del efecto:

Si el segundo parámetro del efecto es un valor •

que alterna entre encendido y apagado, pulse el

botón TAP para seleccionar entre los ajustes. 2 LED

situados en el interior de la pantalla comenzarán

a parpadear.

Si el segundo parámetro del efecto depende •

de la velocidad, pulse el botón TAP en ritmo

con el tempo deseado. El LED TAP parpadeará

al tempo actual. Si se muestra ‘Lo’, el tempo de

toque es demasiado lento. Si se muestra ‘‘Hi’, el

tempo de toque es demasiado rápido.

Después de 5 segundos de inactividad, la mesa •

de mezclas sale del modo de edición y el LED

se apaga.

Réglez le deuxième paramètre de l’effet :

Si le deuxième paramètre de l'effet correspond •

à une valeur de marche/arrêt ou de bouton,

appuyez sur la touche TAP pour sélectionner un

paramètre. 2 LED de l'affichage clignotent.

Si le deuxième paramètre de l'effet dépend •

d'une vitesse, appuyez sur la touche TAP en

rythme avec le tempo souhaité. La LED TAP

clignote au rythme actuel. Si « Lo » s'affiche,

le tempo est trop lent. Si « Hi » s'affiche,

le tempo est trop rapide.

Après 5 secondes d'inactivité, la console quitte •

le mode Edit et les LED s'éteignent.

Readjust each channel’s FX knob to

make sure the right amount of effect

is added.

Reajuste el control FX de cada canal para

garantizar que se añada la cantidad de

efecto correcta.

Réglez le potentiomètre FX de chaque canal pour

vérifier que l’ajout de l’effet est correct.

behringer.com

20 XENYX X1622USB/X2222USB/X2442USB

behringer.com

21Quick Start Guide

SpecificationsMulti-FX Processor Preset Chart

X1622USB X2222USB X2442USB

Mono inputs

Microphone inputs

(XENYX Mic preamp) 4 8 10

Type XLR connector, electronically balanced, discrete input circuit

Mic E.I.N.1 (20 Hz - 20 kHz)

@ 0 Ω

source resistance -134 dB 135.7 dB A-weighted

@ 50 Ω

source resistance -131 dB 133.3 dB A-weighted

@ 150 Ω

source resistance -129 dB 130.5 dB A-weighted

Frequency response

(–1 dB) <10 Hz - 150 kHz (-1 dB)

Frequency response

(–3 dB) <10 Hz - 200 kHz (-3 dB)

Gain range +10 dB to +60 dB

Max. input level +12 dBu @ +10 dB GAIN

Impedance 2.6 k Ohms balanced

Signal-to-noise ratio 110 dB A-weighted (0 dBu In @ +22 dB GAIN)

Distortion (THD + N) 0.005% / 0.004% A-weighted

Phantom Power Switchable, +48 V

Line input

Type ¼" TRS jack, electronically balanced

Impedance 20 k Ohms balanced, 10 k Ohms unbalanced

Gain range -10 dB to +40 dB

Max. input level 30 dBu

Frequency response (Mic In - Main Out)

<10 Hz - 90 kHz +0 dB / -1 dB

<10 Hz - 160 kHz +0 dB / -3 dB

Stereo inputs

Type 4 dual ¼" TRS jacks, balanced

Impedance 20 k Ohms balanced, 10 k Ohms unbalanced

Gain range -20 dB to +20 dB

Max. input level +22 dBu

2-TRACK/USB Input

Type RCA connector

Impedance 10 k Ohms

Max. input level +22 dBu

Equalizer 3-band Equalizer 3-band semi-parametric

LOW 80 Hz / +- 15 dB

MID Variable 100 Hz - 8 kHz / +- 15 dB

HIGH 12 kHz / +- 15 dB

Equalizer 4-band fixed Equalizer 4-band fixed

LOW 80 Hz / +- 15 dB

LOW MID 500 Hz / +- 15 dB

HIGH MID 3 kHz / +- 15 dB

HIGH 12 kHz / +- 15 dB

Channel inserts

Type 4 x ¼" TRS jacks,

unbalanced

8 x ¼" TRS jacks,

unbalanced

8 x ¼" TRS jacks,

unbalanced

Max. input level +22 dBu

X1622USB X2222USB X2442USB

AUX sends

Type 2 x ¼" mono jack,

unbalanced

3 x ¼" mono jack,

unbalanced

4 x ¼" mono jack,

unbalanced

Impedance 120 Ohms

Max. output level +22 dBu

AUX returns X1622USB X2222USB X2442USB

Type 2 dual ¼" TRS

connectors, balanced

3 dual ¼" TRS

connectors, balanced

4 dual ¼" TRS

connectors, balanced

Impedance 20 k Ohms balanced, 10 k Ohms unbalanced

Max. input level +22 dBu

Main outputs

Type XLR, ¼", electronically balanced

Impedance 240 Ohms balanced, 120 Ohms balanced

Max. output level +28 dBu

Control room output

Type ¼" TS connector, unbalanced

Impedance 120 Ohms

Max. output level +22 dBu

Phones output

Type ¼" TRS jack, unbalanced

Max. output level +19 dBu / 150 Ohms (+25 dBm)

2-TRACK/USB Output

Type RCA connector

Impedance 1 k Ohms

Max. output level +22 dBu

DSP

Converter 24-bit Delta-Sigma

64/128-times oversampling

Sampling Rate 40 kHz

Main mix system data (Noise)

Main mix @ -∞,

channel fader @ -∞ -105 dB / -108 dB A weighted

Main mix @ 0 dB,

channel fader @ -∞ -95 dB / -97 dB A weighted

Main mix @ 0 dB,

channel fader @ 0 dB -82.5 dB / -85 dB A weighted

Power supply

Mains voltage 100 - 240 V~, 50/60 Hz

Power consumption 50 W

Fuse (100 - 120 V~,

50/60 Hz) T 1,6 A H 250 V

Fuse (220 - 230 V~,

50/60 Hz) T 1,6 A H 250 V

Mains connector Standard IEC receptacle

USB

Audio Stereo In/Out

Connector Type B

Converter 16-bit

Sample Rate 48 kHz

Physical/weight

Dimensions

(H x W x D)

3.54 x 12.60 x 13.39"

90 x 320 x 340 mm

3.54 x 16.93 x 14"

90 x 430 x 355 mm

5.31 x 17.32 x 16.54"

135 x 440 x 420 mm

Weight 7.60 lbs / 3.45 kg 10.5 lbs / 4.78 kg 13 lbs / 5.92 kg

No. Effect PROGRAM Min. value Max. value Default TAP Min. value Max. value Default TAP LED

Reverb

01 HALL Reverb time 01

(approx. 1.0 sec.)

10

(approx. 8.0 sec.) 03 Brilliance oF on on off/on lighting

02 ROOM Reverb time 01

(approx. 0.5 sec.)

10

(approx. 4.0 sec.) 04 Brilliance oF on oF off/on lighting

03 PLATE Reverb time 01

(approx. 0.5 sec.)

10

(approx. 5.0 sec.) 03 Brilliance oF on on off/on lighting

04 GATED Reverb time 01

(approx. 0.1 sec.)

10

(approx. 1.0 sec.) 02 Brilliance oF on oF off/on lighting

05 REVERSE Reverb time 01

(approx. 0.1 sec.)

10

(approx. 1.0 sec.) 05 Brilliance oF on oF off/on lighting

Ambience / Delay

06 EARLY REFLECTIONS Room size 01

(small)

10

(extra large) 05 Brilliance oF on oF off/on lighting

07 AMBIENCE Area size 01

(small)

10

(extra large) 05 Brilliance oF on on off/on lighting

08 DELAY No. of

repetitions

01

(min. feedback)

20

(max. feedback) 04 Time Interval

(BPM)

07

(72 BPM)

60

(600 BPM)

12

(120 BPM) blinks BPM Tempo

09 ECHO No. of

repetitions

01

(min. feedback)

40

(max. feedback) 20 Time Interval

(BPM)

07

(72 BPM)

60

(600 BPM)

10

(100 BPM) blinks BPM Tempo

Modulation

10 CHORUS Intensity

(Depth)

01

(1 %)

99

(99 %) 30 Tempo

(LFO-Speed)

02

(24 BPM)

48

(480 BPM)

06

(60 BPM) blinks mod speed

11 FLANGER Intensity

(Depth)

01

(1 %)

99

(99 %) 40 Tempo

(LFO-Speed)

02

(24 BPM)

48

(480 BPM)

09

(90 BPM) blinks mod speed

12 PHASER Intensity

(Depth)

01

(1 %)

99

(99 %) 60 Tempo

(LFO-Speed)

02

(24 BPM)

48

(480 BPM)

03

(30 BPM) blinks mod speed

Detune / Pitch

13 DETUNE Detune-

Spreading

01

(1 cent)

99

(99 cent) 25 2nd voice delay 05

(short, 5 ms)

50

(long, 50 ms)

05

(5 ms) off/on lighting

14 PITCH SHIFT Semitone

Steps

-12

(1 octave down)

12

(1 octave up)

03

(Minor 3rd) Detune oF

(0 Cent)

on

(+25 cent)

oF

(0 Cent) off/on lighting

Combination FX

15 DELAY + REV Ratio -9

(90% DLY, 10% REV)

9

(10% DLY, 90% REV)

0

(50%/50%)

DLY Time

(BPM)

11

(116 BPM)

60

(600 BPM)

12

(120 BPM) blinks BPM Tempo

16 CHORUS + REV Ratio -9

(90% CH, 10% REV)

9

(10% CH, 90% REV)

0

(50%/50%) Reverb time 12

(short, 1.2 s)

24

(long, 2.4 s)

12

(short, 1.2 s) off/on lighting

behringer.com

22 XENYX X1622USB/X2222USB/X2442USB

behringer.com

23Quick Start Guide

Especificaciones técnicas Caractéristiques techniques

X1622USB X2222USB X2442USB

Entrées mono

Entrées microphone

(préampli micro XENYX) 4 8 10

Type Connecteur XLR, symétrie électronique, étage d'entrée discret

Micro E.I.N.1 (20 Hz - 20 kHz)

avec une résistance

d'entrée de 0 Ω -134 dB 135,7 dB A - pondéré

avec une résistance

d'entrée de 50 Ω -131 dB 133,3 dB A - pondéré

avec une résistance

d'entrée de 150 Ω -129 dB 130,5 dB A - pondéré

Fréquence en réponse

(–1 dB) < 10 Hz - 150 kHz (-1 dB)

Fréquence en réponse

(–3 dB) < 10 Hz - 200 kHz (-3 dB)

Amplification +10 dB à +60 dB

Niveau d'entrée max. +12 dBu à un gain de +10 dB

Impédance 2,6 kΩ symétrique

Rapport signal/bruit 110 dB A - pondéré (entrée 0 dBu à un gain de +22 dB)

Distorsion (THD + N) 0,005 %/0,004 % A - pondéré

Tension fantôme Commutable, +48 V

Entrée ligne

Type Jack stéréo 6,3 mm, symétrie électronique

Impédance 20 kΩ symétrique, 10 kΩ asymétrique

Amplification -10 dB à +40 dB

Niveau d'entrée max. 30 dBu

Fréquence en réponse (entrée micro - sortie principale)

< 10 Hz - 90 kHz +0 dB/-1 dB

< 10 Hz - 160 kHz +0 dB/-3 dB

Entrées stéréo

Type 4 jacks stéréo doubles 6,3 mm, symétriques

Impédance 20 kΩ symétrique, 10 kΩ asymétrique

Amplification -20 dB à +20 dB

Niveau d'entrée max. +22 dBu

Entrée 2-TRACK/USB

Type Connecteur RCA

Impédance 10 kΩ

Niveau d'entrée max. +22 dBu

Egaliseur 3 bandes Egaliseur 3 bandes semi-paramétrique

LOW 80 Hz/+- 15 dB

MID Variable 100 Hz -8 kHz / +- 15 dB

HIGH 12 kHz/+- 15 dB

Egaliseur constant

4 bandes Egaliseur constant 4 bandes

LOW 80 Hz/+- 15 dB

LOW MID 500 Hz / +- 15 dB

HIGH MID 3 kHz / +- 15 dB

HIGH 12 kHz/+- 15 dB

Points d'insertion canaux

Type

4 jacks stéréo

6,3 mm,

asymétriques

8 jacks stéréo

6,3 mm,

asymétriques

8 jacks stéréo

6,3 mm,

asymétriques

Niveau d'entrée max. +22 dBu

X1622USB X2222USB X2442USB

Départs auxiliaires

Type

2 jacks mono

6,3 mm,

asymétriques

3 jacks mono

6,3 mm,

asymétriques

4 jacks mono

6,3 mm,

asymétriques

Impédance 120 Ω

Niveau de sortie max. +22 dBu

Retours auxiliaires

Type

2 connecteurs

stéréo doubles

6,3 mm,

symétriques

3 connecteurs

stéréo doubles

6,3 mm,

symétriques

4 connecteurs

stéréo doubles

6,3 mm,

symétriques

Impédance 20 kΩ symétrique, 10 kΩ asymétrique

Niveau d'entrée max. +22 dBu

Sorties principales

Type XLR, 6,3 mm symétrie électronique

Impédance 240 Ω symétrique, 120 Ω symétrique

Niveau de sortie max. +28 dBu

Sortie régie

Type Jack mono 6,3 mm, asymétrique

Impédance 120 Ω

Niveau de sortie max. +22 dBu

Sortie casque

Type Jack stéréo 6,3 mm, asymétrique

Niveau de sortie max. +19 dBu/150 Ω (+25 dBm)

Sortie 2-TRACK/USB

Type Connecteur RCA

Impédance 1 kΩ

Niveau de sortie max. +22 dBu

DSP

Convertisseur Delta-Sigma 24 bits

Suréchantillonnage 64/128x

Fréquence

d'échantillonnage 40 kHz

Données système Main mix (bruit)

Main Mix à -∞,

fader canaux à -∞ -105 dB/-108 dB A pondéré

Main Mix à 0 dB,

fader canaux à -∞ -95 dB/-97 dB A pondéré

Main Mix à 0 dB,

fader canaux à 0 dB -82,5 dB/-85 dB A pondéré

Alimentation

Tension secteur 100 - 240 V~, 50/60 Hz

Consommation 50 W

Fusible

(100 - 120 V~, 50/60 Hz) T 1,6 A H 250 V

Fusible

(220 - 230 V~, 50/60 Hz) T 1,6 A H 250 V

Prise secteur Prise norme CEI

USB

Audio Entrée/sortie

Connecteur Type B

Convertisseur 16 bits

Fréquence

d'échantillonnage 48 kHz

Dimensions/poids

Dimensions (H x l x P) 90 x 320 x 340 mm 90 x 430 x 355 mm 135 x 440 x 420 mm

Poids 3,45 kg 4,78 kg 5,92 kg

X1622USB X2222USB X2442USB

Entradas mono

Entradas de micrófono

(preamplificador de

micrófono XENYX)

4 8 10

Tipo Conector XLR, balanceado electrónicamente,

circuito de entrada discreto

Mic E.I.N.1 (20 Hz - 20 kHz)

@ 0 Ω

resistencia interna -134 dB 135,7 dB ponderado A

@ 50 Ω

resistencia interna -131 dB 133,3 dB ponderado A

@ 150 Ω

resistencia interna -129 dB 130,5 dB ponderado A

Respuesta de frecuencia

(–1 dB) <10 Hz - 150 kHz (-1 dB)

Respuesta de frecuencia

(–3 dB) <10 Hz - 200 kHz (-3 dB)

Rango de ganancia +10 dB hasta +60 dB

Nivel de entrada máx. +12 dBu @ +10 dB GAIN

Impedancia 2,6 k ohmios balanceada

Relación señal / ruido 110 dB ponderado A (0 dBu entrada @ +22 dB GAIN)

Distorsión

(distorsión armónica

total + ruido)

0,005% / 0,004% ponderado A

Alimentación phantom Intercambiable, +48 V

Entrada de línea

Tipo Jack estéreo de 6,3 mm, balanceado electrónicamente

Impedancia 20.000 ohmios balanceada, 10.000 ohmios no balanceada

Rango de ganancia +10 dB hasta +40 dB

Nivel de entrada máx. 30 dBu

Respuesta de frecuencia (Entrada micrófono - Salida principal)

<10 Hz - 90 kHz +0 dB / -1 dB

<10 Hz - 160 kHz +0 dB / -3 dB

Entradas estéreo

Tipo 4 jacks estéreo de 6,3 mm, balanceados

Impedancia 20.000 ohmios balanceada, 10.000 ohmios no balanceada

Rango de ganancia +20 dB hasta +20 dB

Nivel de entrada máx. +22 dBu

Entrada 2-TRACK/USB

Tipo Conector RCA

Impedancia 10.000 ohmios

Nivel de entrada máx. +22 dBu

Ecualizador de 3 bandas Ecualizador de 3 bandas, semiparamétricos

LOW 80 Hz / +- 15 dB

MID Variable 100 Hz - 8 kHz / +- 15 dB

HIGH 12 Hz / +- 15 dB

Ecualizador de 4 bandas

fijo Ecualizador de 4 bandas fijo

LOW 80 Hz / +- 15 dB

LOW MID 500 Hz / +- 15 dB

HIGH MID 3 kHz / +- 15 dB

HIGH 12 Hz / +- 15 dB

Inserciones de canales

Tipo

4 jacks estéreo de

6,3 mm,

no balanceados

8 jacks estéreo de

6,3 mm,

no balanceados

8 jacks estéreo de

6,3 mm,

no balanceados

Nivel de entrada máx. +22 dBu

X1622USB X2222USB X2442USB

Envíos AUX

Tipo

2 jacks mono de

6,3 mm,

no balanceados

3 jacks mono de

6,3 mm,

no balanceados

4 jacks mono de

6,3 mm,

no balanceados

Impedancia 120 ohmios

Nivel de salida máx. +22 dBu

Retornos AUX

Tipo

2 jacks estéreo de

6,3 mm duales,

balanceados

3 jacks estéreo de

6,3 mm duales,

balanceados

4 jacks estéreo de

6,3 mm duales,

balanceados

Impedancia 20.000 ohmios balanceada, 10.000 ohmios no balanceada

Nivel de entrada máx. +22 dBu

Salidas principales

Tipo XLR, 6,3 mm balanceada electrónicamente

Impedancia 240 ohmios balanceada, 120 ohmios balanceada

Nivel de salida máx. +28 dBu

Salida de sala de control

Tipo Conector jack mono de 6,3 mm, no balanceado

Impedancia 120 ohmios

Nivel de salida máx. +22 dBu

Salida de auriculares

Tipo Jack estéreo de 6,3 mm, no balanceado

Nivel de salida máx. +19 dBu / 150 ohmios (+25 dBm)

Salida 2-TRACK/USB

Tipo Conector RCA

Impedancia 1.000 ohmios

Nivel de salida máx. +22 dBu

DSP

Convertidor Delta-Sigma de 24 bits

Sobremuestreo 64/128x

Frecuencia de muestreo 40 kHz

Datos del sistema de la mezcla principal (ruido)

Mezcla principal @ -∞,

Fader de canal @ -∞ -105 dB / -108 dB ponderado A

Mezcla principal @ 0 dB,

Fader de canal @ -∞ -95 dB / -97 dB ponderado A

Mezcla principal @ 0 dB,

Fader de canal @ 0 dB -82,5 dB / -85 dB ponderado A

Alimentación

Voltaje de corriente 100 - 240 V~, 50/60 Hz

Consumo de energía 50 W

Fusible

(100 - 120 V~, 50/60 Hz) T 1,6 A H 250 V

Fusible

(220 - 230 V~, 50/60 Hz) T 1,6 A H 250 V

Conector de corriente Conector IEC estándar

USB

Audio Entrada/salida

Conector Tipo B

Convertidor 16 bits

Frecuencia de muestreo 48 kHz

Dimensiones/Peso

Dimensiones

(Al. x An. x Pr.)

3,54 x 12,60 x 13,39"

90 x 320 x 340 mm

3,54 x 16,93 x 14"

90 x 430 x 355 mm

5,31 x 17,32 x 16,54"

135 x 440 x 420 mm

Peso 3,45 kg 4,78 kg 5,92 kg

24 XENYX X1622USB/X2222USB/X2442USB

behringer.com

Other important information

Register online.1. Please register your new

BEHRINGER equipment right after you purchase it by

visiting behringer. com. Registering your purchase using

our simple online form helps us to process your repair

claims more quickly and efficiently. Also, read the terms

and conditions of our warranty, if applicable.

Malfunction.2. Should your BEHRINGER dealer

not be located in your vicinity, you may contact the

BEHRINGER distributor for your country listed under

“Support” at behringer. com. Should your country not

be listed, please check if your problem can be dealt with

by our “Online Support” which may also be found under

“Support” at behringer. com. Alternatively, please submit an

online warranty claim at behringer. com BEFORE returning

the product.

Power Connections.3. Before plugging the unit

into a power socket, please make sure you are using the

correct mains voltage for your particular model. Faulty fuses

must be replaced with fuses of the same type and rating

without exception.

Aspectos importantes

Registro online. 1. Le recomendamos que

registre su nuevo aparato BEHRINGER justo después de

su compra accediendo a la página web behringer. com.

El registro de su compra a través de nuestro sencillo

sistema online nos ayudará a resolver cualquier

incidencia que se presente a la mayor brevedad posible.

Además, aproveche para leer los términos y condiciones de

nuestra garantía, si es aplicable en su caso.

Averías.2. En el caso de que no exista un distribuidor

BEHRINGER en las inmediaciones, puede ponerse en

contacto con el distribuidor BEHRINGER de su país,

que encontrará dentro del apartado “Support” de nuestra

página web behringer. com. En caso de que su país no

aparezca en ese listado, acceda a la sección “Online Support”

(que también encontrará dentro del apartado “Support” de

nuestra página web) y compruebe si su problema aparece

descrito y solucionado allí. De forma alternativa, envíenos a

través de la página web una solicitud online de soporte en

periodo de garantía ANTES de devolvernos el aparato.

Conexiones de corriente.3. Antes de enchufar

este aparato a una salida de corriente, asegúrese de que dicha

salida sea del voltaje adecuado para su modelo concreto.

En caso de que deba sustituir un fusible quemado, deberá

hacerlo por otro de idénticas especificaciones, sin excepción.

Enregistrez-vous en ligne.1. Prenez le

temps d’enregistrer votre produit BEHRINGER aussi vite

que possible sur le site Internet behringer. com. Le fait

d’enregistrer le produit en ligne nous permet de gérer

les réparations plus rapidement et plus efficacement.

Prenez également le temps de lire les termes et conditions

de notre garantie.

Dysfonctionnement.2. Si vous n’avez pas

de revendeur BEHRINGER près de chez vous, contactez le

distributeur BEHRINGER de votre pays : consultez la liste

des distributeurs de votre pays dans la page “Support” de

notre site Internet behringer. com. Si votre pays n’est pas

dans la liste, essayez de résoudre votre problème avec notre

“aide en ligne” que vous trouverez également dans la section

“Support” du site behringer. com. Vous pouvez également

nous faire parvenir directement votre demande de réparation

sous garantie par Internet sur le site behringer. com AVANT de

nous renvoyer le produit.

Raccordement au secteur.3. Avant de relier

cet équipement au secteur, assurez-vous que la tension

secteur de votre région soit compatible avec l’appareil.

Veillez à remplacer les fusibles uniquement par des modèles

exactement de même taille et de même valeur électrique —

sans aucune exception.

Important information Informations importantes

behringer.com

25Quick Start Guide

FEDERAL COMMUNICATIONS

COMMISSION COMPLIANCE

INFORMATION

Responsible party name: BEHRINGER USA, Inc.

Address: 18912 North Creek Parkway,

Suite 200 Bothell, WA 98011,

USA

Phone/Fax No.: Phone: +1 425 672 0816

Fax: +1 425 673 7647

XENYX X1622USB/X2222USB/X2442USB

complies with the FCC rules as mentioned in the following paragraph:

This equipment has been tested and found to comply with the limits for a Class B

digital device, pursuant to part 15 of the FCC Rules. These limits are designed

to provide reasonable protection against harmful interference in a residential

installation. This equipment generates, uses and can radiate radio frequency

energy and, if not installed and used in accordance with the instructions, may cause

harmful interference to radio communications. However, there is no guarantee that

interference will not occur in a particular installation. If this equipment does cause

harmful interference to radio or television reception, which can be determined

by turning the equipment off and on, the user is encouraged to try to correct the

interference by one or more of the following measures:

Reorient or relocate the receiving antenna.•

Increase the separation between the equipment and receiver.•

Connect the equipment into an outlet on a circuit different from that to which the •

receiver is connected.

Consult the dealer or an experienced radio/TV technician for help.•

This device complies with Part 15 of the FCC rules. Operation is subject to the

following two conditions:

(1) this device may not cause harmful interference, and

(2) this device must accept any interference received, including interference that may

cause undesired operation.

Important information:

Changes or modifications to the equipment not expressly approved by BEHRINGER

USA can void the user’s authority to use the equipment.

XENYX

X1622USB/X2222USB/X2442USB
