-1/ 12 - “ECS3-5B - BASIC”
Symbols
•Measuring elements
•Reversal preventing device
A) Device code and certification data indications
B) Safety-sealing between upper and
lower housing part
B
1000 Imp/kWh
SET
+
Start
Cl.B (Cl.1)
3x230/400V 50Hz
0,25-5 (80)A
-10°C to 55°C
kWh
ECSEM75MID
Menu
Partial
A
A
MID calibrated
ECSEM67MID -
ECSEM68MID
ECSEM126MID
WARNING
Installation must be carried out and inspected by a specialist or under his supervision.
When working on the instrument, switch off the mains voltage!

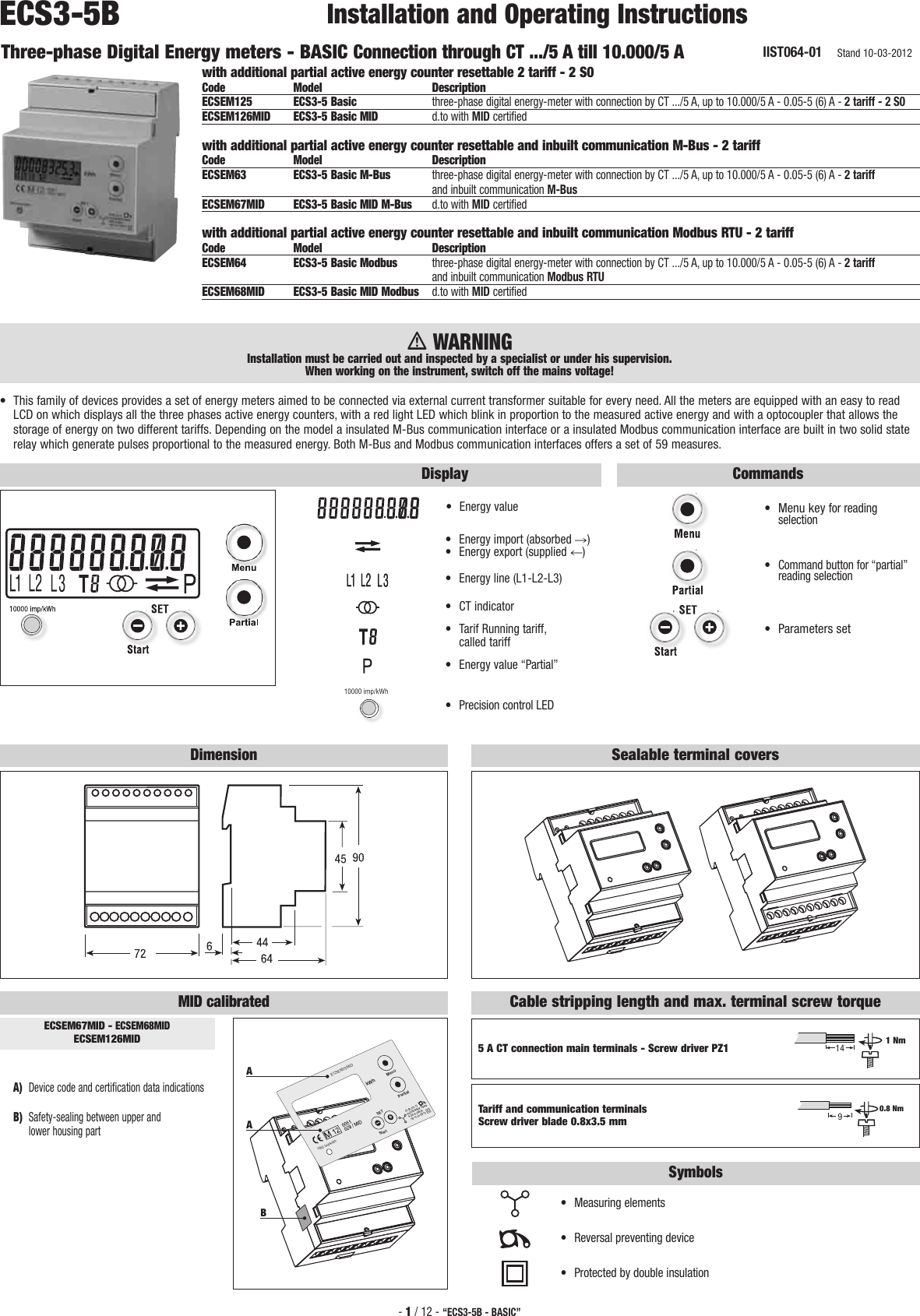

Three-phase Digital Energy meters - BASIC
Connection through CT .../5 A till 10.000/5 A
with additional partial active energy counter resettable 2 tariff - 2 S0
Code Model Description
ECSEM125 ECS3-5 Basic three-phase digital energy-meter with connection by CT .../5 A, up to 10.000/5 A - 0.05-5 (6) A - 2 tariff - 2 S0
ECSEM126MID ECS3-5 Basic MID d.to with MID certified
with additional partial active energy counter resettable and inbuilt communication M-Bus - 2 tariff
Code Model Description
ECSEM63 ECS3-5 Basic M-Bus three-phase digital energy-meter with connection by CT .../5 A, up to 10.000/5 A - 0.05-5 (6) A - 2 tariff
and inbuilt communication M-Bus
ECSEM67MID ECS3-5 Basic MID M-Bus d.to with MID certified
with additional partial active energy counter resettable and inbuilt communication Modbus RTU - 2 tariff
Code Model Description
ECSEM64 ECS3-5 Basic Modbus three-phase digital energy-meter with connection by CT .../5 A, up to 10.000/5 A - 0.05-5 (6) A - 2 tariff
and inbuilt communication Modbus RTU
ECSEM68MID ECS3-5 Basic MID Modbus d.to with MID certified
• This family of devices provides a set of energy meters aimed to be connected via external current transformer suitable for every need. All the meters are equipped with an easy to read
LCD on which displays all the three phases active energy counters, with a red light LED which blink in proportion to the measured active energy and with a optocoupler that allows the
storage of energy on two different tariffs. Depending on the model a insulated M-Bus communication interface or a insulated Modbus communication interface are built in two solid state
relay which generate pulses proportional to the measured energy. Both M-Bus and Modbus communication interfaces offers a set of 59 measures.
Display
•Energy value
•Energy import (absorbed )
•Energy export (supplied )
•Tarif Running tariff,
called tariff
•Energy line (L1-L2-L3)
•Energy value “Partial”
•CT indicator
10000 imp/kWh
•Precision control LED
•
Menu key
for reading
selection
•
Parameters set
•Command button for “partial”
reading selection
Dimension
Sealable terminal covers
5 A CT connection main terminals - Screw driver PZ1
Cable stripping length and max. terminal screw torque
14
1 Nm
Tariff and communication terminals
Screw driver blade 0.8x3.5 mm
9
0.8 Nm
Commands
ECS3-5B
Installation and Operating Instructions
IIST064-01 Stand 10-03-2012
•Protected by double insulation
Page 2
Page 1
-2/ 12 - “ECS3-5B - BASIC”
Whichever the page on the
display, if no key is pushed for at least
20 sec., the main page appears again.
Menu

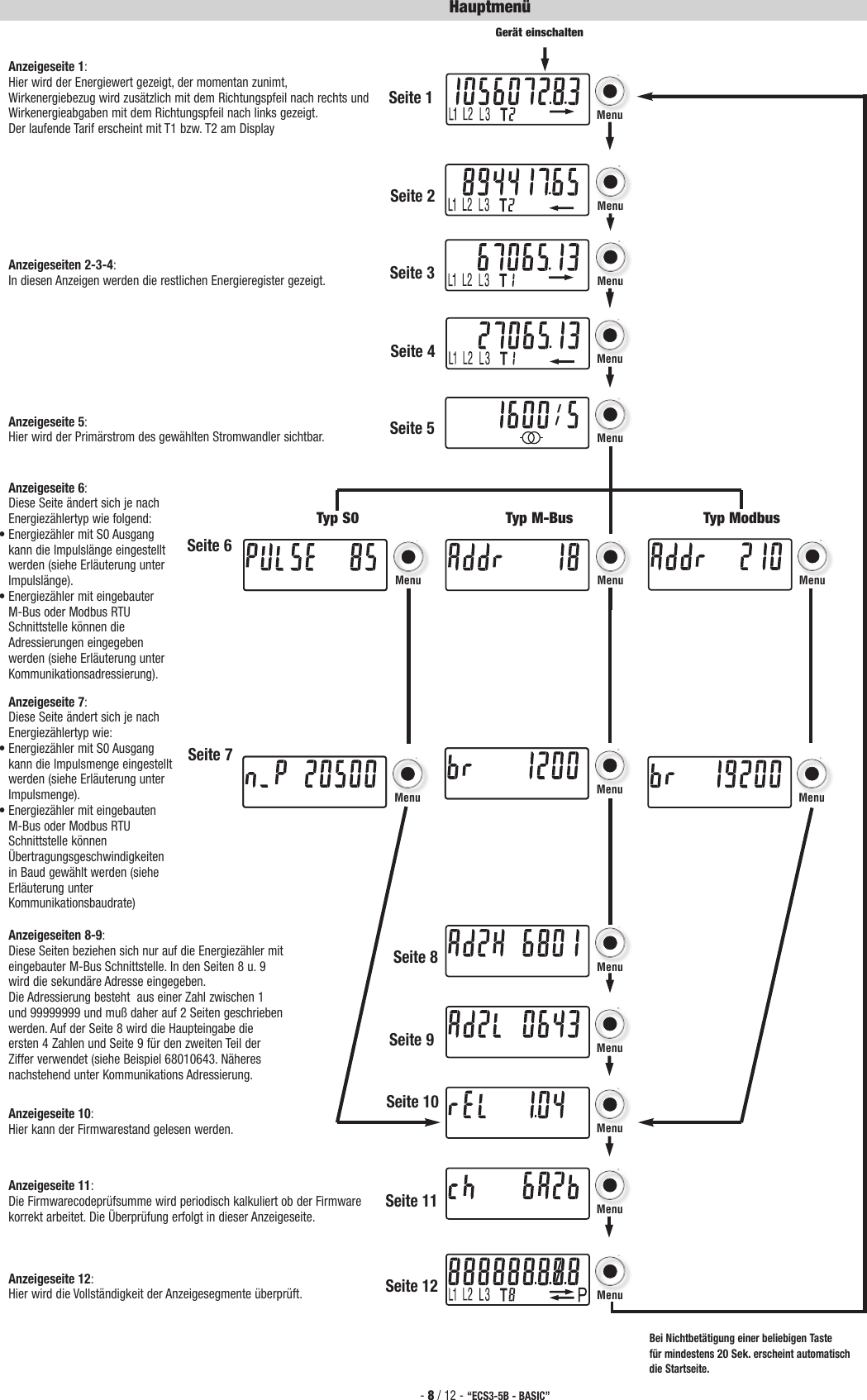

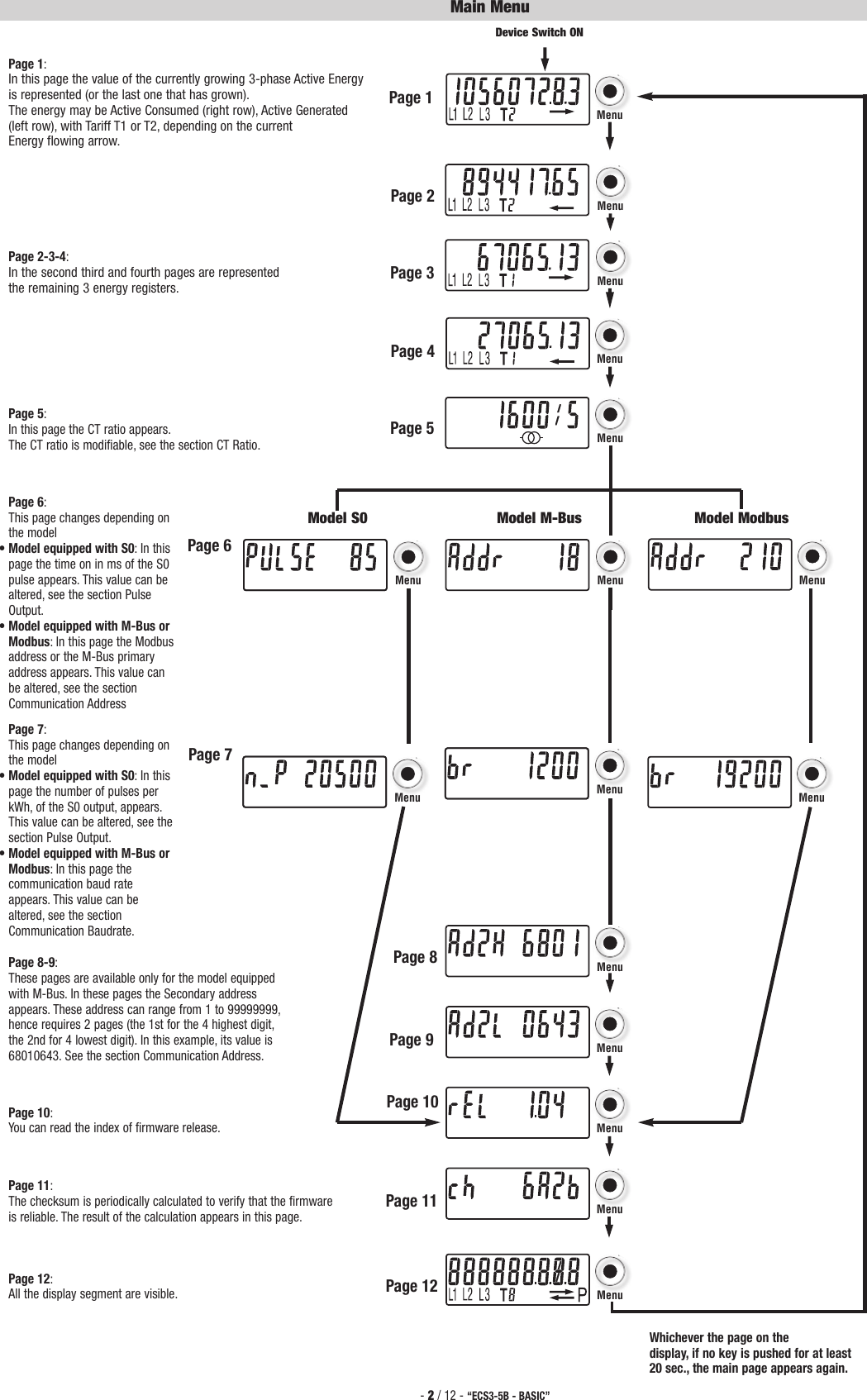

Page 1:
In this page the value of the currently growing 3-phase Active Energy
is represented (or the last one that has grown).
The energy may be Active Consumed (right row), Active Generated
(left row), with Tariff T1 or T2, depending on the current
Energy flowing arrow.
Main Menu
Menu
Device Switch ON
Menu
Page 2-3-4:
In the second third and fourth pages are represented
the remaining 3 energy registers.
Menu
Page 4
Menu
Page 5:
In this page the CT ratio appears.
The CT ratio is modifiable, see the section CT Ratio.
Menu
Page 6:
This page changes depending on
the model
•Model equipped with S0: In this
page the time on in ms of the S0
pulse appears. This value can be
altered, see the section Pulse
Output.
•Model equipped with M-Bus or
Modbus: In this page the Modbus
address or the M-Bus primary
address appears. This value can
be altered, see the section
Communication Address
Menu
Menu
Model S0 Model M-Bus Model Modbus
Menu
Menu
Menu
Menu
Page 8
Menu
Page 8-9:
These pages are available only for the model equipped
with M-Bus. In these pages the Secondary address
appears. These address can range from 1 to 99999999,
hence requires 2 pages (the 1st for the 4 highest digit,
the 2nd for 4 lowest digit). In this example, its value is
68010643. See the section Communication Address.
Menu
Page 10:
You can read the index of firmware release.
Menu
Page 11:
The checksum is periodically calculated to verify that the firmware
is reliable. The result of the calculation appears in this page.
Menu
Page 12:
All the display segment are visible.
Page 3
Page 5
Page 6
Page 7
Page 7:
This page changes depending on
the model
•Model equipped with S0: In this
page the number of pulses per
kWh, of the S0 output, appears.
This value can be altered, see the
section Pulse Output.
•Model equipped with M-Bus or
Modbus: In this page the
communication baud rate
appears. This value can be
altered, see the section
Communication Baudrate.
Page 9
Page 10
Page 11
Page 12
-3/ 12 - “ECS3-5B - BASIC”

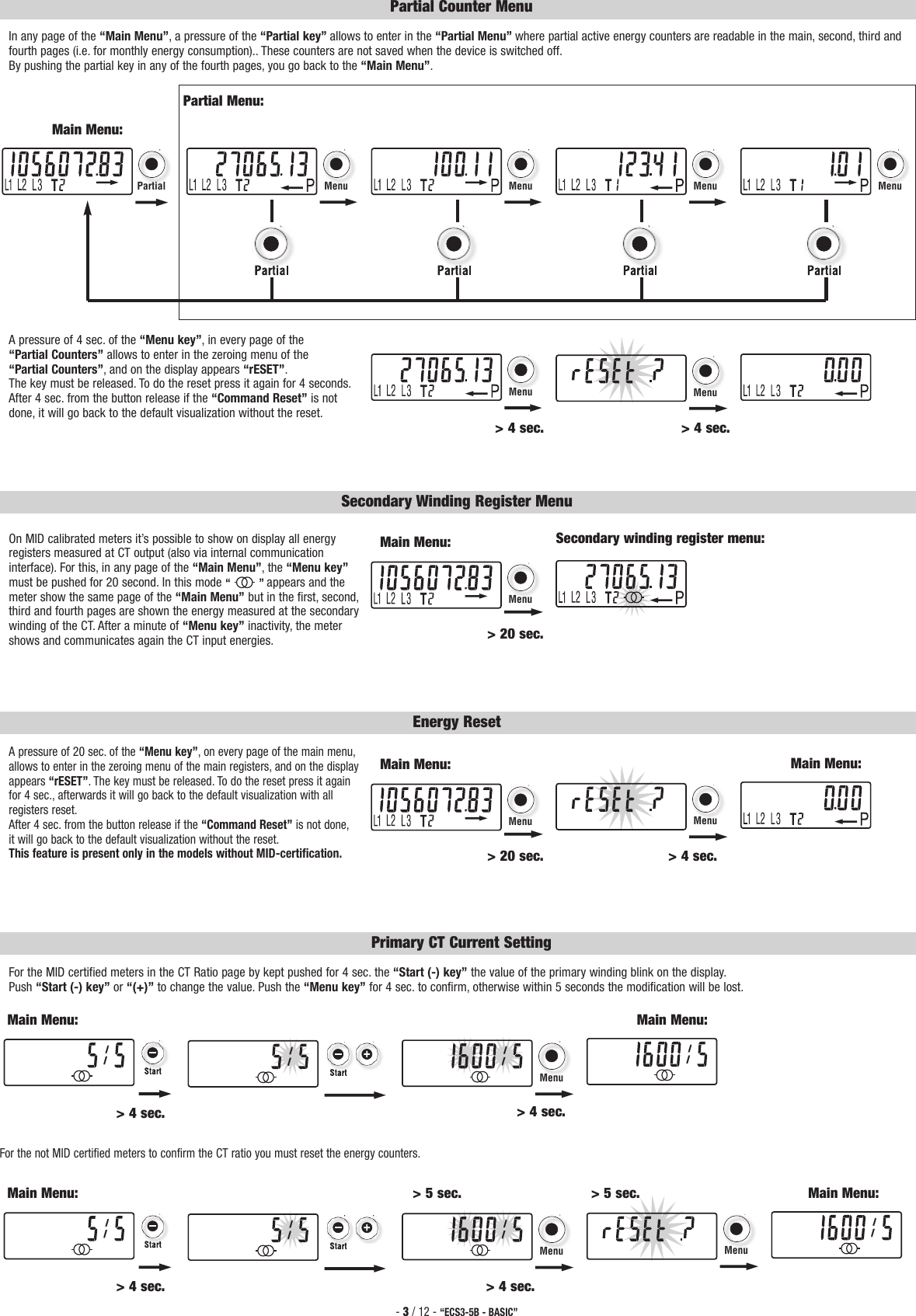

Secondary winding register menu:
Partial Counter Menu
In any page of the “Main Menu”, a pressure of the “Partial key” allows to enter in the “Partial Menu” where partial active energy counters are readable in the main, second, third and
fourth pages (i.e. for monthly energy consumption).. These counters are not saved when the device is switched off.
By pushing the partial key in any of the fourth pages, you go back to the “Main Menu”.
Main Menu:
Partial
Partial Menu:
Menu
Menu
Menu
Menu
A pressure of 4 sec. of the “Menu key”, in every page of the
“Partial Counters” allows to enter in the zeroing menu of the
“Partial Counters”, and on the display appears “rESET”.
The key must be released. To do the reset press it again for 4 seconds.
After 4 sec. from the button release if the “Command Reset” is not
done, it will go back to the default visualization without the reset.
Menu
Menu
Secondary Winding Register Menu
On MID calibrated meters it’s possible to show on display all energy
registers measured at CT output (also via internal communication
interface). For this, in any page of the “Main Menu”, the “Menu key”
must be pushed for 20 second. In this mode “ ” appears and the
meter show the same page of the “Main Menu” but in the first, second,
third and fourth pages are shown the energy measured at the secondary
winding of the CT. After a minute of “Menu key” inactivity, the meter
shows and communicates again the CT input energies. > 20 sec.
Menu
Main Menu:
Menu
Energy Reset
A pressure of 20 sec. of the “Menu key”, on every page of the main menu,
allows to enter in the zeroing menu of the main registers, and on the display
appears “rESET”. The key must be released. To do the reset press it again
for 4 sec., afterwards it will go back to the default visualization with all
registers reset.
After 4 sec. from the button release if the “Command Reset” is not done,
it will go back to the default visualization without the reset.
This feature is present only in the models without MID-certification.
> 20 sec.
Menu
Main Menu:
Main Menu:
> 4 sec.
Primary CT Current Setting
For the MID certified meters in the CT Ratio page by kept pushed for 4 sec. the “Start (-) key” the value of the primary winding blink on the display.
Push “Start (-) key” or “(+)” to change the value. Push the “Menu key” for 4 sec. to confirm, otherwise within 5 seconds the modification will be lost.
Main Menu:
Menu
Main Menu:
> 4 sec. > 4 sec.
For the not MID certified meters to confirm the CT ratio you must reset the energy counters.
Main Menu: > 5 sec.
Menu
Menu
Main Menu:
> 4 sec. > 4 sec.
> 5 sec.
> 4 sec. > 4 sec.
-4/ 12 - “ECS3-5B - BASIC”

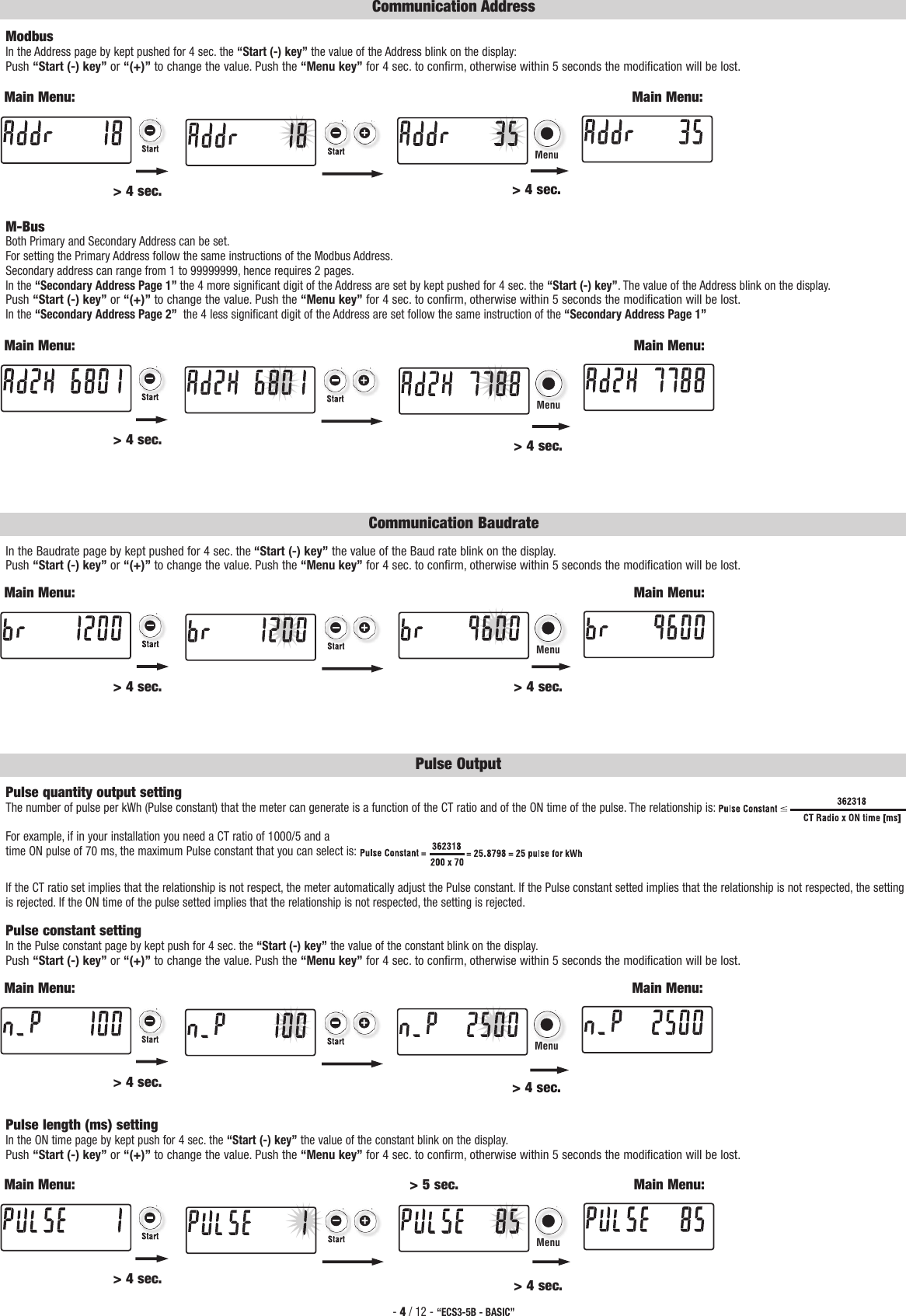

Communication Address
Modbus
In the Address page by kept pushed for 4 sec. the “Start (-) key” the value of the Address blink on the display:
Push “Start (-) key” or “(+)” to change the value. Push the “Menu key” for 4 sec. to confirm, otherwise within 5 seconds the modification will be lost.
Main Menu:
Menu
Main Menu:
> 4 sec. > 4 sec.
M-Bus
Both Primary and Secondary Address can be set.
For setting the Primary Address follow the same instructions of the Modbus Address.
Secondary address can range from 1 to 99999999, hence requires 2 pages.
In the “Secondary Address Page 1” the 4 more significant digit of the Address are set by kept pushed for 4 sec. the “Start (-) key”. The value of the Address blink on the display.
Push “Start (-) key” or “(+)” to change the value. Push the “Menu key” for 4 sec. to confirm, otherwise within 5 seconds the modification will be lost.
In the “Secondary Address Page 2” the 4 less significant digit of the Address are set follow the same instruction of the “Secondary Address Page 1”
Main Menu:
Menu
Main Menu:
> 4 sec. > 4 sec.
Communication Baudrate
In the Baudrate page by kept pushed for 4 sec. the “Start (-) key” the value of the Baud rate blink on the display.
Push “Start (-) key” or “(+)” to change the value. Push the “Menu key” for 4 sec. to confirm, otherwise within 5 seconds the modification will be lost.
Main Menu:
Menu
Main Menu:
> 4 sec. > 4 sec.
Main Menu:
Menu
Main Menu:
> 4 sec. > 4 sec.
Pulse Output
Pulse quantity output setting
The number of pulse per kWh (Pulse constant) that the meter can generate is a function of the CT ratio and of the ON time of the pulse. The relationship is:
For example, if in your installation you need a CT ratio of 1000/5 and a
time ON pulse of 70 ms, the maximum Pulse constant that you can select is:
If the CT ratio set implies that the relationship is not respect, the meter automatically adjust the Pulse constant. If the Pulse constant setted implies that the relationship is not respected, the setting
is rejected. If the ON time of the pulse setted implies that the relationship is not respected, the setting is rejected.
Pulse constant setting
In the Pulse constant page by kept push for 4 sec. the “Start (-) key” the value of the constant blink on the display.
Push “Start (-) key” or “(+)” to change the value. Push the “Menu key” for 4 sec. to confirm, otherwise within 5 seconds the modification will be lost.
Pulse length (ms) setting
In the ON time page by kept push for 4 sec. the “Start (-) key” the value of the constant blink on the display.
Push “Start (-) key” or “(+)” to change the value. Push the “Menu key” for 4 sec. to confirm, otherwise within 5 seconds the modification will be lost.
Main Menu: > 5 sec.
Menu
Main Menu:
> 4 sec. > 4 sec.
-5/ 12 - “ECS3-5B - BASIC”

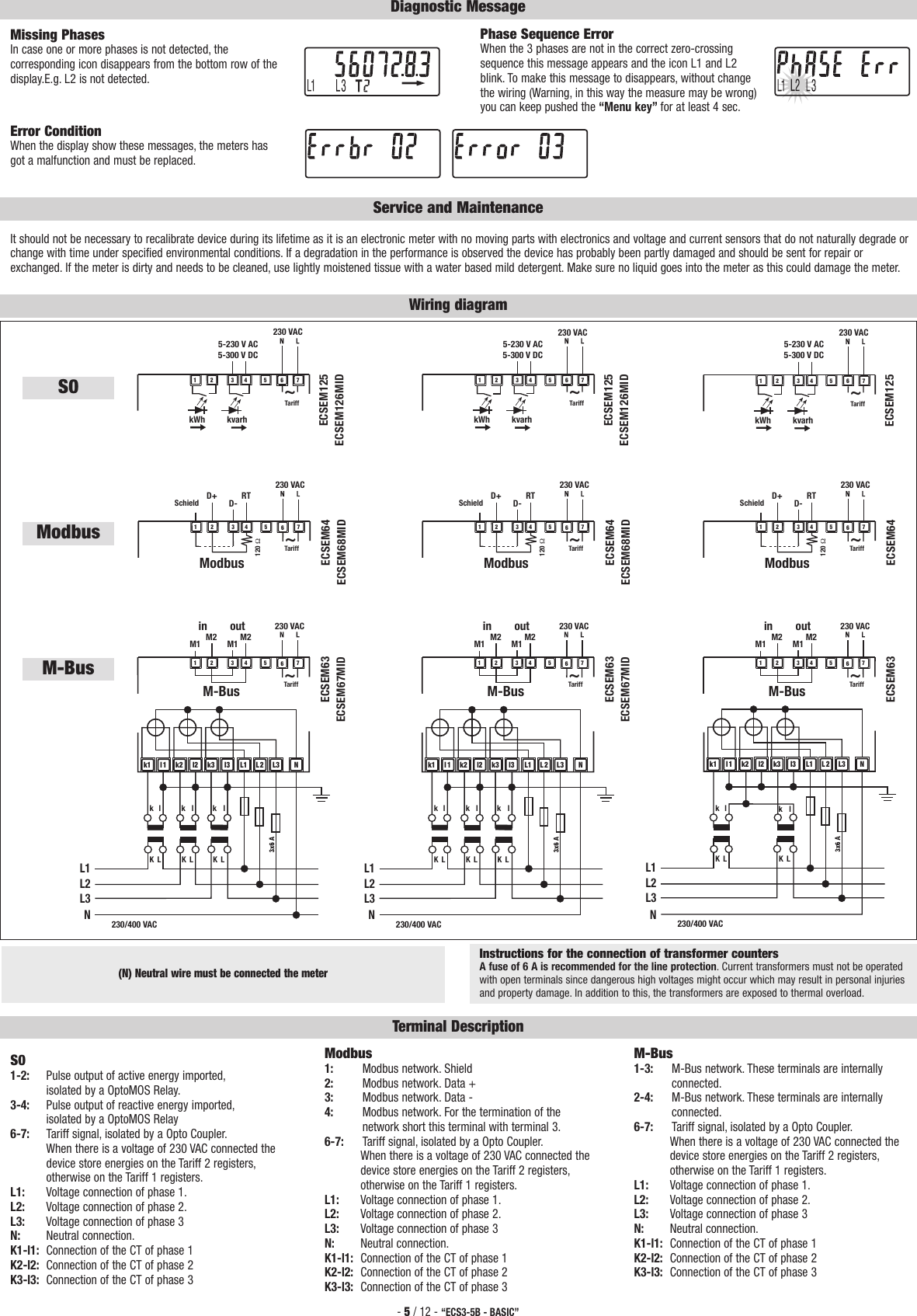

Diagnostic Message
Missing Phases
In case one or more phases is not detected, the
corresponding icon disappears from the bottom row of the
display.E.g. L2 is not detected.
Phase Sequence Error
When the 3 phases are not in the correct zero-crossing
sequence this message appears and the icon L1 and L2
blink. To make this message to disappears, without change
the wiring (Warning, in this way the measure may be wrong)
you can keep pushed the “Menu key” for at least 4 sec.
Error Condition
When the display show these messages, the meters has
got a malfunction and must be replaced.
Service and Maintenance
It should not be necessary to recalibrate device during its lifetime as it is an electronic meter with no moving parts with electronics and voltage and current sensors that do not naturally degrade or
change with time under specified environmental conditions. If a degradation in the performance is observed the device has probably been partly damaged and should be sent for repair or
exchanged. If the meter is dirty and needs to be cleaned, use lightly moistened tissue with a water based mild detergent. Make sure no liquid goes into the meter as this could damage the meter.
Instructions for the connection of transformer counters
A fuse of 6 A is recommended for the line protection. Current transformers must not be operated
with open terminals since dangerous high voltages might occur which may result in personal injuries
and property damage. In addition to this, the transformers are exposed to thermal overload.
230/400 VAC
k1
l1
k2
L1
L2
L3
N
N
kl kl kl
l2 k3 I3
L1 L2
L3
KL KL KL
ECSEM63
ECSEM67MID
M-Bus
out
5432
230 VAC
67
1
in
M1
M2
M1
M2
~
Tariff
ECSEM125
ECSEM126MID
~
5-230 V AC
5-300 V DC
kWh kvarh
5432
230 VAC
67
Tariff
1
ECSEM125
ECSEM126MID
~
5-230 V AC
5-300 V DC
kWh kvarh
5432
230 VAC
67
Tariff
1
230/400 VAC
k1
l1
k2
L1
L2
L3
N
N
kl kl kl
l2 k3 I3
L1 L2
L3
KL KL KL
ECSEM63
ECSEM67MID
M-Bus
out
5432
230 VAC
67
1
in
M1
M2
M1
M2
~
Tariff
ECSEM125
~
5-230 V AC
5-300 V DC
kWh kvarh
5432
230 VAC
67
Tariff
1
230/400 VAC
k1
l1
k2
L1
L2
L3
N
N
kl kl
l2 k3 I3
L1 L2
L3
KL KL
ECSEM63
M-Bus
out
5432
230 VAC
67
1
in
M1
M2
M1
M2
~
Tariff
ECSEM64
ECSEM68MID
Modbus
5432
230 VAC
67
1
D+
D-
RT
Schield
120 Ω
~
Tariff
ECSEM64
ECSEM68MID
Modbus
5432
230 VAC
67
1
D+
D-
RT
Schield
120 Ω
~
Tariff
ECSEM64
Modbus
5432
230 VAC
67
1
D+
D-
RT
Schield
120 Ω
~
Tariff

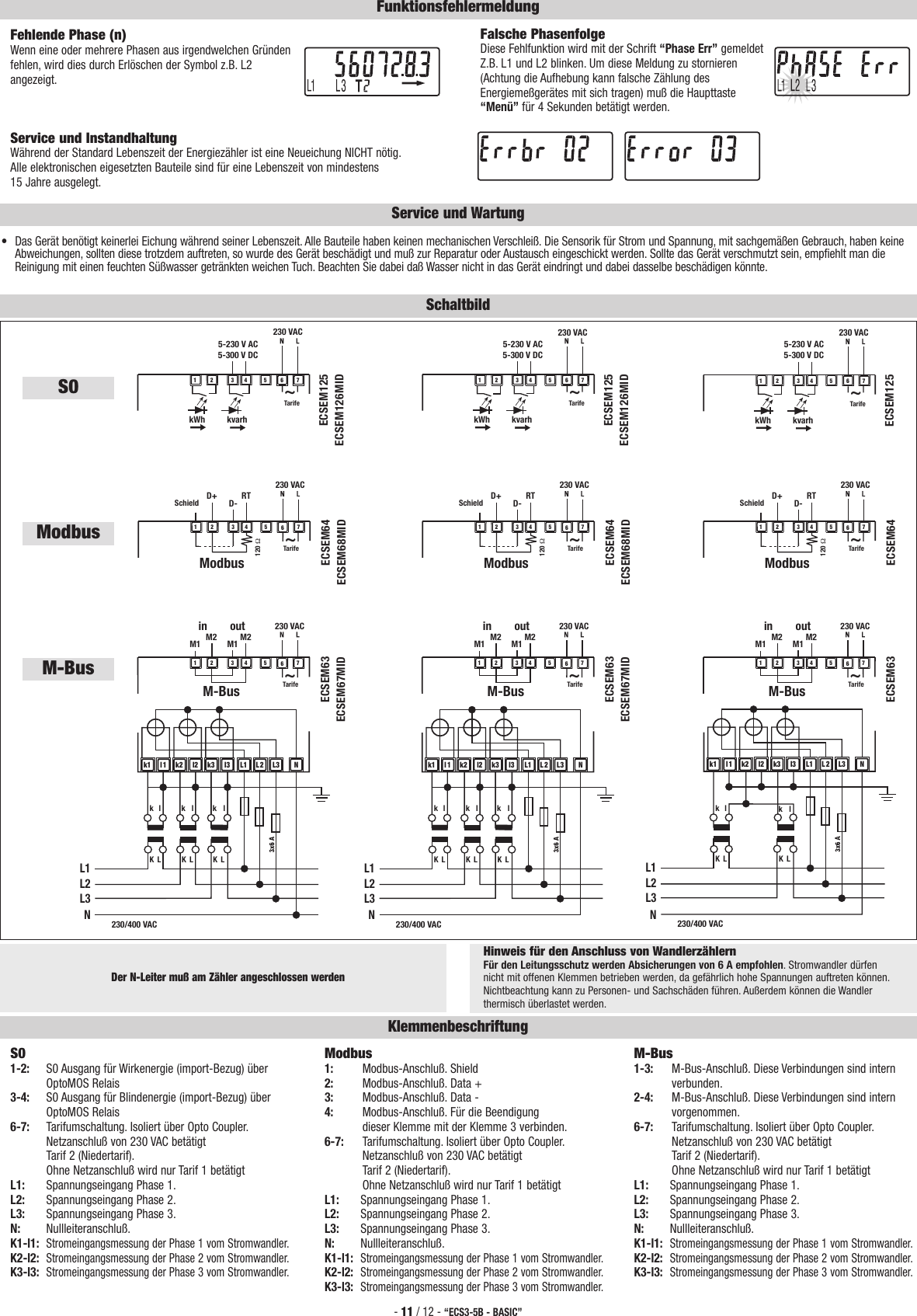

Wiring diagram
(N) Neutral wire must be connected the meter
S0
1-2: Pulse output of active energy imported,
isolated by a OptoMOS Relay.
3-4: Pulse output of reactive energy imported,
isolated by a OptoMOS Relay
6-7: Tariff signal, isolated by a Opto Coupler.
When there is a voltage of 230 VAC connected the
device store energies on the Tariff 2 registers,
otherwise on the Tariff 1 registers.
L1: Voltage connection of phase 1.
L2: Voltage connection of phase 2.
L3: Voltage connection of phase 3
N: Neutral connection.
K1-l1: Connection of the CT of phase 1
K2-l2: Connection of the CT of phase 2
K3-l3: Connection of the CT of phase 3
Modbus
1: Modbus network. Shield
2: Modbus network. Data +
3: Modbus network. Data -
4: Modbus network. For the termination of the
network short this terminal with terminal 3.
6-7: Tariff signal, isolated by a Opto Coupler.
When there is a voltage of 230 VAC connected the
device store energies on the Tariff 2 registers,
otherwise on the Tariff 1 registers.
L1: Voltage connection of phase 1.
L2: Voltage connection of phase 2.
L3: Voltage connection of phase 3
N: Neutral connection.
K1-l1: Connection of the CT of phase 1
K2-l2: Connection of the CT of phase 2
K3-l3: Connection of the CT of phase 3
M-Bus
1-3: M-Bus network. These terminals are internally
connected.
2-4: M-Bus network. These terminals are internally
connected.
6-7: Tariff signal, isolated by a Opto Coupler.
When there is a voltage of 230 VAC connected the
device store energies on the Tariff 2 registers,
otherwise on the Tariff 1 registers.
L1: Voltage connection of phase 1.
L2: Voltage connection of phase 2.
L3: Voltage connection of phase 3
N: Neutral connection.
K1-l1: Connection of the CT of phase 1
K2-l2: Connection of the CT of phase 2
K3-l3: Connection of the CT of phase 3

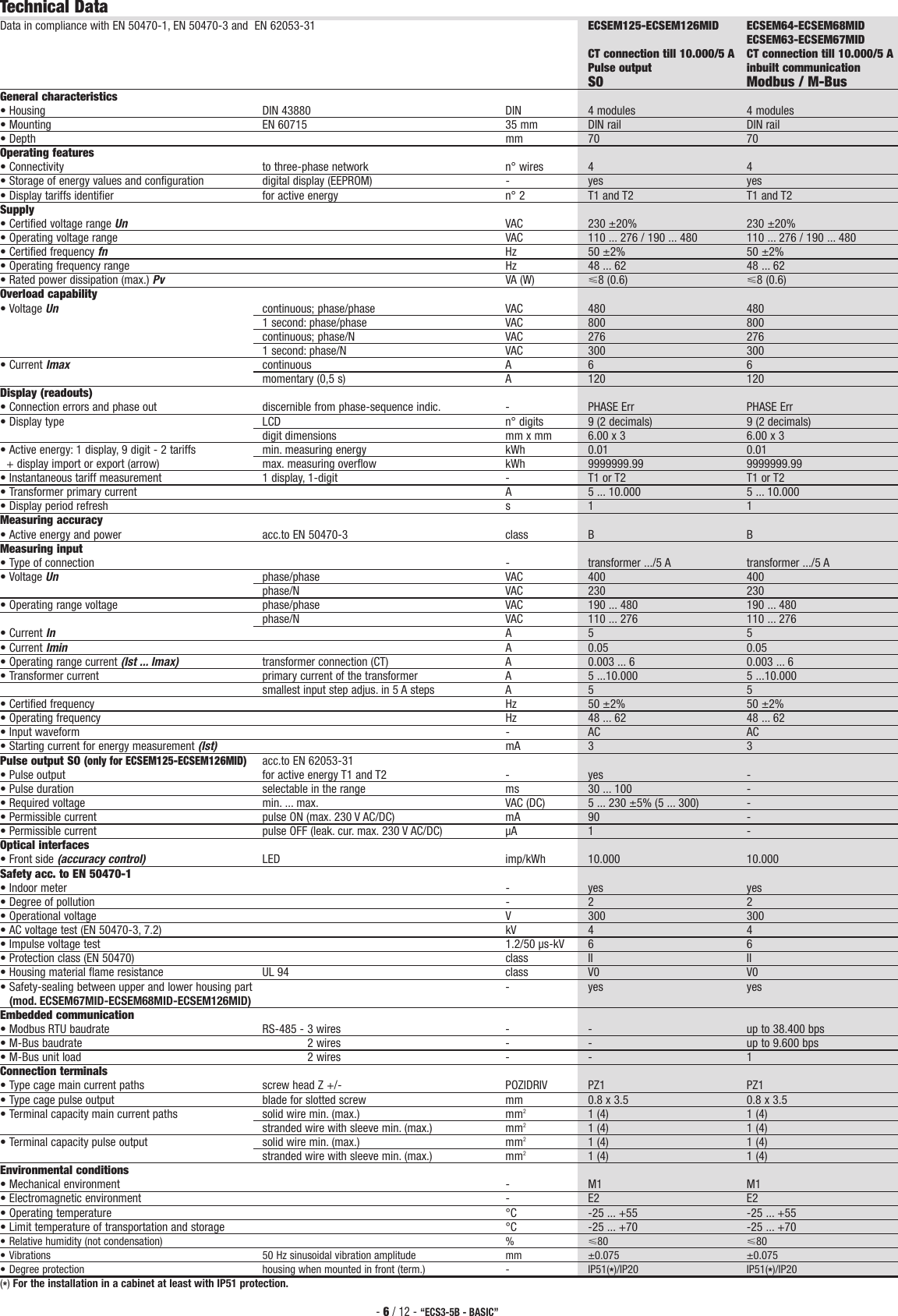

Terminal Description
S0
Modbus
M-Bus
Data in compliance with EN 50470-1, EN 50470-3 and EN 62053-31 ECSEM125-ECSEM126MID ECSEM64-ECSEM68MID
ECSEM63-ECSEM67MID
CT connection till 10.000/5 A CT connection till 10.000/5 A
Pulse output inbuilt communication
S0 Modbus / M-Bus
General characteristics
• Housing DIN 43880 DIN 4 modules 4 modules
• Mounting EN 60715 35 mm DIN rail DIN rail
• Depth mm 70 70
Operating features
• Connectivity to three-phase network n° wires 44
• Storage of energy values and configuration digital display (EEPROM) - yes yes
• Display tariffs identifier for active energy n° 2 T1 and T2 T1 and T2
Supply
• Certified voltage range Un VAC 230 ±20% 230 ±20%
• Operating voltage range VAC 110 ... 276 / 190 ... 480 110 ... 276 / 190 ... 480
• Certified frequency fn Hz 50 ±2% 50 ±2%
• Operating frequency range Hz 48 ... 62 48 ... 62
• Rated power dissipation (max.) Pv VA (W) ⭐8 (0.6) ⭐8 (0.6)
Overload capability
• Voltage Un continuous; phase/phase VAC 480 480
1 second: phase/phase VAC 800 800
continuous; phase/N VAC 276 276
1 second: phase/N VAC 300 300
• Current Imax continuous A6 6
momentary (0,5 s) A 120 120
Display (readouts)
• Connection errors and phase out discernible from phase-sequence indic. - PHASE Err PHASE Err
• Display type LCD n° digits 9 (2 decimals) 9 (2 decimals)
digit dimensions mm x mm 6.00 x 3 6.00 x 3
• Active energy: 1 display, 9 digit - 2 tariffs min. measuring energy kWh 0.01 0.01
+ display import or export (arrow) max. measuring overflow kWh 9999999.99 9999999.99
• Instantaneous tariff measurement 1 display, 1-digit - T1 or T2 T1 or T2
• Transformer primary current A 5 ... 10.000 5 ... 10.000
• Display period refresh s1 1
Measuring accuracy
• Active energy and power acc.to EN 50470-3 class B B
Measuring input
• Type of connection - transformer .../5 A transformer .../5 A
• Voltage Un phase/phase VAC 400 400
phase/N VAC 230 230
• Operating range voltage phase/phase VAC 190 ... 480 190 ... 480
phase/N VAC 110 ... 276 110 ... 276
• Current In A55
• Current Imin A 0.05 0.05
• Operating range current (Ist ... Imax) transformer connection (CT) A 0.003 ... 6 0.003 ... 6
• Transformer current primary current of the transformer A 5 ...10.000 5 ...10.000
smallest input step adjus. in 5 A steps A5 5
• Certified frequency Hz 50 ±2% 50 ±2%
• Operating frequency Hz 48 ... 62 48 ... 62
• Input waveform - AC AC
• Starting current for energy measurement (Ist) mA 33
Pulse output SO
(only for ECSEM125-ECSEM126MID)
acc.to EN 62053-31
• Pulse output for active energy T1 and T2 - yes -
• Pulse duration selectable in the range ms 30 ... 100 -
• Required voltage min. ... max. VAC (DC) 5 ... 230 ±5% (5 ... 300) -
• Permissible current pulse ON (max. 230 V AC/DC) mA 90 -
• Permissible current pulse OFF (leak. cur. max. 230 V AC/DC) µA 1 -
Optical interfaces
• Front side (accuracy control) LED imp/kWh 10.000 10.000
Safety acc. to EN 50470-1
• Indoor meter - yes yes
• Degree of pollution -2 2
• Operational voltage V 300 300
• AC voltage test (EN 50470-3, 7.2) kV 44
• Impulse voltage test 1.2/50 µs-kV 66
• Protection class (EN 50470) class II II
• Housing material flame resistance UL 94 class V0 V0
• Safety-sealing between upper and lower housing part - yes yes
(mod. ECSEM67MID-ECSEM68MID-ECSEM126MID)
Embedded communication
• Modbus RTU baudrate RS-485 - 3 wires -- up to 38.400 bps
• M-Bus baudrate 2 wires -- up to 9.600 bps
• M-Bus unit load 2 wires -- 1
Connection terminals
• Type cage main current paths screw head Z +/- POZIDRIV PZ1 PZ1
• Type cage pulse output blade for slotted screw mm 0.8 x 3.5 0.8 x 3.5
• Terminal capacity main current paths solid wire min. (max.) mm21 (4) 1 (4)
stranded wire with sleeve min. (max.) mm21 (4) 1 (4)
• Terminal capacity pulse output solid wire min. (max.) mm21 (4) 1 (4)
stranded wire with sleeve min. (max.) mm21 (4) 1 (4)
Environmental conditions
• Mechanical environment - M1 M1
• Electromagnetic environment - E2 E2
• Operating temperature °C -25 ... +55 -25 ... +55
• Limit temperature of transportation and storage °C -25 ... +70 -25 ... +70
• Relative humidity (not condensation) % ⭐80 ⭐80
• Vibrations 50 Hz sinusoidal vibration amplitude mm ±0.075 ±0.075
• Degree protection housing when mounted in front (term.) - IP51(*)/IP20 IP51(*)/IP20
(*)For the installation in a cabinet at least with IP51 protection.

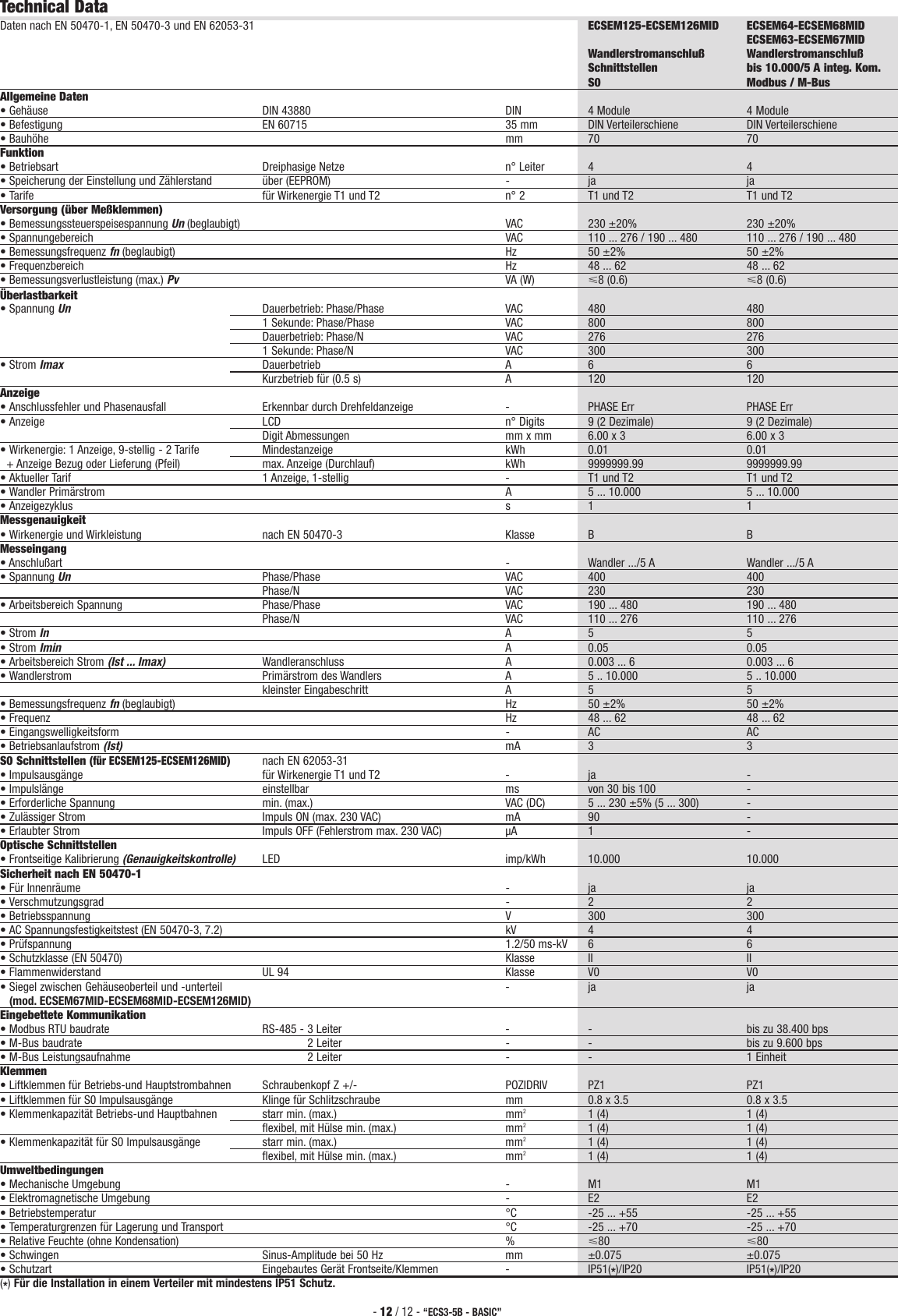

Technical Data
-6/ 12 - “ECS3-5B - BASIC”
• Energieregister
-7/ 12 - “ECS3-5B - BASIC”
A) Gerätidentifikation und Beglaubigungsdaten.
B) Sicherheitssiegel zwischen
Gehäuse Unter-und Obergehäuse
B
1000 Imp/kWh
SET
+
Start
Cl.B (Cl.1)
3x230/400V 50Hz
0,25-5 (80)A
-10°C to 55°C
kWh
ECSEM75MID
Menu
Partial
A
A
MID geeicht/beglaubigt
ECSEM67MID -
ECSEM68MID
ECSEM126MID
WARNUNG
Die Installation muß von einer Elektrofachkraft oder unter deren Leitung und Aufsicht
durchgeführt und geprüft werden. Bei Arbeiten am Meßgerät, Netzspannung abschalten!

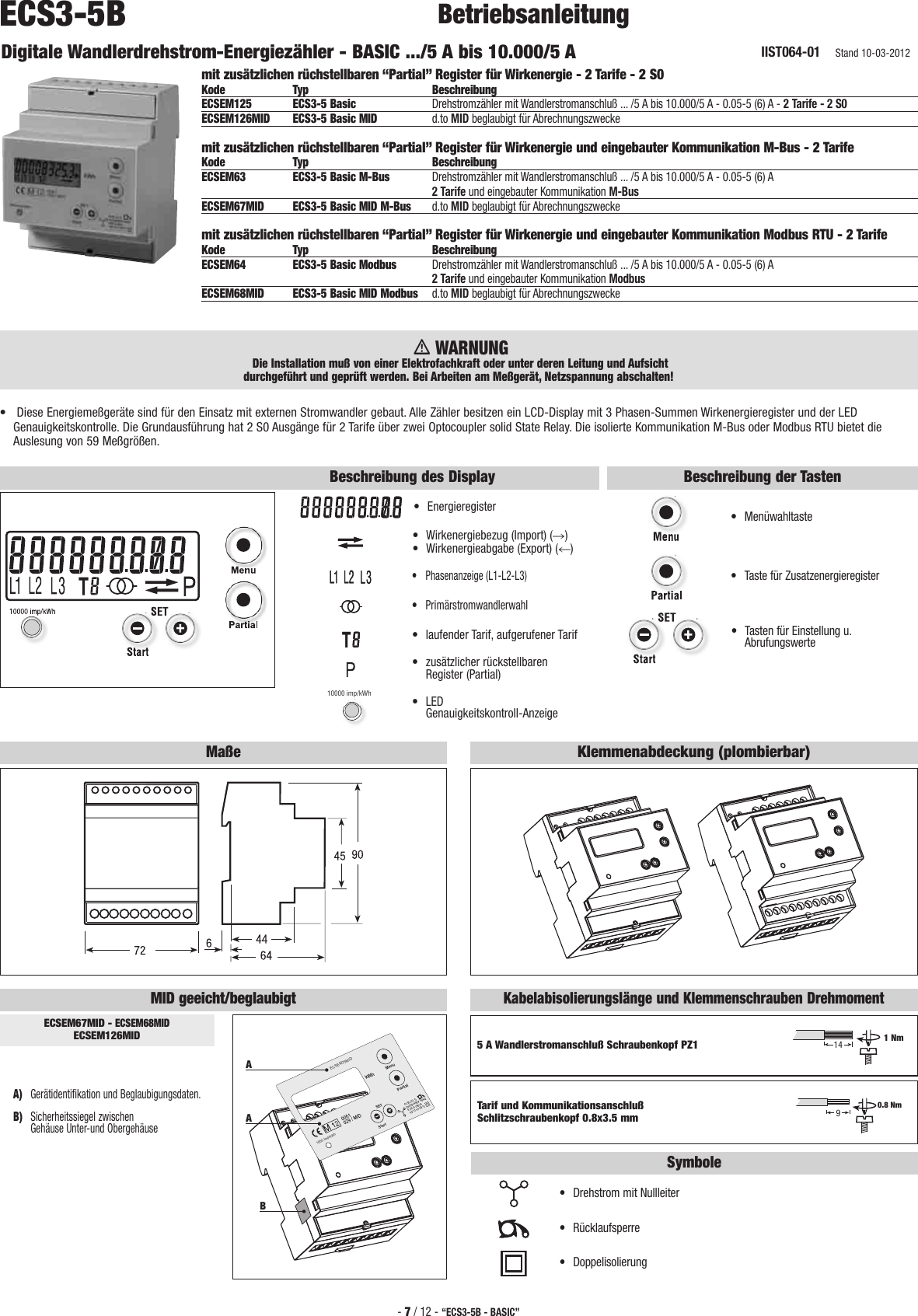

Digitale Wandlerdrehstrom-Energiezähler - BASIC .../5 A bis 10.000/5 A
ECS3-5B
Betriebsanleitung
mit zusätzlichen rüchstellbaren “Partial” Register für Wirkenergie - 2 Tarife - 2 S0
Kode Typ Beschreibung
ECSEM125 ECS3-5 Basic Drehstromzähler mit Wandlerstromanschluß ... /5 A bis 10.000/5 A - 0.05-5 (6) A - 2 Tarife - 2 S0
ECSEM126MID ECS3-5 Basic MID d.to MID beglaubigt für Abrechnungszwecke
mit zusätzlichen rüchstellbaren “Partial” Register für Wirkenergie und eingebauter Kommunikation M-Bus - 2 Tarife
Kode Typ Beschreibung
ECSEM63 ECS3-5 Basic M-Bus Drehstromzähler mit Wandlerstromanschluß ... /5 A bis 10.000/5 A - 0.05-5 (6) A
2 Tarife und eingebauter Kommunikation M-Bus
ECSEM67MID ECS3-5 Basic MID M-Bus d.to MID beglaubigt für Abrechnungszwecke
mit zusätzlichen rüchstellbaren “Partial” Register für Wirkenergie und eingebauter Kommunikation Modbus RTU - 2 Tarife
Kode Typ Beschreibung
ECSEM64 ECS3-5 Basic Modbus Drehstromzähler mit Wandlerstromanschluß ... /5 A bis 10.000/5 A - 0.05-5 (6) A
2 Tarife und eingebauter Kommunikation Modbus
ECSEM68MID ECS3-5 Basic MID Modbus d.to MID beglaubigt für Abrechnungszwecke
• Diese Energiemeßgeräte sind für den Einsatz mit externen Stromwandler gebaut. Alle Zähler besitzen ein LCD-Display mit 3 Phasen-Summen Wirkenergieregister und der LED
Genauigkeitskontrolle. Die Grundausführung hat 2 S0 Ausgänge für 2 Tarife über zwei Optocoupler solid State Relay. Die isolierte Kommunikation M-Bus oder Modbus RTU bietet die
Auslesung von 59 Meßgrößen.
Beschreibung des Display
•Wirkenergiebezug (Import) ()
•Wirkenergieabgabe (Export) ()
•laufender Tarif, aufgerufener Tarif
•Phasenanzeige (L1-L2-L3)
• zusätzlicher rückstellbaren
Register (Partial)
• Primärstromwandlerwahl
10000 imp/kWh
•LED
Genauigkeitskontroll-Anzeige
•Tasten für Einstellung u.
Abrufungswerte
• Taste für Zusatzenergieregister
Maße
Klemmenabdeckung (plombierbar)
5 A Wandlerstromanschluß Schraubenkopf PZ1
Kabelabisolierungslänge und Klemmenschrauben Drehmoment
14
1 Nm
Tarif und Kommunikationsanschluß
Schlitzschraubenkopf 0.8x3.5 mm
9
0.8 Nm
• Menüwahltaste
Beschreibung der Tasten
Symbole
•Drehstrom mit Nullleiter
•Rücklaufsperre
•Doppelisolierung
IIST064-01 Stand 10-03-2012
-8/ 12 - “ECS3-5B - BASIC”
Seite 2
Seite 1
Bei Nichtbetätigung einer beliebigen Taste
für mindestens
20 Sek.
erscheint automatisch
die Startseite.
Menu
Anzeigeseite 1:
Hier wird der Energiewert gezeigt, der momentan zunimt,
Wirkenergiebezug wird zusätzlich mit dem Richtungspfeil nach rechts und
Wirkenergieabgaben mit dem Richtungspfeil nach links gezeigt.
Der laufende Tarif erscheint mit T1 bzw. T2 am Display
Hauptmenü
Menu
Gerät einschalten
Menu
Anzeigeseiten 2-3-4:
In diesen Anzeigen werden die restlichen Energieregister gezeigt.
Menu
Seite 4
Menu
Anzeigeseite 5:
Hier wird der Primärstrom des gewählten Stromwandler sichtbar.
Menu
Anzeigeseite 6:
Diese Seite ändert sich je nach
Energiezählertyp wie folgend:
• Energiezähler mit S0 Ausgang
kann die Impulslänge eingestellt
werden (siehe Erläuterung unter
Impulslänge).
• Energiezähler mit eingebauter
M-Bus oder Modbus RTU
Schnittstelle können die
Adressierungen eingegeben
werden (siehe Erläuterung unter
Kommunikationsadressierung).
Menu
Menu
Typ S0 Typ M-Bus Typ Modbus
Menu
Menu
Menu
Menu
Seite 8
Menu
Menu
Anzeigeseite 10:
Hier kann der Firmwarestand gelesen werden.
Menu
Anzeigeseite 11:
Die Firmwarecodeprüfsumme wird periodisch kalkuliert ob der Firmware
korrekt arbeitet. Die Überprüfung erfolgt in dieser Anzeigeseite.
Menu
Anzeigeseite 12:
Hier wird die Vollständigkeit der Anzeigesegmente überprüft.
Seite 3
Seite 5
Seite 6
Seite 7
Anzeigeseite 7:
Diese Seite ändert sich je nach
Energiezählertyp wie:
• Energiezähler mit S0 Ausgang
kann die Impulsmenge eingestellt
werden (siehe Erläuterung unter
Impulsmenge).
• Energiezähler mit eingebauten
M-Bus oder Modbus RTU
Schnittstelle können
Übertragungsgeschwindigkeiten
in Baud gewählt werden (siehe
Erläuterung unter
Kommunikationsbaudrate)
Seite 9
Seite 10
Seite 11
Seite 12
Anzeigeseiten 8-9:
Diese Seiten beziehen sich nur auf die Energiezähler mit
eingebauter M-Bus Schnittstelle. In den Seiten 8 u. 9
wird die sekundäre Adresse eingegeben.
Die Adressierung besteht aus einer Zahl zwischen 1
und 99999999 und muß daher auf 2 Seiten geschrieben
werden. Auf der Seite 8 wird die Haupteingabe die
ersten 4 Zahlen und Seite 9 für den zweiten Teil der
Ziffer verwendet (siehe Beispiel 68010643. Näheres
nachstehend unter Kommunikations Adressierung.
-9/ 12 - “ECS3-5B - BASIC”
Zusätzliches rückstellbares “Partial” Wirkenergieregister
Jeder Hauptseiteanzeige entspricht auch das zusätzliche rückstellbare (Partial) Wirkenergieregister. Diese Funktion dient um z.B. Wochen-Monatsverbrauch ablesen zu können.
Dieses Register wird nicht bei Spannungsausfall gespeichert.
Bei “Tastenbetätigung” einer der vier Anzeigeseiten wird die Hauptseite wieder angezeigt.
Hauptmenü:
Partial
Partial Menü (zusätzliches rückstellbares “Partial” Wirkenergieregister):
Menu
Menu
Menu
Menu
Nach Betätigung der “Partialtaste” in beliebiger Position der
Wirkenergieregister von 4 Sek. werden alle Partial-Wirkenergieregister
für die Nullsetzung aufgerufen.
Es erscheint am Display die Schrift “rESET”. Durch nochmalige
Betätigung der “Menütaste” für 4 Sekunden werden alle Partialregister
nullgesetzt.
Menu
Menu
Sekundär Wandlerstromregister Ablesung
An MID beglaubigten Zähler wird das geeichte Energieregister am
sekundären Wandlerstrom abgelesen. Diese Eingabe ist auch über die
interne Kommunikation sichtbar. Dieser Vorgang fordert die Betätigung von
20 Sekunden der Haupttaste
“Menü”
. Am Display erscheint zusätzlich das
Symbol des Trafos
“ ”.
Das Durchblättern aller Registerstände an der
sekundären Wandlerwicklung .../5 A wird durch kurze Betätigung der
“Menütaste”
erreicht. Nach einer Minute NICHTBETÄTIGUNG erscheint die
Anzeige aller Registerstände des Primärwandlerstromes. (Hauptseite)
> 20 Sek.
Menu
Energieregister an der sekundären Wandlerstromwicklung
Hauptmenü:
Menu
Nullsetzung der primär Wandlerstromregister
Durch Betätigung von 20 Sekunden der Hauptaste
“Menü”
wird die
Funktion Nullsetzung aufgerufen es erscheint am Display die Schrift
“rESET”
. Um den Befehl der Nullstellung zu bestätigen nochmals für
4 Sekunden die Menütaste drücken.
Somit werden alle Energieregisterstände nullgesetzt.
Diese Funktion ist bei allen beglaubigten MID-Energiezähler NICHT
möglich.
> 20 Sek.
Menu
Hauptmenü:
Hauptmenü:
> 4 Sek.
Primär Wandlerstrom Einstellung
Für beglaubigte MID Energiezähler muß die “Taste Start (-)” für 4 Sekunden betätigt werden. Die Anzeige blinkt. Mit der “Taste +” und “(-)” für den gewünschten Wert des Primärstrom
des Wandler einstellen. Diese Anzeige kurz mit Betätigung der Haupttaste
“Menü”
für 4 Sek. bestätigen ansonsten wird die Einstellung nach 5 Sekunden gelöscht.
Hauptmenü:
Menu
Hauptmenü:
> 4 Sek. > 4 Sek.
Für ungeeichte / unbeglaubigte Zähler müßen vor diesen Einstellvorgang alle Energieregister nullgesetzt werden..
Hauptmenü:
Menu
Menu
Hauptmenü:
> 4 Sek. > 4 Sek.
> 4 Sek. > 4 Sek.

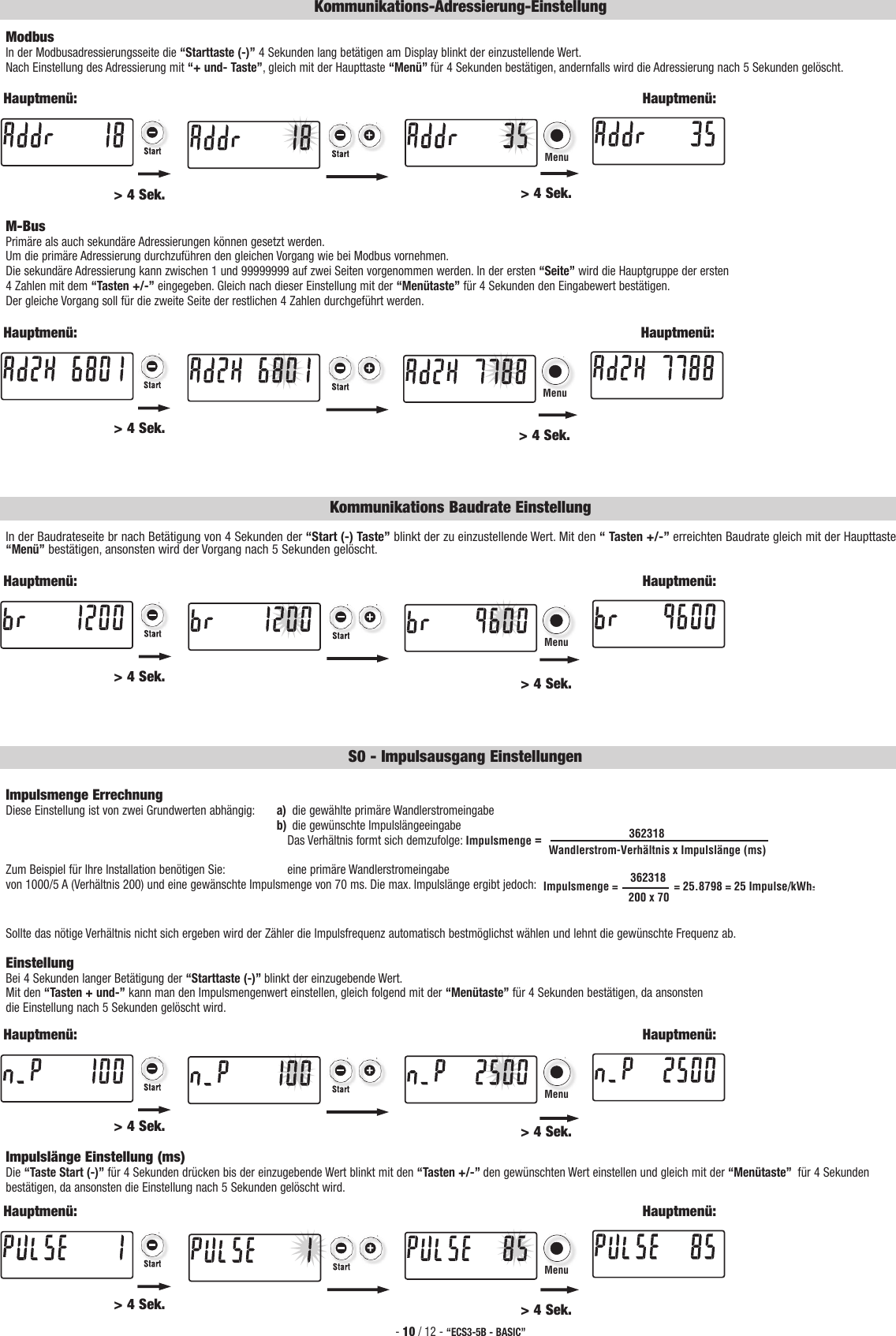

M-Bus
Primäre als auch sekundäre Adressierungen können gesetzt werden.
Um die primäre Adressierung durchzuführen den gleichen Vorgang wie bei Modbus vornehmen.
Die sekundäre Adressierung kann zwischen 1 und 99999999 auf zwei Seiten vorgenommen werden. In der ersten “Seite” wird die Hauptgruppe der ersten
4 Zahlen mit dem “Tasten +/-” eingegeben. Gleich nach dieser Einstellung mit der “Menütaste” für 4 Sekunden den Eingabewert bestätigen.
Der gleiche Vorgang soll für die zweite Seite der restlichen 4 Zahlen durchgeführt werden.
-10 / 12 - “ECS3-5B - BASIC”
362318
Impulsmenge =
Wandlerstrom-Verhältnis x Impulslänge (ms)
Kommunikations-Adressierung-Einstellung
Modbus
In der Modbusadressierungsseite die “Starttaste (-)” 4 Sekunden lang betätigen am Display blinkt der einzustellende Wert.
Nach Einstellung des Adressierung mit “+ und- Taste”, gleich mit der Haupttaste “Menü” für 4 Sekunden bestätigen, andernfalls wird die Adressierung nach 5 Sekunden gelöscht.
Hauptmenü:
Menu
Hauptmenü:
> 4 Sek. > 4 Sek.
Hauptmenü:
Menu
Hauptmenü:
> 4 Sek. > 4 Sek.
Kommunikations Baudrate Einstellung
In der Baudrateseite br nach Betätigung von 4 Sekunden der “Start (-) Taste” blinkt der zu einzustellende Wert. Mit den “ Tasten +/-” erreichten Baudrate gleich mit der Haupttaste
“Menü”
bestätigen, ansonsten wird der Vorgang nach 5 Sekunden gelöscht.
Hauptmenü:
Menu
Hauptmenü:
> 4 Sek. > 4 Sek.
Hauptmenü:
Menu
Hauptmenü:
> 4 Sek. > 4 Sek.
S0 - Impulsausgang Einstellungen
Impulsmenge Errechnung
Diese Einstellung ist von zwei Grundwerten abhängig: a) die gewählte primäre Wandlerstromeingabe
b) die gewünschte Impulslängeeingabe
Das Verhältnis formt sich demzufolge:
Zum Beispiel für Ihre Installation benötigen Sie: eine primäre Wandlerstromeingabe
von 1000/5 A (Verhältnis 200) und eine gewänschte Impulsmenge von 70 ms. Die max. Impulslänge ergibt jedoch:
362318
Impulsmenge = 200 x 70 = 25.8798 = 25 Impulse/kWh≤
Sollte das nötige Verhältnis nicht sich ergeben wird der Zähler die Impulsfrequenz automatisch bestmöglichst wählen und lehnt die gewünschte Frequenz ab.
Einstellung
Bei 4 Sekunden langer Betätigung der “Starttaste (-)” blinkt der einzugebende Wert.
Mit den “Tasten + und-” kann man den Impulsmengenwert einstellen, gleich folgend mit der “Menütaste” für 4 Sekunden bestätigen, da ansonsten
die Einstellung nach 5 Sekunden gelöscht wird.
Impulslänge Einstellung (ms)
Die “Taste Start (-)” für 4 Sekunden drücken bis der einzugebende Wert blinkt mit den “Tasten +/-” den gewünschten Wert einstellen und gleich mit der “Menütaste” für 4 Sekunden
bestätigen, da ansonsten die Einstellung nach 5 Sekunden gelöscht wird.
Hauptmenü:
Menu
Hauptmenü:
> 4 Sek. > 4 Sek.
-11 / 12 - “ECS3-5B - BASIC”
Service und Wartung
•Das Gerät benötigt keinerlei Eichung während seiner Lebenszeit. Alle Bauteile haben keinen mechanischen Verschleiß. Die Sensorik für Strom und Spannung, mit sachgemäßen Gebrauch, haben keine
Abweichungen, sollten diese trotzdem auftreten, so wurde des Gerät beschädigt und muß zur Reparatur oder Austausch eingeschickt werden. Sollte das Gerät verschmutzt sein, empfiehlt man die
Reinigung mit einen feuchten Süßwasser getränkten weichen Tuch. Beachten Sie dabei daß Wasser nicht in das Gerät eindringt und dabei dasselbe beschädigen könnte.
Hinweis für den Anschluss von Wandlerzählern
Für den Leitungsschutz werden Absicherungen von 6 A empfohlen. Stromwandler dürfen
nicht mit offenen Klemmen betrieben werden, da gefährlich hohe Spannungen auftreten können.
Nichtbeachtung kann zu Personen- und Sachschäden führen. Außerdem können die Wandler
thermisch überlastet werden.
230/400 VAC
k1
l1
k2
L1
L2
L3
N
N
kl kl kl
l2 k3 I3
L1 L2
L3
KL KL KL
ECSEM63
ECSEM67MID
M-Bus
out
5432
230 VAC
67
1
in
M1
M2
M1
M2
~
Tarife
ECSEM125
ECSEM126MID
~
5-230 V AC
5-300 V DC
kWh kvarh
5432
230 VAC
67
Tarife
1
ECSEM125
ECSEM126MID
~
5-230 V AC
5-300 V DC
kWh kvarh
5432
230 VAC
67
Tarife
1
230/400 VAC
k1
l1
k2
L1
L2
L3
N
N
kl kl kl
l2 k3 I3
L1 L2
L3
KL KL KL
ECSEM63
ECSEM67MID
M-Bus
out
5432
230 VAC
67
1
in
M1
M2
M1
M2
~
Tarife
ECSEM125
~
5-230 V AC
5-300 V DC
kWh kvarh
5432
230 VAC
67
Tarife
1
230/400 VAC
k1
l1
k2
L1
L2
L3
N
N
kl kl
l2 k3 I3
L1 L2
L3
KL KL
ECSEM63
M-Bus
out
5432
230 VAC
67
1
in
M1
M2
M1
M2
~
Tarife
ECSEM64
ECSEM68MID
Modbus
5432
230 VAC
67
1
D+
D-
RT
Schield
120 Ω
~
Tarife
ECSEM64
ECSEM68MID
Modbus
5432
230 VAC
67
1
D+
D-
RT
Schield
120 Ω
~
Tarife
ECSEM64
Modbus
5432
230 VAC
67
1
D+
D-
RT
Schield
120 Ω
~
Tarife
Schaltbild
Der N-Leiter muß am Zähler angeschlossen werden
S0
1-2: S0 Ausgang für Wirkenergie (import-Bezug) über
OptoMOS Relais
3-4: S0 Ausgang für Blindenergie (import-Bezug) über
OptoMOS Relais
6-7: Tarifumschaltung. Isoliert über Opto Coupler.
Netzanschluß von 230 VAC betätigt
Tarif 2 (Niedertarif).
Ohne Netzanschluß wird nur Tarif 1 betätigt
L1: Spannungseingang Phase 1.
L2: Spannungseingang Phase 2.
L3: Spannungseingang Phase 3.
N: Nullleiteranschluß.
K1-l1:
Stromeingangsmessung der Phase 1 vom Stromwandler.
K2-l2:
Stromeingangsmessung der Phase 2 vom Stromwandler.
K3-l3:
Stromeingangsmessung der Phase 3 vom Stromwandler.
Modbus
1: Modbus-Anschluß. Shield
2: Modbus-Anschluß. Data +
3: Modbus-Anschluß. Data -
4: Modbus-Anschluß. Für die Beendigung
dieser Klemme mit der Klemme 3 verbinden.
6-7: Tarifumschaltung. Isoliert über Opto Coupler.
Netzanschluß von 230 VAC betätigt
Tarif 2 (Niedertarif).
Ohne Netzanschluß wird nur Tarif 1 betätigt
L1: Spannungseingang Phase 1.
L2: Spannungseingang Phase 2.
L3: Spannungseingang Phase 3.
N: Nullleiteranschluß.
K1-l1:
Stromeingangsmessung der Phase 1 vom Stromwandler.
K2-l2:
Stromeingangsmessung der Phase 2 vom Stromwandler.
K3-l3:
Stromeingangsmessung der Phase 3 vom Stromwandler.
M-Bus
1-3: M-Bus-Anschluß. Diese Verbindungen sind intern
verbunden.
2-4: M-Bus-Anschluß. Diese Verbindungen sind intern
vorgenommen.
6-7: Tarifumschaltung. Isoliert über Opto Coupler.
Netzanschluß von 230 VAC betätigt
Tarif 2 (Niedertarif).
Ohne Netzanschluß wird nur Tarif 1 betätigt
L1: Spannungseingang Phase 1.
L2: Spannungseingang Phase 2.
L3: Spannungseingang Phase 3.
N: Nullleiteranschluß.
K1-l1:
Stromeingangsmessung der Phase 1 vom Stromwandler.
K2-l2:
Stromeingangsmessung der Phase 2 vom Stromwandler.
K3-l3:
Stromeingangsmessung der Phase 3 vom Stromwandler.
Klemmenbeschriftung
S0
Modbus
M-Bus
Funktionsfehlermeldung
Fehlende Phase (n)
Wenn eine oder mehrere Phasen aus irgendwelchen Gründen
fehlen, wird dies durch Erlöschen der Symbol z.B. L2
angezeigt.
Falsche Phasenfolge
Diese Fehlfunktion wird mit der Schrift “Phase Err” gemeldet
Z.B. L1 und L2 blinken. Um diese Meldung zu stornieren
(Achtung die Aufhebung kann falsche Zählung des
Energiemeßgerätes mit sich tragen) muß die Haupttaste
“Menü” für 4 Sekunden betätigt werden.
Service und Instandhaltung
Während der Standard Lebenszeit der Energiezähler ist eine Neueichung NICHT nötig.
Alle elektronischen eigesetzten Bauteile sind für eine Lebenszeit von mindestens
15 Jahre ausgelegt.
-12 / 12 - “ECS3-5B - BASIC”
Daten nach EN 50470-1, EN 50470-3 und EN 62053-31 ECSEM125-ECSEM126MID ECSEM64-ECSEM68MID
ECSEM63-ECSEM67MID
Wandlerstromanschluß Wandlerstromanschluß
Schnittstellen bis 10.000/5 A integ. Kom.
S0 Modbus / M-Bus
Allgemeine Daten
• Gehäuse DIN 43880 DIN 4 Module 4 Module
• Befestigung EN 60715 35 mm DIN Verteilerschiene DIN Verteilerschiene
• Bauhöhe mm 70 70
Funktion
• Betriebsart Dreiphasige Netze n° Leiter 44
• Speicherung der Einstellung und Zählerstand über (EEPROM) - ja ja
• Tarife für Wirkenergie T1 und T2 n° 2 T1 und T2 T1 und T2
Versorgung (über Meßklemmen)
• Bemessungssteuerspeisespannung Un (beglaubigt) VAC 230 ±20% 230 ±20%
• Spannungebereich VAC 110 ... 276 / 190 ... 480 110 ... 276 / 190 ... 480
• Bemessungsfrequenz fn (beglaubigt) Hz 50 ±2% 50 ±2%
• Frequenzbereich Hz 48 ... 62 48 ... 62
• Bemessungsverlustleistung (max.) Pv VA (W) ⭐8 (0.6) ⭐8 (0.6)
Überlastbarkeit
• Spannung Un Dauerbetrieb: Phase/Phase VAC 480 480
1 Sekunde: Phase/Phase VAC 800 800
Dauerbetrieb: Phase/N VAC 276 276
1 Sekunde: Phase/N VAC 300 300
• Strom Imax Dauerbetrieb A6 6
Kurzbetrieb für (0.5 s) A 120 120
Anzeige
• Anschlussfehler und Phasenausfall Erkennbar durch Drehfeldanzeige - PHASE Err PHASE Err
• Anzeige LCD n° Digits 9 (2 Dezimale) 9 (2 Dezimale)
Digit Abmessungen mm x mm 6.00 x 3 6.00 x 3
• Wirkenergie: 1 Anzeige, 9-stellig - 2 Tarife Mindestanzeige kWh 0.01 0.01
+ Anzeige Bezug oder Lieferung (Pfeil) max. Anzeige (Durchlauf) kWh 9999999.99 9999999.99
• Aktueller Tarif 1 Anzeige, 1-stellig - T1 und T2 T1 und T2
• Wandler Primärstrom A 5 ... 10.000 5 ... 10.000
• Anzeigezyklus s1 1
Messgenauigkeit
• Wirkenergie und Wirkleistung nach EN 50470-3 Klasse BB
Messeingang
• Anschlußart - Wandler .../5 A Wandler .../5 A
• Spannung Un Phase/Phase VAC 400 400
Phase/N VAC 230 230
• Arbeitsbereich Spannung Phase/Phase VAC 190 ... 480 190 ... 480
Phase/N VAC 110 ... 276 110 ... 276
• Strom In A55
• Strom Imin A 0.05 0.05
• Arbeitsbereich Strom (Ist ... Imax) Wandleranschluss A 0.003 ... 6 0.003 ... 6
• Wandlerstrom Primärstrom des Wandlers A 5 .. 10.000 5 .. 10.000
kleinster Eingabeschritt A5 5
• Bemessungsfrequenz fn (beglaubigt) Hz 50 ±2% 50 ±2%
• Frequenz Hz 48 ... 62 48 ... 62
• Eingangswelligkeitsform - AC AC
• Betriebsanlaufstrom (Ist) mA 3 3
S0 Schnittstellen
(für ECSEM125-ECSEM126MID)
nach EN 62053-31
• Impulsausgänge für Wirkenergie T1 und T2 - ja -
• Impulslänge einstellbar ms von 30 bis 100 -
• Erforderliche Spannung min. (max.) VAC (DC) 5 ... 230 ±5% (5 ... 300) -
• Zulässiger Strom Impuls ON (max. 230 VAC) mA 90 -
• Erlaubter Strom Impuls OFF (Fehlerstrom max. 230 VAC) µA 1 -
Optische Schnittstellen
• Frontseitige Kalibrierung (Genauigkeitskontrolle) LED imp/kWh 10.000 10.000
Sicherheit nach EN 50470-1
• Für Innenräume - ja ja
• Verschmutzungsgrad -2 2
• Betriebsspannung V 300 300
• AC Spannungsfestigkeitstest (EN 50470-3, 7.2) kV 44
• Prüfspannung 1.2/50 ms-kV 66
• Schutzklasse (EN 50470) Klasse II II
• Flammenwiderstand UL 94 Klasse V0 V0
• Siegel zwischen Gehäuseoberteil und -unterteil - ja ja
(mod. ECSEM67MID-ECSEM68MID-ECSEM126MID)
Eingebettete Kommunikation
• Modbus RTU baudrate RS-485 - 3 Leiter -- bis zu 38.400 bps
• M-Bus baudrate 2 Leiter -- bis zu 9.600 bps
• M-Bus Leistungsaufnahme 2 Leiter -- 1 Einheit
Klemmen
• Liftklemmen für Betriebs-und Hauptstrombahnen Schraubenkopf Z +/- POZIDRIV PZ1 PZ1
• Liftklemmen für S0 Impulsausgänge Klinge für Schlitzschraube mm 0.8 x 3.5 0.8 x 3.5
• Klemmenkapazität Betriebs-und Hauptbahnen starr min. (max.) mm21 (4) 1 (4)
flexibel, mit Hülse min. (max.) mm21 (4) 1 (4)
• Klemmenkapazität für S0 Impulsausgänge starr min. (max.) mm21 (4) 1 (4)
flexibel, mit Hülse min. (max.) mm21 (4) 1 (4)
Umweltbedingungen
• Mechanische Umgebung - M1 M1
• Elektromagnetische Umgebung - E2 E2
• Betriebstemperatur °C -25 ... +55 -25 ... +55
• Temperaturgrenzen für Lagerung und Transport °C -25 ... +70 -25 ... +70
• Relative Feuchte (ohne Kondensation) % ⭐80 ⭐80
• Schwingen Sinus-Amplitude bei 50 Hz mm ±0.075 ±0.075
• Schutzart Eingebautes Gerät Frontseite/Klemmen - IP51(*)/IP20 IP51(*)/IP20
(*)Für die Installation in einem Verteiler mit mindestens IP51 Schutz.
Technical Data
