Compressed Air 2002

Mod. 2002 · 2002 L · 2002 D·RT

Mod. 2020 · Mod. 2025

Bitte sorgfältig lesen, bevor Sie

dieses Gewehr zusammenbauen

oder benutzen.

Please read carefully before you

assemble or operate this rifle.

11/01

54

54s

54b

Anschutz is the most well known target

rifle manufacture in the world. This is

due to their long term commitment to

the sport and to the shooters by making

the best possible equipment.

Anschutz’s superior R&D efforts

coupled with their high quality

production has given them a very long,

never-ending list of World Records and

Olympic medals. In conclusion, if

you’re not shooting an Anschutz Rifle

you will be beat by one. Anschutz

repair service is also unbeatable.

Anschutz has factory trained certified

Gunsmiths all over the world that

attend all of the major shooting events

such as NCAA championships and the

National Matches.

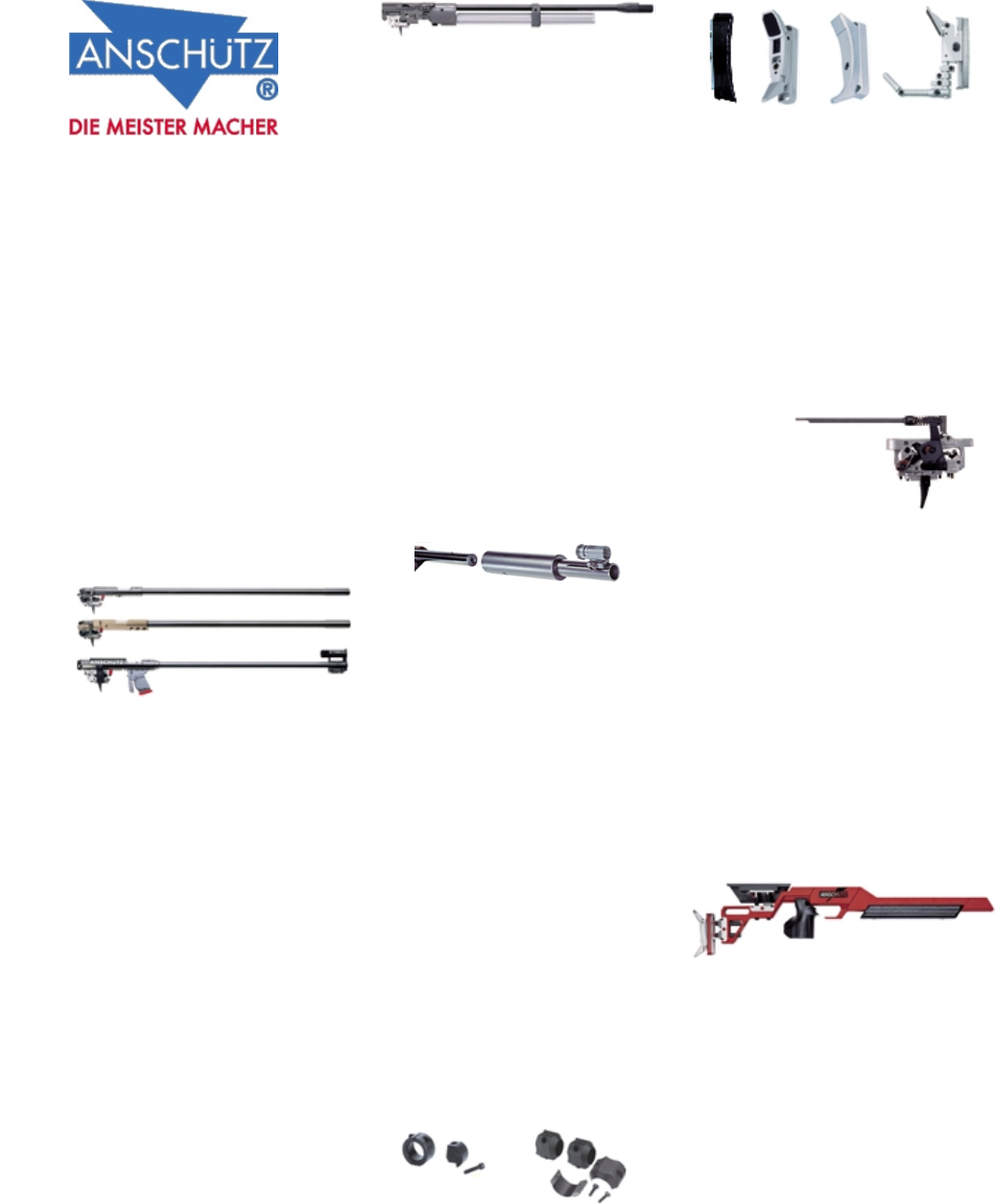

The .22 Cal. Barrel Actions

1451 – This action is an inexpensive action

designed for new shooters. Its light weight

is perfect for young shooters that want an

early start. Until you have mastered the

basics of target shooting you will not be

able to out shoot this barrel action.

64 – This action is the next step up from

the 1451. It has increased lock time and

accuracy. This action is capable of getting

you to the sharpshooter/expert

classification.

54 – This action is the one used in the

Olympics. It’s lock time is superior to even

electronic triggers and more reliable. The

accuracy is also unmatched. With this

action ammunition quality is now the

weakest link to accuracy.

54s – This is the square action version of

the 54. This gives you the capability to

quickly change barrels and adjust

headspace without a gunsmith. It weighs

slightly more then the 54 action. This

action is ideal if you want different barrel

lengths or to test ammunition lots with

different barrels.

54b- This is the biathlon version of the 54.

It has a quick cocking bolt that is needed

for biathlon competition.

.177 Cal Air Gun Actions

2002CA – This is the top of the line

action that they use in the Olympics.

You can get 300+ shoots from a

single cylinder. No internal moving

parts and no recoil makes it a very

reliable, low maintenance, and

precise action.

2002J – This is the miniature

version for young shooters. Same

accuracy as 2002CA, but it is

smaller and lighter. You can get

200+ shots from a single cylinder.

.177 Cal Field Actions

Both the 2020P & 2025P come with

quick fill cylinders.

2020CA – 11 ft/lb. You can get

approximately 120 shots per

cylinder.

2025CA – 15 ft/lb. You can get

a

pp

roximatel

y

90 shots

p

er c

y

linder.

Barrel Length

The theory of a short barrel is that

the bullet gets out of the barrel

quicker thus more accurate in non-

stable positions like standing.

However, you lose your sighting

line if you do not put a tube or sight

line extender on it, which is needed

for iron sights. Some shooters

believe that these tubes/extenders

can hurt accuracy and are high

maintenance. Long barrels have

been proven to work best in stable

positions like prone. Unless you’re a

high master shooter you probably

will not see any noticeable

difference between barrel lengths.

Rifling

Where the barrel length truly ends

and the bullets flight begins.

B.A. (Barrel Action) Length

This is the length of both the barrel

and the action. This is your sighting

line.

Triggers

5066 – A basic but smooth 2 stage

trigger.

5098 – Adjustable match 2 stage

trigger. Trigger blade adjustable in

length. Weight is set at 9.86 oz.

5018 – Is the best trigger made.

Weight and pull of each stage can be

adjusted. The trigger blade is

adjustable in length and can be tilted

up to 15 degrees. Weight is set at 3.52

oz.

5020 – same as 5018. Weight is set at

17.6 oz.

5197 – New trigger designed for 2027

biathlon air gun. Weight is set at 1.2

lbs.

Butt Plates

4709 A & B – Rubber Butt plate,

model B has more arch.

4759 – Designed to meet rules set for

a standard rifle and air rifle

competition. Tilts, horizontally and

vertically adjustable. Arch is

adjustable.

4758 – same as 4759 but arch is not

adjustable.

4765 – Designed to meet free rifle

rules. Completely adjustable, also

comes with hook.

Stocks

Walnut stocks – A proven stock that

has been around for many years and

works very well.

Laminated Wood – Works like

walnut but with more vibrant color.

ALU – The new metal stock.

Anschutz metal stocks come complete

with a vibration-dampening block

between the action and the stock.

Rules now allow for an adjustable

grip. These stocks come with wood

plates to keep the look and feel of the

wood stock.

Hardwood – Used to keep the cost

down but still deliver a quality stock.

Rifle Weight

Heaver guns are more stable and

have less recoil. However, too much

weight can be a problem.

Remember, you can always add

weight to light stocks, but you can’t

take away weight.

50

1

8

Cham

p

ion Shooters Su

pp

l

y

– P.O. Box 303, 42 North Hi

g

h St. New Alban

y

, OH 43054 - Phone 800-821-4867 Fax 614-855-1209

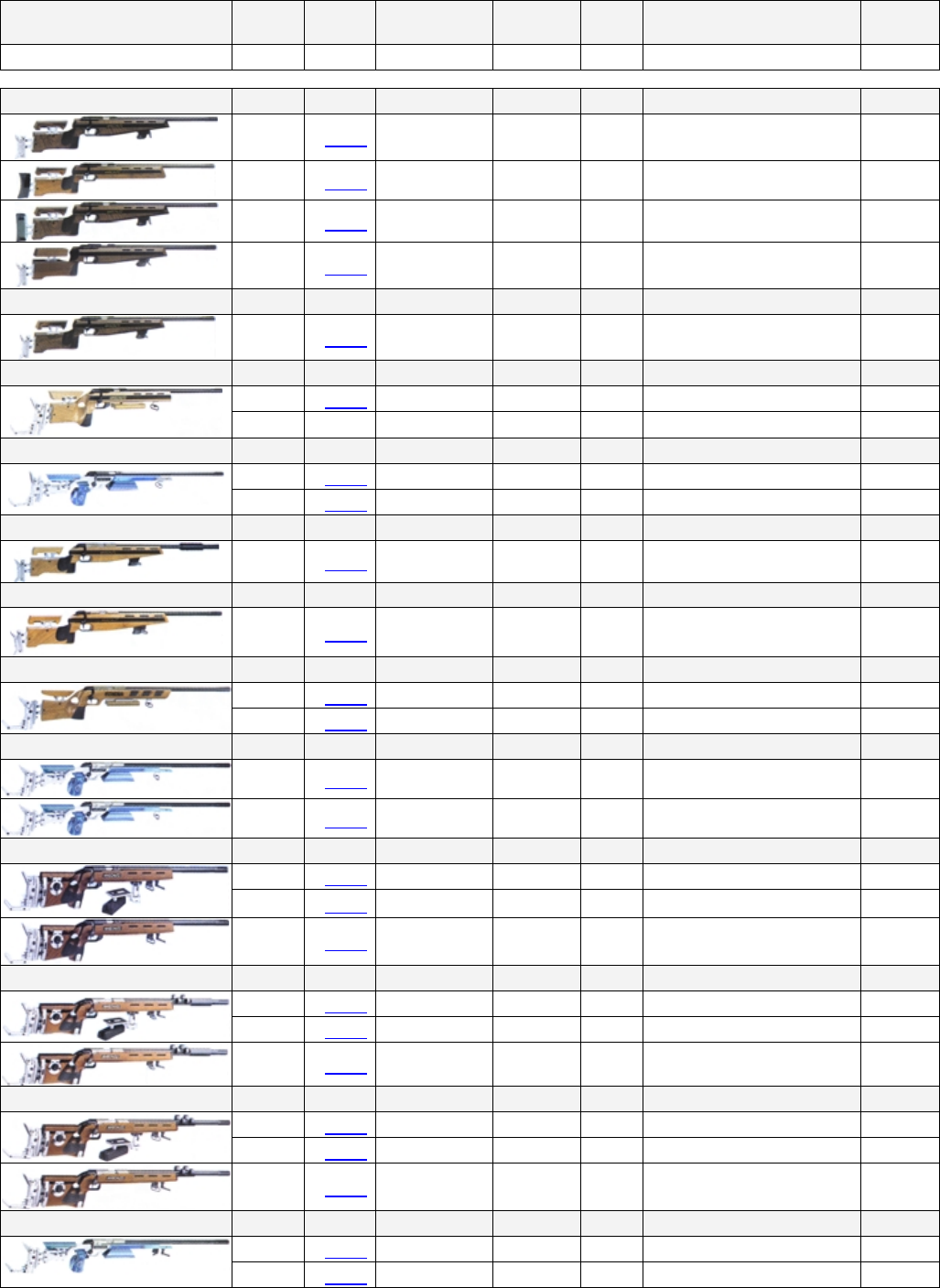

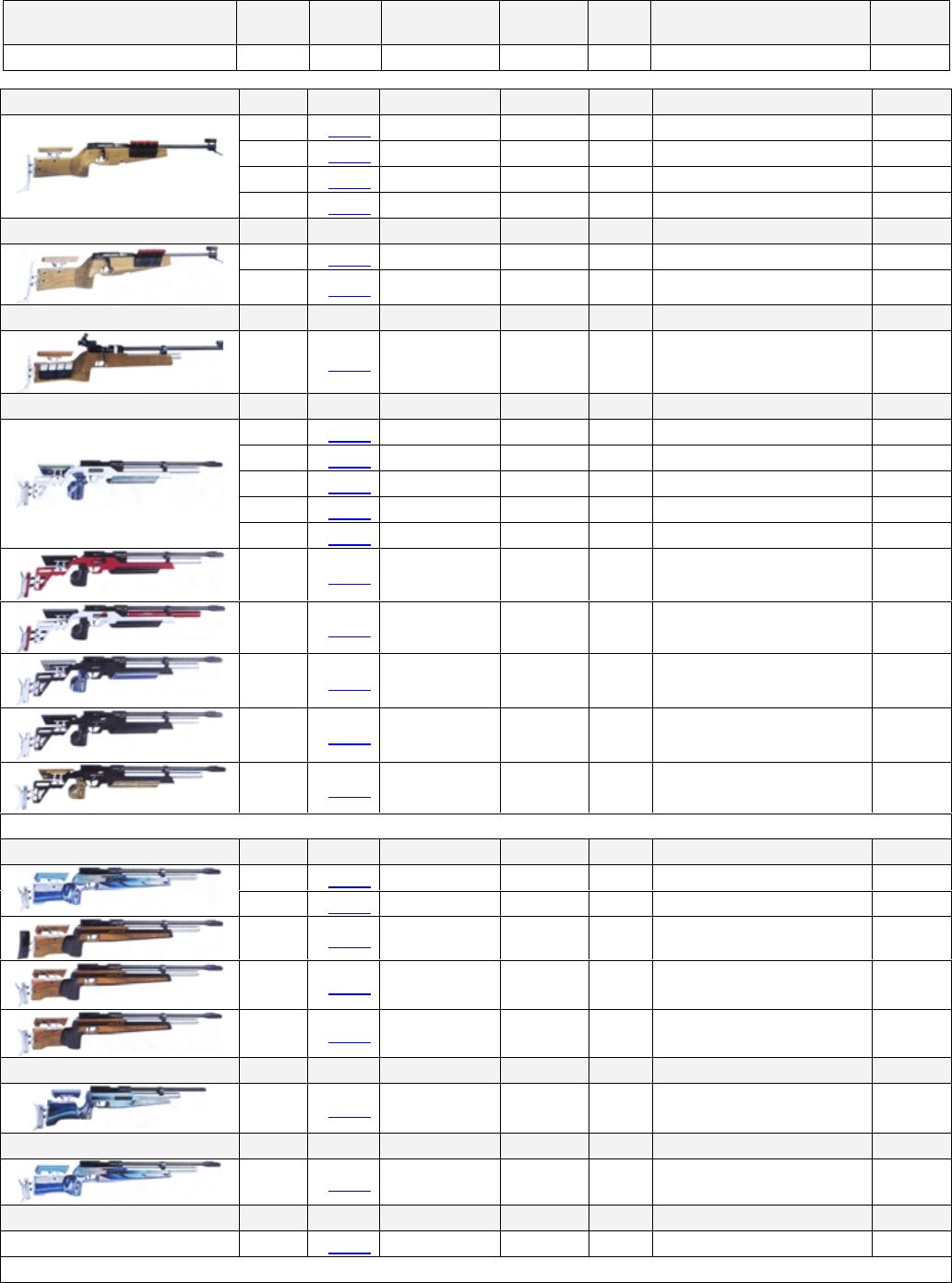

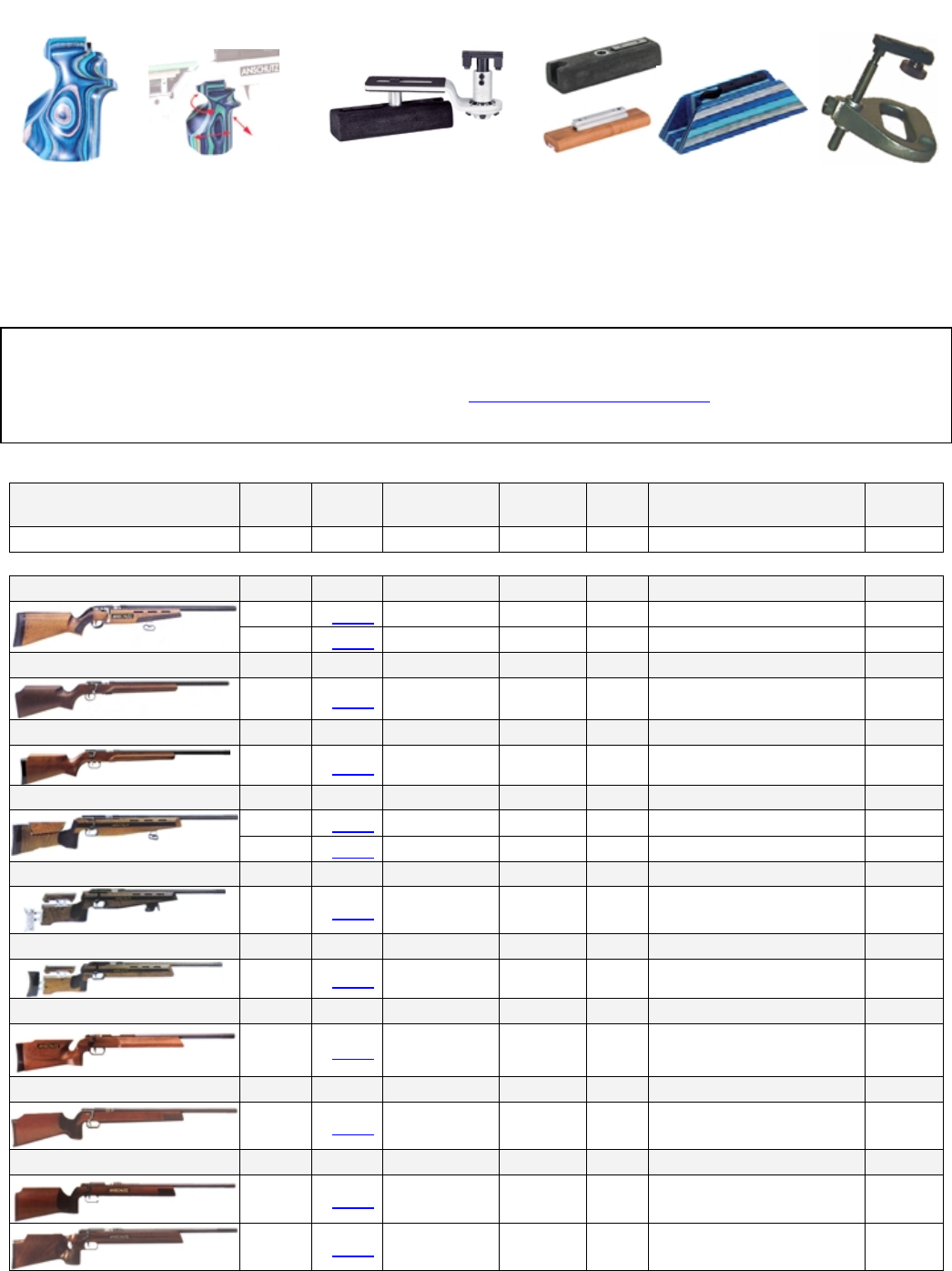

Key Length (cm / inch) Weight Kg. / Lbs.

Model

Barrel

Action

Barrel

Length Rifling

B. A.

Length Trigger Version Weight

Picture Order # $ Stock Color Butt Notes Shooter

1451 Target 1451 56/22.0 56/22.0 5066 Single Shot / Repeater 2.9/6.39

2160050 $ Check Hardwood dark 4709-A Repeater RH

2160010 $ Check Hardwood dark 4709-A Single loader RH

1451 Beavertail 1451 56/22.0 56/22.0 5066 Repeater-5 Shot 2.9/6.3

2160080 $ Check Hardwood dark Fixed Repeater RH

64 MPR 64 65/25.5 65/25.5 5098 Repeater-5 Shot 4.1/9

2194002 $ Check Hardwood dark 4709-A Repeater RH

1903 Small Bore Match Rifle 64 65/25.5 64/25.5 76/29.9 5098 Single Loader 4.6/10.1

2100900 $ Check Walnut non-stained 4709-A Single loader RH

2101900 $ Check Walnut non-stained 4709-A Single loader LH

1907 Light 54 66/25.9 66/25.9 77/30.3 5018 Single Loader 4.4/9.6

2010928 $ Check Walnut dark 4759 Extra Light Version RH

1907 Small Bore Benchrest 54 66/25.9 66/25.9 77/30.3 5018 Single Loader 4.8/10.5

2010925 $ Check Walnut dark 4709-B Benchrest RH

2013 Benchrest 54s 50/19.6 50/19.6 5018 Single Loader 4.7/10.3

2007000 $ Check Walnut non-stained 4709-A Benchrest RH

64 MSR Silhouette 64 54/21.2 54/21.2 5098 Repeater-5 Shot 3.6/7.9

2194000 $ Check Walnut non-stained Fixed 64 Match Action RH

54.18 MSR Silhouette 54 57/22.4 57/22.4 5018 Repeater-5 Shot 3.7/8.1

2044000 $ Check Walnut non-stained Fixed 54 Match Action RH

2044050 $ Check Walnut non-stained Fixed w/1808 Thumbhole Stock RH

Palm Rests

Palm rests are permitted on free rifle only, due to rules. Palm rests cannot be used

on standard rifles or air rifles. Since the stocks on standard rifles are deeper and

flush with the trigger guard a palm rest is not really needed. Free rifles need some

type of palm rests because the stock is very close to the barrel action. This is a good

for 3 position shooters; but it is difficult to shoot standing without something

raising the gun up to a level position.

Pistol Grip size on ALU Stocks.

Most people can shoot with either grip.

Adult grip – This is the standard grip.

Youth grip – Slightly smaller grip.

Recommended for young adults and/or

women.

The following table lists the various models available. Anschutz gun prices may very as market conditions

change and will be priced as each shipment is received. Prices will increase or decrease accordingly. If you

would like to see this table in color go to our web site at www.ChampionShooters.com. At our web site, you can

get current prices, larger pictures of each of the Anschutz Rifles, as well as even more detailed information.

Cham

p

ion Shooters Su

pp

l

y

– P.O. Box 303, 42 North Hi

g

h St. New Alban

y

, OH 43054 - Phone 800-821-4867 Fax 614-855-1209

Key Length (cm / inch) Weight Kg. / Lbs.

Model

Barrel

Action

Barrel

Length Rifling

B. A.

Length Trigger Version Weight

Picture Order # $ Stock Color Butt Notes Shooter

1827 Fortner Biatalon 54b 55/21.6 55/21.6 73/28.7 5020 Repeater 4.0/8.8

2052700 $ Check Walnut non-stained Biathlon S.S. Barrel RH

2052900 $ Check Walnut non-stained Biathlon Blued Barrel RH

2053900 $ Check Walnut non-stained Biathlon Blued Barrel LH

2052400 $ Check Walnut non-stained Biathlon nitride steel barrel RH

1827 Fortner Sprint Biathalon 54b 55/21.6 55/21.6 73/28.7 5020 Repeater 3.7/8.2

2052910 $ Check Walnut non-stained Biathlon Sprint RH

2052920 $ Check Walnut non-stained Biathlon Sprint and nitride steel barrel RH

2027 Biathalon 2027 61/24.0 42/16.5 74/29.1 5197 Repeater 4.1/9.0

5752900 $ Check Walnut non-stained Biathlon

with straight pull action

Priced without sights. RH

2002 CA ALU 2002CA 64/25.2 42/16.5 78/30.7 5018 Single Loader 4.9/10.8

5704956 $ Check ALU Silver Blue 4759 Adult pistol grip RH

5704957 $ Check ALU Silver Blue 4759 Youth pistol grip RH

5704954 $ Check ALU Silver Blue 4759 Youth pistol grip RH

5706856 $ Check ALU Silver Blue 4759 Adult pistol grip LH

5706857 $ Check ALU Silver Blue 4759 Youth pistol grip LH

5704982 $ Check ALU Red Black 4759 Adult pistol grip RH

5704984 $ Check ALU Silver Black 4759 Adult pistol grip, red air cylinder RH

5704986 $ Check ALU Black Blue 4759 Adult pistol grip RH

5704990 $ Check ALU Black Black 4759 Adult pistol grip RH

5704980 $ Check ALU Black Yellow 4759 Adult pistol grip RH

We stock all of the color options, however to guarantee your preferred color please order a month before you need it.

2002 CA Wood Stock 2002CA 64/25.2 42/16.5 78/30.7 5018 Single Loader 4.6/10.1

5704955 $ Check Laminated Wood Blue 4759 RH

5706855 $ Check Laminated Wood Blue 4759 LH

5704923 $ Check Walnut non-stained 4709-A Rubber butt-plate RH

5704920 $ Check Walnut non-stained 4759 RH

5704924 $ Check Walnut non-stained 4758 Top Arch on Butt doesn’t adjust RH

2002 CA Junior 2002J 53/20.8 42/16.5 67/26.4 5018 Single Loader 3.6/7.9

5704904 $ Check Laminated Wood Blue 4758 Junior; with L/R handed stock RH

2020 CA High Power 2020CA 64/25.2 64/25.2 78/30.7 5018 Single Loader 4.7/10.3

5744955 $ Check Laminated Wood Blue 4759 2020 High Power, Vo 210m/s RH

2025 CA High Power 2025CA 64/25.2 64/25.2 78/30.7 5018 Single Loader 4.7/10.3

Same picture as above 5743955 $ Check Laminated Wood Blue 4759 2025 High Power, V0 245m/s RH

Call for price and availability of Left Handed 2025 Field Rifles. This may have to be special ordered.

Cham

p

ion Shooters Su

pp

l

y

– P.O. Box 303, 42 North Hi

g

h St. New Alban

y

, OH 43054 - Phone 800-821-4867 Fax 614-855-1209

Key Length (cm / inch) Weight Kg. / Lbs.

Model

Barrel

Action

Barrel

Length Rifling

B. A.

Length Trigger Version Weight

Picture Order # $ Stock Color Butt Notes Shooter

1907 Small Bore Target Rifle 54 66/25.9 66/25.9 77/30.3 5018 Single Loader 4.8/10.5

2010924 $ Check Walnut dark 4759 RH

2010925 $ Check Walnut dark 4709-B Benchrest RH

2010922 $ Check Walnut dark 4709-A Rubber butt-plate RH

2011924 $ Check Walnut dark 4759 LH

1913 w/1907 Stock 54 69/27.1 69/27.1 80/31.4 5018 Single Loader 5.0/11.0

2020920 $ Check Walnut dark 4759 Single Loader RH

1912 Small Bore Sport Rifle 54 66/25.9 66/25.9 77/30.3 5018 Single Loader 5.2/11.4

2016920 $ Check Walnut non-stained 4765 RH

2016970 $ Walnut non-stained 4765 LH

1907 w/2213 ALU Stock 54 66/25.9 66/25.9 77/30.3 5018 Single Loader 5.25/11.57

2016875 $ Check ALU Silver Blue 4765 Youth pistol grip RH

2016885 $ Check ALU Silver Blue 4765 Youth pistol grip w/4980 LH

2007 Special 54s 69/27.1 50/19.6 80/31.4 5018 Single Loader 5.0/11.0

2000920 $ Check Walnut non-stained 4759 ALU butt plate RH

2007/660 Special 54s 66/25.9 66/25.9 77/30.3 5018 Single Loader 5.1/11.2

2000820 $ Check Walnut non-stained 4759 ALU butt plate RH

2012 Sport Rifle 54s 66/25.9 66/25.9 77/30.3 5018 Single Loader 5.9/13

2006820 $ Check Walnut non-stained 4765 RH

2006870 $ Check Walnut non-stained 4765 LH

2007/660 w/2313 ALU Stock 54s 66/25.9 66/25.9 77/30.3 5018 Single Loader 5.5/11.7

2006875 $ Check ALU Silver Blue 4765 Youth pistol grip RH

2006885 $ Check ALU Silver Blue 4765 Youth pistol grip LH

1913 Super Match 54 69/27.1 69/27.1 80/31.4 5018 Single Loader 6.5/14.3

2020970 $ Check Walnut dark 4765 w/Palm rest RH

2021970 $ Check Walnut dark 4765 w/Palm rest LH

2020980 $ Check Walnut dark 4765 w/o Palm rest RH

2013 Super Match Special 54s 69/27.1 50/19.6 80/31.4 5018 Single Loader 7.0/15.4

2000970 $ Check Walnut dark 4765 w/Palm rest RH

2001970 $ Check Walnut dark 4765 w/Palm rest LH

2000980 $ Check Walnut dark 4765 w/o Palm rest RH

2013/690 Super Match Special 54s 69/27.1 69/27.1 80/31.4 5018 Single Loader 7.0/15.4

2000870 $ Check Walnut dark 4765 w/Palm rest RH

2001870 $ Check Walnut dark 4765 w/Palm rest LH

2000880 $ Check Walnut dark 4765 w/o Palm rest RH

2013/690 w/2313 ALU Stock 54s 69/27.1 69/27.1 80/31.49 5018 Single Loader 5.7/12.5

2005875 $ Check ALU Silver Blue 4765 Adult Pistol Grip RH

2005885 $ Check ALU Silver Blue 4765 Adult Pistol Grip LH

Cham

p

ion Shooters Su

pp

l

y

– P.O. Box 303, 42 North Hi

g

h St. New Alban

y

, OH 43054 - Phone 800-821-4867 Fax 614-855-1209

32

Vorwort

Lieber ANSCHÜTZ-Freund,

es war richtig, ein ANSCHÜTZ-Produkt zu

wählen. Durch die vielen aufsehenerregen-

den sportlichen Erfolge, die Meister-

schützen, Olympiateilnehmer und Schützen

bei Welt- und Europameisterschaften mit

ANSCHÜTZ-Sportwaffen erringen, ist Ihnen

diese Wahl gewiss leichtgefallen. Überall

schätzt man Jagd- und Sportwaffen von

ANSCHÜTZ wegen ihrer ausgereiften Kon-

struktion und hervorragenden Schuss-

leistung. Qualität und Präzision sind bei uns

Tradition, gewachsen durch unsere Erfah-

rung seit 1856.

Wir fertigen

Luftgewehre, mehrschüssige Sommer-

biathlon -Luftgewehre, KK Biathlongewehre,

Flobertgewehre, Kleinkaliber-Einzel- und

Mehrlader, Jagd- und Schonzeitbüchsen

verschiedener Kaliber und die berühmten

ANSCHÜTZ KK-Match-Gewehre, Match-

Luftgewehre und Match-Luftpistolen sowie

Silhouettenpistolen und Silhouetten-

gewehre.

Sicherheitshinweise

Achtung:

Es ist wichtig, dass Sie diese Bedienungs-

anleitung sorgfältig lesen und verstehen und

sich mit der genauen Handhabung Ihres

Sportgeräts vertraut machen, bevor Sie es

in Gebrauch nehmen. Prägen Sie sich die

Handgriffe gut ins Gedächtnis. Sollten Sie

dennoch Probleme mit dem sicheren Ge-

brauch und der richtigen Handhabung oder

Inhaltsverzeichnis

Vorwort ......................................................... S.03

Sicherheitshinweise ...................................... S.03

Allgemeiner Umgang mit Gewehren ......... S.04

Gehör- und Augenschutz ............................ S.05

Gesetze ......................................................... S.05

Produktspezifische Sicherheitshinweise ...... S.06

Haftung ......................................................... S.07

Technische Daten ......................................... S.07

Montage und Systembefestigung ............... S.07

Spannen, Laden, Sichern ............................ S.08

Entladen ........................................................ S.08

Abzug ........................................................... S.09

Bestell-Nummern .......................................... S.14

Trockentrainingseinrichtung ......................... S.15

Pressluftkartusche ......................................... S.15

Reinigung, Pflege, Wartung, Öle ................ S.17

Zubehör ........................................................ S.18

Garantie ........................................................ S.19

Urheberschutz .............................................. S.19

Explosionsdarstellungen / Ersatzteillisten .. S.36

Anhang ......................................................... S.56

Index

Preface ......................................................... p. 20

Safety instructions ....................................... p. 20

General handling of rifles ........................... p.21

Ear and eye protection ................................ p.22

Laws .............................................................. p.22

Product relating safety instructions ............. p.22

Liability .......................................................... p.23

Technical data .............................................. p.24

Assembly, fitting the Anschütz barreled action .

p.24

Cocking, loading and safety operation ..... p.24

Unloading ..................................................... p.25

Trigger ........................................................... p.25

Order-numbers ............................................. p.30

Dry firing device ........................................... p.31

Compressed air cylinder ............................. p.31

Cleaning, maintenance, care, lubrication .. p.32

Accessories ................................................... p.34

Warranty ....................................................... p.34

Copyright ...................................................... p.35

Drawings / Spare parts .............................. p.36

Appendix ...................................................... p.58

noch ergänzende Fragen haben, wenden

Sie sich bitte an einen sachkundigen Büch-

senmacher bzw. Waffenhändler oder direkt

an uns. Diese Bedienungsanleitung ist au-

sserordentlich wichtig. Sorgen Sie dafür,

dass sie immer beim Gewehr ist, insbeson-

dere, wenn es verkauft, verliehen oder an-

derweitig Dritten überlassen wird. Unsere

Sportgeräte sind ausschliesslich für den

Schiesssport bestimmt. Die Verwendung

unterliegt ausschliesslich den „Allgemeinen

technischen Regeln“ für alle Schiesssport-

disziplinen der INTERNATIONAL

SHOOTING SPORT FEDERATION (ISSF),

Bavariaring 21, D-80336 München, bzw.

den Regeln der INTERNATIONAL BIATH-

LON UNION, Airportcenter, Postbox 1,

A-5073 Wals-Himmelreich, Austria.

Diese Bedienungsanleitung ist auch nach-

träglich vom Hersteller zu beziehen.

Warnung:

Ein unsachgemässer Gebrauch sowie die

Nichtbeachtung dieser Bedienungsanlei-

tung kann zu einer Gefährdung von Leib und

Leben führen!

Das Vorrecht, Waffen zu besitzen und zu

führen, ist mit persönlicher Verantwortung-

verbunden. Durch die Beachtung der nach-

stehenden Regeln für die Sicherheit beim

Schiessen lassen sich Unfälle vermeiden.

54

10. Sie müssen in guter körperlicher und

geistiger Verfassung sein und dürfen nicht

unter dem Einfluss von Drogen, Alkohol,

Medikamenten etc. stehen, weil dadurch

das Sehvermögen, die Geschicklichkeit

oder die Urteilskraft beeinträchtigt werden

könnten. Stellen Sie das Schiessen ein,

wenn Sie ermüden. Müdigkeit kann dazu

führen, dass Sie die Kontrolle über das Ge-

wehr verlieren.

11. Reinigen Sie nach dem Schiessen und

nach dem Reinigen Ihres Sportgeräts Ihre

Hände gründlich. Geschoss-, Pulver- und

Ölrückstände können auf der Haut Gesund-

heitsschäden verursachen.

12. Ihr ANSCHÜTZ-Gewehr ist für höchste

Ansprüche gefertigt und gewissenhaft kon-

trolliert worden. Seine Lebensdauer hängt

von der Behandlung und Pflege gemäss

den in dieser Bedienungsanleitung enthal-

tenen Instruktionen ab.

Gehör- und Augenschutz

Verwenden Sie und andere Personen beim

Schiessen zu Ihrer eigenen Sicherheit einen

bewährten Gehörschutz und einen splitter-

freien Augenschutz.

lichen Ort unter Verschluss sein. Lagern Sie

das Gewehr stets entladen und in entspann-

tem Zustand. Munition ist an einem geson-

derten Platz unter Verschluss zu halten. Sie

sind dafür verantwortlich, dass Ihr Gewehr

jederzeit und insbesondere während Ihrer

Abwesenheit nie in der Reichweite und si-

cher vor dem Zugriff von Kindern und an-

deren unbefugten Personen ist. Zur siche-

ren Verwahrung Ihres Sportgeräts auch im

verschlossenen Schrank oder im Tresor emp-

fiehlt sich ein zusätzliches Abzugsschloss.

Übergeben Sie Ihr Gewehr nur hierzu be-

rechtigten Personen. Geben Sie es auch nie-

mals an Personen, denen die richtige Be-

dienung von Waffen sowie die Regeln für

die Sicherheit beim Schiessen nicht bekannt

sind. Dieses Gewehr darf nur von einem

sachkundigen Erwachsenen oder unter

dessen Aufsicht benutzt werden.

8. Achten Sie auf Veränderungen an Ihrem

Gewehr, die die Sicherheit beeinträchtigen

könnten. Falls Sie einen Fehler oder ein Ver-

sagen des Gewehrs annehmen oder fest-

stellen, stellen Sie sofort das Schiessen ein,

entladen Sie das Gewehr, überzeugen Sie

sich, dass es drucklos ist und schicken Sie

es an unsere Firma oder an einen autori-

sierten Büchsenmacher. Hinweis: Abgese-

hen von der normalen Pflege darf das Zer-

legen des Gewehres nur durch eine dafür

autorisierte Werkstatt erfolgen. Durch un-

sachgemässe Bedienung oder Demontage

kann es zu Verletzungen und zu einem irre-

parablen Schaden am Gewehr kommen.

9. Behandeln Sie Ihr Gewehr stets mit

äusserster Sorgfalt und sichern Sie es vor

dem Umfallen. Für den Transport Ihres Ge-

wehres in nur trockenem und sauberem Zu-

stand empfiehlt sich ein stabiler Koffer.

Allgemeiner Umgang mit

Gewehren

Obwohl angenommen werden kann, dass

die folgenden Grundsätze den Schützen

allgemein bekannt sind, sollen diese doch

nochmals festgehalten werden.

Alle Schusswaffen sind gefährliche Gegen-

stände, deren Aufbewahrung und Verwen-

dung ganz besondere Vorsicht erfordern.

1. Behandeln Sie jedes Gewehr und jede

Pistole so gewissenhaft, als wäre es gela-

den. Vertrauen Sie nicht den Aussagen an-

derer oder gehen Sie nicht davon aus, dass

es ungeladen ist. Überzeugen Sie sich im-

mer vorher selbst. Die Sicherheit und Höf-

lichkeit gebieten es, dass Sie Ihr Gewehr

mit geöffnetem Verschluss tragen, so dass

Ihre Begleitung sofort erkennt, dass Ihr

Gewehr nicht schussfähig ist. Entladen Sie

Ihr Gewehr sofort, wenn Sie es nicht mehr

benutzen wollen. Vergewissern Sie sich,

dass Ihr Gewehr vor jedem Transport un-

geladen ist. Nehmen Sie niemals Ihr Ge-

wehr auf, wenn Sie Ihren Finger am Abzug

oder im Abzugsbügel haben.

2. Immer wenn Sie Ihr Gewehr zur Hand

nehmen, richten Sie die Mündung auf den

Boden. Richten Sie die Mündung Ihres Ge-

wehres nie in eine Richtung, in der Sie Scha-

den anrichten oder Leben gefährden kön-

nen. Ziehen Sie niemals ein mit der Mün-

dung auf Sie gerichtetes Gewehr an sich

heran.

3. Benutzen Sie das Gewehr ausschliess-

lich auf den dafür zugelassenen Schiess-

ständen. Schiessen Sie nur bei klarer Sicht

und unter Tageslichtbedingungen. Wenn

Sie ein Gewehr in einem geschlossenen

Schiessstand benutzen, achten Sie darauf,

dass er ausreichend be- und entlüftet wird.

Vergewissern Sie sich, dass Sie unter allen

Bedingungen einen sicheren Kugelfang

haben, der vollkommen einsehbar ist.

Schiessen Sie nur auf ein sicheres Ziel und

vergewissern Sie sich, dass sich in dessen

Nähe niemand aufhält. Schiessen Sie nie-

mals auf eine harte, glatte Oberfläche als

Hintergrund, auf eine Wasserfläche, auf ein

Ziel am Horizont oder in die Luft. Meiden

Sie Ziele, an denen das Geschoss gefähr-

lich abprallen oder abgelenkt werden kann.

Halten Sie die Mündung Ihres Gewehrs bei

Schussabgabe niemals unter Wasser oder

auf irgendwelche Materialien oder Gegen-

stände, um einen Unfall bzw. Beschädigun-

gen an Ihrem Gewehr zu vermeiden.

4. Vergewissern Sie sich, dass Sie die rich-

tige Munition benutzen. Das genaue Kali-

ber ist auf Ihrem Gewehr vermerkt. Laden

Sie Ihr Gewehr immer erst unmittelbar vor

Gebrauch.

5. Halten Sie Ihr Gewehr immer sauber.

Achten Sie besonders darauf, dass der Lauf

nicht durch Schmutz, Wasser, Fett oder son-

stige Fremdkörper verstopft ist.

6. Der Sicherungshebel soll exakt in der

Position „S“ oder „F“ eingerastet sein, nie-

mals dazwischen. Lassen Sie Ihr Gewehr

in gesichertem Zustand bis unmittelbar vor

der Schussabgabe. Berühren Sie nicht den

Abzug, wenn Sie die Sicherung betätigen

oder wenn Sie noch nicht schiessen wol-

len.

7. Solange Sie Ihr Gewehr nicht benutzen,

soll es an einem sicheren, nur Ihnen zugäng-

Gesetze

Bitte beachten Sie die jeweils gültigen

Waffengesetze, Vorschriften und Bestim-

mungen des jeweiligen Landes.

76

Kaliber: 4,5 mm

Lauflänge: 64 cm; Junior 53 cm

Geschossführung: 42 cm

Gesamtlänge: 108 cm; Junior 88 cm

Visierlänge: 77 cm; Junior 66 cm

Gewicht: 4,6 kg; Junior 3,6 kg

Ausführung: Einzellader

Haftung

1. ANSCHÜTZ übernimmt keine Haftung

oder Schadensersatzforderungen für Schä-

den jeglicher Art, die durch eine Nichtbe-

achtung dieser Bedienungsanleitung,

unsachgemässe Behandlung oder Repara-

tur, durch Verwendung von Nicht-

ANSCHÜTZ-Originalteilen, falsche Hand-

habung, Fahrlässigkeit, Entfernen des

Siegellacks oder unbefugte Eingriffe entste-

hen.

2. Der Schaft dieses Gewehres ist vor dem

Verlassen der Fabrik sehr sorgfältig geprüft

und als einwandfrei befunden worden. Eine

unsachgemässe, rohe Behandlung, wie z. B.

ein Umfallen des Gewehres, kann diesen

Schaft beschädigen, wofür wir als Lieferant

nicht verantwortlich gemacht werden kön-

nen. Ebenso übernehmen wir keine Garantie

für Schäden, die auf Grund eines unsach-

gemässen Transports (Post, Flugzeug etc.)

entstehen. Wenden Sie sich in einem sol-

chen Fall sofort an das Transportunterneh-

men.

3. Änderungen an diesem Gewehr oder an

dessen Teilen sind verboten. Derartige Än-

derungen können den sicheren Gebrauch

unseres Produkts beeinträchtigen und zu

Unfällen führen, die Leib und Leben gefähr-

den. In einem solchen Fall erlischt jegliche

Garantie automatisch. Bitte untersuchen Sie

Ihr Gewehr sorgfältig auf irgendwelche

Veränderungen, bevor Sie es benutzen. Im

Zweifelsfall nehmen Sie bitte mit uns Kon-

takt auf.

Schaft und System sind aus Sicherheitsgrün-

den getrennt verpackt und müssen noch zu-

sammengesetzt werden, was jedoch erst

vorzunehmen ist, nachdem die nachstehen-

den Angaben beachtet wurden.

•Überschüssiges Öl von der Systemober-

fläche abwischen.

•System passend in die Ausfräsung des

Schaftes legen.

•System-Befestigungsschrauben mit

beigelegtem Wellenschlüssel Modell- Nr.

4406 (Bestell-Nr. 710.6301) eindrehen.

Zuerst alle Schrauben leicht anlegen,

anschliessend die vorderen, danach die

hinteren (Mündungsrichtung) anziehen.

Zur korrekten Einstellung empfehlen wir

die Verwendung des Drehmoment-

schraubers Modell-Nr. 4405 (Bestell-Nr.

700.6180), der bei Holzschäften auf

01_08

Achtung:

bei Modell 2025:

v0: 245 m/s (803.8 ft/s)

Energie: 20,4 J (15.06 ftlbf)

bei Modell 2020:

v0: 210 m/s (688.9 ft/s)

Energie: 15 J (11.06 ftlbf)

Wichtige Hinweise zum Umgang mit

Pressluftkartuschen:

1. Kontrollieren Sie die Füllstandsanzeige

an der Pressluftkartusche nur, wenn das

Gewehr entladen und entspannt ist, auf kei-

nen Fall während Sie die Pressluftkartusche

nachfüllen. Konstruktionsbedingt arbeitet

die Füllstandsanzeige mit einer Genauigkeit

von +/- 10 %. Bedingt durch Temperatur-

einflüsse können ebenfalls Abweichungen

bei der Füllstandsanzeige auftreten.

2. Gefüllte Pressluftkartuschen dürfen kei-

ner Temperatur über 50°C ausgesetzt wer-

den. Sorgen Sie daher beim Transport bzw.

bei der Lagerung für eine entsprechende

Isolierung, z. B. durch eine Aufbewahrung

in der Styroporverpackung oder in einem

Gewehrkoffer. In Flugzeugen dürfen nur

ungefüllte Pressluftkartuschen transportiert

werden.

3. Zur Entleerung der Pressluftkartusche

empfehlen wir die Verwendung unserer

Entlüftungsbuchse (Bestell-Nr. 711.3408).

Nachdem die Pressluftkartusche ca. 20 mal

befüllt wurde, sollte die Pressluftkartusche

vollständig und langsam entleert werden,

damit eventuell vorhandenes Kondenswas-

ser entweichen kann.

4. Pressluftkartuschen, die undicht, beschä-

digt oder älter als 10 Jahre sind, sind ge-

fahrlos zu entleeren und dürfen nicht mehr

benutzt bzw. gefüllt werden. Nach 10 Jah-

ren ab Herstelldatum muss die Pressluftkar-

tusche gegen eine Gebühr erneut durch

den Hersteller geprüft werden. Das Herstell-

datum ist auf der Pressluftkartusche ver-

merkt.

5. Lagern Sie Pressluftkartuschen und Nach-

füllbehälter an einem sicheren, trockenen,

fett- und staubfreien Ort.

6. Nach dem Abschrauben der Pressluft-

kartusche ist das Gewinde und das Ventil

immer sofort mit der entsprechenden Ver-

schlusskappe zu versehen. In keinem Fall

die Anschlussventile der Pressluftkar-

tusche oder die Gewinde fetten oder

ölen! Explosionsgefahr!

7. Die Pressluftkartuschen dürfen bei Raum-

temperatur nicht mit einem Fülldruck von

über 200 bar befüllt werden. Ausschliess-

lich öl- und wasserfreie Pressluft verwenden!

(DIN EN 12021 - Atemluft) Aufgrund recht-

licher Vorschriften und Sicherheitsbestim-

mungen liefern wir die Pressluftkartuschen

ungefüllt aus.

8. Versuchen Sie niemals eine Kartusche

selbst zu öffnen oder mechanisch zu ver-

ändern. Schützen Sie die Kartusche eben-

falls vor äußerer Gewalteinwirkung.

9. Ausser den o.g. Hinweisen sind beim Ab-

füllen u. a. auch zu gewerblichen Zwecken

zwingend die Bestimmungen der „Techni-

schen Regeln Druckgase (TRG)“ bzw. die

gesetzlichen Bestimmungen des jeweiligen

Landes zu befolgen.

Produktspezifische

Sicherheitshinweise

Pressluftgewehr

2002 Compressed Air,

2002 Compressed Air Junior

Technische Daten:

Montage und

Systembefestigung

98

Abzug

Warnung:

Ihr ANSCHÜTZ Sportgerät bietet Ihnen

eine Vielzahl von individuellen Einstellungs-

möglichkeiten. Bitte beachten, dass es bei

jedem Einstell- bzw. Verstellvorgang immer

entladen ist.

i

r

et

uo

pas

df

•zum Spannen des Schlagstücks Spann-

hebel anheben und nach hinten bis zum

Anschlag ziehen.

•zum Laden das Diabolo mit dem flachen

Kopf nach vorne bündig in das Patronen-

lager schieben.

•Verschlussschlitten durch Vordrücken des

Spannhebels mit dem Daumen deutlich

hör- und spürbar verriegeln.

•Signalstift am Ende des Systems zeigt an,

dass das Gewehr (bei gefüllter Pressluft-

kartusche) schussbereit ist.

Die seitliche Abzugsschiebesicherung kann

in gespanntem Zustand betätigt werden.

Das Gewehr ist

•gesichert, wenn das „S“ (sicher) sichtbar,

das „F“ (Feuer) verdeckt ist.

•schussbereit, wenn das „F“ (Feuer) sicht-

bar, das „S“ (sicher) verdeckt ist.

Das Entladen erfolgt durch Abschiessen der

Luftgewehrkugel in einen Kugelfang. Beach-

ten Sie hierbei die Sicherheitsvorschriften

im Umgang mit Gewehren.

Bitte beachten:

Der Abzugssicherungshebel muss exakt ein-

gerastet sein, so dass bei „Sicher“ das „F“

und bei „Feuer“ das „S“ verdeckt ist, nie-

mals dazwischen.

Das Luftgewehr nicht mit eingeschraubter

Kartusche und in gespanntem Zustand ver-

wahren (Siehe hierzu auch Kapitel „Press-

luftkartusche/Handhabung”!). Benutzen

Sie ausschliesslich Diabolo-Luftgewehr-

Munition in dem für Ihr Luftgewehr zuge-

lassenen Kaliber, keine Bolzen oder andere

Fremdkörper.

5 Nm (= 50 cmkp) und bei Aluschäften

auf 6 Nm (60 cmkp) einzustellen ist.

•Reinigungsdocht vom Lager in Richtung

Mündung durch den Lauf ziehen.

Nach der ersten Montage können Set-

zungen des Schaftholzes auftreten. Des-

halb raten wir Ihnen die Befestigungs-

schrauben nach einiger Zeit noch einmal

zu lösen und wieder entsprechend anzu-

ziehen. Kontrollieren Sie vor jedem Schie-

ssen die Systembefestigung.

1. Abzugsgewicht

Einstellen des Abzugsgewichts mittels Stell-

schraube Nr. 10 (silberne Schraube):

•rechts drehen:

Abzugsgewicht wird erhöht (+)

•links drehen:

Abzugsgewicht wird verringert (-)

Abzugs- und Vorzugsgewicht sind mecha-

nisch voneinander abhängig. Eine jeweili-

ge Verstellung hat immer eine geringe

gleichlaufende Veränderung des Abzugs-

und Vorzugsgewichts zur Folge.

Verschieben des Abzugsnockens Nr. 11:

•tiefste Einstellung des Nockens:

geringstes Abzugsgewicht

•höchste Einstellung des Nockens:

höchstes Abzugsgewicht

Bei einem gewünschten Abzugsgewicht von

mehr als 200 g muss die Nocke Nr. 11 auf

die höchst mögliche Position eingestellt wer-

den (180° verdreht befestigen). Sie be-

nötigen hierfür einen 2 mm Innensechskant-

schlüssel und unter Umständen eine Pinzette:

•Links drehen bewirkt ein:

Lösen der Befestigungsschraube

•Rechts drehen bewirkt ein:

Festziehen der Befestigungsschraube

Überprüfen Sie nach diesem Prozess die

Klinkenüberschneidung gemäss Punkt 3, mög-

licherweise muss nachjustiert werden. Die Fein-

einstellung des Abzugs- und Vorzugsgewichtes

betätigen Sie mit den Stellschrauben Nr. 10

(Abzugsgewicht) und Nr. 9 (Vorzugsgewicht).

Achtung:

Bitte achten Sie auf den korrekten Sitz des

Abzugsnockens. Bei zu starkem Drehmo-

ment Bruchgefahr der Klemmschraube!

2. Vorzugsgewicht (nur bei Druckpunkt-

abzug)

Einstellen des Vorzugsgewichts mittels Stell-

schraube Nr. 9 (schwarze Stellschraube):

•rechts drehen:

Vorzugsgewicht wird erhöht (+)

•links drehen:

Vorzugsgewicht wird verringert (-)

Spannen, Laden, Sichern

Entladen

Abzugserläuterungen

1110

Schaubild

01_17

01_18

01_14

i

r

et

uo

pas

df

Abzugs- und Vorzugsgewicht sind mecha-

nisch voneinander abhängig. Eine jeweili-

ge Verstellung hat immer eine geringe

gleichlaufende Veränderung des Abzugs-

und Vorzugsgewichts zur Folge.

3. Klinkenüberschneidung bzw.

Klinkenübergriff

Die Klinkenüberschneidung bezeichnet den

Weg vom Druckpunkt bis zum Auslösen des

Abzugs.

Wichtiger Hinweis:

Um Ihren fein eingestellten Präzisionsabzug

zu schonen und seine einwandfreie Funk-

tion zu erhalten, sollten Sie den Verschluss

immer gefühlvoll schliessen. Wenn Sie bei

den Direktabzügen die Klinkenüberschnei-

dungen zu knapp und mit einem zu gerin-

gen Abzugsgewicht einstellen oder bei den

Druckpunktabzügen einen zu kurzen Vor-

zugsweg wählen, kann sich durch einen

heftigen Stoss oder bei zu heftigem Schlie-

ssen des Verschlusses der Abzug selbsttä-

tig lösen und damit bei geladenen und un-

gesicherten Sportgerät ein Schuss abge-

hen.

Einstellung der Klinkenüberschneidung bei

Druckpunktabzug mittels Stellschraube

Nr. 5:

•rechts drehen:

Klinkenüberschneidung wird verkürzt

•links drehen:

Klinkenüberschneidung wird verlängert

Einstellen der optimalen Klinkenüberschneidung:

Vergewissern Sie sich, dass Ihr Sportgewehr

entladen ist. Spannen und Abzug auslösen.

Prüfen Sie dabei, ob der Abzug wunsch-

gemäss auslöst.

Die Klinkenüberschneidung ist zu lang:

Es besteht ein kleiner Weg vom Druckpunkt

bis zum Auslösen des Abzuges (sog. „Ziehen

oder Schleppen“)

•Stellschraube Nr. 5 schrittweise nach dem

Spannen und Auslösen nach rechts dre-

hen (jeweils ca. 1/8 Umdrehung).

•Vorgang wiederholen, bis kein Druck-

punkt mehr spürbar ist. Anschliessend

1/5 Umdrehung nach links zurückdrehen.

Somit ist die optimale Klinkenüberschnei-

dung eingestellt.

Die Klinkenüberschneidung ist zu kurz:

Es besteht kein Druckpunkt mehr. Der Ab-

zug löst undefinierbar ohne Druckpunkt aus.

•Stellschraube Nr. 5 nach dem Spannen

mind. 1/4 Umdrehung nach Links drehen,

dann auslösen und prüfen, ob ein Druck

punkt vorhanden ist. Falls nicht, den Vor-

gang solagen wiederholen bis ein spür-

barer Druckpunkt vorhanden ist.

•Sobald ein spürbarer Druckpunkt vorhan-

den ist, gemäss den Punkten im Abschnitt

„Die Klinkenüberschneidung ist zu lang“

verfahren, um die optimale Überschnei-

dung zu erhalten.

Zur Einstellung der Klinkenüberschneidung

bei Direktabzug mittels Stellschraube Nr. 5

siehe Punkt 7:

4. Vorzugsweg

(nur bei Druckpunkt-Abzügen):

Als Vorzugsweg bezeichnet man den Weg

des Abzugszüngels aus der Null-Stellung

bis zum Druckpunkt.

Einstellen des Vorzugswegs mittels Stell-

schraube Nr. 4:

•rechts drehen:

Vorzugsweg wird verkürzt

•links drehen:

Vorzugsweg wird verlängert

Achtung:

Die Stellschraube Nr. 4 (Vorzug) kann bis

über die Druckpunktfunktion gedreht wer-

den. Der Abzug ist dann ausser Funktion.

Sicherheitsrisiko! Auf gar keinen Fall ist

es zulässig, den Vorzugsweg ganz zu be-

seitigen, um auf diese Weise den

Druckpunktabzug in einen Direktabzug zu

verwandeln.

5. Nachzugsweg (Trigger-Stop):

Als Nachzugsweg bezeichnet man den

Weg vom Druckpunkt bis zum Anschlag des

Abzugszüngels.

Einstellen des Nachzugswegs mittels

Trigger-Stop Stellschraube Nr. 8:

•rechts drehen:

Nachzug wird verkürzt

•links drehen:

Nachzug wird verlängert

Achtung:

Trigger-Stop Stellschraube Nr. 8 kann bis

über die Druckpunkt- bzw. Direktfunktion

eingedreht werden. Funktionsstörung (Ab-

zug löst nicht aus)!

6. Verstellen der Abzugszunge

Klemmschraube Nr. 7 lockern, Abzugs-

züngel Nr. 6 kann sowohl längs der Füh-

rung verschoben als auch seitwärts ge-

schwenkt werden.

7. Umwandlung Druckpunktabzug

in Direktabzug

Einstellen:

•Vorzugswegschraube Nr. 4 nach links

herausdrehen, bis maximale Vorzugslänge

eingestellt ist.

•Spannen

•Stellschraube Nr. 5 (Druckpunkt) so lange

nach links drehen bis der Abzug auslöst.

•Von dieser Stellung Stellschraube Nr. 5

ca. 1/4 Umdrehung nach rechts drehen.

Der Abzug ist nun direkt eingestellt, es ist

kein Vorzugsweg mehr vorhanden.

Warnung:

Direkt eingestellte Abzüge sind sehr sensibel

und mit grösster Sorgfalt zu bedienen.

Die Klinkenüberschneidung von 5/100 mm

wird sofort beim Schliessen des Verschlusses

angesteuert. In Kombination mit einem mini-

1312

i

r

et

uo

pas

df

mal eingestellten Abzugsgewicht kann es zu

Funktionsstörungen und zu einem ehöhten

Sicherheitsrisiko kommen (Selbstauslöser).

8. Umwandlung Direktabzug

in Druckpunktabzug

•Trigger-Stop Stellschraube Nr. 8 ca. 21/2

Umdrehungen nach links drehen (max.

Triggerstop länger einstellen).

•Abzug entsichern und Gewehr spannen.

•Stellschraube Nr. 5 ca. 21/2 Umdrehun-

gen nach rechts drehen.

•Nun ist der Druckpunkt zu spüren.

•Um die optimale Klinkenüberschneidung

einzustellen, nach Punkt 3 verfahren.

•Eventuell Vorzugsweg nach Punkt 4,

Nachzugsweg nach Punkt 5, Abzugs-

gewicht nach Punkt 1 und Vorzugs-

gewicht nach Punkt 2 auf die gewünsch-

ten Werte einstellen.

9. Störungen des Abzugs durch

falsches Verstellen

Sollte der Abzug verstellt sein und dadurch

Störungen auftreten, führt planloses Probie-

ren zu keinem Erfolg. Gehen Sie daher

nach folgender Anleitung vor. Nach jeder

Veränderung muss die Abzugsfunktion kon-

trolliert werden. Wenn die Störung besei-

tigt ist, die gewünschten Abzugswerte über-

prüfen und ggf. wieder einstellen.

Der Abzug fängt das Schlagstück bzw. den

Schlagbolzen, löst aber beim Abdrücken

nicht aus:

•Überzeugen Sie sich, dass der Abzug ent-

sichert ist.

•Prüfen Sie, ob der Abzugsnocken Nr. 11

vorhanden und richtig angeschraubt ist.

•Trigger-Stop Stellschraube Nr. 8 ist eini-

ge Umdrehungen zu weit eingedreht.

Drehen Sie diese einige Umdrehungen

nach links bis das Schlagstück bzw. der

Schlagbolzen beim Abdrücken wieder

auslöst.

Der Abzug fängt das Schlagstück bzw. den

Schlagbolzen nicht:

•Stellschraube Nr. 4 (Vorzug) ist einige

Umdrehungen zu weit eingedreht.

•Prüfen Sie, ob die Zugfeder unbeschä-

digt und richtig eingehängt ist.

Der Direktabzug ist zu knapp eingestellt:

•Stellschraube Nr. 5 schrittweise 1/4

Umdrehungen nach rechts drehen bis der

Schlagbozlen gefangen wird.

Die Fanghebelrückholfeder ist zu schwach

oder defekt:

•Der Abzug muss zur Reparatur ins Werk

geschickt werden.

10. Sicherung

Links am Abzug befindet sich ein Siche-

rungshebel. Siehe hierzu Kapitel „Spannen,

Laden, Sichern“.

11. Wartung

Siehe Kapitel „Reinigung, Wartung, Pflege

und Öle“.

1514

Mittels dieser Einrichtung können Sie ohne

Verwendung von Luftgewehrmunition wett-

kampfmässig trainieren.

•Pressluftkartusche 2-3 Umdrehungen aus-

schrauben, damit die Pressluftzufuhr in

das System unterbrochen ist.

•Kompressionskammer durch Abschiessen

entleeren, da auch bei unterbrochener

Pressluftzufuhr noch Restluft in der Kom-

pressionskammer ist.

•Trockentraining mit normalem Spannvor-

gang beginnen.

Die Kartusche kann für das Trockentraining

auch komplett ausgeschraubt werden, was

jedoch zu einer Verringerung des

Gesamtgewichts führt (siehe hierzu Kapitel

„Produktspezifische Sicherheitshinweise”).

Handhabung

Das Luftgewehr ist mit einer auswechselba-

ren Pressluftkartusche ausgerüstet. Die

Pressluftkartusche kann in befülltem und

unbefülltem Zustand ausgetauscht werden.

Bei Lieferung sind die Pressluftkartuschen

nicht fest eingeschraubt. Um das Gewinde

der Pressluftkartusche vor Staub und Be-

schädigungen zu schützen bitte immer die

Abdeckkappe benutzen.

Achtung:

Es dürfen nur Original-Anschütz Press-

luftkartuschen (max. 200 bar) verwen-

det werden!

Einschrauben der Pressluftkartusche:

Die Pressluftkartusche muss langsam und

vorsichtig in das Gewinde des Baugruppen-

trägers eingeschraubt werden, um Beschä-

digungen zu vermeiden.

Achtung:

Bei den High Power Luftgewehr Modellen

2020 und 2025 ist vor dem Einschrauben

der Pressluftkartusche darauf zu achten,

dass der Spannhebel geöffnet ist, da sonst

die Pressluft über den Lauf abbläst.

•Vor Inbetriebnahme befüllen und von

Hand fest eindrehen.

•Kurz vor dem Anschlag ist ein deutlicher

Widerstand spürbar, das Ventil öffnet sich

dabei automatisch.

•Kartusche ca. eine weitere Umdrehung

handfest eindrehen bis sie fest und luft-

dicht am Anschlag anliegt.

Lösen der Pressluftkartusche:

Wir empfehlen zur Schonung von Gehäu-

se, Ventil und Dichtungen die Kartusche

immer zu lösen, wenn Sie das Press-

luftgewehr nicht benutzen.

Dazu:

•Kartusche ca. 2 Umdrehungen herausdre-

hen.

•Gewehr spannen und den Abzug aus-

lösen, damit die Restluft entweichen kann.

•Vorgang 2-3 Mal wiederholen.

•Kartusche durch weitere 3-4 Umdrehun-

gen vollständig herausdrehen.

•Die Kartusche kann somit ohne Druck auf

den O-Ring ausgeschraubt werden.

Trockentrainingseinrichtung

Pressluftkartusche

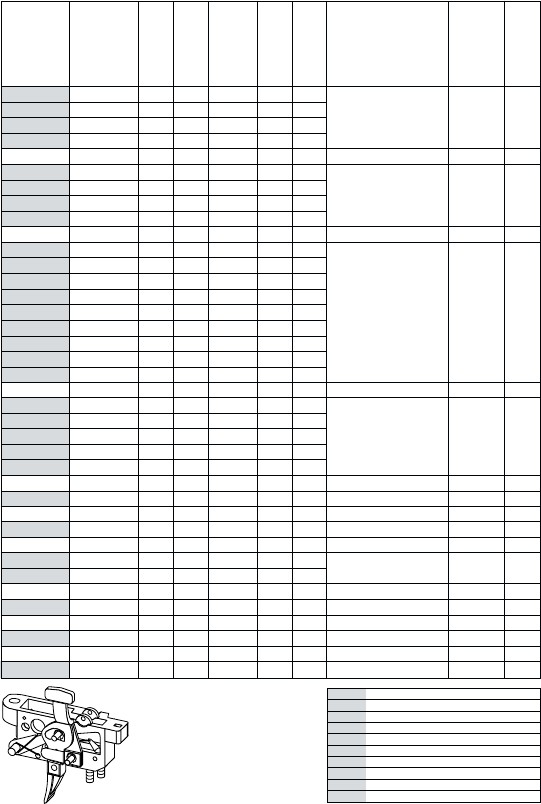

Bei der Bestellung von Abzügen

nennen Sie bitte neben der

Bestellnummer unbedingt auch

das Abzugsmodell und das

Gewehrmodell.

Linksausführungen ergänzen Sie

bitte mit “L”.

Für KK-

Herstellungs-

jahre

Für KK-

Serien-Nr. ab

1607, 1613, 1608 EDS

Best.-Nr.

Druckpunkt-

Abzug

Direkt-Abzug

Eingestellt

auf

Rechtsaus-

führung

Linksaus-

führung

Für Modelle

1407, 1407 Z, 1409, 1411

1413, 1408 EDS

1959 - 1974

1807, 1907, 1807 Z, 1907 Z

1907 Silh., 1807 Rep.

1907 Rep., 1907 Rep., 1912

1813, 1913, 1808 EDS

1808 D-RT, 1827, 1827F, 2007

2007/660, 2012, 2013

2013/690, 2013 Benchrest

54.18 MSR, 1808 MSR

2002 Compressed Air,

2020, 2025

143655

bis

182155

ab

182156

1903, 1416 MSP, 1403 Rep.

64 MSR

2001 Superair

2001 D-RT Superair

2002 Superair

2002 D-RT Superair

700.6540 1407-U9 ● 150 g ●

700.6541 1408-U1 ● 500 g ●

700.6542 1408 D-U1 ●500 g ●

700.6543 1411-U2 ●1500 g ●

700.6550 5071/1 ● 100 g ●

700.6560 5071/1 D ●100 g ●

700.6570 5075/1 ● 550 g ●

700.6580 5075/1 D ● 550 g ●

700.6600 5018 ●100 g ●

700.6610 5018 L ● 100 g ●

700.6620 5018 D ● 150 g ●

700.6630 5018 L D ● 150 g ●

700.6640 5020 ● 550 g ●

700.6650 5020 L ● 550 g ●

700.6660 5020 D ● 550 g ●

700.6670 5020 L D ● 550 g ●

700.6740 5022 ●1500 g ●

700.6800 5098 ● 280 g ●

700.6810 5098 L ● 280 g ●

700.6860 5100 D ● 500 g ●

700.6870 5100 L D ● 500 g ●

700.6873 5103 ● 1500 g ●

700.6700 5019 ● 100 g ●

700.6710 5021 D ● 550 g ●

700.6720 5021 ● 100 g ●

800.0000 5024 ● 1500 g ●

700.6730 5023 D ● 550 g ●

700.6660 5020 D ● 550 g ●

700.6881 5197 ●550 g ●

Modell

1974-1979

ab 1979

L= Linksausführung

D= Direktabzug

D-RT = Laufende Scheibe

EDS = Laufende Scheibe

Rep. = Mehrlader

Silh. = Silhouette

F= Fortner

Z= Zimmerstutzen

MSP = Silhouette Pistole

MSR = Silhouette Gewehr

2002 D-RT Compr.Air, 1827, 1827F

2027 Sommerbiathlon

1716

Ihr ANSCHÜTZ-Match-Luftgewehr benötigt

selbst bei intensivem Gebrauch nur wenig

Wartung. Dies verdankt es seiner ausgereif-

ten Konstruktion, bester Werkstoffe und der

bewährten ANSCHÜTZ-Präzision. Wenn

Sie die folgenden Empfehlungen beachten,

werden die guten Eigenschaften und beson-

ders die Schussleistung Ihres Luftgewehres

lange erhalten bleiben.

Regelmässige Pflege nach jedem

Schiessen:

•Nur harz- und säurefreie Öle zur Reini-

gung verwenden. Wir empfehlen hierzu

unser Spezialfett 4425 (Bestell-Nr.

710.6310).

•Laufkegel an der Patronenlagerseite mit

einem leicht eingeölten, fusselfreien Tuch

abwischen, um Rostbildung durch

Handschweiss oder Kondenswasser zu

vermeiden.

•Sicherheitshalber ein leicht eingeöltes und

fusselfreies Tuch oder entsprechende

Reinigungsdochte durch den Luftgewehr-

lauf vom Lager in Richtung Mündung zie-

hen, um Rostbildung zu vermeiden.

Keine anderen Hilfsmittel, insbesondere

keine Filzpfropfen, zur Reinigung verwen-

den.

•Vor dem nächsten Schiessen Ölfilm voll-

Auswechseln der Pressluftkartusche:

Pressluftkartusche durch Drehen gegen den

Uhrzeigersinn von Hand oder mit Hilfe

eines Schlüssels abschrauben.

Achtung:

Kartusche immer so weit (mindestens 4

Umdrehungen) herausschrauben, bis deut-

lich hörbar die Luft entweicht. Erst dann die

Kartusche wieder einschrauben. Damit

werden Beschädigungen an der Dichtung

vermieden.

Füllen der Pressluftkartusche

Überprüfen Sie vor dem Befüllen der Kar-

tusche alle Komponenten die mit dem Füll-

vorgang in Verbindung stehen, wie Nach-

füllflasche, Nachfülladapter und Press-

luftkartusche, auf Beschädigungen (z.B. an

den Gewindegängen).

Warnung:

•Nur Nachfüllflaschen mit einem Maxi-

maldruck von 200 bar benutzen.

•Verwenden Sie ausschliesslich öl- und

wasserfreie Pressluft (DIN EN 12021).

•Achten Sie darauf, dass die Anschluss-

gewinde öl- und fettrei sind.

•Nur den mit Ihrem Gewehr mitgelieferten

Adapter (Bestell- Nr. 711.3409) verwen-

den.

•Zum Nachfüllen empfehlen wir die Ver-

wendung von Taucherflaschen.

Füllen:

•Adapter auf die Nachfüllflasche auf-

schrauben.

•Pressluftkartusche vollständig auf den Ad-

apter aufschrauben.

•Rändelschraube am Adapter handfest

anziehen, damit keine Luft entweichen

kann.

•Flaschenventil sehr langsam öffnen bis

kein Strömungsgeräusch mehr zu hören

ist.

•Nach ca. 5 Sekunden Füllzeit Flaschen

ventil wieder schliessen (Pressluftkartu-

sche erwärmt sich leicht).

•Adapter durch Lösen der Rändelschrau-

be entlüften.

•Rändelschraube am Adapter wieder ein-

drehen.

•Pressluftkartusche abschrauben und von

Hand in das Gewehr einschrauben.

Eine vollständige Füllung (max. 200 bar)

erlaubt ungefähr 330 Schüsse, (Restdruck

ca. 65 bar), bei Juniorkartuschen 175

Schüsse. Es empfiehlt sich, die Pressluft-

kartuschen nie ganz zu entleeren. Die

Pressluftflaschen (Bestell-Nr. 711.3510) kön-

nen im Waffenfachhandel bezogen wer-

den. Ein Nachfüllen der Pressluftflaschen

ist ebenfalls im Waffenfachhandel oder

auch in Fachgeschäften für Taucherausrü-

stungen möglich.

Warnung:

Es werden auch Druckluftflaschen mit einem

zulässigen Fülldruck von 300 bar angebo-

ten, die das gleiche Füllstutzengewinde wie

die Druckluftflaschen mit einem Fülldruck

von 200 bar haben. Bei Benutzung von

Druckluftflaschen mit 300 bar zum Befül-

len der 200 bar Pressluftkartusche muss un-

bedingt ein auf 200 bar eingestellter Druck-

minderer verwendet werden. Aus Sicher-

heitsgründen ist es niemals zulässig, die

Pressluftkartusche über den zulässigen ma-

ximalen Druck (200 bar) zu befüllen, zu

benutzen oder zu lagern. Bitte beachten Sie

deshalb strikt die Vorschriften zur Befüllung

der Pressluftkartusche und die entsprechen-

den Technischen Regeln (TRG).

ständig mit einem trockenen Tuch oder mit

Reinigungsdochten entfernen.

Sorgfältige Reinigung nach ca. 2.000 -

3.000 Schuss:

•Lauf mit einer Messingbürste vom

Patronenlager aus bis hinter die Mün-

dung reinigen. Niemals Bürste im Lauf

vor- und zurückziehen.

•Reinigungsdochte einige Male trocken

durch den Lauf ziehen bis der letzte Reini-

gungsdocht keine nennenswerten Verun-

reinigungen mehr aufzeigt.

•Nach der Reinigung bzw. vor dem näch-

sten Schiessen ca. 10 Schüsse abgeben,

um die gleichmässige Schussleistung wie-

der sicherzustellen (Ölschüsse).

•Aussenteile mit einem leicht öligen Lap-

pen abwischen.

Wartung des Abzugs:

•Drehlager einmal jährlich mit dünnflüssi-

gem, kältebeständigem Molybdän-Disul-

fid-Öl schmieren.

•Geringe Menge Öl mittels einer Nadel

zwischen die Lagerteile tupfen.

•Innenteile des Abzugs nie mit Spray oder

Öl auswaschen, um ein Verharzen, Ver-

kleben oder Verschmutzen der Abzugs-

teile zu vermeiden.

Achtung:

Bei der Pflege des Gewehrs dürfen kein

Schmutz, keine Rückstände von Lösungsmit-

teln, Fette sowie ungeeignete Öle in die

Abzugsvorrichtung gelangen.

Wir empfehlen daher, das Gewehr so zu

reinigen, dass es seitlich, am Besten sogar

Reinigung, Wartung, Pflege, Öle

1918

mit dem Schaft nach oben liegt, wodurch

eine Beeinträchtigung von Ventileinheit und

Abzugsvorrichtung verhindert wird.

Schützen Sie Ihr Gewehr vor Staub und

Sand, aber auch vor Feuchtigkeit oder Hitze

und anderen schädlichen Einflüssen. Sau-

gen Sie Ihren Gewehrkoffer oder Ihr Futte-

ral einmal im Monat aus, um es von Staub

und Fusseln zu befreien. Koffer und Futte-

rale sollten einen glatten, staubabweisen-

den Innenbezug haben.

Achten Sie bei grösseren Temperatur-

schwankungen darauf, dass sich kein Kon-

denswasser bildet. Ist dies der Fall, muss es

unbedingt sofort entfernt werden. Lassen Sie

zu Hause Ihren Koffer oder das Futteral im-

mer geöffnet, damit mögliche Feuchtigkeit

entweichen kann.

Achten Sie auf eventuell auftretende Ver-

änderungen oder Schäden. In einem sol-

chen Fall bringen Sie Ihr Gewehr am be-

sten sofort zur Überprüfung in eine autori-

sierte Büchsenmacherwerkstatt oder sen-

den es an uns.

Um die Gefahr von Schaftbrüchen beim

Transport zu reduzieren, empfehlen wir ins-

besondere bei Flügen, das System vom

Schaft zu lösen.

Bei sehr starkem Gebrauch Ihres Geweh-

res empfehlen wir, dass Sie die Dichtungen

jährlich überprüfen lassen.

Garantie

Die Garantie wird für 2 Jahre ab Verkaufs-

datum gewährleistet. Verschleissteile sind

hiervon ausgenommen. Im Garantiefalle

leisten wir kostenlosen Ersatz der defekten

Teile. Die Garantie kann nur geltend ge-

macht werden, wenn der reklamierte Arti-

kel und der zugehörige Kaufbeleg nebstder zugehörige Kaufbeleg nebst

der zugehörige Kaufbeleg nebstder zugehörige Kaufbeleg nebst

der zugehörige Kaufbeleg nebst

ausgefüllter Garantiekarte vorgelegt wer-ausgefüllter Garantiekarte vorgelegt wer-

ausgefüllter Garantiekarte vorgelegt wer-ausgefüllter Garantiekarte vorgelegt wer-

ausgefüllter Garantiekarte vorgelegt wer-

den.den.

den.den.

den. Die Garantie entfällt automatisch

sofort, wenn Änderungen oder Reparatu-

ren von Personen durchgeführt werden, die

dazu nicht autorisiert sind, wenn die Pisto-

le nicht fachgerecht bedient wird, wenn

nicht gesetzeskonforme Änderungen bzw.

Manipulationen vorgenommen worden

sind, wenn Versiegelungen beschädigt

oder wenn keine ANSCHÜTZ-Original-Tei-

le verwendet werden.

Wir wünschen Ihnen mit Ihrem ANSCHÜTZ-

Produkt viel Freude und Erfolg. Über Anre-

gungen zur Verbesserung unserer Produk-

te sowie zur Gestaltung dieser Bedienungs-

anleitung würden wir uns sehr freuen.

Urheberschutz

Produktspezifikationen, Konstruktions- und

Modelländerungen sind ohne vorhergehen-

de Ankündigung vorbehalten. Alle Mass-

und Farbangaben sind freibleibend. Druck-

fehler, Irrtum und Zwischenverkauf sind

ebenfalls vorbehalten. Lieferung aus-

schliesslich über den Fachhandel, gegen

Altersnachweis und Erwerbsberechtigung.

ANSCHÜTZ, das ANSCHÜTZ-Logo und

das ANSCHÜTZ-Logo in Verbindung mit

dem Schriftzug „Die Meister Macher”

(auch in abgeänderter Schreibweise) sind

markenrechtlich geschützte Zeichen der

J.G. ANSCHÜTZ GmbH & Co. KG, Ulm,

Germany. Die Benutzung dieser Zeichen ist

ohne Zustimmung der Firma J.G. ANSCHÜTZ

GmbH & Co. KG unzulässig und strafbar.

Diese Bedienungsanleitung ist ein Schriftwerk

im Sinne des § 2 (1), Nr. 1 des Urheberrechts-

gesetzes. Die Verwertung der Bedienungsan-

leitung, auch auszugsweise ist ohne Zustim-

mung der Firma J.G. ANSCHÜTZ GmbH &

Co. KG unzulässig und strafbar. Insbeson-

dere gilt dies für Vervielfältigungen, Über-

setzungen und die Einspeicherung in elek-

tronische Systeme.

Zubehör

Bitte fordern Sie unseren Katalog an.

Zusatzgewichte

Ihr Luftgewehr kann u. a. auf vier einfache

Arten Ihren persönlichen Gewichtsvor-

stellungen angepasst werden.

1. Laufgewichte:

durch Verschieben, zusätzliches Anbringen

oder Weglassen des Laufzusatzgewichts

(50g) 400-56 C (Bestell-Nr. 700.6350)

oder 4745 (Bestell-Nr 700.6340).

2. Schaftgewichte:

diese können in verschiedenen Aussparun-

gen, z. B. unterhalb der Profilschiene an-

gebracht werden. Hierzu Profilschiene ab-

schrauben.

3. Gewichtsringe:

durch Anbringen an den Säulen der Bak-

ken und Kappenverstellung (Bestell-Nr.

711.3805).

4. Schwere Stahlsäulen:

ca. 100 g. Für Backenverstellung (Bestell-

Nr. 700.6337). Für Kappenverstellung

(Bestell-Nr. 700.6338).

Laufverlängerung

Durch die Laufverlängerung 2002-9100

(Bestell-Nr. 700.1240) kann die Länge des

Laufs um 70 mm (Maximalmass) verlängert

werden.

Produktspezifisches Zubehör

2120

General handling of rifles

1. Treat every rifle as though it was loaded.

Do not take anyone’s word or automatically

assume it is not loaded. Check your rifle

personally each time you handle it. The safe

and courteous way to carry a rifle when

you are with others is to leave the bolt open

so that they can easily see that the rifle

cannot be fired. Make sure that the rifle is

not loaded when you stop shooting. Make

sure your rifle is unloaded before every

transport. Never pick up your rifle with your

finger on the trigger or the trigger guard.

2. Whenever you pick up your rifle, point

the muzzle at the ground. Always point the

muzzle of the barrel in a safe direction.

Never pull a rifle towards you by the

muzzle.

3. Only use your rifle in approved shooting

ranges. Shoot your rifle only under good

visibility and daylight conditions. If you use

your rifle in an indoors range, make sure it

is adequately ventilated. Make sure that

there is a safe bullet trap which can be seen

from all sides and that there is no one in

the vicinity of your target. Be absolutely sure

of a safe backstop and target. Never fire

at a hard, smooth surface or water. Never

shoot at a skyline target or into the air. Do

not shoot at anything from which a bullet

may ricochet. Never fire your rifle with the

muzzle in the water or against any other

material to avoid an accident or damage

of your rifle.

4. Be sure that you use the correct am-

munition. The correct calibre can be seen

on your rifle. Load your rifle only when you

are at the range and ready to shoot.

Preface

Dear Friends of ANSCHÜTZ,

You have made a good choice, now that

you have decided to buy an ANSCHÜTZ

product. The many great results obtained

with ANSCHÜTZ rifles by target shooters,

participants in the Olympic Games as well

as in World and European championships

made your choice easy, as your rifle has

benefited from our great experience of

making fine sporting and target rifles since

1856. World-wide, ANSCHÜTZ rifles are

respected because of their fine accuracy,

impeccable design and immaculate

workmanship. Should you still be unaware,

they include:

Air rifles, repeater summer biathlon air rifles,

small bore biathlon rifles, Flobert rifles, small

bore single loaders and repeaters, hunting

rifles and shotguns in diverse calibers, the

famous ANSCHÜTZ small bore target rifles

and air rifles and silhouette pistols and

silhouette rifles.

Safety instructions

Attention:

Please read carefully the following articles

before using this rifle. It is extremely

important that you become thoroughly

familiar with this rifle and its operating

characteristics by carefully reading and

understanding the instructions in this booklet

before you attempt any use of it with

ammunition. Always remember the

sequence of disassembly. Should you still

5. Always keep your rifle clean. Be sure

the bore is not obstructed by dirt, water,

grease or any other foreign materials.

6. Place the safety fully into „S“ or „F“

position - never inbetween. Always keep

safety in full „safe“ position until ready to

fire. Do not put your finger on the trigger

when operating the safety or whenever you

are not ready to shoot.

7. When not in use your rifle should be

stored in a locked and secure place

accessible only to you. Check first to make

sure it is unloaded. Store the rifle with

uncocked trigger. Store ammunition in a

separate and secure place. It is your special

responsibility to make sure that at all times

and especially when you are not present

your rifle is well secured, out of any reach

of children and other unauthorised persons

and in no way accessible to them. For the

safe storage of your rifle even in a locked

cabinet or safe the use of an additional

trigger lock is recommended.

Only give your rifle to authorised persons.

Never let your rifle be used by anyone who

is not familiar with the safe handling of a

rifle and these instructions. This rifle must

only by used by a responsible adult or

under his or her supervision.

8. Watch for any change in the operation

of your rifle which might impair its safety. If

you suspect or note a defect or malfunction,

stop using it immediately, unload the rifle,

make sure that it is not under pressure and

send it to a competent gunsmith, the factory

or its recommended repair station for

inspection. Note: Apart from normal

cleaning the rifle must only be disassembled

have problems with the safe usage and

correct handling of your rifle or should you

have additional questions, please do not

hesitate to contact a competent gunsmith

or dealer or address our factory directly.

This instruction leaflet is extraordinarily

important. Make sure that it is always with

the rifle especially when it is sold, lent or

otherwise given to a third person. Our

products are exclusively meant for target

shooting. Their use is subject to the „Gene-

ral Technical Rules“ for all target shooting

disciplines of the INTERNATIONAL

SHOOTING SPORT FEDERATION (ISSF),

Bavariaring 21, 80336 München,

Germany or to the rules of the INTERNA-

TIONAL BIATHLON UNION, Airport-

center, Postbox 1, A-5073 Wals-Himmel-

reich, Austria. Additional copies of this

booklet can be ordered.

Warning:

This rifle can be dangerous if it is not used

correctly or if this instruction leaflet is not

observed. The privilege of ownership and

safe use of your rifle carries a personal

responsibility that no one should take lightly.

Rifle accidents would not occur if the

following rules of shooting safety were

observed.

2322

3. To empty the compressed air cylinder

we recommend to use our air release screw

(Order-No. 711.3408). After approxi-

mately 20 refills of the compressed air

cylinder it should be emptied completely

to get rid off possible condensed water.

4. Compressed air cylinders which are

leaky, defective or older than 10 years must

be emptied and must not be used and filled

anymore. After 10 years from the date of

manufacture the compressed air cylinder

must be checked by the manufacturer for a

fee. The date of manufacture can be seen

from the compressed air cylinder.

5. Compressed air cylinders and refill

bottles must be stored in a dry, dust and

grease/oil free place.

6. Protect valves and threads with the

corresponding caps when you have

removed the compressed air cylinder.

Never grease or oil the valves or

threads of the compressed air cylinder.

Danger of explosion!

7. Compressed air cylinders must not be

filled with more than 200 bar (2,790 psi)

at room temperature. Only use compressed

air free of oil or water (DIN EN 12021 -

inhaled air). According to legal regulations

we only deliver unfilled compressed air

cylinders.

8. Never try to open a compressed air

cylinder yourself or to carry out mechanic

modifications. Protect your compressed air

cylinder against external force.

9. Apart from the notes above the technical

rules of your country with regard to the

Ear and eye protection

You and other persons should always use

approved hearing protection and approved

shatterproof eye protection while shooting.

Laws

When using a rifle observe the corres-

ponding regulations and laws for the use

of firearms in your country.

Attention:

for Model 2025:

v0: 245 m/s (803.8 ft/s)

Energy: 20,4 J (15.06 ftlbf)

for Model 2020:

v0: 210 m/s (688.9 ft/s)

Energy: 15 J (11.06 ftlbf)

Important note for the handling of

compressed air cylinders:

1. Only check the manometer level of the

compressed air cylinder when the rifle is

unloaded and uncocked. Never check it

while filling the compressed air cylinder.

Due to its design the manometer works with

an accuracy of +/- 10 %. Temperature

variations can also impair the accuracy of

the manometer.

2. Filled compressed air cylinders must not

be exposed to temperatures of more than

50° Celsius/120° Fahrenheit. Therefore

make sure during transport or storage that

the rifle is protected against heat, for

example by storing it in the Styrofoam

packing or by using a gun case. In planes

compressed air cylinders are only trans-

ported when they are not filled.

by an authorized gunsmith. Unqualified

handling or disassembly can cause injuries

or irreparable damage of the rifle.

9. Your rifle should always be handled with

extreme care. Make sure that it is never

dropped or placed in such a way that it

can fall. For transport purposes your rifle

should be dry and clean. We recommend

an approved protective gun case.

10. You must be in good physical condition

and mental health and not under the

influence of any substance (drugs, alcohol)

which might impair vision, dexterity or

judgement. Do not use your rifle when you

are tired. Tiredness may result in a loss of

control.

11. Clean your hands carefully after

shooting and cleaning your ANSCHÜTZ

product. Residues of bullets, powder or oil

might impair the health of your skin.

12. Your ANSCHÜTZ rifle has been

carefully built and inspected by skilled

technicians to provide maximum efficiency.

The service life depends on the owner’s

care and on cleaning following the owner’s

manual closely.

Liability

1. ANSCHÜTZ does not assume any

responsibility or payment of damage claims

for damages of any kind resulting from the

disregard of these instructions, non-qualified

treatment or repair, the use of non-original

ANSCHÜTZ spare parts, incorrect

handling, negligence, removal of the knot

varnish or unauthorized modifications.

2. The stock of this rifle has been very care-

fully checked by factory inspectors prior to

shipment and has been determined to be

free of defects. Certain kinds of abuse, such

as dropping of the rifle can cause damage

to the stock for which the owner is solely

responsible. We also assume no

responsibility for defects resulting from

inappropriate transportation (mail, plane,

etc.). Please immediately contact your

transporter in such a case.

3. Changes or alterations to this rifle or any

of its parts are prohibited. Such changes

or alterations can significantly impair the

safe use of our product and can lead to

accidents involving severe or even fatal

bodily injuries. Any product warranty will

automatically lapse in case changes or

alterations are implemented. Users are

requested to carefully inspect the product

with regard to possible changes and

alterations before use. In case of doubt you

should contact us for further information.

Product relating safety

instructions

filling of compressed air cylinders must be

observed.

2524

It is only possible to remove a pellet from

the action by firing it off which should only

be done by firing it into a bullet trap.

Observe the safety regulations with regard

to the safe handling of rifles.

i

r

et

uo

pas

df

Trigger

Warning:

Your ANSCHÜTZ target rifle offers you a

versatility of individual adjusting properties.

Please make sure that your rifle always is

unloaded when carrying out adjustments.

1. Trigger weight

Adjust the trigger weight with set screw

No. 10 (silver screw):

•if you turn it to the right:

trigger weight is increased (+)

•if you turn it to the left:

trigger weight is decreased (-)

Trigger weight and first stage weight

depend on each other with regard to the

mechanic mechanism. If one of them is

changed there will always be a corres-

ponding change of the other as well.

Remove the compressed air cylinder before

storing your rifle (also see chapter

”Compressed Air Cylinder/Handling”!).

Only use diabolo pellets in the caliber of

your air rifle, no bolts or other foreign

materials.

The stock and the barreled action are

packed separately for shipment and need

to be assembled. However, do not do this

until you have followed all the procedures

listed below.

•Wipe away excess surface oil

•Insert the barreled action into the stock

•Screw in bedding screws (two) with

enclosed Allen wrench Model No. 4406

(Order No. 710.6301) and tighten them

alternately and uniformly. For correct

adjustments we recommend our torque

wrench model No. 4405 (Order No.

700.6180), which is to be adjusted to

5 Nm (= 50 cmkp) for wood stocks and

to 6 Nm (60 cmkp) for aluminum stocks.

•Pull a cleaning patch through the barrel

from the chamber towards the muzzle.

•to cock the cocking piston lift the loading

lever and pull it backwards until it is

vertical.

•to load push the diabolo pellet with its

flat head flush with the front of the loading

platform.

•to lock the breech press the lever forward

and down until you feel that it locked into

position.

•the signal pin at the end of the action

indicates that the rifle (with filled

compressed air cylinder) is ready for

shooting.

The lateral safety lever can be operated

when the rifle is cocked.

The rifle is

•safe, when the ”S“ (safe) is visible but the

”F“ (fire) is covered

•ready for shooting when the ”F“ (fire) is

visible but the ”S“ (safe) is covered.

Attention:

The safety lever must latch properly so that

the ”F“ is covered in the ”safe“ position and

the ”S“ is covered in the ”fire“ position. The

lever must never be situated between the two.

Do not store the rifle when it is cocked.

Caliber: 4.5 mm

Barrel length: 64 cm/26.2"

Junior: 53cm/20.8"

Rifling: 42 cm/16.5"

Total length: 108 cm/42.5"

Junior: 88cm/34.6"

Sighting line: 77 cm/30.3"

Junior: 66 cm/25.9"

Weight: 4.6 kg/10.1 lbs

Junior: 3.6 kg/7.9 lbs

Version: Single loader

After the first assembly there might be a

warping of the wood. We would therefore

recommend to loosen and tighten the

bedding screws again after some time.

Check the tight fit of the screws before every

shooting.

Match Air Rifles 2002

Compressed Air, 2002

Compressed Air Junior

Technical Data:

Assembly, fitting the

ANSCHÜTZ barreled action

Cocking, loading and safety

operation

Unloading

Trigger adjustments

2726

i

r

et

uo

pas

df

To move trigger cam No. 11:

•lowest position of the trigger cam:

lowest trigger weight

•highest position of the trigger cam:

highest trigger weight

If the trigger weight is to be more than 200 g,

the trigger cam No. 11 must be adjusted to

the highest position (turn it by 180° and fix

it then). To do this you need a 2 mm hex

key and perhaps tweezers.

•if you turn it to the left:

You release the screw

•if you turn it to the right:

You tighten the screw

Attention:

Please ensure the trigger cam is positioned

correctly. Be very careful tightening the

small cam screw as it is easily broken!

Please check the sear engagement accor-

ding to paragraph No. 3 when you have

finished this process. It might have to be

adjusted as well. The precise adjustments

of the trigger weight and first stage weight

are carried out with the set screws No. 10

(trigger weight) and No.9 (first stage weight).

2. First stage weight (only for two-stage

triggers)

Adjust first stage weight with set screw

No. 9 (black screw):

•if you turn it to the right:

first stage weight is increased (+)

•if you turn it to the left:

first stage weight is decreased (-)

Trigger weight and first stage weight

depend on each other with regard to the

mechanic mechanism. If one of them is

changed there will always be a corres-

ponding change of the other as well.

Attention:

Do not reduce either trigger weight screw

to zero or lower as the trigger pull may

become erratic.

3. Sear engagement

The sear engagement is the distance bet-

ween the second stage and the release of

the trigger.

Important note:

To protect your precise trigger and to

guarantee perfect operation you should

always close the action carefully. If the sear

engagement of single stage triggers is too

small and the trigger weight is too low or if

the first stage of two-stage triggers is too

short, the trigger might release inadvertently

by a sudden impact or too powerful closing

of the action if the rifle is loaded and not in

the ”safe“ position.

Adjustment of the sear engagement for two-

stage triggers with set screw No. 5:

•if you turn it to the right:

sear engagement is shortened

•if you turn it to the left:

sear engagement is extended

Adjustment of an optimum sear engagement:

Make sure your rifle is not loaded. Cock

your rifle and release the trigger. Check if

the trigger releases as desired.

The sear engagement is too long:

There is a small distance between the

second stage and the release of the trigger.

•Turn set screw No. 5 clockwise after

cocking and releasing (approximately

1/8 turn each).

•Repeat this process until you do not feel

the second stage anymore. Then turn

1/5 turn back to the left. Thus the optimum

sear engagement is adjusted.

The sear engagement is too short:

There is no second stage. The trigger

releases undefined without second stage.

•Turn set screw No. 5 counter-clockwise

for at least 1/4 turn after cocking. Then

release the trigger and check if there is a

second stage. If not, repeat this proce-

dure until you feel a second stage.

•As soon as you feel a second stage

proceed according to the points of the

paragraph „The sear engagement is too

long“ to obtain an optimum sear

engagement.

For the adjustment of the sear engagement

for single stage triggers with set screw

No. 5 see point 7:

4. First stage (only for single stage

triggers):

The single stage is the distance between

the trigger blade from zero position to the

second stage.

Adjustment of first stage with set screw No. 4:

•if you turn it to the right:

first stage is shortened

•if you turn it to the left:

first stage is extended

Caution:

Set screw No. 4 (first stage) can be turned

past the second stage function. In this case

the trigger does not work anymore. Dan-

ger! Do not under no circumstances remove

the first stage completely in order to change

the two-stage trigger into a single stage

trigger.

5. Trigger stop:

The trigger stop is the distance from the se-

cond stage to the stop of the trigger blade.

Adjustment of the trigger stop with set screw

No. 8:

•if you turn it to the right:

overtravel is shortened

•if you turn it to the left:

overtravel is extended

2928

i

r

et

uo

pas

df

Attention:

The trigger stop set screw No. 8 can be

turned over the second stage or first stage

function. Malfunction (the trigger does not

release)!

6. Adjustment of the trigger blade

•Loosen hex screw No. 7

•Trigger blade No. 6 can be moved in the

longitudinal guide and can be tilted

laterally.

7. Change of two-stage trigger into

single stage trigger

Adjusting process:

•Turn first stage weight screw No. 4 clock-

wise until you have reached the maximum

first stage.

•Cock the rifle.

•Turn set screw No. 5 (first stage)

clockwise until the trigger releases.

•Turn set screw No. 5 from this position

approx. 1/4 turn counter-clockwise.

The trigger is now adjusted to single stage

operation, there is no more first stage.

Warning:

Single stage triggers are very sensitive and

must be operated with special care.

The sear engagement of 5/100 mm is ob-

tained after the action is closed. In com-

bination with a minimum trigger weight

there might be a malfunction and an

increased risk (independent shot

release).

8. Change of single stage trigger into

two-stage trigger

•Turn trigger stop set screw No. 8 approx.

2 1/2 turns to the left (adjust max. trigger

stop longer).

•Release the safety of the trigger and cock

the rifle.

•Turn set screw No. 5 approx. 2 1/2 turns

counter-clockwise.

•You should now feel a second stage

•To adjust the optimum sear engagement

proceed according to paragraph 3.

•Perhaps you have to adjust the first stage

according to paragraph 4, the trigger

stop according to paragraph 5, the

trigger weight according to paragraph 1

and the first stage weight according to

paragraph 2 to the desired values.

9. Malfunctions of the trigger due to

wrong adjustment procedure

If the trigger is not adjusted correctly mal-

functions may occur, tampering with the

trigger adjustments will not result in any

success. Therefore proceed as follows:

After every change the function of the

trigger must be checked. When the

malfunction is removed check the desired

trigger values and adjust them again if

necessary.

The trigger catches the firing pin, but the

trigger does not release:

•Make sure that the safety of the trigger is

released.

•Check if there is a trigger cam and that it

is attached correctly.

•The trigger stop set screw No. 8 is

screwed in too much. Turn it a few turns

to the left until the cocking piston or firing

pin will release again.

The trigger does not catch the cocking

piston or firing pin:

•Set screw No. 4 (first stage) is screwed in

too much.

•Check to see if the spring is correctly

attached and not defective.

The first stage trigger is adjusted too

tightly:

•Turn set screw No. 5 stepwise 1/4 turn to

the right until the firing pin is caught.

Catch rebound spring is too weak or

defective:

•Send your trigger to the factory or your

service center for inspection.

10. Safety

On the left side of the trigger there is a

safety lever. Please see chapter „Cocking,

loading and safety operation“.

11. Maintenance

Please see chapter „Cleaning, mainte-

nance, care, lubrication“.

3130

Handling

The rifle is equipped with an interchangeable

compressed air cylinder. The compressed

air cylinder can be changed whether it is

filled or not. The compressed air cylinders

are not screwed in all the way when they

come from the factory. To protect the thread

of the compressed air cylinder against dust

and damage please always use the cap.

Warning: Only original Anschütz

compressed air cylinders (max. 200

bar) must be used!

To attach the compressed air cylinder:

The compressed air cylinder must be

screwed in slowly an carefully to avoid any

damage.

Attention:

Make sure that for High Power air rifle

models 2020 and 2025 the cocking piston

is open before screwing in the compressed

air cylinder as otherwise the compressed

air will escape via the barrel.

•Fill the compressed air cylinder before use

and screw it in manually.

•You feel a resistance before you reach

the stop, the valve thus opens auto-

matically.

•Screw the compressed air cylinder in for

approx. one more turn until there is an

airtight connection at the stop.

To remove the compressed air cylinder

To protect the housing, valves and seals we

recommend you always remove the

compressed air cylinder when you do not

use your compressed air rifle.

•Screw the compressed air cylinder 2 turns

out.

•Cock the rifle and release the trigger so

that the remaining air can escape.

•Repeat this process once or twice.

•Screw out the compressed air cylinder

completely by 3-4 further turns.

•Thus the compressed air cylinder can be

screwed out without any pressure on the

o-ring.

To change the compressed air cylinder:

•Screw out the compressed air cylinder by

turning it counter-clockwise either

manually or with a key. Attention: Screw

out the compressed air cylinder until you

hear the air escape (at least four turns).

You can do dry firing without using any air

rifle pellets.

•Turn the compressed air cylinder 2-3 turns

out to interrupt the connection between

the compressed air cylinder and the

chamber.

•Empty the compression chamber by firing

because there is is still air in the chamber

even if the supply of compressed air has

been interrupted.

•Start dry firing by cocking as usual.

The compressed air cylinder can also be

removed completely for dry firing.

However, this reduces the total weight

(please see chapter „Product related safety

instructions”).

Dry firing device

Compressed Air Cylinder

When you order trigger parts

please indicate the order

number, type of rifle model

together with the trigger model

number. For left hand versions

please add ”L”

For small bore

models

production years

For small bore

models serial-no.

starting from

1607, 1613, 1608 EDS

Order No.

Two-stage

trigger

Single-stage

trigger

Adjusted to

Right hand

version

Left hand

version

For models

1407, 1407 Z, 1409, 1411

1413, 1408 EDS

1959 - 1974

1807, 1907, 1807 Z, 1907 Z

1907 Silh., 1807 Rep.

1907 Rep., 1907 Rep., 1912

1813, 1913, 1808 EDS

1808 D-RT, 1827, 1827F, 2007

2007/660, 2012, 2013

2013/690, 2013 Benchrest

54.18 MSR, 1808 MSR

2002 Compressed Air,

2020, 2025

143655

to

182155

starting

from

182156

1903, 1416 MSP, 1403 Rep.

64 MSR

2001 Superair

2001 D-RT Superair

2002 Superair

2002 D-RT Superair

700.6540 1407-U9 ● 150 g ●

700.6541 1408-U1 ● 500 g ●

700.6542 1408 D-U1 ●500 g ●

700.6543 1411-U2 ●1500 g ●

700.6550 5071/1 ● 100 g ●

700.6560 5071/1 D ●100 g ●

700.6570 5075/1 ● 550 g ●

700.6580 5075/1 D ● 550 g ●

700.6600 5018 ●100 g ●

700.6610 5018 L ● 100 g ●

700.6620 5018 D ● 150 g ●

700.6630 5018 L D ● 150 g ●

700.6640 5020 ● 550 g ●

700.6650 5020 L ● 550 g ●

700.6660 5020 D ● 550 g ●

700.6670 5020 L D ● 550 g ●

700.6740 5022 ●1500 g ●

700.6800 5098 ● 280 g ●

700.6810 5098 L ● 280 g ●

700.6860 5100 D ● 500 g ●

700.6870 5100 L D ● 500 g ●

700.6873 5103 ● 1500 g ●

700.6700 5019 ● 100 g ●

700.6710 5021 D ● 550 g ●

700.6720 5021 ● 100 g ●

800.0000 5024 ● 1500 g ●

700.6730 5023 D ● 550 g ●

700.6660 5020 D ● 550 g ●

700.6881 5197 ●550 g ●

Model

1974-1979

starting

from 1979

L= Left hand version

D= Single-stage trigger

D-RT = Running target

EDS = Running target

Rep. = Repeater

Silh. = Silhouette

F= Fortner

Z= ”Zimmerstutzen”

MSP = Silhouette pistol

MSR = Silhouette rifle

2002 D-RT Compr.Air, 1827, 1827F

2027 Summer biathlon

3332

Then screw in the compressed air cylinder

again. Thus a damage to the seals will

be avoided.

To fill the compressed air cylinder

Before you fill the compressed air cylinder,

please check all components which are

used in this process such as refill bottle, refill

adapter and compressed air cylinder for

defects (e.g. at the threads).

Warning:

•Only use refill bottles with a maximum

pressure of 200 bar (2,790 psi)

•Only use compressed air free of oil and

water (DIN EN 12021).

•Make sure that there is no oil or grease

on the connecting threads.

•Only use the adapter (Order No.

711.3409), which is delivered with your

rifle.

•To refill the compressed air cylinder we

recommend the use of diving bottles.

Filling process:

•Screw the adapter on the refill bottle.

•Screw the compressed air cylinder onto

the adapter

•Tighten the hexagon screw of the

adapter by hand to prevent air escape.

•Open the valve of the bottle very slowly

until no more flow noise is audible.

•Close the valve of the compressed air

bottle after approx. 5 seconds (The com-

pressed air cylinder will heat up slightly).

•Empty the adapter by releasing the screw.

•Screw the screw into the adapter again.

•Remove the compressed air cylinder and

screw it on the rifle by hand.

With a full cylinder (max. 200 bar/2790

psi) approx. 330 shots (remaining pressure

65 bar / 943 psi) can be fired. With a Ju-

nior compressed air cylinder 175 shots can

be fired. We recommend to never empty

the compressed air cylinder completely.

Compressed air bottles (Order No.

711.3510) are available in specialised gun

shops. The refilling of compressed air

cylinders is also possible in specialised gun

shops or in shops for diving equipment.

Warning:

Compressed air bottles with an allowed

filling pressure of 300 bar (4,185 psi) are

offered as well. These bottles have the same

thread as the bottles with a filling pressure

of 200 bar (2,790 psi). In case you use a

bottle with a filling pressure of 300 bar

(4,185 psi) it is absolutely necessary to use

a pressure reducer which is adapted to 200

bar /2,790 psi). For reasons of safety it is

not allowed to fill the compressed air

cylinder with more than the maximum

pressure of 200 bar (2,790 psi). It is also

not allowed to use such a compressed air

cylinder or to store it. Please therefore strictly

observe the instructions for the filling of the

compressed air cylinder and the

corresponding technical rules of your

country.

Even after considerable use, your

ANSCHÜTZ rifle will not require much

attention - a tribute to its solid design, first

class materials, well proven ANSCHÜTZ

workmanship and precision. If you follow

the recommendations below, you will help

maintain the excellent performance of your

rifle for a long time.

Regular care after every shooting:

•Please only use resin and acid free oils.

We recommend our special grease 4425

(Order No. 710.6310)

•Clean the cone of the barrel with a slightly

oiled, lint-free cloth to avoid corrosion

which might occur as a result of humid

hands or condensed water.

•To avoid corrosion you also should clean

your barrel with a slightly oiled, lint-free

cloth or cleaning cords pulling them

through the barrel from the chamber to

the muzzle. Please use no other means

for cleaning especially no VFG felt pellets.

•Remove the oil film with a dry cloth or

cleaning cords before you shoot again.

Careful cleaning after approx. 2,000

to 3,000 shots:

•The barrel is cleaned with a brass brush

from the chamber to the muzzle. Never

move the brush back and forth in the

barrel.

•Then pull cleaning cords in dry condition

through the barrel until the last one shows

no considerable dirt.

•After cleaning or before shooting the next

time fire 10 to 20 shots to get back to the

former shooting performance (oil shots).

•Clean external parts with a slightly oiled

cloth.

Maintenance of the trigger:

•Lubricate the bearings slightly with cold

resistant molybdenum disulphide grease

once a year.

•Spot a small amount of oil into the bearing

parts using a needle.

•The internal parts should not be washed

with spray or oil to avoid resin or other

residues in the trigger.

Attention:

When cleaning the rifle no dirt, residues of

solvents, grease or non-suitable oils must get

into the trigger mechanism. We therefore

recommend either to clean your gun in a

way that it is horizontal or even with the

stock up to avoid any contamination of the

valve unit and trigger mechanism.

Protect your rifle against dust, sand,

humidity, heat and other harmful influences.

Vacuum clean your gun case or soft gun

case once a month to remove dust and

lint. Gun cases and soft gun cases should

have a smooth and dust rejecting inner

lining.

Be aware that condensed water might

occur as a result of temperature variations.

In such a case it has to be removed at once.

Leave your gun case or soft gun case open

when you store them at home so that

possible humidity can escape.

Be aware of other possible changes or

damage. In such a case take your rifle to

an authorized gunsmith for checking or

send it to our factory.

To reduce the risk of damage in transit we

recommend the disassembly of the barreled

action from the stock.

When you use your rifle frequently we

recommend having the seals and the piston

checked once a year.

Cleaning, Maintenance, Care,

Lubrication

3534

Warranty

A warranty of 2 years will be issued. Parts

which are subjected to wear are not part

of this warranty. In the case of warranty we

substitute the defective parts free of charge.

Cases of warranty will only be accepted if

the article in question and the corres-

ponding purchase receipt plus filled-in

warranty card are presented. Warranty will

not be accepted if changes or repair works

have been carried out by persons who are

not authorised, if the rifle is not used

correctly or if non-ANSCHÜTZ original

parts were used.

We wish you much pleasure and success

with your ANSCHÜTZ product and would

be pleased if you could let us have your

ideas on our products and the design of

this instruction leaflet.

Copyright

Product specifications, design and model

changes are subject to change without prior

notice. Dimensions and colors are subject

to change. With reservation of misprints and

errors. Goods are subject to prior sale.

Delivery subject to the presentation of the

referring license for the purchase of

firearms.

ANSCHÜTZ, the ANSCHÜTZ logo and the

ANSCHÜTZ logo in connection with the

slogan „Die Meister Macher“ (also in

modified spelling) are protected brands of

J.G. ANSCHÜTZ GmbH & Co. KG, Ulm,

Germany. The unauthorized use of this

brand name is not allowed and punishable.

All rights of this instruction leaflet reserved.

The use of the instruction leaflet, also in

excerpts, is not allowed without the

permission of J.G. ANSCHÜTZ GmbH &

Co. KG and otherwise is punishable. This

is especially applicable for unauthorized

copying, translations and read-ins in elec-

tronic systems.

Accessories

Please ask for our catalogue.

Additional weights

The air rifle can be adapted to your

individual requirements among others in

four easy ways:

1. Barrel weights:

by pushing, adding or removing the addi-

tional weight (50 g) 400-56 C (Order No.

700.6350)

2. Stock weights:

they can be put in various grooves, for

example below the sliding rail. To do this

remove the sliding rail.

3. Weight rings:

by adding them to the columns of the cheek

piece and butt plate adjustment (Order No.

711.3805).

4. Heavy steel columns:

approx. 100 g. For cheek piece adjustment

(Order No. 700.6337). For butt plate

adjustment (Order No. 700.6338)

Barrel extension

With the barrel extension 2002-9199

(Order No. 700.1240) the length of the

barrel can be extended by 70 mm (max.

length).

Special accessories

3736

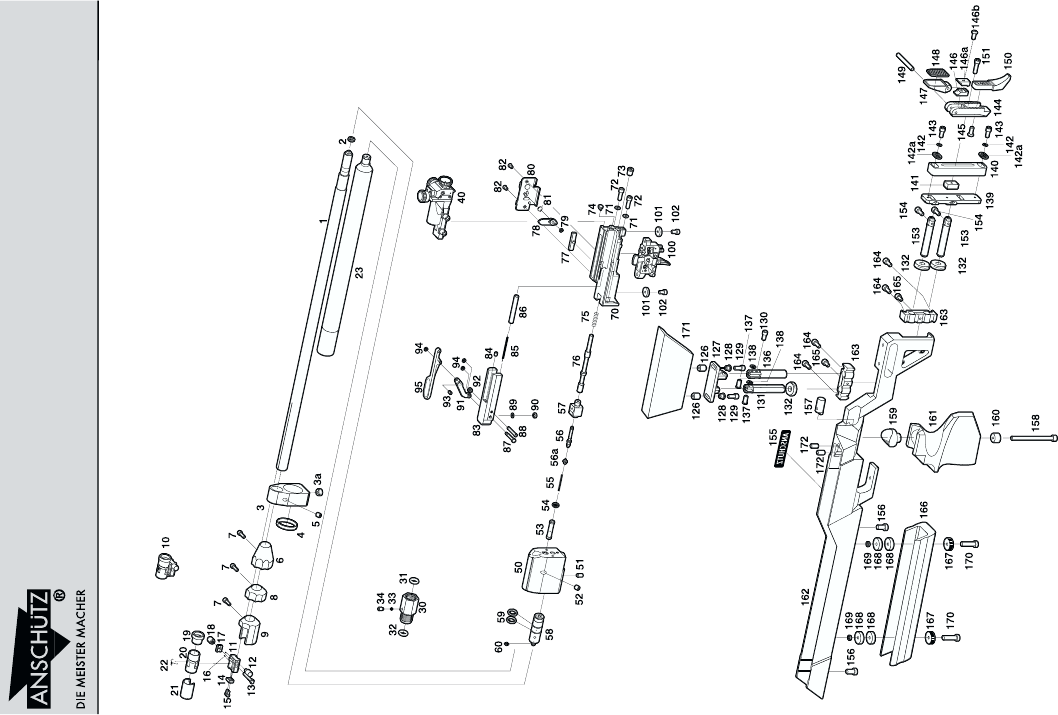

Original-Ersatzteilliste List of component parts

2002 · 2002L Pressluft 2002 · 2002L Compressed Air

mit Aluschaft with Alu-Stock

Stand 11/0

1

3938

Nr. Bestell-Nr. Benennung Description Kennnummer Preisgruppe

No. Order-No. Code number Price group

1 001745 0 0 Lauf, vollständig Barrel, cpl. 0430-1110-00-01-3 N4

2 005025 0 0 O-Ring O-ring 7 x 2 D1

3 002706 0 0 Lagerbock, kpl. Bearing block, cpl. 430-U33 I3

3a 002652 0 0 ENSAT-Buchse M 6x0,75 Sleeve M 6x0,75 430-006 C1

4 004560 0 0 Filzstreifen Felt strip SK-890 B1

5 004787 0 0 Gewindestift (2) Threaded pin (2) M 6x6 DIN 913 B1

6 002494 0 0 Gewichtsring Barrel weight ring 400-56 d O1

7 004728 0 0 Zylinderschraube (3) Socket head screw (3) M 3x10 DIN 912 A1

8 001190 0 0 Gewichtsring #700.6350 Barrel weight ring #700.6350 400-56 c •

9 002490 0 0 Gewichtsring Barrel weight ring 400-56 b R1

10 000982 0 0 Korntunnel, kpl. #700.0221 Front sight, cpl. #700.0221 6832 •

11 004261 0 0 Kornfuss Sight base 6586-4/1 X1

12 004241 0 0 Konturschraube für Kornfuss Horizontal sight screw 6554 C1

13 004265 0 0 Gewindebolzen Horizontal sight bolt 6586-10 E1

14 004263 0 0 Druckstück Front sight tube clamp 6586-5/1 H1

15 004726 0 0 Zylinderschraube (2) Socket head screw (2) M 3x8 DIN 912 A1

16 004491 0 0 Druckfeder (2) Pressure spring (2) 6850-24 A1

17 004268 0 0 Klemmstück Rail clamp 6586-12/3 D1

18 004270 0 0 Mutter Rainl clamp nut 6586-13 D1

19 004271 0 0 Klemmring Clamp ring 6586-18 H1

20 004260 0 0 Korntunnel Front sight hood 6586-1/2 D2

21 001410 0 0 Abdeckhülse # 700.1220 Cover #710.1220 6586-20 •

22 004231 0 0 Spange Internal cant indicator 6540-21 C1

23 001526 0 0 Aluminium Kartusche # 711.3415 compressed air cylinder #711.3415 00430-1700-00-04-3 •

30 002681 0 0 Füllanschluss Filling connection 430-140 O3

31 005030 0 0 O-Ring O-ring 12,3 x 2,4 A1

32 005030 0 0 O-Ring O-ring 12,3 x 2,4 A1

33 004945 0 0 Kugel 4,0 mm Ball 4,0 mm D054010040000000 D1

34 004570 0 0 Entlüftungsschraube Air release screw ESK 943 •

40 000956 0 Diopter #700.0115 Micrometer rear sight #700.0115 6805 •

* 000955 0 Diopter, links #700.0111 Micrometer rear sight, left #700.0111 6805 L •

50 002701 0 0 Baugruppenträger Receiver 430-U29 T4

* 002702 0 0 Baugruppenträger incl. Druckregler Receiver incl. pressure regulator 430-U30 A5

51 004971 0 0 Gewindestift Threaded pin M 5x10 DIN 914 B1

52 002669 0 0 Gewindestift (2) Threaded pin (2) M 6x8 DIN 916 B1

53 002669 0 0 Federbuchse Spring bushing 430-120 E1

54 005029 0 0 O-Ring O-ring 10 x 1 A1

55 002684 0 0 Druckfeder Pressure spring 430-146 B1

56 002663 0 0 Ventil Valve 430-70 O3

56a 002664 0 0 Federbolzen Bolt 430-71 K1

57 002659 0 0 Ventilgehäuse Valve body 430-64 E3

* 002695 0 0 Ventil, kpl. Valve, cpl. 430-U16 A4

58 002703 0 0 Druckregler, kpl. Pressure regulator, cpl. 430-U31 V3

59 005033 0 0 O-Ring (2) O-ring (2) 15 x 1,5 B1

60 005021 0 0 O-Ring O-ring 4 x 1,5 D1

70 002698 0 0 Gehäuse, montiert, kpl. Bolt body, mounted, cpl. 430-U26 X3

71 004650 0 0 Scheibe (2) Washer (2) 5,3B DIN 125 A1

72 004748 0 0 Zylinderschraube (2) Socket head screw (2) M 5x 16 DIN 912 B1

73 002508 0 0 Gewindebuchse Locking screw 400-77/2 E1

74 002593 0 0 Bolzen Bolt 404-87 M1

75 002683 0 0 Druckfeder Pressure spring 430-145 D1

76 002665 0 0 Schlagbolzen Cocking piston 430-76 Z1

77 002563 0 0 Schieber Slide 404-42 O1

78 002693 0 0 Aufzughebel, kpl. Cocking indicator lever, cpl. 430-U7 A1

Nr. / No. 1 - 78

Original-Ersatzteilliste List of component parts

2002 · 2002L Pressluft 2002 · 2002L Compressed Air

mit Aluschaft with Alu-Stock

2002 L Pressluft

2002 Pressluft

Stand 11/01

4140

79 004974 0 0 Sicherungsscheibe Washer 2,3 DIN 6799 C1

80 002694 0 0 Seitenwand, vollständig Slide adjuster plate, cpl. 430-U11 P1

* 002696 0 0 Seitenwand, kpl. montiert Slide adjuster plate, cpl. mounted 430-U23 S1

81 002577 0 0 Schenkelfeder Leg spring 404-63 C1

82 004875 0 0 Senkschraube (2) Countersunk head screw (2) M 3x8 DIN 965 A1

83 002668 0 0 Verschluss Slide 430-94 C3

84 002472 0 0 Stopfen Plug 400-26 A1

85 002562 0 0 Zugfeder Spring 404-33 B1

86 002602 0 0 Isolierschlauch 47 mm lang Spring guard 47 mm long 404-121 C1

87 002578 0 0 Exzenterbolzen Eccentric bolt 404-64 M1

88 002582 0 0 Bolzen (2) Bolt (2) 404-67 C1

89 002511 0 0 Scheibe Washer 400-85 A1

90 002515 0 0 Dichtung Seal 400-95 D1

91 002660 0 0 Zwischenhebel Lever 430-68 Q1

92 004241 0 0 Rolle Roller 6554 C1

93 002568 0 0 Bolzen Bolt 404-55 E1

94 004974 0 0 Sicherungsscheibe (3) Retaining collar (3) 2,3 DIN 6799 A1

95 002662 0 0 Spannhebel Cocking lever 430-69 T1

100 001205 0 0 Druckpunktabzug #700.6600 Two stage trigger #700.6600 5018 A1

101 002566 0 0 Scheibe (2) Washer (2) 404-53 C1

102 004735 0 0 Zylinderschraube (2) Socket head screw (2) M 4x8 DIN 912 A1

126 005047 0 0 Rampa-Muffe (4) Sleeve (4) 10x12 M5 St B1

127 001989 0 Platte, symmetrisch (30 mm) Plate, 30 mm column distance 02213-8200-04-02-3 E3

* 002022 0 Platte, symmetrisch (30 mm) links Plate, 30 mm column distance, left 02213L8200-01-00-3 E3

128 004650 0 0 Unterlegscheibe (2) Washer (2) 5,3 DIN 125 B A1

129 004747 0 0 Zylinderschraube (2) Socket head screw (2) M 5x14 DIN 912 A1

130 004746 0 0 Zylinderschraube Socket head screw M 5x12 DIN 912 A1

131 001982 0 0 Backensäule Aluminium Column Aluminium 02213-8200-03-00-3 Q1

132 002120 0 0 Mutter (3) Nut (3) 94759-2000-03-00-4 E1

136 001990 0 0 Klemmsäule Aluminium Column Aluminium 02213-8200-05-00-4 Q1

137 001996 0 0 Bolzen (2) Bolt (2) 02213-8200-06-01-4 E1

138 004975 0 0 Sicherungsscheibe (2) Washer (2) 3,2 DIN 6799 A1

139 002112 0 0 Kappen-Platte, 30 mm Säulenabstand Butt-Plate, 30 mm xolumn distance 94759-2000-01-01-3 E3

140 002079 0 0 Führung Guide 94759-1000-01-01-4 A3

141 002088 0 0 Mutter Nut 94759-1100-02-01-04 C2

142 004650 0 0 Scheibe (2) Washer (2) 5,3B DIN 125 A1

142a 002083 0 0 Einlage (2) Insert (2) 94759-1000-02-00-4 B1

143 004744 0 0 Zylinderschraube (2) Socket head screw (2) M 5x10 DIN 912 A1

144 002093 0 0 Unterteil Lower section 94759-1110-01-01-3 N3

145 005000 0 0 Innensechskantschraube Hexagon socket screw M 5x12 DIN 7991 B1

146 002098 0 0 Klemmteil (unten) Clamping piece 94759-1110-05-01 U1

146a 002097 0 0 Klemmteil (oben) Clamping piece 94759-1110-04-01 U1

146b 004990 0 0 Zylinderschraube Socket head screw M 6x8 DIN 7984 A1

147 002102 0 0 Schwenkkappe Swing plate 94759-1120-01-01-3 K3

148 002104 0 0 Einlage - Gummiplättchen Pubber plate 94759-1120-02-00-4 D1

149 004957 0 0 Zylinderstift Threaded pin 5x24 DIN 6325 B1

150 002089 0 0 Haken Hook 94759-1100-10-00-03 F3

151 004752 0 0 Zylinderschraube Socket head screw M 5x22 DIN 912 A1

153 002114 0 0 Säule Aluminium (2) Column Aluminium (2) 94759-2000-02-00-4 Q1

154 004744 0 0 Zylinderschraube (2) Socket head screw (2) M 5x10 -8.8 A1

156 005145 0 0 Systemschraube N40 M 6x0,75x12 (2) Bedding screw (2) E400-0060012000 G1

157 001891 0 0 Spannbolzen Bolt 02002-8200-03-00-4 M1

158 004766 0 0 Zylinderschraube M 5x80 Socket head screw M 5x80 D009120050080000 B1

159 002004 0 0 Griffschale Pistol grip 02213-8400-02-01-3 I3

160 002006 0 0 Buchse Bushing 02213-8400-04-00-4 M1

Nr. Bestell-Nr. Benennung Description Kennnummer Preisgruppe

No. Order-No. Code number Price group

Nr. / No. 79 - 160

2002 Pressluft

2002 L Pressluft

Original-Ersatzteilliste List of component parts

2002 · 2002L Pressluft 2002 · 2002L Compressed Air

mit Aluschaft with Alu-Stock

Stand 11/01

4342

161 005998 0 Griff (groß) Grip (big) 02002-8400-01-30-2 •

* 006004 0 Griff (groß) links Grip (big) left 02002L8400-01-30-2 •

162 005979 0 Aluminium-Schaft Stock Aluminium 02002-8100-01-80-1 O5

* 006000 0 Aluminium-Schaft, links Stock Aluminium, left 02002L8100-01-80-1 O5

163 001961 0 0 Klemmführung (2) Clamp guide (2) 02213-8100-02-01-3 B3

164 004750 0 0 Zylinderschraube M 5x18 (4) Socket head screw M 5x18 (4) D009120050018001 A1

165 004746 0 0 Zylinderschraube M 5x12 (2) Socket head screw M 5x12 (2) D009120050012001 A1

166 005990 0 0 Vorderschafterhöhung Forend raiser block 02002-8210-01-00-3 U3

167 005232 0 0 Buchse 5,1x6x18 (2) Bushing 5,1x6x18 (2) E70B-0051006000 B1

168 001149 0 0 Alu-Distanzscheibe #700.3759 Alu-spacers #700.3759 405-315 •

169 003603 0 0 Ring Retaining Washer 4751-6 B1

170 004984 0 0 Zylinderschraube (2) Socket head screw D069120050025001 A1

171 0 0 Backe, inkl. Rampa-Muffen Cheek piece, inkl. sleeve 02213-8600-00-01-x M3

172 004788 0 0 Gewindestift M 6x12 (2) Threaded pin M 6x12 D009130060012000 B1

Nr. Bestell-Nr. Benennung Description Kennnummer Preisgruppe

No. Order-No. Code number Price group

Nr. / No. 161 - 172

Original-Ersatzteilliste List of component parts

2002 · 2002L Pressluft 2002 · 2002L Compressed Air

mit Aluschaft with Alu-Stock

2002 Pressluft

2002 L Pressluft

• = siehe Preisliste / see price list

a.A. = auf Anfrage / on demand

* = Teil ist nicht abgebildet / Part is not illustrated

Benutzen Sie im Bedarfsfall ausschliesslich

Original ANSCHÜTZ Ersatzteile

Use only genuine ANSCHÜTZ parts for replacement

Für Bestellung sind folgende Angaben notwendig (siehe Bsp.):

When ordering parts, it is necessary to specify completely like sample:

Nr. Bestellnummer Modell Benennung

No. Order-No. Model Description

3

002706 2002 Pressluft Lagerbock, kpl.

3

002706 2002 Compressed Air Bearing block, cpl.

Stand 11/01

4544

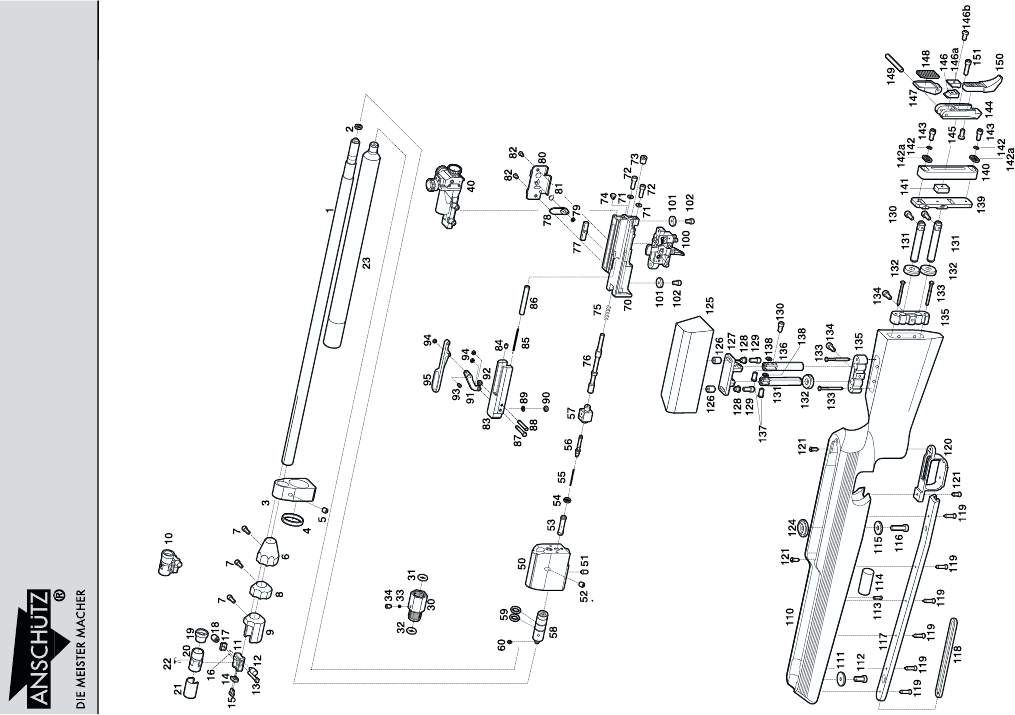

Original-Ersatzteilliste List of component parts

2002 · 2002L Pressluft 2002 · 2002L Compressed Air

mit Alukappe with Alu-butt-plate

Stand 11/0

1

4746

Nr. Bestell-Nr. Benennung Description Kennnummer Preisgruppe

No. Order-No. Code number Price group

1 001745 0 0 Lauf, vollständig Barrel, cpl. 0430-1110-00-01-3 N4

2 005025 0 0 O-Ring O-ring 7 x 2 D1

3 002706 0 0 Lagerbock, kpl. Bearing block, cpl. 430-U33 I3

3a 002652 0 0 Einsatz M 6x0,75 Sleeve M 6x0,75 430-006 C1

4 004560 0 0 Filzstreifen Felt strip SK-890 B1

5 004787 0 0 Gewindestift (2) Threaded pin (2) M 6x6 DIN 913 B1

6 002494 0 0 Gewichtsring Barrel weight ring 400-56 d O1

7 004728 0 0 Zylinderschraube (3) Socket head screw (3) M 3x10 DIN 912 A1

8 001190 0 0 Gewichtsring #700.6350 Barrel weight ring #700.6350 400-56 c •

9 002490 0 0 Gewichtsring Barrel weight ring 400-56 b R1

10 000982 0 0 Korntunnel, kpl. #700.0221 Front sight, cpl. #700.0221 6832 •

11 004261 0 0 Kornfuss Sight base 6586-4/1 X1

12 004241 0 0 Konturschraube für Kornfuss Horizontal sight screw 6554 C1

13 004265 0 0 Gewindebolzen Horizontal sight bolt 6586-10 E1

14 004263 0 0 Druckstück Front sight tube clamp 6586-5/1 H1

15 004726 0 0 Zylinderschraube (2) Socket head screw (2) M 3x8 DIN 912 A1

16 004491 0 0 Druckfeder (2) Pressure spring (2) 6850-24 A1

17 004268 0 0 Klemmstück Rail clamp 6586-12/3 oder 2 D1

18 004270 0 0 Mutter Rainl clamp nut 6586-13 D1

19 004271 0 0 Klemmring Clamp ring 6586-18 H1

20 004260 0 0 Korntunnel Front sight hood 6586-1/2 D2

21 001410 0 0 Abdeckhülse # 700.1220 Cover #710.1220 6586-20 •

22 004231 0 0 Spange Internal cant indicator 6540-21 C1

23 001526 0 0 Aluminium Kartusche # 711.3415 Compressed air cylinder #711.3415 00430-1700-00-04-3 •

30 002681 0 0 Füllanschluss Filling connection 430-140 O3

31 005030 0 0 O-Ring O-ring 12,3 x 2,4 A1

32 005030 0 0 O-Ring O-ring 12,3 x 2,4 A1

33 004945 0 0 Kugel 4,0 mm oder 3,5 mm Ball 4,0 mm D054010040000000 D1

34 004797 0 0 Gewindestift Threaded pin M 5x8 DIN 915 S1

40 000956 0 Diopter #700.0115 Micrometer rear sight #700.0115 6805 •

* 000955 0 Diopter, links #700.0111 Micrometer rear sight, left #700.01116805 L •

50 002701 0 0 Baugruppenträger Receiver 430-U29 T4

* 002702 0 0 Baugruppenträger incl. Druckregler Receiver incl. pressure regulator 430-U30 A5

51 004971 0 0 Gewindestift Threaded pin M 5x10 DIN 914 B1

52 002669 0 0 Gewindestift (2) Threaded pin (2) M 6x8 DIN 916 oder 6x6 B1

53 002669 0 0 Federbuchse Spring bushing 430-120 E1

54 005029 0 0 O-Ring O-ring 10 x 1 A1

55 002684 0 0 Druckfeder Pressure spring 430-146 B1

56 002663 0 0 Ventil Valve 430-70 O3

56a 002664 0 0 Federbolzen Bolt 430-71 K1

57 002659 0 0 Ventilgehäuse Valve body 430-64 E3

* 002695 0 0 Ventil, kpl. Valve, cpl. 430-U16 A4

58 002703 0 0 Druckregler, kpl. Pressure regulator, cpl. 430-U31 V3

59 005033 0 0 O-Ring (2) O-ring (2) 15 x 1,5 B1

60 005021 0 0 O-Ring O-ring 4 x 1,5 D1

70 002698 0 0 Gehäuse, montiert, kpl. Bolt body, mounted, cpl. 430-U26 X3

71 004650 0 0 Scheibe (2) Washer (2) 5,3B DIN 125 A1

72 004748 0 0 Zylinderschraube (2) Socket head screw (2) M 5x 16 DIN 912 B1

73 002508 0 0 Gewindebuchse Locking screw 400-77/2 E1

74 002593 0 0 Bolzen Bolt 404-87 M1

75 002683 0 0 Druckfeder Pressure spring 430-145 D1

76 002665 0 0 Schlagbolzen Cocking piston 430-76 Z1

77 002563 0 0 Schieber Slide 404-42 O1

78 002693 0 0 Aufzughebel, kpl. Cocking indicator lever, cpl. 430-U7 A1

Nr. / No. 1 - 78

Original-Ersatzteilliste List of component parts

2002 · 2002L Pressluft 2002 · 2002L Compressed Air

mit Alukappe with Alu-butt-plate

2002 L Pressluft

2002 Pressluft

Stand 11/01

4948

Original-Ersatzteilliste List of component parts

2002 · 2002L Pressluft 2002 · 2002L Compressed Air

mit Alukappe with Alu-butt-plate

79 004974 0 0 Sicherungsscheibe Washer 2,3 DIN 6799 C1

80 002694 0 0 Seitenwand, vollständig Slide adjuster plate, cpl. 430-U11 P1

* 002696 0 0 Seitenwand, kpl. montiert Slide adjuster plate, cpl. mounted 430-U23 S1

81 002577 0 0 Schenkelfeder Leg spring 404-63 C1

82 004875 0 0 Senkschraube (2) Countersunk head screw (2) M 3x8 DIN 965 A1

83 002668 0 0 Verschluss Slide 430-94 C3

84 002472 0 0 Stopfen Plug 400-26 A1

85 002562 0 0 Zugfeder Spring 404-33 B1

86 002602 0 0 Isolierschlauch 47 mm lang Spring guard 47 mm long 404-121 C1

87 002578 0 0 Exzenterbolzen Eccentric bolt 404-64 M1

88 002582 0 0 Bolzen (2) Bolt (2) 404-67 C1

89 002511 0 0 Scheibe Washer 400-85 A1

90 002515 0 0 Dichtung Seal 400-95 D1

91 002660 0 0 Zwischenhebel Lever 430-68 Q1

92 002653 0 0 Rolle Roller 430-11 C1

93 002568 0 0 Bolzen Bolt 404-55 E1

94 004974 0 0 Sicherungsscheibe (3) Retaining collar (3) 2,3 DIN 6799 A1

95 002662 0 0 Spannhebel Cocking lever 430-69 T1

100 001205 0 0 Druckpunktabzug #700.6600 Two stage trigger #700.6600 5018 A1

101 002566 0 0 Scheibe (2) Washer (2) 404-53 C1

102 004735 0 0 Zylinderschraube (2) Socket head screw (2) M 4x8 DIN 912 A1

110 005798 0 Schaft mit Teilbeschlag Bunt ohne Backe Stock w. partial fitting color w/o cheek-piece 00430-8010-03-30 a.A.

* 005822 0 Schaft mit Teilbeschlag Bunt ohne Backe links Stock w. partial fitting color w/o cheek-piece left 00430L8010-03-30 a.A.

111 002692 0 0 Scheibe Washer 430-256/1 A1

112 005145 0 0 Zylinderschraube Socket head screw M 6x0,75x15 E1

113 005095 0 0 Linsensenkholzschraube Countersunk headwood screw 3x15 DIN 7995 A1

114 003592 0 0 Zusatzgewicht (100g) Additional weight (100g = 3.5 oz.) 4748 C1

115 002631 0 0 Scheibe Washer 380-256/1 A1

116 005149 0 0 Zylinderschraube Socket head screw M 6x0,75x24 C1

117 002604 0 0 Schiene Front swivel rail 404-208 W1

118 004073 0 0 Füllstück Swivel rail filler 6222 B1

119 005102 0 0 Senkholzschraube (2) Countersunk head wood screw (2) 4x15 DIN 7997 A1

120 003433 0 0 Abzugsbügel Trigger guard 2007-39 L2

121 005107 0 0 Senkholzschraube (4) Countersunk head wood screw (4) 4x20 DIN 7997 A1

122 005114 0 0 Senkholzschraube (2) Countersunk head wood screw (2) 4x25 DIN 7997 A1

124 002522 0 0 Scheibe Washer 400-210/1 D1

* 001269 0 Schaft mit Beschlag, Bunt #705.0026 Stock with fitting color #705.0026 00430-8000-03-30 •

* 001263 0 Schaft mit Beschlag, Bunt links #705.0020 Stock with fitting color left #705.0020 00430L8000-03-30 •

125 005816 0 Schaftbacke , Bunt Cheek-piece, color 00430-8100-03-30 a.A.

* 005826 0 Schaftbacke , Bunt, link Cheek-piece, color, left 00430L8100-03-30 a.A.

126 005047 0 0 Rampa-Muffe (4) Sleeve (4) 10x12 M5 St B1

127 001989 0 0 Platte, symmetrisch (30 mm) Plate, 30 mm column distance 02213-8200-04-02-3 E3

128 004650 0 0 Unterlegscheibe (2) Washer (2) 5,3 DIN 125 B A1

129 004747 0 0 Zylinderschraube (2) Socket head screw (2) M 5x14 DIN 912 A1

130 004745 0 0 Zylinderschraube Socket head screw M 5x12 12.9 A1

131 001982 0 0 Backensäule Aluminium Column Aluminium 02213-8200-03-00-3 Q1

132 002120 0 0 Mutter (3) Nut (3) 94759-2000-03-00-4 E1

133 005124 0 0 Senkholzschraube (4) Countersunk head wood screw (4) 4,5x50 A1

134 004750 0 0 Zylinderschraube (2) Socket head screw (2) M 5x18 DIN 912 A1

135 001873 0 0 Klemmstück (2), 30 mm Säulenabstand Chuck piece (2), 30 mm column distance 01827-8000-01-00-3 B3

136 001990 0 0 Klemmsäule Aluminium Column Aluminium 02213-8200-05-00-4 Q1

137 001996 0 0 Bolzen (2) Bolt (2) 02213-8200-06-01-4 E1

138 004975 0 0 Sicherungsscheibe (2) Washer (2) 3,2 DIN 6799 A1

139 002112 0 0 Kappen-Platte, 30 mm Säulenabstand Butt-Plate, 30 mm column distance 94759-2000-01-01-3 E3

Nr. Bestell-Nr. Benennung Description Kennnummer Preisgruppe

No. Order-No. Code number Price group

Nr. / No. 79 - 139

2002 Pressluft

2002 L Pressluft

Stand 11/01

5150

Original-Ersatzteilliste List of component parts

2002 · 2002L Pressluft 2002 · 2002L Compressed Air

mit Alukappe with Alu-butt-plate

140 002079 0 0 Führung Guide 94759-1000-01-01-4 A3

141 002088 0 0 Mutter Nut 94759-1100-02-01-04 C2

142 004650 0 0 Scheibe (2) Washer (2) 5,3B DIN 125 A1

142a 002083 0 0 Einlage (2) Insert (2) 94759-1000-02-00-4 B1

143 004744 0 0 Zylinderschraube (2) Socket head screw (2) M 5x10 DIN 912 A1

144 002093 0 0 Unterteil Lower section 94759-1110-01-02-02 N3

145 005000 0 0 Innensechskantschraube Hexagon socket screw M 5x12 DIN 7991 B1

146 002098 0 0 Klemmteil (unten) Clamping piece 94759-1110-05-00-x U1

146a 002097 0 0 Klemmteil (oben) Clamping piece 94759-1110-04-00-x U1

146b 004990 0 0 Zylinderschraube Socket head screw M 6x8 DIN 7984 A1

147 002102 0 0 Schwenkkappe Swing plate 94759-1120-01-00-3 K3

148 002104 0 0 Einlage-Gummiplättchen Rubber plate 94759-1120-02-00-4 D1

149 004957 0 0 Zylinderstift Threaded pin 5x24 DIN 6325 B1

150 002089 0 0 Haken Hook 94759-1100-10-00-03 F3

151 004752 0 0 Zylinderschraube Socket head screw M 5x22 DIN 912 A1

152 004577 0 0 Stift Pin 3x4 DIN 7 B1

* 001489 0 0 Tube Gleitfett #710.6310 Grease #710.6310 4425 •

153 002114 0 0 Säule Aluminium (2) Column Aluminium 94759-2000-02-00-4 Q1

154 004743 0 0 Zylinderschraube (2) Socket head screw (2) M 5x8 -8.8 A1

Nr. Bestell-Nr. Benennung Description Kennnummer Preisgruppe

No. Order-No. Code number Price group

Nr. / No. 140 - 154

2002 Pressluft

2002 L Pressluft

• = siehe Preisliste / see price list

a.A. = auf Anfrage / on demand

* = Teil ist nicht abgebildet / Part is not illustrated

Benutzen Sie im Bedarfsfall ausschliesslich

Original ANSCHÜTZ Ersatzteile

Use only genuine ANSCHÜTZ parts for replacement

Für Bestellung sind folgende Angaben notwendig (siehe Bsp.):

When ordering parts, it is necessary to specify completely like sample:

Nr. Bestellnummer Modell Benennung

No. Order-No. Model Description

3

002706 2002 Pressluft Lagerbock, kpl.

3

002706 2002 Compressed Air Bearing block, cpl.

Stand 11/01

5352

Original-Ersatzteilliste List of component parts

Universal Micrometerdiopter Universal micrometer rear sight

7002 7002

Stand 11/0

1

5554

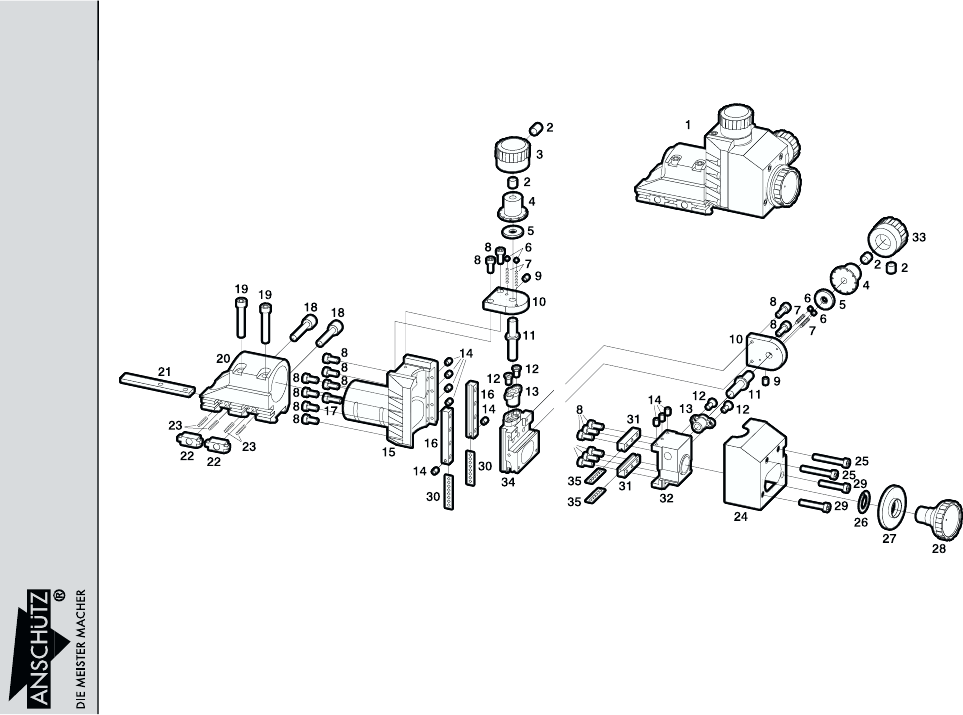

Original-Ersatzteilliste List of component parts

Universal Micrometerdiopter Universal micrometer rear sight

7002 7002

1 000967 0 Diopter, kpl. #700.0170 Micrometer rear sight, cpl. #700.0170 7002/10

•

* 000968 0 Diopter, kpl. #700.0171 Micrometer rear sight, cpl. #700.0171 7002/20

•

* 000969 0 Diopter, kpl. #700.0175 Micrometer rear sight, cpl. #700.0175 7002 L/10

•

* 000970 0 Diopter, kpl. #700.0176 Micrometer rear sight, cpl. #700.0176 7002 L/20

•

2 004779 0 0 Gewindestift (4) Set-screw (4) M 4x4 DIN 913 A1

3 004493 0 0 Drehknopf für Höhenstellschraube Elevation knob 6850-26 V1

4 004485 0 0 Buchse (2) Bushing (2) 6850-12 M1

5 004926 0 0 Tellerfeder (2) Disc spring (2) 8 x 4,2 x 2 DIN 2093 A1

6 004939 0 0 Stahlkugel (4) Steel ball (4) 2 DIN 5401 A1

7 004491 0 0 Druckfeder (4) Compression spring 6850-24 A1

8 004718 0 0 Zylinderschraube (17) Cheese head screw (17) M 2x6 DIN 912 A1

9 004800 0 0 Gewindestift (2) Set-screw (2) M 2x3 DIN 916 B1

10 004482 0 0 Platte (2) Plate (2) 6850-10 O1

11 004481 0 0 Spindel (2) Spindle (2) 6850-9 H1

12 004866 0 0 Senkschraube (4) Countersunk head screw (4) M 2x5 DIN 965 A1

13 004484 0 0 Mutter (2) Nut (2) 6850-11 C1

14 004776 0 0 Gewindestift (9) Set-screw (9) M 2x3 DIN 913 B1

15 004486 0 0 Tubus Tube 6850-14 V2

16 004474 0 0 Lineal, lang (2) Ledge, long (2) 6850-4 W1

17 004720 0 0 Zylinderschraube Cheese head screw M 2x8 DIN 912 A1

18 004447 0 0 Schraube (2) Screw (2) 6817-3 A1

19 004731 0 0 Zylinderschraube (2) Cheese head screw M 3x20 DIN 912 A1

20 004489 0 0 Fuß Mount base 6850-20/1 K3

21 004490 0 0 Leiste Steel bar 6850-21 P1

22 004448 0 0 Klemmstück (2) Clamping piece (2) 6817-5 D1

23 002740 0 0 Druckfeder (4) Pressure spring (4) 520-14 A1

24 004488 0 Haube Cover 6850-16 E1

* 004502 0 Haube, links Cover, left 6850 L-50 E1

25 004724 0 0 Zylinderschraube (2) Cheese head screw (2) M 2x20 DIN 912 B1

26 005013 0 0 Sprengring Washer WR10 B1

27 004387 0 0 Klemmring Clamping-ring 6769-4 D1

28 004375 0 0 Diopterscheibe Peep sight disc 6707-8/2 M1

26-28 000984 0 0 Diopterscheibe 1,1 mm, kpl. #700.0300 Peep sight disk aperture 1,1 mm, cpl. #700.0300 6850-U5

•

29 004722 0 0 Zylinderschraube (2) Cheese head screw (2) M 2x16 DIN 912 A1

30 004514 0 0 Kugelkäfig, kpl. (2) Ball cage, cpl. (2) 6850-U15 E1

31 004478 0 0 Lineal, kurz (2) Ledge, short (2) 6850-6 P1

32 004480 0 0 Seitenschieber Lateral slide 6850-5 V2

33 004496 0 Drehknopf für Seitenstellschraube Windage knob 6850-27 V1

* 004503 0 Drehknopf für Seitenstellschraube, linksWindage knob, left 6850 L-27 V1

34 004476 0 0 Höhenschieber Elevation block 6850-5 T3

35 004515 0 0 Kugelkäfig, kpl. (2) Ball cage (2) 6850-U16 E1

Nr. Bestell-Nr. Benennung Description Kennnummer Preisgruppe

No. Order-No. Code number Price group

Nr. / No. 1 - 35

Stand 11/01

7002/10 · 7002/20

7002/10L · 7002/20 L

• = siehe Preisliste / see price list

a.A. = auf Anfrage / on demand

* = Teil ist nicht abgebildet / Part is not illustrated

Benutzen Sie im Bedarfsfall ausschliesslich

Original ANSCHÜTZ Ersatzteile

Use only genuine ANSCHÜTZ parts for replacement

Für Bestellung sind folgende Angaben notwendig (siehe Bsp.):

When ordering parts, it is necessary to specify completely like sample:

Nr. Bestellnummer Modell Benennung

No. Order-No. Model Description

3

004493 7002 Diopter Drehknopf

3

004493 7002 rear sight Elevation knob

5756

Anforderungen für Pressluft

Sauerstoff

Der Sauerstoff-Gehalt muß im Bereich von

(21 +/- 1) Vol.-% (trockene Luft) liegen.

Verunreinigungen

1. Allgemeines

Druckluft für Atemschutzgeräte darf keine

Verunreinigungen in einer Konzentration

enthalten, die toxische oder gesundheits-

schädliche Wirkungen haben kann. Auf

jeden Fall müssen alle Verunreigungen so

gering wie möglich gehalten werden und

müssen weit unterhalb der nationalen

Expositionsgrenzen liegen. Kombinierte

Wirkungen von mehr als einer Verunreini-

gung müssen berücksichtigt werden. Falls

keine einschränkenderen nationalen Anfor-

derungen bestehen, müssen die Werte in

2. bis 5. angewendet werden.

Anmerkung: Die Grenzkonzentration für

jede Verunreinigung sollte aus nationalen

Expositionsgrenzen abgeleitet werden.

Dabei sind soweit als möglich die Einflüsse

von Druck uns Expositionszeit zu berück-

sichtigen.

2. Schmierstoffe

Der Gehalt an Schmierstoffen (Tröpfchen

oder Nebel) darf 0,5 mg/m3 nicht über-

schreiten. Sofern synthetische Schmierstof-

fe vorliegen, gilt 1.

3. Geruch und Geschmack

Die Luft muß ohne signifikanten Geruch

oder Geschmack sein.

Bestandteile Massen-% Volumen-%

(trockene Luft) (trockene Luft)

Sauerstoff (O

2

) 23, 14 20, 9476

Stickstoff (N

2

) 75, 5 78, 084

Argon (Ar) 1, 288 0, 934

Kohlendioxid (CO

2

)0,048 0,0314

Wasserstoff (H

2

) 0, 000003 0, 00005

Neon (NE) 0, 00127 0, 001818

Helium (HE) 0, 000073 0, 000524

Krypton (Kr) 0, 00033 0, 000114

Xenon (Xe) 0, 000039 0, 0000087

Nenndruck Maximaler Wassergehalt der

bar Luft bei atmosphärischen Druck

mg/m3

40 - 200 50

> 200 35

4. Kohlendioxid-Gehalt

Der Kohlendioxid-Gehalt darf 500 ml/m3

(500 ppm) nicht überschreiten.

5. Kohlenmonixid-Gehalt

Der Kohlenmonixid-Gehalt muß so niedrig

wie möglich sein, darf aber 15 ml/m3 (15

ppm) nicht überschreiten.

Wasser-Gehalt

1. Es darf kein flüssiges Wasser vorliegen.

2. Die Luft für Druckluft-Schlauchgeräte muß

einen Taupunkt haben, der niedrig genug

ist, um Kondensieren und Einfrieren zu ver-

hüten. Wenn das Gerät bei einer bekann-

ten Temperatur eingesetzt und gelagert

wird, muß der Drucktaupunkt wenigstens

5°C unter der vermutlich niedrigsten Tem-

peratur liegen. Wenn die Einsatz- und

Lagerbedingungen des Druckluft-Vorrates

nicht bekannt sind, darf der Drucktaupunkt

-11°C nicht überschreiten.

3. Der maximale Wassergehalt der Luft bei

atmosphärischem Druck muß den Werten

der Tabelle entsprechen.

Anmerkung: Der Wasser-Gehalt der vom

Kompressor gelieferten Luft zum Füllen 200

bar oder 300 bar Druckgas-Behältern soll-

te 25 mg/m3 nicht überschreiten.

Probenahme und Prüfung

Es darf jede geeignete Methode angewen-

det werden, sofern sie den folgenden all-

gemeinen Anforderungen entspricht:

•zum Messen und zum Beurteilen der Er-

gebnisse ist die Genauigkeit der Metho-

de zu berücksichtigen, und

•die Nachweisgrenze der angewendeten

Methode muß unterhalb des geforderten

Grenzwertes liegen.

Typische Zusammensetzung natürlicher

Luft (ISO 2533)

Beschriftung der Pressluftkartusche

Text / Beschriftung:

ANSCHÜTZ-HENRICH-UN 1002/200

200 bar Luft/ Air 2900 PSI

Netto 0,050 Kg - TARA 0,418 Kg - 0,197 L

PD 300 bar - D - 09/00 F 04.00 Al

001343

READ INSTRUCTIONS BEFORE USE

Erklärung:

•ANSCHÜTZ-HENRICH:

Name des Herstellers.

•UN 1002:

Internationales Kennzeichen für Druck-

luft.

•200 bar Luft/Air 2900 PSI:

Höchstzulässiger Fülldruck bei 15 °.

•Netto 0,050 Kg:

Netto Füllgewicht.

•TARA 0,418 Kg:

Kartusche ohne Inhalt.

•0,197 L:

Fassungsraum der Kartusche.

•PD 300 bar - D 09/00:

Prüfdruck - Herstellerland - Prüfdatum.

• F 04.00 Al:

Interne Fertigungskennziffer

•001343:

Hersteller-Identnummer.

•Read INSTRUCTIONS BEFORE USE:

Allgemeiner Benutzerhinweis.

Anhang

5958

Requirements for Compressed Air

Oxygen

The content of oxigen must be within the

range of (21 +/- 1) Vol. % (dry air).

Impurities

1. General information

Compressed air for respiratory equipment

must not contain impurities in a

concentration which might have toxic or

harmful effects. In any case there must be

as little impurities as possible and they must

be far below the national limit of exposition.

Combined effects of more than one impurity

must be considered. If there are no natio-

nal restricting requirements the values of 2

to 3 must be applied.

Note: The limit concentration for every

impurity should be deducted from the na-

tional limit of exposition. The influences of

pressure and exposition time should be

considered as much as possible.

2. Lubricants

The content of lubricants (drops or mist)

must not exceed 0.5 mg/m3. In case of

synthetic lubricants 1) is to be applied.

3. Smell and taste

The air must be without significant smell or

taste.

4. Content of carbon dioxide

The content of carbon dioxide must not

exceed 500 ml/m3 (500 ppm).

5. Content of carbon monoxide

The content of carbon monoxide must not

exceed 15 ml/m3 (15 ppm).

Content of waterContent of water

Content of waterContent of water

Content of water

1. There must be no liquid water.

2. The air for compressed air respirators

must have a dew point which is low enough

to avoid condensing and freezing. If the

equipment is used and stored under a

known temperature the dew point under

pressure must be at least 5°C below the

assummably lowest temperature. If the

conditions for use and storage of the

compressed air reservoir are not known, the

dew point under pressure must not exceed

-11°C

3. The maximum content of water in the air

at atmospheric pressure must be in line with

the values of the chart.

Note: The contents of water of the air which

is delivered from the compressor to fill 200

bar or 300 bar compressed air containers

should not exceed 25 mg/m3.

Nominal Max. contents of water in the

pressure air at atmospheric pressure

bar mg/m3

40 - 200 50

> 200 35

Chart 1

Labelling of the Compressed Air

Cylinder:

Text / Marking:

ANSCHÜTZ-HENRICH-UN 1002/200

200 bar Luft/ Air 2900 PSI

Netto 0,050 Kg - TARA 0,418 Kg - 0,197 L

PD 300 bar - D - 09/00 F 04.00 Al

001343

READ INSTRUCTIONS BEFORE USE

Description:

•ANSCHÜTZ-HENRICH:

Name of manufacturer.

•UN 1002:

International sign for compressed air.

•200 bar Luft/Air 2900 PSI:

Max. allowed filling pressure at 15 °C.

•Netto 0,050 Kg:

Net filling weight.

•TARA 0,418 Kg:

Empty compressed air cylinder.

•0,197 L:

Capacity of the compressed air cylinder.

•PD 300 bar - D 09/00:

Test pressure - country of manufacture -

date of test.

• F 04.00 Al:

Intern manufacturing number.

•001343:

Manufacturer’s identification code.

•Read INSTRUCTIONS BEFORE USE:

General note.

Chart 2Chart 2

Chart 2Chart 2

Chart 2

Components Mass-% Volume-%

(dry air) (dry air)

Oxygen (O

2

) 23, 14 20, 9476

Nitrogen (N

2

) 75, 5 78, 084

Argon (Ar) 1, 288 0, 934

Carbon dioxide (CO

2

)0,048 0,0314

Hydrogen (H

2

) 0, 000003 0, 00005

Neon (NE) 0, 00127 0, 001818

Helium (HE) 0, 000073 0, 000524

Krypton (Kr) 0, 00033 0, 000114

Xenon (Xe) 0, 000039 0, 0000087

Appendix ChecksChecks

ChecksChecks

Checks

Any suitable method is allowed as far as it

corresponds to the following general

requirements:

•to measure and judge the results the

accuracy of the method must be

considered and

• the proof limit of the applied method must

be below the required limit.

Typical composition of natural airTypical composition of natural air

Typical composition of natural airTypical composition of natural air

Typical composition of natural air

(ISO 2533)(ISO 2533)

(ISO 2533)(ISO 2533)

(ISO 2533)

6160

Notizen / Notes Notizen / Notes

Bedienungsanleitung

Instruction Leaflet

Compressed Air 2002

Mod. 2002 · 2002 L · 2002 D·RT

Mod. 2020 · Mod. 2025

Bitte sorgfältig lesen, bevor Sie

dieses Gewehr zusammenbauen

oder benutzen.

Please read carefully before you

assemble or operate this rifle.

11/01

Originalschussbild Ihres Gewehres 5 Schuss auf 10 m

Original group of your rifle 5 shots at 10 m

Fabr.-Nr.:

Serial No.:..........................................................................

Bitte hier eintragen · Please fill in here

J.G. ANSCHÜTZ GmbH & Co. KG

Jagd- und Sportwaffenfabrik

Daimlerstrasse 12

D-89079 Ulm / GERMANY

Postfach 11 28

D-89001 Ulm / GERMANY

Telefon (++49)-(0)-731-4012-0

Telefax (++49)-(0)-731-4012-700

anschuetz-sport.com

JGA-Info@anschuetz-sport.com

DGG · 11/01/2.000
