EUROLIVE B207MP3

Active 150-Watt 6.5" PA/Monitor Speaker System with MP3 Player

法的放棄

限定保証

安全にお使いいただくために

注意

感電の.恐れがあり

ますので、カバーやその他

の部品を取り外したり、開

けたりしないでください。

高品質なプロ用スピーカー

ケーブル(¼" TS標準ケーブル

およびツイストロッキング

プラグケーブル)を使用して

ください。

注意

火事および感電

の危険を防ぐため、本装置

を水分や湿気のあるところ

には設置しないで下さい。

装置には決して水分がか

からないように注意し、

花瓶など水分を含んだもの

は、装置の上には置かない

ようにしてください。

注意

このマークが表示

されている箇所には、内部に

高圧電流が生じています。手

を触れると感電の恐れがあり

ます。

注意

取り扱いとお手

入れの方法についての重要

な説明が付属の取扱説明書

に記載されています。ご使

用の前に良くお読みくだ

さい。

注意

1. 取扱説明書を通してご覧

ください。

2. 取扱説明書を大切に保

管してください。

3.

警

告に従ってください。

4. 指示に従ってください。

5. 本機を水の近くで使用し

ないでください。

6. お手入れの際は常に乾燥

した布巾を使ってください。

7. 本機は、取扱説明書の

指示に従い、適切な換気を妨

げない場所に設置してくださ

い。取扱説明書に従って設置

してください 。

8. 本機は、電気ヒーターや

温風機器、ストーブ、調理台

やアンプといった熱源から離

して 設 置してください 。

9. ニ極式プラグおよびアー

スタイプ(三芯)プラグの安全

ピンは取り外さないでくださ

い。ニ極式プラグにはピンが

二本ついており、そのうち一本

はもう一方よりも幅が広くな

っていま す。アースタイプの三

芯プラグにはニ本のピンに加

えてアース 用 のピン が 一本 つ

いています。これらの幅の広

いピン、およびアースピンは、

安全のためのものです。備え

付けのプラグが、お使いのコ

ンセントの形状と異なる場合

は、電器技師に相談してコン

セントの交換をして下さい。

10. 電源コードを踏みつけた

り、挟んだりしないようご注

意ください。電源コードやプ

ラグ、コンセント及び製品と

の接続には十分にご注意く

ださい。

11. すべての装置の接地(ア

ース)が確保されていること

を確認して下さい。

12. 電源タップや電源プラグ

は電源遮断機として利用され

ている場合には、これが直ぐ

に操作できるよう手元に設置

して 下さ い。

13. 付属品は本機製造元が

指定したもののみをお使いく

ださい｡

14. 

カートスタ

ンド、三脚、ブ

ラケット、テー

ブルなどは、

本機製造元が

指定したもの、

もしくは本 機の 付属品となる

もののみをお使いください。

カートを使用しての運搬の際

は、器具の落下による怪我に

十分ご注意ください。

15. 雷雨の場合、もしくは長

期間ご使用にならない場合

は、電源プラグをコンセント

から抜いてください。

16. 故障の際は当社指定の

サービス技術者にお問い合わ

せください。電源コードもしく

はプラグの損傷、液体の装置

内への浸入、装置の上に物が

落下した場合、雨や湿気に装

置が晒されてしまった場合、

正常に作動しない場合、もし

くは 装 置を地 面 に落 下させ て

しまった場合など、いかなる

形であれ装置に損傷が加わっ

た場合は、装置の修理・点検

を受けてください。

17. 本製品に電源

コードが付属され

ている場合、付属

の電源コードは本

製品以外ではご使

用いただけません。電源コー

ドは必ず本製品に付属された

電源コードのみご使用くだ

さい。

18. ブックケースなどのよう

な、閉じたスペースには設置

しないでください。

19. 本機の上に点火した蝋

燭などの裸火を置かないでく

ださい。

20. 電池廃棄の際には、環境

へのご配慮をお願いします。

電池は、かならず電池回収場

所に廃棄してください。

21. 本機器は熱帯気候およ

び/または温帯気候下でご

使用ください。

ここに含まれる記述､写真､

意見の全体または一部に依拠

して､いかなる人が損害を生

じさせた場合にも､MUSIC Group

は一切の賠償責任を負いま

せん。技術仕様､外観および

その他の情報は予告なく変

更になる場合があります。

商標はすべて､それぞれの所

有者に帰属します。MIDAS､

KLARK TEKNIK､LAB GRUPPEN､

LAKE､TANNOY､TURBOSOUND､

TC ELECTRONIC､TC HELICON､

BEHRINGER､BUGERAおよび

DDAはMUSIC Group IP LTD.の商

標または-登録商標です。

© MUSIC Group IP LTD. 2017無断転

用禁止。

適用される保証条件と

MUSIC Groupの限定保証に関す

る概要については、オンライ

ン上  music-group.com/warrantyに

て詳細をご確認ください。

2 3

クイックスタートガイド

EUROLIVE B207MP3

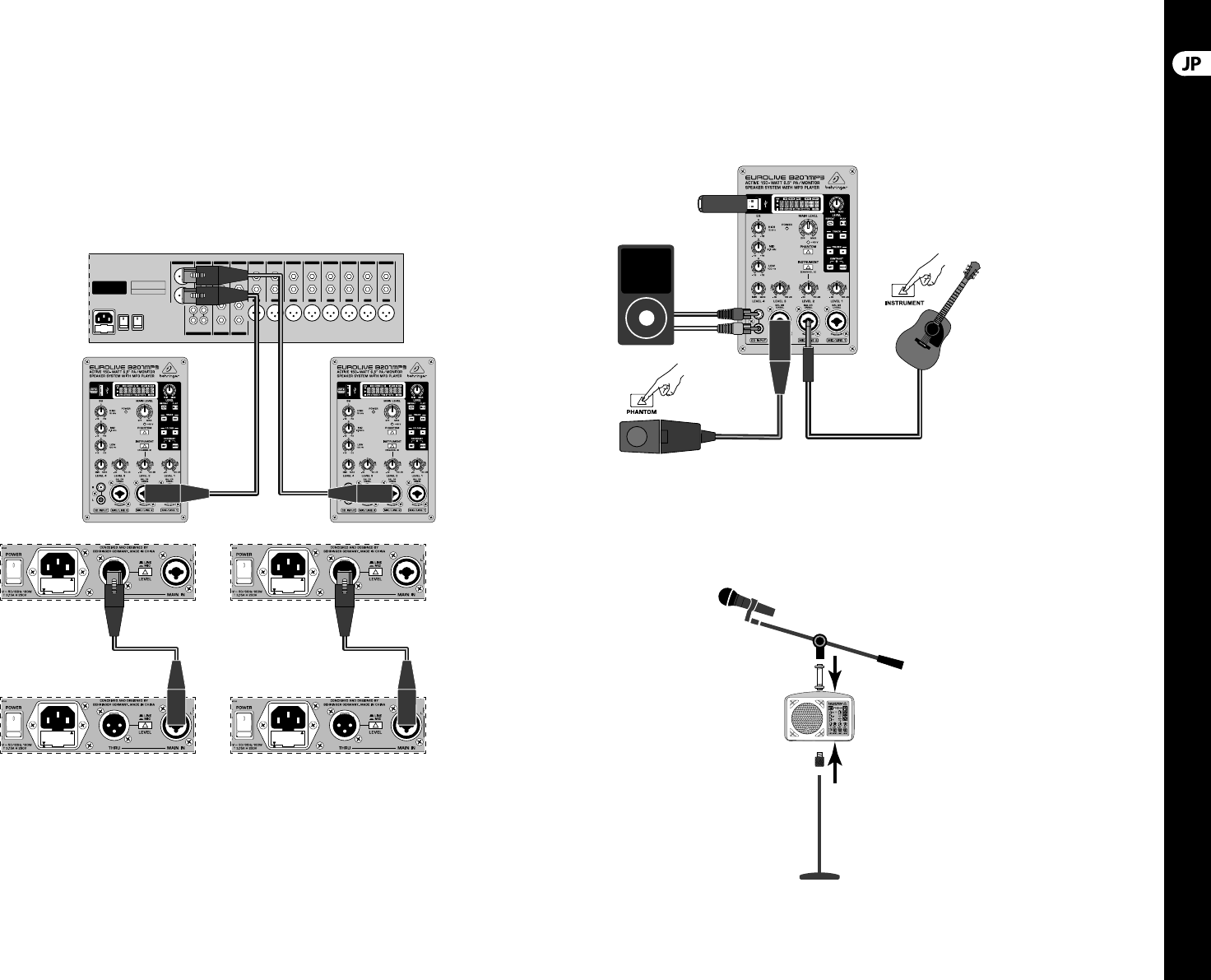

ステップ1:フックアップ マイク、楽器、ステレオ音源の接続

複数のスピーカーの連 結

マイクスタンドへの B207MP3の取り付け

EUROLIVE B207MP3フックアップ

4EUROLIVE B207MP3 5クイックスタートガイド

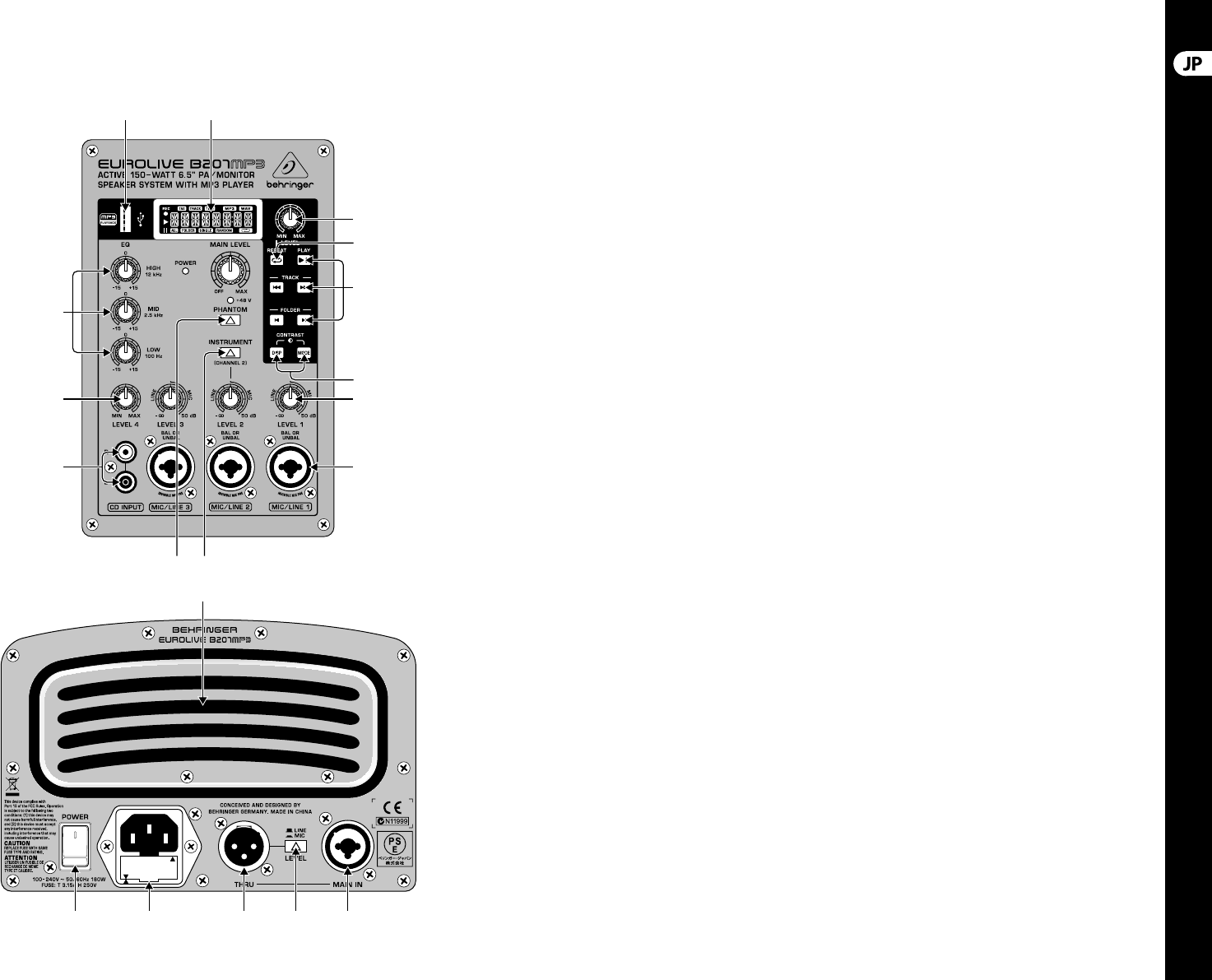

ステップ 2:コントロール

(1) (2)

(4)

(9)

(6)

(7)

(3)

(8)

(10)(5)

(11)

(12)

(13)

(15) (16) (17) (18) (19)

(14)

(1) MP3 PLAYBACK端子は

USBメモリデバイス上

のMP3ファイルを再生

します。

(2) LCDディスプレイは再生

されているMP3ファイ

ルのステータスを表示

します。

(3) MAIN LEVEL̶ボリュー

ム全体を調節します。

(4) MP3セクションのLEVEL

は現在再生中のMP3フ

ァイルの再生レベルを

独立してコントロールし

ます。

(5) PHANTOM̶48 Vのファ

ントム電 源を  MIC/LINE

入力に接続されたコン

デンサーマイクに送り

ます。PHANTOMボタンが

押し込まれているときに

LEDが点灯します。

(6) MP3セクションのこれら

のボタンでUSBメモリデ

バイス内のファイルナビ

ゲーション、再生方法な

どを管理します。

(7) DISP/MODEボタンはMP3

プレーヤーのプレイモー

ドを制御したり、

LCDディ

スプレイのコントラスト

コントロールとしても機

能します。

(8) MIC / LINE INPUTS XLRコ

ネクタ、

6.3 mmステレオ

コネクタ(バランス)、

6.3 mmモノラルコネクタ

(アンバランス)を使用

して、ラインレベルの入

力信号をこれらのコンビ

ネーションジャックにル

ーティングします。

(9) LEVEL 1-3̶MIC/LINEコ

ンビネーションジャッ

クの入力感度を調節し

ます。

EUROLIVE B207MP3コントロール

(10) INSTRUMENT̶このボタ

ンを押すとMIC/LINE 2入

力が、

6.3 mmモノラルプ

ラグを使用している楽器

からのアンバランス型信

号用に最適化されます。

(11) CD INPUT̶CDプレー

ヤー、

MP3プレーヤー、

DJミキサー、およびその

他のラインレベル音源か

らの信号を、これらのRCA

ジャックにルーティング

します。

(12) LEVEL 4̶CD INPUT RCA

ジャックの入力感度

(ゲイン)を調節します。

(13) EQ̶高音、中音、および

低音の周波数を±15 dB

の範囲でカットまたはブ

ーストします。

(14) ヒートシンク̶スピーカ

ー背面に十分な放熱空間

を確保してください。

(15) POWER SWITCH̶スピー

カーのオン/オフを切

り替えます。

(16) POWER SOURCE̶付属の

IEC電源ケーブルを差し込

みます。

(17) THRU̶オスXLRプラ

グ付きのバランス型ケ

ーブル を 使 用して、別の

スピーカーまたはデバ

イスに信号をルーティ

ングします。

THRUジャ

ックは、

MAININ信号の

MAIN LEVELおよびEQセク

ションの直前で信号を取

り出します。

(18) LEVEL̶送信THRU信号

のレベルを調節します。

(19) MAIN IN̶メスXLRプラ

グまたは6.3 mmステレ

オプラグ(バランス)付き

のバランス型ケーブルを

使用して、別のスピーカ

ーからTHRU信号を接続

します。

6EUROLIVE B207MP3 7クイックスタートガイド

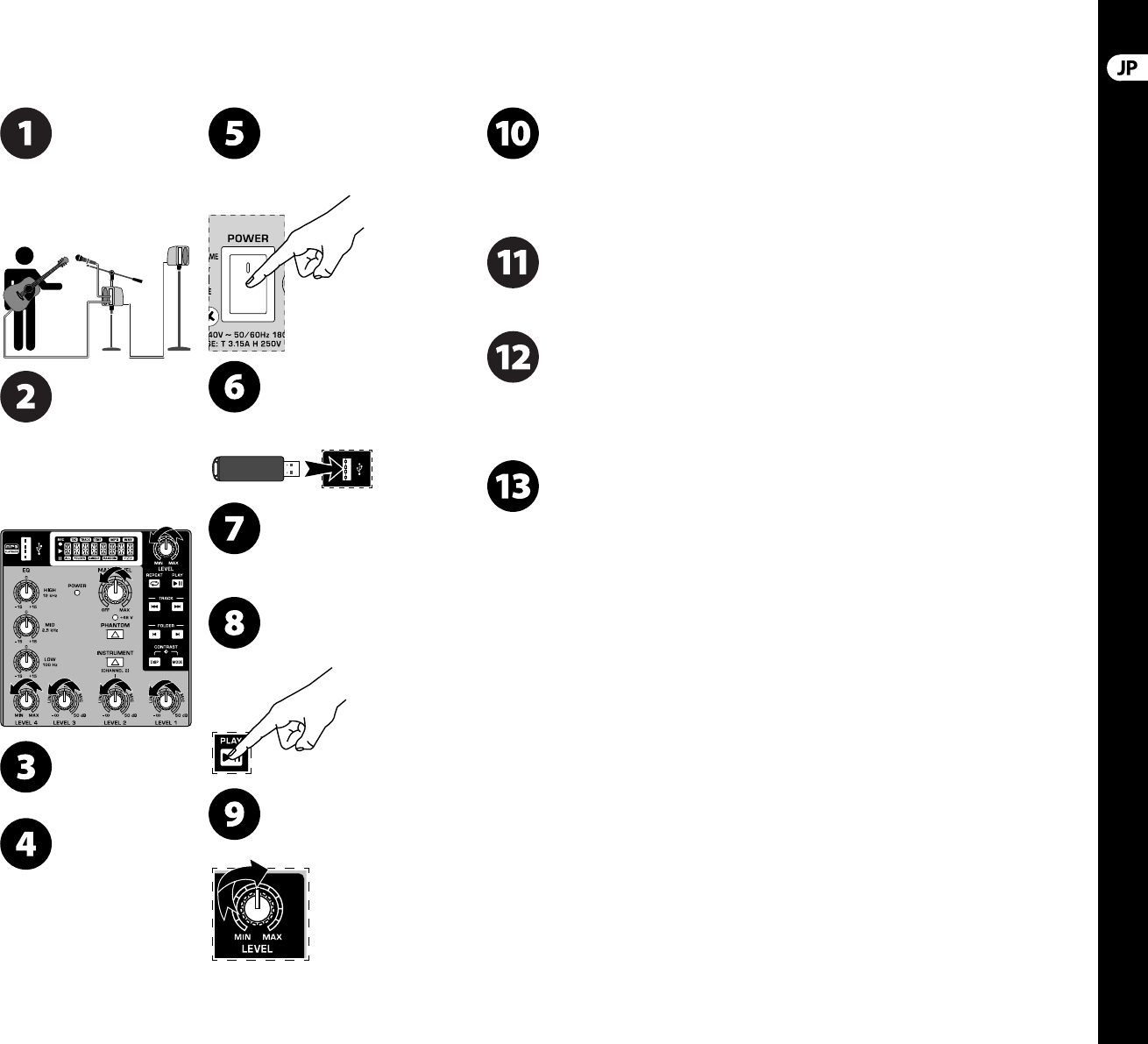

ステップ3:はじめに 演奏者用のモニター

またはメインPAとし

てスピーカーを設置

します。演奏者用の

モニターとして使用する場合は

マイクスタンドに設 置 すること

をお勧めします。

図のようにすべての

コントロールを設定

します:EQノブは

50%に、MAIN LEVELと

インプットLEVELノブはすべて

絞りきり、

MP3 LEVELノブは反時

計回りにMINの位置にセットし

ます。

必要なすべての接続

を行います。まだ電

源は“入れないで”く

ださい。

オーディオソース

(ミキサー、マイク、

楽器)の電源を入れ

ます。

POWERスイッチを押

して、スピーカーの電

源を入れます。

POWER

LEDが点灯します。

MP3 PLAYBACK USB端

子にMP3ファイルの

入ったUSBデバイス

を挿入してください。

MP3 PLAYBACKコント

ロールを使用して、

USBデバイスから選

択したMP3ファイル

の再生を開始します。

MP3のPLAYボタンを

押すとMP3ファイル

を再生します。

MP3のLEVELコント

ロールを50%の位

置まで回します。

各スピーカーのMAIN

LEVELノブを50%に

します(複数のスピ

ーカーを使 用してい

る場合は、各スピーカーでMAIN

LEVELノブを個別に調節する必

要があります)。

アナログ音源を再生

したり、マイクで 普 通

のレベルから大きな

レベルまで発声しテ

ストします。

各アナログ·チャネル

とMP3のLEVELつま

みでバランスを調整

してください 。アナロ

グ信号が歪む場合は、そのチャ

ンネルのLEVELノブを左へ回し

音量を下げてください。

必要に応じて、各スピ

ーカーのHIGH、MID、

LOW EQノブを調節し

て、好みに応じて高

音、中音、および低音の周波数

をブーストまたはカットします。

EUROLIVE B207MP3はじめに

8EUROLIVE B207MP3 9クイックスタートガイド

その他の重要な情報

1. ヒューズの格納部/電圧の

選択:ユニットをパワーソケ

ットに接続する前に、各モデ

ルに対応した正しい主電源を

使用していることを確認して

ください。ユニットによって

は、230 Vと120 Vの2つの違

うポジションを切り替えて使

う、ヒューズの格納部を備え

ているものがあります。正し

くない値のヒューズは、絶対

に適切な値のヒューズに交換

されている必要があります。

2. 故障:MUSIC Groupディーラ

ーがお客様のお近くにないと

きは、behringer. comの“Support”

内に列記されている、お客様

の国のMUSIC Groupディスト

リビューターにコンタクトす

ることができます。お客様

の国がリストにない場合は、

同じbehringer. comの“Support”

内にある“OnlineSupport”でお客

様の問題が処理できないか、

チェックしてみてください。

あるいは、商品を返送する前

に、behringer.comで、オンライ

ンの保証請求を要請してくだ

さい。

3. 電源接続:電源ソケットに電

源コードを接続する前に、本製

品に適切な電圧を使用している

ことをご確認ください。不具合

が発生したヒューズは必ず電圧

および電流、種類が同じヒュー

ズに交換する必要があります。

その他の重要な情報

技術仕様

Ampli er

Maximum output power150 W @ 6 Ω

TypeClass-D

LimiterOptical

Dynamic equalizerProcessor-controlled

Speaker Size

Size 6.5" / 156 mm

Audio Inputs

MP3 Playback: USB Type A

File systemFAT16, FAT32

Format MP3

Bit rates32 – 320 kbps, VBR

Sample rates8 KHz, 16K Hz, 32 KHz, 11.025 KHz, 22.05 KHz, 44.1 KHz,

12KHz, 24KHz, 48 KHz

Channel 1: XLR / ¼" TRS Combo Jacks

Sensitivity -40 dBu to +4 dBu

Input impedance20 kΩ

Channel 2: XLR / ¼" TRS Combo Jacks

Sensitivity -40 dBu to +4 dBu

Input impedance20 kΩ / 1 MΩ switchable

Channel 3: XLR / ¼" TRS Combo Jacks

Sensitivity -40 dBu to +4 dBu

Input impedance20 kΩ

Channel 4: RCA Jacks

Sensitivity -10 dBu to +4 dBu

Input impedance10 kΩ

Phantom Power

Channels 1, 2 and 3 +48 Volts, switchable

Channel Level Controls

Input Trim -∞ to + 30 dB

Max. input level +22 dBu

Link

Thru XLR connector, mic/line switchable

Main in XLR / ¼" TRS combo jack

Loudspeaker System Data

Frequency response60 Hz to 18 kHz (-10 dB)

90 Hz to 12 kHz (-3 dB)

Sound pressure level Max. 116 dB SPL @ 1 m

Equalizer

HIGH>12 kHz / ±15 dB

MID2.5 kHz / ±15 dB

LOW<100 Hz / ±15 dB

Power Supply, Voltage (Fuses)

USA / Canada120 V~, 60 Hz (T 3.15 A H 250 V)

UK / Australia / Europe220-240 V~, 50/60 Hz (T 3.15 A H 250 V)

Korea / China 220-240 V~, 50/60 Hz (T 3.15 A H 250 V)

Japan 100 V~, 50/60 Hz (T 3.15 A H 250 V)

Power consumption max. 180 W

Mains connection Standard IEC receptacle

Dimensions/Weight

Dimensions (H x W x D)Appr. 254 x 356 x 218 mm / 10 x 14 x 8.6"

Weight Appr. 5.1 kg / 11.2 lbs

10 11

クイックスタートガイド

EUROLIVE B207MP3

Dedicate Your Life to MUSIC
