Attenzione.

Prima di procedere all’installa-

zione dell’apparecchio leggere

attentamente le “AVVERTENZE

PER L’INSTALLAZIONE” conte-

nute nella confezione.

ALIMENTATORE VA/301

Unità di alimentazione in grado di

fornire l’alimentazione ai derivati

interni direttamente dal bus X1 con

un unico doppino.

Dispone inoltre di un’uscita sepa-

rata per l’alimentazione di un posto

esterno e di eventuali accessori.

Funzione dei morsetti (fig. 1)

Morsettiera G

rete

Morsettiera M1

+uscita alimentazione

–+18 Vcc

B IN ingresso linea bus

dai posti esterni

Morsettiera M2

B OUT uscita linea bus

ai derivati interni

Funzione del connettore CN1

(fig. 1)

Nel connettore CN1 è presente l’u-

scita del bus X1 e dell’alimentazio-

ne +24 Vcc disponibili per applica-

zioni future.

Nota. Il sistema è operativo dopo 1

min dall’alimentazione dell’impianto.

Caratteristiche tecniche

• Alimentazione: 230 Vca 50/60 Hz

+6% –10%.

L’apparecchio è protetto elettro-

nicamente contro sovraccarichi

e cortocircuiti.

• Potenza assorbita: 60 VA.

• Alimentazione posto esterno e

accessori: 18 Vcc 0,8 A (morset-

tiera M1).

• Alimentazione derivati interni

mediante bus: 20 Vcc (morsettie-

ra M2).

• L’apparecchio VA/301 può ali-

mentare da solo:

- 1 posto esterno videocitofoni-

co, fino a 64 chiamate a pulsanti

o con tastiera digitale

HAC/300LR;

- 1 derivato interno videocitofoni-

co X1 attivo e 63 in stand-by;

- 2 amplificatori XDV/300A.

• Derivati interni attivabili con la

stessa chiamata: 8 (6 con nota

attenuata).

Se videocitofonici gli altri 7 devo-

no essere alimentati localmente.

• Distanza massima tra posto ester-

no e ultimo derivato 100 m, con

cavo VCM/1D (VA/301 può esse-

re posizionato in qualsiasi punto

tra il posto esterno e il primo deri-

vato interno).

• Temperatura di funzionamento:

da 0 °C a +35 °C.

• Dimensioni: modulo da 12 unità

basso per guida DIN (fig. 2).

1

M1

G

CN1

+

B IN

B OUT

M2

−

43,5

45

7,5 57

210

106

A

B

64,5

210

145

VA/301 IISTRUZIONI

PER L’INSTALLAZIONE

1

2

03.2007/2408-0211

GB INSTALLATION

INSTRUCTIONS

Attention.

Before installing the unit, care-

fully read the “WARNINGS FOR

INSTALLATION” contained in the

package.

POWER SUPPLIER VA/301

Power supply unit capable of sup-

plying power to receivers directly

from the X1 bus with a single twi-

sted pair.

It also has a separate output for

supplying an entry panel and

accessories that might be added.

Function of each terminal (fig.1)

Terminal block G

mains

Terminal block M1

+supply voltage output

–+18 VDC

B IN bus line input from

entry panels

L’apparecchio può essere installa-

to, senza coprimorsetti, in scatole

munite di guida DIN (EN 50022).

Per le dimensioni di ingombro

vedere la fig. 2A.

Oppure può essere installato a

parete utilizzando la guida DIN in

dotazione, applicando il coprimor-

setti ed eventuali tasselli in dota-

zione. Per le dimensioni di ingom-

bro vedere la fig. 2B.

NOTA. La protezione del trasforma-

tore dell’apparecchio e della linea B

OUT contro sovraccarichi e corto-

circuiti è ottenuta elettronicamente

anzichè mediante fusibili.

Per ripristinare il normale funziona-

mento, in caso d’interruzione, biso-

gna:

a) togliere l’alimentazione all’appa-

recchio

b) eliminare le cause dell’arresto

c) far raffreddare l’apparecchio per

almeno 1 min

d) ricollegare l’apparecchio.

SMALTIMENTO

Assicurarsi che il materiale d’im-

ballaggio non venga disperso nel-

l’ambiente, ma smaltito seguendo

le norme vigenti nel paese di utiliz-

zo del prodotto.

Alla fine del ciclo di vita dell’appa-

recchio evitare che lo stesso

venga disperso nell’ambiente.

Lo smaltimento dell’apparecchia-

tura deve essere effettuato rispet-

tando le norme vigenti e privile-

giando il riciclaggio delle sue parti

costituenti.

Sui componenti, per cui è previsto

lo smaltimento con riciclaggio,

sono riportati il simbolo e la sigla

del materiale.

BPT S.p.A.

Via Roma, 41

30020 Cinto Caomaggiore/VE/Italy

http: www.bpt.it/e-mail: info@bpt.it

2

DINSTALLATIOINS-

ANLEITUNG

FINSTRUCTIONS

POUR L’INSTALLATIONS

Achtung.

Vor der Installation des Gerätes

die “Hinweise für die

Installation”, die der Packung

beiliegen, durchlesen.

NETZGERÄT VA/301

Dieses Netzgerät speist die

Innensprechstellen direkt über den

bus X1 mit nur einer Telefonsch-

leife.

Es verfügt ferner über einen

getrennten Ausgang für die

Stromversorgung einer Außensta-

tion und eventueller Zubehörele-

mente.

Belegung der Klemmleisten

(Abb.1)

Klemmleiste G

Netz

Klemmleiste M1

+Ausgang Stromversorgung

–+18 VDC

B IN Eingang BUS-Leitung

von Außenstationen

Klemmleiste M2

B OUT Ausgang BUS-Leitung

zu Innensprechstellen

Funktion des Steckverbinders

CN1 (Abb. 1)

Der Ausgang von bus X1 und der

Stromversorgung +24 V DC ist am

Steckverbinder CN1 für zukünftige

Anwendungen verfügbar.

ANMERKUNG. Das System ist 1

min nach der Anlagenstromzuführ-

ung betriebsbereit.

Technische Daten

• Stromversorgung: 230VAC 50/60

Hz +6% –10%.

Die Transformator ist elektroni-

sch gegen Überspannung und

Kurzschluß gesichert.

• Aufgenommene Leistung: 60 VA.

• Stromversorgung Außenstation

und Zubehörelemente: 18 V DC

0,8 A (Klemmleiste M1).

• Stromversorgung Innensprech-

stellen über BUS: 20 VDC (Klem-

mleiste M2).

• Das Gerät VA/301 kann allein fol-

genden Geräten Strom zuführen:

- 1 Außenstation für Videospre-

Attention.

Avant de procéder à l’installation

de l’appareil, lire attentivement

les “RECOMMANDATIONS POUR

L’INSTALLATION” contenues

dans la boîte.

ALIMENTATION VA/301

Unité d'alimentation en mesure de

fournir l'alimentation aux postes

intérieurs directement par le bus

X1 avec une unique paire tor-

sadée.

En outre, elle dispose d'une sortie

séparée pour l'alimentation d'un

poste extérieur et d'accessoires

éventuels.

Fonction des bornes (fig.1)

Bornier G

secteur

Bornier M1

+sortie alimentation

–+18 Vcc

B IN entrée ligne bus depuis

les postes extérieurs

Bornier M2

B OUT sortie ligne bus aux

postes intérieurs

Fonction du connecteur CN1 (fig. 1)

Sur le connecteur CN1 se trouvent

les sorties du bus X1 et de l'ali-

mentation +24 Vcc qui sont dispo-

nibles pour d'autres applications.

Note. Le système est opérationnel

1 min après l'alimentation de l'in-

stallation.

Caractéristiques techniques

• Alimentation: 230 Vca 50/60 Hz

+6% –10%.

L’appareil est protégé électroni-

quement contre les surcharges

et les courts-circuits.

• Puissance absorbée: 60 VA.

• Alimentation poste extérieur et

accessoires: 18 Vcc 0,8 A (bor-

nier M1).

• Alimentation postes intérieurs

moyennant bus: 20 Vcc (bornier

M2).

• L’unité VA/301 peut alimenter à

elle seule:

- 1 poste extérieur de portier

vidéo, jusqu'à 64 appels avec

boutons-poussoirs ou avec cla-

vier digital HAC/300LR;

- 1 poste intérieur de portier

vidéo X1 actif et 63 en stand-by;

- 2 amplificateurs XDV/300A.

• Postes intérieurs activables avec

le même appel: 8 (6 avec tonalité

atténuée).

En cas de postes de portiers

vidéo, les 7 autres doivent être

alimentés localement.

• Distance maximale entre le poste

extérieur et le dernier poste inté-

rieur: 100 m, avec câble VCM/1D

(VA/301 peut être positionné à

n'importe quel endroit entre le

poste extérieur et le premier

poste intérieur).

Terminal block M2

B OUT bus line output

to receivers

Function of connector CN1 (fig. 1)

Connector CN1 features the output

of the X1 bus and of the +24V DC

power supply available for future

applications.

Note. The system is operative 1

min after the system has been

powered.

Technical features

• Supply voltage: 230V AC 50/60

Hz, +6% –10%.

The transformer is electronically

protected against overloading

and short circuiting i.e. no fuses

are used.

• Power demand: 60 VA.

• Entry panel and accessories

supply: 18V DC 0.8 A (terminal

block M1).

• Receiver power supply through

bus: 20 VDC (terminal block M2).

• The VA/301 unit, on its own, can

supply:

- 1 audio/video entry panel, up to

64 pushbutton calls or with digi-

tal keypad HAC/300LR;

- 1 active X1 monitor and 63 on

standby;

- 2 XDV/300A amplifiers.

• Number of receivers that can be

activated by the same call: 8 (6

with attenuated note).

If monitors, the other 7 must be

powered with a local supply.

• Maximum distance between

entry panel and last receiver 100

m, with cable VCM/1D (VA/301

can be positioned at any point

between the entry panel and first

receiver).

• Working temperature range: da 0

°C to +35 °C.

• Dimensions: 12 DIN units modu-

le, low profile (fig. 2).

The power supplier can be instal-

led without terminal covers into

boxes provided with DIN rail (EN

50022).

Dimensions are shown in figure 2A.

Or it can be wall-mounted using

the DIN rail provided, applying as

necessary the terminal covers and

plugs provided.

Dimensions are shown in figure 2B.

NOTE.The unit's transformer and B

OUT line are protected against

overloads and short-circuits elec-

tronically instead of by fuses.

Procedure to reset a triggered cir-

cuit:

- Disconnect the mains from the

unit.

- Remove the cause of malfunc-

tion.

- Let the equipment to cool for at

least 1 min.

- Reconnect the mains to the unit.

DISPOSAL

Do not litter the environment with

packing material: make sure it is

disposed of according to the regu-

lations in force in the country where

the product is used.

chanlage, bis zu 64 Rufen per

Tastendruck oder Digitaltastatur

HAC/300LR;

- 1 aktive Innensprechstelle für

Videosprechanlage X1 und 63 in

Stand-by;

- 2 Verstärker XDV/300A.

• Über denselben Anruf aktivier-

bare Innensprechstellen: 8 (6 mit

abgeschwächtem Rufton).

Bei einer Videosprechanlage ist

für die anderen 7 eine lokale

Stromzuführung vorzusehen.

• Maximaler Abstand zwischen

Außenstation und letzter

Sprechstelle 100 m, mit Kabel

VCM/1D (VA/301 ist an eine x-

beliebige Stelle zwischen

Außenstation und erster Innen-

sprechstelle aufstellbar).

• Betriebstemperatur: von 0 °C bis

+35 °C.

• Abmessungen: 12 DIN-

Einheiten, flach (Abb. 2).

Nach Entfernung der Klemm-

abdeckungen lassen sich diese

Geräte auf DIN-Montageschienen

in Verteilerkästen montieren (EN

50022).

Maßangaben, siehe Abb. 2A.

Kann aber auch mit Hilfe der bei-

liegenden DIN-Schiene an der

Wand befestigt werden, hierfür bei-

liegende Klemmenabdeckungen

und eventuell Dübel verwenden.

Maßangaben, siehe Abb. 2B.

ANMERKUNG. Die Überlastungs-

und der Kurzschlussschutz des

Gerätetrafos und der Leitung B

OUT erfolgt elektronisch und nicht

über Sicherungen.

Reset-Verfahren nach Auslösung

der elektronischen Sicherung:

a) Stromversorgung vom Gerät

entfernen

b) Störungsursache beseitigen

c) Gerät für mindenstens 1 min

abkühlen lassen

d) Stromversorgung am Gerät wie-

der anschliessen.

ENTSORGUNG

Vergewissern Sie sich, dass das

Verpackungsmaterial gemäß den

Vorschriften des Bestimmungslan-

des ordungsgemäß und umwelt-

gerecht entsorgt wird.

Das nicht mehr benutzbare Gerät

ist umweltgerecht zu entsorgen.

Die Entsorgung hat den geltenden

Vorschriften zu entsprechen und

vorzugsweise das Recycling der

Geräteteile vorzusehen.

Die wiederverwertbaren Geräte-

teile sind mit einem Materialsymbol

und –zeichen versehen.

When the equipment reaches the

end of its life cycle, take measures

to ensure it is not discarded in the

environment.

The equipment must be disposed

of in compliance with the regula-

tions in force, recycling its compo-

nent parts wherever possible.

Components that qualify as recy-

clable waste feature the relevant

symbol and the material’s abbrevi-

ation.

3

EINSTRUCCIONES

PARA LA INSTALACION

PINSTRUÇÕES

PARA A INSTALAÇÃO

Atención.

Antes de comenzar la instala-

ción del aparato, leer detenida-

mente las “ADVERTENCIAS

PARA LA INSTALACIÓN” que se

incluyene en el embalaje.

ALIMENTADOR VA/301

Unidad de alimentación capaz de

suministrar alimentación a los deri-

vados internos directamente

desde el bus X1 con un único par.

Además, dispone de una salida

separada para la alimentación de

una placa exterior y de accesorios

eventuales.

Función de los bornes (fig. 1)

Bornera G

red

Bornera M1

+salida alimentación

–+18 Vcc

B IN entrada línea bus

desde placas exteriores

Bornera M2

B OUT salida línea bus a

derivados internos

Atenção.

Antes de efectuar a instalação

do aparelho leia com atenção os

“AVISOS PARA A INSTALAÇÃO”

contidos na embalagem.

ALIMENTADOR VA/301

Unidade de alimentação capaz de

fornecer a alimentação aos deriva-

dos internos diretamente pelo bus

X1 com um cabo duplo único.

Dispõe também de uma saída

separada para a alimentação de

uma placa botoneira e de even-

tuais acessórios.

Função dos bornes (fig. 1)

Placa de bornes G

rede

Placa de bornes M1

+saída alimentação

–+18 Vcc

B IN entrada linha bus

da placa botoneira

Placa de bornes M2

B OUT saída linha bus para

os derivados internos

Função do conector CN1 (fig. 1)

No conector CN1 estão situadas a

saída do bus X1 e da alimentação

+24 Vcc disponíveis para apli-

cações futuras.

Nota. O sistema é operativo após 1

min da alimentação da instalação.

Características técnicas

• Alimentação: 230 Vca 50/60 Hz

+6% –10%.

O aparelho está protegido elec-

tronicamente contra sobrecar-

gas e curtos-circuitos.

• Potência absorvida: 60 VA.

• Alimentação placa botoneira e

acessórios: 18 Vcc 0,8 A (placa

de bornes M1).

• Alimentação derivados internos

por meio de bus: 20 Vcc (placa

de bornes M2).

• O aparelho VA/301 sozinho,

pode alimentar:

- 1 placa botoneira de vídeopor-

teiro, até 64 chamadas com

botões ou com teclado digital

HAC/300LR;

- 1 derivado interno vídeoporteiro

X1 ativo e 63 em stand-by;

- 2 amplificadores XDV/300A.

• Derivados internos ativáveis com

a mesma chamada: 8 (6 com

nota atenuada).

Se vídeoporteiros os outros 7 de-

vem ser alimentados localmente.

Función del conector CN1 (fig. 1)

En el conector CN1 puede encon-

trar la salida de bus X1 y de ali-

mentación +24 Vcc, disponibles

para aplicaciones futuras.

Nota. El sistema estará operativo tras

1 min de alimentación del equipo.

Características técnicas

• Alimentación: 230 Vca 50/60 Hz

+6% –10%.

El aparato está protegido elec-

trónicamente contra sobrecar-

gas y cortocircuitos.

• Potencia consumida: 60 VA.

• Alimentación placa exterior y

accesorios: 18 Vcc 0,8 A (borne-

ra M1).

• Alimentación derivados internos

mediante bus: 20 Vcc (bornera

M2).

• La unidad VA/301 permite ali-

mentar por si sola:

- 1 placa exterior de vídeo porte-

ro, hasta 64 llamadas mediante

botones o con teclado digital

HAC/300LR;

- 1 derivado interno de vídeo

portero X1 activo y 63 en stand-

by;

- 2 amplificadores XDV/300A.

• Derivados internos que se pue-

den activar con la misma llama-

da: 8 (6 con nota atenuada).

En caso de vídeo portero, los

otros 7 deben estar provistos de

alimentación local.

• Distancia máxima entre placa

exterior y último derivado: 100 m,

con cable VCM/1D (VA/301

puede ubicarse en cualquier

punto entre la placa exterior y el

primer derivado interno).

• Temperatura de funcionamiento:

de 0 °C a +35 °C.

• Dimensiones: módulo de 12 uni-

dades bajo para guía DIN (fig. 2).

El aparato se puede instalar, sin

cubrebornes, en cajas dotadas de

guías DIN (EN 50022).

Por las dimensiones consultar la

fig. 2A.

También se puede instalar a pared

usando la guía DIN que se sumini-

stra, aplicado el cubre-bornes y

los posibles tacos entregados.

Por las dimensiones consultar la

fig. 2B.

NOTA. La proteción del transforma-

dor del aparato y de la línea B OUT

contra sobrecargas y cortocircuitos

se obtiene electrónicamente y no

mediante fusibles.

Para restablecer el funcionamiento

normal en caso de interrupción es

necesario:

a) cortar la alimentación del aparato

b) eliminar las causas de la parada

c) dejar enfriar el aparato durante 1

min como minimo

d) conectar nuevemente el aparato.

ELIMINACION

Comprobar que no se tire al me-

dioambiente el material de emba-

laje, sino que sea eliminado con-

forme a las normas vigentes en el

país donde se utilice el producto.

Al final del ciclo de vida del apara-

• Distância máxima entre placa

botoneira e último derivado 100

m, com cabo VCM/1D (VA/301

pode ser posicionado em qual-

quer ponto entre o placa botonei-

ra e o primeiro derivado interno).

• Temperatura de funcionamento:

de 0 °C a +35 °C.

• Dimensões: módulo de 12 unida-

des baixo para calha DIN (fig. 2).

O alimentador pose ser instalado,

sem a tampa dos bornes, em

caixas com calha DIN (EN 50022).

Para as dimensões ver fig. 2A.

Ou pode ser instalado na parede

utilizando a guia DIN fornecida,

aplicando a tampa dos bornes e

eventuais buchas fornecidas.

Para as dimensões ver fig. 2B.

NOTA. A protecção do transforma-

dor do aparelho e da linha B OUT

contra sobrecargas e curtos-circui-

tos é obtida electronicamente e

não através de fusíveis.

Para restabelecer o funcionamento

normal, em caso de interrupção, é

necessário:

a) interromper a alimentação ao

aparelho

b) eliminar as causas da inter-

rupção

c) fazer arrefecer o aparelho

durante, pelo menos, 1 min

d) voltar a ligar o aparelho.

ELIMINAÇÃO

Assegurar-se que o material da

embalagem não seja disperso no

ambiente, mas eliminado seguindo

as normas vigentes no país de uti-

lização do produto.

Ao fim do ciclo de vida do aparel-

ho evitar que o mesmo seja dis-

perso no ambiente.

A eliminação da aparelhagem

deve ser efectuada respeitando as

normas vigentes e privilegiando a

reciclagem das suas partes consti-

tuintes.

Sobre os componentes, para os

quais é previsto o escoamento

com reciclagem, estão reproduzi-

dos o símbolo e a sigla do materi-

al.

• Température de fonctionnement:

de 0 °C à +35 °C.

• Dimensions: module bas de 12

unités pour rail DIN (fig. 2).

L’alimentation peut être installé

sans couvre-borniers dans des

armoires DIN avec rail EN 50022

(voir la fig. 2A). Ou bien il peut être

installé au mur en utilisant le guide

DIN fourni et en appliquant le

cache-bornes et les éventuelles

chevilles fournies (voir fig. 2B).

NOTE. La protection du transfor-

mateur de l'appareil et de la ligne B

OUT contre les surcharges et les

courts-circuits étant obténue élec-

troniquement.

Pour rétablir le fonctionnement nor-

mal après une intervention de la

protection il faut:

a) couper l’alimentation de l’appareil

b) éliminer la cause de l’arrêt

c) laisser refroidir l’appareil pen-

dant 1 min au moins

d) alimenter l’appareil.

ELIMINATION

S'assurer que le matériel d’embal-

lage n’est pas abandonné dans la

nature et qu’il est éliminé conformé-

ment aux normes en vigueur dans

le pays d'utilisation du produit.

À la fin du cycle de vie de l'ap-

pareil, faire en sorte qu'il ne soit

pas abandonné dans la nature.

L'appareil doit être éliminé confor-

mément aux normes en vigueur et

en privilégiant le recyclage de ses

pièces.

Le symbole et le sigle du matériau

sont indiqués sur les pièces pour

lesquelles le recyclage est prévu.

to evítese que éste sea tirado al

medioambiente.

La eliminación del aparato debe

efectuarse conforme a las normas

vigentes y privilegiando el recicla-

je de sus partes componentes.

En los componentes, para los

cuales está prevista la eliminación

con reciclaje, se indican el símbo-

lo y la sigla del material.

4

SE 301V01-B

B

12

OUT

SW2

SW4

5

SW3

SW0

XDV/304

OPHERA(OPHERA/B)

SW3

SW1

B

YKP/301+YV

M1

BUS

LOCAL

CP

CN1

CN1

M1

NVM/301+NC/321

SW1

SW1

CP

-

M1

B

-

+

SW9

SW1

CP

M1

B

-

+

AL

BUS

LOCAL

SW2

34

IN

BUS

LOCAL

SW2

SE 301V01

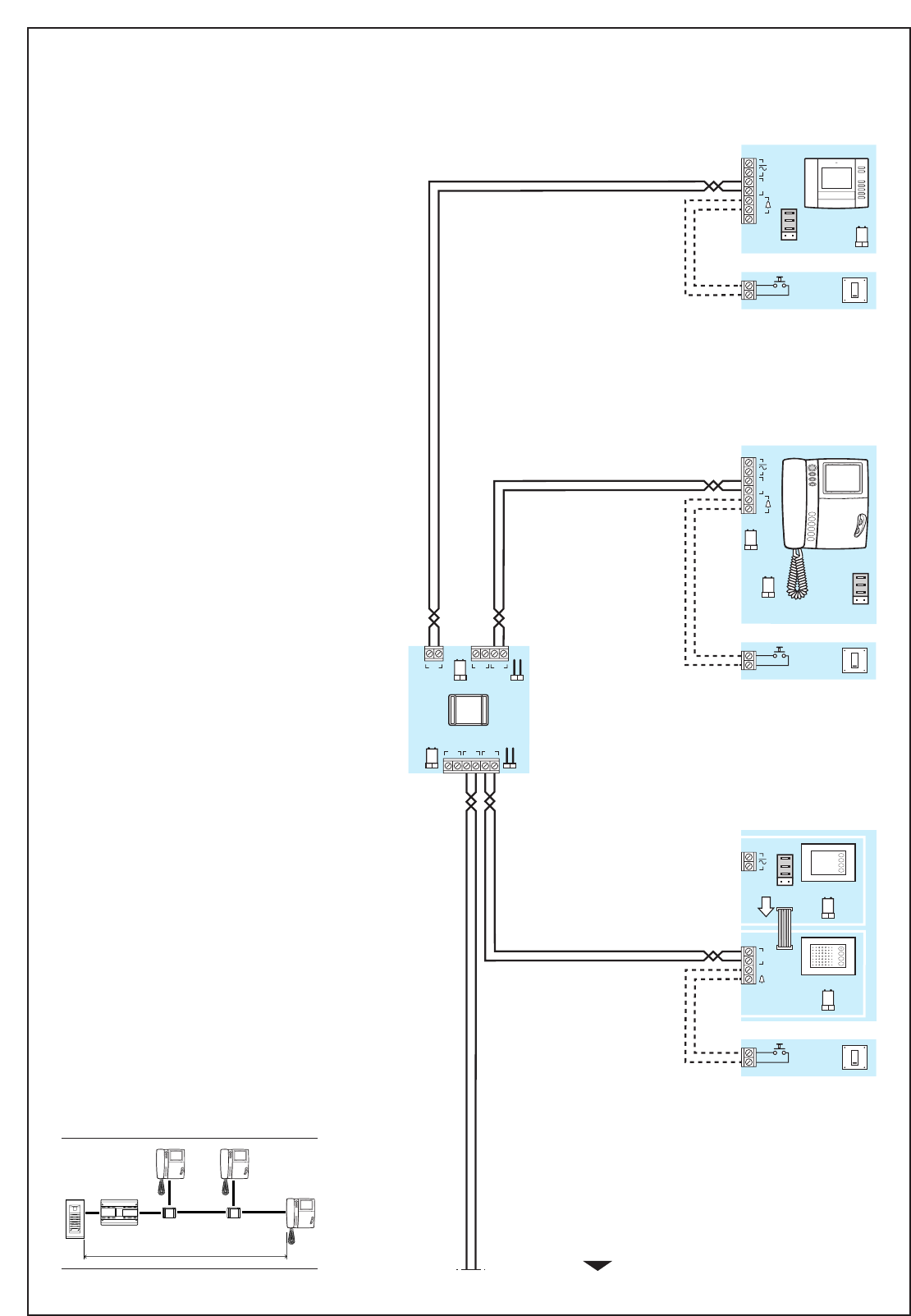

IMPIANTO VIDEOCITOFONICO

PLURIFAMILIARE (SISTEMA X1)

CON 1 INGRESSO (ALIMENTAZIO-

NE CENTRALIZZATA DEI VIDEOCI-

TOFONI).

MULTI-FLAT VIDEO ENTRY

INSTALLATION (X1 SYSTEM) WITH

1 ENTRANCE (CENTRALIZED VI-

DEO HANDSETS POWER SUP-

PLY).

VIDEOSPRECHANLAGE FÜR

MEHRFAMILIENHAUSER

(SYSTEM X1) MIT 1 AUSSENSTA-

TION (ZENTRALER STROMVER-

SORGUNG DER VIDEOSPRECH-

GARNITUR).

INSTALLATION PORTIER VIDEO

POUR IMMEUBLE (SYSTÈME X1)

AVEC 1 ENTREE (ALIMENTATION

CENTRALISEE DES PORTIERS

VIDEO).

EQUIPO DE VIDEOPORTERO

ELECTRONICO MULTIFAMILIAR

(SISTEMA X1) CON 1 ENTRADA,

(ALIMENTACIÓN CENTRALIZADA

DE LOS VIDEOPORTEROS).

INSTALAÇÃO VIDEOPORTEIRO

PLURIFAMILIAR (SISTEMA X1)

COM 1 ENTRADA (ALIMENTAÇÃO

CENTRALIZADA DOS VIDEOPOR-

TEIROS).

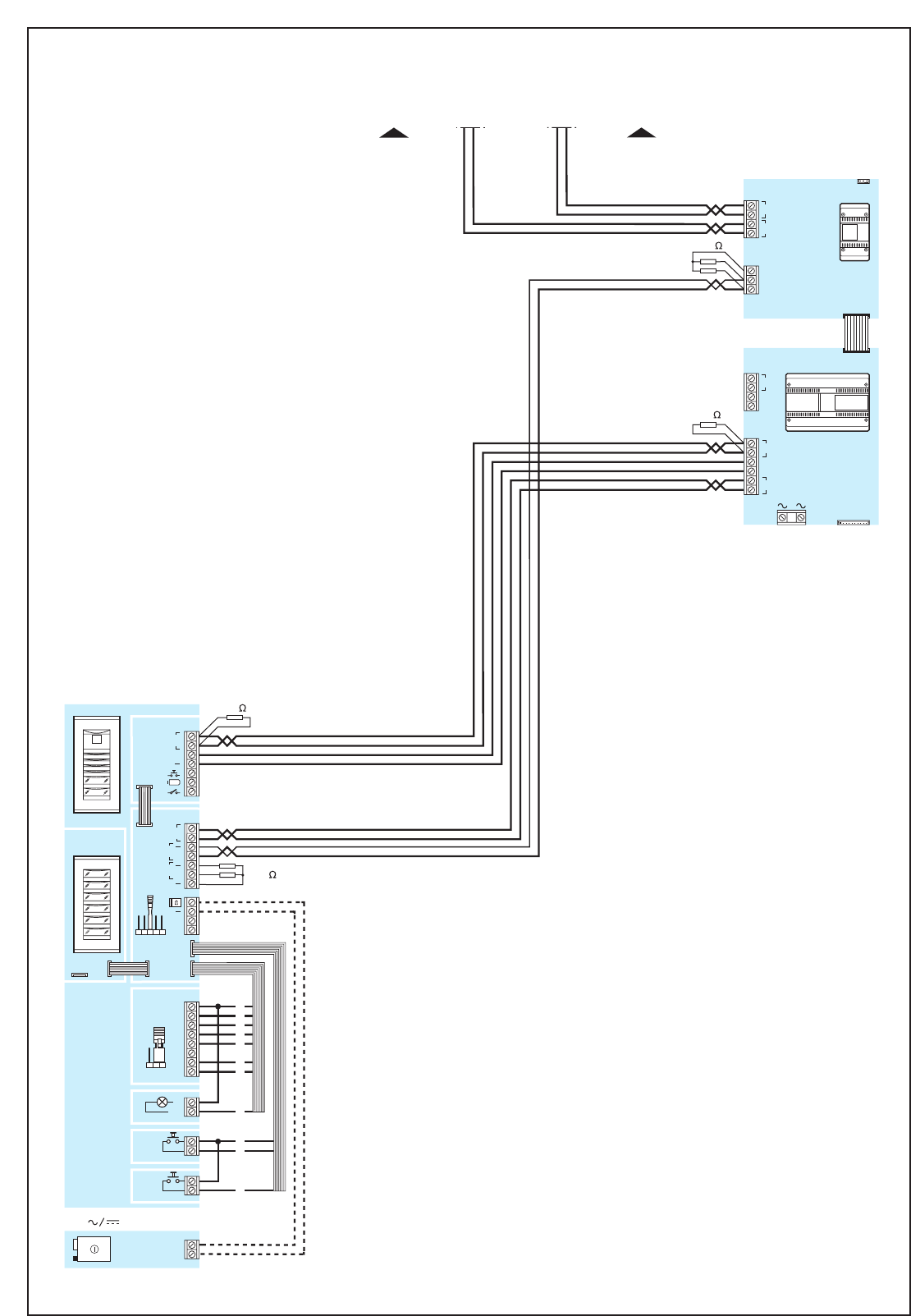

SE 301V01-A

100 m max

XDV/304XDV/304

VA/301

5

BSE 301V01-A

2

OUT

SW0 SW2

SW4

SW3

1

XDV/304

1

12V

HEV/301+

…HEP/306

(…HEP/312D)

CBI CN1

HEP/306

(HEP/312D)

CN3

CN5

CBO

CN4

SW1 SW2

B IN

B OUT

SW3

SW1

B

YKP/301+YV

M1

SW3

SW1

B

YKP/301+YV

M1

CN1

CN1

M1

NVM/301+NC/321

SW1

SW1

VA/301

B OUT

CN1

GM1

M2

+

-

B IN

N

M

CP

CP

CP

34

IN

-

M1

B

BUS

LOCAL

SW9 BUS

LOCAL

SW9

+

-

+

-

OPHERA(OPHERA/B)

SW1

CP

BUS

LOCAL

SW2

M1

B

-

+

AL

BUS

LOCAL

SW2

SE 301V01-B

SE 301V02-B

B

12

OUT

34

IN

SW2

SW4

5

SW3

SW0

XDV/304

CN1

CN1

M1

NVM/301+NC/321

SW1

SW1

CP

-

M1

B

SW3

SW1

B

YKP/301+YV

M1

BUS

LOCAL

CP

-

+

SW9

OPHERA(OPHERA/B)

SW1

CP

BUS

LOCAL

SW2

M1

B

-

+

AL

BUS

LOCAL

SW2

6

SE 301V02-ASE 301V02

IMPIANTO VIDEOCITOFONICO

PLURIFAMILIARE (SISTEMA X1)

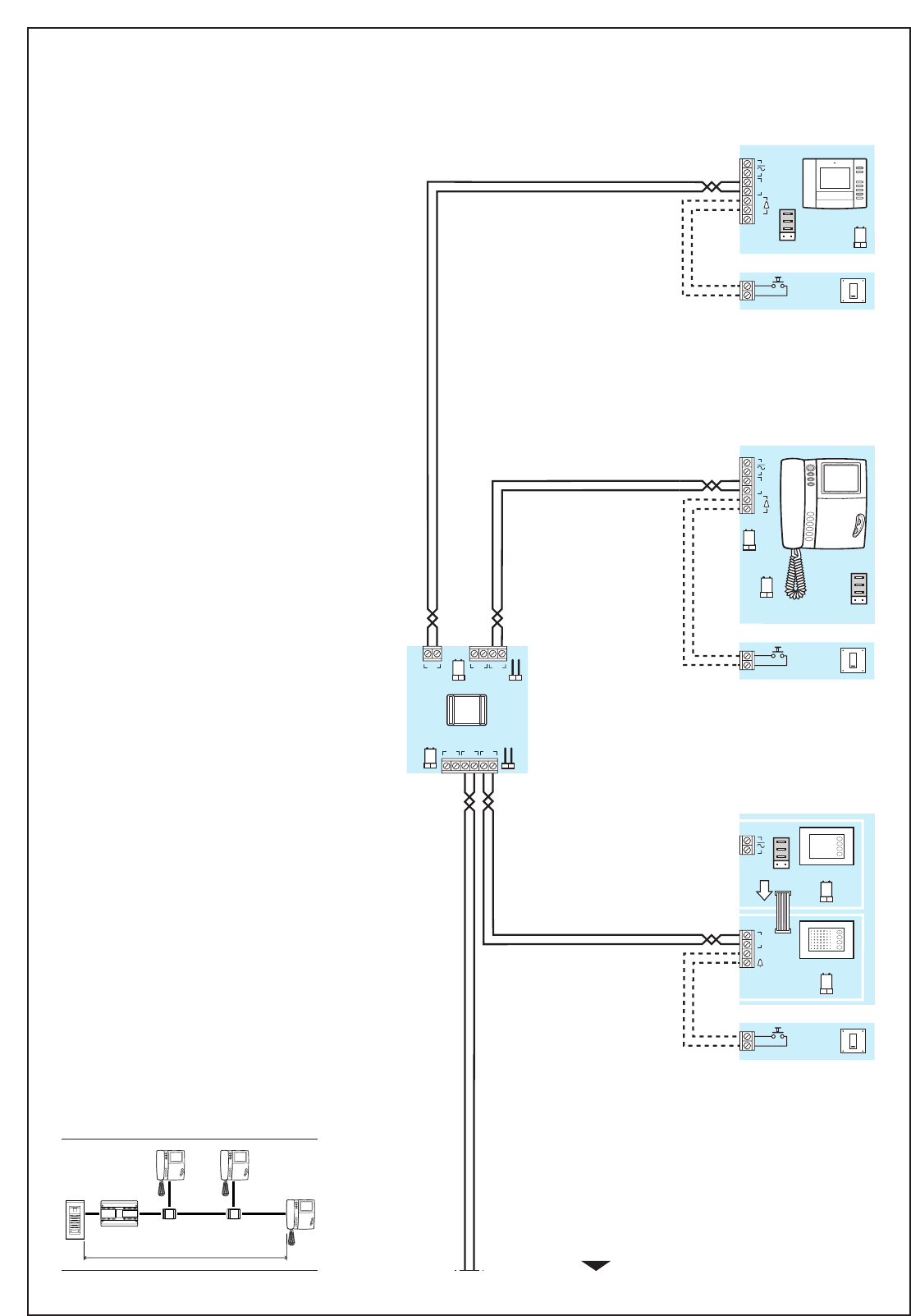

CON UNITÀ DI RIPRESA SEPARA-

TA DAL POSTO ESTERNO (ALI-

MENTAZIONE CENTRALIZZATA

DEI VIDEOCITOFONI).

MULTI-FLAT VIDEO ENTRY

INSTALLATION (X1 SYSTEM)

USING A CAMERA SEPARATED

FROM THE ENTRY PANEL (CEN-

TRALIZED VIDEO HANDSETS

POWER SUPPLY).

VIDEOSPRECHANLAGE FÜR

MEHRFAMILIENHAUSER (SYSTEM

X1) MIT VON DER AUSSENSTA-

TION GETRENNTER KAMERA

(ZENTRALE STROMVERSOR-

GUNG DER VIDEOSPRECHGARNI-

TUR).

INSTALLATION PORTIER VIDEO

POUR IMMEUBLE (SYSTÈME X1)

AVEC TELECAMERA SEPAREE DU

POSTE EXTERIEUR (ALIMENTA-

TION CENTRALISEE DES POR-

TIERS VIDEO).

EQUIPO DE VIDEOPORTERO

ELECTRONICO MULTIFAMILIAR

(SISTEMA X1) CON TELECAMARA

SEPARADA DE LA PLACA EXTE-

RIOR (ALIMENTACION CENTRALI-

ZADA DE LOS VIDEOPORTEROS).

INSTALAÇÃO VIDEOPORTEIRO

PLURIFAMILIAR (SISTEMA X1)

COM TELECAMARA SEPARADA DA

PLACA BOTONEIRA (ALIMENTA-

ÇÃO CENTRALIZADA DOS VIDEO-

PORTEIROS).

100 m max

XDV/304XDV/304

VA/301

7

SE 301V02-B

BSE 301V02-A

2

OUT

SW0 SW2

SW4

SW3

1

XDV/304

1

SW3

SW1

B

YKP/301+YV

M1

SW3

SW1

B

YKP/301+YV

M1

CP

CP

CN1

CN1

M1

NVM/301+NC/321

SW1

SW1

CP

-

M1

B

BUS

LOCAL

SW9 BUS

LOCAL

SW9

+

-

+

-

BSE 301V02-C

34

IN

OPHERA(OPHERA/B)

SW1

CP

BUS

LOCAL

SW2

M1

B

-

+

AL

BUS

LOCAL

SW2

8

SE 301V02-C

12V

1

CBI CN1

HEP/306

(HEP/312D)

CN3

CN5

CBO

CN4

N

M

R

C

G

4

3

2

BSE 301V02-B

SET VTS/2200CS

(VT/2200CS)

B

VLS/101

B

A1

2

3

HET/301+

KHPS ( KHPD)+

HEP/306

( HEP/312D)

1

2

3

4

5

A

5

6

8

9

SW1 SW2

G

VA/301

CN1

M2

B OUT

M1 +

-

B IN

3

4

B IN

B OUT

9

SE 301V03-B

B

1

SW2

16

SW0

XDV/304

SW4

CN1

CN1

M1

NVM/301+NC/321

SW1

SW1

CP

SW3

SW1

B

YKP/301+YV

M1

CP

SW1

NC/321

CP

-

M1

B

BUS

LOCAL

SW9

-

+

OPHERA(OPHERA/B)

SW1

CP

M1

B

-

+

AL

BUS

LOCAL

SW2

-

M1

B

34

IN

2

OUT

SW3

BUS

LOCAL

SW2

SE 301V03

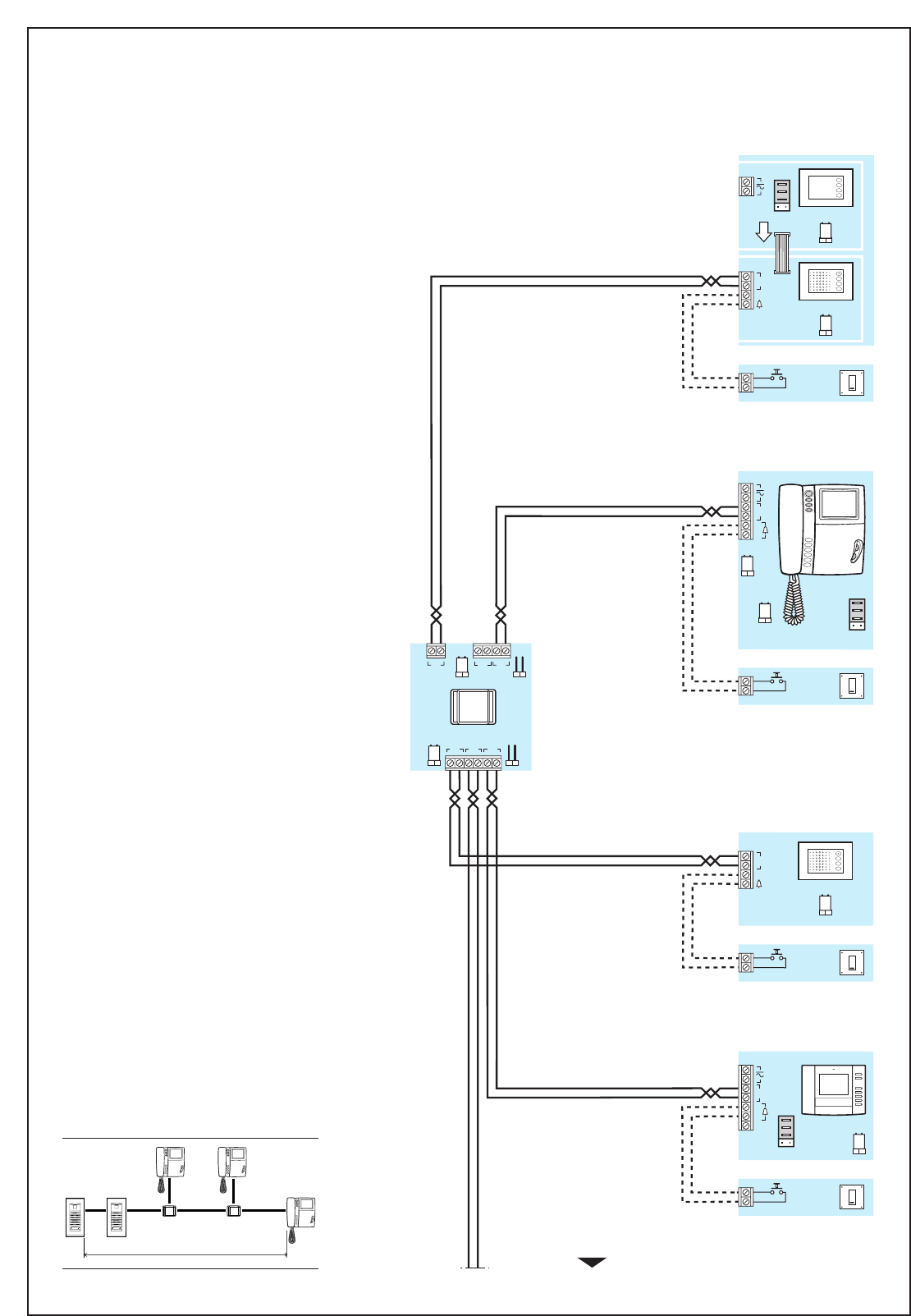

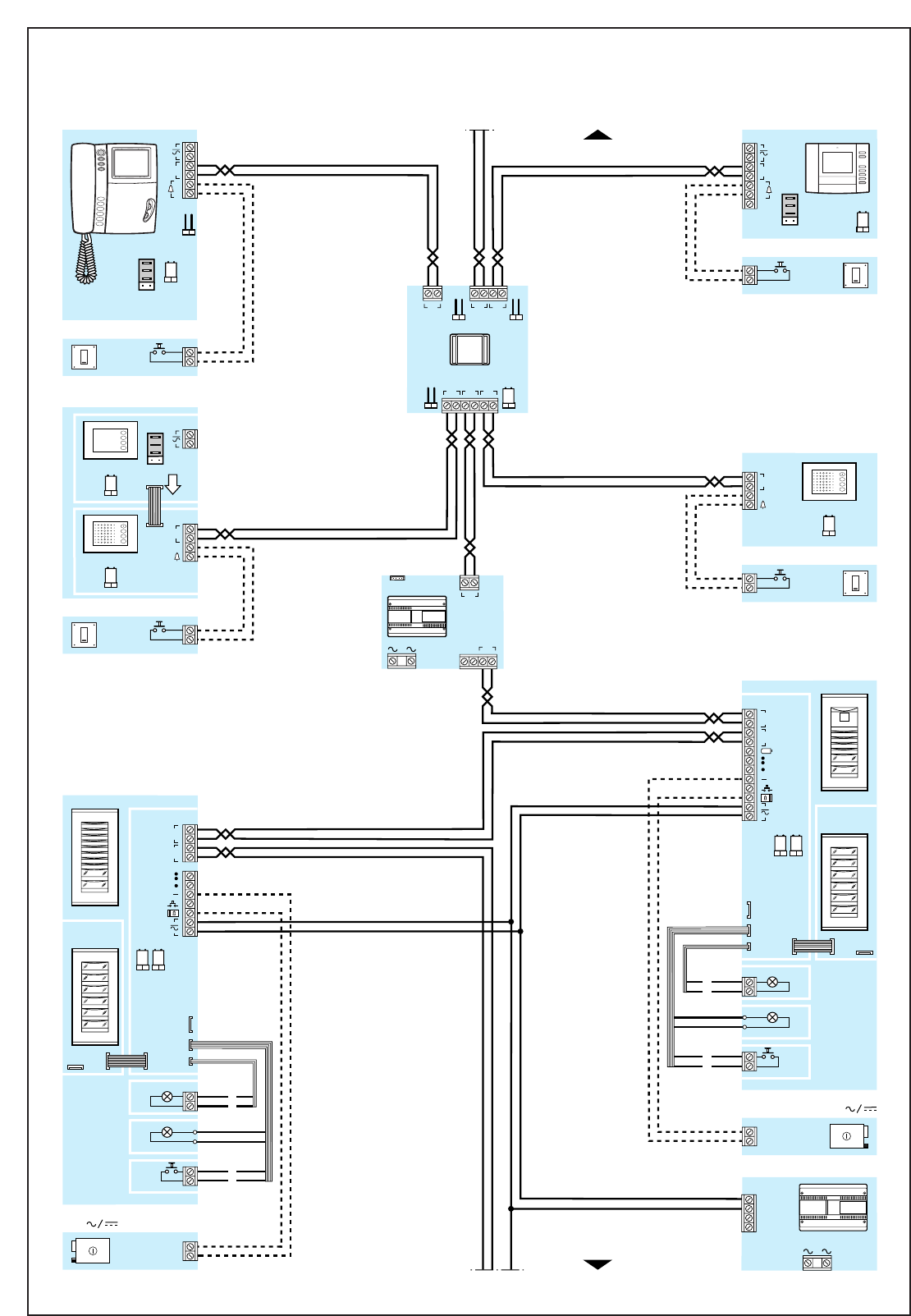

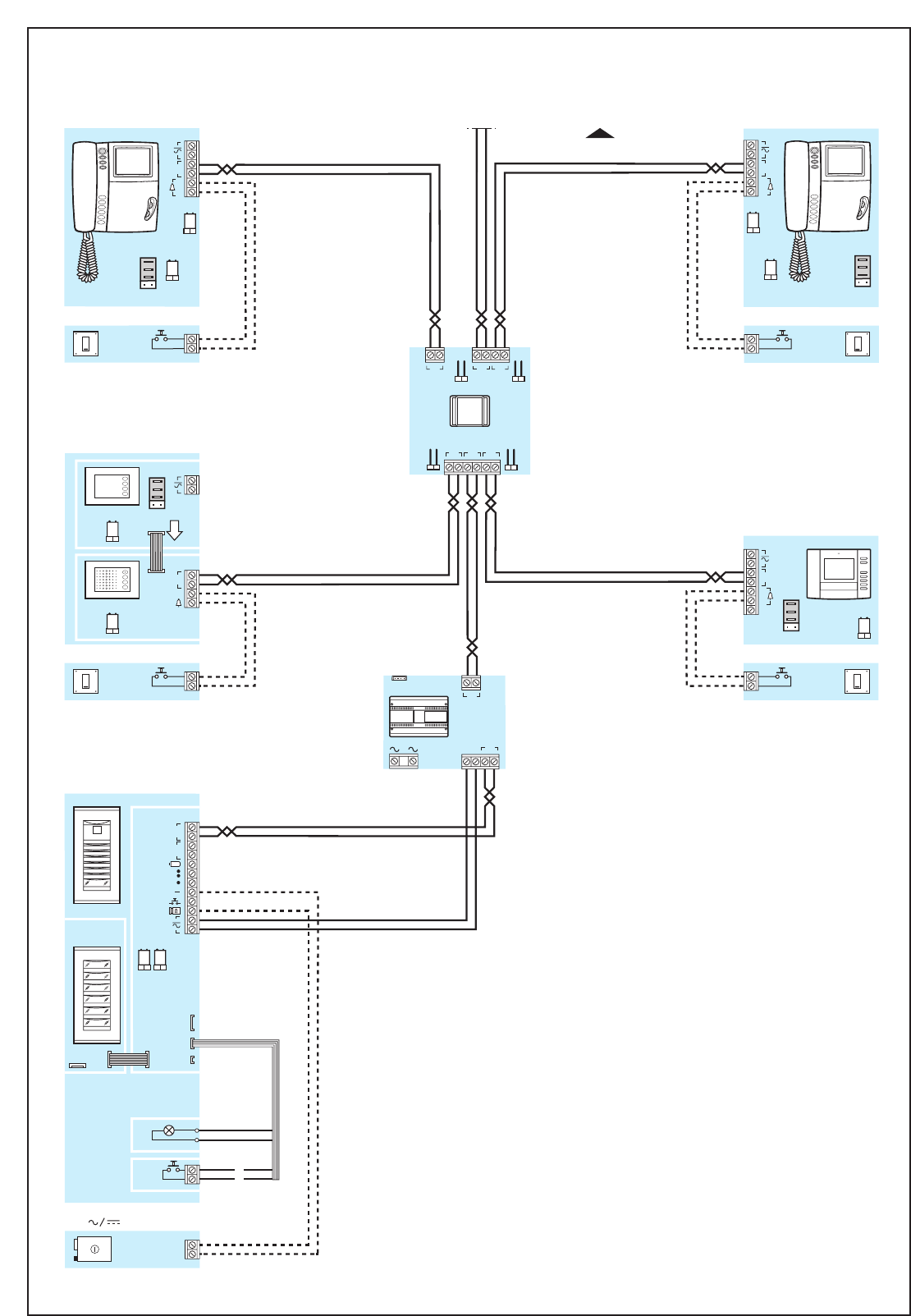

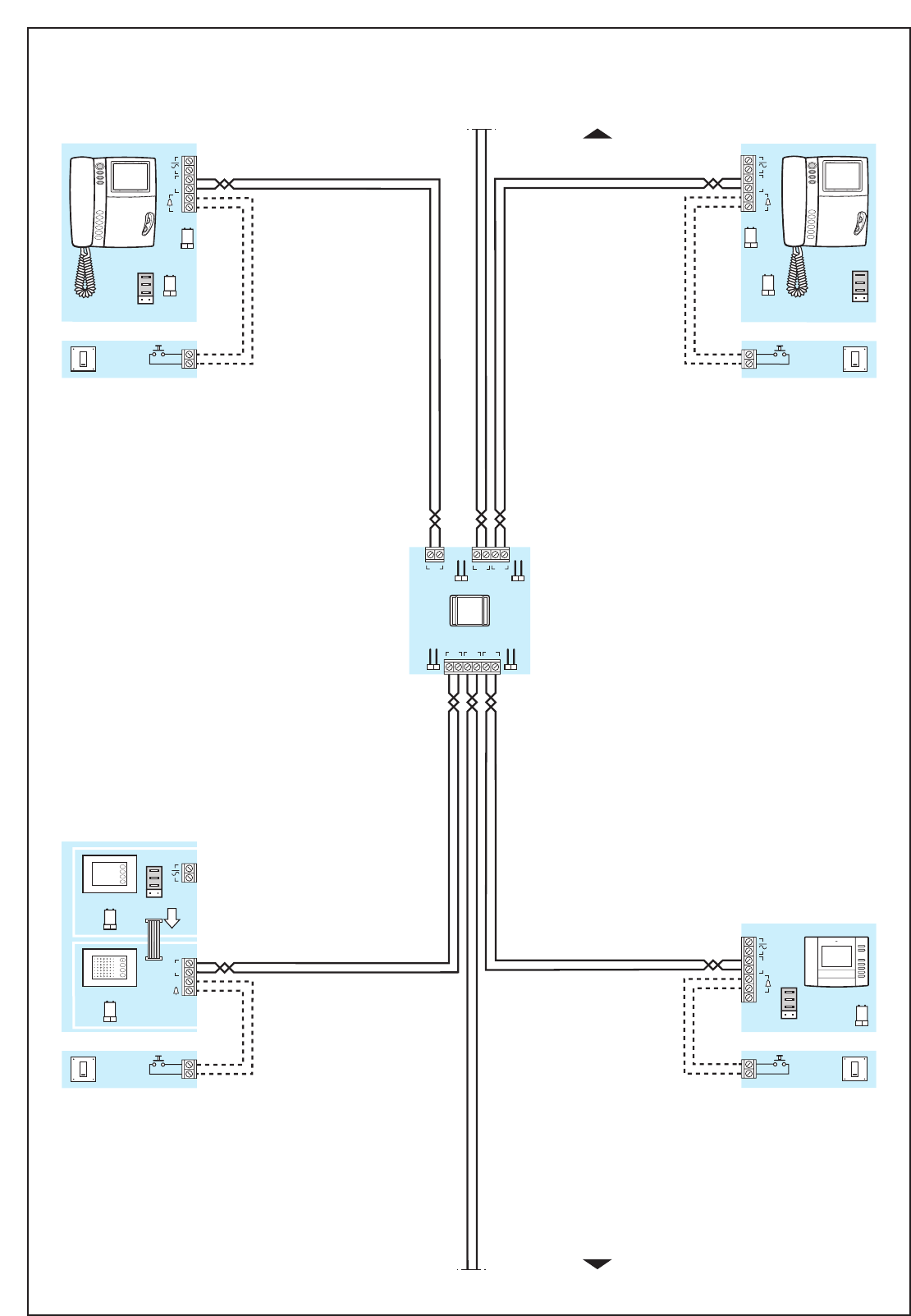

IMPIANTO VIDEOCITOFONICO

PLURIFAMILIARE MISTO (SISTE-

MA X1) CON MONITOR, CITOFONI

E 4 INGRESSI (ALIMENTAZIONE

CENTRALIZZATA DEI VIDEOCI-

TOFONI).

MULTI-FLAT MIXED VIDEO ENTRY

INSTALLATION (X1 SYSTEM) WITH

MONITORS, HANDSETS AND 4

ENTRANCES, (CENTRALIZED

VIDEO HANDSETS POWER SUP-

PLY).

GEMISCHTE VIDEOSPRECHAN-

LAGE FÜR MEHRFAMILIENHAU-

SER (SYSTEM X1) MIT MONITOR,

SPRECHGARNITUREN UND 4

AUSSENSTATIONEN (ZENTRALE

STROMVERSORGUNG DER

VIDEOSPRECHGARNITUR).

INSTALLATION PORTIER VIDEO

POUR IMMEUBLE MIXTE (SYSTÈ-

ME X1) AVEC MONITEURS, COM-

BINES ET 4 ENTREES (ALIMENTA-

TION CENTRALISEE DES POR-

TIERS VIDEO).

EQUIPO DE VIDEOPORTERO

MULTIFAMILIAR MIXTO CON

MONITORES (SISTEMA X1), DERI-

VADOS INTERNOS CON AURICU-

LAR Y 4 ENTRADAS (ALIMENTA-

CIÓN CENTRALIZADA DE LOS

VIDEOPORTEROS).

INSTALAÇÃO VIDEOPORTEIRO

PLURIFAMILIAR MISTO (SISTEMA

X1) COM MONITORES, DERIVA-

DOS INTERNOS A AUSCULTADOR

E 4 ENTRADAS (ALIMENTAÇÃO

CENTRALIZADA DOS VIDEOPOR-

TEIROS).

SE 301V03-A

100 m max

XDV/304XDV/304

10

CN1

CN1

M1

NVM/301+NC/321

SW1

SW1

CP

SW0

SW3

11

XDV/304 SW2

SE 301V03-C

BSE 301V03-A

XDV/300A

SW1 SW2

20dB

6dB

OUT

<100 m

>100 m

B

SW3

SW1

B

YKP/301+YV

M1

10

XDV/304 SW0

SW3

SW2

12

OUT

B

M1

SW1

YC/300 (YC/300A)

SW3

SW1

B

YKP/301+YV

M1

B

M1

SW1

YC/300 (YC/300A)

CP

CP

CP

12

OUT

CP

IN

-

M1

B

SW4

SW1

NC/321

CP

-

M1

B

SW4

-

+

-

+

BUS

LOCAL

SW9

BUS

LOCAL

SW9

OPHERA(OPHERA/B)

SW1

CP

M1

B

-

+

AL

BUS

LOCAL

SW2

34

IN

OPHERA(OPHERA/B)

SW1

CP

M1

B

-

+

AL

BUS

LOCAL

SW2

34

IN

BUS

LOCAL

SW2

SE 301V03-B

11

SE 301V03-D

BSE 301V03-B

HEV/301+

KHSO+

HEP/306

( HEP/312D)

12V

CBI

CN1

HEP/306

(HEP/312D)

CN3

CN5 CBO

CN4

KHSO

4

N

M

G

H

SW1 SW2

12V

HEC/301+

KHSO+

HEP/306

( HEP/312D)

CBI CN1

HEP/306

(HEP/312D)

CN3

CN5

CBO

CN4

3

B

N

M

G

H

KHSO

SW1 SW2

G

1

2

1

2

VAS/100

−

VA/301 CN1

G

B OUT

M2

B IN

B OUT

SW1

NC/321

CP

SW3

SW1

B

YKP/301+YV

CP

CN1

CN1

M1

NVM/301+NC/321

SW1

SW1

CP

2

OUT

SW0

SW3

1

SW2

XDV/304

M1

34

IN

1

B IN

B OUT

M1

+

-

B IN

-

M1

B

-

M1

B

-

+

BUS

LOCAL

SW9

OPHERA(OPHERA/B)

SW1

CP

M1

B

-

+

AL

BUS

LOCAL

SW2

SW4

BUS

LOCAL

SW2

SE 301V03-C

12

12V

HET/301+

KHSO+

…HEP/306

(…HEP/312D)

CBI CN1

HEP/306

(HEP/312D)

CN3

CN5

CBO

CN4

BSE 301V03-C

B

VLS/101

A1

2

3

1

12V

HEV/301+

KHSO+

…HEP/306

(…HEP/312D)

CBI

CN1

HEP/306

(HEP/312D)

CN3

CN5 CBO

N

M

CN4

KHSO

G

H

2

−

B IN

B OUT

N

M

G

H

KHSO

SET VTS/2200CS

(VT/2200CS)

B

A

5

6

8

9

SW1 SW2

SW1 SW2

3

4

B IN

B OUT

1

2

3

4

5

G

1

2

1

2

VAS/100

SE 301V03-D

13

12V

HEV/301+

…HEP/306

(…HEP/312D)

CBI CN1

HEP/306

(HEP/312D)

CN3

CN5

CBO

N

M

CN4

B

SW1 SW2

B2 SE 305V21-C

VA/301

B OUT

CN1

M2

M1 +

-

B IN

B IN

B OUT

G

SE 305V21-A

SE 305V21

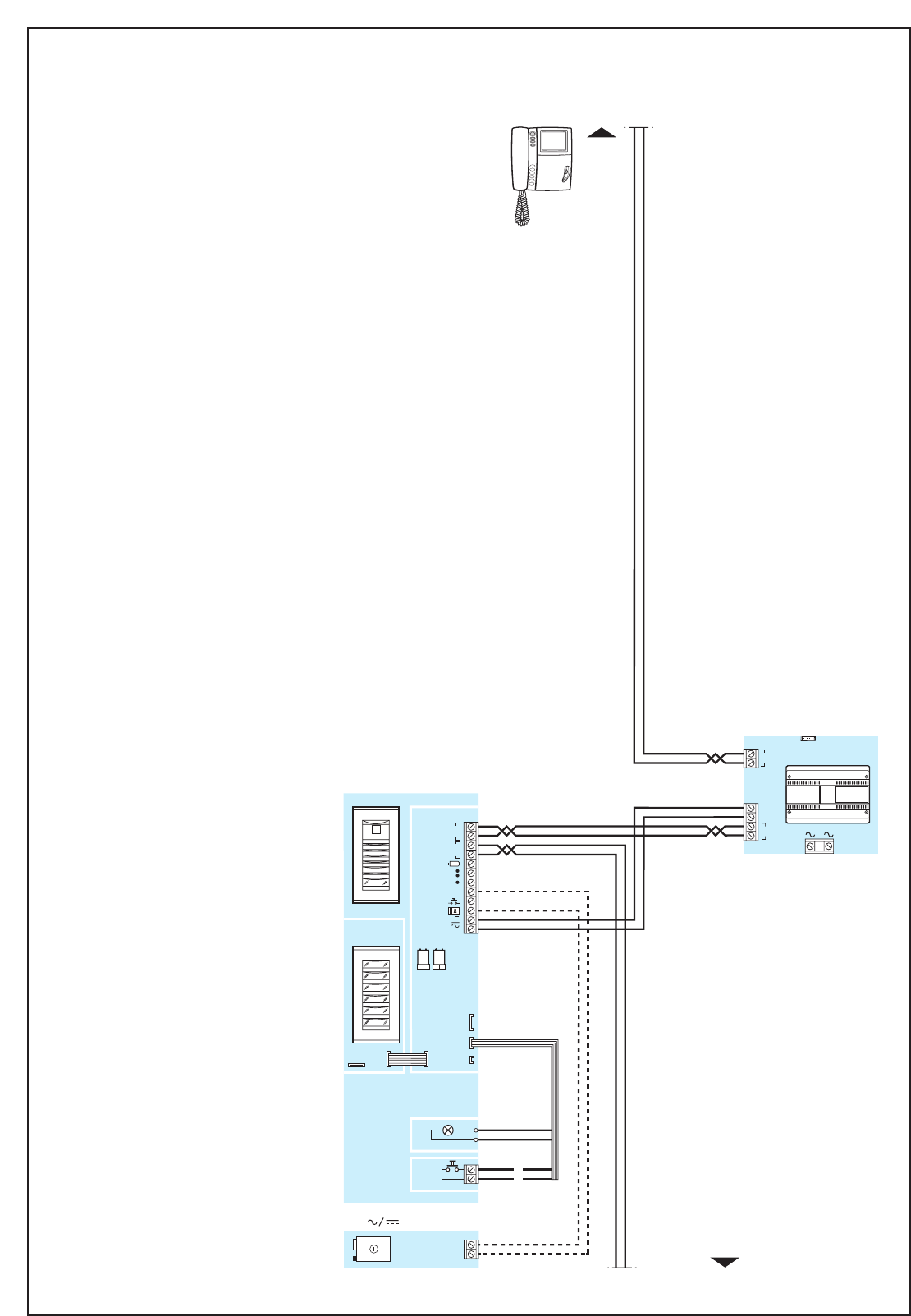

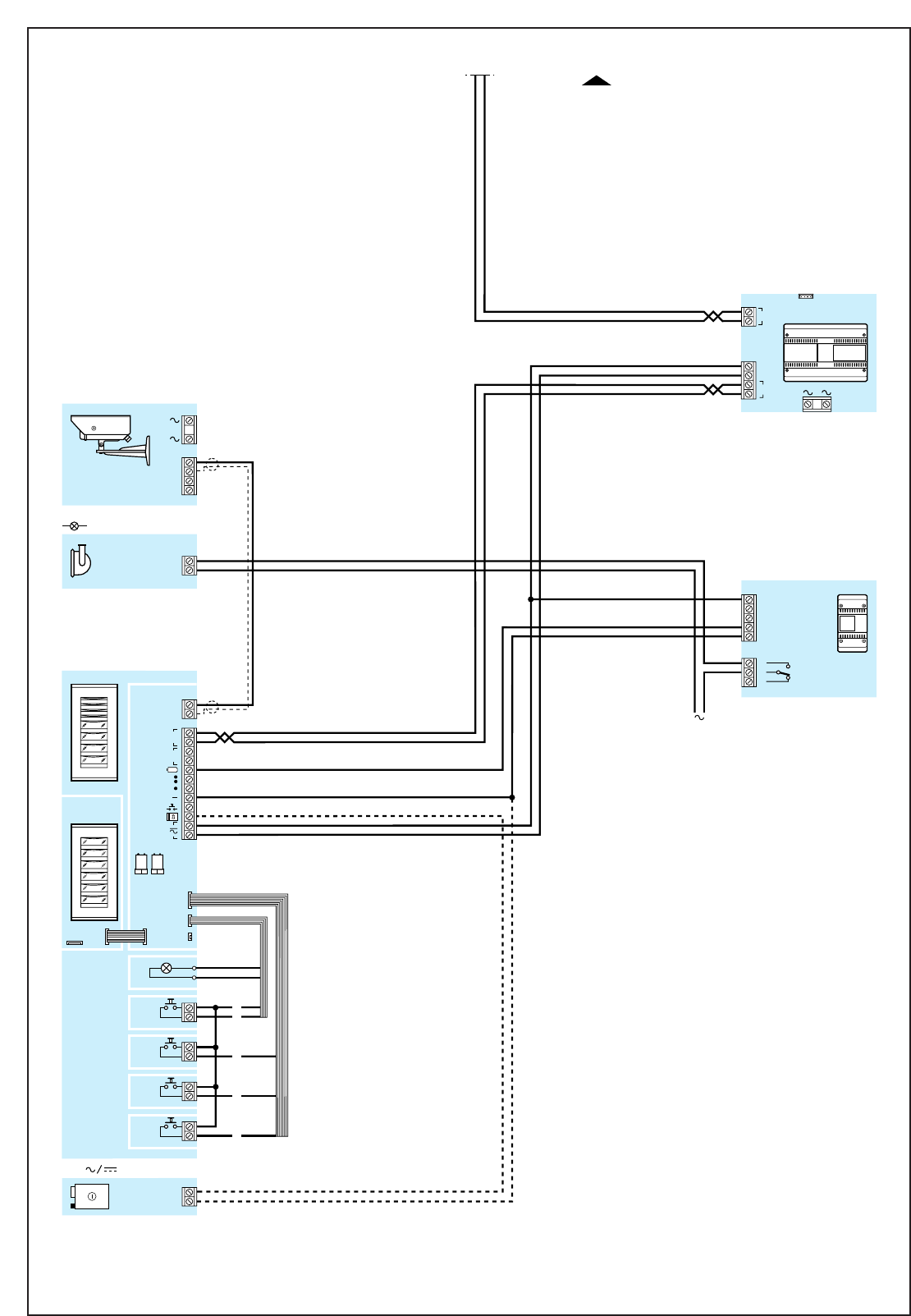

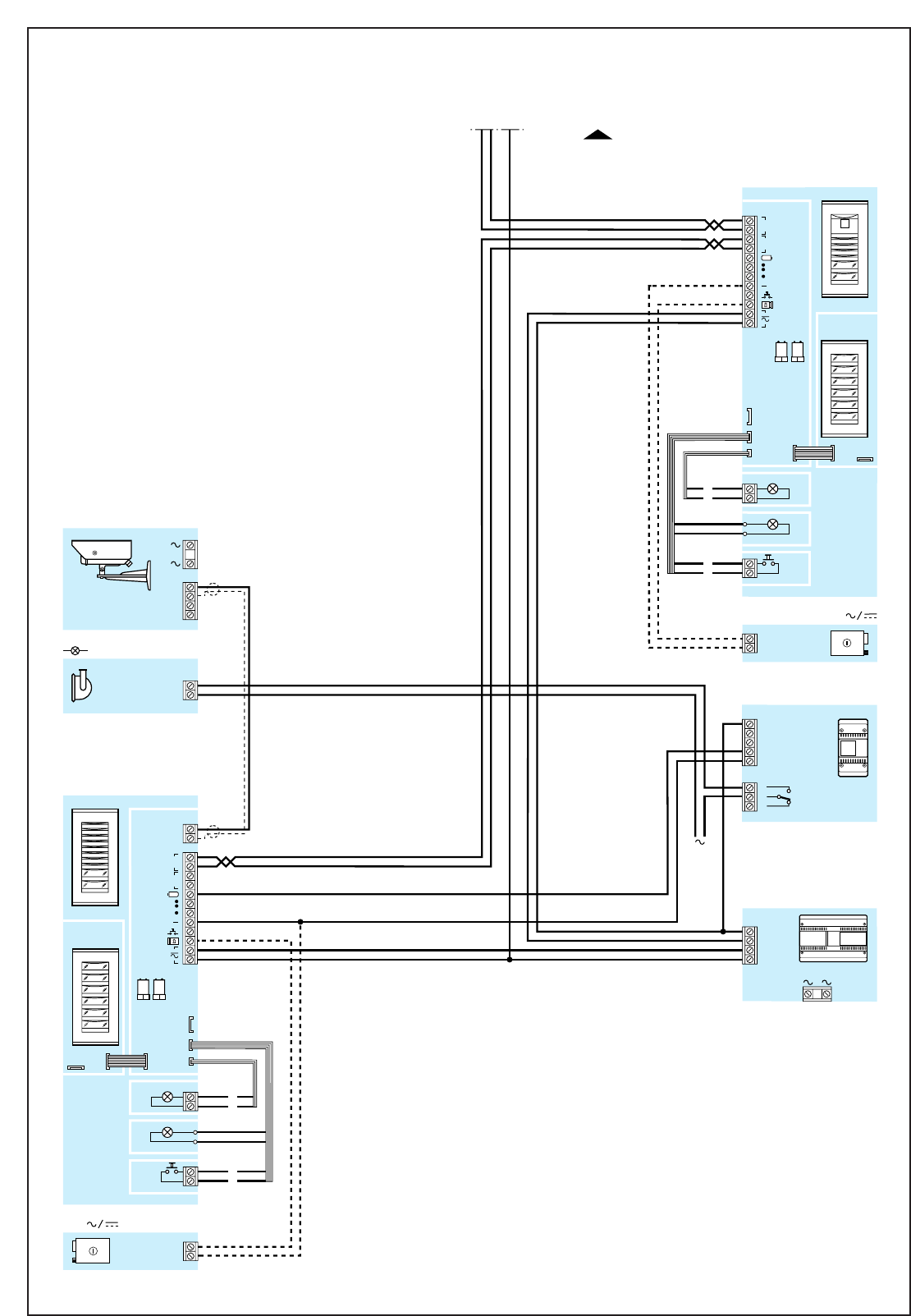

IMPIANTO VIDEOCITOFONICO

RESIDENZIALE (SISTEMA X1)

COSTITUITO DA UN BLOCCO PLU-

RIFAMILIARE CON UN POSTO

ESTERNO (SE305V21-A), DA UN

BLOCCO PLURIFAMILIARE X1

CON DUE POSTI ESTERNI

(SE305V21-B) E UN INGRESSO

PRINCIPALE SISTEMA 300 (SE

305V21-C).

RESIDENTIAL VIDEO ENTRY CON-

TROL INSTALLATION (X1 SYSTEM)

MADE UP OF ONE MULTI-FLAT

BLOCK WITH ENTRY PANEL

(SE305V21-A), ONE MULTI-FLAT

BLOCK X1 WITH TWO ENTRY

PANELS (SE305V21-B) AND A

SYSTEM 300 MAIN ENTRANCE

WITHOUT (SE305V21-C).

WOHN-VIDEOSPRECHANLAGE

(SYSTEM X1) BESTEHEND AUS

EINEM MEHRFAMILIENBLOCK MIT

AUSSENSTATION (SE 305V21-A),

EINEM MEHRFAMILIENBLOCK X1

MIT ZWEI AUSSENSTATIONEN (SE

305V21-B) UND EINEM HAUPTEIN-

GANG DES SYSTEMS 300 (SE

305V21-C).

INSTALLATION DE PORTIER

VIDÉO RÉSIDENTIEL (SYSTÈME

X1) SE CONSTITUANT D’UN BLOC

POUR IMMEUBLE AVEC POSTE

EXTÉRIEUR (SE305V21-A), D’UN

BLOC POUR IMMEUBLE X1 AVEC

DEUX POSTES EXTÉRIEURS

(SE305V21-B) ET D’UNE ENTRÉE

PRINCIPALE SYSTÈME 300 SANS

(SE305V21-C).

INSTALACIÓN DE VIDEOPORTERO

RESIDENCIAL (SISTEMA X1) FOR-

MADO POR UN BLOQUE PLURIFA-

MILIAR CON PLACA EXTERIOR

(SE305V21-A), POR UN BLOQUE

PLURIFAMILIAR X1 CON DOS PLA-

CAS EXTERIORES (SE305V21-B) Y

UNA ENTRADA PRINCIPAL SISTE-

MA 300 SIN (SE 305V21-C).

EQUIPAMENTO VIDEOPORTEIRO

RESIDENCIAL (SISTEMA X1) CON-

STITUÍDO POR UM BLOCO PLURI-

FAMILIAR COM PLACA BOTONEI-

RA (SE305V21-A), POR UM BLOCO

PLURIFAMILIAR X1 COM DUAS

PLACAS BOTONEIRA (SE305V21-

B) E UMA ENTRADA PRINCIPAL

SISTEMA 300 SEM (SE 305V21-C).

14

A

VAS/100

1

2

1

2

B1 SE 305V21-C

12V

HEV/301+

KHSO+

…HEP/306

(…HEP/312D)

CBI CN1

HEP/306

(HEP/312D)

CN3

CN5

CBO

CN4

KHSO

N

M

G

H

SW1 SW2

B IN

B OUT

112V

HEV/301+KHSO+

…HEP/306

(…HEP/312D)

CBI

CN1

HEP/306

(HEP/312D)

CN3

CN5 CBO

CN4

KHSO

2

N

M

G

H

SW1 SW2

B IN

B OUT

VA/301

CN1

M2

M1 +

-

B IN

B OUT

B

G

G

SE 305V21-B

15

ICP/LR

L

+

12V

HPV/1+HAV/200+

HIA/300+ICP/LR+

…KHPS (…KHPD)+

HTS+…HEP/306

(…HEP/312D)

CBI CN1

HEP/306

(HEP/312D)

CN3

CN2

HIA/300

A

+

+

V OUT

V IN

3

4

CB

CBO

120

2x56

CBO

2

1

120

2x56

C

XA/300LR

B

+

-

A

L

CNV

+

-

B

CNV

XAV/300

CNT

B

+V

-

V

-

CNS

01234

SW3

N

C

G

R

V

S

B

A

C

N

HAV/200

5

6

11

12

14

SW1

TC

V−

V+

VS

5

21 G

B1

B2 SE 305V21-BSE 305V21-A

C

B

B

A

SE 305V21-C

16
