Betjeningsvejledning

ULTRACURVE PRO DEQ2496

Ultra-High Precision 24-Bit/96 kHz Equalizer, Analyzer,

Feedback Destroyer and Mastering Processor

2ULTRACURVE PRO DEQ2496 Betjeningsvejledning

Inholdsfortegnelse

Vigtige sikkerhedsanvisninger ..................................... 3

Dementi ........................................................................... 3

1. Indledning .................................................................. 4

1.1 Inden du starter ................................................................... 4

1.2 Håndbogen ........................................................................... 4

2. Betjeningselementer ................................................ 4

2.1 Fronten ................................................................................... 4

2.2 Bagsiden ................................................................................ 5

3. Menustruktur og Editering ....................................... 5

3.1 Generel betjeningsprocedure og

display-visning ............................................................................. 5

3.2 Equalizer-modulerne ......................................................... 5

3.3 WIDTH-menuen .................................................................. 8

3.4 DYN-menuen ....................................................................... 9

3.5 UTILITY-menuen ............................................................... 10

3.6 I/O-menuen ........................................................................ 11

3.7 BYPASS-menuen ............................................................... 12

3.8 RTA-menuen (real-time analyzer) ............................... 12

3.9 MEMORY-menuen ............................................................ 13

3.10 METER-menuen ............................................................... 14

3.11 RTA/MIC-indgang ............................................................ 14

4. Anvendelsesområder .............................................. 14

4.1 Sum-equalizer i en live-situation ................................ 14

4.2 Brug af ULTRACURVE PRO i studiet ............................ 16

5. Tilslutninger ............................................................. 16

5.1 MIDI-tilslutninger .............................................................. 16

5.2 Analoge tilslutninger....................................................... 16

5.3 Digitale forbindelesr (AES/EBU og S/PDIF) .............. 17

5.4 WORDCLOCK-forbindelser ............................................ 17

6. Drifts-Software ........................................................ 17

7. Specikationer ......................................................... 17

7.1 MIDI-implementation ...................................................... 19

3ULTRACURVE PRO DEQ2496 Betjeningsvejledning

Vigtige

sikkerhedsanvisninger

DEMENTI

Advarsel

Terminaler markeret med et symbol bærer

elektrisk spænding af en tilstrækkelig

størrelse til at udgøre risiko for elektrisk shock. Brugkun

kommercielt tilgængelige højtalerkabler af høj

kvalitet med et 0,6mmTS stik installeret. Alle andre

installationer eller modi kationer bør kun foretages af

kvali ceretpersonale.

Uanset hvor dette symbol forekommer,

henviser det til vigtige betjenings- og

vedligeholdelses-anvisninger i det

vedlagte materiale. Læs vejled-ningen.

Obs

For at mindske risikoen for elektrisk stød

må toppen ikke tages af (hellerikke

bagbeklædningen). Ingen indvendige dele må

efterses af brugeren. Al service må kun foretages af

faguddannetpersonale.

Obs

Udsæt ikke apparatet for regn og fugt,

så risikoen for brand eller elektriske stød

reduceres. Apparatet må ikke udsættes for dryp eller

stænk, og der må ikke stilles genstande fyldt med væske

som f.eks. vaser på apparatet.

Obs

Disse serviceanvisninger må kun anvendes

af kvali ceret servicepersonale. For at

reducere risikoen for elektriske stød må du kun udføre

den form for service, som er omtalt i driftsanvisningerne.

Reparationer må kun udføres af faguddannet personale.

1. Læs disse anvisninger.

2. Opbevar disse anvisninger.

3. Ret dig efter alle advarsler.

4. Følg alle anvisninger.

5. Anvend ikke dette apparat i nærheden afvand.

6. Brug kun en tør klud ved rengøring.

7. Tildæk ikke ventilationsåbninger.

Installationforetages i overensstemmelse med

fabrikantens anvisninger.

8. Må ikke installeres i nærheden afvarmekilder såsom

radiatorer, varmespjæld, komfurer eller andre apparater

(inkl. forstærkere). der frembringer varme.

9. Omgå ikke sikkerheden, hverken ipolariserede

stik eller i stik til jordforbindelse. Et polariseret stik

har to ben, hvoraf det ene er bredere end det andet.

Etstik til jordforbindelse har to ben og en tredje gren til

jordforbindelse. Det brede ben eller den tredje gren er

der af hensyn til din sikkerhed. Hvis stikket ikke passer til

stikkontakten, kan du tilkalde en elektriker til at udskifte

det forældede stik.

10. Beskyt lysnetkablet fra at blive betrådt eller klemt.

Sørg specielt ved stik, forlængerledninger og der, hvor de

udgår fra enheden for tilstrækkelig beskyttelse.

11. Apparatet skal altid være tilsluttet til strømnettet

med en intakt beskyttelsesleder.

12. Hvis hovednetstikket eller en apparatstikdåse skal

fungere som afbryder, skal de altid være tilgængelige.

13. Benyt alene tilslutningsenheder/tilbehør som

angivet af fabrikanten.

14. Når apparatet

benyttes med vogn,

stativ, trefod, konsol

eller bord, skal det være

med sådanne, som er

anvist af fabrikanten

eller som sælges

sammen med apparatet.

Nårder benyttes vogn, skal der udvises forsigtighed,

nårkombinationen vogn/apparat  yttes, så du undgår at

komme til skade vedat snuble.

15. Tag stikket ud til dette apparat ved lyn og torden,

eller når det ikke benyttes i længere tid.

16. Al service skal foretages af faguddannet personale.

Service er påkrævet, når enheden på nogen måde er

blevet beskadiget, hvis f.eks. strømforsyningsledningen

eller stikket er blevet beskadiget, hvis der er blevet spildt

væsker eller der er faldet genstande ned i apparatet,

hvisenheden har været udsat for regnvejr eller fugtighed,

ikke fungerer normalt eller er blevet tabt.

17. Korrekt bortska else af

dette produkt: Dette symbol

indikerer, atdette produkt ikke

må bortska es sammen med

almindeligt husholdningsa ald

i henhold til WEEE-direktivet

(2002/96/ EF) og national

lovgivning. Dette produkt skal indleveres på et autoriseret

indsamlingssted for genbrug af a ald af elektrisk og

elektronisk udstyr (EEE). Forkert håndtering af denne

type a ald kan påvirke miljøet og sundheden negativt

på grund af potentielt farlige sto er, dergenerelt

er tilknyttet EEE. Samtidig medvirker din korrekte

bortska else af dette produkt til e ektiv anvendelse af

naturlige ressourcer. Kontakt de lokale myndigheder eller

dit renovationsselskab for yderligere oplysninger om, hvor

du kan indlevere dit kasserede udstyr til genbrug.

TEKNISKE SPECIFIKATIONER OG UDSEENDE

KAN ÆNDRES UDEN VARSEL. INFORMATION

INDEHOLDT ER KORREKT PÅ UDSKRIFTS TIDSPUNKT.

ALLEVAREMÆRKER TILHØRER DERES RESPEKTIVE

EJERE. MUSICGROUP KAN IKKE HOLDES TIL ANSVAR

FOR TAB SOM LIDES AF PERSONER, SOM ER ENTEN

HELT ELLER DELVIS AFHÆNGIGE AF BESKRIVELSER,

FOTOGRAFIER ELLER ERKLÆRINGER INDEHOLDT.

MUSICGROUP PRODUKTER SÆLGES UDELUKKENDE

IGENNEM AUTORISEREDE FORHANDLERE.

DISTRIBUTØRER OG FORHANDLERE REPRÆSENTERER

IKKE MUSICGROUP OG HAR ABSOLUT IGEN AUTORITET

TIL AT BINDE MUSICGROUP VED NOGEN UDTRYKT

ELLER IMPLICERET REPRÆ

SENTATION. DENNE MANUAL

ER COPYRIGHT. INGEN DEL AF DENNE MANUAL KAN

REPRODUCERES ELLER TRANSMITTERES I NOGEN

FORM ELLER PÅ NOGEN VIS, ENTEN MEKANISK ELLER

ELEKTRONISK, HERUNDER FOTOKOPIERING ELLER

OPTAGELSE AF NOGEN ART, FOR NOGET FORMÅL,

UDEN SKRIFTLIG TILLADELSE AF MUSICGROUPIPLTD.

ALLE RETTIGHEDER RESERVERES.

Trident Chambers, Wickhams Cay, P.O. Box 146,

Road Town, Tortola, British Virgin Islands

4ULTRACURVE PRO DEQ2496 Betjeningsvejledning

1. Indledning

Tak for den tillid, du har vist os med købet af ULTRACURVE PRO DEQ2496.

Detdrejer sig her om en førsteklasses, digital Audio processor på DSP-basis med

integrerede 24-Bit/96 kHz A/D- og D/A-convertere, optimalt egnet til live- og

studie brug. ULTRACURVE PRO byder på et utal af forskellige EQ’er (Graphic EQs,

Parametric EQs og Dynamic EQs) en Real-Time Analyzer med Auto EQ-funktion,

dynamik processorer som kompressor, expander og peak limiter samt

omfangsrige analoge og digitale tilslutnings-optioner.

Dette og meget mere gør DEQ 2496 til en absolut universel integrerbar del af dit

optage- og mastering studie og til en virkelig berigelse af dit live-udstyr.

◊ Følgende vejledning skal først gøre dig fortrolig med specialudtryk,

så du kan lære alle apparatets funktioner at kende. Når du har læst

denne vejledning omhyggeligt, gem den, så du altid kan slå op igen.

1.1 Inden du starter

1.1.1 Udlevering

På fabrikken blev ULTRACURVEPRO emballeret omhyggeligt for at garantere en

sikker transport. Er emballagen trods alt be skadiget, skal apparatet omgående

kontrolleres for ydre skader.

◊ I tilfælde af eventuelle sk ad er skal apparatet IKKE returneres til os.

Du bedes først kont akte forhandleren og transportfirmaet, da du i

modsat fald fuldstændigt kan miste retten til skades erstatning.

1.1.2 Idrifttagning

Sørg for tilstrækkelig ventilation og placer ikke DEQ2496 i nærheden af et

udgangstrin eller i nærheden af en radiator så du undgår en overophedning

afapparatet.

◊ Sikringer, der er brændt over, skal altid udskiftes med sikringer,

som har den korrekte værdi! Den korrekte værdi kan findes i kapitel

“Specifikationer”.

Forbindelsen til el-nettet sker via det medfølgende strømkabel som passer til en

standard IEC-vægkontakt. Den opfylder gældende sikkerhedsbestemmelser.

◊ Vær opmærksom på, at alle apparater skal jordfor-bindes. For din

egen sikkerhed bør du aldrig fjerne apparaternes eller netkablernes

jordforbindelse eller gøre den virkningsløs.

1.1.3 Garanti

Giv dig venligst tid til at returnere det udfyldte garantibevis til os

iløbet af 14 dage fra købsdatoen Serienummeret står på apparatets

overside. Somet alternativ kan du registrere dig online via vores internet

hjemmeside(behringer.com).

1.2 Håndbogen

Denne håndbog er bygget op, så du får et overblik over betjeningselementerne

og samtidig får en detaljeret beskrivelse af deres funktioner. Er der brug

for udførligere forklaringer med hensyn til bestemte emner, besøg vores

webside behringer.com. Der kan du nde nærmere forklaringer på brugen af

eekt-ogforforstærkere.

2. Betjeningselementer

2.1 Fronten

(1)

(2)

(3)

(4)

(5)

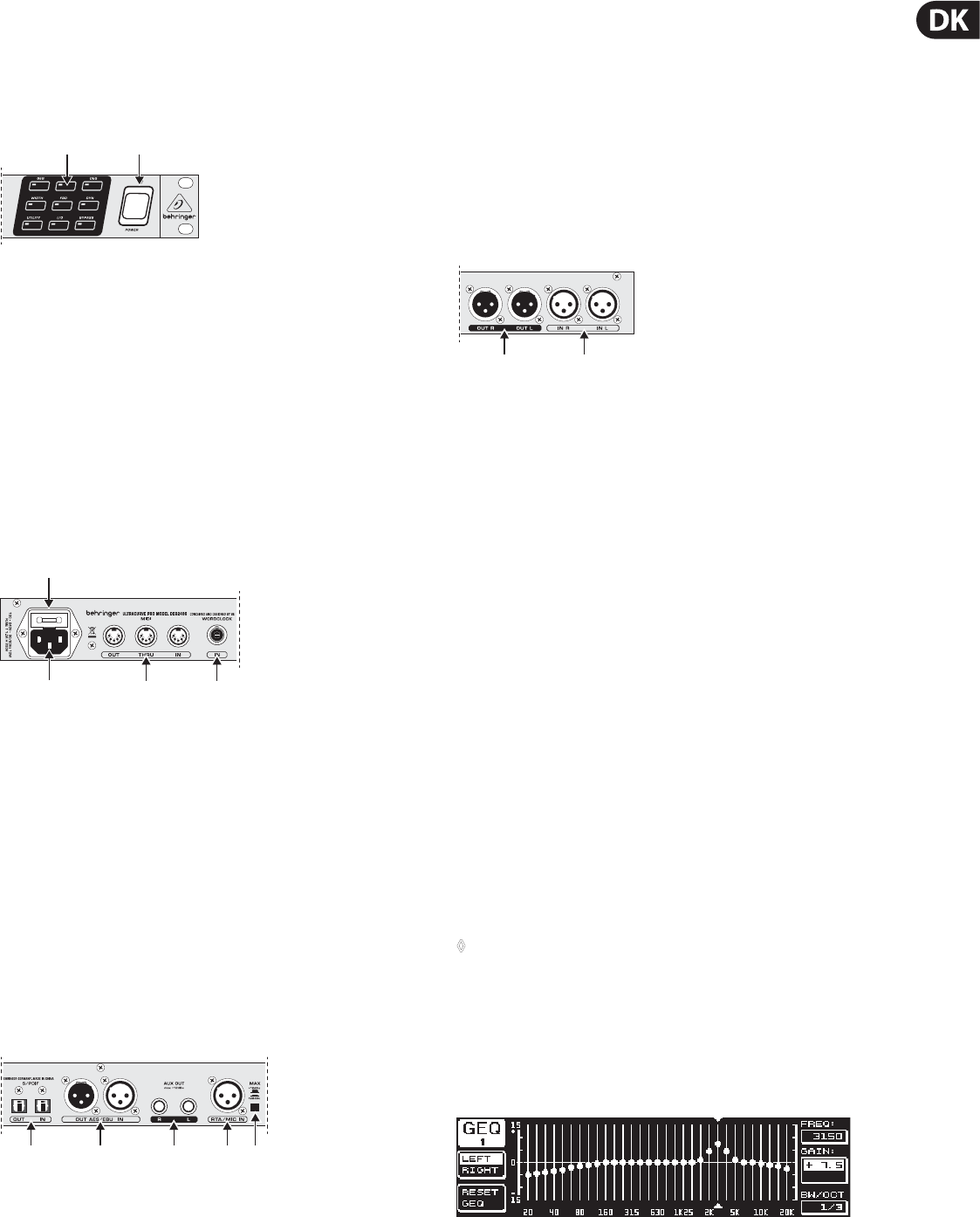

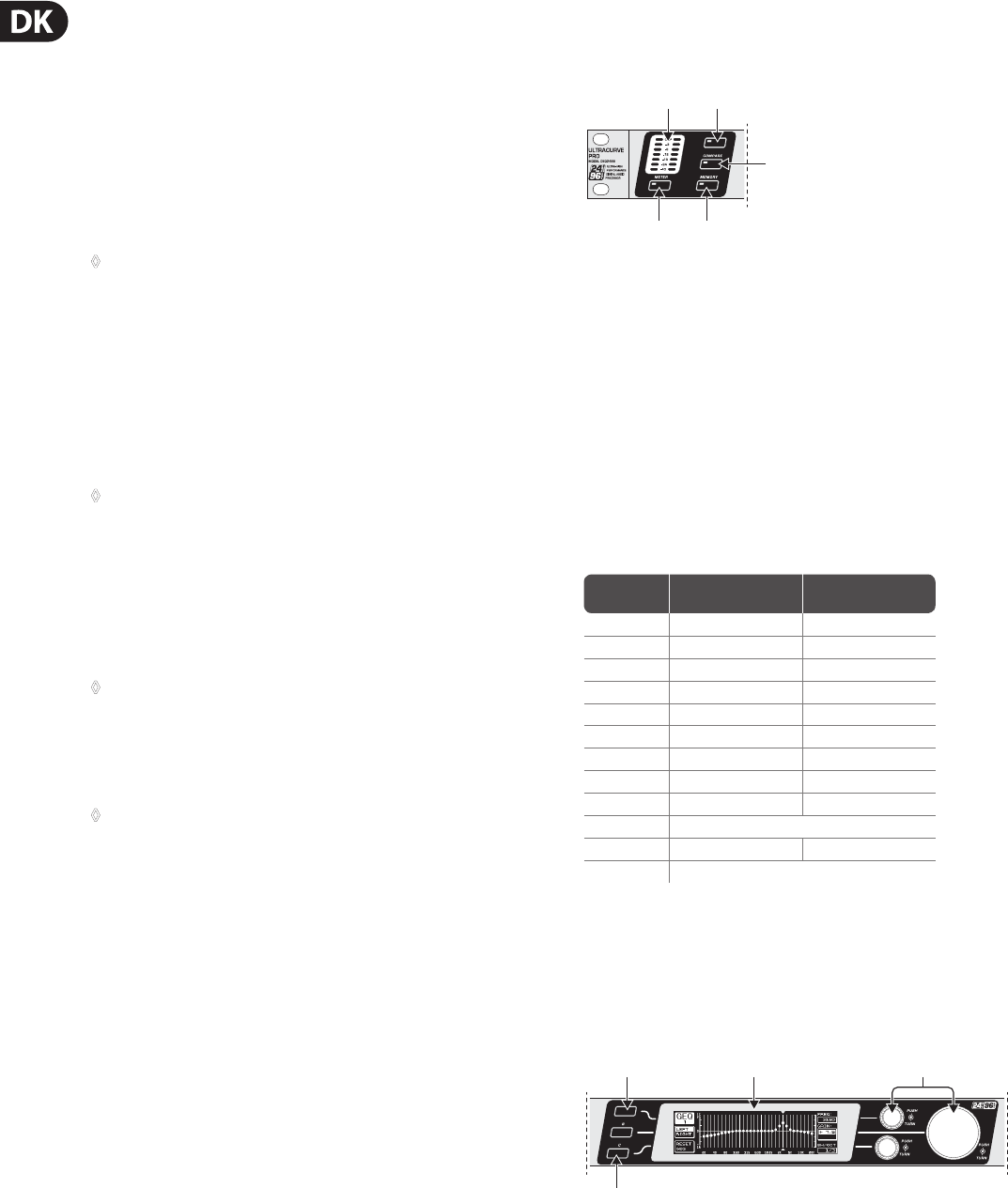

Fig. 2.1: LED-display og menutaster

(1) LED METERET VISER DEQ2496’s indgangssignal. Den øverste CLIP-LED

lyser, så snart dette er for højteller hvis dynamik-menuens peak limiter

(sekap.3.4) arbejder på dette tidspunkt.

(2) Med METER tasten hentes METER-menuen (se kap. 3.10).

(3) DEQ2496 byder på en integreret real-time analyzer, som viser hele

frekvensområdet. Med RTA-tasten vælges en menu, hvor alle de nødvendige

indstillinger foretages (se kap. 3.8).

(4) Med DEQ2496’s COMPARE-tast kan du sammenligne enten samlige presets

eller enkelte moduler med hinanden, uafhængig af den i øjeblikket valgte

menu. Følgende tabel viser hvordan COMPARE-tastens arbejdsgang er for de

enkelte moduler:

COMPARE

(komplet preset)

COMPARE

(kun modul)

GEQ X

PEQ X

DEQ X

FBD X

WIDTH X

DYN X

UTIL X

I/O X

BYPASS X

RTA ikke aktiv

MEMORY X

METER ikke aktiv

Tab. 2.1: COMPARE-funktionen for de enkelte ULTRACURVE PRO-moduler

(5) Aktivér MEMORY-tasten, for at vælge MEMORY-menuen (se kap. 3.9).

Herkan komplette presets, eller et presets enkelte moduler (fx GEQ, PEQetc.)

hhv. gemmes eller hentes. MEMORY-LED’en lyser, så snart presettets

indstilling, som vælges i MEMORY-menuen, afviger fra de i øjeblikket

aktiverindstillinger.

(6) (9)(8)

(7)

Fig. 2.2: Taster, display og drejeknapper

(6) Med PAGE-tasten kan de forskellige sider i en menu vælges.

(7) A- og B-tasternes funktion er afhængige af den valgte menu og

visesidisplayet.

(8) ULTRACURVE PRO’s LC-display.

5ULTRACURVE PRO DEQ2496 Betjeningsvejledning

(9) DEQ2496 har tre datahjul med hvilke man, også uafhængig af den i

øjeblikket valgte menu, kan vælge og editere forskellige parametre. I mange

tilfælde er de udstyret med en dobbeltfunktion, dvs. man kan editere ved at

dreje og trykke. Ved at trykke på datahjulene kan parametrenes trinlængde

(step-længde) ændres eller de foretagne indstillinger kan bekræftes

ellerresettes.

(10) (11)

Fig. 2.3: DEQ2496’s modulknapper

(10) Med menuknapperne vælges de forskellige modulers menuer.

Desudenbenyttes de til at vælge de enkelte sider inden for denne menu

(som PAGE-tasten). Hver enkelt af disse knapper er udstyret med en LED.

Disse lyser, så snart det på gældende modul griber ind i klangbilledet.

NårDEQ2496 modtager MIDI-data, lyser UTILITY-tastens LED et kort øjeblik.

Ved at holde knapperne nede (ca. 1 sekund) kan aktive moduler sættes i

bypass-mode eller de kan aktiveres igen. Dette gælder kun for moduler,

somogså kan editeres i BYPASS-menuen (se kap. 3.7).

(11) Med POWER-funktionen tændes for DEQ2496. POWER-tasten skal stå i

stillingen “o”, når du forbinder apparatet til el-nettet.

2.2 Bagsiden

(12)

(13) (14) (15)

Fig. 2.4: Nettilslutning, MIDI- og Wordclock-forbindelser

(12) På DEQ2496’s SIKRINGSHOLDER kan sikringen udskiftes. Ved udskiftning

afsikringen bør du altid anvende den samme type. Vær venligst opmærksom

på angivelserne i kapitel 7 “Specikationer”.

(13) Apparatet forbindes med nettet via en IEC-bøsning for koldstart .

Etpassende netkabel er inkluderet i leverings omfanget.

(14) Med MIDI-tilslutningerne kommunikerer DEQ2496 med en computer

eller andre MIDI-kompatible apparater. Via MIDI IN-forbindelsen

modtages MIDI-data, via MIDI OUT kan der udføres MIDI-kommandoer.

ModtagneMIDI-kommandoer sendes gennem MIDI THRU-bøsningen

ogkan sendes videre til andre apparater.

(15) Via WORDCLOCK-indgangen kan du hente et eksternt Wordclock-signal fra

et andet apparat til synkronisation af DEQ2496. Denne forbindelse er udført

som en BNC-koaxialbøsning.

(16) (17) (18) (19) (20)

Fig. 2.5: Digitale interfaces og RTA-mikrofonindgang

(16) DEQ2496 har et digitalt optisk interface Her kan data sendes og modtages i

både AES/EBU- og S/PDIF-format.

(17) Via det ditigale AES/EBU-interface med XLR-tilslutninger sendes og

modtages ligeledes data i AES/EBU- eller S/PDIF-format.

(18) AUX OUT-jack-stikket er en ekstra stereo udgang, hvor audiosignalet,

somligger på udgangen, også kan opfanges analogt.

(19) RTA/MIC IN-XLR-bøsningen er til tilslutning af en målemikrofon.

Signaletkan benyttes som indgangssignal til real-time analyzer’en eller til

SPL-meteret. Via dette stik kan tilsluttes en valgbar +15 V phantompower

til kondensator mikrofoner, som kan indstilles enten til mikrofon- eller

line-indgangsfølsomhed (se kap. 3.11).

(20) MAX-tasten forhøjer det maksimale niveau ved MAIN-ind- og udgange

fra+12 dBu til +22 dBu.

(21) (22)

Fig. 2.6: Ind- og udgangsforbindelser

(21)

DEQ2496’s analoge ud gangssignal ligger på de symmetriske XLR-tilslutninger.

(22) Via de symmetriske XLR-indgange tilsluttes et analogt indgangssignal.

3. Menustruktur og Editering

Dette kapitel indeholder detaljerede forklaringer til de forskellige menusiders

funktioner. Det kan anbefales, at denne betjenings vejledning altid opvares

i nærheden, når man arbejder med DEQ2496, så man altid kan slå op i den,

hvisderskulle opstå problemer.

3.1 Generel betjeningsprocedure og

display-visning

Når man vælger en menu med en af tasterne GEQ, PEQ, DYN, vises denne i

displayet. I både venstre og højre kant kan ses funktioner og parametre til

preset-editering, som hver især er tilordnet enten A eller B-tasten (venstre) og de

tre datahjul (højre) Samtlige editeringer kan foretages med disse.

Menuerne består for størstedelen af ere sider, hvis antal kan ses foroven til

venstre i displayet under menu navnet. Med den tilsvarende menutast eller

PAGE-tasten til venstre for displayet kan der skiftes mellem de forskellige sider.

Da hhv. A- og B-tasten og datahjulene, afhængigt af den i øjeblikket valgte

menu, har forskellige funktioner, beskrives efterfølgende hele proceduren

detaljeret. Menuerne vises en efter en, og hver funktion og hver parameter

forklares særskilt.

◊ Vær venligst opmærksom på, at højre og venstre kanal altid editeres på

en gang i stereo LINK-mode.

3.2 Equalizer-modulerne

3.2.1 GEQ-menuen

GEQ-menuen vælges ved at aktivere GEQ-tasten. Denne består af kun en side,

hvor alle lterindstillingerne foretages.

Fig. 3.1: GEQ-menuen

6ULTRACURVE PRO DEQ2496 Betjeningsvejledning

Ved at dreje det øverste datahjul kan du på parameteren FREQ vælge et

frekvensbånd, som skal editeres. Der er 31 bånd til rådighed, som rækker over

hele frekvensområdet fra 20 Hz til 20 kHz. Under GAIN kan det ønskede område

hæves eller sænkes med det store datahjul. Værdiområdet ligger her mellem

-15og +15 dB.

VPQ (Virtual Paragraphic Equalizer)-funktionen

Med parameteren BW/OCT kan man med det nederste datahjul desuden tilordne

ltrene den ønskede båndbredde. Det betyder, at frekvens båndene hæves eller

sænkes klokkeformet omkring en mellemfrekvens. Hvormange omkringliggende

frekvens områder der påvirkes, bestemmes af båndbredden. Værdiområdet ligger

her mellem 1/3 og 59/3.

Så snart der foretages en ændring af denne parameter, ændres RESET GEQ-

indikeringen (til venstre i displayet) til ACCEPT VALUES. Hvis nu B-tasten aktiveres

(eller der trykkes på det store datahjul), gemmes denne ind stilling, og der kan

foretages yderligere lterdstillinger.

0Trykkes der på det nederste datahjul ændres BW/OCT-parameteren til MODE.

Ved at dreje controlleren, kan der nu vælges et HIGH- eller LOW-shelving-lter.

GAIN-parameteren ændres til dB/OCT ved denne proce dure. Med det store

datahjul kan ankestejlheden nu indstilles fra -15 til +15 dB/Okt. I HIGH- mode

hæves eller sænkes alle frekvensbånd over den valgte frekvens, i LOW-mode

påvirkes alle bånd under denne frekvens. Denne procedure skal ligeledes

bekræftes med B-tasten (ACCEPT VALUES).

I DUAL MONO-mode skiftes med A-tasten til venstre for displayet mellem højre

og venstre audiosignal. Ved et langt tryk vises begge siders indstillinger på

samme tid og kan editeres simultant. I STEREO LINK-mode kan begge kanaler kun

behandles samlet.

Med B-tasten kan lterinstillingerne fortrydes igen (RESET EQ). Med et kort tryk

reset tes deti øjeblikket valgte frekvensbånd til 0.0 dB gain, hvis den holdes ned

ca. et sekund, resettes alle frekvens bånd. Enkelte bånd kan også resettes ved at

trykke på det store datahjul.

3.2.2 PEQ-menuen

For at anvende parametriske EQ’er til signalbehandling, trykkes PEQ-tasten.

Per stereokanal kan der benyttes 10 EQ’r, som kan fungere enten som PEQ eller

FBD (feedback destroyer: se kap. 3.2.4). Ud over båndpasltrene kan du vælge

shelving-ltre (high og low) i denne menu. For disse ltre kan der vælges en

ankestejlhed på enten 6 eller 12 dB/oktav.

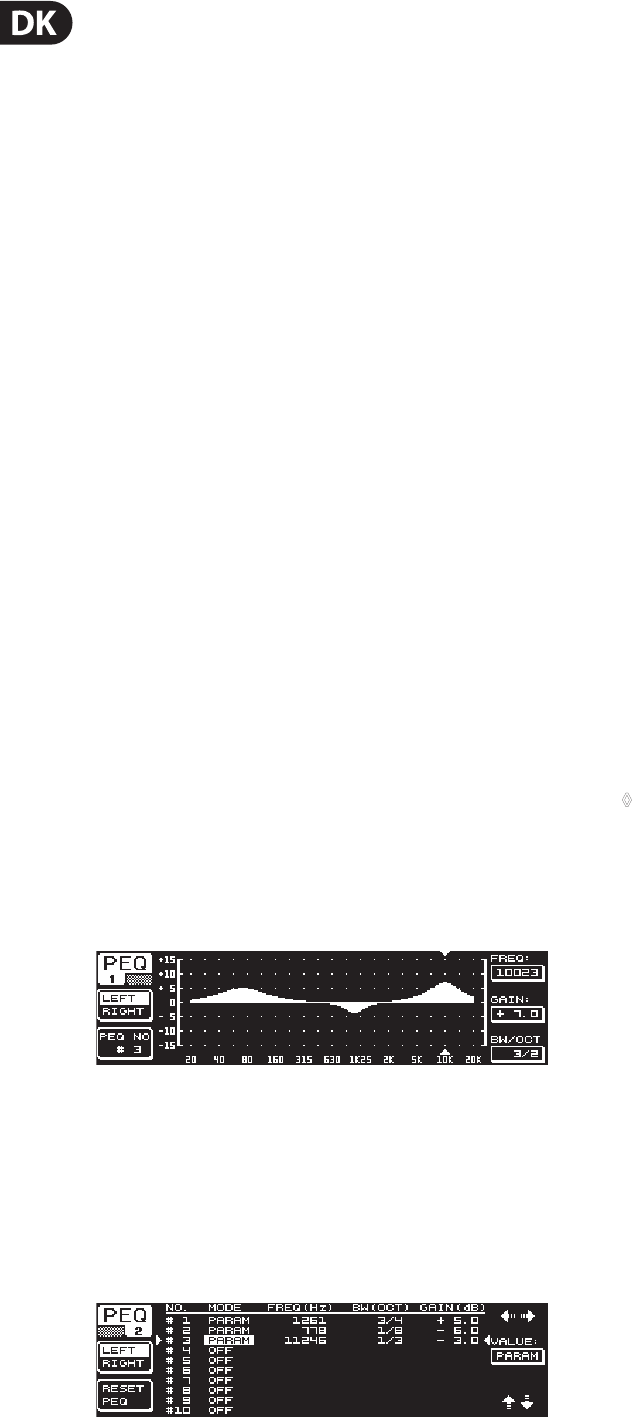

Fig. 3.2: PEQ-menuen (side 1)

Denne menu består af 2 sider (kan ses øverst til venstre i displayet). På side

1 i PEQ-menuen vises ltrene grask, på lignende måde som i GEQ-menuen,

over hele frekvensgangen. Parameter ændringer kan også her foretages via

de pågældende drejeknapper (FREQ: øverste datahjul, GAIN: stort datahjul,

BW/OCT:nederste datahjul).

For at resette PEQ’en, holdes B-tasten til venstre for displayet nede i ca. 1 sekund.

Med et kort tryk kan man vælge mellem de parametriske ltre.

Fig. 3.3: PEQ-menuen (side 2)

Ved at trykke på PAGE- eller PEQ-tasten skiftes til menuens side to. Hvis ikke der

forinden er aktiveret en parametrisk EQ, skiftes umiddelbart til side 2, hvor de ti

pladser, der er til rådighed, inkl. tilhørende parametre, vises i tabelform. Valgaf

de enkelte ltre kan foretages enten ved at dreje det nederste datahjul eller

ved at trykke på den nederste og den øverste (UP/DOWN). Under MODE kan du

nu aktivere det valgte lter (PARAM) med det store datahjul (trykke og dreje).

Derpå vises de tilordnede parametre FREQ, BW(OCT) og GAIN. Disse kan vælges

ved at dreje det øverste datahjul. Ændringer af værdier foretages med det store

datahjul. GAIN-værdiområdet ligger mellem -15 og +15 dB og frekvensområdet

(FREQ) rækker fra 20 til 20000 Hz. FREQ-parameteren kan reguleres i to trin. I det

første kommer man hurtigere (1/6 oktav per trin) gennem frekvens områderne,

idet andet er trinreguleringen væsentlig nere (1/60 oktav per trin). Ved at

trykke på det store datahjul kan der skiftes mellem disse to trin.

På båndbredde-parameteren BW (OCT) kan båndbredden til båndpasltret

indstilles. Det afhænger af denne værdi, hvor bred den opståede klokke-

lterkurve er (1/10 okt. til 10 okt.). Desuden kan der her vælges shelving-ltre

med en ankestejlhed på enten 6 eller 12 dB/okt (fx L=low, 6 dB / H=high,

12dBosv.).

Forklaring:

Low-shelving-ltret hæver (positivt gain) eller sænker (negativt gain)

frekvensbåndets niveau under den indstillede frekvens.

High-shelving-ltret hæver (positivt gain) eller sænker (negativt gain)

frekvensbåndets niveau over den indstillede frekvens.

Båndpas-ltret hæver eller sænker frekvensområdets niveau

omkringmellemfrekvensen.

Med hensyn til GAIN og BW (OCT) kan værdien resettes ved at trykke på det

storedatahjul.

Med A-tasten skiftes også mellem venstre og højre signal i denne menu.

Hvis stereo LINK-mode er valgt under UTILITIES-menuen (kap. 3.5),

gælderparameterværdien for begge sider.

◊ For at komme om på første side i PEQ-menuen, skal mindst et filter

være aktiveret på side 2.

3.2.3 GEQ-menuen

Tryk på DEQ-tasten, for at skifte til DEQ-menuen. På grund af dynamic EQ’ens

kompleksitet er indstil lingerne fordelt på tre sider.

Forklaring:

En dynamic EQ påvirker et deneret frekvens område for et signal

afhængigt af lydstyrke niveauet. Den kan enten hæve eller sænke

et bestemt frekvensområde. Det afhænger af de foretagne

Gain-indstillinger.

Hvis der nu via Gain-funktionen bestemmes en sænkning af det

pågældende frekvensområde og en forhåndsfastsat niveautærskel

(THRESHOLD) over skrides, griber EQ’en ind i klangbilledet og forringer

det ønskede frekvens områdes niveau. Sænkningsgraden deneres

med RATIO-værdien. Hvis Threshold-værdien igen underskrides,

“udglattes”frekvensgangen igen. Det betyder, at dynamic EQ’en

ikkegriber indmere.

Når du med GAIN-tasten har bestemt en hævning,

hævesfrekvensområdet afhæn gigt af lydstyrkeniveauet.

Nårfrekvensbåndets niveau under skrider en fastsat threshold-værdi,

forstærkes dette med en bestemt værdi (Ratio). Overskrides denne

værdi igen, griber dynamic EQ’en ikke mere ind i klangbilledet.

7ULTRACURVE PRO DEQ2496 Betjeningsvejledning

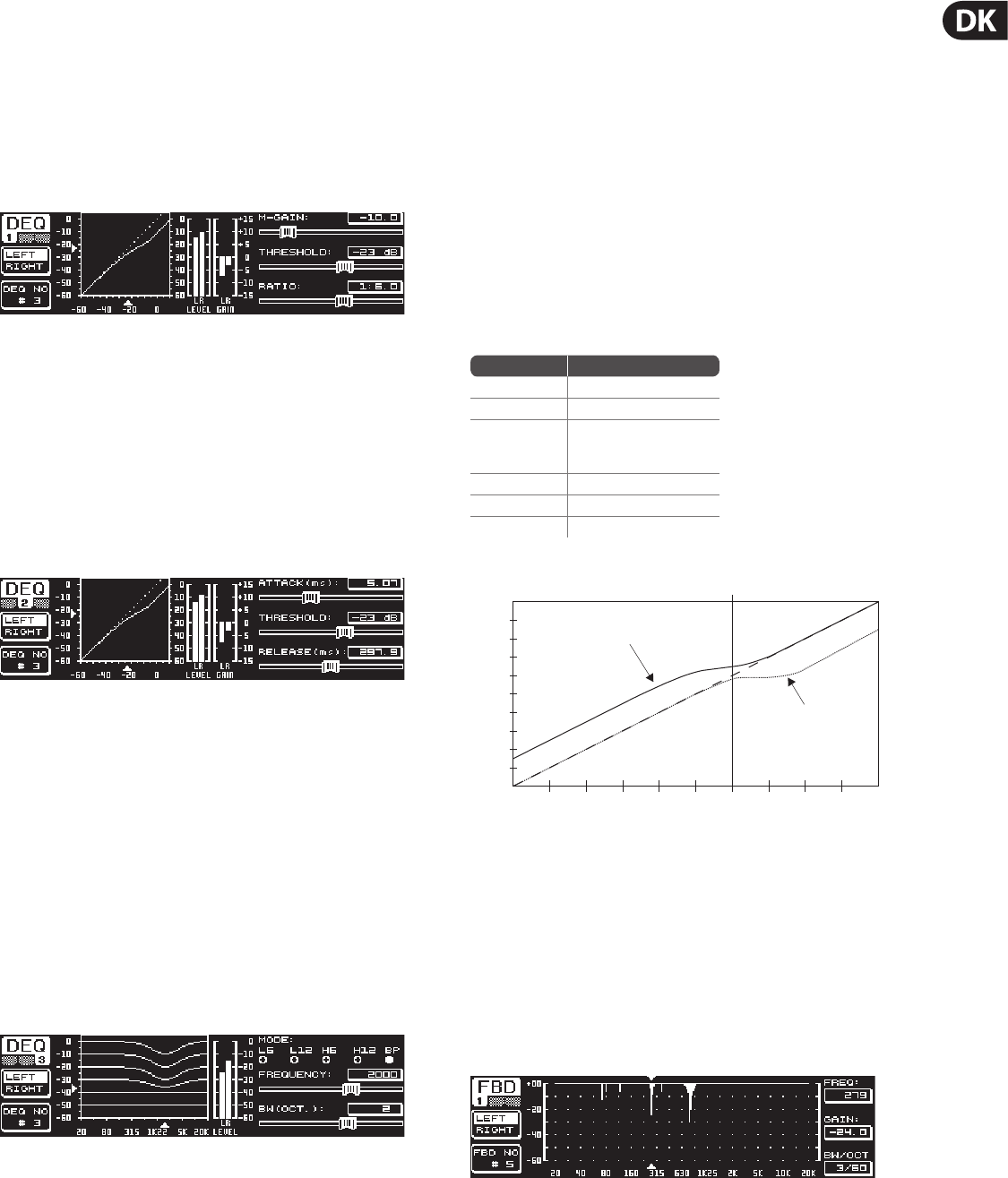

På side 1 og 2 i DEQ-menuen foretages de nødvendige indstillinger,

derbestemmer hvornår og hvordan klangbearbejdningen skal foretages.

Hervises reguleringskurven desuden grask med hensyn til THRESHOLD, GAINog

RATIO. Midt i displayet sidder et level-meter (venstre billede) for det ltrerede

DEQ-indgangsniveau (styresignal) og et gain-meter (højre billede), som viser hhv.

hævningen og sænkningen.

På side 3 kan ses et frekvensdiagram, som viser lterkurverne afhængigt af

frekvens og niveautærskel (THRESHOLD). Det aktuelle DEQ-indgangsniveau kan

aæses på LEVEL-meteret til højre herfor.

Fig. 3.4: DEQ-menuen (side 1)

Med parameteren M-GAIN (Make-up-gain) på side 1 bestemmes ltrets hævning

eller sænkning med det øverste datahjul. På parameteren THRESHOLD deneres

ved hjælp af det store datahjul en niveautærskel, fra hvilken lterfunktionen

starter. Er der indstillet en sænkning for ltret (M-GAIN < 0), så vil det

ønskede frekvensområde (se side 3) sænkes, så snart THRESHOLD-niveauet

overskrides. Ønskes en hævning (M-GAIN > 0), hæves frekvensområdet så snart

THRESHOLD-værdien underskrides. RATIO-parameteren (nederstedatahjul)

bestemmer, hvormeget det pågældende frekvens område sænkes/forstærkes,

når THRESHOLD-værdien over-/underskrides. Værdiområdet ligger her

mellem1:2og1:100.

Fig. 3.5: DEQ-menuen (side 2)

På side to i DEQ-menuen (tryk på DEQ- eller PAGE tasten) kan endnu to

dynamikparametre bestemmes.

Under ATTACK (øverste datahjul) bestemmes, hvor hurtigt den dynamiske EQ

griber ind i klangbilledet, når THRESHOLD-værdien under- eller overskrides.

Derkan vælges mellem ATTACK-tider fra 0 til 2000 millisekunder. Ved at trykke på

denne controller kan der vælges mellem en grov og en n trinregulering.

På RELEASE-parameteren (nederste datahjul) kan den releasetid indstilles,

somEQ’en bruger til at standse dynamikreguleringen efter at THRESHOLD-

værdien (afhængig af GAIN-indstillingen) er under- eller overskredet.

RELEASE-tiderne bevæger sig mellem 20 og 4000 millisekunder. Ved at trykke

pådenne controller kan der vælges mellem en grov eller en n trinregulering.

Også på denne side kan THRESHOLD-værdien editeres (stort datahjul), for uden

problemer at kunne efterregulere værdien uden at skulle skifte side.

Fig. 3.6: DEQ-menuen (side 3)

På side 3 nder du – som nævnt i indledningen – et frekvensdiagram og

gain reduction-billedet. Desuden bestemmes under MODE (øverste datahjul)

hvilketlter der skal benyttes. Her kan du vælge mellem high-shelving-,

low-shelving- og båndpas-ltertyper.

Parameteren frequency bestemmer ltrets mellemfrekvens (stortdatahjul).

Hvis det gælder low-shelving- og high-shelving-ltre deneres her

grænsefrekvensen, fra hvilken de lave eller de høje frekvenser behandles.

Helefrekvensområdet rækker fra 20 Hz til 20000 Hz. Ved at trykke på datahjulet

kan der vælges mellem en grov og en n trinregulering (1/6 eller 1/60 oktaver

pertrin).

Hvis der under MODE er valgt indstillingen båndpas, vises parameteren nederst

til højre BW(OCT). Her kan du med det nederste datahjul indstille den ønskede

båndbredde. Det afhænger af denne værdi, hvor bred den opståede lterkurve er

(1/10 okt. til 10 okt.).

Med B-tasten kan du vælge, hvilken af de dyna miske EQ’er, der skal vises.

Derer tre EQ’er per kanal. Holdes tasten nede, resettes indstillingerne for den i

øjeblikket valgte DEQ.

Denne tabel viser et eksempel med ekstreme indstillinger, for at tydeliggøre

arbejdsmetoden af en dynamisk EQ.

Indstillede værdier

MODE BP

FREQ 1.00 kHz

M-GAIN

+15 dB > gennemgående linie

0 dB > stiplet linie

-15 dB > prikket linie

BW(OCT) 0.1

THRESHOLD -40 dB

RATIO 1:100

Tab. 3.1: Båndpas-indstillinger med ekstremværdier (se også g. 3.7)

0 dB

-40 dB

Positive gain > gain boost

after dropping below threshold

-40 dB

Threshold

Negative gain >

gain reduction

after exceeding

threshold

Fig. 3.7: Filterkurver ved hhv. over- og underskridelse af Threshold-værdien

3.2.4 FBD-menuen

DEQ2496 har en feedback destroyer-funktion, som i stor udstrækning

(mht.betjening og parametre) svarer til PEQ-menuen. FDB-menuen har dog

nogle ekstra-funktioner, og er derfor delt op ikke kun i to, men i tre sider.

En feedback destroyer tillader store sænkninger (ingen hævninger)

affrekvensområder, for målrettet at kunne erne feedback-forårsagende

frekvenser. På grund af de ekstremt smalbåndede ltre påvirkes signalets

totalklang næsten ikke.

Fig. 3.8: FBD-menuen (side 1)

8ULTRACURVE PRO DEQ2496 Betjeningsvejledning

På første side er ltrene vist grask og svarer til PEQ-menuens første side med

hensyn til opbygning og behandling. Da der kun kan indstilles sænkninger i

denne menu, er 0 dB-linien helt øverst i billedet. Forskellene ligger her inden

for GAIN- og BW(OCT)- parametrenes værdiområder. For at opnå særdeles

smalbåndede ltre med en stor sænkning, ligger båndbreddens værdiområde

på1/10 til 1/60 okt. og den for GAIN på 0 til -60 dB.

◊ For at skifte til første side i FBD-menuen, skal mindst et filter

være aktiveret på side 2.

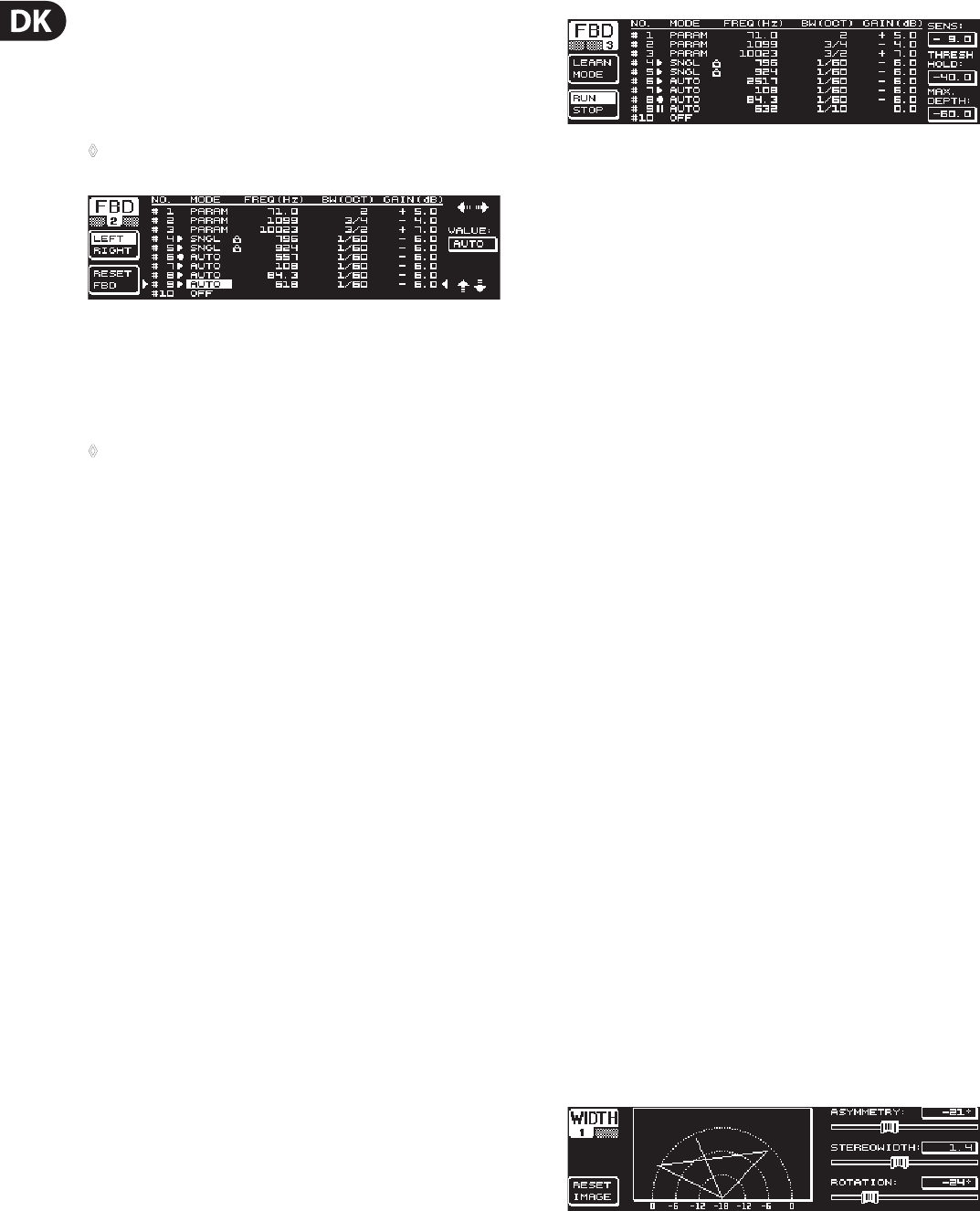

Fig. 3.9: FBD-menuen (side 2)

På side 2 kan du se en tabel med de ti adresser, der er til rådighed.

Hvisparametriske EQ’er er blevet aktiveret i PEQ-menuen, vises disse ligeledes i

denne tabel. Grunden er, at de ti mulige lageradresser refererer til FBD-erne og

til PEQ’erne.

◊ PEQ-modulets aktiverede parametriske EQ’er kan ikke bearbejdes i

feedback destroyer-menuen (FBD). Om vendt gælder det samme.

Generelt kan der vælges to slags feedback-ltre: SNGL-mode (single shot)

ogAUTO-mode. For at lokalisere et feedback, deler feedback destroyeren hele

frekvensbåndet (20 Hz til 20 kHz) i 1/60 oktavbånd og nder niveauet for hver

enkelte. Denne beregnede værdi sættes i forhold til hele signalets niveau.

Forskellen mellem disse to niveauer bestemmer, om der sættes et lter. Så snart

der er sat et lter i AUTO- eller SNGL-mode, søges der automatisk feedback-

frekvenser og de aktiverede ltre sættes på disse frekvenser.

AUTO-mode

Hos mikroner, som bevæges under optræden (fx sang-mikrofoner), kander,

pågrund af at positionen ændrer sig, forekomme varierende feedback-

frekvenser. Denne feed back bør undertrykkes med AUTO-mode. Et lter

i auto-mode søger selvstændigt parametrenes ideelle indstilling, for at

undertrykke feedbacks. Hvis feedbacket ændrer frekvens kan AUTO-ltre følge

feedback-frekvensen og undertrykke den. Derved vælges altid den optimale

frekvens og ltret kongureres tilsvarende smalt, for at påvirke signalet mindst

muligt. Når alle ltre er indsat, vil ltret, som er på den ældste feedback-

frekvens, blive frigivet, for at undertrykke det “nye” feedback. Optræder der et

nyts feedback meget tæt ved eller på en allerede genkendt frekvens, så tilpasses

det allerede benyttede lter med sine parametre, dvs. at båndbredden eller

sænkningen bliver øget.

SNGL-mode

Et lter, som arbejder i SNGL (single shot)-mode, undersøger ligeledes

selvstændigt musiksignalet med hensyn til feedback. Finder det et feedback,

kongureres ltret til parametrenes ideelle indstilling for at undertrykke

feedback-frekvensen. I modsætning til AUTO-mode låses ltret derved på den

fundne frekvens (LOCK FBD), men ltrets bredde og dybde vil fremover stadigvæk

blive tilpasset feedbacket. Bredden forøges, hvis feedback-frekvensen forskydes

lidt. Sænkningen øges til svarende, hvis feedbacket fremover skulle forekomme.

For at forhindre dette, resettes sænkningen ikke. Således egner denne driftsart

sig fortræeligt til at undertrykke konstante feedback-frekvenser, som kan opstå

hos fast installerede mikrofoner.

Med LOCK FBD-funktionen nederst til venstre i displayet (B-tasten)

kanSNGL-ltrets frekvens spærres manuelt (SNGL ). Det betyder, at dette lter

nu kun kan ændres med hensyn til båndbredde og sænkning. Med UNLOCK FBD-

funktionen (B-tasten) kan ltrene åbnes igen.

Fig. 3.10: FBD-menuen (side 3)

På side tre er der tre ekstra dynamikparametre, som gælder for alle FBD-ltre.

Med SENS (øverste datahjul) kan punktet for aktivering af feedback-

undertrykkelsen bestemmes (beskriver forskellen mellem feedback-signal

og totalniveauet). Når et signal når denne dierence, sænkes det.

Værdiområdetligger her mellem -3.0 og -9.0 dB. Med THRESHOLD

(stortdatahjul) vælges den niveautærskel, hvorfra en frekvens skal

genkendes som feedback. MAX. DEPTH-parameteren, som ligger neden-

under, bestemmeret lters maksimale sænkning (-18 til -60 dB) i trin af 6 dB,

ogdermed GAIN’ens værdiområde på første og anden side (nederste datahjul).

Med A-tasten aktiveres LEARN MODE. Ved denne funktion frembringes

derudover korte impulser og totalforstærkningen øges trinvist, for at provokere

feedbacks. Disse fremkommer så igen på DEQ2496’s indgang, genkendes der

og undertrykkes. Denne funktion er speciel egnet inden en live-situation,

fxforautomatisk at indstille SNGL-ltrene (“at indhyle?” anlægget).

Følgende tegn informerer dig om ltrets aktuelle status:

 I denne indstilling ligger et AUTO- eller SNGL-lter klar (RUN) til at reagere

på det indkommende signal og til at foretage indstillinger.

 Dette tegn henviser til et AUTO- eller SNGL-lter (SNGL-lter i LOCK-mode),

som på dette tidspunkt undertrykker en genkendt feedback-frekvens.

 Dette tegn betyder, at AUTO- og SNGL-lter er i STOP-mode. De indtil

da fundne indstillinger bibeholdes og er aktive. Nye feedbacks derimod

konstateres ikke.

 Filtret, som blev indsat på den sidst konstaterede feedback-frekvens,

forsynes med dette tegn.

Proceduren ved valg og editering af parametre svarer for

størstedelentil PEQ-menuens! En undtagelse er B-tasten, hvoralle

ltre (menuensside 2) eller kun AUTO-ltre (menuens side 3)

kanresettes vedet holde den nede.

3.3 WIDTH-menuen

Ved DEQ2496’s WIDTH-funktion drejer det sig om en stereo imager til behandling

af stereosignaler. Denne funktion er kun aktiv i STEREO LINK-drift.

Et stereosignal lyder væsentlig mere interessant, da vores hørelse kan identicere

større forskelle mellem de to kanaler. Brugt med måde, kan en stereo imager

tydeligt forbedre din musiks klangbillede.

På begge sider i WIDTH-menuen vises de parametre, der skal editeres,

altidi venstre side. I venstre side sidder RESET IMAGE-funktionen (B-tasten),

somresetter de foretagne indstillinger, når den holdes nede. I midten vises

signalets stereobredde (trekant) og monosignalet (streg) i form af et diagram.

Fig. 3.11: WIDTH-menuen (side 1)

9ULTRACURVE PRO DEQ2496 Betjeningsvejledning

Parameteren STEREOWIDTH bestemmer stereobredden i området fra 0 til

3.0(stort datahjul), og dermed hvor tydelig adskillelsen er mellem venstre

oghøjre kanal.

Med det øverste datahjul editeres parameteren ASYMMETRY, med hvilken

den relative lydstyrke fra venstre og højre stereosignal kan justeres i

værdiområdet fra -90 til 90°, uden at påvirke det centrale monosignal.

Vedhhv. 90 og -90°interfererer venstre og højre kanal med monosignalet,

hvorvedstereosignalet også bliver til et monosignal.

Med ROTATION-parameteren (nederste datahjul) kan hele signalet (stereo og

mono) positioneres i spektret, uden at påvirke lydstyrkeforholdet mellem mono-

og stereosignalet. Dette er nyttigt, hvis du fx vil positionere et enkelt stereosignal

i et totalmiks (“true stereo”-panoramajustering).

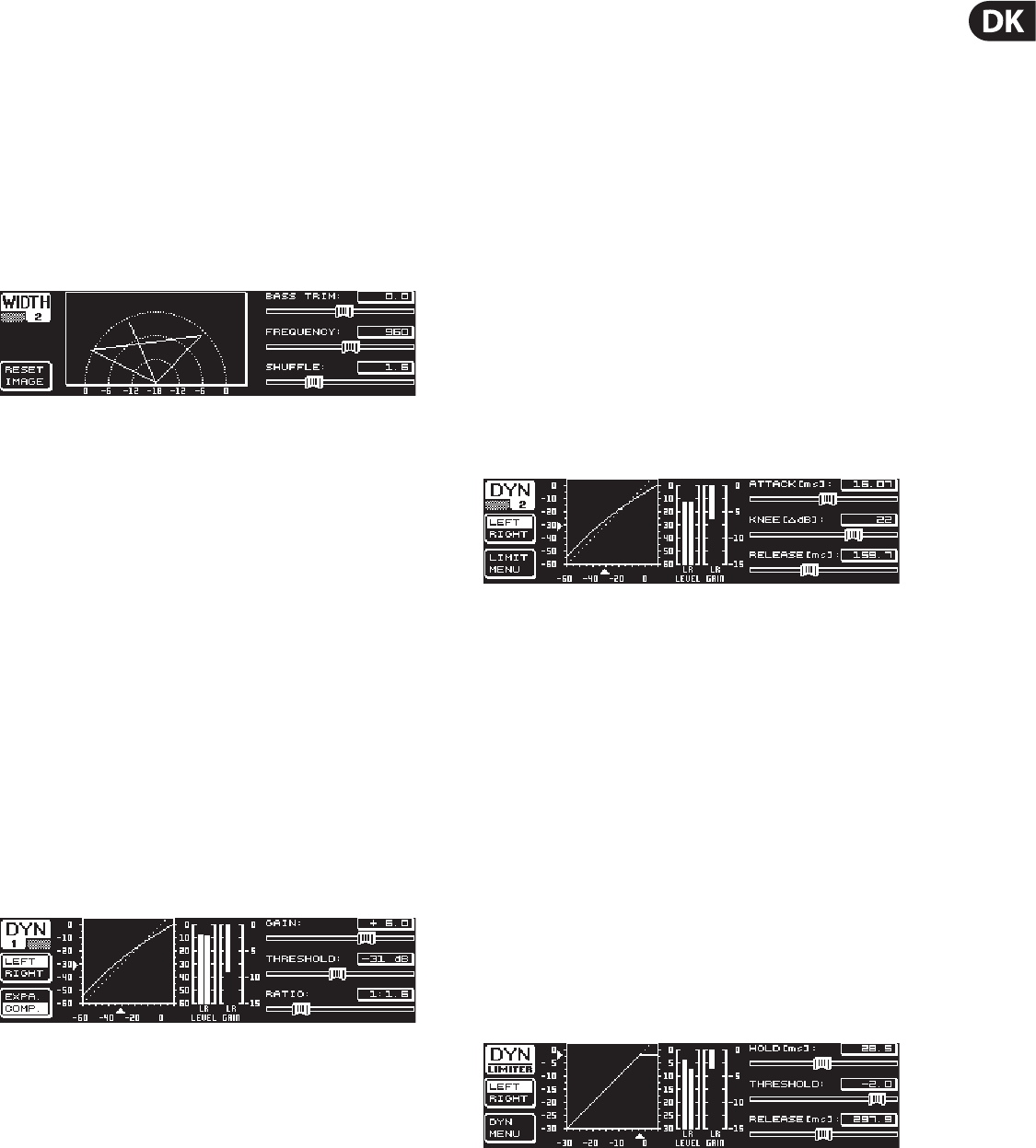

Fig. 3.12: WIDTH-menuen (side 2)

På side 2 i denne menu er der mulighed for at behandle signalet klangmæssigt.

Med SHUFFLE-funktionen (nederste datahjul) kan der opnås en yderligere

stereo udvidelse af basfrekvenserne, da signal fordelingen på venstre og højre

kanal i det lavfrekvente område ikke kan høres så tydeligt, som i det højfrekvente

område. Herved intensiveres rumklangen yderligere. Værdiområdet strækker sig

fra 1.0 til 3.0.

Med BASS TRIM (øverste datahjul) kan lydstyrken i basområdet korrigeres

med ±3 dB og således udligne en påvirkning af SHUFFLE-funktionen på

basfrekvensens hørbare lydstyrke.

Med parameteren FREQUENCY (stort datahjul) bestemmes grænsefrekvensen,

under hvilken SHUFFLE-funktionen arbejder (350 til 1400 Hz). Til normal

stereobrug lyder indstillinger mellem 600 og 700 Hz som regel bedst.

Parametrene ASYMMETRY, ROTATION og FREQUENCY kan enten reguleres i

små eller store trin (ved tryk på det pågældende datahjul).

3.4 DYN-menuen

Til bearbejdning af dynamik har DEQ2496 omfangsrige dynamikprocessorer

til optimering af audiosignaler. På side 2 kan der foretages indstillinger til

kompressor- og expander-brug. En ekstra LIMITER-funktion giver dig mulighed

for, at undertrykke forekommende peaks.

Fig. 3.13: DYN-menuen (side 1)

På første side kan der med B-tasten vælges mellem kompressor- eller expander-

funktionen. Med A-tasten skiftes der, ligesom i de andre menuer, mellemvenstre

og højre kanal. I STEREO LINK-mode gælder alle ændringer også her for

beggesider.

Forklaring:

En kompressor sænker lydstyrkeniveauetover en valgt niveautærskel

(THRESHOLD) og opnår derved en tæt, trykfuld klang.

En expander sænker lydstyrkeniveauet under en valgt niveaugrænse

(THRESHOLD) og muliggør således en reduktion af let st øj, såsom bånd-

sus eller kryds tale. Ekstreme indstillinger gør det muligt at udnytte

en expander som noise gate. Her elimi neres peaks, som ligger under

threshold-værdien fulstændigt.

Display-visningen ligner DEQ-menuens, da det også her drejer sig om en

lydstyrkeafhængig signal behandling. Til højre ses de parametre, som skal

editeres, ved siden af ses LEVEL-meteret til DYN-indgangssignalet, GAIN-meteret

til visning af hævning/sænkning og desuden vises reguleringskurven grask.

GAIN-parameteren korrigerer lydstyrken af det komprimerede eller

ekspanderede signal. Dette foretages med det øverste datahjul. Ogsåher

ligger værdiområdet mellem -15 og +15 dB. THRESHOLD-værdien

bestemmer som ved DEQ’erne den tærskel, hvor kompressoren/expanderen

begynder med signalbehandlingen (0 til -60 dB). Dette justeres med det

store datahjul. RATIO-parameteren bestemmer, hvor stor sænkningen skal

være, nårTHESHOLD-værdien over- eller underskrides (nederste datahjul).

Værdiområdet ligger her mellem 1:1.1 og 1:100.

Fig. 3.14: DYN-menuen (side 2)

Med PAGE- eller DYN-tasten skiftes til menuens side to. Her indstilles yderligere

parametre for kompressoren/expanderen.

Med det øverste datahjul bestemmes, som ved DEQ’erne, reaktionstiden

(ATTACK: 0 bis 200 ms). Releasetiden (RELEASE: 20 til 4000 ms) indstilles med

det nederste datahjul. Ved at trykke på den pågældende controller, kan der

vælges mellem en grov og en n trinregulering.

Kun kompressor:

Til kompressoren ndes en ekstra KNEE-funktion, som muliggør en særlig

diskret, musikalsk program komprimering. Med KNEE-parameteren bestemmes,

ihvilket område omkring THRESHOLD-niveauet kompressor kurven afrundes.

KNEE-parameterens værdiområde ligger mellem 0 og 30 dB og kan justeres med

det store datahjul.

Ved at holde B-tasten nede, resettes dynamic-sidernes indstillinger, dog ikke

LIMITER-indstillingerne (se næste kapitel 3.4.1)

3.4.1 LIMITER-menuen

Fig. 3.15: LIMITER-menuen

Med B-tasten kan der skiftes til LIMITER-siden, hvis man er på side 2 i DYN-

menuen. I sin generelle funktion svarer LIMITEREN til kompressoren, bortsetfra

at den altid arbejder med maksimal sænkning. Den undertrykker eektivt

alle et signals peaks og beskytter tilsluttede udgangstrin og højtalere mod

over styring og mulige skader. Grask vises også signallimiteringen, et level-

meter (i dette tilfælde til visning af udgangssignalet) og et GAIN-meter til

visningafniveausænkningen.

10 ULTRACURVE PRO DEQ2496 Betjeningsvejledning

Hold-funktionen bestemmer, hvor længe peak’et skal reduceres, nårTHRESHOLD-

værdien overskrides (øverste datahjul). Først efter udløbet at denne tid

(0–1000.0 ms) starter RELEASE-proceduren. THRESHOLD-parameterens

kontrolområde (stort datahjul) ligger mellem 0 og -24 dB, RELEASE-parameterens

mellem 20 og 4000 ms (nederste datahjul). Holdes B-tasten nede kan LIMITER-

indstillinger resettes.

◊ LIMITER-funktionen er principielt altid aktiv og kan ikke frakobles.

Den er også aktiv i bypass-mode og arbejder udelukkende ved en

grænseværdi på 0 dB, for at undgå en digital overstyring af udgangene.

3.5 UTILITY-menuen

I UTILITY-menuen kan der på to sider foretages grundlæggende

forudindstillinger (GENERAL SETUP) og MIDI-kongurationer (MIDI SETUP).

Meddet øverste og nederste datahjul vælges parametrene og med det store

datahjul kan værdierne ændres.

◊ Når UTILITY-tasten holdes nede ca. et sekund, spærres ULTRACURVE PRO

for enhver tilgang (PANEL LOCKED). Hold tasten nede en gang til, for at

åbne igen (PANEL UNLOCKED).

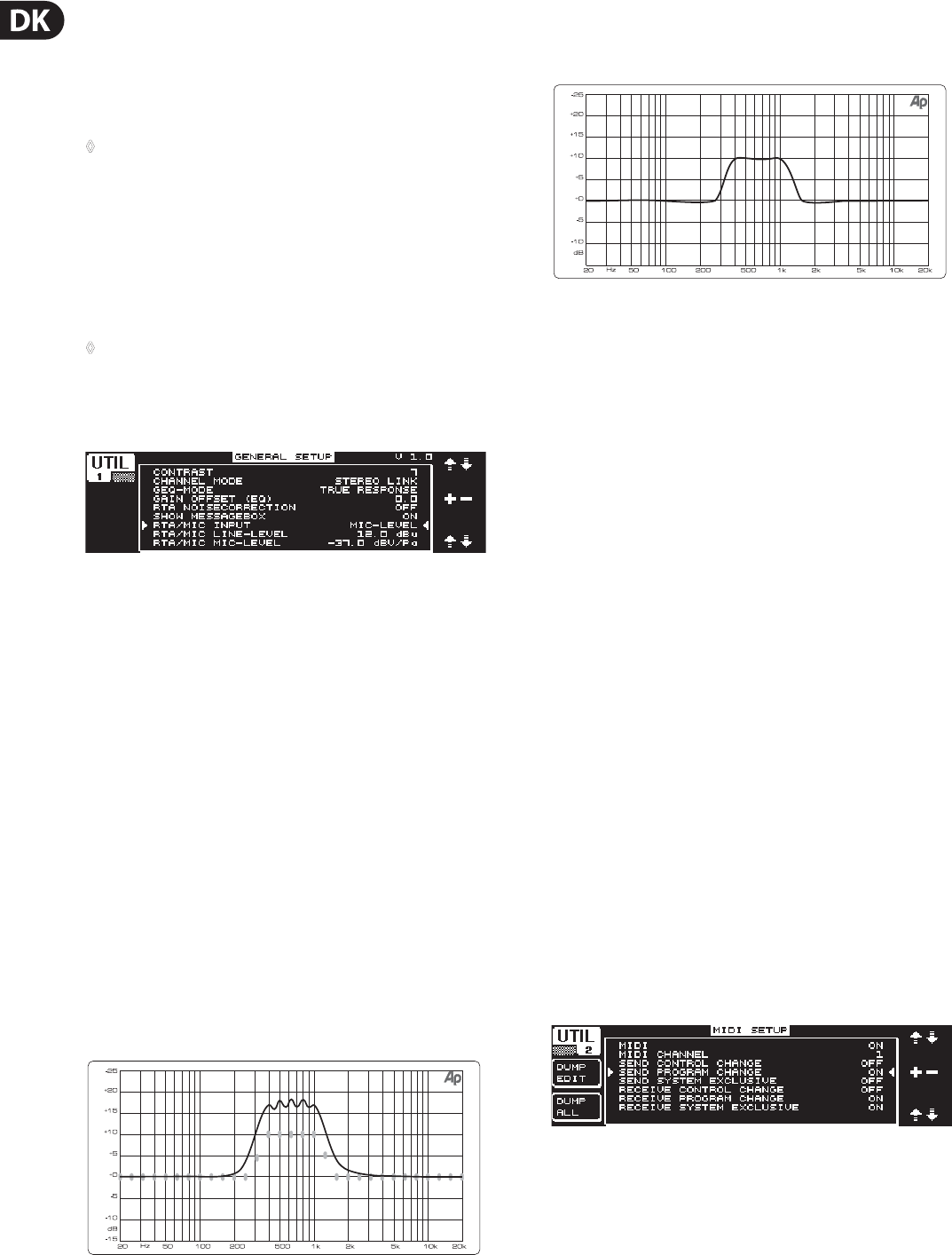

GENEREL SETUP (side 1)

Fig. 3.16: UTILITY-menuen (side 1)

KONTRAST

Her bestemmes displayets kontrast, for at tilpasse det til omgivelsernes

lysforhold (stort datahjul).

CHANNEL MODE

Som ere gange omtalt, kan her vælges mellem DUAL MONO- og STEREO

LINK-mode. I DUAL-MODE kan alle indstillinger for venstre og højre kanal

foretages hver for sig. Skiftes der til STEREO LINK-mode, kopieres indstillingerne

fra en kanal til den anden. Du kan selv vælge om venstre side skal kopieres til

højre, eller om højre side skal kopieres til venstre side (“COPY LEFT -> BOTH”

eller “COPYRIGHT -> BOTH”). Alle editeringer foretages så efterfølgende for

begge kanaler på en gang. For til sidst at aktivere en CHANNEL MODE, skal det

indtastede bekræftes med B-tasten (“ACCEPT MODE”).

GEQ-MODE (“TRUE RESPONSE”)

Ved almindelige graske equalizere opstår der, alt efter af bygningsmåde,

altiden forskel mellem den indstillede kurve og det deraf resulterende

frekvensforløb. Denne forskel afhænger af frekvensen og af forstærkningen eller

dæmpningen. Frekvensområder, der ligger ved siden af hinanden, påvirkes af

hinanden, hvorved hævninger eller sænkninger adderes.

Fig. 3.17: Graske equalizere uden frekvensgangskorrektion (UNCORRECTED)

I indstillingen UNCORRECTED bibeholdes denne påvirkning. Med en specielt

udviklet algoritme kan ULTRACURVE PRO korrigere herfor. Hertil vælges

indstillingen TRUE RESPONSE.

Fig. 3.18: Graske equalizere med frekvensgangskorrektion (TRUE RESPONSE)

Det reelt opståede frekvensforløb svarer nu nøjagtigt til indstillingerne, som du

har foretaget med den graske equalizer.

GAIN OFFSET (EQ)

Her kan EQ-modulets totalforstærkning korrigeres.

RTA NOISE CORRECTION

Gennem RTA’ens (Real-Time Analyzer, “warped” FFT) algoritme opstår der ved

spektral-brede signaler (som fx sus) en unøjagtighed på grund af asymmetriske

overlapninger af de enkelte frekvens områder. Hos aktive interne støjgeneratorer

eller AVRG-indstilling i RTA-menuen aktiveres denne korrektion automatisk og

skal ikke tilkobles manuelt. Hos alle andre signaler bør denne funktion dog være

deaktiveret, da den ellers let kan føre til at visningen af de enkelte frekvensbånd

ikke er helt rigtig.

SHOW MESSAGE BOX

På dette sted kan man vælge, om der i visse tilfælde skal vises hjælpevinduer.

RTA/MIC INPUT

Bestemmer indgangsfølsomheden for RTA/MIC-indgangen Der kan vælges

mellem LINE-LEVEL, MIC-LEVEL og MIC-LEVEL +15V (phantompower).

RTA/MIC LINE-LEVEL

Er RTA/MIC-indgangen kongureret til LINE, bestemmer du et maksimale

indgangsniveau her (for 0 dBFS (full scale) fra -14 til +22 dBu).

RTA/MIC MIC-LEVEL

Er RTA/MIC-indgangen kongureret til MIC, bestemmes følsomheden her

afhængig af den tilsluttede mikrofon (indgangs føl somhed: -42 til -6 dBV/Pa).

MIDI SETUP (side 2)

Fig. 3.19: UTILITY-menuen (side 2)

DEQ2496 kan sende og modtage MIDI-data og således kommunikere optimalt

med andre MIDI-kompatible apparater.

11 ULTRACURVE PRO DEQ2496 Betjeningsvejledning

MIDI

Når denne parameter aktiveres (ON), vises neden under alle øvrige kategorier

til MIDI-konguration. Ved indstillingen OFF reagerer DEQ2496 ikke på

MIDI-kommandoer.

MIDI CHANNEL

Her vælges MIDI-kanalen (1-16), hvorpå ULTRACURVE PRO sender og modtagerdata.

CONTROL CHANGE

Udveksling af CONTROL CHANGE-data gælder kun for GEQ-modulet

(CONTROLCHANGE 1-31): venstre kanal / CONTROL CHANGE 33 - 63: højre kanal).

PROGRAM CHANGE

Ved at sende og modtage PROGRAM CHANGE-kommandoer hentes presettene

1til 64 og default-indstillingen (preset 0: INITIAL DATA).

SYSTEM EXCLUSIVE

DEQ2496 kan sende og modtage SYSEX-data (System Exclusive).

Modtage- eller sendefunktionen for MIDI-data kan dog til- og frakobles enkeltvis

(ON/OFF). For at modtage software-opdateringer skal RECEIVE SYSTEM EXCLUSIVE

være aktiveret (ON).

DUMP EDIT (A-tasten)

Over MIDI kan aktuelle indstillinger med denne funktion sendes til yderligere en

ULTRACURVE PRO eller en computer med MIDI-interface.

DUMP ALL (B-tasten)

Hele hukommelsens indhold (alle presets) kan via MIDI sendes til en anden

ULTRACURVE PRO eller en computer med MIDI-interface.

◊ Bemærk: Ved modtgagelse af hele hudkom melsen overskrives de

eksisterende indstillinger! Alle sikrede presetsbibeholdes.

◊ Nærmere oplysninger til temaet MIDI er at finde i kapitel 5.1

“MIDI-tilslutninger” og 7.1 “MIDI-implementationer”.

3.6 I/O-menuen

På den første af tre sider i denne menu kan ind- og udgangskongurationen

fastsættes. På erde side kongureres den delay-funktion, som gør det

muligt, at forsinke udgangs-signalerne. Således kan de løbetidsforskelle

udlignes, deropstår, når der benyttes ere højtalertårne, der er placeret

langtfrahinanden.

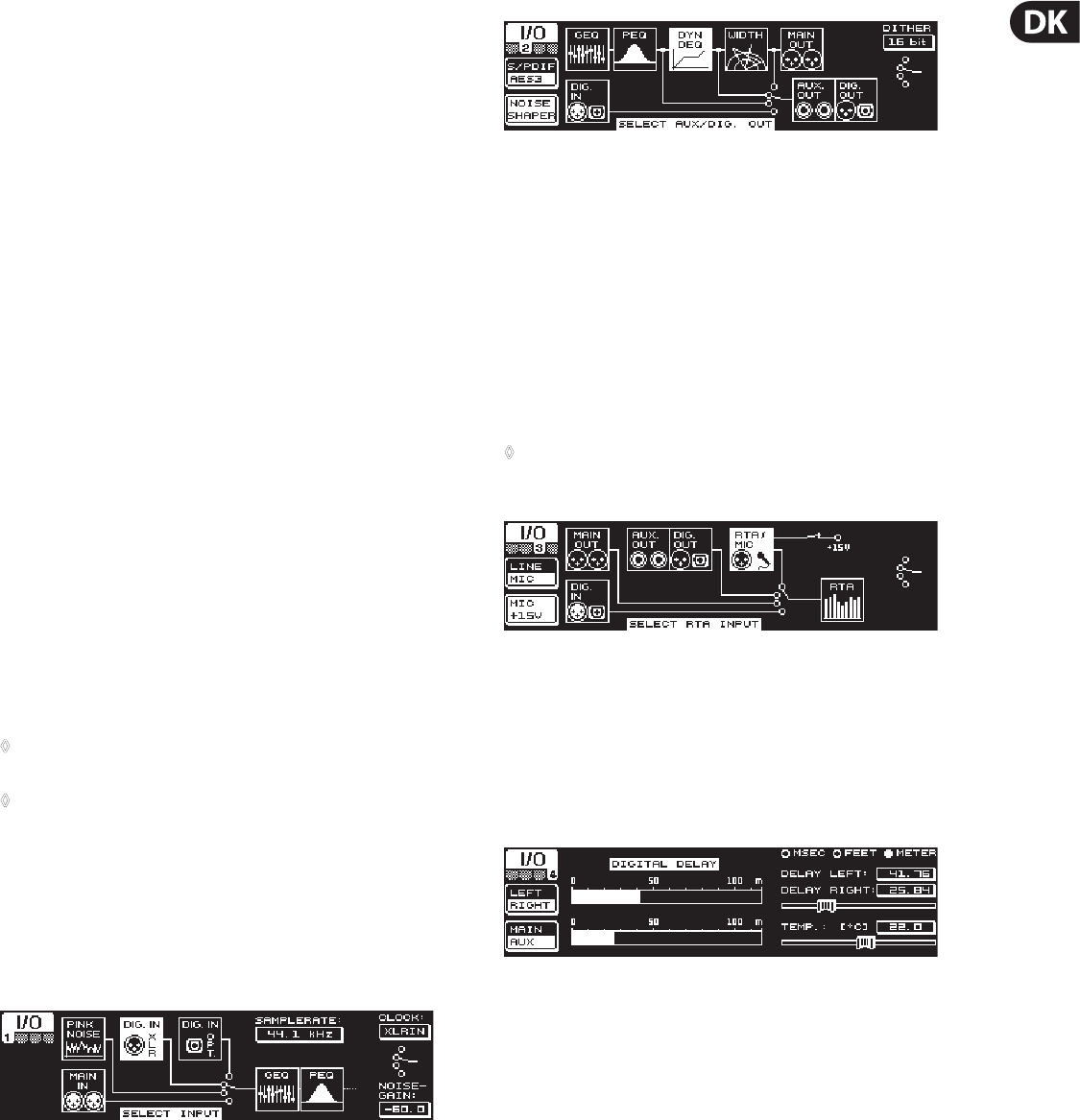

Fig. 3.20: I/O-menuen (side 1)

På første side vælges indgangskilden for DEQ2496 med det store datahjul.

Der kan vælges mellem den analoge MAIN IN-indgang, de digitale indgange

(DIGITAL XLR eller DIGITAL OPT) og den integrerede PINK NOISE-generator.

Medparameteren NOISE GAIN indstilles støj generatorens lydstyrkeniveau

(nederste datahjul). Værdiområdet ligger fra -60 til 0 dB. Med øverste datahjul

fastsættes under CLOCK den sample-rate, som apparatet arbejder med. Når den

digitale indgang er valgt, kan sample-frekvensen ikke ændres, da apparatet er

indstiller sig på indgangssignalets sample-frekvens. Er PINK NOISE-generatoren

aktiv, frakobles modul DEQ og DYN – dog LIMITER’en.

Fig. 3.21: I/O-menuen (side 2)

På anden side bestemmes signalkilden til AUX-udgangen og de digitale udgange.

Der kan vælges mellem det ubehandlede indgangssignal (MAIN eller DIG. IN),

detbehandlede signal bag de graske og parametriske EQ’er (BEHINDGEQ/

PEQ), det behandlede signal bag EQ’erne og dynamics-modulet (DYN),

ellerdet behandlede signal bag alle moduler, altså bag stereo imager-modulet

(BEHINDWIDTH).

Vælg med A-tasten mellem consumer-format (S/PDIF) eller det professionelle

digitalformat (AES/EBU). Med det øverste datahjul kan opløsningen DITHER

bestemmes (OFF, 24 Bit, 20 Bit og 16 Bit). NOISE SHAPER-funktionen, somkan

aktiveres via B-tasten, reducerer den susen, som fremkommer på grund af

“dithering” til et ikke så hørbart område.

◊ Når den tilsluttede SAMPLERATE ikke stemmer overens med

DEQ2496’ens, vises beskeden UNLOCKED i dette felt. Derpå mu tes

udgangene på DEQ2496.

Fig. 3.22: I/O-menuen (side 3)

På tredje side bestemmes real-time analyzerens indsgangs-niveau.

Herhar du valget mellem MAIN IN (hhv. DIG. IN), MAIN OUT, AUX OUT/

DIG. OUT(XLRogoptisk) og RTA/MIC-indgangen. Har du valgt RTA-

mikrofonindgangen, kan du skifte indgangs-følsomheden mellem MIC og

LINE med A-tasten. Med B-tasten kan phantompower til forsyning af en

kondensatormikrofon tilkobles (MIC+15V), hvis indgangsfølsomheden

erinstillet på MIC.

Fig. 3.23: I/O-menuen (side 4)

ULTRACURVE PRO DEQ2496 giver på erde side i I/Q-menuen mulighed for enten

at forsinke MAIN-udgangssignalet eller AUX-signalet. Dette giver mening, når fx

tilsluttede højtalere på grund af rumlig distance er vendt imod hinanden, og der

derfor fremkommer hørbare løbetidsforskelle og/eller interference.

Med A-tasten vælges venstre eller højre kanal. Uafhængig af STEREO LINK-

mode kan begge sider altid behandles hver for sig. Holdes tasten nede,

kanbegge sider editeres på én gang. Med B-tasten bestemmes, om MAIN-

eller AUX-udgangssignalet skal behandles. Når denne tast holdes nede,

resettesdelay-indstillingerne.

Med øverste datahjul bestemmes, hvilken enhed delay-indstillingerne gælder for.

Her kan vælges mellem millisekunder (0 - 300 ms), fod (0 - 338,20 ft) ellermeter

(0 - 103,08 m). Er der som enhed valgt fod eller meter, kan den aktuelle

rumtemperatur indstilles til °Fahrenheit eller °C med det nederste datahjul, forat

garantere en optimal delay-reaktion. Dette er nødvendigt, da lydhastigheden

påvirkes betydeligt af rumtemperaturen. Ved en rumtemperatur på 20 °C er den

343,6 m/s. Ved højere temperaturer stiget lydhastigheden med 0,6 m/s per °C.

12 ULTRACURVE PRO DEQ2496 Betjeningsvejledning

Med det store datahjul reguleres nu, alt afhængig af den valg te kanal,

udgangssignalets højre eller venstre kanal (DELAY LEFT og DELAY RIGHT)

ellerbegge samtidigt. Ved at trykke på controlleren kan der vælges mellem en

nog en grov trinregulering.

◊ Ved at benytte AUX-udgangen er der mulighed for at sende det

forsinkede og det uforsinkede signal samtidigt. Det er således muligt

at installere en delay line uden ekstra apparater (se også kap. 4.4).

3.7 BYPASS-menuen

BYPASS-menuen består af én side, hvor der kan vælges forskellige BYPASS-

indstillinger, for at realisere direkte klangsammenligninger.

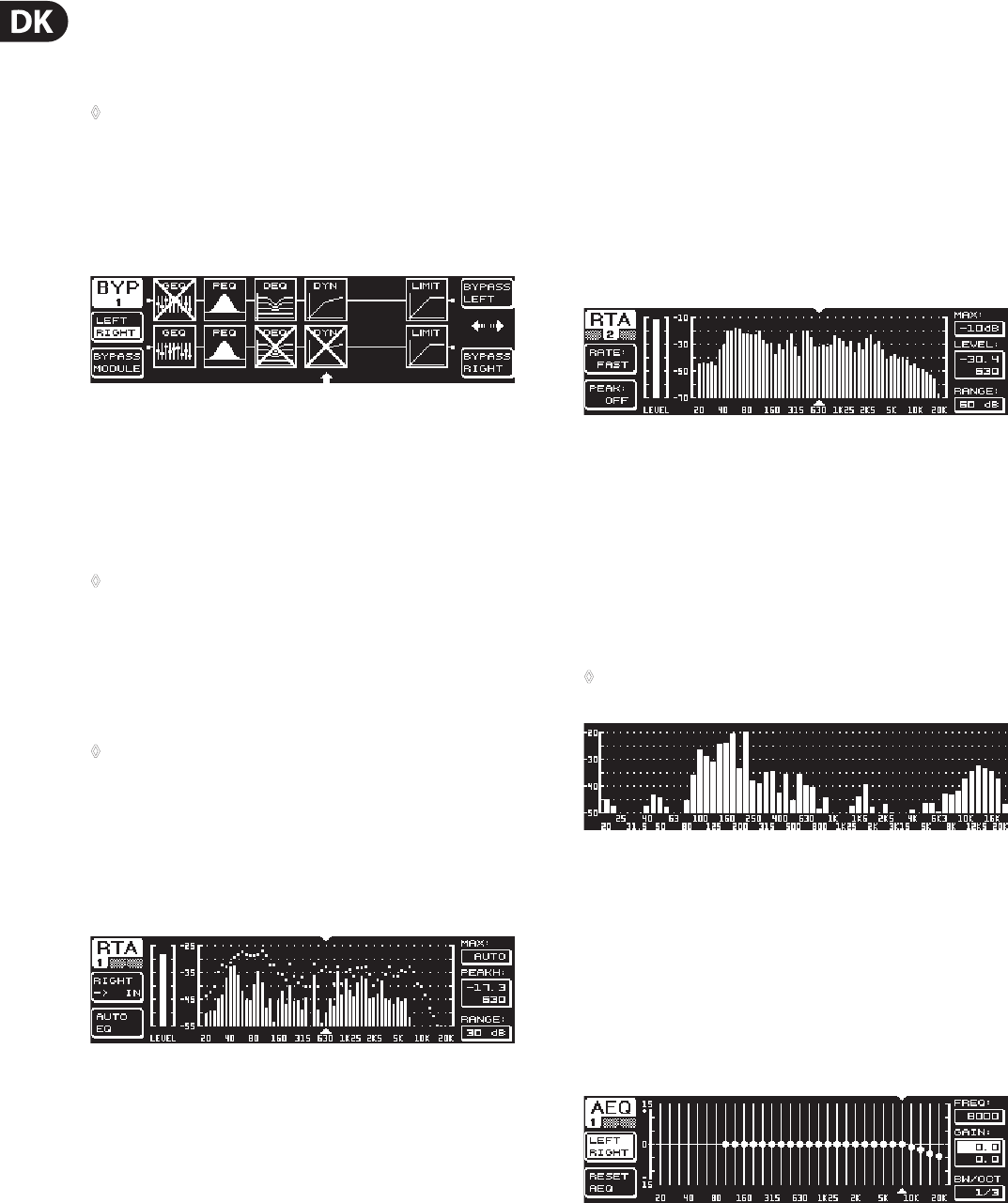

Fig. 3.24: BYPASS-menuen

Ved tryk på det pågældende datahjul aktiveres i DUAL MONO-mode relais-

bypasset for venstre (foroven: BYPASS LEFT) eller for højre stereokanal

(forneden:BYPASS RIGHT). Derved lægges apparatets analoge indgang direkte

på den tilsvarende analoge udgang og modulerne bypasses. I STEREO LINK-mode

deaktiveres med øverste og nederste datahjul begge siders moduler på samme

tid og man hører det ubehandlede indgangssignal (BYPASS ALL).

◊ Når BYPASS-tasten holdes ned, tilkobles begge kanalers bypass-relais i

DUAL MONO- samt i STEREO LINK-mode.

Ved at dreje på det store datahjul kan du vælge de enkelte moduler, og ved at

trykke på den samme, kan du erne dem fra signalvejen. Det samme er muligt

med B-tasten (BYPASS MODULE). Når denne tast holdes nede, resettes all

BYPASS-indstillingerne. Ved at holde de pågældende modultaster (GEQ, PEQ etc.)

nede kan bypass hhv. aktiveres og deaktiveres for enkelte moduler.

◊ Bemærk venligst, at WIDTH-funktionen (stereo imager) ikke kan

aktiveres i DUAL MONO-mode, og derfor heller ikke vises i

BYPASS-menuen.

3.8 RTA-menuen (real-time analyzer)

ULTRACURVE PRO DEQ2496 har en FFT real-time analyzer til grask fremstilling

af alle frekvens områder (61 bånd). Derudover er der i denne menu en

AUTOEQ-funktion (AEQ) til automatisk frekvens gangskorrektion (se kap. 3.8.1).

Fig. 3.25: RTA-menuen (side 1)

På første side vælges med A-tasten indgangssignalet til analyzeren.

Disseindstillinger svarer til de indstillinger, som også kunne foretages i

I/O-menuen på side 3. Der kan vælges mellem MAIN IN eller DIG IN (L+RIN),

MAIN OUT (L+ROUT), AUX. OUT/DIG. OUT (L + R DIGOUT) og RTA IN

(MIC/LINE). Dettekan vælges med A-tasten. Ved at holde tasten nede,

bestemmes om kun venstre, højre eller hele indgangssignalet skal indikeres

medanalyzeren(dettegælder ikke ved RTA IN).

Med indstillingen RTA MIC/LINE IN vises signalet på RTA-MIC-indgangen

(sekap.3.11).

Med parameteren MAX. kan der afhængigt af signalniveauet, vælges et udsnit

af hele det niveauspektrum, som skal vises (øverste datahjul). Den indstillede

dB-værdi (0 til -60 dB) beskriver således den øverste grænse. Med et tryk på

controlleren aktiveres AUTO-funktionen, hvorved MAX-værdien nu afhængig af

signalets lydstyrkeniveau automatisk indstilles optimalt på RANGE-parameteren

kan du med det nederste datahjul bestemme det dynamikomfang, der skal

vises, i re trin (15, 30, 60 eller 90 dB). Ud fra den valgte MAX.-værdi vises så et

tilsvarende stort dynamikomfang nedefter.

På LEVEL- hhv. PEAKH-parameteren kan du med det store datahjul vælge

hvert enkelt at de 61 frekvensbånd, hvorpå det aktuelle lydstyrkeniveau (LEVEL)

ellerPEAK-værdien vises over den indstillede frekvens. Cursor-pilene over eller

under visningen peger på det valgte frekvens område. Hele signalets lydstyrke-

niveau vises på LEVEL-meteret til venstre for RTA-indikeringen.

Fig. 3.26: RTA-menuen (side 2)

På side to i RTA-menuen kan releasetiden (FAST, MID, SLOW und AVRG)

indstillesire trin med A-tasten (RATE). Med indstillingen FAST,

MIDeller SLOWarbejder DEQ2496’s RTA med Peak-detektorer. I AVRG-

indstillingen derimod, dannes gennemsnitsværdier for signalniveauerne.

Analyzerensarbejdsgang virker derefter meget langsomt. Med B-tasten

kan der under PEAK i fem trin vælges, hvor hurtigt indikeringen af PEAK’s

skal dale (FAST,MID, SLOW, HOLD og OFF). I indstillingen HOLD fastholdes

frekvensbåndenes maksimalværdier. Hvis B-tasten nu holdes nede i ca.

etsekund, resettes de “fastfrosne” peaks og kan detekteres på ny.

◊ Har du under PEAK valgt indstillingen HOLD, ændres LEVEL-

parameterens betegnelse til PEAKH.

Fig. 3.27: RTA-menuen (side 3)

Hvis man ønsker en større RTA-visning, så skift til side 3. Her vises analyzeren

over hele displayet. Alle yderligere funktioner fra side to kan dog stadig

editeres(RATE, PEAK osv.).

3.8.1 AUTO EQ-funktionen (AEQ)

Inden for RTA-menuen (side 1) ndes en AUTO EQ-funktion, som muliggør

en automatisk måling samt frekvens korrektion. Dette modul er underdelt

i yderligere tre sider. Bemærk venligst, at når AEQ-funktionen benyttes,

skaldertilsluttes en målemikrofon ved RTA/MIC-indgangen (se kap. 3.11).

Fig. 3.28: AEQ-menuen (side 1)

Med hensyn til billede og funktion svarer side 1 til GEQ-menuen (sekap.3.2.1)

Her bestemmes manuelt den ønskede kurve, som den automatiske

frekvensgangskorrektion skal foretages efter på det pågældende ind- eller

udgangssignal. Så snart den ønskede kurve er bestemt, skift venligst til side

toiAEQ-menuen.

13 ULTRACURVE PRO DEQ2496 Betjeningsvejledning

◊ Aktiveres AEQ-menuen, over tages de aktuelle GEQ-indstillinger som

den ønskede kurve.

Ved at trykke på det store datahjul kan enkelte frekvensbånd udelukkes fra AEQ-

mode. Ved den automatiske frekvensgangs korrektion tages der så ikke hensyn til

disse. Det vil være fornuftigt at udelukke lavfrekvensområdet (indtilca.100Hz)

ved AUTO EQ-proceduren, da der kan forekomme unøjagtigheder i dette område

med hensyn til beregning af frekvensgangen, og det kan dermed føre til et

utilfredsstillende resultat.

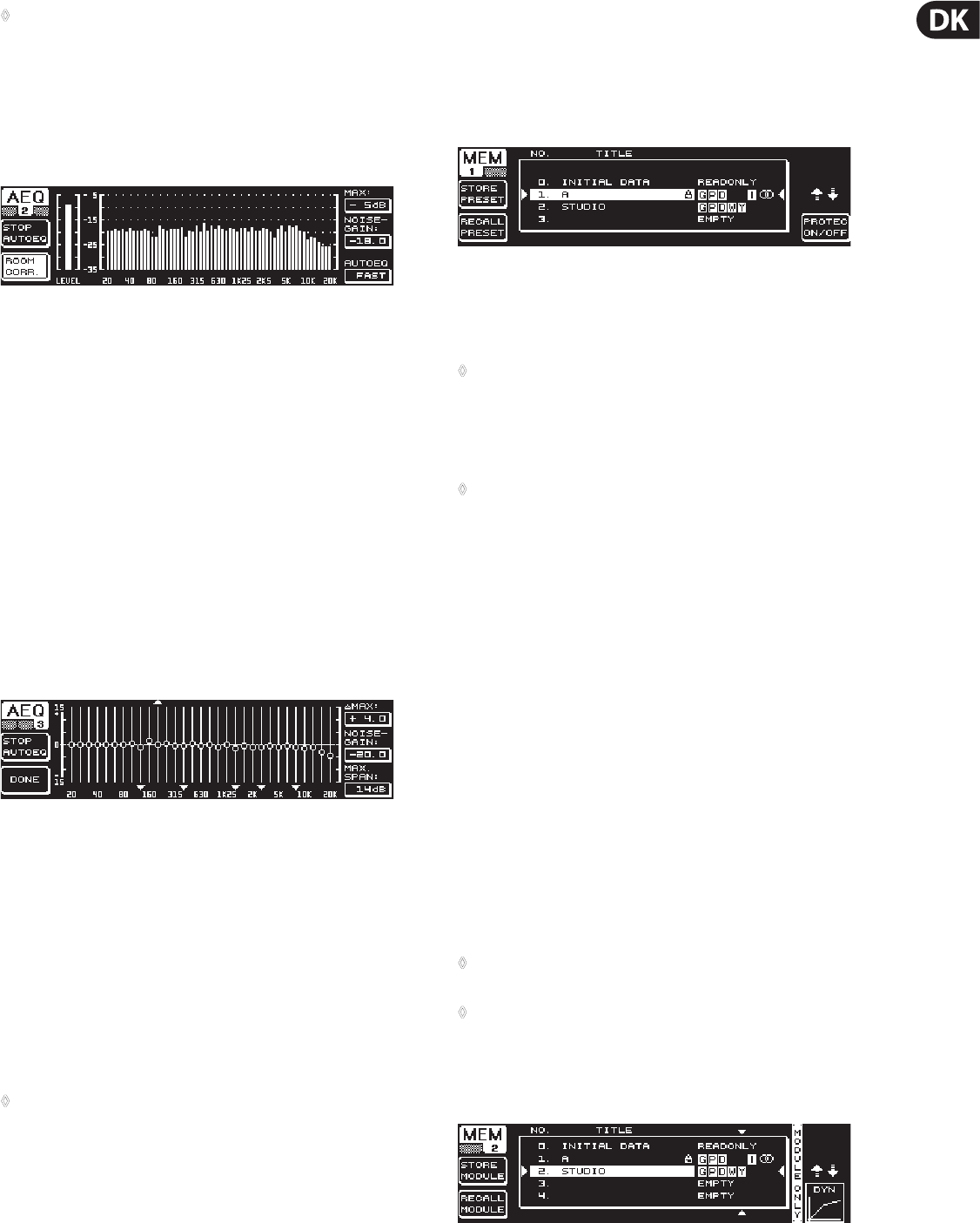

Fig. 3.29: AEQ-menuen (side 2)

På denne side vises, ligesom i RTA-menuen, det signal, som skal behandles.

Medparameteren MAX. kan der alt afhængig af signalniveauet vælges et udsnit

af hele det niveauspektrum, som skal vises (øverste datahjul). Denne visnings

RANGE-værdi ligger fast på 30 dB. Med et tryk på øverste datahjul aktiveres

AUTO-mode, hvorefter, afhængigt af signalniveauet, det viste udsnit indstilles

automatisk. Med parameteren NOISE GAIN (-60 til -10) bestemmes lydniveauets

højde. Med AUTO EQ (nederste datahjul) bestemmes den hastighed,

hvormedEQ’ens målinger foretages og som EQ-indstillingerne beregnes

efter.Der kan her vælges mellem FAST, MID og SLOW.

Med B-tasten kan rumkorrektionsfunktionen (ROOM CORR.) aktiveres.

Dettebevirker at signalet dæmpes i diskanten og forøges i bassen, idet den

ønskede kurve svinger 1 dB/oktav.

Når A-tasten aktiveres (START AUTO EQ), begynder måleproceduren og

beregning af AEQ-indstillingerne. Ud fra de derpå følgende billeder, kan

man se, at først måles omgivelses-støjens niveau og derefter støjsignalets.

Derpå korrigerer ULTRACURVE PRO nu EQ-værdierne. Med STOP AUTO EQ

kanproceduren afbrydes.

Fig. 3.30: AEQ-menuen (side 3)

På side 3 i menuen vises nu igen den graske EQ med de indstillinger, somdu

har foretaget på side 1. Også her kan måleproceduren startes med START

AUTO EQ. Også NOISE GAIN-parameteren kan ændres her (stort datahjul).

Derudover ndes yderligere to parametre på denne side. Under ∆MAX kan

maksimaldierencer fra 2 ved siden af hinanden liggende ltre indstilles

fra 0 til +15 dB (øverstedatahjul). På MAX. SPAN-parameteren indstilles

med det nederste datahjul den maksimale dB-afstand, som ligger mellem

den ønskede og den aktuelle kurve (0til 30 dB). Ved overskridelse af denne

værdi behandles det pågældende område ikke. Aktiveres B-tasten (DONE),

af sluttes proceduren og den indstillede kurve bibeholdes. Ved at trykke på

RTA-tasten afbrydes proceduren. Bemærk venligst, at AUTO EQ ikke automatisk

afsluttermåleproceduren.

◊ Så snart AEQ-menuens første side forlades, kan man ikke komme

tilbage til den igen. Man skal så først gå ud af menuen og derefter

hente den igen.

3.9 MEMORY-menuen

MEMORY-menuen tillader, enten at lagre og hente hele presets (side 1) eller at

indlæse og gemme et presets enkelte moduler (side 2). Aktive moduler i presettet

forsynes med de tilsvarende bogstaver (G = GEQ, P = PEQ, D = DEQ, W = WIDTH,

Y = DYN). Er der en forskel mellem de lagrede I/O-indstillinger og de aktuelle

I/O-indstillinger, vises et I (I=I/O) ved siden af bogstaverne for modulet.

Fig. 3.31: MEMORY-menuen (side 1)

På første side i denne menu kan hele presets lagres og hentes. Hvis et editeret

preset skal lagres, kan der med det store datahjul vælges en lageradresse fra

denviste tabel (maks. 64 lageradresser).

◊ Preset 0 (INITIAL DATA) er en neutral indstilling og kan ikke

overskrives (READONLY).

Du kan enten vælge en tom plads (EMPTY), eller et bestående preset – hvis det

ikke er spærret (PROTEC ON). Har du valgt en lageradresse, tryk så på A-tasten

(STORE PRESET).

◊ Hvis du overskriver et bestående preset, bliver du spurgt, efter at

du har aktiveret A-tasten, om de bestående data skal overskrives

(OVERWRITE DATA?).

Med A-tasten kan proceduren afbrydes (CANCEL), med B-tasten (eller ved at

trykke på det store datahjul) bekræftes proceduren (OK).

Har du aktiveret STORE PRESET, vises endnu en menu, hvori du kan give presettet

et navn med maks. 16 tegn. Med datahjulet (drejes) og det øverste datahjul

(drejes og trykkes ned) kan det ønskede tegn vælges horisontalt og vertikalt.

Vedat trykke på det mellemste datahjul vælges tegnet, hvoreftercurseren

hopper hen til næste postion i indtastningsfeltet. Ved at dreje det nederste

datahjul kan man vælge de enkelte positioner og ved at trykke på det,

sletteenkelte tegn. Holdes den nede i ca. 1 sekund, slettes alle tegnene.

MedPAGE-tasten bestemmes, om de tegn, der er valgt ved navngivningen skal

over skrives (OVR) eller der kan tilføjes tegn (INS). Med A- og B-tasterne kan

proceduren bekræftes (OK) eller afbrydes (CANCEL).

For at hente et bestående preset, vælges dette som sædvanligt med

det store datahjul og bekræftes ved at trykke på controlleren eller med

B-tasten (RECALLPRESET). Derefter spørges om proceduren skal udføres,

daindstillingerne af det i øjeblikket valgte preset – hvis de ikke gemmes –

går tabt (RECALL ALL DATA?). Med A- og B-tasten kan proceduren bekræftes

eller afbrydes (OK/CANCEL). Med et tryk på det store datahjul kan proceduren

ligeledes fortsættes. Derefter lagres det ønskede preset.

◊ MEMORY-LED’en lyser, når et presets indstilling, som er blevet valgt i

MEMORY-menuen, afviger fra de i øjeblikket aktuelle indstillinger.

◊ Presets, som befinder sig i stereo LINK-mode, mærkes i preset-tabellen

med et stereo tegn (oo ).

Ved at holde datahjulet nede, kan det valgte preset spærres eller åbnes

(PROTECON/OFF), for at forhindre, en uønsket overskrivning. Det pågældende

preset mærkes i displayet med en hængelås, så snart det er spærret.

Fig. 3.32: MEMORY-menuen (side 2)

14 ULTRACURVE PRO DEQ2496 Betjeningsvejledning

For at indlæse et bestående preset, skiftes med PAGE-tasten til side to i

MEMORY-menuen. Her kan, lige som på side et, vælges et preset, hvorfra et

modul skal indlæses. Ved at dreje det nederste datahjul vælges det ønskede

modul (GEQ,PEQ, DEQ, WIDTH, DYN og I/O). Derefter kan modulet indlæses ved

at trykke på det store datahjul eller B-tasten (RECALL MODULE). Også her skal

procedurenbekræftes.

Desuden kan du med STORE MODULE-funktionen (A-tasten) lagre enkelte

moduler i et bestående preset.

Undtagelse:

DUAL MONO-moduler kan ikke lagres i et STEREO-preset.

3.10 METER-menuen

Med METER-tasten nedenunder LED-indikeringen, som består af 7 tegn,

skiftestil METER-menuen. Denne består af 3 sider og gør det til enhver tid muligt

at beholde overblikket over DEQ2496’s ind- og udgangsniveauer.

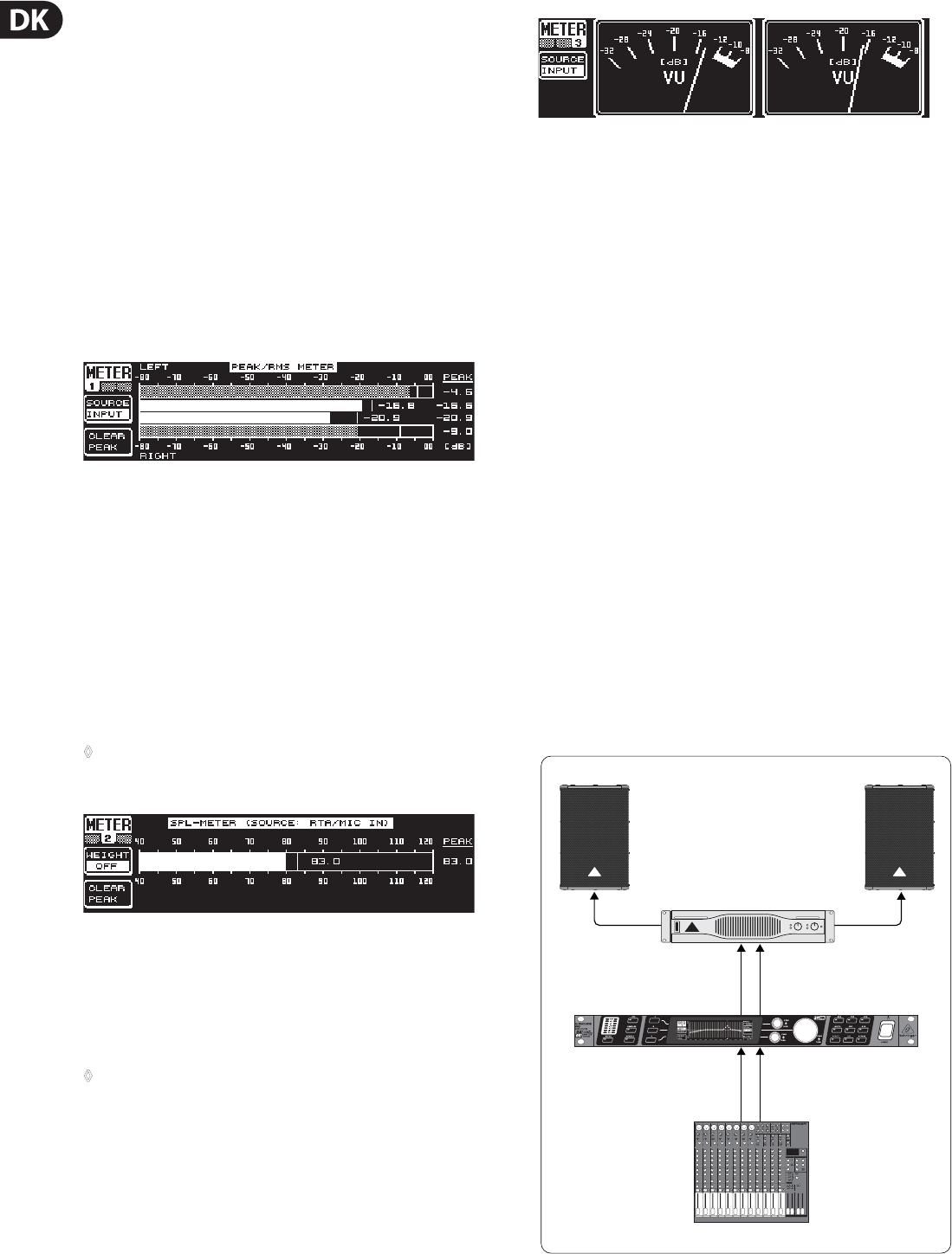

Fig. 3.33: METER-menuen (side 1)

På side 1 i METER-menuen vises højre og venstre kanals niveauer. Med A-tasten

(SOURCE) vælges, om indgangs-, udgangs- eller det signal, som ligger på

digital- eller AUX-undgangen, skal vises. De mellemste to bjælker viser det

gennemsnitlige niveau for de pågældende signaler i VU-meter-karakteristik.

Det betyder, at indikeringen reagerer lidt trægt på signalniveauet. Derved vises

meget korte peaks, som ligger over gennemsnittet, ikke (RMS).

De yderste to indikeringer er peak-metre, som viser signalniveauet inklusive

alle peaks, og derfor altid viser et højere niveau end VU-meteret. Til højre

for indikeringen vises peak’ene fra alle niveau-indikeringer med peak hold-

funktionen (PEAK). For at resette og nde PEAK-værdierne på ny, tryk på

B-tasten (CLEAR PEAK).

◊ Skulle hhv. ind- og udgangssignalet overstyre, så vises indikeringen

(“CLIP”) under PEAK på det pågældende level-meter. I dette tilfælde

sænkes hhv. ind- og udgangsniveauet.

Fig. 3.34: METER-menuen (side 2)

På side 2 i menuen nder du SPL-meteret (sound pressure level), hvor du i

forbindelse med en målemikrofon (fx BEHRINGER ECM8000) kan foretage

lydstyrke målinger. Her ses ligeledes en Peak hold-indikering til visning af

maksimalniveauet, og med B-tasten kan PEAK-værdien også re settes her,

foratnde den på ny (CLEAR PEAK).

◊ Vær opmærksom på at mikrofonfølsomheden indstilles korrekt

(se kap. 3.11). Vi anbefaler at bruge BEHRINGER ECM8000

måle-mikrofon med en indgangsfølsomhed på -37 dBV/pa.

Med A-tasten (WEIGHT) kan forskellige dB-vægte bestemmes, med hvilke

signalniveauet skal beregnes (dB (A), dB (C) oder OFF).

Fig. 3.35: METER-menuen (side 3)

På side tre i METER-menuen vises et ægte VU-meter virtuelt, nøjagtigt som man

kender det fra analoge processorer og mikserpulte.

3.11 RTA/MIC-indgang

Via denne indgang kan RTA eller SPL-meteret tilføres et mikrofon- eller line-

signal, som er adskilt fra hovedindgangen. De nødvendige indstillinger kan du

nde på side 1 i UTILITY-menuerne.

3.11.1 Tilslutning af målemikrofon

Vælg MIC-LEVEL som indgangsfølsomhed på parameteret RTA/MIC INPUT. Hvisdu

benytter en kondensatormikrofon, skal fantomfødningen (MIC-LEVEL +15 V) også

aktiveres. Indstil følsomheden for den tilsluttede mikrofon på parameteret RTA/MIC

MIC-LEVEL. Hvis der anvendes BEHRINGER ECM8000, er denne værdi -37dBV/Pa.

3.11. 2 Tilslutning af line-signal

Vælg LINE-LEVEL på parameteret RTA/MIC INPUT som indgangsfølsomhed.

Indstilden ønskede indgangsfølsomhed på parameteret RTA/MIC LINE-LEVEL.

Den indstillede værdi svarer her til 0 dBFS eller 120 dB SPL.

4. Anvendelsesområder

BEHRINGER ULTRACURVE PRO’s universelle koncept med sine mangeartede

muligheder for audio bearbejdning giver dig en hel lang række anvendelses områder.

Eksempelvis vil vi nu præsentere dig for nogle at detypiskeapparatindstillinger.

4.1 Sum-equalizer i en live-situation

Højst sandsynligt vil ULTRACURVE PRO blive benyttes mest inden for detteområde.

XENYX 2222FX

Stereo output L + R

ULTRACURVE PRO DEQ2496 Inputs L + R

Outputs L + R

EP2000

Left Right

B1520 PRO B1520 PRO

Fig. 4.1: ULTRACURVE PRO som Sum-equalizer

15 ULTRACURVE PRO DEQ2496 Betjeningsvejledning

For at opnå optimale resultater, bemærk venligst følgende punkter:

Inden du begynder med anlæggets frekvensgangs-korrektion, har det i praksis

vist sig nyttigt, først at lade musik- og taleprogrammer løbe “ukorrigeret”

gennem anlægget. Opstår der forvrængniner, skal disse overstyringer ernes

som det første i anlægget.

Højtaleropstillingen er også meget vigtig. Ingen equalizer kan forbedre en klang,

som er ”forvasket” på grund af reektioner fra vægge og lofter. Megetofte

kan der opnås drastiske forbedringer gennem ændring af højtaler opstilling

ogjustering.

Ved et aktivt ervejs højttaler-system er det bedst først at foretage løbetids-

ogfasekorrektioner (vores digitale frekvens delelter ULTRADRIVE PRO DCX2496

byder på alle nødvendige funktioner).

Først derefter er det DEQ2496’s tur. Den automatiske målefunktion

(AEQ-funktion) hjælper dig hurtigt til en brugbar grundindstilling. Vær sikker på,

at målemikrofonen har en korrekt position. Mikrofonen bør placeres i anlæggets

direkte højtalerområde og ikke påvirkes af akustiske forstyrrende forhold.

Enplads bagved forhæng, mindre end en meter væk fra side- og bagvægge,

eller på en åben balkon er uegnet, da måleresultatet vil være misvisende.

Bag grundsstøj skal ligge mindst 12 dB under måleniveauet, da der ellers ingen

brugbar målingkan laves.

Efter den automatiske måling med AEQ-funktionen har du en grundindstilling,

ud fra hvilken du bør foretage den manuelle njustering.

Her gælder:

En lineær frekvens gang er ikke ideel til enhver indsats. Ved fx

taletransmission er forståelsen det vigtigste. I basområdet bør frekvens-

gangen derfor falde, da der kun vil transmitteres forstyrrelser (scenestøj)

understemmensgrundtoneområde.

Ekstrem lave og ekstrem høje frekvenser transmitteres som regel meget svagere.

Det nytter ikke noget, at ville “påtvinge” en lille højtaler en frekvensgang på op

til under 50 Hz, resultatet vil, ud over et højere eektbehov, højest have dyre

højtaler-reparationer til følge.

◊ Ved alle indstillinger bør der tages hensyn til de fysikalske grænser.

Hvis tiden tillader det, kan du roligt foretage ere målinger med forskellige

positioner for målemikrofonen.

XENYX 2222FX

ULTRACURVE PRO DEQ2496

B1520 PRO

Stage

Position 1

B1520 PRO

Position 3

Position 5 Position 6

Position 2

Position 4

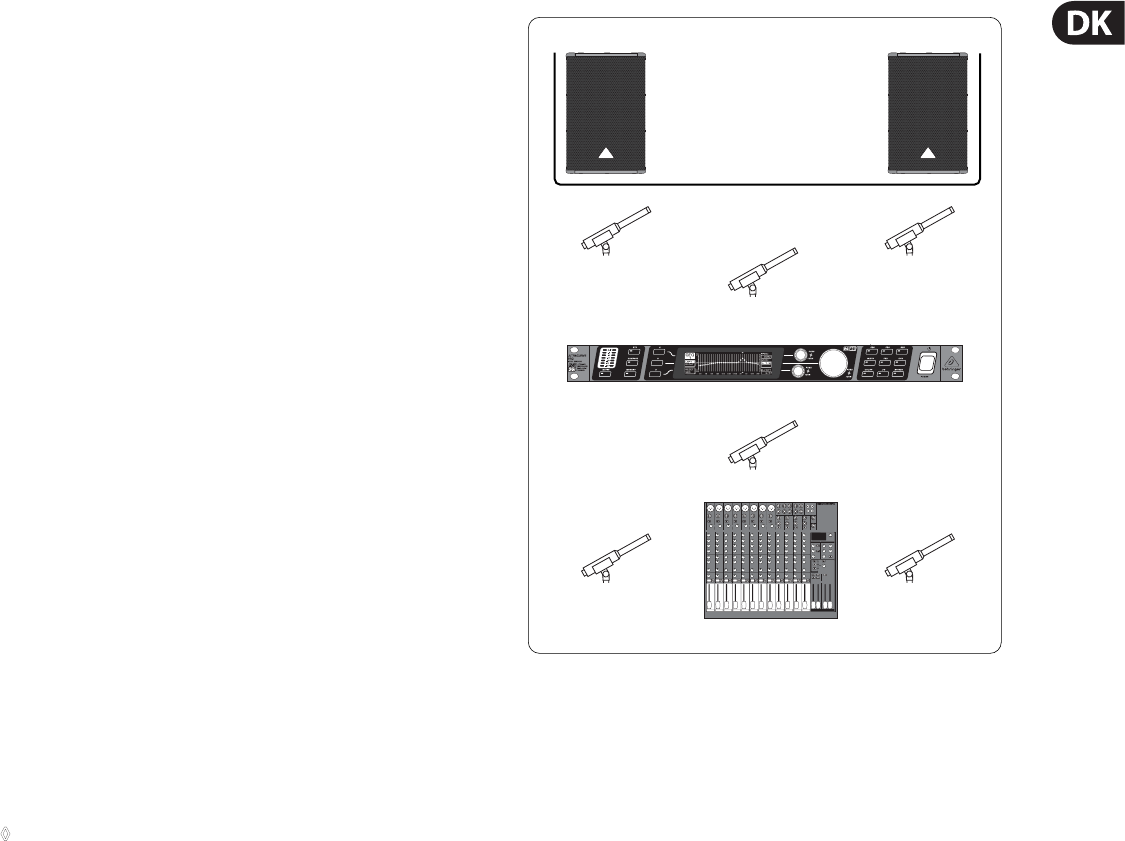

Fig. 4.2: Målemikrofonens positionering

Position 1 og 3 ligger ca. en meter axialt foran højtalerne midt mellem

mellemtone- og diskantsystemet. Disse målinger bruges som kontrolfunktion

af højtalersystemerne. Position 2 ligger ca. 2 m fra scenecentrum.

Målingenbør have samme resultat i området over 250 Hz som i position 1 og3.

Underca. 250Hz skal der på grund af summeringen i basområdet opnås en

niveauforhøjelse på ca 3 dB.

Position 4 er direkte foran PA-mikserpulten. Målingen bør her have samme kurve

som i position 2, på grund af den større afstand, naturligvis med let avere niveau.

Position 5 og 6 ligger igen nøjagtigt i højtalersystemets akse, men denne

gang ca. en meter fra rummets bageste grænseade. Disse målinger afslører

eventuelle problemer med reeksioner eller stående bølger.

De resulterende equalizer-kurver bør hver især gemmes og sammenlignes.

Enkraftig afvigelse mellem de lagrede indstillinger tyder på fasefejl i

anlægget eller problemer i rumakustikken. Hvis du ikke har mulighed for

at erne disse problemer, er den eneste udvej, at nde et nogenlunde godt

kompromis. Sammenligningen af de lagrede equalizer-kurver giver nogle

vigtigehenvisninger.

Når systemet er indstillet så præcist som muligt på den ønskede

transmissionskurve, undersøg da lytteområdet, for at få et indtryk af,

hvordandet lyder overalt. Glem ikke, at lægge pauser ind under lydprøven og

transmittere forskellige musik- eller taleprogrammer, så du får en følelse af

anlæggets transmissions-forhold samt af rummet.

Gode equalizer-indstillinger kræver meget tid og tålmodighed! Kræver

equalizeren ekstreme indstillinger, for at opnå en brugbar frekvensgang,

erdetteet alarmtegn, som henviser til en betydningsfuld fejl i højtaleranlægget

eller rumakustikken.

En equalizer er ingen løsning for problemer med dårlige lydanlæg, men er

et yderst nyttigt og eektivt klangværktøj inden for musikalsk nstemning.

Forved hjælp af nstemning kan der ofte opnås forbavsende forbedringer inden

forakustisk transparens og i hele anlæggets totale klangkvalitet.

16 ULTRACURVE PRO DEQ2496 Betjeningsvejledning

4.2 Brug af ULTRACURVE PRO i studiet

I studiet er der utallige anvendelsesmuligheder for DEQ2496. Der er ingen

grænser sat for din fantasi. Her nogle enkelte anvendelsesmuligheder:

Som equalizer for monitorer: Ud over den almindelige graske modforvrængning

(GEQ) kan de parametriske ltre (PEQ) benyttes med succes til smalbåndet

resonans. Desuden kan DEQ2496 indsættes som A/D- og D/A-converter til

konvertering af digitale og analoge signaler.

Som equalizer til mastering: Via stereo couple-funktionen skal alle indstillinger

kun foretages én gang på den graske equalizer. Også her kan de ekstra

parametriske ltre indsættes særdeles virkningsfuldt og de er nemme at dosere.

Via AES/EBU-ind- og udgange (optionel) kan du foretage en klangbehandling,

uden at forlade den digitale ade.

Til almindelig klangbehandling: Muligheden for at omkoble programmer via

MIDI og ændre samtlige via en MIDI-controller, gør ULTRACURVE PRO særdeles

eksibel i forbindelse med et MIDI-sequenzer program Således kan indstillinger

ændres under et mixdown og forbliver alligevel reproducerbare.

5. Tilslutninger

5.1 MIDI-tilslutninger

DEQ2496 har et integreret MIDI-interface, som gør det muligt at sende og

modtage MIDI-data. Således kan apparatet integreres optimalt i optagestudier

og styres med din computers sequenzer

MIDI-forbindelserne på apparates bagside er udstyret med de internationalt

standardiserede 5-polede DIN-bøsninger. For at forbinde ULTRACURVE PRO med

andre MIDI-apparater har du brug for et almindeligt MIDI-kabel.

MIDI IN: Denne tilslutning anvendes til modtagelse af MIDI-styringsdata.

Modtagekanalen indstilles i UTILITY-menuen.

MIDI THRU: På MIDI THRU-bøsningen kan det indgående MIDI-signal opfanges

uforandret. Flere ULTRACURVE PRO’er kan således kædes sammen.

MIDI OUT: Via MIDI OUT kan der sendes data til en til sluttet computer eller

til andre ULTRACURVEPRO apparater. Der transmitteres programdata samt

statusinformationer til signalbehandling.

5.2 Analoge tilslutninger

BEHRINGER ULTRACURVE PRO DEQ2496 er som standard forsynet med elektronisk

ballancerede ind- og udgange. Koblingskonceptet udviser en automatisk

undertrykkelse af brum ved symmetriske signaler og muliggør en problemløs

drift selv ved de højeste niveauer. På den måde undertrykkes ektern induceret

netbrum osv. virkningsfuldt. Den ligeledes automatisk arbejdende servo-

funktion genkender tilslutningen af asymmetrisk forbundne st ik og omkobler

nominalniveauet internt, så der ikke opstår en niveauforskel mellem ind- og

udgangssignal (6 dB-korrektion)

◊ Det er vigtigt, at installation og betjening af apparatet kun udføres af

sag kyndige personer. Under og efter installationen er det vigtigt at der

etableres en til strækkelig jordforbindelse af de eller den ansvarlige

person(er), da det ellers kan føre til påvirkning af driftsegenskaber på

grund af elektrostatiske udladninger e.lign.

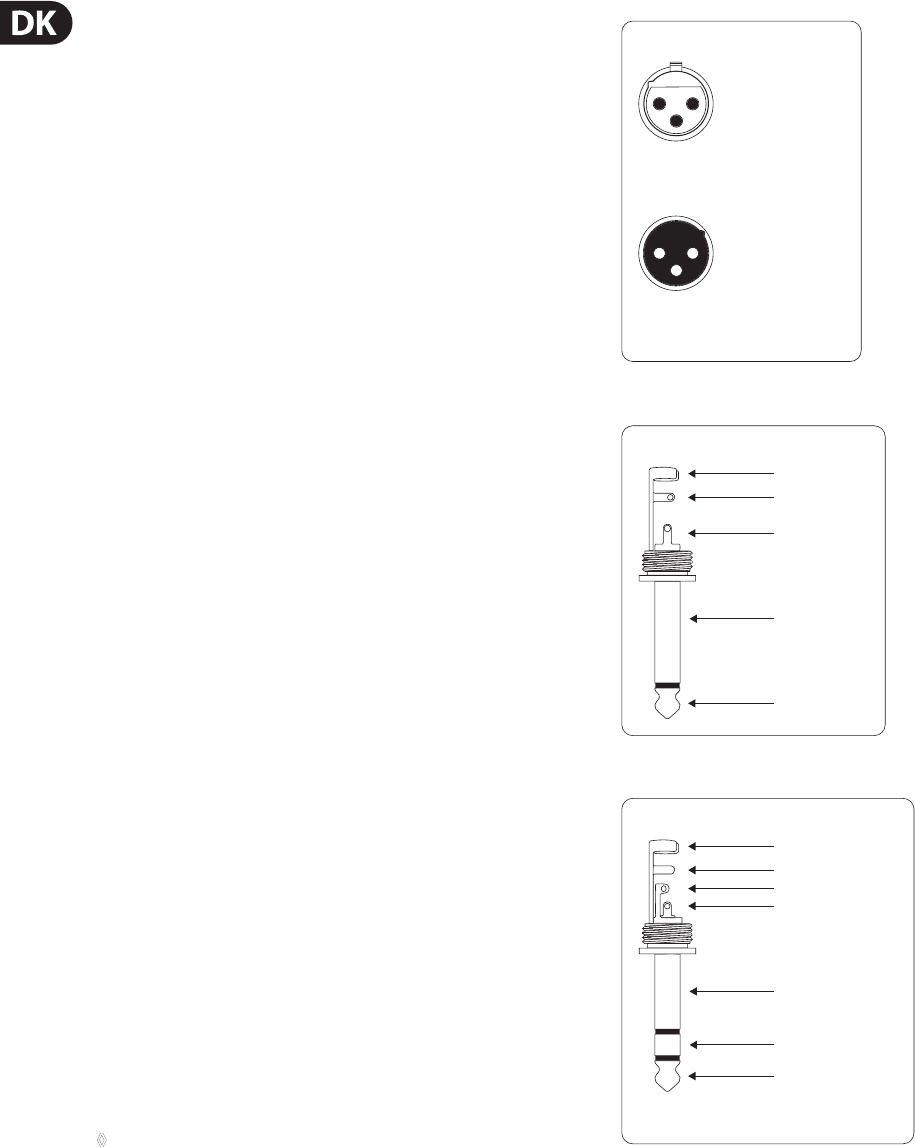

output

For unbalanced use, pin 1 and pin 3

have to be bridged

1 = ground/shield

2 = hot (+ve)

3 = cold (-ve)

input

Balanced use with XLR connectors

Fig. 5.1: XLR-forbindelser

strain relief clamp

sleeve

tip

sleeve

(ground/shield)

Unbalanced ¼" TS connector

tip

(signal)

Fig. 5.2: 6,3-mm-mono-jackstik

strain relief clamp

sleeve

ring

tip

sleeve

ground/shield

For connection of balanced and unbalanced plugs,

ring and sleeve have to be bridged at the stereo plug.

Balanced ¼" TRS connector

ring

cold (-ve)

tip

hot (+ve)

Fig. 5.3: 6,3-mm-stereo-jackstik

17 ULTRACURVE PRO DEQ2496 Betjeningsvejledning

5.3 Digitale forbindelesr (AES/EBU og S/PDIF)

AES/EBU-interfacet, hvis navn stammer fra kooperationen af Audio Engineering

Society og European Broadcasting Union, benyttes overvejende i professionelle

studie omgivelser og radiostudier til transmission af digitale signaler også

over store distancer. Forbindelsen foregår via symmetriske XLR-kabler med

en karakteristisk impedans på 110 Ohm. Kabellængden må være op til 100 m.

Medkun små tilpasninger er selv kabellængder på over 1 km (inden for radio og

tv ikke sjældent) muligt.

Interfacet svarer til AES3-formatet, hvilket tillader en to-kanalet transmission

af signaler med en opløsning på op til 24 bits. Signalet selv giver takten og er

selvsynkroniserende (vigtigt ved forbindelse af ere digitalapparater). En ekstra

wordclock-forbindelse mellem DEQ2496 og tilsluttede AES/EBU-apparater er

altså ikke nødvendig. Sample-raten er ikke fastlagt og kan vælges frit. Typiskeer

44,1 kHz, 48 kHz, 88,2 kHz og 96 kHz. AES/EBU-interfacet er i størst mulig

udstrækning kompatibel med det udbredte S/PDIF-inter face. Forbindelsen

kanetableres gennem et adapter. Hos ULTRACURVE PRO kan formatet omkobles

tilS/PDIF.

Derudover er der digitale ind- og udgange via optiske tilslutninger.

5.4 WORDCLOCK-forbindelser

Når ere apparater skal integreres i et digitalt optagesystem med fx en digital

mikserpult, skal alle tilsluttede digitale apparater synkroniseres ved hjælp af et

fælles wordclock-signal. Til dette har DEQ2496 en wordclock-indgang, via hvilken

den kan styres med wordclock-signalet fra et eksternt apparat. Her understøtter

den sample-rates 44,1 kHz, 48 kHz, 88,2 kHz og 96 kHz. Denne wordclock-

indgang kan kun aktiveres ved anvendelse af de analoge indgange.

6. Drifts-Software

Drifts-software til ULTRACURVE PRO DEQ2496 videreudvikles hele tiden,

forat øge ydeevnen og tilpasse betjeningen til dine krav. Derfor beder vi

dig, atmeddele os dine ønsker og ideer. Vi vil så gøre alt for at tage hensyn

til dine forbedringsforslag i den næste software-version. Informationer over

nye software-versioner kan fås i den relevante fagpresse, hos din bladfor-

handler, på vores webside behringer.com eller direkte hos BEHRINGER

(tel.+49 21549206 4166).

Den aktuelle software-version af din ULTRACURVE PRO DEQ2496 vises øverst

tilhøjre på side 1 i din UTILITY-menu.

7. Specikationer

Analoge Indgange

Type elektronisk balanceret

Tilslutning XLR

Impedans 22 kΩ ved 1 kHz

Maks indgangsniveau +12 eller +22 dBu valgbar

CMRR typisk 40 dB

Analoge Udgange (Main)

Type servo-ballanceret

Tilslutning XLR

Impedans 100 Ω ved 1 kHz

Maks. udgangsniveau +12 eller +22 dBu valgbar

Analoge Udgange (Aux)

Type servo-ballanceret

Tilslutning 6,3 mm stereo-jackstik

Impedans 100 Ohm ved 1 kHz

Maks. udgangsniveau +12 dBu

Systemdata

Frekvensgang 10 Hz til 35 kHz (-1 dB)

@ 96 kHz Sampling Rate

Støjafstand > 113 dB Main Input/Output

> 107 dB Auxiliary Output THD 0,007 %

typ. @ +4 dBu, 1 kHz, forstærkning 1

Krydstale < -92 dB/-95 dB

Bypass

Type Relais, Hard-Bypass ved strømsvigt

Målemikrofonindgang

Type elektronisk balanceret indgang

Indgangsimpedans 2 kΩ

Maks. indgangsniveau (LINE) variabel fra -14 dBu til +22 dBu

Maks. indgangsniveau (MIC) variabel fra -42 dBV/Pa til -6 dBV/Pa

Phantompower +15 V, valgbar

Digital Indgang 1

Type XLR transformer-symmetrisk

Standard AES/EBU eller S/PDIF

Indgangsimpedans 110 Ω

Nominelt indgangsniveau 0,2 - 5 V peak-to-peak

18 ULTRACURVE PRO DEQ2496 Betjeningsvejledning

Digital Indgang 2

Type TOSLINK optisk

Standard AES/EBU eller S/PDIF

Digital Udgang 1

Type XLR transformer-symmetrisk

Standard AES/EBU eller S/PDIF

Impedans 110 Ω

Udgangsniveau 3.5 V peak-to-peak

Digital Indgang 2

Type TOSLINK optisk

Standard AES/EBU eller S/PDIF

Synkroniseringsindgang

Type BNC

Standard Wordclock (1 x Sample Rate)

Indgangsimpedans 50 kΩ

Nominelt niveau 2 - 6 V peak-to-peak

MIDI-Interface

Type 5-pol. DIN-bøsninger In/Out/Thru

Implementation se MIDI-implementationstabel

Digital Behandling

Converter 24-Bit Sigma-Delta, 64/128-gange

oversampling (AKM®)

Skanderingshastighed 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz

Grask Equalizer (GEQ)

Type Digital tertsequalizer

Frekvensområde 20 Hz til 20 kHz i 31 terts -bånd på

normerede ISO-frekvenser

Båndbredde 1/3 oktav

Kontrolområde +15 til -15 dB

Parametrisk Equalizer (PEQ)

Type maks. 10 uafhængige fuld -

parametriske ltre per kanal

Frekvensområde 20 Hz til 20 kHz

Båndbredde 1/10 til 10 oktaver, shelving-lter

(6 og 12dB)

Kontrolområde +15 til -15 dB

Dynamisk Equalizer (DEQ)

Type maks. 3 uafhængige fuld -parametriske

ltreper kanal

Frekvensområde 20 Hz til 20 kHz

Båndbredde 1/10 til 10 oktaver, shelving-ltre

(6 og 12 dB)

Kontrolområde +15 til -15 dB

Threshold variabel fra 0 til -60 dB

Attack 0 til 200 msec

Release 20 til 4000 msec

Ratio 1:2 til 1:100

Feedback Destroyer (FBD)

Type digital signalanalyse til

feedback-detektering

Filtre maks. 10 digitale notchltre per kanal,

fast (valgbar) program merbar eller som

automatisk under -trykkelses system

forfeedbacks

Frekvensområde 20 Hz - 20 kHz

Båndbredde 1/10 til 1/60 oktaver

Kontrolområde 0 til -60 dB

Digitalt Delay

Type Digitalt stereo-delay

Maksimal delay-tid 300 msec, uafhængig justerbar for hver

kanal

Minimal opløsning 0,02 msec

Delay-enhed sekunder, meter eller fod

Level Meter

Type Digital udstyringsindikering med

samtidig grask visning af peak- og

RMS-værdier og virtuelt analogt VU-

meter

SPL Meter

Vægtning dB (A), dB (C) eller OFF

Mikrofonkalibrierung -42 dBV/Pa til -6 dBV/Pa

Dynamics

Type Expander eller kompressor med digital

IGC (interactive gain Control)

Threshold variabel fra 0 til -60 dB

Attack 0 til 200 msec

Release 20 til 4000 msec

Ratio 1:1,1 til 1:100

19 ULTRACURVE PRO DEQ2496 Betjeningsvejledning

Limiter

Type Peak-Limiter (zero attack)

Hold 0 til 1000 msec

Threshold variabel fra 0 til -24 dB

Release 20 til 4000 msec

Real-Time Analyzer

Type digital 61-bånds FFT-Analyzer

Frekvensområde 20 Hz til 20 kHz i 61 bånd på normerede

ISO-frekvenser

Detektorer Peak og Average

Støjgenerator Lyserød støj, niveau fra 0 til -60 dB

Display

Type 320 x 80 Dot-Matrix Liquid-Crystal-

Display

Baggrundsbelysning LED, orange

Kontrast justerbar

Lagringsmuligheder

Presets 64 lageradresser med navne med 16

tegn, enkelte moduler kan indlæses og

lagres

Strømforsyning

Netspænding 85 til 250 V~, 50/60 Hz

Strømforbrug typ. 10 W

Sikring T 1 A H

Nettilslutning Standard IEC-vægkontakt

Dimensioner/Vægt

Dimensioner (H x B x T) 44,5 x 482,6 x 215 mm

(1,75 x 19 x 8,5")

Vægt ca. 2,24 kg (4,9 lbs)

Transportvægt ca. 3,09 kg (6,8 lbs)

Firmaet BEHRINGER stræber til stadighed efter at sikre den højeste kvalitetsstandard. Nødvendige ændringer

foretages uden forudgående meddelelse. Specifikationer og apparatets udseende kan derfor afvige fra de

nævnte angivelser eller viste afbildninger.

7.1 MIDI-implementation

Funktion Sende Modtage Anmærkninger

Midi Channel 1 ... 16 1 ... 16

Mode N N

Note Number N N

Velocity N N

After Touch N N

Pitch Bender N N

Control Change

1-31 Y (Range: 0-61) Y (Range: 0-61) GEQ venstre (20 Hz ... 20 kHz)

33-63 Y (Range: 0-61) Y (Range: 0-61) GEQ højre (20 Hz ... 20 kHz)

Program Change Y (Range: 0-64) Y (Range: 0-64) Presets (1-64) og Initial Data (0)

System Exclusive Y Y se SysEx-dokumentation*

System Common N N

System Real Time N N

*Download under behringer.com

We Hear You

ULTRACURVE PRO DEQ2496 Behringer User Manual (Danish) P0146 M Da

Behringer DEQ2496 User Manual (Danish) DEQ2496_P0146_M_DA Behringer - DEQ2496 - User Manual (Danish)

Behringer DEQ2496 User Manual (Danish) deq2496_p0146_m_da Behringer - DEQ2496 - User Manual (Danish)

Navigation menu

Versions of this User Manual:

Views

Navigation
