Bedienungsanleitung zur Zeitschalt-Funkfernbedienung
Die Zeitschalt-Funkfernbedienung bringt mehr Komfort in Ihr Heim.
Sie kann als „normaler“ Handsender und/oder als Zeitschaltuhr verwendet werden.
Die Vorteile:
1) Ein- und Ausschalten von sämtlichen intertechno Funk-Schalt-Empfängern der Y-Serie.
zu einer beliebig vorprogrammierten Zeit (1x pro Tag möglich).
2) Direktes Schalten wie mit jeder anderen Funk-Fernbedienung von intertechno möglich.
3) Gleichzeitiges Ein- und Ausschalten einer ganzen Reihe selbst gewählter Empfängern
(max. 16) innerhalb eines Sendekanales möglich.
Zunächst 2 Stück AAA (Alkaline) 1,5 Volt Batterien in Batteriefach einlegen.
Die Symbole (z.B „ ENTER“) bedeuten dass die entsprechende Taste gedrückt werden soll.
Direktes Ein-, Ausschalten von intertechno FUNK-Empfängern ist
selbstverständlich auch ohne eine Zeit-Programmierung möglich:
1) 256 Codes (16 Familiencodes zu je 16 Einzelcodes) können eingestellt werden
A-P Familiencode ,
16 Kanäle stehen zur Auswahl . Dieser wird am
Drehschalter im Batteriefach, sowie an den Empfängern fix eingestellt.
Innerhalb der Familie können jeweils 16 Einzelgeräte (Empfänger)
geschaltet werden.
1-16 Einzelcode, dieses werden direkt am Sender gewählt.
Jeweils 4 Einzelcodes sind zu einer Schaltgruppe zusammen-
gefasst und werden direkt mit den jeweiligen EIN/AUS-Tasten betätigt.
Es gibt daher
4 Schaltgruppen
(I, II, III, IV)
Siehe Einzelcode-Schaltung
Es können auch beliebig viele Empfänger auf den gleichen Einzelcode eingestellt werden,
wenn diese gemeinsam schalten sollen !!.
2) WICHTIG: Einzelcode-Schaltung beachten:
Schalt-Gruppen für die Einzelcodes: nur 1-4 ist am Gerät angeschrieben
,
I– für Einzelcode: 1, 2, 3, 4, die weiteren Schaltgruppen bedeuten dazu analog
:
II - für Einzelcode: 5, 6, 7, 8
III - für Einzelcode: 9, 10, 11, 12
IV - für Einzelcode: 13, 14, 15, 16

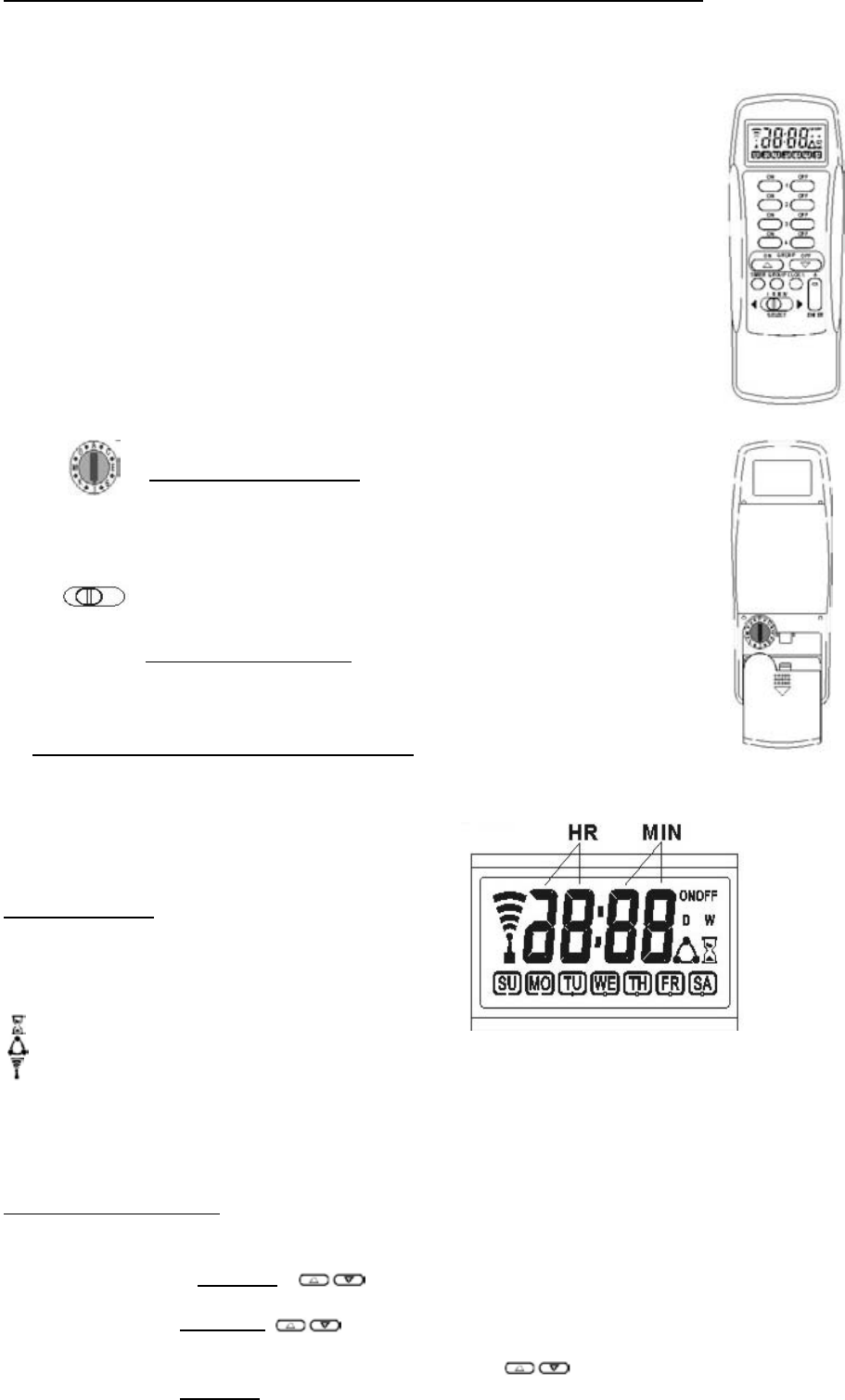

3) LCD-Symbole
D ......Programm „täglich“ aktiviert
W .....Programm „wöchentlich“ aktiviert
SU .......Wochentagsanzeige
.......Schalt-Gruppe wird geschaltet
X .......Timer eingeschaltet; blinkt während des Programmierens
.......Übertragungssignal
ON......Timer-Funktion eingeschaltet oder Einschaltzeit wird programmiert
OFF....Timer-Funktion ausgeschaltet oder Ausschaltzeit wird programmiert
HR......Stundenanzeige in Uhrfunktion/ zeigt im Timer-Programm die Anzahl der programmierten Einzelcodes
MIN....Minutenanzeige in Uhrfunktion/ zeigt im Timer-Programm den programmierten Einzelcode
4) Einstellen der Uhrzeit
„ UHR“- die Anzeige blinkt
„ ENTER“- die Stundenanzeige blinkt:
Stellen Sie mit den „Pfeiltasten“ die richtige Stunde ein
„ ENTER“ – die Minutenanzeige blinkt:
Stellen Sie mit den Pfeiltasten die Minuten ein
„ ENTER“
Stellen Sie den aktuellen Wochentag mit den „Pfeiltasten“ ein
„ENTER“ und FERTIG ! Uhrzeit und Wochentag sind eingestellt.
(Wird innerhalb von 30 Sekunden keine Taste gedrückt, wird die neue Einstellung ebenfalls übernommen)
5) Reihen-Einstellung
(keine Timer Funktion möglich)
Diese erlaubt das gleichzeitige händische Ein- und Ausschalten einer ganzen Reihe von Empfängern mit
verschiedene Einzelcodes innerhalb eines Familiencodes .
„REIHE“ dann
„ ENTER“ - blinkt
Geben Sie den Einzelcode mit der AUS -oder EIN-Taste ein der geschaltet werden soll.
(Beachten Sie dabei auch die Schaltgruppe, z.B. für Einzelcode 12 , Schaltgruppe auf III stellen und Taste 4
drücken, siehe dazu Punkt 2. „Einzelcode-Schaltung“)
„ENTER“.
Nochmals „ENTER“ um einen weiteren Einzelcode einzugeben, oder nochmals „REIHE“ um zur
Uhrzeitanzeige zurückzukommen.
Ansehen oder Überprüfen der gespeicherten Reihe
„REIHE“ und nacheinander sooft drücken bis alle Einzelcodes angezeigt wurden.
Die Anzahl der gespeicherten Einzelcodes (Empfänger) steht dabei immer links
Löschung der Reihen-Einstellung (bzw. einzelner Empfänger aus der Reihe)
„REIHE“
„ENTER“- blinkt
Einzelcode des Empfängers eingeben, der gelöscht werden soll und halten Sie diese
Taste ca. 3 Sekunden gedrückt. Ein Tonsignal ertönt zur Lösch-Bestätigung.
Um einen weiteren Einzelcode zu löschen, drücken Sie wieder „ ENTER“ und halten die entsprechende
Einzelcodetaste anschließend für ca. 3 sec. gedrückt.
Mit „REIHE“ kehren Sie wieder zur Uhrzeitanzeige zurück
6) Timer-Einstellung
Für bis zu 16 einzelne Empfänger .
Die Schaltung ist für jeden Empfänger 1 x pro Tag möglich.
1) „TIMER“- X blinkt
2) „ENTER“- sowohl „OFF“ als auch X blinkt
3) Schalten Sie mit einer der beiden „Pfeiltasten“ den Timer auf ON“
4) „ENTER“- die Minutenanzeige und X blinken
5) Stellen Sie den Einzelcode ein, der geschaltet werden soll
6) „ENTER“ - „W“ und X blinken
7) Wählen Sie mit einer der Pfeiltasten täglich (D) oder wöchentlich (W)
Programmierung für „täglich“ (D im Display oben)
Die Einschaltzeit kann nun wie folgt eingestellt:
8) „ ENTER“- Stunde mit den Pfeiltasten einstellen
9) „ ENTER“ –Minuten mit den Pfeiltasten einstellen
10) „ ENTER“ -Die Einschaltzeit ist nun programmiert
Display läuft automatisch auf „OFF“ und
die Ausschaltzeit kann wie folgt eingestellt werden:
11 „ENTER“ - Stunde mit den Pfeiltasten einstellen
12) „ ENTER“ - Minuten mit den Pfeiltasten einstellen
13) „ ENTER“ -Die Ausschaltzeit ist programmiert
14) Mit „ ENTER“ und „TIMER“, zur Uhrzeitanzeige zurück.
Programmierung für „wöchentlich“ (W im Display oben)
Wiederholen Sie die Schritte 1-6 und wählen Sie danach „W“ für wöchentlich
Für die Einschaltzeit:
15) „ ENTER“- stellen Sie die Stunde mit den Pfeiltasten ein
16) „ ENTER“- stellen Sie die Minuten mit den Pfeiltasten
17) „ ENTER“- der Wochentag blinkt
18) Wählen Sie den gewünschten Einschalttag mit den Pfeiltasten
19) Wiederholen Sie die Schritte 15-20 um Ausschaltzeit und -tag zu wählen
20) Mit „ ENTER“ und „TIMER“ zur Uhrzeitanzeige zurück.
TIMER auf einen weiteren Einzelcode einstellen
„TIMER“ drücken
„Pfeiltaste“ drücken. blinkt
„ENTER“ drücken „OFF“ und blinken
„ENTER“
„Einzelcode“ eingeben (Schaltgruppe beachten) und mit
“ ENTER“ bestätigen
mit „Pfeiltaste“ D (täglich) oder W (wöchentlich) festlegen
„ENTER“
Danach Uhr- und ev. Tag-Eingabe wie vorher.
Timer nur zeitweise ausschalten
(Es werden alle Timerfunktionen bzw. Einstellungen auf „Eis“ gelegt.)
Die Timer-Programmierung kann zeitweise wie folgt ausgesetzt werden:
„TIMER“
„Pfeiltaste nach oben“- blinkt
„ENTER“- wählen Sie „OFF“ mit einer der Pfeiltasten
„ENTER“- die Minutenanzeige und X blinkt
Mit „TIMER“ zur Uhrzeitanzeige zurück
X ist nicht auf der Anzeige
Timer wieder aktivieren
„TIMER“
„Pfeiltaste nach unten“-X blinkt
„ENTER“- stellen Sie mit einer der „Pfeiltasten“ „ ON“ ein
„TIMER“ um zur Uhrzeitanzeige zurückzukommen
X erscheint wieder auf der Anzeige.
Xauf dem Display bestätigt, daß der Timer aktiviert ist
Xnicht mehr auf der Anzeige bestätigt, daß der Timer deaktiviert ist
Timer-Einstellungen überprüfen
„TIMER“-auf der Anzeige sehen Sie den eingestellten Einzelcode
„ENTER“ drücken zeigt die Einschaltzeit
Nochmal „ ENTER“ drücken zeigt die Ausschaltzeit
Löschen der Timer-Einstellung (Einzelcode)
„TIMER“
„Pfeiltaste nach unten“- X blinkt
Drücken Sie „ENTER“ zweimal - die Minutenanzeige und X blinkt
Wählen Sie den Einzelcode , der gelöscht werden soll und
halten Sie diese Taste für ca. 3 Sekunden gedrückt, ein Tonsignal ertönt zur Bestätigung .
Ansehen oder Überprüfen der gespeicherten Daten
„TIMER“ zeigt bei jedem Drücken abwechselnd die Uhrzeit und die Anzahl der programmierten
Einzelcodes (links) und den zuletzt gesetzten Einzelcode (rechts) z.B. 3: 16.
„Pfeiltaste“ wiederholt drücken zeigt nacheinander alle Einzelcodes. Z.B. 3:1 und 3: 16
Beim entsprechend angezeigten Einzelcode können durch mehrmaliges Drücken von „ENTER“ auch die
Steuerzeiten abgelesen werden. Zurück in die Zeitanzeige mit „TIMER“.
Die Steuerungen können nur durch „ ÜBERSCHREIBEN oder „LÖSCHEN“ geändert werden !
TIPP:
Da zur Zeitschaltung nur jeweils 1 Empfänger gewählt werden kann, können - im Falle Sie
mehre Empfänger zugleich schalten möchten (z.B mehrere Jalousie oder Lampen)
selbstverständlich den gleichen Einzelcode an mehreren Empfängern programmieren.
