For more information regarding Invacare products, parts, and services, please visit www.invacare.com

Part No 1148077 1 Rollators

Rollators

SAVE THESE INSTRUCTIONS

NOTE:CheckALLpartsforshippingdamage.Ifshippingdamageisnoted,DONOTuse.Contactcarrier/dealerforfurtherinstruction.

 WARNING

• DO NOT use this product or any available optional equipment without first completely reading and understanding these

instructions and any additional instructional material such as owner’s manuals, service manuals or instruction sheets supplied

with this product or optional equipment. If you are unable to understand the warnings, cautions or instructions, contact a

healthcare professional, dealer or technical personnel before attempting to use this equipment - otherwise, injury or damage

may occur.

• Each individual should ALWAYS consult with their physician or therapist to determine proper adjustment and usage.

• DO NOT use the rollator as a wheelchair or transport device. Rollators are not intended to be propelled while seated.

• The brakes MUST be in the locked position before using the seat.

• A physical/occupational therapist should assist in the height adjustment of the rollator for maximum support and correct

brake activation.

• Care should be taken to ensure that all hand and height adjustments are secure, and that casters and moving objects are in

good working order before using this or any mobility aid.

• All wheels MUST be in contact with the floor at all times during use. This will ensure the rollator is properly balanced.

• When using the rollator in a stationary position, the hand brakes MUST be locked.

• ALWAYS observe the weight limit on the labeling of your product. Check that all labels are present and legible. Replace if

necessary.

• The rollator basket has a weight limitation of 11 lbs (5 kg). The tote bag has a weight limitation of 10 lbs (5 kg). Items placed in

either the basket or the bag should NOT protrude from the basket or bag.

• If push handles are exposed to extreme temperature (above 100°F or below 32°F), high humidity and/or becomes wet, prior

to use, ensure hand grips DO NOT twist on rollator handle - otherwise damage or injury may occur.

• After installation and before use, ensure that all attaching hardware is tightened securely.

• DO NOT attempt to reach objects if you have to move forward in the seat. Reaching for these objects will cause a change to

the weight distribution of the rollator and may cause the rollator to tip, resulting in injury or damage.

• DO NOT hang anything from the frame of the rollator. Items should be placed in the basket or the tote bag.

• The backrest should ALWAYS be in place and is NOT designed to support the total body weight of the user.

• Before attempting to reach objects or pick them up from the floor by reaching down between your knees, place feet securely

on the floor. Use EXTREME caution when reaching for any object.

 ACCESSORIES WARNING

• Invacare products are specifically designed and manufactured for use in conjunction with Invacare accessories. Accessories

Patient Height Specifications

NOTE:Formodelsnotlisted,pleasechecklabelingonproduct.

Care and Maintenance

1. Verifyoperationofthebrakesandhavethemadjustedifnecessary.ContactyourInvacaredealerforbrakeadjustment.

2. Ifhandgripisloose,DONOTuse.ContactyourInvacaredealer.

3. Inspectwheelsperiodicallyforwearordamage.

4. Replaceanybroken,damagedorwornitemsimmediately.

5. Forthebestservicefromyourrollator,alwaysusereplacementpartsfromInvacare.

6. Periodicallyinspectthecastersandcasterstemsforassemblytightnessandverifythatthewheelsarefreeofhair,lintandotherdebris

thatcouldinterferewithfreewheeloperation.

Attaching Basket, Tote Bag and Tray

NOTE:Forthisprocedure,refertoFIGURE 1.

Basket

Installthebasketontothefrontseatsupporttubesothehooksrestonthefronttubeorunderneaththeseat.

Tote Bag

Hangthetotebagbetweentherollatorframetubesandsecurewithsnapbuttonflaps.

Tray

Putthetray(notshown)ontopofthebasket.

Assembly, Installation and Operating Instructions

MODEL PATIENT HEIGHT MIN. / MAX

65851R & 65851B 5'6" - 6'3"

65410 5'3" - 6'

65450 5'3" - 6'5"

65650 & 65650R 5'5" - 6'2"

65350GR 5'1" - 5'6"

66500 5’8” - 6’5”

MODEL PATIENT HEIGHT MIN. / MAX

Rollators 2 Part No 1148077

Using the Rollator

NOTE:Forthisprocedure,refertoFIGURE 1.

Using the Hand Brake

1. Pullthetopportionofthebrakehandlesuptowardsthepushhandles.

2. Performoneofthefollowing:

•ToRemainStationary‐Holdthebrakehandleup.

•ToContinueMobility‐Releasethebrake.

3. Tolock,pushdownonthebottomportionofthebrakehandle.

4. Tounlock,pulluponthetopportionofthebrakehandle.

Adjusting the Height of the Rollator

NOTE:Afteradjustingtheheight,therollatorsbrakesmustbecheckedand,ifnecessary,adjusted.

1. Eitherloosenthetubetighteningleversorremovetheadjustmentknobbyturningcounterclockwise.

2. Positionthepushhandlesothatwhentheuser’sarmisdowntotheirsidethehandgripisatwristheight.

3. Eithertightenthetubetighteningleverorinstalltheadjustmentknobintooneofthesixadjustmentholesbyturningclockwise.

4. RepeatSTEPS1‐3fortheotherside.

Limited Warranty

PLEASE NOTE: THE WARRANTY BELOW HAS BEEN DRAFTED TO COMPLY WITH FEDERAL LAW APPLICABLE TO PRODUCTS

MANUFACTURED AFTER JULY 4, 1975.

This warranty is extended only to the original purchaser/user of our products.

This warranty gives you specific legal rights and you may also have other legal rights which vary from state to state.

Invacare warrants the brakes to be free from defects in materials and workmanship for five years, and all other components for one year for

the original purchaser (excluding tires and wheels). If within such warranty period any such product shall be proven to be defective, such

product shall be repaired or replaced, at Invacare’s option. This warranty does not include any labor or shipping charges incurred in

replacement part installation or repair of any such product. Invacare’s sole obligation and your exclusive remedy under this warranty shall be

limited to such repair and/or replacement.

For warranty service, please contact the dealer from whom you purchased your Invacare product. In the event you do not receive

satisfactory warranty service, please write directly to Invacare at the address on the back page. Provide dealer’s name, address, model

number, date of purchase, indicate nature of the defect and, if the product is serialized, indicate the serial number.

Invacare Corporation will issue a return authorization. The defective unit or parts must be returned for warranty inspection using the serial

number, when applicable, as identification within thirty (30) days of return authorization date. DO NOT return products to our factory

without our prior consent. C.O.D. shipments will be refused; please prepay shipping charges.

LIMITATIONS AND EXCLUSIONS: THE WARRANTY SHALL NOT APPLY TO PROBLEMS ARISING FROM NORMAL WEAR OR

FAILURE TO ADHERE TO THE ENCLOSED INSTRUCTIONS. IN ADDITION, THE FOREGOING WARRANTY SHALL NOT APPLY TO

SERIAL NUMBERED PRODUCTS IF THE SERIAL NUMBER HAS BEEN REMOVED OR DEFACED; PRODUCTS SUBJECTED TO

NEGLIGENCE, ACCIDENT, IMPROPER OPERATION, MAINTENANCE OR STORAGE; OR PRODUCTS MODIFIED WITHOUT

INVACARE’S EXPRESS WRITTEN CONSENT INCLUDING, BUT NOT LIMITED TO: MODIFICATION THROUGH THE USE OF

UNAUTHORIZED PARTS OR ATTACHMENTS: PRODUCTS DAMAGED BY REASON OF REPAIRS MADE TO ANY COMPONENT

WITHOUT THE SPECIFIC CONSENT OF INVACARE; PRODUCTS DAMAGED BY CIRCUMSTANCES BEYOND INVACARE’S

CONTROL; PRODUCTS REPAIRED BY ANYONE OTHER THAN AN INVACARE DEALER, SUCH EVALUATION SHALL BE SOLELY

DETERMINED BY INVACARE.

THE FOREGOING EXPRESS WARRANTY IS EXCLUSIVE AND IN LIEU OF ANY OTHER EXPRESS WARRANTIES WHATSOEVER,

WHETHER EXPRESS OR IMPLIED, INCLUDING THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE AND THE SOLE REMEDY FOR VIOLATIONS OF ANY WARRANTY WHATSOEVER, SHALL BE LIMITED TO

REPAIR OR REPLACEMENT OF THE DEFECTIVE PRODUCT PURSUANT TO THE TERMS CONTAINED HEREIN. THE APPLICATION

OF ANY IMPLIED WARRANTY WHATSOEVER SHALL NOT EXTEND BEYOND THE DURATION OF THE EXPRESS WARRANTY

PROVIDED HEREIN. INVACARE SHALL NOT BE LIABLE FOR ANY CONSEQUENTIAL OR INCIDENTAL DAMAGES WHATSOEVER.

THIS WARRANTY SHALL BE EXTENDED TO COMPLY WITH STATE/PROVINCIAL LAWS AND REQUIREMENTS.

Opening the Rollator

1. Eitherpullthetwopush

handlesapartorpushdown

ontherearwheeltubeona

three‐wheeledrollator.

NOTE:Beforefirstuse,removethe

plasticcrossbarbetweenthetworear

wheels.

2. Onsomemodels,pushthe

lockingmechanismintoplace.

NOTE:Ensurethesidecrossbarslock

down.

Folding the Rollator

1. If necessary, remove the

accessories and lift the seat.

2. Lift up on the locking mechanism

on the crossbar if needed.

3. Either push the two push handles

together or lift up the rear wheel

tube on a three-wheeled rollator.

Seat

Basket Hook

Push Handles

Basket

Locking

Mechanism

Adjustment

Knob or Tube

Tightening Lever

Brake

Handle

Brake

Handle

Seat Support Tube

Frame

Tubes

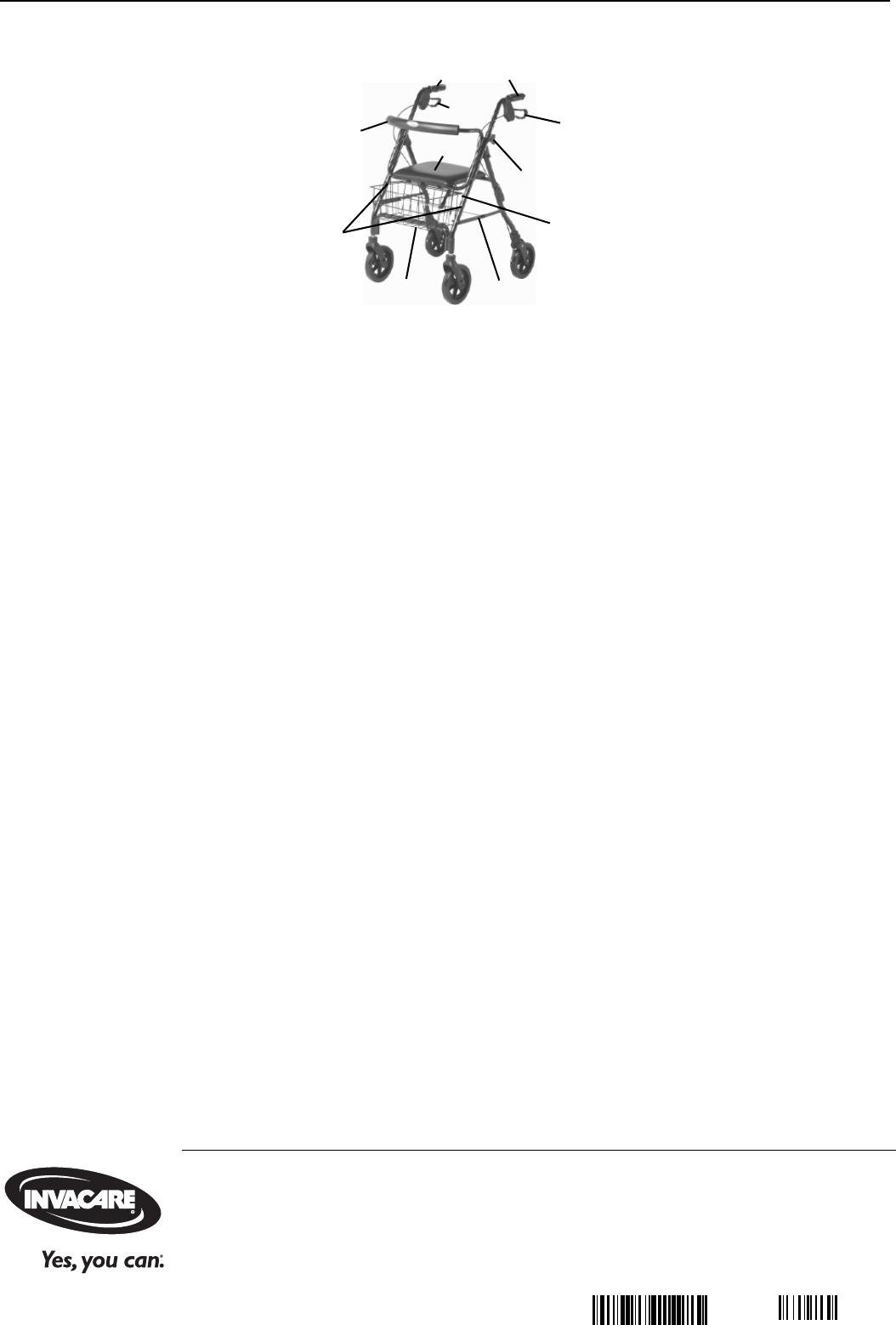

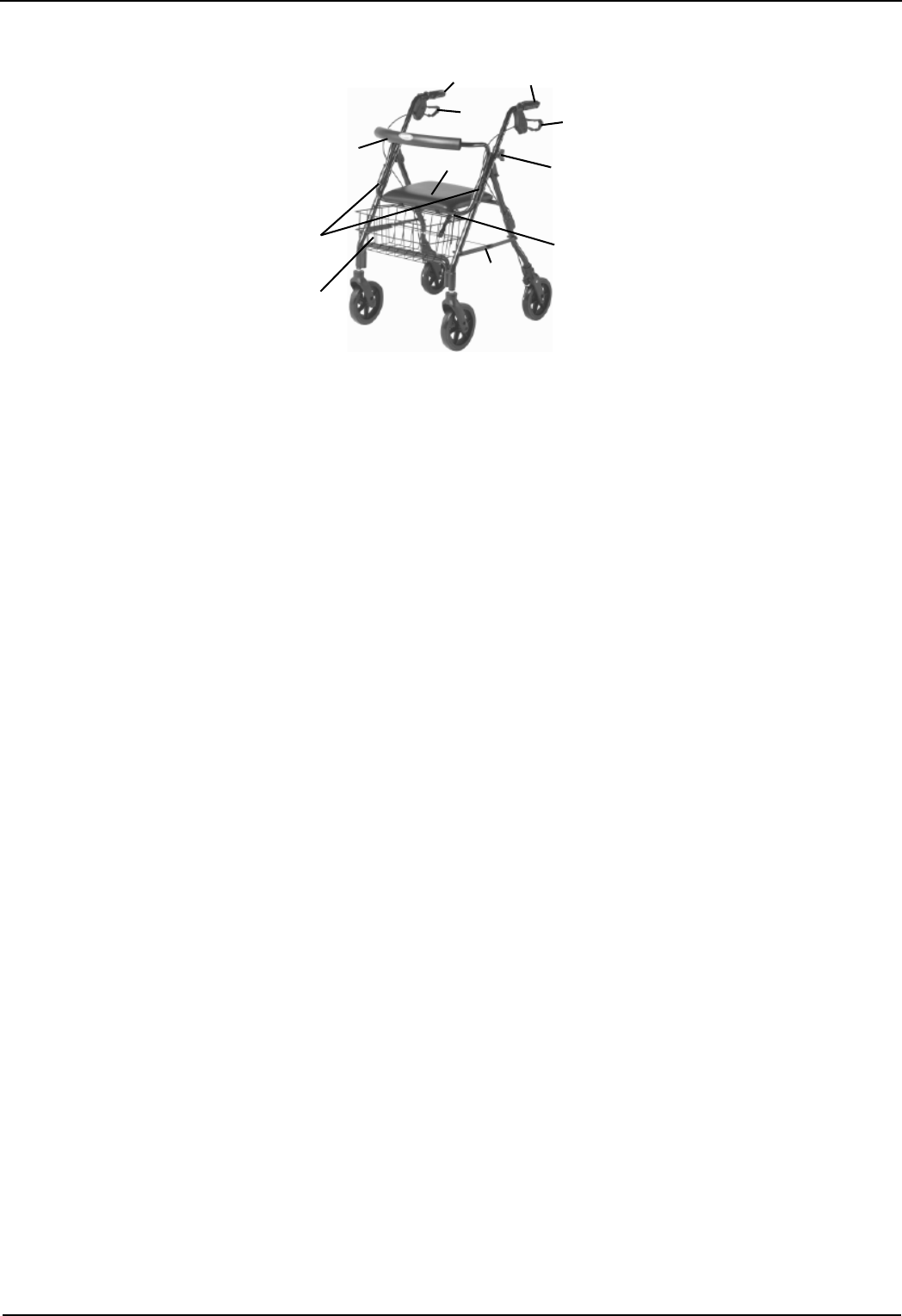

FIGURE 1 Rollator

Pour plus d’informations sur les produits, les pièces et les services Invacare, visitez le site Web www.invacare.com.

Part No 1148077 3 Déambulateurs

Déambulateurs

CONSERVER CES INSTRUCTIONS

REMARQUE:VérifiezqueTOUTESlespiècessontintactesàleurarrivée.Siellessontendommagées,NʹutilisezPA S cematériel.Prenezcontact

avecledistributeurouavecletransporteurpourobtenirlesinstructionsappropriées.

 AVERTISSEMENT

• NE PAS installer ni utiliser cet équipement sans avoir lu et compris au préalable ces instructions. En cas d’incapacité à comprendre

les avertissements, les mises en garde ou les instructions, consulter un professionnel de la santé, un revendeur ou un technicien avant

d’essayer d’installer ce matériel, sans quoi des blessures pourraient en résulter.

• Il est conseillé à chaque patient de consulter SYSTÉMATIQUEMENT son médecin ou son rééducateur pour régler

l’appareil et pour apprendre à l’utiliser de manière appropriée.

• Le déambulateur N’est PAS conçu pour être utilisé comme fauteuil roulant ou comme appareil de transport. Les

déambulateurs NE sont PAS conçus pour être déplacés lorsqu’une personne est assise dessus.

• Les freins DOIVENT être en position bloquée avant d’utiliser le siège.

• Un physiothérapeute ou un ergothérapeute doit aider le patient à régler la hauteur du siège du déambulateur pour que le

support soit maximal et que l’activation des freins se fasse correctement.

• Assurez-vous que TOUS les réglages des poignées et de la hauteur sont bloqués et que tous les roues et les pièces

mobiles sont bien en place et prêtes à fonctionner avant d’utiliser cet appareil ou tout autre équipement d’aide à la

locomotion.

• Toutes les roues DOIVENT être en contact avec le sol en permanence. Ceci garantit que le déambulateur est stable.

• Lorsque vous utilisez le déambulateur en position fixe, les freins à poignées DOIVENT être bloqués.

• Vérifiez TOUJOURS la charge limite sur la plaque signalétique du produit. Vérifiez que toutes les étiquettes soient

présentes et lisibles. Au besoin, remplacez-les.

• Si les poignées à pousser sont exposées à des températures extrêmes (supérieures à 37° C (100 °F) ou inférieures à 0 °C

(32 °F)), à des environnements très humides et/ou qu’elles deviennent humides avant utilisation, assurez-vous que les

gaines anti-dérapantes pour les mains ne vrillent pas autour de la poignée du déambulateur, sous peine d’endommager

celui-ci ou de vous blesser.

• Une fois installé et avant l’utilisation, assurez-vous que tout le matériel de fixation est bien serré.

• N’ESSAYEZ PAS d’attraper des objets qui nécessitent que vous vous avanciez sur le siège pour être à votre portée. Une

telle tentative causerait une modification de la distribution du poids du déambulateur et pourrait entraîner sa chute,

l’endommager, voire vous blesser.

• Ne suspendez RIEN sur les armatures latérales du déambulateur. Les objets à transporter doivent être placés dans le

panier ou dans le fourre-tout.

• Le panier du déambulateur a une capacité de 5 kg (11 lbs.), ainsi que le fourre-tout. Les objets qui sont placés dedans NE

doivent PAS dépasser du panier ni du fourre-tout.

• Le dossier doit toujours être en place et N’est PAS conçu pour supporter la totalité du poids de l’utilisateur.

• Avant de tenter d’atteindre des objets ou de les ramasser en vous penchant entre vos genoux, mettez vos pieds sur le sol.

Faites EXTRÊMEMENT attention lorsque vous essayez d’attraper un objet.

 AVERTISSEMENT CONCERNANT LES ACCESSOIRES

• Les produits Invacare sont spécifiquement conçus et fabriqués pour être utilisés avec des accessoires Invacare. Invacare n’a pas testé les acces-

soires conçus par d’autres fabricants ; il n’est donc pas recommandé de les utiliser avec des produits Invacare.

Spécifications de Taille du Patient

REMARQUE:Pourlesmodèlesnonlistés,mercidevérifierlesétiquettesquisontapposéessurleproduit.

Nettoyage et Maintenance

1. Assurez‐vousquelesfreinsfonctionnentbienetréglez‐lessinécessaire.ContactezvotredistributeurInvacarepourleréglage

desfreins.

2. Silagaineanti‐dérapanteestlâche,N’utilisezPASledéambulateur.ContactezvotredistributeurInvacare.

3. Inspectezpériodiquementlesrouespourvousassurerqu’ellesnesontniuséesniendommagées.

4. Remplaceztoutepiècecassée,endommagéeouuséeimmédiatement.

5. PourquevotredéambulateurEconomyvousrendelesmeilleursservices,utiliseztoujourslespiècesderechangeInvacare.

6. Inspectezpériodiquementlesrouesetleurstigespourvousassurerqu’ellessontbienserréesl’unàl’autreetvérifiezquelesroues

nesontpasencrasséesavecdescheveux,delapoussièreoud’autresdébrissusceptiblesd’empêcherleurbonfonctionnement.

Fixation du Panier, du Fourre-tout et de la Tablette

REMARQUE:Pourcetteprocédure,seréféreràlaFIGURE 1.

Panier

Installezlepaniersurlatigedesupportavantdusiègedefaçonàcequelescrochetsreposentsurcettetigeousouslesiège.

Fourre-tout

Suspendezlepaniersurlesdeuxcrochetsàpanierquisetrouventsouslesiègeenfaisantcliquerlesboutonsdeblocage.

Tablette

Installezlatablettesurledessusdupanier.

Instructions pour l’assemblage, l’installation et le fontionnement

MODÈLE TAILLE MIN/MAX DU PATIENT

65851R & 65851B 5'6" - 6'3"

65410 5'3" - 6'

65450 5'3" - 6'5"

65650 & 65650R 5'5" - 6'2"

65350GR 5'1" - 5'6"

66500 5’8” - 6’5”

MODÈLE TAILLE MIN/MAX DU PATIENT

Utilisation du Déambulateurs

REMARQUE:Pourcetteprocédure,seréféreràlaFIGURE 1.

Utilisation du Frein à Main

1. Tirezlapartiesupérieuredespoignéesdefreinverslespoignéesd’appui.

2. Effectuezl’unedesopérationssuivantes:

•Pourresterimmobile–maintenezlapoignéedefreinverslehaut.

•Pourundéplacementcontinu–relâchezlapoignéedefrein.

3. Blocagedesfreins,poussezverslebaslaportioninférieuredelapoignéedefrein.

4. Déblocagedesfreins,tirezverslehautlesdeuxpoignéesdepoussée.

Réglage de la Hauteur

REMARQUE:Unefoislahauteurdudéambulateurajustée,ilfautvérifierlesfreinsetlesrégleraubesoin.

1. Desserrezetdémontezleboutonderéglageenletournantdanslesenscontraireàceluidesaiguillesd’unemontre.

2. Positionnezlapoignéeàpousserdefaçonàcequelorsquelebrasdel’utilisateurestrelâchélelongdesoncorps,lapoignée

anti‐dérapantesetrouveàlahauteurdesonpoignet.

3. Installezleboutonderéglagedansl’undessixtrousderéglageetserrezleboutonderéglageenletournantdanslesensdesaiguilles

d’unemontre.

4. Reprenezlesétapes1à3pourl’autrecôté. Garantie Limitée

REMARQUE: LA GARANTIE CI-DESSOUS A ÉTÉ RÉDIGÉE EN ACCORD AVEC LA LOI FÉDÉRALE APPLICABLE SUR LES PRODUITS

FABRIQUÉS APRÈS LE 4 JUILLET 1975.

Cette garantie est valable pour l’acheteur/utilisateur initial de nos produits seulement.

Cette garantie vous donne des droits légaux spécifiques. D’autres droits variant d’un État (provinces) à l’autre peuvent se rajouter.

Invacare justifie les freins pour être exempt des défauts dans les matériaux et l'exécution pendant cinq années, et de tous autres composants

pendant une année pour l'acheteur original (à l'exclusion des pneus et des roues). Si, durant cette période, ce produit devait être reconnu

défectueux, il sera réparé ou remplacé, suivant le choix d’INVACARE. Cette garantie ne s’applique pas à la main-d’oeuvre ou aux frais de livraison

encourus pour le remplacement de pièces ou la réparation dudit produit. La seule et unique obligation d’INVACARE et votre seul recours selon

cette garantie se limitent au remplacement et/ou à la réparation du produit.

Pour le service, contactez le fournisseur ou vous avez acheté votre produit Invacare. Si vous n’êtes pas satisfait du service, écrire directement à

Invacare à l’adresse inscrite à la dernière page. Fournir le nom du fournisseur, l’adresse, la date d’achat, la nature du défaut et le numéro de série si

le produit en a un. Ne pas retourner les produits à l’usine avant d’avoir obtenu notre autorisation.

Invacare émettra une autorisation de retour. L’unité ou les pièces défectueuses DOIVENT être retournées pour inspection de garantie en

identifiant le numéro de série, sil y a lieu, dans les trente (30) jours suivant la date d’autorisation de retour. NE PAS retourner un produit à l’usine

avant d’avoir obtenu notre consentement. Les envois payables sur réception seront refusés; veuillez payer les frais d’envoi.

LIMITATIONS ET EXCLUSIONS – LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS EN CAS DE PROBLÈMES DUS À UNE USURE

NORMALE OU AU NON RESPECT DES INSTRUCTIONS CI-JOINTE. DE PLUS, LA GARANTIE ÉNONCÉE CI-DESSUS NE S’APPLIQUE PAS

AUX PRODUITS AVEC NUMÉRO DE SÉRIE EN CAS DE SUPPRESSION OU DE MAQUILLAGE DUDIT NUMÉRO ; AUX PRODUITS

AYANT ÉTÉ SOUMIS À UNE NÉGLIGENCE, À UN ACCIDENT OU À UN USAGE, UN ENTRETIEN OU UN STOCKAGE INCORRECTS ; NI

AUX PRODUITS MODIFIÉS SANS LE CONSENTEMENT EXPRÈS D’INVACARE, NOTAMMENT, MAIS DE FAÇON NON EXHAUSTIVE, LA

MODIFICATION RÉSULTANT DE L’UTILISATION DE PIÈCES OU D’ACCESSOIRES NON AUTORISÉS ; LES PRODUITS ENDOMMAGÉS

EN RAISON DE RÉPARATION DE L’UNE DES PIÈCES EFFECTUÉE SANS LE CONSENTEMENT SPÉCIFIQUE D’INVACARE ; LES

PRODUITS ENDOMMAGÉS PAR DES CIRCONSTANCES DÉPASSANT LE CONTRÔLE D’INVACARE ; LES PRODUITS RÉPARÉS PAR

TOUTE PERSONNE AUTRE QU’UN REVENDEUR INVACARE. SEULE INVACARE POURRA PROCÉDER À UNE TELLE ÉVALUATION.

LA GARANTIE EXPRESSE CI-DESSUS EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE QUELLE QU’ELLE SOIT,

TACITE OU EXPLICITE, Y COMPRIS LES GARANTIES TACITES DE QUALITÉ MARCHANDE ET DE CONVENANCE POUR UN USAGE

PARTICULIER. LE SEUL RECOURS EN CAS DE VIOLATION DE TOUTE GARANTIE SE LIMITE À LA RÉPARATION OU AU

REMPLACEMENT DU PRODUIT DÉFECTUEUX SELON LES TERMES ÉNONCÉS AUX PRÉSENTES. L’APPLICATION DE TOUTE

GARANTIE TACITE NE PEUT S’ÉTENDRE AU-DELÀ DE LA DURÉE DE LA GARANTIE EXPRESSE INDIQUÉE AUX PRÉSENTES.

INVACARE NE PEUT ÊTRE TENUE POUR RESPONSABLE EN CAS DE DOMMAGES INDIRECTS OU ACCESSOIRES, QUELS QU’ILS

SOIENT. CETTE GARANTIE PEUT ÊTRE ÉTENDUE AFIN DE RÉPONDRE AUX LOIS ET RÉGLEMENTATIONS DES DIFFÉRENTS ÉTATS

ET DIFFÉRENTES PROVINCES.

Ouverture du Déambulateur

1. SurunRollatoràtroisroues,soit

poussezsurlesdeuxpoignées

pourlesécarter,soitpoussezversle

basletubearrièrederoues.

REMARQUE:Avantlapremière

utilisation,retirezlabarredesupporten

plastiquequisetrouveentrelesdeuxroues

dederrière.

2. Surcertainsmodèlesilfautpousser

lemécanismedeverrouillageen

position.

REMARQUE:Assurez‐vousquelesbarres

transversalessebloquentenpositionbasse.

Pliage du Déambulateur

1. Sinécessaire,enlevezles

accessoiresetsoulevezlesiège.

2. Aubesoin,soulevezle

mécanismedeverrouillagedela

barreentretoise.

3. SurunRollatoràtroisroues,soit

poussezsurlesdeuxpoignées

pourlesramenerensemble,soit

soulevezletubearrièrederoues.

Siège

Crochet de

panier

Poignée de poussée

Panier Mécanisme de blocage

Levier de serrage

de la tige

Poignée

de frein

Tube de

support du

siège

Tubes du

châssis

FIGURE 1 Déambulateur

Poignée

de frein

Invacare Corporation www.invacare.com

USA

One Invacare Way

Elyria, Ohio USA

44036-2125

800-333-6900

Canada

570 Matheson Blvd E Unit 8

Mississauga Ontario

L4Z 4G4 Canada

800-668-5324

the symbols ™ and ®. All trademarks are owned

by or licensed to Invacare Corporation or its

subsidiaries unless otherwise noted.

Part No 1148077 Rev F - 02/09

1148077F 65851B Manual Rollator Inv 5eea

Navigation menu

Versions of this User Manual:

Views

Navigation
