OM-198 683C

April 2000

Visit our website at

www.HobartWelders.com

Processes

Description

MIG (GMAW) Welding

Flux Cored (FCAW) Welding

Arc Welding Power Source

and Wire Feeder

IronMan 275

With Meters

And M-25 Gun

Hobart Welders manufactures a full line

of welders and welding related equipment.

For information on other quality Hobart

products, contact your local Hobart distributor

to receive the latest full line catalog or

individual catalog sheets. To locate your nearest

distributor or service agency call 1-877-Hobart1.

Thank you and congratulations on choosing Hobart.

Now you can get the job done and get it done right.

We know you don’t have time to do it any other way.

This Owner’s Manual is designed to help you get the

most out of your Hobart products. Please take time

to read the Safety precautions. They will help you

protect yourself against

potential hazards on the

worksite. We’ve made

installation and operation

quick and easy. With Hobart you can count on

years of reliable service with proper

maintenance. And if for some reason the unit

needs repair, there’s a Troubleshooting section

that will help you figure out what the problem

is. The parts list will then help you to decide

which exact part you may need to fix the

problem. Warranty and service information for

your particular model are also provided.

Hobart is registered to the

ISO 9001 Quality System

Standard.

Working as hard as you

do – every power source

from Hobart is backed by

the best warranty in the

business.

From Hobart to You

Hobart offers a Technical

Manual which provides

more detailed service and

parts information for your

unit. To obtain a Technical

Manual, contact your local

distributor. Your distributor

can also supply you with

Welding Process Manuals

such as SMAW, GTAW,

GMAW, and GMAW-P.

The following terms are

used interchangeably

throughout this manual:

MIG = GMAW

TABLE OF CONTENTS

SECTION 1 – SAFETY PRECAUTIONS - READ BEFORE USING 1. . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-1. Symbol Usage 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-2. Arc Welding Hazards 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

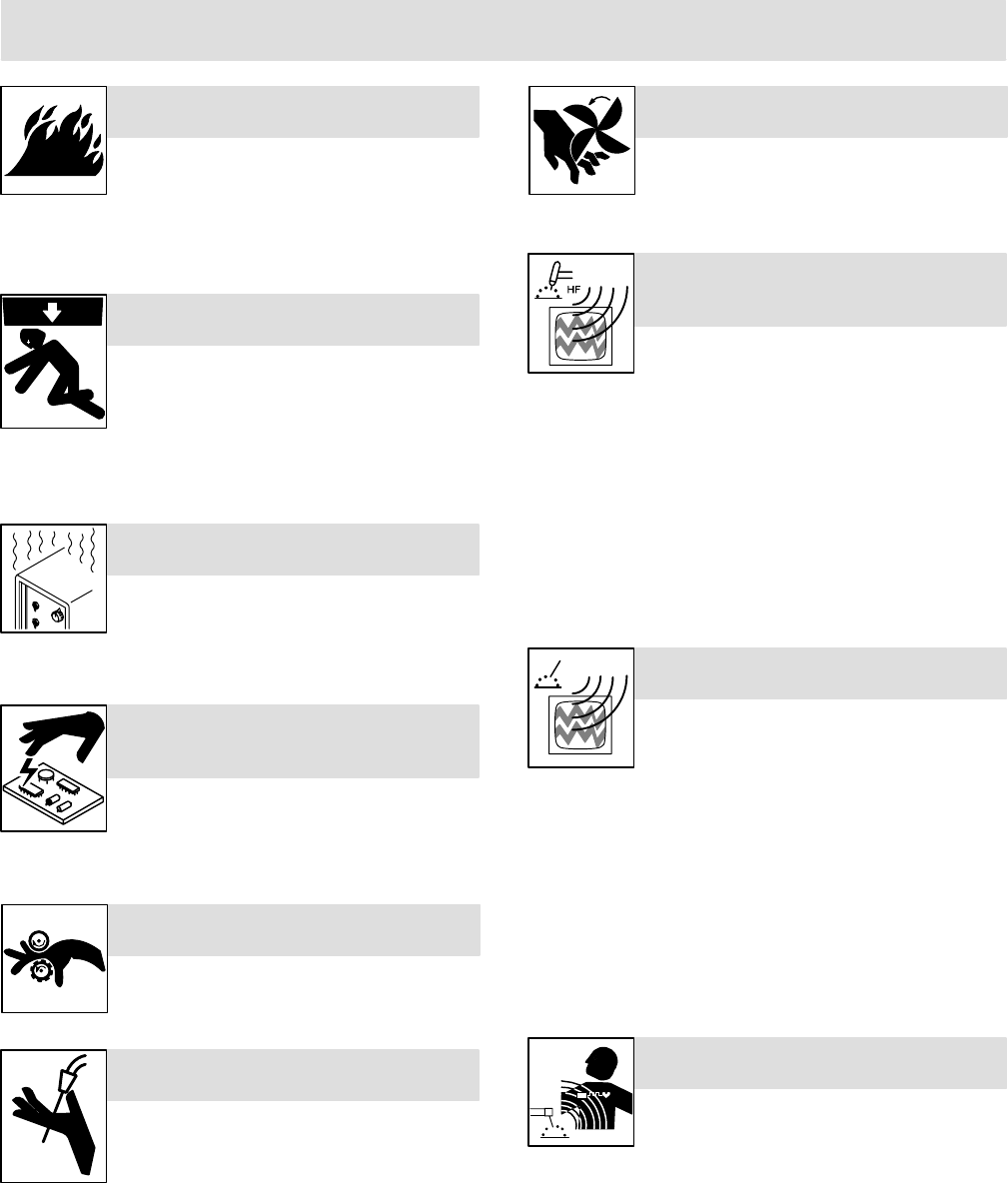

1-3. Additional Symbols For Installation, Operation, And Maintenance 3. . . . . . . . . . . . . . . . . . . . .

1-4. Principal Safety Standards 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-5. EMF Information 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SECTION 1 – CONSIGNES DE SECURITE – LIRE AVANT UTILISATION 5. . . . . . . . . . . . . . . . . . . . .

1-1. Signification des symboles 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-2. Dangers relatifs au soudage à l’arc 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-3. Dangers supplémentaires en relation avec l’installation, le fonctionnement

et la maintenance 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-4. Principales normes de sécurité8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1-5. Information sur les champs électromagnétiques 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SECTION 2 – INSTALLATION 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2-1. Specifications 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

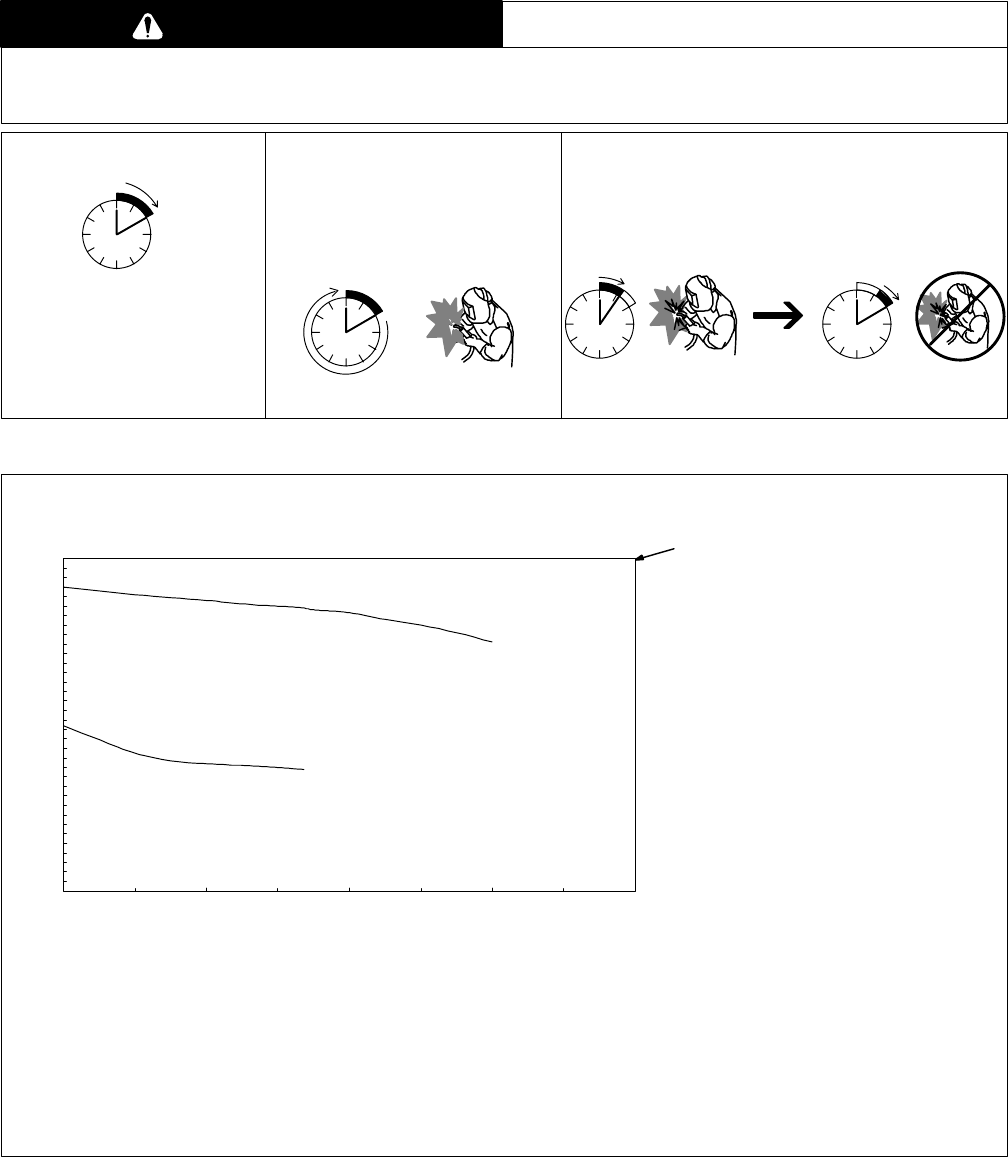

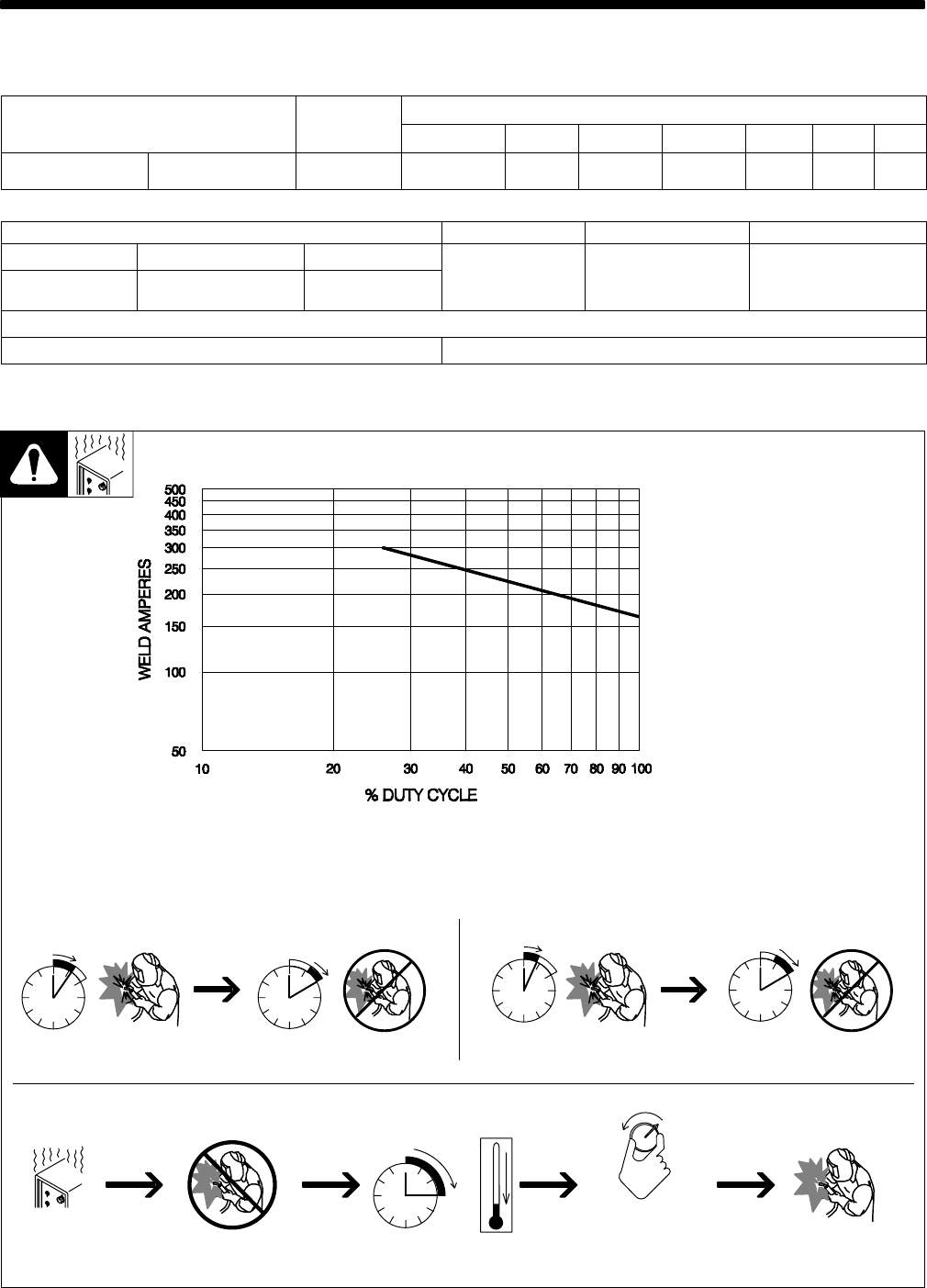

2-2. Welding Power Source Duty Cycle And Overheating 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2-3. Welding Gun Duty Cycle And Overheating 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2-4. Volt-Ampere Curves 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

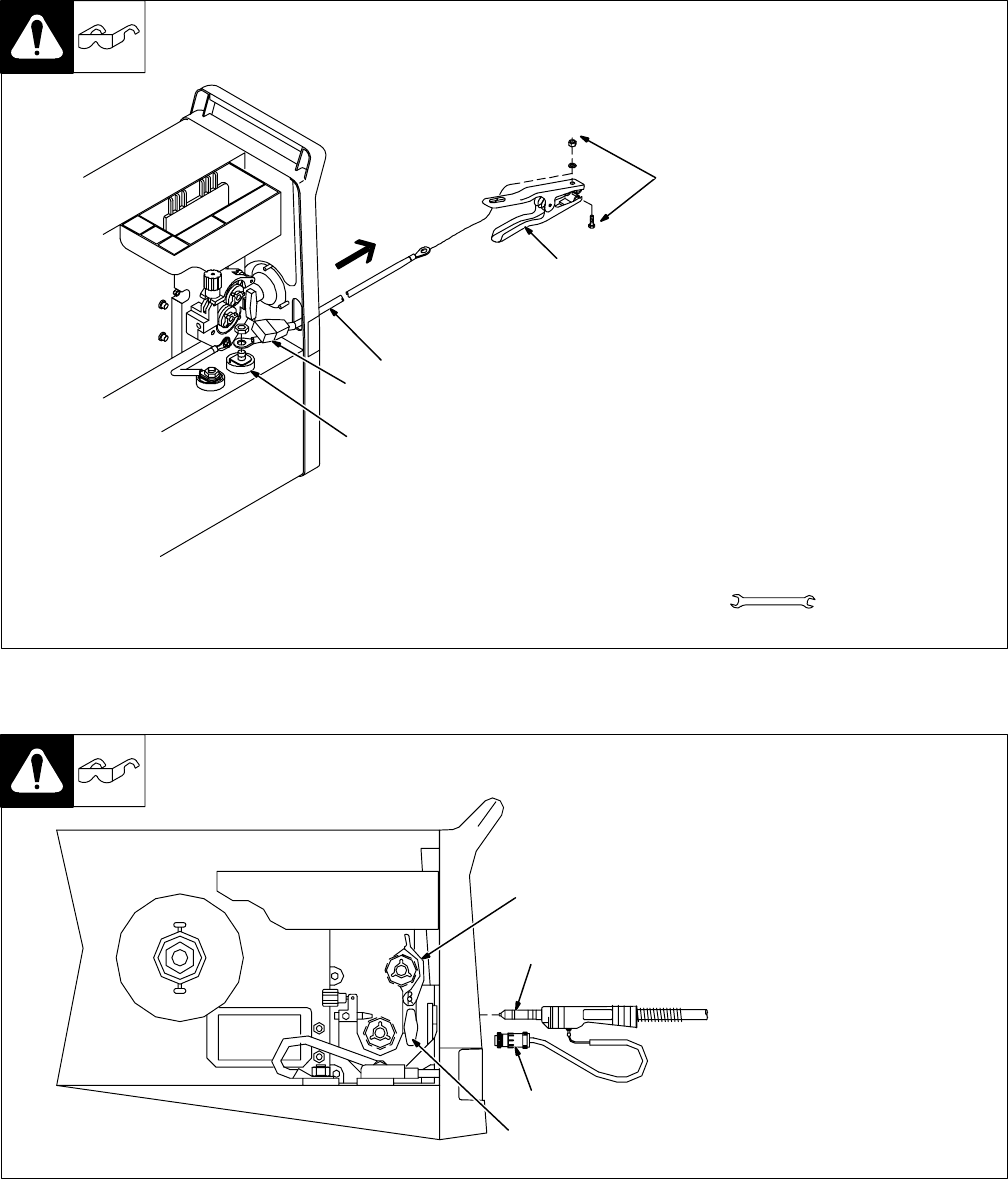

2-5. Installing Work Clamp 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2-6. Installing Welding Gun 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2-7. Connecting Olympic 30A Gun 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2-8. Setting Gun Polarity For Wire Type 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

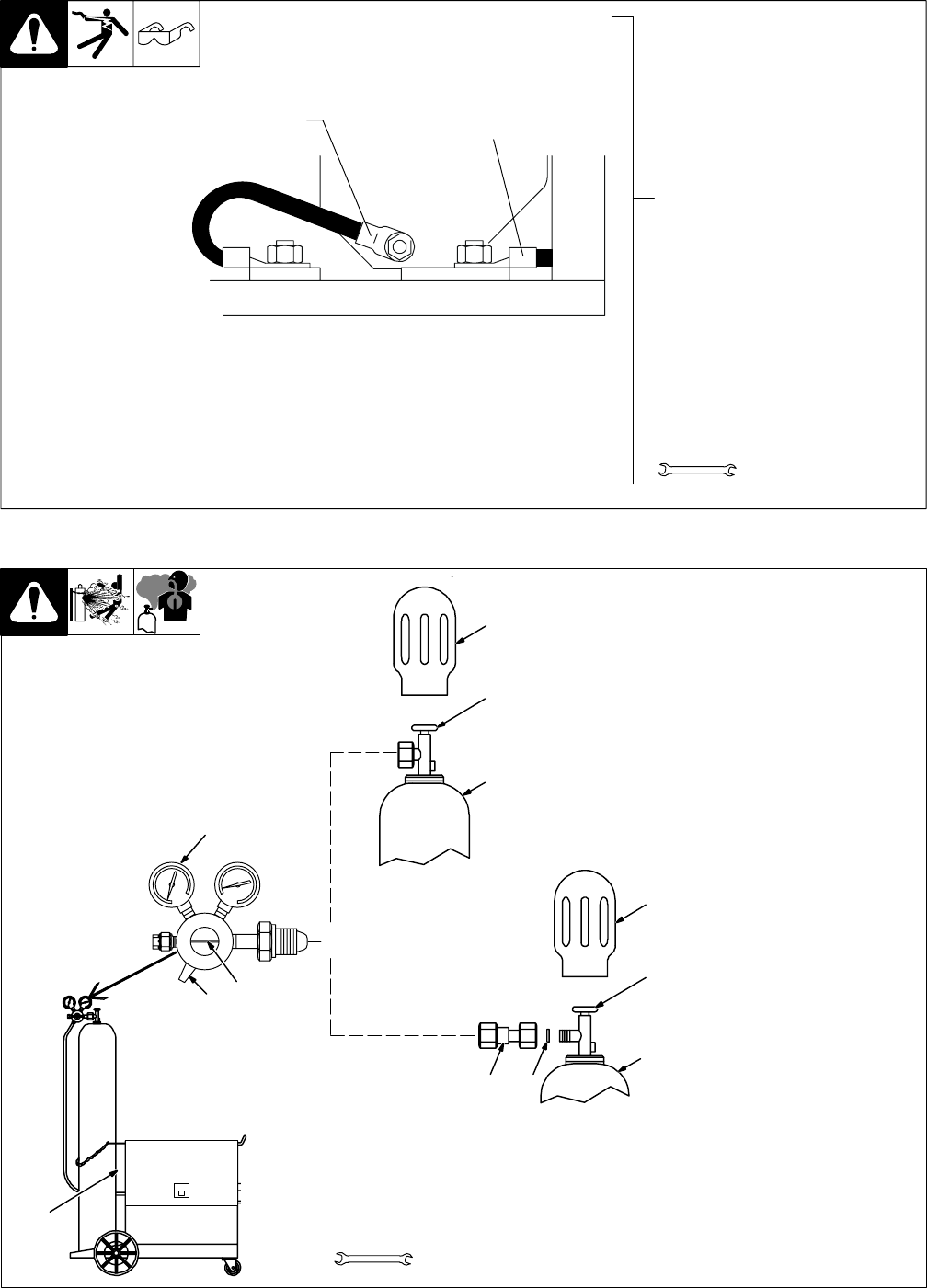

2-9. Installing Gas Supply 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

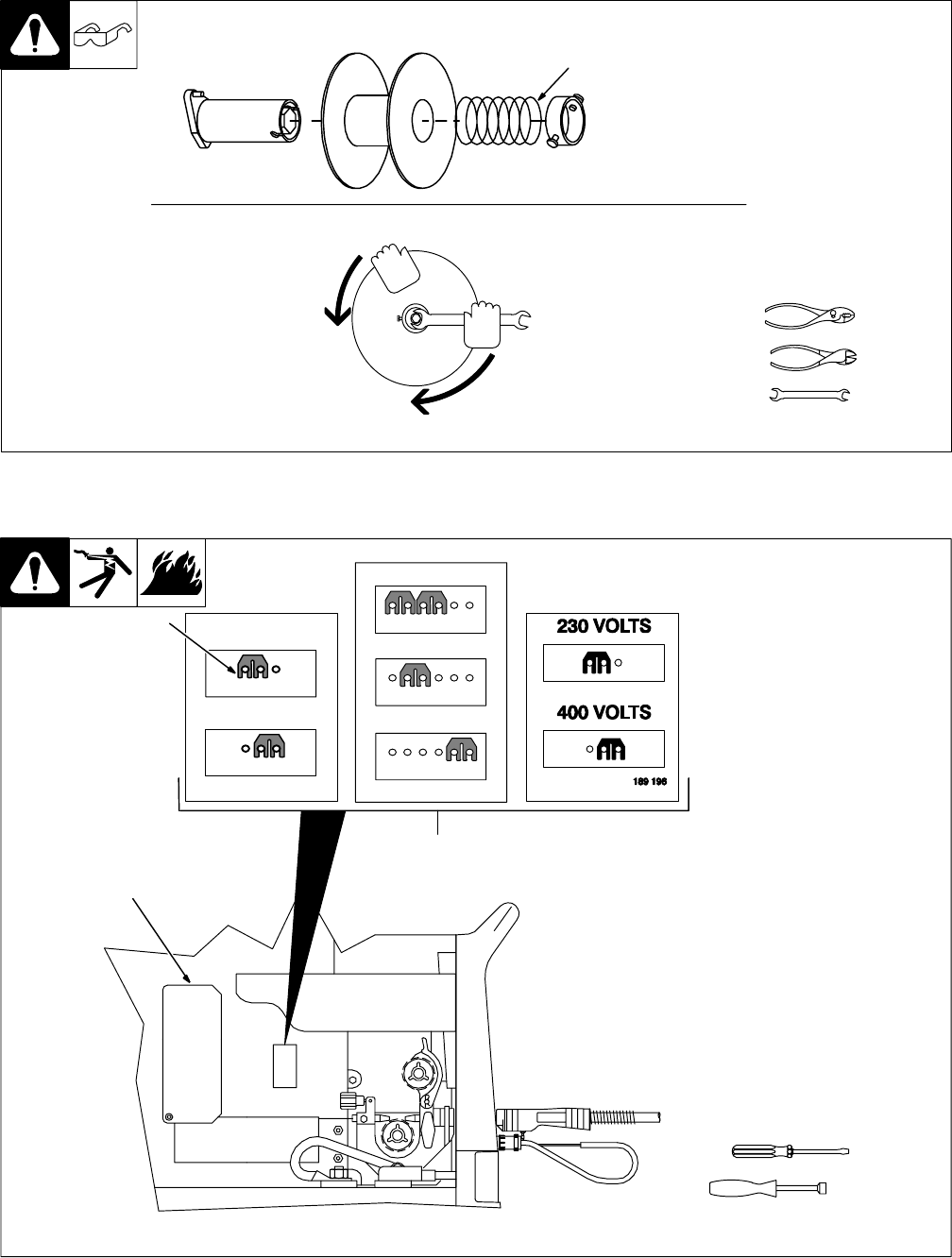

2-10. Installing Wire Spool and Adjusting Hub Tension 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2-11. Positioning Jumper Links 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2-12. Electrical Service Guide 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

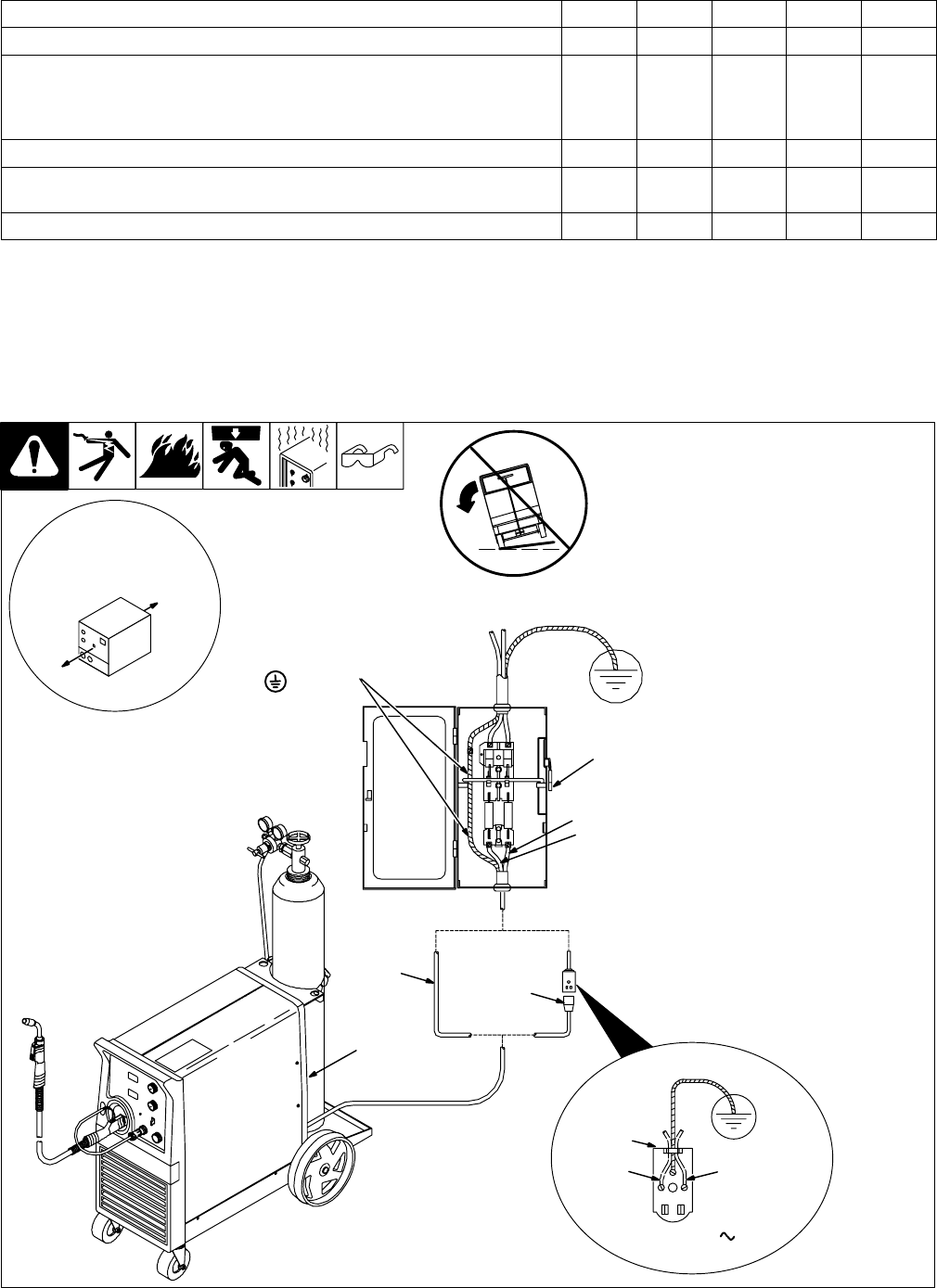

2-13. Selecting A Location And Connecting Input Power 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

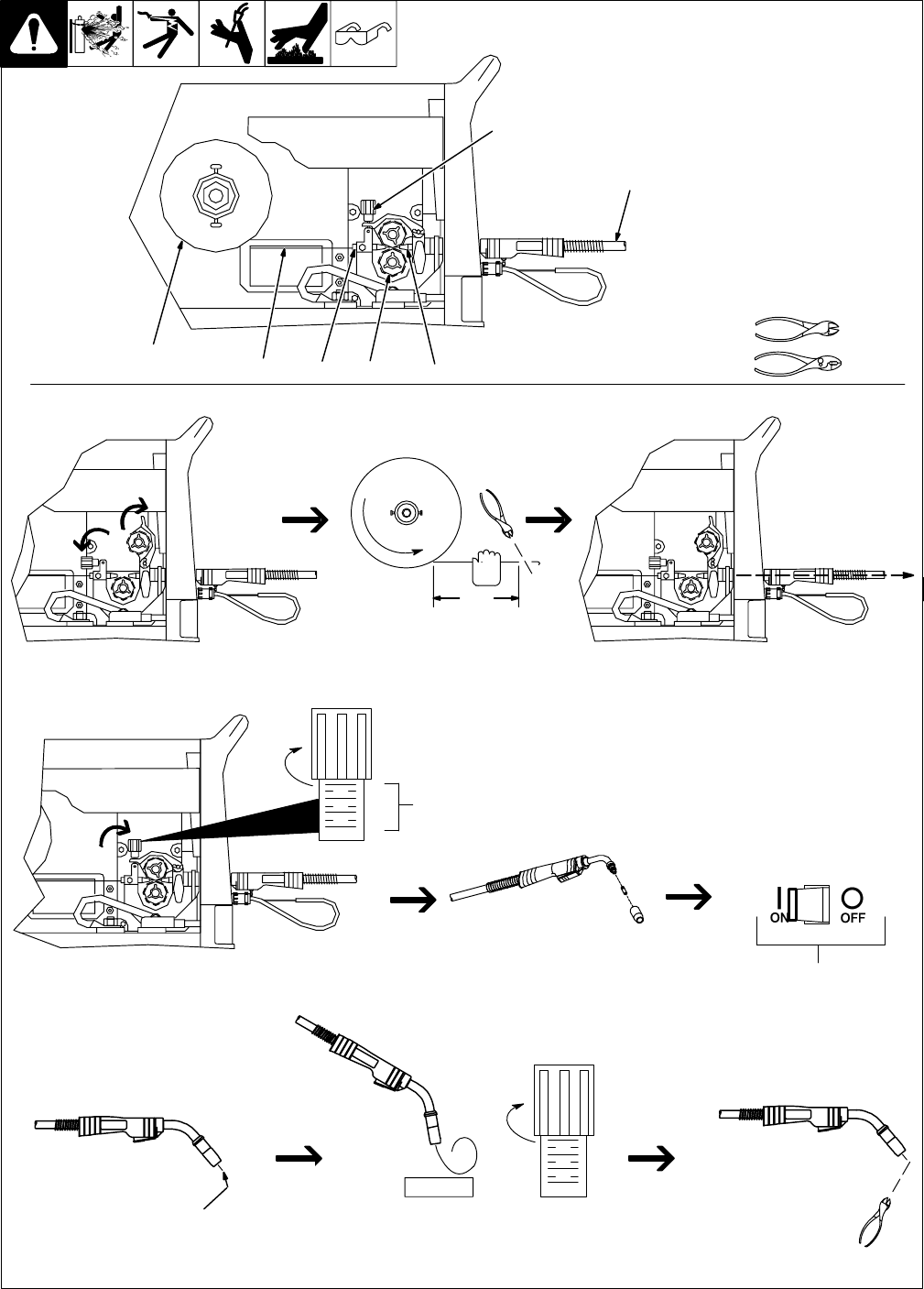

2-14. Threading Welding Wire 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

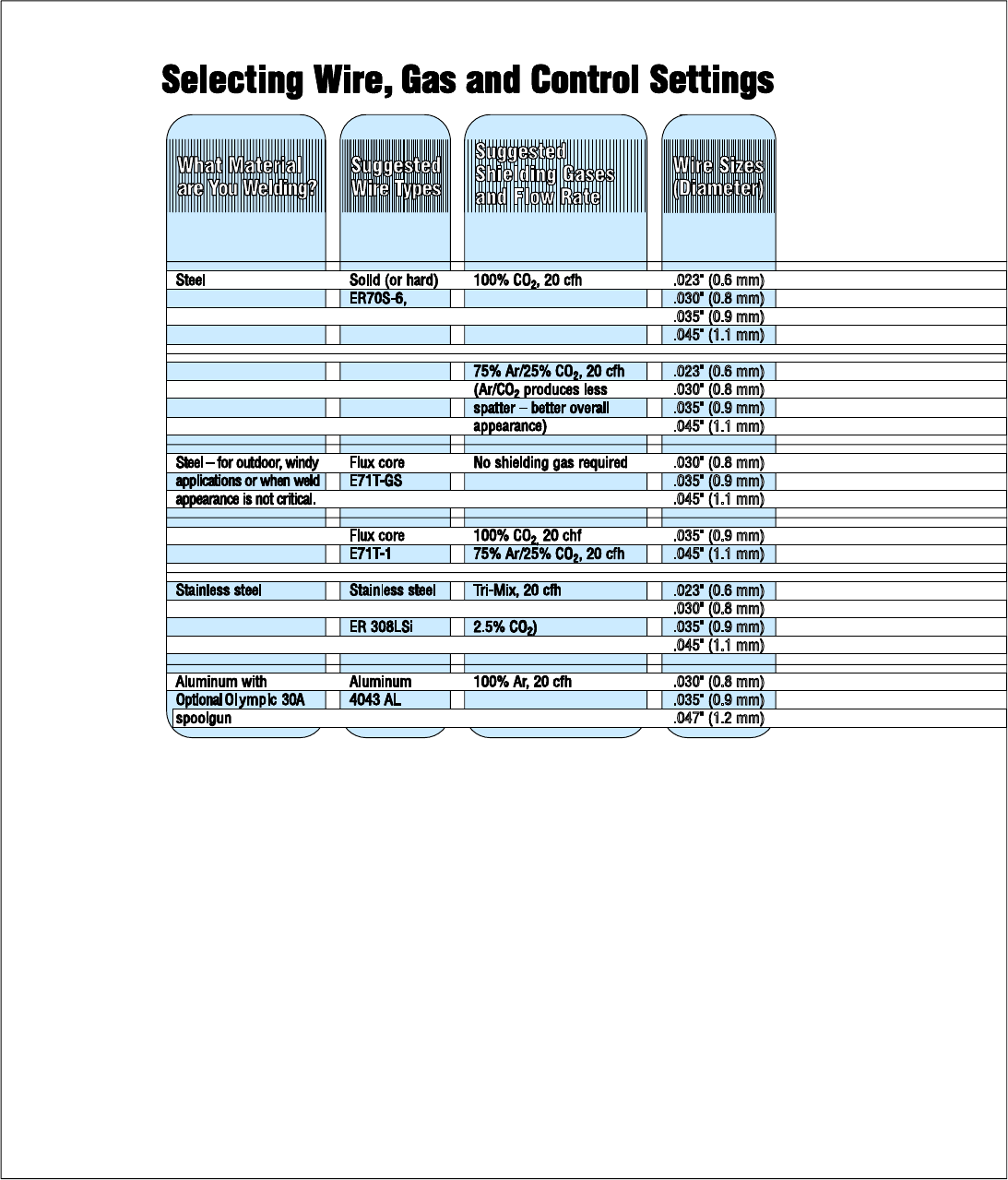

2-15. Weld Parameter 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SECTION 3 – OPERATION 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

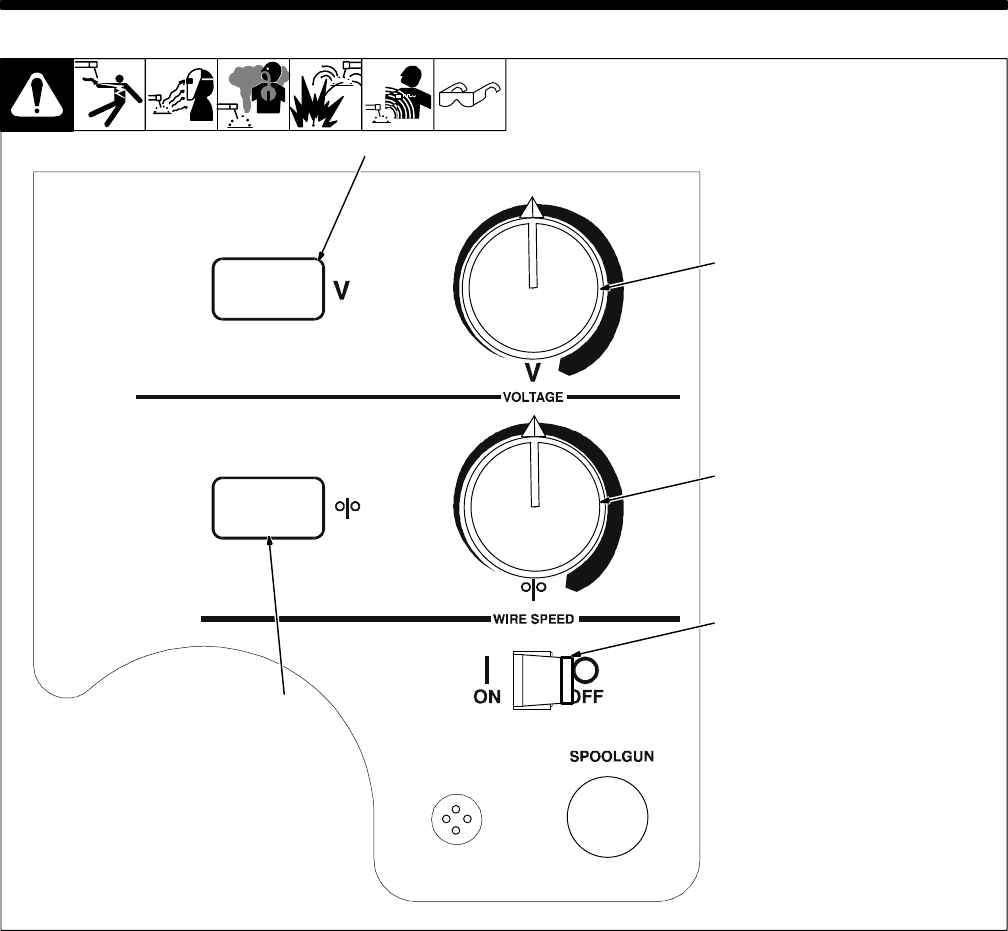

3-1. Controls 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3-2. Voltmeter And Wire Feed Speed Meter Operation 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SECTION 4 – MAINTENANCE &TROUBLESHOOTING 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

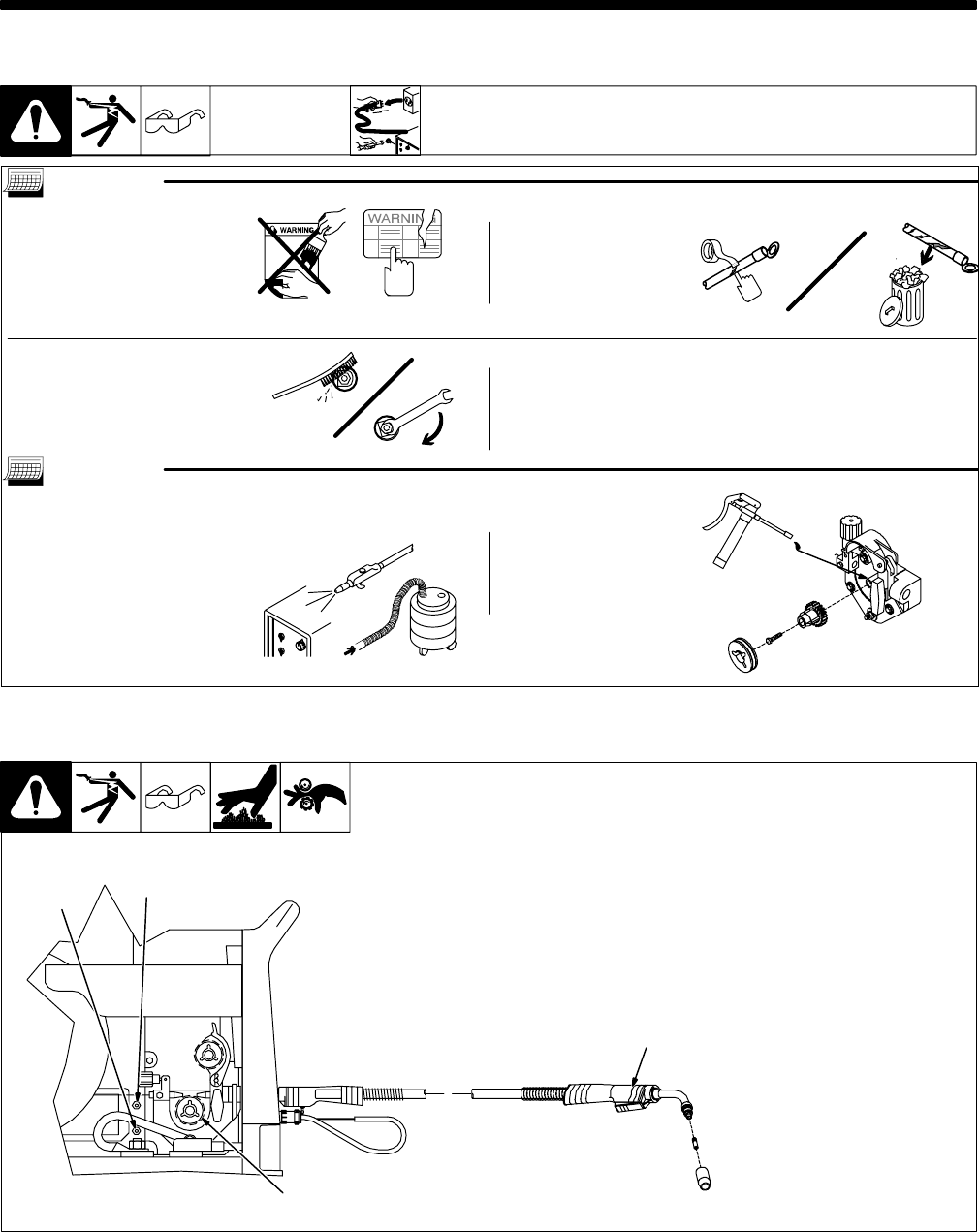

4-1. Routine Maintenance 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4-2. Circuit Breaker CB1 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4-3. Unit Overload 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

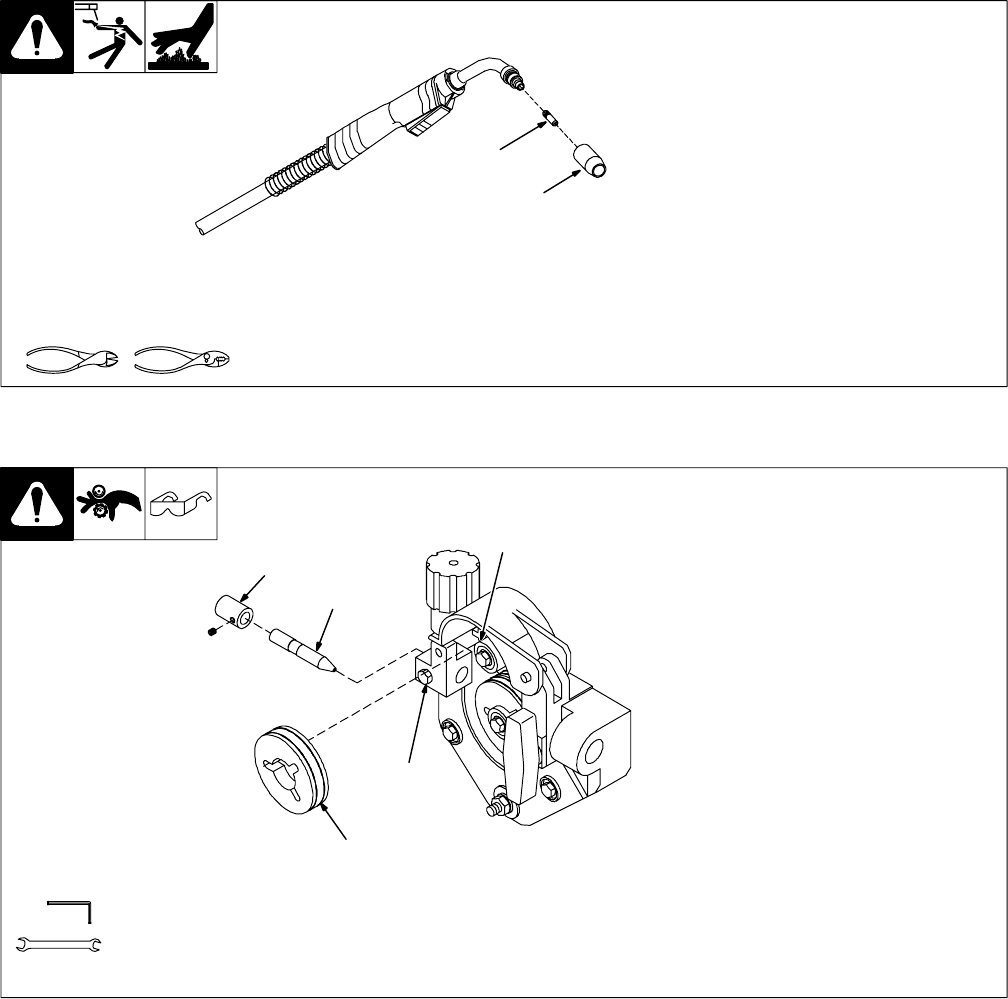

4-4. Replacing Gun Contact Tip 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4-5. Changing Drive Roll and Wire Inlet Guide 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4-6. Aligning Drive Rolls and Wire Guide 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

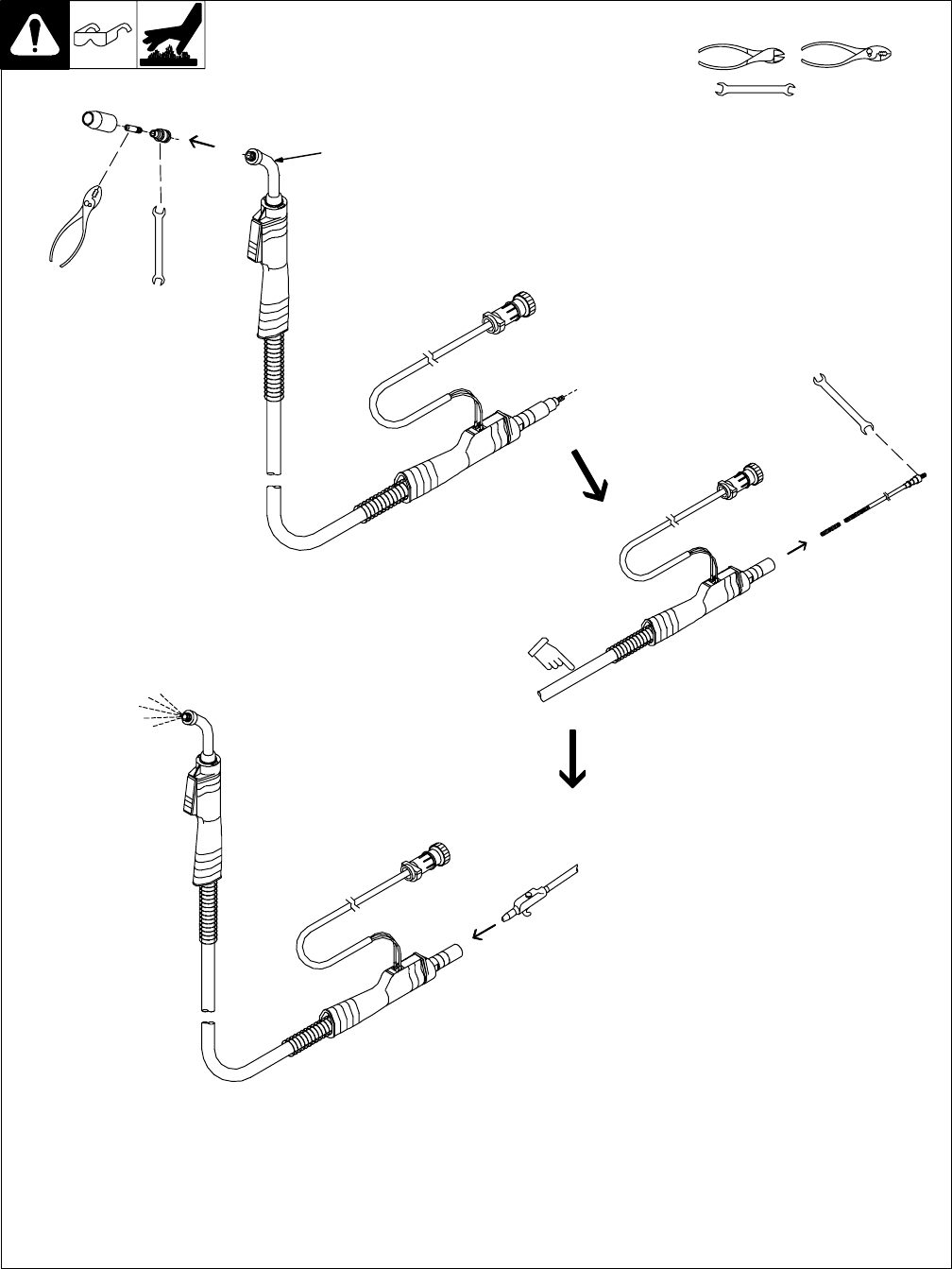

4-7. Cleaning Or Replacing Gun Liner 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

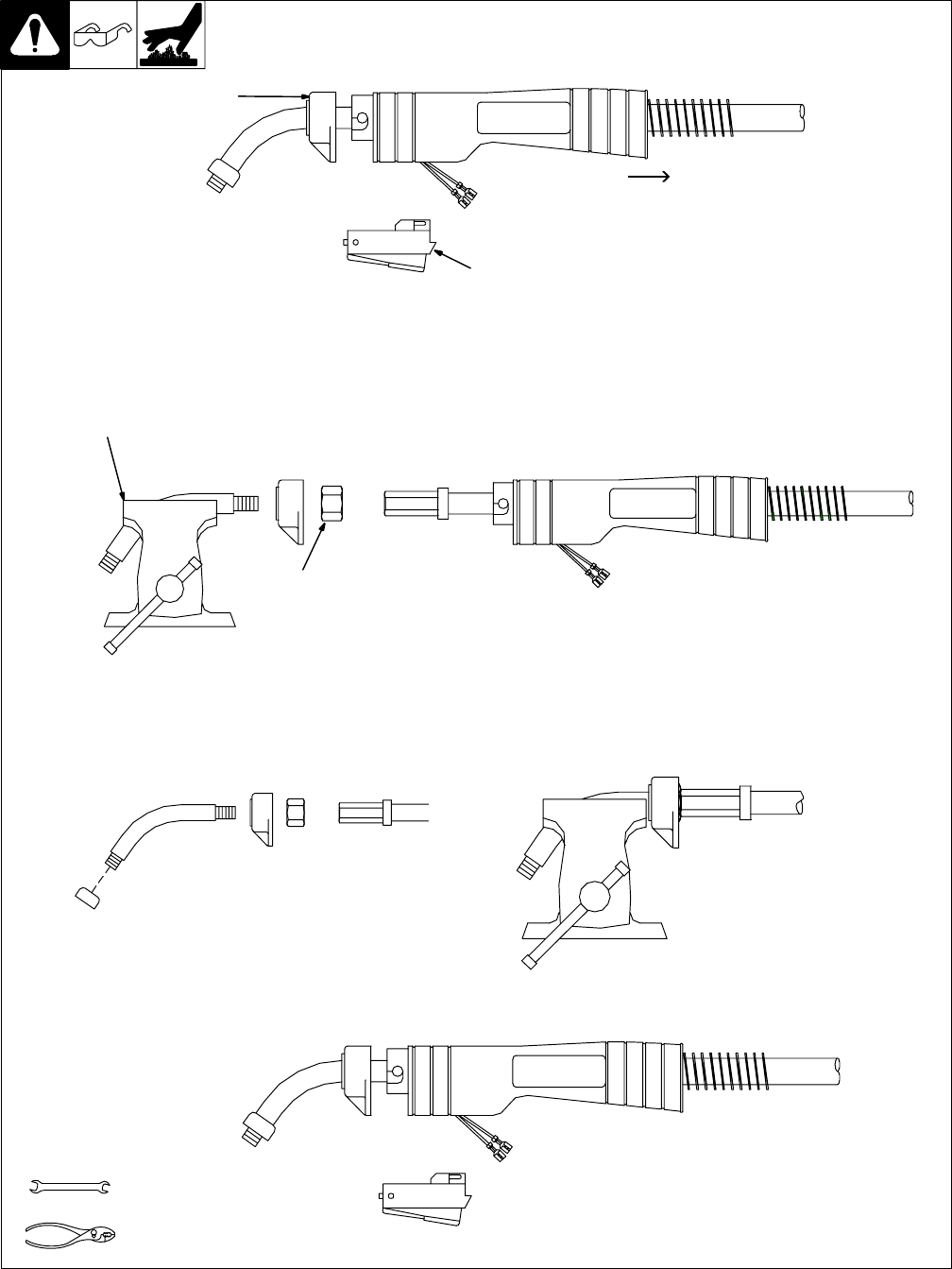

4-8. Replacing Switch And/Or Head Tube 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4-9. Troubleshooting 25. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

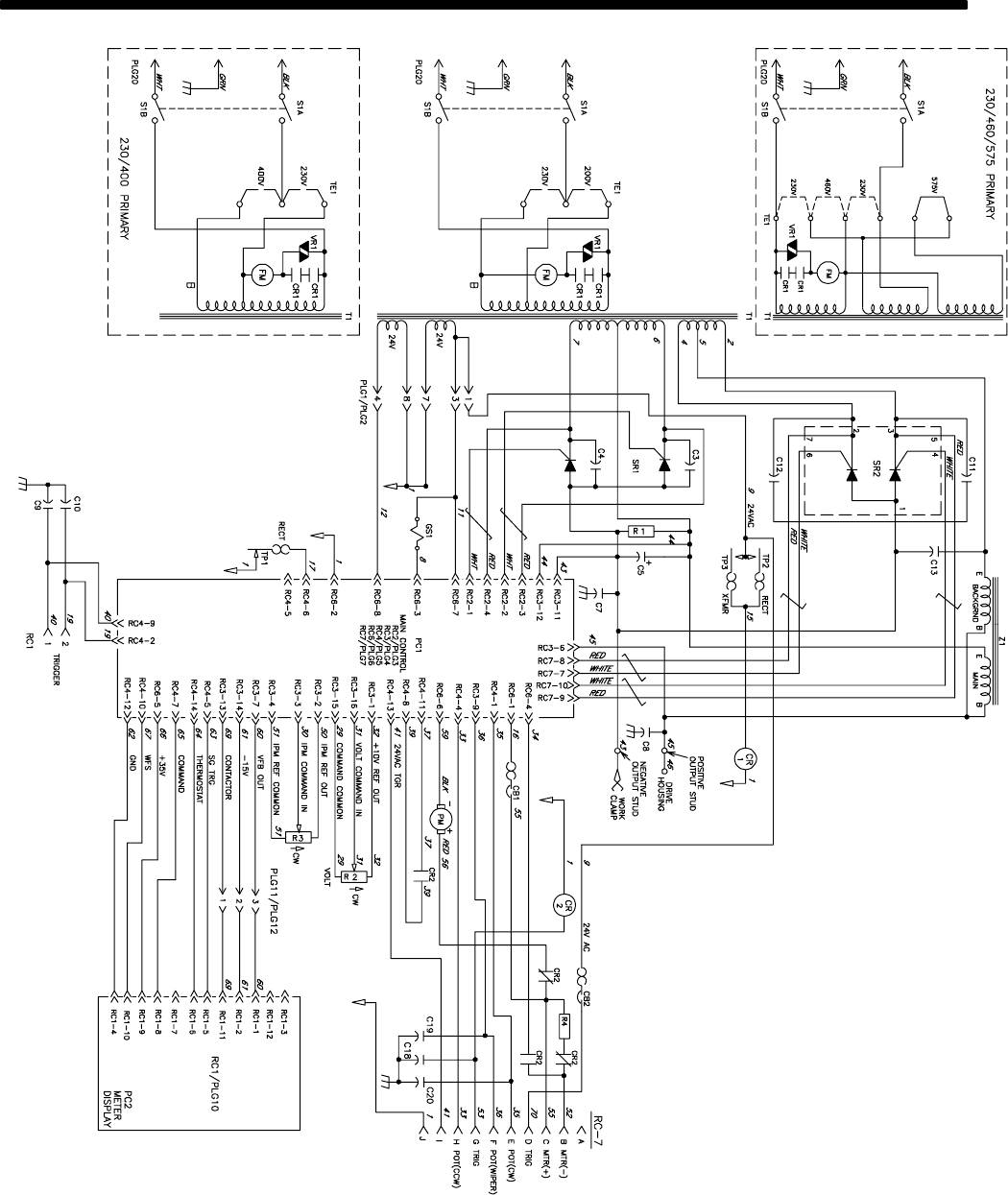

SECTION 5 – ELECTRICAL DIAGRAM 27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

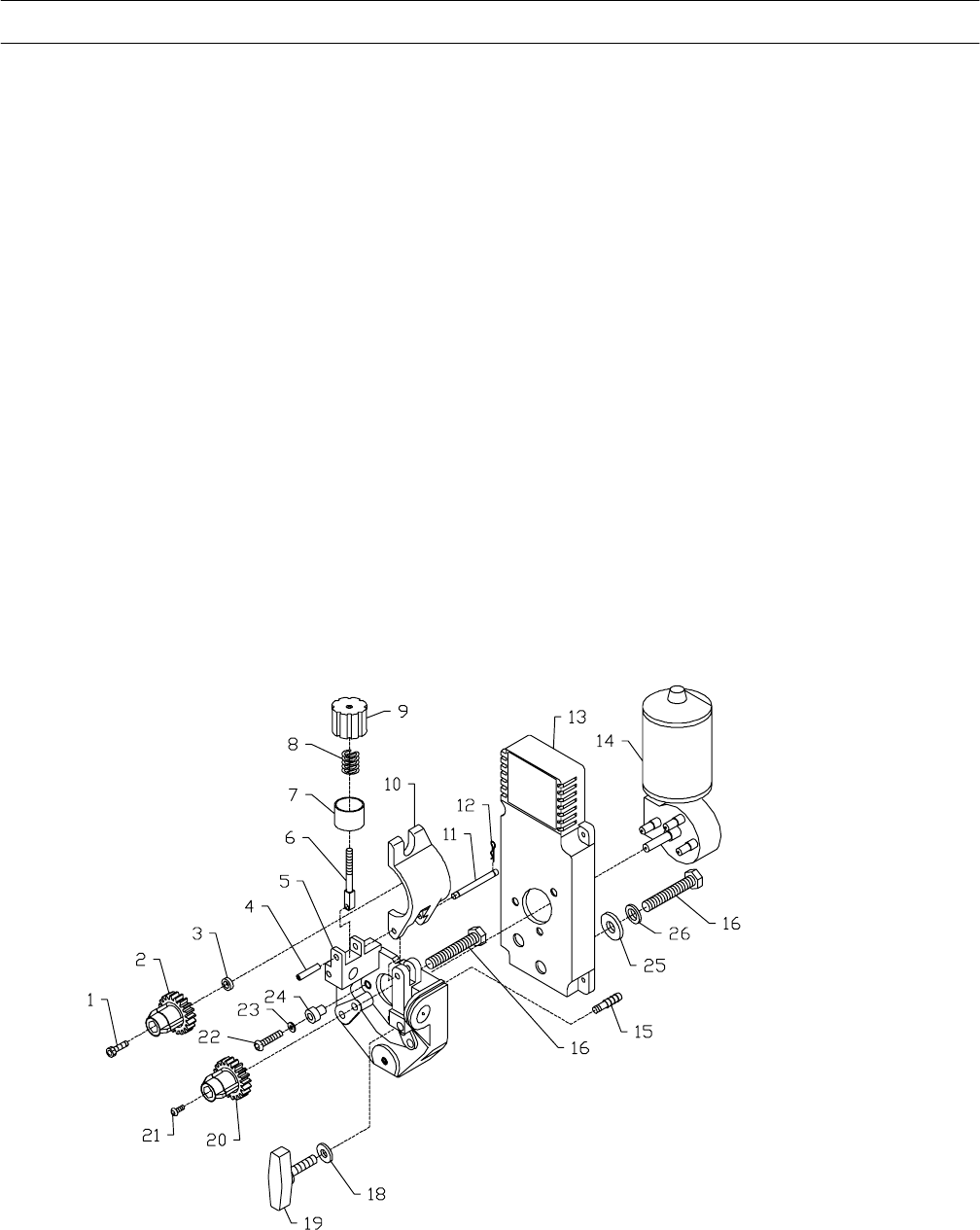

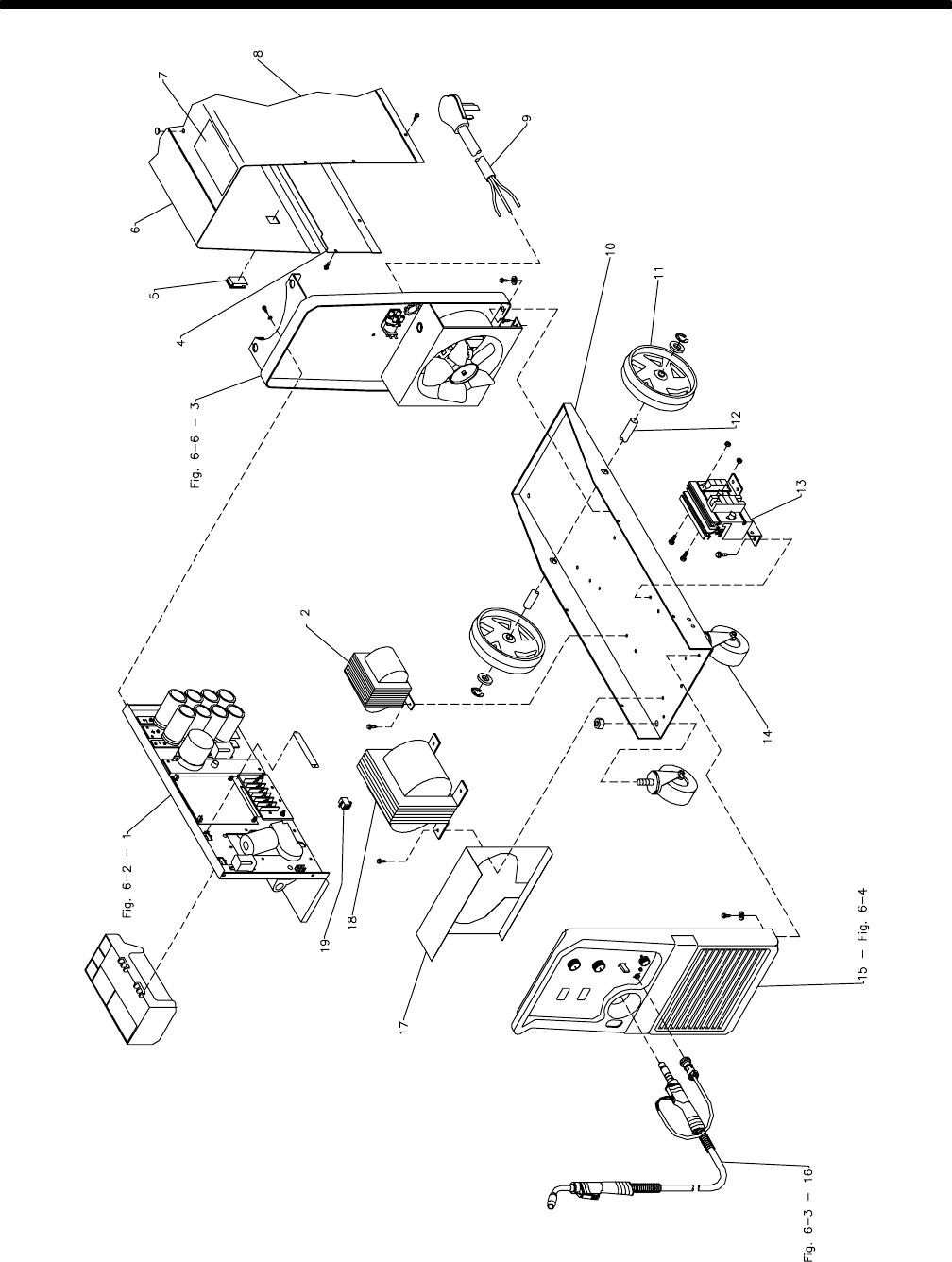

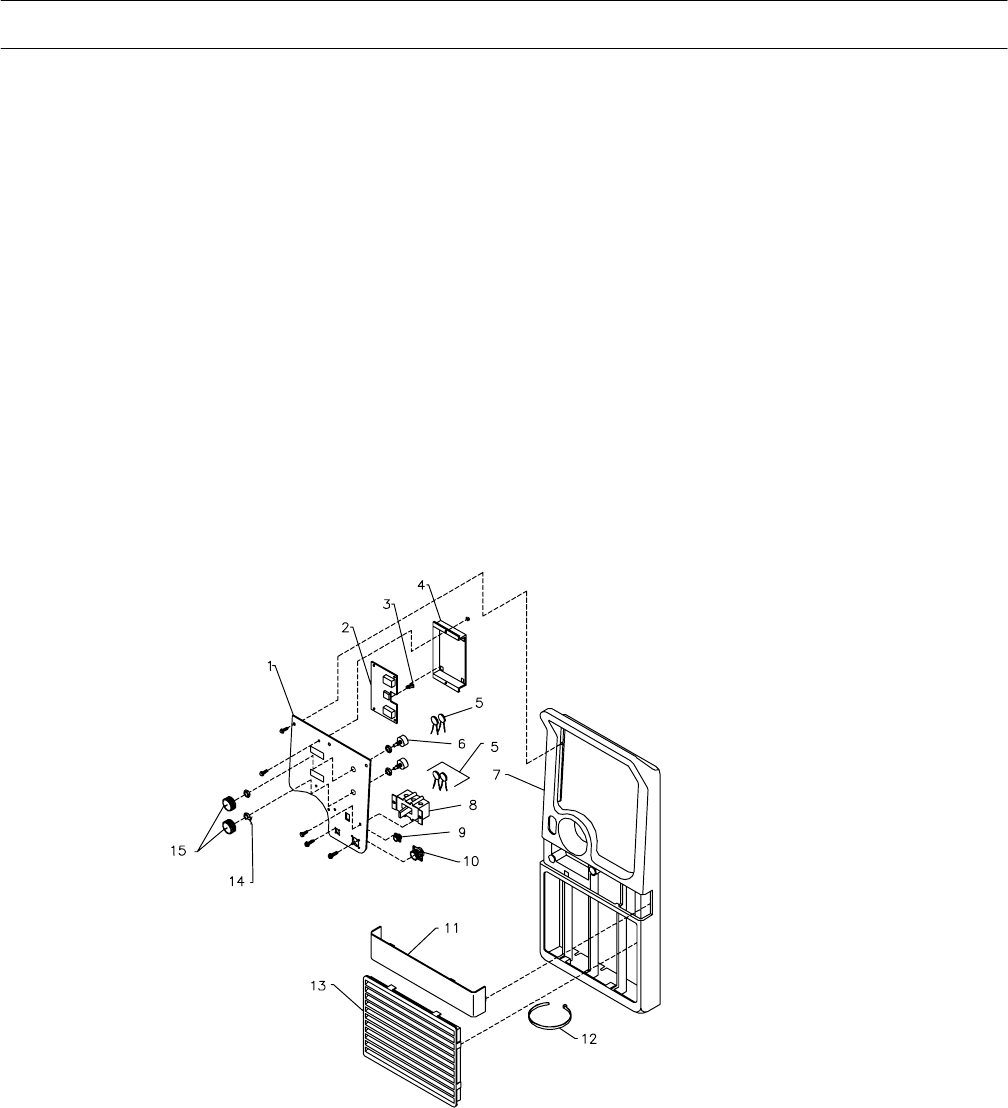

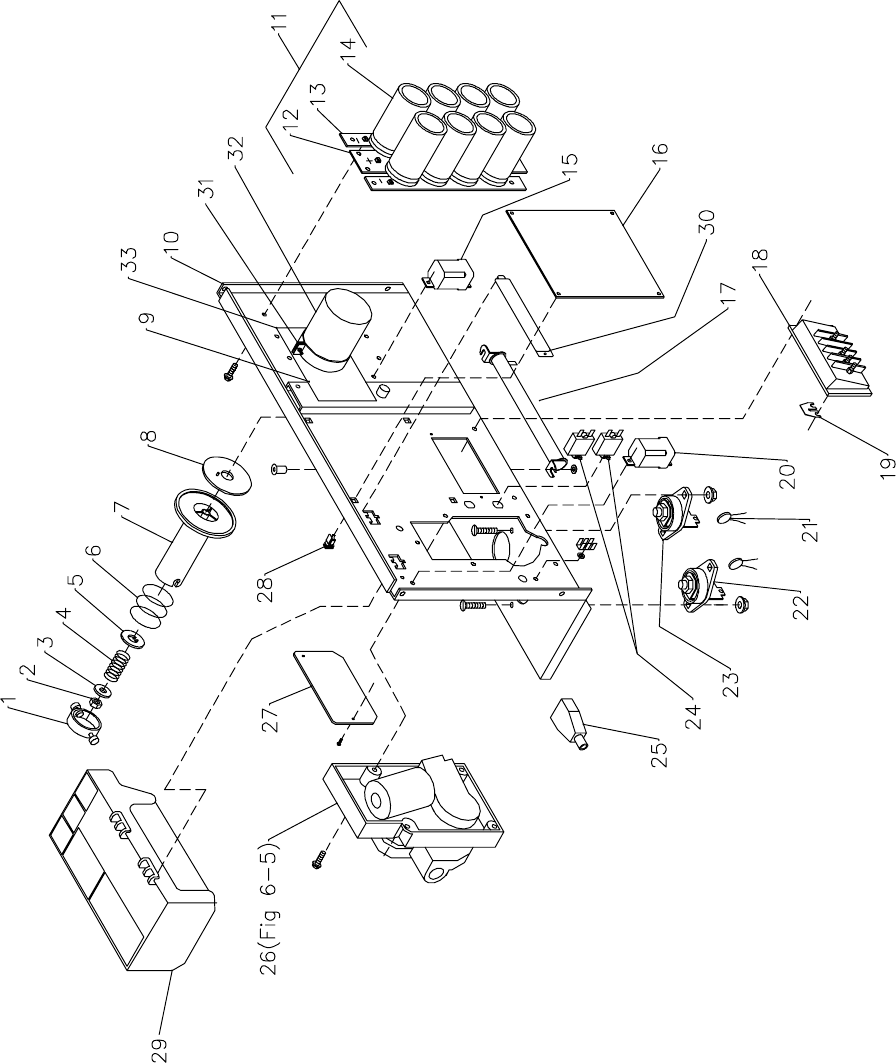

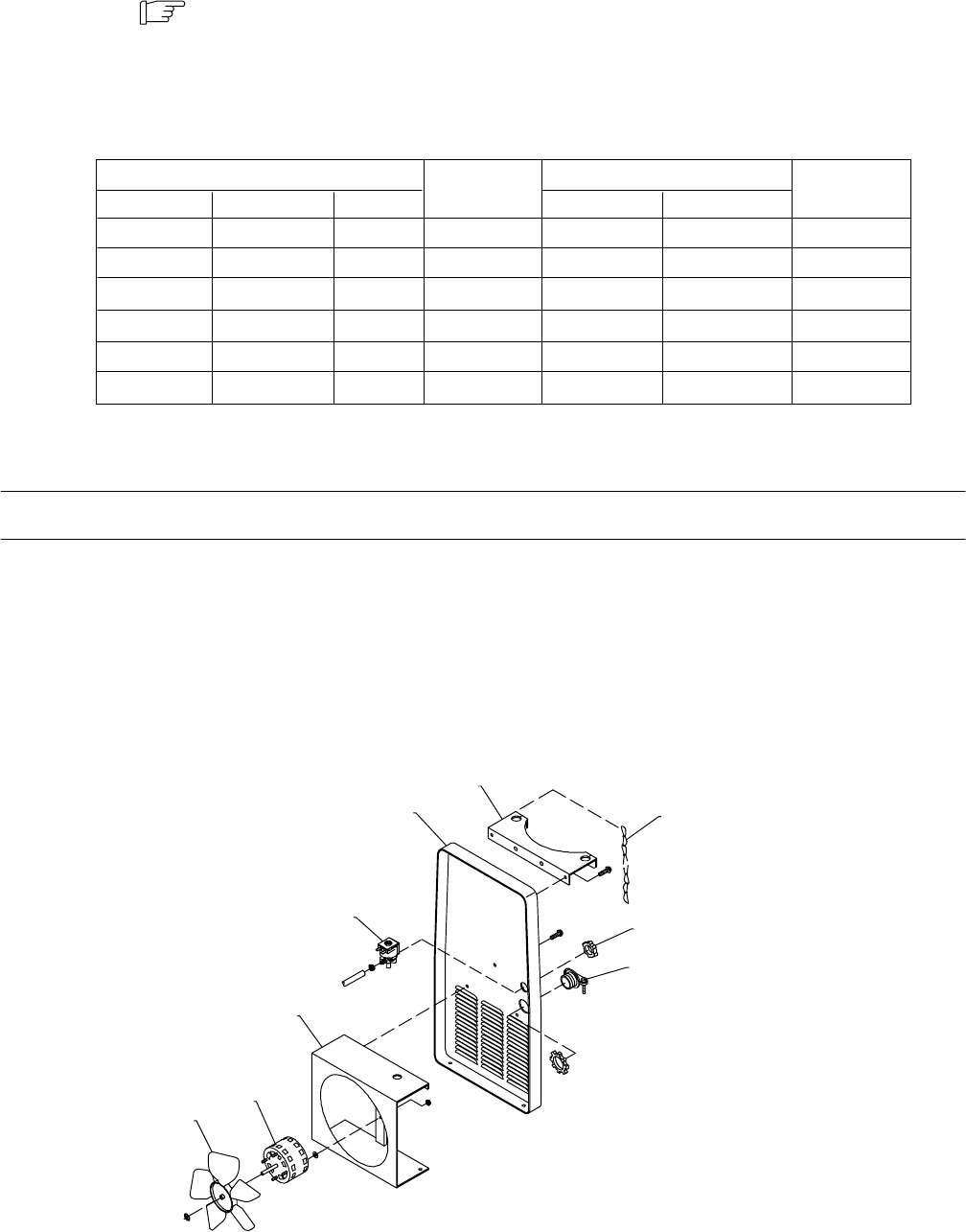

SECTION 6 – PARTS LIST 28. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

WARRANTY

OM-198 683C

WARNING

This product, when used

for welding or cutting,

produces fumes or

gases which contain

chemicals known to the

State of California to

cause birth defects and,

in some cases, cancer.

(California Health &

Safety Code Section

25249.5 et seq.)

OM-198 683 Page 1

SECTION 1 – SAFETY PRECAUTIONS - READ BEFORE USING

som _nd_4/98

1-1. Symbol Usage

Means Warning! Watch Out! There are possible hazards

with this procedure! The possible hazards are shown in

the adjoining symbols.

YMarks a special safety message.

.Means “Note”; not safety related.

This group of symbols means Warning! Watch Out! possible

ELECTRIC SHOCK, MOVING PARTS, and HOT PARTS hazards.

Consult symbols and related instructions below for necessary actions

to avoid the hazards.

1-2. Arc Welding Hazards

YThe symbols shown below are used throughout this manual to

call attention to and identify possible hazards. When you see

the symbol, watch out, and follow the related instructions to

avoid the hazard. The safety information given below is only

a summary of the more complete safety information found in

the Safety Standards listed in Section 1-4. Read and follow all

Safety Standards.

YOnly qualified persons should install, operate, maintain, and

repair this unit.

YDuring operation, keep everybody, especially children, away.

ELECTRIC SHOCK can kill.

Touching live electrical parts can cause fatal shocks

or severe burns. The electrode and work circuit is

electrically live whenever the output is on. The input

power circuit and machine internal circuits are also

live when power is on. In semiautomatic or automatic wire welding, the

wire, wire reel, drive roll housing, and all metal parts touching the

welding wire are electrically live. Incorrectly installed or improperly

grounded equipment is a hazard.

DDo not touch live electrical parts.

DWear dry, hole-free insulating gloves and body protection.

DInsulate yourself from work and ground using dry insulating mats

or covers big enough to prevent any physical contact with the work

or ground.

DDo not use AC output in damp areas, if movement is confined, or if

there is a danger of falling.

DUse AC output ONLY if required for the welding process.

DIf AC output is required, use remote output control if present on

unit.

DDisconnect input power or stop engine before installing or

servicing this equipment. Lockout/tagout input power according to

OSHA 29 CFR 1910.147 (see Safety Standards).

DProperly install and ground this equipment according to its

Owner’s Manual and national, state, and local codes.

DAlways verify the supply ground – check and be sure that input

power cord ground wire is properly connected to ground terminal in

disconnect box or that cord plug is connected to a properly

grounded receptacle outlet.

DWhen making input connections, attach proper grounding conduc-

tor first – double-check connections.

DFrequently inspect input power cord for damage or bare wiring –

replace cord immediately if damaged – bare wiring can kill.

DTurn off all equipment when not in use.

DDo not use worn, damaged, undersized, or poorly spliced cables.

DDo not drape cables over your body.

DIf earth grounding of the workpiece is required, ground it directly

with a separate cable.

DDo not touch electrode if you are in contact with the work, ground,

or another electrode from a different machine.

DUse only well-maintained equipment. Repair or replace damaged

parts at once. Maintain unit according to manual.

DWear a safety harness if working above floor level.

DKeep all panels and covers securely in place.

DClamp work cable with good metal-to-metal contact to workpiece

or worktable as near the weld as practical.

DInsulate work clamp when not connected to workpiece to prevent

contact with any metal object.

DDo not connect more than one electrode or work cable to any

single weld output terminal.

SIGNIFICANT DC VOLTAGE exists after removal of

input power on inverters.

DTurn Off inverter, disconnect input power, and discharge input

capacitors according to instructions in Maintenance Section

before touching any parts.

Welding produces fumes and gases. Breathing

these fumes and gases can be hazardous to your

health.

FUMES AND GASES can be hazardous.

DKeep your head out of the fumes. Do not breathe the fumes.

DIf inside, ventilate the area and/or use exhaust at the arc to remove

welding fumes and gases.

DIf ventilation is poor, use an approved air-supplied respirator.

DRead the Material Safety Data Sheets (MSDSs) and the

manufacturer’s instructions for metals, consumables, coatings,

cleaners, and degreasers.

DWork in a confined space only if it is well ventilated, or while

wearing an air-supplied respirator. Always have a trained watch-

person nearby. Welding fumes and gases can displace air and

lower the oxygen level causing injury or death. Be sure the breath-

ing air is safe.

DDo not weld in locations near degreasing, cleaning, or spraying op-

erations. The heat and rays of the arc can react with vapors to form

highly toxic and irritating gases.

DDo not weld on coated metals, such as galvanized, lead, or

cadmium plated steel, unless the coating is removed from the weld

area, the area is well ventilated, and if necessary, while wearing an

air-supplied respirator. The coatings and any metals containing

these elements can give off toxic fumes if welded.

OM-198 683 Page 2

Arc rays from the welding process produce intense

visible and invisible (ultraviolet and infrared) rays

that can burn eyes and skin. Sparks fly off from the

weld.

ARC RAYS can burn eyes and skin.

DWear a welding helmet fitted with a proper shade of filter to protect

your face and eyes when welding or watching (see ANSI Z49.1

and Z87.1 listed in Safety Standards).

DWear approved safety glasses with side shields under your

helmet.

DUse protective screens or barriers to protect others from flash and

glare; warn others not to watch the arc.

DWear protective clothing made from durable, flame-resistant mate-

rial (leather and wool) and foot protection.

Welding on closed containers, such as tanks,

drums, or pipes, can cause them to blow up. Sparks

can fly off from the welding arc. The flying sparks, hot

workpiece, and hot equipment can cause fires and

burns. Accidental contact of electrode to metal objects can cause

sparks, explosion, overheating, or fire. Check and be sure the area is

safe before doing any welding.

WELDING can cause fire or explosion.

DProtect yourself and others from flying sparks and hot metal.

DDo not weld where flying sparks can strike flammable material.

DRemove all flammables within 35 ft (10.7 m) of the welding arc. If

this is not possible, tightly cover them with approved covers.

DBe alert that welding sparks and hot materials from welding can

easily go through small cracks and openings to adjacent areas.

DWatch for fire, and keep a fire extinguisher nearby.

DBe aware that welding on a ceiling, floor, bulkhead, or partition can

cause fire on the hidden side.

DDo not weld on closed containers such as tanks, drums, or pipes,

unless they are properly prepared according to AWS F4.1 (see

Safety Standards).

DConnect work cable to the work as close to the welding area as

practical to prevent welding current from traveling long, possibly

unknown paths and causing electric shock and fire hazards.

DDo not use welder to thaw frozen pipes.

DRemove stick electrode from holder or cut off welding wire at

contact tip when not in use.

DWear oil-free protective garments such as leather gloves, heavy

shirt, cuffless trousers, high shoes, and a cap.

DRemove any combustibles, such as a butane lighter or matches,

from your person before doing any welding.

FLYING METAL can injure eyes.

DWelding, chipping, wire brushing, and grinding

cause sparks and flying metal. As welds cool,

they can throw off slag.

DWear approved safety glasses with side

shields even under your welding helmet.

BUILDUP OF GAS can injure or kill.

DShut off shielding gas supply when not in use.

DAlways ventilate confined spaces or use

approved air-supplied respirator.

HOT PARTS can cause severe burns.

DDo not touch hot parts bare handed.

DAllow cooling period before working on gun or

torch.

MAGNETIC FIELDS can affect pacemakers.

DPacemaker wearers keep away.

DWearers should consult their doctor before

going near arc welding, gouging, or spot

welding operations.

NOISE can damage hearing.

Noise from some processes or equipment can

damage hearing.

DWear approved ear protection if noise level is

high.

Shielding gas cylinders contain gas under high

pressure. If damaged, a cylinder can explode. Since

gas cylinders are normally part of the welding

process, be sure to treat them carefully.

CYLINDERS can explode if damaged.

DProtect compressed gas cylinders from excessive heat, mechani-

cal shocks, slag, open flames, sparks, and arcs.

DInstall cylinders in an upright position by securing to a stationary

support or cylinder rack to prevent falling or tipping.

DKeep cylinders away from any welding or other electrical circuits.

DNever drape a welding torch over a gas cylinder.

DNever allow a welding electrode to touch any cylinder.

DNever weld on a pressurized cylinder – explosion will result.

DUse only correct shielding gas cylinders, regulators, hoses, and fit-

tings designed for the specific application; maintain them and

associated parts in good condition.

DTurn face away from valve outlet when opening cylinder valve.

DKeep protective cap in place over valve except when cylinder is in

use or connected for use.

DRead and follow instructions on compressed gas cylinders,

associated equipment, and CGA publication P-1 listed in Safety

Standards.

OM-198 683 Page 3

1-3. Additional Symbols For Installation, Operation, And Maintenance

FIRE OR EXPLOSION hazard.

DDo not install or place unit on, over, or near

combustible surfaces.

DDo not install unit near flammables.

DDo not overload building wiring – be sure power supply system is

properly sized, rated, and protected to handle this unit.

FALLING UNIT can cause injury.

DUse lifting eye to lift unit only, NOT running

gear, gas cylinders, or any other accessories.

DUse equipment of adequate capacity to lift and

support unit.

DIf using lift forks to move unit, be sure forks are

long enough to extend beyond opposite side of

unit.

OVERUSE can cause OVERHEATING

DAllow cooling period; follow rated duty cycle.

DReduce current or reduce duty cycle before

starting to weld again.

DDo not block or filter airflow to unit.

STATIC (ESD) can damage PC boards.

DPut on grounded wrist strap BEFORE handling

boards or parts.

DUse proper static-proof bags and boxes to

store, move, or ship PC boards.

MOVING PARTS can cause injury.

DKeep away from moving parts.

DKeep away from pinch points such as drive

rolls.

WELDING WIRE can cause injury.

DDo not press gun trigger until instructed to do

so.

DDo not point gun toward any part of the body,

other people, or any metal when threading

welding wire.

MOVING PARTS can cause injury.

DKeep away from moving parts such as fans.

DKeep all doors, panels, covers, and guards

closed and securely in place.

H.F. RADIATION can cause interference.

DHigh-frequency (H.F.) can interfere with radio

navigation, safety services, computers, and

communications equipment.

DHave only qualified persons familiar with

electronic equipment perform this installation.

DThe user is responsible for having a qualified electrician prompt-

ly correct any interference problem resulting from the installa-

tion.

DIf notified by the FCC about interference, stop using the

equipment at once.

DHave the installation regularly checked and maintained.

DKeep high-frequency source doors and panels tightly shut, keep

spark gaps at correct setting, and use grounding and shielding to

minimize the possibility of interference.

ARC WELDING can cause interference.

DElectromagnetic energy can interfere with

sensitive electronic equipment such as

computers and computer-driven equipment

such as robots.

DBe sure all equipment in the welding area is

electromagnetically compatible.

DTo reduce possible interference, keep weld cables as short as

possible, close together, and down low, such as on the floor.

DLocate welding operation 100 meters from any sensitive elec-

tronic equipment.

DBe sure this welding machine is installed and grounded

according to this manual.

DIf interference still occurs, the user must take extra measures

such as moving the welding machine, using shielded cables,

using line filters, or shielding the work area.

1-4. Principal Safety Standards

Safety in Welding and Cutting, ANSI Standard Z49.1, from American

Welding Society, 550 N.W. LeJeune Rd, Miami FL 33126

Safety and Health Standards, OSHA 29 CFR 1910, from Superinten-

dent of Documents, U.S. Government Printing Office, Washington, D.C.

20402.

Recommended Safe Practices for the Preparation for Welding and Cut-

ting of Containers That Have Held Hazardous Substances, American

Welding Society Standard AWS F4.1, from American Welding Society,

550 N.W. LeJeune Rd, Miami, FL 33126

National Electrical Code, NFPA Standard 70, from National Fire Protec-

tion Association, Batterymarch Park, Quincy, MA 02269.

Safe Handling of Compressed Gases in Cylinders, CGA Pamphlet P-1,

from Compressed Gas Association, 1235 Jefferson Davis Highway,

Suite 501, Arlington, VA 22202.

Code for Safety in Welding and Cutting, CSA Standard W117.2, from

Canadian Standards Association, Standards Sales, 178 Rexdale

Boulevard, Rexdale, Ontario, Canada M9W 1R3.

Safe Practices For Occupation And Educational Eye And Face

Protection, ANSI Standard Z87.1, from American National Standards

Institute, 1430 Broadway, New York, NY 10018.

Cutting And Welding Processes, NFPA Standard 51B, from National

Fire Protection Association, Batterymarch Park, Quincy, MA 02269.

OM-198 683 Page 4

1-5. EMF Information

Considerations About Welding And The Effects Of Low Frequency

Electric And Magnetic Fields

Welding current, as it flows through welding cables, will cause electro-

magnetic fields. There has been and still is some concern about such

fields. However, after examining more than 500 studies spanning 17

years of research, a special blue ribbon committee of the National

Research Council concluded that: “The body of evidence, in the

committee’s judgment, has not demonstrated that exposure to power-

frequency electric and magnetic fields is a human-health hazard.”

However, studies are still going forth and evidence continues to be

examined. Until the final conclusions of the research are reached, you

may wish to minimize your exposure to electromagnetic fields when

welding or cutting.

To reduce magnetic fields in the workplace, use the following

procedures:

1. Keep cables close together by twisting or taping them.

2. Arrange cables to one side and away from the operator.

3. Do not coil or drape cables around your body.

4. Keep welding power source and cables as far away from opera-

tor as practical.

5. Connect work clamp to workpiece as close to the weld as possi-

ble.

About Pacemakers:

Pacemaker wearers consult your doctor first. If cleared by your doctor,

then following the above procedures is recommended.

OM-198 683 Page 5

SECTION 1 – CONSIGNES DE SECURITE – LIRE AVANT

UTILISATION

som _nd_fre 4/98

1-1. Signification des symboles

Signifie Mise en garde ! Soyez vigilant ! Cette procédure

présente des risques de danger ! Ceux-ci sont identifiés

par des symboles adjacents aux directives.

YIdentifie un message de sécurité particulier.

.Signifie NOTA ; n’est pas relatif à la sécurité.

Ce groupe de symboles signifie Mise en garde ! Soyez vigilant ! Il y a des

risques de danger reliés aux CHOCS ÉLECTRIQUES, aux PIÈCES EN

MOUVEMENT et aux PIÈCES CHAUDES. Reportez-vous aux symboles

et aux directives ci-dessous afin de connaître les mesures à prendre pour

éviter tout danger.

1-2. Dangers relatifs au soudage à l’arc

YLes symboles présentés ci-après sont utilisés tout au long du

présent manuel pour attirer votre attention et identifier les risques

de danger. Lorsque vous voyez un symbole, soyez vigilant et

suivez les directives mentionnées afin d’éviter tout danger. Les

consignes de sécurité présentées ci-après ne font que résumer

l’information contenue dans les normes de sécurité énumérées

à la section 1-4. Veuillez lire et respecter toutes ces normes de

sécurité.

YL’installation, l’utilisation, l’entretien et les réparations ne doi-

vent être confiés qu’à des personnes qualifiées.

YAu cours de l’utilisation, tenir toute personne à l’écart et plus par-

ticulièrement les enfants.

UN CHOC ÉLECTRIQUE peut tuer.

Un simple contact avec des pièces électriques peut

provoquer une électrocution ou des blessures graves.

L’électrode et le circuit de soudage sont sous tension

dès que l’appareil est sur ON. Le circuit d’entrée et les

circuits internes de l’appareil sont également sous

tension à ce moment-là. En soudage semi-automatique ou automatique,

le fil, le dévidoir, le logement des galets d’entraînement et les pièces

métalliques en contact avec le fil de soudage sont sous tension. Des

matériels mal installés ou mal mis à la terre présentent un danger.

DNe jamais toucher les pièces électriques sous tension.

DPorter des gants et des vêtements de protection secs ne comportant

pas de trous.

DS’isoler de la pièce et de la terre au moyen de tapis ou d’autres

moyens isolants suffisamment grands pour empêcher le contact phy-

sique éventuel avec la pièce ou la terre.

DNe pas se servir de source électrique àcourant électrique dans les zones

humides, dans les endroits confinés ou là où on risque de tomber.

DSe servir d’une source électrique àcourant électrique UNIQUEMENT si le

procédé de soudage le demande.

DSi l’utilisation d’une source électrique àcourant électrique s’avère néces-

saire, se servir de la fonction de télécommande si l’appareil en est équipé.

DCouper l’alimentation ou arrêter le moteur avant de procéder à l’instal-

lation, à la réparation ou à l’entretien de l’appareil. Déverrouiller

l’alimentation selon la norme OSHA 29 CFR 1910.147 (voir normes de

sécurité).

DInstaller et mettre à la terre correctement cet appareil conformément à

son manuel d’utilisation et aux codes nationaux, provinciaux et

municipaux.

DToujours vérifier la terre du cordon d’alimentation – Vérifier et s’assu-

rer que le fil de terre du cordon d’alimentation est bien raccordé à la

borne de terre du sectionneur ou que la fiche du cordon est raccordée

à une prise correctement mise à la terre.

DEn effectuant les raccordements d’entrée fixer d’abord le conducteur

de mise à la terre approprié et contre-vérifier les connexions.

DVérifier fréquemment le cordon d’alimentation pour voir s’il n’est pas

endommagé ou dénudé – remplacer le cordon immédiatement s’il est

endommagé – un câble dénudé peut provoquer une électrocution.

DMettre l’appareil hors tension quand on ne l’utilise pas.

DNe pas utiliser des câbles usés, endommagés, de grosseur insuffi-

sante ou mal épissés.

DNe pas enrouler les câbles autour du corps.

DSi la pièce soudée doit être mise à la terre, le faire directement avec un

câble distinct.

DNe pas toucher l’électrode quand on est en contact avec la pièce, la

terre ou une électrode provenant d’une autre machine.

DN’utiliser qu’un matériel en bon état. Réparer ou remplacer sur-le-

champ les pièces endommagées. Entretenir l’appareil conformément

à ce manuel.

DPorter un harnais de sécurité quand on travaille en hauteur.

DMaintenir solidement en place tous les panneaux et capots.

DFixer le câble de retour de façon à obtenir un bon contact métal-métal

avec la pièce à souder ou la table de travail, le plus près possible de la

soudure.

DIsoler la pince de masse quand pas mis à la pièce pour éviter le contact

avec tout objet métallique.

Il y a DU COURANT CONTINU IMPORTANT dans les

convertisseurs après la suppression de l’alimenta-

tion électrique.

DArrêter les convertisseurs, débrancher le courant électrique, et dé-

charger les condensateurs d’alimentation selon les instructions

indiquées dans la partie entretien avant de toucher les pièces.

Le soudage génère des fumées et des gaz. Leur

inhalation peut être dangereux pour votre santé.

DEloigner votre tête des fumées. Ne pas respirer

les fumées.

DA l’intérieur, ventiler la zone et/ou utiliser un échappement au niveau

de l’arc pour l’évacuation des fumées et des gaz de soudage.

DSi la ventilation est insuffisante, utiliser un respirateur à alimenta-

tion d’air homologué.

DLire les spécifications de sécurité des matériaux (MSDSs) et les

instructions du fabricant concernant les métaux, les consomma-

bles, les revêtements, les nettoyants et les dégraisseurs.

DTravailler dans un espace fermé seulement s’il est bien ventilé ou en

portant un respirateur à alimentation d’air. Demander toujours à un

surveillant dûment formé de se tenir à proximité. Des fumées et des

gaz de soudage peuvent déplacer l’air et abaisser le niveau d’oxy-

gène provoquant des blessures ou des accidents mortels. S’assu-

rer que l’air de respiration ne présente aucun danger.

DNe pas souder dans des endroits situés à proximité d’opérations de

dégraissage, de nettoyage ou de pulvérisation. La chaleur et les

rayons de l’arc peuvent réagir en présence de vapeurs et former des

gaz hautement toxiques et irritants.

DNe pas souder des métaux munis d’un revêtement, tels que l’acier

galvanisé, plaqué en plomb ou au cadmium à moins que le revête-

ment n’ait été enlevé dans la zone de soudure, que l’endroit soit bien

ventilé, et si nécessaire, en portant un respirateur à alimentation

d’air. Les revêtements et tous les métaux renfermant ces éléments

peuvent dégager des fumées toxiques en cas de soudage.

LES FUMÉES ET LES GAZ peuvent

être dangereux.

OM-198 683 Page 6

Le rayonnement de l’arc du procédé de soudage

génère des rayons visibles et invisibles intenses

(ultraviolets et infrarouges) susceptibles de provoquer

des brûlures dans les yeux et sur la peau. Des étincelles sont projetées

pendant le soudage.

LES RAYONS DE L’ARC peuvent pro-

voquer des brûlures dans les yeux et

sur la peau.

DPorter un casque de soudage muni d’un écran de filtre approprié pour

protéger votre visage et vos yeux pendant le soudage ou pour regar-

der (voir ANSI Z49.1 et Z87.1 énuméré dans les normes de sécurité).

DPorter des protections approuvés pour les oreilles si le niveau sondre est

trop élevé.

DUtiliser des écrans ou des barrières pour protéger des tiers de l’éclair

et de l’éblouissement; demander aux autres personnes de ne pas re-

garder l’arc.

DPorter des vêtements de protection constitué dans une matière dura-

ble, résistant au feu (cuir ou laine) et une protection des pieds.

Le soudage effectué sur des conteneurs fermés tels

que des réservoirs, tambours ou des conduites peut

provoquer leur éclatement. Des étincelles peuvent être

projetées de l’arc de soudure. La projection d’étincel-

les, des pièces chaudes et des équipements chauds peut provoquer des

incendies et des brûlures. Le contact accidentel de l’électrode avec des

objets métalliques peut provoquer des étincelles, une explosion, un

surchauffement ou un incendie. Avant de commencer le soudage, vérifier

et s’assurer que l’endroit ne présente pas de danger.

LE SOUDAGE peut provoquer un

incendie ou une explosion.

DSe protéger et d’autres personnes de la projection d’étincelles et de

métal chaud.

DNe pas souder dans un endroit là où des étincelles peuvent tomber sur

des substances inflammables.

DDéplacer toutes les substances inflammables à une distance de 10,7

m de l’arc de soudage. En cas d’impossibilité les recouvrir soigneuse-

ment avec des protections homologués.

DDes étincelles et des matériaux chauds du soudage peuvent facile-

ment passer dans d’autres zones en traversant de petites fissures et

des ouvertures.

DSurveiller tout déclenchement d’incendie et tenir un extincteur à proxi-

mité.

DLe soudage effectué sur un plafond, plancher, paroi ou séparation

peut déclencher un incendie de l’autre côté.

DNe pas effectuer le soudage sur des conteneurs fermés tels que des

réservoirs, tambours, ou conduites, à moins qu’ils n’aient été prépa-

rés correctement conformément à AWS F4.1 (voir les normes de

sécurité).

DBrancher le câble sur la pièce le plus près possible de la zone de sou-

dage pour éviter le transport du courant sur une longue distance par

des chemins inconnus éventuels en provoquant des risques d’élec-

trocution et d’incendie.

DNe pas utiliser le poste de soudage pour dégeler des conduites ge-

lées.

DEn cas de non utilisation, enlever la baguette d’électrode du porte-

électrode ou couper le fil à la pointe de contact.

DPorter des vêtements de protection dépourvus d’huile tels que des

gants en cuir, une chemise en matériau lourd, des pantalons sans re-

vers, des chaussures hautes et un couvre chef.

DAvant de souder, retirer toute substance combustible de vos poches

telles qu’un allumeur au butane ou des allumettes.

DES PARTICULES VOLANTES

peuvent blesser les yeux.

DLe soudage, l’écaillement, le passage de la pièce

à la brosse en fil de fer, et le meulage génèrent

des étincelles et des particules métalliques vo-

lantes. Pendant la période de refroidissement des soudures, elles ris-

quent de projeter du laitier.

DPorter des lunettes de sécurité avec écrans latéraux ou un écran facial.

LES ACCUMULATIONS DE GAZ ris-

quent de provoquer des blessures ou

même la mort.

DFermer l’alimentation du gaz protecteur en cas de

non utilisation.

DVeiller toujours à bien aérer les espaces confinés ou se servir d’un respi-

rateur d’adduction d’air homologué.

DES PIÈCES CHAUDES peuvent pro-

voquer des brûlures graves.

DNe pas toucher des parties chaudes à mains nues

DPrévoir une période de refroidissement avant

d’utiliser le pistolet ou la torche.

LES CHAMPS MAGNÉTIQUES peuvent

affecter les stimulateurs cardiaques.

DPorteurs de stimulateur cardiaque, restez à distance.

DLes porteurs d’un stimulateur cardiaque doivent

d’abord consulter leur médecin avant de s’approcher

des opérations de soudage à l’arc, de gougeage ou

de soudage par points.

LE BRUIT peut affecter l’ouïe.

Le bruit des processus et des équipements peut affecter

l’ouïe.

DPorter des protections approuvés pour les oreilles si

le niveau sondre est trop élevé.

Des bouteilles de gaz protecteur contiennent du gaz

sous haute pression. Si une bouteille est endomma-

gée, elle peut exploser. Du fait que les bouteilles de gaz

font normalement partie du procédé de soudage, les

manipuler avec précaution.

DProtéger les bouteilles de gaz comprimé d’une chaleur excessive,

des chocs mécaniques, du laitier, des flammes ouvertes, des étin-

celles et des arcs.

DPlacer les bouteilles debout en les fixant dans un support stationnai-

re ou dans un porte-bouteilles pour les empêcher de tomber ou de

se renverser.

DTenir les bouteilles éloignées des circuits de soudage ou autres cir-

cuits électriques.

DNe jamais placer une torche de soudage sur une bouteille à gaz.

DUne électrode de soudage ne doit jamais entrer en contact avec une

bouteille.

DNe jamais souder une bouteille pressurisée – risque d’explosion.

DUtiliser seulement des bouteilles de gaz protecteur, régulateurs,

tuyaux et raccords convenables pour cette application spécifique;

les maintenir ainsi que les éléments associés en bon état.

DNe pas tenir la tête en face de la sortie en ouvrant la soupape de la

bouteille.

DMaintenir le chapeau de protection sur la soupape, sauf en cas d’uti-

lisation ou de branchement de la bouteille.

DLire et suivre les instructions concernant les bouteilles de gaz com-

primé, les équipements associés et les publications P-1 CGA énu-

mérées dans les normes de sécurité.

Si des BOUTEILLES sont endomma-

gées, elles pourront exploser.

OM-198 683 Page 7

1-3. Dangers supplémentaires en relation avec l’installation, le fonctionnement

et la maintenance

Risque D’INCENDIE OU

D’EXPLOSION.

DNe pas placer l’appareil sur, au-dessus ou à proxi-

mité de surfaces infllammables.

DNe pas installer l’appareil à proximité de produits inflammables

DNe pas surcharger l’installation électrique – s”assurer que l’alimen-

tation est correctement dimensionné et protégé avant de mettre

l’appareil en service.

LA CHUTE DE L’APPAREIL peut

blesser.

DUtiliser l’anneau de levage uniquement pour sou-

lever l’appareil, NON PAS les chariot, les bouteil-

les de gaz ou tout autre accessoire.

DUtiliser un engin d’une capacité appropriée pour

soulever l’appareil.

DEn utilisant des fourches de levage pour déplacer l’unité, s’assurer

que les fourches sont suffisamment longues pour dépasser du côté

opposé de l’appareil.

L’EMPLOI EXCESSIF peut

SURCHAUFFER L’ÉQUIPEMENT.

DPrévoir une période de refroidissement, respec-

ter le cycle opératoire nominal.

DRéduire le courant ou le cycle opératoire avant de

recommancer le soudage.

DNe pas obstruer les passages d’air du poste.

LES CHARGES ÉLECTROSTATI-

QUES peuvent endommager les cir-

cuits imprimés.

DÉtablir la connexion avec la barrette de terre

avant de manipuler des cartes ou des pièces.

DUtiliser des pochettes et des boîtes antistatiques

pour stocker, déplacer ou expédier des cartes de

circuits imprimes.

DES ORGANES MOBILES peuvent

provoquer des blessures.

DNe pas s’approcher des organes mobiles.

DNe pas s’approcher des points de coincement

tels que des rouleaux de commande.

LES FILS DE SOUDAGE peuvent pro-

voquer des blessures.

DNe pas appuyer sur la gachette avant d’en avoir

reçu l’instruction.

DNe pas diriger le pistolet vers soi, d’autres person-

nes ou toute pièce mécanique en engageant le fil

de soudage.

DES ORGANES MOBILES peuvent

provoquer des blessures.

DRester à l’écart des organes mobiles comme le

ventilateur.

DMaintenir fermés et fixement en place les portes,

panneaux, recouvrements et dispositifs de

protection.

LE RAYONNEMENT HAUTE FRÉ-

QUENCE (H.F.) risque de provoquer

des interférences.

DLe rayonnement haute frequence peut provoquer

des interférences avec les équipements de ra-

dio–navigation et de communication, les services

de sécurité et les ordinateurs.

DDemander seulement à des personnes qualifiées familiarisées

avec des équipements électroniques de faire fonctionner l’installa-

tion.

DL’utilisateur est tenu de faire corriger rapidement par un électricien

qualifié les interférences résultant de l’installation.

DSi le FCC signale des interférences, arrêter immédiatement l’appa-

reil.

DEffectuer régulièrement le contrôle et l’entretien de l’installation.

DMaintenir soigneusement fermés les portes et les panneaux des

sources de haute fréquence, maintenir les éclateurs à une distance

correcte et utiliser une terre et et un blindage pour réduire les interfé-

rences éventuelles.

LE SOUDAGE À L’ARC risque de

provoquer des interférences.

DL’énergie électromagnétique risque de provoquer

des interférences pour l’équipement électronique

sensible tel que les ordinateurs et l’équipement

commandé par ordinateur tel que les robots.

DVeiller à ce que tout l’équipement de la zone de soudage soit com-

patible électromagnétiquement.

DPour réduire la possibilité d’interférence, maintenir les câbles de

soudage aussi courts que possible, les grouper, et les poser aussi

bas que possible (ex. par terre).

DVeiller à souder à une distance de 100 mètres de tout équipement

électronique sensible.

DVeiller à ce que ce poste de soudage soit posé et mis à la terre

conformément à ce mode d’emploi.

DEn cas d’interférences après avoir pris les mesures précédentes, il

incombe à l’utilisateur de prendre des mesures supplémentaires tel-

les que le déplacement du poste, l’utilisation de câbles blindés, l’uti-

lisation de filtres de ligne ou la pose de protecteurs dans la zone de

travail.

LES CHAMPS MAGNÉTIQUES peuvent

affecter les stimulateurs cardiaques.

DPorteurs de stimulateur cardiaque, restez à dis-

tance.

DLes porteurs d’un stimulateur cardiaque doivent

d’abord consulter leur médecin avant de s’appro-

cher des opérations de soudage à l’arc, de gou-

geage ou de soudage par points.

OM-198 683 Page 8

1-4. Principales normes de sécurité

Safety in Welding and Cutting, norme ANSI Z49.1, de l’American Wel-

ding Society, 550 N.W. Lejeune Rd, Miami FL 33126

Safety and Health Sandards, OSHA 29 CFR 1910, du Superintendent

of Documents, U.S. Government Printing Office, Washington, D.C.

20402.

Recommended Safe Practice for the Preparation for Welding and Cut-

ting of Containers That Have Held Hazardous Substances, norme AWS

F4.1, de l’American Welding Society, 550 N.W. Lejeune Rd, Miami FL

33126

National Electrical Code, NFPA Standard 70, de la National Fire Protec-

tion Association, Batterymarch Park, Quincy, MA 02269.

Safe Handling of Compressed Gases in Cylinders, CGA Pamphlet P-1,

de la Compressed Gas Association, 1235 Jefferson Davis Highway,

Suite 501, Arlington, VA 22202.

Règles de sécurité en soudage, coupage et procédés connexes, norme

CSA W117.2, de l’Association canadienne de normalisation, vente de

normes, 178 Rexdale Boulevard, Rexdale (Ontario) Canada M9W 1R3.

Safe Practices For Occupation And Educational Eye And Face Protec-

tion, norme ANSI Z87.1, de l’American National Standards Institute,

1430 Broadway, New York, NY 10018.

Cutting and Welding Processes, norme NFPA 51B, de la National Fire

Protection Association, Batterymarch Park, Quincy, MA 02269.

1-5. Information sur les champs électromagnétiques

Données sur le soudage électrique et sur les effets, pour l’organisme,

des champs magnétiques basse fréquence

Le courant de soudage, pendant son passage dans les câbles de sou-

dage, causera des champs électromagnétiques. Il y a eu et il y a encore

un certain souci à propos de tels champs. Cependant, après avoir ex-

aminé plus de 500 études qui ont été faites pendant une période de

recherche de 17 ans, un comité spécial ruban bleu du National Re-

search Council a conclu: “L’accumulation de preuves, suivant le

jugement du comité, n’a pas démontré que l’exposition aux champs

magnétiques et champs électriques à haute fréquence représente un

risque à la santé humaine”. Toutefois, des études sont toujours en cours

et les preuves continuent à être examinées. En attendant que les con-

clusions finales de la recherche soient établies, il vous serait

souhaitable de réduire votre exposition aux champs électromagnéti-

ques pendant le soudage ou le coupage.

Afin de réduire les champs électromagnétiques dans l’environnement

de travail, respecter les consignes suivantes :

1 Garder les câbles ensembles en les torsadant ou en les

attachant avec du ruban adhésif.

2 Mettre tous les câbles du côté opposé de l’opérateur.

3 Ne pas courber pas et ne pas entourer pas les câbles autour de

votre corps.

4 Garder le poste de soudage et les câbles le plus loin possible de

vous.

5 Relier la pince de masse le plus près possible de la zone de

soudure.

Consignes relatives aux stimulateurs cardiaques :

Les personnes qui portent un stimulateur cardiaque doivent avant tout

consulter leur docteur. Si vous êtes déclaré apte par votre docteur, il est

alors recommandé de respecter les consignes ci–dessus.

OM-198 683 Page 9

SECTION 2 – INSTALLATION

2-1. Specifications

Max. Open- Amps Input at Rated Output, 50 or 60 Hz, Single-Phase

Rated Output Circuit

Voltage 200 (208) V 230 V 400 V 460 V 575 V KVA KW

250 A at 28 VDC,

40% Duty Cycle 200 A at 28 VDC,

60% Duty Cycle 38 48

2.3* 42

2* 24

1.2* 21

1* 17

0.8* 9.8

0.46* 7.5

0.13*

Wire Type and Diameter Wire Feed Speed Dimensions Net Weight

Solid Steel Stainless Steel Flux Cored 25–700 IPM H: 37 in (940 mm) 212 lb

.023 – .045 in

(0.6 – 1.2 mm) .023 – .035 in

(0.6 – 0.9 mm) .030 – .045 in

(0.8 – 1.2 mm)

(.65–17.8 m/min) W: 19 in (483 mm)

D: 30-1/4 in (768 mm) (96 kg)

* While idling

Operating Temperature Range – –20C to +40C Storage Temperature Range – -30C to + 50C

2-2. Welding Power Source Duty Cycle And Overheating

4 Minutes Welding 6 Minutes Resting

6 Minutes Welding 4 Minutes Resting

Duty Cycle is percentage of 10 min-

utes that unit can weld at rated load

without overheating.

If unit overheats, thermostat(s)

opens, output stops, and cooling

fan runs. Wait fifteen minutes for

unit to cool. Reduce amperage or

voltage, or duty cycle before

welding.

YExceeding duty cycle can

damage unit and void

warranty.

Overheating

A or V

Reduce Duty Cycle

Minutes

duty1 4/95 – 150 215-A

40% Duty Cycle At 250 Amperes

60% Duty Cycle At 200 Amperes

OM-198 683 Page 10

2-3. Welding Gun Duty Cycle And Overheating

CAUTION

WELDING LONGER THAN RATED DUTY CYCLE can damage gun and void warranty.

•Do not weld at rated load longer than shown below.

•Using gasless flux cored wire reduces gun duty cycle. warn7.1 8/93

Duty Cycle is percentage of 10

minutes that gun can weld at

rated load without overheating.

Continuous Welding SB1.1 8/93

Minutes

Definition .023 To .045 in (0.6 To 1.1 mm)

Hard Or Flux Cored Wires

100% Duty Cycle At 200 Amperes

Using CO2

100% Duty Cycle At 150 Amperes

Using Mixed Gases

.023 To .045 in (0.6 To 1.1 mm) Hard Or Flux Cored Wires

60% Duty Cycle At 300 Amperes

Using CO2

60% Duty Cycle At 200 Amperes

Using Mixed Gases

6 Minutes Welding 4 Minutes Resting

2-4. Volt-Ampere Curves

ssb1.1 10/91 – 196 844 / S-0700

1 Normal Volt-Ampere Curves

The volt-ampere curves show the

normal minimum and maximum

voltage and amperage output capa-

bilities of the welding power source.

Curves of other settings fall be-

tween the curves shown.

0 100 200 300 400

AMPERES

VOLTS

OM-198 683 Page 11

2-5. Installing Work Clamp

1 Work Cable

2 Boot

Slide boot onto work cable. Route

cable out front panel opening from

inside.

3 Negative (–) Output Terminal

Connect cable to terminal and

cover connection with boot.

4 Hardware

5 Work Clamp

Route cable through clamp handle

and secure as shown.

Close door.

802 474-A

Tools Needed:

1/2, 3/4 in

2-6. Installing Welding Gun

1 Drive Assembly

2 Gun Securing Knob

3 Gun End

Loosen securing knob. Insert gun

end through opening until it bottoms

against drive assembly (make sure

gun end does not touch drive rolls).

Tighten knob.

4 Gun Trigger Plug

Insert plug into receptacle, and

tighten threaded collar.

Close door.

Ref. 802 064-A

2-7. Connecting Olympic 30A Gun

The Olympic 30A welding gun connects directly to the 10-pin receptacle on the front of the welding power source – no

adapter required. NOTE: Two welding guns may be connected to the welding power source at the same time, but only

one welding gun may be in use at any one time. If the triggers of both welding guns are pulled at the same time, the weld

output and wirefeed motor are disabled.

OM-198 683 Page 12

2-8. Setting Gun Polarity For Wire Type

1 Polarity Changeover Label

Information

Always read and follow manufac-

ture’s recommended polarity.

3/4, 11/16 in

Ref. 190 821-A

Changing Polarity

Wire Drive

Assembly Lead Work Clamp Lead

+Positive Terminal

Shown as shipped – Electrode Positive (DCEP): For

solid steel, stainless steel, aluminum, or flux core with

gas wires (GMAW).

-Negative Terminal

Electrode Negative (DCEN): Reverse lead connections

at terminals from that shown above for gasless flux core

wires (FCAW). Drive assembly becomes negative.

2-9. Installing Gas Supply

Ref. ST-148 265-B / ST-802 028

Tools Needed:

Obtain gas cylinder and chain to

running gear, wall, or other station-

ary support so cylinder cannot fall

and break off valve.

1 Cap

2 Cylinder Valve

Remove cap, stand to side of

valve, and open valve slightly. Gas

flow blows dust and dirt from valve.

Close valve.

3 Cylinder

4 Regulator/Flowmeter

Install so face is vertical.

5 Regulator/Flowmeter Gas

Hose Connection

6 Welding Power Source Gas

Hose Connection

Connect customer supplied gas

hose between regulator/flowmeter

gas hose connection, and fitting on

rear of welding power source.

7 Flow Adjust

Typical flow rate is 20 cfh (cubic

feet per hour). Check wire man-

ufacturer’s recommended flow

rate.

8CO

2 Adapter (Customer Sup-

plied)

9 O-Ring (Customer Supplied)

Install adapter with O-ring between

regulator/flowmeter and CO2

cylinder.

1-1/8, 5/8 in

CO2 Gas

8 9

Argon Gas

OM-198 683 Page 13

2-10. Installing Wire Spool and Adjusting Hub Tension

ST-072573-B

When a slight force is needed to turn spool, tension is set.

15/16 in

Use compression spring with

8 in (200 mm) spools.

Tools Needed:

2-11. Positioning Jumper Links

802 476-A

Check input voltage available at

site.

1 Jumper Links Access Door

Open door.

2 Jumper Link Label

Check label – only one is on unit.

3 Input Voltage Jumper Links

Move jumper links to match input

voltage.

Close and secure access door.

Tools Needed:

230 VOLTS

460 VOLTS

575 VOLTS

S-144 916-A

3/8 in

200 VOLTS

230 VOLTS

S-153 980

OM-198 683 Page 14

2-12. Electrical Service Guide

Input Voltage 200 230 400 460 575

Input Amperes At Rated Output 48 42 24 21 17

Max Recommended Standard Fuse Or Circuit Breaker Rating In Amperes

Circuit Breaker 1, Time-Delay 260 50 30 25 20

Normal Operating 370 60 35 30 25

Min Input Conductor Size In AWG/Kcmil 8 8 12 12 14

Max Recommended Input Conductor Length In Feet (Meters) 96

(29) 127

(39) 156

(47) 206

(63) 209

(64)

Min Grounding Conductor Size In AWG/Kcmil 8 10 12 12 14

Reference: 1999 National Electrical Code (NEC)

1 Choose a circuit breaker with time-current curves comparable to a Time Delay Fuse.

2“Time-Delay” fuses are UL class “RK5” .

3“Normal Operating” (general purpose – no intentional delay) fuses are UL class “K5” (up to and including 60 amp), and UL class “H” ( 65 amp and

above).

YCaution: Failure to follow these fuse and circuit breaker recommendations could create an electric shock or fire hazard.

2-13. Selecting A Location And Connecting Input Power

1 Rating Label

Supply correct input power.

2 Plug (NEMA Type 6-50P)

3 Receptacle

(NEMA Type 6-50R)

Connect plug to receptacle.

4 Input And Grounding

Conductors

Connect directly to line disconnect

device if hard wiring is required.

5 Line Disconnect Device

See Section 2-12.

YSpecial installation may be

required where gasoline or

volatile liquids are present –

see NEC Article 511 or CEC

Section 20.

802 477

L1L2

230 VAC, 1

18 in (457 mm) of

space for airflow

YDo not move or operate unit

where it could tip.

YAlways connect

grounding conductor first.

= GND/PE

OM-198 683 Page 15

2-14. Threading Welding Wire

1 Wire Spool

2 Welding Wire

3 Inlet Wire Guide

4 Pressure Adjustment Knob

5 Drive Roll

6 Outlet Wire Guide

7 Gun Conduit Cable

Lay gun cable out straight.

35 621

Tools Needed:

6 in

(150 mm)

.Hold wire tightly to keep it

from unraveling.

WOOD

Open pressure assembly. Pull and hold wire; cut off end. Push wire thru guides into gun;

continue to hold wire.

Close and tighten pressure

assembly, and let go of wire. Remove gun nozzle and contact tip. Turn On.

Press gun trigger until wire

comes out of gun. Reinstall

contact tip and nozzle

Feed wire to check drive roll pressure.

Tighten knob enough to prevent slipping. Cut off wire. Close

and latch door.

Ref. 802 064-A / S-0627-A

Tighten

.Use pressure indicator

scale to set a desired

drive roll pressure.

Pressure

Indicator

Scale

Tighten

OM-198 683 Page 16

2-15. Weld Parameter

OM-198 683 Page 17

196 843

VOL TAGE

WIRE SPEED

OM-198 683 Page 18

SECTION 3 – OPERATION

3-1. Controls

1 Voltage Control

Turn control clockwise to increase

voltage.

2 Wire Speed Control

Turn control clockwise to increase

wire feed speed.

3 Power Switch

4 Voltmeter

5 Wire Feed Speed Meter

198 653

OM-198 683 Page 19

3-2. Voltmeter And Wire Feed Speed Meter Operation

1 Voltmeter

2 Wire Feed Speed Meter

Power Up Status

Both meters display zeros at unit

power up. After one second, preset

values appear on both meters. The

MIG gun settings (not spool gun)

are always the default at initial

power up of the unit.

Welding Status

When either a MIG gun or spool gun

trigger is pressed and a welding arc

is established, the voltmeter

displays actual weld voltage. When

the gun trigger is released and

welding arc extinguished, the

voltmeter displays the last actual

voltage for 5 seconds and then

returns to preset voltage. If welding

resumes before unit displays

preset voltage, actual welding

voltage will appear on the voltmeter.

The wire feed speed meter always

displays preset wire feed speed

(IPM).

Gun Selection

The wire feed speed meter will

display preset wire feed speed

(IPM) for the appropriate gun

selection either MIG or spool gun.

To preset desired wire feed speed,

connect desired gun, press gun

trigger for one second, and release

trigger. The meter preset will be

retained by the meter board until a

different gun is connected and

preset is performed or the unit is

turned off and back on. The MIG

gun settings (not spool gun) are

always the default at initial power up

of the unit.

Error Message

If the rectifier thermostat opens, the

voltmeter will display (H – –) and the

wire feed speed meter will display

(– – –). During this overheated

condition, the unit is inoperative and

the meters retain their display until

the rectifier returns to normal

operating temperature.

OM-198 683 Page 20

SECTION 4 – MAINTENANCE &TROUBLESHOOTING

4-1. Routine Maintenance

YDisconnect power

before maintaining.

.Maintain more often

during severe conditions.

3 Months

Replace unreadable labels Repair or replace

cracked weld cable

Clean and tighten weld terminals

6 Months

Blow out or vacuum inside.

Remove drive roll and

carrier. Apply light coat

of oil or grease to drive

motor shaft.

4-2. Circuit Breaker CB1

1 Circuit Breaker CB1

If CB1 opens, wire feeding stops.

2 Circuit Breaker CB2

Overcurrent at pin D of receptacle

RC7 will cause CB2 to open.

3 Welding Gun

Check gun liner for blockage or

kinks.

4 Wire Drive Assembly

Check for jammed wire, binding

drive gear or misaligned drive rolls.

Allow cooling period and reset

breaker. Close door.

802 475-A / Ref. 800 797-C

4-3. Unit Overload

Thermostat TP1 in rectifier Z1 protects the unit from damage due to overheating. If TP1 opens, wait several minutes

before trying to weld.

OM-198 683 Page 21

4-4. Replacing Gun Contact Tip

Ref. 800 797-C

YTurn Off power.

1 Nozzle

2 Contact Tip

Cut off welding wire at contact tip.

Remove nozzle.

Remove contact tip and install new

contact tip. Reinstall nozzle.

Tools Needed:

4-5. Changing Drive Roll and Wire Inlet Guide

1 Securing Screw

2 Inlet Wire Guide

Loosen screw. Slide tip as close to

drive rolls as possible without

touching. Tighten screw.

3 Anti-Wear Guide

Install guide as shown.

4 Drive Roll

Install correct drive roll for wire size

and type.

5 Drive Roll Securing Nut

Turn nut one click to secure drive

roll.

Tools Needed:

5/64 in

7/16 in

ST-150 227-D

OM-198 683 Page 22

4-6. Aligning Drive Rolls and Wire Guide

YTurn Off power.

View is from top of drive rolls look-

ing down with pressure assembly

open.

1 Drive Roll Securing Nut

2 Drive Roll

3 Wire Guide

4 Welding Wire

5 Drive Gear

Insert screwdriver, and turn screw

in or out until drive roll groove lines

up with wire guide.

Close pressure roll assembly.

Ref. ST-800 412-A

Correct Incorrect

Tools Needed:

OM-198 683 Page 23

4-7. Cleaning Or Replacing Gun Liner

Ref. ST-800 797-C

5/16 in, 10 mm

To Reassemble Gun:

Install and tighten new liner.

Cut liner off 3/4 in (20 mm) (3/8 in

[9.5 mm] for aluminum) from head

tube.

Install adapter, contact tip, and

nozzle.

YDisconnect gun from unit first.

Tools Needed:

Lay gun cable out straight

before installing new liner.

Head Tube

5/16 in

Remove nozzle, contact tip, and

adapter.

Blow out gun casing.

Remove liner.

10 mm

OM-198 683 Page 24

4-8. Replacing Switch And/Or Head Tube

Ref. ST-800 795-C

1 Remove handle

locking nut.

2 Remove switch housing. Note: If installing new

switch, push switch lead connectors onto terminal of

new switch (polarity is not important). Install switch

back into handle, and secure with handle locking nut.

If replacing head tube, continue to end of figure.

3 Slide handle.

4 Secure head

tube in vice.

5 Loosen jam nut. Remove

from vice and turn head

tube out by hand.

6 Install existing shock washer onto

new head tube. Hand-tighten head

tube into connector cable.

7 Place head tube in vice and tighten

until nuts are tight.

8 Remove from vice. Reposition

handle and install switch housing.

Secure with handle locking nut.

YDisconnect gun first.

3/4 in

Tools Needed:

OM-198 683 Page 25

4-9. Troubleshooting

Trouble Remedy

No weld output; wire does not feed. Be sure line disconnect switch is On (see Section 2-13).

Replace building line fuse or reset circuit breaker if open (see Section 2-13).

Reset circuit breaker CB1 (see Section 4-2).

Secure gun trigger connections (see Section 2-6).

Have Factory Authorized Service Agent check Power switch.

Have Factory Authorized Service Agent check all board connections and main control board.

H – – message appears on voltmeter display to indicate thermostat TP1 is open and unit is in an over-

heated condition (see Section 3-2).

No weld output; wire feeds. Thermostat TP1 open (overheating). Allow fan to run; the thermostat will close when the unit has cooled

(see Section 2-2).

Connect work clamp to get good metal to metal contact.

Replace contact tip (see Section 4-4).

An overload condition occurred. Release gun trigger (see Section 4-3).

Have Factory Authorized Service Agent check main control board and main rectifier.

Low weld output. Connect unit to proper input voltage or check for low line voltage (see Section 2-13).

Check input voltage jumper links and correct position if necessary (see Section 2-11).

Have Factory Authorized Service Agent check main control board.

Fan motor does not run. Have Factory Authorized Service Agent check fan-on-demand circuit.

Low, high, or erratic wire speed. Readjust front panel settings (see Section 3-1).

Change to correct size drive rolls (see Section 4-5).

Readjust drive roll pressure (see Section 2-14).

Replace inlet guide, contact tip, and/or liner if necessary (see Sections 4-4, and 4-7).

Check position of input jumper links (see Section 2-11).

Have Factory Authorized Service Agent check main control board.

No wire feed. Reset circuit breaker CB1 (see Section 4-2).

Turn Wire Speed control to higher setting (see Section 3-1).

Clear obstruction in gun contact tip or liner (see Sections 4-4, and 4-7).

Readjust drive roll pressure (see Section 2-14).

Change to correct size drive rolls (see Section 4-5).

Rethread welding wire (see Section 2-14).

Check gun trigger and leads. Repair or replace gun if necessary.

Have Factory Authorized Service Agent check main control board.

H – – message appears on voltmeter display to indicate thermostat TP1 is open and unit is in an over-

heated condition (see Section 3-2).

OM-198 683 Page 26

Notes

OM-198 683 Page 27

SECTION 5 – ELECTRICAL DIAGRAM

197 699-D

Figure 5-1. Circuit Diagram

OM–198 683 Page 28

SECTION 6 – PARTS LIST

802 059-B

.Hardware is common and

not available unless listed.

Figure 6-1. Main Assembly

OM-198 683 Page 29

Description

Part

No.

Dia.

Mkgs.

Item

No.

Figure 6-1. Main Assembly

Quantity

1 Fig 6-2 BAFFLE, center w/components 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 Z1 199 159 STABILIZER, dual 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 Fig 6-6 PANEL, rear w/components 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 146 165 PANEL, side LH 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 089 899 LATCH, slide flush mtg hole 1.000 wide x 1.500 lg 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 146 167 PANEL, side 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

198 079 LABEL, parameters/consumables/polarity/warning 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 134 464 LABEL, warning general precautionary 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 +170 513 WRAPPER 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 188 911 CABLE, pwr 250v 6-50p 8-10ga 3/c 12ft for 200/230 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 187 255 CABLE, pwr 250v t tng 8-10ga 3/c 12ft for 230/460/575 or 230/400 1. . . . . . . . . . . . . . . . . . . . . . . .

10 146 161 BASE 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11 186 758 WHEEL 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12 052 692 AXLE, running gear (consisting of) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

121 614 RING, retaining ext .750 shaft x .085grv depth 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13 197 703 RECTIFIER, SCR main (consisting of) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SR1 197 698 THYRISTOR, SCR module 300A 400V common anode (large) 1. . . . . . . . . . . . . . . . . . . . . . . . .

SR2 196 754 THYRISTOR, SCR module 95A 400V dual (small) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

C1,2,3,4 031 689 CAPACITOR, rectifier 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TP1 154 243 THERMOSTAT, NC 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TP2 154 244 THERMOSTAT, NO 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

143 852 FOOT. mtg rectifier 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

198 232 FOOT, mtg rectifier 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG3 115 094 HOUSING PLUG & SKTS (4 position) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG7 115 091 HOUSING PLUG & SKTS (10 position) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14 008 999 CASTER, plstc swvl 4 in dia 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15 Fig 6-4 PANEL, front w/components 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

16 169 596 GUN, 12ft .030-.035 wire (Fig 6-3) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17 150 387 BAFFLE, air 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

18 T1 196 795 TRANSFORMER, pwr main (200/230) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

18 T1 196 864 TRANSFORMER, pwr main (230/460/575) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

18 T1 196 988 TRANSFORMER, pwr main (230/400) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TP3 121 497 THERMOSTAT, NO 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

19 PLG2 008 072 HOUSING RECEPTACLE & SOCKETS (harness) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG1 088 073 HOUSING RECEPTACLE & SOCKETS (xfmr) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

192 121 REGULATOR/FLOWMETER, 10-50 CFH Argon/CO21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

144 108 HOSE, gas 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

130 750 CLAMP, ground 350A 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

600 318 CABLE, weld cop strd No. 3 (order by ft) 10ft. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

+When ordering a component originally displaying a precautionary label, the label should also be ordered.

To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested

Replacement Parts. Model and serial number required when ordering parts from your local distributor.

OM–198 683 Page 30

802 060-C

.Hardware is common and

not available unless listed.

Figure 6-2. Baffle, Center w/Components

OM-198 683 Page 31

Description

Part

No.

Dia.

Mkgs.

Item

No.

Figure 6-2. Baffle, Center w/Components (Fig 6-1 Item 1)

Quantity

1 058 427 RING, retaining spool 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 085 980 NUT, stl hex full .625-11 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 605 941 WASHER, flat stl .640 ID x 1.000 OD x 14ga thk 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 186 437 SPRING, cprsn .845 OD x .110 wire x 1.500 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 057 971 WASHER, flat stl keyed 1.500dia x .125thk 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 057 745 SPRING, cprsn 2.430 OD x .090 wire x 2.500 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 186 435 HUB, spool 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 186 436 WASHER, brake 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 177 307 REEL, support 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 196 797 BAFFLE, center 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11 186 998 CAPACITOR ASSEMBLY KIT, (consisting of) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12 082 902 STRIP, mtg center capacitor 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13 185 643 STRIP, mtg capacitors 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

083 147 GROMMET, scr No. 8/10 panel hole .312sq .500 high 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14 C5 184 584 CAPACITOR, elctlt 15000uf 45VDC 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

187 752 INSULATOR, capacitor 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15 CR1 006 393 RELAY, 24VAC DPDT 10A/120VAC 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

144 425 VARISTOR, 430V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

16 PC1 196 456 CIRCUIT CARD, control 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG3 115 094 HOUSING PLUG & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG4 131 052 HOUSING RECEPTACLE & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG5 131 056 HOUSING RECEPTACLE & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG6 115 092 HOUSING PLUG & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG7 130 203 HOUSING PLUG & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17 R5 119 998 RESISTOR, WW fxd 300W 5 ohm 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

18 TE1 188 910 TERMINAL ASSEMBLY, pri 1ph double voltage (200/230 or 230/400) 1. . . . . . . . . . . . . . . . .

18 TE1 192 907 TERMINAL ASSEMBLY, pri 1ph triple voltage (230/460/575) 1. . . . . . . . . . . . . . . . . . . . . . . .

19 038 618 LINK, jumper term bd pri as req.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

20 CR2 000 174 RELAY, 24VAC 3PDT 10A/120VAC 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

189 364 RESISTOR, w/terminals 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

21 C3,5 128 750 CAPACITOR 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

22 POS 097 421 TERMINAL, pwr output red 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23 NEG 097 416 TERMINAL, pwr output black 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

24 CB1,CB2 180 912 CIRCUIT BREAKER, man reset 1P 5A 250VAC 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25 196 318 COVER, cable 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

26 Fig 6-5 WIRE DRIVE & GEARS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

27 188 917 DOOR, access changeover 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

28 134 201 STAND-OFF SUPPORT, PC card 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

29 197 555 TOOL TRAY 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

30 196 894 COVER 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

31 108 105 CLAMP, capacitor 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

32 C13 186 311 CAPACITOR, electlt 91000uf 35VDC 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

33 196 800 BRACKET, mtg capacitor 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

+When ordering a component originally displaying a precautionary label, the label should also be ordered.

To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested

Replacement Parts. Model and serial number required when ordering parts from your local distributor.

OM–198 683 Page 32

Ref. 800 792-B

1234

567

12 13

Figure 6-3. M-25 Gun

OM-198 683 Page 33

QuantityDescription

Part

No.

Item

No.

Figure 6-3. M-25 Gun (Fig 6-1 Item 16 )

1 200 258 NOZZLE, slip type .500 orf flush 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1♦169 724 NOZZLE, slip type .500 orf .125 recess. . . . . . . .

1♦169 725 NOZZLE, slip type .625 orf .125 recess. . . . . . . .

1♦169 726 NOZZLE, slip type .625 orf flush. . . . . . . .

1♦169 727 NOZZLE, slip type .625 orf .125 stickout. . . . . . . .

2♦087 299 TIP, contact scr .023 wire x 1.125. . . . . . . .

2♦000 067 TIP, contact scr .030 wire x 1.125. . . . . . . .

2♦000 068 TIP, contact scr .035 wire x 1.125. . . . . . . .

2♦000 069 TIP, contact scr .045 wire x 1.125. . . . . . . .

3 169 728 ADAPTER, contact tip 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 169 729 ADAPTER, nozzle 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 170 467 RING, retaining 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 170 468 O-RING 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 169 730 WASHER, shock 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 169 731 TUBE, head 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 169 738 NUT, locking handle 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 194 523 NUT, jam 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11 169 737 HANDLE 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12 169 741 STRAIN RELIEF, cable 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13 180 433 CORD, trigger assembly 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14 079 974 O-RING, .500 ID x .103CS rbr 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15 ♦194 010 LINER, monocoil .023/.025 wire x 15ft (consisting of) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15 ♦194 011 LINER, monocoil .030/.035 wire x 15ft (consisting of) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15 ♦194 012 LINER, monocoil .035/.045 wire x 15ft (consisting of) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

16 079 975 O-RING, .187 ID x .103CS rbr 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17 196 255 SWITCH, trigger 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

♦OPTIONAL

To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested

Replacement Parts. Model and serial number required when ordering parts from your local distributor.

OM–198 683 Page 34

QuantityDescription

Part

No.

Dia.

Mkgs.

Item

No.

Figure 6-4. Panel, Front w/Components (Fig 6-1 Item 15)

1 +196 798 PANEL, front control 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

198 653 LABEL, nameplate 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 196 399 CIRCUIT CARD ASSY, display 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG10 130 203 PLUG w/SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG11 131 203 PLUG w/PINS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLG12 131 204 PLUG w/SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 134 201 STANDOFF 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 196 801 BRACKET, mtg display board 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 C9,10,18,. . . . 19,20 136 735 CAPACITOR, cer disc .1uf 500VDC 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 R2,3 035 897 POTENTIOMETER 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

131 052 HOUSING RECEPTACLE & SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 186 473 PANEL, front 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 S1 128 755 SWITCH, tgl 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 RC1 048 282 RECEPTACLE w/SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 RC7 190 363 RECEPTACLE w/SOCKETS 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11 189 810 PANEL, logo 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12 038 502 Cable Tie, 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13 186 472 PANEL, louver (Order Item 9, Cable Tie when ordering louver panel) 1. . . . . . . . . . . . . . . . . . . . .

14 193 632 NUT, 375-16 .56 hex .34H stl 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15 097 924 KNOB, pointer 1.625dia x .250 ID 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

.Hardware is common and

not available unless listed.

802 087-C

Figure 6-4. Panel, Front w/Components

To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested

Replacement Parts. Model and serial number required when ordering parts from your local distributor.

OM-198 683 Page 35

Description

Part

No.

Dia.

Mkgs.

Item

No.

Figure 6-5. Wire Drive And Gears (Fig 6-2 Item 26)

Quantity

1 602 009 SCREW, .250-20 x 1.25 soc hd gr 8 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 172 075 CARRIER, drive roll w/components 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 166 072 SPACER, gear 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 010 224 PIN, spring CS .187 x 1.000 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 182 788 HOUSING, adapter gun/feeder 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 085 242 FASTENER, pinned 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 196 896 CUP, spring 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 196 897 SPRING, cprsn .695 OD x .095 wire 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 196 895 KNOB, tension adj 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 166 071 LEVER, mtg pressure gear 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11 079 634 PIN, hinge 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12 151 828 PIN, cotter hair .054 x .750 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13 173 616 COVER, right angle motor 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14 PM 173 435 MOTOR, gear 24VDC 122RPM 20:1 ratio (consisting of) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . .

193 633 KEY, woodruff .118 x .380 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

193 634 WASHER, wave .405 ID x .740 OD 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

193 635 RING, rtng ext .394 shaft x 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15 079 633 FITTING, hose brs barbed M 3/16tbg 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

16 601 966 SCREW, .375–16 x 1.25hexhd 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

18 604 538 WASHER, flat stl SAE .312 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

19 124 778 KNOB, plstc T 1.000 lg x .312-18 x 2.000 bar 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

20 173 619 CARRIER, drive roll w/components 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

21 174 609 SCREW, M 4–.7 x 12 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

22 174 610 SCREW, M 6–1.0 x 20 soc hd 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23 192 029 WASHER, flat .250 ID x .437 OD 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

24 173 620 BUSHING, motor mtg 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25 602 243 WASHER, flat .438 ID X 1.00 OD 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

26 602 213 WASHER, lock .380 ID X .683 OD 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

*045 233 GUIDE, anti-wear 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

See Table 6-1

Drive Roll & Wire Guide Kits.

148 529-H

.Hardware is common and

not available unless listed.

Figure 6-5. Wire Drive And Gears

*Recommended Spare Parts.

To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested

Replacement Parts. Model and serial number required when ordering parts from your local distributor.

OM–198 683 Page 36

Table 6-1. Drive Roll And Wire Guide Kits

Note Base selection of drive rolls upon the following recommended usages:

1 V-Grooved rolls for hard wire.

2 U-Grooved rolls for soft and soft shelled cored wires.

3 U-Cogged rolls for extremely soft shelled wires (usually hard surfacing types).

4 V-Knurled rolls for hard shelled cored wires.

5 Drive roll types may be mixed to suit particular requirements (example: V-Knurled roll in combination

with U-Grooved).

Ref. S-0026-B/7-91

Wire Diameter

Fraction Decimal Metric

.023/.025 in.

.030 in.

.035 in.

.045 in.

.023/.025 in.

.030 in.

.035 in.

.045 in.

0.6 mm

0.8 mm

0.9 mm

1.2 mm

Kit No.

087 131

079 594

079 595

079 596

Drive Roll

Part No. Type

087 130

053 695

053 700

053 697

V-Grooved

Inlet

056 192

056 193

Wire Guide

1/16 in. .062 1.6 mm 079 598 053 699 V-Grooved 056 195

.052 in. .052 1.3 mm 079 597 053 698 V-Grooved 056 193

Description

Part

No.

Dia.

Mkgs.

Item

No.

Figure 6-6. Panel, Rear w/Components (Fig 6-1 Item 3)

Quantity

1 148 809 BLADE, fan 9 in 5wg 34deg .309 bore CCW 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 FM1 188 706 MOTOR, fan 230V 50/60 Hz 1550RPM .312dia shaft 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 188 709 WINDTUNNEL, 9 in 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 GS1 125 785 VALVE, 24VAC 2 way custom port 1/8 orf 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 143 810 +PANEL, rear 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 169 654 BRACKET, support tank 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 188 441 CHAIN, weldless 2/0 x 31.000 lg 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 605 227 NUT, nyl hex jam .750NPST 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 178 126 CONNECTOR, clamp cable .690/1.070 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

193 328 LABEL, warning 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Ref. 802 088-A

.Hardware is common and

not available unless listed.

Figure 6-6. Panel, Rear w/Components

+When ordering a component originally displaying a precautionary label, the label should also be ordered.

To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested

Replacement Parts. Model and serial number required when ordering parts from your local distributor.

Notes

Warranty Questions?

Call

1-877-HOBART1

for your local

Hobart distributor.

hobart retail 4/00

Service

You always get the fast,

reliable response you

need. Most replacement

parts can be in your

hands in 24 hours.

Support

Need fast answers to the

tough welding questions?

Contact your distributor or

call 1-800-332-3281. The

expertise of the distributor

and Hobart is there to

help you, every step of

the way.

Effective October 1, 1999

5/3/1 WARRANTY applies to all Handler 135 and 175 models, Airforce 250, 250A, and 375

models, and Champion 10,000 models.This warranty also applies to the Beta-Mig 1800, Champ

1435, 2060, 8500 models, Ironman 250, Stickmate models, Tigmate models, and HSW-15 and

HSW-25 spot welder models effective with Serial No. KK200262 and newer.

This limited warranty supersedes all previous Hobart warranties and is exclusive with

no other guarantees or warranties expressed or implied.

Hobart products are serviced by Hobart or Miller Authorized Service Agencies.

LIMITED WARRANTY – Subject to the terms and conditions

below, Hobart/Miller Electric Mfg. Co., Appleton, Wisconsin,

warrants to its original retail purchaser that new Hobart

equipment sold after the effective date of this limited warranty

is free of defects in material and workmanship at the time it is

shipped by Hobart. THIS WARRANTY IS EXPRESSLY IN

LIEU OF ALL OTHER WARRANTIES, EXPRESS OR

IMPLIED, INCLUDING THE WARRANTIES OF

MERCHANTABILITY AND FITNESS.

Within the warranty periods listed below, Hobart/Miller will

repair or replace any warranted parts or components that fail

due to such defects in material or workmanship. Hobart/Miller

must be notified in writing within thirty (30) days of such defect

or failure, at which time Hobart/Miller will provide instructions

on the warranty claim procedures to be followed.

Hobart/Miller shall honor warranty claims on warranted

equipment listed below in the event of such a failure within the

warranty time periods. All warranty time periods start on the

date that the equipment was delivered to the original retail

purchaser, or one year after the equipment is sent to a North

American distributor or eighteen months after the equipment

is sent to an International distributor.

1. 5 Years — Parts and Labor

* Original Main Power Rectifiers

* Transformers

* Stabilizers

* Reactors

* Rotors, Stators and Brushes

2. 3 Years — Parts and Labor

* Drive Systems

* PC Boards

* Idle Module

* Solenoid Valves

* Switches and Controls

* Spot Welder Transformer

3. 1 Year — Parts and Labor (90 days for industrial use)

* Motor-Driven Guns

* MIG Guns/TIG Torches

* Relays

* Contactors

* Regulators

* Water Coolant Systems

* HF Units

* Running Gear/Trailers

* Plasma Cutting Torches

* Remote Controls

* Replacement Parts (No labor)

* Accessories

* Field Options

(NOTE: Field options are covered for the

remaining warranty period of the product they are

installed in, or for a minimum of one year —

whichever is greater.)

4. Engines, batteries and tires are warranted separately by

the manufacturer.

Hobart’s 5/3/1 Limited Warranty shall not apply to:

1. Consumable components such as contact tips,

cutting nozzles, slip rings, drive rolls, gas diffusers,

plasma torch tips and electrodes, weld cables, and

tongs and tips, or parts that fail due to normal wear.

2. Items furnished by Hobart/Miller, but manufactured by

others, such as engines or trade accessories. These

items are covered by the manufacturer’s warranty, if any.

3. Equipment that has been modified by any party other

than Hobart/Miller, or equipment that has been

improperly installed, improperly operated or misused

based upon industry standards, or equipment which has

not had reasonable and necessary maintenance, or

equipment which has been used for operation outside of

the specifications for the equipment.

HOBART PRODUCTS ARE INTENDED FOR PURCHASE

AND USE BY COMMERCIAL/INDUSTRIAL USERS AND

PERSONS TRAINED AND EXPERIENCED IN THE USE

AND MAINTENANCE OF WELDING EQUIPMENT.

In the event of a warranty claim covered by this warranty, the

exclusive remedies shall be, at Hobart’s/Miller’s option: (1)

repair; or (2) replacement; or, where authorized in writing by

Hobart/Miller in appropriate cases, (3) the reasonable cost of

repair or replacement at an authorized Hobart/Miller service

station; or (4) payment of or credit for the purchase price (less

reasonable depreciation based upon actual use) upon return

of the goods at customer’s risk and expense. Hobart’s/Miller’s

option of repair or replacement will be F.O.B., Factory at

Appleton, Wisconsin, or F.O.B. at a Hobart/Miller authorized

service facility as determined by Hobart/Miller. Therefore no

compensation or reimbursement for transportation costs of

any kind will be allowed.

TO THE EXTENT PERMITTED BY LAW, THE REMEDIES

PROVIDED HEREIN ARE THE SOLE AND EXCLUSIVE

REMEDIES. IN NO EVENT SHALL HOBART/MILLER BE

LIABLE FOR DIRECT, INDIRECT, SPECIAL, INCIDENTAL

OR CONSEQUENTIAL DAMAGES (INCLUDING LOSS OF

PROFIT), WHETHER BASED ON CONTRACT, TORT OR

ANY OTHER LEGAL THEORY.

ANY EXPRESS WARRANTY NOT PROVIDED HEREIN

AND ANY IMPLIED WARRANTY, GUARANTY OR

REPRESENTATION AS TO PERFORMANCE, AND ANY

REMEDY FOR BREACH OF CONTRACT TORT OR ANY

OTHER LEGAL THEORY WHICH, BUT FOR THIS

PROVISION, MIGHT ARISE BY IMPLICATION,

OPERATION OF LAW, CUSTOM OF TRADE OR COURSE

OF DEALING, INCLUDING ANY IMPLIED WARRANTY OF

MERCHANTABILITY OR FITNESS FOR PARTICULAR

PURPOSE, WITH RESPECT TO ANY AND ALL

EQUIPMENT FURNISHED BY HOBART/MILLER IS

EXCLUDED AND DISCLAIMED BY Hobart/Miller.

Some states in the U.S.A. do not allow limitations of how long

an implied warranty lasts, or the exclusion of incidental,

indirect, special or consequential damages, so the above

limitation or exclusion may not apply to you. This warranty

provides specific legal rights, and other rights may be

available, but may vary from state to state.

In Canada, legislation in some provinces provides for certain

additional warranties or remedies other than as stated herein,

and to the extent that they may not be waived, the limitations

and exclusions set out above may not apply. This Limited

Warranty provides specific legal rights, and other rights may

be available, but may vary from province to province.

PRINTED IN USA  2000 Hobart Welding Products. 1/00

Hobart Welding Products

An Illinois Tool Works Company

600 West Main Street

Troy, OH 45373 USA

For Technical Assistance:

Call1-800-332-3281

For Literature Or Nearest Dealer:

Call 1-877-Hobart1

Model Name Serial/Style Number

Purchase Date (Date which equipment was delivered to original customer.)

Distributor

Address

City

State Zip

Please complete and retain with your personal records.

Always provide Model Name and Serial/Style Number.

To locate a Distributor,

retail or service location:

Call 1-877-Hobart1 or visit our website at

www.HobartWelders.com

Contact your Distributor for:

Welding Supplies and Consumables

Options and Accessories

Personal Safety Equipment

Service and Repair

Replacement Parts

Training (Schools, Videos, Books)

Technical Manuals (Servicing Information

and Parts)

Circuit Diagrams

Welding Process Handbooks

Contact the Delivering Carrier for:

For assistance in filing or settling claims,

contact your distributor and/or equipment

manufacturer’s Transportation Department.

Resources Available

Owner’s Record

File a claim for loss or damage during

shipment.

For technical assistance:

Call 1-800-332-3281

IRONMAN OM 198 683C O198683c Hob

OM-198 683C to the manual c9aee045-f842-4ce7-a8d9-4603335e71b6

Navigation menu

Versions of this User Manual:

Views

Navigation
