取扱説明書
ULTRAPATCH PRO PX3000
Multi-Functional 48-Point 3-Mode Balanced Patchbay
2ULTR APATCH PR O PX300 0 取扱説明書
ULTRAPATCH PRO PX3000 をお買い求め頂き誠にありがとうござい
ま す 。こ の PX3000 はスタジオでもステージでも柔軟にお使いいた
だけるマルチ機 能のバランス型 48 ポイントパッチベイです。
2
3
3
3
1. 5
2. Patchbay 5
2.1 Normal モード ....................................................................5
2.2 Half NormaL モード ..........................................................5
2.3 THRU モード .......................................................................6
3. 6
4. 6
5. 6
6. 7
3ULTR APATCH PR O PX300 0 取扱説明書
注意
感電の.恐れがありますので、カ
バーやその他の部品を取り外
したり、開 けたりしないでください 。高品
質なプロ用スピーカーケーブル（¼" TS 標準
ケーブルおよびツイスト ロッキング プラ
グケーブル）を 使 用してください 。
注意
火事および感電の危険を防ぐ
ため、本装置を水分や湿気の
あるところには設置しないで下さい。装置
には決して水分がかからないように注意
し、花瓶など水分を含んだものは、装置の
上には置かないようにしてください。
注意
このマークが表示されている
箇所には、内部に高圧電流が
生じています。手を触れると感電の恐れが
あります。
注意
取り扱いとお手入れの方法に
ついての重要な説明が付属の
取 扱 説 明 書 に 記 載されています。ご使用の
前に良くお読みください。
注意
1. 取 扱 説 明 書 を 通してご 覧ください 。
2. 取扱説明書を大切に保管してくだ
さ い。
3. 警告に従ってください。
4. 指 示 に 従 ってくだ さい 。
5. 本機を水の近くで使用しないでくだ
さ い。
6. お手入れの際は常に乾燥した布巾を使
ってください 。
7. 本機は、取扱説明書の指示に従い、
適切な換気を妨げない場所に設置してく
ださい。取 扱 説 明 書 に 従 って 設 置してくだ
さい。
8. 本機は、電 気ヒー ター や温 風 機 器 、
ストーブ、調理台やアンプといった熱源か
ら離して 設 置してください 。
9. ニ極式プラグおよびアースタイプ
( 三 芯) プラグの安全ピンは取り外さないで
ください。ニ極式プラグにはピンが二本つ
いており、そのうち一本はもう一方よりも幅
が 広くなって い ま す。アースタイプの三 芯プ
ラグにはニ本のピンに加えてアース用のピ
ン が 一 本 ついて いま す。これらの幅の広い
ピン、および アースピ ンは 、安全のためのも
のです。備え付けのプラグが、お使いのコン
セントの形状と異なる場合は、電器技師に
相 談 してコン セント の 交 換 をして 下さい 。
10. 電源コードを踏みつけたり、挟 んだりし
ないようご注意ください。電源コードやプ
ラグ、コンセント及び製品との接続には十
分にご注 意ください。
11. すべての装置の 接地（アース）が確保
されていることを確認して下さい。
12. 電 源 タップ や
電源プラグは電
源 遮 断 機として 利
用されている場合
には、これが 直ぐ
に操 作できるよう
手元に設置して下
さ い。
13. 付属品は本機製造元が指定したもの
のみをお使いください。
14. カートスタンド、三脚、ブラケット、
テーブルなどは、本 機 製 造 元が 指定したも
の、もしくは本 機の 付属 品となるもの のみ
をお使いください。カートを使用しての運
搬の際は、器具の落下による怪我に十分ご
注意ください。
15. 雷雨の場合、もしくは長 期 間ご 使 用に
ならない場合は、電 源 プラグ をコン セント
か ら 抜 いてくだ さい 。
16. 故障の際は当社指定のサービス技術
者にお問い合わせください。電源コードも
しくは プラグの 損 傷 、液体の装置内への浸
入、装 置の上に物 が 落下した場 合、雨や湿
気に装置が晒されてしまった場合、正常に
作動しない場合、もしくは 装置を地面に落
下させてしまった場合など、いかなる形で
あれ装置に損傷が加わった場合は、装置
の 修 理・点 検 を 受 け てくだ さ い 。
17. 本製品に電源コード
が付属されている場 合、
付属の電源コードは本製
品 以外で はご 使 用いた だ
けません。電 源コードは
必ず本製品に付属された
電 源コードのみご 使 用く
ださい。
技術的な仕様および製品の外観は予告
なく変 更される場合 があります。またそ
の内容の正確性について、いかなる保証
をするものではありません。BEHRINGER は
MUSICGROUP (MUSIC-GROUP.COM) のひとつのブ
ランドです。すべての商 標はそれぞれの所
有者の財産です。MUSICGROUP は、ここに含
まれたすべて、もしくは一 部の記 述、画像
および声明を基にお客様が起こした行動
に よって 生じ た い か なる 損 害・不 利 益 等 に
関しても一切の責任を負いません。色およ
びスペックが 製 品と微 妙に異 なる場 合が
あります。
MUSICGROUP
製品の販売は、当社
の正規代理店のみが行っています。ディス
トリビューターとディーラーは MUSICGROUP
の 代 理 人で は なく、あらゆる表現、暗示
された約束、説明等によって MUSICGROUP
を拘束する権利はまったくありません。
この説明書は、著作権保護されていま
す。本取扱説明書に記載された情報内容
は、MUSICGROUPIPLTD. からの 書 面による事
前の許諾がない限り、いかなる利用者もこ
れを複製、使用、変更、送信、頒布、入れ
替え、工作することは禁じられています。
製権所有
© 2012 MUSICGroupIPLtd.
Trident Chambers, Wickhams Cay, P.O. Box 146,
Road Town, Tortola, British Virgin Islands
§ 1 保証
(1) この制限付き保証は、お客様が購入
した国の MUSICGroup 認定ディーラーから
製品を購入された場合にのみ有効です。
認 定ディーラーのリストは BEHRINGER のウ
ェブサイト behringer. com の “Where to Buy”
でご確 認いただくか、お 近くの MUSICGroup
のオフィスにお問い合わせください。
(2) MUSICGroup* は、この製品の機械 的ま
たは電気的な部品のみを保証し、その地
域の該当する法律によって、最短の保証期
間が義務 化されている場合を除き、購入日
から 1 年間 通常の状況で使用された場
合の素材や細工の欠陥には関与しませ
ん (下の §4 限 定保 証の条項をご覧くださ
い)。特定された期間内に、製品に何らか
の、下の §4 で除外されていない欠陥が見
られる場合、MUSICGroup は、弊社の判断
で、適切な新品または再生された商品ま
たは パーツ を 使って、製品を交換または修
理いたします。MUSICGroup が製品そのもの
を交換すると決定した場合、この限定保証
が、交換された商品に当初の保証期間の
残りの期間すなわち、元の製品の購入日か
ら 1
年間 (または適切な最短の保証期間)
適 用されます。
(3) 保証の請求が有効なとき、修理または
交換された製品は MUSICGroup が運送料を
元払いしユーザーに返却します。
(4) 上に示された以外の保証の請求は、
明白に除外されます。
領収書は保管してください。これは限定保
証を受けるためのお客様の購入の証明と
なります。この限定保 証は、このような購
入証明が無い場合は無効となりま す。
§ 2 オンライン登録
お客様の 新しい BEHRINGER の機材は、
購入後すぐに behringer. com の “Support” で
登録をし、弊社の限定保証の条件を丁寧
にお読みください 。お客様の購入と商品を
弊 社 に 登 録 して い た だくこと で、修理のご
要 望を 素早く、より 効 率 よく処 理 させ て い
4ULTR APATCH PR O PX300 0 取扱説明書
た だくこと が で きま す。ご協力ありがとう
ございます!
§ 3 戻り値の材料承認
(1) 保 証 のサビースを 受けるためには 、
機材を購入した小売店にお問い合わせくだ
さい。
MUSICGroup ディーラーがお近くにな
い場合は、
behringer. com の “Support” に列記
されているお客様の国の MUSICGroup
ディストリビューターにお問い合わ せくだ
さい。お客様の国がリストにない場合は、
同じ behringer. com の “Support” 内にある
“OnlineSupport” でお客様の問題が処理でき
ないか、チェックしてみてください 。あるい
は、商品を返送する前に、behr inger. com で、
オンラインの保証請求を要請してくださ
い。すべてのご 質問には、問題の詳細と製
品のシリアル番号が併記されている必要
が ありま す。領収書の原本で製品の保証の
適正を確認した後、MUSICGroup は返却認
定番号 (“RAJ”) を発行します。
(2) 続いて、製品は、返却認定番号を明
記し、元の出荷用の梱包箱に入れて、
MUSICGroup が指定する住 所に返却されな
ければなりません。
(3) 元払いで運 送料が支払われていない
荷物は、受領されません。
§ 4 保証の除外
(1) 限定保証はヒューズやバッテリーを
含む、またそれらに限らず消耗部品には
適用されません。適用できる部位では、
MUSICGroup は製品に含まれる真空管や
メーターにあてはまる部位は購入日から
90 日間保証し、素材や細工の欠陥には関
与しません。
(2) この限定保 証は、製品が何らかの形で
電気的あるいは機械的に改造された場合
は適用されません。もし製 品を、それが開
発、製 造された国 以外 の国で、技術的に、
または国や地域国や地域レベルの安全の
基準を満たすために改造または変換され
る必要がある場合は、素材や細工の欠陥
とは見なされません。この限 定保証はその
ような改造/変換には、そ れ が 正しく行 わ
れたどうか に関 わらず、適用されません。
限定保証の規定により、
MUSICGroup はその
ような改造/変換によって生じた費用に対
しての責任を有しません。
(3) この限 定保証は、製品のハードウエア
に対してのみ適用されます。ハードウエア
やソフトウエアの使用のための技術的な
補 助 には 適 用されず、製品に含まれるまた
は含まれないソフトウエア製品にも適用さ
れません。添付されているソフトウエアの
限定保証が明らかに提供されている場合
をのぞいては、そのようなソフトウエアは
そのまま 提供されます。
(4)
この限定保証は、工場で記されたシリ
アル 番 号が 変えられたり、製品から取り外
され た 場 合 は 無 効 で す。
(5) 特 にユーザー による 不 適 切な 取り扱い
が原因の、無 償 の検 査 やメンテナンス/リ
ペアの労務は、明白にこの限定保証から除
外されます。これは特に、フェー ダー 、ク ロ
スフェーダー、ポテンショメーター、キ ー/
ボタン、ギターの弦、イルミネーションや同
種のパーツの通常の摩耗や小さなキズにも
同 様に 当てはまります。
(6) 次 の 状 態 に よって生じ た 損 傷 / 不 良 に
は、この限定保証は適用されません。
• 不適切な使用。BEHRINGER ユーザーま
たはサービスの説明書に記載された指
示に従って機器を操作することを怠っ
た、または、失 敗した場 合。
• 製品が使われる国で適用される、技術
的または安全上の規定に従わないあら
ゆる方法で、この機器を接続または操
作した場 合。
• 天災/自然の所作 (事故、火災、洪水な
ど)、MUSICGroup の制御が及ぶ範囲外
の状態よって生じた損傷/不良。
(7) 認定されていない人物（ユーザーを含
む）が機器を修理したり開けた場合は、
限 定保 証 は 無 効となります。
(8) MUSICGroup による製品の検査で、問題
になる不良が限定保証の適用外であるこ
とを示した場 合、検査費用はお客様のご
負 担となりま す。
(9) 製品限定保証規定に当てはまらな
い場合は、購入者の費用で修理されま
す。MUSICGroup または認定サービスセン
ターはそのような状況になった場合、購
入者にお知らせします。もし購入者 が 書面
に記された修理見積告知後 6 週間返答
が無かった場合、
MUSICGroup は製品を運
送料と梱包料それぞれの請求書とともに
C.O.D.（ 代 引き）で返送します同様にコスト
は、購入者 が 書面で 修 理を承 諾したときに
も、それぞれの請求書を発行します。
(10) 認定 MUSICGroup ディーラー が、新品の
製品を直接オンラインのオークションで販
売することはありません。オンラインのオ
ークションを経由しての購入は 購入者が
そのことを知っている ものとみなされま
す。オ ンラインのオークションの確定書や
領収書は、保証を有効にするためのものと
しては 受 け入 れら れず、
MUSICGroup はオン
ラインのオークションで購入されたいかな
る商品も修理または交換しません。
§ 5
保
証の譲渡
この限定保証は、最初の購入者（認定小売
業者の顧客）に対してのみ有効で、二次的
にこの商品を購入したいかなる人物にも
譲渡することはできません。ほかの人物
(小売店など）が MUSICGroup の 代 理として
保証を与える権利を有することはありま
せん。
§ 6 損傷に対する要求
該当する義務的な地域の法律の施行にの
み影響を受け、
MUSICGroup はいかなる種類
の必然的または間接的な損失や損傷に対
する保証について、購 入者 に 対していか な
る責任も負いません。この 限 定保 証 により
製品の購入価格を超えて MUSICGroup が責
任を負う事 はありません。
§ 7 限定責任
この限定保証はお客 様と MUSICGroup 間の
完 全 に限 定 的 な 保 証で す。これはこの商品
に関するすべての記述や口頭による伝達に
取って代 わりま す。MUSICGroup がこの商品
に他の保証を提供することはありません。
§ 8 その他の保証の権利と国家の
法 律
(1) この限定保証は、購 入 者 の 法 によって
定め られ た 消 費 者としての 権 利 を、なんら
かの方法で排除したり制限することはあり
ません。
(2) ここで述べられているこの限定保証
の規定は、対応する義務的な地域の法律
の違 反に当てはまらない 限り、適用され
ます。
(3) この保証は、商品に対する尊重の欠損
と隠蔽された欠陥に関する販売者の債務
を減じることはありません 。
§ 9 改定
保証サービスの規定は、
予告無く変更され
る 場 合 が ありま す。MUSICGroup の限定保証
に関する、最新の保証規定と追加の情報
については、
behringer. com で、その完全な詳
細をオンラインでご覧ください。
* MUSICGroup Macao Commercial O shore Limited of
RuedePequim No. 202-A, Macau Finance Centre 9/J, Macau,
す べ て の MUSICGroup 会社を含む
5ULTR APATCH PR O PX300 0 取扱説明書

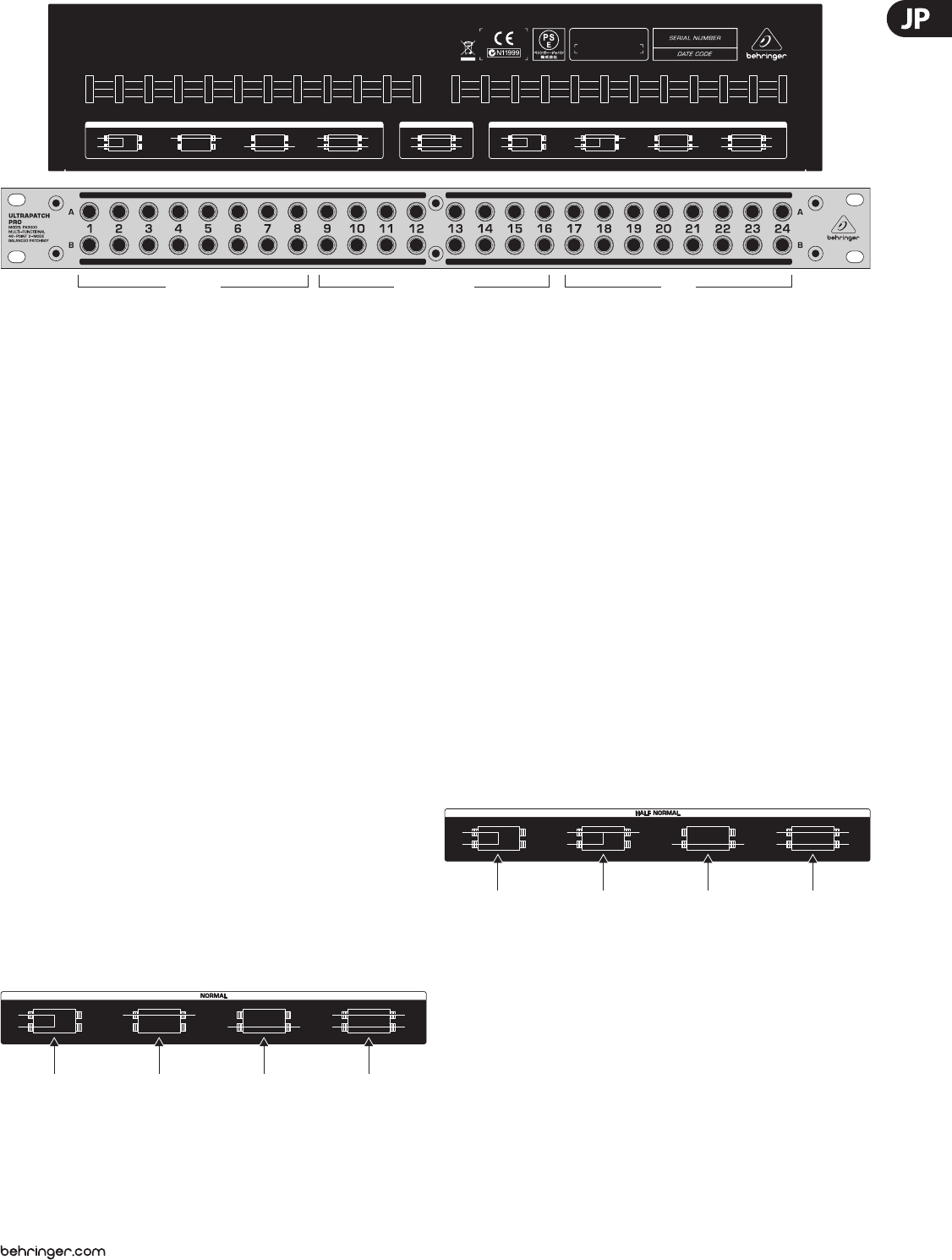

REAR FRONT
ULTRAPATCH PRO
MULTI–FUNCTIONAL 48–POINT 3–MODE BALANCED PATCHBAY MODEL PX3000
REAR FRONT REAR FRONT RE AR FRONT REAR FRONT REAR FRONT REAR FRONT REAR FRONTREAR FRONT
HALF NORMAL
THRU
NORMAL
CONCEIVED AND DESIGNED
BY BEHRINGER GERMANY.
MADE IN CHINA
型 号: PX3000 平衡式接线槽
NORMAL THRU HALF NORMAL
A
B
A
B
A
B
A
B
A
B
A
B
A
B
A
B
A
B
制造商:
BEHRINGER Holdings (P te) Ltd
中国制造
NORMAL HALF NORMAL THRU
1.
パッチ ベイとは ? パッチベイは、スタジオに設置されたコンポーネ
ントからのオーディオ信号を中央に一括して集め、再び他の機器
へ送り出すために使用されます。このように便利なパッチベイによ
ってスタジオを効 的に利用できるだけでなく、スタジオ全体の配
線におけるパッチベイの使用はプロフェッショナルな作業環境に
不 可 欠 の 存 在 で す 。も ち ろ ん 小 型 ス タ ジ オ に お け る パ ッ チ ベ イ の
部分的な導入も、複雑な配線を避けるために大きな意味を持つこ
とでしょう。
2. Patchbay
この ULTRAPATCH PRO PX3000 には、24 個 のバランス 型フォンジャック
が 19 インチラックパネル上に 2 列に並べられています。リアパネ
ルにもフロントパネルと同数のフォンジャックおよび接続端子が
装備されています。これらのジャックは 4 個 ず つ 一つ の チャンネ
ルにまとめられており、各チャンネルには切替用のスイッチが備わ
って い ま す。このスイッチ を 使って、NORMAL、HALF NORMAL、THRU の
3 種 類のモードを選 択することができます。スタジオ機材をリアジ
ャックに差し込み、短めのパッチケーブルをフロントパネルに差し
込んだら、接続は完了します。もちろん、アンバランス型のケーブ
ル を 使 用 することも可 能 で す。
◊
複数のパッチベイ接続の際には、ケーブルが煩雑に絡み合わない
ようにご注意ください。複 数のパッチベイを分かりやすく接続で
きる よう、チャンネル は 上下 相 互に アレンジ していくようにしてく
ださい。
2.1 Normal
REAR FRONT REAR FRONT REAR FRONT REAR FRONT
A
B
A
B
A
B
A
B
(1) (2) (3) (4)
NORMAL モードでは、一つのチャンネルのリアジャック A と B
は相互結線されます (Pos. (1))) 。こ の 両 ジ ャ ッ ク の 接 続 は 、フ ロ ン ト
パネル の上下 端 子どちらか にケーブル を接 続 すると 切 断 され ます
(Pos. (2)) および (3)))。
上部の大きな図で示した例では、チャンネル 1 から 4 までの上
部ジャックは、キーボードおよび MIDI モジュールに接 続されてい
ます。標準的なコンフィギュレーションでは、信号は、ミキサーの
チャンネル 1 から 4 に送り込まれます。
チャンネル 5 と 6 は、ミキサーのサブグループ出力をコンピュー
ターのサウンドカード入力に接続します。オーディオシーケンサ
ーソフトが、コンピューター のハードディスク上で 直 接 音 楽 信号
を 録 音 し ま す 。チ ャ ン ネ ル 7 と 8 は、サウンドカード出力とミキ
サーの 2 トラック入 力を接続します。リアパネルジャックはこの
モード (Pos. (1))) で相互結線されているため、サブグループ信号
は PC 上で 直 接レコー ディングされ 、ケーブル を 一 切 接 続しなく
てもミキサーの 2 トラック入 力で直 接 プレ イバックが 可 能となり
ます。こうして、スタジオに基 本 的なコンフィギュレーションが 構
築可能となり、フロントパネルジャックでの操作 (Pos. (2))) および
(Pos. (3))) によっていつでも容易に設定変更が可能となるのです。
例えば、1A と 3B、2A と 4B を結線することで、キーボード信号を
チャンネル 3 と 4 に 接 続 す る こ と が で き ま す。ス タ ジ オ に て 機 材
の接続を行う前に、最も頻繁に使用するであろう接続コンフィギ
ュレーションを念頭に置き、パッチベイにて上下相互に結線するこ
とをお勧めします。こうすることで、すべての接続状況が一目でわ
かり、それらを柔軟に変更することができるのです。
2.2 Half NormaL
REAR FRONT REAR FRONT REAR FRONT REAR FRONT
A
B
A
B
A
B
A
B
(1) (2) (3) (4)
HALF NORMAL モードでは、リアパネルの 2 つのジャックは相互結
線されます (Pos. (1)))。NORMAL モードに対し、リアパネルジャック
間の接続は、フロントパネル部の上部ジャックに 6.3 mm プラグを
差し込んでも切断されることはありません (Pos. (2))) 。フ ロ ン ト パ ネ
ル部の該当する下部ジャックが使用されている場合のみ、リアパ
ネル部のシグナルパスは遮断されます (Pos. (3))) 。こ れ で 2 つの
上 部ジャックと 2 つの下 部ジャックが 相互 結 線されたことにな
ります (Pos. (4)))。この設定は「インプットブレイク」と呼ばれてお
り、主にインサートパ ス用に使 用されます。ミキサーのインサー
トパスは、このコンフィギュレーションでパッチベイが接続され
ている場合、ミキサー信号をパラレルで取り出すことが可能とな
ります。その際 、チャンネル上のシグナルパ スには 影 響はありま
せん。
6ULTR APATCH PR O PX300 0 取扱説明書
上の例では、チャンネル 9 から 14 には、ミキサーチャンネル
1 から 14 およびメインミックスインサートが送り込まれます。
上部ジャックにケーブルを接続すると、この接続は上下結線に影
響を与えず信号を送り込みます。信号は直接ミキサーに戻るため
(Pos. (2))) 、信号を聞いたまま、ミキサーのダイレクト出力設定を変
更することができます。このインサート / リターン端子は、下部ジ
ャックに パッチ ケーブル を 接 続 することで、ライン入 力としても 使
用可能となります (Pos. (3))) 。
ミキサーのメイン出力は 、マスターレコーダー（ここではミニディ
ス ク レ コ ー ダ ー ）に 直 接 ル ー ト さ れ ま す 。し か し 、信 号 を パ ラ レ ル
として 取り出し 、他 のレコ ー ディング 機 器 と接 続 することも可 能 と
なります。ミニディスクレコーダーの入力端子は他の音源接続用
に 使 用 で き 、信 号 は モ ジ ュ ー ル 15 と 16 にル ートすることが でき
ます。

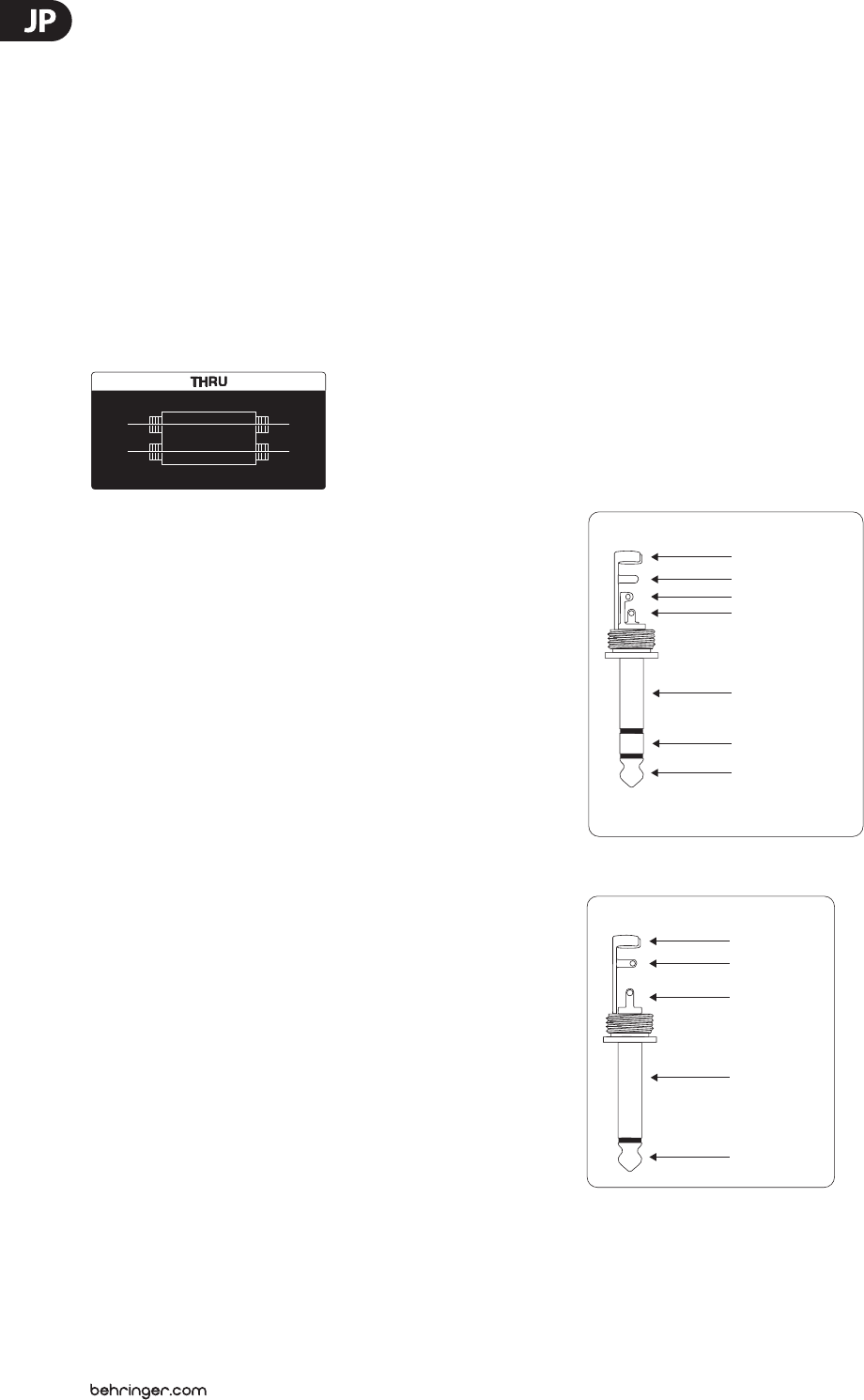

2.3 THRU
このモードは、サウンドモジュールやプレイバック機器
(CD プレイヤーなど) などそれ自体に入力端子が備えられていな
いものを接続する際に使用します。左右出力をパッチベイ上の
1 チャンネルに接続するか、2 つの機材の接続を一つの上下ジャッ
クにまとめるなどすれ ば、場 所の節 約になるでしょう。そのため、
このコンフィギュレーションは 、エフェクト機 器 やコンプレッサー、
イコライザーなどの入出力端子を上下相互に配置することができ
るのです。
CD プレイヤーなどのプレイバック機器の出力端子およびサンプ
リング装置の単独出力は、チャンネル 17 から 20 に 対応します。
チャンネル 21 から 24 は、常ミキサーのインサートに接続される
ダイナミックプロセッサーを接続するために使用できます。
3.
スタジオ内で多数の機器を接続するのはそれ自体一つの技術で
あり、作業には十分な注意が必要となります。第一に注意しな
くては ならない のは 、グラウンドル ープの 発 生を避けることです
( ケ ーブ ル の ル ープ は 電 磁 放 射 を 受 信 す るア ン テ ナ の よう に 働 き
ます)。スタジオ内の配線は一本の木の場合と同様、それぞれの
枝が幹をじて他の枝に繋がっているというのが理想です。50/60 Hz
の電源によるハムノイズを取り除くために電源のグラウンド接続
を取りはずすことは避け、シグナルチェーン内のいずれかのシール
ドを 抜くようにしてください 。
すべ てのシ ールドは パッチ ベイを 中 心 にして 接 続 され るようにして
ください。そうすることですべての機材がこのパッチベイを基に一
本のスリーブでアースされるようになります。(接続 が増えるとアー
スループの原因となります)。電源アースのついた機器は、機器本
体 側 のスリーブ をカットするようにしてください 。
中 には 電 源 アース か ら独 立した 信 号 ケーブ ル を有してい る 機 器 が
ありますが、この場 合は、最 低一つのスリーブをアースさせるよう
にしてください 。
パッチベイを利用することでスタジオのアース構造に影 響が出な
いかどうかを確認してください。常にできるだけ短いパッチリード
を使用し、スリーブは両端末に接続するよう心がけてください。
電源から混入するハムノイズをシステムから取り除いた後は、
ケーブルをパッチベイから離してください。ラック後 の整理には
ケーブ ルタイ、マル チコアケ ーブル など を利 用 する の が 便 利 で す。
4.
デジタル信号の伝達に用いられるパルス信号はアナログ信号に強
く干渉する性質を持つため、パッチベイの近くでデジタル信号を
接 続 す る の は お 避 け 下 さ い 。ま た 、常 の パ ッ チ ベ イ は デ ジ タ ル 信
号 伝 達 経 路 の イ ン ピ ー ダ ン ス を 変 化 さ せ 、ノ イ ズ を 引 き 起 こ す 恐
れ が あ り ま す 。デ ジ タ ル 信 号 の 接 続 用 に は BEHRINGER のデジタル
信号専用パッチウェイ ULTRAMATCH SRC2496 をお使い下さい。
マイク入力はラインレベル (+4 dBu または -10 dBV) と比較して非
常に低い作動レベルを持っているため、マイク信号はパッチベイを
し て 接 続 し な い で 下 さ い 。ま た 、+48 V (ファントム電源)をパッチフ
ィールド上に接続することは絶対に行わないで下さい。マイクはミ
キサー へ直 接 接 続するか、もしくは高品 質のバランス型マル チコア
ケーブル (2 芯シールドタイプ) と特 な XLR 型ウォールボックスを
してミキサー に接 続してください 。
5.
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
For connection of balanced and unbalanced plugs,
ring and sleeve have to be bridged at the stereo plug.
Balanced ¼" TRS connector
ring
cold (-ve)
tip
hot (+ve)
図 5.1: 6.3 mm TRS フォンジャック
strain relief clamp
sleeve
tip
sleeve
(ground/shield)
Unbalanced ¼" TS connector
tip
(signal)
図 5.2: 6.3 mm TS フォンジャック
REAR FRONT
A
B
7ULTR APATCH PR O PX300 0 取扱説明書
6.
コネクター バランス型 6.3 mm フォンジャ
ック
外形寸法 19 x 1 ¾ x 3 ⁄" / 482.6 x 44.5 x 93 mm
(幅 x 高さ x 奥行き)
重さ 約 1.8 kg
BEHRINGER 社は、最高品質水準の維持にむけた努力を常時おこなってい
ます。必要とみなされた改良等は予告なくおこなわれますので、技術デー
タおよび製品の 真が実物と多少相違することがあります。
We Hear You
