R63 INTEL SYSTEM DIAGRAM
SODIMM1
TPKB
INTEL
DMI
FANROM
INTEL PCH
Haswell
SODIMM2
DDR3 L
Channel A
Max. 4GB
Max. 4GB
CODEC
LPC
HP/MIC
Webcam
AUDIO
Analog MIC
Speaker
CRT
Mars / SUN XT
USB 2.0
7'3::
PP;PP
128Mx16x8,128bit
VRAM
DDR3 900MHz
PCI-E x8
LVDS
CRT
PG.37
+3V/+5V S5
PG.36
PORT0,1
PG.38
CPU Core
PG.40~41
+1.05V
DDR3L
PG.6~11
PG.2~5
Charge
PG.35
ODD
SATA1
PG.33
PG.33
LANE2 LANE1
SATA0
HDD
BT COMBO
3&,([
PG.34PG.30
10/100
LAN
USB 2.0
RTL8166EH
WLAN
TOP
Stackup
IN2
IN1
GND
BOT
VCC
EnE KB3940QF A1
PG.32PG.32 PG.32PG.31
PG.34
SMBUS
Accelerometer
WƌŽĐĞƐƐŽƌ͗ĂƵůͬYƵĂĚŽƌĞ
WŽǁĞƌ͗ϯϳͬϰϳ;tĂƚƚͿ
WĂĐŬĂŐĞ͗ƌW'ϵϰϳ
^ŝnjĞ͗ϯϳ͘ϱdžϯϳ͘ϱ;ŵŵͿ
WŽǁĞƌ͗ϯ͘ϱtĂƚƚ
WĂĐŬĂŐĞ͗&'ϲϵϱ
^ŝnjĞ͗ϮϬdžϮϬ;ŵŵͿ
ϭϲϬϬDdͬƐ
ϭϲϬϬDdͬƐ
DDR3 L
Channel B
WƚŽ>s^ŽŶǀĞƌƚĞƌ
ZdϮϭϯϲ^ͬZ
W'Ϯϯ
>s^/ŶƚĞƌĨĂĐĞ
ĞW;ϱ͘ϰ'ďͬƐͿ
/;ϱ͘ϰ'ďͬƐͿ
eDP
+1.5 VGA
PG.43
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
BLOCK DIAGRAM
1A
Custom
144Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
BLOCK DIAGRAM
1A
Custom
144Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
BLOCK DIAGRAM
1A
Custom
144Friday, December 21, 2012
5
5
4
4
3
3
2
2
1
1
D D
C C
B B
A A

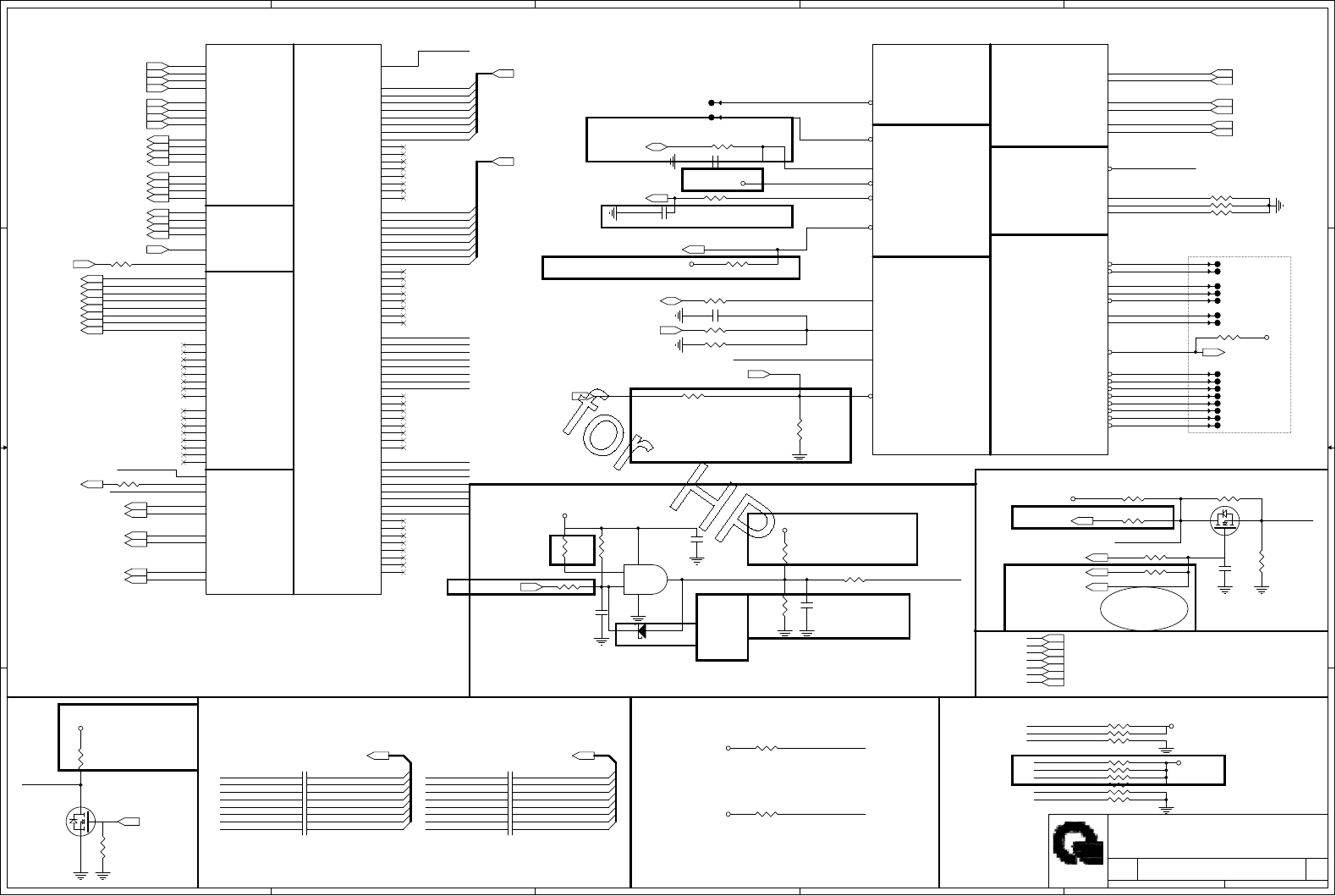

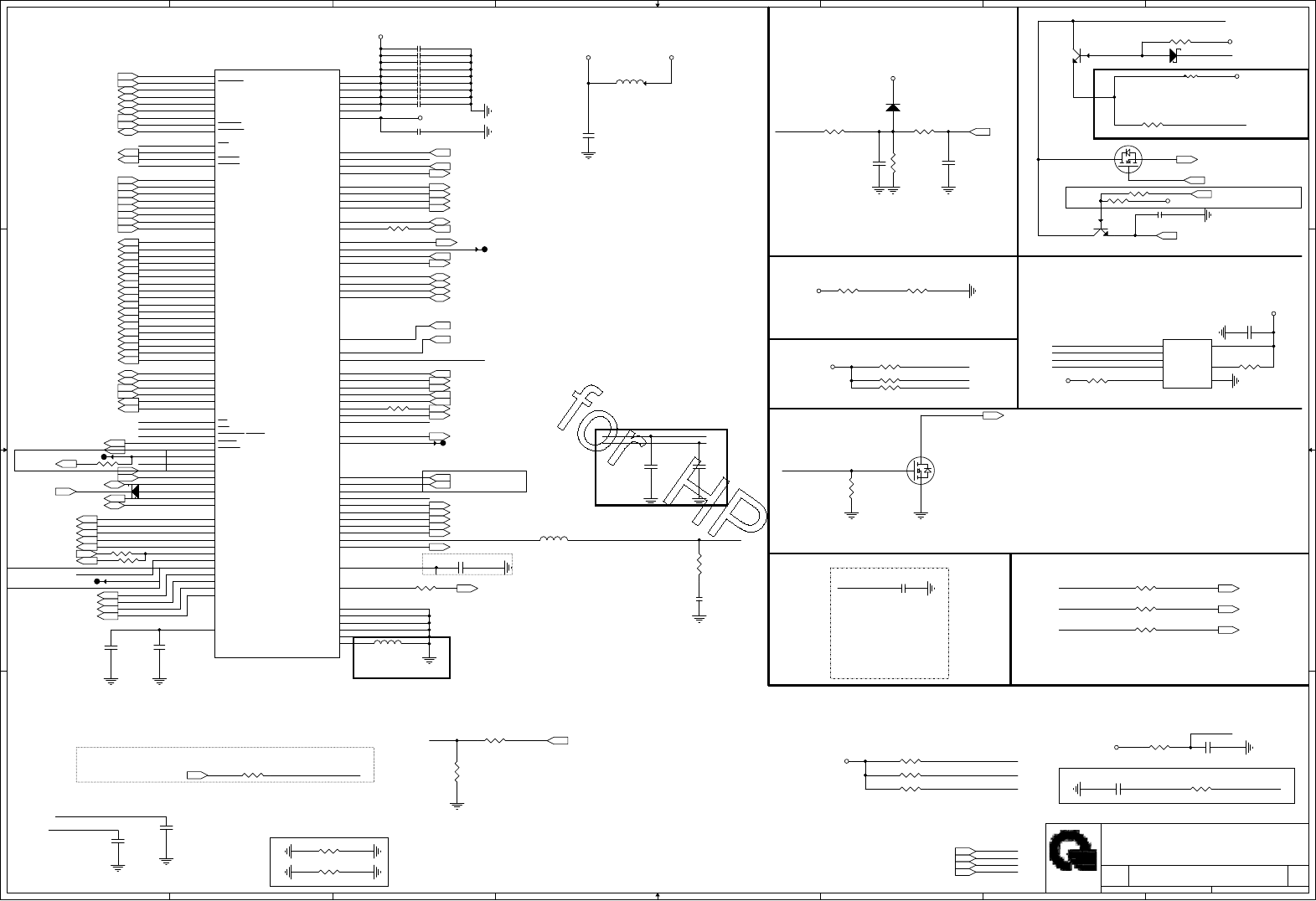

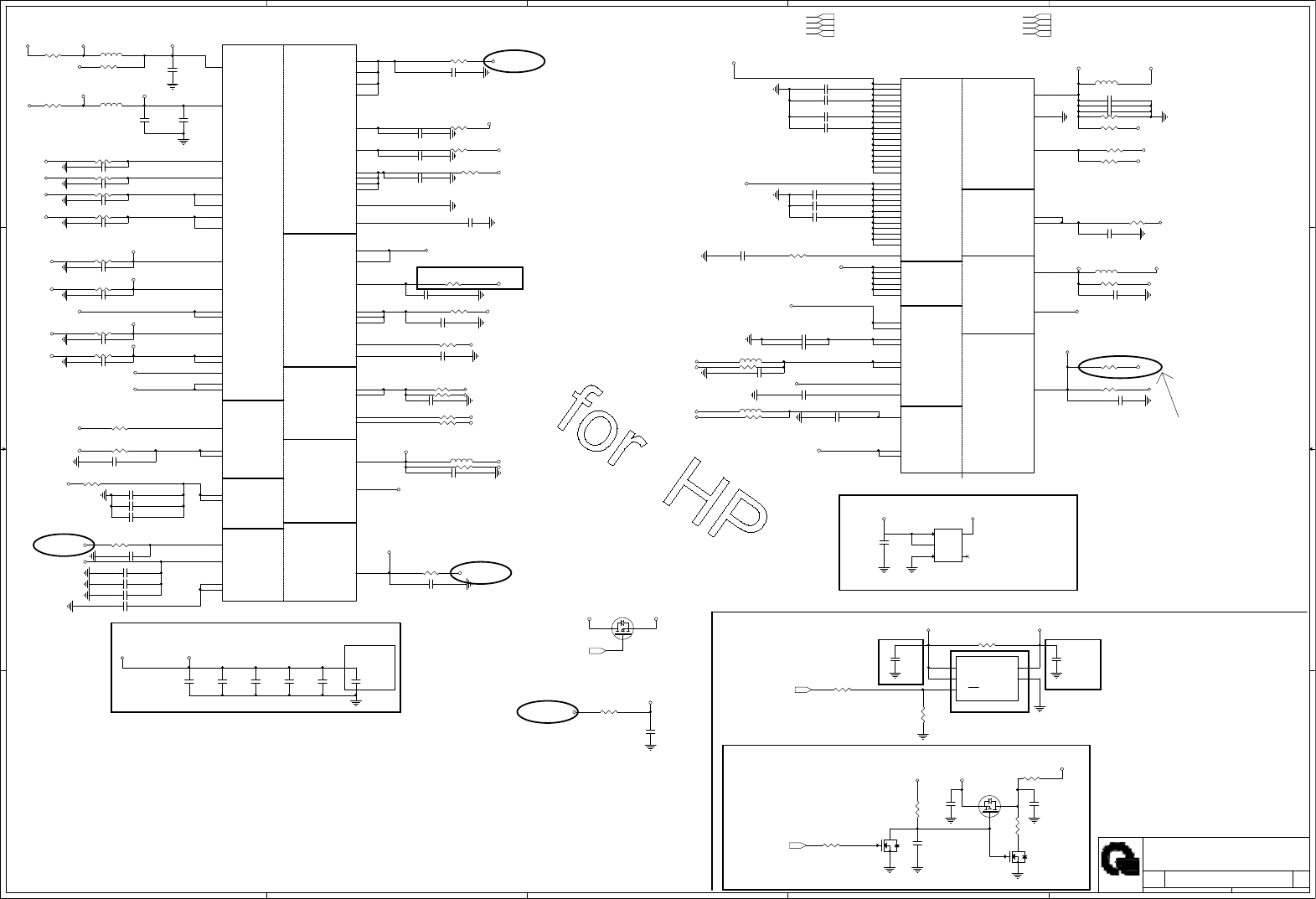

Haswell Processor (DMI,PEG,FDI) Haswell Processor (CLK,MISC,JTAG)

CPU XDP
DP & PEG Compensation
Processor pull-up (CPU)
CPU RESET#
SM_DRAMPWROK Processor Input.
DDR3 DRAM RESET
SM_RCOMP[0] W:12mils/S:15mils/L: 500mils,
SM_RCOMP[1] W:12mils/S:15mils/L: 500mils,
SM_RCOMP[2] W:12mils/S:15mils/L: 500mils,
HPECI Ra,Ca need placement close to EC.
0.22uF AC coupling Caps for PCIE GEN1/2/3 0.22uF AC coupling Caps for PCIE GEN1/2/3
PEG x8 disable (UMA only remove)
DG 498556 -> 1.8K
4/30 CRB V1.0 -> 10K
FDI_CSYNC & FDI_INT
Trace length < 10000 Mils
Impendance = 50 ohm
PM_SYNC (50ohm)
Trace Length: 1~11.25 inches
H_PWRGOOD (50ohm)
Trace Length: 1~11.25 inches
CPU_PLTRST# (50ohm)
Trace Length: 10~17 inches
H_PECI (50ohm)
Route on microstrip only
Spacing > 18 mils
Trace Length: 15 inch
check
PM_DRAM_PWRGD (50ohm)
Trace Length: 2~7 inches
DDR3_DRAMRST#_R (50ohm)
Trace Length < 6 inches
DG 498556 -> 3.3K
To change the resistor values in the DRAMPWROK logic to reduce the
leakage on VDDPWRGOOD
4/30 CRB 1.0 Add
4/30 CRB 1.0 Add
Host CLK:
Trace length < 11000 MILS
Trace spacing = 15 ,20 MILS, Impendence 90 ohm
PROCHOT# (50ohm)
Trace Length <11 inches
THERMTRIP# (50ohm)
Trace Length: 1.1~12 inches
Cb need placment near VR
PM_DRAM_PWRGD_R (50ohm)
Trace Length: 0.5~1 inches
PM_DRAM_PWRGD_C (50ohm)
Trace Length: < 1 inches
PEG_RCOMP
Trace length < 400 MILS
Trace width = 12 MILS
Trace spacing = 15 MILS
eDP_RCOMP
Trace length < 100 Mils
Trace Width 20 Mils Trace Spacing 25 Mils
Rb need placment near PCH
Cb
Rb
Ra
Ca
FOR DS3
0529 remove
R825 pull
hi due to
EC is
output pin
7/26: DB phase modify
10/12: SI modify
10/15: SI Del
10/18: SI modify
10/22: SI modify
TP_CATERR#
PM_THRMTRIP#_R
PM_SYNC_R
SM_RCOMP_0
CPU_DRAMRST#
SM_RCOMP_2
XDP_TMS
XDP_TDO
XDP_TCLK
XDP_TDI_R
XDP_PREQ#
XDP_PRDY#
SM_RCOMP_1
PEG_COMP
CLK_CPU_BCLKP
CLK_CPU_BCLKN
PM_DRAM_PWRGD_R
H_PWRGOOD_R
XDP_BPM5
XDP_BPM1
XDP_BPM6
XDP_BPM2
XDP_BPM7
XDP_BPM3
XDP_BPM4
XDP_BPM0
H_PECI
H_PROCHOT#_R
XDP_TRST#
XDP_DBRST#
PEG_COMP
eDP_RCOMP
XDP_TRST#
XDP_TDI_R
XDP_PREQ#
XDP_TCLK
XDP_TMS
XDP_TDO
CPU_DRAMRST#_R
PM_DRAM_PWRGD_R
PEG_RX#1
PEG_RX1
PEG_RX2
PEG_RX3
PEG_RX0
PEG_RX4
PEG_RX5
PEG_RX6
PEG_RX7
PEG_RX#2
PEG_RX#3
PEG_RX#0
PEG_RX#4
PEG_RX#5
PEG_RX#6
PEG_RX#7
C_PEG_TX#6
C_PEG_TX#3
C_PEG_TX#0
C_PEG_TX#1
C_PEG_TX#7
C_PEG_TX#4
C_PEG_TX#2
C_PEG_TX#5
C_PEG_TX0
C_PEG_TX6
C_PEG_TX3
C_PEG_TX1
C_PEG_TX7
C_PEG_TX4
C_PEG_TX2
C_PEG_TX5
C_PEG_TX0
C_PEG_TX6
C_PEG_TX3
C_PEG_TX1
C_PEG_TX7
C_PEG_TX4
C_PEG_TX2
C_PEG_TX5
PEG_TX1
PEG_TX2
PEG_TX3
PEG_TX4
PEG_TX0
PEG_TX5
PEG_TX6
PEG_TX7
C_PEG_TX#6
C_PEG_TX#3
C_PEG_TX#0
C_PEG_TX#1
C_PEG_TX#7
C_PEG_TX#4
C_PEG_TX#2
C_PEG_TX#5
PEG_TX#1
PEG_TX#2
PEG_TX#3
PEG_TX#4
PEG_TX#0
PEG_TX#5
PEG_TX#6
PEG_TX#7
eDP_RCOMP
INT_eDP_HPD_Q
EDP_TXP0
EDP_TXP1
EDP_TXN0
EDP_AUXP
EDP_AUXN
EDP_TXN1
FDI_CSYNC_R
PM_DRAM_PWRGD_C
H_PROCHOT#
CLK_DPLL_SSCLKP
CLK_DPLL_SSCLKN
CLK_DPLL_NSCCLKP
CLK_DPLL_NSCCLKN
CLK_DPLL_SSCLKN
CLK_DPLL_SSCLKP
INT_eDP_HPD_Q
DPB_LANE0_N
DPB_LANE1_N
DPB_LANE1_P
DPB_LANE2_N
DPB_LANE2_P
DPB_LANE3_N
DPB_LANE3_P
DPB_LANE0_P
CPU_DRAMRST#
SKTOCC#
DMI_TXN06
DMI_TXN16
DMI_TXN26
DMI_TXN36
DMI_TXP06
DMI_TXP16
DMI_TXP26
DMI_TXP36
DMI_RXN06
DMI_RXN16
DMI_RXN26
DMI_RXN36
DMI_RXP06
DMI_RXP16
DMI_RXP26
DMI_RXP36
PM_SYNC6
H_PWRGOOD9
H_PROCHOT#31,40
CLK_CPU_BCLKN 8
CLK_CPU_BCLKP 8
PM_THRMTRIP#R9,31
XDP_DBRST# 6
PLTRST#8,14,27,30,31,34
DRAMRST_CNTRL_PCH8
DDR3_DRAMRST#12,13
+1.05V 4,9,10,11,31,34,37
+3VS5 6,7,9,10,34,36,38,39,42,44
+1.35V_CPU 3,4,12,13,38
+3V 6,7,8,9,10,12,13,14,23,24,25,26,27,28,29,30,31,32,33,34,39,40,42,44
PEG_RX#[0..7] 14
PEG_RX[0..7] 14
PEG_TX[0..7]14 PEG_TX#[0..7]14
FDI_TXN06
FDI_TXN16
FDI_TXP16
FDI_TXP06
FDI_INT6
FDI_CSYNC6
EDP_TXP024
EDP_TXP124
EDP_TXN024
EDP_AUXP24
EDP_AUXN24
EDP_TXN124
51216PG38
CLK_DPLL_SSCLKN 8
CLK_DPLL_SSCLKP 8
CLK_DPLL_NSCCLKN 8
CLK_DPLL_NSCCLKP 8
EDP_HPD 24,25
IN_CLK#26
IN_CLK26
IN_D0#26
IN_D026
IN_D1#26
IN_D126
IN_D2#26
IN_D226
DRAMRST_CNTRL_EC31
+VCCIOA_OUT 4
+VCCIO_OUT 4,40
+1.35VSUS 3,4,12,13,38
CPU_PLTRST#R9,31
EC_PECI9,31
DRAMRST_CNTRL_DDR3,12,13
EDP_DISP_UTIL6,24,25
+3V
+VCCIOA_OUT
+VCCIOA_OUT
+3VS5
+1.35VSUS
+1.35V_CPU
+1.05V
+VCCIO_OUT
+VCCIO_OUT
+VCCST
+1.05V
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%

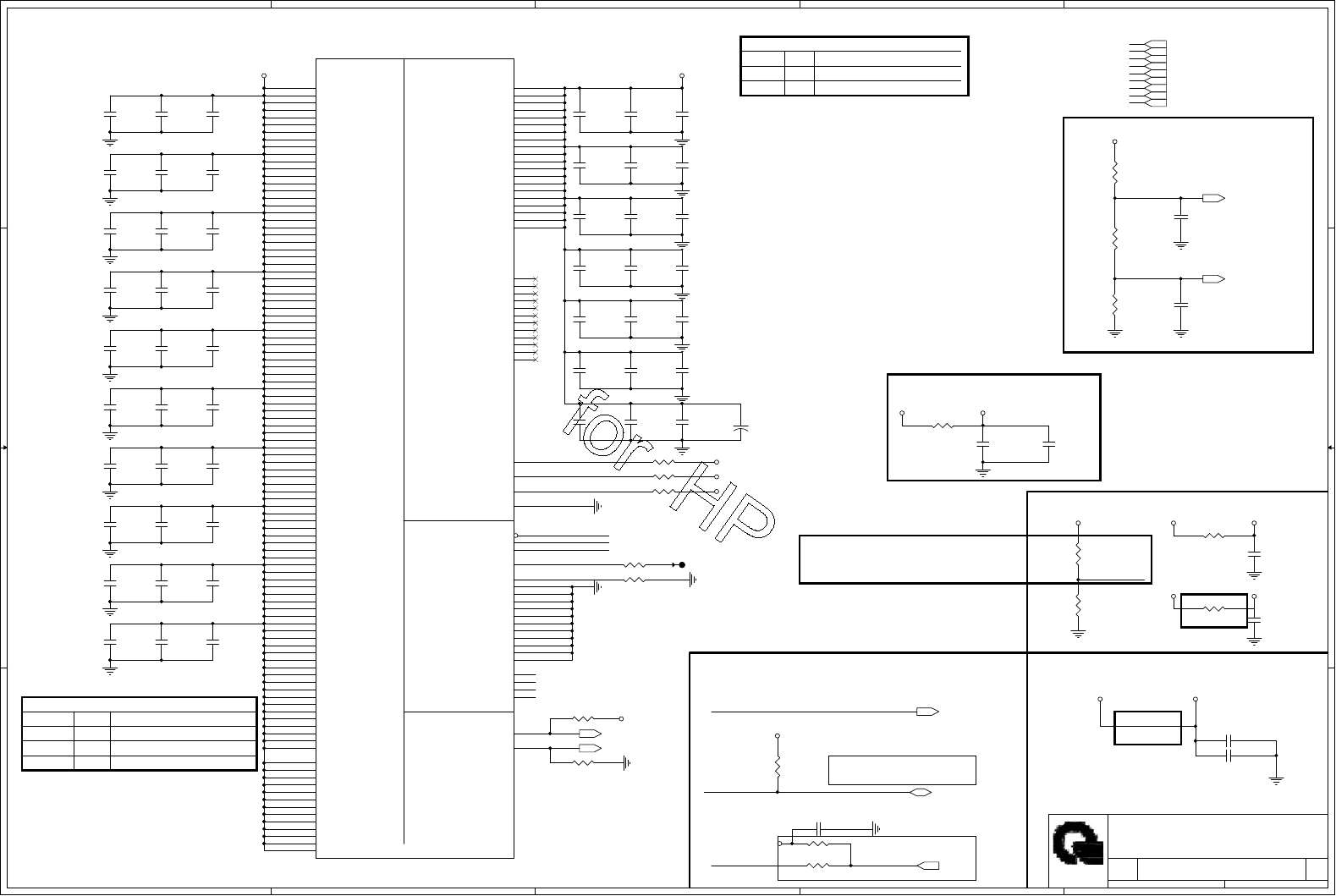

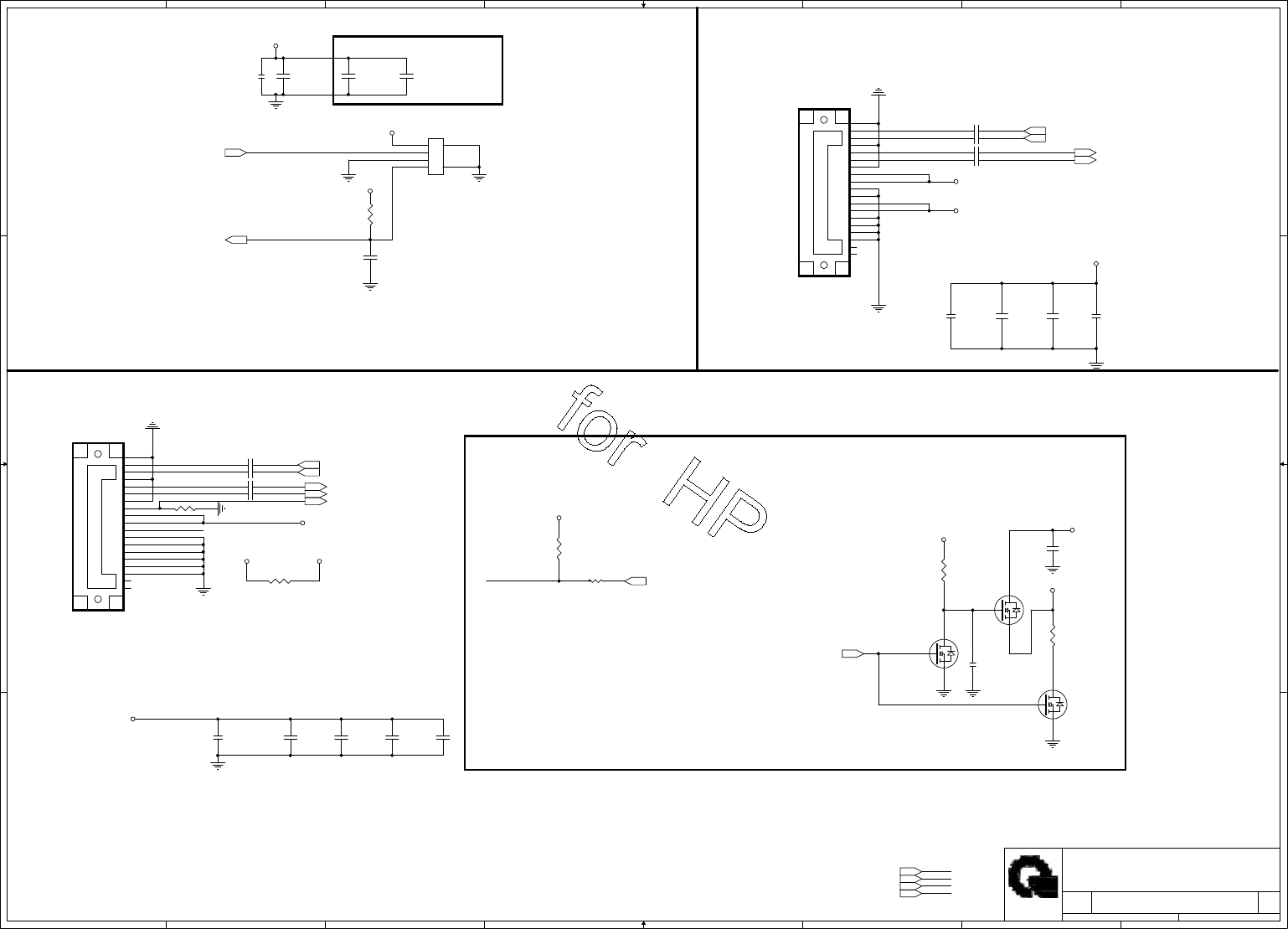

SNB 1/4 (PCIE&DMI&FDI)
Custom
244Friday, December 21, 2012
1A
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
SNB 1/4 (PCIE&DMI&FDI)
Custom
244Friday, December 21, 2012
1A
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
SNB 1/4 (PCIE&DMI&FDI)
Custom
244Friday, December 21, 2012
1A
TP41
R80
1.8K/F_4
R218
10K_4
R519 51_4
R246 51_4
C44
0.1U/10V_4
TP94
TP101
R502 *0_4/S
R354 *100/F_4
TP57
R785 *0_4/S
R503 10K_4
C715 0.22U/10V_4
TP53
R239 *51_4
R59 *0_4
C705 0.22U/10V_4
TP97
R71 *0_4/S
R532
*750/F_4
C930
*0.047U/10V_4
C703 0.22U/10V_4
PCI EXPRESS* - GRAPHICS
DMI
Intel(R) DDI FDI
eDP
U24A
HSW_RPGA_EDS_PGA
DMI_RX#[0]
D21
DMI_RX#[1]
C21
DMI_RX#[2]
B21
DMI_RX#[3]
A21
DMI_RX[0]
D20
DMI_RX[1]
C20
DMI_RX[2]
B20
DMI_RX[3]
A20
DMI_TX#[0]
D18
DMI_TX#[1]
C17
DMI_TX#[2]
B17
DMI_TX#[3]
A17
DMI_TX[0]
D17
DMI_TX[1]
C18
DMI_TX[3]
A18 DMI_TX[2]
B18
FDI_TX#[0]
P33
FDI_TX#[1]
N32
FDI_TX[0]
R33
FDI_TX[1]
P32
FDI_INT
J29
FDI_CSYNC
H29
PEG_RCOMPO E23
PEG_RX#[0] M29
PEG_RX#[1] K28
PEG_RX#[2] M31
PEG_RX#[3] L30
PEG_RX#[4] M33
PEG_RX#[5] L32
PEG_RX#[6] M35
PEG_RX#[7] L34
PEG_RX#[8] E29
PEG_RX#[9] D28
PEG_RX#[10] E31
PEG_RX#[11] D30
PEG_RX#[12] E35
PEG_RX#[13] D34
PEG_RX#[14] E33
PEG_RX#[15] E32
PEG_RX[0] L29
PEG_RX[1] L28
PEG_RX[2] L31
PEG_RX[3] K30
PEG_RX[4] L33
PEG_RX[5] K32
PEG_RX[6] L35
PEG_RX[7] K34
PEG_RX[8] F29
PEG_RX[9] E28
PEG_RX[10] F31
PEG_RX[11] E30
PEG_RX[12] F35
PEG_RX[13] E34
PEG_RX[14] F33
PEG_RX[15] D32
PEG_TX#[0] H35
PEG_TX#[1] H34
PEG_TX#[2] J33
PEG_TX#[3] H32
PEG_TX#[4] J31
PEG_TX#[5] G30
PEG_TX#[6] C33
PEG_TX#[7] B32
PEG_TX#[8] B31
PEG_TX#[9] A30
PEG_TX#[10] B29
PEG_TX#[11] A28
PEG_TX#[12] B27
PEG_TX#[13] A26
PEG_TX#[14] B25
PEG_TX#[15] A24
PEG_TX[0] J35
PEG_TX[1] G34
PEG_TX[2] H33
PEG_TX[3] G32
PEG_TX[4] H31
PEG_TX[5] H30
PEG_TX[6] B33
PEG_TX[7] A32
PEG_TX[8] C31
PEG_TX[9] B30
PEG_TX[10] C29
PEG_TX[11] B28
PEG_TX[12] C27
PEG_TX[13] B26
PEG_TX[14] C25
PEG_TX[15] B24
eDP_AUX
N27
eDP_AUX#
M27
eDP_TX[0]
R35
eDP_TX[1]
P34
eDP_TX#[0]
P35
eDP_TX#[1]
N34
eDP_RCOMP
E24
eDP_HPD
P27 EDP_DISP_UTIL
R27
DDIB_TX#[0]
T28
DDIB_TX#[1]
T30
DDIB_TX#[2]
U29
DDIB_TX#[3]
U31
DDIB_TX[0]
U28
DDIB_TX[1]
U30
DDIB_TX[2]
V29
DDIB_TX[3]
V31
DDIC_TX#[0]
T34
DDIC_TX#[1]
U35
DDIC_TX#[2]
U32
DDIC_TX#[3]
U33
DDIC_TX[0]
U34
DDIC_TX[1]
V35
DDIC_TX[2]
T32
DDIC_TX[3]
V33
DDID_TX#[0]
P29
DDID_TX#[1]
N28
DDID_TX#[2]
P31
DDID_TX#[3]
N30
DDID_TX[0]
R29
DDID_TX[1]
P28
DDID_TX[2]
R31
DDID_TX[3]
P30
TP50
TP46
R263 56.2/F_4
Q12
ME2N7002E
3
2
1
TP100
D15 *MEK500V-40
TP99
R524 *1K_4
R129 *10K_4
C770 *47P/50V_4
C698 0.22U/10V_4
C704 0.22U/10V_4
C730 0.22U/10V_4
R257 62_4
C38
47P/50V_4
C699 0.22U/10V_4
C729 *0.1U/10V_4
R226 *51_4
TP95
R526 75/F_4
C714 0.22U/10V_4
R234 51_4
C700 0.22U/10V_4
R250 100/F_4
R525 100/F_4
C628
*0.047U/10V_4
R79
3.3K_4
R537 43_4
Q29
*ME2N7002E
3
2
1
C929
0.047U/10V_4
R467*0_4
R219
100K_4
TP42
R66
100K_4
C707 0.22U/10V_4
C697 0.22U/10V_4
R65 *0_4/S
TP56
TP59
R468*0_4
R75
100K_4
TP39
TP36
R138 24.9/F_4
C708 0.22U/10V_4
C716 0.22U/10V_4
U2
74AHC1G09GW
2
1
4
3 5
CLOCKS
MISC
THERMALPWR MANAGEMENT
DDR3
MISC
JTAG & BPM
U24B
HSW_RPGA_EDS_PGA
SM_RCOMP[1] AR3
SM_RCOMP[2] AP2
SM_DRAMRST# AN3
SM_RCOMP[0] AP3
BCLK# D26
BCLK E26
SSC_DPLL_REF_CLK# F27
SSC_DPLL_REF_CLK E27
CATERR#
AN32
PECI
AR27
PROCHOT#
AM30
THERMTRIP#
AM35
SM_DRAMPWROK
AC10
RESET#
AT26
PRDY# AR29
PREQ# AT29
TCK AM34
TMS AN33
TRST# AM33
TDI AM31
TDO AL33
DBR# AP33
BPM#[0] AR30
BPM#[1] AN31
BPM#[2] AN29
BPM#[3] AP31
BPM#[4] AP30
BPM#[5] AN28
BPM#[6] AP29
BPM#[7] AP28
PM_SYNC
AT28
SKTOCC#
AP32
UNCOREPWRGOOD
AL34
FC_AK31
AK31
DPLL_REF_CLK H28
DPLL_REF_CLK# G28
R533 *0_4/S
R531 *1.5K/F_4
R269 *51_4
C688 0.22U/10V_4
R464
*4.99K/F_4
R471 *1K_4
TP58
R132 24.9/F_4
R78 0_4
C733 0.22U/10V_4
C690 0.22U/10V_4
R472 *0_4/S
R128 *10K_4
5
5
4
4
3
3
2
2
1
1
D D
C C
B B
A A

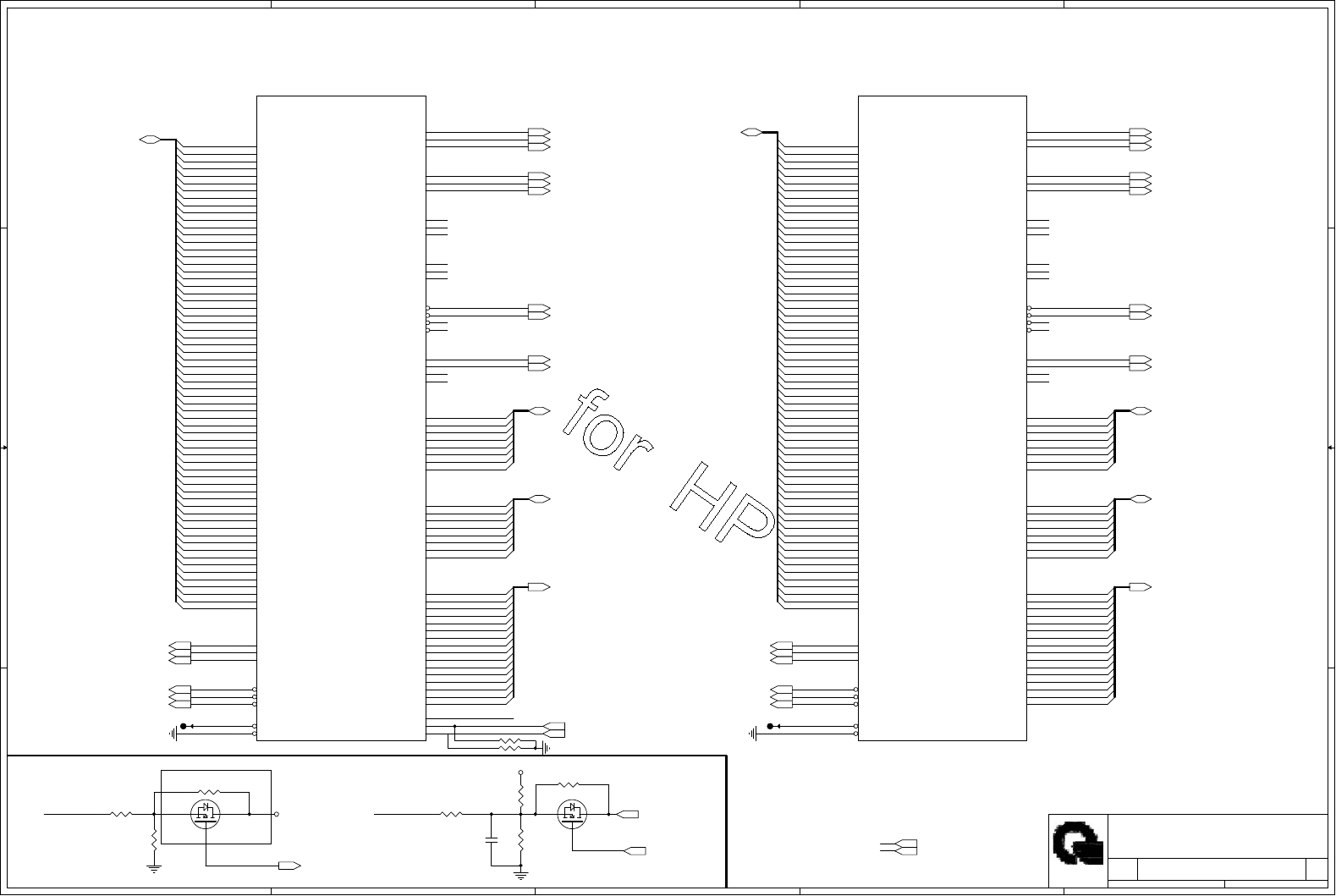

Haswell Processor (DDR3)

CPU SM_VREF
RSVD_V10 must be grounded RSVD_R10 must be grounded
8/31: Intel suggestion
M_A_DQ0
M_A_DQ1
M_A_DQ2
M_A_DQ3
M_A_DQ4
M_A_DQ5
M_A_DQ6
M_A_DQ7
M_A_DQ10
M_A_DQ11
M_A_DQ13
M_A_DQ12
M_A_DQ14
M_A_DQ15
M_A_DQ8
M_A_DQ9
M_A_DQ18
M_A_DQ19
M_A_DQ21
M_A_DQ20
M_A_DQ22
M_A_DQ23
M_A_DQ24
M_A_DQ31
M_A_DQ30
M_A_DQ28
M_A_DQ29
M_A_DQ27
M_A_DQ26
M_A_DQ25
M_A_DQ16
M_A_DQ17
M_A_DQ34
M_A_DQ35
M_A_DQ37
M_A_DQ36
M_A_DQ38
M_A_DQ39
M_A_DQ40
M_A_DQ47
M_A_DQ46
M_A_DQ44
M_A_DQ45
M_A_DQ43
M_A_DQ42
M_A_DQ41
M_A_DQ32
M_A_DQ54
M_A_DQ52
M_A_DQ53
M_A_DQ51
M_A_DQ50
M_A_DQ58
M_A_DQ59
M_A_DQ61
M_A_DQ60
M_A_DQ62
M_A_DQ63
M_A_DQ56
M_A_DQ55
M_A_DQ49
M_A_DQ48
M_A_DQ57
M_A_DQ33
M_A_A0
M_A_A1
M_A_A2
M_A_A3
M_A_A5
M_A_A6
M_A_A7
M_A_A4
M_A_A9
M_A_A10
M_A_A11
M_A_A8
M_A_A12
M_A_A15
M_A_A14
M_A_A13
M_A_DQSP1
M_A_DQSP2
M_A_DQSP3
M_A_DQSP0
M_A_DQSP4
M_A_DQSP6
M_A_DQSP5
M_A_DQSP7
M_A_DQSN1
M_A_DQSN0
M_A_DQSN3
M_A_DQSN2
M_A_DQSN5
M_A_DQSN6
M_A_DQSN4
M_A_DQSN7
M_B_DQ2
M_B_DQ3
M_B_A1
M_B_A9
M_B_A10
M_B_A11
M_B_A8
M_B_A12
M_B_A15
M_B_A14
M_B_A13
M_B_A2
M_B_A3
M_B_A0
M_B_A5
M_B_A6
M_B_A7
M_B_A4
M_B_DQ34
M_B_DQ35
M_B_DQ37
M_B_DQ36
M_B_DQ39
M_B_DQ38
M_B_DQ32
M_B_DQ41
M_B_DQ40
M_B_DQ46
M_B_DQ47
M_B_DQ44
M_B_DQ45
M_B_DQ43
M_B_DQ42
M_B_DQ33
M_B_DQ53
M_B_DQ51
M_B_DQ50
M_B_DQ63
M_B_DQ62
M_B_DQ56
M_B_DQ57
M_B_DQ48
M_B_DQ54
M_B_DQ55
M_B_DQ52
M_B_DQ49
M_B_DQ58
M_B_DQ59
M_B_DQ61
M_B_DQ60
M_B_DQ6
M_B_DQ7
M_B_DQ4
M_B_DQ5
M_B_DQ0
M_B_DQSN1
M_B_DQSN0
M_B_DQSN3
M_B_DQSN2
M_B_DQSN5
M_B_DQSN6
M_B_DQSN4
M_B_DQSN7
M_B_DQ10
M_B_DQ11
M_B_DQ13
M_B_DQ12
M_B_DQ15
M_B_DQ14
M_B_DQ8
M_B_DQ9
M_B_DQ1
M_B_DQSP1
M_B_DQSP0
M_B_DQSP3
M_B_DQSP2
M_B_DQSP5
M_B_DQSP6
M_B_DQSP4
M_B_DQSP7
M_B_DQ18
M_B_DQ19
M_B_DQ21
M_B_DQ20
M_B_DQ23
M_B_DQ22
M_B_DQ16
M_B_DQ25
M_B_DQ24
M_B_DQ30
M_B_DQ31
M_B_DQ28
M_B_DQ29
M_B_DQ27
M_B_DQ26
M_B_DQ17
SMDDR_VREF_DQ0_M3
SMDDR_VREF_DQ1_M3
DRAMRST_CNTRL
MAIND
+SM_VREF
+SM_VREF+SM_VREF
M_A_A[15:0] 12
M_A_DQSP[7:0] 12
M_A_DQSN[7:0] 12
M_A_DQ[63:0]12
M_A_CLKN1 12
M_A_CKE1 12
M_A_CLKP1 12
M_A_CS#0 12
M_A_ODT0 12
M_A_CS#1 12
M_A_ODT1 12
M_A_BS#012
M_A_WE#12
M_A_RAS#12
M_A_BS#112
M_A_BS#212
M_A_CAS#12
M_B_DQ[63:0]13
M_B_ODT1 13
M_B_CLKN0 13
M_B_CS#0 13
M_B_ODT0 13
M_B_CKE0 13
M_B_CLKP0 13
M_B_CS#1 13
M_B_CLKN1 13
M_B_CKE1 13
M_B_CLKP1 13
M_B_A[15:0] 13
M_B_DQSN[7:0] 13
M_B_DQSP[7:0] 13
M_B_BS#113
M_B_BS#213
M_B_WE#13
M_B_RAS#13
M_B_CAS#13
M_B_BS#013
M_A_CLKP0 12
M_A_CLKN0 12
M_A_CKE0 12
DDR_VTTREF 12,38
MAIND 10,39
DRAMRST_CNTRL_DDR 2,12,13
SMDDR_VREF_DQ0_M3 12
SMDDR_VREF_DQ1_M3 13
+VREF_CA_CPU 12
+1.35V_CPU 2,4,12,13,38
+1.35V_CPU
+VREF_CA_CPU
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
SNB 2/4 (DDR3 I/F)
1A
Custom
344Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
SNB 2/4 (DDR3 I/F)
1A
Custom
344Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
SNB 2/4 (DDR3 I/F)
1A
Custom
344Friday, December 21, 2012
Q16
*ME2N7002E
3
2
1
C400
*0.1U/10V_4
TP16
R261 *0_6
R283 *0_6
DDR SYSTEM MEMORY B
U24D
HSW_RPGA_EDS_PGA
SB_BS[0]
R7
SB_BS[1]
P8
SB_BS[2]
AA9
SB_CAS#
P7
SB_RAS#
R6
SB_WE#
P6
SB_CLK[0] AA4
SB_CLK[1] AA3
SB_CLK#[0] Y4
SB_CLK#[1] Y3
SB_CKE[0] AF10
SB_CKE[1] AG10
SB_ODT[0] R4
SB_ODT[1] R3
SB_DQS[4] M3
SB_DQS#[4] L3
SB_DQS[5] H8
SB_DQS#[5] H9
SB_DQS[6] C9
SB_DQS#[6] C8
SB_DQS[7] C15
SB_DQS#[7] C14
SB_DQS[0] AP17
SB_DQS#[0] AP18
SB_DQS[1] AP12
SB_DQS#[1] AP11
SB_DQS[2] AP6
SB_DQS#[2] AP5
SB_DQS[3] AK3
SB_DQS#[3] AJ3
SB_MA[0] R8
SB_MA[1] Y5
SB_MA[2] Y10
SB_MA[3] AA5
SB_MA[4] Y7
SB_MA[5] AA6
SB_MA[6] Y6
SB_MA[7] AA7
SB_MA[8] Y8
SB_MA[9] AA10
SB_MA[10] R9
SB_MA[11] Y9
SB_MA[12] AF7
SB_MA[13] P9
SB_MA[14] AA8
SB_MA[15] AG7
SB_DQ[0]
AR18
SB_DQ[1]
AT18
SB_DQ[2]
AM17
SB_DQ[3]
AM18
SB_DQ[4]
AR17
SB_DQ[5]
AT17
SB_DQ[6]
AN17
SB_DQ[7]
AN18
SB_DQ[8]
AT12
SB_DQ[9]
AR12
SB_DQ[10]
AN12
SB_DQ[11]
AM11
SB_DQ[12]
AT11
SB_DQ[13]
AR11
SB_DQ[14]
AM12
SB_DQ[15]
AN11
SB_DQ[16]
AR5
SB_DQ[17]
AR6
SB_DQ[18]
AM5
SB_DQ[19]
AM6
SB_DQ[20]
AT5
SB_DQ[21]
AT6
SB_DQ[22]
AN5
SB_DQ[23]
AN6
SB_DQ[24]
AJ4
SB_DQ[25]
AK4
SB_DQ[26]
AJ1
SB_DQ[27]
AJ2
SB_DQ[28]
AM1
SB_DQ[29]
AN1
SB_DQ[30]
AK2
SB_DQ[31]
AK1
SB_DQ[32]
L2
SB_DQ[33]
M2
SB_DQ[34]
L4
SB_DQ[35]
M4
SB_DQ[36]
L1
SB_DQ[37]
M1
SB_DQ[38]
L5
SB_DQ[39]
M5
SB_DQ[40]
G7
SB_DQ[41]
J8
SB_DQ[42]
G8
SB_DQ[43]
G9
SB_DQ[44]
J7
SB_DQ[45]
J9
SB_DQ[46]
G10
SB_DQ[47]
J10
SB_DQ[48]
A8
SB_DQ[49]
B8
SB_DQ[50]
A9
SB_DQ[51]
B9
SB_DQ[52]
D8
SB_DQ[53]
E8
SB_DQ[54]
D9
SB_DQ[55]
E9
SB_DQ[56]
E15
SB_DQ[57]
D15
SB_DQ[58]
A15
SB_DQ[59]
B15
SB_DQ[60]
E14
SB_DQ[61]
D14
SB_DQ[62]
A14
SB_DQ[63]
B14
SB_CLK[2] AA2
SB_CLK#[2] Y2
SB_CKE[2] AG9
SB_CLK[3] AA1
SB_CLK#[3] Y1
SB_CKE[3] AF9
SB_CS#[0] P4
SB_CS#[1] R2
SB_CS#[2] P3
SB_CS#[3] P1
SB_ODT[2] R1
SB_ODT[3] P2
RSVD_R10
R10 RSVD_AG8
AG8
R260 *0_6/S
R282
*1K_4 R279
*1K/F_4
DDR SYSTEM MEMORY A
U24C
HSW_RPGA_EDS_PGA
SA_BS[0]
V5
SA_BS[1]
U5
SA_BS[2]
AD1
SA_CAS#
U8
SA_RAS#
U6
SA_WE#
U7
SA_CLK[0] V4
SA_CLK[1] V3
SA_CLK#[0] U4
SA_CLK#[1] U3
SA_CKE[0] AD9
SA_CKE[1] AC9
SA_CS#[0] M7
SA_CS#[1] L9
SA_ODT[0] M8
SA_ODT[1] L7
SA_DQS[0] AP14
SA_DQS#[0] AP15
SA_DQS[1] AP9
SA_DQS#[1] AP8
SA_DQS[2] AK8
SA_DQS#[2] AJ8
SA_DQS[3] AG3
SA_DQS#[3] AF3
SA_DQS[4] H3
SA_DQS#[4] J3
SA_DQS[5] E3
SA_DQS#[5] E2
SA_DQS[6] C6
SA_DQS#[6] C5
SA_DQS[7] C12
SA_DQS#[7] C11
SA_MA[0] V8
SA_MA[1] AC6
SA_MA[2] V9
SA_MA[3] U9
SA_MA[4] AC5
SA_MA[5] AC4
SA_MA[6] AD6
SA_MA[7] AC3
SA_MA[8] AD5
SA_MA[9] AC2
SA_MA[10] V6
SA_MA[11] AC1
SA_MA[12] AD4
SA_MA[13] V7
SA_MA[14] AD3
SA_MA[15] AD2
SA_DQ[0]
AR15
SA_DQ[1]
AT14
SA_DQ[2]
AM14
SA_DQ[3]
AN14
SA_DQ[4]
AT15
SA_DQ[5]
AR14
SA_DQ[6]
AN15
SA_DQ[7]
AM15
SA_DQ[8]
AM9
SA_DQ[9]
AN9
SA_DQ[10]
AM8
SA_DQ[11]
AN8
SA_DQ[12]
AR9
SA_DQ[13]
AT9
SA_DQ[14]
AR8
SA_DQ[15]
AT8
SA_DQ[16]
AJ9
SA_DQ[17]
AK9
SA_DQ[18]
AJ6
SA_DQ[19]
AK6
SA_DQ[20]
AJ10
SA_DQ[21]
AK10
SA_DQ[22]
AJ7
SA_DQ[23]
AK7
SA_DQ[24]
AF4
SA_DQ[25]
AF5
SA_DQ[26]
AF1
SA_DQ[27]
AF2
SA_DQ[28]
AG4
SA_DQ[29]
AG5
SA_DQ[30]
AG1
SA_DQ[31]
AG2
SA_DQ[32]
J1
SA_DQ[33]
J2
SA_DQ[34]
J5
SA_DQ[35]
H5
SA_DQ[36]
H2
SA_DQ[37]
H1
SA_DQ[38]
J4
SA_DQ[39]
H4
SA_DQ[40]
F2
SA_DQ[41]
F1
SA_DQ[42]
D2
SA_DQ[43]
D3
SA_DQ[44]
D1
SA_DQ[45]
F3
SA_DQ[46]
C3
SA_DQ[47]
B3
SA_DQ[48]
B5
SA_DQ[49]
E6
SA_DQ[50]
A5
SA_DQ[51]
D6
SA_DQ[52]
D5
SA_DQ[53]
E5
SA_DQ[54]
B6
SA_DQ[55]
A6
SA_DQ[56]
E12
SA_DQ[57]
D12
SA_DQ[58]
B11
SA_DQ[59]
A11
SA_DQ[60]
E11
SA_DQ[61]
D11
SA_DQ[62]
B12
SA_DQ[63]
A12
SA_CLK[2] V2
SA_CLK#[2] U2
SA_CLK[3] V1
SA_CLK#[3] U1
SA_CKE[2] AD8
SA_CKE[3] AC8
SA_CS#[2] M9
SA_CS#[3] M10
SA_ODT[2] L8
SA_ODT[3] L10
RSCD_V10
V10 RSCD_AC7
AC7 SM_VREF AM3
SA_DIMM_VREFDQ F16
SB_DIMM_VREFDQ F13
R285 *0_6/S
R469*1K_4
R278
*1K/F_4
Q17
*ME2N7002E
3
2
1
TP30
R470*1K_4
5
5
4
4
3
3
2
2
1
1
D D
C C
B B
A A

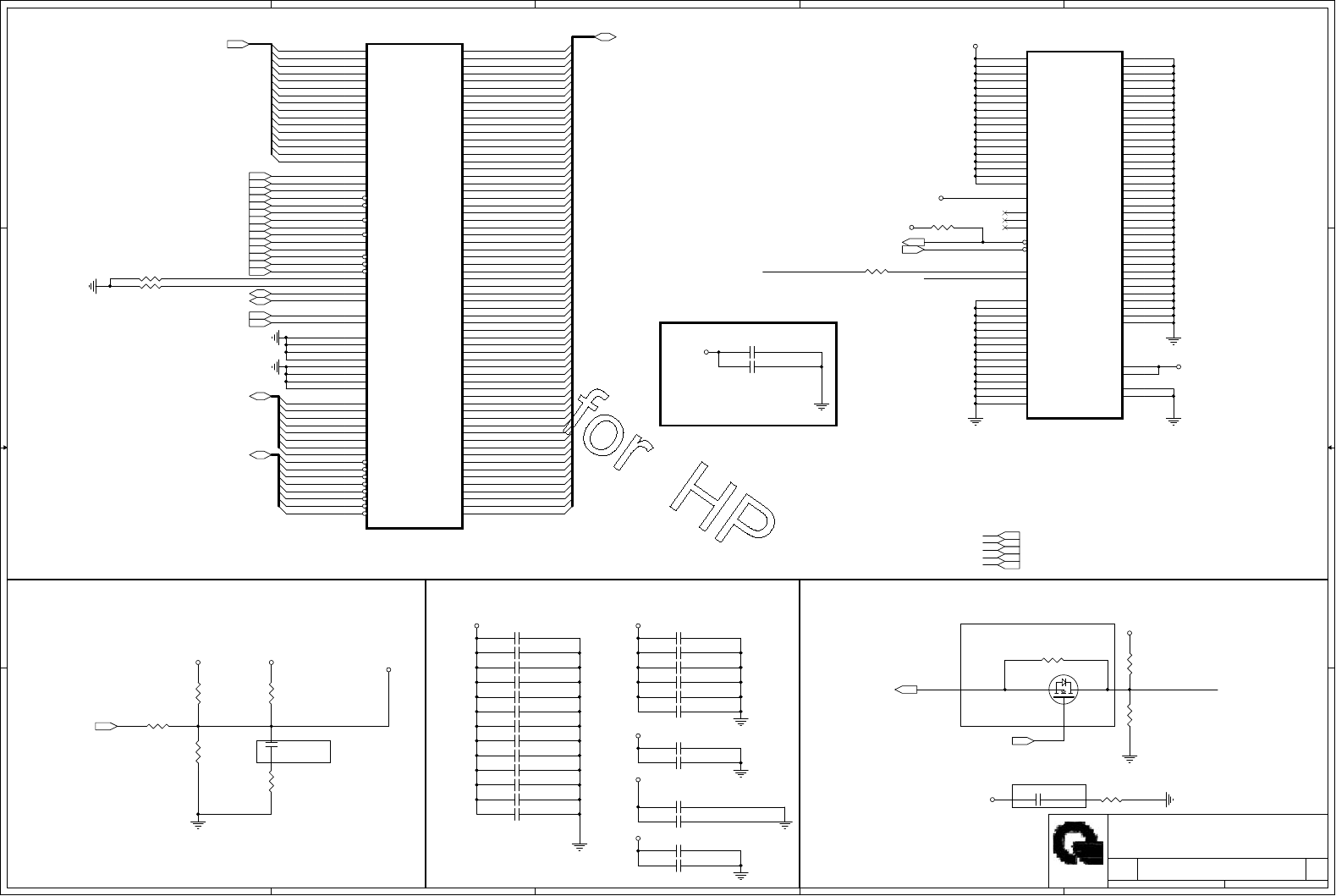

SVID CLK
SVID DATA
SVID ALERT

Place PU resistor close to CPU
Place PU resistor
close to CPU
Place PU resistor
close to VR
Layout note: It is recommended to shield VIDSOUT signal by
routing it in between the VIDSCLK and VIDALERT# signals.
CPU VDDQ
Placement close to CPU.
P
10uFx10
5 onTOP, 6 on BOT inside socket cavity
VDDQ Output Decoupling Recommendations
BOT socket side
5 onTOP, 5 on BOT inside socket cavity0805
22uFx11
330uFx2 7343
0805
4 on TOP, 4 on BOT near socket edge
VCC Output Decoupling Recommendations
TOP socket side
10uFx11
22uFx11
0805
0805
BOT, inside socket cavity
TOP, inside socket cavity
22uFx8
470uFx4 7343
0805
DG V0.7 -> 44 Ohm
SCH V0.7 -> 43 Ohm
DG V0.7 -> 110 Ohm
SCH V0.7 -> 130 Ohm
Power Test Propose
Haswell Processor (POWER)
300mA
300mA
+1.35V_CPU 4.2A+VCCIN 95A
Haswell PWR_DEBUG requires a 150-Ohm pull-up resistor to PCH 1.05-V VCC
Core when routed to XDP
4/30: DG 498550
CRB 1.0 stuff
4/30: CRB 1.0 add
The VIDALERT# signal must have a damping resistor to prevent
overshoot
Sense resistor should be placed within 2
inches (50.8 mm) of the processor socket
Trace Impendence 50 ohm
IO Thrm Protect
For 65 degree, 1.8v limit, (SW)
For 75 degree, 1.2v limit, (HW)
7/26: DB sch modify, Del R23
Note: please keep plane is enough for VDDQ 4.2A
H_CPU_SVIDALRT#
H_CPU_SVIDCLK
H_CPU_SVIDDAT
H_CPU_SVIDDAT
H_CPU_SVIDALRT#
H_CPU_SVIDCLK
PWR_DEBUG_R
+VCCIO_PCH_R
+VCCIOA_OUT_R
+VCCIO_OUT_R
PWR_DEBUG_R
VCC_SENSE 40
VSS_SENSE 40
VR_SVID_DATA 40
VR_SVID_CLK 40
VR_SVID_ALERT# 40
+VCCIOA_OUT 2
+VCCIO_OUT 2,40
+VCCIO_PCH 10
+1.5V 6,7,8,10,28,34,38,44
+VCC_CORE 40,41
+1.35V_CPU 2,3,12,13,38
+1.05V 2,9,10,11,31,34,37
+VCCST 2
+1.35VSUS 2,3,12,13,38
THRM_MOINTOR1 31
THRM_MOINTOR 31
+VCC_CORE
+VCC_CORE
+VCCIO_OUT
+1.35VSUS
+1.35V_CPU
+VCCIO_OUT
+1.05V +VCCIO_OUT+1.05V
+VCCIO_PCH+1.05V
+VCCIO_PCH
+VCCIO_OUT
+VCCIOA_OUT
+VCCST+1.05V
+3VPCU
+1.35V_CPU
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
SNB 3/4 (POWER)
1A
Custom
444Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
SNB 3/4 (POWER)
1A
Custom
444Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
SNB 3/4 (POWER)
1A
Custom
444Friday, December 21, 2012
C680
10U/6.3V_8
C691
10U/6.3V_8
C235 0.1U/10V_4
C648
22U/6.3VS_8
R256 *0_8
C195
*22U/6.3VS_8
+
C231
*330U/2V_7343
C285
22U/6.3VS_8
C162
10U/6.3V_8
C158
22U/6.3VS_8
C643
22U/6.3VS_8
C161
22U/6.3VS_8
C631
*4.7U/6.3V_6
C642
22U/6.3VS_8
R62
*10K_4
C269
22U/6.3VS_8
C679
10U/6.3V_8
C668
22U/6.3VS_8
C664
10U/6.3V_8
C647
22U/6.3VS_8
C650
22U/6.3VS_8
C225 *0.1U/10V_4
R248 43_4
C197
10U/6.3V_8
C273
22U/6.3VS_8
C709
22U/6.3VS_8
R466*0/F_1206
C392
*22U/6.3VS_8
POWER
CORE SUPPLY
PEG AND DDR
SENSE LINES SVID
U24F
HSW_RPGA_EDS_PGA
VIDALERT# AM28
VIDSCLK AM29
VIDSOUT AL28
VCC1
AA26
VCC2
AA28
VCC3
AA34
VCC4
AA30
VCC5
AA32
VCC6
AB26
VCC7
AB29
VCC8
AB25
VCC9
AB27
VCC10
AB28
VCC11
AB30
VCC12
AB31
VCC13
AB33
VCC14
AB34
VCC15
AB32
VCC16
AC26
VCC17
AB35
VCC18
AC28
VCC19
AD25
VCC20
AC30
VCC21
AD28
VCC22
AC32
VCC23
AD31
VCC24
AC34
VCC25
AD34
VCC26
AD26
VCC27
AD27
VCC28
AD29
VCC29
AD30
VCC30
AD32
VCC31
AD33
VCC32
AD35
VCC33
AE26
VCC34
AE32
VCC35
AE28
VCC36
AE30
VCC37
AG28
VCC38
AG34
VCC39
AE34
VCC40
AF25
VCC41
AF26
VCC42
AF27
VCC43
AF28
VCC44
AF29
VCC45
AF30
VCC46
AF31
VCC47
AF32
VCC48
AF33
VCC49
AF34
VCC50
AF35
VCC51
AG26
VCC52
AH26
VCC53
AH29
VCC54
AG30
VCC55
AG32
VCC56
AH32
VCC57
AH35
VCC58
AH25
VCC59
AH27
VCC60
AH28
VCC61
AH30
VCC62
AH31
VCC63
AH33
VCC64
AH34
VCC65
AJ25
VCC66
AJ26
VCC67
AJ27
VCC68
AJ28
VCC69
AJ29
VCC70
AJ30
VCC71
AJ31
VCC72
AJ32
VCC73
AJ33
VCC74
AJ34
VCC75
AJ35
VCC76
G25
VCC77
H25
VCC78
J25
VCC79
K25
VCC80
L25
VCC81
M25
VCC82
N25
VCC83
P25
VCC84
R25
VCC85
T25
VCC86
U25
VCC87
U26
VCC88
V25
VCC89
V26
VCC90
W26
VCC91
W27
RSVD V27
VDDQ1 AB11
VDDQ2 AB2
VDDQ3 AB5
VDDQ4 AB8
VDDQ5 AE11
VDDQ6 AE2
RSVD K27
RSVD L27
RSVD T27
VCC_SENSE AL35
RSVD E17
VCCIO_OUT AN35
VDDQ7 AE5
VDDQ8 AE8
VDDQ9 AH11
VDDQ10 K11
VDDQ11 N11
VDDQ12 N8
VDDQ13 T11
VDDQ14 T2
VDDQ15 T5
VDDQ16 T8
VDDQ17 W11
VDDQ18 W2
VDDQ19 W5
VDDQ20 W8
RSVD N26
VCC103
K26
RSVD AL27
RSVD AK27
VCCIO2PCH A23
VCOMP_OUT F22
RSVD W32
RSVD AL16
RSVD J27
RSVD AL13
VCC92
Y25
VCC93
Y26
VCC94
Y27
VCC95
Y28
VCC96
Y29
VCC97
Y30
VCC98
Y31
VCC99
Y32
VCC100
Y33
VCC101
Y34
VCC102
Y35
VSS_AP35 AP35
PWR_DEBUG H27
VSS AP34
RSVD_TP AT35
RSVD_TP AR35
RSVD_TP AR32
RSVD_TP AL26
VSS AT34
VSS AL22
VSS AT33
VSS AM21
VSS AM25
VSS AM22
VSS AM20
VSS AM24
VSS AL19
VSS AM23
VSS AT32
VSS_SENSE AK35
VCC104
F25
C271
22U/6.3VS_8
C649
10U/6.3V_8
C243
10U/6.3V_8
R513*0_1206/S
C695
22U/6.3VS_8
C54
0.1U/10V_4
1 2
C196
22U/6.3VS_8
C159
22U/6.3VS_8
C753
10U/6.3V_6
R776
100K_4 NTC
R774
16.5K/F_4
C692
22U/6.3VS_8
C711
22U/6.3VS_8
C62
0.1U/10V_4
1 2
C665
10U/6.3V_8
R462 0_6
C337 0.1U/10V_4
C694
10U/6.3V_8
C666
*22U/6.3VS_8
C646
22U/6.3VS_8
R5180_4
R60
150/F_4
C712
10U/6.3V_8
C286
22U/6.3VS_8
R610_4
C693
22U/6.3VS_8
R87*0_1206/S
R510 *0_8
C681
10U/6.3V_8
TP1
C644
22U/6.3VS_8
C667
22U/6.3VS_8
C270
22U/6.3VS_8
C710
22U/6.3VS_8
C645
22U/6.3VS_8
C683
22U/6.3VS_8
C284
22U/6.3VS_8
C651
22U/6.3VS_8
C274
10U/6.3V_8
R223 100_4
C272
10U/6.3V_8
C221
22U/6.3VS_8
R247 75/F_4
R775
3.3K/F_4
C713
22U/6.3VS_8
R222 100_4
C194
22U/6.3VS_8
C381
*22U/6.3VS_8
C198
22U/6.3VS_8
R253
130/F_4
C160
22U/6.3VS_8
C682
22U/6.3VS_8
5
5
4
4
3
3
2
2
1
1
D D
C C
B B
A A

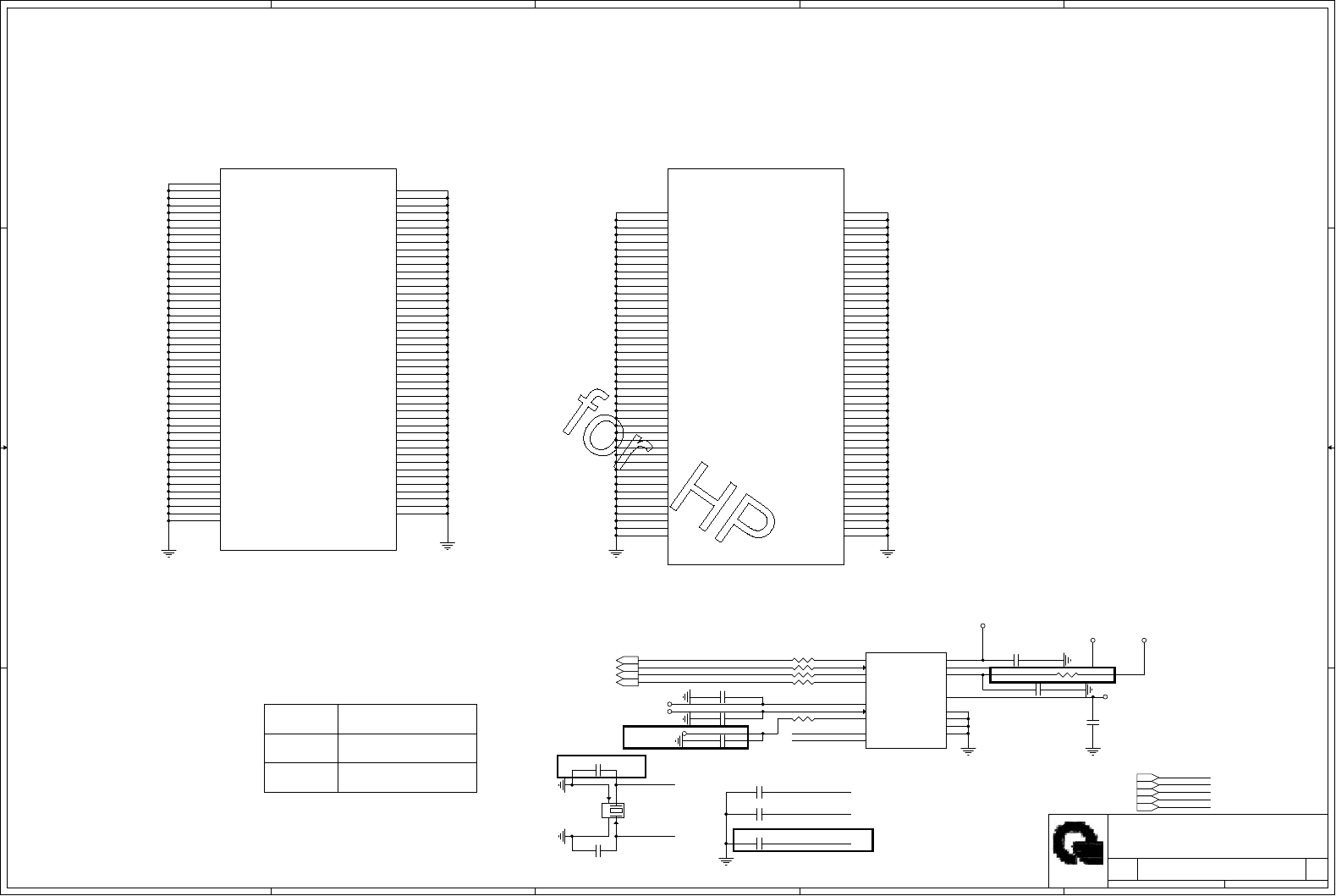

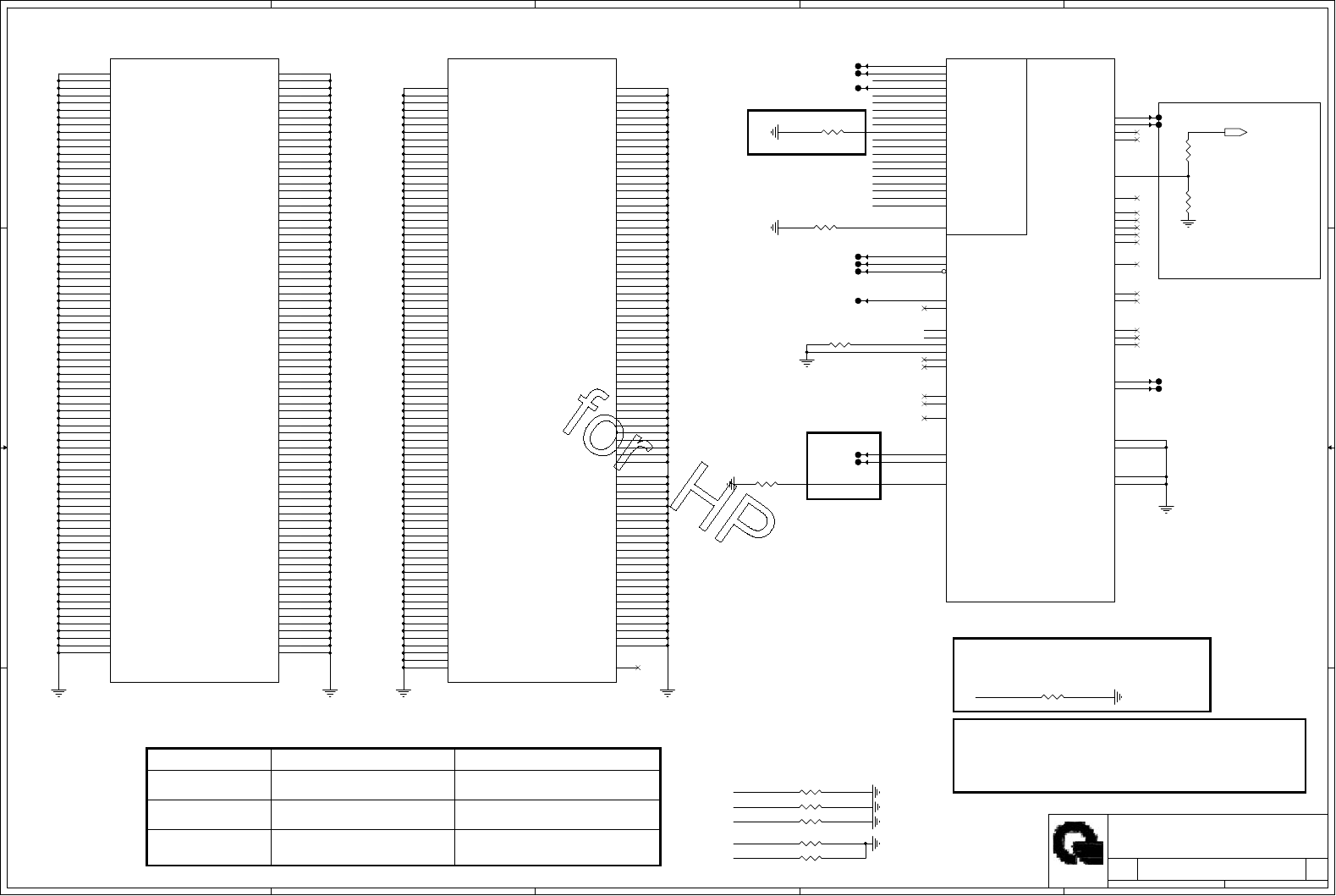

Haswell Processor (RESERVED, CFG)
CFG4
(DP Presence Strap) Enable; An ext DP device is connected to eDP
PEG train immediately following
xxRESETB de assertion
CFG2
(PEG Static Lane Reversal)
Processor Strapping
CFG7
(PEG Defer Training)
10
Normal Operation Lane Reversed
Disable; No physical DP attached to eDP
The CFG signals have a default value of '1' if not terminated on the board.
PEG wait for BIOS training
11: (Default) x16 - Device 1 functions 1 and 2 disabled
10: x8, x8 - Device 1 function 1 enabled ; function 2 disabled
01: Reserved - (Device 1 function 1 disabled ; function 2 enabled)
00: x8,x4,x4 - Device 1 functions 1 and 2 enabled
CFG[6:5] (PCIE Port Bifurcation Straps)
Haswell Processor (GND) 
For CPU debug.
CFG[3] (PHYSICAL_DEBUG_ENABLED (DFX PRIVACY))
0 Enable; SET DFX ENABLED BIT IN DEBUG
1 , Disable;
12/11: Intel suggestion WW39 CPU date code can
remove
ϭϬͬϭϮ͗^/ŵŽĚŝĨLJ
ŶĞĂƌƚŚĞWƌŽĐĞƐƐŽƌƉŝŶ;ǁŝƚŚŝŶΕϭ͘ϱΗͿ
CFG2
CFG4
CFG7
CFG5
CFG6
CFG14
CFG15
CFG1
CFG0
CFG2
CFG3
CFG4
CFG9
CFG5
CFG10
CFG6
CFG11
CFG7
CFG12
CFG8
CFG13
CFG17
CFG18
CFG19
CFG16
CFG_RCOMP
RSVD30
TESTLO
RSVD38
RSVD39
CFG3
EC_PWROK 6,31
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
SNB 4/4 (GND)
1A
Custom
544Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
SNB 4/4 (GND)
1A
Custom
544Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
SNB 4/4 (GND)
1A
Custom
544Friday, December 21, 2012
R130
*2.67K_4
R270 *1K_4
R201 49.9/F_4
TP10
R131
*6.04K_4
R275 *1K_4
TP98
R786 *1K_4
TP7
TP9
TP55
VSS
U24G
HSW_RPGA_EDS_PGA
VSS1
A10
VSS2
A13
VSS3
A16
VSS4
A19
VSS5
A22
VSS6
A25
VSS7
A27
VSS8
A29
VSS9
A3
VSS10
A31
VSS11
A33
VSS12
A4
VSS13
A7
VSS14
AA11
VSS15
AA25
VSS16
AA27
VSS17
AA31
VSS18
AA29
VSS19
AB1
VSS20
AB10
VSS21
AA33
VSS22
AA35
VSS23
AB3
VSS24
AC25
VSS25
AC27
VSS26
AB4
VSS27
AB6
VSS28
AB7
VSS29
AB9
VSS30
AC11
VSS31
AD11
VSS32
AC29
VSS33
AC31
VSS34
AC33
VSS35
AC35
VSS36
AD7
VSS37
AE1
VSS38
AE10
VSS39
AE25
VSS40
AE29
VSS41
AE3
VSS42
AE27
VSS43
AE35
VSS44
AE4
VSS45
AE6
VSS46
AE7
VSS47
AE9
VSS48
AF11
VSS49
AF6
VSS50
AF8
VSS51
AG11
VSS52
AG25
VSS53
AE31
VSS54
AG31
VSS55
AE33
VSS56
AG6
VSS57
AH1
VSS58
AH10
VSS59
AH2
VSS60
AG27
VSS61
AG29
VSS62
AH3
VSS63
AG33
VSS64
AG35
VSS65
AH4
VSS66
AH5
VSS67
AH6
VSS68
AH7
VSS69
AH8
VSS70
AH9
VSS71
AJ11
VSS72
AJ5
VSS73
AK11
VSS74
AK25
VSS75
AK26
VSS76
AK28
VSS77
AK29
VSS78
AK30
VSS79
AK32
VSS80
E19
VSS81 AK34
VSS82 AK5
VSS83 AL1
VSS84 AL10
VSS85 AL11
VSS86 AL12
VSS87 AL14
VSS88 AL15
VSS89 AL17
VSS90 AL18
VSS91 AL2
VSS92 AL20
VSS93 AL21
VSS94 AL23
VSS95 E22
VSS96 AL3
VSS98 AL4
VSS99 AL5
VSS100 AL6
VSS101 AL7
VSS102 AL8
VSS103 AL9
VSS104 AM10
VSS105 AM13
VSS106 AM16
VSS107 AM19
VSS108 E25
VSS109 AM32
VSS110 AM4
VSS111 AM7
VSS112 AN10
VSS113 AN13
VSS114 AN16
VSS115 AN19
VSS116 AN2
VSS117 AN21
VSS118 AN24
VSS119 AN27
VSS120 AN30
VSS121 AN34
VSS122 AN4
VSS123 AN7
VSS124 AP1
VSS125 AP10
VSS126 AP13
VSS127 AP16
VSS128 AP19
VSS129 AP4
VSS130 AP7
VSS131 W25
VSS133 AR13
VSS134 AR16
VSS135 AR19
VSS136 AR2
VSS137 AR22
VSS138 AR25
VSS139 AR28
VSS140 AR31
VSS141 AR34
VSS142 AR4
VSS143 AR7
VSS144 AT10
VSS145 AT13
VSS146 AT16
VSS147 AT19
VSS148 AT21
VSS149 AT24
VSS150 AT27
VSS151 AT3
VSS152 AT30
VSS153 AT4
VSS154 AT7
VSS155 B10
VSS156 B13
VSS157 B16
VSS158 B19
VSS159 B2
VSS160 B22
VSS97 W9
VSS132 Y11
TP96
TP86
R274 1K_4
R124 49.9/F_4
TP24
R271 1K_4
TP54
TP8
R273 *1K_4
R28049.9/F_4
TP88
VSS
U24H
HSW_RPGA_EDS_PGA
VSS161
B34
VSS162
B4
VSS163
B7
VSS164
C1
VSS165
C10
VSS166
C13
VSS167
C16
VSS168
C19
VSS169
C2

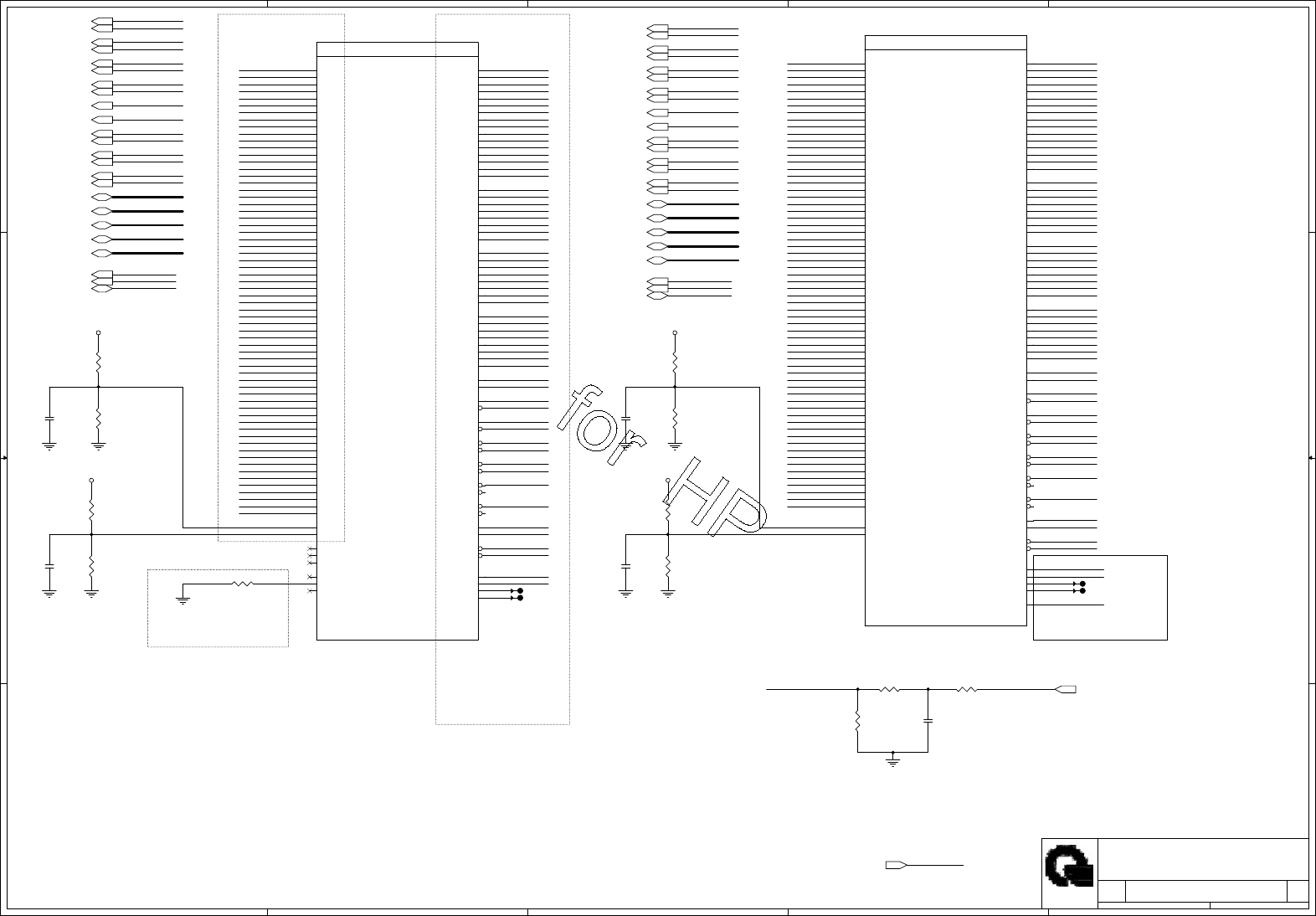

VSS170
C22
VSS171
C24
VSS172
C26
VSS173
C28
VSS174
C30
VSS175
C32
VSS176
C34
VSS177
C4
VSS178
C7
VSS179
D10
VSS180
D13
VSS181
D16
VSS182
D19
VSS183
D22
VSS184
D25
VSS185
D27
VSS186
D29
VSS187
D31
VSS188
D33
VSS189
D35
VSS190
D4
VSS191
D7
VSS192
E1
VSS193
E10
VSS194
E13
VSS195
E16
VSS196
E4
VSS197
E7
VSS198
F10
VSS199
F11
VSS200
F12
VSS201
F14
VSS202
F15
VSS203
F17
VSS204
F18
VSS205
F20
VSS206
F21
VSS207
F23
VSS208
F24
VSS209
F26
VSS210
F28
VSS211
F30
VSS212
F32
VSS213
F34
VSS214
F4
VSS215
F6
VSS216
F7
VSS217
F8
VSS218
F9
VSS219
G1
VSS220
G11
VSS221
G2
VSS222
G27
VSS223
G29
VSS224
G3
VSS225
G31
VSS226
G33
VSS227
G35
VSS228
G4
VSS229
G5
VSS230
H10
VSS231
H26
VSS232
H6
VSS233
H7
VSS234 K10
VSS235 K2
VSS236 K29
VSS237 K3
VSS238 K31
VSS239 K33
VSS240 K35
VSS241 K4
VSS242 K5
VSS243 K7
VSS244 K8
VSS245 K9
VSS246 L11
VSS247 L26
VSS248 L6
VSS249 M11
VSS250 M26
VSS251 M28
VSS252 M30
VSS253 M32
VSS254 M34
VSS255 M6
VSS256 N1
VSS257 N10
VSS258 N2
VSS259 N29
VSS260 N3
VSS261 N31
VSS262 N33
VSS263 N35
VSS264 N4
VSS265 N5
VSS266 N6
VSS267 N7
VSS268 N9
VSS269 P11
VSS270 P26
VSS271 P5
VSS272 R11
VSS273 R26
VSS274 R28
VSS275 R30
VSS276 R32
VSS277 R34
VSS278 R5
VSS279 T1
VSS280 T10
VSS281 T29
VSS282 T3
VSS283 T31
VSS284 T33
VSS285 T35
VSS286
J11
VSS287
J26
VSS312 J28
VSS288
J30
VSS289
J32
VSS290
J34
VSS291
J6
VSS292
K1
VSS293 T4
VSS294 T6
VSS295 T7
VSS296 T9
VSS297 U11
VSS298 U27
VSS299 V11
VSS300 V28
VSS301 V30
VSS302 V32
VSS303 V34
VSS304 W1
VSS305 W10
VSS306 W3
VSS307 W35
VSS308 W4
VSS309 W6
VSS310 W7
VSS313 H11
VSS314 AL24
VSS315 F19
VSS316 T26
RSVD AK33
VSS311 AR10
TP51
R272 *1K_4
TP87
RESERVED
CFG
U24E
HSW_RPGA_EDS_PGA
CFG[0]
AT20
CFG[1]
AR20
CFG[2]
AP20
CFG[3]
AP22
CFG[4]
AT22
CFG[5]
AN22
CFG[6]
AT25
CFG[7]
AN23
CFG[8]
AR24
CFG[9]
AT23
CFG[10]
AN20
CFG[11]
AP24
CFG[12]
AP26
CFG[13]
AN25
CFG[14]
AN26
CFG[15]
AP25
RSVD_TP D24
RSVD_TP D23
FC_G6 G6
RSVD AM27
RSVD AM26
NC B1
RSVD A2
RSVD_TP AR1
RSVD_TP E21
RSVD_TP E20
RSVD AP27
RSVD AR26
RSVD AR33
RSVD_TP
W29
RSVD_TP
W28
RSVD_TP C23
RSVD_TP B23
RSVD_TP
AT1
RSVD AL31
RSVD AL32
CFG[16]
AR21
CFG[17]
AP21
CFG[18]
AR23
CFG[19]
AP23
CFG_RCOMP
AT31
RSVD_TP
AT2
RSVD_TP
AD10
RSVD_TP
A34
RSVD_TP
A35
TESTLO_G26
G26
RSVD
W33
RSVD
AL30
RSVD
AL29
RSVD_TP
C35
RSVD_TP
B35
RSVD_TP
AL25
RSVD_TP
W30
RSVD_TP
W31
TESTLO
W34
RSVD F5
RSVD AM2
RSVD K6
RSVD E18
RSVD U10
RSVD P10
5
5
4
4
3
3
2
2
1
1
D D
C C
B B
A A

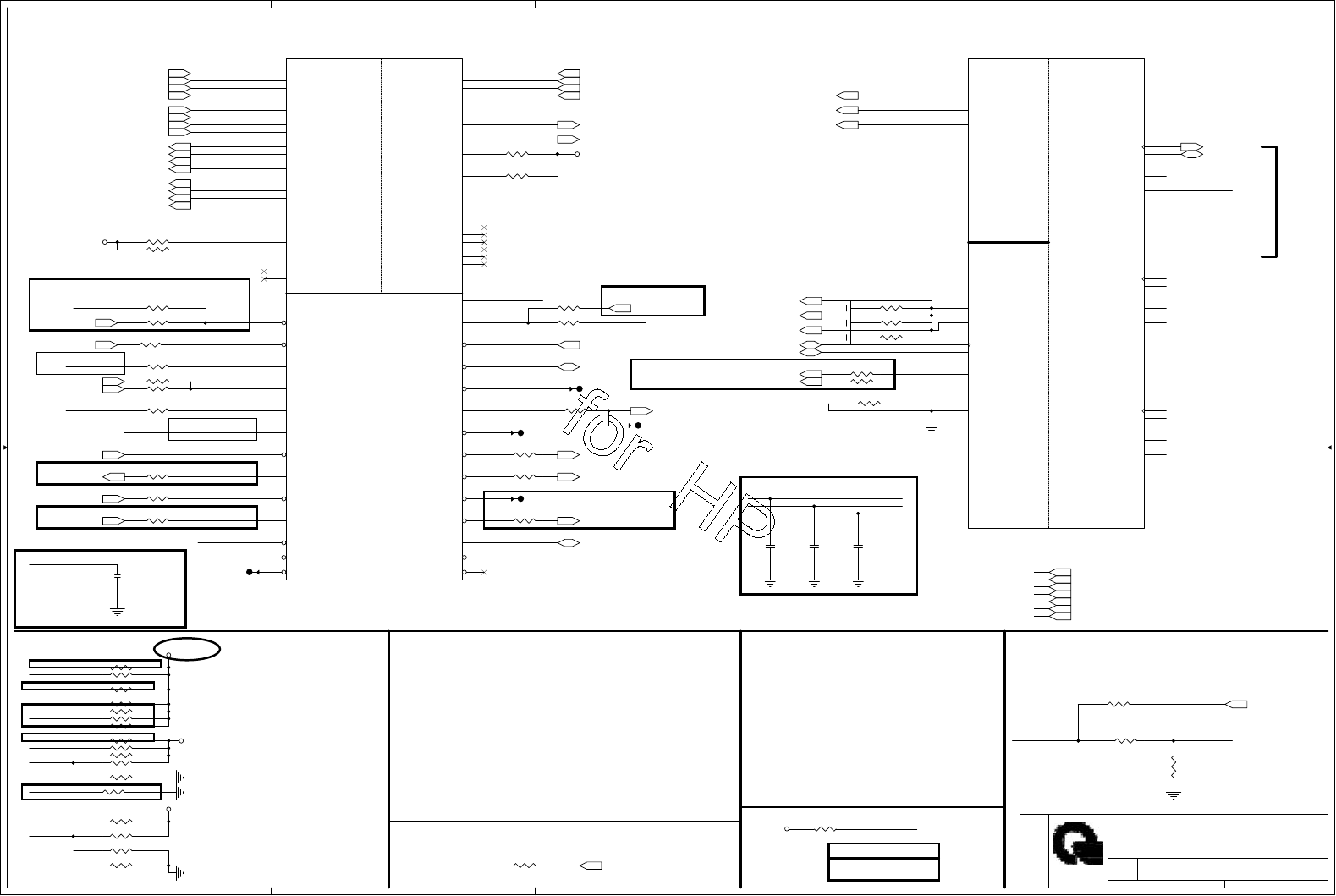

Lynx Point (DMI,FDI,PM)
PCH Pull-high/low(CLG)
Lynx Point ( DDI)
(DSW)
(+3V)
(+3VS5)
(+3VS5)

INT. HDMI
System PWR_OK(CLG)
INT HDMI Detect Function
(+3VS5)
(+3VS5)
DSW (+3VS5)
PD Res place close to PCH
PCH to Res routeing 37.5 ohm Impedance.
Res to connector filter routeing 50ohm Impedance.
Reserve for power on sequence
Reserve from EMI request
On Die DSW VR Enable
High = Enable (Default)
Low = Disable
DAC_IREF (50ohm)
Trace length < 500 MILS
Trace spacing = 30 MILS
DG V0.7 -> 33 ohm
SCH V0.7 -> 0 ohm
5/16 for DS3
5/16 for DS3
5/16 for DS3 5/16 for DS3
for DS3
for DS3
7/26 DB Modify
7/26 DB Modify
ϭϬͬϭϮ͗^/ƉŚĂƐĞŵŽĚŝĨLJ
ϭϬͬϭϰ͗^/ƉŚĂƐĞŵŽĚŝĨLJ
10/17: SI Modify change to 10 Kohm
12/17 PV modify
PM_DRAM_PWRGD
RSMRST#
SUSWARN#
AC_PRESENT_R
DNBSWON#_R
DMI_IREF
EC_PWROK_R
SYS_PWROK_R
APWROK_R
XDP_DBRST#1
PM_BATLOW#
PM_RI#
PCIE_WAKE#
CLKRUN#
DPB_HPD_Q
RSMRST#
EC_PWROK_R
CLKRUN#
RSMRST#
XDP_DBRST#
SLP_LAN#
SUSWARN#
DPB_HPD_Q
PCH_SUSCLK_L
DAC_IREF
IMVP_PW RGD
SYS_PWROK EC_PWROK
SYS_PWROK_R
CRT_B
CRT_G
CRT_R
DMI_COMP
DPWROK
SLP_LAN#
DSWVREN
PCH_VSYNC_R
PCH_HSYNC_R
DNBSWON#_R
AC_PRESENT_R
DSWVREN
SUSACK#
PCIE_WAKE#
SUSACK#
PM_RI#
SUSWARN#
PM_BATLOW#
DPWROK
PCIE_WAKE#
SUS_STAT#
SUS_STAT#
PM_DRAM_PWRGD
SYS_PWROK
DNBSWON#31
RSMRST#31
AC_PRESENT31
PM_SYNC 2
DMI_RXN02
DMI_RXN12
DMI_RXN22
DMI_RXN32
DMI_RXP02
DMI_RXP12
DMI_RXP22
DMI_RXP32
DMI_TXN02
DMI_TXN12
DMI_TXN22
DMI_TXN32
DMI_TXP02
DMI_TXP12
DMI_TXP22
DMI_TXP32
FDI_TXN0 2
FDI_TXN1 2
FDI_INT 2
PCIE_WAKE# 27,30,31,34
CLKRUN# 31
PCH_SUSCLK 7,31
SUSC# 31
SUSB# 31
SDVO_DATA 26
SDVO_CLK 26
EC_PWROK5,31
HDMI_HPD_CON 26
SUSWARN#EC31
IMVP_PWRGD 6,40
+3V 2,7,8,9,10,12,13,14,23,24,25,26,27,28,29,30,31,32,33,34,39,40,42,44
+3VPCU 4,7,9,11,25,31,32,34,35,36
+3V_RTC 7,10,11
+3VS5 2,7,9,10,34,36,38,39,42,44
+5V 7,23,26,28,29,32,33,34,39
+1.05V 2,4,9,10,11,31,34,37
FDI_TXP1 2
FDI_TXP0 2
FDI_CSYNC 2
SLP_SUS#EC 31
DISP_ON25
DPST_PWM2,24,25
LVDS_BLON25
CRT_B23
CRT_G23
CRT_R23
VSYNC_COM23
DDCCLK23
HSYNC_COM23
DDCDATA23
SUSACK#EC31
+3V_DEEP_SUS 7,8,9,10,39
IMVP_PWRGD6,40
DPWROK_EC 31
XDP_DBRST#2
+1.5V
+1.5V
+3V_DEEP_SUS
+3V
+3V_RTC
+3VS5
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
PCH 1/6 (DMI/FDI/VIDEO)
1A
Custom
644Monday, December 24, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
PCH 1/6 (DMI/FDI/VIDEO)
1A
Custom
644Monday, December 24, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
PCH 1/6 (DMI/FDI/VIDEO)
1A
Custom
644Monday, December 24, 2012
C577
*5.6P/16V_4
R713 7.5K/F_4
R603 0_4
R565 0_4
R625 *1K_4
R607 0_4
R431 150/F_4
TP66
R806 *200/F_4
R672 *0_4/S
R634 0_4
TP71
R604 0_4
R627 0_4
R626 *10K_4
R633 10K_4
R721 *0_4/S
R719 33_4
DMI
FDI
System Power Management
U33C
LPT_PCH_M_EDS/BGA
DMI0RXN
AW22
DMI1RXN
AR20
DMI2RXN
AP17
DMI3RXN
AV20
DMI0RXP
AY22
DMI1RXP
AP20
DMI2RXP
AR17
DMI3RXP
AW20
DMI0TXN
BD21
DMI1TXN
BE20
DMI2TXN
BD17
DMI3TXN
BE18
DMI0TXP
BB21
DMI1TXP
BC20
DMI2TXP
BB17
DMI3TXP
BC18
DMI_IREF
BE16
DMI_IRCOMP
AY17
FDI_RXN0 AJ35
FDI_RXN1 AL35
TP16 AV43
TP5 AY45
TP15 AV45
TP10 AW44
FDI_RXP0 AJ36
FDI_RXP1 AL36
FDI_CSYNC AL39
FDI_IREF AT45
TP17 AU42
TP13 AU44
FDI_INT AL40
PMSYNCH AY3
SLP_SUS# F1
SLP_S3# H1
SLP_S4# C6
SLP_S5# / GPIO63 ( SUS) Y7
SYS_RESET#
AM1
SYS_PWROK
AD7
PWRBTN#
K1
RI#
N4
WAKE# K3
SUS_STAT# / GPIO61 (SUS) U7
SUSCLK / GPIO62 (SUS) Y6
ACPRESENT / GPIO31(DSW)
E6
BATLOW # / GPIO72 (SUS)
K7
PWROK
F10
CLKRUN# AN7
SUSWARN#/SUSPW RDNACK/GPIO30 (SUS)
J4
RSMRST#
J2
DRAMPWROK
H3
SLP_LAN# G5
APWROK
AB7
DPWROK L13
TP12
AW17
SLP_A# F3
DSWVRMEN C8
SUSACK#
R6
TP7
AV17
TP21
AB10
FDI_RCOMP AR44
SLP_WLAN#/ GPIO29 ( DSW) D2
R599 0_4
R660 *10K_4
LVDS
Digital Display Interface
CRT
U33D
LPT_PCH_M_EDS/BGA
EDP_BKLTCTL
N36
EDP_BKLTEN
K36
EDP_VDD_EN
G36
CRT_BLUE
T45
CRT_DDC_CLK
M43
CRT_DDC_DATA
M45
CRT_GREEN
U44
CRT_HSYNC
N42
CRT_IRTN
U39
CRT_RED
V45
CRT_VSYNC
N44
DAC_IREF
U40
DDPB_CTRLCLK R40
DDPB_CTRLDATA R39
DDPC_CTRLCLK R35
DDPC_CTRLDATA R36
DDPD_CTRLCLK N40
DDPD_CTRLDATA N38
DDPB_AUXN H45
DDPC_AUXN K43
DDPD_AUXN J42
DDPB_AUXP H43
DDPC_AUXP K45
DDPD_AUXP J44
DDPB_HPD K40
DDPC_HPD K38
DDPD_HPD H39
R608 *0_4/S
R6060_4
R665 330K_4
R640 0_4
R566 *100K_4
TP107
R716 649/F_4
R586 8.2K_4
R798 1K_4
R803 *10K_4
R580 10K_4
C578
*5.6P/16V_4
R590 1K_4
R387*0_4
R573 0_4
R430 150/F_4
TP72
R605 *10K_4
R662 0_4
R794 100K/F_4
R661 *0_4
R6510_4
R714 *0_4/S
R717 33_4
R635
10K_4
TP75
R663 0_4
C579
*5.6P/16V_4
R585 *0_4
R624 10K_4
R432 150/F_4
R612 *0_4
R643 10K_4
R614 *1K_4
R671 7.5K/F_4
C827
*0.1U/10V_4
R579 *10K_4
5
5
4
4
3
3
2
2
1
1
D D
C C
B B
A A

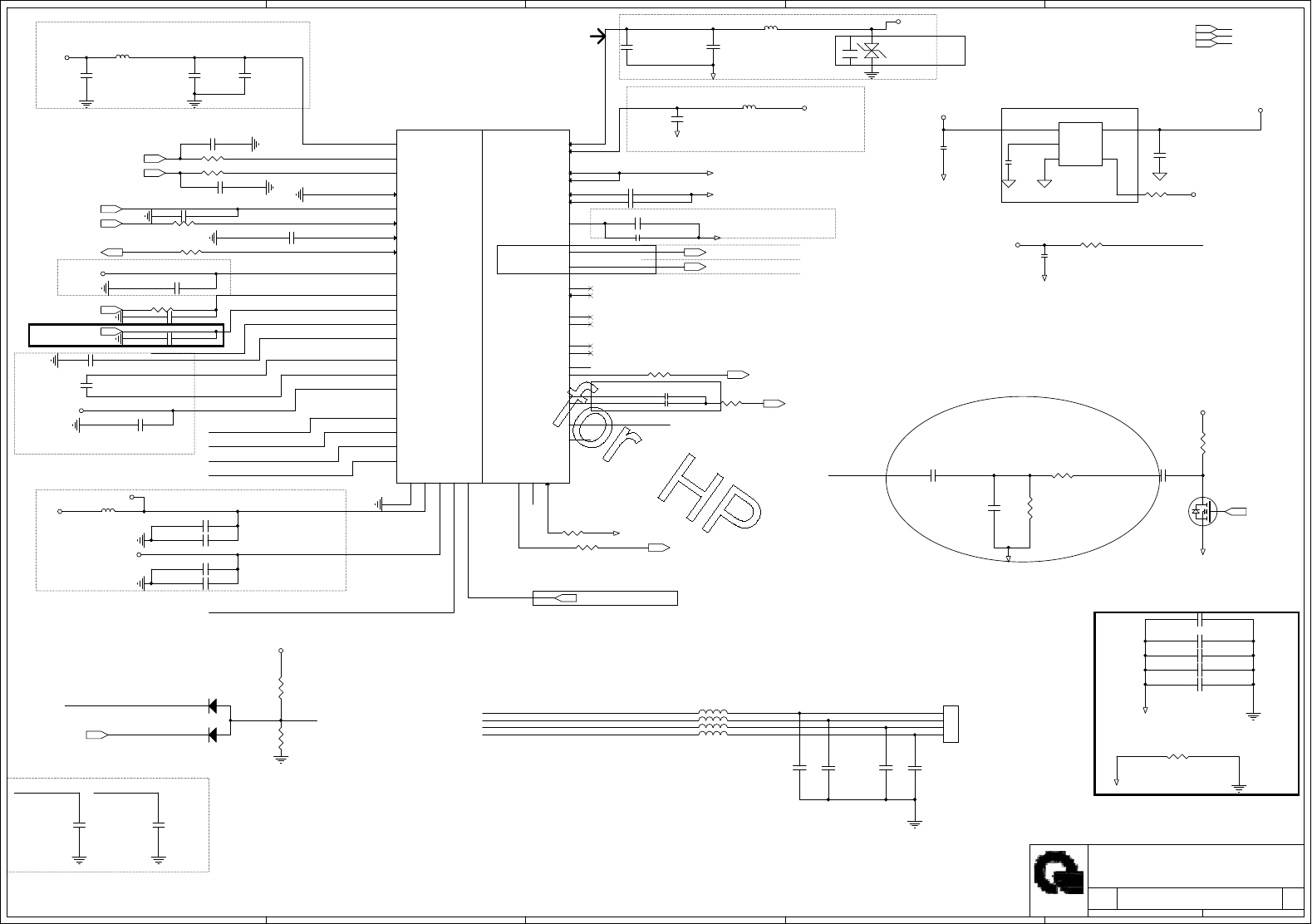

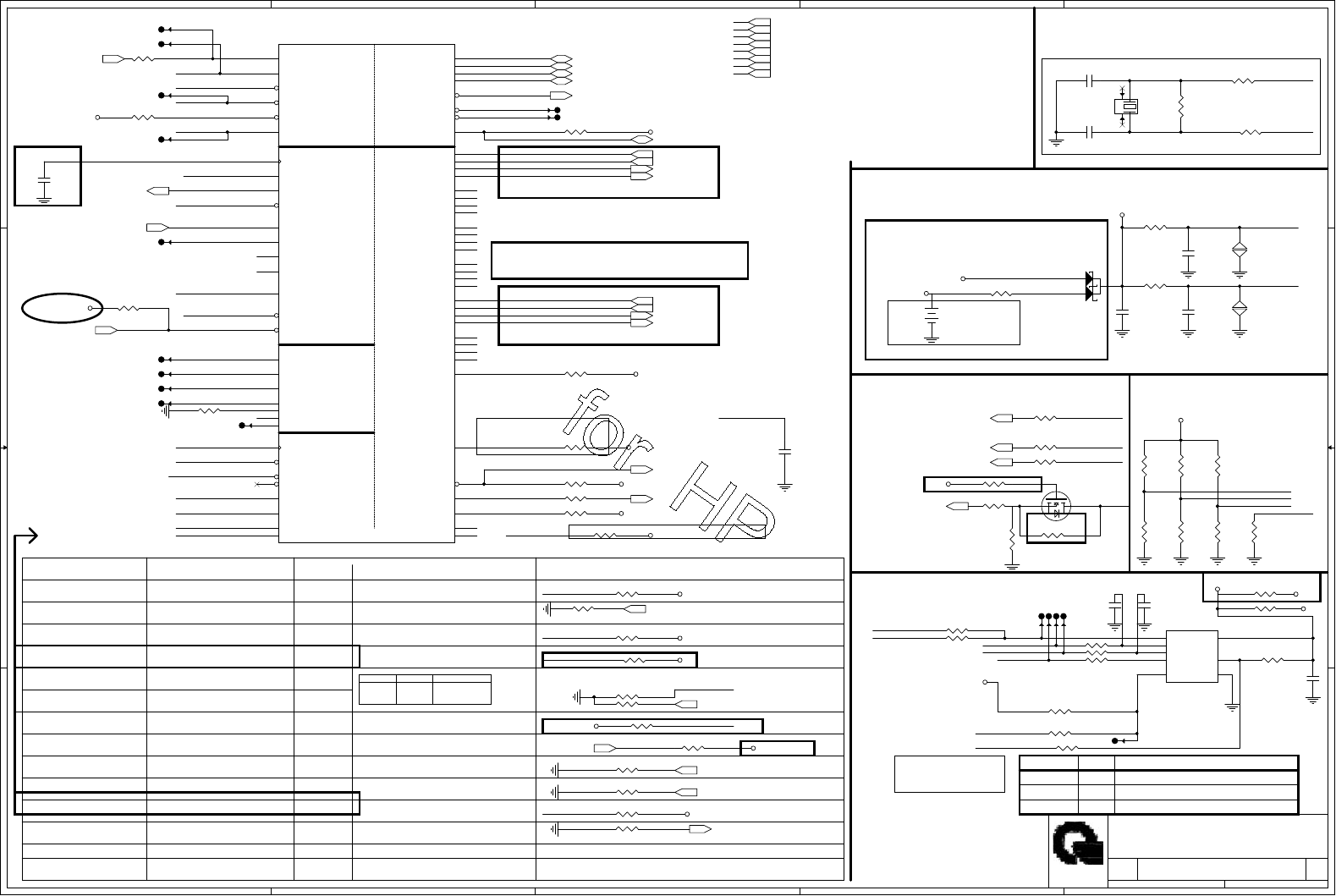

RTC Circuitry(RTC)
Lynx Point (HDA,JTAG,SATA)
RSVD Internel PURSMRST#
PCH Strap Table
GNT0#GNT1#
LPC
00
SPI
11
Boot Location
No reboot mode setting PWROK 0 = Default (weak pull-down 20K)
SPKR
PWROK
GPIO19
PWROK
Boot BIOS Selection 0 [bit-0]
Boot BIOS Selection 1 [bit-1]
Pin Name Strap description Sampled Configuration
[Need external pull-down for LPC BIOS]
GNT1# / GPIO51
Circuit
GPIO8
PWROK
HDD0 (SATA3 6.0Gb/s)
GNT3# / GPIO55 Top-Block Swap Override 0 = "top-block swap" mode
INTVRMEN Integrated 1.05V VRM enable ALWAYS
HDA_SDO PWROKFlash Descriptor Security 0 = Security Effect (Int PD)
GPIO28 0 = Disable
0 = Override
PWROK
Flash Descriptor Security
HDA_DOCK_EN#/GPIO33
(+3V)
(+3VS5)
(+3V)
PCH JTAG Debug(CLG)
HDA Bus(CLG)
SPI_MOSI iTPM function Disable APWROK 0 = Default (weak pull-down 20K)
On-die PLL Voltage Regulator RSMRST#
30mils
EON
PCH SPI ROM(CLG)
Only for Interposer

ODD (SATA2 3Gb/s)
RTC Power trace width 20mils.
RTC Clock 32.768KHz
Vender
AKE39ZN0800 AMIC A25QE32M-F (QE)AMIC
Socket
Size
4MB
4MB
AKE39ZN0Q03 EON EN25QH32-104HIP
DFHS08FS023
P/N
1 = Setting to No-Reboot mode
1 = Default (Int PU)
1 = Default (weak pull-up 20K)
Default weak pull-up on GNT0/1#
1 = Can be Overridden
1 = Enable (Int PU)
1 = Enable
(+3V)
(+3V)
DG recommended that AC coupling capacitors should be
close to the connector (<100 mils) for optimal signal quality.
HDA_SYNC On-Die PLL VR Voltage Select RSMRST
0 = Support by 1.8V (weak pull-down)
1 = Support by 1.5V
Reserve for EMI
EMI
9/21 Install for Intel DG
SATA_RCOMP
Impedance = 50 ohm
Trace length < 500 mils
Trace spacing = 15 mils
DG V0.7 -> 750 ohm
SCH V0.7 -> 0 ohm
0 = Disable
1 = Enable
check
for DS3
If EC support embedded flash , SPI
power must be used S5_0N power rail
for EC load code.
GPIO62 / SUSCLK
PLL On-Die Voltage
Regulator Enable
RSMRST#
0 = Disable
1 = Enable (Int PU)
ϭϬͬϭϭ͗^/ĐŚĂŶŐĞĨŽŽƚƉƌŝŶƚ
10/18: Del R350 , R344
10/18: SI Modify
ϭϬͬϭϴ͗^/DŽĚŝĨLJ
ϭϭͬϮϵ͗WƌĞWsŵŽĚŝĨLJ
ϭϭͬϮϵ͗WƌĞWsŵŽĚŝĨLJ
12/13: PV modify
12/13: PV modify
PCH_SPI_CS0#
SM_INTRUDER#
RTC_RST#
ACZ_SPKR
BBS_BIT0
SERIRQ
PCH_DRQ#0
PCH_DRQ#1
SATA_RCOMP
SATA_IREF
BBS_BIT0
PCH_SPI_CLK
PCH_SPI_CS1#
PCH_SPI_SI
PCH_SPI_SO
PCH_JTAG_TDI_R
ACZ_SYNC
ACZ_SPKR
ACZ_RST#
ACZ_SDOUT
PCH_INVRMEN
ACZ_SDOUT
SRTC_RST#
RTC_RST#
ACZ_BCLK
ACZ_RST#
ACZ_SDOUT
PCH_JTAG_TDI_R
PCH_JTAG_TMS
PCH_JTAG_TCK_R
PCH_JTAG_TCK_R
PCH_JTAG_TMS
PCH_JTAG_TDO_R
+3V_RTC_0
+3V_RTC_2
+3V_RTC_1
RTC_X2_1
RTC_X1_1
PCH_SPI_SI
ACZ_SYNC
PCH_JTAG_TDO_R
RTC_X1
RTC_X2
SRTC_RST#
PCH_INVRMEN
PCH_SPI_SO
DGT_STOP#
ACZ_BCLK
BIT_CLK_AUDIO
ACZ_SYNC
SIO_EXT_SCI#
PCH_SPI_CS0#
PCH_SPI_SI
PCH_SPI_CLK
DGT_STOP#
PCH_SPI_IO2
PCH_SPI_IO3
PCH_SPI_CS1#
PCH_SPI_CS0#R
BIOS_WP#
PCH_SPI_IO2
PCH_SPI_IO3
RTC_X1
RTC_X2
GPIO33
GPIO33
LAD1 31,34
LAD2 31,34
LAD3 31,34
LAD0 31,34
LFRAME# 31,34
SATA_LED# 32
ACZ_SPKR28
ACZ_SDIN028
PCI_GNT3# 8
BIT_CLK_AUDIO28
ACZ_RST#_AUDIO28
ACZ_SDOUT_AUDIO28
BBS_BIT1 8
PLL_ODVR_EN 9
SERIRQ 31
+3V 2,6,8,9,10,12,13,14,23,24,25,26,27,28,29,30,31,32,33,34,39,40,42,44
+3VPCU 4,9,11,25,31,32,34,35,36
+1.05V 2,4,9,10,11,31,34,37
+3V_DEEP_SUS 6,8,9,10,39
ACZ_SYNC_AUDIO28
GPIO33_E31
+3V_RTC 6,10,11
+5V 23,26,28,29,32,33,34,39
SIO_EXT_SCI#31
DGPU_HOLD_RST# 9,14
BT_OFF# 9,34
+3VS5 2,6,9,10,34,36,38,39,42,44
PCH_SUSCLK 6,31
CLKGEN_RTC_X111
+3V_RTC_0 11
SATA_RXN4 33
SATA_RXP4 33
SATA_TXN4 33
SATA_TXP4 33
SATA_RXN0 33
SATA_RXP0 33
SATA_TXN0 33
SATA_TXP0 33
+3V_RTC
+3V
+1.5V
+3V_RTC
+3V
+3V_RTC
+3VS5
+3V
+3VPCU
+VCC_HDA_IO
+3V
+VCC_HDA_IO
+5V
+3V
+3V_DEEP_SUS
+3V
+1.5V
+3V
+3VS5
+SPI_PWR
+SPI_PWR
+3V_RTC_0
+3V
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
PCH 2/6 (SATA/HDA/SPI)
1A
Custom
744Monday, December 24, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
PCH 2/6 (SATA/HDA/SPI)
1A
Custom
744Monday, December 24, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
PCH 2/6 (SATA/HDA/SPI)
1A
Custom
744Monday, December 24, 2012
C788
*22P/50V_4
TP114
R382
*10M_4
R697 33_4
TP104
R778 *0_4
TP102
R811 0_4
C905
1U/6.3V_4
R613 *1K_4
R571 *1K_4
R654
*210/F_4
R592 0_4
TP111
R611 0_4
R550 3.3K_4
R389 330K_4
R595
*100/F_4
R398 33_4
R760 0_4
R629 *10K_4
TP74
C903
1U/6.3V_4
R591 0_4
C855
*33P/50V_4
TP65
R691 33_4
Q23
*2N7002K
3
2
1
R619
*100/F_4
RTCIHDA
SATA 6G LPC
SPI JTAG
U33A
LPT_PCH_M_EDS/BGA
RTCX1
B5
RTCX2
B4
INTVRMEN
G10
INTRUDER#
A8
HDA_BCLK
B25
HDA_SYNC
A22
HDA_RST#
C24
HDA_SDIN0
L22
HDA_SDIN1
K22
HDA_SDIN2
G22
HDA_SDO
A24
SATALED# AP3
LAD0 A20
LAD1 C20
LAD2 A18
LAD3 C18
LDRQ1# / GPIO23 G20
LFRAME# B21
LDRQ0# D21
RTCRST#
D9
HDA_SDIN3
F22
HDA_DOCK_EN# / GPIO33
B17
HDA_DOCK_RST# / GPIO13
C22
SRTCRST#
B9
SATA0RXN BC8
SATA0RXP BE8
SATA0TXN AW8
SATA0TXP AY8
SATA1RXN BC10
SATA1RXP BE10
SATA1TXN AV10
SATA1TXP AW10
SATA2RXN BB9
SATA2RXP BD9
SATA2TXN AY13
SATA2TXP AW13
SATA3RXN BC12
SATA3RXP BE12
SATA3TXN AR13
SATA3TXP AT13
SATA4RXN / PERN1 BD13
SATA4RXP / PERP1 BB13
SATA4TXN / PETN1 AV15
SATA4TXP / PETP1 AW 15
SATA5RXN / PERN2 BC14
SATA5RXP / PERP2 BE14
SATA5TXN / PETN2 AP15
SATA5TXP / PETP2 AR15
SPI_CLK
AJ11
SPI_CS0#
AJ7
SPI_CS1#
AL7
SPI_MOSI
AH1
SPI_MISO
AH3
SATA0GP / GPIO21 AT1
SATA1GP / GPIO19 AU2
JTAG_TCK
AB3
JTAG_TMS
AD1
JTAG_TDI
AE2
JTAG_TDO
AD3
SERIRQ AL11
SPKR
AL10
SATA_RCOMP AY5
SATA_IREF BD4
TP25
F8
TP22
C26
TP20
AB6
SPI_CS2#
AJ10
SPI_IO2
AJ4
SPI_IO3
AJ2 TP9 BA2
TP8 BB2
R735 *1K_4
TP105
J1
*SOLDERJUMPER-2
12
TP115
TP69
R556 *0_4/S
R407 *10K_4
R372 *0_4/S
R680 *0_4
1 2
C793
0.1U/10V_4
R596
*210/F_4
R401
*1M_4
CN20
BAT_CONN
DFHD02MS119
85204-0200-2p-l
12
Y3
*32.768KHZ
4 1
23
R564 *1K_4
R554 0_4
R684 *1K_4
TP112
R688 33_4
R779 *0_4
R374 *1K_4
R562 *0_4
TP103R563 *1K_4
TP113
R581 8.2K_4
R552 *0_4
R390 *1K_4
R621 *1K_4
C849
*10P/50V_4
R544 33_4
R656
*210/F_4
R548 3.3K_4
R736 20K/F_4
R668 1M_4
TP68
R657
*51_4
C904
1U/6.3V_4
R617
*100/F_4
R542 0_4
R391 0_4
R587 10K_4
C530 *18P/50V_4
R584 10K_4
TP79
R739 20K/F_4
D13
*BAT54C
U31
EN25QH32-104HIP
CE#
1
SCK
6
SI
5
SO
2
WP#
3
VDD 8
VSS 4
HOLD# 7
J2
*SOLDERJUMPER-2
12
TP78
R561 0_4
R686 10K_4
TP108
R368 7.5K/F_4
TP106
C536 *18P/50V_4
R693 *1K_4
C792
*22P/50V_4
R569 *1K_4
5
5
4
4
3
3
2
2
1
1
D D
C C
B B
A A

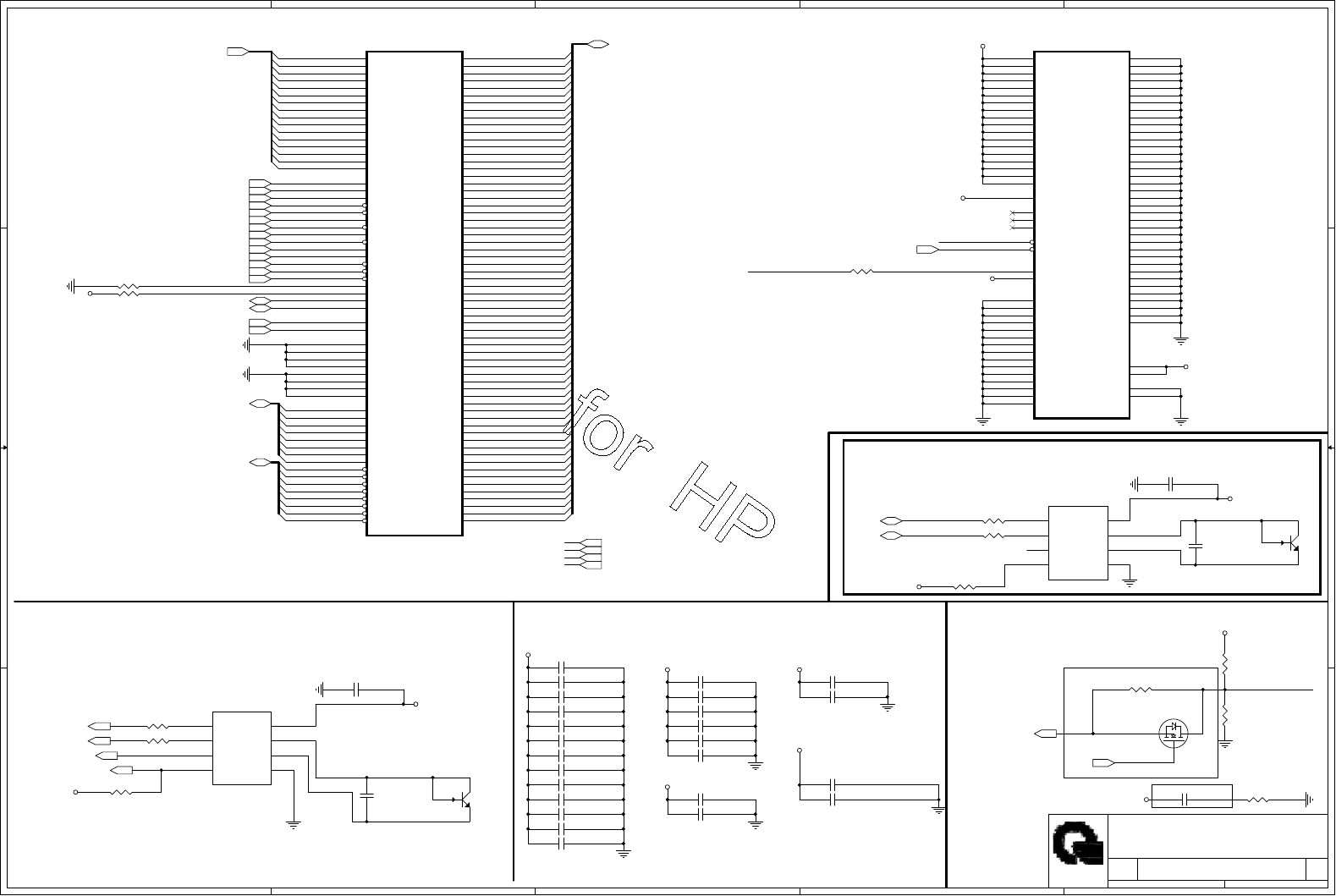

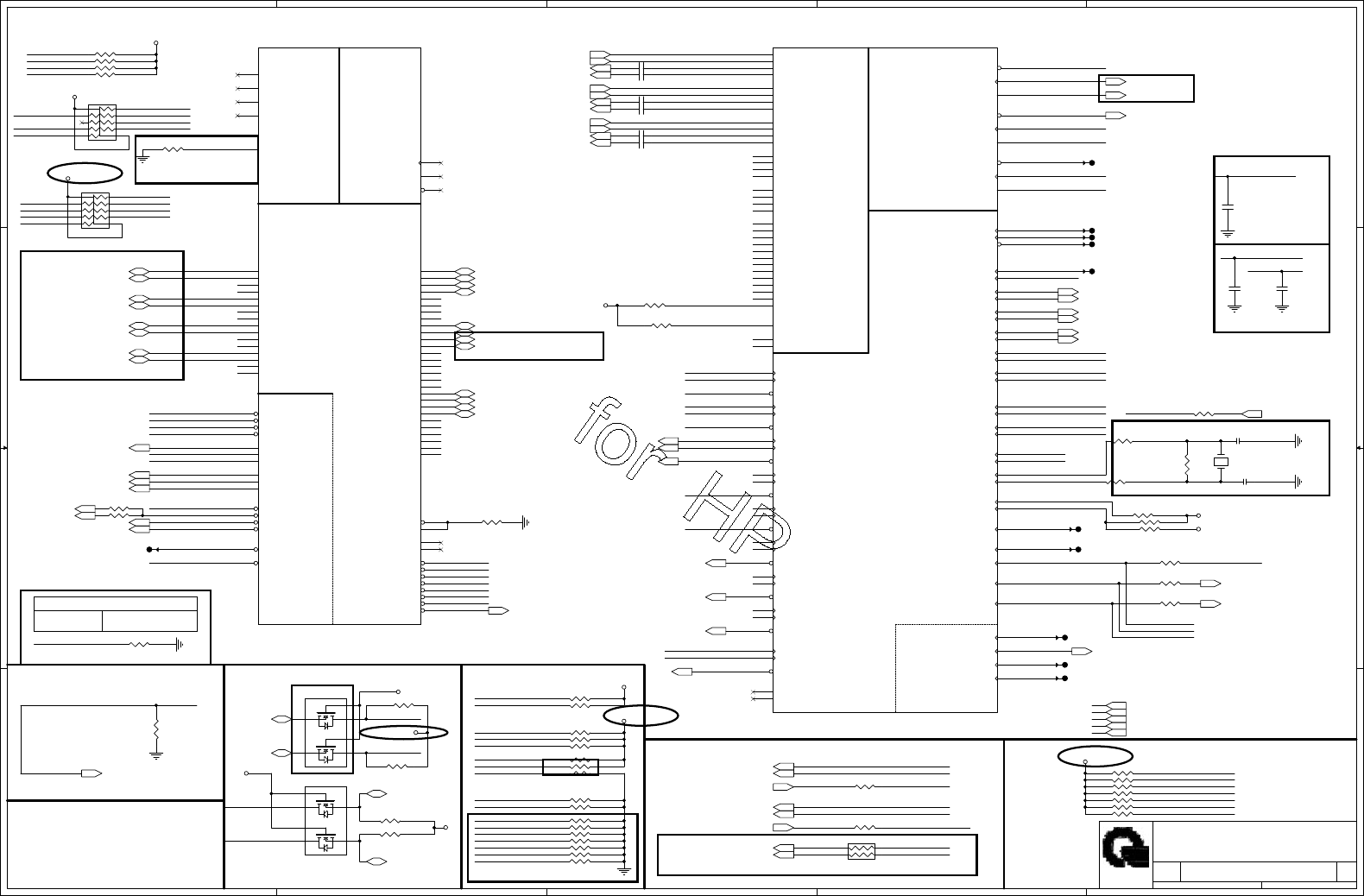

Lynx Point (PCI,USB,NVRAM)
Lynx Point (PCI-E,SMBUS,CLK)
CLOCK TERMINATION for FCIM
(+3V)
(+3VS5)
(+3VS5)
(+3VS5)

PLTRST#(CLG)
(+3V)
(+3V)
(+3V)
(+3V)
(+3V)
(+3V)
(+3V)
(+3V)
(+3V)
(+3VS5)
(+3VS5)
(+3VS5)
(+3VS5)
(+3VS5)
(+3VS5)
(+3VS5)
(+3VS5)
(+3VS5)
(+3VS5)
(+3VS5)
(+3VS5)
(+3V)
(+3VS5)
(+3VS5)
(+3VS5)
(+3VS5)
(+3VS5)
(+3V)
(+3V)
(+3V)
(+3V)
(+3V)
PCI/USBOC# Pull-up(CLG)
LAN
WLAN
SMBus/Pull-up(CLG)
GPU
Ra
Rb
SG : Rb ; UMA : Ra
CLK_REQ/Strap Pin(CLG)
SMBus/Pull-up(CLG)
PCIE Clock
Remove for UMA only.
RF
h^ϯ͘Ϭ
PEG Clock detect (SG only)
WLAN
LAN
Cardreader
USB2.0/USB3.0 COMBO 1st
USB2.0/USB3.0 COMBO 2nd
USB2.0
USB2.0
change 25M to small size
MPC Switch Control
MPC_PWR_CTRL# Low = MPC ON
High = MPC OFF (Default)
check
ϰͬϯϬ͗Zϭ͘ϬсхƌĞŶĂŵĞW,ͺdWϮϲ
(+3VS5)
for DS3
for DS3
for DS3
for DS3
7/26 DB modify
7/26 DB modify
7/26 DB modify
WLAN
Webcam
Right_USB
ϭϬͬϭϮ͗^/ŵŽĚŝĨLJ
ϭϬͬϭϴ͗^/ŵŽĚŝĨLJ
Touch screen
ϭϮͬϭϭ͗WsŵŽĚŝĨLJ
12/18 PV modify
PCI_PIRQA#
PCI_PIRQB#
PCI_PIRQC#
PLTRST#
SMB_PCH_CLK
SMB_PCH_DAT
USB_OC6#
USB_OC4#
USB_OC5#
USB_OC3#
PCH_AOCS#
USB_OC0#
USB_OC1#
USB_OC2#
SMB_ME0_CLK
SMB_ME0_DAT
DRAMRST_CNTRL_PCH
SMBALERT#
DRAMRST_CNTRL_PCH
SML1ALERT#_R
SMBALERT#
SMB_ME0_DAT
SMB_ME0_CLK
SMB_PCH_DAT
SMB_PCH_CLK
CLK_BUF_PCIE_3GPLL#
CLK_PCH_14M
CLK_BUF_PCIE_3GPLL
CLK_BUF_DREFSSCLK
CLK_BUF_DREFSSCLK#
CLK_BUF_DREFCLK
CLK_BUF_DREFCLK#
CLK_BUF_BCLK_N
CLK_BUF_BCLK_P
PLTRST#
PLTRST#
USB_OC0#
USB_OC6#
USB_OC4#
PCH_AOCS#
PCI_PIRQA#
PCI_PIRQB#
PCI_PIRQC#
PCI_PIRQD#
USB_OC5#USB_OC2#
USB_OC1#
USB_OC3#
CLK_PCH_PEGAP
CLK_PCH_PEGAN
CLK_PCIE_REQ1#
CLK_PCH_SRC2N
CLK_PCH_SRC2P
CLK_PCH_SRC0N
CLK_PCH_SRC0P
CLK_PCIE_REQ0#
USB_BIAS
SMB_PCH_DAT
SMB_PCH_CLK
CLK_PEGA_REQ#
CLK_PEGB_REQ#
CLK_PCIE_REQ0#
CLK_PCIE_REQ3#
CLK_PCIE_REQ4#
CLK_PCIE_REQ2#
CLK_PCIE_REQ1#
CLK_PEGA_REQ#
PCI_PME#
BT_COMBO_EN#
DGPU_SELECT#
ACCEL_INTH#MPC_PWR_CTRL#
EDID_SELECT#
MPC_PWR_CTRL#
EDID_SELECT#
PCI_PIRQD#
BT_COMBO_EN#
DGPU_SELECT#
BBS_BIT1
PCI_GNT3#
ACC_LED#
CLK_33M_DEBUG
CLK_PCH_14M
CLK_33M_KBC
CLK_33M_DEBUG
ACC_LED#
PCH_TP26
PCIE_TXN1_C
PCIE_TXP1_C
PCIE_TXN2_LAN_C
PCIE_TXP2_LAN_C
PCIE_TXN3_CARD_C
PCIE_TXP3_CARD_C
SMB_ME1_DAT
SML1ALERT#_R
SMB_ME1_CLK
CLK_PCH_ITPN
CLK_PCH_ITPP
CLK_BUF_PCIE_3GPLL#
CLK_BUF_PCIE_3GPLL
CLK_BUF_BCLK_P
CLK_BUF_BCLK_N
CLK_BUF_DREFCLK#
CLK_BUF_DREFCLK
CLK_BUF_DREFSSCLK
CLK_BUF_DREFSSCLK#
CLK_PCH_14M
CLK_PCI_FB
XTAL25_IN
ICLK_IREF
ICLK_BIAS
CLK_PCI_TPM_R
CLK_PCI_CARD_R
CLK_PCI_EC_R
CLK_PCI_LPC_R
CLK_PCI_FB_R
CLK_PCI_FB
CLK_PCH_PCI4
CLK_PCH_PCI2
CLK_FLEX1
CLK_FLEX2
CLK_FLEX3
CLK_FLEX0
CLK_PCH_PCI3
CLK_PCH_PEGAN
CLK_PCH_PEGAP
CLK_PEGA_REQ#
CLK_PCIE_REQ2#
CLK_PCH_CARD2P
CLK_PCH_CARD2N
CLK_PCIE_REQ3#
CLK_PCH_SRC0N
CLK_PCH_SRC0P
CLK_PCIE_REQ4#
CLK_PCIE_REQ1#
CLK_PCH_SRC2P
CLK_PCH_SRC2N
CLK_PCIE_REQ0#
CLK_PEGB_REQ#
MPC_PWR_CTRL#
PCIE_RCOMP
PCIE_IREF
SMB_ME1_CLK
SMB_ME1_DAT
XTAL25_IN
XTAL25_IN_1
XTAL25_OUT XTAL25_OUT_1
LCD_BK
DRAMRST_CNTRL_PCH 2
CLK_PCIE_VGA#14
CLK_PCIE_VGA14
CLK_PCIE_LANP30
CLK_PCIE_LANN30
PCIE_CLKREQ_LAN#30
PCIE_CLKREQ_WLAN#34
CLK_PCIE_WLAN#34
CLK_PCIE_WLAN34
MBCLK213,24,31
MBDATA213,24,31
PLTRST# 2,14,27,30,31,34
SMB_RUN_DAT 12,13,24
SMB_RUN_CLK 12,13,24
BBS_BIT17
PCI_GNT3#7
BT_COMBO_EN#34
USB30_RX1-29
USB30_RX1+29
USB30_RX2-29
USB30_RX2+29
USB30_TX1-29
USB30_TX1+29
USB30_TX2-29
USB30_TX2+29
PCH_AOCS# 34
ACC_LED#32
PM_EXTTS#012,13
SMB_PCH_CLK 32
SMB_PCH_DAT 32
PCIE_RXN134
PCIE_RXP134
PCIE_TXN134
PCIE_TXP134
PCIE_RXP2_LAN30
PCIE_RXN2_LAN30
PCIE_TXN2_LAN30
PCIE_TXP2_LAN30
PCIE_RXP3_CARD27
PCIE_RXN3_CARD27
PCIE_TXN3_CARD27
PCIE_TXP3_CARD27
USBP0- 29
USBP0+ 29
USBP1+ 29
USBP1- 29
CLK_DPLL_NSCCLKP 2
CLK_DPLL_NSCCLKN 2
CLK_CPU_BCLKN 2
CLK_CPU_BCLKP 2
CLK_DPLL_SSCLKN 2
CLK_DPLL_SSCLKP 2
CLK_33M_DEBUG 34
CLK_33M_KBC 31
BOARD_ID19
BOARD_ID29
BOARD_ID09
CLK_PCIE_CARDN27
CLK_PCIE_CARDP27
CLK_PCIE_REQ2#27
CLK_FLEX1_48M 30
+3V 2,6,7,9,10,12,13,14,23,24,25,26,27,28,29,30,31,32,33,34,39,40,42,44
+3VS5 2,6,7,9,10,34,36,38,39,42,44
+1.05V 2,4,9,10,11,31,34,37
+3V_DEEP_SUS 6,7,9,10,39
+1.5V 6,7,10,28,34,38,44
PCH_XTAL25_IN 11
CLK_PEGA_REQ#15
USBP10+ 34
USBP10- 34
USBP4- 25
USBP4+ 25
USBP9- 30
USBP9+ 30
EXTTS#113
ACCEL_INTH#34
LCD_BK25
USBP5- 29
USBP5+ 29
+3V_DEEP_SUS
+3V
+3V_DEEP_SUS
+3V
+3V
+3V_DEEP_SUS
+3V
+3V_DEEP_SUS
+1.5V
+VCCAXCK_VRM
+1.5V
+3V
+3V
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
PCH 3/6 (PCIE/USB/CLK)
1A
Custom
844Monday, December 24, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
PCH 3/6 (PCIE/USB/CLK)
1A
Custom
844Monday, December 24, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
PCH 3/6 (PCIE/USB/CLK)
1A
Custom
844Monday, December 24, 2012
R810 *0_4
R346 2.2K_4
R400
22.6/F_4
R399 10K_4
TP64
PCI-E*
CLOCKS
FLEX CLOCKS
SMBUS
U33B
LPT_PCH_M_EDS/BGA
PERN1 / USB3RN3
AW31
PERP1 / USB3RP3
AY31
PERN2/ USB3RN4
AT31
PERP2/ USB3RP4
AR31
PERN3
AW33
PERP3
AY33
PERN4
AT33
PERP4
AR33
PERN5
AW36
PERP5
AV36
PERN6
AY38
PERP6
AW38
PERN7
AT40
PERP7
AT39
PERN8
AN38
PERP8
AN39
PETN1 / USB3TN3
BE32
PETP1 / USB3TP3
BC32
PETN2/ USB3TN4
BD33
PETP2/ USB3TP4
BB33
PETN3
BE34
PETP3
BC34
PETN4
BE36
PETP4
BC36
PETN5
BD37
PETP5
BB37
PETN6
BC38
PETP6
BE38
PETN7
BE40
PETP7
BC40
PETN8
BD42
PETP8
BD41
CLKOUT_PCIE0N
Y43
CLKOUT_PCIE0P
Y45
CLKOUT_PCIE1N
AA44
CLKOUT_PCIE1P
AA42
CLKOUT_PCIE2N
AB43
CLKOUT_PCIE2P
AB45
CLKOUT_PCIE3N
AD43
CLKOUT_PCIE3P
AD45
CLKOUT_PCIE4N
AF43
CLKOUT_PCIE4P
AF45
CLKOUT_PCIE5N
AE44
CLKOUT_PCIE5P
AE42
CLKIN_GND1_N AR24
CLKIN_GND1_P AT24
CLKIN_DMI_N AY24
CLKIN_DMI_P AW24
CLKIN_DOT_96N H33
CLKIN_DOT_96P G33
CLKIN_SATA_N BE6
CLKIN_SATA_P BC6
XTAL25_IN AM43
XTAL25_OUT AL44
REFCLK14IN F45
CLKIN_PCILOOPBACK D17
CLKOUT_PEG_A_N
AB35
CLKOUT_PEG_A_P
AB36
PEG_A_CLKRQ# / GPIO47
AF6
PCIECLKRQ0# / GPIO73
AB1
PCIECLKRQ1# / GPIO18
AF1
PCIECLKRQ2# / GPIO20/ SMI#
AF3
PCIECLKRQ3# / GPIO25
T3
PCIECLKRQ4# / GPIO26
V3
PCIECLKRQ5# / GPIO44
AA2
CLKOUTFLEX0 / GPIO64 C40
CLKOUTFLEX1 / GPIO65 F38
CLKOUTFLEX2 / GPIO66 F36
CLKOUTFLEX3 / GPIO67 F39
CLKOUT_DMI_N AF39
CLKOUT_DMI_P AF40
CLKOUT_DP_P AJ39
CLKOUT_DP_N AJ40
CLKOUT_PCIE6N
AB40
CLKOUT_PCIE6P
AB39
PCIECLKRQ7# / GPIO46
Y3
CLKOUT_PCIE7N
AJ44
CLKOUT_PCIE7P
AJ42
CLKOUT_ITPXDP_N AH43
CLKOUT_ITPXDP_P AH45
SMBALERT# / GPIO11 N7
SMBCLK R10
SMBDATA U11
SML0ALERT# / GPIO60 N8
SML0CLK U8
SML0DATA R7
SML1ALERT# / PCHHOT# / GPIO74 H6
SML1CLK / GPIO58 K6
SML1DATA / GPIO75 N11
PCIECLKRQ6# / GPIO45
AE4
PCIE_IREF
BE30
PCIE_RCOMP
BD29
ICLK_IREF AM45
DIFFCLK_BIASREF AN44
CLKOUT_33MHZ0 D44
CLKOUT_33MHZ1 E44
CLKOUT_33MHZ2 B42
CLKOUT_33MHZ3 F41
CLKOUT_33MHZ4 A40
CLKOUT_DPNS_N AF35
CLKOUT_DPNS_P AF36
TP18
AD38 TP19
AD39
TP11
BC30
TP6
BB29
CLKOUT_PEG_B_N Y39
CLKOUT_PEG_B_P Y38
PEG_B_CLKRQ# / GPIO56 U4
R406 10K_4
TP84
R383 2.2K_4
C861
*22P/50V_4
R408 10K_4
C890 *33P/50V_4
C846 0.1U/10V_4
R352 2.2K_4
Y4
*25MHZ
R351 1K_4
R669 10K_4
R620 *0_4/S
R356 4.7K_4
Thermal
PCI
USB
C- Link
U33E
LPT_PCH_M_EDS/BGA
PIRQA#
H20
PIRQB#
L20
PIRQC#
K17
PIRQD#
M20
GPIO50
A12
GPIO52
B13
GPIO54
C12
GPIO51
C10
GPIO53
A10
GPIO55
AL6
PIRQE# / GPIO2
G17
PIRQF# / GPIO3
F17
PIRQG# / GPIO4
L15
PIRQH# / GPIO5
M15
USBP0N B37
USBP0P D37
USBP1N A38
USBP1P C38
USBP2N A36
USBP2P C36
USBP3N A34
USBP3P C34
USBP4N B33
USBP4P D33
USBP5N F31
USBP5P G31
USBP6N K31
USBP6P L31
USBP7N G29
USBP7P H29
USBP8N A32
USBP8P C32
USBP9N A30
USBP9P C30
USBP10N B29
USBP10P D29
USBP11N A28
USBP11P C28
USBP12N G26
USBP12P F26
USBP13N F24
USBP13P G24
PME#
AD10
USBRBIAS# K24
USBRBIAS K26
OC0# / GPIO59 P3
OC1# / GPIO40 V1
OC2# / GPIO41 U2
OC3# / GPIO42 P1
OC4# / GPIO43 M3
OC5# / GPIO9 T1
OC6# / GPIO10 N2
OC7# / GPIO14 M1
PLTRST#
Y11
USB3RXN1
AR26
USB3RXN2
AW26
USB3RXN5
AW29
USB3RXN6
AR29
USB3RXP1
AP26
USB3RXP2
AV26
USB3RXP5
AV29
USB3RXP6
AP29
USB3TXN1
BE24
USB3TXN2
BD25
USB3TXN5
BE26
USB3TXN6
BD27
USB3TXP1
BD23
USB3TXP2
BC24
USB3TXP5
BC26
USB3TXP6
BE28
TP1
BA45
TP2
BC45
TP3
BE44
TP4
BE43
TD_IREF
AY43
CL_CLK1 AF11
CL_DATA1 AF10
CL_RST1# AF7
TP24 M33
TP23 L33
R597 10K_4
R628 10K_4
R355 4.7K_4
TP80
R602 10K_4
R68122_4
R718
*1M_4
C851 0.1U/10V_4
R780 *0_4
C864 0.1U/10V_4
R405 10K_4
R384 2.2K_4
R598 *10K_4
R409 10K_4
R761 0_4
R70922_4
C880
*22P/50V_4
R658 10K_4
R715 *0_4/S
TP83
TP76
R781 *0_4
R380 2.2K_4
Q22
2N7002DW
6
2
1
5
43
TP116
R695 8.2K_4
TP118
RP3
10K_10P8R_6
10
9
8
7 4
3
2
1
56
TP85
R370 10K_4
R687 7.5K/F_4
R70022_4
R659 10K_4
TP81
R396 *1K_4
R809 0_4
C857 0.1U/10V_4
R692 *0_4/S
R7108.2K_4
TP67
R361 *0_4/S
Q20
2N7002DW
6
2
1
5
4 3
R708 10K_4
TP82
C891 *33P/50V_4
R689 8.2K_4
R712 7.5K/F_4
R699 8.2K_4
C850 0.1U/10V_4
RP5
10K_10P8R_6
10
9
8
7 4
3
2
1
56
R381 2.2K_4
RP4
0_4P2R_4
2
4
1
3
C878
*22P/50V_4
R623 10K_4
R386 10K_4
R378 10K_4
R698 8.2K_4
R711 *7.5K/F_4
C865 0.1U/10V_4
R402 10K_4
R670 10K_4
R349
100K_4
5
5
4
4
3
3
2
2
1
1
D D
C C
B B
A A
ͽΪΟΩ͑΁ΠΚΟΥ͙͑͑͸΁ͺ΀͝·΄΄ΐͿʹ΅ͷ͝΃΄·͵͚
ͽΪΟΩ͑΁ΠΚΟΥ͙͑͑͸΁ͺ΀͝·΄΄ΐͿʹ΅ͷ͝΃΄·͵͚ͽΪΟΩ͑΁ΠΚΟΥ͙͑͑͸΁ͺ΀͝·΄΄ΐͿʹ΅ͷ͝΃΄·͵͚
ͽΪΟΩ͑΁ΠΚΟΥ͙͑͑͸΁ͺ΀͝·΄΄ΐͿʹ΅ͷ͝΃΄·͵͚
(+3VS5)
(DSW)
(+3V)
BIOS RECOVERY High = Disable (Default)
Low = Enable
MFG-TEST
Clock Gen Power OK (CLG)

Low = Disable (Default)
High = Enable
Intel ME Crypto Transport Layer
Security (TLS) cipher suite
SV_SET_UP
High = Strong (Default)
Reserve
(+3V)
(+3V)
(+3V)
(+3V)
(+3V)
(+3V)
(+3V)
DSW
(+3VS5)
(+3V)
(+3V)
(+3V)
(+3VS5)
(+3VS5)
(+3V)
(+3V)
(+3V)
(+3V)
(+3V)
(+3V)
(+3V)
(+3V)
(+3VS5)
Rb
SG
Ra
Rb
Stuff
NC
UMA
Ra
GFX Present
RaRb
GPIO Pull-up/Pull-down(CLG)
RD0
RD1
RD2
RD4
RD5
RU0
RU1
RU2
RU4
RU5
BOARD ID SETTING
Model
BOARD_ID0BOARD_ID1BOARD_ID2BOARD_ID4BOARD_ID5
R63 UMA 0
1
0
0
0
0
R63 DIS
0 = TLS no confidentiality (Int PD)
1 = TLS with confidentiality
SATA3GP/GPIO37GPIO36
Internal PD TLS Confidentiality
Swap GPIO
0 = SGPIO
1 = Default
0 = SV Detect
1 = Default
BIOS_RESP SV Detect
With Intel LAN:
Connect to LANWAKE# pin on the LAN
Without Intel LAN:
Used to wake event from DSx
GPIO27
PCH MISC PU /PD
for DS3
for DS3
for DS3
for DS3
ϭϬͬϭϮ͗^/ŵŽĚŝĨLJ
Power already stuffed.
SI
00
00
0
1
PV 1 0
DB
DB
R63 UMA
R63 DIS
SI
R63 UMA
R63 DISPV
0
110
10/11: SI modify net name
ϭϬͬϭϰ͗^/ŵŽĚŝĨLJ
ϭϬͬϭϱ͗^/ŵŽĚŝĨLJ
10/16: SI modify
ϭϬͬϭϳ͗^/ŵŽĚŝĨLJ
ϭϬͬϭϳ͗^/ŵŽĚŝĨLJĞůZϱϳϳ
ϭϭͬϮϵ͗WƌĞWsDŽĚŝĨLJ
ϭϮͬϬϮ͗WƌĞWsDŽĚŝĨLJ
ϭϮͬϭϭ͗WsDŽĚŝĨLJ
SIO_EXT_SMI#
BOARD_ID4
LAN_DISABLE#_R
DGPU_PWROK
BIOS_REC
PLL_ODVR_EN_R
GPIO34
EC_RCIN#
PCH_THRMTRIP#
FDI_OVRVLTG
MFG_MODE
DGPU_PRSNT#
GPIO27
TEST_SET_UP
SV_DET
GPIO70
GPIO71
FDI_OVRVLTGDGPU_PWR_EN_R
MFG_MODE
RF_OFF#
RF_OFF#
TEST_SET_UP
S_GPIO
DGPU_PWR_EN_R
ODD_PRSNT#_R
DGPU_PRSNT#
DGPU_PWROK
SIO_EXT_SMI#
GPIO70
DGPU_PWROK
GPIO71
ODD_PRSNT#_R
BOARD_ID5
BOARD_ID4
BOARD_ID2
BOARD_ID0
BOARD_ID1
BOARD_ID2
BOARD_ID1
S_GPIO
BOARD_ID0
GPIO68
GPIO69
GPIO49
BT_OFF#
BOARD_ID5
DGPU_HOLD_RST#
BOARD_ID3
DGPU_HOLD_RST#
GPIO35
BT_OFF#
GPIO35
GPIO49
GPIO27
EC_RCIN#
EC_A20GATE
PCH_THRMTRIP#
BIOS_REC
SV_DET
LAN_DISABLE#_R
DGPU_PWR_EN_R
GPIO27DSW_WAKE#
SIO_EXT_SMI#31
EC_A20GATE 31
EC_RCIN# 31
H_PWRGOOD 2
PM_THRMTRIP#R 2,31
DGPU_PWROK31,42,43,44
PLL_ODVR_EN7
ODD_PRSNT#33
RF_OFF#34
DGPU_PR_EN9,42,43,44
BOARD_ID28
BOARD_ID18
BOARD_ID08
BT_OFF#7,34
DGPU_HOLD_RST#7,14
BOARD_ID3
PCI_SERR#31
EC_PECI 2,31
CPU_PLTRST#R 2,31
DSW_WAKE#30,31
+3V 2,6,7,8,10,12,13,14,23,24,25,26,27,28,29,30,31,32,33,34,39,40,42,44
+3VS5 2,6,7,10,34,36,38,39,42,44
+5VS5 23,29,30,34,36,37,38,39,40,41,42,43,44
+3V_DEEP_SUS 6,7,8,10,39
DGPU_PR_EN9,42,43,44
+3V +3V
+3V
+3V_DEEP_SUS
+3V
+3V
+3V
+3V
+3V_DEEP_SUS
+3V
+3V_DEEP_SUS
+3V
+3V
+3V
+3V
+1.05V
+3V
+3V_DEEP_SUS
+3VS5
+3V
+3VPCU
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
PCH 4/6 (GPIO/MISC)
1A
Custom
944Monday, December 24, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
PCH 4/6 (GPIO/MISC)
1A
Custom
944Monday, December 24, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
PCH 4/6 (GPIO/MISC)
1A
Custom
944Monday, December 24, 2012
CPU/MISC
NCTF
GPIO
U33F
LPT_PCH_M_EDS/BGA
GPIO27
R11
GPIO28
AD11
GPIO24
Y10
GPIO57
U12
LAN_PHY_PWR_CTRL / GPIO12
K13
VSS_NCTF_1
BE41
VSS_NCTF_2
BE5
VSS_NCTF_3
C45
VSS_NCTF_4
A5
VSS_NCTF_5 A2
VSS_NCTF_6 A41
VSS_NCTF_7 A43
VSS_NCTF_8 A44
VSS_NCTF_9 B1
VSS_NCTF_10 B2
VSS_NCTF_11 B44
TACH2 / GPIO6
A14
TACH0 / GPIO17
C14
TACH3 / GPIO7
G15
SATA3GP / GPIO37
AK1
SATA5GP / GPIO49
AK3
SCLOCK / GPIO22
BB4
SLOAD / GPIO38
AT7
SDATAOUT0 / GPIO39
AM3
SDATAOUT1 / GPIO48
AN4
PROCPWRGD AV3
RCIN# AT6
PECI AY1
THRMTRIP# AV1
GPIO8
Y1
BMBUSY# / GPIO0
AT8
GPIO15
AB11
TACH1 / GPIO1
F13
SATA2GP / GPIO36
AT3
GPIO34
AN6
GPIO35 / NMI#
AP1
SATA4GP / GPIO16
AN2
TP14 AN10
TACH4 / GPIO68 C16
TACH6 / GPIO70 G13
TACH7 / GPIO71 H15
TACH5 / GPIO69 D13
VSS_NCTF_16 BD2
VSS_NCTF_17 BD44
VSS_NCTF_18 BD45
VSS_NCTF_19 BE2
VSS_NCTF_20 BE3
VSS_NCTF_21 D1
PLTRST_PROC# AU4
VSS_NTCF_25 N10
VSS_NCTF_12 B45
VSS_NCTF_13 BA1
VSS_NCTF_14 BC1
VSS_NCTF_15 BD1
VSS_NCTF_22 E1
VSS_NCTF_23 E45
VSS_NCTF_24 A4
R574 *100K_4
R609 10K_4
R646 1K_4
R667 10K_4
R616 10K_4
R388 *0_4
R650 10K_4
R589 10K_4
R575 10K_4
TP110
R588 10K_4
R649 10K_4
R679 10K_4
R572 1K_4
R583 0_4
R578 10K_4
R647 10K_4
R630 *0_4/S
R675 *10K_4
R645 *0_4
R582 *1K_4
R365 10K_4
R610 *10K_4
R676 10K_4
R631 *0_4
R379 10K_4
R567 10K_4
R618 10K_4
R677 *10K_4
R666 *0_4
R694 10K_4
R622 10K_4
R568 *0_4
R655 *10K_4
R673 *1.5K/F_4
R600 *10K_4
TP109
R678 *10K_4
R359 *10K_4
R371 10K_4
R364 10K_4
R375 *10K_4
R362 *10K_4
R615 10K_4
R632 *0_4
R652 *100K_4
R653 *10K_4
R638 10K_4
R674 10K_4
Q39
*2N7002K
3
2
1
U37
*U74AHC1G08G-AL5-R
2
1
4
3 5
R637 390_4
R594 *1K_4
R345 0_4
R644 100_4
R570 *0_4/S
R639 *0_4
R636 *1K_4
5
5
4
4
3
3
2
2
1
1
D D
C C
B B
A A

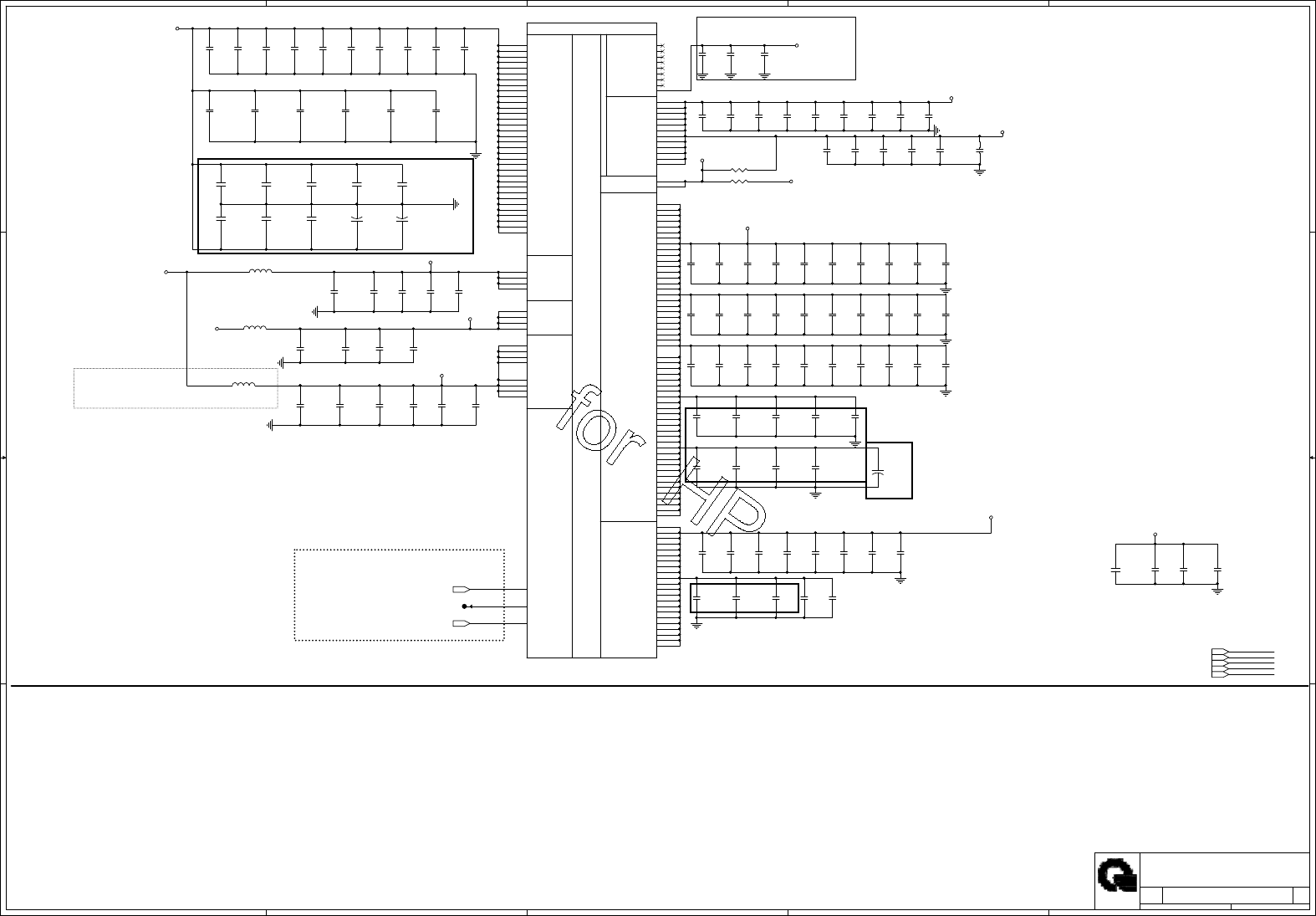

Lynx Point (POWER)

50mA (10mils)
10mA (10mils)
22mA (10mils)
Lynx Point (POWER)
70mA (15 mils)
If have power noise issue then stuff it.
1.29A (60mils)
0.67A (40mils)
3.629A (160mils)
PCH VCCIO Power
Near Pin
AN34,AN35
98mA (15mils)
0.476A (30mils)
0.179A (20mils)
4mA (10mils)
PCH band gap Power
13mA (10mils)
3.629A (160mils)
28mA (10mils)
15mA (10mils)
PCH VRM Power
PCH VRM Power
PCH VRM Power
PCH VRM Power
1.09A (40mils)
3.629A (160mils)
0.3A (20mils)
0.15A (20mils)
0.261A (40mils)
3.629A (160mils)
0.26A (40mils)
0.15A (20mils)
0.26A (40mils)
0.13A (20mils)
0.261A (40mils)
133mA (20mils)
3.629A (160mils)
3.629A (160mils)
PCH VCCSUS
for DS3
PCH DS3 PWR
6,FKDQJHIRU'((36
for DS3
for DS3
for DS3
for DS3
If EC support embedded flash , SPI
power must be used S5_0N power rail
for EC load code.
for DS3 function
SUH39PRGLI\
39FKDQJHSQ
+V3.3S_VCCPCORE
+V3.3S_VCC_FLEX0
+V1.05S_PCH_VCC
+V1.05M_VCCSUS
+V3.3A_VCCPSUS
+VCCAPLL_USB3
+V1.05S_VCCAPLL_FDI
+V3.3S_VCC_FLEX1
PCH_VCC_1_1_20
PCH_VCC_1_1_21
+V1.5S_VCCATS
+V3.3S_VCCPTS
+V3.3S_VCCPFUSE
+V1.05S_VCCPCPU
+VCCRTCEXT
+VCCPRTCSUS_3P3
+V3.3A_VCCPUSB
+V3.3S_VCCAUBG
+V1.05S_VCCAUSB
+V1.05M_VCCDUSBSUS
+VCCPDSW
+VCCSST
+V1.05S_VCCAUX
+V1.05M_VCCASW
+V3.3S_ADACBG
+V3.3S_VCC_GIO
+V3.3S_VCC_FLEX23
+V3.3S_VCC_ASEPCI
+VCCA_USBSUS
+PCH_VCCDSW
+V1.05S_VCCUSBCORE
SLP_SUS_ON_1
MAIND3,39
+3VS5 2,6,7,9,34,36,38,39,42,44
+1.5V 6,7,8,28,34,38,44
+1.05V 2,4,9,11,31,34,37
+VCCIO_PCH 4+3V 2,6,7,8,9,12,13,14,23,24,25,26,27,28,29,30,31,32,33,34,39,40,42,44
+5V 7,23,26,28,29,32,33,34,39
+5VS5 23,29,30,34,36,37,38,39,40,41,42,43,44
+3V_DEEP_SUS 6,7,8,9,39
SLP_SUS_ON10,31
SLP_SUS_ON10,31
+3V
+3V
+3V_DEEP_SUS
+3V_RTC
+VCCA_DAC_1_2
+3V
+3V
+V3.3M_VCCPSPI
+1.5V
+VCC_HDA_IO
+3V
+3V +1.5V_LDO
+1.05V
+1.05V
+V1.05S_VCC_EXP
+V1.05S_VCC_EXP
+V1.05S_VCC_EXP+1.05V
+1.05V
+1.5V
+V1.05S_VCC_EXP
+1.05V
+1.5V
+V1.05S_VCC_EXP
+3V_BG
+1.05V+V1.05S_VCCAPLL_EXP
+V1.05S_VCC_EXP
+VCCAXCK_VRM_R +VCCAXCK_VRM+1.05V
+1.5V
+VCC_AXCK_DCB +V1.05S_VCC_AXCK_DCB
+1.05V
+V1.05S_VCC_SSCFF
+1.05V
+3V
+3V
+3V
+VCCCLKF135
+1.05V
+V1.05S_VCC_SSCFF
+V1.05S_VCCCLKF100
+1.05V
+V1.05S_VCCCLKF100
+V1.05S_VCCSSCF100
+1.05V
+V1.05S_VCCSSCF100
+3V
+1.05V
+1.05V
+1.5V
+3V
+1.05V
+VCCIO_PCH
+3V_DEEP_SUS
+3V
+1.05V
+3VS5
+1.05V
+V1.05S_VCCAPLL_SATA3
+1.05V
+1.5V
+3V_BG+3VS5
+1.5V
+1.05V
+3VS5
+V3.3A_VCCPSUS
+V3.3A_VCCPSUS
+3V_DEEP_SUS
+V3.3A_VCCPSUS
+3V_DEEP_SUS
+1.5V_LDO
+3V_DEEP_SUS+3VS5
+3VS5 +3VS5
+3V_DEEP_SUS
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
PCH 5/6 (POWER)
Custom
10 44Monday, December 24, 2012
1A
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
PCH 5/6 (POWER)
Custom
10 44Monday, December 24, 2012
1A
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
PCH 5/6 (POWER)
Custom
10 44Monday, December 24, 2012
1A
C539*10U/6.3V_8
C883 0.01U/25V_4
C5231U/6.3V_4
C521
4.7U/6.3V_6
R347 *0_8
L43 *1uH/25mA_6
C5611U/6.3V_4
C892 10U/6.3V_8
C5671U/6.3V_4
R357
100K/F_4
C569
10U/6.3V_8
R683*0_6/S
C8310.1U/10V_4
C5311U/6.3V_4
C5661U/6.3V_4
C549 1U/6.3V_4
R392 *0_6/S
R729 *0_8
C563
1U/6.3V_4
C594
1U/6.3V_4
C5520.1U/10V_4
C933
.1U/10V_4
C542*1U/6.3V_4
C5701U/6.3V_4
C538 0.1U/10V_4
C5821U/6.3V_4
R413 *0_6/S
C565
1U/6.3V_4
L44 *0_6/S
R444 *0_8/S
R418 *0_8/S
L42 *1uH/25mA_6
C559*10U/6.3V_6
Q36
*ME2N7002E
3
2
1
C5801U/6.3V_4
R425 *0_6/S
C5501U/6.3V_4
C562*1U/6.3V_4
C936
4.7U/6.3V_6
R376*0_6/S
C5561U/6.3V_4
R404 *0_8/S
U21
* G9090-150T11U
VOUT 5
VIN
1
EN
3
NC 4
GND
2
C544 22U/6.3V_8
R393 *0_6/S
R820 0_4
C537 0.1U/10V_4
C554*1U/6.3V_4
R353 *0_8/S
L41 *10uH/100mA_8
C5511U/6.3V_4
L40*10uH/100MA_8
R412 *0_6/S
C8321U/6.3V_4
C532 1U/6.3V_4
C5750.1U/10V_4
R373 *0_6
R394 *0_6/S
R822
22_8
12
C5410.1U/10V_4
R414 *0_8/S
L58
HCB1608KF-181T15/1.5A_6
C54710U/6.3VS_6
C889 0.1U/10V_4
R415 *0_6/S
POWER
VCC CORE
DMI / PCIE
VCCMPHY
CRT
FDI
SPI HVCMOS
USB3
U33G
LPT_PCH_M_EDS/BGA
VCCCORE[1]
AA24
VCCCORE[2]
AA26
VCCCORE[3]
AD20
VCCCORE[4]
AD22
VCCCORE[5]
AD24
VCCCORE[6]
AD26
VCCCORE[7]
AD28
VCCCORE[8]
AE18
VCCCORE[9]
AE20
VCCCORE[10]
AE22
VCCCORE[11]
AE24
VCCCORE[12]
AE26
VCCCORE[13]
AG18
VCCCORE[14]
AG20
VCCCORE[15]
AG22
VCCIO[4]
AP22
VCCIO[5]
AR22
VCCIO[6]
AT22
VCCIO[2]
AM20
VCCIO[3]
AM22
VCCADAC1_5 P45
VCCVRM[4] BE22
VCCVRM[3]
BB44
VCCIO[1]
AM18
VCCADACBG3_3 M31
VCCIO[8]
AN34
VCC3_3[1] R30
VCC3_3[2] R32
VCCIO[10] AK18
VCCCORE[16]
AG24
VCCCORE[17]
Y26
VCCSPI AD12
VCCIO[9]
AN35
VSS P43
DCPSUS1
Y12
VCCSUS3_3[1]
AJ30
VCCSUS3_3[2]
AJ32
DCPSUS3_3[1]
AJ26
DCPSUS3_3[2]
AJ28
VCCIO[7]
AK20
VCCVRM[1]
AK26
VCCVRM[2]
AK28
DCPSUSBYP
U14
VCCASW[1]
AA18
VCCASW[2]
U18
VCCASW[3]
U20
VCCASW[4]
U22
VCCASW[5]
U24
VCCASW[6]
V18
VCCASW[7]
V20
VCCASW[8]
V24
VCCASW[9]
Y18
VCCASW[10]
Y20
VCCASW[11]
Y22
VCCASW[12]
V22
C5641U/6.3V_4
C5570.1U/10V_4
C546*10U/6.3V_8
C540 0.1U/10V_4
R411 *0_6/S
C584*10U/6.3V_8
R423 *0_6/S
R367 *0_6/S
C8340.1U/10V_4
Q67B
2N7002KDW
2
61
R395 *0_6
C8470.1U/10V_4
R410 *0_8/S
C5600.1U/10V_4
R422 *0_8/S
R439 *1/F_4
C583
*10U/6.3V_8
C934
*1U/6.3V_4
C5451U/6.3V_4
R819 *0_4
C517
*1U/6.3V_4
R433 *0_8/S
Q67A
2N7002KDW
5
34
C603
10U/6.3V_8
C568
1U/6.3V_4
U19
G5243AT11U
OUT 1
GND 2
ON/OFF
3
IN
4
IN
5
R823 0_8
R417 *0_6/S
R704 *0_6/S
C572
1U/6.3V_4
R723 *0_6
R403 *0_8/S
L45 *10uH/100MA_8
C571
1U/6.3V_4
C932
1U/6.3V_4
C5331U/6.3V_4
R377*0_8/S
R419 *0_8/S
R427 *0_6/S
C5810.1U/10V_4
R821
100K/F_4
C5531U/6.3V_4
R363 *0_8/S
C548 1U/6.3V_4
C5581U/6.3V_4
C555*10U/6.3V_8
R348 5.11/F_4
R702 *0_6
R397 *0_6/S
C5340.01U/25V_4
R436 *0_8/S
R358 *0_6/S
POWER
SATA USB
Clock and Miscellaneous
HDA
CPURTC
GPIO/LPCFUSE
THERMAL
U33J
LPT_PCH_M_EDS/BGA
VCCSUSHDA A26
VCCSUS3_3[3] R24
VCCUSBPLL U35
VCCDSW3_3 A16
VCC3_3[5] AF12
DCPRTC[2]
P16
VSS M24
VCCSUS3_3[6] U26
VCCSUS3_3[5] R28
VCCSUS3_3[4] R26
VCCIO[16] AK22
VCC3_3[3] L24
VCCVRM[5]
AF34
VCCCLK[1]
Y32
DCPSST AA14
VCC3_3[4] AE14
VCCSUS3_3[7] R20
VCCSUS3_3[8] R22
VCCIO[11] U30
VCCIO[12] V28
VCCIO[13] V30
VCCIO[14] Y30
V_PROC_IO[2]
AJ14
VCCVRM[7] AN11
DCPSUS2 Y35
VCC[3]
AP45
VCC3_3[6] AG14
VCCIO[15] U36
V_PROC_IO[1]
AJ12
DCPRTC[1]
P14
VCCRTC
A6
VCCSUS3_3[9]
K8
VCC[1] P18
VCC[2] P20
VCCASW[12] L17
VCCASW[13] R18
VCC3_3[7]
AK30
VCCVRM[6]
AW40
VCC3_3[8]
AK32
VCCCLK3_3[1]
M29
VCCCLK3_3[2]
L29
VCCCLK3_3[3]
L26
VCCCLK3_3[4]
M26
VCCCLK3_3[5]
U32
VCCCLK3_3[6]
V32
VCCCLK[2]
AD34
VCCCLK[3]
AA30
VCCCLK[4]
AA32
VCCCLK[5]
AD35
VCCCLK[6]
AG30
VCCCLK[7]
AG32
VCCCLK[8]
AD36
VCCCLK[9]
AE30
VCCCLK[10]
AE32
R421 *0_8/S
R426 *0_8/S
Q66 AO3413
3
2
1
C5430.1U/10V_4
R416 *0_6/S
C526
0.1U/10V_4
5
5
4
4
3
3
2
2
1
1
D D
C C
B B
A A


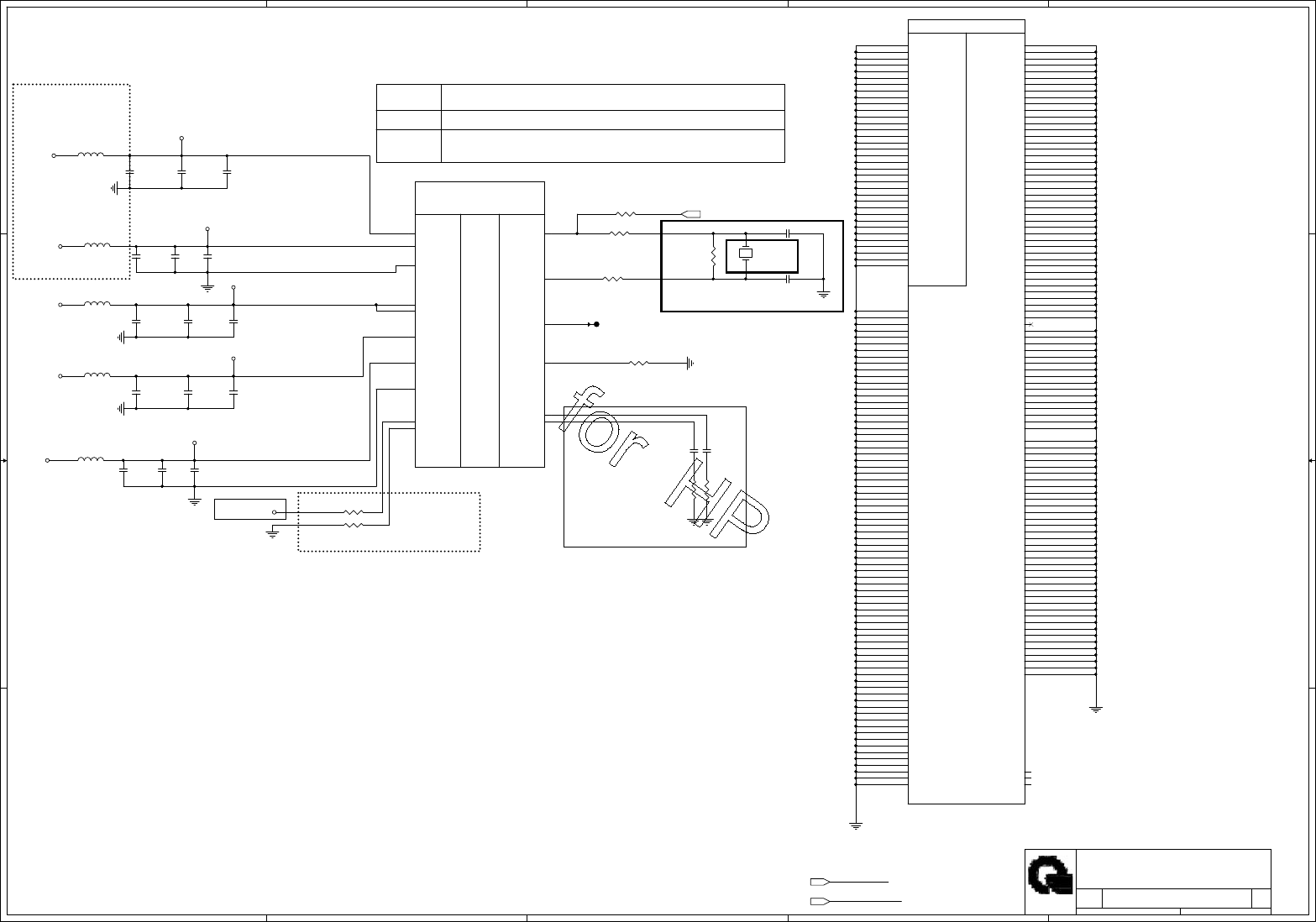

Lynx Point (GND) Lynx Point (GND)
MV modify on 0730
ϮϬŵŝůƐǁŝĚƚŚ;ŵŝŶͿ
нϯsͺZdͺϬ͕нϯsͺZdͺZ͕нϯsͺZd͘͘
'ƌĞĞŶ><ŝƌĐƵŝƚƌLJ
ϭϬͬϭϭ͗^/ŵŽĚŝĨLJ
AL000314000
UMA AL3NB244000
DIS
U36 P/N
+3V_RTC_R
GEN_XTAL25_OUT
GEN_XTAL25_IN
LAN_XTAL25_IN
PCH_XTAL25_IN
GEN_XTAL25_OUT
GEN_XTAL25_IN
CLKGEN_27M
PCH_XTAL25_IN8
LAN_XTAL25_IN30
CLKGEN_RTC_X17
CLKGEN_27M16
+3VLANVCC30,39
+3V_RTC_07
+3VPCU4,7,9,25,31,32,34,35,36
+1.05V2,4,9,10,31,34,37
+3V_VGA14,18,44
+3V_RTC
+1.05V
+3VPCU
+3VLANVCC
+3V_RTC_0+3VLANVCC
+1.8V_VGA
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
PCH 6/6 (GND)
1A
Custom
11 44Monday, December 24, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
PCH 6/6 (GND)
1A
Custom
11 44Monday, December 24, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
PCH 6/6 (GND)
1A
Custom
11 44Monday, December 24, 2012
C912 0.1U/10V_4
R807 0_4
C920 12P/50V_4
R758 10/F_4
C919 15P/50V_4
R755 360_4
Y5
25MHZ +-10PPM
4
1
2
3
R756 0_4
C913 22U/6.3VS_8
C914
2.2U/6.3V_6
C921 0.1U/10V_4
C915 0.1U/10V_4
R757 33_4
U33H
LPT_PCH_M_EDS/BGA
VSS[1]
AL38
VSS[2]
AL8
VSS[3]
AM14
VSS[5]
AM26
VSS[6]
AM28
VSS[7]
AM30
VSS[8]
AM32
VSS[9]
AM16
VSS[10]
AN36
VSS[11]
AN40
VSS[12]
AN42
VSS[13]
AN8
VSS[14]
AP13
VSS[15]
AP24
VSS[16]
AP31
VSS[17]
AP43
VSS[18]
AR2
VSS[19]
AK16
VSS[20]
AT10
VSS[21]
AT15
VSS[22]
AT17
VSS[23]
AT20
VSS[24]
AT26
VSS[25]
AT29
VSS[26]
AT36
VSS[27]
AT38
VSS[28]
D42
VSS[29]
AV13
VSS[30]
AV22
VSS[31]
AV24
VSS[33]
AV33
VSS[34]
BB25
VSS[35]
AV40
VSS[36]
AV6
VSS[37]
AW2
VSS[38]
F43
VSS[39]
AY10
VSS[43]
AY29
VSS[44]
AY7
VSS[46]
B15
VSS[47] K39
VSS[48] L2
VSS[49] L44
VSS[50] M17
VSS[51] M22
VSS[52] N12
VSS[53] N35
VSS[54] N39
VSS[55] N6
VSS[56] P22
VSS[57] P24
VSS[59] P28
VSS[60] P30
VSS[61] P32
VSS[62] R12
VSS[63] R14
VSS[64] R16
VSS[65] R2
VSS[66] R34
VSS[67] R38
VSS[68] R44
VSS[69] R8
VSS[70] T43
VSS[71] U10
VSS[72] U16
VSS[73] U28
VSS[76] U42
VSS[77] U6
VSS[78] V14
VSS[79] V16
VSS[80] V26
VSS[81] V43
VSS[82] W2
VSS[83] W44
VSS[84] Y14
VSS[85] Y16
VSS[86] Y24
VSS[87] Y28
VSS[88] Y34
VSS[89] Y36
VSS[90] Y40
VSS[91] Y8
VSS[40]
AY15
VSS[42]
AY26
VSS[45]
B11
VSS[0]
AL34
VSS[58] P26
VSS[32]
AV31
VSS[4]
AM24
VSS[74] U34
VSS[75] U38
VSS[41]
AY20
C931 *10P/50V_4
R762 0_4
C917 *10P/50V_4
C916 0.1U/10V_4
C918 *10P/50V_4
U33I
LPT_PCH_M_EDS/BGA
VSS[93]
AA20
VSS[94]
AA22
VSS[95]
AA28
VSS[96]
AA4
VSS[97]
AB12
VSS[98]
AB34
VSS[99]
AB38
VSS[100]
AB8
VSS[101]
AC2
VSS[102]
AC44
VSS[103]
AD14
VSS[104]
AD16
VSS[105]
AD18
VSS[107]
AD32
VSS[108]
AD40
VSS[109]
AD6
VSS[110]
AD8
VSS[111]
AE16
VSS[112]
AE28
VSS[113]
AF38
VSS[114]
AF8
VSS[115]
AG16
VSS[116]
AG2
VSS[117]
AG26
VSS[118]
AG28
VSS[119]
AG44
VSS[120]
AJ16
VSS[121]
AJ18
VSS[122]
AJ20
VSS[123]
AJ22
VSS[124]
AJ24
VSS[125]
AJ34
VSS[126]
AJ38
VSS[127]
AJ6
VSS[128]
AJ8
VSS[129]
AK14
VSS[130]
AK24
VSS[131]
AK43
VSS[132]
AK45
VSS[133]
AL12
VSS[134]
AL2
VSS[135]
BC22
VSS[136]
BB42
VSS[137] B19
VSS[138] B23
VSS[139] B27
VSS[140] B31
VSS[141] B35
VSS[142] B39
VSS[143] B7
VSS[144] BA40
VSS[145] BD11
VSS[146] BD15
VSS[147] BD19
VSS[148] AY36
VSS[149] AT43
VSS[150] BD31
VSS[151] BD35
VSS[152] BD39
VSS[153] BD7
VSS[154] D25
VSS[106]
AD30
VSS[92]
AA16
VSS[155] AV7
VSS[156] F15
VSS[157] F20
VSS[158] F29
VSS[159] F33
VSS[160] BC16
VSS[161] D4
VSS[162] G2
VSS[163] G38
VSS[164] G44
VSS[165] G8
VSS[166] H10
VSS[167] H13
VSS[168] H17
VSS[169] H22
VSS[170] H24
VSS[171] H26
VSS[172] H31
VSS[173] H36
VSS[174] H40
VSS[175] H7
VSS[176] K10
VSS[177] K15
VSS[178] K20
VSS[179] K29
VSS[180] K33
VSS[181] BC28
U36
SLG3NB314VTR
VDD 2
25M_A
6
25M_B
5
GND 4
VDDIO_25M_A
8
XTAL_OUT
1
VDDIO_25M_B
3GND 7
32Khz
9
VDDIO_27/NC
11
VBAT 10
27Mhz/NC
12
GND 13
XTAL_IN
16
+V3.3A 15
VDD_RTC_OUT 14
GND 17
5
5
4
4
3
3
2
2
1
1
D D
C C
B B
A A
2.48A
VREF DQ0 M1 SolutionPlace these Caps near So-Dimm0.

4/27: layout modify
Reseve for RF
8/31: Intel suggestion
10/17: SI modify
12/18: PV modify
M_A_A0
M_A_A15
M_A_A14
M_A_A13
M_A_A12
M_A_A11
M_A_A10
M_A_A9
M_A_A8
M_A_A7
M_A_A6
M_A_A5
M_A_A4
M_A_A2
M_A_A3
M_A_A1
SMB_RUN_CLK
SMB_RUN_DAT
M_A_DM1
M_A_DM2
M_A_DQSP0
M_A_DQSP1
M_A_DQSP2
M_A_DQSP3
M_A_DQSP4
M_A_DQSP5
M_A_DQSP6
M_A_DQSP7
M_A_DQSN0
M_A_DQSN1
M_A_DQSN2
M_A_DQSN3
M_A_DQSN4
M_A_DQSN5
M_A_DQSN6
M_A_DQSN7
M_A_DQ4
M_A_DQ5
M_A_DQ7
M_A_DQ6
M_A_DQ1
M_A_DQ0
M_A_DQ3
M_A_DQ2
M_A_DQ9
M_A_DQ8
M_A_DQ21
M_A_DQ16
M_A_DQ19
M_A_DQ18
M_A_DQ15
M_A_DQ10
M_A_DQ12
M_A_DQ13
M_A_DQ24
M_A_DQ30
M_A_DQ26
M_A_DQ28
M_A_DQ29
M_A_DQ38
M_A_DQ32
M_A_DQ33
M_A_DQ35
M_A_DQ39
M_A_DQ31
M_A_DQ27
M_A_DQ36
M_A_DQ37
M_A_DQ34
M_A_DQ20
M_A_DQ17
M_A_DQ25
M_A_DQ44
M_A_DQ42
M_A_DQ43
M_A_DQ49
M_A_DQ48
M_A_DQ61
M_A_DQ60
M_A_DQ62
M_A_DQ63
M_A_DQ54
M_A_DQ55
M_A_DQ53
M_A_DQ52
M_A_DQ41
M_A_DQ45
M_A_DQ47
M_A_DQ46
M_A_DQ40
M_A_DQ56
M_A_DQ57
M_A_DQ59
M_A_DQ58
DIMM0_SA0
DIMM0_SA1
+SMDDR_VREF_DIMM
PM_EXTTS#0
+SMDDR_VREF_DQ0SMDDR_VREF_DQ0_M1
M_A_DQ11
M_A_DQ14
M_A_DQ22
M_A_DQ23
M_A_DQ51
M_A_DQ50
SMDDR_VREF_DQ0_M3
+SMDDR_VREF_DIMM
SMDDR_VREF_DQ0_M1
M_A_A[15:0]3
M_A_BS#03
M_A_BS#13
M_A_BS#23
M_A_CS#03
M_A_CS#13
M_A_CLKP03
M_A_CLKN03
M_A_CLKP13
M_A_CLKN13
M_A_CKE03
M_A_CKE13
M_A_CAS#3
M_A_RAS#3
M_A_WE#3
M_A_DQSP[7:0]3
M_A_DQSN[7:0]3
M_A_ODT03
M_A_ODT13
M_A_DQ[63:0] 3
SMB_RUN_CLK8,13,24
SMB_RUN_DAT8,13,24
DDR3_DRAMRST#2,13
SMDDR_VREF_DQ0_M33
PM_EXTTS#08,13
+3V 2,6,7,8,9,10,13,14,23,24,25,26,27,28,29,30,31,32,33,34,39,40,42,44
+1.35VSUS 2,3,4,13,38
+0.75V_DDR_VTT 13,38,39
DRAMRST_CNTRL_DDR2,3,13
DDR_VTTREF3,38
+VREF_CA_CPU 3
+SMDDR_VREF_DIMM 13
+1.35VSUS
+3V
+0.75V_DDR_VTT
+3V
+1.35VSUS
+SMDDR_VREF_DIMM
+3V
+1.35VSUS +0.75V_DDR_VTT
+SMDDR_VREF_DQ0
+1.35VSUS
+VREF_CA_CPU+1.35VSUS
+SMDDR_VREF_DIMM
+SMDDR_VREF_DQ0
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
DDR3 DIMM0-RVS (5.2H)
1A
Custom
12 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
DDR3 DIMM0-RVS (5.2H)
1A
Custom
12 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
DDR3 DIMM0-RVS (5.2H)
1A
Custom
12 44Friday, December 21, 2012
C236 1U/6.3V_4
R44 10K_4
R25
1K/F_4
C411 2.2U/6.3V_6
C258 10U/6.3VS_6
C266 10U/6.3V_8
C413 0.022U/16V_4
R478
*0_6/S
C678 10U/6.3VS_6
C686 *2.2U/6.3V_6
C657 *2.2U/6.3V_6
C412 0.1U/10V_4
C677 10U/6.3VS_6
C26 *10U/6.3V_6
R459 *0_6/S
PC2100 DDR3 SDRAM SO-DIMM
(204P)
JDIM1B
DDR3-DIMM0_H=5.2_STD
VDD1
75
VDD2
76
VDD3
81
VDD4
82
VDD5
87
VDD6
88
VDD7
93
VDD8
94
VDD9
99
VDD10
100
VDD11
105
VDD12
106
VDD13
111
VDD14
112
VDD15
117
VDD16
118
VDD17
123
VDD18
124
VDDSPD
199
NC1
77
NC2
122
NCTEST
125
EVENT#
198
RESET#
30
VREF_DQ
1
VREF_CA
126
VSS1
2
VSS2
3
VSS3
8
VSS4
9
VSS5
13
VSS6
14
VSS7
19
VSS8
20
VSS9
25
VSS10
26
VSS11
31
VSS12
32
VSS13
37
VSS14
38
VSS15
43
VSS16 44
VSS17 48
VSS18 49
VSS19 54
VSS20 55
VSS21 60
VSS22 61
VSS23 65
VSS24 66
VSS25 71
VSS26 72
VSS27 127
VSS28 128
VSS29 133
VSS30 134
VSS31 138
VSS32 139
VSS33 144
VSS34 145
VSS35 150
VSS36 151
VSS37 155
VSS38 156
VSS39 161
VSS40 162
VSS41 167
VSS42 168
VSS43 172
VSS44 173
VSS45 178
VSS46 179
VSS47 184
VSS48 185
VSS49 189
VSS50 190
VSS51 195
VSS52 196
VTT1 203
VTT2 204
GND 205
GND 206
R22 *0_6/S
C36 10U/6.3V_6
R24
1K/F_4
C52 0.1U/10V_4
C30 1U/6.3V_4
C653 10U/6.3VS_6
C172 *10U/6.3V_6
PC2100 DDR3 SDRAM SO-DIMM
(204P)
JDIM1A
DDR3-DIMM0_H=5.2_STD
A0
98
A1
97
A2
96
A3
95
A4
92
A5
91
A6
90
A7
86
A8
89
A9
85
A10/AP
107
A11
84
A12/BC#
83
A13
119
A14
80
A15
78
BA0
109
BA1
108
BA2
79
S0#
114
S1#
121
CK0
101
CK0#
103
CK1
102
CK1#
104
CKE0
73
CKE1
74
CAS#
115
RAS#
110
WE#
113
SA0
197
SA1
201
SCL
202
SDA
200
ODT0
116
ODT1
120
DM0
11
DM1
28
DM2
46
DM3
63
DM4
136
DM5
153
DM6
170
DM7
187
DQS0
12
DQS1
29
DQS2
47
DQS3
64
DQS4
137
DQS5
154
DQS6
171
DQS7
188
DQS#0
10
DQS#1
27
DQS#2
45
DQS#3
62
DQS#4
135
DQS#5
152
DQS#6
169
DQS#7
186
DQ0 5
DQ1 7
DQ2 15
DQ3 17
DQ4 4
DQ5 6
DQ6 16
DQ7 18
DQ8 21
DQ9 23
DQ10 33
DQ11 35
DQ12 22
DQ13 24
DQ14 34
DQ15 36
DQ16 39
DQ17 41
DQ18 51
DQ19 53
DQ20 40
DQ21 42
DQ22 50
DQ23 52
DQ24 57
DQ25 59
DQ26 67
DQ27 69
DQ28 56
DQ29 58
DQ30 68
DQ31 70
DQ32 129
DQ33 131
DQ34 141
DQ35 143
DQ36 130
DQ37 132
DQ38 140
DQ39 142
DQ40 147
DQ41 149
DQ42 157
DQ43 159
DQ44 146
DQ45 148
DQ46 158
DQ47 160
DQ48 163
DQ49 165
DQ50 175
DQ51 177
DQ52 164
DQ53 166
DQ54 174
DQ55 176
DQ56 181
DQ57 183
DQ58 191
DQ59 193
DQ60 180
DQ61 182
DQ62 192
DQ63 194
C25 1U/6.3V_4
C31 1U/6.3V_4
C633 2.2U/6.3V_6
C226 1U/6.3V_4
R475
24.9/F_4
R45 10K_4
R36 10K_4
C46 2.2U/6.3V_6
Q2
*ME2320D-G
3
2
1
C204 1U/6.3V_4
C215 1U/6.3V_4
R299 24.9/F_4
C635
0.022U/16V_4
C671 10U/6.3VS_6
R476
1K/F_4
C685 10U/6.3VS_6
C634 0.1U/10V_4
R479 *0_6
R477
1K/F_4
C147 10U/6.3V_8
C24 1U/6.3V_4
5
5
4
4
3
3
2
2
1
1
D D
C C
B B
A A
Place these Caps near So-Dimm1.
2.48A
VREF DQ1 M1 Solution

DDR Thermal Sensor
ĚĚƌĞƐƐ͗'ϳϴϭWϴ;ϵϴŚͿ
8/31: INTEL suggestion
Local Thermal Sensor
'ϳϴϭͲϭWϴ;ϵŚͿ
12/18 PV Modify
M_B_A0
M_B_A15
M_B_A14
M_B_A13
M_B_A12
M_B_A11
M_B_A10
M_B_A9
M_B_A8
M_B_A7
M_B_A6
M_B_A5
M_B_A4
M_B_A2
M_B_A3
M_B_A1
M_B_DM1
M_B_DM2
M_B_DQSP0
M_B_DQSP1
M_B_DQSP2
M_B_DQSP3
M_B_DQSP4
M_B_DQSP5
M_B_DQSP6
M_B_DQSP7
M_B_DQSN0
M_B_DQSN1
M_B_DQSN2
M_B_DQSN3
M_B_DQSN4
M_B_DQSN5
M_B_DQSN6
M_B_DQSN7
M_B_DQ5
M_B_DQ4
M_B_DQ3
M_B_DQ2
M_B_DQ0
M_B_DQ1
M_B_DQ6
M_B_DQ7
M_B_DQ12
M_B_DQ13
M_B_DQ15
M_B_DQ20
M_B_DQ21
M_B_DQ18
M_B_DQ22
M_B_DQ14
M_B_DQ10
M_B_DQ8
M_B_DQ9
M_B_DQ11
M_B_DQ29
M_B_DQ27
M_B_DQ26
M_B_DQ28
M_B_DQ24
M_B_DQ34
M_B_DQ33
M_B_DQ32
M_B_DQ39
M_B_DQ38
M_B_DQ31
M_B_DQ30
M_B_DQ36
M_B_DQ37
M_B_DQ35
M_B_DQ17
M_B_DQ16
M_B_DQ19
M_B_DQ23
M_B_DQ25
M_B_DQ41
M_B_DQ46
M_B_DQ47
M_B_DQ49
M_B_DQ48
M_B_DQ61
M_B_DQ62
M_B_DQ63
M_B_DQ54
M_B_DQ55
M_B_DQ52
M_B_DQ53
M_B_DQ44
M_B_DQ40
M_B_DQ42
M_B_DQ43
M_B_DQ45
M_B_DQ57
M_B_DQ59
M_B_DQ58
DIMM1_SA0
DIMM1_SA1
PM_EXTTS#0
+SMDDR_VREF_DQ1
SMDDR_VREF_DQ1_M1
SMDDR_VREF_DQ1_M1
M_B_DQ50
M_B_DQ51
M_B_DQ60
M_B_DQ56
SMDDR_VREF_DQ1_M3
PM_EXTTS#0
EXTTS#1
DDR_THERMDA
DDR_THERMDC
IO_THERMDA_L
IO_THERMDC_IO
IO_THERMDA_IO
IO_THERMDC_L
MBCLK2
MBDATA2
M_B_A[15:0]3
M_B_BS#03
M_B_BS#13
M_B_BS#23
M_B_CS#03
M_B_CS#13
M_B_CLKP03
M_B_CLKN03
M_B_CLKP13
M_B_CLKN13
M_B_CKE03
M_B_CKE13
M_B_CAS#3
M_B_RAS#3
M_B_WE#3
M_B_DQSP[7:0]3
M_B_DQSN[7:0]3
M_B_ODT03
M_B_ODT13
M_B_DQ[63:0] 3
DDR3_DRAMRST#2,12
SMB_RUN_CLK8,12,24
SMB_RUN_DAT8,12,24
+3V 2,6,7,8,9,10,12,14,23,24,25,26,27,28,29,30,31,32,33,34,39,40,42,44
+1.35VSUS 2,3,4,12,38
+0.75V_DDR_VTT 12,38,39
DRAMRST_CNTRL_DDR2,3,12
+SMDDR_VREF_DIMM 12
PM_EXTTS#08,12
SMDDR_VREF_DQ1_M33
EXTTS#18
MBDATA28,13,24,31
MBCLK28,13,24,31
MBCLK28,13,24,31
MBDATA28,13,24,31
+1.35VSUS
+3V
+0.75V_DDR_VTT
+SMDDR_VREF_DIMM
+3V
+SMDDR_VREF_DIMM
+SMDDR_VREF_DQ1
+1.35VSUS
+3V
+1.35VSUS
+0.75V_DDR_VTT
+3V
+3V
+SMDDR_VREF_DQ1
+3V
+3V
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
DDR3 DIMM1-RVS (9.2H)
1A
Custom
13 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
DDR3 DIMM1-RVS (9.2H)
1A
Custom
13 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
DDR3 DIMM1-RVS (9.2H)
1A
Custom
13 44Friday, December 21, 2012
C153 10U/6.3VS_6
C143 2.2U/6.3V_6
C50 0.1U/10V_4
C148 1U/6.3V_4
R33 10K_4
Q38
*METR3904-G
2
1 3
R54 10K_4
C151 10U/6.3VS_6
C33 1U/6.3V_4
C29 10U/6.3V_6R817 0_4
U1
*G781-1P8
VCC 1
DXP 2
DXN 3
GND 5
SCLK
8
SDA
7
ALERT#
6
OVERT#
4
C257 10U/6.3V_8
C230 10U/6.3VS_6
C237 10U/6.3VS_6
PC2100 DDR3 SDRAM SO-DIMM
(204P)
JDIM2B
DDR3-DIMM1_H=9.2_STD
VDD1
75
VDD2
76
VDD3
81
VDD4
82
VDD5
87
VDD6
88
VDD7
93
VDD8
94
VDD9
99
VDD10
100
VDD11
105
VDD12
106
VDD13
111
VDD14
112
VDD15
117
VDD16
118
VDD17
123
VDD18
124
VDDSPD
199
NC1
77
NC2
122
NCTEST
125
EVENT#
198
RESET#
30
VREF_DQ
1
VREF_CA
126
VSS1
2
VSS2
3
VSS3
8
VSS4
9
VSS5
13
VSS6
14
VSS7
19
VSS8
20
VSS9
25
VSS10
26
VSS11
31
VSS12
32
VSS13
37
VSS14
38
VSS15
43
VSS16 44
VSS17 48
VSS18 49
VSS19 54
VSS20 55
VSS21 60
VSS22 61
VSS23 65
VSS24 66
VSS25 71
VSS26 72
VSS27 127
VSS28 128
VSS29 133
VSS30 134
VSS31 138
VSS32 139
VSS33 144
VSS34 145
VSS35 150
VSS36 151
VSS37 155
VSS38 156
VSS39 161
VSS40 162
VSS41 167
VSS42 168
VSS43 172
VSS44 173
VSS45 178
VSS46 179
VSS47 184
VSS48 185
VSS49 189
VSS50 190
VSS51 195
VSS52 196
VTT1 203
VTT2 204
GND 205
GND 206
C27 1U/6.3V_4
Q1
*ME2320D-G
3
2
1
R480 *0_6/S
C32 1U/6.3V_4
R816 0_4
C53 *0.01U/25V_4
U12
G781P8
VCC 1
DXP 2
DXN 3
GND 5
SCLK
8
SDA
7
ALERT#
6
OVERT#
4
R293 24.9/F_4
PC2100 DDR3 SDRAM SO-DIMM
(204P)
JDIM2A
DDR3-DIMM1_H=9.2_STD
A0
98
A1
97
A2
96
A3
95
A4
92
A5
91
A6
90
A7
86
A8
89
A9
85
A10/AP
107
A11
84
A12/BC#
83
A13
119
A14
80
A15
78
BA0
109
BA1
108
BA2
79
S0#
114
S1#
121
CK0
101
CK0#
103
CK1
102
CK1#
104
CKE0
73
CKE1
74
CAS#
115
RAS#
110
WE#
113
SA0
197
SA1
201
SCL
202
SDA
200
ODT0
116
ODT1
120
DM0
11
DM1
28
DM2
46
DM3
63
DM4
136
DM5
153
DM6
170
DM7
187
DQS0
12
DQS1
29
DQS2
47
DQS3
64
DQS4
137
DQS5
154
DQS6
171
DQS7
188
DQS#0
10
DQS#1
27
DQS#2
45
DQS#3
62
DQS#4
135
DQS#5
152
DQS#6
169
DQS#7
186
DQ0 5
DQ1 7
DQ2 15
DQ3 17
DQ4 4
DQ5 6
DQ6 16
DQ7 18
DQ8 21
DQ9 23
DQ10 33
DQ11 35
DQ12 22
DQ13 24
DQ14 34
DQ15 36
DQ16 39
DQ17 41
DQ18 51
DQ19 53
DQ20 40
DQ21 42
DQ22 50
DQ23 52
DQ24 57
DQ25 59
DQ26 67
DQ27 69
DQ28 56
DQ29 58
DQ30 68
DQ31 70
DQ32 129
DQ33 131
DQ34 141
DQ35 143
DQ36 130
DQ37 132
DQ38 140
DQ39 142
DQ40 147
DQ41 149
DQ42 157
DQ43 159
DQ44 146
DQ45 148
DQ46 158
DQ47 160
DQ48 163
DQ49 165
DQ50 175
DQ51 177
DQ52 164
DQ53 166
DQ54 174
DQ55 176
DQ56 181
DQ57 183
DQ58 191
DQ59 193
DQ60 180
DQ61 182
DQ62 192
DQ63 194
C28 1U/6.3V_4
R298 *0_6/S
C171 10U/6.3VS_6
C410 0.022U/16V_4
C238 *10U/6.3V_6
C394
2200P/50V_4
C37 *10U/6.3V_6
C51 2.2U/6.3V_6
R277 10K_4
Q15
METR3904-G
2
1 3
R815 *0_4
R808 *10K_4
C144 0.1U/10V_4
R482
1K/F_4
C409 2.2U/6.3V_6
C228 10U/6.3VS_6
C202 1U/6.3V_4
R814 *0_4
C41
*2200P/50V_4
C189 1U/6.3V_4
C345 0.01U/16V_4
C260 10U/6.3V_8
C213 1U/6.3V_4
C417 0.1U/10V_4
R481
1K/F_4
5
5
4
4
3
3
2
2
1
1
D D
C C
B B
A A

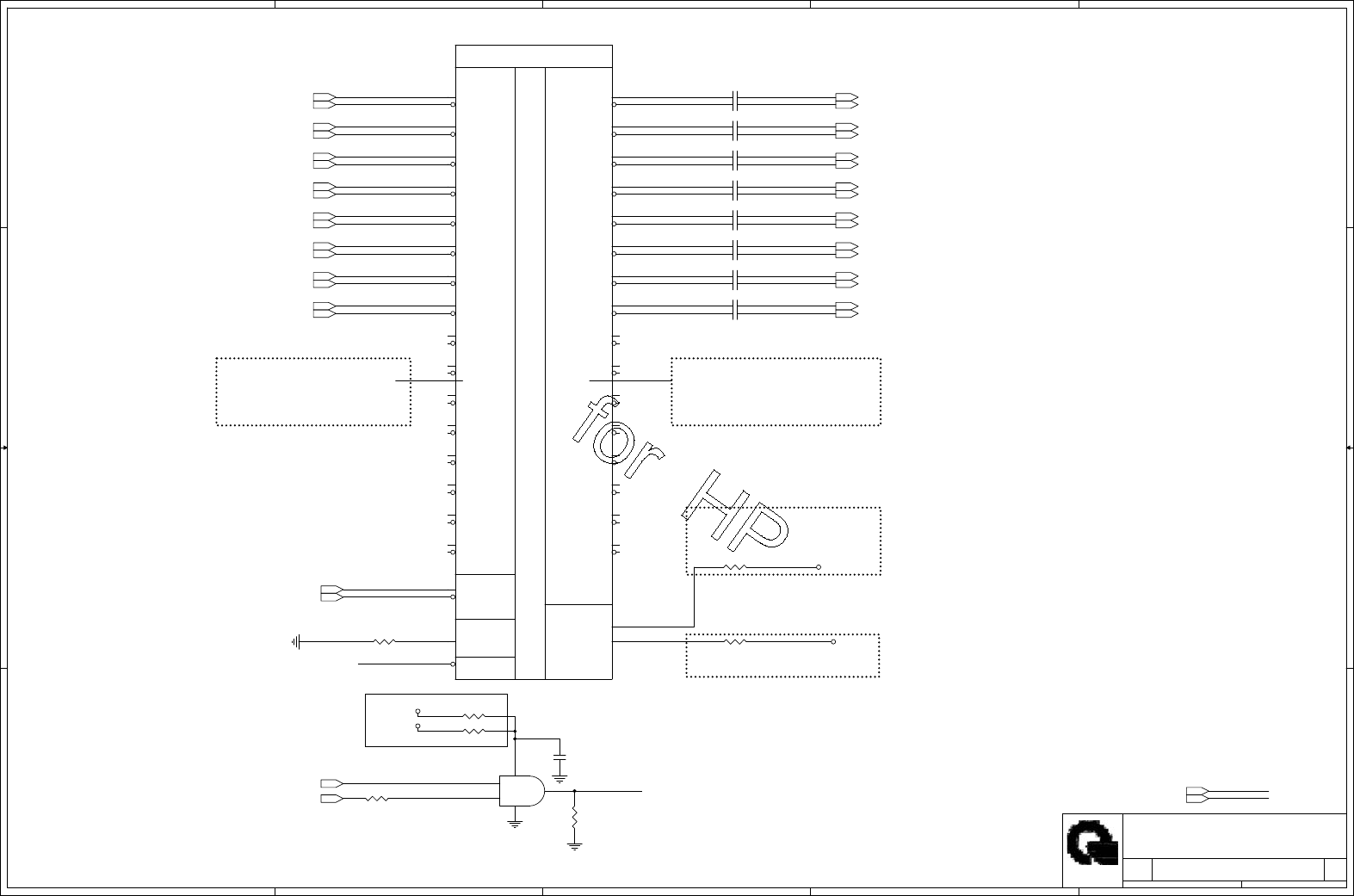

14
Mars/ Sun Only : Stuff Ra
Ra
Rc
Install 1k for Mars / Sun
For Mars /Sun NC pin :
N38,M37,M35,L36,L38,K37,K35,J36,J38
H37,H35,G36,G38,F37,F35,E37
FOR Mars / Sun NC pin :
N33,N32,N30,N29,L33,L32,L30,L29,K33,K32
J33,J32,K30,K29,H33,H32
ϭϬͬϭϱ͗^/ŵŽĚŝĨLJ
CLK_PCIE_VGA
PCIE_CALRN
CLK_PCIE_VGA#
C_PEG_RXN2
C_PEG_RXP6
C_PEG_RXN1
C_PEG_RXP3
C_PEG_RXP2
C_PEG_RXP4
C_PEG_RXN7
C_PEG_RXN3
C_PEG_RXP7
C_PEG_RXN5
C_PEG_RXN6
C_PEG_RXP1
C_PEG_RXN4
C_PEG_RXP5
PEGX_RST#
C_PEG_RXN0
C_PEG_RXP0
+1.0V_VGADGPU_HIN_RST#
PEGX_RST#
PCIE_CALRP
+3V
PEG_TX52
PEG_TX#12
PEG_TX02
PEG_TX12
PEG_TX#62
PEG_TX#52
PEG_TX#02
PEG_TX#32
PEG_TX62
PEG_TX32
PEG_RX7 2
PEG_RX2 2
PEG_RX6 2
PEG_RX#0 2
PEG_RX4 2
PEG_RX#4 2
PEG_RX#7 2
PEG_RX#5 2
PEG_RX#1 2
PEG_RX1 2
PEG_RX3 2
PEG_RX#2 2
PEG_RX0 2
PEG_RX#6 2
PEG_RX5 2
PEG_RX#3 2
CLK_PCIE_VGA8
CLK_PCIE_VGA#8
PEG_TX22
PEG_TX#22
PEG_TX72
PEG_TX#72
PEG_TX42
PEG_TX#42
+1.0V_VGA16,18,19,44
PLTRST#2,8,27,30,31,34
DGPU_HOLD_RST#7,9
+3V2,6,7,8,9,10,12,13,23,24,25,26,27,28,29,30,31,32,33,34,39,40,42,44
+1.0V_VGA
+1.0V_VGA
+3V
+3V_VGA
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
THAMES_PCIE_Interface
1A
Custom
14 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
THAMES_PCIE_Interface
1A
Custom
14 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
THAMES_PCIE_Interface
1A
Custom
14 44Friday, December 21, 2012
U11
U74AHC1G08G-AL5-R
2
1
4
3 5
PART 1 0F 9
CALIBRATION
CLOCK
PCI EXPRESS INTERFACE
SUN_M2_XT
U26A
SUN_M2_XT
AA30
PERSTB
AH16
TEST_PG
AA36
PCIE_REFCLKN
AB35
PCIE_REFCLKP
E37
PCIE_RX15N
F35
PCIE_RX15P
F37
PCIE_RX14N
G38
PCIE_RX14P
G36
PCIE_RX13N
H35
PCIE_RX13P
H37
PCIE_RX12N
J38
PCIE_RX12P
J36
PCIE_RX11N
K35
PCIE_RX11P
K37
PCIE_RX10N
L38
PCIE_RX10P
L36
PCIE_RX9N
M35
PCIE_RX9P
M37
PCIE_RX8N
N38
PCIE_RX8P
N36
PCIE_RX7N
P35
PCIE_RX7P
P37
PCIE_RX6N
R38
PCIE_RX6P
R36
PCIE_RX5N
T35
PCIE_RX5P
T37
PCIE_RX4N
U38
PCIE_RX4P
U36
PCIE_RX3N
V35
PCIE_RX3P
V37
PCIE_RX2N
W38
PCIE_RX2P
W36
PCIE_RX1N
Y35
PCIE_RX1P
Y37
PCIE_RX0N
AA38
PCIE_RX0P
Y29
PCIE_CALR_RX
Y30
PCIE_CALR_TX
H32
PCIE_TX15N
H33
PCIE_TX15P
K29
PCIE_TX14N
K30
PCIE_TX14P
J32
PCIE_TX13N
J33
PCIE_TX13P
K32
PCIE_TX12N
K33
PCIE_TX12P
L29
PCIE_TX11N
L30
PCIE_TX11P
L32
PCIE_TX10N
L33
PCIE_TX10P
N29
PCIE_TX9N
N30
PCIE_TX9P
N32
PCIE_TX8N
N33
PCIE_TX8P
P29
PCIE_TX7N
P30
PCIE_TX7P
P32
PCIE_TX6N
P33
PCIE_TX6P
T29
PCIE_TX5N
T30
PCIE_TX5P
T32
PCIE_TX4N
T33
PCIE_TX4P
U29
PCIE_TX3N
U30
PCIE_TX3P
U32
PCIE_TX2N
U33
PCIE_TX2P
W32
PCIE_TX1N
W33
PCIE_TX1P
Y32
PCIE_TX0N
Y33
PCIE_TX0P
C728 0.22U/10V_4
C742 0.22U/10V_4
C330
0.1U/10V_4
C744 0.22U/10V_4
R237
100K_4
R804 *0_4
C745 0.22U/10V_4
C748 0.22U/10V_4
C734 0.22U/10V_4
C739 0.22U/10V_4
R805 0_4
C757 0.22U/10V_4
R262 1.69K/F_4
C740 0.22U/10V_4
R235 330_4
C751 0.22U/10V_4
R255 1K/F_4R205 1K/F_4
C738 0.22U/10V_4
C754 0.22U/10V_4
C758 0.22U/10V_4
C750 0.22U/10V_4
C726 0.22U/10V_4
C755 0.22U/10V_4
5
5
4
4
3
3
2
2
1
1
D D
C C
B B
A A
15

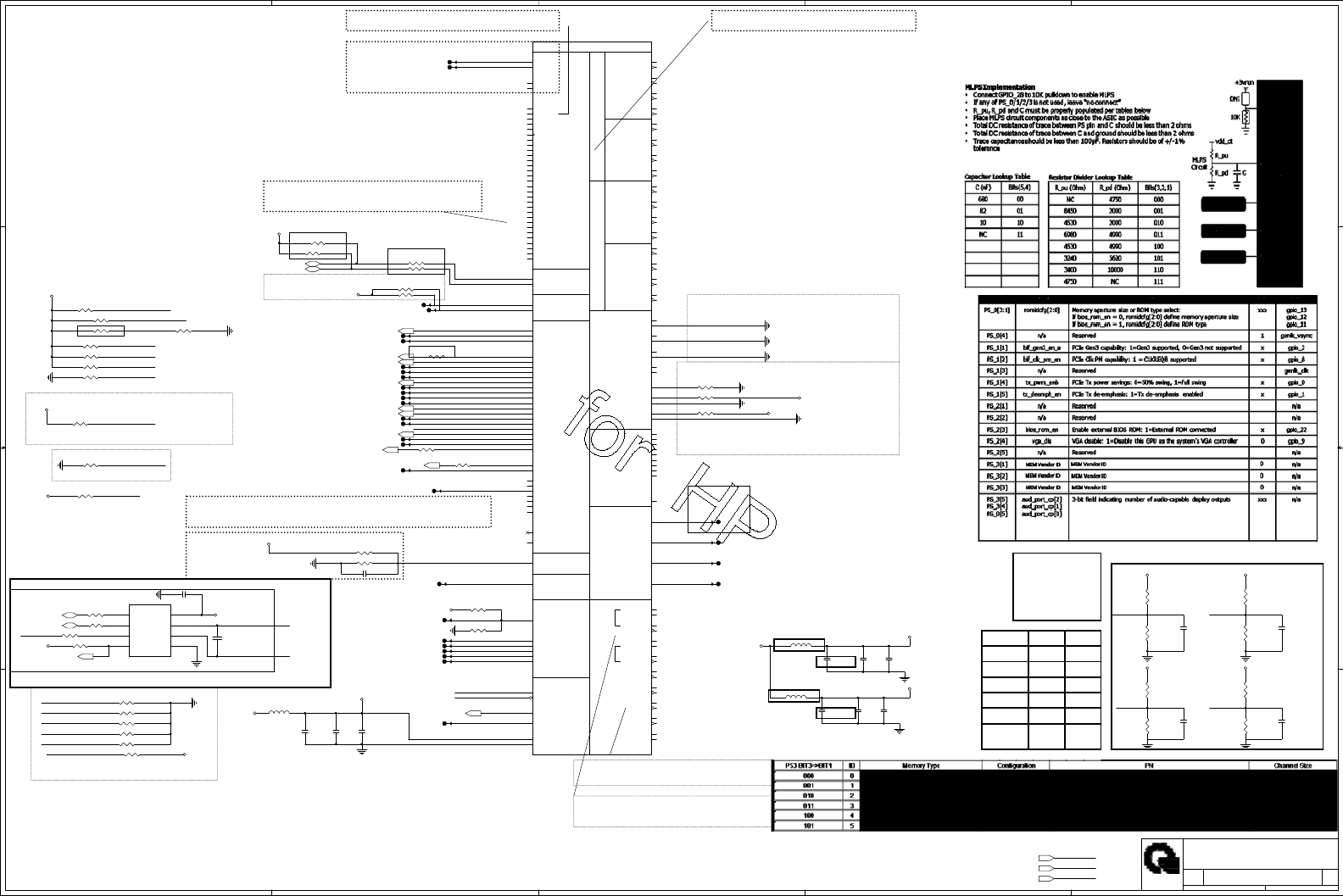

1.8V(8mA TSVDD)
Access to SMBBus ans SDA/SCL is mandatory on all designs
Add test points on SMBBus and SDA/SCL for debug
DAC1 Analog Power
AVDD : 1.8V @ 18mA
DAC1 Digital Power.
VDD1DI : 1.8V @ 117mA
A 3-k external pull up (3.3 V) is required if an external BIOS ROM chip is used.
Reserve for Power Play
PV, change to 0ohm
PV, change to 0ohm
PV, change to DNI
For Mars / Sun : DP A to D Port: all NC pinFor Mars / Sun : AR1/AW8/AR3/AR8/AU8: NC pin
For Mars / Sun:NC pin
AL30, AM30, AL29, AM29, AN21, AM21, AK30, AK29
Thermal Solution(Close to GPU)
For Mars: Stuff Ra, Rc=> VDDC 1.1V
Ra
PS0 => 11001
PS1 => 00001
PS2 => 00000
PS3 => 11000
BIT5 => BIT1
Rc
8/15 Modify
8/15 DB Modify
FOR MARS: AD37/ AE38 / AD35 AVSSN to GND
FOR SUN : AD37/ AE38 / AD35 NC pin
For Sun Only :NC pin
AL27, AM27, AM20, AN20, AN26, AM26, AL19, ,
AM19, AJ30, AJ31
FOR SUN NC PIN : AD34/ AE34 / AC33 / AC34 / AD39 / AE36
AF37/ AC36 / AC38 / AB34 /
FOR SUN GPIO NC PIN : AJ19/ AK19 / AK24 / AM14 / AN14 / AJ24/ AH26 / AH24 / AJ20
AK20/ AH18 / AN16 / AK17 / AK16 / AL16/ AM16
For Sun only :
AP10 /AV11 /AT11 /AR12 /AW12 / AU12 /AP12 : NC pin
For Sun Nc: R167, R141, C155
Mars: stuff
For Sun only : AD29 /AC29 /AJ21 /AK21: NC pin
8/24: DB Modify
8/24: DB Modify
8/24: DB Modify
8/24: DB Modify
ĚĚƌĞƐƐ͗'ϳϴϭͲϭWϴ;ϵŚͿ
10/17: SI modify
10/14 SI Modify
DEL R747 R748 R749
10/14: SI modify , DEL R751, R753
ϭϬͬϭϰ͗^/ŵŽĚŝĨLJ
12/13: PV modify
HYNIX 2G
MICRON 2G
SAM 2G
VENDOR R231 R232
HYNIX 1G
MICRON 1G
SAM 1G
NA 4.75K
8.45K 2K
4.53K 2K
6.98K 4.99K
4.53K 4.99K
3.24K 5.62K
12/13: PV modify
DGPUT_DATA_1
GPIO11
GPIO2
GPIO10
DGPUT_CLK_1
GPIO9
GPIO1
+1.8V_TSVDD
GFX_CORE_CNTRL2
GPIO8
+0.6V_VREFG
HPD3
GPIO22
HDMI_HP2
TEMP_FAIL
GPIO12
GPIO13
GENERICC
GPIO0
GFX_CORE_CNTRL1
DGPU_TRSTB
DGPU_TDI
DGPU_TMS
GPIO21
DGPU_TCK
GPIO_23_CLKREQb
+1.8V_VGA
+1.0V_VGA
+3V_DELAY
TEMP_FAIL
GPIO5
GENLK_ CLK
GENLK_VSYNC
GFX_CORE_CNTRL3
VGA_ALERT_1
TESTEN
DGPU_TDO
DGPU_TMS
DGPU_TDI
DGPU_TCK
DGPU_TRSTB
PS_0
GPIO28
GPIO5
GPIO22
GFX_CORE_CNTRL1
GFX_CORE_CNTRL2
GFX_CORE_CNTRL3
PS_1
PS_2
PS_3
GPU_THERMDA
GPU_THERMDC
GPU_THERMDC
GPU_THERMDA
VGA_ALERT_2
DGPU_PRO CHOT#
GFX_CORE_CNTRL4
GFX_CORE_CNTRL5
GFX_CORE_CNTRL5
PS_0 PS_1
PS_2 PS_3
VGA_ALERT_1
VGA_ALERT_1
+1.8V_AVDD_Q
+VDDD1
GPIO_23_CLKREQb
GFX_CORE_CNTRL4
GPIO017
GFX_CORE_CNTRL142
GFX_CORE_CNTRL242
+1.8V_VGA11,16,18,19,44
+1.0V_VGA14,16,18,19,44
+3V_DELAY17,18
GPU_AC_BATT31
DGPUT_DATA15,31
DGPUT_CLK15,31
GPIO2817
GFX_CORE_CNTRL342
DGPU_PRO CHOT#42
DGPU_OVT#31
GFX_CORE_CNTRL542
DGPUT_DATA15,31
DGPUT_CLK15,31
CLK_PEGA_REQ#8
GFX_CORE_CNTRL442
+1.8V_VGA
+1.8V_VGA
+3V_DELAY +3V_DELAY
+3V_DELAY
+3V_DELAY
+1.8V_VGA
+VDDD1
+1.8V_AVDD_Q
+1.8V_TSVDD
+3V_DELAY
+3V_DELAY
+3V_DELAY
+3V_DELAY
+1.8V_VGA
+1.8V_VGA +1.8V_VGA
+1.8V_VGA
+3V_DELAY
+1.8V_AVDD_Q
+VDDD1
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
THAMES_Main & GND
1A
Custom
15 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
THAMES_Main & GND
1A
Custom
15 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
THAMES_Main & GND
1A
Custom
15 44Friday, December 21, 2012
TP20
R150 3.01K/F_4
TP124
R161 10K_4
TP35
TP128
C296
1U/10V_4
TP34
R167 *499/F_4
TP25
R485 *4.7K_4
TP21
R230 *0_4
R750*0_4
R151 3.01K/F_4
TP17
R206 10K/F_4
SMBus
PART 2 0F 9
MLPS
BACO
DEBUG
THERMAL
DDC/AUX
DAC1
GENERA L PURPOSE I/O
I2C
MUTI GFX
DPD
DPC
DPB
DPA
SUN_M2_XT
U26B
AJ33
TSVS S
AJ32
TSVD D
AL31
TS_A
AK32
GPIO_28_FDO
AG29
DMINUS
AF29
DPLUS
AM24
JTAG_TDO
AL24
JTAG_TMS
AK23
JTAG_TCK
AN23
JTAG_TDI
AM23
JTAG_TRSTB
AD28
TESTEN
AL21
PX_EN
AH13
VREFG
AK24
HPD1
AC30
CEC_1
AH24
GENERICG_ HPD 6
AH26
GENERICF _HPD 5
AJ24
GENERICE _HPD 4
AK20
GENERICD
AJ20
GENERICC
AK19
GENERICB
AJ19
GENERICA
AG33
GPIO_30
AG32
GPIO_29
AN13
CLKREQB
AK13
GPIO_22_ROMCSB
AJ14
GPIO_21
AL13
GPIO_20_PWRCNTL_1
AM17
GPIO_19_CTF
AN14
GPIO_18_HPD3
AG30
GPIO_17_THERMAL_INT
AK14
GPIO_16
AM13
GPIO_15_PWRCNTL_0
AM14
GPIO_14_HPD2
AM16
GPIO_13
AL16
GPIO_12
AK16
GPIO_11
AJ16
GPIO_10_ROMSCK
AH15
GPIO_9_ROMSI
AJ13
GPIO_8_ROMSO
AK17
GPIO_7_BLON
AJ17
GPIO_6
AH17
GPIO_5_AC_BATT
AN16
GPIO_2
AH18
GPIO_1
AH20
GPIO_0
AJ26
SDA
AK26
SCL
AH23
SMBDATA
AJ23
SMBCLK
AP12
DVPDATA_23
AU12
DVPDATA_22
AW12
DVPDATA_21
AR12
DVPDATA_20
AT11
DVPDATA_19
AV11
DVPDATA_18
AP10
DVPDATA_17
AU10
DVPDATA_16
AW10
DVPDATA_15
AR10
DVPDATA_14
AT9
DVPDATA_13
AV9
DVPDATA_12
AN7
DVPDATA_11
AV7
DVPDATA_10
AT7
DVPDATA_9
AU6
DVPDATA_8
AW6
DVPDATA_7
AR6
DVPDATA_6
AU5
DVPDATA_5
AW5
DVPDATA_4
AP6
DVPDATA_3
AW3
DVPDATA_2
AU3
DVPDATA_1
AU1
DVPDATA_0
AR1
DVPCLK
AR3
DVPCNTL_2
AW8
DVPCNTL_1
AP8
DVPCNTL_0
AU8
DVPCNTL_MVP_1
AR8
DVPCNTL_MVP_0
AK21
SWAPLOCKB
AJ21
SWAPLOCKA
AC29
GENLK_VSYNC
AD29
GENLK_ CLK
AJ31
DDCVGADATA
AJ30
DDCVGACLK
AK29
DDCDATA_AUX6N
AK30
DDCCLK_AUX6P
AM21
DDCDATA_AUX5N
AN21
DDCCLK_AUX5P
AM29
DDCDATA_AUX4N
AL29
DDCCLK_AUX4P
AM30
DDCDATA_AUX3N
AL30
DDCCLK_AUX3P
AM20
AUX2N
AN20
AUX2P
AL19
DDC2DATA
AM19
DDC2CLK
AL27
AUX1N
AM27
AUX1P
AN26
DDC1DATA
AM26
DDC1CLK
AD33
PS_3
AG31
PS_2
AD31
PS_1
AM34
PS_0
AF33
NC_TSVSSQ
AG21
NC#9
AA29
NC#8
AF32
NC#7
AD32
NC#6
AC32
NC#5
AD30
NC#4
AC31
NC#3
U13
NC#2
V13
NC#1
AC34
VSS1DI
AC33
VDD1DI
AE34
AVSSQ
AD34
AVDD
AB34
RSET
AC38
VSYNC
AC36
HSYNC
AE38
AVSSN#3
AF37
B
AD35
AVSSN#2
AE36
G
AD37
AVSSN#1
AD39
R
AR22
TX5M_DPD0N
AT23
TX5P_DPD0P
AV21
TX4M_DPD1N
AU22
TX4P_DPD1P
AR20
TX3M_DPD2N
AT21
TX3P_DPD2P
AT19
TXCDM_DPD3N
AU20
TXCDP_DPD3P
AR16
TX2M_DPC0N
AT17
TX2P_DPC0P
AV15
TX1M_DPC1N
AU16
TX1P_DPC1P
AR14
TX0M_DPC2N
AT15
TX0P_DPC2P
AV13
TXCCM_DPC3N
AU14
TXCCP_DPC3P
AU32
TX5M_DPB0N
AT33
TX5P_DPB0P
AT31
TX4M_DPB1N
AR32
TX4P_DPB1P
AU30
TX3M_DPB2N
AV31
TX3P_DPB2P
AT29
TXCBM_DPB3N
AR30
TXCBP_DPB3P
AR26
TX2M_DPA0N
AT27
TX2P_DPA0P
AV25
TX1M_DPA1N
AU26
TX1P_DPA1P
AR24
TX0M_DPA2N
AT25
TX0P_DPA2P
AV23
TXCAM_DPA3N
AU24
TXCAP_DPA3P
R233 *499/F_4
TP125
R182 0_4
TP18
TP13
R204 10K/F_4
C280
0.68U/6.3V_4
R155 *3.01K/F_4
R194 4.7K_4
TP126
R197 10K/F_4
R812 *0_4
R184 0_4
C251
*10U/6.3VS_6
R240
2K_4
C248
*2200P/50V_4
TP15
TP38
R146 *10K/F_4
TP43
C255
1U/6.3V_4
R180 4.7K_4
R241
8.45K_4
TP89
R813 *0_4
L27
HCB1608KF121T30
R215
*0_4
TP28
TP11
TP40
TP14
R175 *511/F_4
R231
*8.45K_4
R763 *0_4
R141 *249/F_4
R488
8.45K_4
U8
*G781P8
VCC 1
DXP 2
DXN 3
GND 5
SCLK
8
SDA
7
ALERT#
6
OVERT#
4
R202 *10K/F_4
R153 3.01K/F_4
L22 *0_6/S
R166 *3.01K/F_4
C256
0.1U/10V_4
R152 3.01K/F_4
TP19
R232
4.75K/F_4
TP44
TP12
C283
10U/6.3 V_8
R178 10K/F_4
C292
*10U/6.3VS_6
TP23
C306 *0.1U/10V_4
R489
2K_4
C155 *0.1U/10V_4
R190 0_4
R158 *10K/F_4
TP29
R236 *10K/F_4
TP37
C295
1U/6.3V_4
TP122
C294
0.1U/10V_4
R203 10K/F_4
R186 100K_4
C307
*0.01U/50V_4
C287
0.1U/10V_4
R238 1K/F_4
R242 *5.1K/F_4
R177*0_4
R214
4.75K/F_4
TP123
R752*0_4
TP31
C321
0.68U/6.3V_4
R486 *4.7K_4
L24 *0_6/S
TP27
C684
*0.01U/50V_4
TP26
5
5
4
4
3
3
2
2
1
1
D D
C C
B B
A A
Display Phase Lock Loop Power
DPLL_PVDD : 1.8V @ 75mA
1.0V(125mA DPLL_VDDC)
DPLL_VDDC : 0.935V @ 140mA
MPLL_PVDD : 1.8V @ 150mA
SPLL_PVDD : 1.8V @ 75mA
1.0V(125mA DPLL_VDDC)
SPLL_VDDC : 0.935V @ 150mA
route 50ohms
single-ended/
100ohms diff and keep short
Debug only,
for clock observation,
if not needed, DNI
Memory Type
27-MHz (± 30 ppm) crystal connected to XTALIN/XTALOUT, or
27-MHz (1.8 V) oscillator connected to XTALIN.
GDDR5
DDR3
27-MHz (3.3 V) oscillator connected to XO_IN, and
100-MHz (3.3 V) oscillator connected to XO_IN2. (By default, this clock should not be
spread since internal spreading is used.)
16
Fo Mars/ Sun
Change La, Lb
Bead to 0 ohm
La
Lb
reserve Ra, Rb for future ASIC
Ra
Rb
AG22 is nc pin
ϭϬͬϭϰ͗^/ŵŽĚŝĨLJ
ϭϭͬϮϵ͗WƌĞWsŵŽĚŝĨLJ
ϭϮͬϭϯ͗WsŵŽĚŝĨLJĚĞů
+1.8V_DPLL_PVDD
+1.0V_DPLL_VDDC
DPLL_PVSS
+1.8V_MPLL_PVDD
+1.8V_SPLL_PVDD
+1.0V_SPLL_VDDC
SPLL_PVSS
CLKTESTA
CLKTESTB
+1.8V_VGA
+1.0V_VGA
EVGA-XTALI
EVGA-XTALO
+1.8V_VGA11,15,18,19,44
+1.0V_VGA14,18,19,44
CLKGEN_27M 11
+1.8V_VGA
+1.0V_VGA
+1.8V_VGA
+1.8V_VGA
+1.0V_VGA
+1.8V_DPLL_PVDD
+1.0V_DPLL_VDDC
+1.8V_MPLL_PVDD
+1.8V_SPLL_PVDD
+1.0V_SPLL_VDDC
DPEF_VDD18
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
THAMES_XTAL
1A
Custom
16 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
THAMES_XTAL
1A
Custom
16 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
THAMES_XTAL
1A
Custom
16 44Friday, December 21, 2012
C438
0.1U/10V_4
Y2
*7A27000010
2 1
C244*22P/50V_4
L19 HCB1608KF-471T10
C245
*22P/50V_4
C259
10U/6.3V_8
C167
10U/6.3V_8
C222
1U/6.3V_4
C264
1U/6.3V_4
L16 FCM1005KF-121T03
L35
HCB1608KF-471T10
L21 *0_6/S
C267
0.1U/10V_4
C193
*0.1U/10V_4
C181
10U/6.3V_8
R212 *0_4
C216
0.1U/10V_4
R7590_4
C176
1U/6.3V_4
PART 6 0F 9
GND
SUN_M2_ XT
U26F
Y27
GND
Y24
GND
Y22
GND
Y20
GND
Y17
GND
Y15
GND
W6
GND
W2
GND
V26
GND
V23
GND
V21
GND
V18
GND
V16
GND
V11
GND
U6
GND
U27
GND
U24
GND
U22
GND
U20
GND
U2
GND
U17
GND
U15
GND
T26
GND
T23
GND
T21
GND
T18
GND
T16
GND
T13
GND
T11
GND
R6
GND
R27
GND
R24
GND
R22
GND
R20
GND
R2
GND
R17
GND
R15
GND
N6
GND
N26
GND
N23
GND
N21
GND
N2
GND
N18
GND
N16
GND
M24
GND
M22
GND
M17
GND
L6
GND
L24
GND
L22
GND
L2
GND
L17
GND
L11
GND
K7
GND
K14
GND
J8
GND
J6
GND
J27
GND
J2
GND
H9
GND
G6
GND
G2
GND
F9
GND
F7
GND
F33
GND
F31
GND
F29
GND
F27
GND
F25
GND
F23
GND
F21
GND
F19
GND
F17
GND
F15
GND
Y39
PCIE_VSS
Y34
PCIE_VSS
W34
PCIE_VSS
W31
PCIE_VSS
V39
PCIE_VSS
V34
PCIE_VSS
U34
PCIE_VSS
U31
PCIE_VSS
T39
PCIE_VSS
T34
PCIE_VSS
T31
PCIE_VSS
R34
PCIE_VSS
P39
PCIE_VSS
P34
PCIE_VSS
P31
PCIE_VSS
N34
PCIE_VSS
N31
PCIE_VSS
M39
PCIE_VSS
M34
PCIE_VSS
L34
PCIE_VSS
L31
PCIE_VSS
K39
PCIE_VSS
K34
PCIE_VSS
K31
PCIE_VSS
J34
PCIE_VSS
J31
PCIE_VSS
H39
PCIE_VSS
H34
PCIE_VSS
H31
PCIE_VSS
G34
PCIE_VSS
G33
PCIE_VSS
F39
PCIE_VSS
F34
PCIE_VSS
E39
PCIE_VSS
AB39
PCIE_VSS
AW39
VSS_MECH
AW1
VSS_MECH
A39
VSS_MECH
F13
GND
F11
GND
E5
GND
E35
GND
C39
GND
C1
GND
B9
GND
B7
GND
B33
GND
B31
GND
B29
GND
B27
GND
B25
GND
B23
GND
B21
GND
B19
GND
B17
GND
B15
GND
B13
GND
B11
GND
AR5
GND
AP9
GND
AP7
GND
AP11
GND
AN8
GND
AN6
GND
AN30
GND
AN2
GND
AN11
GND
AM9
GND
AM31
GND
AM11
GND
AL8
GND
AL6
GND
AL32
GND
AL26
GND
AL23
GND
AL20
GND
AL2
GND
AL17
GND
AL14
GND
AL11
GND
AK7
GND
AK31
GND
AK11
GND
AJ6
GND
AJ28
GND
AJ2
GND
AJ11
GND
AJ10
GND
AH21
GND
AG9
GND
AG6
GND
AG22
GND
AG20
GND
AG2
GND
AG17
GND
AF21
GND
AF18
GND
AF16
GND
AF10
GND
AE6
GND
AE2
GND
AD9
GND
AD27
GND
AD24
GND
AD22
GND
AD20
GND
AD17
GND
AD15
GND
AC6
GND
AC28
GND
AC26
GND
AC23
GND
AC21
GND
AC2
GND
AC18
GND
AC16
GND
AC13
GND
AC11
GND
AB27
GND
AB24
GND
AB22
GND
AB20
GND
AB17
GND
AB15
GND
AB12
GND
AA6
GND
AA28
GND
AA26
GND
AA23
GND
AA21
GND
AA2
GND
AA18
GND
AA16
GND
A37
GND
A3
GND
R207
*10M_6
C191
0.1U/10V_4
C437
1U/6.3V_4
R792*0_4
R171
*51.1/F_4
PART 9 0F 9
PLLS/XTAL
SUN_M2_ XT
U26I
AF31
NC_XTAL_PVSS
AF30
NC_XTAL_PVDD
AN10
SPLL_PVSS
AN9
SPLL_VDDC
AM10
SPLL_PVDD
H8
MPLL_PVDD
H7
MPLL_PVDD
AN32
DPLL_PVSS
AN31
DPLL_VDDC
AM32
DPLL_PVDD
AL10
CLKTESTB
AK10
CLKTESTA
AW35
XO_IN2
AW34
XO_IN
AU34
XTALOUT
AV33
XTALIN
TP129
C253
10U/6.3V_8
L23 *0_6/S
R793*0_4
R487 *0_4
R181
*51.1/F_4
C265
0.1U/10V_4
C268
1U/6.3V_4
R249 *0_4
C227
*0.1U/10V_4
C441
10U/6.3V_8
5
5
4
4
3
3
2
2
1
1
D D
C C
B B
A A

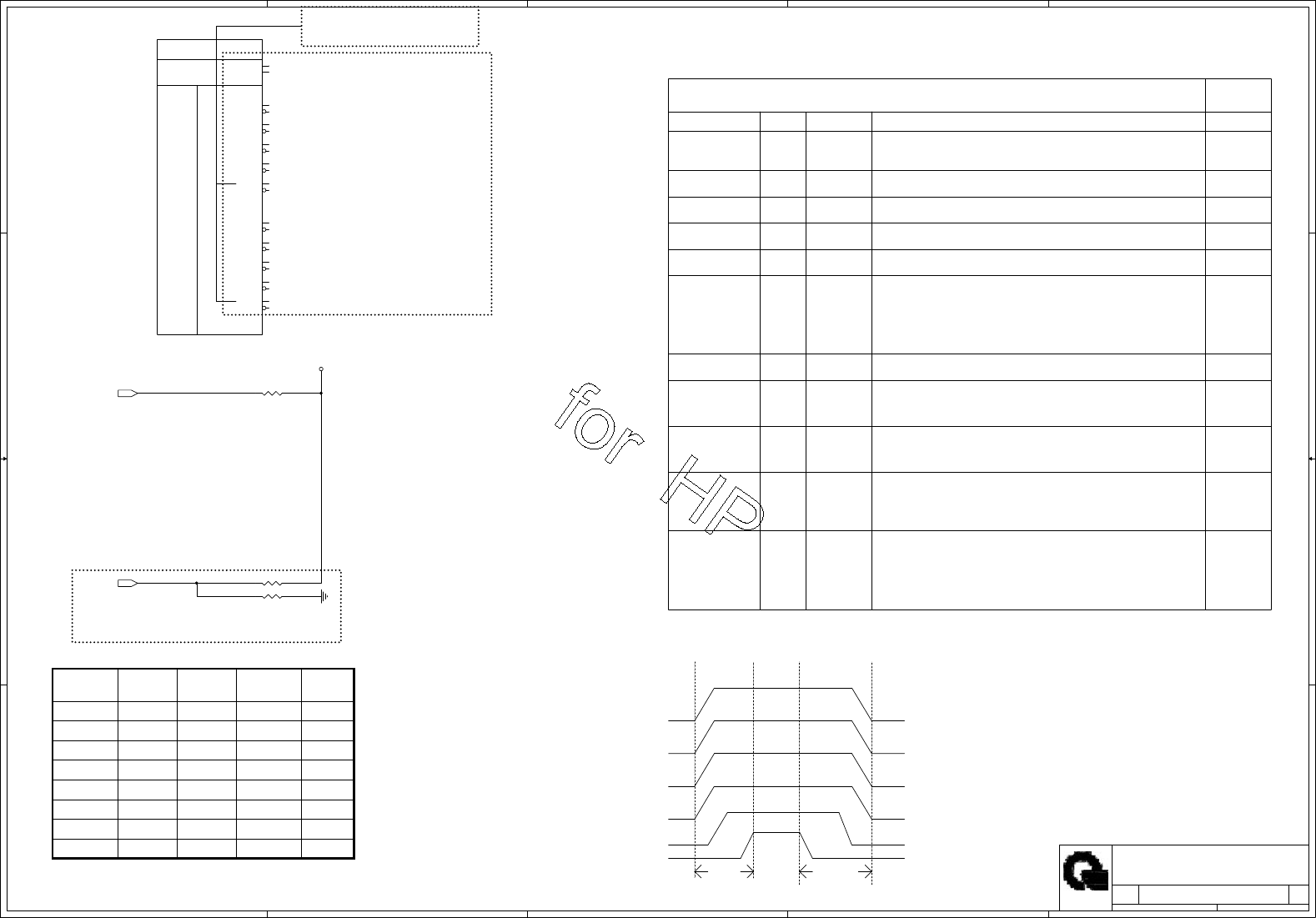

RESERVED
RESERVED
RESERVED
RESERVED
CEC_DIS
AUD[0]
AUD[1]
BIOS_ROM_EN
ROMIDCFG[2:0]
BIF_GEN3_EN_A
TX_PWRS_ENB
AUD_PORT_CONN_PINSTRAP[2]
AUD_PORT_CONN_PINSTRAP[1]
AUD_PORT_CONN_PINSTRAP[0]
TX_DEEMPH_EN
BIF_VGA DIS
PS_0[4]
GENLK_CLK
GENLK_VSYNC
GPIO21
PS_3[5]
PS_3[4]
PS_0[5]
NA
GPIO8
PS_1[3]
PS_1[2]
NA
NA
NA
GENERICC
NA
001 = 6 usable endpoints
011 = 4 usable endpoints
100 = 3 usable endpoints
000 = all endpoints are usable
010 = 5 usable endpoints
101 = 2 usable endpoints
Reserved
Reserved
0: Disabled
1: Enabled
Reserved
111 = 0 usable endpoints
110 = 1 usable endpoints
GPIO[13:11]
GPIO2
PS_2[4]
PS_2[3]
PS_1[4]
GPIO1
GPIO9
HSYNC
PS_1[1]
PS_1[5]
VSYNC
GPIO0
PS_0[3..1]
GPIO22
NA
NA
11 - Audio for both DP and HDMI
01 - Audio for DP only
00 - No audio function
support this feature.
Enable external BIOS ROM device
0: Disabled
1: Enabled
If GPIO22 = 1, defines ROM type
0: 50% Tx output swing
1: Full Tx output swing
Transmitter Power Savings Enable
0: VGA controller capacity enabled
VGA Control
1: GEN3 supported at power-on
0: GEN3 not supported at power-on
1: Tx de-emphasis enabled
0: Tx de-emphasis disabled
101 - 8Mbit M25P80 (ST)
10 - Audio for DP and HDMI if dongle is detected
HDMI must only be enabled on systems that are legally entitled. It is the
responsibility of the system designer to ensure that the system is entitled to
Enable CEC function. Reserved for Thames/Whistler/Seymour
Reserved (for Thames/Whistler/Seymour only)
IF THESE GPIOS ARE USEED, THEY MUST KEEP LOW AND NOT CONFLICT DURING RESET
STRAPS TO INDICATE THE NUMBER OF AUDIO CAPABLE DISPLAY OUTPUTS
NOTE: ALLOW FOR PULLUP PADS FOR THE RESERVED STRAPS BUT DO NOT INSTALL RESISTOR
101 - 4Mbit M25P40 (ST)
100 - 512Kbit Pm25LV512 (Chingis)
101 - 1Mbit Pm25LV010 (Chingis)
PCIE Transmitter De-emphasis Enable
Serial ROM type or Memory Aperture Size Select
If GPIO22 = 0, defines memory aperture size
100 - 512Kbit M25P05A (ST)
101 - 1Mbit M25P10A (ST)
101 - 2Mbit M25P20 (ST)
1: VGA controller capacity disabled (for multi-GPU)
PCIE Gen3 Enable (NOTE: RESERVED for Thames/Whistler/Seymour)
XXX
X
0
0
0
0
XXX
X
XX
0
1
X
X
1: Disable MLPS, enable GPIO PINSTRAP
STRAPS
ALLOW FOR PULLUP PADS FOR THESE STRAPS AND IF THESE GPIOS ARE USED,
MLPS_DISABLE
THEY MUST NOT CONFLICT DURING RESET
CONFIGURATION STRAPS -- SEE EACH DATABOOK FOR STRAP DETAILS
NA
MLPS GPIO PIN
GPIO_28_FDO 0: Enable MLPS, disable GPIO PINSTRAP
DESCRIPTION OF DEFAULT SETTINGS
Enable MLPS, NA for Thames/Whistler/Seymour X
Default Setting
0
64M
512M
0
1
Memory Aperture size
GPIO9 GPIO13 GPIO12 GPIO11
ROMIDCFG0ROMIDCFG1ROMIDCFG2
0
2G
11
11
110
128M
0
111
0
0
0
0
0
32M
1G
4G
0
BIOSROM
256M
0
0
0
0
It is a shared pin strap with CONFIG[2:0] if BIOS_ROM_EN is set to 0.
100
00
1
0
VDDC
VDDCI
+VGA_CORE
VDD_CT
VDDR4
VDDR3
VDDR1
+1.5V_VGA
+1.8V_VGA
+3.3V_Delay
20ms20ms
+VGA_CORE
Power Up/Down Sequence
+1.8V_VGA
17
GPIO28
AN36, AP37: NC pin
Fo Mars : AF35, AG36: NC pin
Thems : stuff Ra=> disable MLPS , support GPIO only
Mars : stuff Rb=> enable MLPS, support MLPS only
Ra
Rb
Fo Sun Only : All NC pin
GPIO0
GPIO015
GPIO2815
+3V_DELAY
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
THAMES_LVDS / STRAP
1A
Custom
17 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
THAMES_LVDS / STRAP
1A
Custom
17 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
THAMES_LVDS / STRAP
1A
Custom
17 44Friday, December 21, 2012
R217 10K_4
PART 7 0F 9
LVDS CONTROL
LVTMDP
SUN_M2_ XT
U26G
AP37
TXOUT_L3N
AN36
TXOUT_L3P
AR35
TXOUT_L2N_DPE0N
AP35
TXOUT_L2P_DPE0P
AU39
TXOUT_L1N_DPE1N
AR37
TXOUT_L1P_DPE1P
AU35
TXOUT_L0N_DPE2N
AW37
TXOUT_L0P_DPE2P
AR34
TXCLK_LN_DPE3N
AP34
TXCLK_LP_DPE3P
AG36
TXOUT_U3N
AF35
TXOUT_U3P
AH37
TXOUT _U2N_ DP F0 N
AG38
TXOUT_U2P_DPF0P
AJ36
TXOUT _U1N_ DP F1 N
AH35
TXOUT_U1P_DPF1P
AK37
TXOUT _U0N_ DP F2 N
AJ38
TXOUT_U0P_DPF2P
AL36
TXCLK_UN_DPF3N
AK35
TXCLK_UP_DPF3P
AJ27
DIGON
AK27
VARY_BL
R133 *10K_4
R216 *10K_4
5
5
4
4
3
3
2
2
1
1
D D
C C
B B
A A
Reserve for Drop
^ƵƉƉŽƌƚKDŽĚĞ
1. No BACO Support :BIF_VDDC shorts with VDDC (Install Ra)
PX_EN = 0, for Normal Operation
PX_EN = 1, for BACO MODE
2. BACO Support: Refer to the BACO reference
schematics/Application note for detail about BIF_VDDC Rail
if BACO is Supported (Uninstall Ra)
Note1.
VDDR1 , 1.5V @ 2A, GDDR5 900MHz
I/O power for the
memory interface.
VDDC_CT: 1.8V @250mA
VDDR3 : 3.3V @ 60mA
VDDR4 : 1.8V @ 300mA
PCIe Digital Power Supply
PCIE_VDDC : 0.935V @ 1.88A (GEN2.0)
PCIE_VDDC : 0.935V @ 2.5A (GEN3.0)
Ra
Rb
18
Reserve for Drop
ZŽƵƚĞĂƐĚŝĨĨĞƌĞŶƚŝĂůƉĂŝƌĂŶĚĐŽŶŶĞĐƚƚŽƚŚĞs^EĂŶĚZdEƉŝŶƐŽĨƚŚĞsZ
ƚŚƌŽƵŐŚĂĚĞĐŽƵƉůŝŶŐĂŶĚƚĞƌŵŝŶĂƚŝŽŶĐŝƌĐƵŝƚ͘
8/15 DB modify
For Mars: stuff
For Sun: NC L18, C214, C223,C241, C232, C311, C310
ϭϬͬϭϰ͗^/ŵŽĚŝĨLJ
ϭϮͬϭϯ͗WsŵŽĚŝĨLJ
+3V_VGA
+1.8V_VGA
+1.0V_VGA
+VGA_CORE
+1.5V_VGA
+1.8V_VGA11,15,16,19,44
+1.0V_VGA14,16,19,44
+3V_VGA14,44
+VGA_CORE34,42,44
+1.5V_VGA20,21,22,34,43
VSS_GPU_SENSE42
VGPU_CORE_SENSE42
+1.5V_VGA
+1.8V_VGA
+1.8V_VDD_CT
+3V_VGA
+3V_DELAY
+VDDR4
+1.0V_VGA
+1.0V_VGA
BIF_VDDC
+VGA_CORE
+VGA_CORE
BIF_VDDC
+VGA_CORE
+1.8V_VGA
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
THAMES_Power & BACO
1A
Custom
18 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
THAMES_Power & BACO
1A
Custom
18 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
THAMES_Power & BACO
1A
Custom
18 44Friday, December 21, 2012
C217
22U/10V_6
C178
22U/6.3V_8
C320
22U/10V_6
C318
1U/6.3V_4
C660
1U/6.3V_4
C254
22U/6.3V_8
C210
1U/6.3V_4
C676
*10U/6.3VS_6
C672
*10U/6.3VS_6
C355
1U/6.3V_4
C673
1U/6.3V_4
C372
1U/6.3V_4
C341
1U/6.3V_4
C396
1U/6.3V_4 C925
1U/6.3V_4
+
C351
330u_2.5V_3528
12
C343
1U/6.3V_4
C241
*1U/6.3V_4
C785
*22U/6.3VS_8
C470
1U/6.3V_4
C234
22U/10V_6
C382
1U/6.3V_4
C371
1U/6.3V_4
R290 *0_8
C214
*10U/6.3VS_6
C401
10U/6.3VS_6
C365
1U/6.3V_4
C315
1U/6.3V_4
L49 *0_6/S
C489
1U/6.3V_4
+
C922
*330u_2.5V_3528
1 2
C240
1U/6.3V_4
C342
1U/6.3V_4
+
C923
*330u_2.5V_3528
1 2
C223
*10U/6.3VS_6
C211
1U/6.3V_4
C310
*0.1U/10V_4
C500
1U/6.3V_4
C514
10U/6.3VS_6 C399
0.1U/10V_4
C242
22U/10V_6
C719
1U/6.3V_4
C384
1U/6.3V_4
C209
1U/6.3V_4
C826
*22U/6.3VS_8
C348
1U/6.3V_4
C340
1U/6.3V_4
C655
1U/6.3V_4
C468
1U/6.3V_4
C339
1U/6.3V_4
C926
0.1U/10V_4
C367
1U/6.3V_4
C380
1U/6.3V_4
C232
*1U/6.3V_4
C499
1U/6.3V_4
C350
1U/6.3V_4
C369
1U/6.3V_4
C375
1U/6.3V_4
C366
1U/6.3V_4
TP33
C363
1U/6.3V_4
DVP
PCIE
PART 5 0F 9
BACO
SENESE
VOLTAG E
CORE I/O
ISOLATED
TRANSL ATION
LEVEL
I/O
MEM I/O
CORE
SUN_M2_XT
U26E
AH29
FB_GND
AG28
FB_VDDCI
AF28
FB_VDDC
AG15
VDDR4
AG13
VDDR4
AG11
VDDR4
AF15
VDDR4
AF13
VDDR4
AF12
VDDR4
AF11
VDDR4
AD12
VDDR4
AG24
VDDR3
AG23
VDDR3
AF24
VDDR3
AF23
VDDR3
AG27
VDD_CT
AG26
VDD_CT
AF27
VDD_CT
AF26
VDD_CT
Y7
VDDR1
Y11
VDDR1
U7
VDDR1
U11
VDDR1
R11
VDDR1
P7
VDDR1
N11
VDDR1
M11
VDDR1
L7
VDDR1
L26
VDDR1
L23
VDDR1
L21
VDDR1
L16
VDDR1
L12
VDDR1
K8
VDDR1
K13
VDDR1
K11
VDDR1
J9
VDDR1
J7
VDDR1
H10
VDDR1
G29
VDDR1
G26
VDDR1
G23
VDDR1
G20
VDDR1
G17
VDDR1
G14
VDDR1
G11
VDDR1
AL9
VDDR1
AK8
VDDR1
AJ7
VDDR1
AG10
VDDR1
AF7
VDDR1
AD11
VDDR1
AC7
VDDR1
Y13
VDDCI
V15
VDDCI
T15
VDDCI
T12
VDDCI
R16
VDDCI
R13
VDDCI
R12
VDDCI
N22
VDDCI
N20
VDDCI
N17
VDDCI
N15
VDDCI
N13
VDDCI
M23
VDDCI
M18
VDDCI
M16
VDDCI
M15
VDDCI
AD16
VDDCI
AD13
VDDCI
AC15
VDDCI
AC12
VDDCI
AB13
VDDCI
AA13
VDDCI
Y28
VDDC
Y26
VDDC
Y23
VDDC
Y21
VDDC
Y18
VDDC
Y16
VDDC
V27
VDDC
V24
VDDC
V22
VDDC
V20
VDDC
V17
VDDC
U26
VDDC
U23
VDDC
U21
VDDC
U18
VDDC
U16
VDDC
T24
VDDC
T22
VDDC
T20
VDDC
T17
VDDC
R26
VDDC
R23
VDDC
R21
VDDC
R18
VDDC
N24
VDDC
M26
VDDC
AH28
VDDC
AH27
VDDC
AH22
VDDC
AG18
VDDC
AG16
VDDC
AF22
VDDC
AF20
VDDC
AF17
VDDC
AD26
VDDC
AD23
VDDC
AD21
VDDC
AD18
VDDC
AC27
VDDC
AC24
VDDC
AC22
VDDC
AC20
VDDC
AC17
VDDC
AB28
VDDC
AB26
VDDC
AB23
VDDC
AB21
VDDC
AB18
VDDC
AB16
VDDC
AA27
VDDC
AA24
VDDC
AA22
VDDC
AA20
VDDC
AA17
VDDC
AA15
VDDC
T27
BIF_VDDC
N27
BIF_VDDC
U28
PCIE_VDDC
T28
PCIE_VDDC
R28
PCIE_VDDC
N28
PCIE_VDDC
M28
PCIE_VDDC
L28
PCIE_VDDC
J30
PCIE_VDDC
J29
PCIE_VDDC
H30
PCIE_VDDC
H29
PCIE_VDDC
G31
PCIE_VDDC
G30
PCIE_VDDC
AB37
PCIE_PVDD
W29
NC_BIF_VDDC
V28
NC_BIF_VDDC
Y31
NC_PCIE_VDDR
W30
NC_PCIE_VDDR
AA34
NC_PCIE_VDDR
AA33
NC_PCIE_VDDR
AA32
NC_PCIE_VDDR
AA31
NC_PCIE_VDDR
C338
22U/10V_6
C656
1U/6.3V_4
C373
0.1U/10V_4
C391
10U/6.3VS_6
C390
1U/6.3V_4
C379
1U/6.3V_4
C180
1U/6.3V_4
C370
1U/6.3V_4
C311
*0.1U/10V_4
C353
1U/6.3V_4
C387
1U/6.3V_4
C404
1U/6.3V_4
C674
1U/6.3V_4
C203
22U/10V_6
C374
1U/6.3V_4
C312
1U/6.3V_4
C383
22U/10V_6
C219
1U/6.3V_4
C317
1U/6.3V_4
C378
1U/6.3V_4
C335
1U/6.3V_4
C453
*22U/6.3VS_8
C316
1U/6.3V_4
C403
22U/6.3VS_8
C449
*22U/6.3VS_8
C389
1U/6.3V_4
C208
1U/6.3V_4
R267 0_8
C239
1U/6.3V_4
C652
1U/6.3V_4
C364
1U/6.3V_4
C356
1U/6.3V_4
C388
1U/6.3V_4
C207
22U/10V_6
C479
10U/6.3VS_6
C661
1U/6.3V_4
C395
22U/10V_6
C924
10U/6.3VS_6
L18 *0_6
C796
10U/6.3VS_6
C309
22U/10V_6
C393
1U/6.3V_4
C725
1U/6.3V_4
C361
10U/6.3VS_6
L17 *0_6/S
C224
22U/10V_6
C205
22U/6.3V_8
C654
0.1U/10V_4
C386
22U/10V_6
C352
1U/6.3V_4
C360
10U/6.3VS_6
C313
1U/6.3V_4
C457
*22U/6.3VS_8
C385
0.1U/10V_4
C783
10U/6.3VS_6
C354
1U/6.3V_4
C314
1U/6.3V_4
C689
10U/6.3VS_6
C331
1U/6.3V_4
C764
1U/6.3V_4
C233
1U/6.3V_4
5
5
4
4
3
3
2
2
1
1
D D
C C
B B
A A

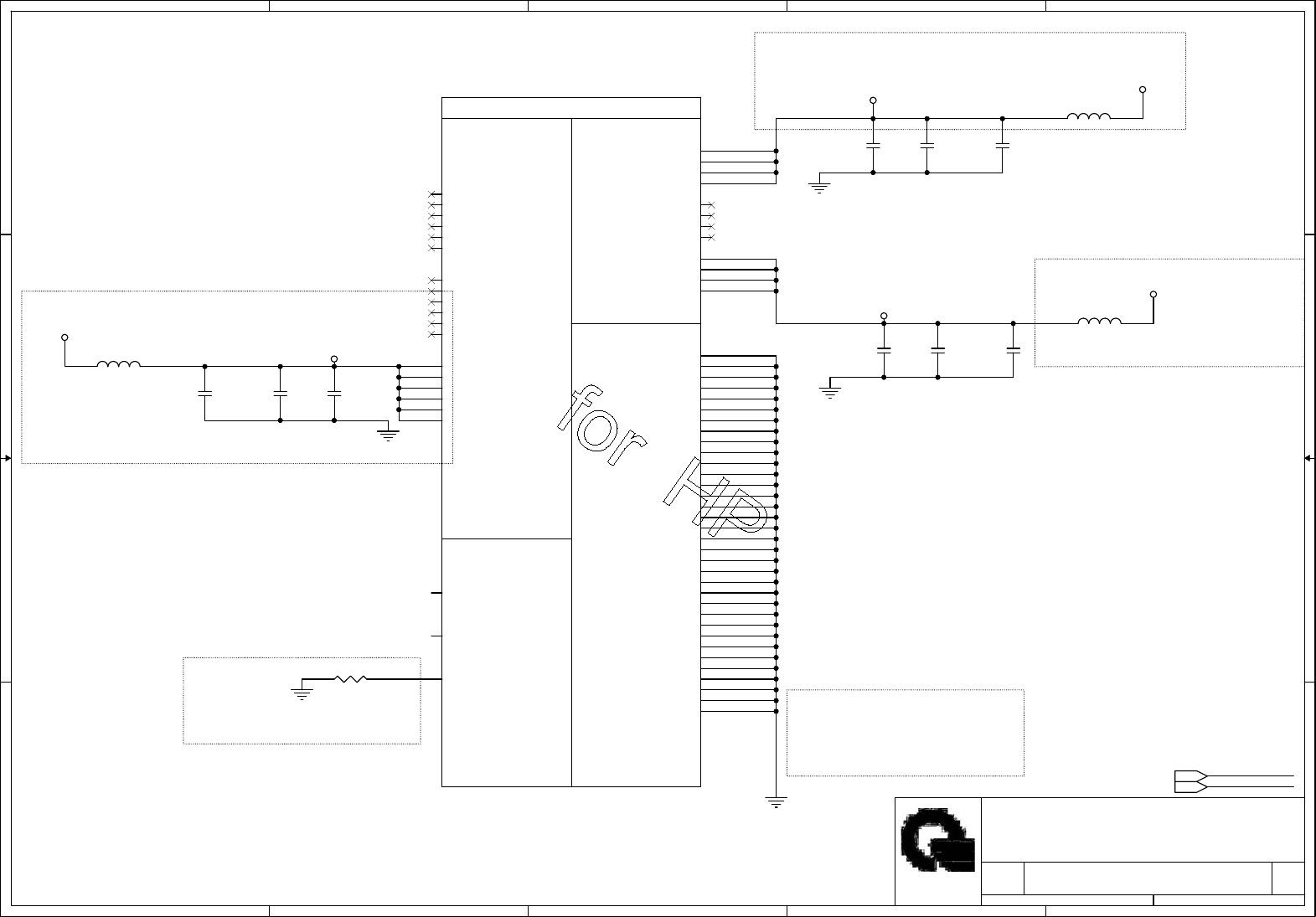

For Sun: L20 , C247 , C246 , C252 NC
19
For Mars : L20 sutff
For Mars : L26 sutff
For Sun: L26 , C279 , C281 , C282 NC
For Mars : R495 sutff
For Sun : R495 NC
For Mars : L25 sutff
For Sun : L25/ C293/C290/C291 NC
For Mars : R754 sutff
For Sun : R754 NC
ϭϬͬϭϰ͗^/ŵŽĚŝĨLJ>Zϳϱϰ
ϭϬͬϭϰ͗^/ŵŽĚŝĨLJ
ϭϬͬϭϰ͗^/ŵŽĚŝĨLJ
ϭϬͬϭϰ͗^/ŵŽĚŝĨLJ
ϭϬͬϭϰ͗^/ŵŽĚŝĨLJ
+1.8V_VGA
+1.0V_VGA
+1.8V_VGA11,15,16,18,44
+1.0V_VGA14,16,18,44
+1.8V_VGA
DPEF_VDD18
+1.0V_VGA
+1.0V_VGA
DPAB_VDD10
DPEF_VDD10
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
THAMES_DP Powers
1A
Custom
19 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
THAMES_DP Powers
1A
Custom
19 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
THAMES_DP Powers
1A
Custom
19 44Friday, December 21, 2012
C282
*0.1U/10V_4
L20 *0_6
C290
*1U/6.3V_4
R495 *150/F_4
L25 *0_6
C246
*1U/6.3V_4
L26 *0_6
C252
*10U/6.3VS_6
PART 8 0F 9
CALIBRATION
DP_VDDR DP_VDDC
DP GND
SUN_M2_XT
U26H
AM39
DPEF_CALR
AW18
DPCD_CALR
AW28
DPAB_CALR
AL38
DP_VDDR
AM37
DP_VDDR
AG34
DP_VDDR
AF34
DP_VDDR
AJ34
DP_VDDR
AH34
DP_VDDR
AV19
DP_VDDR
AU18
DP_VDDR
AP23
DP_VDDR
AP22
DP_VDDR
AP21
DP_VDDR
AP20
DP_VDDR
AV29
DP_VDDR
AU28
DP_VDDR
AP26
DP_VDDR
AP25
DP_VDDR
AP24
DP_VDDR
AN24
DP_VDDR
AM35
DP_VSSR
AN38
DP_VSSR
AR18
DP_VSSR
AV17
DP_VSSR
AR28
DP_VSSR
AV27
DP_VSSR
AL34
DP_VSSR
AK39
DP_VSSR
AH39
DP_VSSR
AF39
DP_VSSR
AU37
DP_VSSR
AR39
DP_VSSR
AP39
DP_VSSR
AN34
DP_VSSR
AW22
DP_VSSR
AW20
DP_VSSR
AP19
DP_VSSR
AP18
DP_VSSR
AN19
DP_VSSR
AW16
DP_VSSR
AW14
DP_VSSR
AP17
DP_VSSR
AP16
DP_VSSR
AN17
DP_VSSR
AW32
DP_VSSR
AW30
DP_VSSR
AP30
DP_VSSR
AP29
DP_VSSR
AN29
DP_VSSR
AW26
DP_VSSR
AW24
DP_VSSR
AP28
DP_VSSR
AP27
DP_VSSR
AN27
DP_VSSR
AK34
DP_VDDC
AK33
DP_VDDC
AM33
DP_VDDC
AL33
DP_VDDC
AP15
DP_VDDC
AP14
DP_VDDC
AT13
DP_VDDC
AP13
DP_VDDC
AP33
DP_VDDC
AN33
DP_VDDC
AP32
DP_VDDC
AP31
DP_VDDC
C281
*1U/6.3V_4
C247
*0.1U/10V_4
C291
*0.1U/10V_4
C293
*10U/6.3VS_6
C279
*10U/6.3VS_6
5
5
4
4
3
3
2
2
1
1
D D
C C
B B
A A
20
PLACE MVREFD DIVIDERS
AND CAPS CLOSE TO ASIC
PLACE MVREFD DIVIDERS
AND CAPS CLOSE TO ASIC
need check
For MARS / SUN
Re stuff 120 ohm 1%
For Mars : MAA_15
For Sun : NC
8/15 Modify
M21
M20
For Sun : NC
For Mars : RSVD
J19
For Mars : MAA_14
For Sun : NC
8/15: DB MODIFY
For Sun : ALL NC PINFor Sun : ALL NC PIN
8/15: DB MODIFY
VMA_ODT1
VMA_BA1
VMA_BA0
VMA_CS1#
VMA_ODT0
VMA_WE1#
VMA_CLK0
VMA_CLK0#
VMA_CLK1
VMA_CLK1#
VMA_MA[14..0]
VMA_CKE0
VMA_WE0#
VMA_CAS1#
VMA_CS0#
VMA_RAS0#
VMA_RAS1#
VMA_CAS0#
VMA_CKE1
VMA_DQ44
VMA_DQ38
VMA_DQ36
VMA_DQ34
VMA_DQ28
VMA_DQ35
VMA_DQ42
VMA_DQ31
VMA_DQ30
VMA_DQ32
VMA_DQ39
VMA_DQ37
VMA_DQ22
VMA_DQ24
VMA_DQ29
VMA_DQ20
VMA_DQ23
VMA_DQ13
VMA_DQ15
VMA_DQ27
VMA_DQ21
VMA_DQ25
VMA_DQ26
VMA_DQ9
VMA_DQ18
VMA_DQ0
VMA_DQ12
VMA_DQ2
VMA_DQ11
VMA_DQ3
VMA_DQ16
VMA_DQ10
MVREFSA
VMA_DQ57
VMA_DQ58
VMA_DQ63
VMA_DQ56
VMA_DQ62
VMA_DQ59
VMA_DQ40
VMA_DQ47
VMA_DQ45
VMA_DQ60
VMA_DQ61
VMA_DQ33
VMA_DQ43
VMA_DQ41
VMA_DQ46
VMA_DQ8
VMA_DQ7
VMA_DQ14
VMA_DQ17
VMA_DQ5
VMA_DQ19
VMA_DQ1
VMA_DQ53
VMA_DQ51
VMA_DQ54
VMA_DQ4
VMA_DQ6
VMA_DQ48
VMA_DQ49
VMA_DQ55
VMA_DQ52
VMA_DQ50
VMA_BA2
VMA_DQ[63..0]
VMA_DM[7..0]
VMA_WDQS[7..0]
VMA_RDQS[7..0]
VMA_MA0
VMA_MA1
VMA_MA2
VMA_MA3
VMA_BA2
VMA_CLK0#
VMA_ODT1
VMA_ODT0
VMA_CAS1#
VMA_DM5
VMA_DM1
VMA_DM3
VMA_DM4
VMA_DM6
VMA_DM7
VMA_DM2
VMA_DM0
VMA_RAS1#
VMA_WDQS4
VMA_WDQS5
VMA_WDQS2
VMA_WDQS1
VMA_WDQS0
VMA_BA1
VMA_WDQS3
VMA_CS1#
VMA_WDQS7
VMA_WDQS6
VMA_RDQS6
VMA_RDQS7
VMA_RDQS0
VMA_RDQS1
VMA_RDQS2
VMA_CLK1#
VMA_CLK0
VMA_RDQS3
VMA_RDQS5
VMA_RDQS4
VMA_RAS0#
VMA_CAS0#
VMA_CLK1
VMA_BA0
VMA_CS0#
VMA_MA4
VMA_MA5
VMA_MA6
VMA_MA7
VMA_MA8
VMA_MA9
VMA_MA10
VMA_MA11
VMA_MA12
VMA_WE1#
VMA_CKE0
VMA_WE0#
VMA_CKE1
VMA_MA13
+1.5V_VGA
VMB_DQ0
VMB_DQ1
VMB_DQ2
VMB_DQ3
VMB_DQ4
VMB_DQ5
VMB_DQ6
VMB_DQ7
VMB_DQ8
VMB_DQ9
VMB_DQ10
VMB_DQ11
VMB_DQ12
VMB_DQ13
VMB_DQ14
VMB_DQ15
VMB_DQ16
VMB_DQ17
VMB_DQ18
VMB_DQ19
VMB_DQ20
VMB_DQ21
VMB_DQ22
VMB_DQ23
VMB_DQ24
VMB_DQ25
VMB_DQ26
VMB_DQ27
VMB_DQ28
VMB_DQ29
VMB_DQ30
VMB_DQ31
VMB_DQ32
VMB_DQ33
VMB_DQ34
VMB_DQ35
VMB_DQ36
VMB_DQ37
VMB_DQ38
VMB_DQ39
VMB_DQ40
VMB_DQ41
VMB_DQ42
VMB_DQ43
VMB_DQ44
VMB_DQ45
VMB_DQ46
VMB_DQ47
VMB_DQ48
VMB_DQ49
VMB_DQ50
VMB_DQ51
VMB_DQ52
VMB_DQ53
VMB_DQ54
VMB_DQ55
VMB_DQ56
VMB_DQ57
VMB_DQ58
VMB_DQ59
VMB_DQ60
VMB_DQ61
VMB_DQ62
VMB_DQ63
MVREFDA
MVREFSB
MVREFDB
VMB_MA0
VMB_MA1
VMB_MA2
VMB_MA3
VMB_MA4
VMB_MA5
VMB_MA6
VMB_MA7
VMB_MA8
VMB_MA9
VMB_MA10
VMB_MA11
VMB_MA12
VMB_BA2
VMB_BA0
VMB_BA1
VMB_DM0
VMB_DM1
VMB_DM2
VMB_DM3
VMB_DM4
VMB_DM5
VMB_DM6
VMB_DM7
VMB_RDQS0
VMB_RDQS1
VMB_RDQS2
VMB_RDQS3
VMB_RDQS4
VMB_RDQS5
VMB_RDQS6
VMB_RDQS7
VMB_WDQS0
VMB_WDQS1
VMB_WDQS2
VMB_WDQS3
VMB_WDQS4
VMB_WDQS5
VMB_WDQS6
VMB_WDQS7
VMB_WE1#
VMB_CKE0
VMB_WE0#
VMB_CKE1
VMB_CLK0#
VMB_ODT1
VMB_ODT0
VMB_CAS1#
VMB_RAS1#
VMB_CS1#
VMB_CLK1#
VMB_CLK0
VMB_RAS0#
VMB_CAS0#
VMB_CLK1
VMB_CS0#
VMB_MA13
VMB_DQ[63..0]
VMB_DM[7..0]
VMB_WDQS[7..0]
VMB_RDQS[7..0]
VMB_BA2
VMB_ODT1
VMB_BA1
VMB_BA0
VMB_CS1#
VMB_ODT0
VMB_WE1#
VMB_CLK0
VMB_CLK0#
VMB_CLK1
VMB_CLK1#
VMB_MA[14..0]
VMB_CKE0
VMB_WE0#
VMB_CAS1#
VMB_CS0#
VMB_RAS0#
VMB_RAS1#
VMB_CAS0#
VMB_CKE1
DRAM_RST_MDRAM_RST
DRAM_RST
VMA_MA14
VMB_MA14
VMA_CLK021
VMA_CLK0#21
VMA_CLK121
VMA_CLK1#21
VMA_CS0#21
VMA_CS1#21
VMA_MA[14..0]21
VMA_BA021
VMA_BA121
VMA_ODT021
VMA_ODT121
VMA_RAS0#21
VMA_RAS1#21
VMA_CAS0#21
VMA_CAS1#21
VMA_WE0#21
VMA_WE1#21
VMA_CKE021
VMA_CKE121
VMA_BA221
VMA_DQ[63..0]21
VMA_DM[7..0]21
VMA_WDQS[7..0]21
VMA_RDQS[7..0]21
+1.5V_VGA18,21,22,34,43
VMB_CLK022
VMB_CLK0#22
VMB_CLK122
VMB_CLK1#22
VMB_CS0#22
VMB_CS1#22
VMB_MA[14..0]22
VMB_BA022
VMB_BA122
VMB_ODT022
VMB_ODT122
VMB_RAS0#22
VMB_RAS1#22
VMB_CAS0#22
VMB_CAS1#22
VMB_WE0#22
VMB_WE1#22
VMB_CKE022
VMB_CKE122
VMB_BA222
VMB_DQ[63..0]22
VMB_DM[7..0]22
VMB_WDQS[7..0]22
VMB_RDQS[7..0]22
DRAM_RST_M 21,22
+1.5V_VGA
+1.5V_VGA
+1.5V_VGA
+1.5V_VGA
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
THAMES_MEM_Interface
1A
Custom
20 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
THAMES_MEM_Interface
1A
Custom
20 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
THAMES_MEM_Interface
1A
Custom
20 44Friday, December 21, 2012
R145
100/F_4
R331
*40.2/F_4
C157
1U/6.3V_4
PART 3 0F 9
GDDR5/DDR3
MEMORY INTERFACE A
SUN_M2_XT
U26C
AH12
MEM_CALRP2
M27
MEM_CALRP0
M12
NC_MEM_CALRP1
AG12
NC_MEM_CALRN2
N12
NC_MEM_CALRN1
L27
NC_MEM_CALRN0
L20
MVREFSA
L18
MVREFDA
A5
DQA1_31
E6
DQA1_30
C6
DQA1_29
A6
DQA1_28
E8
DQA1_27
C8
DQA1_26
A8
DQA1_25
G9
DQA1_24
K10
DQA1_23
K9
DQA1_22
G8
DQA1_21
G10
DQA1_20
H11
DQA1_19
J13
DQA1_18
H13
DQA1_17
G13
DQA1_16
C10
DQA1_15
A10
DQA1_14
F10
DQA1_13
D11
DQA1_12
A12
DQA1_11
F12
DQA1_10
D13
DQA1_9
F14
DQA1_8
E14
DQA1_7
D15
DQA1_6
F16
DQA1_5
A16
DQA1_4
D17
DQA1_3
F18
DQA1_2
A18
DQA1_1
C18
DQA1_0
E18
DQA0_31
D19
DQA0_30
F20
DQA0_29
A20
DQA0_28
D21
DQA0_27
F22
DQA0_26
A22
DQA0_25
C22
DQA0_24
E24
DQA0_23
A24
DQA0_22
C24
DQA0_21
F24
DQA0_20
A26
DQA0_19
C26
DQA0_18
F26
DQA0_17
D27
DQA0_16
E28
DQA0_15
A28
DQA0_14
C28
DQA0_13
F28
DQA0_12
A30
DQA0_11
C30
DQA0_10
F30
DQA0_9
D31
DQA0_8
E32
DQA0_7
F32
DQA0_6
D33
DQA0_5
G32
DQA0_4
E34
DQA0_3
A35
DQA0_2
C35
DQA0_1
C37
DQA0_0
M20
MAA1_9/RSVD
M21
MAA0_9/M AA_15
J19
MAA1_8/M AA_14
H23
MAA0_8/M AA_13
L15
WEA1B
K26
WEA0B
J20
CKEA1
K21
CKEA0
K16
CSA1B_1
M13
CSA1B_0
K27
CSA0B_1
K24
CSA0B_0
K17
CASA1B
K20
CASA0B
K19
RASA1B
K23
RASA0B
H14
CLKA1B
J14
CLKA1
G27
CLKA0B
H27
CLKA0
G19
ADBIA1/ODTA1
J21
ADBIA0/ODTA0
F8
DDBIA1_3/QS A_7B
J11
DDBIA1_2/QS A_6B
C12
DDBIA1_1/QS A_5B
C16
DDBIA1_0/QS A_4B
C20
DDBIA0_3/QS A_3B
E26
DDBIA0_2/QS A_2B
E30
DDBIA0_1/QS A_1B
A34
DDBIA0_0/QS A_0B
D7
EDCA1_3/QSA_7
J10
EDCA1_2/QSA_6
E12
EDCA1_1/QSA_5
E16
EDCA1_0/QSA_4
E20
EDCA0_3/QSA_3
D25
EDCA0_2/QSA_2
D29
EDCA0_1/QSA_1
C34
EDCA0_0/QSA_0
D9
WCKA1B_1/DQMA_7
E10
WCKA1_1/DQMA_6
A14
WCKA1B_0/DQMA_5
C14
WCKA1_0/DQMA_4
E22
WCKA0B_1/DQMA_3
D23
WCKA0_1/DQMA_2
C32
WCKA0B_0/DQMA_1
A32
WCKA0_0/DQMA_0
H17
MAA1_7/MAA_BA1
J17
MAA1_6/MAA_BA0
H16
MAA1_5/MAA_BA2
J16
MAA1_4/M AA_12
G16
MAA1_3/M AA_11
L13
MAA1_2/M AA_10
H20
MAA1_1/M AA_9
H19
MAA1_0/M AA_8
G21
MAA0_7/M AA_7
H21
MAA0_6/M AA_6
J26
MAA0_5/M AA_5
H26
MAA0_4/M AA_4
J24
MAA0_3/M AA_3
H24
MAA0_2/M AA_2
J23
MAA0_1/M AA_1
G24
MAA0_0/M AA_0
R162 10/F_4
R327
*40.2/F_4
C462
*1U/6.3V_4
C440
1U/6.3V_4
R317
40.2/F_4
TP61
R163
4.99K/F_4
TP49
C177
120P/50V_4
TP52
R321
100/F_4
R170 51_4
PART 4 0F 9
GDDR5/DDR3
MEMORY INTERFACE B
SUN_M2_XT
U26D
AA12
MVREFSB
Y12
MVREFDB
AP5
DQB1_31
AP1
DQB1_30
AP3
DQB1_29
AN4
DQB1_28
AM1
DQB1_27
AM6
DQB1_26
AL4
DQB1_25
AK1
DQB1_24
AM7
DQB1_23
AM8
DQB1_22
AL7
DQB1_21
AK9
DQB1_20
AG7
DQB1_19
AG8
DQB1_18
AF9
DQB1_17
AF8
DQB1_16
AK3
DQB1_15
AJ4
DQB1_14
AH6
DQB1_13
AH5
DQB1_12
AG4
DQB1_11
AF6
DQB1_10
AF3
DQB1_9
AF1
DQB1_8
AD5
DQB1_7
AD3
DQB1_6
AD1
DQB1_5
AD6
DQB1_4
AB3
DQB1_3
AB1
DQB1_2
AB6
DQB1_1
AA4
DQB1_0
Y5
DQB0_31
Y3
DQB0_30
Y1
DQB0_29
Y6
DQB0_28
V3
DQB0_27
V1
DQB0_26
V6
DQB0_25
U4
DQB0_24
T1
DQB0_23
T6
DQB0_22
R4
DQB0_21
P5
DQB0_20
P6
DQB0_19
N4
DQB0_18
M5
DQB0_17
M3
DQB0_16
M1
DQB0_15
M6
DQB0_14
L4
DQB0_13
K5
DQB0_12
K6
DQB0_11
J4
DQB0_10
H6
DQB0_9
H5
DQB0_8
G4
DQB0_7
F5
DQB0_6
F3
DQB0_5
F1
DQB0_4
E1
DQB0_3
E3
DQB0_2
C3
DQB0_1
C5
DQB0_0
AH11
DRAM_RST
V12
MAB1_9/RSVD
U12
MAB0_9/M AB_15
W8
MAB1_8/M AB_14
T8
MAB0_8/M AB_13
AB11
WEB1B
N10
WEB0B
AA11
CKEB1
U10
CKEB0
AC10
CSB1B_1
AD10
CSB1B_0
L10
CSB0B_1
P10
CSB0B_0
AA10
CASB1B
W10
CASB0B
Y10
RASB1B
T10
RASB0B
AD7
CLKB1B
AD8
CLKB1
L8
CLKB0B
L9
CLKB0
W7
ADBIB1/ODTB1
T7
ADBIB0/ODTB0
AM3
DDBIB1_3/QS B_7B
AJ8
DDBIB1_2/QS B_6B
AH3
DDBIB1_1/QS B_5B
AC4
DDBIB1_0/QS B_4B
W4
DDBIB0_3/QS B_3B
P1
DDBIB0_2/QS B_2B
K1
DDBIB0_1/QS B_1B
G7
DDBIB0_0/QS B_0B
AM5
EDCB1_3/QS B_7
AJ9
EDCB1_2/QS B_6
AH1
EDCB1_1/QS B_5
AB5
EDCB1_0/QS B_4
V5
EDCB0_3/QS B_3
P3
EDCB0_2/QS B_2
K3
EDCB0_1/QS B_1
F6
EDCB0_0/QS B_0
AK5
WCKB1B_1/DQMB_7
AK6
WCKB1_1/DQMB_6
AF5
WCKB1B_0/DQMB_5
AE4
WCKB1_0/DQMB_4
T5
WCKB0B_1/DQMB_3
T3
WCKB0_1/DQMB_2
H1
WCKB0B_0/DQMB_1
H3
WCKB0_0/DQMB_0
AA9
MAB1_7/B A1
Y8
MAB1_6/B A0
AA8
MAB1_5/B A2
AA7
MAB1_4/M AB_12
AC9
MAB1_3/M AB_11
AC8
MAB1_2/M AB_10
W9
MAB1_1/M AB_9
Y9
MAB1_0/M AB_8
U8
MAB0_7/M AB_7
U9
MAB0_6/M AB_6
N9
MAB0_5/M AB_5
N8
MAB0_4/M AB_4
N7
MAB0_3/M AB_3
P9
MAB0_2/M AB_2
T9
MAB0_1/M AB_1
P8
MAB0_0/M AB_0
R159
40.2/F_4
R330
*100/F_4
R295 120/F_4
TP60
C466
*1U/6.3V_4
R328
*100/F_4
5
5
4
4
3
3
2
2
1
1
D D
C C
B B
A A
21
Should be 240
Ohms +-1%
Should be 240
Ohms +-1% Should be 240
Ohms +-1%

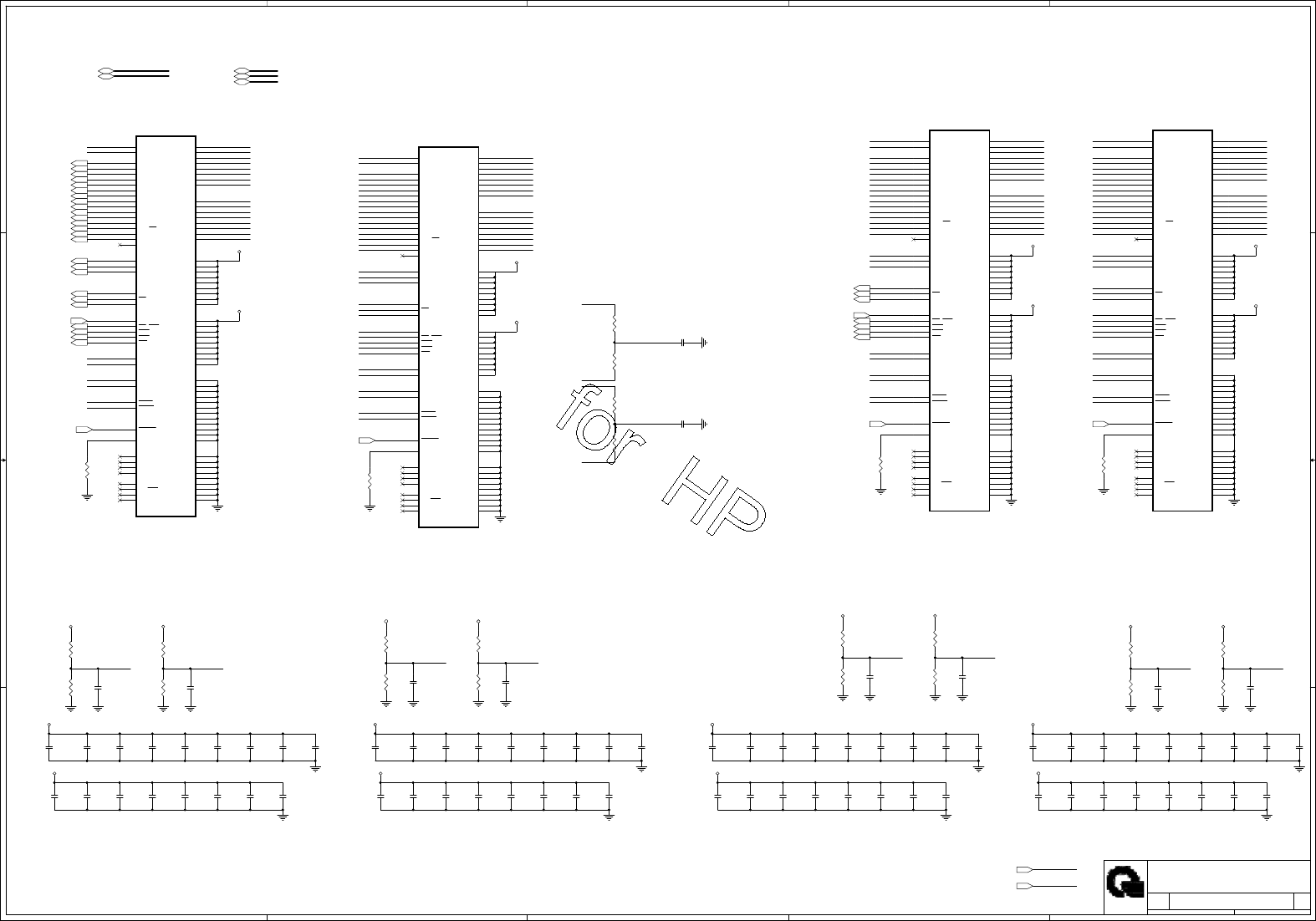

CHANNEL A: 256MB/512MB DDR3
Should be 240
Ohms +-1%
VMA_BA0
VMA_BA1
VMA_BA2
VMA_ODT1
VMA_CLK1
VMA_CLK1#
VREFC_VMA4
VREFD_VMA4
VMA_CKE1
VMA_WE1#
VMA_CS1#
VMA_CAS1#
VMA_RAS1#
VMA_CKE0
VMA_WE0#
VREFC_VMA1
VREFD_VMA1
VMA_ODT0
VMA_CLK0
VMA_CLK0#
VMA_CS0#
DRAM_RST_M
VREFC_VMA3
VREFD_VMA3
VMA_MA11
VMA_MA9
VMA_MA10
VMA_MA8
VMA_MA7
VMA_MA6
VMA_MA3
VMA_MA4
VMA_MA5
VMA_MA1
VMA_MA2
VMA_MA0
VREFC_VMA2
VREFD_VMA2
VMA_MA12
VMA_ZQ1
VMA_CAS0#
VREFC_VMA1
VMA_CLK0_COMM
VMA_CLK0
VMA_CLK0#
VREFD_VMA1
VREFC_VMA2 VREFD_VMA2 VREFC_VMA3 VREFD_VMA3 VREFC_VMA4 VREFD_VMA4
VMA_MA11
VMA_MA9
VMA_MA10
VMA_MA8
VMA_MA7
VMA_MA6
VMA_MA3
VMA_MA4
VMA_MA5
VMA_MA1
VMA_MA2
VMA_MA0
VMA_MA12
VMA_MA11
VMA_MA9
VMA_MA10
VMA_MA8
VMA_MA7
VMA_MA6
VMA_MA3
VMA_MA4
VMA_MA5
VMA_MA1
VMA_MA2
VMA_MA0
VMA_MA12
VMA_BA0
VMA_BA1
VMA_BA2 VMA_BA0
VMA_BA1
VMA_BA2
VMA_RAS0#
DRAM_RST_M
DRAM_RST_M
VMA_ZQ2
VMA_ZQ3
VMA_ZQ4
VMA_CLK1_COMM
VMA_CLK1
VMA_CLK1#
VMA_MA[14..0]
VMA_MA11
VMA_MA9
VMA_MA10
VMA_MA8
VMA_MA7
VMA_MA6
VMA_MA3
VMA_MA4
VMA_MA5
VMA_MA1
VMA_MA2
VMA_MA0
VMA_MA12 VMA_MA13
VMA_MA13
VMA_MA13
VMA_MA13
+1.5V_VGA
VMA_DQ20
VMA_DQ1
VMA_DQ17
VMA_DQ6
VMA_DQ22
VMA_DQ3
VMA_DQ23
VMA_DQ19
VMA_DQ0
VMA_DQ16
VMA_DQ5
VMA_DQ21
VMA_DQ2
VMA_DQ18
VMA_DQ7
VMA_DQ4
VMA_DQ15
VMA_DQ31
VMA_DQ12
VMA_DQ28
VMA_DQ9
VMA_DQ25
VMA_DQ14
VMA_DQ30
VMA_DQ11
VMA_DQ27
VMA_DQ8
VMA_DQ24
VMA_DQ13
VMA_DQ29
VMA_DQ10
VMA_DQ26
VMA_DQ43
VMA_DQ32
VMA_DQ40
VMA_DQ37
VMA_DQ45
VMA_DQ34
VMA_DQ42
VMA_DQ39
VMA_DQ47
VMA_DQ36
VMA_DQ44
VMA_DQ33
VMA_DQ41
VMA_DQ38
VMA_DQ46
VMA_DQ35
VMA_DQ53
VMA_DQ49
VMA_DQ50
VMA_DQ55
VMA_DQ62
VMA_DQ48
VMA_DQ59
VMA_DQ56
VMA_DQ54
VMA_DQ61
VMA_DQ58
VMA_DQ63
VMA_DQ51
VMA_DQ52
VMA_DQ60
VMA_DQ57
VMA_DM2
VMA_DM0
VMA_RDQS2
VMA_RDQS0
VMA_WDQS2
VMA_WDQS0
VMA_WDQS1
VMA_DM3
VMA_DM1
VMA_RDQS3
VMA_RDQS1
VMA_WDQS3
VMA_DM5
VMA_DM4
VMA_RDQS5
VMA_RDQS4
VMA_WDQS5
VMA_WDQS4
VMA_DM6
VMA_DM7
VMA_RDQS6
VMA_RDQS7
VMA_WDQS6
VMA_WDQS7
VMA_MA14
VMA_MA14
VMA_MA14
VMA_MA14
VMA_WE0#20
VMA_ODT020
VMA_CS0#20 VMA_WE1#20
VMA_CS1#20
VMA_ODT120
VMA_CLK120
VMA_CLK1#20
VMA_CLK0#20
VMA_CLK020
VMA_CKE020
VMA_BA020
VMA_BA120
VMA_BA220
VMA_CKE120
VMA_CAS0#20
VMA_CAS1#20
VMA_RAS1#20
VMA_RAS0#20
DRAM_RST_M20,22
VMA_DQ[63..0]20
VMA_DM[7..0]20 VMA_WDQS[7..0]20
VMA_RDQS[7..0]20
VMA_MA[14..0]20
+1.5V_VGA18,20,22,34,43
+1.5V_VGA +1.5V_VGA
+1.5V_VGA
+1.5V_VGA
+1.5V_VGA
+1.5V_VGA
+1.5V_VGA
+1.5V_VGA
+1.5V_VGA +1.5V_VGA
+1.5V_VGA +1.5V_VGA +1.5V_VGA +1.5V_VGA +1.5V_VGA +1.5V_VGA
+1.5V_VGA
+1.5V_VGA +1.5V_VGA
+1.5V_VGA
+1.5V_VGA
+1.5V_VGA
+1.5V_VGA
+1.5V_VGA
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
VRAM-A (DDR3 BGA96)
3A
Custom
21 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
VRAM-A (DDR3 BGA96)
3A
Custom
21 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
VRAM-A (DDR3 BGA96)
3A
Custom
21 44Friday, December 21, 2012
100-BALL
SDRAM DDR3
U17
*H5TC4G63AFR-11C
WE
L4
RAS
J4
CAS
K4
CS /CS0
L3
CKE/CKE0
K10
CK
J8
CK
K8
DQSU
B8
BA0
M3
BA1
N9
A2
P4
A3
N3
A4
P9
A5
P3
A6
R9
A7
R3
A8
T9
A9
R4
A10/AP
L8
A11
R8
DQL0 E4
DQL1 F8
DQL2 F3
DQL3 F9
DQL4 H4
DQL5 H9
DQL6 G3
DQL7 H8
VSSQ#D2 D2
VSS#A10 A10
VSS#E2 E2
VSS#B4 B4
NC/ODT1
J2
VDD#B3 B3
VDD#D10 D10
VDDQ#A2 A2
VDDQ#A9 A9
VDDQ#C2 C2
VDDQ#C10 C10
NC/CS1
L2
NC/CE1
J10
VDDQ#E10 E10
ZQ/ZQ0
L9
RESET
T3
DQSL
F4
DMU
D4 DML
E8
VSSQ#B2 B2
VSSQ#B10 B10
VSSQ#D9 D9
VSSQ#E3 E3
DQSU
C8
VSSQ#E9 E9
DQSL
G4
VDDQ#F2 F2
VSSQ#F10 F10
VSSQ#G2 G2
VDDQ#H3 H3
VDDQ#H10 H10
VSSQ#G10 G10
VREFCA
M9
VSS#G9 G9
VDD#G8 G8
ODT/ODT0
K2
A0
N4
A1
P8
VDD#K3 K3
A12/BC
N8
VSS#J3 J3
VDD#K9 K9
DQU1 C4
DQU2 C9
DQU3 C3
DQU4 A8
DQU5 A3
DQU6 B9
DQU7 A4
DQU0 D8
A13
T4
A14
T8
A15/BA3
M8
BA2
M4
VREFDQ
H2
NC/ZQ1
L10
VDD#N2 N2
VDD#N10 N10
VDD#R2 R2
VDD#R10 R10
VSS#J9 J9
VSS#M2 M2
VSS#M10 M10
VSS#P2 P2
VSS#P10 P10
VSS#T2 T2
VSS#T10 T10
VDDQ#D3 D3
NC
A1
NC
T1
NC
A11
NC
T11
R549
*243/F_4
C819
*1U/6.3V_4
C814
*0.1U/10V_4
R543
*4.99K/F_4
C797
*0.1U/10V_4
C465
*0.1U/10V_4
C787
*0.01U/16V_4
C515
*1U/6.3V_4
R558
*4.99K/F_4
C450
*1U/6.3V_4
C804
*0.1U/10V_4
C512
*0.01U/16V_4
C790
*0.1U/10V_4
C463
*1U/6.3V_4 C811
*1U/6.3V_4
C802
*0.1U/10V_4
C506
*1U/6.3V_4 C502
*1U/6.3V_4
R326
*4.99K/F_4
C820
*0.1U/10V_4 C786
*0.1U/10V_4
R555
*4.99K/F_4
R333
*243/F_4
100-BALL
SDRAM DDR3
U16
*H5TC4G63AFR-11C
WE
L4
RAS
J4
CAS
K4
CS /CS0
L3
CKE/CKE0
K10
CK
J8
CK
K8
DQSU
B8
BA0
M3
BA1
N9
A2
P4
A3
N3
A4
P9
A5
P3
A6
R9
A7
R3
A8
T9
A9
R4
A10/AP
L8
A11
R8
DQL0 E4
DQL1 F8
DQL2 F3
DQL3 F9
DQL4 H4
DQL5 H9
DQL6 G3
DQL7 H8
VSSQ#D2 D2
VSS#A10 A10
VSS#E2 E2
VSS#B4 B4
NC/ODT1
J2
VDD#B3 B3
VDD#D10 D10
VDDQ#A2 A2
VDDQ#A9 A9
VDDQ#C2 C2
VDDQ#C10 C10
NC/CS1
L2
NC/CE1
J10
VDDQ#E10 E10
ZQ/ZQ0
L9
RESET
T3
DQSL
F4
DMU
D4 DML
E8
VSSQ#B2 B2
VSSQ#B10 B10
VSSQ#D9 D9
VSSQ#E3 E3
DQSU
C8
VSSQ#E9 E9
DQSL
G4
VDDQ#F2 F2
VSSQ#F10 F10
VSSQ#G2 G2
VDDQ#H3 H3
VDDQ#H10 H10
VSSQ#G10 G10
VREFCA
M9
VSS#G9 G9
VDD#G8 G8
ODT/ODT0
K2
A0
N4
A1
P8
VDD#K3 K3
A12/BC
N8
VSS#J3 J3
VDD#K9 K9
DQU1 C4
DQU2 C9
DQU3 C3
DQU4 A8
DQU5 A3
DQU6 B9
DQU7 A4
DQU0 D8
A13
T4
A14
T8
A15/BA3
M8
BA2
M4
VREFDQ
H2
NC/ZQ1
L10
VDD#N2 N2
VDD#N10 N10
VDD#R2 R2
VDD#R10 R10
VSS#J9 J9
VSS#M2 M2
VSS#M10 M10
VSS#P2 P2
VSS#P10 P10
VSS#T2 T2
VSS#T10 T10
VDDQ#D3 D3
NC
A1
NC
T1
NC
A11
NC
T11
C805
*0.1U/10V_4
C484
*10U/6.3VS_6
R332
*4.99K/F_4
C504
*1U/6.3V_4
C791
*0.1U/10V_4
C507
*1U/6.3V_4 C808
*1U/6.3V_4
C494
*0.1U/10V_4
100-BALL
SDRAM DDR3
U29
*H5TC4G63AFR-11C
WE
L4
RAS
J4
CAS
K4
CS /CS0
L3
CKE/CKE0
K10
CK
J8
CK
K8
DQSU
B8
BA0
M3
BA1
N9
A2
P4
A3
N3
A4
P9
A5
P3
A6
R9
A7
R3
A8
T9
A9
R4
A10/AP
L8
A11
R8
DQL0 E4
DQL1 F8
DQL2 F3
DQL3 F9
DQL4 H4
DQL5 H9
DQL6 G3
DQL7 H8
VSSQ#D2 D2
VSS#A10 A10
VSS#E2 E2
VSS#B4 B4
NC/ODT1
J2
VDD#B3 B3
VDD#D10 D10
VDDQ#A2 A2
VDDQ#A9 A9
VDDQ#C2 C2
VDDQ#C10 C10
NC/CS1
L2
NC/CE1
J10
VDDQ#E10 E10
ZQ/ZQ0
L9
RESET
T3
DQSL
F4
DMU
D4 DML
E8
VSSQ#B2 B2
VSSQ#B10 B10
VSSQ#D9 D9
VSSQ#E3 E3
DQSU
C8
VSSQ#E9 E9
DQSL
G4
VDDQ#F2 F2
VSSQ#F10 F10
VSSQ#G2 G2
VDDQ#H3 H3
VDDQ#H10 H10
VSSQ#G10 G10
VREFCA
M9
VSS#G9 G9
VDD#G8 G8
ODT/ODT0
K2
A0
N4
A1
P8
VDD#K3 K3
A12/BC
N8
VSS#J3 J3
VDD#K9 K9
DQU1 C4
DQU2 C9
DQU3 C3
DQU4 A8
DQU5 A3
DQU6 B9
DQU7 A4
DQU0 D8
A13
T4
A14
T8
A15/BA3
M8
BA2
M4
VREFDQ
H2
NC/ZQ1
L10
VDD#N2 N2
VDD#N10 N10
VDD#R2 R2
VDD#R10 R10
VSS#J9 J9
VSS#M2 M2
VSS#M10 M10
VSS#P2 P2
VSS#P10 P10
VSS#T2 T2
VSS#T10 T10
VDDQ#D3 D3
NC
A1
NC
T1
NC
A11
NC
T11
C483
*0.1U/10V_4
100-BALL
SDRAM DDR3
U30
*H5TC4G63AFR-11C
WE
L4
RAS
J4
CAS
K4
CS /CS0
L3
CKE/CKE0
K10
CK
J8
CK
K8
DQSU
B8
BA0
M3
BA1
N9
A2
P4
A3
N3
A4
P9
A5
P3
A6
R9
A7
R3
A8
T9
A9
R4
A10/AP
L8
A11
R8
DQL0 E4
DQL1 F8
DQL2 F3
DQL3 F9
DQL4 H4
DQL5 H9
DQL6 G3
DQL7 H8
VSSQ#D2 D2
VSS#A10 A10
VSS#E2 E2
VSS#B4 B4
NC/ODT1
J2
VDD#B3 B3
VDD#D10 D10
VDDQ#A2 A2
VDDQ#A9 A9
VDDQ#C2 C2
VDDQ#C10 C10
NC/CS1
L2
NC/CE1
J10
VDDQ#E10 E10
ZQ/ZQ0
L9
RESET
T3
DQSL
F4
DMU
D4 DML
E8
VSSQ#B2 B2
VSSQ#B10 B10
VSSQ#D9 D9
VSSQ#E3 E3
DQSU
C8
VSSQ#E9 E9
DQSL
G4
VDDQ#F2 F2
VSSQ#F10 F10
VSSQ#G2 G2
VDDQ#H3 H3
VDDQ#H10 H10
VSSQ#G10 G10
VREFCA
M9
VSS#G9 G9
VDD#G8 G8
ODT/ODT0
K2
A0
N4
A1
P8
VDD#K3 K3
A12/BC
N8
VSS#J3 J3
VDD#K9 K9
DQU1 C4
DQU2 C9
DQU3 C3
DQU4 A8
DQU5 A3
DQU6 B9
DQU7 A4
DQU0 D8
A13
T4
A14
T8
A15/BA3
M8
BA2
M4
VREFDQ
H2
NC/ZQ1
L10
VDD#N2 N2
VDD#N10 N10
VDD#R2 R2
VDD#R10 R10
VSS#J9 J9
VSS#M2 M2
VSS#M10 M10
VSS#P2 P2
VSS#P10 P10
VSS#T2 T2
VSS#T10 T10
VDDQ#D3 D3
NC
A1
NC
T1
NC
A11
NC
T11
C824
*1U/6.3V_4 C815
*1U/6.3V_4
C503
*1U/6.3V_4
C809
*0.1U/10V_4
R560
*4.99K/F_4
R329
*4.99K/F_4
C800
*0.1U/10V_4
C825
*0.1U/10V_4 C456
*0.1U/10V_4
C803
*1U/6.3V_4
C794
*10U/6.3VS_6
C452
*0.1U/10V_4
C464
*1U/6.3V_4
C823
*1U/6.3V_4 C487
*1U/6.3V_4
R541
*40.2/F_4
R341
*243/F_4
R337
*40.2/F_4
C508
*0.1U/10V_4
C807
*1U/6.3V_4 C497
*1U/6.3V_4
C501
*0.1U/10V_4
R339
*4.99K/F_4
C454
*1U/6.3V_4
C789
*0.1U/10V_4
C513
*0.1U/10V_4
C795
*0.1U/10V_4
C821
*0.1U/10V_4 C493
*0.1U/10V_4
C490
*0.1U/10V_4 C498
*0.1U/10V_4
R336
*4.99K/F_4
R551
*4.99K/F_4
C812
*1U/6.3V_4
C810
*1U/6.3V_4
C813
*1U/6.3V_4
C816
*0.1U/10V_4
C511
*0.1U/10V_4
C486
*1U/6.3V_4
R553
*4.99K/F_4
C471
*1U/6.3V_4
C516
*10U/6.3VS_6
C801
*0.1U/10V_4
C509
*0.1U/10V_4 C496
*0.1U/10V_4
C495
*0.1U/10V_4
C474
*0.1U/10V_4
C817
*1U/6.3V_4
R559
*4.99K/F_4
C469
*1U/6.3V_4
C477
*0.1U/10V_4
R338
*40.2/F_4
R545
*4.99K/F_4
R557
*4.99K/F_4
R540
*40.2/F_4
C822
*1U/6.3V_4 C806
*1U/6.3V_4
C492
*1U/6.3V_4
C798
*10U/6.3VS_6
C478
*0.1U/10V_4
C488
*0.1U/10V_4
C491
*0.1U/10V_4
C799
*0.1U/10V_4
C473
*0.1U/10V_4
R546
*243/F_4
C510
*0.1U/10V_4
C818
*1U/6.3V_4
R340
*4.99K/F_4
R547
*4.99K/F_4
C505
*1U/6.3V_4
5
5
4
4
3
3
2
2
1
1
D D
C C
B B
A A
Should be 240
Ohms +-1%
22
Should be 240
Ohms +-1%
CHANNEL B: 256MB/512MB DDR3
Should be 240
Ohms +-1%
Should be 240
Ohms +-1%
VMB_ODT1
VMB_DM3
VMB_DM1
VMB_DM5
VMB_DM6
VMB_MA11
VMB_MA9
VMB_MA10
VMB_MA8
VMB_MA7
VMB_MA6
VMB_MA3
VMB_MA4
VMB_MA5
VMB_MA1
VMB_MA2
VMB_MA0
VREFC_VMB2
VREFD_VMB2
VMB_MA12
VMB_ZQ1
VMB_CAS0#
VMB_RAS0#
VMB_RDQS3
VMB_RDQS1
VMB_WDQS0
VMB_ZQ2
VMB_ZQ3
VMB_WDQS3
VMB_RDQS5
VMB_RDQS6
VMB_WDQS5
VMB_WDQS6
VMB_ZQ4
VMB_DM4
VMB_RDQS2
VMB_MA13
VMB_RDQS7
VMB_WDQS7
VMB_DM0
VMB_WDQS2
VMB_MA11
VMB_MA9
VMB_MA10
VMB_MA8
VMB_MA7
VMB_MA6
VMB_MA3
VMB_MA4
VMB_MA5
VMB_MA1
VMB_MA2
VMB_MA0
VMB_MA12
VMB_BA0
VMB_BA1
VMB_BA2
VMB_MA13
VMB_RDQS4
VMB_WDQS4
VMB_RDQS0
VMB_MA11
VMB_MA9
VMB_MA10
VMB_MA8
VMB_MA7
VMB_MA6
VMB_MA3
VMB_MA4
VMB_MA5
VMB_MA1
VMB_MA2
VMB_MA0
VMB_MA12
VMB_BA0
VMB_BA1
VMB_BA2
VMB_DM2
VMB_WDQS1
VMB_BA0
VMB_BA1
VMB_BA2
VMB_ODT1
VMB_CLK1
VMB_CLK1#
VMB_DM7
VREFC_VMB4
VREFD_VMB4
VMB_CKE1
VMB_WE1#
VMB_CS1#
VMB_CAS1#
VMB_RAS1#
VMB_ODT0
VMB_CKE0
VMB_WE0#
VREFC_VMB1
VREFD_VMB1
VMB_ODT0
VMB_CLK0
VMB_CLK0#
VMB_CS0#
VMB_MA13
VREFC_VMB3
VREFD_VMB3
VREFC_VMB4 VREFD_VMB4
VREFC_VMB2 VREFD_VMB2
VREFC_VMB1
+1.5V_VGA
VREFD_VMB1
VREFC_VMB3 VREFD_VMB3
VMB_CLK1_COMM
VMB_CLK1
VMB_CLK1#
VMB_CLK0_COMM
VMB_CLK0
VMB_CLK0#
+1.5V_VGA
VMB_MA[14..0]
VMB_DQ18
VMB_DQ4
VMB_DQ23
VMB_DQ1
VMB_DQ20
VMB_DQ17
VMB_DQ6
VMB_DQ7
VMB_DQ3
VMB_DQ22
VMB_DQ0
VMB_DQ19
VMB_DQ16
VMB_DQ5
VMB_DQ2
VMB_DQ21
VMB_DQ26
VMB_DQ15
VMB_DQ31
VMB_DQ12
VMB_DQ28
VMB_DQ9
VMB_DQ25
VMB_DQ14
VMB_DQ30
VMB_DQ11
VMB_DQ27
VMB_DQ8
VMB_DQ24
VMB_DQ13
VMB_DQ29
VMB_DQ10
VMB_DQ41
VMB_DQ58
VMB_DQ46
VMB_DQ43
VMB_DQ40
VMB_DQ56
VMB_DQ45
VMB_DQ42
VMB_DQ60
VMB_DQ57
VMB_DQ61
VMB_DQ63
VMB_DQ59
VMB_DQ62
VMB_DQ47
VMB_DQ44
VMB_DQ49
VMB_DQ54
VMB_DQ37
VMB_DQ51
VMB_DQ33
VMB_DQ48
VMB_DQ53
VMB_DQ36
VMB_DQ35
VMB_DQ38
VMB_DQ50
VMB_DQ32
VMB_DQ55
VMB_DQ39
VMB_DQ52
VMB_DQ34
VMB_MA14
VMB_MA14 VMB_MA14
VMB_ODT020
VMB_CKE120
VMB_CAS0#20
VMB_CAS1#20
VMB_RAS1#20
VMB_RAS0#20
VMB_WE0#20
VMB_CS0#20
VMB_WE1#20
VMB_CS1#20
VMB_CLK120
VMB_CLK1#20
VMB_CLK0#20
VMB_CLK020
VMB_CKE020
VMB_BA120
VMB_MA120,22
VMB_MA220,22
VMB_MA320,22
VMB_MA420,22
VMB_MA020,22
VMB_MA520,22
VMB_MA620,22
VMB_MA720,22
VMB_MA820,22
VMB_MA920,22
VMB_MA1020,22
VMB_MA1120,22
VMB_MA1220,22
VMB_BA220
VMB_BA020
VMB_ODT120
VMB_MA1320,22
+1.5V_VGA18,20,21,22,34,43
+1.5V_VGA18,20,21,22,34,43
VMB_DQ[63..0]20
VMB_DM[7..0]20 VMB_WDQS[7..0]20
VMB_RDQS[7..0]20
VMB_MA[14..0]20,22
DRAM_RST_M20,21,22
DRAM_RST_M20,21,22
DRAM_RST_M20,21,22 DRAM_RST_M20,21,22
VMB_MA1420,22 +1.5V_VGA
+1.5V_VGA
+1.5V_VGA
+1.5V_VGA
+1.5V_VGA
+1.5V_VGA
+1.5V_VGA
+1.5V_VGA
+1.5V_VGA +1.5V_VGA
+1.5V_VGA+1.5V_VGA
+1.5V_VGA +1.5V_VGA
+1.5V_VGA +1.5V_VGA
+1.5V_VGA +1.5V_VGA
+1.5V_VGA +1.5V_VGA
+1.5V_VGA
+1.5V_VGA
+1.5V_VGA
+1.5V_VGA
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
VRAM-B (DDR3 BGA96)
1A
Custom
22 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
VRAM-B (DDR3 BGA96)
1A
Custom
22 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
VRAM-B (DDR3 BGA96)
1A
Custom
22 44Friday, December 21, 2012
C773
0.1U/10V_4
C187
0.1U/10V_4
C426
1U/6.3V_4
C424
0.1U/10V_4
C756
0.1U/10V_4
C154
0.1U/10V_4
R140
243/F_4
R228
4.99K/F_4
C702
1U/6.3V_4
C304
1U/6.3V_4
C425
0.1U/10V_4
C736
1U/6.3V_4
C774
0.1U/10V_4
R507
4.99K/F_4
C175
1U/6.3V_4
R310
4.99K/F_4
C776
1U/6.3V_4
R143
4.99K/F_4
R539
4.99K/F_4
C706
10U/6.3VS_6
C334
1U/6.3V_4
C329
1U/6.3V_4
C183
0.1U/10V_4
R227
4.99K/F_4
C182
0.1U/10V_4
C164
0.1U/10V_4
100-BALL
SDRAM DDR3
U25
H5TC4G63AFR-11C
WE
L4
RAS
J4
CAS
K4
CS /CS0
L3
CKE/CKE0
K10
CK
J8
CK
K8
DQSU
B8
BA0
M3
BA1
N9
A2
P4
A3
N3
A4
P9
A5
P3
A6
R9
A7
R3
A8
T9
A9
R4
A10/AP
L8
A11
R8
DQL0 E4
DQL1 F8
DQL2 F3
DQL3 F9
DQL4 H4
DQL5 H9
DQL6 G3
DQL7 H8
VSSQ#D2 D2
VSS#A10 A10
VSS#E2 E2
VSS#B4 B4
NC/ODT1
J2
VDD#B3 B3
VDD#D10 D10
VDDQ#A2 A2
VDDQ#A9 A9
VDDQ#C2 C2
VDDQ#C10 C10
NC/CS1
L2
NC/CE1
J10
VDDQ#E10 E10
ZQ/ZQ0
L9
RESET
T3
DQSL
F4
DMU
D4 DML
E8
VSSQ#B2 B2
VSSQ#B10 B10
VSSQ#D9 D9
VSSQ#E3 E3
DQSU
C8
VSSQ#E9 E9
DQSL
G4
VDDQ#F2 F2
VSSQ#F10 F10
VSSQ#G2 G2
VDDQ#H3 H3
VDDQ#H10 H10
VSSQ#G10 G10
VREFCA
M9
VSS#G9 G9
VDD#G8 G8
ODT/ODT0
K2
A0
N4
A1
P8
VDD#K3 K3
A12/BC
N8
VSS#J3 J3
VDD#K9 K9
DQU1 C4
DQU2 C9
DQU3 C3
DQU4 A8
DQU5 A3
DQU6 B9
DQU7 A4
DQU0 D8
A13
T4
A14
T8
A15/BA3
M8
BA2
M4
VREFDQ
H2
NC/ZQ1
L10
VDD#N2 N2
VDD#N10 N10
VDD#R2 R2
VDD#R10 R10
VSS#J9 J9
VSS#M2 M2
VSS#M10 M10
VSS#P2 P2
VSS#P10 P10
VSS#T2 T2
VSS#T10 T10
VDDQ#D3 D3
NC
A1
NC
T1
NC
A11
NC
T11
100-BALL
SDRAM DDR3
U27
H5TC4G63AFR-11C
WE
L4
RAS
J4
CAS
K4
CS /CS0
L3
CKE/CKE0
K10
CK
J8
CK
K8
DQSU
B8
BA0
M3
BA1
N9
A2
P4
A3
N3
A4
P9
A5
P3
A6
R9
A7
R3
A8
T9
A9
R4
A10/AP
L8
A11
R8
DQL0 E4
DQL1 F8
DQL2 F3
DQL3 F9
DQL4 H4
DQL5 H9
DQL6 G3
DQL7 H8
VSSQ#D2 D2
VSS#A10 A10
VSS#E2 E2
VSS#B4 B4
NC/ODT1
J2
VDD#B3 B3
VDD#D10 D10
VDDQ#A2 A2
VDDQ#A9 A9
VDDQ#C2 C2
VDDQ#C10 C10
NC/CS1
L2
NC/CE1
J10
VDDQ#E10 E10
ZQ/ZQ0
L9
RESET
T3
DQSL
F4
DMU
D4 DML
E8
VSSQ#B2 B2
VSSQ#B10 B10
VSSQ#D9 D9
VSSQ#E3 E3
DQSU
C8
VSSQ#E9 E9
DQSL
G4
VDDQ#F2 F2
VSSQ#F10 F10
VSSQ#G2 G2
VDDQ#H3 H3
VDDQ#H10 H10
VSSQ#G10 G10
VREFCA
M9
VSS#G9 G9
VDD#G8 G8
ODT/ODT0
K2
A0
N4
A1
P8
VDD#K3 K3
A12/BC
N8
VSS#J3 J3
VDD#K9 K9
DQU1 C4
DQU2 C9
DQU3 C3
DQU4 A8
DQU5 A3
DQU6 B9
DQU7 A4
DQU0 D8
A13
T4
A14
T8
A15/BA3
M8
BA2
M4
VREFDQ
H2
NC/ZQ1
L10
VDD#N2 N2
VDD#N10 N10
VDD#R2 R2
VDD#R10 R10
VSS#J9 J9
VSS#M2 M2
VSS#M10 M10
VSS#P2 P2
VSS#P10 P10
VSS#T2 T2
VSS#T10 T10
VDDQ#D3 D3
NC
A1
NC
T1
NC
A11
NC
T11
C301
0.1U/10V_4
C781
1U/6.3V_4
C185
1U/6.3V_4
R500
4.99K/F_4
C779
0.1U/10V_4
C179
10U/6.3VS_6
C277
1U/6.3V_4
C333
0.1U/10V_4
C721
0.1U/10V_4
C746
1U/6.3V_4
C720
1U/6.3V_4
100-BALL
SDRAM DDR3
U9
H5TC4G63AFR-11C
WE
L4
RAS
J4
CAS
K4
CS /CS0
L3
CKE/CKE0
K10
CK
J8
CK
K8
DQSU
B8
BA0
M3
BA1
N9
A2
P4
A3
N3
A4
P9
A5
P3
A6
R9
A7
R3
A8
T9
A9
R4
A10/AP
L8
A11
R8
DQL0 E4
DQL1 F8
DQL2 F3
DQL3 F9
DQL4 H4
DQL5 H9
DQL6 G3
DQL7 H8
VSSQ#D2 D2
VSS#A10 A10
VSS#E2 E2
VSS#B4 B4
NC/ODT1
J2
VDD#B3 B3
VDD#D10 D10
VDDQ#A2 A2
VDDQ#A9 A9
VDDQ#C2 C2
VDDQ#C10 C10
NC/CS1
L2
NC/CE1
J10
VDDQ#E10 E10
ZQ/ZQ0
L9
RESET
T3
DQSL
F4
DMU
D4 DML
E8
VSSQ#B2 B2
VSSQ#B10 B10
VSSQ#D9 D9
VSSQ#E3 E3
DQSU
C8
VSSQ#E9 E9
DQSL
G4
VDDQ#F2 F2
VSSQ#F10 F10
VSSQ#G2 G2
VDDQ#H3 H3
VDDQ#H10 H10
VSSQ#G10 G10
VREFCA
M9
VSS#G9 G9
VDD#G8 G8
ODT/ODT0
K2
A0
N4
A1
P8
VDD#K3 K3
A12/BC
N8
VSS#J3 J3
VDD#K9 K9
DQU1 C4
DQU2 C9
DQU3 C3
DQU4 A8
DQU5 A3
DQU6 B9
DQU7 A4
DQU0 D8
A13
T4
A14
T8
A15/BA3
M8
BA2
M4
VREFDQ
H2
NC/ZQ1
L10
VDD#N2 N2
VDD#N10 N10
VDD#R2 R2
VDD#R10 R10
VSS#J9 J9
VSS#M2 M2
VSS#M10 M10
VSS#P2 P2
VSS#P10 P10
VSS#T2 T2
VSS#T10 T10
VDDQ#D3 D3
NC
A1
NC
T1
NC
A11
NC
T11
100-BALL
SDRAM DDR3
U14
H5TC4G63AFR-11C
WE
L4
RAS
J4
CAS
K4
CS /CS0
L3
CKE/CKE0
K10
CK
J8
CK
K8
DQSU
B8
BA0
M3
BA1
N9
A2
P4
A3
N3
A4
P9
A5
P3
A6
R9
A7
R3
A8
T9
A9
R4
A10/AP
L8
A11
R8
DQL0 E4
DQL1 F8
DQL2 F3
DQL3 F9
DQL4 H4
DQL5 H9
DQL6 G3
DQL7 H8
VSSQ#D2 D2
VSS#A10 A10
VSS#E2 E2
VSS#B4 B4
NC/ODT1
J2
VDD#B3 B3
VDD#D10 D10
VDDQ#A2 A2
VDDQ#A9 A9
VDDQ#C2 C2
VDDQ#C10 C10
NC/CS1
L2
NC/CE1
J10
VDDQ#E10 E10
ZQ/ZQ0
L9
RESET
T3
DQSL
F4
DMU
D4 DML
E8
VSSQ#B2 B2
VSSQ#B10 B10
VSSQ#D9 D9
VSSQ#E3 E3
DQSU
C8
VSSQ#E9 E9
DQSL
G4
VDDQ#F2 F2
VSSQ#F10 F10
VSSQ#G2 G2
VDDQ#H3 H3
VDDQ#H10 H10
VSSQ#G10 G10
VREFCA
M9
VSS#G9 G9
VDD#G8 G8
ODT/ODT0
K2
A0
N4
A1
P8
VDD#K3 K3
A12/BC
N8
VSS#J3 J3
VDD#K9 K9
DQU1 C4
DQU2 C9
DQU3 C3
DQU4 A8
DQU5 A3
DQU6 B9
DQU7 A4
DQU0 D8
A13
T4
A14
T8
A15/BA3
M8
BA2
M4
VREFDQ
H2
NC/ZQ1
L10
VDD#N2 N2
VDD#N10 N10
VDD#R2 R2
VDD#R10 R10
VSS#J9 J9
VSS#M2 M2
VSS#M10 M10
VSS#P2 P2
VSS#P10 P10
VSS#T2 T2
VSS#T10 T10
VDDQ#D3 D3
NC
A1
NC
T1
NC
A11
NC
T11
C328
1U/6.3V_4
C324
0.1U/10V_4
C184
0.1U/10V_4
C332
0.1U/10V_4
C432
0.1U/10V_4
R244
4.99K/F_4
C325
1U/6.3V_4
C765
0.1U/10V_4
C414
1U/6.3V_4
C300
0.1U/10V_4
C749
0.1U/10V_4
C778
1U/6.3V_4
C436
10U/6.3VS_6
C423
0.1U/10V_4
C327
0.1U/10V_4
R506
243/F_4
C168
0.01U/16V_4
R165
40.2/F_4
R164
40.2/F_4
C186
0.1U/10V_4
C302
0.1U/10V_4
C298
1U/6.3V_4
C427
0.1U/10V_4
R508
4.99K/F_4
C780
1U/6.3V_4
C696
0.1U/10V_4
C768
10U/6.3VS_6
C724
1U/6.3V_4
C188
1U/6.3V_4
R229
243/F_4
R149
4.99K/F_4
C165
1U/6.3V_4
C305
1U/6.3V_4
C723
1U/6.3V_4
C303
0.1U/10V_4
C218
0.1U/10V_4
R307
40.2/F_4
R243
4.99K/F_4
C297
0.1U/10V_4
R311
243/F_4
C163
0.1U/10V_4
C782
1U/6.3V_4
C687
0.1U/10V_4
C192
1U/6.3V_4
R498
4.99K/F_4
C737
0.1U/10V_4
C777
0.1U/10V_4
C326
1U/6.3V_4
C336
1U/6.3V_4
R308
40.2/F_4
C722
1U/6.3V_4
C418
0.1U/10V_4
R309
4.99K/F_4
R139
4.99K/F_4
C299
1U/6.3V_4
C398
1U/6.3V_4
C760
0.1U/10V_4
R144
4.99K/F_4
C775
1U/6.3V_4
C735
0.1U/10V_4
C433
0.01U/16V_4
C718
0.1U/10V_4
C166
0.1U/10V_4
C762
0.1U/10V_4
R538
4.99K/F_4

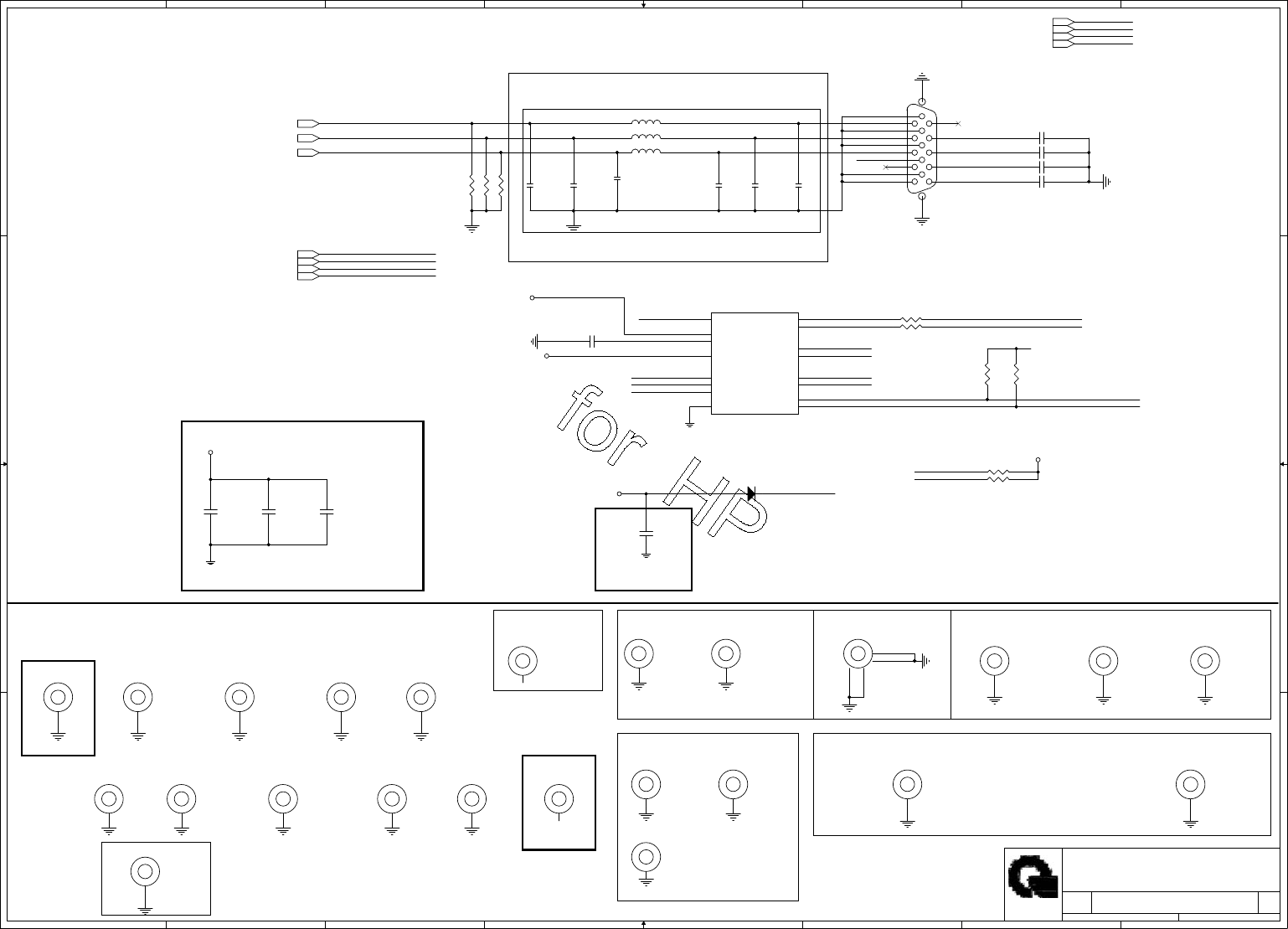

1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
A A
B B
C C
D D
EMI
CRT PORT
HOLE
W,<d CPU BKT VGA BKT
EƵƚWE͗Dh>ϭϬϬϭϬϭϬ
9/27 EMI request
9/29 EMI request
23
d,ZD><d <ůŽĐŬ
&EŚŽůĞ
ϭϬͬϭϳ͗^/ŵŽĚŝĨLJĂĚĚ,Ϯϱ
ϭϬͬϮϰ͗^/ŵŽĚŝĨLJ
ϭϭͬϯϬ͗WƌĞWsŵŽĚŝĨLJĂĚĚ,Ϯϲ
ϭϮͬϭϯ͗WsŵŽĚŝĨLJ,ϮϲĞůŐŶĚ
ϭϮͬϭϯ͗WsŵŽĚŝĨLJ
ϭϮͬϮϬ͗WsĂĚĚ
+5V_CRT2
DDCDATA
DDCCLK
VGA_DDC_CLK_RT
CRT_VSYNC1
CRT_HSYNC1
VGA_DDC_DAT_RT
+5V_CRT2
CRTDDCCLK2
+5V_CRT2
HSYNC_COM
VSYNC_COM
DDCDATA
DDCCLK
CRT_BYP
CRT_B1
CRT_R1
CRT_G1
CRTVSYNC
CRTHSYNC
CRTDDCDAT2
CRT_R1
CRTHSYNC
CRTDDCCLK2
+5V_HDMIC
CRTVSYNC
CRTDDCDAT2CRT_G1
CRT_B1
DDCCLK
DDCDATA
CRT_R
HSYNC_COM
VSYNC_COM
+5V_HDMIC
CRT_B
CRT_G
CRT_R6
CRT_G6
CRT_B6
HSYNC_COM6
VSYNC_COM6
DDCCLK6
DDCDATA6
+5VS529,30,34,36,37,38,39,40,41,42,43,44
+3V2,6,7,8,9,10,12,13,14,24,25,26,27,28,29,30,31,32,33,34,39,40,42,44
+5V7,26,28,29,32,33,34,39
+5V_HDMIC26
+5V_HDMIC
+3V
+3V
+5V
+5VS5
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
CRT,Hole
1A
Custom
23 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
CRT,Hole
1A
Custom
23 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
CRT,Hole
1A
Custom
23 44Friday, December 21, 2012
H15
*H-TC248BC197D150P2
1
C71
0.1U/10V_4
R156 22_4
H14
*H-TC248BC197D150P2
1
R112
150/F_4
L14 BLM18BB470
C115
22P/50V_4
C174 *470P/50V_4
H3
*H-C197D110P2
1
H16
*h-tc354bc315ic150d110p2
1
H6
*h-c354ic150d110p2
1
C134 0.22U/25V_6
L13 BLM18BB470
H24
*h-e315x278d110p2
1
C125
22P/50V_4
H22
*h-c197d110p2
1
R157 22_4
H19
h-tc177bc276ic162d122p2
1
C170 *470P/50V_4
H1
*h-tc256bc276d168x155p2
1
R148
2.2K_4
C101
22P/50V_4
CN9
CRT CONN
DFDS15FR362
dsub-dsd-15atxb-15p
15
14
13
12
111
2
3
4
5
6
7
8
9
10
1617
C200 10P/50V_4
C146
0.1U/10V_4
H17
*h-tc276bc315d236p2
1
C102
22P/50V_4
H8
*H-TC354BC315IC150D110P2
1
R160
2.2K_4
U7
TPD7S019
VCC_SYNC
1
VCC_VIDEO
2
VIDEO_1
3
VIDEO_2
4
VCC_DDC
7
GND
6
BYP
8
VIDEO_3
5
SYNC_OUT2 16
SYNC_OUT1 14
SYNC_IN2 15
SYNC_IN1 13
DDC_IN1 10
DDC_IN2 11
DDC_OUT1 9
DDC_OUT2 12
H25
*spad-re197x79np
1
H2
*O-LX9-1
1
R169 2.7K_4
C138
22P/50V_4
C199 10P/50V_4
R104
150/F_4
H10
*H-TC248BC197D150P2
1
H13
*H-TC354BC315IC150D110P2
1
R168 2.7K_4
H18
h-tc177bc276ic162d122p2
1
H4
*h-c354ic150d110p2
1
H26
*H-C87D87N
1
H5
*h-c354ic150d110p2
1
L15 BLM18BB470
H9
h-tc177bc276ic162d122p2
1
D3MEK500V-40
2 1
H21
*h-c315ic150d110p2
1
H27
*spad-r63-8np
1
C609
0.1U/10V_4
R100
150/F_4
H11
*intel-cpu-bkt2
2
3
4
1
C131
22P/50V_4
H20
*H-C315IC150D110P2
1
C64
0.1U/10V_4

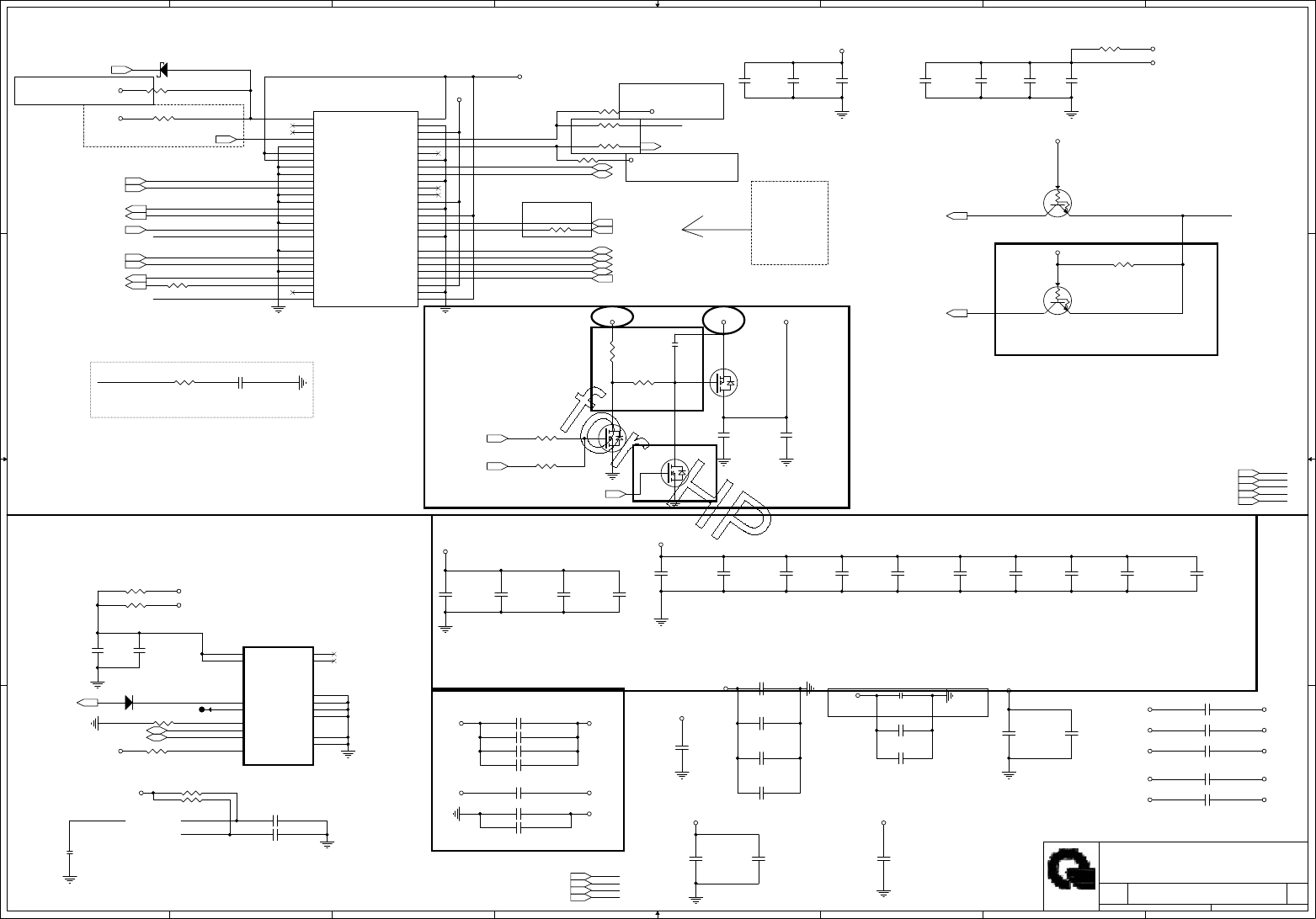

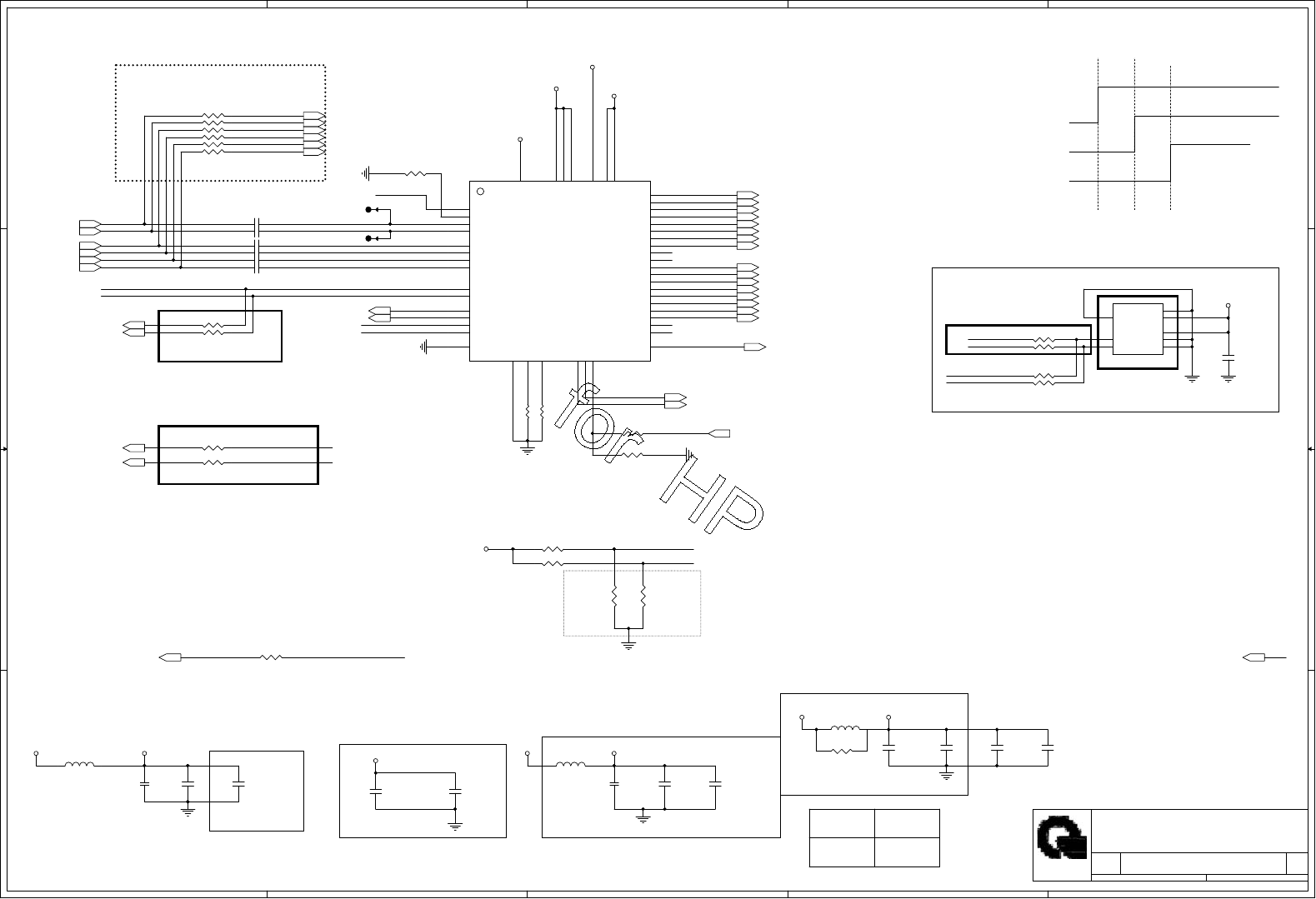

5
5
4
4
3
3
2
2
1
1
D D
C C
B B
A A
24
HPD
DP2LVDS VCC
EDDID EEPROM
VCC
<=100ms
RTD2136S Power Up Sequence
Use 1% Res on R2178
IC
⸽悐
悐暨
暨㍍
GND
Reserve
RTD2136 Dual Channel only
Reserve
CLOSE TO Pin22 Close to Pin18
C2142 close to IC side
USING 60R 2A
Close to Pin5
USING 60R 1A Close to Pin43
Close to Pin11
Close to Pin17
ZĞƐĞƌǀĞĨŽƌĐŽůĂLJŽƵƚWKE͕WŽŶůLJƉůĞĂƐĞƐƚƵĨĨ
L8: need use CV-4709MN00 for Vendor suggestion
ĞĨĂƵůƚ
ZĞƐĞƌǀĞ
WŝŶĞϭϴ͗ŬĞĞƉϴϬDŝůĞdƌĂĐĞ
ŬĞĞƉϴϬDŝůĞdƌĂĐĞ
^tZDK >KDK
^ƚƵĨĨ>ϴ ^ƚƵĨĨZϴϲ
ϭϮͬϭϯ͗WsŵŽĚŝĨLJ
DISP_ON_2136
EDP_HPD_2136EDP_HPD
SDAT_2136
SCLK_2136LVDS_BLON_2136
EDIDDATA_2136
EDIDCLK_2136
SCL1_2136
SDA1_2136
SCL1_2136
SDA1_2136
SCLK_2136
SDAT_2136
EDP_HPD_2136
EDP_AUXP
EDP_TXP1
EDP_TXP0
EDP_TXN0
EDP_TXN1
EDP_AUXN
EDP_TXN1_R
EDP_TXP1_R
EDP_TXN0_R
EDP_TXP0_R
EDP_AUXP_R
EDP_AUXN_R
DPST_PWM_2136
EDP_TXN0_2136
EDP_TXP0_2136
EDP_AUXP_2136
EDP_TXN1_2136
EDP_TXP1_2136
EDP_AUXN_2136
SDAT_2136
SCLK_2136
TXLOUT2+ 25
TXLOUT2- 25
TXLOUT1+_2136 25
TXLOUT1-_2136 25
TXLOUT0+_2136 25
TXLOUT0-_2136 25
TXLCLKOUT+ 25
TXLCLKOUT- 25
DPST_PWM_2136 25
EDP_HPD2,25
MBCLK28,13,31
MBDATA28,13,31
SMB_RUN_CLK8,12,13
SMB_RUN_DAT8,12,13
EDIDDATA_213625
EDIDCLK_213625
EDP_AUXN2
EDP_AUXP2
EDP_AUXN_R 25
EDP_AUXP_R 25
EDP_TXP0_R 25
EDP_TXN0_R 25
EDP_TXP1_R 25
EDP_TXN1_R 25
DISP_ON_2136 25
LVDS_BLON_2136 25
EDP_TXP02
EDP_TXN02
EDP_TXP12
EDP_TXN12
DPST_PWM 2,6,25
TXUOUT0- 25
TXUOUT0+ 25
TXUOUT1+ 25
TXUOUT1- 25
TXUOUT2+ 25
TXUOUT2- 25
TXUCLKOUT- 25
TXUCLKOUT+ 25
+3V2,6,7,8,9,10,12,13,14,23,25,26,27,28,29,30,31,32,33,34,39,40,42,44
+1.2V_2136
+3.3V_2136_A
+3.3V_2136_D
+3V
+SWR_LX
+3V
+3.3V_2136_D
+3.3V_2136_D+3V +3V +3.3V_2136_A
+SWR_LX +1.2V_2136
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
RTD2136
1A
Custom
24 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
RTD2136
1A
Custom
24 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
RTD2136
1A
Custom
24 44Friday, December 21, 2012
C124
0.1U/10V/X7R_4
C55
0.1U/10V/X7R_4
C120 0.1U/10V_4
C100
0.1U/10V/X7R_4
C95
0.1U/10V/X7R_4
U6
*M24C64
A0 1
A1 2
A2 3
VCC 8
GND 4
SCL
6SDA
5
WP
7
C137
10U/6.3V_8
R86 *0_8
R94 *0_4
R73 *0_4/S
R122
*4.7K_4
R107 *0_4
R103
12K_4
C105
0.1U/10V/X7R_4
R109 *0_4
TP5
L5
PBY160808T-600Y-N(60,3A)
R123 *0_4
C121 0.1U/10V_4
C40
10U/6.3V_8
R113 100k/F_4
C85
22U/6.3VS_8
L8
4.7UH_1A
C79
0.1U/10V/X7R_4
R110 *0_4
R101 1K/F_4
R121
4.7K_4
R126 *0_4
R95 *0_4
R106 *0_4
R118 4.7K_4
C75
0.1U/10V/X7R_4
R76 100K/F_4
C123 0.1U/10V_4
R115 0_4
TP6
RTD2136R
U4
DP_HPD
1
TESTMODE
2
AUX-CH_N
3
AUX-CH_P
4
DP_V33 5
DP_GND
6
LANE0P
7
LANE0N
8
LANE1P
9
LANE1N
10
DP_V12 11
DP_REXT
12
CIICSCL1
13
CIICSDA1
14
SWR_VCCK 15
GND
16 SWR_LX 17
SWR_VDD 18
PWMOUT
19
PANEL_VCC
20
PWMIN
21
PVCC 22
TXE3+ 23
TXE3- 24
TXEC+ 25
TXEC- 26
TXE2+ 27
TXE2- 28
TXE1+ 29
TXE1- 30
TXE0+ 31
TXE0- 32
TXO3+ 33
TXO3- 34
TXOC+ 35
TXOC- 36
TXO2+ 37
TXO2- 38
TXO1+ 39
TXO1- 40
TXO0+ 41
TXO0- 42
VCCK 43
BL_EN 44
MIICSDA1
45
MIICSCL1
46
MIICSDA0
47
MIICSCL0
48
NC
49
C119 0.1U/10V_4
C68
22U/6.3VS_8
C47
0.1U/10V/X7R_4
R88
0_4
C118 0.1U/10V_4
L12
PBY160808T-600Y-N(60,3A)
R127 *0_4
C150
0.1U/10V_4
R125 *0_4
C122 0.1U/10V_4
R119 *4.7K_4
R108 *0_4
R105 *0_4
R114 0_4

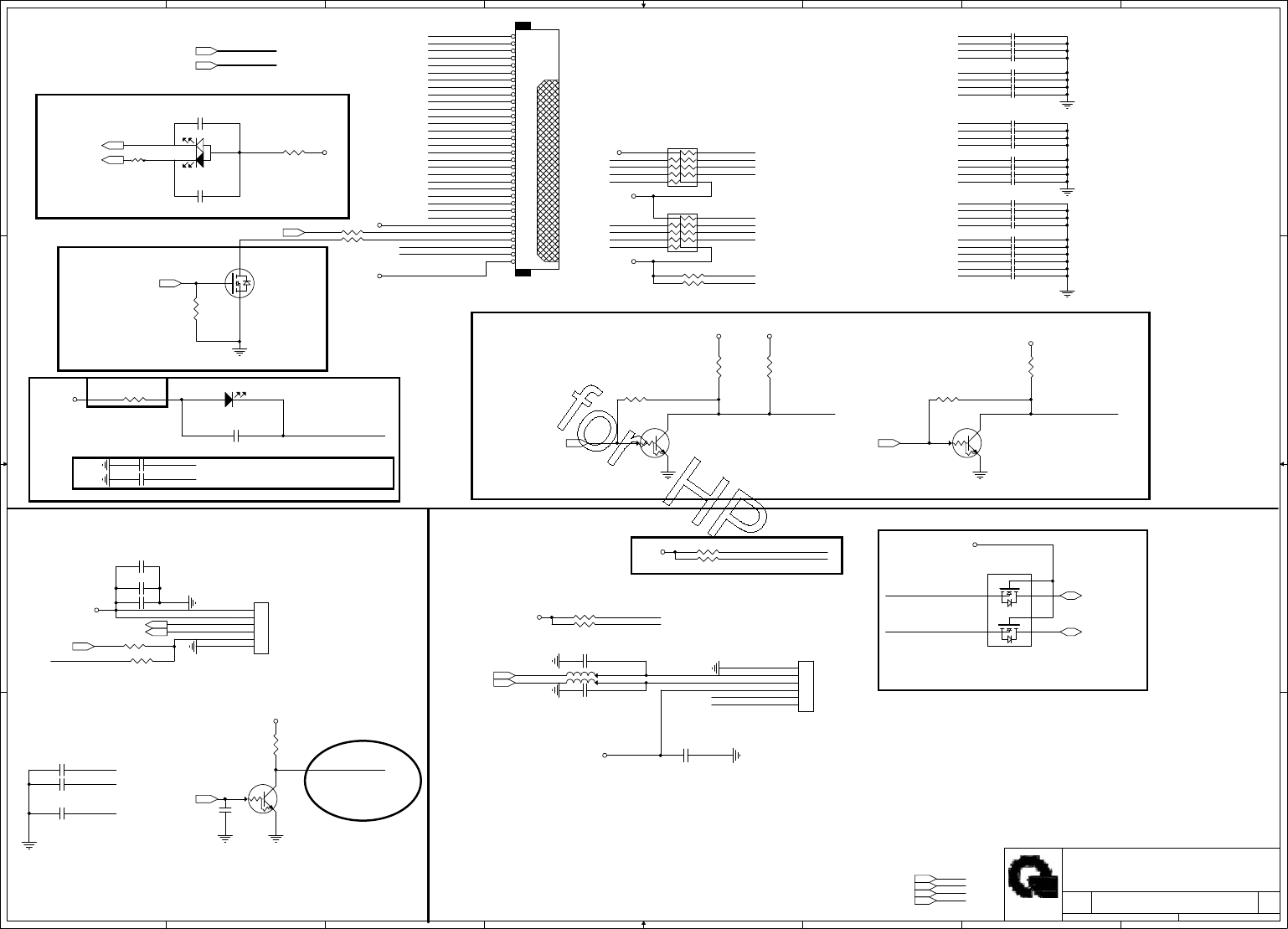

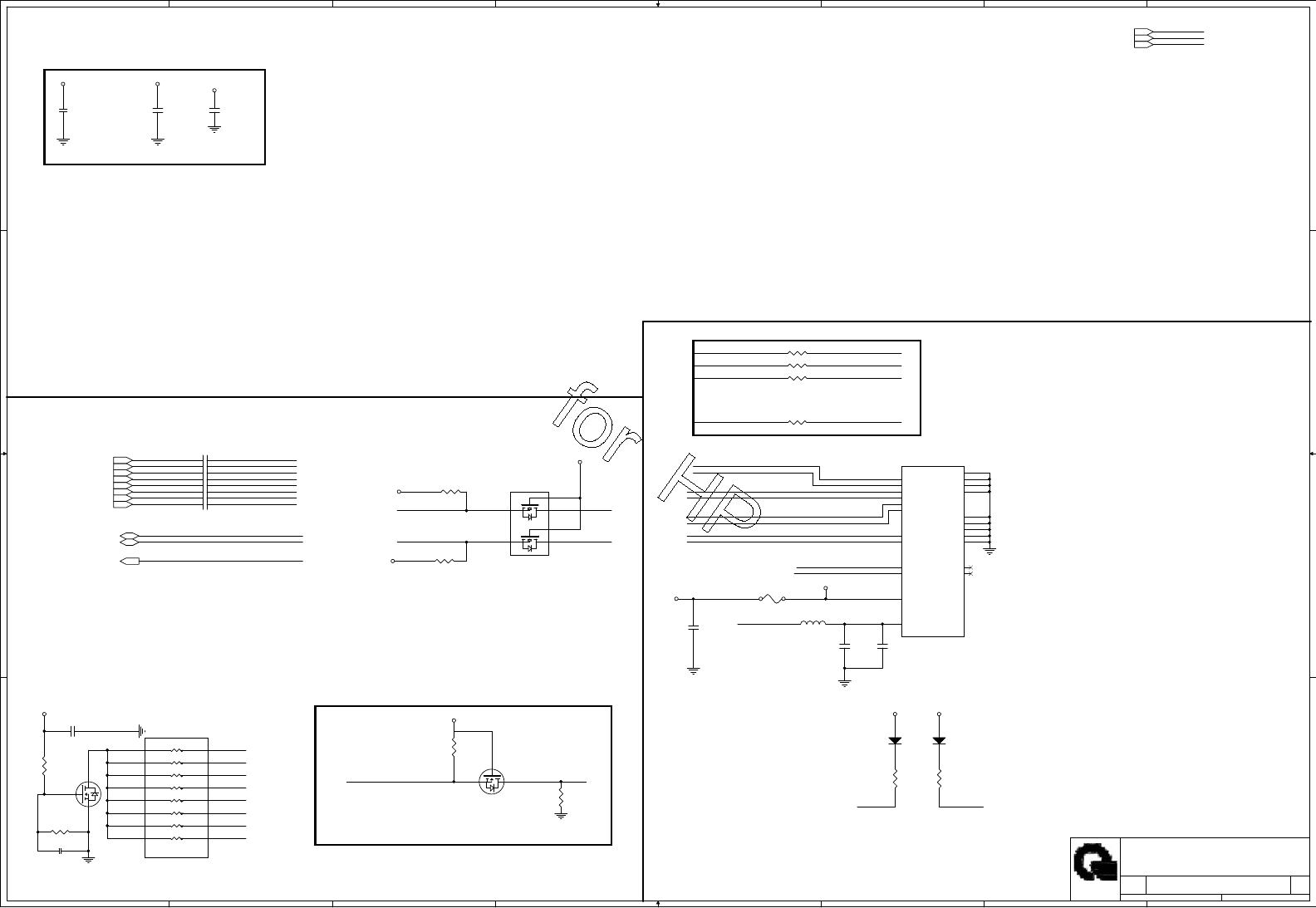

1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
A A
B B
C C
D D
Close to EC
25
LID Switch
100mA
EMI request
RF
&ŽƌWKŶůLJ͗ƐƚƵĨĨĂƉ
&Žƌ>s^ŽŶůLJƐƚƵĨĨZĞƐŝƐƚŽƌ
&Žƌ>s^KŶůLJ͗ƐƚƵĨĨZĂ͕Zď͕ZĐ
&ŽƌWKŶůLJ͗ƐƚƵĨĨZĚ͕ZĞ͕ZĨ
&ŽƌWKŶůLJ͗ƐƚƵĨĨ
&Žƌ>s^KŶůLJ͗^ƚƵĨĨZď
&ŽƌWKŶůLJ͗^ƚƵĨĨZĂ
&Žƌ>s^KŶůLJ͗
&Žƌ>s^KŶůLJ͗^ƚƵĨĨZĐ
&ŽƌWKŶůLJ͗^ƚƵĨĨZĚ
WŽǁĞƌ^ǁŝƚĐŚZĞƐĞƌǀĞ ϴϬŵŝůĞƚƌĂĐĞ
ϴͬϮϯDK/&z
ϭϬͬϭϵ͗^/ŵŽĚŝĨLJ
ϭϮͬϭϳ͗WsŵŽĚŝĨLJƉŶĨŽƌϬ͘ϴϱŚĞŝŐŚƚ
LVDS_BLON1
+VIN_BLIGHT
VADJ1
BLON_CON
LVDS_BLON1
PN_BLON
TXLOUT2-
TXLOUT0-
TXUOUT0-
TXUCLKOUT+
TXLOUT1+
TXLOUT0+
TXLOUT2+
TXUCLKOUT-
TXUOUT0+
TXUOUT2+
TXUOUT2-
TXLCLKOUT-
TXUOUT1+
TXUOUT1-
TXLOUT1-
TXLCLKOUT+
DIGITAL_CLK_L
BLON_CON
VADJ1
+3V_CAM
+3V_CAM
USBP4-_R
USBP4+_R
EDIDCLK
EDIDDATA
EDIDDATA
EDIDCLK
EDIDCLK
EDIDDATA
BRIGHT
LVDS_BLON1
BRIGHT
TXUOUT2-
TXLCLKOUT-
TXLCLKOUT+
TXUOUT1-
TXUOUT1+
TXUCLKOUT-
TXUCLKOUT+
TXUOUT0+
TXUOUT0-
TXUOUT2+
EDP_HPD_R
EDIDDATA
EDIDCLK
TXLOUT1-
TXLOUT1+
TXLOUT0+
TXLOUT0-
LVDS_BLON1
BRIGHT
DISP_ON_L
DISP_ON_L
BRIGHT
LVDS_BLON1
TXLOUT2-
TXLOUT2+
DISP_ON_L
LID_EC# 31,32
+3V2,6,7,8,9,10,12,13,14,23,24,26,27,28,29,30,31,32,33,34,39,40,42,44
+5V7,23,26,28,29,32,33,34,39
+VIN34,35,36,37,38,39,40,42,43,44
+3VPCU4,7,9,11,31,32,34,35,36
LCD_BK8
EMU_LID31
DIGITAL_CLK28
DIGITAL_D128
USBP4-8
USBP4+8
TXLCLKOUT+24
TXLCLKOUT-24
TXUCLKOUT+24
TXUCLKOUT-24
TXUOUT1+24
TXUOUT1-24
TXUOUT0+24
TXUOUT0-24
TXUOUT2+24
TXUOUT2-24
EDP_HPD2,24
EDIDDATA_213624
EDIDCLK_213624
TXLOUT1+_213624
TXLOUT1-_213624
TXLOUT0+_213624
TXLOUT0-_213624
DISP_ON6
LVDS_BLON6
DPST_PWM2,6,24
EDP_TXP0_R24
EDP_TXN0_R24
EDP_TXP1_R24
EDP_TXN1_R24
TXLOUT2+24
TXLOUT2-24
EDP_AUXP_R24
EDP_AUXN_R24
LVDS_BLON_213624
DISP_ON_213624
DPST_PWM_213624
EDP_DISP_UTIL2,6,24
+3VPCU
+VIN_BLIGHT
+VIN
+3V
+VIN_BLIGHT
+3VLCD_CON
+3V
+VIN
+VIN
+3VLCD_CON
+3V
+3VLCD_CON
+3V
+3V
+3V
+VIN_BLIGHT
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%

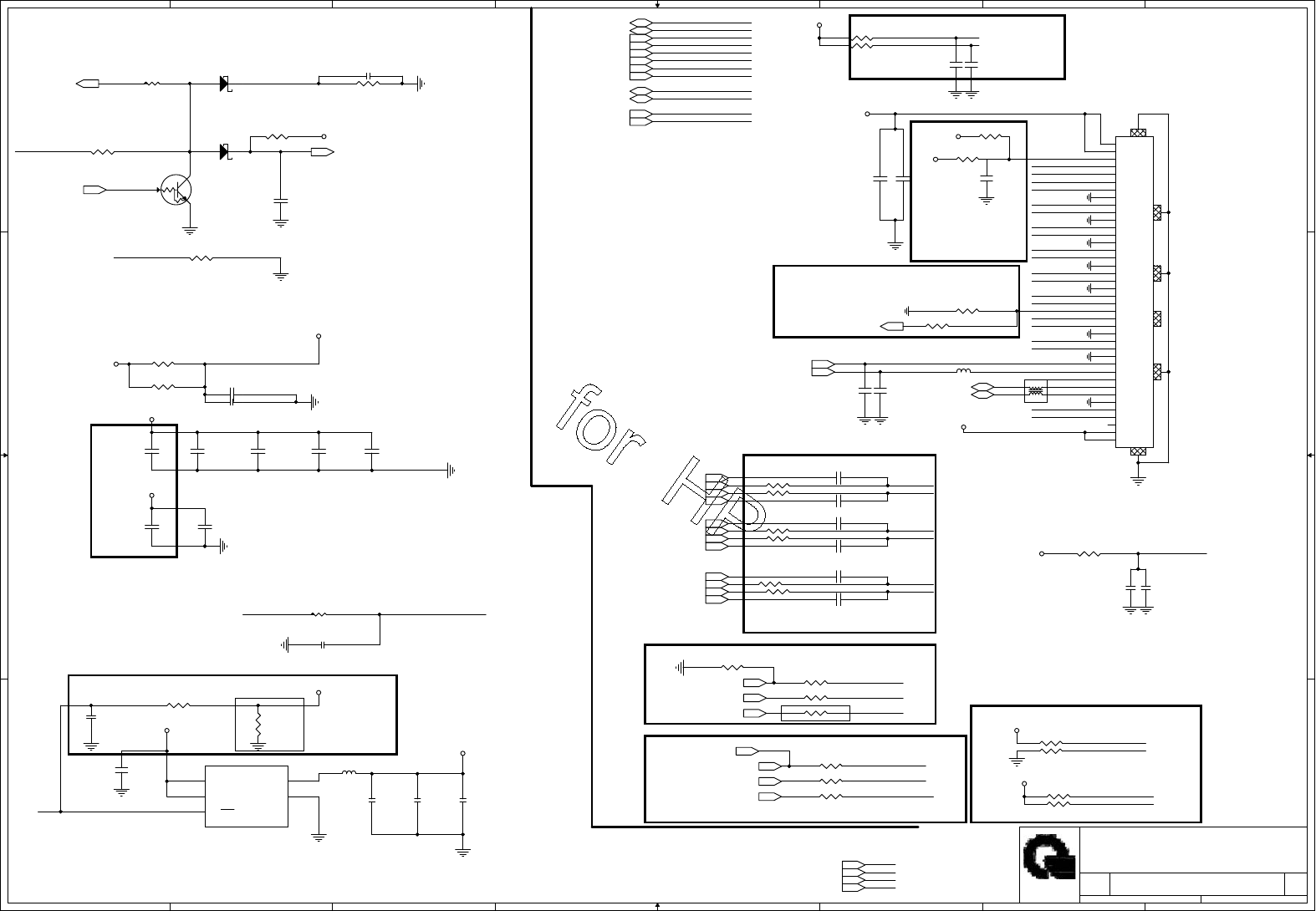

LCD CONN/LID/CAM
1A
Custom
25 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
LCD CONN/LID/CAM
1A
Custom
25 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
LCD CONN/LID/CAM
1A
Custom
25 44Friday, December 21, 2012
R6 *1K_4
C91
*10U/6.3V_8
2 1
C6
0.1U/25V_4
R67 0_4
C23
1000P/50V_4
R14 *100K_4
C14
*10P/50V_4
C1
0.1U/25V_4
R9 *0_4
R8 0_4
R19 4.7K_4
C620
0.1U/25V_4
C19
*10P/50V_4
CN1
GS12401-1011-9H
DFHS40FS050
GS12407-11141-9H-40P-R
1
3
5
7
9
11
13
15
17
19
21
23
25
27
29
2
4
6
8
10
12
14
16
18
20
22
24
26
28
30
G_0
G_1
G_4
G_5
31
32
33
34
35
36
37
38
39
40
G_2
G_3
C4 0.01U/25V_4
R16 0_4
C21 *0.1U/10V_4
R10 0_4
R15 4.7K_4
R83 0_8
R5 1K/F_4
R48 *1K_4
R26 1K/F_4
C20 *0.1U/10V_4
R2 100K/F_4
R1 100K/F_4
U3
*AP2821KTR-G1
OUT 1
GND 2
ON/OFF
3
IN
4
IN
5
R7 *0_4/S
R69 0_4
C16 *0.1U/10V_4
C93
*0.01U/16V_4
2 1
R12 0_4
C59
4.7U/6.3V_6
L3
MCM2012B900GBE
1
4 3
2
R85
100K/F_4
R64 47K_4
C3 0.1U/25V_4
C18 *0.1U/10V_4
R4 *10_4
C94
*0.1U/10V_4
2 1
C17 *0.1U/10V_4
R74 0_8
L2 *0_8/S
R20 *0_6
R63 *0_4
R82 *0_4
C12
*4.7U/6.3V_6
C22
*10P/50V_4
C58
100P/50V_4
C9 33P/50V_4
R18 *100K_4
L1 *0_8/S
C7
0.1U/25V_4
R3 0_4
L10
*TI160808U600
R11 0_4
C5
4.7U/25V_8
C35*0.047U/10V_4
1 2
L4
TB160808U301N000
C15 *0.1U/10V_4
C10
4.7U/25V_8
C8 22P/50V_4
D1 MEK500V-40
R13 0_4
R21 0_6
R37 100K/F_4
C42
1U/6.3V_4
Q3
*DRC5144E0L
1 3
2
C2
0.1U/25V_4
R17 0_4
C34*0.047U/10V_4
1 2
C13
*10P/50V_4
C11
*0.01U/16V_4
D2 *MEK500V-40
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
A A
B B
C C
D D
Close to HDMI Connector
close to HDMI conn

1A
EMI request
ϭϬͬϭϰ͗^/ĨŽƌD/ƌĞƋƵĞƐƚ
8/31: Intel suggestion
HDMI_SDATA
HDMI_SCLK
HDMI_SCLK HDMI_SDATA
SDVO_CLK
SDVO_DATA
HDMI_HPD_CON
HDMI_HPD
C_TX2_HDMI+
C_TXC_HDMI-
C_TXC_HDMI+
C_TX0_HDMI-
C_TX0_HDMI+
C_TX1_HDMI-
C_TX1_HDMI+
C_TX2_HDMI-
C_TXC_HDMI-
C_TXC_HDMI+
C_TX0_HDMI-
C_TX0_HDMI+
C_TX1_HDMI-
C_TX1_HDMI+
C_TX2_HDMI-
C_TX2_HDMI+
IN_D2#
IN_ D 2
IN_CLK#
IN_CLK
IN_D0#
IN_ D 0
IN_D1#
IN_ D 1
C_TX1_HDMI- C_TX1_HDMI-
C_TX1_HDMI+ C_TX1_HDMI+
C_TX0_HDMI+ C_TX0_HDMI+
C_TX0_HDMI- C_TX0_HDMI-
C_TX2_HDMI-
C_TX2_HDMI+
C_TX2_HDMI+
C_TX2_HDMI-
C_TXC_HDMI-C_TXC_HDMI-
C_TXC_HDMI+C_TXC_HDMI+
C_TXC_HDMI+ C_TXC_HDMI-
C_TX2_HDMI+ C_TX2_HDMI-
C_TX1_HDMI+ C_TX1_HDMI-
C_TX0_HDMI+ C_TX0_HDMI-
HDMI_HPD_L
HDMI_HPD_CON HDMI_HPD
HDMI_SCLK
HDMI_SDATA
SDVO_CLK
SDVO_DATA
HDMI_HPD_CON6
SDVO_DATA6
SDVO_CLK6
IN_CLK#2
IN_CLK2
IN_D0#2
IN_ D 02
IN_ D 12
IN_D1#2
IN_D2#2
IN_ D 22
+5V7,23,28,29,32,33,34,39
+5V_HDMIC23
+3V2,6,7,8,9,10,12,13,14,23,24,25,27,28,29,30,31,32,33,34,39,40,42,44
+5V_HDMIC
+3V
+5V
+5V_HDMIC
+5V
+5V_HDMIC +5V_HDMIC
+5V_HDMIC
+3V
+3V
+3V
+3V
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
HDMI CONN
1A
Custom
26 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
HDMI CONN
1A
Custom
26 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
HDMI CONN
1A
Custom
26 44Friday, December 21, 2012
CN14
HDMI CONN
DFHD19MR203
hdmi-2he1624-000111f-19p
D2+
1
D2-
3
D1 Shield 5
D0+
7
D0-
9
CK Shield 11
CE Remote 13
DDC CLK
15
GND 17
HP DET
19
D2 Shield 2
D1+
4
D1-
6
D0 Shield 8
CK+
10
CK-
12
DDC DATA
16
+5V
18
SHELL1 20
SHELL2 21
NC 14
SHELL2 22
SHELL2 23
Q18
2N7002K
3
2
1
Q7
2N7002DW
6
2
1
5
4 3
D5
MEK500V-40
21
C397 0.1U/10V_4
R198 2.2K_4
R183 2.2K_4
C357 0.1U/10V_4
R213
2.2K_4
R264 680_4/F
R188
1M_4
C701
220P/50V_4
R292 120/F_4
Q8
ME2N7002E
3
2
1
C358 0.1U/10V_4
R287 680_4/F
C261
220P/50V_4
R284 120/F_4
C346 0.1U/10V_4
C405 0.1U/10V_4
R265 680_4/F
C422
0.1U/10V_4
L52 0_6
R200
20K/F_4
R281 680_4/F
R276 120/F_4
C229
0.1U/10V_4
R312
100K_4
1 2
R291 680_4/F
C402 0.1U/10V_4
R209
2.2K_4
R259 680_4/F
R315
*0_4/S
C408 0.1U/10V_4
F1
KMC3S110RY
12
C276
0.1U/10V_4
R258 680_4/F
VC1
TVM0G5R5M220R
VC2 *TVM0G5R5M220R
VC5
*TVM0G5R5M220R
R294 680_4/F
R266 120/F_4
C347 0.1U/10V_4
D4
MEK500V-40
21

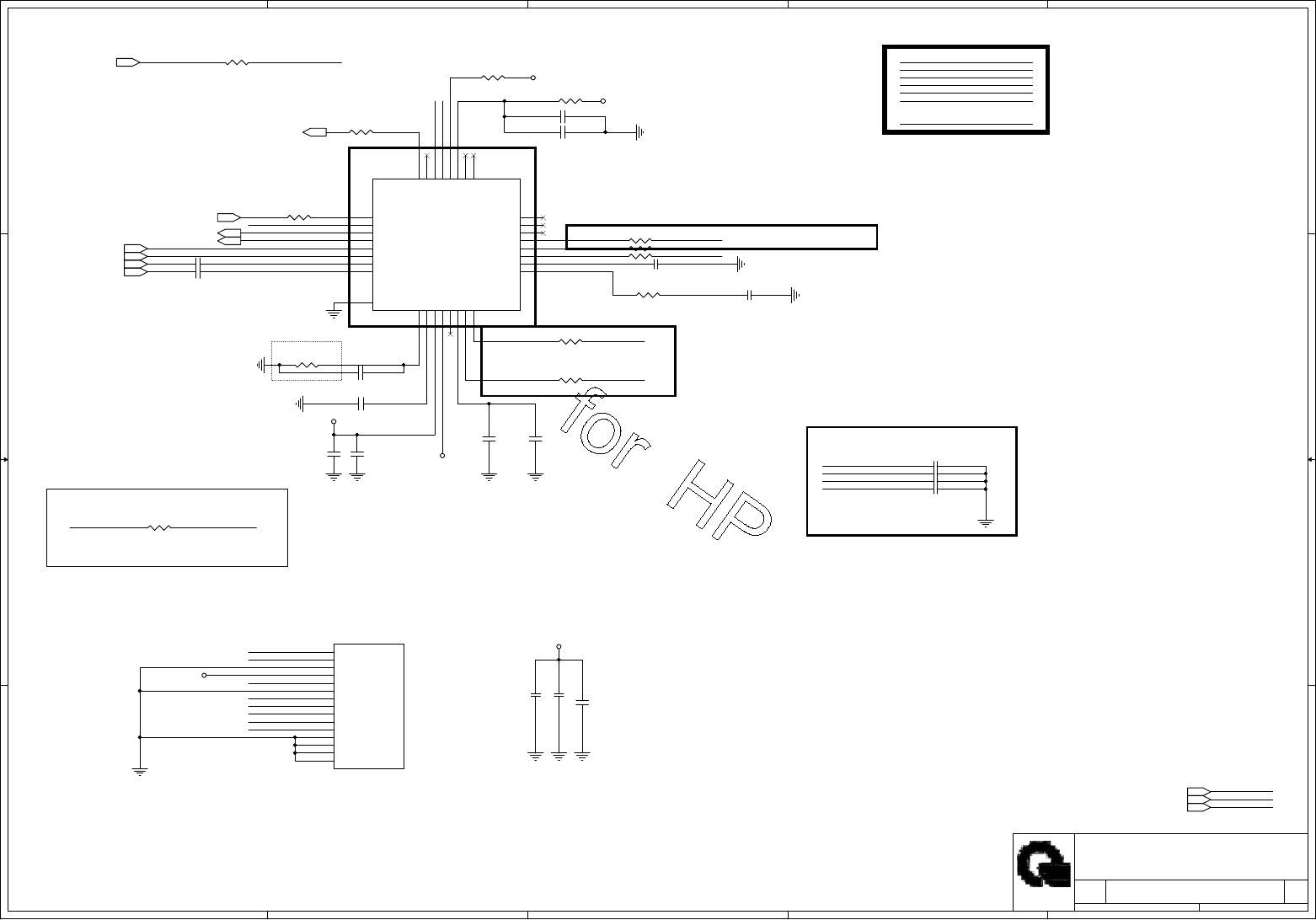

5
5
4
4
3
3
2
2
1
1
D D
C C
B B
A A
27
CLOSE CONN
Close to chip pin
Close to chip pin
SD / MMC
CARD READER
12/13: PV modify
WůĞĂƐĞĂĚĚϵ'Es/Ɛ
ĐŽŶŶĞĐƚŝŽŶǁŝƚŚƚŚĞƌŵĂůW
Zdiff = 100 ohm
Share Pin
ZϯϱϳŶĞĞĚĐŽůƐĞƚŽŚŝƉ
Change footprint to
sdcard-psdbtc-09glbs1nn4h3-11p
ϴͬϮϭDŽĚŝĨLJ
12/13: PV modify
12/13: PV modify
CLK_PCIE_REQ2#_RCLK_PCIE_REQ2#
SD_D0
SD_D1
SD_D2
SD_D3
RTS5227_RREF
RTS5227_AV12
SD_D3_R
RTS5227_GPIO
RTS5227_DV12S
SD_CMD_R
SD_D0_R
SD_D2_R
RTS5227_3Vaux
SD_D1_R
CLK_PCIE_REQ2#_R
PCIE_RXP3_CARD_C
PCIE_RXN3_CARD_C
SD_D1
SD_D0
SD_CLK
SD_CLK_R
DV33_18
SD_D2
SD_CMD
SD_D3
SD_WP
SD_CD#
SP1 SD_D1
SP2 SD_D0 MS_D1
SP3 SD_CLK MS_D0
SP4 SD_CMD MS_D2
SP5 SD_D3 MS_D3
SP6 SD_D2 MS_CLK
SP7 MS_BSSD_WP
SD_CD#
SD_D2
SD_CMD
SD_CLK
SD_D1
SD_D0
SD_WP
SD_D3
RTS5227_AV12 RTS5227_DV12S
CLK_PCIE_REQ2#8
PCIE_WAKE#6,30,31,34
PLTRST#2,8,14,30,31,34
PCIE_TXN3_CARD8
PCIE_TXP3_CARD8
PCIE_RXN3_CARD8
PCIE_RXP3_CARD8
CLK_PCIE_CARDP8
CLK_PCIE_CARDN8
+3VS52,6,7,9,10,34,36,38,39,42,44
+3V2,6,7,8,9,10,12,13,14,23,24,25,26,28,29,30,31,32,33,34,39,40,42,44
+3VCARD
+3VCARD
+3VCARD
+3V
+3V
+3V
+3VCARD
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
RTS5229 & CR SOCKET
1A
Custom
27 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
RTS5229 & CR SOCKET
1A
Custom
27 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
RTS5229 & CR SOCKET
1A
Custom
27 44Friday, December 21, 2012
C588
4.7U/6.3V_6
C593
0.1U/10V_4
R438 22_4
R450 0_4
R435 6.2K/F_4
R437 22_4
R446 *0_4/S
C605 5.6P/16V_4
CN8
CARDREADER CONN
DAT0
7
DAT2
9
DAT3
1
CMD
2
VDD
4
C/D
11
VSS1
3
CLK
5
VSS2
6
GND
12
DAT1
8
W/P
10
GND
13
GND
14
GND
15
C589 *100P/50V_4
1 2
R445 22_4
R449 10K_4
C586 5.6P/16V_4
C6114.7U/6.3V_6
R442 0_4
R443 22_4
C596 5.6P/16V_4
C6120.1U/10V_4
R441 22_4
C8540.1U/10V_4
C610 5.6P/16V_4
C866*0.1U/10V_4
C591
0.1U/10V_4
C6021U/10V_4
C600 5.6P/16V_4
C844
10U/6.3V_8
C587
10U/6.3V_8
R448 *0_6/S
R447 0_4
C598 0.1U/10V_4
C597 0.1U/10V_4
RTS5237
U22
RTS5237
WAKE# 32
HSIP
3
HSIN
4
REFCLKP
5
REFCLKN
6
HSOP
7
HSON
8
RREF
9
3V3_IN
11
DV12S
14
SP1
15
SP2
16
SP3 17
DV33_18 18
SP4 19
SP5 20
SP6 21
GPIO 28
SP7 29
SD_CD# 30
MS_INS# 31
GND
33
PERST#
1
CLKREQ#
2
AV12
10
CARD_3V3
12
NC
13
NC 22
NC 23
NC 24
NC 25
NC 26
3V3aux 27
R764 *0_4/S
C5900.1U/10V_4

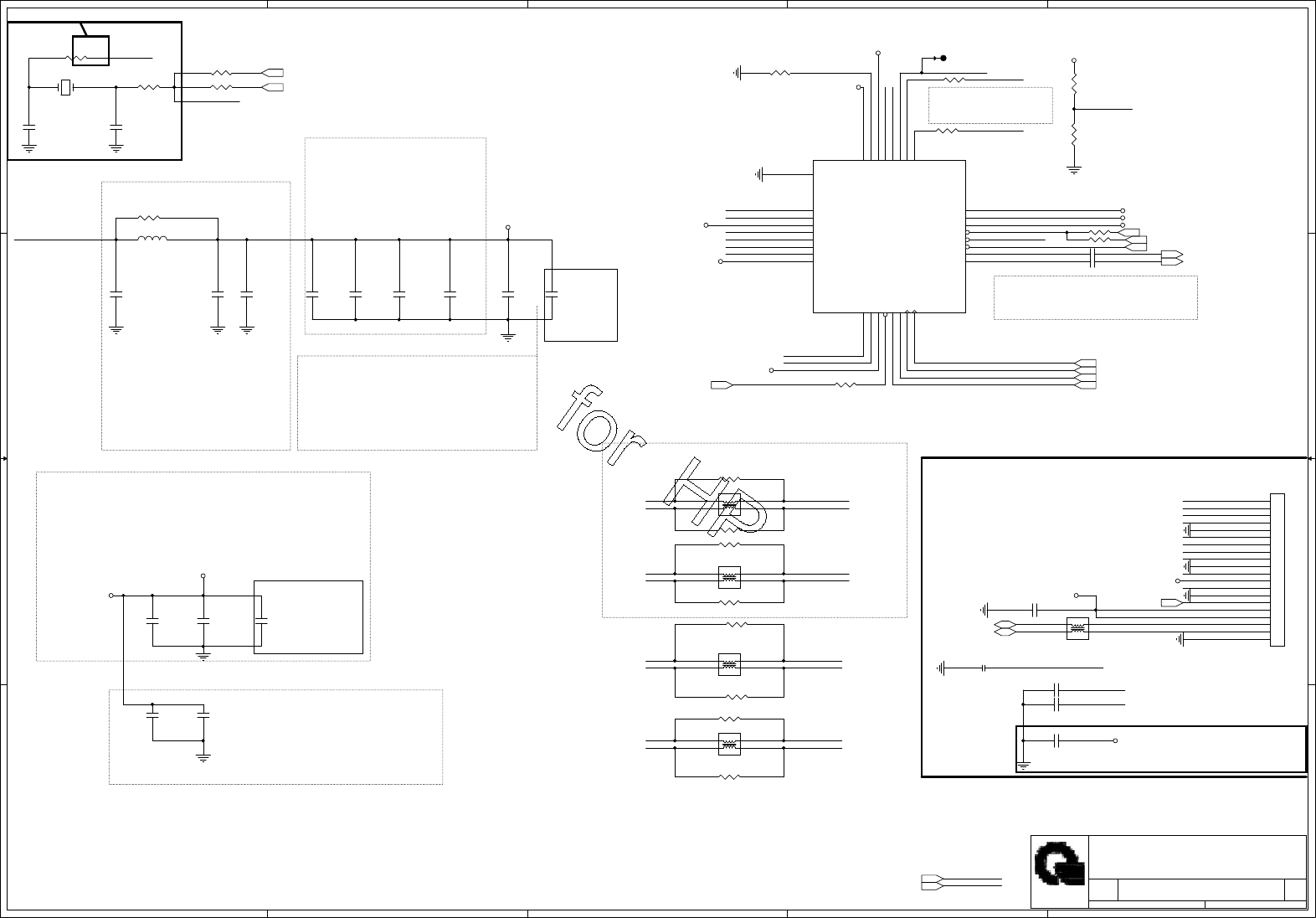

A
A
B
B
C
C
D
D
E
E
1 1
Check layout
mount location
28
check value
Close to PIN1
Close to PIN26
>40mils trace
<ĞĞƉ>ͺ^W<нͬͲ͕ĂŶĚZͺ^W<нͬͲ
ƚƌĂĐĞǁŝĚƚŚϰϬŵŝůůĞĂƐƚ
Close to CODEC
^ƉĞĂŬĞƌϰŽŚŵ͗ϰϬŵŝůƐ
72+HDGSKRQHMDFN
AGND SHIELD
AGND SHIELD
AGND SHIELD
72,QWHUQDO6SHDNHUV
72'LJLWDO0,&
72$XGLR-DFN0,&
Close to Pin 34,35,36
Close to Pin 9
Close to Pin 13
Close to PIN28
Close to Pin 41
Close to Pin 46
FOR EMI
Close to PIN40
ƉůĂĐĞƚŽŶĞĂƌhϯϳŽƌƵŶĚĞƌhϯϳ͘
Close to CODEC
Vset=1.242V
ϭϬͬϱ͗^/ĨŽƌůŝďƌĂƌLJŵŽĚŝĨLJ
ϭϬͬϭϭ͗^/ĨŽƌƌĞƐĞƌǀĞ
ϭϬͬϭϰ͗^/ŵŽĚŝĨLJ
ϭϬͬϭϴ͗ŚĂŶŐĞWEĨŽƌ,WƌĞƋƵĞƐƚ
ϭϮͬϭϯ͗WsĂĚĚ
AMP_BEEP
+5V_AVDD
+3V_DVDD
AMP_BEEP_R2AMP_BEEP_L
R_SPK+
R_SPK-
L_SPK-
L_SPK+
L_SPK-_R
R_SPK-_R
R_SPK+_R
L_SPK+_R
HPOUT_R
HPOUT_L
VREFOUT_C
HD_BCLK
HD_SDOUT
HD_SDIN0
HD_SYNC
CAP-
CAP+
PD#
SENSE_A_1
AMP_BEEP
+3V_DVDD
L_SPK-
L_SPK+
R_SPK+
R_SPK-
DMIC_CLK_R
DMIC0
MIC_L1
PD#
ACZ_SDIN0BIT_CLK_AUDIO
+1.5V_AVDD
+5V_DVDD
ACZ_RST#_AUDIO
EXT_MIC_R
MIC_R1
ACZ_SPKR 7
HPOUT_L 29
HPOUT_R 29
ACZ_RST#_AUDIO7
ACZ_SDOUT_AUDIO7
ACZ_SDIN07
ACZ_SYNC_AUDIO7
DIGITAL_CLK25
DIGITAL_D125
COMBO_GPI 29
EXT_MIC_R 29
SENSE_A 29
VOLMUTE#31
BIT_CLK_AUDIO7
+5V7,23,26,29,32,33,34,39
+3V2,6,7,8,9,10,12,13,14,23,24,25,26,27,29,30,31,32,33,34,39,40,42,44
+1.5V6,7,8,10,34,38,44
MUTE_LED_CNTL 32
AGND
+5V_AVDD
AGND
AGND
+5V
VREFOUT_C
AGND
+3V_DVDD
+3V_DVDD
+5V_DVDD
AGND
AGND
AGND
+1.5V
AGND
AGND
+3V_DVDD
+3V
+5V
+5V_DVDD
AGND
AGND
AGND
+5V
AGND
+5V
AGND
AGND
+5V_AVDD
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
Azalia ALC3227
1A
Custom
28 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
Azalia ALC3227
1A
Custom
28 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
Azalia ALC3227
1A
Custom
28 44Friday, December 21, 2012
R696
1K/F_4
C894 0.1U/25V_4
C908
*2.2U/6.3V_6
C893 2.2U/6.3V_6
R724 39.2K/F_4
D11 MEK500V-40
21
Q37
ME2N7002E
3
2
1
R701 *0_4/S
C875 10U/6.3VS_6
C70
1000P/50V_4
C887
0.1U/10V_4
L59
HCB1608KF-181T15_6
R703 100_4
CN3
INT SPEAKER CONN
DFHD04MR236
3800-X04N-00X-4P-L
1
2
3
4
R727
10K_4
C85310U/6.3VS_6
C869 10P/50V_4
R707 33_4
C56
1000P/50V_4
C867 10P/50V_4
D14
AZ5125-01H
12
C874 2.2U/6.3V_6
R706 2.2K_4
C8590.1U/10V_4
C886
10U/6.3VS_6
R722 1K/F_4
C8854.7U/6.3V_6
C848
1U/6.3V_4
C842 1U/6.3V_4
C839 *0.1U/25V_4
L9 TI160808U600
C888 *10P/50V_4
R420 *0_8/S
C873 *10P/50V_4
C863 10U/6.3VS_6
R705 0_4
L55
HCB1608KF-181T15_6
R690
10K_4
L7 TI160808U600
R720 *0_4/S
C98
1000P/50V_4
R726 *0_4/S
C830 0.1U/25V_4
L6 TI160808U600
C87610U/6.3VS_6
C856
10U/6.3VS_6
C8580.1U/10V_4
C8820.1U/10V_4
Digital
Analog
U34
ALC3227 x QFN48
DVDD
1
DVDD-IO
9
MONO-OUT 16
SYNC
10
BCLK
6
DVSS
4
SDATA-OUT
5
GPIO0/ DMIC-DATA
2
LDO3-CAP
7
SDATA-IN
8
RESETB
11
CPVEE
34
MIC1-VREFO-R 30
SPK-L-
43
PVDD1
41
MIC1-VREFO-L 31
VREF 28
MIC2-R (PORTF) 18
PVDD2
46
SPDIF-OUT/GPIO2
48
SenseA
13
LINE2-L 24
LINE1-R (PORTC) 21
CPVDD
36
CBP
37
LINE2-R 23
SPK-L+
42
LINE1-L (PORTC) 22
MIC1-R (PORTB) 20
JDREF
15
MIC2-L (PORTF) 17
AVSS1 25
PDB
47
LDO1-CAP 27
AVDD1 26
MIC2-VREFO 29
GPIO1 / DMIC-CLK
3
CBN
35
PCBEEP
12
SenseB
14
MIC1-L (PORTB) 19
SPK-R-
44
SPK-R+
45
HPOUT-R (PORT I) 33
HPOUT-L (PORT I) 32
LDO2-CAP 39
AVSS2 38
AVDD2 40
NC
49
R725 20K/F_4
C896
0.01U/25V_4
C909
*0.1U/10V_4
C870 0.1U/10V_4
C599 0.1U/25V_4
C841 0.1U/25V_4
L57
HCB1608KF-181T15_6
C928 *2.2U/6.3V_6
C877
*1U/6.3V_4
C881
*33P/50V_4
C895
0.1U/10V_4
R746 *10K_4
C862
0.1U/10V_4
C860
10U/6.3VS_6
C897
0.1U/10V_4
C911
*1U/6.3V_4
C939 *0.1U/10V_4
R728 100K/F_4
R732
10K_4
C845
1U/6.3V_4
C872
*33P/50V_4
L11 TI160808U600
D12 *MEK500V-40
21
L56
HCB1608KF-181T15_6
C85210U/6.3VS_6
C88
1000P/50V_4
U35
* TLV702475DBVR
Vout
5
BYP
4
GND
2EN 3
Vin 1
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
A A
B B
C C
D D
160 mils (Iout=3.7A)
29
1A
COMBO JACK
USB3.0 X 2/USB2.0 COMBO
USB 3.0
1A
USB 3.0
wait PN
AGND SHIELD
AGND SHIELD
AGND SHIELD
ϭϬͬϭϮ͗^/ŵŽĚŝĨLJ
ϭϬͬϭϰ͗^/ŵŽĚŝĨLJ
ϭϬͬϭϰ͗^/ŵŽĚŝĨLJ
close to 14" TS connector(CN21).
Touch Screen Connector
12/11: PV add
12/13: PV add
12/13: PV add
12/18: PV add
+5V_USBP0
USB30_RX1+_C
USB30_RX1-_C
+5V_USBP0
+5V_USBP0
USB30_TX2+_C
USB30_TX2-_R
USB30_TX2+_R
USB30_TX2-_C
USB30_RX2+_C
USB30_RX2-_C
USBP0-_C
USBP0+_C
USB30_RX1-_C
USB30_RX1+_C
USB30_TX1-_C
USB30_TX1+_C
USB30_TX2-_C
USB30_TX2+_C
USBP1-_C
USBP1+_C
USB30_RX2-_C
USB30_RX2+_C
HPOUT_R1 EARP_R1
HPOUT_L1
EXT_MIC_R EXT_MIC_1
EARP_L1HPOUT_L
HPOUT_R
USB30_TX1+_R
USB30_TX1-_R
USB30_TX1+_C
USB30_TX1-_C
USBP0-_C
USBP0+_C
USBP1-_C
USBP1+_C
TS_ON_R
TS_ON_R
USBP5-
USBP5+
USBN5-_R
USBP5+_R
USBPW _ON#30,31
USB30_TX1-8
USB30_TX1+8
USB30_RX1+8
USB30_RX1-8
USB30_TX2-8
USB30_TX2+8
USB30_RX2+8
USB30_RX2-8
EXT_MIC_R28
HPOUT_R28
HPOUT_L28
SENSE_A 28
+5VS523,30,34,36,37,38,39,40,41,42,43,44
+3V2,6,7,8,9,10,12,13,14,23,24,25,26,27,28,30,31,32,33,34,39,40,42,44
+3VLANVCC11,30,39
COMBO_GPI28
USBP0-8
USBP0+8
USBP1-8
USBP1+8
TS_ON31
USBP5-8
USBP5+8
+5V_USBP0+5VS5
AGND
AGND
AGND
AGND
AGND
AGND
AGND
AGND
+TS
+TS
+5V+3V
AGND
AGND
AGND
AGND
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
USB/BT/Audio JacK
1A
Custom
29 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
USB/BT/Audio JacK
1A
Custom
29 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
USB/BT/Audio JacK
1A
Custom
29 44Friday, December 21, 2012
R385 30/F_4
L62
*MCM2012B900GBE
1
4 3
2
C535 *1000P/50V_4
R322 *0_4/S
R825 *0_6
C460 0.1U/10V_4
VC11
AVLC5S_4
R342 *0_4/S
R827
*0_4
C520 *Clamp-Diode
1 2
VBUS
D-
D+
GND
SSRX-
SSRX+
GND
SSTX-
SSTX+
CN16
USB3.0 CONN
1
1
3
32
2
4
4
5
5
6
6
7
7
8
8
9
9
11
11
10
10
13
13
12
12
U41
*IC(5P) G5243AT11U
OUT 1
GND 2
ON/OFF
3
IN
4
IN
5
C459 470P/50V_4
R826 *0_4
CN21
*Touch screen 15
1
2
3
4
5
6
C833 *1000P/50V_4
C518 *Clamp-Diode
1 2
C444 0.1U/10V_4
R319 *0_4/S
C455 *Clamp-Diode
1 2
C937
*1U/10V_4
R335 *0_4/S
C485 *Clamp-Diode
1 2
EC30 *0.1U/10V_4
+
C784 330U/6.3V
VC4
TVM0G5R5M220R
C467
1U/6.3V_4
L39 TB160808U301N000
L60
*MCM2012B900GBE
1
4 3
2
R343 *0_4/S
EC31
*100P/50V_4
R828
*100K/F_4
C529 100P/50V_4
C442 *Clamp-Diode
1 2
C431
1000P/50V_4
L63
*MCM2012B900GBE
1
4 3
2
C461 470P/50V_4
R741 *0_4
C938
*1U/10V_4
L36
MCM2012B900GBE
1
4 3
2
R664 22K/F_4
R369 30/F_4
C525 100P/50V_4
C458
1000P/50V_4
L61
*MCM2012B900GBE
1
4 3
2
L37
MCM2012B900GBE
1
4 3
2
R334 *0_4/S
C448 *Clamp-Diode
1 2
C445 0.1U/10V_4
R742 *0_4
R641
22K/F_4
L38 TB160808U301N000
C451 *Clamp-Diode
1 2
R831
*0_6
C447 *Clamp-Diode
1 2
C482 *Clamp-Diode
1 2
R743 *0_4
CN17
AJAK0017-P001A
1
4
5
6
2
3
C519 *Clamp-Diode
1 2
VC3 TVM0G5R5M220R
C439 *Clamp-Diode
1 2
VC10
AVLC5S_4
R830
*0_6
U18
AP2820GMMTR-G1
GND
1EN
4
VIN1
2
VIN2
3
OC 5
OUT1 6
OUT3 8
OUT2 7
R744 *0_4
VBUS
D-
D+
GND
SSRX-
SSRX+
GND
SSTX-
SSTX+
CN15
USB3.0 CONN
1
1
3
32
2
4
4
5
5
6
6
7
7
8
8
9
9
11
11
10
10
13
13
12
12
VC13AVLC5S_4
L54
HCB1608KF-601T10
VC12
AVLC5S_4
RP6
*DLP11SN900HL2L
1
4 3
2
R324 *0_4/S
C481 0.1U/10V_4
C835 4.7U/6.3V_6
C472 *Clamp-Diode
1 2
C476 0.1U/10V_4
R325 *0_4/S
C829
100P/50V_4
R824 *0_4
5
5
4
4
3
3
2
2
1
1
D D
C C
B B
A A
For EMI 0 ~ 22 ohm
if ISOLATEB pin
pull-low,the LAN
chip will not drive
it's PCI-E outputs
( excluding
PCIE_WAKE# pin )
3
/
7
5
6
7
WůĞĂƐĞĂĚĚϵ'Es/Ɛ
ĐŽŶŶĞĐƚŝŽŶǁŝƚŚƚŚĞƌŵĂůW
Trace<30 mil
Width > 60 mil
>60mil
>60mil
Power trace Layout
⮔⹎
> 60mil
Remove For Not Using SWR mode
For GIGA
* Stuff Ca and Cb only, close to each VDD33 pin-- 11, 32
For 10/100
* Stuff Cb and Ce only, close to each VDD33 pin-- 23, 32
Ă ď
For GbE
* Place Cf close to each VDD10 pin-- 22 (reserve)
For 10/100
* Place Cg close to each VDD10 pin-- 30 (reserve)
Đ Ě Ğ Ĩ Ő
For GbE
* Place Cc,Cd,Ce,Cf
For 10/100
* Place Ce , Cf
&KZ'/'͗ϴϭϲϭ'^,͗>ϬϬϴϭϲϭϬϬϰ
&KZϭϬͬϭϬϬ͗ϴϭϲϲ,͗>ϬϬϴϭϲϲϬϬϭ
For GbE
For 10/100
NA: La, Ca ,Cb
Stuff La, Ca ,Cb
For GIGA
Stuff Cc ,Cd
For 10/100
NA: Cc, Cd
close to each VDD10 pin-- 8, 30 only,
Ă ď
ĚĐ
close to each VDD10 pin-- 3, 22, 8 , 30
NA Ce,Cf
Ĩ
ƌĞƐĞƌǀĞĨŽƌĐŽůĂLJ
* Place Cc and Cd close to each VDD33 pin-- 23
Ğ
ƌĞƐĞƌǀĞĨŽƌĐŽůĂLJ
LAN conn
EMI request
9/27 EMI request
Kd͗'^dϱϬϬϵ>&͕ϬϬϲ>EϬϬ
&Žƌ'ŝ'
&ŽƌϭϬͬϭϬϬ
Kd͗d^dϭϮϴϰZ>&Ϭ>ϱ>EϬϬ
30
&͗E^ϴϵϮϰϬϳ͕Ϭ>>ϭ>EϬϬ
&͗E^ϴϵϮϰϬϴ͕Ϭ&ϳ>EϬϭ
'ƌĞĞŶůŬ
STUFF : Ra, Ce
Ğ
For 10/100 only
Right SIDE USBX1
&KZϴϭϲϲ͗^ƚƵĨĨZϳϵϭ͕EZϳϵϬ
&KZϴϭϲϭ͗^ƚƵĨĨZϳϵϬ͕EZϳϵϭ
>ϭ͗
10/18: SI modify
LAN_XTAL1 XTAL1
ISOLATEB
LAN_CLKRQ
PCIE_CLKREQ_LAN#
MDI0+
MDI0-
ISOLATEB
MDI1+
MDI1-
XTAL2
VDD10
LED1
LED0
XTAL1
VDD10
PCIE_WAKE#
DVDDL
RSET
CLK_PCIE_LANP
CLK_PCIE_LANN
PCIE_RXP2_LAN_L
PCIE_RXN2_LAN_L
LANRSET
PCIE_TXN2_LAN
PCIE_TXP2_LAN
+1.05V_LAN_REGOUT
MDI2-
MDI2+
MDI3-
MDI3+
VDD10 VDD10
+1.05V_LAN_REGOUT
LAN_YLED#
LAN_YLED#
LAN_GLED#
XTAL2
MDI0+
MDI0-
MDI2-
MDI2+
MDI1+
MDI1-
MDI3-
MDI3+
MDI0+_1
MDI0-_1
MDI1+_1
MDI1-_1
MDI2+_1
MDI2-_1
MDI3+_1
MDI3-_1
LAN_XTAL2
USBPW_ON#
USBP9+_R
USBP9-_R
MDI2+_1
MDI2-_1
MDI3-_1
MDI3+_1
LAN_YLED#
MDI1+_1
MDI1-_1
MDI0+_1
MDI0-_1
LAN_GLED#
USBPW_ON#
LAN_GLED#
LAN_GLED#
PCIE_CLKREQ_LAN#8
PLTRST# 2,8,14,27,31,34
CLK_PCIE_LANP 8
CLK_PCIE_LANN 8
PCIE_RXN2_LAN 8
PCIE_RXP2_LAN 8
PCIE_TXN2_LAN 8
PCIE_TXP2_LAN 8
CLK_FLEX1_48M 8
+3VLANVCC11,39
+3V2,6,7,8,9,10,12,13,14,23,24,25,26,27,28,29,31,32,33,34,39,40,42,44
LAN_XTAL25_IN 11
USBP9+8
USBP9-8
USBPW_ON#29,31
DSW_WAKE# 9,31
PCIE_WAKE# 6,27,31,34
+3V
+3V_LAN
+1.05V_LAN
+3V_LAN
+1.05V_LAN
+3V_LAN
+3VLANVCC
+1.05V_LAN +1.05V_LAN
+3V_LAN
+1.05V_LAN
+1.05V_LAN_REGOUT
+3V
+3VLANVCC
+5VS5
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
RTL 8105E/RJ45
1A
Custom
30 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
RTL 8105E/RJ45
1A
Custom
30 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
RTL 8105E/RJ45
1A
Custom
30 44Friday, December 21, 2012
C74
0.1U/10V_4
C621
*0.1U/10V_4
L67
*MCM2012B900GBE
1
4 3
2
R770 *0_4
C45 0.1U/10V_4
C80
*27P/50V_4
C43 1000P/50V_4
C130
*1U/6.3V_4
RTL 8161GSH
U5
RTL8161GSH
HSIP
13
HSIN
14
REFCLK_P
15
REFCLK_N
16
HSOP 17
HSON 18
CLKREQB
12
AVDD10(NC)
3
MDIP0
1
MDIN0
2
MDIP1
4
MDIN1
5
AVDD10
8
MDIP2(NC)
6
MDIN2(NC)
7
MDIP3(NC)
9
MDIN3(NC)
10
REGOUT(NC) 24
VDDREG(VDD33) 23
LED2(LED1) 25
DVDD10(NC) 22
ISOLATEB 20
PERSTB 19
LANWAKEB 21
AVDD33 32
RSET 31
AVDD10 30
CKXTAL2 29
CKXTAL1 28
LED0 27
LED1/GPO 26
GND
33
AVDD33(NC)
11
R771 *0_4
R789 0_4
C92
*27P/50V_4
C63
0.1U/10V_4
C39 1000P/50V_4
C77
0.1U/10V_4
R768 0_4
R767 0_4
C57 0.1U/10V_4
CN2
LAN CONN
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
R787 *0_4
R89 *22_4R784 *0_4
R773 *0_4
R769 0_4
C69
*0.1U/10V_4
R70 2.49K/F_4
R790 *0_4
TP3
L64
*MCM2012B900GBE
1
4 3
2
R772 *0_4
C66
*0.1U/10V_4
L46 *4.7UH,+-20%,650MA_1210
C106 0.1U/10V_4
R766 0_4
R791 0_4
C127
0.1U/10V_4
Y1
*25MHz
21
C623
*1U/6.3V_4
C927
0.1U/10V_4
R98
1K_4
L65
*MCM2012B900GBE
1
4 3
2
C624
*4.7U/6.3V_6
C108
*4.7U/6.3V_6
R99
15K/F_4
1 2
C107 220P/50V_4
C103 0.1U/10V_4
R53 0_4
C622
*0.1U/10V_4
R92
*10_4
L47
MCM2012B900GBE
1
43
2
L66
*MCM2012B900GBE
1
4 3
2
C117
*0.1U/10V_4
R90 *0_4/S
R765 0_8
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
A A
B B
C C
D D
Change to 1SS355 as Current loss
adapter Type check
500mA
2M byte SPI EC ROM
Socket:
EON AKE38ZN0802 EN25QH16-104HIP
DFHS08FS023
adapter select for EC
Hi ==> DIS/SG
Low ==>UMA
31
For GPU thermal
for CPU thermal
for Battery charge/charge and cap board
FOR SG/DIS
Reserve for ENE timing issue
For +VIN noise
If use PCH
SUSCLK should
change to 20P.
PROCHOT control
For Gsensor
Open Drain need pu high
ϭϬͬϭϰ͗^/ŵŽĚŝĨLJ
10/14: SI add BOM ID
10/17: SI Modify
10/17: SI Modify
10/17: SI Modify
AMIC AKE38ZN0Q00 A25LQ16M-F/Q
12/12: PV Modify
12/19: PV add
AD_TYPE
CLKRUN#
RSMRST#
CAPSLED#
VOLMUTE#
PWR_LED#
TPCLK
TPDATA
BIOS_RD#
BIOS_WR#
SYS_I
BIOS_CS#
EC_PWROK
DNBSWON#1
USBPW_ON#
KBSMI#1
DNBSWON#1
SCI1#
3920_RST#
MY17
MY16
BIOS_CS#
BIOS_RD#
BIOS_WR#
BIOS_SPI_CLK_I
SPI_3P
SPI_7P
GPIO42
MBCLK
MBDATA
NBSWON1#
TEMP_MBAT
LFRAME#
SERIRQ
SCI1#
LAD3
LAD2
LAD1
LAD0
MX2
MX1
MX0
3920_RST#
GATEA20
MX7
MX6
MX5
MX4
MX3
MY5
MY4
MY3
MY2
MY1
MY0
MY10
MY9
MY6
MY7
MY8
MY15
MY12
MY13
MY14
MY11
RCIN#
AD_AIR
HWPG
MAINON
SUSON
VRON
KBSMI#1
NBSWON1#
SUSC#
LID_EC#
CLK_33M_KBC
DGPUT_CLK
DGPUT_DATA
EC_GPXD1
FAN1SIG
MBDATA
MBCLK
MBCLK2
MBDATA2
SUSB#
CRY2
AD_TYPE
EC_GPXD1 MBDATA2
MBCLK2
GPIO33_E
BIOS_SPI_CLK_I
MBCLK2
MBDATA2
FAN_PWM
GPU_AC_BATT
GPIO42
BATSHIP
HWPG
BIOS_SPI_CLK
CRY2
PCH_PCIE_W AKE#
H_PROCHOT#_EC
EC_PWROKOVT_DETC
3920_RST#
FB_CLAMP_TGL_REQ#
CRY1
TPLED#
ACIN
H_PROCHOT#_EC
THRM_ALERT_HW#1
EC_PCIE_W AKE#
THRM_ALERT_HW#1
THRM_MOINTOR
THRM_MOINTOR1
THRM_MOINTOR
THRM_ALERT_HW#
FB_CLAMP
EC_DEBUG1 34
LFRAME#7,34
SERIRQ7
LAD37,34
LAD27,34
LAD17,34
LAD07,34
MX232
MX132
MX032
EC_A20GATE9
MX632
MX532
MX432
MX332
MY232
MY132
MY032
MX732
MY632
MY432
MY532
MY332
MY1032
MY832
MY932
MY732
MY1432
MY1232
MY1332
MY1132
RSMRST# 6
AD_AIR 35
MY1532
HWPG 36,37,38
SUSB# 6
EC_RCIN#9
SUSC# 6
CAPSLED# 32
CLKRUN#6
SYS_I 31,35
PLTRST#2,8,14,27,30,34
NBSWON1# 32
PCI_SERR#9
CLK_33M_KBC8
VRON 40
VOLMUTE# 28
MAINON34,37,38,39
SUSON38,39
LID_EC# 25,32
EC_PWROK 5,6
PWR_LED# 32
TEMP_MBAT 35
SUSWARN#EC6
AC_LED_ON#35
TPCLK32
AD_ID 35
TPDATA32
+3VPCU4,7,9,11,25,32,34,35,36
+3V2,6,7,8,9,10,12,13,14,23,24,25,26,27,28,29,30,32,33,34,39,40,42,44
+5VPCU35,36
SIO_EXT_SMI# 9
SIO_EXT_SCI# 7
DNBSWON# 6
USBPW_ON#29,30
MY1632
MY1732
DGPUT_CLK15
DGPUT_DATA15
WIRELESS_OFF32
WIRELESS_ON32
FAN1SIG 33
ODD_PD 33
MBCLK 35
MBDATA 35
MBDATA2 8,13,24
MBCLK2 8,13,24
PCH_SUSCLK 6,7
EJECT# 33
PM_THRMTRIP#R 2,9
DGPU_PWROK9,31,42,43,44
GPU_AC_BATT 15
FAN_PWM 33
RF_LINK#34
LAN_POWER 39
SLP_SUS#EC6
EC_PECI2,9
BATSHIP 35
H_PROCHOT# 2,40
MBATLED0#35
S5_ON36
DRAMRST_CNTRL_EC 2
DPWROK_EC6
+1.05V2,4,9,10,11,34,37
EMU_LID 25
AC_PRESENT 6
ACIN35,39
MBDATA334
MBCLK334
GPIO33_E7
SLP_SUS_ON10
PCIE_WAKE# 6,27,30,34
EC_PCIE_W AKE# 34
DGPU_OVT# 15
DGPU_PWROK 9,31,42,43,44
EC_AOCS# 34
SYS_I31,35
SUSACK#EC 6
THRM_MOINTOR14
DSW_WAKE# 9,30
THRM_MOINTOR 4
CPU_PLTRST#R 2,9
TS_ON29
+3VPCU
+3VPCU
+3VPCU
+3VPCU
+3VPCU
+3VPCU_EC
+3VPCU
+3VPCU
+3VPCU+3VPCU_EC
+3V
+3VPCU
+3V
+1.05V
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
EC (KB3940 A1)/ROM
1A
Custom
31 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
EC (KB3940 A1)/ROM
1A
Custom
31 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
EC (KB3940 A1)/ROM
1A
Custom
31 44Friday, December 21, 2012
C752
*10P/50V_4 R520
100K_4
1 2
R818 *0_4
R521 *0_4/S
D7
1SS355
2 1
C747 0.1U/10V_4
R527 10K/F_4
C772 0.1U/10V_4
R301 0_4
R515 4.7K_4
C416
0.1U/10V_4
1 2
C262 220P/50V_4
R286 *0_4/S
C420
4.7U/6.3V_6
C717
100P/50V_4
R504 *0_4/S
R305*0_4
R313 10K/F_4
Q35
*METR3904-G
2
1 3
L32 BLM15AG700SS1D(70,0.5A)
R534 *0_4/S
R512 10K/F_4
R302 *0_4/S
C761 0.1U/10V_4
C415
0.1U/10V_4
1 2
C263 0.1U/10V_4
TP63
R522 4.7K_4
R799 *0_4
C759 0.1U/10V_4
R523 *33_4
C743
*10P/50V_4
R800 *0_4
Q13
*METR3904-G
2
13
C732 0.1U/10V_4
Q34
*2N7002
3
2
1
C727
4.7U/6.3V_6
U15
AKE38ZN0802
SOIC8-8-1_27
CE#
1
SCK
6
SI
5
SO
2
WP#
3
VDD 8
VSS 4
HOLD# 7
C767 0.1U/10V_4
R499 100/F_4
C731
0.1U/10V_4
TP48
R320 10K/F_4
U13
KB3940QF A1
SERIRQ
3
LFRAME
4
LAD0
10
LAD1
8
LAD2
7
LAD3
5
PCIRST/GPIO5
13 PCICLK
12
SCI/GPIOE
20
GA20/GPIO0
1
KBRST/GPIO1
2
ECRST
37
CLKRUN
38
KSI0/GPIO30
55
KSI1/GPIO31
56
KSI2/GPIO32
57
KSI3/GPIO33
58
KSI4/GPIO34
59
KSI5/GPIO35
60
KSI6/GPIO36
61
KSI7/GPIO37
62
KSO0/GPIO20
39
KSO1/GPIO21
40
KSO2/GPIO22
41
KSO3/GPIO23
42
KSO4/GPIO24
43
KSO5/GPIO25
44
KSO6/GPIO26
45
KSO7/GPIO27
46
KSO8/GPIO28
47
KSO9/GPIO29
48
KSO10/GPIO2A
49
KSO11/GPIO2B
50
KSO12/GPIO2C
51
KSO13/GPIO2D
52
KSO14/GPIO2E
53
KSO15/GPIO2F
54
KSO16/GPIO48
81
KSO17/GPIO49
82
PSCLK1/GPIO4A
83
PSDAT1/GPIO4B
84
PSCLK2/GPIO4C
85
PSDAT2/GPIO4D
86
PSCLK3/GPIO4E
87
PSDAT3/GPIO4F
88
RD
119
WR
120
SELMEM/SPICS
128
SELIO/GPIO50
89
SELIO2/GPIO43
76
XCLKI 122
XCLKO 123
D0/GPXD0
109
D1/GPXD1
110
D2/GPXD2
112
D3/GPXD3
114
D4/GPXD4
115
D5/GPXD5
116
D6/GPXD6
117
D7/GPXD7
118
A0/GPXA0
97
A1/GPXA1
98
A2/GPXA2
99
A3/GPXA3
100
A4/GPXA4
101
A5/GPXA5
102
A6/GPXA6
103
A7/GPXA7
104
A8/GPXA8
105
A9/GPXA9
106
A10/GPXA10
107
A11/GPXA11
108
GND3 35
AGND 69
AVCC 67
VCC1 9
VCC2 22
VCC3 33
VCC4 96
VCC5 111
VCC6 125
AD0/GPI38 63
AD1/GPI39 64
AD2/GPI3A 65
AD3/GPI3B 66
DA0/GPO3C 68
DA1/GPO3D 70
DA2/GPO3E 71
DA3/GPO3F 72
PWM1/GPIOE 21
PWM2/GPIO10 23
FANPWM1/GPIO12 26
FANPWM2/GPIO13 27
FANFB1/GPIO14 28
FANFB2/GPIO15 29
SCL1/GPIO44 77
SDA1/GPIO45 78
SCL2/GPIO46 79
SDA2/GPIO47 80
GPIO4 6
GPIO7 14
GPIO8 15
GPIOA 16
GPIOB 17
GPIOC 18
GPIOD 19
GPIO11 25
GPIO16 30
GPIO17 31
GPIO18 32
GPIO19 34
GPIO1A 36
CIR_RX/GPIO40 73
GPIO41 74
GPIO42 75
GPIO52 90
GPIO53 91
GPIO54 92
GPIO55 93
GPIO56 95
GPIO58 126
GPIO59 127
GPIO57 121
GND2 24
GND4 94
GND5 113
GND1 11
V18R
124
C289 0.1U/10V_4
TP127
R501 10K_4
C766 0.1U/10V_4
R535 *10K_4
L68 0_6
C443 0.1U/10V_4
R210 47K_4
C771 22P/50V_4
R3000_4
R788 0_4
C407 0.1U/10V_4
R306 0_4
R211 4.7K_4
R517 4.7K_4
C435
22P/50V_4
R509
12.1K/F_4
R316
33_4
C763 *15P/50V_4
D9 MEK500V-40
R511 *10K/F_4
Q33
2N7002K
3
2
1
L53
TB160808B470N001
C419 0.1U/10V_4
TP45
R516 10K/F_4
R505 *0_4/S
R829 *0_4
R740 4.7K_4
D8 MEK500V-40
2 1
C421
0.1U/10V_4
1 2
R536
100K_4
1 2
R514 4.7K_4
C741 0.1U/10V_4
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
A A
B B
C C
D D
KEYBOARD Con.
.(<%2$5'38//83
25 mils
close conn
100mA
1. +3VPCU(LIDSWITCH PWR)
2. +3VPCU(LIDSWITCH PWR)
3. LIDSWITCH
4.POWERON#
5. PWRLED#
POWER BOTTON CONNECT
32
TOUCH PAD Con.
EC KB3930 has included K/B pull-up resistor and function
change to +3VSUS
6. GND
9/15 SI for H/W.
SI, add Mute LED feature
PV , HP request Image sensor
SMBUS reserve to PCH
for EC into Deep
Sleep in S3 Mode
(Amber)
PWR_LED
SATA_LED
12/20 PV modify
MX7
MY15
MY0
MX2
MY9
MY6
MY5
MX4
MY11
MY13
MY10
MY4
MY8
MY2
MY14
MX0
MY3
MX5
MX3
MX6
MY7
MX1
MY12
MY1
MY[0..17]
MX[0..7]
TPCLK
TPDATA
MX5
MX3
MY14
MY7
MY10
MY12
MY3
MX7
MY9
MY11
MX1
MX4
MY16
MY6
MY15
MY8
MY0
MY1
MX6
MX0
MX2
MY5
MY2
MY13
MY4
MY17
PWR_LED#
NBSWON1#
MY17
MY16 MY17
MY16
TPCLK-1
TPDATA-1
LID_EC#
MUTE_LED_CNTL_R
CAPSLED#_R
WIRELESS_OFF_R
WIRELESS_ON_R
WIRELESS_OFF_R
TP_SMB_DATA
TP_SMB_CLK
TP_SMB_CLK
TP_SMB_DATA
TP_SMB_CLK
TP_SMB_DATA
DEEP_PWRLED#
DEEP_PWRLED#
DEEP_PWRLED#
SATA_LED#
SATA_R_LED1
DEEP_PWRLED#
SATA_LED#
WIRELESS_ON_R
MY2
MY7
MY4
MY8
MY9
MY0
MY1
MY5
MY10
MY15
MY14
MY11
MY12
MY6
MY13
MY3
+3VPCU4,7,9,11,25,31,34,35,36
+3V2,6,7,8,9,10,12,13,14,23,24,25,26,27,28,29,30,31,33,34,39,40,42,44
+5V7,23,26,28,29,33,34,39
+3VSUS39
NBSWON1#31
MX[0..7]31
MY[0..17]31
TPDATA31
TPCLK31
LID_EC#25,31
CAPSLED#31
WIRELESS_ON31 WIRELESS_OFF31
MUTE_LED_CNTL28
SMB_PCH_DAT 8
SMB_PCH_CLK 8
PWR_LED#31,32
PWR_LED#31,32
SATA_LED#7
ACC_LED#8
+3VSUS
+3VSUS
+3VPCU
+3VPCU
+3VPCU
+3VPCU
+3V
+3V
+5V
+5V
+3VSUS
+3VSUS
+3VPCU
+3VPCU
+3V
+3V
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
LED/KB/SW/TP
1A
Custom
32 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
LED/KB/SW/TP
1A
Custom
32 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
LED/KB/SW/TP
1A
Custom
32 44Friday, December 21, 2012
LED1
3P WHITE LED
2 1
C149 *220P/50V_4
C114 1U/10V_4
C428 10P/50V_4
C902 *AVLC 5S
RP1
*10P8R-8.2K
10
9
8
7 4
3
2
1
56
CN4
PWR BTN CONN
DFFC06MR001
88513-0601-6P-L-SMT
6
5
4
3
2
1
Q9
DRC5144E0L
1 3
2
Q10
DRC5144E0L
1 3
2
C90 *220P/50V_4
R440 39_6
1 2
C190 *220P/50V_4
C135
0.1U/10V_4
C110 *0.1U/10V_4
C139 *220P/50V_4
R185 200/F_6
12
C73 *220P/50V_4
C142 *220P/50V_4
C82 *220P/50V_4
C141 *220P/50V_4
C112 0.1U/10V_4
C104 *220P/50V_4
R318 4.7K_4
C201 *220P/50V_4
C430 0.1U/10V_4
Q19
*2N7002DW
6
2
1
5
4 3
CN6
KB CONN
DFFC32FR035
50698-03201-001-32p-l
26
26
25
25
24
24
23
23
22
22
21
21
20
20
19
19
18
18
17
17
16
16
15
15
14
14
13
13
12
12
11
11
10
10
9
9
8
8
7
7
6
6
5
5
4
4
3
3
2
2
1
1
27
27 28
28 29
29 30
30 31
31 32
32
C169 *220P/50V_4
R303 4.7K_4
C116 *4.7U/6.3V_6
C76 *220P/50V_4
C113 0.1U/10V_4
C67 *220P/50V_4
C607 1000P/50V_4
C61 *220P/50V_4
R195 *200/F_6
12
L34 TB160808B470N001
C173 *220P/50V_4
C140 *220P/50V_4
C604 1000P/50V_4
Q6
2N7002K
3
2
1
R733 200/F_6
R304 4.7K_4
R323 4.7K_4
C156 *220P/50V_4
R116 *0_4
C111 0.1U/10V_4
R176 *8.2K_4
RP2
*10P8R-8.2K
10
9
8
7 4
3
2
1
56
C429 10P/50V_4
C96 *220P/50V_4
CN7
PWR BTN CONN
DFFC06MR001
88513-0601-6P-L-SMT
6
5
4
3
2
1
R734 39_6
1 2
C601 *AVLC 5S
C109 *220P/50V_4
C206 *220P/50V_4
L33 TB160808B470N001
R199
1K/F_4
R117 *0_4/S
C145 *220P/50V_4
R120
10K/F_4
C133 *220P/50V_4
C136 *220P/50V_4
R777
*200/F_6
12
LED2
LED 3P WHITE/AMBER
3
2
1
R147
10K/F_4
C128 *220P/50V_4
R191 200/F_6
12
C152 *220P/50V_4
R196
1K/F_4
R208 *200/F_6
12
Q5
DRC5144E0L
1 3
2
R173 *8.2K_4
C899 *AVLC 5S
C97 *220P/50V_4
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
A A
B B
C C
D D
SATA ODD CONNECTOR
SATA HDD CONNECTOR
120 mils
Main HDD
High : ODD power down
Low : ODD power on
AO3404 ID
current
5.8A
Bypass CAP close conn
Bypass CAP close conn
follow INTEL DG change eject PU to +3V.
CPU FAN
DFHD04MR155
9/27 EMI request
33
SATA_RXN0_C
SATA_RXP0_C
SATA_RXN4_C
SATA_RXP4_C
ODD_EJECT#
ODD_EJECT#
SATA_TXP0_C
SATA_TXN0_C
SATA_TXP4_C
SATA_TXN4_C
FAN1SIG
FAN_PWM
SATA_TXP4 7
SATA_TXN4 7
SATA_RXP4 7
SATA_RXN4 7
SATA_TXP0 7
SATA_TXN0 7
SATA_RXP0 7
SATA_RXN0 7
EJECT# 31
ODD_PD31
ODD_PRSNT# 9
FAN_PWM31
FAN1SIG31
+3VPCU4,7,9,11,25,31,32,34,35,36
+5V7,23,26,28,29,32,34,39
+12VALW35,39,44
+3V2,6,7,8,9,10,12,13,14,23,24,25,26,27,28,29,30,31,32,34,39,40,42,44
+5V_ODD
+5V
+5V_ODD
+3V
+5V
+12VALW
+5V_ODD
+3V
+5V
+5V+5V_ODD
+5V
+5V
+3V
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
HDD/ODD/FAN
1A
Custom
33 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
HDD/ODD/FAN
1A
Custom
33 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
HDD/ODD/FAN
1A
Custom
33 44Friday, December 21, 2012
C585
0.022U/25V_4
2 1
C606 0.01U/25V_4
C595 0.01U/25V_4
C613
0.1U/10V_4
C871 0.01U/25V_4
C614
*0.1U/10V_4
C836
0.1U/10V_4
C838
10U/6.3V_8
C574
0.1U/10V_4
C840
10U/6.3V_8
R434
330K_6
1 2
C900
0.1U/10V_4
CN10
FAN Connect
1
2
3
46 6
55
R731*0_4/S
R451
4.7K_4
R428
22_8
12
Q24
ME2N7002E
3
2
1
C901
0.1U/10V_4
Q25
AO3404
3
2
1
C576
0.1U/10V_4
R429 1K/F_4
12
C592 0.01U/25V_4
19
1
CN18
SATA HDD(1ST)
DFHS13FS019
sata-ah534-00-13p-r
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
C617
*2.2U/6.3V_6
C868 0.01U/25V_4
C573
0.1U/10V_4
C837
4.7U/6.3V_6
Q26
ME2N7002E
3
2
1
C879 0.01U/25V_4
C616
0.1U/10V_4
R730
10K/F_4
C615
0.1U/10V_4
C898
10U/6.3V_8
C608 0.01U/25V_4
R424 *0_8
19
1
CN19
SATA ODD
DFHS13FS019
sata-ah534-00-13p-r
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
C884 0.01U/25V_4
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
A A
B B
C C
D D
EC debug pin
Mini PCI-E Card 1
WLAN
34
7/26 DB modify
FOR KBC DEBUG
ϭϬͬϭϰ͗^/ĨŽƌD/ƌĞƋƵĞƐƚ
INTEL WLAN
CARD PIN 20
W_DISABLE#
have
internal
pull-up 110k
ohm
BT_DATA,BT_CHCLK,CLKREQ#
internal pull-DOWN 100k
ohm
24mil
Reserve for AOAC function
Accelerometer Sensor
9/27 EMI request
SI for +VIN noise issue
7/26 DB modify
7/26 DB modify
ϭϬ͘ϭϰ͗^/ŵŽĚŝĨLJ͘
10/12: SI reserve
10/12: SI reserve
12/21: PV modify
PCIE_RXP1
PCIE_RXN1
RF_LINK#
BT_COMBO_EN_R#
PLTRST#
LFRAME#
LAD0
LAD1
LAD3
LAD2
MINICAR_PME#
CLK_33M_DEBUG
PCIE_TXN1
MINICAR_PME#
CLK_PCIE_WLAN
CLK_PCIE_WLAN#
PCIE_TXP1
+3V_AOAC
MINI_BLED
+MINIEC_5V
ACCEL_INTH#1
MBCLK3
MBDATA3
ACCEL_INTH#1
RF_LINK#
+G_SEN_PW
+3V2,6,7,8,9,10,12,13,14,23,24,25,26,27,28,29,30,31,32,33,34,39,40,42,44
+5V7,23,26,28,29,32,33,39
+1.5V6,7,8,10,28,34,38,44
+3VPCU4,7,9,11,25,31,32,35,36
PCIE_RXN18
PCIE_RXP18
CLK_PCIE_WLAN#8
CLK_PCIE_WLAN8
PCIE_TXP18
PCIE_TXN18
PLTRST# 2,8,14,27,30,31
RF_LINK# 31
PCIE_WAKE#6,27,30,31
BT_COMBO_EN#8
CLK_33M_DEBUG8
LAD0 7,31
LAD1 7,31
LAD2 7,31
LFRAME# 7,31
LAD3 7,31
USBP10+ 8
USBP10- 8
PCIE_CLKREQ_WLAN#8
EC_DEBUG131
PCH_AOCS#8
BT_OFF#7,9
MBDATA331
MBCLK331
EC_AOCS#31
+3VSUS32,39
+3V2,6,7,8,9,10,12,13,14,23,24,25,26,27,28,29,30,31,32,33,34,39,40,42,44
+1.5V6,7,8,10,28,34,38,44
+5VS523,29,30,36,37,38,39,40,41,42,43,44
ACCEL_INTH#8
EC_PCIE_W AKE#31
+3VS52,6,7,9,10,36,38,39,42,44
RF_OFF# 9
MAINON31,37,38,39
+1.5V
+1.5V
+3V_AOAC
+3V_AOAC
+5V
+3VS5+3VPCU +3V_AOAC
+3V_AOAC
+3V_AOAC
+3V
+3V_AOAC
+3V
+3V_AOAC
+3V_AOAC
+3VS5
+3V
+5VS5 +VIN
+VIN+3V
+VIN +5VS5
+3VPCU +5V +3V
+3V +1.5V_VGA
+5V +5VS5
+1.05V +5VS5
+3V +1.05V
+5V
+VGA_CORE
+G_SEN_PW
+3V_AOAC
+G_SEN_PW
+5VS5
+VIN
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
MINI PCIE CONN & G-sensor
1A
Custom
34 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
MINI PCIE CONN & G-sensor
1A
Custom
34 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
MINI PCIE CONN & G-sensor
1A
Custom
34 44Friday, December 21, 2012
R457 *0_4
C83
0.1U/10V_4
EC1 0.01U/50V_4
C319
0.1U/10V_4
EC24
*0.01U/25V_4
Q27 *ME2N7002E
3
2
1
C86
0.1U/10V_4
EC9 0.01U/50V_4
EC29
*0.1U/25V_4
R68
*10K/F_4
C81
*10U/6.3V_8
R221 *0_4/S
Q31
*DRC5144E0L
13
2
C524
0.1U/10V_4
C625
0.1U/10V_4
EC13 0.01U/50V_4
EC25
*0.01U/25V_4
C935
*0.022U/25V_4
2 1
C632
0.1U/10V_4
EC3 0.01U/50V_4
EC18 0.01U/50V_4
C308
0.1U/10V_4
EC26
*0.01U/25V_4
C475
0.1U/10V_4
Q30
*DRC5144E0L
13
2
R465 4.7K_4
D6 MEK500V-40
C126
0.01U/16V_4
Q28
*ME2303T1
3
2
1
C288
22P/50V_4
C630
0.1U/10V_4
R225 *0_6
R111 0_4
R245 *0_6/S
C629
0.1U/10V_4
U10
HP3DC2TR
AL003DC2A00
SCL
4GND 5
CS
8
INT2
9RESERVED 13
Vdd_IO
1
VDD
14
SDO
7
SDA
6
NC 2
INT1
11 RESERVED 10
NC 3
GND 12
RESERVED 15
RESERVED 16
D10 MEK500V-40
2 1
R96 *4.7K_4
C636
0.1U/10V_4
R801 0_4
EC8 0.01U/50V_4
C527
0.1U/10V_4
EC22 0.01U/50V_4
R224 *0_4/S
C87
*.1U/10V_4
C323 33P/50V_4
CN13
MINI PCIE H=11
DFHS52FR097
MIPCI-C-1759513-52P-LDV-SMT
Reserved
51
Reserved
49
Reserved
47
Reserved
45
Reserved
43
Reserved
41
Reserved
39
Reserved
37
GND
35
PETp0
33
PETn0
31
GND
29
GND
27
PERp0
25
PERn0
23
GND
21
Reserved
19
Reserved
17
GND
15
REFCLK+
13
REFCLK-
11
GND
9
CLKREQ#
7
BT_CHCLK
5
+3.3V 52
GND 50
+1.5V 48
LED_WPAN# 46
LED_WLAN# 44
LED_WW AN# 42
GND 40
USB_D+ 38
USB_D- 36
GND 34
SMB_DATA 32
SMB_CLK 30
+1.5V 28
GND 26
+3.3Vaux 24
PERST# 22
W_DISABLE# 20
GND 18
Reserved 16
+1.5V 6
BT_DATA
3
WAKE#
1
Reserved 14
Reserved 12
Reserved 10
Reserved 8
GND 4
+3.3V 2
C78 *15P/50V_4
C522
0.1U/10V_4
TP22
C48
0.1U/10V_4
EC27 220P/50V_4
C639
0.1U/10V_4
R473 0_8
R97 4.7K_4
R461 *0_4
EC2 0.01U/50V_4
R474 *10K/F_4
C638
10U/6.3VS_6
C480
0.1U/10V_4
R84 *51_4
C640
0.1U/10V_4
EC5 0.01U/50V_4
C322 *33P/50V_4
R496 4.7K_4
R456 *100K/F_4
C627
0.1U/10V_4
EC6 0.01U/50V_4
EC4 0.01U/50V_4
C406
0.1U/10V_4
C132
10U/6.3VS_6
C129
0.1U/10V_4
Q68
*2N7002E
3
2
1
C49
0.1U/10V_4
C641
0.1U/10V_4
EC7 0.01U/50V_4
EC23
*0.01U/25V_4
R497 4.7K_4
R458 *0_4
C626
0.1U/10V_4
R802 0_4
C637
0.1U/10V_4
EC28
*0.1U/25V_4
C84
0.1U/10V_4
R463 *0_6
C446
*0.1U/10V_4
5
5
4
4
3
3
2
2
1
1
D D
C C
B B
A A
DC_JACK
90W
Place this cap
close to EC
Place this cap
close to EC
MIN. BATV=7.2V
ACDET=13V
To PWR LED
Place this ZVS close to
Diode away +VIN
Place this ZVS close to
Far-Far away +VIN
Place this cap
close to EC
Do Not add test pad on BATDIS_G signal
35
B_TEMP_MBAT
CSIP
CSINBQACN
AD_AIR
IDEA_G
MBATLED0#
8681LR
BATDIS_G
BQIOUT
BQSRP
SMC
SMD
BATT+
BQSRN CSON
BQVCC
BQLODRV
BQB_2
BQPHASE
BQACP
BQB_1
MBCLK BQCLK
BQBATDRV
AC_LED_ON#
BQBATDRV
BQHIDRV
MBDATA BQDATA
BQCMSRC
BQACDRV
ACIN
CSOP
BATDIS_ID_DOD
TEMP_MBAT 31
SYS_I 31
+VAD 39
ACIN31,39
+VA
+5VPCU 36
+VH28 39
+BATCHG
AC_LED_ON# 31
+3VPCU 4,7,9,11,25,31,32,34,36
MBATLED0# 31
AD_AIR31
MBDATA31
MBCLK31
BATSHIP31
AD_ID 31
+3VPCU
+PRWSRC
+VIN
+BATCHG
+BATCHG
+VA_AC
+VAD
+VA
+5VPCU
+12VALW
+5VPCU
+12VALW
REGN6V
+3VPCU
REGN6V
+VAD
REGN6V
+VA
+VA
+VAD
+VAD
+PRWSRC
+VA_AIR
+BATCHG
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
Charger (OZ8681)
Custom
35 44Friday, December 21, 2012
1A
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
Charger (OZ8681)
Custom
35 44Friday, December 21, 2012
1A
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
Charger (OZ8681)
Custom
35 44Friday, December 21, 2012
1A
PR198
RC1206-R010
21
PR24
*100K/F_4
PC178
0.1U/25V_4
PQ9
LTC044
13
2
PR65
1M_4
PR51
1M_4
PR22
10/F_4
PC24
0.1U/25V_4
PC23
0.01U/25V_4
PR45 0_4
PC189
2200P/50V_4
PR201
75K/F_4
PC19
*100P/50V_4
PC20
*100P/50V_4
PR49
4.02K/F4
PL16
80/5A
EC21
10U/25V_8
PQ22
2N7002K
3
2
1
EC20
*10U/25V_8
PQ30
P0603BDG
1
4 3
PD9
BAS316/DG
21
PC52
1U/10V_4
Q1 Q2
PQ10
MMDT2907A
3
2 1
65
4
PC206
0.1U/25V_4
PL9
80/5A
PC196
*2200P/50V_4
PC181
*0.1U/25V_4
PU5
BQ24738
CMSRC
3
IOUT
7
ACP 2
ACN 1
REGN 16
SRN 12
SRP 13
BATDRV 11
ACDRV
4
LODRV 15
ACPRES
5
GND 23
ACDET
6
VCC
20
HIDRV 18
PHASE 19
BTST 17
SDA
8
SCL
9
GND 14
ILIM
10
GND 24
GND 22
GND 21
GND 25
PC129
0.01U/25V_4
EC15
*10U/25V_8
PC187
0.1U/25V_4
PR90
220K_4
PC173
0.1U/25V_4
EC16
*10U/25V_8
PQ26
LTC044
1 3
2
PQ4
METR3904-G
2
1 3
PQ32
EMB20N03V
3
5
2
4
1
6
7
8
PR20
1K/F_4
PQ29
EMB20N03V
3
5
2
4
1
6
7
8
EC14
*10U/25V_8
PC49
0.1U/25V_4
PR44 0_4
PQ3
2N7002K
3
2
1
PR197
*0_2/S
CN12
DC-IN CONN
GND 4
LED1
7
GND 3
AD_ID 5
VDD 2
VDD 1
LED2
8
GND
6
PC184
10U/25V_8
PR84
1M_4
PL11
4.7uH/5.5A(EM-47AM05V08)
PD2
PDZ5.6B
2 1
EC11
10U/25V_8
PR196
2K/F4
PC192
10U/25V_8
PR192 2K/F4
PC61
1000P/50V_4
PR27
330_4
PQ34
2N7002K
3
2
1
PR67
0_6
EC12
*10U/25V_8
PD1
PDZ5.6B
2 1
PC26
100P/50V_4
PL10
80/5A
EC10
10U/25V_8
PR48
100K/F_4
PC62
*0.1U/25V_4
PC194
0.022U/50V_6
PR26
*0_4/S
PR193
470_8
PR83
220K_4 PR89
1K_6
PC130
0.1U/10V_4
PR172
2.43K/F_6
PR28
330_4
PR25
*0_4/S
PC193
0.1U/25V_4
PR80
22_8
CN11
PMPCR2-08MNBS2ZZ4H0
DFHD08MR155
bat-bp02081-b82d5-7h-8p-l-v
11
3
3
4
4
5
5
6
6
77
2
2
99
10 10
88
PR35
100K/F_4
PR178
4.7_6
PC42
0.1U/25V_4
PD7
P4SMAJ20A
2 1
EC17
10U/25V_8
PR199
*0_2/S
PR174
1M_4
PC34
*0.1U/50V_6
PC25
0.1U/25V_4
PR180
*0_2/S
D
S
G
PQ35
TPCA8064-H
4
2
1
3
5
PR181
RC1206-R020
F3_2X1_65-2_8
1 2
PR23
430K/F_4
PC32
0.1U/25V_4
PC186
4.7U/25V_8
PD6
SX34
PC44
0.1U/25V_4
PC51
0.47U/25V_6
EC19
1000P/50V_4
PQ8
2N7002K
3
2
1
PR34
69.8K/F_4
PC59
0.1U/25V_4
PC131
0.01U/50V_4
PR39
100K/F_4
PR202
12.4K/F_4
PR50
1M_4
PD3 RB501V-40
21
PC39
0.1U/25V_4
PR179
*0_2/S
PL15
80/5A
PQ25
LTC044
13
2
PC60
2200P/50V_4
PC182
1000P/50V_4
PC174
0.1U/25V_4
PR19
88.7K/F_4
PR72
2.43K/F_6
PD8
P4SMAJ20A
21
PR57
1M_4
PR91
1M_4
PC179
0.1U/25V_4
PR21
200K_4
PQ27
EMB20P03V
6
4
3
2
15
7
8
PC54
0.047U/25V_4
PC180
0.1U/25V_4
PQ11
LTC044
1 3
2
5
5
4
4
3
3
2
2
1
1
D D
C C
B B
A A
DC/DC +3VS5/+5VS5
36
+3.3 Volt +/- 5%
Peak current:6A
Countinue current:4A
OCP minimum:7.5A
+5 Volt +/- 5%
Peak current:6A
Countinue current:4A
OCP minimum:7.5A
Reserve for NB670 5V version.
Reserve for NB670 5V version.
Reserve
NB670ENLDO
S5_ON NB670EN NB670VOUT
HWPG NB670PG
NB670SW
NB670BST_SNB670BST
S5_ON NB671EN
NB671FB
HWPG NB671PG
NB671VOUT
NB671SW
NB671BST_SNB671BST
+3VS5 2,6,7,9,10,34,38,39,42,44
+5VS5 23,29,30,34,37,38,39,40,41,42,43,44
S5_ON31,36
HWPG31,37,38
S5_ON31,36
+VIN
+3VS5
+3VPCU
+3VS5
+VIN_3VS5
+3.3VS5_S
+VIN
+5VS5
+VIN_5VS5
+5VS5_S
+VIN
+VIN
+5VPCU
+VIN
+5VALW
+5VPCU
+5VS5
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
3/5VPCU(RT8243A)
1A
36 44Friday, December 21, 2012
Custom
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
3/5VPCU(RT8243A)
1A
36 44Friday, December 21, 2012
Custom
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
3/5VPCU(RT8243A)
1A
36 44Friday, December 21, 2012
Custom
PC213
2200P/50V_4
PC228
1U/6.3V_4
PR226
*0_2/S
PR142
*665K/F_4
PC219
10U/6.3V_6
PC208
0.1U/25V_4
PL19
*0_8/S
PC4
*0.1U/25V_4
PC102
0.1U/25V_4
PC241
*22U/6.3V_8
PR217
*0_4/S
PR216
*330K/F_4
PC240
*22U/6.3V_8
PC3
*0.1U/25V_4
PC236
*22U/6.3V_8
PR208
*0_4/S
PR218
*82K/F_4
PJP3
*POWER_JP/S
1 2
PR209
0_6
PC235
0.1U/10V_4
PU10
NB669
BST 10
SW 16
VCC
11
NC
3PGND 2
VOUT 7
FB 12
SW 8
VIN 1
PGOOD
4
AGND 14
EN
13
NC
6
NC
5
SW 9
SW 15
PR222
*2.2_6
PC229
10U/6.3V_6
PC226
4.7U/25V_8
PC207
0.1U/25V_4
PC239
*22U/6.3V_8
+
PC237
330U/6.3V_6X5.8
12
PR207
10K/F_4
PJP4
*POWER_JP/S
1 2
PC2
0.1U/25V_4
PC233
*22U/6.3V_8
PC109
2200P/50V_4
PC223
0.1U/25V_4
PL21
*0_8/S
PU9
NB670
BST 10
SW 16
VCC 11
NC
3PGND 2
VOUT 7
ENLDO
12
SW 8
VIN 1
PGOOD
4
AGND 14
EN
13
LDO
6
CLK
5
SW 9
SW 15
PC117
*0.1U/10V_4
PR221
*0_2/S
PC209
4.7U/25V_8
PR213
*665K/F_4
PD10
*BAT54C
PC242
0.1U/10V_4
PL24
1.5uH/9A(EM-15AM05V03)
PC214
4.7U/25V_8
PC1
220P/50V_4
PR219
0_4/P
PC216
0.1U/25V_4
PR215
*2.2_6
PC222
*2200P/50V_4
PR139
*330K/F_4
PL22
1.5uH/9A(EM-15AM05V03)
PC99
*0.1U/10V_4
PR149
0_4/P
PC234
0.1U/25V_4
PC221
4.7U/25V_8
+
PC230
330U/6.3V_6X5.8
12
PR132
0_4/P
PC238
*22U/6.3V_8
PC215
1U/6.3V_4
PR220
0_6
PC232
*2200P/50V_4
PC224
*0.1U/10V_4
5
5
4
4
3
3
2
2
1
1
D D
C C
B B
A A
37
OCP minimum:9A
+1.05V Volt +/- 5%
Peak current:7.7A
Countinue current:4A
1237PFMPCH
1237ENPCHMAINON
1237PGPCH
1237LX
1237FBPCH_S
1237BSTPCH_S
1237SSPCH
1237BSTPCH
HWPG
1237FBPCH
+1.05V 2,4,9,10,11,31,34
HWPG31,36,38
MAINON31,34,38,39
+VIN_1.05V +VIN
+1.05V_S2
+1.05V
+5VS5
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
1.05V(RT8228BZ)
37 44Friday, December 21, 2012
1ACustom
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
1.05V(RT8228BZ)
37 44Friday, December 21, 2012
1ACustom
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
1.05V(RT8228BZ)
37 44Friday, December 21, 2012
1ACustom
PR255
*0_4/S
PR256
100K/F_4
PC155
0.1U/10V_4
PR257 0_4/P
+
PC286
*390U/2.5V_5X5.8ESR10
12
PR168
*2.2_6
PC153
*2200P/50V_4
PC152
22U/6.3V_8
PC150
22U/6.3V_8
PR254
0_6
PU14
AOZ1237QI-02
BST 20
LX 11
IN 8
PGND 12
PGND 13
AIN
7
FB 5
PFM
3
PGND 15
LX 10
LX 17
LX 16
IN 9
PGOOD
1
AGND 4
EN
2
TON 6
PGND 14
LX 18
PGND 19
IN 22
VCC
21
SS
23
PR259
2.4K/F_4
PC148
22U/6.3V_8
PC287
0.1U/25V_4
PC149
*22U/6.3V_8
PC291
0.1U/10V_4
PC289
4.7U/25V_8
PR258 *0_2/S
PC158
2200P/50V_4
PC292
*0.1U/10V_4
PL7
*0_8/S
PR260
7.68K/F_4
PC154
*22U/6.3V_8
PJP7
*POWER_JP/S
1 2
PC288
1U/6.3V_4
PC157
0.1U/25V_4
PL30
1uH/11A(EM-10AM05V06)
PC151
22U/6.3V_8
PR253
*0_2/S
PC290
0.1U/25V_4
PC156
4.7U/25V_8
1
1
2
2
3
3
4
4
5
5
A A
B B
C C
D D
38
OCP current:1.2A
R1
R2
VO=(0.6(R1+R2)/R2)
Peak current:0.75A
Countinue current:0.3A
+1.5V +/- 5%
( VTT/2A )
( 3mA )
Rds(on) 14m ohm
Peak current:10A/12A
Countinue current:6A/8A
OCP minimum:12A/15A
+1.35V +/- 5%
ValueLocation OCPP/N
AON7702A
15A
BAM77020001 12A
DQ
AON7202 BAM72020001
DR
ValueLocation OCPP/N
120K
15A
CS41202FB17 12A
CS37682FB0076.8K
DR
DQ
8008VFB1.5V
8008LX1.5V
MAINON
SUSON
51216SW
51216TRIP
51216DRVL
51216VBST
51216DRVH
HWPG
51216S5
51216PG
51216S3
51216MODE
51216VDDQSNS
51216REFIN
51216VBST_S
HWPG
51216PGHWPG
MAINON31,34,37,38,39
MAINON31,34,37,38,39
SUSON31,39
DDR_VTTREF3,12
HWPG31,36,37
+1.35VSUS 2,3,4,12,13
+1.5V 6,7,8,10,28,34,44
51216PG 2
+1.5V
+3VS5
+0.75V_DDR_VTT+0.675V_DDR_VTT
+1.35VSUS
+5VS5
+1.8VREF
+VIN+VIN_DDR
+1.35VSUS
+1.35VSUS_S
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
DDR3L(APW8819)
38 44Friday, December 21, 2012
1ACustom
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
DDR3L(APW8819)
38 44Friday, December 21, 2012
1ACustom
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
DDR3L(APW8819)
38 44Friday, December 21, 2012
1ACustom
PC76
1U/6.3V_4
PC79
0.1U/25V_4
PC75
0.1U/25V_4
PC204
4.7U/25V_8
PC205
4.7U/25V_8
PR101
2.2_6
PC210
0.1U/25V_4
PR31
15K/F_4
PU1
SY8002BABC
GND 2
LX 3
EN
1
VIN 4
FB
6
PG
5
PQ36
AON7702A
3
5
2
4
1
6
7
8
PQ37
EMB20N03V
3
5
2
4
1
6
7
8
PC66
0.01U/16V_4
PL3
2.2uH/1.3A_2520
PC74
2200P/50V_4
PR30 *0_4/S
PR29
*0_2/S
PC30
4.7U/6.3V_6
PR195
*2.2_6
PC212
0.1U/10V_4
PC80
10U/6.3V_6
PL18
*0_8/S
PD11
BAS316
2 1
PU7
G5316RZ1D
VBST 15
DRVL 11
REFIN 8
V5IN
12
VREF 6
PGND 10
TRIP
18
S3
17
MODE
19
SW 13
VTTSNS
1
VTTGND
4
VTTREF
5
VDDQSNS 9
DRVH 14
PGOOD
20
GND
7
S5
16
VTT
3VLDOIN 2
GND
21
PC67
0.1U/10V_4
PC83
*0.1U/10V_4
PJP2
*POWER_JP/S
1 2
PR110 *0_4
PR32
10K/F_4
PC7
*0.1U/10V_4
PC294
*0.1U/10V_4
PD5
*BAS316
21
PR203
*0_2/S
PC78
*10U/6.3V_6
PR122
0_4
PC71
0.22U/10V_4
PR111 *0_4/S
PR33
*0_6/S
PL17
0.82uH/13A(EM-82BM05V04)
PC28
10U/6.3V_6
PR94
10K/F_4
PC195
*2200P/50V_4
PR92
31.6K/F_4
PR9
0_4/P
PR112
120K/F_4
PC170
0.1U/10V_4
PR261
*100/F_4
PR109
47K/F_4
+
PC211
390U/2.5V_5X5.8ESR10
12
5
5
4
4
3
3
2
2
1
1
D D
C C
B B
A A
$

$
$
$
IRUWRXFKSDGUHVHUYH
G5934DISC1
G5934VSENSE
G5934DISC4
G5934DISC2
G5934DISC3
MAIND3.3V
G5934CN
G5934CP
SUSD
MAINON
LAN_ON
G5934PG
MAINON
MAIND
LAN_POWER31
MAINON31,34,37,38
SUSON31,38
ACIN 31,35
+VAD 35
+12VALW 33,35,44
+VIN 25,34,35,36,37,38,40,42,43,44
+5V 7,23,26,28,29,32,33,34
+1.5V 6,7,8,10,28,34,38,44
+5VS5 23,29,30,34,36,37,38,40,41,42,43,44
+3VLANVCC 11,30
+3VSUS 32
+3VS5 2,6,7,9,10,34,36,38,42,44
+VH28
MAIND 3,10
+0.75V_DDR_VTT 12,13,38
MAIN_ONG
+3V
+12VALW
+VAD
+5V
+5VS5
+3VLANVCC
+3VSUS
+5V
+3VSUS
+3V
+3VS5
+VIN
+3VLANVCC
+3VS5
+VH28
+VAD
+0.75V_DDR_VTT
+3V_DEEP_SUS
+3VS5
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
Dis-charge IC (G5934)
Custom
39 44Friday, December 21, 2012
1A
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
Dis-charge IC (G5934)
Custom
39 44Friday, December 21, 2012
1A
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
Dis-charge IC (G5934)
Custom
39 44Friday, December 21, 2012
1A
PC56
0.47U/25V_6
PR98 *0_4/S
PC55
0.1U/25V_4
PC200
*10U/6.3V_6
PR54
*22_8
PC188
0.1U/10V_4
PC225
0.1U/10V_4
PC72
2200P/50V_4
PR55
*1M_4
PR88
*100K/F_4
PQ38
EMB20N03V
3
5
2
4
1
6
7
8
PC198
2200P/50V_4
PQ31
EMB32N03K
3
6
5
2
4
1
PC63
0.1U/10V_4
PC147
0.1U/10V_4
PQ6
*2N7002K
3
2
1
R314
*0_4
PR93 *0_4/S
PQ33
EMB32N03K
3
6
5
2
4
1
PQ21
EMB20N03V
3
5
2
4
1
6
7
8
PC70
2200P/50V_4
PC64
*10U/6.3V_6
PC217
2200P/50V_4
PC57
0.1U/25V_4
PC197
0.1U/10V_4
PQ5
*2N7002K
3
2
1
PR99
*0_4/S
PC220
*10U/6.3V_6
PC53
1U/35V_6
PC185
0.1U/10V_4
PR68
22_6
PR56
*1M_4
PC199
0.1U/10V_4
PC227
0.1U/10V_4
PR66
*0_4
PR185
0_4
PC201
*10U/6.3V_6
PC65
1U/16V_4
PR97 *0_4/S
PR85
*750K/F_4
PR81
*0_4
PU6
SLG55448VTR
ON2
2
DISC1
5
DRIVER4
12
CN 19
D_CAP 16
ON4
4
ON3
3
CP 18
DISC3 7
VSENSE 14
DISC2 6
DRIVER1
9
DISC4
8
REG 13
DRIVER3
11
VIN 20
ON1
1
VOUT 17
DRIVER2
10
PG 15
GND
21
5
5
4
4
3
3
2
2
1
1
D D
C C
B B
A A
PUT COLSE
TO VCORE
HOT SPOT
PUT COLSE
TO VCORE
Phase 1
Inductor POP Rb for 2 phase
SV 37W CPU
VID1=1.8V
IccMax=55A
Icc_Dyn=35A
Icc_TDC=26A
R_LL=1.5m ohm
OCP~60A
Dummy Ra and Ca
For 2 phase
Ca
Ra
Rb
Dummy Rc
For 2 phase
Rc 
For 37W CPU ; PC128 Placed 330uF_9 mohm
For 47W CPU ; PC128 Placed 560uF_4.5 mohm
Rd
Re
PC6
Dummy Page 41
Rb
POP Page 4147W
37W POP
CPU
Dummy
PR4
Rc
Dummy
POP
PR8
CS34322FB00
R63
Location
CS36652FB16
Rd
PR14
Re
CS29092FB27
CS31472FB14
PR18
Ra Ca
Dummy CH733RY8802Dummy
CH756RM8802POP
PC128
POP
PR10
47W
37W
CPU
CH733RY8802
CH756RM8802
3&
47W 14.7K
37W 9.09K
CPU 5H
CS29092FB27
CS31472FB14
35
CS36652FB1647W 66.5K
37W 43.2K
CPU 5G
CS34322FB00
35
81103LG1
81103SW1
81103SW3
81103VSP
TSENSE
TSENSE
81103HG1
81103VCC
81103COMP
81103FB
81103DIFFOUT
81103VRAMP
81103IOUT
81103VSN
81103ILIM
CSSUM
CSCOMP
CSREF
CSP3
CSP1
CSP2
81103ROSC
81103EN
VR_HOT#
SDIO
ALERT#
SCLK
VR_RDY
SWN2
SWN1
SWN3
VBOOT
81103HG3
81103LG3
IMVP_PWRGD
H_PROCHOT#
CSP2
CSP1
CSP3
CSREF
CSREF
CSREF
CSP2
CSREF
81103HG1_G
81103SW1
CSREF
81103SW3
81103HG3_G
ALERT#
SCLK
SDIO
81103HG1_G
81103LG1
81103SW1
81103HG3_G
81103SW3
81103LG3
SWN1 40
SWN2 40,41
SWN3 40
VRON31
H_PROCHOT#2,31
IMVP_PWRGD6
VR_SVID_DATA4
VR_SVID_ALERT#4
VR_SVID_CLK4
DRON 41
CSREF 40,41
SWN2 40,41
SWN3 40
SWN1 40
81103_PWM 41
SWN1 40
CSREF 40,41
SWN3 40
VCC_SENSE4
VSS_SENSE4
+VCC_CORE 4,41
81103GND
81103GND
81103GND
81103GND
81103GND
81103GND
81103GND
81103GND
+5VS5
+5VS5
+3V
+VCCIO_OUT
+5VS5
+VIN_VCC_CORE
+VIN_VCC_CORE
+VCC_CORE
+VIN+VIN_VCC_CORE
+VCCIO_OUT
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
CPUCORE (NCP81103)
Custom
40 44Friday, December 21, 2012
1A
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
CPUCORE (NCP81103)
Custom
40 44Friday, December 21, 2012
1A
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
CPUCORE (NCP81103)
Custom
40 44Friday, December 21, 2012
1A
D1
D1
D1
G1
S2
S2
S2
G2
S1/D2
PQ7
*RJK03S3
7
6
5
1
2
8
9
PR17
22.1K/F_4
PR73
45.3K/F_4
PR70 0_4
PC166
4.7U/25V_8
PC10 1200P/50V_4
PC45
4.7U/25V_8
PR8
*147K/F_6
PR64
25.5K/F_4
PR71 0_4
PR173
1_6
PR74 2.2_6
PR76
130/F_4
PC43 2200P/50V_4
PC22
470P/50V_4
PR2
*20K/F_4
+
PC128
3300u_2V_7343
12
PC50
0.1U/10V_4
+
PC202
470U/25V_EC_10H
12
PR3
147K/F_6
PR1
5.11K/F_4
PC176
0.1U/25V_4
PC35
2.2U/6.3V_6
PR186 *0_2/S
PR63 *0_4/S
PC40
330P/50V_4
PR190
TH05-3L104FR
12
PC5
0.047U/25V_4
PR52
49.9/F_4
PC46
4.7U/25V_8
PC18
0.22U/25V_6
PL1
*0_8/S
PR12
147K/F_6
PC9
0.1U/25V_4
PR58 *0_4/S
PR53 1K/F_4
PR82
1_6
+
PC68
*330u_2.5V_7343
12
PR86 10/F_4
PL2
*0_8/S
PR4
0_4
PC172
1000P/50V_4
PC177
2200P/50V_4
PC161
2200P/50V_4
PC47
2.2U/6.3V_6
PR7
*20K/F_4
PC58
0.1U/10V_4
PR6
165K/F_4
PR43
5.9K/F_4
PR14
43.2K/F_4
PR188 *0_2/S
PC6
*0.047U/25V_4
+
PC203
*390U/2.5V_5X5.8ESR10
12
PR36
1K/F_4
PL12
0.24uH/24A_7X7X4
PU4
NCP81103
EN
1
VRHOT#
2
SDIO
3
ALERT#
4
ROSC
7
SCLK
5
CSCOMP 27
CSP3 24
CSREF 25
CSSUM 26
PVCC 15
BST3 19
HG3 18
SW3 17
LG3 16
PGND 14
COMP
31
VSP
35
FB
32
DIFFOUT
33
CSP1 22
VRMP
30
VR_RDY
6
DRON 21
VSN
34
LG1 13
SW1 12
VCC
36
IOUT
29
HG1 11
CSP2 23
TSENSE
8
ILIM
28
PWM2/IMAX 20
BST1 10
VBOOT
9
GND
37
PR177
4.7_6
PR77
*75/F_4
PR11
*20K/F_4
PR189
0_4/P
PR184 *0_2/S
PR191
220K_6 NTC
1 2
PC41
0.22U/25V_6
PR61 *0_4/S
PR10
*5.11K/F_4
PR60 *0_4/S
PR194
8.25K/F_4
PR87 10/F_4
PC160
0.1U/25V_4
PR62 *0_4/S
PC15
4.7U/25V_8
PC48
1000P/50V_4
PR176
4.7_6
PR5
75K/F_4
PR182 *0_2/S
PC14
*330P/50V_4
PC17
1000P/50V_4
D1
D1
D1
G1
S2
S2
S2
G2
S1/D2
PQ28
RJK03P3
7
6
5
1
2
8
9
PC175
1000P/50V_4
PL14
0.24uH/24A_7X7X4
PR79 10K/F_4
PR47 1K/F_4
D1
D1
D1
G1
S2
S2
S2
G2
S1/D2
PQ1
*RJK03S3
7
6
5
1
2
8
9
PC13
0.047U/25V_4
PR13
5.11K/F_4
PC29
0.01U/50V_4
PC183
4.7U/25V_8
PR78
54.9/F_4
PR75 *75/F_4
PR170
*0_4/S
+
PC191
*330U/2.5V_6X4.5ESR12
12
PR59 *0_4/S
PR18
9.09K/F_4
+
PC190
*330U/2.5V_6X4.5ESR12
12
D1
D1
D1
G1
S2
S2
S2
G2
S1/D2
PQ23
RJK03P3
7
6
5
1
2
8
9
PC38
10P/50V_4
PC165
4.7U/25V_8
5
5
4
4
3
3
2
2
1
1
D D
C C
B B
A A
XE 47W CPU
VID1=1.8V
IccMax=85A
Icc_Dyn=60A
Icc_TDC=33A
R_LL=1.5m ohm
OCP~95A

For 37W CPU
Dummy these components
LG2
SW2SW2
HG2 HG2_G
LG2
SW2
HG2_G
CSREF 40
SWN2 40
81103_PWM40
DRON40
+VCC_CORE 4,40
+5VS5
+VIN_VCC_CORE
+VCC_CORE
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
NCP81151
1A
Custom
41 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
NCP81151
1A
Custom
41 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
NCP81151
1A
Custom
41 44Friday, December 21, 2012
PL13
*0.24uH/24A_7X7X4
PC162
*2200P/50V_4
PR37
*2K/F_4
PC8
*4.7U/25V_8
PC33
*0.22U/25V_6
PR187 *0_2/S
PC21
*2.2U/6.3V_6
PC167
*1000P/50V_4
PC163
*4.7U/25V_8
PC164
*4.7U/25V_8
+
PC69
*330u_2.5V_7343
12
PR69 *10/F_4
PR38
*1_6
PR171
*4.7_6
PC159
*0.1U/25V_4
HG
SW
GND
PAD
LGVCC
EN
PWM
BST 1
2
3
45
6
7
8
9
*NCP81151PU3
D1
D1
D1
G1
S2
S2
S2
G2
S1/D2
PQ24
*RJK03S3
7
6
5
1
2
8
9
D1
D1
D1
G1
S2
S2
S2
G2
S1/D2
PQ2
*RJK03S3
7
6
5
1
2
8
9
PR183 *0_2/S
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
A A
B B
C C
D D
VGA Core
42
6KRUWHVWWKH
QHWWUDFH
0DUV:
3HDNFXUUHQW$
&RXQWLQXHFXUUHQW$
2&3PLQLPXP$
9*$B&25(
&ORVHWR
3KDVH,QGXFWRU
7KLV17&&ORVH
WR3KDVH026)(7
GPIO12 GPIO15
PWRCNTL3PWRCNTL4
GPIO16
V-CORE
1
1
0
0
PWRCNTL1
01
0.9V
Thames XT
0
0
1
1.0V
0.875V
GPIO20 GPIO15GPIO16
PWRCNTL3
1
0
0
0
0
0
PWRCNTL4
0
1
1
1
1
1
GPIO10 GPIO12
0
PWRCNTL5
1.025V
1.000V
V-CORE
0
1
PWRCNTL2
0
0
0
PWRCNTL1
1
1
1
1.100V
1.050V
Mars XT
1
0
0
0
110
1.125V
1.075V
10
1
1
1
1
1
1
1
11
0.850V
0.825V
1
00
0 0.875V
0
0
100
0.900V
01
10
0
0
1
1
0
1
1
1
0
1
1
1
1
0.975V
0.950V
0.925V
0.800V11 10 0
Default
Default
DCR_1.4m ohm
DCR_1.4m ohm
// P9$
3212_CS_PH2
3212_CS_PH1
3212_SW2
3212_PH1
3218_SWFB1
3218_CCSUM
3218_SWFB2
3212_PH0
3212_DRVL1
3212_SW1
3212_DRVH1
3218_IREF
3212_FB
3212_VCC
3212_BS2
3218_RPM
DPRSLPVR_R
3212_BS1
3218_RT
3212_VRTT
3212_DRVH2
3212_SW1
3212_SW2
3212_TTSNS
3212_DRVH1S1
3212_CSCOMP
GPU_VID6
3218_CSREF
3212_IMON
3212_DRVL2
3212_DRVH2S1
VSS_GPU_SENSE 18
VGPU_CORE_SENSE 18
DGPU_PROCHOT#15
DGPU_PWROK 9,31,43,44
GFX_CORE_CNTRL115
GFX_CORE_CNTRL215
GFX_CORE_CNTRL315
GFX_CORE_CNTRL415
GFX_CORE_CNTRL515
DGPU_PR_EN
4
4
+VGA_CORE 18,34,44
+VIN_GPU
+5VS5
+VIN_GPU
+VIN_GPU
+5VS5
+3V
+5VS5
+VIN
+VGA_CORE
+VGA_CORE
+3V
+VGA_CORE
+5VS5
+5VS5
+3V
+3VS5
+3V
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
+VGACORE NCP3218G)
Custom
42 44Friday, December 21, 2012
1A
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
+VGACORE NCP3218G)
Custom
42 44Friday, December 21, 2012
1A
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
+VGACORE NCP3218G)
Custom
42 44Friday, December 21, 2012
1A
PC86
4.7U/25V_8
D1
D1
D1
G1
S2
S2
S2
G2
S1/D2
PQ15
RJK03P3
7
6
5
1
2
8
9
PR104 *0_4/S
PL20
0.36uH/24A_7X7X3
PR146
649K/F_4
PR298 *0_4
PR224
*0_2/S
PC112
1U/6.3V_4
D1
D1
D1
G1
S2
S2
S2
G2
S1/D2
PQ16
RJK03P3
7
6
5
1
2
8
9
PC81
2200P/50V_4
PR124
10K/F_4
+
PC107
330u_2.5V_7343
12
PC103
*2200P/50V_4
+
PC218
*330u_2.5V_7343
12
PC111
2200P/50V_4
PR113
*0_2/S
PR155
1K/F_4 PR107
*0_4
PR119
0_4
PR144
47.5K/F_4
PR116
*10K/F_4
PR156
226K/F_4
PC91
0.22U/25V_6
PQ39B
2N7002KDW
2
61
PR135
1_6
PR114
220K_6 NTC
1 2
PR125
100/F_4
PR205
*0_4/S
PL4
*0_8/S
PC87
*2200P/50V_4
PR296
100K/F_4
PR143
80.6K/F_4
PR154
73.2K/F_4
PC98
4.7U/25V_8
PR151
20K/F_4
PC110
1000P/50V_4
PQ18
2N7002K
3
2
1
PR120
0_4
PR136
26.1K/F_4
PC105
0.01U/25V_4
PC120
1000P/50V_4
PR223
220K_6 NTC
1 2
PR126
1.65K/F_4
PC85
4.7U/25V_8
PR127
*4.7K/F_4
38
1&3*
VCC 37
PWRGD 2
VID4
44 VID3
45 VID2
46 VID1
47 VID0
48
VID5
43
DRVH2 26
FB
6
SWFB2 28
PVCC 32
PGND 30
CSCOMP 20
PH0 39
EN
1
TTSNS
11
RPM
14
CLK_EN#
4
COMP
7
ILIM 21
SWFB3
24
TRDET#
8
PWM3
23
FBRTN
5
PH1 38
VID6
42
VR_TT
10
LLINE 17
CSREF
18
SWFB1 33
PSI#
41
IREF
13
BOOT2 25
IMON
3
OD3#
22
AGND
12
AGND
49
RAMP 16
DPRSLPVR
40
CSSUM 19
BST1 36
SW1 34
DRVH1 35
VARFR
9
DRVL1 31
SW2 27
DRVL2 29
RT
15
+
PC108
*330u_2.5V_7343
12
PR152
*0_4/S
PR153
165K/F_4
PR134
5.1K/F_4
PR206
*0_2/S
PC96
220P/50V_4
PC84
2.2U/6.3V_6
PC104
4.7U/25V_8
PQ39A
2N7002KDW
5
34
PR106
*0_4/S
PR128
100K/F_4
PR147
20K/F_4
PC92
150P/50V_4
PC121
0.1U/10V_4
PR115
20K/F_4
PR121
100/F_4
PR138
7.32K/F_4
PC82
220P/50V_4
PR225
10/F_4
PC89
2200P/50V_4
PC126
0.1U/10V_4
PC90
0.33U/6.3V_4
PD4
*BAS316/DG
21
+
PC231
390U/2.5V_5X5.8ESR10
12
PC97
39P/50V_4
PR297
100K/F_4
PR133
100/F_4
PR214
*0_2/S
PR148
1K/F_4
PR102
10_6
PR145
162K/F_4
PC115
470P/50V_4
PR200
1_6
PL23
0.36uH/24A_7X7X3
PC101
0.22U/25V_6
PR204
*0_2/S
PC119
0.1U/25V_4
PR150
226K/F_4
PR108
*2.2_6
PR137
*2.2_6
PC88
0.1U/25V_4
PR211
*0_4/S
PR212
*0_4/S
PC94
4.7U/6.3V_6
PR105
10K/F_4
PR118
100/F_4
PC93
1000P/50V_4
PR210
10/F_4
PR103 *0_4/S
5
5
4
4
3
3
2
2
1
1
D D
C C
B B
A A
43
OCP minimum:12A
+1.5V Volt +/- 5%
Peak current:8A
Countinue current:6A
1237PFM1.5V
1237PG1.5V
1237LX1.5V
1237FB1.5V_S
1237BST1.5V_S
1237SS1.5V
1237BST1.5V
1237FB1.5V
DGPU_PR_EN
+VDDCI
DGPU_PR_EN9,42,44
DGPU_PWROK9,31,42,44
+1.5V_VGA 18,20,21,22,34
+VIN_1.5VGA +VIN
+1.5VVGA_S2
+1.5V_VGA
+5VS5
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
нs'WKtZ
A
Custom
43 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
нs'WKtZ
A
Custom
43 44Friday, December 21, 2012
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
нs'WKtZ
A
Custom
43 44Friday, December 21, 2012
PC264
*22U/6.3V_8
PC139
4.7U/25V_8
PR240
8.06K/F_4
PR231
30K/F_4
PR163
120K/F_4
PR164
*0_2/S
PC265
2200P/50V_4
PR235
*2.2_6
PJP5
*POWER_JP/S
1 2
PC266
0.1U/25V_4
PL28
*0_8/S
+
PC255
*390U/2.5V_5X5.8ESR10
12
PL26
1uH/11A(EM-10AM05V06)
PR241 *0_2/S
PC250
0.01U/25V_4
PR229
0_6
PR239
6.98K/F_4
PC261
22U/6.3V_8
PC140
220P/50V_4
PR232 *0_4/S
PC254
0.1U/10V_4
PC249
0.47U/6.3V_4
PC251
1U/6.3V_4
PC257
*22U/6.3V_8
PC270
4.7U/25V_8
PC138
*22U/6.3V_8
PC137
*22U/6.3V_8
PC253
*2200P/50V_4
PU12
AOZ1237QI-02
BST 20
LX 11
IN 8
PGND 12
PGND 13
AIN
7
FB 5
PFM
3
PGND 15
LX 10
LX 17
LX 16
IN 9
PGOOD
1
AGND 4
EN
2
TON 6
PGND 14
LX 18
PGND 19
IN 22
VCC
21
SS
23
PC269
22U/6.3V_8
PC252
0.1U/25V_4
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
A A
B B
C C
D D
Countinue current:2A
+0.95V +/- 3%
Peak current:3A
OCP minimum:4A
V0=0.6*(R1+R2)/R2
R2
R1
V0=0.6*(R1+R2)/R2
R2
R1
Countinue current:2A
Peak current:3A
1.8V +/- 3%
OCP minimum:4A
$
P/N 1.0V_VGA
CS31132FB07
R2 Value
0.95V
1.0VCS31002FB26
11.3K
10K
VGA TYPE
Thems
MARS
For reserve
554LX_1.0V
554FB_1.0V554SVIN_1.0V
554PVIN_1.0V
554PG_1.0V
554FB_1.0V_S
554NC_1.0V
DGPU_PR_EN
DGPU_PWROK 554LX_1.8V
554FB_1.8V554SVIN_1.8V
554PVIN_1.8V
554EN_1.8V
554PG_1.8V
554FB_1.8V_S
554NC_1.8V
3VGFX_ONG
3VGFX_OND
DGPU_PR_EN
DGPU_PR_EN9,42,43
DGPU_PWROK9,31,42,43
+1.8V_VGA 11,15,16,18,19
+1.0V_VGA 14,16,18,19
+3V_VGA 14,18
+1.0V_VGA
+1.0V_VGA_S2
+5VS5
+5VS5
+1.8V_VGA
+1.8V_L
+3V_VGA
+3VS5
+VIN
+12VALW
+3V_VGA
+0.95V_VGA
+VGA_CORE
+1.8V_VGA
+3V
+3VS5
+1.5V
+5VS5
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
+VGACORE (RT8208/1.8V)
Custom
44 44Friday, December 21, 2012
1A
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
+VGACORE (RT8208/1.8V)
Custom
44 44Friday, December 21, 2012
1A
Size Document Number Rev
Date: Sheet of
4XDQWD&RPSXWHU,QF
352-(&75
1%
+VGACORE (RT8208/1.8V)
Custom
44 44Friday, December 21, 2012
1A
PR41
20K/F_4
PR131
1M_4
PR252
10_6
PR250
*0_2/S
PC277
1U/6.3V_4
PC27
1U/6.3V_4
PR157
*22_8
PC11
10U/6.3V_6
PC143
*1000P/50V_4
PU13
RT8068A
PVIN
9
PVIN
10
SVIN
8
NC 1
LX 2
LX 3
FB 6
PG
4
EN 5
NC 7
GND
11
PC171
0.1U/10V_4
PQ17
EMB32N03K
3
6
5
2
4
1
PR129
1M_4
PC114
0.1U/10V_4
PR16
10_6
PC100
*0.01U/25V_4
PR175
*POWER_JP/S
1 2
PC12
*2200P/50V_4
PR15
*2.2_6
PC275
*22U/6.3V_8
PC141
*0.01U/25V_4
PC31
*68P/50V_4
PJP6
*POWER_JP/S
12
PR42
*0_4/S
PR123
0_4/P
PC282
*0.01U/25V_4
PC16
0.01U/50V_4
PC36
0.47U/6.3V_4
PC274
10U/6.3V_6
PC271
*2200P/50V_4
PJP1
*POWER_JP/S
12
PR166
11.3K/F_4
PC278
0.47U/6.3V_4
PR169
*0_2/S
PR248
*2.2_6
PC293
*0.47U/6.3V_4
PQ12
*2N7002K
3
2
1
PC123
*1000P/50V_4
PC276
*1U/6.3V_4
PQ14
2N7002K
3
2
1
PC116
*10U/6.3V_6
PC280
*0.1U/10V_4
PR167
*0_4/S
PC168
10U/6.3V_6
PC125
*1U/6.3V_4
PC146
*22P/50V_4 PR165
6.65K/F_4
PR141
*22_8
PC285
*0.1U/10V_4
PL8
1uH/11A(EM-10AM05V06)
PL29
1uH/11A(EM-10AM05V06)
PC273
10U/6.3V_6
PC283
*1U/6.3V_4
PC142
*1U/6.3V_4
PC113
0.1U/10V_4
PC77
*1000P/50V_4
PR46
69.8K/F_4
PC169
*22U/6.3V_8
PC145
*68P/50V_4
PC144
*0.1U/10V_4
PR40
10K/F_4
PC95
2200P/50V_4
PC106
*0.1U/10V_4
PC37
*22P/50V_4
PQ13
2N7002K
3
2
1
PC281
*1000P/50V_4
PC272
0.01U/50V_4
PR251 10K_4
PR249
*POWER_JP/S
1 2
PC279
*1000P/50V_4
PU2
RT8068A
PVIN
9
PVIN
10
SVIN
8
NC 1
LX 2
LX 3
FB 6
PG
4
EN 5
NC 7
GND
11
PC127
*0.1U/10V_4
PR130
1M_4
PC295
0.1U/10V_4
PC124
*0.01U/25V_4
PC284
*1U/6.3V_4
PC73
*0.01U/25V_4
PQ19
*2N7002K
3
2
1
www.s-manuals.com

Navigation menu
