Bedienungsanleitung PDF Sphinx 3000

Sphinx 3000 Sphinx 3000

User Manual: PDF T E X T F I L E S

Open the PDF directly: View PDF .
Page Count: 32

3000

Beschreibung, Bedienung und Pflege

Operator’s Manual

Manual de manejo

Mode d’emploi

• Vor Gebrauch der Pistole Sicherheitshin-

weise lesen!

• Before handling the pistol, read and under-

stand the safety instructions!

• Antes del empleo de la pistola, sírvance leer

las instrucciones de seguridad!

• Lisez attentirement les instructions avant

l’utilisation du pistolet.

Selbstladepistole SPHINX 3000

Selfloading Pistol SPHINX 3000

Pistola semi-automática SPHINX 3000

Pistolet semi-automatique Modèle

SPHINX 3000

Kal.9mm x 19

Cal. 9mm x 19

Kal.9 x 21mm

Cal. 9 x 21mm

Kal..40 S&W

Cal. .40 S&W

Kal..45 Auto

Cal. .45 Auto

DEUTSCH

ENGLISH

ESPAÑOL

FRANÇAIS

WARNING!

This manual does not consider warnings

with respect to US-product liability.

For use in USA please order and user

Manual from:

SPHINX Systems Ltd.

www.sphinxarms.com

e-mail: info@sphinxarms.com

Änderungen vorbehalten

Subject to change

Subjeto a modificaciones

Sous réserve de modifications

Printed in Switzerland

Instrucciones de seguridad

para el manejo de pistolas 34

Observaciones preliminares 35

Datos técnicos 36

Elementos de servicio, designaciones,

variante 37

Vista de conjunto de los grupos

constructivos 38

Controls 39

Control antes y después del uso 39

Control de funcionamiento de la

corredera con empuñadura 39

Control de funcionamiento de los

dispositivos de disparador y del seguro 39

Control de verificación de la

movilidad del percutor 39

Manipulación y servicio 40

Principios para la manipulación y

el servico 40

Medidas de preparación para disparar 40

Cargar la pistola 40

Disparar con gatillo normal de

simple acción (Single Action) 40

Desarmar 41

Disparar con gatillo de doble acción

(Double Action) 41

Cargar de nuevo después de haber

disparado todo el cargador 41

Descargar la pistola 42

Llenar y vaciar el cargador 42

Cuidado y conservación (mantenimiento) 43

Utiles y dispositivos para el mantenimiento43

Trabajos de mantenimiento 43

Desmontaje de la pistola 44

Fallos y defectos, causa, eliminación 45

Piezas desprendados de la pistol 46–47

Indice Sommaire

Conseils de Sécurité pour manipuler

le pistolet 48

Avant-propos 49

Renseignements techniques 50

Pièces de service, désignations,

option 51

Présentation des éléments de

constructions 52

Vérifications 53

Vérifications avant et après le tir 53

Vérification du fonctionnement de la

glissière avec la poignée pistolet 53

Vérification du fonctionnement des

mécanismes de détente et de sûreté 53

Vérification du bon fonctionnement

du percuteur 53

Maniement et utilisation 54

Principes de maniement et d’utilisation 54

Préparation au tir 54

Pour charger 54

Pour tirer en simple action

(Single Action) 54

Pour désarmer 55

Pour tirer en double action

(Double Action) 55

Pour recharger quand le chargeur

a été vidé au tir 55

Pour décharger le pistolet 56

Pour garnir ou vider le chargeur 56

Entretien 57

Produits et accessoires d’entretien 57

Travaux d’entretien 57

Démontage du pistolet 58

Mauvais fonctionnement et défectuosités,

causes, élimination 59

Pièces détachées du pistolet 60–61

DEUTSCH

ENGLISH

ESPAÑOL

FRANÇAIS

Sicherheitshinweise zum Umgang mit

Pistolen 6

Vorbemerkung 7

Technische Daten 8

Bedienelemente, Bezeichnungen,

Variante 9

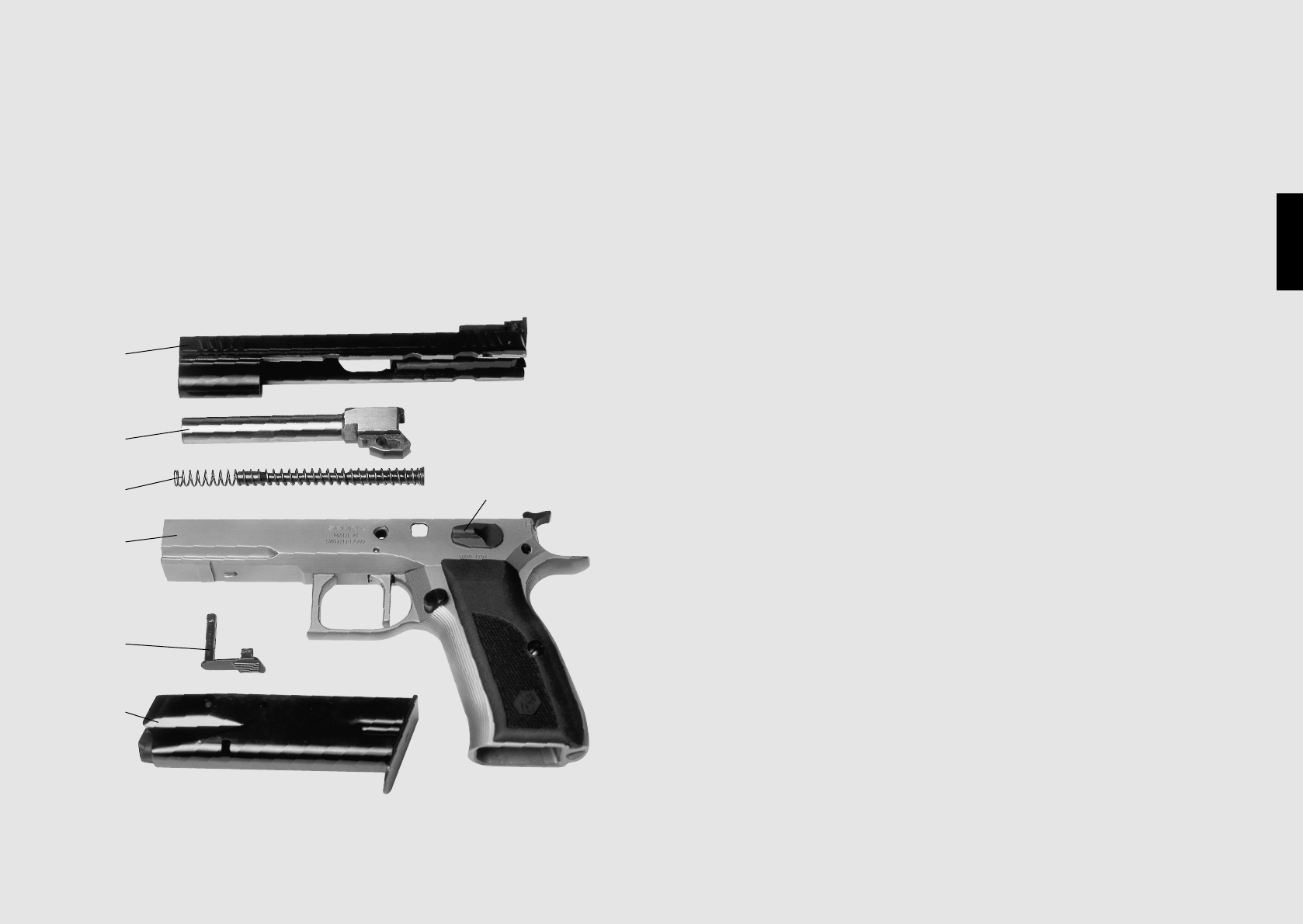

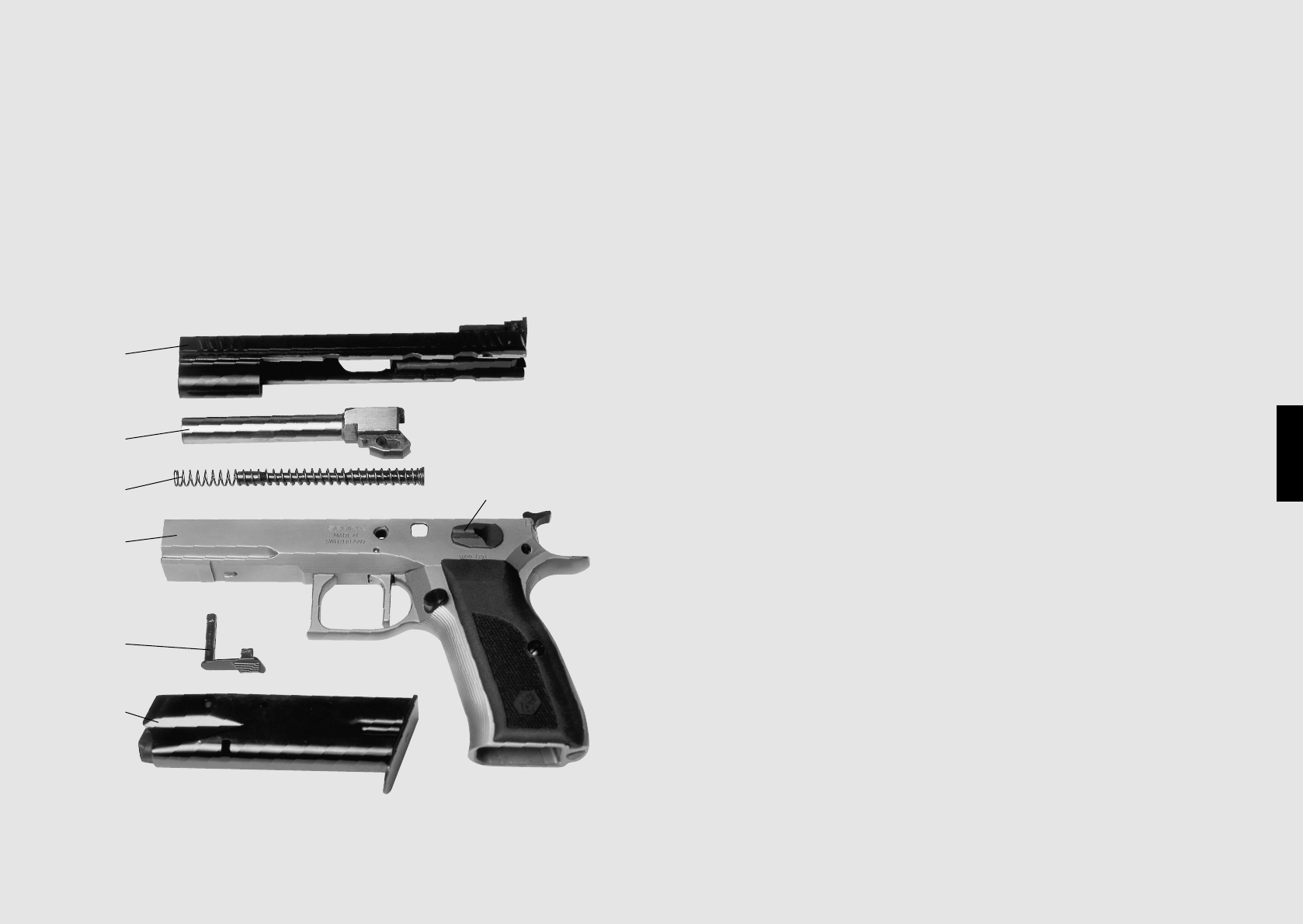

Baugruppenübersicht 10

Prüfungen 11

Prüfen vor und nach Gebrauch 11

Funktionsprüfung Verschluss

mit Griffstück 11

Funktionsprüfung Abzugs- und

Sicherungseinrichtung 11

Prüfung des Schlagbolzens auf

Gängikeit 11

Handhabung und Bedienung 12

Grundsätze der Handhabung und

Bedienung 12

Vorbereiten zum Schiessen 12

Laden 12

Schiessen mit Direktabzug

(Single Action) 12

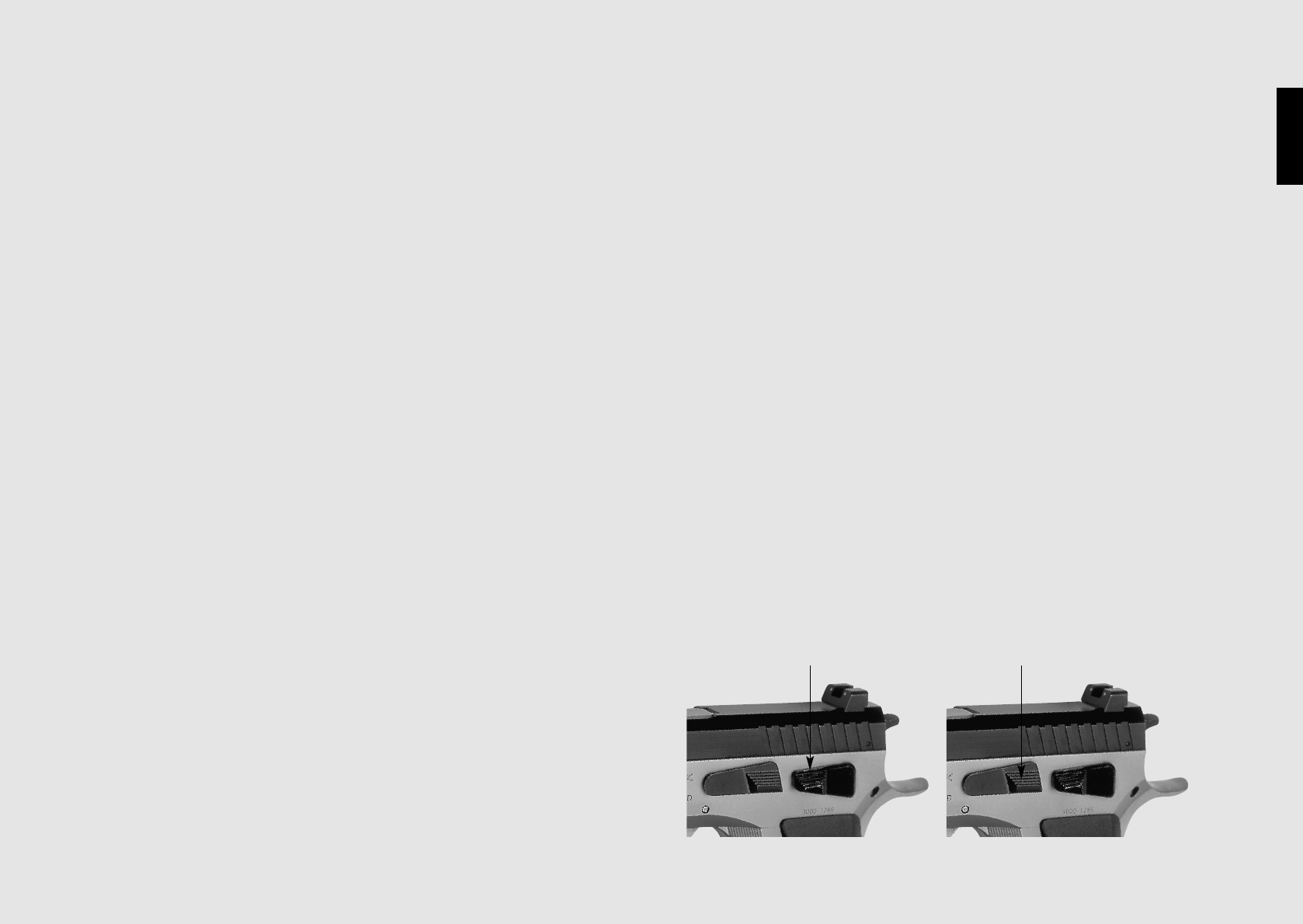

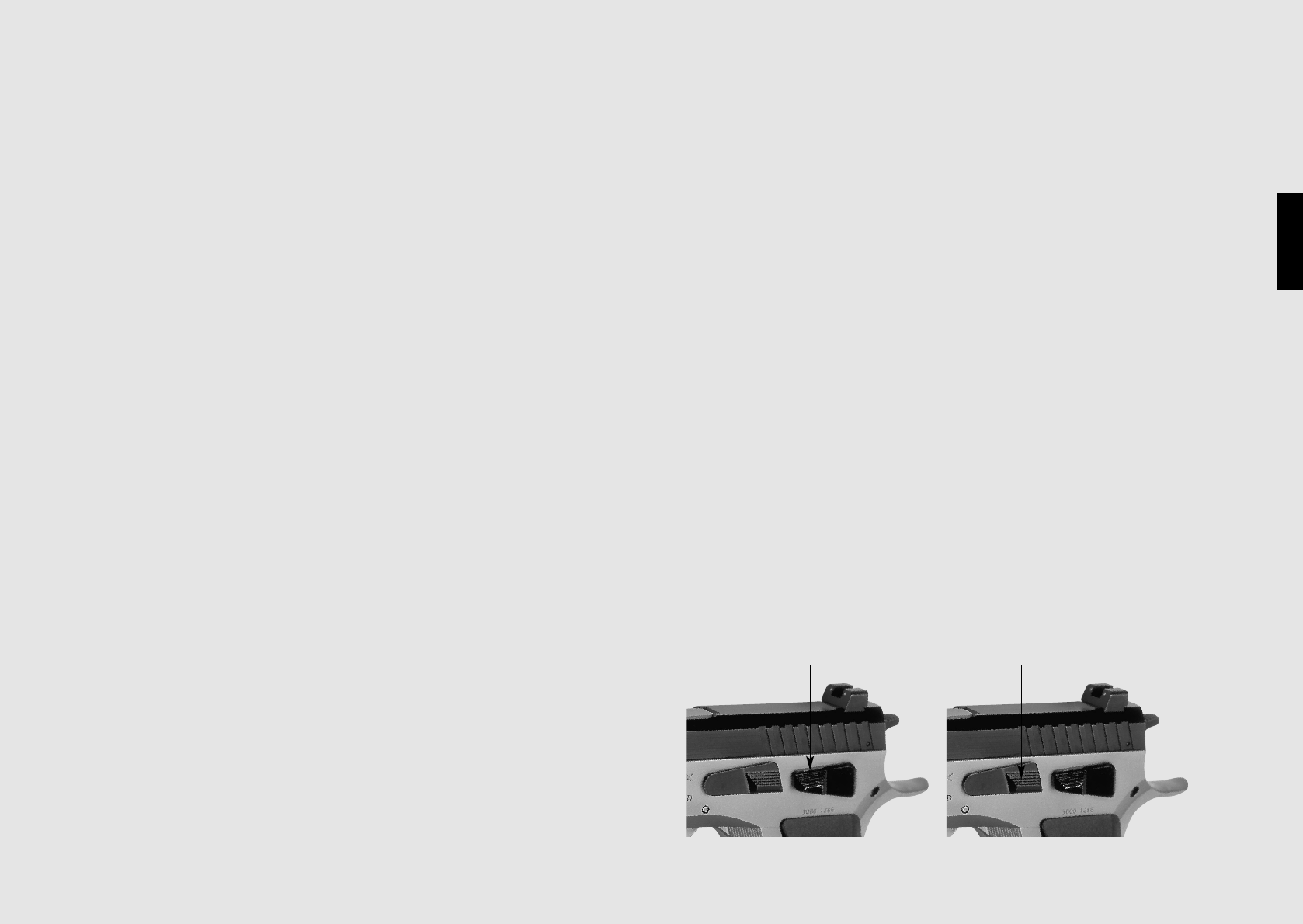

Entspannen 13

Schiessen mit Spannabzug

(Double Action) 13

Erneutes Laden bei leergeschossenem

Magazin 13

Entladen der Pistole 14

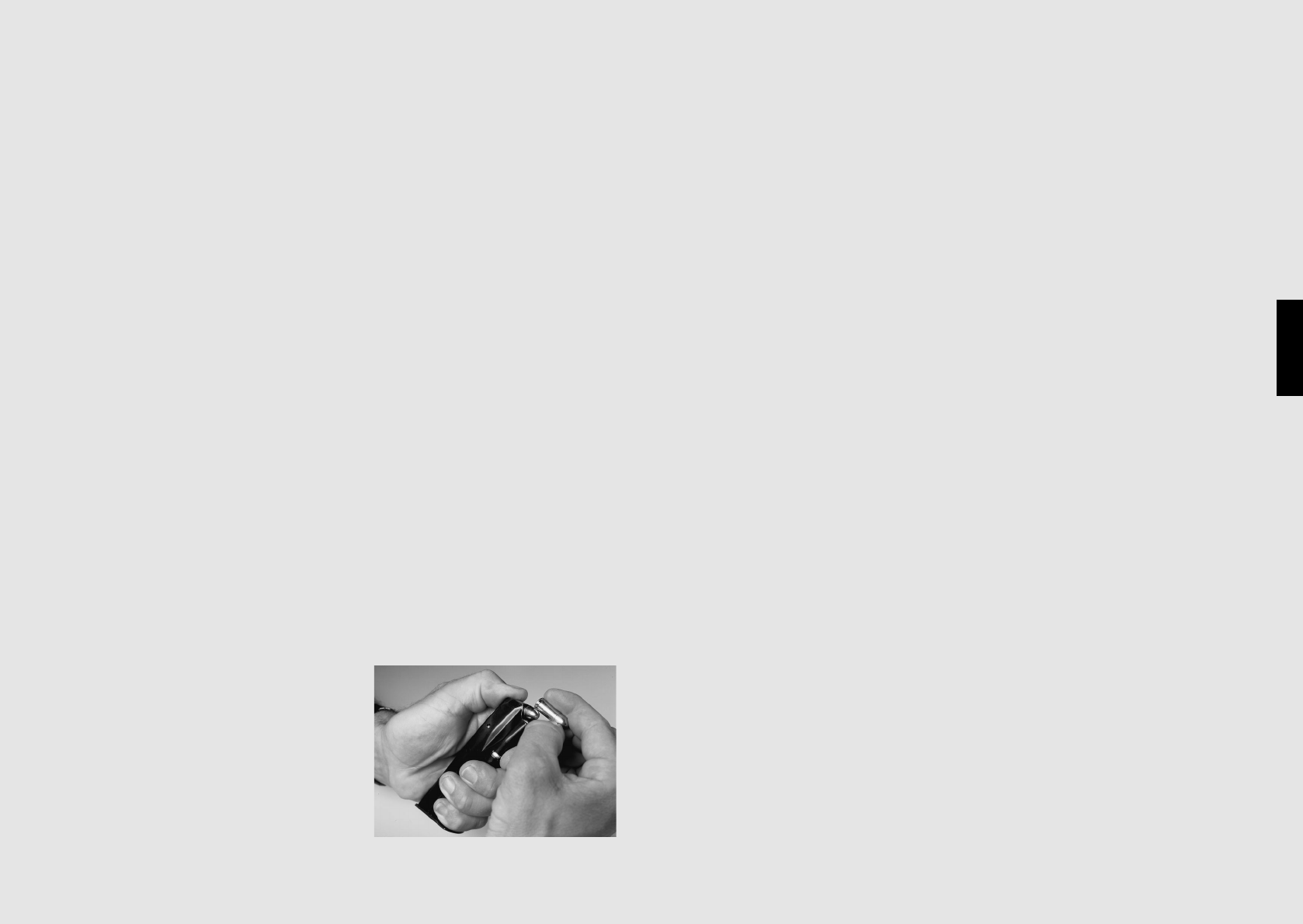

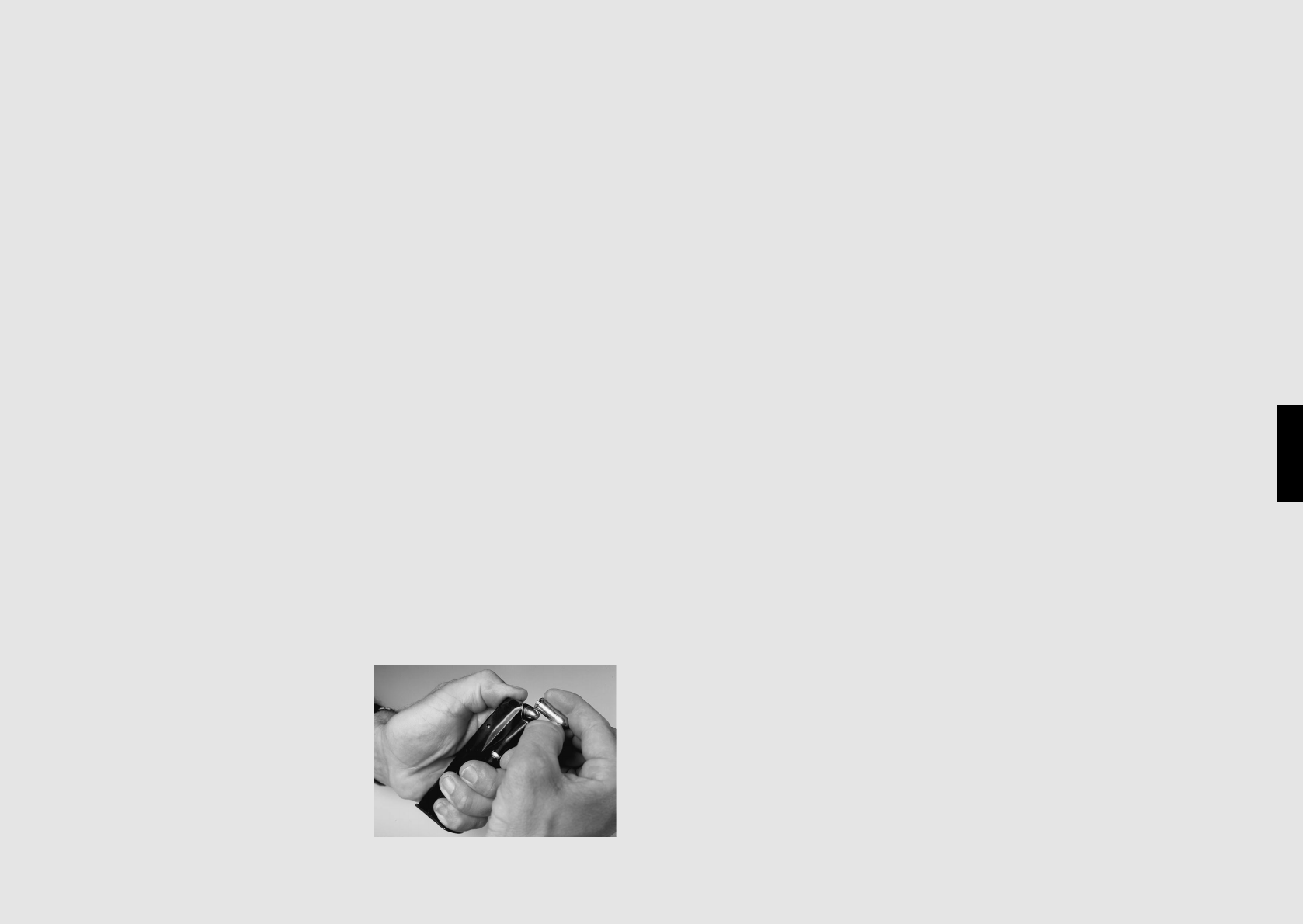

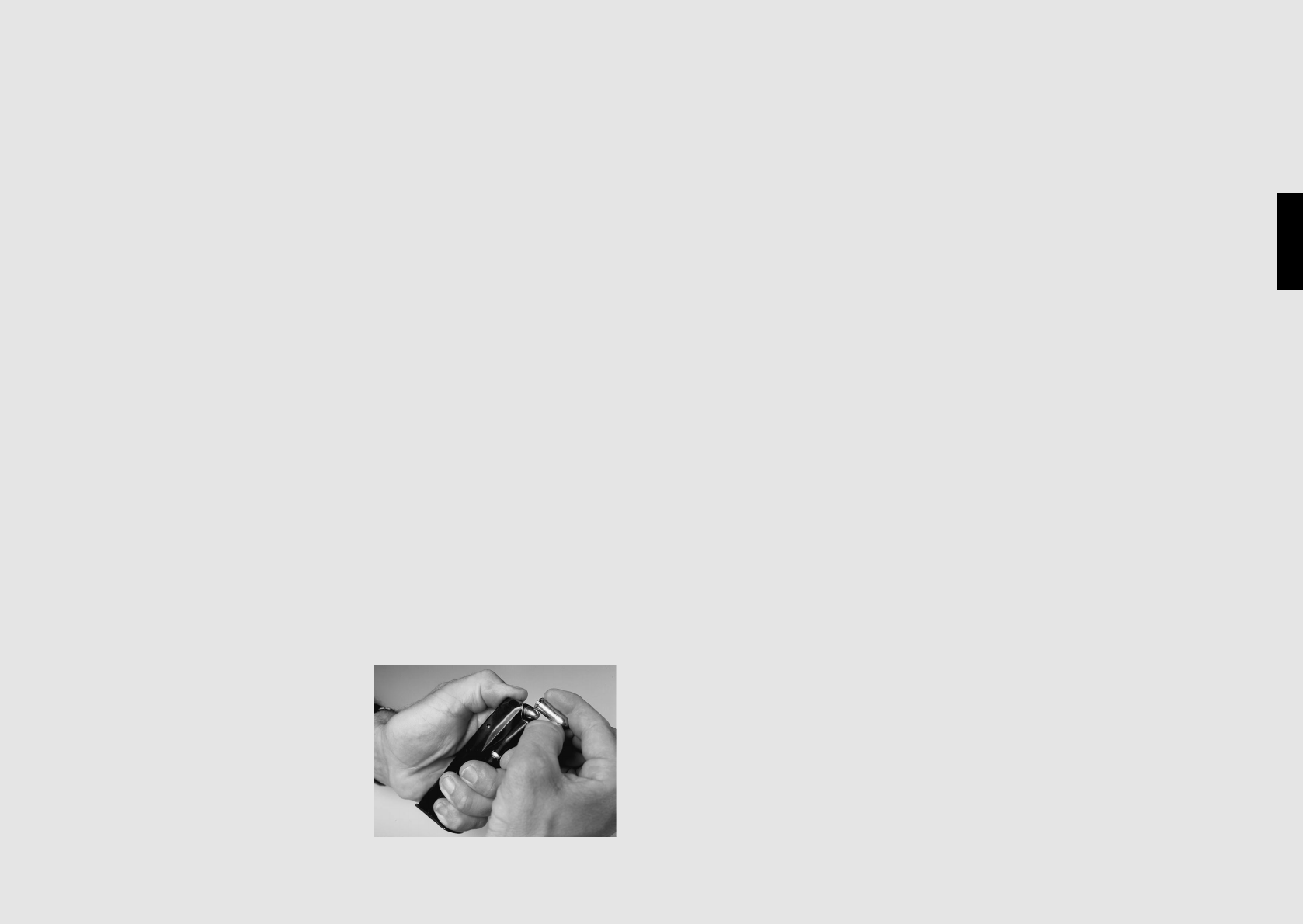

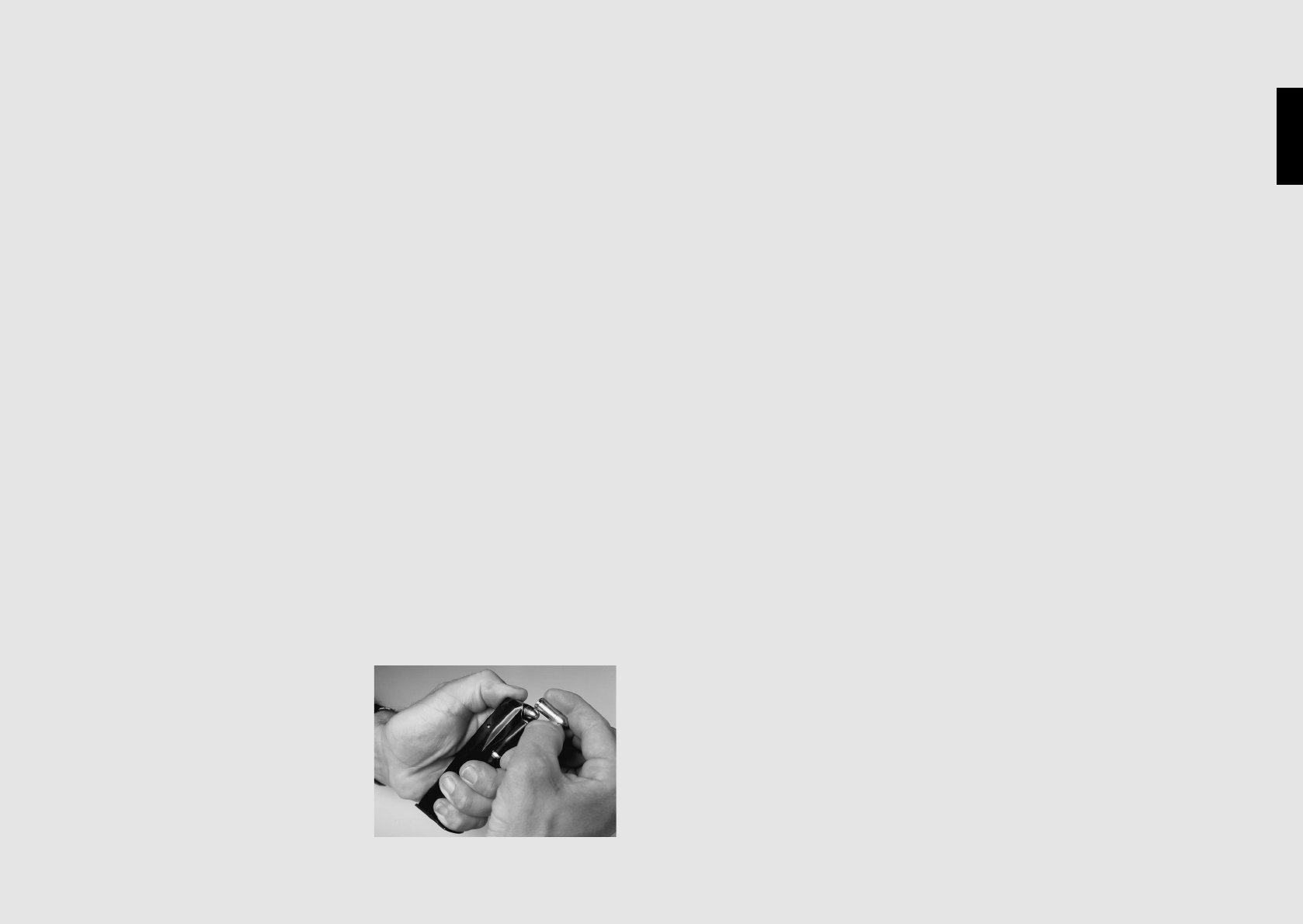

Füllen und Entleeren des Magazines 14

Pflege 15

Pflegemittel und Gerät 15

Pflegearbeiten 15

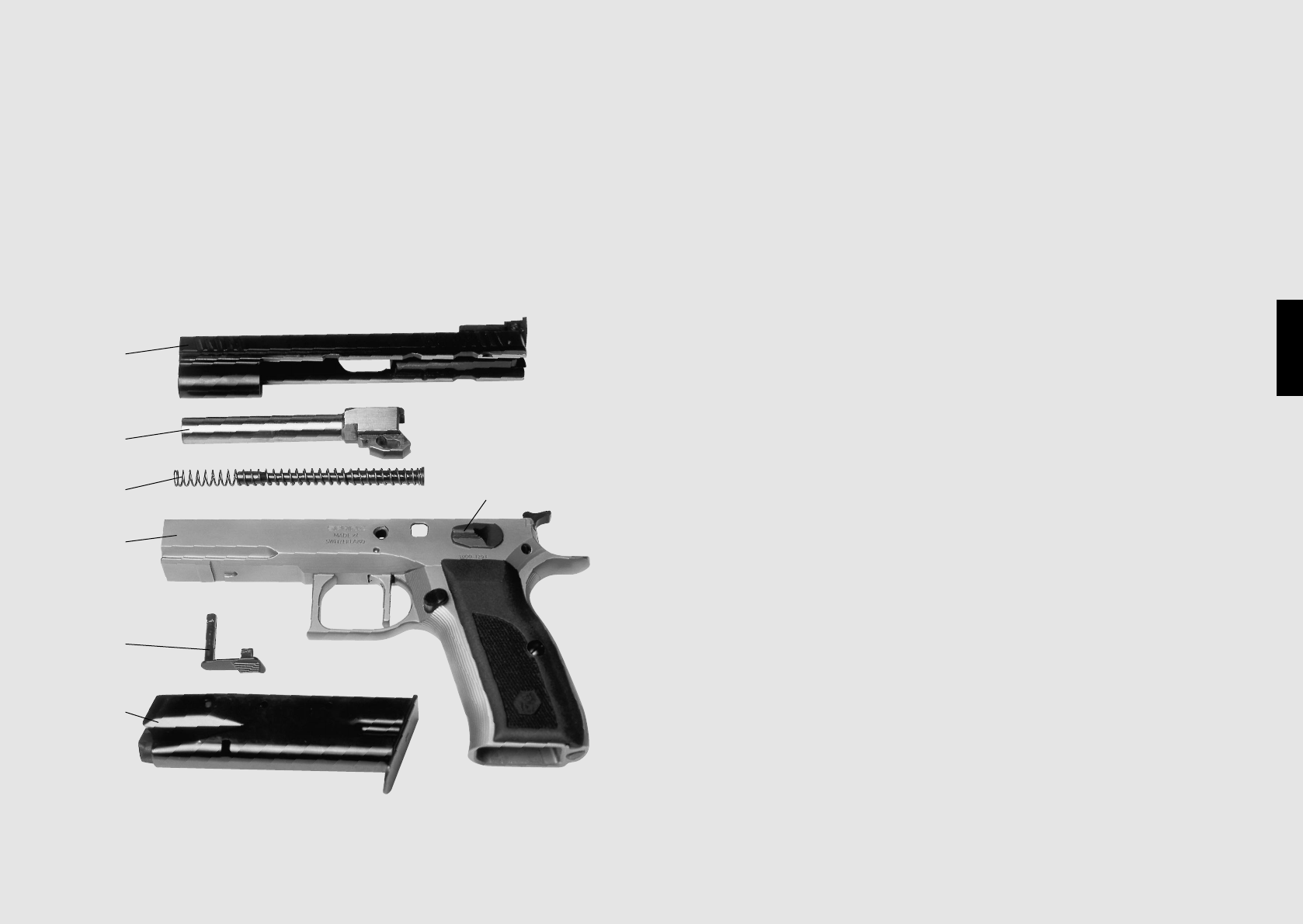

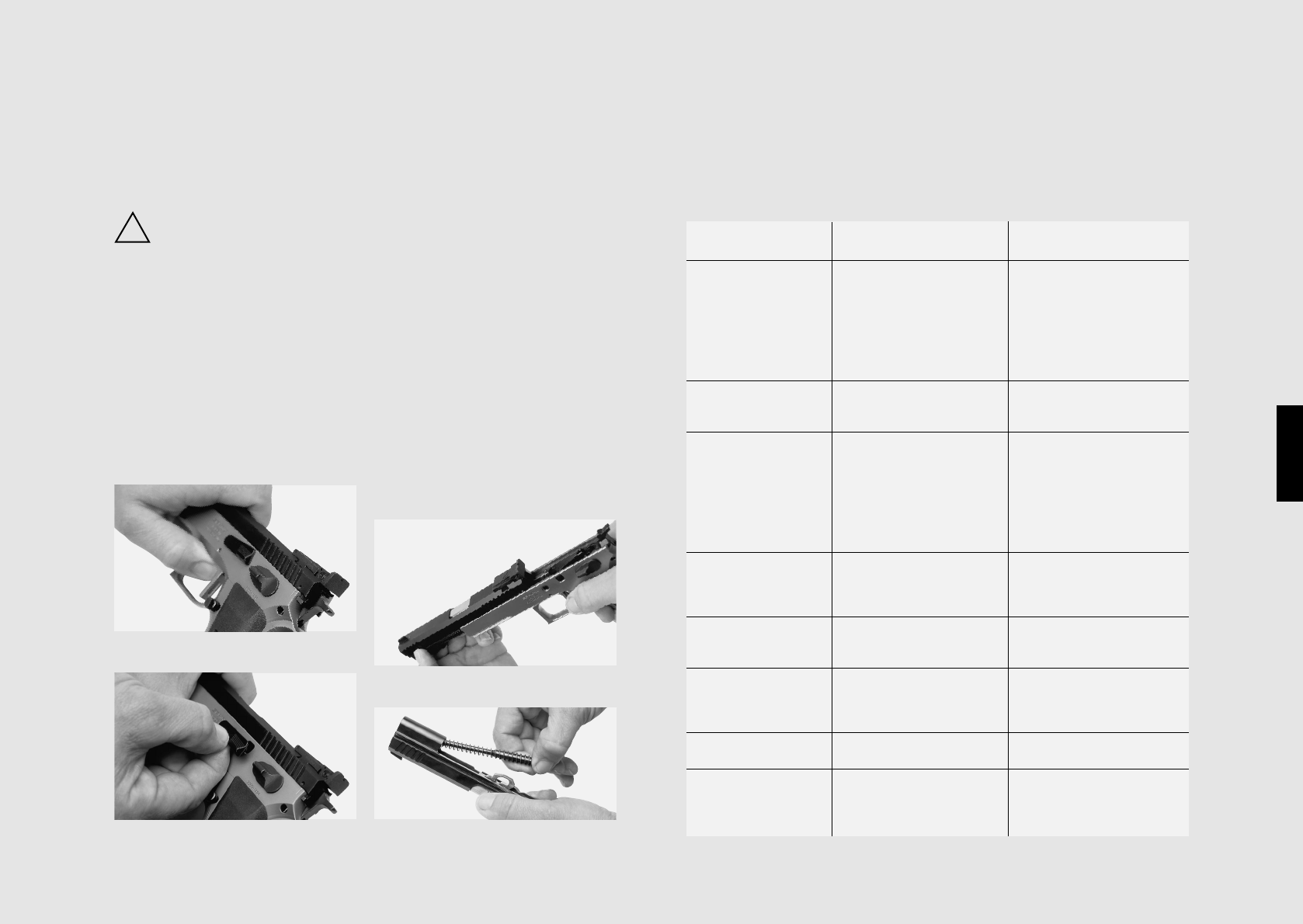

Zerlegen der Pistole 16

Störungen und Fehler, Ursachen,

Beseitigung 17

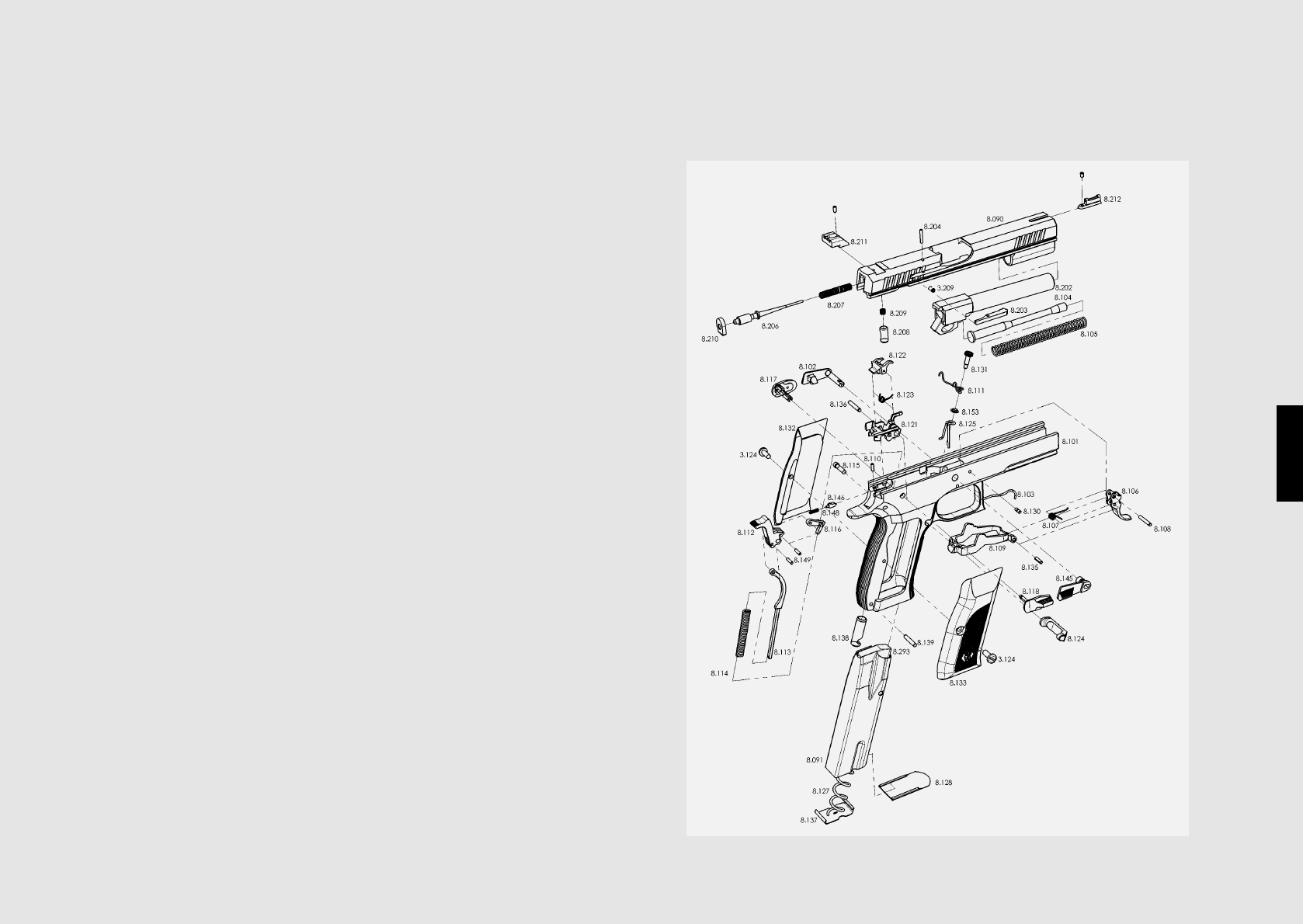

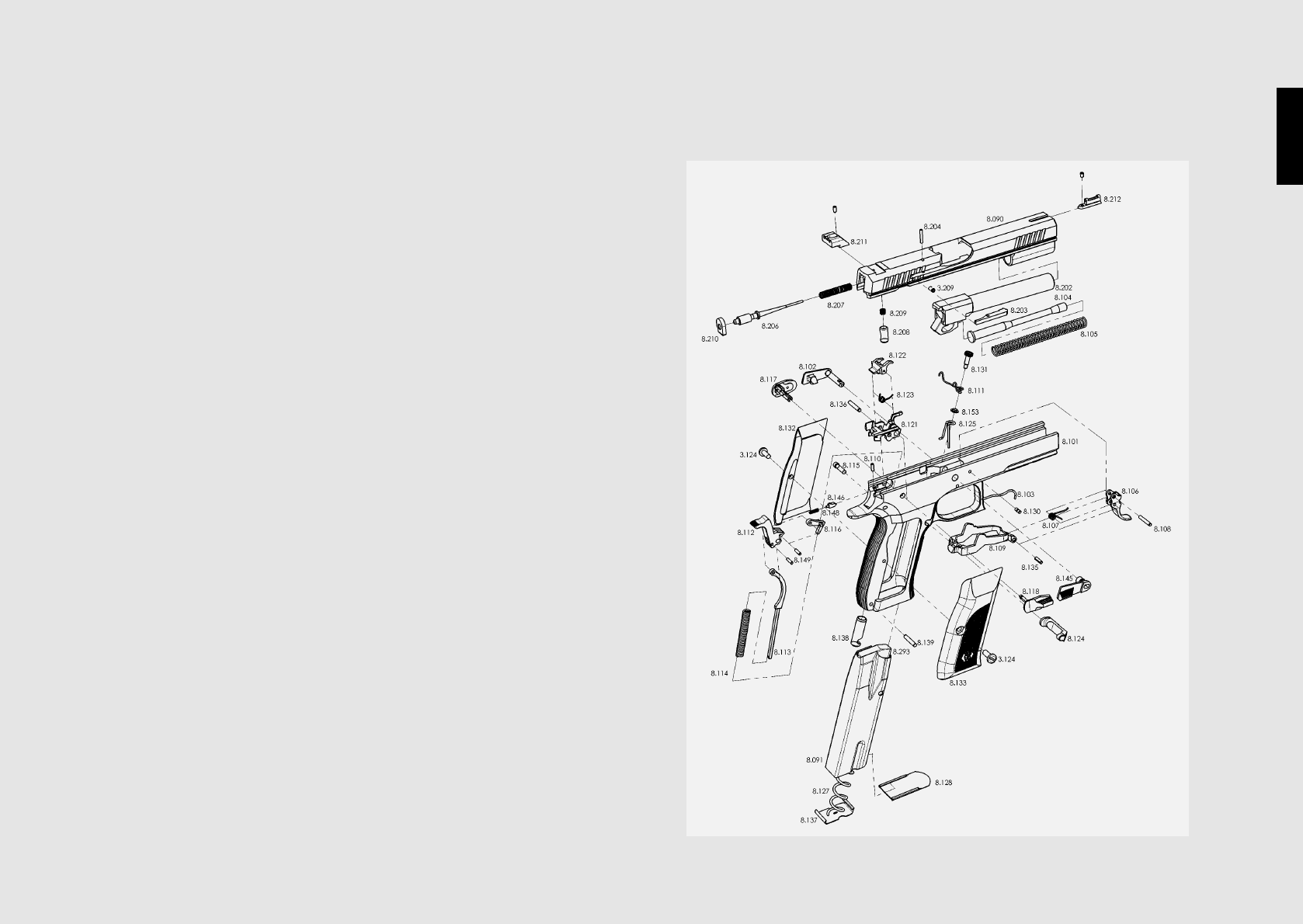

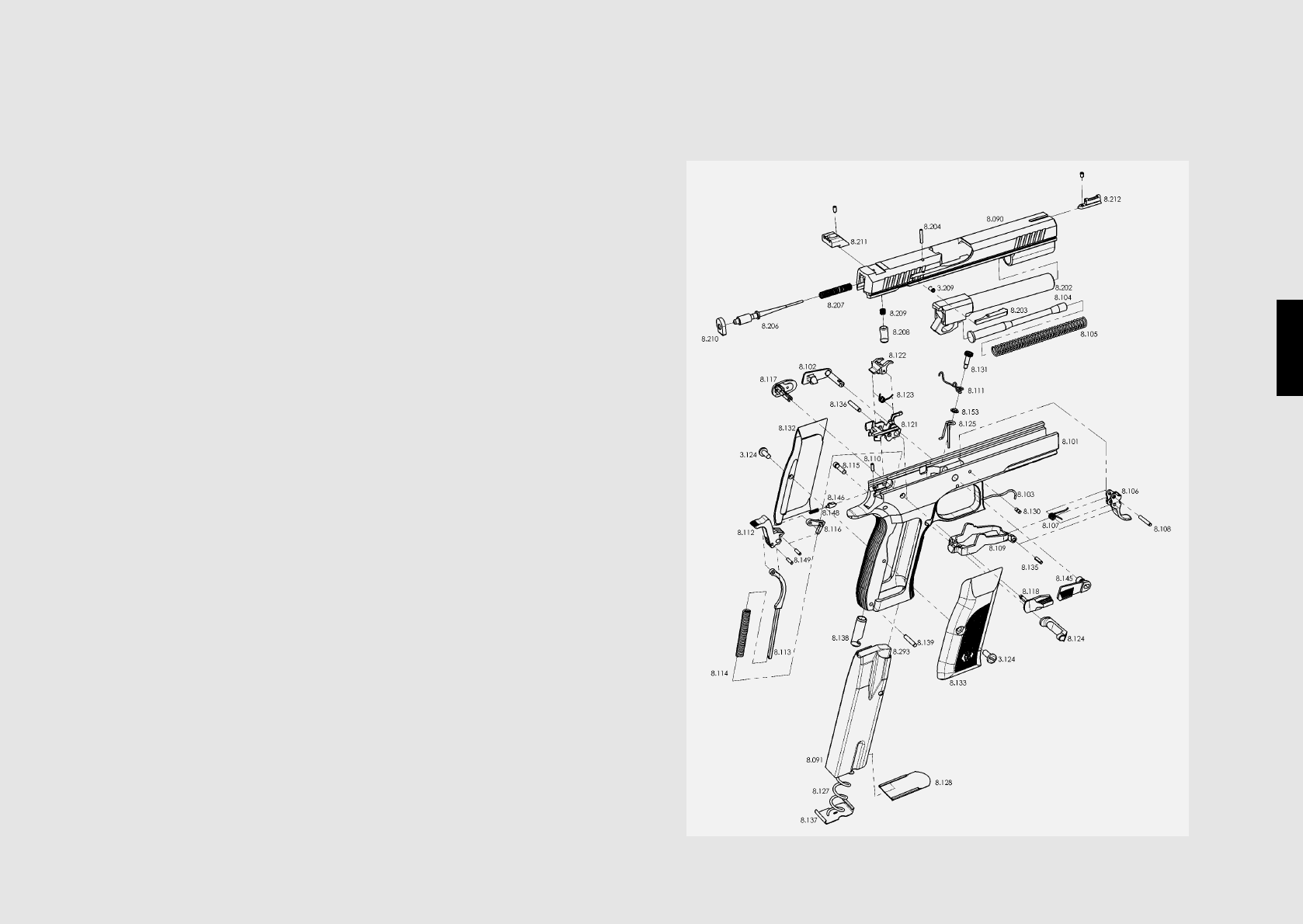

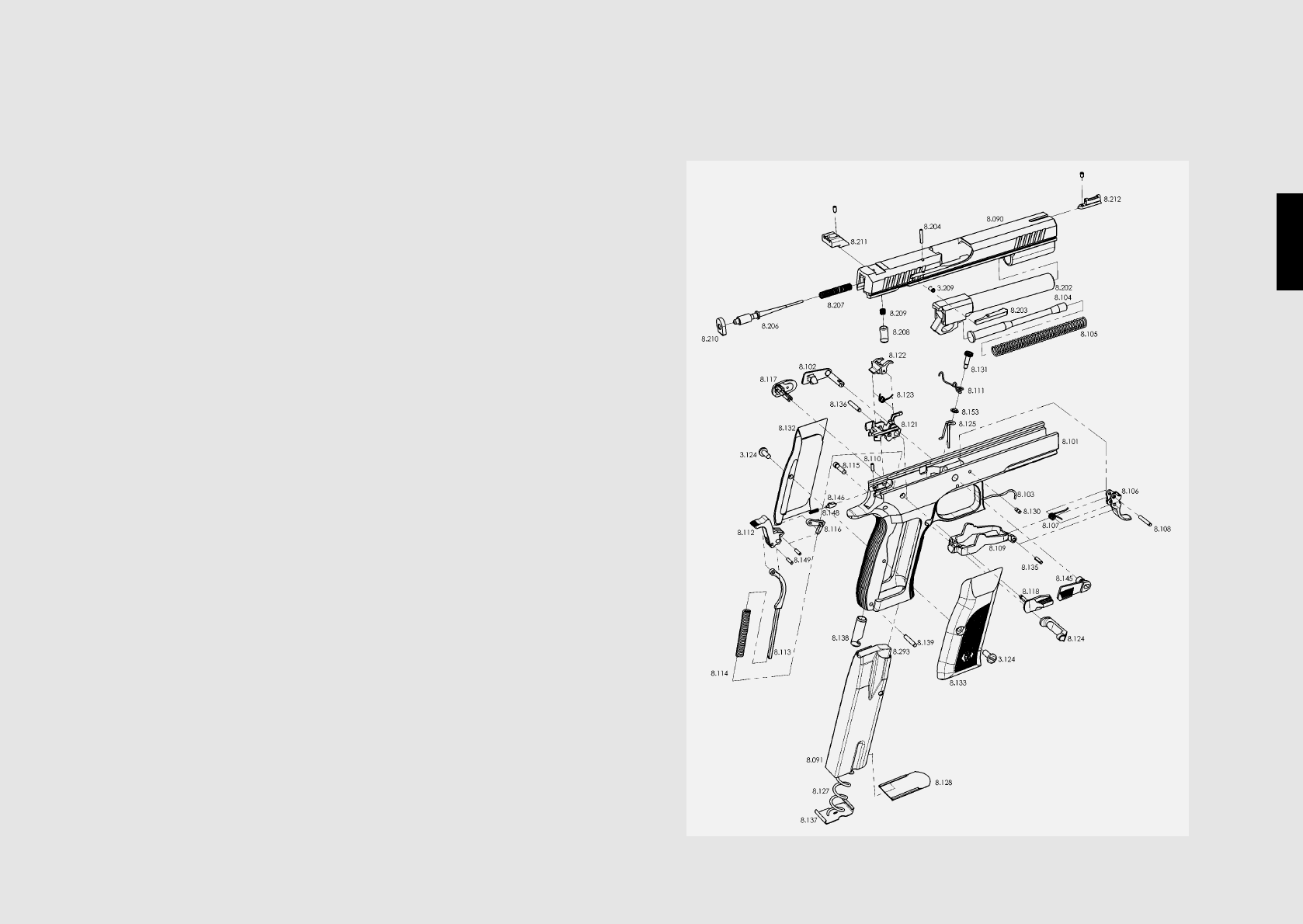

Bestandteile 18–19

Safety notes for the handling

of pistols 20

Preliminary note 21

Technical data 22

Operating controls, designation,

option 23

Component overview 24

Checking 25

Checking before and after use 25

Functional tests of slide

with frame 25

Functional tests of the trigger

and the safety lever 25

Testing the smooth operation of

the safety and of the firing pin 25

Handling and operation 26

Principles of handling and

operation 26

Preparation for firing 26

Loading 26

Firing in single action mode 26

Decocking 27

Firing in double action mode 27

Reloading when magazine is empty 27

Unloading the pistol 28

Filling and emptying of the magazine 28

Cleaning and Maintenance 29

Cleaning materials and kits 29

Cleaning work 29

Disassembly of the pistol 30

Trouble shooting chart 31

List of parts 32–33

Inhaltsverzeichnis Contents

DEUTSCH

• Beim Umgang mit Pistolen ist besondere

Vorsicht notwendig, da Lage und Richtung

der Pistole sehr leicht verändert werden

können.

• Lesen Sie diese Anleitung vor Benutzung

der Pistole gründlich durch. Benutzen Sie

die Pistole erst dann, wenn Sie die Anlei-

tung verstanden haben.

• Beachten Sie alle Hinweise zur Handhabung

und Bedienung. Nichtbeachtung kann Ge-

fahr für Leib und Leben verursachen.

• Unterlassen Sie den Umgang mit der

Pistole, sofern Sie zuvor Alkohol, Drogen

oder Medikamente zu sich genommen ha-

ben oder sich körperlich unwohl fühlen.

• Vor der Benutzung, bei Störungen und vor

dem Reinigen ist zu prüfen, ob

• die Pistole entladen ist (Patronenlager

frei),

• der Lauf frei ist von Fremdkörpern und

• das Magazin leer ist.

• Bei der Übergabe oder Übernahme der

Pistole muss der Verschluss immer geöff-

net sein.

• Die Pistole ist grundsätzlich so zu behan-

deln, als sei sie geladen und feuerbereit.

• Zielen Sie beim Hantieren oder Üben mit

der Pistole nie auf Personen. Pistole stets in

eine sichere Richtung halten.

• Berühren Sie beim Laden und Entladen,

beim Ziehen und sonstigem Handhaben

niemals den Abzug. Der Abzugsfinger ist

grundsätzlich am Abzugsbügel aussen an-

zulegen. Der Abzug darf nur betätigt wer-

den, wenn die Pistole zum Ziel zeigt.

• Beim Handhaben, Zerlegen, Reinigen und

Zusammensetzen darf keine Gewalt ange-

wendet werden.

• Zerlegen Sie die Pistole nur soweit, wie in

dieser Anleitung beschrieben.

Sicherheitshinweise zum Umgang mit Pistolen

• Tragen Sie beim Schiessen immer eine

Schutzbrille. Beim Schiessen sind Ihre

Augen durch Splitter oder ausgeworfene

sowie von Wänden zurückprallende Patro-

nenhülsen gefährdet.

• Tragen Sie beim Schiessen immer einen

Gehörschutz.

• Verwenden Sie nur fachgerecht laborierte

und unbeschädigte Patronen mit dem

richtigen Kaliber.

• Beachten Sie, dass beim Schiessen der

Verschluss der Pistole mit hoher Ge-

schwindigkeit zurückläuft. Halten Sie des-

halb beim Schiessen die Pistole so, dass

sich Ihre Hände nicht im Bereich des

Verschlussweges befinden, um Verletzun-

gen zu vermeiden.

• Achtung! Halten Sie beim Schiessen im-

mer den Mündungsbereich frei.

• Verwahren Sie die Pistole getrennt von der

Munition. Unbefugte (insbesondere Kin-

der) dürfen keinen Zugriff zur Pistole er-

halten.

• Die ausgereifte Konstruktion der Pistole

bietet grösstmögliche Handhabungs-

sicherheit. Die Pistole besitzt eine Fall-

sicherung, die den Zweck hat, eine unbe-

absichtigte Schussauslösung bei Stoss oder

Fall zu verhindern. Dadurch ist ein

Höchstmass an Fallsicherheit geboten.

Eine absolute Fallsicherheit ist nicht er-

reichbar.

• Aussergewöhnliche Belastungen, wie harte

Stösse oder Fallbeanspruchung können

die Sicherheit beeinträchtigen. Nach solch

aussergewöhnlichen Vorkommnissen ist

die pistole vom Hersteller zu überprüfen.

• SPHINX Systems Ltd. übernimmt keine

Haftung für Vorfälle, die auf Nichtbeach-

tung dieser Anleitung, falsche Handha-

bung, Fahrlässigkeit, unsachgemässe Be-

handlung, unbefugten Teileaustausch oder

sonstige Eingriffe in die Pistole zurückzu-

führen sind.

• Diese Bedienungsanleitung ist Teil der

Pistole und muss bei der Weitergabe der

Pistole immer mitgegeben werden.

1. Einwandfreie Funktion und lange Lebens-

dauer der Pistole können nur durch ord-

nungsgemässe Handhabung, Bedienung

und Pflege unter Beachtung der in dieser

Anleitung enthaltenen Anweisungen si-

chergestellt werden.

2. Die Angaben «rechts», «links», «vorn»

und «hinten» sind bezogen auf die Lage

der Pistole in Schussrichtung gesehen.

3. Jede Beschreibung von Pistolenteilen und

jede Arbeit ist im allgemeinen nur einmal

aufgeführt. Je nach Umfang wird deshalb

ggf. auf bereits vorhandene Beschreibung

von Pistolenteilen und Arbeiten in ande-

ren Abschnitten hingewiesen.

4. Soweit keine besonderen Einbauhinweise

gegeben werden, erfolgt das Zusammen-

bauen in umgekehrter Reihenfolge des

Zerlegens.

5. Verwenden Sie nur Original SPHINX-

Ersatzteile.

Bei Verwendung anderer Teile erlischt die

Gewährleistung. Bei Bestellung von Er-

satzteilen geben Sie bitte Identnummer,

sowie die Benennung der erforderlichen

Teile an.

Bei Bestellung von Ersatzteilen eines Va-

riantenmodells finden Sie die vom Grund-

modell abweichenden Teile auf den Seiten

18 /19.

Vorbemerkung

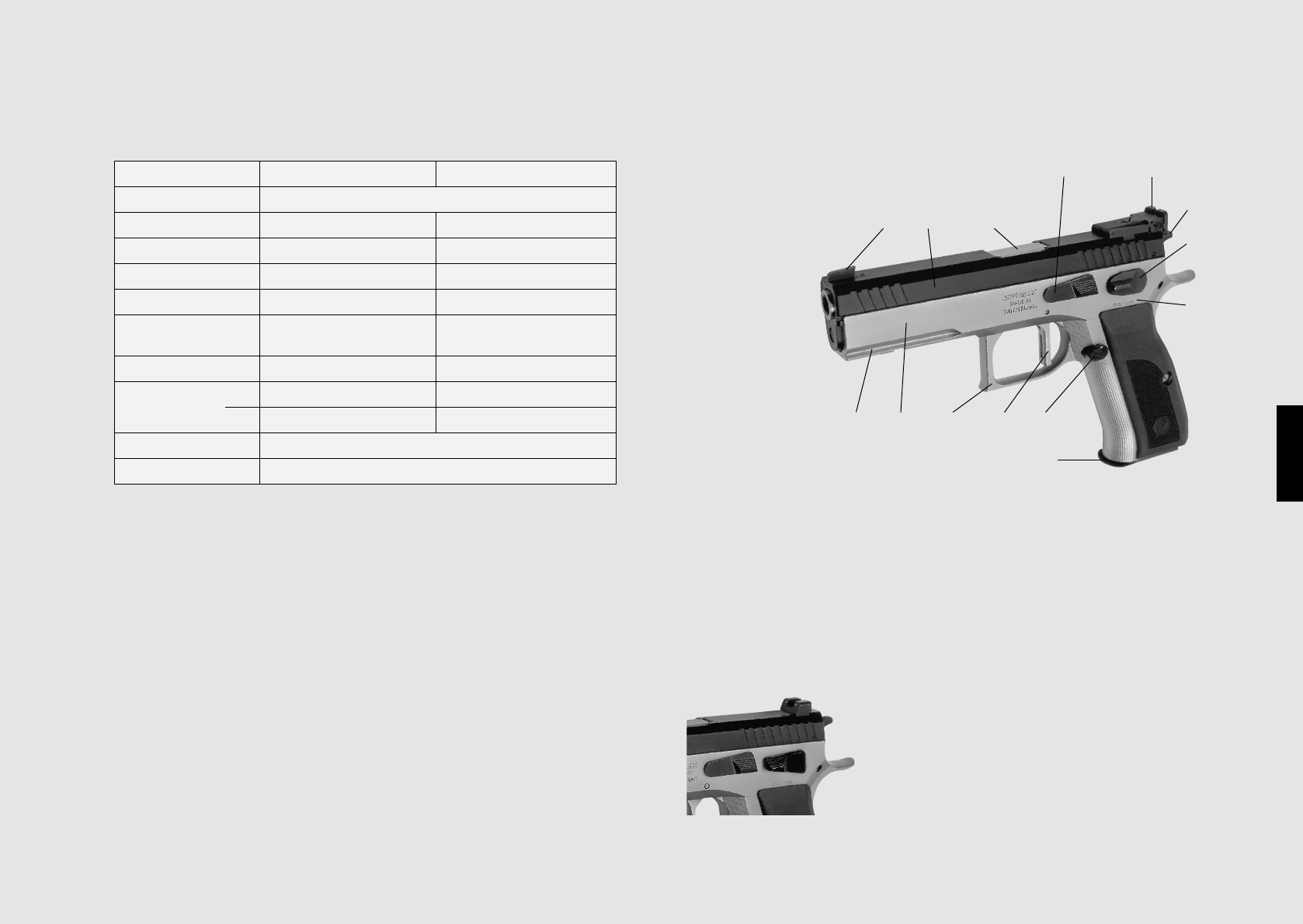

Bedienelemente, Bezeichnung,Variante

DEUTSCH

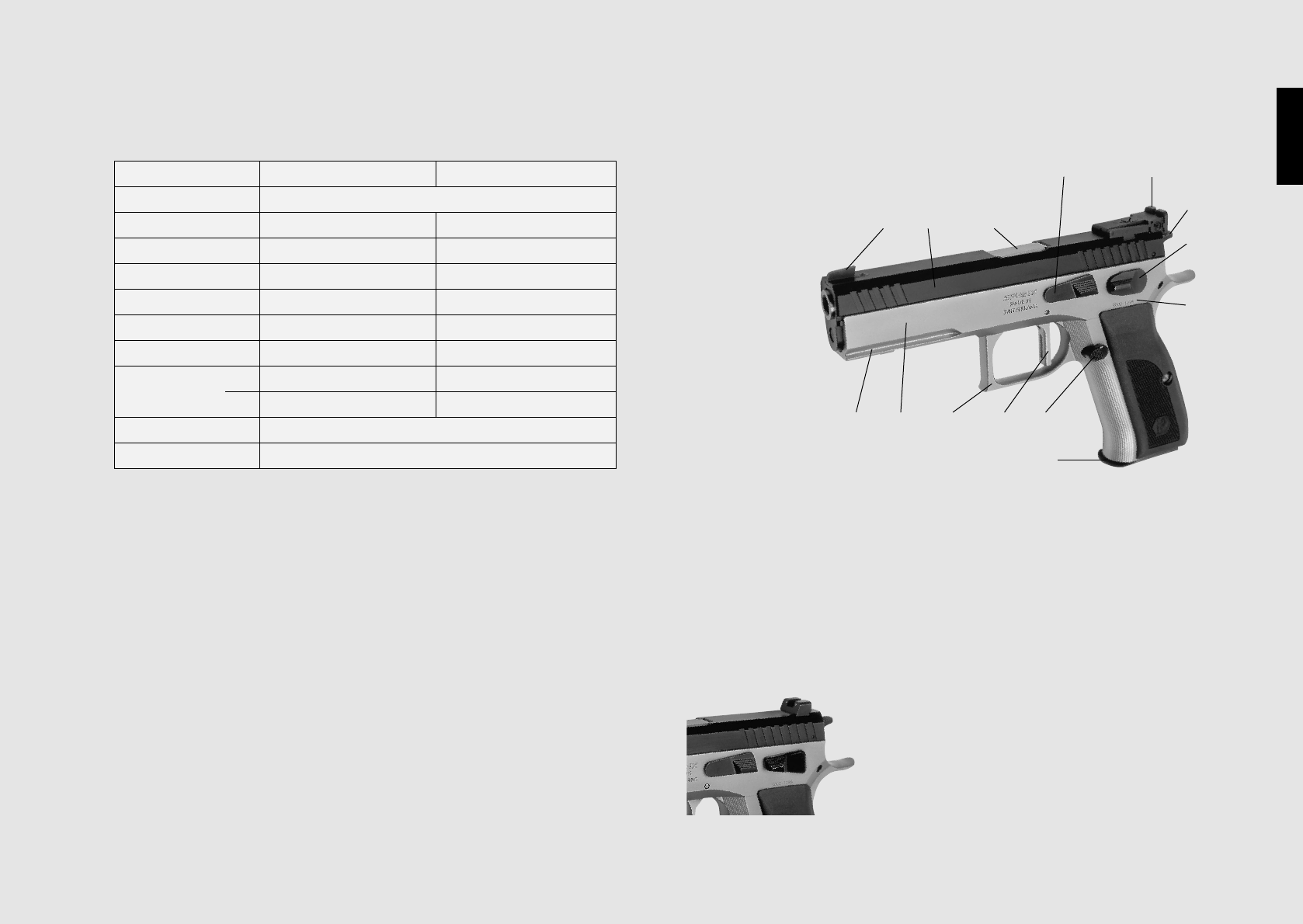

Technische Daten

SPHINX 3000 Standard SPHINX 3000 Tactical

Kaliber 9mm x 19 / 9 x 21mm / 40 S &W / .45 ACP

Lauflänge 115mm 4.53 in. 95mm 3.74 in.

Magazinkapazität 15+1 12+1/10+1 15+1 12+1/10+1

Gesamtlänge 210mm 8.27 in. 188mm 7.40 in.

Gesamthöhe 138mm 5.43 in. 138mm 5.43

Griffstückbreite 33mm 1.30 in. 33mm 1.30 in.

Gewicht ohne Magazin 830 –1150g 29.28–40.58 oz. 760–1065g 26.79–37.55oz.

Abzugskraft SA 1.2–1.8kg 2.64–3.96 lb. 1.2–1.8 kg 2.64–3.96 lb.

DA 3.7kg 8.16 lb. 3.7kg 8.16 lb.

Sicherung manuelle Sicherung/Entspannhebel/DAO-System

Farbe zweifarbig/stainless/schwarz

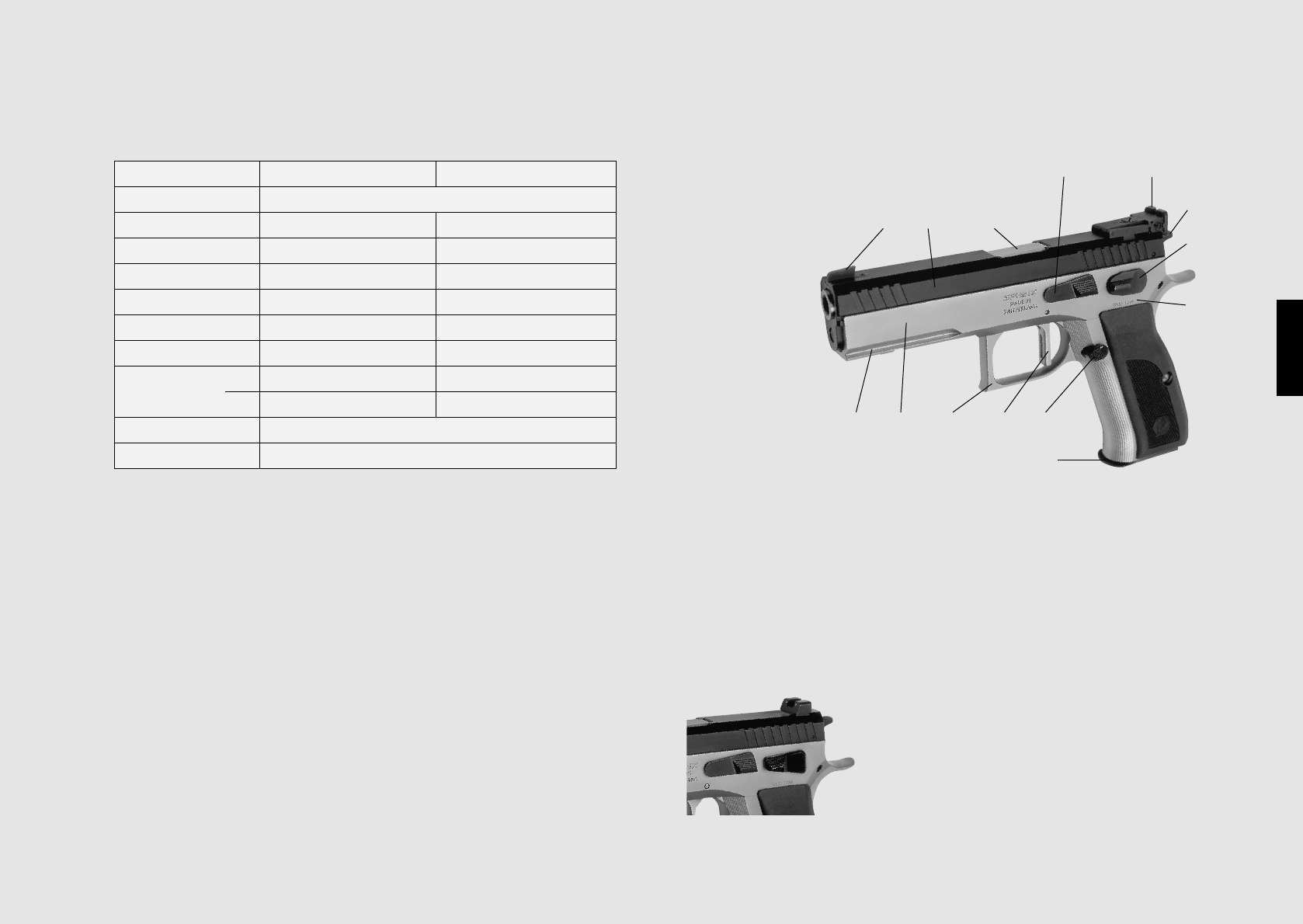

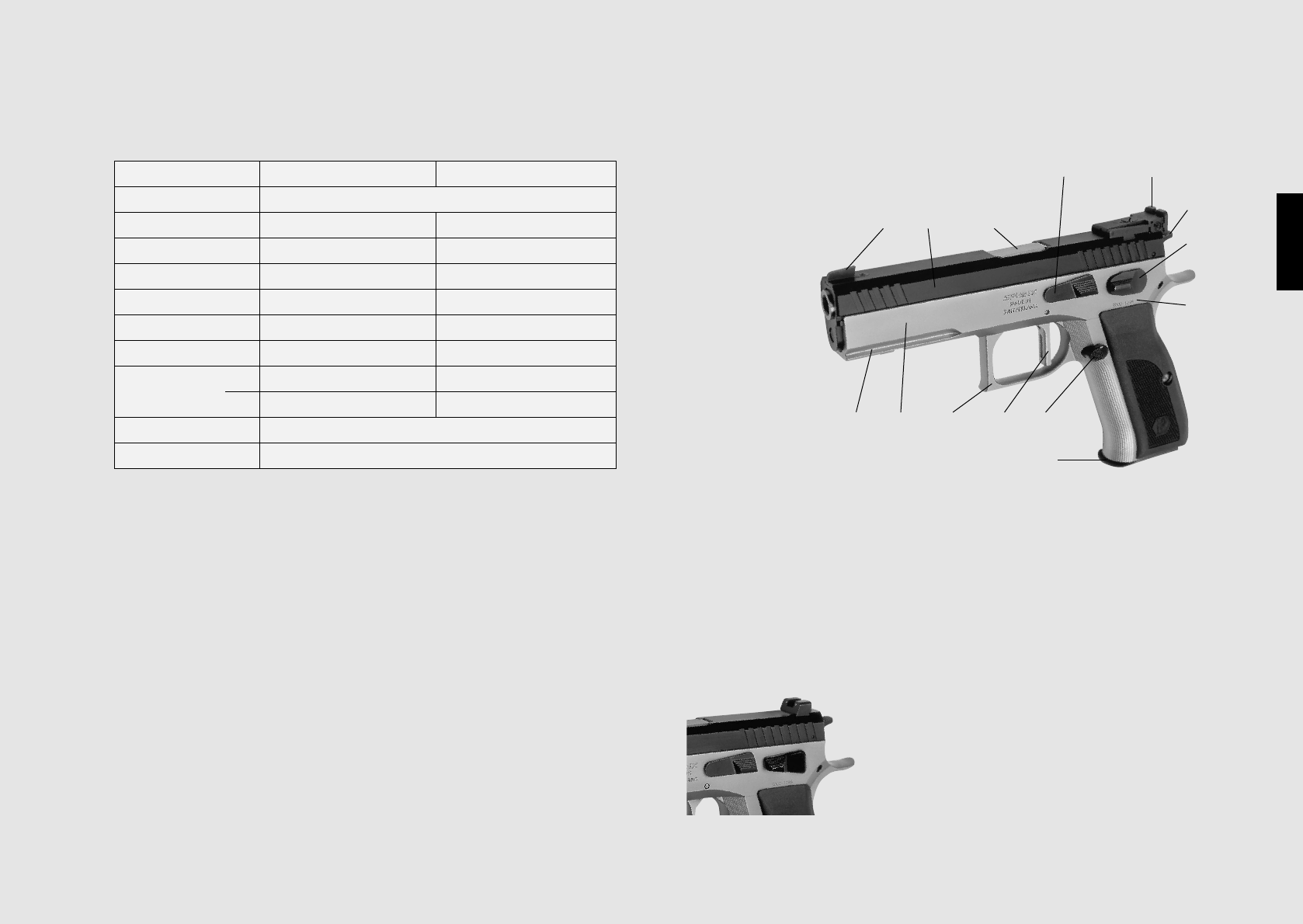

1 Verschluss

2 Verschlussfanghebel

3 Seriennummer

4 Hahn

5 Sicherungshebel

6 Magazinhalter

7 Abzug

8 Visier

9 Lauf

10 Korn

11 Montageschiene

12 Abzugsbügel

13 Griffstück

14 Magazin

Variante (Beispiel)

Entspannhebel

10 1 9

121311 7

Prüfen vor Gebrauch

Stellen Sie sicher, dass die Pistole vor Ge-

brauch

– entladen ist (Patronenlager frei)

– der Lauf frei ist von Fremdkörpern.

Prüfen Sie die Pistole vor Gebrauch auf

Gängigkeit und Funktion.

Prüfen nach Gebrauch

Stellen Sie sicher, dass die Pistole nach Ge-

brauch

– entladen ist (Patronenlager frei)

– der Lauf frei ist von Fremdkörpern,

– das Magazin leer ist.

Funktionsprüfung Verschluss mit

Griffstück

– Magazin entnehmen.

– Verschluss bis zum Anschlag zurückzie-

hen. Nach Loslassen des Verschlusses muss

er durch die Schliessfeder wieder in seine

vordere Stellung gebracht werden.

– Leeres Magazin einsetzen.

– Verschluss bis zum Anschlag zurückzie-

hen. Der Verschluss muss vom Verschluss-

fanghebel in hinterer Stellung gehalten

werden.

– Magazin entnehmen.

– Verschluss etwas zurückziehen. Nach Los-

lassen des Verschlusses muss ihn die

Schliessfeder wieder in seine vordere Stel-

lung bringen.

– Leeres Magazin einsetzen.

– Verschluss bis zum Anschlag zurückzie-

hen. Der Verschluss muss vom Verschluss-

fanghebel in hinterer Stellung gehalten

werden.

Prüfungen

– Verschlussfanghebel nach unten drücken.

Die Schliessfeder muss den Verschluss wie-

der in seine vordere Stellung bringen.

Funktionsprüfung Abzugs- und

Sicherungseinrichtung

Sicherung

– Hahn bis zum Anschlag spannen. Der

Hahn muss in hinterster Stellung gehalten

werden.

– Abzug betätigen. Der Hahn muss auslösen

und nach vorne schnellen.

– Pistole sichern:

Hahn bis zum Anschlag spannen. Bei gesi-

cherter Pistole Abzug bis zum Anschlag

zurückziehen. Dabei darf der Abzug den

Hahn nicht auslösen.

Entspannhebel

– Pistole mittels Entspannhebel entspannen.

Der Hahn muss vor Erreichen des Schlag-

bolzens durch die Fangrast gesperrt werden.

Prüfung des Schlagbolzens auf Gängigkeit

und Sicherung

– Verschluss abnehmen wie auf Seite 16 be-

schrieben.

– Schlagbolzen mittels Putzstange ganz nach

vorne drücken.

Der Schlagbolzenvorstand sollte dabei min-

destens 2mm betragen.

Schlagbolzen und Schlagbolzensicherung

müssen anschliessend leichtgängig in ihre

Ausgangslage zurückfedern.

Ist der Schlagbolzenvorstand zu gering oder

der Schlagbolzen schwergängig, so muss die

Schlagbolzenführung gereinigt werden.

DEUTSCH

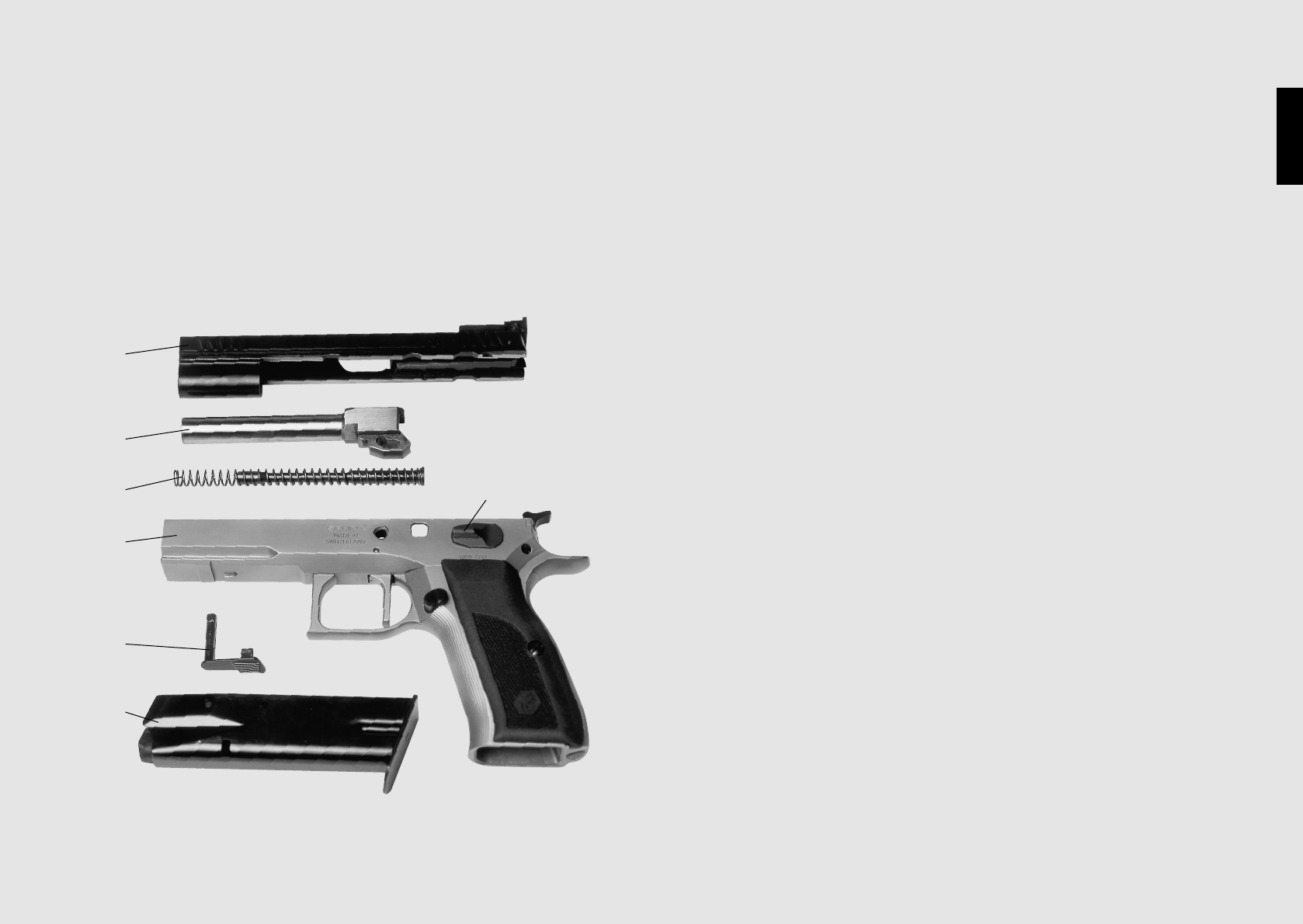

1 Verschluss

2 Lauf

3 Schliessfeder mit Stange

4 Griffstück

5 Verschlussfanghebel

6 Magazin

7 Sicherung

Baugruppenübersicht

Entspannen

(Ausführungen mit Entspannhebel)

Nach dem Durchladen oder nach Abgabe

des letzten Schusses bleibt der Hahn in ge-

spannter Stellung.

Zum Entspannen

Entspannhebel nach unten drücken, bis sich

der Hahn entspannt (Bild links). Dabei wird

der Hahn von der Fangrast aufgefangen und

kann den Schlagbolzen nicht berühren.

Zusätzlich ist eine automatische Schlagbol-

zensicherung eingebaut, die ungewolltes

Zünden verhindert.

Schiessen mit Spannabzug

(Double Action)

Beim Schiessen mit Spannabzug ist der

Hahn vor dem Schiessen nicht gespannt.

Durch Betätigen des Abzugs wird zuerst der

Hahn gespannt und anschliessend ausgelöst.

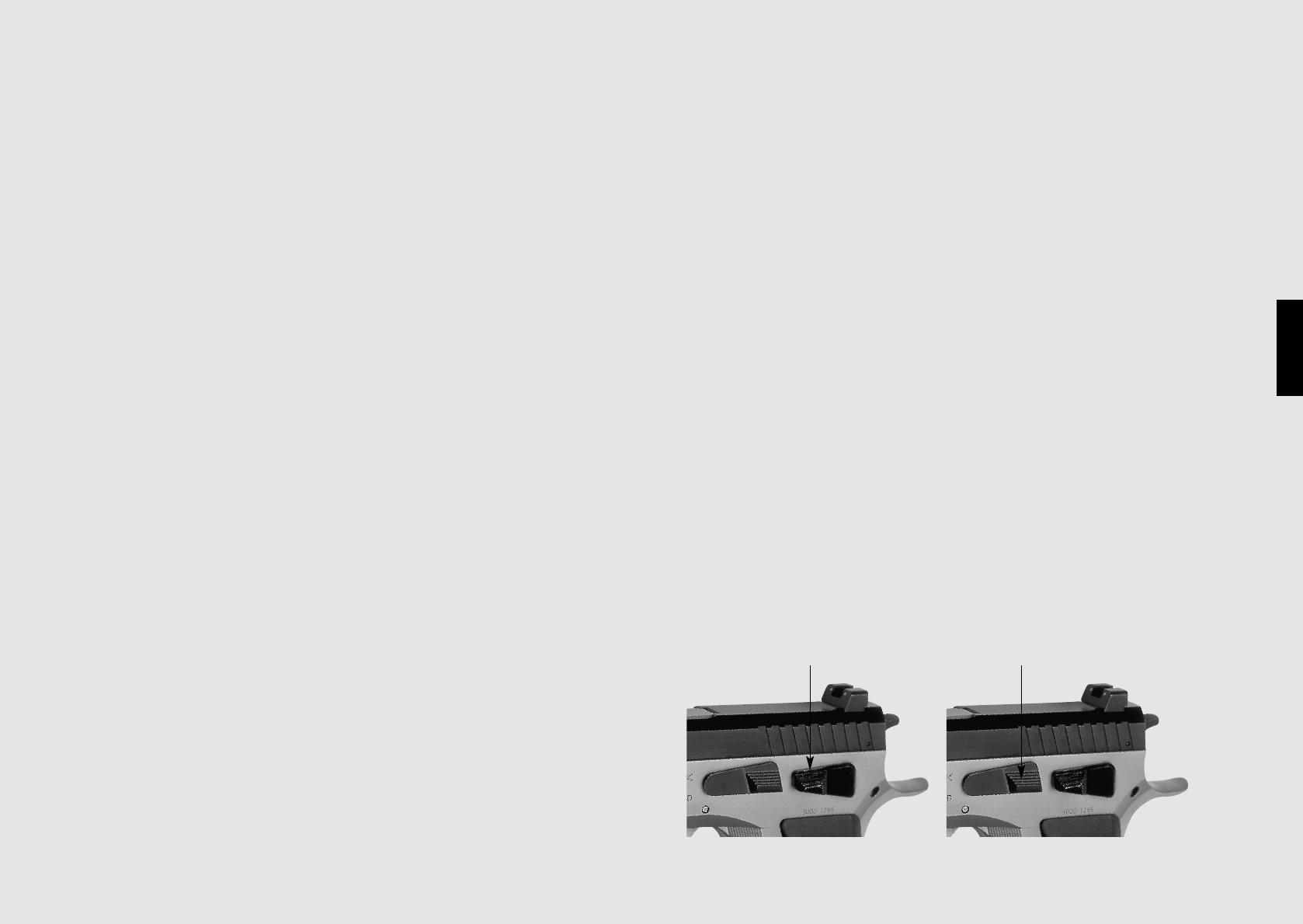

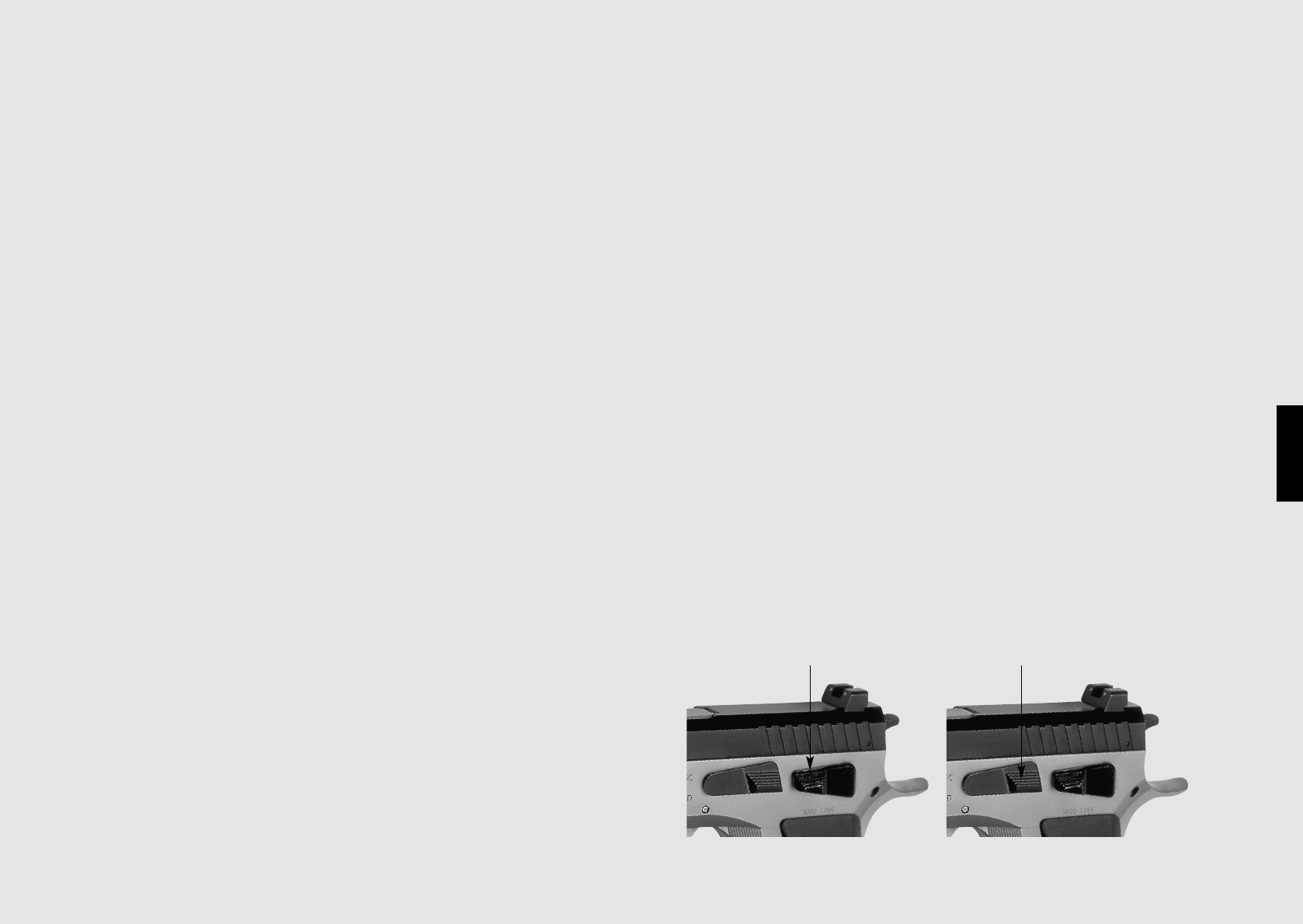

Entspannen Verschlussfanghebel nach unten drücken

Erneutes Laden bei leergeschossenem

Magazin

Nach Abgabe des letzten Schusses bleibt der

Verschluss durch den Verschlussfanghebel in

hinterer Stellung gehalten.

Zum Laden

– Magazinhalter drücken und leeres Maga-

zin entnehmen.

– Gefülltes Magazin einführen, bis der Ma-

gazinhalter einrastet.

– Verschlussfanghebel nach unten drücken

(Bild rechts).

oder

– Verschluss etwas zurückziehen und los-

lassen.

Der Verschluss wird freigegeben und schnellt

durch die Kraft der Schliessfeder nach vorne.

Dabei wird die nächste Patrone zugeführt.

Die Pistole ist geladen und gespannt.

DEUTSCH

Grundsätze der Handhabung und

Bedienung

Die Pistole ist immer so zu handhaben, als

sei sie geladen und feuerbereit.

Verboten ist insbesondere:

– Spielerisches Handhaben der Pistole, be-

sonders das Zielen auf Personen.

– Anwendung von Gewalt beim Hantieren,

beim Zerlegen und Reinigen.

– Nach aussergewöhnlichen Belastungen

wie Stoss oder Fallbeanspruchungen ist die

Pistole vom Hersteller zu überprüfen.

Hinweis: Die SPHINX-Pistolen 9mm x 19,

9 x 21mm, .40 S&W und .45 Auto sind für

alle Munitionstypen entsprechend SAAMI

und C.I.P. freigegeben, einschliesslich US+P

Munition.

Vorbereiten zum Schiessen

– Lauf mit trockenem Reinigungsdocht (han-

delsübliches Reinigungsgerät) entölen und

prüfen, ob es frei von Fremdkörpern ist.

– Verschluss und Sicherung auf Funktion

prüfen.

– Magazin auf richtiges Einrasten prüfen.

Laden

– Gefülltes Magazin in das Griffstück ein-

führen, bis der Magazinhalter einrastet.

Die Pistole ist teilgeladen.

– Verschluss bis zum Anschlag zurückziehen

und wieder vorschnellen lassen.

– Pistole sichern.

Die Pistole ist geladen, gespannt und gesi-

chert.

Schiessen mit Direktabzug (Single Action)

Die Pistole ist geladen, gespannt und gesi-

chert.

Hinweis: Bei Varianten ohne Sicherungs-

hebel entfällt das Sichern und Entsichern

von Hand.

Zum Schiessen

– Sicherungshebel nach unten schwenken

(entsichern).

– Abzug betätigen. Der gespannte Hahn wird

freigegeben und die im Patronenlager be-

findliche Patrone wird durch den Schlag-

bolzen gezündet.

Handhabung und Bedienung

Pflegemittel und Geräte

Zum Reinigen und Pflegen der Pistole wer-

den verwendet:

– handelsübliches Waffenreinigungsgerät für

Kal.9mm /.40 S&W/.45 Auto,

– Reinigungsdochte und Putzlappen,

– chlor- und säurefreie Reinigungs- und

Konservierungsmittel

Reinigen Sie nicht mit

– Metallgegenständen

– Kunststoffen, z.B.Nylon, Perlon o. ä.,

– Wasser.

Pflegearbeiten

Hinweis: Regelmässige Reinigung und Pfle-

ge sowie Inspektion erhält die Funktions-

sicherheit der Pistole und erhöht die Lebens-

dauer.

Normalreinigung

Die Normalreinigung ist nach jedem

Schiessen durchzuführen

– Pistole entladen und prüfen, ob das Patro-

nenlager frei ist.

– Pistole zerlegen wie auf Seite 16 beschrie-

ben.

– Verschmutzte Teile und Flächen an Griff-

stück und Verschluss mit Reinigungs-

bürste und Putzlappen reinigen und an-

schliessend leicht einölen.

– Lauf mit ölgetränkter Reinigungsbürste

mehrfach durchziehen, danach mit saube-

ren Reinigungsdochten durchziehen und

anschliessend innen und aussen leicht ein-

ölen.

– Magazinlippen und Zubringer reinigen

und leicht einölen.

Pflege

– Pistole wieder zusammensetzen.

– Nach dem Reinigen und Zusammenbauen

Pistole auf Gängigkeit und einwandfreie

Funktion prüfen.

Hauptreinigung

Die Hauptreinigung sollte nach ca. 1000

Schuss oder einmal pro Jahr durchgeführt

werden.

– Normalreinigung durchführen.

Zusätzlich

– Magazin zerlegen und Magazingehäuse

innen sowie Aussenflächen des Zubringers

reinigen und leicht einölen. Zum Zerlegen

des Magazines Einsatz im Magazinboden

eindrücken, Magazinboden nach vorne

abziehen und Magazinteile entnehmen.

– Schlagbolzen auf Gängigkeit prüfen (siehe

Seite 11) und ggf. Schlagbolzenführung

reinigen.

– Pistole und Magazin wieder zusammen-

setzen.

Nach dem Reinigen und Zusammenbauen

Pistole auf Gängigkeit und einwandfreie

Funktion prüfen.

DEUTSCH

Entladen der Pistole

– Magazinhalter drücken und Magazin ent-

nehmen.

– Verschluss bis zum Anschlag nach hinten

ziehen und Verschlussfanghebel nach oben

drücken.

– Überzeugen, dass sich keine Patrone mehr

im Patronenlager befindet.

– Verschluss durch Niederdrücken des Ver-

schlussfanghebels oder durch Zurückzie-

hen freigeben und vorschnellen lassen.

Füllen und Entleeren des Magazines

Zum Füllen des Magazines

– Magazin umfassen und

– Patronen mit dem Patronenboden voraus

unter die Magazinlippen einführen.

Zum Entleeren Patronen nach vorne schie-

ben und auffangen.

Hinweis: Das Magazin fasst

15 Patronen Kal. 9mm x 19, 9 x 21mm,

12 Patronen Kal. .40 S&W oder

10 Patronen Kal. .45 Auto.

Beschädigte, verbeulte oder verschmutzte

Patronen dürfen nicht in das Magazin einge-

füllt werden.

Magazin füllen

Bei auftretenden Störungen ist die Pistole

sofort zu sichern und solange als geladen

zu betrachten, bis der tatsächliche Zustand

festgestellt ist.

Störungen und Fehler, Ursachen, Beseitigung

Bei der Beseitigung von Störungen sind die

Sicherheitsmassnahmen dieser Beschreibung

zu beachten.

DEUTSCH

Zum Reinigen wird die Pistole zerlegt.

Vor dem Zerlegen ist sicherzu-

stellen, dass das Magazin leer und

das Patronenlager frei ist.

Die Pistole wird ohne Werkzeug zerlegt und

zusammengebaut. Jede Gewaltanwendung ist

zu vermeiden.

Die Pistole darf nicht weiter zerlegt wer-

den als nachfolgend beschrieben.

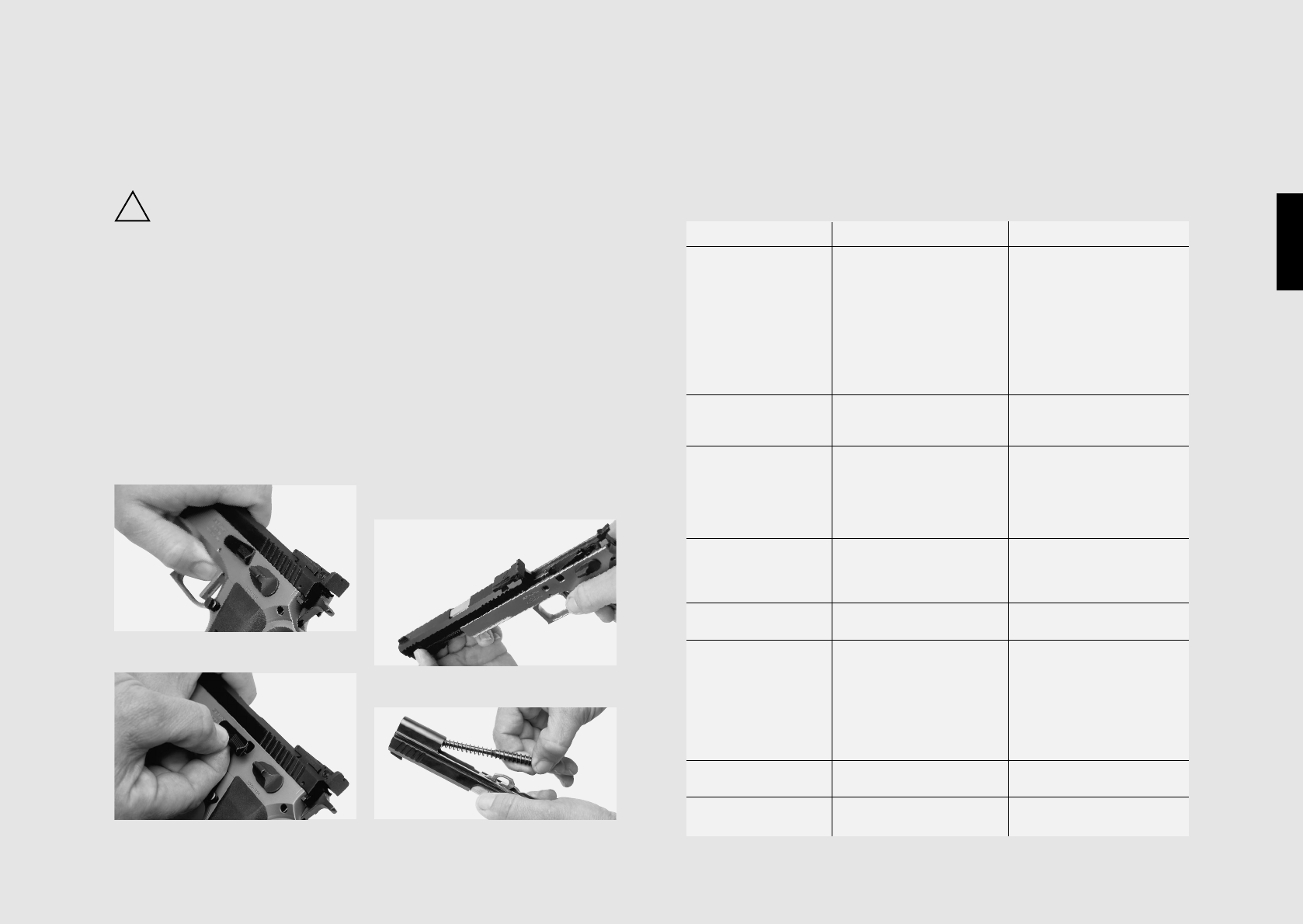

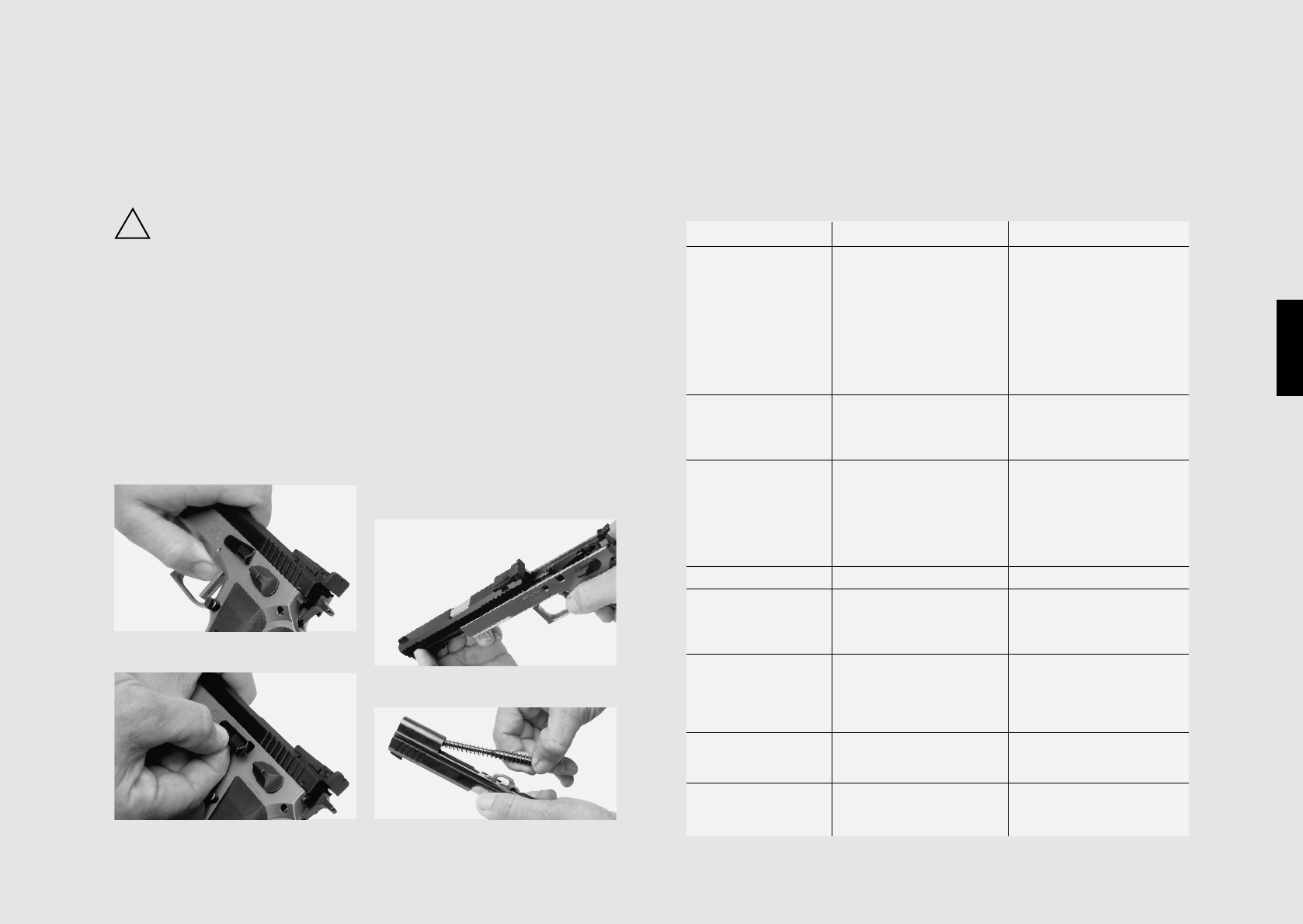

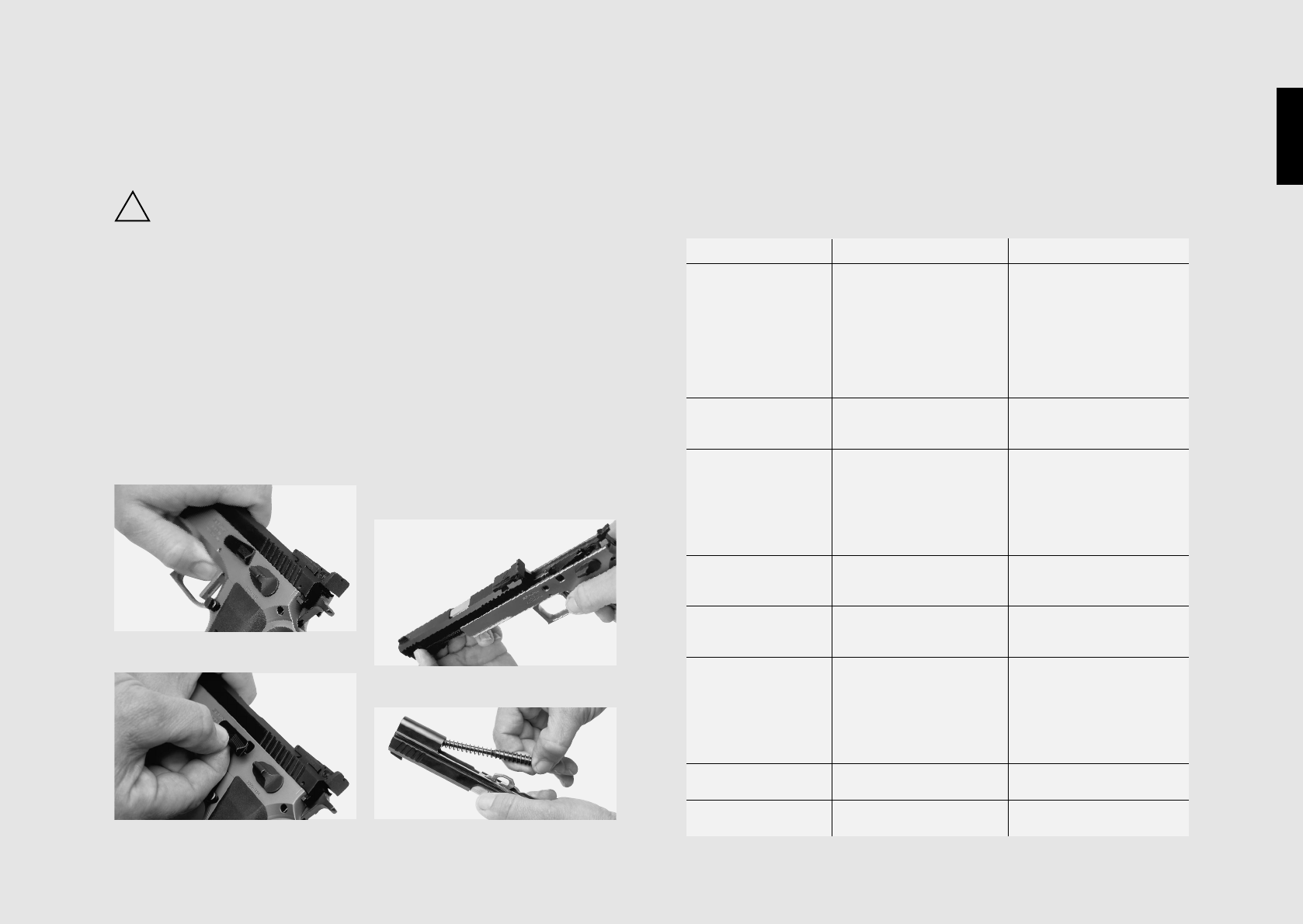

– Magazin entnehmen,

– Verschluss bis zum Anschlag nach hinten

ziehen und prüfen, ob das Patronenlager

frei ist,

– Verschluss wieder nach vorne gleiten las-

sen,

– Zerleglinien auf dem Verschluss und Rah-

men gegeneinander stellen (Fig. 1),

– mit der anderen Hand die Verschluss-

fanghebelachse (siehe Bild) von rechts an-

drücken und Verschlussfanghebel heraus-

ziehen (Fig. 2).

– Verschluss nach vorne vom Griffstück ab-

ziehen (Fig. 3).

– Schliessfeder mit Stange gegen den Feder-

druck herausnehmen (Fig. 4).

– Lauf hinten etwas anheben, nach vorne

schieben und nach hinten entnehmen.

– Das Zusammensetzen der Waffe wird in

umgekehrter Reihenfolge gehandhabt.

Zerlegen der Pistole

Fig. 2 Fig. 4 Schliessfeder mit Stange

Fig. 1

Fig. 3 Verschluss abziehen

Störung, Fehler

Patrone wird nicht gezün-

det.

Verschluss hat nach dem

Schuss nicht geöffnet.

Hülse wird nicht ausge-

worfen.

Patrone wird nicht einge-

führt.

Patrone wird nicht zuge-

führt.

Verschluss bleibt nach

dem letzten Schuss nicht

geöffnet.

Trefferlage nach der Seite

verändert.

Trefferlage hat sich nach

der Höhe verändert.

Ursache

Munitionsfehler (Versager).

Schlagbolzen schwergängig.

Schlagbolzen beschädigt oder

gebrochen.

Hahnfeder defekt.

Hülse klemmt im Patronenlager,

weil sie deformiert oder das

Patronenlager verschmutzt ist.

Verschlussrücklauf zu gering.

Falsche Munitionslaborierung.

Auszieher, Ausziehfeder oder

Auswerfer beschädigt.

Patronenlager verschmutzt.

Patrone deformiert.

Schliessfeder defekt.

Magazinfeder defekt.

Magazin oder Magzinlippen

beschädigt.

Magazinfeder defekt.

Verschlussrücklauf zu gering.

Verschlussfanghebel beschädigt.

Falsche Munitionslaborierung.

Formfeder für Verschlussfang-

hebel defekt.

Korn oder Visier verschoben.

Korn oder Visier beschädigt.

Andere Munitionssorte.

Beseitung

Zur Sicherheit Pistole ca.30 sec.

im Ziel halten. Dann entladen

und prüfen, ob Lauf frei ist. Nicht

abgefeuerte Patrone an Händler/

Hersteller zurückgeben.

Schlagbolzenführung reinigen.

Schlagbolzen auswechseln.

Pistole zur Reparatur abgeben.

Entladen dabei Verschluss zurück-

ziehen, damit Hülse ausgezogen

wird; ggf. Patronenlager reinigen.

Entladen, dabei Verschluss zu-

rückziehen und Hülse entfernen.

Gängigkeit überprüfen und ggf.

Patronenlager reinigen.

Andere Munition verwenden.

Pistole zur Reparatur abgeben.

Entladen und reinigen.

Patrone auswechseln.

Schliessfeder auswechseln.

Magazinfeder auswechseln.

Magazin auswechseln.

Magazinfeder auswechseln.

Gängigkeit überprüfen und ggf.

Patronenlager reinigen.

Verschlussfanghebel auswechseln.

Andere Munition verwenden.

Pistole zur Reparatur abgeben.

Neu justieren.

Auswechseln und neu justieren.

Munition wechseln oder neu justieren.

DEUTSCH

Bestandteile (Ersatzteile)

3.124 Griffschalenschraube

3.209 Auszieherfeder

8.090 Verschluss

8.091 Magazingehäuse

8.101 Griffstück

8.102 Linker Verschlussfanghebel

8.103 Verschlussfanghebelfeder

8.104 Schliessfederführung

8.105 Schliessfeder

8.106 Abzug

8.107 Abzugsfeder

8.108 Abzugsachse

8.109 Abzugsstange

8.110 Hahnarretierachse

8.111 Abzugsstangenfeder

8.112 Hahn SA & DA

8.113 Schlagstange

8.114 Schlagfeder

8.115 Hahnachse

8.116 Unterbrecher

8.117 Linker Sicherungshebel

8.118 Rechter Sicherungshebel

8.121 Auswerfer

8.122 Hahnhalter

8.123 Hahnhalterfeder

8.124 Magazinhalter

8.125 Magazinhalterfeder

8.127 Magazinfeder

8.128 Magazinboden

8.130 Verschlussfanghebelfederachse

8.131 Magazinhalterfederschraube

8.132 Linke Griffschale

8.133 Rechte Griffschale

8.135 Abzugsstangenachse

8.136 Hahnhalterachse

8.137 Magazinfederplatte

8.138 Schlagfederbüchse

8.139 Schlagfederbüchsenachse

8.145 Rechter Verschlussfanghebel

8.146 Sperre

8.148 Sperrefeder

8.149 Unterbrecherachse

8.153 Scheibe

8.202 Lauf

8.203 Auszieher

8.204 Auszieherachse

8.206 Schlagbolzen

8.207 Schlagbolzenfeder

8.208 Schlagbolzensicherung

8.209 Sicherungsfeder

8.210 Schlagbolzenarretierplatte

8.211 Visier

8.212 Korn

8.293 Patronenzubringer

Double Action Only

8.147 DAO-Achse

8.152 Hahn für DAO

(Änderungen vorbehalten)

Modell mit Entspannhebel

8.117.01 Entspannhebel links

8.118.01 Entspannhebel rechts

(Änderungen vorbehalten)

1. A perfect function and long life of the

pistol can only be ensured by a correct

handling, operation and maintenance

subject to the instructions of this manual.

2. The indications «right», «left», «at the

front» and «at the back» are relate to the

shooter’s point of view when he holds the

pistol in his hands and looks as it as when

firing.

3. Each description of pistol parts and each

operation is only specified once. There-

fore, according to the extend, there is a re-

ference to already existing descriptions of

pistol parts and operations in other sec-

tions.

4. Unless there are no particular assembly

notes, assembly takes place in reverse or-

der to the disassembly.

5. Use only original SPHINX-Spare Parts.

Otherwise the manufacturers liability will

be no longer valid.

When ordering spare parts please adress

identification numbers as well as the desi-

gnation.

For ordering spare parts for an SPHINX

variant you will find the corresponding

parts listed on pages 32/33.

Preliminary note

ENGLISH

• When handling pistols special caution is

necessary as position and direction of the

pistol can be changed easily.

• Carefully read this operation manual be-

fore handling the pistol. Only use the pistol

if you have understood the manual.

• Observe all notes regarding handling and

operation. Disregarding can cause danger

to life and limb.

• Do not handle the pistol if you have con-

sumed alcohol, drugs or medications, or if

you feel physically unwell.

• Before handling, in case of troubles and

before cleaning malfunction check whether

• the pistol is unloaded (cartridge cham-

ber free),

• the barrel is free of obstructions and

• the magazin is empty.

• When giving or taking the pistol the slide

must always be open.

• Always treat the pistol as if it is loaded and

ready to fire.

• Never point the pistol at anyone during

handling or practice. Always point in a safe

direction.

• Keep your finger off the trigger while loa-

ding, unloading, drawing or otherwise

handling the pistol. Always place the trig-

ger finger against the trigger guard.

• The trigger may only be pulled if your

sights are aligned on the target.

• Never use force when handling, disassem-

bling, cleaning and assembling the pistol.

• Disassemble the pistol only as far as descri-

bed in this manual.

• Always wear eye protection when using the

pistol. When firing, your cartridge cases or

cartridge cases bounced off walls.

• Always wear hearing protection when

using the pistol.

• Only use factory loaded and undamaged

cartridges of the correct caliber.

• Note that during firing the pistol’s slide

moves back with high velocity. Hold the

pistol in such a way that your hands are

away from the rearward moving slide, in

order to avoid injuries.

• Do not grasp over the muzzle and ensure

that the muzzle area is free when firing.

• Store the pistol separately from ammuni-

tion and beyond the reach of unauthorized

persons (especially children).

• The proven SPHINX design ensures maxi-

mum possible safety for the shooter.

The SPHINX pistol is equipped with a

drop safety in order to prevent accidental

shoots in case of shocks or drops. This pro-

vides an utmost possible degree of drop sa-

fety. An absolute drop safety cannot be

achieved.

Extraordinary conditions as e. g. bad

shocks or heavy drops may adversely affect

the safety. After such events the pistol must

be checked by the manufacturer.

• SPHINX Systems Ltd. do not assume any

liability for events due to disregarding this

manual, wrong handling, negligence, im-

proper treatment, unauthorized part ex-

change and other manipulations in, with

or at the pistol.

• This operator’s manual is included in the

scope of supply of the pistol and always has

to be passed on along with the pistol.

Safety notes for the handling of pistols

Operating controls, designations, option

1 Slide

2 Slide release

3 Serial number

4 Hammer

5 Safety lever

6 Magazine release

7Trigger

8 Rear sight

9 Barrel

10 Front sight

11 Mounting grooves

12 Trigger guard

13 Grip

14 Magazine

Variant (example)

Decocking lever

ENGLISH

Technical data

SPHINX 3000 Standard SPHINX 3000 Tactical

Caliber 9mm x 19 / 9 x 21mm / 40 S &W / .45 ACP

Barrel Length 115mm 4.53 in. 95mm 3.74 in.

Magazine capacity 15+1 12+1/10+1 15+1 12+1/10+1

Total Length 210mm 8.27 in. 188mm 7.40 in.

Total Height 138mm 5.43 in. 138mm 5.43

Width of Grip 33mm 1.30 in. 33mm 1.30 in.

Weight without magazine 830 –1150g 29.28–40.58 oz. 760–1065g 26.79–37.55oz.

Trigger Pull SA 1.2–1.8kg 2.64–3.96 lb. 1.2–1.8 kg 2.64–3.96 lb.

DA 3.7kg 8.16 lb. 3.7kg 8.16 lb.

Safety manual safety / decocking lever / DAO-System

Color two-tone/stainless/black

10 1 9

121311 7

Checking before use

Make sure that before use the pistol is

– unloaded (cartridge chamber free) and

– that the barrel is free of obstructions.

Check the pistol for proper condition and

troublefree functioning.

Checking after usage

Make sure that after use the pistol is

– unloaded (cartridge chamber free) and

– that the barrel is free of obstructions,

– that the magazine is empty.

Functional tests of slide with grip

– Remove magazine.

– Retract the slide until stop. After releasing

it has to be positioned in its front position

by the recoil spring.

– Insert an empty magazine.

– Retract the slide until stop. The slide has to

be kept in rear position.

– Remove magazine.

– Fully retract the slide. After releasing the

slide the recoil spring must fully move it to

its forward position.

– Insert an empty magazine.

– Retract the slide until stop. The slide has to

be kept in rear position.

– Push slide release downwards. The recoil

spring must fully move the slide to its for-

ward position.

Checking

Functional tests of the trigger and safety

lever

Safety

– Cock the hammer. The hammer must stay

in its cocked position.

– Set the safety lever at «Fire» and pull the

trigger. The hammer has to release and

snap forward.

– Set the safety lever at «Safe». Cock the

hammer and pull the trigger. It must not

be possible to entirely pull the trigger and

the hammer has to remain cocked.

Decocking lever

– Set the safety lever by pressing down the

decocking lever. The hammer has to be lo-

cked before reaching the firing pin.

Testing the smooth operation of the safety

and of the firing pin

– Remove the slide as described on page 30.

– Push the firing pin entirely forward by me-

ans of the cleaning bar.

The firing pin protrusion should be min.

2mm. Afterwards the firing pin and firing

pin safety must smoothly spring back into

the initial position.

If the firing pin protrusion is too small or the

firing pin is sluggish, the firing pin hole in

the slide must be cleaned.

ENGLISH

1 Slide

2 Barrel

3 Recoil buffer/spring guide rod

4Grip

5 Slide release

6 Magazine

7 Safety

Component overview

Decocking

(versions with decocking lever)

After working the slide or firing the last shot

the hammer remains cocked.

For decocking

Press the decocking lever downward until

the hammer is decocked (see figure – de-

cocking). By this the hammer is caught by

the catch and can not touch the firing pin.

Additionally an automatic firing pin safety is

built in to avoid an unintended ignition.

Firing in double action mode

When firing in DA-mode the hammer is un-

cocked before firing.

By pulling the trigger the hammer will be co-

cked and then released.

Decocking Press slide release downward

Reloading when magazine is empty

After firing the last shot the slide remains in

the rear position by means of the slide re-

lease.

For loading

– Press the magazine release and remove the

empty magazine.

– Insert the filled magazine until the maga-

zine is engaged.

– Press the slide release downward

– slightly retract the slide and release it.

The slide is released and snaps forward by

the recoil spring. By this the next cartridge is

fed.

The pistol is loaded and cocked.

ENGLISH

Principles of handling and operation

Always handle the pistol as if it is loaded and

ready to fire.

In particular the following is forbidden:

– playing with the pistol, especially aiming at

anyone

– using force while handling, disassembling

and cleaning.

– The pistol must be checked by the manu-

facturer in case it has been subjected to ex-

traordinary conditions like e. g. shocks or

heavy drops.

Note: SPHINX selfloading pistols in cali-

bers 9mm x 19, 9 x 21mm, .40 S&W and .45

Auto have been approved for all ammunition

types according to SAAMI and C.I.P., inclu-

ding US+P ammunition.

Preparation for firing

– Remove the oil from the barrel by using a

dry cleaning rod (commercial cleaning

material) and check that it is free of ob-

structions.

– Check the pistol for proper condition and

troublefree functioning.

– Check magazine for correct engagement.

– Insert the filled magazine into the grip un-

til the magazine release is engaged. The

pistol is partially loaded.

– Retract the slide until stop and release it.

The pistol is loaded, cocked and the safety

lever is set at «Safe».

Firing in single action mode

The pistol is loaded, cocked and the safety le-

ver is set at «Safe».

Note: For variants without safety, manual

lever disengagement is not necessary.

For firing

– Press the safety lever downward (disenga-

ging).

– Pull the trigger. The cocked hammer is re-

leased and the cartridge in the chamber is

ignited by the firing pin.

Handling and operation

Cleaning materials and kits

For cleaning and maintenance of the pistol

the following is necessary:

– commercial weapon cleaning kit for caliber

9mm /.40 S&W/.45 Auto,

– cleaning rods and rags,

– cleaning solvent and conserving agents

without chlorine or acids.

Do not clean with

– objects made of metal,

– plastics, e.g. Nylon, Perlon or something

similar,

– water.

Cleaning work

Note: A regular checking, cleaning and

maintenance keeps the functional safety of

the pistol and increases the service life.

Normal cleaning

The normal cleaning should be performed

after each firing.

– Set the pistol at safe and make sure that it is

unloaded (no cartridge in the chamber).

– Disassemble the pistol as described on

page 30.

– Clean fouled parts and surfaces on the grip

and the slide with a cleaning brush and

rags and then lubricate them lightly.

– Moisten a cleaning brush with oil and re-

peatedly pass it through the barrel, then

pass pure cleaning rods through and sub-

sequently lubricate the exterior and inte-

rior of the barrel.

– Clean the magazine lips and follower and

slightly lubricate them.

Cleaning and Maintenance

– Reassemble the pistol.

– After cleaning and assembly check the

pistol for proper condition and troublefree

functioning.

Major cleaning

The major cleaning should be performed

after approx. 1000 rounds or once every

twelve months.

– Perform the normal cleaning.

Additionally

– Disassemble the magazine. For disassem-

bling press magazine locking plate down

through the hole of the magazine floor

plate and push magazine floor plate for-

ward with your thumb. Remove magazine

components.

– Clean and lubricate slightly the magazine

housing inside and the external surfaces of

the follower.

– Check the firing pin for smooth operation

(see page 25) and clean firing pin hole in-

side the slide.

– Reassemble the pistol.

After cleaning and assembly check the pistol

for proper condition and troublefree func-

tioning.

ENGLISH

Unloading the pistol

– Press the magazine release and remove the

empty magazine.

– Retract the slide until stop and press the

slide release upward.

– Make sure that there is no cartridge left in

the chamber.

– Release the slide by pressing down the slide

release or by retracting it and snap for-

ward.

Filling and emptying the magazine

For filling the magazine

– hold the magazine in one hand and

– insert the cartridges with the base of the

cartridge ahead under the magazine lips.

For unloading the cartridges must be pushed

to the front and collected.

Note: The magazine contains

15 cartridges caliber 9mm x 19,9 x 21mm,

12 cartridges caliber .40 S&W or

10 cartridges caliber .45 ACP.

Damaged, battered or dirty cartridges may

not be filled into the magazine.

Filling of the magazine

If troubles occur the pistol’s safety lever must

be immediately set at «Safe» and the pistol

must be treated as loaded until the trouble

Trouble shooting chart

has been found out and cleared.When elimi-

nating troubles the safety measures of this

manual must be observed.

Trouble, error

Cartridge is not ignited.

Slide did not open after the

shot.

Cartridge does not ejected

Cartridge not chambered.

Cartridge not fed.

Slide does not stay open

after the last shot.

Point of impact pattern

moves laterally.

Point of impact pattern

moves laterally.

Cause

Ammunition malfuncion

(failure)

Sluggish firing pin.

Damaged or broken firing pin.

Defective hammer spring.

Cartridge jams in the chamber

because it is deformed or the

chamber is fouled.

Insufficient slide recoil.

Badly loaded ammunition.

Damaged extractor, extractor

spring or ejector.

Fouled cartridge chamber.

Battered cartridge.

Defective recoil spring.

Defective magazine spring.

Damaged magazine or magazine lips.

Magazine spring is defective.

Insufficient slide recoil.

Round has been fired.

Damaged slide release lever.

Defective shaped spring for the

slide release.

Badly loaded ammunition.

Displaced front sight or rear

sight.

Damaged front sight or rear sight.

Change of type of ammunition.

Elimination

For safety reasons point the pistol

at the safe area. Then unload the

pistol and mind that no cartridge

is left inside the chamber. Return

the defective cartridges to the de-

aler/manufacturer.

Clean the firing pin hole inside

the slide.

Replace the firing pin.

Return the pistol for repair.

Unload the pistol.Pull back the slide

so that the cartridge is extracted; clean

the cartridge chamber if necessary.

Unload the pistol. Pull back the slide

and remove the cartridge. Check

for smooth operation and clean the

cartridge chamber if necessary.

Use other ammunition.

Return the pistol for repair.

Unload the pistol and clean the

chamber.

Replace the cartridge.

Replace the recoil spring.

Replace the magazine spring.

Replace the magazine.

Replace the magazine spring.

Check for smooth operation and

clean the cartridge chamber if

necessary.

Replace the slide release.

Return the pistol for repair.

Use other ammunition.

Readjust.

Replace and readjust.

Change ammunition or readjust.

ENGLISH

For cleaning the pistol disassembled.

Before disassembly make sure

that the magazine is empty and

that the chamber is clear of any

ammunition.

The pistol is disassembled and assembled

without any tool. Do not use any force.

The pistol must not be disassembled furt-

her than described below.

– Remove the magazine,

– retract the slide until stop and check that

the chamber is free of any ammunition.

– then let the slide pass forward again,

– cock the hammer then push the slide to the

rear until the index lines on the left side of

the slide and frame meet (Fig. 1),

– with the other hand press in the axle of the

slide release from the right and pull out the

slide release to the left (Fig. 2).

– Remove the slide by sliding it forward off

the grip (Fig. 3).

– Remove the recoil buffer/spring guide rod

downward against the spring tension (Fig.

4).

– Slightly lift the barrel up at the back, push

it forward and remove it backward.

Disassembly of the pistol

Fig. 2 Fig. 4 Remove the recoil /buffer spring guide rod

Fig. 1

Fig. 3 Remove the slide

ENGLISH

List of parts (Ersatzteile)

3.124 Grip screw

3.209 Extractor spring

8.090 Slide + rear sight

8.091 Magazine body

8.101 Frame

8.102 Left slide stop pin

8.103 Slide catch lever spring

8.104 Recoil spring guide

8.105 Recoil spring

8.106 Trigger

8.107 Trigger spring

8.108 Trigger pin

8.109 Trigger rod

8.110 Pin

8.111 Trigger rod

8.112 Hammer SA & DA

8.113 Hammer spring guide

8.114 Hammer spring

8.115 Hammer pin

8.116 Interrupter

8.117 Left safety lever

8.118 Right safety lever

8.121 Ejector

8.122 Sear

8.123 Sear spring

8.124 Magazine catch

8.125 Magazine catch spring

8.127 Magazine spring

8.128 Floor plate

8.130 Slide catch spring pin

8.131 Screw

8.132 Left grip

8.133 Right grip

8.135 Trigger bar pin

8.136 Sear pin

8.137 Locking plate

8.138 Pivot

8.139 Pivot pin

8.145 Right slide catch lever

8.146 Latch

8.148 Latch spring

8.149 Interrupter pin

8.153 Washer

8.202 Barrel

8.203 Extractor

8.204 Extractor pin

8.206 Firing pin

8.207 Firing pin spring

8.208 Firing pin safety

8.209 Firing pin safety spring

8.210 Firing pin plate

8.211 Rear sight

8.212 Front sight

8.293 Follower

Double Action Only

8.147 D. A pin

8.152 Hammer

(Subject to change)

Model with decocking lever

8.117.01 Decocking lever left

8.118.01 Decocking lever right

(Subject to change)

Notas preliminares

1. El funcionamiento perfecto y una larga

duración de vida de la pistola solamente

pueden ser garantizados por medio de una

manipulación, servicio y mantenimiento

apropiados, observando lo indicado en

este manual de instrucciones.

2. Las indicaciones «derecha», «izquierda»,

«delante» y «detrás» se refieren a la posi-

cíón de la pistola visto en la dirección de

tiro.

3. Toda descripción de piezas de la pistola y

todo trabajo se indican normalmente sólo

una vez. Por este motivo, y según el al-

cance, se hará siempre referencia en otras

secciones del manual a las descripciones

de piezas de la pistola y trabajos ya existen-

tes.

4. Siempre que no se indiquen instrucciones

de montaje se realiza siempre análoga-

mente pero a la inversa que el desmontaje.

5. Por favor emplear exclusivamente re-

puestos originales de la firma SPHINX.

Empleando otras piezas que no sean origi-

nales la garantia caduce. Al pedir repues-

tos rogamos que indiquen tanto el identi-

ficación como la denominación de los

repuestos requeridos.

Para pedir repuestos destinados para las

diferentes variantes puede encotrarse las

pezas discrepantes al modelo básico en la

página 46/47.

Unos sucesos extraordinarios, tales como

golpes duros o caídas pueden comprome-

ter la seguridad.

Después de sucesos extraordinarios de este

clase, la pistola debe por lo tanto someterse

a una revisión por parte del productor.

• SPHINX Systems Ltd. asumirá responsa-

bilidad alguna en los casos que se deban a

una desatención de estas instrucciones,

una manipulación errónea, imprudencia,

tratamiento inapropiado, cambio de piezas

inadmisible y otras intervenciones en el

pistola.

• Estas instrucciones para el uso están inclu-

idas en el volumen de suministro de la

pistola y deben siempre entregarse a ter-

ceros juntamente con la pistola.

ESPAÑOL

• Durante el uso y manipulación de la

pistola se tiene que proceder con un cui-

dado especial, ya que la posicón de la

pistola pueden ser alteradas con facilidad.

• Antes de usar el arma, rogamos leer con

atención este manual. No usar el arma

hasta después de haber entendido lo indi-

cado en las instrucciones.

• Observar las instrucciones relacionadas

con la manipulación y el servicio. Una des-

atenciòn de estas instrucciones puede traer

consigo peligro de accidentes graves y

mortales.

• Conviene abstenerse del uso de la pistola

después de haber tomado alcohol,drogas o

medicamentos o cuando estén Uds. indis-

puestos.

• Antes del uso, en el caso de fallos y antes de

la limpieza se tiene que verificar si

• la pistola está descargada (recámara vacía),

• el cañón está exento de cuerpos extraños

• el cargador está vacío.

• Durante la entrega o recepción de la

pistola, la corredera tiene que estar siem-

pre abierta.

• La pistola setiene que tratar siempre como

si estuviera cargada y lista para disparar.

• No apuntar nunca sobre personas al mani-

pular o practicar con la pistola. Mantener

la pistola siempre orientada hacia una di-

rección segura.

• Evitar todo contacto con el gatillo o dispa-

rador durante la carga y descarga, al

extraer la pistola de su funda o durante cu-

alquier otra manipulación. Colocar el

dedo de disparo desde fuera sobre el guar-

damonte. El gatillo o disparador sólo debe

ser accionado, cuando la pistola está orien-

tada hacia el objetivo o blanco.

• No aplicar violencia alguna durante la ma-

nipulación, desmontaje, limpieza y mon-

taje del arma.

• Desmontar la pistola solamente hasta el

punto descrito en estas instrucciones.

• Durante el disparo sus ojos pueden correr

peligro de lesiones por los cartuchos pica-

dos que saltan fuera de la recámara o que

rebotan de las paredes. Por esto, se reco-

mienda llevar siempre pustas unas gafas de

protección durante las prácticas de tiro.

• Durante las prácticas de tiro se deberán lle-

var siempre puesto unos cascos de protec-

ción auditiva.

• Empliar únicamente cartuchos correcta-

mente elaborados y sin daños con el calibre

correcto.

• Sírvanse tener presente el hecho de que,

durante el disparo, la dorredera de la

pistola retrocede a alta velocidad. Por esta

razón cuiden Uds. de mantener la pistola

durante el disparo de tal forma que sus

manos se encuentren fuera del camino de

retroceso de la corredera, para evitar posi-

bles heridas.

• Atención: En cualquier momento el área

de la boca del cañón deberá mantenerse li-

bre de obstáculos durante el tiro.

• Guardar la pistola separada de la muni-

ción. Procurar que ninguna persona que

no esté autorizada obtenga acceso al arma

(especialmente los niños).

• La concepción madura de la pistola garan-

tiza la mayor seguridad de empleo posible.

La pistola viene prevista de un dispositivo

de bloqueo del percutor. Este dispositivo de

bloqueo tiene por objeto evitar un disparo

involuntario en caso de una caída. A pesar

de ello, sin embargo, no se puede lograr una

seguridad absoluta en caso de una caída.

Instrucciones de seguridad para el manejo de pistolas

Elementos de servicio, designaciones, variante

1Corredera

2 Palanca de retención

de la corredera

3 Número de serie

4Martillo

5 Palanca del seguro

6 Retén del cargador

7 Gatillo/disparador

8 Sistema de alza

9 Cañón

10 Punto de mira

11 Riel de montaje

12 Guardamonte

13 Empuñadura

14 Cargador

Variante (ejemplo)

Palanca de desarme

ESPAÑOL

Características técnicas

SPHINX 3000 Standard SPHINX 3000 Tactical

Calibre 9mm x 19 / 9 x 21mm / 40 S &W / .45 ACP

Longitud del cañón 115mm 4.53 in. 95mm 3.74 in.

capacidad del cargador 15+1 12+1/10+1 15+1 12+1/10+1

Longitud total 210mm 8.27 in. 188mm 7.40 in.

Altura total 138mm 5.43 in. 138mm 5.43

Anchura de la empuñadura 33 mm 1.30 in. 33mm 1.30 in.

Peso sin cargador 830 –1150g 29.28–40.58 oz. 760–1065g 26.79–37.55oz.

Fuerza de acciona- SA 1.2 –1.8 kg 2.64–3.96 lb. 1.2–1.8 kg 2.64–3.96 lb.

miento del gatillo DA 3.7kg 8.16 lb. 3.7kg 8.16 lb.

Seguro seguro manual / palanca de desarme / DAO-sistema

Color two-tone/stainless/black

10 1 9

121311 7

Control antes del uso

Verificar que antes del uso la pistola

– està asegurada

– està descargada (recámara vacía)

– no se encuentra ningún cuerpo extraño en

el cañón

Antes del uso, verificar la capacidad de ope-

ración y el funcionamiento de la pistola.

Control después del uso

Verificar que después del uso la pistola

– està asegurada

– està descargada (recámara vacía)

– no se encuentra ningún cuerpo extraño en

el cañón

– el cargador está vacío.

Control de funcionamiento de la corred-

era con empuñadura

– Extraer el cargador.

– Retroceder la correder hasta el tope. Des-

pués de soltar la corredera, ésta tiene que

volver a su posición avanzada por medio

del resorte recuperador.

– Incorporar un cargador vacío.

– Retroceder la correder hasta el tope. La

corredera tiene que ser retenida en la posi-

ción trasera.

– Retirar el cargador.

– Retroceder ligeramente la corredera. Des-

pués de soltar la corredera, ésta se tiene que

desplazar de nuevo a su posición delantera

por medio del resorte recuperador.

– Incorporar un cargador vacío.

– Retroceder la corredera hasta el tope. La cor-

redera tiene que ser retenida en la posición

delantera por medio del resorte recuperador.

Controls

– Presionar hacia abajo la palanca de reten-

ción de la corredera. La corredera tiene que

ser desplazada de nuevo a su posición de-

lantera por medio del resorte recuperador.

Control de funcionamiento del disposo-

tivo de disparador y del seguro

Seguro

– Armar el martillo hasta el tope. El martillo

tiene que ser retenido en la posición trasera.

– Quitar el seguro de la pistola y accionar el

gatillo. El martillo tiene que liberarse y sal-

tar hacia delante.

– Poner el seguro de la pistola.Armar el mar-

tillo hasta el tope. Accionar el gatillo hasta

el tope estando asegurada la pistola. El dis-

parador no debe accionar el martillo.

Palanca de desarme

– Quitar el seguro de la pistola y palanca de

desarme. El martillo se tiene que bloquear

antes de alcanzar el percutor.

Control de verificación de la movilidad y

seguro del percutor

– Retirar la corredera como descrito en la

página 44.

– Presionar el percutor del todo hacia de-

lante por la baqueta de limpieza.

El saliente del percutor deberá ser aquí de

2mm por lo menos. El percutor y el seguro

del percutor tienen que retroceder a conti-

nuación elásticamente y con facilidad a su

posición original.

Si el saliente del percutor es insuficiente o el

percutor se mueve con dificultad, en este

caso se deberá limpiar la guía del percutor.

ESPAÑOL

1Corredera

2 Cañón

3 Disposotivo amortiguador, compl.

4 Empuñadura

5 Palanca de retención de la corredera

6Cargador

7 Seguro

Vista de conjunto de los grupos constructivos

Desarmar

(ejecuciones con palanca de desarme)

Después de rearmar la pistola o después de

disparar el último cartucho, el martillo se

queda en la posición de estadoo armado.

Para desarmar

Presionar hacia abajo la palanca, hasta que se

desarme el martillo (ver la figura). En conse-

cuencia, el martillo es retenido por la muesca

de retenida y no puede entrar en contacto

con el percutor.

Adicionalmente se ha montado un seguro

automático del percutor que evita una igni-

ción accidental o no intencionada.

Disparar con gatillo de doble acción

(Double Action)

Al disparar con el gatillo de doble acción el

gatillo no se encuentra armado antes de dis-

parar.

Actuando el disparador se arma primero el

gatillo y seguidamente se libera

Desarmar Presionar la palanca de retención de la corre-

dera

Cargar de nuevo después de haber dispa-

rado todo el cargador

Después de disparar el último cartucho, la

corredera es retenida en posición atras.

Para cargar

– Presionar el retén del cargador y extraer el

cargador vacío.

– Introducir un cargador lleno,hasta que en-

clave el retén del cargador.

– Presionar hacia abajo la palanca de reten-

ción de la corredera (ver figura la derecha)

– retroceder ligeramente la corredera y sol-

tarla.

La corredera es así liberada y lanada hacia

delante po la fuerza del resorte recuperador.

Al mismo tiempo se alimenta el cartucho si-

guiente.

La pistola está ahora cargada y armada.

ESPAÑOL

Principios para la manipulación y el servi-

cio

La pistola se tiene que manipular siempre

como si estuviera cargada y lista para dispa-

rar.

Al respecto, está particularmente prohi-

bido:

– Jugar con la pistola, especialmente apuntar

sobre personas.

– Aplicación de violencia durante el manejo,

el desmontaje y la limpieza.

– Después de esfuerzos extraordinarios, tales

como golpes en el arma o caídas de la

misma, la pistola deberá someterse a una

revisión por parte del productor.

Indicación: La pistolas automáticas

SPHINX de los calibres 9mm x 19, 9 x 21

mm, .40 S&W y .45 Auto han sido autoriza-

das para todos los tipos de municiones según

SAAMI así como C.I.P., incluyendo los tipos

de municiones +P de Estados Unidos.

Medidas de preparación para disparar

– Eliminar el aceite del cañón con ayuda de

una mecha de hilos para la limpieza que

esté seca (útil de limpieza corriente en el

comersio) y verificar si éste está libre de

cuerpos extraños.

– Verificar el funcionamiento de la corredera

y del seguro.

– Verificar que el cargador enclava correcta-

mente.

Cargar la pistola

– Introducir un cargador lleno en la empuñ-

adura, hasta que enclave el retén del carga-

dor. La pistola está ahora parcialmente car-

gada.

– Retroceder la corredera hasta el tope y de-

jarla que salte de nuevo hacia delante.

La pistola está ahora cargada, armada y

asegurada.

Disparar con gatillo normal de simple

acción (Single Action)

La pistola está cargada, armada y asegurada.

Indicación: En las variantes sin palaca de

seguro se suprime la necesidad de quitar el

seguro.

Para disparar

– Girar l palanca del seguro hacia abajo (qui-

tar el seguro).

– Accionar el gatillo. El martillo armado se

libera y mediante el percutor se realizaa la

ignición del cartucho que se encuentra en

la recámara.

Manipulación y servicio

Utiles y dispositivos para el manteni-

miento

Para la limpieza y mantenimiento de la

pistola se emplean:

– Equipo de uso corriente en el comercio

para limpieza de armas, para calibres de 9

mm /.40 S&W/.45 Auto,

– mechas de hilos para limpieza y paños de

limpieza,

– medios y agentes de limpieza y conserva-

ción exentos de cloro y de ácido.

No está permitido realizar la limpieza con

– objetos metálicos,

– productos sintéticos, p. ej. nilón, perlón, o

similares,

– agua.

Trabajos de mantenimiento

Indicación: Una limpieza, inspección y

mantenimiento a intervalos regulares con-

serva la seguridad funcional de la pistola y

aumenta su vida útil.

Limpieza normal

La limpieza normal se tiene que realizar

después de cada utilización del arma.

– Poner el seguro de la pistola y verificar si la

recámara está vacía.

– Desmontar la pistola como descrito en la

página 44.

– Limpiar las piezas sucias y las superficies

en la empuñadura y la corredera con un

depillo de limpieza y un paño y, a continu-

ación, aceitar ligeramente las piezas.

– Pasar varias veces por el cañón un cepillo

cilíndrico, o escobilla de limpieza, hume-

decido con aceite y, a continuación, pasar

Cuidado y conservación (Mantenimiento)

por el mismo mechas de hilos de limpieza

y seguidamente aceitar ligeramente el inte-

rior y el exterior.

– Limpiar y aceitar ligeramente los labios del

cargador y la teja elevadora.

– Montar de nuevo la pistola.

– Verificar la capacidad de operación y el

funcionamiento perfecto de la pistola des-

pués de la limpieza y del montaje.

Limpieza principal

La limpieza principal deberá realizarse

después de haber disparado aprox.

1000 cartuchos o una vez al año.

– Realizar la limpieza normal.

Adicionalmente

– Desmontar el cargador y limpiar la parte

interior de la caja del cargador, así como las

superficies exteriores de la teja elevadora, y

aceitar ligeramente. Para el desmontaje o

despiece del cargador, presionar hacia den-

tro el inserto en la base del cargador, des-

prender la tapa del cargador hacia delante

y retirar las piezas del cargador.

– Verificar la movilidad del percutor (ver la

página 39) y, en caso dado, limpiar la guía

del percutor.

– Montar de nuevo la pistola y el cargador.

– Después de la limpieza y del montaje, ve-

rificar la capacidad de operación de la

pistola así como el funcionamiento per-

fecto de la misma.

ESPAÑOL

Descargar la pistola

– Presionar el retén del cargador y retirar el

cargador.

– Retroceder la corredera hasta el tope y pre-

sionar hacia arriba la palanca de retención

de la corredera.

– Verificar que en la recámara no se encuen-

tra ningún cartucho.

– Presionando hacia abajo la palanca de re-

tención de la corredera o tirando ligera-

mente de la corredera hacia atrás liberar la

corredera y dejar que se desplace hacia de-

lante.

Llenar y vaciar el cargador

Para llenar el cargador

– coger el cargador con una mano

– introducir los cartuchos con la otra mano

por debajo de los labios del cargador y con la

base del catucho hacia delante.

Para vaciar el cargador presionar los cartu-

chos hacia delante y cogerlos.

Indicación: La capacidad del cargador es de

15 cartuchos del calibre 9mm x 19, 9 x 21mm,

de 12 cartuchos del calibre .40 S&W

10 cartuchos del calibre .45 ACP.

No está permitido introducir en el cargador

los cartuchos dañados, abollados o sucios.

Cargar el cargador

En caso de fallos o averías se tiene que asegurar

inmediatamente la pistola y ésta tiene que ser

considerada como cargada, hasta que se haya

Fallos y defectos, causa, eliminación

determinado el estado real. En la eliminación

de fallos se tienen que observar las medidas de

seguridad expuestas en esta descripción.

Fallo, defecto

No se produce ignición

del cartucho.

La corredera no se ha ab-

ierto después del disparo.

El cartucho picado no se

expulsa.

No se introduce el cartucho.

No se introduce el cartucho

La corredera no se queda

abierta después del último

tiro.

La disposición de los im-

pactos se ha alterado hacia

un lado.

La disposición de los im-

pactos se ha alterado hacia

arriba.

Causa

Defecto de munición (fallo).

Movilidad pesada del percutor.

Percutor dañado o roto.

Muelle del martillo con defectos.

Cartucho picado atascado en la

recámara, por que se ha defor-

mado o por que la recámara está

sucia.

Insuficiente retroceso de la cor-

redera.

Elaboración errónea de la municòn.

Extractor, muelle de extra

extractor o expulsor dañados.

Recámara sucia.

Cartucho deformado.

Muelle recuperador defectuoso.

Muelle del cargador defectuoso.

Cargador o labios del cargador

dañados.

Muelle del cargador defectuoso.

Palanca de retención de la cor-

redera dañada.

Muelle para palanca de retención

de la corredera defectuoso.

Punto de mira o alza desplaza-

dos.

Punto de mira o alza dañados.

Otra clase de munición.

Eliminación

Como medida de seguridad,

mantener la pistola dirigida al

objetivo durane unos 30 seg.

Desargar la pistola y verificar si el

cañón está vacío.El cartucho no

dispaarado se tiene que devolver

al comerciante /fabricante.

Limpiar la guía del percutor.

Cambiar el percutor.

Entregar la pistola para su reparación.

Descargar, retirar para ello la cor-

redera hacia atrás, para extraer el

cartucho picado; en caso dado,

limpiar la recámara.

Descargar la pistola,retroceder para

ello la corredera y retirar el cartucho

picado.Verificar la movilidad

limpiar, en caso dado,la recámara.

Emplear otra munición.

Entregar la pistola para su reparación.

Descargar y limpiar la pistola.

Cambiar el cartucho.

Cambiar el muelle recuperador.

Cambiar el cargador.

Cambiar el muelle del cargador.

Cambiar la palanca de retención

de la corredera.

Entregar la pistola para su repara-

ción.

Ajustar de nuevo.

Cambiar y ajustar de nuevo.

Cambiar la munición o ajustar de

nuevo.

ESPAÑOL

La pistola se tiene que desmontar para la

limpieza.

Antes del desmontaje se tiene que

verificar si tanto el cargador

como la recámara están vacíos.

El desmontaje y montaje de la pistola se rea-

liza sin herramientas. Evitar todo tipo de vio-

lencia.

La pistola no debe ser desmontada más

allá de lo descrito a continuación.

– Extraer el cargador,

– desplazar la corredera hacia atrás hasta el

tope y verificar si la recámara está vacía,

– dejar que la corredera se deslice de nuevo

hacia delante,

– poner la señal de la corredera en frente de

la señal de la armadura (Fig. 1).

– Con la otra mano, presionar desde la dere-

cha el eje de la palanca de retención de la

corredera (ver la figura) y extraer la pal-

anca de retención de la corredera (Fig. 2).

– Desprender la corredera de la empuñadura

desplazándola hacia delante (Fig. 3).

– Extraer hacia abajo el dispositivo amorti-

guador (Fig. 4).

– Levantar ligeramente la parte trasera del

cañón, desplazarlo hacia delante y extra-

erlo hacia atrás.

– Para el montaje del arma, actúar en el sen-

tido contrario.

Desmontaje o despiece de la pistola

Fig. 2 Fig. 4 Extracción del dispositivo amortiguador

Fig. 1

Fig. 3 Desprendimiento del corredera

ESPAÑOL

Piezas desprendadas de la pistol (Recambios)

3.124 Tornillo para cacha

3.209 Muelle del extractor

8.090 Corredera

8.091 Cargador

8.101 Armadura

8.102 Retén de la corredera izquierda

8.103 Muelle del retén de la corredera

8.104 Juía del muelle recuperador

8.105 Muelle recuperador

8.106 Disparador

8.107 Muelle del disparador

8.108 Eje del disparador

8.109 Biela del dispirador

8.110 Eje

8.111 Muelle de la biela del disparador

8.112 Martillo SA & DA

8.113 Empujador del martillo

8.114 Muelle del martillo

8.115 Pasador eje del martillo

8.116 Interruptor

8.117 Palanco del seguro izquierda

8.118 Palanco del seguro derecha

8.121 Expulsador

8.122 Pestillo de retención

8.123 Muelle de torsión

8.124 Retén de cargador

8.125 Muelle del retén de cargador

8.127 Muelle del cargador

8.128 Tapa del cargador

8.130 Eje del muelle

8.131 Tornillo

8.132 Cacha izquierda

8.133 Cacha derecha

8.135 Eje de la biela del disparador

8.136 Pasador-eje del pestillo de retención

8.137 Placa terminal

8.138 Soporte del muelle del martillo

8.139 Eje del soporte del muelle

8.145 Retén de la corredera izquierda

8.146 Cerrojo

8.148 Muelle de cerrojo

8.149 Eje de cerrojo

8.153 Arandela

8.202 Cañón

8.203 Extractor

8.204 Eje del extractor

8.206 Percutor

8.207 Muelle del percutor

8.208 Seguro del percutor

8.209 Muelle del seguro del percutor

8.210 Chapilla de la aguja

8.211 Alza

8.212 Punto de mira

8.293 Elevador

Solamente doble acción

8.147 Eje para doble acción solamente

8.152 Martillo DAO solamente

(Reservado el derecho a modificaciones)

Modelo con palanca de desarme

8.117.01 Palanca de desarme izquierda

8.118.01 Palanca de desarme derecha

(Reservado el derecho a modificaciones)

1. Ce n’est qu’en maniant, en entretenant et

en soignant le pistolet selon les règles et

en respectant les présentes instructions,

qu’on pourra assurer son parfait fonc-

tionnement et sa durabilité.

2. Les indications «droite», «gauche», «avant»

et «arrière» se référant au pistolet indi-

quent toujours le sens du tir.

3. Chacune des descriptions de pièces de le

pistolet et chaque travail ne sont en géné-

ral indiqués qu’une seule fois. C’est pour-

quoi il sera renvoyé le cas échéant, selon

l’importance, à des descriptions de pièces

du pistolet ou à des indications de travaux

figurant dans d’autres sections.

4. En l’absence d’indications d’assemblage

particulières, le montage s’effectue dans

l’ordre inverse du démontage.

5. N’employez que des pièces détachées

originales SPHINX.

Dans le cas où d’autres pièces seraient uti-

lisées, vous perdez la garantie. En com-

mandant les pièces détachées, donner les

numéros d’identifications.

Pour les commandes de pièces pour d’au-

tres variantes, reportez vous à la page

60/61.

Avant-propos

• SPHINX Systems Ltd. n’assume aucune

responsabilité pour des incidents qui serai-

ent dus à l’inobservation des présentes in-

structions, à un maniement incorrect, à la

néglicence, à un traitement inadéquat, à

l’échange de pièces nonconformes ou à

toute autre intervention.

• Ce mode d’émploi fait partie du pack de

livraison du pistolet et doit toujours l’ac-

compagner lors de la remise du pistolet à

des tiers.

FRANÇAIS

• En maniant un pistolet il faut être extrê-

mement prudent, car la position de l’arme

et la direction dans laquelle elle est pointée

se modifient facilement.

• Lisez soigneusement les présentes instruc-

tions avant de vous servir de l’arme et ne

commencez à l’utiliser qu’une fois que

vous aurez bien tout assimilé.

• Respectez toutes les indications concer-

mant le maniement et l’utilisation de

l’arme. En n’en tenant pas compte vous

pouvez risquer des blessures graves même

mortelles.

• N’utilisez pas le pistolet en cas de con-

sommation d’alcool, de drogues ou de mé-

dicaments ou en cas où vous sentez mal

physiquement.

• En cas d’utilisation après un incident ou

avant le nettoyage, il faut vérifier si

• le pistolet est déchargé (chambre vide)

• aucun corps étranger ne se trouve dans

le canon

• le chargeur est vide

• En remettant ou en recevant le pistolet, la

culasse doit toujours être ouverte.

• Dans tous les cas, le pistolet doit toujours

être manipulé comme s’il était chargé et

prêt au tir.

• En le manipulant ou en vous exerçant avec

le pistolet, ne le pointez jamais sur des per-

sonnes. Pointez toujours le pistolet dans

une direction sûre.

• Ne touchez jamais la détente pour charger,

décharger ou pour toute autre opération.

Placez le doigt de détente à l’extérieur du

pontet. la détente ne doit être pressée

qu’une fois que le pistolet est pointé sur la

cible.

• Aucune force no doit être exercée pour le

maniement, le démontage, le nettoyage ou

le remontage de l’arme. Ne démontez le

pistolet que dans la mesure indiquée par

les présentes instructions.

• Au tir, vos yeux risquent d’être blessés par

des étuis éjectés ou qui ricochent contre un

mur. Aussi, portez toujours des lunettes de

protection en tirant.

• Portez toujours une protection auditive au

tir.

• Utilisez seulement des cartouches de

bonne fabrication, qui sont intactes et du

bon calibre.

• Faites attention à la culasse du pistolet du-

rant le tir. Cette culasse recule avec haute

vitesse. Tenez vos mains de manière à ne

pas toucher la culasse pour éviter des bles-

sures.

• Fautes attention à ne pas mettre vos doigts

devant le canon durant le tir. Le canon doit

être propre.

• Conservez le pistolet et ses munitions dans

des endroits séparés.

• Le pistolet de doit pas se trouver à portée

de personnes non autorisées (d’enfants en

particulier).

• La construction éprouvée du pistolet

SPHINX garantit une sécurité maximale

pour le tireur dans la mesure du possible.

Le pistolet SPHINX est pourvu de sécuri-

tés qui bloquent soit le percuteur soit le

chien en cas de chutes. Ces sécurités garan-

tissent une sécurité de chute maximale

pour le tireur dans la mesure du possible.

Une sécurité absolue en cas de chutes n’est

pas possible.

Des condutions extrêmes, comme p.ex. de

forts chocs ou de mauvaises chutes peu-

vent entraver la sécurité du pistolet. Après

de tels événéments il faut faire inspecter le

pistolet par le fabricant.

Conseils de sécurité pour manipuler le pistolet

Pièces de service, désignations, option

1 Glissière

2 Arrêtoir de glissiére

3 Numéro de série

4 Chien

5 Levier de sûreté

6 Arrêtoir de chargeur

7 Queue de détente

8 Hausse

9 Canon

10 Guidon

11 Rail de montage

12 Pontet

13 Carcasse

14 Chargeur

Option (Exemple)

Levier de désarmement

FRANÇAIS

Renseignements techniques

SPHINX 3000 Standard SPHINX 3000 Tactical

Calibre 9mm x 19 / 9 x 21mm / 40 S &W / .45 ACP

Longueur du canon 115mm 4.53 in. 95mm 3.74 in.

Capacité du chargeur 15+1 12+1/10+1 15+1 12+1/10+1

Longueur totale 210mm 8.27 in. 188mm 7.40 in.

Hauteur totale 138mm 5.43 in. 138mm 5.43

Largeur de la poignée 33mm 1.30 in. 33mm 1.30 in.

pistolet

Poids sans chargeur 830–1150g 29.28–40.58 oz. 760–1065g 26.79–37.55oz.

Poids de la SA 1.2–1.8kg 2.64–3.96 lb. 1.2–1.8 kg 2.64–3.96 lb.

détente DA 3.7kg 8.16 lb. 3.7kg 8.16 lb.

Sûreté sûreté manuelle / levier de désarmement / DAO-systeme

Couleur two-tone/stainless/black

10 1 9

121311 7

Vérifications avant utilisation

Avant toute utilisation vérifiez bien que le

pistolet

– est déchargé (chambre vide)

– qu’il n’y a aucun corps étranger dans le ca-

non.

Avant d’utiliser le pistolet côntrolez son bon

fonctionnement.

Vérification après utilisation

Après l’avoir utilisé, assurez-vous que le

pistolet

– que le pistolet est déchargé (chambre vide),

– qu’il n’y a aucun corps étranger dans le ca-

non

– que le chargeur est vide.

Vérification du fonctionnement, glissière

et carcasse

– Retirer le chargeur.

– Tirer la glissière en arrière jusqu’à la butée.

Une fois relâchée, la glissière doit être ra-

menée en position avant par le ressort ré-

cupérateur.

– Engager le chargeur vide.

– Tirer le glissière en arrière légèrement en

arrière. Une fois relachée elle doit être ra-

menée en position avant par le ressort ré-

cupérateur.

– Engager le chargeur vide.

– Tirer la glissière jusqu’à la butée. Elle doit

rester bloquée en position arrière.

– Abaisser l’arrêtoir de glissière. La glissière

doit revenir en avant sous la poussée du

ressort récupérateur.

Vérifications

Vérification du fonctionnement, mécanis-

mes de détente et de sûreté

Sûreté

– Basculer le chien en arrière, jusqu’à la bu-

tée. Il doit rester bloqué.

– Dégager la sûreté et presser la détente. Le

chien doit être libéré et se rabattre en

avant.

– Engager la sûreté. Basculer le chien en arri-

ère jusqu’à la butée. Presser complètement

la détente. Le coup ne doit pas partir.

Levier de désarmement

– Dégager la sûreté avec le désarmement.

Pousser le chien vers l’avant. Il doit se blo-

quer avant de toucher le percuteur.

Vérification du bon fonctionnement et sû-

reté du percuteur

– Démonter la glissière, comme expliqué en

page 58.

– Pousser le percuteur complètement vers

l’avant à l’aide d’une baguette de net-

toyage.

La saillie du percuteur devrait alors être de

au moins 2mm. Le percuteur et la sûreté de

percuteur doivent ensuite reprendre libre-

ment leurs positions initiales sous la poussée

de leurs ressorts.

Si la saillie du percuteur est trop faible ou s’il

se manoeuvre difficilement, il faut nettoyer

le guide de percuteur.

FRANÇAIS

1 Glissière

2 Canon

3 Dispositif amortisseur, complet

4 Carcasse

5 Arrêtoir de glissière

6 Chargeur

7 Sûreté

Présentation des éléments de construction

Pour désarmer

(modèles avec un levier combiné sûreté et

désarmement ou avec seulement un levier

de désarmement)

Après avoir chargé ou lorsque le dernier

coup est tiré, le chien reste en position ar-

mée.

Pour désarmer

Pousser le levier de désarmement, jusqu’à ce

que le chien se désarme (voir illustration

gauche). Le chien est alors intercepté par le

cran d’arrêt et ne peut pas toucher le percu-

teur.

De plus, une sûreté automatique de percu-

teur est installée qui empêche les percussions

involontaires.

Pour tirer en double action

Si le chien n’est pas armé avant le tir, on tire

en double action.

Dans ce cas le chien est armé par l’action sur

la détente, puis libéré.

Désarmer Appuyer sur l’arrêtoir de glissière

Pour approvisionner le chargeur vidé au

tir

Lorsque la dernière cartouche est tirée, la

glissière est maintenue en position arrière

par l’arrêtoir de glissière.

Pour charger

– Pousser l’arrêtoir de chargeur et retirer le

chargeur vide.

– Pousser le chargeur garni dans la poignée

jusqu’a enclenchement de l’arrêtoir.

– Pousser l’arrêtoir de glissière vers le bas

(voir illustration)

– tirer la glissière légèrement en arrière, puis

relacher.

La glissière est libérée et part en avant soous

la poussée du ressort récupérateur. En même

temps la cartouche suivante est chambrée.

Le pistolet est chargé et armé.

FRANÇAIS

Principes de maniement et d’utilisation

Le pistolet doit toujours être manié comme

s’il était chargé et prêt à tirer.

Il est interdit,en particulier

– de manier le pistolet en plaisantant et sur-

tout, de mettre en joue des personnes.

– D’user de la force en maniant, démontant

ou nettoyant l’arme.

– Le pistolet doit être inspecté par le fabri-

cant en cas de conditions extrêmes, p.ex.

après de forts chocs ou des chutes.

Indication: Les pistolets automatiques

SPHINX des calibres 9mm x 19, 9 x 21mm,

.40 S&W et .45 Auto ont été autorisés pour

tous les types de munitions selon SAAMI et

C.I.P., y inclues les munitions +P des Etats-

Unis.

Préparation au tir

– Déshuiler le canon avec de l’étoupe sèche

(accessoire de nettoyage courant du com-

merce) et vérifier qu’il ne contient aucun

corps étranger.

– Vérifier le bon fonctionnement de la glis-

sière et de la sûreté.

– Vérifier que le chargeur s’enclenche cor-

rectement.

Pour charger

– Pousser le chargeur préalablement rempli

dans la poignée jusqu’à enclenchement de

l’arrêtoir.

– Tirer la glissière en arrière jusqu’à la butée

et laisser repartir en avant.

Le pistolet est maintenant chargé,armé et

au cran de sûreté.

Pour tirer en simple action

Le pistolet est chargé, armé et à la sûreté.

Note: Pour les options sans levier de sûreté,

la sûreté ne saurait être dégagée.

Pour tirer

– faire pivoter le levier de sûreté vers le bas

(la sûreté est dégagée).

– Presser la détente. Le chien armé est libéré

et la cartouche se trouvant dans la chambre

est percutée par le percuteur.

Maniement et utilisation

Produits et accesoires d’entretien

Pour nettoyer et entretenir le pistolet il faut

utiliser:

– les accessoires du commerce pour net-

toyage des armes, pour cal. 9mm /.40

S&W ou .45 Auto,

– de l’étoupe pour nettoyage et des chiffons,

– des produits de nettoyage et d’entretien

sans chlore ni acide.

Il ne faut pas nettoyer

– avec des objets métalliques,

– avec des matières synthétiques telles que le

nylon, le perlon ou des produits similaires,

– avec de l’eau.

Travaux d’entretien

Indication: Un nettoyage et un entretien ré-

guliers ainsi que contrôle conservent sa sécu-

rité de fonctionnement au pistolet et aug-

mentent sa durée de vie.

Nettoyage sommaire

Un nettoyage sommaire doit être effectué

après chaque tir

– Engager la sûreté et vérifier que la chambre

et vide.

– Démonter le pistolet comme indiqué en

page 58.

– Nettoyer les pièces et surface de la poignée

pistolet et de la glissière avec la brosse de

nettoyage et des chiffons, puis huiler légè-

rement..

– Passer plusiers fois un écouvillon de net-

toyage trempé dans l’huile dans le canon,

passer ensuite un tampon d’étoupe propre,

puis huiler légèrement, extérieurement et

intérieurement.

Entretien

– Nettoyer les lèvres du chargeur et l’éléva-

teur, puis huiler légèrement.

– Remonter le pistolet.

– Après le nettoyage et le remontage, vérifier

la maniabilité et le bon fonctionnement du

pistolet.

Nettoyage à fond

Un nettoyage à fond doit être effectué cha-

que fois que env. 1000 coups ont été tirés

ou une fois par an.

– Effectuer un nettoyage sommaire.

En outre

– Démonter le chargeur, nettoyer l’intérieur

du boîtier ainsi que l’élévateur.

– Pour démonter le chargeur, enfoncer la

pièce intercalaire logée dans le fond du

chargeur, faire glisser le fond de chargeur

vers l’avant et retirer les pièces du chargeur.

– Vérifier le bon fonctionnement du percu-

teur (voir page 53) et, le cas échéant, net-

toyer le guide de percuteur.

– Remonter le pistolet et le chargeur.

Après le nettoyage et le remontage, vérifier la

maniabilité et le bon fonctionnement du

pistolet.

FRANÇAIS

Pour décharger le pistolet

– Pousser l’arrêtoir de chargeur et retirer le

chargeur.

– Tirer la glisière en arrière, jusqu’à la butée,

pousser l’arrêtoir de glissière vers le haut.

– Vérifier qu’il n’y a plus de cartouche dans

la chambre.

– Faire repartir la glissière vers l’avant en ab-

aissant l’arrêtoir ou en la tirant en arrière.

Pour garnir ou vider le chargeur

Pour remplir le chargeur

– saisir le chargeur dans la main et

– Pousser les cartouches, le culot en avant

sous les lèvres du chargeur.

Pour le vidage du chargeur pousser les car-

touches en avant.

Indication: La capacité du chargeur est de

15 cartouches cal. 9mm x 19, 9 x 21mm,

12 cartouches cal. .40 S&W ou

10 cartouches cal. .45 ACP.

Les cartouches sales ou endommagées ne

doivent pas être mises dans le chargeur.

Remplissage du chargeur

En cas d’incidents le pistolet est à mettre im-

médiatement à la sûreté et à considérer comme

chargée tant ue son état réel n’a pas été etabli.

Mauvais fonctionnement et défectuosités,

causes, élimination

En remédint aux incidents il faut toujours te-

nir compte des mesures de sécurité dcrites

dans la présente notice.

Mauvais fonctionne-

ment, défectuosités

L’ignition de la cartouche

ne se produit pas.

La glissière ne s’est pas

ouverte après le tir.

L’étui n’est pas éjecté.

La cartouches n’est pas

chambrée.

Le chargeur n’alimente

pas.

La glissière ne reste pas

ouverte après le dernier

coup.

Le point d’impact s’est

déplacé latéralement.

Le point d’impact s’est

déplacé en hauteur.

Causes

Munitions défectueuse (raté).

Percuteur dur.

Percuteur endommagé ou cassé.

Ressort de chien endommagé.

L’étui reste coincé dans la cham-

bre parce qu’il est déformé ou

que la chambre est encrassée.

Le recul de la glissière est trop

réduit.

La munition n’est pas conforme.

L’extracteur, le ressort d’extrac-

teur ou l’éjecteur sont endom-

magés.

Chambre encrassée.

Cartouche bosselée.

Ressort récupérateur endom-

magé.

Ressort de chargeur endommagé.

Le chargeur ou les lèvres du

chargeur sont endommagés.

Ressort de chargeur endommagé.

Arrêtoir de glissière endommagé.

Ressort d’arrêtoir de glissière

endommagé.

Hausse guidon se sont déplacés.

Hausse ou guidon endommagés.

Nouvelle munition.

Elimination

Par sécurité tenir le pistolet pen-

dant env. 30 sec.sur la cible. Puis

décharger et voir si le canon n’est

pas obstrué. Rendre la cartouche

défectueuse au fournisseur.

Nettoyer le guide depercuteur.

Changer le percuteur.

Donner le pistolet en réparation.

Décharger en tirant la glissière en

arriére pour éjecter l’étui, au besoin,

nettoyer la chambre.

Décharger en tirant la glissière en

arriére et retirer l’étui.Vérifier le

bon fonctionnement et, au besoin,

nettoyer la chambre.

Changer de munition.

Donner le pistolet en réparation.

Décharger et nettoyer.

Changer de cartouche.

Changer le ressort.

Changer le ressort du chargeur.

Changer le chargeur.

Changer le ressort du chargeur.

Changer l’arrêtoir de glissière.

Donner le pistolet en réparation.

Effectuer un nouveau réglage.

Les changer et faire un nouveau

réglage.

Changer de munition ou faire un

nouveau réglage.

FRANÇAIS

Le pistolet doit être démonté pour le net-

toyage.

Avant le démontage il fait vérifier

que le chargeur et la chambre sont

vides.

Le pistolet se démonte et se remonte sans

l’aide d’un outil. Il ne faut jamais faire usage

de la force.

Il ne faut pas démoner le pistolet au-délà

des indications figurant ci-après.

– Mettre la culasse en arrière pour mettre le

trait de repère en face de celui de la car-

casse,(Fig. 1),

– de l’autre main, enfoncer sur la droite l’axe

de l’arrêtoir (voir illustration) et retirer

l’arrêtoir de glissière (Fig. 2).

– Tirer la glissière en avant, en la dégageant

de la poignée (Fig. 3).

– Retirer le dispositif amortisseur vers le bas,

(Fig. 4).

– Relever légèrement l’arrière du canon, le

glisser vers l’avant et le retirer vers l’arrière.

Démontage du pistolet

Fig. 2 Fig. 4 Retirer le dispositif amortisseur

Fig. 1

Fig. 3 Retirer la glissière

FRANÇAIS

Pièces détachées du pistolet (Pièces de rechange)

3.124 Vis des plaquettes

3.209 Ressort de l’extracteur

8.090 Glissière

8.091 Chargeur

8.101 Carcasse

8.102 Arrêtoir culasse gauche

8.103 Ressort, arrêtoir de culasse

8.104 Tige guide

8.105 Ressort récupérateur

8.106 Détente

8.107 Ressort de la détente

8.108 Axe de la détente

8.109 Séparateur

8.110 Axe d’arrêt

8.111 Ressort du séparateur

8.112 Chien SA & DA

8.113 Tige du chien

8.114 Ressort du chien

8.115 Axe du chien

8.116 Interrupteur

8.117 Levier de sûreté gauche

8.118 Levier de sûreté droit

8.121 Ejecteur

8.122 Gâchette

8.123 Ressort de la gâchette

8.124 Arrêtoir du chargeur

8.125 Ressort arrêtoir chargeur

8.127 Ressort du chargeur

8.128 Fond du chargeur

8.130 Axe ressort arrêtoir culasse

8.131 Vis

8.132 Plaquette gauche

8.133 Plaquette droite

8.135 Axe du séparateur

8.136 Axe de la gâchette

8.137 Plaquette

8.138 Siège du ressort de chien

8.139 Axe du siège de ressort

8.145 Arrêtoir droit de culasse

8.146 Verrou

8.148 Ressort du verrou

8.149 Axe de l’interrupteur

8.153 Rondelle

8.202 Canon

8.203 Extracteur

8.204 Axe de l’extracteur

8.206 Percuteur

8.207 Ressort du percuteur

8.208 Sécurité du percuteur

8.209 Ressort de la sécurité

8.210 Plaquette d’arrêt percuteur

8.211 Cran de mire

8.212 Guidon

8.293 Elévateur

Double Action Only

8.147 Axe pour DAO

8.152 Chien DAO

(Sous réserve de modifications)

Modèle avec levier de désarmement

8.117.01 Levier de désarmement droit

8.118.01 Levier de désarmement gauche

(Sous réserve de modifications)

Sphinx Systems Ltd.

Gsteigstrasse 12

CH-3800 Matten/Switzerland

www.sphinxarms.com

Bedienungsanleitung PDF Sphinx 3000

Sphinx 3000 Sphinx 3000

Navigation menu

Versions of this User Manual:

Views

Navigation
