U-PHORIA
UMC404
HD
Audiophile 4x4, 24-Bit/192 kHz
USB Audio/MIDI Interface with MIDAS Mic Preampli ers
UMC204
HD
Audiophile 2x4, 24-Bit/192 kHz
USB Audio/MIDI Interface with MIDAS Mic Preampli ers
UMC202
HD
Audiophile 2x2, 24-Bit/192 kHz
USB Audio Interface with MIDAS Mic Preampli ers
UMC22
Audiophile 2x2 USB Audio Interface with
MIDAS Mic Preampli er
UM2
Audiophile 2x2 USB Audio Interface with
XENYX Mic Preampli er
2U-PHORIA UMC404HD/UMC204HD/UMC202HD/UMC22/UM2 クイックスタートガイド 3
注意
感電の.恐れがありま
すので、カバーやその
他の部品を取り外した
り、開けたりしないでください。
高品質なプロ用スピーカーケーブ
ル（¼" TS 標準ケーブルおよびツ
イスト ロッキング プラグケーブ
ル）を使用してください。
注意
火事および感電の危険
を防ぐため、本装置を
水分や湿気のあるところには設置
しないで下さい。装置には決して
水分がかからないように注意し、
花瓶など水分を含んだものは、装
置の上には置かないようにしてく
ださい。
注意
このマークが表示され
ている箇所には、内部
に高圧電流が生じています。手を
触れると感電の恐れがあります。
注意
取り扱いとお手入れの
方法についての重要な
説明が付属の取扱説
明書に記載されています。ご使用
の前に良くお読みください。
注意
1. 取扱説明書を通してご覧く
ださい。
2. 取扱説明書を大切に保管して
ください 。
3. 警告に従ってください。
4. 指示に従ってください。
5. 本機を水の近くで使用しない
でください。
6. お手入れの際は常に乾燥した
布巾を使ってください。
7. 本機は、取扱説明書の指示
に従い、適切な換気を妨げない場
所に設置してください。取扱説明
書に従って設置してください。
8. 本機は、電気ヒーターや温風
機器、ストーブ、調理台やアンプ
といった熱源 から離して設置して
ください 。
安全にお使いいただくために
9
. ニ
極式プ
ラ
グおよび
アース
タ
イプ (三芯) プラグの安全ピンは
取り外さないでください。ニ極式
プラグにはピンが二本ついてお
り、そのうち一本はもう一方より
も幅が広くなっています。アース
タイプの三芯プラグにはニ本のピ
ンに加えてアース用のピンが一本
ついています。これらの幅の広い
ピン、およびアースピンは、安全
のためのものです。備え付けのプ
ラグが、お使いのコンセントの形
状と異なる場合は、電器技師に
相談してコンセントの交換をして
下さい。
10. 電源コードを踏みつけた
り、挟んだりしないようご注
意ください。電源コードやプ
ラグ、コンセント及び製品と
の接続には十分にご注意くだ
さい。
11. すべての装置の接地 (ア
ース) が確保されていること
を確認して下さい。
12.
電源タ
ッ
プ
や電源プラグは
電源遮断機とし
て利用されてい
る場合には、これ
が直ぐに操作できるよう手元
に設置して下さい。
13. 付属品は本機製造元が
指定したもののみをお使いく
ださい。
14. カートスタンド、三脚、
ブラケット、テーブルなどは、
本機製造元が指定したもの、
もしくは本 機 の 付属 品となる
もののみをお使いください。
カートを使用しての運搬の際
は、器具の落下による怪我に
十分ご注意ください。
15. 雷雨の場合、もしくは長
期間ご使用にならない場合
は、電源プラグをコンセント
から抜いてください。
16.
故障
の
際は当社指定
の
サ
ービス技術者にお問い合わせ
ください。電源コードもしくは
プラグの損傷、液体の装置内
への浸入、装置の上に物が落
下した場合、雨や湿気に装置
が晒されてしまった場合、正
常に作動しない場合、もしく
は装置を地面に落下させてし
まった場合など、いかなる形
であれ装置に損傷が加わった
場合は、装置の修理・点検を
受けてください。
17. 本製品に電源
コードが付属されて
いる場合、付属の電
源コードは本製品
以外ではご使用い
ただけません。電源コードは
必ず本製品に付属された電源
コードのみご使用ください。
4U-PHORIA UMC404HD/UMC204HD/UMC202HD/UMC22/UM2 クイックスタートガイド 5
18.
ブ
ッ
クケ
ース
など
の
よう
な、閉じたスペースには設置
しないでください。
19. 本機の上に点火した蝋燭
などの裸火を置かないでくだ
さい。
20. 電池廃棄の際には、環境
へのご配慮をお願いします。
電池は、かならず電池回収場
所に廃棄してください。
21. 本機器は熱帯気候および
/ または温帯気候下でご使用
ください。
法的放棄
ここに含まれる記 述、写真、意
見の全体または一部に依拠し
て、いかなる人が損害を生じ
させた場合にも、MUSIC Group
は一切の賠償責任を負いませ
ん。技術仕様、外観およびその
他
の
情報は予告なく変更にな
る場合があります。商標はすべ
て、それぞれの所有者に帰属し
ます。MIDAS、KLARK TEKNIK、
LAB GRUPPEN、LAKE、TANNOY、
TURBOSOUND、TC ELECTRONIC、
TC HELICON、BEHRINGER、
BUGERA および DDA は
MUSIC Group IP Ltd. の商標または
登録商標です。© MUSIC Group IP
Ltd. 2017 無断転用禁止。
限定保証
適用される保証条件と MUSIC
Group の限定保証に関する概
要については、オンライン上
music-group.com/warranty にて詳
細をご確認ください。
6クイックスタートガイド
7
U-PHORIA UMC404HD/UMC204HD/UMC202HD/UMC22/UM2
ステップ 1: フックアップ

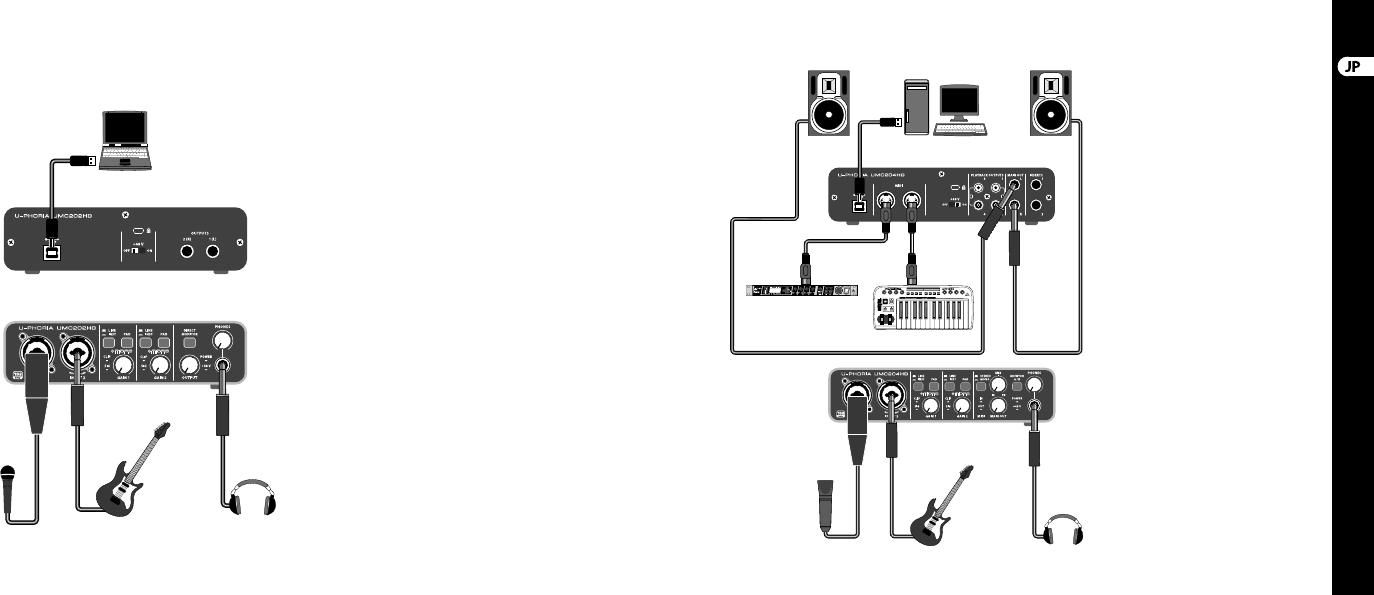

U-PHORIA UMC404HD/UMC204HD/UMC202HD/UMC22/UM2 フックアップ
モバイル・レコーディング / ミキシング ホーム / プロジェクト・スタジオ
HPS3000
XM8500
Laptop
Guitar
B3031AB3031A
MIDI Keyboard
FX2000
Desktop
HPS3000
Guitar
B-2 PRO
8クイックスタートガイド
9
U-PHORIA UMC404HD/UMC204HD/UMC202HD/UMC22/UM2

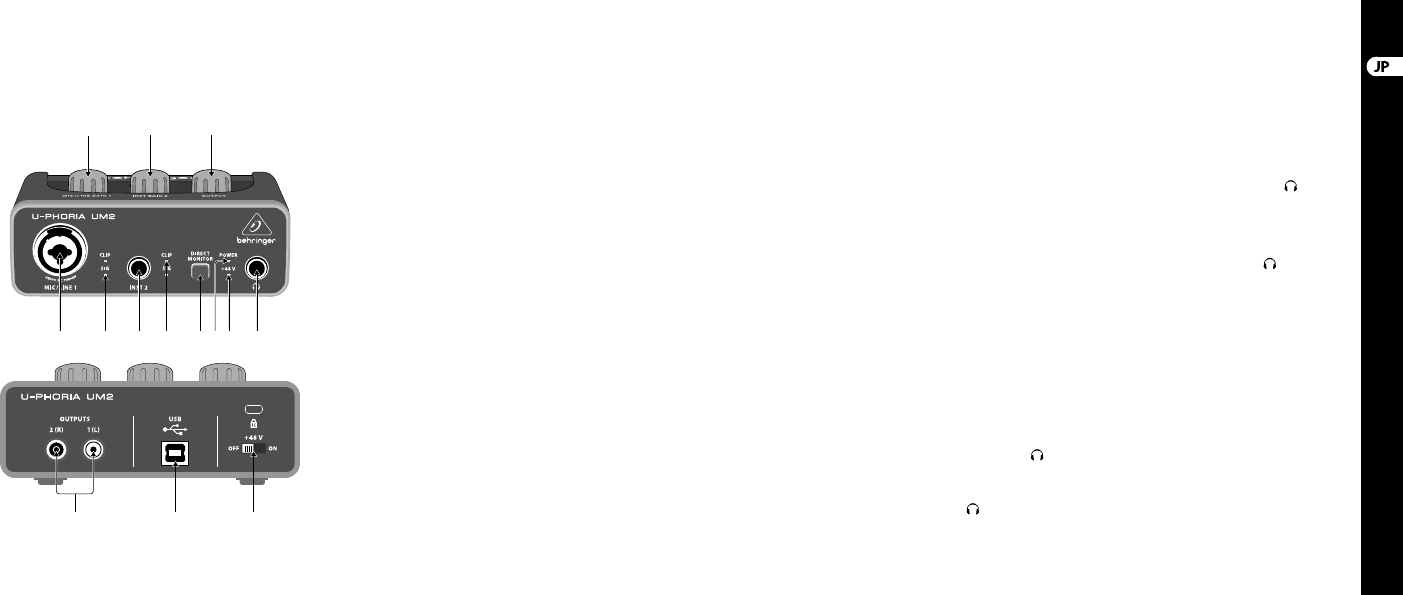

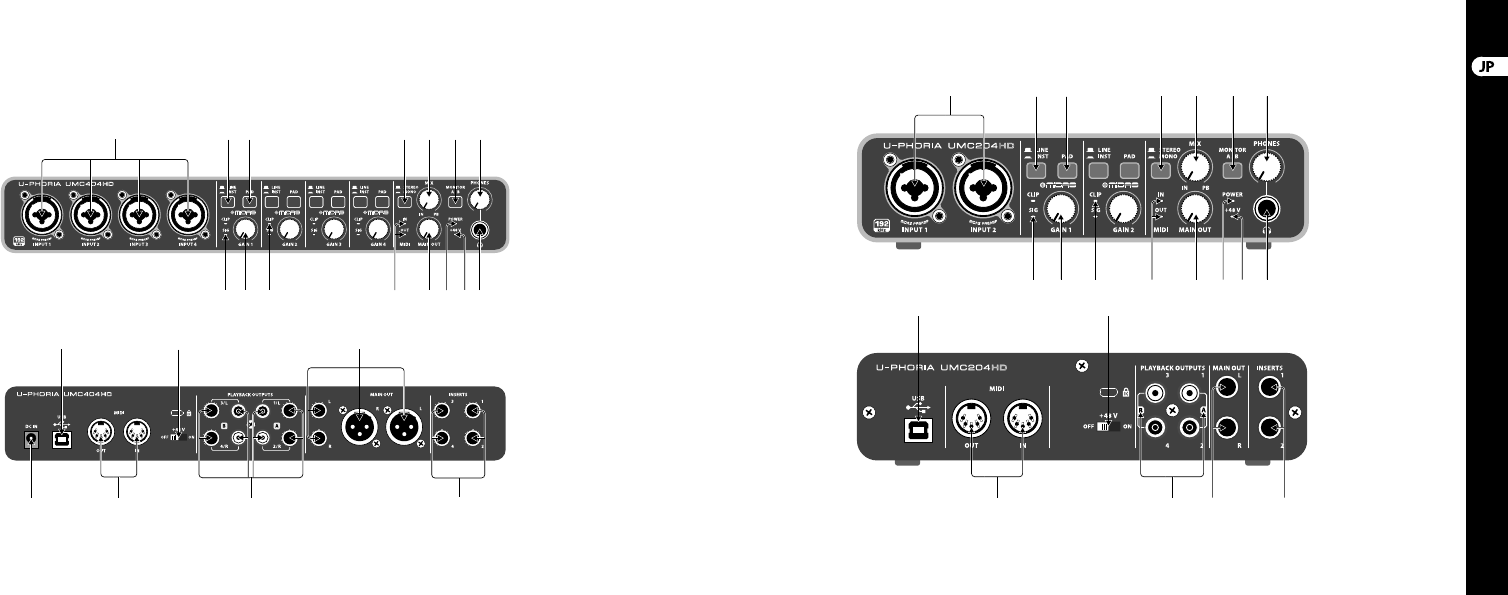

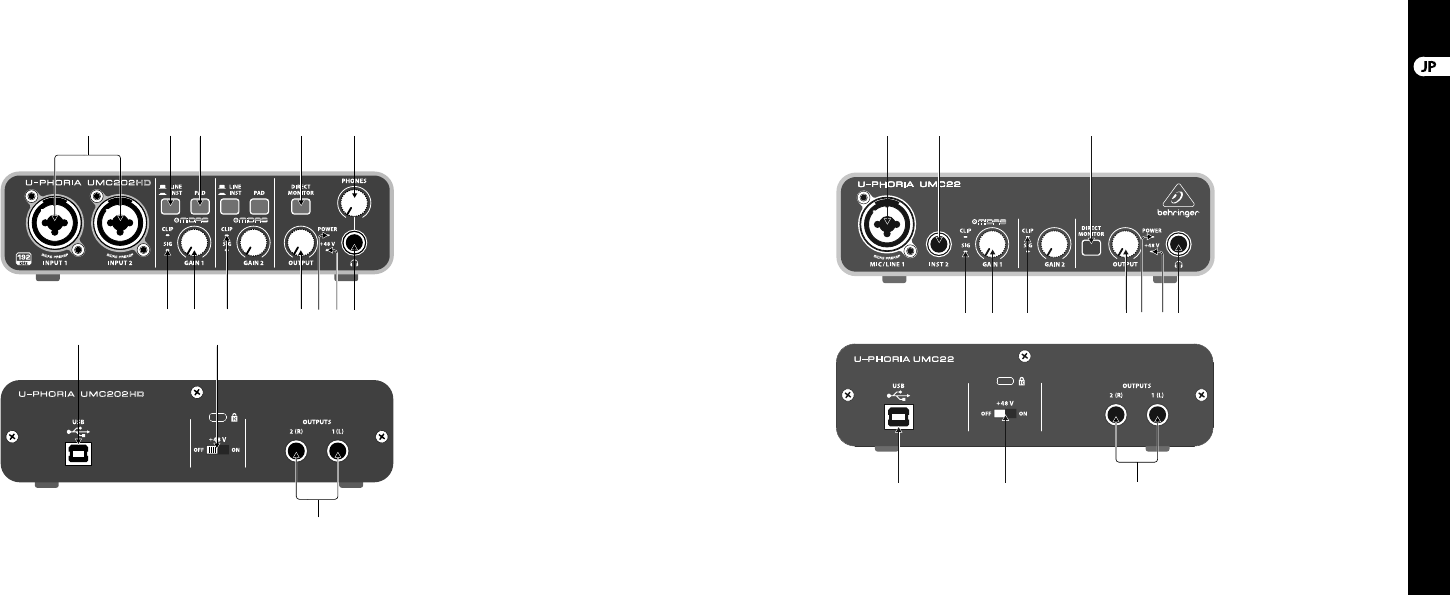

U-PHORIA UMC404HD/UMC204HD/UMC202HD/UMC22/UM2 コントロール
(10) (11) (13)
(20)(19) (21)
(22) (23) (24)
(15) (16) (17) (18)
(7) (8) (9)(6)(1) (3) (4)
(25)
(14)
(20)(19)
(10) (11) (13) (14) (15) (16) (17) (18)
(23) (24) (21) (25)
(7) (8) (9)(6)(1) (3) (4)
10 クイックスタートガイド
11
U-PHORIA UMC404HD/UMC204HD/UMC202HD/UMC22/UM2
(21)
(13)
(10) (11)
(19) (20)
(15) (16) (17) (18)
(1) (3) (4) (5) (9)
(11) (13) (15) (16) (17) (18)(10)
(1) (2) (5)
(19) (20) (21)
U-PHORIA UMC404HD/UMC204HD/UMC202HD/UMC22/UM2 コントロール
12 クイックスタートガイド
13
U-PHORIA UMC404HD/UMC204HD/UMC202HD/UMC22/UM2
(21) (19) (20)
(10) (13) (18)
(15)(12)(11)
(16) (17)
(5)(1) (2)
(1) MIC/LINE 1 (マイク/ライン1) (UM2 &
UMC22) / INPUT 1 および 2 (入力 1
および 2) (UMC202HD & UMC204HD) /
INPUT 1~4 (入力 1~4) (UMC404HD) XLR /
¼" インチ・コンビネーション・コネ
クター。マイク、インストゥルメント
またはライン・レベルのオーディオ
音源を接続します。
(2) INST 2 (インストゥルメント 2) (UM2 &
UMC22) ¼" インチ・コネクター。イン
ストゥルメントや オー ディオ 音 源を
接続します。
(3) LINE / INST (ライン / インストゥルメ
ント) (UMC202HD / UMC204HD /
UMC404HD) XLR / ¼" インチ・コネクタ
ーの入力ソースに合わせて、ライ
ン・レ ベ ル ま た は イン スト ゥル メン
ト・レベルに設定するためのセレ
クター。
(4) PAD (パッド) (UMC202HD / UMC204HD /
UMC404HD) 本セレクターを押下する
と、入力レベルを下げます。
(5) DIRECT MONITOR (ダイレクト・モニタ
ー) (UM2 / UMC22 / UMC202HD) 本セレク
ターを押下すると、ゼロ・レイテン
シー (無遅延) で入力信号をダイレク
ト・モ ニ タリン グ 可 能 に な り ま す。
(6) STEREO/MONO (ステレオ・モノ)
(UMC204HD & UMC404HD) 本セレク
ターを押下すると、入力 1 およ
び 2 (UMC204HD) または入力 1~4
(UMC404HD) に接続したオーディオ
信号を、モノ・モ ニタリン グ 可 能 に
なります。
(7) MIX (ミックス) (UMC204HD &
UMC404HD) メインおよび 端子か
ら出力するプレイバック 1-2 信号
への、入力信号のレベルを調節す
るノブです。
( 出力にモニターA
選択時)。
(8) MONITOR A/B (モニターA/B)
(UMC204HD および UMC404HD) 本セ
レクターを押下すると、 出力
をチャンネル 3 および 4 に割り当
てます。
(9) PHONES (フォン) (UMC202HD /
UMC204HD / UMC404HD) (ヘッドフ
ォン ) 出力のレベルを調節するノ
ブです。
(10) SIG LED (シグナル LED) チャンネルに
オーディオ信号が存在する時点灯
します。
(11) MIC/LINE GAIN 1 (UM2) / GAIN 1 および
2 (UMC22 / UMC202HD /UMC204HD)
GAIN 1 ~ 4 (UMC404HD) マイク / ライ
ン 1 (UM2)、マイク / ライン 1 および
インストゥルメント 2 (UMC22)、ゲイ
ン 1および 2 (UMC202HD & UMC204HD)
、またはゲイン 1~4 (UMC404HD) の入
力レベルを調節するノブです。
ステップ 2: コントロール
U-PHORIA UMC404HD/UMC204HD/UMC202HD/UMC22/UM2 コントロール
14 クイックスタートガイド
15
U-PHORIA UMC404HD/UMC204HD/UMC202HD/UMC22/UM2
ステップ 2: コントロール
(12) INST GAIN 2 (インストゥルメント・ゲ
イン 2) (UM2) インストゥルメント 2
入力端子の入力レベルを調節する
ノブです。
(13) CLIP LED (クリップ LED) チャンネル
のオーディオ信号が大きすぎる場
合に点灯します。対応するゲイン・
ノブをクリップ LED が点灯しなく
なるまで反時計回りに調 節してく
ださい。
(14) MIDI IN/OUT LED (MIDI イン / アウト
LED) (UMC204HD & UMC404HD) MIDI 信号
のアクティビティを表 示します。
(15) OUTPUT (出力) (UM2 / UMC22 /
UMC202HD) / MAIN OUT (メイン出
力) (UMC204HD および UMC404HD)
出力 1 (L) および 2(R) (UM2 / UMC22 /
UMC202HD) 、またはメイン出力Lお
よび R(UMC204HD & UMC404HD) の出
力レベルを調節するノブです。
(16) POWER LED ユニットの電源がオン
の時に点灯します。
(17) +48 V LED +48 V ファンタム電源がオ
ンの時に点灯します。
(18) 出力。再生やミキシング時にヘッ
ドフォンを接続します。
(19) USB タイプ B コネクター。本コネ
クターからコンピューターに接続
します。
(20) +48 V ON/OFF +48 V ファンタム電 源
のオン / オフを切り替えるセレクタ
ー (プロフェッショナル・スタジオ・
コンデンサー・マイクロフォンを 使
用する際に必要です)。
(21) 1(L) および 2(R) OUTPUTS (出力)
(UM2/ UMC22 / UMC202HD) / L および R
MAIN OUT (メイン出力) (UMC 204HD お
よび UMC404HD) パワード・スタジオ
モニターに接続し、プレイバックや
ミキシング に使 用します。
(22) DC IN (UMC404HD) 主電源に、付属
のパワーアダプターを接続する
端子。
(23) MIDI IN/OUT (UMC204HD および
UMC404HD) 外部 MIDI コントローラ
ーおよびモジュールへの接続端
子です。
(24) PLAYBACK OUTPUTS (プレイバッ
ク出力) A 1 および 2 / B 3 おとび
4(UMC204HD) / PLAYBACK OUTPUTS (プ
レイバック出力) A1/L および 2/R / B
3/L および 4/R (UMC404HD) 様々なモ
ニタリングに対応する、外部スピー
カーへの接続端子です。
(25) INSERTS (インサート) 1 & 2
(UMC204HD) / 1-4 (UMC404HD) 外部信
号プロセッシング機 器に接続する
ためのコネクター。
U-PHORIA UMC404HD/UMC204HD/UMC202HD/UMC22/UM2 はじめに
ステップ 3: はじめに
Windows をご利用のお客様:
www.behringer.com にアクセス
し、
U-Phoria インターフェイス
の最新版 USB ドライバーをダウンロー
ドしてください。ファイルを解凍
し、
setup.exe をダブルクリックして、
画面の指示に従ってください。
Mac をご利 用のお客 様: OS X では、ドライ
バーは不要です。 U-Phoria インターフェ
イスはクラスコンプライアントのため、
標準ドライバーで動作します。
付属の電源ア
ダプターを主電源に接
続します (UMC404HD)。
付属 USB ケーブルでコンピュ
ーターと接続します。
DAW
ソフトウェアで、お使いの
U-Phoria 機器を、オーディオ (UM2 /
UMC22 / UMC202HD) またはオーディオ /
MIDI (UMC204HD & UMC404HD) インターフェ
イスに設 定します。
コネクターにヘッドフォン
を接続し、オーディオ・ソフト
ウェアの入 力レ ベル やプレ イ
バックをモニターします。OUTPUT ノブ
(UM2 および UMC22) または PHONES ノブ
(UMC202HD / UMC204HD / UMC404HD) で、ヘ
ッドフォン 音 量 を調 節します。DIRECT
MONITOR ボタン (UM2 / UMC22 / UMC202HD)
を押すか、MIX ノブを調節して
(UMC204HD および UMC404HD) 、入力信号
のゼロ・レイテンシー・モニタリングを
設定します。
インストゥルメント
およびオーディオ音源
を、
MIC/LINE 1 および INST2
(UM2 & UMC22)、INPUT 1 および INPUT 2
(UMC202 & UMC204)、または INPUT 1 ~ 4
(UMC404) に接続します。MIC/LINE GAIN 1
および INST GAIN 2 (UM2)、GAIN 1 および
GAIN 2 ノブ (UMC22 / UMC202 / UMC204)、
または GAIN 1 ~ 4 (UMC404) ノブを使 用し
て、接続されているオーディオソースの
入力レベルを調節します。コンデンサ
ーマイクを使用する場合は、リアパネル
の +48 V ファンタム電源 スイッチを入れ
てください 。
MIDI キーボード、コントロー
ラーまたはその他の MIDI 機
器を、リアパネルの MIDI ポ
ート (UMC204HD および UMC404HD) に接
続します。
ペアのスタジオモニターをそ
れぞれ、
OUTPUT 1(L) および 2(R)
(UM2 / UMC22 / UMC202HD) また
は、
MAIN OUT Lおよび R (UMC204HD &
UMC404HD) に接続し、再生またはミキシ
ングに使用します。 OUTPUT ノブ (UM2 /
UMC22 / UMC202HD) または MAIN OUT ノブ
(UMC204HD および UMC404HD) で、OUTPUT
端子もしくは MAIN OUT 端子の音量レベ
ルを調節します。
U-PHORIA UMC404HD/UMC204HD/UMC202HD/UMC22/UM2 コントロール
16 U-PHORIA UMC404HD/UMC204HD/UMC202HD/UMC22/UM2 クイックスタートガイド 17
技術仕様
Model UMC404HD UMC204HD UMC202HD
Input
Preamp 4 x MIDAS design 2 x MIDAS design
Type 4 x XLR/TRS combo connector
(Mic/Line/Instrument)
2 x XLR/TRS combo connector
(Mic/Line/Instrument)
Input level attenuation 4 x Pad switch 2 x Pad switch
Frequency response 10 Hz – 50 kHz (0 / -3 dB)
Impedance Mic in: 3 kΩ / Instrument in: 1 MΩ
Max. input level Mic: -4 dBu / Line: +20 dBu / Instrument: -3 dBu
Phantom power +48 V, switchable
Output
Type
1 x ¼" stereo (Phones),
2 x ¼" TRS (Main Line Out),
2 x XLR (Main Line Out),
4 x ¼" TRS (Playback Line Out),
4 x RCA (Playback Line Out)
1 x ¼" stereo (Phones),
2 x ¼" TRS (Main Line Out),
4 x RCA (Playback Line Out)
1 x ¼" stereo (Phones),
2 x ¼" TRS (Line Out)
Frequency response 10 Hz – 43 kHz (0 / + 0.3 dB)
Max. output level +3 dBu
Model UMC404HD UMC204HD UMC202HD
System Data
Dynamic range 100 dB, A-weighted 110 dB, A-weighted
Frequency response 10 Hz – 43 kHz (0 / + 0.3 dB)
Inserts
Type 4 x ¼" TRS 2 x ¼" TRS n/a
Impedance 100 Ω Send / 10 kΩ Return n/a
Max. input level +3 dBu n/a
MIDI I/O
Type 5-pin DIN; 1 in, 1 out n/a
Monitoring
Direct monitor control Mix Balance control (input <> playback) Direct Monitor switch
Headphones DJ cueing Monitor A/B switch (out 1-2 / 3-4 select) n/a
Security Lock
Kensington security lock Yes
Digital Processing
Supported sample rates 44.1 / 48 / 88.2 / 96 / 176.4 / 192 kHz
Computer Bus Connectivity
Type USB 2.0, type B
18 U-PHORIA UMC404HD/UMC204HD/UMC202HD/UMC22/UM2 クイックスタートガイド 19
技術仕様
Model UMC404HD UMC204HD UMC202HD
Software Support
Operating systems Mac OS X*, Windows XP* or higher*
Drivers Mac*: No driver required / CoreAudio supported
Windows*: Available as download from behringer.com
Power
Power consumption Max. 2.5 W
Power supply USB connector (bus-powered from
computer) and adapter
USB connector
(bus-powered from computer)
Mains voltage 100-240 V~,50/60 Hz n/a
Dimensions
Dimensions (H x W x D) 45.81 x 292 x 130 mm
(1.78 x 11.5 x 5.1")
46.45 x 185 x 130 mm
(1.8 x 7.3 x 5.1")
46.45 x 170 x 125 mm
(1.8 x 6.7 x 4.9")
Weight 1.2 kg (2.7 lbs) 0.6 kg (1.4 lbs) 0.5 kg (1.2 lbs)
Model UMC22 UM2
Input
Preamp 1 x MIDAS design 1 x XENYX
Type 1 x XLR/TRS combo connector (Mic/Line), 1 x ¼" TRS (Instrument)
Input level attenuation n/a
Frequency response 10 Hz – 30 kHz (0 / - 0.5 dB)
Impedance Mic in: 3 kΩ / Instrument in: 1 MΩ
Max. input level Mic: +2 dBu / Line: +22 dBu / Instrument: +2 dBu
Phantom power +48 V, switchable
Output
Type 1 x ¼" stereo (Phones),
2 x ¼" TRS (Line Out)
1 x ¼" stereo (Phones),
2 x RCA (Line Out)
Frequency response 10 Hz – 30 kHz (0 / -0.5 dB)
Max. output level 0 dBu
System Data
Dynamic range 100 dB, A-weighted
Frequency response 10 Hz – 30 kHz (0 / - 3 dB)
20 U-PHORIA UMC404HD/UMC204HD/UMC202HD/UMC22/UM2 クイックスタートガイド 21
技術仕様
Model UMC22 UM2
Inserts
Type n/a
Impedance n/a
Max. input level n/a
MIDI I/O
Type n/a
Monitoring
Direct monitor control Direct Monitor switch
Headphones DJ cueing n/a
Security Lock
Kensington security lock Yes
Digital Processing
Supported sample rates 32 / 44.1 / 48 kHz
Computer Bus Connectivity
Type USB 1.1, type B
Software Support
Operating systems Mac OS X*, Windows XP* or higher*
Drivers Mac*: No driver required / CoreAudio supported
Windows*: Available as download from behringer.com
Model UMC22 UM2
Power
Power consumption Max. 2.5 W
Power supply USB connector (bus-powered from computer)
Mains voltage n/a
Dimensions
Dimensions (H x W x D) 46.45 x 163 x 125 mm
(1.8 x 6.4 x 4.9")
46.45 x 128 x 118 mm
(1.8 x 5.1 x 4.7")
Weight 0.5 kg (1.0 lbs) 0.3 kg (0.6 lbs)
*Mac and OS X are trademarks of Apple Inc., registered in the U.S. and other countries. Windows and Windows XP are registered trademarks of
Microsoft Corporation in the United States and other countries.
クイックスタートガイド 23
22
その他の重要な情報
1. ヒューズの格納部 / 電圧の選択:
ユニットをパワーソケットに接続する前
に、各モデルに対応した正しい主電源を使
用していることを確認してください。ユ ニ
ットによっては、230 V と 120 V の 2つの違
うポジションを切り替えて使う、ヒュー
ズの格納部を備えているものがあります。
正しくない値のヒューズは、絶対に適切な
値のヒューズに交換されている必要があ
りま す。
2. 故障: MUSIC Group ディーラーがお客
様のお近くにないときは、behringer.com の
“Support” 内に列記されている、お客様の国
の MUSICGroup ディストリビューターにコン
タクトすることができます。お 客様の国が
リストにない場合は、同じ behringer. com の
“Support” 内にある “OnlineSupport” でお客様
の問題が処理できないか、チェックしてみ
てください。あるいは、商品を返送する前
に、behringer.com で、オンラインの保証請求
を要請してください。
3. 電源接続: 電源ソケットに電源コード
を接続する前に、本製品に適切な電圧を使
用していることをご確認ください。不具合
が発生したヒューズは必ず電圧および電
流、種類が同じヒューズに交換する必要が
あります。
その他の重要な情報
U-PHORIA UMC404HD/UMC204HD/UMC202HD/UMC22/UM2
Dedicate Your Life to MUSIC

Navigation menu
