Dräger X-zone 5500

(AAC 00xx)

de Gebrauchsanweisung

3

en Instructions for Use

41

fr Notice d’utilisation

78

es Instrucciones de uso

115

nl Gebruiksaanwijzing

152

Inhalt

Dräger X-zone 5500 3

Inhalt

1 Zu Ihrer Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . .4

1.1 Allgemeine Sicherheitshinweise . . . . . . . . . . . . . . . .4

1.2 Bedeutung der Warnzeichen . . . . . . . . . . . . . . . . . .4

2 Beschreibung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

2.1 Produktübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

2.2 Funktionsbeschreibung . . . . . . . . . . . . . . . . . . . . . . .6

2.3 Verwendungszweck . . . . . . . . . . . . . . . . . . . . . . . . .6

3 Betrieb. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

3.1 Gerät einschalten . . . . . . . . . . . . . . . . . . . . . . . . . . .7

3.2 Gerät ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . .8

3.3 Energieversorgung des X-am 5x00 mit NiMH-Akku im

X-zone 5500 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

3.4 Funktionsprüfung mit Gas durchführen . . . . . . . . . . .9

3.5 Verbindungstest durchführen . . . . . . . . . . . . . . . . .10

3.6 Alarmdämpfungsring . . . . . . . . . . . . . . . . . . . . . . . .11

4 Geräte per Funk verbinden . . . . . . . . . . . . . . . . . .11

4.1 Offenes Funknetz (Standard Konfiguration) . . . . . .12

4.2 Geschlossenes Funknetz (Gruppe) . . . . . . . . . . . .13

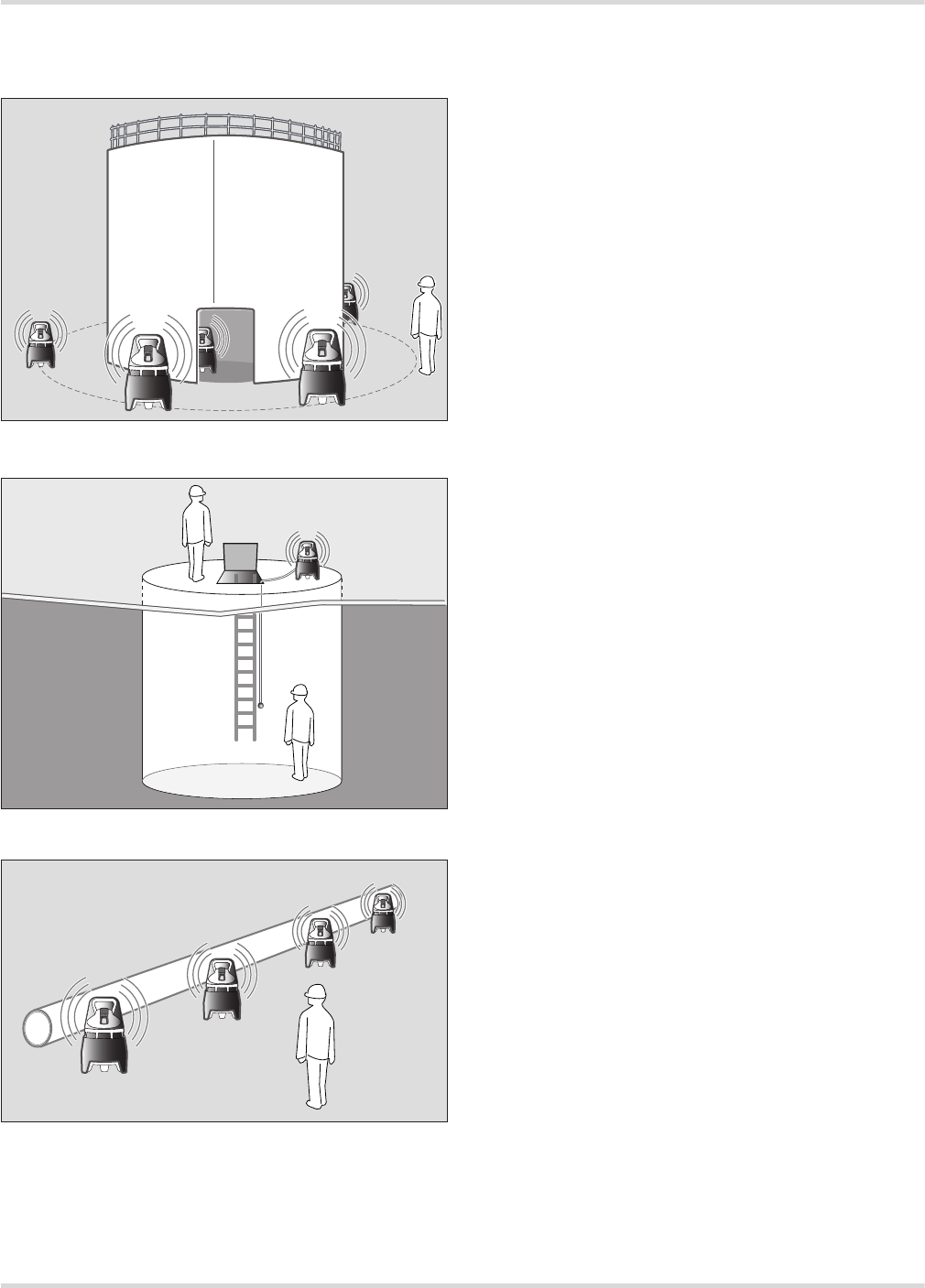

4.3 Gerät aufstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

5 Geräte per Kommunikationskabel verbinden . . .19

5.1 Anschlüsse XEXT1 / XEXT2 . . . . . . . . . . . . . . . . . .19

6 Schaltausgang . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

7 Während des Betriebs . . . . . . . . . . . . . . . . . . . . . .23

8 Alarme (Standardeinstellungen). . . . . . . . . . . . . .23

8.1 Konzentrations-Voralarm A1 . . . . . . . . . . . . . . . . . .23

8.2 Konzentrations-Hauptalarm A2 . . . . . . . . . . . . . . . .24

8.3 Batterie-Voralarm . . . . . . . . . . . . . . . . . . . . . . . . . .24

8.4 Batterie-Hauptalarm . . . . . . . . . . . . . . . . . . . . . . . .24

8.5 Gerätealarm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

8.6 Evakuierungsalarm . . . . . . . . . . . . . . . . . . . . . . . . .25

9 Betrieb mit Pumpe (optional) . . . . . . . . . . . . . . . .25

9.1 Inbetriebnahme und Durchführung der Messung . .25

9.2 Pumpentest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

9.3 Beim Messbetrieb mit Pumpe beachten . . . . . . . . .26

9.4 Justierung X-zone 5500 (Pumpen-Modus) . . . . . . .27

10 Betrieb mit X-am 5100 (optional) . . . . . . . . . . . . .28

10.1 Inbetriebnahme und Durchführung der Messung . .28

10.2 Pumpentest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

11 Gerät konfigurieren . . . . . . . . . . . . . . . . . . . . . . . .29

12 Störung, Ursache und Abhilfe . . . . . . . . . . . . . . .30

12.1 Störungshinweise . . . . . . . . . . . . . . . . . . . . . . . . . .32

13 Instandhaltung . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

13.1 Instandhaltungsintervalle . . . . . . . . . . . . . . . . . . . .33

13.2 Filter wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

13.3 Akkus wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . .33

13.4 Akkus laden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

14 Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

15 Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

16 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

16.1 Entsorgungshinweise . . . . . . . . . . . . . . . . . . . . . . 35

16.2 Batterieentsorgung . . . . . . . . . . . . . . . . . . . . . . . . 35

17 Frequenzbereiche . . . . . . . . . . . . . . . . . . . . . . . . 35

18 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . 36

19 Tastenbelegung des X-zone 5500. . . . . . . . . . . . 37

20 Übersicht der Status-LEDs . . . . . . . . . . . . . . . . . 37

Übersicht Leuchtring- und Lautsprechersignale. . .

22 Bestellliste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

4Dräger X-zone 5500

Zu Ihrer Sicherheit

1 Zu Ihrer Sicherheit

1.1 Allgemeine Sicherheitshinweise

Vor Gebrauch des Produkts diese Gebrauchsanweisung

und die der zugehörigen Produkte aufmerksam lesen.

Gebrauchsanweisung genau beachten. Der Anwender

muss die Anweisungen vollständig verstehen und den An-

weisungen genau Folge leisten. Das Produkt darf nur ent-

sprechend dem Verwendungszweck verwendet werden.

Gebrauchsanweisung nicht entsorgen. Aufbewahrung und

ordnungsgemäße Verwendung durch die Nutzer sicher-

stellen.

Nur geschultes und fachkundiges Personal darf dieses

Produkt verwenden.

Lokale und nationale Richtlinien, die dieses Produkt betref-

fen, befolgen.



Das Gerät muss regelmäßig Inspektionen und Wartungen

durch Fachleute unterzogen werden (siehe auch

IEC 60079-17).

Nur geschultes und fachkundiges Personal

darf das Produkt wie in dieser Gebrauchsanweisung be-

schrieben überprüfen, reparieren und instand halten (siehe

Kapitel 13 auf Seite 33). Instandhaltungsarbeiten, die in

dieser Gebrauchsanweisung nicht beschrieben sind, dür-

fen nur von Dräger oder von durch Dräger geschultem

Fachpersonal durchgeführt werden. Dräger empfiehlt, ei-

nen Service-Vertrag mit Dräger abzuschließen.

Für Instandhaltungsarbeiten nur Original-Dräger-Teile und

-Zubehör verwenden. Sonst könnte die korrekte Funktion

des Produkts beeinträchtigt werden.

Fehlerhafte oder unvollständige Produkte nicht verwen-

den. Keine Änderungen am Produkt vornehmen.

Dräger bei Fehlern oder Ausfällen vom Produkt oder von

Produktteilen informieren.

Elektrische Kopplung mit Geräten, die nicht in dieser Ge-

brauchsanweisung erwähnt sind, nur nach Rückfrage bei

den Herstellern oder einem Sachverständigen.

Geräte oder Bauteile, die in explosionsgefährdeten Berei-

chen genutzt werden und nach nationalen, europäischen

oder internationalen Explosionsschutz-Richtlinien geprüft

und zugelassen sind, dürfen nur unter den in der Zulas-

sung angegebenen Bedingungen und unter Beachtung der

gesetzlichen Bestimmungen eingesetzt werden. Änderun-

gen dürfen an den Geräten oder Bauteilen nicht vorgenom-

men werden. Der Einsatz von defekten oder

unvollständigen Teilen ist unzulässig. Bei Instandsetzung

an diesen Geräten oder Bauteilen müssen die entspre-

chenden Bestimmungen beachtet werden.

1.2 Bedeutung der Warnzeichen

Die folgenden Warnzeichen werden in diesem Dokument ver-

wendet, um die zugehörigen Warntexte zu kennzeichnen und

hervorzuheben, die eine erhöhte Aufmerksamkeit seitens des

Anwenders erfordern. Die Bedeutungen der Warnzeichen sind

wie folgt definiert:

GEFAHR

Hinweis auf eine unmittelbare Gefahrensituation.

Wenn diese nicht vermieden wird, treten Tod oder

schwere Verletzungen ein.

WARNUNG

Hinweis auf eine potenzielle Gefahrensituation.

Wenn diese nicht vermieden wird, können Tod oder

schwere Verletzungen eintreten.

VORSICHT

Hinweis auf eine potenzielle Gefahrensituation. Wenn

diese nicht vermieden wird, können Verletzungen oder

Schädigungen am Produkt oder der Umwelt eintreten.

Kann auch als Warnung vor unsachgemäßem Ge-

brauch verwendet werden.

HINWEIS

Zusätzliche Information zum Einsatz des Produkts.

Beschreibung

Dräger X-zone 5500 5

2 Beschreibung

2.1 Produktübersicht

Vorderseite

1 Tragegriff

2 LED-Alarm-Leuchtring

3 Induktive Ladeschale

4 Verschlussbügel

5 Geräteaufnahme

6 X-am 5000/5600 Diffusionsbetrieb

7 Halter X-am 5000/5600 Pumpenbetrieb (optional)

8 Halter X-am 5100 Pumpenbetrieb (optional)

9 Kappe X-am 5100

10 Batterie-LED

11 Kommunikations-LED

12 Pumpen-LED

13 Gruppierungs-LED

14 -Taste

15 -/Funknetz-Taste

Rückseite

16 Kurzanleitung

17 Anschluss Schaltrelais / RS485-Verbindung (XEXT2)

18 Anschluss Ladebuchse / RS485-Verbindung (XEXT1)

Anzeigen

19 IR-Schnittstelle

20 Pumpen-Ausgang (optional)

21 Pumpen-Eingang (optional)

22 Auswechselbarer Kontaktblock

00133112.eps

15 14

00233112.eps

00333112.eps

6Dräger X-zone 5500

Betrieb

2.2 Funktionsbeschreibung

Der Alarmverstärker Dräger X-zone 5500 (im Folgenden

X-zone 5500 genannt) ist vorgesehen für den Einsatz im in-

dustriellen Umfeld in einem spezifizierten Temperaturbereich

für eine ununterbrochene Betriebsdauer von bis zu 5 Tagen.

Mehrere X-zone 5500 können per Funk und/oder Kommunika-

tionskabel zu einer Alarmkette gruppiert werden. Im Fall der

Alarmierung wird der Alarm von allen verbundenen X-zone

5500 angezeigt. Zur Erzeugung des Alarms dient das Gas-

messgerät Dräger X-am 5000, X-am 5100 oder X-am 5600

(die Gasmessgeräte werden im Folgenden X-am 5x00 ge-

nannt). Das X-am 5x00 ist über eine Infrarotschnittstelle an

das X-zone 5500 gekoppelt. Neben der Alarmgenerierung

dient das X-am 5x00 als Benutzerschnittstelle für das X-zone

5500. Erzeugt das X-am 5x00 einen Gasalarm, so wird dieser

an das X-zone 5500 übertragen und akustisch und optisch ver-

stärkt. Zugelassenes Zubehör, das den spezifizierten Sicher-

heitsparametern entspricht, kann an die RS485-Verbindung

angeschlossen werden.

2.3 Verwendungszweck

Das X-zone 5500 ist ein explosionsgeschützter, portabler

Alarmverstärker zur quasistationären Überwachung gefährde-

ter Bereiche.

Das X-zone 5500 ist einsetzbar zusammen mit den Gasmess-

geräten X-am 5000/5100/5600 (Zertifikate DEMKO 07 ATEX

143500X, IECEx ULD 07.0004X, BVS 10 ATEX E 080 X und

IECEx BVS 10.0053X).

Das Gerät darf ausschließlich in Bereichen benutzt werden, in

denen ein niedriges Risiko mechanischer Erschütterung be-

steht. Mehrere X-zone 5500 können in einem selbstvernetzen-

den Netzwerk arbeiten.

Das X-zone 5500 ist innerhalb des Temperarturbereichs von

-20 °C bis +50 °C für den Einsatz in explosionsgefährdeten

Bereichen der Zone 0, Zone 1 oder Zone 2 geeignet, in denen

Gase der Explosionsklassen IIA, IIB, oder IIC und der Tempe-

raturklasse T3/T4 auftreten können.

3Betrieb

Einsatz unter folgenden

Zulassungsbedingungen:

Einsetzbare Gasmessgeräte:

ATEX, IECEx Dräger X-am 5000 (MQG 0000)

Dräger X-am 5000 (MQG 001*)

Dräger X-am 5100 (MQG 002*)

Dräger X-am 5600 (MQG 01**)

CSA Dräger X-am 5000 (MQG 0000)

Dräger X-am 5000 (MQG 001*)

Dräger X-am 5100 (MQG 002*)

Dräger X-am 5600 (MQG 01*1)

WARNUNG

Bei Einsatz in explosionsgefährdeten Bereichen der

Gruppe I darf das Gerät nur an Orten eingesetzt wer-

den, an denen eine geringe Gefahr durch mechani-

sche Einflüsse besteht. Nach Einwirkung eines

Schlages oder Falles ist das Gerät einer Sichtprüfung

zu unterziehen und bei Beschädigung aus dem Ex-Be-

reich zu entfernen.

In Anwendungen, die Geräte der Kategorie 1G/M1

bzw. EPL Ga/Ma erfordern (Zone 0), müssen intensive

elektrostatische Aufladeprozesse verhindert werden!

Bei der Herstellung einer elektrischen Verbindung zu

oder zwischen den Anschlüssen XEXT1 und XEXT2

muss die gesamte Verdrahtung folgenden Vorschrif-

ten entsprechen:

Den jeweils geltenden nationalen Vorschriften hin-

sichtlich der Installation elektrischer Geräte.

Ggf. den Vorschriften für die Installation in explosi-

onsgefährdeten Bereichen.

HINWEIS

Das Dräger X-zone 5500 dient zur Detektion in der

Umgebungsluft. Erhöhte Exposition von bestimmten

Kohlenwasserstoffen kann bei den Sensoren zu Ein-

schränkungen der Detektionsqualität führen.

Die Kommunikation zwischen mehreren Geräten wur-

de nicht gemäß „CSA C22.2 No. 152 - Combustible

Gas Detection Instruments“ getestet und ist daher

nicht abgedeckt.

WARNUNG

Das X-am 5000 (MQG 0000) muss mit einer NiMH T4

Versorgungseinheit (Typ HBT 0000, Bestellnr.

83 18 704) ausgestattet sein.

Das X-am 5x00 (MQG 001*/MQG 01**/MQG 002*/

MQG 01*1) muss entweder mit einer NiMH-Versor-

gungseinheit T4 (Typ HBT 0000, Bestellnr. 83 18 704)

oder T4 HC (Typ HBT 0100, Bestellnr. 83 22 244) aus-

gestattet sein, sonst verliert das Gerät seinen Explosi-

onsschutz. Die Verwendung einer anderen

Versorgungseinheit ist unzulässig.

HINWEIS

Nur X-am 5x00 ab Softwareversion 6.6 sind mit dem

X-zone 5500 kompatibel.

Betrieb

Dräger X-zone 5500 7

3.1 Gerät einschalten

3.1.1 STANDBY-Modus

1. Verschlussbügel am Hal-

ter lösen.

2. Halter abnehmen.

3. Geräteaufnahme prüfen und ggf. reinigen:

a. Versorgungskontakte auf Verschmutzung und Feuch-

tigkeit prüfen, ggf. reinigen und trocknen oder den Kon-

taktblock auswechseln (Bestellnr. 83 25 323), siehe

Kapitel 14 auf Seite 35.

b. Ggf. Kontakte mit beiliegenden Kontaktfett (Bestellnr.

83 24 826) fetten, siehe Kapitel 14 auf Seite 35.

c. Beweglichkeit der Versorgungskontakte prüfen, indem

auf jeden Pin gedrückt wird. Die Pins müssen alle auf

die Ausgangshöhe zurückfedern.

d. IR-Schnittstelle auf Verschmutzung prüfen, ggf. reini-

gen.

4. Versorgungskontakte am X-am 5x00 auf Verschmutzung,

Korrosion und Verfärbung prüfen, ggf. reinigen.

5. Das X-am 5x00 in die Ge-

räteaufnahme einsetzen.

Dabei das Gerät von oben

auf die Versorgungskon-

takte führen und herunter-

drücken.

6. Halter auf das Gehäuse setzen.

7. Bei Verwendung des Hal-

ters X-am 5100:

a. Die Kappe auf den

Gaszutritt des X-am

5100 drücken.

b. Schlauch an den Filter

vor dem Pumpenein-

gang anschließen.

8. Verschlussbügel am Hal-

ter festziehen.

9. -Taste am

X-zone 5500 für ca.

3 Sekunden gedrückt hal-

ten.

Die Batterie-LED leuchtet

je nach Ladezustand

grün, rot/grün oder rot

(siehe Kapitel 20 auf

Seite 37).

X-zone 5500 ist im STANDBY-Modus.

3.1.2 ON-Modus

Das X-am 5x00 entsprechend der Gebrauchsanweisung

einschalten.

Es werden kurzzeitig der optische und akustische Alarm

aktiviert.

Das X-am 5x00 wird in den X-zone-Modus gesetzt (siehe

Kapitel 3.1.3 auf Seite 8).

Das visuelle und akustische Lebenssignal (Leuchtring grün

und Einfachton) wird je nach Konfiguration (1 -

60 Sekunden; Standardeinstellung: 2 Sekunden) abgege-

ben.

HINWEIS

Der Clip am X-am 5x00 muss geschlossen sein und

die Halteöse muss heruntergeklappt sein.

HINWEIS

Die Dichtungsflächen des Halters und die Kappe beim

Halter X-am 5100 müssen sauber und trocken sein.

Ggf. Dichtungen und Kappe reinigen und trocknen

(siehe Kapitel 14 auf Seite 35).

00433112.eps

00533112.eps

VORSICHT

Alle 3 Verschlussbügel müssen festgezogen sein um

sicherzustellen, dass sich das X-am 5x00 in der kor-

rekten Position befindet und der Ladeanschluss ge-

währleistet ist.

HINWEIS

Das X-zone 5500 wechselt automatisch vom STAND-

BY-Modus in den OFF-Modus, wenn das Gerät nicht

innerhalb von 72 h in den ON-Modus geschaltet wur-

de.

VORSICHT

Dräger empfiehlt, beim Einschalten des X-zone 5500

Gehörschutz zu tragen oder den Alarmdämpfungsring

(Bestellnr. 83 20 110) zu verwenden, da kurzzeitig der

akustische Alarm aktiviert wird.

05433112.eps

05533112.eps

8Dräger X-zone 5500

Betrieb

Das X-zone 5500 ist im ON-Modus und betriebsbereit.

Während des ON-Modus werden die Alarmsignale des

X-am 5x00 ausgewertet, verarbeitet und ggf. zu anderen

X-zone 5500 weitergeleitet.

Weitere Informationen zum Pumpenbetrieb siehe Kapitel 9 auf

Seite 25.

Weitere Informationen zum Betrieb mit dem X-am 5100 siehe

Kapitel 10 auf Seite 28.

3.1.3 X-zone-Modus:

Das Batterie-Symbol des X-am 5x00 wird durch das X-

zone-Modus Symbol des X-zone 5500 ersetzt.

Das X-am 5x00 wird über den X-zone 5500 Akku versorgt.

Wird das eingeschaltete X-am 5x00 aus dem X-zone 5500

herausgenommen, so wird der X-zone-Modus nach max.

10 Sekunden wieder verlassen.

3.1.4 X-am 5x00 Info-Modus

Im Messbetrieb die -Taste des X-am 5x00 ca.

3 Sekunden drücken.

Nacheinander -Taste drücken für die nächste Anzeige.

Es werden die Spitzenwerte, die Expositionswerte TWA

und STEV sowie zusätzlich X-zone Informationen ange-

zeigt.

Wenn Warnungen oder Störungen vorliegen, werden die

entsprechenden Hinweise- oder Fehlercodes (z. B. 01) an-

gezeigt (siehe Kapitel 12.1 auf Seite 32).

Infofenster X-am 5x00:

1 Stationsnummer bei Gruppierungs-Modus:

Die Stationsnummer identifiziert ein Gruppengerät inner-

halb einer Gruppe eindeutig.

2 Funk-Status: ON/OFF:

Zeigt an, ob die Funk-Funktion des X-zone 5500 ein- oder

ausgeschaltet ist.

Die Funk-Funktion kann mit Hilfe der PC-Software Dräger

CC-Vision ein- und ausgeschaltet werden (siehe Kapitel

auf Seite 28).

3 Netznummer:

Wenn unabhängige Funknetze gewünscht werden, müs-

sen verschiedene Netznummern vergeben werden (siehe

Kapitel 4 auf Seite 11).

Die Netznummer kann mit Hilfe der PC-Software Dräger

CC-Vision eingestellt werden (siehe Kapitel auf Seite 28).

4 Gruppierungs-ID:

Die Gruppierungs-ID identifiziert eine Gruppe eindeutig

(nur die letzten 4 Zeichen der Gruppierungs-ID werden an-

gezeigt).

5 X-zone Modus-Symbol

Zeigt an, ob zwischen dem X-zone 5500 und dem X-am

5x00 eine Infrarot-Verbindung besteht.

Wenn 10 Sekunden keine Taste betätigt wird, kehrt das

X-am 5x00 automatisch in den Messbetrieb zurück.

3.2 Gerät ausschalten

3.2.1 STANDBY-Modus

Das X-am 5x00 im X-zone 5500 entsprechend der Ge-

brauchsanweisung ausschalten.

Bevor das X-zone 5500 abschaltet, werden kurzzeitig der

optische und akustische Alarm aktiviert.

Das X-zone 5500 ist im STANDBY-Modus.

3.2.2 OFF-Modus

1. -Taste und -Taste am X-zone 5500 für ca.

3 Sekunden gedrückt halten.

Die Batterie-LED geht aus.

Das X-zone 5500 ist ausgeschaltet (OFF-Modus).

2. Ggf. das X-am 5x00 aus der Geräteaufnahme herausneh-

men.

3.3 Energieversorgung des X-am 5x00 mit

NiMH-Akku im X-zone 5500

02533112.eps

RF:

NET:

P\N:

005

FFFF

VORSICHT

Dräger empfiehlt, beim Ausschalten des X-zone 5500

Gehörschutz zu tragen oder den Alarmdämpfungsring

(Bestellnr. 83 20 110) zu verwenden, da kurzzeitig der

akustische Alarm aktiviert wird.

HINWEIS

Bedingt durch Anforderungen des Explosionsschutzes

wird das X-am 5x00 zu keiner Zeit im X-zone 5500 ge-

laden. Der Akku des X-am 5x00 wird bis ca. 1 % seiner

Kapazität entladen. Erst danach wird das X-am 5x00

durch das X-zone 5500 mit Strom versorgt.

Der Betrieb des X-zone 5500 mit einem X-am 5x00,

das mit Alkali-Batterien bestückt ist, ist nicht möglich

und führt zu einem Fehler.

Geräte-Betriebsart Energieversorgung

des X-am 5x00

X-zone 5500: ON-Modus

X-am 5x00: Eingeschaltet

X-am 5x00 wird dauer-

haft mit Energie ver-

sorgt.

Betrieb

Dräger X-zone 5500 9

3.4 Funktionsprüfung mit Gas durchführen

Die Funktionsprüfung kann auf 3 Arten durchgeführt werden.

3.4.1 Funktionsprüfung des X-am 5000/5600

Funktionsprüfung vor dem Einsetzen in das X-zone 5500

laut Gebrauchsanweisung des Gasmessgeräts durchfüh-

ren.

3.4.2 Funktionsprüfung des X-am 5000/5600 in

Verbindung mit dem X-zone 5500

Im Diffusionsbetrieb

1. X-zone 5500 einschalten (siehe “Gerät einschalten” auf

Seite 7).

2. Adapter (1) (Bestellnr. 83 23 314) auf den Halter (Diffusion)

aufsetzen.

3. Schlauch der Prüfgasflasche mit dem Adapter verbinden

(2).

4. Ventil der Prüfgasflasche öffnen, damit Gas über die Sen-

soren strömt.

5. Warten, bis das Gerät die Prüfgaskonzentration mit ausrei-

chender Toleranz anzeigt:

Ex: ±20 % der Prüfgaskonzentration1

O2: ±0,8 Vol.-%1

TOX: ±20 % der Prüfgaskonzentration1.

X-zone 5500: STANDBY-Modus

X-am 5x00: Ausgeschaltet

X-am 5x00 wird durch

eine Erhaltungsladung

mit Energie versorgt.

X-zone 5500: OFF-Modus

X-am 5x00: Ausgeschaltet

X-am 5x00 wird nicht

mit Energie versorgt.

Geräte-Betriebsart Energieversorgung

des X-am 5x00

WARNUNG

Gesundheitsgefährdung! Prüfgas niemals einatmen.

Gefahrenhinweise der entsprechenden Sicherheits-

Datenblätter beachten.

VORSICHT

Eine Funktionsprüfung muss bei jedem Gerät vor dem

Einsatz erfolgen.

Für einen sicheren Pumpenbetrieb muss die Funkti-

onsprüfung nach jedem Aufsetzen des Halters durch-

geführt werden.

HINWEIS

Sensorspezifische Besonderheiten bei der Funktions-

prüfung sind in den jeweiligen Sensordatenblättern be-

schrieben.

02733112.eps

10 Dräger X-zone 5500

Betrieb

Abhängig von der Prüfgaskonzentration wird beim Über-

schreiten der Alarmschwellen der Alarm A1 oder A2 aus-

gelöst.

6. Ventil der Prüfgasflasche schließen und Adapter vom Hal-

ter abnehmen.

Wenn die Anzeigen nicht in den oben genannten Bereichen

liegen: X-am 5x00 vom Wartungspersonal kalibrieren lassen.

Im Pumpenbetrieb

1. X-zone 5500 einschalten (siehe “Gerät einschalten” auf

Seite 7).

2. Ventil auf Prüfgasflasche aufschrauben.

3. Schlauch der Prüfgasflasche im Uhrzeigersinn an das Fil-

ter anschrauben.

4. Warten, bis das Gerät die Prüfgaskonzentration mit ausrei-

chender Toleranz anzeigt:

Ex: ±20 % der Prüfgaskonzentration 1

O2: ±0,8 Vol.-%1

TOX: ±20 % der Prüfgaskonzentration 1.

Abhängig von der Prüfgaskonzentration wird beim Über-

schreiten der Alarmschwellen der Alarm A1 oder A2 aus-

gelöst.

5. Schlauch der Prüfgasflasche gegen den Uhrzeigersinn

vom Filter abschrauben.

Wenn die Anzeigen nicht in den oben genannten Bereichen

liegen: X-am 5x00 vom Wartungspersonal kalibrieren lassen.

3.4.3 Funktionsprüfung des X-am 5100 in Verbindung

mit dem X-zone 5500

1. X-zone 5500 einschalten (siehe “Gerät einschalten” auf

Seite 7).

2. Prüfgasquelle vor die Kappe halten,

3. Ventil der Prüfgasquelle öffnen, damit Gas über den Sen-

sor strömt.

4. Empfehlung: Warten, bis das Gerät die Prüfgaskonzentra-

tion mit ausreichender Toleranz anzeigt.

Mindestens aber warten, bis Alarmschwelle A1 oder A2

überschritten ist.

Abhängig von der Prüfgaskonzentration zeigt das Gerät

beim Überschreiten der Alarmschwellen die Gaskonzent-

ration im Wechsel mit » A1 « oder » A2 « an.

5. Ventil der Prüfgasquelle schließen.

6. Wenn jetzt die Konzentration unter die A1 Alarmschwelle

gefallen ist:

7. Alarm quittieren.

8. Wenn die Anzeigen nicht in den oben genannten Berei-

chen liegen:

Prüfen, ob die Kappe verschmutzt ist und ggf. reinigen

(siehe Kapitel 14 auf Seite 35).

Ggf. Gaseinlassfilter wechseln (siehe Kapitel

13.2.2 auf Seite 33).

Ggf. X-am 5100 justieren (siehe Gebrauchsanweisung

X-am 5100).

3.5 Verbindungstest durchführen

Mit dem Verbindungstest kann die korrekte Verbindung zu al-

len X-zone 5500 überprüft werden.

Um einen Verbindungstest durchzuführen:

1. -Taste drücken, um das Menü aufzurufen.

2. Mit -Taste die Funktion

auswählen und bestäti-

gen, um den Verbindungs-

test zu starten.

Es wird dreimal ein Signal

über Hupe und LED-

Leuchtring an jedem per

Funk oder Kabel verbunde-

nen Gerät ausgegeben.

1 Bei Aufgabe des Dräger-Mischgases (Bestellnr. 68 11 130) sollen

die Anzeigen in diesem Bereich liegen. Abweichende Konzentra-

tionen lassen sich mit der beiliegenden PC-Software Dräger CC-

Vision einstellen.

VORSICHT

Um einen einwandfreien Test zu gewährleisten, darf

die Gaseintrittsöffnung des X-am 5100 und die Kappe

nicht verdeckt oder verschmutzt sein.

03633112.eps

HINWEIS

Optional kann auch der Relaiskontakt geschaltet wer-

den. Die Einstellung kann mit Hilfe der PC-Software

Dräger CC-Vision konfiguriert werden (siehe Kapitel

auf Seite 28).

04833112.eps

Geräte per Funk verbinden

Dräger X-zone 5500 11

3.6 Alarmdämpfungsring

Dräger empfiehlt, beim Ein-, Ausschalten und bei der Funkti-

onsprüfung des X-zone 5500 Gehörschutz zu tragen oder den

Alarmdämpfungsring (Bestellnr. 83 20 110) zu verwenden, da

kurzzeitig der akustische Alarm aktiviert wird.

4 Geräte per Funk verbinden

Bis zu 25 Geräte können per Funk in einem Funknetz verbun-

den werden.

Die typische Funkreichweite beträgt bis zu 100 m im industri-

ellen Umfeld (Umwelteinflüsse können die Reichweite beein-

flussen).

Die Geräte können als Kette-, Stern- oder Ringtopologie be-

trieben werden. Dabei besteht die Möglichkeit, ein offenes

Funknetz oder unabhängige Funknetze anzulegen. Alle Gerä-

te, die sich in Funkreichweite befinden, sind automatisch ver-

bunden.

WARNUNG

Der Alarmdämpfungsring darf nicht in explosionsge-

fährdeten Bereichen eingesetzt werden!

03033112.eps

WARNUNG

Es dürfen nicht mehr als 25 X-zone 5500 in einem

Funknetz verbunden werden, da sonst die sichere Ver-

bindung und Alarmweiterleitung nicht mehr gewähr-

leistet ist.

VORSICHT

FCC und IC: Dieses Gerät erfüllt die Anforderungen

gemäß Abschnitt 15 der FCC-Bestimmungen. Für den

Betrieb sind folgende Bedingungen zu beachten:

Das Gerät darf keine schädlichen Interferenzen er-

zeugen und

muss empfangene Interferenzen aufnehmen, ob-

wohl diese zu Betriebsstörungen führen können.

Geräte, an denen von Dräger nicht ausdrücklich gebil-

ligte Änderungen vorgenommen wurden, dürfen vom

Benutzer nicht betrieben werden.

Die mit diesem mobilen Transmitter verwendeten in-

ternen/externen Antennen dürfen nicht in der Nähe

oder zusammen mit anderen Antennen oder Transmit-

tern betrieben werden. Personen müssen einen Min-

destabstand von 20 cm zu den Antennen einhalten.

Dieses Gerät und die dazugehörige Antenne dürfen

nicht in der Nähe oder zusammen mit anderen Anten-

nen oder Transmittern betrieben werden.

HINWEIS

Die Geräte stellen im eingeschalteten Zustand auto-

matisch die Funkverbindung her.

12 Dräger X-zone 5500

Geräte per Funk verbinden

4.1 Offenes Funknetz (Standard Konfiguration)

Bei einem offenen Funknetz können bis zu 25 X-zone 5500 ei-

ner Funknetznummer hinzugefügt oder entnommen werden.

4.1.1 Unabhängige Funknetze

Werden unabhängige Funknetze gewünscht, müssen für die

jeweiligen Funknetze unterschiedliche Netznummern verge-

ben werden (siehe Kapitel auf Seite 28).

Beispiel:

Es sollen zwei unabhängige Funknetze mit jeweils drei X-zone

5500 angelegt werden. Dazu werden mit Hilfe der PC-Soft-

ware Dräger CC-Vision die Netznummern bei drei X-zone

5500 auf NET:001 und bei drei weiteren X-zone 5500 auf

NET:002 eingestellt.

4.1.2 Teilnetze:

1 Teilnetz 1

2 Teilnetz 2

3 z. B. Stahlwand, Mauer, LKW, etc.

Teilnetze entstehen durch eine nicht gewünschte Aufteilung

des offenen Funknetzes in zwei oder mehr Funknetze. Dies

kann passieren, wenn der Anwender zwei eingeschaltete

X-zone 5500 (mit gleicher Netznummer) mit sich führt. Die Ge-

räte haben dadurch permanent untereinander Funkverbindung

(Kommunikations-LED leuchtet grün). Der Anwender kann da-

durch nicht mehr erkennen, ob die Funkverbindung zu bereits

aufgestellten Geräten besteht. Um Teilnetze zu vermeiden,

sollten die X-zone 5500 immer nacheinander aufgestellt und

eingeschaltet werden.

03533112.eps

Geräte per Funk verbinden

Dräger X-zone 5500 13

4.2 Geschlossenes Funknetz (Gruppe)

Bei einem geschlossenen Funknetz überwacht ein Hauptgerät

die Funkverbindung zu allen Gruppengeräten und alle Grup-

pengeräte überwachen die Funkverbindung zum Hauptgerät.

Wenn ein Gerät ausfällt, z. B. durch einen leeren Akku oder

Wegnahme eines Geräts, wird am Hauptgerät ein Geräteal-

arm ausgelöst. Bei Ausfall des Hauptgeräts wird bei allen

Gruppengeräten ein Gerätealarm ausgelöst.

4.2.1 Funknetzmenü

Um das Funknetzmenü aufzurufen:

-Taste drücken.

Das Funknetzmenü wird

angezeigt.

Um in den Menüs zu navigieren:

Symbolerklärung allgemeine Symbole:

Symbolerklärung Funknetzmenü:

Symbolerklärung Gruppenkonfiguration:

4.2.2 Gruppengeräte anzeigen

1. -Taste am Hauptgerät drücken, um das Menü aufzuru-

fen.

2. Net auswählen um

die Gruppengeräte anzu-

zeigen.

Legende:

1 Anzeige Gruppengerät

2 Lokale Stationsnummer

3 Zur Messwertanzeige zu-

gehörige Stationsnummer

4 Seitenanzeige

5 Max. Messwert

6 Gasname / Einheit

HINWEIS

Für die Nutzung der folgenden Funktionen muss die

Funk-Funktion bei den X-zone 5500 aktiviert sein.

HINWEIS

Für die Navigation in den Menüs werden die - und

-Taste des X-am 5x00 verwendet.

-Taste Funknetzmenü aufrufen /

Ausgewählte Funktion aufrufen

-Taste Nächste Funktion auswählen /

Nächste Seite anzeigen

Hauptgerät

Gruppengerät

#x Lokale Stationsnummer des X-zone

xGruppengröße

Aktion nicht möglich

Bestätigungsanzeige;

-Taste drücken, um alle Alarme in der

Gruppe oder im Netzwerk zu bestätigen.

04733112.eps

Net

Local

Modbus

Quick

Tes t

Config

ALL

Local Lokale Messwerte des Geräts anzeigen

(Standardanzeige)

Net Max. Messwerte der Gruppengeräte anzeigen

Config Gruppenkonfiguration aufrufen

Test Verbindungstest durchführen

Quick Quickmenü des eingelegten X-am 5x00

öffnen

Modbus Statusanzeige von externem Modul aufrufen

Gruppenüberwachung vorläufig deaktivieren

Gruppenüberwachung aktivieren

Neue Gruppe bilden /

Ein Gerät zur Gruppe hinzufügen

Ein Gerät aus der Gruppe entfernen

Gruppe auflösen

HINWEIS

Für alle Gase, außer für O2, wird der maximale Wert

innerhalb der Gruppe angezeigt. Für O2 wird der mini-

male Wert angezeigt.

04433112.eps

ppmH2S

20.9

Vol%O2

14 Dräger X-zone 5500

Geräte per Funk verbinden

4.2.3 Neue Gruppe bilden

Maximal 15 Gruppengeräte können einem Hauptgerät zuge-

ordnet werden. Die Gruppenzugehörigkeit bleibt in den ent-

sprechenden X-zone 5500 so lange gespeichert, bis die

Gruppe aufgelöst wird.

Um eine neue Gruppe zu bilden:

1. Alle Geräte für die Gruppe in einem Bereich sammeln.

2. Geräte einschalten (siehe “Gerät einschalten” auf Seite 7).

3. Ein X-zone 5500 als Hauptgerät auswählen.

4. -Taste am Hauptgerät drücken, um das Menü aufzuru-

fen.

5. auswählen und bestätigen.

6. auswählen und bestätigen, um den Suchlauf für die

Gruppengeräte zu starten.

Anzeige am Hauptgerät:

Gruppierungs-LED:

rot-grün langsam blinkend.

Bei allen nicht gruppierten X-zone 5500 in Reichweite des

Hauptgeräts blinkt die Gruppierungs-LED grün.

Anzeige am potenziellen Gruppengerät:

Gruppierungs-LED:

grün langsam blinkend.

7. Nacheinander bei allen gewünschten Gruppengeräten die

- oder -Taste drücken, um das X-zone in die Gruppe

aufzunehmen.

Anzeige am Gruppengerät:

Gruppierungs-LED:

grün leuchtend.

8. -Taste am Hauptgerät

drücken, um den Suchlauf

zu beenden.

Gruppierung ist abgeschlossen.

Gruppenüberwachung ist aktiviert.

Anzeige am Hauptgerät:

Gruppierungs-LED:

rot-grün leuchtend.

9. Gruppenüberwachung ggf. vorläufig deaktivieren (siehe

Kapitel 4.2.7 auf Seite 16).

10. Geräte am Einsatzort aufstellen.

03833112.eps

1:55

03933112.eps

04033112.eps

X-zone 1

05133112.eps

#0 2

Geräte per Funk verbinden

Dräger X-zone 5500 15

4.2.4 X-zone zu einer Gruppe hinzufügen

1. Ungruppiertes X-zone 5500 neben das Hauptgerät stellen.

2. -Taste am Hauptgerät drücken, um das Menü aufzuru-

fen.

3. auswählen und bestätigen.

4. auswählen und bestätigen, um den Suchlauf für die

Gruppengeräte zu starten.

Anzeige am Hauptgerät:

Gruppierungs-LED:

rot-grün langsam blinkend.

Anzeige am Gruppengerät:

Gruppierungs-LED:

grün langsam blinkend.

5. -Taste am gewünschten

Gruppengerät drücken, um das X-zone in die Gruppe auf-

zunehmen.

Gruppierungs-LED Gruppengerät: grün leuchtend.

6. -Taste am Hauptgerät drücken, um den Suchlauf zu be-

enden.

Gruppierungs-LED Hauptgerät: rot-grün leuchtend.

Gruppierung ist abgeschlossen.

7. Gruppenüberwachung ggf. vorläufig deaktivieren (siehe

Kapitel 4.2.7 auf Seite 16).

8. Neues Gruppengerät am Einsatzort aufstellen.

4.2.5 X-zone aus einer Gruppe entfernen

1. Gruppenüberwachung ggf. vorläufig deaktivieren (siehe

Kapitel 4.2.7 auf Seite 16).

2. Zu entfernendes Gruppengerät neben das Hauptgerät stel-

len.

3. -Taste am Hauptgerät drücken, um das Menü aufzuru-

fen.

4. auswählen und bestätigen.

5. auswählen und bestätigen.

Anzeige am Hauptgerät:

Gruppierungs-LED:

rot-grün schnell blinkend.

Anzeige am Gruppengerät:

Gruppierungs-LED:

grün schnell blinkend.

6. -Taste am zu entfernenden Gruppengerät drücken, um

das X-zone aus der Gruppe zu entfernen.

Gruppierungs-LED am entfernten Gruppengerät: aus.

7. -Taste am Hauptgerät drücken.

Gruppierungs-LED Hauptgerät: rot-grün leuchtend.

Gruppierung ist abgeschlossen.

05233112.eps

1:55

03933112.eps

HINWEIS

Wenn das letzte Gruppengerät aus der Gruppe ent-

fernt wird, wird automatisch die gesamte Gruppe auf-

gelöst.

04133112.eps

1:55

04233112.eps

16 Dräger X-zone 5500

Geräte per Funk verbinden

4.2.6 Gruppe auflösen

1. -Taste am Hauptgerät drücken, um das Menü aufzuru-

fen.

2. auswählen und bestätigen.

3. auswählen und bestätigen, um die Gruppe aufzulösen.

Anzeige an Haupt- und Gruppengeräten:

Gruppierungs-LED: aus.

4.2.7 Gruppenüberwachung vorläufig deaktivieren

Wenn die Gruppenüberwachung vorläufig deaktiviert wird,

wird die damit verbundene Alarmfunktion vorläufig deaktiviert.

Die Verbindungsstatus-Anzeige und die Gruppenzugehörig-

keit bei den Geräten bleibt erhalten.

Um die Gruppenüberwachung vorläufig zu deaktivieren:

1. Gruppe mit geschlossenem Funknetz bilden.

2. -Taste am Hauptgerät drücken, um das Menü aufzuru-

fen.

3. auswählen und bestätigen.

4. auswählen und bestätigen, um die Gruppenüberwa-

chung vorläufig zu deaktivieren.

Gruppenüberwachung ist deaktiviert.

Die Gruppenüberwachung wird 15 Minuten nach der vorläufi-

gen Deaktivierung oder nach dem Einschalten gruppierter Ge-

räte automatisch aktiviert.

Dieses Zeitintervall wird wie folgt angezeigt:

Die ersten 13 Minuten blinkt die Kommunikations-LED

langsam.

Die letzten 2 Minuten blinkt die Kommunikations-LED

schnell.

4.2.8 Gruppenüberwachung aktivieren

1. Gruppe mit geschlossenem Funknetz bilden.

2. -Taste am Hauptgerät drücken, um das Menü aufzuru-

fen.

3. auswählen und bestätigen.

4. auswählen und bestätigen, um die Gruppenüberwa-

chung zu aktivieren.

Gruppenüberwachung ist aktiviert.

4.2.9 Gruppe auflösen im Alarmfall

Wenn für ein Gruppengerät das Hauptgerät nicht mehr gefun-

den werden kann (Kommunikations-LED blinkt rot), kann die

Gruppenzugehörigkeit für dieses Gerät gelöscht werden.

Um die Gruppe aufzulösen:

1. -Taste am Gruppengerät drücken, um das Menü aufzu-

rufen.

2. auswählen und bestätigen.

3. auswählen und bestätigen, um die Gruppenzugehörig-

keit zu löschen.

oder

-Taste am Gruppengerät lange drücken.

Gruppenzugehörigkeit ist gelöscht.

4.2.10 Quickmenü des X-am 5x00 aufrufen

Mit dieser Funktion kann das Quickmenü des X-am 5x00 auf-

gerufen werden.

Um das Quickmenü aufzurufen:

1. -Taste drücken, um das Menü aufzurufen.

2. Quick auswählen, um das Quickmenü des X-am

5x00 anzuzeigen.

4.2.11 Statusanzeige von externem Modul aufrufen

1. -Taste am Hauptgerät drücken, um das Menü aufzuru-

fen.

2. Modbus auswählen,

um die Statusanzeige an-

zuzeigen.

Legende:

1 Gerätename

2 GSM-Signalstärke

3 Telefonnummer

4 Verbindung zum X-zone

5 GPS-Position

6 Email (aktiviert)

7 SMS (deaktiviert)

8 Cloud (aktiviert)

HINWEIS

Bei deaktivierter Gruppenüberwachung werden wei-

terhin die Gasalarme angezeigt.

04333112.eps

ARCL-0144

HINWEIS

Diese Funktion ist nur vorhanden, wenn die Modbus-

Funktion mit Hilfe der PC-Software CC-Vision aktiviert

wurde.

05933112.eps

xxxxxxxxx

GPS

Modbus

Geräte per Funk verbinden

Dräger X-zone 5500 17

4.2.12 Alternative Tastenbefehle

Neue Gruppe bilden

Maximal 15 Gruppengeräte können einem Hauptgerät zuge-

ordnet werden. Die Gruppenzugehörigkeit bleibt in den ent-

sprechenden X-zone 5500 so lange gespeichert, bis die

Gruppe aufgelöst wird.

1. Alle Geräte für die Gruppe in einem Bereich sammeln.

2. Geräte einschalten (siehe “Gerät einschalten” auf Seite 7).

3. Ein X-zone 5500 als Hauptgerät auswählen.

4. -Taste am Hauptgerät kurz drücken.

X-zone wird zum Hauptgerät.

Suchlauf für die Gruppengeräte wird gestartet.

Gruppierungs-LED Hauptgerät: rot-grün langsam blin-

kend.

Gruppierungs-LED potenzieller Gruppengeräte: grün

langsam blinkend.

5. Nacheinander bei allen gewünschten Gruppengeräten

-Taste kurz drücken.

X-zone in Gruppe aufgenommen.

Gruppierungs-LED Gruppengerät: grün leuchtend.

6. -Taste am Hauptgerät kurz drücken.

Suchlauf wird beendet.

Gruppierungs-LED Hauptgerät: rot-grün leuchtend.

Gruppierung ist abgeschlossen.

Gruppenüberwachung ist aktiviert.

7. Gruppenüberwachung ggf. vorläufig deaktivieren (siehe

Kapitel 4.2.7 auf Seite 16).

8. Geräte am Einsatzort aufstellen.

X-zone zu einer Gruppe hinzufügen

1. Ungruppiertes X-zone 5500 neben das Hauptgerät stellen.

2. -Taste am Hauptgerät kurz drücken.

Suchlauf für die Gruppengeräte wird gestartet.

Gruppierungs-LED Hauptgerät: rot-grün langsam blin-

kend.

Gruppierungs-LED potenzieller Gruppengeräte: grün

langsam blinkend.

3. -Taste am gewünschten Gruppengerät kurz drücken.

X-zone in Gruppe aufgenommen.

Gruppierungs-LED Gruppengerät: grün leuchtend.

4. -Taste am Hauptgerät kurz drücken.

Suchlauf wird beendet.

Gruppierungs-LED Hauptgerät: rot-grün leuchtend.

Gruppierung ist abgeschlossen.

5. Gruppenüberwachung ggf. vorläufig deaktivieren (siehe

Kapitel 4.2.7 auf Seite 16).

6. Neues Gruppengerät am Einsatzort aufstellen.

4.3 Gerät aufstellen

1. Erstes X-zone 5500 einschalten (siehe Kapitel 3.1 auf

Seite 7) und am vorgesehenen Ort aufstellen.

2. Zweites X-zone 5500 ein-

schalten und im Abstand

so aufstellen, dass die

Kommunikations-LED

grün leuchtet.

Die Funkverbindung ist

hergestellt und die Kom-

munikations-LED signali-

siert die Verbindung mit

mindestens einem Gerät

in Funkreichweite.

Weitere X-zone 5500 nach gleicher Vorgehensweise auf-

stellen.

HINWEIS

Bei allen nicht gruppierten X-zone 5500 in Reichweite

des Hauptgeräts blinkt die Gruppierungs-LED grün.

VORSICHT

Vor dem Aufstellen der Geräte muss eine Funktions-

prüfung (siehe Kapitel 3.4 auf Seite 9) bei jedem Gerät

durchgeführt werden.

Bei Einsatz in sehr großer Hitze und bei gleichzeitiger

dauerhafter Sonneneinstrahlung, kann sich das Gerät

auf eine Temperatur außerhalb der Spezifizierung auf-

heizen. Dadurch kann es ggf. zu Geräteausfällen oder

zu einer verkürzten Lebensdauer einzelner Geräte-

bauteile kommen. Dräger empfiehlt, das Gerät bei die-

sen Einsatzbedingungen in den Schatten zu stellen.

HINWEIS

Die Gaszuführung erfolgt in einem Winkel von 360°.

Bei Bedarf Sockel (Bestellnr. 83 20 645) verwenden,

um eine ca. 30 cm höhere Messposition zu erreichen.

Beim Aufstellen muss darauf geachtet werden, dass

Teilnetze vermieden werden.

Bei Einsatz unter ständiger Vibration oder in Schrägla-

ge kann es zu Störungen des ordnungsgemäßen Be-

triebs kommen. Das X-zone 5500 nicht unter ständiger

Vibration oder in Schräglage betreiben.

WARNUNG

Bei rot leuchtender Kommunikations-LED muss der

Abstand zum nächsten Gerät verringert werden.

HINWEIS

Dräger empfiehlt, nach dem Aufstellen aller Geräte ei-

nen Verbindungstest durchzuführen (siehe Kapitel

3.4.3 auf Seite 10).

01333112.eps

18 Dräger X-zone 5500

Geräte per Funk verbinden

Anwendungsbeispiele:

Szenario A:

Überwachung von Industrie-Tanks (Drahtlose Alarmkette)

Szenario B:

Bereichsüberwachung mit Pumpe

Szenario C:

Funküberwachung von Pipelines (Drahtlose Alarmkette)

01833112.eps

01933112.eps

02033112.eps

Geräte per Kommunikationskabel verbinden

Dräger X-zone 5500 19

5 Geräte per Kommunikationskabel

verbinden

1. X-zone 5500 einschalten (siehe Kapitel 3.1 auf Seite 7).

2. Kommunikationskabel auf der Rückseite des Geräts an die

Ladebuchse/RS485-Verbindung (XEXT1)(1) anschließen.

3. Ende des Kommunikationskabels beim zweiten Gerät an

das Schaltrelais/RS485-Verbindung(XEXT2) (2) anschlie-

ßen.

Kommunikations-LED

leuchtet an den verbunde-

nen Geräten grün.

Ggf. weitere Geräte nach gleicher Vorgehensweise per

Kommunikationskabel verbinden.

5.1 Anschlüsse XEXT1 / XEXT2

5.1.1 Pinbelegung / Eigenschaften

XEXT2 (männlich)

RS485

1 RS485-A

2 RS485-B

3GND

Sicherheitsparameter für RS485 (XEXT2)

Ui=8,01 V; Ii = 0,105 A; Pi = 0,21 W; Ci = 250 nF; Li = 100 µH

=8,01 V; I

= 0,105 A; P

= 0,21 W; C

= 350 nF; L

= 250 µH

Co und Lo dürfen gleichzeitig auftreten.

Schaltausgang

4 Normally Closed (NC)

5 Normally Open (NO)

6 Change Over (CO)

7 Not connected

VORSICHT

Vor dem Aufstellen der Geräte muss eine Funktionsprü-

fung (siehe Kapitel 3.4 auf Seite 9) bei jedem Gerät

durchgeführt werden.

X-zone 5x00 Geräte müssen immer von Anschluss

XEXT1 zu Anschluss XEXT2 verbunden werden.

HINWEIS

Aufgrund von unterschiedlichsten kundenspezifischen

Anforderungen bietet Dräger nur ein Kommunikations-

kabel (Bestellnr. 83 21 669) an. Alle relevanten Kabel-

parameter sind in diesem Kapitel beschrieben.

Bei einem Funkverbot oder einer blockierten Funkver-

bindung können die Geräte per Kommunikationskabel

verbunden werden. Die maximale Kabellänge zwi-

schen zwei Geräten beträgt 25 m.

Ein kombinierter Funk- und Kabelbetrieb ist möglich.

01233112.eps

01333112.eps

WARNUNG

Bei rot leuchtender Kommunikations-LED muss die

Kabelverbindung überprüft werden.

HINWEIS

Dräger empfiehlt, nach dem Aufstellen aller Geräte ei-

nen Verbindungstest durchzuführen (siehe Kapitel

3.4.3 auf Seite 10).

VORSICHT

Nur eigensichere Stromkreise anschließen, die die Si-

cherheitsparameter erfüllen. Bei Missachtung geht der

Explosionsschutz verloren.

Die Kabelschirmung darf nur am eigensicheren oder

zugehörigen Betriebsmittel aufgelegt werden.

VORSICHT

Anschluss XEXT2 entweder für den Relais-Ausgang

(Pin 4, 5, 6) oder für den RS485-Anschluss (Pin 1, 2,

3) verwenden. Es ist nicht zulässig den Anschluss

gleichzeitig für beide Anwendungen zu verwenden.

02133112.eps

XEXT2

20 Dräger X-zone 5500

Geräte per Kommunikationskabel verbinden

XEXT1 (weiblich)

RS485

1 RS485-A

2 RS485-B

3GND

Sicherheitsparameter für RS485 (XEXT1)

Ui=8,01 V; Ii = 0,105 A; Pi = 0,21 W; Ci = 250 nF; Li = 100 µH

=8,01 V; I

= 0,105 A; P

= 0,21 W; C

= 350 nF; L

= 250 µH

Co und Lo dürfen gleichzeitig auftreten.

Lader (Nur zur Nutzung außerhalb explosionsgefährdeter

Bereiche)

4 Ladespannung (Um)

5 Masse - Ladestromkreis (GND2)

5.1.2 RS485-Verbindungen

Stecker (1) - männlich, Bestellnr. 83 24 370

Stecker (2) - weiblich, Bestellnr. 83 24 371

RS485-Verbindung zwischen X-zones

Kabeltyp (3): Belden 3107A, 2 x 2 AWG 22

Kabellänge: max. 25 m zwischen 2 Geräten

RS485-Verbindung zu eigensicheren Betriebsmitteln

Kabeltyp (3): z. B. Belden 3107A, 2 x 2 AWG 22

Verdrahtung muss folgende Sicherheitsparameter erfüllen:

Ui = 8,01 V; Ii = 0,105 A; Pi = 0,21 W; Ci = 250 nF; Li = 100 µH

Uo = 8,01 V; Io = 0,105 A; Po = 0,21 W; Co = 350 nF; Lo =

250 µH

Co und Lo dürfen gleichzeitig auftreten.

5.1.3 RS485-Verbindung zu nicht eigensicheren

Betriebsmitteln über Z-Barrieren

Das X-zone kann über Z-Barrieren mit nicht eigensicheren Be-

triebsmitteln (z. B. PC RS485-Schnittstelle) verbunden wer-

den. Zulässig ist die Reihenschaltung der Typen

Pepperl+Fuchs Z757 mit Pepperl+Fuchs Z966H (BAS 01

ATEX 7005 and IECEx SIM 06.0012 XX) wie folgt:

VORSICHT

Anschluss XEXT1 entweder zum Laden (Pin 4, 5) oder

für den RS485-Anschluss (Pin 1, 2, 3) verwenden. Es

ist nicht zulässig den Anschluss gleichzeitig für beide

Anwendungen zu verwenden.

VORSICHT

Darauf achten, dass die Kabeladern nicht gekreuzt

werden!

05833112.eps

XEXT1

02333112.eps

XEXT1

XEXT2

WARNUNG

Explosionsgefahr!

Die Reihenfolge der Z-Barrieren einhalten.

Sicherstellen, dass sich die Kabelstränge nicht

kreuzen.

Sicherstellen, dass die Kabellänge max. 25 m be-

trägt.

Entlang der eigensicheren Stromkreise muss Po-

tentialausgleich herrschen.

Bei Missachtung geht der Explosionsschutz des Ge-

räts verloren.

max. 25 m

03133112.eps

Geräte per Kommunikationskabel verbinden

Dräger X-zone 5500 21

Schaltbild

Kabeltyp: Belden 3107A, 2 x 2 AWG 22; Kabellänge: max. 25 m zwischen X-zone 5500 und den Z-Barrieren.

GND-Verbindung zu XEXT2-GND optional.

Verdrahtungsplan

06533112.eps

XEXT2 - RS485-A

Cable: Lc / Cc Z-Barrier:

Pepperl+Fuchs Z966H

Z-Barrier:

Pepperl+Fuchs Z757

XEXT2 - RS485-B

RS485-A

RS485-B

PEPE

XEXT2 - GND

8181

5454

363

06433112.eps

RS485

non Ex

Ex ZONE 0

Ex ZONE 1

RS485-B

RS485-A

RS485-B

GND

Z757

Z966.H

RS485-A

RS485-B

22 Dräger X-zone 5500

Schaltausgang

6 Schaltausgang

Der Schaltausgang ist vorgesehen zum Anschluss an einen

Trennschaltverstärker mit eigensicherem Ausgang.

Das Verhalten des Schaltausgangs kann mit Hilfe der PC-Soft-

ware Dräger CC-Vision zwischen den Einstellung NC und NO

konfiguriert werden.

Werkseinstellung des Schaltausgangs: NC

1 Stecker - weiblich, Bestellnr. 83 24 371

2 Pin-Belegung je nach Anwendung selbst konfigurieren

3 Kabeltyp: Belden 3107A, 2 x 2 AWG 22

Kabellänge: max. 25 m zwischen 2 Geräten oder zum

Trennschaltverstärker

Anschluss des Schaltausgangs

7 Während des Betriebs

Im Betrieb werden die Messwerte für jedes Messgas auf dem

eingelegten X-am 5x00 angezeigt.

Zustand X-zone: Zustand Schaltaus-

gang:

Arbeitsposition (an)

Zustand Schaltaus-

gang:

Ruheposition (aus)

Aus 4 mit 6 verbunden 4 mit 6 verbunden

Betrieb ohne

Alarme 4 mit 6 verbunden 5 mit 6 verbunden

Alarme 5 mit 6 verbunden 4 mit 6 verbunden

WARNUNG

Das Schaltausgangsverhalten ist bei der sicherheits-

technischen Auslegung der Folgeschaltung zu berück-

sichtigen.

Die Parameter der Schaltausgänge sind zwingend ein-

zuhalten, damit die Kontaktschaltung die Eigensicher-

heit des Geräts nicht gefährdet.

Es dürfen nur eigensichere Stromkreise angeschlos-

sen werden. Die Kabelschirmung darf nur am Trenn-

schaltverstärker-Ausgang aufgelegt werden. Der

Anschluss XEXT2 darf entweder nur für den Schalt-

ausgang oder eine RS485-Verbindung genutzt wer-

den. Eine gleichzeitige Belegung des Steckers für

beide Zwecke ist unzulässig!

Die verwendeten Kabel für den Alarmkontakt müssen

den Anforderungen der Normen IEC 60079-0,

IEC 60079-11 und IEC 60079-14 entsprechen.

Folgendes Kabel erfüllt diese Normen: Belden 3107A.

HINWEIS

Die für den Einsatz des X-zone 5500 verantwortliche

Person hat ein Systemdokument zum Nachweis der

Eigensicherheit zu erstellen.

03433112.eps

NO CO

Maximale Spannung (Ui): 20 V

Maximaler Dauerstrom (Ii): 0,25 A

Maximale Schaltleistung (Pi): 3 W

Nur für ohmsche Lasten!

Reaktanzen: Ci vernachlässigbar;

Li vernachlässigbar

XEXT2

02433112.eps

03233112.eps

max. 25 m

Alarme (Standardeinstellungen)

Dräger X-zone 5500 23

Das visuelle und akustische Lebenssignal (Leuchtring grün

und Einfachton) wird je nach Konfiguration (1 - 60 Sekunden;

Standardeinstellung alle 2 Sekunden) abgegeben. Das Le-

benssignal kann mit Hilfe der PC-Software Dräger CC-Vision

konfiguriert werden (siehe Kapitel auf Seite 28).

Wenn ein Alarm vorliegt, werden der optische und akustische

Alarm aktiviert (siehe Kapitel 8 auf Seite 23).

Das X-zone 5500 verstärkt den optischen und akustischen

Alarm und leitet die Alarm-Informationen permanent über Funk

oder Kommunikationskabel an weitere X-zone 5500 weiter.

8 Alarme (Standardeinstellungen)

Das X-zone 5500 ist mit zwei verschiedenen Alarmgebern

ausgestattet:

Optisches Signal: LED-Leuchtring (360°);

Farben Rot, Grün; pulsierend.

Akustisches Signal: Starkhornhupe (108 dB (A) in 1 m Ab-

stand/120 dB (A) in 30 cm Abstand).

Auslösendes Gerät:

Sobald ein Gerät eine erhöhte Gaskonzentration misst, wird

dieses Gerät zum auslösenden Gerät.

Das auslösende Gerät gibt die Alarme an alle per Funk und/

oder Kommunikationskabel verbundenen Geräte weiter.

Empfangendes Gerät:

Alle Geräte, die einen Alarm vom auslösenden Gerät empfan-

gen, werden zu empfangenden Geräten. Die empfangenden

Geräte erzeugen einen Tochter-Alarm. Bekommt das empfan-

gende Gerät keine Informationen von dem auslösenden Gerät,

fällt der Tochter-Alarm bei den empfangenden Geräten nach

10 Sekunden ab.

8.1 Konzentrations-Voralarm A1

Unterbrochene Alarmmeldung:

Anzeige bei gruppierten Gerä-

ten:

Legende:

1 Anzeige Hauptgerät

2 Lokale Stationsnummer

3 Gruppengröße

4 Zur Messwertanzeige zu-

gehörige Stationsnummer

5 Bestätigungsanzeige

6 Anzeige Alarmtyp A1 /

Messwert (im Wechsel)

7 Gasname und Einheit

Anzeige bei ungruppierten Ge-

räten:

Legende:

1 Lokale X-zone Seriennum-

mer

2 Seriennummer des alar-

mierenden X-zones

3 Bestätigungsanzeige

4 Anzeige Alarmtyp A1 /

Messwert (im Wechsel)

5 Gasname und Einheit

Der Voralarm A1 ist nicht selbsthaltend und erlischt, wenn die

Konzentration unter die Alarmschwelle A1 gefallen ist.

Bei A1 am auslösenden Gerät:

Ein Einfachton ertönt und der LED-Leuchtring blinkt rot (Mut-

ter-Alarm).

Bei A1 am empfangenden Gerät:

Ein Einfachton ertönt und der LED-Leuchtring blinkt rot-grün

(Tochter-Alarm).

Voralarm quittieren:

-Taste drücken.

Die akustischen Alarmmeldungen werden abgeschaltet.

HINWEIS

Die Anzeigen auf dem X-am 5x00 sind in der Ge-

brauchsanweisung des verwendeten Gasmessgeräts

beschrieben.

HINWEIS

Die Alarmeinstellungen (z. B. selbsthaltend/quittier-

bar) sind mit Hilfe der PC-Software Dräger CC-Vision

konfigurierbar. Die Konfiguration des X-am 5x00 ist

ausschlaggebend für das Verhalten des X-zone 5500.

Bei Alarm in einer Gruppe, werden auf allen Geräten

lokale Alarme priorisiert vor fremden Alarmen ange-

zeigt.

HINWEIS

Das alarmauslösende Gerät und die empfangenden

Geräte unterscheiden sich durch ihren optischen

Alarm.

04533112.eps

2#0

20.9

Vol%O2

ppmH2S

321

ALL

04633112.eps

0009

ARCM

ppmH2S

ARCL-0144

ALL

24 Dräger X-zone 5500

Alarme (Standardeinstellungen)

8.2 Konzentrations-Hauptalarm A2

Unterbrochene Alarmmeldung:

Bei A2 am auslösenden Gerät:

Ein Doppelton ertönt und der LED-Leuchtring blinkt doppelt rot

(Mutter-Alarm).

Bei A2 am empfangenden Gerät:

Ein Doppelton ertönt und der LED-Leuchtring blinkt doppelt

rot-grün (Tochter-Alarm).

Erst wenn die Konzentration unter die Alarmschwelle A2 gefal-

len ist, ist ein quittieren möglich:

-Taste drücken.

Die akustischen Alarmmeldungen werden abgeschaltet.

8.3 Batterie-Voralarm

Unterbrochene Alarmmeldung:

Voralarm quittieren:

Batterie-LED blinkt rot.

-Taste drücken. Nur der akustische Alarm wird abge-

schaltet.

Die Batterie hält nach dem Batterie-Voralarm noch

ca. 15 Minuten.

8.4 Batterie-Hauptalarm

Unterbrochene Alarmmeldung:

Der Batterie-Hauptalarm ist nur akustisch

quittierbar:

Batterie-LED blinkt rot.

Das Gerät schaltet sich nach 10 Sekunden automatisch aus.

Bevor das Gerät abschaltet, werden kurzzeitig der optische

und der akustische Alarm aktiviert.

8.5 Gerätealarm

Ein Fehlercode wird nur bei einem lokalen Gerätefehler ange-

zeigt. Der Fehlercode des ersten Fehlers (mit der niedrigsten

Nummer) wird angezeigt. Liegen mehrere lokale Gerätefehler

vor, so können diese entweder über den Info-Modus angezeigt

werden (siehe Kapitel 3.1.4 auf Seite 8) oder das Gerät muss

mit der PC-Software Dräger CC-Vision ausgelesen werden

(siehe Kapitel auf Seite 28).

Unterbrochene Alarmmeldung:

Anzeige bei gruppierten Gerä-

ten:

Anzeige bei ungruppierten Ge-

räten:

Das Gerät bzw. ein oder mehrere Sensorkanäle sind nicht

betriebsbereit.

Abhilfemaßnahmen, siehe Kapitel 12 auf Seite 30

Wenn notwendig, den DrägerService mit der Behebung

des Fehlers beauftragen.

Um den Gerätealarm zu quittieren:

-Taste drücken.

GEFAHR

Lebensgefahr! Bereich sofort verlassen.

Ein Hauptalarm ist selbsthaltend und nicht quittierbar

(siehe Gebrauchsanweisung X-am 5x00).

Für O2:A1 = Sauerstoffmangel

A2 = Sauerstoffüberschuss

WARNUNG

Bevor der Bereich wieder betreten werden darf, muss

eine Freigabemessung erfolgen!

HINWEIS

Der Gerätefehler kann beim X-zone 5500 oder beim

X-am 5x00 vorliegen.

Der Signalton kann mit Hilfe der PC-Software Dräger

CC-Vision geändert werden.

04933112.eps

ARCL-0144

ALL

0009

ARCM X5

05033112.eps

20.9

Vol%O2

ALL

X16

Betrieb mit Pumpe (optional)

Dräger X-zone 5500 25

8.6 Evakuierungsalarm

Um einen Evakuierungsalarm auszulösen:

Je nach Gerätekonfiguration

kann ein Evakuierungsalarm

über folgende Funktionen aus-

gelöst und beendet werden:

SMS an die entsprechende

Telefonnummer des exter-

nen Moduls senden, wenn

das Modul diese Funktion

unterstützt.

Modbus-Nachricht senden

Die optischen und akustischen

Alarmsignale sind wie bei ei-

nem Konzentrations-Haupta-

larm A2.

9 Betrieb mit Pumpe (optional)

Das X-zone 5500 ist optional mit einer Pumpe ausgestattet

(siehe Kapitel 22 auf Seite 40).

9.1 Inbetriebnahme und Durchführung der

Messung

1. X-zone 5500 einschalten (siehe “Gerät einschalten” auf

Seite 7) und den Halter (Pumpe) verwenden.

Die Pumpe wird bei eingeschaltetem Gerät durch einen

Schaltkontakt am Halter (Pumpe) automatisch mit einge-

schaltet.

Pumpen-LED blinkt rot-grün.

2. Probenahmeschlauch mit

der Wasserfalle des

Schlauchsets (Bestellnr.

83 21 527) verbinden und

die Anschlusstülle im Uhr-

zeigersinn an das Filter

anschrauben.

3. Anschließend muss ein

Pumpentest durchgeführt

werden. Der Pumpentest

startet automatisch.

06633112.eps

WARNUNG

Wird das Gerät mit Pumpe in Gefahrenzonen einge-

setzt, die Geräte nach „Equipment Protection Level“

(EPL) Ga erfordern (entspricht z. B. 1G Zone 0), darf

nur der Viton-Schlauch (Bestellnr. 12 03 150) mit ma-

ximal 30 m Länge verwendet werden.

VORSICHT

Pumpenbetrieb nur mit Filter (Bestellnr. 83 19 364)!

Andernfalls kann die Pumpe beschädigt werden.

Wenn bei Pumpenbetrieb kein Filter verwendet wird,

erlischt die Gewährleistung auf die Pumpe.

Nach dem Aufsetzen des Halters (Pumpe), muss im

Anschluss an einen erfolgreich durchgeführten Pum-

pentest eine Funktionsprüfung (siehe Kapitel 3.4 auf

Seite 9) durchgeführt werden.

HINWEIS

Der Pumpentest muss innerhalb von 60 Sekunden

durchgeführt werden, sonst erfolgt ein Gerätealarm.

00633112.eps

26 Dräger X-zone 5500

Betrieb mit Pumpe (optional)

9.2 Pumpentest

Die Pumpen-LED blinkt rot/

grün, begleitet von einem Sig-

nalton.

Ansaugstutzen oder Pro-

benahmeschlauch am

Anfang des Schlauchs für

mind. 2 Sekunden dicht-

halten oder abknicken.

Die Pumpen-LED leuchtet

rot.

Ansaugstutzen/Probenahme-

schlauch wieder freigeben.

Bei erfolgreichem Test:

Die Pumpen-LED leuchtet

grün, begleitet von einem

akustischen Quittierungssig-

nal.

Bei nicht erfolgreichem Test:

Die Pumpen-LED leuchtet

rot, begleitet von einem Dau-

erton.

Die Pumpe schaltet automa-

tisch ab.

Betrieb beenden

1. Das X-am 5x00 entsprechend der Gebrauchsanweisung

ausschalten.

Bevor das Gerät abschaltet, werden kurzzeitig der optische

und akustische Alarm aktiviert.

Das X-zone 5500 ist im STANDBY-Modus.

2. Probenahmeschlauch oder Dräger Sonde vom Filter ab-

schrauben.

3. Halter (Pumpe) durch Lösen der Verschlussbügel abneh-

men.

Pumpe schaltet sich aus.

4. Halter auf das Gehäuse setzen.

5. Verschlussbügel am Halter festziehen.

9.3 Beim Messbetrieb mit Pumpe beachten

Spülzeit abwarten.

Vor jeder Messung Dräger Probenahmeschlauch oder

Dräger Sonden mit der zu messenden Luftprobe spülen.

Die Spülphase ist notwendig, um alle Einflüsse zu eliminie-

ren bzw. zu minimieren, die bei der Verwendung eines Pro-

benahmeschlauchs bzw. einer Sonde auftreten können,

z. B. Absorptionen im Schlauch, Totvolumen.

Die Dauer der Spülphase ist von Faktoren abhängig wie

z. B. Art und Konzentration des zu messenden Gases oder

Dampfes, Material, Länge, Durchmesser und Alter des

Probenahmeschlauchs bzw. der Sonde. Als “Faustregel”

kann bei Verwendung eines Probenahmeschlauchs (fab-

rikneu, trocken, sauber) eine typische Spülzeit von ca.

3 Sekunden je Meter angenommen werden. Diese Spül-

zeit gilt zusätzlich zur Sensor-Ansprechzeit (siehe Ge-

brauchsanweisung des verwendeten Gasmessgeräts).

HINWEIS

Dräger empfiehlt, vor dem Aufsetzen des Halters

(Pumpe) eine Sichtprüfung der Dichtungen auf Be-

schädigungen vorzunehmen. Bei einer Beschädigung

muss der Halter (Pumpe) ausgetauscht werden.

Pumpentest erfolgt wie bei der Dräger Pumpe

X-am 1/2/5000.

Beim Pumpentest wird der akustische

Alarm in der Standardeinstellung automatisch auf

80 dB (A) gesenkt.

00733112.eps

02633112.eps

00833112.eps

00933112.eps

Betrieb mit Pumpe (optional)

Dräger X-zone 5500 27

Beispiel:

Bei einem 10 m langen Probenahmeschlauch beträgt die

Spülzeit ca. 30 Sekunden und die Sensor-Ansprechzeit

zusätzlich ca. 60 Sekunden, die Gesamtzeit vor Ablesen

des Gasmessgeräts beträgt ca. 90 Sekunden.

Der Durchfluss-Alarm verzögert sich in Abhängigkeit der

Schlauchlänge um 10 bis 30 Sekunden.

9.4 Justierung X-zone 5500 (Pumpen-Modus)

9.4.1 Frischluftjustierung durchführen

X-am 5x00 an Frischluft justieren, frei von Messgasen oder an-

deren Störgasen. Bei der Frischluftjustierung wird der Null-

punkt aller Sensoren (mit Ausnahme des DrägerSensors XXS

O2 und XXS CO2) auf 0 gesetzt. Bei dem DrägerSensor XXS

O2 wird die Anzeige auf 20.9 vol.-% und für den DrägerSensor

XXS CO2 auf 0.0 vol. % gesetzt.

1. Ggf. X-am 5x00 im X-zone 5500 einschalten.

1. -Taste drücken, um das Menü aufzurufen.

2. Quick auswählen, um das Quickmenü des X-am

5x00 anzuzeigen. Die aktivierten Funktionen des Quick-

Menüs können durch Drücken der -Taste angewählt

werden.

3. -Taste drücken, bis das Symbol für Frischluftjustierung

» « ausgewählt ist.

4. -Taste drücken, um die Frischluftjustierung zu starten.

Die Messwerte blinken.

Wenn die Messwerte stabil sind:

5. -Taste drücken, um die Justierung durchzuführen.

6. Die Anzeige der aktuellen Gaskonzentration wechselt mit

der Anzeige » OK «.

7. -Taste drücken, um die Justierung zu verlassen oder ca.

5 Sekunden warten.

Wenn ein Fehler bei der Frischluftjustierung aufgetreten ist:

Der Störungshinweis » « erscheint und anstatt des

Messwertes wird für den betroffenen Sensor » « an-

gezeigt.

In diesem Fall Frischluftjustierung wiederholen. Ggf. Sen-

sor von qualifiziertem Personal wechseln lassen.

9.4.2 1-Knopf-Justierung durchführen

An der 1-Knopf-Justierung nehmen alle Sensoren teil, die

justierbar sind.

Bei der 1-Knopf-Justierung wird die Empfindlichkeit aller

Sensoren auf den Wert des Prüfgases gesetzt. Bei Ver-

wendung der Prüfgasflasche 68 11 130 = Mischgas mit

50 ppm CO, 15 ppm H2S, 2,5 Vol.-% CH4, 18 Vol.-% O2.

1. Ventil auf Prüfgasflasche aufschrauben.

2. X-am 5x00 in die Geräteaufnahme des X-zone 5500 ein-

setzen und einschalten (siehe Kapitel 3.1 auf Seite 7).

3. -Taste drücken und 5 Sekunden halten, um das Kalib-

riermenü aufzurufen.

4. Kennwort eingeben (Kennwort bei Lieferung = 001).

5. Mit der -Taste die Funktion 1-Knopf-Justierung anwäh-

len. Das Symbol für 1-Knopf-Justierung » « blinkt.

6. -Taste drücken, um die 1-Knopf-Justierung zu starten.

7. Schlauch der Prüfgasflasche mit dem X-zone 5500 verbin-

den.

8. Prüfgas in einen Abzug oder nach außen führen.

Die aktuell angezeigten Messwerte beginnen zu blinken.

Nach dem Erreichen eines statischen Messwertes endet

das blinken.

Die Justierung läuft automatisch ab.

Die angezeigten Messwerte steigen auf die Werte entspre-

chend dem zugeführten Gas.

Wenn die Justierung abgeschlossen ist und die angezeigten

Messwerte stabil sind:

Die Anzeige der aktuellen Gaskonzentration wechselt mit

der Anzeige » OK «.

9. -Taste drücken oder ca. 5 Sekunden warten, um die

Justierung zu beenden.

Das X-am 5x00 wechselt in den Messbetrieb.

10. Schlauch der Prüfgasflasche vom X-zone 5500 lösen.

Wenn ein Fehler bei der 1-Knopf-Justierung aufgetreten ist:

Der Störungshinweis » X « erscheint und anstatt des

Messwertes wird für den betroffenen Sensor » - - « ange-

zeigt.

In diesem Fall Justierung wiederholen.

Ggf. Sensor wechseln.

HINWEIS

Für die Kalibrierintervalle siehe Gebrauchsanweisung/

Sensordatenblatt der verwendeten Sensoren.

HINWEIS

Wird ein Mischgas mit anderer Zusammensetzung

verwendet, müssen die vorgegebenen Konzentrati-

onswerte im X-am 5x00 auf die Zielwerte des verwen-

deten Mischgases mit der PC-Software Dräger CC-

Vision geändert werden.

28 Dräger X-zone 5500

Betrieb mit X-am 5100 (optional)

10 Betrieb mit X-am 5100 (optional)

Das X-zone 5500 mit Pumpe (siehe Kapitel 22 auf Seite 40)

kann optional mit einem X-am 5100 betrieben werden.

10.1 Inbetriebnahme und Durchführung der

Messung

1. X-zone 5500 einschalten (siehe “Gerät einschalten” auf

Seite 7) und den Halter X-am 5100 verwenden.

Die Pumpe wird bei eingeschaltetem Gerät durch einen

Schaltkontakt am Halter X-am 5100 automatisch mit einge-

schaltet.

Pumpen-LED blinkt rot-grün.

2. Anschließend muss ein Pumpentest durchgeführt werden.

Der Pumpentest startet automatisch.

10.2 Pumpentest

Die Pumpen-LED blinkt rot/

grün, begleitet von einem Sig-

nalton.

Schlauch zwischen Kap-

pe und Pumpeneinlass für

mind. 2 s abknicken.

Die Pumpen-LED leuchtet

rot.

Ansaugstutzen/Probenahme-

schlauch wieder freigeben.

Bei erfolgreichem Test:

Die Pumpen-LED leuchtet

grün, begleitet von einem

akustischen Quittierungssig-

nal.

Bei nicht erfolgreichem Test:

Die Pumpen-LED leuchtet

rot, begleitet von einem Dau-

erton.

Die Pumpe schaltet automa-

tisch ab.

VORSICHT

Betrieb nur mit Filter (Bestellnr. 83 19 364 und

83 23 016)! Andernfalls kann die Pumpe beschädigt

und der Sensor stark verschmutzt werden.

Wenn bei Pumpenbetrieb kein Filter verwendet wird,

erlischt die Gewährleistung auf die Pumpe.

Nach dem Aufsetzen des Halters X-am 5100, muss im

Anschluss an einen erfolgreich durchgeführten Pum-

pentest eine Funktionsprüfung (siehe Kapitel 3.4.3 auf

Seite 10) durchgeführt werden.

HINWEIS

Der Pumpentest muss innerhalb von 60 Sekunden

durchgeführt werden, sonst erfolgt ein Gerätealarm.

HINWEIS

Dräger empfiehlt, vor dem Aufsetzen des Halters X-am

5100 eine Sichtprüfung der Dichtungen auf Beschädi-

gungen und auf Sauberkeit im Inneren der Kappe vor-

zunehmen. Bei einer Beschädigung der Dichtungen

muss der Halter X-am 5100 ausgetauscht werden. In-

formationen zur Reinigung, siehe Kapitel 14 auf

Seite 35.

Den Halter X-am 5100 bei Nichtverwendung trocken

und sauber lagern.

Pumpentest erfolgt wie bei der Dräger Pumpe

X-am 1/2/5000.

Beim Pumpentest wird der akustische

Alarm in der Standardeinstellung automatisch auf

80 dB (A) gesenkt.

00733112.eps

05333112.eps

00833112.eps

00933112.eps

Gerät konfigurieren

Dräger X-zone 5500 29

Betrieb beenden

Das X-am 5100 entsprechend der Gebrauchsanweisung

ausschalten.

Bevor das Gerät abschaltet, werden kurzzeitig der optische

und akustische Alarm aktiviert.

Das X-zone 5500 ist im STANDBY-Modus.

11 Gerät konfigurieren

Um ein Gerät mit Standard-Konfiguration individuell zu konfi-

gurieren, ist das Gerät mit einem PC zu verbinden.

Die Kommunikation erfolgt mit einem  USB DIRA III-Dongle

(Bestellnr. 83 17 409).

Das Konfigurieren wird mit der PC-Software Dräger CC-Vision

durchgeführt.

Es können u. a. folgende Einstellungen konfiguriert werden:

Hupenlautstärke

Funk-Funktion

Alarmfrequenzen

Alarmmuster

Alarmweitergabe

Lebenssignal (Leuchtmuster, Hupenlautstärke)

Aktionen des Schaltrelais

HINWEIS

Dokumentation und Online-Hilfe der PC-Software Drä-

ger CC-Vision beachten.

02833112.eps

30 Dräger X-zone 5500

Störung, Ursache und Abhilfe

12 Störung, Ursache und Abhilfe

Störung Ursache Abhilfe

X-zone 5500 kann nicht geladen werden. Ladegerätstecker ist nicht richtig mit dem

X-zone 5500 kontaktiert.

Auf richtiges Einstecken des Ladegerät-

steckers achten.

Batterie-LED kontrollieren.

Induktives Laden funktioniert nicht, da

Abstand zwischen X-zone 5500 und La-

deschale zu groß.

Abstand überprüfen, ggf. Verschmut-

zung entfernen.

Akkulaufzeit ist niedrig. Akku ist nicht vollständig geladen. Akku mindestens 14 h - 24 Ah laden.

Akku nicht regelmäßig geladen. Akku auch im ausgeschalteten Zustand

regelmäßig, mindestens alle 2 Monate

laden.

Außentemperatur ist sehr niedrig. X-zone 5500 aufwärmen.

Außentemperatur ist sehr hoch. Ggf. Schutzgehäuse verwenden.

Akku ist defekt. Akku durch den DrägerService überprü-

fen lassen.

Induktives Laden funktioniert schlecht,

da Abstand zwischen X-zone 5500 und

Ladeschale zu groß.

Abstand überprüfen, ggf. Verschmut-

zung entfernen.

Keine Funkverbindung zwischen den

X-zone 5500.

Funk-Funktion ist nicht aktiviert. Funkfunktion mit Hilfe der PC-Software

Dräger CC-Vision aktivieren (siehe Kapi-

tel auf Seite 28).

X-zone 5500 stehen sehr weit auseinan-

der.

X-zone 5500 dichter zueinander stellen.

Zusätzliche Geräte in die Kette platzie-

ren.

X-zone 5500 erhöht aufstellen, ggf. So-

ckel (Bestellnr. 83 20 645) verwenden.

Funkverbindung wird durch industrielles

Umfeld erschwert: z. B. Stahlwände.

X-zone 5500 dichter zueinander stellen.

Zusätzliche Geräte in die Kette platzie-

ren.

X-zone 5500 mit Kommunikationskabel

verbinden (siehe Kapitel 5 auf Seite 19).

X-zone 5500 sind durch leitfähige Stoffe

abgedeckt (z. B. Metallgitter).

Auf freien Stand achten.

Netznummer der X-zone 5500 ist unter-

schiedlich.

X-zone 5500 mit gleichen Netznummern

verwenden. Die Netznummer kann mit

Hilfe der PC-Software Dräger CC-Vision

konfiguriert werden (siehe Kapitel auf

Seite 28).

Funkfrequenz der X-zone 5500 ist unter-

schiedlich.

X-zone 5500 mit gleicher Funkfrequenz

benutzen.

Kabelverbindung funktioniert nicht. Kabelstecker nicht richtig eingesteckt,

Kabelbelegung falsch oder Leitungs-

bruch.

Kabelverbindung, -belegung überprüfen.

Auf richtiges Einstecken des Kabelste-

ckers achten.

Alarmkontakt schaltet nicht. Kabelstecker nicht richtig eingesteckt,

Kabelbelegung falsch oder Leitungs-

bruch.

Kabelverbindung, -belegung überprüfen.

Auf richtiges Einstecken des Kabelste-

ckers achten.

Pumpenbetrieb funktioniert nicht. Falscher Halter (Diffusion) aufgesetzt. Halter (Pumpe) aufsetzen.

Pumpenfehler während des Betriebs. Kondensatbildung bei kalter und feuch-

ter Ansaugluft.

Schlauchset mit Wasserfalle (Bestellnr.

83 21 527) verwenden.

Pumpe außerhalb des spezifizierten Be-

reichs.

Pumpe durch den DrägerService über-

prüfen lassen.

Flowtest ist fehlgeschlagen. Flowtest wurde nicht durchgeführt. Flowtest durchführen, ggf. erneut durch-

führen.

Halter (Pumpe oder X-am 5100) ist nicht

richtig aufgesetzt.

Halter (Pumpe oder X-am 5100) erneut

aufsetzen und auf richtigen Sitz achten.

Hupe ist zu leise. Lautstärke ist zu leise eingestellt. Lautstärke mit Hilfe der PC-Software

Dräger CC-Vision einstellen (siehe Kapi-

tel auf Seite 28).

Störung, Ursache und Abhilfe

Dräger X-zone 5500 31

Optische Alarmsignale nicht oder

schlecht erkennbar.

Konfiguration oder Muster nicht richtig

eingestellt.

Optische Alarmsignale mit Hilfe der PC-

Software Dräger CC-Vision konfigurie-

ren (siehe Kapitel auf Seite 28).

Lebenssignal funktioniert nicht. Konfiguration ist falsch eingestellt. Lebenssignal mit Hilfe der PC-Software

Dräger CC-Vision konfigurieren (siehe

Kapitel auf Seite 28).

Gasmessgerät wird nicht erkannt. Verschmutzte IR-Schnittstelle. IR-Schnittstelle säubern.

Nicht kompatibles Gasmessgerät. X-am 5x00 verwenden.

Falsche Softwareversion im Gasmess-

gerät.

Software-Update durch den DrägerSer-

vice durchführen lassen.

IR-Schnittstelle fehlerhaft, Clip des Gas-

messgeräts nicht richtig positioniert.

Clip am X-am 5x00 schließen.

Halter ist nicht richtig aufgesetzt. Halter erneut aufsetzen und auf richtigen

Sitz achten.

X-am 5x00 schaltet sich schnell aus; wird

nicht versorgt.

Versorgungskontakte verschmutzt oder

feucht.

Versorgungskontakte reinigen.

Gerätefehler wird angezeigt. X-am 5x00 während des Betriebs aus X-

zone 5500 entfernt.

Alarm am X-zone 5500 quittieren, X-zo-

ne 5500 ausschalten.

Schlechte Kontaktierung zum X-am

5x00.

Versorgungskontakte am X-zone und

X-am 5x00 reinigen.

Störung Ursache Abhilfe

32 Dräger X-zone 5500

Störung, Ursache und Abhilfe

12.1 Störungshinweise

Sondersymbol » « und

angezeigter Zahlencode: Ursache Abhilfe

01 X-am 5x00 mit Alkaliversorgungseinheit. X-am 5x00 mit Akkuversorgungseinheit einle-

gen.

02 Kommunikationsunterbrechung zum

X-zone 5500.

IR-Schnittstelle am X-zone 5500 und am X-am

5x00 überprüfen.

03 Kommunikationsfehler Akku-Controller

X-zone 5500.

DrägerService kontaktieren.

04 Batterie-Hauptalarm X-am 5x00. Ladekontakte am X-zone 5500 und am X-am

5x00 überprüfen.

05 Batterie-Voralarm X-am 5x00. Ladekontakte am X-zone 5500 und am X-am

5x00 überprüfen.

06 Ladestrom X-am 5x00 zu gering. Ladekontakte am X-zone 5500 und am X-am

5x00 überprüfen.

07 Halter (Pumpe oder X-am 5100) erkannt, aber

keine Pumpe montiert.

Halter für Diffusionsbetrieb verwenden.

(Kein Betrieb mit X-am 5100 möglich.)

08 Flow-Fehler Ansaugschlauch überprüfen.

Halter Pumpe: Ansaugschlauch und Pumpen-

filter überprüfen.

Halter X-am 5100: Gaseinlassfilter, Kappe,

Schlauch und Pumpenfilter überprüfen.

09 Zustandsänderung des Halters (Pumpe oder X-

am 5100) im laufenden Betrieb.

Festen Sitz des Halters (Pumpe oder X-am

5100) überprüfen.

10 Prüfsummenfehler Programmcode DrägerService kontaktieren.

11 Prüfsummenfehler Betriebsparameter DrägerService kontaktieren.

12 Prüfsummenfehler Betriebsparameter DrägerService kontaktieren.

13 Prüfsummenfehler Betriebsparameter DrägerService kontaktieren.

14 Fehler Arbeitsspeicher-Test DrägerService kontaktieren.

15 Fehlerhafte ADC-Umwandlung. DrägerService kontaktieren.

16 Kein Kontakt zum Hauptgerät im Gruppierungs-

Modus.

Funkverbindung zum Gruppengerät überprü-

fen.

17 Ladeelektronik defekt. DrägerService kontaktieren.

18 Akku tiefentladen. X-zone 5500 laden.

19 Batterie-Hauptalarm X-zone 5500. X-zone 5500 laden.

20 Batterie-Voralarm X-zone 5500. X-zone 5500 laden.

21 Gerätefehler X-am 5x00. X-am 5x00 überprüfen.

22 Alarmmuster X-am 5x00 fehlerhaft. DrägerService kontaktieren.

23 Falsche Softwareversion im Gasmessgerät. Software-Update durch den DrägerService

durchführen lassen.

24 Gasart oder Einheit unbekannt. Gasmessgeräte einzeln prüfen, ob alle Gase

bekannt sind. Gasmessgeräte mit unbekann-

ten Gasen nicht verwenden.

25 Mehr als 8 unterschiedliche Gase in einer

Gruppe.

Sensorbestückung innerhalb der Gruppe prü-

fen und Gasmessgeräte ggf. austauschen oder

aus der Gruppe herausnehmen.

26 Modbus-Watchdog wurde vom externen Modul

nicht zurückgesetzt.

Verbindung zum externen Modul prüfen oder

X-zone 5500 ausschalten.

29 Batterie-Hauptalarm X-zone 5500 laden.

30 Akku tiefentladen. X-zone 5500 laden.

31 Ladeelektronik defekt. DrägerService kontaktieren.

32 Kommunikationsfehler Akku-Controller

X-zone 5500.

DrägerService kontaktieren.

Instandhaltung

Dräger X-zone 5500 33

13 Instandhaltung

13.1 Instandhaltungsintervalle

Das Gerät mindestens jährlich Inspektionen durch Fachleute

unterziehen.

Blei-Akku laden, nach jedem Einsatz, spätestens nach

dem Auslösen des Batteriealarms.

Wartung durch Fachleute - jährlich.

Je nach sicherheitstechnischen Erwägungen, verfahrens-

technischen Gegebenheiten und gerätetechnischen Erfor-

dernissen ist die Länge der Inspektionsintervalle auf den

Einzelfall abzustimmen und ggf. zu verkürzen.

Für den Abschluss eines Servicevertrags sowie für die In-

standsetzungen wird der DrägerService empfohlen.

13.2 Filter wechseln

13.2.1 Pumpenfilter wechseln

1. Anschlusstülle vom Filter abschrauben.

2. Verschlussbügel am Halter (Pumpe) lösen.

3. Halter (Pumpe) abnehmen.

4. Filter gegen den Uhrzei-

gersinn abschrauben.

5. Neuen Filter (Bestellnr.

83 19 364) im Uhrzeiger-

sinn an das Gerät an-

schrauben.

6. Halter (Pumpe) auf das

Gehäuse setzen.

7. Verschlussbügel am Hal-

ter (Pumpe) festziehen.

8. Anschlusstülle an den

neuen Filter anschrau-

ben.

13.2.2 Gaseinlassfilter wechseln (nur bei Betrieb mit X-

am 5100)

1. Gaseinlassfilter gegen

den Uhrzeigersinn ab-

schrauben.

2. Neuen Gaseinlassfilter

(Bestellnr. 83 23 016) im

Uhrzeigersinn an das Ge-

rät anschrauben.

13.3 Akkus wechseln

Nur die folgenden Typen dürfen verwendet werden:

Akkupack, 24 Ah (PBT 00X1), Bestellnr. 83 22 921

1. Gerät ausschalten (siehe Kapitel 3.2 auf Seite 8).

2. Schrauben (M5 Zylinder-

kopfschraube mit Innen-

sechskant) an der

Gehäuseunterseite lösen.

3. Gehäuseoberteil anheben

und Steckverbindung von

Bodenplatte lösen.

4. 4x M5-Muttern lösen.

5. Verkabelung von Boden-

platte lösen.

6. Alten Akkublock gegen

neuen Akkublock austau-

schen.

7. Verkabelung an Boden-

platte stecken.

8. Richtigen Sitz des

O-Rings überprüfen.

9. 4x M5-Muttern befesti-

gen.

10. Steckverbindung an Bo-

denplatte anbringen.

11. Gehäuseoberteil auf Gehäuseunterteil setzen

(Vorzugslage beachten).

HINWEIS

Für die verwendeten Gasmessgeräte gelten die In-

standhaltungsintervalle, die in der dazugehörigen Ge-

brauchsanweisung angegeben sind.

HINWEIS

Ein Filterwechsel ist nur möglich bei Pumpenbetrieb

oder bei Betrieb mit X-am 5100.

01433112.eps

HINWEIS

Dräger empfiehlt, den Gaseinlassfilter, je nach Staub-

belastung, entsprechend häufig zu wechseln.

WARNUNG

Explosionsgefahr!

Austausch der Akkus nicht in explosionsgefährdeten

Bereichen! Akkus sind Teil der Ex-Zulassung.

05733112.eps

01533112.eps

01633112.eps

34 Dräger X-zone 5500

Instandhaltung

12. Schrauben (M5 Zylinderkopfschraube mit Innensechskant)

an der Gehäuseunterseite festziehen (120 Ncm ±20 Ncm).

13.4 Akkus laden

Zur Schonung der Akkus erfolgt eine Ladung nur im Tempera-

turbereich von 5 bis 35 °C. Beim Verlassen des Temperatur-

bereichs wird die Ladung automatisch unterbrochen und nach

Rückkehr in den Temperaturbereich automatisch fortgesetzt.

Während des Ladevorgangs blinkt die Batterie-LED mit der

Frequenz von einem Hz je nach Batterieladestatus in Rot, Rot/

Grün oder Grün. Sobald der Ladevorgang abgeschlossen ist,

leuchtet die Batterie-LED dauerhaft grün.

13.4.1 Induktives Laden

1. Ladeschale mit Gerätekabel an Stromnetz anschließen.

Kontrolllampe an Ladeschale leuchtet grün.

2. Das Gerät auf die Ladeschale stellen.

Die Ladezeit beträgt typisch: < 14 h - 24 Ah.

13.4.2 Kabelgebundenes Laden

1. Ladekabel in die Ladebuchse auf der Rückseite des Geräts

stecken.

2. Netzteil an Stromnetz anschließen.

Die Ladezeit beträgt typisch: < 14 h - 24 Ah

WARNUNG

Explosionsgefahr!

Verbrauchte Batterien/Akkus nicht ins Feuer werfen

und nicht gewaltsam öffnen.

Entsorgung der Batterien/Akkus entsprechend den na-

tionalen Regelungen.

HINWEIS

Nach Austausch des Akkublocks wird eine vollständi-

ge Ladung empfohlen.

WARNUNG

Explosionsgefahr!

Akkus nicht unter Tage oder in explosionsgefährdeten

Bereichen laden. Die Ladegeräte sind nicht nach den

Richtlinien für Schlagwetter und Explosionsschutz ge-

baut.

VORSICHT

Umgang mit netzgespeister Ladeschale durch Im-

plantatträger nur, wenn Herzschrittmacher und aktive

Implantate die relevanten gesetzlichen Bestimmungen

erfüllen. Dräger garantiert nur Konformität mit der

Richtlinie 2004/108/EG.

HINWEIS

Die Sendespule der induktiven Ladeschale erzeugt ein

schwaches magnetisches Wechselfeld. Beim Betrieb

werden alle Anforderungen der gültigen Normen über

elektromagnetische Störungen eingehalten. Die ge-

setzlichen Anforderungen der Richtlinie 2004/108/EG

werden erfüllt.

Die Gewährleistung auf den Akku erlischt, wenn das

Gerät bei Nichtverwendung nicht mindestens alle

2 Monate vollständig geladen wird.

Bei nicht genutztem Gerät empfiehlt Dräger, das Gerät

in der Ladeschale (Bestellnr. 83 20 626) zu lagern.

VORSICHT

Brandgefahr/Gerätebeschädigung!

Nur Dräger Induktivladegeräte verwenden!

Keine metallischen Gegenstände auf die Ladeschale

legen.

HINWEIS

Für eine gute Energieübertragung darf sich kein

Schmutz zwischen der Ladeschale und dem X-zone

5500 befinden.

VORSICHT

Brandgefahr/Gerätebeschädigung!

Nur Dräger Ladezubehör verwenden!

HINWEIS

Auch bei nicht genutztem Gerät empfiehlt Dräger das

Gerät in der Ladeschale (Bestellnr. 83 20 626) oder am

Steckerlader (Bestellnr. 83 20 749) zu lagern.

Pflege

Dräger X-zone 5500 35

14 Pflege

Bei starker Verschmut-

zung kann das Gerät mit

kaltem Wasser kombiniert

mit einem Standardspül-

mittel abgewaschen wer-

den (gilt nicht für die

Kappe (1) vom Halter X-

am 5100 (2)). Bei Bedarf

einen Schwamm zum Ab-

waschen verwenden.

Bei der Reinigung der

Kappe (1) vom Halter X-am 5100 (2) nur Isopropanol ver-

wenden und an Luft trocknen lassen.

Zur Reinigung der Gasmessgeräte die dazugehörige Ge-

brauchsanweisung beachten.

Bei der Reinigung der X-am Halter darauf achten, dass die

Dichtungen nicht beschädigt werden.

Gerät mit einem Tuch abtrocknen.

Nuten und Vertiefungen mit Druckluft oder Pinsel reinigen.

Sicherstellen, dass die Versorgungskontakte in der Gerä-

teaufnahme frei von Rückständen sind.

Für die Pflege der Versorgungskontakte des X-am 5x00

eignet sich das Kontaktfett „Electrolube CG60“ der Firma H

K Wentworth Ltd., Swadlincote, Großbritannien (Bestellnr.

83 24 826). Sparsam auftragen und die Herstellerangaben

beachten.

Der Kontaktblock kann bei starker Verschmutzung oder bei

Beschädigung gewechselt werden. Wechseln des Kontakt-

blocks, siehe der dem Kontaktblock X-zone 5500 beilie-

genden Montageanleitung.

15 Transport

Beim Transport des X-zone 5500 ohne eingesetztes X-am

5x00 muss darauf geachtet werden, dass die Geräteaufnahme

und insbesondere die Versorgungskontakte gegen jede Art

von Verschmutzung geschützt werden.

16 Entsorgung

Produkt gemäß den geltenden Vorschriften entsorgen.

16.1 Entsorgungshinweise

16.2 Batterieentsorgung

17 Frequenzbereiche

In anderen Ländern können die Frequenzbereiche abweichen.

VORSICHT

Mögliche Beschädigung der Elektronik!

Wenn das X-zone ohne montierten Kontaktblock

transportiert oder gelagert wird, kann durch die Öff-

nung Wasser in das Gerät gelangen und die Elektronik

beschädigen.

Das X-zone nie ohne montierten Kontaktblock trans-

portieren oder lagern.

06733112.eps

Gemäß Richtlinie 2002/96/EG darf dieses Produkt

nicht als Siedlungsabfall entsorgt werden. Es ist daher

mit dem nebenstehenden Symbol gekennzeichnet.

Dräger nimmt dieses Produkt kostenlos zurück. Infor-

mationen dazu geben die nationalen Vertriebsorgani-

sationen und Dräger.

Gemäß Richtlinie 2006/66/EG dürfen Batterien und

Akkus nicht als Siedlungsabfall. Sie sind daher mit

dem nebenstehenden Symbol gekennzeichnet. Batte-

rien und Akkus gemäß den geltenden Vorschriften bei

Batterie-Sammelstellen entsorgen.

Land, Region Frequenzbereich (MHz)

EU, Schweiz, Norwegen, Türkei 868

Südafrika 868

USA/Kanada 915

Singapur 868

Australien 915

Indien 915

Russland 433

36 Dräger X-zone 5500

Technische Daten

18 Technische Daten

Induktive Ladeschale:

Maße: ca. 490 x 300 x 300 mm

(HxBxT)

Gewicht:

mit Batterie, 24 Ah ca. 10 kg

Umweltbedingungen:

bei Betrieb

bei Lagerung

-20°C bis +50°C

-20°C bis +70°C

700 bis 1300 hPa

max. 95% relative Feuchtigkeit

Alarme:

Visuell, 360° LED grünes Lebenssignal;

rotes Alarmsignal;

grün/rot Tochteralarm

Akustisch, 360° 108 dB (A) in 1 m Abstand

120 dB (A) in 30 cm Abstand

Akku:

Betriebszeit, 24 Ah

(20 °C)

120 Stunden bei 15 Minuten

Alarm pro Tag und ‚ vollbestück-

tem X-am 5x00

Ladezeit, 24 Ah < 14 Stunden

Ladeeingang XEXT1:

(Ex-Grenzen):

U = 15 V, nominal

I = 2,5 A, nominal

Um = 30 V

Im = 10 A

Pumpe: bis zu 30 m Schlauch

0,5 L/min

Vernetzung von

Geräten:

Bis zu 25 Geräte können in ei-

nem Funknetz verbunden wer-

den.

Kombinierter Funk-/Kabelbe-

trieb möglich.

Umschaltbare Frequenzen

433/868/915 MHz (durch den

DrägerService) mit einer typi-

schen Reichweite von 100 m

im industriellen Umfeld (Um-

welteinflüsse können die

Reichweite beeinflussen).

Automatische Herstellung der

Funkverbindung.

Schaltausgang:

Max. Spannung (Ui):

Max. Schaltstrom (Ii):

Max. Dauerstrom:

Max. Schaltleistung (Pi):

Nur für ohmsche Lasten!

Reaktanzen

Keine Schaltung auf:

20 V

0,25 A

3 W - Nur für ohmsche Lasten!

Ci vernachlässigbar;

Li vernachlässigbar

Kapazitive oder induktive

Lasten

Zulassungen: Die Zulassungen sind auf dem

Typenschild abgebildet.

Serien-Nr. (Baujahr) Das Baujahr ergibt sich aus dem

3. Buchstaben der auf dem Typen-

schild befindlichen Fabriknummer:

B=2010, C=2011, D=2012,

E=2013, F=2014, G=2015,

H=2016, usw.

Beispiel: Seriennummer ARFH-

0054, der 3. Buchstabe ist F, also

Baujahr 2014.

Messbereich: siehe Technisches Handbuch

Dräger X-am 5x00

Eingang (Input)

Ausgang (Output)

100 bis 240 V / 50 bis 60 Hz 40 W

15 V/2 A

Laden bei 0 °C bis +40 °C

max. 95 % relative Feuchtigkeit

Verschmutzungsgrad 2

Überspannungskategorie II

Schutzart IP 40

Tastenbelegung des X-zone 5500

Dräger X-zone 5500 37

19 Tastenbelegung des X-zone 5500

20 Übersicht der Status-LEDs

Batterie-LED

(Zeigt den Batteriestatus an.)

Kommunikations-LED

(Zeigt den Verbindungsstatus an, wenn mehrere Geräte per Funk oder Kommunikationskabel verbunden sind.)

Die folgenden Tastenfunktionen beziehen sich auf die Tasten des X-zone 5500.

Aktion Bedeutung

1 x -Taste drücken Quittiert Gerätefehler und Voralarme.

3 Sek. -Taste drücken Wechsel vom OFF- in STANDBY-Modus oder Wechsel vom STANDBY- in den

ON-Modus.

3 Sek. - und -Taste drücken Wechsel in den OFF-Modus.

1 x -Taste drücken Am Hauptgerät: Gruppe erweitern / Suchlauf beenden.

3 Sek. -Taste drücken Am Hauptgerät: Gruppe verkleinern.

Am Gruppengerät: Löschen der Gruppierungs-Information.

3 x -Taste drücken Am Hauptgerät: Gruppenüberwachung aktivieren.

3 Sek. - und 3 x -Taste drücken Am Hauptgerät: Gruppenüberwachung vorläufig deaktivieren.

Farbe LED-Status Geräte-Betriebsart Bedeutung

aus aus OFF-Modus Gerät ist aus.

rot

an ON-/STANDBY-Modus

Ladezustand kleiner als 33 %.

rot/grün Ladezustand zwischen 33 % und 66 %.

grün Ladezustand größer als 66 %.

rot

ON-/STANDYBY-Modus

Batterie-Voralarm

rot Batterie-Hauptalarm; Dräger X-zone 5500 schaltet nach 10 Sek.

ab.

rot OFF-Modus Einschaltversuch im OFF-Modus bei leerer Batterie (10 Sek. an).

rot

ON-/STANDBY-Modus

in Ladeschale

X-zone 5500 wird geladen, Ladezustand kleiner als 33 %.

rot/grün X-zone 5500 wird geladen, Ladezustand zwischen 33 % und

66 %.

grün X-zone 5500 wird geladen, Ladezustand größer als 66 %.

grün X-zone 5500 voll geladen.

Farbe LED-Status Gruppenüberwachung Bedeutung

grün an

aus / Gerät nicht gruppiert Mindestens 1 anderes X-zone 5500 per Funk oder Kabelverbin-

dung erkannt.

aktiviert Am Hauptgerät: Gerät mit Gruppe verbunden.

Am Gruppengerät: Gerät mit Hauptgerät verbunden.

grün vorläufig deaktiviert X-zone 5500 mit Gruppe verbunden.

rot an

Gerät nicht gruppiert Kein weiteres X-zone 5500 per Funk oder Kabelverbindung

erkannt.

aktiviert Alarm am Hauptgerät: Mindestens ein Gerät aus der Gruppe ist

nicht verbunden.

Alarm am Gruppengerät: Keine Verbindung zum Hauptgerät.

rot vorläufig deaktiviert

Am Hauptgerät: Mindestens ein Gerät aus der Gruppe ist nicht

verbunden.

Am Gruppengerät: Keine Verbindung zum Hauptgerät.

38 Dräger X-zone 5500

Übersicht der Status-LEDs

Pumpen-LED

(Zeigt den Pumpenstatus an.)

Gruppierungs-LED

(Zeigt den Gruppierungsstatus an.)

Farbe LED-Status Geräte-Betriebsart Bedeutung

aus aus STANDBY-Modus Gerät ist im STANDBY-Modus.

aus

ON-Modus

Kein Pumpenadapter erkannt.

rot/grün Flowtest erforderlich.

rot Flowtest läuft.

grün

Flowtest erfolgreich, Pumpe läuft.

rot Flowfehler (z. B. durch zu geringen Volumenstrom oder fehlen-

den Flowtest).

Farbe LED-Status Gerätehierarchie Bedeutung

aus aus

X-zone 5500

X-zone 5500 ungruppiert.

grün X-zone 5500 ungruppiert, kann einer Gruppe hinzugefügt wer-

den.

rot Mehrere Hauptgeräte gefunden, X-zone 5500 kann nicht grup-

piert werden.

grün an

Gruppengerät

X-zone 5500 ist gruppiert.

grün X-zone 5500 kann aus einer Gruppe entfernt werden.

rot/grün an

Hauptgerät

X-zone 5500 ist ein Hauptgerät.

rot/grün Gruppe des Hauptgeräts kann vergrößert werden.

rot/grün Gruppe des Hauptgeräts kann verkleinert werden.

Übersicht Leuchtring- und Lautsprechersignale

Dräger X-zone 5500 39

21 Übersicht Leuchtring- und Lautsprechersignale

Signalname Leuchtring Hupe

OFF-Modus Aus Aus

Einschaltsignal und Ausschaltsignal Alle roten LEDs für 1 s an,

dann alle grünen LEDs für 1 s an

und alle Status-LEDs für 1 s an.

Dauerton für 1 s mit verminderter1

Lautstärke

1 Verminderte Lautstärke wegen Gehörschutz: 80 dB (A) (Standardeinstellung), die verminderte Lautstärke darf nicht höher sein, als die vom

Kunden konfigurierte “volle” Lautstärke.

Gerätefehler X-zone 5500, auslösendes Gerät2

2 Gerät, das den Alarm ausgelöst hat.

Periodisches 3-fach Blinken der ro-

ten LEDs Periodischer 3-fach Ton mit voller3

Lautstärke

3 Volle Lautstärke: Maximale Lautstärke, die der Anwender per Konfiguration eingestellt hat (z. B. 108 dB (A)).

Konzentrations-Hauptalarm, auslösendes Gerät2) Periodisches 2-fach Blinken der ro-

ten LEDs Periodischer 2-fach Ton mit voller3)

Lautstärke

Konzentrations-Voralarm, auslösendes Gerät2) Periodisches 1-fach Blinken der ro-

ten LEDs Periodischer 1-fach Ton mit voller3)

Lautstärke

Gerätefehler X-zone 5500, empfangendes Gerät4

4 Gerät, das den Alarm vom auslösenden Gerät empfangen hat.

Periodisches 3-fach Blinken der ro-

ten+grünen LEDs5

5 Wenn Weitergabe eines Fehlers des empfangenden Geräts durch Anwender freigeschaltet wurde.

Periodischer 3-fach Ton mit voller3)

Lautstärke 5)

Konzentrations-Voralarm, empfangendes Gerät4) Periodisches 1-fach Blinken der ro-

ten und grünen LEDs5) Periodischer 1-fach Ton mit voller3)

Lautstärke5)

Konzentrations-Hauptalarm, empfangendes

Gerät4)

Periodisches 2-fach Blinken der ro-

ten und grünen LEDs5) Periodischer 2-fach Ton mit voller3)

Lautstärke5)

Quittierungssignal - Langgezogener 1-fach Ton mit

verminderter1) Lautstärke

Aufforderungssignal - Periodischer (1 Hz) 1-fach Ton mit

verminderter1) Lautstärke

Lebenssignal (bei Pumpentest unterdrückt) Periodisches 1-fach Blinken der grü-

nen LEDs Periodischer 1-fach Ton mit voller3)

Lautstärke6

6 Frequenz gemäß Anwenderkonfiguration.

Einschalten bei Ladezustand < Batterie-Haupta-

larm

- Periodischer 3-fach Ton mit

verminderter1) Lautstärke

Batterie-Voralarm des X-zone 5500 Periodisches 3-fach Blinken der ro-

ten LEDs Periodischer 3-fach Ton mit voller3)

Lautstärke

Batterie-Hauptalarm des X-zone 5500 Periodisches 3-fach Blinken der ro-

ten LEDs für 10 s, danach geht das

X-zone 5500 in OFF-Modus

Periodischer 2-fach Ton mit voller3)

Lautstärke für 10 s, danach geht das

X-zone 5500 in OFF-Modus

Flowtest Aufforderung 1 Hz Rot Periodischer (1 Hz) 1-fach Ton mit

verminderter1) Lautstärke

Flowtest läuft - -

Flowtest erfolgreich LED-Ring grün für 2 s an -

40 Dräger X-zone 5500

Bestellliste

22 Bestellliste

Benennung und Beschreibung Bestellnr.

Dräger X-zone 5500,

868 MHz, 24 Ah

83 24 819

Dräger X-zone 5500,

868 MHz, 24 Ah, Pumpe

83 24 821

Dräger X-zone 5500,

915 MHz, 24 Ah

83 24 823

Dräger X-zone 5500,

915 MHz, 24 Ah, Pumpe

83 24 825

Dräger X-zone 5500,

433 MHz, 24 Ah

83 24 811

Dräger X-zone 5500,

433 MHz, 24 Ah, Pumpe

83 24 815

Ladegeräte:

Induktive Ladeschale:

USA, Japan

83 22 076

Induktive Ladeschale:

83 22 077

Induktive Ladeschale:

China, Australien

83 22 078

Induktive Ladeschale:

Indien, Südafrika

83 22 079

Induktive Ladeschale:

Europa, Russland

83 22 080

RS485-Kabel 83 21 669

Steckerlader 83 20 749

Benennung und Beschreibung Bestellnr.

Zubehör:

Akkupack, 24 Ah

(Dräger X-zone 5500)

83 22 921

Alarmdämpfungsring

(Dräger X-zone 5500)

83 20 110

Sockel (Dräger X-zone 5500) 83 20 645

Halter Dräger X-am 5000/5600 -

Diffusion (Dräger X-zone 5500)

83 23 935

Halter Dräger X-am 5000/5600 -

Pumpe (Dräger X-zone 5500)

83 23 936

Halter Dräger X-am 5100 -

Pumpe (Dräger X-zone 5500)

83 23 938

Funktionstestadapter

(Dräger X-zone 5500)

83 23 314

Verschlusskappe Lade- und

Kommunikationsbuchse

18 93 632

USB DIRA mit USB Kabel

(USB-Infrarot-Adapter zur Kommunikati-

on Dräger X-zone 5500 – PC)

83 17 409

Gaseinlassfilter X-am 5100 (5 Stk.) 83 23 016

Kontaktblock X-zone 5500 83 25 323

Kontaktfett 83 24 826

Stecker männlich (X-zone) 83 24 370

Stecker weiblich (X-zone) 83 24 371

X-zone Com 8324383

Set Fuß und Gurt X-zone Com 83 24 384

Dräger X-zone Switch Off 83 22 260

Dräger X-zone Switch On 83 22 270

Pumpenzubehör

Schlauchset (Wasserfalle,

10 cm Fluorkautschukschlauch, Filter)

83 21 527

Filter, Pumpe 8319364

Wasserfalle 68 05 473

Schwimmersonde mit Zubehör 83 18 371

Fluorkautschukschlauch 12 03 150

Gummischlauch 11 80 681

Tygon®-Schlauch1

1 Tygon® ist eine eingetragene Marke von Saint-Gobain Corporati-

on.

83 20 766

Contents

Dräger X-zone 5500 41

Contents

1 For your safety. . . . . . . . . . . . . . . . . . . . . . . . . . . .42

1.1 General safety notes . . . . . . . . . . . . . . . . . . . . . . . .42

1.2 Definition of alert icons . . . . . . . . . . . . . . . . . . . . . .42

2 Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

2.1 Product overview . . . . . . . . . . . . . . . . . . . . . . . . . .43

2.2 Functional description . . . . . . . . . . . . . . . . . . . . . . .44

2.3 Intended use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

3 Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

3.1 Switching on the instrument . . . . . . . . . . . . . . . . . .45

3.2 Switching off the device . . . . . . . . . . . . . . . . . . . . .46

3.3 Power supply for the X-am 5x00 with NiMH battery in

the X-zone 5500 . . . . . . . . . . . . . . . . . . . . . . . . . . .46

3.4 Carrying out a functional test with gas . . . . . . . . . .47

3.5 Carrying out a connection test . . . . . . . . . . . . . . . .48

3.6 Alarm-attenuation ring . . . . . . . . . . . . . . . . . . . . . . .48

4 Establishing a wireless connection . . . . . . . . . . .49

4.1 Open wireless network (standard configuration) . . .49

4.2 Closed wireless network (group) . . . . . . . . . . . . . . .50

4.3 Positioning the device . . . . . . . . . . . . . . . . . . . . . . .54

5 Connecting devices via a cable connection . . . .56

5.1 Connections XEXT1/XEXT2: . . . . . . . . . . . . . . . . .56

6 Relay output . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58

7 During operation . . . . . . . . . . . . . . . . . . . . . . . . . .60

8 Alarms (default settings). . . . . . . . . . . . . . . . . . . .60

8.1 Concentration pre-alarm A1 . . . . . . . . . . . . . . . . . .60

8.2 Concentration main alarm A2 . . . . . . . . . . . . . . . . .61

8.3 Battery pre-alarm . . . . . . . . . . . . . . . . . . . . . . . . . .61

8.4 Battery main alarm . . . . . . . . . . . . . . . . . . . . . . . . .61

8.5 Instrument alarm . . . . . . . . . . . . . . . . . . . . . . . . . . .61

8.6 Evacuation alarm . . . . . . . . . . . . . . . . . . . . . . . . . .62

9 Operation with pump (optional) . . . . . . . . . . . . . .62

9.1 Commissioning and performing the measurement .62

9.2 Pump test . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .63

9.3 Observe the following during measuring mode

with pump . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .63

9.4 Adjustment of the X-zone 5500 (pump mode) . . . .64

10 Operation with X-am 5100 (optional) . . . . . . . . . .65

10.1 Commissioning and performing the measurement .65

10.2 Pump test . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65

11 Configuring the device . . . . . . . . . . . . . . . . . . . . .66

12 Faults, cause, remedy . . . . . . . . . . . . . . . . . . . . . .67

12.1 Fault messages . . . . . . . . . . . . . . . . . . . . . . . . . . . .69

13 Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .70

13.1 Maintenance intervals . . . . . . . . . . . . . . . . . . . . . . .70

13.2 Replacing the filter . . . . . . . . . . . . . . . . . . . . . . . . .70

13.3 Replacing the batteries . . . . . . . . . . . . . . . . . . . . . .70

13.4 Charging the batteries . . . . . . . . . . . . . . . . . . . . . . .71

14 Care . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .72

15 Transportation . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

16 Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

16.1 Disposal instructions . . . . . . . . . . . . . . . . . . . . . . . 72

16.2 Battery disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

17 Frequency ranges . . . . . . . . . . . . . . . . . . . . . . . . 72

18 Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

19 Key assignment of the Dräger X-zone 5500 . . . 74

20 Status LED overview . . . . . . . . . . . . . . . . . . . . . . 74

21 Overview of LED ring and horn signals . . . . . . . 76

22 Order list . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

42 Dräger X-zone 5500

For your safety

1 For your safety

1.1 General safety statements

Before using this product, carefully read these Instructions

for Use and those of the associated products.

Strictly follow the Instructions for Use. The user must fully

understand and strictly observe the instructions. Use the

product only for the purposes specified in the Intended use

section of this document.

Do not dispose of the Instructions for Use. Ensure that they

are retained and appropriately used by the product user.

Only trained and competent users are permitted to use this

product.

Comply with all local and national rules and regulations

associated with this product.



The device must be subjected to regular inspections and

maintenance by suitably qualified persons (see also

IEC 60079-17).

Only trained and competent personnel are

permitted to inspect, repair and service the product as

detailed in these Instructions for Use (see chapter 13 on

page 70). Further maintenance work that is not detailed in

these Instructions for Use must only be carried out by

Dräger or personnel qualified by Dräger. Dräger

recommend a Dräger service contract for all maintenance

activities.

Use only genuine Dräger spare parts and accessories, or

the proper functioning of the product may be impaired.

Do not use a faulty or incomplete product and do not modify

the product.

Notify Dräger in the event of any component fault or failure.

Electrical connections to devices which are not listed in

these Instructions for Use should only be made following

consultation with the respective manufacturers or an

expert.

Devices or components for use in explosion-hazard areas

which have been tested and approved according to

national, European or international Explosion Protection

Regulations may only be used under the conditions

specified in the approval and with consideration of the

relevant legal regulations. The equipment or components

may not be modified in any manner. The use of faulty or

incomplete parts is forbidden. The appropriate regulations

must be observed at all times when carrying out repairs on

these devices or components.

1.2 Definition of alert icons

The following alert icons are used in this document to provide

and highlight areas of the associated text that require a greater

awareness by the user. A definition of the meaning of each

icon is given below.

DANGER

Indicates an imminently hazardous situation which, if

not avoided, will result in death or serious injury.

WARNING

Indicates a potentially hazardous situation which, if not

avoided, could result in death or serious injury.

CAUTION

Indicates a potentially hazardous situation which, if not

avoided, could result in physical injury, or damage to

the product or environment. It may also be used to

alert against unsafe practices.

NOTICE

Additional information on how to use the product.

Description

Dräger X-zone 5500 43

2 Description

2.1 Product overview

Front

1 Carrying handle

2 LED alarm ring

3 Induction charger

4Lock

5 Calibration cradle

6 X-am 5000/5600 diffusion mode

7 Holder X-am 5000/5600 pump mode (optional)

8 Holder X-am 5100 pump mode (optional)

9 Cap X-am 5100

10 Battery LED

11 Communications LED

12 Pump LED

13 Grouping LED

14 key

15 /wireless network key

Rear side

16 Quick-reference guide

17 Switch relay connection/RS485 connection (XEXT2)

18 Charging port connection/RS485 connection (XEXT1)

Display

19 IR interface

20 Pump outlet (optional)

21 Pump inlet (optional)

22 Replaceable contact block

00133112.eps

15 14

00233112.eps

00333112.eps

44 Dräger X-zone 5500

Operation

2.2 Functional description

The Dräger X-zone 5500 alarm amplifier (referred to below as

the X-zone 5500) is intended for use under industrial

conditions within a specified temperature range for an

uninterrupted operating period of up to 5 days. Several

X-zone 5500 devices can be grouped by means of a wireless

connection and/or communication cable to form an alarm

chain. In the event of an alarm, all connected X-zone 5500

devices will issue the alarm. The Dräger X-am 5000,

X-am 5100 or X-am 5600 gas measuring device is used to

generate the alarm (the gas measuring devices are called the

X-am 5x00 in the following). The X-am 5x00 is coupled to the

X-zone 5500 via an infrared interface. In addition to generating

the alarm, the X-am 5x00 is also the user interface for the

X-zone 5500. When the X-am 5x00 generates a gas alarm, this

is transmitted to the Dräger X-zone 5500 and amplified

acoustically and optically. Approved accessories that meet the

specified safety parameters can be connected to the RS485

connection.

2.3 Intended use

The X-zone 5500 is an explosion-proof, portable alarm

amplifier for the quasi-stationary monitoring of hazard areas.

The X-zone 5500 can be used together with the X-am 5000/

5100/5600 gas measuring devices (certificates DEMKO 07

ATEX 143500X, IECEx ULD 07.0004X, BVS 10 ATEX E 080 X

and IECEx BVS 10.0053X).

The device is only permitted to be used in areas where there

is a low risk of mechanical vibration. Several X-zone 5500

devices can operate in a self-crosslinking network.

The X-zone 5500 is suitable for use within a temperarture

range of -20 °C to +50 °C in Zone 0, Zone 1 or Zone 2

potentially explosive areas in which gases of explosion classes

IIA, IIB, or IIC and temperature class T3/T4 may occur.

3 Operation

Use under the following

approval conditions:

Usable gas measuring devices:

ATEX, IECEx Dräger X-am 5000 (MQG 0000)

Dräger X-am 5000 (MQG 001*)

Dräger X-am 5100 (MQG 002*)

Dräger X-am 5600 (MQG 01**)

CSA Dräger X-am 5000 (MQG 0000)

Dräger X-am 5000 (MQG 001*)

Dräger X-am 5100 (MQG 002*)

Dräger X-am 5600 (MQG 01*1)

WARNING

When used in Group I potentially explosive areas, the

device may only be used in locations where there is a

low risk of mechanical effects. Following exposure to

an impact or a fall, the device must be subjected to a

visual inspection and, if damaged, removed from the

Ex zone.

In applications which require Category 1G/M1 or EPL

Ga/Ma devices (Zone 0), intensive electrostatic

discharge processes must be prevented!

When establishing an electrical connection to or

between connections XEXT1 and XEXT2, all wiring

must meet the following requirements:

The applicable national regulations regarding the

installation of electrical equipment.

If necessary, the requirements for installation in

hazardous areas.

NOTICE

The Dräger X-zone 5500 is used for detection in

ambient air. Increased exposure to certain

hydrocarbons may diminish the detection quality of the

sensors.

The communication between multiple devices was not

tested in accordance with "CSA C22.2 No. 152 -

Combustible Gas Detection Instruments" and is

therefore not covered.

WARNING

The X-am 5000 (MQG 0000) must be equipped with an

NiMH T4 power pack (type HBT 0000, order no.

83 18 704).

The X-am 5x00 (MQG 001*/MQG 01**/MQG 002*/

MQG 01*1) must be fitted with an NiMH T4 power pack

(type HBT 0000, order no. 83 18 704) or T4 HC (type

HBT 0100, order no. 83 22 244), otherwise the device

will lose its explosion protection. The use of a different

power pack is prohibited.

NOTICE

Only X-am 5x00 of software version 6.6 or later are

compatible with the X-zone 5500.

Operation

Dräger X-zone 5500 45

3.1 Switching on the instrument

3.1.1 STANDBY mode

1. Release the lock on the

holder.

2. Remove the holder.

3. Check calibration cradle and clean if necessary:

a. Check power contacts for dirt and moisture, clean and

dry them if necessary or replace the contact block

(order no. 83 25 323), see chapter 14 on page 72.

b. If necessary, lubricate with enclosed contact grease

(order no. 83 24 826), see chapter 14 on page 72.

c. Check mobility of the power contacts by pressing each

pin. The pins must all spring back the original height.

d. Check IR interface for dirt and deposits and clean if

necessary.

4. Check power contacts on X-am 5x00 for dirt and deposits,

corrosion and discolouration and clean if necessary.

5. Insert the X-am 5x00 into

the calibration cradle.

To do so, position device

over the supply contacts

and press down.

6. Place the holder onto the housing.

7. When using the holder

X-am 5100:

a. Press the cap on the

gas inlet of the X-am

5100.

b. Connect the hose to

the filter in front of the

pump inlet.

8. Fasten the lock at the

holder.

9. Press the key on the

X-zone 5500 and hold it

for approx. 3 seconds.

The battery LED will be

green, red/green or red

(see chapter 20 on

page 74) depending on

the battery capacity.

The X-zone 5500 is in STANDBY mode.

3.1.2 ON mode

Switch on the X-am 5x00 following the instructions for use.

The visual and the audible alarm will be activated briefly.

The X-am 5x00 switches to X-zone mode (see chapter

3.1.3 on page 46).

The visual and acoustic life signal (green LED ring and

single tone) is issued depending on the configuration (1 -

60 seconds; default setting: (2 seconds).

The X-zone 5500 is in ON mode and ready for operation.

In ON mode, the alarm signals of the X-am 5x00 are

evaluated, processed, and, if applicable, transmitted to

other X-zone 5500 devices.

NOTICE

The clip on the X-am 5x00 must be closed and the

fastening grommet must be folded down.

NOTICE

The seal areas of the holder and the cap at the holder

X-am 5100 must be clean and dry. Clean and dry cap

and seals if necessary (see chapter 14 on page 72).

00433112.eps

00533112.eps

CAUTION

All 3 locks must be pulled tight to ensure that the X-am

5x00 is in the correct position and the charger

connection is assured.

NOTICE

The X-zone 5500 automatically switches from

STANDBY mode to OFF mode if the device is not

switched to ON mode within 72 h.

CAUTION

When switching on the X-zone 5500, Dräger

recommends wearing hearing protection or using the

alarm-attenuation ring (order no. 83 20 110) since the

acoustic alarm is activated briefly.

05433112.eps

05533112.eps

46 Dräger X-zone 5500

Operation

For further information on pump operation, see chapter 9 on

page 62.

For further information on operation with the X-am 5100, see

chapter 10 on page 65.

3.1.3 X-zone mode:

The battery symbol of the X-am 5x00 is replaced by the

X-zone mode symbol of the X-zone 5500.

The X-am 5x00 is supplied via the X-zone 5500 battery.

If the activated X-am 5x00 is removed from the

X-zone 5500, the device will exit X-zone mode after max.

10 seconds.

3.1.4 X-am 5x00 Info mode

In measuring mode, press the key on the X-am 5x00 for

approx. 3 seconds.

Press the key successively for the next display. The

peak values and the exposition values TWA and STEV as

well as additional X-zone information will be displayed.

If there are warnings or faults, the corresponding notes or

error codes (e.g. 01) are displayed (see chapter 12.1 on

page 69).

Info window X-am 5x00:

1 Station number in grouping mode:

The station number uniquely identifies a group device

within a group.

2 Wireless status: ON/OFF:

Indicates whether the wireless function of the X-zone 5500

is switched on or off.

The wireless function can be switched on and off using the

Dräger CC-Vision PC software (see chapter on page 65).

3 Network number:

If independent wireless networks are required, different

network numbers must be assigned (see chapter 4 on

page 49).

The network number can be set using the Dräger CC-

Vision PC software (see chapter on page 65).

4 Group ID:

The group ID uniquely identifies a group (only the last 4

characters of the group ID are displayed).

5 X-zone mode symbol:

Indicates whether or not there is an IR connection between

the X-zone 5500 and the X-am 5x00.

If no key is pressed for 10 seconds, the X-am 5x00 returns

automatically to measuring mode.

3.2 Switching off the device

3.2.1 STANDBY mode

Switch off the X-am 5x00 in the X-zone 5500 in accordance

with the Instructions for Use.

The visual and the audible alarm will be activated briefly

before the X-zone 5500 switches off.

The X-zone 5500 is in STANDBY mode.

3.2.2 OFF mode

1. Press the key and the key on the X-zone 5500 and

hold down for approx. 3 seconds.

The battery LED goes off.

The X-zone 5500 is off (OFF mode).

2. If applicable, remove the X-am 5x00 from the calibration

cradle.

3.3 Power supply for the X-am 5x00 with

NiMH battery in the X-zone 5500

02533112.eps

RF:

NET:

P\N:

005

FFFF

CAUTION

When switching off the X-zone 5500, Dräger

recommends wearing hearing protection or using the

alarm-attenuation ring (order no. 83 20 110) since the

acoustic alarm is activated briefly.

NOTICE

The X-am 5x00 is never charged in the X-zone 5500

due to the explosion protection requirements. The

battery of the X-am 5x00 is discharged to about 1% of

its capacity. Only then will the X-am 5x00 be supplied

with electricity by the X-zone 5500.

Operating the X-zone 5500 with an X-am 5x00, which

is equipped with alkaline batteries, is not possible and

results in an error.

Device mode Power supply for the

X-am 5x00

X-zone 5500: ON mode

X-am 5x00: Switched on

X-am 5x00 will be

permanently supplied

with energy.

X-zone 5500: STANDBY mode

X-am 5x00: Switched off

X-am 5x00 is supplied

with power via trickle

charging.

X-zone 5500: OFF mode

X-am 5x00: Switched off

X-am 5x00 will not be

supplied with energy.

Operation

Dräger X-zone 5500 47

3.4 Carrying out a functional test with gas

The functional test can be carried out in 3 ways.

3.4.1 Functional test of the X-am 5000/5600

Perform a functional test in accordance with the

instructions for use for the gas detection instrument before

using with the X-zone 5500.

3.4.2 Functional test of the X-am 5600 in combination

with the X-zone 5500

In diffusion mode

1. Switch on the X-zone 5500 (see“ Switching on the

instrument” on page 45).

2. Attach adaptor (1) (order no. 83 23 314) to the holder

(diffusion).

3. Connect the test gas cylinder hose to the adaptor (2).

4. Open the test gas cylinder valve to let test gas flow over the

sensors.

5. Wait until the device displays the test gas concentration

with sufficient tolerance:

Ex: ±20% of the test gas concentration1

O2: ±0.8 vol.%1

TOX: ±20% of the test gas concentration1.

Depending on the test gas concentration, alarm A1 or A2

is issued when the alarm thresholds are exceeded.

6. Close the test gas cylinder valve and remove the adaptor

from the holder.

If the displays are outside of the above-mentioned ranges:

Have the X-am 5x00 calibrated by the service personnel.

In pump operation

1. Switch on the X-zone 5500 (see“ Switching on the

instrument” on page 45).

2. Screw the valve on to the test gas cylinder.

3. Screw the hose from the test gas cylinder clockwise onto

the filter.

4. Wait until the device displays the test gas concentration

with sufficient tolerance:

Ex: ±20% of the test gas concentration1

O2: ±0.8 vol.%1

TOX: ±20% of the test gas concentration1.

Depending on the test gas concentration, alarm A1 or A2

is issued when the alarm thresholds are exceeded.

5. Unscrew the hose on the test gas cylinder anti-clockwise

from the filter.

If the displays are outside of the above-mentioned ranges:

Have the X-am 5x00 calibrated by the service personnel.

3.4.3 Functional test of the X-am 5100 in combination

with the X-zone 5500

1. Switch on the X-zone 5500 (see“ Switching on the

instrument” on page 45).

2. Hold the test gas source in front of the cap.

3. Open valve of test gas source to let test gas flow over the

sensor.

4. Recommendation: Wait until the instrument displays the

test gas concentration with sufficient tolerance.

Wait at least until the alarm threshold A1 or A2 is

exceeded.

If the alarm thresholds are exceeded, the instrument

displays the gas concentration in alternation with » A1 « or

» A2 « depending on the test gas concentration.

5. Close valve of test gas source.

6. If the concentration has now fallen under the A1 alarm

threshold:

7. Acknowledge the alarm.

WARNING

Risk to health! Never inhale the test gas.

Observe the hazard instructions of the appropriate

Safety Sheets.

CAUTION

A functional test must be carried out on every device

before use.

Safe pump operation is only ensured when the

functional test is performed after each mounting of the

holder.

NOTICE

Sensor-specific features are described in the relevant

sensor data sheets.

1 Upon application of the Dräger mixed gas (order no. 68 11 130)

the displays should be within this range. Different concentrations

can be set using the Dräger CC-Vision PC software provided.

02733112.eps

CAUTION

The gas inlet opening of the X-am 5100 and the cap

must not be covered or dirty to ensure a correct test.

03633112.eps

48 Dräger X-zone 5500

Operation

8. If the displays are outside of the above-mentioned ranges:

Check whether the cap is dirty and clean it if necessary

(see chapter 14 on page 72).

If necessary, replace the gas inlet filter (see chapter

13.2.2 on page 70).

If necessary, adjust the X-am 5100 (see Instructions for

Use of the X-am 5100).

3.5 Carrying out a connection test

The connection test can be used to check the correct

connection to all X-zone 5500 devices.

To perform a connection test:

1. Press the key to open the menu.

2. Use the key to select

and confirm the function

to start the connection test.

A signal via horn and LED

ring is issued three times

on every device connected

wirelessly or via a cable.

3.6 Alarm-attenuation ring

When switching off, on during and the functional tests of the X-

zone 5500, Dräger recommends wearing hearing protection or

using the alarm-attenuation ring (order no. 83 20 110) since

the acoustic alarm is activated briefly.

NOTICE

The relay contact can also be connected as an option.

The setting can be configured using the Dräger CC-

Vision PC software (see chapter on page 65).

04833112.eps

WARNING

The alarm-attenuation ring must not be used in

explosion-hazard areas!

03033112.eps

Establishing a wireless connection

Dräger X-zone 5500 49

4 Establishing a wireless connection

Up to 25 devices can be connected on a wireless network via

a wireless connection.

The typical radio range is up to 100 m in industrial

surroundings (environmental factors may affect the range).

The devices can be operated in a chain, star or ring topology.

It is possible to establish an open radio network or independent

radio networks. All devices within radio range are

automatically connected.

4.1 Open wireless network (standard

configuration)

With an open wireless network, up to 25 X-zone 5500 devices

can be added to or removed from a wireless network number.

4.1.1 Independent radio networks

If independent radio networks are required, different network

numbers need to be assigned for the relevant radio networks

(see chapter on page 65).

Example:

Two independent radio networks each with three X-zone 5500

devices should be created. To do this, the Dräger CC-Vision

PC software should be used to set NET:001 with three Dräger

X-zone 5500 devices and NET:002 for three further X-zone

5500 devices.

4.1.2 Sub-networks:

1 Sub-network 1

2 Sub-network 2

3 E. g. steel wall, wall, HGV, etc.

Sub-networks are created via an unintentional division of the

open network into two or more radio networks. This can occur

if the user is running two activated X-zone 5500 (with the

same network number). This means that the devices have

permanently interconnected wireless connection

(communication LED is lit in green). This means that the user

can no longer tell whether or not the wireless connection is

already set up with the devices already installed. To avoid sub-

networks, the X-zone 5500 devices should always be set up

and switched on in succession.

WARNING

A maximum of 25 X-zone 5500 devices may be

connected on a wireless network as otherwise it is not

possible to ensure a reliable connection and alarm

forwarding.

CAUTION

FCC and IC: This device conforms to the requirements

in accordance with section 15 of the FCC regulations.

The following conditions must be observed for

operation:

The device must not be permitted to generate

harmful interference and

must absorb interference received, even though

this interference could result in operating faults.

Devices to which modifications not explicitly approved

by Dräger have been made are not permitted to be

operated by the user.

The internal/external aerials used with this mobile

transmitter must not be operated in the vicinity of or

together with other aerials or transmitters. Persons

must observe a minimum distance of 20 cm to the

aerials.

This device and the corresponding aerial must not be

permitted to be operated in the vicinity or together with

other aerials or transmitters.

NOTICE

If the devices are in ON mode, they automatically

establish the wireless connection.

03533112.eps

50 Dräger X-zone 5500

Establishing a wireless connection

4.2 Closed wireless network (group)

With a closed wireless network a main device monitors the

radio connections with all the group devices and all the group

devices monitor the radio connections with the main device.

When a device fails, e. g. as a result of a flat battery or removal

of a device, an alarm is triggered in the main device. If the main

device fails, an alarm is triggered in all the group devices.

4.2.1 Wireless network menu

To open the wireless network menu:

Press the key.

The wireless network

menu is displayed.

To navigate in the menus:

Explanation of general symbols:

Explanation of wireless network menu symbols:

Explanation of group configuration symbols:

4.2.2 Displaying group devices

1. Press the key on the main device to open the menu.

2. Select Net to display

the group devices.

Legend:

1 Group device display

2 Local station number

3 Station number associated

with the measurement

display

4 Page display

5 Max. measurement

6 Gas name/unit

NOTICE

For use of the following functions, the radio function

must be activated in the X-zone 5500.

NOTICE

Use the and keys on the X-am 5x00 for

navigation in the menus.

key Open the wireless network menu /

open the selected function

key Select next function /

Show next page

Main device

Group device

#x Local station number of the X-zone

xGroup size

Action not possible

Confirmation indicator; press the

key to confirm all alarms in the group or on

the network.

04733112.eps

Net

Local

Modbus

Quick

Tes t

Config

ALL

Local Show local measurements from the device

(default display)

Net Show max. measurements of the group

devices

Config Open group configuration

Test Carrying out a connection test

Quick Open quick menu of the inserted X-am 5x00

Modbus Open status indicator from an external

module

Provisionally deactivating group monitoring

Activating group monitoring

Forming a new group/

Adding a device to the group

Removing a device from the group

Terminating group

NOTICE

For all gases, except for O2, the maximum value within

the group is displayed. The minimum value is

displayed for O2.

04433112.eps

ppmH2S

20.9

Vol%O2

Establishing a wireless connection

Dräger X-zone 5500 51

4.2.3 Forming a new group

A maximum of 15 group devices can be assigned to a main

device. Group affiliation is saved in the corresponding X-

zone 5500 until the group is terminated.

To form a new group:

1. Gather all the devices for the group in one area.

2. Switch on the devices (see“ Switching on the instrument”

on page 45).

3. Select an X-zone 5500 as the main device.

4. Press the key on the main device to open the menu.

5. Select and confirm .

6. Select and confirm to start the search process for

group devices.

Display on main device:

Grouping LED:

red-green flashing slowly.

For all non-grouped X-zone 5500 within range of the main

device the grouping LED flashes green.

Display on the potential group device:

Grouping LED:

green flashing slowly.

7. For all required group devices, press the or key in

succession to add the X-zone to the group.

Display on the group device:

Grouping LED:

lit in green.

8. Press the key on the

main device to end the

search process.

Grouping is completed.

Group monitoring is activated.

Display on main device:

Grouping LED:

lit in red-green.

9. If necessary, disable group monitoring provisionally (see

chapter 4.2.7 on page 53).

10. Set up devices at the location of use.

03833112.eps

1:55

03933112.eps

04033112.eps

X-zone 1

05133112.eps

#0 2

52 Dräger X-zone 5500

Establishing a wireless connection

4.2.4 Adding X-zone to a group

1. Position the ungrouped X-zone 5500 next to the main

device.

2. Press the key on the main device to open the menu.

3. Select and confirm .

4. Select and confirm to start the search process for

group devices.

Display on main device:

Grouping LED:

red-green flashing slowly.

Display on the group device:

Grouping LED:

green flashing slowly.

5. Press the key on the

required group device to add the X-zone to the group.

Grouping LED group device: lit in green.

6. Press the key on the main device to end the search

process.

Grouping LED main device: lit in red-green.

Grouping is completed.

7. If necessary, disable group monitoring provisionally (see

chapter 4.2.7 on page 53).

8. Set up new group device at the location of use.

4.2.5 Remove X-zone from a group

1. If necessary, disable group monitoring provisionally (see

chapter 4.2.7 on page 53).

2. Position group device to be removed next to the main

device.

3. Press the key on the main device to open the menu.

4. Select and confirm .

5. Select and confirm .

Display on main device:

Grouping LED:

red-green flashing quickly.

Display on the group device:

Grouping LED:

green flashing quickly.

6. Press the key on the group device to be removed to

remove the X-zone from the group.

Grouping LED on removed group device: off.

7. Press key on the main device.

Grouping LED main device: lit in red-green.

Grouping is completed.

NOTICE

If the last group device is removed from the group, the

whole group is terminated automatically.

05233112.eps

1:55

03933112.eps

04133112.eps

1:55

04233112.eps

Establishing a wireless connection

Dräger X-zone 5500 53

4.2.6 Terminating group

1. Press the key on the main device to open the menu.

2. Select and confirm .

3. Select and confirm to ungroup the group.

Display on main and group devices:

Grouping LED: off.

4.2.7 Provisionally disabling group monitoring

If group monitoring is provisionally disabled, the associated

alarm function is provisionally disabled as a result. The

connection status display and the group assignment for the

devices are retained.

To disable the group monitoring provisionally:

1. Form group with closed wireless network.

2. Press the key on the main device to open the menu.

3. Select and confirm .

4. Select and confirm to disable the group monitoring

provisionally.

Group monitoring is disabled.

Group monitoring is automatically activated 15 minutes after

provisional deactivation or after switching on grouped devices.

This interval is shown as follows:

For the first 13 minutes the communication LED flashes

slowly.

For the last 2 minutes the communication LED flashes

quickly.

4.2.8 Activating group monitoring

1. Form group with closed wireless network.

2. Press the key on the main device to open the menu.

3. Select and confirm .

4. Select and confirm to activate the group monitoring.

Group monitoring is activated.

4.2.9 Terminating group in an alarm situation

If the main device can no longer be found for a group device

(communication LED flashes red), the grouping for this device

can be cleared.

To ungroup the group:

1. Press the key on the group device to open the menu.

2. Select and confirm .

3. Select and confirm to delete the group affiliation.

Press key on the group device for a long time.

Group affiliation is deleted.

4.2.10 Open quick menu of the X-am 5x00

Use this function to open the quick menu of the X-am 5x00

To open the quick menu:

1. Press the key to open the menu.

2. Select Quick to display the quick menu of the X-am

5x00.

4.2.11 Open status indicator from external module

1. Press the key on the main device to open the menu.

2. Select Modbus to

display the status indicator.

Legend:

1 Equipment name

2 GSM signal strength

3 Phone number

4 Connection to the X-zone

5 GPS position

6 Email (enabled)

7 SMS (disabled)

8 Cloud (enabled)

NOTICE

The gas alarms remain displayed if group monitoring is

disabled.

04333112.eps

ARCL-0144

NOTICE

This function is only available if the Modbus function

using the PC software CC-Vision has been enabled.

05933112.eps

xxxxxxxxx

GPS

Modbus

54 Dräger X-zone 5500

Establishing a wireless connection

4.2.12 Alternative key commands

Forming a new group

A maximum of 15 group devices can be assigned to a main

device. Group affiliation is saved in the corresponding X-

zone 5500 until the group is terminated.

1. Gather all the devices for the group in one area.

2. Switch on the devices (see“ Switching on the instrument”

on page 45).

3. Select an X-zone 5500 as the main device.

4. Press key on the main device briefly.

X-zone becomes main device.

Search run for the group devices is started.

Grouping LED main device: red-green flashing slowly.

Grouping LED for potential group devices: green

flashing slowly.

5. Press key briefly and consecutively for all desired group

devices.

X-zone included in group.

Grouping LED group device: lit in green.

6. Press key on the main device briefly.

Search run is terminated.

Grouping LED main device: lit in red-green.

Grouping is completed.

Group monitoring is activated.

7. If necessary, disable group monitoring provisionally (see

chapter 4.2.7 on page 53).

8. Set up devices at the location of use.

Adding X-zone to a group

1. Position the ungrouped X-zone 5500 next to the main

device.

2. Press key on the main device briefly.

Search run for the group devices is started.

Grouping LED main device: red-green flashing slowly.

Grouping LED for potential group devices: green

flashing slowly.

3. Press key on the required group device briefly.

X-zone included in group.

Grouping LED group device: lit in green.

4. Press key on the main device briefly.

Search run is terminated.

Grouping LED main device: lit in red-green.

Grouping is completed.

5. If necessary, disable group monitoring provisionally (see

chapter 4.2.7 on page 53).

6. Set up new group device at the location of use.

4.3 Positioning the device

1. Switch on the first X-zone 5500 (see chapter 3.1 on

page 45) and position at the relevant location.

2. Switch on the second X-

zone 5500 and position at

a distance so that the

communication LED is lit

in green.

The wireless connection

is established and the

communication LED

indicates the connection

to at least one device

within radio range.

Position other X-zone 5500 devices using the same

process.

NOTICE

For all non-grouped X-zone 5500 within range of the

main device the grouping LED flashes green.

CAUTION

Before positioning the devices, a functional test (see

chapter 3.4 on page 47) must be conducted on every

device.

The device may heat up to a temperature outside the

specifications if it is used in very hot conditions and

under direct sunlight at the same time. This may result

in device failure or a reduced service life for some

device components. Dräger recommends placing the

device in the shade under these operating conditions.

NOTICE

The gas is supplied at an angle of 360°. If required, use

base (order no. 83 20 645) for a measuring position

raised by about 30 cm.

When positioning the devices, ensure that sub-

networks are avoided.

When used under constant vibration or in an inclined

position, harmful interference to proper operation may

occur. Do not operate the X-zone 5500 while

permanently exposed to vibrations or in an inclined

position.

WARNING

If the communication LED is lit in red, the distance from

the next device must be reduced.

NOTICE

Dräger recommends performing a connection test

(see chapter 3.4.3 on page 47) after positioning all the

devices.

01333112.eps

Establishing a wireless connection

Dräger X-zone 5500 55

Examples of use:

Setting A:

Monitoring of industrial tanks (wireless alarm chain)

Setting B:

Area monitoring with pump

Setting C:

Radio monitoring of pipelines (wireless alarm chain)

01833112.eps

01933112.eps

02033112.eps

56 Dräger X-zone 5500

Connecting devices via a cable connection

5 Connecting devices via a cable

connection

1. Switch on the X-zone 5500 (see chapter 3.1 on page 45).

2. Plug the communication cable into the charging port/

RS485 connection (XEXT1)(1) on the rear side of the

device.

3. Connect the end of the communication cable to the switch

relay/RS485 connection (XEXT2) (2) of the second device.

The communications

LEDs on the coupled

devices light up green.

If required, connect further devices via communication

cable as described above.

5.1 Connections XEXT1/XEXT2:

5.1.1 Pin assignment/properties

XEXT2 (male)

RS485

1 RS485-A

2 RS485-B

3GND

Safety parameters for RS485 (XEXT2)

Ui=8.01 V; Ii = 0.105 A; Pi = 0.21 W; Ci = 250 nF; Li = 100 µH

=8.01 V; I

= 0.105 A; P

= 0.21 W; C

= 350 nF; L

= 250 µH

Co and Lo may occur simultaneously.

Relay output

4 Normally Closed (NC)

5 Normally Open (NO)

6 Change Over (CO)

7 Not connected

CAUTION

Before positioning the devices, a functional test (see

chapter 3.4 on page 47) must be conducted on every

device.

X-zone 5x00 devices must always be connected from

connection XEXT1 to connection XEXT2.

NOTICE

Due to diverse customer requirements, Dräger offers

only a communication cable (order no. 83 21 669). All

relevant cable parameters are described in this

chapter.

If radio connections are not allowed or blocked, the

devices can be connected via communication cable.

The maximum cable length between two devices is

25 m.

Combined wireless and cable operation is possible.

01233112.eps

01333112.eps

WARNING

If the communication LED is lit in red, check the cable

connection.

NOTICE

Dräger recommends performing a connection test

(see chapter 3.4.3 on page 47) after positioning all the

devices.

CAUTION

Connect only intrinsically safe circuits, which meet the

safety parameters. The explosion protection no longer

applies when not using an intrinsically safe circuit.

The cable shield must only be connected to the

intrinsically safe or associated equipment.

CAUTION

Use connection XEXT2 either for the relay output (pin

4, 5, 6) or the RS485 port (pin 1, 2, 3). Using the same

connections for both applications at the same time is

not permitted.

02133112.eps

XEXT2

Connecting devices via a cable connection

Dräger X-zone 5500 57

XEXT1 (female)

RS485

1 RS485-A

2 RS485-B

3GND

Safety parameters for RS485 (XEXT2)

Ui=8.01 V; Ii = 0.105 A; Pi = 0.21 W; Ci = 250 nF; Li = 100 µH

=8.01 V; I

= 0.105 A; P

= 0.21 W; C

= 350 nF; L

= 250 µH

Co and Lo may occur simultaneously.

Charger (only for use outside potentially explosive areas)

4 Charging voltage (Um)

5 Ground charging circuit (GND 2)

5.1.2 RS485 connections

Plug (1) - male, order no. 83 24 370

Plug (2) - female, order no. 83 24 371

RS485 connection between X-zones

Cable type (3): Belden 3107A, 2 x 2 AWG 22 max. 25 m

between 2 devices

RS485 connection with intrinsically safe equipment

Cable type (3): e.g. Belden 3107A, 2 x 2 AWG 22

Wiring must comply with the following safety parameters:

Ui = 8.01 V; Ii = 0.105 A; Pi = 0.21 W; Ci = 250 nF; Li = 100 µH

Uo = 8.01 V; Io = 0.105 A; Po = 0.21 W; Co = 350 nF; Lo =

250 µH

Co and Lo may occur simultaneously.

5.1.3 RS485 connection with non-intrinsically safe

equipment via Z-barriers

The X-zone can be connected with non-intrinsically safe

equipment (e.g. PC RS485 interface) via Z-barriers. Series

switching of the types Pepperl+Fuchs Z757 with

Pepperl+Fuchs Z966H (BAS 01 ATEX 7005 and IECEx SIM

06.0012 XX) is permitted as follows:

CAUTION

Use connection XEXT1 either for charging (pin 4, 5) or

the RS485 port (pin 1, 2, 3). Using the same

connections for both applications at the same time is

not permitted.

CAUTION

Ensure that the cable strands are not crossed!

05833112.eps

XEXT1

02333112.eps

XEXT1

XEXT2

WARNING

Explosion hazard!

Comply with the sequence of the Z-barriers.

Make sure the cable strands do not cross.

Make sure the cable length is max. 25 m is.

Potential equalisation must be applied along the

intrinsically safe circuits.

The explosion protection no longer applies when not

using potential equalisation along the intrinsically safe

circuit.

max. 25 m

03133112.eps

58 Dräger X-zone 5500

Connecting devices via a cable connection

Circuit diagram

Cable type: Belden 3107A, 2 x 2 AWG 22; cable length : max. 25 m between X-zone 5500 and the Z-barriers.

GND connection with XEXT2-GND is optional.

Wiring

06533112.eps

XEXT2 - RS485-A

Cable: Lc / Cc Z-Barrier:

Pepperl+Fuchs Z966H

Z-Barrier:

Pepperl+Fuchs Z757

XEXT2 - RS485-B

RS485-A

RS485-B

PEPE

XEXT2 - GND

8181

5454

363

06433112.eps

RS485

non Ex

Ex ZONE 0

Ex ZONE 1

RS485-B

RS485-A

RS485-B

GND

Z757

Z966.H

RS485-A

RS485-B

Relay output

Dräger X-zone 5500 59

6 Relay output

The relay output is intended for connection to an isolation

amplifier with intrinsically safe output.

The behaviour of the relay output can be configured between

the NC and NO setting using the Dräger CC-Vision PC

software.

Factory setting of the relay output: NC

1 Plug - female, order no. 83 24 371

2 Configure the pin assignment separately depending on the

application

3 Cable type: Belden 3107A, 2 x 2 AWG 22 max. 25 m

between 2 devices or to the isolation amplifier

Connection of the relay output

State of X-zone: State of relay

output:

Working position

(on)

State of relay

output:

Idle position (off)

Off 4 connected to 6 4 connected to 6

Operation without

alarms 4 connected to 6 5 connected to 6

Alarms 5 connected to 6 4 connected to 6

WARNING

The behaviour of the relay output must be taken into

account when carrying out the safety design of the

sequential switching.

It is essential that the parameters of the relay outputs

are observed to prevent the circuit from jeopardising

the intrinsic safety of the device.

Only intrinsically safe circuits are permitted for

connection. The cable shielding must only be placed

onto the isolation amplifier output. Connection XEXT2

must be used either for the relay output only or an

RS485 connection. It is not permissible to use the

connector for both purposes at the same time!

The cables used for the alarm contact must conform to

the requirements of standards IEC 60079-0,

IEC 60079-11 and IEC 60079-14. The following cable

conforms to these standards: Belden 3107A.

NOTICE

The person responsible for the use of the X-zone 5500

must prepare a system document to verify the intrinsic

safety level.

03433112.eps

NO CO

Max. voltage (Ui): 20 V

Max. continuous current (Ii): 0.25 A

Max. switching capacity (Pi): 3 W

For ohmic loads only!

Reactances: Ci negligible;

Li negligible

XEXT2

02433112.eps

03233112.eps

max. 25 m

60 Dräger X-zone 5500

During operation

7 During operation

During operation, the measured values for every measured

gas are displayed by the inserted X-am 5x00.

The visual and acoustic life signal (green LED ring and single

tone) is issued depending on the configuration (1 -

60 seconds; default setting every 2 seconds). The life signal

can be configured using the Dräger CC-Vision PC software

(see chapter on page 65).

In the event of an alarm, the visual and the audible alarm will

be activated (see chapter 8 on page 60).

The X-zone 5500 will amplify the visual and audible alarm and

will permanently transmit the alarm information, via a wireless

connection or via cable, to further X-zone 5500 devices.

8 Alarms (default settings)

The X-zone 5500 is equipped with two different alarm

generators:

Visual signal: LED ring (360°);

colours: red, green; pulsing.

Acoustic signal: Intense horn (108 dB (A) at 1 m distance/

120 dB (A) at 30 cm distance).

Triggering device:

As soon as a device detects an increased gas concentration,

this device will become the triggering device.

The triggering device forwards the alarms to all connected

devices wirelessly and/or via communication cable.

Receiving device:

All devices that receive an alarm from the triggering device

become receiving devices. The receiving devices generate a

secondary alarm. If the receiving device does not receive any

information from the triggering device, the secondary alarm on

the receiving devices is cancelled after 10 seconds.

8.1 Concentration pre-alarm A1

The alarm is indicated by an intermittent

alarm message:

Display with grouped devices:

Legend:

1 Main device display

2 Local station number

3 Group size

4 Station number associated

with the measurement

display

5 Confirmation indicator

6 Alarm type A1 display/

measurement (alternating)

7 Gas name and unit

Display with ungrouped

devices:

Legend:

1 Local X-zone serial

number

2 Serial number of the

alarmed X-zone

3 Confirmation indicator

4 Alarm type A1 display/

measurement (alternating)

5 Gas name and unit

The pre-alarm A1 is not self-latching and stops when the

concentration has dropped below alarm threshold A1.

The triggering device at A1:

A single tone sounds and the LED ring flashes red (main

alarm).

The receiving device at A1:

A single tone sounds and the LED ring flashes red/green

(secondary alarm).

Acknowledging the pre-alarm:

Press the key.

The acoustic alarm messages will be switched off.

NOTICE

Refer to the instructions for use of the used X-am 5x00

for a description of the display.

NOTICE

The alarm settings (e.g. self-latching/

acknowledgeable) can be configured using the Dräger

CC-Vision PC software. The configuration of the X-am

5x00 critical for the correct response of the X-zone

5500.

In the case of an alarm in a group, the display of local

alarms are prioritised on all devices over third party

alarms.

NOTICE

The alarm-triggering device and the receiving devices

give a different visual alarm.

04533112.eps

2#0

20.9

Vol%O2

ppmH2S

321

ALL

04633112.eps

0009

ARCM

ppmH2S

ARCL-0144

ALL

Alarms (default settings)

Dräger X-zone 5500 61

8.2 Concentration main alarm A2

The alarm is indicated by an intermittent

alarm message:

The triggering device at A2:

A double tone sounds and the LED ring flashes red twice (main

alarm).

A receiving device at A2:

A double tone sounds and the LED ring flashes red/green

twice (secondary alarm).

Acknowledgement is possible only after the concentration has

dropped below the alarm threshold A2:

Press the key.

The acoustic alarm messages will be switched off.

8.3 Battery pre-alarm

The alarm is indicated by an intermittent

alarm message:

Acknowledge pre-alarm:

Battery LED flashes red.

Press the key. Only the audible alarm will be switched

off.

The battery lasts another approx. 15 minutes after the

battery pre-alarm.

8.4 Battery main alarm

The alarm is indicated by an intermittent

alarm message:

The battery main alarm can only be cancelled acoustically:

Battery LED flashes red.

The device automatically switches off after 10 seconds.

The visual and the audible alarm will be activated briefly before

the device switches off.

8.5 Instrument alarm

An error code is only displayed with a local device error. The

error code of the first error (with the lowest number) is

displayed. If there are multiple local device errors, these can

be displayed either via Info Mode (see chapter 3.1.4 on

page 46) or the device must be exported using the PC

software Dräger CC-Vision (see chapter on page 65).

The alarm is indicated by an intermittent

alarm message:

Display with grouped devices:

Display with ungrouped

devices:

The device or one or more sensor channels are not ready

for operation.

Remedies, see chapter 12 on page 67

If necessary, commission DrägerService to eliminate the

error.

To acknowledge the device alarm:

Press the OK key.

DANGER

Danger to life! Leave the area immediately.

A main alarm is self-latching and cannot be

acknowledged or cancelled (see instructions for use

X-am 5x00).

For O2:A1 = lack of oxygen

A2 = excess oxygen

WARNING

Before the area may be entered again, a clearance

measurement must be performed!

NOTICE

The device error can be in the X-zone 5500 or the

X-am 5x00.

The acoustic signal can be changed using the PC

software Dräger CC-Vision.

04933112.eps

ARCL-0144

ALL

0009

ARCM X5

05033112.eps

20.9

Vol%O2

ALL

X16

62 Dräger X-zone 5500

Operation with pump (optional)

8.6 Evacuation alarm

To initiate an evacuation alarm:

Depending on the device

configuration, an evacuation

alarm can be triggered and

stopped with the following

functions:

Sending an SMS to the

phone number of the

external module if the

module supports this

function.

Sending a Modbus

message

The optical and acoustic alarm

signals are the same as with a

concentration main alarm A2.

9 Operation with pump (optional)

The X-zone 5500 is equipped with a pump as an option (see

chapter 22 on page 77.)

9.1 Commissioning and performing the

measurement

1. Switch on the X-zone 5500 (see“ Switching on the

instrument” on page 45) and use the holder (pump).

If the device is in the ON mode, the pump will be

automatically switched on via a switching contact on the

holder (pump).

Pump LED flashes red/green.

2. Connect the sampling

hose to the water trap of

the hose set (order no.

83 21 527) and screw the

connecting bush

clockwise onto the filter.

3. A pump test must then be

performed. The pump test

will start automatically.

06633112.eps

WARNING

If the device with pump is used in hazardous areas,

which specifies devices acc. to "Equipment Protection

Level" (EPL) Ga, (for example, corresponds to 1G

Zone 0), only the Viton hose (order no. 12 03 150) with

a max. length of 30 m may be used.

CAUTION

Pump operation only with filter (order no. 83 19 364)!

Otherwise the pump may be damaged.

If no filter is used during pump operation, the warranty

on the pump becomes invalid.

After attaching the holder (pump), a functional test

(see chapter 3.4 on page 47) must be conducted

following a successfully completed pump test.

NOTICE

The pump test must be performed within 60 seconds,

otherwise a device alarm is issued.

00633112.eps

Operation with pump (optional)

Dräger X-zone 5500 63

9.2 Pump test

The pump LED flashes red/

green, accompanied by a

signal tone.

Tightly close off intake

port or kink the sampling

hose at the beginning of

the hose for at least

2 seconds.

The pump LED lights red.

Unblock the intake flange/

sampling hose.

If the test was successful:

The pump LED lights green,

accompanied by an acoustic

acknowledgment signal.

If the test was not

successful:

The pump LED lights red,

accompanied by a continuous

tone.

The pump switches off

automatically.

Ending operation

1. Switch off the X-am 5x00 following the instructions for use.

The visual and the audible alarm will be activated for a

short time before the device switches off.

The X-zone 5500 is in STANDBY mode.

2. Unscrew the sampling hose or the Dräger probe from the

filter.

3. Remove the holder (pump) by releasing the lock.

The pump switches off.

4. Place the holder onto the housing.

5. Fasten the lock at the holder.

9.3 Observe the following during measuring

mode with pump

Wait until the flushing time has elapsed.

Before every measurement, flush the Dräger sampling

hose or the Dräger probes with the air sample to be

measured.

A flushing phase is necessary to eliminate or minimise all

effects associated with the use of a sampling hose or a

probe, e. g. absorption in the hose, dead volume.

The duration of the flushing phase depends on factors such

as type and concentration of the gas or vapour to be

measured, material, length, diameter, and age of the

sampling hose or probe. Generally, when using a sampling

hose (new, dry, clean), a typical flushing time of approx.

3 seconds is required for each metre. This flushing time

applies in addition to the sensor response time (see the

Instructions for Use for the gas detection instrument used).

NOTICE

Dräger recommends inspection of the seals for

damage before attaching the holder (pump). If

damaged, the holder (pump) must be replaced.

The pump test is performed in the same way as for the

Dräger pump

X-am 1/2/5000.

During the pump test, the default

setting acoustic alarm is automatically reduced to

80 dB (A).

00733112.eps

02633112.eps

00833112.eps

00933112.eps

64 Dräger X-zone 5500

Operation with pump (optional)

Example:

In the case of a 10 m sampling hose, the flushing time is

approx. 30 seconds and the sensor response time is in

addition approx. 60 seconds. Therefore, the total time

before reading the gas detection instrument is approx.

90 seconds.

The flow-rate alarm is delayed by 10 to 30 seconds

depending on the length of the hose.

9.4 Adjustment of the X-zone 5500 (pump

mode)

9.4.1 Performing the fresh air calibration

X-am 5x00 Calibrate on fresh air, free of measured gases or

other interfering gases. During the fresh air calibration the zero

point of all the sensors (with the exception of the DrägerSensor

XXS O2 and XXS CO2) is set to 0. With the DrägerSensor XXS

O2 the display is set to 20.9 vol.% and for the DrägerSensor

XXS CO2 to 0.0 vol.%.

1. If necessary, switch on the X-am 5x00 in the X-zone 5500.

1. Press the key to open the menu.

2. Select Quick to display the quick menu of the X-am

5x00. You can select the activated functions of the quick

menu by pressing the key.

3. Press the key until the symbol for the fresh air calibration

» « is selected.

4. Press the key to start fresh air calibration.

The measured values flash.

When the measured values have stabilised:

5. Press the key to perform the adjustment.

6. The display of the current gas concentration alternates with

the display » OK «.

7. Press the key to exit the adjustment or wait for approx.

5 seconds.

If a fault has occurred during the fresh air adjustment:

The fault message » « appears and » « is displayed

for the respective sensor instead of the measured value.

In this case, repeat the fresh air adjustment. If necessary

have the sensor changed by qualified personnel.

9.4.2 Performing a 1-button calibration

All the sensors which can be calibrated are included in the

1-button calibration.

In the case of the 1-button calibration, the sensitivity of all

sensors is set to the value of the test gas. When using the

test gas cylinder 68 11 130 = mixed gas with 50 ppm CO,

15 ppm H2S, 2.5 vol.% CH4, 18 vol.% O2.

1. Screw the valve on to the test gas cylinder.

2. Insert the X-am 5x00 in the calibration cradle of the

X-zone 5500 and switch on (see chapter 3.1 on page 45).

3. Press the key and keep it pressed for 5 seconds to open

the calibration menu.

4. Enter the password (password on delivery = 001).

5. Select the 1-button calibration with the key. The symbol

for 1-button calibration » « flashes.

6. Press the key to start the 1-button calibration.

7. Connect the hose from the test gas cylinder to the

X-zone 5500.

8. Vent the test gas into a fume cupboard or into the open air.

The currently displayed measured values start to flash. The

flashing stops after a static measured value has been

reached.

The calibration is carried out automatically.

The displayed measured values change to the values

according to the gas supplied.

When the calibration has completed and the displayed

measured values have stabilised:

The display of the current gas concentration alternates with

the display » OK «.

9. Press the key to exit the calibration or wait for approx.

5 seconds.

The X-am 5x00 changes to the measuring mode.

10. Disconnect the hose from the test gas cylinder from the

X-zone 5500.

If a fault has occurred during the 1-button calibration:

The fault message » X « appears and » - - « is displayed

for the respective sensor instead of the measured value.

In this case repeat the calibration.

If necessary, replace the sensor.

NOTICE

For the calibration intervals, see the Instructions for

Use/Data Sheet for the sensors used.

NOTICE

If a mixed gas with another composition is used, the

specified concentration values in the X-am 5x00 must

be changed to the target values of the mixed gas used

using the Dräger CC-Vision PC software.

Operation with X-am 5100 (optional)

Dräger X-zone 5500 65

10 Operation with X-am 5100

(optional)

Optionally, the X-zone 5500 with pump (see chapter 22 on

page 77) can be operated with an X-am 5100.

10.1 Commissioning and performing the

measurement

1. Switch on the X-zone 5500 (see“ Switching on the

instrument” on page 45) and use the holder X-am 5100.

If the device is in the ON mode, the pump will be

automatically switched on via a switching contact on the

holder X-am 5100.

Pump LED flashes red/green.

2. A pump test will then need to be performed. The pump test

will start automatically.

10.2 Pump test

The pump LED flashes red/

green, accompanied by a

signal tone.

Kink the hose between

the cap and pump inlet for

at least 2 s.

The pump LED lights red.

Unblock the intake flange/

sampling hose.

If the test was successful:

The pump LED lights green,

accompanied by an acoustic

acknowledgment signal.

If the test was not

successful:

The pump LED lights red,

accompanied by a continuous

tone.

The pump switches off

automatically.

CAUTION

Operation with filter only (order no. 83 19 364 und

83 23 016)! Otherwise the pump may be damaged or

the sensor may be heavily soiled.

If no filter is used during pump operation, the warranty

on the pump becomes invalid.

After positioning the holder X-am 5100, a functional

test (see chapter 3.4.3 on page 47) must be conducted

on a successfully completed pump test.

NOTICE

The pump test must be performed within 60 seconds,

otherwise a device alarm is issued.

NOTICE

Dräger recommends inspection of the seals for

damage and for cleanliness in the inside of the cap

before attaching the holder X-am 5100. If the seals are

damaged, the holder X-am 5100 must be replaced. For

cleaning information, see chapter 14 on page 72.

Keep the holder on the X-am 5100 dry and clean when

not in use.

The pump test is performed in the same way as for the

Dräger pump

X-am 1/2/5000.

During the pump test, the default

setting acoustic alarm is automatically reduced to

80 dB (A).

00733112.eps

05333112.eps

00833112.eps

00933112.eps

66 Dräger X-zone 5500

Configuring the device

Ending operation

Switch off the Dräger X-am 5x00 in accordance with the

Instructions for Use.

The visual and the audible alarm will be activated for a

short time before the device switches off.

The X-zone 5500 is in STANDBY mode.

11 Configuring the device

To individually configure a standard-configuration device,

connect the device to a PC.

Communication is carried out with an  USB DIRA III dongle

(order no. 9023820).

The Dräger CC-Vision PC software is used to perform the

configuration.

The following settings can be configured, among others:

Horn volume

Wireless function

Alarm frequencies

Alarm pattern

Alarm forwarding

Life signal (light pattern, horn volume)

Actions of the switch relay

NOTICE

Observe the documentation and online help of Dräger

CC Vision PC software.

02833112.eps

Faults, cause, remedy

Dräger X-zone 5500 67

12 Faults, cause, remedy

Fault Cause Remedy

X-zone 5500 cannot be charged. Charging unit plug is not in correct

contact with the X-zone 5500.

Ensure that the charging unit plug is

correctly plugged in.

Check the battery LED.

Inductive charging is not functioning

correctly as the distance between the X-

zone 5500 and the induction charger is

too great.

Check the distance, remove any dirt if

necessary.

Battery life is low. Battery is not fully charged. Charge battery for at least 14 h - 24 Ah.

Battery not regularly charged. Charge battery regularly even when

switched off, at least every 2 months.

Outdoor temperature is too low. Warm up the X-zone 5500.

Outdoor temperature is very high. Use safety housing where appropriate.

Battery is faulty. Have the battery checked by

DrägerService.

Inductive charging is not functioning

correctly as the distance between the

X-zone 5500 and the induction charger is

too great.

Check the distance, remove any dirt if

necessary.

No wireless connection between the

X-zone 5500 devices.

Wireless function is not activated. Activate the wireless function using the

Dräger CC-Vision PC software (see

chapter on page 65).

X-zone 5500 devices are very far apart. Position the X-zone 5500 devices more

closely together.

Position additional devices in the chain.

Place X-zone 5500 higher by using a

base, for example (order no. 83 20 645).

Wireless connection is made more

difficult by the industrial environment:

e. g. steel walls.

Position X-zone 5500 more closely

together.

Place additional devices into the chain.

Connect the X-zone 5500 with a

communication cable (see chapter 5 on

page 56).

X-zone 5500 devices are covered by

conductive materials (e. g. metal grids).

Ensure there are no obstructions.

Network number of the X-zone 5500

device is different.

Use X-zone 5500 with the same network

numbers. The network number can be

configured using the Dräger CC-Vision

PC software (see chapter on page 65).

Wireless frequency of the X-zone 5500 is

different.

Use X-zone 5500 with the same wireless

frequency.

Cable connection is not functioning. Cable plug is not correctly plugged in,

cable assignment is incorrect or cable is

broken.

Check cable connection and

assignment. Ensure that the cable plug

is correctly plugged in.

Alarm contact is not switching. Cable plug is not correctly plugged in,

cable assignment is incorrect or cable is

broken.

Check cable connection and

assignment. Ensure that the cable plug

is correctly plugged in.

Pump operation is not functioning. Incorrect holder (diffusion) in position. Position the holder (pump).

Pump fault during operation. Condensate formation with cold and

damp intake air.

Use hose set with water trap (order no.

83 21 527).

Pump outside the specified range. Have the pump checked by

DrägerService.

Flow test has failed. Flow test has not been performed. Perform flow test, repeat if necessary.

Holder (pump or X-am 5100) incorrectly

attached.

Reattach holder (pump or X-am 5100)

and ensure the correct position.

Horn is too quiet. Volume is set too low. Set the volume using the Dräger CC-

Vision PC software (see chapter on

page 65).

68 Dräger X-zone 5500

Faults, cause, remedy

Optical alarm signals not visible or poorly

visible.

Configuration or pattern incorrectly set. Configure the optical alarm signals using

the Dräger CC-Vision PC software (see

chapter on page 65).

Life signal is not functioning. Configuration is set incorrectly. Configure the life signal using the Dräger

CC-Vision PC software (see chapter on

page 65).

Gas detection instrument not detected. IR interface dirty. Clean IR interface.

Incompatible gas detection instrument. Use X-am 5x00.

Incorrect software version in the gas

detection instrument.

Have the software update performed by

DrägerService.

IR interface faulty, clip on gas detection

instrument not correctly positioned.

Close the clip on the X-am 5x00.

Holder is not correctly positioned. Re-position holder and check that it is

correctly fitted.

X-am 5x00 switches off quickly; not

powered.

Power contacts dirty or damp. Clean power contacts.

Device defect displayed. X-am 5x00 removed during operation

from X-zone 5500.

Acknowledge alarm on X-zone 5500,

switch off X-zone 5500.

Poor contacting with X-am 5x00. Clean power contacts on the X-zone and

X-am 5x00.

Fault Cause Remedy

Faults, cause, remedy

Dräger X-zone 5500 69

12.1 Fault messages

Special symbol » « and

displayed numerical

code: Cause Remedy

01 X-am 5x00 with alkali supply unit. Insert X-am 5x00 with battery power pack.

02 Interrupted communication to the

X-zone 5500.

Test IR interface on X-zone 5500 and on X-am

5x00.

03 Communication error battery controller

X-zone 5500.

Contact DrägerService.

04 Main battery alarm X-am 5x00. Test charging contacts on X-zone 5500 and on

X-am 5x00.

05 Battery pre-alarm X-am 5x00. Test charging contacts on X-zone 5500 and on

X-am 5x00.

06 Charging current X-am 5x00 too low. Test charging contacts on X-zone 5500 and on

X-am 5x00.

07 Holder (pump or X-am 5100) detected but no

pump installed.

Use holder for diffusion mode.

(Operation with X-am 5100 not possible.)

08 Flow fault Check intake hose.

Holder pump: Check intake hose and pump

filter.

Holder X-am 5100: Check gas inlet filter, cap,

hose and pump filter.

09 Holder status change (pump or X-am 5100)

during running operation.

Check firm fit of the holder (pump or X-am

5100).

10 Check sum error program code Contact DrägerService.

11 Check sum error operating parameter Contact DrägerService.

12 Check sum error operating parameter Contact DrägerService.

13 Check sum error operating parameter Contact DrägerService.

14 Working memory test error Contact DrägerService.

15 Faulty ADC conversion. Contact DrägerService.

16 No contact with main device in grouping mode. Check wireless connection to group device.

17 Charging electronics faulty. Contact DrägerService.

18 Battery completely discharged. Charge X-zone 5500.

19 Battery main alarm of the X-zone 5500. Charge X-zone 5500.

20 Battery pre-alarm of the X-zone 5500. Charge X-zone 5500.

21 Device error X-am 5x00. Test X-am 5x00.

22 Alarm pattern X-am 5x00 faulty. Contact DrägerService.

23 Incorrect software version in the gas detection

instrument.

Have the software update performed by

DrägerService.

24 Gas type or unit unknown. Test gas measuring devices individually to

ensure that all gases are known. Do not use

gas measuring devices with unknown gases.

25 More than 8 different gases in one group. Test sensor fitting within the group and replace

gas measuring devices if necessary or remove

from the group.

26 Modbus watchdog was not reset by the external

module.

Check connection to the external module or

switch X-zone 5500 off.

29 Battery main alarm Charge X-zone 5500.

30 Battery completely discharged. Charge X-zone 5500.

31 Charging electronics faulty. Contact DrägerService.

32 Communication error battery controller

X-zone 5500.

Contact DrägerService.

70 Dräger X-zone 5500

Maintenance

13 Maintenance

13.1 Maintenance intervals

The device should be inspected at least annually by suitably

qualified persons.

Charge the lead battery after each application, at the latest

however after the battery alarm has been triggered.

Maintenance by suitably qualified personnel – every year.

The inspection intervals must be established in each

individual case and shortened if necessary, depending on

technical safety considerations, engineering conditions,

and the technical requirements of the equipment.

We recommend that a service agreement be concluded

with Dräger and that repairs also be carried out by

DrägerService.

13.2 Replacing the filter

13.2.1 Replacing the pump filter

1. Unscrew the connecting bush from the filter.

2. Unfasten the lock at the holder (pump).

3. Remove the holder (pump).

4. Unscrew the filter anti-

clockwise.

5. Screw a new filter (order

no. 83 19 364) onto the

device in a clockwise

direction.

6. Place the holder (pump)

onto the housing.

7. Fasten the lock at the

holder (pump).

8. Screw the connecting

bush onto the new filter.

13.2.2 Replacing the gas inlet filter (only for operation

with X-am 5100)

1. Unscrew the gas inlet filter

anti-clockwise.

2. Screw a new gas inlet

filter (order no. 83 23 016)

onto the device in a

clockwise direction.

13.3 Replacing the

batteries

Only the following types may be used:

Battery pack, 24 Ah (PBT 00X1), order no. 83 22 921

1. Switch off the device (see chapter 3.2 on page 46).

2. Unfasten the screws (M5

cylinder-head screw with

internal hexagon) on the

bottom side of the

housing.

3. Lift the upper part of the

housing and disconnect

the plug connection from

the bottom plate.

4. Release the four M5 nuts.

5. Disconnect the cable

connections from the

bottom plate.

6. Replace the old battery

block with a new one.

7. Re-establish the cable

connection to the bottom

plate.

8. Check correct fit of the

O-ring.

9. Tighten the four M5 nuts.

10. Establish plug connection

to the bottom plate.

NOTICE

For the gas detection instruments used, the

maintenance intervals specified in the relevant

Instructions for Use apply.

NOTICE

The filter can only be replaced during pump operation

or operation with X-am 5100.

01433112.eps

NOTICE

Dräger recommends to replace the gas inlet filter

regularly depending on the dust exposure.

WARNING

Explosion hazard!

Do not replace the batteries in areas subject to

explosion hazard! Batteries are part of the Ex

approval.

05733112.eps

01533112.eps

01633112.eps

Maintenance

Dräger X-zone 5500 71

11. Position upper part of the housing onto the lower part

(note preferred position).

12. Tighten the screws (M5 cylinder-head screw with internal

hexagon) at the housing bottom (120 Ncm ±20 Ncm).

13.4 Charging the batteries

To maintain the lifetime of the batteries, charging is

temperature controlled and only performed in a temperature

range of 5 to 35 °C. When this temperature range is left, the

charging is automatically interrupted and automatically

continued after the temperature range has been reached

again.

During the charging, the battery LED flashes red, red/green or

green at a frequency of one Hz, depending on the battery

status. As soon as the charging is completed, the battery LED

will permanently light green.

13.4.1 Inductive charging

1. Connect the induction charger to the mains using the

device cable.

The control lamp on the charger is lit in green.

2. Place the device onto the induction charger.

The typical charging time is: < 14 h - 24 Ah;

13.4.2 Cabled charging

1. Plug the charging cable into the charging port on the rear

side of the device.

2. Connect the power pack to the mains.

The typical charging time is: < 14 h - 24 Ah

WARNING

Explosion hazard!

Do not dispose of used batteries into fire and do not

open by force.

Dispose of the batteries following the applicable

national regulations.

NOTICE

It is recommended to fully charge the device after the

battery block has been replaced.

WARNING

Explosion hazard!

Do not charge underground or in explosion-hazard

areas. The chargers are not designed in accordance

with the guidelines for firedamp and explosion

protection.

CAUTION

Persons wearing implants may only handle the

powered induction charger if their pacemakers and

active implants conform to the relevant legal

requirements. Dräger only guarantees conformity with

Directive 2004/108/EC.

NOTICE

The transmitter coil of the induction charger generates

a weak magnetic alternating field. During operation, all

requirements of the relevant standards regarding

electromagnetic faults are observed. The legal

requirements of Directive 2004/108/EC are met.

The warranty on the battery becomes null and void if

the device is not fully charged at least every 2 months

when not in use.

Dräger recommends storing devices that are not in use

in the induction charger (order no. 83 20 626).

CAUTION

Fire danger/device damage!

Use only Dräger inductive chargers!

Do not place any metallic objects on the charger.

NOTICE

For good power transmission, it is not permitted for

there to be any contamination between the charger

and the X-zone 5500.

CAUTION

Fire danger/device damage!

Use only Dräger inductive charging accessories!

NOTICE

Dräger recommends storing devices that are not in use

in the induction charger (order no. 83 20 626) or on the

plug charger (order no. 83 20 749).

72 Dräger X-zone 5500

Care

14 Care

Dirt and deposits can be

removed from the device

by washing it with cold

water combined with a

standard dishwashing

detergent (does not apply

to cap (1) of holder X-am

5100 (2)). A sponge can

be used for wiping if

necessary.

When cleaning the cap (1)

of holder X-am 5100 (2), only use isopropanol and let it air

dry.

Observe the relevant Instructions for Use when cleaning

the gas measuring devices.

When cleaning the X-am holder, make sure that the seals

are not damaged.

Carefully dry the device using a cloth.

Clean grooves and recesses with compressed air or

brushes.

Ensure that the power contacts in the calibration cradle are

free of residue.

The contact grease "Electrolube CG60" made by H K

Wentworth Ltd., Swadlincote, Great Britain is suitable for

care of the power contacts on the X-am 5x00. 83 24 826).

Apply sparingly and observe the manufacturer's

instructions.

The contact block can be replaced if highly contaminated

or damaged. Replace the contact block as per assembly

instruction included with contact block X-zone 5500.

15 Transportation

When transporting the X-zone 5500 without inserted X-am

5x00, care must be taken that the calibration cradle and in

particular the power contacts are protected from any kind of

dirt and deposits.

16 Disposal

Dispose of the product in accordance with the applicable

regulations.

16.1 Disposal instructions

16.2 Battery disposal

17 Frequency ranges

The frequency ranges may differ in other countries.

CAUTION

Possible damage to the electronics!

If the X-zone is transported or stored without installed

contact block, water can pass through the opening into

the device and damage the electronics.

Never transport or store the X-zone without installed

contact block.

06733112.eps

Directive 2002/96/EC specifies that this product must

not be disposed of as municipal waste. It is therefore

marked with the symbol on the left.

Dräger will accept the return of the product free of

charge. For information contact the national sales

organisations and Dräger.

Directive 2006/66/EC specifies that batteries must not

be disposed of as municipal waste. They are marked

with the symbol on the left. Batteries must be disposed

of at battery collection points in accordance with the

applicable regulations.

Country, region Frequency range (MHz)

EU, Switzerland, Norway,

Turkey

868

South Africa 868

USA/Canada 915

Singapore 868

Australia 915

India 915

Russia 433

Technical data

Dräger X-zone 5500 73

18 Technical data

Induction charger:

Dimensions: approx. 490 x 300 x 300 mm

(H x W x D)

Weight:

with battery, 24 Ah approx. 10 kg

Ambient conditions:

During operation

During storage

-20°C to +50°C

-20°C to +70°C

700 to 1300 hPa

max. 95% relative humidity

Alarms:

Visual, 360° LED green life signal;

red alarm signal;

green/red secondary alarm

Audible, 360° 108 dB (A) at 1 m distance

120 dB (A) at 30 cm distance

Battery:

Operating time, 24 Ah

(20 °C)

120 hours at 15 minutes per day

and fully equipped X-am 5x00

Charging time, 24 Ah < 14 hours

Charging input XEXT1:

(Ex limits):

U = 15 V, nominal

I = 2.5 A, nominal

Um = 30 V

Im = 10 A

Pump: up to 30 m of hose

0.5 L/min

Coupling of

devices:

Up to 25 devices can be

connected on a wireless

network.

Combined wireless/cable

operation possible.

Switchable frequencies 433/

868/915 MHz (by

DrägerService) with a typical

range of 100 m in industrial

surroundings (environmental

factors may affect the range).

Automatic establishment of

wireless connection.

Relay output:

Max. voltage (Ui):

Max. switching current (Ii ):

Max. continuous current:

Max. switching capacity (Pi

For ohmic loads only!

Reactances

No connection with:

20 V

0.25 A

3 W - For ohmic loads only!

Ci negligible;

Li negligible

Capacitive or inductive

loads

Approvals: The approvals are shown on the

rating plate.

Serial no. (year of

construction)

The year of construction is given

by the 3rd letter in the factory

number located on the nameplate:

B=2010, C=2011, D=2012,

E=2013, F=2014, G=2015,

H=2016, etc.

Example: Serial number ARFH-

0054, the 3rd letter is F, so the

year of construction is 2014.

Detection range: see the Dräger

Technical Handbook X-am 5x00

Input

Output

100 to 240 V/50 to 60 Hz 40 W

15 V/2 A

Charging with 0 °C to +40 °C

max. 95% relative humidity

Level of contamination 2

Overvoltage category II

Protection class IP 40

74 Dräger X-zone 5500

Key assignment of the Dräger X-zone 5500

19 Key assignment of the Dräger X-zone 5500

20 Status LED overview

Battery LED

(Indicates the battery status.)

Communication LED

(Indicates the connection status if several devices are coupled via wireless connection or communication cable.)

The following key functions refer to the keys of the Dräger X-zone 5500.

Action Meaning

Pressing key once Acknowledges device defects and pre-alarms.

Pressing and holding key for 3 sec Switch from OFF to STANDBY mode or switching from STANDBY to ON mode.

Pressing and holding and key for 3 sec Switches to OFF mode.

Pressing key once On the main device: Expand group/End search run.

Pressing and holding key for 3 sec On the main device: Reduce group size.

On the group device: Deletes the grouping information.

3 Press the key 3 times On the main device: Activate group monitoring.

3 sec. press of and 3 x key On the main device: Provisionally disable group monitoring.

Colour LED status Device mode Meaning

off off OFF mode Device is switched off.

red

on ON/STANDBY mode

Charge less than 33%.

red/green Charge between 33% and 66%.

green Charge greater than 66 %.

red

ON/STANDBY mode

Battery pre-alarm

red Battery main alarm; Dräger X-zone 5500 switches off after

10 sec.

red OFF mode Attempt to switch on in OFF mode when the battery is empty (on

for 10 s).

red

ON/STANDBY mode

in charging cradle

X-zone 5500 is charging, charge less than 33%.

red/green X-zone 5500 is charging, charge between 33% and 66%.

green X-zone 5500 is charging, charge greater than 66%.

green X-zone 5500 is fully charged.

Colour LED status Group monitoring Meaning

green on

off/device not grouped At least 1 other X-zone 5500 coupled via wireless connection or

cable detected.

activated On the main device: Device connected to group.

On the group device: Device connected to main device.

green provisionally disabled X-zone 5500 connected to group.

red on

Device not grouped No additional X-zone 5500 coupled via wireless or cable

connection detected.

activated Alarm on main device: At least one device in the group is not

connected.

Alarm on group device: No connection to main device.

red provisionally disabled

On the main device: At least one device in the group is not

connected.

On the group device: No connection to main device.

Status LED overview

Dräger X-zone 5500 75

Pump LED

(Indicates the pump status.)

Grouping LED

(Indicates the grouping status.)

Colour LED status Device mode Meaning

off off STANDBY mode Device is in STANDBY mode.

off

ON mode

No pump adaptor detected.

red/green Flow test required.

red Flow test running.

green on Flow test successful/pump is running.

red Flow error (e.g. due to lack of volume flow or no flow test).

Colour LED status Device hierarchy Meaning

off off

X-zone 5500

X-zone 5500 ungrouped

green X-zone 5500 ungrouped, can be added to a group.

red Several main devices found, X-zone 5500 cannot be grouped.

green on

Group device

X-zone 5500 is grouped.

green X-zone 5500 can be removed from a group.

red/green on

Main device

X-zone 5500 is a main device.

red/green Group of the main device can be extended.

red/green Group of the main device can be reduced.

76 Dräger X-zone 5500

Overview of LED ring and horn signals

21 Overview of LED ring and horn signals

Signal name LED ring Horn

OFF mode Off Off

Switch-on signal and switch-off signal All red LEDs on for 1 s,

then all green LEDs on for 1 s

and all status LEDs on for 1 s.

Continuous tone for 1 s with

reduced1 volume

1 Reduced volume for hearing protection: 80 dB (A) (default setting), the reduced volume must not exceed the "full" volume configured by the

customer.

Device fault X-zone 5500, triggering device2

2 Device that triggered the alarm.

Intermittent triple flashing of the red

LEDs Intermittent triple tone at full 3

volume

3 Full volume: Maximum volume configured by the customer (e.g. 108 dB (A)).

Concentration main alarm, triggering device2) Intermittent double flashing of the

red LEDs Intermittent triple tone at full 2)

volume

Concentration pre-alarm, triggering device2) Intermittent single flashing of the red

LEDs Intermittent triple tone at full 1)

volume

Device fault X-zone 5500, receiving device4

4 Device that has received the alarm from the triggering device.

Intermittent triple flashing of the

red+green LEDs5

5 If user has activated the forwarding of defects from the receiving device.

Intermittent triple tone at full 3)

volume 5)

Concentration pre-alarm, receiving device4) Intermittent single flashing of the red

and green LEDs5) Intermittent triple tone at full 1)

volume 5)

Concentration main alarm, receiving device4) Intermittent double flashing of the

red and green LEDs5) Intermittent triple tone at full 2)

volume 5)

Acknowledgement signal - Sustained single tone at reduced 1)

volume

Prompting signal - Intermittent (1 Hz) single tone at

reduced1) volume

Life signal (suppressed in pump test) Intermittent single flashing of the

green LEDs Intermittent single tone at full 3)

volume6

6 Frequency according to the user configuration.

Switching on at battery capacity < battery main

alarm

-Intermittent triple tone at reduced1)

volume

Battery pre-alarm of the X-zone 5500 Intermittent triple flashing of the red

LEDs Intermittent triple tone at full 3)

volume

Battery main alarm of the X-zone 5500 Intermittent triple flashing of the red

LEDs for 10 s; after that the X-zone

5500 switches to OFF mode

Intermittent double beep at full3)

volume for 10 s; the

Dräger X-zone 5500 then switches

to OFF mode

Flow test prompt 1 Hz red Intermittent (1 Hz) single tone at

reduced1) volume

Flow test running - -

Flow test successful LED ring green for 2 s -

Order list

Dräger X-zone 5500 77

22 Order list

Name and description Order no.

Dräger X-zone 5500,

868 MHz, 24 Ah

83 24 819

Dräger X-zone 5500,

868 MHz, 24 Ah, pump

83 24 821

Dräger X-zone 5500,

915 MHz, 24 Ah

83 24 823

Dräger X-zone 5500,

915 MHz, 24 Ah, pump

83 24 825

Dräger X-zone 5500,

433 MHz, 24 Ah

83 24 811

Dräger X-zone 5500,

433 MHz, 24 Ah, pump

83 24 815

Chargers:

Inductive charging cradle:

USA, Japan

83 22 076

Inductive charging cradle:

83 22 077

Inductive charging cradle:

China, Australia

83 22 078

Inductive charging cradle:

India, South Africa

83 22 079

Inductive charging cradle:

Europe, Russia

83 22 080

RS485 cable 83 21 669

Plug charger 83 20 749

Name and description Order no.

Accessories:

Battery pack, 24 Ah

(Dräger X-zone 5500)

83 22 921

Alarm-attenuation ring

(Dräger X-zone 5500)

83 20 110

Base (Dräger X-zone 5500) 83 20 645

Holder Dräger X-am 5000/5600 -

Diffusion (Dräger X-zone 5500)

83 23 935

Holder Dräger X-am 5000/5600 -

Pump (Dräger X-zone 5500)

83 23 936

Holder Dräger X-am 5100 -

Pump (Dräger X-zone 5500)

83 23 938

Functional test adaptor

(Dräger X-zone 5500)

83 23 314

Protective cap charging and

communication socket

18 93 632

USB DIRA with USB cable (USB infrared

adaptor for communication Dräger X-am

1/2/5000 – PC)

83 17 409

Gas inlet filter X-am 5100 (5 x) 83 23 016

Contact block X-zone 5500 83 25 323

Contact grease 83 24 826

Plug, male (X-zone) 83 24 370

Plug, female (X-zone) 83 24 371

X-zone Com 8324383

Set of base and strap X-zone Com 83 24 384

Dräger X-zone Switch Off 83 22 260

Dräger X-zone Switch On 83 22 270

Pump accessories

Hose set (water trap,

10 cm fluorine rubber hose, filter)

83 21 527

Filter, pump 83 19 364

Water trap 68 05 473

Float probe with accessories 83 18 371

Fluorine rubber hose 12 03 150

Rubber hose 11 80 681

Tygon® hose1

1 Tygon® is a registered trademark of Saint-Gobain Corporation.

83 20 766

78 Dräger X-zone 5500

Sommaire

1 Pour votre sécurité . . . . . . . . . . . . . . . . . . . . . . . .79

1.1 Consignes générales de sécurité . . . . . . . . . . . . . .79

1.2 Définition des symboles d'avertissement . . . . . . . . 79

2 Description. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .80

2.1 Aperçu du produit . . . . . . . . . . . . . . . . . . . . . . . . . .80

2.2 Description du fonctionnement . . . . . . . . . . . . . . . .81

2.3 Domaine d'application . . . . . . . . . . . . . . . . . . . . . .81

3 Fonctionnement. . . . . . . . . . . . . . . . . . . . . . . . . . .81

3.1 Mise en route de l'appareil . . . . . . . . . . . . . . . . . . .82

3.2 Arrêt de l'appareil . . . . . . . . . . . . . . . . . . . . . . . . . . 83

3.3 Alimentation du X-am 5x00 par batterie NiMH dans le

X-zone 5500 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .83

3.4 Exécution du contrôle de fonctionnement avec le gaz

3.5 Exécution d'un test de connexion . . . . . . . . . . . . . .85

3.6 Anneau d'atténuation d'alarme . . . . . . . . . . . . . . . .85

4 Raccordement de l'appareil par liaison sans fil . 86

4.1 Réseau sans fil ouvert (configuration par défaut) . . 86

4.2 Réseau sans fil fermé (groupe) . . . . . . . . . . . . . . .87

4.3 Installation de l'appareil . . . . . . . . . . . . . . . . . . . . .91

5 Raccordement des appareils par câble de

communication . . . . . . . . . . . . . . . . . . . . . . . . . . .92

5.1 Connexions XEXT1 / XEXT2 . . . . . . . . . . . . . . . . .93

6 Sortie de commande . . . . . . . . . . . . . . . . . . . . . . .95

7 Pendant le fonctionnement. . . . . . . . . . . . . . . . . .97

8 Alarmes (réglages par défaut) . . . . . . . . . . . . . . .97

8.1 Pré-alarme de concentration A1 . . . . . . . . . . . . . . .97

8.2 Alarme principale de concentration A2 . . . . . . . . . .98

8.3 Pré-alarme de batterie . . . . . . . . . . . . . . . . . . . . . .98

8.4 Alarme principale de batterie . . . . . . . . . . . . . . . . .98

8.5 Alarme d'appareil . . . . . . . . . . . . . . . . . . . . . . . . . .98

8.6 Alarme d'évacuation . . . . . . . . . . . . . . . . . . . . . . . .99

9 Fonctionnement avec pompe (en option) . . . . . .99

9.1 Mise en service et exécution de la mesure . . . . . . .99

9.2 Test de pompe . . . . . . . . . . . . . . . . . . . . . . . . . . . .99

9.3 À prendre en compte pour le mode de mesure avec

pompe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .100

9.4 Ajustage X-zone 5500 (mode pompe) . . . . . . . . .100

10 Utilisation avec le X-am 5100 (en option) . . . . . 101

10.1 Mise en service et exécution de la mesure . . . . . .101

10.2 Test de pompe . . . . . . . . . . . . . . . . . . . . . . . . . . .101

11 Configuration de l’appareil . . . . . . . . . . . . . . . . .102

12 Dérangements, causes et solutions . . . . . . . . .103

12.1 Indications de panne . . . . . . . . . . . . . . . . . . . . . . 105

13 Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .107

13.1 Périodicité de maintenance . . . . . . . . . . . . . . . . .107

13.2 Remplacement du filtre . . . . . . . . . . . . . . . . . . . . .107

13.3 Remplacement des batteries . . . . . . . . . . . . . . . .107

13.4 Chargement des batteries . . . . . . . . . . . . . . . . . .108

14 Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .109

15 Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .109

16 Elimination . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .109

16.1 Remarques relatives à l'élimination . . . . . . . . . . .109

16.2 Elimination des batteries . . . . . . . . . . . . . . . . . . . .109

17 Plages de fréquences . . . . . . . . . . . . . . . . . . . . .109

18 Caractéristiques techniques. . . . . . . . . . . . . . . .110

19 Affectation des touches du Dräger X-zone

5500. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .111

20 Aperçu des voyants d'état . . . . . . . . . . . . . . . . .111

21 Aperçu signaux anneau lumineux et sirène . . .113

22 Liste de commande . . . . . . . . . . . . . . . . . . . . . . .114

Pour votre sécurité

Dräger X-zone 5500 79

1 Pour votre sécurité

1.1 Consignes générales de sécurité

Avant d'utiliser le produit, veuillez lire attentivement la

notice d'utilisation et celle des produits associés.

Respecter rigoureusement la notice d'utilisation.

L'utilisateur doit comprendre entièrement les instructions et

les suivre scrupuleusement. Respecter rigoureusement le

domaine d'application indiqué.

Ne pas jeter la notice d'utilisation. Veillez à ce que les

utilisateurs conservent et utilisent ce produit de manière

adéquate.

Seul un personnel compétent et muni d'une formation

adéquate est autorisé à utiliser ce produit.

Respecter les directives locales et nationales relatives à ce

produit.



L'appareil doit être inspecté et entretenu régulièrement par

des techniciens spécialisés (voir également CEI 60079-17).

Seul le personnel ayant suivi une formation spéciale est

autorisé à contrôler, réparer et à effectuer la maintenance

du produit, comme indiqué dans cette notice d'utilisation

(voir voir la section 13 à la page 107). Les travaux de

maintenance qui ne sont pas décrits dans cette notice

d'utilisation, sont réservés à Dräger ou au personnel ayant

suivi une formation professionnelle organisée par Dräger.

Dräger recommande de conclure un contrat de service

Dräger.

Pour les travaux d'entretien, n'utiliser que des pièces et

des accessoires originaux Dräger. Sans quoi, le

fonctionnement correct du produit pourrait être compromis.

Ne pas utiliser des produits défectueux ou incomplets. Ne

pas effectuer de modifications sur le produit.

Informer Dräger en cas de défaut ou de panne sur le

produit ou des composants du produit.

Couplage électrique avec des appareils, qui ne sont pas

énumérés dans les présentes instructions de service,

seulement après consultation du fabricant ou d'un expert.

Les appareils et pièces, qui sont utilisés dans des zones à

risque d'explosion et qui ont été contrôlés et approuvés

conformément aux directives nationales, européennes et

internationales relatives à la protection contre les

explosions, ne doivent être utilisés que dans les conditions

précisées dans leur homologation et conformément aux

réglementations applicables. Aucune modification ne doit

être effectuée sur les appareils et les composants. Il est

interdit d'utiliser des composantes incomplètes ou

défectueuses. Lors de la réparation de l'équipement ou de

composants de ce type, les réglementations applicables

doivent être respectées.

1.2 Définition des symboles d'avertissement

Les symboles d'avertissement suivants ont pour fonction de

caractériser et souligner les textes d'avertissement qui

requièrent l'attention accrue de l'utilisateur. Les symboles

d'avertissement sont définis comme suit :

DANGER

Signale une situation dangereuse imminente qui, si

elle n'est pas évitée, constituera un danger de mort ou

d'accident grave.

AVERTISSEMENT

Signale une situation potentiellement dangereuse

qui, si elle n'est pas évitée, peut constituer un danger

de mort ou d'accident grave.

ATTENTION

Signale une situation potentiellement dangereuse qui,

si elle n'est pas évitée, peut constituer des dommages

physiques ou matériels sur le produit ou

l'environnement. Peut également servir

d'avertissement en cas d'utilisation non conforme.

REMARQUE

Informations complémentaires sur l'utilisation du

produit.

80 Dräger X-zone 5500

Description

2 Description

2.1 Aperçu du produit

Face avant

1 Poignée de transport

2 Anneau lumineux d'alarme

3 Module de charge inductif

4 Étrier de fermeture

5 Fixation de l'appareil

6 X-am 5000/5600 Mode diffusion

7 Support X-am 5000/6000 mode pompe (en option)

8 Support X-am 5100 mode pompe (en option)

9 Bouchon X-am 5100

10 Voyant de batterie

11 Voyant de communication

12 Voyant de pompe

13 Voyant de regroupement

14 Touche

15 Touche / réseau sans fil

Face arrière

16 Notice abrégée

17 Raccordement relais de commande/connexion RS485

(XEXT2)

18 Raccordement prise de chargement/connexion RS485

(XEXT1)

Affichages

19 Interface IR

20 Sortie de pompe (en option)

21 Entrée de pompe (en option)

22 Bloc de contact interchangeable

00133112.eps

15 14

00233112.eps

00333112.eps

Fonctionnement

Dräger X-zone 5500 81

2.2 Description du fonctionnement

L'amplificateur d'alarme Dräger X-zone 5500 (désigné ci-

après par X-zone 5500) est conçu pour être utilisé en milieu

industriel dans une plage de températures spécifiée pour une

durée de fonctionnement continue de 5 jours maximum.

Plusieurs X-zone 5500 peuvent former un réseau d'alarme par

liaison sans fil et/ou câble de communication. En cas d'alarme,

celle-ci s'affiche sur tous les dispositifs X-zone 5500

connectés. Le détecteur de gaz Dräger X-am 5000,

X-am 5100 ou X-am 5600 (les deux détecteurs de gaz sont

désignés ci-après X-am 5x00) génère l'alarme. Le X-am 5x00

est relié au dispositif X-zone 5500 par une interface infra-

rouge. Outre la génération d'alarmes, le X-am 5x00 sert

également d'interface utilisateur pour le X-zone 5500. Lorsque

le X-am 5x00 génère une alarme de gaz, celle-ci est transmise

au X-zone 5500 pour être amplifiée au niveau acoustique et

optique. Il est possible de connecter à la liaison RS485 des

accessoires autorisées correspondant aux paramètres de

sécurité.

2.3 Domaine d'application

Le X-zone 5500 est un amplificateur d'alarme portable,

protégé contre les explosions pour la surveillance quasi-

stationnaire des zones menacées.

Le X-zone 5500 peut être utilisé avec les détecteurs de gaz

X-am 5000/5100/5600 (certificats DEMKO 07 ATEX 143500X,

IECEx ULD 07.0004x, BVS 10 ATEX E 080 X et IECEx BVS

10.0053X).

L'appareil peut être utilisé exclusivement utilisé dans les

secteurs dans lesquels existe un faible risque de secousses

mécaniques. Plusieurs X-zone 5500 peuvent fonctionner en

réseau.

Le X-zone 5500 peut être utilisé dans une plage de

températures allant de -20 °C à +50 °C. Il convient aux

environnements explosibles de la zone 0, de la zone 1 ou de

la zone 2, où des gaz appartenant aux classes d'explosion IIA,

IIB ou IIC et à la classe de température T3/T4 sont

susceptibles d'apparaître.

3 Fonctionnement

Utilisation du dispositif

pour les homologations

suivantes :

Détecteurs de gaz utilisables :

ATEX, IECEx Dräger X-am 5000 (MQG 0000)

Dräger X-am 5000 (MQG 001*)

Dräger X-am 5100 (MQG 002*)

Dräger X-am 5600 (MQG 01**)

CSA Dräger X-am 5000 (MQG 0000)

Dräger X-am 5000 (MQG 001*)

Dräger X-am 5100 (MQG 002*)

Dräger X-am 5600 (MQG 01*1)

AVERTISSEMENT

Dans les environnements explosibles du groupe I, le

dispositif ne peut être utilisé que dans les endroits

présentant un faible risque de contraintes

mécaniques. En cas d'impact ou de chute, soumettre

l'appareil à un contrôle visuel et le retirer de la zone Ex

s'il est endommagé.

Pour les applications nécessitant des dispositifs de la

catégorie 1G/M1 ou EPL Ga/Ma (zone 0), empêcher

les processus de charge électrostatique intensifs !

Lorsque l'on établit une liaison électrique sur ou entre

les connexions XEXT1 et XEXT2, tout le câblage doit

être conforme aux consignes suivantes :

Les directives nationales en vigueur relatives à

l'installation d'appareils électriques.

Le cas échéant, les directives relatives à

l'installation dans les zones à risque d'explosion.

REMARQUE

Le Dräger X-zone 5500 sert à détecter l'air ambiant.

Une exposition augmentée à certaines hydrocarbures

peut entraîner des restrictions de la qualité de la

détection sur les capteurs.

La communication entre plusieurs appareils n'a pas

été testée conformément à la norme "CSA C22.2

No.152 - Combustible Gas Detection Instruments" et

n'est donc pas couverte.

AVERTISSEMENT

Le X-am 5000 (MQG 0000) doit être équipé d'une

unité d'alimentation NiMH T4 (type HBT 0000, n° de

référence 83 18 704).

Le X-am 5x00 (MQG 001*/MQG 01**/MQG 002*/MQG

01*1) doit être équipé soit d'une unité d'alimentation

NiMH T4 (type HBT 0000, n° de référence 83 18 704)

ou T4 HC (type HBT 0100, N° de référence

83 22 244). Dans le cas contraire, il perdra ses

propriétés antidéflagrantes. L'utilisation de tout autre

module d'alimentation est interdite !

REMARQUE

Seuls les X-am 5x00 à partir de la version du logicielle

6,6, sont compatibles avec le X-zone 5500.

82 Dräger X-zone 5500

Fonctionnement

3.1 Mise en route de l'appareil

3.1.1 Mode VEILLE

1. Desserrer l'étrier de

fermeture sur le support.

2. Retirer le support.

3. Contrôler le logement de l'appareil et le nettoyer si

nécessaire :

a. Vérifier que les contacts d'alimentation sont exempts

de saleté et d'humidité, les nettoyer et sécher si tel n'est

pas le cas (n° de référence 83 25 323), voir la section

14 à la page 109.

b. Si nécessaire, graisser avec la graisse de contact

fournie. 83 24 826), voir la section 14 à la page 109.

c. Contrôler la mobilité des contacts d'alimentation en

appuyant sur chacune des broches. Les broches

doivent toutes revenir à leur hauteur d'origine par

ressort.

d. Contrôler que l'interface IR est exempte de saleté et la

nettoyer si tel n'est pas le cas.

4. Vérifier que les contacts d'alimentation du X-am 5x00 sont

exempts de saleté, de corrosion et de coloration et les

nettoyer si tel n'est pas le cas.

5. Insérer le X-am 5x00 dans

la fixation de l'appareil.

Pour cela, amener

l'appareil depuis le haut

sur les contacts

d'alimentation et appuyer

dessus.

6. Installer le support sur le boîtier.

7. En cas d'utilisation du

support du X-am 5100 :

a. Appuyer sur le

bouchon au niveau de

l'entrée de gaz du

X-am 5100.

b. Brancher le tuyau au

filtre juste avant

l'entrée de la pompe.

8. Serrer l'étrier de

fermeture sur le support.

9. Appuyer sur la touche

du Dräger X-zone 5500

pendant env. 3 secondes.

Le voyant de la batterie

devient vert, rouge/vert ou

rouge selon l'état de

charge (voir la section 20

à la page 111).

X-zone 5500 est en mode VEILLE.

3.1.2 Mode ON

Mettre en route le X-am 5x00 en suivant les instructions de

la notice d'utilisation.

L'alarme visuelle et sonore est brièvement activée.

Le X-am 5x00 passe en mode X-zone (voir la section 3.1.3

à la page 83).

Le signal de bon fonctionnement visuel et sonore (anneau

lumineux vert et signal sonore simple) est émis selon la

configuration (1 - 60 secondes ; réglage par défaut :

2 secondes).

Le X-zone 5500 est en mode ON et opérationnel.

REMARQUE

Le clip sur X-am 5x00 doit être fermé et l'œillet de

support doit être rabattu.

REMARQUE

Les surfaces d'étanchéité du support et du bouchon au

niveau du support X-am 5100 doivent être propres et

sèches. Nettoyer et sécher les joints et le bouchon en

cas de besoin (voir la section 14 à la page 109).

00433112.eps

00533112.eps

ATTENTION

L'ensemble des 3 étriers de fermetures doit être serré

pour s'assurer que le X-am 5x00 se trouve en position

correcte et que le raccord de charge est en œuvre.

REMARQUE

Le X-zone 5500 passe automatiquement du mode

VEILLE au mode OFF si l'appareil n'est pas commuté

en mode ON dans les 72 heures.

ATTENTION

Dräger recommande de porter une protection auditive

ou d'utiliser l'anneau d'atténuation d'alarme (réf.

83 20 110) lorsque le X-zone 5500 est mis en marche

car l'alarme sonore sera brièvement activée.

05433112.eps

05533112.eps

Fonctionnement

Dräger X-zone 5500 83

En mode ON, les signaux d'alarme du X-am 5x00 sont

analysés, traités et, le cas échéant, transmis à d'autres

X-zone 5500.

Pour des informations supplémentaires sur le mode pompe

voir la section 9 à la page 99.

Pour des informations supplémentaires sur l'utilisation en

combinaison avec le X-am 5100 voir la section 10 à la

page 101.

3.1.3 Mode X-zone :

Le symbole batterie du X-am 5x00 est remplacé par le

symbole du mode X-zone du X-zone 5500.

Le X-am 5x00 est alimenté par la batterie du X-zone 5500.

Si le X-am 5x00 activé est retiré du X-zone 5500, le mode

X-zone est abandonné au bout de 10 secondes max.

3.1.4 X-am 5x00 Mode Info

En mode de mesure, appuyer sur la touche du X-am

5x00 pendant 3 secondes environ.

Appuyer sur la touche pour obtenir l'affichage suivant.

Les valeurs de pointe et les valeurs d'exposition VME et

VLE s'affichent ainsi que des informations X-zone

supplémentaires.

En cas d'avertissements ou de pannes, les codes

correspondants d'avertissements ou de pannes sont

affichés (par ex. 01) (voir la section 12.1 à la page 105).

Fenêtre d'information X-am 5x00 :

1 Numéro de station en mode regroupement :

Le numéro de station identifie clairement un appareil au

sein d'un groupe.

2 État de la liaison sans fil : ON/OFF :

indique si la fonction liaison sans fil du X-zone 5500 est

activée ou désactivée.

La fonction liaison sans fil peut être désactivée et activée

au moyen du logiciel PC Dräger CC-Vision (voir la section

à la page 101).

3 Numéro réseau :

si l'on désire des réseaux sans fil indépendants, il faut

attribuer différents numéros réseau (voir la section 4 à la

page 86).

Le numéro réseau peut être défini à l'aide du logiciel PC

Dräger CC-Vision (voir la section à la page 101).

4 ID de regroupement :

L'ID de regroupement identifie clairement un groupe (seuls

les 4 derniers chiffres de l'ID de regroupement sont

affichés).

5 Symbole mode X-zone

indique s'il y a une liaison infrarouge entre le X-zone 5500

et leX-am 5x00.

Si, pendant 10 secondes, aucune touche n'est activée, le

X-am 5x00 revient automatiquement en mode de mesure.

3.2 Arrêt de l'appareil

3.2.1 Mode VEILLE

Arrêter le X-am 5x00 dans le X-zone 5500 en suivant les

instructions de la notice d'utilisation.

Avant l'arrêt du X-zone 5500, les alarmes visuelle et

sonore sont brièvement activées.

Le X-zone 5500 est en mode VEILLE.

3.2.2 Mode OFF

1. Presser les touches et du X-zone 5500 pendant

env. 3 secondes.

Le voyant de la batterie s'éteint.

Le X-zone 5500 est désactivé (mode OFF).

2. Le cas échéant, retirer le X-am 5x00 du logement de

l'appareil.

3.3 Alimentation du X-am 5x00 par batterie

NiMH dans le X-zone 5500

02533112.eps

RF:

NET:

P\N:

005

FFFF

ATTENTION

Dräger recommande de porter une protection auditive

ou d'utiliser l'anneau d'atténuation d'alarme (réf.

83 20 110) lorsque le X-zone 5500 est mis à l'arrêt car

l'alarme sonore sera brièvement activée.

REMARQUE

En raison des exigences de la protection anti-

explosion, le X-am 5x00 n'est à aucun moment chargé

dans le X-zone 5500. L'accumulateur du X-am 5x00 va

se décharger jusqu'à environ 1 % de sa capacité.

Ensuite seulement, le X-am 5x00 est alimenté en

électricité par le X-zone 5500.

L'utilisation du X-zone 5500 avec un X-am 5x00,

équipé de piles alcalines n'est pas possible et entraîne

une erreur.

Mode des appareils Alimentation du X-am

5x00

X-zone 5500 : Mode ON

X-am 5x00 : activé

Le X-am 5x00 est

alimenté en continu.

X-zone 5500 : Mode VEILLE

X-am 5x00 : désactivé

Le X-am 5x00 est

alimenté par une

charge d'entretien.

X-zone 5500 : Mode OFF

X-am 5x00 : désactivé

Le X-am 5x00 n'est pas

alimenté.

84 Dräger X-zone 5500

Fonctionnement

3.4 Exécution du contrôle de fonctionnement

avec le gaz

Le contrôle de fonctionnement peut être réalisé de 3 manières.

3.4.1 Contrôle du fonctionnement du X-am 5000/5600

Effectuer le contrôle de fonctionnement avant la mise en

place dans le X-zone 5500 conformément à la notice

d'utilisation du détecteur de gaz.

3.4.2 Contrôle du fonctionnement du X-am 5000/5600 en

combinaison avec le X-zone 5500

En mode diffusion

1. Mettre en route le X-zone 5500 (voir «Mise en route de

l'appareil», page 82).

2. Installer l'adaptateur (1) (réf. 83 23 314) sur le support

(diffusion).

3. Brancher le tuyau de la bouteille de gaz d'essai à

l'adaptateur (2).

4. Ouvrir la valve de la bouteille pour que le gaz s'échappe

au-dessus des capteurs.

5. Attendre que l'appareil indique la concentration du gaz

d'essai avec une tolérance suffisante :

Ex : ±20 % de la concentration de gaz étalon 1

O2 : ±0,8 Vol.-%1

TOX : ±20 % de la concentration de gaz étalon1.

Selon la concentration du gaz d'essai, l'alarme A1 ou A2

est déclenchée en cas de dépassement des seuils

d'alarme.

6. Fermer la valve de la bouteille de gaz d'essai et retirer

l'adaptateur du support.

Lorsque les affichages ne se trouvent pas dans les plages

indiquées ci-dessus : faire calibrer le X-am 5x00 par le

personnel de maintenance.

En mode pompe

1. Mettre en route le X-zone 5500 (voir «Mise en route de

l'appareil», page 82).

2. Visser la soupape sur la bouteille de gaz d'essai.

3. Visser dans le sens des aiguilles d'une montre le tuyau de

la bouteille de gaz d'essai au filtre.

4. Attendre que l'appareil indique la concentration du gaz

d'essai avec une tolérance suffisante :

Ex : ±20 % de la concentration du gaz étalon1

O2 : ±0,8 Vol.-%1

TOX : ±20 % de la concentration du gaz d'essai1.

Selon la concentration du gaz d'essai, l'alarme A1 ou A2

est déclenchée en cas de dépassement des seuils

d'alarme.

5. Dévisser du filtre le tuyau de la bouteille de gaz d'essai

dans le sens inverse des aiguilles d'une montre.

Lorsque les affichages ne se trouvent pas dans les plages

indiquées ci-dessus : faire calibrer le X-am 5x00 par le

personnel de maintenance.

3.4.3 Contrôle du fonctionnement du X-am 5100 en

combinaison avec le X-zone 5500

1. Mettre en route le X-zone 5500 (voir «Mise en route de

l'appareil», page 82).

AVERTISSEMENT

Risque pour la santé ! Ne jamais respirer le gaz

d'essai.

Respecter les consignes de danger des fiches de

données de sécurité correspondantes.

ATTENTION

Un contrôle du fonctionnement doit être réalisé pour

chaque appareil avant utilisation.

Pour que la pompe fonctionne de manière sûre, il faut

contrôler son fonctionnement après chaque pose du

support.

REMARQUE

Les particularités spécifiques aux capteurs en cas de

contrôle de fonctionnement sont décrites dans les

fiches techniques des détecteurs utilisés.

02733112.eps

1 En cas d'utilisation du mélange de gaz Dräger (réf. 68 11 130), les

affichages doivent se situer dans cette plage. Les concentrations

différentes peuvent être réglées avec le logiciel pour PC Dräger

CC-Vision fourni.

ATTENTION

Pour garantir un essai sans problème, l'orifice d'entrée

du gaz du X-am 5100 et le bouchon ne doivent pas

être couverts ou sales.

03633112.eps

Fonctionnement

Dräger X-zone 5500 85

2. Maintenir la bouteille de gaz d'essai devant le bouchon,

3. Ouvrir la bouteille de gaz d'essai pour que le gaz s’écoule

sur le capteur.

4. Recommandation : Attendre que l’appareil indique la

concentration du gaz d’essai avec une tolérance

suffisante.

Attendre au minimum que le seuil d'alarme A1 ou A2 soit

dépassé.

Selon la concentration du gaz d’essai, l’appareil indique en

cas de dépassement des seuils d’alarme la concentration

du gaz en alternance avec »A1« ou »A2«.

5. Fermer la soupape sur la bouteille de gaz d'essai.

6. Si la concentration chute en dessous du seuil d’alarme A1 :

7. Acquitter l’alarme.

8. Lorsque les affichages ne se trouvent pas dans les plages

indiquées ci-dessus :

Vérifier que le bouchon est exempt de saleté et le

nettoyer si tel n'est pas le cas (voir la section 14 à la

page 109).

Remplacer éventuellement le filtre d'admission de gaz

(voir la section 13.2.2 à la page 107).

En cas de besoin, régler le X-am 5100 (voir notice

d'utilisation X-am 5100).

3.5 Exécution d'un test de connexion

Le test de connexion permet de contrôler la qualité de la

connexion établie avec tous les X-zone 5500.

Pour effectuer un test de connexion :

1. appuyer sur la touche pour appeler le menu.

2. Avec la touche ,

sélectionner la fonction

et valider afin de démarrer

le test de connexion.

Un signal par klaxon et

anneau lumineux est

envoyé trois fois à chaque

appareil connecté par

liaison sans fil ou câblée.

3.6 Anneau d'atténuation d'alarme

Lors de la mise en route, de l'arrêt et du contrôle du

fonctionnement du X-zone 5500, Dräger recommande de

porter une protection auditive ou d'utiliser l'anneau

d'atténuation d'alarme (réf. 83 20 110) car l'alarme sonore

sera brièvement activée.

REMARQUE

En option, il est également possible de commuter le

contact de relais. Le réglage peut être configuré avec

le logiciel pour PC Dräger CC-Vision (voir la section

à la page 101).

04833112.eps

AVERTISSEMENT

L'anneau d'atténuation d'alarme ne doit pas être utilisé

dans les zones à risque d'explosion !

03033112.eps

86 Dräger X-zone 5500

Raccordement de l'appareil par liaison sans fil

4 Raccordement de l'appareil par

liaison sans fil

Il est possible de connecter jusqu'à 25 appareils dans un

réseau sans fil.

La portée est généralement de 100 m en milieu industriel (les

conditions environnementales peuvent influencer la portée).

Les appareils peuvent être exploités dans une topologie en

chaîne, en étoile ou en anneau. Il est possible de créer un

réseau sans fil ouvert ou des réseaux sans fil indépendants.

Tous les appareils qui se trouvent à portée sont

automatiquement connectés.

4.1 Réseau sans fil ouvert (configuration par

défaut)

Dans le cas d'un réseau sans fil ouvert, il est possible

d'attribuer un numéro de réseau sans fil à un maximum de

25 appareils X-zone 5500 ou de le supprimer.

4.1.1 Réseaux sans fil indépendants

Pour créer des réseaux sans fil indépendants, attribuer des

numéros de réseau différents à chaque réseau sans fil (voir la

section à la page 101).

Exemple :

On souhaite créer deux réseaux sans fil indépendants

comprenant chacun trois X-zone 5500. Le logiciel Dräger CC-

Vision permet de régler les numéros de réseau de trois X-

zone 5500 sur NET:001 et de trois autres X-zone 5500 sur

NET:002.

4.1.2 Réseaux partiels :

1 Réseau partiel 1

2 Réseau partiel 2

3 par ex. cloison en acier, mur, PL, etc.

Les réseaux partiels sont créés par la division indésirable du

réseau sans fil ouvert en deux ou plusieurs réseaux sans fil.

Cela peut se produire lorsque l'utilisateur transporte deux X-

zone-5500 activés (possédant le même numéro de réseau).

Les appareils sont mutuellement connectés par une liaison

sans fil permanente (le voyant de communication est vert).

L'utilisateur ne sait plus si la connexion sans fil est établie avec

les appareils déjà installés. Pour éviter les réseaux partiels,

installer et activer toujours successivement les X-zone 5500.

AVERTISSEMENT

Ne pas connecter plus de 25 X-zone 5500 dans un

réseau sans fil. À défaut, la fiabilité de la connexion et

de la transmission de l'alarme n'est plus assurée.

ATTENTION

FCC et IC : cet appareil remplit les exigences du

paragraphe 15 des dispositions de la FCC. Il faut

respecter les conditions suivantes pour l'exploitation :

l'appareil ne doit générer aucune interférence

nuisible et

il doit absorber les interférences reçues bien

qu'elles risquent d'entraîner des perturbations.

L'utilisateur n'a pas le droit d'utiliser des appareils sur

lesquels des modifications qui n'ont pas été

approuvées expressément par Dräger ont été

effectuées.

Les antennes internes/externes utilisées avec ce

transmetteur mobile ne doivent pas être exploitées à

proximité immédiate ou en association avec d'autres

antennes ou transmetteurs. Les personnes doivent

respecter une distance minimale de 20 cm par rapport

aux antennes.

Cet appareil et l'antenne correspondante ne doivent

pas être exploités à proximité immédiate ou en

association avec d'autres antennes ou transmetteurs.

REMARQUE

Lorsqu'ils sont activés, les appareils établissent

automatiquement la liaison sans fil.

03533112.eps

Raccordement de l'appareil par liaison sans fil

Dräger X-zone 5500 87

4.2 Réseau sans fil fermé (groupe)

Dans le cas d'un réseau sans fil fermé, un appareil principal

surveille la liaison sans fil avec tous les appareils de groupe et

tous les appareils de groupe surveillent la connexion sans fil

avec l'appareil principal. Si un appareil ne fonctionne pas

correctement, par exemple à cause d'un accumulateur vide ou

si on l'a retiré du réseau, une alarme d'appareil se déclenche

au niveau de l'appareil principal. En cas de panne de l'appareil

principal, une alarme d'appareil est déclenchée au niveau de

chacun des appareils de groupe.

4.2.1 Menu réseau sans fil

Pour appeler le menu réseau sans fil :

Appuyer sur la touche .

Le menu réseau sans fil

s'affiche.

Pour naviguer parmi les menus :

Explication des symboles généraux :

Explication des symboles du menu réseau sans fil:

Explication des symboles de la configuration du groupe:

4.2.2 Affichage des appareils du groupe

1. Appuyer sur la touche sur l'appareil principal pour

appeler le menu.

2. Sélectionner Net

pour afficher les appareils

du groupe.

Légende :

1 Affichage de l'appareil du

groupe

2 Numéro local de station

3 Numéro de station

correspondant à l'affichage

de la valeur mesurée

4 Affichage de la page

5 Valeur mesurée max.

6 Nom du gaz/unité

REMARQUE

Pour pouvoir utiliser les fonctions suivantes, il faut que

la fonction sans fil soit activée sur le X-zone 5500.

REMARQUE

Les touches et - du X-am 5x00 servent à

naviguer parmi les menus.

Touche Appel du menu réseau sans fil/

Appel de la fonction sélectionnée

Touche Sélection de la fonction suivante/

Affichage de la page suivante

Appareil principal

Appareil du groupe

#x Numéro local de station du X-zone

xTaille du groupe

Action impossible

Appuyer sur la touche

pour valider toutes les alarmes dans le

groupe ou dans le réseau.

04733112.eps

Net

Local

Modbus

Quick

Tes t

Config

ALL

Local Affichage des valeurs mesurées locales de

l'appareil (affichage par défaut)

Net Affichage des valeurs mesurées max. des

appareils du groupe

Config Appel de la configuration du groupe

Test Exécution d'un test de connexion

rapide Ouvrir le menu rapide du X-am 5x00

Modbus Appeler l'affichage du statut du module

externe

Désactivation temporaire de la surveillance

de groupe

Activation de la surveillance de groupe

Former un nouveau groupe /

ajouter un appareil au groupe

Suppression d'un appareil du groupe

Dissolution d'un groupe

REMARQUE

La valeur maximale au sein du groupe est affichée

pour tous les gaz, sauf pour l'O2. Pour l'O2, c'est la

valeur minimale qui est affichée.

04433112.eps

ppmH2S

20.9

Vol%O2

88 Dräger X-zone 5500

Raccordement de l'appareil par liaison sans fil

4.2.3 Mise en place d'un nouveau groupe

Il est possible d'affecter au plus 15 appareils de groupe à un

appareil principal. L'appartenance au groupe est enregistrée

dans le X-zone 5500 correspondant jusqu'à ce que le groupe

soit dissout.

Pour mettre en place un nouveau groupe :

1. Rassembler tous les appareils du groupe dans une zone.

2. Allumer les appareils (voir «Mise en route de l'appareil»,

page 82).

3. Choisir un X-zone 5500 comme appareil principal.

4. Appuyer sur la touche sur l'appareil principal pour

appeler le menu.

5. Sélectionner et valider.

6. Sélectionner et valider pour démarrer la recherche

des appareils du groupe.

Affichage sur l'appareil principal :

Voyant de regroupement :

clignotement lent rouge-

vert.

Le voyant de regroupement de tous les X-zone 5500 non

regroupés et se trouvant à portée de l'appareil principal

clignote en vert.

Affichage sur l'appareil potentiel du groupe :

Voyant de regroupement :

clignotement lent vert.

7. Pour tous les appareils souhaités du groupe, appuyer sur

la touche - ou - successivement afin d'inclure le X-

zone dans le groupe.

Affichage sur l'appareil du groupe :

Voyant de regroupement :

clignotement vert.

8. Appuyer sur la touche

sur l'appareil principal pour

terminer la recherche.

Le regroupement est maintenant terminé.

La surveillance de groupe est activée.

Affichage sur l'appareil principal :

LED de regroupement :

clignote en rouge-vert.

9. Si nécessaire, désactiver temporaire la surveillance de

groupe (voir la section 4.2.7 à la page 90).

10. Mettre en place les appareils sur le site d'installation.

03833112.eps

1:55

03933112.eps

04033112.eps

X-zone 1

05133112.eps

#0 2

Raccordement de l'appareil par liaison sans fil

Dräger X-zone 5500 89

4.2.4 Ajout d'un X-zone à un groupe

1. Placer le X-zone 5500 non groupé à proximité de l'appareil

principal.

2. Appuyer sur la touche sur l'appareil principal pour

appeler le menu.

3. Sélectionner et valider.

4. Sélectionner et valider pour démarrer la recherche

des appareils du groupe.

Affichage sur l'appareil principal :

LED de regroupement :

clignote lentement en

rouge-vert.

Affichage sur l'appareil du groupe :

Voyant de regroupement :

clignotement lent vert.

5. Appuyer sur la touche

sur l'appareil souhaité du groupe afin d'inclure le X-zone

dans le groupe.

Voyant de regroupement de l'appareil de groupe :

clignote en vert.

6. Appuyer sur la touche sur l'appareil principal pour

terminer la recherche.

Voyant de regroupement de l'appareil principal :

clignote en rouge-vert.

Le regroupement est maintenant terminé.

7. Si nécessaire, désactiver temporaire la surveillance de

groupe (voir la section 4.2.7 à la page 90).

8. Mettre en œuvre un nouvel appareil de groupe sur le site

d'installation.

4.2.5 Retrait d'un X-zone d'un groupe

1. Si nécessaire, désactiver temporaire la surveillance de

groupe (voir la section 4.2.7 à la page 90).

2. Placer l'appareil de groupe à retirer à proximité de

l'appareil principal.

3. Appuyer sur la touche sur l'appareil principal pour

appeler le menu.

4. Sélectionner et valider.

5. Sélectionner et valider.

Affichage sur l'appareil principal :

Voyant de regroupement :

clignotement rapide rouge-

vert.

Affichage sur l'appareil du groupe :

Voyant de regroupement :

clignotement rapide vert.

6. Appuyer sur la touche sur l'appareil du groupe à retirer

afin de supprimer le X-zone du groupe.

Voyant de regroupement de l'appareil de groupe retiré

: éteint.

7. Appuyer sur la touche sur l'appareil principal.

Voyant de regroupement de l'appareil principal :

clignote en rouge-vert.

Le regroupement est maintenant terminé.

05233112.eps

1:55

03933112.eps

REMARQUE

Lorsque le dernier appareil de groupe est retiré du

groupe, l'ensemble de celui-ci est automatiquement

démantelé.

04133112.eps

1:55

04233112.eps

90 Dräger X-zone 5500

Raccordement de l'appareil par liaison sans fil

4.2.6 Dissolution d'un groupe

1. Appuyer sur la touche sur l'appareil principal pour

appeler le menu.

2. Sélectionner et valider.

3. Sélectionner et valider pour dissoudre le groupe.

Affichage sur les appareils principal et du groupe :

Voyant de regroupement :

éteint.

4.2.7 Désactivation temporaire de la surveillance de

groupe

Si la surveillance de groupe est temporairement désactivée, la

fonction d'alarme liée l'est également. L'affichage de l'état de

connexion et l'appartenance à un groupe restent activés sur

les appareils.

Pour désactiver temporairement la surveillance du groupe :

1. Constituer un groupe avec un réseau sans fil fermé.

2. Appuyer sur la touche sur l'appareil principal pour

appeler le menu.

3. Sélectionner et valider.

4. Sélectionner et valider pour désactiver

temporairement la surveillance de groupe.

La surveillance de groupe est désactivée.

La surveillance de groupe est activée automatiquement

15 minutes après la désactivation temporaire ou après la mise

en marche d'appareils groupés.

Cette période est affichée de la manière suivante :

pendant les 13 premières minutes, le voyant de

communication clignote lentement.

pendant les 2 dernières minutes, le voyant de

communication clignote rapidement.

4.2.8 Activation de la surveillance de groupe

1. Constituer un groupe avec un réseau sans fil fermé.

2. Appuyer sur la touche sur l'appareil principal pour

appeler le menu.

3. Sélectionner et valider.

4. Sélectionner et valider pour activer la surveillance

du groupe.

La surveillance de groupe est activée.

4.2.9 Suppression d'un groupe en cas d'alarme

Si un appareil du groupe ne peut plus trouver l'appareil

principal (le voyant de communication rouge clignote), il est

possible d'en supprimer l'appartenance au groupe.

Pour dissoudre le groupe :

1. Appuyer sur la touche sur l'appareil du groupe pour

appeler le menu.

2. Sélectionner et valider.

3. Sélectionner et valider pour effacer l'appartenance du

groupe.

Appuyer de manière prolongée sur la touche de

l'appareil de groupe.

L'appartenance au groupe est supprimée.

4.2.10 Appeler le menu rapide X-am 5x00

Cette fonction permet d'appeler le menu rapide du X-am 5x00.

Pour appeler le menu rapide :

1. appuyer sur la touche pour appeler le menu.

2. Sélectionner Quick pour afficher le menu rapide du

X-am 5x00.

4.2.11 Appeler l'affichage du statut du module externe

1. Appuyer sur la touche sur l'appareil principal pour

appeler le menu.

2. Sélectionner Net

pour afficher les appareils

du groupe.

Légende :

1 Nom de l'appareil

2 Force du signal GSM

3 Numéro de téléphone

4 Liaison avec le X-zone

5 Position GPS

6 E-mail (activé)

7 SMS (désactivé)

8 Cloud (activé)

REMARQUE

En cas de surveillance de groupe désactivée, les

alarmes de gaz continuent d'être affichées.

04333112.eps

ARCL-0144

REMARQUE

Cette fonction n'est présente que si la fonction Modbus

a été activée à l'aide du logiciel PC CC-Vision.

05933112.eps

xxxxxxxxx

GPS

Modbus

Raccordement de l'appareil par liaison sans fil

Dräger X-zone 5500 91

4.2.12 Commandes alternatives par touches

Mise en place d'un nouveau groupe

Il est possible d'affecter au plus 15 appareils de groupe à un

appareil principal. L'appartenance au groupe est enregistrée

dans le X-zone 5500 correspondant jusqu'à ce que le groupe

soit dissout.

1. Rassembler tous les appareils du groupe dans une zone.

2. Allumer les appareils (voir «Mise en route de l'appareil»,

page 82).

3. Choisir un X-zone 5500 comme appareil principal.

4. Appuyer brièvement sur la touche de l'appareil

principal.

Le X-zone devient l'appareil principal.

La recherche des appareils du groupe débute.

Voyant de regroupement de l'appareil principal :

clignotement lent rouge-vert.

Voyant de regroupement des appareils potentiels du

groupe : clignotement lent vert.

5. Appuyer successivement sur la touche - de tous les

appareils que vous voulez inclure dans le groupe.

Le X-zone est inclus dans le groupe.

Voyant de regroupement de l'appareil de groupe :

clignote en vert.

6. Appuyer brièvement sur la touche de l'appareil

principal.

La recherche est maintenant terminée.

Voyant de regroupement de l'appareil principal :

clignote en rouge-vert.

Le regroupement est maintenant terminé.

La surveillance de groupe est activée.

7. Si nécessaire, désactiver temporaire la surveillance de

groupe (voir la section 4.2.7 à la page 90).

8. Mettre en place les appareils sur le site d'installation.

Ajout d'un X-zone à un groupe

1. Placer le X-zone 5500 non groupé à proximité de l'appareil

principal.

2. Appuyer brièvement sur la touche de l'appareil

principal.

La recherche des appareils du groupe débute.

Voyant de regroupement de l'appareil principal :

clignotement lent rouge-vert.

Voyant de regroupement des appareils potentiels du

groupe : clignotement lent vert.

3. Appuyer brièvement sur la touche de l'appareil que

vous souhaitez intégrer.

Le X-zone est inclus dans le groupe.

Voyant de regroupement de l'appareil de groupe :

clignote en vert.

4. Appuyer brièvement sur la touche de l'appareil

principal.

La recherche est maintenant terminée.

Voyant de regroupement de l'appareil principal :

clignote en rouge-vert.

Le regroupement est maintenant terminé.

5. Si nécessaire, désactiver temporaire la surveillance de

groupe (voir la section 4.2.7 à la page 90).

6. Mettre en œuvre un nouvel appareil de groupe sur le site

d'installation.

4.3 Installation de l'appareil

1. Mettre en route le premier X-zone 5500 (voir la section 3.1

à la page 82) et l'installer à l'emplacement prévu.

2. Mettre en route le second

X-zone 5500 et laisser un

écart permettant au

voyant vert de

communication de

s'allumer.

La liaison sans fil est

établie et le voyant de

communication signale la

connexion avec au moins

un appareil à portée.

Installer les autres X-zone 5500 en procédant de la même

manière.

REMARQUE

Le voyant de regroupement de tous les X-zone 5500

non regroupés et se trouvant à portée de l'appareil

principal clignote en vert.

ATTENTION

Avant d'installer les appareils, contrôler le

fonctionnement (voir la section 3.4 à la page 84) de

chaque appareil.

Lors des interventions effectuées par des

températures très élevées sous l'effet continu du soleil,

l'appareil risque de se réchauffer de manière

anormale. Ceci peut causer des pannes ou réduire la

durée de vie de certains composants. Dräger

recommande alors de poser l'appareil à l'ombre.

REMARQUE

L'alimentation en gaz s'effectue à un angle de 360°. Au

besoin, utiliser un socle (réf. 83 20 645) pour obtenir

une position de mesure d'une hauteur d'env. 30 cm de

plus.

Lors de l'installation, veiller à éviter les réseaux

partiels.

En cas d'utilisation avec des vibrations constantes ou

en position inclinée, il peut y avoir des

dysfonctionnements. Ne pas utiliser le X-zone 5500 en

présence de vibrations permanentes ni en position

inclinée.

AVERTISSEMENT

Si le voyant de communication est rouge, réduire

l'écart par rapport à l'appareil suivant.

01333112.eps

92 Dräger X-zone 5500

Raccordement des appareils par câble de communication

Exemples d'application :

Scénario A :

Surveillance de réservoirs industriels (réseau d'alarme sans fil)

Scénario B :

Surveillance de zone avec pompe

Scénario C :

Surveillance sans fil de canalisations (réseau d'alarme sans fil)

5 Raccordement des appareils par

câble de communication

REMARQUE

Dräger recommande d'effectuer un test de connexion

après l'installation des appareils (voir la section 3.4.3

à la page 84).

01833112.eps

01933112.eps

ATTENTION

Avant d'installer les appareils, contrôler le

fonctionnement (voir la section 3.4 à la page 84) de

chaque appareil.

Les appareils X-zone 5x00 doivent toujours être reliés

de la connexion XEXT1 à la connexion XEXT2.

REMARQUE

Dräger ne fournit pas le câble de communication en

raison des besoins variés des clients (numéro de

référence 83 21 669).Tous les paramètres importants

du câble sont décrits dans ce chapitre.

En cas de silence radio ou de liaison sans fil bloquée,

les appareils peuvent être connectés à l'aide d'un

câble de communication. La longueur maximale du

câble entre deux appareils est de 25 m.

Il est possible d'associer fonctionnement sans fil et

câblé.

02033112.eps

01233112.eps

Raccordement des appareils par câble de communication

Dräger X-zone 5500 93

1. Mettre en route le X-zone 5500 (voir la section 3.1 à la

page 82).

2. Brancher le câble de communication se trouvant à l'arrière

de l'appareil à la prise de chargement/connexion RS485

(XEXT1)(1).

3. Brancher l'extrémité du câble de communication au relais

de commande/à la connexion RS485 (XEXT2) (2) sur le

second appareil.

Le voyant de

communication devient

vert sur les appareils

connectés.

Le cas échéant, brancher les autres appareils via le câble

de communication en procédant de la même manière.

5.1 Connexions XEXT1 / XEXT2

5.1.1 Affectation des broches / propriétés

XEXT2 (mâle)

RS485

1 RS485-A

2 RS485-B

3Terre

Paramètres de sécurité pour RS485 (XEXT2)

Ui=8,01 V; Ii = 0,105 A; Pi = 0,21 W; Ci = 250 nF; Li = 100 µH

=8,01 V; I

= 0,105 A; P

= 0,21 W; C

= 350 nF; L

= 250 µH

Co et Lo peuvent se présenter simultanément.

Sortie de commande

4 Normalement fermé (NC)

5 Normalement ouvert (NO)

6 Change Over (CO)

7 Non connecté

XEXT1 (femelle)

RS485

1 RS485-A

2 RS485-B

3Terre

Paramètres de sécurité pour RS485 (XEXT1)

Ui=8,01 V; Ii = 0,105 A; Pi = 0,21 W; Ci = 250 nF; Li = 100 µH

=8,01 V; I

= 0,105 A; P

= 0,21 W; C

= 350 nF; L

= 250 µH

Co et Lo peuvent se présenter simultanément.

Chargeur (réservé uniquement aux environnements non

explosibles)

4 Tension de charge (Um)

5 Masse - circuit de chargement (GND2)

AVERTISSEMENT

Si le voyant de communication est rouge, vérifier la

connexion câblée.

REMARQUE

Dräger recommande d'effectuer un test de connexion

après l'installation des appareils (voir la section 3.4.3

à la page 84).

ATTENTION

Ne mettre sous tension que des circuits à sécurité

intrinsèque conformes aux paramètres de sécurité. Si

cela n'est pas observé, la protection contre les

explosions n'est plus assurée.

La gaine du câble ne doit être en contact qu'avec des

ressources à sécurité intégrée ou équivalentes.

01333112.eps

02133112.eps

XEXT2

ATTENTION

Utiliser le raccord XEXT2 soit pour la sortie du relais

(Pin 4, 5, 6), soit pour la connexion RS485 (Pin 1, 2, 3).

Il n'est pas autorisé d'utiliser la connexion

simultanément pour les deux applications.

ATTENTION

Utiliser le raccord XEXT1 soit pour le chargement

(broches 4, 5, 6), soit pour la connexion RS485

(broches 1, 2, 3). Il n'est pas autorisé d'utiliser la

connexion simultanément pour les deux applications.

05833112.eps

XEXT1

94 Dräger X-zone 5500

Raccordement des appareils par câble de communication

5.1.2 Connexions RS485 :

Connecteur (1) - mâle, n° de référence 83 24 370

connecteur (2) - femelle, n° de commande 83 24 371

Liaison RS485 entre X-zones

Type de câble (3) : Belden 310 7A, 2 x 2 AWG 22

longueur de câble : max. 25 m entre 2 appareils

Liaison RS485 avec des ressources à sécurité intégrée

Type de câble (3) : par exemple Belden 3107A, 2 x 2 AWG 22

Le câblage doit remplir les paramètres suivants :

Ui=8,01 V; Ii = 0,105 A; Pi = 0,21 W; Ci = 250 nF; Li = 100 µH

Uo = 8,01 V; Io = 0,105 A; Po = 0,21 W; Co = 350 nF; Lo =

250 µH

Co et Lo peuvent se présenter simultanément.

5.1.3 Liaison RS485 avec les ressources à sécurité

intégrée par barrières Z

Le X-zone peut être relié à des ressources à sécurité

intrinsèque (par exemple intervalle PC RS485). Le montage

en série des types Pepperl+Fuchs Z757 et Pepperl+Fuchs

Z966H (BAS 01 ATEX 7005 et IECEx SIM 06.0012 XX) est

autorisé comme suit :

ATTENTION

Veiller à ne pas croiser les conducteurs !

02333112.eps

XEXT1

XEXT2

max. 25 m

03133112.eps

AVERTISSEMENT

Risque d'explosion !

Respecter l'ordre des barrières Z.

S'assurer que les brins de câble ne se croisent

pas.

S'assurer que la longueur du câble ne dépasse pas

25 m.

Le potentiel doit être égalisé le long des circuits

électriques à sécurité intégrée.

Si cela n'est pas observé, la protection contre les

explosions n'est plus assurée.

Raccordement des appareils par câble de communication

Dräger X-zone 5500 95

Schéma électrique

Type de câble : Belden 3107A, 2 x 2 AWG 22 ; longueur de câble : max. 25 m entre le X-zone 5500 et les barrières Z.

Liaison GND vers XEXT2-GND en option.

Schéma du câblage

06533112.eps

XEXT2 - RS485-A

Cable: Lc / Cc Z-Barrier:

Pepperl+Fuchs Z966H

Z-Barrier:

Pepperl+Fuchs Z757

XEXT2 - RS485-B

RS485-A

RS485-B

PEPE

XEXT2 - GND

8181

5454

363

06433112.eps

RS485

non Ex

Ex ZONE 0

Ex ZONE 1

RS485-B

RS485-A

RS485-B

GND

Z757

Z966.H

RS485-A

RS485-B

96 Dräger X-zone 5500

Sortie de commande

6 Sortie de commande

La sortie de commande est destinée à la connexion à un

amplificateur séparateur avec sortie à sécurité intrinsèque.

La sortie de commande peut être configurée à l'aide du logiciel

pour PC Dräger CC-Vision, entre le réglage NC et NO.

Réglage en usine de la sortie de commande : NC

1 Connecteur - femelle, n° de référence 83 24 371

2 Personnalisation de l'affectation des broches en fonction

de l'application

3 Type de câble : Belden 310 7A, 2 x 2 AWG 22

longueur de câble : max. 25 m entre deux appareils ou

jusqu’à l’amplificateur séparateur

Raccordement de la sortie de commande

7 Pendant le fonctionnement

Au cours du fonctionnement, les valeurs mesurées sont

affichées pour chaque gaz mesuré sur le X-am 5x00 utilisé.

Etat de la zone X :

Etat de la sortie de

commande :

Position de travail

(marche)

Etat de la sortie de

commande :

Position de repos

(arrêt)

Désactivé 4 relié à 6 4 relié à 6

Fonctionnement

sans alarme 4 relié à 6 5 relié à 6

Alarmes 5 relié à 6 4 relié à 6

AVERTISSEMENT

Le comportement à la sortie de la commande doit être

pris en compte lors de la conception du montage

suivant, du point de vue de la sécurité.

Les paramètres des sorties de commande doivent être

impérativement respectés pour que la commutation

par contact garantisse la sécurité intrinsèque de

l'appareil.

Seuls les circuits à sécurité intrinsèque doivent être

raccordés. Le blindage de câble ne doit être raccordé

qu’à la sortie de l’amplificateur séparateur. La

connexion XEXT2 ne doit être utilisée que pour la

sortie de commande ou une connexion RS485.

L’utilisation simultanée du connecteur à ces deux fins

n’est pas autorisée !

Les câbles utilisés pour le contact d'alarme doivent

répondre aux exigences des normes CEI 60079-0,

CEI 60079-11 et CEI 60079-14. Le câble suivant est

conforme à ces normes : Belden 3107A.

REMARQUE

Le responsable de l'utilisation du X-zone 5500 doit

créer une documentation système attestant la sécurité

intrinsèque.

03433112.eps

NO CO

Tension maximale (Ui): 20 V

Courant permanent maximum (Ii) : 0,25 A

Puissance de commutation

maximale (Pi) :

Uniquement pour les charges

ohmiques !

Réactances : Ci négligeable,

Li négligeable

XEXT2

02433112.eps

03233112.eps

max. 25 m

Alarmes (réglages par défaut)

Dräger X-zone 5500 97

Les signaux de bon fonctionnement visuel et sonore (anneau

lumineux vert et signal sonore simple) sont émis selon la

configuration (1 - 60 secondes ; réglage par défaut : toutes les

2 secondes). Le signal de bon fonctionnement peut être

configuré à l'aide du logiciel pour PC Dräger CC-Vision (voir la

section à la page 101).

En cas d'alarme, une alarme visuelle et sonore est émise (voir

la section 8 à la page 97).

Le X-zone 5500 amplifie l'alarme visuelle et sonore et

transmet les informations relatives à l'alarme de manière

continue par liaison sans fil ou câble de communication aux

autres X-zone 5500 .

8 Alarmes (réglages par défaut)

Le X-zone 5500 est équipé de deux signaux d'alarme

différents :

Signal visuel : Anneau lumineux LED (360°) ;

Couleurs rouge, vert ; pulsatif.

Signal sonore : klaxon (108 dB (A) à 1 m de distance/

120 dB (A) à 30 cm de distance).

Appareil déclencheur :

Dès qu'un appareil mesure une concentration de gaz accrue,

cet appareil devient le déclencheur.

L'appareil déclencheur transmet les alarmes à tous les

appareils connectés par liaison sans fil et/ou câble de

communication.

Appareil récepteur :

tous les appareils qui reçoivent l'alarme de l'appareil

déclencheur deviennent des appareils récepteurs. Les

appareils récepteurs créent une alarme affiliée. Si l'appareil

récepteur ne reçoit aucune information de l'appareil

déclencheur, l'alarme affiliée disparaît des appareils récepteur

après 10 secondes.

8.1 Pré-alarme de concentration A1

Message d'alarme interrompu :

Affichage sur les appareils

groupés :

Légende :

1 Affichage sur l'appareil

principal

2 Numéro local de station

3 Taille du groupe

4 Numéro de station

correspondant à l'affichage

de la valeur mesurée

5 Affichage de validation

6 Affichage type

d'alarme A1/valeur

mesurée (en alternance)

7 Nom du gaz et unité

Affichage sur les appareils non

groupés :

Légende :

1 Numéro local de série

X-zone

2 Numéro de série du

X-zone générant l'alarme

3 Affichage de validation

4 Affichage type

d'alarme A1/valeur

mesurée (en alternance)

5 Nom du gaz et unité

La pré-alarme A1 n'est pas une alarme auto-maintenue. Elle

s'éteint lorsque la concentration chute en dessous du seuil

d'alarme A1.

Pour A1 sur l'appareil déclencheur :

Un signal sonore simple retentit et l'anneau lumineux clignote

en rouge (alarme mère).

Pour A1 sur l'appareil récepteur :

Un signal sonore simple retentit et l'anneau lumineux clignote

en rouge-vert (alarme affiliée).

Acquittement de la pré-alarme :

Appuyer sur la touche .

Les signaux d'alarme sonore sont coupés.

REMARQUE

Les affichages sur le X-am 5x00 sont décrits dans la

notice d'utilisation du détecteur de gaz utilisé.

REMARQUE

Configurer les réglages d'alarme (par ex. auto-

maintien/acquittable) à l'aide du logiciel pour PC

Dräger CC-Vision. La configuration du X-am 5x00 est

déterminante pour le comportement du X-zone 5500.

Dans le cas d'une alarme dans un groupe, les alarmes

locales sont traitées sur tous les appareils en priorité

par rapport aux alarmes externes.

REMARQUE

L'appareil déclencheur de l'alarme et les appareils

récepteurs se distinguent par leur alarme visuelle.

04533112.eps

2#0

20.9

Vol%O2

ppmH2S

321

ALL

04633112.eps

0009

ARCM

ppmH2S

ARCL-0144

ALL

98 Dräger X-zone 5500

Alarmes (réglages par défaut)

8.2 Alarme principale de concentration A2

Message d'alarme interrompu :

Pour A2 sur l'appareil déclencheur :

Un signal sonore double retentit et l'anneau lumineux clignote

doublement en rouge (alarme mère).

Pour A2 sur l'appareil récepteur :

Un signal sonore double retentit et l'anneau lumineux clignote

doublement en rouge-vert (alarme affiliée).

C'est uniquement lorsque la concentration a chuté en dessous

du seuil d'alarme A2 qu'il est possible de procéder à

l'acquittement :

Appuyer sur la touche .

Les signaux d'alarme sonore sont coupés.

8.3 Pré-alarme de batterie

Message d'alarme interrompu :

Acquitter la pré-alarme :

Le voyant de la batterie clignote en rouge.

Appuyer sur la touche . Seule l'alarme sonore est

désactivée.

Après la pré-alarme batterie, la batterie tient encore

pendant env. 15 minutes.

8.4 Alarme principale de batterie

Message d'alarme interrompu :

L'alarme principale de la batterie ne peut

être acquittée qu'acoustiquement :

La LED de la batterie clignote en rouge.

L'appareil se désactive automatiquement au bout de

10 secondes.

Avant que l'appareil se désactive, l'alarme optique et sonore

s'active.

8.5 Alarme d'appareil

Un code d'erreur s'affiche uniquement dans le cas d'une erreur

local d'appareil. Le code de la première erreur (avec le numéro

le plus bas) s'affiche. Si plusieurs erreurs locales d'appareil

sont présentes, il est soit possible de les afficher par le biais du

mode Info (voir la section 3.1.4 à la page 83), soit le contenu

de l'appareil doit être lu avec le logiciel pour PC Dräger CC-

Vision (voir la section à la page 101).

Message d'alarme interrompu :

Affichage sur les appareils

groupés :

Affichage sur les appareils non

groupés :

L'appareil ou un ou plusieurs capteurs ne sont pas

opérationnels.

Mesures correctives, voir la section 12 à la page 103

Au besoin, mandater le DrägerService pour éliminer la

panne.

Pour acquitter l'alarme d'appareil :

-Appuyer sur la touche.

DANGER

Danger de mort ! Quitter immédiatement la zone.

Une alarme principale est auto-maintenue et ne peut

pas être acquittée (voir notice d'utilisation X-am 5x00).

Pour O2

:A1 = manque d'oxygène

A2 = excédent d'oxygène

AVERTISSEMENT

Avant de pénétrer dans la zone, effectuer une mesure

de validation !

REMARQUE

L'erreur d'appareil peut être présente sur le X-

zone 5500 ou sur le X-am 5x00.

Le signal sonore peut être modifié avec le logiciel pour

PC Dräger CC-Vision.

04933112.eps

ARCL-0144

ALL

0009

ARCM X5

05033112.eps

20.9

Vol%O2

ALL

X16

Fonctionnement avec pompe (en option)

Dräger X-zone 5500 99

8.6 Alarme d'évacuation

Pour déclencher une alarme d'évacuation :

Selon la configuration de

l'appareil, l'alarme

d'évacuation peut être

déclenchée par les fonctions

suivantes :

Envoyer un SMS au

numéro de téléphone

correspondant du module

externe si le module

possède cette fonction.

Envoyer un message

Modbus

Les signaux d'alarme sonores

sont les mêmes que pour une

alarme principale de

concentration A2.

9 Fonctionnement avec pompe (en

option)

Le X-zone 5500 est équipé en option d'une pompe (voir la

section 22 à la page 114).

9.1 Mise en service et exécution de la mesure

1. Enclencher le X-zone 5500 (voir «Mise en route de

l'appareil», page 82) et utiliser le support (pompe).

Lorsque l'appareil est mis en route par contact de

commutation sur le support (pompe), la pompe se met en

route automatiquement.

Le voyant de pompe clignote en rouge-vert.

2. Raccorder le tuyau de

prélèvement avec le piège

à eau du kit de tuyaux (N°

de référence 83 21 527)

et visser le raccord dans

le sens horaire sur le filtre.

3. Procéder ensuite au test

de la pompe. Le test de la

pompe démarre

automatiquement.

9.2 Test de pompe

Le voyant de pompe clignote

en rouge-vert et

s'accompagne d'un signal

sonore.

Étanchéifier ou couder la

crépine d'aspiration ou le

tuyau de prélèvement au

début du tuyau pendant

env. 2 secondes.

AVERTISSEMENT

Si l’appareil est utilisé avec une pompe dans des

zones dangereuses exigeant des appareils conformes

à « Equipment Protection Level » (EPL) Ga

(correspond par ex. à 1G Zone 0), utiliser uniquement

le tuyau en Viton (réf. 12 03 150) d’une longueur

maximale de 30 m.

ATTENTION

Utilisation de la pompe uniquement avec le filtre (réf.

83 19 364) ! À défaut, risque d'endommagement de la

pompe.

Si aucun filtre n'est utilisé avec la pompe, la garantie

de la pompe est annulée.

Une fois le support (pompe) posé, il faut effectuer un

contrôle du fonctionnement (voir la section 3.4 à la

page 84) suite à un test de pompe réalisé avec

succès.

06633112.eps

REMARQUE

Le test de la pompe doit être effectué dans les

60 secondes ; à défaut une alarme d'appareil est

émise.

REMARQUE

Dräger recommande d'effectuer un contrôle visuel des

joints avant de poser le support (de la pompe). En cas

de détérioration, remplacer le support (de la pompe).

Le test de pompe s'effectue comme avec la pompe

Dräger

X-am 1/2/5000.

Lors du test de la pompe, l'alarme

sonore baisse automatiquement à

80 dB (A).

00633112.eps

00733112.eps

02633112.eps

100 Dräger X-zone 5500

Fonctionnement avec pompe (en option)

Le voyant de la pompe émet

un signal rouge.

Relâcher la crépine

d'aspiration/le tuyau de

prélèvement.

Si le test réussi :

Le voyant de la pompe émet

un signal vert et

s'accompagne d'un signal

d'acquittement sonore.

Si le test échoue :

Le voyant de la pompe émet

un signal rouge et

s'accompagne d'une tonalité

continue.

La pompe s'arrête

automatiquement.

Arrêt du fonctionnement

1. Mettre à l'arrêt le X-am 5x00 en suivant les instructions de

la notice d'utilisation.

Avant l'arrêt de l'appareil, les alarmes visuelle et sonore

sont activées brièvement.

Le X-zone 5500 est en mode VEILLE.

2. Dévisser le tuyau de prélèvement ou la sonde Dräger du

filtre.

3. Retirer le support (pompe) en dévissant l'étrier de

fermeture.

La pompe s'arrête.

4. Installer le support sur le boîtier.

5. Serrer l'étrier de fermeture sur le support.

9.3 À prendre en compte pour le mode de

mesure avec pompe

Attendre le temps de la purge.

Avant chaque mesure, purger le tuyau de prélèvement ou

les sondes Dräger avec l’échantillon d’air à mesurer.

La purge est nécessaire pour éliminer ou réduire toutes les

influences susceptibles d'apparaître lorsqu'un tuyau de

prélèvement ou une sonde est utilisé, par ex. les

absorptions du tuyau, poussières.

La durée de purge dépend de facteurs tels que le type et

la concentration du gaz ou de la vapeur à mesurer, le

matériau, la longueur, le diamètre et l'ancienneté du tuyau

de prélèvement ou de la sonde. On peut se baser

normalement sur un temps de purge standard de

3 secondes par mètre lors de l’utilisation d’un tuyau de

prélèvement (neuf, sec, propre). Ce délai de purge s'ajoute

au temps de réponse du capteur (voir les instructions de

service du détecteur de gaz utilisé).

Exemple :

Avec un tuyau de prélèvement de 10 m, le temps de purge

est d'env. 30 secondes et le temps de réponse du capteur

de 60 secondes de plus, le temps total avant de relever la

valeur du détecteur de gaz est de 90 secondes env.

L'alarme Débit est retardée en fonction de la longueur du

tuyau, de 10 à 30 secondes.

9.4 Ajustage X-zone 5500 (mode pompe)

9.4.1 Réalisation d'un ajustage de l'air frais

Régler le X-am 5x00 à l'air frais, sans gaz de mesure ou autres

gaz parasites. Lors de l'étalonnage de l'air frais, le point zéro

de tous les détecteurs (sauf pour le DrägerSensor XXS O2 et

XXS CO2) est défini sur 0. Sur le DrägerSensor XXS O2,

l'affichage est défini sur 20,9 % en volume et sur le

DrägerSensor XXS CO2 sur 0,0 % en volume .

1. Le cas échéant, allumer le X-am 5x00 dans le X-zone

5500.

1. appuyer sur la touche pour appeler le menu.

2. Sélectionner Quick pour afficher le menu rapide du

X-am 5x00. Les fonctions activées du menu Rapide

peuvent être sélectionnées en appuyant sur la touche .

3. Appuyer sur la touche jusqu'à ce que le symbole

d'ajustage de l'air frais » « soit sélectionné.

4. Appuyer sur la touche pour démarrer l'ajustage de l'air

frais.

Les valeurs mesurées clignotent.

Lorsque les valeurs mesurées sont stables :

5. Appuyer sur la touche pour effectuer l'ajustage.

6. L'affichage de la concentration de gaz actuelle commute

avec l’affichage » OK «.

7. Presser la touche pour quitter la fonction d'ajuster ou

attendre env. 5 secondes.

Si une erreur est survenue au cours de l'ajustage de l'air frais :

L'indication de panne » « s'affiche et » « s'affiche à la

place de la valeur mesurée pour le détecteur.

00833112.eps

00933112.eps

REMARQUE

Les intervalles de l'étalonnage sont indiqués dans la

notice d'utilisation/fiche technique des détecteurs

utilisés.

Utilisation avec le X-am 5100 (en option)

Dräger X-zone 5500 101

Dans ce cas, refaire l'ajustage de l'air frais. Faire

éventuellement remplacer le détecteur par des

spécialistes.

9.4.2 Effectuer l'ajustage 1 touche

Tous les détecteurs ajustables participent à l'ajustage à 1

touche.

Lors de l'ajustage à 1 touche, la sensibilité de tous les

détecteurs est définie sur la valeur du gaz d’essai. Lors de

l'utilisation d'une bouteille de gaz d'essai 68 11 130 =

mélange de gaz avec 50 ppm CO, 15 ppm H2S, 2,5 % de

vol. de CH4, 18 % de vol. d'O2.

1. Visser la soupape sur la bouteille de gaz d'essai.

2. Glisser le X-am 5x00 dans le logement du X-zone 5500 et

le mettre en marche (voir la section 3.1 à la page 82).

3. Appuyer sur la touche et la maintenir enfoncée pendant

5 secondes pour appeler le menu de calibrage.

4. Entrer le mot de passe (mot de passe à la livraison = 001).

5. Sélectionner la fonction Ajustage 1 touche à l'aide de la

touche . Le symbole de l'ajustage à 1 touche » «

clignote.

6. Appuyer sur la touche pour démarrer l'ajustage à

1 touche.

7. Brancher le tuyau de la bouteille de gaz d'essai à l'X-

zone 5500.

8. Laisser s'échapper le gaz d'essai dans une hotte ou vers

l'extérieur.

Les valeurs de mesure actuelles commencent à clignoter.

Après avoir atteint la valeur de mesure stable, le

clignotement s’arrête.

L'ajustage est effectué automatiquement.

Les valeurs de mesure affichées augmentent pour

atteindre la valeur correspondant au gaz amené.

Lorsque l'ajustage est terminé et que les valeurs de mesure

affichées sont stables :

L'affichage de la concentration de gaz actuelle commute

avec l’affichage » OK «.

9. Appuyer sur la touche ou attendre 5 secondes pour

quitter l'ajustage.

L’X-am 5x00 commute en mode de mesure.

10. Détacher le tuyau de la bouteille de gaz d'essai du X-zone

5500.

Si une erreur est survenue au cours de l'ajustage à 1 touche :

L'erreur » X « s'affiche, ainsi que » - - « pour remplacer la

valeur mesurée sur le détecteur concerné.

Dans ce cas, refaire l'ajustage.

Remplacer éventuellement le capteur.

10 Utilisation avec le X-am 5100 (en

option)

Le X-zone 5500 avec une pompe (voir la section 22 à la

page 114) peut être utilisé en option avec un X-am 5100.

10.1 Mise en service et exécution de la mesure

1. Enclencher le X-zone 5500 (voir «Mise en route de

l'appareil», page 82) et utiliser le support X-am 5100.

Lorsque l'appareil est mis en route par contact de

commutation sur le support du X-am 5100, la pompe se

met en route automatiquement.

Le voyant de pompe clignote en rouge-vert.

2. Procéder ensuite au test de la pompe. Le test de la pompe

démarre automatiquement.

10.2 Test de pompe

REMARQUE

Si un mélange de gaz est utilisé avec une autre

composition, les valeurs mesurées de la concentration

définies dans X-am 5x00 sont modifiées sur les

valeurs cibles du mélange de gaz utilisé à l'aide du

logiciel PC CC Vision Dräger.

ATTENTION

Utilisation uniquement avec un filtre (N° de référence

83 19 364 et 83 23 016)! À défaut, risque

d'endommagement de la pompe et risque

d'encrassement important du capteur.

Si aucun filtre n'est utilisé avec la pompe, la garantie

de la pompe est annulée.

Une fois le support du X-am 5100 posé, il faut effectuer

un contrôle du fonctionnement (voir la section 3.4.3 à

la page 84) suite à un test de pompe réalisé avec

succès.

REMARQUE

Le test de la pompe doit être effectué dans les

60 secondes ; à défaut une alarme d'appareil est

émise.

REMARQUE

Dräger recommande d'effectuer un contrôle visuel des

joints avant de poser le support du X-am 5100 afin de

vérifier l'absence de dommages et de saletés à

l'intérieur du bouchon. En cas de détérioration du joint,

remplacer le support du X-am 5100. Pour des

informations supplémentaires sur le nettoyage, voir la

section 14 à la page 109.

Quand il n'est pas utilisé, ranger le support X-am 5100

à un endroit sec et propre.

Le test de pompe s'effectue comme avec la pompe

Dräger

X-am 1/2/5000.

Lors du test de la pompe, l'alarme

sonore baisse automatiquement à

80 dB (A).

102 Dräger X-zone 5500

Configuration de l’appareil

Le voyant de pompe clignote

en rouge-vert et

s'accompagne d'un signal

sonore.

Couder le tuyau entre le

bouchon et l'entrée de la

pompe pendant au moins

2s.

Le voyant de la pompe émet

un signal rouge.

Relâcher la crépine

d'aspiration/le tuyau de

prélèvement.

Si le test réussi :

Le voyant de la pompe émet

un signal vert et

s'accompagne d'un signal

d'acquittement sonore.

Si le test échoue :

Le voyant de la pompe émet

un signal rouge et

s'accompagne d'une tonalité

continue.

La pompe s'arrête

automatiquement.

Arrêt du fonctionnement

Arrêter le Dräger X-am 5100 en suivant les instructions de

service.

Avant l'arrêt de l'appareil, les alarmes visuelle et sonore

sont activées brièvement.

Le X-zone 5500 est en mode VEILLE.

11 Configuration de l’appareil

Pour configurer individuellement un appareil avec une

configuration standard, l'appareil doit être relié au PC.

La communication s'effectue avec un dongle  USB DIRA III

(réf. 83 17 409).

La configuration est effectuée à l'aide du logiciel PC Dräger

CC-Vision.

Les paramètres suivants peuvent notamment être configurés :

Volume du klaxon

Connexion sans fil

Fréquences d'alarme

Type d'alarme

Reproduction d'alarme

Signal de bon fonctionnement (codes lumineux, volume du

klaxon)

Actions du relais de commande

00733112.eps

05333112.eps

00833112.eps

00933112.eps

REMARQUE

Observer les instructions de la documentation et de

l'aide en ligne du logiciel pour PC Dräger CC-Vision.

00933112.eps

02833112.eps

Dérangements, causes et solutions

Dräger X-zone 5500 103

12 Dérangements, causes et

solutions

Dérangement Cause Solution

X-zone 5500 ne peut pas être chargé. Le connecteur du chargeur n'est pas

correctement raccordé à l'X-zone 5500.

Vérifier que le connecteur du chargeur

est correctement branché.

Contrôler le voyant de batterie.

La charge inductive ne fonctionne pas

car la distance entre l'X-zone 5500 et le

module de charge est trop importante.

Vérifier l'écart, au besoin éliminer

l'encrassement.

Autonomie de la batterie trop faible. La batterie n'est pas entièrement

chargée.

Charger la batterie pendant au moins

14 h - 24 Ah.

La batterie n'est pas régulièrement

chargée.

Charger la batterie au moins tous les

2 mois, même à l'arrêt.

Température extérieure trop faible. Réchauffer le X-zone 5500.

Température extérieure trop élevée. Le cas échéant, utiliser un boîtier de

protection.

La batterie est défectueuse. Faire contrôler la batterie par le

DrägerService.

La charge inductive fonctionne mal car la

distance entre le X-zone 5500 et le

module de charge est trop importante.

Vérifier l'écart, au besoin éliminer

l'encrassement.

Pas de connexion sans fil entre les

X-zone 5500.

La fonction sans fil de l'appareil n'est pas

activée.

Activer la fonction sans fil à l'aide du

logiciel pour PC Dräger CC-Vision (voir

la section à la page 101).

Les X-zone 5500 sont très éloignés les

uns des autres.

Rapprocher les X-zone 5500.

Ajouter des appareils à la chaîne.

Placer le X-zone 5500 en position

surélevée, utiliser un socle (réf.

83 20 645) le cas échéant.

La liaison sans fil est entravée par le

milieu industriel : par ex. cloisons en

acier.

Monter le X-zone 5500 de manière

étanche.

Placer les appareils supplémentaires

dans la chaîne.

Raccorder les X-zone 5500 avec le

câble de communication (voir la section

5 à la page 92).

Les X-zone 5500 sont couverts par des

matériaux conducteurs (par ex. grille en

métal).

Vérifier qu'ils ne sont pas couverts.

Le numéro de réseau des X-zone 5500

est différent.

Utiliser des X-zone 5500 avec le même

numéro. Le numéro de réseau peut être

configuré avec le logiciel pour PC Dräger

CC-Vision (voir la section à la

page 101).

La fréquence radio des X-zone 5500 est

différente.

Utiliser des X-zone 5500 avec la même

fréquence radio.

La connexion câblée ne fonctionne pas. Fiche mal insérée, affectation des câbles

incorrecte ou rupture de câble.

Vérifier la connexion ou l'affectation des

câbles. Vérifier que le connecteur du

câble est correctement branché.

Le contact d'alarme ne commute pas. Fiche mal insérée, affectation des câbles

incorrecte ou rupture de câble.

Vérifier la connexion ou l'affectation des

câbles. Vérifier que le connecteur du

câble est correctement branché.

Le mode pompe ne fonctionne pas. Support (diffusion) installé incorrect. Installer le support (pompe).

Erreur de la pompe pendant le

fonctionnement.

Formation de condensation en cas d'air

d'admission froid et humide.

Utiliser le kit tuyau avec embouts (réf. 83

21 527).

Pompe en dehors de la plage spécifiée. Faire contrôler la pompe par le

DrägerService.

104 Dräger X-zone 5500

Dérangements, causes et solutions

Échec du contrôle de débit. Contrôle de débit non exécuté. Exécuter le contrôle de débit, le cas

échéant le ré-exécuter.

Le support (pompe ou X-am 5100) n'est

pas correctement installé.

Réinstaller le support (pompe ou X-am

5100) et veiller à ce qu'il soit bien fixé.

Klaxon trop faible. Le volume est trop faible. Régler le volume à l'aide du logiciel pour

PC Dräger CC-Vision (voir la section à

la page 101).

Signaux d'alarme visuels invisibles ou

difficiles à identifier.

Réglage incorrect de la configuration ou

des codes.

Configurer les signaux d'alarme visuels

à l'aide du logiciel pour PC Dräger CC-

Vision (voir la section à la page 101).

Le signal de bon fonctionnement ne

fonctionne pas.

Erreur de configuration. Configurer le signal de bon

fonctionnement à l'aide du logiciel pour

PC Dräger CC-Vision (voir la section à

la page 101).

Le détecteur de gaz n'est pas détecté. Interface IR encrassée. Nettoyer l'interface IR.

Détecteur de gaz incompatible. Utiliser le X-am 5x00.

Version de logiciel incorrecte sur le

détecteur de gaz.

Faire mettre à jour le logiciel par le

DrägerService.

Erreur de l'interface IR, clip du détecteur

de gaz mal positionné.

Fermer le clip du X-am 5x00.

Le support n'est pas correctement

installé.

Réinstaller le support et veiller à ce qu'il

soit bien fixé.

Le X-am 5x00 s'éteint rapidement ; il

n'est pas alimenté.

Contacts d'alimentation encrassés ou

humides.

Nettoyer les contacts d'alimentation.

L'erreur d'appareil s'affiche. X-am 5x00 retiré du X-zone 5500 en

cours de fonctionnement.

Acquitter l'alarme sur le X-zone 5500,

arrêter le X-zone 5500.

Mauvais contact avec le X-am 5x00. Nettoyer les contacts d'alimentation au

niveau du X-zone et du X-am 5x00.

Dérangement Cause Solution

Dérangements, causes et solutions

Dräger X-zone 5500 105

12.1 Indications de panne

Symbole spécial » « et

code indiqué : Cause Solution

01 X-am 5x00 avec alimentation alcaline. Insérer le X-am 5x00 avec unité d'alimentation

par batterie.

02 Interruption de la communication avec le

X-zone 5500.

Vérifier l'interface IR sur le X-zone 5500 et le

X-am 5x00.

03 Erreur de communication accumulateur-

contrôleur

X-zone 5500.

Contacter le DrägerService.

04 Alarme principale de batterie X-am 5x00. Vérifier les contacts de chargement sur le X-

zone 5500 et le X-am 5x00.

05 Pré-alarme de batterie X-am 5x00 Vérifier les contacts de chargement sur le X-

zone 5500 et le X-am 5x00.

06 Courant de charge du X-am 5x00 trop faible. Vérifier les contacts de chargement sur le X-

zone 5500 et le X-am 5x00.

07 Support (pompe ou X-am 5100) détecté mais

pas de pompe installée.

Utiliser le support pour le mode diffusion.

(Aucune utilisation possible avec le X-am

5100.)

08 Erreur de débit Contrôler le tuyau d'aspiration.

Support pompe : Contrôler le tuyau d'aspiration

et le filtre de la pompe.

Support X-am 5100 : Contrôler le filtre

d'admission de gaz, le bouchon, le tuyau

d'aspiration et le filtre de la pompe.

09 Changement d'état du support (pompe ou X-

am 5100) en cours de fonctionnement.

Vérifier la fixation du support (pompe ou X-am

5100).

10 Erreur de la somme de contrôle dans le code

programme

Contacter le DrägerService.

11 Erreur de la somme de contrôle dans les

paramètres d'exploitation

Contacter le DrägerService.

12 Erreur de la somme de contrôle dans les

paramètres d'exploitation

Contacter le DrägerService.

13 Erreur de la somme de contrôle dans les

paramètres d'exploitation

Contacter le DrägerService.

14 Erreur du test de mémoire de travail Contacter le DrägerService.

15 Conversion ADC incorrecte. Contacter le DrägerService.

16 Pas de contact avec l'appareil principal en

mode de regroupement.

Contrôler la liaison sans fil effectuée avec

l'appareil du groupe.

17 Électronique de chargement défectueuse. Contacter le DrägerService.

18 Batterie totalement déchargée. Charger le X-zone 5500.

19 Alarme principale de la batterie X-zone 5500. Charger le X-zone 5500.

20 Pré-alarme de la batterie X-zone 5500. Charger le X-zone 5500.

21 Erreur d'appareil X-am 5x00. Contrôler le X-am 5x00.

22 Erreur du modèle d'alarme X-am 5x00. Contacter le DrägerService.

23 Version de logiciel incorrecte sur le détecteur

de gaz.

Faire mettre à jour le logiciel par le

DrägerService.

24 Type de gaz inconnu ou unité inconnue. Contrôler séparément les détecteurs de gaz

pour vérifier que tous les gaz sont connus. Ne

pas utiliser de détecteurs de gaz avec gaz

inconnus.

25 Plus de 8 gaz différents dans un groupe. Vérifier l'équipement du capteur au sein du

groupe et remplacer le cas échéant les

détecteurs de gaz ou les retirer du groupe.

106 Dräger X-zone 5500

Dérangements, causes et solutions

26 Le watchdog Modbus n'a pas été réinitialisé par

le module externe.

Vérifier la liaison avec le module externe ou

éteindre le X-zone 5500.

29 Alarme principale de batterie Charger le X-zone 5500.

30 Batterie totalement déchargée. Charger le X-zone 5500.

31 Électronique de chargement défectueuse. Contacter le DrägerService.

32 Erreur de communication accumulateur-

contrôleur

X-zone 5500.

Contacter le DrägerService.

Symbole spécial » « et

code indiqué : Cause Solution

Entretien

Dräger X-zone 5500 107

13 Entretien

13.1 Périodicité de maintenance

Faire inspecter le dispositif au moins une fois par an par des

spécialistes.

Charger la batterie au plomb après chaque utilisation, au

plus tard après le déclenchement de l'alarme de batterie.

Entretien par des techniciens spécialisés, chaque année.

La durée des intervalles de contrôle est à déterminer au

cas par cas et éventuellement à adapter en fonction des

considérations techniques en matière de sécurité, des

conditions techniques du procédé et des contraintes

techniques des appareils.

Il est recommandé de faire appel au DrägerService pour

établir un contrat de maintenance ainsi que pour toutes les

réparations.

13.2 Remplacement du filtre

13.2.1 Remplacement du filtre de la pompe

1. Dévisser le raccord du filtre.

2. Desserrer l'étrier de fermeture sur le support (pompe).

3. Retirer le support (pompe).

4. Dévisser le filtre dans le

sens inverse des aiguilles

d'une montre.

5. Visser un filtre neuf (N° de

référence 83 19 364) sur

l'appareil, en procédant

dans le sens horaire.

6. Installer le support

(pompe) sur le boîtier.

7. Serrer l'étrier de

fermeture sur le support

(pompe).

8. Visser le raccord au

nouveau filtre.

13.2.2 Remplacement du filtre d'admission de gaz

(seulement en fonctionnement avec le X-am 5100)

1. Dévisser le filtre

d'admission de gaz dans

le sens inverse des

aiguilles d'une montre.

2. Visser un filtre

d'admission de gaz neuf

(N° de référence

83 23 364) sur l'appareil,

en procédant dans le sens

horaire.

13.3 Remplacement des batteries

Seuls les types suivants peuvent être utilisés :

Pack batteries, 24 Ah (PBT 00X1), réf. 83 22 921

1. Arrêter l'appareil (voir la section 3.2 à la page 83).

2. Desserrer les vis (vis à

tête cylindrique M5 à six

pans creux) au bas du

boîtier.

3. Soulever la partie

supérieure du boîtier et

desserrer la connexion

par fiche de la plaque de

fond.

REMARQUE

La périodicité de maintenance indiquée dans les

instructions de service des détecteurs de gaz utilisés

s'applique.

REMARQUE

Un remplacement du filtre n'est possible qu'en cas

d'utilisation de la pompe ou d'utilisation avec le X-

am 5100.

01433112.eps

REMARQUE

Dräger recommande de remplacer régulièrement le

filtre d'admission de gaz en fonction de la

concentration de poussière dans l'air.

AVERTISSEMENT

Risque d'explosion !

Remplacement des batteries interdit dans les zones à

risques d'explosions ! Les batteries font partie de

l'homologation antidéflagrante.

05733112.eps

01533112.eps

108 Dräger X-zone 5500

Entretien

4. Desserrer les 4 écrous

M5.

5. Desserrer les câbles de la

plaque de fond.

6. Remplacer l'ancien bloc

de batteries par un

nouveau.

7. Brancher les câbles à la

plaque de fond.

8. Vérifier que les

joints toriques sont bien

en place.

9. Serrer les 4 écrous M5.

10. Brancher les câbles à la plaque de fond.

11. Placer la partie supérieure du boîtier sur la partie inférieure

(observer la position préférentielle).

12. Serrer les vis (vis à tête cylindrique M5 à six pans creux) au

bas du boîtier (120 Ncm ±20 Ncm).

13.4 Chargement des batteries

Pour protéger les batteries, la charge ne doit s'effectuer que

dans une plage de températures de 5 à 35 °C. Si la plage de

températures n'est plus respectée, la charge s'arrête

automatiquement et reprend automatiquement dès que la

plage de températures est à nouveau respectée.

Pendant le chargement, le voyant de la batterie clignote à une

fréquence d'un Hz selon l'état de charge de la batterie en

rouge, rouge-vert ou vert. Une fois le chargement terminé, le

voyant de la batterie reste vert.

13.4.1 Chargement inductif

1. Brancher le module de charge au secteur à l'aide du câble

de l'appareil.

Le témoin se trouvant sur le module de charge est vert.

2. Poser l'appareil sur le module de charge.

La durée du chargement est généralement de : < 14 h -

24 Ah.

AVERTISSEMENT

Risque d'explosion !

Ne pas jeter au feu les batteries / accumulateurs et ne

pas les ouvrir par la force.

Éliminer les batterries / accumulateurs conformément

à la réglementation nationale.

REMARQUE

Après un remplacement du bloc de batteries, il est

recommandé d'effectuer une nouvelle charge

complète.

AVERTISSEMENT

Risque d'explosion !

Ne pas charger les accumulateurs sous terre ou dans

une zone à risque d'explosion. Les chargeurs n'ont

pas été construits selon les directives pour la

protection antigrisouteuse et la protection

antidéflagrante.

ATTENTION

Utilisation du module de charge branché au secteur

par les porteurs d'implants uniquement si le

stimulateur cardiaque et les implants actifs sont

conformes aux normes en vigueur. Dräger garantit

uniquement la conformité à la norme 2004/108/CE.

01633112.eps

REMARQUE

La bobine émettrice du module de charge inductif crée

un faible champ alternatif magnétique. Lors du

fonctionnement, toutes les exigences des normes

relatives aux perturbations électromagnétiques sont

respectées. Les exigences de la norme 2004/108/CE

sont respectées.

La garantie de la batterie est annulée si l'appareil n'est

pas complètement chargé tous les 2 mois lorsqu'il

n'est pas utilisé.

En cas d'inutilisation de l'appareil, Dräger

recommande de le conserver dans le module de

charge (réf. 83 20 626).

ATTENTION

Risque d'incendie / endommagement de l'appareil

Utiliser uniquement les chargeurs à induction Dräger !

Ne pas poser d'objets métalliques dans le module de

charge.

REMARQUE

Pour une bonne transmission de l'énergie, il ne faut

pas qu'il y ait de saletés entre le module de charge et

le X-zone 5500.

Entretien

Dräger X-zone 5500 109

13.4.2 Chargement câblé

1. Brancher le câble de chargement au module de charge à

l'arrière de l'appareil.

2. Brancher l'alimentation au secteur.

La durée du chargement est généralement de : < 14 h -

24 Ah

14 Entretien

En cas de fort

encrassement, il est

possible de rincer

l'appareil à l'eau froide en

ajoutant du liquide

vaisselle standard (ceci

ne s'applique pas au

support (1) du support X-

am 5100 (2)). Si

nécessaire, utiliser une

éponge.

N'utiliser que de l'isopropanol pour le nettoyage du support

(1) du support X-am 5100 (2) puis laisser sécher à l'air.

Respecter la notice d'utilisation correspondante pour le

nettoyage des détecteurs de gaz.

Lors du nettoyage du support du X-am, veiller à ne pas

détériorer les joints.

Sécher l'appareil avec un chiffon.

Nettoyer les rainures et les creux à l'air comprimé ou au

pinceau.

S'assurer que les contacts d'alimentation du logement de

l'appareil sont libres de résidu.

Pour entretenir les contacts d'alimentation du X-am 5x00,

nous recommandons la graisse de contact « Electrolube

CG60 » de la société H K Wentworth Ltd., Swadlincote,

Grande-Bretagne (n° de référence 83 24 826). Appliquer

avec parcimonie et respecter les instructions du fabricant.

Le bloc de contact peut être remplacé en cas de fort

encrassement ou de dommages. Pour le remplacement du

bloc de contact, voir la notice de montage fournie avec le

bloc de contact X-zone 5500.

15 Transport

En cas de transport du X-zone 5500 sans X-am 5x00 en place,

il faut veiller à ce que le logement de l'appareil et tout

particulièrement les contacts d'alimentation soient protégés

contre tous les types de salissures.

16 Elimination

Eliminer le produit en respectant les prescriptions en vigueur.

16.1 Remarques relatives à l'élimination

16.2 Elimination des batteries

17 Plages de fréquences

Dans les autres pays, les plages de fréquence peuvent

différer.

ATTENTION

Risque d'incendie / endommagement de l'appareil

Utiliser uniquement des accessoires de chargement

Dräger !

REMARQUE

Même lorsque l'appareil n'est pas utilisé, Dräger

recommande de le déposer dans le module de charge

(N° de référence 83 20 626) ou dans le chargeur

enfichable (N° de référence 83 20 749).

06733112.eps

ATTENTION

Risque de dommages aux composants électroniques

Si le X-zone est transporté ou nettoyé sans bloc de

contact monté, de l'eau peut pénétrer par l'ouverture

dans l'appareil et endommager les composants

électroniques.

Ne pas transporter ni entreposer le X-zone sans bloc

de contact monté.

Conformément à la directive 2002/96/CEE, il est

interdit d'éliminer ce produit avec les déchets

ménagers et assimilés. C'est pourquoi, il est

caractérisé par le symbole suivant.

Dräger reprend gratuitement ce produit. Pour de plus

amples informations, veuillez consulter les filiales

locales et Dräger.

Selon la directive 2006/66/CE, il est interdit d'éliminer

les batteries et les accumulateurs avec les déchets

urbains. C'est pourquoi, ils sont caractérisés par le

symbole suivant. Remettre les batteries et les

accumulateurs aux points de collecte pertinents,

comme stipulé par la législation locale.

Pays, région Plage de fréquences

(MHz)

UE, Suisse, Norvège, Turquie 868

Afrique du Sud 868

États-Unis/Canada 915

Singapour 868

Australie 915

Inde 915

Russie 433

110 Dräger X-zone 5500

Caractéristiques techniques

18 Caractéristiques techniques

Module de charge à induction :

Dimensions : env. 490 x 300 x 300 mm

(H x l x P)

Poids :

avec batterie, 24 Ah env. 10 kg

Conditions ambiantes :

En service

En stockage

-20°C à +50°C

-20°C à +70°C

700 à 1300 hPa

Humidité relative max. 95 %

Alarmes :

Visuel, voyant 360° Signal de bon fonctionnement vert

;

signal d'alarme rouge ;

alarme affiliée vert/rouge

Sonore, 360° 108 dB (A)à 1 m de distance

120 dB (A) à 30 cm de distance

Batterie :

Durée d'utilisation, 24 Ah

(20 °C)

120 heures avec 15 minutes

d'alarme par jour et un X-am 5x00

entièrement équipé

Durée du chargement, 24

< 14 heures

Entrée de charge XEXT1 :

(Limites Ex) :

U = 15 V, nominale

I = 2,5 A, nominale

Um = 30 V

Im = 10 A

Pompe : jusqu'à 30 m de tuyau

0,5 L/min

Interconnexion des

appareils :

Il est possible de connecter

jusqu'à 25 appareils dans un

réseau sans fil.

Il est possible d'associer

fonctionnement sans fil et

câblé.

Les fréquences commutables

433/868/915 MHz (par le

DrägerService) caractérisées

par une portée type de 100 m

dans un environnement

industriel (les influences

environnementales peuvent

modifier la portée).

Établissement automatique de

la connexion sans fil.

Sortie de commande :

Tension max. (Ui) :

Courant de commutation

max; (Ii ) :

Courant permanent max. :

Puissance de

commutation max. (Pi ) :

Uniquement pour les

charges ohmiques !

Réactances

Pas de commutation sur :

20 V

0,25 A

3 W - Uniquement pour les

charges ohmiques !

Ci négligeable ;

Li négligeable

Charges capacitives ou

inductives

Homologations : Les homologations sont

représentées sur la plaque

signalétique.

N° de série (année de

fabrication)

L'année de fabrication est

indiquée par la 3e lettre du numéro

de série qui figure sur la plaque

signalétique : B=2010, C=2011,

D=2012, E=2013, F=2014,

G=2015, H=2016, etc.

Exemple : numéro de série ARFH-

0054, la 3e lettre est un F, l'année

de fabrication est donc 2014.

Plage de mesure : voir le manuel technique

Dräger X-am 5x00.

Entrée (Input)

Sortie (Output)

100 à 240 V/50 à 60 Hz 40 W

15 V/2 A

Chargement à 0 °C à +40 °C

Humidité relative max. 95 %

Niveau d'encrassement 2

Catégorie de surtension II

Degré de protection IP 40

Affectation des touches du Dräger X-zone 5500

Dräger X-zone 5500 111

19 Affectation des touches du Dräger X-zone 5500

20 Aperçu des voyants d'état

Voyant de batterie

(Affiche l'état de la batterie.)

Voyant de communication

(Affiche l'état de la connexion lorsque plusieurs appareils sont reliés par liaison sans fil ou via un câble de communication.)

Les fonctions de touches suivantes correspondent aux touches du Dräger X-zone 5500.

Action Signification

Appuyer 1 x sur la touche Valide les erreurs de l'appareil et la pré-alarme.

Appuyer 3 sec. sur la touche Passage du mode ARRÊT en mode VEILLE ou du mode VEILLE en mode

MARCHE.

Appuyer 3 sec. sur et Passage en mode ARRÊT.

Appuyer 1 x sur la touche Sur l'appareil principal : extension du groupe / fin de la recherche.

Appuyer 3 sec. sur la touche Sur l'appareil principal : réduction du groupe.

Sur l'appareil du groupe : Suppression des informations de regroupement.

3Appuyer 3 x sur la touche . Sur l'appareil principal : activation de la surveillance de groupe.

3Appuyer 3 sec. sur la touche et 3 x sur

la touche

Sur l'appareil principal : désactivation temporaire de la surveillance de groupe.

Couleur État des

voyants Mode des appareils Signification

éteint éteint Mode OFF L'appareil est éteint.

rouge

allumé Mode MARCHE / VEILLE

L'état de charge est inférieur à 33 %.

rouge/vert Etat de charge compris entre 33 % et 66 %.

vert L'état de charge est supérieur à 66 %.

rouge

Mode MARCHE / VEILLE

Pré-alarme de batterie

rouge Alarme principale de la batterie ; Dräger X-zone 5500 s'éteint au

bout de 10 sec.

rouge Mode OFF Tentative de mise en route en mode OFF lorsque la batterie est

vide (activé 10 sec).

rouge

Mode MARCHE / VEILLE

dans el module de charge

Le X-zone 5500 est chargé, l'état de charge est inférieur à

33 %.

rouge/vert Le X-zone 5500 est chargé , le niveau de charge est compris

entre 33 % et 66 %.

vert Le X-zone 5500 est chargé, l'état de charge est supérieur à

66 %.

vert X-zone 5500 complètement chargé.

Couleur État des

voyants Surveillance de groupe Signification

vert allumé

éteint / appareil non groupé Au moins 1 autre X-zone 5500 détecté par liaison sans fil ou

câblée.

activé Sur l'appareil principal : appareil relié à un groupe.

Sur l'appareil du groupe : appareil relié à l'appareil principal.

vert temporairement désactivé X-zone 5500 relié au groupe.

rouge allumé

Appareil non groupé Pas d'autre X-zone 5500 détecté par liaison sans fil ou câblée.

activé

Alarme sur l'appareil principal : au moins un appareil du groupe

n'est pas relié.

Alarme sur l'appareil du groupe : pas de liaison avec l'appareil

principal.

112 Dräger X-zone 5500

Aperçu des voyants d'état

Voyant de pompe

(Affiche l'état de la pompe.)

Voyant de regroupement

(Affiche l'état de regroupement.)

rouge temporairement désactivé

Sur l'appareil principal : au moins un appareil du groupe n'est pas

relié.

Sur l'appareil du groupe : pas de liaison avec l'appareil principal.

Couleur État des

voyants Surveillance de groupe Signification

Couleur État des

voyants Mode des appareils Signification

éteint éteint Mode VEILLE L'appareil est en mode VEILLE.

éteint

Mode ON

Aucun adaptateur de pompe détecté.

rouge/vert Contrôle de débit nécessaire.

rouge Contrôle de débit en cours.

vert

allumé

Contrôle de débit réussi, pompe fonctionne.

rouge Erreur flow (par ex. en raison d'un débit volumétrique trop faible

ou d'un échec du contrôle de débit).

Couleur État des

voyants Hiérarchie des appareils Signification

éteint éteint

X-zone 5500

X-zone 5500 dégroupé.

vert X-zone 5500 dégroupé, peut être ajouté à un groupe.

rouge Plusieurs appareils principaux trouvés, le X-zone 5500 ne peut

être groupé.

vert allumé

Appareil du groupe

Le X-zone 5500 est groupé.

vert Le X-zone 5500 peut être retiré d'un groupe.

rouge/vert allumé

Appareil principal

Le X-zone 5500 est un appareil principal.

rouge/vert Le groupe de l'appareil principal peut être agrandi.

rouge/vert Le groupe de l'appareil principal peut être diminué.

Aperçu signaux anneau lumineux et sirène

Dräger X-zone 5500 113

21 Aperçu signaux anneau lumineux et sirène

Nom du signal Anneau lumineux Klaxon

Mode OFF Désactivé Désactivé

Signal de mise en route et signal d'arrêt Toutes les LED rouges allumées

pendant 1 s,

puis toutes les LED vertes pendant

puis tous les voyants d'état pendant

1s.

Tonalité continue pendant 1 s avec

volume1 réduit

1 Volume réduit en raison de la protection auditive : 80 dB (A) (réglage par défaut), le volume réduit ne doit pas être supérieur au volume "total"

configuré par le client.

Erreur d'appareil X-zone 5500, appareil

déclencheur2

2 Appareil ayant déclenché l'alarme.

Clignotement triple périodique des

voyants rouges Tonalité triple périodique à volume 3

total

3 Volume total : volume maximum réglé par l'utilisateur lors de la configuration (par ex. 108 dB (A)).

Alarme principale de concentration, appareil

déclencheur2)

Clignotement double périodique des

voyants rouges

Tonalité triple périodique à volume

total2)

Pré-alarme de concentration, appareil

déclencheur2)

Clignotement simple périodique des

voyants rouges

Tonalité triple périodique à volume

total1)

Erreur d'appareil X-zone 5500, appareil récepteur4

4 Appareil qui reçoit l'alarme de l'appareil déclencheur.

Clignotement triple périodique des

voyants rouges+verts5

5 Si la reproduction d'une erreur de l'appareil récepteur a été activée par l'utilisateur.

Tonalité triple périodique avec

volume5) total 3)

Pré-alarme de concentration, appareil récepteur4) Clignotement simple périodique des

voyants rouges et verts5)

Tonalité triple périodique avec

volume3) Volume5)

Pré-alarme de concentration, appareil récepteur4) Clignotement double périodique des

voyants rouges et verts5)

Tonalité double périodique avec

volume5) total 3)

Signal d'acquittement - Tonalité simple longue à volume

total1) réduit

Signal d'invitation - Tonalité simple périodique (1 Hz) à

volume réduit1)

Signal de bon fonctionnement (suspendu lors du

test de pompe)

Clignotement simple périodique des

voyants verts

Tonalité simple périodique à volume

total3) 6

6 Fréquence selon la configuration de l'utilisateur.

Mise en route pour l'état de charge< Alarme

principale de batterie

-Tonalité triple périodique à volume 1)

réduit

Pré-alarme de la batterie du X-zone 5500 Clignotement triple périodique des

voyants rouges

Tonalité triple périodique à volume

maximum3)

Alarme principale de la batterie du X-zone 5500 Clignotement triple périodique des

voyants rouges pendant 10 s, puis le

X-zone 5500 bascule en mode OFF

Tonalité double périodique avec

volume maximum 3) pendant 10 s,

puis le

X-zone 5500 passe en mode

ARRÊT

Invitation Contrôle de débit 1 Hz rouge Tonalité simple périodique (1 Hz) à

volume réduit1)

Contrôle de débit en cours - -

Contrôle de débit réussi Voyant vert activé pendant 2 s -

114 Dräger X-zone 5500

Liste de commande

22 Liste de commande

Désignation et description N° de référence

Dräger X-zone 5500,

868 MHz, 24 Ah

83 24 819

Dräger X-zone 5500,

868 MHz, 24 Ah, pompe

83 24 821

Dräger X-zone 5500,

915 MHz, 24 Ah

83 24 823

Dräger X-zone 5500,

915 MHz, 24 Ah, pompe

83 24 825

Dräger X-zone 5500,

433 MHz, 24 Ah

83 24 811

Dräger X-zone 5500,

433 MHz, 24 Ah, pompe

83 24 815

Chargeurs :

Module de charge à induction :

USA, Japon

83 22 076

Module de charge à induction :

Royaume-Uni

83 22 077

Module de chargement inductif :

Chine, Australie

83 22 078

Module de charge à induction :

Inde, Afrique du Sud

83 22 079

Module de charge à induction :

Europe, Russie

83 22 080

Câble RS485 83 21 669

Chargeur enfichable 83 20 749

Désignation et description N° de référence

Accessoires :

Pack batteries, 24 Ah

(Dräger X-zone 5500)

83 22 921

Anneau d'atténuation d'alarme

(Dräger X-zone 5500)

83 20 110

Socle (Dräger X-zone 5500) 83 20 645

Support Dräger X-am 5000 -

Diffusion (Dräger X-zone 5500)

83 23 935

Support Dräger X-am 5000 -

Pompe (Dräger X-zone 5500)

83 23 936

Support Dräger X-am 5100 -

Pompe (Dräger X-zone 5500)

83 23 938

Adaptateur pour test de fonctionnement

(Dräger X-zone 5500)

83 23 314

Chapeau de fermeture prise de

chargement et

douille de communication

18 93 632

USB DIRA avec câble USB

(adaptateur infrarouge USB pour la

communication Dräger X-zone 5500 –

PC)

83 17 409

Filtre d'admission de gaz X-am 5100 (lot

de 5)

83 23 016

Bloc de contact X-zone 5500 83 25 323

Graisse de contact 83 24 826

Connecteur mâle (X-zone) 83 24 370

Connecteur femelle (X-zone) 83 24 371

X-zone Com 8324383

Kit pied et sangle X-zone Com 83 24 384

Désactivation Dräger X-zone 83 22 260

Activation Dräger X-zone 83 22 270

Accessoires de la pompe

Kit de tuyaux (piège à eau, tuyau en

caoutchouc fluoré

10 cm, filtre)

83 21 527

Filtre, pompe 83 19 364

Embouts 68 05 473

Sonde flottante avec accessoires 83 18 371

Tuyau en caoutchouc fluoré 12 03 150

Tuyau en caoutchouc 11 80 681

Tuyau Tygon®1

1 Tygon® est une marque déposée de Saint-Gobain Corporation.

83 20 766

Índice

Dräger X-zone 5000 115

Índice

1 Para su seguridad . . . . . . . . . . . . . . . . . . . . . . . .116

1.1 Indicaciones generales de seguridad . . . . . . . . . .116

1.2 Significado de las señales de advertencia . . . . . .116

2 Descripción . . . . . . . . . . . . . . . . . . . . . . . . . . . . .117

2.1 Vista general del producto . . . . . . . . . . . . . . . . . .117

2.2 Descripción del funcionamiento . . . . . . . . . . . . . .118

2.3 Uso previsto . . . . . . . . . . . . . . . . . . . . . . . . . . . . .118

3 Funcionamiento . . . . . . . . . . . . . . . . . . . . . . . . . .118

3.1 Encender el aparato . . . . . . . . . . . . . . . . . . . . . . .119

3.2 Apagar el aparato . . . . . . . . . . . . . . . . . . . . . . . . .120

3.3 Alimentación de energía del X-am 5x00 con

batería NiMH en el X-zone 5500 . . . . . . . . . . . . . .120

3.4 Realizar una prueba de funcionamiento con gas .121

3.5 Realizar una prueba de conexión . . . . . . . . . . . . .122

3.6 Anillo amortiguador de alarma . . . . . . . . . . . . . . .122

4 Conectar aparatos por radio. . . . . . . . . . . . . . . .123

4.1 Red por radio abierta (configuración estándar) . .123

4.2 Red por radio cerrada (grupo) . . . . . . . . . . . . . . .123

4.3 Emplazar el aparato . . . . . . . . . . . . . . . . . . . . . . .128

5 Conectar aparatos mediante cable de

comunicación. . . . . . . . . . . . . . . . . . . . . . . . . . . .129

5.1 Conexiones XEXT1 / XEXT2 . . . . . . . . . . . . . . . .130

6 Salida de conmutación . . . . . . . . . . . . . . . . . . . .132

7 Durante el funcionamiento . . . . . . . . . . . . . . . . .134

8 Alarmas (ajustes estándar). . . . . . . . . . . . . . . . .134

8.1 Prealarma de concentración A1 . . . . . . . . . . . . . .134

8.2 Alarma principal de concentración A2 . . . . . . . . .135

8.3 Prealarma de la batería . . . . . . . . . . . . . . . . . . . .135

8.4 Alarma principal de la batería . . . . . . . . . . . . . . . .135

8.5 Alarma del aparato . . . . . . . . . . . . . . . . . . . . . . . .135

8.6 Alarma de evacuación . . . . . . . . . . . . . . . . . . . . .136

9 Funcionamiento con bomba (opcional). . . . . . .136

9.1 Puesta en funcionamiento y realización de la

medición . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .136

9.2 Prueba de bomba . . . . . . . . . . . . . . . . . . . . . . . . .136

9.3 Observar durante el funcionamiento de medición

con bomba . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .137

9.4 Ajuste del X-zone 5500 (modo de bomba) . . . . . .137

10 Funcionamiento con el X-am 5100 (opcional). .138

10.1 Puesta en funcionamiento y realización de la

medición . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .138

10.2 Prueba de bomba . . . . . . . . . . . . . . . . . . . . . . . . .138

11 Configurar el aparato. . . . . . . . . . . . . . . . . . . . . .139

12 Fallo, causa y solución . . . . . . . . . . . . . . . . . . . .140

12.1 Indicaciones de fallo . . . . . . . . . . . . . . . . . . . . . . .142

13 Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . .144

13.1 Intervalos de mantenimiento . . . . . . . . . . . . . . . . .144

13.2 Cambiar el filtro . . . . . . . . . . . . . . . . . . . . . . . . . . .144

13.3 Cambiar las baterías recargables . . . . . . . . . . . . 144

13.4 Cargar las baterías . . . . . . . . . . . . . . . . . . . . . . . 145

14 Cuidados. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146

15 Transporte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146

16 Eliminación. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146

16.1 Indicaciones para la eliminación . . . . . . . . . . . . . 146

16.2 Eliminación de la batería . . . . . . . . . . . . . . . . . . . 146

17 Rangos de frecuencia . . . . . . . . . . . . . . . . . . . . 146

18 Características técnicas . . . . . . . . . . . . . . . . . . 147

19 Asignación de teclas del X-zone 5500 . . . . . . . 148

20 Visión general de los LED de estado . . . . . . . . 148

21 Visión general de las señales de aro luminoso

y altavoz (claxon) . . . . . . . . . . . . . . . . . . . . . . . . 150

22 Lista de referencias . . . . . . . . . . . . . . . . . . . . . . 151

116 Dräger X-zone 5500

Para su seguridad

1 Para su seguridad

1.1 Indicaciones generales de seguridad

Leer atentamente estas instrucciones de uso y las

instrucciones de uso de los productos correspondientes

antes de su uso.

Observar estrictamente las instrucciones de uso. El

usuario debe comprender íntegramente y cumplir

estrictamente las instrucciones. El producto debe utilizarse

exclusivamente según su uso previsto.

No eliminar las instrucciones de uso. Garantizar su

conservación y su uso correcto por parte de los usuarios.

Solo personal especializado y formado debe utilizar este

producto.

Observar las directrices locales y nacionales aplicables a

este producto.



El dispositivo debe someterse regularmente a revisiones y

trabajos de mantenimiento efectuados por personal

especializado (véase también IEC 60079-17).

Solo el

personal especializado y formado debe comprobar,

reparar y mantener el producto tal y como se describe en

las presentes instrucciones de uso (véase el capítulo 13 en

la página 144). Los trabajos de mantenimiento no

descritos en estas instrucciones de uso solo pueden ser

realizados por Dräger o por personal técnico formado por

Dräger. Dräger recomienda un contrato de mantenimiento

con Dräger.

Utilizar únicamente piezas y accesorios originales de

Dräger para los trabajos de mantenimiento. De lo

contrario, el funcionamiento correcto del producto podría

verse mermado.

No utilizar productos incompletos ni defectuosos. No

realizar modificaciones en el producto.

Informar a Dräger si se produjeran fallos o averías en el

producto o en componentes del mismo.

Realizar la conexión con dispositivos que no aparecen en

este manual de instrucciones, solo después de haber

realizado la consulta respectiva a los fabricantes o a un

experto.

Instrumentos o componentes que son utilizados en zonas

con peligro de explosiones y que han sido comprobados y

homologados bajo las prescripciones nacionales,

europeas o internacionales de protección contra las

explosiones, solo deben ser utilizados bajo las condiciones

indicadas en la homologación respectiva y bajo el

seguimiento de las disposiciones indicadas por ley. No se

pueden realizar modificaciones en los dispositivos o

componentes. No está permitido el uso de piezas

defectuosas ni incompletas. En caso de reparación de

estos instrumentos o de sus componentes se deben

observar las respectivas prescripciones técnicas.

1.2 Significado de las señales de advertencia

Las siguientes señales de advertencia se utilizan en este

documento para identificar y resaltar los textos de advertencia

que requieren mayor atención por parte del usuario. El

significado de las señales de advertencia se define a

continuación:

PELIGRO

Advertencia de una situación peligrosa inminente. En

caso de no evitarse, se producirán lesiones graves e

incluso letales.

ADVERTENCIA

Advertencia de una situación potencialmente

peligrosa.

En caso de no evitarse, pueden producirse lesiones

graves e incluso letales.

ATENCIÓN

Advertencia de una situación potencialmente

peligrosa. En caso de no evitarse, pueden producirse

lesiones o daños en el producto o en el medio

ambiente. Puede utilizarse también para advertir

acerca de un uso incorrecto.

NOTA

Información adicional sobre el uso del producto.

Descripción

Dräger X-zone 5500 117

2 Descripción

2.1 Vista general del producto

Parte delantera

1 Mango o asa de transporte

2 Aro luminoso de alarma LED

3 Cargador inductivo

4 Estribos de fijación

5 Alojamiento del aparato

6 X-am 5000/5600 para funcionamiento por difusión

7 Cubierta X-am 5000 para funcionamiento con bomba

(opcional)

8 Cubierta X-am 5100 para funcionamiento con bomba

(opcional)

9 Tapa X-am 5100

10 LED de batería

11 LED de comunicación

12 LED de bomba

13 LED de agrupación

14 Tecla

15 Tecla / red por radio

Parte posterior

16 Instrucciones breves

17 Conexión del relé de conmutación / conexión RS485

(XEXT2)

18 Conexión de la toma de carga / conexión RS485 (XEXT1)

Indicadores

19 Interfaz de infrarrojos

20 Salida de bomba (opcional)

21 Entrada de bomba (opcional)

22 Bloque de contactos intercambiable

00133112.eps

15 14

00233112.eps

00333112.eps

118 Dräger X-zone 5500

Funcionamiento

2.2 Descripción del funcionamiento

El amplificador de alarma Dräger X-zone 5500 (en lo sucesivo,

X-zone 5500) está previsto para el uso en el ámbito industrial,

dentro de un rango de temperaturas específico, para una

duración de servicio ininterrumpida de hasta 5 días. Es posible

agrupar varios aparatos X-zone 5500 formando una cadena

de alarma y conectándolos por radio y/o mediante un cable de

comunicación. En caso de activarse una alarma, ésta se

mostrará en todos los aparatos X-zone 5500 conectados. Para

generar la alarma se emplea el dispositivo de medición de gas

Dräger X-am 5000, X-am 5100 o X-am 5600 (ambos

dispositivos de medición de gas se denominan, en lo sucesivo,

X-am 5x00). El X-am 5x00 está acoplado al X-zone 5000 a

través de una interfaz de infrarrojos. Además de generar la

alarma, el X-am 5x00 actúa también como módulo de

comunicación entre el usuario y el X-zone 5500. Si el X-am

5x00 genera una alarma de gas, ésta se transmite al X-zone

5500 donde se intensifica acústica y ópticamente. Los

accesorios autorizados que cumplen los parámetros de

seguridad especificados se pueden conectar a la conexión

RS485.

2.3 Uso previsto

El X-zone 5500 es un amplificador de alarma portátil y

protegido contra explosiones para la supervisión cuasi-

estacionaria de zonas en peligro.

El X-zone 5500 puede utilizarse conjuntamente con los

aparatos de medición de gas X-am 5000/5100/5600

(certificaciones DEMKO 07 ATEX 143500X, IECEx ULD

07.0004X, BVS 10 ATEX E 080 X e IECEx BVS 10.0053X).

El dispositivo se debe utilizar únicamente en áreas, en donde

el riesgo de que se produzcan vibraciones mecánicas sea

bajo. Es posible que varios aparatos X-zone 5500 trabajen en

una red de conexión propia.

El X-zone 5500 es apto, dentro del rango de temperaturas de

-20 °C a +50 °C, para su uso en áreas con riesgo de explosión

de la zona 0, zona 1 o zona 2, en las que pueda haber gases

de las clases de explosión IIA, IIB o IIC y de la clase de

temperatura T3/T4.

3 Funcionamiento

Uso según las siguientes

condiciones de

homologación:

Aparatos de medición de gas que

pueden utilizarse:

ATEX, IECEx Dräger X-am 5000 (MQG 0000)

Dräger X-am 5000 (MQG 001*)

Dräger X-am 5100 (MQG 002*)

Dräger X-am 5600 (MQG 01**)

CSA Dräger X-am 5000 (MQG 0000)

Dräger X-am 5000 (MQG 001*)

Dräger X-am 5100 (MQG 002*)

Dräger X-am 5600 (MQG 01*1)

ADVERTENCIA

En caso de uso en áreas con riesgo de explosión del

grupo I, el aparato debe utilizase únicamente en zonas

en las que exista un peligro mínimo por actividades

mecánicas. En caso de sufrir un golpe o una caída, el

aparato debe someterse a una comprobación visual y

alejarse de la zona con peligro de explosión si

presentara daños.

En aplicaciones que requieran aparatos de la

categoría 1G/M1 o EPL Ga/Ma (zona 0), deben

evitarse procesos de carga electrostática intensos.

Al establecer una conexión eléctrica hacia o entre las

conexiones XEXT1 y XEXT2, todo el cableado tiene

que cumplir las siguientes prescripciones:

Las prescripciones nacionales vigentes referentes

a la instalación de equipos eléctricos.

Las prescripciones referentes a la instalación en

zonas con peligro de explosión.

NOTA

El dispositivo Dräger X-zone 5500 sirve para la

detección en el aire ambiente. Una exposición elevada

a ciertos hidrocarburos puede provocar una restricción

de la calidad de detección en los sensores.

La comunicación entre varios dispositivos no fue

comprobada según la norma „CSA C22.2 No. 152 -

Combustible Gas Detection Instruments“ y, por ello, no

cumple esta norma.

ADVERTENCIA

El dispositivo X-am 5000 (MQG 0000) tiene que estar

equipado con una unidad de alimentación NiMH T4

(tipo HBT 0000, n.º de pedido 83 18 704).

El X-am 5x00 (MQG 001*/MQG 01**/MQG 002*/MQG

01*1) tiene que estar equipado o bien con una unidad

de alimentación NiMH T4 (tipo HBT 0000, n.º de

pedido 83 18 704) o bien con una T4 HC (tipo HBT

0100, n.º de pedido 83 22 244), porque sino el aparato

pierde su protección contra explosiones. Queda

terminantemente prohibido el uso con una unidad de

alimentación diferente.

NOTA

Únicamente los X-am 5x00 a partir de la versión de

software 6.6 son compatibles con el X-zone 5500.

Funcionamiento

Dräger X-zone 5500 119

3.1 Encender el aparato

3.1.1 Modo STANDBY

1. Soltar los estribos de

fijación en la cubierta.

2. Retirar la cubierta.

3. Comprobar el alojamiento del aparato y, dado el caso,

limpiarlo:

a. Comprobar si los contactos de alimentación están

sucios y húmedos; limpiarlos y secarlos en caso

necesario o cambiar el bloque de contactos (n.º de

pedido 83 25 323), véase el capítulo 14 en la

página 146.

b. Engrasar los contactos con la grasa de contacto

adjunta (n.º de pedido 83 24 826) en caso necesario,

véase el capítulo 14 en la página 146.

c. Comprobar la movilidad de los contactos de

alimentación presionando cada clavija. Todas las

clavijas tienen que retornar a la altura inicial.

d. Comprobar si la interfaz de infrarrojos está sucia;

limpiarla en caso necesario.

4. Comprobar si los contactos de alimentación del X-am 5x00

presentan suciedad, corrosión y decoloración; limpiarlos,

dado el caso.

5. Colocar el X-am 5x00 en

el alojamiento del

dispositivo.

Al hacerlo, posicionar el

dispositivo desde arriba

sobre los contactos de

alimentación y presionarlo

hacia abajo.

6. Colocar la cubierta sobre la carcasa.

7. Al utilizar la cubierta X-am

5100:

a. Presionar la tapa

sobre la entrada de

gas del X-am 5100.

b. Conectar el tubo

flexible al filtro delante

de la entrada de la

bomba.

8. Apretar los estribos de

fijación en la cubierta.

9. Mantener la tecla del

X-zone 5500 pulsada

durante aprox.

3 segundos.

En función del estado de

carga, el diodo LED de la

batería se ilumina de color

verde, rojo/verde o rojo (véase el capítulo 20 en la

página 148).

El X-zone 5500 se encuentra en modo STANDBY.

3.1.2 Modo ON

Encender el X-am 5x00 según las instrucciones de uso.

Se activa brevemente la alarma óptica y acústica.

El X-am 5x00 pasa al modo X-zone (véase el capítulo

3.1.3 en la página 120).

Se emite la señal de vida óptica y acústica (aro luminoso

verde y tono simple) en función de la configuración (1 -

60 segundos; ajuste estándar: 2 segundos).

El X-zone 5500 se encuentra en modo ON y está

operativo.

NOTA

El clip en el X-am 5x00 tiene que estar cerrado y el

ojete de sujeción tiene que estar plegado hacia abajo.

NOTA

Las superficies de sellado de la cubierta y la tapa en la

cubierta X-am 5100 deben estar limpias y secas. En

caso necesario, limpiar y secar las juntas y la tapa

(véase el capítulo 14 en la página 146).

00433112.eps

00533112.eps

ATENCIÓN

Los 3 estribos de fijación deben estar apretados para

asegurar que el X-am 5x00 se encuentra en la

posición correcta y que la conexión de carga está

garantizada.

NOTA

El X-zone 5500 cambia automáticamente del modo

STANDBY al modo OFF si el dispositivo no es

conmutado al modo ON antes de que transcurran

72 h.

ATENCIÓN

Dräger recomienda que al encender el X-zone 5500

se utilice protección auditiva o se emplee el anillo

amortiguador de alarma (n.º de pedido 83 20 110), ya

que se activará brevemente la alarma acústica.

05433112.eps

05533112.eps

120 Dräger X-zone 5500

Funcionamiento

Durante el modo ON se evalúan y procesan las señales de

alarma del X-am 5x00 y, dado el caso, se transmiten a

otros X-zone 5500.

Para más información sobre el funcionamiento de la bomba,

véase el capítulo 9 en la página 136.

Para más información sobre el funcionamiento con el X-am

5100, véase el capítulo 10 en la página 138.

3.1.3 Modo X-zone:

El símbolo de la batería del X-am 5x00 es sustituido por

el símbolo del modo X-zone del X-zone 5500.

El X-am 5x00 se alimenta a través de la batería recargable

del X-zone 5500.

Si se extrae el X-am 5x00 encendido del X-zone 5500, se

abandonará el modo X-zone después de un máximo de

10 segundos.

3.1.4 X-am 5x00 Modo de información

Pulsar durante el funcionamiento de medición la tecla

del X-am 5x00 durante aprox. 3 segundos.

Pulsar la tecla sucesivamente para la próxima

indicación. Se muestran los valores pico, los valores de

exposición TWA (VLA-ED) y STEL (VLA-EC), así como

información adicional sobre el X-zone.

Si existieran advertencias o averías, se mostrarán los

códigos de indicación o de avería o error correspondientes

(p. ej., 01) (véase el capítulo 12.1 en la página 142).

Ventana informativa X-am 5x00:

1 Número de estación en el modo de agrupación:

El número de estación identifica a un aparato dentro de un

grupo de manera inequívoca.

2 Estado de radio: ON/OFF:

Indica si la función de radio del X-zone 5500 está activada

o desactivada.

La función de radio se puede activar y desactivar con

ayuda del software para PC Dräger CC-Vision (véase el

capítulo en la página 138).

3 Número de red:

Si se desean redes de radio independientes, se tienen que

otorgar diferentes números de red (véase el capítulo 4 en

la página 123).

El número de red se puede ajustar con ayuda el software

para PC Dräger CC-Vision (véase el capítulo en la

página 138).

4 ID de agrupación:

El ID de agrupación identifica un grupo de manera

inequívoca (sólo se muestran los 4 últimos caracteres del

ID de agrupación).

5 Símbolo del modo X-zone:

Indica si existe una conexión por infrarrojos entre el X-zone

5500 y el X-am 5x00.

Si durante 10 segundos no se pulsa ninguna tecla, el X-am

5x00 vuelve automáticamente al funcionamiento de

medición.

3.2 Apagar el aparato

3.2.1 Modo STANDBY

Apagar el X-am 5x00 en el X-zone 5500 según las

instrucciones de uso.

Antes de que el X-zone 5500 se apague, se activa

brevemente la alarma óptica y acústica.

El X-zone 5500 se encuentra en el modo STANDBY.

3.2.2 Modo OFF

1. Mantener pulsada la tecla y la tecla del

X-zone 5500 durante aprox. 3 segundos.

El LED de batería se apaga.

El X-zone 5500 está apagado (modo OFF).

2. Si fuera necesario, extraer el X-am 5x00 del alojamiento

del aparato.

3.3 Alimentación de energía del X-am 5x00

con batería NiMH en el X-zone 5500

02533112.eps

RF:

NET:

P\N:

005

FFFF

ATENCIÓN

Dräger recomienda que al apagar el X-zone 5500 se

utilice protección auditiva o se emplee el anillo

amortiguador de alarma (n.º de pedido 83 20 110), ya

que se activará brevemente la alarma acústica.

NOTA

Debido a los requisitos de protección contra

explosiones, el X-am 5x00 nunca es cargado en el

X-zone 5500. La batería recargable del X-am 5x00 se

descarga hasta que sólo quede aprox. 1 % de su

capacidad. Después de esa descarga, el X-am 5x00

recibe alimentación eléctrica del X-zone 5500.

El funcionamiento del X-zone 5500 con un X-am 5x00

que está equipado con baterías alcalinas no es posible

y provoca un fallo.

Funcionamiento

Dräger X-zone 5500 121

3.4 Realizar una prueba de funcionamiento

con gas

La prueba de funcionamiento puede efectuarse de tres formas.

3.4.1 Prueba de funcionamiento del X-am 5000/5600

Realizar la prueba de funcionamiento antes de colocarlo

en el X-zone 5500 de acuerdo con las instrucciones de uso

del aparato de medición de gas.

3.4.2 Prueba de funcionamiento del X-am 5000/5600 en

conexión con el X-zone 5500

En el funcionamiento por difusión

1. Encender el X-zone 5500 (véase "Encender el aparato" en

la página 119).

2. Colocar el adaptador (1) (n.º de pedido 83 23 314) sobre la

cubierta (difusión).

3. Conectar el tubo flexible de la botella de gas de prueba al

adaptador (2).

4. Abrir la válvula de la botella de gas de prueba para que el

gas fluya por los sensores.

5. Esperar a que el aparato muestre la concentración de gas

de prueba con suficiente tolerancia

Ex: ±20 % de la concentración del gas de prueba1

O2: ±0,8 vol. %1

TOX: ±20 % de la concentración de gas de prueba1.

En función de la concentración de gas de prueba, al

exceder los umbrales de alarma se activa la alarma A1 o

A2.

6. Cerrar la válvula de la botella de gas de prueba y retirar el

adaptador de la cubierta.

Si las indicaciones no están en los rangos arriba citados: deje

que el personal de mantenimiento calibre el X-am 5x00.

En funcionamiento con bomba

1. Encender el X-zone 5500 (véase "Encender el aparato" en

la página 119).

2. Enroscar la válvula en la botella de gas de prueba.

Modo de funcionamiento de los

aparatos Alimentación de

energía del X-am 5x00

X-zone 5500: Modo ON

X-am 5x00: encendido

El X-am 5x00 es

alimentado

permanentemente con

energía.

X-zone 5500: Modo STANDBY

X-am 5x00: apagado

El X-am 5x00 es

alimentado con energía

a través de una carga

de mantenimiento.

X-zone 5500: Modo OFF

X-am 5x00: apagado

El X-am 5x00 no es

alimentado con

energía.

ADVERTENCIA

Peligro para la salud: nunca inhalar el gas de prueba.

Observar las indicaciones de peligro mencionadas en

las fichas de datos de seguridad correspondientes.

ATENCIÓN

Es preciso realizar una prueba de funcionamiento con

cada aparato antes de su uso.

Para un funcionamiento de bomba seguro, se tiene

que realizar la prueba de funcionamiento después de

cada colocación de la cubierta.

NOTA

Las particularidades específicas del sensor al

comprobar el funcionamiento se describen en las

fichas de datos correspondientes del sensor.

1 Al aplicar la mezcla de gases Dräger (n.º de pedido 68 11 130) los

indicadores deben encontrarse dentro de este rango. Es posible

ajustar concentraciones diferentes con el software para PC

adjunto Dräger CC-Vision.

02733112.eps

03633112.eps

122 Dräger X-zone 5500

Funcionamiento

3. Enroscar el tubo flexible de la botella de gas de prueba al

filtro girándolo en sentido horario.

4. Esperar a que el aparato muestre la concentración de gas

de prueba con suficiente tolerancia

Ex: ±20 % de la concentración de gas de prueba 1

O2: ±0,8 vol. %1

TOX: ±20 % de la concentración de gas de prueba 1.

En función de la concentración de gas de prueba, al

exceder los umbrales de alarma se activa la alarma A1 o

A2.

5. Desenroscar del filtro el tubo flexible de la botella de gas

de prueba girándolo en sentido antihorario.

Si las indicaciones no están en los rangos arriba citados: Haga

que el personal de mantenimiento calibre el X-am 5x00.

3.4.3 Comprobación del funcionamiento del X-am 5100

en conexión con el X-zone 5500

1. Encender el X-zone 5500 (véase "Encender el aparato" en

la página 119).

2. Sostener la fuente de gas de prueba delante de la tapa.

3. Abrir la válvula de la fuente del gas de prueba para que

pase gas a través del sensor.

4. Recomendación: esperar hasta que el dispositivo muestre

la concentración del gas de prueba con una tolerancia

suficiente.

Esperar como mínimo hasta que se haya sobrepasado el

umbral de alarma A1 o A2.

Cuando se sobrepasan los umbrales de alarma, y

dependiendo de la concentración del gas de prueba, el

dispositivo indica la concentración de gas alternando con

» A1 « o » A2 «.

5. Cerrar la válvula de la fuente del gas de prueba.

6. Si ahora la concentración ha caído por debajo del umbral

de alarma A1:

7. Confirmar la alarma.

8. Si las indicaciones no están en los rangos arriba citados:

Comprobar si la tapa está sucia y, si fuera así, limpiarla

(véase el capítulo 14 en la página 146).

Sustituir el filtro de entrada de gas, dado el caso (véase

el capítulo 13.2.2 en la página 144).

Ajustar el X-am 5100, dado el caso (ver las

instrucciones de uso del X-am 5100).

3.5 Realizar una prueba de conexión

Por medio de una prueba de conexión puede comprobarse la

conexión correcta con todos los X-zone 5500.

Para realizar una prueba de conexión:

1. Pulsar la tecla para abrir el menú.

2. Con la tecla ,

seleccionar y confirmar la

función para iniciar la

prueba de conexión.

Se emite tres veces una

señal a través del claxon

(altavoz) y del aro luminoso

de LED de cada aparato

conectado por radio o por

cable.

3.6 Anillo amortiguador de alarma

Dräger recomienda, al conectar y desconectar el X-zone 5500,

así como durante la comprobación de su funcionamiento,

utilizar protección auditiva o emplear el anillo amortiguador de

alarma (nº ref. 83 20 110), ya que se activará brevemente la

alarma acústica.

ATENCIÓN

Para garantizar una prueba sin problemas, la abertura

de entrada de gas del X-am 5100 y la tapa no deben

estar cubiertas ni sucias.

NOTA

Opcionalmente también se puede conmutar el

contacto de relé. El ajuste puede configurarse con

ayuda del software para PC Dräger CC-Vision (véase

el capítulo en la página 138).

ADVERTENCIA

El anillo amortiguador de alarma no debe utilizarse en

áreas con riesgo de explosión.

04833112.eps

03033112.eps

Conectar aparatos por radio

Dräger X-zone 5500 123

4 Conectar aparatos por radio

Pueden conectarse hasta 25 aparatos en una red por radio.

El alcance común de radiotransmisión es de 100 m en el

ámbito industrial (influencias medioambientales pueden

afectar al alcance).

Los aparatos pueden operar en una red con topología en

cadena, estrella o anillo. Existe la posibilidad de crear una red

por radio abierta o redes por radio independientes. Todos los

equipos que se encuentren dentro del alcance de

radiotransmisión se conectan automáticamente.

4.1 Red por radio abierta (configuración

estándar)

En el caso de una red por radio abierta, pueden añadirse o

retirarse hasta 25 X-zone 5500 de un número de red por radio.

4.1.1 Redes por radio independientes

Si se desea utilizar redes por radio independientes, es preciso

asignar a cada red por radio un número de red diferente

(véase el capítulo en la página 138).

Ejemplo:

Se deben crear dos redes por radio independientes con tres X-

zone 5500, respectivamente. Para ello, utilizando el software

para PC Dräger CC-Vision, se ajustan los números de red en

tres X-zone 5500 a NET:001 y en caso de otros tres X-zone

5500 a NET:002.

4.1.2 Redes parciales:

1 Red parcial 1

2 Red parcial 2

3 p. ej., pared de acero, muro, camión, etc.

Las redes parciales se crean mediante una división no

deseada de la red por radio abierta en dos o más redes por

radio. Esto puede ocurrir si el usuario lleva consigo dos X-zone

5500 conectados (con el mismo número de red). Esto hace

que los aparatos estén permanentemente conectados por

radio entre sí (el LED de comunicación se ilumina de color

verde). Por este motivo, el usuario no puede detectar si existe

una conexión por radio en aparatos ya emplazados. Con el fin

de evitar las redes parciales, los X-zone 5500 deberían

emplazarse y conectarse siempre consecutivamente.

4.2 Red por radio cerrada (grupo)

En el caso de una red por radio cerrada, un aparato principal

supervisa la conexión de radio a todos los aparatos del grupo

y todos los aparatos del grupo supervisan la comunicación por

radio con el aparato principal. Si falla un aparato, p. ej., debido

a una batería vacía o al retirar un aparato, en el aparato

principal se activará una alarma de aparato. En caso de fallo

del aparato principal, en todos los aparatos del grupo se

activará una alarma.

4.2.1 Menú de la red por radio

Para abrir el menú de la red por radio:

Pulsar la tecla .

ADVERTENCIA

No deben conectarse más de 25 dispositivos

X-zone 5500 en una red por radio, porque sino ya no

estará garantizada la conexión segura ni la

transmisión de las alarmas.

ATENCIÓN

FCC y IC: Este equipo cumple los requisitos conforme

al apartado 15 de las disposiciones de la FCC. Para el

funcionamiento deben cumplirse las siguientes

condiciones:

el equipo no debe generar ningún tipo de

interferencias dañinas y

debe absorber interferencias recibidas, a pesar de

que éstas puedan provocar fallos en el

funcionamiento.

El usuario no deberá utilizar equipos en los que se

hayan efectuado modificaciones no autorizadas

expresamente por Dräger.

Las antenas internas y externas utilizadas con este

transmisor móvil no deben utilizarse en las

inmediaciones o junto con otras antenas o

transmisores. Las personas deben mantener una

distancia mínima de 20 cm con respecto a las

antenas.

Este equipo y las antenas correspondientes no deben

utilizarse en las inmediaciones ni junto con otras

antenas o transmisores.

NOTA

Cuando están encendidos, los aparatos establecen

automáticamente la conexión de radio.

NOTA

Para utilizar las siguientes funciones, debe estar

activada la función de radio en los X-zone 5500.

NOTA

Para la navegación en los menús se utilizan las teclas

y del X-am 5x00.

03533112.eps

124 Dräger X-zone 5500

Conectar aparatos por radio

Se muestra el menú de la

red por radio.

Para navegar en los menús:

Explicación de los símbolos generales:

Explicación de los símbolos del menú de la red por radio:

Explicación de los símbolos de la configuración del

grupo:

4.2.2 Mostrar aparatos del grupo

1. Pulsar la tecla del aparato principal para abrir el menú.

2. Seleccionar Net

para que se muestren los

aparatos del grupo.

Leyenda:

1 Indicación de aparato de

grupo

2 Número de estación local

3 Número de estación

correspondiente a la

indicación de los valores

de medición

4 Indicación de página

5 Valor de medición máx.

6 Nombre del gas / Unidad

4.2.3 Formar un nuevo grupo

A un aparato principal se le puede asignar un máximo de 15

aparatos. La pertenencia a un grupo queda memorizada en los

X-zone 5500 correspondientes hasta que el grupo se disuelva.

Para formar un nuevo grupo:

1. Juntar todos los aparatos para el grupo en una zona.

2. Conectar los aparatos (véase "Encender el aparato" en la

página 119).

3. Seleccionar un X-zone 5500 como aparato principal.

4. Pulsar la tecla del aparato principal para abrir el menú.

5. Seleccionar y confirmar.

6. Seleccionar y confirmar para iniciar el proceso de

búsqueda para los aparatos del grupo.

Indicación en el aparato principal:

Tecl a Abrir menú de la red por radio /

Abrir función seleccionada

Tecl a Seleccionar siguiente función /

Mostrar página siguiente

Aparato principal

Aparato de grupo

#x Número de estación local del X-zone

xTamaño de grupo

Acción no disponible

Indicación de confirmación:

Pulsar la tecla para confirmar todas las

alarmas en el grupo o en la red.

Local Mostrar los valores de medición locales del

aparato (indicación estándar)

Net Mostrar los valores de medición máx. de los

aparatos del grupo

Config Llamar la configuración del grupo

Test Realizar una prueba de conexión

Quick Abrir el menú rápido (Quick menu) del X-am

5x00 insertado

Modbus Llamar la indicación de estado del módulo

externo

04733112.eps

Net

Local

Modbus

Quick

Tes t

Config

ALL

Desactivar temporalmente la supervisión de

grupo

Activar la supervisión de grupo

Crear un grupo nuevo /

Añadir un aparato al grupo

Eliminar un aparato del grupo

Disolver el grupo

NOTA

Para todos los gases, excepto para O2, se muestra el

valor máximo dentro del grupo. Para O2 se muestra

siempre el valor mínimo.

04433112.eps

ppmH2S

20.9

Vol%O2

Conectar aparatos por radio

Dräger X-zone 5500 125

LED de agrupación:

parpadeando lentamente

en rojo-verde.

En todos los X-zone 5500 no agrupados y situados dentro del

alcance del aparato principal, el LED de agrupación parpadea

en color verde.

Indicación en el posible aparato de grupo:

LED de agrupación:

parpadeando lentamente

en color verde.

7. Pulsar sucesivamente la tecla o en todos los aparatos

deseados del grupo para incluir el X-zone en el grupo.

Indicación en el aparato del grupo:

LED de agrupación:

iluminado en color verde.

8. Pulsar la tecla en el

aparato principal para

finalizar el proceso de búsqueda.

La agrupación ha concluido.

La supervisión de grupo está activada.

Indicación en el aparato principal:

LED de agrupación:

iluminado en color rojo-

verde.

9. Desactivar temporalmente la supervisión de grupo, dado el

caso (véase el capítulo 4.2.7 en la página 127).

10. Emplazar los aparatos en el lugar de aplicación.

03833112.eps

1:55

03933112.eps

04033112.eps

X-zone 1

05133112.eps

#0 2

126 Dräger X-zone 5500

Conectar aparatos por radio

4.2.4 Agregar un X-zone a un grupo

1. Situar el X-zone 5500 no agrupado junto al aparato

principal.

2. Pulsar la tecla del aparato principal para abrir el menú.

3. Seleccionar y confirmar.

4. Seleccionar y confirmar para iniciar el proceso de

búsqueda para los aparatos del grupo.

Indicación en el aparato principal:

LED de agrupación:

parpadeando lentamente

en color rojo-verde.

Indicación en el aparato del grupo:

LED de agrupación:

parpadeando lentamente

en color verde.

5. Pulsar la tecla en el aparato deseado del grupo para

incluir el X-zone en el grupo.

LED de agrupación del aparato del grupo: iluminado en

color verde.

6. Pulsar la tecla en el aparato principal para finalizar el

proceso de búsqueda.

LED de agrupación del aparato principal: iluminado en

color rojo-verde.

La agrupación ha concluido.

7. Desactivar temporalmente la supervisión de grupo, dado el

caso (véase el capítulo 4.2.7 en la página 127).

8. Emplazar el nuevo aparato del grupo en el lugar de

aplicación.

4.2.5 Eliminar un X-zone de un grupo

1. Desactivar temporalmente la supervisión de grupo, dado el

caso (véase el capítulo 4.2.7 en la página 127).

2. Situar junto al aparato principal el aparato que se desea

eliminar el grupo.

3. Pulsar la tecla del aparato principal para abrir el menú.

4. Seleccionar y confirmar.

5. Seleccionar y confirmar.

Indicación en el aparato principal:

LED de agrupación:

parpadeando rápidamente

en color rojo-verde.

Indicación en el aparato del grupo:

LED de agrupación:

parpadeando rápidamente

en color verde.

6. Pulsar la tecla en el aparato del grupo que se ha de

eliminar para eliminar el X-zone del grupo.

LED de agrupación del aparato que se desea eliminar:

apagado.

7. Pulsar la tecla del aparato principal.

LED de agrupación del aparato principal: iluminado en

color rojo-verde.

La agrupación ha concluido.

05233112.eps

1:55

03933112.eps

NOTA

Si se elimina del grupo el último aparato, se disuelve

automáticamente el grupo completo.

04133112.eps

1:55

04233112.eps

Conectar aparatos por radio

Dräger X-zone 5500 127

4.2.6 Disolver el grupo

1. Pulsar la tecla del aparato principal para abrir el menú.

2. Seleccionar y confirmar.

3. Seleccionar y confirmar para disolver el grupo.

Indicación en el aparato principal y en los aparatos del grupo:

LED de agrupación:

apagado.

4.2.7 Desactivar temporalmente la supervisión de grupo

Si la supervisión de grupo se desactiva temporalmente, la

función de alarma vinculada a ella también se desactiva

temporalmente. La indicación del estado de conexión y la

pertenencia al grupo de los aparatos se conserva.

Para desactivar temporalmente la supervisión de grupo:

1. Formar un grupo con una red por radio cerrada.

2. Pulsar la tecla del aparato principal para abrir el menú.

3. Seleccionar y confirmar.

4. Seleccionar y confirmar para desactivar

temporalmente la supervisión de grupo.

La supervisión de grupo está desactivada.

La supervisión de grupo se activa automáticamente

15 minutos después de la desactivación temporal o después

de la conexión de los aparatos agrupados.

Este intervalo de tiempo se muestra de la siguiente manera:

Los primeros 13 minutos parpadea lentamente el LED de

comunicación.

Los últimos 2 minutos, el LED de comunicación parpadea

rápidamente.

4.2.8 Activar la supervisión de grupo

1. Formar un grupo con una red por radio cerrada.

2. Pulsar la tecla del aparato principal para abrir el menú.

3. Seleccionar y confirmar.

4. Seleccionar y confirmar para activar la supervisión

de grupo.

La supervisión de grupo está activada.

4.2.9 Disolver un grupo en caso de alarma

Si ya no es posible localizar el aparato principal para un

aparato de un grupo, es posible eliminar la pertenencia al

grupo para este aparato (LED de comunicación parpadea de

color rojo).

Para disolver el grupo:

1. Pulsar la tecla del aparato del grupo para abrir el menú.

2. Seleccionar y confirmar.

3. Seleccionar y confirmar para eliminar la pertenencia al

grupo.

Pulsar de forma prolongada la tecla del aparato del

grupo.

La pertenencia al grupo se elimina.

4.2.10 Abrir el menú rápido (Quick menu) del X-am 5x00

Con esta función se puede abrir el menú rápido del X-am

5x00.

Para abrir el menú rápido:

1. Pulsar la tecla para abrir el menú.

2. Seleccionar Quick para visualizar el menú rápido del

X-am 5x00.

4.2.11 Llamar la indicación de estado del módulo externo

1. Pulsar la tecla del aparato principal para abrir el menú.

2. Seleccionar Modbus

para visualizar la

indicación de estado.

Leyenda:

1 Nombre del aparato

2 Intensidad de la señal

GSM

3 Número de teléfono

4 Conexión al X-zone

5 Posición GPS

6 Email (activado)

7 SMS (desactivado)

8 Cloud (activado)

NOTA

Cuando la supervisión de grupo está desactivada se

siguen mostrando las alarmas de gas.

04333112.eps

ARCL-0144

NOTA

Esta función solamente está disponible si la función

Modbus ha sido activada con ayuda del software para

PC CC-Vision.

05933112.eps

xxxxxxxxx

GPS

Modbus

128 Dräger X-zone 5500

Conectar aparatos por radio

4.2.12 Comandos de tecla alternativos

Formar un nuevo grupo

A un aparato principal puede asignarse un máximo de 15

aparatos. La pertenencia a un grupo queda memorizada en los

X-zone 5500 correspondientes hasta que el grupo se disuelva.

1. Juntar todos los aparatos para el grupo en una zona.

2. Conectar los aparatos (véase "Encender el aparato" en la

página 119).

3. Seleccionar un X-zone 5500 como aparato principal.

4. Pulsar brevemente la tecla del aparato principal.

El X-zone se convierte en el aparato principal.

Se inicia el proceso de búsqueda de los aparatos del

grupo.

LED de agrupación del aparato principal: parpadeando

lentamente en color rojo-verde.

LED de agrupación de posibles aparatos del grupo:

parpadeando lentamente en color verde.

5. Pulsar sucesivamente y de manera breve la tecla de

todos los aparatos deseados para el grupo.

Los X-zone se incluyen en el grupo.

LED de agrupación del aparato del grupo: iluminado en

color verde.

6. Pulsar brevemente la tecla del aparato principal.

El proceso de búsqueda finaliza.

LED de agrupación del aparato principal: iluminado en

color rojo-verde.

La agrupación ha concluido.

La supervisión de grupo está activada.

7. Desactivar temporalmente la supervisión de grupo, dado el

caso (véase el capítulo 4.2.7 en la página 127).

8. Emplazar los aparatos en el lugar de aplicación.

Agregar un X-zone a un grupo

1. Situar el X-zone 5500 no agrupado junto al aparato

principal.

2. Pulsar brevemente la tecla del aparato principal.

Se inicia el proceso de búsqueda de los aparatos del

grupo.

LED de agrupación del aparato principal: parpadeando

lentamente en color rojo-verde.

LED de agrupación de posibles aparatos del grupo:

parpadeando lentamente en color verde.

3. Pulsar brevemente la tecla del aparato deseado para el

grupo.

Los X-zone se incluyen en el grupo.

LED de agrupación del aparato del grupo: iluminado en

color verde.

4. Pulsar brevemente la tecla del aparato principal.

El proceso de búsqueda finaliza.

LED de agrupación del aparato principal: iluminado en

color rojo-verde.

La agrupación ha concluido.

5. Desactivar temporalmente la supervisión de grupo, dado el

caso (véase el capítulo 4.2.7 en la página 127).

6. Emplazar el nuevo aparato del grupo en el lugar de

aplicación.

4.3 Emplazar el aparato

1. Conectar el primer X-zone 5500 (véase el capítulo 3.1 en

la página 119) y situarlo en el lugar previsto.

2. Conectar el segundo X-

zone 5500 y situarlo a una

distancia tal que el LED

de comunicación se

ilumine de color verde.

La conexión por radio

está establecida y el LED

de comunicación indica la

conexión con al menos un

aparato dentro del

alcance de la

comunicación por radio.

Colocar más aparatos X-zone 5500 siguiendo el mismo

procedimiento.

NOTA

En todos los X-zone 5500 no agrupados y situados

dentro del alcance del aparato principal, el LED de

agrupación parpadea en color verde.

ATENCIÓN

Antes de emplazar los aparatos debe realizarse una

prueba de funcionamiento (véase el capítulo 3.4 en la

página 121) de cada aparato.

En caso de utilizar el aparato a temperaturas muy

elevadas y, simultáneamente, con una radiación solar

permanente, el aparato puede alcanzar una

temperatura fuera de las especificaciones. Esto puede

provocar fallos en el aparato o reducir la vida útil de

algunos componentes del mismo. Si se dan las

condiciones de uso mencionadas, Dräger recomienda

colocar el aparato a la sombra.

NOTA

La entrada de gas se produce en un ángulo de 360°.

En caso necesario, utilizar un pedestal (n.º de pedido

83 20 645) para alcanzar una posición de medición

aprox. 30 cm más alta.

Al emplazar los equipos debe evitarse que se creen

redes parciales.

Si se utilizan en un lugar expuesto a vibraciones o en

posición inclinada, el funcionamiento reglamentario

puede verse afectado. No utilizar el X-zone 5500 en un

lugar expuesto a vibraciones o en posición inclinada.

ADVERTENCIA

En caso de iluminarse el LED de comunicación de

color rojo, deberá reducirse la distancia con respecto

al siguiente aparato.

01333112.eps

Conectar aparatos mediante cable de comunicación

Dräger X-zone 5500 129

Ejemplos de aplicación:

Ejemplo A:

Supervisión de depósitos industriales (cadena de alarma

inalámbrica)

Ejemplo B:

Supervisión de zona con bomba

Ejemplo C:

Supervisión por radio de tuberías (cadena de alarma

inalámbrica)

5 Conectar aparatos mediante cable

de comunicación

NOTA

Después de haber colocado todos los aparatos,

Dräger recomienda realizar una prueba de conexión

(véase el capítulo 3.4.3 en la página 122).

01833112.eps

01933112.eps

ATENCIÓN

Antes de emplazar los aparatos debe realizarse una

prueba de funcionamiento (véase el capítulo 3.4 en la

página 121) de cada aparato.

Los aparatos X-zone 5x00 siempre deben conectarse

de la conexión XEXT1 a la conexión XEXT2.

NOTA

Dräger solamente ofrece un cable de comunicación,

ya que los requisitos específicos de los clientes

difieren enormemente entre sí (n.º de pedido

83 21 669). En este capítulo se describen todos los

parámetros relevantes para los cables.

En caso de una prohibición de uso de radio o de una

conexión de radio bloqueada, los aparatos pueden

conectarse por medio de un cable de comunicación.

La longitud máxima del cable entre dos aparatos es de

25 m.

Es posible realizar un funcionamiento combinado de

red y cable.

02033112.eps

130 Dräger X-zone 5500

Conectar aparatos mediante cable de comunicación

1. Encender el X-zone 5500 (véase el capítulo 3.1 en la

página 119).

2. Conectar el cable de comunicación en la parte posterior

del aparato a la toma de carga / conexión RS485 (XEXT1)

(1).

3. Conectar el extremo del cable de comunicación al relé de

conmutación / conexión RS485 (XEXT2) (2) en el segundo

aparato.

El LED de comunicación

se ilumina en color verde

en los aparatos

conectados.

Conectar más aparatos mediante cable de comunicación

siguiendo el mismo procedimiento, dado el caso.

5.1 Conexiones XEXT1 / XEXT2

5.1.1 Asignación de clavijas (pines) / propiedades

XEXT2 (macho)

RS485

1 RS485-A

2 RS485-B

3GND

Parámetros de seguridad para RS485 (XEXT2)

Ui=8,01 V; Ii = 0,105 A; Pi = 0,21 W; Ci = 250 nF; Li = 100 µH

=8,01 V; I

= 0,105 A; P

= 0,21 W; C

= 350 nF; L

= 250 µH

Co y Lo pueden estar presentes al mismo tiempo.

Salida de conmutación

4 Normalmente cerrado (NC)

5 Normalmente abierto (NO)

6 Conmutador (CO)

7 No conectado

XEXT1 (hembra)

RS485

1 RS485-A

2 RS485-B

3GND

Parámetros de seguridad para RS485 (XEXT1)

Ui=8,01 V; Ii = 0,105 A; Pi = 0,21 W; Ci = 250 nF; Li = 100 µH

=8,01 V; I

= 0,105 A; P

= 0,21 W; C

= 350 nF; L

= 250 µH

Co y Lo pueden aparecer simultáneamente.

ADVERTENCIA

Si el LED de comunicación se ilumina en color rojo,

deberá comprobarse la conexión del cable.

NOTA

Después de haber colocado todos los aparatos,

Dräger recomienda realizar una prueba de conexión

(véase el capítulo 3.4.3 en la página 122).

01233112.eps

01333112.eps

ATENCIÓN

Únicamente conectar circuitos eléctricos

intrínsecamente seguros que cumplan los parámetros

de seguridad. En caso de inobservancia se perderá la

protección contra explosiones.

La protección del cable solamente se debe conectar a

la instalación correspondiente o a una instalación

intrínsecamente segura.

ATENCIÓN

Utilizar la conexión XEXT2 para la salida de relé (pin

4, 5, 6) o para la conexión RS485 (pin 1, 2, 3). No está

permitido utilizar la conexión al mismo tiempo para

ambas aplicaciones.

02133112.eps

XEXT2

05833112.eps

XEXT1

Conectar aparatos mediante cable de comunicación

Dräger X-zone 5500 131

Cargador (sólo para uso fuera de áreas con riesgo de

explosión)

4 Tensión de carga (Um)

5 Masa - circuito de carga (GND2)

5.1.2 Conexiones RS485

Conector (1) - macho, n.º de pedido 83 24 370

Conector (2) - hembra, n.º de pedido 83 24 371

Conexión RS485 entre dos X-zone

Tipo de cable (3): Belden 3107A, 2 x 2 AWG 22

Longitud de cable: máx. 25 m entre 2 aparatos

Conexión RS485 hacia instalaciones intrínsecamente

seguras

Tipo de cable (3): p. ej., Belden 3107A, 2 x 2 AWG 22

El cableado tiene que cumplir los siguientes parámetros de

seguridad:

Ui=8,01 V; Ii = 0,105 A; Pi = 0,21 W; Ci = 250 nF; Li = 100 µH

Uo = 8,01 V; Io = 0,105 A; Po = 0,21 W; Co = 350 nF; Lo =

250 µH

Co y Lo pueden aparecer simultáneamente.

5.1.3 Conexión RS485 hacia instalaciones no

intrínsecamente seguras vía barreras Z

El X-zone se puede conectar a instalaciones no

intrínsecamente seguras (p. ej., interfaz de ordenador RS485)

a través de barreras Z. La conexión en serie de los tipos

Pepperl+Fuchs Z757 con Pepperl+Fuchs Z966H (BAS 01

ATEX 7005 y IECEx SIM 06.0012 XX) es permisible del

siguiente modo:

ATENCIÓN

Utilizar la conexión XEXT1 para cargar (pin 4, 5) o

para la conexión RS485 (pin 1, 2, 3). No está permitido

utilizar la conexión al mismo tiempo para ambas

aplicaciones.

ATENCIÓN

Prestar atención a que los conductores del cable no se

crucen.

02333112.eps

XEXT1

XEXT2

max. 25 m

03133112.eps

ADVERTENCIA

¡Peligro de explosión!

Mantener el orden de las barreras Z.

Asegurarse de que los cables no se crucen.

Asegurarse de que la longitud de los cables sea de

máx. 25 m.

A lo largo de los circuitos eléctricos

intrínsecamente seguros debe haber una conexión

equipotencial.

En caso de inobservancia se perderá la protección

contra explosiones.

132 Dräger X-zone 5500

Conectar aparatos mediante cable de comunicación

Esquema de conexiones

Tipo de cable: Belden 3107A, 2 x 2 AWG 22; longitud de cable: máx. 25 m entre X-zone 5500 y las barreras Z.

Conexión GND a XEXT2-GND opcional.

Esquema de cableado

06533112.eps

XEXT2 - RS485-A

Cable: Lc / Cc Z-Barrier:

Pepperl+Fuchs Z966H

Z-Barrier:

Pepperl+Fuchs Z757

XEXT2 - RS485-B

RS485-A

RS485-B

PEPE

XEXT2 - GND

8181

5454

363

06433112.eps

RS485

non Ex

Ex ZONE 0

Ex ZONE 1

RS485-B

RS485-A

RS485-B

GND

Z757

Z966.H

RS485-A

RS485-B

Salida de conmutación

Dräger X-zone 5500 133

6 Salida de conmutación

La salida de conmutación está prevista para la conexión a un

amplificador separador con salida de seguridad intrínseca.

Con ayuda del software para PC Dräger CC-Vision, el

comportamiento de la salida de conmutación puede

configurarse entre el ajuste NC y NO.

Ajuste de fábrica de la salida de conmutación: NC

1 Conector - hembra, n.º de pedido 83 24 371

2 Configurar personalmente la asignación de clavijas según

la aplicación

3 Tipo de cable: Belden 3107A, 2 x 2 AWG 22

Longitud de cable: máx. 25 m entre 2 aparatos o con

respecto al amplificador separador

Conexión de la salida de conmutación

7 Durante el funcionamiento

Durante el funcionamiento se muestran los valores de

medición para cada gas de medición en el X-am 5x00

instalado.

Estado de X-

zone: Estado salida de

conmutación:

Posición de trabajo

(on)

Estado salida de

conmutación:

Posición de reposo

(off)

Apagado 4 conectado con 6 4 conectado con 6

Funcionamiento

sin alarmas 4 conectado con 6 5 conectado con 6

Alarmas 5 conectado con 6 4 conectado con 6

ADVERTENCIA

Es preciso tener en cuenta el comportamiento de la

salida de conmutación en la disposición de seguridad

técnica de la conexión sucesiva.

Es imprescindible respetar los parámetros de las

salidas de conmutación para que la conmutación de

contactos no ponga en peligro la seguridad intrínseca

del aparato.

Deben conectarse únicamente circuitos de corriente

de seguridad intrínseca. La protección del cable debe

conectarse exclusivamente a la salida del amplificador

separador. La conexión XEXT2 debe emplearse

únicamente para la salida de conmutación o para una

conexión RS485. ¡Está prohibida la utilización

simultánea del conector para ambos fines!

Los cables utilizados para el contacto de alarma

deben cumplir los requisitos de las normas IEC 60079-

0, IEC 60079-11 e IEC 60079-14. El siguiente cable

cumple estas normas: Belden 3107A.

NOTA

La persona responsable del uso del X-zone 5500 debe

elaborar un documento del sistema a modo de

certificación de la seguridad intrínseca.

03433112.eps

NO CO

Tensión máxima (Ui): 20 V

Máx. corriente permanente (Ii): 0,25 A

Máx. potencia de interrupción (Pi): 3 W

¡Sólo para cargas óhmicas!

Reactancias: Ci despreciable;

Li despreciable

XEXT2

02433112.eps

03233112.eps

max. 25 m

134 Dräger X-zone 5500

Alarmas (ajustes estándar)

Se emite la señal de vida óptica y acústica (aro luminoso verde

y tono simple) en función de la configuración (1 -

60 segundos; ajuste estándar: cada 2 segundos). La señal de

vida puede configurarse con ayuda del software para PC

Dräger CC-Vision (véase el capítulo en la página 138).

Si existiera una situación de alarma, se activará la alarma

óptica y acústica (véase el capítulo 8 en la página 134).

El X-zone 5500 intensifica la alarma óptica y acústica y

transmite permanentemente la información de las alarmas a

otros X-zone 5000 por radio o por medio de cable de

comunicación.

8 Alarmas (ajustes estándar)

El X-zone 5500 está equipado con dos emisores de alarma

diferentes:

Señal óptica: aro luminoso LED (360°);

colores rojo y verde; a intervalos.

Señal acústica: claxon intenso (108 dB (A) a 1 m de

distancia / 120 dB (A) a 30 cm de distancia).

Aparato activador:

En cuanto un aparato mide una concentración de gas elevada

se convierte en el aparato activador.

El aparato activador transmite las alarmas a todos los

aparatos conectados por radio y/o mediante cable de

comunicación.

Aparato receptor:

Todos los aparatos que reciben una alarma del aparato

activador se convierten en aparatos receptores. Los aparatos

receptores generan una alarma secundaria. Si el aparato

receptor no recibe información del aparato activador, la alarma

secundaria se desactivará en los aparatos receptores tras

10 segundos.

8.1 Prealarma de concentración A1

Señal de alarma interrumpida:

Indicación con aparatos

agrupados:

Leyenda:

1 Indicación de aparato

principal

2 Número de estación local

3 Tamaño de grupo

4 Número de estación

correspondiente a la

indicación de los valores

de medición

5 Indicación de confirmación

6 Indicación de tipo de

alarma A1 / Valor de

medición (alternando)

7 Nombre de gas y unidad

Indicación con aparatos no

agrupados:

Leyenda:

1 Número de serie del X-

zone local

2 Número de serie del X-

zone que provoca la

alarma

3 Indicación de confirmación

4 Indicación de tipo de

alarma A1 / Valor de

medición (alternando)

5 Nombre de gas y unidad

La prealarma A1 no es autoalimentable y desaparece cuando

la concentración cae por debajo del umbral de alarma A1.

Con A1 en el aparato activador:

Se emite un tono simple y el aro luminoso de LED parpadea

de color rojo (alarma principal).

Con A1 en el aparato receptor:

Se emite un tono simple y el aro luminoso de LED parpadea

de color rojo-verde (alarma secundaria).

NOTA

Las indicaciones que aparecen en el X-am 5x00 se

describen en las instrucciones de uso del aparato de

medición de gas utilizado.

NOTA

Los ajustes de alarma (p. ej., autoalimentable/

confirmable) pueden configurarse con ayuda del

software para PC Dräger CC-Vision. La configuración

del X-am 5x00 resulta determinante para el

comportamiento del X-zone 5500.

Si se produce una alarma en un grupo, en todos los

aparatos se muestran las alarmas locales antes que

las alarmas ajenas.

NOTA

El aparato activador y los aparatos receptores se

diferencian entre sí a través de su alarma óptica

correspondiente.

04533112.eps

2#0

20.9

Vol%O2

ppmH2S

321

ALL

04633112.eps

0009

ARCM

ppmH2S

ARCL-0144

ALL

Alarmas (ajustes estándar)

Dräger X-zone 5500 135

Confirmar la prealarma:

Pulsar la tecla .

Las señales de alarma acústicas se apagan.

8.2 Alarma principal de concentración A2

Señal de alarma interrumpida:

Con A2 en el aparato activador:

Se emite un tono doble y el aro luminoso de LED parpadea

doblemente en color rojo (alarma principal).

Con A2 en el aparato receptor:

Se emite un tono doble y el aro luminoso de LED parpadea

doblemente en color rojo-verde (alarma secundaria).

La confirmación únicamente es posible si la concentración ha

caído por debajo del umbral de alarma A2:

Pulsar la tecla .

Las señales de alarma acústicas se apagan.

8.3 Prealarma de la batería

Señal de alarma interrumpida:

Confirmar la prealarma:

El LED de batería parpadea en color rojo.

Pulsar la tecla . Sólo se desactiva la alarma acústica.

Después de la prealarma de batería, la batería todavía

dura unos 15 minutos.

8.4 Alarma principal de la batería

Señal de alarma interrumpida:

La alarma principal de la batería

solamente se puede confirmar acústicamente:

el LED de batería parpadea en color rojo.

El aparato se apaga automáticamente después de

10 segundos.

Antes de que el aparato se apague, las alarmas óptica y

acústica se activan brevemente.

8.5 Alarma del aparato

Únicamente se muestra un código de error en caso de un error

de aparato local. Se muestra el código de error del primer error

(con el número más bajo). Si hay varios errores de aparato

locales, estos se pueden visualizar a través del modo de

información (véase el capítulo 3.1.4 en la página 120) o leerse

en el aparato con ayuda del software para PC Dräger CC-

Vision (véase el capítulo en la página 138).

Señal de alarma interrumpida:

Indicación con aparatos

agrupados:

Indicación con aparatos no

agrupados:

El aparato y/o uno o varios canales de sensor no están

operativos.

Medidas de subsanación, véase el capítulo 12 en la

página 140

Si fuera necesario, contactar a DrägerService para que se

encargue de solucionar el fallo.

Para confirmar la alarma del aparato:

Pulsar la tecla .

PELIGRO

Peligro de muerte. Abandonar la zona

inmediatamente.

Una alarma principal es autoalimentable y no puede

confirmarse (véanse las instrucciones de uso X-am

5x00).

Para O2:A1 = falta de oxígeno

A2 = exceso de oxígeno

ADVERTENCIA

¡Antes de poder acceder de nuevo a la zona, debe

efectuarse una medición de liberación!

NOTA

El error de aparato puede residir en el X-zone 5500 o

en el X-am 5x00.

El tono de advertencia puede modificarse con ayuda

del software para PC Dräger CC-Vision.

04933112.eps

ARCL-0144

ALL

0009

ARCM X5

05033112.eps

20.9

Vol%O2

ALL

X16

136 Dräger X-zone 5500

Funcionamiento con bomba (opcional)

8.6 Alarma de evacuación

Para activar una alarma de evacuación:

Según la configuración del

aparato es posible activar y

desactivar una alarma de

evacuación a través de las

siguientes funciones:

Enviar SMS al respectivo

número de teléfono del

módulo externo si es que el

módulo apoya esta

función.

Enviar un mensaje Modbus

Las señales de alarma ópticas

y acústicas son iguales como

en el caso de una alarma

principal de concentración A2.

9 Funcionamiento con bomba

(opcional)

El X-zone 5500 está equipado opcionalmente con una bomba

(véase el capítulo 22 en la página 151.)

9.1 Puesta en funcionamiento y realización

de la medición

1. Encender el X-zone 5500 (véase "Encender el aparato" en

la página 119) y utilizar la cubierta (bomba).

La bomba se activa automáticamente con el aparato

encendido a través de un contacto de conmutación

ubicado en la cubierta (bomba).

El LED de bomba parpadea en color rojo-verde.

2. Conectar el tubo flexible

de muestreo a la trampa

de agua del juego de tubo

flexible (n.º de pedido

83 21 527) y enroscar la

boquilla de conexión en el

filtro en sentido horario.

3. A continuación, realizar

una prueba de bomba. La

prueba de bomba se inicia

automáticamente.

9.2 Prueba de bomba

El LED de bomba parpadea

en color rojo/verde,

acompañado de un tono de

advertencia.

Tapar la tubuladura de

aspiración o doblar el tubo

flexible de muestreo al

comienzo del tubo

durante por lo menos

2 segundos.

ADVERTENCIA

Si se utiliza el aparato con bomba en zonas peligrosas

que requieren el uso de aparatos según "Equipment

Protection Level" (EPL) Ga (lo que corresponde, p. ej.,

al nivel 1G zona 0), deberá emplearse únicamente el

tubo flexible Viton (n.º de pedido 12 03 150) con una

longitud máxima de 30 m.

ATENCIÓN

Funcionamiento de la bomba sólo con filtro (n.° de

pedido 83 19 364). En caso contrario, la bomba puede

resultar dañada.

Si no se utiliza ningún filtro en el funcionamiento con

bomba, se extinguirá la garantía de la bomba.

Tras colocar la cubierta (bomba), se ha de llevar a

cabo una prueba de funcionamiento (véase el capítulo

3.4 en la página 121) después de haber realizado una

prueba de bomba exitosamente.

06633112.eps

NOTA

La prueba de bomba debe realizarse antes de que

transcurran 60 segundos ya que, de lo contrario, se

activará una alarma de dispositivo.

NOTA

Dräger recomienda realizar una inspección visual de

las juntas para descartar daños antes de colocar la

cubierta (bomba). En caso de detectar daños, sustituir

la cubierta (bomba).

La prueba de bomba se realiza del mismo modo que

en la bomba Dräger X-am 1/2/5000.

Durante la prueba

de bomba, el volumen de la alarma acústica se reduce

automáticamente a 80 dB (A) en el ajuste estándar.

00633112.eps

00733112.eps

02633112.eps

Funcionamiento con bomba (opcional)

Dräger X-zone 5500 137

El LED de bomba se ilumina

en color rojo.

Liberar de nuevo la

tubuladura de aspiración o el

tubo flexible de muestreo.

Si la prueba ha sido

exitosa:

El LED de bomba parpadea

en color verde, acompañado

de una señal acústica de

confirmación.

Si la prueba no ha sido exitosa:

El LED de bomba parpadea

en color rojo, acompañado de

una señal acústica continua.

La bomba se apaga

automáticamente.

Finalización del funcionamiento

1. Desconectar el X-am 5x00 según las instrucciones de uso.

Antes de que se apague el dispositivo, se activan

brevemente la alarma óptica y la acústica.

El X-zone 5500 se encuentra en el modo STANDBY.

2. Desenroscar del filtro el tubo flexible de muestreo o la

sonda Dräger.

3. Retirar la cubierta (bomba) soltando los estribos de

fijación.

La bomba se apaga.

4. Colocar la cubierta sobre la carcasa.

5. Apretar los estribos de fijación en la cubierta.

9.3 Observar durante el funcionamiento de

medición con bomba

Esperar a que transcurra el tiempo de barrido.

Antes de cada medición, barrer el tubo flexible de

muestreo Dräger o las sondas Dräger con la muestra de

aire a medir.

La fase de barrido es necesaria para eliminar y/o minimizar

cualquier influencia que se pueda presentar cuando se

utiliza un tubo flexible de muestreo o una sonda, p. ej.,

absorciones en el tubo flexible, volumen muerto.



La duración de la fase de barrido depende de factores como,

por ejemplo, el tipo y concentración del gas o vapor a medir,

material, longitud, diámetro y antigüedad del tubo flexible de

muestreo o de la sonda. Como "regla general" al utilizar un

tubo flexible de muestreo (nueva, seca, limpia) se debe contar

con un tiempo de barrido de aprox. 3 segundos por metro.

Este tiempo de barrido es aplicable adicionalmente al tiempo

de reacción del sensor (ver las instrucciones de uso del

aparato de medición de gas utilizado).

Ejemplo:

Con un tubo flexible de muestreo de 10 m de longitud, el

tiempo de barrido es de aprox. 30 segundos y el tiempo de

reacción del sensor es de aprox. 60 segundos adicionales,

por lo que el tiempo total antes de la lectura del aparato de

medición de gas será de aprox. 90 segundos.

La alarma de flujo se retrasa en función de la longitud del

tubo flexible entre 10 y 30 segundos.

9.4 Ajuste del X-zone 5500 (modo de bomba)

9.4.1 Realizar el ajuste de aire fresco

Ajustar el X-am 5x00 en aire fresco, libre de gases de

medición u otros gases que puedan interferir. En el ajuste de

aire fresco, el punto cero de todos los sensores es puesto a

cero (con la excepción de los DrägerSensor XXS O2 y XXS

CO2). En el DrägerSensor XXS O2, la indicación se establece

a 20,9 % vol., y para el DrägerSensor XXS CO2 a 0,0 % vol.

1. En caso necesario, encender el X-am 5x00 en el X-zone

5500.

1. Pulsar la tecla para abrir el menú.

2. Seleccionar Quick para visualizar el menú rápido del

X-am 5x00. Las funciones activadas del menú rápido

pueden seleccionarse pulsando la tecla .

3. Pulsar la tecla hasta que se haya seleccionado el

símbolo para el ajuste de aire fresco » «.

4. Pulsar la tecla para iniciar el ajuste de aire fresco.

Los valores de medición parpadean.

Si los valores de medición son estables:

5. Pulsar la tecla para realizar el ajuste.

6. La indicación de la concentración de gas actual cambia

con la indicación » OK «.

7. Pulsar la tecla para salir del ajuste o esperar aprox.

5 segundos.

Si se ha producido un fallo durante el ajuste de aire fresco:

Aparece la indicación de fallo » « y, en lugar del valor de

medición, se muestra » « para el sensor afectado.

00833112.eps

00933112.eps

NOTA

Para los intervalos de calibración, véanse las

instrucciones de uso / ficha de datos de los sensores

utilizados.

138 Dräger X-zone 5500

Funcionamiento con el X-am 5100 (opcional)

En este caso, repetir el ajuste de aire fresco. Dado el caso,

encargar la sustitución del sensor a personal cualificado.

9.4.2 Realizar el ajuste de sensibilidad individual

En el ajuste de sensibilidad individual toman parte todos

los sensores que pueden ajustarse.

En el ajuste de sensibilidad individual se determina la

sensibilidad de todos los sensores para el valor del gas de

prueba. Al utilizar la botella de gas de prueba 68 11 130 =

mezcla de gas con 50 ppm CO, 15 ppm H2S, 2,5 vol.-

%CH

4, 18 vol.-% O2.

1. Enroscar la válvula en la botella de gas de prueba.

2. Colocar el X-am 5x00 en el alojamiento del aparato del X-

zone 5500 y conectarlo (véase el capítulo 3.1 en la

página 119).

3. Pulsar la tecla y esperar 5 segundos para acceder al

menú de calibración.

4. Introducir la contraseña (contraseña inicial = 001).

5. Seleccionar la función de ajuste de sensibilidad individual

con la tecla . El símbolo del ajuste de sensibilidad

individual » « parpadea.

6. Pulsar la tecla para iniciar el ajuste de sensibilidad

individual.

7. Conectar el tubo flexible de la botella de gas de prueba con

el X-zone 5500.

8. Expulsar el gas de prueba hacia fuera o aspirarlo.

Los valores de medición actuales mostrados comienzan a

parpadear. Una vez alcanzado un valor de medición

estable, el parpadeo finaliza.

El ajuste se desarrolla automáticamente.

Los valores de medición mostrados se ajustan a los

valores correspondientes al gas suministrado.

Si el ajuste ha concluido y los valores de medición mostrados

son estables:

La indicación de la concentración de gas actual cambia

con la indicación » OK «.

9. Pulsar la tecla o esperar 5 segundos para finalizar del

ajuste.

El X-am 5x00 cambia al funcionamiento de medición.

10. Soltar el tubo flexible de la botella de gas de prueba del X-

zone 5500.

Si se ha producido un fallo durante el ajuste de sensibilidad

individual:

Aparece la indicación de fallo » X « y, en lugar del valor de

medición, se muestra » - - « para el sensor afectado.

En este caso, repetir el ajuste.

Dado el caso, sustituir el sensor.

10 Funcionamiento con el X-am 5100

(opcional)

El X-zone 5500 con bomba (véase el capítulo 22 en la

página 151) puede utilizarse opcionalmente con un X-am

5100.

10.1 Puesta en funcionamiento y realización

de la medición

1. Encender el X-zone 5500 (véase "Encender el aparato" en

la página 119) y utilizar la cubierta X-am 5100.

La bomba se activa automáticamente con el dispositivo

encendido a través de un contacto de conmutación

ubicado en la cubierta X-am 5100.

El LED de bomba parpadea en color rojo-verde.

2. A continuación, realizar una prueba de bomba. La prueba

de bomba se inicia automáticamente.

10.2 Prueba de bomba

NOTA

Si se utiliza un gas de mezcla con otra composición,

los valores de concentración prescritos del X-am 5x00

deben cambiarse a los valores objeto del gas de

mezcla utilizado con el software para PC "Dräger CC

Vision".

ATENCIÓN

Funcionamiento solo con filtro (n.° de pedido

83 19 364 y 83 23 016). En caso contrario, la bomba

puede resultar dañada y el sensor contaminarse.

Si no se utiliza ningún filtro en el funcionamiento con

bomba, se extinguirá la garantía de la bomba.

Tras colocar la cubierta X-am 5100, se ha de llevar a

cabo una prueba de funcionamiento (véase el capítulo

3.4.3 en la página 122) después de haber realizado

una prueba de bomba exitosamente.

NOTA

La prueba de bomba debe realizarse antes de que

transcurran 60 segundos ya que, de lo contrario, se

activará una alarma de dispositivo.

NOTA

Antes de colocar la cubierta X-am 5100, Dräger

recomienda realizar una inspección visual de las

juntas para descartar que no existan daños y no haya

suciedad en el interior de la tapa. En caso de detectar

daños en las juntas, debe sustituirse la cubierta X-am

5100. Información sobre la limpieza, véase el capítulo

14 en la página 146.

Guardar la cubierta X-am 5100 en estado seco y

limpio en caso de no utilizarla.

La prueba de bomba se realiza del mismo modo que

en la bomba Dräger X-am 1/2/5000.

Durante la prueba

de bomba, el volumen de la alarma acústica se reduce

automáticamente a 80 dB (A) en el ajuste estándar.

Configurar el aparato

Dräger X-zone 5500 139

El LED de bomba parpadea

en color rojo/verde,

acompañado de un tono de

advertencia.

Doblar el tubo flexible

entre tapa y entrada de la

bomba durante por lo

menos 2 segundos.

El LED de bomba se ilumina

en color rojo.

Liberar de nuevo la

tubuladura de aspiración o el

tubo flexible de muestreo.

Si la prueba ha sido exitosa:

El LED de bomba parpadea

en color verde, acompañado

de una señal acústica de

confirmación.

Si la prueba no ha sido exitosa:

El LED de bomba parpadea

en color rojo, acompañado de

una señal acústica continua.

La bomba se apaga

automáticamente.

Finalización del funcionamiento

Desconectar el X-am 5100 según las instrucciones de uso.

Antes de que se apague el dispositivo, se activan

brevemente la alarma óptica y la acústica.

El X-zone 5500 se encuentra en el modo STANDBY.

11 Configurar el aparato

Para configurar un aparato con configuración estándar de

forma individual, el aparato debe conectarse a un ordenador

(PC).

La comunicación se efectúa con una mochila  USB DIRA III

(n.º de pedido 83 17 409).

La configuración se efectúa con el software para PC Dräger

CC-Vision.

Pueden configurarse, entre otros, los siguientes ajustes:

Volumen del claxon

Función de radio

Frecuencias de alarma

Patrón de alarma

Transmisión de alarma

Señal de vida (patrón de iluminación, volumen del claxon)

Acciones del relé de conmutación

00733112.eps

05333112.eps

00833112.eps

00933112.eps

NOTA

Observar la documentación y la ayuda en línea del

software para PC Dräger CC-Vision.

00933112.eps

02833112.eps

140 Dräger X-zone 5500

Fallo, causa y solución

12 Fallo, causa y solución

Fallo Causa Solución

El X-zone 5500 no puede cargarse. El conector del cargador no hace

contacto correctamente con el X-zone

5500.

Comprobar que el conector del cargador

esté enchufado correctamente.

Controlar el LED de batería.

La carga inductiva no funciona, puesto

que la distancia entre el X-zone 5500 y el

cargador es excesiva.

Comprobar la distancia y, dado el caso,

eliminar suciedad de los contactos y/o

cargador.

El tiempo restante de la batería es bajo. La batería no está cargada

completamente.

Cargar la batería durante al menos 14 h

- 24 Ah.

La batería no se ha cargado con

regularidad.

Cargar la batería con regularidad, al

menos cada 2 meses, incluso con el

aparato desconectado.

La temperatura exterior es muy baja. Calentar el X-zone 5500.

La temperatura exterior es muy alta. Dado el caso, utilizar una carcasa

protectora.

La batería está defectuosa. Encargar la comprobación de la batería

al servicio de asistencia de Dräger.

La carga inductiva funciona

deficientemente puesto que la distancia

entre el X-zone 5500 y el cargador es

excesiva.

Comprobar la distancia y, dado el caso,

eliminar suciedad de los contactos y/o

cargador.

No hay conexión por radio entre los

X-zone 5500.

La función de radio no está activada. Activar la función de radio con ayuda del

software para PC Dräger CC-Vision

(véase el capítulo en la página 138).

Los X-zone 5500 están excesivamente

distanciados entre sí.

Colocar los X-zone 5500 más juntos.

Situar otros aparatos en la cadena.

Colocar el X-zone 5500 en una posición

elevada, utilizar un pedestal (n.º de

pedido 83 20 645) si fuera necesario.

La conexión por radio se ve mermada

por el entorno industrial: p. ej., paredes

de acero.

Colocar los X-zone 5500 más cerca

entre sí.

Colocar aparatos adicionales en la

cadena.

Conectar los X-zone 5500 al cable de

comunicación (véase el capítulo 5 en la

página 129).

Los X-zone 5500 están cubiertos por

materiales conductores (p. ej., reja

metálica).

Comprobar que los aparatos estén

situados libremente.

El número de red del X-zone 5500 es

diferente.

Utilizar un X-zone 5500 con el mismo

número de red. El número de red puede

configurarse con ayuda del software

para PC Dräger CC-Vision (véase el

capítulo en la página 138).

La frecuencia de radio del X-zone 5500

es diferente.

Utilizar un X-zone 5500 con la misma

frecuencia de radio.

La conexión por cable no funciona. El conector del cable no está

correctamente enchufado, la asignación

del cable es errónea o hay una rotura de

cable.

Comprobar la conexión y la asignación

del cable. Comprobar que el conector

del cable esté enchufado correctamente.

El contacto de alarma no conmuta. El conector del cable no está

correctamente enchufado, la asignación

del cable es errónea o hay una rotura de

cable.

Comprobar la conexión y la asignación

del cable. Comprobar que el conector

del cable esté enchufado correctamente.

El servicio de bomba no funciona. Se ha colocado una cubierta equivocada

(difusión).

Colocar la cubierta (bomba).

Fallo, causa y solución

Dräger X-zone 5500 141

Fallo de la bomba durante el

funcionamiento.

Formación de agua condensada en caso

de aire de aspiración frío y húmedo.

Utilizar el juego de tubo flexible con

trampa de agua (n.º de pedido 83 21

527).

Bomba fuera del rango especificado. Dejar que DrägerService compruebe la

bomba.

La prueba de flujo ha fallado. No se ha realizado la prueba de flujo. Llevar a cabo la prueba de flujo o, en su

caso, repetirla.

La cubierta (bomba o X-am 5100) no

está colocada correctamente.

Colocar la cubierta (bomba o X-am

5100) de nuevo y comprobar que haya

encajado correctamente.

El volumen del claxon es demasiado

bajo.

Se ha ajustado un volumen muy bajo. Ajustar el volumen con ayuda del

software para PC Dräger CC-Vision

(véase el capítulo en la página 138).

Señales de alarma ópticas no

detectables o detectables

deficientemente.

La configuración o el patrón no están

ajustados correctamente.

Configurar las señales de alarma ópticas

con ayuda del software para PC Dräger

CC-Vision (véase el capítulo en la

página 138).

La señal de vida no funciona. La configuración se ha ajustado

incorrectamente.

Configurar la señal de vida con ayuda

del software para PC Dräger CC-Vision

(véase el capítulo en la página 138).

No se detecta el aparato de medición de

gas.

Interfaz de infrarrojos sucia. Limpiar la interfaz de infrarrojos.

Aparato de medición de gas

incompatible.

Utilizar un X-am 5x00.

Versión de software incorrecta en el

aparato de medición de gas.

Dejar que DrägerService realice una

actualización del software.

Interfaz de infrarrojos defectuosa, el clip

del aparato de medición de gas no está

posicionado correctamente.

Cerrar el clip del X-am 5x00.

La cubierta no está colocada

correctamente.

Colocar la cubierta de nuevo y

comprobar que haya encajado

correctamente.

El X-am 5x00 se desconecta

rápidamente; no recibe alimentación.

Contactos de alimentación sucios o

húmedos.

Limpiar los contactos de alimentación.

Se muestra un error de aparato. Se ha retirado el X-am 5x00 del X-zone

5500 durante el funcionamiento.

Confirmar la alarma en el X-zone 5500,

apagar el X-zone 5500.

Contacto deficiente con el X-am 5x00. Limpiar los contactos de alimentación

del X-zone y del X-am 5x00.

Fallo Causa Solución

142 Dräger X-zone 5500

Fallo, causa y solución

12.1 Indicaciones de fallo

Símbolo especial » « y

código numérico

visualizado: Causa Solución

01 X-am 5x00 con unidad de alimentación

alcalina.

Introducir un X-am 5x00 con alimentación de

batería recargable.

02 Interrupción de la comunicación hacia el

X-zone 5500.

Comprobar la interfaz de infrarrojos en el

X-zone 5500 y en el X-am 5x00.

03 Fallo de comunicación controlador - batería

recargable X-zone 5500.

Ponerse en contacto con DrägerService.

04 Alarma principal de la batería del X-am 5x00. Comprobar los contactos de carga en el

X-zone 5500 y en el X-am 5x00.

05 Prealarma de batería del X-am 5x00. Comprobar los contactos de carga en el

X-zone 5500 y en el X-am 5x00.

06 Corriente de carga del X-am 5x00 insuficiente. Comprobar los contactos de carga en el

X-zone 5500 y en el X-am 5x00.

07 Cubierta detectada (bomba o X-am 5100), pero

ninguna bomba montada.

Utilizar la cubierta para el funcionamiento por

difusión.

(Funcionamiento no posible con el X-am 5100.)

08 Error de flujo Comprobar el tubo flexible de aspiración.

Cubierta bomba: comprobar el tubo flexible de

aspiración y el filtro de la bomba.

Cubierta X-am 5100: comprobar el filtro de

entrada de gas, la tapa, el tubo flexible y el filtro

de la bomba.

09 Cambio de estado de la cubierta (bomba o X-

am 5100) durante el funcionamiento.

Comprobar el asiento fijo de la cubierta (bomba

o X-am 5100).

10 Error de suma de comprobación de código de

programa

Ponerse en contacto con DrägerService.

11 Error de suma de comprobación de parámetros

de funcionamiento

Ponerse en contacto con DrägerService.

12 Error de suma de comprobación de parámetros

de funcionamiento

Ponerse en contacto con DrägerService.

13 Error de suma de comprobación de parámetros

de funcionamiento

Ponerse en contacto con DrägerService.

14 Error durante el test de la memoria RAM Ponerse en contacto con DrägerService.

15 Conversión ADC errónea. Ponerse en contacto con DrägerService.

16 No hay contacto con el aparato principal en el

modo de agrupación.

Comprobar la conexión por radio con el

aparato de grupo.

17 Sistema electrónico de carga defectuoso. Ponerse en contacto con DrägerService.

18 Batería profundamente descargada. Cargar el X-zone 5500.

19 Alarma principal de la batería del X-zone 5500. Cargar el X-zone 5500.

20 Prealarma de la batería del X-zone 5500. Cargar el X-zone 5500.

21 Error de aparato del X-am 5x00. Comprobar el X-am 5x00.

22 Patrón de alarma del X-am 5x00 erróneo. Ponerse en contacto con DrägerService.

23 Versión de software incorrecta en el aparato de

medición de gas.

Dejar que DrägerService realice una

actualización del software.

24 Tipo de gas o unidad desconocidos. Comprobar en los aparatos de medición de gas

por separado si todos los gases son conocidos.

No utilizar los aparatos de medición de gas con

gases desconocidos.

25 Más de 8 gases diferentes en un grupo. Comprobar el equipamiento de sensores

dentro del grupo y cambiar los aparatos de

medición de gas o sacarlos del grupo en caso

necesario.

Fallo, causa y solución

Dräger X-zone 5500 143

26 El dispositivo de vigilancia del Modbus no fue

reinicializado por el módulo externo.

Verificar la conexión hacia el módulo externo o

apagar el X-zone 5500.

29 Alarma principal de la batería Cargar el X-zone 5500.

30 Batería profundamente descargada. Cargar el X-zone 5500.

31 Sistema electrónico de carga defectuoso. Ponerse en contacto con DrägerService.

32 Fallo de comunicación controlador batería

recargable

X-zone 5500.

Ponerse en contacto con DrägerService.

Símbolo especial » « y

código numérico

visualizado: Causa Solución

144 Dräger X-zone 5500

Mantenimiento

13 Mantenimiento

13.1 Intervalos de mantenimiento

Someter el aparato a inspecciones al menos anualmente

efectuadas por personal especializado.

Cargar la batería después de cada uso o, a más tardar,

cuando se active la alarma de la batería.

Mantenimiento anual por parte de técnicos especializados.

Según las indicaciones propias de seguridad, los hechos

técnicos del proceso y los requisitos técnicos del aparato,

debe determinarse la longitud de los intervalos de

inspección y en caso necesario reducirla.

Para contratar un servicio técnico, así como para las

reparaciones, se recomienda el servicio de asistencia de

Dräger.

13.2 Cambiar el filtro

13.2.1 Cambio del filtro de la bomba

1. Desenroscar la boquilla de conexión del filtro.

2. Soltar los estribos de fijación de la cubierta (bomba).

3. Desmontar la cubierta (bomba).

4. Desenroscar el filtro

girándolo en sentido

antihorario.

5. Enroscar un filtro nuevo

(n.° de pedido 83 19 364)

girándolo en sentido

horario en el dispositivo.

6. Colocar la cubierta

(bomba) sobre la carcasa.

7. Apretar los estribos de

fijación de la cubierta

(bomba).

8. Enroscar la boquilla de

conexión en el nuevo

filtro.

13.2.2 Cambio del filtro de entrada de gas (solo en caso

de funcionamiento con el X-am 5100)

1. Desenroscar el filtro de

entrada de gas girándolo

en sentido horario.

2. Enroscar un filtro de

entrada de gas nuevo (n.°

de pedido 83 23 016)

girándolo en sentido

horario en el dispositivo.

13.3 Cambiar las baterías recargables

Sólo se deben usar los siguientes tipos:

Pack de baterías, 24 Ah (PBT 00X1), n.º de pedido 83

22 921

1. Desconectar el aparato (véase el capítulo 3.2 en la

página 120).

2. Soltar los tornillos (tornillo

de cabeza cilíndrica M5

con hexágono interior) en

la parte inferior de la

carcasa.

3. Levantar la parte superior

de la carcasa y soltar la

conexión enchufable de la

placa base.

NOTA

Para los aparatos de medición de gas utilizados son

aplicables los intervalos de mantenimiento indicados

en las instrucciones de uso correspondientes.

NOTA

Solo es posible realizar un cambio de filtro en caso de

funcionamiento con bomba o en caso de

funcionamiento con X-am 5100.

01433112.eps

NOTA

Dräger recomienda cambiar el filtro de entrada de gas

con mayor o menor frecuencia en función de su

exposición al polvo.

ADVERTENCIA

¡Peligro de explosión!

No cambiar las baterías recargables en áreas con

riesgo de explosión. Las baterías recargables son

parte de la autorización Ex.

05733112.eps

01533112.eps

Mantenimiento

Dräger X-zone 5500 145

4. Soltar las cuatro tuercas

M5.

5. Soltar el cableado de la

placa base.

6. Sustituir el bloque de

baterías usado por uno

nuevo.

7. Enchufar el cableado en

la placa base.

8. Comprobar el asiento

correcto de la

junta tórica.

9. Apretar las cuatro tuercas

M5.

10. Colocar la conexión enchufable en la placa base.

11. Colocar la parte superior de la carcasa sobre la parte

inferior

(prestar atención a la posición preferencial).

12. Apretar los tornillos (tornillo de cabeza cilíndrica M5 con

hexágono interior) en la parte inferior de la carcasa

(120 Ncm ±20 Ncm).

13.4 Cargar las baterías

Para proteger las baterías debe realizarse la carga dentro de

un margen de temperaturas de 5 a 35 °C. Al abandonar el

margen de temperaturas, la carga se interrumpe

automáticamente y continúa también automáticamente tras

entrar de nuevo en el margen de temperaturas.

Durante el proceso de carga, el LED de batería parpadea con

una frecuencia de 1 Hz de color rojo, rojo/verde o verde en

función del estado de carga de la batería. En cuanto haya

concluido el proceso de carga, el LED de batería se ilumina de

forma permanente de color verde.

13.4.1 Carga inductiva

1. Conectar la bandeja cargadora con el cable del aparato a

la red eléctrica.

La luz de control de la bandeja cargadora se ilumina de

color verde.

2. Colocar el aparato sobre la bandeja cargadora.

El tiempo de carga es normalmente: < 14 h (24 Ah).

ADVERTENCIA

¡Peligro de explosión!

No arrojar las baterías / baterías recargables al fuego

y no abrirlas violentamente.

Eliminar las baterías / baterías recargables de acuerdo

con las normativas nacionales.

NOTA

Después de cambiar el bloque de baterías

recargables, se recomienda efectuar una carga

completa.

ADVERTENCIA

¡Peligro de explosión!

No cargar las baterías bajo tierra (en la mina) ni en

zonas con peligro de explosión. Los cargadores no

están construidos según las directivas sobre grisú y

protección contra explosiones.

ATENCIÓN

El manejo de cargadores con alimentación de red por

parte de personas con implantes está permitido

únicamente si los marcapasos o implantes activos

cumplen las disposiciones legales relevantes. Dräger

garantiza solamente la conformidad con la directiva

2004/108/CE.

01633112.eps

NOTA

La bobina del emisor del cargador inductivo genera un

campo magnético alterno de baja intensidad. Durante

el funcionamiento se cumplen todos los requisitos de

las normas vigentes sobre interferencias

electromagnéticas. Se cumplen los requisitos legales

de la directiva 2004/108/CE.

La garantía de la batería quedará extinguida si el

aparato no se carga por completo al menos cada

2 meses cuando esté fuera de servicio.

Si no se utiliza un aparato, Dräger recomienda

almacenarlo estando colocado en la bandeja

cargadora (n.º de pedido 83 20 626).

ATENCIÓN

¡Peligro de incendio/deterioro del aparato!

¡Utilizar exclusivamente cargadores inductivos

Dräger!

No colocar objetos metálicos sobre la bandeja

cargadora.

NOTA

Con el fin de garantizar una buena transferencia de la

energía no debe haber suciedad entre el cargador y el

X-zone 5500.

146 Dräger X-zone 5500

Cuidados

13.4.2 Carga con cable

1. Enchufar el cable de carga en la toma ubicada en la parte

posterior del aparato.

2. Conectar la fuente de alimentación a la red eléctrica.

El tiempo de carga es normalmente: < 14 h (24 Ah)

14 Cuidados

En caso de mucha

suciedad, el dispositivo

puede limpiarse con agua

fría y un detergente

estándar (no válido para

la tapa (1) de la cubierta

X-am 5100 (2)). Si fuera

necesario, utilizar una

esponja para el lavado.

Al limpiar la tapa (1) de la

cubierta X-am 5100 (2),

solamente utilizar isopropanol y dejar secar al aire.

Para limpiar los dispositivos de medición de gas, tener en

cuenta las instrucciones de uso correspondientes.

Al limpiar las cubiertas X-am, observar que las juntas no

sufran daños.

Secar el aparato con un paño.

Limpiar las ranuras y las cavidades con aire comprimido o

un pincel.

Asegurarse de que los contactos de alimentación del

alojamiento del aparato no tienen residuos.

Para el cuidado de los contactos de alimentación del X-am

5x00, se recomienda utilizar la grasa para contactos

"Electrolube CG60" de la empresa H K Wentworth Ltd.,

Swadlincote, Gran Bretaña (n.º de pedido 83 24 826).

Aplicar la grasa de manera ahorrativa y observar las

indicaciones del fabricante.

El bloque de contactos se puede cambiar en caso de

demasiada suciedad o de deterioro. Para cambiar el

bloque de contactos, véanse las instrucciones de montaje

adjuntas del bloque de contactos X-zone 5500.

15 Transporte

Durante el transporte del X-zone 5500 con el X-am 5x00 sin

montar, es preciso cerciorarse de que el alojamiento del

aparato y, en especial, los contactos de alimentación estén

protegidos contra cualquier tipo de suciedad.

16 Eliminación

Eliminar el producto según las normativas en vigor.

16.1 Indicaciones para la eliminación

16.2 Eliminación de la batería

17 Rangos de frecuencia

En otros países, los rangos de frecuencia pueden diferir.

ATENCIÓN

¡Peligro de incendio/deterioro del aparato!

¡Utilizar exclusivamente accesorios de carga Dräger!

NOTA

Si no se utiliza el aparato, Dräger recomienda

almacenarlo estando colocado en la bandeja

cargadora (n.º de pedido 83 20 626) o en el cargador

enchufable (n.º de pedido 83 20 749).

06733112.eps

ATENCIÓN

¡Posible deterioro del sistema electrónico!

Si el X-zone se transporta o almacena sin bloque de

contactos montado, es posible que entre agua al

aparato a través del orificio y dañe el sistema

electrónico.

Nunca transporte o almacene el X-zone si el bloque de

contactos no está montado.

Según la directiva 2002/96/CE, este producto no debe

eliminarse como residuo doméstico. Por este motivo

está identificado con el símbolo contiguo.

Dräger recoge el producto de forma totalmente

gratuita. La información a este respecto está

disponible en las delegaciones nacionales y en

Dräger.

Según la directiva 2006/66/CE, las pilas y baterías no

deben eliminarse como residuos sólidos urbanos. Por

este motivo están identificadas con el símbolo

contiguo. Eliminar las pilas y baterías según las

directivas vigentes en puntos de recogida de baterías.

País, región Rango de frecuencia

(MHz)

UE, Suiza, Noruega, Turquía 868

Sudáfrica 868

EE.UU./Canadá 915

Singapur 868

Australia 915

India 915

Rusia 433

Características técnicas

Dräger X-zone 5500 147

18 Características técnicas

Cargador inductivo:

Dimensiones: aprox. 490 x 300 x 300 mm

(alto x ancho x profundo)

Peso:

con batería, 24 Ah aprox. 10 kg

Condiciones

ambientales:

Durante el funcionamiento

Durante el

almacenamiento

-20°C a +50°C

-20°C a +70°C

700 a 1300 hPa

máx. 95% de humedad relativa

Alarmas:

Óptica, LED de 360° señal de vida verde;

señal de alarma roja;

alarma secundaria verde/roja

Acústica, 360° 108 dB (A) a 1 m de distancia

120 dB (A) a 30 cm de distancia

Batería:

Tiempo de

funcionamiento, 24 Ah

(20 °C)

120 horas con 15 minutos de

alarma por día y X-am 5x00

totalmente equipado

Tiempo de carga, 24 Ah < 14 horas

Entrada de carga XEXT1:

(Límites Ex):

U = 15 V, nominal

I = 2,5 A, nominal

Um = 30 V

Im = 10 A

Bomba: hasta 30 m de tubo flexible

0,5 L/min

Conexión en red de

aparatos:

Pueden conectarse hasta 25

aparatos en una red por radio.

Posibilidad de funcionamiento

combinado por radio/cable.

Frecuencias conmutables de

433/868/915 MHz (por

DrägerService) con un

alcance típico de 100 m en el

ámbito industrial (influencias

medioambientales pueden

afectar al alcance).

Establecimiento automático de

la comunicación por radio.

Salida de conmutación:

Tensión máx. (Ui):

Máx. corriente de

conmutación (Ii):

Máx. corriente

permanente:

Máx. potencia de

interrupción (Pi):

¡Sólo para cargas

óhmicas!

Reactancias

Sin conmutación a:

20 V

0,25 A

3 W - ¡Sólo para cargas óhmicas!

Ci despreciable;

Li despreciable

Cargas capacitivas o

inductivas

Homologaciones: Las homologaciones se indican en

la placa de características.

Nº de serie (año de

fabricación)

El año de fabricación se determina

por la 3ª letra del número de

fabricación indicado en la placa de

características: B=2010, C=2011,

D=2012, E=2013, F=2014,

G=2015, H=2016, etc.

Ejemplo: Número de serie ARFH-

0054, la 3ª letra es la F, es decir, el

año de fabricación es 2014.

Rango de medida: véase el manual técnico

Dräger X-am 5x00.

Entrada (Input)

Salida (Output)

100 a 240 V / 50 a 60 Hz 40 W

15 V/2 A

Carga con 0 °C a +40 °C

máx. 95 % de humedad relativa

Nivel de suciedad 2

Categoría de sobretensión II

Tipo de protección IP 40

148 Dräger X-zone 5500

Asignación de teclas del X-zone 5500

19 Asignación de teclas del X-zone 5500

20 Visión general de los LED de

estado

LED de batería

(Muestra el estado de la batería.)

LED de comunicación

(Muestra el estado de conexión cuando varios aparatos están conectados por radio o mediante cable de comunicación.)

Las siguientes funciones de teclas se refieren a las teclas del X-zone 5500.

Operación Significado

Pulsar la tecla una vez Confirmación de errores del dispositivo y prealarmas.

Pulsar la tecla durante 3 s Cambio del modo OFF al modo STANDBY o cambio del modo STANDBY al modo

ON.

Pulsar la tecla y durante 3 s Cambio al modo OFF.

Pulsar la tecla una vez En el aparato principal: ampliar el grupo / finalizar el proceso de búsqueda.

Pulsar la tecla durante 3 s En el aparato principal: reducir el grupo.

En un aparato de grupo: borrar la información de agrupación.

3Pulsar 3 veces la tecla En el aparato principal: activar la supervisión de grupo.

3Pulsar durante 3 segundos la tecla y

3 veces la tecla

En el aparato principal: desactivar temporalmente la supervisión de grupo.

Color Estado de LED Modo de funcionamiento

de los aparatos Significado

apagado apagado Modo OFF El aparato está apagado.

rojo

encendido Modo ON/STANDBY

Estado de carga inferior al 33 %.

rojo/verde Estado de carga entre el 33 % y el 66 %.

verde Estado de carga superior al 66 %.

rojo

Modo ON/STANDBY

Prealarma de la batería

rojo Alarma principal de la batería; el Dräger X-zone 5500 se apaga

después de 10 s.

rojo Modo OFF Intento de encendido en el modo OFF con la batería vacía (10 s

encendido).

rojo

Modo ON/STANDBY

en bandeja cargadora

El X-Zone 5500 se carga, estado de carga inferior al 33 %.

rojo/verde El X-Zone 5500 se carga, estado de carga entre el 33 % y el

66 %.

verde El X-Zone 5500 se carga, estado de carga superior al 66 %.

verde X-zone 5500 completamente cargado.

Color Estado de LED Supervisión de grupo Significado

verde encendido

apagado / aparato no

agrupado

Se ha detectado al menos otro X-zone 5500 por radio o

mediante conexión por cable.

activado En el aparato principal: aparato conectado al grupo.

En un aparato de grupo: aparato conectado al aparato principal.

verde desactivado temporalmente X-zone 5500 conectado con el grupo.

Visión general de los LED de estado

Dräger X-zone 5500 149

LED de bomba

(Muestra el estado de la bomba.)

LED de agrupación

(Muestra el estado de la agrupación.)

rojo encendido

aparato no agrupado No se ha detectado ningún otro X-zone 5500 por radio o

mediante conexión por cable.

activado

Alarma en el aparato principal: al menos un aparato del grupo no

está conectado.

Alarma en un aparato de grupo: no hay conexión con el aparato

principal.

rojo desactivado temporalmente

En el aparato principal: al menos un aparato del grupo no está

conectado.

En un aparato de grupo: no hay conexión con el aparato

principal.

Color Estado de LED Supervisión de grupo Significado

Color Estado de LED Modo de funcionamiento

de los aparatos Significado

apagado apagado Modo STANDBY El aparato se encuentra en el modo STANDBY.

apagado

Modo ON

No se ha detectado ningún adaptador de bomba.

rojo/verde Es necesario realizar una prueba de flujo.

rojo Prueba de flujo en curso.

verde

encendido

Prueba de flujo realizada con éxito, bomba en funcionamiento.

rojo Error de flujo (p. ej., debido a un caudal insuficiente o a la falta

de una prueba de flujo).

Color Estado de LED Jerarquía de aparatos Significado

apagado apagado

X-zone 5500

X-zone 5500 no agrupado.

verde X-zone 5500 no agrupado, puede agregarse a un grupo.

rojo Se han localizado varios aparatos principales, el X-zone 5500 no

puede ser agrupado.

verde encendido

Aparato de grupo

El X-zone 5500 está agrupado.

verde El X-zone 5500 puede ser eliminado de un grupo.

rojo/verde encendido

Aparato principal

El X-zone 5500 es un aparato principal.

rojo/verde El grupo del aparato principal puede ser ampliado.

rojo/verde El grupo del aparato principal puede ser reducido.

150 Dräger X-zone 5500

Visión general de las señales de aro luminoso y altavoz (claxon)

21 Visión general de las señales de aro luminoso y altavoz (claxon)

Nombre de señal Aro luminoso Claxon

Modo OFF Apagado Apagado

Señal de encendido y señal de apagado Todos los LED rojos se encienden

por 1 s,

luego todos los LED verdes se

encienden por 1 s

y todos los LED de estado se

encienden por 1 s.

Señal acústica continua durante 1 s

con volumen1 disminuido

1 Volumen disminuido debido a protección auditiva: 80 dB (A) (ajuste estándar). El volumen disminuido no debe ser superior al volumen

"máximo" configurado por el cliente.

Error de aparato del X-zone 5500, aparato

activador2

2 Aparato que ha activado la alarma.

Parpadeo triple periódico de los LED

rojos

Señal acústica triple periódica a

máximo3 volumen

3 Máximo volumen: volumen máximo que el usuario ha ajustado en la configuración (p. ej., 108 dB (A)).

Alarma principal de concentración, aparato

activador2)

Parpadeo doble periódico de los

LED rojos

Señal acústica doble periódica a

máximo3)volumen

Prealarma de concentración, aparato activador2) Parpadeo simple periódico de los

LED rojos

Señal acústica simple periódica a

máximo3)volumen

Error de aparato del X-zone 5500, aparato

receptor4

4 Aparato que ha recibido la alarma del aparato activador.

Parpadeo triple periódico de los LED

rojos y verdes5

5 Si el usuario ha habilitado la transmisión de un error del aparato receptor.

Señal acústica triple periódica a

máximo 3) volumen 5)

Prealarma de concentración, aparato receptor4) Parpadeo simple periódico de los

LED rojos y verdes 5)

Señal acústica simple periódica a

máximo3) volumen 5)

Alarma principal de concentración, aparato

receptor4)

Parpadeo doble periódico de los

LED rojos y verdes 5)

Señal acústica doble periódica a

máximo3) volumen 5)

Señal de confirmación - Señal acústica simple prolongada a

volumen disminuido1)

Señal de requerimiento - Señal acústica simple periódica

(1 Hz) a volumen disminuido1)

Señal de vida (con prueba de bomba omitida) Parpadeo simple periódico de los

LED verdes

Señal acústica simple periódica a

máximo3) volumen6

6 Frecuencia según la configuración del usuario.

Encendido con estado de carga < alarma principal

de la batería

- Señal acústica triple periódica a

volumen disminuido1)

Prealarma de la batería del X-zone 5500 Parpadeo triple periódico de los LED

rojos

Señal acústica triple periódica a

máximo3) volumen

Alarma principal de la batería del X-zone 5500 Parpadeo triple periódico de los LED

rojos durante 10 s, a continuación el

X-zone 5500 cambia al modo OFF

Señal acústica doble periódica a

máximo3) volumen durante 10 s, a

continuación el

X-zone 5500 cambia al modo OFF

Requerimiento de prueba de flujo 1 Hz rojo Señal acústica simple periódica

(1 Hz) a volumen disminuido1)

Prueba de flujo en curso - -

Prueba de flujo realizada con éxito Aro LED verde encendido durante

Lista de referencias

Dräger X-zone 5500 151

22 Lista de referencias

Denominación y descripción N.º de pedido

Dräger X-zone 5500,

868 MHz, 24 Ah

83 24 819

Dräger X-zone 5500,

868 MHz, 24 Ah, bomba

83 24 821

Dräger X-zone 5500,

915 MHz, 24 Ah

83 24 823

Dräger X-zone 5500,

915 MHz, 24 Ah, bomba

83 24 825

Dräger X-zone 5500,

433 MHz, 24 Ah

83 24 811

Dräger X-zone 5500,

433 MHz, 24 Ah, bomba

83 24 815

Cargadores:

Cargador inductivo:

EE. UU., Japón

83 22 076

Cargador inductivo:

Reino Unido

83 22 077

Cargador inductivo:

China, Australia

83 22 078

Cargador inductivo:

India, Sudáfrica

83 22 079

Cargador inductivo:

Europa, Rusia

83 22 080

Cable RS485 83 21 669

Cargador enchufable 83 20 749

Denominación y descripción N.º de pedido

Accesorios:

Pack de baterías, 24 Ah

(Dräger X-zone 5500)

83 22 921

Anillo amortiguador de alarma

(Dräger X-zone 5500)

83 20 110

Pedestal (Dräger X-zone 5500) 83 20 645

Cubierta Dräger X-am 5000/5600 -

difusión (Dräger X-Zone 5500)

83 23 935

Cubierta Dräger X-am 5000/5600 -

bomba (Dräger X-Zone 5500)

83 23 936

Cubierta Dräger X-am 5100 -

bomba (Dräger X-Zone 5500)

83 23 938

Adaptador para prueba de

funcionamiento

(Dräger X-zone 5500)

83 23 314

Tapa de cierre para toma de carga y

comunicación

18 93 632

USB DIRA con cable USB

(adaptador de infrarrojos USB para la

comunicación Dräger X-zone 5500 –

ordenador)

83 17 409

Filtro de entrada de gas X-am 5100 (5

unid.)

83 23 016

Bloque de contactos X-zone 5500 83 25 323

Grasa de contacto 83 24 826

Conector macho (X-zone) 83 24 370

Conector hembra (X-zone) 83 24 371

X-zone Com 8324383

Juego de pie y cinturón X-zone Com 83 24 384

Dräger X-zone Switch Off 83 22 260

Dräger X-zone Switch On 83 22 270

Accesorios de la bomba

Juego de tubo flexible (trampa de agua,

tubo flexible de caucho fluorado (

10 cm), filtro)

83 21 527

Filtro para bomba 83 19 364

Trampa de agua 68 05 473

Sonda flotador con accesorios 83 18 371

Tubo flexible de caucho fluorado 12 03 150

Tubo flexible de goma 11 80 681

Tubo flexible Tygon®1

1 Tygon® es una marca registrada propiedad de Saint-Gobain

Corporation.

83 20 766

152 Dräger X-zone 5500

Inhoud

1 Voor uw veiligheid. . . . . . . . . . . . . . . . . . . . . . . .153

1.1 Algemene veiligheidsaanwijzingen . . . . . . . . . . . .153

1.2 Betekenis van de waarschuwingssymbolen . . . . .153

2 Beschrijving . . . . . . . . . . . . . . . . . . . . . . . . . . . . .154

2.1 Productoverzicht . . . . . . . . . . . . . . . . . . . . . . . . . .154

2.2 Beschrijving van de werking . . . . . . . . . . . . . . . . . 155

2.3 Gebruiksdoel . . . . . . . . . . . . . . . . . . . . . . . . . . . .155

3 Werking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .155

3.1 Apparaat inschakelen . . . . . . . . . . . . . . . . . . . . . .156

3.2 Apparaat uitschakelen . . . . . . . . . . . . . . . . . . . . . 157

3.3 Voeding van de X-am 5x00 met NiMH-accu in de

X-zone 5500 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157

3.4 Functietest met gas uitvoeren . . . . . . . . . . . . . . .158

3.5 Verbindingstest uitvoeren . . . . . . . . . . . . . . . . . . .159

3.6 Alarmdempingsring . . . . . . . . . . . . . . . . . . . . . . . .159

4 Apparaat draadloos verbinden. . . . . . . . . . . . . .160

4.1 Open draadloos netwerk (standaardconfiguratie) . 160

4.2 Gesloten draadloos netwerk (groep) . . . . . . . . . .161

4.3 Apparaat plaatsen . . . . . . . . . . . . . . . . . . . . . . . .165

5 Apparaten via datakabel verbinden . . . . . . . . . .167

5.1 Aansluitingen XEXT1 / XEXT2 . . . . . . . . . . . . . . .167

6 Schakeluitgang . . . . . . . . . . . . . . . . . . . . . . . . . .169

7 Tijdens het gebruik . . . . . . . . . . . . . . . . . . . . . . .171

8 Alarmen (standaardinstellingen) . . . . . . . . . . . .171

8.1 Concentratie-vooralarm A1 . . . . . . . . . . . . . . . . . .171

8.2 Concentratie-hoofdalarm A2 . . . . . . . . . . . . . . . . .172

8.3 Accu-vooralarm . . . . . . . . . . . . . . . . . . . . . . . . . .172

8.4 Accu-hoofdalarm . . . . . . . . . . . . . . . . . . . . . . . . .172

8.5 Apparaatalarm . . . . . . . . . . . . . . . . . . . . . . . . . . .172

8.6 Evacuatiealarm . . . . . . . . . . . . . . . . . . . . . . . . . . .173

9 Werking met pomp (optioneel). . . . . . . . . . . . . .173

9.1 Ingebruikname en uitvoering van de meting . . . . . 173

9.2 Pomptest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .173

9.3 Tijdens de pompmodus in acht nemen . . . . . . . . . 174

9.4 Afstelling X-zone 5500 (pompmodus) . . . . . . . . .174

10 Bedrijf met X-am 5100 (optioneel) . . . . . . . . . . . 175

10.1 Ingebruikname en uitvoering van de meting . . . . . 175

10.2 Pomptest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .175

11 Apparaat configureren . . . . . . . . . . . . . . . . . . . .176

12 Storing, oorzaak en oplossing . . . . . . . . . . . . . . 177

12.1 Storingssymbolen . . . . . . . . . . . . . . . . . . . . . . . . . 179

13 Instandhouding . . . . . . . . . . . . . . . . . . . . . . . . . .180

13.1 Onderhoudsintervallen . . . . . . . . . . . . . . . . . . . . . 180

13.2 Filter verwisselen . . . . . . . . . . . . . . . . . . . . . . . . .180

13.3 Accu's vervangen . . . . . . . . . . . . . . . . . . . . . . . . .180

13.4 Accu's laden . . . . . . . . . . . . . . . . . . . . . . . . . . . . .181

14 Onderhoud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 182

15 Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .182

16 Afvoeren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .182

16.1 Aanwijzingen voor afvoeren . . . . . . . . . . . . . . . . .182

16.2 Afvoeren van batterijen en accu's . . . . . . . . . . . . .182

17 Frequentiebereiken . . . . . . . . . . . . . . . . . . . . . . .182

18 Technische gegevens . . . . . . . . . . . . . . . . . . . . .183

19 Toetsbezetting van de X-zone 5500 . . . . . . . . . .184

20 Overzicht van de status-LED's . . . . . . . . . . . . . .184

21 Overzicht lichtring- en claxonsignalen . . . . . . .186

22 Bestellijst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .187

Voor uw veiligheid

Dräger X-zone 5500 153

1 Voor uw veiligheid

1.1 Algemene veiligheidsaanwijzingen

Het is belangrijk om voor gebruik van dit product deze

gebruiksaanwijzing en de gebruiksaanwijzing van de

bijbehorende producten zorgvuldig door te lezen.

De gebruiksaanwijzing strikt opvolgen. De gebruiker moet

de aanwijzingen volledig begrijpen en strikt opvolgen. Het

product mag uitsluitend worden gebruikt voor de

doeleinden, zoals gespecificeerd in het document onder

'Beoogd gebruik'.

Gooi deze gebruiksaanwijzing niet weg. Zorg ervoor dat de

gebruiksaanwijzing wordt bewaard en op de juiste manier

wordt opgevolgd door gebruikers van het product.

Dit product mag alleen worden gebruikt door opgeleid en

competent personeel.

Het is belangrijk de lokale en nationale voorschriften strikt

op te volgen die van toepassing zijn op dit product.



Het apparaat moet regelmatige inspecties en onderhoud door

vakkundig personeel ondergaan (zie ook IEC 60079-17).

Alleen opgeleid en vakkundig personeel mag controle-,

reparatie- en onderhoudswerkzaamheden, zoals in deze

gebruiksaanwijzing beschreven, uitvoeren aan het

apparaat (zie hoofdstuk 13 op pagina 180).

Onderhoudswerkzaamheden die in deze

gebruiksaanwijzing niet gedetailleerd zijn omschreven,

mogen alleen worden uitgevoerd door Dräger of deskundig

personeel opgeleid door Dräger. Dräger adviseert het

afsluiten van een Dräger-servicecontract.

Maak voor onderhoudswerkzaamheden alleen gebruik van

originele Dräger-onderdelen en -toebehoren, om de juiste

werking van het product te kunnen blijven waarborgen.

Maak geen gebruik van een defect of onvolledig product.

Voer geen aanpassingen uit aan het product.

Stel Dräger op de hoogte als zich fouten of defecten in de

onderdelen voordoen.

De elektrische aansluiting met apparatuur die niet in deze

gebruiksaanwijzing is vermeld, is alleen na overleg met de

fabrikant of een deskundige toegestaan.

Apparatuur en onderdelen die in een explosiegevaarlijke

omgeving worden gebruikt en zijn getest en goedgekeurd

volgens nationale, Europese of internationale richtlijnen

betreffende het gebruik in een explosiegevaarlijke

omgeving, mogen alleen in werking worden gesteld

wanneer is voldaan aan de wettelijke voorschriften. Er

mogen geen wijzigingen worden aangebracht in

apparatuur of onderdelen. Het gebruik van defecte of

onvolledige producten is niet toegestaan. Bij

reparatiewerkzaamheden aan deze apparaten of

componenten moeten de betreffende bepalingen worden

opgevolgd.

1.2 Betekenis van de

waarschuwingssymbolen

De volgende waarschuwingssymbolen worden in dit document

gebruikt om de bijbehorende waarschuwingsteksten aan te

duiden en te accentueren, die een verhoogde aandacht van de

gebruiker vereisen. De betekenissen van de

waarschuwingssymbolen zijn als volgt gedefinieerd:

GEVAAR

Wijst op een direct gevaarlijke situatie. Wanneer deze

niet wordt voorkomen, leidt dit tot de dood of ernstig

letsel.

WAARSCHUWING

Wijst op een potentieel gevaarlijke situatie.

Wanneer deze niet wordt voorkomen, kan dit leiden dit

tot de dood of ernstig letsel.

VOORZICHTIG

Wijst op een potentieel gevaarlijke situatie. Wanneer

deze niet wordt voorkomen, kan dit leiden tot letsel of

schade aan het product of het milieu. Kan ook worden

gebruikt als waarschuwing tegen ondeskundig

gebruik.

AANWIJZING

Extra informatie over het gebruik van het product.

154 Dräger X-zone 5500

Beschrijving

2 Beschrijving

2.1 Productoverzicht

Voorzijde

1 Draaggreep

2 LED-alarmlichtring

3 Inductielader

4 Sluitbeugel

5 Instrumenthouder

6 X-am 5000/5600 diffusiemodus

7 Houder X-am 5000/5600 pompmodus (optioneel)

8 Houder X-am 5100 pompmodus (optioneel)

9 Kap X-am 5100

10 Accu-LED

11 Communicatie-LED

12 Pomp-LED

13 Groeperings-LED

14 -toets

15 - / toets voor draadloos netwerk

Achterzijde

16 Beknopte handleiding

17 Aansluiting schakelrelais / RS485-aansluiting (XEXT2)

18 Aansluiting laadcontact / RS485-aansluiting (XEXT1)

Displays

19 IR-interface

20 Pompuitgang (optioneel)

21 Pompingang (optioneel)

22 Verwisselbaar contactblok

00133112.eps

15 14

00233112.eps

00333112.eps

Werking

Dräger X-zone 5500 155

2.2 Beschrijving van de werking

De alarmversterker Dräger X-zone 5500 (hierna X-zone 5500

genoemd) is bedoeld voor gebruik in een industriële omgeving

in een bepaald temperatuurbereik voor een continue werking

van maximaal 5 dagen. Meerdere X-zone 5500 kunnen

draadloos en/of via een datakabel worden gegroepeerd tot een

seriegeschakelde alarmlijn. Bij alarm wordt het alarm door alle

verbonden X-zone 5500 weergegeven. Het

gasmeetinstrument Dräger X-am 5000, X-am 5100 of Dräger

X-am 5600 (de gasmeetinstrumenten worden hierna X-am

5x00 genoemd) dient voor het genereren van het alarm. De

X-am 5x00 is via een infrarood interface aan de X-zone 5500

gekoppeld. Naast het genereren van alarmen dient de X-am

5x00 als gebruikersinterface voor de X-zone 5500. Genereert

de X-am 5x00 een gasalarm, dan wordt dit naar de X-zone

5500 gestuurd en zowel akoestisch als optisch versterkt.

Toegelaten toebehoren, dat voldoet aan de gespecificeerde

veiligheidsparameters, kan op de RS485-verbinding worden

aangesloten.

2.3 Gebruiksdoel

De X-zone 5500 is een explosieveilige, draagbare

alarmversterker voor quasi-stationaire bewaking in zones met

explosiegevaar.

De X-zone 5500 kan in combinatie met de

gasmeetinstrumenten X-am 5000/5100/5600 worden gebruikt

(certificaten DEMKO 07 ATEX 143500X, IECEx ULD

07.0004x, BVS 10 ATEX E 080 X en IECEx BVS 10.0053X).

Het apparaat mag uitsluitend in gebieden worden gebruikt met

laag risico voor mechanische trillingen. Meerdere X-zone 5500

kunnen in een automatisch netwerk functioneren.

De X-zone 5500 is binnen een temperatuurbereik van -20 °C

tot +50 °C geschikt om in explosiegevaarlijke omgevingen van

zone 0, zone 1 of zone 2 te worden gebruikt, waarin gassen

van explosieklassen IIA, IIB, of IIC en van temperatuurklasse

T3/T4 kunnen voorkomen.

3Werking

Gebruik onder de

toelatingsvoorwaarden:

Te gebruiken

gasmeetinstrumenten:

ATEX, IECEx Dräger X-am 5000 (MQG 0000)

Dräger X-am 5000 (MQG 001*)

Dräger X-am 5100 (MQG 002*)

Dräger X-am 5600 (MQG 01**)

CSA Dräger X-am 5000 (MQG 0000)

Dräger X-am 5000 (MQG 001*)

Dräger X-am 5100 (MQG 002*)

Dräger X-am 5600 (MQG 01*1)

WAARSCHUWING

Bij de toepassing in explosiegevaarlijke gebieden van

groep I mag het apparaat alleen in gebieden worden

gebruikt waarin een gering gevaar door mechanische

invloeden bestaat. Na een slag of val moet het

apparaat aan een visuele inspectie worden

onderworpen en bij beschadiging moet het uit het Ex-

gebied worden verwijderd.

In toepassingen waarbij apparaten van de categorie

1G/M1, resp. EPL Ga/Ma vereist zijn (zone 0), moeten

intensieve elektrostatische oplaadprocessen worden

vermeden!

Bij het tot stand brengen van een elektrische

verbinding met of tussen de aansluitingen XEXT1 en

XEXT2 moet de volledige bedrading voldoen aan de

volgende voorschriften:

De geldende nationale voorschriften voor de

installatie van elektrische apparaten.

Eventueel de voorschriften voor installatie op

plaatsen waar explosiegevaar kan heersen.

AANWIJZING

De Dräger X-zone 5500 is bedoeld voor detectie in de

omgevingslucht. Een verhoogde expositie van

bepaalde koolwaterstoffen kan bij de sensoren leiden

tot beperkingen van de detectiekwaliteit.

De communicatie tussen meerdere apparaten werd

niet overeenkomstig "CSA C22.2 No. 152 -

Combustible Gas Detection Instruments" getest en is

daarom niet afgedekt.

WAARSCHUWING

De X-am 5000 (MQG 0000) moet met een NiMH T4-

voeding (type HBT 0000, bestelnr. 83 18 704) zijn

uitgerust.

De X-am 5x00 (MQG 001*/MQG 01**/MQG 002*/

MQG 01*1) moet ofwel met een NiMH-voeding T4

(type HBT 0000, bestelnr. 83 18 704) of T4 HC (type

HBT 0100, bestelnr. 83 22 244) zijn uitgerust, anders

verliest het toestel zijn explosiebeveiliging. Het gebruik

van een andere voeding is niet toegestaan.

AANWIJZING

Alleen X-am 5x00 vanaf softwareversie 6.6 zijn

compatibel met de X-zone 5500.

156 Dräger X-zone 5500

Werking

3.1 Apparaat inschakelen

3.1.1 STANDBY-modus

1. Sluitbeugel op de houder

losmaken.

2. Houder verwijderen.

3. Apparaathouder controleren en zo nodig reinigen:

a. Voedingscontacten op vervuiling en vocht controleren,

zo nodig reinigen en drogen, of het contactblok

vervangen (bestelnr. 83 25 323), zie hoofdstuk 14 op

pagina 182.

b. Zo nodig contacten met meegeleverd contactvet

(bestelnr. 83 24 826) insmeren, zie hoofdstuk 14 op

pagina 182.

c. Beweeglijkheid van de voedingscontacten controleren

door op iedere pen te drukken. Alle pennen moeten tot

aan de uitgangshoogte terugveren.

d. IR-interface op vervuiling controleren en zo nodig

reinigen.

4. Voedingscontacten op de X-am 5x00 op vervuiling,

corrosie en verkleuring controleren en zo nodig reinigen.

5. De X-am 5x00 in de

instrumenthouder

plaatsen.

Daarbij het apparaat van

boven af op de

voedingscontacten

plaatsen en

omlaagdrukken.

6. Houder op de behuizing plaatsen.

7. Bij gebruik van de houder

X-am 5100:

a. De kap op de

gastoevoer van de

X-am 5100 drukken.

b. Slang aansluiten op

het filter voor de

pompingang.

8. Sluitbeugel op de houder

vasttrekken.

9. -toets op de

X-zone 5500 gedurende

ca. 3 seconden ingedrukt

houden.

De accu-LED licht op,

afhankelijk van de

laadtoestand groen, rood /

groen of rood (zie

hoofdstuk 20 op pagina 184).

X-zone 5500 staat in de STANDBY-modus.

3.1.2 ON-modus

De X-am 5x00 aan de hand van de gebruiksaanwijzing

inschakelen.

Gedurende korte tijd wordt een optisch en akoestisch

alarm geactiveerd.

De X-am 5x00 wordt in de X-zone-modus gezet (zie

hoofdstuk 3.1.3 op pagina 157).

Het optische en akoestische lifesignal (groene LED-ring en

enkele toon) wordt afhankelijk van de configuratie (1 -

60 seconden; standaardinstelling: 2 seconden) gegeven.

De X-zone 5500 is in de ON-modus en bedrijfsklaar.

AANWIJZING

De clip op de X-am 5x00 moet gesloten zijn en het

vasthoudoogje moet omlaaggeklapt zijn.

AANWIJZING

De afdichtvlakken van de houder en de kap bij de

houder X-am 5100 moeten schoon en droog zijn.

Indien nodig afdichtingen en kap reinigen en drogen

(zie hoofdstuk 14 op pagina 182).

00433112.eps

00533112.eps

VOORZICHTIG

Alle drie de sluitbeugels moeten zijn vastgetrokken om

te garanderen dat de X-am 5x00 zich in de juiste

positie bevindt en de laadaansluiting is gegarandeerd.

AANWIJZING

De X-zone 5500 wisselt automatisch van de

STANDBY-modus naar de OFF-modus, als het

apparaat niet binnen 72 uur in de ON-modus werd

geschakeld.

VOORZICHTIG

Dräger adviseert om bij het inschakelen van de X-

zone 5500 gehoorbescherming te dragen of de

alarmdempingsring (bestelnr. 83 20 110) te gebruiken,

omdat het akoestische alarm kortstondig wordt

geactiveerd.

05433112.eps

05533112.eps

Werking

Dräger X-zone 5500 157

Tijdens de ON-modus worden de alarmsignalen van de

X-am 5x00 geëvalueerd, verwerkt en evt. aan andere

X-zone 5500 doorgegeven.

Verdere informatie over de pompmodus zie hoofdstuk 9 op

pagina 173.

Verdere informatie over gebruik in combinatie met de X-am

5100 zie hoofdstuk 10 op pagina 175.

3.1.3 X-zone-modus:

Het batterijsymbool van de X-am 5x00 wordt vervangen

door het symbool van de X-zone-modus van de X-zone

5500.

De X-am 5x00 wordt gevoed door de X-zone 5500 accu.

Wordt de ingeschakelde X-am 5x00 uit de Dräger

X-zone 5500 verwijderd, dan wordt de X-zone-modus na

max. 10 seconden weer verlaten.

3.1.4 X-am 5x00 Info-modus

In de meetmodus de -toets van de X-am 5x00 ca.

3 seconden indrukken.

Achtereenvolgens -toets indrukken voor de volgende

weergave. De piekwaarden en de blootstellingswaarden

TWA en STEL verschijnen en tevens aanvullende

informatie over de X-zone.

In geval van waarschuwingen of storingen worden de

betreffende informatie- resp. foutcodes (bijv. 01)

weergegeven (zie hoofdstuk 12.1 op pagina 179).

Infovenster X-am 5x00:

1 Stationsnummer bij groeperingsmodus:

Het stationsnummer zorgt voor een eenduidige identificatie

van een groepsapparaat binnen een groep.

2 Status draadloze verbinding: ON/OFF:

Geeft aan of de draadloze functie van de X-zone 5000 in-

of uitgeschakeld is.

De draadloze verbinding kan met behulp van de PC-

software Dräger CC-Vision in- en uitgeschakeld worden

(zie hoofdstuk op pagina 175).

3 Netnummer:

Als onafhankelijke draadloze netwerken zijn gewenst,

moeten verschillende netnummers worden toegewezen

(zie hoofdstuk 4 op pagina 160).

Het netnummer kan met behulp van de PC-software

Dräger CC-Vision worden ingesteld (zie hoofdstuk op

pagina 175).

4 Groeperings-ID:

De groeperings-ID identificeert een groep eenduidig

(alleen de laatste 4 tekens van de groeperings-ID worden

getoond).

5 Symbool X-zone-modus:

Geeft aan of tussen de X-zone 5500 en de X-am 5x00 een

infraroodverbinding is opgebouwd.

Als gedurende 10 seconden geen toets wordt ingedrukt,

keert de X-am 5x00 automatisch terug naar de

meetmodus.

3.2 Apparaat uitschakelen

3.2.1 STANDBY-modus

De X-am 5x00 in de X-zone 5500 aan de hand van de

gebruiksaanwijzing uitschakelen.

Voordat de X-zone 5500 uitschakelt, worden kortstondig

een optisch en akoestisch alarm geactiveerd.

De X-zone 5500 staat in de STANDBY-modus.

3.2.2 OFF-modus

1. -toets en -toets op de X-zone 5500 gedurende ca.

3 seconden ingedrukt houden.

De accu-LED gaat uit.

De X-zone 5500 is uitgeschakeld (OFF-modus).

2. Eventueel de X-am 5x00 uit de instrumenthouder

verwijderen.

3.3 Voeding van de X-am 5x00 met NiMH-

accu in de X-zone 5500

02533112.eps

RF:

NET:

P\N:

005

FFFF

VOORZICHTIG

Dräger adviseert om bij het uitschakelen van de

X-zone 5500 gehoorbescherming te dragen of de

alarmdempingsring (bestelnr. 83 20 110) te gebruiken,

omdat het akoestische alarm kortstondig wordt

geactiveerd.

AANWIJZING

Op grond van de eisen van de explosiebeveiliging

wordt de X-am 5x00 op geen enkel moment in de

X-zone 5500 geladen. De accu van de X-am 5x00

wordt tot ca. 1 % van zijn capaciteit ontladen. Pas

daarna wordt de X-am 5x00 door de X-zone 5500 van

stroom voorzien.

Gebruik van de X-zone 5500 met een X-am 5x00, die

voorzien is van alkalinebatterijen, is niet mogelijk en

resulteert in een fout.

158 Dräger X-zone 5500

Werking

3.4 Functietest met gas uitvoeren

De functietest kan op drie verschillende manieren worden

uitgevoerd.

3.4.1 Functietest van de X-am 5000/5600

Functietest vóór het plaatsen in de X-zone 5500 volgens

de gebruiksaanwijzing van het gasmeetinstrument

uitvoeren.

3.4.2 Functietest van de X-am 5000/5600 in combinatie

met de X-zone 5500

In de diffusiemodus

1. X-zone 5500 inschakelen (zie "Apparaat inschakelen" op

pagina 156).

2. Adapter (1) (bestelnr. 83 23 314) op de houder (diffusie)

zetten.

3. Slang van de testgascilinder op de adapter bevestigen (2).

4. De afsluiter van de testgascilinder openen, zodat gas over

de sensoren stroomt.

5. Wachten totdat het apparaat de testgasconcentratie met

voldoende tolerantie weergeeft:

Ex: ±20 % van de testgasconcentratie1

O2: ±0,8 vol.-%1

TOX: ±20 % van de testgasconcentratie1.

Afhankelijk van de testgasconcentratie wordt bij het

overschrijden van de alarmgrenzen het alarm A1 of A2

geactiveerd.

6. De afsluiter van de testgascilinder sluiten en de adapter

van de houder nemen.

Wanneer de indicaties niet in de bovenvermelde bereiken

liggen: Laat de X-am 5x00 door onderhoudspersoneel

kalibreren.

In de pompmodus

1. X-zone 5500 inschakelen (zie "Apparaat inschakelen" op

pagina 156).

2. Afsluiter op testgascilinder schroeven.

3. Slang van testgascilinder met de klok mee op het filter

schroeven.

4. Wachten totdat het apparaat de testgasconcentratie met

voldoende tolerantie weergeeft:

Ex: ±20 % van de testgasconcentratie 1

O2: ±0,8 vol.-%1

TOX: ±20 % van de testgasconcentratie1.

Afhankelijk van de testgasconcentratie wordt bij het

overschrijden van de alarmgrenzen het alarm A1 of A2

geactiveerd.

5. Slang van de testgascilinder tegen de klok in van het filter

afschroeven.

Wanneer de indicaties niet in de bovenvermelde bereiken

liggen: Laat de X-am 5x00 door onderhoudspersoneel

kalibreren.

Bedrijfsmodus van het apparaat Voeding van de X-am

5x00

X-zone 5500: ON-modus

X-am 5x00: Ingeschakeld

X-am 5x00 wordt

permanent van energie

voorzien.

X-zone 5500: STANDBY-modus

X-am 5x00: uitgeschakeld

X-am 5x00 wordt door

een flowmodus van

energie voorzien.

X-zone 5500: OFF-modus

X-am 5x00: uitgeschakeld

X-am 5x00 wordt niet

van energie voorzien.

WAARSCHUWING

Gevaar voor de gezondheid! Testgas nooit inademen.

Volg de gevareninstructies van de betreffende

veiligheidsinformatiebladen op.

VOORZICHTIG

Vóór ieder gebruik moet bij elk apparaat een

functietest worden uitgevoerd.

Voor een veilig pompbedrijf moet de functietest elke

keer dat de houder wordt geplaatst worden uitgevoerd.

AANWIJZING

Sensorspecifieke bijzonderheden bij de functietest

staan beschreven in de betreffende

sensorgegevensbladen.

02733112.eps

1 Bij opgave van het Dräger-menggas (bestelnr. 68 11 130) moeten

de weergaven in dit bereik liggen. Afwijkende concentraties

kunnen worden ingesteld met de meegeleverde PC-software

Dräger CC-Vision.

03633112.eps

Werking

Dräger X-zone 5500 159

3.4.3 Functietest van de X-am 5100 in combinatie met de

X-zone 5500

1. X-zone 5500 inschakelen (zie "Apparaat inschakelen" op

pagina 156).

2. Testgasbron voor de kap houden.

3. De afsluiter van de testgasbron openen, zodat er gas over

de sensor stroomt.

4. Aanbeveling: wachten totdat het apparaat de

testgasconcentratie met voldoende tolerantie weergeeft.

Echter minimaal wachten tot de alarmgrens A1 of A2 is

overschreden.

Afhankelijk van de testgasconcentratie toont het apparaat

bij overschrijding van de alarmdrempels de

gasconcentratie afwisselend met » A1 « of » A2 «.

5. Afsluiter van de testgasbron sluiten.

6. Wanneer de concentratie nu de alarmgrens A1 heeft

onderschreden:

7. Alarm bevestigen.

8. Wanneer de indicaties niet in de bovenvermelde bereiken

liggen:

Controleren of de kap verontreinigd is en zo nodig

reinigen (zie hoofdstuk 14 op pagina 182).

Eventueel het gasinlaatfilter vervangen (zie hoofdstuk

13.2.2 op pagina 180).

Eventueel de X-am 5100 afstellen (zie

gebruiksaanwijzing X-am 5100).

3.5 Verbindingstest uitvoeren

Met de verbindingstest kan worden gecontroleerd of alle

X-zone 5500 correct zijn verbonden.

Om een verbindingstest uit te voeren:

1. -toets indrukken om het menu op te roepen.

2. Met de -toets de functie

selecteren en

bevestigen om de

verbindingstest te starten.

Er wordt driemaal een

signaal via de claxon en de

LED-lichtring gegeven op

alle apparaten die

draadloos of via een kabel

zijn verbonden.

3.6 Alarmdempingsring

Dräger adviseert om bij het in- en uitschakelen en bij de

functietest van de X-zone 5500 gehoorbescherming te dragen

of de alarmdempingsring (bestelnr. 83 20 110) te gebruiken,

omdat het akoestische alarm kortstondig wordt geactiveerd.

VOORZICHTIG

Om een perfecte uitvoering van de test te garanderen,

mogen de gastoevoeropening van de X-am 5100 en

de kap niet zijn afgedekt of verontreinigd.

04833112.eps

AANWIJZING

Optioneel kan ook het relaiscontact worden

geschakeld. De instelling kan met behulp van de PC-

software Dräger CC-Vision worden geconfigureerd

(zie hoofdstuk op pagina 175).

WAARSCHUWING

De alarmdempingsring mag niet worden gebruikt in

gebieden waar explosiegevaar aanwezig is!

03033112.eps

160 Dräger X-zone 5500

Apparaat draadloos verbinden

4 Apparaat draadloos verbinden

Er kunnen max. 25 apparaten per draadloze verbinding in een

netwerk worden verbonden.

Het bereik van de draadloze verbinding bedraagt max. 100 m

in een industriële omgeving (storingen van buitenaf kunnen

het bereik verminderen).

De apparaten kunnen als ketting-, ster-, of ringtopologie

worden gebruikt binnen het netwerk. Daarbij kunnen een open

draadloos netwerk of onafhankelijke draadloze netwerken

worden aangelegd. Alle apparaten die zich in het bereik van

het draadloze netwerk bevinden, zijn automatisch verbonden.

4.1 Open draadloos netwerk

(standaardconfiguratie)

Bij een open draadloos netwerk kunnen maximaal 25 X-zone

5500-apparaten worden toegevoegd aan een draadloos

netwerknummer of hieruit worden verwijderd.

4.1.1 Onafhankelijke draadloze netwerken

Als onafhankelijke draadloze netwerken gewenst zijn, moeten

voor de specifieke netwerken verschillende netnummers

worden toegewezen (zie hoofdstuk op pagina 175).

Bijvoorbeeld:

Er moeten twee onafhankelijke draadloze netwerken met elk

drie X-zone 5500 worden aangelegd. Hiervoor worden met

behulp van de PC-software CC-Vision de netnummers bij drie

Dräger X-zone 5500 op NET:001 en bij drie andere X-zone

5500 op NET:002 worden ingesteld.

4.1.2 Deelnetwerken:

1 Deelnetwerk 1

2 Deelnetwerk 2

3 bijvoorbeeld stalen wand, muur, vrachtwagen, enz.

Deelnetwerken ontstaan door een ongewenste opdeling van

het open draadloze netwerk in twee of meer draadloze

netwerken. Dit kan gebeuren als de gebruiker twee

ingeschakelde Dräger X-zone 5500 (met identiek

netwerknummer) bij zich heeft. De apparaten hebben

daardoor onderling een continue draadloze verbinding

(communicatie-LED brandt groen). De gebruiker kan hierdoor

niet meer herkennen of de draadloze verbinding al is

opgebouwd met de reeds geplaatste apparaten. Om

deelnetwerken te vermijden, moeten de X-zone 5500 altijd na

elkaar worden geplaatst en ingeschakeld.

WAARSCHUWING

Er mogen niet meer dan 25 X-zone 5500 in een

draadloos netwerk worden verbonden, anders kan de

beveiligde verbinding en het doorsturen van het alarm

niet meer worden gegarandeerd.

VOORZICHTIG

FCC en IC: dit apparaat voldoet aan de eisen van

paragraaf 15 van de FCC-bepalingen. Voor het

gebruik moet aan de volgende voorwaarden worden

voldaan:

Het apparaat mag geen schadelijke interferenties

opwekken en

moet ontvangen interferenties opnemen, hoewel

deze tot bedrijfsstoringen kunnen leiden.

Apparaten waaraan niet uitdrukkelijk door Dräger

toegestane veranderingen zijn aangebracht, mogen

niet door de gebruiker in bedrijf worden genomen.

De met deze mobiele transmitter gebruikte interne/

externe antennes mogen niet in de buurt of samen met

andere antennes of transmitters worden gebruikt.

Personen moeten een minimale afstand van 20 cm tot

de antennes aanhouden.

Dit apparaat en de bijbehorende antenne mogen niet

in de buurt of samen met andere antennes of

transmitters worden gebruikt.

AANWIJZING

De apparaten bouwen in ingeschakelde toestand

automatisch de draadloze verbinding op.

03533112.eps

Apparaat draadloos verbinden

Dräger X-zone 5500 161

4.2 Gesloten draadloos netwerk (groep)

Bij een gesloten netwerk bewaakt een hoofdapparaat de

draadloze verbinding naar alle groepsapparaten en alle

groepsapparaten bewaken de draadloze verbinding naar het

hoofdapparaat. Wanneer een apparaat uitvalt, bijv. door een

lege accu of door het verwijderen van een apparaat, wordt op

het hoofdapparaat een alarm geactiveerd. Wanneer het

hoofdapparaat uitvalt, wordt bij alle groepsapparaten een

apparaatalarm geactiveerd.

4.2.1 Menu voor draadloos netwerk

Om het menu voor het draadloze netwerk op te roepen:

-toets indrukken.

Het menu voor het

draadloze netwerk wordt

weergegeven.

Om in de menu's te navigeren:

Toelichting op algemene symbolen:

Toelichting op de symbolen in het menu voor draadloos

netwerk:

Toelichting op de symbolen voor groepsconfiguratie:

4.2.2 Groepsapparaten weergeven

1. -toets op het hoofdapparaat indrukken om het menu op

te roepen.

2. Net selecteren om

de groepsapparaten weer

te geven.

Legenda:

1 Weergave groepsapparaat

2 Lokaal stationsnummer

3 Bij meetwaardeweergave

behorend stationsnummer

4 Paginaweergave

5 Max. meetwaarde

6 Gasnaam / eenheid

AANWIJZING

Voor het gebruik van de volgende functies moet de

draadloze verbindingsfunctie bij de X-zone 5500 zijn

geactiveerd.

AANWIJZING

Voor de navigatie in de menu's worden de - en

-toets van de X-am 5x00 gebruikt.

-toets Menu voor draadloos netwerk oproepen /

geselecteerde functie oproepen

-toets Volgende functie selecteren /

de volgende pagina weergeven

Hoofdapparaat

Groepsapparaat

#x Lokaal stationsnummer van X-zone

xGroepsgrootte

Actie niet mogelijk

04733112.eps

Net

Local

Modbus

Quick

Tes t

Config

Bevestigingsindicatie;

-toets indrukken om alle alarmen in de

groep of in het netwerk te bevestigen.

Local Lokale meetwaarden van het apparaat

weergeven (standaardweergave)

Net Max. meetwaarden van de groepsapparaten

weergegeven

Config Groepsconfiguratie oproepen

Test Verbindingstest uitvoeren

Quick Quick-menu van de geplaatste X-am 5x00

openen

Modbus Statusindicatie van externe module oproepen

Groepbewaking voorlopig deactiveren

Groepbewaking activeren.

Nieuwe groep vormen /

Een apparaat toevoegen aan een groep

Een apparaat uit de groep verwijderen

Groep ontbinden

AANWIJZING

Voor alle gassen behalve voor O2, wordt de maximale

waarde binnen de groep aangegeven. Voor O2 wordt

de minimale waarde weergegeven.

ALL

04433112.eps

ppmH2S

20.9

Vol%O2

162 Dräger X-zone 5500

Apparaat draadloos verbinden

4.2.3 Nieuwe groep vormen

Er kunnen maximaal 15 groepsapparaten worden toegewezen

aan één hoofdapparaat. De groepstoewijzing blijft in de

betreffende X-zone 5500 opgeslagen tot de groep wordt

ontbonden.

Om een nieuwe groep te vormen:

1. Alle apparaten voor de groep in één zone verzamelen.

2. Apparaten inschakelen (zie "Apparaat inschakelen" op

pagina 156).

3. Een X-zone 5500 als hoofdapparaat selecteren.

4. -toets op het hoofdapparaat indrukken om het menu op

te roepen.

5. selecteren en bevestigen.

6. selecteren en bevestigen om het zoeken naar

groepsapparaten te starten.

Weergave op hoofdapparaat:

Groeperings-LED:

rood-groen, langzaam

knipperend.

Bij alle niet-gegroepeerde X-zone 5500 binnen bereik van het

hoofdapparaat knippert de groeperings-LED groen.

Weergave op potentieel groepsapparaat:

Groeperings-LED:

groen, langzaam

knipperend.

7. Een voor een bij alle gewenste groepsapparaten de - of

-toets indrukken om de X-zone in de groep op te nemen.

Weergave op groepsapparaat:

Groeperings-LED:

knippert groen.

8. -toets op het

hoofdapparaat indrukken

om het zoeken te beëindigen.

Groepering is afgesloten.

Groepbewaking is geactiveerd.

Weergave op hoofdapparaat:

Groeperings-LED:

knippert rood-groen.

9. Groepbewaking evt. voorlopig deactiveren (zie hoofdstuk

4.2.7 op pagina 164).

10. Apparaten op de gebruikslocatie opstellen.

03833112.eps

1:55

03933112.eps

04033112.eps

X-zone 1

05133112.eps

#0 2

Apparaat draadloos verbinden

Dräger X-zone 5500 163

4.2.4 X-zone toevoegen aan een groep

1. Ongegroepeerde X-zone 5500 naast het hoofdapparaat

plaatsen.

2. -toets op het hoofdapparaat indrukken om het menu op

te roepen.

3. selecteren en bevestigen.

4. selecteren en bevestigen om het zoeken naar

groepsapparaten te starten.

Weergave op hoofdapparaat:

Groeperings-LED:

rood-groen, langzaam

knipperend.

Weergave op groepsapparaat:

Groeperings-LED:

groen, langzaam

knipperend.

5. -toets op het gewenste groepsapparaat indrukken om

de X-zone in de groep op te nemen.

Groeperings-LED hoofdapparaat: knippert groen.

6. -toets op het hoofdapparaat indrukken om het zoeken te

beëindigen.

Groeperings-LED hoofdapparaat: knippert rood-groen.

Groepering is afgesloten.

7. Groepbewaking evt. voorlopig deactiveren (zie hoofdstuk

4.2.7 op pagina 164).

8. Nieuwe groepsapparaat op de gebruikslocatie opstellen.

4.2.5 X-zone uit een groep verwijderen

1. Groepbewaking evt. voorlopig deactiveren (zie hoofdstuk

4.2.7 op pagina 164).

2. Het te verwijderen groepsapparaat naast het

hoofdapparaat plaatsen.

3. -toets op het hoofdapparaat indrukken om het menu op

te roepen.

4. selecteren en bevestigen.

5. selecteren en bevestigen.

Weergave op hoofdapparaat:

Groeperings-LED:

rood-groen, snel

knipperend.

Weergave op groepsapparaat:

Groeperings-LED:

groen, snel knipperend.

6. -toets op het te verwijderen groepsapparaat indrukken

om de X-zone uit de groep te verwijderen.

Groeperings-LED op verwijderd groepsapparaat: uit.

7. -toets op het hoofdapparaat indrukken.

Groeperings-LED hoofdapparaat: knippert rood-groen.

Groepering is afgesloten.

05233112.eps

1:55

03933112.eps

AANWIJZING

Wanneer het laatste groepsapparaat uit de groep

wordt verwijderd, wordt automatisch de gehele groep

ontbonden.

04133112.eps

1:55

04233112.eps

164 Dräger X-zone 5500

Apparaat draadloos verbinden

4.2.6 Groep ontbinden

1. -toets op het hoofdapparaat indrukken om het menu op

te roepen.

2. selecteren en bevestigen.

3. selecteren en bevestigen om de groep op te heffen.

Weergave op hoofd- en groepsapparaten:

Groeperings-LED: uit.

4.2.7 Groepbewaking voorlopig deactiveren

Wanneer de groepbewaking voorlopig wordt gedeactiveerd,

wordt de hiermee verbonden alarmfunctie voorlopig

gedeactiveerd. De weergave van de verbindingsstatus en de

groepstoewijzing bij de apparaten blijven bestaan.

Om de groepbewaking voorlopig te deactiveren:

1. Groep met gesloten draadloos netwerk vormen.

2. -toets op het hoofdapparaat indrukken om het menu op

te roepen.

3. selecteren en bevestigen.

4. selecteren en bevestigen om de groepbewaking

voorlopig te deactiveren.

Groepbewaking is gedeactiveerd.

De groepbewaking wordt 15 minuten na de voorlopige

deactivering of na het inschakelen van gegroepeerde

apparaten automatisch geactiveerd.

Dit tijdinterval wordt als volgt weergegeven:

De eerste 13 minuten knippert de communicatie-LED

langzaam.

De laatste 2 minuten knippert de communicatie-LED snel.

4.2.8 Groepbewaking activeren.

1. Groep met gesloten draadloos netwerk vormen.

2. -toets op het hoofdapparaat indrukken om het menu op

te roepen.

3. selecteren en bevestigen.

4. selecteren en bevestigen om de groepbewaking

voorlopig te activeren.

Groepbewaking is geactiveerd.

4.2.9 Groep ontbinden in geval van alarm

Wanneer voor een afzonderlijk groepsapparaat het

hoofdapparaat niet meer wordt gevonden (communicatie-LED

knippert rood), kan de groepstoewijzing voor dit apparaat

worden gewist.

Om de groep op te heffen:

1. -toets op het groepsapparaat indrukken om het menu op

te roepen.

2. selecteren en bevestigen.

3. selecteren en bevestigen om de groepstoewijzing te

wissen.

-toets op het groepsapparaat lang indrukken.

Groepstoewijzing is gewist.

4.2.10 Quick-menu van de X-am 5x00 oproepen

Met deze functie wordt het Quick-menu van de X-am 5x00

opgeroepen.

Om het Quick-menu op te roepen:

1. -toets indrukken om het menu op te roepen.

2. Quick selecteren om het Quick-menu van de X-am

5x00 weer te geven.

4.2.11 Statusindicatie van externe module oproepen

1. -toets op het hoofdapparaat indrukken om het menu op

te roepen.

2. Modbus selecteren

om de statusindicatie weer

te geven.

Legenda:

1 Apparaatnaam

2 GSM-signaalsterkte

3 Telefoonnummer

4 Verbinding met X-zone

5 GPS-positie

6 E-mail (geactiveerd)

7 SMS (gedeactiveerd)

8 Cloud (geactiveerd)

AANWIJZING

Bij gedeactiveerde groepbewaking worden nog steeds

gasalarmen weergegeven.

04333112.eps

ARCL-0144

AANWIJZING

Deze functie is alleen beschikbaar wanneer de

Modbus-functie met behulp van de PC-software

Dräger CC-Vision is geactiveerd.

05933112.eps

xxxxxxxxx

GPS

Modbus

Apparaat draadloos verbinden

Dräger X-zone 5500 165

4.2.12 Alternatieve toetscommando's

Nieuwe groep vormen

Er kunnen maximaal 15 groepsapparaten worden toegewezen

aan één hoofdapparaat. De groepstoewijzing blijft in de

betreffende X-zone 5500 opgeslagen tot de groep wordt

ontbonden.

1. Alle apparaten voor de groep in één zone verzamelen.

2. Apparaten inschakelen (zie "Apparaat inschakelen" op

pagina 156).

3. Een X-zone 5500 als hoofdapparaat selecteren.

4. -toets op het hoofdapparaat kort indrukken.

X-zone wordt het hoofdapparaat.

Zoekfunctie voor de groepsapparaten wordt gestart.

Groeperings-LED hoofdapparaat: rood-groen,

langzaam knipperend

Groeperings-LED potentiële groepsapparaten: groen,

langzaam knipperend.

5. Achtereenvolgens bij alle gewenste groepsapparaten

-toets kort indrukken.

X-zone in groep opgenomen.

Groeperings-LED hoofdapparaat: knippert groen.

6. -toets op het hoofdapparaat kort indrukken.

Zoekfunctie wordt beëindigd.

Groeperings-LED hoofdapparaat: knippert rood-groen.

Groepering is afgesloten.

Groepbewaking is geactiveerd.

7. Groepbewaking evt. voorlopig deactiveren (zie hoofdstuk

4.2.7 op pagina 164).

8. Apparaten op de gebruikslocatie opstellen.

X-zone toevoegen aan een groep

1. Ongegroepeerde X-zone 5500 naast het hoofdapparaat

plaatsen.

2. -toets op het hoofdapparaat kort indrukken.

Zoekfunctie voor de groepsapparaten wordt gestart.

Groeperings-LED hoofdapparaat: rood-groen,

langzaam knipperend

Groeperings-LED potentiële groepsapparaten: groen,

langzaam knipperend.

3. -toets op het gewenste hoofdapparaat kort indrukken.

X-zone in groep opgenomen.

Groeperings-LED hoofdapparaat: knippert groen.

4. -toets op het hoofdapparaat kort indrukken.

Zoekfunctie wordt beëindigd.

Groeperings-LED hoofdapparaat: knippert rood-groen.

Groepering is afgesloten.

5. Groepbewaking evt. voorlopig deactiveren (zie hoofdstuk

4.2.7 op pagina 164).

6. Nieuwe groepsapparaat op de gebruikslocatie opstellen.

4.3 Apparaat plaatsen

1. Eerste X-zone 5500 inschakelen (zie hoofdstuk 3.1 op

pagina 156) en op de hiervoor bedoelde locatie plaatsen.

2. Tweede Dräger X-zone

5500 inschakelen en de

afstand zo instellen, dat

de communicatie-LED

groen brandt.

De draadloze verbinding

is opgebouwd en de

communicatie-LED

herkent een verbinding

met minstens één

apparaat binnen het

bereik van het draadloze

netwerk.

Verdere X-zone 5500 op dezelfde wijze plaatsen.

AANWIJZING

Bij alle niet-gegroepeerde X-zone 5500 binnen bereik

van het hoofdapparaat knippert de groeperings-LED

groen.

VOORZICHTIG

Voordat de apparaten worden geplaatst, moet een

functietest (zie hoofdstuk 3.4 op pagina 158) bij ieder

apparaat worden uitgevoerd.

Bij gebruik in grote hitte en gelijktijdige, voortdurende

zonne-instraling kan het apparaat tot een temperatuur

buiten de specificatie opwarmen. Daardoor kan het

apparaat eventueel uitvallen of kan de levensduur van

verschillende componenten van het apparaat

afnemen. Dräger adviseert het apparaat bij dergelijke

gebruiksomstandigheden in de schaduw te plaatsen.

AANWIJZING

De gastoevoer vindt plaats onder een hoek van 360°.

Indien nodig sokken (bestelnr. 83 20 645) gebruiken

om een ca. 30 cm hogere meetpositie te bereiken.

Let er bij het plaatsen op dat deelnetwerken worden

vermeden.

Bij gebruik onder voortdurende vibratie of in een

scheve positie kan het correcte bedrijf worden

gestoord. DE X-zone 5500 niet onder voortdurende

vibratie of in een scheve positie gebruiken.

WAARSCHUWING

Als de communicatie-LED rood brandt, moet de

afstand tot het volgende apparaat worden verkort.

AANWIJZING

Dräger adviseert om na het plaatsen van alle

apparaten een verbindingstest uit te voeren (zie

hoofdstuk 3.4.3 op pagina 159).

01333112.eps

166 Dräger X-zone 5500

Apparaat draadloos verbinden

Voorbeelden van toepassingen:

Toestand A:

Bewaking van industrietanks (draadloze alarmlijn)

Toestand B:

Gebiedsbewaking met pomp

Toestand C:

Draadloze bewaking van pipelines (draadloze alarmlijn)

01833112.eps

01933112.eps

02033112.eps

Apparaten via datakabel verbinden

Dräger X-zone 5500 167

5 Apparaten via datakabel verbinden

1. X-zone 5500 inschakelen (zie hoofdstuk 3.1 op

pagina 156).

2. Communicatiekabel aan de achterzijde van het apparaat

aansluiten aan op de laadcontact/RS485-aansluiting

(XEXT1)(1).

3. Het uiteinde van de communicatiekabel bij het tweede

apparaat aansluiten op het schakelrelais/RS485 (XEXT2)

(2).

Communicatie-LED

brandt groen op de

aangesloten apparaten.

Eventueel verdere apparaten volgens dezelfde procedure

via een communicatiekabel verbinden.

5.1 Aansluitingen XEXT1 / XEXT2

5.1.1 Pinbezetting / eigenschappen

XEXT2 (male)

RS485

1 RS485-A

2 RS485-B

3GND

Veiligheidsparameters voor RS485 (XEXT2)

Ui=8,01 V; Ii = 0,105 A; Pi = 0,21 W; Ci = 250 nF; Li = 100 µH

=8,01 V; I

= 0,105 A; P

= 0,21 W; C

= 350 nF; L

= 250 µH

Co en Lo mogen gelijktijdig optreden.

Schakeluitgang

4 Normally Closed (NC)

5 Normally Open (NO)

6 Change Over (CO)

7 Not connected

VOORZICHTIG

Voordat de apparaten worden geplaatst, moet een

functietest (zie hoofdstuk 3.4 op pagina 158) bij ieder

apparaat worden uitgevoerd.

X-zone 5x00 apparaten moeten altijd van aansluiting

XEXT1 naar aansluiting XEXT2 worden verbonden.

AANWIJZING

Vanwege de uiteenlopende klantspecifieke eisen biedt

Dräger slechts één communicatiekabel (bestelnr.

83 21 669) aan. Alle relevante kabelparameters zijn

beschreven in dit hoofdstuk.

Bij een verbod op draadloze netwerken of een

geblokkeerde draadloze verbinding kunnen apparaten

via een communicatiekabel worden verbonden. De

maximale kabellengte tussen twee apparaten

bedraagt 25 m.

Een gecombineerde werking van draadloze en

bekabelde verbinding is mogelijk.

01233112.eps

01333112.eps

WAARSCHUWING

Wanneer de communicatie-LED rood brandt, moet de

kabelaansluiting worden gecontroleerd.

AANWIJZING

Dräger adviseert om na het plaatsen van alle

apparaten een verbindingstest uit te voeren (zie

hoofdstuk 3.4.3 op pagina 159).

VOORZICHTIG

Alleen intrinsieke stroomkringen aansluiten die

voldoen aan de veiligheidsparameters. Als dit wordt

genegeerd, gaat de explosiebeveiliging verloren.

De kabelafscherming mag uitsluitend op intrinsiek

veilige of bijbehorende bedrijfsmiddelen worden

gelegd.

VOORZICHTIG

Aansluiting XEXT2 hetzij voor de relais-uitgang (pin 4,

5, 6) hetzij voor de RS485-aansluiting (pin 1, 2, 3)

gebruiken. Het is niet toegestaan de aansluiting

gelijktijdig voor beide toepassingen te gebruiken.

02133112.eps

XEXT2

168 Dräger X-zone 5500

Apparaten via datakabel verbinden

XEXT1 (female)

RS485

1 RS485-A

2 RS485-B

3GND

Veiligheidsparameters voor RS485 (XEXT1)

Ui=8,01 V; Ii = 0,105 A; Pi = 0,21 W; Ci = 250 nF; Li = 100 µH

=8,01 V; I

= 0,105 A; P

= 0,21 W; C

= 350 nF; L

= 250 µH

Co en Lo mogen gelijktijdig optreden.

Lader (alleen te gebruiken buiten explosiegevaarlijke

omgevingen)

4 Laadspanning (Um)

5 Massa - laadstroomcircuit (GND2)

5.1.2 RS485-verbindingen

Stekker (1) - male, bestelnr. 83 24 370

Stekker (2) - female, bestelnr. 83 24 371

RS485-verbinding tussen X-zones

Kabeltype (3): Belden 3107A, 2 x 2 AWG 22

Kabellengte: max. 25 m tussen 2 apparaten

RS485-verbinding met intrinsiek veilige bedrijfsmiddelen

Kabeltype (3): bijv. Belden 3107A, 2 x 2 AWG 22

Bedrading moet voldoen aan de volgende

veiligheidsparameters:

Ui=8,01 V; Ii = 0,105 A; Pi = 0,21 W; Ci = 250 nF; Li = 100 µH

Uo = 8,01 V; Io = 0,105 A; Po = 0,21 W; Co = 350 nF; Lo =

250 µH

Co en Lo mogen gelijktijdig optreden.

5.1.3 RS485-verbinding met niet intrinsiek veilige

bedrijfsmiddelen via Z-barrières

De X-zone kan via Z-barrières worden verbonden met niet

intrinsiek veilige bedrijfsmiddelen (bijv. PC RS485-interface).

Toegestaan is schakeling in serie van de typen Pepperl+Fuchs

Z757 met Pepperl+Fuchs Z966H (BAS 01 ATEX 7005 en

IECEx SIM 06.0012 XX), en wel als volgt:

VOORZICHTIG

Aansluiting XEXT1 hetzij voor laden (pin 4, 5, 6) hetzij

voor de RS485-aansluiting (pin 1, 2, 3) gebruiken. Het

is niet toegestaan de aansluiting gelijktijdig voor beide

toepassingen te gebruiken.

VOORZICHTIG

Zorg ervoor dat de draden niet gekruist worden!

05833112.eps

XEXT1

02333112.eps

XEXT1

XEXT2

WAARSCHUWING

Explosiegevaar!

De volgorde van de Z-barrières aanhouden.

Ervoor zorgen dat de kabelstrengen elkaar niet

kruisen.

Ervoor zorgen dat de kabellengte max. 25 m

bedraagt.

Langs de intrinsiek veilige stroomcircuits moet er

sprake zijn van potentiaalvereffening.

Als dit wordt genegeerd, gaat de explosiebeveiliging

van het apparaat verloren.

max. 25 m

03133112.eps

Apparaten via datakabel verbinden

Dräger X-zone 5500 169

Schakelschema

Kabeltype: Belden 3107A, 2 x 2 AWG 22; kabellengte: max. 25 m tussen X-zone 5500 en de Z-barrières.

GND-verbinding met XEXT2-GND optioneel.

Bedradingsschema

06533112.eps

XEXT2 - RS485-A

Cable: Lc / Cc Z-Barrier:

Pepperl+Fuchs Z966H

Z-Barrier:

Pepperl+Fuchs Z757

XEXT2 - RS485-B

RS485-A

RS485-B

PEPE

XEXT2 - GND

8181

5454

363

06433112.eps

RS485

non Ex

Ex ZONE 0

Ex ZONE 1

RS485-B

RS485-A

RS485-B

GND

Z757

Z966.H

RS485-A

RS485-B

170 Dräger X-zone 5500

Schakeluitgang

6 Schakeluitgang

De signaaluitgang is bestemd voor aansluiting op een

schakelversterker met een intrinsiek veilige uitgang.

Het gedrag van de schakeluitgang kan met behulp van de PC-

software Dräger CC-Visio tussen de instelling NC en NO

worden geconfigureerd.

Fabrieksinstelling van de schakeluitgang: NC

1 Stekker - female, bestelnr. 83 24 371

2 Pinbezetting zelf configureren, afhankelijk van de

toepassing

3 Kabeltype: Belden 3107A, 2 x 2 AWG 22

Kabellengte: max. 25 m tussen 2 apparaten of tot de

scheidingsschakelversterker

Aansluiting van de schakeluitgang

Toestand X-

zone: Toestand

schakeluitgang:

Werkpositie (aan)

Toestand

schakeluitgang:

Rustpositie (uit)

Uit 4 met 6 verbonden 4 met 6 verbonden

Gebruik zonder

alarmen 4 met 6 verbonden 5 met 6 verbonden

Alarmen 5 met 6 verbonden 4 met 6 verbonden

WAARSCHUWING

De toestand van de schakeluitgang moet bij het

veiligheidstechnische ontwerp van de volgschakeling

in acht worden genomen.

De parameters van de schakeluitgangen moeten strikt

worden opgevolgd, zodat het contactcircuit geen risico

vormt voor de intrinsieke veiligheid van het apparaat.

Er mogen alleen intrinsiek veilige stroomcircuits

worden aangesloten. De kabelafscherming mag

uitsluitend op de scheidingsschakelversterker-uitgang

worden gelegd. De aansluiting XEXT2 mag ofwel

uitsluitend voor de schakeluitgang ofwel voor een

RS485-verbinding worden gebruikt. Het is niet

toegestaan om de stekker tegelijkertijd aan beide

doeleinden toe te wijzen!

De gebruikte kabels voor het alarmcontact moeten

voldoen aan de eisen van de normen IEC 60079-0,

IEC 60079-11 en IEC 60079-14. De volgende kabel

voldoet aan deze normen: Belden 3107A.

AANWIJZING

De persoon die verantwoordelijk is voor het gebruik

van de X-zone 5500, dient een systeemdocument aan

te maken als bewijs van de intrinsieke veiligheid.

03433112.eps

NO CO

Maximale spanning (Ui): 20 V

Maximale nominale stroom (Ui): 0,25 A

Maximaal schakelvermogen (Pi): 3 W

Alleen voor ohmse belastingen!

Reactantie: Ci verwaarloosbaar;

Li verwaarloosbaar

XEXT2

02433112.eps

03233112.eps

max. 25 m

Tijdens het gebruik

Dräger X-zone 5500 171

7 Tijdens het gebruik

Tijdens het gebruik worden de meetwaarden voor elk meetgas

weergegeven op de geplaatste X-am 5x00.

Het optische en akoestische lifesignal (groene LED-ring en

enkele toon) wordt afhankelijk van de configuratie (1 -

60 seconden; standaardinstelling om de 2 seconden)

afgegeven. Het lifesignal kan met behulp van de PC-software

Dräger CC-Vision worden geconfigureerd (zie hoofdstuk op

pagina 175).

Als een alarm is geactiveerd, worden het optische en het

akoestische alarm geactiveerd (zie hoofdstuk 8 op

pagina 171).

De X-zone 5500 versterkt het optische en akoestische alarm

en stuurt de alarminformatie continu via de draadloze

verbinding of communicatiekabel door naar andere X-

zone 5500.

8 Alarmen (standaardinstellingen)

De X-zone 5500 heeft twee verschillende alarmsensoren:

Optisch signaal: LED-lichtring (360°);

kleuren rood, groen; pulserend.

Akoestisch signaal: Krachtige claxon (108 dB (A) op 1 m

afstand/120 dB (A) op 30 cm afstand).

Apparaat dat alarm activeert:

Zodra een apparaat een verhoogde gasconcentratie meet,

wordt door dit apparaat het alarm geactiveerd.

Het apparaat dat het alarm activeert, geeft de alarmen door

aan alle andere apparaten die zijn verbonden via draadloze

verbinding of communicatiekabel.

Apparaat dat alarm ontvangt:

Alle apparaten die een alarm van het activerende toestel

ontvangen, worden ontvangende apparaten. De apparaten die

het alarm ontvangen, geven een dochteralarm. Als het

ontvangende apparaat geen informatie van het activerende

apparaat ontvangt, neemt het dochteralarm bij de

ontvangende apparaten na 10 seconden af.

8.1 Concentratie-vooralarm A1

Onderbroken alarmmelding:

Weergave bij gegroepeerde

apparaten:

Legenda:

1 Weergave hoofdapparaat

2 Lokaal stationsnummer

3 Groepsgrootte

4 Bij meetwaardeweergave

behorend stationsnummer

5 Bevestigingsindicatie

6 Weergave alarmtype A1 /

meetwaarde (afwisselend)

7 Gasnaam en eenheid

Weergave bij niet

gegroepeerde apparaten:

Legenda:

1 Lokale X-zone

serienummer

2 Serienummer van

alarmerende X-zone

3 Bevestigingsindicatie

4 Weergave alarmtype A1 /

meetwaarde (afwisselend)

5 Gasnaam en eenheid

Het vooralarm A1 is niet zelfhoudend en verdwijnt als de

concentratie de alarmgrens A1 heeft onderschreden.

Bij A1 op het apparaat dat het alarm activeert:

Er klinkt één geluidtoon en de LED-lichtring knippert rood

(masteralarm).

Bij A1 op het apparaat dat de alarmmelding ontvangt:

Er klinkt één geluidtoon en de LED-lichtring knippert rood-

groen (masteralarm).

Vooralarm bevestigen:

-toets indrukken.

De akoestische alarmmeldingen worden uitgeschakeld.

AANWIJZING

De aanduidingen op de X-am 5x00 worden

beschreven in de gebruiksaanwijzing van het

gebruikte gasmeetinstrument.

AANWIJZING

De alarminstellingen (bijv. zelfhoudend/bevestigbaar)

kunnen met behulp van de PC-software Dräger CC-

Vision worden geconfigureerd. De configuratie van de

X-am 5x00 is doorslaggevend voor het gedrag van de

X-zone 5500.

Bij alarm in een groep worden op alle apparaten lokale

alarmen met voorrang vóór externe alarmen

weergegeven.

AANWIJZING

Het apparaat dat het alarm activeert en de apparaten

die de alarmmelding ontvangen, verschillen van elkaar

door hun optische alarm.

04533112.eps

2#0

20.9

Vol%O2

ppmH2S

321

ALL

04633112.eps

0009

ARCM

ppmH2S

ARCL-0144

ALL

172 Dräger X-zone 5500

Alarmen (standaardinstellingen)

8.2 Concentratie-hoofdalarm A2

Onderbroken alarmmelding:

Bij A2 op het apparaat dat het alarm activeert:

Er klinkt een dubbele signaaltoon en de LED-lichtring knippert

rood (masteralarm).

Bij A2 op het apparaat dat het alarm ontvangt:

Er klinkt een dubbele signaaltoon en de LED-lichtring knippert

rood-groen (dochteralarm).

Pas wanneer de concentratie de alarmgrens A2 heeft

onderschreden, is bevestigen mogelijk:

-toets indrukken.

De akoestische alarmmeldingen worden uitgeschakeld.

8.3 Accu-vooralarm

Onderbroken alarmmelding:

Vooralarm bevestigen:

Accu-LED knippert rood.

-toets indrukken. Alleen het akoestische alarm wordt

uitgeschakeld.

De accu werkt na het accu-vooralarm nog ca. 15 minuten.

8.4 Accu-hoofdalarm

Onderbroken alarmmelding:

Het accu-hoofdalarm kan alleen

akoestisch worden bevestigd:

Accu-LED knippert rood.

Het apparaat wordt na 10 seconden automatisch

uitgeschakeld.

Voordat het apparaat uitschakelt, worden kortstondig een

optisch en akoestisch alarm geactiveerd.

8.5 Apparaatalarm

Een storingscode wordt uitsluitend bij een lokale

apparaatstoring weergegeven. De storingscode van de eerste

storing (met het laagste nummer) wordt weergegeven. Als er

meerdere lokale apparaatstoringen zijn, kunnen deze ofwel via

de infomodus worden weergegeven (zie hoofdstuk 3.1.4 op

pagina 157) of het apparaat moet met de PC-software Dräger

CC-Vision worden uitgelezen (zie hoofdstuk op pagina 175).

Onderbroken alarmmelding:

Weergave bij gegroepeerde

apparaten:

Weergave bij niet

gegroepeerde apparaten:

Het toestel of één of meerdere sensorkanalen zijn niet

bedrijfsklaar.

Oplossingen, zie hoofdstuk 12 op pagina 177

Schakel, indien nodig, de DrägerService in voor het

verhelpen van de storing.

Om het apparaatalarm te bevestigen:

-toets indrukken.

GEVAAR

Levensgevaar! De zone direct verlaten.

Een hoofdalarm is zelfhoudend en kan niet worden

bevestigd (zie gebruiksaanwijzing X-am 5x00).

Voor

O2:A1 = zuurstoftekort

A2 = zuurstofoverschrijding

WAARSCHUWING

Voordat de zone weer toegankelijk is, moet een

vrijgavemeting worden uitgevoerd!

AANWIJZING

De apparaatstoring kan bij de X-zone 5500 of bij de

X-am 5x00 aanwezig zijn.

De signaaltoon kan met behulp van de PC-software

Dräger CC-Vision worden gewijzigd.

04933112.eps

ARCL-0144

ALL

0009

ARCM X5

05033112.eps

20.9

Vol%O2

ALL

X16

Werking met pomp (optioneel)

Dräger X-zone 5500 173

8.6 Evacuatiealarm

Om een evacuatiealarm te activeren:

Afhankelijk van de

apparaatconfiguratie kan een

evacuatiealarm met de

volgende functies worden

geactiveerd en beëindigd:

SMS naar het hiervoor

bestemde telefoonnummer

van de externe module

sturen, wanneer de module

deze functie ondersteunt.

Modbus-bericht verzenden

De optische en akoestische

alarmsignalen zijn dezelfde als

bij een concentratie-

hoofdalarm A2.

9 Werking met pomp (optioneel)

De X-zone 5500 is optioneel uitgerust met een pomp (zie

hoofdstuk 22 op pagina 187).

9.1 Ingebruikname en uitvoering van de

meting

1. X-zone 5500 inschakelen (zie "Apparaat inschakelen" op

pagina 156) en de houder (pomp) gebruiken.

De pomp wordt bij ingeschakeld apparaat door een

schakelcontact op de houder (pomp) automatisch mee

ingeschakeld.

Pomp-LED knippert rood-groen.

2. Monsternameslang met

het waterfilter van de

slangenset (bestelnr.

83 21 537) verbinden en

de aansluitmondstukken

rechtsom op het filter

schroeven.

3. Vervolgens moet een

pomptest worden

uitgevoerd. De pomptest

start automatisch.

9.2 Pomptest

De pomp-LED knippert rood/

groen en wordt begeleid door

een signaaltoon.

Aanzuigaansluiting of

monsternameslang aan

het begin van de slang

minstens 2 seconden)

dichthouden of afknellen.

WAARSCHUWING

Als het apparaat met pomp wordt gebruikt in

gevarenzones die apparaten volgens "Equipment

Protection Level" (EPL) Ga vereisen (komt

bijvoorbeeld overeen met 1G zone 0), dan mag

uitsluitend de Viton-slang (bestelnr. 12 03 150) met

maximaal 30 m lengte worden gebruikt.

VOORZICHTIG

Werking met pomp uitsluitend met filter (bestelnr.

83 19 364)! Anders kan de pomp beschadigd raken.

Wanneer bij het gebruik van de pomp geen filter wordt

gebruikt, vervalt de garantie op de pomp.

Na het plaatsen van de houder (pomp) moet na een

succesvol uitgevoerde pomptest een functietest (zie

hoofdstuk 3.4 op pagina 158) worden uitgevoerd.

06633112.eps

AANWIJZING

De pomptest moet binnen 60 seconden worden

uitgevoerd, anders wordt een apparaatalarm gegeven.

AANWIJZING

Dräger adviseert om voor het plaatsen van de houder

(pomp) eerst de afdichtingen visueel op

beschadigingen te controleren. Bij een beschadiging

moet de houder (pomp) worden vervangen.

Pomptest wordt uitgevoerd zoals bij de Dräger pomp

X-am 1/2/5000.

Bij het testen van de pomp wordt het

akoestische alarm in de standaardinstelling

automatisch tot

80 dB (A) verlaagd.

00633112.eps

00733112.eps

02633112.eps

174 Dräger X-zone 5500

Werking met pomp (optioneel)

De pomp-LED brandt rood.

Aanzuigaansluiting/

monsternameslang weer

vrijgeven.

Wanneer de test met

succes is uitgevoerd:

De pomp-LED brandt groen

en wordt begeleid door een

akoestisch

bevestigingssignaal.

Wanneer de test niet met succes is uitgevoerd:

De pomp-LED brandt rood en

gaat vergezeld van een

continue signaaltoon.

De pomp schakelt

automatisch uit.

Werking beëindigen

1. De X-am 5x00 aan de hand van de gebruiksaanwijzing

uitschakelen.

Voordat het apparaat uit gaat, wordt kortstondig het

optische en akoestische alarm geactiveerd.

De X-zone 5500 staat in de STANDBY-modus.

2. Monsternameslang of Dräger sonde van het filter af

schroeven.

3. Houder (pomp) door losmaken van de sluitbeugel

verwijderen.

De pomp schakelt zich uit.

4. Houder op de behuizing plaatsen.

5. Sluitbeugel op de houder vasttrekken.

9.3 Tijdens de pompmodus in acht nemen

Spoeltijd afwachten.

Vóór elke meting Dräger monsternameslang of Dräger

sondes met het te meten luchtmonster spoelen.

De spoelfase is nodig om alle invloeden op te heffen of te

minimaliseren die kunnen optreden bij gebruik van een

monsternameslang of een sonde, bijv. absorpties in de

slang, dood volume.

De duur van de spoelfase is afhankelijk van factoren zoals

type en concentratie van het te meten gas of damp,

materiaal, lengte, diameter en leeftijd van de

monsternameslang of de sonde. Als "vuistregel" kan bij het

gebruik van een monsternameslang (fabrieksnieuw, droog,

schoon), een gemiddelde spoeltijd van ca. 3 seconden per

meter worden aangenomen. Deze spoeltijd geldt tevens

voor de responstijd van de sensor (zie gebruiksaanwijzing

van het gebruikte gasmeetinstrument).

Bijvoorbeeld:

bij een 10 m lange monsternameslang bedraagt de

spoeltijd ca. 30 seconden en de responstijd van de sensor

bovendien ca. 60 seconden, de totale benodigde tijd voor

het aflezen van het gasmeetinstrument bedraagt ca.

90 seconden.

Het flowalarm wordt al naar gelang de lengte van de slang

vertraagd met 10 tot 30 seconden.

9.4 Afstelling X-zone 5500 (pompmodus)

9.4.1 Verse lucht afstellen

X-am 5x00 verse lucht instellen, vrij van meetgassen of andere

storende gassen. Bij het instellen van verse lucht wordt het

nulpunt van alle sensoren (met uitzondering van de

DrägerSensor XXS O2) en XXS CO2) op 0 gezet. Bij de

DrägerSensor XXS O2 wordt de weergave op 20,9 vol.-% en

bij de DrägerSensor XXS CO2 op 0,0 vol. % gezet.

1. Zo nodig X-am 5x00 in de X-zone 5500 inschakelen.

1. -toets indrukken om het menu op te roepen.

2. Quick selecteren om het Quick-menu van de X-am

5x00 weer te geven. De geactiveerde functies van het

Quick-menu kunnen door drukken op de -toets worden

geselecteerd.

3. -toets indrukken tot het symbool voor instelling van

verse lucht » « is geselecteerd.

4. -toets indrukken om het instellen van verse lucht te

starten.

De meetwaarden knipperen.

Wanneer de meetwaarden stabiel zijn:

5. -toets indrukken om het instellen uit te voeren.

6. De huidige gasconcentratie en » OK « worden afwisselend

weergegeven.

7. -toets indrukken om de instelfunctie te verlaten of ca.

5 seconden wachten.

Als er tijdens de instelprocedure een storing is opgetreden:

Het storingssymbool » « verschijnt en in plaats van de

meetwaarde wordt voor de betreffende sensor » «

weergegeven.

In dit geval de instelprocedure herhalen. Laat zo nodig de

sensor door gekwalificeerd personeel vervangen.

00833112.eps

00933112.eps

AANWIJZING

Zie voor de kalibratie-intervallen gebruiksaanwijzing/

gegevensblad van de gebruikte sensoren.

Bedrijf met X-am 5100 (optioneel)

Dräger X-zone 5500 175

9.4.2 1-knops-instelling uitvoeren

De 1-knops-instelling wordt uitgevoerd met alle sensoren

die kunnen worden afgesteld.

Bij de 1-knops-instelling wordt de gevoeligheid van alle

sensoren ingesteld op de waarde van het testgas. Bij

gebruik van de testgascilinder 68 11 130 = menggas met

50 ppm CO, 15 ppm H2S, 2,5 vol.-% CH4, 18 vol.-% O2.

1. Afsluiter op testgascilinder schroeven.

2. X-am 5x00 in de instrumenthouder van de X-zone 5500

brengen en inschakelen (zie hoofdstuk 3.1 op pagina 156).

3. -toets indrukken en 5 seconden ingedrukt houden om

het kalibratiemenu op te roepen.

4. Wachtwoord invoeren (wachtwoord bij levering = 001).

5. Met de -toets de functie 1-knops-instelling selecteren.

Het symbool voor 1-knops-instelling » « knippert.

6. -toets indrukken om de 1-knops-instelling te starten.

7. Slang van de testgascilinder op de X-zone 5500

aansluiten.

8. Leid het testgas naar een afzuiging of naar buiten.

De actuele meetwaarden beginnen te knipperen. Na het

bereiken van een statische meetwaarde stopt het

knipperen.

Het instellen wordt automatisch beëindigd.

De weergegeven meetwaarden stijgen tot de waarden die

overeenkomen met het toegevoerde gas.

Wanneer de instelprocedure is afgesloten en de weergegeven

meetwaarden stabiel zijn:

De huidige gasconcentratie en » OK « worden afwisselend

weergegeven.

9. -toets indrukken of ca. 5 seconden wachten om de

instelfunctie te verlaten.

De X-am 5x00 schakelt over naar de meetmodus.

10. Slang van de testgascilinder losmaken van de X-zone

5500.

Als een storing is opgetreden tijdens 1-knops-instelling:

Het storingssymbool » X « verschijnt en in plaats van de

meetwaarde wordt voor de betreffende sensor » - - «

weergegeven.

In dat geval moet de instelprocedure worden herhaald.

Vervang eventueel de sensor.

10 Bedrijf met X-am 5100 (optioneel)

De X-zone 5500 met pomp (zie hoofdstuk 22 op pagina 187)

kan optioneel worden gebruikt in combinatie met een X-am

5100.

10.1 Ingebruikname en uitvoering van de

meting

1. X-zone 5500 inschakelen (zie "Apparaat inschakelen" op

pagina 156) en de houder X-am 5100 gebruiken.

De pomp wordt bij ingeschakeld apparaat door een

schakelcontact op de houder X-am 5100 automatisch mee

ingeschakeld.

Pomp-LED knippert rood-groen.

2. Vervolgens moet een pomptest worden uitgevoerd. De

pomptest start automatisch.

10.2 Pomptest

AANWIJZING

Wordt een menggas met een andere samenstelling

gebruikt, dan moeten de vooraf ingestelde

concentratiewaarden in de X-am 5x00 worden

veranderd in de streefwaarden van het gebruikte

menggas met de PC-software Dräger CC-Vision.

VOORZICHTIG

Gebruik uitsluitend met filter (bestelnr. 83 19 364 en

83 23 016)! Anders kan de pomp beschadigd raken en

kan de sensor sterk verontreinigd raken.

Wanneer bij het gebruik van de pomp geen filter wordt

gebruikt, vervalt de garantie op de pomp.

Na het plaatsen van de houder X-am 5100 moet na

een succesvol uitgevoerde pomptest een functietest

(zie hoofdstuk 3.4.3 op pagina 159) worden

uitgevoerd.

AANWIJZING

De pomptest moet binnen 60 seconden worden

uitgevoerd, anders wordt een apparaatalarm gegeven.

AANWIJZING

Dräger adviseert om voor het plaatsen van de houder

X-am 5100 eerst de afdichtingen visueel op

beschadigingen te controleren en te controleren of de

kap van binnen schoon is. Bij beschadiging van de

afdichtingen moet de houder X-am 5100 worden

vervangen. Informatie over de reiniging, zie hoofdstuk

14 op pagina 182.

De houder X-am 5100 bij niet-gebruik droog en schoon

opslaan.

Pomptest wordt uitgevoerd zoals bij de Dräger pomp

X-am 1/2/5000.

Bij het testen van de pomp wordt het

akoestische alarm in de standaardinstelling

automatisch tot

80 dB (A) verlaagd.

176 Dräger X-zone 5500

Apparaat configureren

De pomp-LED knippert rood/

groen en wordt begeleid door

een signaaltoon.

Slang tussen kap en

pompinlaat minimaal 2 s

lang afknellen.

De pomp-LED brandt rood.

Aanzuigaansluiting/

monsternameslang weer

vrijgeven.

Wanneer de test met

succes is uitgevoerd:

De pomp-LED brandt groen

en wordt begeleid door een

akoestisch

bevestigingssignaal.

Wanneer de test niet met succes is uitgevoerd:

De pomp-LED brandt rood en

gaat vergezeld van een

continue signaaltoon.

De pomp schakelt

automatisch uit.

Werking beëindigen

De X-am 5100 volgens de gebruiksaanwijzing

uitschakelen.

Voordat het apparaat uit gaat, wordt kortstondig het

optische en akoestische alarm geactiveerd.

De X-zone 5500 staat in de STANDBY-modus.

11 Apparaat configureren

Voor het configureren van een apparaat met een

standaardconfiguratie moet het apparaat op een PC worden

aangesloten.

De communicatie vindt plaats met een  USB DIRA III-dongle

(bestelnr. 83 17 409).

De configuratie vindt plaats met behulp van de PC-software

Dräger CC-Vision.

O. a. de volgende instellingen kunnen worden geconfigureerd:

Claxonvolume

Draadloze verbinding

Alarmfrequenties

Alarmpatroon

Doorsturen van alarm

Lifesignal (lichtpatroon, claxonvolume)

Acties van het schakelrelais

00733112.eps

05333112.eps

00833112.eps

00933112.eps

AANWIJZING

Documentatie en online-help van de PC-software

Dräger CC-Vision in acht nemen.

00933112.eps

02833112.eps

Storing, oorzaak en oplossing

Dräger X-zone 5500 177

12 Storing, oorzaak en oplossing

Storing Oorzaak Oplossing

X-zone 5500 kan niet worden geladen. Stekker van het laadapparaat maakt

geen goed contact met de X-zone 5500.

Let erop dat de stekker van het

laadapparaat goed is ingestoken.

Accu-LED controleren.

Inductief laden werkt niet, omdat de

afstand tussen X-zone 5500 en lader te

groot is.

Afstand controleren, evt. vervuiling

verwijderen.

Accucapaciteit is laag. Accu is niet geheel opgeladen. Accu minstens 14 h - 24 Ah opladen.

Accu niet regelmatig geladen. Accu ook in uitgeschakelde toestand

regelmatig, minstens om de 2 maanden

opladen.

Buitentemperatuur is zeer laag. X-zone 5500 opwarmen.

Buitentemperatuur is zeer hoog. Eventueel beschermkast gebruiken.

Accu is defect. Accu door DrägerService laten

controleren.

Inductief laden werkt slecht, omdat de

afstand tussen X-zone 5500 en lader te

groot is.

Afstand controleren, evt. vervuiling

verwijderen.

Geen draadloze verbinding tussen de

X-zone 5500.

Draadloze verbinding is niet geactiveerd. Draadloze verbinding met behulp van de

PC-software Dräger CC-Vision activeren

(zie hoofdstuk op pagina 175).

De afzonderlijke X-zone 5500 staan ver

van elkaar verwijderd.

De verschillende X-zone 5500 dichter bij

elkaar zetten.

Additionele apparaten in de lijn plaatsen.

X-zone 5500 hoger opstellen, indien

nodig sokkel (bestelnr. 83 20 645)

gebruiken.

Draadloze verbinding wordt bemoeilijkt

door industriële omgeving: bijv. stalen

wanden.

De verschillende X-zone 5500 dichter bij

elkaar zetten.

Additionele apparaten in de lijn plaatsen.

X-zone 5500 met communicatiekabel

verbinden (zie hoofdstuk 5 op

pagina 167).

X-zone 5500 wordt afgedekt door

geleidend materiaal (bijv. metaalgaas).

Let erop dat de apparaten vrijstaan.

Netnummer van X-zone 5500 is

verschillend.

X-zone 5500 met hetzelfde netnummer

gebruiken. Het netnummer kan met

behulp van de PC-software Dräger CC-

Vision worden geconfigureerd (zie

hoofdstuk op pagina 175).

Draadloze frequentie van X-zone 5500 is

verschillend.

Meerdere X-zone 5500 met dezelfde

radiofrequentie gebruiken.

Kabelverbinding werkt niet. Kabelstekker niet juist ingestoken,

kabelbezetting foutief of kabelbreuk.

Kabelaansluiting, -bezetting controleren.

Let erop dat de kabelstekker goed is

ingestoken.

Alarmcontact schakelt niet. Kabelstekker niet juist ingestoken,

kabelbezetting foutief of kabelbreuk.

Kabelaansluiting, -bezetting controleren.

Let erop dat de kabelstekker goed is

ingestoken.

Pompmodus werkt niet. Verkeerde houder (diffusie) geplaatst. Houder (pomp) plaatsen.

Pompstoring tijdens gebruik. Condensatie in koude en vochtige

aanzuiglucht.

Slangenset met waterfilter (bestelnr. 83

21 527) gebruiken.

Pomp buiten het gespecificeerde bereik. Pomp door DrägerService laten

controleren.

Flowtest is mislukt. Flowtest werd niet uitgevoerd. Flowtest uitvoeren, evt. opnieuw

uitvoeren.

Houder (pomp of X-am 5100) is niet juist

geplaatst.

Houder (pomp of X-am 5100) opnieuw

plaatsen en erop letten dat deze correct

vastzit.

178 Dräger X-zone 5500

Storing, oorzaak en oplossing

Claxonvolume te laag. Volume is te laag ingesteld. Volume met behulp van de PC-software

Dräger CC-Vision instellen (zie

hoofdstuk op pagina 175).

Optische alarmsignalen niet of slecht

herkenbaar.

Configuratie of patroon niet juist

ingesteld.

Optische alarmsignalen met behulp van

de PC-software Dräger CC-Vision

configureren (zie hoofdstuk op

pagina 175).

Lifesignal werkt niet. Configuratie is foutief ingesteld. Lifesignal met behulp van de PC-

software Dräger CC-Vision configureren

(zie hoofdstuk op pagina 175).

Gasmeetinstrument wordt niet herkend. Vervuilde IR-interface. IR-interface reinigen.

Gasmeetinstrument niet compatibel. X-am 5x00 gebruiken.

Verkeerde softwareversie in het

gasmeetinstrument.

Software-update door DrägerService

laten uitvoeren.

IR-interface foutief, clip van het

gasmeetinstrument niet juist geplaatst.

Clip op X-am 5x00 sluiten.

Houder is niet juist geplaatst. Houder opnieuw plaatsen en er op letten

dat deze correct vastzit.

X-am 5x00 schakelt snel uit; wordt niet

gevoed.

Voedingscontacten vervuild of vochtig. Voedingscontacten reinigen.

Apparaatstoring wordt weergegeven. X-am 5x00 tijdens het gebruik uit X-zone

5500 verwijderd.

Alarm op X-zone 5500 bevestigen,

X-zone 5500 uitschakelen.

Slechte verbinding met de X-am 5x00. Voedingscontacten op de X-zone en

X-am 5x00 reinigen.

Storing Oorzaak Oplossing

Storing, oorzaak en oplossing

Dräger X-zone 5500 179

12.1 Storingssymbolen

Speciaal symbool » «

en weergegeven

getalcode: Oorzaak Oplossing

01 X-am 5x00 met alkalivoedingseenheid. X-am 5x00 met accuvoedingseenheid

plaatsen.

02 Communicatie-onderbreking naar de

X-zone 5500.

IR-interface op de X-zone 5500 en op de X-am

5x00 controleren.

03 Communicatiefout accu-controller

X-zone 5500.

Contact opnemen met DrägerService.

04 Accu-hoofdalarm X-am 5x00. Laadcontacten op de X-zone 5500 en op de

X-am 5x00 controleren.

05 Accu-vooralarm X-am 5x00. Laadcontacten op de X-zone 5500 en op de

X-am 5x00 controleren.

06 Laadstroom X-am 5x00 te laag. Laadcontacten op de X-zone 5500 en op de

X-am 5x00 controleren.

07 Houder (pomp of X-am 5100) herkend, maar

geen pomp gemonteerd.

Houder voor diffusiewerking gebruiken.

(Geen bedrijf met X-am 5100 mogelijk.)

08 Flowfout Aanzuigslang controleren.

Houder pomp: aanzuigslang en pompfilter

controleren.

Houder X-am 5100: gasinlaatfilter, kap, slang

en pompfilter controleren.

09 Statuswijziging van de houder (pomp of X-am

5100) bij lopende werking.

Controleren of de houder (pomp of X-am 5100)

goed vastzit.

10 Controlesomfout programmacode Contact opnemen met DrägerService.

11 Controlesomfout bedrijfsparameters Contact opnemen met DrägerService.

12 Controlesomfout bedrijfsparameters Contact opnemen met DrägerService.

13 Controlesomfout bedrijfsparameters Contact opnemen met DrägerService.

14 Fout bij testen werkgeheugen Contact opnemen met DrägerService.

15 Foutieve ADC-conversie. Contact opnemen met DrägerService.

16 Geen contact met het hoofdapparaat in de

groeperingsmodus.

Draadloze verbinding naar het groepsapparaat

controleren.

17 Laadelektronica defect. Contact opnemen met DrägerService.

18 Accu leeg. X-zone 5500 laden.

19 Accu-hoofdalarm X-zone 5500. X-zone 5500 laden.

20 Accu-vooralarm X-zone 5500. X-zone 5500 laden.

21 Storing in apparaat X-am 5x00. X-am 5x00 controleren.

22 Alarmpatroon X-am 5x00 niet in orde. Contact opnemen met DrägerService.

23 Verkeerde softwareversie in het

gasmeetinstrument.

Software-update door DrägerService laten

uitvoeren.

24 Gassoort of eenheid onbekend. Gasmeters een voor een controleren, of alle

gassen bekend zijn. Gasmeters met

onbekende gassen niet gebruiken.

25 Meer dan 8 verschillende gassen in een groep. Sensoruitrusting binnen de groep controleren

en eventueel gasmeters vervangen of uit groep

verwijderen.

26 Modbus-Watchdog is niet teruggezet door de

externe module.

Verbinding met de externe module controleren

of X-zone 5500 uitschakelen.

29 Accu-hoofdalarm X-zone 5500 laden.

30 Accu leeg. X-zone 5500 laden.

31 Laadelektronica defect. Contact opnemen met DrägerService.

32 Communicatiefout accu-controller

X-zone 5500.

Contact opnemen met DrägerService.

180 Dräger X-zone 5500

Instandhouding

13 Instandhouding

13.1 Onderhoudsintervallen

Het toestel moet minstens eenmaal per jaar door vakkundig

personeel worden geïnspecteerd.

Loodaccu laden na ieder gebruik, maar uiterlijk na

activering van het accu-alarm.

Onderhoud door vakkundig personeel - jaarlijks.

Afhankelijk van de veiligheidstechnische overwegingen,

procestechnische condities en apparaattechnische

voorwaarden dienen de inspectietermijnen op de

specifieke situatie te worden afgestemd en zo nodig te

worden verkort.

Voor het afsluiten van een servicecontract evenals voor

reparaties wordt de DrägerService aanbevolen.

13.2 Filter verwisselen

13.2.1 Pompfilter vervangen

1. Aansluitmondstuk van het filter afschroeven.

2. Sluitbeugel van de houder (pomp) losdraaien.

3. Houder (pomp) verwijderen.

4. Filter linksom

afschroeven.

5. Nieuw filter (bestelnr.

83 19 364) rechtsom op

het apparaat schroeven.

6. Houder (pomp) op de

behuizing plaatsen.

7. Sluitbeugel op de houder

(pomp) vasttrekken.

8. Aansluitmondstuk op het

nieuwe filter schroeven.

13.2.2 Gasinlaatfilter vervangen (alleen bij gebruik in

combinatie met X-am 5100)

1. Gasinlaatfilter linksom

afschroeven.

2. Nieuw gasinlaatfilter

(bestelnr. 83 23 016)

rechtsom op het apparaat

schroeven.

13.3 Accu's vervangen

Alleen de volgende typen mogen worden gebruikt:

Accupack, 24 Ah (PBT 00X1), bestelnr. 83 22 921

1. Apparaat uitschakelen (zie hoofdstuk 3.2 op pagina 157).

2. Schroeven (M5

cilinderkopschroef met

binnenzeskant) aan de

onderzijde van de

behuizing losdraaien.

3. Bovengedeelte van de

behuizing optillen en de

stekkerverbinding

losmaken van de

bodemplaat.

4. 4x M5-moeren

losdraaien.

5. Bedrading van

bodemplaat losmaken.

6. Oude accublok door

nieuw accublok

vervangen.

7. Bedrading op de

bodemplaat insteken.

8. Correcte bevestiging van de

O-ring controleren.

9. 4x M5-moeren

bevestigen.

10. Stekkerverbinding op de bodemplaat bevestigen.

AANWIJZING

Voor de gebruikte gasmeetinstrumenten gelden de

onderhoudsintervallen die in de bijbehorende

gebruiksaanwijzing zijn aangegeven.

AANWIJZING

Het filter vervangen is alleen mogelijk in de

pompmodus of bij gebruik in combinatie met de X-

am 5100.

01433112.eps

AANWIJZING

Dräger adviseert om het gasinlaatfilter, afhankelijk van

de stofbelasting, periodiek te vervangen.

WAARSCHUWING

Explosiegevaar!

Vervang geen accu's op plaatsen waar explosiegevaar

kan heersen! Accu's maken deel uit van de Ex-

goedkeuring.

05733112.eps

01533112.eps

01633112.eps

Instandhouding

Dräger X-zone 5500 181

11. Bovengedeelte van de behuizing op ondergedeelte

plaatsen

(gewenste positie in acht nemen).

12. Schroeven (M5 cilinderkopschroef met binnenzeskant) op

de onderzijde van de behuizing vastdraaien (120 Ncm

±20 Ncm).

13.4 Accu's laden

Om de accu's te ontzien, wordt alleen in het temperatuurbereik

van 5 tot 35 °C opgeladen. Bij het verlaten van dit

temperatuurbereik wordt het opladen automatisch

onderbroken en na terugkeer in het temperatuurbereik

automatisch voortgezet.

Tijdens het opladen knippert de accu-LED met een frequentie

van 1 Hz, afhankelijk van de accustatus, rood, rood/groen of

groen. Zodra het laden is afgesloten, brandt de accu-LED

continu groen.

13.4.1 Inductief laden

1. Inductielader met apparaatkabel op stroomnet aansluiten.

Controlelampje op laadconsole brandt groen.

2. Het apparaat in de lader plaatsen.

De laadtijd bedraag normaliter: < 14 h - 24 Ah.

13.4.2 Laden via kabel

1. Laadkabel in het laadcontact aan de achterzijde van het

apparaat steken.

2. Voeding op het stroomnet aansluiten.

De laadtijd bedraag normaliter: < 14 h - 24 Ah

WAARSCHUWING

Explosiegevaar!

Verbruikte batterijen/accu's niet in het vuur gooien en

niet met geweld openen.

Afvoer van de batterijen/accu's volgens de nationale

regelgeving.

AANWIJZING

Na het vervangen van het accublok wordt geadviseerd

dit volledig op te laden.

WAARSCHUWING

Explosiegevaar!

Accu's niet ondergronds of op plaatsen waar

explosiegevaar kan heersen opladen! De laders zijn

niet volgens de richtlijnen voor mijngas en

explosieveiligheid gebouwd.

VOORZICHTIG

Omgaan met laders door dragers van implantaten

alleen toegestaan als pacemakers en actieve

implantaten voldoen aan de relevante wettelijke

voorschriften. Dräger garandeert uitsluitend

conformiteit met de richtlijn 2004/108/EC.

AANWIJZING

De zenderspoel van de inductielader genereert een

zwak magnetisch wisselveld. Tijdens de werking

worden alle eisen van de geldende normen

aangaande elektromagnetische interferentie

nageleefd. Er wordt voldaan aan de wettelijke eisen

van de richtlijn 2004/108/EC.

De garantie op de accu vervalt, wanneer het apparaat

niet om de 2 maanden volledig opgeladen wordt

wanneer het niet wordt gebruikt.

Als het apparaat niet wordt gebruikt, wordt door Dräger

aanbevolen het apparaat in de inductielader (bestelnr.

83 20 626) op te slaan.

VOORZICHTIG

Brandgevaar/apparaatbeschadiging!

Uitsluitend inductieve laders van Dräger gebruiken!

Geen metalen voorwerpen op de laadconsole leggen.

AANWIJZING

Voor een goede energieoverdracht mag zich geen vuil

tussen de laadconsole en de X-zone 5500 bevinden.

VOORZICHTIG

Brandgevaar/apparaatbeschadiging!

Uitsluitend laadaccessoires van Dräger gebruiken!

AANWIJZING

Ook als het apparaat niet wordt gebruikt, wordt door

Dräger aanbevolen het apparaat in de inductielader

(bestelnr. 83 20 626) of de stekkerlader (bestelnr. 83

20 749) op te slaan.

182 Dräger X-zone 5500

Onderhoud

14 Onderhoud

Bij sterke verontreiniging

kan het apparaat met

koud water gecombineerd

met een

standaardafwasmiddel

worden afgewassen

(geldt niet voor de kap (1)

van de houder X-am 5100

(2)). Indien nodig kan voor

het afwassen een spons

worden gebruikt.

Bij de reiniging van de kap (1) van de houder X-am 5100

(2) uitsluitend isopropanol gebruiken en in de lucht laten

drogen.

Voor reiniging van de gasmeetinstrumenten de

bijbehorende gebruiksaanwijzing opvolgen.

Bij de reiniging van de X-am-houder erop letten dat de

afdichtingen niet worden beschadigd.

Droog het toestel met een doek af.

Groeven en verdiepingen met perslucht of kwastje

reinigen.

Zorg ervoor dat de voedingscontacten in de

apparaathouder vrij zijn van resten.

Voor het onderhoud van de voedingscontacten van de

X-am 5x00 is het contactvet "Electrolube CG60" geschikt

van de firma H K Wentworth Ltd., Swadlincote, Groot-

Brittannië (bestelnr. 83 24 826). Spaarzaam aanbrengen

en de instructies van de fabrikant in acht nemen.

Het contactblok kan bij sterke verontreiniging of bij

beschadiging worden vervangen. Vervanging van het

contactblok: zie de bij het contactblok X-zone 5500

meegeleverde montagehandleiding.

15 Transport

Bij het transport van de X-zone 5500 zonder geplaatste X-am

5x00 erop letten, dat de apparaathouder en in het bijzonder de

voedingscontacten worden beschermd tegen elke soort

vervuiling.

16 Afvoeren

Product conform de geldende voorschriften afvoeren.

16.1 Aanwijzingen voor afvoeren

16.2 Afvoeren van batterijen en accu's

17 Frequentiebereiken

In andere landen kunnen de frequentiebereiken afwijken.

VOORZICHTIG

Mogelijke beschadiging van de elektronica!

Wanneer de X-zone zonder gemonteerd contactblok

wordt getransporteerd of opgeslagen, kan door de

opening water in het apparaat binnendringen en de

elektronica beschadigen.

De X-zone nooit zonder gemonteerd contactblok

transporteren of opslaan.

06733112.eps

Volgens de richtlijn 2002/96/EG mag dit product niet

als gemeentelijk afval worden afgevoerd. Daarom is

het gekenmerkt met het hiernaast afgebeelde

symbool.

Dräger neemt dit product kosteloos terug. Verdere

informatie is verkrijgbaar bij de nationale

verkooporganisatie en bij Dräger.

Batterijen en accu's mogen op grond van de richtlijn

2006/66/EG niet met het huishoudelijke afval worden

afgevoerd. Daarom zijn deze gekenmerkt met het

hiernaast afgebeelde symbool. Batterijen en accu's

volgens de gelden voorschriften afvoeren naar de

inzamelpunten voor batterijen en accu's.

Land, regio Frequentiebereik (MHz)

EG, Zwitserland, Noorwegen,

Turkije

868

Zuid-Afrika 868

VS/Canada 915

Singapore 868

Australië 915

India 915

Rusland 433

Technische gegevens

Dräger X-zone 5500 183

18 Technische gegevens

Inductielader:

Afmetingen: ca. 490 x 300 x 300 mm

(h x b x d)

Gewicht:

met accu, 24 Ah ca. 10 kg

Omgevingscondities:

tijdens bedrijf

tijdens opslag

-20 °C tot +50 °C

-20 °C tot +70 °C

700 tot 1300 hPa

max. 95% relatieve vochtigheid

Alarmen:

Optisch, 360° LED groen lifesignal;

rood alarmsignaal;

groen/rood dochteralarm

Akoestisch, 360° 108 dB (A) op 1 m afstand

120 dB (A) op 30 cm afstand

Accu:

Bedrijfstijd, 24 Ah

(20 °C)

120 uur bij 15 minuten alarm per

dag en volledig uitgeruste X-am

5x00

Laadtijd, 24 Ah < 14 uur

Laadingang XEXT1:

(Ex-grenzen):

U = 15 V, nominaal

I = 2,5 A, nominaal

Um = 30 V

Im = 10 A

Pomp: max. 30 m slang

0,5 l/min

Aansluiting van

apparaten:

Er kunnen max. 25 apparaten

per draadloze verbinding in

een netwerk worden

verbonden.

Gecombineerd gebruik van

draadloze-/kabelverbinding

mogelijk.

Omschakelbare frequenties

433/868/915 MHz (door de

DrägerService) met een

typisch zendbereik van 100 m

in een industriële omgeving

(storingen van buitenaf

kunnen het zendbereik

beïnvloeden).

Automatisch opbouwen van de

draadloze verbinding.

Schakeluitgang:

Max. spanning (Ui):

Max. schakelstroom (li):

Max. nominale stroom:

Max. schakelvermogen (Pi ):

Alleen voor ohmse

belastingen!

Reactanties:

Geen schakeling op:

20 V

0,25 A

3 W - Alleen voor ohmse

belastingen!

Ci verwaarloosbaar;

Li verwaarloosbaar

Capacitieve of inductieve

lasten

Toelatingen: De toelatingen zijn weergegeven

op het typeplaatje.

Serienr. (bouwjaar) Het bouwjaar kan worden

afgeleid uit de derde letter van

het fabrieksnummer op het

typeplaatje: B=2010, C=2011,

D=2012, E=2013, F=2014,

G=2015, H=2016 enz.

Bijvoorbeeld: serienummer

ARFH-0054, de derde letter is F,

dus is het bouwjaar 2014.

Meetbereik: zie Technisch handboek

Dräger X-am 5x00

Ingang (input)

Uitgang (output)

100 tot 240 V / 50 tot 60 Hz 40 W

15 V/2 A

Laden bij 0 °C tot +40 °C

max. 95 % relatieve

luchtvochtigheid

Verontreinigingsgraad 2

Overspanningscategorie II

Beschermingsgraad IP 40

184 Dräger X-zone 5500

Toetsbezetting van de X-zone 5500

19 Toetsbezetting van de X-zone 5500

20 Overzicht van de status-LED's

Accu-LED

(Geeft de accustatus weer.)

De volgende toetscombinaties hebben betrekking op de toetsen van de X-zone 5500.

Actie Uitleg

1 x -toets indrukken Bevestigt apparaatstoringen en vooralarmen.

3 s lang -toets indrukken Overschakelen van de OFF- naar de STANDBY-modus of van de STANDBY- naar

de ON-modus.

3 s - en -toets indrukken Overschakelen naar de OFF-modus.

1 x -toets indrukken Op het hoofdapparaat: groep uitbreiden / zoeken beëindigen.

3 s lang -toets indrukken Op het hoofdapparaat: groep verkleinen.

Op het groepsapparaat: groeperingsinformatie wissen.

3 x -toets indrukken Op het hoofdapparaat: groepbewaking activeren.

3 sec. - en 3 x -toets indrukken Op het hoofdapparaat: groepbewaking voorlopig deactiveren.

Kleur LED-status Bedrijfsmodus van het

apparaat Uitleg

UIT UIT OFF-modus Apparaat is uit.

rood

aan ON-/STANDBY-modus

Laadtoestand lager dan 33 %.

rood/groen Laadtoestand tussen 33 % en 66 %.

groen Laadtoestand groter dan 66 %.

rood

ON-/STANDBY-modus

Accu-vooralarm

rood Accu-hoofdalarm; Dräger X-zone 5500 schakelt na 10 s uit.

rood OFF-modus Inschakelpoging in de OFF-modus bij lege accu (10 sec. aan).

rood

ON-/STANDBY-modus

in laadconsole

X-zone 5500 wordt geladen, laadtoestand lager dan 33 %.

rood/groen X-zone 5500 wordt geladen, laadtoestand tussen 33 % en

66 %.

groen X-zone 5500 wordt geladen, laadtoestand groter dan 66 %.

groen X-zone 5500 volledig opgeladen.

Overzicht van de status-LED's

Dräger X-zone 5500 185

Communicatie-LED

(Geeft de verbindingsstatus weer als er meerdere apparaten via een draadloze verbinding of communicatiekabel zijn

aangesloten.)

Pomp-LED

(Geeft de pompstatus weer.)

Groeperings-LED

(Geeft de groeperingsstatus weer.)

Kleur LED-status Groepbewaking Uitleg

groen aan

uit / apparaat niet gegroepeerd Minstens 1 andere X-zone 5500 via draadloze verbinding of

kabelverbinding herkend.

geactiveerd Op het hoofdapparaat: apparaat met groep verbonden.

Op het groepsapparaat: apparaat met hoofdapparaat verbonden.

groen voorlopig gedeactiveerd X-zone 5500 met groep verbonden.

rood aan

Apparaat niet gegroepeerd Geen andere X-zone 5500 via draadloze verbinding of

kabelverbinding herkend.

geactiveerd Alarm op hoofdapparaat: minstens één apparaat uit de groep is

niet verbonden.

Alarm op groepsapparaat: geen verbinding met hoofdapparaat.

rood voorlopig gedeactiveerd

Op het hoofdapparaat: minstens één apparaat uit de groep is niet

verbonden.

Op het groepsapparaat: geen verbinding met hoofdapparaat.

Kleur LED-status Bedrijfsmodus van het

apparaat Uitleg

UIT UIT STANDBY-modus Apparaat is in de STANDBY-modus.

UIT

ON-modus

Geen pompadapter herkend.

rood/groen Flowtest nodig.

rood Flowtest loopt.

groen

aan

Flowtest succesvol, pomp loopt.

rood Flowfout (bijv. door een te lage volumestroom of ontbrekende

flowtest).

Kleur LED-status Hiërarchie van de

apparaten Uitleg

UIT UIT

X-zone 5500

X-zone 5500 ongegroepeerd.

groen X-zone 5500 ongegroepeerd, kan aan een groep worden

toegevoegd.

rood Meerdere hoofdapparaten gevonden, X-zone 5500 kan niet

worden gegroepeerd.

groen aan

Groepsapparaat

X-zone 5500 is gegroepeerd.

groen X-zone 5500 kan uit een groep worden verwijderd.

rood/groen aan

Hoofdapparaat

X-zone 5500 is een hoofdapparaat.

rood/groen Groep van het hoofdapparaat kan worden uitgebreid.

rood/groen Groep van het hoofdapparaat kan worden beperkt.

186 Dräger X-zone 5500

Overzicht lichtring- en claxonsignalen

21 Overzicht lichtring- en claxonsignalen

Signaalnaam Lichtring Claxon

OFF-modus Uit Uit

Inschakelsignaal en uitschakelsignaal Alle rode LED's gedurende 1 s aan,

dan alle groene LED's gedurende

1 s aan

en alle status-LED's gedurende 1 s

aan

Continue signaaltoon gedurende 1 s

bij gereduceerd1 volume

1 Gereduceerd volume wegens gehoorbescherming: 80 dB (A) (standaardinstelling), het gereduceerde volume mag niet hoger zijn dan het

door de klant geconfigureerde "hoogste" volume.

Apparaatstoring X-zone 5500, activerend

apparaat2

2 Apparaat dat het alarm heeft geactiveerd.

Periodiek 3-voudig knipperen van de

rode LED's

Periodieke 3-voudige signaaltoon

met vol 3 volume

3 Volledig volume: maximaal volume dat de gebruiker via de configuratie heeft ingesteld (bijv. 108 dB (A)).

Concentratie-hoofdalarm, apparaat dat alarm

activeert2)

Periodiek 2-voudig knipperen van de

rode LED's

Periodieke 2-voudige signaaltoon

met volledig3) volume

Concentratie-vooralarm, apparaat dat alarm

activeert2)

Periodiek 1-voudig knipperen van de

rode LED's

Periodieke 1-voudige signaaltoon

met volledig3) volume

Apparaatstoring X-zone 5500, ontvangend

apparaat4

4 Apparaat dat het alarm ontvangt van het apparaat dat het alarm heeft geactiveerd.

Periodiek 3-voudig knipperen van de

rode+groene LED's5

5 Wanneer het doorsturen van een fout van het ontvangend apparaat door de gebruiker werd geactiveerd.

Periodieke 3-voudige signaaltoon

met volledig3) volume5)

Concentratie-vooralarm, apparaat dat alarm

ontvangt4)

Periodiek 1-voudig knipperen van de

rode en groene LED's5)

Periodieke 1-voudige signaaltoon

met volledig3) volume5)

Concentratie-hoofdalarm, apparaat dat alarm

ontvangt4)

Periodiek 2-voudig knipperen van de

rode en groene LED's5)

Periodieke 2-voudige signaaltoon

met volledig3) volume5)

Bevestigingssignaal - Lange enkele signaaltoon met

gereduceerd1) volume

Oproepsignaal - Periodieke (1 Hz) enkele

signaaltoon met gereduceerd1)

volume

Lifesignal (bij pomptest onderdrukt) Periodiek enkel knipperen van de

groene LED's

Periodieke enkele signaaltoon met

volledig3) volume6

6 Frequentie volgens configuratie van de gebruiker.

Inschakelen bij laadtoestand < accu-hoofdalarm - Periodieke 3-voudige signaaltoon

met gereduceerd1) volume

Accu-vooralarm van X-zone 5500 Periodiek 3-voudig knipperen van de

rode LED's

Periodieke 3-voudige signaaltoon

met volledig3) volume

Accu-hoofdalarm van X-zone 5500 Periodiek 3-voudig knipperen van de

rode LED's gedurende 10 s, hierna

gaat de X-zone 5500 over op de

OFF-modus

Periodieke 2-voudige signaaltoon

met volledig3) volume gedurende

10 s, hierna gaat de

X-zone 5500 over op de OFF-modus

Flowtest verzoek 1 Hz Rood Periodieke (1 Hz) enkele

signaaltoon met gereduceerd1)

volume

Flowtest loopt - -

Flowtest succesvol LED-lichtring groen gedurende 2 s -

Bestellijst

Dräger X-zone 5500 187

22 Bestellijst

Benaming en omschrijving Bestelnr.

Dräger X-zone 5500,

868 MHz, 24 Ah

83 24 819

Dräger X-zone 5500,

868 MHz, 24 Ah, pomp

83 24 821

Dräger X-zone 5500,

915 MHz, 24 Ah

83 24 823

Dräger X-zone 5500,

915 MHz, 24 Ah, pomp

83 24 825

Dräger X-zone 5500,

433 MHz, 24 Ah

83 24 811

Dräger X-zone 5500,

433 MHz, 24 Ah, pomp

83 24 815

Laadtoebehoren:

Inductielader:

VS, Japan

83 22 076

Inductielader:

83 22 077

Inductielader:

China, Australië

83 22 078

Inductielader:

India, Zuid-Afrika

83 22 079

Inductielader:

Europa, Rusland

83 22 080

RS485-kabel 83 21 669

Stekkerlader 83 20 749

Benaming en omschrijving Bestelnr.

Toebehoren:

Accupack, 24 Ah

(Dräger X-zone 5500)

83 22 921

Alarmdempingsring

(Dräger X-zone 5500)

83 20 110

Voetstuk (Dräger X-zone 5500) 83 20 645

Houder Dräger X-am 5000/5600 -

diffusie (Dräger X-zone 5500)

83 23 935

Houder Dräger X-am 5000/5600 -

pomp (Dräger X-zone 5500)

83 23 936

Houder Dräger X-am 5100 -

pomp (Dräger X-zone 5500)

83 23 938

Functietestadapter

(Dräger X-zone 5500)

83 23 314

Afsluitdop laad- en

communicatiecontact

18 93 632

USB DIRA met USB-kabel

(USB infrarood adapter voor

communicatie van Dräger X-zone 5500

met PC)

83 17 409

Gasinlaatfilter X-am 5100 (5 stuks) 83 23 016

Contactblok X-zone 5500 83 25 323

Contactvet 83 24 826

Stekker male (X-zone) 83 24 370

Stekker female (X-zone) 83 24 371

X-zone Com 8324383

Set voet en gordel X-zone Com 83 24 384

Dräger X-zone Switch Off 83 22 260

Dräger X-zone Switch On 83 22 270

Pomptoebehoren:

Slangenset (waterfilter,

10 cm fluorrubberslang, filter)

83 21 527

Filter, pomp 83 19 364

Waterfilter 68 05 473

Aanzuigslang met drijver, met

toebehoren

83 18 371

Fluorrubberslang 12 03 150

Rubberslang 11 80 681

Tygon®-slang1

1 Tygon® is een gedeponeerd handelsmerk van Saint-Gobain

Corporation.

83 20 766

188 Dräger X-zone 5000

Dräger X-zone 5000 189

190 Dräger X-zone 5000

Dräger Safety AG & Co. KGaA

Revalstraße 1

D-23560 Lübeck

Germany

Tel +49 451 882 0

Fax +49 451 882 20 80

www.draeger.com

90 33 112 – GA 4638.500

Edition 08 – January 2014 (Edition 01 – October 2009)

Subject to alteration
