ELECTRIC AND MANUAL BEDS
OWNER’S ASSEMBLY AND OPERATING MANUAL
CAMAS ELÉCTRICAS Y MANUALES
INSTRUCCIONES DE MONTAJE Y MANUAL DE OPERACIÓN
LITS ÉLECTRIQUES ET MANUELS
GUIDE D’ASSEMBLAGE ET D’UTILISATION
15003
15004
15005
Manual Bed Single Crank
Cama Manual Manivela Sencilla
Lit Manuel Manivelle Unique
Semi-Electric Bed Single & Two Crank - Hi/Lo
Cama Semi-Eléctrica Con Una Y Dos
Manivelas – Alto/Bajo
Lit Semi-Électrique Une Et Deux
Manivelles – Hi/Lo
Full Electric Bed
Cama Totalmente Eléctrica
Lit Tout Électrique
Drive
Drive
Lifetime warranty on welds.
Five year warranty on frame.
One year warranty on all other parts and components.
During the warranty period, defective items will be repaired or replaced at
Drive’s option at no charge.
Dr i v e

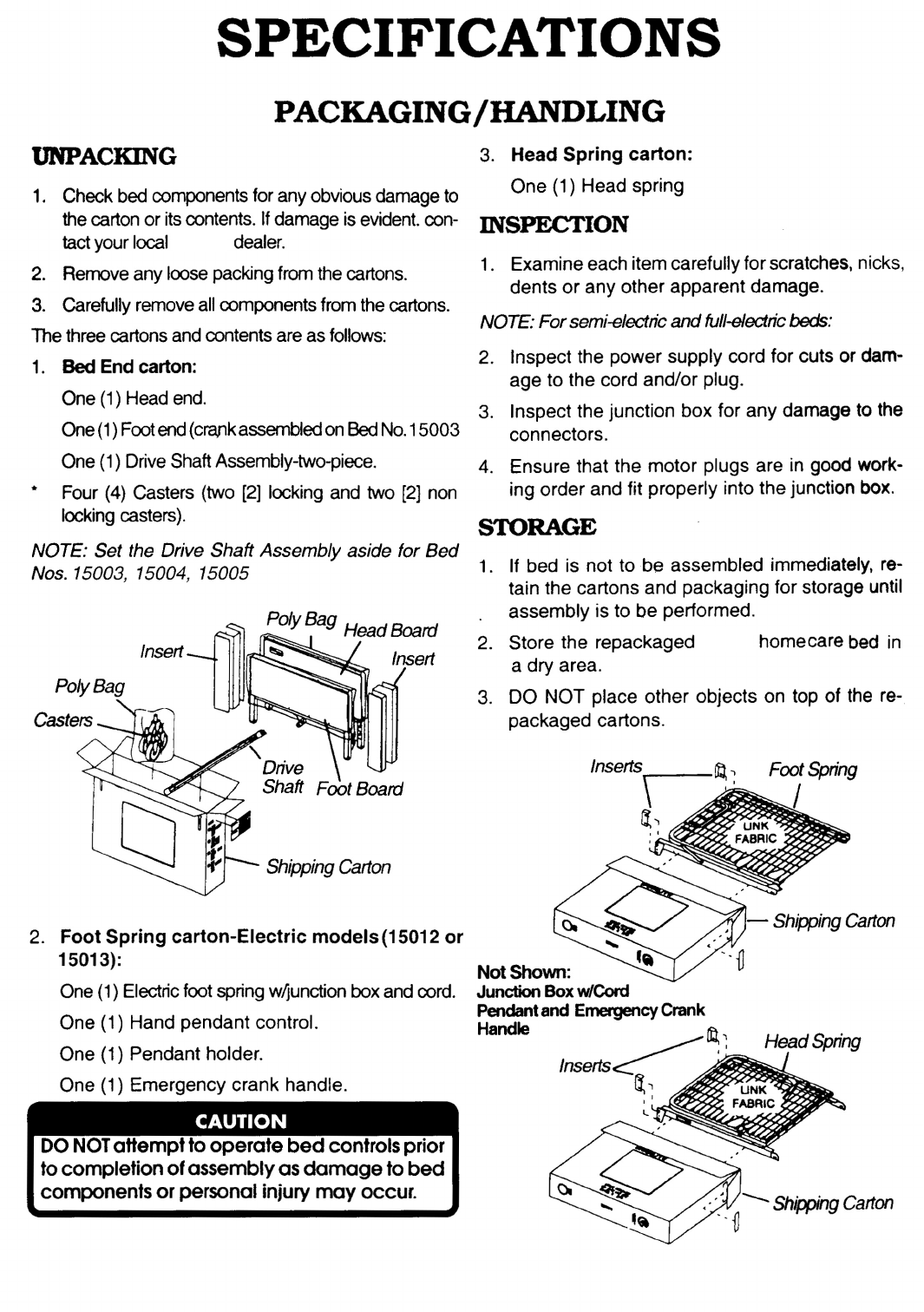

ESPECIFICACIONES
EMPAQUE/ MANEJO
DESEMPACANDO EL PRODUCTO
1. Verique que los componentes o la caja de la
cama no estén dañados. Si detecta daños, pón
gase en contacto con su distribuidor local Drive.
2. Retire cualquier empaque suelto de las cajas.
3. Saque cuidadosamente todos los componentes
de las cajas.
El contenido de las tres cajas es el siguiente:
1. Caja de la cabecera/piecera:
Una (1) cabecera.
Una (1) piecera (manivela montada en la cama
no. 15003
Un (1) montaje de eje impulsor de dos piezas.
Cuatro (4) ruedas (dos [2] con candado y dos [2]
sin candado).
NOTA: Coloque a un lado el montaje del eje impul-
sor para las camas Nos. 15003, 15004, 15005
Material de
embalaje
Bolsa de
plástico Cabecera
Material de
embalaje
Piecera
Eje
impulsor
Caja de embalaje
Ruedas
Bolsa de plástico
2. Caja con tambor de resortes para la piecera –
modelos eléctricos (15012 o 15013):
Un (1) tambor de resortes eléctrico con caja de
conexiones y cable.
Un (1) control remoto manual.
Un (1) soporte para el control remoto.
Una (1) manivela de emergencia.
PRECAUCIÓN
NO trate de activar los controles de la cama antes
de terminar el montaje ya que esto puede dañar los
componentes de la cama o se pueden presentar
lesiones personales.
3. Caja con el tambor de resortes de la cabecera:
Un (1) tambor de resortes de la cabecera.
INSPECCIÓN
1. Examine cuidadosamente cada artículo para veri
car que no existan ralladuras, hendiduras, dobleces
o cualquier otro tipo de daño.
NOTA: Para camas semi-eléctricas y totalmente
eléctricas:
2. Inspeccione el cable de fuente de energía para
vericar que el cable y/o enchufe no estén dañados.
3. Inspeccione la caja de conexiones para vericar que
los conectores no estén dañados.
4. Asegúrese que los enchufes del motor estén
en buenas condiciones de trabajo y que encajen
adecuadamente dentro de la caja de conexiones.
ALMACENAJE
1. Si no va a armar la cama inmediatamente, conserve
las cajas y el empaque durante el almacenaje hasta
que realice el montaje.
2. Almacene la cama Drive completamente empacada
en un área seca.
3. NO coloque otros objetos sobre las cajas
empacadas.
Material de embalaje
Material de embalaje
Tambor de resortes
de la piecera
Tambor de resortes
de la cabecera
Caja de embalaje
Caja de embalaje
No se muestra en la gura:
Caja de conexiones con cable
Control remoto y manivela de
emergencia mango

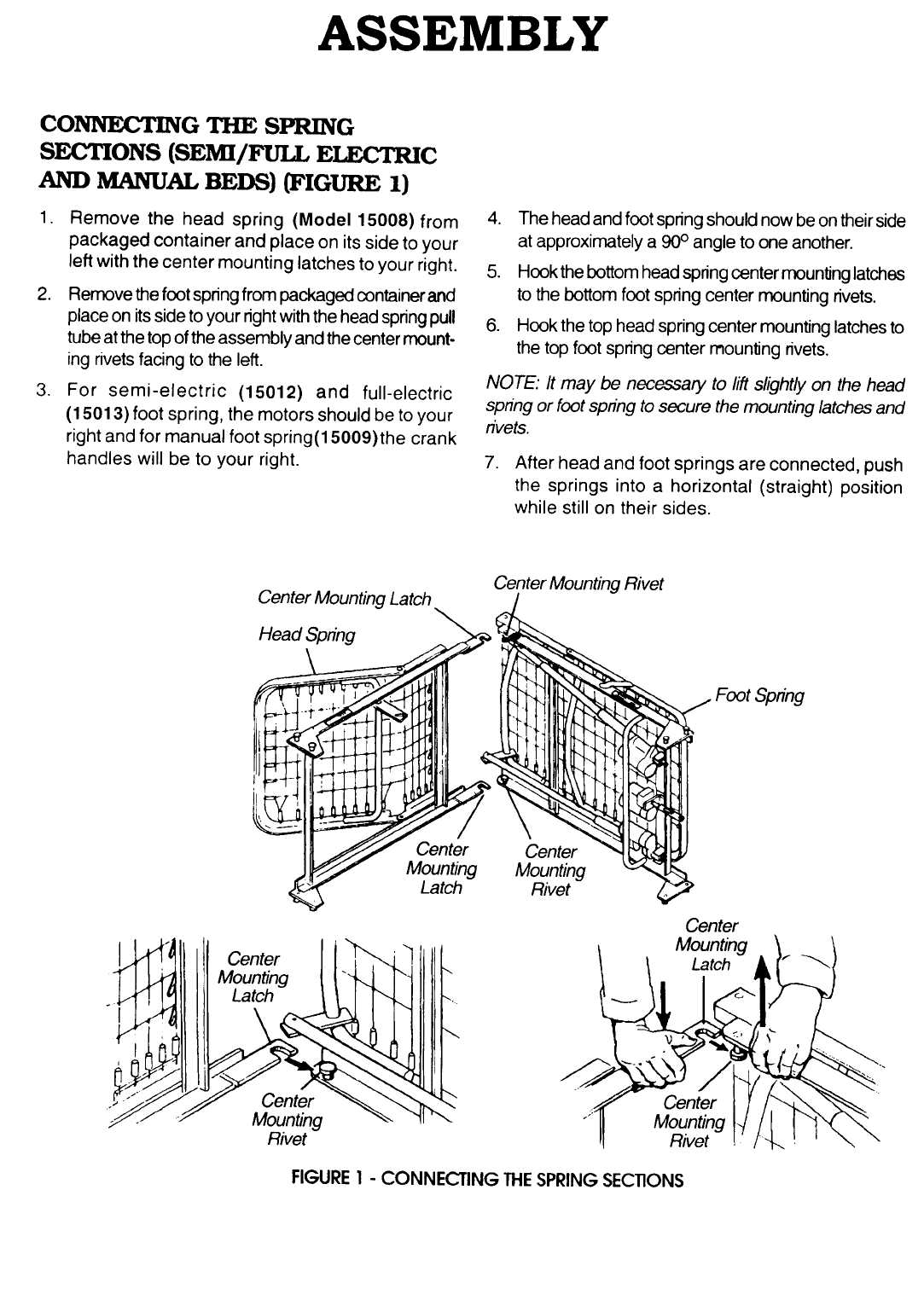

CONECTANDO LAS SECCIONES DE TAMBORES DE RESORTES (PARA
CAMAS SEMI/TOTALMENTE ELÉCTRICAS Y MANUALES) (FIGURA 1)
MONTAJE
1. Saque el tambor de resortes de la cabecera
(Modelo 15008) de su empaque y colóquelo de
costado a su izquierda con los pestillos de
montaje centrales hacia su derecha.
2. Saque el tambor de resortes de la piecera de su
empaque y colóquelo de costado a su derecha
con el tubo de tiro del tambor de resortes de
la cabecera en la parte superior del montaje y los
remaches de montaje centrales orientados hacia
la izquierda.
3. Para tambores de resortes de pieceras semi-
eléctricas (15012) y totalmente eléctricas
(15013) los motores deben estar a su derecha;
para tambores de resortes de pieceras manuales
(15009) los mangos de las manivelas deben estar
hacia su derecha.
4. El tambor de la cabecera y la piecera deben estar
de costado y aproximadamente a 90o entre sí.
5. Enganche la parte de abajo del ensamble central
del tambor de resortes de la cabecera a la parte
inferior central de los remaches del tambor de
resortes de la piecera.
6. Ganche los pestillos centrales de la parte de arriba
del tambor de resortes de la cabecera a los
pestillos superiores de la parte central del tambor
de resortes de la piecera.
NOTA: Puede ser necesario tener que levantar
levemente el tambor de resortes de la piecera o de la
cabecera para asegurar los remaches y pestillos.
7. Después de que la piecera y la cabecera estén
conectados, presione los resortes en una posición
horizontal (recta) mientras están de costado.
Pestillo de montaje central Remache de montaje central
Tambor de resortes
de la piecera
Remache
de montaje
central
Pestillo de
montaje
central
Tambor de resortes de
la cabecera
Pestillo de
montaje
central
Remache
de montaje
central
Pestillo de
montaje
central
Remache
de montaje
central
FIGURA 1 – CONECTANDO LAS SECCIONES DE TAMBORES DE RESORTE
MONTAJE

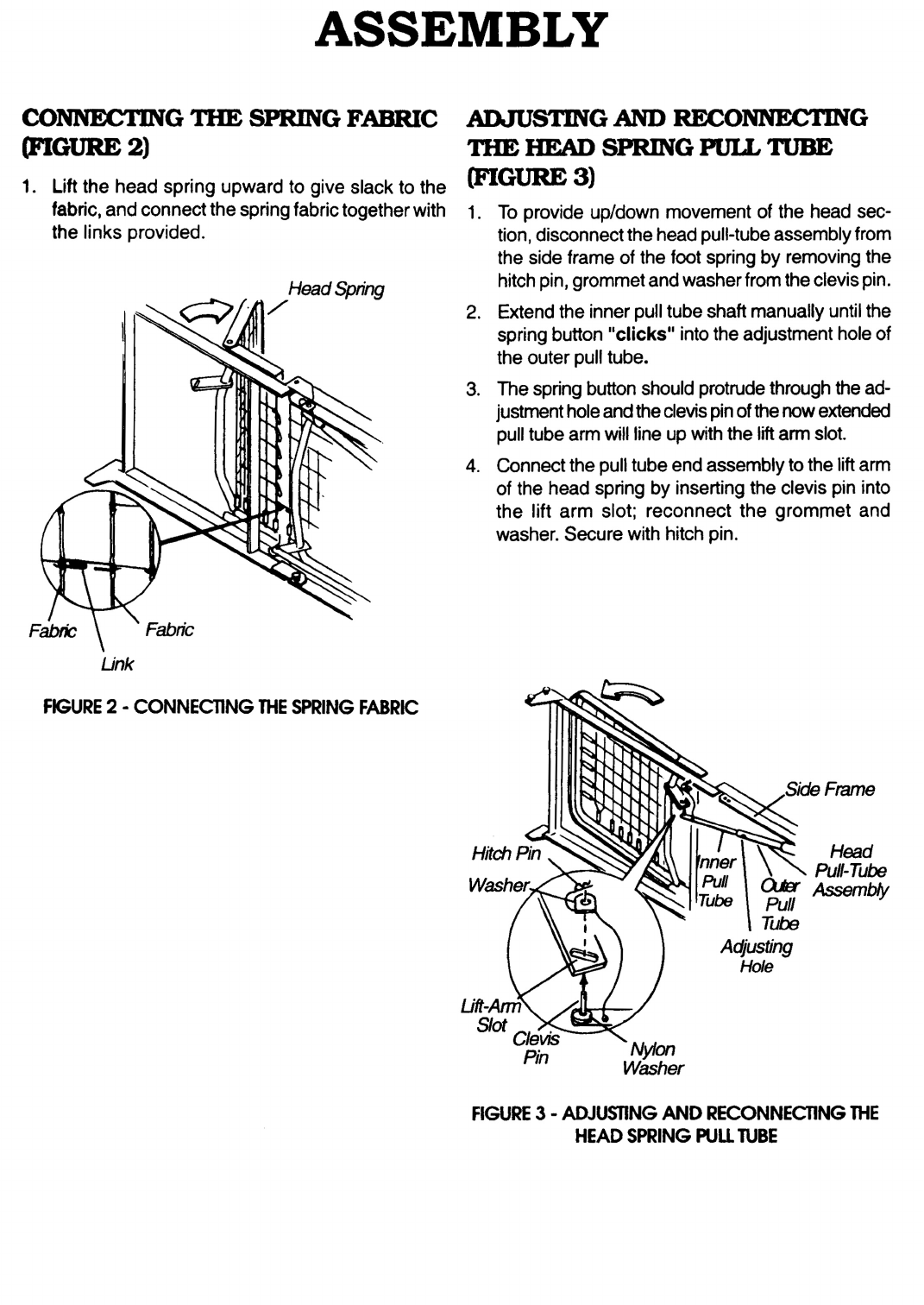

CONECTANDO LA TELA DE
RESORTES (FIGURA 2)
1. Levante el tambor de resortes de la cabecera hacia
arriba para poder introducir la tela, y conecte la tela
de resortes junto con los eslabones que se incluyen.
Tambor de resortes
de la cabecera
Tela Tela
Eslabón
FIGURA 2 - CONECTANDO LA TELA DE RESORTES
AJUSTANDO Y RECONECTANDO
EL TUBO DE TIRO DEL TAMBOR
DE RESORTE DE LA CABECERA
(FIGURA 3)
1. Para proporcionar un movimiento hacia arriba/
abajo de la sección de la cabecera, desconecte
el montaje del tubo de tiro de la cabecera del
marco lateral del tambor de resortes de la piecera,
esto se logra quitando la clavija de enganche, el
anillo sujetador y la rondana del perno de horquilla.
2. Estire manualmente el tubo de tiro interno hasta
que el botón de resorte “haga clic” dentro del
oricio de ajuste del tubo de tiro externo.
3. El botón de resorte debe de salir completamente
por el oricio de ajuste y el perno de horquilla del
brazo del tubo de tiro extendido se alineará con la
ranura del brazo elevador.
4. Conecte el montaje del tubo de tiro con el brazo
elevador del tambor de resortes de la cabecera al
introducir el perno de horquilla dentro de la ranura
del brazo elevador; vuelva a conectar en anillo
sujetador y la rondana. Asegúrelo con la clavija de
enganche.
Armazón lateral
Tubo de tiro de
la cabecera
Tubo
de tiro
externo
Oricio
de ajuste
Tubo
de tiro
interno
Rondana de nylon
Clavija de
enganche
Ranura del
brazo elevador
Rondana
Perno de
horquilla
FIGURA 3 - AJUSTANDO Y RECONECTANDO
EL TUBO DE TIRO DEL TAMBOR DE RESORTE
DE LA CABECERA

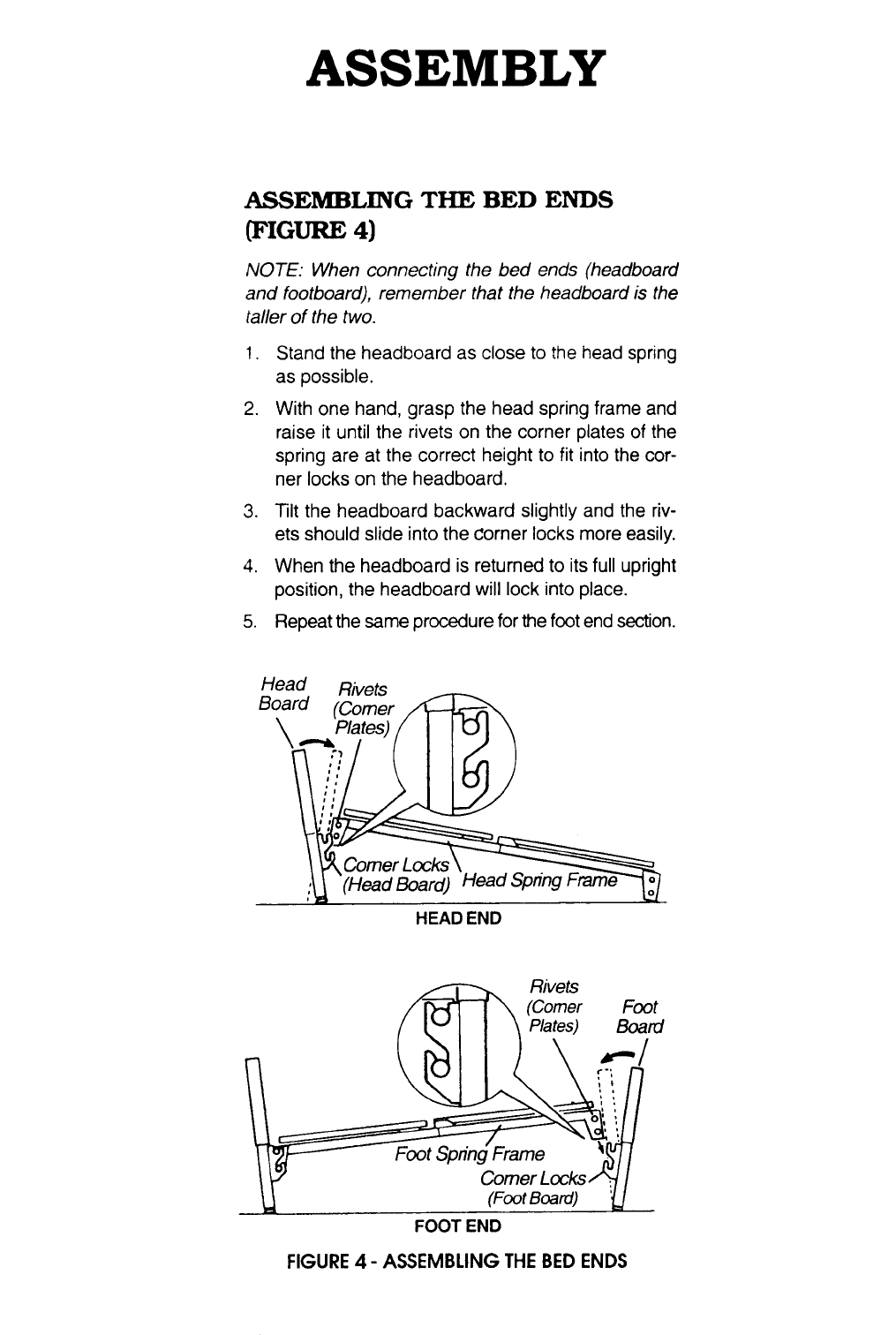

ENSAMBLANDO LOS EXTREMOS DE
LA CAMA (FIGURA 4)
NOTA: Cuando esté conectando los extremos de la cama
(cabecera y piecera), recuerde que la cabecera es la más alta.
1. Pare la cabecera lo más cerca posible del tambor de
resortes de la cabecera.
2. Con una mano, agarre el armazón del tambor de resorte
de la cabecera y levántelo hasta que los remaches en las
esquinas del tambor estén a la altura correcta para
introducirse dentro de las trabas de las esquinas de la
cabecera.
3. Incline levemente la cabecera hacia atrás y los remaches
deberán deslizarse dentro de las trabas de las esquinas
más fácilmente.
4. Cuando regrese la cabecera a su posición vertical, la
cabecera se asegurará en su lugar.
5. Repita el mismo procedimiento para la sección de la piecera.
MONTAJE
Cabecera Remaches
(placas de
la esquina)
Armazón del tambor
de resorte de la cabecera
Trabas
en las
esquinas
Extremo de la cabecera
Remaches
(placas de
las esquinas) Piecera
Armazón del tambor de
resortes de la piecera
Tambor de resortes de la piecera
Extremo de la piecera
FIGURA 4 – ENSAMBLANDO LOS EXTREMOS DE LA CAMA
MONTAJE

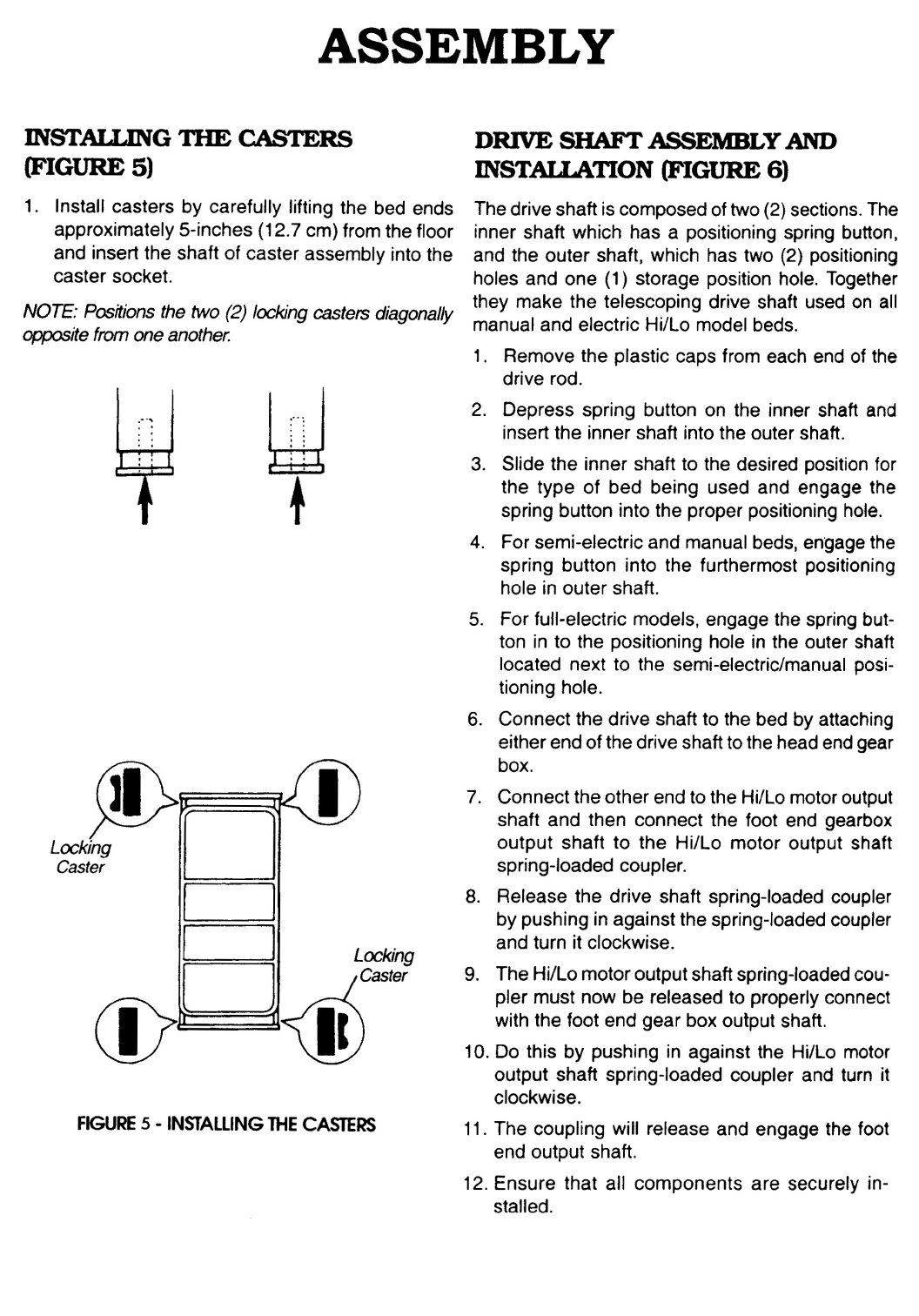

INSTALANDO LAS RUEDAS
(FIGURA 5)
1. Instale las ruedas al levantar cuidadosamente los
extremos de la cama aproximadamente 5
pulgadas (12.7 cm) del piso e introduzca el eje de
la rueda dentro del receptáculo de la rueda.
NOTA: Coloque las dos (2) ruedas con candado de
manera diagonal y opuestas entre sí.
Rueda con
candado
Rueda con
candado
FIGURA 5 – INSTALANDO LAS RUEDAS

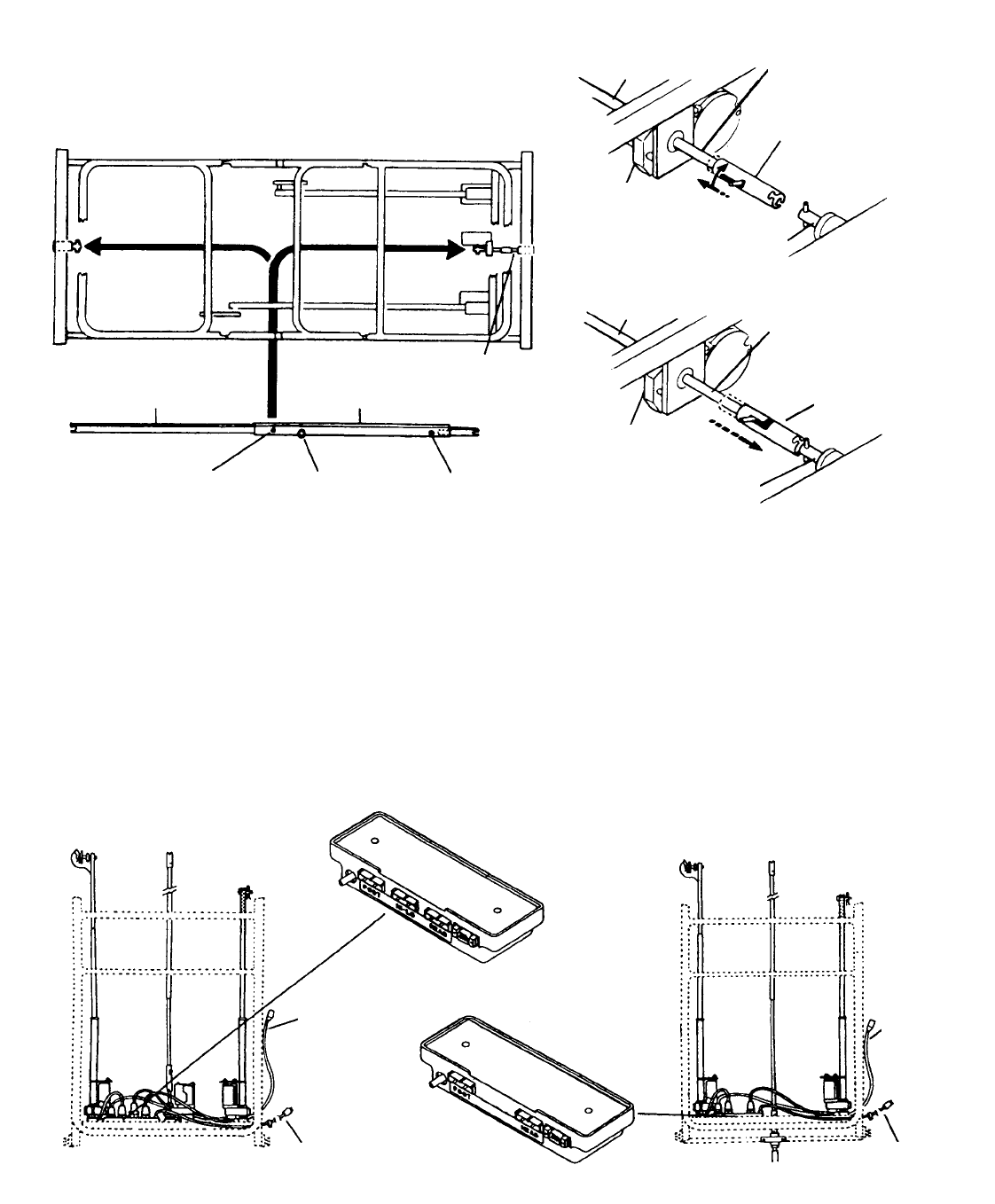

MONTAJE E INSTALACIÓN DEL
EJE IMPULSOR (FIGURA 6)
El eje impulsor está compuesto de dos (2) secciones.
La echa interna la cual tiene un botón de colocación de
resorte; y la echa externa, la cual tiene dos (2) oricios
para posición y un (1) oricio para almacenaje. Juntos,
forman el eje impulsor telescópico drive que se usa en
todos los modelos de las camas manuales y eléctricas
Alto/Bajo.
1. Retire las tapas de plástico de cada extremo del eje
impulsor.
2. Presione el botón de resorte del eje interior e
introduzca el eje interior dentro del eje exterior.
3. Deslice el eje interior y colóquelo en la posición
deseada dependiendo del tipo de cama y asegure el
botón de resorte dentro del oricio adecuado.
4. Para camas semi-eléctricas y manuales, asegure el
botón de resorte dentro del oricio de posicionamiento
más lejano del eje externo.
5. Para modelos totalmente eléctricos, asegure el botón
de resorte en el oricio de posicionamiento dentro
del eje externo ubicado a un lado del oricio de
posicionamiento para cama semi-eléctrica/manual.
6. Conecte el eje impulsor a la cama uniendo cualquiera
de los extremos del eje impulsor a la caja de
engranes de la cabecera.
7. Conecte el otro extremo a la salida de la echa del
motor Alto/Bajo y luego conecte la salida de la echa
de la caja de engranes de la piecera al acoplador de
resorte de la salida de la echa del motor Alto/Bajo.
8. Desenganche el acoplador de resorte del eje impulsor
al presionar contra el acoplador de resorte y girar en
sentido de las manecillas del reloj.
9. El acoplador de resorte de la echa de salida del
motor Alto/Bajo debe de desengancharse para poder
conectarlo adecuadamente a la salida de la echa de
la caja de engranes de la piecera.
10. Esto se logra al presionar el acoplador de resorte
de la echa de salida del motor Alto/Bajo y girar en el
sentido de las manecillas del reloj.
11. El acoplador se liberará y se enganchará al eje de
salida de la piecera.
12. Asegúrese que todos los componentes estén
instalados de manera segura.
MONTAJE
NOTA: Debido a que las camas semi-eléctricas, de
manivela sencilla o doble y manuales no tienen un motor
Alto/Bajo con funciones Alto/Bajo, el eje impulsor se
montará directamente sobre el eje de salida de la caja de
engranes de la cabecera.
Salida de la caja de
engranes del extremo
de la piecera
Posición de
almacenamiento
Posición para
uso con controles
totalmente eléctricos
Posición para uso
con controles semi
eléctricos y manuales
Eje interno Eje externo
Eje impulsor Eje de salida del
motor alto/bajo
Eje de salida del
motor alto/bajo
POSICIÓN CON CANDADO
Caja de engranes
de la piecera
Motor alto/bajo
Eje impulsor Eje de salida del
motor alto/bajo
Eje de salida del
motor alto/bajo
Caja de engranes
de la piecera
Motor alto/bajo
POSICIÓN SIN CANDADO
FIGURA 6 -MONTAJE E INSTALACIÓN DEL EJE IMPULSOR
ACTIVANDO LAS FUNCIONES DE LA CAMA (SOLAMENTE PARA
CAMAS TOTALMENTE ELÉCTRICAS Y SEMI ELÉCTRICAS) (FIGURA 7)
1. Vuelva a vericar que las conexiones
eléctricas de la caja de conexiones de la
piecera estén conectadas en el lugar correcto.
2. Conecte el cable de la caja de conexiones en una
toma de corriente de 110 volts y 60 ciclos.
3. Instale el sujetador del control remoto en un lugar
adecuado para el usuario.
Caja de conexiones modelos
totalmente eléctricos
Control remoto
y cable
Cable de
energía
SEMI ELÉCTRICO
Control remoto
y cable
Cable de
energía
TOTALMENTE ELÉCTRICO
Caja de conexiones
modelos semi
eléctricos
FIGURA 7 - ACTIVANDO LAS FUNCIONES DE LA CAMA (SOLAMENTE PARA
CAMAS TOTALMENTE ELÉCTRICAS Y SEMI ELÉCTRICAS)

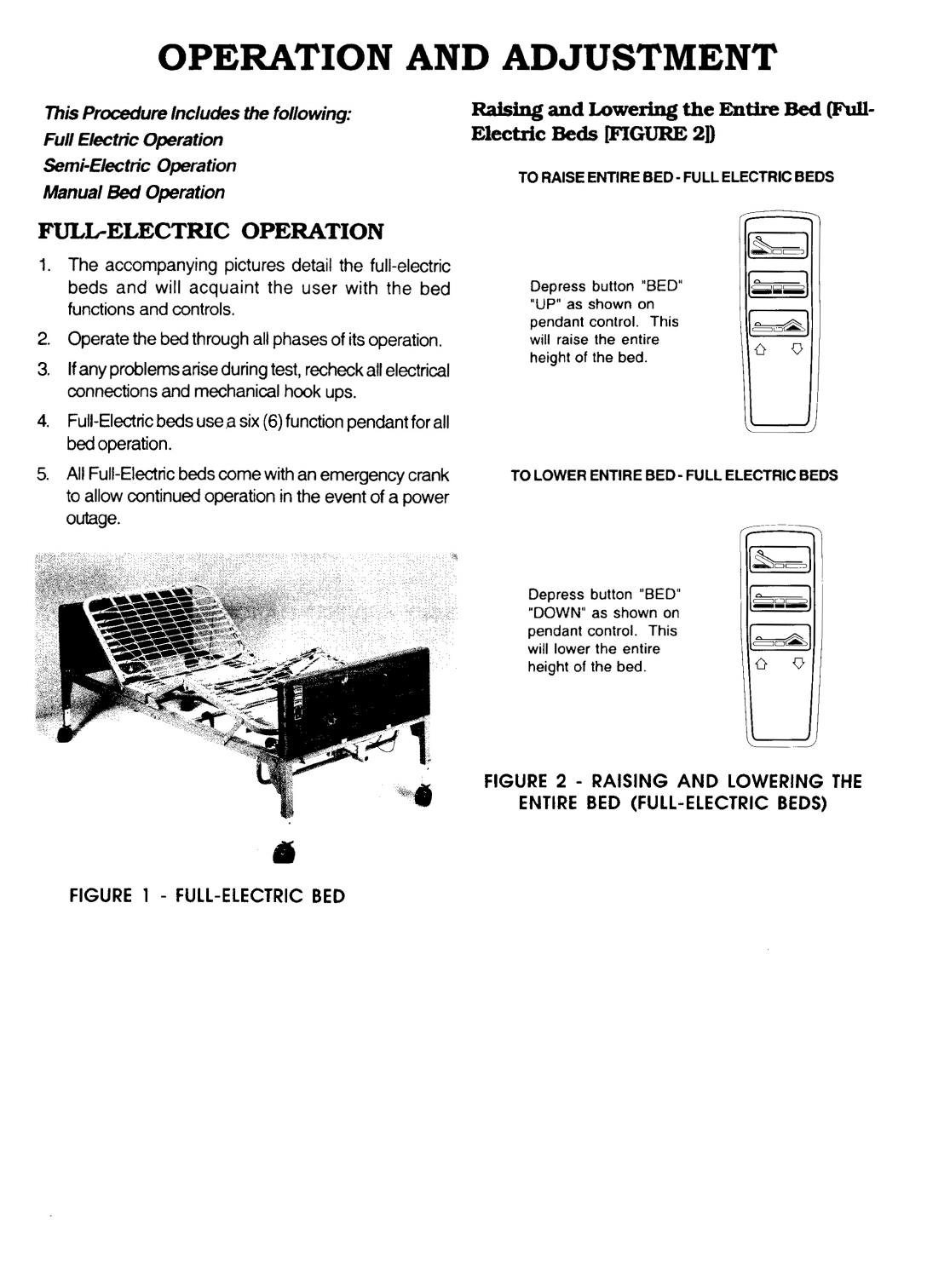

OPERACIÓN Y AJUSTES
Este procedimiento incluye lo siguiente:
OPERACIÓN PARA MODELO TOTALMENTE
ELÉCTRICO
Operación para modelo semi-eléctrico
Operación para cama manual
OPERACIÓN PARA MODELO
TOTALMENTE ELÉCTRICO
1. Las fotos que se incluyen muestran en detalle las
camas totalmente eléctricas y familiarizarán al
usuario con las funciones y controles de la cama.
2. Cómo operar la cama durante todas las fases de su
operación.
3. Si se presentan problemas durante las pruebas,
verique de nuevo las conexiones eléctricas y la
instalación mecánica.
4. Las camas totalmente eléctricas usan un control de
seis (6) funciones para la operación de la cama.
5. Todas las camas totalmente eléctricas cuentan con
una manivela de emergencia para permitir su uso en
caso de interrupción de suministro energético.
FIGURA 1 – CAMAS TOTALMENTE ELÉCTRICAS
LEVANTANDO Y BAJANDO TODA
LA CAMA (CAMAS TOTALMENTE
ELÉCTRICAS [FIGURA 2])
PARA LEVANTAR TOTALMENTE LAS
CAMAS ELÉCTRICAS
Presione el botón “BED UP”
(cama hacia arriba) como
se muestra en el control
remoto. Esto levantará toda
la altura de la cama.
PARA BAJAR TOTALMENTE LAS
CAMAS ELÉCTRICAS
Presione el botón “BED
DOWN” (cama hacia abajo)
como se muestra en el
control remoto. Esto bajará
toda la altura de la cama.
FIGURA 2 – SUBIENDO Y BAJANDO TODA LA
CAMA (CAMAS TOTALMENTE ELÉCTRICAS).
OPERACIÓN Y AJUSTES

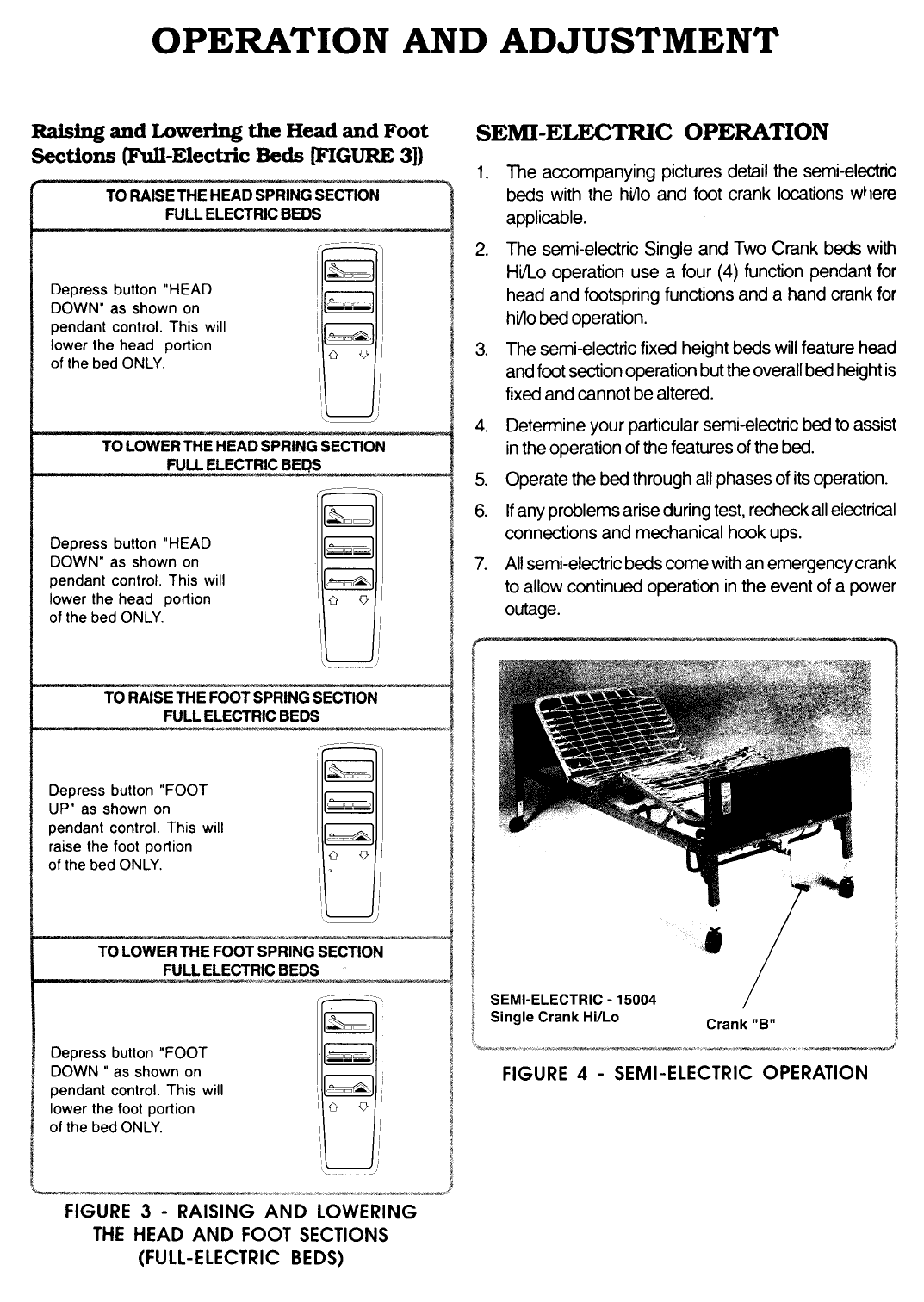

Levantando y bajando las secciones
de la cabecera y piecera (camas
totalmente eléctricas [FIGURA 3])
PARA LEVANTAR LA SECCIÓN DEL TAMBOR DE RESORTES
DE LA CABECERA CAMAS TOTALMENTE ELÉCTRICAS
Presione el botón “HEAD UP”
(cabecera hacia arriba) como se
muestra en el control remoto. Esto
levantará SOLAMENTE la parte de
la cabecera de la cama.
PARA BAJAR LA SECCIÓN DEL TAMBOR DE RESORTES
DE LA CABECERA CAMAS TOTALMENTE ELÉCTRICAS
Presione el botón “HEAD DOWN”
(cabecera hacia abajo) como se
muestra en el control remoto. Esto
bajará SOLAMENTE la parte de la
cabecera de la cama.
PARA LEVANTAR LA SECCIÓN DEL TAMBOR DE RESORTES
DE LA PIECERA CAMAS TOTALMENTE ELÉCTRICAS
Presione el botón “FOOT UP”
(piecera hacia arriba) como se
muestra en el control remoto. Esto
levantará SOLAMENTE la parte de
la piecera de la cama.
PARA BAJAR LA SECCIÓN DEL TAMBOR DE RESORTES DE
LA PIECERA CAMAS TOTALMENTE ELÉCTRICAS
Presione el botón “FOOT DOWN”
(piecera hacia abajo) como se
muestra en el control remoto. Esto
bajará SOLAMENTE la parte de la
piecera de la cama.
FIGURA 3 – LEVANTANDO Y BAJANDO LAS
SECCIONES DE LA CABECERA Y PIECERA
(CAMAS TOTALMENTE ELÉCTRICAS)
OPERACIÓN DE CAMA SEMI
ELÉCTRICA
1. Las ilustraciones que se incluyen muestran en
detalle las camas semi eléctricas con la ubicación
de la manivela y del motor Alto/Bajo, si corresponden.
2. Las camas semi eléctricas con una o dos manivelas
y operación Alto/Bajo usan un control remoto de
cuatro (4) funciones para las funciones de la
cabecera y de la piecera y el mango de manivela para
la operación de Alto/Bajo.
3. Las camas semi eléctrica de altura ja cuentan con
la opción de operación de la cabecera y piecera pero
la altura en sí es ja y no puede alterarse.
4. Determine cuál es su cama semi eléctrica en
particular para poder identicar las características de
operación de su cama.
5. Cómo operar la cama durante todas las fases de su
operación.
6. Si se presentan problemas durante las pruebas,
verique de nuevo las conexiones eléctricas y la
instalación mecánica.
7. Todas las camas totalmente eléctricas cuentan con
una manivela de emergencia para permitir su uso en
caso de interrupción de suministro energético.
SEMI ELÉCTRICO-15004
Manivela sencilla – Alto/Bajo Manivela “B”
FIGURA 4 – OPERACIÓN SEMI ELÉCTRICA
OPERACIÓN Y AJUSTES

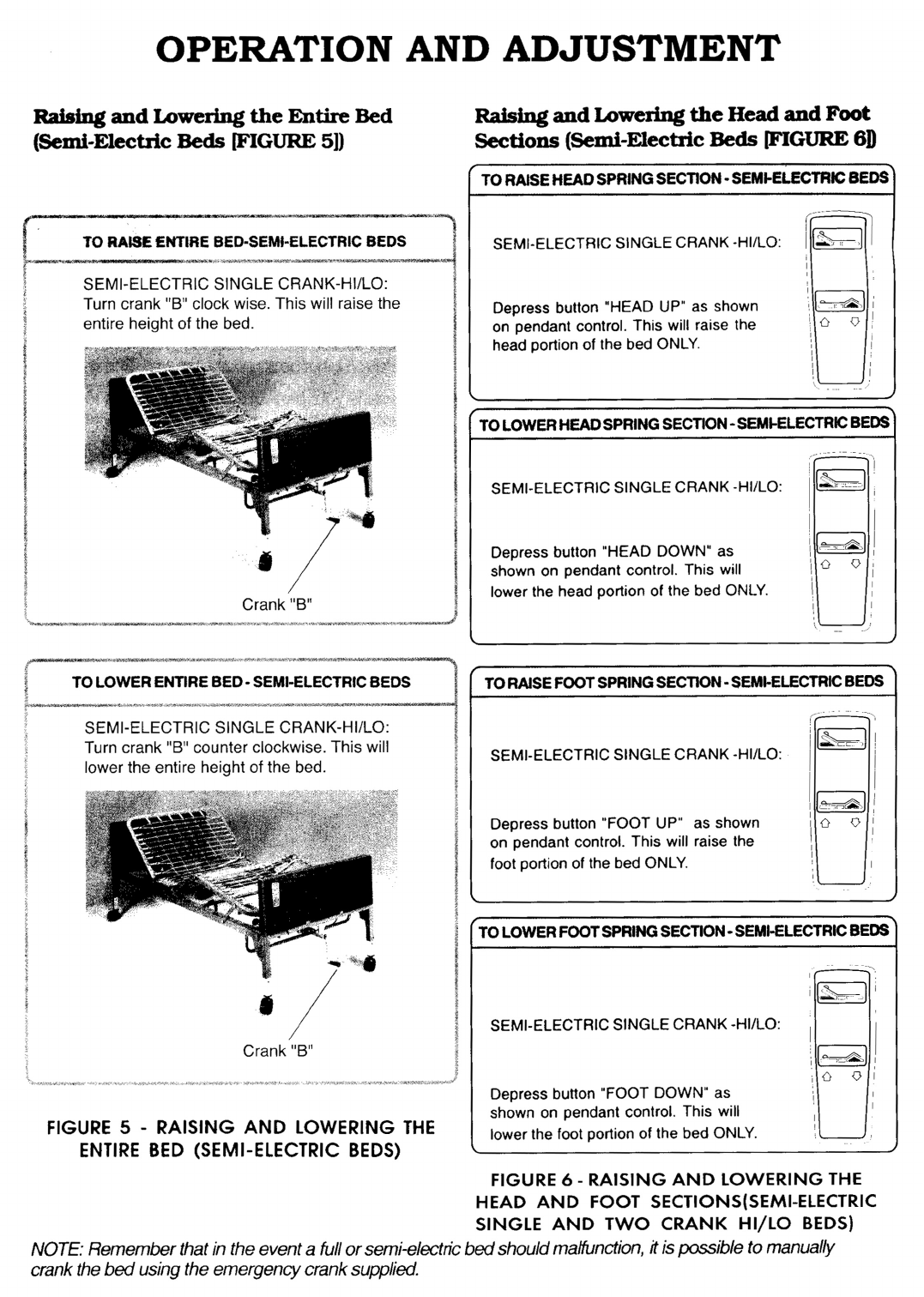

LEVANTANDO Y BAJANDO TODA LA CAMA
(CAMAS SEMI ELÉCTRICAS [FIGURA 5])
PARA LEVANTAR TODA LA CAMA SEMI ELÉCTRICA
SEMI ELÉCTRICA CON MANIVELA SENCILLA ALTA/
BAJA: Gire la manivela “B” en sentido de las manecillas
del reloj. Esto levantará toda la altura de la cama.
Manivela “B”
PARA BAJAR TOTALMENTE TODA LA CAMA SEMI ELÉCTRICA
SEMI ELÉCTRICA CON MANIVELA SENCILLA ALTA/BAJA:
Gire la manivela “B” en contra del sentido de las manecillas
del reloj. Esto bajará toda la altura de la cama.
Manivela “B”
FIGURA 5 – LEVANTANDO Y BAJANDO TODA
LA CAMA (CAMAS SEMI ELÉCTRICAS).
LEVANTANDO Y BAJANDO LAS SECCIONES
DE LA CABECERA Y PIECERA. (CAMAS SEMI
ELÉCTRICAS [FIGURA 6])
PARA LEVANTAR LA SECCIÓN DEL TAMBOR DE RESORTES DE LA
CABECERA DE CAMAS SEMI ELÉCTRICAS
SEMI ELÉCTRICA CON MANIVELA SENCILLA
ALTA/BAJA:
Presione el botón “HEAD UP” (cabecera hacia
arriba) como se muestra en el control remoto. Esto
levantará SOLAMENTE la porción de la cabecera.
PARA BAJAR LA SECCIÓN DEL TAMBOR DE RESORTES DE LA
CABECERA DE CAMAS SEMI ELÉCTRICAS
SEMI ELÉCTRICA CON MANIVELA SENCILLA
ALTA/BAJA:
Presione el botón “HEAD DOWN” (cabecera
hacia abajo) como se muestra en el control
remoto. Esto bajará SOLAMENTE la porción de
la cabecera.
PARA LEVANTAR LA SECCIÓN DEL TAMBOR DE RESORTES DE LA
PIECERA DE CAMAS SEMI ELÉCTRICAS
SEMI ELÉCTRICA CON MANIVELA SENCILLA
ALTA/BAJA:
Presione el botón “FOOT UP” (piecera hacia
arriba) como se muestra en el control remoto.
Esto levantará SOLAMENTE la parte de la
piecera de la cama.
PARA BAJAR LA SECCIÓN DEL TAMBOR DE RESORTES DE LA
PIECERA DE CAMAS SEMI ELÉCTRICAS
SEMI ELÉCTRICA CON MANIVELA SENCILLA
ALTA/BAJA:
Presione el botón “FOOT DOWN” (piecera hacia
abajo) como se muestra en el control remoto.
Esto bajará SOLAMENTE la parte de la piecera
de la cama.
FIGURA 6 – LEVANTANDO Y BAJANDO LAS
SECCIONES DE LA CABECERA Y PIECERA
(CAMAS SEMI ELÉCTRICAS Y UNA Y DOS
MANIVELAS ALTO/BAJO)
NOTA: Recuerde que si una cama totalmente eléctrica o semi eléctrica falla, es posible operarla
manualmente usando la manivela de emergencia que se proporciona.
OPERACIÓN Y AJUSTES

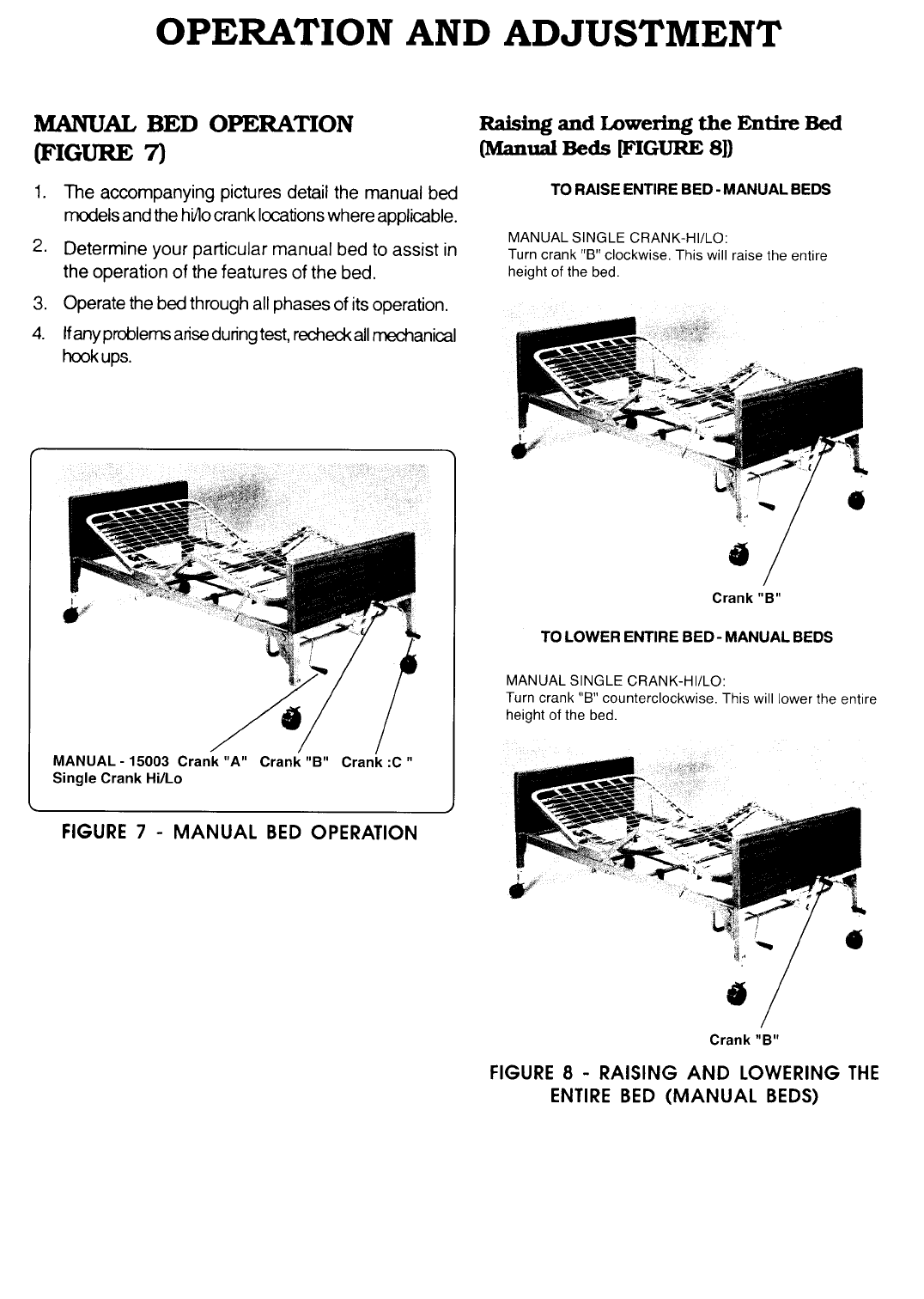

OPERACIÓN DE CAMA MANUAL
(FIGURA 7)
1. Las ilustraciones que se incluyen muestran en
detalle los modelos de cama manual y la ubicación
de la manivela alto/bajo, si corresponde.
2. Determine cuál es su cama en particular para
poder identicar las características de operación de
su cama.
3. Como operar la cama durante todas las fases de
su operación.
4. Si se presentan problemas durante las pruebas,
verique de nuevo todas las conexiones
mecánicas.
Manivela “A” Manivela “B” Manivela “C”
Manivela sencilla – Alto/Bajo
Manual 15003
FIGURA 7 – OPERACIÓN DE CAMA MANUAL
LEVANTANDO Y BAJANDO TODA LA CAMA
(CAMAS MANUALES [FIGURA 8])
PARA LEVANTAR TODA LA CAMA – CAMAS MANUALES
MANUAL CON MANIVELA SENCILLA ALTA/BAJA:
Gire la manivela “B” en sentido de las manecillas del reloj.
Esto levantará toda la altura de la cama.
Manivela “B”
PARA BAJAR TODA LA CAMA – CAMAS MANUALES
MANUAL CON MANIVELA SENCILLA ALTA/BAJA:
Gire la manivela “B” en contra del sentido de las
manecillas del reloj. Esto bajará toda la altura de la cama.
Manivela “B”
FIGURA 8 – LEVANTANDO Y BAJANDO
TODA LA CAMA (CAMAS MANUALES).
OPERACIÓN Y AJUSTES
LEVANTANDO Y BAJANDO LA SECCIÓN DE
LA CABECERA (FIGURA 9A)
PARA LEVANTAR LA SECCIÓN DEL TAMBOR DE RESORTES
DE LA CABECERA – CAMAS MANUALES
MANUAL CON MANIVELA SENCILLA ALTA/BAJA:
Gire la manivela “A” en sentido de las manecillas del reloj. Esto
levantará SOLAMENTE la parte de la cabecera de la cama.
Manivela “A”
PARA BAJAR LA SECCIÓN DEL TAMBOR DE RESORTES
DE LA CABECERA - CAMAS MANUALES
MANUAL CON MANIVELA SENCILLA ALTA/BAJA
Gire la manivela “A” en contra del sentido de las manecillas
del reloj. Esto bajará SOLAMENTE la parte de la cabecera de
la cama.
Manivela “A”
FIGURA 9A - LEVANTANDO Y BAJANDO
LA SECCIÓN DE LA CABECERA
LEVANTANDO Y BAJANDO LA SECCIÓN DE
LA PIECERA (FIGURA 9 B)
PARA LEVANTAR LA SECCIÓN DEL TAMBOR DE RESORTES
DE LA PIECERA – CAMAS MANUALES
MANUAL CON MANIVELA SENCILLA ALTA/BAJA:
Gire la manivela “C” en sentido de las manecillas del reloj. Esto
levantará SOLAMENTE la parte de la piecera de la cama.
Manivela “C”
PARA BAJAR LA SECCIÓN DEL TAMBOR DE RESORTES
DE LA PIECERA – CAMAS MANUALES
MANUAL CON MANIVELA SENCILLA ALTA/BAJA:
Gire la manivela “C” en contra del sentido de las manecillas
del reloj. Esto bajará SOLAMENTE la parte de la piecera de
la cama.
Manivela “C”
FIGURA 9B - LEVANTANDO Y BAJANDO
LA SECCIÓN DE LA PIECERA

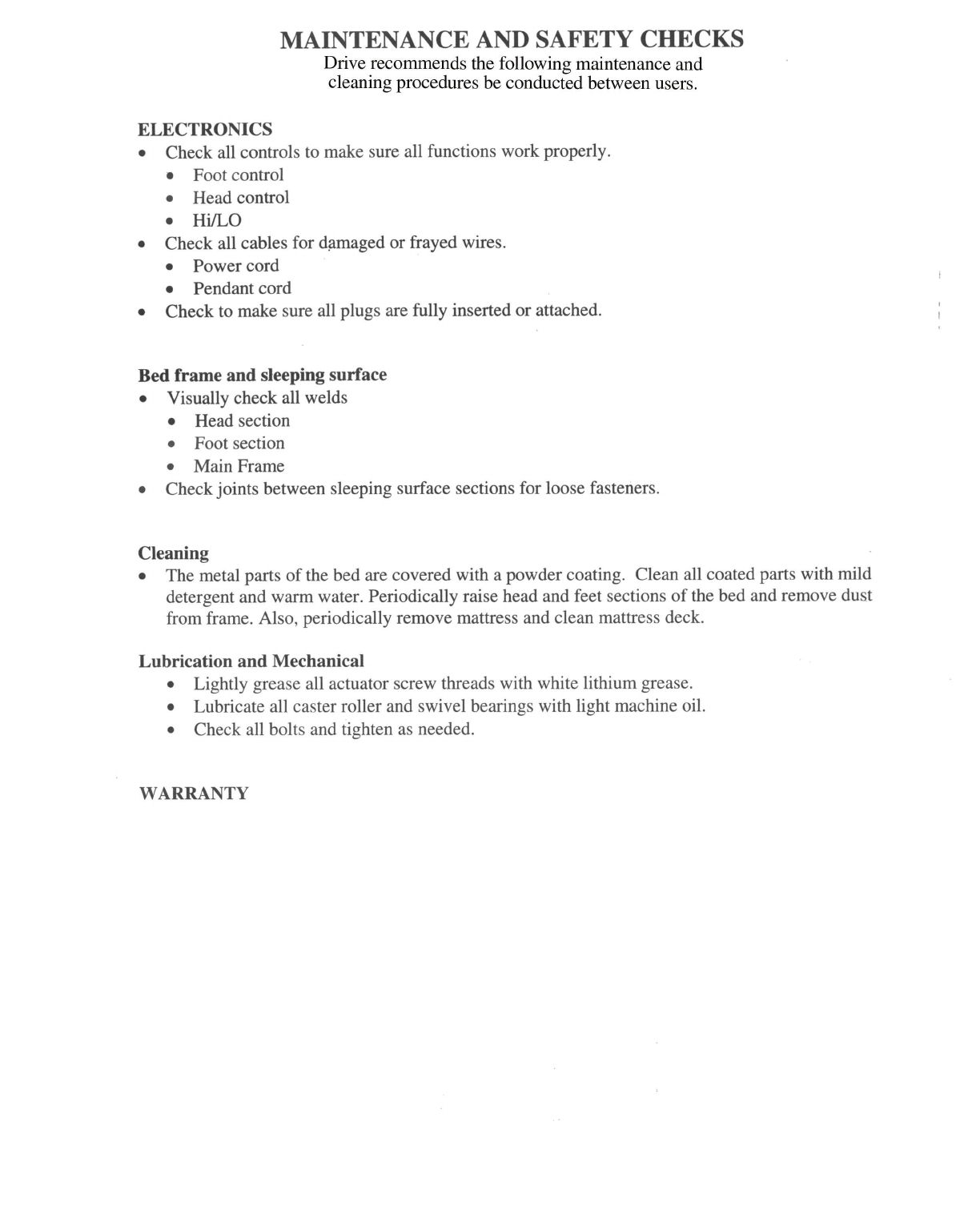

MANTENIMIENTO E INSPECCIONES DE SEGURIDAD
Drive recomienda que se realicen los siguientes procedimientos de
mantenimiento y limpieza entre usuarios.
ELECTRÓNICA
• Chequetodosloscontrolesparaasegurarquetodaslasfuncionestrabajenadecuadamente.
• Controldelapiecera
• Controldelacabecera
• Alto/Bajo
• Veriquetodosloscablesparaidenticaralambresdañadosorotos.
• Cabledeenergía
• Cabledelcontrolremoto
• Asegúresequetodoslosenchufesesténconectadosoinsertadoscompletamente.
Armazón de la cama y área para dormir
• Veriquevisualmentetodaslassoldaduras
• Seccióndelacabecera
• Seccióndelapiecera
• Armazónprincipal
• Inspeccionelasunionesentrelasseccionesdelasupercieparadormirparavericarqueno 
 existansujetadoressueltos.
Limpieza
• Laspartesdemetaldelacamaestáncubiertasconunrecubrimientoenpolvo.Limpietodas 
 laspartesconunasolucióndeaguatibiaydetergentesuave.Confrecuencialevantelas
 seccionesdelacabeceraypiecerayretireelpolvodelarmazón.Además,quiteelcolchóny
 limpielaplataformadelcolchónperiódicamente.
Lubricación y mantenimiento mecánico
• Engraseligeramentelasroscasdeltornilloactuadorcongrasadelitioblanca
• Lubriquetodoslosrodillosycojinetesgiratoriosdelasruedasconaceiteparamáquinas.
• Veriquequetodoslospernosesténsucientementeapretados.
GARANTÍA
 Garantíadeporvidaensoldaduras.
 Cincoañosdegarantíaenelarmazón.
 Unañodegarantíaentodaslasotraspartesycomponentes.
 Duranteelperiododegarantía,losartículosdefectuososseránreparadosoreemplazados
 gratuitamenteadiscrecióndeDrive.
SPÉCIFICATIONS
EMBALLAGE / MANUTENTION
DÉBALLAGE
Intercalaire
Sachet d’emballage Tête de lit
Intercalaire
Pied de lit
Arbre d’entraînement
Boîte
Roulettes
Sachet d’emballage
1. Vériez tous l’emballage et tous les composants.
Si vous notez la présence de dommages,
communiquez avec votre revendeur Drive.
2. Retirez les matériaux d’emballage des boîtes.
3. Retirez avec soins tous les composants des
boîtes.
Les trois boîtes contiennent les composants suivants:
1. Boîte de la tête et du pied de lit :
Une (1) tête de lit.
Un (1) pied de lit (manivelle installée pour le lit no.
15003).
Un (1) arbre d’entraînement (deux pièces).
Quatre (4) roulettes (deux (2) roulettes verrouil
lables et deux (2) libres).
Mettez l’arbre d’entraînement de côté pour les lits no.
15003, 15004, 15005.
2. Boîte du sommier à lattes, section de pied –
modèles électriques (15012 ou 15013) :
Un (1) sommier à lattes, section de pied, avec boîte
de connexion et cordon.
Une (1) commande manuelle
Un (1) support pour la commande
Une (1) manivelle d’urgence
MISE EN GARDE
N’UTILISEZ PAS la commande électrique avant
d’avoir complété le montage du lit. Vous risqueriez
d’endommager le lit et de vous blesser.
3. Boîte du sommier à lattes, section de tête:
Un (1) sommier à lattes, section de tête.
INSPECTION
1. Examinez chaque composant avec soin. Notez
la présence d’égratignures, d’entailles, de creux
ou d’autres dommages apparents.
NOTA : Pour les lits semi-électriques et électriques :
2. Notez la présence de dommages sur le cordon
d’alimentation ou la prise de courant.
3. Notez la présence de dommages au niveau de
la boîte de connexion.
4. Assurez-vous que les branchements des
moteurs sont en bon état et qu’ils sont bien bran
chés dans la boîte de connexion.
ENTREPOSAGE
1. Si le lit n’est pas assemblé immédiatement,
conservez les boîtes et le matériel d’emballage
jusqu’au moment de l’assemblage.
2. Remballez et entreposez le lit Drive à usage
domestique dans un endroit sec.
3. NE PLACEZ AUCUN objet sur les boîtes
d’emballage.
Intercalaires Sommier à lattes
section de pied
Boîte
Non illustré :
Boîte de connexion avec cor-
don, commande et manivelle
d’urgence.
Sommier à lattes,
section de tête
Boîte
Intercalaires
ASSEMBLAGE
1. Retirez le sommier à lattes de tête (modèle 15008) du
carton et posez-le sur le sol, sur le côté, à votre
gauche, avec les encoches de montage centrales à
droite.
2. Retirez le sommier à lattes de pied du carton et
posez-le sur le sol, sur le côté, à votre droite, avec
le mécanisme de tête vers le haut et les encoches de
montage centrales à gauche.
3. Pour les sommiers semi-électriques (15012) et
électriques (15013), les moteurs doivent se trouver
à votre droite. Pour les pieds à commande manuelle
(15009), la manivelle doit se trouver à votre droite.
4. Les sommiers de tête et de pied doivent être sur
leur côté, formant un angle d’environ 90 degrés.
5. Insérez le tenon central du bas (sommier de pied)
dans l’encoche centrale du bas (sommier de tête).
6. Insérez le tenon central du haut (sommier de
pied) dans l’encoche centrale du haut (sommier
de tête).
NOTA : Vous devrez peut-être soulever légèrement
le sommier de tête ou de pied pour faire passer le
tenon dans l’encoche.
7. Une fois que les sommiers de tête et de pied sont
reliés, redressez (alignez) les deux sections tout
en les laissant reposer sur le côté.
Encoche centrale Tenon central
Sommier de pied
Tenon
central
Encoche
centrale
Sommier de tête
Encoche
centrale
Tenon
central
Encoche
centrale
Tenon
central
ILLUSTRATION 1 – RELIER LES SOMMIERS
ASSEMBLAGE
RELIER LE MAILLAGE DES
SOMMIERS (ILLUSTRATION 2)
1. Relevez le sommier de tête pour donner du mou au
maillage, et reliez les maillages à l’aide des maillons
fournis.
Sommier de tête
Maillage
Maillon
Maillage
ILLUSTRATION 2 –
RELIER LE MAILLAGE DES SOMMIERS
AJUSTER ET REASSEMBLER LA
BARRE DE TRACTION DU SOMMIER
DE TÊTE (ILLUSTRATION 3)
1. Pour permettre le levage du sommier de tête,
retirez la goupille d’attelage, la bague et la rondelle
de l’axe de chape, et dégagez le la barre de
traction du cadre latéral du sommier de pied.
2. Tirez le tube intérieur à la main jusqu’à
l’enclenchement du cran d’arrêt dans l’orice de
blocage du tube extérieur.
3. Le bouton à ressort doit ressortir par l’orice de
blocage et l’axe de chape du tube de traction
devrait être aligné avec la fente du levier.
4. Reliez la barre de traction au levier du sommier de
tête en insérant l’axe de chape dans la fente du
levier.
Cadre latéral
Barre de
traction du
sommier de
têteTube
extérieur
Orice
de
blocage
Tube
intérieur
Rondelle
de nylon
Axe de
chape
Fente
du levier
Rondelle
Goupille d’attelage
ILLUSTRATION 3 – AUSTER ET RÉASSEMBLER LA
BARRE DE TRACTION DU SOMMIER DE TÊTE
ASSEMBLAGE
ASSEMBLAGE DE LE TÊTE ET DU
PIED DE LIT (ILLUSTRATION 4)
NOTA : Pour les différencier, rappelez-vous que la tête
de lit est plus haute que le pied de lit.
1. Placez la tête de lit le plus près possible du sommier
de tête.
2. D’une main, saisissez le cadre du sommier de tête et
soulevez-le jusqu’à ce que les tenons du sommier
soient alignés avec les encoches de la tête de lit.
3. Penchez la tête de lit légèrement vers l’arrière et
faites glisser les tenons dans les encoches.
4. Lorsque la tête de lit est revenue en position
verticale, elle devrait être verrouillée au sommier
de tête.
5. Répétez cette procédure avec le pied de lit.
Tête
de lit
Tenons
(plaque de
coin)
Cadre du
sommier de tête
Encoches (sur
la tête de lit)
TÊTE DE LIT
Tenons
(plaque
de coin)
Pied
de lit
Encoches (sur le pied de lit)
Cadre du sommier de pied
PIED DE LIT
ASSEMBLAGE
INSTALLATION DES ROULETTES
(ILLUSTRATION 5)
1. Installez les roulettes en soulevant avec
précautions les extrémités du lit, environ 13 cm
(5 pouces) au-dessus du sol. Insérez les axes des
roulettes dans les orices prévus.
NOTA : Placez les roulettes verrouillables dans deux
coins diamétralement opposés.
Roulette
verrouillable
Roulette
verrouillable
ILLUSTRATION 5 –
INSTALLATION DES ROULETTES
MONTAGE ET INSTALLATION DE
L’ARBRE D’ENTRAÎNEMENT (ILLUS-
TRATION 6)
L’arbre d’entraînement est composé de deux (2) sections.
L’arbre intérieur possède un bouton à ressort et l’arbre
extérieur possède deux (2) orices de positionnement et
un (1) orice d’entreposage. Ces deux pièces composent
l’arbre d’entraînement télescopique utilisé avec les
modèles de lits manuels et électriques Hi/Lo.
1. Retirez les capuchons de plastique des deux
extrémités des arbres.
2. Enfoncez le bouton à ressort de l’arbre intérieur et
insérez-le dans l’arbre extérieur.
3. Faites glisser l’arbre intérieur à l’intérieur de l’arbre
extérieur jusqu’au niveau qui convient selon le
modèle de lit et faites passer le bouton à ressort dans
l’orice correspondant.
4. Pour les modèles semi-électrique et manuel, utilisez
l’orice le plus profond de l’arbre extérieur.
5. Pour le modèle tout électrique, utilisez l’orice de
l’arbre extérieur qui est à côté de l’orice utilisé pour
les modèles manuel et semi-électrique.
6. Fixez l’arbre d’entraînement au lit en insérant une
des deux extrémités dans la boîte d’engrenages de la
tête de lit.
7. Branchez l’autre extrémité à l’arbre du moteur Hi/Lo
puis reliez l’arbre de la boîte d’engrenages du pied
de lit au manchon à ressort de l’arbre du moteur Hi/Lo.
8. Libérez le manchon à ressort de l’arbre d’entraînement
en le poussant contre le manchon et en tournant dans
le sens horaire.
9. Le manchon à ressort de l’arbre du moteur Hi/Lo doit
maintenant être libéré an de se brancher
adéquatement à l’arbre de la boîte d’engrenages du
pied de lit.
10. Poussez le manchon à ressort contre l’arbre du
moteur Hi/Lo et tournez dans le sens horaire.
11. Le manchon s’enclenchera et reliera l’arbre
d’entraînement du pied de lit.
12. Assurez-vous que tous les composants sont dûment
installés.
ASSEMBLAGE
NOTA : Comme il n’y a pas de moteur Hi/Lo pour les
modèles semi-électrique à une ou deux manivelles,
et le modèle manuel avec fonctions Hi/Lo, l’arbre
d’entraînement sera relié directement à l’arbre de la boîte
d’engrenages du pied de lit.
Arbre de la boîte
d’engrenages de
pied de lit
Position
d’entreposage
Position pour
le modèle tout
électrique
Position pour les
modèles semi-
électrique et manuel
Arbre intérieur Arbre extérieur
Arbre
d’entraînement Arbre du moteur Hi/Lo
(modèle tout électrique)
Manchon à ressort de l’arbre
du moteur Hi/Lo.
POSITION VERROUILLÉ
Arbre de la boîte
d’engrenages du pied de lit.
Moteur Hi/Lo
POSITION DÉVERROUILLÉ
Arbre
d’entraînement Arbre du moteur Hi/Lo
(modèle tout électrique)
Manchon à ressort de l’arbre
du moteur Hi/Lo.
Arbre de la boîte
d’engrenages du pied de lit.
Moteur Hi/Lo
ILUSTRATION 6 – MONTAGE ET INSTALLATION DE
L’ARBRE D’ENTRAÎNEMENT
MISE EN ROUTE DES FONCTIONS (LITS TOUT ÉLECTRIQUE
ET SEMI-ÉLECTRIQUE SEULEMENT) (ILLUSTRATION 7)
1. Revériez tous les branchements électriques
au niveau de la boîte de connexion au pied du lit,
assurez-vous que tous les moteurs sont branchés à
la bonne prise.
2. Branchez le cordon d’alimentation à une prise de 110 V,
60 Hz, protégée par une mise au neutre fonctionnelle.
3. Placez le support de la commande à un endroit
convenable pour l’utilisateur.
Boîte de connexion,
modèle tout électrique
Commande
et cordon
Cordon
d’alimentation
TOUT ÉLECTRIQUE
Commande et
cordon
Cordon
d’alimentation
Boîte de connexion,
modèle tout
électrique
SEMI-ÉLECTRIQUE
ILLUSTRATION 7 – MISE EN ROUTE DES FONCTIONS
(LITS TOUT ÉLECTRIQUE ET SEMI-ÉLECTRIQUE SEULEMENT)
UTILISATION ET AJUSTEMENTS
Ces instructions concernent les modèles suivants :
Tout électrique
Semi-électrique
Manuel
UTILISATION – TOUT ÉLECTRIQUE
1. Les illustrations représentent le modèle tout électrique
et permettront à l’utilisateur de se familiariser avec les
fonctions et commandes.
2. Essayez toutes les fonctions du lit.
3. Si un problème survient pendant les tests, vériez tous
les branchements électriques et mécaniques.
4. Le modèle tout électrique possède une commande à
six (6) fonctions.
5. Le modèle tout électrique possède une manivelle
d’urgence qui permet une utilisation des fonctions même
en cas de panne de courant.
ILLUSTRATION 1 – LIT TOUT ÉLECTRIQUE
Faire monter et descendre le lit entier
(lit tout électrique – ILLUSTRATION 2)
FAIRE MONTER LE LIT ENTIER –
LIT TOUT ÉLECTRIQUE
Appuyez sur le bouton
BED UP (lit haut)
tel qu’indiqué sur la
commande pour faire
monter le lit en entier.
FAIRE DESCENDRE LE LIT ENTIER –
LIT TOUT ÉLECTRIQUE
Appuyez sur le bouton
BED DOWN (lit bas)
tel qu’indiqué sur la
commande pour faire
descendre le lit en entier.
ILLUSTRATION 2 – FAIRE MONTER ET
DESCENDRE LE LIT ENTIER
(LIT TOUT ÉLECTRIQUE)
UTILISATION ET AJUSTEMENTS
Faire monter et descendre la section de tête ou de
pied (modèle tout électrique – ILLUSTRATION 3)
FAIRE MONTER LA SECTION DE
TÊTE D’UN LIT TOUT ÉLECTRIQUE
Appuyez sur le bouton HEAD UP
(tête haut) tel qu’indiqué sur la
commande. Ceci fera monter la
section de tête du sommier.
FAIRE DESCENDRE LA SECTION DE
TÊTE D’UN LIT TOUT ÉLECTRIQUE
Appuyez sur le bouton HEAD
DOWN (tête bas) tel qu’indiqué sur
la commande. Ceci fera descendre
la section de tête du sommier.
FAIRE MONTER LA SECTION DE PIED
D’UN LIT TOUT ÉLECTRIQUE
Appuyez sur le bouton FOOT UP
(pied haut) tel qu’indiqué sur la
commande. Ceci fera monter la
section de pied du sommier.
FAIRE DESCENDRE LA SECTION DE
PIED D’UN LIT TOUT ÉLECTRIQUE
Appuyez sur le bouton FOOT
DOWN (pied bas) tel qu’indiqué
sur la commande. Ceci fera
descendre la section de pied du
sommier.
ILLUSTRATION 3 - FAIRE MONTER ET
DESCENDRE LA SECTION DE TETE OU
DE PIED (MODELE TOUT ELECTRIQUE)
MODÈLE SEMI-ÉLECTRIQUE
1. Les illustrations représentent le modèle semi-
électrique avec les points de branchement de
manivelle pour le Hi/Lo et le pied, selon le cas.
2. Les modèles semi-électriques à une ou deux
manivelles avec la fonction Hi/Lo possèdent une
commande à quatre (4) fonctions pour les
mouvements de tête et de pied, et une manivelle
pour régler la hauteur du lit.
3. Les lits semi-électriques à hauteur xe possèdent
les fonctions d’ajustement de la tête et du pied mais
la hauteur globale du lit ne peut être ajustée.
4. Considérez les instructions qui s’appliquent à votre
modèle de lit particulier.
5. Essayez toutes les fonctions du lit.
6. Si un problème survient pendant les tests, vériez
tous les branchements électriques et mécaniques.
7. Les modèles semi-électriques possèdent une
manivelle d’urgence qui permet une utilisation des
fonctions même en cas de panne de courant.
SEMI-ÉLECTRIQUE – 15004
Une manivelle, Hi/Lo Manivelle B
ILLUSTRATION 4 – UTILISATION DES
MODÈLES SEMI-ÉLECTRIQUES
UTILISATION ET AJUSTEMENTS
FAIRE MONTER ET DESCENDRE LE
LITENTIER (MODÈLES SEMI-ÉLECTRIQUES –
ILLUSTRATION 5)
POUR FAIRE MONTER LE LIT SEMI-ÉLECTRIQUE ENTIER
SEMI-ÉLECTRIQUE, UNE MANIVELLE, HI/LO :
Tournez la manivelle B dans le sens horaire pour
faire monter le lit en entier.
Manivelle B
Manivelle B
SEMI-ÉLECTRIQUE, UNE MANIVELLE, HI/LO :
Tournez la manivelle « B » dans le sens
antihoraire pour faire descendre le lit en entier.
POUR FAIRE DESCENDRE LE LIT SEMI-ÉLECTRIQUE ENTIER.
ILLUSTRATION 5 - FAIRE MONTER ET
DESCENDRE LE LIT ENTIER (MODELES
SEMI-ELECTRIQUES)
FAIRE MONTER ET DESCENDRE LA
SECTION DE TÊTE OU DE PIED (MODÈLE
SEMI-ÉLECTRIQUE – ILLUSTRATION 6)
POUR FAIRE MONTER LA SECTION DE TÊTE D’UN LIT SEMI-ÉLECTRIQUE
SEMI-ÉLECTRIQUE, UNE MANIVELLE, HI/LO :
Appuyez sur le bouton HEAD UP (tête haut) tel
qu’indiqué sur la commande. Ceci fera monter la
section de tête du sommier.
FAIRE DESCENDRE LA SECTION DE TÊTE D’UN LIT SEMI-ÉLECTRIQUE
SEMI-ÉLECTRIQUE, UNE MANIVELLE, HI/LO :
Appuyez sur le bouton HEAD DOWN (tête bas) tel
qu’indiqué sur la commande. Ceci fera descendre
la section de tête du sommier.
FAIRE MONTER LA SECTION DE PIED D’UN LIT SEMI-ÉLECTRIQUE
SEMI-ÉLECTRIQUE, UNE MANIVELLE, HI/LO :
Appuyez sur le bouton FOOT UP (pied haut) tel
qu’indiqué sur la commande. Ceci fera monter la
section de pied du sommier.
FAIRE DESCENDRE LA SECTION DE PIED D’UN LIT SEMI-ÉLECTRIQUE
SEMI-ÉLECTRIQUE, UNE MANIVELLE, HI/LO :
Appuyez sur le bouton FOOT DOWN (pied bas) tel
qu’indiqué sur la commande. Ceci fera descendre
la section de pied du sommier.
ILLUSTRATION 6 - FAIRE MONTER ET DESCENDRE
LA SECTION DE TETE OU DE PIED (MODELE SEMI-
ELECTRIQUE, UNE OU DEUX MANIVELLES, HI/LO)
NOTA : Rappelez-vous que lorsqu’un lit électrique ou semi-électrique ne fonctionne pas normalement,
vous pouvez utiliser la manivelle d’urgence fournie pour effectuer les ajustements désirés.
UTILISATION ET AJUSTEMENTS
UTILISATION ET AJUSTEMENTS
UTILISATION DU LIT MANUEL
(ILLUSTRATION 7)
1. Les illustrations représentent les modèles
manuels avec les points de branchement de
manivelles pour le Hi/Lo, selon le cas.
2. Identiez votre modèle particulier et apprenez à
utiliser ses caractéristiques propres.
3. Essayez toutes les fonctions du lit.
4. Si un problème survient pendant les tests, vériez
tous les branchements mécaniques.
MANUEL – 15003 Manivelle A Manivelle B Manivelle C
Manivelle unique Hi/Lo
ILLUSTRATION 7 –
UTILISATION DU LIT MANUEL
Faire monter et descendre le lit entier
(modèle manuel – illustration 8)
POUR FAIRE MONTER LE LIT ENTIER – LITS MANUELS
MANUEL, MANIVELLE UNIQUE, HI/LO
Tournez la manivelle B dans le sens horaire pour
faire monter le lit en entier.
Manivelle B
POUR FAIRE DESCENDRE LE LIT ENTIER – LITS MANUELS
MANUEL, MANIVELLE UNIQUE, HI/LO
Tournez la manivelle B dans le sens antihoraire pour faire
descendre le lit en entier.
Manivelle B
ILLUSTRATION 8 - FAIRE MONTER ET
DESCENDRE LE LIT ENTIER (LITS MANUELS)
UTILISATION ET AJUSTEMENTS
Faire monter et descendre la section de tête
(ILLUSTRATION 9A)
FAIRE MONTER LA SECTION DE TÊTE – LITS MANUELS
MANUEL, MANIVELLE UNIQUE, HI/LO
Tournez la manivelle A dans le sens horaire pour
faire monter la portion de tête du lit.
Manivelle A
FAIRE DESCENDRE LA SECTION DE TÊTE – LITS MANUELS
MANUEL, MANIVELLE UNIQUE, HI/LO
Tournez la manivelle A dans le sens antihoraire
pour faire descendre la portion de tête du lit.
ILLUSTRATION 9A – FAIRE MONTER ET
DESCENDRE LA PORTION DE TÊTE DU LIT
Manivelle A
Faire monter et descendre la section de pied
(ILLUSTRATION 9A)
FAIRE MONTER LA SECTION DE PIED – LITS MANUELS
MANUEL, MANIVELLE UNIQUE, HI/LO
Tournez la manivelle A dans le sens horaire pour
faire monter la portion de pied du lit.
Manivelle C
Manivelle C
MANUEL, MANIVELLE UNIQUE, HI/LO
Tournez la manivelle A dans le sens antihoraire
pour faire descendre la portion de pied du lit.
FAIRE DESCENDRE LA SECTION DE PIED – LITS MANUELS
ILLUSTRATION 9A – FAIRE MONTER ET
DESCENDRE LA PORTION DE PIED DU LIT
ENTRETIEN ET VÉRIFICATIONS
Driverecommandeauxutilisateursdeprocéderàun
entretienetunnettoyagepériodiques.
ÉLECTRONIQUE
•Vérieztouteslescommandespourvousassurerqu’ellesfonctionnentnormalement.
 •Commandedepied
 •Commandedetête
 •Hi/Lo
•Vérieztouslescâblespourvousassurerqu’ilsnesontpasendommagés.
 •Cordond’alimentation
 •Cordondelacommandemanuelle
•Vériezquetouslesconnecteurssontbienbranchés.
Cadre du lit et sommier
•Faitesunexamenvisueldetouslespointsdesoudure
 •Sectiondetête
 •Sectiondepied
 •Cadreprincipal
•Vériezlesjointsentrelesdeuxsections,notezlaprésencedejointslâches.
Nettoyage
• Lespartiesmétalliquesdulitsontrecouvertesd’unrevêtementenpoudre.Nettoyeztouteslesparties
 traitéesàl’aided’undétergentdouxdiluédansdel’eautiède.Soulevezoccasionnellementlessections
 detêteetdepiedetnettoyezlapoussièrequipeuts’accumulersurlecadre.Retirezaussilematelaset
nettoyez le sommier.
Lubrication et Mécanique
 •Lubriezoccasionnellementleldesvisderéglageàl’aided’unegraisseblancheaulithium.
 •Lubrieztouteslesroulettesetlescoussinetsdumécanismepivotantàl’aided’unehuilelégère
pour machine.
 •Vériezleserragedesboulonsetdesécrous.
GARANTIE
 Garantieàviesurtouteslessoudures.
Garantie de cinq ans sur le cadre.
 Garantied’unansurtouteslesautrespiècesetcomposants.
 Pendantlapériodedecouverturedelagarantie,lesélémentsdéfectueuxserontremplacésouréparés,
 àsaconvenanceetsansfrais,parDrive.
99 Seaview Boulevard
Port Washington, NY 11050
Phone: 516-998-4600
Fax: 516-998-4601
www.drivemedical.com

Navigation menu
