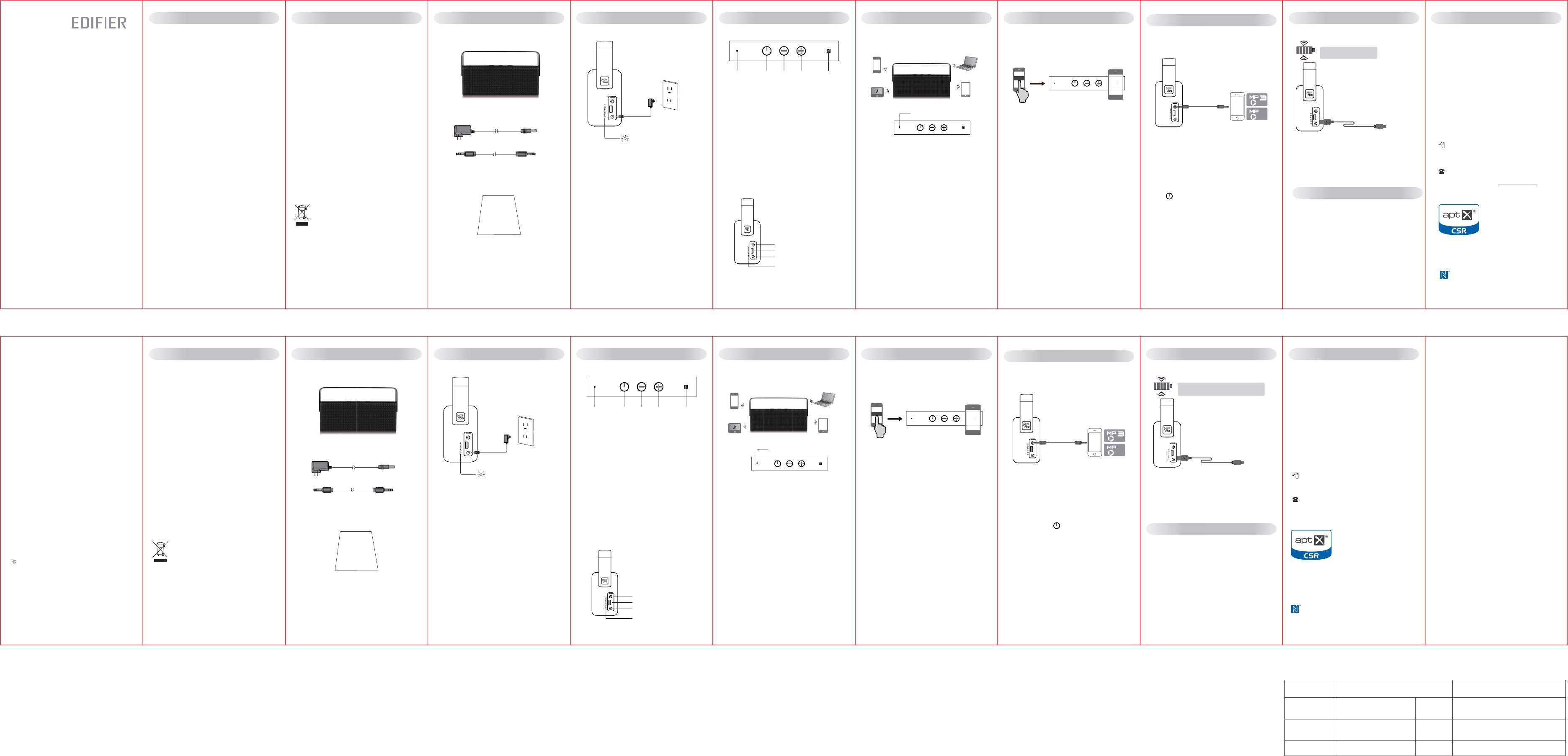

Edifier EDF22 Portable Speaker User Manual
Edifier International Limited Portable Speaker Users Manual
Edifier >
User Manual
MP700
Portable Speaker
Enceinte Portable
User manual | Mode d'emploi
版面设计：
版本号及料号： V1.0/
名 称： MP700(英法文）说明书
材 质：
尺 寸： 60*130mm 校 对：
批 准：
东莞市漫步者科技有限公司
80克米黄色欧维斯纸
IB-200-M07000-00
User manual
Unpack the box
3
English
5
English
6
English
7
English
8
English
9
English
4
English
Specification
①②③
④⑤
NFC
mobile phone
MP3/MP4 player ipad
PC
Box content
Power adapter
3.5mm-3.5mm audio cable 1. Before first use charge the speaker fully, with
the power off, for approximately 2.5 hours.
When charging, the LED power indicator
strip will blink & travel up the indicator until
fully charged. When charging is complete,
the indicator lights will all go off.
2. Each time the speaker is turned on, audio
source is selected, the power level indicator
strip will blink once to display current power
level.
3. For best speaker performance, please check
the battery power level before each use.
Speaker
6. Line in input
7. DC output
8. DC input
9. Charging/battery power
indicator
1. LED indicator
Red: Aux
Blue: Bluetooth
2. ON /standby/Audio source selector
ON: press once
Standby: press and hold
Audio source selector: press once (ON)
3. Volume down / Previous track
Previous track: press and hold (Bluetooth mode)
Volume down: press once
4. Volume up / Next track
Next track: press and hold (Bluetooth mode)
Volume up: press once
5. NFC (Near Field Communication) receiver
Blue
1. Turn on the speaker
2. On your device (mobile phone, tablet device,
MP3/MP4 player etc.), go to Bluetooth to search
and select “EDIFIER MP700”.
3. Pair your device with “EDIFIER MP700”.
4. When Bluetooth is not connected, the blue LED
blinks.
5. Touch play on your device and adjust the volume
to a desired level.
6. Play/pause: press the volume +/- button at the
same time
Note:
1. Bluetooth connectivity and compatibility may be
different between different source devices,
depending on the software version of the source.
2. To enjoy the full Bluetooth functions of this
product, please ensure your mobile device has
A2DP profile.
3. PIN code for connection is “0000” if needed.
1. Turn on the speaker
2. Switch on the NFC function on your device
3. Put your device near the speaker. The
Bluetooth connection will be made
automatically by NFC. Your device is now
connected to the speaker.
4. Play the music on your device and adjust the
volume to a desired level.
Disconnection:
You can switch off NFC function after the
Bluetooth successfully connected, and the
speaker will remain Bluetooth connection.
NFC (Near Field Communication) function
Spare power source output
(USB cable not include)
Spare power source output /
Battery power output
The USB output can be used to charge your mobile
device up to 5V maximum 500mA DC using a USB
cable. USB cable not included.
⑥
⑦
⑧
⑨
Connect to source using 3.5mm auxiliary cable
included.
Note:
When the speaker is in Bluetooth mode, you need to
press Into AUX mode and the LED indicator turn
to red.
4
Audio Cable Connection
Important safety instruction Important safety instruction
WARNING: To reduce the risk of fire or electric shock, do not expose
this apparatus to rain or moisture.
1. Keep these instructions. 2. Follow all instructions.
3. Do not use this apparatus near water.
4. Clean only with dry cloth.
5. Do not install near any heat sources such as radiators, heat registers, stoves, or
other apparatus (including amplifiers) that produce heat.
6. Only use attachments/accessories specified by the manufacturer.
7. Refer all servicing to qualified service personnel. Servicing is required when the
apparatus has been damaged in any way, such as power-supply cord or plug is
damaged, liquid has been spilled or objects have fallen into the apparatus, the
apparatus has been exposed to rain or moisture, does not operate normally, or has
been dropped.
8. The maximum ambient temperature is 35℃.
FCC Statement
This device complies with part 15 of the FCC Rules. Operation is subject to the following
two conditions: (1) This device may not cause harmful interference, and (2) this device
must accept any interference received, including interference that may cause undesired
operation.
Any Changes or modifications not expressly approved by the party responsible for
compliance could void the user's authority to operate the equipment.
Note: This equipment has been tested and found to comply with the limits for a Class B
digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a residential installation. This
equipment generates uses and can radiate radio frequency energy and, if not installed
and used in accordance with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment off and on, the
user is encouraged to try to correct the interference by one or more of the following
measures:
-Reorient or relocate the receiving antenna.
-Increase the separation between the equipment and receiver.
-Connect the equipment into an outlet on a circuit different from that to which the
receiver is connected.
-Consult the dealer or an experienced radio/TV technician for help.
This equipment complies with FCC radiation exposure limits set forth for an uncontrolled
environment. This equipment should be installed and operated with minimum distance
20cm between the radiator & your body.
1
English
2
English
IC Caution
The device meets the exemption from the routine evaluation limits in section 2.5 of RSS
102 and compliance with RSS-102 RF exposure, users can obtain Canadian information
on RF exposure and compliance.
This device complies with Industry Canada licence-exempt RSS standard(s). Operation is
subject to the following two conditions:
(1) This device may not cause interference, and
(2) This device must accept any interference, including interference that may cause
undesired operation of the device.
This equipment should be installed and operated with a minumum distance of 20 cm
between the radiator and your body.
Le dispositif rencontre l'exemption des limites courantes d'évaluation dans la section 2.5
de RSS102 et la conformité à l'exposition de RSS-102 rf, utilisateurs peut obtenir
l'information canadienne sur l'exposition et la conformité de rf. Le present appareil
est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts
de licence. L'exploitation estautorisée aux deux conditions suivantes:
(1) l'appareil ne doit pas produire de brouillage, et
(2) l'utilisateur de l'appareildoit accepter tout brouillageradioélectrique subi, mêmesi le
brouillage est susceptible d'en compromettre le fonctionnement.
Cet équipement doit être installé et utilisé à une distance minimale de 20 cm entre le
radiateur et votre corps.
Note:
There is a built-in rechargeable lithium-ion battery in the speaker.
Danger of explosion if the speaker is disassembled. The speaker
must not be placed close to excessive heat such as fire or the like.
Correct Disposal of this product. This marking
indicates that this product should not be disposed with
other household wastes throughout the EU. To prevent
possible harm to the environment or human health
from uncontrolled waste disposal, recycle it
responsibly to promote the sustainable reuse of
material resources. To return your used device, please
use the return and collection systems or contact the
retailer where the product was purchased. They can
take this product for environmental safe recycling.
Manual Edition 1.0, Jul. 2015
IB-200-M07000-00
NOTICE:
For the need of technical improvement and system
upgrade,information contained herein may be
subject to change from time to time without prior
notice.
Products of EDIFIER will be customized for different
applications. Pictures and illustrations shown on
this manual may be slightly different from actual
product. If any difference is found, the actual
product prevails.
Edifier International Ltd.,
Suite 1610
16th Floor, Tower II,
Lippo Centre,
89 Queensway
Hong Kong
Tel: +852 2522 6989
Fax: +852 2522 1989
www.edifier-international.com
2015 Edifier International Limited. All rights reserved.
Printed in China
Charging: traveling blinking lights
Fully charged: all lights off
Charging the Battery Operation Connections Connections
Bluetooth Connection
Power output:: RMS 10W×2（mid-range and bass）
+8W×2（treble）
Signal to noise ratio: ≥85dBA
Frequency response: 80Hz~20KHz (±3dB)
Input sensitivity: 800 ± 50mV
Input type: Bluetooth /Auxiliary
Mid-range unit: 2¾” (70mm)
Treble unit: Φ19mm silk dome tweeter
Connections
10
English
Troubleshooting
● Switch the EDIFIER MP700 o then on and reconnect
to the audio source.
● Ensure Bluetooth function is enabled on your
Bluetooth devices.
● Move the devices closer and retry the connection.
● Try another Bluetooth device for connection.
● Check the power cord connection and make sure the
wall outlet is on.
● Switch the system o then on and reconnect to the
audio source.
● Conrm that the system is ON and not in STBY mode.
● Check the master volume and conrm that it is turned
up.
● Check for proper connections of the audio input cable.
● Check audio source to conrm that it is functioning
properly.
Thank you for purchasing this EDIFIER product. For
warranty information regarding your new purchase
please visit www.edier.com
If you have any further questions or concerns
regarding EDIFIER Products anywhere in the world.
please visit our website at: www.edifier.com, or email
EDIFIER Support for further assistance at:
main@edifier.com.
To contact us by phone : 1-877-EDIFIER (334-3437)
in US and Canada; for South America: Please visit
www.edifier.com (English) or www.edifierla.com
(Spanish/Portuguese) for detailed local contact
information.
NFC Forum and the NFC Forum logo are trademarks of
the Near Field Communication Forum.
“© 2013 CSR plc and its group companies.
The aptX® mark and the aptX logo are trade marks of
CSR plc or one of its group companies and may be
registered in one or more jurisdictions.”
12
Français
13
Français
14
Français
15
Français
16
Français
18
Français
19
Français
①②③④
⑤
NFC
mobile phone
MP3/MP4 player ipad
PC
Contenu du produit
Adaptateur de puissance
Câble audio
Haut-parleur
6. Entrée de ligne
7. Sortie CC
8. Entrée CC
9. Indicateur de charge/
alimentation batterie
1.Voyant DEL
Rouge : Aux
Bleu : Bluetooth
2. Marche/veille/Sélecteur de la source audio
Mise en marche : faire un appui
Mise en veille : faire appui long
Sélecteur de la source audio: faire un appui (Marche)
3. Baisser le volume/Piste précédent
Piste précédent: faire appui long (mode Bluetooth)
Baisser le volume: faire un appui
4. Monter le volume/Piste suivant
Piste suivant: faire appui long (mode Bluetooth)
Monter le volume: faire un appui
5. Récepteur NFC (communication courte distance)
Bleu
1. Mettre le haut-parleur en marche
2. Mettre votre appareil en marche (téléphone
mobile, tablette, lecteur MP3/MP4), aller sur le
paramètre Bluetooth pour effectuer une recherche
et choisissez « EDIFIER MP700 »
3. Appariez votre appareil avec « EDIFIER MP700 ».
4. Lorsque Bluetooth est pas connecté, le voyant
bleu clignote.
5. Lisez de la musique sur votre appareil et réglez le
volume à votre convenance.
6. Lecture/pause : appuyez sur le bouton Volume +/-
en même temps.
Remarque :
1. La connectivité et la compatibilité Bluetooth
peuvent varier selon les appareils sources.
2. Pour profiter pleinement des fonctions Bluetooth
de ce produit, vérifiez que votre appareil mobile a
le profil A2DP .
3. Le code PIN pour la connexion est « 0000 », si
nécessaire.
1. Mettez en marche le haut-parleur et activez la
fonctionnalité NFC sur votre appareil.
2. Placez votre appareil près du haut-parleur. La
connexion Bluetooth se fera automatiquement
par NFC. Votre appareil est désormais
connecté au haut-parleur.
3. Lisez la musique sur votre appareil et réglez le
volume à votre convenance.
Déconnexion :
Il est possible d’éteindre la fonction NFC une fois que
Bluetooth est connecté, le haut-parleur demeurera
en connexion Bluetooth.
Le port USB peut être utilisé pour recharger votre
appareil mobile jusqu’à 5 V, maximum 500 mA CC,
en utilisant un câble USB. Câble USB vendu
séparément.
(Câble USB non inclus)
Sortie de source d'alimentation de rechange/
Sortie de batterie
⑥
⑦
⑧
⑨
Déballage Recharger la batterie
Charge : voyants clignotants
Rechargé : tous les voyants sont éteints
1. Avant la première utilisation, recharger entièrement
le haut-parleur, lorsqu’il est à l’arrêt, pendant environ
2,5 heures. Lors du chargement, les voyants DEL
clignoteront & se déplaceront sur la bande
d’indication jusqu’à ce que la recharge soit complète.
Lorsque l’appareil est rechargé, les voyants
s’éteindront tous.
2. À chaque fois que le haut-parleur est mis en marche,
source audio est sélectionné, les voyants d’indication
d’alimentation clignoteront une fois pour afficher le
niveau de charge actuel.
3. Pour obtenir les meilleures performances du
haut-parleur, veuillez vérifier le niveau de la batterie
avant chaque utilisation.
Fonctionnement Connexions Connexions
Connexion NFC (communication courte distance)
17
Français
Note :
Lorsque le haut-parleur est en mode Bluetooth, il
faudra appuyer sur pour passer en mode AUX le
voyant DEL devient rouge
Connecter à la source à l’aide du câble auxiliaire 3,5
mm inclus
4
Connexions
Connexion de câble audio
Sortie de source d'alimentation de rechange
Caractéristiques techniques
Puissance de sortie : 2x10 W (médiales et basses)
+ 2×8 W (aigus) RMS
Rapport signal/bruit : ≥ 85 dBA
Réponse en fréquence : 80 Hz à 20 kHz (±3dB)
Préatténuation : 800 ± 50 mV
Type d’entrée : Bluetooth/auxiliaire
Haut-parleur médial : 2¾” (70mm)
Haut-parleur d'aigus : Haut-parleur d'aigus à dôme en
soie de 19 mm Φ
Consignes de securite importantes
AVERTISSEMENT: Afin de diminuer les risques d’incendies ou de
chocs électriques, ne pas exposer cet appareil à la pluie ou à
l’humidité.
1. Conserver ces notices
2. Suivre toute s les instructions
3. Ne pas utiliser cet appareil à proximité d’eau
4. Ne nettoyer qu’ave c un chiffon doux.
5. Ne pas installer près de sources de chaleur tels des radiateurs,
de bouches d’air chaud, des fours, ou autres appareils (y comp
ris des amplificateurs) générant de la chaleur.
6. N’utiliser que les fixations/accessoires stipulés par le fabricant.
7. Confier la réparation à un personnel technique agréé. La
réparation est nécessaire lors de tout endommagement de
l’appareil , tel les dégâts au cordon d’alimentation ou à la prise,
un liquide a été versé ou des objets sont tombés sur l’appareil,
ce dernier a été exposé à la pluie ou l’humidité, ne fonctionne
pas normalement ou est tombé.
8. La température ambiante maximale est de 35 °C.
11
Français
Élimination correcte de ce produit. Ce symbole avise
qu’en Europe, ce produit ne doit pas être éliminé avec
les autres déchets ménagers. Recyclez-le de manière
responsable pour promouvoir la réutilisation durable
des ressources matérielles et éviter tout risque pour
l’environnement ou la santé résultant d’une élimination
non contrôlée des déchets. Pour retourner le produit
usagé, utilisez les points de retour et de collecte ou
contactez le vendeur du produit qui peut prendre en
charge ce produit pour un recyclage respectueux de
l’environnement.
Remarque：
Remarque : Une batterie rechargeable lithium-ion est incorporée
dans le haut-parleur. Risque d’explosion si le haut-parleur est
démonté. Le haut-parleur ne doit pas être placé à proximité
d’une chaleur excessive tel le feu ou équivalent.
Guide de dépannage
NFC Forum et le logo NFC Forum sont des marques
déposées de Near Field Communication Forum.
La marque aptX
® et le logo aptX sont des marques commerciales de
CSR plc ou de l’une des sociétés du groupe et peuvent
être déposés dans une ou plusieurs juridictions.”
“© 2013 CSR plc et les sociétés du groupe.
Mode d’emploi
● Réglez l'appareil sur EDIFIER MP700 , puis reconnectez-le à la source
audio.
● Assurez-vous que la fonctionnalité Bluetooth soit activée sur votre
appareil Bluetooth.
● Approchez votre appareil et ressayez la connexion.
● Essayez la connexion avec un autre appareil Bluetooth.
● Vériez le branchement du cordon d'alimentation et assurez-vous que la
prise murale soit sous tension.
● Réallumez le système, puis reconnectez-le à la source audio.
● Vériez que le système est en marche et non en mode veille.
● Vériez le volume et assurez-vous qu'il soit activé.
● Assurez-vous que le câble d'entrée audio soit branché correctement.
● Vériez la source audio pour vous assurer qu'elle fonctionne
correctement.
Nous vous remercions d'avoir acheté ce produit EDIFIER. Pour plus de
renseignements sur la garantie de votre achat, visitez www.edier.com.
Pour toute autre question ou préoccupation concernant les
produits EDIFIER partout dans le monde, visitez notre site Web au
www.edier.com ou écrivez-nous par courriel pour recevoir un soutien
technique à main@edier.com.
Contactez-nous par téléphone au 1-877-EDIFIER (334-3437) aux
É.-U. et au Canada; pour l'Amérique du Sud : visitez www.edier.com (en
anglais) ou www.edierla.com (en espagnol et en portugais) pour obtenir
des coordonnées locales détaillées.
