Eleven Engineering Inc. Radio Wireless Controller Combi 1 p65

User Manual

w w w . a i r p l a y e r . n e t

reLOAD

PROGRAM

POWER

CHANNEL

SELECT

START

AIRPLAY™

Radio Wireless Controller

Instruction Manual

Guide d’instructions en français (pg. 11)

Spañol-Manual del usuario (pg.21)

w w w . a i r p l a y e r . n e tw w w . a i r p l a y e r . n e t

w w w . a i r p l a y e r . n e t

1999, XI Intellectual Capital Inc.1999, XI Intellectual Capital Inc.

1999, XI Intellectual Capital Inc.

Combi-1.p65 11/1/99, 1:09 PM1

w w w . a i r p l a y e r . n e t

AIRPLAY™ RADIO WIRELESS CONTROLLER

INSTRUCTION MANUAL

Introduction

Information - For Customers in the United States

The AIRPLAY™ components have been tested and found to comply with the limits for a

Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to

provide reasonable protection against harmful interference in a residential installation.

This equipment generates, uses and can radiate radio frequency energy and, if not

installed and used in accordance with the instructions, may cause harmful interference

to radio communications.

However, there is no guarantee that interference will not occur in a particular

installation. If this equipment does cause harmful interference to radio or television

reception, which can be determined by turning the equipment off and on, the user is

encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna or device.

• Increase the separation between the receiving equipment and AIRPLAY™.

• Connect the PlayStation® game console equipment into an outlet on a circuit different

from that to which the receiving equipment is connected.

• Consult the dealer or an experienced radio / electronics technician for help.

NOTE: Any modifications or changes not expressly approved in this manual

could void your AIRPLAY™ Warranty and/or void your authority to operate

this equipment.

Thank you for purchasing the AIRPLAY™ Radio Wireless Controller for PlayStation®

game consoles.

Your AIRPLAY™ Radio Wireless Controller has been designed with many advanced

features to vastly improve your gaming experience. Therefore, before operating your

new AIRPLAY™ controller we suggest that you read this instruction manual completely.

Doing so will ensure that you get the most enjoyment and best performance from your

AIRPLAY™ controller.

WarningWarning

Warning

To prevent fire, shock or damage to AIRPLAY™ components or to your PlayStation®To prevent fire, shock or damage to AIRPLAY™ components or to your PlayStation®

To prevent fire, shock or damage to AIRPLAY™ components or to your PlayStation®

game console, do not expose the AIRPLAY™ components to rain or moisture.game console, do not expose the AIRPLAY™ components to rain or moisture.

game console, do not expose the AIRPLAY™ components to rain or moisture.

To avoid electrical shock or damage to AIRPLAY™ components or to your PlayStation®To avoid electrical shock or damage to AIRPLAY™ components or to your PlayStation®

To avoid electrical shock or damage to AIRPLAY™ components or to your PlayStation®

game console, do not disassemble the AIRPLAY™ components. Refer all servicing togame console, do not disassemble the AIRPLAY™ components. Refer all servicing to

game console, do not disassemble the AIRPLAY™ components. Refer all servicing to

qualified personnel only.qualified personnel only.

qualified personnel only.

Table of Contents

Compatibility 3

Terms used in the Manual 3

Unpacking Your New AIRPLAY™ 3

Precautions 3

ATTENTION: For Safe Use Around Small Children 3

AIRPLAY™ Features 3

AIRPLAY™ Setup 4

Battery Installation

Battery Replacement

Safety Cover Installation and Use

Connecting your AIRPLAY™ to a PlayStation® game console

Operating your AIRPLAY™ Radio Wireless Controller 5

Power On/Off

reLOAD™ Low Battery Indicator

Auto-Pause

Auto-Repeat

Programmable (Macro) Sequences

Power-Down Mode

Radio Communications 6

Single AIRPLAY™ Configuration

Multi-User AIRPLAY™ Configuration (Advanced)

Manually Setting the AIRPLAY™ Channel

Specifications 8

Warranty Information 9

Combi-1.p65 11/1/99, 1:09 PM2

w w w . a i r p l a y e r . n e t

Compatibility

AIRPLAY™ is compatible for use alongside all licensed PlayStation® peripherals and

with all software that is designed for use with the standard PlayStation® digital

controller. AIRPLAY™ may also be used in combination with licensed digital

controllers, analog controllers, specialty controllers, and Sony® memory cards.

Terms used in this Manual

When referring to the operation of the various AIRPLAY™ buttons and triggers, the

following terms are used to described specific actions:

“Click” - means to quickly press and then release a button or trigger.

“Press” - means to press and hold a button or trigger for a prescribed period of time or

while some other operation is being carried out (usually another key or set of keys is

being clicked.)

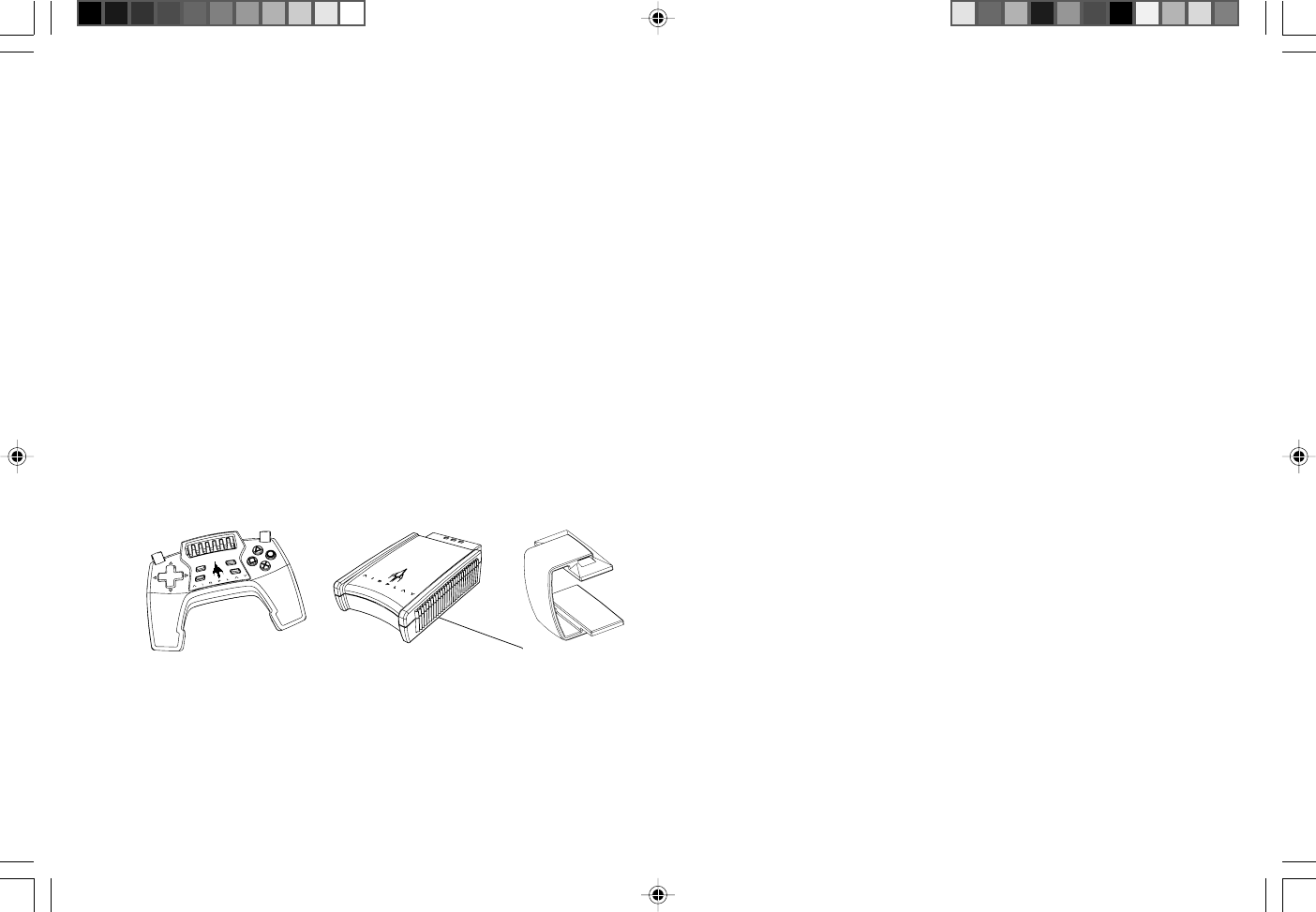

Unpacking Your New AIRPLAY™

Your new AIRPLAY™ Radio Wireless Controller package includes the following items:

Precautions

• To prevent hand strain, take a 15 minute break after each hour of play.

• Do not place any heavy objects on top of the AIRPLAY™ Receiver or Controller units.

• Refrain from rough handling, stepping on or applying mechanical shock to the

AIRPLAY™ Receiver and Controller units.

• Your AIRPLAY™ Receiver and Controller units were not designed to withstand

extreme temperatures. Do not leave these units close to heat sources, or in direct

sunlight (such as in the back of a car with its windows closed).

• Do not expose your AIRPLAY™ Receiver and Controller units to foreign materials

such as dust, sand or moisture of any kind.

• If the AIRPLAY™ Controller will not be used for an extended period of time remove

the battery from the reLOAD™ battery bay (refer to the “AIRPLAY™ Set Up - Battery

Installation” section of this manual).

• XI Intellectual Capital Inc. does not warrant AIRPLAY™ against damages caused by

the misuse or abuse of AIRPLAY™ as defined by this User Manual.

• XI Intellectual Capital Inc. does not warrant damages caused by the use of products

unsupported by XI Intellectual Capital Inc.

ATTENTION:

For Safe Use Around Small ChildrenFor Safe Use Around Small Children

For Safe Use Around Small Children

If AIRPLAY™ will be used in or around surroundings where there are small children

(ages from 1 to 6 years), ensure that the AIRPLAY™ Safety Cover is securely installed

over the AIRPLAY™ Controller’s reLOAD™ battery bay whenever AIRPLAY™ is not

being used.

The AIRPLAY™ Safety Cover is designed to help reduce the chance of small children

removing the single AA battery installed into the AIRPLAY™ Controller. AA BATTER-

IES ARE SMALL ENOUGH TO BE SWALLOWED AND THEREFORE ARE A HAZARD

TO SMALL CHILDREN.

The best way to ensure the safe use of AIRPLAY™ is to always keep the AIRPLAY™

Controller and Receiver out of the reach of small children or make sure that an adult is

always present when AIRPLAY™ is being used by small children.

See section “AIRPLAY™ Setup: Safety Cover Installation and Use”

for further Safety

Cover instructions.

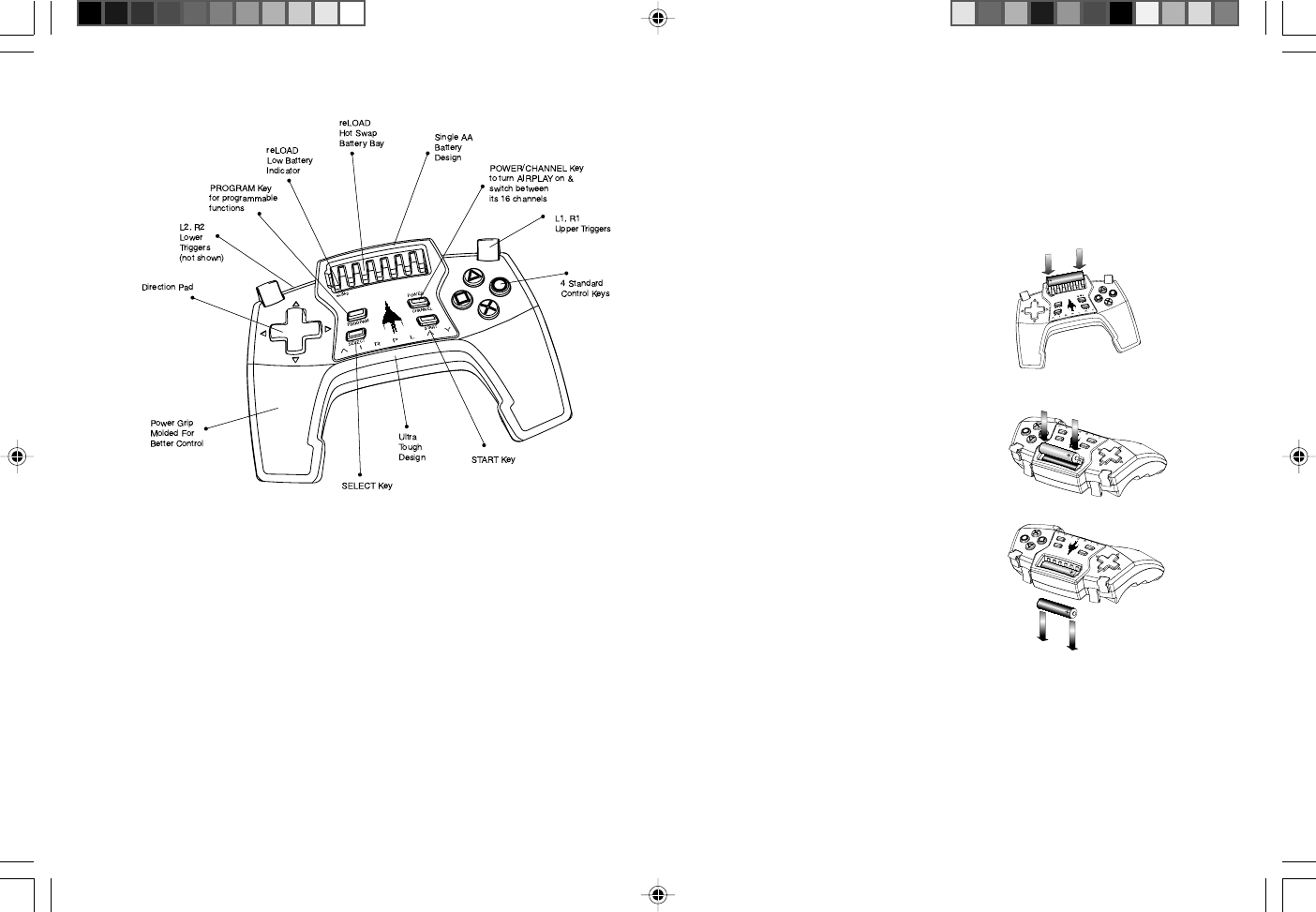

AIRPLAY™ Features

Your new AIRPLAY™ comes equipped with the latest in Radio Wireless controller

technology. AIRPLAY™ has been designed to communicate with the PlayStation®

game console without sloppy wires or the need to point the controller directly at the

game console. This means with AIRPLAY™ you no longer have to worrying about

blocking objects, passing bodies or annoying wires! What’s more, AIRPLAY™ requires

ONLY ONE AA battery for operation.

reLOAD

PROGRAM

POWER

CHANNEL

SELECT

ART

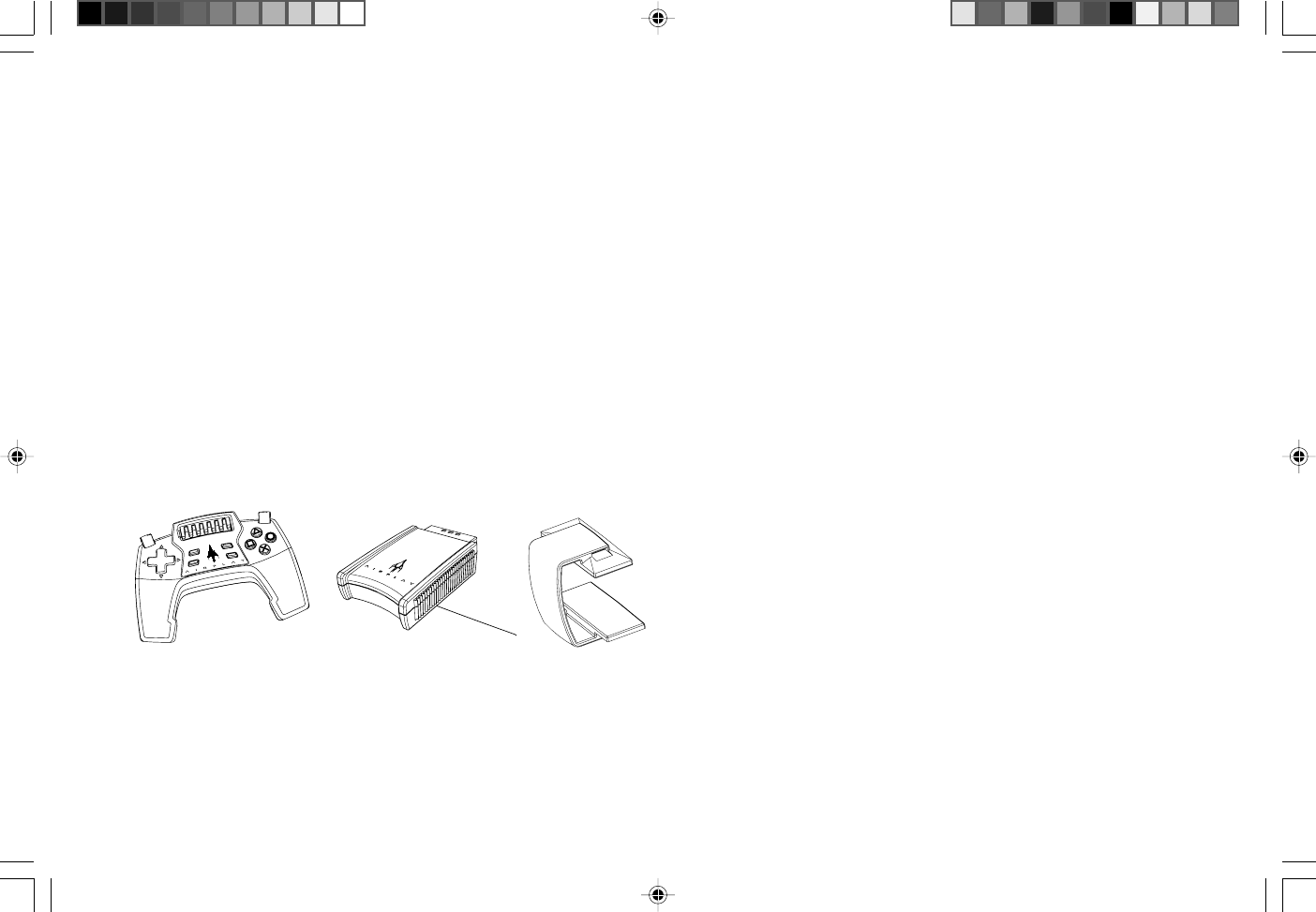

ReceiverReceiver

Receiver Safety CoverSafety Cover

Safety CoverSafety Cover

Safety Cover

ControllerController

Controller

Combi-1.p65 11/1/99, 1:10 PM3

w w w . a i r p l a y e r . n e t

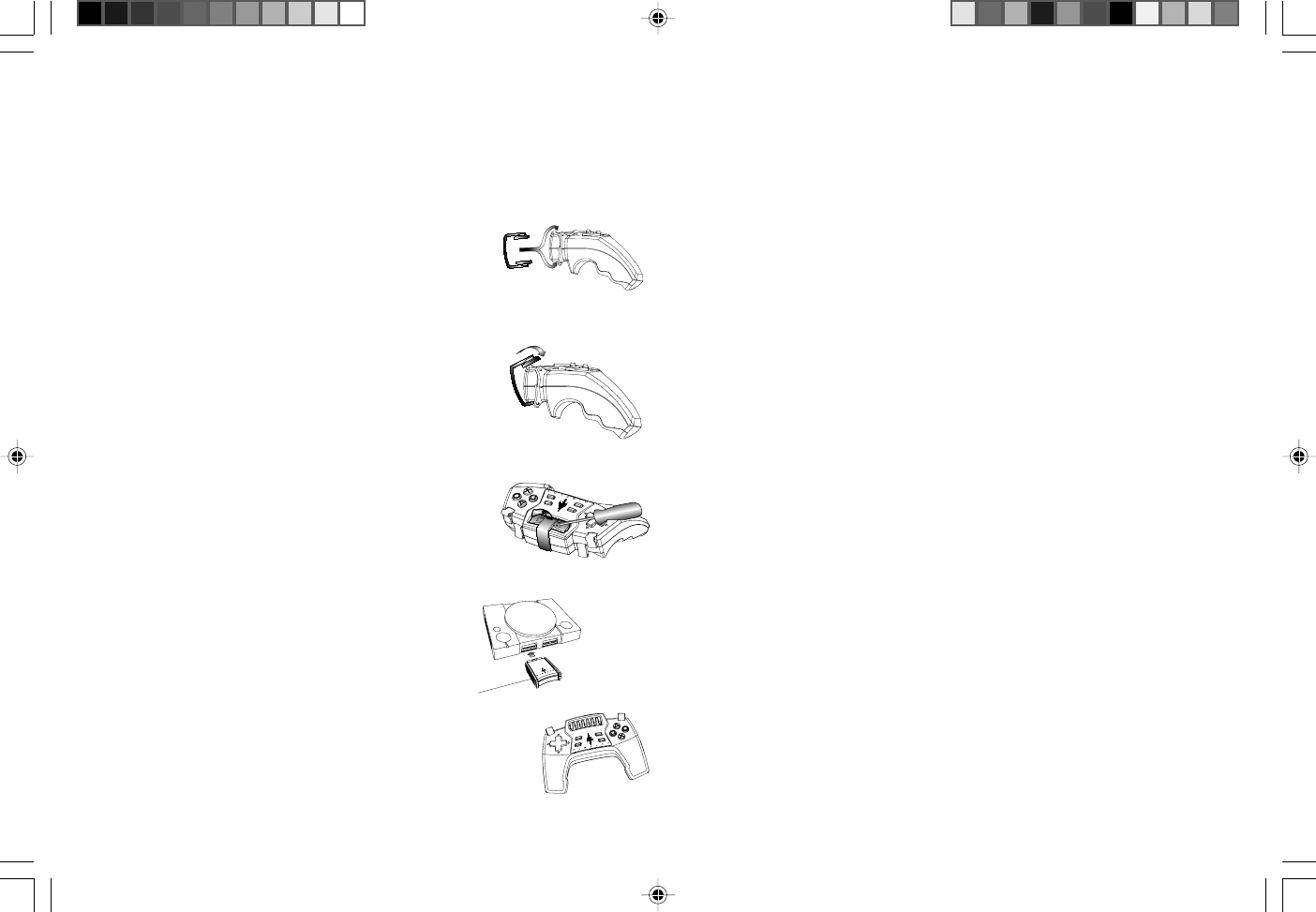

AIRPLAY™ Setup

Battery InstallationBattery Installation

Battery Installation

Your new AIRPLAY™ controller has been equipped with reLOAD™, the most

revolutionary battery swapping technology ever created. reLOAD™ allows you to load

and/or replace the single AA battery (not included) used to power the AIRPLAY™

Controller, in less than a second. This means that you can keep playing until the

reLOAD™ “Low Battery Indicator” tells you that your battery is running low.

Before you can begin gaming with your new AIRPLAY™, you must install a battery. To

install a battery in your AIRPLAY™ Controller, do the following:

1. Rest a single AA battery on the top of the reLOAD™ battery bay making sure that the

positive (+) battery terminal is oriented to the left of the reLOAD™ bay. The correct

battery polarity is represented by the battery polarity icon directly above the

reLOAD™ Low Battery Indicator.

... and the old battery drops out the bottom.

After changing the battery, simply continue playing. The reLOAD™ mechanism has

been designed to change the single AA battery in less than a second. This makes it

possible to change a battery “on the fly” without stopping your game.

CAUTION:CAUTION:

CAUTION:

To allow proper battery changing, ensure the bottom of the reLOAD™

battery bay is not obstructed when replacing the battery. ALWAYS point the bottom of

the reLOAD™ battery bay to the ground when changing a battery in AIRPLAY™.

Safety Cover Installation and Use

Although not necessary for regular use and operation of your AIRPLAY™ Controller,

the Safety Cover may be used to cover the reLOAD™ battery bay should you have

small children in your house. AA BATTERIES ARE SMALL ENOUGH TO BE

SWALLOWED AND THEREFORE ARE A HAZARD TO SMALL CHILDREN (for more

information refer to the PRECAUTIONS section at the front of this manual).

2. Grip the controller with both hands in playing

position. Apply even pressure on each end of

the battery using both thumbs until the battery

snaps into the fingers of the reLOAD™ battery

bay (refer to accompanying diagram).

Battery ReplacementBattery Replacement

Battery Replacement

Changing the battery in your AIRPLAY™ Controller

is just as easy as installing the first battery. To

replace the battery in your AIRPLAY™ Controller,

follow the steps outlined in the Battery Installation

section above. As the new battery moves into place

in the reLOAD™ battery bay, it will push the old

battery out the bottom of the reLOAD™ battery bay

(refer to accompanying diagram).

Push the new battery in from the top...

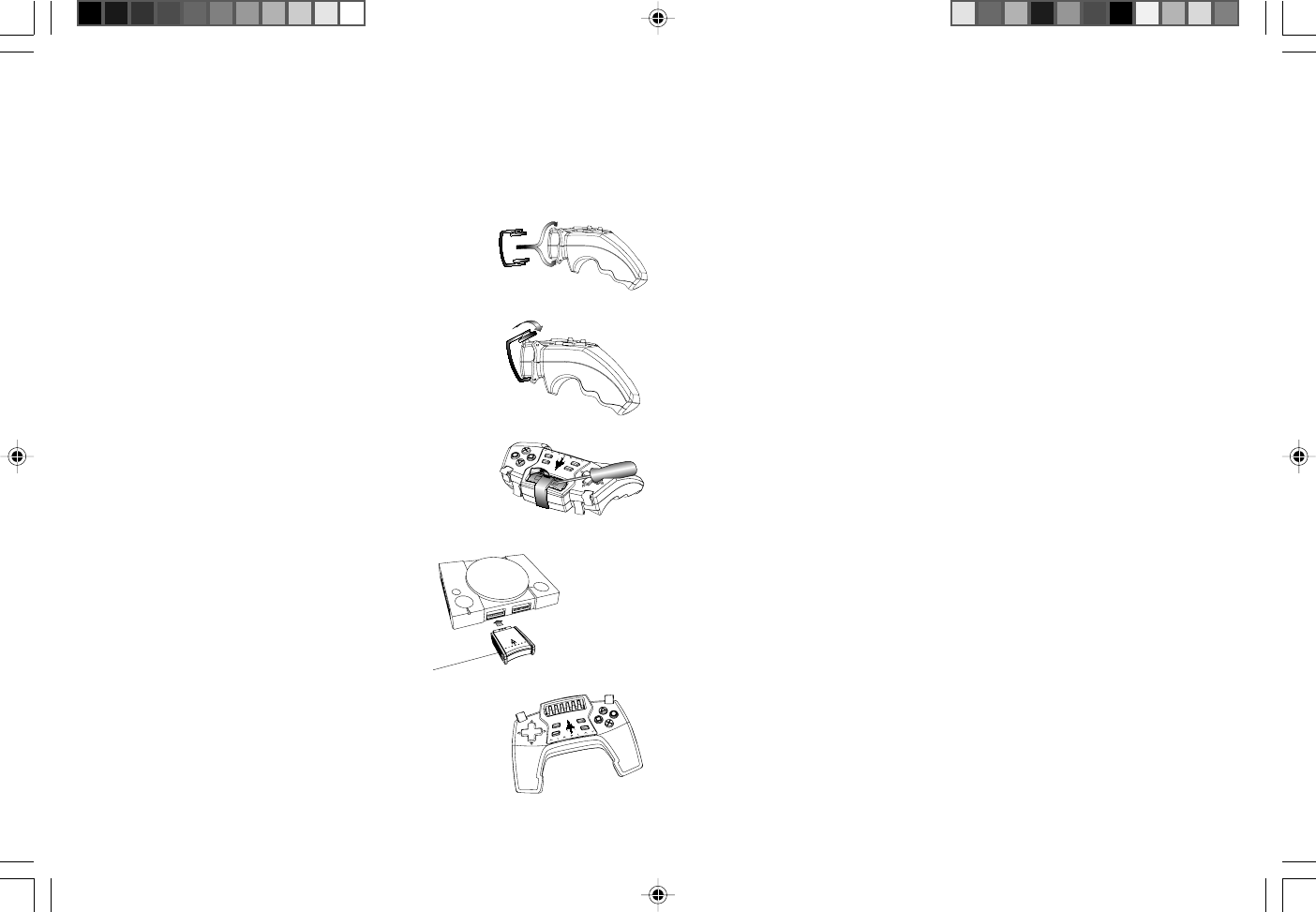

To install the Safety Cover on your

AIRPLAY™ Controller follow these steps:

1. Hold the AIRPLAY™ Controller firmly in

one hand at the middle section of the

Controller housing.

2. Using your other hand, set the Safety Cover

over the bottom of the front housing of the

reLOAD™ battery bay. Because the Safety

Cover is made of a flexible plastic, you can

spread open the other end of the Safety

Cover as you push it into place at the top of

the reLOAD™ battery bay (refer to

accompanying diagram).

(NOTE: The reLOAD™ battery bay has been specially designed with the

battery’s positive terminal channel on the left side. This design ensures that

battery installation is best accomplished with the battery set with the correct

polarity inside the reLOAD™ battery bay. If you attempt to load a battery into

the reLOAD™ battery bay and you find that you have to use excessive force to

seat the battery, STOP and check to see that the positive battery terminal is

oriented correct. To confirm correct polarity direction, refer to the battery

polarity icon located between the battery bay and the reLOAD™ Low Battery

Indicator.)

Combi-1.p65 11/1/99, 1:11 PM4

w w w . a i r p l a y e r . n e t

AIRPLAY™ also allows for the use of Sony® memory cards.

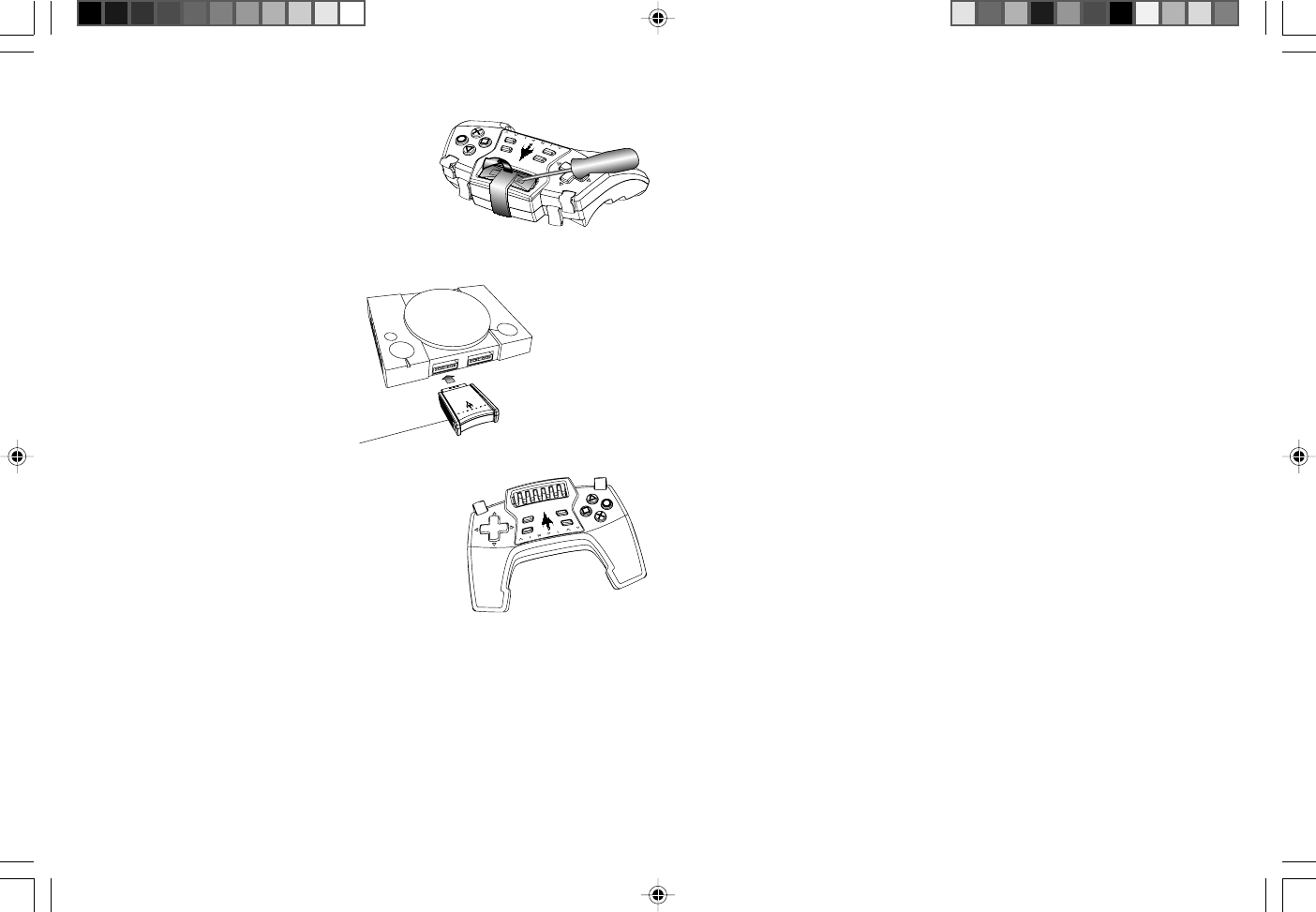

To install the AIRPLAY™ Receiver, follow these steps:

1. Ensure that the PlayStation® game console is turned off.

2. If you have any Sony® Memory Cards, make sure that you have unplugged them

from the game console memory ports.

3. Insert the AIRPLAY™ Receiver (with the AIRPLAY™ logo facing upwards) into

either of the two available game console controller ports.

4. Reinstall any Sony® Memory Cards back into their respective game console ports.

5. For optimal radio range, stretch the external AIRPLAY™ antenna out so that it’s

horizontal to the ground and parallel to the front of the PlayStation® game console

(refer to accompanying diagram).

6. Turn on the power to your PlayStation® game console and get ready for some Radio

Wireless gaming fun.

Operating your AIRPLAY™ Radio Wireless Controller

At this point you should have installed the AIRPLAY™ Receiver and loaded a battery

into AIRPLAY™’s reLOAD™ battery bay. The PlayStation® game console should also

be powered-up.

Once AIRPLAY™ has been powered-on, the AIRPLAY™ Controller functions identically

to a standard PlayStation® digital controller. AIRPLAY™ also boasts some additional

features, which are accessed via the PROGRAM key. The following paragraphs describe

how to Power-On the AIRPLAY™ Controller and how to make use of these additional

features.

Power On/OffPower On/Off

Power On/Off

Power-on AIRPLAY™ by clicking the POWER/CHANNEL key. This key is also used to

change channels once the power is on. When AIRPLAY™ is powered on (when the

POWER/CHANNEL key is clicked initially), the “reLOAD” indicator flashes 3 times

quickly to indicate that the unit’s power has turned on. When the POWER/CHANNEL

button is clicked subsequently (to change channels), the reLOAD™ indicator is not lit.

AIRPLAY™ does not have an off switch. The AIRPLAY™ Controller automatically

powers-down when no buttons have been clicked for 5 minutes. When AIRPLAY™ is

restarted, all auto-repeat settings and macro settings are lost, and all AIRPLAY™ keys

are reset to their default settings. Also, when the AIRPLAY™ controller is restarted, it

powers-up on its default radio channel.

The AIRPLAY™ controller may be powered down immediately by pressing (and

holding) the PROGRAM key, clicking the POWER/CHANNEL key and then releasing

the PROGRAM key. Powering the AIRPLAY™ Controller off and then on again is a

handy way to clear all Programmed keys, clear all Auto-Repeat keys and return

AIRPLAY™ to its default channel.

3. To remove the Safety Cover from your

AIRPLAY™ Controller, insert a flat headed

screw driver (or similar tool) into the slot on

either end cap of the Safety Cover and

spread open the Safety Cover channel before

twisting it off of the reLOAD™ battery bay

(refer to accompanying diagram).

(NOTE: Be sure to remove the Safety Cover

before attempting to replace the battery in

your AIRPLAY™ Controller.)

Connecting your AIRPLAY™Connecting your AIRPLAY™

Connecting your AIRPLAY™

to a PlayStation® gameto a PlayStation® game

to a PlayStation® game

consoleconsole

console

Because AIRPLAY™ is a Wireless

controller, the only component that

must be connected directly to the

PlayStation® game console is the

AIRPLAY™ Receiver unit. The

AIRPLAY™ Receiver will work in

either of the two controller ports

located at the front of the

PlayStation® game console (refer to

accompanying diagram).

reLOAD

PROGRAM

POWER

CHANNEL

SELECT

START

(NOTE: The bottom of the AIRPLAY™ Receiver has been specially designed

with a forward foot to give it support using the same flat surface that your

PlayStation® is resting on. Ensure that the AIRPLAY™ Receiver is being

supported while it is plugged into the PlayStation® game console. )

Combi-1.p65 11/1/99, 1:12 PM5

w w w . a i r p l a y e r . n e t

reLOAD™ Low Battery IndicatorreLOAD™ Low Battery Indicator

reLOAD™ Low Battery Indicator

When the battery is low, AIRPLAY™ begins to flash the “reLOAD” Low Battery Indicator

once every 3 seconds. When this occurs, it’s time to install a new battery into the

reLOAD™ battery bay (refer to the “Battery Replacement” section of this User Manual).

Auto-PauseAuto-Pause

Auto-Pause

AIRPLAY™ will automatically pause most games and the reLOAD™ Low Battery

Indicator will flash for as long as possible, prompting the user to install a new battery in

the reLOAD™ battery bay (refer to the “Battery Replacement” section of this User

Manual).

Auto-RepeatAuto-Repeat

Auto-Repeat

Clicking the PROGRAM key and then clicking one of the 4 triggers or 4 standard control

keys immediately afterward puts that key or trigger into “Auto-Repeat” mode. From

then on during the session, the pressed key automatically repeats at 10 Hz (10 times a

second) when held down by the user.

Any number or combination of the 4 triggers and 4 standard control keys can be set to

Auto-Repeat. To set multiple triggers or keys to Auto-Repeat, click the PROGRAM key

and then click a trigger or control key to set Auto-Repeat on, then click the PROGRAM

key again and then click the next trigger or control key which you want to Auto-Repeat.

Continue to repeat this process until you have turned Auto-Repeat on all of the desired

triggers and keys.

The Auto-Repeat mode of operation may be cancelled for any key by repeating the

PROGRAM sequence. Click the PROGRAM key and then click the desired trigger or

control key to turn off the Auto-Repeat mode.

Programmable (Macro) SequencesProgrammable (Macro) Sequences

Programmable (Macro) Sequences

One “macro” sequence of keystrokes may be recorded and assigned to any one of the 4

triggers or 4 control keys. The maximum duration of the sequence is 5 seconds, with a

maximum number of keystrokes of 20. The recording sequence records the keystrokes,

order and timing. Playback is at 100% of the recording speed. Once the sequence is

recorded, it can be played back, simply by pressing the assigned key. Recording is done

as follows:

1. Press (hold down) the PROGRAM key, click one of the 4 triggers or one of the

4 control keys.

2. Release the PROGRAM key.

3. Enter the keystroke sequence you wish to have programmed.

4. Click the PROGRAM button to end the recording.

Once recording has ended, AIRPLAY™ discards any time delays at the beginning and

the end of the recording, and assigns the sequence to the selected key. The sequence

may be cleared by repeating the steps above while omitting step 3. Once cleared, the

assigned key resumes its original function.

Only one macro sequence may be stored at a time. If a second macro sequence is

recorded, the first macro sequence will be lost.

Power-DownPower-Down

Power-Down

After 5 minutes of inactivity (no keys being pressed or clicked), AIRPLAY™ powers

down automatically (turns off). This feature is designed to save battery power when

AIRPLAY™ is not in use.

When AIRPLAY™ is restarted again by clicking the POWER/CHANNEL key, all

previous macro sequences are lost and all keys return to their default, non-repeating,

functionality.

Radio Communications

AIRPLAY™’s radio design supports 16 user channels. Sixteen channels are required for

several reasons.

1. During Standard operation of one AIRPLAY™ Controller, the 16 channels allow users

to select channels with minimal interference in their areas from other rogue radio

frequency emitting devices (single AIRPLAY™ Configuration).

2. During Dual operation of two AIRPLAY™ Controllers, the 16 channels allow users to

select channels with minimal interference from other nearby AIRPLAY™ Controllers

(dual AIRPLAY™ Configuration).

3. Other possibilities of operation include:

•multiple AIRPLAY™ Controllers connected to the same PlayStation® using one

MULTITAP™ extender or

•the extreme case in which there are many AIRPLAY™ Controllers connected to

two cable-connected PlayStation®s, each with 8 users (both MULTITAP™

extenders used on both ports of both PlayStation®s - Multiple AIRPLAY™

Configuration).

Refer to each of the following sections as they apply to your use of the AIRPLAY™

Radio Wireless Controller for PlayStation® game consoles.

(NOTE: AIRPLAY™ pauses most games by sending a START key press to the

PlayStation®. If AIRPLAY™ automatically pauses your game, you may

un-pause most games by pressing the START key.)

(NOTE: During the recording process, the AIRPLAY™ Controller DOES NOT

transmit the recorded sequence to the receiver. We suggest the following

approach when recording macro sequences. Pause the current game record

your macro using the instructions above on your AIRPLAY™ Controller, then

unpause and test the macro in the game.)

(NOTE: To temporarily disable the automatic Power-Down feature, press the

PROGRAM button, click the SELECT button and then release the PROGRAM

button. The minute you manually Power-Down AIRPLAY™ or remove it’s

battery, the Power-Down Mode feature will return by default.)

Combi-1.p65 11/1/99, 1:12 PM6

w w w . a i r p l a y e r . n e t

For example, if the Mating Number on the back of an AIRPLAY™ Controller is

“nssl55s5”, the default channel for that AIRPLAY™ pair is channel s5 (s5=

channel 14). On power-up, every AIRPLAY™ Controller/Receiver pair always starts on

its own default channel.

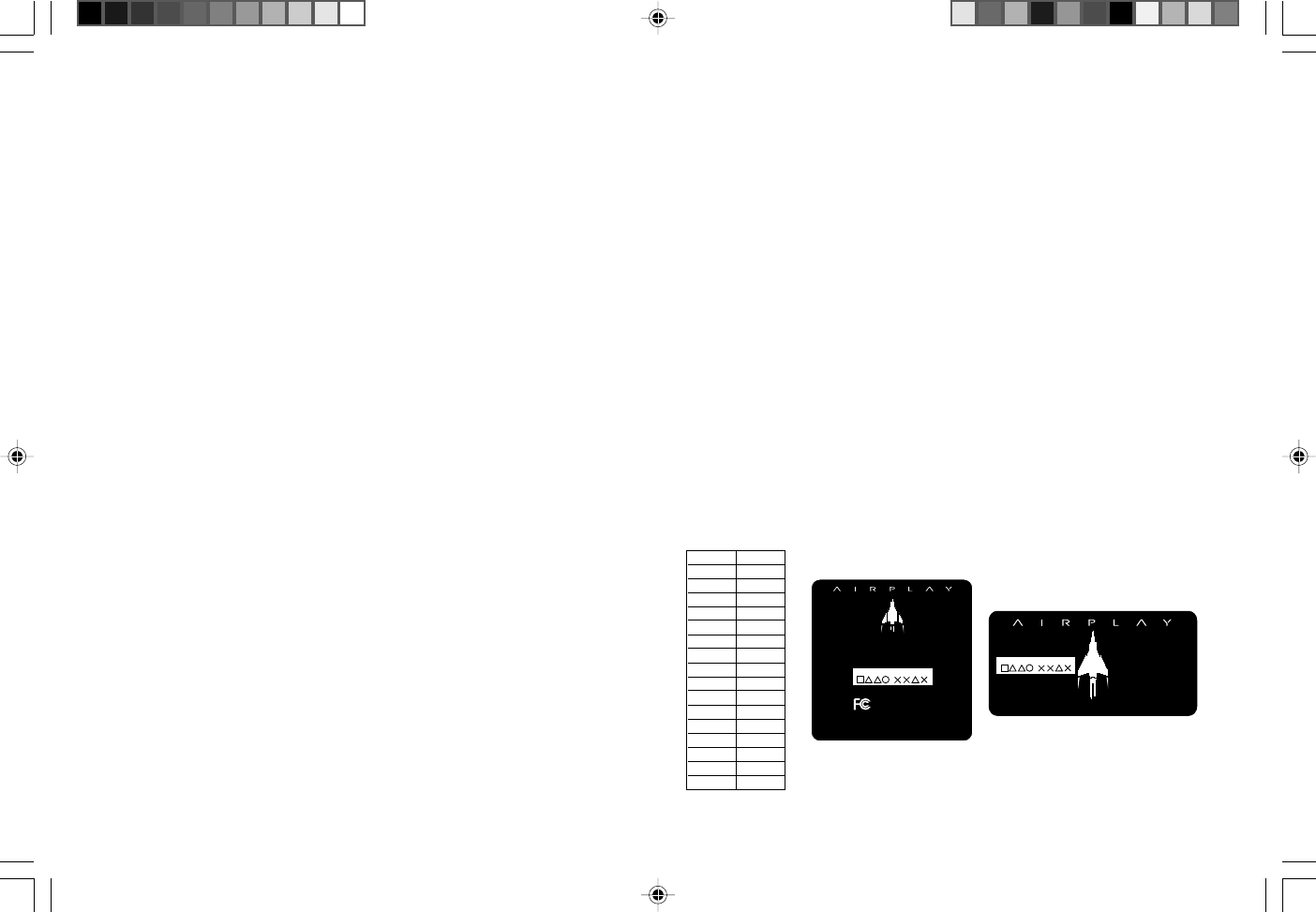

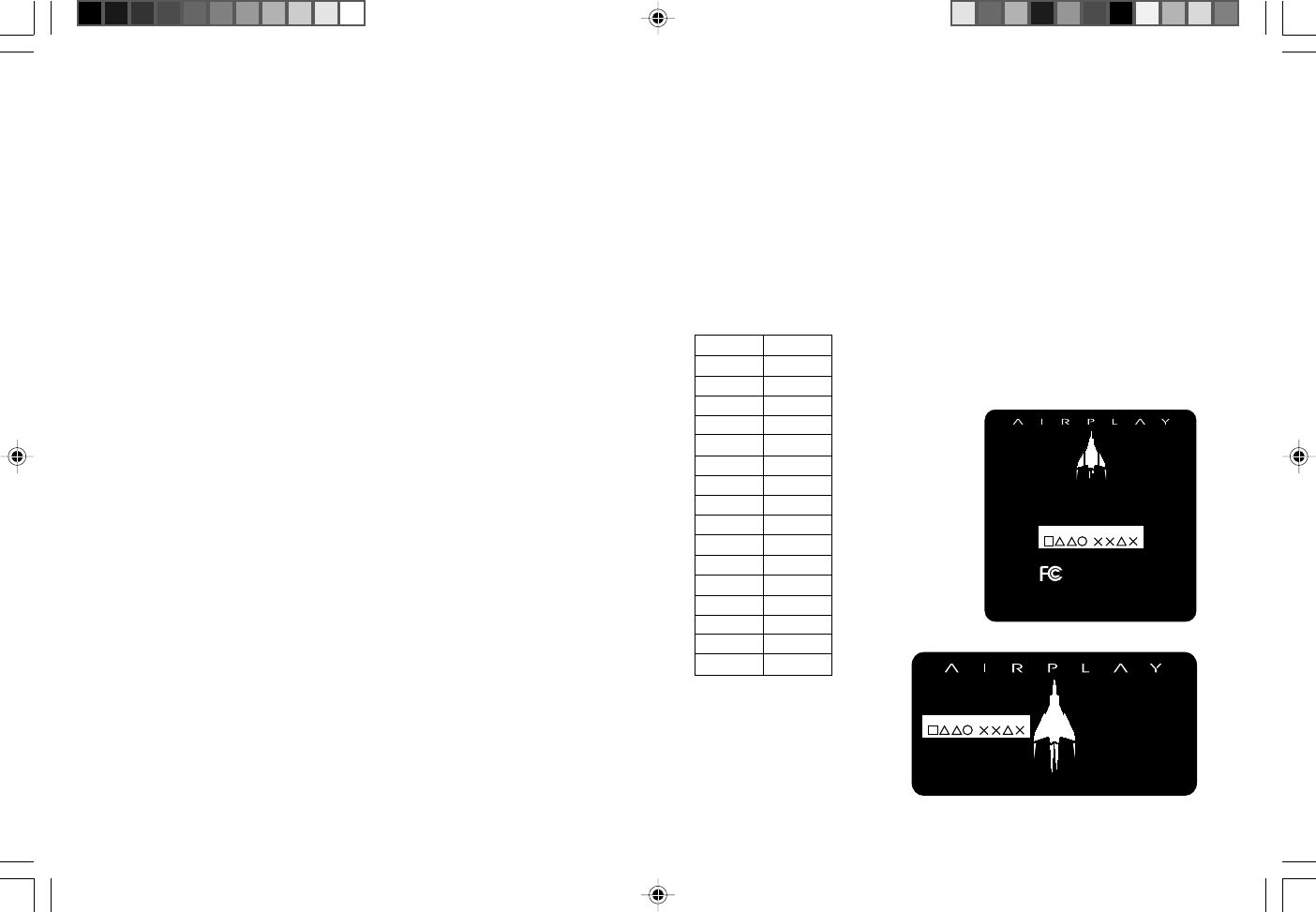

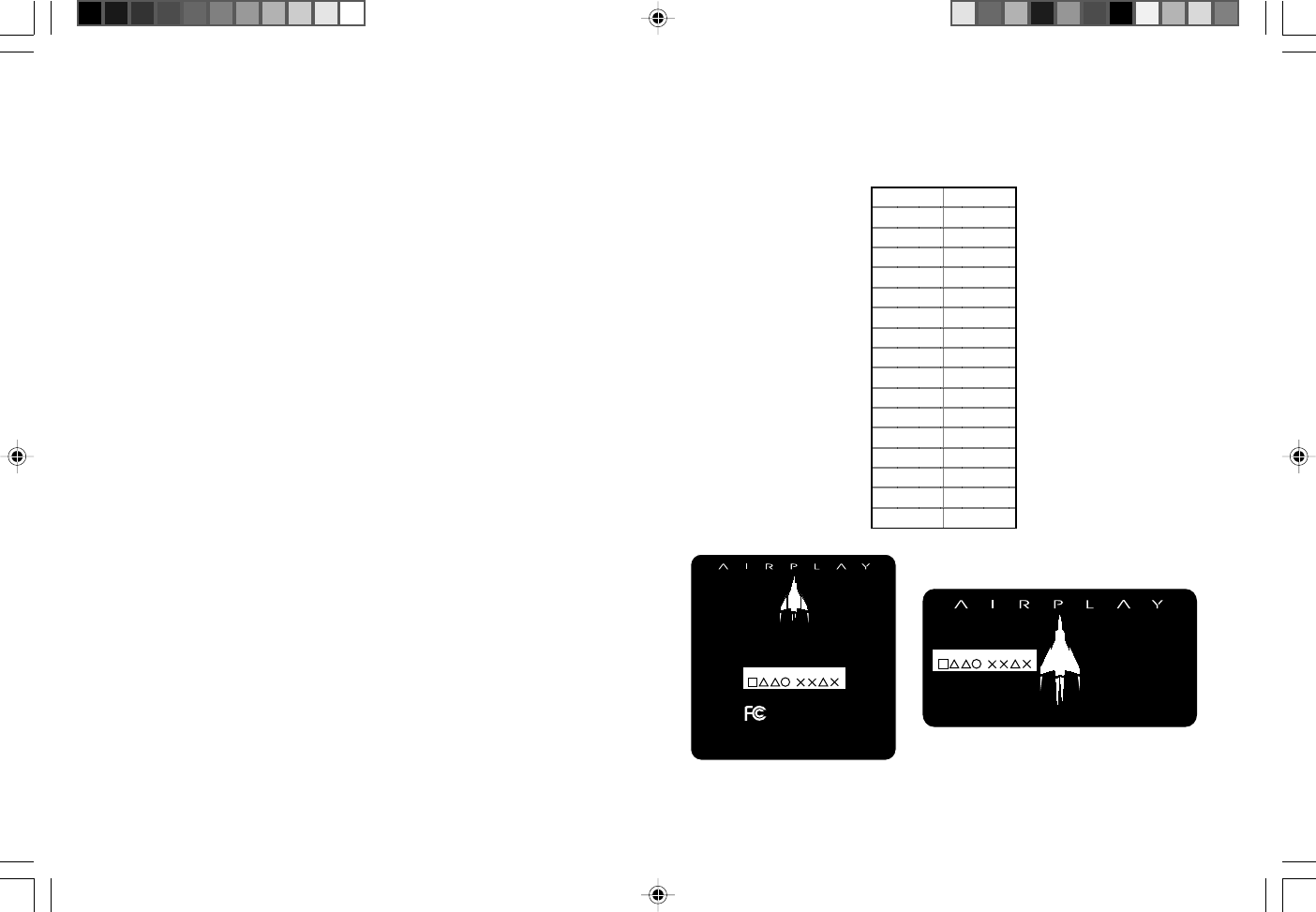

Sample AIRPLAY™ Receiver Label

Channel Code

1l l

2l 5

3l n

4l s

55 l

65 5

75 n

85 s

9n l

10 n 5

11 n n

12 n s

13 s l

14 s 5

15 s n

16 s s

Sample AIRPLAY™ Controller Label

Single AIRPLAY™ ConfigurationSingle AIRPLAY™ Configuration

Single AIRPLAY™ Configuration

AIRPLAY™’s circuitry has been designed to reduce the effect of stray radio interference

that may be generated by the PlayStation®, by your TV, or any other radio generating

devices which can cause interference within the operating range of your AIRPLAY™

Controller. However, interference still may occur and thus impede the performance of

your AIRPLAY™ Controller.

If you are experiencing inadequate performance while using your AIRPLAY™

Controller, it may be caused by external radio interference from other local sources

which are close to your gaming area. If this is the case, changing the channel of

operation of your AIRPLAY™ Controller may reduce or eliminate the effect of such

external interference.

1. Once your AIRPLAY™ Controller has been powered up (i.e. first press of the

POWER/CHANNEL key), any subsequent presses of the POWER/CHANNEL key

will change the channel of the controller and its mated receiver.

2. Press the POWER/CHANNEL key and attempt to use the AIRPLAY™ Controller.

The channel can be changed up to 15 times before it goes back to the default channel

of operation. Step through all 16 channels until you find the channel which provides

you with optimal performance for your specific conditions.

3. Reorient the AIRPLAY™ External Antenna. Remember to obtain optimal radio range,

the External Anternna should be positioned horizontal to the ground and parallel to

the front face of the PlayStation® game console.

Multi-User AIRPLAY™ Configuration (Advanced)Multi-User AIRPLAY™ Configuration (Advanced)

Multi-User AIRPLAY™ Configuration (Advanced)

(NOTE: Read this section if you wish to use two or more AIRPLAY™

Controllers together on the same PlayStation® game console.)

AIRPLAY™ can be used in conjunction with any combination of licensed digital

controllers, analog controllers, specialty controllers, and Sony® memory cards. This is

achieved by either connecting to the standard ports which come with your PlayStation®

game console or by connecting your controllers to your PlayStation® game console

using MULTITAP™ (MULTITAP™ allows the user to connect four controller devices

and four memory cards into a single PlayStation® controller port. For more information

about MULTITAP™ refer to your PlayStation® Instruction Manual or contact your

favorite retail outlet).

Each product pair (AIRPLAY™ Controller/Receiver) is matched using a “Mating

Number”. Both components, Controller and Receiver, are tagged with the same

“Mating Number” on the sticker underneath the product. The Mating Number is

represented by an 8 symbol function key code (e.g. 5 ssln5nl). This enables the

user to easily check which Controller is mated with which Receiver. The symbols from

the control keys are used to represent the Mating Number.

The last two symbols in the Mating Number of every AIRPLAY™ define its default channel.

AIRPLAY and reLOAD are Trademarks of XI Intellectual Capital Inc. (Patents Pending)

Mating Number

Designed in Canada

Assembled in China

MODEL: AIR-1-010011-H1

www.airplayer.net

This device complies with part 15 of

the FCC Rules. Operation is subject

to the following two conditions:

(1) This device may not cause

harmful interference, and (2) this

device must accept any interference

received, including interference that

may cause undesired operation.

FCC ID : OP50001

CANADA DEFAULT

CHANNEL

Mating Number

AIRPLAY and reLOAD are Trademarks of

XI Intellectual Capital Inc. (Patents Pending)

www.airplayer.net

MODEL: AIR-1-020011-H1

Designed in Canada

Assembled in China

Tested To Comply

With FCC Standards

FOR HOME OR OFFICE USE

CANADA

DEFAULT

CHANNEL

Combi-1.p65 11/1/99, 1:15 PM7

w w w . a i r p l a y e r . n e t

In a Multi-User gaming situation (i.e. two or more AIRPLAY™s being used from the

same PlayStation® configuration) each AIRPLAY™ pair must be set to a different

channel.

Perform the following procedure after you have connected the AIRPLAY™s to the

PlayStation® configuration:

1. Check the channel (i.e. the last two symbols on the Mating Number) on the back of

each of the AIRPLAY™ Controllers being used. If the channels are different, no

adjustments will be necessary and you can proceed with the startup and playing of

your game.

2. If the default channel for two or more controllers happens to be the same, you will

have to manually set the channel on all but one of those controllers (refer to the

section below on “Manually Setting the AIRPLAY™ Channel”).

Manually Setting the AIRPLAY™ ChannelManually Setting the AIRPLAY™ Channel

Manually Setting the AIRPLAY™ Channel

When the POWER/CHANNEL key is pressed to change channels, the channels are

changed in sequence, starting from the default channel and proceeding through the

sequence of 16 available channels as follows:

1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 - 10 - 11 - 12 - 13 - 14 - 15 - 16 - 1 - 2 ...

In some cases, it may be desirable to change directly to a specific channel. The user may

do this with a simple key sequence. For example, to change AIRPLAY™ to channel 8,

the user would do the following:

1. Press (and hold down) the POWER/CHANNEL key.

2. Click the 5 key.

3. Click the s key.

4. Release the POWER/CHANNEL key.

To set your AIRPLAY™ controller back to its default channel, Press (hold down) the

POWER/CHANNEL button, Click the START button, then Release the POWER/

CHANNEL button.

Specifications

Power Requirements:

• Input - One AA Standard Carbon, Alkaline, NiCad, NiMH, Pure Energy

Rechargeable Alkaline or Lithium Battery

• Normal operating voltage 1.25 - 1.6 volts

Power Consumption: (typical, continuous use estimates)

• 20 hours for most Alkaline batteries

• 8 hours for most NiCad rechargeable batteries

(Note: battery performance may vary depending upon operating

temperature, condition, type and brand of battery used.)

Operating Temperature: 59°F - 95°F (15°C - 35°C)

Radio Frequency Output: 315 - 319.5 MHz

Operating Range: Maximum Range 25 feet (7 meters)

Compatibility:

• Designed for use with PlayStation® game console and the

MULTITAP™ adapter.

• Compatible for use with all licensed PlayStation® peripherals

and all software designed for use with the standard

PlayStation® digital controller.

• May also be used in combination with licensed digital

controllers, analog controllers, specialty controllers, and

Sony® memory cards.

Regulatory Compliance:

FCC Part 15 and

Industry Canada RSS-210

Programming Features:

• Auto-Repeat - 10 Hz repeat rate for any/all 4 triggers and 4

standard control keys.

• Macro programmability of a maximum of 20 Keystrokes (or 5

seconds) for each of any of the 4 triggers or 4 control keys.

(NOTE: Whenever the controller is Powered-down and then up again, it will

return back to its default channel.)

Combi-1.p65 11/1/99, 1:15 PM8

w w w . a i r p l a y e r . n e t

Limited Warranty

XI Intellectual Capital Inc. (XI) warrants to the original purchaser of this product that it

will be free from defects in materials and/or workmanship for a period of 90 days from

the date of purchase. This warranty is conditional that the product has been installed

and used according to the instructions provided and the product has not been

tampered, abused, and or physically damaged due to accident or misuse. If a defect

covered by this limited warranty occurs during this 90-day limited warranty period, XI

at its option will repair or replace any part that XI determines to be defective.

To obtain warranty service during the warranty period, or for further assisstance,

trouble shooting or additional instructions.

Call toll free: 1-877-525-5775Call toll free: 1-877-525-5775

Call toll free: 1-877-525-5775

XI Intellectual Capital Inc. shall not be liable for any loss or damage, direct, indirect or

consequential, arising out of the use or inability to use this product. Some states or

provinces do not allow limitations or implied warranties or exclusions of consequential

damage; therefore these restrictions may not apply to you. This warranty gives you

these specific legal rights. You may have other rights that vary depending upon state or

province.

For more information regarding AIRPLAY™ and AIRPLAY™ AccessoriesFor more information regarding AIRPLAY™ and AIRPLAY™ Accessories

For more information regarding AIRPLAY™ and AIRPLAY™ Accessories

Visit our web site at:

w w w . a i r p l a y e r . n e t

Combi-1.p65 11/1/99, 1:15 PM9

w w w . a i r p l a y e r . n e t

Notes:

Combi-1.p65 11/1/99, 1:15 PM10

w w w . a i r p l a y e r . n e t

reLOAD

PROGRAM

POWER

CHANNEL

SELECT

START

Commande

sans fil de radio AIRPLAYCM

Guide d’instructions

w w w . a i r p l a y e r . n e tw w w . a i r p l a y e r . n e t

w w w . a i r p l a y e r . n e t

1999, XI Intellectual Capital Inc.1999, XI Intellectual Capital Inc.

1999, XI Intellectual Capital Inc.

FRANÇAIS

Combi-1.p65 11/1/99, 1:16 PM11

w w w . a i r p l a y e r . n e t

COMMANDE SANS FIL DE RADIO AIRPLAYMC

GUIDE D’ INSTRUCTIONS

IntrIntr

Introductionoduction

oductionoduction

oduction

Merci d’avoir acheté la Commande sans fil de radio AIRPLAYMC pour les consoles de jeux

PlayStation®.

Votre Commande sans fil de radio AIRPLAYMC a été conçue avec de nombreuses

caractéristiques perfectionnées pour améliorer considérablement votre expérience de jeu.

Nous vous suggérons donc, avant de vous servir de votre nouvelle Commande AIRPLAYMC,

de lire entièrement ce guide d’instructions, ce qui vous permettra de profiter au maximum

de votre Commande AIRPLAYMC et d’assurer son fonctionnement optimal.

AvertissementAvertissement

Avertissement

Pour éviter un incendie, un choc électrique ou l’endommagement des composantsPour éviter un incendie, un choc électrique ou l’endommagement des composants

Pour éviter un incendie, un choc électrique ou l’endommagement des composants

AIRPLAYAIRPLAY

AIRPLAYMC ou de votre console de jeu PlayStation®, évitez d’exposer les composants ou de votre console de jeu PlayStation®, évitez d’exposer les composants

ou de votre console de jeu PlayStation®, évitez d’exposer les composants ou de votre console de jeu PlayStation®, évitez d’exposer les composants

ou de votre console de jeu PlayStation®, évitez d’exposer les composants

AIRPLAYAIRPLAY

AIRPLAYMC à la pluie ou à l’humidité. à la pluie ou à l’humidité.

à la pluie ou à l’humidité. à la pluie ou à l’humidité.

à la pluie ou à l’humidité.

Pour éviter les chocs électriques ou l’endommagement des composants AIRPLAYPour éviter les chocs électriques ou l’endommagement des composants AIRPLAY

Pour éviter les chocs électriques ou l’endommagement des composants AIRPLAYMC ou ou

ou ou

de votre console de jeu PlayStationde votre console de jeu PlayStation

de votre console de jeu PlayStation®, évitez de démonter les composants AIRPLAY, évitez de démonter les composants AIRPLAY

, évitez de démonter les composants AIRPLAY, évitez de démonter les composants AIRPLAY

, évitez de démonter les composants AIRPLAYMC..

Confiez tout service d’entretien à un personnel qualifié seulement.Confiez tout service d’entretien à un personnel qualifié seulement.

Confiez tout service d’entretien à un personnel qualifié seulement.

Information – Pour nos clients aux États-Unis

Les composants AIRPLAYMC ont été testés et les résultats indiquent qu’ils sont

conformes aux limites pour un appareil numérique de classe B, conformément au

Titre 15 du Règlement FCC. Ces limites sont conçues pour assurer une protection

raisonnable contre les interférences nocives en cas d’installation à domicile. Cet appareil

génère, utilise et peut émettre de l’énergie sous forme de fréquences radio et, s’il n’est

pas installé et utilisé conformément aux instructions, il peut causer des interférences

nocives pour les communications par radio.

Toutefois, rien ne garantit que des interférences ne se produiront pas dans une

installation particulière. Si cet appareil cause des interférences nocives pour la réception

de la radio ou de la télévision, ce qu’on peut déterminer en allumant et en éteignant

l’appareil, l’usager est encouragé à essayer de remédier aux interférences par une ou

plusieurs des mesures suivantes :

• Réorienter l’antenne ou l’appareil récepteur ou les placer dans un autre endroit.

• Augmenter l’espace qui sépare l’appareil récepteur de l’AIRPLAYMC.

• Brancher l’appareil de la console de jeu PlayStation® sur une prise d’un circuit

différent de celui sur lequel est branché l’appareil récepteur.

• Consulter le détaillant ou un technicien expérimenté en radio/électronique pour

lui demander son aide.

Table des matières

Compatibilité 13

Termes utilisés dans ce guide 13

Déballage de votre nouveau AIRPLAYMC 13

Précautions 13

ATTENTION : Pour la sécurité d’emploi en présence de petits enfants 13

Caractéristiques de l’AIRPLAYMC 13

Mise en place de l’ AIRPLAYMC 14

Installation de la pile

Changement de la pile

Installation et utilisation du couvercle de sécurité

Branchement de votre AIRPLAYMC sur une console de jeu PlayStation®

Fonctionnement de votre commande sans fil de radio AIRPLAYMC 15

Pour allumer/éteindre l’appareil

Indicateur de pile faible reLOADMC

Auto-Pause

Auto-Repeat (répétition automatique)

Séquences programmables (Macro)

Mode Power-Down (l’appareil s’éteint automatiquement)

Communications radio 17

Configuration simple de l’ AIRPLAYMC

Configuration d’usagers multiples (perfectionnée) de l’AIRPLAYMC

Réglage manuel du canal de l’ AIRPLAYMC

Fiche technique 18

Renseignements sur la garantie 19

REMARQUE : Toutes modifications ou tous changements qui ne sont pas

expressément approuvés dans ce guide pourraient invalider la garantie de votre

AIRPLAYMC et/ou invalider votre autorité de vous servir de cet appareil.

Combi-1.p65 11/1/99, 1:16 PM12

w w w . a i r p l a y e r . n e t

Compatibilité

AIRPLAYMC est compatible et peut être utilisé avec tous les périphériques PlayStation®

licenciés et avec tous les logiciels qui sont conçus pour l’utilisation avec la commande

numérique PlayStation® standard. AIRPLAYMC peut également être utilisé en

combinaison avec des commandes numériques, des commandes analogues, des

commandes spécialisées licenciées et des cartes-mémoire Sony®.

Termes utilisés dans ce guide

En ce qui concerne le fonctionnement des divers boutons et déclencheurs AIRPLAYMC,

nous utilisons les termes suivants pour décrire certaines actions :

« Cliquez » - signifie appuyer rapidement sur un bouton ou un déclencheur, puis le relâcher.

« Appuyez » - signifie appuyer sur un bouton ou un déclencheur sans le relâcher pendant

une durée prescrite ou pendant qu’une autre opération est en cours (habituellement, il

s’agit d’une autre touche ou d’un ensemble de touches sur lesquelles il faut cliquer.)

Déballage de votre nouveau AIRPLAYMC

L’emballage de votre nouvelle Commande sans fil de radio AIRPLAYMC inclut les articles

suivants :

CommandeCommande

Commande Récepteur Récepteur

Récepteur Récepteur

Récepteur Couvercle de sécuritéCouvercle de sécurité

Couvercle de sécuritéCouvercle de sécurité

Couvercle de sécurité

Précautions

• Pour éviter un effort excessif des mains, faites une pause de 15 minutes chaque fois

que vous avez joué pendant une heure.

• Évitez de placer des objets lourds sur les unités Récepteur et Commande AIRPLAYMC.

• Évitez de manipuler brusquement les unités Récepteur et Commande AIRPLAYMC, de

marcher dessus ou de leur faire subir des chocs mécaniques.

• Vos unités Récepteur et Commande AIRPLAYMC n’ont pas été conçues pour résister à

des températures excessives. Évitez de laisser ces unités près d’une source de chaleur

ou à la lumière directe du soleil (p. ex. dans la lunette arrière d’une voiture dont les

vitres sont fermées).

• Évitez d’exposer vos unités Récepteur et Commande AIRPLAYMC à des substances

étrangères comme la poussière, le sable ou l’humidité de toute sorte.

• Si vous n’avez pas l’intention d’utiliser la Commande AIRPLAYMC pendant une

durée prolongée, retirez la pile du compartiment à pile reLOADMC (voir la section de

ce guide intitulée « Mise en place de l’AIRPLAYMC - installation de la pile »).

• XI Intellectual Capital Inc. ne garantit pas l’AIRPLAYMC contre les dommages causés

par le mésusage ou un usage abusif de l’AIRPLAYMC, selon la définition donnée dans

ce Guide de l’utilisateur.

• XI Intellectual Capital Inc. ne garantit pas contre les dommages causés par

l’utilisation de produits non reconnus par XI Intellectual Capital Inc.

ATTENTION : Pour la sécurité d’emploi en présence de petits enfants : Pour la sécurité d’emploi en présence de petits enfants

: Pour la sécurité d’emploi en présence de petits enfants : Pour la sécurité d’emploi en présence de petits enfants

: Pour la sécurité d’emploi en présence de petits enfants

Si vous avez l’intention d’utiliser l’AIRPLAYMC dans un milieu où il y a de petits enfants

(de 1 à 6 ans), assurez-vous que le couvercle de sécurité de l’AIRPLAYMC est installé en

toute sécurité par-dessus le compartiment à pile reLOADMC de la Commande

AIRPLAYMC chaque fois que vous ne vous servez pas de l’AIRPLAYMC.

Le couvercle de sécurité de l’AIRPLAYMC est conçu pour réduire le risque que de petits

enfants puissent retirer l’unique pile AA installée dans la Commande AIRPLAYMC. LES

PILES AA SONT ASSEZ PETITES POUR POUVOIR ÊTRE AVALÉES ET ELLES

CONSTITUENT DONC UN RISQUE POUR LES PETITS ENFANTS.

Le meilleur moyen d’assurer l’utilisation sécuritaire de l’AIRPLAYMC consiste à toujours

garder la Commande et le Récepteur AIRPLAYMC hors de la portée des petits enfants et

de vous assurer qu’il y a toujours un adulte présent lorsque de petits enfants utilisent

l’AIRPLAYMC.

Voir d’autres instructions sur le couvercle de sécurité à la section « Mise en place de

l’AIRPLAYMC : Installation et utilisation du couvercle de sécurité ».

Caractéristiques de l’AIRPLAYMC

Votre nouveau AIRPLAYMC est équipé de la technologie la plus récente en matière de

commandes sans fil de radio. L’AIRPLAYMC a été conçu pour communiquer avec la

console de jeu PlayStation® sans fils qui pendent et sans que l’on ait besoin de pointer

la commande directement vers la console de jeu. Avec l’AIRPLAYMC, vous n’avez donc

plus besoin de vous inquiéter des objets qui bloquent les communications, des

personnes qui passent devant vous ou des fils agaçants! De plus, l’AIRPLAYMC ne

nécessite qu’UNE SEULE pile AA pour fonctionner.

reLOAD

PROGRAM

POWER

CHANNEL

SELECT

START

Combi-1.p65 11/1/99, 1:16 PM13

w w w . a i r p l a y e r . n e t

Mise en place de l’AIRPLAYMC

Installation de la pileInstallation de la pile

Installation de la pile

Votre nouvelle Commande AIRPLAYMC est munie de reLOADMC, la technologie la plus

révolutionnaire qui ait jamais été créée pour changer la pile. reLOADMC vous permet de

mettre en place ou de changer, en moins d’une seconde, l’unique pile AA (non comprise)

utilisée pour actionner la Commande AIRPLAYMC. Vous pouvez donc continuer de jouer

jusqu’à ce que l’« Indicateur de pile faible » reLOADMC vous dise que votre pile est près

d’être épuisée.

Avant de commencer à jouer avec votre nouveau AIRPLAYMC, vous devez y installer une

pile. Voici comment faire pour installer une pile dans votre Commande AIRPLAYMC :

1. Posez une seule pile AA sur le dessus du compartiment à pile reLOADMC, en vous

assurant que la borne positive (+) de la pile est orientée vers la gauche du

compartiment reLOADMC. La polarité correcte de la pile est représentée par l’icône de

polarité de la pile située directement au-dessus de l’indicateur de pile faible

reLOADMC.

… et la usagée pile sortira par le bas.

Après avoir changé la pile, vous n’avez qu’à continuer de jouer. Le mécanisme

reLOADMC a été conçu pour vous permettre de changer la pile AA en moins d’une

seconde. Vous pouvez donc changer la pile « en plein vol », sans interrompre votre jeu.

ATTENTION : Pour que le changement de la pile se fasse comme il faut,

assurez-vous que le fond du compartiment à pile reLOADMC n’est pas obstrué quand

vous changez la pile. Dirigez TOUJOURS le fond du compartiment à pile reLOADMC

vers le sol quand vous changez la pile de l’AIRPLAYMC.

2. Saisissez la commande des deux mains, en

position de jeu. Appliquez une pression

uniforme sur chaque extrémité de la pile avec

les deux pouces jusqu’à ce que la pile

s’enclenche dans les doigts du compartiment à

pile reLOADMC (voir le diagramme ci-joint).

(REMARQUE : Le compartiment à pile reLOADMC a été spécialement conçu de

façon que le canal de la borne positive de la pile se trouve à gauche. Cette con-

ception vous assure que la pile sera installée comme il faut, la pile avec la polarité

correcte se trouvant à l’intérieur du compartiment à pile reLOADMC. Si vous

essayez de mettre la pile dans le compartiment à pile reLOADMC et que vous

devez exercer une force excessive pour l’enfoncer en place, ARRÊTEZ et vérifiez

si la borne positive de la pile est orientée comme il faut. Pour vous assurer que

la polarité est correcte, consultez l’icône de la polarité de la pile située entre le

compartiment à pile et l’indicateur de pile faible reLOADMC.)

Changement de la pileChangement de la pile

Changement de la pile

Changer la pile de votre Commande AIRPLAYMC est

tout aussi facile que d’installer la pile pour la

première fois. Pour changer la pile de votre

Commande AIRPLAYMC, suivez les étapes indiquées à

la section « Installation de la pile » ci-dessus. Lorsque

la pile neuve se met en place dans le compartiment à

pile reLOADMC, elle poussera l’ancienne pile par le

fond du compartiment à pile reLOADMC (voir le

diagramme qui accompagne le texte).

Insérer la pile neuve à partir du haut…

Combi-1.p65 11/1/99, 1:18 PM14

w w w . a i r p l a y e r . n e t

Installation et utilisation du couvercle de sécuritéInstallation et utilisation du couvercle de sécurité

Installation et utilisation du couvercle de sécurité

Bien qu’il ne soit pas nécessaire pour l’utilisation et le fonctionnement normaux de votre

Commande AIRPLAYMC, vous pouvez utiliser le couvercle de sécurité pour couvrir le

compartiment à pile reLOADMC si vous avez de petits enfants chez vous. LES PILES AA

SONT ASSEZ PETITES POUR POUVOIR ÊTRE AVALÉES ET ELLES CONSTITUENT

DONC UN RISQUE POUR LES PETITS ENFANTS (pour de plus amples

renseignements, voir la section PRÉCAUTIONS à l’avant de ce guide).

AIRPLAYAIRPLAY

AIRPLAYMCMC

MCMC

MC permet également d’utiliser les cartes-mémoire Sony®. permet également d’utiliser les cartes-mémoire Sony®.

permet également d’utiliser les cartes-mémoire Sony®. permet également d’utiliser les cartes-mémoire Sony®.

permet également d’utiliser les cartes-mémoire Sony®.

Pour installer le Récepteur AIRPLAYMC, suivez les étapes ci-après :

1. Assurez-vous que la console de jeu PlayStation® est éteinte.

2. Si vous avez des Cartes-mémoire Sony®, assurez-vous de les avoir débranchées des

accès-mémoire de la console de jeu.

3. Insérez le Récepteur AIRPLAYMC (le logo AIRPLAYMC étant tourné vers le haut) dans

l’un ou l’autre des deux accès de commande de la console de jeu.

4. Réinstallez toutes Cartes-mémoire Sony® dans leurs accès respectifs sur la console de

jeu.

5. Pour un meilleur resultat, étirez l’antenne exterieure AIRPLAYMC de manière à ce

quelle soit horizontal avec le sol et parrallelle avec l’avant de la consolle

PlayStation®. (se referer au diagramme)

6. Allumez votre console de jeu PlayStation® et apprêtez-vous à jouer avec votre

Commande sans fil de radio - c’est très amusant!

Fonctionnement de votre Commande sans fil de radio AIRPLAYMC

Maintenant, vous devriez déjà avoir installé le Récepteur AIRPLAYMC et mis une pile

dans le compartiment à pile reLOADMC de l’AIRPLAYMC. La console de jeu PlayStation®

devrait aussi être allumée.

Une fois l’ AIRPLAYMC allumé, la Commande AIRPLAYMC fonctionne de la même façon

que la commande numérique PlayStation® standard. AIRPLAYMC comporte quelques

caractéristiques supplémentaires, auxquelles vous avez accès grâce à la touche

PROGRAM (programme). Les paragraphes suivants décrivent comment mettre la

Commande AIRPLAYMC en marche et comment utiliser ces caractéristiques

supplémentaires.

Pour allumer/éteindre l’appareilPour allumer/éteindre l’appareil

Pour allumer/éteindre l’appareil

Allumez l’AIRPLAYMC en cliquant sur la touche POWER/CHANNEL (alimentation

électrique/canal). Cette touche s’utilise aussi pour changer de canal une fois que le

courant est mis. Lorsque l’AIRPLAYMC est allumé (après que vous aurez cliqué

initialement sur POWER/CHANNEL), l’indicateur « reLOAD » (recharge) clignote

rapidement 3 fois pour indiquer que l’appareil a été allumé. Lorsque vous cliquez sur le

bouton POWER/CHANNEL après cela (pour changer de canal), l’indicateur reLOADMC

ne s’allume pas.

Pour installer le couvercle de sécurité de

votre Commande AIRPLAYMC, suivez les

étapes ci-après :

1. Tenez fermement la Commande AIRPLAYMC d’une main

au niveau de la section centrale du boîtier de la

Commande.

2. De l’autre main, placez le couvercle de sécurité

par-dessus le fond du boîtier avant du compartiment à

pile reLOADMC. Comme le couvercle de sécurité est en

plastique souple, vous pouvez écarter l’autre extrémité

du couvercle de sécurité pendant que vous le poussez en

place sur le haut du compartiment à pile reLOADMC (voir

le diagramme).

3. Pour enlever le couvercle de sécurité de votre

Commande AIRPLAYMC, insérez un tournevis à tête

plate (ou un outil semblable) dans la fente du

capuchon de l’une ou l’autre extrémité du couvercle de

sécurité et écartez le canal du couvercle de sécurité

avant de le plier pour le retirer du compartiment à pile

reLOADMC (voir le diagramme).

Branchement de votre AIRPLAYBranchement de votre AIRPLAY

Branchement de votre AIRPLAYMC sur sur

sur sur

sur

une console de jeu PlayStation®une console de jeu PlayStation®

une console de jeu PlayStation®

L’AIRPLAYMC étant une commande sans fil, le

seul composant que l’on ait besoin de

brancher directement sur la console de jeu

PlayStation® est une unité Récepteur

AIRPLAYMC. Le Récepteur AIRPLAYMC

fonctionnera s’il est branché sur l’un ou

l’autre des deux accès de la Commande situés

sur le devant de la console de jeu

PlayStation® (voir le diagramme).

(REMARQUE : Ne manquez pas d’enlever le

couvercle de sécurité avant d’essayer de changer

la pile de votre Commande AIRPLAYMC.)

reLOAD

PROGRAM

POWER

CHANNEL

SELECT

START

(REMARQUE : Le bas du Récepteur AIRPLAYMC a été spécialement conçu

avec un pied vers l’avant pour lui donner plus de support grâce à la même

surface plane que celle sur laquelle repose votre PlayStation®. Assurez-vous

que le Récepteur AIRPLAYMC est supporté pendant qu’il est branché sur la

console de jeu PlayStation®.)

Combi-1.p65 11/1/99, 1:19 PM15

w w w . a i r p l a y e r . n e t

L’AIRPLAYMC n’a pas d’interrupteur arrêt. La Commande AIRPLAYMC s’éteint

automatiquement lorsqu’on n’a cliqué sur aucun bouton pendant 5 minutes. Lorsque

vous remettez l’AIRPLAYMC en marche, tous les réglages Auto-Repeat (répétition

automatique) et les réglages Macro sont perdus, et les touches AIRPLAYMC sont remises

en fonction à leurs réglages par défaut. De plus, lorsque vous remettez la Commande

AIRPLAYMC en marche, elle rallume son canal radio par défaut.

La Commande AIRPLAYMC peut être éteinte immédiatement en appuyant sur la touche

PROGRAM (sans la relâcher), puis en cliquant sur la touche POWER/CHANNEL, puis

en relâchant la touche PROGRAM. Allumer la Commande AIRPLAYMC, puis l’éteindre

constitue un moyen pratique d’effacer toutes les touches programmées, d’effacer toutes

les touches de répétition automatique et de ramener l’AIRPLAYMC à son canal par

défaut.

Indicateur de pile faible reLOADIndicateur de pile faible reLOAD

Indicateur de pile faible reLOADMCMC

MCMC

Quand la pile de l’AIRPLAYMC est faible, son indicateur de pile faible « reLOAD » se met

à clignoter une fois toutes les 3 secondes. Dans ce cas, il est temps d’installer une pile

neuve dans le compartiment à pile reLOADMC (voir la section « Changement de la pile »

de ce Guide de l’utilisateur).

Auto-PauseAuto-Pause

Auto-Pause

AIRPLAYMC interrompra automatiquement la plupart des jeux et l’indicateur de pile

faible reLOADMC clignotera aussi longtemps que possible pour dire à l’utilisateur

d’installer une pile neuve dans le compartiment à pile reLOADMC (voir la section

« Changement de la pile » de ce Guide de l’utilisateur).

Auto-Repeat (répétition automatique)Auto-Repeat (répétition automatique)

Auto-Repeat (répétition automatique)

En cliquant sur la touche PROGRAM, puis en cliquant immédiatement après sur un des

4 déclencheurs ou une des 4 touches de commande standards, vous mettez cette touche

ou ce déclencheur au mode « Auto-Repeat » (répétition automatique). À partir de là,

pendant votre séance de jeu, la touche sur laquelle vous avez appuyé répète son action

automatiquement à 10 Hz (10 fois par seconde) lorsque l’utilisateur appuie dessus sans

la relâcher.

On peut régler à Auto-Repeat n’importe quel nombre ou toute combinaison des

4 déclencheurs et des 4 touches de commande standards. Pour régler plusieurs

déclencheurs ou touches à Auto-Repeat, cliquez sur la touche PROGRAM, puis cliquez

sur un déclencheur ou une touche de commande pour remettre Auto-Repeat en marche,

puis cliquez de nouveau sur la touche PROGRAM, puis cliquez sur le déclencheur

suivant ou la touche de commande suivante que vous voulez régler à Auto-Repeat.

Répétez ce processus jusqu’à ce que vous ayez réglé tous les déclencheurs et toutes les

touches désirés à Auto-Repeat.

On peut annuler le mode de fonctionnement Auto-Repeat pour n’importe quelle touche

en répétant la séquence PROGRAM. Cliquez sur la touche PROGRAM, puis cliquez sur

le déclencheur ou la touche de commande désirés pour éteindre le mode Auto-Repeat.

Séquences programmables (Macro)Séquences programmables (Macro)

Séquences programmables (Macro)

Une séquence « Macro » de raccourcis clavier peut être enregistrée et assignée à

n’importe lequel des 4 déclencheurs ou à n’importe laquelle des 4 touches de

commande. La durée maximale de la séquence est de 5 secondes, avec un nombre

minimal de raccourcis clavier de 20. La séquence d’enregistrement enregistre les

raccourcis clavier, leur ordre et chronomètre la durée. La reproduction se fait à 100 % de

la vitesse d’enregistrement. Une fois que la séquence est enregistrée, vous pouvez la

reproduire en appuyant simplement sur la touche assignée. L’enregistrement se fait

donc comme suit :

1. Appuyez (sans la relâcher) sur la touche PROGRAM, cliquez sur un des

4 déclencheurs ou une des 4 touches de commande.

2. Relâchez la touche PROGRAM.

3. Entrez la séquence des raccourcis clavier que vous désirez programmer.

4. Cliquez sur le bouton PROGRAM pour mettre fin à l’enregistrement.

Une fois l’enregistrement terminé, l’AIRPLAYMC supprime tout temps mort au début et à

la fin de l’enregistrement et assigne la séquence à la touche choisie. On peut effacer la

séquence en répétant les étapes ci-dessus, mais en omettant l’étape 3. Une fois la

séquence effacée, la touche assignée reprend sa fonction initiale.

Une seule séquence macro peut être mise en mémoire à la fois. Si on enregistre une

seconde séquence macro, la première séquence macro sera perdue.

Power-Down (l’appareil s’éteint automatiquement)Power-Down (l’appareil s’éteint automatiquement)

Power-Down (l’appareil s’éteint automatiquement)

Après 5 minutes d’inactivité (lorsqu’on n’a appuyé ou cliqué sur aucune touche),

l’AIRPLAYMC s’éteint automatiquement. Cette caractéristique est conçue pour ménager

l’énergie de la pile lorsque l’ AIRPLAYMC n’est pas utilisé.

Lorsqu’on remet l’AIRPLAYMC en service en cliquant sur la touche POWER/CHAN-

NEL, toutes les séquences macro précédentes sont perdues et toutes les touches

reviennent à leur fonctionnement par défaut, sans répétition.

(REMARQUE : L’AIRPLAYMC interrompt la plupart des jeux en envoyant un

raccourci clavier START (Départ) à la PlayStation®. Si l’AIRPLAYMC interrompt

automatiquement votre jeu, vous pouvez supprimer les pauses dans la plupart

des jeux en appuyant sur la touche START.)

(REMARQUE : Pendant l’enregistrement, la Commande AIRPLAYMC NE

TRANSMET PAS la séquence enregistrée au récepteur. Nous suggérons

l’approche suivante pour enregistrer des séquences macro. Interrompez le jeu

en cours (faites une pause), enregistrez votre macro selon les instructions

ci-dessus pour votre Commande AIRPLAYMC, puis annulez la pause et faites

l’essai du macro dans le jeu.)

(REMARQUE : Pour invalider temporairement la caractéristique Power-Down

qui fait que l’appareil s’éteint automatiquement, appuyez sur le bouton PRO-

GRAM, cliquez sur le bouton SELECT, puis relâchez le bouton PROGRAM.

Dès l’instant où vous éteignez manuellement l’AIRPLAYMC ou que vous enlevez

sa pile, la caractéristique du mode Power-Down reviendra par défaut.)

Combi-1.p65 11/1/99, 1:19 PM16

w w w . a i r p l a y e r . n e t

Communications radio

La radio de l’AIRPLAYMC est conçue pour offrir à l’utilisateur 16 canaux. Ces seize

canaux sont nécessaires pour diverses raisons.

1. Au cours du fonctionnement standard d’une Commande AIRPLAYMC, les

16 canaux permettent aux utilisateurs de choisir des canaux avec un minimum

d’interférence dans leur région en provenance d’autres appareils émetteurs

émettant des fréquences radiophoniques sauvages (configuration simple de

l’AIRPLAYMC).

2. Pendant le fonctionnement en tandem de deux Commandes AIRPLAYMC, les

16 canaux permettent à l’utilisateur de choisir des canaux avec un minimum

d’interférence en provenance d’autres Commandes AIRPLAYMC voisines (configura

tion en tandem de l’AIRPLAYMC).

3. Autres possibilités d’utilisation :

• on branche plusieurs Commandes AIRPLAYMC sur la même PlayStation® en

utilisant une rallonge MULTITAPMC ou

• dans un cas limite, il y a de nombreuses Commandes AIRPLAYMC qui sont

raccordées à deux PlayStation® reliées par câble, chacune avec 8 utilisateurs

(les deux rallonges MULTITAPMC étant utilisées sur les deux accès des deux

PlayStation® - configuration multiple de l’AIRPLAYMC).

Consultez chacune des sections suivantes qui s’appliquent à l’utilisation que vous faites

de la Commande sans fil de radio AIRPLAYMC pour les consoles de jeu PlayStation®.

Configuration simple de l’AIRPLAYMC

Les circuits AIRPLAYMC ont été conçus de façon à réduire l’effet des interférences

(parasites) radio qui peuvent être générées par la PlayStation®, par votre téléviseur ou

par tout autre appareil générateur d’ondes radiophoniques qui peut causer des

interférences dans le périmètre de fonctionnement de votre Commande AIRPLAYMC.

Cependant, il peut tout de même se produire des interférences qui risquent d’entraver la

performance de votre Commande AIRPLAYMC.

Si vous obtenez une performance inadéquate avec votre Commande AIRPLAYMC, cela

peut être causé par des interférences radiophoniques externes en provenance d’autres

sources locales qui se trouvent près de votre zone de jeu. Dans ce cas, en changeant le

canal de fonctionnement de votre Commande AIRPLAYMC, vous réduirez ou éliminerez

peut-être l’effet de ces interférences externes.

• Une fois que votre Commande AIRPLAYMC a été mise en circuit (c.-à-d. la première

fois que vous appuyez sur la touche POWER/CHANNEL), chaque fois que vous

appuierez sur la touche POWER/CHANNEL après cela, vous changerez le canal de

la commande et du récepteur assortis.

• Appuyez sur la touche POWER/CHANNEL et essayez d’utiliser la Commande

AIRPLAYMC. Vous pouvez changer de canal jusqu’à 15 fois avant de revenir au canal de

fonctionnement par défaut. Passez par les 16 canaux jusqu’à ce que vous trouviez celui

qui vous donne une performance optimale pour vos conditions particulières.

Configuration à usagers multiples (perfectionnée) de l’AIRPLAYConfiguration à usagers multiples (perfectionnée) de l’AIRPLAY

Configuration à usagers multiples (perfectionnée) de l’AIRPLAYMCMC

MCMC

L’AIRPLAYMC peut être utilisé conjointement avec n’importe quelle combinaison de

commandes numériques, de commandes analogues, de commandes spécialisées

licenciées et de cartes-mémoire Sony®. Pour cela, on peut soit le brancher sur les accès

standards de votre console de jeu PlayStation®, soit brancher vos commandes sur votre

console de jeu PlayStation® au moyen d’un MULTITAPMC (le MULTITAPMC permet à

l’utilisateur de brancher quatre dispositifs de commande et quatre cartes-mémoire sur

un seul accès de commande PlayStation®. Pour de plus amples renseignements sur le

MULTITAPMC, consultez le Guide d’instructions de la PlayStation® ou communiquez

avec votre magasin de détail habituel.)

À chaque paire de produits (Commande/Récepteur AIRPLAYMC) correspond un

« numéro d’assortiment » (Mating Number). Les deux composants, la Commande et le

Récepteur, sont marqués avec le même « numéro d’assortiment » sur l’étiquette qui se

trouve sur le dessous du produit. Le numéro d’assortiment est représenté par un code

des touches de fonctions à 8 symboles (p. ex. 5ssln5nl). Cela permet à l’utilisateur

de vérifier facilement quelle commande est assortie à quel récepteur. Les symboles des

touches de commande sont utilisés pour représenter le numéro d’assortiment.

Les deux derniers

symboles du numéro

d’assortiment de chaque

AIRPLAYMC définissent

son canal par défaut.

Par exemple, si le numéro d’assortiment au dos d’une

Commande AIRPLAYMC est « nssl55s5 », le canal

par défaut de cette paire AIRPLAYMC est le canal s5

(s5 = canal 14). Au moment d’allumer l’appareil,

chaque paire Commande/Récepteur AIRPLAYMC

commence toujours sur son propre canal par défaut.

Échantillon de l’étiquette

du Récepteur AIRPLAYMC Échantillon de l’étiquette de

la Commande AIRPLAYMC

Canal Code Canal Code

Canal Code

2l5

3 ln

4 ls

5 5l

6 55

7 5n

8 5s

9 nl

10 n5

11 nn

12 ns

13 sl

14 s5

15 sn

16 ss

AIRPLAY and reLOAD are Trademarks of XI Intellectual Capital Inc. (Patents Pending)

Mating Number

Designed in Canada

Assembled in China

MODEL: AIR-1-010011-H1

www.airplayer.net

This device complies with part 15 of

the FCC Rules. Operation is subject

to the following two conditions:

(1) This device may not cause

harmful interference, and (2) this

device must accept any interference

received, including interference that

may cause undesired operation.

FCC ID : OP50001

CANADA

DEFAULT

CHANNEL

Mating Number

AIRPLAY and reLOAD are Trademarks of

XI Intellectual Capital Inc. (Patents Pending)

www.airplayer.net

MODEL: AIR-1-020011-H1

Designed in Canada

Assembled in China

Tested To Comply

With FCC Standards

FOR HOME OR OFFICE USE

CANADA

DEFAULT

CHANNEL

(REMARQUE : Lisez cette section si vous voulez utiliser ensemble deux

Commandes AIRPLAYMC ou plus sur la même console de jeu PlayStation®.)

Combi-1.p65 11/1/99, 1:21 PM17

w w w . a i r p l a y e r . n e t

Dans une situation de jeu à usagers multiples (p. ex. lorsqu’on utilise deux AIRPLAYMC

ou plus avec la même configuration de la PlayStation®, chaque paire d’AIRPLAYMC doit

être réglée sur un canal différent.

Effectuez l’opération suivante après avoir branché les AIRPLAYMC sur la configuration

de la PlayStation® :

1. Vérifiez le canal (p. ex. les deux derniers symboles du numéro d’assortiment) au dos

de chacune des Commandes AIRPLAYMC utilisées. Si les canaux sont différents, il n’y

aura besoin de faire aucun réglage et vous pourrez mettre l’appareil en marche et

jouer à votre jeu.

2. Au cas où le canal par défaut de deux commandes ou plus est le même, vous devrez

régler le canal manuellement sur toutes ces commandes, sauf une (voir la section

ci-dessous intitulée « Réglage manuel du canal de l’AIRPLAYMC »).

Réglage manuel du canal de l’AIRPLAYRéglage manuel du canal de l’AIRPLAY

Réglage manuel du canal de l’AIRPLAYMCMC

MCMC

Lorsque vous appuyez sur la touche POWER/CHANNEL pour changer de canal, les

canaux changent dans l’ordre fixé, en commençant par le canal par défaut et en passant

par la séquence des 16 canaux disponibles, comme suit :

1 – 2 – 3 – 4 – 5 – 6 – 7 – 8 – 9 – 10 – 11 – 12 – 13 – 14 – 15 – 16 – 1 – 2 …

Dans certains cas, il peut être souhaitable, lorsqu’on change de canal, de passer

directement à un canal particulier. L’utilisateur peut faire cela au moyen d’une séquence

de touches très simple. Par exemple, pour passer au canal 8 de l’AIRPLAYMC,

l’utilisateur doit faire ce qui suit :

1. Appuyez sur la touche POWER/CHANNEL (sans la relâcher).

2. Cliquez sur la touche 5.

3. Cliquez sur la touche s.

4. Relâchez la touche POWER/CHANNEl.

Pour régler votre Commande AIRPLAYMC de façon qu’elle revienne à son canal par

défaut, appuyez sur le bouton POWER/CHANNEL (sans le relâcher), cliquez le bouton

START (marche), puis relâchez le bouton POWER/CHANNEL.

Fiche technique

Alimentation électrique :

• Entrée - Une pile AA standard au carbone, alcaline, au NiCad, au NiMH,

alcaline rechargeable Pure Energy ou au lithium

• Tension de fonctionnement normale 1,25 – 1,6 volts

Consommation de courant : (estimations typiques, en cas d’usage continu)

• 20 heures pour la plupart des piles alcalines

• 8 heures pour la plupart des piles rechargeables au NiCad

(Remarque : la performance de la pile peut varier suivant la température de

fonctionnement, l’état de la pile, son type et la marque de la pile utilisée.)

Température de fonctionnement : 59 ºF – 95 ºF (15 ºC – 35 ºC)

Sortie de fréquence radio : 315 – 319,5 MHz

Gamme de fonctionnement : gamme maximale de 25 pieds (7 mètres)

Compatibilité :

• Conçu pour l’emploi avec la console de jeu PlayStation® et l’adaptateur

MULTITAPMC.

• Compatible pour l’emploi avec tous les périphériques PlayStation® licenciés

et tous les logiciels conçus pour l’emploi avec la Commande numérique

PlayStation® standard.

• Peut également être utilisé en combinaison avec des commandes

numériques, des commandes analogues, des commandes spécialisées

licenciées et des cartes-mémoire Sony®.

Observance de la réglementation :

FCC Part 15 (USA) et

CNR - 210 (Industrie Canada)

Caractéristiques de la programmation :

• Auto-Repeat (répétition automatique) – taux de répétition de 10 Hz pour

n’importe lequel des 4 déclencheurs et des 4 touches de commande standards

ou pour tous.

• Possibilité de programmation macro d’un maximum de 20 raccourcis clavier

(soit 5 secondes) pour chacun des 4 déclencheurs ou chacune des 4 touches de

commande.

(REMARQUE : Chaque fois que vous éteignez la commande et que vous la

rallumez, elle reviendra à son canal par défaut.)

Combi-1.p65 11/1/99, 1:21 PM18

w w w . a i r p l a y e r . n e t

Garantie limitée

XI Intellectual Capital Inc. (XI) garantit à l’acheteur initial de ce produit que celui-ci sera

exempt de défauts de matières premières et/ou de main-d’oeuvre pendant une période

de 90 jours à partir de la date de l’achat. Cette garantie est donnée sous condition que le

produit ait été installé et utilisé conformément aux instructions fournies et que le

produit n’ait pas fait l’objet de manipulations, d’un usage abusif ou intempestif et/ou

n’ait pas été endommagé physiquement par suite d’un accident ou du mésusage. Si un

défaut couvert par la présente garantie limitée se produit au cours de la période de

garantie limitée de 90 jours, XI réparera ou remplacera, à son gré, toute pièce que XI

considère comme étant défectueuse.

Pour obtenir un service d’entretien en vertu de la garantie pendant la durée de celle-ci,

vous pouvez soit retourner le produit aux fins d’un échange au magasin où vous l’avez

acheté initialement (le reçu de vente sera exigé), soit envoyer le produit défectueux en

port payé, accompagné d’une copie de votre reçu de vente et d’un mandat à l’ordre de -

XI INTELLECTUAL CAPITAL, INC.

Pour obtenir le service pendant la periode de garantie ou tout autre assistance,

supplement d’information, contactez nous gratuitement en composant:

1-877-525-57751-877-525-5775

1-877-525-5775

XI Intellectual Capital Inc. ne sera responsable d’aucune pearte ou d’aucun dommage,

directs, indirects ou consécutifs, résultant de l’utilisation ou de l’incapacité à utiliser ce

produit. Certains États ou provinces n’admettent pas de limites ou de garanties tacites

ou d’exclusions des dommages indirects. Ces restrictions ne s’appliquent donc peut-être

pas à vous. La présente garantie vous donne ces droits juridiques particuliers. Vous avez

peut-être d’autres droits, qui varient suivant l’État ou la province où vous résidez.

Pour de plus amples renseignements concernant l’AIRPLAYPour de plus amples renseignements concernant l’AIRPLAY

Pour de plus amples renseignements concernant l’AIRPLAYMCMC

MCMC

MC et les et les

et les et les

et les

accessoires AIRPLAYaccessoires AIRPLAY

accessoires AIRPLAYMCMC

MCMC

Visitez notre site Web au :

w w w . a i r p l a y e r . n e t

Combi-1.p65 11/1/99, 1:21 PM19

w w w . a i r p l a y e r . n e t

Notes:

Combi-1.p65 11/1/99, 1:21 PM20

w w w . a i r p l a y e r . n e t

reLOAD

PROGRAM

POWER

CHANNEL

SELECT

START

w w w . a i r p l a y e r . n e tw w w . a i r p l a y e r . n e t

w w w . a i r p l a y e r . n e t

1999, XI Intellectual Capital Inc.1999, XI Intellectual Capital Inc.

1999, XI Intellectual Capital Inc.

Controlador

Radio-inalámbrico AIRPLAYMC

Manual de instrucciones

ESPAÑOL

Combi-1.p65 11/1/99, 1:22 PM21

w w w . a i r p l a y e r . n e t

CONTROLADOR RADIO-INALÁMBRICO AIRPLAYTM

MANUAL DE INSTRUCCIONES

INTRODUCCIÓN

Gracias por comprar el Controlador Radio-inalámbrico AIRPLAYTM para la consola de

juegos PLAYSTATION®. Su Controlador Radio-inalámbrico AIRPLAYTM ha sido

diseñado con prestaciones de avanzada para mejorar notablemente su vivencia de los

juegos. Por ésto, antes de usar su nuevo Controlador AIRPLAYTM, le sugerimos que lea

completamente este manual de instrucciones. Haciéndolo, se asegurará obtener la

mayor diversión y el mejor rendimiento de su Controlador AIRPLAYTM.

AdvertenciaAdvertencia

Advertencia

Para preservar los componentes del AIRPLAYTM y su consola de juegos PLAYSTATION®

del fuego, cortocircuitos o daños, no exponga los componentes del AIRPLAYTM a la

lluvia o la humedad.

Para evitar riesgos de electrocución o daño a los componentes del AIRPLAYTM o de su

PLAYSTATION® , no desarme los componentes del AIRPLAYTM. Derive cualquier

reparación a personal calificado, únicamente.

Información – Para clientes en los EE.UU.

Los componentes del AIRPLAYTM han sido probados y se los encontró encuadrados en

los límites para los dispositivos digitales de la CLASE B, correspondiente a las normas

de la Sección 15 de la FCC. Estos límites han sido establecidos para brindar una

razonable protección contra interferencias perjudiciales en una instalación hogareña.

Este equipo genera, usa y puede irradiar energía de radio frecuencia. Si no es instalado y

operado de acuerdo con las instrucciones, puede causar interferencias perjudiciales a las

radio comunicaciones.

Sin embargo, no hay ninguna garantía que no se produzcan interferencias en alguna

instalación en particular. Si el equipo produce interferencias perjudiciales en la

recepción de radio o televisión, se comprueba apagando y encendiendo nuevamente el

equipo, recomendamos que el usuario trate de corregir esta interferencia utilizando uno

o varios de los siguientes procedimientos:

•Volver a orientar o cambiar la ubicación de la antena receptora o del dispositivo

receptor.

•Aumentar la separación entre el dispositivo receptor y el AIRPLAYTM.

•Conectar la PLAYSTATION® a una conexión CA de un circuito diferente al de la

conexión CA del dispositivo receptor.

•Consultar con el proveedor o con un técnico experimentado en radio y electrónica.

ÍNDICE

Compatibilidad 23

Terminología utilizada en este manual 23

Desempacando su nuevo AIRPLAYTM 23

Precauciones 23

ATENCIÓN: Para un uso seguro respecto de niños pequeños 23

Instalación del AIRPLAYTM 24

Instalación de la batería

Reemplazo de la batería

Instalación y uso de la Cubierta de seguridad

Conexión de su AIRPLAYTM a la consola de juegos PLAYSTATION®

Como operar su Controlador Radio-inalámbrico AIRPLAYTM 25

Encendido (On/Off)

Indicador de bajo nivel de batería reLOADTM

Auto Pausa

Auto Repetición

Secuencias programables (Macros)

Apagado automático (Power down)

Comunicación por Radio 26

Configuración para un solo AIRPLAYTM

Configuración para múltiples AIRPLAYTM (avanzada)

Configuración manual del canal del AIRPLAYTM

Especificaciones 28

Información sobre la garantíaEspecificaciones 30

NOTA: Cualquier modificación o cambio no expresamente autorizado en este

manual puede cancelar la Garantía de su AIRPLAYTM y/o cancelar su

autorización para operar este equipo.

Combi-1.p65 11/1/99, 1:22 PM22

w w w . a i r p l a y e r . n e t

Compatibilidad

El AIRPLAYTM es compatible con todos los periféricos licenciados PLAYSTATION® y

con todos los programas (software) diseñados para ser usados con un controlador

digital PLAYSTATION® convencional. El AIRPLAYTM también se puede utilizar con

controladores digitales, controladores analógicos, controladores especiales, licenciados,

y con las tarjetas de memoria SONY®

Terminología utilizada en este manual

Cuando se refiere a la operación de las diversas teclas, botones y disparadores en el

AIRPLAYTM, se utilizan los siguientes términos para describir acciones específicas:

“ClickClick

ClickClick

Click”- indica oprimir y liberar rápidamente un botón o disparador.

“PressPress

PressPress

Press”- indica oprimir y mantener presionado un botón o disparador por un lapso

determinado o mientras se está realizando otra operación (usualmente cuando se

acciona otra tecla o conjunto de teclas).

Desempacando su nuevo AIRPLAYTM

Su nuevo Controlador Radio-inalámbrico AIRPLAYTM incluye los siguientes

componentes:

Controlador Controlador

Controlador Receptor Receptor

Receptor Receptor

Receptor Cubierta de seguridadCubierta de seguridad

Cubierta de seguridadCubierta de seguridad

Cubierta de seguridad

Precauciones

• Para prevenir un esfuerzo excesivo en las manos, descanse 15 minutos por cada hora

de juego.

• No apoyar ningún objeto pesado sobre el Receptor o el Controlador AIRPLAYTM

• Evitar el uso brusco, pisar o aplicar fuerza mecánica al Receptor o al Controlador

AIRPLAYTM

• El Receptor y el Controlador AIRPLAYTM no fueron diseñados para soportar elevadas

temperaturas. No deje las unidades cerca de emisores de calor o expuestos a la luz

solar directa (por ejemplo, la parte trasera de un automóvil con las ventanillas cerradas).

• No exponer el Receptor y el Controlador AIRPLAYTM a materias extrañas, como ser

polvo, arena o humedad de ningún tipo.

• Si el Controlador no se va a utilizar por un largo período de tiempo, quite la batería

del compartimiento reLOADTM (refiérase a la sección

Instalación de la batería

en este

manual).

• XI Intellectual Capital Inc. no garantiza el AIRPLAYTM por daños causados por su uso

incorrecto o abusivo, según se definen en este manual.

• XI Intellectual Capital Inc. no garantiza daños causados por el uso de productos no

respaldados por XI Intellectual Capital Inc.

ATENCIÓN: Para un uso seguro respecto de niños pequeños Para un uso seguro respecto de niños pequeños

Para un uso seguro respecto de niños pequeños Para un uso seguro respecto de niños pequeños

Para un uso seguro respecto de niños pequeños

Si el AIRPLAYSi el AIRPLAY

Si el AIRPLAYTMTM

TMTM

TM se va a utilizar en o cerca de ámbitos donde hay niños pequeños (1 a se va a utilizar en o cerca de ámbitos donde hay niños pequeños (1 a

se va a utilizar en o cerca de ámbitos donde hay niños pequeños (1 a se va a utilizar en o cerca de ámbitos donde hay niños pequeños (1 a

se va a utilizar en o cerca de ámbitos donde hay niños pequeños (1 a

6 años), asegúrese que la 6 años), asegúrese que la

6 años), asegúrese que la

Cubierta de seguridadCubierta de seguridad

Cubierta de seguridad

se encuentre adecuadamente instalada se encuentre adecuadamente instalada

se encuentre adecuadamente instalada

sobre el compartimiento de batería reLOADsobre el compartimiento de batería reLOAD

sobre el compartimiento de batería reLOADTMTM

TMTM

TM del Controlador AIRPLAY del Controlador AIRPLAY

del Controlador AIRPLAY del Controlador AIRPLAY

del Controlador AIRPLAYTM TM

TM TM

TM cuandocuando

cuandocuando

cuando

éste no se encuentra en uso.éste no se encuentra en uso.

éste no se encuentra en uso.

Cubierta de seguridad

del AIRPLAYTM está diseñada para reducir el riesgo que niños

pequeños puedan remover la batería del Controlador AIRPLAYTM.

LAS BATERÍAS AA SON LO SUFICIENTEMENTE PEQUEÑAS PARA SER TRAGADAS

Y POR LO TANTO CONSTITUYEN UN RIESGO PARA NIÑOS PEQUEÑOS.

La mejor manera de garantizar el uso seguro del AIRPLAYTM es mantener el Controlador

y el Receptor AIRPLAYTM fuera del alcance de niños pequeños o asegurando la

presencia de un adulto cuando lo utilizan niños pequeños.

Lea la sección

Instalación del AIRPLAYTM ; Instalación y uso de la Cubierta de seguridad

para

mayores detalles.

Prestaciones de su AIRPLAYTM

Su nuevo AIRPLAYTM está equipado con la tecnología más reciente para el control

inalámbrico por radio.

El AIRPLAYTM está diseñado para comunicarse con la consola de juegos

PLAYSTATION® sin problemas de cables y sin necesidad de apuntar directamente hacia

la consola de juegos. ¡Esto significa que con AIRPLAYTM ya no debe preocuparse por

objetos que obstaculizan, personas que circulan, o cables molestos!

¡Aún más, el AIRPLAYTM funciona con SOLO UNA batería AA!

reLOAD

PROGRAM

POWER

CHANNEL

SELECT

START

Combi-1.p65 11/1/99, 1:22 PM23

w w w . a i r p l a y e r . n e t

INSTALACIÓN DEL AIRPLAYTM

Instalación de la batería

Su nuevo controlador AIRPLAYTM está equipado con el sistema reLOADTM, la tecnología

de intercambio de baterías más revolucionaria jamás creada.

Para suministrar energía a su Controlador AIRPLAYTM, en menos de un segundo,

reLOADTM le permite instalar o reemplazar la única batería AA (no incluida) usada. Esto

significa que usted puede seguir jugando hasta que el “Indicador de batería baja” del

reLOADTM le indica que la batería se está agotando.

Antes de empezar a jugar con su nuevo AIRPLAYTM, usted debe instalar la batería. Para

instalar la batería en su Controlador AIRPLAYTM, proceda como sigue:

1. Apoye una batería AA en la parte superior del compartimiento reLOADTM,

asegurándose que el contacto positivo (+) de la batería esté orientado hacia la

izquierda. La correcta polaridad de la batería está representada por el símbolo

respectivo, ubicado arriba del “indicador de batería baja” del reLOADTM.

... y la batería agotada caerá por abajo.

Después de cambiar la batería, simplemente continúe jugando. El mecanismo

reLOADTM ha sido diseñado para cambiar la batería AA en menos de un segundo. Esto

hace posible que el reemplazo de la batería se realice “al vuelo” sin interrumpir el juego.

CUIDADO:CUIDADO:

CUIDADO: Para permitir el intercambio correcto de la batería, asegúrese que la base

del compartimiento reLOADTM no se encuentre obstruido en el momento del cambio de

la batería. SIEMPRE apunte la base del compartimiento reLOADTM hacia abajo cuando

cambia la batería en su AIRPLAYTM.

Plataforma

de dirección

L2, R2

Disparadores

Inferiores

(fuera de vista)

Tecla PROGRAM para

programar funciones

Mango

Moldeado para

Un mejor control

Indicador de batería

baja reLOAD

Tecla POWER/CHANNEL

para encender el AIRPLAY

y seleccionar entre los

16 canales

Diseño para

una sola

batería AA

Compartimiento

de batería con recambio

al vuelo reLOAD

L1, R1

Disparadores

Superiores

Tecla START

Diseño

Ultra

Resistente

Tecla SELECT

4 Teclas de

control standard

2. Tome el Controlador con ambas manos en posición de

jugar. Aplique una presión pareja con ambos dedos

pulgares en ambos extremos de la batería hasta que

ésta trabe en los retenes del compartimiento

reLOADTM. (Ver diagrama).

Reemplazo de la bateríaReemplazo de la batería

Reemplazo de la batería

Reemplazar la batería en su Controlador AIRPLAYTM es

tan fácil como instalarla por primera vez. Para

reemplazar la batería en su Controlador AIRPLAYTM siga

los pasos detallados en la sección anterior

Instalación de la

batería

. A medida que la nueva batería se desliza a su

lugar en el compartimiento reLOADTM, va a empujar la

batería agotada hacia abajo y hacia afuera del

compartimiento reLOADTM (ver diagrama).

Empuje la nueva batería desde arriba...

(NOTA: El compartimiento reLOADTM ha sido especialmente diseñado con el

canal para el terminal positivo (+) de la batería sobre el lado izquierdo. Este

diseño asegura que la instalación de la batería se puede realizar muy fácilmente

con la batería colocada sobre el compartimiento reLOADTM en la posición de

polaridad correcta. Si usted intenta instalar la batería en el compartimiento

reLOADTM y encuentra que debe hacer excesiva fuerza, DETÉNGASE y

verifique que el terminal positivo (+) de la batería esté orientado correctamente.

Para confirmar la correcta ubicación de la polaridad, refiérase al símbolo de

polaridad del compartimiento ubicado entre el mismo y el “indicador de batería

baja” del reLOADTM)

Combi-1.p65 11/1/99, 1:24 PM24

w w w . a i r p l a y e r . n e t

Instalación y uso de la Cubierta de seguridadInstalación y uso de la Cubierta de seguridad

Instalación y uso de la Cubierta de seguridad

Aunque no es necesaria para el uso normal y continuado de su Controlador AIRPLAYTM,

la Cubierta de seguridad puede usarse para cubrir el compartimiento de batería del

reLOADTM en caso de haber niños pequeños en la casa.

LAS BATERÍAS AA SON LO SUFICIENTEMENTE PEQUEÑAS PARA SER TRAGADAS

Y POR LO TANTO CONSTITUYEN UN RIESGO PARA NIÑOS PEQUEÑOS (para más

información, refiérase a la sección

Precauciones

al principio de este manual).

Para instalar la Cubierta de seguridad, siga estos pasos:

AIRPLAYTM le permite utilizar las tarjetas de memoria SONY®.

Para instalar el Receptor AIRPLAYTM, siga los siguientes pasos:

1. Asegúrese que la consola de juegos PLAYSTATION® esté apagada (OFF).

2. Si usted tiene una tarjeta de memoria Sony® , asegúrese de haberla desconectado del

puerto de memoria de la consola.

3. Inserte el Receptor AIRPLAYTM (con el logo AIRPLAYTM hacia arriba) en cualquiera de

los dos puertos disponibles para controladores en la consola.

4. Reinstale la tarjeta de memoria Sony® en su puerto respectivo.

5. Para alcance optimal de radio, estire la antena externa del AIRPLAYTM horizontal al

piso y paralela al frente de la consola de juegos PLAYSTATION® (ver diagrama).

6. Encienda su consola de juegos PLAYSTATION® y prepárese para su diversión

radio-inalámbrica.

Como operar su Controlador Radio-inalámbrico AIRPLAYTM

Ahora, usted ya debe tener instalado el Receptor AIRPLAYTM, instalada la batería en el

compartimiento reLOADTM y encendida la consola de juegos PLAYSTATION®.

Una vez que se ha encendido el AIRPLAYTM , el Controlador AIRPLAYTM funciona de

manera idéntica a cualquier controlador digital PLAYSTATION® convencional.

AIRPLAYTM también ofrece algunas funciones adicionales, accesibles por vía de la tecla

PROGRAM. Los siguientes párrafos describen como encender el Controlador

AIRPLAYTM y como hacer uso de estas funciones adicionales.

Encendido (Power ON/OFF)Encendido (Power ON/OFF)

Encendido (Power ON/OFF)

Encienda el AIRPLAYTM mediante la tecla POWER/CHANNEL. Esta tecla se usa

también para cambiar los canales una vez que está encendido el Controlador. Cuando se

enciende el AIRPLAYTM (oprimiendo al principio la tecla POWER/CHANNEL), el

indicador del reLOADTM titila 3 veces rápidamente para indicar que se ha encendido el

Controlador. Cuando se oprime subsecuentemente la tecla POWER/CHANNEL (para

cambiar los canales), no se encenderá el indicador del reLOADTM.

El AIRPLAYTM no tiene tecla de encendido. El Controlador AIRPLAYTM se apagará

automáticamente si no se activa ninguna tecla durante 5 minutos. Cuando se vuelve a

prender el AIRPLAYTM, se pierden todas la configuraciones de Auto-Repetición y la

“macro” y sus configuraciones retornan a los originales por omisión. También, cuando

se vuelve a prender el AIRPLAYTM, lo hace en el canal de radio por omisión.

El Controlador AIRPLAYTM se puede apagar inmediatamente presionando (y

sosteniendo) la tecla PROGRAM, activando la tecla POWER/CHANNEL y después

liberando la tecla PROGRAM. Apagar y volver a encender el Controlador AIRPLAYTM

1. Con una mano, sostenga el Controlador AIRPLAYTM

firmemente por el medio.

2. Usando su otra mano, coloque la Cubierta de seguridad

por debajo del compartimiento de batería reLOADTM

Como la Cubierta de seguridad es de plástico flexible,

puede abrir el otro extremo de la Cubierta de seguridad,

mientras la empuja sobre la parte superior del

compartimiento de batería reLOADTM (ver diagrama)

3. Para remover la Cubierta de seguridad, inserte un

destornillador de punta plana (o herramienta similar) en

la muesca a tal efecto en cualquiera de los extremos,

superior o inferior, de la Cubierta de seguridad. Abra y

empuje la Cubierta de seguridad antes de girarla y

sacarla de su posición en el compartimiento de batería

reLOADTM.

(NOTA: Asegúrese de sacar la Cubierta de seguridad

antes de intentar el reemplazo de la batería de su

Controlador AIRPLAYTM)

Conexión de su AIRPLAYConexión de su AIRPLAY

Conexión de su AIRPLAYTMTM

TMTM

TM a la consola de a la consola de

a la consola de a la consola de

a la consola de

juegos PLAYSTATION®juegos PLAYSTATION®

juegos PLAYSTATION® Debido a que el

AIRPLAYTM es un Controlador Radio-

inalámbrico, el único componente que se

requiere instalar directamente en la consola de

juegos PLAYSTATION® es la unidad

Receptora. La unidad receptora AIRPLAYTM va

a operar indistintamente en cualquiera de los

dos puertos ubicados en el frente de la consola

de juegos PLAYSTATION® (ver diagrama).

reLOAD

PROGRAM

POWER

CHANNEL

SELECT

START

(NOTA: La base del Receptor AIRPLAYTM está especialmente diseñada con un

pie frontal para darle soporte usando la misma superficie plana en la que está

apoyada su PLAYSTATION®. Asegúrese que el Receptor AIRPLAYTM se

mantenga apoyado mientras está conectado en la consola de juegos

PLAYSTATION® )

Combi-1.p65 11/1/99, 1:25 PM25

w w w . a i r p l a y e r . n e t

de esta forma, es una forma práctica de anular y borrar las funciones programadas en

determinadas teclas, las asignaciones de Auto-Repetición y volver al AIRPLAYTM a su

canal por omisión.

Indicador de bajo nivel de batería reLOADIndicador de bajo nivel de batería reLOAD

Indicador de bajo nivel de batería reLOADTMTM

TMTM

Cuando la batería está por agotarse, el Indicador de bajo nivel de batería reLOADTM del

AIRPLAYTM titila una vez cada 3 segundos. Cuando esto ocurre, hay que instalar una

batería nueva en el compartimiento reLOADTM (Refiérase a la sección

Reemplazo de

batería

de este manual).

Auto-PausaAuto-Pausa

Auto-Pausa

El AIRPLAYTM va a poner los juegos en modo Pausa y el Indicador de bajo nivel de

batería reLOADTM va a titilar durante el mayor tiempo posible, indicando al usuario que

instale una batería nueva en el compartimiento reLOADTM (Refiérase a la sección

Reemplazo de batería

de este manual).

Auto-RepeticiónAuto-Repetición

Auto-Repetición

Activar la tecla PROGRAM y luego cualquiera de los 4 disparadores o 4 teclas de

control, pone al disparador o tecla seleccionada en modo de Auto-Repetición. A partir

de ese momento y durante toda la sesión, el disparador o tecla seleccionada repetirá la

función con una frecuencia de 10 Hz. (10 veces por segundo) mientras el usuario la

mantenga presionada.

Cualquier número o combinación de los 4 disparadores y de las 4 teclas de control se

pueden configurar en el modo Auto-Repetición. Para configurar múltiples disparadores

o teclas en el modo de Auto-Repetición, activar la tecla PROGRAM y después el

disparador o tecla deseada. A continuación, activar nuevamente la tecla PROGRAM y el

siguiente disparador o tecla deseada. Continúe repitiendo este proceso hasta terminar

de configurar todos los disparadores y teclas elegidas.

El modo de operación Auto-Repetición para cualquier tecla se puede cancelar repitiendo

la secuencia PROGRAM. Oprima la tecla PROGRAM y el disparador o tecla

seleccionada para desactivar el modo Auto-Repetición.

Secuencias programables (Macros)Secuencias programables (Macros)

Secuencias programables (Macros)

A cualquiera de los 4 disparadores o 4 teclas de control se le puede grabar y asignar una

secuencia “macro” de selección de teclas. La duración máxima de la secuencia es de 5

segundos y con un máximo de 20 pasos de teclado. La grabación de la secuencia, graba

los pasos de teclado, el orden y los tiempos. La reproducción se realiza al 100% de la

velocidad de grabación. Una vez que se ha grabado la secuencia, se la puede reproducir

simplemente oprimiendo el disparador o tecla a la que ha sido asignada. La grabación

se realiza de la siguiente forma:

1. Oprima (y sostenga) la tecla PROGRAM y active uno de los 4 disparadores o 4

teclas de control.

2. Soltar la tecla PROGRAM.

3. Realizar la secuencia de teclas que se desea programar.

4. Oprimir la tecla PROGRAM para finalizar la grabación.

Una vez que se ha finalizado la grabación, el AIRPLAYTM descarta las demoras de

tiempo perdidas al principio y al final de la grabación y asigna la secuencia a la tecla

seleccionada. La secuencia se puede borrar repitiendo los pasos mencionados

anteriormente pero omitiendo el paso (3). Una vez borrada la secuencia, la tecla

asignada retorna a su función original.

Solo se puede almacenar una secuencia “macro” por vez. Si se graba una segunda

secuencia, se perderá la primera.

Apagado Automático (Power down)Apagado Automático (Power down)

Apagado Automático (Power down)

Luego de 5 minutos de inactividad (ninguna tecla es activada), el AIRPLAYTM se apaga

automáticamente. Esta prestación está diseñada para economizar energía de la batería

cuando no se está utilizando el AIRPLAYTM.

Cuando se vuelve a encender el AIRPLAYTM activando la tecla POWER/CHANNEL, se

pierde cualquier secuencia “macro” anterior, como así también las configuraciones Auto

Repetición de las teclas y disparadores, retornando todos ellos a sus funciones por

omisión.

Comunicación por Radio

El diseño de radio del AIRPLAYTM provee 16 canales. Estos 16 canales son necesarios por

varias razones:

1. Durante la operación convencional del Controlador AIRPLAYTM, estos 16 canales le

permiten al usuario elegir aquellos con menor interferencia desde otros dispositivos

emisores de radio frecuencia (configuración con un solo AIRPLAYTM)

2. Durante la operación Dual con dos Controladores AIRPLAYTM, los 16 canales le

permiten al usuario seleccionar aquellos con menor interferencia con el otro

Controlador AIRPLAYTM cercano (Configuración AIRPLAYTM dual).

(NOTA: El AIRPLAYTM pone los juegos en modo Pausa enviando una señal de

tecla START a la PLAYSTATION®. Si el AIRPLAYTM pone su juego en pausa

automáticamente, usted puede reactivar el juego oprimiendo la tecla START).

(NOTA: Durante el proceso de la grabación, el controlador AIRPLAYTM NO

TRANSMITE la secuencia grabada al Receptor. Le sugerimos el siguiente criterio

para grabar una secuencia “macro”. Ponga el juego en modo Pausa; grabe la

secuencia “macro” en su Controlador AIRPLAYTM de acuerdo a las instrucciones

anteriores y por último saque al juego de su modo Pausa y pruebe el “macro”

en el juego.

(NOTA: Para desactivar en forma temporaria la función de Apagado

Automático, mantenga oprimida la tecla PROGRAM, oprima el botón SELECT

y luego libere la tecla PROGRAM. Luego que usted apague manualmente el

AIRPLAYTM o haga un reemplazo de la batería, la función de Apagado

Automático volverá nuevamente al modo por omisión.)

Combi-1.p65 11/1/99, 1:25 PM26

w w w . a i r p l a y e r . n e t

3. Otras posibilidades de operación incluyen:

•Múltiples controladores AIRPLAYTM conectados a la misma PLAYSTATION®

usando una extensión MULTITAPTM, o

•El caso extremo en que hay varios controladores AIRPLAYTM conectados a dos

PLAYSTATION® enlazadas por cable, cada una de ellas con 8 usuarios (con dos

extensiones MULTITAPTM conectadas en los dos puertos de las dos

PLAYSTATION® en una configuración AIRPLAYTM múltiple).

Refiérase a cada sección descripta a continuación, en la medida que se aplique al uso

específico del Controlador Radio-inalámbrico AIRPLAYTM para las consolas de juegos

PLAYSTATION®

Configuración con un solo Controlador AIRPLAYConfiguración con un solo Controlador AIRPLAY

Configuración con un solo Controlador AIRPLAYTMTM

TMTM

El circuito del AIRPLAYTM ha sido diseñado para reducir los efectos de interferencias de

radio que pueda generar la PLAYSTATION®, su TV u otros dispositivos generadores de

radio que pueden causar interferencias dentro del alcance de su Controlador AIRPLAYTM.

Sin embargo, aún así se pueden producir interferencias que pueden limitar el rendimiento

de su Controlador AIRPLAYTM

Si usted experimenta un funcionamiento inadecuado de su Controlador AIRPLAYTM,

puede deberse a interferencias de radio externas desde otras fuentes locales que están

cerca del área de juego. Si así fuera, al cambiar el canal de operación en su Controlador

AIRPLAYTM se puede reducir o eliminar el efecto de esta interferencia externa.

1. Una vez que se ha encendido por primera vez el Controlador AIRPLAYTM (p. ej.

oprimiendo la tecla POWER/CHANNEL), cada vez que se oprima nuevamente la

tecla POWER/CHANNEL va a cambiar el canal del Controlador y de su Receptor

respectivo.

2. Oprima la tecla POWER/CHANNEL e intente usar el Controlador AIRPLAYTM. El

canal se puede modificar hasta 15 veces antes de retornar al original por omisión.

Pase por los 16 canales hasta encontrar aquél que posea una funcionalidad óptima

para sus condiciones específicas.

3. Volver a orientar la ubicación de la antena externa del AIRPLAYTM Recuerda, para

obtener alcance optimal de radio, la antena externa debe estar posicionada

horizontalmente al piso y paralela al frente de la consola de juegos PLAYSTATION®

Configuración con múltiples AIRPLAYConfiguración con múltiples AIRPLAY

Configuración con múltiples AIRPLAYTMTM

TMTM

TM (avanzada) (avanzada)

(avanzada) (avanzada)

(avanzada)

El AIRPLAYTM se puede usar conjuntamente con cualquier combinación de controladores

digitales, controladores analógicos y controladores especiales, licenciados y tarjetas de

memoria SONY®. Esto se logra ya sea conectando a los puertos convencionales de la

consola de juegos PLAYSTATION® o conectando sus controladores a la consola de

juegos PLAYSTATION® utilizando un MULTITAPTM (El MULTITAPTM permite al usuario

conectar hasta 4 controladores y hasta 4 tarjetas de memoria a un solo puerto controlador

de una PLAYSTATION®. Para más información acerca del MULTITAPTM, refiérase al

manual de instrucciones de su PLAYSTATION® o contáctese con su proveedor preferido).

Cada par de unidades controlador y receptor (Controlador / Receptor AIRPLAYTM)

están asociadas usando un “Número de afinidad”. Ambos componentes, Controlador y

Receptor, están rotulados con el mismo “Número de afinidad” en la etiqueta ubicada en

la base de cada equipo. El “Número de afinidad” está representado por un código de

teclas con 8 símbolos (por ejemplo 5ssln5nl5ssln5nl

5ssln5nl5ssln5nl

5ssln5nl)

Esto le permite al usuario verificar fácilmente el Controlador que está asociado con un

determinado Receptor. Los símbolos de las teclas de control se utilizan para representar

al “Número de afinidad”.

Los dos últimos símbolos en el “Número de afinidad” de cada AIRPLAYTM definen su

canal por omisión.

CANAL CÓDIGO

1llll

llll

2l5l5

l5l5

3lnln

lnln

4nsns

nsns

55l5l

5l5l

65555

5555

75n5n

5n5n

85s5s

5s5s

9nlnl

nlnl

10 n5n5

n5n5

11 nnnn

nnnn

12 nsns

nsns

13 slsl

slsl

14 s5s5

s5s5

15 snsn

snsn

16 ssss

ssss

Por ejemplo, si el “Número de afinidad” en la base del

Controlador AIRPLAYTM es

nssl55s5nssl55s5

nssl55s5), el canal por

omisión para ese par AIRPLAYTM en particular, es s5 s5

s5 s5

s5 (s5s5

s5s5

= canal 14). Al encenderse, todos los pares Controlador /

Receptor AIRPLAYTM siempre lo hacen en su propio canal

por omisión.

Modelo de etiqueta en

un Receptor

AIRPLAYTM

Modelo de etiqueta en

un Receptor AIRPLAYTM

(NOTA: Lea esta sección si desea utilizar dos Controladores AIRPLAYTM en

una sola consola de juegos PLAYSTATION®)

AIRPLAY and reLOAD are Trademarks of XI Intellectual Capital Inc. (Patents Pending)

Mating Number

Designed in Canada

Assembled in China

MODEL: AIR-1-010011-H1

www.airplayer.net

This device complies with part 15 of

the FCC Rules. Operation is subject

to the following two conditions:

(1) This device may not cause

harmful interference, and (2) this

device must accept any interference

received, including interference that

may cause undesired operation.

FCC ID : OP50001

CANADA

DEFAULT

CHANNEL

Mating Number

AIRPLAY and reLOAD are Trademarks of

XI Intellectual Capital Inc. (Patents Pending)

www.airplayer.net

MODEL: AIR-1-020011-H1

Designed in Canada

Assembled in China

Tested To Comply

With FCC Standards

FOR HOME OR OFFICE USE

CANADA

DEFAULT

CHANNEL

Combi-1.p65 11/1/99, 1:28 PM27

w w w . a i r p l a y e r . n e t

En un esquema de configuración de juegos Multi-usuario (p.ej. se usan

simultáneamente 2 o más AIRPLAYTM en la misma configuración PLAYSTATION®) cada

par AIRPLAYTM se debe configurar en un canal diferente.

Realice el siguiente procedimiento después de conectar los AIRPLAYTM a la

configuración PLAYSTATION® :

1. Verifique el canal (últimos dos símbolos del “Número de afinidad”) en la base de

cada uno de los Controladores AIRPLAYTM conectados. Si los canales son

diferentes, no será necesario ajuste alguno y puede proceder con el arranque y

desarrollo del juego.

2. Si el canal por omisión de dos o más controladores coinciden, usted deberá

seleccionar el canal manualmente en todos los controladores excepto en uno

(refiérase a la sección siguiente

Configuración manual del canal del AIRPLAYTM

Configuración manual del canal del AIRPLAYConfiguración manual del canal del AIRPLAY

Configuración manual del canal del AIRPLAYTMTM

TMTM

Cuando se activa la tecla POWER/CHANNEL para cambiar de canal, éstos cambian en

secuencia, comenzando por el original por omisión y procediendo a por toda la

secuencia de los 16 canales disponibles, como sigue:

1 – 2 – 3 – 4 – 5 – 6 – 7 – 8 – 9 – 10 – 11 – 12 – 12 – 14 – 15 – 16 – 1 – 2...

En algunos casos, puede ser conveniente realizar el cambio a un canal determinado. El

usuario puede hacerlo con una simple secuencia de teclas. Por ejemplo, para cambiar el

AIRPLAYTM al canal 8, se debe hacer lo siguiente:

1. Oprimir y retener la tecla POWER/CHANNEL.

2. Activar la tecla 55

3. Active la tecla ss

4. Soltar la tecla POWER/CHANNEL.

Para configurar su Controlador AIRPLAYTM a su canal por omisión, oprimir (y retener) la tecla

POWER/CHANNEL, activar la tecla START y luego liberar la tecla POWER/CHANNEL.

Especificaciones

Requerimientos de energía

•Entrada – Una batería tipo AA. Puede ser común de carbon, Alcalina,

NiCad, NiMH, Pura energía recargable Alcalina o de Litio.

•Voltaje operativo normal – 1.25 / 1.6 volts

Consumo de energía (autonomía típica de uso continuo)

•20 horas con la mayoría de las baterías Alcalinas

•8 horas con la mayoría de las baterías NiCad recargables

Temperatura de operación: 59°F - 95°F (15°C - 35°5C)

Frecuencia de radio (salida): 315 – 319.5 MHz

Rango operativo: 25 pies (7 metros)

Compatibilidad:

•Diseñado para ser usado con la consola de juegos PLAYSTATION® y el

adaptador MULTITAPTM

•Compatible con todos los periféricos licenciados PLAYSTATION® y todos

los programas (software) diseñados para ser usados con los controladores

digitales convencionales PLAYSTATION®

•Puede ser usado también en combinación con controladores digitales,

controladores analógicos y controladores especiales, licenciados, y con las

tarjetas de memoria SONY®

Normas:Diseñado a conformarse con FCC Part 15 (lass B) y Industry Canada RSS-21

Funciones programables:

•Auto-Repetición – Frecuencia de repetición 10 Hz. para cualquiera de los 4

disparadores y 4 teclas de control.

•Programación de una secuencia “macro”por vez, para cualquiera de los 4

disparadores o 4 teclas de control, hasta un máximo de 20 pasos de teclado

(o 5 segundos).

(NOTA: Cuando se apaga y se vuelve a encender, el Controlador retorna

nuevamente a su canal por omisión).

Combi-1.p65 11/1/99, 1:28 PM28

w w w . a i r p l a y e r . n e t

Garantía Limitada

XI Intellectual Capital Inc. (XI) garantiza al comprador original de este producto que el

mismo se encuentra libre de defectos en los materiales y/o mano de obra por un

período de 90 días desde la fecha de compra. Esta garantía está condicionada a que el

producto se haya instalado y usado de acuerdo con las instrucciones provistas y a que

no se haya forzado, abusado y/o dañado físicamente debido a un accidente o uso

incorrecto. Si ocurriera un defecto cubierto por esta garantía limitada durante el período

de validez de la misma, XI, a su opción, procederá a reparar o reemplazar cualquier

parte defectuosa que XI determine.

Para obtener servicio durante el período de la garantía, el producto puede retornarse

indistintamente ya sea al comercio donde se compró (se requiere la factura de compra) o

se puede devolver a XI INTELLECTUAL CAPITAL INC mediante envío postal pre-

pagado, con una copia de la factura de compra y un giro postal a la orden.

Para obtener servicio durante el periodo del la garantia, o, para obtener asistencia,

resolver problemas, o solicitar instrucciones adicionales, llame a la linea telefónica:

1-877-525-57751-877-525-5775

1-877-525-5775

XI Intellectual Capital Inc. no será responsable por ninguna pérdida o daño, directo,

indirecto o consecuente, que surja del uso o de la incapacidad para el uso de este

producto. Algunos estados o provincias no permiten limitaciones o garantías implícitas

o exclusiones a los daños consecuentes; por lo tanto, estas restricciones pueden no

aplicarse en su caso. Esta garantía le da derechos legales específicos. Usted puede tener

otros derechos que podrán variar de acuerdo al estado o provincia.

Para más información respecto a AIRPLAYTM y a los accesorios AIRPLAYTM,

visite nuestro sitio en la Internet al:

www.airplayer.netwww.airplayer.net

www.airplayer.net

Combi-1.p65 11/1/99, 1:28 PM29

w w w . a i r p l a y e r . n e t

Notes:

Combi-1.p65 11/1/99, 1:28 PM30

w w w . a i r p l a y e r . n e t

Notes:

Combi-1.p65 11/1/99, 1:28 PM31

w w w . a i r p l a y e r . n e t

w w w . a i r p l a y e r . n e tw w w . a i r p l a y e r . n e t

w w w . a i r p l a y e r . n e t

1999, XI Intellectual Capital Inc.1999, XI Intellectual Capital Inc.

1999, XI Intellectual Capital Inc.

est une marque de commerce de XI Intellectual Capital Inc.

« Sony » est une marque déposée de Sony Corporation

« PlayStation » et « MULTITAP » sont des marques déposées ou

des marques de commerce de Sony Computer Entertainment Inc.

es una marca registrada de XI Intellectual

Capital Inc

« Sony » es una marca registrada de Sony Corporation

« PlayStation » y « MULTITAP » son marcas registradas o

marcas de Sony Computer Entertainment Inc.

is a trademark of XI Intellectual Capital Inc.

“Sony” is a registered trademark of Sony Corporation

“PlayStation” and “MULTITAP” are registered trademarks

or trademarks of Sony Computer Entertainment Inc.

Combi-1.p65 11/1/99, 1:28 PM32

Eleven Engineering 0001 Radio Wireless Controller User Manual Combi 1 p65

Eleven Engineering Inc. Radio Wireless Controller Combi 1 p65

Contents

User Manual

Navigation menu

Namespaces

Views

Navigation
