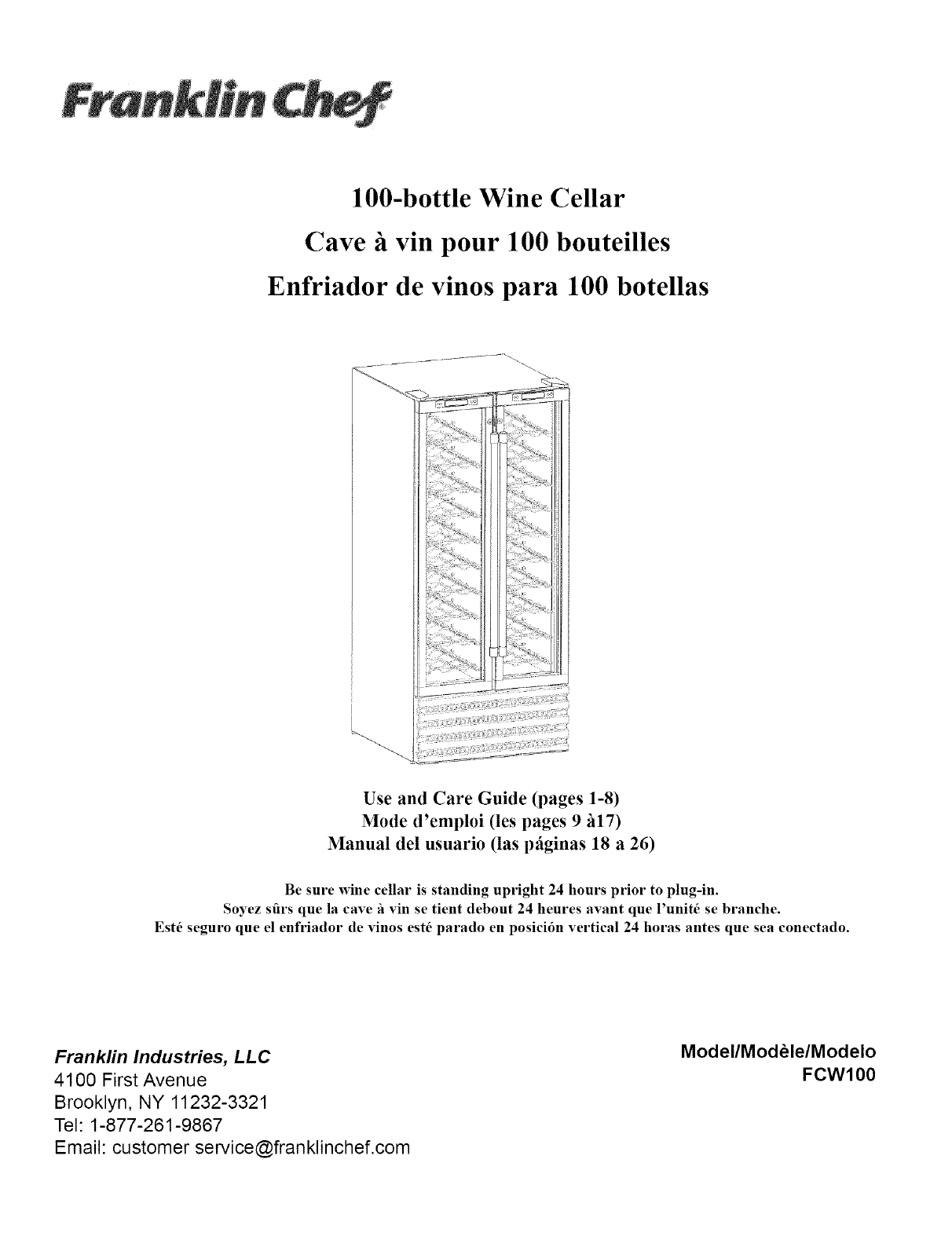

100-bottle Wine Cellar

Cave il vin pour 100 bouteilles

Enfriador de vinos para 100 botellas

Use and Care Guide (pages 1-8)

Mode d'emploi (les pages 9 _17)

Manual del usuario (las p_iginas 18 a 26)

Be sure wine cellar is standing upright 24 hours prior to plug-in.

Soyez stirs que la cave h vin se tient debout 24 heures avant que l'unit6 se branche.

Est6 seguro que el enfriador de vinos est6 parado en posici6n vertical 24 horas antes que sea conectado.

Franklin Industries, LLC

4100 First Avenue

Brooklyn, NY 11232-3321

Tel: 1-877-261-9867

Email: customer service@franklinchef.com

Model/Mod_le/Modelo

FCWIO0

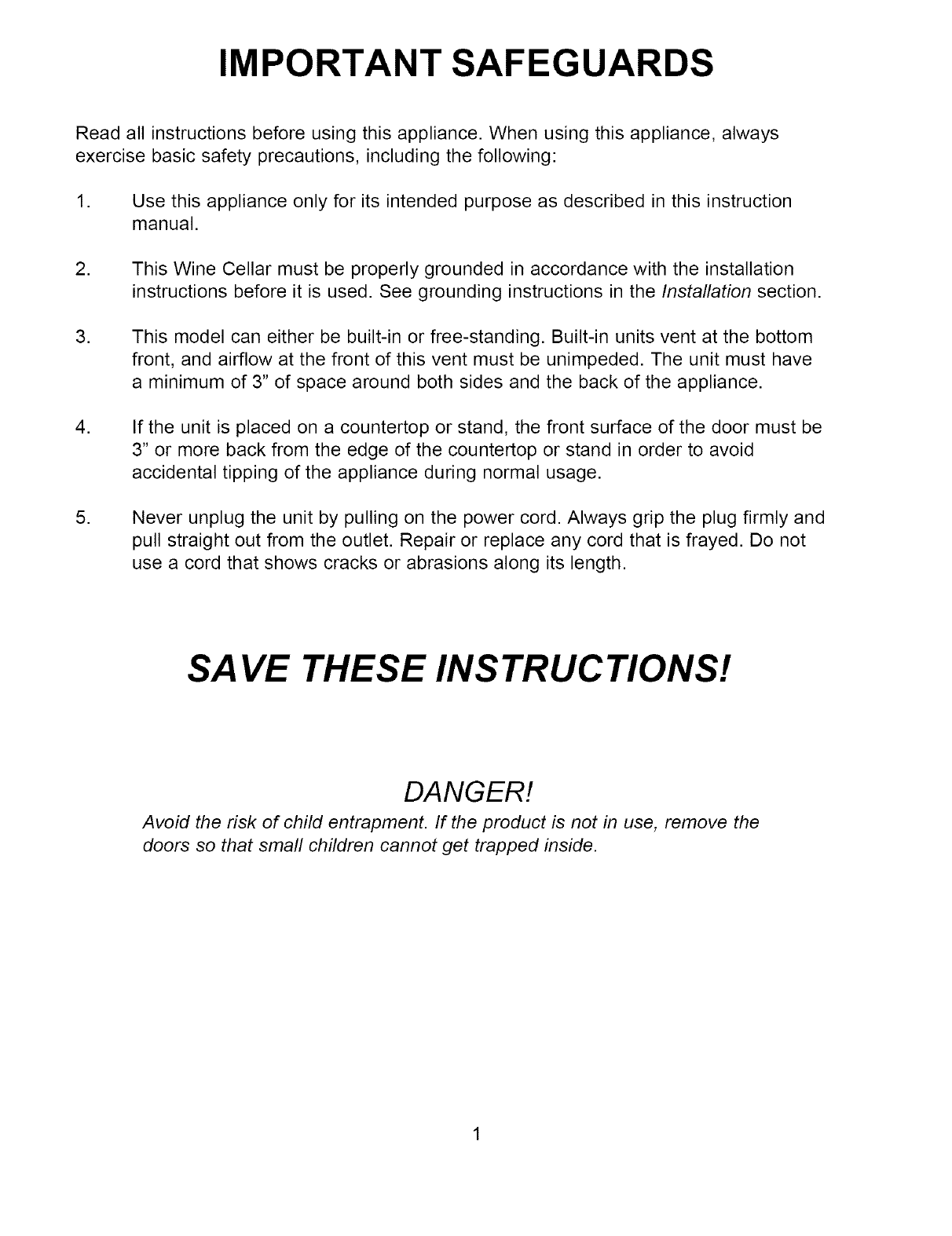

IMPORTANT SAFEGUARDS

Read all instructions before using this appliance. When using this appliance, always

exercise basic safety precautions, including the following:

,Use this appliance only for its intended purpose as described in this instruction

manual.

,This Wine Cellar must be properly grounded in accordance with the installation

instructions before it is used. See grounding instructions in the Installation section.

,This model can either be built-in or free-standing. Built-in units vent at the bottom

front, and airflow at the front of this vent must be unimpeded. The unit must have

a minimum of 3" of space around both sides and the back of the appliance.

,If the unit is placed on a countertop or stand, the front surface of the door must be

3" or more back from the edge of the countertop or stand in order to avoid

accidental tipping of the appliance during normal usage.

,Never unplug the unit by pulling on the power cord. Always grip the plug firmly and

pull straight out from the outlet. Repair or replace any cord that is frayed. Do not

use a cord that shows cracks or abrasions along its length.

SAVE THESE INSTRUCTIONS!

DANGERf

Avoid the risk of child entrapment. If the product is not in use, remove the

doors so that small children cannot get trapped inside.

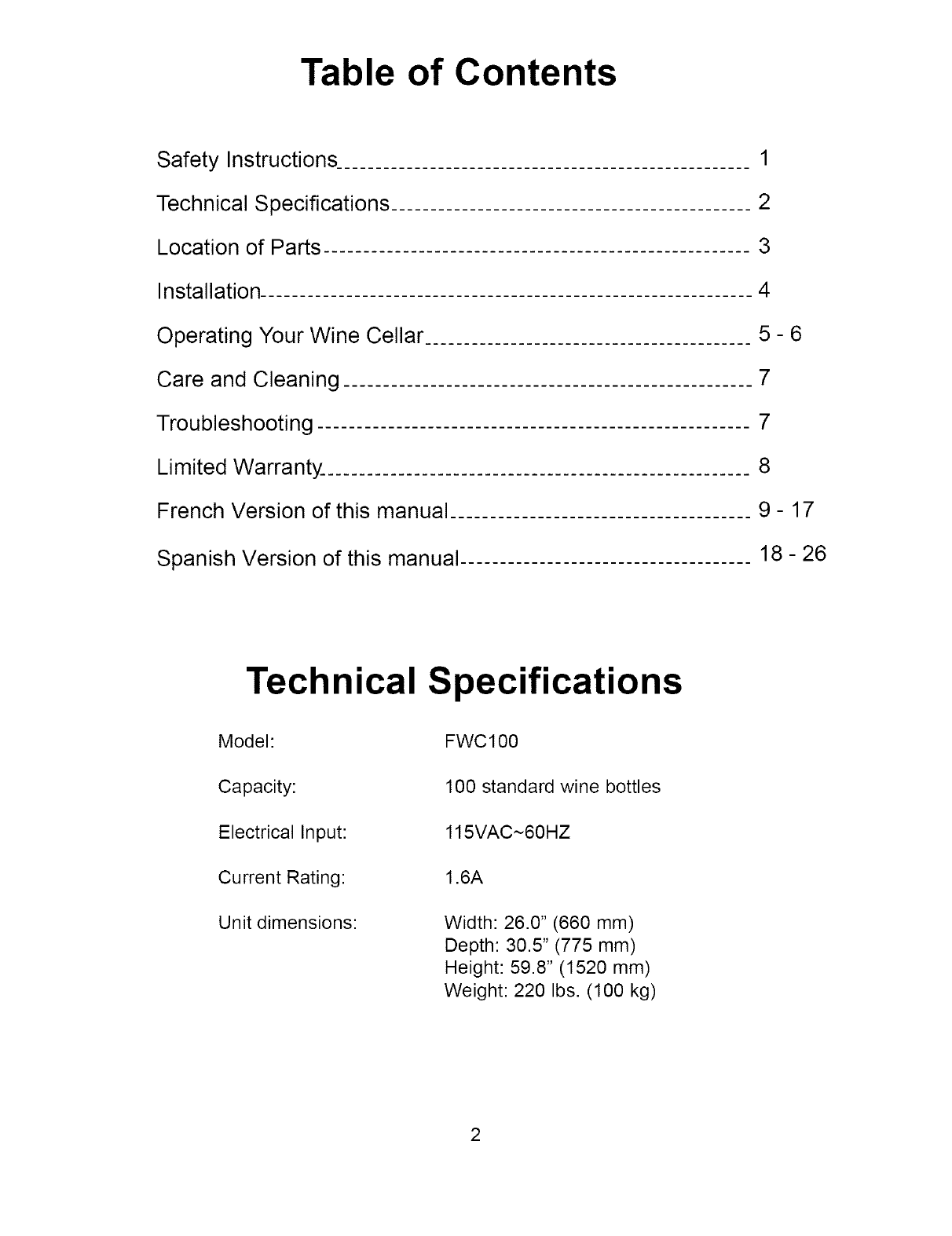

Table of Contents

Safety Instructions

Technical Specifications

Location of Parts

Installation

Operating Your Wine Cellar

Care and Cleaning

Troubleshooting

Limited Warranty

French Version of this manual

Spanish Version of this manual

5-6

9-17

18 - 26

Technical Specifications

Model: FWCl00

Capacity: 100 standard wine bottles

Electrical Input: 115VAC~60HZ

Current Rating: 1.6A

Unit dimensions: Width: 26.0" (660 mm)

Depth: 30.5" (775 mm)

Height: 59.8" (1520 mm)

Weight: 220 Ibs. (100 kg)

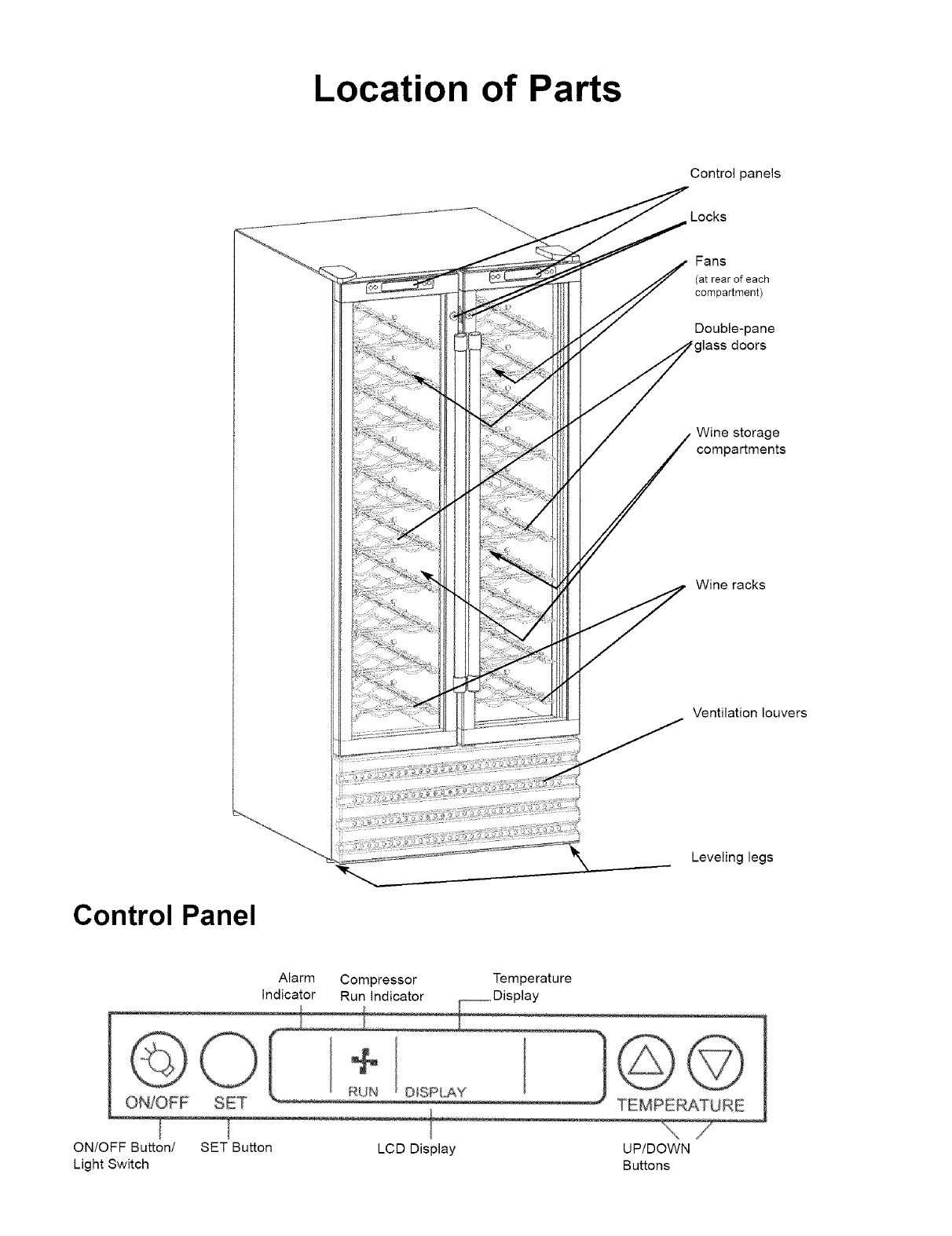

Location of Parts

Control panels

Fans

(at rear of each

compartment)

Double-pane

Wine storage

compartments

Wine racks

Ventilation louvers

Control Panel

ON/OFF Button/ SET BUtton

Light SWitch

Alarm

Indicator Compressor

Run Indicator

LCD Display

Temperature

©©

UP/DOWN

Buttons

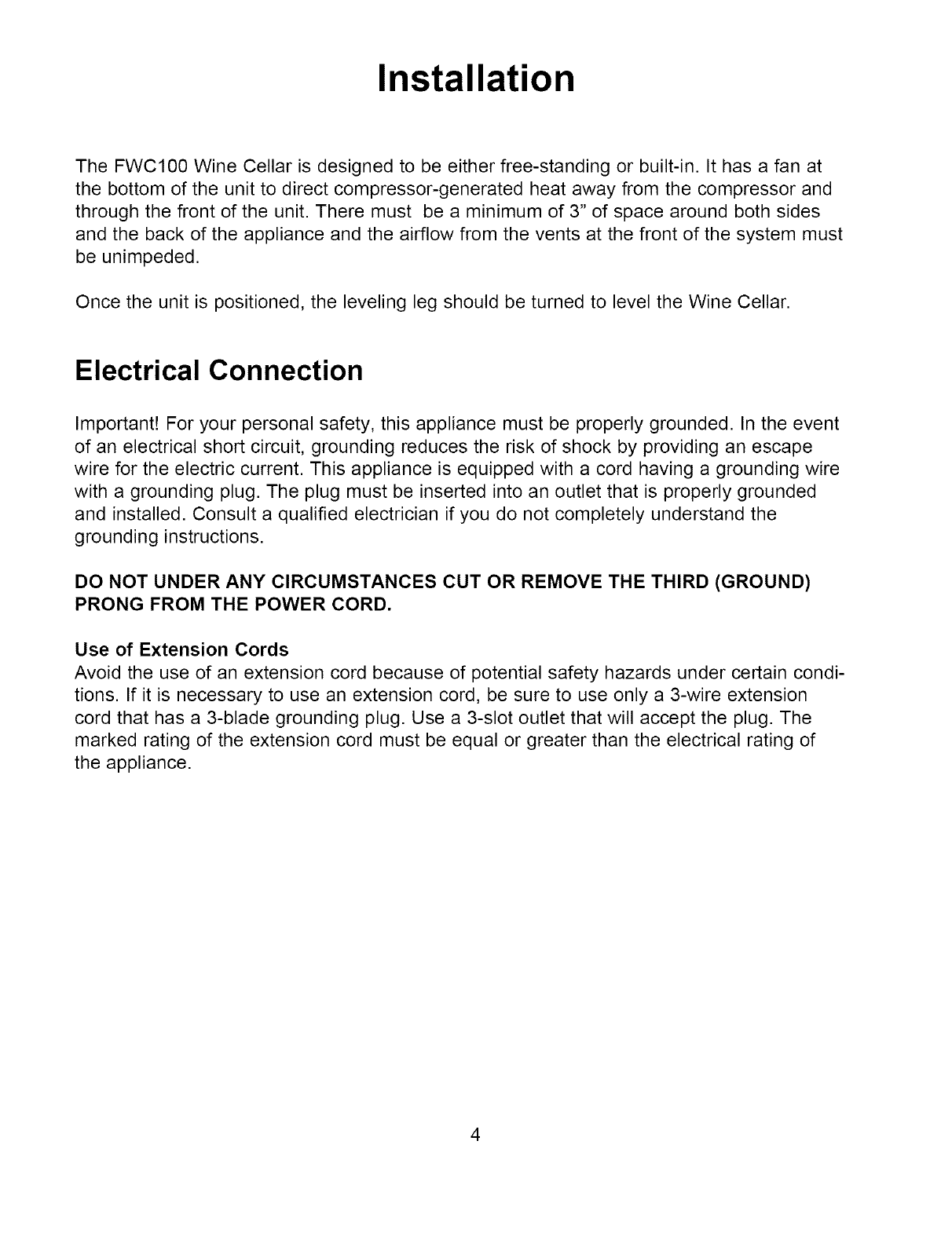

Installation

The FWC100 Wine Cellar is designed to be either free-standing or built-in. It has a fan at

the bottom of the unit to direct compressor-generated heat away from the compressor and

through the front of the unit. There must be a minimum of 3" of space around both sides

and the back of the appliance and the airflow from the vents at the front of the system must

be unimpeded.

Once the unit is positioned, the leveling leg should be turned to level the Wine Cellar.

Electrical Connection

ImportantE For your personal safety, this appliance must be properly grounded. In the event

of an electrical short circuit, grounding reduces the risk of shock by providing an escape

wire for the electric current. This appliance is equipped with a cord having a grounding wire

with a grounding plug. The plug must be inserted into an outlet that is properly grounded

and installed. Consult a qualified electrician if you do not completely understand the

grounding instructions.

DO NOT UNDER ANY CIRCUMSTANCES CUT OR REMOVE THE THIRD (GROUND)

PRONG FROM THE POWER CORD.

Use of Extension Cords

Avoid the use of an extension cord because of potential safety hazards under certain condi-

tions. If it is necessary to use an extension cord, be sure to use only a 3-wire extension

cord that has a 3-blade grounding plug. Use a 3-slot outlet that will accept the plug. The

marked rating of the extension cord must be equal or greater than the electrical rating of

the appliance.

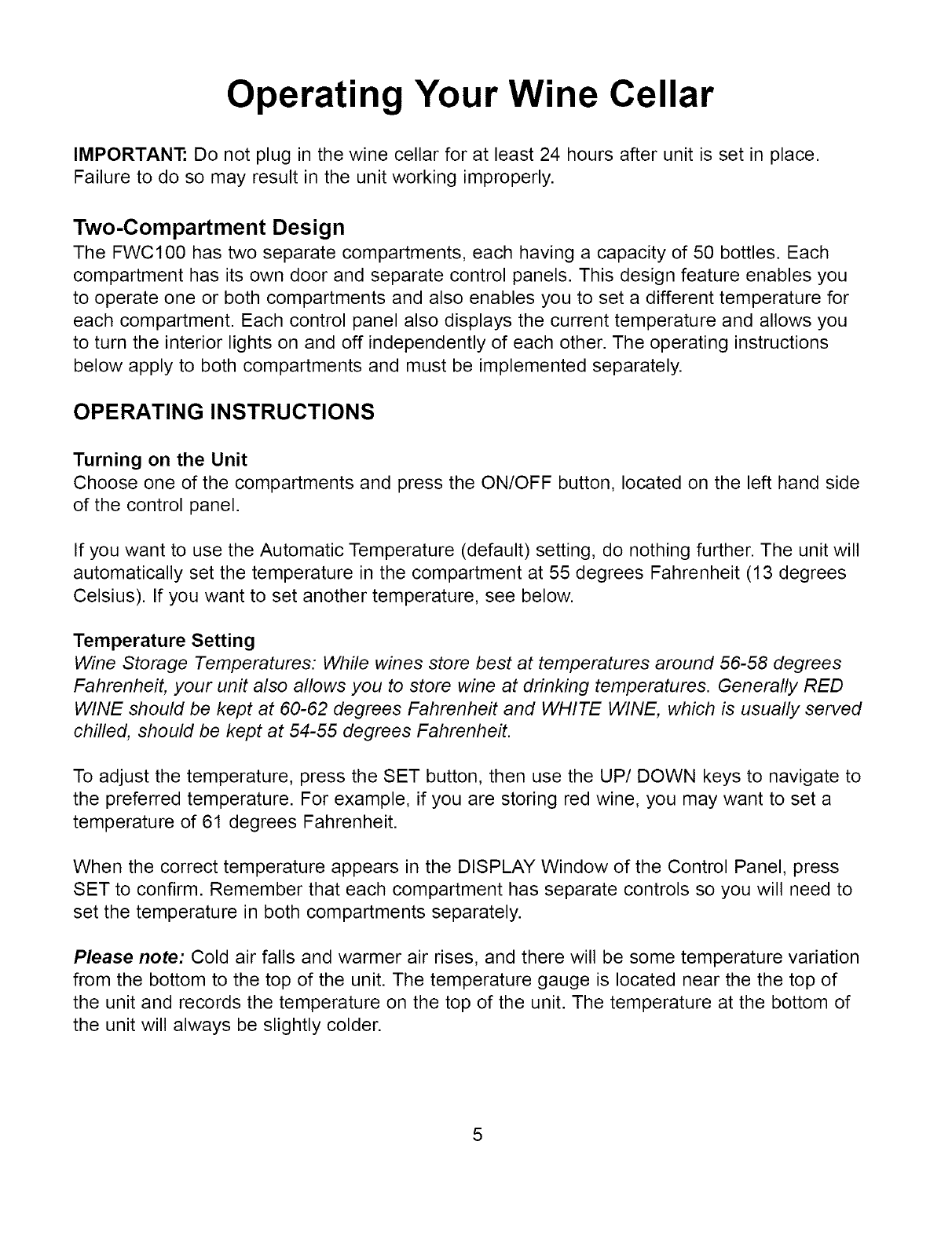

Operating Your Wine Cellar

IMPORTANT: Do not plug in the wine cellar for at least 24 hours after unit is set in place.

Failure to do so may result in the unit working improperly.

Two-Compartment Design

The FWC100 has two separate compartments, each having a capacity of 50 bottles. Each

compartment has its own door and separate control panels. This design feature enables you

to operate one or both compartments and also enables you to set a different temperature for

each compartment. Each control panel also displays the current temperature and allows you

to turn the interior lights on and off independently of each other. The operating instructions

below apply to both compartments and must be implemented separately.

OPERATING INSTRUCTIONS

Turning on the Unit

Choose one of the compartments and press the ON/OFF button, located on the left hand side

of the control panel.

If you want to use the Automatic Temperature (default) setting, do nothing further. The unit will

automatically set the temperature in the compartment at 55 degrees Fahrenheit (13 degrees

Celsius). If you want to set another temperature, see below.

Temperature Setting

Wine Storage Temperatures: While wines store best at temperatures around 56-58 degrees

Fahrenheit, your unit also allows you to store wine at drinking temperatures. Generally RED

WINE should be kept at 60-62 degrees Fahrenheit and WHITE WINE, which is usually served

chilled, should be kept at 54-55 degrees Fahrenheit.

To adjust the temperature, press the SET button, then use the UP/DOWN keys to navigate to

the preferred temperature. For example, if you are storing red wine, you may want to set a

temperature of 61 degrees Fahrenheit.

When the correct temperature appears in the DISPLAY Window of the Control Panel, press

SET to confirm. Remember that each compartment has separate controls so you will need to

set the temperature in both compartments separately.

Please note: Cold air falls and warmer air rises, and there will be some temperature variation

from the bottom to the top of the unit. The temperature gauge is located near the the top of

the unit and records the temperature on the top of the unit. The temperature at the bottom of

the unit will always be slightly colder.

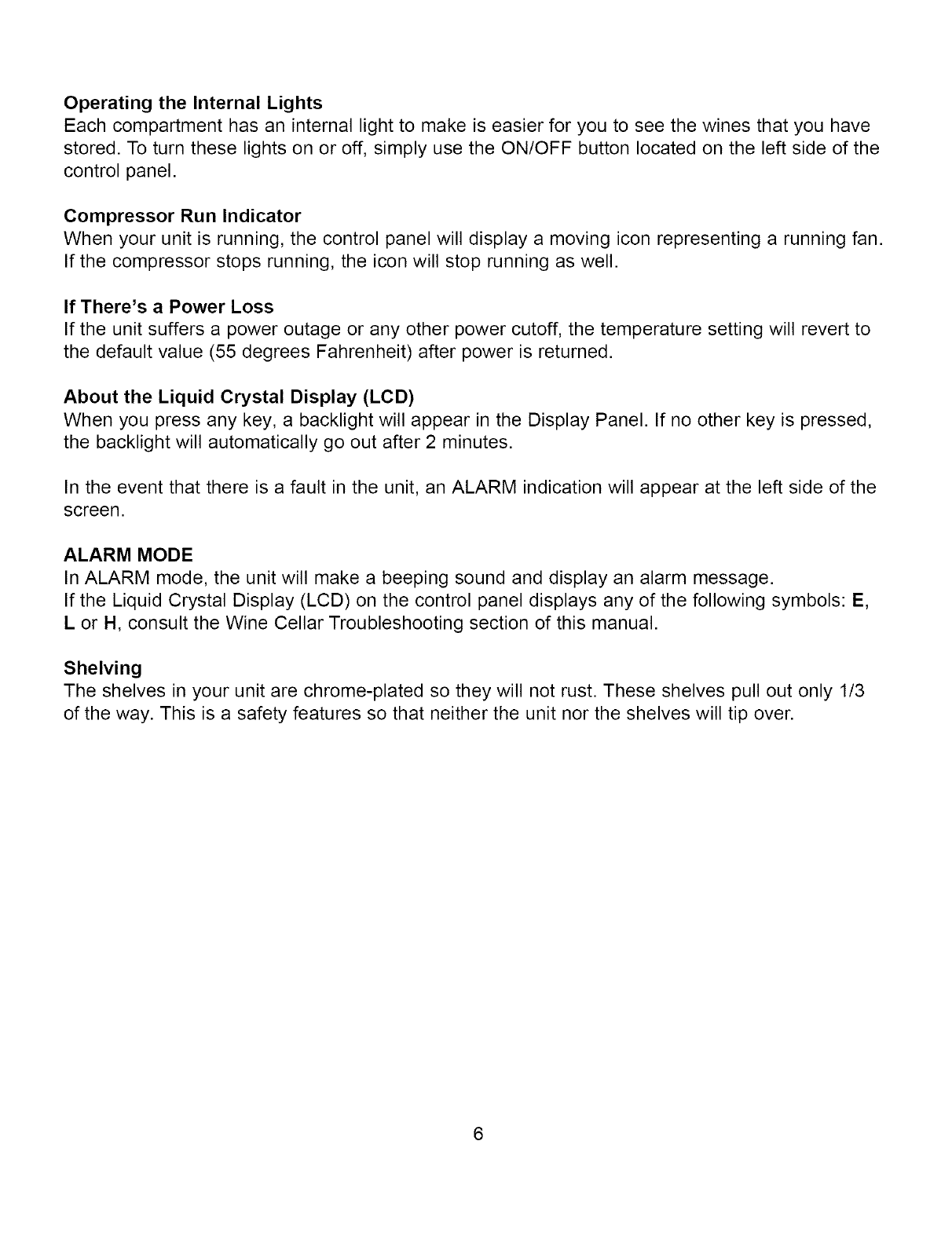

Operating the Internal Lights

Each compartment has an internal light to make is easier for you to see the wines that you have

stored. To turn these lights on or off, simply use the ON/OFF button located on the left side of the

control panel.

Compressor Run Indicator

When your unit is running, the control panel will display a moving icon representing a running fan.

If the compressor stops running, the icon will stop running as well.

If There's a Power Loss

If the unit suffers a power outage or any other power cutoff, the temperature setting will revert to

the default value (55 degrees Fahrenheit) after power is returned.

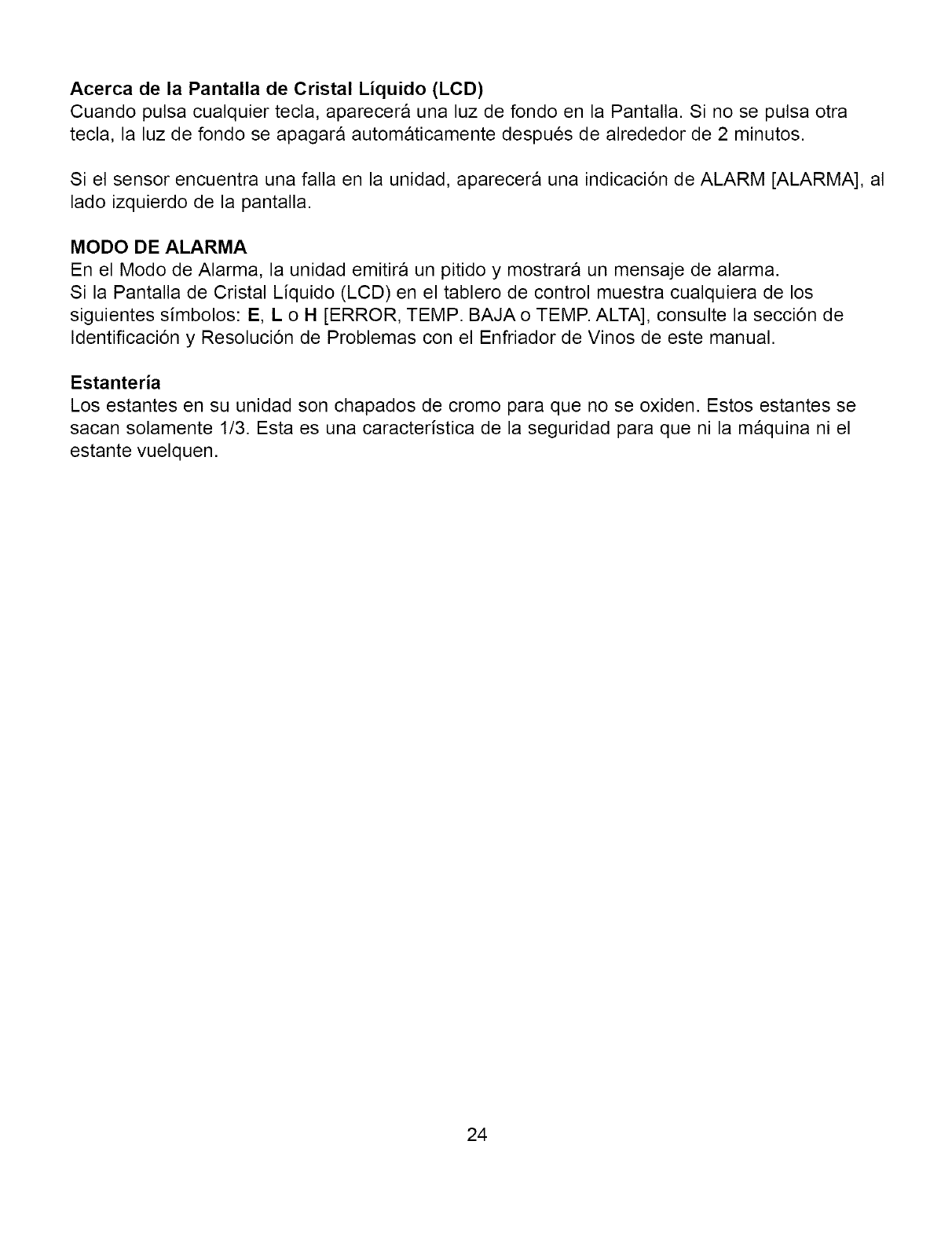

About the Liquid Crystal Display (LCD)

When you press any key, a backlight will appear in the Display Panel. If no other key is pressed,

the backlight will automatically go out after 2 minutes.

In the event that there is a fault in the unit, an ALARM indication will appear at the left side of the

screen.

ALARM MODE

In ALARM mode, the unit will make a beeping sound and display an alarm message.

If the Liquid Crystal Display (LCD) on the control panel displays any of the following symbols: E,

L or H, consult the Wine Cellar Troubleshooting section of this manual.

Shelving

The shelves in your unit are chrome-plated so they will not rust. These shelves pull out only 1/3

of the way. This is a safety features so that neither the unit nor the shelves will tip over.

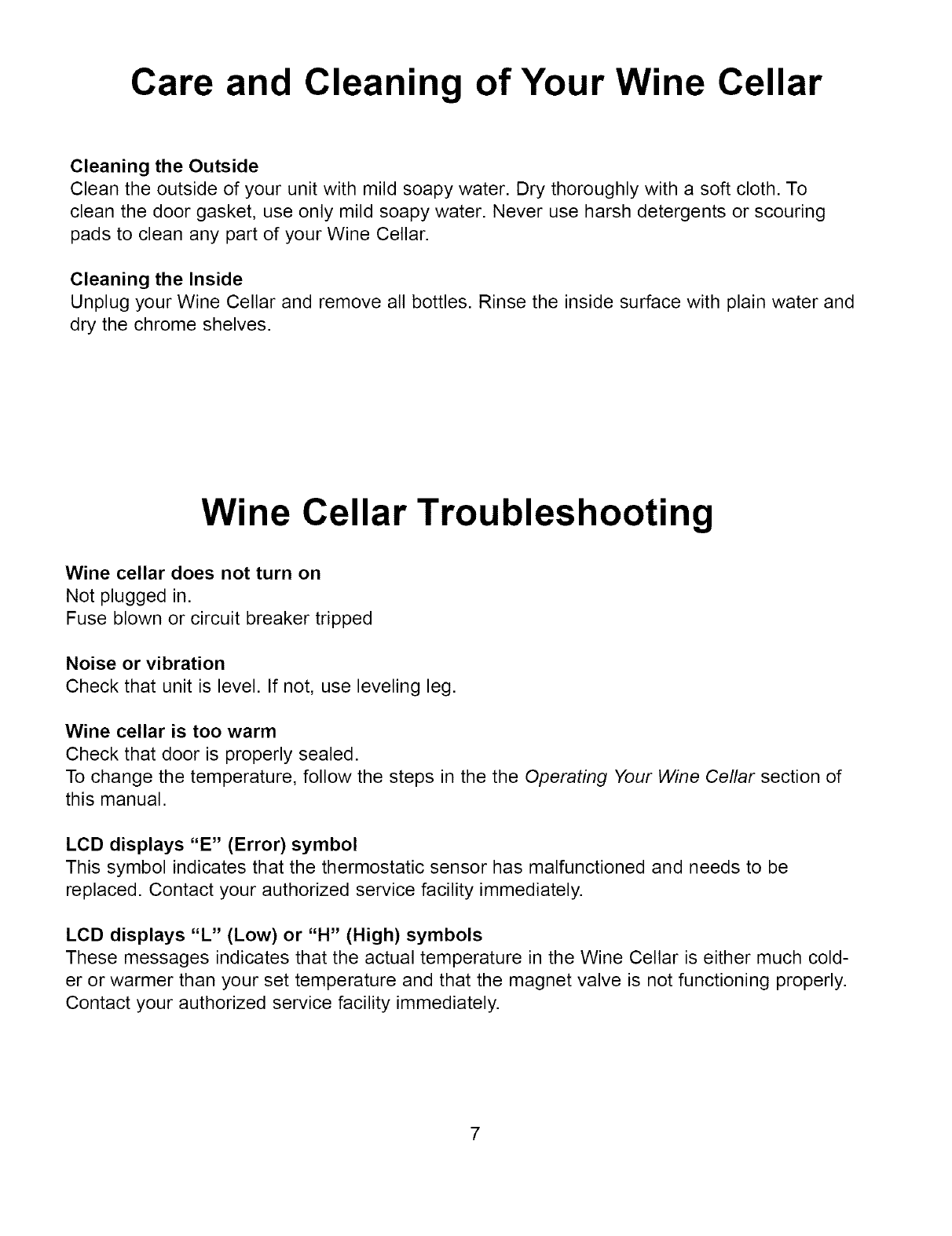

Care and Cleaning of Your Wine Cellar

Cleaning the Outside

Clean the outside of your unit with mild soapy water. Dry thoroughly with a soft cloth. To

clean the door gasket, use only mild soapy water. Never use harsh detergents or scouring

pads to clean any part of your Wine Cellar.

Cleaning the Inside

Unplug your Wine Cellar and remove all bottles. Rinse the inside surface with plain water and

dry the chrome shelves.

Wine Cellar Troubleshooting

Wine cellar does not turn on

Not plugged in.

Fuse blown or circuit breaker tripped

Noise or vibration

Check that unit is level. If not, use leveling leg.

Wine cellar is too warm

Check that door is properly sealed.

To change the temperature, follow the steps in the the Operating Your Wine Cellar section of

this manual.

LCD displays "E" (Error) symbol

This symbol indicates that the thermostatic sensor has malfunctioned and needs to be

replaced. Contact your authorized service facility immediately.

LCD displays "L" (Low) or "H" (High) symbols

These messages indicates that the actual temperature in the Wine Cellar is either much cold-

er or warmer than your set temperature and that the magnet valve is not functioning properly.

Contact your authorized service facility immediately.

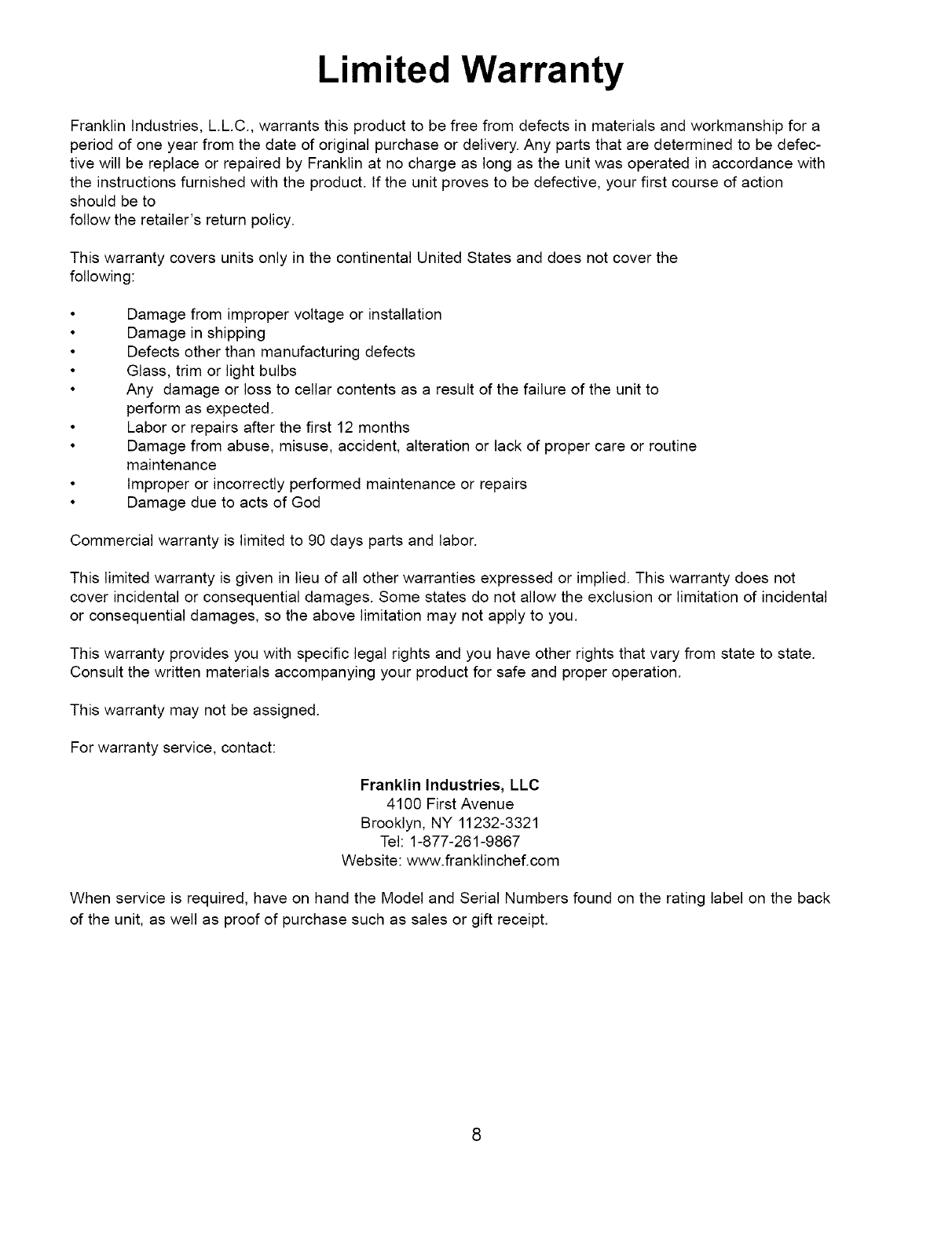

Limited Warranty

Franklin Industries, EL.C, warrants this product to be free from defects in materials and workmanship for a

period of one year from the date of original purchase or delivery. Any parts that are determined to be defec-

tive will be replace or repaired by Franklin at no charge as long as the unit was operated in accordance with

the instructions furnished with the product. If the unit proves to be defective, your first course of action

should be to

follow the retailer's return policy.

This warranty covers units only in the continental United States and does not cover the

following:

Damage from improper voltage or installation

Damage in shipping

Defects other than manufacturing defects

Glass, trim or light bulbs

Any damage or loss to cellar contents as a result of the failure of the unit to

perform as expected.

Labor or repairs after the first 12 months

Damage from abuse, misuse, accident, alteration or lack of proper care or routine

maintenance

Improper or incorrectly performed maintenance or repairs

Damage due to acts of God

Commercial warranty is limited to 90 days parts and labor.

This limited warranty is given in lieu of all other warranties expressed or implied. This warranty does not

cover incidental or consequential damages. Some states do not allow the exclusion or limitation of incidental

or consequential damages, so the above limitation may not apply to you.

This warranty provides you with specific legal rights and you have other rights that vary from state to state.

Consult the written materials accompanying your product for safe and proper operation.

This warranty may not be assigned.

For warranty service, contact:

Franklin Industries, LLC

4100 First Avenue

Brooklyn, NY 11232-3321

Tel: 1-877-261-9867

Website: www.franklinchef.com

When service is required, have on hand the Model and Serial Numbers found on the rating label on the back

of the unit, as well as proof of purchase such as sales or gift receipt.

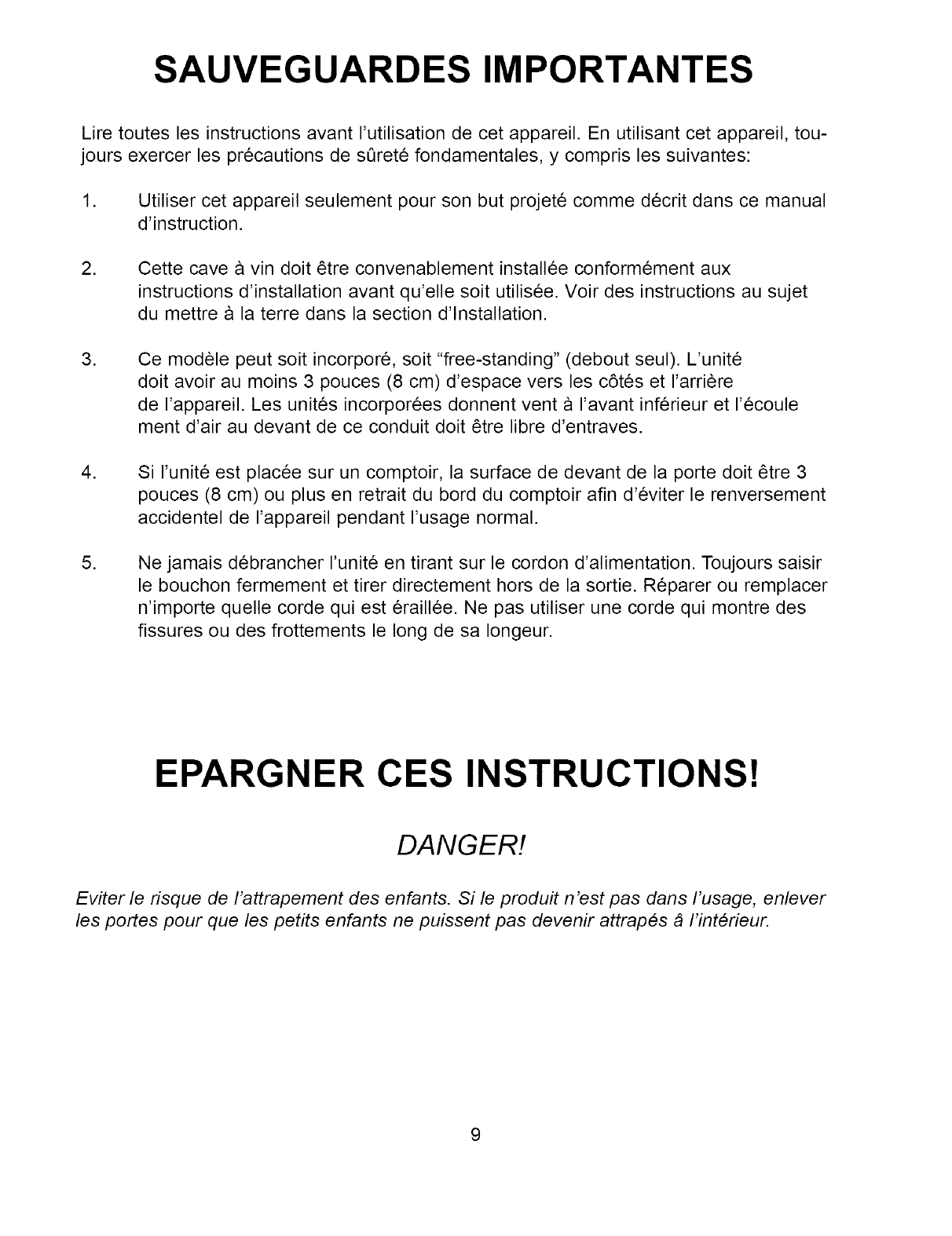

SAUVEGUARDES IMPORTANTES

Lire toutes les instructions avant I'utilisation de cet appareil. En utilisant cet appareil, tou-

jours exercer les pr6cautions de sQret6 fondamentales, y compris les suivantes:

,Utiliser cet appareil seulement pour son but projet6 comme d6crit dans ce manual

d'instruction.

,Cette cave & vin doit etre convenablement install6e conform6ment aux

instructions d'installation avant qu'elle soit utilis6e. Voir des instructions au sujet

du mettre & la terre dans la section d'lnstallation.

,Ce mod¢le peut soit incorpor6, soit "free-standing" (debout seul). L'unit6

doit avoir au moins 3 pouces (8 cm) d'espace vers les c6t6s et I'arriCre

de I'appareil. Les unites incorpor6es donnent vent a I'avant inf6rieur et 1'6coule

ment d'air au devant de ce conduit doit 6tre libre d'entraves.

,Si I'unit6 est plac6e sur un comptoir, la surface de devant de la porte doit etre 3

pouces (8 cm) ou plus en retrait du bord du comptoir afin d'6viter le renversement

accidentel de I'appareil pendant I'usage normal.

,Ne jamais d6brancher I'unit6 en tirant sur le cordon d'alimentation. Toujours saisir

le bouchon fermement et tirer directement hors de la sortie. R6parer ou remplacer

n'importe quelle corde qui est 6raill6e. Ne pas utiliser une corde qui montre des

fissures ou des frottements le long de sa Iongeur.

EPARGNER CES INSTRUCTIONS!

DANGER!

Eviter le risque de I'attrapement des enfants. Si le produ# n'est pas dans I'usage, enlever

les portes pour que les petits enfants ne puissent pas devenir attrap6s _I'int6rieur.

Table des mati_res

Sauveguardes importantes

Informations techniques

Positions des composants

Installation.

Fontionnement de la cave a vin

Soin et nettoyage

Depannage de la cave a vin

Garantie limitee

13-15

Informations Techniques

Mod¢le: FWC 100

Capacit6: 100 bouteilles

Alimentation 61ectrique: 115VCA ~ 60 Hz ~1.6A

Dimensions de la unit6: Largeur: 660 mm (26.0")

Profondeur: 775 mm (30.5")

Hauteur: 1520 mm (59.8")

Poids: 100 kg (220 livres)

Positions des Composants

Tableaux de contr61e

Serrures

Ventilateurs

(derriere des compartiments)

Portes avec verre

double-panneau

Compartiments pour le

stockage de vin

Etageres

Fentes de ventilation

Pieds

nivellement

Tableau de ContrSle

Mode

d'Alarme Fonctionnement

Marche/Arr6t et Regler

I'eclairage interne

Ecran a cristaux

liquides (LCD)

Hauffbas

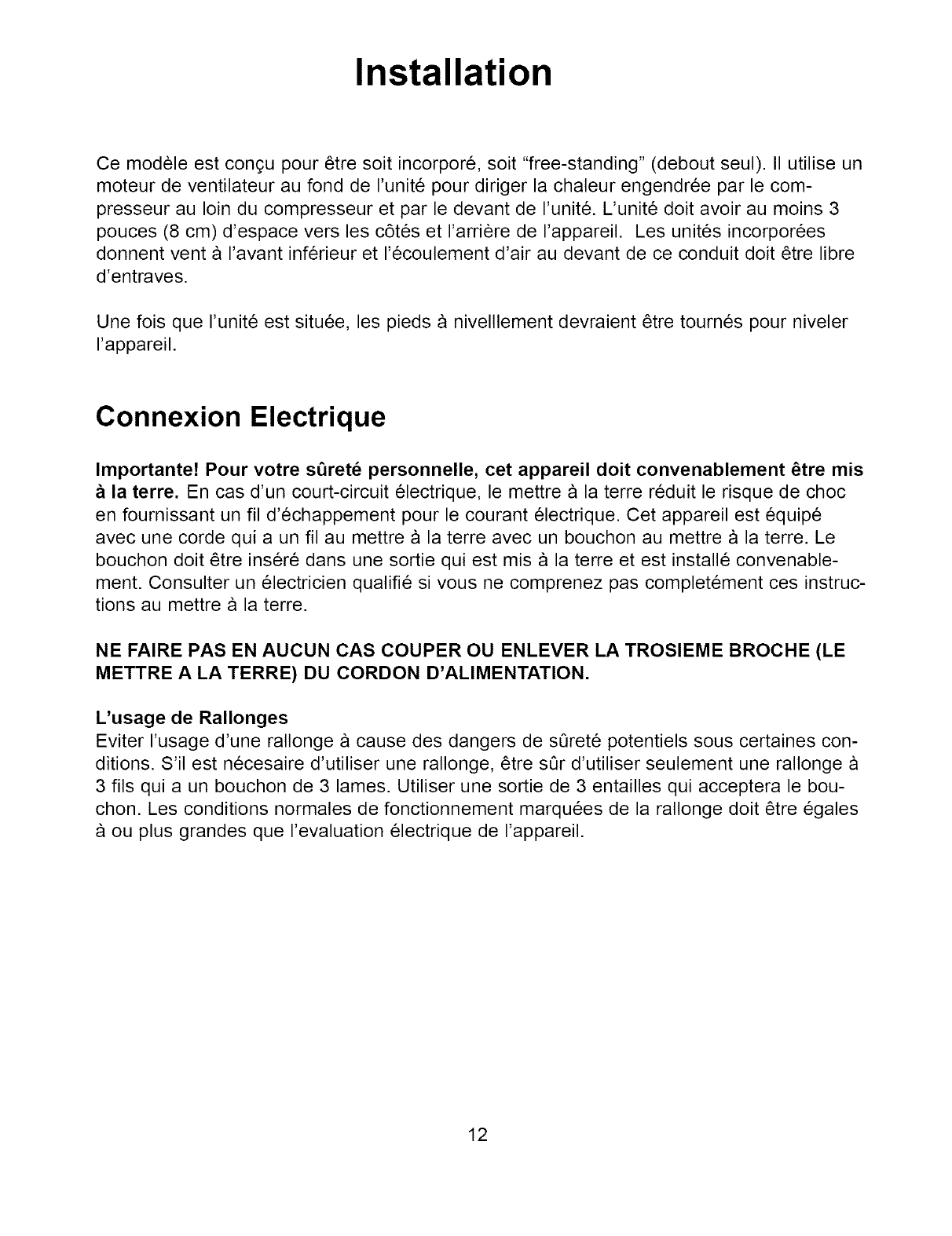

Installation

Ce mod¢le est congu pour etre soit incorpor6, soit "free-standing" (debout seul). II utilise un

moteur de ventilateur au fond de I'unit6 pour diriger la chaleur engendr6e par le com-

presseur au loin du compresseur et par le devant de I'unit6. L'unit6 doit avoir au moins 3

pouces (8 cm) d'espace vers les c6t6s et I'arriere de I'appareil. Les unites incorpor6es

donnent vent a I'avant inf6rieur et 1'6coulement d'air au devant de ce conduit doit 6tre libre

d'entraves.

Une fois que I'unit6 est situee, les pieds a nivelllement devraient 6tre tournes pour niveler

I'appareil.

Connexion Electrique

Importante! Pour votre s_rete personnelle, cet appareil doit convenablement _tre mis

la terre. En cas d'un court-circuit 61ectrique, le mettre a la terre r6duit le risque de choc

en fournissant un fil d'6chappement pour le courant 61ectrique. Cet appareil est 6quip6

avec une corde qui a un fil au mettre a la terre avec un bouchon au mettre a la terre. Le

bouchon doit etre ins6r6 dans une sortie qui est mis a la terre et est install6 convenable-

ment. Consulter un 61ectricien qualifi6 si vous ne comprenez pas complet6ment ces instruc-

tions au mettre a la terre.

NE FAIRE PAS EN AUCUN CAS COUPER OU ENLEVER LA TROSIEME BROCHE (LE

METTRE A LA TERRE) DU CORDON D'ALIMENTATION.

L'usage de Rallonges

Eviter I'usage d'une rallonge & cause des dangers de sQret6 potentiels sous certaines con-

ditions. S'il est necesaire d'utiliser une rallonge, 6tre sQr d'utiliser seulement une rallonge &

3 ills qui a un bouchon de 3 lames. Utiliser une sortie de 3 entailles qui acceptera le bou-

chon. Les conditions normales de fonctionnement marquees de la rallonge doit 6tre 6gales

ou plus grandes que I'evaluation 61ectrique de I'appareil.

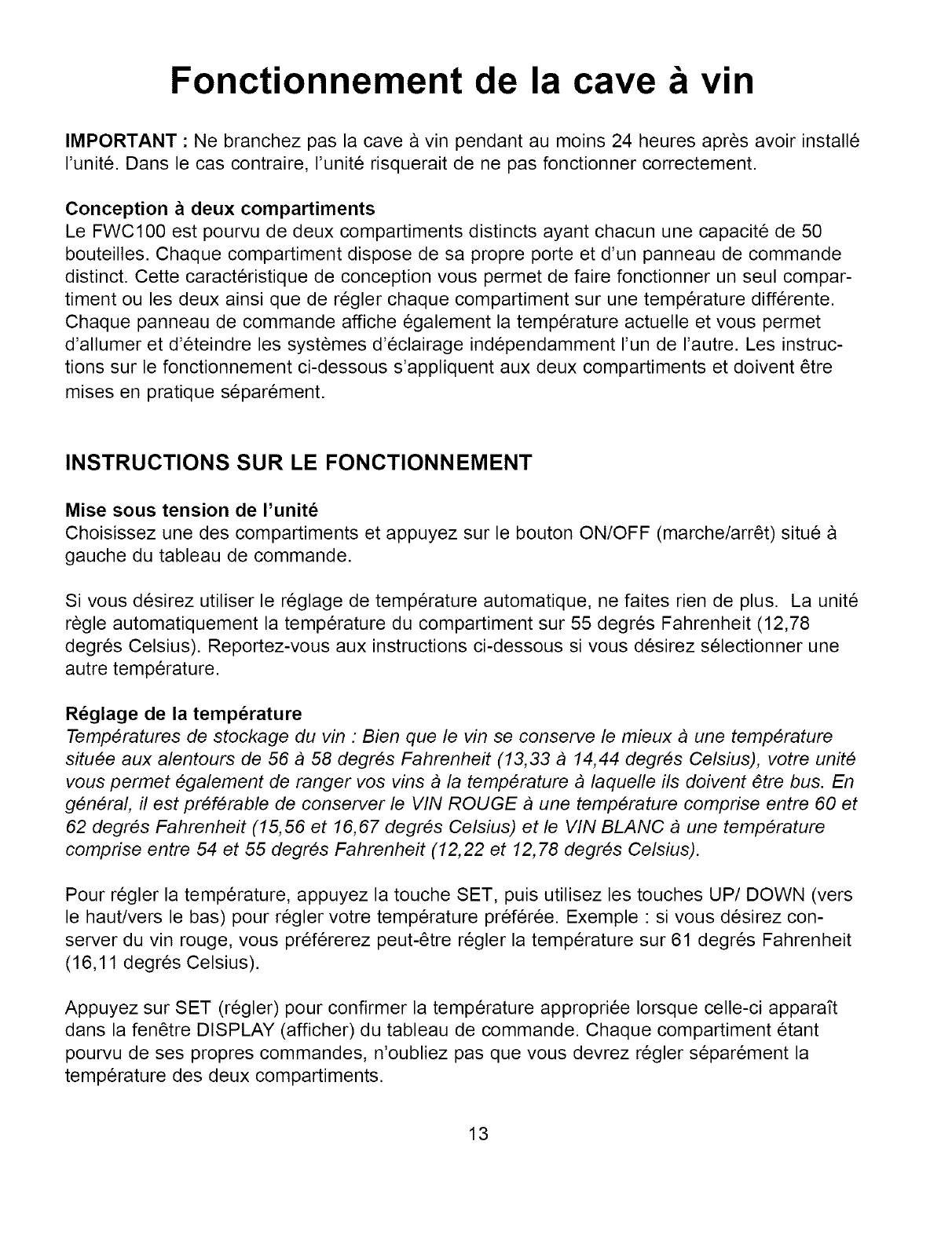

Fonctionnement de la cave avin

IMPORTANT : Ne branchez pas la cave & vin pendant au moins 24 heures apres avoir installe

I'unite. Dans le cas contraire, I'unite risquerait de ne pas fonctionner correctement.

Conception &deux compartiments

Le FWC100 est pourvu de deux compartiments distincts ayant chacun une capacite de 50

bouteilles. Chaque compartiment dispose de sa propre porte et d'un panneau de commande

distinct. Cette caracteristique de conception vous permet de faire fonctionner un seul compar-

timent ou les deux ainsi que de regler chaque compartiment sur une temperature differente.

Chaque panneau de commande affiche egalement la temperature actuelle et vous permet

d'allumer et d'eteindre les systemes d'eclairage independamment I'un de I'autre. Les instruc-

tions sur le fonctionnement ci-dessous s'appliquent aux deux compartiments et doivent etre

mises en pratique separement.

INSTRUCTIONS SUR LE FONCTIONNEMENT

Mise sous tension de I'unite

Choisissez une des compartiments et appuyez sur le bouton ON/OFF (marche/arret) situe &

gauche du tableau de commande.

Si vous desirez utiliser le reglage de temperature automatique, ne faites rien de plus. La unite

regle automatiquement la temperature du compartiment sur 55 degres Fahrenheit (12,78

degres Celsius). Reportez-vous aux instructions ci-dessous si vous desirez selectionner une

autre temperature.

Reglage de la temperature

Temperatures de stockage du vin : Bien que le vin se conserve le mieux a une temperature

situ6e aux alentours de 56 a 58 degr6s Fahrenheit (13,33 a 14,44 degr6s Celsius), votre unit6

vous permet 6galement de ranger vos vins a la temperature a laquelle ils doivent etre bus. En

general, il est preferable de conserver le VIN ROUGE a une temperature comprise entre 60 et

62 degres Fahrenheit (15,56 et 16,67 degres Celsius) et le VIN BLANC a une temperature

comprise entre 54 et 55 degres Fahrenheit (12,22 et 12,78 degres Celsius).

Pour regler la temperature, appuyez la touche SET, puis utilisez les touches UP/DOWN (vers

le haut/vers le bas) pour regler votre temperature preferee. Exemple : si vous desirez con-

server du vin rouge, vous prefererez peut-etre regler la temperature sur 61 degr6s Fahrenheit

(16,11 degr6s Celsius).

Appuyez sur SET (regler) pour confirmer la temperature appropriee Iorsque celle-ci apparaft

dans la fen6tre DISPLAY (afficher) du tableau de commande. Chaque compartiment etant

pourvu de ses propres commandes, n'oubliez pas que vous devrez regler separ6ment la

temperature des deux compartiments.

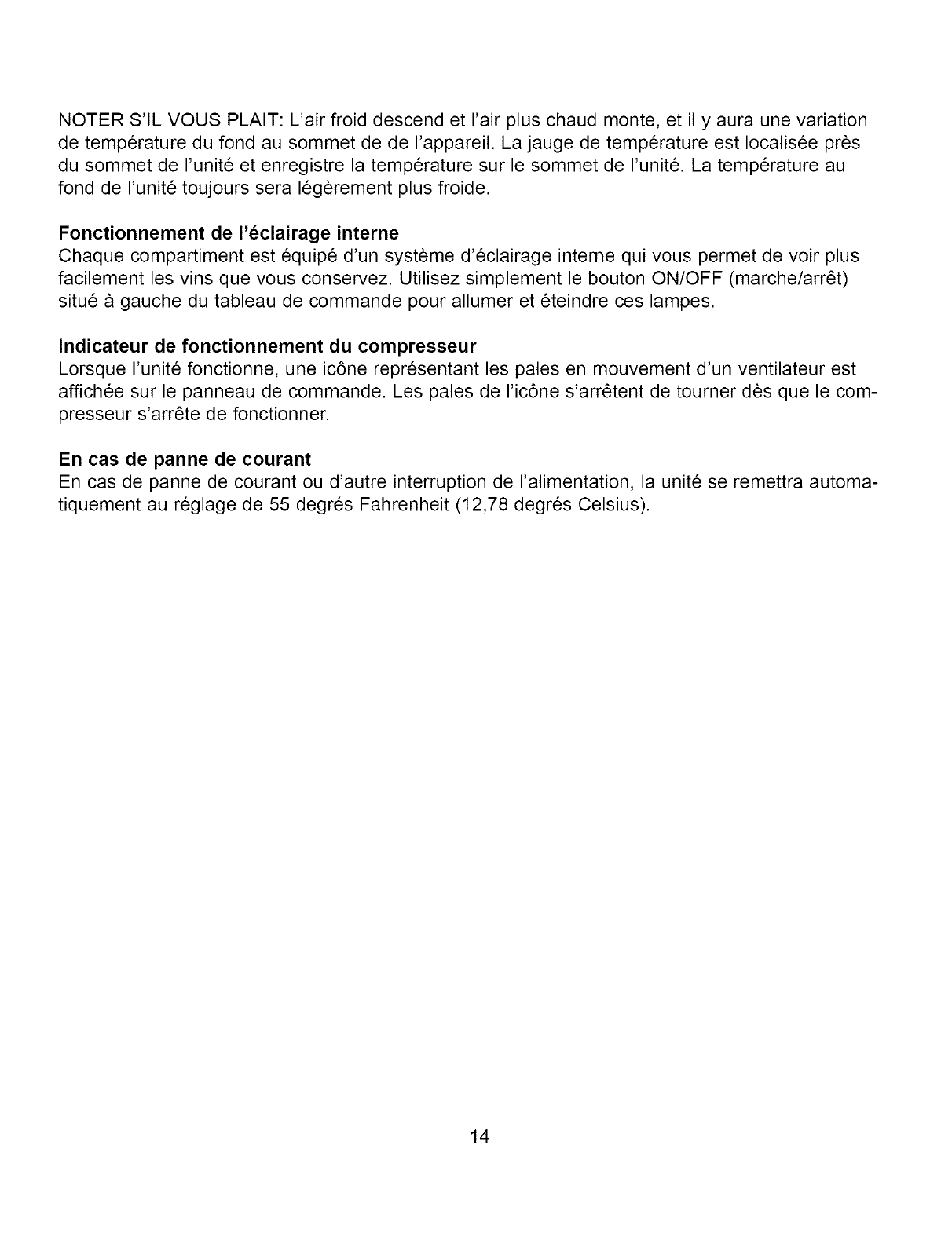

NOTER S'IL VOUS PLAIT: L'air froid descend et I'air plus chaud monte, et il y aura une variation

de temperature du fond au sommet de de I'appareil. La jauge de temperature est Iocalisee pres

du sommet de I'unite et enregistre la temperature sur le sommet de I'unit& La temperature au

fond de I'unite toujours sera legerement plus froide.

Fonctionnement de I'eclairage interne

Chaque compartiment est equipe d'un systeme d'eclairage interne qui vous permet de voir plus

facilement les vins que vous conservez. Utilisez simplement le bouton ON/OFF (marche/arret)

situe a gauche du tableau de commande pour allumer et eteindre ces lampes.

Indicateur de fonctionnement du compresseur

Lorsque I'unite fonctionne, une icene representant les pales en mouvement d'un ventilateur est

affichee sur le panneau de commande. Les pales de I'icene s'arretent de tourner des que le com-

presseur s'arrete de fonctionner.

En cas de panne de courant

En cas de panne de courant ou d'autre interruption de I'alimentation, la unite se remettra automa-

tiquement au reglage de 55 degres Fahrenheit (12,78 degres Celsius).

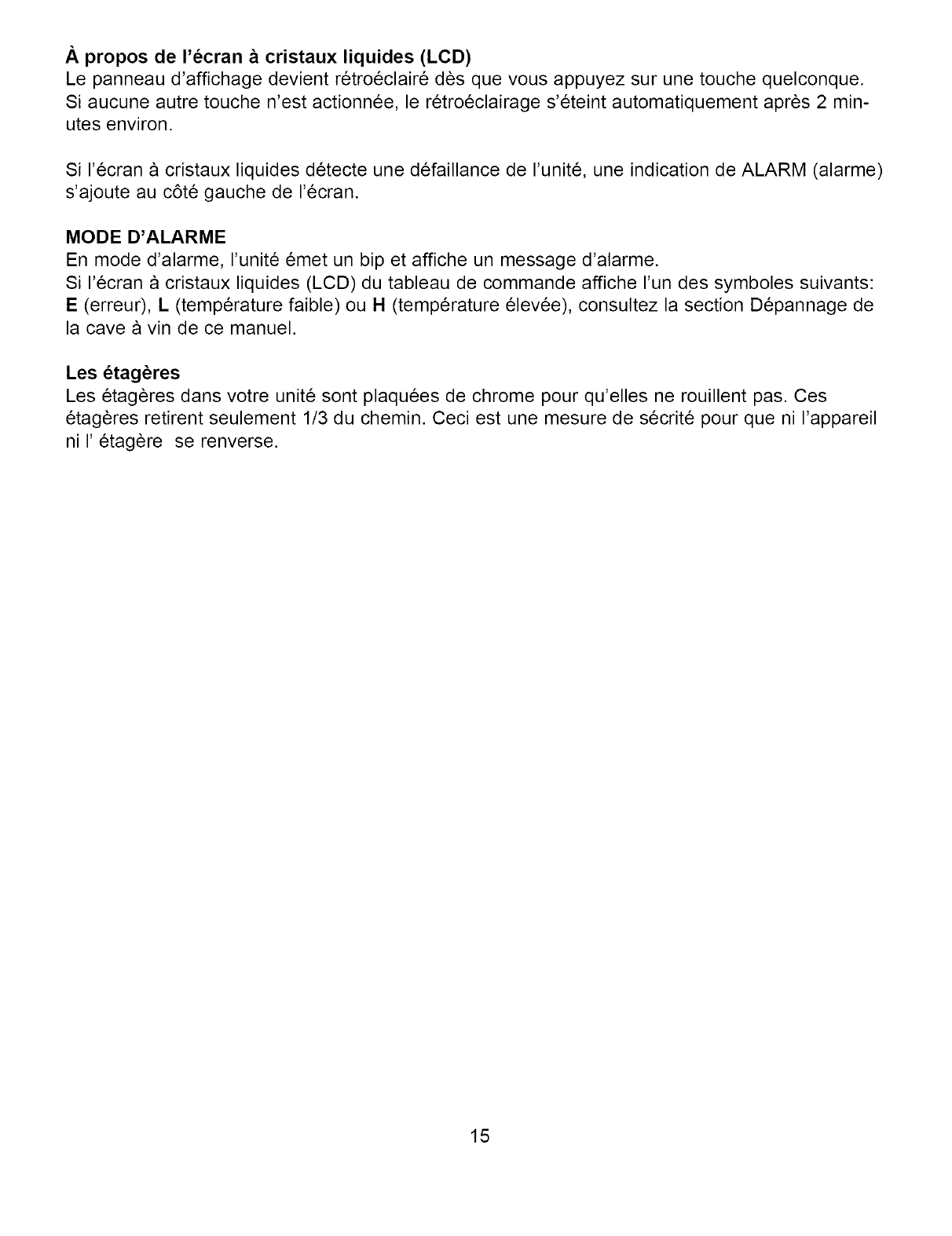

Apropos de I'ecran _cristaux liquides (LCD)

Le panneau d'affichage devient r6tro6clair6 des que vous appuyez sur une touche quelconque.

Si aucune autre touche n'est actionnee, le r6tro6clairage s'6teint automatiquement apr_s 2 min-

utes environ.

Si 1'6cran a cristaux liquides d6tecte une d6faillance de I'unit6, une indication de ALARM (alarme)

s'ajoute au c6t6 gauche de 1'6cran.

MODE D'ALARME

En mode d'alarme, I'unit6 6met un bip et affiche un message d'alarme.

Si 1'6cran a cristaux liquides (LCD) du tableau de commande affiche Fun des symboles suivants:

E (erreur), L (temperature faible) ou H (temperature 61ev6e), consultez la section D6pannage de

la cave a vin de ce manuel.

Les _tag_res

Les 6tag¢res dans votre unite sont plaquees de chrome pour qu'elles ne rouillent pas. Ces

6tag¢res retirent seulement 1/3 du chemin. Ceci est une mesure de s6crit6 pour que ni I'appareil

ni I' 6tag¢re se renverse.

Soin et nettoyage

Le nettoyage de I'exterieur

Nettoyer I'hors de votre appareil avec de I'eau douce et savonneuse. S6cher a fond avec un

tissu mou. Pour nettoyer le joint de la porte, utiliser seulement de I'eau douce et savonneuse.

Ne jamais utiliser d'abrasifs, de tampons r6curants ou de produits chimiques forts pour net-

toyer I'appareil.

Le nettoyage de I'interieur

D6brancher votre cave a vin et enlever toutes les bouteilles. Rincer la surface d'int6rieur

avec de I'eau ordinaire et s6cher les 6tageres chromees.

Ddpannage de la cave avin

Le rafraichisseur ne d_marre pas

Ce n'est pas branche.

Le plomb est saute ou le disjoncteur s'est declenche.

Bruit ou vibration

Verifier que I'appareil est de niveau. Si non, ajuster les pieds a nivellement.

Le rafraichisseur est trop chaud

Verifier que la porte est convenablement scellee.

L'ecran a cristaux liquide affiche le symbole <<E>>(erreur)

Ce symbole indique que la sonde thermostatique ne fonctionne pas correctement et doit 6tre

remplacee. Contactez immediatement votre centre de service apres-vente agree.

L'_cran _ cristaux liquides affiche le symbole <<L>>(temperature faible) ou

<<H>>(temperature elevee)

Ces symboles indiquent que la veritable temperature de la cave a vin est trop faible ou trop

elevee par rapport a la temperature que vous avez reglee et que I'electrovalve ne fonctionne

pas correctement. Contactez immediatement votre centre de service apres-vente agree.

Garantie limitee de Franklin Chef®

Franklin Industries, L.L.C., garantit que ce produit est libre de d6fectuosit6s des mat6riels

et de fabrication pour une p6riode d'une annee de la date d'achat original ou de la livrai-

son. N'importe quelles parties qui sont d6termin6es etre d6fectueses seront ou rem-

plac6es ou r6par6es par Franklin sans frais aussi Iongtemps que I'appareil a 6t6 op6r6 en

conformit6 avec les instructions fournies aved le produit.

Cette garantie couvre le unites seulement dans les Etats-Unis continentaux et ne couvre

pas le suivants:

Dommage de la tension impropre ou de I'installation

Dommage dans I'exp6dition

D6fauts autrement que les defaits de fabrication

Le verre, I'ornementation ou les lampes

N'importe quels dommages ou n'importe quelle perte aux contenus de la cave

comme le r6sulat d'echec de I'unit6 a s'acquitter comme pr6vu

La main-d'oeuvre ou les reparations aprCs les premiers 12 mois

Dommage de I'abus, I'usage impropre, I'accident, la modification ou le manque de

soin propre ou d'entretien ordinaire.

Entretien ou r6parations impropres ou ex6cut6s inexactement

D6g&ts grace aux actes de Dieu.

Cette garantie limit6e est donn6e au lieu de toutes autres garanties exprim6es ou sug-

g6r6es. Cette garantie ne couvre pas les dommages accidentels ou resultants. Cette

garantie ne couvre pas des pertes des d6t6rioration ou des dommages aux contenus du

rafrafchisseur a vin de Franklin Chef®.

Cette garantie vous fournit avec les droits 16gaux sp6cifiques et vous pouvez avoir

d'autres droits qui varient de 1'6tat a 1'6tat.

Cette garantie ne peut pas 6tre assignee.

Pour service a la garantie, prendre contact avec:

Franklin Industries, LLC

4100 First Avenue

Brooklyn, NY 11232-3321

Tel: 1-877-261-9867

Website: www.franklinchef.com

Lors de la requete de services, avoir sous la main les chiffres qui indiquent le mod¢le et le

num6ro de s6rie de I'appareil, graves sur la plaque d'identification a I'arriere de I'appareil,

ainsi que la preuve d'achat tel qu'un regu de vente ou de cadeau.

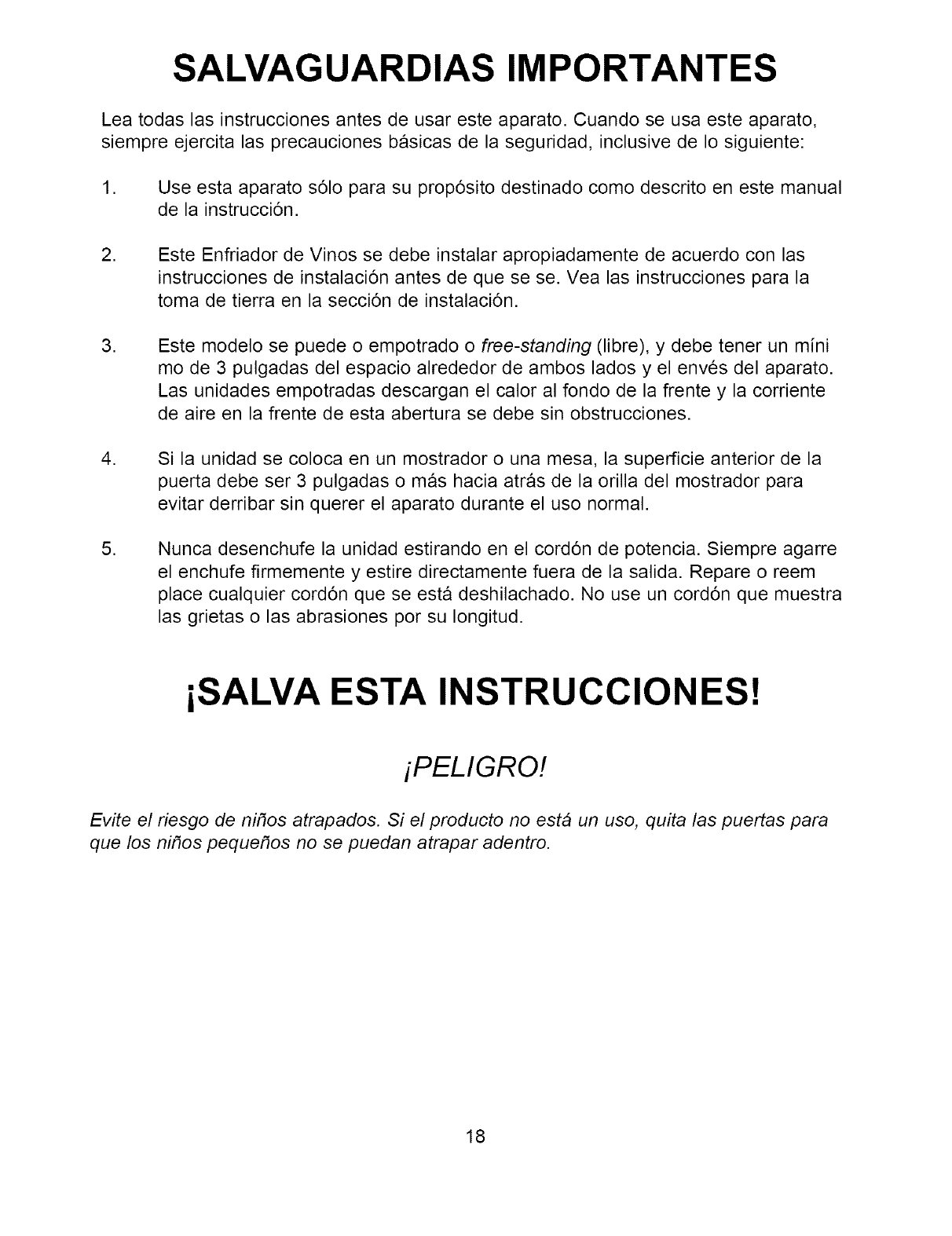

SALVAGUARDIAS IMPORTANTES

Lea todas las instrucciones antes de usar este aparato. Cuando se usa este aparato,

siempre ejercita las precauciones basicas de la seguridad, inclusive de Io siguiente:

,Use esta aparato s61o para su prop6sito destinado como descrito en este manual

de la instrucci6n.

,Este Enfriador de Vinos se debe instalar apropiadamente de acuerdo con las

instrucciones de instalaci6n antes de que se se. Vea las instrucciones para la

toma de tierra en la secci6n de instalaci6n.

,Este modelo se puede o empotrado o free-standing (libre), y debe tener un mini

mo de 3 pulgadas del espacio alrededor de ambos lados y el env6s del aparato.

Las unidades empotradas descargan el calor al fondo de la frente y la corriente

de aire en la frente de esta abertura se debe sin obstrucciones.

,Si la unidad se coloca en un mostrador o una mesa, la superficie anterior de la

puerta debe ser 3 pulgadas o mas hacia atras de la orilla del mostrador para

evitar derribar sin querer el aparato durante el uso normal.

,Nunca desenchufe la unidad estirando en el cord6n de potencia. Siempre agarre

el enchufe firmemente y estire directamente fuera de la salida. Repare o reem

place cualquier cord6n que se esta deshilachado. No use un cord6n que muestra

las grietas o las abrasiones por su Iongitud.

iSALVA ESTA INSTRUCCIONES!

iPELIGRO!

Evite el riesgo de ni_os atrapados. Si el producto no est_ un uso, quita las puertas para

que los ni_os peque_os no se puedan atrapar adentro.

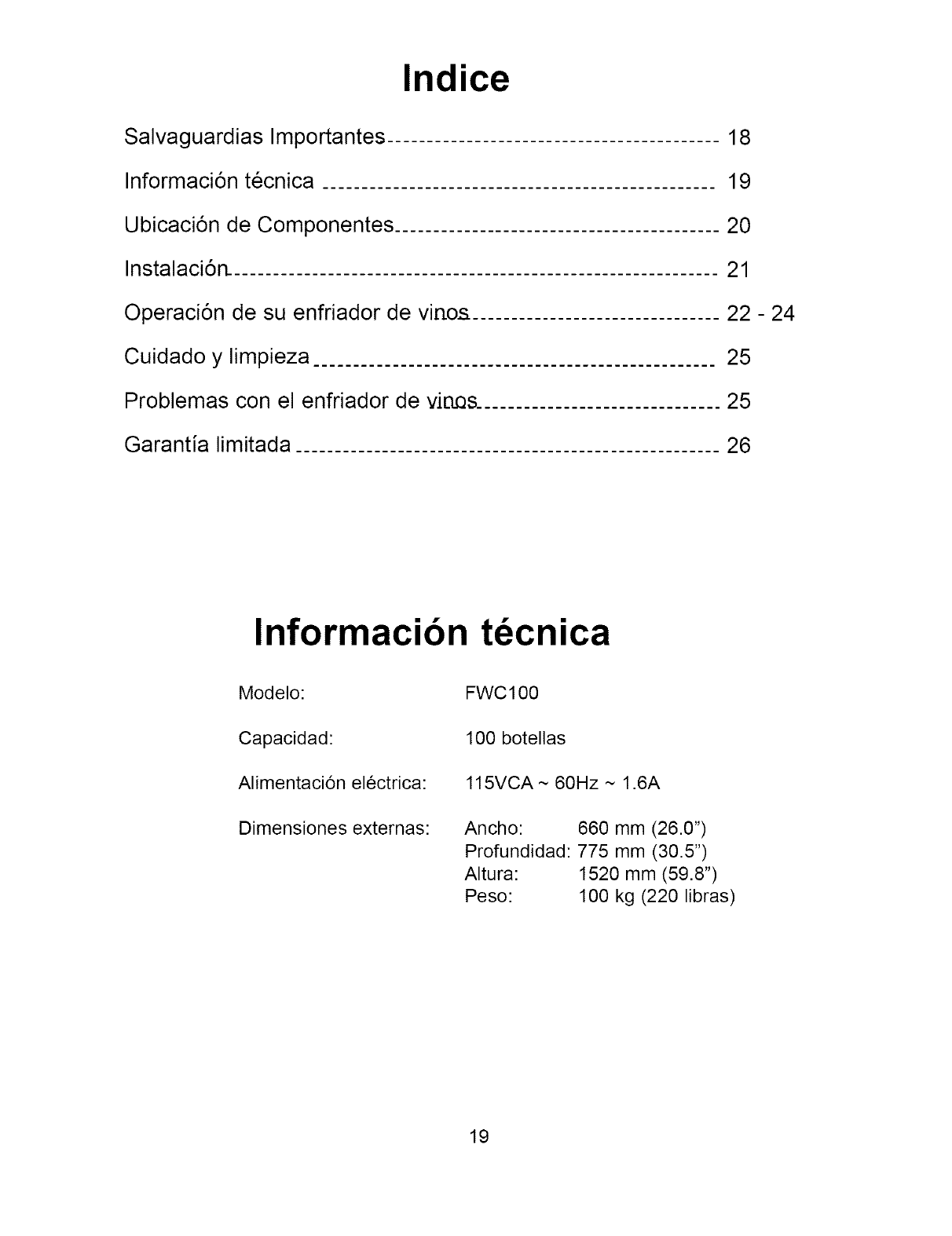

Indice

Salvaguardias Importantes ..............................

Informaci6n tecnica

Ubicaci6n de Componentes

Instalaci6n

Operaci6n de su enfriador de vinos

Cuidado y limpieza

Problemas con el enfriador de vio_QS.

Garantia limitada

22 - 24

Informacibn t cnica

Modelo: FWC100

Capacidad: 100 botellas

Alimentaci6n el6ctrica: 115VCA ~ 60Hz ~ 1.6A

Dimensiones externas: Ancho: 660 mm (26.0")

Profundidad: 775 mm (30.5")

Altura: 1520 mm (59.8")

Peso: 100 kg (220 libras)

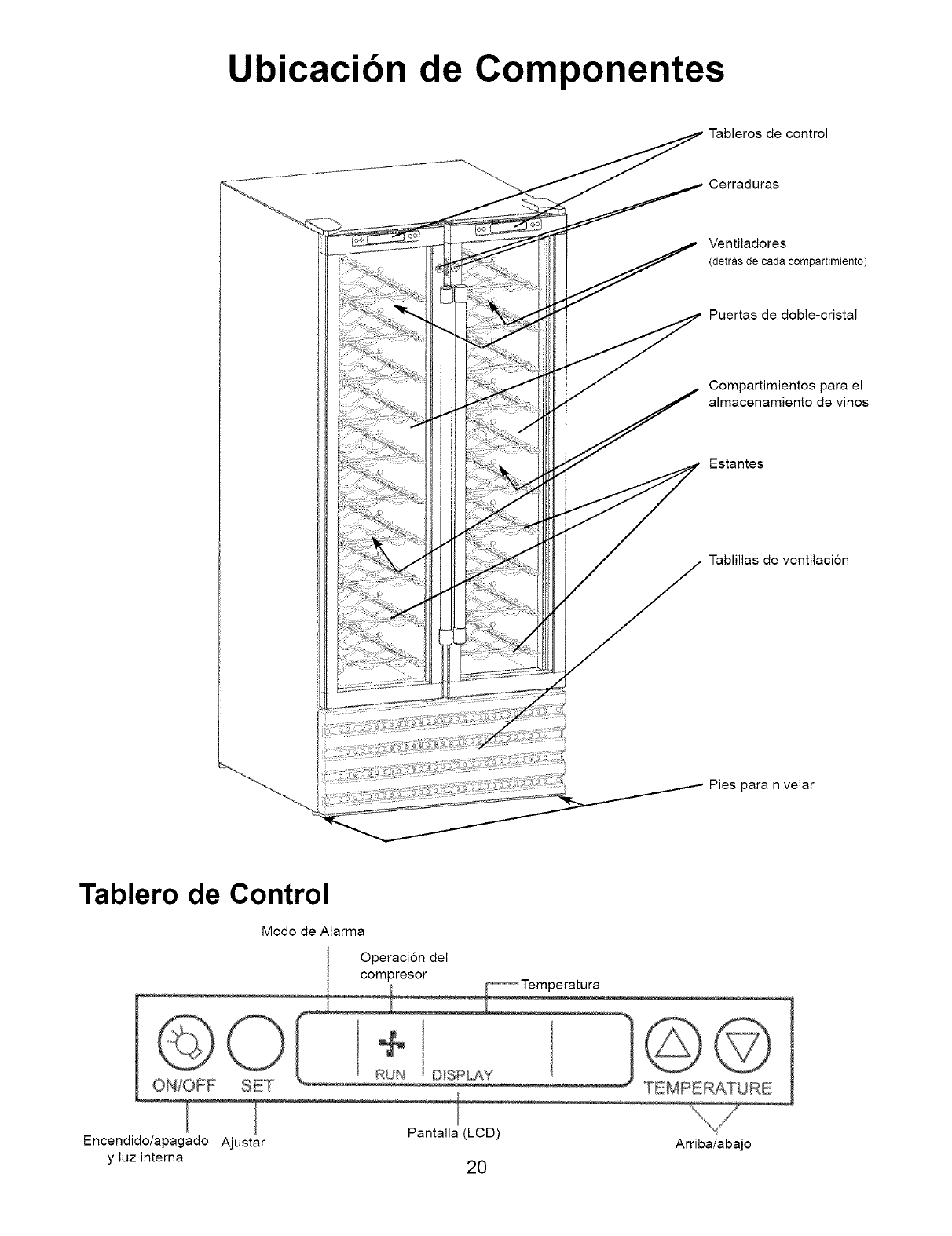

Ubicacibn de Componentes

control

Cerraduras

Ventiladores

(detras de cada compartimiento)

Puertas de doble-cristal

Compartimientos para el

almacenamiento de vinos

Estantes

Tablillas de ventilaci6n

Pies para nivelar

Tablero de Control

Modo de Alarma

Encendido/apagado Ajustar

y luz interna

Pantalla (LCD)

Arribaiabajo

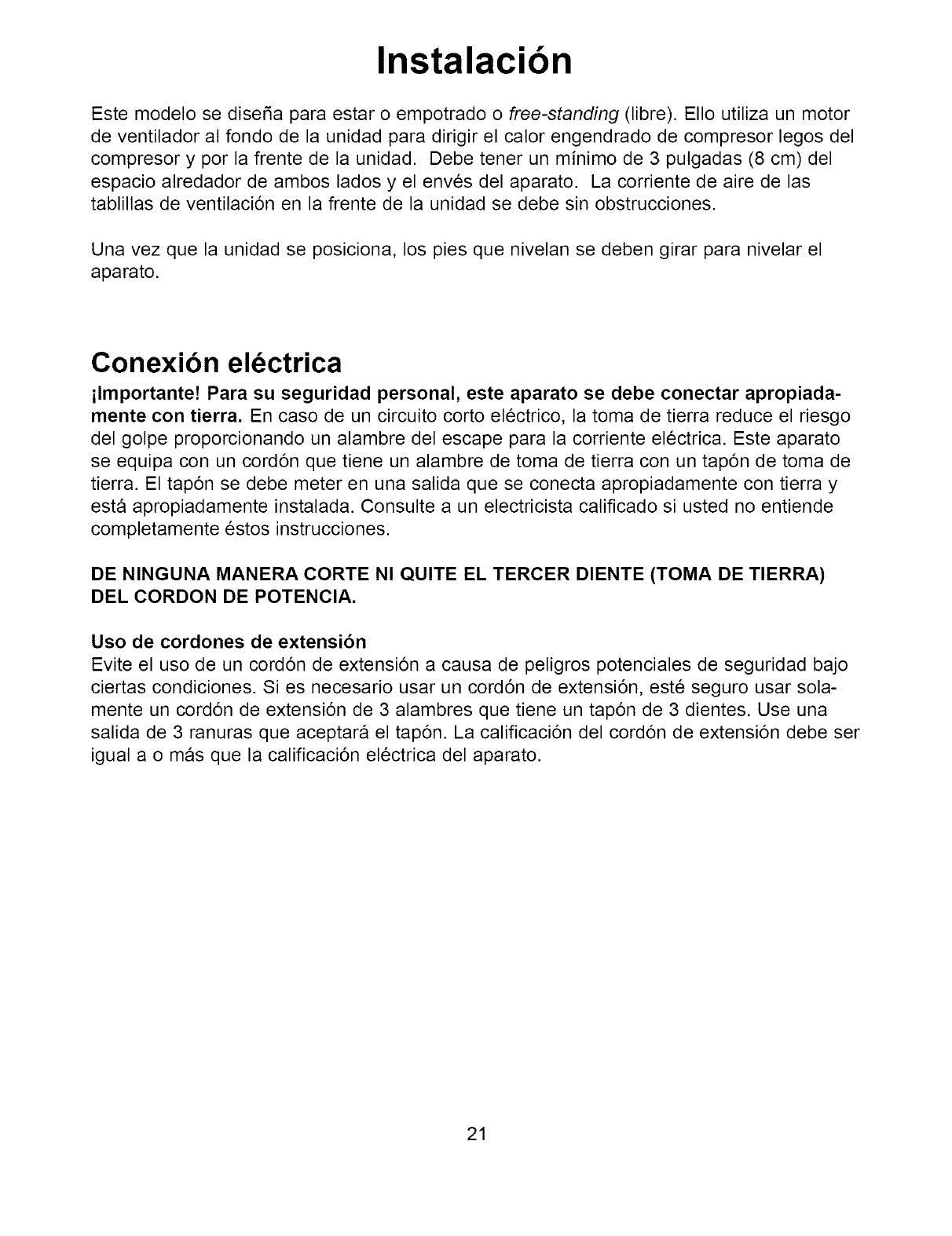

Instalacibn

Este modelo se disefia para estar o empotrado o free-standing (libre). EIIo utiliza un motor

de ventilador al fondo de la unidad para dirigir el calor engendrado de compresor legos del

compresor y por la frente de la unidad. Debe tener un minimo de 3 pulgadas (8 cm) del

espacio alredador de ambos lados y el env6s del aparato. La corriente de aire de las

tablillas de ventilaci6n en la frente de la unidad se debe sin obstrucciones.

Una vez que la unidad se posiciona, los pies que nivelan se deben girar para nivelar el

aparato.

Conexion electrica

ilmportante! Para su seguridad personal, este aparato se debe conectar apropiada-

mente con tierra. En caso de un circuito corto electrico, la toma de tierra reduce el riesgo

del golpe proporcionando un alambre del escape para la corriente electrica. Este aparato

se equipa con un cord6n que tiene un alambre de toma de tierra con un tap6n de toma de

tierra. El tap6n se debe meter en una salida que se conecta apropiadamente con tierra y

est& apropiadamente instalada. Consulte a un electricista calificado si usted no entiende

completamente 6stos instrucciones.

DE NINGUNA MANERA CORTE NI QUITE EL TERCER DIENTE (TOMA DE TIERRA)

DEL CORDON DE POTENCIA.

Uso de cordones de extensi6n

Evite el uso de un cord6n de extensi6n a causa de peligros potenciales de seguridad bajo

ciertas condiciones. Si es necesario usar un cord6n de extensi6n, est6 seguro usar sola-

mente un cord6n de extensi6n de 3 alambres que tiene un tap6n de 3 dientes. Use una

salida de 3 ranuras que aceptara el tap6n. La calificaci6n del cord6n de extensi6n debe ser

igual a o mas que la calificaci6n electrica del aparato.

Operacibn de su enfriador de vinos

IMPORTANTE: No enchufe el enfriador de vinos durante por Io menos 24 horas despu6s de

colocar la unidad en posici6n. La falta de observar este requisito podra conducir a fallas de

funcionamiento de la unidad.

Dise_o de dos compartimentos

El modelo FWC100 tiene dos compartimentos individuales, cada uno con una capacidad para

50 botellas. Cada compartimiento tiene su propia puerta y tablero de control individuales. Esta

caracteristica de disefio le permite operar uno o ambos compartimentos y tambien le permite

fijar temperaturas distintas para cada compartimento. Cada tablero de control tambi6n mues-

tra la temperatura actual y le permite encender y apagar las luces interiores independiente-

mente. Las instrucciones de operaci6n a continuaci6n se aplican a ambos compartimentos y

deben implementarse individualmente.

INSTRUCCIONES DE OPERACION

Encendido de la unidad

Escoja uno de los compartimientos y pulse el bot6n de encendido/apagado ON/OFF, situado

en el lado izquierdo del tablero de control.

Si desea usar el ajuste de Temperatura Automatica, no haga nada adem&s. La unidad fijara la

temperatura automaticamente a 55 grados Fahrenheit (13 grados centigrado). Si desea fijar

otra temperatura, consulte las instrucciones abajo.

Ajuste de temperatura

Temperaturas de almacenamiento de vino: Si bien los vinos se guardan mejor a temperaturas

de alrededor de 56 a 58 grados Fahrenheit, su unidad tambi6n le permite guardar el vino a la

temperatura de consumo. Por Io general, el VINO TINTO debe guardarse a 60 a 62 grados

Fahrenheit y el VINO BLANCO, que por Io general se sirve enfriado, debe mantenerse a 54 a

55 grados Fahrenheit.

Para ajustar la temperatura, pulse SET y luego use las teclas de UP/DOWN para navegar

hasta la temperatura preferida. Ejemplo: Siesta guardando vino tinto, podra fijar una

temperatura de 61 grados Fahrenheit.

Cuando aparezca la temperatura correcta en la PANTALLA del tablero de control, pulse SET

para confirmar. Recuerde que cada compartimento tiene controles individuales, asi que tendra

que ajustar las temperaturas en ambos compartimientos individualmente.

FAVOR DE NOTAR: El aire frio se caiga y el aire mas caliente se levanta, y habra una variaci6n

de la temperatura del fondo a la cima de la unidad. El calibrador de la temperatura se Iocaliza

cerca de la cima de la unidad y registra la temperatura encima de la unidad. La temperatura en

el fondo de la unidad siempre sera levemente mas fria.

Operaci6n de las luces internas

Cada compartimiento tiene una luz intema para que le sea mas facil de ver los vinos que ha

guardado. Para encender o apagar estas luces, simplemente use el bot6n de encendido/apaga-

do ON/OFF situado en el lado izquierdo del panel de control.

Indicador de operaci6n del compresor

Cuando su unidad esta en operaci6n, el tablero de control mostrara un icono en movimiento que

representa las paletas giratorias de un ventilador. Si el compresor deja de funcionar, el icono

dejara de girar.

Si hay una perdida de electricidad

Si la unidad sufre una p6rdida de electricidad o cualquier otra interrupci6n, ella se ajustara

automaticamente a la temperatura de 55 grados Fahrenheit (13 grados centigrado) cuando la

potencia regrese.

Acerca de la Pantalla de Cristal Liquido (LCD)

Cuando pulsa cualquier tecla, aparecera una luz de rondo en la Pantalla. Si no se pulsa otra

tecla, la luz de rondo se apagara automaticamente despues de alrededor de 2 minutos.

Si el sensor encuentra una falla en la unidad, aparecera una indicaci6n de ALARM [ALARMA], al

lado izquierdo de la pantalla.

MODO DE ALARMA

En el Modo de Alarma, la unidad emitira un pitido y mostrara un mensaje de alarma.

Si la Pantalla de Cristal Liquido (LCD) en el tablero de control muestra cualquiera de los

siguientes simbolos: E, L o H [ERROR, TEMP. BAJA o TEMP. ALTA], consulte la secci6n de

Identificaci6n y Resoluci6n de Problemas con el Enfriador de Vinos de este manual.

Estanteria

Los estantes en su unidad son chapados de cromo para que no se oxiden. Estos estantes se

sacan solamente 1/3. Esta es una caracteristica de la seguridad para que ni la maquina ni el

estante vuelquen.

Cuidado y limpieza

Para limpiar el exterior

Limpie el exterior de su unidad con agua templada y jabonosa. Seque completamente con

una tela suave. Para limpiar la junta de la puerta, use solamente agua templada y jabonosa.

Nunca use limpiadores asperos ni almohadillas que friegan para limpiar cualquier parte de su

enfriador.

Para limpiar el interior

Desenchufe su enfriador de vinos y quite todas las botellas. Enjuague la superficie del inte-

rior con agua pura y seque las bandejas de cromo.

Identificacibn y Resolucibn de Problemas

con el Enfriador de Vinos

El enfriador no prende

No se conect6.

El fusible se esta quemado o el cortocircuito esta disparado.

El ruido o la vibraci6n

Verifique que la unidad esta plana. Si no, ajuste los pies para nivelar.

El enfriador est_ demasiado caliente

Verifique esa puerta se sella apropiadamente.

La pantalla LCD muestra el simbolo "E" [ERROR]

Este simbolo indica un malfuncionamiento del sensor termostatico y debe ser

reemplazado. Comuniquese inmediatamente con su centro de servicio autorizado.

La pantalla LCD muestra el simbolo "L" o "H" [TEMP. BAJA o TEMP. ALTA]

Estos simbolos indican que la temperatura efectiva dentro del Enfriador de Vinos es

mucho mas fria o mucho mas caliente que la temperatura ajustada y que la valvula

de iman no funciona correctamente. Comuniquese inmediatamente con su centro de

servicio autorizado.

Garantia limitada de Franklin Chef®

Franklin Industries, L.L.C., garantiza que este producto esta libre de defectos en materias

y destreza por un periodo de un a_o de la fecha original de compra o de entrega del pro-

ducto. Cualquier parte que se determina a ser defectuosa sera reemplazada o sera

reparada por Franklin en ningQn costo tan largo como la unidad fue operado de acuerdo

con las instrucciones inclusas con el producto.

Esta garantia cubre solamente unidades en los Estados Unidos continentales y no cubre

los siguientes:

Da_o del voltaje ni la instalaci6n impropios

Da_o en el envio

Defectos de otra manera que los defectos de fabricaci6n

El vidrio, la adorno o las bombillas

Cualquier da_o o p6rdida al contenido del enfriador como el resultado del fracaso

della unidad a funcionar como esperado

El trabajo o las reparaciones despues de los primeros 12 meses

Da_o del abuso, el maltrato, el accidente, la modificaci6n o la falta de cuidado

apropiado o de mantenimiento rutinario.

Conservaci6n o reparaciones impropias o ejecutadas inexactamente

Da_os debidos a actos de la naturaleza.

Esta garantia comercial esta limitada a 90 dias para parates y trabajo.

Esta garantia limitada se da en vezdet ttodas las otras garantias expresadas o implicitas.

Esta garantia no cubre los da_os casuales ni consiguientes. Esta garantia no cubre

ningunas p6rdidas de la putrefacci6n ni de los da_os al contenido del enfriador de vinos

de Franklin Chef®.

Esta garantia Io provee con derechos legales especificos y usted puede tener otros

derechos que varian de estado a estado.

Esta garantia no se puede asignar.

Para servicio de la garantia, p6ngase en contacto con:

Franklin Industries, LLC

4100 First Avenue

Brooklyn, NY 11232-3321

Tel: 1-877-261-9867

Website: www.franklinchef.com

Para solicitar servicios de garantia, es necesario tener los nQmeros de Modelo y de Serie,

que se pueden encontrar en la etiqueta de datos en la parte de atras de la maquina, asi

como tambi6n una prueba de la compra tal como un recibo de ventas o de obsequio.

FWCl00-OM-EFS-1 26 Printed in China

FRANKLIN CHEF Wine Cooler Manual L0608061

Navigation menu

Versions of this User Manual:

Views

Navigation
