PN 2572573

July 2006, Rev. 1, 2/07 (Norwegian)

© 2006, 2007 Fluke Corporation. All rights reserved. Printed in China.

All product names are trademarks of their respective companies.

114, 115, and 117

True-rms Multimeters

Bruksanvisning

BEGRENSET GARANTI OG ANSVARSBEGRENSNING

Dette Fluke-produktet er garantert uten defekter i materiale og utførelse i tre år fra

kjøpedatoen. Denne garantien omfatter ikke sikringer, engangsbatterier, skader som

skyldes uhell, forsømmelse, misbruk, endringer, forurensning, unormale

betjeningsforhold eller unormal håndtering. Mellomhandlere har ikke rett til å

forlenge noen garanti på vegne av Fluke. For å få garantiservice må nærmeste

autoriserte servicesenter for Fluke kontaktes med anmodning om tillatelse til retur,

og deretter må produktet sendes til vedkommende servicesenter sammen med en

beskrivelse av problemet.

DENNE GARANTIEN ER DITT ENESTE RETTSMIDDEL. DET YTES INGEN ANDRE

GARANTIER SOM F.EKS. EGNETHET FOR ET BESTEMT FORMÅL,VERKEN

DIREKTE ELLER UNDERFORSTÅTT. FLUKE SKAL IKKE VÆRE ANSVARLIG FOR

NOEN SPESIELLE, INDIREKTE, TILFELDIGE ELLER FØLGESKADER SAMT TAP,

UANSETT ÅRSAK ELLER TEORI. Da noen stater eller land ikke tillater utelukkelse

eller begrensninger av en underforstått garanti, tilfeldige skader eller følgeskader, kan

det forekomme at slike begrensninger i ansvar ikke gjelder for ditt vedkommende.

Fluke Corporation

P.O. Box 9090

Everett, WA 98206-9090

USA

Fluke Europe B.V.

P.O. Box 1186

5602 BD Eindhoven

Nederland

11/99

1

True-rms Multimeters

Innledning

Fluke modell 114, modell 115 og modell 117 er

multimetre med visning av sann effektivverdi (i det

følgende kalt "Måleinstrument") med batteri, et display med

visning opp til 6000 og et søylediagram. Denne håndboka

gjelder for alle tre modeller. Samtlige figurer viser

modell 117.

Disse måleinstrumentene er i samsvar med standardene

CAT III IEC 61010-1, 2. utgave. IEC 61010-1, 2. utgaves

sikkerhetsstandard definerer fire målekategorier (CAT I

til IV) basert på farenivået for transiente impulser.

Måleinstrumenter i CAT III er konstruert med tanke på

vern mot transienter i faste utstyrsinstallasjoner

på fordelingsnivå.

Ta kontakt med Fluke

Fluke kan kontaktes på følgende numre:

USA: 1-888-99-FLUKE (1-888-993-5853)

Canada: 1-800-36-FLUKE (1-800-363-5853)

Europa: +31 402-675-200

Japan: +81-3-3434-0181

Singapore +65-738-5655

Overalt i verden: +1-425-446-5500

Besøk Flukes nettside www.fluke.com.

Registrer måleinstrumentet på register.fluke.com.

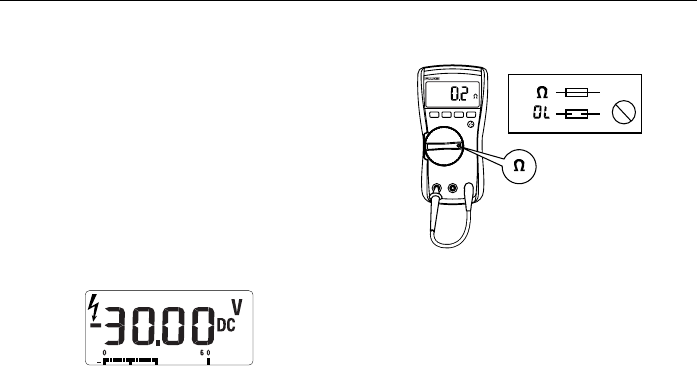

Risikabel spenning

Symbolet Y vises for å varsle om potensiell farlig

spenning når måleinstrumentet registrerer en

spenning på minst 30 volt eller viser at det er

spenningsoverlast (OL). Ved frekvensmålinger over

1 kHz har symbolet Y ingen betydning.

Varsel om prøveledninger

XWAdvarsel

Det er fare for personskader eller

skader på måleinstrumentet dersom

det forsøkes å måle med en ledning

koblet til feil klemme.

LEAd vises et øyeblikk og det høres en pipetone når

du flytter dreievelgeren til eller fra en av stillingene A.

Dette er en påminnelse om å kontrollere at

prøveledningene er koblet til de riktige klemmene.

114, 115, and 117

Bruksanvisning

2

Opplysninger om sikkerhet

Symbolet "XWAdvarsel" angir farlige situasjoner og handlinger som kan medføre personskade eller død.

Symbolet "WObs" angir situasjoner og handlinger som kan skade måleinstrumentet eller utstyret som testes.

Gjør slik for å unngå elektrisk støt eller personskade:

• Bruk bare måleinstrumentet som forklart i denne håndboka, ellers kan beskyttelsen som

måleinstrumentet gir, bli svekket.

• Bruk ikke måleinstrumentet eller prøveledningene dersom de har synlige skader, eller

dersom måleinstrumentet ikke virker som det skal.

• Bruk riktige tilkoblingsklemmer, velgerstillinger og måleområder.

• Kontroller hvordan måleinstrumentet virker ved å måle en kjent spenning. Send

måleinstrumentet til service hvis du er i tvil.

• Det må ikke tilkobles høyere spenninger enn den merkespenningen som er angitt på

måleinstrumentet, mellom klemmene eller mellom en klemme og jord.

• Vær forsiktig med spenninger over 30 V AC RMS, 42 V AC toppverdi eller 60 V DC. Slik

spenning medfører fare for elektrisk støt.

• Koble fra kretsens matespenning og lad ut alle høyspente kondensatorer før test av

motstand, gjennomgang, dioder eller kapasitans.

• Bruk ikke måleinstrumentet i nærheten av eksplosiv gass eller damp.

• Når det brukes prøveledninger eller prober, må fingrene holdes bak fingervernet.

• Bruk bare prøveledninger av samme spenningskategori og strømstyrke-klassifisering som

måleinstrumentet som er godkjent av en sikkerhetsinstans.

True-rms Multimeters

Opplysninger om sikkerhet

3

• Fjern prøveledningene fra måleinstrumentet før huset eller batteridekselet åpnes.

• Følg lokale og nasjonale sikkerhetsforskrifter ved arbeid i farlige områder.

• Bruk korrekt verneutstyr ifølge krav fra lokale eller nasjonale myndigheter ved arbeid i

farlige områder.

• Unngå å arbeide alene.

• Bruk bare reservesikring som spesifisert, ellers kan beskyttelsen bli ødelagt.

• Sjekk at det er gjennomgang i prøveledningene før bruk. Unngå bruk dersom avleste verdier

er høye eller overlagret med støy.

• Bruk ikke Auto volt funksjonen til å måle spenninger i kretser som kan skades av

funksjonens lave inngangimpedans (≈3 kΩ) (kun 114 og 117).

Symboler

B AC (vekselstrøm) I Sikring

F DC (likestrøm) T Dobbeltisolert.

X Farlig spenning W Viktige opplysninger; se håndboka

N Batteri (Lav batterispenning når dette

symbolet vises.) J Jord

~ Dette instrumentet må ikke kasseres som

restavfall. Ta kontakt med Fluke eller en

avfallsstasjon for avfallsbehandling.

D vekselstrøm og likestrøm

114, 115, and 117

Bruksanvisning

4

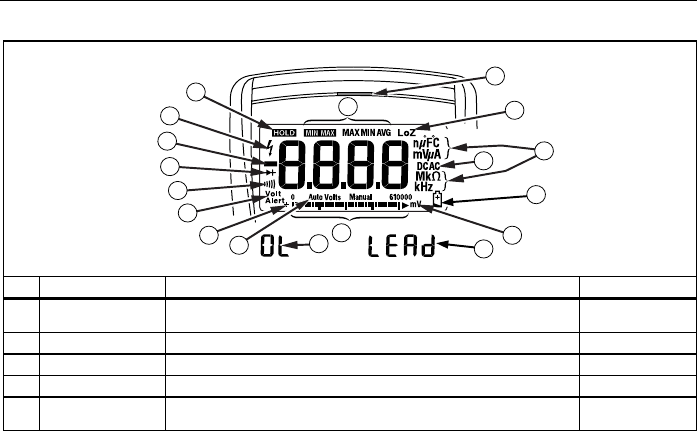

Skjerm

VoltAlert

11

7

17 18

12

13

14

9

6

5

4

3

2

1

16 15

8

10

edy02f.eps

Nr. Symbol Betydning Modell

A w Måleinstrumentet er satt til VoltAlert™ for detektering av

spenning uten kontakt. 117

B s Måleinstrumentet er satt til måling av gjennomgang. 114, 115, & 117

C R Måleinstrumentet er satt til diodetest. 115 & 117

D O Inngangssignalet er negativt. 114, 115, & 117

E Y X Risikabel spenning. Målt inngangsspenning ≥ 30 V, eller

overbelastning (OL). 114, 115, & 117

True-rms Multimeters

Skjerm

5

F K Frys visning er slått på. Aktuell visning fryses. 114, 115, & 117

G M

VWX

Registrering av MIN MAX AVG.

Maksimum, minimum, gjennomsnitt eller aktuell avlesning vises 114, 115, & 117

H (Rød lysdiode) En spenning er detektert ved hjelp av kontaktfri sensor VoltAlert 117

I LoZ Måleinstrumentet måler spenning eller kapasitans med lav

inngangsimpedans. 114, 115 & 117

J nµF mVµA

MkΩ kHz Måleenheter. 114, 115, & 117

K DC AC Likestrøm eller vekselstrøm 114, 115 & 117

L N Varsel om liten batteriladning. 114, 115, & 117

M 610000 mV Viser valgt område for måleinstrumentet. 114, 115, & 117

N (Søylediagram) Analog visning. 114, 115, & 117

O Auto Volts

Auto

Manual

Måleinstrumentet er satt til Auto Volts

Automatisk områdevalg. Måleinstrumentet velger det området

som gir best oppløsning.

Manuelt valg av område. Brukeren innstiller måleinstrumentets

område.

114 & 117

114, 115, & 117

114, 115, & 117

P + Søylediagrammets polaritet 114, 115, & 117

Q 0L W Inngangssignalet er for høyt for det valgte området. 114, 115, & 117

R LEAd W Varsel om prøveledninger. Vises et kort øyeblikk når

måleinstrumentets funksjonsvelger flyttes til eller fra en av

stillingene under A. 115 & 117

114, 115, and 117

Bruksanvisning

6

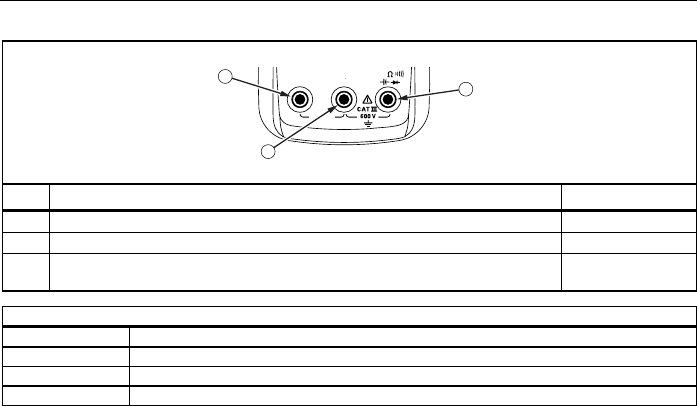

Klemmer

10 A

FUSED

COM V

A

1

2

3

edy01f.eps

Nr. Beskrivelse Modell

A Inngangsklemme for AC og DC strømmålinger opp til 10 A. 115 & 117

B Felles (retur) klemme for alle målinger. 114, 115, & 117

C Inngangsklemme for måling av spenning, gjennomgang, motstand,

kapasitans, frekvens og for test av diode. 114, 115, & 117

Feilmeldinger

bAtt Batteriet må byttes før måleinstrumentet kan brukes.

CAL Err Kalibrering er nødvendig. Måleinstrumentet må kalibreres før det kan brukes.

EEPr Err Innvendig feil. Måleinstrumentet må repareres før det kan brukes.

F11 Err Innvendig feil. Måleinstrumentet må repareres før det kan brukes.

True-rms Multimeters

Velgerens stillinger

7

Velgerens stillinger

Velger

stilling Målefunksjon Modell

x Velger automatisk vekselspenning eller likespenning på grunnlag av detektert

inngangssignal med liten impedans. 114 & 117

e

Hz (tast)

Vekselspenning fra 0,06 til 600 V.

Frekvens fra 5 Hz til 50 kHz.

114, 115 & 117

115 & 117

D Likespenning fra 0,001 V til 600 V. 114, 115 & 117

l Vekselspenning fra 6,0 til 600 mV, likespenningskoblet. Likespenning fra

0,1 til 600 mV. 114, 115 & 117

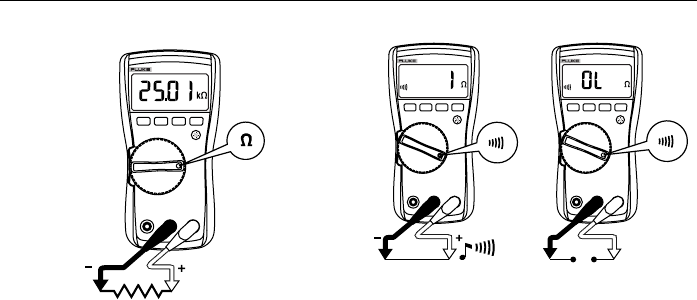

Ω Motstand fra 0,1 Ω til 40 MΩ. 114, 115 & 117

s Pipetone for gjennomgang slås på under 20 Ω og slås av over 250 Ω. 114, 115 & 117

R Test av diode. Viser OL ved verdier over 2,0 V. 115 & 117

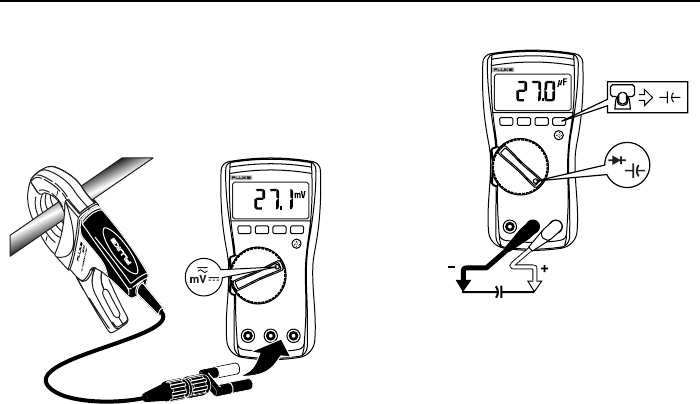

S Kapasitans fra 1 nF til 9999 μF. 115 & 117

j

Hz (tast)

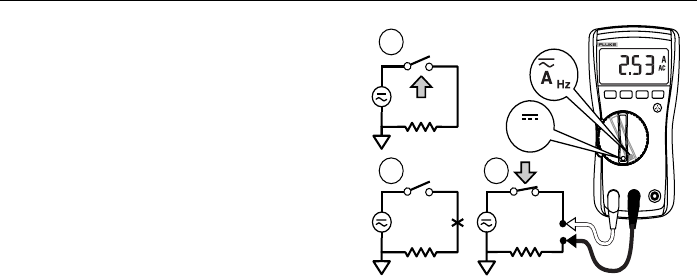

Vekselstrøm fra 0,1 A til 10 A (> 10 til 20 A, 30 sekunder på, 10 minutter av).

> 10,00 A blinker på skjermen. > 20 ampere OL vises. Likestrømkoblet

Frekvens fra 45 Hz til 5 kHz.

115 & 117

I Likestrøm fra 0,001 A til 10 A (> 10 til 20 A, 30 sekunder på, 10 minutter av).

> 10,00 A blinker på skjermen. > 20 ampere OL vises. 115 & 117

w Kontaktfri detektering av vekselspenning. 117

Merk: Alle funksjoner for vekselstrøm og -spenning samt Auto-V LoZ vises med sann effektivverdi.

Vekselspenning er AC-koblet. Auto-V LoZ, AC mV og AC amps er DC-koblet.

114, 115, and 117

Bruksanvisning

8

Batterisparing (Dvale)

Måleinstrumentet går automatisk i ”dvale” og sletter

skjermen hvis det ikke er noen funksjonsendring eller hvis

det ikke trykkes på noen knapper i løpet av 20 minutter.

Når det trykkes på en av tastene eller når velgeren dreies,

vil måleinstrumentet våkne av dvalen. Hold inne knappen

g mens du slår på måleinstrumentet for å avslutte

dvalefunksjonen. Dvalefunksjonen er alltid slått av i

funksjonene MIN MAX AVG.

Registrering av MIN MAX AVG

Registrering av MIN MAX AVG oppfanger inngangssignalets

minimum- og maksimumsverdier (overbelastning regnes ikke

med), og beregner løpende gjennomsnitt av alle avlesninger.

Måleinstrumentet utsender en pipetone når det detekteres en

ny høyeste eller laveste verdi.

• Sett måleinstrumentet til ønsket målefunksjon og

område.

• Trykk på p for å gå til registrering av MIN MAX

AVG.

• M og MAX blir vist sammen med høyest

detekterte avlesning siden MIN MAX AVG ble slått på.

• Trykk på p for å veksle mellom lav (MIN),

gjennomsnitt (AVG) og aktuelle avlesninger.

• Trykk på f for å ta en pause i registrering av

MIN MAX AVG uten å slette lagrede verdier. På

skjermen vises K.

• Trykk igjen på f for å fortsette registrering av

MIN MAX AVG.

• Trykk på p i minst ett sekund eller vri velgeren for

å avslutte og slette lagrede avlesninger.

Frys visning (HOLD)

XW Advarsel

For å unngå elektrisk støt når frysningen

er slått på, må man være oppmerksom

på at visningen ikke endres når en

annen spenning kobles til.

Funksjonen HOLD vil fryse måleinstrumentets visning.

1. Trykk på f for å slå på frysefunksjonen HOLD.

(På skjermen vises K.)

2. Trykk på f eller vri velgeren for å gå tilbake til

normal virkemåte.

Bakgrunnslys

Trykk på Q for å slå bakgrunnslyset på og av.

Bakgrunnslyset blir automatisk slått av etter 40 sekunder.

Hold inne tasten Q mens måleinstrumentet slås på for å

deaktivere bakgrunnslysets automatiske utkobling.

Manuelt og automatisk valg av område

Måleinstrumentet har mulighet for både manuelt og

automatisk valg av område.

• Med automatisk valg vil måleinstrumentet velge det

området som har best oppløsning.

True-rms Multimeters

Alternative startmetoder

9

• Med manuelt valg av område overstyres det

automatiske valget, slik at du selv kan velge området.

Standard er automatisk valg av område når

måleinstrumentet slås på, og på skjermen vises Auto.

1. Trykk på q for manuelt valg av område. På

skjermen vises Manual.

2. Trykk på q for å gå gjennom områdene steg for

steg ved manuelt valg av område. Etter det høyeste

området begynner måleinstrumentet på nytt med det

laveste området. Merk

Du kan ikke endre området manuelt i

funksjonene MIN MAX AVG eller

skjermfrysingen HOLD.

Trykker du på q i funksjonene MIN MAX

AVG eller skjermfrysingen HOLD, utsender

måleinstrumentet to pipetoner som angir

ugyldig drift, og området endres ikke.

3. Trykk på q i minst ett sekund eller vri på

dreievelgeren for å avslutte manuelt valg av område.

Måleinstrumentet går tilbake til Automatisk valg av

område, og på skjermen vises Auto.

Alternative startmetoder

Velg en startmetode ved å holde inne knappen som er

angitt i tabellen mens du slår på måleinstrumentet.

Alternative startmetoder annulleres når måleinstrumentet

slås av og når dvalefunksjonen er slått på.

Tast Alternative startmetoder

f Slår på alle skjermsegmenter.

p Deaktiverer pipetonen. På skjermen vises

bEEP når den er aktivert.

q Gir mulighet for måling av kapasitans

med lav impedans. På skjermen vises

LCAP når den er aktivert. Se side 14.

g Deaktiverer automatisk dvalefunksjon. På

skjermen vises PoFF når den er aktivert.

Q Deaktiverer automatisk utkobling av

bakgrunnslys. På skjermen vises LoFF

når den er aktivert.

Grunnleggende målinger

Figurene på de neste sidene viser hvordan du foretar

grunnleggende målinger.

Ved tilkobling av prøveledninger til kretsen eller enheten

skal den felles prøveledningen (COM) tilkobles før den

strømførende ledningen; når prøveledningene fjernes skal

den strømførende ledningen fjernes før den felles

prøveledningen.

114, 115, and 117

Bruksanvisning

10

Slik måles motstand

edy04f.eps

XW Advarsel

Unngå elektrisk støt, personskade

eller skade på måleinstrumentet ved

å koble ut strømkretsen og utlade alle

høyspente kondensatorer før test av

motstand, gjennomgang, dioder

eller kapasitans.

Test av gjennomgang

edy06f.eps

Merk

Funksjonen for gjennomgang er en rask og

enkel metode for test av brudd eller

kortslutning. For å få mest nøyaktig

motstandsmåling skal måleinstrumentets

motstandsfunksjon (e) benyttes.

True-rms Multimeters

Grunnleggende målinger

11

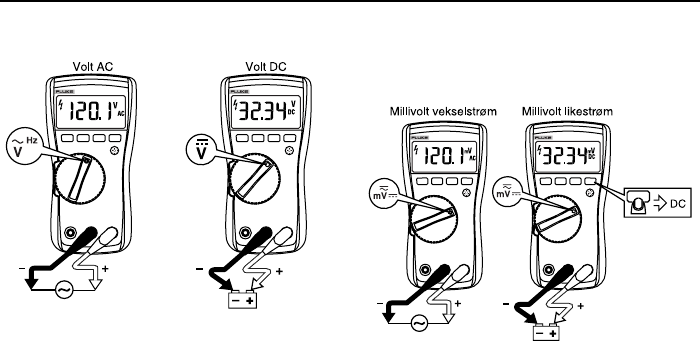

Måling av veksel- og likespenning

eeg03f.eps

Slik brukes Auto Volts (gjelder bare 114 og 117)

Når velgeren står i stilling x vil måleinstrumentet

automatisk velge like- eller vekselspenning på grunnlag av

inngangssignalet mellom klemmene V eller + og COM.

Denne funksjonen vil dessuten innstille måleinstrumentets

inngangsimpedans til 3 kΩ for å redusere muligheten for

falske avlesninger på grunn av skyggespenninger.

Måling av AC- og DC-millivolt

eeg18f.eps

Når funksjonsbryteren er i l stilling, legger

måleinstrumentet sammen vekselstrøm og likestrøm

millivolt. Trykk g for at måleinstrumentet skal bytte til

likestrøm millivolt.

114, 115, and 117

Bruksanvisning

12

Måling av veksel- og likestrøm (115 og 117)

XW Advarsel

Slik unngås personskade eller skade på

måleinstrumentet:

• Prøv aldri å måle strøm i et tilkoblet

kretsløp når nullstrømspotensialet til jord

er større enn 600 V.

• Kontroller måleinstrumentets sikring før

test. (Se "Test av sikringen")

• Bruk riktige tilkoblingsklemmer,

velgerstillinger og områder for målingen.

• Probene må aldri kobles parallelt med en

krets eller komponent når ledningene er

koblet til strømklemmene.

A

1

2 3

edy08f.eps

Slå av målekretsens matestrøm, bryt kretsen, tilkoble

måleinstrumentet i serie med kretsen og slå på strømmen.

True-rms Multimeters

Grunnleggende målinger

13

Måling av strømstyrker over 10 A

Måleinstrumentets spennings- og millivoltfunksjon kan

brukes med en ekstra mV/A-utgangsprobe for å måle

strømstyrker som er større enn måleinstrumentets

område. Sørg for at måleinstrumentet står i riktig stilling

for strømproben (AC eller DC). Flukes katalog eller den

lokale representanten for Fluke kan gi opplysninger om

kompatible strømtenger.

edy14f.eps

Måling av kapasitans (gjelder bare 115 og 117)

edy05f.eps

114, 115, and 117

Bruksanvisning

14

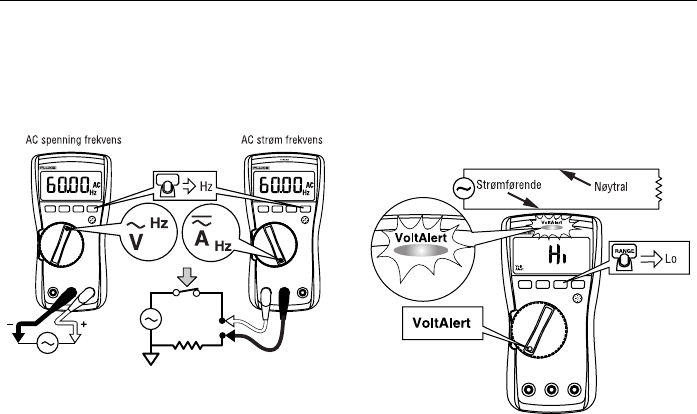

Måling av frekvens (gjelder bare 115 og 117)

XW Advarsel

Unngå elektrisk støt ved å ignorere

søylediagrammet for frekvenser over 1 kHz.

Dersom målesignalets frekvens overstiger 1

kHz, har søylediagrammet og Z ingen

betydning.

eeg09f.eps

Måleinstrumentet måler frekvensen av en spenning eller

strøm ved å telle antall ganger signalet krysser et

terskelnivå i løpet av ett sekund. Terskelnivået er 0 V, 0 A

for alle områder.

Trykk på g for å slå frekvensmålingen på og av.

Frekvensmåling virker bare ved AC.

Under frekvensmåling vil søylediagrammet og område-

indikatoren angi aktuell vekselspenning eller -strøm.

Velg fortløpende mindre områder med manuell

områdevelger for å oppnå stabil avlesning.

Detektering av påtrykt vekselspenning

(gjelder bare117)

eeg13f.eps

True-rms Multimeters

Grunnleggende målinger

15

En påtrykt vekselspenning kan detekteres ved å plassere

måleinstrumentets topp i lederens nærhet.

Måleinstrumentet vil gi både akustisk og visuell indikasjon

av detektert spenning. Det er to innstillinger av følsomhet.

Stillingen “Lo” benyttes til tavlemonterte uttak,

seriekontakter, tavlemonterte industrikontakter og ulike

nettkabler. Stillingen “Hi” gir mulighet for detektering av

vekselspenning på andre typer av forsenkede nettkontakter

eller uttak der strømførende deler er forsenket i selve

kontakten. Detektoren VoltAlert kan brukes til avisolerte

ledninger med spenninger helt ned til 24 V i stillingen “Hi”.

XW Advarsel

Selv om det ikke er indikasjon, kan det

fortsatt være spenning. Detektoren

VoltAlert er ikke pålitelig ved skjermede

ledninger. Virkemåten kan påvirkes av

ulikheter i kontaktutførelse samt

isolasjonens tykkelse og type.

Måling av kapasitans med liten impedans

(gjelder bare 115 og 117)

For måling av kapasitans i kabler med skyggespenning må

q holdes inne mens måleinstrumentet slås på og

stilles til kapasitans for LoZ, (inngang med liten impedans).

Med denne funksjonen vil kapasitansmålingene få dårligere

nøyaktighet og et mindre dynamisk område. Denne

innstillingen vil ikke bli husket når måleinstrumentet slås av

eller går i dvale.

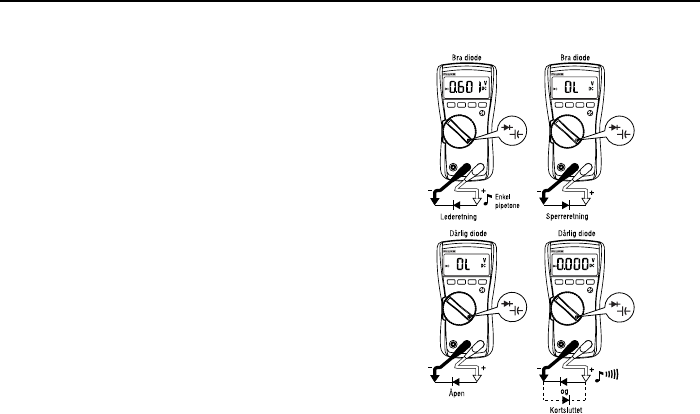

Test av dioder (115 og 117)

eeg07f.eps

114, 115, and 117

Bruksanvisning

16

Bruk av søylediagram

Søylediagrammet likner på viseren på et analoginstrument.

Det er en overbelastningsindikator (>) på høyre side og en

polaritetsindikator (+) på venstre side.

Et søylediagram er mye raskere enn en digital visning og er

derfor bedre egnet til justering av toppverdi og nullpunkt.

Søylediagrammet er deaktivert når det måles kapasitans.

Ved frekvensmåling vil søylediagrammet og

områdeindikatoren angi aktuell spenning eller strøm opp til

1 kHz.

Antall segmenter angir målt verdi og angis i forhold til full

skala for det valgte området.

For eksempel vil skalaens hovedinndelinger svare til 0, 15,

30, 45 og 60 V for området 60 V (se nedenfor). Ved et

inngangssignal på - 30 V vises et negativt fortegn og

segmentene opp til midten av skalaen.

aej11f.eps

Test av sikringen (gjelder bare 115 og 117)

Sikringen testes som vist nedenfor.

<.5 OK

OK

edy10f.eps

True-rms Multimeters

Vedlikehold

17

Vedlikehold

Måleinstrumentets vedlikehold består i utskiftning av

batteri og sikring pluss rengjøring av huset.

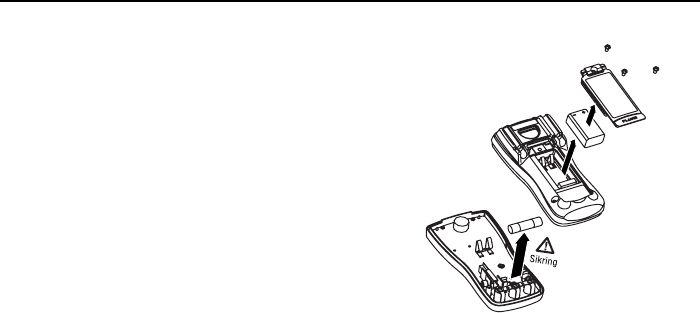

Utskifting av batteri og sikring

XW Advarsel

Gjør følgende for å unngå elektrisk

støt, personskade eller skade på

måleinstrumentet:

• Fjern prøveledningene fra

måleinstrumentet før huset til

måleinstrumentet eller batteridekselet

åpnes.

• Bruk BARE sikringer med strømstyrke,

avbruddspenning og hastigheter som

spesifisert.

Slik fjernes batteridekselet for utskifting av batteri:

1. Ta prøveledningene bort fra måleinstrumentet.

2. Ta ut skruen i batteridekselet.

3. Bruk fingerutsparingen til å løfte dekselet litt opp.

4. Løft dekselet rett oppover for å skille det fra huset.

Batteriet passer inn i batteridekselet som settes inn i huset

igjen med nederste kant først inntil det smetter på plass.

Batteriet må ikke settes direkte inn i huset.

5. Skruen for batteridekselet settes i og strammes.

eeg11f.eps

114, 115, and 117

Bruksanvisning

18

Slik åpnes huset for bytte av sikring:

1. Ta prøveledningene bort fra måleinstrumentet.

2. Ta måleinstrumentet ut av etuiet.

3. Ta ut to skruer fra husets bunn.

4. Ta husets bunn bort fra husets topp.

5. Ta sikringen ut av holderen og erstatt den med en 11 A,

1000 V, HURTIG sikring med en avbruddstyrke på minst

17 000 A. Bruk bare Fluke PN 803293.

6. For å sette måleinstrumentet sammen igjen, fest først

kabinett-bunnen til toppen og sett inn de to skruene. Til

slutt settes måleinstrumentet inn i etuiet.

Rengjøring

Tørk regelmessig av huset med en klut som er fuktet med

et mildt vaskemiddel. Bruk ikke skuremidler,

isopropylalkohol eller løsemidler til rengjøring av

kabinett eller linse/vindu. Smuss eller fuktighet i

klemmene kan påvirke avlesningene.

True-rms Multimeters

Generelle spesifikasjoner

19

Generelle spesifikasjoner

Nøyaktighet spesifisert for 1 år etter kalibrering ved en driftstemperatur mellom 18 °C og 28 °C ved en

relativ fuktighet fra 0 % til 90 %.

Utførlige spesifikasjoner finnes på nettsiden www.Fluke.com.

Maksimal spenning mellom en

vilkårlig klemme og jord ......................................... 600 V

Overspenningsvern................................................. 6 kV toppspenning ifølge IEC 61010-1 600 V

CAT III, Forurensningsgrad 2

W Sikring for A-inngang

(gjelder bare 115 og 117) ........................................ 11 A, 1000 V HURTIG 17 kA sikring

(Fluke PN 803293)

Skjerm ...................................................................... Digital: 6000 tellinger, oppdatering med 4/sek

Søylediagram: 33 segmenter, oppdatering

med 32/sek

Temperatur............................................................... Drift: -10 °C til +50 °C

Lagring: -40 °C til +60 °C

Temperaturkoeffisient............................................. 0.1 x (spesifisert nøyaktighet)/°C

(< 18 °C eller > 28 °C)

Høyde over havet .................................................... 2000 meter

Batteri....................................................................... 9 volt alkalisk, NEDA 1604A / IEC 6LR61

Batteriets levetid ..................................................... Alkalisk: typisk 400 timer, uten bakgrunnslys

Samsvar med hensyn til sikkerhet......................... Oppfyller ANSI/ISA 82.02.01 (61010-1) 2004,

CAN/CSA-C22.2 nr 61010-1-04, UL 6101B (2003)

114, 115, and 117

Bruksanvisning

20

og IEC/EN 61010-1 2. utgave for målekategori III,

600 V, forurensningsgrad 2, EMC EN61326-1

Godkjenninger..........................................................UL, P, CSA, TÜV, ; (N10140), VDE

IP klasse (vern mot støv og vann) .............................. IP42

Tabell 1. Spesifikasjoner av nøyaktighet

Funksjon Område Oppløsning Nøyaktighet

± ([% av avlesning] + [tellinger]) Modell

DC millivolt 600,0 mV 0,1 mV 0,5 % + 2 114, 115, 117

DC volt 6,000 V

60,00 V

600,0 V

0,001 V

0,01 V

0,1 V 0,5 % + 2 114, 115, 117

DC, 45 til 500 Hz 500 Hz til 1 kHz

Auto-V LoZ[1] sann

effektivverdi 600,0 V 0,1 V 2,0 % + 3 4,0 % + 3 114, 117

45 til 500 Hz 500 Hz til 1 kHz

AC millivolt[1] sann

effektivverdi 600,0 mV 0,1 mV 1,0 % + 3 2,0 % + 3 114, 115, 117

AC volt[1] sann

effektivverdi

6,000 V

60,00 V

600,0 V

0,001 V

0,01 V

0,1 V 1,0 % + 3 2,0 % + 3 114, 115, 117

True-rms Multimeters

Generelle spesifikasjoner

21

Tabell 1 Spesifikasjoner av nøyaktighet (forts.)

Funksjon Område Oppløsning Nøyaktighet

± ([% av avlesning] + [tellinger]) Modell

Gjennomgang 600 Ω 1 Ω Pipetone på < 20 Ω, av > 250 Ω;

detekterer brudd eller kortslutning

500 μs eller lenger. 114, 115, 117

Motstandsmåling

600,0 Ω

6,000 kΩ

60,00 kΩ

600,0 kΩ

6,000 MΩ

40,00 MΩ

0,1 Ω

0,001 kΩ

0,01 kΩ

0,1 kΩ

0,001 MΩ

0,01 MΩ

0,9 % + 2

0,9 % + 1

0,9 % + 1

0,9 % + 1

0,9 % + 1

5 % + 2

114, 115, 117

Test av diode 2,000 V 0,001 V 0,9 % + 2 115, 117

Kapasitans 1000 nF

10,00 μF

100,0 μF

9999 μF

1 nF

0,01 μF

0,1 μF

1 μF

1,9 % + 2

1,9 % + 2

1,9 % + 2

100 μF - 1000 μF: 1,9 % + 2

> 1000 μF: 5 % + 20

115, 117

Lo-Z kapasitans

(startalternativ) 1 nF til 500 μF Typisk 10 % + 2 115, 117

114, 115, and 117

Bruksanvisning

22

Tabell 1 Spesifikasjoner av nøyaktighet (forts.)

Funksjon Område Oppløsning

Nøyaktighet

±([% av avlesning] + [tellinger]) Modell

AC Amp sann

effektivverdi[1]

(45 Hz til 500 Hz)

6,000 A

10,00 A[3]

20 A overbelastning i maks

30 sekunder, 10 min. pause.

0,001 A

0,01 A 1,5 % + 3 115, 117

DC Amp

6,000 A

10,00 A[3]

20 A overbelastning i maks

30 sekunder, 10 min. pause.

0,001 A

0,01 A 1,0 % + 3 115, 117

Hz (V- eller A-

inngang)[2]

99,99 Hz

999,9 Hz

9,999 kHz

50,00 kHz

0,01 Hz

0,1 Hz

0,001 kHz

0,01 kHz

0,1 % + 2 115, 117

Merknader:

[1] Alle AC-områder bortsett fra Auto-V LoZ er spesifisert fra 1 % til 100 % av området. Auto-V LoZ er spesifisert fra

0 V. Da inngangssignaler under 1 % av området ikke er spesifisert, er det normalt for måleinstrumenter med visning

av sann effektivverdi å angi avlesninger utenfor null med prøveledningene koblet fra målekretsen eller kortsluttet.

For spenninger vil spissfaktorer ≤ 3 ved 4000 tellinger reduseres lineært til 1,5 ved full skala. For strømmer med

spissfaktor på ≤ 3. er vekselspenninger AC-koblet. Auto-V LoZ, AC mV og AC amps er DC-koblet.

[2] Vekselspenning Hz er AC-koblet og spesifisert fra 5 Hz til 50 kHz. Vekselstrøm Hz er DC-koblet og spesifisert fra

45 Hz til 5 kHz.

[3] 10 A ikke spesifisert.

True-rms Multimeters

Generelle spesifikasjoner

23

Tabell 2. Inngangsdata

Funksjon Inngangsimpedans

(nominelt)

Fellesmodus dempningsforhold

(1 kΩ ubalansert)

Normalmodus

dempningsforhold

Volt AC > 5 MΩ < 100 pF > 60 dB ved DC, 50 Hz eller 60 Hz

Volt DC > 10 MΩ < 100 pF > 100 dB ved DC, 50 Hz eller 60 Hz > 60 dB ved 50 eller

60 Hz

Auto-V LoZ ~3 kΩ < 500 pF > 60 dB ved DC, 50 Hz eller 60 Hz

Åpen krets testspenning Full skala spenning Kortslutningsstrøm

Til 6.0 MΩ 40 MΩ

Motstandsmåling < 2,7 V DC < 0,7 V DC < 0,9 V DC < 350 μA

Test av diode < 2,7 V DC 2,000 V DC < 1,2 mA

114, 115, and 117

Bruksanvisning

24
