Fluke 62 Max Users Manual

: Fluke Fluke-62-Max-Users-Manual-810928 fluke-62-max-users-manual-810928 fluke pdf

Open the PDF directly: View PDF .
Page Count: 22

(Vietnamese)

April 2012 Rev. 1, 11/12

© 2012 Fluke Corporation. All rights reserved.

Specifications are subject to change without notice.

All product names are trademarks of their respective companies.

62 MAX/62 MAX +

Infrared Thermometer

Hướng dẫn sử dụng

BẢO HÀNH CÓ GIỚI HẠN VÀ GIỚI HẠN TRÁCH NHIỆM

Sản phẩm Fluke này không có khiếm khuyết về vật liệu cũng như tay nghề trong vòng ba

năm kể từ ngày mua. Bảo hành này không bao gồm cầu chì, pin dùng một lần, hoặc thiệt

hại từ tai nạn, bỏ bê, sử dụng sai, thay đổi, nhiễm bẩn hoặc các điều kiện vận hành hoặc

xử lý bất thường. Các đại lý bán lẻ không được ủy quyền để mở rộng bất cứ bảo hành

nào khác thay mặt cho Fluke. Để có được dịch vụ trong thời gian bảo hành, hãy liên hệ

với trung tâm dịch vụ ủy quyền của Fluke gần nhất để biết thông tin cho phép trả lại, sau

đó gửi sản phẩm đến Trung Tâm Dịch Vụ đó cùng với mô tả về vấn đề.

BẢO HÀNH NÀY LÀ BIỆN PHÁP KHẮC PHỤC DUY NHẤT CỦA BẠN. NGOÀI RA

KHÔNG CÓ BẢO HÀNH NÀO KHÁC, CHẲNG HẠN NHƯ PHỤC VỤ CHO MỘT MỤC

ĐÍCH CỤ THỂ NÀO ĐÓ, ĐƯỢC DIỄN GIẢI HAY NGỤ Ý TỚI. FLUKE KHÔNG CHỊU

TRÁCH NHIỆM CHO NHỮNG TỔN THẤT MANG TÍNH CHẤT ĐẶC BIỆT, GIÁN TIẾP, TAI

NẠN HOẶC HẬU QUẢ CÓ THỂ DẪN ĐẾN VIỆC HƯ HỎNG, MẤT MÁT PHÁT SINH DO

BẤT KỲ NGUYÊN NHÂN HOẶC LÝ GIẢI THEO LÝ THUYẾT DẪN CHỨNG. Vì một số tiểu

bang hoặc quốc gia không cho phép loại trừ hoặc giới hạn trách nhiệm bảo hành hoặc

những thiệt hại ngẫu nhiên hay do hậu quả, giới hạn trách nhiệm này có thể không thể áp

dụng đối với bạn.

Fluke Corporation

P.O. Box 9090

Everett, WA 98206-9090

U.S.A.

Fluke Europe B.V.

P.O. Box 1186

5602 BD Eindhoven

The Netherlands

11/99

i

Mục lục

Tiêu đề Trang

Giới thiệu................................................................................................................. 1

Cách liên hệ với Fluke ............................................................................................. 1

Thông tin an toàn .................................................................................................... 2

Bảo dưỡng .............................................................................................................. 6

Cách thay pin ...................................................................................................... 6

Cách vệ sinh Sản phẩm ...................................................................................... 6

Thông số kỹ thuật .................................................................................................... 7

Tiêu chuẩn và Cơ quan Phê chuẩn ......................................................................... 9

Sản phẩm ................................................................................................................ 10

62 MAX/62 MAX +

Hướng dẫn sử dụng

ii

1

Giới thiệu

Nhiệt kế Hồng ngoại Fluke 62 MAX và 62 MAX + (Sản phẩm) có thể xác định nhiệt độ bề mặt

bằng cách đo mức độ năng lượng hồng ngoại do bề mặt của đối tượng mục tiêu phát xạ. Lưu

ý rằng các kiểu máy Nhật Bản chỉ hiển thị độ Celcius.

Cảnh báo

Đọc tất cả Thông tin an toàn trước khi sử dụng Sản phẩm.

Cách liên hệ với Fluke

Để liên hệ với Fluke, hãy gọi cho một trong các số điện thoại sau:

• Hỗ trợ Kỹ thuật tại Hoa Kỳ: 1-800-44-FLUKE (1-800-443-5853)

• Hiệu chỉnh/Sửa chữa tại Hoa Kỳ: 1-888-99-FLUKE (1-888-993-5853)

• Canada: 1-800-36-FLUKE (1-800-363-5853)

• Châu Âu: +31 402-675-200

• Nhật Bản: +81 -03-6714-3114

• Singapore: +65-6799-5655

• Bất kỳ nơi nào trên thế giới: +1-425-446-5500

62 MAX/62 MAX +

Hướng dẫn sử dụng

2

Hoặc truy cập trang web của Fluke tại www.fluke.com.

Để đăng ký sản phẩm của bạn, hãy truy cập vào http://register.fluke.com.

Để xem, in hoặc tải xuống nội dung bổ sung mới nhất cho hướng dẫn sử dụng, hãy truy cập

http://us.fluke.com/usen/support/manuals.

Thông tin an toàn

Cảnh báo xác định các tình huống và thủ tục nguy hiểm cho người dùng. Cẩn thận xác định

các tình huống và thủ tục có thể gây hư hỏng cho Sản phẩm hoặc thiết bị được kiểm tra.

Bảng 1 cho bạn biết các ký hiệu được sử dụng trên Sản phẩm và trong tài liệu hướng dẫn sử

dụng này.

Cảnh báo

Để tránh bị hỏng mắt hoặc thương tích:

• Đọc tất cả Thông tin an toàn trước khi sử dụng Sản phẩm.

• Không sử dụng Sản phẩm nếu Sản phẩm hoạt động không chính xác.

• Chỉ sử dụng Sản phẩm theo chỉ định, nếu không những tính năng bảo vệ

đi kèm với Sản phẩm có thể bị xâm hại.

Infrared Thermometer

Thông tin an toàn

3

• Kiểm tra vỏ hộp trước khi sử dụng Sản phẩm. Không sử dụng Sản phẩm

nếu Sản phẩm có vẻ như bị hư hỏng. Kiểm tra xem có các vết nứt hoặc

phần nhựa bị thiếu không.

• Xem thông tin phát xạ để biết nhiệt độ thực tế. Những vật phản chiếu

cho kết quả thấp hơn so với số đo nhiệt độ thực tế. Những vật này gây

ra nguy cơ cháy.

• Không nhìn trực tiếp vào tia laser với các dụng cụ quang học (ví dụ: ống

nhòm, kính viễn vọng, kính hiển vi). Các dụng cụ quang học có thể tập

trung tia laser và gây nguy hiểm cho mắt.

• Không nhìn vào tia laser. Không trỏ tia laser trực tiếp vào người hoặc

động vật hoặc gián tiếp qua bề mặt phản chiếu.

• Thay pin khi chỉ báo pin yếu xuất hiện để tránh đo sai.

• Không sử dụng Sản phẩm xung quanh khu vực có khí cháy nổ, hơi

nước hoặc những nơi ẩm ướt.

• Chỉ sử dụng Sản phẩm theo chỉ định, nếu không có thể xảy ra việc tiếp

xúc với phát xạ laser nguy hiểm.

62 MAX/62 MAX +

Hướng dẫn sử dụng

4

Bảng 1. Ký hiệu

Ký hiệu Ý nghĩa Ký hiệu Ý nghĩa

 Nguy hiểm tiềm ẩn. Thông tin

quan trọng. Xem Hướng dẫn

sử dụng. 

Sản phẩm này tuân thủ các yêu

cầu ghi nhãn của Chỉ thị WEEE

(2002/96/EC). Nhãn dán chỉ ra

rằng bạn không được vứt bỏ sản

phẩm điện/điện tử này trong rác

thải gia đình. Danh mục sản

phẩm: Với tham chiếu đến loại

thiết bị trong Phụ lục I của Chỉ thị

WEEE, sản phẩm này được

phân loại là sản phẩm thuộc

danh mục 9 "Trang thiết bị giám

sát và kiểm soát". Không vứt bỏ

sản phẩm này như rác sinh hoạt

không phân loại. Truy cập trang

web của Fluke để biết thông tin

về tái chế.

Infrared Thermometer

Thông tin an toàn

5

Bảng 1. Ký hiệu (tiếp theo)

Ký hiệu Ý nghĩa Ký hiệu Ý nghĩa

 Cảnh báo. Laser.  Tuân thủ các chỉ thị của Liên

minh Châu Âu.

 Pin  Tuân thủ các tiêu chuẩn thích

hợp của Australia.

Tuân thủ Chứng nhận Đo lường Trung Quốc

62 MAX/62 MAX +

Hướng dẫn sử dụng

6

Bảo dưỡng

Cẩn thận

Để tránh gây hư hỏng cho Sản phẩm, không để nhiệt kế trên hoặc gần đồ vật

có nhiệt độ cao.

Cách thay pin

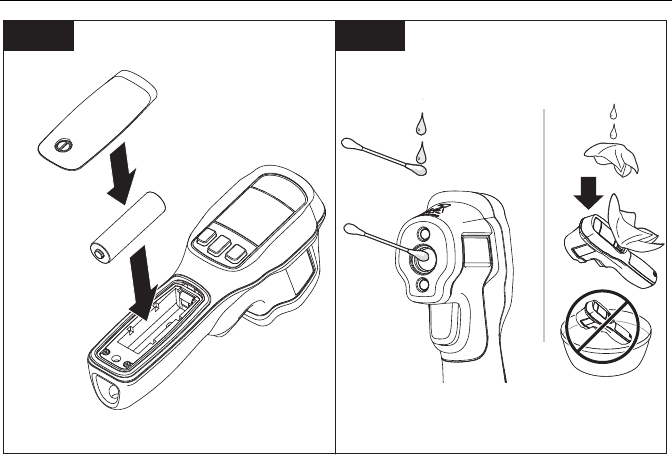

Để lắp hoặc thay pin AA IEC LR06, mở ngăn chứa pin và thay pin như được trình bày trong

Hình 16.

Cách vệ sinh Sản phẩm

Dùng miếng xốp ẩm hoặc khăn mềm chứa xà phòng và nước để vệ sinh vỏ Sản phẩm. Lau

cẩn thận bề mặt bằng miếng gạc bông ẩm. Có thể dùng nước để làm ẩm miếng gạc bông.

Xem Hình 17.

Infrared Thermometer

Thông số kỹ thuật

7

Thông số kỹ thuật

62 MAX 62 MAX +

Dải nhiệt độ -30 °C đến 500 °C

(-22 °F đến 932 °F)

-30 °C đến 650 °C

(-22 °F đến 1202 °F)

Độ chính xác

(Hiệu chỉnh hình học với

nhiệt độ môi trường xung

quanh 23 °C ±2 °C)

≥0 °C: ±1,5 °C hoặc ±1,5 %

số đo, lấy số lớn hơn

≥32 °F: ±3 °F hoặc ±1,5 %

số đo, lấy số lớn hơn)

≥ -10 °C đến <0 °C: ±2 °C

(≥14 °F đến <32 °F: ±4 °F)

< -10 °C: ±3 °C

(<14 °F: ±6 °F)

≥0 °C: ±1 °C hoặc ±1 % số

đo, lấy số lớn hơn (≥32 °F:

±2 °F hoặc ±1 % số đo, lấy

số lớn hơn)

≥ -10 °C đến <0 °C: ±2 °C

(≥14 °F đến <32 °F: ±4 °F)

< -10 °C: ±3 °C

(<14 °F: ±6 °F)

Thời gian phản hồi (95 %) <500 ms (95 % số đo) <300 ms (95 % số đo)

Độ phản hồi quang phổ 8 C đến 14 micron

Độ phát xạ 0,10 đến 1,00

Hệ số nhiệt độ ±0,1 °C/°C hoặc ±0,1%/°C của số đo (lấy số lớn hơn)

62 MAX/62 MAX +

Hướng dẫn sử dụng

8

Độ phân giải quang học

10:1

(được tính toán tại 90 %

năng lượng)

12:1

(được tính toán ở mức 90 %

năng lượng)

Độ phân giải màn hình 0,1 °C (0,2 °F)

Khả năng lặp lại (% số đo) ±0,8 % số đo hoặc ±1,0 °C

(2 °F), lấy số lớn hơn

±0,5 % số đo hoặc ±0,5 °C

(1 °F), lấy số lớn hơn

Nguồn điện 1 pin AA IEC LR06

Thời lượng pin 10 giờ với tia laser và đèn

nền bật

8 giờ với tia laser và đèn nền

bật

Trọng lượng 255 g (8,99 oz)

Kích thước (175 x 85 x 75) mm (6,88 x 3,34 x 2,95) inch

Nhiệt độ vận hành 0 °C đến 50 °C (32 °F đến 122 °F)

Nhiệt độ bảo quản -20 °C đến 60 °C (-4 °F đến 140 °F), (không có pin)

Độ ẩm vận hành 10 % đến 90 % RH không ngưng tụ @ 30 °C (86 °F)

Độ cao vận hành 2000 mét trên mực nước biển trung bình

Độ cao bảo quản 12.000 mét trên mực nước biển trung bình

Infrared Thermometer

Tiêu chuẩn và Cơ quan Phê chuẩn

9

Chỉ số đánh giá sự bảo vệ

các tác động xâm nhập từ

bên ngoài

IP 54 per IEC 60529

Kiểm tra rơi 3 mét

Rung và sốc IEC 60068-2-6 2.5 g, 10 đến 200 Hz, IEC 60068-2-27, 50 g,

11 ms

EMC EN 61326-1:2006 EN 61326-2:2006

Tiêu chuẩn và Cơ quan Phê chuẩn

Tuân thủ .................................................. EN/IEC 61010-1

Thông tin an toàn Laser .......................... EN 60825-1 Cấp 2

Tiêu chuẩn dụng cụ ............................... Q/SXAV37

62 MAX/62 MAX +

Hướng dẫn sử dụng

10

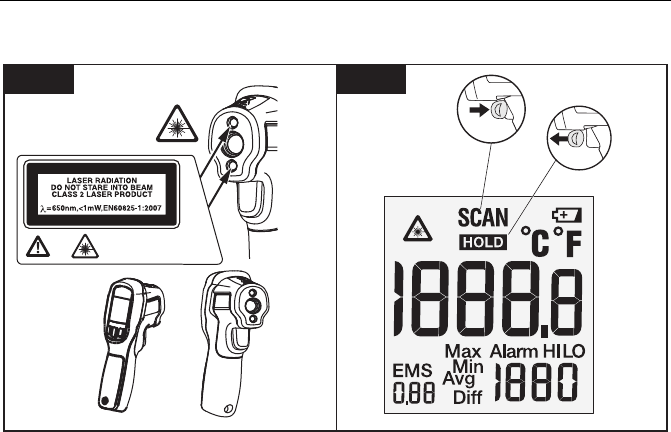

Sản phẩm

1 2

gtt01.eps

Infrared Thermometer

Sản phẩm

11

3 4

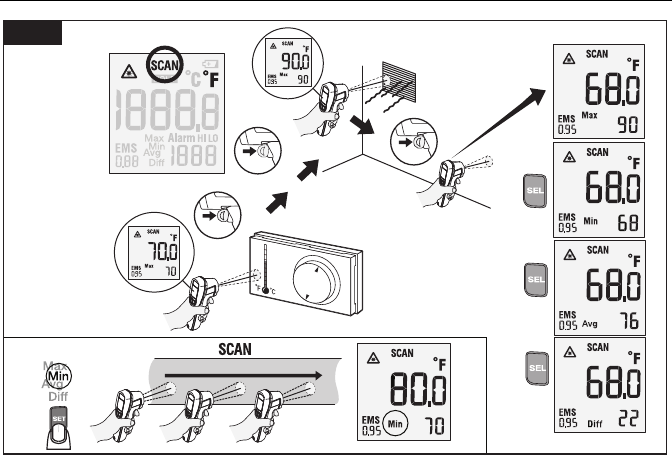

Max/Min/Avg/Diff

/

5

56

gtt14.eps

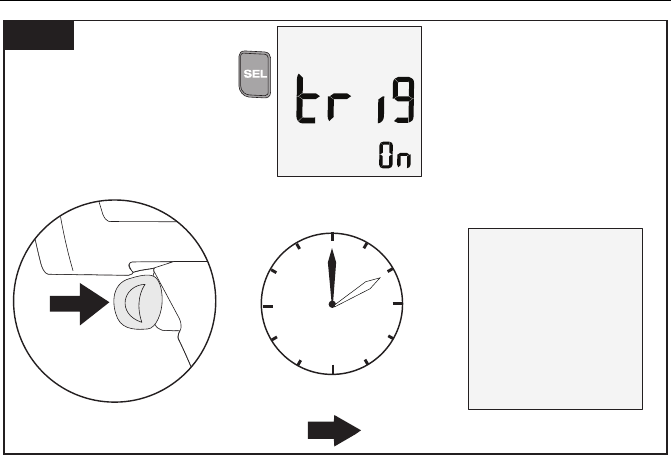

62 MAX/62 MAX +

Hướng dẫn sử dụng

12

7

10 min OFF

+=

gtt16.eps

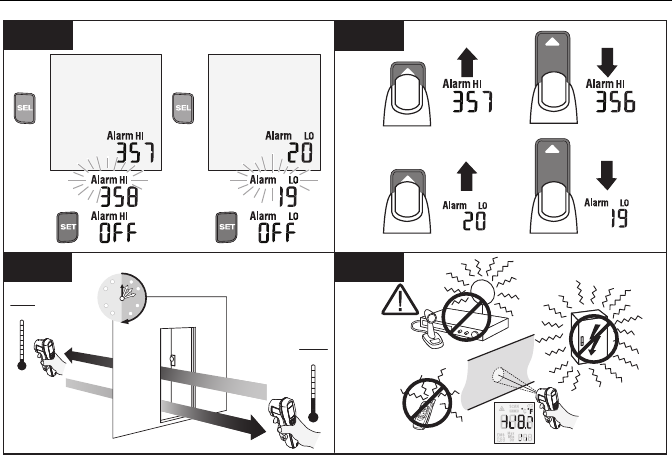

Infrared Thermometer

Sản phẩm

13

9

11

125°F

8

10

0ºC

32ºF

22ºC

72ºF

12

6

39

30 Min

gtt15.eps

62 MAX/62 MAX +

Hướng dẫn sử dụng

14

12 13

38 mm @

300 mm

60 mm @

600 mm

100 mm @

900 mm

1.5" @

12"

2.4" @

24"

4" @

36"

D

S

62 MAX

D:S = 10:1

33 mm @

300 mm

50 mm @

600 mm

85 mm @

900 mm

1.4" @

12"

2" @

24"

3.4" @

36"

D

S

62 MAX +

D:S = 12:1

gtt08-11.eps

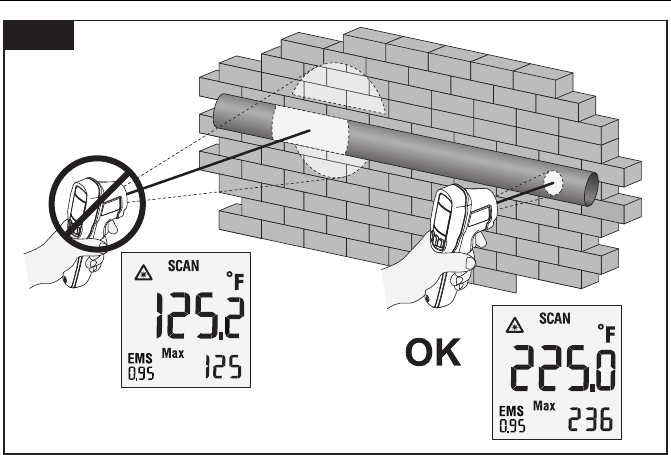

Infrared Thermometer

Sản phẩm

15

14

70 21

gtt03.eps

62 MAX/62 MAX +

Hướng dẫn sử dụng

16

15

75°

75°

225°

gtt04.eps

Infrared Thermometer

Sản phẩm

17

16 17

+

-

gtt13.eps

62 MAX/62 MAX +

Hướng dẫn sử dụng

18
