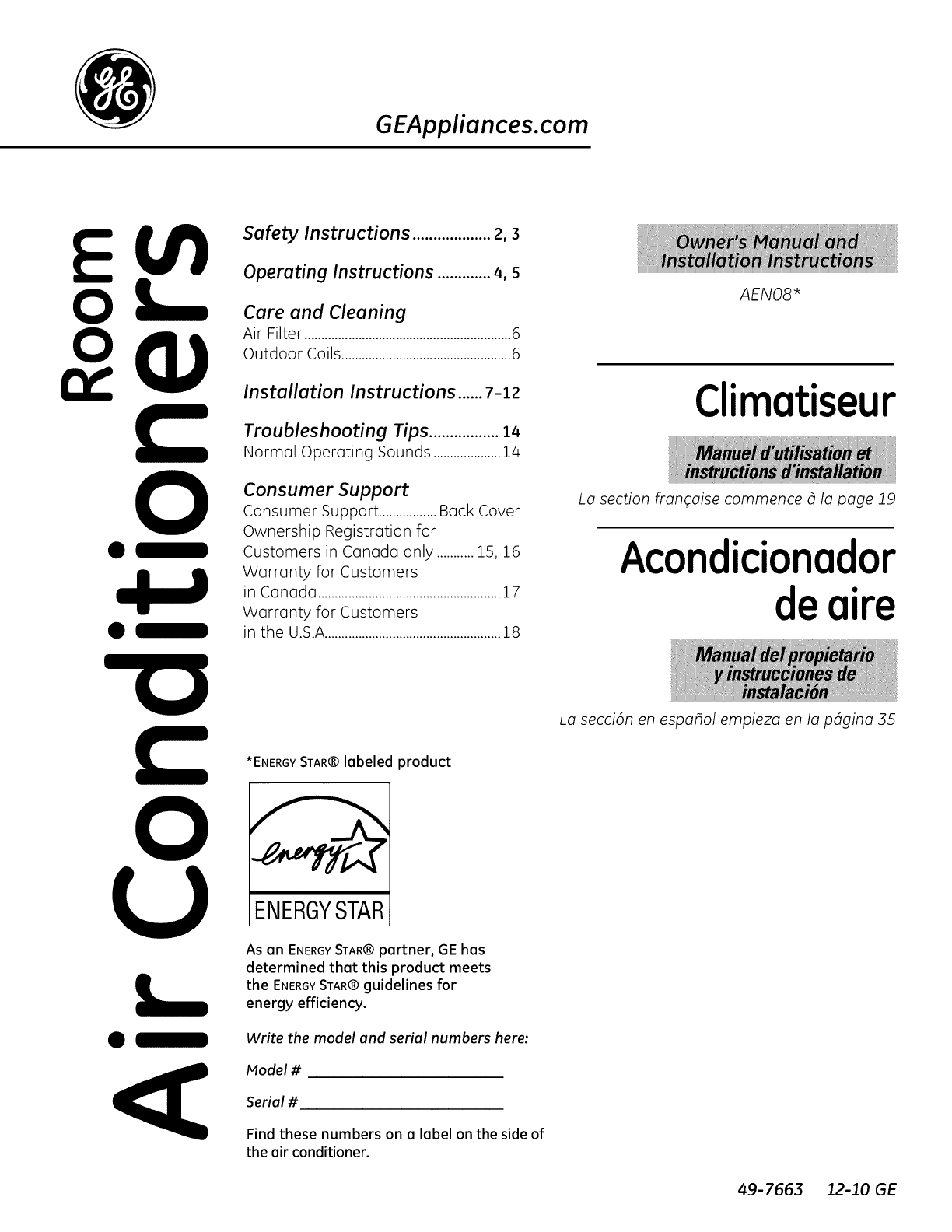

0GEAppliances.com

Safety Instructions ...................z, 3

Operating Instructions .............4, s

Care and Cleaning

Air Filter .............................................................6

Outdoor Coils ..................................................6

Installation Instructions ......7-12

Troubleshooting Tips.................14

Normal Operating Sounds ....................14

Consumer Support

Consumer Support .................Back Cover

Ownership Registration for

Customers in Canada only ...........15, 16

Warranty for Customers

in Canada ......................................................17

Warranty for Customers

in the USA ....................................................18

AEN08*

Climatiseur

Lo section ffonqoise commence _ Io poge 19

Acondicionodor

deoire

Lo secci6n en espohol empiezo en Io pdgino 35

*ENERGY STAR@ labeled product

ENERGYSTAR

As an ENERGYSTAR@partner, GE has

determined that this product meets

the ENERGYSTAR®guidelines for

energy efficiency.

Write the model and serial numbers here:

Model #

Serial #

Find these numbers on a label on the side of

the air conditioner.

49-7663 12-10 GE

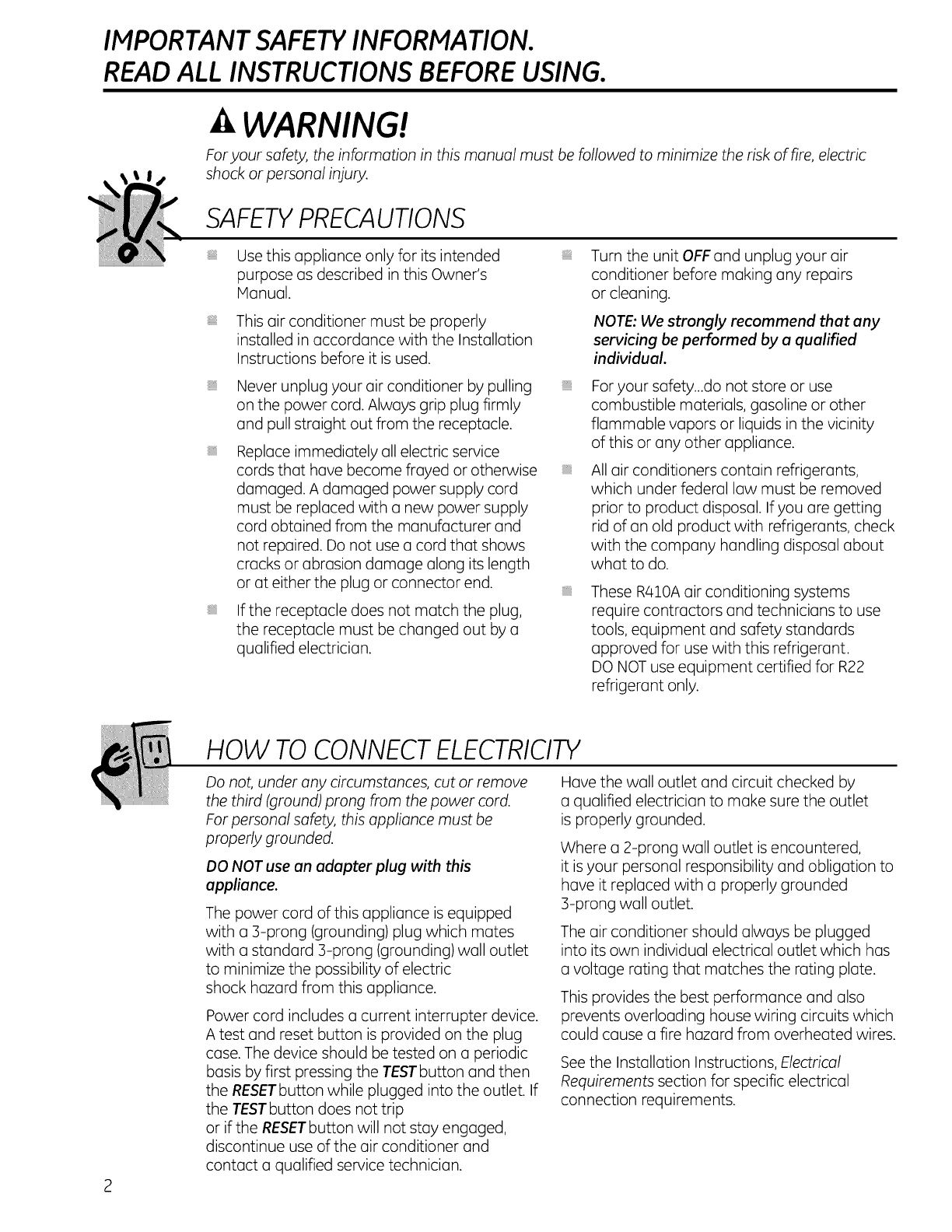

IMPORTANT SAFETY INFORMATION.

READ ALL INSTRUCTIONS BEFORE USING.

WARNING!

For your safety, the information in this manual must be followed to minimize the risk of fire, electric

shock or personal injury.

SAFETYPRECAUTIONS

Use this appliance only for its intended

purpose as described in this Owner's

Manual.

This air conditioner must be properly

installed in accordance with the Installation

Instructions before it is used.

Turn the unit OFFand unplug your air

conditioner before making any repairs

or cleaning.

NOTE: We strongly recommend that any

servicing be performed by a qualified

individual.

Never unplug your air conditioner by pulling

on the power cord. Always grip plug firmly

and pull straight out from the receptacle.

Replace immediately all electric service

cords that have become frayed or otherwise

damaged. A damaged power supply cord

must be replaced with a new power supply

cord obtained from the manufacturer and

not repaired. Do not use a cord that shows

cracks or abrasion damage along its length

or at either the plug or connector end.

If the receptacle does not match the plug,

the receptacle must be changed out by u

qualified electrician.

For your safety...do not store or use

combustible materials, gasoline or other

flammable vapors or liquids in the vicinity

of this or any other appliance.

Allair conditioners contain refrigerants,

which under federal law must be removed

prior to product disposal. If you are getting

rid of an old product with refrigerants, check

with the company handling disposal about

what to do.

These R410A air conditioning systems

require contractors and technicians to use

tools, equipment and safety standards

approved for use with this refrigerant.

DO NOT use equipment certified for R22

refrigerant only.

HOW TO CONNECT ELECTRICITY

Do not, under any circumstances, cut or remove

the third (ground) prong from the power cord.

For personal safety, this appliance must be

properly grounded.

DO NOT use an adapter plug with this

appliance.

The power cord of this appliance is equipped

with o 3-prong (grounding) plug which mutes

with u standard 3-prong (grounding) wall outlet

to minimize the possibility of electric

shock hazard from this appliance.

Power cord includes u current interrupter device.

A test and reset button is provided on the plug

case. The device should be tested on u periodic

basis by first pressing the TESTbutton and then

the RESETbutton while plugged into the outlet. If

the TESTbutton does not trip

or if the RESETbutton will not stay engaged,

discontinue use of the air conditioner and

contact u qualified service technician.

Have the wall outlet and circuit checked by

a qualified electrician to make sure the outlet

is properly grounded.

Where a 2-prong wall outlet is encountered,

it is your personal responsibility and obligation to

have it replaced with a properly grounded

3-prong wall outlet.

The air conditioner should always be plugged

into its own individual electrical outlet which has

a voltage rating that matches the rating plate.

This provides the best performance and also

prevents overloading house wiring circuits which

could cause a fire hazard from overheated wires.

See the Installation Instructions, Electrical

Requirements section for specific electrical

connection requirements.

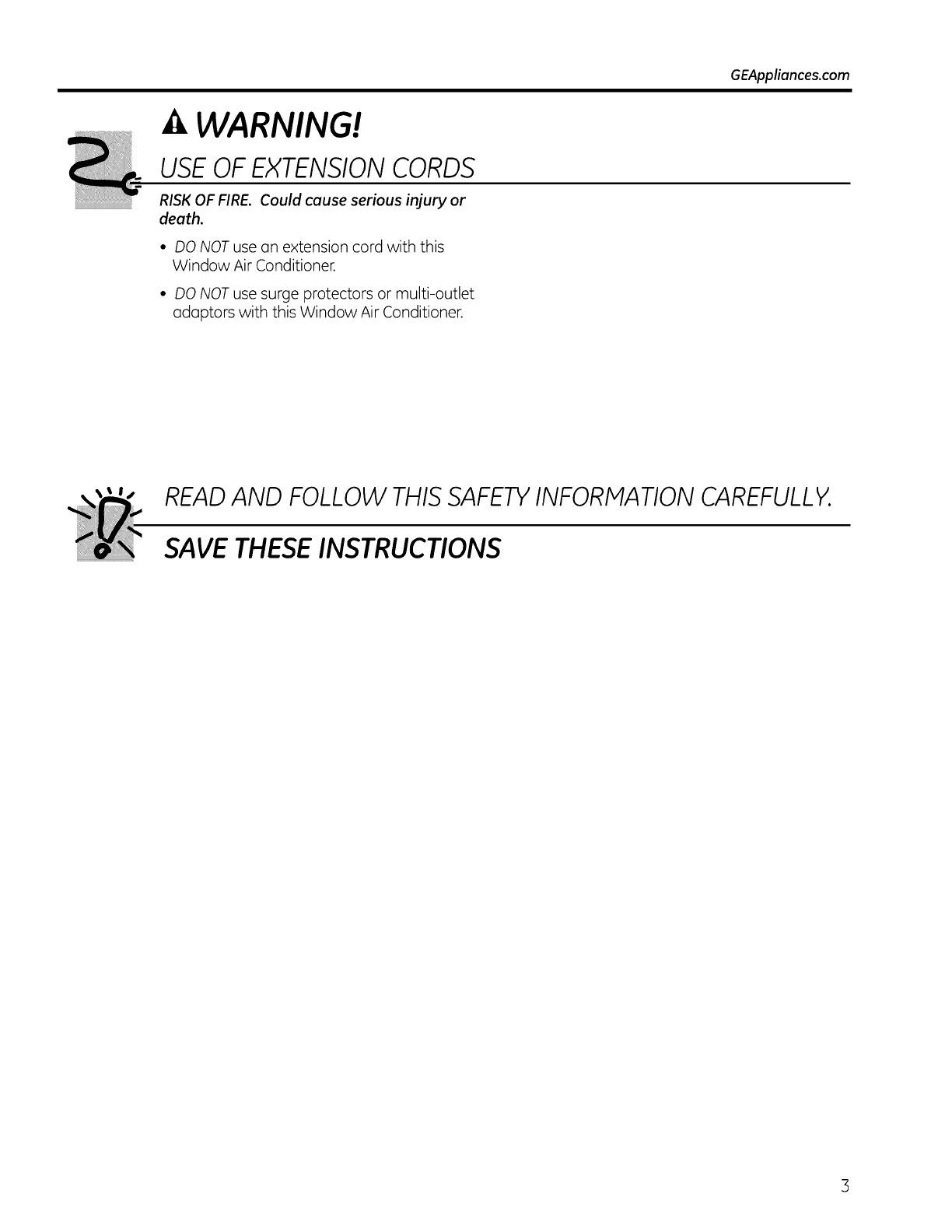

WARNING!

USE OF EXTENSION CORDS

RISK OF FIRE. Could couse serious injury or

death.

•DO NOT use an extension cord with this

Window Air Conditioner.

•DO NOT use surge protectors or multi-outlet

adaptors with this Window Air Conditioner.

GEAppliances.com

READAND FOLLOW THISSAFETYINFORMATIONCAREFULLY.

SAVE THESE INSTRUCTIONS

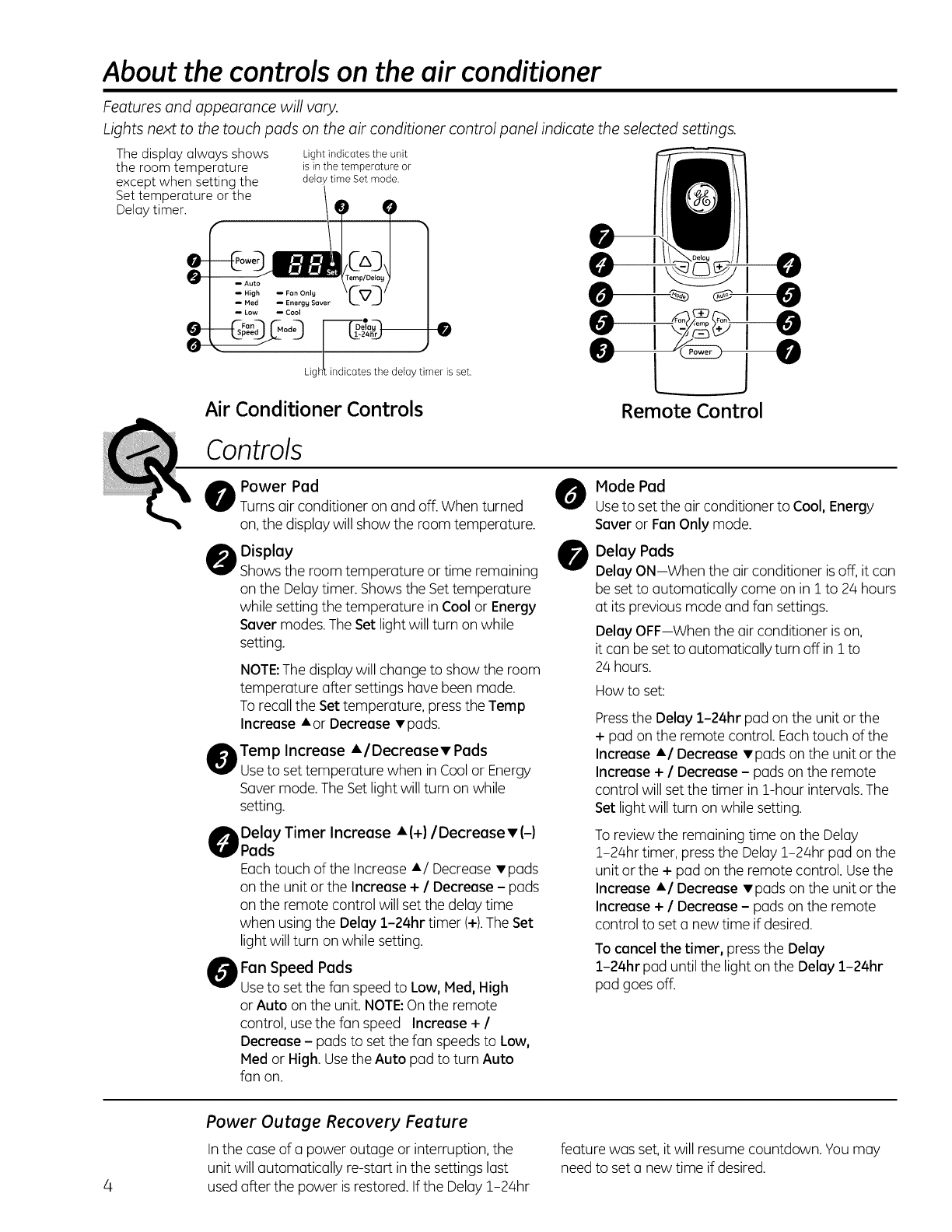

About the controlson the air conditioner

Features and appearance will vary.

Lights next to the touch pads on the air conditioner control panel indicate the selected settings.

The display always shows

the room temperature

except when setting the

Set temperature or the

Delay timer.

Light indicates the unit

is in the temperature or

delay time Set mode.

Lig : indicates the delay timer is set.

Air Conditioner Controls

Controls

O ower Pad O

Turns air conditioner on and off. When turned

on, the display will show the room temperature. Q

Display

Showsthe room temperature or time remaining

on the Delaytimer. Showsthe Settemperature

while setting the temperature in Cool or Energy

Saver modes. The Set light will turn on while

setting.

NOTE:The display will change to show the room

temperature after settings have been made.

To recall the Set temperature, pressthe Temp

Increase Aor Decrease vpads.

Temp Increase A/Decreasev Pads

Useto set temperature when in Cool or Energy

Saver mode. The Set light will turn on while

setting.

Delay Timer Increase A(+)/Decreasev(-)

Pads

Eachtouch of the Increase A/Decrease • pads

on the unit or the Increase + /Decrease - pads

on the remote control will set the delay time

when using the Delay 1-24hr timer (+).The Set

light will turn on while setting.

O Fan Speed Pads

Useto set the fan speed to Low, Med, High

or Auto on the unit. NOTE:On the remote

control, use the fan speed Increase + /

Decrease - pads to set the fan speedsto Low,

Med or High. Usethe Auto pod to turn Auto

fan on.

Mode Pad

Useto set the air conditioner to Cool, Energy

Saver or Fan Only mode.

Delay Pads

Delay ON--When the air conditioner is off, it can

be set to automatically come on in 1 to 2/4hours

at its previous mode and fan settings.

Delay OFF--When the air conditioner is on,

it can beset to automatically turn off in J_to

2/4hours.

How to set:

Pressthe Delay 1-24hr pad on the unit or the

+ pad on the remote control. Each touch of the

Increase A/Decrease •pads on the unit or the

Increase + /Decrease - pads on the remote

control will set the timer in 1-hour intervals.The

Set light will turn on while setting.

To review the remaining time on the Delay

1-24hr timer, pressthe Delay 1-24hr pad on the

unit or the + pad on the remote control. Usethe

Increase A/Decrease •pads on the unit or the

Increase + /Decrease - pads on the remote

control to set a new time if desired.

To cancel the timer, pressthe Delay

1-24hr pad until the light on the Delay 1-24hr

pad goes off.

Power Outage Recovery Feature

In the case of a power outage or interruption, the

unit will automatically re-start in the settings last

used after the power is restored. Ifthe Delay 1-24hr

feature was set, it will resume countdown. You may

need to set a new time if desired.

GEAppliances.com

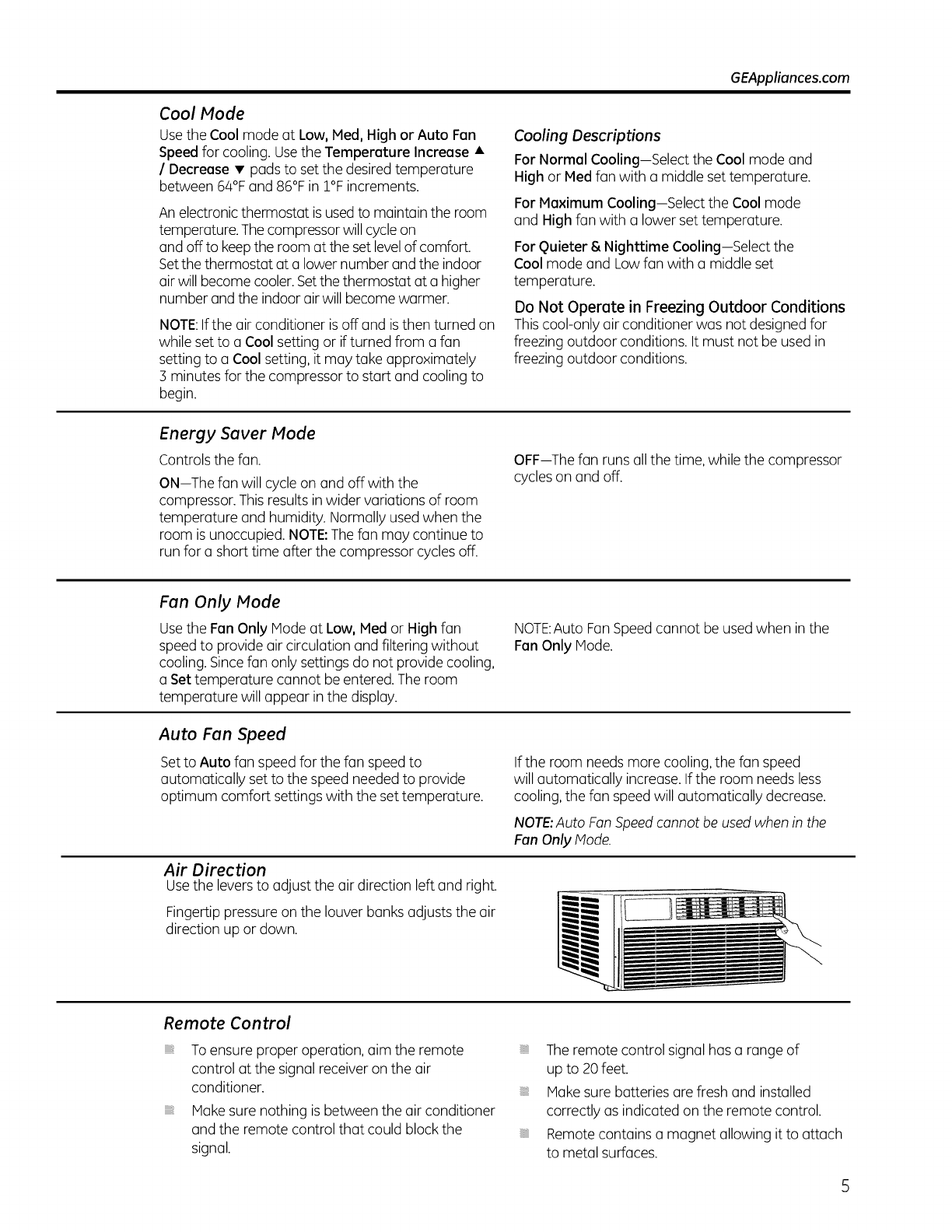

Cool Mode

Usethe Cool mode at Low, Med, High or Auto Fan

Speedfor cooling. Usethe Temperature Increase •

/Decrease • pads to set the desired temperature

between 64°F and 86°F in 1% increments.

An electronic thermostat is usedto maintain the room

temperature. The compressorwill cycle on

and off to keep the room at the set levelof comfort.

Setthe thermostat at a lower number and the indoor

air will become cooler.Setthe thermostat at a higher

number and the indoor air will become warmer.

NOTE: If the air conditioner is off and is then turned on

while set to a Cool setting or if turned from a fan

setting to a Cool setting, it may take approximately

3 minutes for the compressor to start and cooling to

begin.

Cooling Descriptions

For Normal Cooling-Select the Cool mode and

High or Mealfan with a middle set temperature.

For Maximum Cooling-Select the Cool mode

and High fan with a lower set temperature.

For Quieter & Nighttime Cooling-Select the

Cool mode and Low fan with a middle set

temperature.

Do Not Operate in Freezing Outdoor Conditions

Thiscool-only air conditioner was not designed for

freezing outdoor conditions. It must not be used in

freezing outdoor conditions.

Energy Saver Mode

Controls the fan.

ON--The fan will cycle on and off with the

compressor. This results in wider variations of room

temperature and humidity. Normally used when the

room is unoccupied. NOTE: The fan may continue to

run for a short time after the compressor cycles off.

OFF--The fan runs all the time, while the compressor

cycles on and off.

Fan Only Mode

Use the Fan Only Mode at Low, Med or High fan

speed to provide air circulation and filtering without

cooling. Since fan only settings do not provide cooling,

a Set temperature cannot be entered. The room

temperature will appear in the display.

NOTE:Auto Fan Speedcannot be used when in the

Fan Only Mode.

Auto Fan Speed

Set to Auto fan speed for the fan speed to

automatically set to the speed needed to provide

optimum comfort settings with the set temperature.

If the room needs more cooling, the fan speed

will automatically increase. Ifthe room needs less

cooling, the fan speed will automatically decrease.

NOTE:Auto Fan Speedcannot be used when in the

Fen Only Mode.

Air Direction

Usethe leversto adjust the air direction left and right.

Fingertip pressureon the louver banks adjusts the air

direction up or down.

Remote Control

To ensure proper operation, aim the remote

control at the signal receiver on the air

conditioner.

Hake sure nothing is between the air conditioner

and the remote control that could block the

signal.

The remote control signal has o range of

up to 20 feet.

Make sure batteries are fresh and installed

correctly as indicated on the remote control.

Remote contains o magnet allowing it to attach

to metal surfaces.

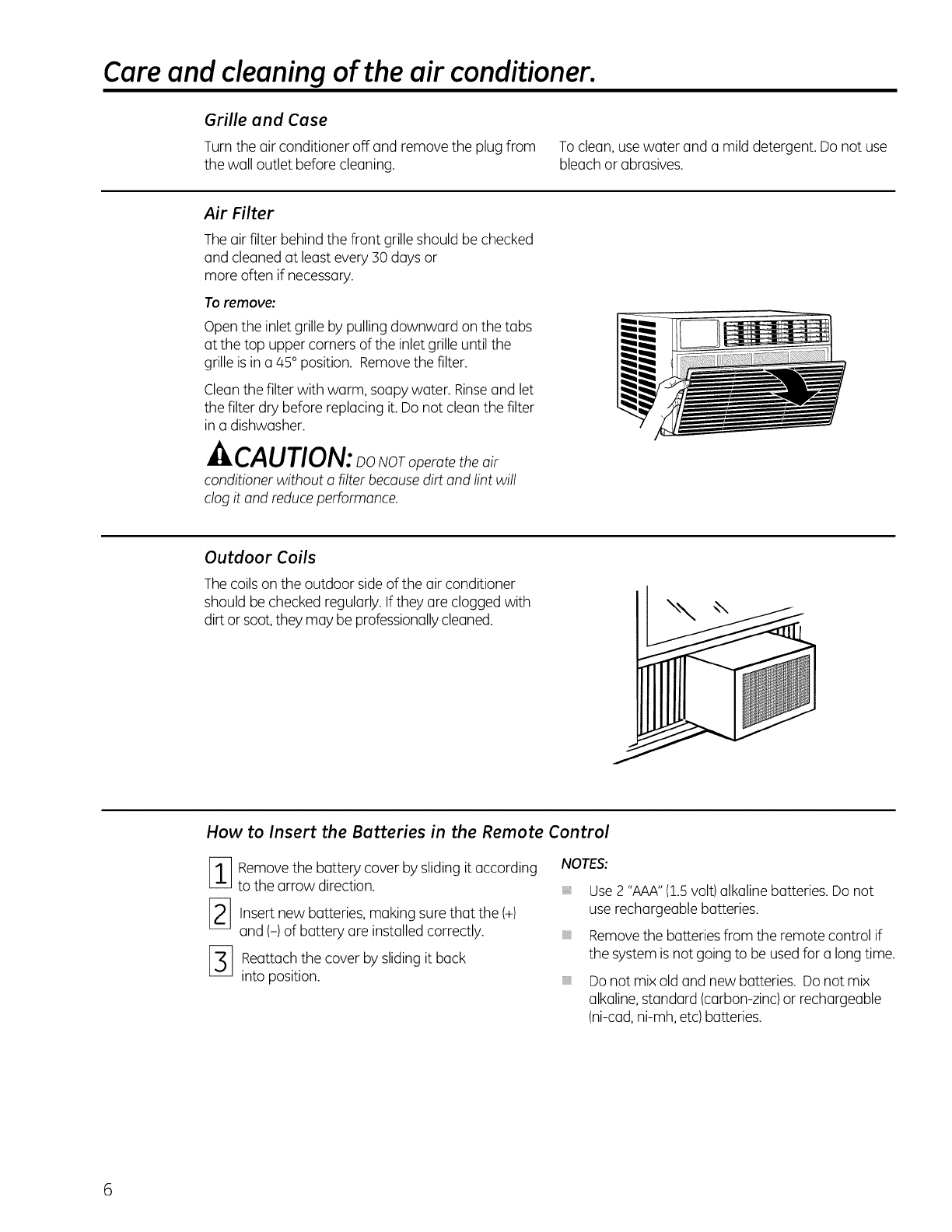

Care and cleaning of the air conditioner.

Grille and Case

Turn the air conditioner off and remove the plug from To clean, use water and a mild detergent. Do not use

the wall outlet before cleaning, bleach or abrasives.

Air Filter

The air filter behind the front grille should be checked

and cleaned at least every 30 days or

more often if necessary.

To remove:

Open the inlet grille by pulling downward on the tabs

at the top upper corners of the inlet grille until the

grille is in a 85° position. Removethe filter.

Clean the filter with warm, soapy water. Rinseand let

the filter dry before replacing it. Do not clean the filter

in a dishwasher.

-&CAUTION: NOTo erotetheair

conditioner without o filter becousedirt and lint will

clog it and reduce performance.

Outdoor Coils

The coils on the outdoor side of the air conditioner

should be checked regularly. Ifthey are clogged with

dirt or soot, they may be professionallycleaned.

How to Insert the Batteries in the Remote Control

[_ emove the battery cover by sliding it according

to the arrow direction.

2_ Insert new batteries, making sure that the (+)

and (-) of battery are installed correctly.

-3] eattach the cover by sliding it back

into position.

NOTES:

Use 2 "AAA"(1.5volt)alkaline batteries. Do not

use rechargeable batteries.

Remove the batteries from the remote control if

the system is not going to be used for a long time.

Do not mix old and new batteries. Do not mix

alkaline,standard (carbon-zinc)or rechargeable

(ni-cad,ni-mh, etc) batteries.

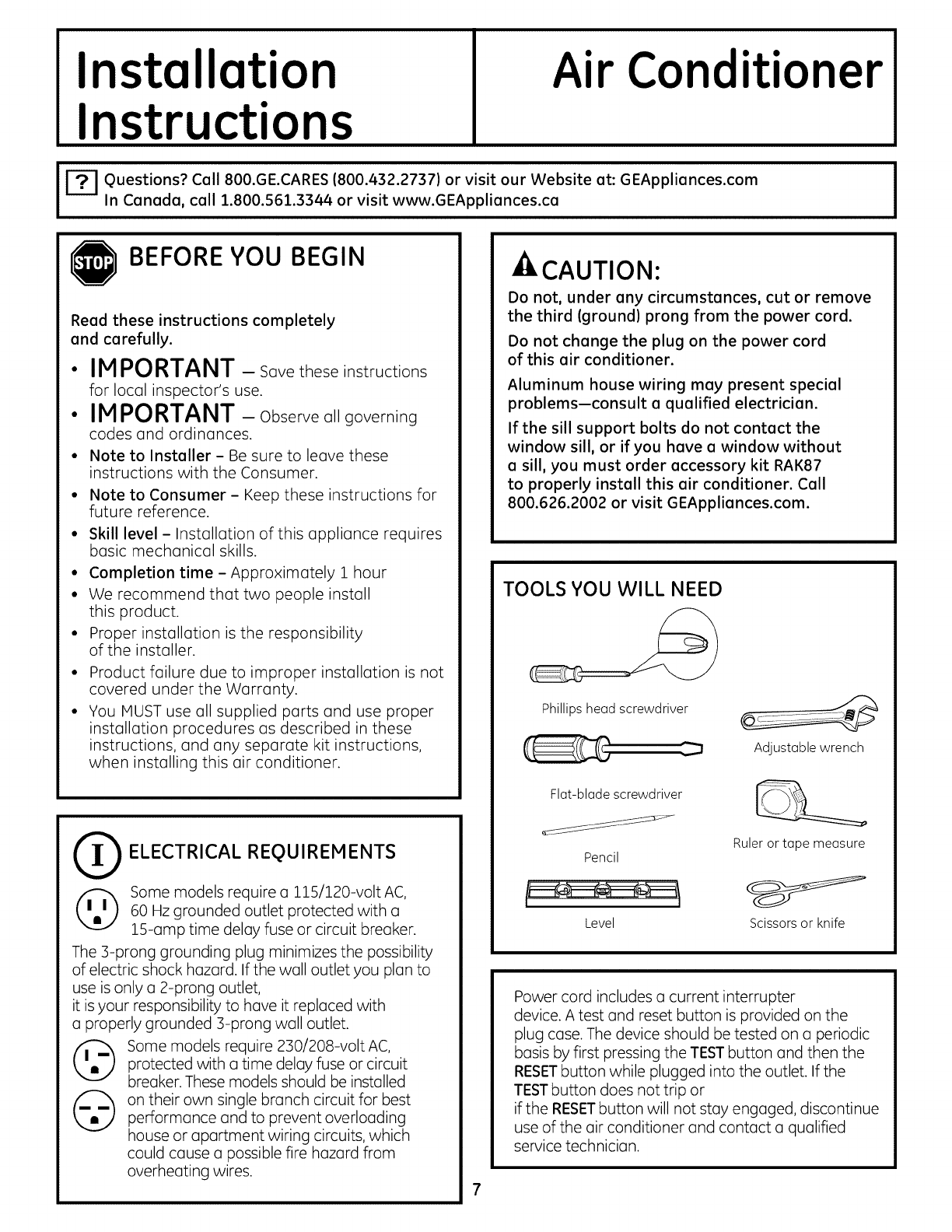

Installation

Instructions Air Conditioner

-_ uestions? Call 800.GE.CARES (800.432.2737) or visit our Website at: GEAppliances.comIn Canada, call 1.800.561.3344 or visit www.GEAppliances.ca I

BEFORE YOU BEGIN

Read these instructions completely

and carefully.

•IMPORTANT - Savetheseinstructions

forlocalinspector'suse

• IMPORTANT - Observeallgoverning

codes and ordinances

• Note to Installer- Be sure to leave these

instructions with the Consumer.

• Note to Consumer - Keep these instructions for

future reference.

• Skill level- Installation of this appliance requires

basic mechanical skills.

• Completion time - Approximately 1 hour

• We recommend that two people install

this product.

• Proper installation is the responsibility

of the installer.

Product failure due to improper installation is not

covered under the Warranty.

You MUST use all supplied ports and use proper

installation procedures as described in these

instructions, and any separate kit instructions,

when installing this air conditioner.

ELECTRICAL REQUIREMENTS

Some models require a 115/120-volt AC,

60 Hz grounded outlet protected with a

15-amp time delay fuse or circuit breaker.

The 3-prong grounding plug minimizes the possibility

of electric shock hazard. If the wall outlet you plan to

use is only a 2-prong outlet,

it is your responsibility to hove it replaced with

o properly grounded 3-prong wall outlet.

©Some models require 230/208-volt AC,

protected with a time delay fuse or circuit

breaker. These models should be installed

on their own single branch circuit for best

performance and to prevent overloading

house or apartment wiring circuits, which

could cause a possible fire hazard from

overheating wires.

-- CAUTION:

Do not, under any circumstances, cut or remove

the third (ground) prong from the power cord.

Do not change the plug on the power cord

of this air conditioner.

Aluminum house wiring may present special

problems--consult a qualified electrician.

If the sill support bolts do not contact the

window sill, or if you have a window without

a sill, you must order accessory kit RAK87

to properly install this air conditioner. Call

800.626.2002 or visit GEAppliances.com.

TOOLS YOU WILL NEED

Phillips head screwdriver

AdJustable wrench

Fiat-blade screwdriver

Pencil Ruleror tope measure

Level Scissors or knife

Power cord includes acurrent interrupter

device. A test and reset button is provided on the

plug case. The device should be tested on a periodic

basis by first pressing the TESTbutton and then the

RESETbutton while plugged into the outlet. If the

TESTbutton does not trip or

if the RESETbutton will not stay engaged, discontinue

use of the air conditioner and contact a qualified

service technician.

Installation Instructions

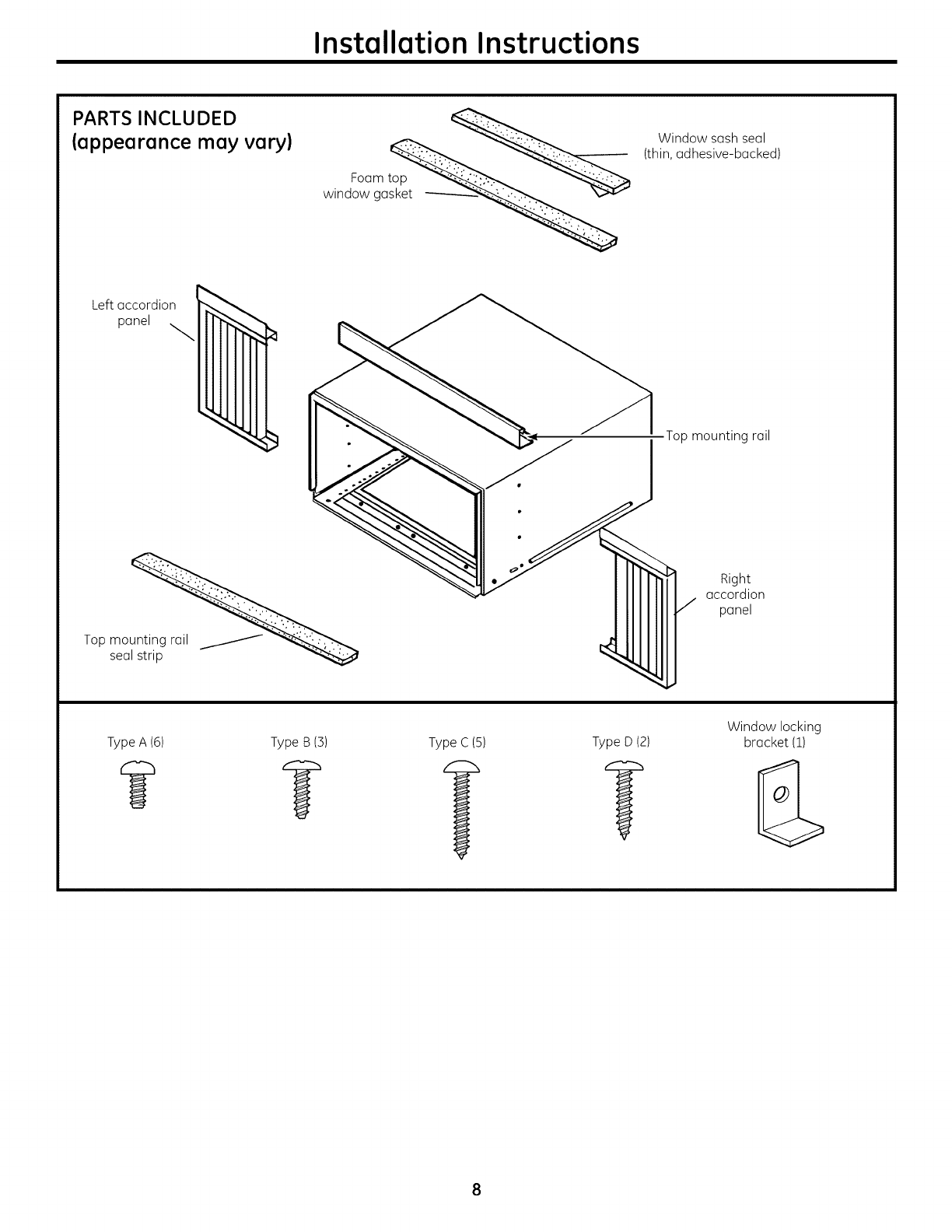

PARTS INCLUDED

(appearance may vary)

Foam top

window gasket

Window sash seal

(thin, adhesive-backed)

Left accordion

panel

Top mounting rail

TopmeO_

Right

accordion

panel

Window locking

Type A (6) Type B (5) Type C (5) Type D (2) bracket (1)

Installation Instructions

[] WINDOW REQUIREMENTS

• These instructions are for a standard

double-hung window. You will need to modify

them for other types of windows.

CAUTION: Ifthesillsupport

bolts do not contact the window sill, or

if you hove u window without u sill, you

must order accessory kit RAK87 to

properly install this air conditioner.

Cull 800.626.2002 or visit GEAppliunces.com.

The air conditioner can be installed without

the accordion panels if needed to fit in a

narrow window. See the window opening

dimensions.

All supporting parts must be secured

to firm wood, masonry or metal.

The electrical outlet must be within reach of

the power cord.

IB==t] I

14.5" min.

22.6" to 38.1"

(With accordion panels)

t" I

IY1STORM WINDOW REQUIREMENTS

A storm window frame will not allow the air

conditioner to tilt toward the outside, and will keep

it from draining properly. To adjust for this, attach

a piece of wood to the sill.

WOOD PIECES -

WIDTH: 2"

LENGTH: Long enough to fit inside the window

frame.

THICKNESS: To determine the thickness, place a

piece of wood on the sill to make it 1/2" higher

than the top of the storm window frame or the

vinyl frame.

Attach securely with nails or screws provided

by the installer.

1/2" higher

than storm

window

frame

Storm window

frame

1/2" higher

than vinyl frame

___ _ (on some windows)

L- S Wood

-r v Vinyl frame I I

I_ REMOVE THE AIR CONDITIONER

FROM THE CASE

I'_ Remove and save the 2 screws from the lower

sides of the front grille.

FRONT

Grasp the lower corners of the grille while

pressing in on the case sides with your finger

tips. Pull out to release and lift it up.

NOTE: Do not pull the bottom edge toward you

more than 3" or you may damage the tabs of

the grille.

t t

FRONT

El When the front grille is removed the control

panel will still be attached by a harness. Turn

the grille around so you can see the back

side of the grille. Remove the three screws to

separate the control panel housing from the

grille.

rDl Remove the ground screw from each side of

the case. Keep them in a safe location.

NOTE: Be sure to save these screws. You will

need them later in the installation.

FRONT

Installation Instructions

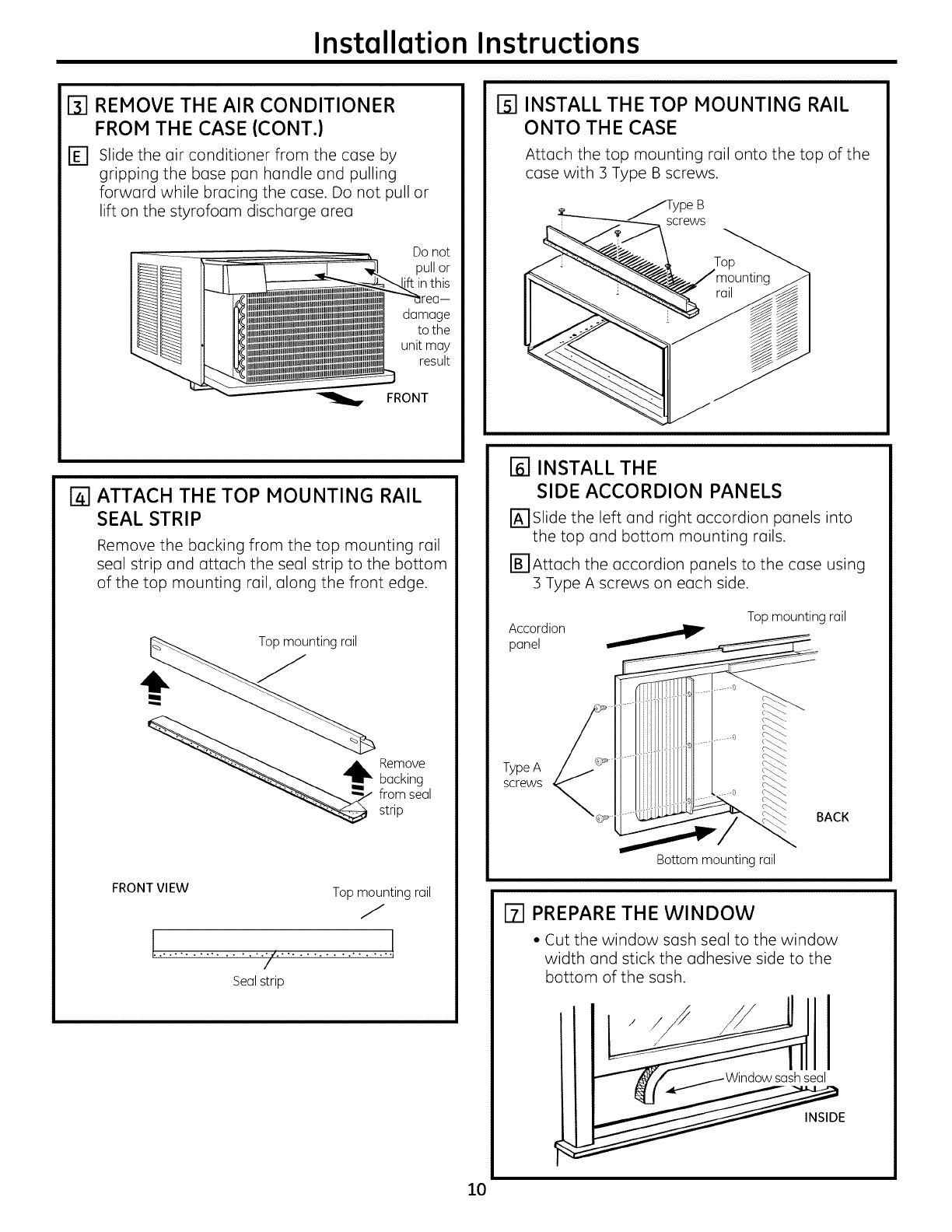

[] REMOVE THE AIR CONDITIONER

FROM THE CASE (CONT.)

%Slide the air conditioner from the case by

gripping the base pan handle and pulling

forward while bracing the case. Do not pull or

lift on the styrofoam discharge area

Do not

pull or

damage

to the

unit may

result

FRONT

I_l ATTACH THE TOP MOUNTING RAIL

SEAL STRIP

Remove the backing from the top mounting rail

seal strip and attach the seal strip to the bottom

of the top mounting rail, along the front edge.

Top mounting rail

_ emove

backing

from seal

strip

FRONTVIEW Top mounting rail

I................./...................!

Sealstrip

rsl INSTALL THE TOP MOUNTING RAIL

ONTO THE CASE

Attach the top mounting rail onto the top of the

case with 3 Type B screws.

screws

[] INSTALL THE

SIDE ACCORDION PANELS

[_Slide the left and right accordion panels into

the top and bottom mounting rails.

[_]Attach the accordion panels to the case using

3 Type A screws on each side.

Accordion

panel

Type A

screws

Top mounting rail

BACK

Bottom mounting rail

1-71PREPARE THE WINDOW

• Cut the window sash seal to the window

width and stick the adhesive side to the

bottom of the sash.

/Window sashseal

INSIDE

Installation Instructions

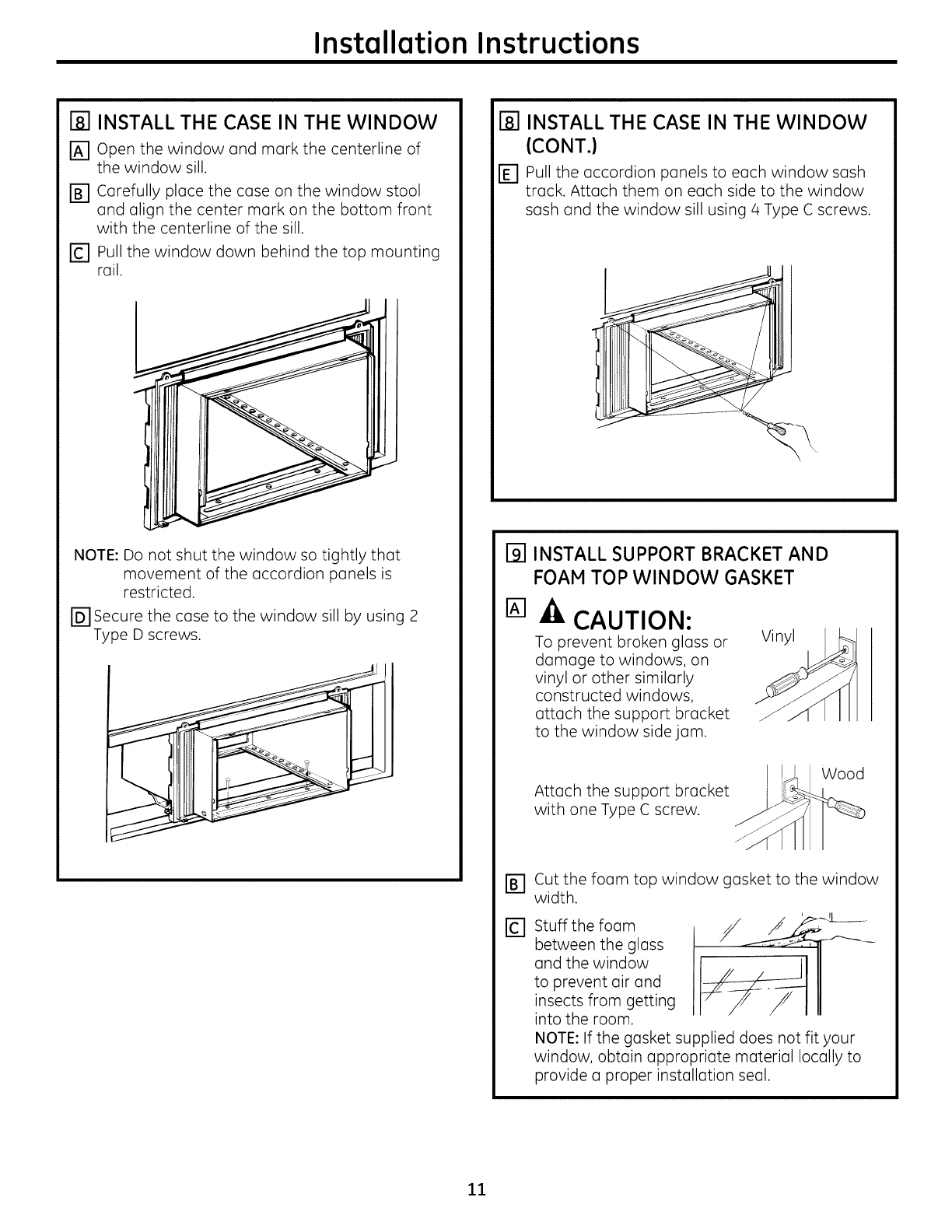

[] INSTALL THE CASE IN THE WINDOW

IA1 Open the window and mark the centerline of

the window sill.

[] Carefully place the case on the window stool

and align the center murk on the bottom front

with the centerline of the sill.

r_ Pull the window down behind the top mounting

rail.

NOTE: Do not shut the window so tightly that

movement of the accordion panels is

restricted.

rDl secure the case to the window sill by using 2

Type D screws.

INSTALL THE CASE IN THE WINDOW

ICONT.)

[] Pull the accordion panels to each window sash

track. Attach them on each side to the window

sash and the window sill using 4 Type C screws.

r91 INSTALL SUPPORT BRACKET AND

FOAM TOP WINDOW GASKET

CAUTION:

To prevent broken glass or

damage to windows, on

vinyl or other similarly

constructed windows,

attach the support bracket

to the window side jam.

Vinyl

Attach the support bracket

with one Type C screw.

Wood

Cut the foam top window gasket to the window

width.

Stuff the foam

between the glass

and the window

to prevent air and

insects from getting

into the room.

NOTE: If the gasket supplied does not fit your

window, obtain appropriate material locally to

provide a proper installation seal.

Installation Instructions

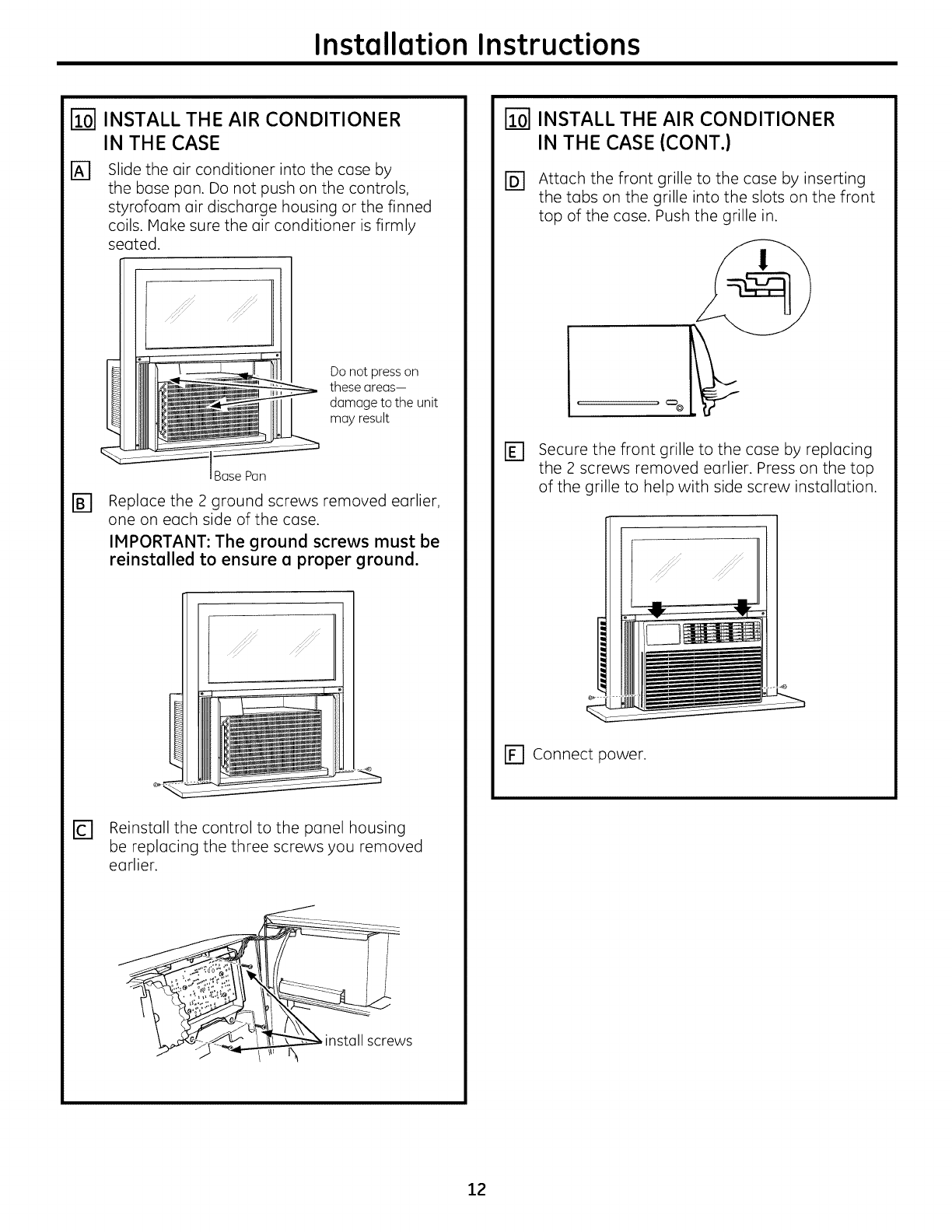

INSTALL THE AIR CONDITIONER

IN THE CASE

Slide the air conditioner into the case by

the base pan. Do not push on the controls,

styrofoam air discharge housing or the finned

coils. Make sure the air conditioner is firmly

seated.

(5 i:

Do not press on

these areas-

damage to the unit

may result

Bose Pan

Replace the 2 ground screws removed earlier,

one on each side of the case.

IMPORTANT: The ground screws must be

reinstalled to ensure a proper ground.

: :¸!¸¸¸¸¸¸¸¸¸¸¸5¸¸

Reinstall the control to the panel housing

be replacing the three screws you removed

earlier.

install screws

[] INSTALL THE AIR CONDITIONER

IN THE CASE (CONT.}

r_ Attach the front grille to the case by inserting

the tubs on the grille into the slots on the front

top of the case. Push the grille in.

[]

,.=_

Secure the front grille to the case by replacing

the 2 screws removed earlier. Press on the top

of the grille to help with side screw installation.

Connect power.

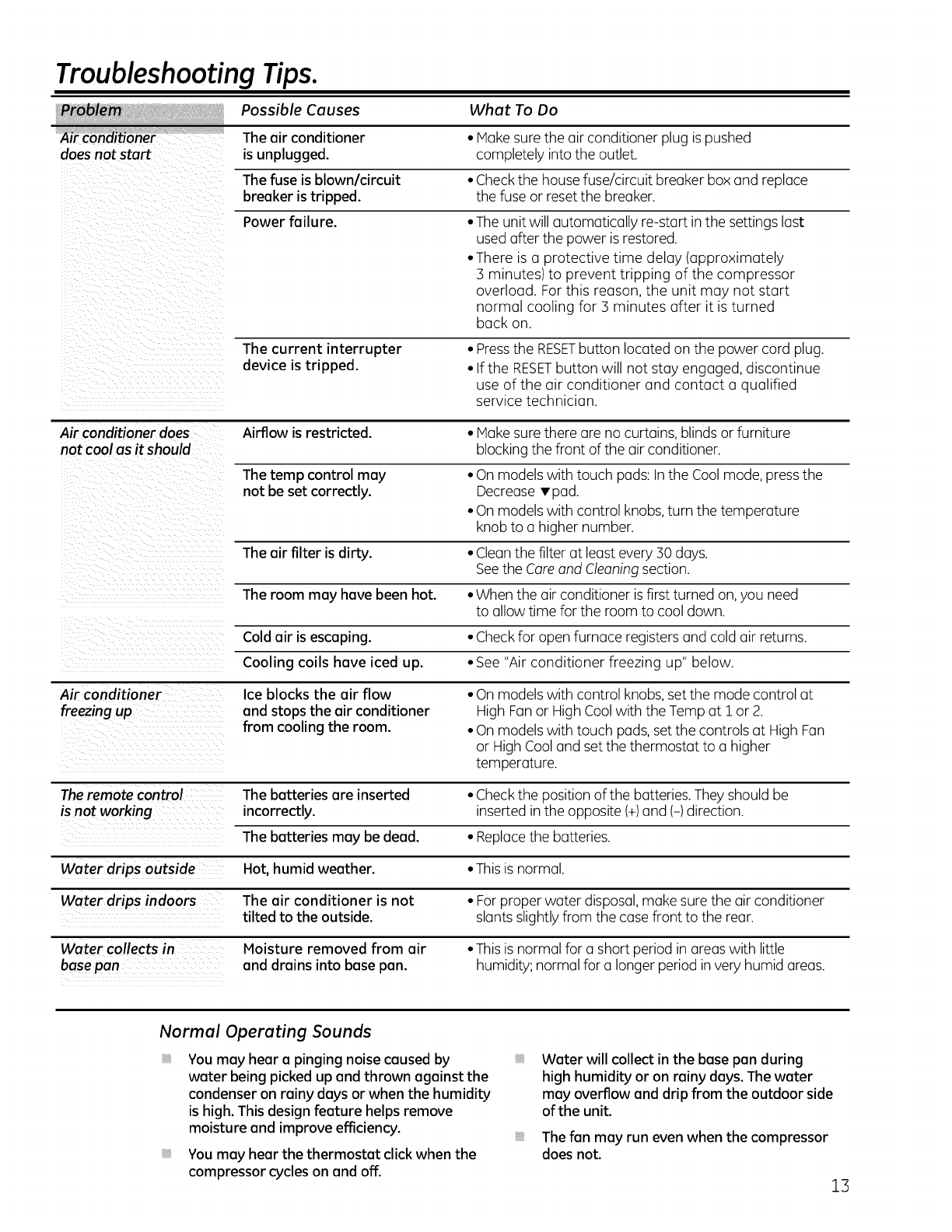

Troubleshooting Tips.

Possible Causes What To Do

Air conditioner " _ 'The air conditioner • Hake sure the air conditioner plug is pushed

does not start is unplugged, completely into the outlet.

The fuse is blown/circuit • Checkthe house fuse/circuit breaker box and replace

breaker is tripped, the fuse or resetthe breaker.

Power failure. • The unit will automatically re-start in the settings last

used after the power is restored.

• There is u protective time delay (approximately

3 minutes) to prevent tripping of the compressor

overload. For this reason, the unit may not start

normal cooling for 3 minutes after it is turned

back on.

The current interrupter • Pressthe RESETbutton located on the power cord plug.

device is tripped. • If the RESETbutton will not stay engaged, discontinue

use of the air conditioner and contact a qualified

service technician.

Air conditioner does Airflow is restricted. •Hake sure there are no curtains, blinds or furniture

not cool as itshould blocking the front of the air conditioner.

The tamp control may • On models with touch pads: In the Cool mode, pressthe

not be set correctly. Decrease • pad.

• On models with control knobs,turn the temperature

knob to a higher number.

The air filter is dirty. • Cleanthe filter at least every 30 days.

Seethe Careand Cleaningsection.

The room may hove been hot. • When the air conditioner is first turned on, you need

to allow time for the room to cool down.

Cold air is escaping. • Checkfor open furnace registers and cold air returns.

Cooling coils hove iced up. • See "Air conditioner freezing up" below.

Air conditioner

freezing up

Ice blocks the air flow

and stops the air conditioner

from cooling the room.

• On models with control knobs, set the mode control at

High Fan or High Cool with the Temp at i or 2.

• On models with touch pads, setthe controls at High Fan

or High Cool and set the thermostat to a higher

temperature.

Theremote control The batteries ore inserted • Checkthe position of the batteries.They should be

is not working incorrectly, inserted in the opposite (+)and (-) direction.

The batteries may be dead. • Replacethe batteries.

Water drips outside Hot, humid weather. • This is normal.

Water drips indoors The air conditioner is not • Forproper water disposal, make sure the air conditioner

tilted to the outside, slants slightly from the case front to the rear.

Water collects in Moisture removed from air •This is normal for ashort period in areaswith little

basepan and drains into bose pan. humidity; normal for alonger period in very humid areas.

Normal Operating Sounds

You may hear o pinging noise caused by

water being picked up and thrown against the

condenser on rainy days or when the humidity

is high. This design feature helps remove

moisture and improve efficiency.

You may hear the thermostat click when the

compressor cycles on and off.

Water will collect in the bose pan during

high humidity or on rainy days. The water

may overflow and drip from the outdoor side

of the unit.

The fan may run even when the compressor

does not.

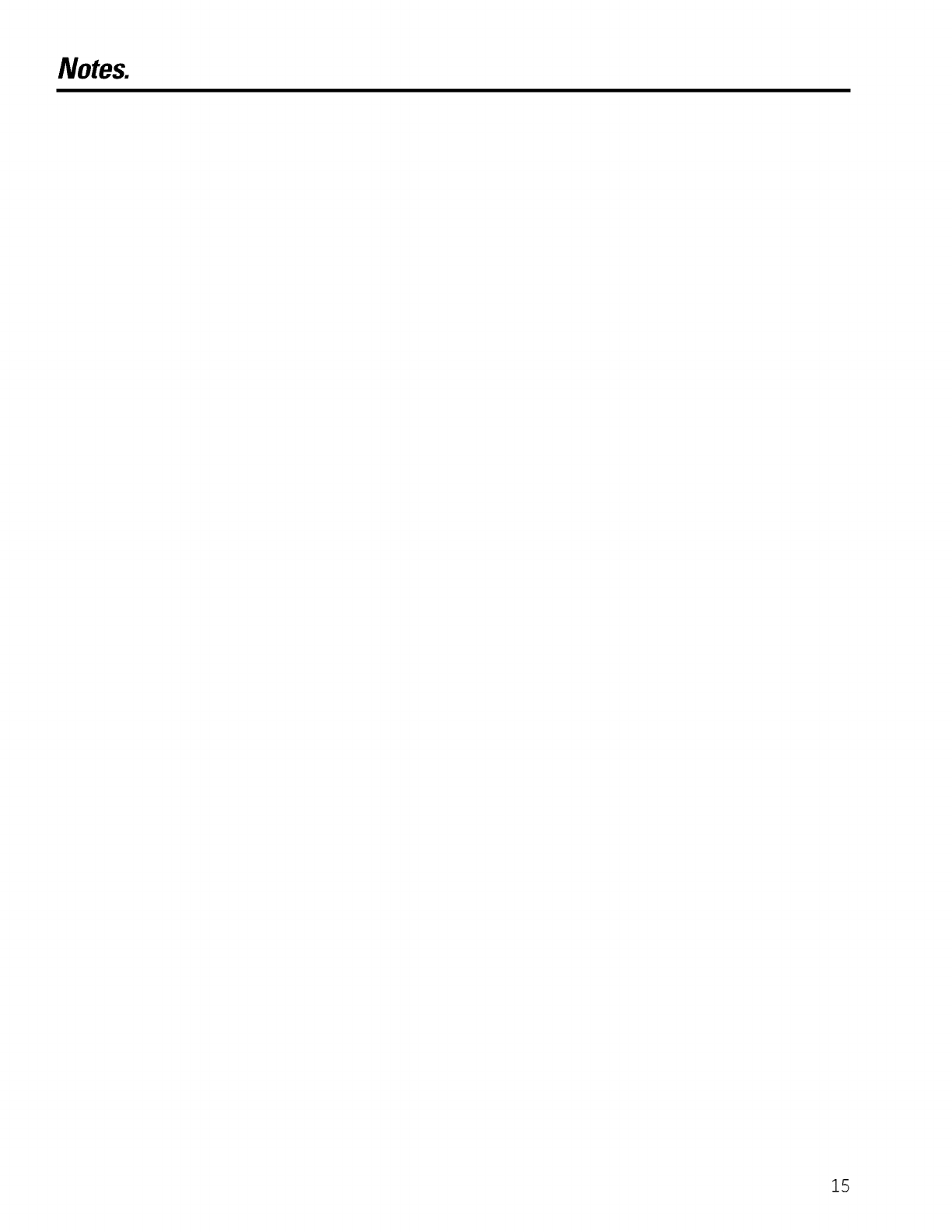

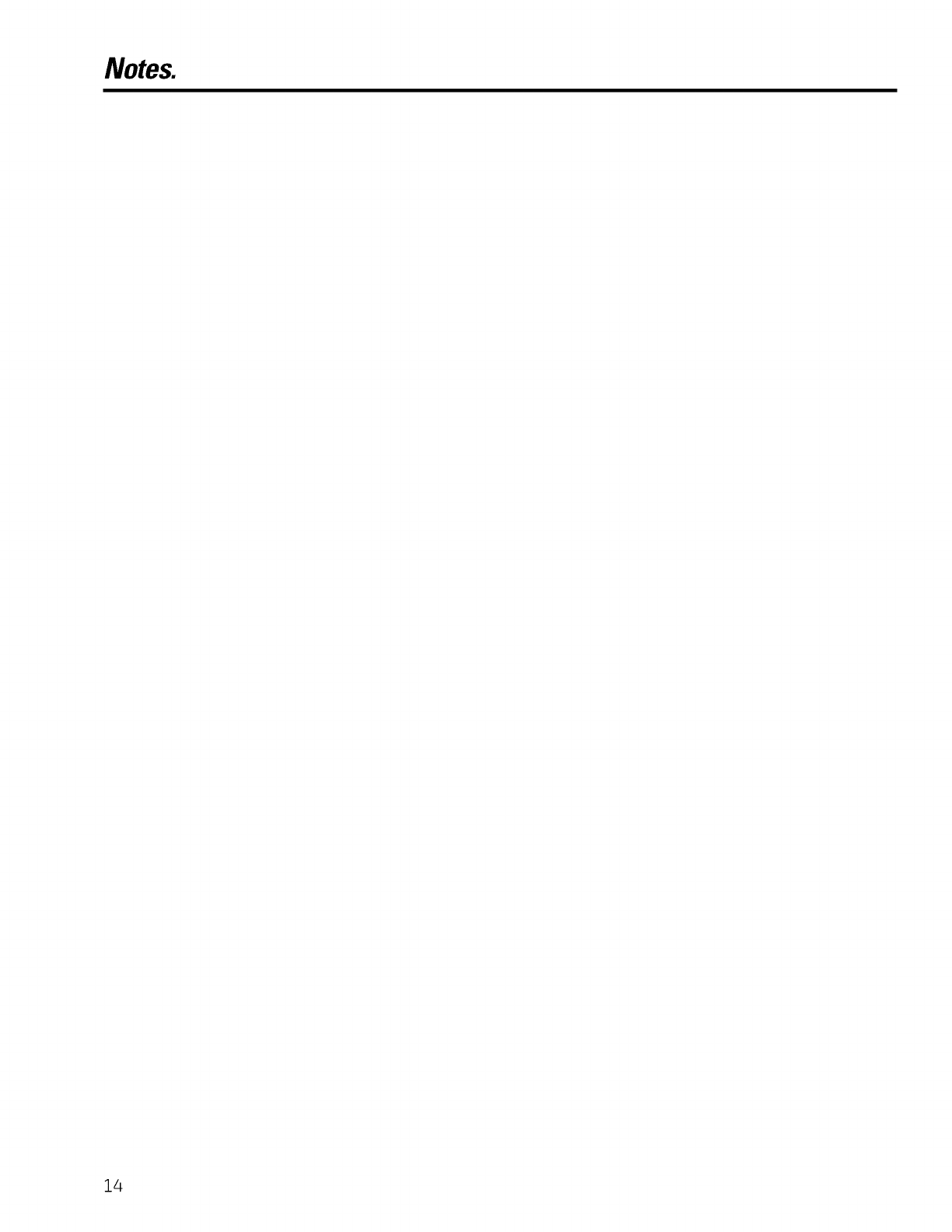

Notes.

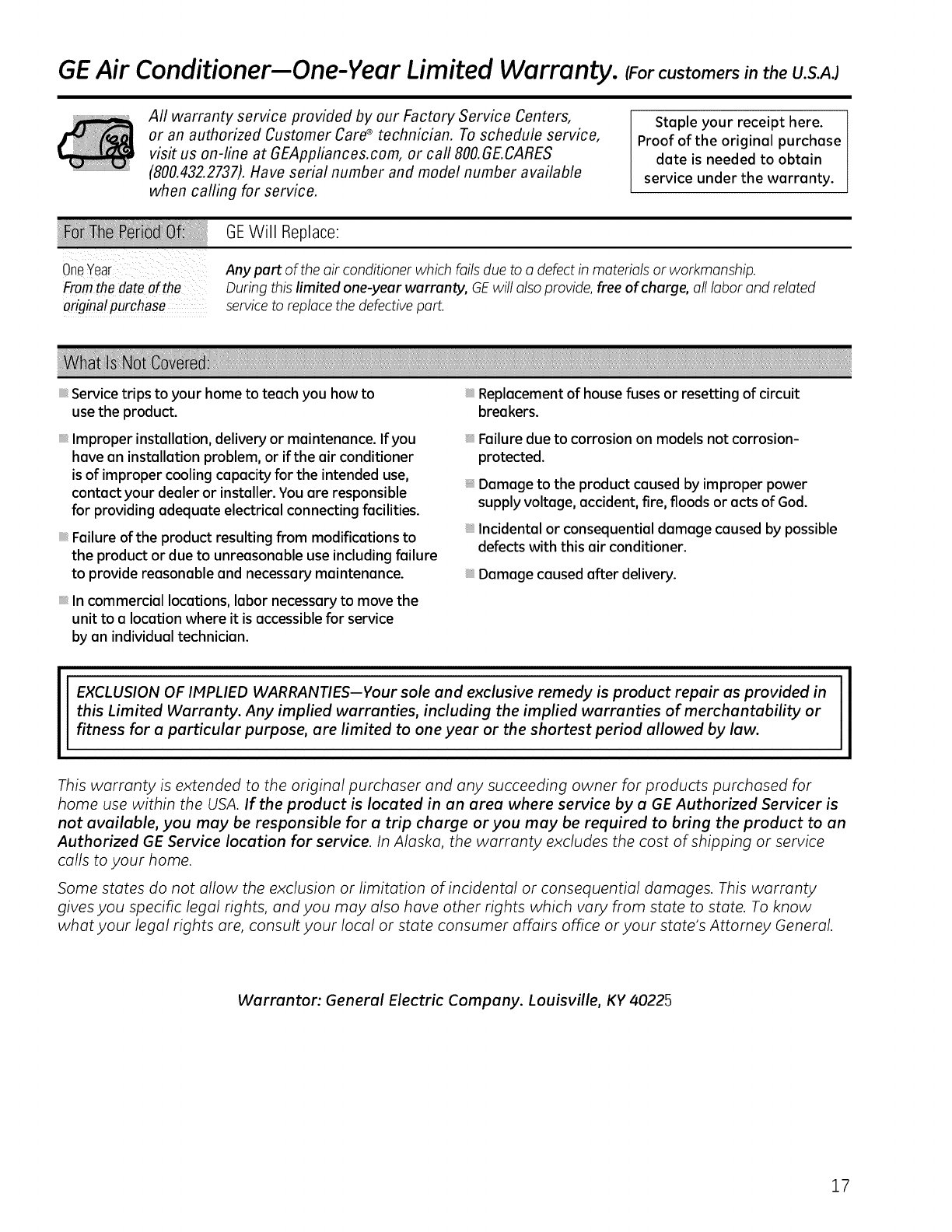

GE Air Conditioner-One-Vear Limited Warranty. tForcustomers intheU.S.A.I

All warranty service provided by our Factory Service Centers,

or an authorized Customer Care®technician. To schedule service,

visit us on-line at GEAppliances.com, or carl 800.GE.CARES

(800.432.2737). Have serial number and model number available

when calling for service.

Staple your receipt here.

Proof of the original purchase

date is needed to obtain

service under the warranty.

_ii _i_i_i/_ _i _i__ii_ i i? _!ii_I

OneYear

Fromthe date of the

originalpurchase

GEWill Replace:

Any part of the air conditioner which fails due to a defect in materials or workmanship.

During this limited one-year warranty, GEwill also provide, free of charge, all labor and related

serviceto replace the defectivepart.

Service trips to your home to teach you how to

use the product.

Improper installation, delivery or maintenance. If you

have an installation problem, or if the air conditioner

is of improper cooling capacity for the intended use,

contact your dealer or installer. You are responsible

for providing adequate electrical connecting facilities.

Failure of the product resulting from modifications to

the product or due to unreasonable use including failure

to provide reasonable and necessary maintenance.

In commercial locutions, labor necessary to move the

unit to a location where it is accessible for service

by an individual technician.

Replacement of house fuses or resetting of circuit

breakers.

Failure due to corrosion on models not corrosion-

protected.

Damage to the product caused by improper power

supply voltage, accident, fire, floods or acts of God.

Incidental or consequential damage caused by possible

defects with this air conditioner.

Damage caused after delivery.

EXCLUSION OF IMPLIED WARRANTIES--Vour sole and exclusive remedy is product repair as provided in

this Limited Warranty. Any implied warranties, including the implied warranties of merchantability or

fitness for a particular purpose, are limited to one year or the shortest period allowed by law.

This warranty is extended to the original purchaser and any succeeding owner for products purchased for

home use within the USA. If the product is located in an area where service by a GE Authorized Servicer is

not available, you may be responsible for a trip charge oryou may be required to bring the product to an

Authorized GE Service location for service. In Alaska, the warranty excludes the cost of shipping or service

calls to your home.

Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty

gives you specific legal rights, and you may also have other rights which vary from state to state. To know

what your legal rights are, consult your local or state consumer affairs office or your state's Attorney General.

Warrantor: General Electric Company. Louisville, KV 40225

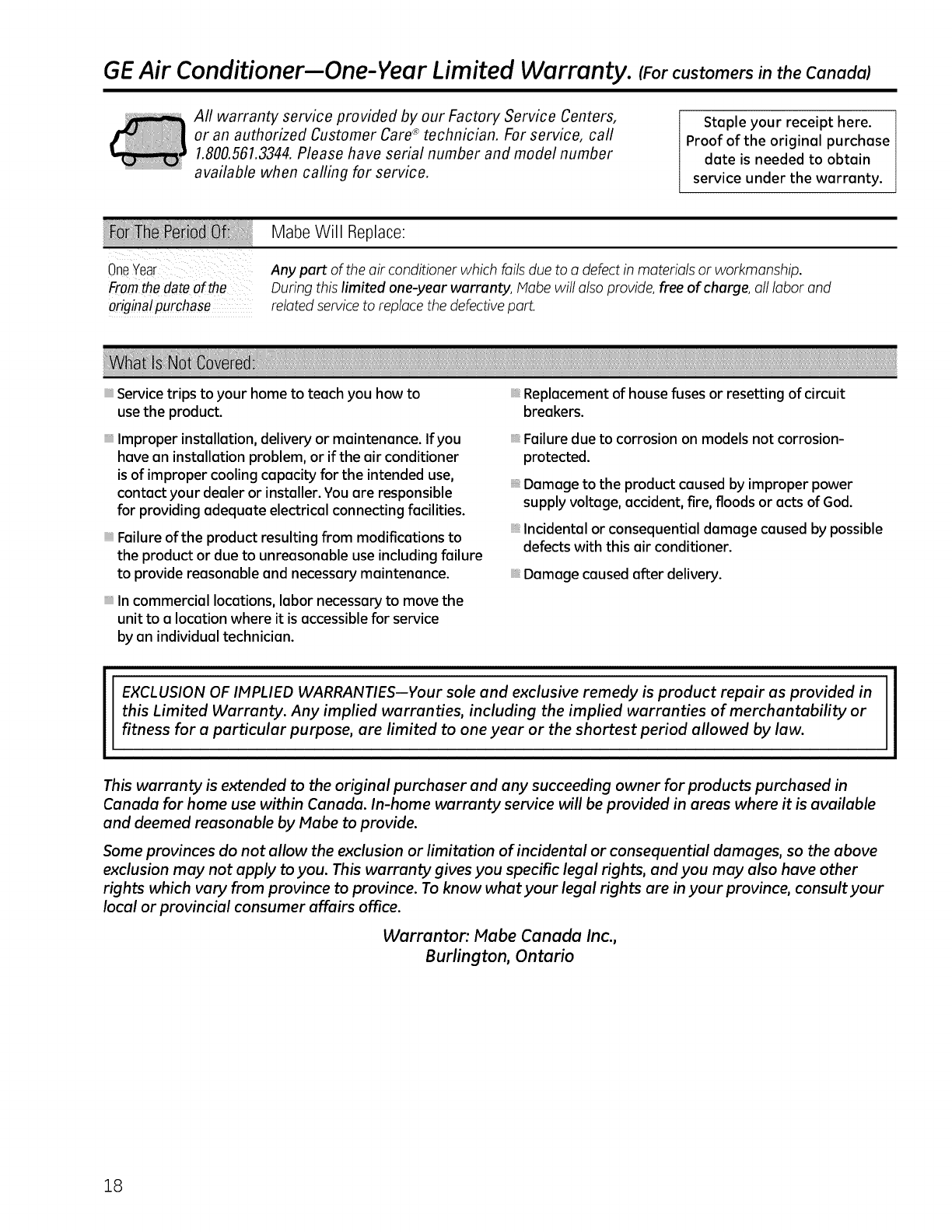

GE Air Conditioner--One-Vear Limited Warranty. (For customers in the CanadaJ

All warranty service provided by our Factory Service Centers,

or an authorized Customer Care®technician. For service, call

1.800.561.3344.Please have serial number and model number

available when calling for service.

Staple your receipt here.

Proof of the original purchase

date is needed to obtain

service under the warranty.

Fromthedate ofthe

originalpurchaseiii

Mabe Will Replace:

Any part of the air conditioner which failsdue to a defect in materials or workmanship.

During this limited one-year warranty, Habe will also provide,free of charge, all labor and

related service to replace the defectivepart.

Service trips to your home to teach you how to

use the product.

Improper installation, delivery or maintenance. If you

have an installation problem, or if the air conditioner

is of improper cooling capacity for the intended use,

contact your dealer or installer. You are responsible

for providing adequate electrical connecting facilities.

Failure of the product resulting from modifications to

the product or due to unreasonable use including failure

to provide reasonable and necessary maintenance.

In commercial locations, labor necessary to move the

unit to alocation where it is accessible for service

by an individual technician.

Replacement of house fuses or resetting of circuit

breakers.

Failure due to corrosion on models not corrosion-

protected.

Damage to the product caused by improper power

supply voltage, accident,fire, floods or acts of God.

Incidental or consequential damage caused by possible

defects with this air conditioner.

Damage caused after delivery.

EXCLUSION OF IMPLIED WARRANTIES--Your sole and exclusive remedy is product repair as provided in

this Limited Warranty. Any implied warranties, including the implied warranties of merchantability or

fitness for a particular purpose, are limited to one year or the shortest period allowed by law.

This warranty is extended to the original purchaser and any succeeding owner for products purchased in

Canada for home use within Canada. In-home warranty service will be provided in areas where it is available

and deemed reasonable by Mabe to provide.

Some provinces do not allow the exclusion or limitation of incidental or consequential damages, so the above

exclusion may not apply to you. This warranty gives you specific legal rights, and you may also have other

rights which vary from province to province. To know what your legal rights are in your province, consult your

local or provincial consumer affairs office.

Warrantor'. Mabe Canada Inc.,

Burlington, Ontario

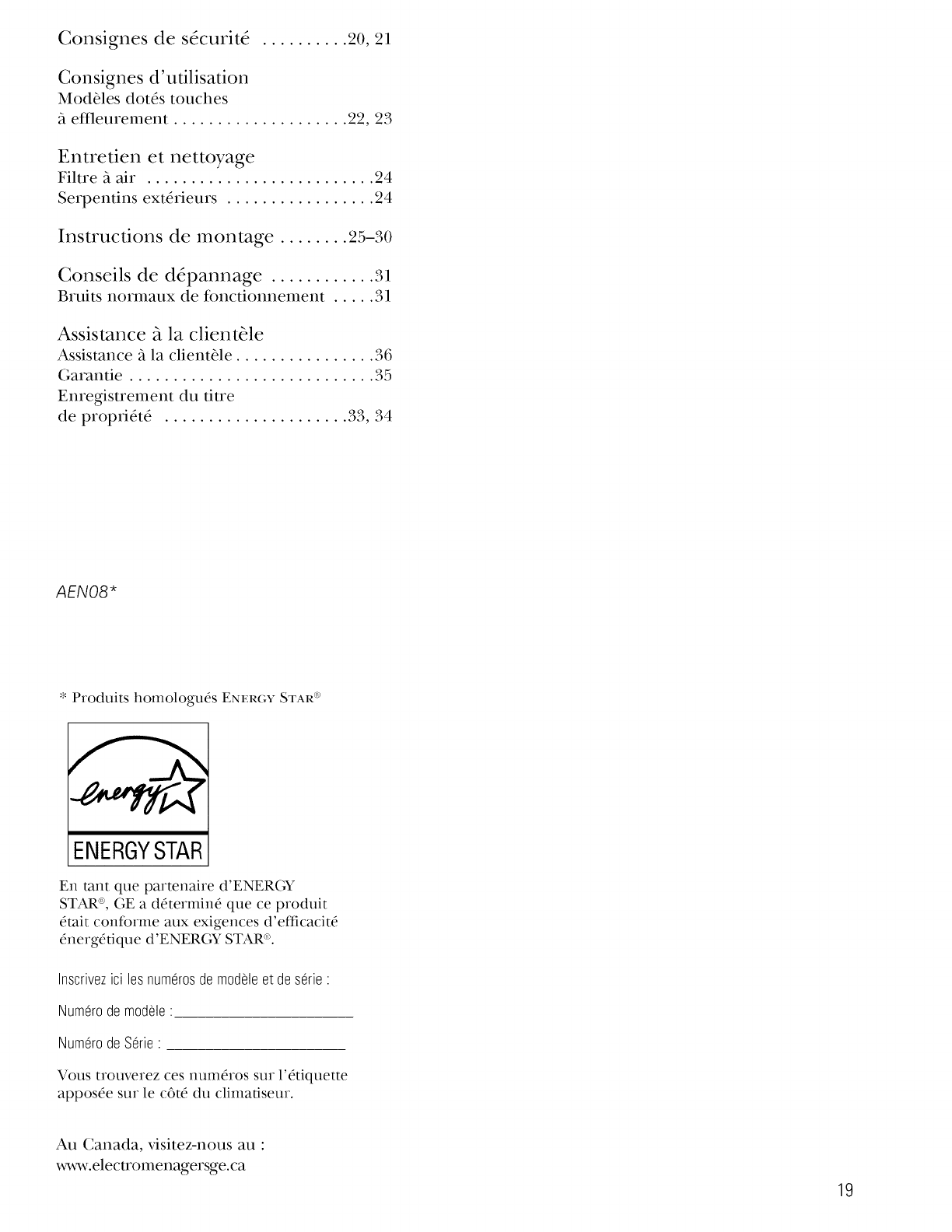

Consignes de sOcuritO .......... 20, 21

Consignes d'utilisation

ModUles dotds touches

•aeftleurement .................... 99, 93

Entretien et nettoyage

Filtre 'a air .......................... 24

Serpentins ext_rieurs ................. 24

Instructions de montage ........ 25-30

Conseils de ddpannage ............ 31

Bruits normaux de fonctionnement ..... 31

Assistance "ala client&le

Assistance 'a la clientble ................ 36

Garantie ............................ 35

Enregistrement du titre

de propriOt_ ..................... 33, 34

AEN08*

* Produits homologuds ENERGY STAR @

ENERGYSTAR

En rant que partenaire d'ENERGY

STAR ®,GE a dO.terminal que ce produit

dtait conforme aux exigences d'efficacitd

dnergO.tique d'ENERGY STAR ®.

Inscrivezici lesnumOrosdemodeleet desOrie

NumOrode modele•

NumOrode SOrie•

Vous trouverez ces numO.ros sur l'O.tiquette

apposOe sur le c6tO. du climatiseur.

Au Canada, visitez-nous au •

xs_s_u.electromenagersge.ca

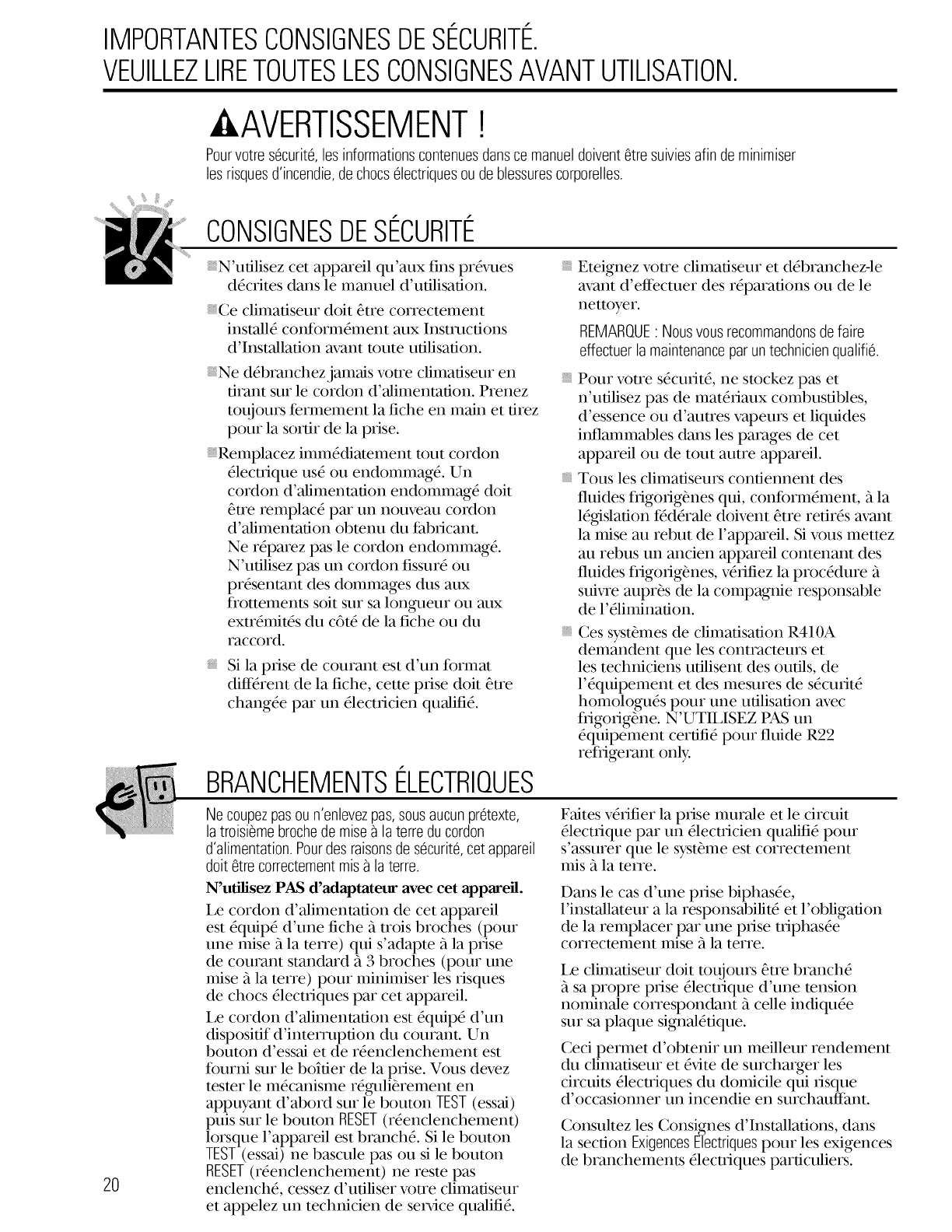

IMPORTANTESCONSIGNESDESI CURITI .

VEUILLEZLIRETOUTESLESCONSIGNESAVANTUTILISATION.

a,AVERTISSEMENT!

Pourvotre s0curit0,les informationscontenuesdansce manueldoivent_tre suiviesafin de minimiser

les risquesd'incendie,de chocs01ectriquesoude blessurescorporelles.

CONSIGNESDESI CURITI

N'ufilisez cet appareil qu'aux fins pr&ues

dOcrites dans le manuel d'utilisation.

Ce climatiseur doit _tre correctement

install_ conform_ment aux Instructions

d'Installafion avant mute ufilisafion.

Ne ddbranchez,jamais votre climatiseur en

firant sur le cordon d'alimentafion. Prenez

tou,jours fermement la fiche en main et tirez

pour la sortir de la prise.

Remplacez immddiatement tout cordon

dlectrique usd ou endommagd. Un

cordon d'alimentation endommag_ dolt

_tre remplac_ pax un nouveau cordon

d'alimentation obmnu du l[abricant.

Ne rOparez pas le cordon endommagd.

N'ufilisez pas un cordon fissurd ou

prOsentant des dommages dus aux

frottements soit sur sa longueur ou aux

extrOmitds du c6td de la fiche ou du

raccord.

Si la prise de courant est d'un format

ditJ[>rent de la fiche, cette prise dolt _tre

changde pax un dlectricien qu'alifid.

BRANCHEMENTSI LECTRIQUES

Eteignez votre climatiseur et ddbranchez-le

avant d'et_ectuer des rdparafions ou de le

nettoyer.

REMARQUE: Nousvousrecommandonsde faire

effectuerla maintenancepar untechnicienquali%.

Pour votre s_curit_, ne stockez pas et

n'utilisez pas de mat_riaux combustibles,

d'essence ou d'autres vapeurs et liquides

imqammables dans les parages de cet

appareil ou de tout autre appareil.

Tousles climatiseurs contiennent des

fluides frigoriganes qui, conl[brm_ment, 'a la

l_gisladon f_d&ale doivent _tre retires avant

la mise au rebut de l'appareil. Si vous metmz

au rebus un ancien appareil contenant des

fluides frigorig&nes, v&ifiez la procddure 'a

suivre aupras de la compagnie responsable

de l'dliminafion.

Ces systames de climatisafion R410A

demandent clue les contracteurs et

les techniciens utilisent des outils, de

l'dquipement et des mesures de sdcuritd

homology& pour une utilisadon avec

frigorigane. N'UTILISEZ PAS un

dquipement cerdfid pour fluide R22

refrigerant only.

Ne coupezpasou n'enlevezpas,sousaucunprOtexte,

la troisieme brochede misea la terre du cordon

d'alimentation.Pourdes raisonsde sOcuritO,cetappareil

doit _tre correctementmisa la terre.

N'utilisez PAS d'adaptateur avec cet appareil.

Le cordon d'alimentation de cet appareil

est _quip_ d'une fiche 'a trois broches (pour

une mise 'a la mrre) qui s'adapte 'a la prise

de courant standard 'a 3 broches (pour une

mise 'ala terre) pour minimiser les risques

de chocs _lectriques par cet appareil.

Le cordon d'alimentation est _quip_ d'un

dispositif d'intermpfion du courant. Un

bouton d'essai et de r_enclenchement est

fourni sur le boider de la prise. Vous devez

tester le m_canisme r_guli_rement en

appuyant d'abord sur le bouton TEST(essai)

puis sur le boumn RESET(r_enclenchement)

lorsque l'appareil est branch,. Si le bouton

TEST(essai) ne bascule pas ou si le bouton

RESET(r_enclenchement) ne reste pas

enclench_, cessez d'utiliser votre climatiseur

et appelez un technicien de serx,ice qualifi_.

Faites v_rifier la prise murale et le circuit

dlectrique par un dlectricien qualifid pour

s'assurer que le syst&me est correctement

mis 'a la terre.

Darts le cas d'une prise biphas_e,

l'installateur a la responsabilit_ et l'obligation

de la remplacer par une prise triphas_e

correctement mise 'a la terre.

Le climatiseur dolt mujours _tre branch_

•asa propre prise _lectrique d'une tension

nominale correspondant 'a celle indiqu_e

sur sa plaque signal_fique.

Ceci permet d'obtenir un meilleur rendement

du climatiseur et _x,ite de surcharger les

circuits _lectriques du domicile qui risque

d'occasionner un incendie en surchautfant.

Consultez les Consignes d'Installafions, dans

la section ExigencesElectriquespour les exigences

de branchements dlectriques particuliers.

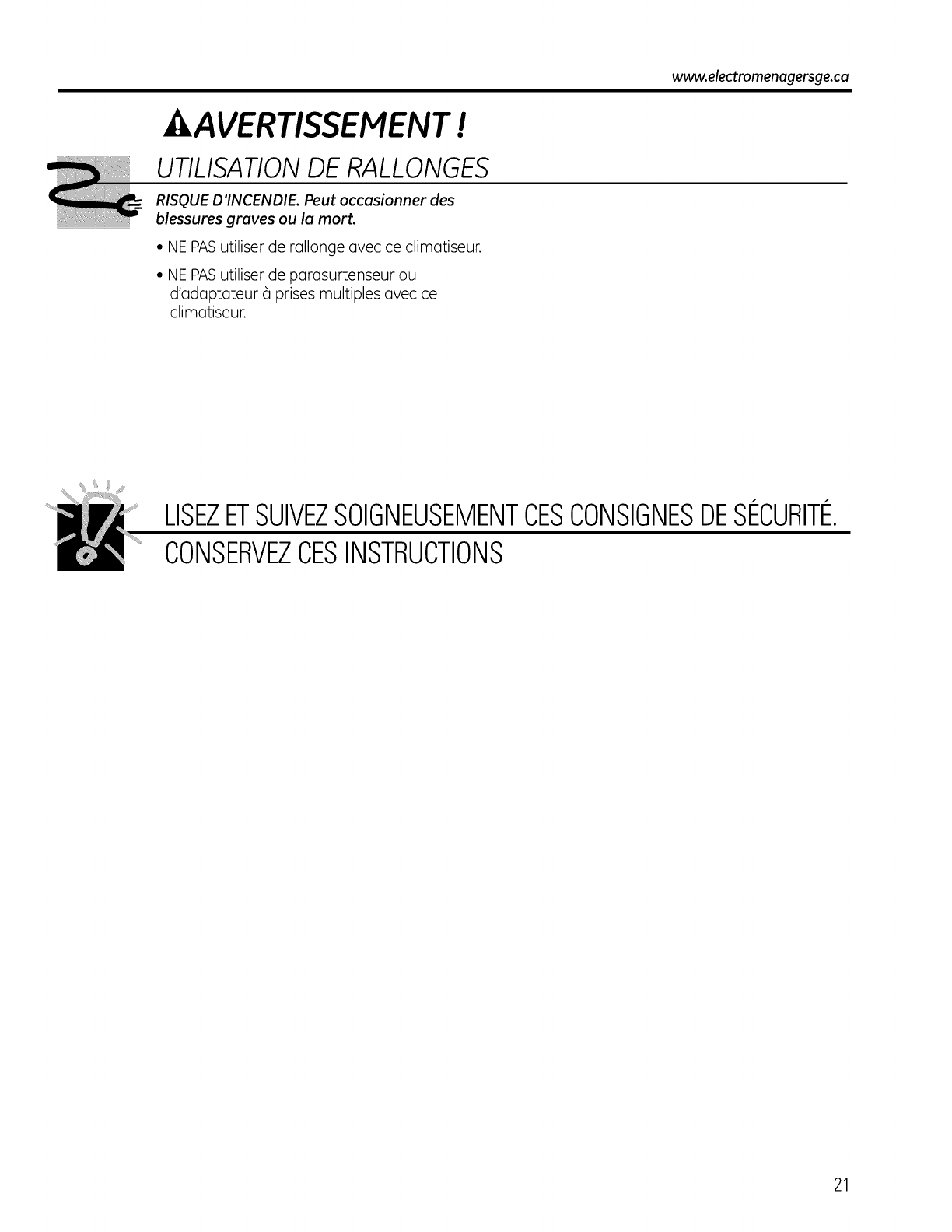

VERTISSEMENT !

UTILISATION DE RALLONGES

RISQUE D'INCENDIE. Peut occasionner des

blessures graves ou la mort.

• NE PASutiliser de rallonge avec ce climatiseur.

• NE PASutiliser de parasurtenseur ou

d'adaptateur _ prises multiples avec ce

climatiseur.

www.electromenagersge.co

LISEZETSUIVEZSOIGNEUSEMENTCESCONSIGNESDESFtCURITFt.

CONSERVEZCESINSTRUCTIONS

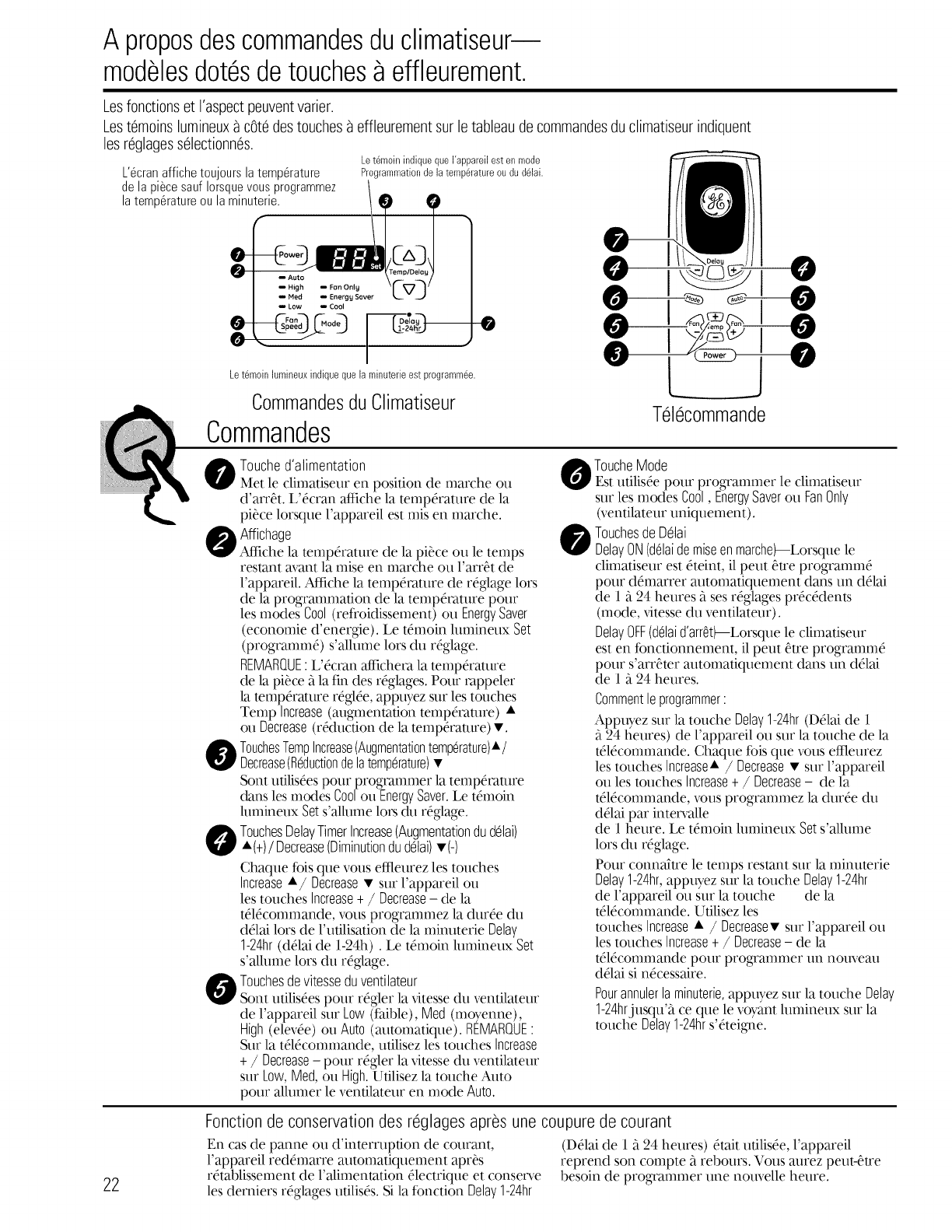

A proposdescommandesduclimatiseur--

mo@lesdotesdetouches effleurement.

/es fonctionset I'aspectpeuventvarier.

Lest0moins lumineuxacOt0destouchesa effleurementsur letableaude commandesdu climatiseurindiquent

les r@ages s01ectionn@.

Let6moin indiqueque rappareil est en mode

L'@ranaffichetoujoursla temp@ature Programmationde la temp@atureou du d61ai.

delapiecesaufIorsquevousprogrammez

latemp@atureoulaminuterie.

Le t6moin lumineux indique que la minuterieest programmee.

CommandesduClimatiseur

Commandes

T010commande

Touched'alimentati0n

Met le climauseur en position de tam'the ou

d'mT_t. L'_!cran _iche la temp_!ramre de la

piece lorsque l'appm'eil est mis en mm'che.

Affichage

Affiche la temp@amre de la piece ou le temps

restant avant la raise en marche ou l'arr_t de

l'appm'eil. Affiche la temp@amre de r_!glagelots

de la programmation de la temp_!ramre pour

les modes C001(refl'oidissement) ou EnergySaver

(economie d'energie). Le t_moin hmfineux Set

(progrmnm_!) s'allume lots du r_!glage.

REMARQUE:L'dcran affichera la mmp@ature

de la pibce itla fin des r_!glages.Pour rappeler

la mmp@ature rdglde, appwez sur les touches

Temp Increase(augmentation temp@amre) •

ou Decrease(r(?duction de la temp@ature) v.

TouchesTempIncrease(Augmentationtemperature)•/

Decrease(%ductiondelatemperature)•

Sont utilis(?espour programmer la temp_!ramre

dartslesmodes Coolou EnergySaver.Le t_!moin

lumineux Set s'allume lots du rdglage.

TouchesDelayTimerIncrease(Augmentationdud01ai)

• (+)/Decrease(Diminutiondud01ai)• (-)

Chaque lois que vous effleurez les touches

Increase•/Decrease • sur l'appareil ou

les touches Increase+ /Decrease- de la

tt!l_commande, vous programmez la dur(?e du

d_!lailots de l'utilisafion de la minuterie Delay

1-24hr(ddlai de 1-24h) . Le tdmoin hmfineux Set

s'allume lots du rdgtage.

Touchesdevitesseduventilateur

Sont utilis_es pour r_!gler la vitesse du ventilateur

de l'appm'eil sur Low(faible), Med(moyenne),

High(elevde) ou Auto (mlmmatique). REMARQUE:

Sur la t_l_commande, udlisezles touches Increase

+/Decrease- pour r_gler la vitesse du ventilateur

sur Low,Med, ou High.Utilisez la touche Auto

pour aUunler le ventilateur en mode Auto.

O oucheMode

Est utilisde pour programmer le climatiseur

sur les modes C001,EnergySaverou Fan0nly

(ventilateur uniquement).

O TouchesdeDOlai

DelayON(delaidemiseenmarche}--Lorsquele

climatiseur est _teint, il peut _U'e programm_

pour ddmm'rer mltomafiquement dm_s un d_lai

de 1 it 24 heures it ses r_!glages pr_!a!dents

(mode, vitesse du ventilateur).

DelayOFF(delaid'arret)--Lorsquele climafiseur

esten fonctionnement, il peut _tre programme

pour s'arreterautomatiquement dartsun d_!lai

de 1 it 24 heures.

Commentleprogrammer:

Appuyez sur la touche Delay1-24hr(D_!laide 1

it 24 heures) de l'appm'eil ou sur la touche de la

[dk!commm_de. Chaque lois que vous effleurez

les touches Increase•/Decrease• sur l'appareil

ou les touches Increase+/Decrease- de la

tt!ldcommm_de, vous progrmnmez la durde du

ddlai pro"intet'valle

de 1 heure. Le tdmoin hmfineux Set s'allume

lots du r_!glage.

Pour conm£tre le temps restant sur la minuterie

Delay1-24hr,appwez sur la touche Delay1-24hr

de l'appm'eil ou sur la touche de la

t_k!commm_de. Ufilisez les

touches Increase• /Decrease•sur l'appareilou

les touches Increase+/Decrease- de la

t_ldcominande pour programmer un nouvem_

ddlai si ndcessaire.

Pourannulerla minute@,appuyez sur la touche Delay

1-24hrjusqu'it ce que le vovant hlnlineux Sili"la

touche Delay1-24hrs'_!teigt{e.

Fonctionde conservationdes r0glages apres une coupurede courant

En cas de patme ou d'interruption de cotlratlt, (D_!laide 1 it 24 heures) dtait utilis_!e,l'appareil

l'appareil red_!marre m_mmafiquement apr_s reprend son compte it rebours. Vous m_rez peut-_u'e

rdtablissement de l'alimenmtion dlecu'ique et consawe besoin de programmer une nouvelle heure.

les derniers r_!glages utilis_!s.Si la fbnction Delay1-24hr

www.electromenagersge.ca

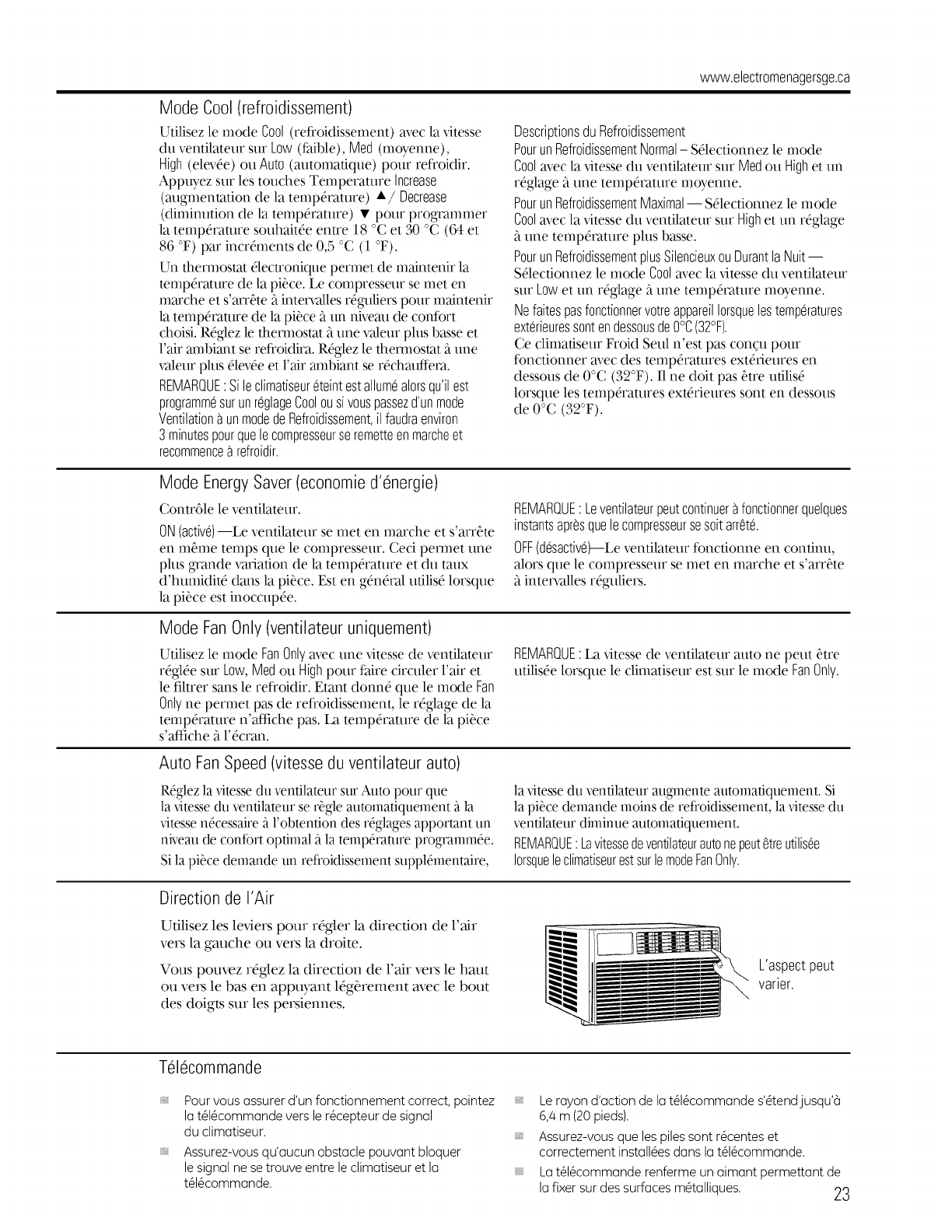

Mode Cool(refroidissement)

Utilisez le mode C001(reffoidissement) avecla vitesse

du venfilateur sur Low(f:aible), Med (moyenne),

High(elev(!e) ou Auto(automafiflue) pour refl'oidir.

Appuyez sur les touches Temperature Increase

(mlgmentation de la temp&'ature) •/Decrease

(diminution de la temp&'amre) •pour programmer

la temp(!ramre souhait(!e enu'e 18 °C et 30 °C (64 et

86 °F) pro"incr&nents de 0,5 °C (1 °F).

Un fl_em_ostat _lectronique permet de maintenir la

mmpdrature de la piece. Le compresseur se met en

marche et s'atT_m itintei_.'allesrdg_flierspour maintenir

la temp&'amre de la piece itun niveml de confbrt

choisi. R_glez le them_ostat it une valeur plus b_tsseet

l'air ambiant se refi'ddira. R_glez le them_osmt itune

valeur plus dlev_e et l'air mnbiant se l'(?d_mlfIel'a.

REMARQUE:Sileclimatiseureteintestallumealorsqu'ilest

programmesurunreglageCoolousivouspassezd'unmode

Ventilation8unmodedemefroidissement,ilfaudraenviron

3minutespourquelecompresseurseremetteenmarcheet

recommence8 refroidir.

DescriptionsduRefroidissement

PourunmefroidissementNormal-S_!lectionnezle mode

C001avecla vitesse du ventilateur sur Medou Highet un

r_glage it une temp_mulre moyenne.

Pourun Refr0idissementMaximal-- Sdlecfionnez le mode

C001avecla vimsse du ventilateur sur Highet un r(!glage

itune temp(!mmre plus basse.

PourunRefroidissementplusSilencieuxouDurantlaNuit--

Sdlectionnez le mode C001avecla vitesse du ventilateur

sur Lowet un r(!gtage it une tempdmulre moyenne.

NefaitespasfonctionnervotreappareilIorsquelestemperatures

exterieuressentendessousdeO°C(32°F).

Ce climatiseur Froid Seul n'est pas concu pour

fonctionner avec des temperatures ext_fieures en

dessous de 0°C (32°F). I1ne doit pas &re ufilis_

lorsque les temp(!ramres ext&'ieures sont en dessous

de 0°C (32°F).

Mode EnergySaver(economied%nergie)

Contr61e le ventilateur.

ON(active)--Le ventilateur se met en marche et s'm'r_te

en m&ne temps que le compresseur. Ceci pemmt une

plus grande variation de la temp&'amre et du taux

d'humidit_ dm_s la piece. Est en g&_(!ralutilis(! lorsque

la piOce est inoccup(!e.

REMARQUE: Leventilateurpeutcontinuer_fonctionnerquelques

instantsapresquelecompresseursesoitarr@te.

OFF(desactive)--Leventilateur fonctionne en continu,

alors que le compresseur se met en marche et s'arr&e

it intewalles r(!guliers.

Mode FanOnly(ventilateur uniquement)

Ufilisez le mode FanOnlyavec une vitesse de venfilateur

rdgk!e sur Low,Medou Highpour f:airecirculer l'air et

le filu'er sans le refl'oidir. Etant donn(? que le mode Fan

0nlyne permet pas de reffoidissement, le r(!gtage de la

temp&'amre n'affiche pas. lat mmp(!ramre de la piece

s'aftiche itl'dcrm_.

REMARQUE:l_t vitessede venfilateur mite ne peut _u'e

utilisde lorsque le climatiseur est sur le mode Fan0nly.

Auto FanSpeed(vitesse du ventilateur auto)

Rdgtez la vimssedu venfilamur sur Auto pour que

la dmsse du venfilamur se r_gle automafiquement a la

vimssendcessaire a l'obmnfion des rdglages apportant un

niveau de confort optimal a la tempdramre programmde.

Si la pibce demande un refi'oidissement suppldmentaire,

la vitesse du venfilateur augmente automafiquement. Si

la pi&e demande moins de refl'oidissement, la vimssedu

venfilateur diminue automafiquement.

REMARQUE: Lavitessedeventilateurautonepeutetreutilisee

IorsqueleclimatiseurestsurlemodeFanOnly.

Direction de I'Air

Udlisez les leviers pour rdgler la direct.ion de l'air

vers la gauche ou vers la droite.

Vous pouvez rd._ez la direct.ion de l'air vers le haut

ou ve_ le bas en appuyant ldg&'ement avec le bout

des doigts sur les persiennes.

L'aspectpeut

varier.

TOlOcommande

Pour vous assurer d'un fonctionnement correct, pointez

la t_l_commande vers le r&epteur de signal

du climatiseur.

Assurez-vous qu'aucun obstacle pouvant bloquer

le signal ne setrouve entre le climatiseur et la

t#l#commande.

Le rayon d'action de la t616commande s'6tend jusqu'a

6,/4m (20 pieds).

Assurez-vous que les piles sent r6centes et

correctement install6es dans la t61&ommande.

La t616commande renferme un aimant permettant de

la fixer sur des surfaces m&alliques. 23

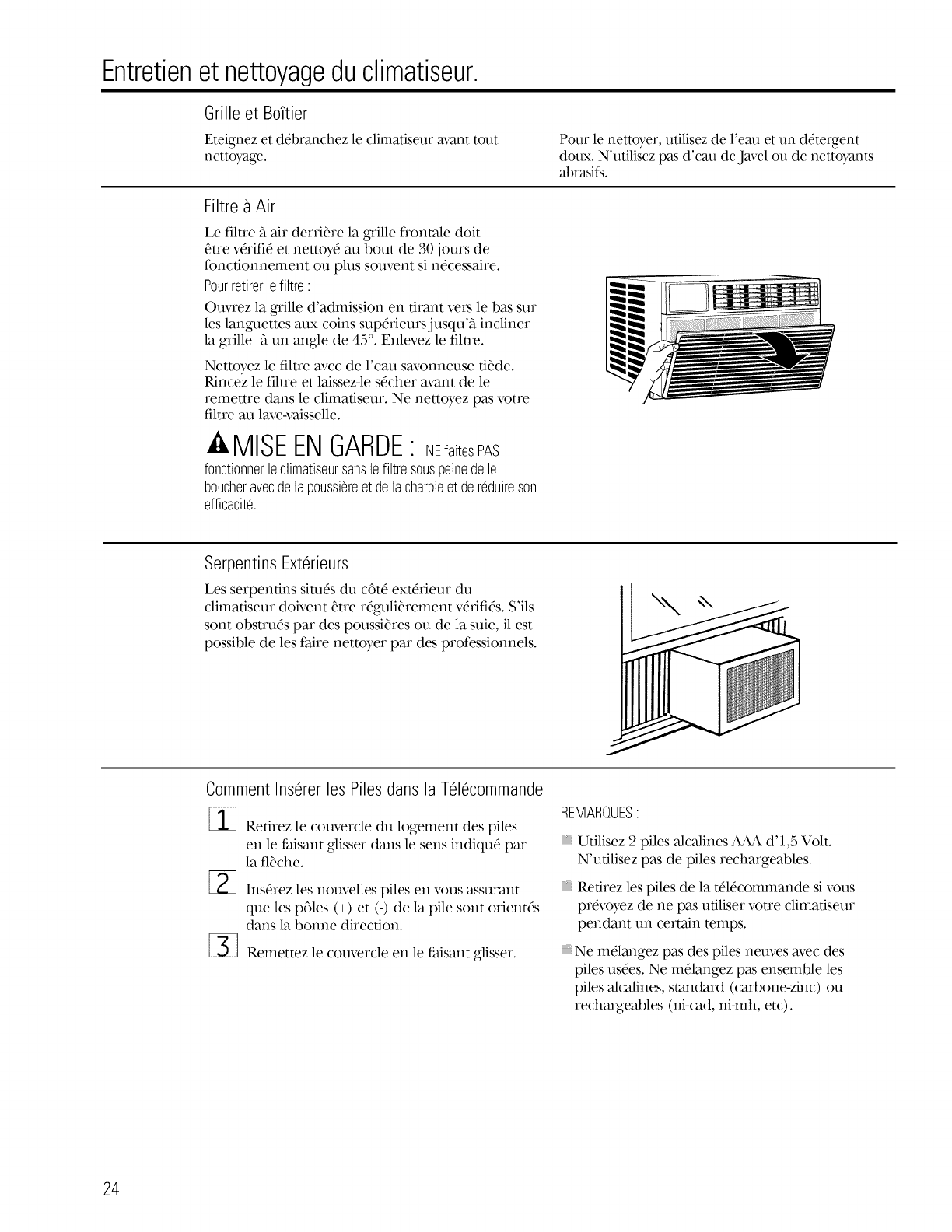

Entretienet nettoyageduclimatiseur.

Grille et Bottier

Eteignez et ddbranchez le climatiseur mant tout

nettoyage.

Pour le nettoyer, utilisez de l'eau et un ddtergent

doux. N'utilisez pas d'eau deJmel ou de nettoyants

abrasifs.

Filtre a Air

Le filu'e fi air derriOre la _'ille fl'ontale doit

0tre vdrifid et nettoyd, au bout de 30jours de

foncfionnement ou plus souvent si nd.cessaire.

Pourretirerlefiltre :

Ouvrez la _'ille d'admission en fimnt vers le bas sur

les langl_ettes aux coins supd.rieursjusqu'it incliner

la grille fi un an_e de 45°. Enlevez le filtre.

Nettoyez le filu'e avec de l'eau savonneuse fi0de.

Rincez le filu'e et laissez-le sd.cher avant de le

remem'e darts le climafiseur. Ne nettoyez pas votre

filtre au lave:vaisselle.

AMISEENGARDE" .EfaitesPAS

fonctionnerleclimatiseursanslefiltre souspeinedele

boucheravecdelapoussiereet delacharpieet derOduireson

efficacitO.

Serpentins ExtOrieurs

Les serpentins simds du c6td extdrieur du

climafiseur dokent _tre rdg-uliOrement vd.rifid.s.S'ils

sont obsm_Os par des poussiOres ou de la suie, il est

possible de les f:aire nettoyer par des professionnels.

Comment InsOrerles Piles dans la TOlOcommande

Retirez le couvercle du logement des piles

en le t:aisant _isser darts le sens indiqud par

la flOche.

Insd.rez les nouvelles piles en vous assurant

que les p61es (+) et (-) de la pile sont orientals

darts la bonne dfi'ecfion.

[3] Remettez le couvercle en le taisant glisser.

REMARQUES

: Utilisez 2 piles alcalines _ d'l,5 Volt.

N'uulisez pas de piles rechargeables.

Refirez les piles de la tdldcommande si vous

prd.voyez de ne pas ufiliser votre climafiseur

pendant un certain temps.

Ne mdlmlgez pas des piles neuves avec des

piles usdes. Ne mdlangez pas ensemble les

piles alcalines, standard (carbone-zinc) ou

rechaxgeables (hi-cad, ni-mh, etc).

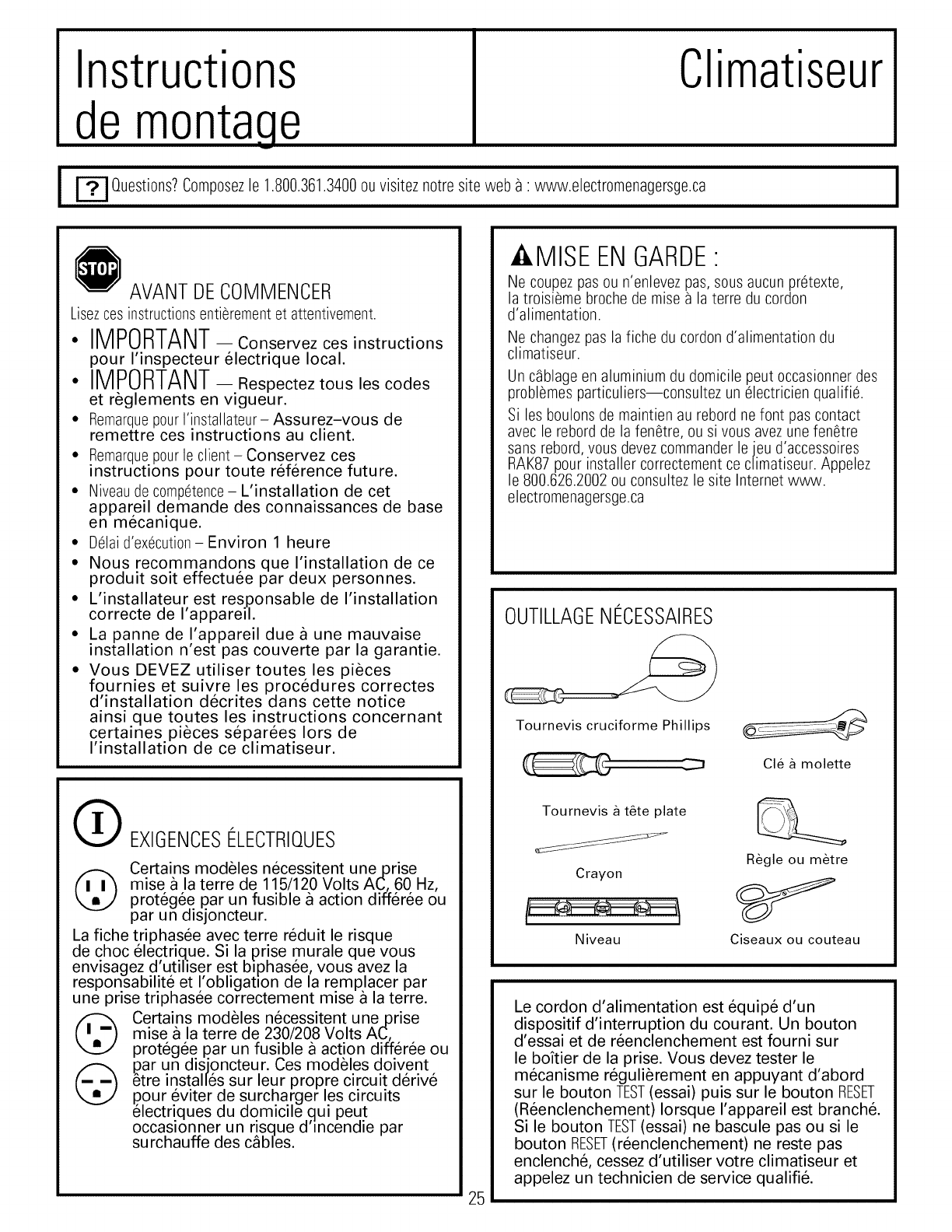

Instructions

de montage

Climatiseur

| Questions?Composezle 1.888.361.3488ouvisiteznotresite web a' www.electromenagersge.ca I

AVANTDECOMMENCER

Lisezces instructionsentierement et attentivement.

• IMPORTANT- Conservezces instructions

pour I'inspecteur electrique local.

•IMPORTANT- Respectez tousles codes

et r_glements en vigueur.

• RemarquepourI'installateur- Assurez-vous de

remettre ces instructions au client.

• Remarquepourle client- Conservez ces

instructions pour toute ref6rence future.

• Niveaude competence- L'installation de cet

appareil demande des connaissances de base

en mecanique.

• D@laid'ex_cuti0n- Environ 1 heure

• Nous recommandons que I'installation de ce

produit soit effectuee par deux personnes.

• L'installateur est responsable de I'installation

correcte de I'appareil.

• La panne de I'appareil due a une mauvaise

installation n'est pas couverte par la garantie.

• Vous DEVEZ utiliser toutes les pieces

fournies et suivre les procedures correctes

d'installation decrites dans cette notice

ainsi que toutes les instructions concernant

certaines pieces separ6es Iors de

I'installation de ce climatiseur.

(_ EXIGENCESI_LECTRIQUES

(_ ertains modules necessitent une prise

raise a la terre de 115/120 Volts AC, 60 Hz,

proteg6e par un fusible a action differ6e ou

par un disjoncteur.

La fiche triphasee avec terre reduit le risque

de choc electriq, ue. Si la prise murale que vous

envisagez d'utihser est b_phas6e, vous avez la

responsabilite et I'obligat_on de la remplacer par

une prise triphasee correctement raise a la terre.

Certains modules necessitent une prise

raise a la terre de 230/208 Volts AC,

proteg6e par un fusible a action differ6e ou

(_ par un disjoncteur. Ces modules doivent

_tre instal/es sur leur propre circuit deriv6

pour eviter de surcharger les circuits

_lectriques du domicile .clui peut

occasionner un risque dqncendie par

surchauffe des c_bles.

MISE ENGARDE•

Ne coupez pas ou n'enlevez pas, sous aucun pretexte,

la troisieme broche de raise a la terre du cordon

d'alimentation.

Ne changez pas la fiche du cordon d'alimentation du

climatiseur.

Un c_blage en aluminium du domicile peut occasionner des

probl_mes particuliers--consultez un _lectricien qualifi_.

Si les boulons de maintien au rebord ne font pas contact

avec le rebord de la fen_tre, ou si vous avezune fen_tre

sans rebord, vous devezcommander le jeu d'accessoires

RAK87 pour installer correctement ce climatiseur. Appelez

le 800.626.2002ou consultez le site Internet www.

electromenagersge.ca

OUTILLAGENI_CESSAIRES

Tournevis cruciforme Phillips

Cle _ molette

Tournevis _ t_te plate

Crayon

Niveau

R_gle ou m_tre

Ciseaux ou couteau

Le cordon d'alimentation est equip6 d'un

dispositif d'interruption du courant. Un bouton

d'essai et de reenclenchement est fourni sur

le boftier de la prise. Vous devez tester le

mecanisme r6guli_rement en appuyant d'abord

sur le bouton TEST(essai) puis sur le bouton RESET

(Reenclenchement) Iorsque I'appareil est branche.

Si le bouton TEST(essai) ne bascule pas ou si le

bouton RESET(reenclenchement) ne reste pas

enclenche, cessez d'utiliser votre climatiseur et

appelez un technicien de service qualifie.

Instructionsde montage

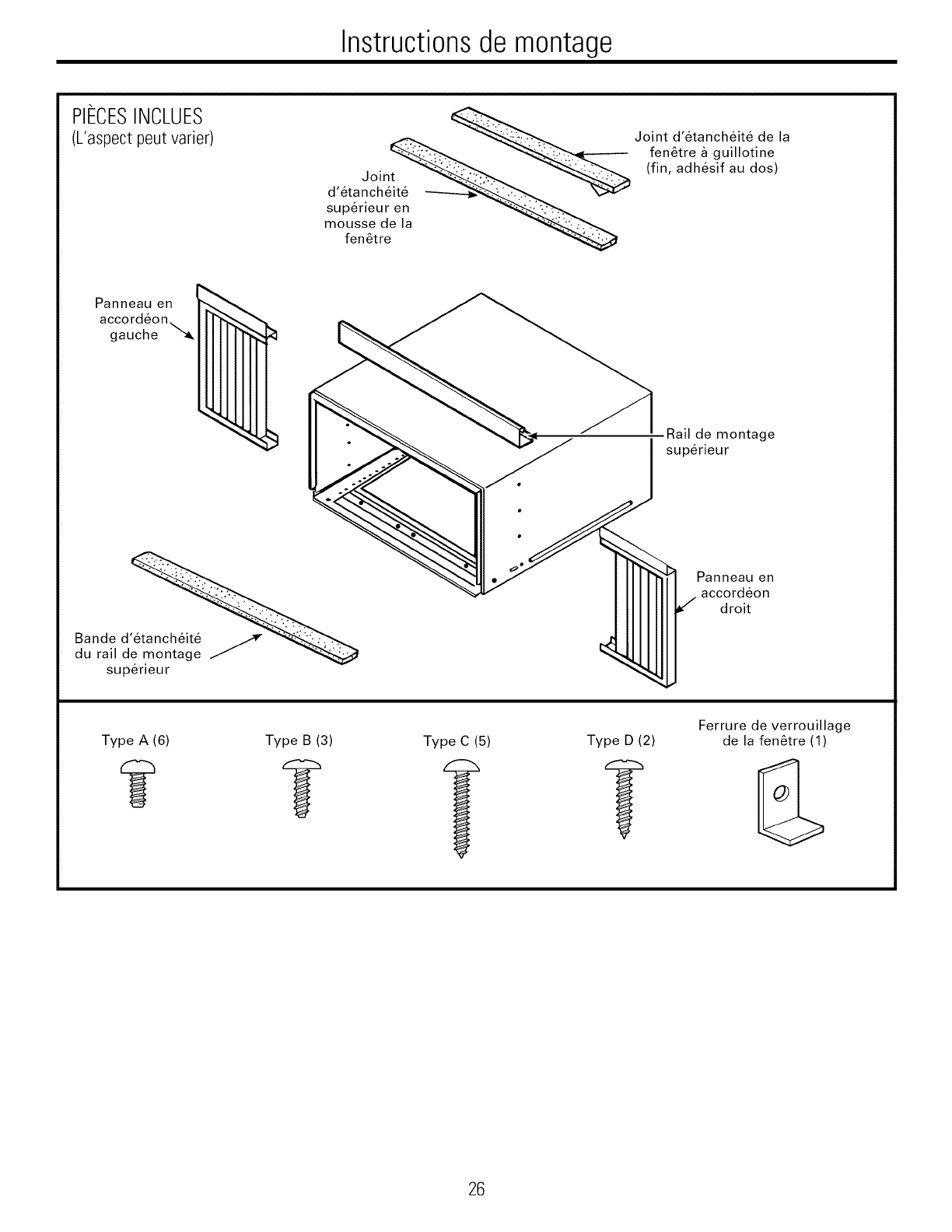

PI[:CESINCLUES

(L'aspect peut varier)

Join_

d'etanch6it6 --------__

supeneur en _."_.. "..":._.

mousse de la _; .'_..

fenetre

Joint d'6tancheit6 de la

fen6tre & guillotine

(fin, adhesif au dos)

Panneau en

accord6on.

gauche _

Bande d_

du rail de _age J

superleur

Rail de montage

superieur

Panneau en

accordeon

droit

Ferrure de verrouillage

Type A (6) Type B (3) Type C (5) Type D (2) de la fen6tre (1)

Instructionsde montage

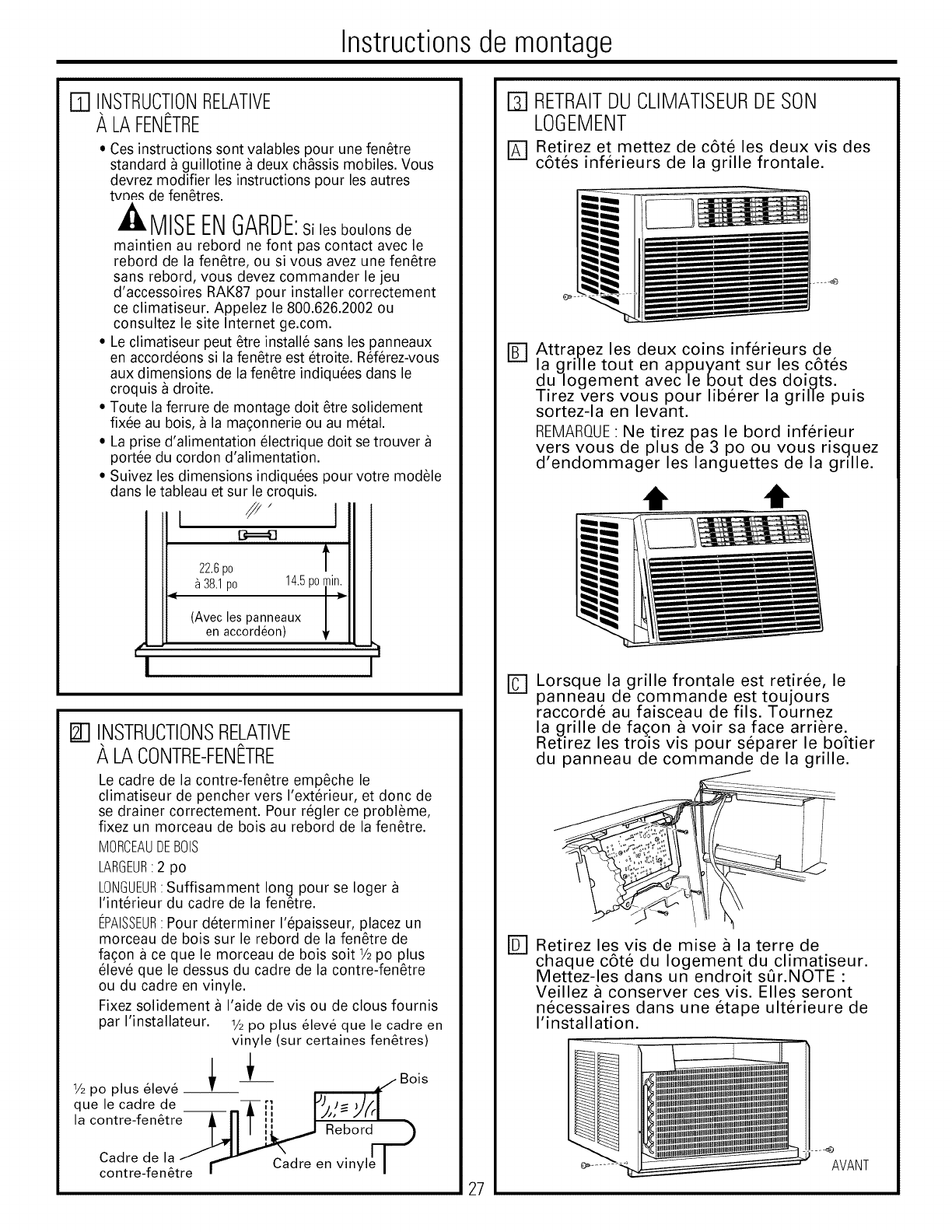

ITI INSTRUCTIONRELATIVE

A LAFENETRE

• Cesinstructions sont valables pour une fen6tre

standard a guillotine a deux chassis mobiles. Vous

devrez modifier les instructions pour les autres

tvnes de fen6tres.

MISEENGARDE:silesboulonsde

maintien au rebord ne font pas contact avec le

rebord de la fen6tre, ou si vous avez une fen6tre

sans rebord, vous devez commander le jeu

d'accessoires RAK87 pour installer correctement

ce climatiseur. Appelez le 800.626.2002 ou

consultez le site Internet ge.com.

• Le climatiseur peut 6tre installe sans les panneaux

en accordeons si la fen6tre est etroite. R6ferez-vous

aux dimensions de la fen6tre indiqu6es dans le

croquis a droite.

• Toute la ferrure de montage dolt 6tre solidement

fix6e au bois, a la ma?onnerie ou au metal.

• La prise d'alimentation electrique dolt se trouver

port6e du cordon d'alimentation.

• Suivez les dimensions indiquees pour votre mod61e

dans letableau et sur le croquis.

22.6p0 t

38.1po 14.5po_inL

(Avec les panneaux

en accordeon)

-1I

[] INSTRUCTIONSRELATIVE

/_LACONTRE-FENETRE

Le cadre de la contre-fen6tre emp6che le

climatiseur de pencher vers I'exterieur, et donc de

se drainer correctement. Pour r6gler ce probDme,

fixez un morceau de bois au rebord de la fen6tre.

MORCEAUDEBOlS

LARGEUR:2 po

LONGUEUR: Suffisamment long pour se Ioger

I'interieur du cadre de la fen6tre.

EPAISSEUR:Pour determiner 1'6paisseur, placez un

morceau de bois sur le rebord de la fen6tre de

fa?on a ce que le morceau de bois soit 1/2po plus

61ev6que le dessus du cadre de la contre-fen6tre

ou du cadre en vinyle.

Fixez solidement a I'aide de vis ou de clous fournis

par I'installateur. 1/2po plus elev6 que le cadre en

vinyle (sur certaines fen6tres)

1/2pop lus 6lev6 _ i ,k//Bois

que le cadre de Tr; I_) j_ _/r I

•-,-,1,, IW,,: Yf<l

ia contre-fen6tre _ '_ 'Rebordl_r.--')

Cadre de la _ Cadre en vinyle I

contre-fen6tre 27

[] RETRAITDUCLIMATISEURDESON

LOGEMENT

[_ Retirez et mettez de c6t6 les deux vis des

c6tes inferieurs de la grille frontale.

BE] Attrapez les deux coins inferieurs de

la grille tout en appuyant sur les c6tes

du Iogement avec le bout des doigts.

Tirez vers vous pour liberer la grille puis

sortez-la en levant.

REMARQUE: Ne tirezpas le bord inferieur

vers vous de plus de 3 po ou vous risquez

d'endommager les languettes de la grille.

t t

r_ Lorsque la grille frontale est retiree, le

panneau de commande est toujours

raccorde au faisceau de fils. Tournez

la grille de fa£on a voir sa face arriere.

Retirez les trois vis pour separer le boitier

du panneau de commande de la grille.

r_ Retirez les vis de mise a la terre de

chaque c6te du Iogement du climatiseur.

Mettez-les dans un endroit sQr.NOTE :

Veillez a conserver ces vis. Elles seront

necessaires dans une etape ulterieure de

I'installation.

AVANT

Instructionsde montage

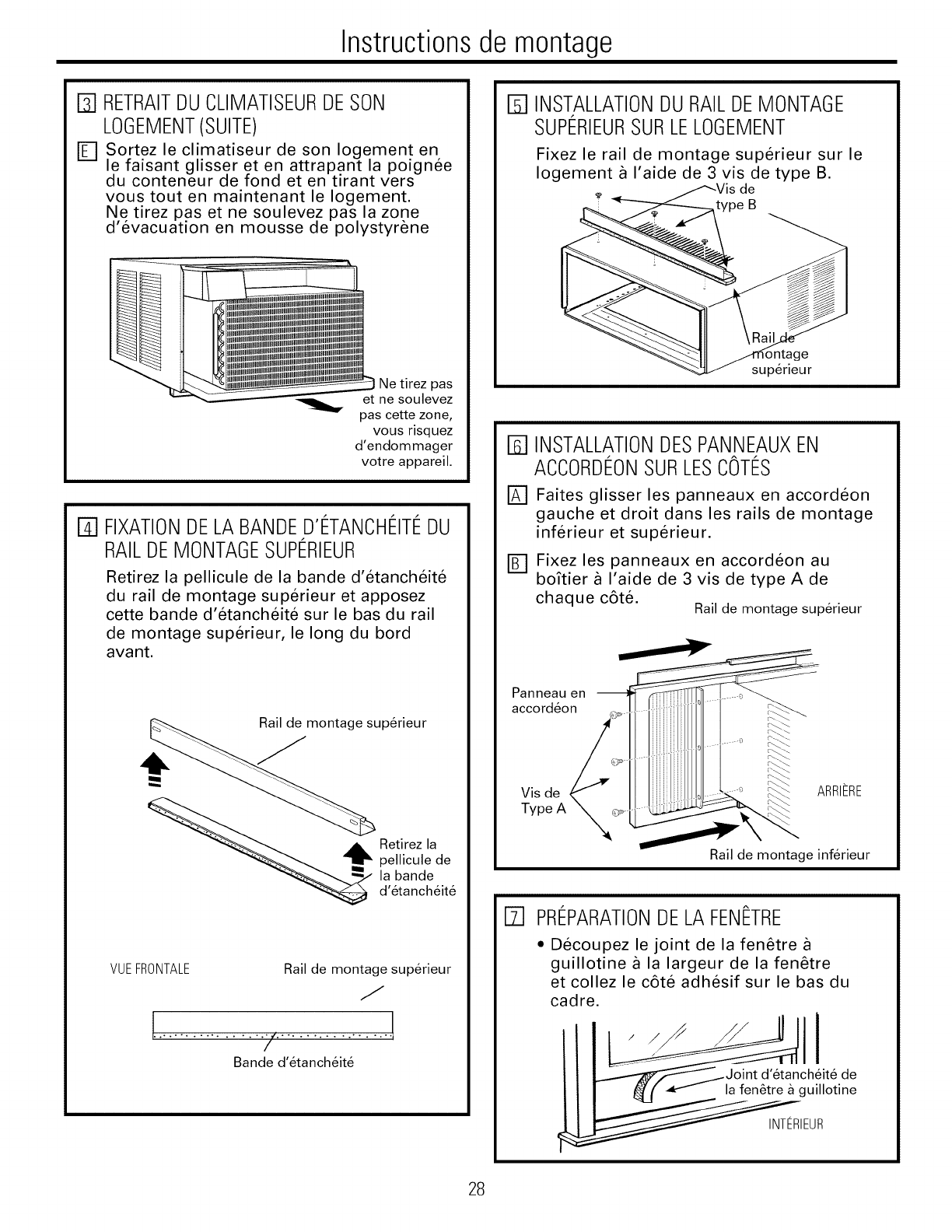

D RETRAITDUCLIMATISEURDESON

LOGEMENT(SUITE)

[] Sortez le climatiseur de son Iogement en

le faisant glisser et en attrapant la poignee

du conteneur de fond et en tirant vers

vous tout en maintenant le Iogement.

Ne tirez gas et ne soulevez gas la zone

d'evacuation en mousse de polystyrene

pas

et ne soulevez

pas cette zone,

vous risquez

d'endommager

votre appareil.

D FIXATIONDELA BANDED'I_TANCHI_ITI_DU

RAILDEMONTAGESUPI_RIEUR

Retirez la pellicule de la bande d'etanch6it6

du rail de montage superieur et apposez

cette bande d'etanch6it6 sur le bas du rail

de montage superieur, le long du bord

avant.

Rail de montage superieur

Illi

_ etirez la

pellicule de

la bande

d'etanch6it6

VUEFRONTALE Rail de montage superieur

I................./...................!

Bande d'etanch6it6

D INSTALLATIONDURAILDEMONTAGE

SUPI_RIEURSURLELOGEMENT

Fixez le rail de montage superieur sur le

Iogement a I'aide de 3 vis de type B.

type B

superieur

INSTALLATIONDESPANNEAUXEN

ACCORDI_ONSURLESCOTI_S

Faites glisser les panneaux en accordeon

gauche et droit dans les rails de montage

inferieur et superieur.

Fixez les panneaux en accordeon au

boitier a I'aide de 3 vis de type A de

chaque c6te. Rail de montage superieur

Panneau en

accordeon

Vis de ARRIERE

Type

Rail de montage inferieur

1-71PRI_PARATIONDELAFENETRE

• Decoupez le joint de la fen@re

guillotine a la largeur de la fen_tre

et collez le c6te adhesif sur le bas du

cadre. I

.Joint d'etanch6it6 de

la fen6tre & guillotine

INTERIEUR

Instructionsde montage

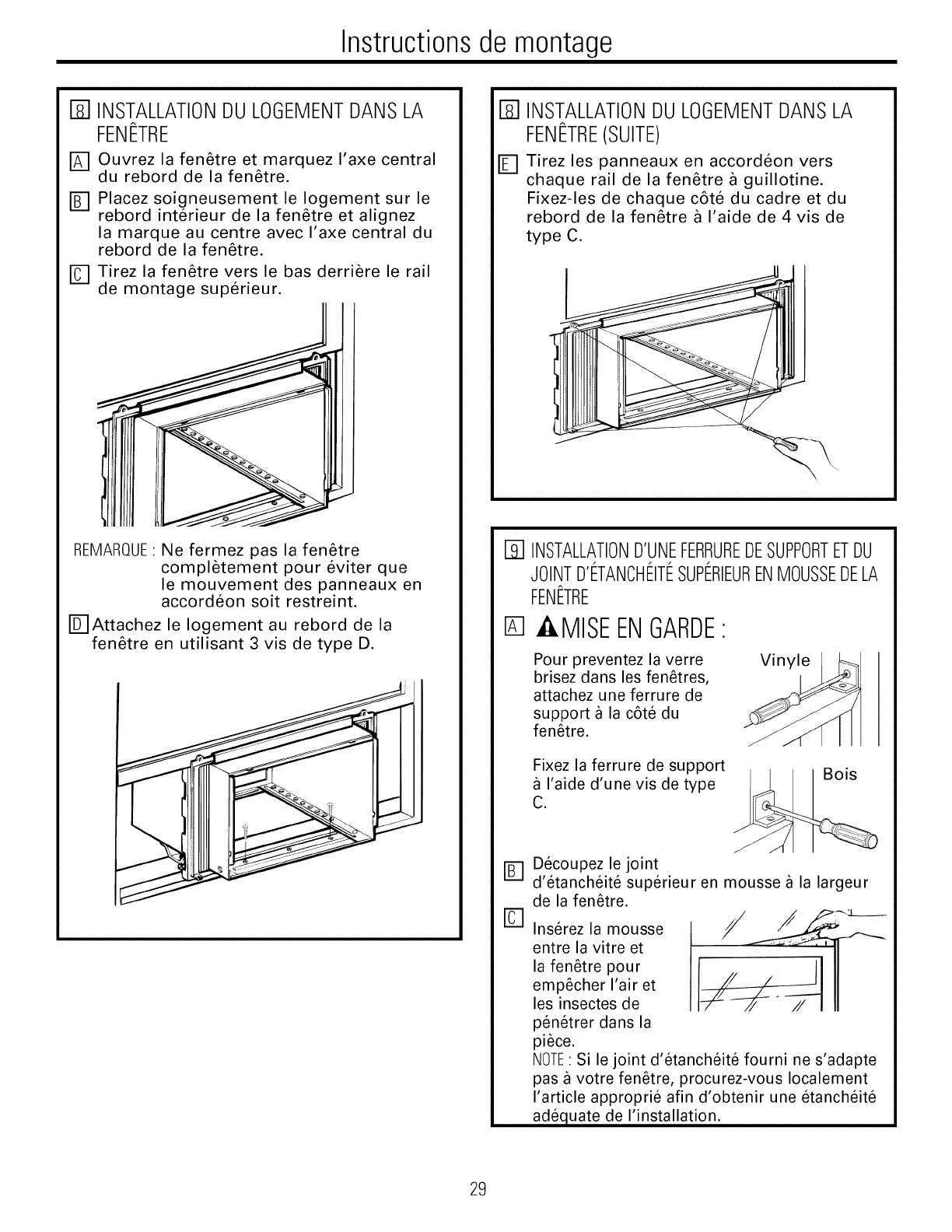

D INSTALLATIONDULOGEMENTDAMSLA

FENETRE

[_ Ouvrez la fen_tre et marquez I'axe central

du rebord de la fen_tre.

r_ Placez soigneusement le Iogement sur le

rebord interieur de la fen@re et alignez

la marque au centre avec I'axe central du

rebord de la fen_tre.

[] Tirez la fen_tre vers le bas derriere le rail

de montage superieur.

REMARQUE: Ne fermez pas la fen6tre

completement pour eviter que

le mouvement des panneaux en

accordeon soit restreint.

[D-]Attachez le Iogement au rebord de la

fen6tre en utilisant 3 vis de type D.

D INSTALLATIONDULOGEMENTDAMSLA

FENETRE(SUITE)

[_ Tirez les panneaux en accordeon vers

chaque rail de la fen@re a guillotine.

Fixez-les de chaque c6te du cadre et du

rebord de la fen6tre a I'aide de 4 vis de

type C.

[] INSTALLATIOND'UNEFERRUREDESUPPORTETDU

JOINTD'C:TANCHC:IT¢:SUPC:RIEURENMOUSSEDELA

FENETRE

% -&MISEENGARDE:

Pour preventez la verre

brisez dans les fen_tres,

attachez une ferrure de

support a la c6te du

fen_tre.

Vinyle

Fixez la ferrure de support

I'aide d'une vis de type I_ I _'U'°

Decoupez le joint

d'etanch6it6 sup@ieur en mousse a la largeur

de la fen_tre.

Ins@ez la mousse

entre la vitre et

la fen_tre pour

emp_cher I'air et

les insectes de

pen6trer dans la

piece.

NOTE: Si le joint d'etanch6it6 fourni ne s'adapte

pas a votre fen_tre, procurez-vous Iocalement

I'article approprie afin d'obtenir une etanch6it6

adequate de I'installation.

Instructionsde montage

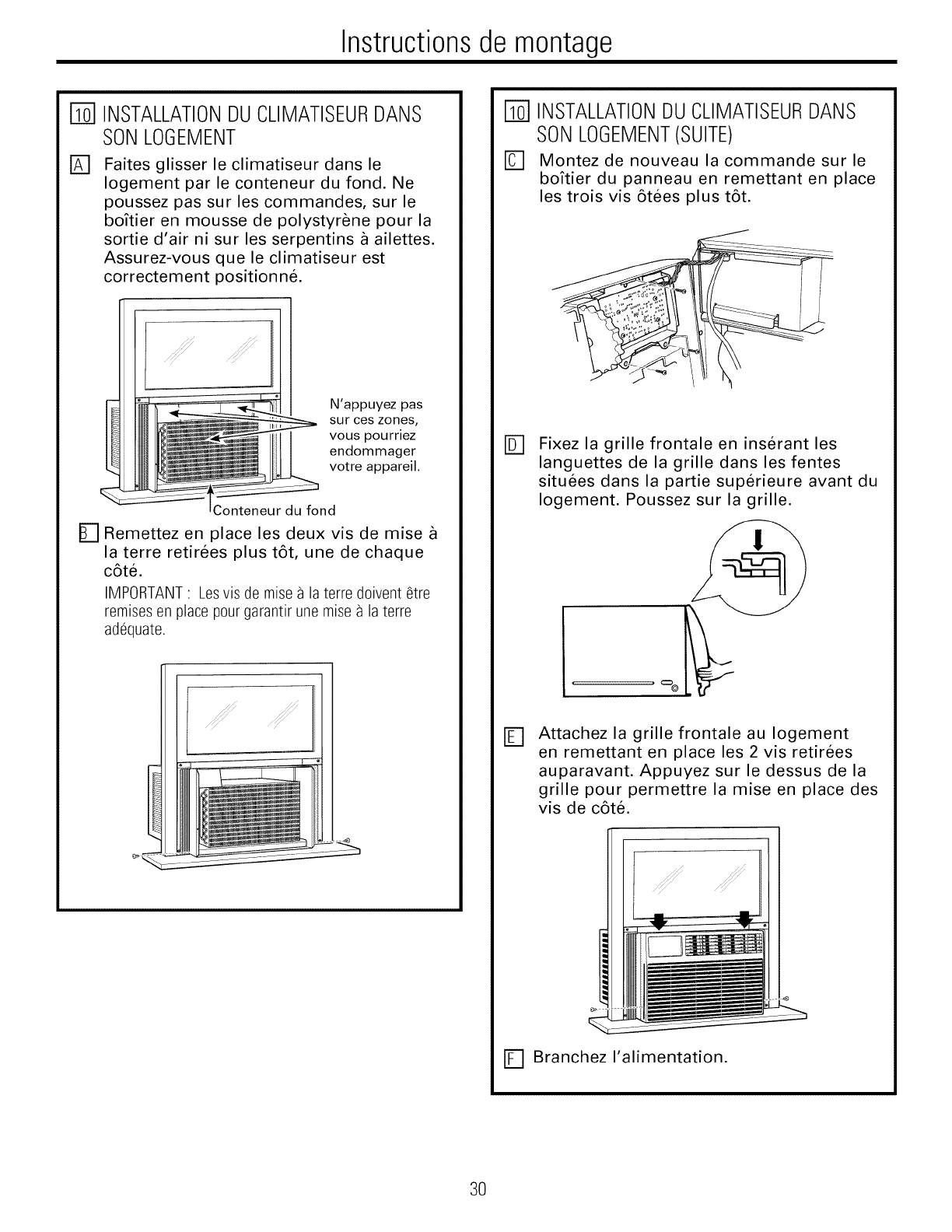

INSTALLATIONDUCLIMATISEURDANS

SONLOGEMENT

Faites glisser le climatiseur dans le

Iogement par le conteneur du fond. Ne

poussez pas sur les commandes, sur le

boftier en mousse de polystyrene pour la

sortie d'air ni sur les serpentins a ailettes.

Assurez-vous que le climatiseur est

correctement positionn&

/!!!:!

N'appuyez pas

sur ces zones,

vous pourriez

endommager

votre appareil.

Conteneur du fond

[] Remettez en place les deux vis de mise

la terre retirees plus t6t, une de chaque

c6te.

IMPORTANT: Lesvis de mise a la terre d0ivent _tre

remises en place pourgarantir une mise a la terre

adequate.

;;!; d/¸

[] INSTALLATION DU CLIMATISEURDANS

SONLOGEMENT(SUITE)

[] Montez de nouveau la commande sur le

boftier du panneau en remettant en place

les trois vis 6tees plus t6t.

mFixez la grille frontale en inserant les

languettes de la grille dans les fentes

situees dans la partie superieure avant du

Iogement. Poussez sur la grille.

,.%

rq Attachez la grille frontale au Iogement

en remettant en place les 2 vis retirees

auparavant. Appuyez sur le dessus de la

grille pour permettre la mise en place des

vis de c6te.

E] Branchez I'alimentation.

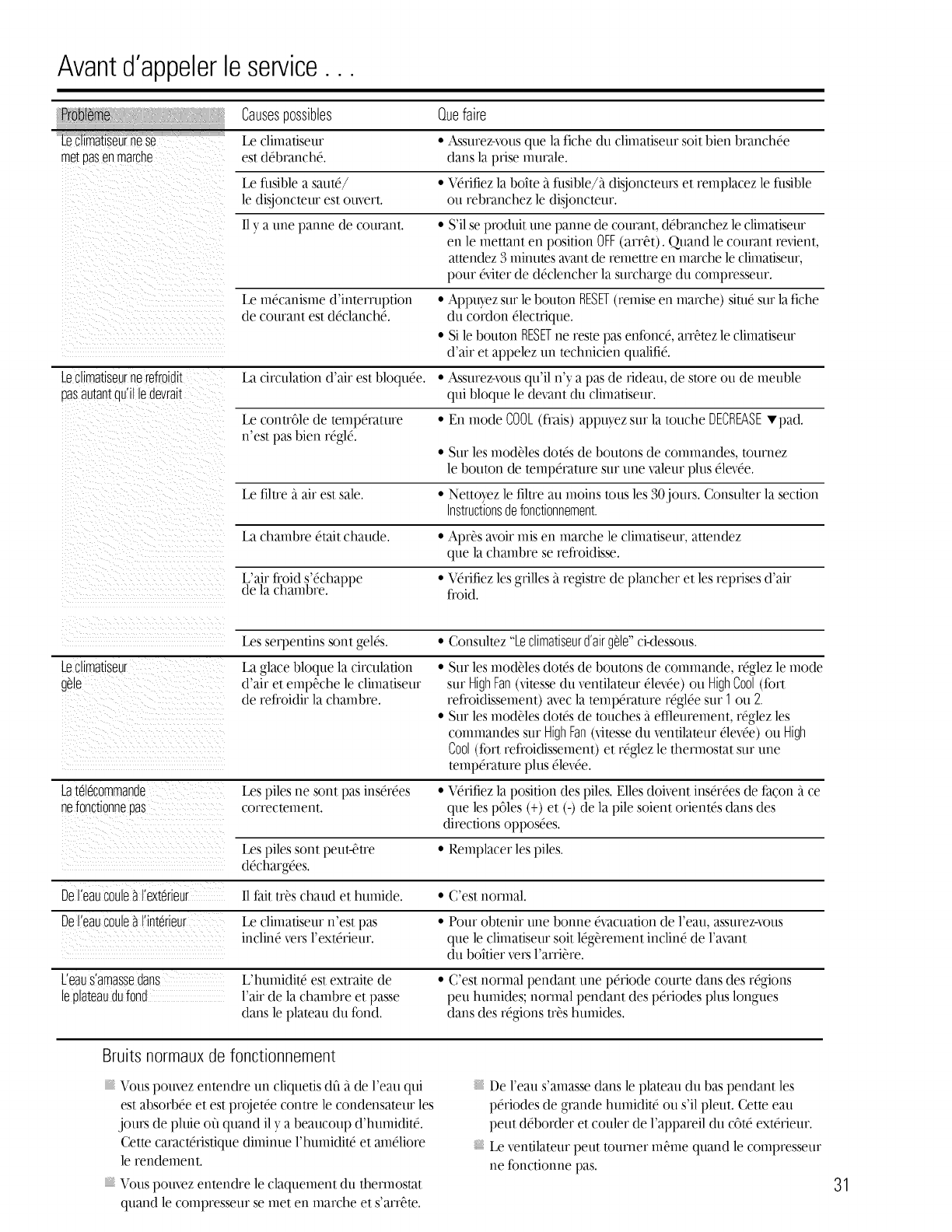

Avantd'appelerleservice...

Causespossibles Quefaire

Leeilm_tiseuihAse Le climatiseur *Assurez-vousque la fiche du climatiseur soit bien branchde

met3asenmarcne est ddbranchd, darts la prise murale.

Le fllsible a sautd/ • \:drifiez la boite itflLsible/itdisjoncmurs et remplacez le fllsible

le disjoncmur est ore'eft, ou rebranchez le disjoncmm'.

11v a one panne de courant. • S'ilse produit one panne de com'mlt, ddbrmlchez le climadseur

en le mettant en posidon OFF(arr_t). Quand le courant revient,

attendez 3 minutes avantde remettre en marche le climatiseur,

pour dvimr de ddclencher la surchmge du compresseur.

Le mdcanisme d'inmrrupdon *Appuyez sur le bouton RESET(remise en marche) siredsur la fiche

de courant est ddclanchd, du cordon dlectrique.

•Si le bouton RESETne reste pas enfoncd, m_'_mzle climafiseur

d'air et appelez un mchnicien qualifid.

Lec/imatiseurnerefr0idit La ci_vulafiond'air est bloqude. • Assurez-vousqu'il n'y a pas de rideau, de store ou de meuble

oasautantou'i/ledevrait qui bloque le devantdu climafisem'.

Le contrGle de tempdrature • En mode COOL(finis) appuyez sin"la touche DECR%SEvpad.

n'est pas bien rdgtd. • Sur les modbles dotds de bomons de commandes, tom'nez

le bouton de mmpdramre sur one valem"plus dlevde.

Le filtre itair est sale. • Nettoyez le filu'e au moins tom les 30jours. Consulmr la secdon

Instructionsdefonctionnement.

La chambre dtait chaude. • Apr_s avoir mis en marche le climatiseur, attendez

que la chmnbre se refi'oidisse.

L'air fl'oid s'dchappe • \:drifiez les grilles itregistre de plancher et les reprises d'air

de la chambre, fi'oid.

Les seq_enfins sont gelds. • Consulmz "Leclimatiseurd'air@le"ci<lessous.

Leclimatiseur La glace bloque la circulation • Sur les modules dotds de boutons de commande, rdglez le mode

g_le d'air et empOche le climatiseur sur HighFan(vitessedu ventilateur dlevde) ou HighC001(fort

de refroidir la chambre, refroidissement) avecla mmpdramre rdgtde sur 1 ou 2.

• Sur les modbles dotds de touches iteffleurement, rdglez les

commandes sin"HighFan(vimssedu ventilateur dlevde) ou High

C001(fort refi'oidissement) et rdgtez le themlostat sin"one

mmpdramre plus dim'de.

katO0c0mman0e Les piles ne sont pas ins&des • \:ddfiez la position des piles. Ellesdoivent ins&des de t'acon itce

nef0ncti0nne0as correctement, que les p61es (+) et (-) de la pile soient orientals darts des

directions opposdes.

Les piles sont peut-Otre • Remplacer les piles.

ddchargdes.

DeI'eaucoule_l'ext_deur 11t:aittr#s chaud et hmnide. • C'est nomml.

DeI'eauc0u_e8 I'intOrieur Le climafiseur n'est pas • Pour obtenir one bonne dvacuadon de l'eau, assurez-vous

inclind vers l'extdrieur, que le climaoseur soit ldg_rement inclind de l'avant

du boitier vers l'arribre.

t'eaus'amassecans L'humiditd est extraite de • C'est nomml pendant une pdriode com'te darts des rdgions

leplateaudufond l'air de la chambre et passe peu hmnides; nomlal pendant des pdriodes plus longues

darts le plateau du fond. darts des rdgions trOshumides.

Bruits normauxde fonctionnement

Vous pouvez enmndre un cliquefis dfi a de l'eau qui

est absorhde et est projetde contre le condensateur les

jours de pluie oh quand il v a beaucou I) d'humiditd.

Cetm caractdrisdque diminue l'humiditd et amdliore

le rendement.

Vouspouvez entendre le claquement du themlostat

quartOle compresseur se met en marche et s'arr_te.

De l'eau s'amasse darts le plateau du bas pendant les

pdriodes de grande humiditd ou s'il pleut. Cette eau

i)eut ddborder et couler de l'appm'eil du c6td extdrieur.

Le venfilateur peut tourner m&ne quand le compresseur

ne foncfionne pas.

Notes.

ClimatiseurGE--GarantieLimit0eD'unAn. www.electromenagersge.ca

/es servicessousgarantiesont dispensesparnos centresde reparation

ou parnos reparateursCustomerCare®autorises.Pourobtenir leservice,

appelezle 1.800.561.3344.Veuillezfournir le numerode serieet le

numerode modeleIorsquevousappelezpourobtenir le service.

Agrafezle re£sud'achatici.

Pourobtenirle servicesous

garantie,vousdevrezfournir la

preuvede I'achatoriginal.

i_iii_i_i!iiillZII_!_ii_i!i(iiii_i_i_i_ii_iiZ

Uneannie

Ac0mPterde !adate

d'achatinitial

Nous remplacerons:

T0utepiece de le climatiseu," manifestant un vice de mat&'iau ou de f:abricafion. DuxTmt cette

p&'iode de garantielimitOedune anne<Mabe fournim aussi, gratuiternent,la main-d'oeuvre

et le sewice de reparation connexe pour le remplacement de la piece ddfecmeuse.

Les dOplacements de sewice "avou'e maison pour vous

apprendre "autiliser le produit.

Un montage, une livx-aisonou un entrefien

deficient. Si vous avez un probl&me de montage

ou si le climafiseur n'a pas la bonne capacitd de

refl'oidissement pour son usage pr&:u, appelez vou'e

revendeur ou vou'e installateur. Vous etes x'esponsable

de fournir une installation de raccordement dlecu'ique

convenable.

Les pannes occasionnOes pax"des modifications

au produit ou une ufilisafion non raisonnable, en

parficulier une absence d'enu'etien raisonnable

et nOcessaire.

Darts les emplacements commerciaux, la main-d'oeuvre

nOcessaire pour d&n&lager l'appareiljusqu"a un

emplacement off ilest accessible pax"un technicien

parficulier.

Le remplacement des fl_sibles de la maison ou la

rdacfivation des disjoncteurs.

Les pannes occasionndes pax"la corrosion sur les

modbles qui ne sont pas protdgds conu'e la corrosion.

Les dommages occasionnds pax"un mauvais voltage de

l'alimentafion dlecu'ique, un accident, un incendie,

une inondafion ou une calamit_ namrelle.

Les dommages indirects et cons_cutifs "ala pi'opx'i_t_

personnelle occasionnds pax"des vices possibles de

ce climatiseur.

Les dommages occasionnds pax"la livraison.

EXCLUSIONDEGARANTIESIMP/ICITES- Votre seul et uniquerecoursest la reparation du produit

selon les dispositions de cette Garantie limitee. Toutes les garanties implicites, incluant les garanties

de commercialite et d'adequation a un usagespecifique, sont limitees a une anneeou a la per!ode

la plus courte autorisee par la legislation.

Cettegarantieestvalablepourle premierproprietaireet tout autre proprietairedu produits'il acheteauCanadapourutilisation

domestiquedans Canada./e servicea domicilesousgarantieserafourni la oQil est disponibleet dans lesregionsque Mabe

considerequeI'offre deserviceest raisonnable.

Danscertainesprovinces,il est interdit d'exclureou de limiter les dommagesdirectsou indirects.IIestalors possibleque les

limitations ouexclusionsci-dessusnes'appliquentpas dansvotrecas./a presentegarantievousconf_redesdroitsjuridiques

specifiques.Vous pouvezbendicier d'autres droits,qui varientd'uneprovincea I'autre.Pourconnattreles droitsdontvous

bendiciez dansvotre province,communiquezavecle bureaudes relationsaveclesconsommateursdevotre region.

Garant: MabeCanadaInc.,

Burlington,Ontario

Assistance_ la clientele.

I Site InternetGE www.electromenagersge.ca

Vous avez une question ou vous avez besoin d'aide pour votre appareil _lectrom&lager? Contactez-nous

' par Internet au site www.electromenagei_ge.ca 24 heures parjour, tous lesjoms de l'ann_e.

ServicederOparations

Service de r0parations GE est tout pi'_s de vous.

Pour faire r0parer votre 0]ectrom0nager GE, il suffit de nous t0]0phoner.

1.800.561.3344

StudiodeconceptionrOaliste www.electromenagersge.ca

Sur demande, GE peut fournir une brochure sur l'am&lagement d'une cuisine pour les pe_sonnes

"amobilit0, r0duite.

t_crivez: Directeur, Relations avec les consommateurs, Mabe Canada Inc.

Bureau 310, 1 Facto ULane

Moncton, N.B. E1C 9M3

Prolongationdegarantie www.electromenagersge.ca

Achetez un conu'at d'entretien GE avant que votre gamntie n'expire et b_n_ficiez d'un mbais substantiel.

Ainsi le sewice apr_swente GE sere tot_jours 15apr_s expiration de la garanfie.

Visitez notre site Web ou appelez-nous au 1.888.2611.21133.

Pieceset accessoires www.electromenagersge.ca

Ceux qui ddsirent rdparer eux-m_nles leurs dlecu'omdnagers peuvent recevoir pibces et accessoires

directement "ala maison (cartes VISA, MasterCard et Discover acceptdes).

Lesdirectivesstipuleesdanslepresentmanuelpeuventetreeffectueesparn'importequelutilisateur.Lesautresreparations

doiventgeneralementOtreeffectueesparuntechnicienqualifie.Soyezprudent,carunereparationinadequatepeutaffecterle

fonctionnementsecuritairedeI'appareil.

Vous u'ouverez darts les pagesjaunes de vou'e annuaire le num&'o du Cenu'e de service Mabe le plus

proche. Auu'ement, appelez-nous au 1.800.561.3344.

Contactez-nous www.electromenagersge.ca

Si vous n'etes pas safislCaitdu selYice aprbswente dent vous avez bdndficid :

Premi_rement, communiquez avec les gens qui ont r_pard votre appareil.

Ensuite, si vous n'_tes tot{jours pas safislCaitenvoyez tous les d0.tails--num0.ro de t0]0.phone compris--au

Directeur, Relations avec les consommateurs, Mabe Canada Inc.

Bureau 310, 1 Facto ULane

Moncton, N.B. E1C 9M3

InscrivezvotreappareilOlectromOnager www.electromenagersge.ca

Inscrivez vou'e appareil dlectromdnager en direct, aussit6t que possible. Cela amdliorem nos

communications et notre service apr_s=vente. Vous pouvez _galement nous em_oyer par la poste

le fommlaire d'inscripfion joint "avou'e documentation.

Instrucciones de seguridad ....... 38, 39

Instrucciones de operacidn

Modelos con teclas de toque .......... 40, 41

Cuidado y limpieza

Bobinas para exteriores ................. 42

Filtro de aire .......................... 42

Instrucciones de instalacidn ...... 43-48

Solucionar problemas ............... 49

Sonidos de operaci6n normales .......... 49

Servicio al consumidor

Garantia .............................. 50

Servicio al consumidor .................. 51

AEN08*

* Producto etiquetado *ENERGYSTAR_>

Como socio de ENERGYSTAR@,

GE ha confirmado que este

producto cumple las directrices

de EN[RGYSTAR@relativas al

rendimiento energd.tico.

Escriba10snOmer0sde m0del0

yserieaqui:

# de M0del0

# deSerie

Puede encontrar estos ndmeros

en una etiqueta en el costado

del acondicionador de aire.

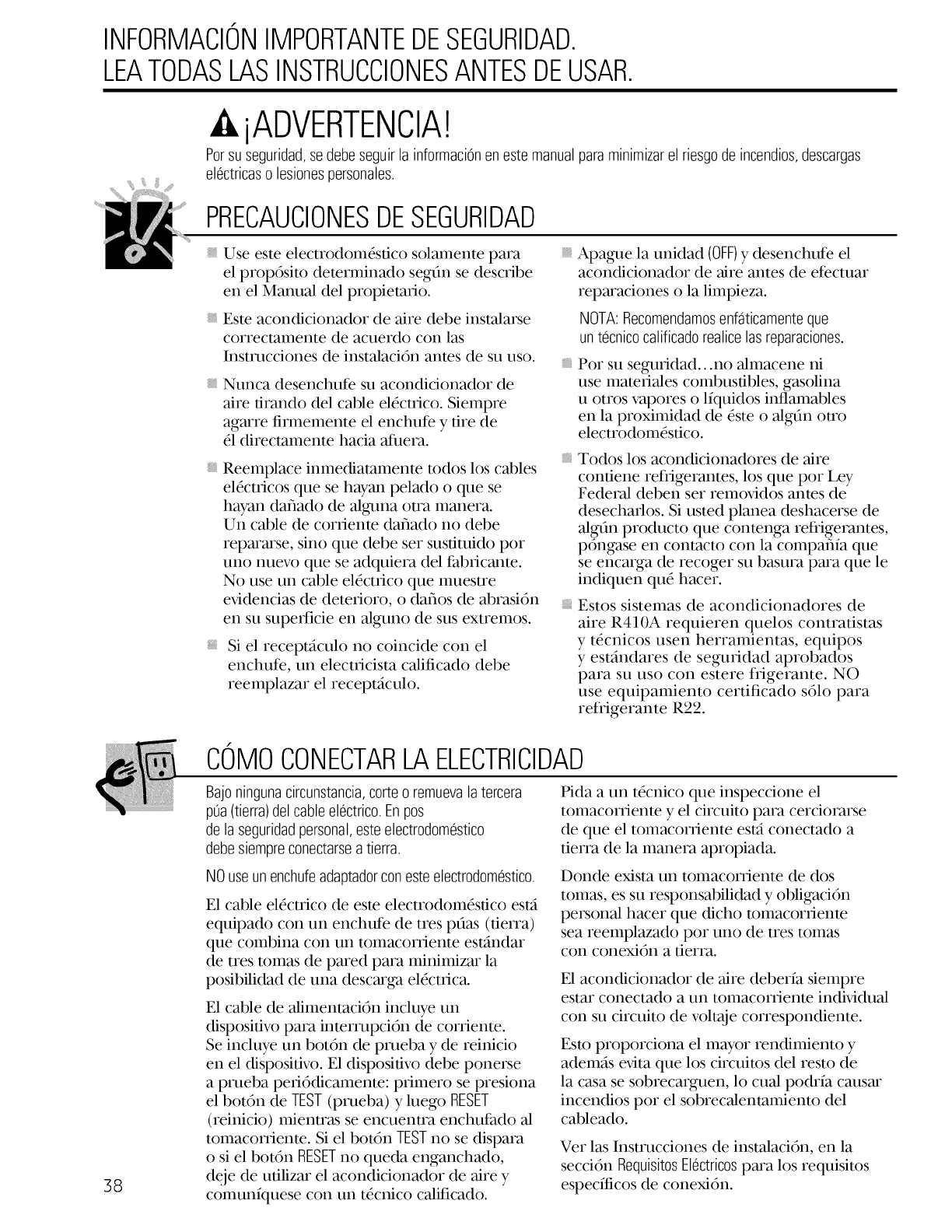

INFORMACIONIMPORTANTEDESEGURIDAD.

LEATODAS[_ASINSTRUCCIONESANTESDEUSAR.

a, iADVERTENCIA!

Porsuseguridad,sedebeseguirlainformaciOnenestemanualparaminimizarelriesgodeincendios,descargas

elOctricaso lesionespersonales.

PRECAUCIONESDESEGURIDAD

Use este electrodom_stico solamente para

el prop6sito determinado segdn se describe

en el Manual del propietafio.

{{{iiiiiiiili

Este acondicionador de aire debe instalarse

correctamente de acuerdo con las

Instmcciones de instalaci6n antes de su uso.

Nunca desenchufe su acondicionador de

aire tirando del cable elOctrico. Siempre

agarre firmemente el enchufe y tire de

_1 directamente hacia dhera.

Reemplace inmediatamente mdos los cables

eldctficos que se hayml pelado o que se

hayan daflado de alguna otra manera.

Un cable de corfienm daflado no debe

repararse, sino que debe ser sustituido por

uno nuevo que se adquiera del fhbficmlm.

No use un cable eldctfico que muestre

ex,idencias de detefioro, o daflos de abrasi6n

en su supeiIicie en alg_no de sus extremos.

Si el receptaculo no coincide con el

enchute, un electficista calificado debe

reemplazar el receptaculo.

{{{iiiiiiiili

Apague la unidad (OFF)y desenchufe el

acondicionador de aire antes de etectuar

reparaciones o la limpieza.

NOTA:Recomendamosenf_ticamenteque

un tOcnicocalificadorealice las reparaciones.

Por su seg_ridad...no almacene ni

use mamfiales combustibles, gasolina

u otros vapores o liquidos inflamables

en la proximidad de dste o alTOn otro

electrodomOstico.

Todos los acondicionadores de aire

contiene refrigerantes, los que por Ley

Federal deben ser removidos antes de

desecharlos. Si usted planea deshacerse de

alTOn producto que conmnga refligerantes,

p6ngase en contacto con la compaflfa que

se encarga de recoger su basura para que le

indiquen qud hacer.

Estos sistemas de acondicionadores de

aire R410A requieren quelos contratistas

y t_cnicos usen herramientas, equipos

y estandares de seg_ridad aprobados

para su uso con estere frigerante. NO

use equipamiento certificado s61o para

refrigerante R22.

COMOCONECTARLAELECTRICIDAD

Bajoningunacircunstancia,corteo remuevala tercera

pOa(tierra)delcable elOctrico.Enpos

de la seguridadpersonal,este electrodomOstico

debesiempreconectarsea tierra.

NO useunenchufeadaptadorconesteelectrodomOstico.

E1 cable el_ctrico de este electrodom_stico est_

equipado con un enchufe de tres pOas (tierra)

que combina con un tomacorfiente est_ndar

de tres tomas de pared para minimizar la

posibilidad de una descarga el_ctfica.

E1cable de alimentaci6n incluye un

dispositivo para imermpci6n de corriente.

Se incluye un bot6n de pmeba y de reinicio

en el dispositivo. E1dispositivo debe ponerse

a pmeba pefi6dicamenm: primero se presiona

el bot6n de TEST(pmeba) y luego RESET

(reinicio) mientras se encuentra enchufado al

tomaconienm. Si el bot6n TESTno se dispara

o si el bot6n RESETno queda enganchado,

deje de utilizar el acondicionador de aire y

comuniquese con un tdcnico calificado.

Pida a un tdcnico que inspeccione el

tomacorfiente y el circuito para cerciorarse

de que el tomaconiente est_ conectado a

tierra de la manera apropiada.

Donde exista un tomacorfiente de dos

tomas, es su responsabilidad y obligaci6n

personal hacer que dicho tomaconiente

sea reemplazado por uno de tres tomas

con conexi6n a tierra.

E1 acondicionador de aire deberfa siempre

estar conectado a un tomacorfiente individual

con su circuito de volta.je correspondiente.

Esm proporciona el mayor rendimiento y

ademas ex,itaque los circuims del resto de

la casa se sobrecarg_en, lo cual podrfa causar

incendios por el sobrecalentamiento del

cableado.

Ver las Instmcciones de instalaci6n, en la

secci6n Requisit0sEl0ctric0spara los requisitos

espec/ficos de conexi6n.

Z iADVERTENCIA!

USO DE PROLONGADORES

RIESGO DE INCENDIO. Podria ocasionar

lesiones graves o la muerte.

•NO use un prolongador con este

Acondicionador de Aire de Ventana.

• NO use protectores contra picos de tensi6n ni

adaptadores pare mOItiples tomacorrientes con

este Acondicionodor de Aire de Ventono.

GEAppliances.com

LEAYSIGAESTASINSTRUCCIONESDESEGURIDADCUIDADOSAMENTE.

GUARDEESTASINSTRUCCIONES

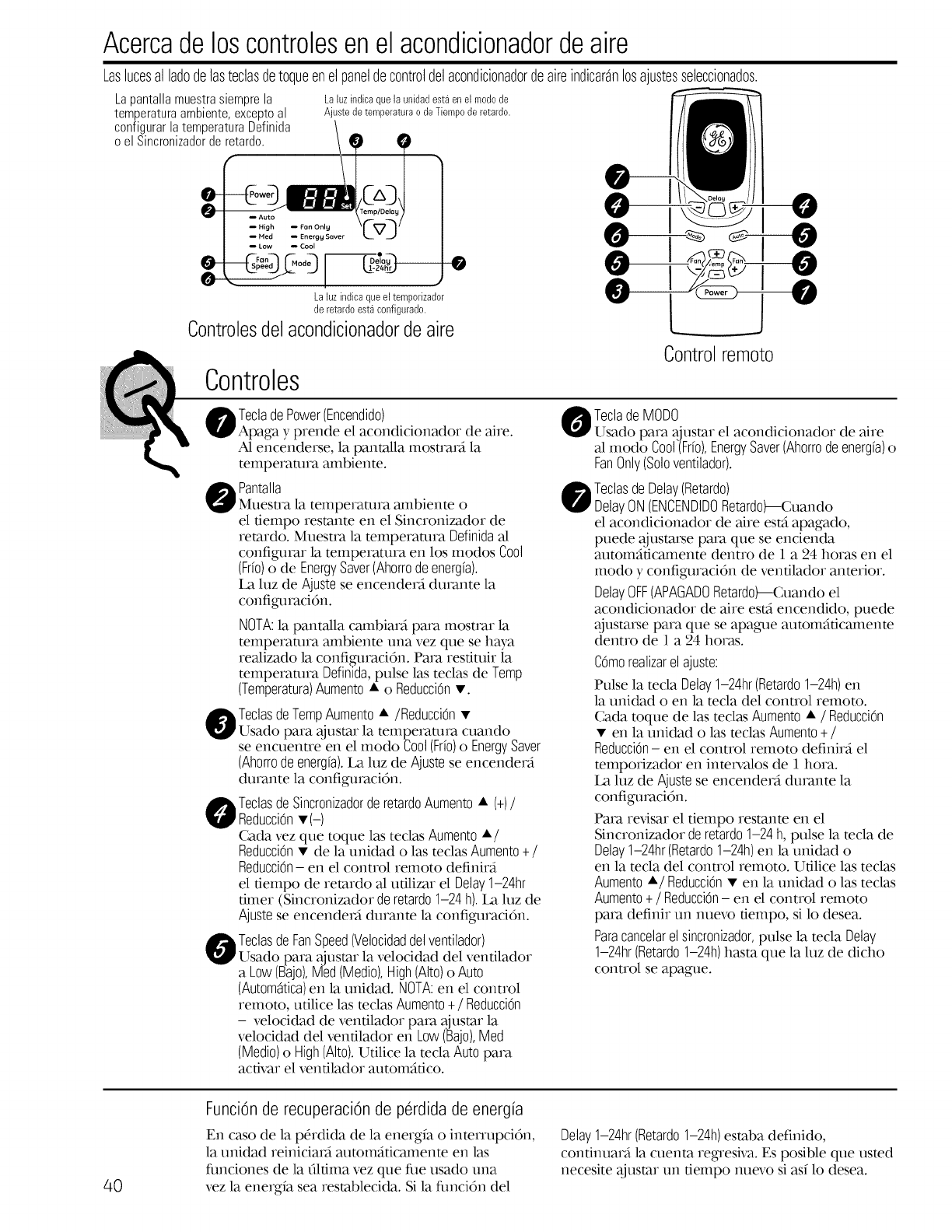

Acercadeloscontrolesenel acondicionadordeaire

Laslucesal ladodelasteclasdetoqueenelpaneldecontroldelacondicionadordeaireindicar_nlosajustesseleccionados.

Lapantallamuestrasiemprela

temperaturaambiente,exceptoal

configurarla temperaturaDefinida

o el Sincronizadorderetardo.

La luz indicaque la unidadest9 en el modode

Ajuste de temperaturao deTiempo de retardo.

Laluz indica que el temporizador

de retardoest9 configurado.

Controlesdelacondicionadordeaire

Controles

Control remoto

TecladePower(Encendido)

Apaga y prende el acondicionador de aire.

A1encenderse, la pantaUa mosu'ar_ la

temperamra ambiente.

Oi Pantalla

PMuestra la temperamra ambiente o

el fiempo restante en el Sincronizador de

retardo. Muesu-a la temperamra Definidaal

configln-ar la temperatura en los modos C001

(Fr[o)o de EnergySaver(Ahorrodeenergfa).

La luz de Ajuste se encender:_ durante la

configln-aci6n.

NOTA:la pantaUa cambiara para mostrar la

temperamra ambiente una vez que se hwa

realizado la configln'aci6n. Para resfituir la

temperamra Definida,pulse las teclas de Temp

(Temperatura)Aumento• o ReducciOn•.

TeclasdeTempAumento•/ReducciOn •

ustar la tempe_tu_a cuando

se encuenu'e en el modo C00l(Frf0)o EnergySaver

(Ah0rr0deenergia).La luz de Ajustese encender:_

dumnte la configln-aci6n.

O eclasdeSincronizadorderetardoAumento• (+)/

meducciOn•(-)

Cada vez flue toque las teclas Aument0•/

ReducciOn• de la unidad o las teclas Aument0+

ReducciOn- en el control remoto definira

el fiempo de retardo al ufilizar el Delay1-24hr

timer (Sincronizador de retard0 1-24 h).La luz de

Ajustese encendeM durante la configln'aci6n.

TeclasdeFanSpeed(Velocidaddelventilador)

) para ajustar la velocidad del ventilador

a Low(Bajo),Med(Medic),High(Alto)o Auto

(AutomStica)en la unidad. NOTA:en el control

remoto, utilice las teclas Aumento+/ReducciOn

- velocidad de ventilador pare ajustar la

velocidad del venfilador en Low(Baj0),Med

(Medi0)o High(Ait0).Utilice la tecla Autopara

activar el venfilador automfifico.

TecladeMODO

para ajustar el acondicionador de aire

al modo Cool(Frfo),EnergySaver(Ahorrodeenergfa)o

FanOnly(Soloventilador).

TeclasdeDelay(Retardo)

DelayON(ENCENDIDORetardo)_Cuando

el acondicionador de aire est_ apagado,

puede ajustarse pa*_ que se encienda

autom_ficamente denu'o de 1 a 24 horas en el

modo y configln'aci6n de venfilador anterior.

DelayOFF(APAGADORetardo)_Cuando el

acondicionador de aire est_ encendido, puede

ajustarse para que se apagl_e automfificamente

denu'o de 1 a 24 horas.

COmorealizarelajuste:

pulse la tecla Delay1-24hr(Retardo1-24h)en

la unidad o en la tecla del conu'ol remoto.

Cada toque de las teclas Aument0• /ReducciOn

• en la unidad o las teclas Aument0+/

ReducciOn- en el control remoto definir_ el

tempoHzador en inte,_'alos de 1 hora.

La luz de Ajustese encender_ dtn-ante la

configan_aci6n.

Pa,_arevisar el tiempo restante en el

Sincronizador de retard0 1-24 tl, pulse la tecla de

Delay1-24hr(Retardo1-2411)en la unidad o

en la tecla del conu'ol remoto. Utilice las teclas

Aument0 •/ReducciOn • en la unidad o las teclas

Aument0+ /ReducciOn- en el control remoto

pa,_adefinir un nuevo fiempo, si lo desea.

Paracancelarelsincronizador,pulse la mcla Delay

1-24hr(Retardo1-24h)hasta que la luz de dicho

conu'ol se apaglm.

Funci6nde recuperaci6nde pOrdidade energia

En caso de la p&'dida de la energfa o interrupci6n,

la unidad reiniciai_ automfiticamente en las

flmciones de la dlfima vez que tim usado una

vez la energia sea restablecida. Si la flmci6n del

Delay1-24hr(Retardo1-24h)estaba definido,

continuar_ la cuenta re_'esiva. Es posible que usted

necesite ajustar un fiempo nuevo si asf lo desea.

GEAppliances.com

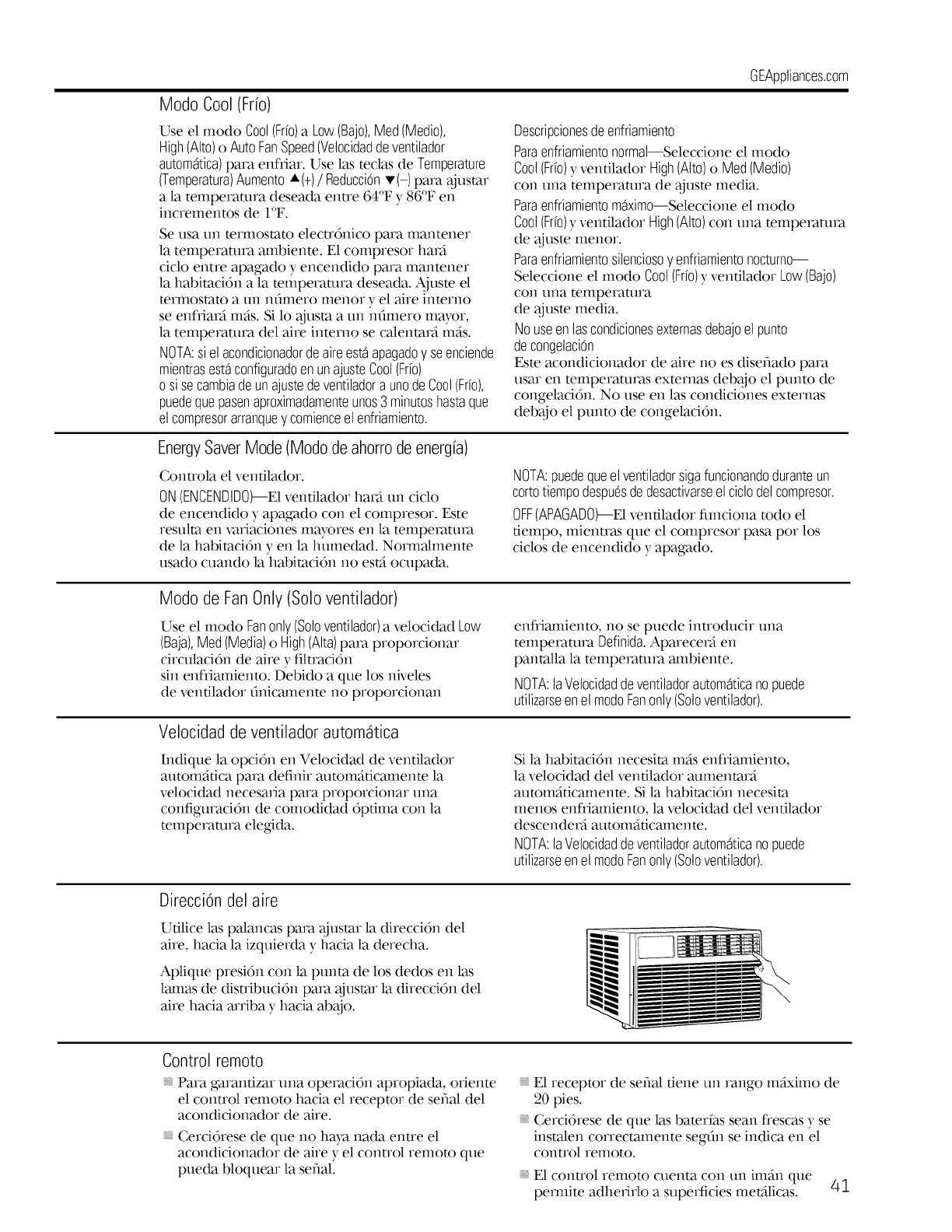

Modo Cool(Frio)

Use el modo Cool(Frfo)aLow(Bajo),Med(Medic),

High(Alto)o AutoFanSpeed(Velocidaddeventilador

automStica)para enfliar. Use las teclas de Temperature

(Temperatura)AumentoA(+)/meducci0nv(-) pare ajustar

a la temperatura deseada entre 64°F y 86°F en

incrementos de I°F.

Se tlsa un termostato electr6nico para mantener

la temperamra ambiente. E1compresor hai_i

ciclo entre apagado y encendido para mantener

la habitaci6n a la temperamra deseada. Ajuste el

tem_ostato a un ndmero menor y el aire interno

se enfl'imvi m_is.Si lo ajusta a un ndmero mayor,

la temperamra del aire intemo se calenta_i mils.

NOTA:siel acondicionadordeaireest8apagadoy seenciende

mientrasest8configuradoenunajusteCool(Frfo)

osi secambiadeunajustedeventiladora unodeCool(Frfo),

puedequepasenaproximadamenteunos3 minutoshastaque

elcompresorarranquey comienceelenfriamiento.

Descripcionesdeenfriamiento

Paraenfriamienton0rmaI--Seleccione el modo

Cool(Frfo)y ventilador High(Alto)o Med(Medic)

con una temperamra de ajuste media.

ParaenfriamientomSxim0--Seleccione el modo

Cool(Frfo)y ventilador High(Alto)con una temperature

de ajuste menor.

Paraenfriamientosilenciosoy enfriamientonocturno--

Seleccione el modo Cool(Frfo)y ventilador Low(Bajo)

con una temperatura

de ajuste media.

Nouseenlascondicionesexternasdebajoelpunto

decongelaci0n

Este acondicionador de aire no es diseriado para

usar en temperamras extemas debajo el punto de

congelaci6n. No use en las condiciones extemas

debajo el punto de congelaci6n.

EnergySaverMode (Mododeahorrode energia)

Conu'ola el venfilador.

ON(ENCENDIDO}_E1ventilador ha,vi un ciclo

de encendido y apag'ado con el compresor. Este

resulta en variaciones mayores en la temperature

de la habitaci6n yen la humedad. Normalmente

usado cuando la habitaci6n no estfi ocupada.

NOTA:puedequeelventiladorsigafuncionandoduranteun

cortotiempodespu0sdedesactivarseelciclodelcompresor.

OFF(APAGADO)_E1ventilador flmciona todo el

fiempo, mienu'as que el compresor pasa pot los

ciclos de encendido y apagado.

Modo de FanOnly (Solo ventilador)

Use el modo Fanonly(Soloventilador)a velocidad Low

(Baja),Med(Media)o High(Alta)pare proporcionar

circulaci6n de aire y filtraci6n

sin enfliamiento. Debido a que los niveles

de venfilador finicamente no proporcionan

enfl'iaaniento, no se puede inu'oducir una

temperature Definida.Aparece,Ti en

pantaUa la temperamra ambiente.

NOTA:laVelocidaddeventiladorautomSticanopuede

utilizarseenel modoFanonly(Soloventilador).

Velocidad de ventilador automStica

Indique la opci6n en Velocidad de ventilador

autom_ifica pare definir automfificamente la

velocidad necesaria para proporcionar una

configuraci6n de comodidad 6ptima con la

temperamra ele_da.

Si la habitaci6n necesita m_is enfl'imniento,

la velocidad del venfilador aumentar_i

automfiticamente. Si la habitaci6n necesita

menos enfliamiento, la velocidad del ventilador

descende_-_i automfificamente.

NOTA:laVelocidaddeventiladorautom&ticanopuede

utilizarseenel modoFanonly(Soloventilador).

Direcci6n del aire

Ufilice las palancas pare ajustar la direcci6n del

aire, hacia la izquierda y hacia la derecha.

Aplique presi6n con la punta de los dedos en las

lamas de distribuci6n pare ajustar la direcci6n del

aire hacia an'iba y hacia abajo.

Control remoto

Para garanfizar una opemci6n apropiada, ofienm

el conu'ol remoto hacia el receptor de serial del

acondicionador de aire.

Cerci6rese de que no haya nada enu'e el

acondicionador de aire y el conu'ol remoto que

pueda bloquear la serial.

E1 receptor de serial uene un tango m_iximo de

20 pies.

Cerci6rese de que las baterfas sean fl'escas y se

instalen correctamente seglin se indica en el

control remoto.

E1 control remoto cuenta con tm linen que

pemfite adherirlo a supe_lqcies metfilicas. /41

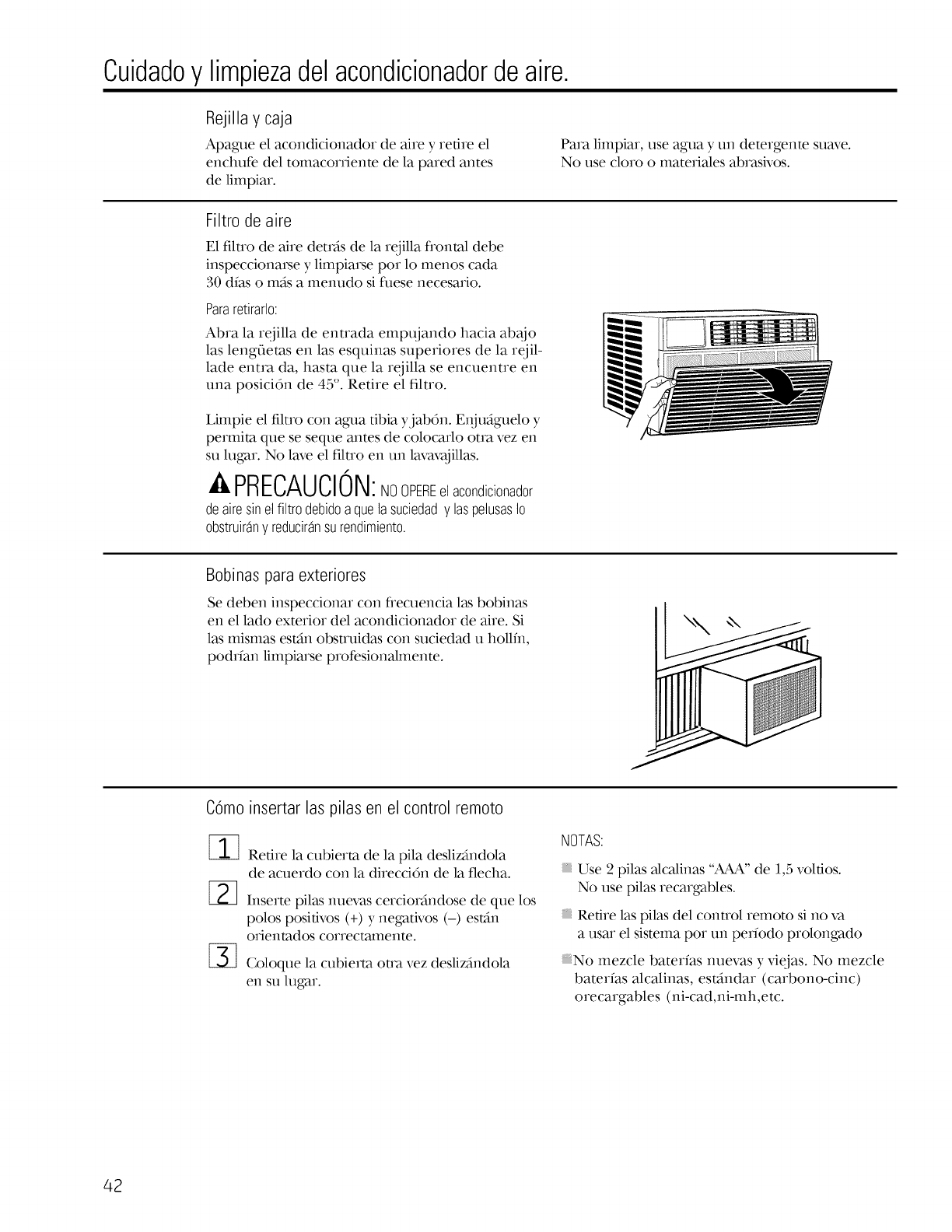

Cuidadoy limpiezadelacondicionadordeaire.

Rejilla y caja

Apaglm el acondicionador de aire y retire el

enchufe del tomacorriente de la pared antes

de limpiar.

Para limpiar, use agua y un detergente suave.

No use cloro o materiales abrasivos.

Filtro de aire

E1filu'o de aire demis de la ,'ejilla fl'ontal debe

inspeccionarse y limpiarse pot lo menos cada

30 dfas o m_s a menudo si fl_ese necesario.

Pararetirarlo:

Abra la rejilla de enu'ada emptljando hacia abajo

las leng6etas en las esquinas superiores de la ,'ejil-

lade entra da, hasta que la rejilla se encuenu'e en

una posici6n de 45°. Retire el filtro.

Limpie el filu'o con aglm tibia yjab6n. Ei!ju_igl_eloy

permita que se seque antes de coloca,'lo otra vez en

su lugar. No lm_eel filu'o en un lm_avajillas.

_4,PRECAUCION:NoOPEREelacondicionador

deairesinelfiltrodebidoaquela suciedady laspelusasIo

obstruirSny reducirSnsurendimiento.

Bobinas para exteriores

Se deben inspeccionar con fl'ecuencia las bobinas

en el lado exterior del acondicionador de au'e. Si

las mismas est_n obsu'uidas con suciedad u hollfn,

podrfan limpiarse profesionalmente.

C6moinsertar las pilas en el control remoto

Retire la cubierta de la pila desliz_ndola

de acuerdo con la direcci6n de la flecha.

Inserte pilas nuevas cercioi'_ndose de que los

polos posifivos (+) y negativos (-) estfin

orientados correctamente.

Coloque la cubierta owa vez desliz_ndola

en su lugar.

NOTAS:

: Use 2 pilas alcalinas "AAA" de 1,5 voltios.

No use pilas recargables.

Retire las pilas del conu'ol i'emoto si no xa

a usar el sistema pot un perfodo prolongado

No mezcle baterfas nuevas y viejas. No mezcle

baterfas alcalinas, estSndar (carbono-cinc)

orecargables (ni-cad,ni-mh,etc.

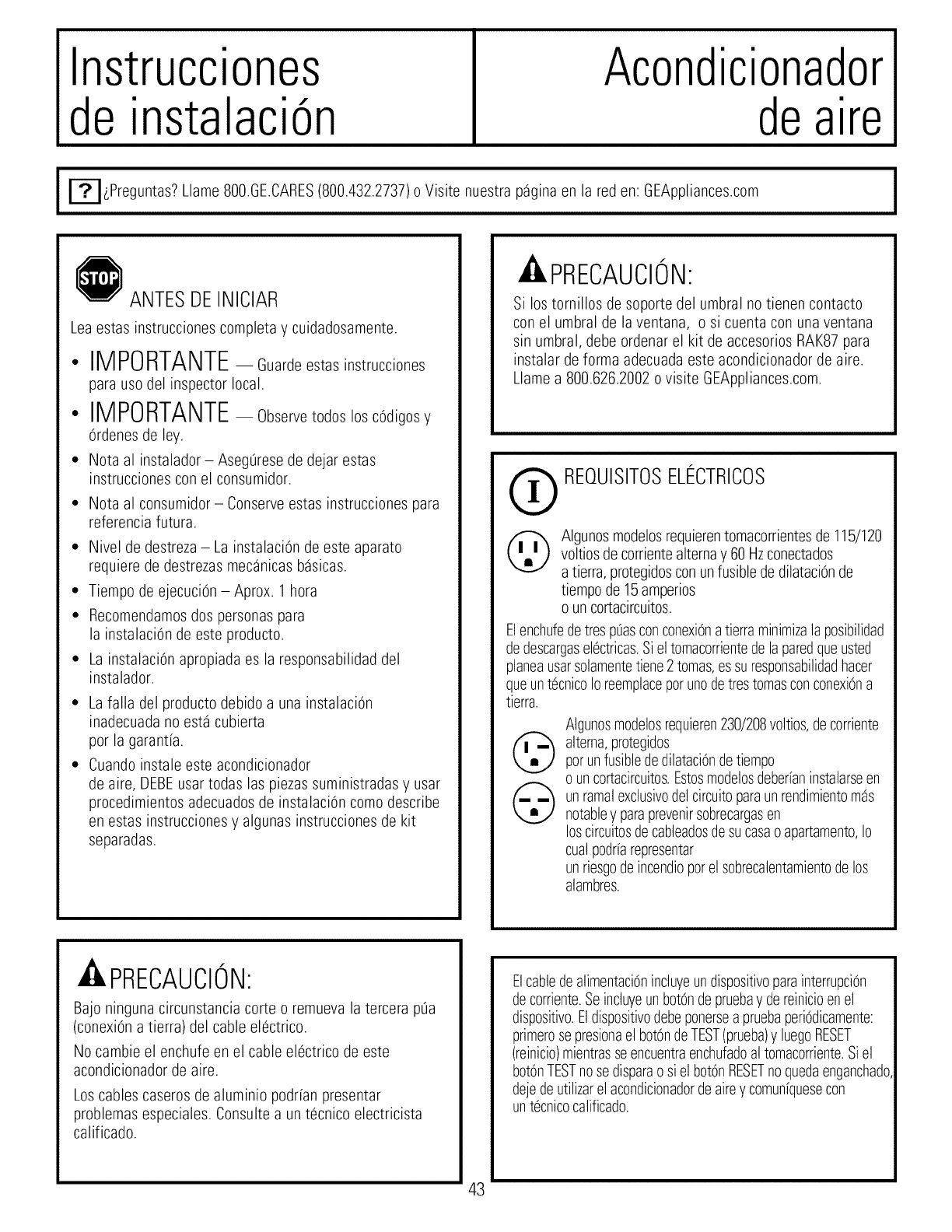

Instrucciones

de instalaciOn Acondicionador

deaire

I F_&Preguntas? Llame 800.GE.CARES(800.432.2737)o Visite nuestra p_gina en la red en: GEAppliances.com I

ANTESDEINICIAR

Lea estas instrucciones completa y cuidadosamente.

• IMPORTANTE-Guardeestasinstrucciones

para uso del inspector local.

• IMPORTANTE-Observetodoslosc0digosy

6rdenes de ley.

• Nota al instalador - AsegOresede dejar estas

instrucciones con el consumidor.

• Nota al consumidor - Conserveestas instrucciones para

referencia futura.

• Nivel de destreza - La instalaciOnde este aparato

requiere de destrezas mec_nicas b_sicas.

• Tiempo de ejecuciOn-Aprox. 1 hora

• Becomendamosdos personaspara

la instalaciOn de este producto.

• La instalaciOn apropiada es la responsabilidad del

instalador.

La falla del producto debido a una instalaciOn

inadecuada no est_ cubierta

por la garantia.

Cuando instale este acondicionador

de aire, DEBEusar todas las piezassuministradas y usar

procedimientos adecuadosde instalaciOn como describe

en estas instrucciones y algunas instrucciones de kit

separadas.

PRECAUCl0N

Si los tornillos de soporte del umbral no tienen contacto

con el umbral de la ventana, o si cuenta con unaventana

sin umbral, debe ordenar el kit de accesorios RAK87para

instalar de forma adecuada este acondicionador de aire.

Llame a 800.626.2002o visite GEAppliances.com.

(_ REQUISITOSELI_CTRICOS

@Algunos modelosrequierentomacorrientesde 115/120

voltios de corrientealternay 60 Hzconectados

a tierra, protegidoscon unfusiblede dilataciOnde

tiempo de 15amperios

o uncortacircuitos.

ElenchufedetrespLiaSconconexiOnatierra minimizalaposibilidad

dedescargaselectricas.Sieltomacorrientede laparedqueusted

planeausarsolamentetiene2 tomas,es suresponsabilidadhacer

queuntecnicoIoreemplaceporunodetrestomasconconexiOna

tierra.

alterna,protegidos

porunfusiblededilataciOndetiempo

o uncortacircuitos.Estosmodelosdeberianinstalarseen

unramalexclusivodelcircuitoparaunrendimientom_s

notabley paraprevenirsobrecargasen

loscircuitosdecableadosdesucasao apartamento,Io

cualpodriarepresentar

unriesgodeincendioporel sobrecalentamientode los

alambres.

-ZILPRECAUCl0N

Bajo ninguna circunstancia corte o remueva la tercera pOa

(conexiOna tierra) del cable el_ctrico.

No cambie el enchufe en el cable el_ctrico de este

acondicionador de aire.

Los cables caseros de aluminio podrian presentar

problemas especiales. Consulte a un tecnico electricista

calificado.

Elcabledealimentaci6nincluyeundispositivoparainterrupci6n

decorriente.SeincluyeunbotOndepruebay dereinicioenel

dispositivo.Eldispositivodebeponersea pruebaperiOdicamente:

primerosepresionael botOndeTEST(prueba)yluegoRESET

(reinicio)mientrasseencuentraenchufadoal tomacorriente.Siel

botOnTESTnosedisparaosi elbotOnRESETnoquedaenganchado

dejedeutilizarel acondicionadordeairey comuniquesecon

untecnicocalificado.

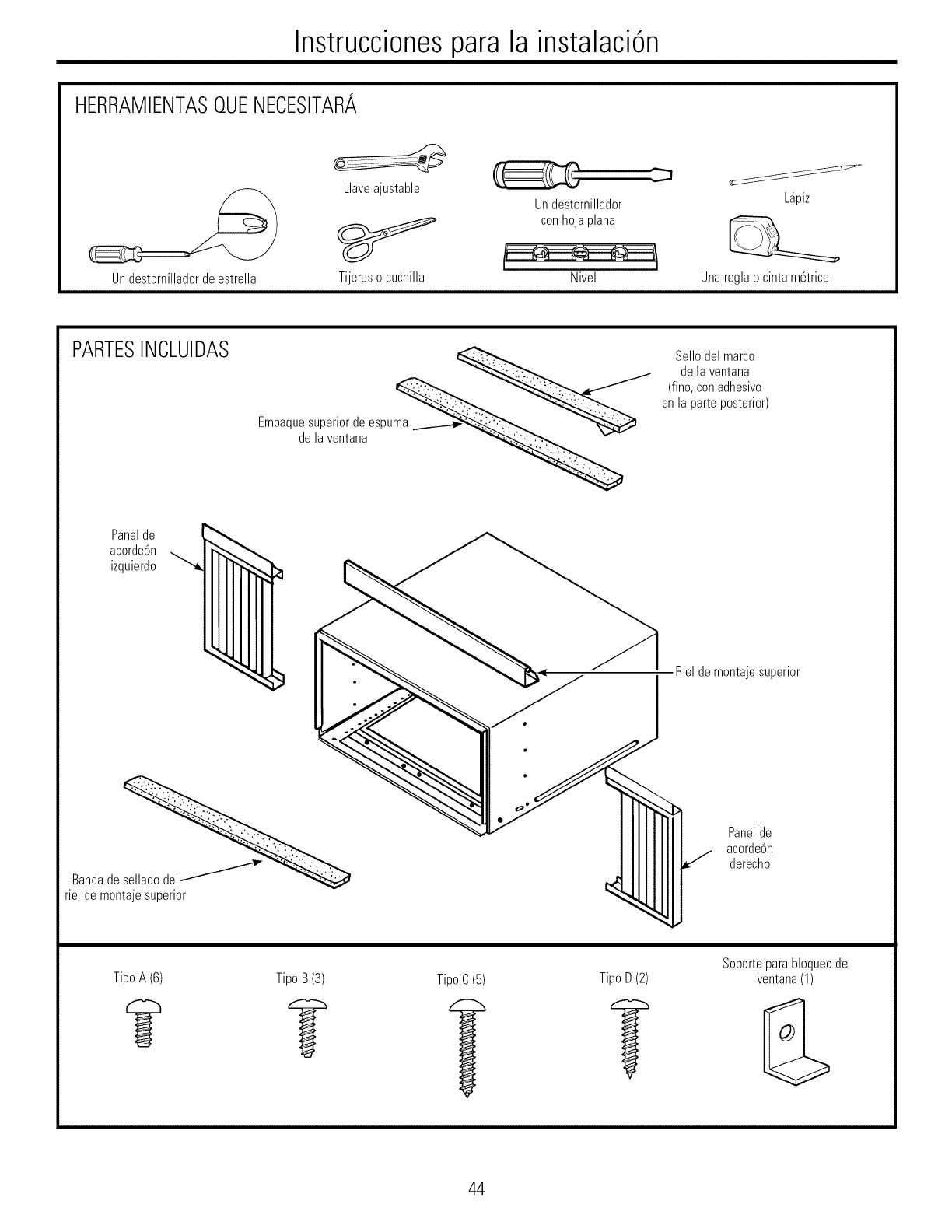

Instruccionespara la instalaci6n

HERRAMIENTASQUENECESITARA

Undestornilladorde estrella

Llaveajustable

Tijeraso cuchilla

Undestornillador

conhojaplana

L@iz

Nivel Unaregla o cintam6trica

PARTESINCLUIDAS

Empaque superior de espu_

de la ventana

Sellodel marco

dela ventana

(fino,con adhesivo

enla parteposterior)

Panelde

acorde6n

izquierdo

Rielde montajesuperior

Bandade

riel de montajesuperior

Panelde

acorde6n

derecho

Tipo A (6) Tipo B(3) Tipo C(5) TipoD (2) Soporte para bloqueo de

ventana (1)

Instruccionesde instalaci6n

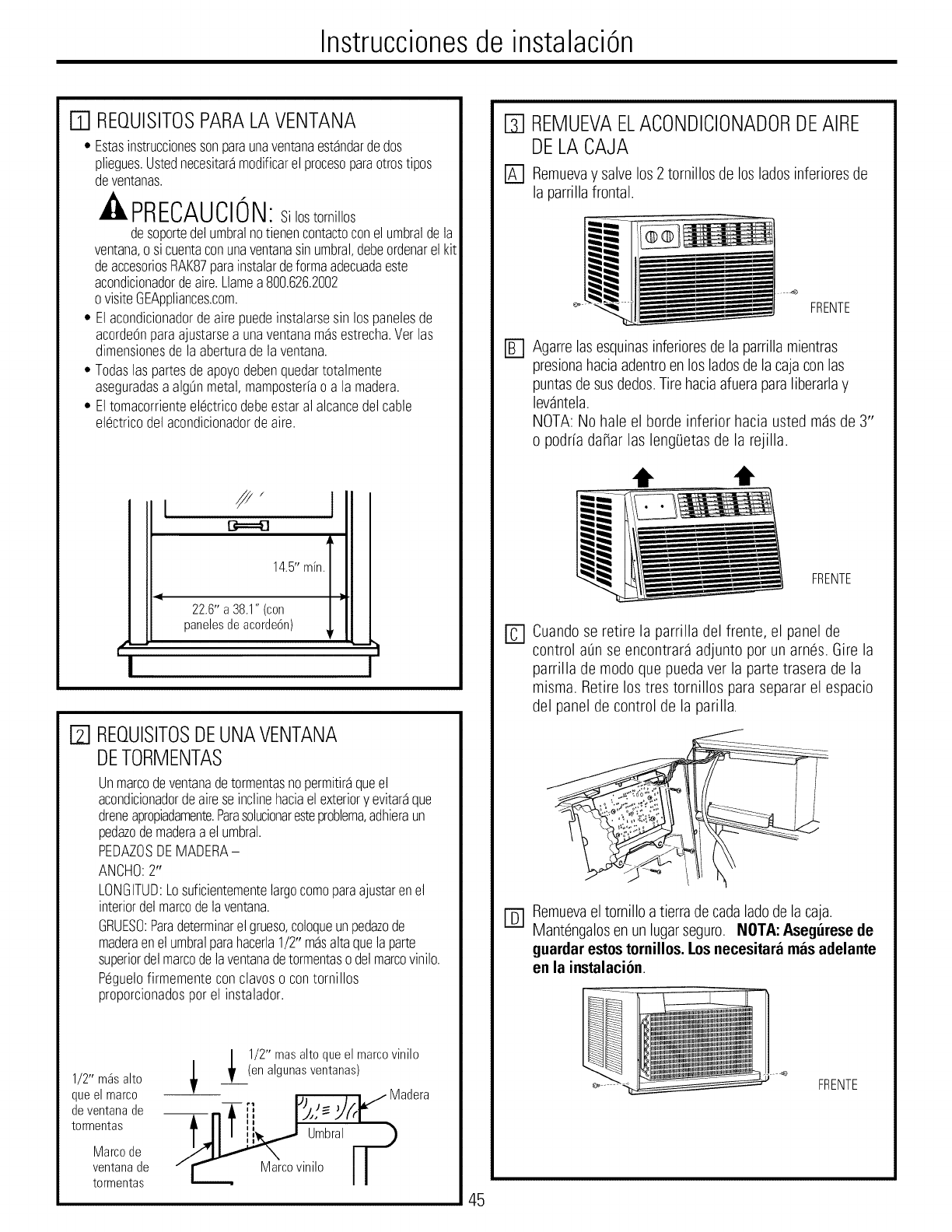

rT1REQUISITOSPARALAVENTANA

• Estasinstruccionessonparaunaventanaest_ndardedos

pliegues.Ustednecesita@modificarel procesoparaotrostipos

deventanas.

, ILPRECAUCION"silostornillos

desoportedelumbralnotienencontactoconelumbraldela

ventana,osi cuentaconunaventanasinumbral,debeordenarel kit

deaccesoriosRAK87parainstalardeformaadecuadaeste

acondicionadordeaire.Llamea800.626.2002

ovisiteGEAppliances.com.

• Elacondicionadordeairepuedeinstalarsesin lospanelesde

acorde0nparaajustarsea unaventanamSsestrecha.Verlas

dimensionesde laaberturadela ventana.

• Todaslaspartesdeapoyodebenquedartotalmente

aseguradasa algOnmetal,mamposterfao a la madera.

• Eltomacorrienteelectricodebeestaral alcancedelcable

electricodelacondicionadordeaire.

14.5"min.

22.6"a38.1"(con

panelesdeacorde6n)

m I

1"I I

I-2-1REQUISITOSDEUNAVENTANA

DETORMENTAS

Unmarcodeventanadetormentasnopermiti@queel

acondicionadordeairese inclinehaciaelexteriory evita@que

dreneapropiadamente.Parasolucionaresteproblem&adhieraun

pedazodemaderaael umbral.

PEDAZOSDEMADERA-

ANCH0:2"

LONGITUD:Losuficientementelargocomoparaajustarenel

interiordelmarcodelaventana.

GRUESO:Paradeterminarelgrueso,coloqueunpedazode

maderaenelumbralparahacerla1/2"mSsaltaquelaparte

superiordelmarcodelaventanadetormentasodelmarcovinilo.

%guelofirmementecon clavoso contornillos

proporcionadosporel instalador.

1/2" m_salto

queel marco

deventanade

torrnentas

Marcode

ventanade

tormentas

1/2" masalto queel marcovinilo

(en algunasventanas)

A .T[ i r_/-_ _t/-r_ Madera

_ Umbral p

/_ Mar_vini,o I I

r_ REMUEVAELACONDICIONADORDEAIRE

DELACAJA

r_ Remuevay salve los 2 tornillos de los lados inferioresde

la parrillafrontal.

FRENTE

['_ Agarrelas esquinasinferioresde la parrillamientras

presionahaciaadentroen los ladosde la caja con las

puntasde susdedos.Tire haciaafuera paraliberarlay

lev_ntela.

NOTA: No hale el borde inferior hacia usted m_s de 3"

o podria da_ar las lengQetasde la rejilla.

FRENTE

F_ Cuando se retire la parrilla del frente, el panel de

control aOnse encontra@ adjunto por un ames. Gire la

parrilla de modo que pueda ver la parte trasera de la

misma. Retire los tres tornillos para separar el espacio

del panel de control de la parilla.

r-_ Remuevael tornillo atierra decada ladode la caja.

Mant_ngalosen un lugarseguro. NOTA: Asegurese de

guardar estos tornillos. Los necesitara mas adelante

en la instalacion.

FRENTE

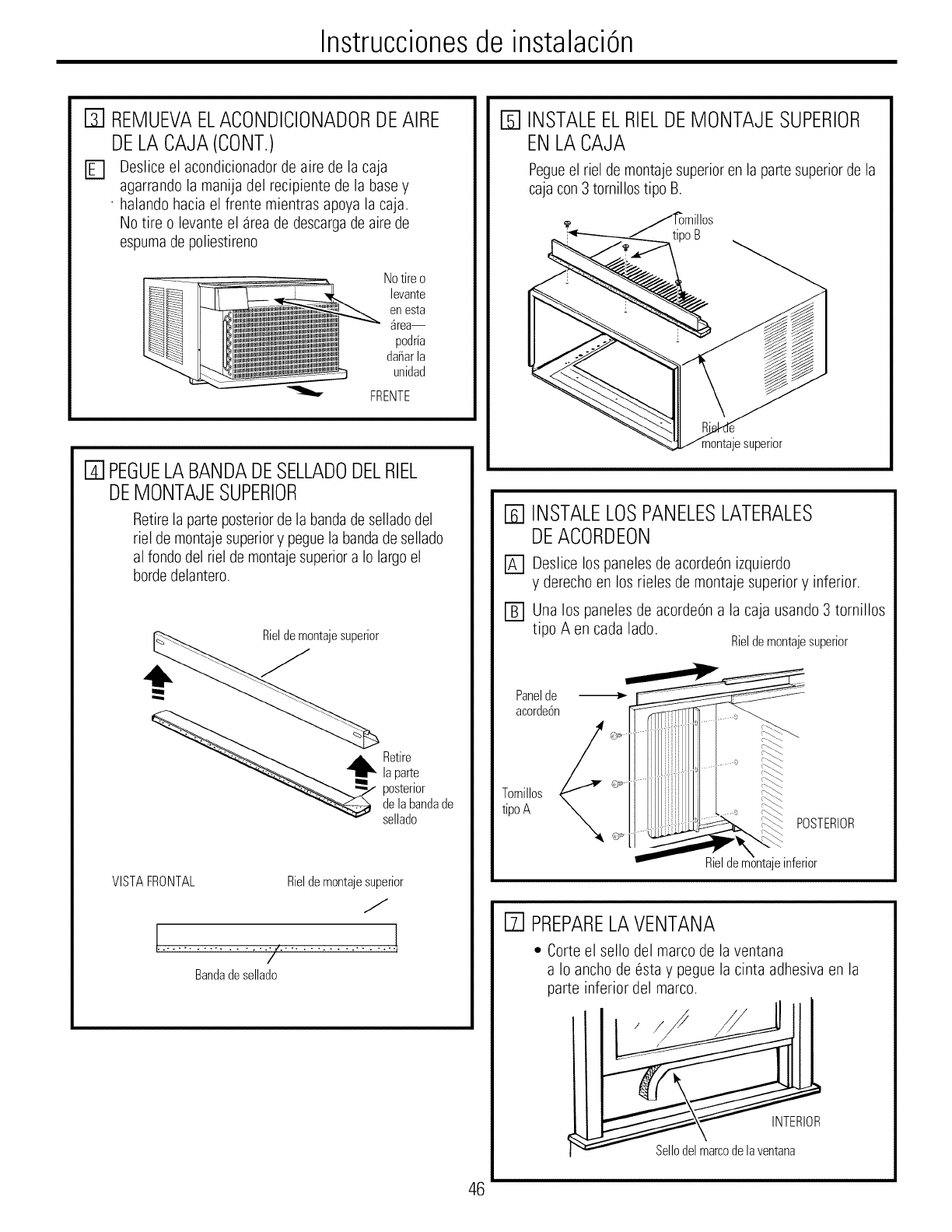

Instruccionesde instalaci6n

E] REMUEVAELACONDICIONADORDE AIRE

DELACAJA(CONT.)

El Deslice el acondicionadorde aire de la caja

agarrando la manija del recipiente de la base y

• halando hacia el frente mientras apoya la caja.

No tire o levante el _rea de descargade airede

espumade poliestireno

Notireo

levante

enesta

_rea--

podfia

dafiarla

unidad

FRENTE

Iql PEGUELABANDADESELLADODELRIEL

DEMONTAJESUPERIOR

Retirela parteposteriorde la bandade selladodel

riel de montajesuperiory peguela bandadesellado

al fondo del riel de montajesuperiora Io largo el

bordedelantero.

Rieldemontajesuperior

_ etire

laparte

postenor

dela ban@de

sellado

VISTAFRONTAL Rieldemontajesuperior

I................../..................!

Bandadesellado

I-611NSTALEELRIELDEMONTAJESUPERIOR

ENLACAJA

Pegueel riel de montajesuperioren la partesuperior de la

caja con3 tornillos tipo B.

nontajesuperior

I-6IINSTALELOSPANELESLATERALES

DEACORDEON

r_ Deslice los paneles de acordeOnizquierdo

y derecho en los rieles de montaje superior y inferior.

[] Una los paneles de acordeOna la caja usando3 tornillos

tipo A en cada lado. Rieldemontajesuperior

Panelde --._

acorde6n

Tornillos _

tipoA

¢17_,

POSTERIOR

X•

Riel de montaje inferior

171PREPARELAVENTANA

• Corteel sello del marco de la ventana

a Io ancho de Qstay pegue la cinta adhesiva en la

parte inferior del marco•

INTERIOR

Sellodelmarcodelaventana

Instruccionesde instalaci6n

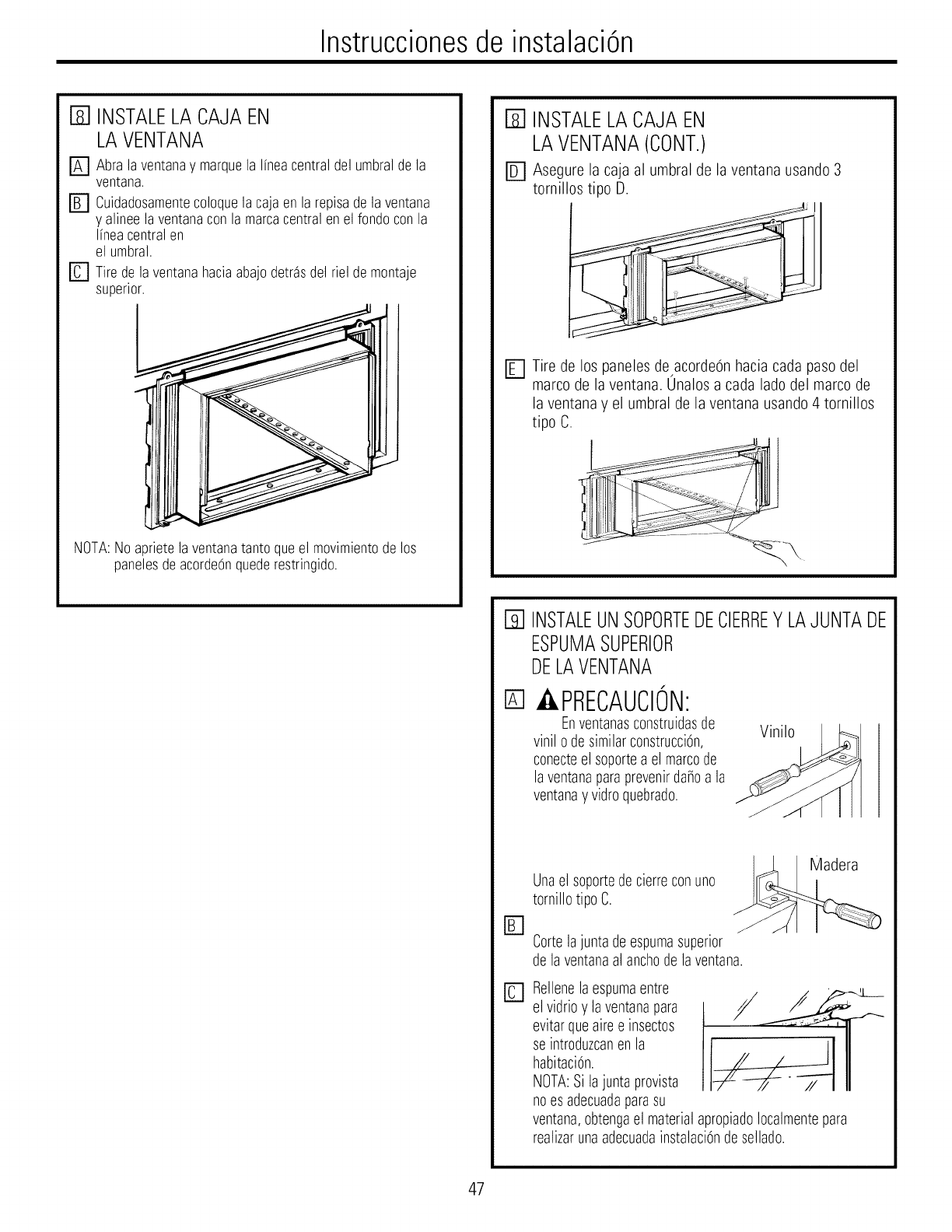

l-s-IINSTALELA CAJA EN

LAVENTANA

E] Abra laventanay marquela Ifneacentraldelumbralde la

ventana.

r_ Cuidadosamentecoloquela caja enla repisadela ventana

y alineelaventanacon lamarcacentralen elfondo conla

Ifneacentralen

el umbral.

FC] Tire dela ventanahaciaabajodet@sdel riel demontaje

superior.

NOTA:Noaprietela ventanatantoqueel movimientodelos

panelesdeacordeOnquederestringido.

I-s-IINSTALELA CAJA EN

LAVENTANA(CONT.)

[] Asegure la caja al umbral de la ventana usando 3

tornillos tipo D.

[_ Tire de los paneles de acordeOnhacia cada paso del

marco de la ventana. Onalos a cada lado del marco de

la ventana y el umbral de la ventana usando 4 tornillos

tipo C.

INSTALEUNSOPORTEDECIERREY LAJUNTADE

ESPUMASUPERIOR

DELAVENTANA

PRECAUCION:

Enventanasconstruidasde

vinil o desimilarconstrucciOn,

conecteel soportea el marcode

laventanaparaprevenirda_oa la

ventanay vidroquebrado.

Vinilo

Unael soportedecierreconuno I_J_ I

tornillo tipo C.

Cortelajunta de espumasuperior

de laventanaal anchode laventana.

Rellenelaespumaentre

el vidrioylaventanapara

evitarqueaire e insectos

se introduzcanen la

habitaci@.

NOTA:Si lajunta provista

noes adecuadaparasu

ventana,obtengael materialapropiadoIocalmentepara

realizarunaadecuadainstalaciOndesellado.

Instruccionespara la instalaci6n

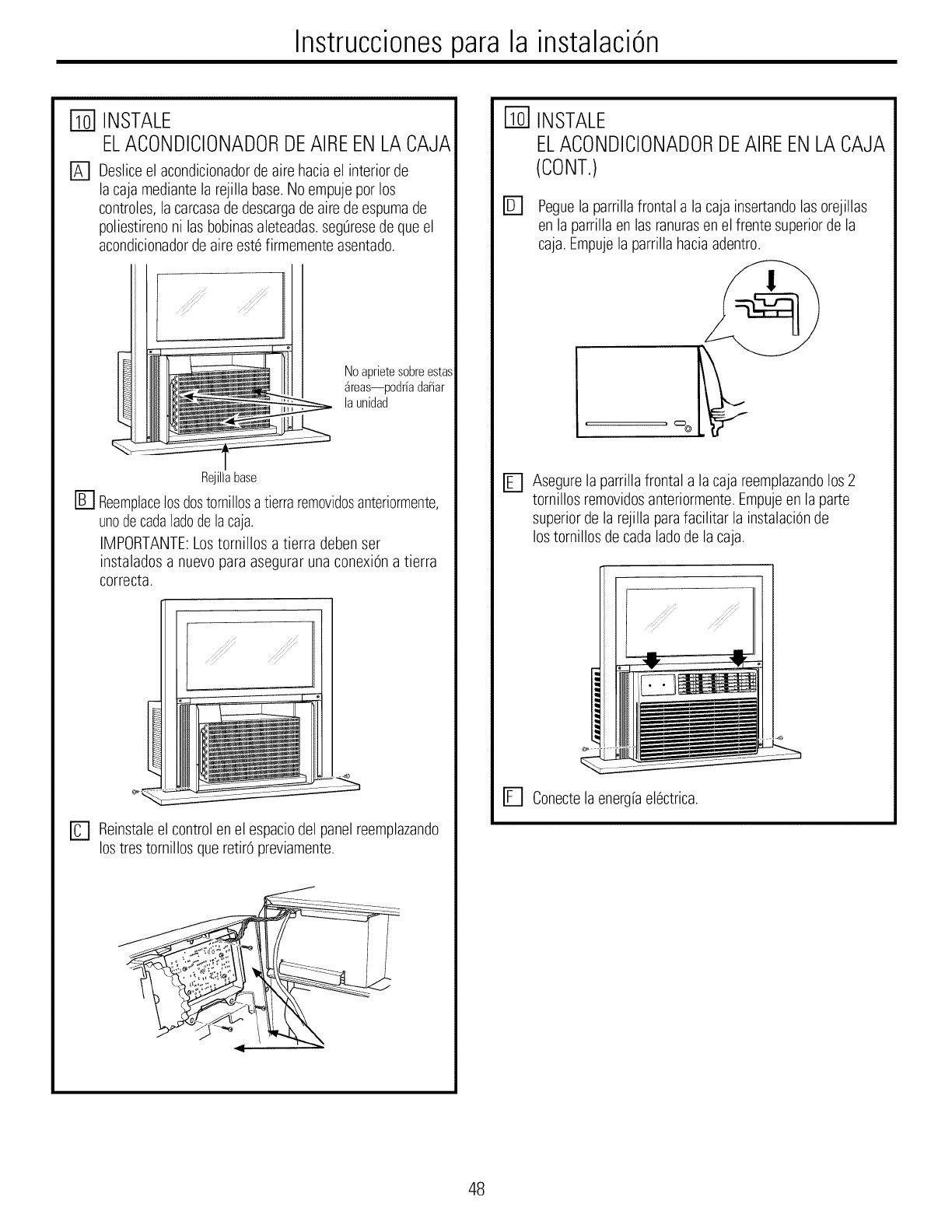

[] INSTALE

ELACONDICIONADORDEAIREENLACAJA

[_ Desliceel acondicionadordeaire haciael interior de

lacaja mediantela rejilla base.No empujepor los

controles,la carcasadedescargade aire deespumade

poliestirenoni las bobinasaleteadas,segOresede que el

acondicionadorde aire estefirmementeasentado.

Noaprietesobreestas

_reas--podfiada[iar

la unidad

Rejillabase

BE] Reemplacelos dostornillosatier@removidosanteriormente,

unodecadaladode lacaja.

IMPORTANTE:Lostornillos a tierra deben ser

instalados a nuevo para asegurar una conexiOna tierra

correcta.

[] Reinstaleel control enel espaciodel panelreemplazando

lostres tornillos que retir6 previamente.

| INSTALE

ELACONDICIONADORDEAIREENLACAJA

(CONT.)

[] Peguela parrillafrontal a la caja insertandolas orejillas

en la parrilla en las ranurasen el frente superiorde la

caja.Empujela parrilla haciaadentro.

. o d:::_@

rq Asegurela parrilla frontal a la caja reemplazandolos 2

tornillos removidosanteriormente.Empujeen la parte

superiorde la rejilla parafacilitar la instalaciOnde

los tornillos de cada ladode la caja.

r_ Conectela energfael_ctrica.

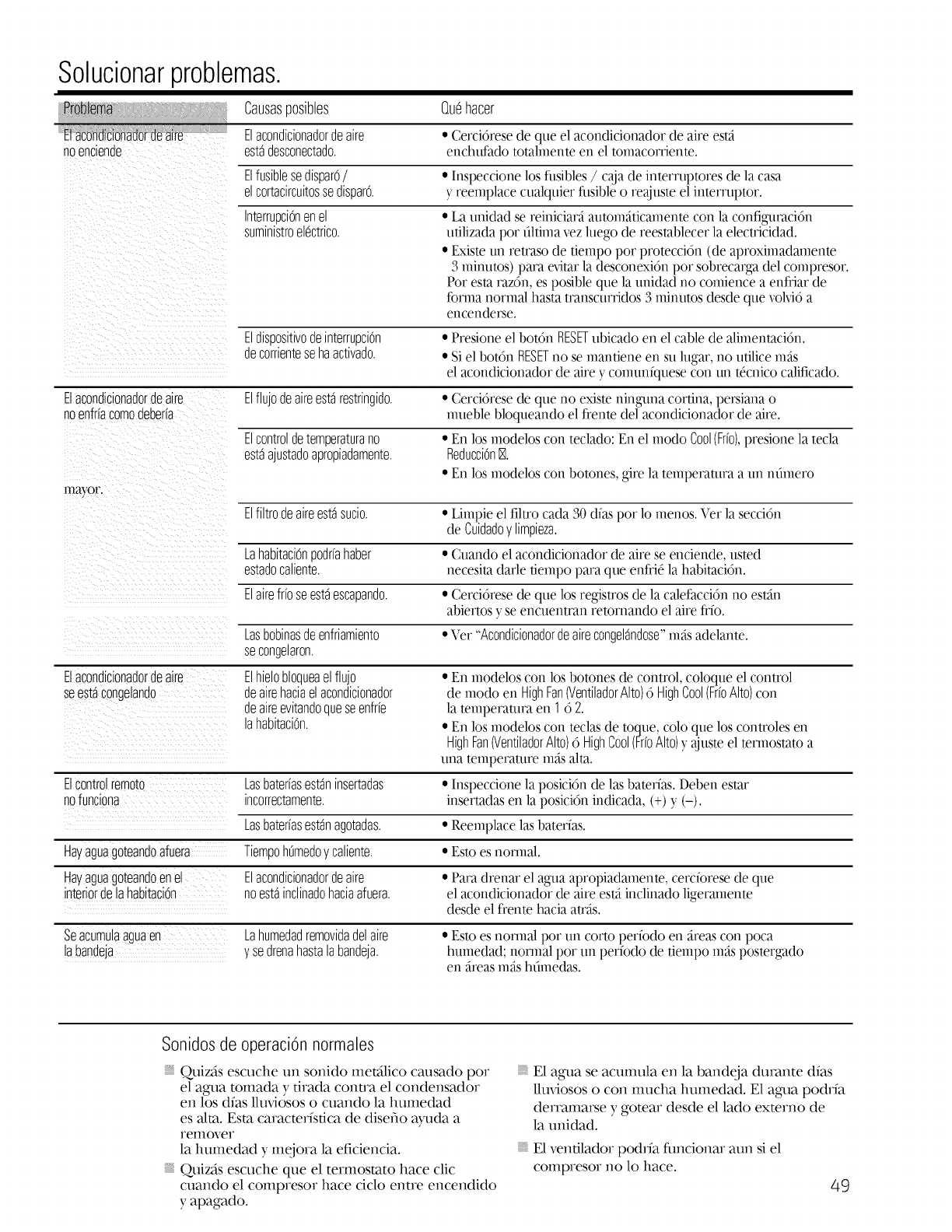

Solucionarproblemas.

Causasposibles

" Elacondicionadordeaire

noenciende estadesconectado.

QuOhacer

• Cerci6rese de que el acondicionador de aire est_

enchufado totahnente en el tomacorriente.

Elfusiblesedispar6/• Inspeccione los flBibles /caja de inmrruptores de la casa

elc0rtacircuit0ssedispar6, y reemplacecualquierfllsible o reajusteel interruptor.

Interrupci6nenel

suministroel_ctrico. • La unidad se reiniciar_ automdticamenm con la configlwaci6n

ufilizada por filfimavez luego de reestablecer la elecu'icidad.

• Exismun retraso de fiempo i)oi`protecci6n (de aproximadamenm

3 minutos) pm'a e/vitro"la desconexi6n por sobrecmga del compresor.

Por esta raz6n, es posible que la unidad no comience a enfriar de

fom_a normal hasta transcurridos 3 minums desde que voM6 a

encenderse.

Eldispositiv0deinterrupci6n • Presioneel bot6n RESETubicadoen el cabledealimentaci6n.

dec0rrientesehaactivado. • Sielbol6n RESETno semantieneen sulugar, no utilice rods

el acondicionadorde airey comun/quesecon un t#cnicocalificado.

Elacondicionadordeaire Elflujodeaireestarestringido. • Cerci6resede que no existening]ma cortina, persianao

noenfr[atom0deberia mueblebloqueandoel fl'ente del acondicionadorde aire.

Elcontroldetemperaturano ° Enlos modeloscon teclado:Enel modo Co01(Frb),presionela tecla

estaajustadoapr0piadamente. Reducci@[_.

• En los modelos con botones, gire la temperatm'a a un nfimero

mayor

Elfiltr0deaireest_sucio. • Limpie el filu'o cada30diaspot lo menos.Vet la secci6n

deCuidadoy limpieza.

LahabitaciOnpod@haber • Cuandoel acondicionadorde aireseenciende,usted

estadocaliente, necesita dade tiemi)o para que enfl'id la habitaci6n.

Elairefrioseestaescapando. • Cerci6resede que losregistrosdela cale_Cacci6nno estfin

abiertos vse encuentran retornando el aire fifo.

Lasbobinasdeenfriamiento • Vet "Acondicionadordeairecongelandose"rodsadelmlte.

secongelaron.

E[acondicionadordeaire

seestacongelanoo Elhielobloqueaelflujo

deairehaciaelacondicionador

deaireevitandoqueseenfrie

lahabitaci6n.

° En modelos con los botones de conu'ol, coloque el control

de modo en HighFan(VentiladorAlto)6HighCool(FrioAlto)con

la mmperatura en 1 6 2.

• En los modelos con mclasde toque, colo que los controles en

HighFanVentiladorAit0 6 HighCo01FrioAit0v ajusteel tem_ostatoa

una temperature rods alta.

Etcontrolrem0to Lasbateriasestaninsertadas • lnspeccione la posici6n de lasbaterias. Deben estar

nofunciona inc0rrectamente, insertadasen laposicidnindicada,(+) y (-).

Lasbateriasest_nagotadas. • Reemi)lace las baterias.

Hayaguagoteandoafuers Tiempohome@ycaliente. • Estoesnom_al.

Hayaguagoteanooenel Elac0ndicionadordeaire • Paradrenar el aguaaproi)iadamente,cercioresede que

interiordelahabitacbn noestainclinadohaciaafuera, el acondicionador de aire estfi inclinado ligeramente

desde el fi'ente hacia amis.

Seacumulaaguaen

aoanaea Lahumedadremovidadelaire

y sedrenahastalabandeja. • Esto es nom_al i)oi`un corto per/odo en fireascon poca

humedad; nomml i)oi`un per/odo de fiempo rods posmrgado

en areas rods hfimedas.

Sonidosde operaci6n normales

Quizfis escuche un sonido metfilico causado pot

el again tomada y tirada contra el condensador

en los dias lluviosos o cuando la humedad

es alta. Esta caracteffsfica de disefio ayuda a

remover

la humedad y mejora la eficiencia.

Quizas escuche que el termostato hace clic

cuando el compresor hace ciclo entre encendido

y apagado.

E1again se acumula en la bandeja dumnte dfas

lluviosos o con mucha humedad. E1 agl_a podrfa

derramarse y gotear desde el lado externo de

la unidad.

E1venfilador podrfa flmcionar aun si el

compresor no lo hace.

Garantiadesuacondicionadordeaire--garantialimitadadeuna o.

Todos los servicios de garantfa los proporcionan nuestros Centros de

ReparaciOnde F_bricao nuestros tOcnicos CustomerCare_ autorizados.

Paraconcertar una cita de reparaciOn,en linea,

24 horas al dfa, visitenos al GEAppliances.com,o Ilame al 800.GE.CARES

(800.432.2737).Cuando Ilame para solicitar servicio, por favor tenga a

mano el nOmerode serie y el nOmerode modelo.

Grapeaqufsu recibo.

Serequierefacilitar prueba

de lafechadecompraoriginal

paraobtenerunservicio

bajola garantia.

Unafio

A partirdelafecha

delacompraoriginal

GEreemplazar_:

Cualquierparte del acondicionado," de aire que f:alle debido a defectos en los materiales o en

la f:abricaciOn.Durante estagarantialimitadadeuna_o,GE tambidn p_'opo_'cionm_,sincosto

alguno,toda la mano de obra y el servicio relacionadoipara reemplazar partes defecmo_s.

ViajesdeservicioasucasaparamostrarlecOmo

funcionael equipo.

InstalaciOnoentregainapropiada,omantenimientoimpropio.Si

ustedtieneunproblemadurantela instalaciOn,o sisuacondicionador

deairenotienelacapacidaddeenfriamientoqueustednecesita,

pOngaseencontactoconnuestrodistribuidoro instalador.

Ustedesresponsabledeproporcionarlasfacilidades

deconexiOnelOctricanecesarias.

Fallodelproductoresultantedemodificacionesalproductoodebidoa

usoirrazonableincluyendonoproporcionarmantenimientorazonabley

necesario.

Enlocalescomerciales,la manodeobranecesariapararetirarla

unidadhaciaunlugarpararevisionporparte

deuntOcnicoindividual.

Reemplazodefusiblesdelacasao reajustedelsistemadecircuitos.

Fallosdebidoa lacorrosionenmodelosquenoestSnprotegidos

contralacorrosion.

Da_oal productocausadoporvoltajeinapropiadohaciael equipo,

accidentes,incendios,inundacionesoactos

delanaturalezadefuerzamayor.

Da_osincidentalesoconsecuencialescausadospordefectosposibles

conesteacondicionadordeaire.

Da_osdespuOsdelaentrega.

EXCLUSIONDEGARANT[ASIMPL[CITAS--Su Onicoy exclusivoderecho es la reparaciOndel producto,tal y como se indica

en esta Garant[alimitada. Cualquiergarantia impl[cita, incluyendo las garant[as implicitas de comerciabilidad o adecuaciOn

para un fin determinado,estfin limitadas a un a_o o el per[odo de tiempo mas breve permitido por la ley.

Estagarantia se extiendeal compradororiginaly cualquiercompradorposteriorde productoscompradosparauso residencialdentro

de EstadosUnidos.Si el producto est_ situado en un _rea que no dispone de servicio por parte de un proveedorde servicio

autorizado de GE,podr[a tener que hacersecargo de los costes de env[oo bien podr[a solicit_rsele que Ileve el producto a una

centro de servicio de GEautorizado para realizar la reparaciOn.EnAlaska,la garantiaexcluyeel costode envioo lasvisitas de

servicioa su casa.

Algunosestadosnopermitenla exclusiono las limitacionesdeda_os incidentaleso consecuenciales.Estagarantia

da derechoslegalesespecificos,y ustedpodriatenerotrosderechosquevariar_nde estadoa estado.Parasaber curies son sus

derechoslegales,consultea la oficinade asuntosdel consumidorlocal o la oficinadel AttorneyGeneralen

su Iocalidad.

Garante: General Electric Company.Louisville, KY40225

Soporteal consumidor.

P_ginaWebdeGEAppliances GEAppliances.com

dTiene algtma pregunta sobre su elecu'odomOstico? iPruebe la pfi_na Web de GE Appliances 24 horas

al dfa, cualquier dfa del aflo! Pa*'a mayor conveniencia y servicio mils r,ipido, ya puede descargar los

Manuales de los Propietarios, pedir piezas o incluso hacer una cita en lfnea para que vengan a realizar una

reparaci6n.

Soliciteunareparaci6n GEAppliances.com

E1serxdcio de expe,'tos GE estfi a tan s61o un paso de su puerta, iEnu'e en lfnea y solicite su repa,aci6n

cumldo le venga bien 24 horns al dfa cualquier dfa del aflo! O llame al 800.GE.CARES (800.432.2737)

dumnte horas normales de oficina.

RealLifeDesignStudio(Estudiodedise_oparalavidareal) GEAppliances.com

GE apoya el concepto de Disefio Universal--productos, servicios y ambientes que pueden usar gente de

todas las edades, tamaflos y capacidades. Reconocemos la necesidad de diseflar para una grin1 gama de

habilidades y dificultades ffsicas y mentales. Paisa m_s detalles cobre las aplicaciones de GE Diseflo Unive,'sal,

incluyendo ideas de diseflo para la cocina pa*'a personas con discapacidades, mire nuesu'a patna Web hoy

mismo. Para personas con dificultades auditivas, favor de llamar al 800.TDD.GEAC (800.833.4322).

Garant[asampliadas GEAppliances.com

Compi'e una gamntfa ampliada y obtenga detalles sot)re descuentos especiales disponibles mienu_s su ga*_antfa

est_ adn acfiva. Puede comprarla en lfnea en cualquier momento, o llamar al (800.626.2224) dumnte horas

normales de oficina. GE Consumer Home Services estar_ adn ahf cuando su garantfa termine.

Piezasyaccesorios GEAppliances.com

Aquellos indMduos con la calificaci6n necesada pare repamr sus propios elecu'odomdsticos pueden

pedir que se les manden las piezas o accesodos directamente a sus hogm'es (aceptamos las tarjetas

VISA, MasterCard y Discove0. Haga su pedido en lfnea hoy, 24 horas cada d/a o llamar por teldfono

al 800.626.2002 durante horas normales de oficina.

Lasinstruccionesdescritasenestemanualcubrenlosprocedimientosa seguirporcualquierusuario.Cualquierotrareparaci0n

deberfa,porreglageneral,referirsea personalcalificadoautorizado.Debeejercerseprecauci0nya quelasreparacionesincorrectas

puedencausarcondicionesdefuncionamientoinseguras.

P6ngaseencontactoconnosotros GEAppliances.com

Si no estfi satisfecho con el se,x4cio que recibe de GE, p6ngase en contacto con nosou'os en nuesua pfi_na

Web indicando todos los detalles asf como su nOmero de teldfono o escrfbanos a:

Gene,'al Manager, Custome," Relations

GE Appliances, Appliance Park

Louisville, KY40225

Registresuelectrodomestico GEAppliances.com

iRe_su'e su nuevo electrodomdstico en lfneaicuando usted prefie_a! E1re_suar su producto a fiempo le

proporcionar_, si sur_e,_a la necesidad, una mejor comunicaci6n y un sewicio m_s r_ipido bajo los t_nninos

de su garantfa. Tambi&l puede era'Jar su tarjeta de re_su'o preqmpresa que se incluye en el material

de embalaje.

ConsumerSupport.

GEAppliancesWebsite Inthe U.S.A.GEAppliances.com

Have a question or need assistance with your appliance? TUtile GE Appliances Website 24 houxs a day,

any day of tile year[ Fox"greater convenience and faster service, you can now download Owner's Manuals,

order parts or even schedule service on-line. InCanada:www.GEAppliances.ca

ScheduleService Inthe U.S.A.GEAppliances.com

Expert GE x'epair service is only one step away from your door. Get on-line and schedule your service at your

convenience 24 hours any day of the year! Or call 800.GE.OM_ES (800.432.2737) dunng normal business hours.

In Canada,call 1.800.561.3344

RealLifeDesignStudio Inthe U.S.A.GEAppliances.com

GE supports the Universal Design concept--products, services and environments that can be used by people of

all ages, sizes and capabiliOes. We recognize the need to design fox"a wide range of physical and mental abiliues

and impairments. Fox"details of GE's Universal Design applications, including kitchen design ideas fox"people with

disabiliues, check out our Website rod W. Fox"the healing impaired, please call 800.TDD.GEAC (800.833.4322).

In Canada,contact: Manager, Consumer Relauons, Mabe Canada Inc.

Suite 310, 1 Factory Lane

Moncton, N.B. E1C 9M3

ExtendedWarranties In the U.S.A.GEAppliances.com

Purchase a GE extended warFan b, and learn about special discounts that are available while your wax'ranb, is still

in effect. You can purchase it on-line anydme, ox"call 800.626.2224 during normal business hours. GE Consumer

Home Services will soil be there after your warranty expires. InCanada,call1.888.261.2133

PartsandAccessories Inthe U.S.A.GEAppliances.com

IndMduals qualified to service their own appliances can have pax'ts ox"accessories sent directly to their homes

(VISA, Mastex'Cax'd and Discover cards are accepted). Order on-line rodW, 24 hours eveUd W or by phone at

800.626.2002 during normal business hours.

Instructionscontainedinthismanualcoverproceduresto beperformedbyanyuser.Otherservicinggenerallyshouldbereferredto

qualifiedservicepersonnel.Cautionmustbeexercised,sinceimproperservicingmaycauseunsafeoperation.

Customex_ inCanadashould consult the yellow pages fox"the nearest Mabe service center, or call 1.800.561.3344.

ContactUs Inthe U.S.A.GEAppliances.com

If you are not satisfied with the service you receive fl'om GE, contact us on our Website with all the details

including your phone number, or write to: General Manager, Customer RelaOons

(;E Appliances, Appliance Park

Louisville, KY40225

InCanada:www.GEAppliances.ca,or write to: Director, Consumer Relations, Mabe Canada Inc.

Suite 310, 1 Facto ULane

Moncton, N.B. E1C 9M3

RegisterYourAppliance Inthe U.S.A.GEAppliances.com

Registeryournewapplianceon-line--atyourconvenience!Timely product regisu'afion will allow fox"enhanced

communica0on and prompt sewice under the terms of your warranty, should the need arise. You may also mail

in the pre-pHnted re_su'aOon card included in the packing material. InCanada:wvwv.GEAppliances.ca

Printed in China

GE AEN08LPQ1 User Manual ROOM AIR CONDITIONER Manuals And Guides 1105404L

Navigation menu

Versions of this User Manual:

Views

Navigation
