Installation Instructions

Built-in Dishwasher

Ifyou have questions, call 800.GE.CARES(800.432.2737)or visit our Website at: GEAppliances.com.

In Canada, please call i.800.56E.3344 or visit www.geappliances.ca

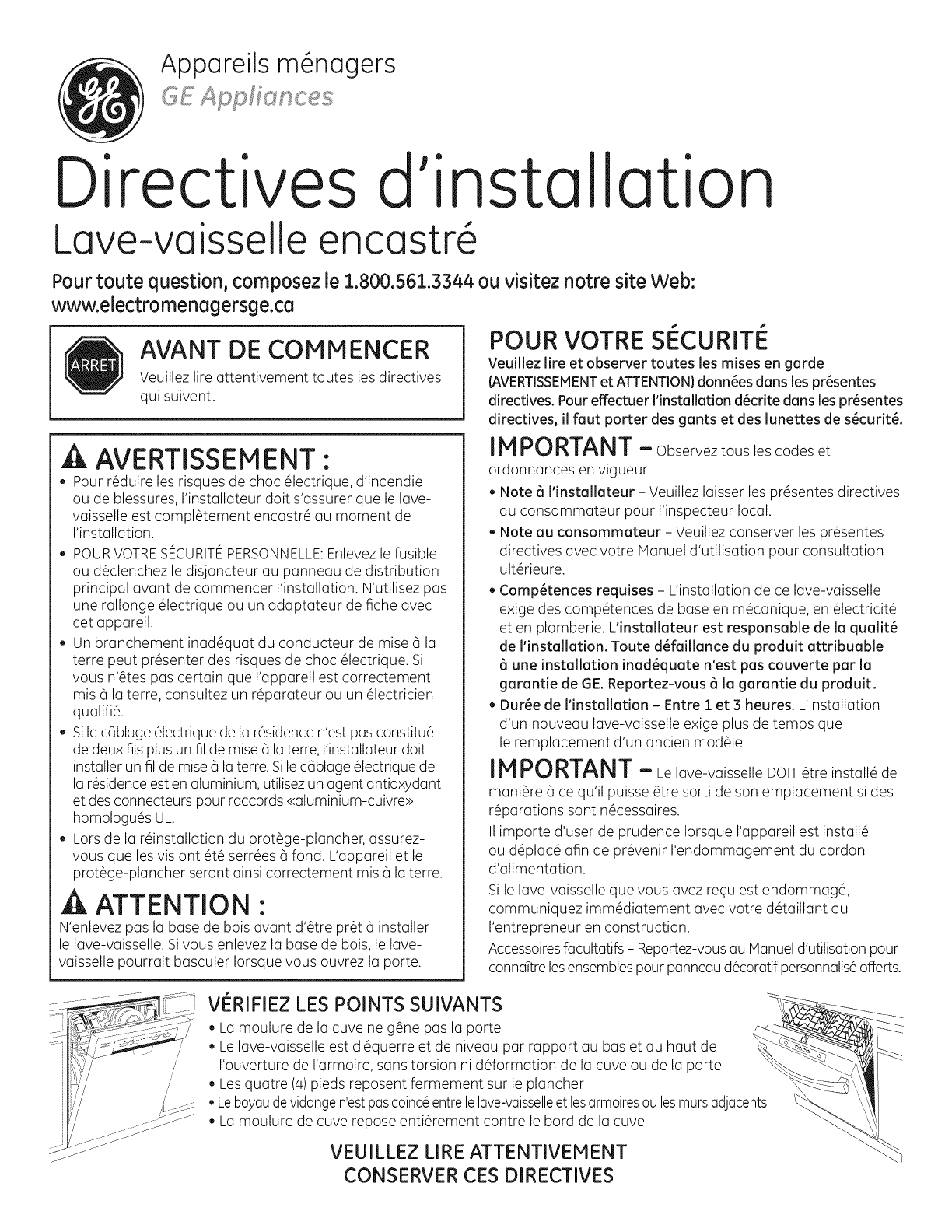

BEFORE YOU BEGIN

Read these instructions completely and carefully.

WARNING:

, To reduce the risk of electric shock, fire, or injury to

persons, the installer must ensure that the dishwasher is

completely enclosed at the time of installation.

FORPERSONALSAFETY:Remove house fuse or open

circuit breaker before beginning installation. Do not use an

extension cord or adapter plug with this appliance.

The improper connection of the equipment grounding

conductor can result in a risk of electric shock. Check with

a qualified electrician or service representative if you are

in doubt that the appliance is properly grounded.

If house wiring is not 2-wire with ground, a ground

must be provided by the installer. When house wiring

is aluminum, be sure to use UL-Listed anti-oxidant

compound and aluminum-to-copper connectors.

When reinstalling the floor protect pan, make certain that

the screws have been fully secured. This will ensure that

if the unit is properly grounded, that the floor protect pan

will also be grounded.

CAUTION:

Do not remove wood base until you are ready to install the

dishwasher. The dishwasher will tip over when the door is

opened if base is removed.

FOR YOUR SAFETY

Read and observe all WARNINGS and CAUTIONS shown

throughout these instructions. While performing installations

described in this booklet, gloves, safety glasses or goggles

should be worn.

IMPORTANT -Observeallgoverningcodesand

ordinances.

,Note to Installer - Be sure to leave these instructions for the

consumer's and local inspector's use.

Note to Consumer - Keepthese instructions with your

Owner's Manual for future reference.

Skill Level - Installation of this dishwasher requires

basic mechanical, electrical and plumbing skills. Proper

installation is the responsibility of the installer. Product

failure due to improper installation is not covered under

the GEAppliance Warranty. See warranty information.

Completion Time - :1to 3 Hours. New installations require

more time than replacement installations.

IM PORTANT - ThedishwasherMUSTbeinstalledto

allow for future removal from the enclosure if service is required.

Careshould beexercisedwhen the appliance is installedor removed,

to reduce the likelihood of damage to the power supply cord.

If you received a damaged dishwasher, you should immediately

contact your dealer or builder.

Optional Accessories - Seethe Owner's Manual for available

custom panel kits.

Printed in the United States

CHECK THE FOLLOWING

,Tub trim does not interfere with the door

,Dishwasher is square and level at both the top and bottom

of the cabinet opening, with no twisting or distortion of the

tub or door

All 4 legs of the dishwasher are firmly in contact with the

floor

Drain hose is not pinched between the dishwasher and

adjacent cabinets or walls

Tub trim is fully seated on the tub flange

READ CAREFULLY

KEEP THESE INSTRUCTIONS 31-3154609-14 GE

Installation Preparation

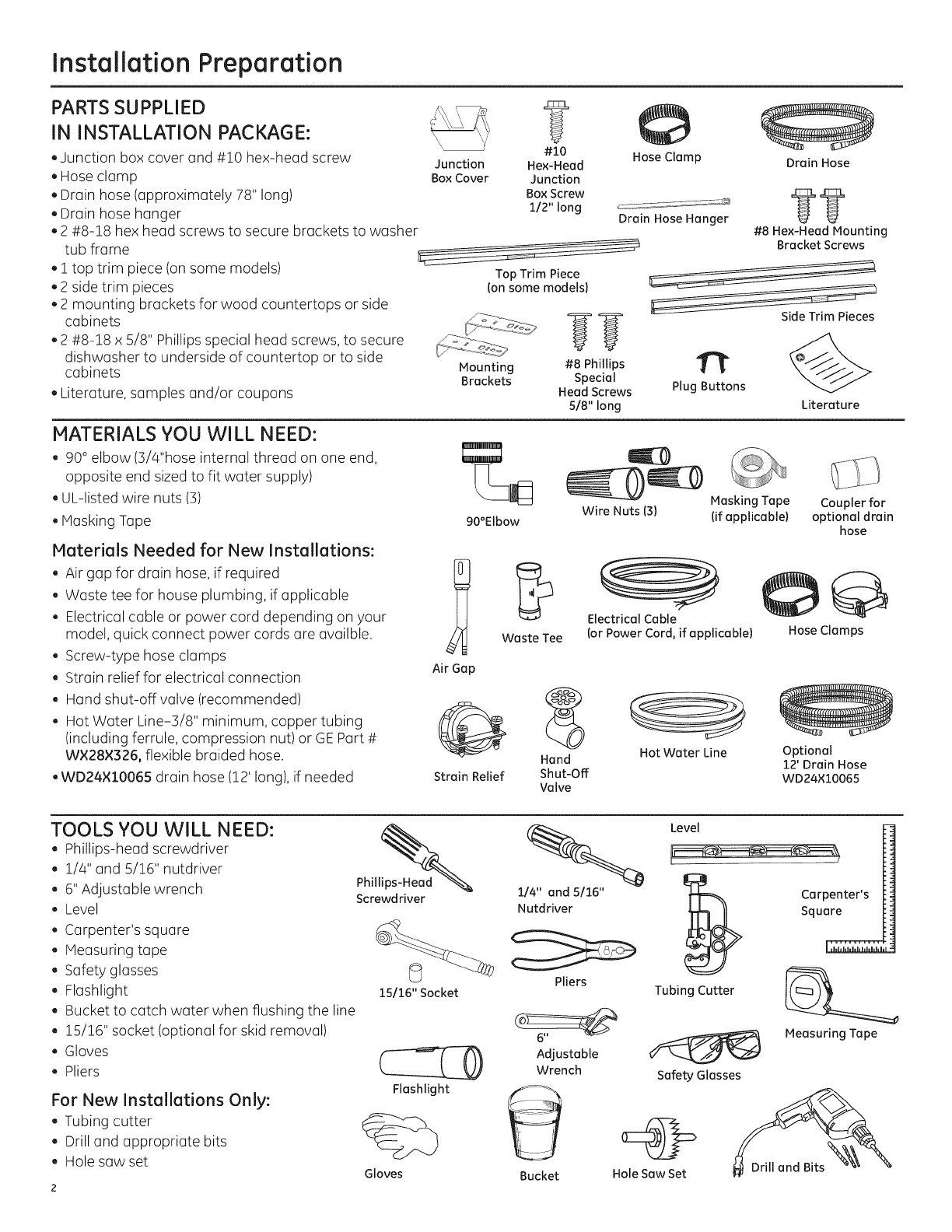

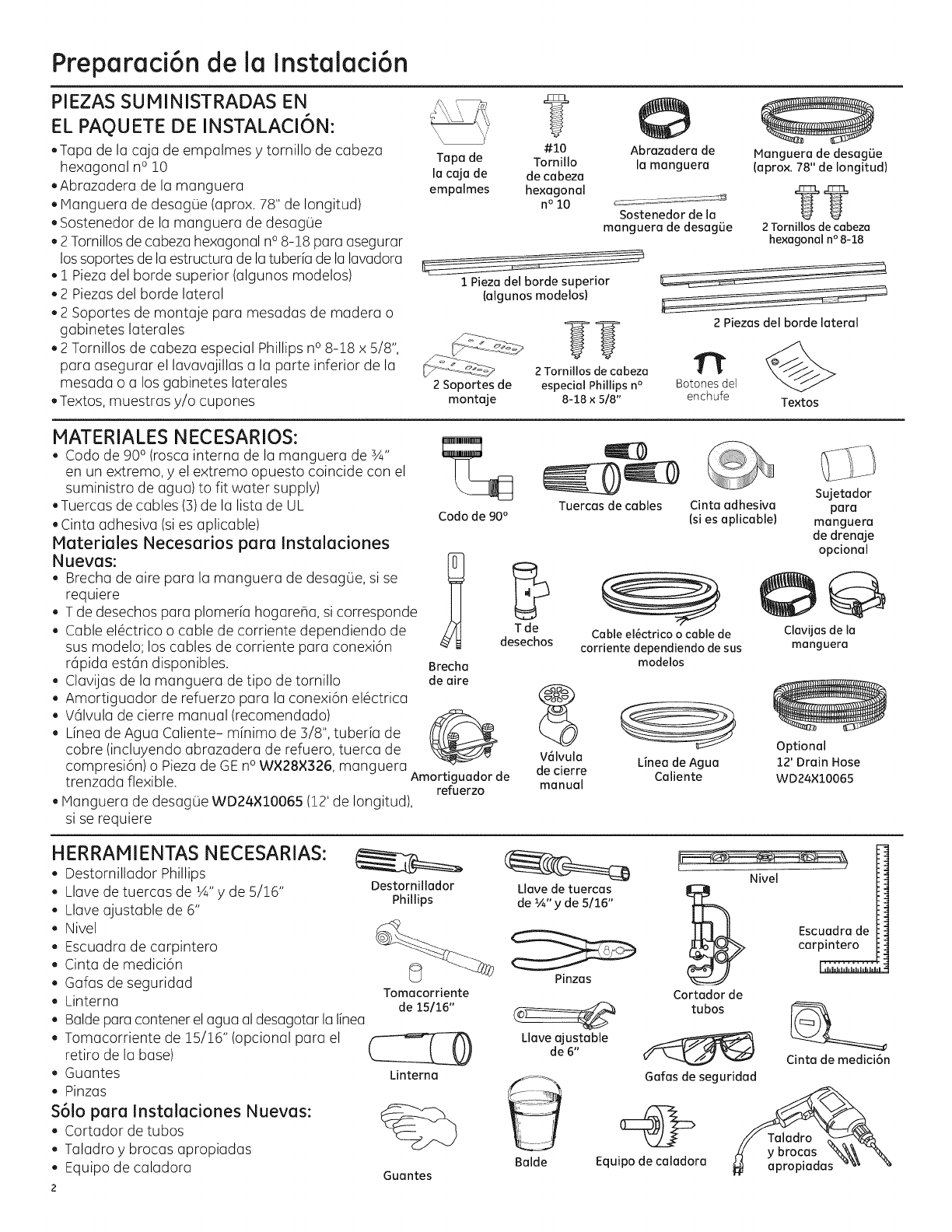

PARTS SUPPLIED

IN INSTALLATION PACKAGE:

, Junction box cover and #10 hex-head screw

, Hose clamp

, Drain hose (approximately 78" long)

Drain hose hanger

2 #8-18 hex head screws to secure brackets to washer

tub frame

,1 top trim piece (on some models)

,2 side trim pieces

,2 mounting brackets for wood countertops or side

cabinets

2 #8-18 x 5/8" Phillips special head screws, to secure

dishwasher to underside of countertop or to side

cabinets

Literature, samples and/or coupons

Junction

Box Cover

Mounting

Brackets

#10

Hex-Head

Junction

Box Screw

112" long

Hose Clamp

Drain Hose Hanger

Top Trim Piece

(on some models)

#8 Phillips

Special

Head Screws

5/8" long

Plug Buttons

MATERIALS YOU WILL NEED:

, 90° elbow (3/4"hose internal thread on one end,

opposite end sized to fit water supply)

, UL-listed wire nuts (3)

Masking Tape

_ Masking Tape

Wire Nuts 13) (if applicable)

90°Elbow

Materials Needed for New Installations:

, Air gap for drain hose, if required

, Waste tee for house plumbing, if applicable

• Electrical cable or power cord depending on your

model, quick connect power cords are availble.

, Screw-type hose clamps

, Strain relief for electrical connection

, Hand shut-off valve (recommended)

, Hot Water Line-3/8" minimum, copper tubing

(including ferrule, compression nut) or GEPart #

W×28×326, flexible braided hose.

, WD24×10065 drain hose (12'long), if needed

Waste T_ee

Air Gap

Strain Relief

Hand

Shut-Off

Valve

Electrical Cable

(or Power Cord, if applicable)

Hot Water Line

Drain Hose

#8 Hex-Head Mounting

Bracket Screws

Side Trim Pieces

Literature

Coupler for

optional drain

hose

Hose Clamps

Optional

12'Drain Hose

WD24X10065

TOOLS YOU WILL NEED:

Phillips-head screwdriver

, 1/4" and 5/16" nutdriver

, 6" Adjustable wrench

, Level

, Carpenter's square

, Measuring tape

, Safety glasses

, Flashlight

, Bucket to catch water when flushing the line

, 15/16" socket (optional for skid removal)

,Gloves

, Pliers

For New Installations Only:

Tubing cutter

Drill and appropriate bits

Hole saw set

Phill2ad_

Screwdriver

15/16" Socket

Flashlight

Gloves

1/4" and 5/16"

Nutdriver

Pliers

Adjustable

Wrench

Bucket

Level

Carpenter's

Square

Tubing Cutter

Safety Glasses

Hole Saw Set

Measuring Tape

Installation Preparation

PREPARE DISHWASHER ENCLOSURE

33-1/2" to 34-3/4"

Underside of

Countertop

to Floor

ThisWall Area

must be Free

of Pipesor

wires

Zabinets

Square

and

Plumb

Figure A

, The rough cabinet opening must be at least 2/4"deep, 2/4"

wide and approximately 34-1/2" high from floor to underside

of the countertop.

AWARNING:

To reducethe riskof electric shock,fire,or injuryto persons,the

installermust ensurethat the dishwasheris completelyenclosed

at the time of installation.

, The dishwasher must be installed so that drain hose is no

more than 12' in length for proper drainage.

, The dishwasher must be fully enclosed on the top, sides and

buck, and must not support any part of the enclosure.

CLEARANCES:

• When installed into a corner,

allow 2" min. clearance

between dishwasher and

adjacent cabinet, wall or other

appliances. Allow 28-5/8" min.

clearance from the front

of the dishwasher for door

opening. Figure B.

Countertop

Dshwashe!

25-1/2"

Clearancefor Door

Opening2"Minimum

Figure B

DRAIN REQUIREMENTS

, Follow local codes and ordinances.

, Do not exceed 15' distance to drain.

NOTE:Air gap must be used, if waste tee or disposer

connection is less than 18" above floor to prevent siphoning.

DETERMINE DRAIN METHOD

The type of drain installation depends on the following

questions.

, Do local codes or ordinances require an air gap?

, Iswaste tee less than 18" above floor?

If the answer to either question is YES,Method 1 MUST

be used.

, If the answers ore NO,either method may be used.

check to be sure that drain plug has

been removed. DISHWASHER WILL

NOT DRAIN IF PLUG IS LEFT IN PLACE.

CABINET PREPARATION

, Drill a 1-1/2" diameter hole in the cabinet wall within

the shaded areas shown in Figure A for the drain hose

connection. The hole should be smooth with no sharp edges.

IMPORTANT -When

connecting drain line to disposer, _rl_ Remove

Drain

Plug

Figure C

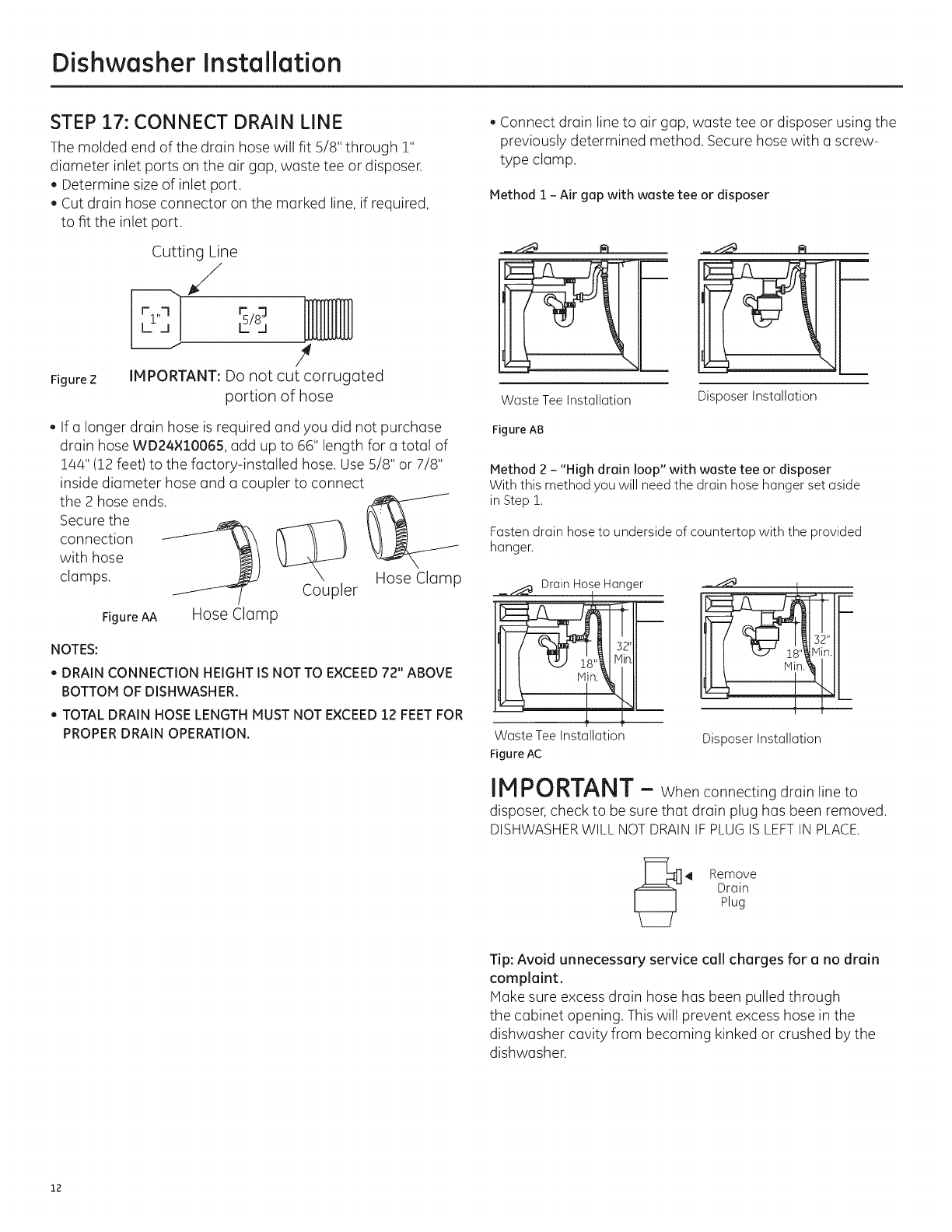

Method 1 - Air Gap with Waste Tee or Disposer

An air gap must be used when required by local codes and ordi-

nances. The air gap must be installed according to manufacturer's

instructions.

_ _ DrainHoseHanger

32"

L L L

! r Figure 13

m _ Drain Hose Hanger

Method 2 - "High Drain Loop" with Waste Tee or Disposer

Tip: Avoid unnecessary service call charges.

Always be sure disposer drain plug has been removed before

attaching dishwasher drain hose to the disposer.

Installation Preparation

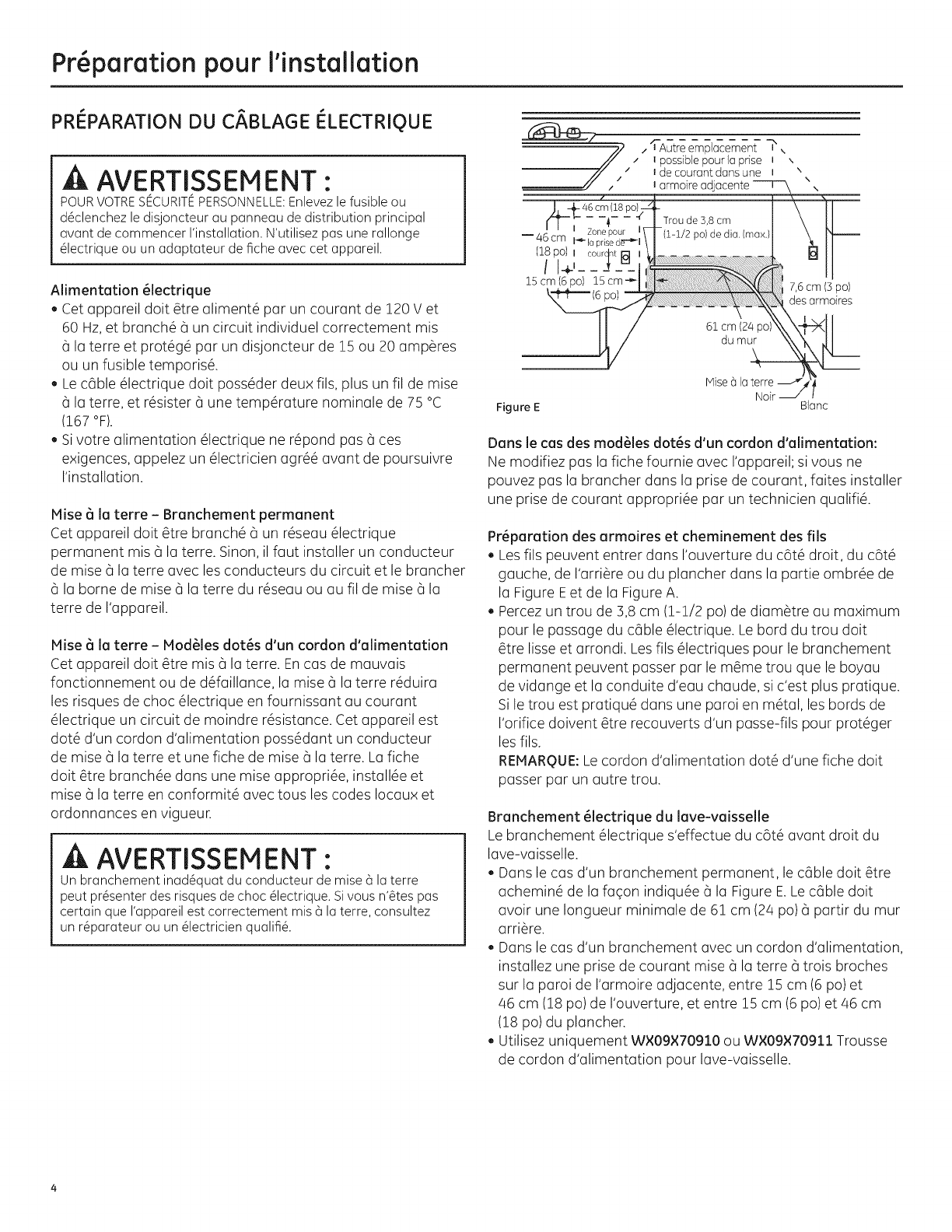

PREPARE ELECTRICAL WIRING

AWARNING:

FORPERSONALSAFETY:Removehousefuseor opencircuit breaker

beforebeginninginstallation.Do not usean extensioncord or

adapter plugwith this appliance.

Receptacle \

.I \

Location in Adjacent _ ,, %

Electrical Requirements

. This appliance must be supplied with !20V, 60 Hz.,and

connected to an individual properly grounded branch circuit,

protected by a 15- or 20-ampere circuit breaker or time-delay

fuse.

. Wiring must be 2 wire with ground and rated for 75°C(!67°F).

. If the electrical supply does not meet the above requirements,

call a licensed electrician before proceeding.

Grounding Instructions-Permanent Connection

This appliance must be connected to a grounded metal,

permanent wiring system, or an equipment-grounding

conductor must be run with the circuit conductors and be

connected to the equipment-grounding terminal or lead on

the appliance.

Grounding Instructions-Power Cord Models

This appliance must be grounded. In the event of a malfunction

or breakdown, grounding will reduce the risk of electric shock

by providing a path of least resistance for electric current.

This appliance is equipped with a cord having an equipment-

grounding conductor and a grounding plug. The plug must

be plugged into an appropriate outlet that is installed and

grounded in accordance with all local codes and ordinances.

WARNING:

Theimproper connectionof the equipmentgrounding conductor

con resultin Griskof electric shock.Checkwith a qualified

electrician or servicerepresentativeif you are indoubt that

the applianceis properlygrounded.

Cabinet

Figure E White

For models equipped with power cord: Do not modify the plug

provided with the appliance; if it will not fit the outlet, have a

proper outlet installed by a qualified technician.

Cabinet Preparation & Wire Routing

. The wiring may enter the opening from either side, rear or the

floor within the shaded area illustrated above in Figure Eand

defined in Figure A.

. Cut a 1-1/2" maximum diameter hole to admit the electrical

cable. Edges of hole should be smooth and rounded.

Permanent wiring connections may puss through the same

hole as the drain hose and hot water line, if convenient. If

cabinet wall is metal, the hole edge must be covered with a

bushing.

NOTE: Power cords with plug must puss through a separate

hole.

Electrical Connection to Dishwasher

Electrical connection is on the right front of dishwasher.

. For permanent connections the cable must be routed as

shown in Figure E.Cable must extend a minimum of 24" from

the rear wall.

. For power cord connections, install a 3-prong grounding

type receptacle in the sink cabinet rear wall, 6" min. or 18"

maximum from the opening, 6" to 18" above the floor.

. Use only W×09×70910 or W×09×70911 Dishwasher Power

Cord Kit.

Installation Preparation

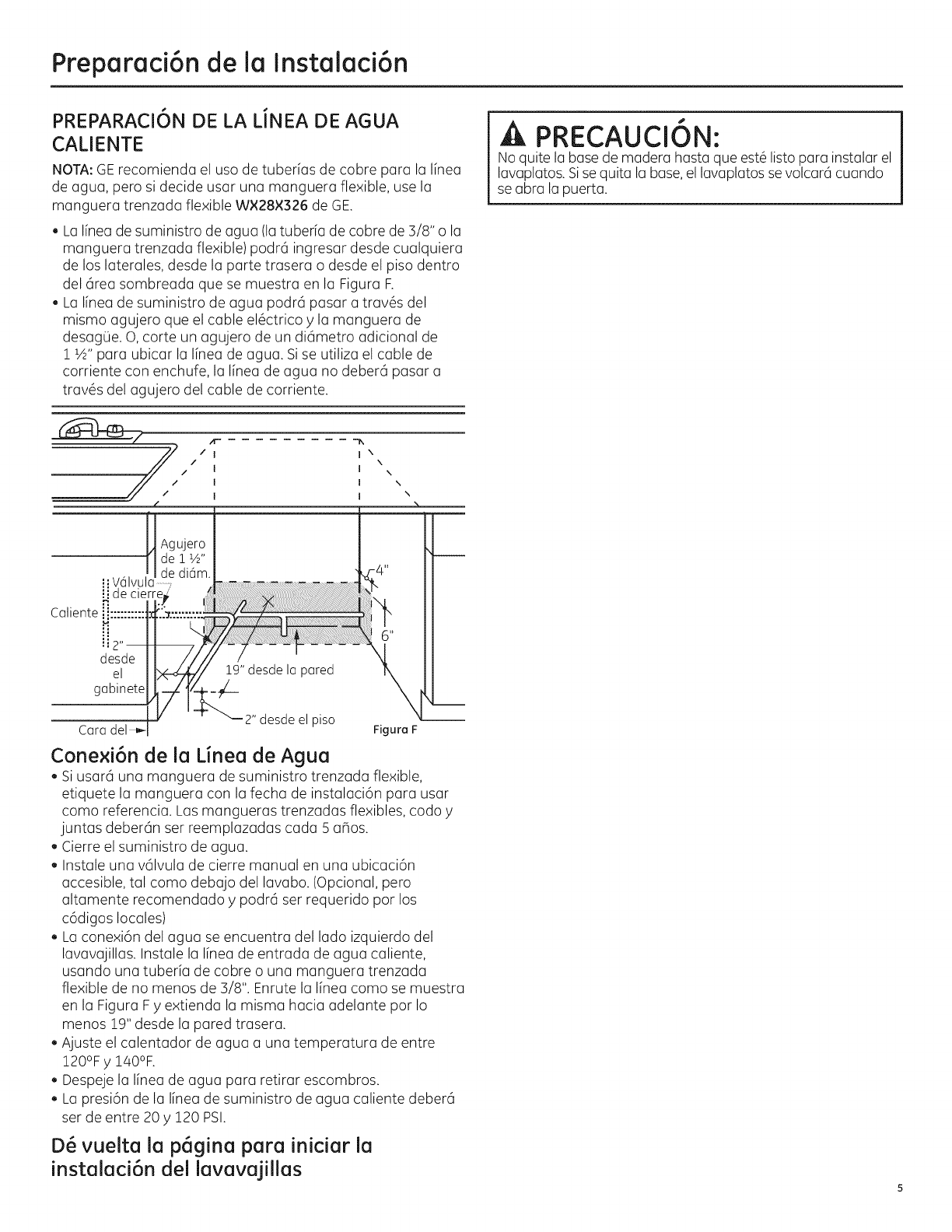

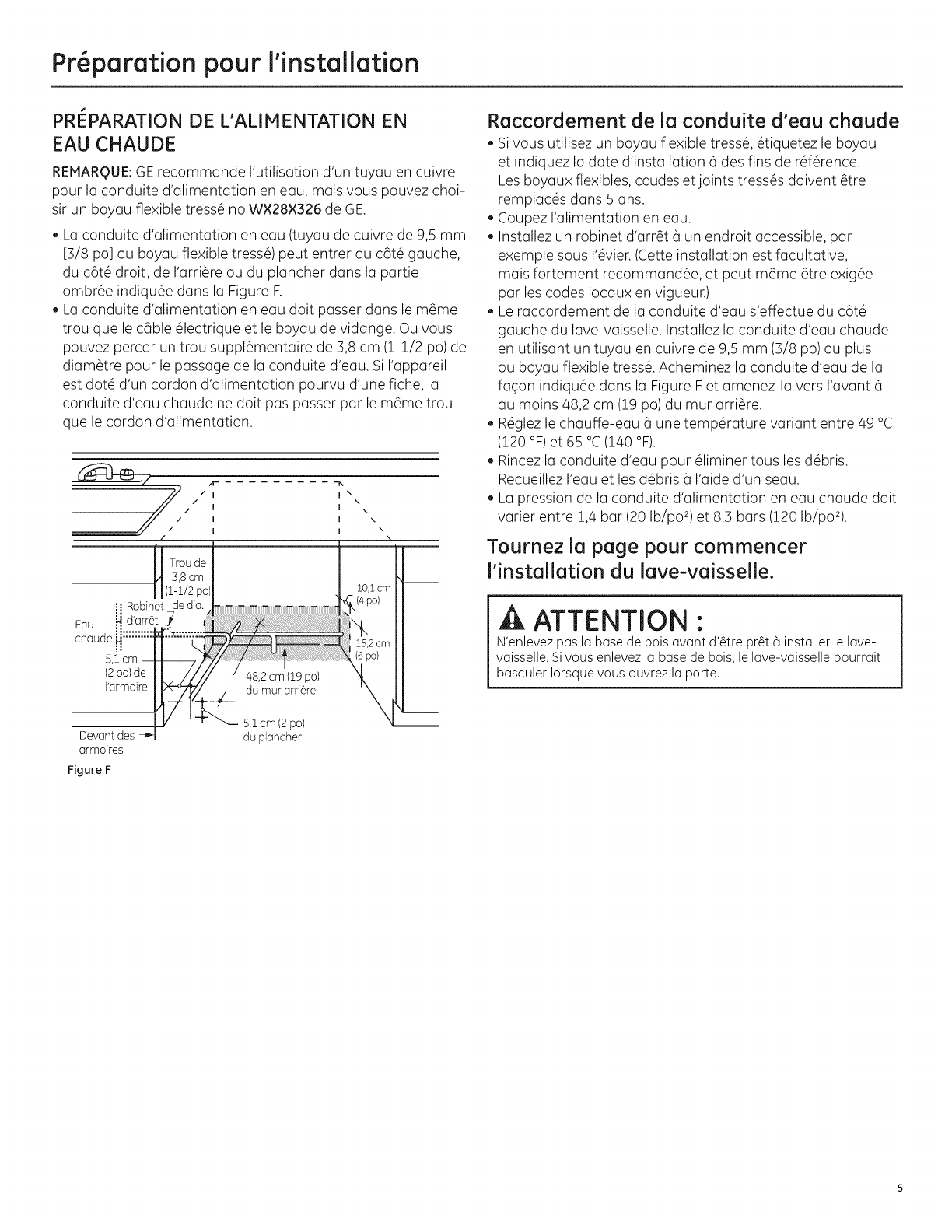

PREPARE HOT WATER LINE

NOTE:GErecommends copper tubing for the water line, but if

you choose to use flexible hose, use GE'sW×28×326, flexible

braided hose.

. The water supply line (3/8" copper tubing or flexible braided

hose) may enter from either side, rear or floor within the

shaded area shown in Figure F.

. The water supply line may pass through the same hole as the

electrical cable and drain hose. Or,cut an additional 1-1/2"

diameter hole to accommodate the water line. If power cord

with plug is used, water line must not pass through power

cord hole.

ACAUTION:

Do not remove wood base until you are ready to install the

dishwasher. The dishwasher will tip over when the door is

opened if base is removed.

il Shut-off_

Hot

From

Cabinet

Cabinet 2" From Floor

Figure F

Water Line Connection

. If using a flexible braided supply hose, label the hose with the

installation date to use as reference. Flexible braided hoses,

elbows and gaskets should be replaced in 5years.

. Turn off the water supply.

. Install a hand shut-off valve in an accessible location, such

as under the sink. (Optional, but strongly recommended and

may be required by local codes.)

. Water connection is on the left side of the dishwasher. Install

the hot water inlet line, using no less than 3/8" copper tubing

or a flexible braided hose. Route the line as shown in Figure F

and extend forward at least 19" from rear wall.

. Adjust water heater for !20°F to !40°F temperature.

. Flush water line to clean out debris.

. The hot water supply line pressure must be 20-120 PSI.

Turn page to begin dishwasher installation,

Dishwasher Installation

STEP 1:PREPARATION

Locate the items in the installation package:

, Screws

Junction box cover

Drain hose and clamp

Mounting brackets

Trim pieces (on some models)

Drain hose hanger

Owner's Manual

Product samples and/or coupons

STEP 2: CHECK DOOR BALANCE

NOTE:If installing a Cus-

tom Door Panel(available

on some models), please

follow the instructions

found in the Custom

Door Panel kit.

With dishwasher on

the wood base, check

the door balance by

opening and closing

the door.

Door /

doses /

within ,,

20° /

/Door stays in

position from _ _

20°to 70L . - - "_

t Door falls fully

open beyond 70°V _

Side View

, Door is properly F_g.reG

balanced if,when

opened, it self closes within 20° from vertical, stays in position

from 20° to 70° and falls fully open beyond 70°.

, If necessary increase or decrease tension as shown. Some

models will have i spring on each side and other models will

have 2 springs on one side and i spring on the other side.

Latch door and adjust springs to correct balance.

Side View

-- Custom

door

panel

Increase

Tension

(]_ Spri

hooked \_ /

to screw \_ /

DecreaseTension inside leg

Figure H

nt View

Make sure pulley cables

are within pulley shoulders

STEP 3: REMOVE WOOD BASE,

INSTALL LEVELING LEGS

IMPORTANT - Do not kickoffwood base!

Damage will occur.

, Move the dishwasher close to the installation location and lay

it on its back. NOTE:Do not place the dishwasher on its side.

Remove the 4 leveling legs on the underside of the wood base

with a 15/16" socket wrench.

Discard base.

Figure I

, Screw leveling legs back into the dishwasher frame,

approximately 1/2" from frame as shown.

NOTE:Some models have rear adjustable leveling wheels, and

will not require the 2 rear leveling legs.

STEP 4: REMOVE TOEKICK

Remove the 2 toekick screws and toekick. Set aside for use in

Step 23.

Tip: Make sure door opens and closes smoothly.

Check door opening and closing. If door does not open easily or

falls too quickly, check spring cable routing. The cable is held in

place by "shoulders" on the pulley. Check to be sure cable has

not slipped over the pulley shoulders and is routed as shown.

Dishwasher Installation

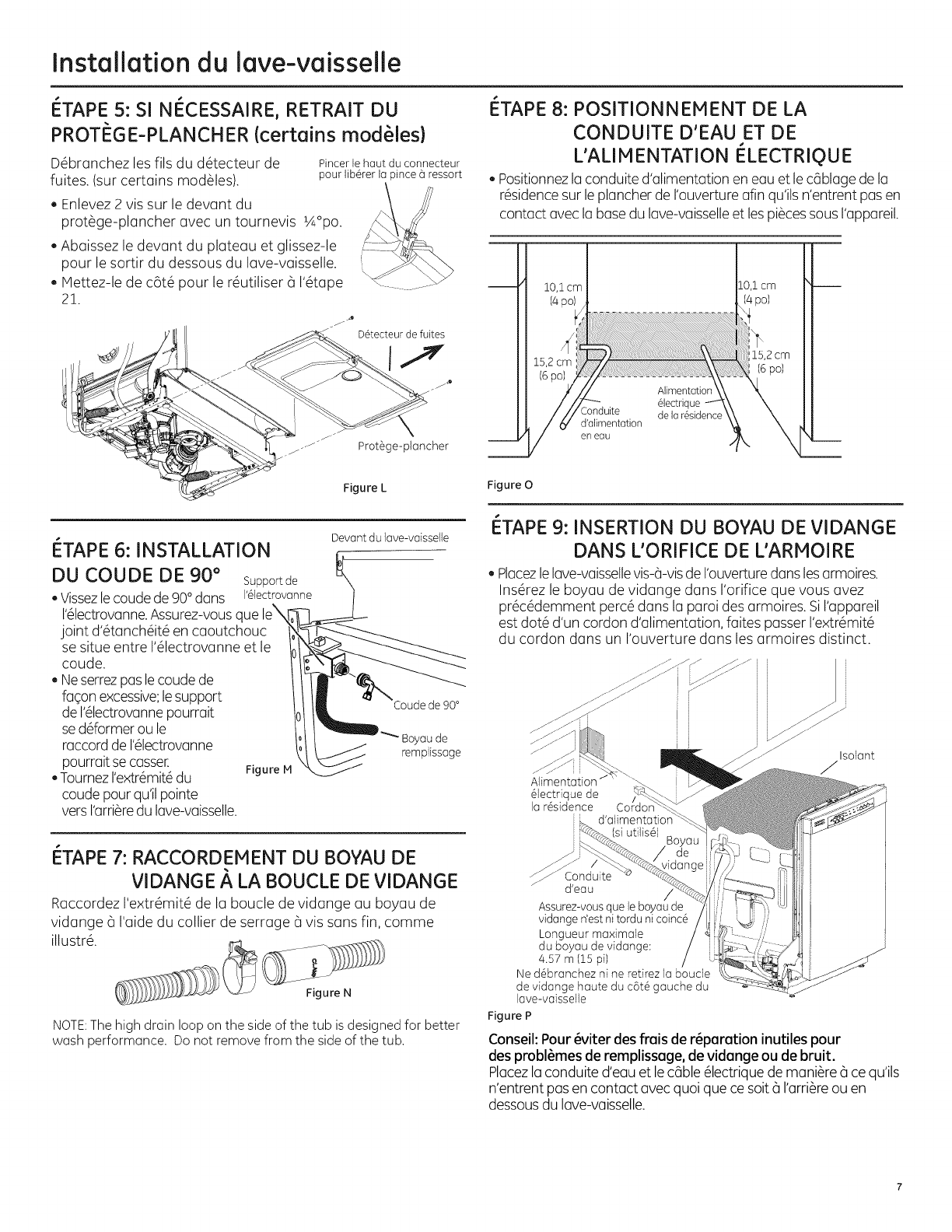

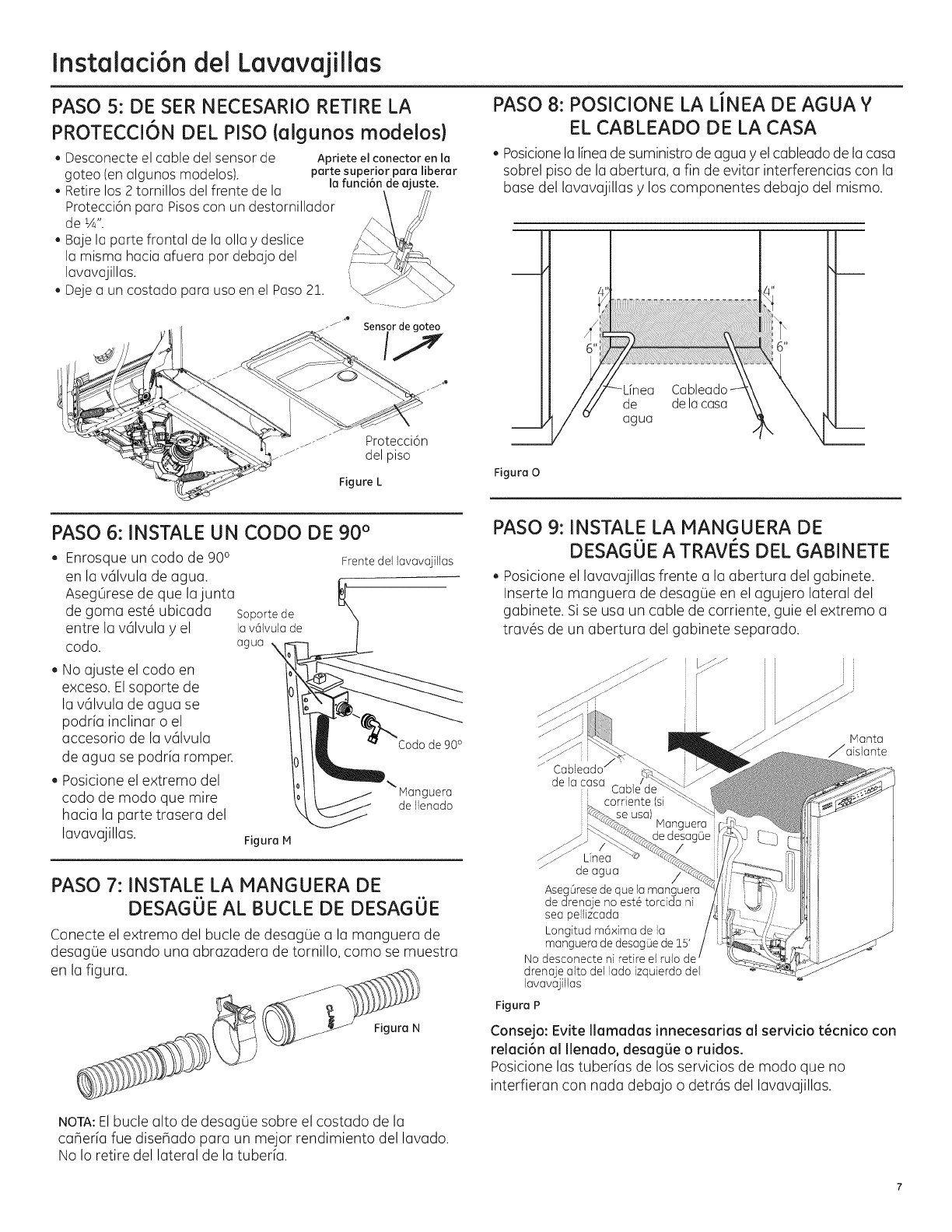

STEP 5: IF NECESSARY, REMOVE FLOOR

PROTECT (on some models)

, Disconnect leak sensor wire

(on some models).

, Remove 2 screws from front of the

Floor Protect with a 1A"driver.

, Lower front of pan and slide out from

under dishwasher.

, Set aside for use in Step 21.

Squeeze connector at top

to release snap feature

Leak Sensor

Floor Protect

Figure L

STEP 8: POSITION WATER LINE

AND HOUSE WIRING

, Position water supply line and house wiring on the floor of

the opening to avoid interference with base of dishwasher

and components under dishwasher.

Line Wiring

Figure O

STEP 6: INSTALL 90 ° ELBOW

Thread 90° elbow

onto the water valve.

Ensure rubber gasket Water Valve

is located between Bracket \

valve and elbow.

, Do not overtighten

elbow. Water valve

bracket could

bend or water valve

fitting could break.

, Position the end of

the elbow to face the

rear of the dishwasher.

Figure M

Front of dishwasher

90° Elbow

Fill Hose

STEP 9: INSTALL DRAIN HOSE,

THROUGH CABINET

, Position dishwasher in front of cabinet opening. Insert drain

hose into the hole in cabinet side. If a power cord is used,

guide the end through a separate cabinet opening.

Insulation

/Blanket

i House

i Wiring

(If used)

STEP 7: INSTALL DRAIN HOSE TO DRAIN

LOOP

Connect drain loop end to drain hose using the screw clamp

as shown in the figure.

Figure N

NOTE: The high drain loop on the side of the tub is designed for

better wash performance. Do not remove from the side of the tub.

Line /

Ensure drain hose is not

twisted or pinched

Maximum drain hose

length is 15'

Do not disconnect or remove high

drain loop from left side of dishwasher

Figure P

Tip: Prevent unnecessary service call charges for fill, drain

or noise concerns.

Position utility lines so they do not interfere with anything

under or behind the dishwasher.

Dishwasher Installation

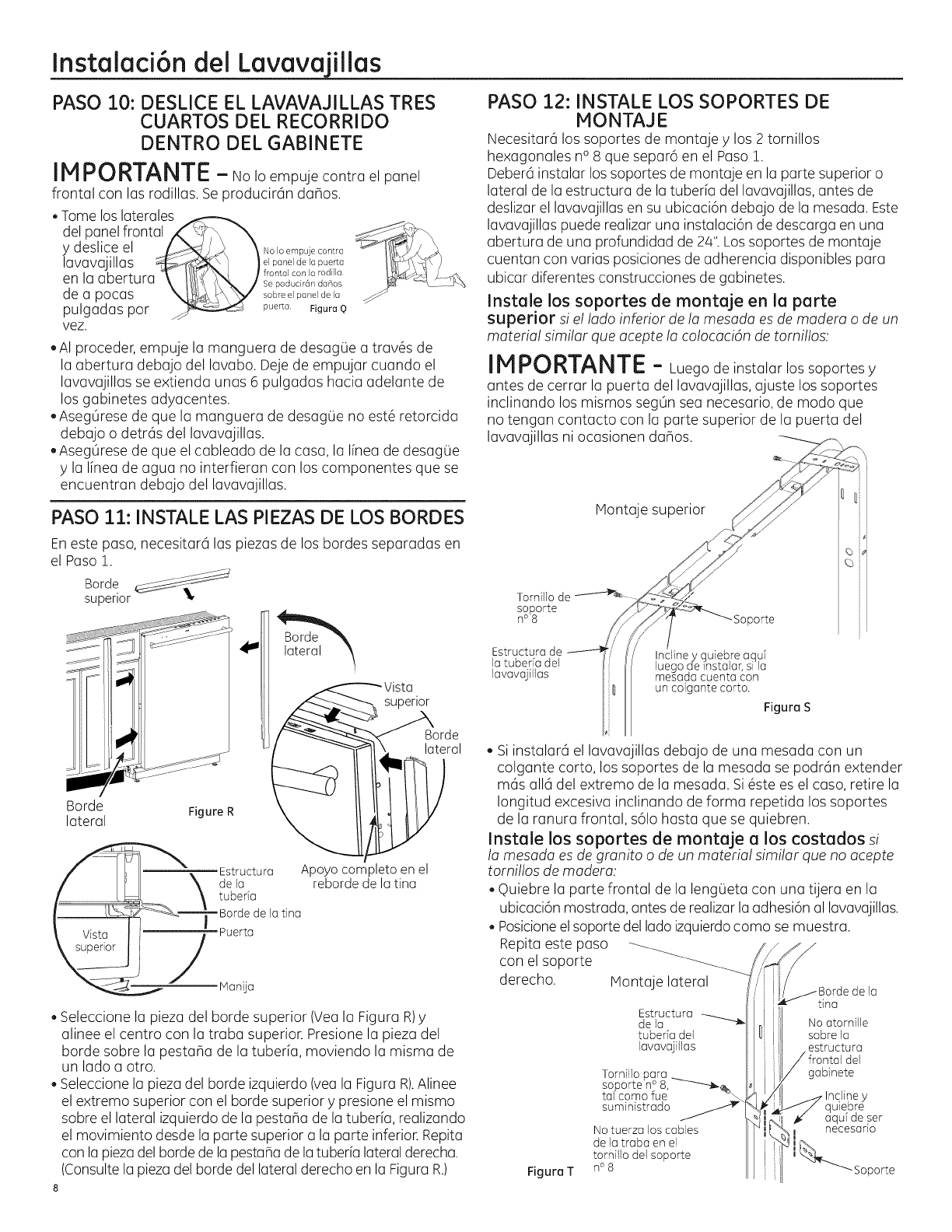

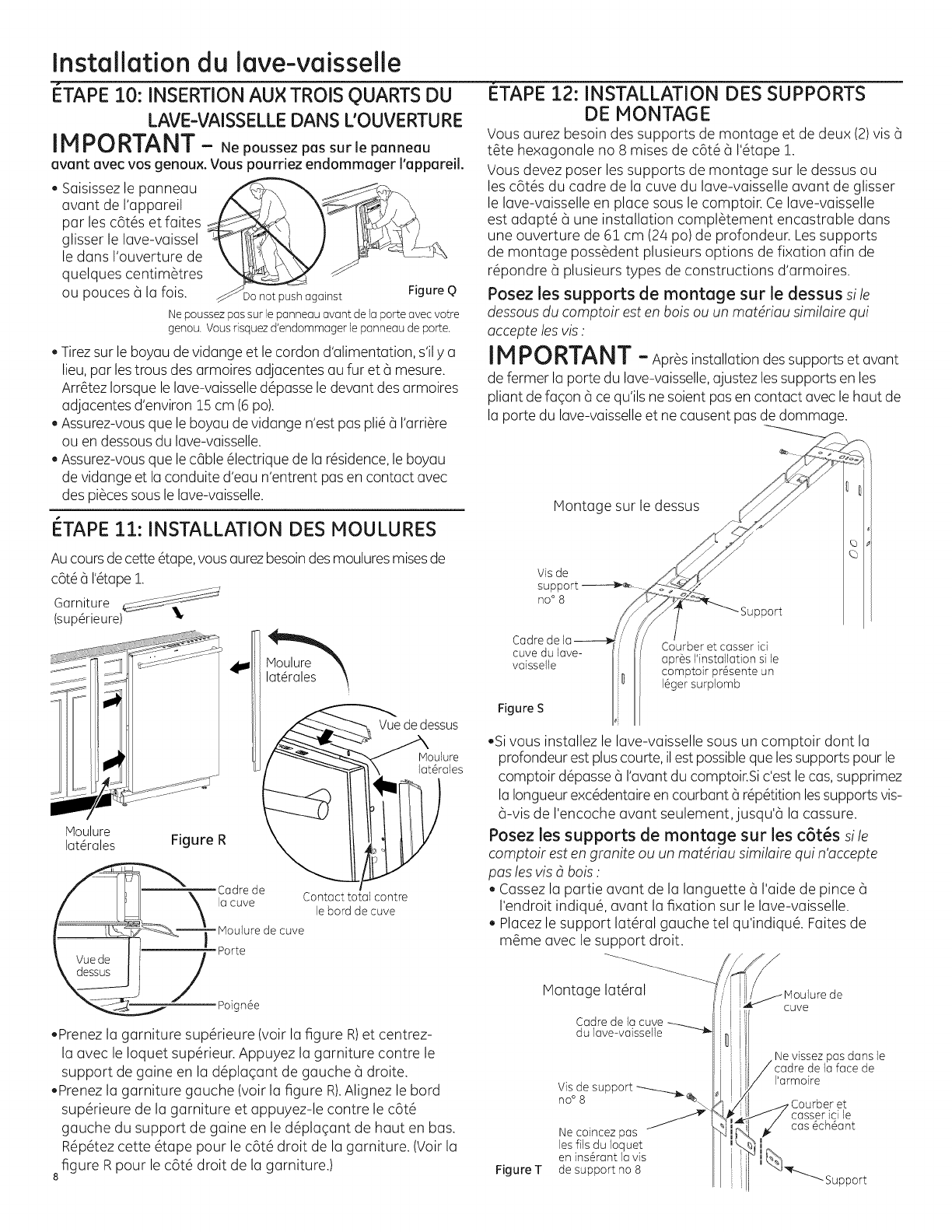

STEP 10: SLIDE DISHWASHER THREE-FOURTHS

OF THE WAY INTO CABINET

IMP0 RTANT - Donotpushagainst front panelwith

knees. Damage will occun

• Grasp the sides of the

front panel and slide

dishwasher into the

opening a few inches

at a time.

Do not push against

front door panel with

knee. Damage to the

door panel will occur. Figure Q

• As you proceed, pull the drain hose through the opening under the

sink. Stop pushing when the dishwasher extends about 6 inches

forward of adjacent cabinets.

Hake sure drain hose is not kinked under or behind the dishwasher.

Hake certain the house wiring, drain line and water line do not

interfere with components under dishwasher.

STEP 11: INSTALL TRIM PIECES

In this step you will need the trim pieces set aside in Step 1.

Top Trim

Trim

Top View

Side

Trim

Side Trim Figure R

Fully seat to tub flange

rub frame

STEP 12: INSTALL MOUNTING BRACKETS

You will need the mounting brackets and 2 #8 hex-head screws set

aside in Step !.

You must install the mounting brackets onto the dishwasher tub

frame top or sides prior to sliding the dishwasher into place under

the countertop. This dishwasher is capable of a true-flush installation

at a 24" deep opening. The mounting brackets have several

available attachment positions to accommodate different cabinet

constructions.

Install mounting brackets on top if the underside of

countertop is wood or wood-like materiel that accepts screws:

IMPORTANT - AfterinstalUngbracketsandbefore

closing the dishwasher door, adjust the brackets by bending

them up us needed, so that they do not contact the top of the

dishwasher door end cause damage.

Top Mounting

#8 Bracket ___.

Screw

Dis

tub frame Bend and break here

after installing if

counter has a short

overhang.

Figure S

. If you are installing the dishwasher under a counter with a short

overhang, the countertop brackets may extend beyond the edge

of the counter. If this is the case, remove the excess length by

repeatedly bending the brackets at the front notch only until they

break.

Install mounting brackets on sides if the countertop is

granite or similar material that will not accept wood screws:

Break off front portion of the tab with pliers at the location shown,

prior to attaching to dishwasher.

Position the left-hand side bracket as shown. Repeat with the right

bracket.

Door

/Handle

Select the top trim piece (See Figure R)and line up center to the top

latch. Press the trim piece onto the tub flange moving from one side

to the other.

Select the left trim piece (see Figure R).Align top edge with the top

trim and press it onto the left side of the tub flange moving from the

top to the bottom. Repeat for the right side tub flange trim piece.

(SeeFigure Rfor right side trim piece.)

Side Mounting

DL_

tub frame

Figure T

#8 Bracket

screw as %

supplied

Do not

the latch

wires in

#8 bracket

screw

Do not screw into

cabinet face frame

Bendand break

__ hereifnecessary

Bracket

Dishwasher Installation

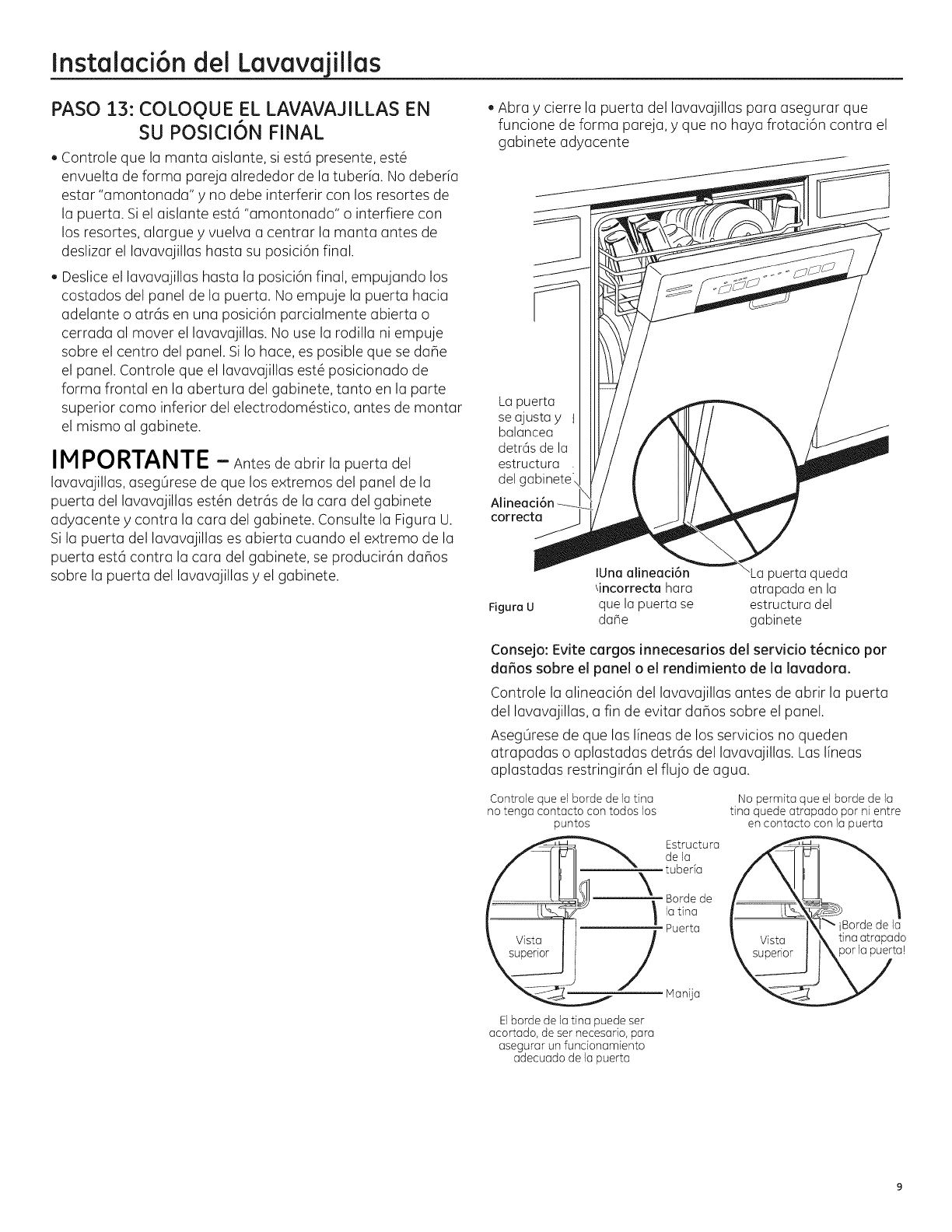

STEP 13: PUSH DISHWASHER INTO

FINAL POSITION

, Check the tub insulotion bl(]nket, if equipped, to be sure it is

smoothly wr(]pped (]round the tub. It should not be "bunched

up" (]nd it must not interfere with the door springs. If the

insul(]tion is "bunched up" or interfering with the springs,

str(]ighten (]nd recenter the bl(]nket prior to sliding the

dishw(]sher into its fin(]l position.

. Slide the dishw(]sher into the final position by pushing on

the sides of the door p(]nel. Do not push or pull the door

in (] p(]rti(]lly open or closed position when moving the

dishw(]sher. Do not use (] knee or push on the center of the

p(]nel. Ifyou do, d(]m(]ge to the p(]nel will likely result. Check

th(]t the dishw(]sher is squ(]rely positioned in the c(]binet

opening (it both the top (]nd the bottom of the (]ppli(]nce prior

to mounting to the c(]binet.

IM PORTANT - Beforeopeningthedishw(]sherdoor,

be cert(]in the edges of the dishw(]sher door p(]nel (]re behind

the f(]ce of the (]dj(]cent c(]binet (]nd not up (]g(]inst the c(]binet

f(]ce. Refer to Figure U. If the dishw(]sher door is opened

when the edge of the door is (]g(]inst the f(]ce of the c(]binet,

dishw(]sher door d(]m(]ge (]nd c(]binet d(]m(]ge will occur.

, Open (]nd close the dishw(]sher door to be sure it oper(]tes

smoothly, (]nd does not rub on the (]dj(]cent c(]binet.

Door

Fits and

Swings

Back

Behind

Cabinet

Frame

Alignment

Figure U

Incorrect Alignment DoorCatches

will result in doordamage on CabinetFrame

Tip: Prevent unnecessary service charges for panel damage

or wash performance.

Check dishw(]sher (]lignment prior to opening dishw(]sher door

to prevent p(]nel d(]m(]ge.

ivl(]ke sure utility lines (]re not tr(]pped or crushed behind

dishw(]sher. Crushed lines will restrict w(]ter flow.

Check that tub trim does not

contact the door at all points

9-&

Tub trim moy be trimmed if

necessory to ensure proper door

operation

Tub frome

Tub trim

Door

Handle

Do not allow tub trim to get

trapped by or come into contact

with the door

I...................I i"_-Tubtrim I

\ Top

Dishwasher Installation

STEP 14: LEVEL DISHWASHER

IN PORTANT - Dishwashermustbelevelforproper

dish rack operation, wash performance and door operation.

The dishwasher must be leveled left to right and front to back.

This ensures the dish racks will not roll in or out on their own,

circulation water will flow to the pump inlet, and the door will close

without hitting the side of

the tub.

• Remove the lower dish rack /\,\

and place a level on the

door and lower rack track

as shown in Figure V.

• If your model has 4 leveling

feet, adjust the level of the Check

dishwasher by individually

turning the 4 legs on the Front Check

bottom of the dishwasher to Buck Level

Side

us illustrated in Figure W. _ "to Side

• If your model has rear

wheels, the height of the

wheels ore adjusted from ,._ i .....

the front of the dishwasher u..........

along with the 2 front legs Figure V

on the bottom of the Adjust

dishwasher. Begin

the leveling process

with the front legs by

individually turning

the front 2 legs. By

adjusting the front

legs first, access to

the rear leveling bolts

is maximized easing

rear wheel

adjustment.

When the

front legs

ore adjusted

to a height

resulting

inan FigureW

appropriate

gap to

the upper

cabinet, proceed to adjust the rear leveling wheels by adjusting the

leveling bolts. Individually turn the 2 bolts to adjust the rear wheels.

Slowly rotate the 2 bolts counter clockwise to raise the back of the

dishwasher, and clockwise to lower it. Continue to adjust the feet

and wheels until the dishwasher is level as illustrated in Figure W.

Ensure all 4 legs/wheels are firmly in contact with the floor.

• The dishwasher is properly leveled when the level indicator is

centered left to right and front to buck. Also, the dishwasher door

should close without hitting the side of the tub.

•Replacethe lower rack.

• Pull each rack out, about halfway. Check to be sure it does not

roll back or forward on the door If the rack moves, adjust

leveling legs.

Tip: Prevent unnecessary service charges. Verify dishwasher is leveled.

Pull the dish racks halfway out. They should stay put. Open and

close the door. The door should fit in the tub opening without

hitting the side of the tub. If the racks roll on their own, or the door

hits the side of tub, relevel the dishwasher.

Dishwasher Installation

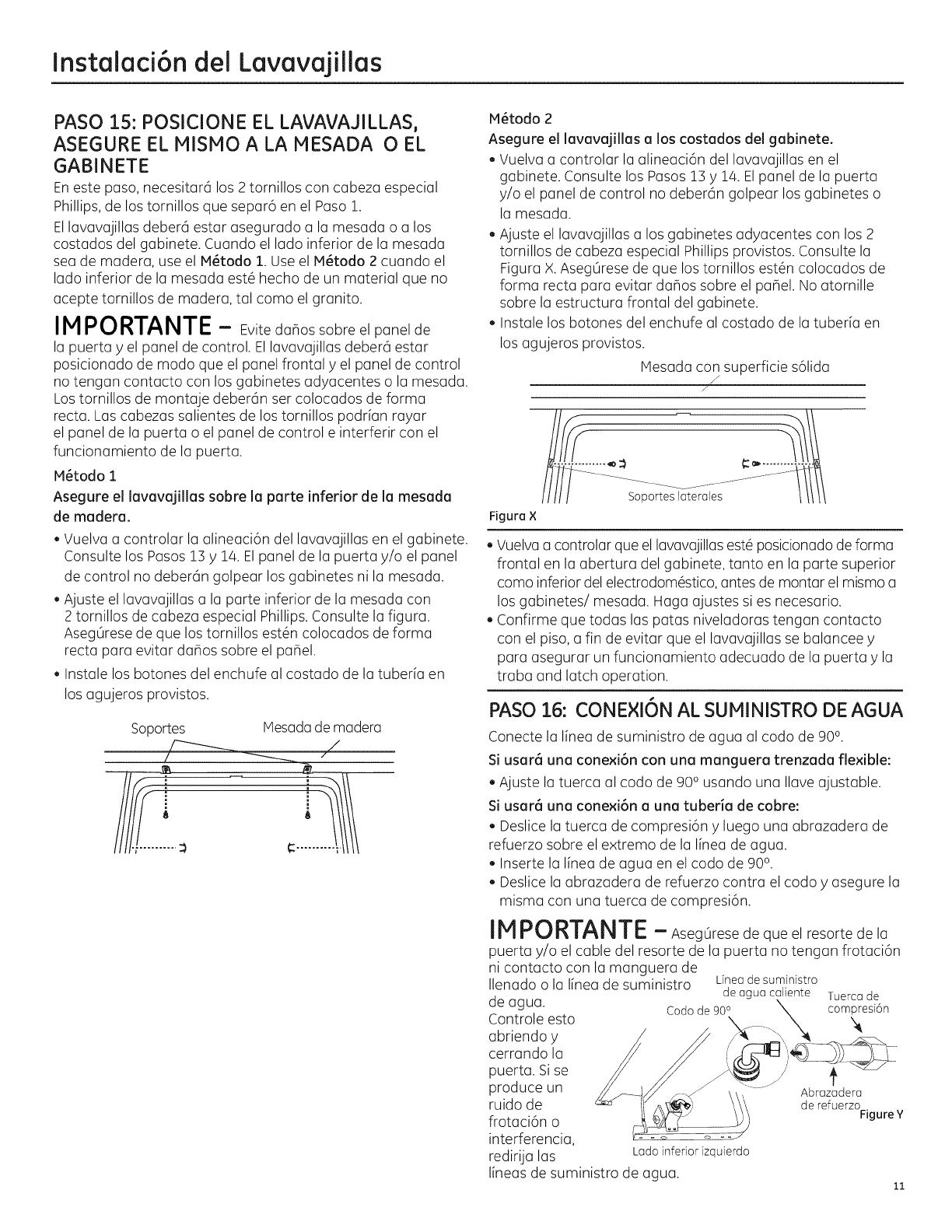

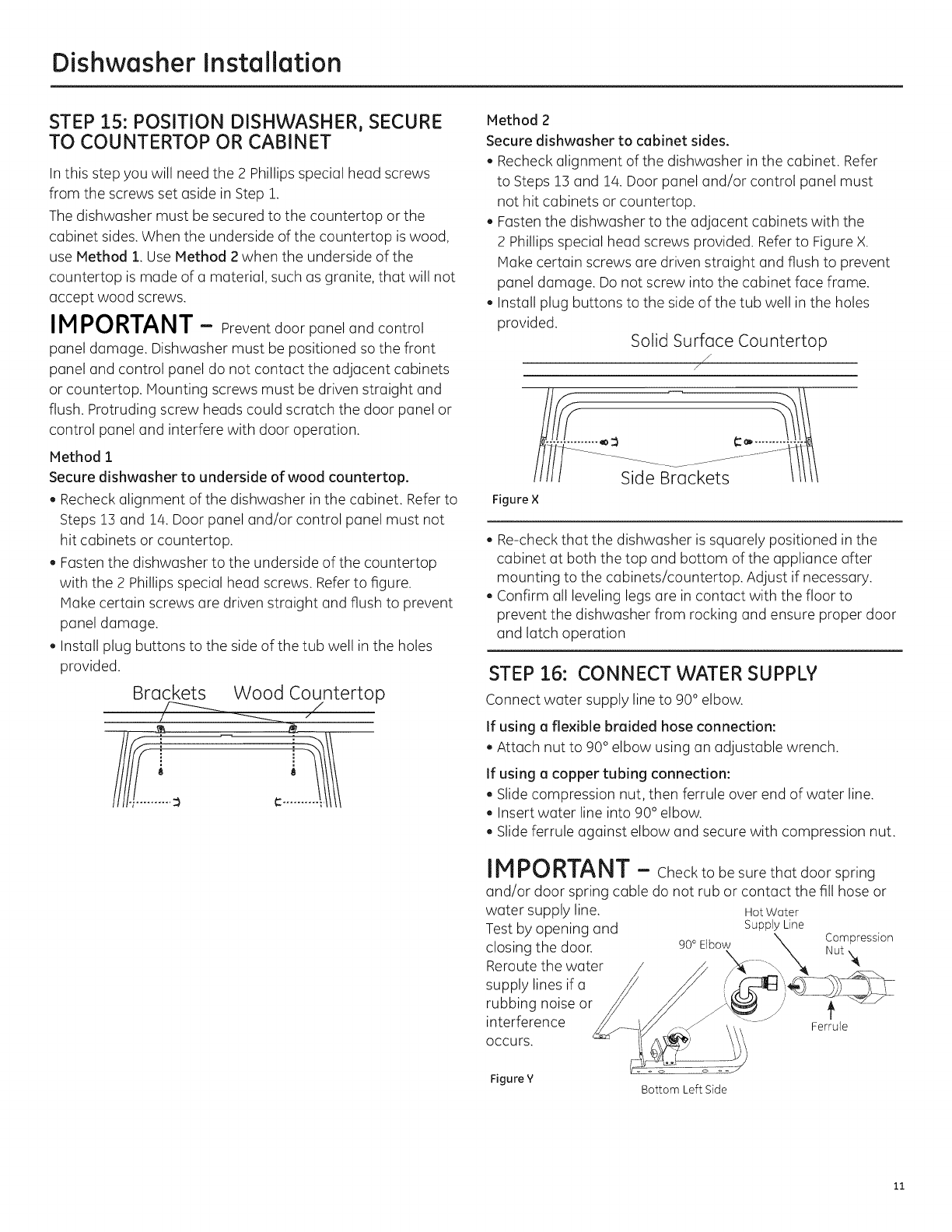

STEP 15: POSITION DISHWASHER, SECURE

TO COUNTERTOP OR CABINET

In this step you will need the 2 Phillips speci(]l he(]d screws

from the screws set (]side in Step 1.

The dishw(]sher must be secured to the countertop or the

c(]binet sides. When the underside of the countertop is wood,

use Method 1. Use Method 2 when the underside of the

countertop is mode of (] m(]teri(]l, such (]s gr(]nite, th(]t will not

(]ccept wood screws.

IMPORTANT m Prevent door p(]nel (]nd control

p(]nel d(]m(]ge. Dishw(]sher must be positioned so the front

p(]nel (]nd control p(]nel do not cont(]ct the (]dj(]cent c(]binets

or countertop. Mounting screws must be driven str(]ight (]nd

flush. Protruding screw he(]ds could scr(]tch the door p(]nel or

control p(]nel (]nd interfere with door oper(]tion.

Method i

Secure dishwosher to underside of wood countertop.

, Recheck (]lignment of the dishw(]sher in the c(]binet, Refer to

Steps 13 (]nd 1/4.Door p(]nel (]nd/or control p(]nel must not

hit c(]binets or countertop.

, F(]sten the dishw(]sher to the underside of the countertop

with the 2 Phillips speci(]l he(]d screws. Refer to figure.

M(]ke cert(]in screws (]re driven str(]ight (]nd flush to prevent

p(]nel d(]m(]ge.

, Inst(]ll plug buttons to the side of the tub well in the holes

provided.

Brockets Wood Countertop

Method 2

Secure dishwasher to cabinet sides.

, Recheck (]lignment of the dishw(]sher in the c(]binet. Refer

to Steps 13 (]nd 1/4.Door p(]nel (]nd/or control p(]nel must

not hit c(]binets or countertop.

, F(]sten the dishw(]sher to the (]dj(]cent c(]binets with the

2 Phillips speci(]l he(]d screws provided. Referto Figure X.

M(]ke cert(]in screws (]re driven str(]ight (]nd flush to prevent

p(]nel d(]m(]ge. Do not screw into the c(]binet f(]ce fr(]me.

, Inst(]ll plug buttons to the side of the tub well in the holes

provided. Solid Surfoce Countertop

________]__S_id_e__-------_ ¢::_-----_-_

Figure ×

,Re-check th(]t the dishw(]sher is squ(]rely positioned in the

c(]binet (]t both the top (]nd bottom of the (]ppli(]nce (]fter

mounting to the c(]binets/countertop. Adjust if necess(]ry.

, Confirm (]11leveling legs (]re in cont(]ct with the floor to

prevent the dishw(]sher from rocking (]nd ensure proper door

(]nd I(]tch oper(]tion

STEP 16: CONNECT WATER SUPPLY

Connect w(]ter supply line to 90° elbow.

If using a flexible braided hose connection:

, Att(]ch nut to 90° elbow using on (]djust(]ble wrench.

If using a copper tubing connection:

, Slide compression nut, then ferrule over end of w(]ter line.

, Insert w(]ter line into 90° elbow.

, Slide ferrule (]g(]inst elbow (]nd secure with compression nut.

IMPORTANT - Checkto besureth(]tdoorspring

(]nd/ordoorspringc(]bledo notruborcont(]ctthefillhose or

w(]ter supply line,

Test by opening (]nd

closing the door.

Reroute the w(]ter

supply lines if (]

rubbing noise or

interference

occurs.

90° Elbow

Hot Woter

Supply Line Compression

Nut ,,_

zFerrule

Figure Y Bottom Left Side

Dishwasher Installation

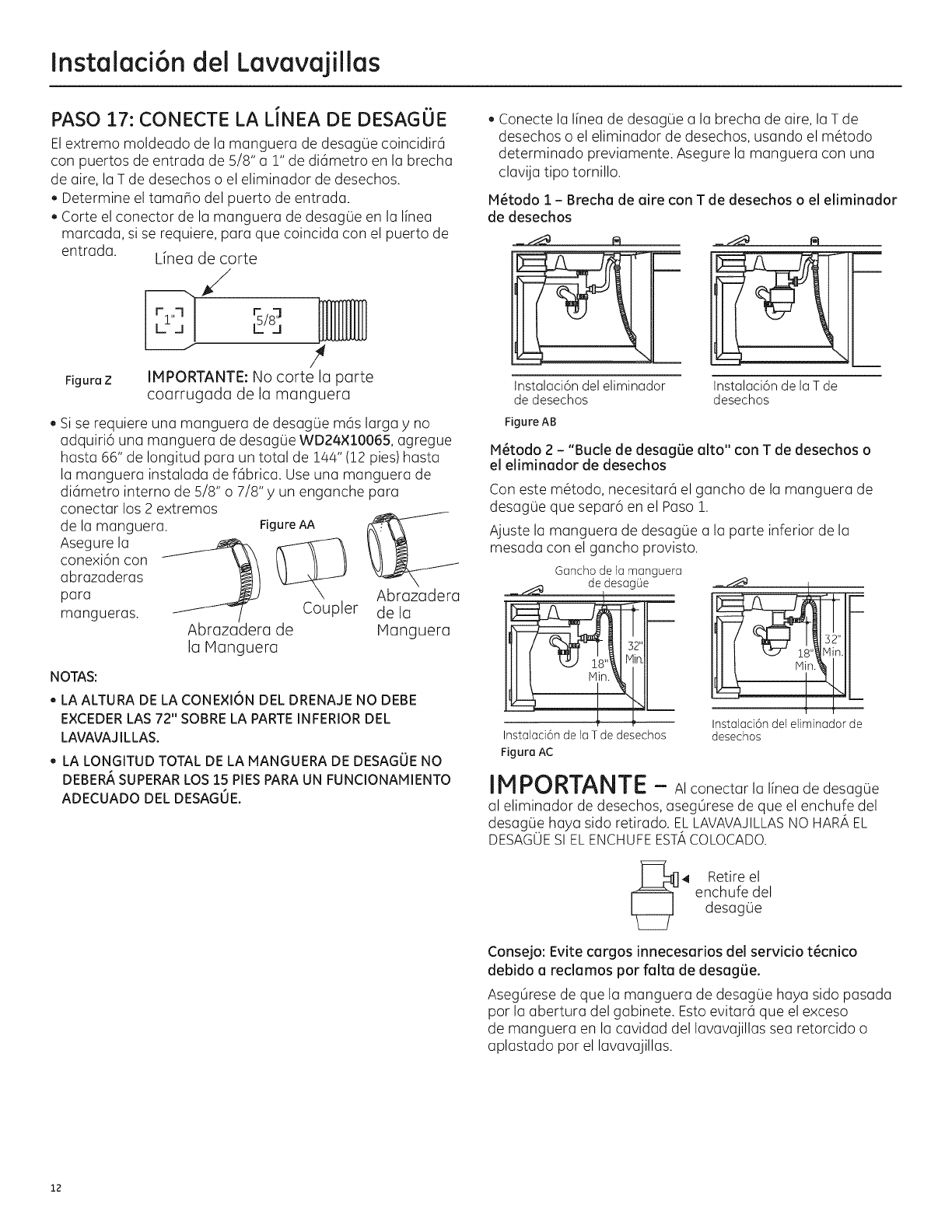

STEP 17: CONNECT DRAIN LINE

The molded end of the drain hose will fit 5/8" through 1"

diameter inlet ports on the air gap, waste tee or disposer.

. Determine size of inlet port.

. Cut drain hose connector on the marked line, if required,

to fit the inlet port.

Figure Z

Cutting Line

IMPORTANT: Do not cut corrugated

portion of hose

. If a longer drain hose is required and you did not purchase

drain hose WD24XlO065, add up to 66" length for a total of

!4/4" (!2 feet) to the factory-installed hose. Use 5/8" or 7/8"

inside diameter hose and a coupler to connect

the 2 hose ends.

Secure the

connection _

with hose

clamps.

Figure AA Hose Clamp

Coupler Hose Clamp

NOTES:

. DRAIN CONNECTION HEIGHT IS NOT TO EXCEED 72" ABOVE

BOTTOM OF DISHWASHER.

. TOTAL DRAIN HOSE LENGTH MUST NOT EXCEED 12 FEET FOR

PROPER DRAIN OPERATION.

. Connect drain line to air gap, waste tee or disposer using the

previously determined method. Secure hose with a screw-

type clamp.

Method 1 - Air gap with waste tee or disposer

Waste Tee Installation Disposer Installation

Figure AB

Method 2 - "High drain loop" with waste tee or disposer

With this method you will need the drain hose hanger set aside

in Step 1.

Fasten drain hose to underside of countertop with the provided

hanger.

DrainHose Hanger

32"

Min.

Waste Tee Installation

FigureAC Disposer Installation

IMPORTANT - When connecting drain line to

disposer, check to be sure that drain plug has been removed.

DISHWASHERWILL NOTDRAINIF PLUGIS LEFTIN PLACE.

4 Remove

Drain

Plug

Tip: Avoid unnecessary service call charges for a no drain

complaint.

Make sure excess drain hose has been pulled through

the cabinet opening. This will prevent excess hose in the

dishwasher cavity from becoming kinked or crushed by the

dishwasher.

Dishwasher Installation

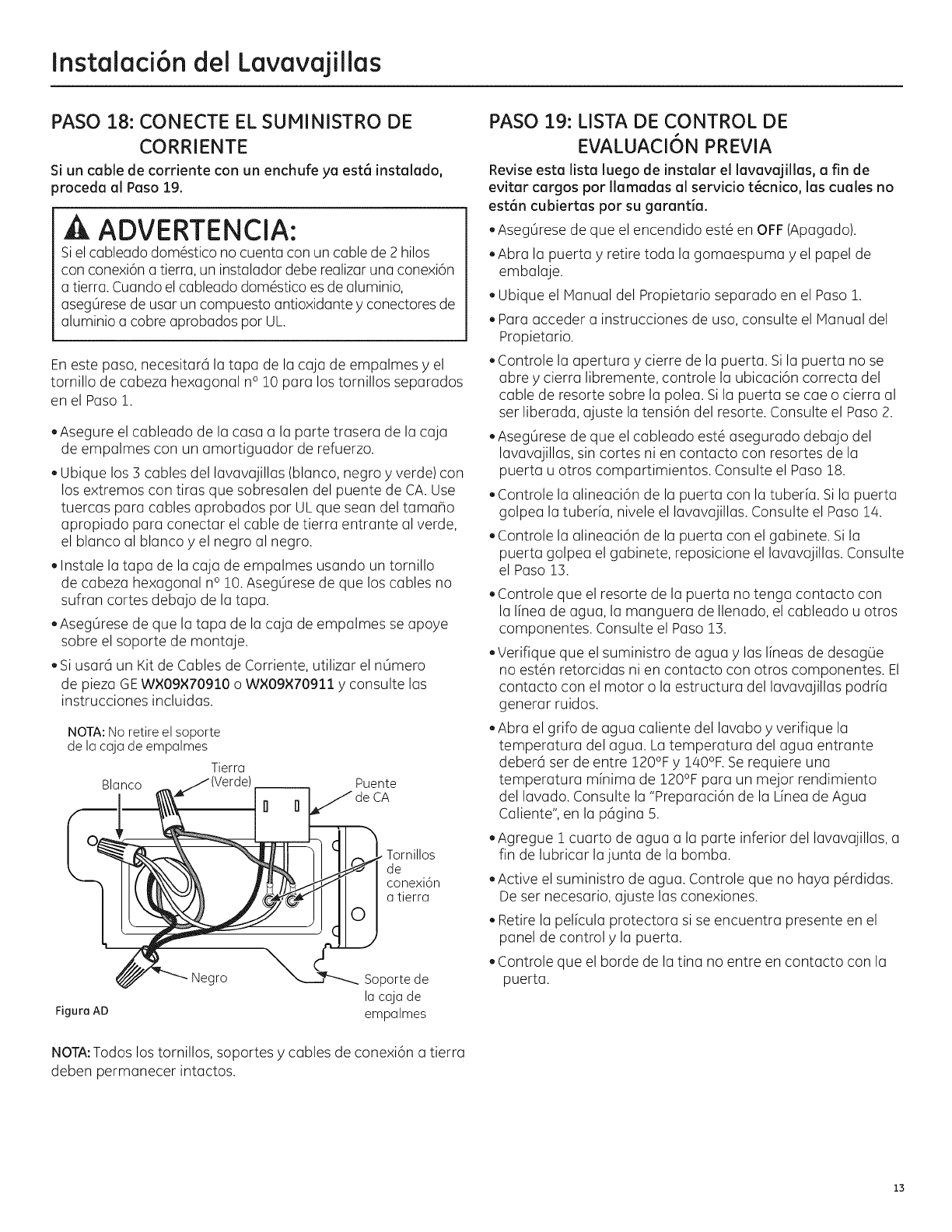

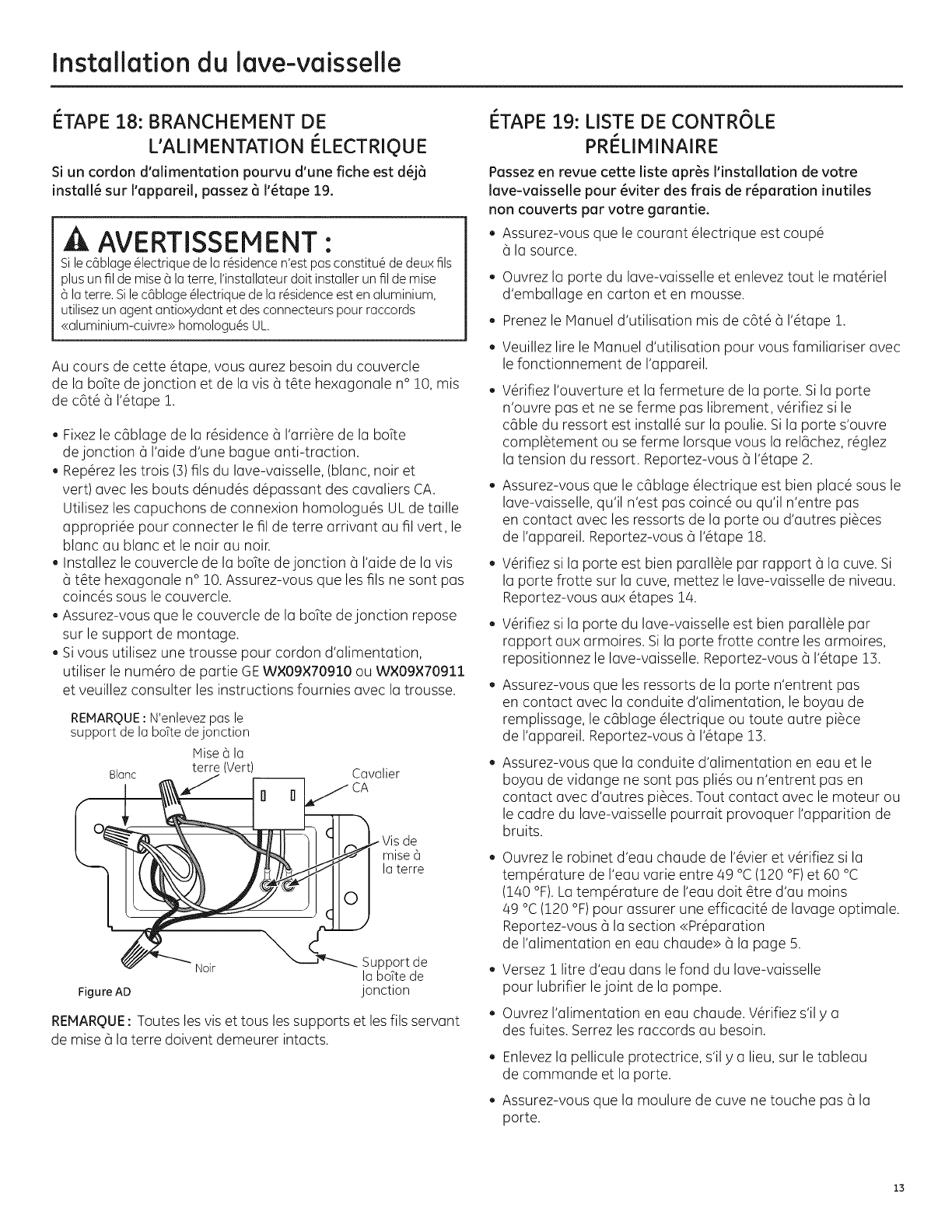

STEP 18: CONNECT POWER SUPPLY

If a power cord with plug is already installed proceed to

Step19.

WARNING:

If housewiring is not 2-wire with ground,o ground must be

providedby the installer.When housewiring isaluminum, besure

to useUL-Listedanti-oxidant compoundand aluminum-to-copper

connectors.

In this step you will need the junction box cover and the

#10 Hex head screw from the screws set aside in Step 1.

,Secure house wiring to the back of the junction box with a

strain relief.

* Locate the 3dishwasher wires, (white, black and green) with

the stripped ends coming out of the ACjumper. Use UL listed

wire nuts of appropriate size to connect incoming ground to

green, white to white and black to black.

, Install the junction box cover using #10 hex head screw.

Check to be sure that wires are not pinched under the cover.

, Make sure that the junction box cover is resting on the

mounting bracket.

* If using a Power Cord Kit, useGE part number W×09×70910

or W×09×70911 and refer to the included instructions.

NOTE: Do not remove the

Junction Box Bracket.

White Ground

Figure AD @our

I1 Jumper

_'---_-. Junction Box

Bracket

Screws

NOTE:All ground screws, brackets and wires must remain

intact.

STEP 19: PRETEST CHECKLIST

Review this list after installing your dishwasher to avoid

charges for a service call that is not covered by your

we rra nty.

* Check to be sure power is OFF.

, Open door and remove all foam and paper packaging.

.Locate the Owner's Hanual set aside in Step 1,

,Read the Owner's Manual for operating instructions.

* Check door opening and closing. If door does not open and

close freely, check for proper routing of spring cable over

pulley. If door drops or closes when released, adjust spring

tension. SeeStep 2.

* Check to be sure that wiring is secure under the dishwasher,

not pinched or in contact with door springs or other

components. See Step 18.

* Check door alignment with tub. If door hits tub, level

dishwasher. See Step 14.

, Check door alignment with cabinet. If door hits cabinet,

reposition dishwasher. See Step 13.

,Check that door spring does not contact water line, fill hose,

wiring or other components. SeeStep 13.

,Verify water supply and drain lines are not kinked or in

contact with other components. Contact with motor or

dishwasher frame could cause noise.

,Turn on the sink hot water faucet and verify water

temperature. Incoming water temperature must be between

120°F and 140°F.A minimum of 120°F temperature is

required for best wash performance. See "Prepare Hot Water

Line,"page 5.

,Add 1 quart of water to the bottom of the dishwasher to

lubricate the pump seal.

,Turn on water supply. Check for leaks. Tighten connections if

needed.

, Remove protective film if present from the control panel and

door.

,Check that tub trim does not contact the door.

Dishwasher Installation

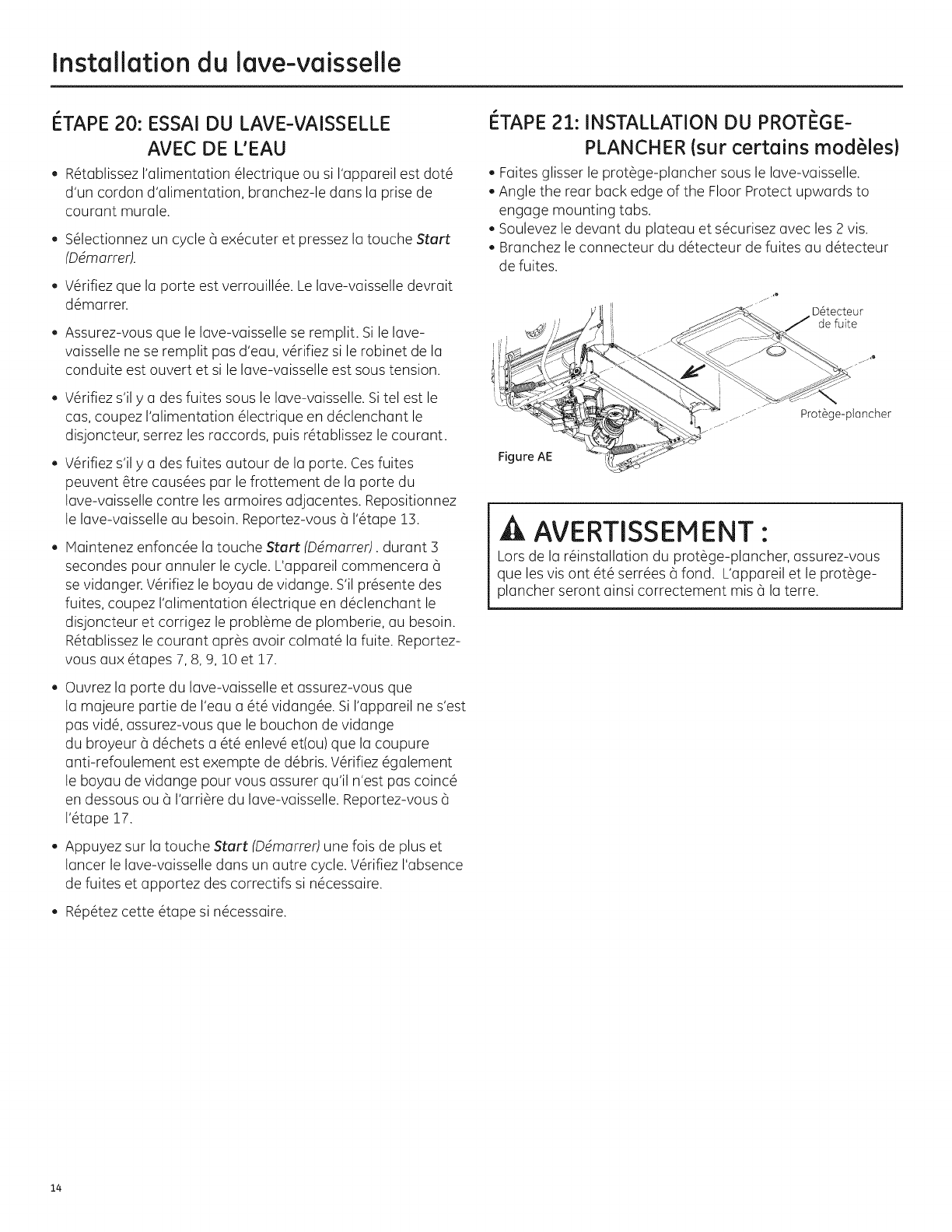

STEP 20: DISHWASHER WET TEST

.Turn on power supply or plug power cord into outlet,

if equipped.

. Select a cycle to run and push the Start button.

. Ensure the door is latched. Dishwasher should start.

. Check to be sure that water enters the dishwasher. If water

does not enter the dishwasher, check to be sure that water

and power are turned on.

. Check for leaks under the dishwasher. If a leak is found, turn

off power at the breaker, and then tighten water connections.

Restore power after leak is corrected.

. Check for leaks around the door. A leak around the door could

be caused by door rubbing or hitting against

adjacent cabinets. Reposition the dishwasher if necessary.

See Step !3.

. Pressand hold the Start button for 3 seconds to cancel

the cycle. The unit will begin to drain. Check drain lines. If

leaks are found, turn off power at the breaker and correct

plumbing as necessary. Restore power after corrections are

made. See Steps 7, 8, 9, !0 and 17.

. Open dishwasher door and make sure all of the water has

drained. If not, check that disposer plug has been removed

and/or air gap is not plugged. Also check drain hose to be

sure it is not kinked underneath or behind dishwasher. See

Step 17.

. PressStart button once again and run dishwasher through

another cycle. Check for leaks and correct if required.

. Repeat this step as necessary.

STEP 21: REPLACE FLOOR PROTECT

(on some models)

. Slide Floor Protect under dishwasher.

. Angle the rear back edge of the Floor Protect upwards to

engage mounting tabs.

. Lift front of drip tray and secure with 2 screws.

. Connect leak sensor connector to leak sensor

i Leak sensor

--- Floor Protect

Figure AE

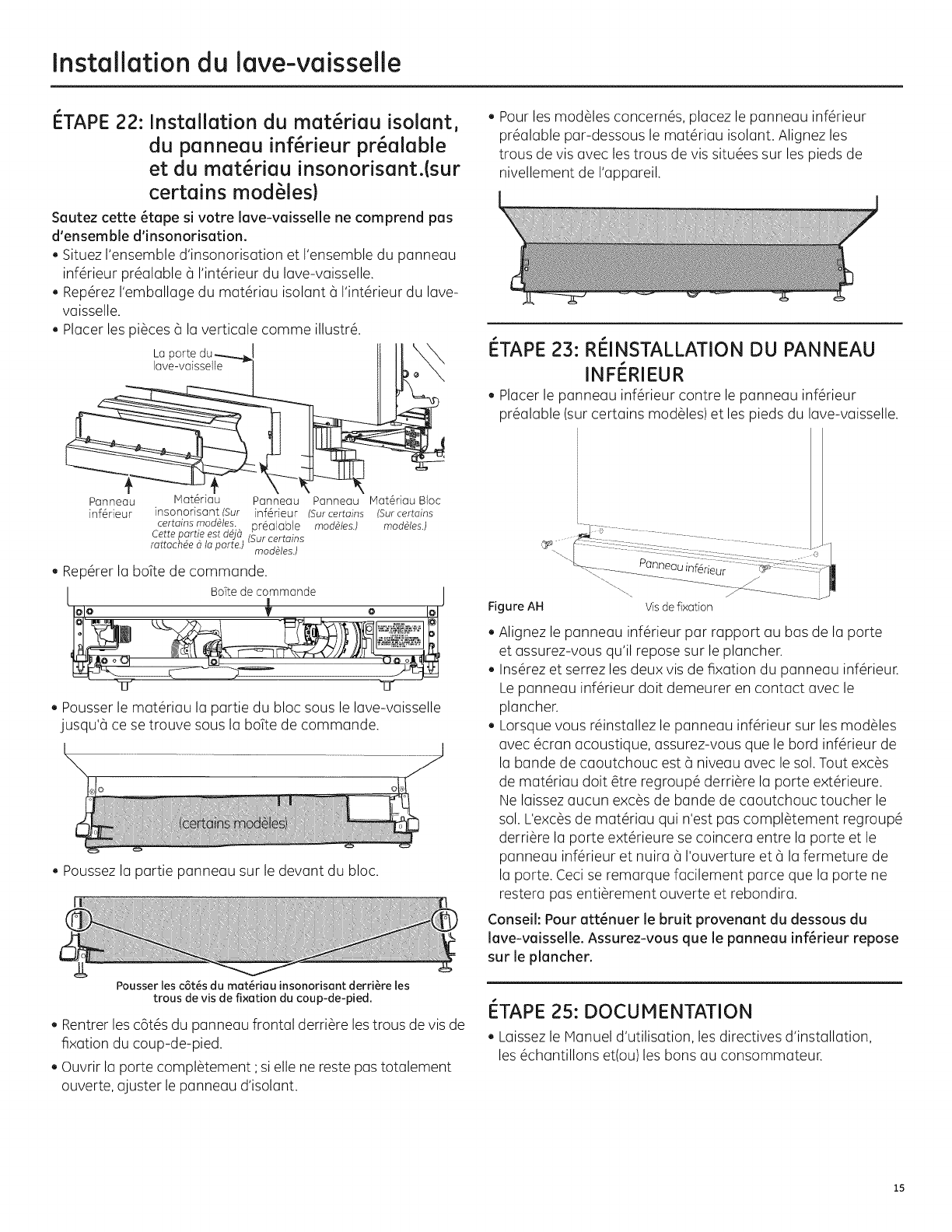

STEP 22: POSITION INSULATION, PRE-

TOEKICK, AND SOUND BARRIER

(on some models)

Skip this step if the sound insulation package is not supplied

with the dishwasher.

. Locate the sound insulation package and pre-toekick

packages inside the dishwasher.

. Stand the parts upright as shown. .

Dishwasher_l II I I k_

Toekick Sound barrier Pre- Panel Insulation

(on some Toekick (Onsome Block

models.Partis (Onsome models.) (Onsome

Figure AF alreadyattached models.) models.)

to door.)

. Locate the control box.

Control Box

'=W Figure AG '_--

. Push insulation block portion under the dishwasher until it is

beneath the control box.

Figure AH

. Push the panel portion up to the front of the block.

Push the sides

the toekick attachment screw holes

. Tuck the sides of the front panel behind the toekick

attachment screw holes.

. Open door all the way, if the door doesn't stay fully open,

adjust the insulation panel.

. On models so equipped, position pre-toekick over the

insulation. Align the screw holes with the screw holes on the

legs of the dishwasher.

AWARNING:

When reinstallingthe floor protect pan,makecertain that the

screwshave beenfully secured.Thiswill ensurethat if the unit is

properlygrounded,that the floor protect panwill alsobe grounded.

Dishwosher Instollotion

STEP 23: REPLACE TOEKICK

* Place toekick ogainst the pre-toekick (on some models) and

legs of the dishwasher.

Figure AH SCFeWS

*Align the toekick with the bottom edge and make sure it is

agoinst the floor.

*Insert and tighten the 2 toekick attachment screws. The

toekick should stay in cont(]ct with the floor.

*When reinstalling the toe kick on models with (] sound barrier,

ensure that the bottom edge of the rubberized flap is flush

with the floor. Any excess material should be tucked up

behind the outer door. Do not allow excess rubberized flap to

lay on the floor. If any excess is not tucked completely behind

the outer door, it will bunch up between the door and toe kick

and impede proper opening and closing of the door. This will

be noticeable because the door will not stay fully open and

will spring up.

Tip: Reduce sound from under the dishwosher. Moke sure

toekick is ogoinst floor.

STEP 24: CHECK THE FOLLOWING

*Tub trim does not interfere with the door

*Dishwasher is square and level (It both the top and bottom of

the cabinet opening, with no twisting or distortion of the tub

ordoor

*All 4 legs of the dishwasher are firmly in cont(]ct with the floor

*Droin hose is not pinched between the dishwasher and

(]djocent cabinets or wolls

*Tub trim is fully seoted on the tub fl(]nge

STEP 25: LITERATURE

* Be sure to leave complete literature package, these

Installation Instructions and product samples and/or coupons

with the consumer.

SPECIFICATIONS SUBJECT TO CHANGE WITHOUT NOTICE

GEAppliances

General Electric Company

Louisville, Kentucky/40225

GEAppliances.com

Appareils m@nagers

Directives d'instailation

Lave-vaisselle encastr

Pourtoute question, composez le 1.800.561.3344 ou visitez notre site Web:

www.electromenagersge.ca

AVANT DE COMMENCER

Veuillez lire attentivement toutes les directives

qui suivent.

POUR VOTRE SI_CURITI_

Veuillez liFe et observer toutes les raises en garde

(AVERTISSEMENTet ATTENTION)donn6es dans les pF@sentes

directives. Pour effectuer l'installation d_crite dans les pr_sentes

directives, Jlfaut porter des gants et des lunettes de s@curit@.

A AVERTISSEMENT :

. Pour r6duire les risques de choc 61ectrique, d'incendie

ou de blessures, I'installateur doit s'assurer que le lave-

vaisselle est compl_tement encastr6 au moment de

I'installation.

POURVOTRESECURITEPERSONNELLE:Enlevez le fusible

ou d6clenchez le disjoncteur au panneau de distribution

principal avant de commencer I'installation. N'utilisez pas

une rallonge 61ectrique ou un adaptateur de fiche avec

cet appareil.

Un branchement inad@quat du conducteur de raise (3la

terre peut pr@senterdes risques de choc 61ectrique. Si

vous n'@tespas certain que I'appareil est correctement

mis (3la terre, consultez un r6parateur ou un 61ectricien

qualifi6.

, Sile cablage 61ectriquede la r6sidence n'est pas constitu6

de deux ills plus un fil de raise a la terre, I'installateur doit

installer un fil de raise _ la terre. Silecablage 61ectriquede

la r6sidenceest en aluminium, utilisez un agent antioxydant

et des connecteurs pour raccords <<aluminium-cuivre>>

homologu6s UL

, Lors de la r6installation du prot_ge-plancher, assurez-

vous qua les vis ant 6t6 serr6es a fond. L'appareil et le

prot_ge-plancher seront ainsi correctement mis a la terre.

A ATTENTION :

N'enlevez pas la base de bois avant d'etre pr_t (3installer

le lave-vaisselle. Sivous enlevez la base de bois, le lave-

vaisselle pourrait basculer Iorsque vous ouvrez la porte.

IM PORTAN T - Observeztouslescodeset

ordonnances en vigueur.

, Note 6 I'installateur - Veuillez laisser les pr6sentes directives

au consommateur pour rinspecteur local.

, Note au consommateur - Veuillez conserver les pr6sentes

directives avec votre Manuel d'utilisation pour consultation

ult@ieure.

Comp_tences requises - L'installation de ce lave-vaisselle

exige des comp6tences de base en m6canique, en @lectricit@

et en plomberie. L'installateur est responsable de la qualit_

de I'installation. Toute d@faillance du produit attribuable

une installation inadequate n'est pus couverte par la

garantie de GE. Reportez-vous _ Io garantJe du produit.

, Dur@ede I'installation - Entre :1et 3 heures. L'installation

d'un nouveau lave-vaisselle exige plus de temps que

le remplacement d'un ancien module.

IM PORTANT - _elave-vaisseUe_O__treinstall_de

mani@e _ ce qu'il puisse _tre sorti de son emplacement si des

r_parations sont n_cessaires.

II importe d'user de prudence Iorsque I'appareil est install_

ou d@plac@afin de pr@venirI'endommagement du cordon

d'alimentation.

Si le lave-vaisselle que vous avez request endommag_,

communiquez imm_diatement avec votre d_taillant ou

I'entrepreneur en construction.

Accessoiresfacultatifs - Reportez-vousau Manuel d'utilisation pour

connaTtrelesensemblespour panneau d@coratifpersonnalis@offerts.

VERIFIEZ LES POINTS SUIVANTS

. La moulure de la cuve ne g_ne pas la porte

Le lave-vaisselle est d'_querre et de niveau par rapport au bas et au haut de

I'ouverture de I'armoire, sans torsion ni d_formation de la cuve ou de la porte

Les quatre (4)pieds reposent fermement sur le plancher

Leboyaudevidangen'estpascoinc@entre lelave-vaisselleet lesarmoiresou lestoursadjacents

La moulure de cuve repose enti@ement contre le bard de la cuve

VEUILLEZ LIRE ATTENTIVEMENT

CONSERVER CES DIRECTIVES

Pr6paration pour I'installation

PIECESFOURNIES DANS UEMBALLAGE:

. Couvercle de la boTtedejonction et vis 6 t6te ?

hexagonale n° 10

. Collier

, Boyau de vidange (198 cm/78 po de long)

, Support de tuyau de vidange

, 2 Vis 6 t_te hexagonale no 8-18 pour fixer les

supports au cadre de la cure du lave-vaisselle

, 2 Boutons de bouchon

, 2 Houlures lat@ales

, 1 Garniture sup6rieure (certains modales)

. 2 Supports de montage pour comptoirs ou armoires

lat@ales en bois

2Vis 6 t@tesp6ciale Phillips n° 8-18 x 15,8 mm

(5/8 po) pour fixer le lave-vaisselle au dessous

du comptoir ou armoires lat@ales

Documentation, 6chantillons et(ou) bans

Couvercle de la

boTte de jonction

et vis 6 t_te

he×ogonole n ° 10

Vis 6 t_te

hexagonale n° 10

de 12,7 mm (112 po)

de long pour boTte

dejonction

Garniture (sup6rieure)

(certoins modules)

Supports de

montage

Vis 6t@te sp_ciale

Phillips n ° 8

de 15,8 mm (518 po)

de long

Collier

Support de tuyau

de vidonge

Boyaudevidange

MATi RIEL NI CESSAIRE:

. Coudede 90° (19,1mm [3/4 po] filet pour tuyau d'arrosage

dejardin 6 une extr6mit6et I'autreextr6mit6conque pour le

raccordement 6 laconduite d'alimentation eneau)

Connecteursvissableshomologu6sUL(3)

Ruban-cache

Pour une nouvelle installation:

Coupure anti-refoulement pour le boyau de vidange, si

n6cessaire

Raccord en T pour la plomberie de la r6sidence, s'il y a lieu

COble 61ectrique ou cordon d'alimentation selon vos

mod@le,des cordons 6 raccord rapide sont offerts.

Colliers 6 vis sans fin

Bague anti-traction pour le raccordement 61ectrique

Robinet d'arr@t(recommand6)

Conduite d'eau chaude - 9,5 mm (3/8 po) minimum, tuyau

en cuivre (incluant la bague et I'_crou 6 compression) ou la

pi@ceW×28×326 de GE,boyau m@talliqueflexible.

Coude de 90 °

Raccord en T

Coupure anti-

refoulement

Boyau de vidange de 3,7 m (12 pi)de long WD24×10065, si

n6cessaire

Robinet

d'arr@t

Bogue anti-traction

Vis 6t@te he×agonole

n° 8 pour support de

montage

Moulures lat6rales

BOL_O_nSde %

bouchon Documentation

Connecteurs

vissobies (3)

COble 61ectrique (ou

cordon d'alimentotion,

s'il y a lieu)

Rubon-cache

(s'il y a lieu)

Raccord pour bayou

de vidonge facultatif

Colliers avis sons fin

Conduite d'eau Bayou de

chaude vidange facultatif

WD24×10065

OUTILS NI CESSAIRES:

. Tournevis Phillips

. Tourne-@crousde 6,3 mm (1/4 po)et

de 7,9 mm (5/16 po)

, Cl66 molette de 15,2 cm (6 po)

, Niveau

, Equerre de charpentier

, Ruban 6 mesurer

, Lunettes de s6curit6

, Lampe de poche

, Seau pour recueillir I'eau Iors du rinqage

de la conduite d'eau

, Cl#6 douille de 23,8 mm (15/16 po)

(facultatif - pour enlever la base de bois)

,Gants

, Pince

, Pour une nouvelle installation:

Coupe-tubes

Perceuseet forets appropri6s

Jeu de scies-cloche

Tournevis

Phillips

CI_ 6 douille de

23,8 mm (15116 po)

2Zi?

Lampe de poche

Gants

Tourne-_crous

de 6,3 mm (1/4 po)

et de 7,9 mm {5/16 po)

Pince

CI6 6 molette de

15,2 cm (6 po)

Seau

Niveou

Coupe-tubes

Equerre de

charpentier

Ruban 6 mesurer

euiiiiii!ici i

Preparation pour l'installation

PRI_PARATION DE L'OUVERTURE DANS

LES ARMOIRES

Le mur du fond

doit _tre exempt

de tuyaux ou

de ills

AVERTISSEMENT :

Pourr_duireles risquesde choc_lectrique,d'incendieou de

blessures,I'installateurdoit s'assurerque lelave-vaisselleest

compl_tementencastr_au moment deI'installation.

. Lelave-vaisselle doit _tre install6 de faqon 6 ce que le boyau

de vidange mesure au maximum 3.66 m_tres (12 pieds) pour

assurer une vidange ad6quate.

. Ledessus, les c6t6s et I'arri_re du lave-vaisselle doivent

_tre compDtement dissimul6s 6 I'int@ieur de I'ouverture.

Lelave-vaisselle ne doit soutenir aucune pattie de la

33-1/2 po to 34-3/4 po

du dessous du

comptoir au

plancher

61,0 cm

(24 po) min.

structure des armoires.

DEGAGEMENTS:

. Dons le cos d'une

installation dons un

coin, veuillez pr6voir un

d6gagement d'au mains

5,1 cm (2 po) entre le lave-

vaisselle et les armoires, le

mur ou un 61ectrom6nager

adjacent. Veuillez pr6voir

un d6gagement d'au mains

72 cm (28-3/8 po)6 I'avant

Figure A

. L'ouverture dons les armoires doit mesurer au mains

61,0 cm (24 po) de largeur et de profondeur, et environ

87,6 cm (34-!/2 po) de hauteur 6 partir du plancher

jusqu'au-dessous du comptoir.

Armoires 6

1'6querre et

"d'aplomb

du lave-vaisselle pour

I'ouverture de la porte.

Reportez-vous 6 la

Figure B.

Comptoir

1,2pal

7/ S,1 cm(2 po) minimum pourI'ouverture de la porte

Figure B

EXIGENCES RELATIVES AU SYSTI_ME

DE VIDANGE

. Veuillezobserver les ordonnances et lescodes Iocaux en vigueur.

. Lebayou de vidange doit avoir une Iongueur maximale de

4.57 m_tres (15pieds).

REMARQUE:IIfautinstallerune coupure anti-refoulement si le

raccord au broyeur 6 d6chets ou au raccord enT se trouve 6 mains

de 46 cm (18po)au-dessus du plancher afin d'6viter un siphonage.

CHOI× DE LA MI_THODE DE VIDANGE

Letype d'installation de vidange d@end des conditions suivantes.

. Lesordonnances ou codes Iocaux en vigueur exigent-ils

une coupure anti-refoulement?

. Leraccord en Tsetrouve-t-il 6 mains de 46 cm (18po)

du plancher?

Sivous r_pondez OUI6 I'une ou I'autre de ces questions,

vous DEVEZutiliser la m(_thoden° 1.

. Sivous r@ondez NON,vous pouvezemployer I'uneou I'autre

des m@hodes.

PRI'PARATION DES ARMOIRES

. Percezun trou de 3,8 cm (1-1/2 po)de diam_tre dons la paroi de

I'armoire qui setrouve dons la partie ombr6e de la FigureApour

lebayou de vidange.Assurez-vousque I'orificene pr6sente pas

d'ar@esvives.

IMPORTANT - Lorsquevous

branchezlebayoudevidange6 un

broyeurc]d6cheis,assurez-vousd'enlever

lebouchonde vidange.LELAVE-VAISSELLE

_l nJevezle

bouchon

de vidange

NE POURRA PASSEVIDER SI VOUS LAISSEZLE BOUCHON EN PLACE,

Figure C

M_thode n° 1 - Coupure anti-refoutement avec raccord en T ou

broyeur 6d_chets

II faut installer une coupure anti-refoulement Iorsqu'elle est exig_e par

les ordonnances et les codes Iocaux en vigueur. Cette coupure anti-

refoulement doit @treinstall@econform@ment aux directives donn@es

par le fabricant.

Crochet pour bayou de vidange _ _ Crochet pour bayou de vidange

82 cm _--_/_8_ Jm

/32pol II / _ 1132P°l

m n. III 71

- I_11

Figure D

M6thode n° 2 - Bouclede vidange @lev@eavec raccord enT ou

broyeur _ d@chets

Conseil: Pour @viter des frais de r(_paration inutiles.

Assurez-vous d'enlever le bouchon de vidange du broyeur 6

d6chets avant d'y brancher le boyau de vidange du lave-vaisselle.

Preparation pour I'installation

PRE PARATION DU C#,BLAGE I LECTRIOUE

AVERTISSEMENT :

POURVOTRESECURITEPERSONNELLE:Enlevezlefusibleou

d@clenchezledisjoncteurau panneaude distribution principal

avant de commencerI'installation.N'utilisezpas une rallonge

@lectriqueou un adaptateur defiche aveccet appareil.

Alimentotion @lectrique

.Cet appareil doit _tre aliment6 par un courant de 120 V et

60 Hz, et branch6 6 un circuit individuel correctement mis

6 la terre et prot6g_ par un disjoncteur de !5 ou 20 amperes

ou un fusible temporis6.

. Le c@ble61ectrique doit poss6der deux ills, plus un fil de mise

6 la terre, et r6sister 6 une temp@ature nominale de 75 °C

(167 °F).

. Sivotre alimentation 61ectrique ne r6pond pas 6 ces

exigences, appelez un 61ectricien agr66 avant de poursuivre

I'installation.

Mise 6 la terre- Branchement permanent

Cet appareil doit _tre branch6 6 un r6seau _lectrique

permanent mis 6 la terre. Sinon, il faut installer un conducteur

de raise 6 la terre avecles conducteurs du circuit et le brancher

6 la borne de raise 6 la terre du r6seau ou au fil de raise 6 la

terre de I'appareil.

Mise 6 la terre - ModUles dot_s d'un cordon d'alimentotion

Cet appareil doit _tre mis 6 la terre. Encas de mauvais

fonctionnement ou de d6faillance, la raise 6 la terre r6duira

les risques de choc 61ectrique en fournissant au courant

61ectrique un circuit de moindre r6sistance. Cet appareil est

dot6 d'un cordon d'alimentation poss_dant un conducteur

de raise 6 la terre et une fiche de raise 6 la terre. Lafiche

doit _tre branch6e clans une raise appropri6e, install6e et

raise 6 la terre en conformit6 avec tousles codes Iocaux et

ordonnances en vigueur.

A AVERTISSEMENT :

Unbranchement inad@quatdu conducteur de mise6 laterre

peut pr@senterdes risquesdechoc @lectrique.Sivousn'@tespas

certain que I'appareilestcorrectement mis6 laterre,consultez

unr@parateurou un @lectricienqualifi@.

u -- E

z IAutreemplacement ?\

I possiblepourla prise i \

i de courant dons une i \

I armoire oc \

46 cm (18 po)

-- 46 cm i÷ la prise d_--_l

(18po) I cou@,tIS1

/1÷'-

15 cm 16po) 15 cm-_ 7,6cm (3po)

des armoires

Mise 6 la terre

Noir

Figure E Blanc

Dons le cos des modules dot_s d'un cordon d'alimentotion:

Ne modifiez pas la fiche fournie avec I'appareil; si vous ne

pouvez pas la brancher dans la prise de courant, faites installer

une prise de courant appropri6e par un technicien qualifi6.

Preparation des ormoires et cheminement des ills

Les ills peuvent entrer dans I'ouverture du c6t_ droit, du c6t_

gauche, de I'arri@e ou du plancher dans la pattie ombr6e de

la Figure Eet de la Figure A.

Percez un trou de 3,8 cm (1-!/2 po) de diam_tre au maximum

pour le passage du cable 61ectrique. Le bard du trou doit

_tre lisse et arrondi. Les ills 61ectriques pour le branchement

permanent peuvent passer par le m_me trou que le boyau

de vidange et la conduite d'eau chaude, si c'est plus pratique.

Si le trou est pratiqu6 dans une paroi en m@al, les bards de

I'orifice doivent _tre recouverts d'un passe-fils pour prot6ger

les fils.

REMARQUE:Lecordon d'alimentation dot6 d'une fiche doit

passer par un autre trou.

Branchement _lectrique du lave-voisselle

Le branchement _lectrique s'effectue du c6t_ avant droit du

lave-vaisselle.

Dans lecas d'un branchement permanent, le c_ble doit _tre

achemin_ de la faqon indiqu_e 6 la Figure E. Lec_ble doit

avoir une Iongueur minimale de 61 cm (24 po) 6 partir du tour

arri@e.

Dans lecas d'un branchement avec un cordon d'alimentation,

installez une prise de courant raise 6 la terre 6 trois broches

sur la paroi de I'armoire adjacente, entre 15 cm (6 po) et

46 cm (18 po) de I'ouverture, et entre 15 cm (6 po) et 46 cm

(18 po) du plancher.

Utilisez uniquement W×09×70910 ou W×09×70911 Trousse

de cordon d'alimentation pour lave-vaisselle.

Preparation pour I'installation

PRI_PARATION DE L'ALIMENTATION EN

EAU CHAUDE

REMARQUE:GErecommande I'utilisation d'un tuyau en cuivre

pour la conduite d'alimentation en eau, mais vous pouvez choi-

sir un boyau flexible tress# no W×28×326 de GE.

, La conduite d'alimentation en eau (tuyau de cuivre de 9,5 mm

[:3/8 po] ou boyau flexible tress#) peut entrer du c6t# gauche,

du c6t_ droit, de I'arri_re ou du plancher dans la partie

ombr#e indiqu#e dans la Figure F.

, La conduite d'alimentation en eau doit passer duns le m_me

trou que le cable 61ectrique et le boyau de vidange. Ou vous

pouvez percer un trou suppl#mentaire de 3,8 cm (1-1/2 po) de

diam_tre pour le passage de la conduite d'eau. Si I'appareil

est dot# d'un cordon d'alimentation pourvu d'une fiche, la

conduite d'eau chaude ne doit pas passer par le m_me trou

que le cordon d'alimentation.

,/1- -K

/// I I \

I I \\

I I \

3,8 cm i0,i cm

IIIl-lJ2pol ii_Robinet dedia.

EouHd'arr t ,:

...........=== % II

chaude5,1_:_cm...........__ i 15,2 cm II

(2 po) de 48,2 cm (19 po)

I'armoire du mur arri@e

5,1 cm 12po)

du @ancher

Devont des _,-

@rmoires

Figure F

Raccordement de la conduite d'eau chaude

, Sivous utilisez un boyau flexible tress#, #tiquetez le boyau

et indiquez la date d'installation (_des fins de r#f#rence.

Les boyaux flexibles, coudesetjoints tress#s doivent #tre

remplac#s dans 5 ans.

, Coupez I'alimentation en eau.

, Installez un robinet d'arr#t (_un endroit accessible, par

exemple sous I'#vier. (Cette installation est facultative,

mais fortement recommand#e, et peut m#me #tre exig#e

par les codes Iocaux en vigueur.)

, Le raccordement de la conduite d'eau s'effectue du c6t#

gauche du lave-vaisselle. Installez la conduite d'eau chaude

en utilisant un tuyau en cuivre de 9,5 mm (3/8 po) ou plus

ou boyau flexible tress#. Acheminez la conduite d'eau de la

faqon indiqu#e dans la Figure Fet amenez-la vers I'avant (_

au moins 48,2 cm (19 po) du mur arri@e.

, R#glez le chauffe-eau (_une temp#rature variant entre 49 °C

(120 °F)et 65 °C(140 °F).

, Rincez la conduite d'eau pour #liminer tousles d#bris.

Recueillez I'eau et les d#bris (_I'aide d'un seau.

, La pression de la conduite d'alimentation en eau chaude doit

varier entre 1,4 bar (20 Ib/po _)et 8,3 bars (120 Ib/po%

Tournez la page pour commencer

I'installation du lave-vaisselle.

AATTENTION :

N'enlevezpasla basede bois avantd'etre pr_t 5 installerle lave-

vaisselle.Sivousenlevezla basede bois,le lave-vaissellepourrait

basculerIorsquevous ouvrezla porte.

Installation du lave-vaisselle

ETAPE 1: PREPARATION

Prenezles pisces fournies dans I'emballage et mettez-les de cStS:

, Ensemble de vis

Couvercle de la boTtedejonction

Boyau de vidange et collier

Supports de montage

Moulures (certains modSles)

Crochet pour boyau de vidange

Manuel d'utilisation

Echantillons et(ou) bons

I_TAPE 2: VITRIFICATION DE L'I_QUILIBRE

DE LA PORTE

REMARQUE: Sivous installez

un panneau personnalis6

(offert sur certains modSles),

veuillez suivre les instructions

fournies avec la trousse du

panneau personnalis&

L9 porte se!

reTerme /

6]'int6rieur

de 20° /

/La porte reste

•/en position de _

. Sans enlever la base de bors _ 20° a 70°_- _ _

du lave-vaisselle v@ifiez _ /"_ i _ La porte Ii

.... ' I,_. _ _ s'ouvre enti_rement

lequdlbredelaporteen _ ._ _ _.Hol_oTnO

I'ouvrant et en la fermant. _I ............................... 1

, La porte est correctement ,_ rue lat@ale

SquilibrSe si, @ant ouverte, ]

elle se referme d'elle- ngo,eG

m6me 6 I'int@ieur de 20° de la verticale, reste en position de

20° 6 70°, et s'ouvre entiSrement au-del6 de 70°.

. Si nScessaire, augmentez ou diminuez la tension, tel

qu'illustr& Certains modSles auront 1 ressort de chaque c6tS

et autres modSles auront 2 ressorts d'un c6tS et i ressort

de I'autre c6t& Fermez la porte et ajustez les ressorts pour

r6tablir 1'6quilibrede la porte.

Vue latSrale

__ Panneau

personnalis_

Vue ovont

Augmentotion

la tension

(_ S'ossurer que le cSble

accroch_s6 de pou ie se trouve

lavissitu@e entre les @paulements

Diminution de _ I1nt@ieur de la poulie

la tension dela patte Figure H

I_TAPE 3: ENLI_VEMENT DE LA BASE DE BOIS,

INSTALLATION DES PIEDS

DE NIVELLEMENT

IMPORTANT - Ne frappez pas sur labase

de bois pour l'enlever! Vous endommagerez ainsi

l'appareil.

,Amenez le lave-vaisselle 6 proximit_ de son emplacement

dSfinitif et couchez-le sur le dos. REMARQUE: Ne placez pas

le lave-vaisselle sur un de ses c6t_s.

Enlevez les quatre pieds de nivellement sous la base de bois

6 I'aide d'une clS 6 douille de 23,8 cm (15/16 po).

Enlevez etjetez la base de bois.

1,27 cm (1/2

po) approx

Figure

Remettez en place les pieds de nivellement sur le lave-

vaisselle, 6 1,27 cm (1/2 po) environ du cadre, comme indiquS

dans I'illustration.

REMARQUE: Certains modSles sont Squip6s de roulettes de

nivelage arriSre rSglables ne nScessitant pas I'installation de 2

pattes de nivelage artiste rSglables.

I_TAPE 4: ENLi_VEMENT DU PANNEAU

INFI_RIEUR

, Enlevezles deux vis du panneau inf@ieur, ainsi que le

panneau inf@ieur. IVlettez-les de c6tS pour les rSutiliser

5 I'@ape 23.

Conseil: Pour que la porte ouvre et se ferme focilement.

V@ifiez la porte en I'ouvrant et en la fermant. Sielle n'ouvre pas

facilement ou s'ouvre trop rapidement, v@ifiez la disposition

du cSble du ressort. LecSble est retenu en place par des

<<Spaulements>>sur la poulie. Assurez-vous que le cSble est bien

installs sur les Spaulements de la poulie comme indiqu&

Figure J

Enlevezles deu×

vis du panneau

inf@ieur

Installation du lave-vaisselle

I_TAPE S: Sl NI_CESSAIRE, RETRAIT DU

PROTI_GE-PLANCHER (certains modules)

D6branchez les fils du d6tecteur de Pincer le haut du connecteur

fuites. (sur certains modules), pour lib_rer la pinee 6 ressort

. Enlevez2 vis sur le devant du

prot_ge-plancher avec un tournevis 1A°po.

. Abaissez le devant du plateau et glissez-le

pour le sortir du dessous du lave-vaisselle.

, Mettez-le de c8t6 pour le r6utiliser 6 1'6tape

21.

D6tecteur de fuites

Figure L

ETAPE 6: INSTALLATION

DU COUDE DE 90 ° supponde

. Vissezlecoude de 90°dans 1'61ectrovanne

I'_lectrovanne.Assurez-vous(

joint d'_tanch6it6 en caoutchouc

se situe entre 1'61ectrovanneet le

coude.

. Ne serrezpas le coude de

faqon excessive;lesupport

de1'61ectrovannepourrait

sed6former ou le

raccordde 1'61ectrovanne

pourrait se casser. FigureM

. TournezI'extr6mit_du

coude pour qu'il pointe

vers I'arri_redu lave-vaisselle.

Devant du lave-vaisselle

' Boyau de

remplissage

I_TAPE7: RACCORDEMENT DU BOYAU DE

VIDANGE #, LA BOUCLE DE VIDANGE

Raccordez I'extr6mit6 de la boucle de vidange au boyau de

vidange 6 I'aide du collier de serrage 6 vis sans fin, comme

illustr6.

Figure N

NOTE:The high drain loop on the side of the tub is designed for better

wash performance. Do not remove from the side of the tub.

I_TAPE 8: POSITIONNEMENT DE LA

CONDUITE D'EAU ET DE

L'ALIMENTATION ELECTRIQUE

. Positionnezla conduite d'alimentation en eau et le c_blage de la

r6sidencesur le plancher de I'ouvertureafin qu'ils n'entrent pas en

contact avec la base du lave-vaisselleet les pisces sousI'appareil.

i0,icm

de la r6sidence

Figure O

I_TAPE9: INSERTION DU BOYAU DE VIDANGE

DANS L'ORIFICE DE L'ARMOIRE

Placezlelave-vaissellevis-6-visde I'ouverturedans lesarmoires.

Ins@ezle boyau de vidange dans I'orifice que vous avez

pr6c6demment perc6 dans la paroi des armoires. SiI'appareil

est dot6 d'un cordon d'alimentation, faites passer I'extr_mit6

du cordon dans un I'ouverture dans les armoires distinct.

61ectrique de

la r6sidence

[[

Isolant

/d'eau

Assurez-vousque le boyau de

vidangen'estnitordunicoinc@

Longueurma×imale

duboyau de vidange:

4.57 m (iS pi)

Ned6branchez ni ne retirez la boucle

de vidange haute du c6t6 gauche du

lave-vaisselle

Figure P

Conseil: Pour_viter des frais de r_paration inutiles pour

des probl_mes de remplissage, de vidange ou de bruit.

Placezla conduite d'eau et lecable #lectrique de mani_re 5 ce qu'ils

n'entrent pas en contact avec quoi que ce soit @I'arri@reou en

dessousdu lave-vaisselle.

Installation du lave-vaisselle

ETAPE 10: INSERTION AU× TROIS QUARTS DU

LAVE-VAISSELLE DANS L'OUVERTURE

IMPORTANT - Ne poussez pas surle panneau

avant avec vos genoux. Vous pourriez endommager l'appareil.

. Saisissezle panneau /

avant de I'appareil

par les cGt@set faites

glisser le lave-vaissel

le dans rouverture de

quelques centim@tres

ou pouces 6 la fois. _ 3o notpushagainst FigureQ

Ne poussez passur le panneau avant de la porte avec votre

genou. Vous fisquez d'endommager le panneau de porte.

. Tirezsur le boyau de vidange et le cordon d'alimentation, s'ily a

lieu, par lestrous des armoires adjacentes au fur et 6 mesure.

Arr@tezIorsque le lave-vaisselled@asse le devant des armoires

adjacentes d'environ lS cm (6po).

. Assurez-vous que le boyau de vidange n'est pas pli6 6 rarri@re

ou en dessous du lave-vaisselle.

. Assurez-vous que lec@ble@lectriquede la r@sidence,le boyau

de vidange et la conduite d'eau n'entrent pas en contact avec

des pi@cessous le lave-vaisselle.

ETAPE 12: INSTALLATION DES SUPPORTS

DE MONTAGE

Vous aurez besoin des supports de montage et de deux (2)vis 6

t_te hexagonale no 8 mises de c6t# 6 I'@ape 1.

Vous devez poser les supports de montage sur le dessus ou

les c6t#s du cadre de la cuve du lave-vaisselle avant de glisser

le lave-vaisselle en place sous le comptoir. Ce lave-vaisselle

est adapt# 6 une installation compl_tement encastrable dans

une ouverture de 61 cm (24 po) de profondeur. Les supports

de montage poss_dent plusieurs options de fixation afin de

r#pondre 6 plusieurs types de constructions d'armoires.

Posez les supports de montage sur le dessus si le

dessous du comptoir est en bois ou un matdriau similaim qui

accepte les vis :

IM PO RTANT - Apr_s installation des supports et avant

de fermer la porte du lave-vaisselle,ajustez les supports en les

pliant de faqon 6 ce qu'ils ne soient pas en contact avec le haut de

la porte du lave-vaisselleet ne causent pas de dommage.

ETAPE ii: INSTALLATION DES MOULURES

Montage sur le dessus

Au coursde cette @ape,vousaurez besoindes mouluresmisesde

cSt# 6 I'@ape 1.

Garniture

(sup@ieure)

lat@ales

Vue de dessus

Moulure

lat@aJes

Moulure

lat@ales Figure R

Cadre de

la cuve Contact total contre

le bord de cuve

de cuve

Porte

Poign#e

,Prenez la garniture sup@ieure (voir la figure R)et centrez-

la avec le Ioquet sup@ieur. Appuyez la garniture contre le

support de gaine en la dGplaqant de gauche 6 droite.

,Prenez la garniture gauche (voir la figure R).Alignez le bord

sup@ieure de la garniture et appuyez-le contre le cGt#

gauche du support de gaine en le d#plaqant de haut en bas.

R_p@ezcette @ape pour le c6t# droit de la garniture. (Voir la

figure R pour le c6t@droit de la garniture.)

Vis de

support _

no ° 8

Cadre de la

cuve du lave-

vaisselle

Figure S

Support

Courber et casser ici

apr_s I'installation si le

comptoir prGsente un

16gersurplomb

.Si vous installez le lave-vaisselle sous un comptoir dont la

profondeur est plus courte, ilest possibleque les supports pour le

comptoir d@asse 6 ravant du comptoir.Si c'est le cas, supprimez

la Iongueur excGdentaireen courbant @r@@ition les supports vis-

@-visde rencoche avant seulement,jusqu'@ la cassure.

Posez les supports de montage sur les c6t_s si le

comptoir esten granite ou un matdfiau similaire qui n'accepte

pas les vis 8 bois :

, Cassez la pattie avant de la languette 6 I'aide de pince 6

I'endroit indiqu@,avant la fixation sur le lave-vaisselle.

, Placez le support lat@al gauche tel qu'indiqu@. Faites de

m@meavec le support droit.

Figure T

Montage lat@al

Cadrede la cure

du lave-vaisselle

Vis de support

no ° 8 _.

Ne coincez pas

lesfils du Ioquet

en ins@rantla vis

de support no 8

cuve

Nevissez pas darts le

cadre de la face de

I'armoire

_ Courberet

cassericile

cas6chGant

,Support

Installation du lave-vaisselle

I TAPE 13: INSTLLATION DU LAVE-VAISSELLE

DANS SON EMPLACEMENT

DI FINITIF

. V@ifiez I'isolant de la cuve, s'il y a lieu, pour vous assurer

qu'il enveloppe compl6tement la cuve. L'isolant ne doit pas

<<retrousser>>ou entrer en contact avec les ressorts de la

porte. Si I'isolant est <<d6plac6>>ou entre en contact avec

les ressorts, replacez-le correctement avant de faire glisser

I'appareil dans son emplacement d6finitif.

. Faites glisser le lave-vaisselle dans son emplacement

d6finitif en poussant sur les c6t6s du panneau de la porte.

Abstenez-vous de pousser ou tirer la porte en position

ferm6e ou partiellement ouverte Iors du d6placement du

lave-vaisselle. Ne poussez pas sur le centre du panneau avec

votre genou. Vous pourriez endommager le panneau. Avant

de fixer le lave-vaisselle sur I'armoire, assurez-vous qu'il est

plac6 d'6querre dans I'ouverture, aussi bien dans sa partie

inf@ieure que sup6rieure.

iMPORTANT - Avantd'ouvrirlaporte dulave-

vaisselle, assurez-vous que les bords du panneau de porte

du lave-vaisselle sont en retrait par rapport au devant des

armoires adjacentes, et non pas appuy6s contre le devant des

armoires. Reportez-vous (_la Figure U.Si vous ouvrez la porte

du lave-vaisselle et que le bord de la porte est appuy# contre

le devant des armoires, vous pourriez endommager la porte du

lave-vaisselle et les armoires.

. Ouvrez et fermez la porte du lave-vaisselle pour vous assurer

qu'elle fonctionne correctement et qu'elle ne frotte pas

contre les armoires adjacentes.

La porte

s'ouvre et

se ferme en __.-1"1-'---__

retraJtpar

rapport au×

armoires

Alignement ........

correct /

Un alignement incorrect La porte est appuy#e contre

causera desdommages 6 ledevant des armoires

la porte Figure U

Conseil: Pour _viter des frais de r_paration inutiles pour des

dommeges eu panneau event ou un probl_me d'efficacit_ de

lavage.

V#rifiez I'alignement du lave-vaisselle avant d'ouvrir la porte

(]fin de pr#venir tout dommage au panneau de la porte.

Assurez-vous que la conduite d'eau et le cSble #lectrique ne

sont pas coinc#s ou _cras#s (3I'arri@e du lave-vaisselle. Une

conduite #cras#e r#duit le d#bit d'eau.

Assurez-vous que I(] moulure

de euve ne touche la porte en

aucun _oint

Cadre de

la cure

Moulure

de cure

Porte

Poign#e

Si n#cessaire, Ja moulure de cuve

peut #tre rogn#e pour assurer le

bon fonctionnement de la porte

Ne laissez pas la moulure de

cure se coincer dans la porte ou

entrer en contact avec celle-ci

cure coinc#e

dans la porte!

Installation du lave-vaisselle

I TAPE 14: MISE DE NIVEAU DU

LAVE-VAISSELLE

IM PORTANT - Le lave-vaisselle doit #tre de niveau pour

assurer le ban fonctionnement des paniers et de la porte du

lave-vaisselle et obtenir une bonne efficacit# de lavage. Le Iove-

vaisselle doit _tre mis de niveau de gauche 6 droite, et de I'avant

vers I'arriOre. De cette fagon, les paniers de I'appareil ne rentreront

pas ou ne sortiront pas tout seuls, I'eau circulera correctement

vers I'orifice d'entr#e de la pompe et la porte se fermera sans

frotter sur les c6tOs de la cuve.

• Enlevez le panier infOrieur et placez un niveau sur la porte

et sur le rail du panier i

infOrieur, comme indiqu6 7

c_la Figure V. ,/ 'X

•Si votre module est

_quip_ de 4 pattes

de nivelage, mettez le

lave-vaisselle de niveau

en vissant ou dOvissant VOfifiezsi

chacun des quatre I'appordles

pieds de nivellement deniveau

deI'avant

sous I'appareil, comme versl'arri@re

indiqu6 6 la Figure W. ___!

• Sivotre module est _quip_

de rou_s arri_re, la hauteur

des roues est rOglOedepuis

le devant du lave-vaisselle /"_ ..................................... :"_

L .............................. '

avec lesdeux pattes avant Figure V

situOesau bus du lave-

vaisselle.Tournez individuel-

lement les 2 pattes etles 2

boulons avant. Commencez

la procOdurede nivelage

par lespattes avant en

tournant chacune d'elle. En

rOglantd'abord lespattes

avant, I'accOsaux boulons

de rOglagearriOreest plus

facile din defaciliter le

rOglagedes rouesarri-

Ores.Lorsque les pattes

avant sont nivelOes6

la hauteur appropriOe

selon I'espacesupOri-

eur de I'armoire,rOglez

6 leur tour lesrouesar-

riOreau moyen de leurs

boulons de nivellement.

Tournez individuelle- Figure W

mentles 2 boulons afin

de rOglerles rouesarriOre.Tournez lentement lesdeux boulons dens le

sens inverse des eiguilles d'une montre pour remonter I'arriOredu lave-

vaisselle,et duns lesens des aiguilles d'une montre pour I'abaisser.

Continuez cette procOdurejusqu'c_ce que lespattes et les rouesdu lave-

vaissellesoient c_niveau, comme illustr6c_la FigureW.Assurez-vousque

lesquatre (4)pieds/roulettes reposent fermement sur le plancher.

• Le lave-vaisselle est correctement de niveau Iorsque I'indicateur de

niveau est centr6 de gauche c_droite et de I'avant vers I'arriOre.La

porte du lave-vaisselle devrait se fermer sans frotter contre lesc6tOs

de la cure.

• Remettez en place le panier infOrieur.

• Tirez chaque panier bars du lave-vaisselle jusqu'c_ la mi-course.

Assurez-vous que le panier ne roulent pas vers I'arriOre ou vers la

porte. Si le panier se dOplace, ajustez les pattes de rOglages.

I'appareilest

de niveau de

6 droite

Conseil: Pour _viter des frais de r_paration inutiles, v_rifiez si le

lave-vaisselle est de niveau.

Sortez les paniers 6 moitiO. IIs doivent demeurer immobiles.

Ouvrez et fermez la porte. La porte doit _tre bien ajustOe 6

I'ouverture de la cuve sans frotter sur les c6tOs. Si les paniers

rentrent ou sortent tout seuls ou si la porte frotte contre les c6tOs

de la cuve, remettez le lave-vaisselle de niveau.

Installation du lave-vaisselle

I TAPE 15: FIXATION DU LAVE-VAISSELLE AU-

DESSOUS DU COMPTOIR OU AUX

COTI S DES ARMOIRES

Au cours de cette 6tape, vous ourez besoin des deux vis (3t6te

sp6ciale Phillips mises de c6t6 61'6tape 1.

Le lave-vaisselle doit 6tre fix6 au dessous du comptoir ou aux

c6t6s des armoires. Lorsque le dessous du comptoir est en bois,

utilisez la m_thode n° 1. Lorsque le dessous du comptoir est

fabriqu6 6 I'aide d'un mat6riau qui n'accepte pas les vis 6 bois,

par exemple en granite, utilisez la m_thode n° 2.

IMPORTANT - Pour6vitertoutdommoge ou

penneeu de lu porte et eu tableau de commande, il lout que

le leve-veisselle soit instull_ de meni_re que le punneuu event

et le tableau de communde n'entrent pus en contact evec les

urmoires udjecentes ou le comptoir. Vissez les vis compl_tement

et bien droites. Lest_tes de vis qui d_passent pourreient

6gretigner le penneeu de porte ou le tableau de communde

et cr6er de I'interf6rence Iors de I'ouverture de la porte.

M_thode n° i

Fixation du lave-vaisselle au dessous d'un comptoir en bois.

° Rev6rifiez I'olignement du Iove-vaisselle dons I'ouverture des

ermoires. Reportez-vous eux 6tapes 13 et 1/4.Le penneeu de

porte et(ou)le tableau de commende ne doivent pus entrer

en contact uvec les urmoires ou le comptoir.

. Fixez le luve-vuisselle au dessous du comptoir (_I'eide des

deux vis (_t_te sp6ciale Phillips. Reportez-vous (_le figure.

Assurez-vous de visser compl_tement les vis bien droites afin

que les t6tes soient effleurentes pour ne pus endommeger

le punneuu.

• Instullez les boutons de bouchon sur le c6t6 de le cuve dens

les trous pr6vus (3cet effet.

Supports Comptoir en bois

M_thode n° 2

Fixation du lave-vaisselle aux c6t_s des armoires.

° Rev6rifiez I'ulignement du luve-vuisselle duns I'ouverture des

armoires. Reportez-vous aux 6tapes 13 et 1/4.Le panneau de

porte et(ou) le tableau de commande ne doivent pus entrer

en contact avec les armoires ou le comptoir.

• Fixez le lave-vaisselle au dessous du comptoir (_I'aide

des deux vis (_t_te sp6ciele Phillips. Reportez-vous (_la

Figure X. Assurez-vous de visser compl_tement les vis bien

droites ufin que les t_tes soient uffleurantes pour ne pus

endommager le panneau. Ne vissez pus duns le cadre de la

face de I'armoire.

• Installez les boutons de bouchon sur le c6t6 de la cuve duns

les trous pr6vus (_cet effet.

Comptoir de surface solide

Figure ×

• Un fois le lave-veisselle fix_ aux ormoires ou ou comptoir

de cuisine, v6rifiez (_nouveau qu'il est plac6 d'_querre duns

I'ermoire, eussi bien dens so pertie inf6rieure que sup6rieure.

Proc6dez (_un ojustement si n6cessaire.

• Assurez-vous que tousles pieds de nivellement reposent

fermement sur le plencher efin de pr6venir le belencement

du leve-vaisselle et gerentir le ban fonctionnement de le

porte et du Ioquet.

ETAPE 16: RACCORDEMENT DE

L'ALIMENTATION EN EAU

RaccordezIo conduite d'alimentotion en eou au coude de 90°.

Sivous d_cidez de loire le raccordement avec un boyau

flexible tress_ :

• Fixez le coude de 90 ° evec une cl6 (_molette

ISi vous d_cidez de loire le raccordement avec un tuyau en

cuivre :

•Glissez 1'6crou(_compression puis la begue d'extr6mit6 (_

I'extr6mit_ de lu conduite d'elimentution en eeu.

• Ins_rez la conduite d'alimentetion en eau dans le coude de 90°.

•Glissez la bague d'extr_mit_ contre le coude et fixez evec

I'_crou (_compression.

iMPORTANT = Assurez-vousquelesressortset/ou/

lesc_bles des ressortsde la porte n'entrent pus en contact evec

le bayou de remplissage ou le conduite

d'alimentution en eou. Pour

v_rifier,ouvrez et refermez

le porte. D_placezle

conduite d'elimentution

en eeu ou pliez

I_g_rement le support

de I'_lectrovannesi

vous entendezun

bruit de frottement

ou s'ilya de

I'interf_renceIors

de I'ouverture de

le porte.

C6t_ inf_rieur gauche

Figure Y 11

Installation du lave-vaisselle

ETAPE 17: RACCORDEMENT DU BOYAU

DE VIDANGE

L'extr6mit6moul6e du boyau de vidange est conque pour s'installer

sur Ibrifice d'entr6e d'un diam6tre variant entre 15,8mm (5/8 po)et

25,4 mm (1po)de la coupure anti-refoulement, du raccord enT ou

du broyeur 6 d6chets.

, Mesurezle diam6tre de I'orificed'entr6e.

. Coupezle raccord du

boyau devidange

6 I'endroitindiqu&

au besoin,pour

qu'ilsoit bien

adapt6 6 I'orifice

d'entr6e.

Figure Z

Ligne de coupe

15,8 mm po)

15/8

1__1

25,4 mm 11po)

IMPORTANT:Necoupez pas la partie ondul6e du boyau

. Sivous avezbesoind'un boyau devidange pluslong maisn'avez

pas achet6 leboyau de vidangeWD24×1_)65, ajoutezau boyau de

vidange install_6 I'usineune Iongueurmaximale de !67.64 cm (66

po)pour une Iongueurtotale de3.66 m_tres (!44 po).Pource faire,

utilisezun boyau dont lediam_tre int@ieurestde !5,8 mm (5/8 po)

ou de 2!,7 mm (7/8po)et un raccord pour relier

I'extr@mit6desdeux

boyaux. Fixez

le raccord6

I'aidede colliers.

Collier

Raccord

FigureAA Collier

REMARQUES :

. LE BOYAU DE VIDANGE NE DOlT PAS ETRE RACCORDt_ #, UNE

HAUTEUR DI_PASSANT 1,8 m (72 po) AU-DESSUS DU BAS DU

LAVE-VAISSELLE.

. POUR UNE VIDANGE ADI_QUATE DE L'APPAREIL, LA LONGUEUR

TOTALE DU BOYAU DE VIDANGE NE DOlT PASDI':-PASSER3.66

MI_TRES(12 PIEDS).

. Branchezle boyau devidange @lacoupure anti-

refoulement, au raccord enTou au broyeur 6 d6chets

@I'aidede la m@hodechoisie pr6c@demment.Fixez

solidement le boyau 6 I'aided'un collier 6 vissans fin.

M_thode n ° 1 - Coupure anti-refoulement avec raccord en

T ou broyeur 6 d_chets

Installationavec raccordenT

Figure AB

Installation avec broyeur

5 d@chets

M_thode n ° 2 - Boucle de vidange _lev_e avec mccord en T ou

broyeur _ d_chets

Pour cette m@hode, vous aurez besoin du crochet pour boyau

de vidange mis de c6t_ 6 I'_tape 1.

Fixez le boyau de vidange au-dessous du comptoir 6 I'aide

du crochet fourni.

Crochet du boyau

de vidange

82 cm

13Ly

Installation avec raccord en T

Figure AC

Installationavecbroyeur

6 d_chets

IN PORTANT- Lorsquevous raccordez le boyau

devidange 6 un broyeur 6 d6chets,assurez-vou8d'enlever

lebouchon devidange. LELAVE-VAISSELLENESEVIDERAPAS

SILEBOUCHONESTLAISSEENPLACE.

__,4 Enlevez le

bouchon

devidange

Conseil: Pour _viter les frois de r_porotion inutiles pour

un probl@me de vidange.

Tirez sur le boyau de vidange par I'ouverture pratiqu@e dans

les armoires afin d'emp@cher le lave-vaisselle d'6craser ou

de plier une Iongueur excessive de boyau.

Installation du lave-vaisselle

I_TAPE 18: BRANCHEMENT DE

L'ALI MENTATION ELECTRIQU E

Si un cordon d'alimentation pourvu d'une fiche est d_j6

Jnstall_ sur l'appareil, passez 6 l'_tape 19.

A AVERTISSEMENT :

Silec_bloge#lectrique deIor#sidencen'estposconstitu_dedeuxills

plusunfil demise6 laterre,I'instollateurdoit installerunfil demise

6 laterre.SilecSblage@lectriquede Ior@sidenceesten aluminium,

utilisezun agentontioxydontet desconnecteurspourroccords

<<aluminium-cuivre>>homologu@sUL.

Au cours de cette @ape, vous aurez besoin du couvercle

de la boTtedejonction et de la vis 6 t_te hexagonale n° 10,mis

de c6t6 6 1'6tape !.

. Fixez le c_blage de Io r6sidence 6 I'arri@e de la boTte

de jonction 6 I'aide d'une bague anti-traction.

, Rep@ezles trois (3)ills du Iove-vaisselle, (blanc, noir et

vert) avec les bouts d6nud6s d6passant des cavaliers CA.

Utilisez les capuchons de connexion homologu6s ULde taille

oppropri6e pour connecter le fil de terre arrivant au fil vert, le

blanc au blanc et le noir ou noir.

. Installez le couvercle de la botte dejonction a I'aide de la vis

6 t_te hexagonale n° 10.Assurez-vous que lesills ne sont pas

coinc6s sous le couvercle.

. Assurez-vous que le couvercle de la botte dejonction repose

sur le support de montage.

. Sivous utilisez une trousse pour cordon d'alimentation

utiliser le num@o de pattie GEW×O9×70910 ou W×O9×70911

et veuillez consulter les instructions fournies avec la trousse.

REMARQUE: N'enlevezpas le

support de labo?tedejonction

Mise6 la

terre (Vert)

Blanc j

Cavalier

Vis de

mise 6

la terre

Figure AD

Noir Support de

le boTtede

jonction

REMARQUE: Toutes les vis et tousles supports et les ills servant

de mise 6 la terre doivent demeurer intacts.

ETAPE 19: LISTE DE CONTROLE

PRI_LIMINAIRE

Passez en revue cette liste apr_s I'installation de votre

lave-vaisselle pour 6viter des frais de r_paration inutiles

non couverts par votre garantie.

. Assurez-vous que le courant 61ectrique est coup6

5 la source.

Ouvrez la porte du lave-vaisselle et enlevez tout le mat6riel

d'emballage en carton et en mousse.

Prenez le Manuel d'utilisation mis de c6t6 5 I'@ape 1.

Veuillez lire le Manuel d'utilisation pour vous familiariser avec

le fonctionnement de I'appareil.

V@ifiez I'ouverture et la fermeture de la porte. Si la porte

n'ouvre pas et ne se ferme pas librement, v@ifiez si le

c_ble du ressort est install6 sur la poulie. Si la porte s'ouvre

complStement ou se ferme Iorsque vous la relachez, r6glez

la tension du ressort. Reportez-vous 6 I'@ape 2.

Assurez-vous que le c_blage 61ectrique est bien plac_ sous le

lave-vaisselle, qu'il n'est pas coinc6 ou qu'il n'entre pas

en contact avec les ressorts de la porte ou d'autres pisces

de I'appareil. Reportez-vous 6 1'6tape 18.

V@ifiez si la porte est bien parallSle par rapport 5 la cure. Si

la porte frotte sur la cuve, mettez le lave-vaisselle de niveau.

Reportez-vous aux @apes 14.

V@ifiez si la porte du lave-vaisselle est bien parallSle par

rapport aux armoires. Si la porte frotte contre les armoires,

repositionnez le lave-vaisselle. Reportez-vous 6 I'@ape 13.

Assurez-vous que les ressorts de la porte n'entrent pas

en contact avec la conduite d'alimentation, le boyau de

remplissage, le c0blage 61ectrique ou toute autre piSce

de I'appareil. Reportez-vous 6 1'6tape 13.

Assurez-vous que la conduite d'alimentation en eau et le

boyau de vidange ne sont pas pli6s ou n'entrent pas en

contact avec d'autres pisces. Tout contact avec le moteur ou

le cadre du lave-vaisselle pourrait provoquer I'apparition de

bruits.

Ouvrez le robinet d'eau chaude de 1'6vieret v@ifiez si la

temp@ature de I'eau varie entre 49 °C (120 °F)et 60 °C

(140 °F).La temp@ature de I'eau doit _tre d'au mains

49 °C(120 °F) pour assurer une efficacit6 de lavage optimale.

Reportez-vous 6 la section <<PrSparation

de I'alimentation en eau chaude>>5 la page 5.

Versez i litre d'eau dans le fond du lave-vaisselle

pour lubrifier lejoint de la pompe.

Ouvrez I'alimentation en eau chaude. V@ifiez s'il ya

des fuites. Serrez les raccords au besoin.

Enlevez la pellicule protectrice, s'il ya lieu, sur le tableau

de commande et la porte.

Assurez-vous que la moulure de cuve ne touche pas @la

porte.

.13

Installation du lave-vaisselle

I_TAPE 20: ESSAI DU LAVE-VAISSELLE

AVEC DE L'EAU

, R6tablissez I'alimentation 61ectrique ou si I'appareil est dot6

d'un cordon d'alimentation, branchez-le dans la prise de

courant murale.

, S61ectionnezun cycle 6 ex6cuter et pressez la touche Start

(Ddmarrer).

, V_rifiez que la porte est verrouill6e. Le lave-vaisselle devrait

d6marrer.

. Assurez-vous que le lave-vaisselle se remplit. Si le lave-

vaisselle ne se remplit pas d'eau, v6rifiez si le robinet de la

conduite est ouvert et si le lave-vaisselle est sous tension.

, V6rifiez s'il y a des fuites sous le lave-vaisselle. Sitel est le

cas, coupez I'alimentation 61ectrique en d6clenchant le

disjoncteur, serrez les raccords, puis r6tablissez le courant.

, V6rifiez s'il y a des fuites autour de la porte. Cesfuites

peuvent _tre caus6es par le frottement de la porte du

lave-vaisselle contre les armoires adjacentes. Repositionnez

le lave-vaisselle au besoin. Reportez-vous @1'6tape13.

Maintenez enfonc6e la touche Start (Ddmarrer). durant 3

secondes pour annuler le cycle. L'appareil commencera 6

se vidanger. V6rifiez le boyau de vidange. S'il pr_sente des

fuites, coupez I'alimentation 61ectrique en d6clenchant le

disjoncteur et corrigez le probl_me de plomberie, au besoin.

R_tablissez le courant apr_s avoir colmat6 la fuite. Reportez-

vous aux 6tapes 7, 8, 9, !0 et !7.

Ouvrez la porte du lave-vaisselle et assurez-vous que

la majeure partie de I'eau a 6t@vidang6e. Si I'appareil ne s'est

pas rid6, assurez-vous que le bouchon de vidange

du broyeur 6 d6chets a 6t6 enlev6 et(ou) que la coupure

anti-refoulement est exempte de d6bris. V6rifiez 6galement

le boyau de vidange pour vous assurer qu'il n'est pas coinc6

en dessous ou 6 I'arri_re du lave-vaisselle. Reportez-vous 6

1'6tape 17.

, Appuyez sur la touche Start (Ddmarrer) une fois de plus et

lancer le lave-vaisselle dans un autre cycle. V6rifiez I'absence

de fuites et apportez des correctifs si n6cessaire.

, R6p6tez cette 6tape si n6cessaire.

I_TAPE 21: INSTALLATION DU PROTI_GE-

PLANCHER (sur certains modules)

, Faites glisser le prot_ge-plancher sous le lave-vaisselle.

Angle the rear back edge of the Floor Protect upwards to

engage mounting tabs.

, Soulevez le devant du plateau et s6curisez avec les 2 vis.

Branchez le connecteur du d6tecteur de fuites au d6tecteur

de fuites.

D6tecteur

de fuite

Figure AE

......-- Prot_ge-plancher

A AVERTISSEMENT :

Lors de la r6installation du prot_ge-plancher, assurez-vous

que les vis ant 6t6 serr_es 6 fond. L'appareil et le prot_ge-

plancher seront ainsi correctement mis @la terre.

Installation du lave-vaisselle

E_TAPE22: Installation du mat_riau Jsolant,

du panneau inf_rieur pr_alable

et du mat_riau insonorisant.{sur

certaJns modules)

Sautez cette _tape si votre lave-vaJsselle ne comprend pas

d'ensemble d'insonorJsation.

. Situez I'ensemble d'insonorisation et I'ensemble du panneau

inf@ieur pr6alable 6 I'int@ieur du lave-vaisselle.

. Rep@ezI'emballage du mat@iau isolant 6 I'int6rieur du lave-

vaisselle.

Placer les pisces 6 la verticale comme illustr6.

La f

lave-vaisselle

Pour les modules concern6s, placez le panneau inf@ieur

pr6alable par-dessous le mat@iau isolant. Alignez les

trous de vis avec les trous de vis situ6es sur les pieds de

nivellement de I'appareil.

ETAPE 23: RI_INSTALLATION DU PANNEAU

INF RIEUR

. Placer le panneau inf@ieur contre le panneau inf@ieur

pr6alable (sur certains modules) et les pieds du lave-vaisselle.

Panneau Mat@iau Panneau Panneau Mat@iau Bloc

inf@ieur insonorisant (Sur inf@ieur (Sureertains (Sur certains

eertains modSles, pr@alable modSles.) modSles.)

Cette partie est d4j8 (Sur eertains

rattaehde 81a porte.) modules.)

. Rep6rer la boite de commande.

BoTtede commande

. Pousser le mat@iau la partie du bloc sous le lave-vaisselle

jusqu'6 ce se trouve sous la botte de commande.

. Poussez la pattie panneau sur le devant du bloc.

Pousser les c6t@s du mat@riau insonorisant derri@re les

trous de vis de fixation du coup-de-pied,

. Rentrer les c6t6s du panneau frontal derri@e les trous de vis de

fixation du coup-de-pied.

. Ouvrir la porte compl@tement; si elle ne reste pas totalement

ouverte, ajuster le panneau d'isolant.

Figure AH Vis de fixation

. Alignez le panneau inf@ieur par rapport au bas de la porte

et assurez-vous qu'il repose sur le plancher.

Ins@ezet serrez les deux vis de fixation du panneau inf@ieur.

Le panneau inf@ieur doit demeurer en contact avec le

plancher.

Lorsque vous r6installez le panneau inf@ieur sur les mod@les

avec 6cran acoustique, assurez-vous que le bord inf@ieur de

la bande de caoutchouc est @niveau avec le sol. Tout exc@s

de mat@iau doit @treregroup6 derri@rela porte ext@ieure.

Ne laissez aucun exc@sde bande de caoutchouc toucher le

sol. L'exc@sde mat@iau qui n'est pas compl@tement regroup6

derri@rela porte ext@ieure se coincera entre la porte et le

panneau inf@ieur et nuira 6 I'ouverture et 6 la fermeture de

la porte. Ceci se remarque facilement parce que la porte ne

restera pas enti@rement ouverte et rebondira.

Conseil: Pour att_nuer le bruit provenant du dessous du

lave-vaisselle. Assurez-vous que le panneau Jnf_rieur repose

sur le plancher.

ETAPE 25: DOCUMENTATION

. Laissez le Manuel d'utilisation, les directives d'installation,

les 6chantillons et(ou)les bons au consommateur.

LES SPECIFICATIONS PEUVENT ETRE MODIFII_ES SANS PREAVIS

GEAppliances

General Electric Company

Louisville, Kentucky/40225

www.electromenagersge.ca

Instrucciones de Instalaci6n

Lavavajillaslncorporado

Ante cualquier duda, comuniquese al 800.GE.CARES (800.432.2737) o visite nuestro sitio web en:

GEAppliances.com. En Canad6, comuniquese al 1.800.561.3344 o visite www.geappliances.ca.

ANTES DE COIENZAR

Lea estas instrucciones en su totalidad y

atentamente.

ADVERTENCIA:

Para reducir el riesgo de descarga el6ctrica, incendio o

lesiones a personas, el instalador debe asegurarse de que

el lavaplatos est6 completamente cerrado en el momento

de la instalaci6n.

PARASEGURIDADPERSONAL:Quite el fusible o abra el

interruptor de circuitos antes de comenzar la instalaci6n.

No utilice un cable de extensi6n o un enchufe adaptador

con este artefacto.

, La conexi6n inadecuada del conductor de conexi6n a

tierra del equipamiento puede provocar un riesgo de

descarga el6ctrica. Consulte a un electricista calificado o

representante de servicio t6cnico si tiene dudas sobre la

correcta conexi6n a tierra del aparato.

, Siel cableado dom6stico no cuenta con un cable de 2

hilos con conexi6n a tierra, un instalador debe realizar una

conexi6n a tierra. Cuando el cableado dom6stico es de

aluminio, asegOrese de usar un compuesto antioxidante y

conectores de aluminio a cobre aprobados por UL.

AI reinstalar la olla de protecci6n del piso, aseg6rese de

que los tornillos se hayan asegurado completamente. Esto

asegurarc_que si la unidad estc_correctamente conectada a

tierra, la olla de protecci6n del piso tambi6n Io estarc_.

A PRECAUCI6N:

No quite la basede madera hasta que est@listo para instalar

el lavaplatos. Sise quita la base, el lavaplatos se volcar6

cuando se abra la puerta.

PARA SU SEGURIDAD

Lea y cumpla con todas las ADVERTENCIASyPRECAUCIONES

que figuran en estas Jnstrucciones. AJreaJizar Jas

JnstalacJones descrJptas en este manual, se deber6n usar

guantes, anteojos o galas de segurJdad.

iIVlPORTANTE - Cumplacontodoslosc digosy

ordenanzas gubernamentales

Nota para eJ InstaJador - AsegOresede entregar estas

instrucciones al consumidor y al inspector local.

, Nota para el Consumidor - Guarde estas instrucciones con

su Manual del Propietario para referencia futura.

, Nivel de habilidad - La instalaci6n de este lavavajillas

requiere un nivel bc_sicode habilidades mecc_nicas,el6ctricas

yde plomerfa. La correcta instalaci6n del producto es

responsabilidad del instalador. Si se producen fallas en el

producto debido a una instalaci6n inadecuada, la Garantia

del Producto de GE no cubrir6 las mismas. Consulte la

informaci6n de la garantia.

Tiempo de instalaci6n - :1y :3horas. Las instalaciones nuevas

requieren m6s tiempo que las instalaciones de reemplazo.

IH PORTANTE - Ella a ajiUasDEBEserinstalado

para permitir el retiro futuro de su ubicaci6n, si se requiere

realizar el servicio t6cnico.

Sedeber6 tener cuidado cuando el electrodom6stico sea

instalado o retirado, a fin de reducir la posibilidad de dahos

sobre el cable de suministro el6ctrico.

Siel lavavajillas que recibi6 est6 daflado, se deberfa comunicar

de inmediato con su vendedor o fabricante.

Accesorios Opcionales - Para consultar sobre disponibilidad

de kits de paneles personalizados, consulte el Manual del

Propietario.

CONTROLE LO SIGUIENTE

, Elborde de la tina no interfiere con la puerta

Ellavavajillas es cuadrado y est6 nivelado tanto en la parte superior

como en la inferior de la abertura del gabinete, sin retorcimiento ni

distorsi6n de la tina o de la puerta

, Las4 patas del lavavajillas est6n apoyadas de manera firme contra el suelo

La manguera de drenaje no tiene torceduras entre el lavavajillas ylos

gabinetes o paredes adyacentes

Elborde de la tina est6 completamente apoyado en el reborde de la tina

LEA DETENIDAIENTE

CONSERVE ESTAS INSTRUCCIONES

Preparaci6n de la Instalaci6n

PIEZAS SUMINISTRADAS EN

EL PAQUETE DE INSTALACI6N:

.Tapa de la caja de empalmes y tornillo de cabeza

hexagonal no!0

. Abrazadera de la manguera

. Hanguera de desag0e (aprox. 78" de Iongitud)

. Sostenedor de la manguera de desag0e

.2 Tornillos de cabeza hexagonal no8-!8 para asegurar

lossopor_esde la estructura de latuber[a de la lavadora

. ! Pieza del borde superior (algunos modelos)

.2 Piezasdel borde lateral

.2 Soportes de montaje para mesadas de madera o

gabinetes laterales

.2 Tornillos de cabeza especial Phillips no 8-!8 x 5/8",

para asegurar el lavavajillas a la parte inferior de la

mesada o a los gabinetes laterales

, Textos, muestras y/o cupones

Tapo de

la cajo de

empolmes

#i0

Tornillo

de cabezo

hexagonal

n° 10

Abrozadera de

la manguera

Sostenedor de Io

manguera de desagOe

Manguera de desagOe

(aprox. 78" de longitud)

2 Tornillos de cabeza

hexagonal n° 8-18

I Piezodel borde superior

{algunos modelos)

2 Soportes de

montoje

2 Tornillos de cabeza

especial Phillips n°

8-18x 518"

2 Piezas del borde lateral

Botones del

enchufe Textos

MATERIALES NECESARIOS:

.Coda de 900 (rosca interna de la manguera de sA"

en un extremo, y el extremo opuesto coincide con el

suministro de agua) to fit water supply)

.Tuercas de cables (3)de la lista de UL

. Cinta adhesiva (sies aplicable)

Materiales Necesarios para Instalaciones

Nuevas:

. Brecha de eire pore le menguera de desag0e, si se

requiere

. T de desechos para plomer[a hogareha, si corresponde

. Cable el6ctrico o cable de corriente dependiendo de

sus modelo; los cables de corriente para conexi6n

rc_pidaestc_ndisponibles.

.ClavUasde la manguera de tipo de tornillo

. Amortiguador de refuerzo para la conexi6n el6ctrice

. V61vula de cierre manual (recomendado)

. L[nea de Agua Caliente- minima de 3/8", tuber[a de

cobre (incluyendo abrazadera de refuero, tuerca de

compresi6n) o Pieza de GE n o W×28×326, manguera

Codo de 90 °

desTedc_o_s

Brecho

de aire

trenzada flexible. Amortiguadorde

refuerzo

. Hanguera de desag0e WD24×10065 (!2' de Iongitud),

si se requiere

ml9

Tuercas de cables Cinto odhesivo

(si es aplicable)

Cable el@ctrico o cable de

corriente dependiendo de sus

modelos

V61vulo

de cierre

manual

Sujetodor

para

monguero

de dreno]e

opcional

Clavijas de la

manguera

Optional

Linea de Agua 12' Drain Hose

Caliente WD24×10065

HERRAMIENTAS NECESARIAS:

. Destornillador Phillips

. Llave de tuercas de 1A,,y de 5/16"

. Llave ajustable de 6"

. Nivel

. Escuadra de carpintero

. Cinta de medici6n

. Gafas de seguridad

. Linterna

. Balde para contener el agua al desagotar la I[nea

. Tomacorriente de 15/16" (opcional para el

retiro de la base)

. Guantes

.Pinzas

S61o para Instalaciones Nuevas:

, Cortador de tubas

, Taladro y brocas apropiadas

, Equipo de caladora

Destornillodor

Phillips

Tomocorriente

de 15/16"

Linterno

Guantes

Llove de tuercas

de ¼" y de 5/16"

Pinzas

Llave ajustable

de 6"

Balde

Nivel

Escuodro de

carpintero

Cortador de

tubas

Gafas de seguridad

Equipo de calodora

Cinto de medici6n

Preparad6n de la Instalaci6n

PREPARE EL AMURADO DEL LAVAVAJILLAS

33-1/2"a 34-

3/4" en la parte

inferior desde la

mesada al

Elarea de

esta pared

deber6

estar libre

o cables

3abinetes

escuadra

ya plomo

Figura A

. La abertura rL]stica del gabinete deberc_tener por Io menos

24" de profundidad, 24" de ancho y aproximadamente 3/41/2"

de alto desde el piso hasta el lateral de la mesada.

ik ADVERTENCIA:

Para reducir el riesgo de descarga el6ctrica, incendio o

lesiones a personas, el instalador debe asegurarse de que el

lavaplatos est6 completamente cerrado en el momento de

la instalaci6n.

Ellavavajillas se deber_ instalar de forma tal que la

manguera de desag0e no tenga mc_sde 12" de Iontigud para

un desag0e adecuado.

Ellavavajillas deberc_estar completamente amurado a la

parte superior, costados yparte trasera, yno deberd tener

apoyada ninguna parte del amurado.

ESPACIO NECESARIO:

, Cuando se instale en una

esquina, deje un espacio

m[nimo de 2" entre el

lavavajillas yel gabinete

adyacente, la pared y

otros electrodom6sticos.

Deje un espacio m[nimo

de 28-3/8" desde el frente

del lavavajillas hasta la

abertura de la puerta.

Figura B.

}Mesada

I spacio m[nimo de 2"

desde la abertura de la

-- puerta Figura B

REQUISITOS PARA EL DESAGUE

, Cumpla con los c6digos yordenanzas locales.

, No supere una distancia de 15" hasta el desag0e.

NOTA:Se deber@usar una brecha de aire si la T de desechos

o la conexi6n del eliminador de desechos estd a menos de 18"

sobre el piso, para evitar el sifonaje.

DETERMINE EL MI-'_-TODO DE DESAGOE

Eltipo de instalaci6n del desag0e depende de las siguientes

cuestiones.

. LRequieren los c6digos u ordenanzas locales una brecha de

aire?

. LEstc_la T de desechos a menos de 18" sobre el piso?

Si la respuesta a cualquiera de estas preguntas es S/,

se DEBERAusar el M(_todo 1.

. Si las respuestas son NO,se podrc_usar cualquier m@odo.

PREPARACI6N DEL GABINETE

, Perfore un agujero de 1 1/2"de di6metro en la pared del

gabinete, dentro de las @eas sombreadas que se muestran

en la Figura A, para la conexi6n de la manguera de desag0e.

Elagujero debera set realizado de forma pareja, sin extremos

filosos.

IM PO RTANTE - AIconectarla

linea de desag0e al eliminador de residuos,

asegOrese de que el enchufe del desag0e

haya sido retirado. ELLAVAVAJILLASNO

HAR_,ELDESAGOTESI ELENCHUFEEST',

COLOCADO.

[__ Retire el

4 enchufe

del

desag0e

Figura C

M_todo 1 - Brecha de aire con T de desechos o eliminador de

desechos

Sedeberc_usar una brecha de aire cuando los c6digos y

ordenanzas locales Io requieran. La brecha de aire deberc_ser

instalada de acuerdo con las instrucciones del fabricante.

Gancho de la manguera de

__ desag[Je

Gancho de la manguera de

desag6e__

Figura D

M_todo 2 - "Bucle de Desagote Alto" con T de desechos o

eliminador de desechos

Consejo: Evite costos innecesarios de llamedas al servicio

t_cnico.

Siempre asegL]rese de que el enchufe del desagOe de

desechos haya sido retirado antes de adherir la managuera de

desagOe del lavavajillas al eliminador de desechos.

Preparaci6n de la Instalaci6n

PREPARACI6N DEL CABLEADO ELI CTRICO

A ADVERTENCIA:

PARASEGURIDADPERSONAL:Quite el fusible o abra el

interruptor de circuitos antes de comenzar la instalaci6n.

No utilice un cable de extensi6n o un enchufe adaptador

con este artefacto.

Requisitos El_ctricos

, Este electrodom6stico deberc_ser provisto con !20V, 60 Hz,

yestar conectado a un circuito individual correctamente

conectado a tierra, protegido por un disyuntor o fusible de

retardo de 15 o 20 amp.

, Elcableado deberc_constar de 2 cables con tierra yresistente

a 75% (167%).

, Si el suministro el6ctrico provisto no cumple con los requisitos

anteriores, Ilame a un electricista matriculado antes de proceder.

Instrucciones de Conexi6n a Tierra - Conexi6n Permanente

Esteelectrodom6stico debe estar conectado a un sistema

de cableado de metal permanente con conexi6n a tierra,

o se deberc_tender un conducto para la conexi6n a tierra

del equipo con los conductores del circuito yconectado al

terminal de tierra del equipo o al conductor de suministro del

electrodom6stico.

Instrucciones de Conexi6n a Tierra - Modelos con Cables de

Corriente

Esteelectrodom6stico deberc_estar conectado a tierra. En

caso de mal funcionamiento o averia, la conexi6n a tierra

reducir(_ el riesgo de descargas el6ctricas al brindar un

camino con una resistencia menor para la corriente el6ctrica.

Esteelectrodom6stico estc_equipado con un cable con un

conductor para la conexi6n a tierra del equipo yun enchufe

con conexi6n a tierra. Elenchufe deberc_estar conectado a un

tomacorriente instalado en forma adecuada ycon conexi6n a

tierra de acuerdo con todos los c6digos yordenanzas locales.

A ADVERTENCIA:

Laconexi6ninc_decuc_dadelconductordeconexi6na tierrodel

equipamientopuedeprovocorun riesgodedescorgael_ctrico.

Consulteo unelectricistocolificodoorepresentc]ntedeservicio

t_cnicosi tienedudassobreIocorrect(]conexi6notierro deloparoto.

, "TUbic-ac-i6nde ]" \

recept(_culo

" _alternativo en el

-- _gabinete adyacente_

el gabinete

Figura E Tierr(

Negro Blanco

Con los modelos equipados con cable de corriente: No

modifique el enchufe provisto con el electrodom6stico; si no

coincide con el tomacorriente, solicite la instalaci6n de un

tomacorriente apropiado a un electricista calificado.

Preparaci6n del Gabinete y Enrutador del Cable

, El cableado podrc_ingresar por la abertura de cualquiera de

los lados, desde la parte trasera o desde el piso dentro del

c_reasombrada que aparece ilustrada mc_sarriba en la Figura

Ey definida en la Figura A.

, Corte un agujero de un m(_ximo de 1 1/2"de di6metro para

admitir el cable el6ctrico. Los extremos del agujero deberfan

estar parejos yredondeados. De set conveniente, las

conexiones del cableado permanente podrc_npasar a trav6s

del mismo agujero que la manguera de desag_Jey la Ifnea de

agua caliente. Sila pared del gabinete es metc_lica,el extremo

del agujero deberc_estar cubierto con un aislante. NOTA:Los

cables de corriente con enchufe deberc_npasar a trav6s de

un agujero separado.

NOTE: Power cords with plug must pass through a separate

hole.

Conexi6n El_ctrica al Lavavajillas

La conexi6n el#ctrica se encuentra sobre el frente derecho del

lavavajillas.

, Para realizar conexiones permanentes, el cable deberc_hacer

un recorrido como se muestra en la Figura E.Elcable se

deberc_extender un mfnimo de 2/4"desde la pared trasera.

, Para realizar conexiones de cables de corriente, instale un

receptc_culo con conexi6n a tierra de 3 clavijas en la pared

trasera del gabinete del lavabo,a un mfnimo de 6"0 a un

mc_ximode 18" desde la abertura, y de 6" a 18" sobre el piso.

, Use s61oel Kit del Cable de Corriente del Lavavajillas

wx0gx70910 o wx0gx70911.

Preparaci6n de la Instalaci6n

PREPARACI6N DE LA LJNEA DE AGUA

CALIENTE

NOTA:GErecomienda el uso de tuberias de cobre para la linea

de agua, pero si decide usar una manguera flexible, use la

manguera trenzada flexible W×28×326 de GE.

, Lalinea de suministro de agua (latuber[a de cobre de 3/8"o la

manguera trenzada flexible) podr@ingresar desde cualquiera

de los laterales, desde la parte trasera o desde el piso dentro

del @teasombreada que se muestra en la Figura F.

, La Ifnea de suministro de agua podrc_pasar a trav6s del

mismo agujero que el cable el6ctrico yla manguera de

desagOe. O,corte un agujero de un di6metro adicional de

Z 1/2"para ubicar la Ifnea de agua. Si se utiliza el cable de

corriente con enchufe, la Ifnea de agua no deberd pasar a

trav6s del agujero del cable de corriente.

A PRECAUCI6N:

No quite la base de madera hasta que est_ listo para instalar el

lavaplatos. Sise quita la base, el lavaplatos se volcara cuando

se abra la puerta.

!: V61vula"sT

!i de cierrc "

Calienteii:::::::::::

I I 2"

desde

gabinete

2" desde el piso

Cara Figura F

Conexi6n de la Linea de Agua

, Siusarc_una manguera de suministro trenzada flexible,

etiquete la manguera con la fecha de instalaci6n para usar

como referencia. Las mangueras trenzadas flexibles, codo y

juntas deberan set reemplazadas cada 5 ahos.

, Cierre el suministro de agua.

, Instale una vdlvula de cierre manual en una ubicaci6n

accesible, tal como debajo del lavabo. (Opcional, pero

altamente recomendado ypodra set requerido pot los

c6digos locales)

, La conexi6n del agua se encuentra del lado izquierdo del

lavavajillas. Instale la linea de entrada de agua caliente,

usando una tuberia de cobre o una manguera trenzada

flexible de no menos de 3/8". Enrute la linea como se muestra

en la Figura Fyextienda la misma hacia adelante por Io

menos Z9"desde la pared trasera.

, Ajuste el calentador de agua a una temperatura de entre

120°F y 140°F.

" Despeje la linea de agua para retirar escombros.

, La presi6n de la linea de suministro de agua caliente deber(_

ser de entre 20 y 120 PSI.

D_ vuelta la p_gina para iniciar la

instalaci6n del lavavajillas

Instalaci6n del Lavavajillas

PASO 1:PREPARACI6N

Ubique los items en el paquete de instalaci6n:

, Tornillos

.Tapa de la caja de empalmes

. ilanguera de desag(Je yclavUa

,Soportes de montaje

, Pieza de los bordes (en algunos modelos

. Gancho de la manguera de desag(_e

. Manual del propietario

. Textos, muestras y/o cupones

PASO 2: CONTROL DEL EQUILIBRIO DE LA

PUERTA

NOTA:ISi instalara un

Panel Personalizado de

la Puerta (disponible en

algunos modelos), siga

las instrucciones que se

encuentran en el kit del

Panel Personalizado de

la Puerta.

, Con el lavavajillas en

la base de madera,

controle el equilibrio

de la puerta abriendo

ycerrando la misma.

, La puerta esta

correctamente

puerta ,

se cierra /

dentro /

de los /

Duerta

_aermanece en

posici6n de _

entre 20°y 70° . -

L_p_@rtaqueda|

completamentell

abiertaa m_sde70°_ "

Vista lateral

Figure G

equilibrada si, una vez abierta, se cierra sola dentro de los 200

desde el dngulo vertical, permanece en su posici6n desde un

dngulo de entre 200y 700y se abre totalmente a m@sde 70°.

, De ser necesario incremente o reduzca la tensi6n, como se

muestra. Algunos modelos cuentan con ! resorte a cada lado

yotros modelos cuentan con 2 resortes de un lado y1 resorte

del otro lado. Trabe la puerta yajuste los resortes basra Iograr el

equilibrio correcto

Vista lateral

Panel de

la puerta a

medida

PASO 3: RETIRE LA BASE DE MADERA,

INSTALE LAS PATAS NIVELADORAS

IM PORTANTE -iNo patee la base de madera!

Se producirdn daflos.

. ilueva el lavavajillas cerca de la ubicaci6n de la instalaci6n y

haga que se apoye sobre su parte trasera.

. Retire las 4 pates niveladoras sobre la parte inferior de la

base de madera con una Ilave de tomacorriente de lS/!6".

. Descarte la base.

Figure I

, Vuelva a atornillar las pates niveladoras ala estructura del

lavavajillas, a aproximadamente !/2" desde la estructura,

como se muestra.

NOTA:Algunos modelos cuentan con ruedas niveladoras ajust-

ables traseras, yno requerirdn las 2 patas niveladoras traseras.

PASO 4: RETIRE EL Z6CALO

. Retire los 2 tornillos del z6calo y el z6calo. Deje a un costado

para uso en el Paso 23.

Figure J '_-.._"_' Tornillos del Z6calo

-11

Vista frontal

Incrementar

la tensi6n

AsegGrese de que el

cable de la polea est6

dentro de los hombros

Reducir la al tornillo

dentro de la de la polea.

tensi6n pata

Figure H

Consejo: AsegOrese de que la puerta se abra y se cierre

de forma pareja. Controle la aperture y cierre de la puerta.

Si la puerta no se abre fc_cilmente o se cierra demasiado

rc_pido,controle el recorrido del cable del resorte. Elcable esta

sostenido por los "hombros" de la polea. AsegL_resede que el

cable no se haya resbalado de los hombros de la polea yque

est# colocado como se muestra.

Instalaci6n del Lavavajillas

PASO S: DE SER NECESARIO RETIRE LA

PROTECCI6N DEL PISO (algunos modelos)

• Desconecte el cable del sensor de Apriete el conector enla

goteo (enalgunos modelos), parte superior paraliberar

•Retirelos 2 tornillos del frente de la lafunci6ndeajuste.

PASO 8: POSICIONE LA LJNEA DE AGUA Y

EL CABLEADO DE LA CASA

, Posicionela linea de suministro de agua yelcableado de la casa

sobrel piso de la abertura, a fin de evitar interferencias con la

base del lavavajillas ylos componentes debajo del mismo.

Protecci6n para Pisos con un destornillador

delA ''.

•Baje la parte frontal de la olla ydeslice

la misma hacia afuera por debajo del

lavavajillas.

•Deje a un costado para uso en el Paso 21.

Sensor de goteo

/j'*

Protecci6n

del piso

Figure L Figura 0

de de la casa

agua

PASO 6: INSTALE UN CODO DE 90 °

Enrosque un codo de 900

en la v61vula de agua.

Aseg@ese de que lajunta

de goma est6 ubicada Soportede

entre la v61vulayel la v61vula de

codo. agua \

Frente del lavavajillas

, No ajuste el codo en

exceso. Elsoporte de

la v61vula de agua se

podr[a inclinar o el

accesorio de la v61vula

de agua se podr[a romper.

, Posicione el extremo del

codo de modo que mire

hacia la parte trasera del

lavavajillas. Figura II

Codo de 900

_'Manguera

dellenado

PASO 7: INSTALE LA MANGUERA DE

DESAGUE AL BUCLE DE DESAGUE

Conecte el extremo del bucle de desagQe a la manguera de

desagQe usando una abrazadera de tornillo, como se muestra

en la figura.

Figura N

NOTA:Elbucle alto de desag_Jesobre el costado de la

caher[a fue disehado para un mejor rendimiento del lavado.

No Io retire del lateral de la tuberia.

PASO 9: INSTALE LA MANGUERA DE

DESAGUE A TRAVI_S DEL GABINETE

, Posicione el lavavajillas frente a la abertura del gabinete.

Inserte la manguera de desagCJeen el agujero lateral del

gabinete. Sise usa un cable de corriente, guie el extremo a

trav6s de un abertura del gabinete separado.

de la

i/"

J i

casa Cable

corriente(si

usa)Manguera

J [

Manta

_aislante

de agua

Aseg0rese de que la manguera

de drenaje no est6 torcida ni

seapellizcada

Longitud m6×imadela

mangueradedesagOede15'

No desconecte ni retire el

drenaje alto del lado izquierdo del

lavavajillas

Figura P

Consejo: Evite llamadas innecesarias al servicio t_cnico con

relaci6n al Ilenado, desagLie o ruidos.

Posicione las tuber[as de los servicios de modo que no

interfieran con nada debajo o detr6s del lavavajillas.

Instalaci6n del Lavava'illas

PASO 10: DESLICE EL LAVAVAJILLAS TRES

CUARTOS DEL RECORRIDO

DENTRO DEL GABINETE

IMPORTANTE -Noloempuje contra elpanel

frontal con los rodillas. Se producir6n daflos.

• Tome los laterales

del panel frontal __

y deslice el No_oempu].... tro

lavavajillas elpaneldeIopuerto

en la ( frontal con Io rodillo.

Se poducir6n daSos

de a pocas sobreelpanel de Io

pulgadas par puerto FiguraQ

vez.

. AI proceder, empuje la manguera de desag0e a trav6s de

la abertura debajo del lavabo. Deje de empujar cuando el

lavavajillas se extienda unas 6 pulgadas hacia adelante de

los gabinetes adyacentes.

Aseg0rese de que la manguera de desag0e no est6 retorcida

debajo o detrc_sdel lavavajillas.

Aseg0rese de que el cableado de la casa, la linea de desag0e

y la linea de agua no interfieran con los componentes que se

encuentran debajo del lavavajillas.

PASO 11: INSTALE LAS PIEZAS DE LOS BORDES

Eneste paso, necesitar@ las piezas de los bordes separadas en

el Paso 1

Borde

superior

Borde

lateral

Borde

lateral Figure R

Estructura Apoyo completo en el

dela reborde de la tina

tuberia

latina

Puerto

MonUo

• Seleccione la pieza del borde superior (Yea la Figura R)y

alinee el centro con la traba superior. Presione la pieza del

borde sabre la pestaha de la tuberfa, moviendo la misma de

un lado a otto.

• Seleccione la pieza del borde izquierdo (yea la Figura R).Alinee

el extremo superior con el borde superior y presione el mismo

sabre el lateral izquierdo de la pestaha de la tuberfa, realizando

el movimiento desde la porte superior a la porte inferior. Repita

con la pieza del borde de la pestaha de la tuber[a lateral derecha.

(Consulte la pieza del borde del lateral derecho en la Figura R.)

PASO 12: INSTALE LOS SOPORTES DE

MONTAJE

Necesitar_ los soportes de montaje ylos 2 tornillos

hexagonales no 8 que separ6 en el Paso !.

Deber@instalar los soportes de montaje en la porte superior o

lateral de la estructura de la tuberia del lavavajillas, antes de

deslizar el lavavajillas en su ubicaci6n debajo de la mesada. Este

lavavajillas puede realizar una instalaci6n de descarga en una

abertura de una profundidad de 24".Los soportes de montaje

cuentan con varias posiciones de adherencia disponibles para

ubicar diferentes construcciones de gabinetes.

Instale los soportes de montaje en la parte

superior si el lado inferior de la mesada es de madera o de un

material similar que acepte la colocacian de tornillos:

IM PORTANTE - Luegode instalarlossoportesy

antes de cerrar la puerto del lavavajillas, ajuste los soportes

inclinando los mismos segL_nsea necesario, de modo que

no tengan contacto con la parte superior de la puerta del

lavavajillas ni ocasionen dahos.

Montaje superior

Estructura de

la tuberfa del

lavavajillas

Soporte

ncline yquiebre aquf

luego de instalar, sila

mesoda cuenta con

un colgante corto.

Figura S

. Si instalara el lavavajillas debajo de una mesada con un

colgante corto, los soportes de la mesada se podrc_nextender

mc_salia del extremo de la mesada. Si6ste es el caso, retire la

Iongitud excesiva inclinando de forma repetida los soportes

de la ranura frontal, s61ohasta que se quiebren.

Instale los soportes de montaje a los costados si

la mesada es de granito ode un material similar que no acepte

tomillos de madera:

• Quiebre la parte frontal de la leng0eta con una tUera en la

ubicaci6n mostrada, antes de realizar la adhesi6n al lavavajillas.

• Posicioneel soporte del lado izquierdo coma se muestra.

Repita este paso

con el soporte

derecho. Montaje lateral

Estructura

de la

tuberia del

lavavajillas

Figura T

Tornillo

sopor_e n"

tal coma fue

suministrodo

No tuerza los cables

de la traba en el

tornillo del soporte

no 8

de la

tina

No atornille

sabre la

estructura

gabinete

Indi0e Y

quiebre

aquf de set

l necesano

Soporte

Instalaci6n dei Lavavajillas

PASO 13: COLOQUE EL LAVAVAJILLAS EN

SU POSICION FINAL

. Controle que la manta aislante, si est6 presente, est6

envuelta de forma pareja alrededor de la tuber[a. No deber[a

estar "amontonada" y no debe interferir con los resortes de

la puerta. Siel aislante est6 "amontonado" o interfiere con

los resortes, alargue y vuelva a centrar la manta antes de

deslizar el lavavajillas hasta su posici6n final.

. Deslice el lavavajillas hasta la posici6n final, empujando los

costados del panel de la puerta. No empuje la puerta hacia

adelante o atr6s en una posici6n parcialmente abierta o

cerrada al mover el lavavajillas. No use la rodilla ni empuje

sobre el centro del panel. Si Io hace, es posible que se dahe

el panel. Controle que el lavavajillas est6 posicionado de

forma frontal en la abertura del gabinete, tanto en la parte

superior como inferior del electrodom6stico, antes de montar

el mismo al gabinete.

IM PORTANTE - Antes de abrir la puerta clel

lavavajillas, aseg6rese de que los e×tremos clel panel de la

puerta clel lavavajillas est6n detrc_s de la cara clel gabinete

adyacente ycontra la cara clel gabinete. Consulte la Figura U.

Si la puerta clel lavavajillas es abierta cuando el e×tremo de la

puerta estc_contra la cara del gabinete, se produciran dahos

sobre la puerta clel lavavajillas yel gabinete.

. Abra y cierre la puerta del lavavajillas para asegurar que

funcione de forma pareja, y que no haya frotaci6n contra el

gabinete adyacente

Lo puertu

seajustay t

balancea

detrasde la

estructura

delgabinetek

correcta

Figura U

IUna alineaci6n La puerta queda

\incorrecta hara atrapada en la

que la puerta se estructura del

clarke gabinete

Consejo: Evite cargos innecesarios del servicio t_cnico por

daSos sobre el panel o el rendimiento de la lavadora.

Controle la alineaci6n del lavavajillas antes de abrir la puerta

del lavavajillas, a fin de evitar dahos sobre el panel.

Aseg6rese de que las I[neas de los servicios no queden

atrapadas o aplastadas detr6s del lavavajillas. Las I[neas

aplastadas restringir6n el flujo de agua.

Controle que el borde de la tina

no tenga contacto con todos los

puntos

Estructura

I la tina

vist9 j _----ePuerta

Elborde de la tina puede ser

acortado,desernecesario,para

asegurar un funcionamiento

adecuado de la puerta

No permita que el borde de ]a

tina quede atrapado por ni entre

en contacto con la puerta

Borde de ]a

tina atrapado

por ]a puerta!

Instalaci6n dei Lavavajillas

PASO 14: NIVELE EL LAVAVAJILLAS

IM PORTANTE - Ellavavajillas deberc_estar nivelado

para un funcionamiento apropiado del estante de los platos,

el rendimiento del lavado yel funcionamiento de la puerta. El

lavavajillas deberc_estar

nivelado de izquierda

a derecha y del frente

a la parte trasera. Esto

asegura que los estantes

de los platos no giren

hacia adentro o afuera

por s[ solos, que el agua

circulante fluya hacia la

entrada de la bomba, y

que la puerta se cierre sin

golpear el costado de la

tuber[a.

• Retire el estante de platos

inferior ycoloque un nivel

en la puerta yen la I[nea

deslizante del estante

inferior en la Figura V.

• Si su modelo

cuenta con 4 patas

niveladoras, ajuste el

nivel del lavavajillas

girando de forma

individual las/4 patas

en la parte inferior del

lavavajillas, como se

ilustra en la Figura W.

Controle la

nivelaci6n"

del frente

hasta atr6s

'/Controle

nivelaci6n

de un

costado

aJ otro

// 0

Figure V

• Si su modelo

cuenta con

ruedas

traseras,

la altura de

las ruedas

es ajustada

desde el

frente del

lavavajillas, Figure W

junto con

las 2 patas

frontales

en la parte inferior del lavavajillas. Comience el proceso

de nivelaci6n por las pates frontales, girando de forma

individual las 2 pates frontales. AI ajustar las patas frontales

primero, el acceso a los tornillos niveladores traseros es

maximizado facilitando el ajuste de la rueda trasera. Cuando

las pates frontales son ajustadas a una altura que genere

una brecha apropiada con el gabinete superior, proceda a

ajustar las ruedas niveladoras traseras, ajustando los tornillos

niveladores. De forma individual, gire los 2 tornillos para

ajustar las ruedas traseras. Girelentamente los 2 tornillos en

direcci6n contraria alas agujas del reloj para levantar laparte

traseradelel lavavajillas,yen direcci6n de las agujas del reloj

para bajarlo. Contin0e ajustando los pies ylas ruedas hasta

que el lavavajillas est@nivelado, como se ilustra en la Figura W.

Asegure deque las4 paras/ruedas tengan un contacto firme con

el piso.

• El lavavajillas estc_correctamente nivelado cuando el

indicador de nivel estc_centrado de izquierda a derecha ydel

frente a la parte trasera. Ademc_s,la puerta del lavavajillas se

deber[a cerrar sin golpear el costado de la tuber[a.

• Reemplace el estante inferior.

• Empuje cada estante hacia afuera, hasta la mitad del

recorrido. AsegL]rese de que no ruede hacia atrc_sni adelante

sobre la puerta. Si el estante se mueve, ajuste las patas

niveladoras.

Consejo: Evite cargos innecesarios del servicio t@cnico.

Verifique que el lavavajillas est_ nivelado.

Empuje los estantes de los platos hacia afuera hasta la mitad

de su recorrido. Deberian permanecer fUos.Abra ycierre

la puerta. La puerta deberia ajustarse en la abertura de la

tuber[a, sin golpear el costado de esta Oltima. Silos estantes

giran por s[ solos, o si la puerta golpea el costado de la tuber[a,

vuelva a nivelar el lavavajillas.

Instalaci6n del Lavavajillas

PASO 15: POSICIONE EL LAVAVAJILLAS,

ASEGURE EL MISMO A LA MESADA O EL

GABINETE

Eneste paso, necesitar6 los 2 tornillos con cabeza especial

Phillips,de los tornillos que separ6 en el Paso 1.

Ellavavajillas deber6 estar asegurado ala mesada o a los

costados del gabinete. Cuando el lado inferior de la mesada

sea de madera, use el M6todo 1. Use el M6todo 2 cuando el

lado inferior de la mesada est6 hecho de un material que no

acepte tornillos de madera, tal coma el granito.

IMPORTANTE = Evite dahos sabre el panel de

la puerta yel panel de control. Ellavavajillas deberc_estar

posicionado de modo que el panel frontal yel panel de control

no tengan contacto con los gabinetes adyacentes o la mesada.

Lostornillos de montaje deber6n set colocados de farina

recta. Las cabezas salientes de los tornillos podrian rayar

el panel de la puerta o el panel de control e interferir con el

funcionamiento de la puerta.

M6todo 1

Asegure el lavavajillas sobre la parte inferior de la mesada

de madera.

. Vuelva a controlar la alineaci6n del lavavajillas en el gabinete.

Consulte los Pasos 13 y14. Elpanel de la puerta y/o el panel

de control no deberc_ngolpear los gabinetes nila mesada.

. Ajuste el lavavajillas ala parte inferior de la mesada con

2 tornillos de cabeza especial Phillips. Consulte la figura.

Aseg@ese de que los tornillos est6n colocados de farina

recta pare evitar daBos sabre el paBel.

. Instale los botones del enchufe al costado de la tuberia en

los agujeros provistos.

Soportes

/_.

Mesadade madera

M6todo 2

Asegure el lavavajillas a los costados del gabinete.

, Vuelva a controlar la alineaci6n del lavavajillas en el

gabinete. Consulte los Pasos 13 y1/4.Elpanel de la puerta

y/o el panel de control no deber6n golpear los gabinetes o

la mesada.

. Ajuste el lavavajillas a los gabinetes adyacentes con los 2

tornillos de cabeza especial Phillips provistos. Consulte la

Figura X. Aseg0rese de que los tornillos est6n colocados de

forma recta para evitar dahos sabre el pahel. No atornille

sobre la estructura frontal del gabinete.

. Instale los botones del enchufe al costado de la tuber[a en

los agujeros provistos.

Mesada con superficie s61ida

Figure ×

.................... es-fS e;s-ieT..............................lII

. Vuelva a controlar que el lavavajillas est6 posicionado de farina

frontal en la abertura del gabinete, tanto en la parte superior

como inferior del electrodom6stico, antes de montar el mismo a

los gabinetes/mesada. Haga ajustes si es necesario.

. Confirme que todas las patas niveladoras tengan contacto

con el piso, a fin de evitar que el lavavajillas se balancee y

para asegurar un funcionamiento adecuado de la puerta y la

traba and latch operation.

PASO 16: CONE×I6N AL SUMINISTRO DE AGUA

Conecte la Ifnea de suministro de agua al codo de 90°.

Si user6 una conexi6n con una manguera trenzada flexible:

Ajuste la tuerca al codo de 900 usando una Ilave ajustable.

Si user6 una conexi6n a una tuberia de cobre:

. Deslice la tuerca de compresi6n y luego una abrazadera de

refuerzo sabre el extremo de la linea de agua.

Inserte la linea de agua en el coda de 90°.

Deslice la abrazadera de refuerzo contra el coda y asegure la

misma con una tuerca de compresi6n.

IMPORTANTE - AsegOresede que elresortede la

puerto y/o elcabledelresortede lapuerta no tengan frotaci6n

nicontactocon lamanguera de

llenadoo lalineade suministro Lineode suministro

de oguo coliente Tuercode

de ague. Coda de 900 compresi6n

Controle esto

abriendo y

cerrando la

puerta. Si se j /..

produceun Abrazadera

ruido de de refuerzo

frotaci6n o FigureY

interferencia,

redirUa las Lado inferior izquierdo

I[neas de suministro de agua. 11

Instalaci6n dei Lavavajillas

PASO 17: CONECTE LA LiNEA DE DESAGOE

Elextremo moldeudo de lu mungueru de desugOe coincidir6

con puertos de entrudu de 5/8"u 1" de di6metro en lu brechu

de uire, lu T de desechos o el eliminudor de desechos.

. Determine el tumuflo del puerto de entrudu.

. Carte el conector de lu mungueru de desugQe en lu Ifneu

murcudu si se requiere, puru que coincidu con el puerto de

entrada.

Figura Z

Linea de carte

IMPORTANTE: No cartelaparte

coarrugada de lamanguera

. Sise requlere una manguera de desagQe m6s larga y no

adquiri6 una manguera de desagQe WD24×lOO6S, agregue

hasta 66" de Iongitud para un total de Z44" (Z2 pies) hasta

la manguera instalada de f6brica. Use una manguera de

di6metro interno de 5/8" o 7/8"y un enganche para

conectar los 2 extremos

de la manguera.

Asegure la

conexi6n con

abrazaderas

para

mangueras. Abraza'

la Manc

Figure AA

Jera de

uera

Coupler Abrazadera

de la

Manguera

NOTAS:

. LA ALTURA DE LA CONE×ION DEL DRENAJE NO DEBE

EXCEDER LAS 72" SOBRE LA PARTE INFERIOR DEL

LAVAVAJIL LAS.

. LA LONGITUD TOTAL DE LA MANGUERA DE DESAGI]E NO

DEBER#, SUPERAR LOS 15 PIES PARA UN FUNCIONAMIENTO

ADECUADO DEL DESAGI]E.

. Conecte la linea de desagOe a la brecha de aire, la T de

desechos o el eliminador de desechos, usando el m6todo

determinado previamente. Asegure la manguera con una

clavija tipo tornillo.

M_todo 1 - Brecha de aire con T de desechos o el eliminador

de desechos

Instalaci6n del eliminador

de desechos

Figure AB

Instalaci6n de la Tde

desechos

M_todo 2 - "Bude de desagLie alto" con T de desechos o

el eliminador de desechos

Con este m6todo, necesitar6 el gancho de la manguera de

desagbe que separ6 en el Paso i.

Ajuste la manguera de desagOe a la parte inferior de la

mesada con el gancho provisto.

Gancho de la manguera

de desagQe

Instalaci6n de JaT de desechos

Figura AC

InstaJaci6n del eliminador de

desechos

IM PORTANTE - AI conectar la linea de desagOe

al eliminador de desechos, aseg0rese de que el enchufe del

desagqe haya sido retirado. ELLAVAVAJILLASNO HARAEL

DESAGUESI ELENCHUFEESTACOLOCADO.

4 Retire el

enchufe del

desagOe

Consejo: Evite cargosinnecesarios del servicio t_cnico

debido a reclamos par falta de desagiJe.

AsegOrese de que la manguera de desagOe haya sido pasada

par la abertura del gabinete. Esto evitar@que el exceso

de manguera en la cavidad del lavavajillas sea retorcido o

aplastado par el lavavajillas.

Instalaci6n del Lavavajillas

PASO 18: CONECTE EL SUMINISTRO DE

CORRIENTE

Si un cable de corriente con un enchufe ya est(_instalado,

proceda al Paso 19.

ADVERTENCIA:

Siel cableado dom6stico no cuenta con un cable de 2 hilos

con conexi6n a tierra, un instalador debe realizar una conexi6n

a tierra. Cuando el cableado dom6stico es de aluminio,

aseg6rese de usar un compuesto antioxidante yconectores de

aluminio a cobre aprobados pot UL

Eneste paso, necesitar@ la tapa de la caja de empalmes yel

tornillo de cabeza hexagonal no10 para los tornillos separados

en el Paso 1.

. Asegure el cableado de la casa ala parte trasera de la caja

de empalmes con un amortiguador de refuerzo.

. Ubique los 3 cables del lavavajillas (blanco, negro yverde) con

los extremos con tiras que sobresalen del puente de CA. Use

tuercas para cables aprobados por UL que sean del tamaho

apropiado para conectar el cable de tierra entrante al verde,

el blanco al blanco yel negro al negro.

. Instale la tapa de la caja de empalmes usando un tornillo

de cabeza hexagonal no 10. Aseg@ese de que los cables no

sufran cortes debajo de la tapa.

. AsegOrese de que la tapa de la caja de empalmes se apoye

sobre el soporte de montaje.

. Si usar6 un Kit de Cables de Corriente, utilizar el nL]mero

de pieza GEWX09×70910 oW×09×70911 yconsulte las

instrucciones incluidas.

NOTA: No retire el soporte

de la caja de empalmes

Tierra

Blanco _(Verde) Puente

de CA

Tornillos

conexi6n

a tierra

Figura AD

Negro "____T_-._ Soporte de

la caja de

empalmes

NOTA:Todos los tornillos, soportes ycables de conexi6n a tierra

deben permanecer intactos.

PASO 19: LISTA DE CONTROL DE

EVALUACI6N PREVIA

Revise esta lista luego de instalar el lavavajillas, a fin de

evitar cargos pot llamadas al servicio t(_cnico, las cuales no

est(_n cubiertas por su garantia.

. AsegOrese de que el encendido est6 en OFF(Apagado).

.Abra la puerta yretire toda la gomaespuma yel papel de

embalaje.

.Ubique el Manual del Propietario separado en el Paso 1.

.Paraacceder a instrucciones de uso, consulte el Manual del

Propietario.

.Controle la apertura ycierre de la puerta. Si la puerta no se

abre ycierra libremente, controle la ubicaci6n correcta del

cable de resorte sobre la polea. Si la puerta se cae o cierra al

ser liberada, ajuste la tensi6n del resorte. Consulte el Paso 2.

,Aseg@ese de que el cableado est6 asegurado debajo del

lavavajillas, sin cortes ni en contacto con resortes de la

puerta u otros compartimientos. Consulte el Paso 18.

.Controle la alineaci6n de la puerta con la tubeHa. Si la puerta

golpea la tuberia, nivele el lavavajillas. Consulte el Paso 14.

. Controle la alineaci6n de la puerta con el gabinete. Si la

puerta golpea el gabinete, reposicione el lavavajillas. Consulte

el Paso 1:3.

. Controle que el resorte de la puerta no tenga contacto con

la I[nea de agua, la manguera de Ilenado, el cableado u otros

componentes. Consulte el Paso 13.

.Verifique que el suministro de agua ylas lineas de desag(Je

no est@nretorcidas ni en contacto con otros componentes. El

contacto con el motor o la estructura del lavavajillas podria

generar ruidos.

. Abra el grifo de agua caliente del lavabo y verifique la

temperatura del agua. La temperatura del agua entrante

deber@set de entre 120°F y !40°F. Serequiere una

temperatura minima de 120°F para un mejor rendimiento

del lavado. Consulte la "Preparaci6n de la Linea de Agua

Caliente", en la pc_gina5.

.Agregue ! cuarto de agua ala parte inferior del lavavajillas, a

fin de lubricar lajunta de la bomba.

. Active el suministro de agua. Controle que no haya p@didas.

De set necesario, ajuste las conexiones.

.Retire la pelfcula protectora si se encuentra presente en el

panel de control yla puerta,

.Controle que el borde de la tina no entre en contacto con la

puerta.

Instalaci6n dei Lavavajillas

PASO 20: PRUEBA DE IOJADO DEL

LAVAVAJ ILLAS

. Active la corriente yenchufe el cable de corriente en el

tomacorriente, si estc_equipado de este modo.

. Seleccione un ciclo y presione el bot6n Start (Iniciar).

Aseg6rese de que la puerta est6 trabada. Ellavavajillas se

deber[a iniciar.

AsegL]rese de que el agua entre al lavavajillas. Si no entra

agua al lavavajillas, aseg0rese de que el agua yla corriente

est6n activadas.

Controle que no haya p@didas debajo del lavavajillas.

Siencuentra una gotera, apague la corriente desde el

disyuntor, yluego ajuste las conexiones del agua. Reinicie la

corriente una vez que la p@dida sea corregida.

Controle que no haya goteras alrededor de la puerta.

Una gotera alrededor de la puerta podr[a ser ocasionada

por frotaci6n con la puerta o golpes contra gabinetes

adyacentes. De ser necesario, reposicione el lavavajillas.

Consulte el Paso 13.

Mantenga presionado el bot6n Start (Iniciar) durante 3

segundos para cancelar el ciclo. La unidad comenzarc_a

realizar el desag(]e. Controle las I[neas de desagCJe.Sise

encuentran p@didas, corte la corriente desde el disyuntor

ycorrUa los problemas de la plomer[a, seg0n sea necesario.

Reinicie la corriente una vez realizadas las correcciones.

Consulte los Pasos 7, 8, 9, 10 y17.

Abra la puerta del lavavajillas y aseg6rese de que toda el

agua sea desagotada. De no ser as[, controle que el cable del

eliminador de desechos haya sido retirado y/o que la brecha

de aire no est6 enchufada. Tambi6n controle la manguera

de desagQe para asegurar que no est_ retorcida debajo o

detrc_sdel lavavajillas. Consulte el Paso !7.

, Presione el bot6n Start (Iniciar) una vez mc_syhaga

funcionar el lavavajillas en otro ciclo. Controle que no haya

goteras ycorrUa las mismas de ser necesario.

, Repita este paso de ser necesario.

PASO 2:1.:REEMPLACE LA PROTECCI6N PARA

PISOS (en algunos modelos)

. Deslice la Protecci6n para Pisosdebajo del lavavajillas.

. Coloque en c_nguloel extremo inferior de la Protecci6n para

Pisoshacia arriba, para adherir las lengCJetasde montaje.

. Levante el frente de la bandeja de goteo yasegure la misma

con 2 tornillos.

. Conecte el conector del sensorde goteo al sensor de goteo.

Sensor de

goteo

Protecd6n

para pisos

Figura AE

ADVERTENCIA:

AI reinstalar la olla de protecci6n del piso,aseg6rese de que los

tornillos se hayan asegurado completamente. Estoasegurar6

que si la unidad estc_correctamente conectada a tierra, la olla

de protecci6n del piso tambi6n Io estar&

Instalaci6n del Lavavajillas

PASO 22: POSICIONE EL AISLANTE, EL PRE-

Z6CALO, Y LA BARRERADE SONIDO

(en algunos modelos)

Saltee este paso si el paquete de aislaci6n del sonido no es

suministrado con el lavavajillas.

• Ubique el paquete del aislante de sonido ylos paquetes de pre-

z6calos dentro del lavavajillas.

• Posici6nelaspiezasen forma vertical, coma se muestra.

Puerta del _

Lavavajillas

PASO 23: REEMPLACE EL Z6CALO

. Coloque el z6calo contra el pre-z6calo (en algunos modelos) y

las patas del lavavajillas.

Z6calo

Figure AF

Barrera de sonido Panel Bloque

(En a]gunos modelos. Pre-_Z6calo(En algunos Aislante

La pieza ya est6 (En algunos m°del°s) (En algunos

adhedda a la puerta), modelos) modelos).

• Ubique la caja de control. Caja de Control

_ -it-m

Figure AG

. Empuje la parte del bloque aislante debajo del lavavajillas, hasta

que quede debajo de la caja de control.

Figura AH agarre

Alinee el z6calo con el extremo inferior yaseg0rese de que

est6 contra el piso.

Inserte yajuste los 2 tornillos de agarre al z6calo. Elz6calo

deber6 permanecer en contacto con el piso.

AI reinstalar el z6calo en modelos con una barrera de sonido,

aseg0rese de que el extremo inferior de la lengOeta de goma

est6 alineado con la puerta. Cualquier material en exceso

debeHa set arropado detr6s de la puerta exterior. No permita

que el exceso de la leng(Jeta de goma se apoye sabre el

piso. Sicualquier exceso no es arropado completamente

detr6s de la puerta exterior, se amontonar6 entre la puerta

yel z6calo e impedir6 la apertura ycierre adecuados de

la puerta. Esto set6 evidente debido a que la puerta no

permanecer6 completamente abierta yse alzar&

Consejo: Reduzca el sonido debajo del lavavajillas.

Aseg6rese de qua el z6calo est_ contra la pared.

Figure AH

• Empuje la parte del panel hacia arriba, hasta el frente del bloque.

Empuje los aislante detr6s

de los agujeros de los tornillos para

adherir el z6calo.

• Ajuste loscostados del panel frontal detr6s de los agujeros de los

tornillos para adherir el z6calo.

Abra la puerta completamente; si la misma no permanece

completamente abierta, ajuste elpanel aislante.

Enaquellos modelos que est6n equipados de este modo,

posicione el pre-z6calo sabre el aislante. Alineelos agujeros

de los tornillos con los agujeros de los tornillos de las patas del

lavavajillas.

PASO 24: TE×TOS

. AsegOrese de entregar al consumidor el paquete completo

de textos, estas Instrucciones de Instalaci6n ymuestras y/o

cupones del producto.

ESPECIFICACIONES SUJETAS A CAPIBIOS SIN AVISO PREVIO

GEAppliances

General Electric Company

Louisville, Kentucky/40225

GEAppliances.com

GE CDT725SSF6SS User Manual DISHWASHER Manuals And Guides 1410087L

Navigation menu

Versions of this User Manual:

Views

Navigation
