GE DSE25JGHBCWW User Manual REFRIGERATOR Manuals And Guides 1410325L

User Manual: GE DSE25JGHBCWW DSE25JGHBCWW GE REFRIGERATOR - Manuals and Guides View the owners manual for your GE REFRIGERATOR #DSE25JGHBCWW. Home:Kitchen Appliance Parts:GE Parts:GE REFRIGERATOR Manual

Open the PDF directly: View PDF .
Page Count: 128 [warning: Documents this large are best viewed by clicking the View PDF Link!]

GEAppliances.com

m_

m_

4..-

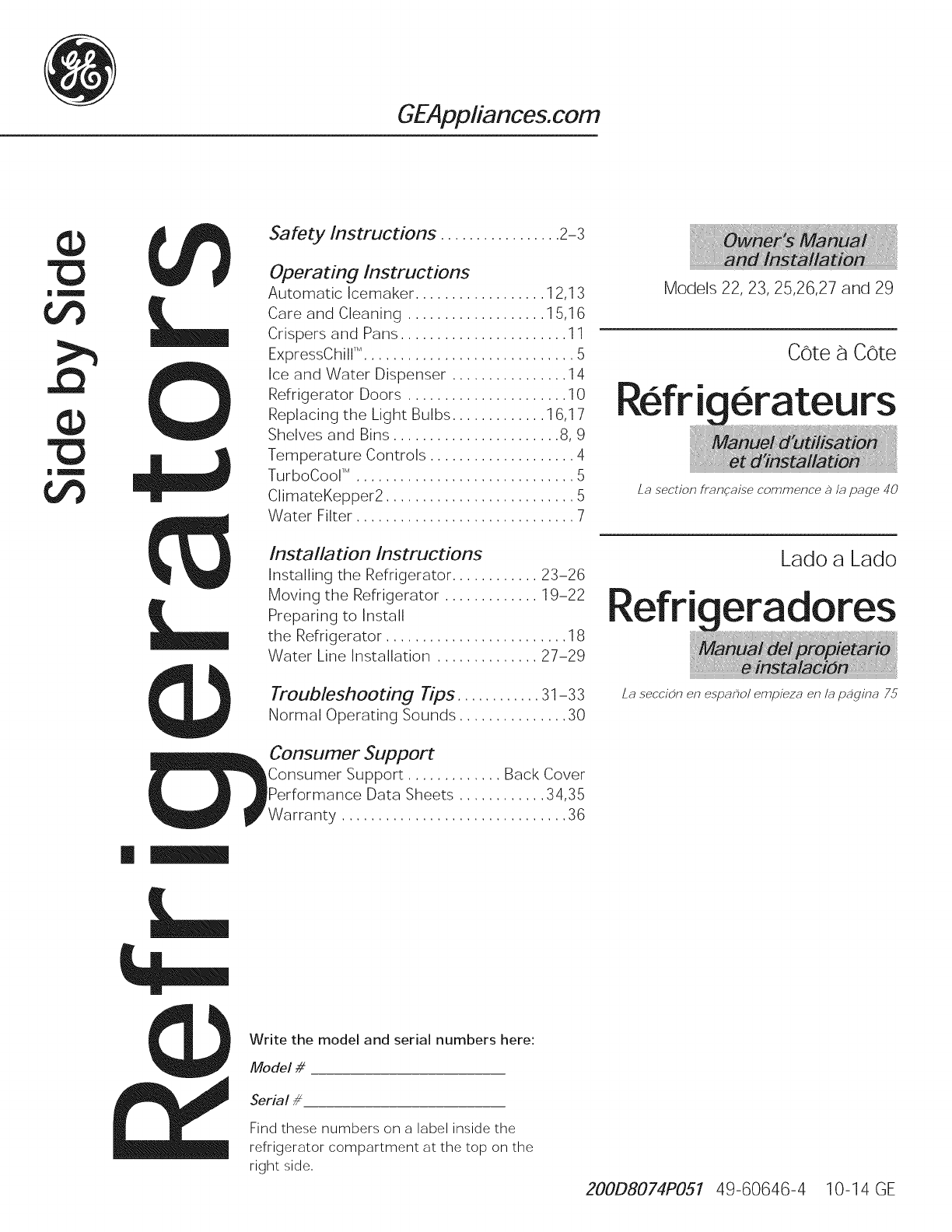

Safety Instructions.................2-3

Operating Instructions

Automatic Icemaker .................. 12,13

Care and Cleaning ................... 15,16

Crispers and Pans ....................... 11

ExpressChill _M, ............................ 5

Ice and Water Dispenser ................ 14

Refrigerator Doors ...................... 10

Replacing the Light Bulbs ............. 16,17

Shelves and Bins ....................... 8, 9

Temperature Controls .................... 4

TurboCool _M, ............................. 5

ClimateKepper2 .......................... 5

Water Filter .............................. 7

Installation Instructions

Installing the Refrigerator ............ 23-26

Moving the Refrigerator ............. 19-22

Preparing to Install

the Refrigerator ......................... 18

Water Line Installation .............. 27-29

Troubleshooting Tips ............ 31-33

Normal Operating Sounds ............... 30

Consumer Support

Consumer Support ............. Back Cover

Data Sheets ............ 34,35

Warranty ............................... 36

Models 22, 23, 25,26,27 and 29

Cote a Cote

Refr rs

Lc_section frc_nqcuse commence 2_Ic_pc_ge 40

Lado a Lado

Lc_seccion en e.spc_ho/ empieze_ en Ic_pc)ginc_ 75

Write the model and serial numbers here:

Model #

Serial//

Find these numbers on a label inside the

refrigerator compartment at the top on the

right side,

200D8074P051 49-60646-4 10-14 GE

IMPORTANT SAFETYINFORMATION.

READ ALL INSTRUCTIONSBEFOREUSING.

GEApp//ances Webs/te

For more information on your refrigerator's operation, visit www, GEAppliances.com or

call 800, GECARES {800, 432,2737), In Canada visit GEAppliances.ca or call 800, 567, 3344,

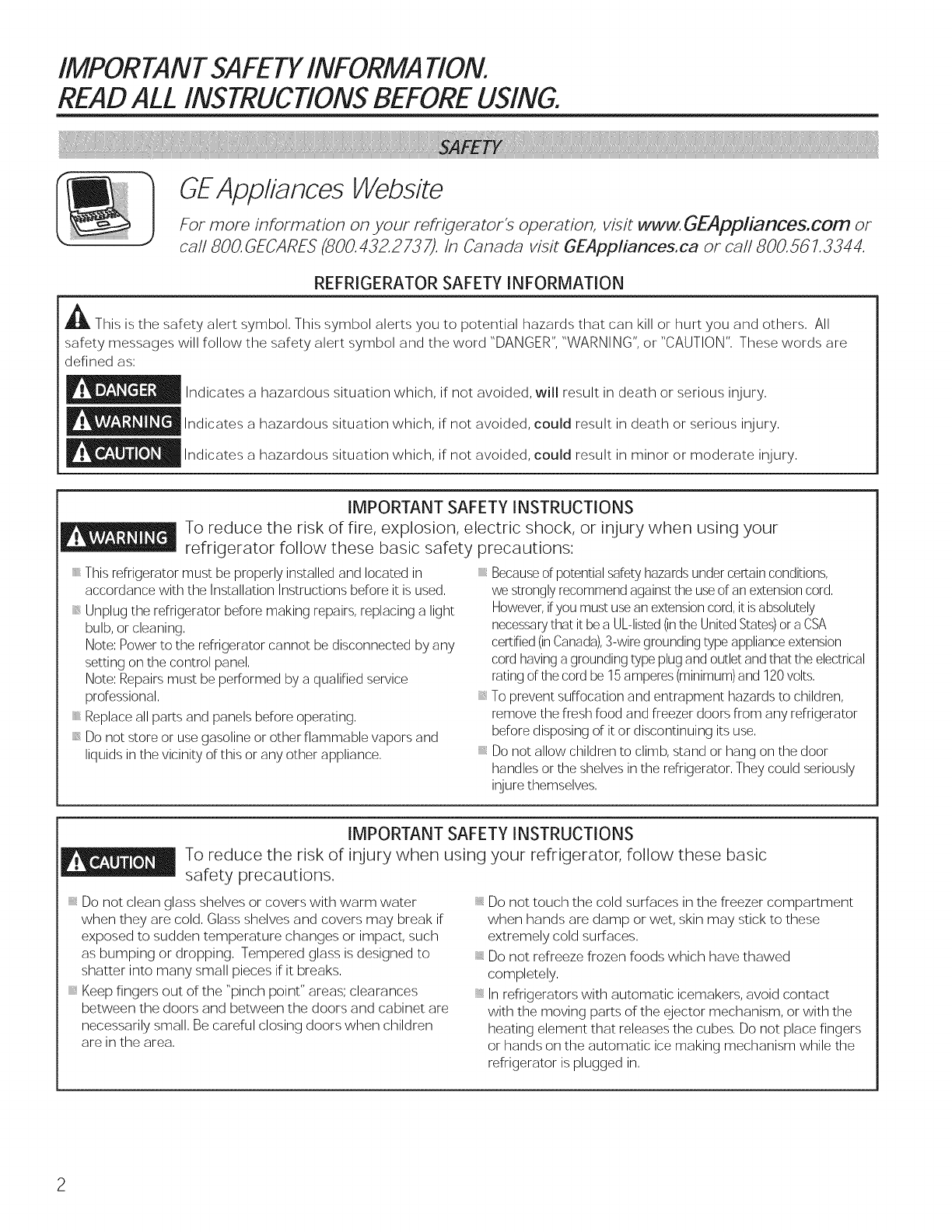

REFRIGERATOR SAFETY INFORMATION

A This is the safety alert symbol, This symbol alerts you to potential hazards that can kill or hurt you and others, All

safety messages will follow the safety alert symbol and the word "DANGER", "WARNING", or "CAUTION", These words are

defined as:

Indicates a hazardous situation which if not avoided, will result in death or serious injury,

Indicates a hazardous situation which if not avoided, could result in death or serious injury,

_lndicates a hazardous situation which if not avoided, could result in minor or moderate injury,

IMPORTANT SAFETY INSTRUCTIONS

To reduce the risk of fire, explosion, electric shock, or injury when using your

refrigerator follow these basic safety precautions:

This refrigerator must be properly installed and located in

accordance with the Installation Instructions before it is used,

Unplug the refrigerator before making repairs, replacing a light

bulb, or cleaning,

Note: Power to the refrigerator cannot be disconnected by any

setting on the control panel,

Note: Repairs must be performed by a qualified service

professional,

Replace all parts and panels before operating,

Do not store or use gasoline or other flammable vapors and

liquids in the vicinity of this or any other appliance,

Becauseof potential safety hazards under certain conditions,

we strongly recommend against the use of an extension cord,

However,ifyou must use an extension cord, it isabsolutely

necessarythat it be a UL-listed(inthe United States)or a CSA

certified (inCanada), 3-wire grounding type appliance extension

cord having a grounding type plug and outlet and that the electrical

rating of the cord be 15 amperes (minimum) and 120 volts,

To prevent suffocation and entrapment hazards to children,

remove the fresh food and freezer doors from any refrigerator

before disposing of it or discontinuing its use,

Do not allow children to climb, stand or hang on the door

handles or the shelves in the refrigerator, They could seriously

injure themselves,

IMPORTANT SAFETY INSTRUCTIONS

I__ o reduce the risk of injury when using your refrigerator, follow these basic

safety precautions,

Do not clean glass shelves or covers with warm water Do not touch the cold surfaces in the freezer compartment

when they are cold, Glass shelves and covers may break if

exposed to sudden temperature changes or impact, such

as bumping or dropping, Tempered glass is designed to

shatter into many small pieces if it breaks,

, Keep fingers out of the "pinch point" areas; clearances

between the doors and between the doors and cabinet are

necessarily small, Be careful closing doors when children

are in the area,

when hands are damp or wet, skin may stick to these

extremely cold surfaces,

Do not refreeze frozen foods which have thawed

completely,

In refrigerators with automatic icemakers, avoid contact

with the moving parts of the ejector mechanism, or with the

heating element that releases the cubes, Do not place fingers

or hands on the automatic ice making mechanism while the

refrigerator is plugged in,

OEAppliances, corn

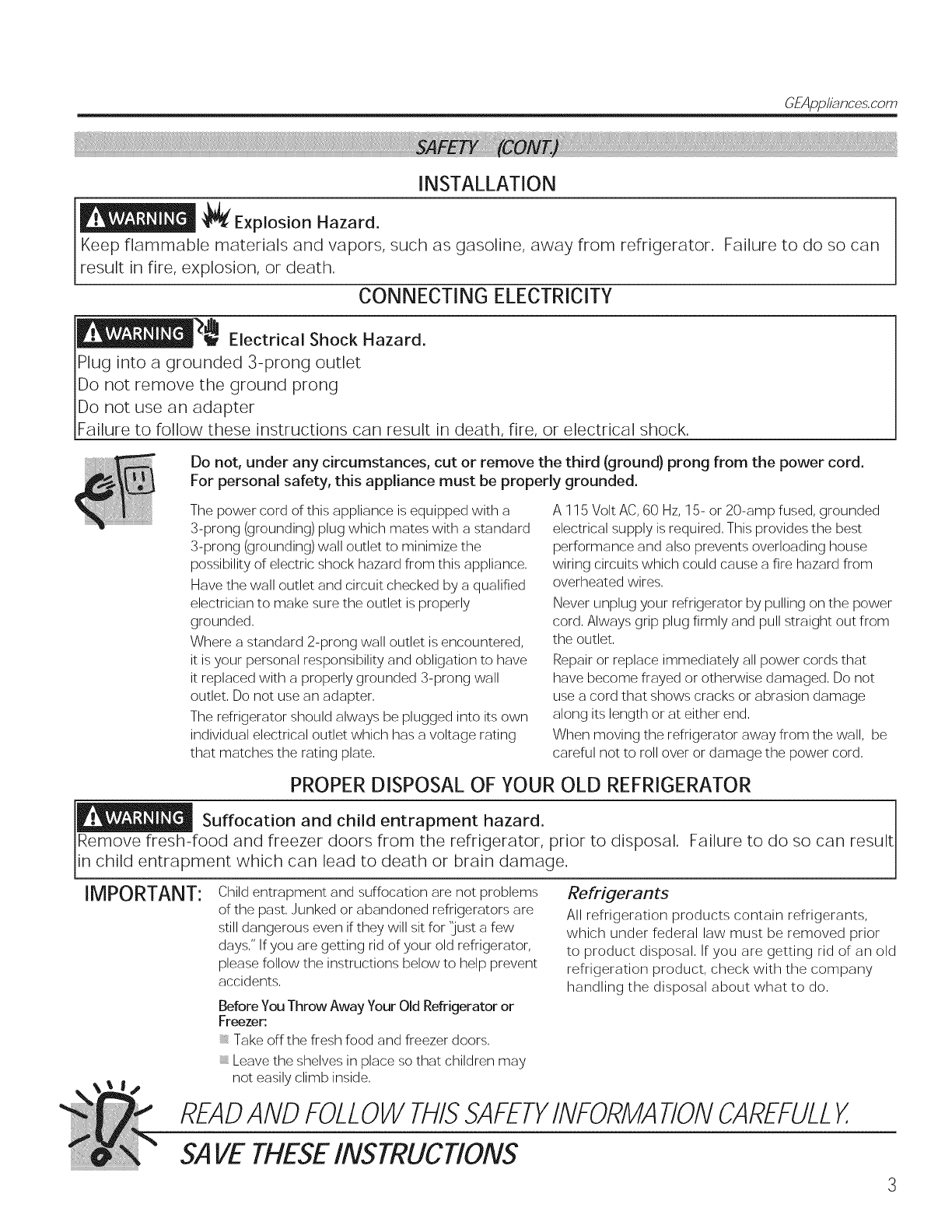

INSTALLATION

_ Explosion Hazard.

Keep flammable materials and vapors, such as gasoline, away from refrigerator.

result in fire, explosion, or death.

CONNECTING ELECTRICITY

Failure to do so can

Electrical Shock Hazard.

Plug into a grounded 3-prong outlet

Do not remove the ground prong

[Do not use an adapter

[Failure to follow these instructions can result in death, fire, or electrical shock.

Do not, under any circumstances, cut or remove the third (ground) prong from the power cord.

For personal safety, this appliance must be properly grounded.

The power cord of this appliance is equipped with a

3-prong (grounding) plug which mates with a standard

3-prong (grounding) wall outlet to minimize the

possibility of electric shock hazard from this appliance,

Have the wall outlet and circuit checked by a qualified

electrician to make sure the outlet is properly

grounded,

Where a standard 2-prong wall outlet is encountered,

it is your personal responsibility and obligation to have

it replaced with a properly grounded 3-prong wall

outlet, Do not use an adapter,

The refrigerator should always be plugged into its own

individual electrical outlet which has a voltage rating

that matches the rating plate,

A 115 Volt AC, 60 Hz, 15- or 20-amp fused, grounded

electrical supply is required, This provides the best

performance and also prevents overloading house

wiring circuits which could cause a fire hazard from

overheated wires,

Never unplug your refrigerator by pulling on the power

cord, Always grip plug firmly and pull straight out from

the outlet,

Repair or replace immediately all power cords that

have become frayed or otherwise damaged, Do not

use a cord that shows cracks or abrasion damage

along its length or at either end,

When moving the refrigerator away from the wall, be

careful not to roll over or damage the power cord,

PROPER DISPOSAL OF YOUR OLD REFRIGERATOR

Suffocation and child entrapment hazard.

Remove fresh-food and freezer doors from the refrigerator, prior to disposal.

in child entrapment which can lead to death or brain damage.

IMPORTANT:

Failure to do so can result

Child entrapment and suffocation are not problems

of the past, Junked or abandoned refrigerators are

still dangerous even if they will sit for ':just a few

days," If you are getting rid of your old refrigerator,

please follow the instructions below to help prevent

accidents,

Before You Throw Away Your Old Refrigerator or

Freezer:

Take offthe fresh food and freezer doors,

Leave the shelves in place so that children may

not easily climb inside,

Refrigerants

All refrigeration products contain refrigerants,

which under federal law must be removed prior

to product disposal, If you are getting rid of an old

refrigeration product, check with the company

handling the disposal about what to do,

READANDFOLLOWTHISSAFETYINFORMAT/ONCAREFULLX

SAVE THESEINSTRUCTIONS

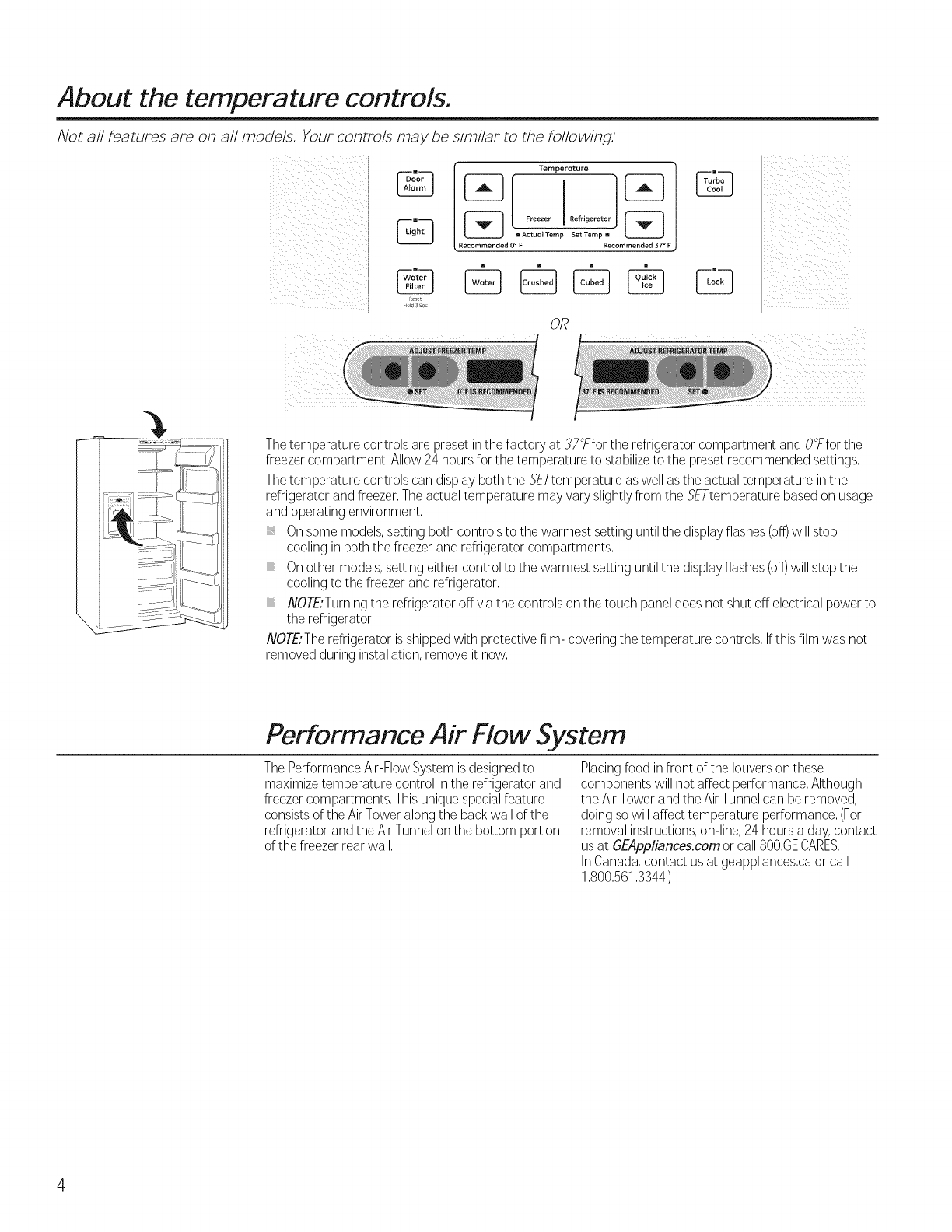

About the temperature controls.

Not a# features are on all models. Your controls may be similar to the following."

_i ii _ iii

i i ii_i iii_i _

Door

Temperature

[] Actumlremp Set Temp []

Recommended 0 ° F Recommended 37 ° F

r

Reset

_od3 Se

OR

il ii_i

The temperature controls are preset in the factory at 37°Yfor the refrigerator compartment and O_Yforthe

freezer compartment. Allow 24 hours for the temperature to stabilizeto the preset recommended settings.

The temperature controls can display both the SETtemperature as well as the actual temperature in the

refrigerator and freezer. Theactual temperature may vary slightly from the SETtemperature based on usage

and operating environment.

On some models,setting both controls to the warmest setting until the display flashes (off)will stop

cooling in both the freezer and refrigerator compartments.

On other models, setting either control to the warmest setting until the display flashes (off)will stop the

cooling to the freezer and refrigerator.

NOTE'Turning the refrigerator off via the controls on the touch panel does not shut off electrical power to

the refrigerator.

NOTE."Therefrigerator isshipped with protective film- covering the temperature controls. If this film was not

removed during installation, remove it now.

Performance Air Flow System

The Performance Air-Flow System isdesigned to

maximize temperature control in the refrigerator and

freezer compartments. This unique special feature

consists of the Air Tower along the back wall of the

refrigerator and the Air Tunnel on the bottom portion

of the freezer rear wall.

Placing food infront of the louvers on these

components will not affect performance. Although

the Air Tower and the Air Tunnel can beremoved,

doing so will affect temperature performance. (For

removal instructions, on-line, 24 hours a day, contact

us at GEAppliances.corn or call 800.GE.CARES.

In Canada, contact us at geappliances.ca or call

1.800.561.3344.)

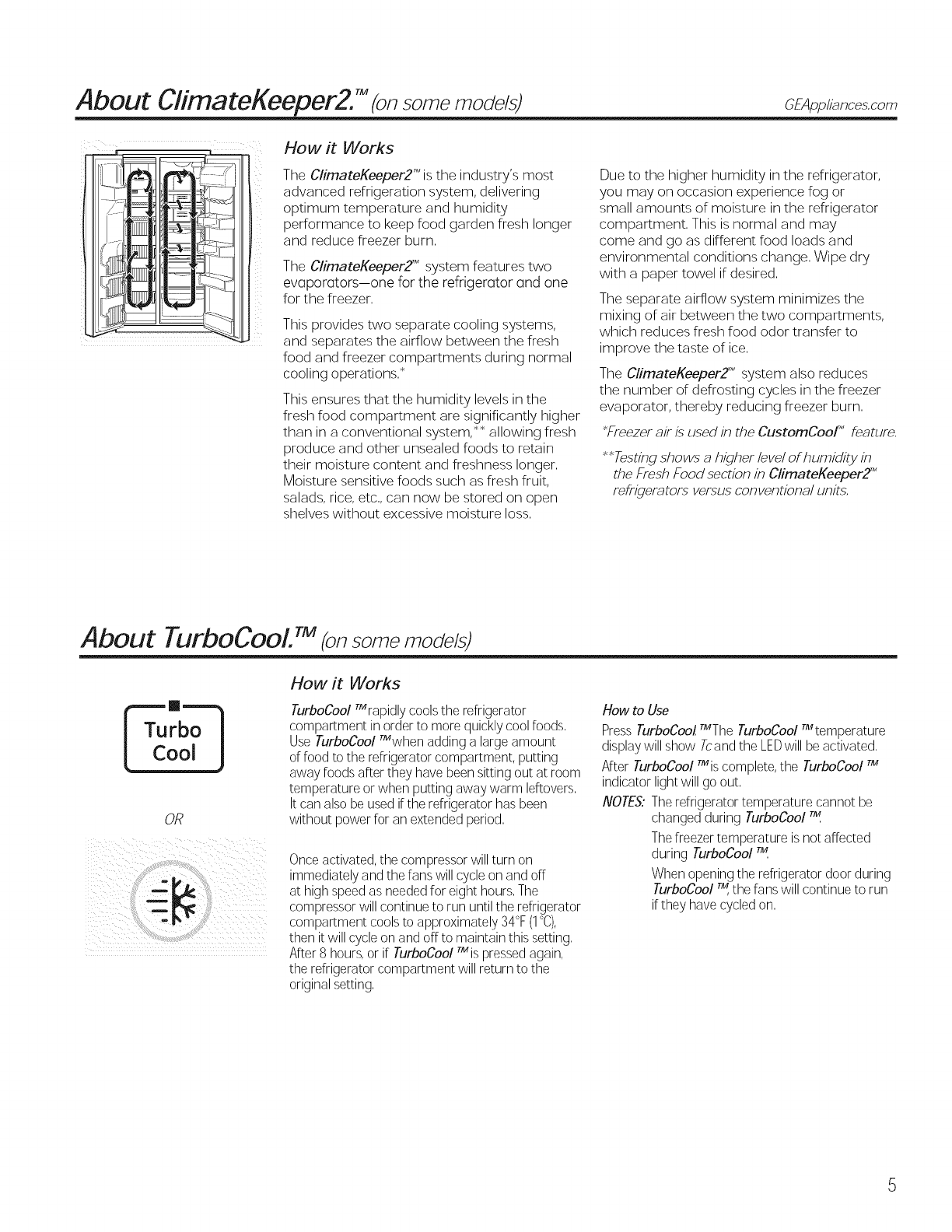

About ClimateKeeper2. TM (onsomemodds) CEA liancescom

,How it Works

The ClimateKeeper2 T_is the industry's most

advanced refrigeration system, delivering

optimum temperature and humidity

performance to keep food garden fresh longer

and reduce freezer burn,

The ClimateKeeper2 TM system features two

evuporutors--one for the refrigerotor ond one

for the freezer,

This provides two separate cooling systems,

and separates the airflow between the fresh

food and freezer compartments during normal

cooling operations,*

This ensures that the humidity levels in the

fresh food compartment are significantly higher

than in a conventional system,** allowing fresh

produce and other unsealed foods to retain

their moisture content and freshness longer,

Moisture sensitive foods such as fresh fruit,

salads, rice, etc,, can now be stored on open

shelves without excessive moisture loss,

Due to the higher humidity in the refrigerator,

you may on occasion experience fog or

small amounts of moisture in the refrigerator

compartment, This is normal and may

come and go as different food loads and

environmental conditions change, Wipe dry

with a paper towel if desired,

The separate airflow system minimizes the

mixing of air between the two compartments,

which reduces fresh food odor transfer to

improve the taste of ice,

The ClimateKeeperZ _ system also reduces

the number of defrosting cycles in the freezer

evaporator, thereby reducing freezer burn,

_Freezerair is used in the CustomCooF feature,

__Testing shows a higher level of humiditj/ in

the Fresh Food section in ClimateKeeperZ _

refrigerators versus conventional units,

About TurboCool. rM(onsomemodds)

Turbo'

OR

How it Works

TurboCool TMrapidlycools the refrigerator

compartment in order to more quickly cool foods,

Use TurboCool TMwhenadding a large amount

of food to the refrigerator compartment, putting

away foods after they have beensitting out at room

temperature or when putting away warm leftovers,

It can also be used if the refrigerator has been

without power for an extended period,

Once activated, the compressor will turn on

immediately and the fans will cycle on and off

at high speed as needed for eight hours,The

compressor will continue to run until the refrigerator

compartment cools to approximately 34°F (1°C),

then it will cycle on and off to maintain this setting,

After 8 hours, or if TurboCool TMispressed again,

the refrigerator compartment will return to the

original setting,

How to Use

Press TurboCool TMTheTurboCool TMtemperature

display will show Tcand the LEDwill be activated,

After TurboCool _Miscomplete, the TurboCool _M

indicator light will go out,

NOTES:The refrigerator temperature cannot be

changed during TurboCool TM

Thefreezer temperature is not affected

during TurboCool TM

When opening the refrigerator door during

TurboCool TMthe fans will continue to run

ifthey have cycled on,

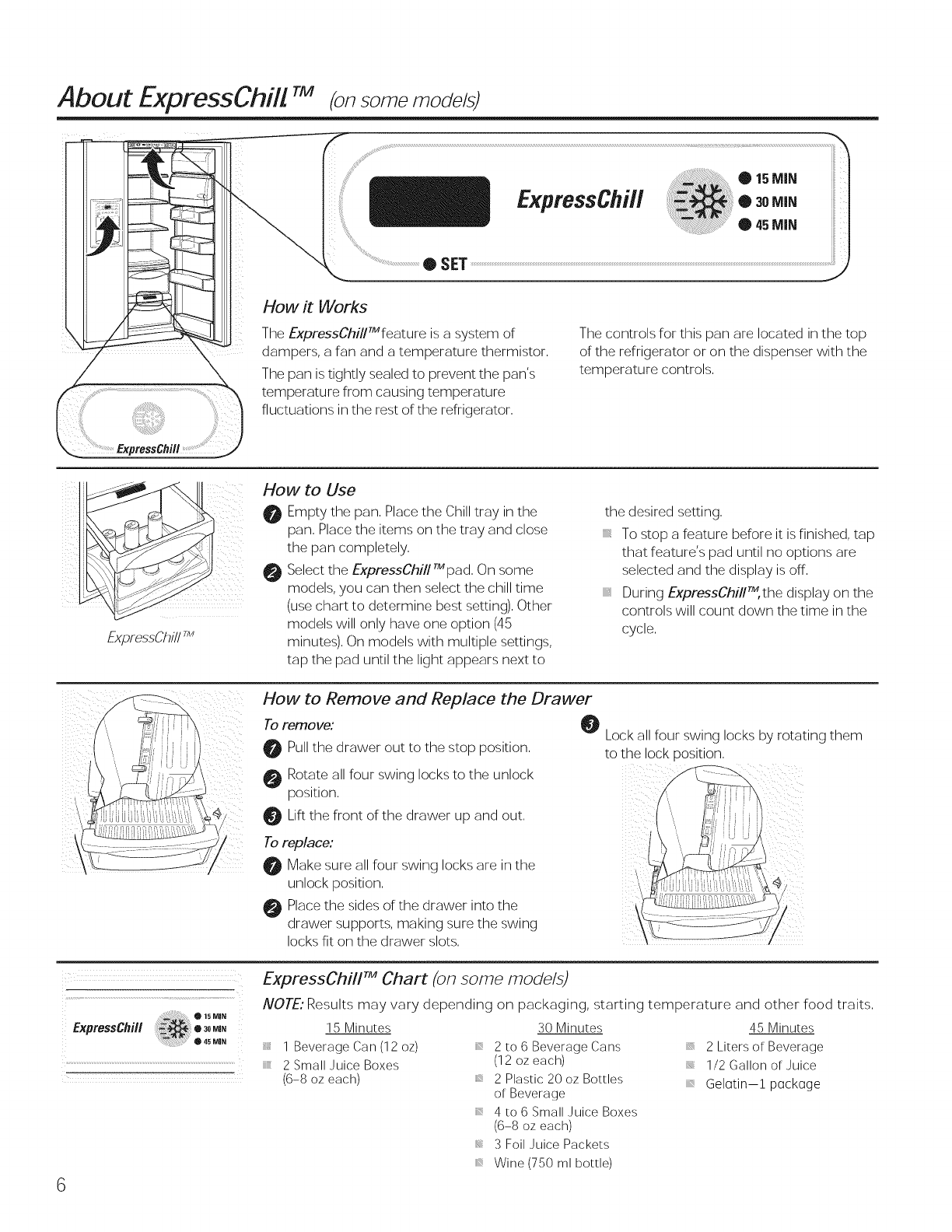

About ExpressChill TM _Ol? SOFRC f770dc/s_

How it Works

The ExpressChilFMfeature is a system of

dampers, a fan and a temperature thermistor,

The pan is tightly sealed to prevent the pan's

temperature from causing temperature

fluctuations in the rest of the refrigerator,

The controls for this pan are located in the top

of the refrigerator or on the dispenser with the

temperature controls,

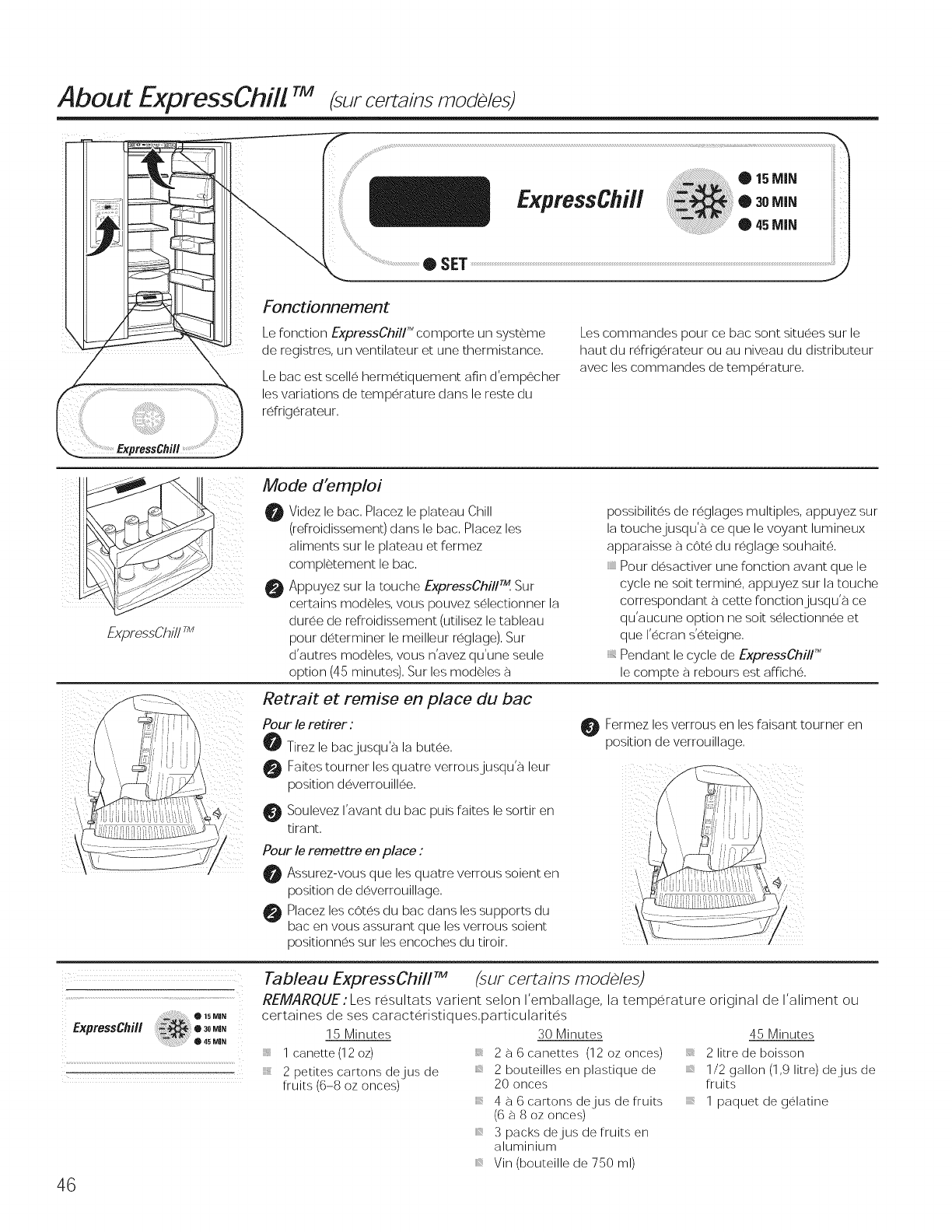

ExpressChill TM

How to Use

0 Empty the pan, Place the Chill tray in the

pan, Place the items on the tray and close

the pan completely,

0 Select the ExpressChillTMpad, On some

models, you can then select the chill time

(use chart to determine best setting), Other

models will only have one option (45

minutes), On models with multiple settings,

tap the pad until the light appears next to

the desired setting,

, To stop a feature before it is finished, tap

that feature's pad until no options are

selected and the display is off,

, During ExpressChilFMthe display on the

controls will count down the time in the

cycle,

How to Remove and Replace the Drawer

To remove: 0 Lock all four swing locks by rotating them

Pull the drawer out to the stop position, to the lock position,

Rotate all four swing locks to the unlock

position,

Lift the front of the drawer up and out,

To replace:

Make sure all four swing locks are in the

unlock position,

Place the sides of the drawer into the

drawer supports, making sure the swing

locks fit on the drawer slots,

015 MIN

ExpressChill _ii!i_!i!ii_e3oa=.

i • 45MIN

ExpressChilF MChart (on some models)

NOTE: Results may vary depending on packaging, starting temperature and other food traits,

15 Minutes 30 Minutes 45 Minutes

1 Beverage Can (12 oz) 2 to 6 Beverage Cans 2 Liters of Beverage

2 Small ,Juice Boxes (12 oz each) 1/2 Gallon of,Juice

(6-8 oz each) 2 Plastic 20 oz Bottles Gel(]tin-! p(]ck(]ge

of Beverage

4 to 6 Small Juice Boxes

(6-8 oz each)

3 Foil Juice Packets

Wine (750 ml bottle)

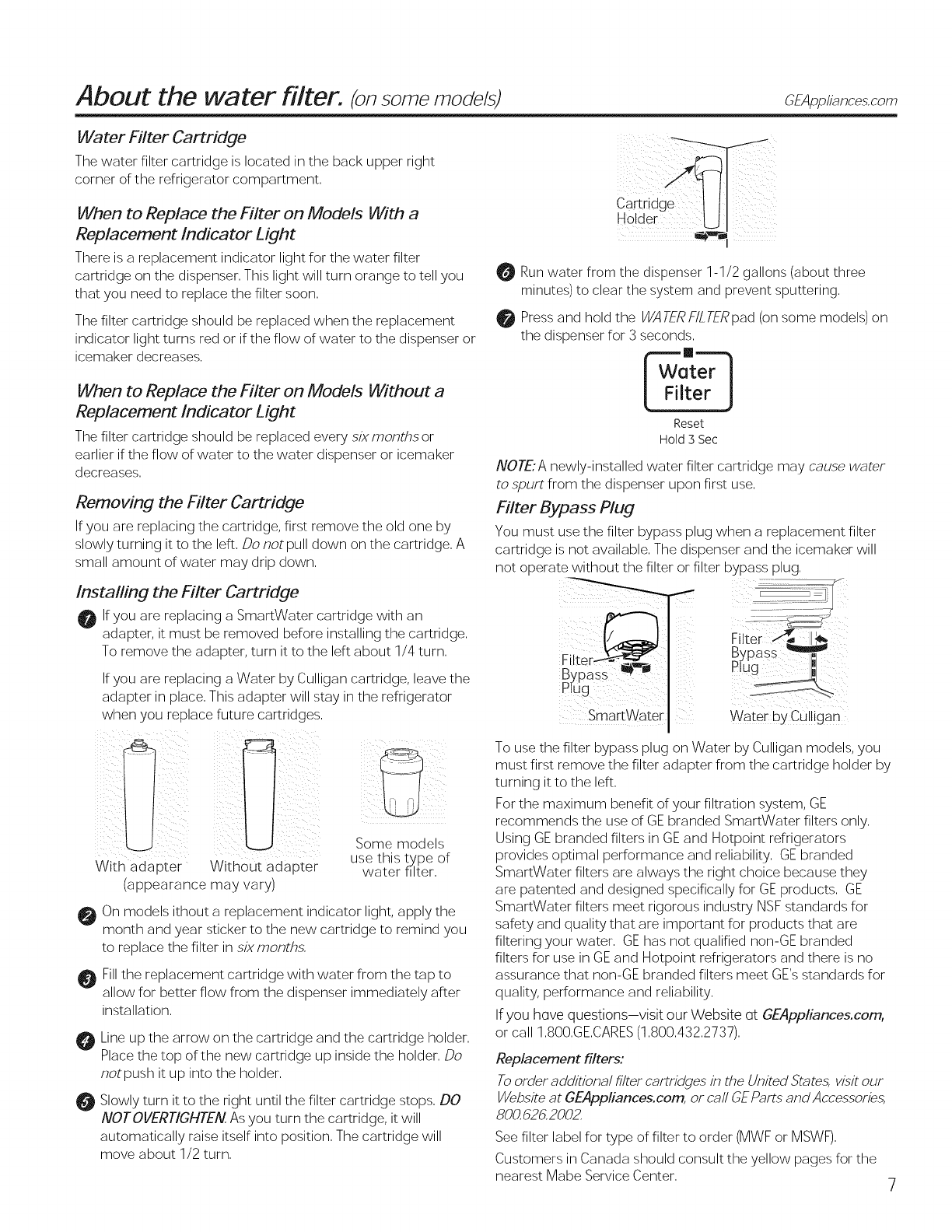

About the water filter. (onsomemodels) CEAppZi_nces.com

Water Filter Cartridge

The water filter cartridge is located in the back upper right

corner of the refrigerator compartment,

When to Replace the Filter on Models With a

Replacement Indicator Light

There is a replacement indicator light for the water filter

cartridge on the dispenser, This light will turn orange to tell you

that you need to replace the filter soon,

The filter cartridge should be replaced when the replacement

indicator light turns red or if the flow of water to the dispenser or

icemaker decreases,

When to Replace the Filter on Models Without a

Replacement Indicator Light

The filter cartridge should be replaced every six months or

earlier if the flow of water to the water dispenser or icemaker

decreases,

Removing the Filter Cartridge

If you are replacing the cartridge, first remove the old one by

slowly turning it to the left, Do not pull down on the cartridge, A

small amount of water may drip down,

Installing the Filter Cartridge

0 If you are replacing a SmartWater cartridge with an

adapter, it must be removed before installing the cartridge,

To remove the adapter, turn it to the left about 1/4 turn,

With adapter

If you are replacing a Water by Culligan cartridge, leave the

adapter in place, This adapter will stay in the refrigerator

when you replace future cartridges,

...................................................................

use this type of

Without adapter water filter,

(appearance may vary)

On models ithout a replacement indicator light, apply the

month and year sticker to the new cartridge to remind you

to replace the filter in six months.

Fill the replacement cartridge with water from the tap to

allow for better flow from the dispenser immediately after

installation,

Line up the arrow on the cartridge and the cartridge holder,

Place the top of the new cartridge up inside the holder, Do

notpush it up into the holder,

Slowly turn it to the right until the filter cartridge stops, DO

NOT OVERTIGHTEN As you turn the cartridge, it will

automatically raise itself into position, The cartridge will

move about 1/2 turn,

caitridge__

O Run water from the dispenser 1-1/2 gallons (about three

minutes) to clear the system and prevent sputtering,

_1 Press and hold the WATERF# TERpad (on some models) on

the dispenser for 3 seconds,

Fator

Reset

Hold 3 Sec

NOTE..A newly-installed water filter cartridge may cause water

to spurt from the dispenser upon first use,

Filter Bypass Plug

You must use the filter bypass plug when a replacement filter

cartridge is not available, The dispenser and the icemaker will

not operate without the filter or filter bypass plug,

iill

smartwater,

Bypass Ill

Water bY Cu!!igan

To use the filter bypass plug on Water by Culligan models, you

must first remove the filter adapter from the cartridge holder by

turning it to the left,

For the maximum benefit of your filtration system, GE

recommends the use of GE branded SmartWater filters only,

Using GE branded filters in GE and Hotpoint refrigerators

provides optimal performance and reliability, GE branded

SmartWater filters are always the right choice because they

are patented and designed specifically for GE products, GE

SmartWater filters meet rigorous industry NSF standards for

safety and quality that are important for products that are

filtering your water, GE has not qualified non-GE branded

filters for use in GE and Hotpoint refrigerators and there is no

assurance that non-GE branded filters meet GE's standards for

quality, performance and reliability,

If you hove questions-visit our Website ot GEAppliances.com,

or call 1,800,GE,CARES(1,800,432,2737),

Replacement fitters:

Toorder additional filter cartridges in the United St_tes, visit our

Website at GEAppliances.com, or car GE P_rts and Accessories

800.525.2002.

See filter label for type of filter to order (MWF or MSWF),

Customers in Canada should consult the yellow pages for the

nearest Mabe Service Center,

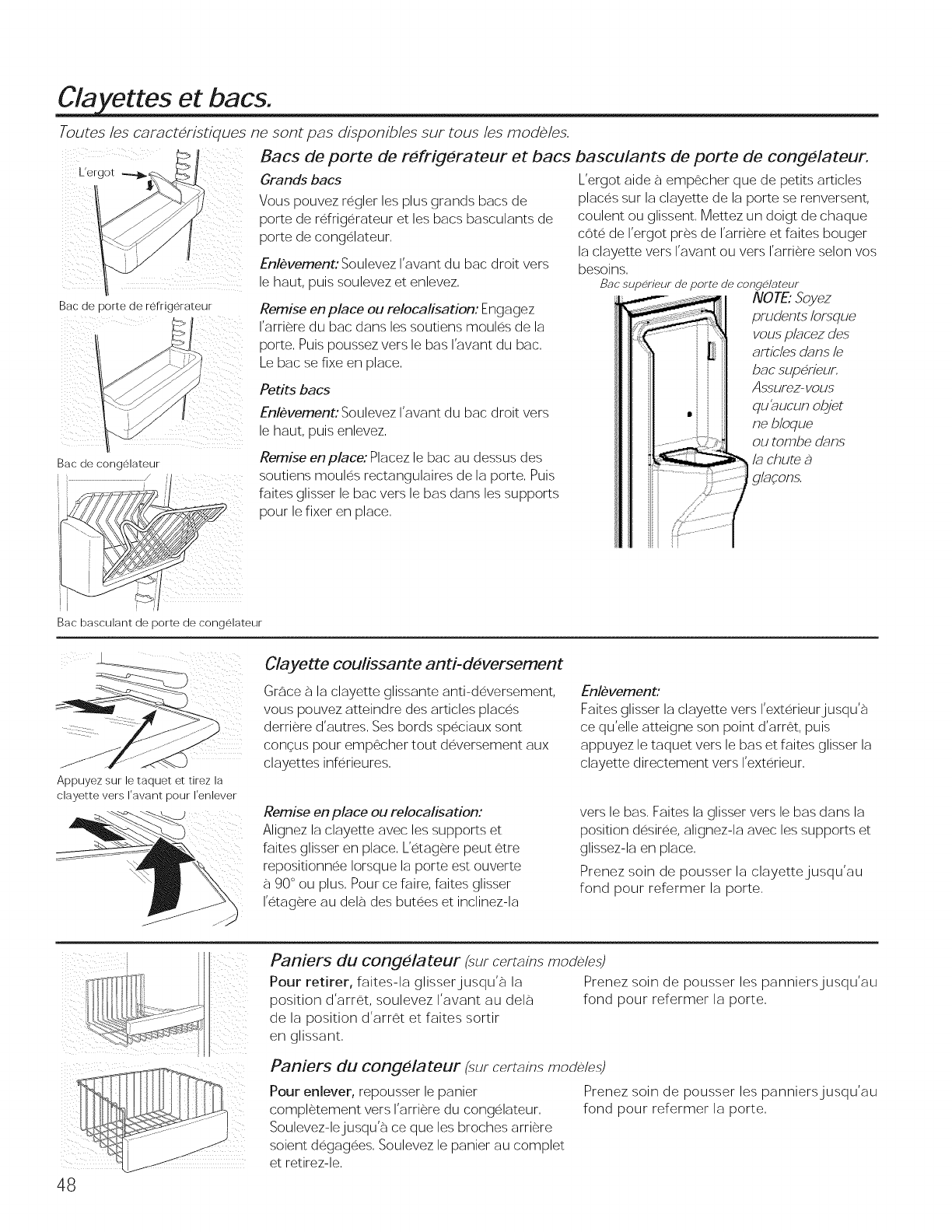

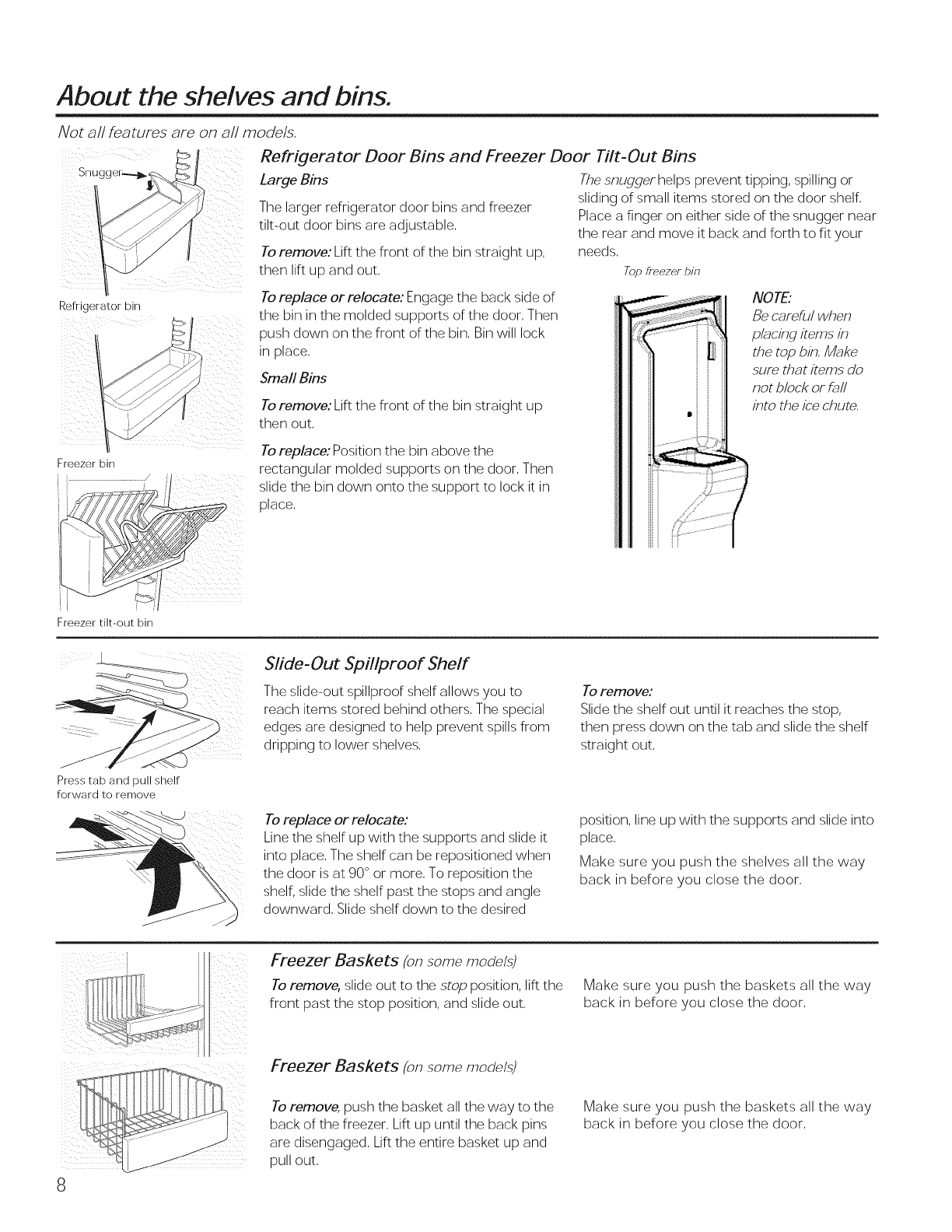

About the shelves and bins.

Not aN features are on aN models,

Refrigerator bin

Freezer bin

i

ii '

i ,

Freezer tilt-out bin

Refrigerator Door Bins and Freezer Door Tilt-Out Bins

Large Bins

The larger refrigerator door bins and freezer

tilt-out door bins are adjustable,

To remove: Lift the front of the bin straight up,

then lift up and out,

To replace or relocate: Engage the back side of

the bin in the molded supports of the door, Then

push down on the front of the bin, Bin will lock

in place,

Small Bins

To remove: Lift the front of the bin straight up

then out,

To replace: Position the bin above the

rectangular molded supports on the door, Then

slide the bin down onto the support to lock it in

place,

Thesnugger helps prevent tipping, spilling or

sliding of small items stored on the door shelf,

Place a finger on either side of the snugger near

the Fear and move it back and forth to fit your

needs,

Top freezer bin

NOTE:

Be careful when

pMcing items in

the top bin, M_?ke

sure that items do

not block or f_?ll

into the ice chute,

Slide-Out Spillproof Sheff

The slide-out spillproof shelf allows you to

reach items stored behind others, The special

edges are designed to help prevent spills from

dripping to lower shelves,

To remove:

Slide the shelf out until it reaches the stop,

then press down on the tab and slide the shelf

straight out,

Press tab and pull shelf

forward to remove

)

To replace or relocate:

Line the shelf up with the supports and slide it

into place, The shelf can be repositioned when

the door is at 90° or more, To reposition the

shelf, slide the shelf past the stops and angle

downward, Slide shelf down to the desired

position, line up with the supports and slide into

place,

Make sure you push the shelves all the way

back in before you close the door,

Freezer Baskets (on some models)

To remove, slide out to the stop position, lift the Make sure you push the baskets all the way

front past the stop position, and slide out, back in before you close the door,

8

Freezer Baskets (on some models)

To remove, push the basket all the way to the

back of the freezer, Lift up until the back pins

are disengaged, Lift the entire basket up and

pull out,

Make sure you push the baskets all the way

back in before you close the door,

About the shelves and bins. CEApp/i ,nc s,com

Not all features are on a// models.

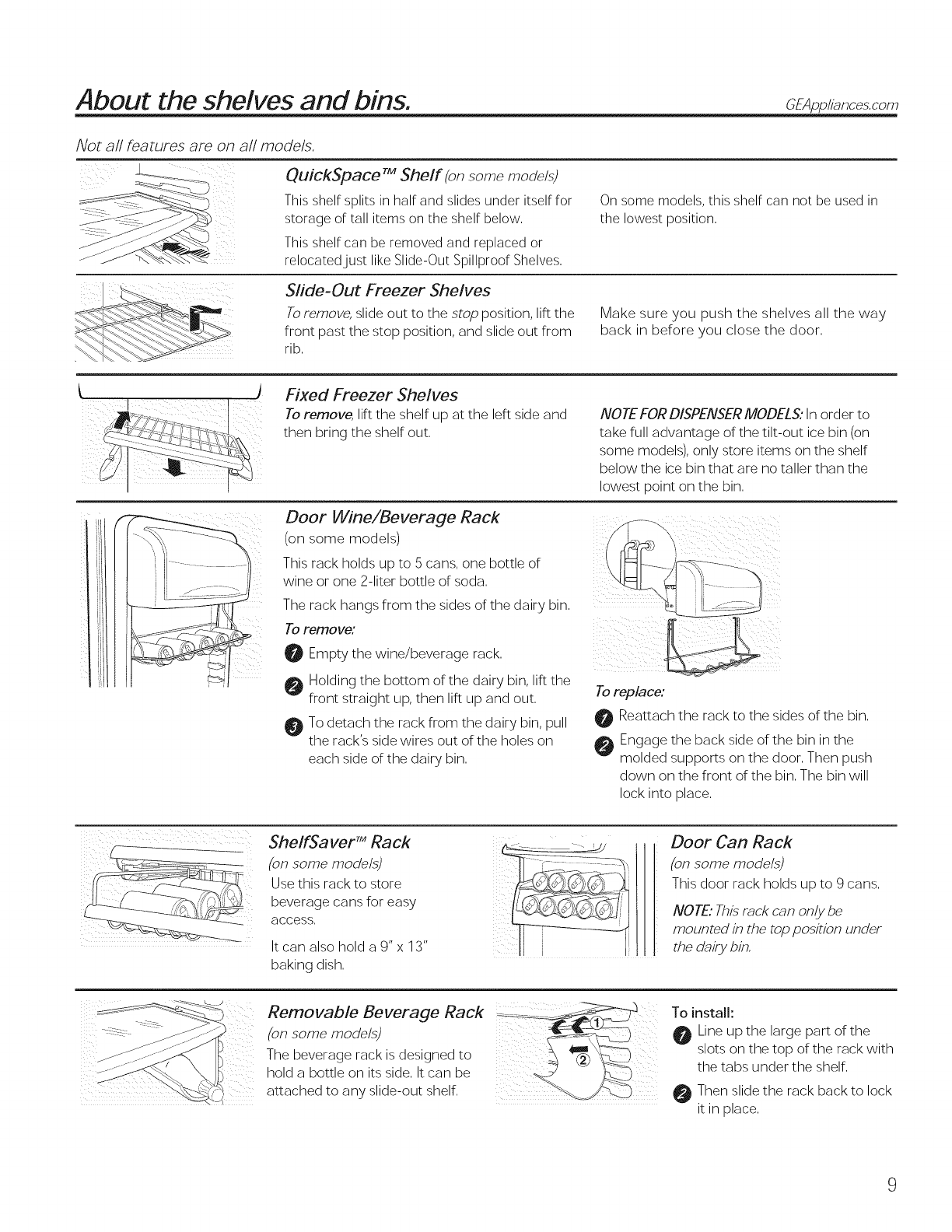

QuickSpace TMShelf(on some models)

This shelf splits in half and slides under itself for

) storage of tall items on the shelf below,

) This shelf can be removed and replaced or

J_J relocated just like Slide-Out Spillproof Shelves,

On some models, this shelf can not be used in

the lowest position.

Slide-Out Freezer Shelves

To remove, slide out to the stop position, lift the

front past the stop position, and slide out from

rib.

Make sure you push the shelves all the way

back in before you close the door.

) Fixed Freezer Shelves

To remove, lift the shelf up at the left side and

then bring the shelf out,

Door Wine/Beverage Rack

(on some models)

This rack holds up to 5 cans, one bottle of

wine or one 2-liter bottle of soda.

The rack hangs from the sides of the dairy bin.

To remove:

Empty the wine/beverage rack.

Holding the bottom of the dairy bin, lift the

front straight up, then lift up and out.

To detach the rack from the dairy bin, pull

the rack's side wires out of the holes on

each side of the dairy bin.

NOTE FOR DISPENSER MODELS: In order to

take full advantage of the tilt-out ice bin (on

some models), only store items on the shelf

below the ice bin that are no taller than the

lowest point on the bin.

To replace:

Reattach the rack to the sides of the bin.

Engage the back side of the bin in the

molded supports on the door. Then push

down on the front of the bin. The bin will

lock into place.

ShelfSaver TM Rack

(on some rnodds)

Use this rack to store

beverage cans for easy

access,

It can also hold a 9" x 13"

baking dish.

Door Can Rack

(onsome rnodds)

This door rack holds up to 9 cans.

NOTE."Thisrock can only be

mounted in the top position under

the dairy bin,

Removable Beverage Rack(on some models)

The beverage rack is designed to

hold a bottle on its side. It can be

attached to any slide-out shelf.

To install:

Line up the large part of the

slots on the top of the rack with

the tabs under the shelf.

Then slide the rack back to lock

it in place.

About the refrigerator doors.

When the door is only partially

open, it will automatically close,

Beyond this stop the door will stay

open,

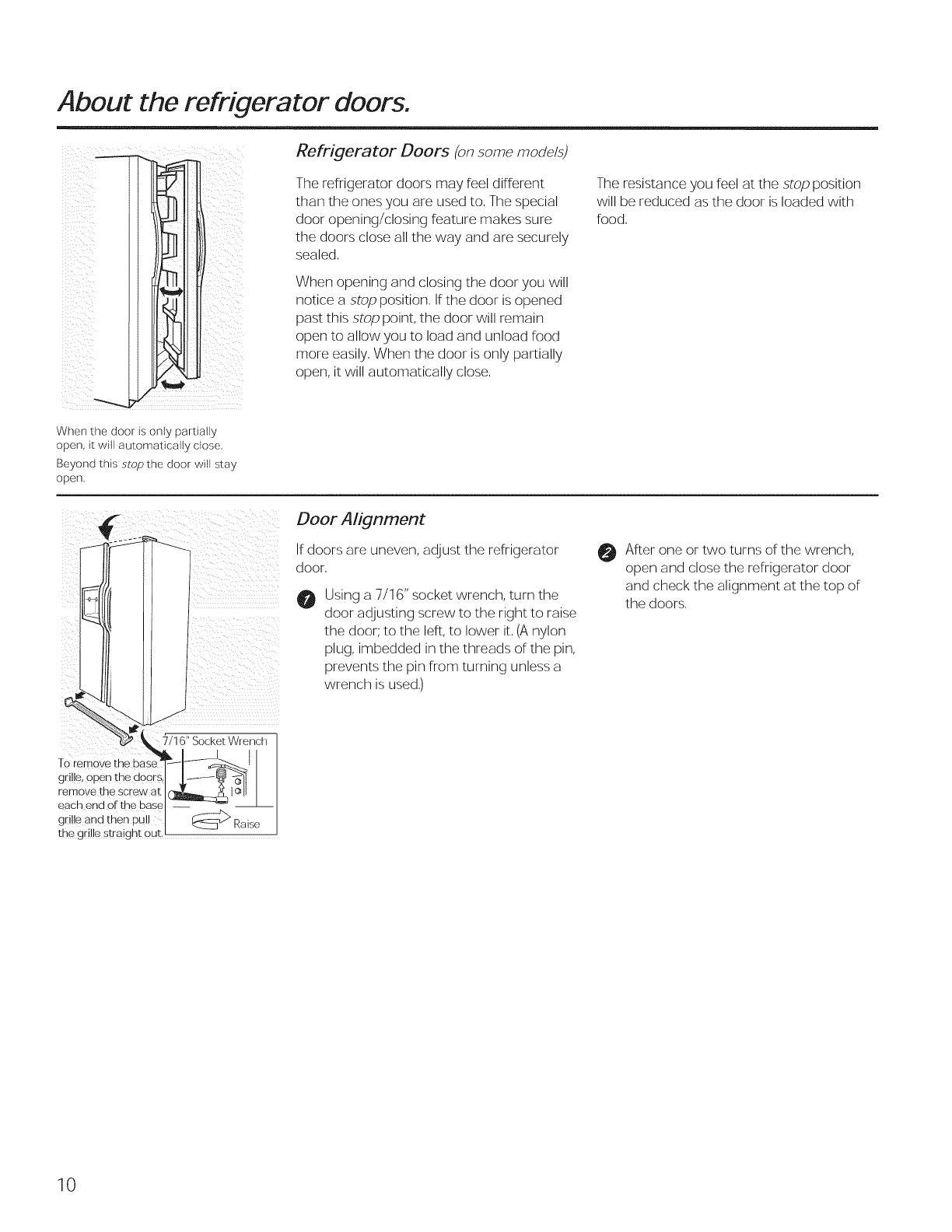

Refrigerator Doors (onsome models)

The refrigerator doors may feel different

than the ones you are used to, The special

door opening/closing feature makes sure

the doors close all the way and are securely

sealed,

When opening and closing the door you will

notice a stop position, If the door is opened

past this stop point, the door will remain

open to allow you to load and unload food

more easily, When the door is only partially

open, it will automatically close,

The resistance you feel at the stop position

will be reduced as the door is loaded with

food,

Door A lignmen t

If doors are uneven, adjust the refrigerator

door,

0 Using a 7/16" socket wrench, turn the

door adjusting screw to the right to raise

the door; to the left, to lower it, (A nylon

plug, imbedded in the threads of the pin,

prevents the pin from turning unless a

wrench is used,)

0 After one or two turns of the wrench,

open and close the refrigerator door

and check the alignment at the top of

the doors,

10

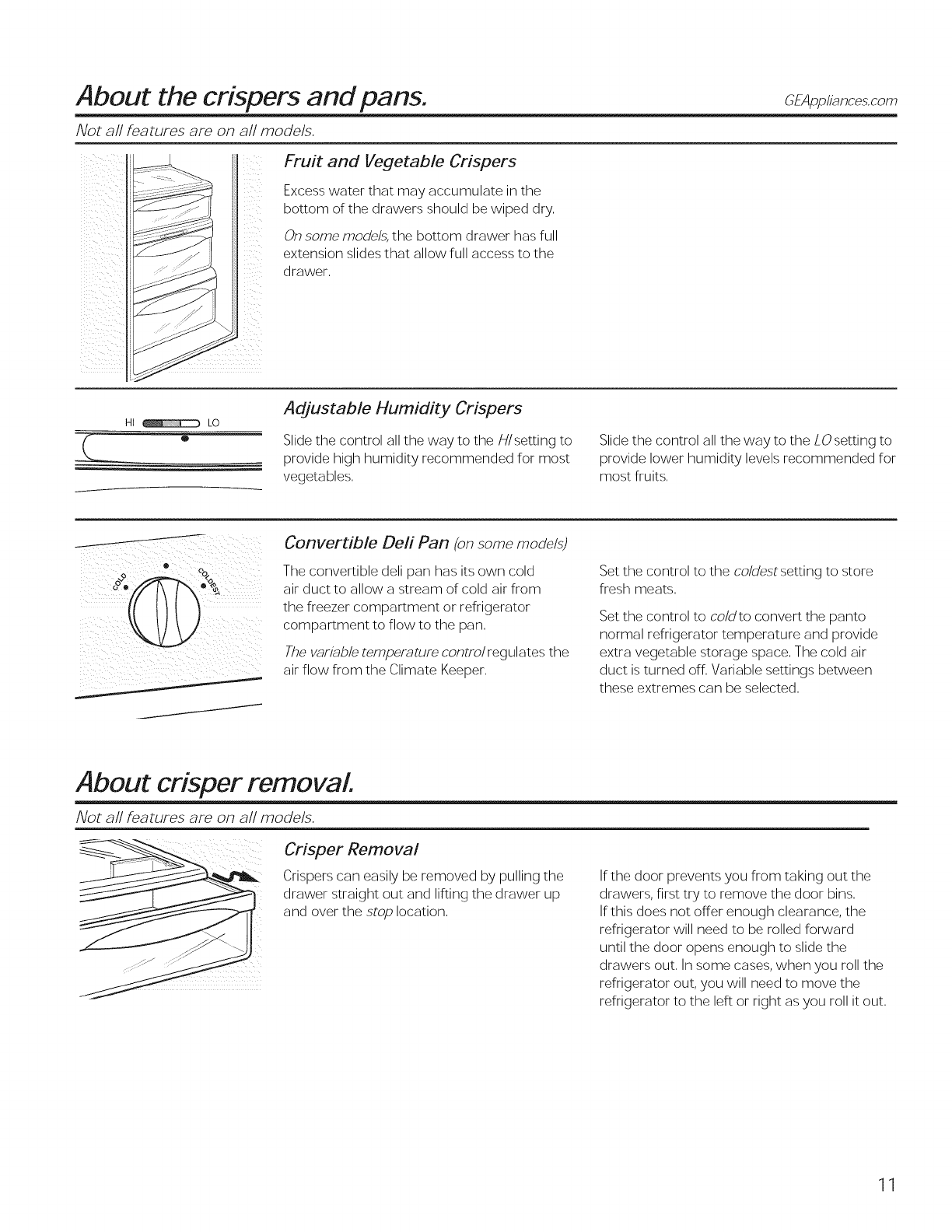

About the crispers and pans.

Not all features are on a// models.

Fruit and Vegetable Crispers

Excess water that may accumulate in the

bottom of the drawers should be wiped dry.

On some models, the bottom drawer has full

extension slides that allow full access to the

drawer.

OEApplL?nces,corn

HI LO

o

Adjustable Humidity Crispers

Slide the control all the way to the H/setting to

provide high humidity recommended for most

vegetables.

Slide the control all the way to the LOsetting to

provide lower humidity levels recommended for

most fruits.

Convertible Deli Pan (on some models)

The convertible deli pan has its own cold

air duct to allow a stream of cold air from

the freezer compartment or refrigerator

compartment to flow to the pan.

The variable temperature contro/ regulates the

air flow from the Climate Keeper.

Set the control to the coldest setting to store

fresh meats,

Set the control to coldto convert the panto

normal refrigerator temperature and provide

extra vegetable storage space. The cold air

duct is turned off. Variable settings between

these extremes can be selected.

About crisper removal.

Not all features are on a// models.

CrisperRemoval

Crispers can easily be removed by pulling the

drawer straight out and lifting the drawer up

and over the stop location.

If the door prevents you from taking out the

drawers, first try to remove the door bins.

If this does not offer enough clearance, the

refrigerator will need to be rolled forward

until the door opens enough to slide the

drawers out. In some cases, when you roll the

refrigerator out, you will need to move the

refrigerator to the left or right as you roll it out.

11

About the automatic icemaker.

A newly installed refrigerator may take 12 to 24 hours to begin making ice.

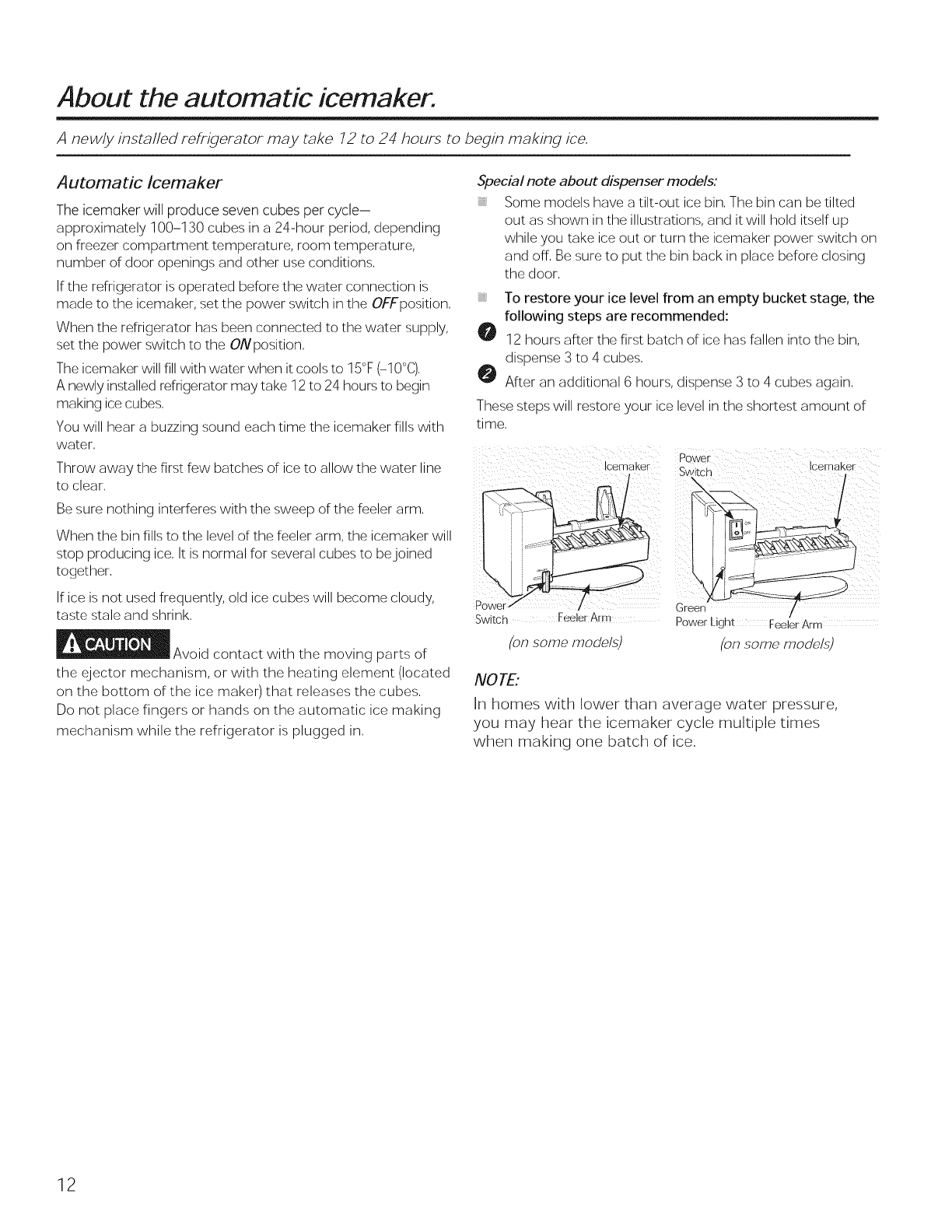

A utomatic Icemaker

The icemaker will produce seven cubes per cycle-

approximately 100-130 cubes in a 24-hour period, depending

on freezer compartment temperature, room temperature,

number of door openings and other use conditions.

If the refrigerator is operated before the water connection is

made to the icemaker, set the power switch in the OFFposition.

When the refrigerator has been connected to the water supply,

set the power switch to the O/Vposition.

The icemaker will fill with water when it cools to 15°F (-10°Q.

A newly installed refrigerator may take 12 to 24 hours to begin

making ice cubes.

You will hear a buzzing sound each time the icemaker fills with

water.

Throw away the first few batches of ice to allow the water line

to clear.

Be sure nothing interferes with the sweep of the feeler arm.

When the bin fills to the level of the feeler arm, the icemaker will

stop producing ice. It is normal for several cubes to be joined

together.

If ice is not used frequently, old ice cubes will become cloudy,

taste stale and shrink.

Avoid contact with the moving parts of

the ejector mechanism, or with the heating element (located

on the bottom of the ice maker) that releases the cubes.

Do not place fingers or hands on the automatic ice making

mechanism while the refrigerator is plugged in.

Special note about dispenser models:

, Some models have a tilt-out ice bin. The bin can be tilted

out as shown in the illustrations, and it will hold itself up

while you take ice out or turn the icemaker power switch on

and off. Be sure to put the bin back in place before closing

the door.

, To restore your ice level from an empty bucket stage, the

following steps are recommended:

O 12 hours aflter the first batch of ice has fallen into the bin,

dispense 3 to 4 cubes.

O After an additional 6 hours, dispense 3 to 4 cubes again.

These steps will restore your ice level in the shortest amount of

time.

Power

IcemaKer Switch Icemaker

P Green

Switch Feeler A-n Power Lign[ Feeler Arm

{on some models) (on some modds)

NO TE:

In homes with lower than average water pressure,

you may hear the icemaker cycle multiple times

when making one batch of ice.

12

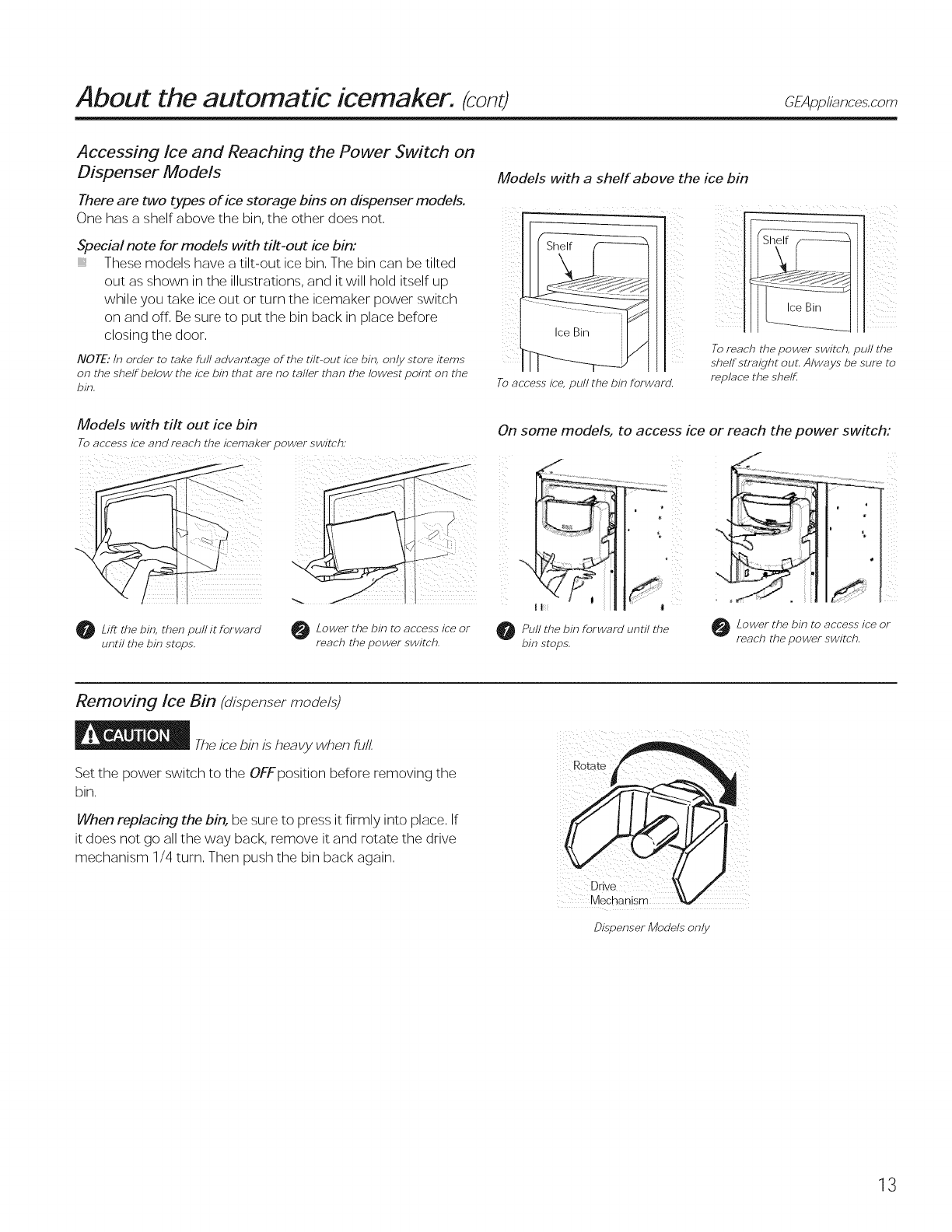

About the automatic icemaker. (cont) CEA /i ,nc scom

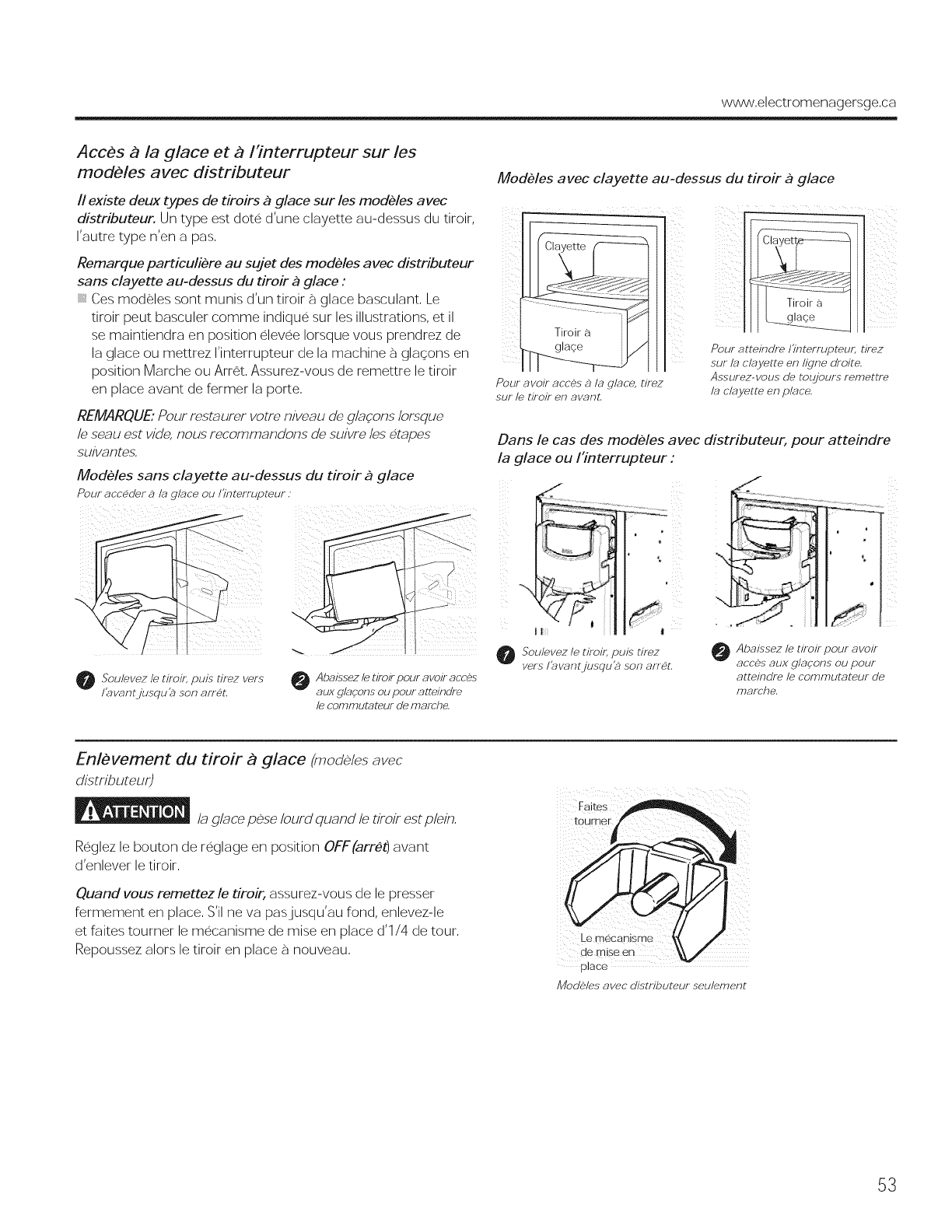

Accessing Ice and Reaching the Power Switch on

Dispenser Models

There are two types of ice storage bins on dispenser models.

One has a shelf above the bin, the other does not,

Special note for models with tilt-out ice bin:

, These models have a tilt-out ice bin, The bin can be tilted

out as shown in the illustrations, and it will hold itself up

while you take ice out or turn the icemaker power switch

on and off, Be sure to put the bin back in place before

closing the door,

NO TE: /n order to take full adw}ntage of the tilt-out ice bin, only store items

on the shell-below the ire bin that are no taller than the lowest point on the

bin.

Models with a sheff above the ice bin

ill _ iii i

iii

i i

To access ice, puff the bin fbrward.

To reach the power switch, pull the

shelf straight out. Always be sure to

replace the shelf

Models with tilt out ice bin

To access ice and reach the icemaker power switch:

On some models, to access

OLift the then it fbrward

bin, pull

until the bin stops. Ou// the bin fbrward until the

bin stops.

Oower the bin to access ice or

reach the power switch.

ice or reach the power switch:

"iii_

Oower the bin to access ice or

reach the power switch.

Removing Ice Bin (dispenser rnodds)

_The ice bin is heavy when full,

Set the power switch to the OFF position before removing the

bin,

When replacing the bin, be sure to press it firmly into place, If

it does not go all the way back, remove it and rotate the drive

mechanism 1/4 turn, Then push the bin back again,

Drive

Dispenser Models only

13

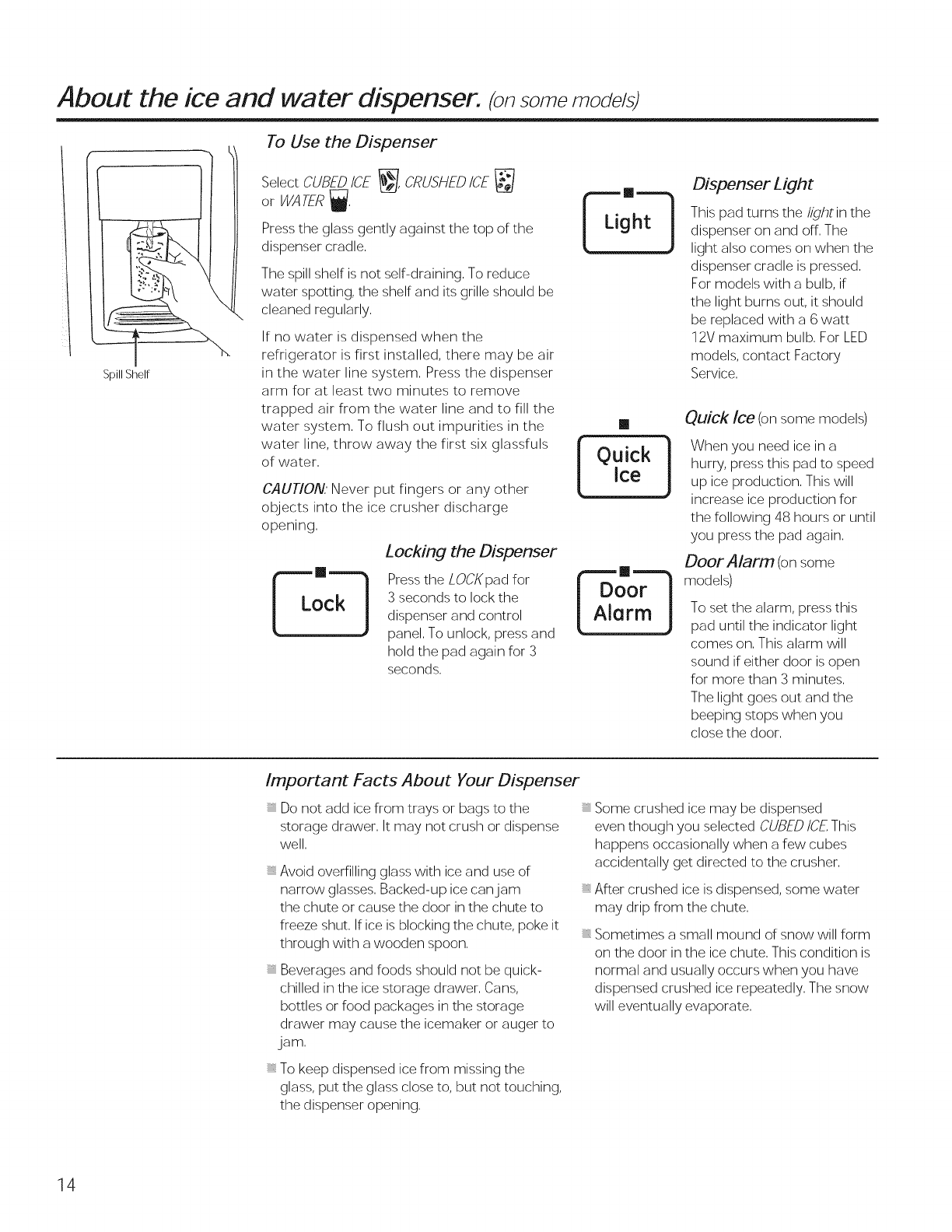

About the ice and water dispenser. ¢onsomemode/s)

Spill Shelf

To Use the Dispenser

Select CUBED/CE_ CRUSHED/CE

or WATEl?_,

Press the glass gently against the top of the

dispenser cradle,

The spill shelf is not self-draining, To reduce

water spotting, the shelf and its grille should be

cleaned regularly,

If no water is dispensed when the

refrigerator is first installed, there may be air

in the water line system, Press the dispenser

arm for at least two minutes to remove

trapped air from the water line and to fill the

water system, To flush out impurities in the

water line, throw away the first six glassfuls

of water,

CAUTION, Never put fingers or any other

objects into the ice crusher discharge

opening,

Locking the Dispenser

L__ Press the LOCKpad for

3 seconds to lock the

dispenser and control

panel, To unlock, press and

hold the pad again for 3

seconds,

[]

Dispenser Light

This pad turns the/ightin the

dispenser on and off, The

light also comes on when the

dispenser cradle is pressed,

For models with a bulb, if

the light burns out, it should

be replaced with a 6 watt

12V maximum bulb, For LED

models, contact Factory

Service,

Quick Ice (on some models)

When you need ice in a

hurry, press this pad to speed

up ice production, This will

increase ice production for

the following 48 hours or until

you press the pad again,

DooyAlarm (on some

models)

To set the alarm, press this

pad until the indicator light

comes on, This alarm will

sound if either door is open

for more than 3 minutes,

The light goes out and the

beeping stops when you

close the door,

Important Facts About Your Dispenser

, Do not add ice from trays or bags to the

storage drawer, It may not crush or dispense

well,

, Avoid overfilling glass with ice and use of

narrow glasses, Backed-up ice can jam

the chute or cause the door in the chute to

freeze shut, If ice is blocking the chute, poke it

through with a wooden spoon,

, Beverages and foods should not be quick-

chilled in the ice storage drawer, Cans,

bottles or food packages in the storage

drawer may cause the icemaker or auger to

jam,

, Some crushed ice may be dispensed

even though you selected CUBED iCE,This

happens occasionally when a few cubes

accidentally get directed to the crusher,

After crushed ice is dispensed, some water

may drip from the chute,

, Sometimes a small mound of snow will form

on the door in the ice chute, This condition is

normal and usually occurs when you have

dispensed crushed ice repeatedly, The snow

will eventually evaporate,

, To keep dispensed ice from missing the

glass, put the glass close to, but not touching,

the dispenser opening,

14

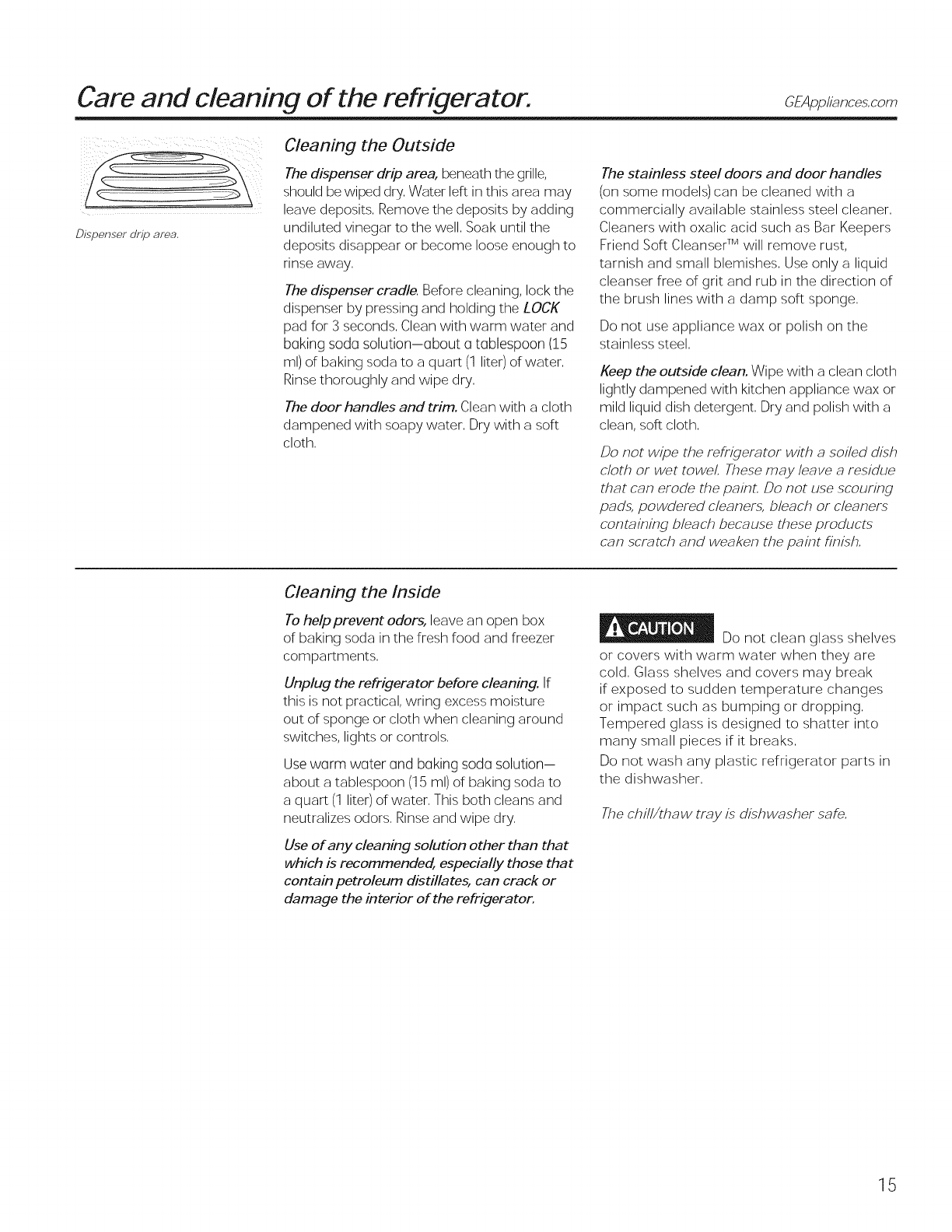

Care and cleaning of the refrigerator. CEAppliancescom

Dispenser drip mea.

Cleaning the Outside

The dispenser drip area, beneath the grille,

should be wiped dry, Water left in this area may

leave deposits, Remove the deposits by adding

undiluted vinegar to the well, Soak until the

deposits disappear or become loose enough to

rinse away,

The dispenser cradle, Before cleaning, lock the

dispenser by pressing and holding the LOCK

pad for 3 seconds, Clean with warm water and

baking soda solution-about a tablespoon (15

ml) of baking soda to a quart (1 liter) of water,

Rinse thoroughly and wipe dry,

The door handles and trim. Clean with a cloth

dampened with soapy water, Dry with a soft

cloth,

The stainless steel doors and door handles

(on some models) can be cleaned with a

commercially available stainless steel cleaner,

Cleaners with oxalic acid such as Bar Keepers

Friend Soft Cleanser TM will remove rust,

tarnish and small blemishes, Use only a liquid

cleanser free of grit and rub in the direction of

the brush lines with a damp soft sponge,

Do not use appliance wax or polish on the

stainless steel,

Keep the outside clean. Wipe with a clean cloth

lightly dampened with kitchen appliance wax or

mild liquid dish detergent, Dry and polish with a

clean, soft cloth,

Do not wipe the refrigerator with asoiled dish

cloth or wet towel, These may leave aresidue

that can erode the paint, Do not use scouring

pads, powdered cleaners, bleach or cleaners

cont_?ining bleach because these products

can scratch and weaken the paint finish,

Cleaning the Inside

To help prevent odors, leave an open box

of baking soda in the fresh food and freezer

compartments,

Unplug the refrigerator before cleaning. If

this is not practical, wring excess moisture

out of sponge or cloth when cleaning around

switches, lights or controls,

Use warm water and baking sod(] solution-

about a tablespoon (15 ml) of baking soda to

a quart (1 liter) of water, This both cleans and

neutralizes odors, Rinse and wipe dry,

Use of any cleaning solution other than that

which is recommended, especially those that

contain petroleum distillates, can crack or

damage the interior of the refrigerator,

Do not clean glass shelves

or covers with warm water when they are

cold, Glass shelves and covers may break

if exposed to sudden temperature changes

or impact such as bumping or dropping,

Tempered glass is designed to shatter into

many small pieces if it breaks,

Do not wash any plastic refrigerator parts in

the dishwasher,

The chill/thaw tray is dishwasher safb,

15

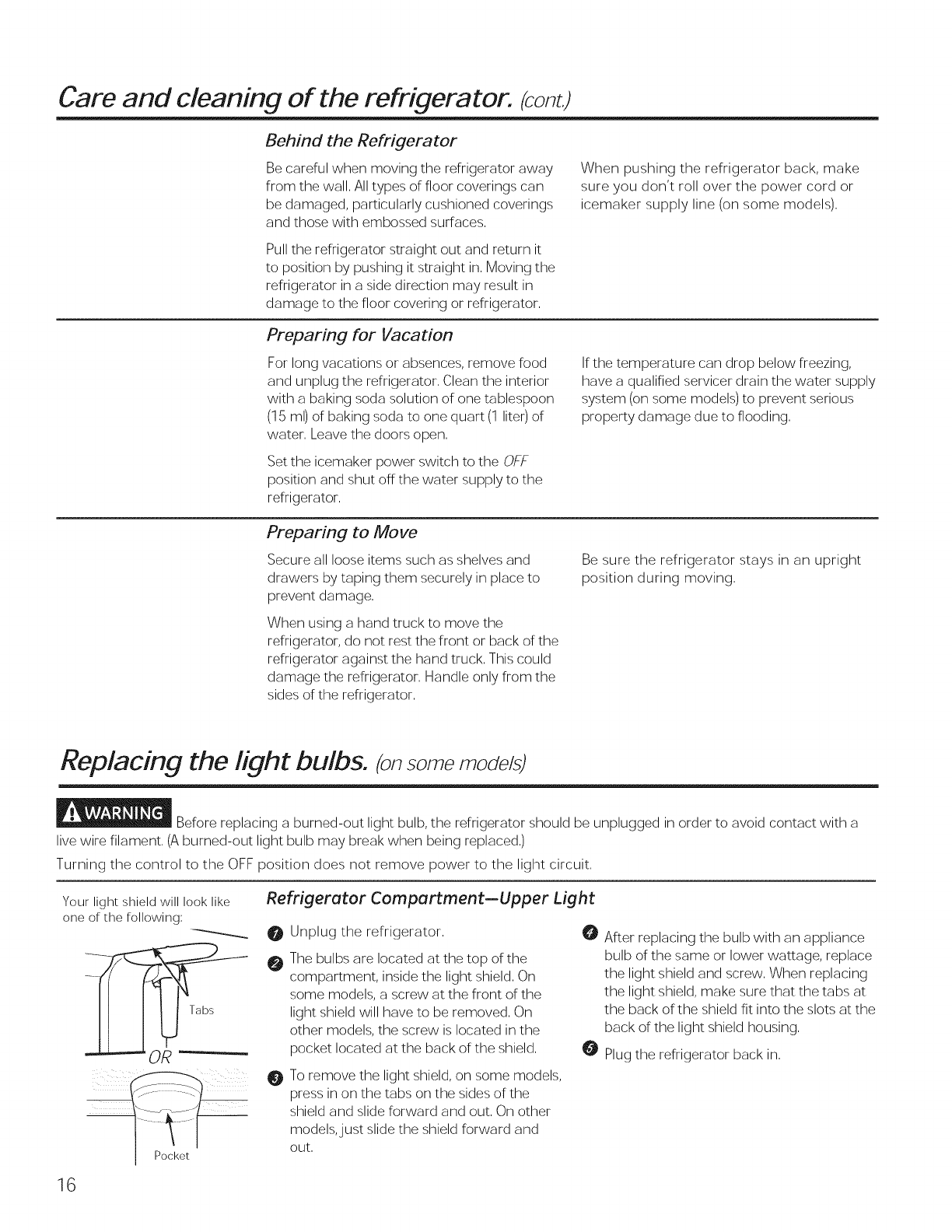

Care and cleaning of the refrigerator. (cont.)

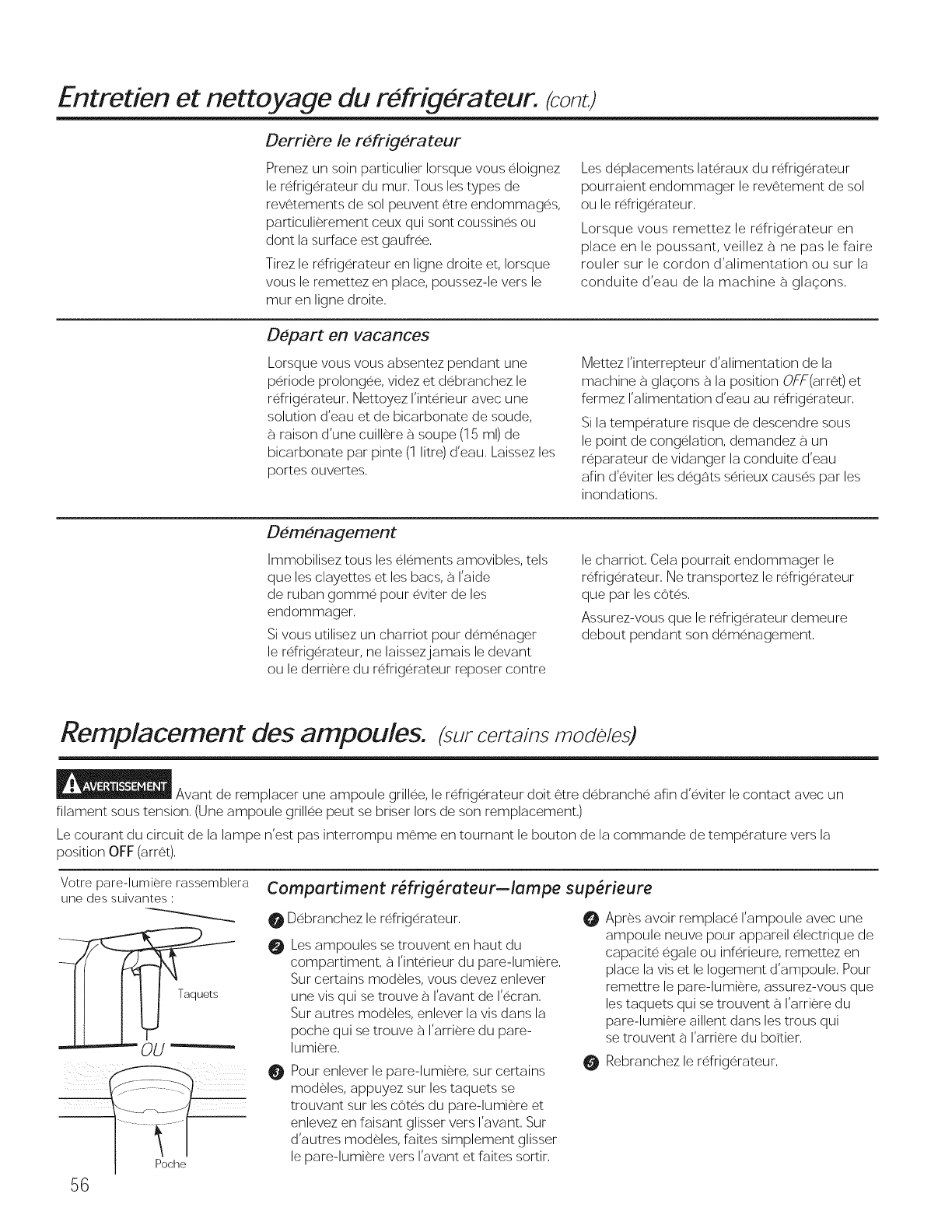

Behind the Refrigerator

Be careful when moving the refrigerator away

from the wall, All types of floor coverings can

be damaged, particularly cushioned coverings

and those with embossed surfaces,

Pull the refrigerator straight out and return it

to position by pushing it straight in, Moving the

refrigerator in a side direction may result in

damage to the floor covering or refrigerator,

Preparing for Vacation

For long vacations or absences, remove food

and unplug the refrigerator, Clean the interior

with a baking soda solution of one tablespoon

(15 ml) of baking soda to one quart (1 liter) of

water, Leave the doors open,

Set the icemaker power switch to the OFF

position and shut off the water supply to the

refrigerator,

When pushing the refrigerator back, make

sure you don't roll over the power cord or

icemaker supply line (on some models),

If the temperature can drop below freezing,

have a qualified servicer drain the water supply

system (on some models) to prevent serious

property damage due to flooding,

Preparing to Move

Secure all loose items such as shelves and

drawers by taping them securely in place to

prevent damage,

When using a hand truck to move the

refrigerator, do not rest the front or back of the

refrigerator against the hand truck, This could

damage the refrigerator, Handle only from the

sides of the refrigerator,

Be sure the refrigerator stays in an upright

position during moving,

Replacing the light bulbs. (onsomemodds)

Before replacing a burned-out light bulb, the refrigerator should be unplugged in order to avoid contact with a

live wire filament, (A burned-out light bulb may break when being replaced,)

Turning the control to the OFF position does not remove power to the light circuit,

Your light shield will look like

one of the following:

Tabs

Refrigerator Compartment--Upper Light

0

0

0

Unplug the refrigerator,

The bulbs are located at the top of the

compartment, inside the light shield, On

some models, a screw at the front of the

light shield will have to be removed, On

other models, the screw is located in the

pocket located at the back of the shield,

To remove the light shield, on some models,

press in on the tabs on the sides of the

shield and slide forward and out, On other

models, just slide the shield forward and

out,

O After replacing the bulb with an appliance

bulb of the same or lower wattage, replace

the light shield and screw, When replacing

the light shield, make sure that the tabs at

the back of the shield fit into the slots at the

back of the light shield housing,

Plug the refrigerator back in,

16

Replacing the light bulbs, contJ CEA /i ,nc s,com

Before replacing a burned-out light bulb, the refrigerator should be unplugged in order to avoid contact with a

live wire filament, (A burned-out light bulb may break when being replaced,)

Turning the control to the OFF position does not remove power to the light circuit,

zRefrigerator Compartment--Lower Light

This light is located above the top drawer.

0 Unplug the refrigerator.

0 Lift the light shield up and pull it out.

After replacing the bulb with an appliance

bulb of the same or lower wattage, replace

the shield,

Plug the refrigerator back in,

Freezer Compartment

Unplug the refrigerator,

Remove the shelf just above the light shield,

(The shelf will be easier to remove if it is

emptied first,) Remove the screw at the top

of the light shield,

0 To remove the light shield, press in on the

sides, and lift up and out.

Replace the bulb with an appliance bulb

of the same or lower wattage, and

reinstall the light shield. When reinstalling

the light shield, make sure the top tabs

snap securely into place. Replace the

screw,

Reinstall the shelf and plug the

refrigerator back in.

Dispenser (on some models)

Unplug the refrigerator.

The bulb is located on the dispenser under

the control panel. Remove the light bulb by

turning it counterclockwise.

Replace the bulb with a bulb of the same

size and wattage.

Plug the refrigerator back in.

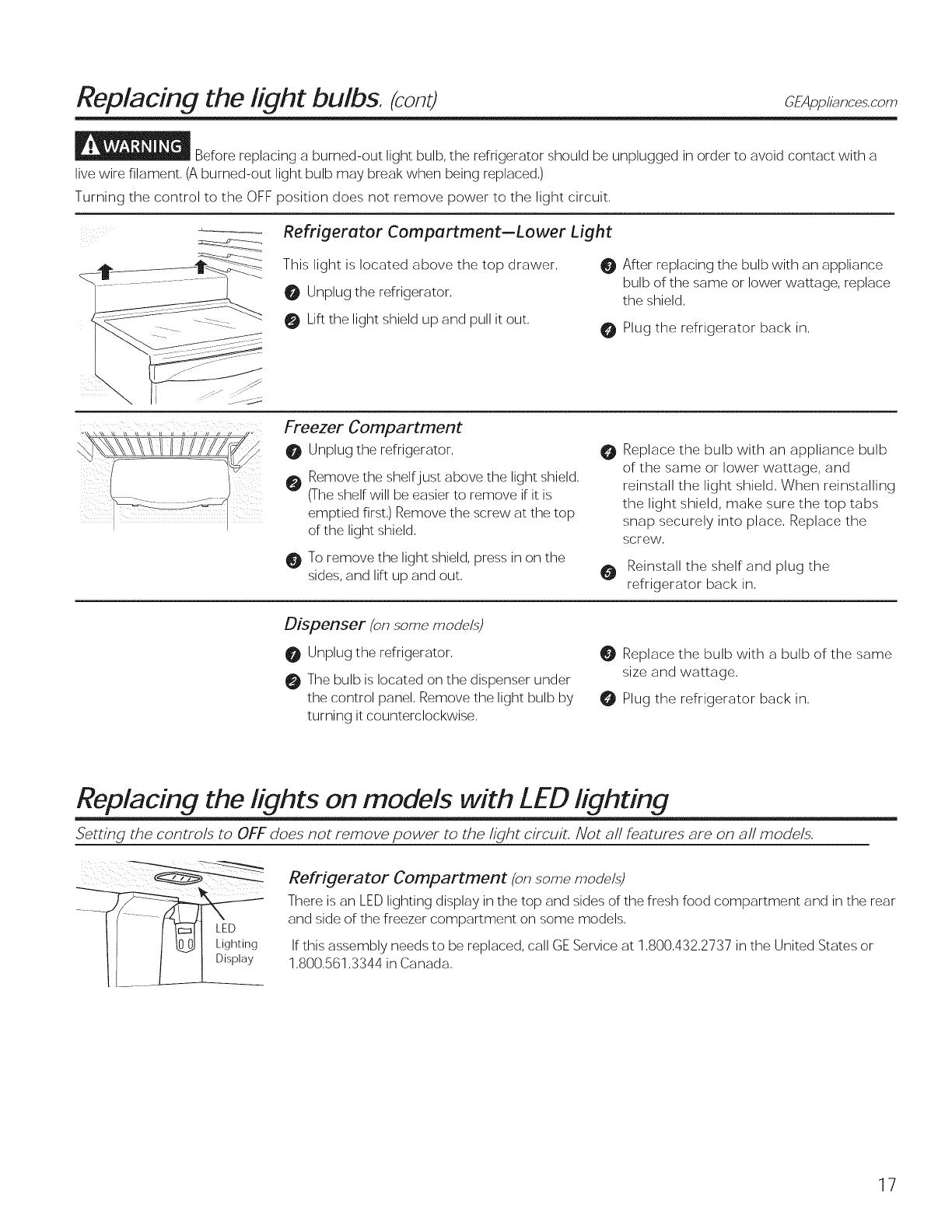

Replacing the lights on models with LED lighting

Setting the controls to OFF does not remove power to the light circuit. Not all features are on all models.

II I0_11 Lighting

/ .............. __] Display

Refrigerator Compartment (on some models)

There is an LED lighting display in the top and sides of the fresh food compartment and in the rear

and side of the freezer compartment on some models.

If this assembly needs to be replaced, call GE Service at 1.800.432.2737 in the United States or

1.800.561.3344 in Canada.

17

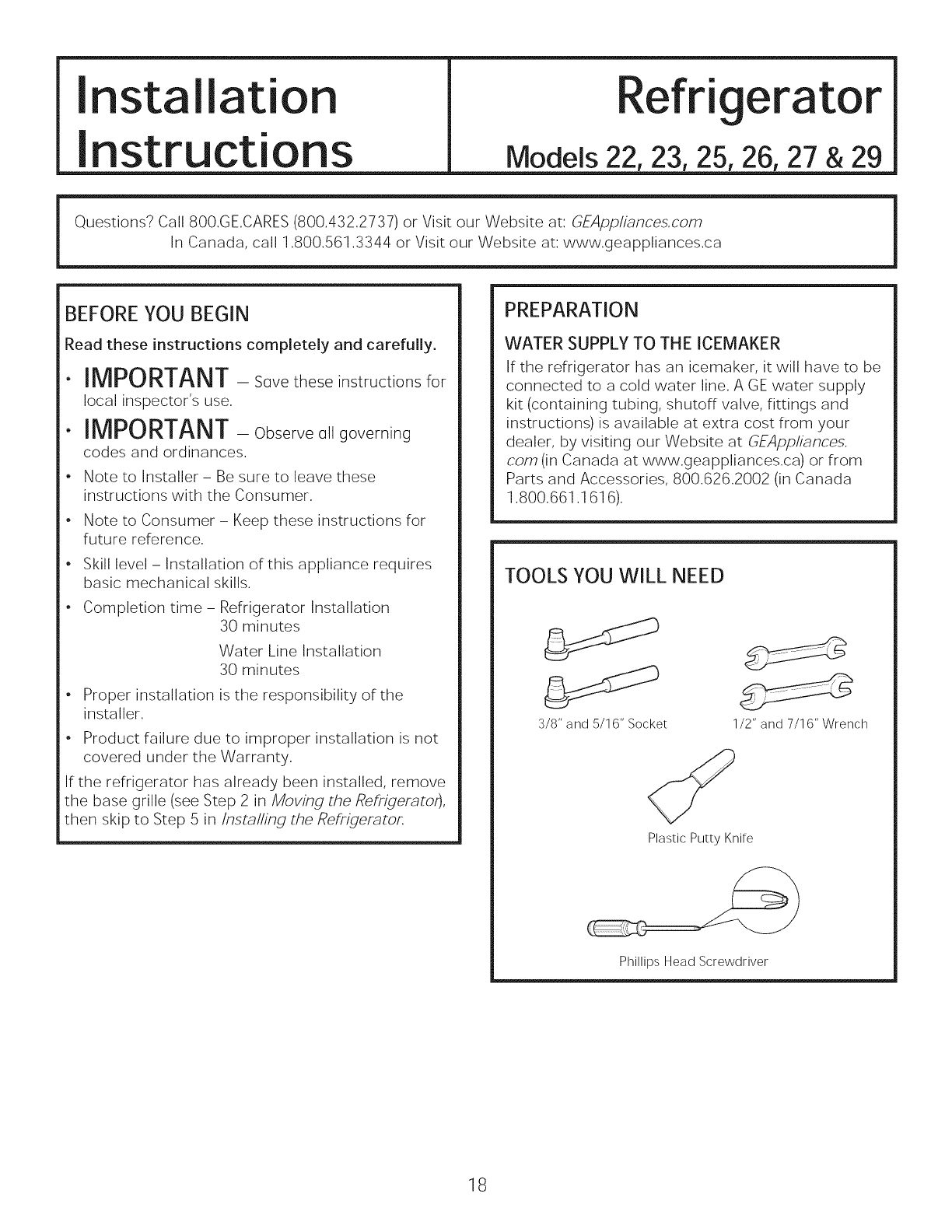

Installation

Instructions efrigerator

Models 22, 23, 25, 26, 27 & 29

Questions? Call 800.GE.CARES (800.432.2737) or Visit our Website at: GEApp/iances.corn

In Canada, call 1.800.561.3344 or Visit our Website at: www.geappliances.ca

BEFORE YOU BEGIN

Read these instructions completely and carefully.

"IMPORTANT - Save these instructions for

local inspector's use.

•IMPORTANT - Observeallgoverning

codes and ordinances.

• Note to Installer- Be sure to leave these

instructions with the Consumer.

• Note to Consumer - Keep these instructions for

future reference.

• Skill level - Installation of this appliance requires

basic mechanical skills.

• Completion time - Refrigerator Installation

30 minutes

Water Line Installation

30 minutes

• Proper installation is the responsibility of the

installer.

• Product failure due to improper installation is not

covered under the Warranty.

If the refrigerator has already been installed, remove

the base grille (see Step 2 in Moving the Refrigerator),

then skip to Step 5 in/nsmlling the Refrigerator.

PREPARATION

WATER SUPPLYTO THE ICEMAKER

If the refrigerator has an icemaker, it will have to be

connected to a cold water line. AGE water supply

kit (containing tubing, shutoff valve, fittings and

instructions) is available at extra cost from your

dealer, by visiting our Website at GEAppliances.

corn (in Canada at www.geappliances.ca) or from

Parts and Accessories, 800.626.2002 (in Canada

1.800.661.1 616).

TOOLS YOU WILL NEED

3/8" and 5/1 6" Socket 1/2" and 7/16" Wrench

U

PlasticPutty Knife

Phillips Head Screwdriver

18

Installation Instructions

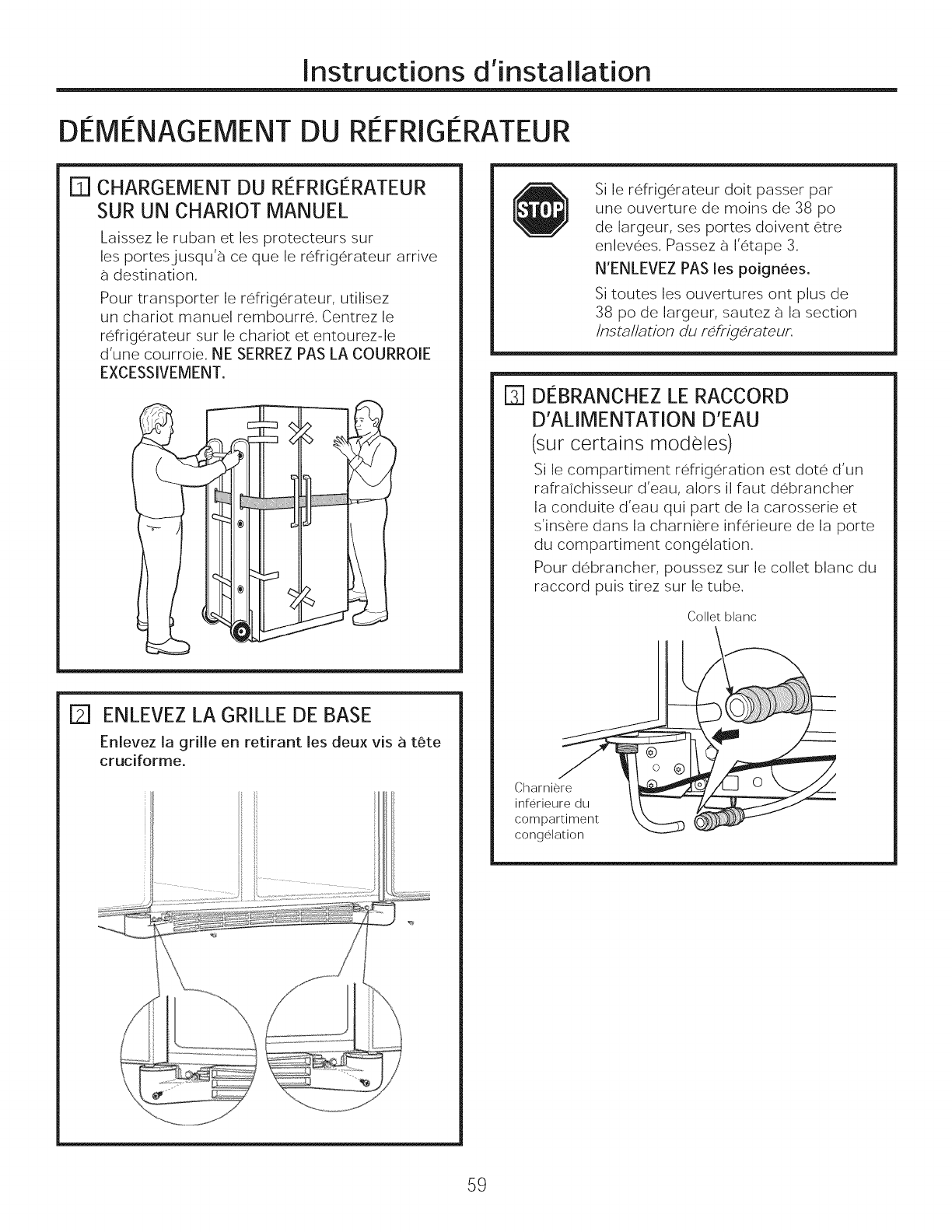

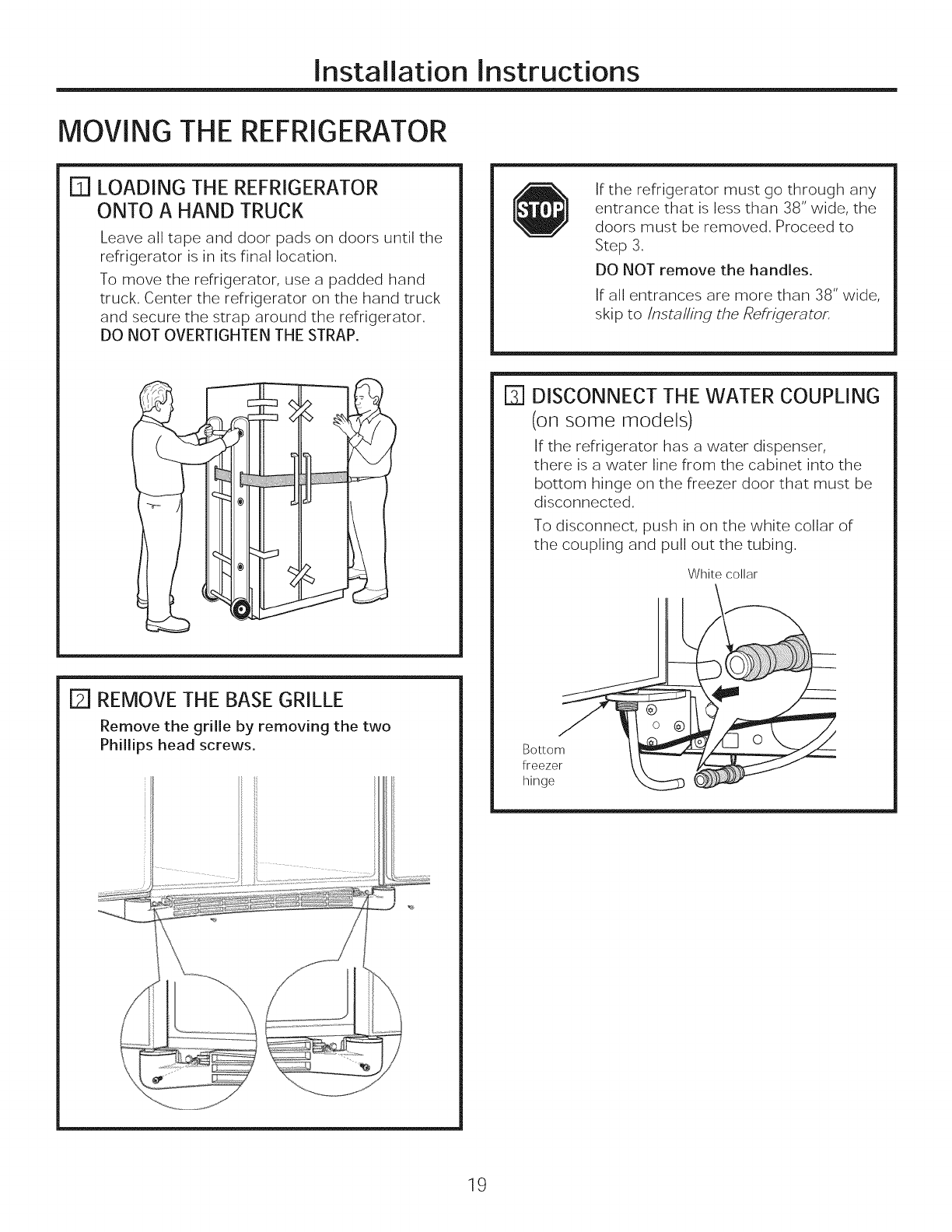

MOVING THE REFRIGERATOR

[]] LOADING THE REFRIGERATOR

ONTO A HAND TRUCK

Leave all tape and door pads on doors until the

refrigerator is in its final location.

To move the refrigerator, use a padded hand

truck. Center the refrigerator on the hand truck

and secure the strap around the refrigerator.

DO NOT OVERTIGHTEN THE STRAP.

/

1-71REMOVE THE BASE GRILLE

Remove the grille by removing the two

Phillips head screws.

If the refrigerator must go through any

entrance that is less than 38" wide, the

doors must be removed. Proceed to

Step 3.

DO NOT remove the handles.

If all entrances are more than 38" wide,

skip to/nstalling the Refrigerator.

D DISCONNECT THE WATER COUPLING

(on some models)

If the refrigerator has a water dispenser,

there is a water line from the cabinet into the

bottom hinge on the freezer door that must be

disconnected.

To disconnect, push in on the white collar of

the coupling and pull out the tubing.

White collar

Bottom

freezer

hinge

19

Installation Instructions

MOVING THE REFRIGERATOR(CONT.)

ra DISCONNECT THE POWER COUPLING

(on some models)

If the refrigerator has a water dispenser,

there is a power line (harness) from the cabinet

into the bottom hinge on the freezer door that

must be disconnected.

To disconnect, pull apart at the coupling.

Bottom

freezer

hing_

v1 DISCONNECT THE ELECTRICAL

CONNECTORS (on some models)

If the refrigerator has a refreshment center,

there are electrical connectors (harnesses)

from the cabinet into the bottom hinge on the

refrigerator door that must be disconnected.

To disconnect, pull apart each connector.

Bottom

refrigerator

hinge

D CLOSE THE FREEZER AND

REFRIGERATOR DOORS

E] REMOVE THE FREEZER DOOR

[_ Remove the freezer door top hinge cover (if

equipped) by either squeezing it and pulling it

up or by prying it off with a plastic putty knife.

r_ Remove the two 5/16" hex head screws, then

lift the hinge straight up to free the hinge pin.

5/16" Hex Head

:Tr_mi

r_ Open the freezer door to 90.°

Z

90°

2O

Installation Instructions

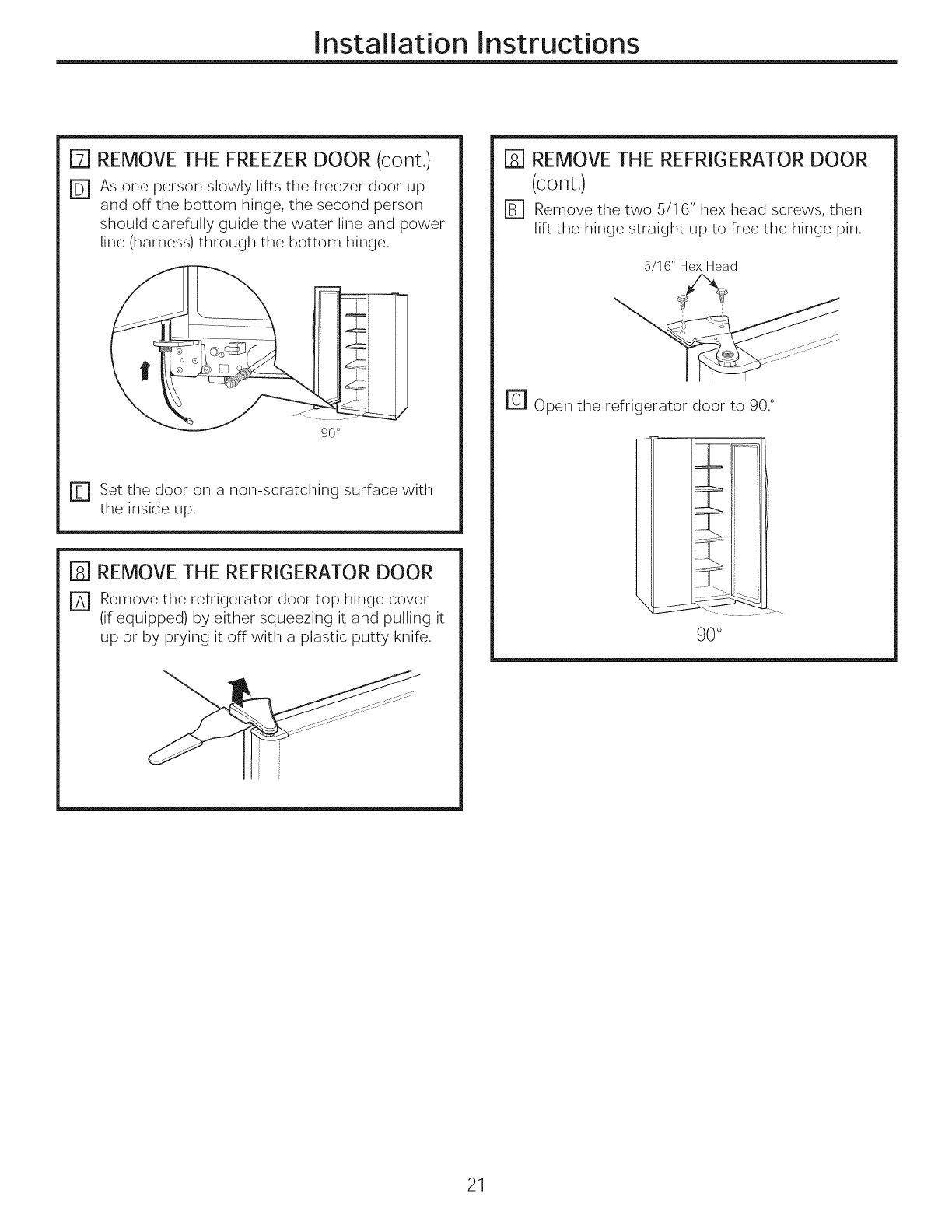

F1 REMOVE THE FREEZER DOOR (cont.)

r_ As one person slowly lifts the freezer door up

and off the bottom hinge, the second person

should carefully guide the water line and power

line (harness) through the bottom hinge.

r_ Set the door on a non-scratching surface with

the inside up.

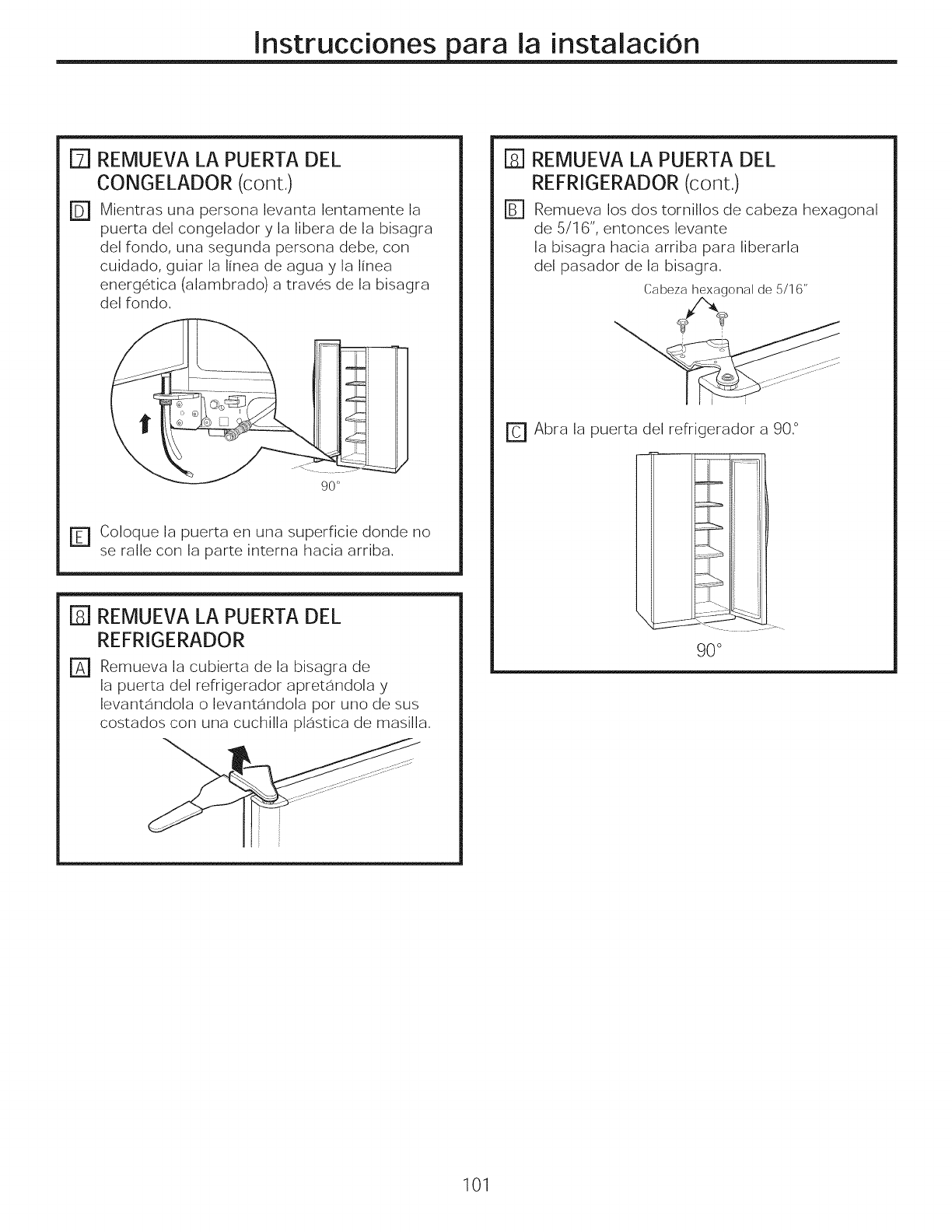

[] REMOVE THE REFRIGERATOR DOOR

r_ Remove the refrigerator door top hinge cover

(if equipped) by either squeezing it and pulling it

up or by prying it off with a plastic putty knife.

D REMOVE THE REFRIGERATOR DOOR

(cont,)

_] Remove the two 5/16" hex head screws, then

lift the hinge straight up to free the hinge pin.

5/16" Hex Head

r_ Open the refrigerator door to 90.°

J

J

.... [

j -- • .......... >

90 °

21

Installation Instructions

MOVING THE REFRIGERATOR(CONT.)

[]

[]

REMOVE THE REFRIGERATOR DOOR

(cont,)

Lift the refrigerator door up and off the bottom

hinge.

If the refrigerator has a refreshment center,

one person should slowly lift the door up and

off the bottom hinge and the second person

should carefully guide the electrical lines

(harnesses) through the bottom hinge.

N

90°

Refreshment Center Models only

r_ Set the door on a non-scratching surface with

the inside up.

D REPLACING THE DOORS

To replace the doors, simply reverse steps 3

through 8.

However, please note the following.

• When lowering the doors onto the bottom

hinges, make sure the second person

carefully guides the tube and harnesses

through the holes in the hinges.

• When connecting the water line, make sure

you insert the tubing all the way to the mark.

\

Mark

• Do not pinch the tubing and harnesses when

placing the doors on the bottom hinges.

• When connecting the power line and the

electrical lines (refreshment center models

only), be sure that the connectors are seated

together fully.

22

Installation Instructions

INSTALLING THE REFRIGERATOR

REFRIGERATOR LOCATION

• Do not install the refrigerator where the

temperature will go below 60°F (16°C) because

it will not run often enough to maintain proper

temperatures.

• Do not install the refrigerator where the

temperature will go above 100°F (37°C) because

it will not perform properly.

• Do not install the refrigerator in a location exposed

to water (rain, etc.) or direct sunlight.

• Install it on a floor strong enough to support it

fully loaded.

CLEARANCES

Allow the following clearances for ease of

installation, proper air circulation and plumbing

and electrical connections:

Sides

Top

Back

23'/25' 23' (33" wide),

CustomStyle 'M 25', 26', 27', 29'

1/8" (4 mm) 1/8" (4 mm)

1" (25 mm) 1" (25 mm)

1/2" (13 mm) -1" (25 mm)

DIMENSIONS AND SPECIFICATIONS

Water Electrical

_(19 mm)

Airspace

24" (61 cm) (1/2" [13 mm] Gap 3.5 cm)

+ 1/4" [6 mm] Wall Countertop

DIMENSIONS AND SPECIFICATIONS (for

23' CustomStyld Mmodels)

o

)

o o

70¼" (178.4 cm)

(91.4cm)

24" (61cm)

DIMENSIONS AND SPECIFICATIONS (for

25' CustomStyld Mmodels)

©

)

o ©

72¼" (183.5 cm)

36"_

91.4 cm

24" (61cm)

_

"721/4" (183.5 cm) required for full adjustment

of mobility wheels. If cabinets installed above

refrigerator have doors that are flush to the

top of the opening for the refrigerator, then

an additional 1/8" may be required to provide

clearance for cabinet doors to open freely.

23

Installation Instructions

INSTALLING THE REFRIGERATOR(CENT,)

[]

r@

CONNECTING THE REFRIGERATOR TO

THE HOUSE WATER LINE

(icemaker and dispenser models)

A cold water supply is required for automatic

icemaker and dispenser operation. If there

is not a cold water supply, you will need to

provide one. See "Installing the Water Line"

section.

NO TES:

• Before making the connection to the

refrigerator, be sure the refrigerator power

cord is not plugged into the wall outlet.

• If your refrigerator does not have a water

filter, we recommend installing one if your

water supply has sand or particles that could

clog the screen of the refrigerator's water

valve. Install it in the water line near the

refrigerator.

If using GESmartConnect 'MRefrigerator

Tubing Kit, you will need an additional tube

(WXO8X1 0002) to connect the filter. Do not

cut plastic tube to install filter.

If you are using copper tubing, place a

compression nut and ferrule (sleeve) onto the

end of the tubing coming from the house cold

water supply.

If you are using the GE SmartConnect 'Mtubing,

the nuts are already assembled to the tubing.

If you are using copper tubing, insert the end of

the tubing into the refrigerator connection, at

the back of the refrigerator, as far as possible.

While holding the tubing, tighten the fitting.

If you are using GE SmartConnect 'Mtubing,

insert the molded end of the tubing into the

refrigerator connection, at the back of the

refrigerator, and tighten the compression nut

until it is hand tight. Then tighten one additional

turn with a wrench. Overtightening may cause

leaks.

24

D Fasten the tubing into the clamp provided to

hold it in position. You may need to pry open

the clamp.

Tubing Clamp

1/4"

Compression Nut

Ferrule

(sleeve)

Refrigerator

Connection SmartConnect 'MTubing

Option 2

\

[B TURN ON THE WATER SUPPLY

Turn the water on at the shutoff valve (house

water supply) and check for any leaks.

DI PLUG IN THE REFRIGERATOR

Before plugging in the refrigerator, make sure

the icemaker power switch is set to the OFF

position.

See the grounding information attached to the

power cord.

Installation Instructions

FZ]PUT THE REFRIGERATORIN PLACE

Move the refrigerator to its final location.

E] LEVELTHE REFRIGERATOR

The refrigerator can be leveled by adjusting the

rollers located near the bottom hinges.

___ - _- .....................

Rollers _ Raise

Rollers have three purposes:

• Rollers adjust so the door closes easily when

opened about halfway. (Raise the front about

5/8" [16 mm] from the floor.)

• Rollers adjust so the refrigerator is firmly

positioned on the floor and does not wobble.

• Rollers allow you to move the refrigerator

away from the wall for cleaning.

To adjust the rollers on 23' (33" wide), 25', 26',

27' and 29' models:

Turn the roller

adjusting screws

clockwise to raise

the refrigerator,

counterclockwise

to lower it. Use a

3/8" hex socket

or wrench, or an

adjustable wrench.

Roller adjusting screw

[_ LEVEL THE REFRIGERATOR (cont.)

To adjust the

rollers on 23'/25'

CustomStyle 'Mmodels:

Turn the front roller

adjusting screws

clockwise to raise

the refrigerator,

counterclockwise to Roller adjusting screws

lower it. Use a 3/8" hex

wrench with extension, or an adjustable wrench.

These models also have rear adjustable

rollers so you can align the refrigerator with

your kitchen cabinets. Use a 3/8" hex wrench

with extension to turn the screws for the rear

rollers--clockwise to raise the refrigerator,

counterclockwise to lower it.

LEVEL THE DOORS

Adjust the refrigerator door to make the doors

even at the top.

To align:

Using a 7/16" wrench, turn the door adjusting

screw to the right to raise the door, to the left

to lower it.

NO TE:

A nylon plug, imbedded in the threads of the

pin, prevents the pin from turning unless a

wrench is used.

After one or two turns of the wrench, open

and close the refrigerator door and check the

alignment at the top of the doors.

Doors should be even at top

I

25

Installation Instructions

INSTALLING

171REPLACE THE BASE GRILLE

Replace the grille by installing the two Phillips

head screws.

E] SET THE CONTROLS

Set the controls to the recommended setting.

I"EOOMME"OEOOO"'"O'SE"°OS]

=

lift

_J

0 _FIS RECOMMENDED 37 °F IS RECOMMENDED

THE REFRIGERATOR(CONT.)

[_ START THE ICEMAKER

Set the icemaker power switch to the I (on)

position. The icemaker will not begin to operate

until it reaches its operating temperature of

15°F (-9°C) or below. It will then begin operation

automatically. It will take 2-3 days to fill the ice

bin.

Power

switch

Power

switch

NOTE:

In lower water pressure conditions, the water

valve may turn on up to 3 times to deliver

enough water to the icemaker.

26

Installation Instructions

INSTALLING THE WATER LINE (ICEMAKER&DISPENSERMODELS)

BEFOREYOU BEGIN

Recommended copper water supply kits are WXSX2,

WXSX3 or WXSX4, depending on the amount of tubing

you need. Approved plastic water supply lines are GE

SmartConnect 'MRefrigerator Tubing (WXOSX10006,

WXOSX10015 and WXOSX10025).

When connecting your refrigerator to a GE Reverse

Osmosis Water System, the only approved installation

is with a GE RVKit. For other reverse osmosis water

systems, follow the manufacturer's recommendations.

If the water supply to the refrigerator is from

a Reverse Osmosis Water Filtration System

AND the refrigerator also has a water filter,

use the refrigerator's filter bypass plug. Using

the refrigerator's water filtration cartridge in

conjunction with the RO filter can result in hollow

ice cubes and slower water flow from the water

dispenser.

This water line installation is not warranted by

the refrigerator or icemaker manufacturer. Follow

these instructions carefully to minimize the risk of

expensive water damage.

Water hammer (water banging in the pipes)in

house plumbing can cause damage to refrigerator

parts and lead to water leakage or flooding. Call a

qualified plumber to correct water hammer before

installing the water supply line to the refrigerator.

To prevent burns and product damage, do not hook

up the water line to the hot water line.

If you use your refrigerator before connecting the

water line, make sure the icemaker power switch is

in the OFF position.

Do not install the icemaker tubing in areas where

temperatures fall below freezing.

When using any electrical device (such as a power

drill) during installation, be sure the device is double

insulated or grounded in a manner to prevent the

hazard of electric shock, or is battery powered.

All installations must be in accordance with local

plumbing code requirements.

WHAT YOU WILL NEED

J

• Copper or GE SmartConnect _MRefrigerator Tubing

kit, 1/4" outer diameter to connect the refrigerator

to the water supply. If using copper, be sure both

ends of the tubing are cut square.

To determine how much tubing you need: measure

the distance from the water valve on the back of the

refrigerator to the water supply pipe. Be sure there

is sufficient extra tubing to allow the refrigerator to

move out from the wall after installation.

GE SmartConnect 'MRefrigerator Tubing Kits are

available in the following lengths:

8' (2.8 m) - WXOSX10006

15' (4.6 m) - WXOSX10015

25' (7.6 m) - WXOSX10025

27

Installation Instructions

INSTALLING THE WATER LINE

WHAT YOU WILL NEED (CONT,)

NOTE: The only GE approved plastic tubing is that

supplied in GE SmartConnect _MRefrigerator Tubing

kits. Do not use any other plastic water supply line

because the line is under pressure at ail times.

Certain types of plastic will crack or rupture with age

and cause water damage to your home.

• A GE water supply kit (containing tubing, shutoff

valve and fittings listed below) is available

at extra cost from your dealer or from Parts

and Accessories, 800.626.2002 (in Canada

1.800.661.1616).

• A cold water supply, The water pressure must be

between 20 and 120 p.s.i.(1.4-8.1 bar).

• Power drill.

• 1/2" or adjustable wrench.

• Straight and Phillips blade screwdriver.

• Two 1/4" outer diameter compression nuts and 2

ferrules (sleeves)--to connect the copper tubing to

the shutoff valve and the refrigerator water valve.

OR

• If you are using a GE SmartConnect 'MRefrigerator

Tubing kit, the necessary fittings are preassembled

to the tubing.

• If your existing copper water line has a flared fitting

at the end, you will need an adapter (available

at plumbing supply stores) to connect the water

line to the refrigerator OR you can cut off the

flared fitting with a tube cutter and then use a

compression fitting, Do not cut formed end from GE

SmartConnect 'MRefrigerator tubing.

• Shutoff valve to connect to the cold water line.

The shutoff valve should have a water inlet with a

minimum inside diameter of 5/32" at the point of

connection to the COLD WATER LINE. Saddle-type

shutoff valves are included in many water supply

kits. Before purchasing, make sure a saddle-type

valve complies with your local plumbing codes.

(CONT,)

Install the shutoff valve on the nearest frequently used

drinking water line.

ITI SHUT OFF THE MAIN WATER SUPPLY

_herriion ot_enta_est fa ucet long enough to clear

1"71CHOOSE THE VALVE LOCATION

Choose a location for the valve that is easily

accessible. It is best to connect into the side of

a vertical water pipe. When it is necessary to

connect into a horizontal water pipe, make the

connection to the top or side, rather than at the

bottom, to avoid drawing off any sediment from

the water pipe.

IIIm_

E] DRILL THE HOLE FOR THE VALVE

Drill a 1/4" hole in the water pipe (even if using

a self-piercing valve), using a sharp bit. Remove

any burrs resulting from drilling the hole in the

pipe.

Take care not to allow water to drain into the

drill.

Failure to drill a 1/4" hole may result in reduced

ice production or smaller cubes.

28

Installation Instructions

I]-I FASTENTHE SHUTOFF VALVE

Fasten the shutoff valve to the cold water pipe

with the pipe clamp.

Pipe Clamp

Saddle-Type

Shutoff Valve

Vertical Cold Water Pipe

NOTE: Commonwealth of Massachusetts

Plumbing Codes 248CMR shall be adhered to.

Saddle valves are illegal and use is not permitted

in Massachusetts. Consult with your licensed

plumber.

E] TIGHTEN THE PIPE CLAMP

Tighten the clamp screws until the sealing

washer begins to swell.

NOTE: Do not overtighten or you may crush the

tubing.

Pipe Clamp X,_

Clamp

Screw

Washer

Inlet End

r_ ROUTE THE TUBING

Route the tubing between the cold water line

and the refrigerator.

Route the tubing through a hole drilled in the

wall or floor (behind the refrigerator or adjacent

base cabinet) as close to the wall as possible.

NOTE: Be sure there is sufficient extra tubing to

allow the refrigerator to move out from the wall

after installation.

E] CONNECT THE TUBING TO THE VALVE

Place the compression nut and ferrule (sleeve)

for copper tubing onto the end of the tubing and

connect it to the shutoff valve.

Make sure the tubing is fully inserted into the

valve. Tighten the compression nut securely.

For plastic tubing from a GE SmartConnect 'M

Refrigerator Tubing kit, insert the molded end

of the tubing into the shutoff valve and tighten

compression nut until it is hand tight, then

tighten one additional turn with a wrench.

Overtightening may cause leaks.

Saddle-Type

Shutoff V_

Packing Nut

Compression Nut

_, _ /SrnartC°nnectTM Tubing

Ferrule (sleeve)

Outlet Valve

NOTE: Commonweal,-h of Massachusetts

Plumbing Codes 248CMR shall be adhered to.

Saddle valves are illegal and use is not permitted

in Massachusetts. Consult with your licensed

plumber.

r_ FLUSH OUT THE TUBING

Turn the main water supply on and flush out the

tubing until the water is clear.

Shut the water off at the water valve after about

one quart (1 liter) of water has been flushed

through the tubing.

To complete the installation of the refrigerator, go back

to Step 1 in/nsmlling the Refrigerator.

29

Normal operating sounds.

Newer refrigerators sound different from older refrigerators. Modern refrigerators have more features and

use newer technology.

Do you hear what I hear? These sounds are normal

[]

--HUMMM...

WHOOSH

The new high efficiency compressor may run faster

and longer than your old refrigerator and you may [] You may hear

hear a high-pitched hum or pulsating sound while it is

operating,

[] Sometimes the refrigerator runs for an extended period,

especially when the doors are opened frequently, This

means that the Frost Gu_rd_Mfeature is working to

prevent freezer burn and improve food preservation,

[] You may hear a whooshing sound when the doors close,

This is due to pressure equalizing within the refrigerator,

CLICKS, POPS,

CRACKSand CHIRPS

[] You may hear cracking or popping sounds when the

refrigerator is first plugged in, This happens as the

refrigerator cools to the correct temperature,

[] Electronic dampers click open and closed to provide

optimal cooling and energy savings,

[] The compressor may cause a clicking or chirping sound

when attempting to restart (this could take up to 5

minutes),

[] The electronic control board may cause a clicking

sound when relays activate to control refrigerator

components,

[] Expansion and contraction of cooling coils during and

after defrost can cause a cracking or popping sound,

[] On models with an icemaker, after an icemaking cycle,

you may hear the ice cubes dropping into the ice

bucket,

[]

[]

the fans spinning at high speeds, This happens when

the refrigerator is first plugged in, when the doors are

opened frequently or when a large amount of food is

added to the refrigerator or freezer compartments, The

fans are helping to maintain the correct temperatures,

If either door is open for over 3 minutes, you may hear

the fans come on in order to cool the light bulbs,

The fans change speeds in order to provide optimal

cooling and energy savings,

WATERSOUNDS

6

[] The flow of

refrigerant through the freezer cooling coils may make

a gurgling noise like boiling water,

[] Water dropping on the defrost heater can cause a

sizzling, popping or buzzing sound during the defrost

cycle,

[] A water dripping noise may occur during the defrost

cycle as ice melts from the evaporator and flows into

the drain pan,

[] Closing the door may cause a gurgling sound due to

pressure equalization,

3O

Before you call for service... CEA /i ncescom

Troubleshooting Tips

Save time and money! Review the charts on the following

pages first and you may not need to call for service.

Possible Causes What To Do

Refrigerator does not Refrigerator in defrost cycle. , Wait about 30 minutes for defrost cycle to end.

operate Either or both controls set to OFF. • Set the controls to a lower temperature setting.

Refrigerator is unplugged. , Push the plug completely into the outlet.

The fuse is blown/circuit • Replace fuse or reset the breaker.

breaker is tripped.

Refrigerator is in showroom mode. • Unplug the refrigerator and plug it back in.

Vibration orrattling Rollers need adjusting. • See Rollers.

(slight vibration

is normal)

Motor operates for Normal when refrigerator • Wait 24 hours for the refrigerator to completely

long periods or cycles is first plugged in. cool down.

on and off frequently. Often occurs when large • This is normal.

(Modern refrigerators amounts of food are

with more storage

space and a larger placed in refrigerator.

freezer require more Door left open. , Check to see if package is holding door open.

operating time. They

start andstop often Hot weather or frequent • This is normal.

to maintain even door openings.

temperatures.) Temperature controls • See About the controls.

set at the coldest

setting.

Refrigerator or freezer Temperature control not set • See About the controls,

compartment too warm cold enough.

Warm weather or frequent - Set the temperature control one step colder.

door openings. See About the controls.

Door left open. • Check to see if package is holding door open.

Frost orice crystals Door left open. • Check to see if package is holding door open.

on frozen food Too frequent or too long

(frost within package

is normal] door openings.

Divider between Automatic energy saver • This helps prevent condensation on the outside.

refrigerator and freezer system circulates warm

compartments liquid around front edge

feels warm of freezer compartment.

Automatic icemaker Icemaker power switch • Set the power switch to the ON position.

does not work is in the OFF position.

Water supply turned off or • See Installing the water line.

not connected.

Freezer compartment • Wait 24 hours for the refrigerator to completely

too warm. cool down.

Piled up cubes in the storage • Level cubes by hand.

bin cause the icemaker

to shut off.

Ice cubes stuck in icemaker. • Turn off the icemaker, remove cubes, and turn the

icemaker back on. 31

Before you call for service...

Possible Causes What To Do

Ice cubes have Ice storage bin needs cleaning. . Empty and wash bin, Discard old cubes,

odor/taste Food transmitting odor/taste • Wrap foods well,

to ice cubes.

Interior of refrigerator •See Care and cleaning,

needs cleaning.

Small or hollow cubes Water filter clogged. •Replace filter cartridge with new cartridge or with plug,

Slow ice cube freezing Door left open. •Check to see if package is holding door open,

Temperature control not set • See About the controls,

cold enough.

Frequest 'buzzing sound" Icemaker power switch is in the I • Set the power switch to the 0 (off) position, Keeping it in

warm (on some models) (on) position, but the water supply the1 (on) position will damage the water valve,

to the refrigerator has not been

connected.

Orange glow in Defrost heater is on. • This is normal,

the freezer

Cube dispenser does not Icemaker turned off or •Turn on icemaker or water supply,

work (on some models) water supply turned off.

Ice cubes are frozen to • Remove cubes,

icemaker feeler arm.

An item is blocking or has fallen •Remove any item that might be blocking, or has fallen

into the ice chute inside the top into, the chute,

door bin of the freezer.

Irregular ice clumps in

storage container.

• Break up with fingertip pressure and discard

remaining clumps,

• Freezer may be too warm, Adjust the freezer control

to a colder setting, one position at a time, until clumps

do not form,

32

Dispenser is LOCKED. • Press and hold the LOCI(pad for 3 seconds,

Water has poor taste/odor Water dispenser has not been • Dispense water until all water in system is replenished,

(on some models) used for a long time.

Water in first gtass is Normal when refrigerator • Wait 24 hours for the refrigerator to completely

warm (on some models) is first installed, cool down,

Water dispenser has not been •Dispense water until all water in system is replenished,

used for a long time.

Water system has been drained. • Allow several hours for replenished supply to chill,

Water dispenser does Water supply line turned - See Installing the water line,

notwork (on some models) off or not connected.

Water filter clogged. . Replace filter cartridge or remove filter and install plug,

Air may be trapped in the • Press the dispenser arm for at least two minutes,

water system.

Dispenser is LOCKED. • Press and hold the LOCKpad for 3 seconds,

Water spurting from Newly-installed filter cartridge. • Run water from the dispenser for 3 minutes (about

dispenser (on some models) one and a half gallons),

Wateris not dispensed Water in reservoir is •Call for service,

(on some models) but frozen.

icemaker is working Refrigerator control setting •Set to a warmer setting,

is too cold.

GEAppliL?nces,corn

Possible Causes What To Do

No water or ice cube Supply line or shutoff • Call a plumber.

production valve is clogged.

Water filter clogged. , Replace filter cartridge or remove filter and install plug.

Dispenser is LOCKED. • Press and hold the LOCKpad for 3 seconds.

CUBED ICE was selected Last setting was • A few cubes were left in the crusher from the previous

but CRUSHED ICE CRUSHED ICE. setting. This is normal.

was dispensed

(on some models)

Refrigerator has odor Foods transmitting • Foods with strong odors should be tightly wrapped,

odor to refrigerator. • Keep an open box of baking soda in the refrigerator;

replace every three months.

interior needs cleaning. •See Care and cleaning.

Not unusual during • Wipe surface dry.

periods of high humidity.

Too frequent or too ,This is normal for the beverage center.

long door openings.

Moisture forms on

outside of refrigerator

Moisture collects inside

(in humid weather, air

carries moisture into

refrigerator when doors

are opened)

Due to the highter humidity in the ,This is normal for the beverage center.

refrigerator, you may on accasion loads and environmental conditions change.

experience fog or small amounts with a per towel if desired.

of moisture in the refrigerator

compartment.

Interiorlight does No power at outlet. • Replace fuse or reset the breaker.

not work Light bulb burned out. , See Replacing the light bulbs.

For LED lights • Call Service.

Wateron kitchen floor or Cubes jammed in chute. • Poke ice through with a wooden spoon.

on bottom of freezer

Hot air from bottom

of refrigerator

Normal air flow cooling

motor. In the refrigeration

process, it is normal that

heat be expelled in the

area under the refrigerator.

Some floor coverings

are sensitive and will

discolor at these normal

and safe temperatures.

Refrigerator never Adaptive defrost keeps •This is normal. The refrigerator will cycle off after the

shuts offbut the compressor running during door remains closed for 2 hours.

temperatures are OK door openings.

Refrigerator is beeping Door is open. • Close door.

Door not closing properly Door gasket on hinge side • Apply paraffin wax to the face of the gasket.

sticking or folding over.

Actual temperature not Unit just plugged in. , Allow 24 hours for system to stabilize.

equal to Set temperature Door open for too long. , Allow 24 hours for system to stabilize.

Warm food added to refrigerator. , Allow 24 hours for system to stabilize.

Defrost cycle is in process. • Allow 24 hours for system to stabilize.

33

Performance Data Sheet

SmartWater Filtration System-GE ®HSWF Cartridge

This system has been tested and certified in filter mode} GE HSWF according to NSF/ANSI Standards 42 and 53 for reduction of the substances }isted be}ow.

The concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the permissib}e limit for water

leaving the system, as specified in NSF/ANSI Standards 42 and 53.* (Safety factors built in for unmetered usage.)

Standard No. 42: Aesthetic effects

'!nfluent Cha!lenge Effluent • O/oRed,uction I

Parameter ' USEPAHCL Concentration Average Maximum Average Maximum Min. Required Reduction

; ::l::: Ta : _ - 2.0rag/L±10% 0.06mg/L 0.10mg/L 97% 9.1%

- at least 10,0O0partic}es/ 408,333 670,000 95.5% 89.4%

mL

Standard No. 53: Health effects

, Influent Challenge ' Effluent .... % Reduction

Parameter ' USEPAMCL Concentration

!i_i_!_i_ii__l_l_!_i!il!l_liiliiil!llll_l_l_l_ill_l_ililliiill_i_!ill_l_l_l_l_l_l_l_l_l_l_l_l_l_l_l_l_l_l_l_l_i!_i!_i!i!_!_lll_li_

i!_1_!_lii_i!!i_ii!!ii_!!i_i_i!%!_i!_i!!_i_i_i_i_i_i_i_i_i_i_i_iii_iii_:i:iii!_!_i!i!iii!_ii;;

ii_i_l_illlllllllliiiiiii_ii_i!!i!i!i!i!i!_i_iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii_i_!llllllli¸

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiii_i_i!_i,ii!i!i!i!i!iiiiii!iiiiiiiiiiii!iiiiii_I_I_I_I_I_I_I_I_I_I_I_I_I!II_!!!_i!!_!_!_!_l!!_!_i_i!i!i!i!i!i!i!i!i!i!i!ii_

Average Maximum

1 NTU.... ii ± 1 NTU.... 0.38 NTU 0.5 NTU

99.95% Reduction Minimum 50,000 L < 1#/L 4 #/L

0.010 mg/L 0.15 rag/L_+10% < i ppb < i ppb

0.010 mg/l_ 0.15 mg/l_ ± 10% 5.1 ppb 9.0ppb

0.002 mg/L 0.006 mg/L ± 10% 0.34 ppb 0.7 ppb

0,002 mg/L 0,006 mg/L± 10% 0.66 ppb 1,5 ppb

0.0002 mg/L 0.002mg/L ± 10% <0.02 ppb <0.02 ppb

0.003 mg/L 0.009 mg/L ± 10% < 0.5ppb < 0.05 ppb

0.070 mg/L 0.210 mg/L _+10% 7.7 ppb 35 ppb

0.003 mg/L 0.015 mg/L± 10% < 1ppb < 1ppb

0.005 mg/L 0.015 mg/L ± 10% < 0.5 ppb < 0.5 ppb

0.040 mg/L 0.080 mg/L ± 10% < i ppb I ppb

0.075 mg/L 0.225 mg/L _+10% <0.5 ppb < 0.5ppb

99% Reduction 107to 10 8fibers/L; <0.17 MF/L < 0.17 MF/L

fibers > lOpm in length

*Tested using pressure of 60 psig; pH of 7.5_+0.5; temp of 68°_+5% {20° _+2.5°C).

**Measurement in Portides/mL Particles used were 0.5-1 microns.

***Based on the use of Cryptosporidium porvum oocysts

.... NTU=Nephelometric Turbidity Units

Capacity 300 gallons (1.13S liters}. Contaminant reduction determined by NSFtesting.

Average

96.5%

> 99.99%

99.3%

98.0%

94.0%

88.4%

> 99.0%

>93.9%

96.0%

>92.9%

> 96.8%

>98.7%

> 99.7%

>99%

Maximum

95.4%

> 99.99%

99.3%

95.5%

89.6%

73.7%

>99.0%

>94.3%

82.0%

>92.9%

> 97.0%

> 98.7%

> 99.8%

> 99%

m 50%

m85%

: Max, Permissibl e

Product Water

0.5 NTU

99.95%

0.010 mg/L

0.010 mg/L

0.002 mg/L

0.002 mg/L

0.0002 mg/L

0.003 mg/L

0.070 mg/L

0.003 mg/L

0.005 mg/L

0.040 mg/L

0.075 mg/L

99% Reduction

Application Guidelines/Water Supply Parameters

Service Flow Water Pressure

Water SU_ Water Temperature

It is essential that the manufactureCs recommended installation, maintenance and filter replacement requirements be carried out for the product to perform as advertised.

Seeinsert for Warranty information.

Operating Specifications

, Pressure requirement: 40-120 psi (2.8-8.2 bar), non-shock

. Temperature: 33-100°F (0.6-38°C)

• Flow rate: 0.9 gpm (3.14 }pm)

General Installation/Operation/Maintenance Requirements

• Flush new cartridge at full flow for 4-1/2 gal}ons (about five minutes) to purge

trapped air.

• Pep}ace cartridge when flow becomes too slow.

, Protect from freezing by removing filter cartridge when temperatures are

expected to drop below 40°F (&4°C). Do not install systems in areas where

ambient temperatures may go above 100% or below 40°R Do not insta}l

on a hot water supp}y.

Special Notices

° Installation instructions are included with the product when shipped.

° This drinking water system must be maintained according to manufacturer's

instructions, including replacement of fi}ter cartridges.

• Do not use with water that is microbio}ogically unsafe or of unknown quality with-

out adequate disinfection before or after the system. Systems certified for cyst

reduction may be used on disinfected water that may contain filterab}e cysts.

, The contaminants or other substances removed or reduced by this water

treatment system are not necessarily in your water.

• Check for compliance with the app}icab}e state and local lows and regulations.

• Note that while the testing was performed under standard }aboratory conditions,

actual performance may vary. Systems must be installed and operated in

accordance with manufacturer's recommended procedures and guidelines.

• Installation and use MUST comply with all state and local p}umbing codes. Do not

install if water pressure exceeds 120 psi. If your water pressure exceeds 80 psi

(552 kPo),you should insto}l o pressure-limiting valve. Contact a plumbing

professional if you ore uncertain how to check your water pressure.

• Do not install where water hammer conditions may occur. If water hammer

conditions exist you must install o water hammer arrester. Contact o plumbing

professional if you ore uncertain how to check for this condition.

• Where a backflow prevention device is installed on a water system, a device for

controlling pressure due to thermal expansion must be installed.

For conditions of use, health claims certified by the California Deportment of Public

Health, and rep}acements, see performance data sheet. California Deportment

of Public Health Certification #06-183/4. The contaminants or other substances

removed or reduced by this water filter are not necessarily in all users' water.

Tested and Certified by NSF International against ANSI/NSF Standards 42 and 53 in model GE MSWF for the reduction of:

Standard No. 42: Aesthetic Effects

• Chemical

- Chlorine Taste and Odor

,Mechanical Filtration

- Particulate Reduction. Class I

GE

Appliances

Appliance Park

Louisville,KY40225

geapplianceparts.com

Standard No. 53: Health Effects

• Chemical Reduction

- Atrozine Reduction

- Endrin Reduction

- Benzene and Cmrbofuran Reduction

- 1,4 Dichtorobenzene and

2,4-D Reduction

- Lead and Lindone Reduction

- Mercury and Toxaphene Reduction

• Mechanical Filtration

- Cyst and Asbestos Reduction_

REPLACEMENT ELEMENT

EPA #10350-MN-005

© 2010 General Electric Company PC61577C

34

Performance

SmartWater TM

Data Sheet onsom mo ,sJ

Filtration System-GE MWF Cartridge

Performance Data Information

Capacity: 300 Gallons (1,135 Liters)

The concentration of the contominonts tested for this filter in water entering the system was reduced to

o concentration less than or equal to the permissible limit for water leaving the system as specified in

NSF/ANSI Standard/42 and Standard 53. System tested and certified by NSF International against NSF/

ANSI Standard 42 and Standard 53.

Please see geapp/iances.com for complete listing of the contaminants tested and the amounts reduced.

The following pharmaceutical reduction claims have not been certified by NSF International or the state of California.

Claims tested and verified by independent laboratory:

Reduction Average tnfluent Challenge Concentration

978 ng/L N/A

907 ng/I N/A

885 ng/L N/A

1097 ng/L N/A

415 ng/L N/A

Average Product Max Permissible

Avg% Water ' Product Water

Reduction Concentration Concentration

99.5% 5.0 ng/L N/A

99.4% 5.4 ng/L N/A

94.1% 52.3 ng/L N/A

99.5% 5.0 ng/L N/A

99.5% 2.0 ng/L N/A

NSF Reduction

Requirements

N/A

N/A

N/A

N/A

N/A

iNSF

TestReport

J-00121587

J-00121587

J-00121588

J-00121589

J-00121587

Application GuidelinesANater Supply Parameters

Service Flow 0,5 gpm (21,9 Ipm) Water Pressure 40-120 ps 2 8-8 2 bar

Water Supply Potable Water Water Temperature 33°Fq 00°F (0.6°C-38°C)

It isessential that the manufacturer's recommended installation, maintenance and filter replacement requirements be carried out for the product to perform as advertised.

See Installation Manual for Warranty information.

Note: While the testing was performed under standard laboratory conditions,

actual performance may vary.

Replacement Cartridge: MWE For estimated costs of replacement elements

please call 1-800-626-2002 or visit our website at www.geapplianceparts.com.

Z_WARNING

To reduce the risk associated with ingestion of contaminants:

• Do not use with water that is microbiologically unsafe or of unknown quality

without adequate disinfection before and after the system. Systems certified

for cyst reduction may be used on disinfected water that may contain filterable

cysts. EPA Establishment Number 10350-MN-005.

For conditions of use, Iqealtlq claims certified by tlqe California Department of Public

Health, and replacements, see performance data sheet. California Department

of Public Health Certification #05-1698. The contaminants or other substances

removed or reduced by this water filter are not necessarily in all users' water.

NOTICE

To reduce the risk associated with property damage due to water leakage:

•Read and follow use instructions before installation and use of tlqis system.

• Installation and use MUST comply with all state and local plumbing codes.

• Do not install if water pressure exceeds 120 psi (8.2 bar). Ifyour water pressure

exceeds 80 psi, you must install a pressure-limiting valve. Contact a plumbing

professional if you are uncertain how to check your water pressure.

• Do not install where water hammer conditions may occur. If water hammer

conditions exist you must install a water Iqammer arrester. Contact a plumbing

professional if you are uncertain how to check for this condition.

• Do not install on hot water supply lines. The maximum operating water

temperature of this filter system is 100 ° F(38° C).

• Protect filter from freezing. Drain filter when temperatures drop

below 33°F (0.6°C).

• The disposable filter cartridge must be replaced every 6 months at the

rated capacity, or sooner if a noticeable reduction in flow rate occurs.

_ Tested and certified by NSFInternational

1,kl J-£ r_j agah_st NSF/ANSIStandard 42 and

_'__m_&'/' Standard 53 in model OEMWF fur tile

REPLACEMENT_ reduction of the Uaims specified on the

ELEMENT pem_ mance data sheet

35

Refrigerator Warranty.

For US Customers, all warranty service provided by our Factory Service

Centers, or an authorized Customer Care '_technician. To schedule

service, visit us online at OEAppliances.com, or call 800.GE.CARES

(800.432.2737). Please have serial number and model number available

when calling for service. In Canada, call 800.567.3344.

Staple your receipt here,

Proof of the original

purchase date is needed

to obtain service under the

warranty,

GE Will Replace

GE, GE PROFILE and GE Care MODELS."

one Year An,ypartof the refrigerator which fails due to a defect in materials or workmanship,

From the date of the original During the limited one-,year warranty, GE will also provide, free of charge, all labor and related

purchase service to replace the defective part,

TbirtyDa_ys An,ypartof the water filter cartridge which fails due to a defect in materials or workmanship, During

(V_Yaterfilter,ifincludedj this limitedthirt,y-da,ywarrant,y, GEwill also provide, free of charge, a replacement water filter

From the original purchase

date of the refrigerator cartridge,

GE PROFILE and GE Care MODELS ONL K"

Five}ears An,ypart of the sealed refrigerating s,ystem (the compressor, condenser, evaporator an all

From the date ofthe connecting tubing) which fails due to a defect in materials or workmanship,

pumhase During this limited five-,year sealed refrigerating system warranty, GEwill also provide, free of

charge, all labor and related service to replace the defective part in the sealed refrigerating system,

Service trips to your home to teach you how to use the Replacement of the water filter cartridge, if included, due to

product, water pressure that is outside the specified operating range

Improper installation, delivery or maintenance, or due to excessive sediment in the water supply,

Failure of the product if it is abused, misused, or used for other Replacement of the light bulbs, if included, or water filter

than the intended purpose or used commercially, cartridge, if included, other than as noted above,

Loss of food due to spoilage, Damage to the product caused by accident, fire, floods or acts

Replacement of house fuses or resetting of circuit breakers, of God,

Damage to finish, such as surface rust, tarnish, or small Incidental or consequential damage caused by possible

defects with this appliance,

blemishes not reported within 48 hours of delivery,

Damage caused by a non-GE brand water filter, Product not accessible to provide required service,

EXCLUSION OF IMPLIED WARRANTIES--Your sole ond exclusive remedy is product repoir os provided in this

Limited Warranty. Any implied warranties, including the implied warranties of merchantability or fitness for a

particular purpose, are limited to one year or the shortest period allowed by law.

For US Customers: This warranty is extended to the original purchaser and any succeeding owner for products

purchased for home use within the USA. If the product is located in an area where service by a GE Authorized

Servicer is not available, you may be responsible for a trip charge or you may be required to bring the product

to an Authorized GE Service location for service. In Alaska, the warranty excludes the cost of shipping or service

calls to your home.

Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty gives

you specific legal rights, and you may also have other rights which vary from state to state. To know what your

legal rights are, consult your local or state consumer affairs office or your state's Attorney General.

Warrantor: General Electric Company. Louisville, KY 40225

For Customers in Canada: This warranty is extended to the original purchaser and any succeeding owner for

products purchased in Canada for home use within Canada. In-home warrant service will be provided in areas

where it is available and deemed reasonable by Mabe to provide.

Warrantor Canada: MC Commercial, Burlington, Ontario, LTR 5B6

36

No _e_. . . OEApplk_nces,corn

37

Notes...

38

OEApplL_nces,corn

39

Notes...

40

Mesures de securite ............. 42, 43

Fonctionnement

Clayettes et bacs .................... 48, 49

Entretien et nettoyage

du refrigGrateur ..................... 55, 56

ExpressChill _M............................ 46

Le distributeur d'eau et de glagons ....... 54

Le filtre a eau ........................... 47

Les commandes ........................ 44

Les portes du refrigGrateur .............. 50

Les tiroirs et contenants a legume ....... 50

Machine a gla¢ons automatique ...... 52,53

Remplacement des ampoules ........... 56

TurboCooC ............................. 45

Installation

DemGnagement du refrig6rateur .... 58-63

Installation de la conduite d'eau ..... 67-69

Installation du refrig6rateur .......... 64-66

Preparation ............................. 58

Conseils de depannage ............ 71-74

Bruits de fonctionnement normaux ......... 70

$outien au consommateur

Feuillet de donnees relatives a la

performance de la cartouche MSWF .... 76

Feuillet de donnees relatives a la

performance de la cartouche MWF ...... 77

Garantie ................................ 75

Soutien au consommateur .............. 80

Transcrivez ies numeros de modeie et de serie

ici:

#de modele

#de s#rie

IIsfigurent sur I%tiquettequi se trouve _-_I'interieurdu

compartiment refrigerateur en haute _-_droite.

41

MESURESDESECURITEIMPORTANTES.

LISEZD'ABORD TOUTESLESDIRECTIVES.

Site/nternet d'E/ectromenagers GE

Pour de plus arnples in formations sur le fonctionnernent de votre r6frig6rateur, consu/tez le

site www.electromenagersge.ca ou composez le 800,5C7,3344.

CONSiGNES DE SECURiTE POUR LE REFRiGERATEUR

m

_,Ce symbole represente une alerte de securite. Ce symbole vous avise de dangers possibles pouvant causer

la mort, des blessures ou autres. Tous les messages de securite seront precedes du symbole d'alerte de securite

ainsi que des mots <<DANGER >>,<<AVERTISSEMENT >>ou <<MISE EN GARDE >>.Ces messages sont les suivants :

I_ ignale une situation qui p@sente un danger imminent et qui, si elle n'est pas evitee, entrainera des blessures

graves, voire la mort,

Signale une situation qui p@sente un danger imminent et qui, si elle n'est pas evitee, peut entrainer des

blessures graves, voire la mort,

_ ignale une situation qui presente un danger imminent et qui, si elle n'est pas evitee, peut entrafner des

blessures mineures ou graves,

IMPORTANTES CONSIGNES DE S¢CURITE

Pour reduire le risque d'incendie, d'explosion, de choc electrique ou de blessures Iorsque

utilisez votre refrigerateurde, veuillez suivre ces consignes de securite '

Ce @ffigerateur doit Ctre correctement instalB conformement

aux Consignes d'lnstallation avant route utilisation,

Debranchez le @frigerateur avant d'effectuer une @paration,

de remplacer une ampoule ou de le nettoyer,

Remarque : L'alimentation du @frigerateur ne peut _tre

deconnect6e par aucune des fonctions sur le panneau de

commande,

Remarque : Les @parations doivent Ctre effectuees par un

professionnel qualifie,

Remettez toutes les pi_ces et panneaux en place avant

d'utiliser I'appareil,

Ne stockez pas ou n'utilisez pas d'essence ou d'autres vapeurs

et liquides inflammables a proximite de cet appareil ou de tout

autre appareil electrom6nager,

Nous deconseillons fortement I'utilisation d'une rallonge

cause des risques potentiels dans certaines conditions,

Cependant, si I'utilisation d'un cordon prolongateur est

necessaire, ce dernier doit obligatoirement _tre homologue UL

(aux USA)ou CSA (au Canada), a trois brins avec mise a la terre

pour appareil electrom6nager et doit _tre equip6 d'une fiche et

d'une prise femelle avec terre, Lescaracteristiques electriques

du cordon prolongateur doivent Ctre de 15 amperes (minimum)

et de 120 volts,

Pour eviter les risques d'asphyxie et d'enfermement pour

les enfants, Demontez les portes du congelateur et du

compartiment de @frigeration avant de le mettre au rebut ou

d'interrompre son utilisation,

Ne laissez pas les enfants grimper, se mettre debout ou se

suspendre aux poignees de pores dans le @ffigerateur ou aux

clayettes du @ffigerateur, IIs pourraient se blesser gravement,

IMPORTANTES CONSIGNES DE SECURITI _

Pour reduire le risque de blessures Iorsque vous utilisez votre refrigerateurde, veuillez

suivre ces consignes de securite.

_, Ne nettoyez pas les clayettes ou les couvercles en verre avec _, Ne touchez pas les surfaces froides du congelateur Iorsque

de I'eau tilde quand ceux-ci sont ffoids, Les clayettes et

couvercles en verre peuvent se casser s'ils sont exposes a des

changements soudains de temperature ou si vous les cognez

ou les faites tomber, Leverre trempe est conqu pour se briser

en petits morceaux en cas de casse

Eloignez les doigts des parties du congelateur o@I'on peut

facilement se pincer : les espaces entre les portes, et entre

les portes et les placards sont toujours etroits, Soyez prudent

Iorsque vous fermez les pores en p@sence d'enfants,

iiiiii_,

iiiiii_,

vous avez les mains humides ou mouilBes, La peau risque

d'adherer aces surfaces extrCmement froides,

Ne recongelez pas les aliments surgeBs qui ont compBtement

degeB,

Sivotre @frigerateur est dote d'une machine a glaqons

automatique, evitez le contact avec les pi_ces mobiles du

mecanisme @ecteur, ou avec I%Bment chauffant qui lib_re les

glaqons, Ne posez pas les doigts ou les mains sur le mecanisme

de la machine a glaqons automatique pendant que le

@ffigerateur est branche,

42

www,electromenagersge,ca

INSTALLATION

_Risque d'explosion.

Conservez les materiaux et vapeurs inflammables tels que I'essence a I'ecart de votre refrigerateur.

Une explosion, un incendie voire la mort pourrait en resulter.

BRANCHEMENTS ELECTRIQUES

Risque de choc electrique,

Branchez I'appareil dans une prise triple avec terre.

N,e retirez pas la broche de terre.

IN utilisez pas d adaptateur.

iLe non-respect de ces instructions peut entrainer des risques d'incendies, des chocs electriques ou la mort.

Ne coupez pas ou n'enlevez pas, sous aucun pretexte, la troisieme broche de raise a la terre du cordon

d'alimentation. Pour des raisons de securite, cet appareil doit etre correctement mis a la terre.

Le cordon d'alimentation de cet appareil est equip6 d'une fiche

trois broches (pour une mise a la terre) qui s'adapte a la prise

de courant standard a 3 broches (pour une mise a la terre) pour

minimiser les risques de chocs electriques par cet appareil,

FaRes verifier la prise murale et le circuit electrique par

un electricien qualifie pour s'assurer que le systeme est

correctement mis a la terre,

Dans le cas d'une prise biphasee, I'installateur a la

responsabilite et I'obligation de la remplacer par une

prise triphasee correctement mise a la terre, N'utilisez pas

d'adaptateur,

Le refrigerateur doit toujours etre branche a sa propre prise

electrique cl'une tension nominale correspondant a celle

indiquee sur sa plaque signaletique,

Une alimentation electrique a 115 volts CA, 60 Hz, avec

un fusible de 15 ou 20 amperes et une mise a la terre est

necessaire, Ceci permet d'obtenir un meilleur rendement et

evite de surcharger les circuits electriques du domicile qui

risque d'occasionner un incendie en surchauffant,

Ne debranchezjamais le r6frigerateur en tirant sur le cordon

d'alimentation, Prenez toujours fermement la fiche en main et

tirez pour la sortir de la prise,

Reparez ou remplacez immediatement tout cordon electrique

use ou endommage, N'utilisez pas un cordon fissure ou

presentant des dommages dus aux frottements soit sur sa

Iongueur ou aux extremit6s,

Lorsque vous eloignez votre refrig6rateur du mur, fares

attention 8 ne pas le faire rouler sur le cordon d'alimentation

afin de ne pas I'endommager,

MISE AU REBUT APPROPRIEEDE VOTRE ANCIEN REFRIGERATEUR

Un enfant risque de suffoquer ou d'y etre emprisonne.

Demontez les portes du compartiment de refrigeration et du compartiment de congelation du

refrigerateur, avant mettre celui-ci au rebut. Le non-respect de cette recommandation peut entrainer

I'enfermement d'un enfant qui peut entrainer la mort ou des lesions cerebrales.

IMPORTANT: Les enfants pris au piege ou morts d'asphyxie sont

toujours d'actualite, Lesrefrig6rateursjet6s ou

abandonnes restent dangereux m6me si vous ne

les laissez au rebut que pour <<quelquesjours >>,Si

vous voulezjeter votre ancien refrig6rateur, suivez les

instructions suivantes pour emp6cher les accidents,

Avant dejeter votre ancien refrigerateur ou

congelateur:

, Demontez les portes du compartiment de

refrigeration et du compartiment de congelation,

, Laissez les clayettes en place, pour eviter que des

enfants puissent facilement grimper dans votre

refrigerateur,

Fluides frigorig#.nes

Les appareils refrigerants contiennent des fluides

frigorigenes qui conformement hla legislation

federale doivent 6tre retires avant la mise au

rebut de I'appareil, Si vous mettez au rebut

un ancien refrig6rateur contenant des fluides

frigorigenes, verifiez la procedure _ suivre aupres

de la compagnie responsable de I'elimination,

LISEZETSUIVEZSOIGNEUSEMENTCESMESURESDESECURITE.

CONSERVEZCESINSTRUCTIONS 43

A propos des commandes de temperature.

Toutes /es options ne sont pas disponib/es sur tous /es rnoddes. Les cornrnandes de votre apparei/ peuvent se presenter ainsi

_i ii _ iii

i i ii_i iii_i _

Door

Temperature

[] ActuaIremp Set Temp []

Recommended 0 ° F Recommended 37 ° F

r

Re_,,t

_od3 Se

OU

il ii_i

Lescommandes de temperatures sont prer6gl6es en usineh3°C (37°F)pour le compartiment reffig6rateur

et h-18°C (0°F)pour le compartiment congelateur. Veuillezattendre 24 heures pour que la temperature se

stabilise au prer6glage recommande.

Lescommandes de temperatures peuvent afficher les temperatures SET(fixees)ainsi que les temperatures

reelles hI'interieur du r6ffigerateur et du congelateur. Latemperature actuelle peut leg6rement varier de la

temperature SET(fixee)suivant lesconditions d'utilisation et de fonctionnement.

Sur certains modeles, en mettant les deux commandes sur la temperature la plus elev6e,le

reffoidissement est arr6te dans lescompartiments de congelation et de reffig6ration.

Sur d'autres modeles, en mettant une des commandes sur la temperature la plus elev6ejusqu'h ce

que I'affichage clignote (off),le refroidissement est arr6te dans les compartiments de congelation et de

reffig6ration.

REMARQUE:Eneteignant le rdrigerateur hI'aidedes commandes sur le panneau htouches tactiles,

I'alimentation electrique de I'appareil n'est pas coupee.

REMARQUE."Le reffig6rateur est livre avec un film protecteur sur lescommandes de temperatures. Silefilm

n'a pas et6 retire pendant I'installation,retirez-le maintenant.

Technologie Performance Air Flow

Le systemePerformanceAir Flowest con6u pour

maximiserle contrOlede latemperature dans les

compartiments de congelation et de reffig6ration.

Ceconcept uniquecomprend uneAirTower(Tour

d'aeration)le longde laparoi arrieredu rdrigerateur et

unAir Tunnel(Tunneld'aeration)sur la pattie inferieure

dela paroi arrieredu congelateur.

Lefonctionnement deI'appareilne serapasaffecte

sidesalimentssont placesdevantlesgrillesdeces

composants.IIest possiblede retirer laAir Tower(tour

d'aeration)et leAirTunnel(tunneld'aeration).Toutefois,

ceciaffectera lesperformancesde I'appareil.(Pourle

demontage de ces composants, en ligne,24 heures

sur 24,consultez notre site OEAppliances.comou

appelezle800.GE.CARES.Au Canada,veuillezconsulter

notre site internet geappliances.caou nous contacter

au 1.800.561.3344.)

44

Clima teKeeper2 TM hUFcertains moddes) www,electromenagersge,ca

,Fonctionnement

X

F.< _

Le systeme C/imateKeeper2TMest le systeme de

refrigeration le plus avance qui soit permettant

I'obtention de conditions de temperature et

d'humidite optimales dans le refrigerateur,

Le systeme ClimateKeeper2TMest equipe de

deux 6vaporateurs - un pour le r6frig6rateur et

un pour le congelateur,

L'appareil est ainsi equipe de deux systemes

de refroidissement separe, Le flux d'air est

ainsi separe entre les aliments frais et le

compartiment congelateur pendant le cycle de

refroidissement normal,

Ceci permet d'avoir un taux d'humidite

beaucoup plus eleve dans le compartiment de

refrigeration que dans un systeme classique,

** permettant aux aliments de conserver

plus Iongtemps leur taux d'humidite et leur

frafcheur, Les aliments sensibles _-_I'humidite

ambiante tels que les fruits frais, les salades, le

riz, etc, peuvent maintenant 6tre stockes sur

des clayettes ouvertes sans perte d'humidite

excessive, A cause du taux d'humidite plus

important dans le refrigerateur, la presence

de legers brouillards ou de condensation dans

le compartiment de refrigeration est possible,

C'est un phenomene normal dont I'apparition

depend des differentes quantites d'aliments et

des conditions environnementales,

Si necessaire, essuyez avec un chiffon sec,

Les flux d'air separes minimisent le melange

d'air entre les deux compartiments, reduisent

le transfert d'odeurs des aliments frais et

permettent d'ameliorer le goOt des glacpns,

Le systeme CfimateKeeper2 TM permet

egalement de reduire le nombre de cycle de

degivrage de I%vaporateur du congelateur

reduisant ainsi les brOlures de congelation,

*/_nir du congd_?teur est uti/ise d_?nsle cycle

CustomCool,

** Les essais dernontrent un niveau d'hurnidite

plus eleve d_?nsI_ pattie Ailment Finis d_ns les

mfHgerateurs equipes du ClimateKeeper2,

Au sujet de TurboCooL TM modd #

Turbo----]

OU

Fonctionnement

Lesysteme TurboCooffMacceBre le reffoidissement

du compartiment @ffigerateur afin de reffoidir

plus rapidement lesaliments, Utilisez TurboCooffM

Iorsque vous _!joutezune grande quantite d'aliments

dans le compartiment @ffigerateur, Iorsque vous

rangez des aliments ap@s lesavoir laisses _-_

temperature ambiante ou Iorsque vous rangez des

testes d'aliments tiedes, Vous pouvez egalement

utiliser cette fonction Iorsque votre @ffigerateur est

reste debranche pendant une periode prolongee,

Une fois activ6 le compresseur se met

immediatement en marche et si necessaire, les

ventilateurs se mettent en marche et s'ar@tent

rapidement _ intervalles @guliers pendant huit

heures, Le compresseur continue _-_fonctionner

jusqu%_ce que le compartiment rdrigerateur se

reffoidisse _ une temperature d'environ 1°C(34%

puis il se met en marche et s'ar@te _-_intervalles

@guliers pour maintenir cette temperature, Au bout

de huit heures,ou sivous appuyez sur la touche

TurbeCeeffM lecompartiment @ffigerateur revient

_-_son @@aged'origine,

How to Use

Press TurboCool _MTheTurboCool _temperature

display will show Tcand the LEDwill be activated,

After TurboCool _Miscomplete, the TurboCool _M

indicator light will go out,

NOTES:The refrigerator temperature cannot be

changed during TurboCool _M

Thefreezer temperature is not affected

during TurboCool TM

When opening the refrigerator door during

TurboCool _Mthe fans will continue to run

ifthey have cycled on,

45

About ExpressChill TM _SUF CeI_aiFIs mode/cS_

Fonctionnement

Le fonction ExpressChilF comporte un systeme

de registres, un ventilateur et une thermistance,

Le bac est scelle hermetiquement afin d'emp6cher

les variations de temperature dans le reste du

refrig6rateur,

Les commandes pour ce bac sont situees sur le

haul du refrig6rateur ou au niveau du distributeur

avec les commandes de temperature,

ExpressChill TM

Mode d'emploi

0 Videz le bac, Placez le plateau Chill

(refroidissement) dans le bac, Placez les

aliments sur le plateau et fermez

compl6}tement le bac,

0 Appuyez sur la touche ExpressChilF mSur

certains modeles, vous pouvez selectionner la

duree de reffoidissement (utilisez le tableau

pour determiner le meilleur reglage), Sur

d'autres modeles, vous n'avez qu'une seule

option (45 minutes), Sur les modeles

possibilites de reglages multiples, appuyez sur

la touchejusqu'a ce que le voyant lumineux

apparaisse a cOt_!du reglage souhait_!,

Pour d_!sactiver une fonction avant que le

cycle ne soit termine, appuyez sur la touche

correspondant a cette fonctionjusqu'a ce

qu'aucune option ne soit selectionnee et

que I'ecran s'eteigne,

Pendant le cycle de ExpressChilF

le compte a rebours est affiche,

i¸¸¸ i¸¸

Retrait et remise en place du bac

Pour le retirer :

Tirez le bacjusqu'a la butee,

Faites tourner les quatre verrousjusqu'a leur

position deverrouillee,

Soulevez I'avant du bac puis faites le sortir en

tirant,

Pour/e remettre en place :

Assurez-vous que les quatre verrous soient en

position de deverrouillage,

_ Placez les cotes du bac dans les supports du

bac en vous assurant que les verrous soient

positionnes sur les encoches du tiroir,

Fermez les verrous en les faisant tourner en

position de verrouillage,

015 MIN

ExpressChill • 45MIN

.....

46

Tableau ExpressChflF M(sur certains mode/es)

REMARQUE:Les resultats varient selon I'emballage, la temperature original de I'aliment ou

certaines de ses caracteristiques,particularites

15 Minutes 30 Minutes 45 Minutes

1 canette (12 oz) 2 a 6 canettes (12 oz onces) 2 litre de boisson

2 petites cartons dejus de 2 bouteilles en plastique de 1/2 gallon (1,9 litre) dejus de

fruits (6-8 oz onces) 20 onces fruits

4 a 6 cartons dejus de fruits 1 paquet de g61atine

(6 a 8 oz onces)

3 packs dejus de fruits en

aluminium

Vin (bouteille de 750 ml)

Le filtre a eau hut certainsmodde# www,electromenagersge,ca

Cartouche du filtre a eau

La cartouche du filtre f-_eause trouve dans le coin droit arriere

superieur du compartiment refrigerateur, juste au-dessous des

commandes de temperature.

A quel moment remplacer le filtre sur les modeles

avec indicateur lumineux de remplacement

Une lumiere indique la necessite de remplacer la cartouche du

filtre f-_eau sur le distributeur. Cette lumiere devient orange pour

vous avertir de remplacer bientOt le filtre.

Vous devez remplacer la cartouche de filtre quand la lumiere de

I'indicateur devient rouge ou quand le debit de I'eau qui va au

distibuteur d'eau ou au distributeur de @ace diminue.

A quel moment remplacer le filtre sur les modeles

sans indicateur lumineux de remplacement

La cartouche du filtre dolt 6tre remplacee tousles six mois ou

moins si le debit d'eau du distributeur d'eau ou du distributeur

de glace diminue.

Retrait de la cartouche du filtre

S'il s'agit d'une cartouche de remplacement, enlevez d'abord

I'ancienne en la tournant lentement vers la gauche. Ne tirez pas

sur la cartouche. Un peu d'eau peut s%couler.

Installation de la cartouche du filtre a eau

O Si vous remplacez une cartouche SmartWater avec un

adaptateur, il dolt 6tre retire avant rinstallation de la

cartouche. Pour retirer I'adaptateur, faites-le pivoter vers la

gauche d'environ un quart de tour.

Si vous remplacez une cartouche Water by Culligan, laissez

I'adaptateur en place. Cet adaptateur demeurera dans le

refrigerateur Iorsque que vous remplacerez les futures

cartouches.

Certains modeles

utilisent ce type

Avec adaptateur Sans adaptateur de filtre f-_eau.

(l'apparence peut varier)

O Sur les modeles sans indicateur lumineux de remplacement,

appliquer I'autocollant du mois et de I'annee f-_la nouvelle

cartouche pour vous rappeler de remplacer le filtre dans six

mois.

Remplissez la cartouche de remplacement d'eau du robinet

immediatement ap@s I'installation afin de permettre un

meilleur debit du distributeur.

Alignez la fleche de la cartouche avec celle de support de

cartouche. Placez le haut de la nouvelle cartouche f-_

I'interieur du support. Ne I'enfoncez pas dans le porte-

cartouche.

Tournez la cartouche lentement vers la droitejusqu'au point

o@la cartouche s'arrete. NESERREZPASTROP FORT.Lorsque

vous la tournez, elle se levera en position automatiquement.

La cartouche fera approximativement une 1/2 rotation.

POrte{

cartouche

Fakes couler I'eau du distributeur pendant 3 minutes

(environ 6 litres) afin de degager le systeme et empecher le

bredouillement.

Pressez et maintenez appuyee la touche WATER FILTER

(filtre _ eau) sur le distributeur pendant 3 secondes (sur

certains modeles). [_-.G_er_

[ Filter J

Reset

Hold 3 Sec

REMARQUE: Une cartouche de remplacement qui vient d%tre

installee peut fairejaillir I'eau du distributeur.

Bouchon de derivation du filtre

II faut utiliser le bouchon de derivation du filtre Iorsqu'une

cartouche de remplacement n'est pas disponible. Le distributeur

et la machine f-_glagons ne peuvent pas fonctionner sans le filtre

ou sans le bouchon de derivation du filtre.

Water bY Cu!liga n

Pour utiliser la prise de derivation du filtre sur les modeles Water

by Culligan, vous devez d'abord retirer I'adaptateur du filtre du

support de la cartouche en le faisant pivoter vers la gauche.

Pour obtenir des resultats optimums de votre systeme de

filtration, GE vous recommande d'utiliser uniquement des filtres

GE SmartWater. L'utilisation de filtres GE dans les refrigerateurs

GE et Hotpoint vous garantit une performance optimale et une

bonne fiabilite. Les filtres SmartWater de GE restent le bon choix

parce qu'ils sont specifiquement congus et brevetes pour les

produits GE. Les filtres GE SmartWater respectent les normes

rigoureuses de securite et de qualite NSFqui sont primordiales

Iors de la filtration d'eau. GE n'a pas agree des filtres de

marques differentes pour une utilisation dans les refrigerateurs

GE et Hotpoint. Aucune assurance n'est donnee que les filtres

d'autres marques puissent respecter la qualite, performance et

fiabilite exigees par GE.

Si vous oyez des questions-visitez notre site Web 5 I'adresse

www.electromenagersge.ca ou appelez le 1.888.261.2133.

F#tres de remp/acement:

?our commander des cartouches supplementaires aux

Etats-Unis, visitez notre site Web f-_I'adresse ge.com, ou appelez

le Service des pieces et accessoires GE au 800.626.2002.

Voir I%tiquette du filtre pour le type de filtre _-_I'ordre (MWF ou

MSWE)

Les clients au Canada devraient consulter les pagesjaunes pour

connaftre la succursale Mabe la plus pres. 47

Cl_ ettes et bacs.

Toutes /es caracter/st/ques ne

L'ergot -...1_,

Bac de porte de refrigerateur

Bac de congelateur

i

i i '

i ,

sont pas disponib/es sur tousles modeles.

Bacs de porte de refrig#rateur et bacs basculants de porte de congelateur.

Grands bacs

Vous pouvez regler les plus grands bacs de

porte de refrigerateur et les bacs basculants de

porte de congelateur,

En/evement: Soulevez I'avant du bac droit vers

le haut, puis soulevez et enlevez,

Remise en place ou relocalisation: Engagez

I'arriere du bac dans les soutiens moules de la

porte, Puis poussez vers le bas I'avant du bac,

Le bac se fixe en place,

Pedts bacs

En/evement: Soulevez I'avant du bac droit vers

le haut, puis enlevez,

Remise enp/ace: Placez le bac au dessus des

soutiens moules rectangulaires de la porte, Puis

faites glisser le bac vers le bas dans les supports

pour le fixer en place,

L'ergot aide f-_emp6cher que de petits articles

places sur la clayette de la porte se renversent,

coulent ou glissent, Mettez un doigt de chaque

cote de I'ergot pres de I'arriere et faites bouger

la clayette vers I'avant ou vers I'arriere selon vos

besoins,

Bac superieur de porte de congelateur

NOTE: Soyez

prudents /orsque

vous p/acez des

articles dans /e

bac supe.rieur,

Assurez-vous

qu _ucun ohjet

ne bloque

ou tombe dans

/a chute b

Ig/acons,

Bac basculant de porte de congelateur

Appuyez sur le taquet et tirez la

clayette vers I'avant pour I'enlever

Clayette coulissante anti-deversement

Greece_ la clayette glissante anti-deversement,

vous pouvez atteindre des articles places

derriere d'autres, Ses bords speciaux sont

conqus pour emp6cher tout deversement aux

clayettes inferieures,

Remise en place ou re/ocafisation:

Alignez la clayette avec les supports et

faites glisser en place, L'6tagere peut 6tre

repositionnee Iorsque la porte est ouverte

_-_90 ° ou plus, Pour ce faire, faites glisser

I'etagere au del_-_des butees et inclinez-la

Enle vement:

Faites glisser la clayette vers I'ext6rieurjusqu'f-_

ce qu'elle atteigne son point d'arr6t, puis

appuyez le taquet vers le baset faites glisser la

clayette directement vers I'exterieur,

vers le bas, Faites la glisser vers le bas dans la

position desiree, alignez-la avec les supports et

glissez-la en place,

Prenez soin de pousser la clayettejusqu'au

fond pour refermer la porte,

48

Paniers du cong#lateur put certains rnode.les)

Pour retirer, faites-la glisserjusqu'_-_ la Prenez soin de pousser les panniersjusqu'au

position d'arr6t, soulevez I'avant au del_-_ fond pour refermer la porte,

de la position d'arr6t et faites sortir

en glissant,

Paniers du congelateur (sur certains rnode.les)

Pour enlever, repousser le panier Prenez soin de pousser les panniersjusqu'au

completement vers I'arriere du congelateur, fond pour refermer la porte,

Soulevez-lejusqu'_-_ ce que les broches arriere

soient degagees, Soulevez le panier au complet

et retirez-le,

Cl_ ettes et bacs. wwwe ectromenagersgeca

Toutes los caracteristiques no sont pas disponib/es sur tous los mode/es.

C/ayette QultkSpace "_(sur cert_?/bs modeles)

Vous pouvez diviser en deux cette clayette et remettre en place ou la placer comme une

faire coulisser sa partie avant sous sa partie clayette coulissante anti-deversement.

arriere pour ranger des articles de haute taille Dans certains modeles, vous ne pouvez pas

sur la clayette du dessous, utiliser cette clayette dans la position la plus

Vous pouvez enlever cette clayette et la basse.

Clayettes de congeiateur a retrait par

Pour retirer, faites-la glisserjusqu'_ la

position d'arr6t, soulevez I'avant au del_

de la position d'arr6t et faites-la glisser

coulissement

en dehors du support.

Prenez soin de pousser les clayettesjusqu'au

fond pour refermer la porte.

Clayettes de congelateur fixes

Pour retirer, levez-la par le cote gauche

et ensuite retirez-la du refrigerateur.

REMARQUE CONCERNANT LES MODELES

A VEC DISTRIBUTEUR: Afin de tirer pleinement

avantage du tiroir basculant, la taille des

articles depos6s sur la clayette en dessous du

tiroir _ glacons ne doit pas exceder le point le

plus bas de ce tiroir.

Support ,_ bouteilles de vin/

boissons (sur certains modeles)

Ce support peut contenirjusqu'_ 5 canettes,

une bouteille de vin ou une bouteille de soda

de 2 litres.

Le support est accroche aux cotes du bac

_ produits laitiers.

Pour en/e ver:

Videz le support.

En tenant la partie inferieure du bac _

produits laitiers, soulevez sa partie avant

en ligne droite, puis tirez vers le haut et

I'exterieur.

Pour replacer:

Pour degager le support du bac _ produits

laitiers, tirez sur les tiges laterales du

support pour les retirer des trous situes

sur les cotes u bac.

Accrochez le support aux cotes du bac.

Engagez la partie arriere du bac dans les

supports mouBs de la porte. Poussez

ensuite la partie avant du bac vers le bas. Le

bac se verrouillera en place.

Casier &helfSa ver TM

(sur certams moddeg

Utilisez ce casier pour

y ranger des canettes afin de

faciliter I'acces.

Le casier peut aussi servir pour

ranger un plat de cuisson au

four mesurant 9"x 13".

R_tefier de porte a boites

(sur certains moddes)

Ce rF_telierde porte contientjusqu'_

9 boites.

REMARQUE."Vous ne,pouvez

monter ce rF_telierqu en position du

haut, sous le bac ;_ produits laitiers.

Le panier _ breuvage est conc u

pour contenir une bouteille de

cote.

Vous pouvez le fixer _ n'importe

quelle clayette coulissante.

Installation:

Alignez la partie large des

fentes au sommer du panier

aux taquets qui se trouvent

sous la clayette.

Faites coulisser ensuite le

panier pour le fixer en position.

49

Les portes du refrigerateur.

Lorsque la porte est partiellement ouverte

elle se ferme automatiquement,

Au dela de cette position d'arret la porte

restera ouverte,

Portes du r#frig#rateur (sur certains mode/es)

Les portes de votre refrigerateur ne sont

pas tout _]fait comme celles dont vous

avez I'habitude, Un systeme special

d'ouverture/fermeture assure que les portes

ferment completement et hermetiquement,

L'impression de resistance que vous

ressentez _ la position d'ar@t diminue

Iorsque des aliments sont ranges dans

la porte,

Lorsque vous ouvrez et fermez les portes,

vous remarquerez qu'elles sont munies

d'une position d'ar@t, Si vous ouvrez la porte

au deh de cette position d'ar@t, elle restera

ouverte afin de vous permettre de ranger

et de prendre vos aliments plus facilement

Lorsque la porte est partiellement ouverte,

elle se ferme automatiquement,

Si

_/_ea douill_ de 7/16 po

, i ;z;;+l

portes, enlevez la vis I_1_11

de Chaque extr6mite I -- -_ _ I

_erl?]agJil'?;, Pu+s t irez

A lignement des portes

les portes ne soient pas alignees, reglez la

)orte du compartiment refrigerateur,

O A I'aide d'une cle _ douille de

7/16 po, tournez la vis de reglage

de la porte vers la droite pour relever la

porte, ou vers la gauche pour I'abaisser,

(Une douille de nylon, encastree dans les

filets de I'axe, emp6chera celui-ci de

tourner si I'on ne se sert pas d'une cle,)

O Ap@s avoir tourne la cle une ou deux

fois, ouvrez et fermez la porte du

compartiment refrigerateur et verifiez

I'alignement des portes _ la partie

superieure,

5O

ement.

Toutes /es options ne sont pas disponib/es sur tous/es mode/es.

www.electromenagersge.ca

Bacs afruits et I#gumes

Essuyez I'eau qui peut s'accumuler dans le fond

des bacs.

Sur certains modeles, ,le bac inferieur est un

tiroir f-)extension complete pour permettre un

acces aux aliments sur toute la profondeur du

bac,

HI LO

o

Bacs aI#gumes ahumidit# r#glable

Fakes coulisser la commandejusqu%) la

position HI (@evee) pour obtenir une humidite

elevee recommandee pour la majorite des

legumes.

Faites coulisser la commandejusqu%_ la

position LO (Faible) pour obtenir un taux

d'humidite faible recommande pour la majorite

des fruits..

Bac a charcuterie convertible (sur certains rnodeles)

Le bac f-_charcuterie convertible est equipe de

son propre conduit d'air froid pour permettre

un flux d'air froid du compartiment de

refrigeration ou de congelation vers le bac f-_

charcuterie.

Le reglage de temperature variable permet de

@guler le flux d'air du Climate Keeper.

Reglez la temperature sur la temperature

la plus basse pour le stockage des viandes

fraiches.

Reglez la commande sur froid pour ramener

le bac f-_la temperature de refrigeration

normale et permettre un espace de stockage

suppBmentaire pour les Bgumes. Le conduit

d'air froid est desactive. Differents reglages

entre ces deux temperatures peuvent 6tre

selectionnes.

Retrait du bac alegumes.

Toutes /es options ne sont pas d/spon/b/es sur tous/es rnode/es.

Retrait du bac aI#gumes

Le bac f-_legumes peut 6tre facilement retire en

le tirant vers vous et en le soulevant par-dessus

la butee.

Si la porte vous emp6che de retirer les tiroirs,

essayez d'abord de retirer les bacs de porte.

Si cela ne vous donne pas un degagement

suffisant, il sera necessaire de tirer le

refrigerateur pour que la porte puisse 6tre

suffisamment ouverte pour retirer les tiroirs.

Dans certains cas, Iorsque vous sortez faites

rouler le r6frigerateur en le tirant vers vous, il

sera necessaire de le deplacer vers la droite ou

vers la gauche.

51

Machine a gla¢ons automatique.

II faut prevoir entre 72 et 24 heures avant qu'un refrig4rateur nouvellement insta//e commence 8 produire des gla?ons.

Machine 21gla#'ons automatique

The icemaker will produce seven cubes per cycle-

approximately 100-130 cubes in a 24-hour period, depending

on freezer compartment temperature, room temperature,

number of door openings and other use conditions.

If the refrigerator is operated before the water connection is

made to the icemaker, set the power switch in the OFFposition.

When the refrigerator has been connected to the water supply,

set the power switch to the ONposition.

The icemaker will fill with water when it cools to 15°F (-10°C).

A newly installed refrigerator may take 12 to 24 hours to begin

making ice cubes.

You will hear a buzzing sound each time the icemaker fills with

water.

Throw away the first few batches of ice to allow the water line

to clear.

Be sure nothing interferes with the sweep of the feeler arm.

When the bin fills to the level of the feeler arm, the icemaker will

stop producing ice. It is normal for several cubes to bejoined

together.

If ice is not used frequently, old ice cubes will become cloudy,

taste stale and shrink.

Evitez le contact avec les pieces mobiles

du m6canisme d'6jection et 1'616ment chauffant (situ6 dans le

bas de la machine _-_glacons) qui libere les cubes. Ne placez

ni les doigts ni les mains sur le mecanisme de production de

glace automatique Iorsque le refrigerateur est branche.

Remarque particuli#re au su_et des mod#les avec distributeur :

Les modeles avec distributeur sont munis d'un tiroir _-_glace

basculant. Le tiroir peut basculer comme indique sur les

illustrations, et il se maintiendra en position elevee Iorsque vous

prendrez de la glace ou mettrez I'interrupteur de la machine

_-_glacons en position Marche ou Arr6t. Assurez-vous de

remettre le tiroir en place avant de fermer la porte.

, Pour restaurer votre niveau de gla£;ons Jorsque Je seau est

vide, nous recommandons de suivre Jes etapes suivantes :

O 12 heures apres la premiere chute de glacons dans le tiroir,

distribuez 3 _-_4 cubes.

O Apres une autre periode de 6 heures, distribuez 3 _-_4 cubes

de nouveau.

Cette procedure restaurera votre niveau de glaqons dans la plus

breve periode possible.

Vlachine rhglar_ons

I

d'atimentation Bras regulateur

(sur certains modeles)

IntemJp1:eur

aatimentation Machine _ gla_ons

i

Green ¢

!

Power Lign_ Bras regulateur

(sur certains rnod_./esj

REMARQUE:

Dans les maisons ou la pression de I'eau est plus faible que la

normale, vous entendrez la machine _-_glacon se remettre en

marche _-_plusieurs reprises pour fabriquer un lot de glacons.

52

www,electromenagersge,ca

Acces a la glace et a I'interrupteur sur les

moddes avec distributeur

/I existe deux types de tiroirs a glace sur les mod#les avec

distributeur. Un type est dote. d'une clayette au-dessus du tirol

I'autre type n'en a pas,

Remarque particu/bre au sujet des mode/es avec distributeur

sans clayette au-dessus du tiroir a g/ace :

, Ces mode.les sont munis d'un tiroir _-_glace basculant, Le

tiroir peut basculer comme indique sur les illustrations, et il

se maintiendra en position e.leve.eIorsque vous prendrez de

la glace ou mettrez I'interrupteur de la machine _-_glacons en

position Marche ou Arr6t, Assurez-vous de remettre le tiroir

en place avant de fermer la porte,

REMARQUE."Pour restaurer votre niveau de glaGons Iorsque

le seau est vide, nous recornrnandons de suivre les etapes

suivantes,

Modeles sans clayette au-dessus du tiroir a glace

Pour acceder a/a g/ace ou /'interrupteur :

OSoulevez le tiroir, puis tirez vers

I'a w_nLjusqu'_i son arr_.t. Abaissez le tiroir pour avoir acces

aux glaqons ou pour atteindre

le cornmutateur de marrhe.

Modeles avec clayette au-dessus du tiroir a glace

glaqe

Pour avoir acces a/a g/ace, tirez

sur /e tiroir en avant.

k.k

!ii!iii

Tiroir a [

Pour atteindre /'interrupteur, tirez

sur la c/ayette en Iigne droite.

Assurez- vous de tol_ours remettre

la clayette en place.

Darts le cas des mod#les avec distributeur, pour atteindre

la glace ou I'interrupteur :

\

[!

/

OSoulevez le tiroir, puis tirez

vers I'aw_nLjusqu'_ son arr_.t.

Abaissez le tkoiI pour avok

acces alJx glaqons ou pour

atteindre le commutateur de

marrhe.

Enbvement du tiroir a glace (rnoddes avec

distributeur)

_la glace pese Iourd quand le tiroir est plein,

Re.glez le bouton de re.glage en position OFF(arr#8 avant

d'enlever le tirol

Ouand vous remettez /e tiroir, assurez-vous de le presser

fermement en place, S'il ne va pasjusqu'au fond, enlevez-le

et faites tourner le me.canisme de mise en place d'1/4 de tour,

Repoussez alors le tiroir en place _-_nouveau,

Faites

tour

Lemecanisme

de raise en

place

ModP./e5 a vec distributeur seu/erYleRt

53

Le distributeur d'eau et de glagons. (surterrainsmode,'es}

Bac de trop-plein

Pour utiliser le distributeur

Selectionnez CUBED ICE_ (glaqons), CRUSHED

/CE_ (glace concassee)ou WATER_ (eau),

Appuyez doucement le verre contre le haut du

bras de distribution,

La clayette de trop-plein n'est pas munie d'un

systeme d'ecoulement, Pour reduire les taches

d'eau, vous devez nettoyer regulierement la

clayette et sa grille,

S'il n'y a pas d'eau distribuee Iorsque le

refrigerateur est initialement installe, il y a

peut-6tre de I'air dans la conduite d'eau,

Appuyez sur la commande de distribution

pendant deux minutes au minimum pour

expulser I'air de la conduite d'eau et remplir le

reservoir d'eau, Afin d'eliminer les eventuelles

impuretes provenant de la conduite d'eau,

jetez les six premiers verres d'eau,

ATTENTION: Ne mettezjamais les doigts

ou d'autres objets dans I'ouverture du

distributeur,

Verroufllage du

distributeur

Appuyez sur la touche

LOCK (verrouillage)

pendant 3 secondes pour

verrouiller le distributeur

et le panneau de reglage,

Pour deverrouiller,

appuyez sur la touche

et tenez-la enfoncee

pendant encore 3

secondes,

Lumi#re du

distributeur

Cette touche allume

et eteint la lumiere du

distributeur, Vous allumez

egalement la lumiere

en appuyant sur le bras

de distribution, Si cette

ampoule brOle, vous devez

la remplacer par une

ampoule d'au maximum 6

watts 12V,

Glace rapide (sur certains

modeles)

Si vous avez besoin de glace

rapidement, appuyez sur

cette touche pour accel6rer

la production de glace, Cela

augmente la production de

glace pendant les 48 heures

suivantes oujusqu'9_ ce que

vous appuyez _ nouveau

sur cette touche,

Door Alarm (sur cermins

rnoddes)

Pour mettre en marche le

signal sonore, appuyez sur

cette touche pour allumer

I'indicateur lumineux, Ce signal

sonne si I'une des portes reste

ouverte plus de

3 minutes, La lumiere s'eteint

et le signal sonore s'arr6te

quand vous fermez la porte,

54

Renseignements importants concernant votre distributeur

, N'ajoutez pas dans le bac 9_glaqons des

gla_ons non fabriques par votre machine

_ gla_ons, IIs risquent d'6tre difficiles _

concasser ou _ distribuer,

Evitez de trop remplir les verres de glaqons et

d'utiliser des verres etroits ou tres hauts, Le

conduit peut se bloquer et le volet peut geler

et coincer, S'il y a des gla_ons qui bloquent

le conduit, faites-les passer au moyen d'une

cuillere en bois,

, Ne placez pas de boissons ou d'aliments

dans le bac _ glaqons pour les rafrafchir, Les

boftes, bouteilles et paquets alimentaires

peuvent coincer la machine _ glaqons ou la

vis sans fin,

, M6me si vous avez s61ectionne CUBED/CE

(glaqons), il est possible que de la glace

concassee tombe dans votre verre, Cela se

produit de temps 9_autre Iorsque plusieurs

glaqons sont achemines vers le broyeur,

, Apres distribution de la glace concassee, de

I'eau peut s'ecouler du conduit,

, Parfois, un peu de givre se forme sur le

volet du conduit f-_glace, Ce phenom6ne est

normal et se produit en gen6ral apres des

distributions rep6tees de glace concassee, Le

givre va eventuellement evaporer,

, Afin que la glace distribuee ne puisse

manquer le verre, placer le verre _ proximite

mais sans toucher I'ouverture du distributeur,

Entretien et nettoyage du refrigerateur, wwwe ectromenagersgeca

Zone de mmasse-gouttes du

repardteur.

Nettoyage de I'ext#deur

La zone de trop-plein du distributeur, sous

la grille, doit 6tre soigneusement essuyee,

L'eau laissee dans cette zone peut laisser des

marques, Eliminez ces depots en ajoutant

du vinaigre non dilue au conteneur, Laissez

tremperjusqu%_ ce que les depots disparaissent

ou soient suffisamment hches pour 6tre

elimines par rinqage,

Bras du distributeur Avant le nettoyage,

verrouillez le distributeur en appuyant sur la

touche LOCK (verrouillage) pendant 3 secondes,

Nettoyez f-_I'aide d'une solution d'eau tiede et

de bicarbonate de soude - environ une cuilBre

f-_soupe (15 ml) de bicarbonate de soude dans

un litre d'eau, Rincez bien et essuyez,

Poign#es et garniture de porte. Nettoyez-les f-_

I'aide d'un chiffon humecte d'eau savonneuse,

%chez avec un chiffon doux,

Vous pouvez nettoyer les portes et les

poign#es de porte en acier inoxydable

(sur certains modeles) avec un nettoyant

d'acier inoxydable vendu sur le marche,

Les nettoyants qui contiennent de I'acide

oxalique, tels que Bar Keepers Friend Soft

Cleanser TM, eliminent la rouille, le ternissement

et les petites taches, Utilisez uniquement un

nettoyant liquide exempt d'abrasif et frottez

dans la direction des lignes de brossage f-_

I'aide d'une eponge souple imbibee,

N'utilisez pas de cite pour appareils menagers

sur I'acier inoxydable,

Maintenez I'ext#rieur du r#frig#rateur

propre. Essuyez-le avec un chiffon propre

legerement humecte de cite pour appareils

electromenagers ou d'un detergent liquide

doux pour la vaisselle, %chez et fakes briller

avec un chiffon doux et propre,

N_ssuyez pas le mfrig_.rateur avec un chiffon

vaisselle ou un tomhon humide sale./Is pourraient

laisser un residu qui endommagerait la peinture.

Nbtilisez pas de tampons b recurer, de produits

nettoyants enpoudre, dejavellisant ou de produits

contenant dujavellisant sous peine de rayer la

peinture et de la rendre moins r#.sistante.

Nettoyage de I'int#rieur

Pour #viter /es mauvaises odeurs, laissez

une bofte ouverte de bicarbonate de soude

dans les compartiments refrigerateur et

congelateur,

D#branchez le r#frig#rateur avant de

le nettoyer. S'il est trop difficile de le faire,

essorez bien votre linge ou votre eponge pour

enlever I'exces d'eau Iorsque vous nettoyez

autour des interrupteurs, des lampes ou des

commandes,

Utilisez une solution d'eau tiede et de

bicarbonate de soude- environ une cuillere f-_

soupe (15 ml) de bicarbonate de soude dans un

litre d'eau afin de nettoyer tout en neutralisant

les odeurs, Rincez et sechez,

L 'utilisation de solutions nettoyantes

autres que celles recommand#es, plus

particuli#rement celles contenant des

distillats de p#trole, peut fissurer ou

endommager I'int#rieur du r#frig#rateur.

Ne nettoyez pas les

tablettes ou couvercles en verre avec de

I'eau chaude Iorsqu'ils sont froids, Les

tablettes et couvercles en verre peuvent

se briser s'ils sont exposes f-_une variation

de temperature soudaine, ou soumis f-_un

impact s'ils sont heurtes ou echappes, S'il

se brise, le verre trempe est conqu pour

se fracturer en un grand nombre de petits

eclats,

Ne lavez aucune piece en plastique du

refrigerateur au lave-vaisselle,

Le pla teau chill/tha w (refroidissement/

d#.congelation) peut aller au lave- vaisselle.

55

Entretien et nettoyage du refrigerateur. (con#

Derriere le r#frig#rateur

Prenez un soin particulier Iorsque vous eloignez

le refrigerateur du tour, Tous les types de

rev6tements de sol peuvent 6tre endommages,

particulierement ceux qui sont coussines ou

dont la surface est gaufree,

Tirez le refrigerateur en ligne droite et, Iorsque

vous le remettez en place, poussez-le vers le

tour en ligne droite,

Les deplacements lateraux du refrigerateur

pourraient endommager le rev6tement de sol

ou le refrig6rateur,

Lorsque vous remettez le refrig6rateur en

place en le poussant, veillez _ ne pas le faire

rouler sur le cordon d'alimentation ou sur la

conduite d'eau de la machine _ glacons,

D#part en vacances

Lorsque vous vous absentez pendant une

periode prolongee, videz et debranchez le

refrigerateur, Nettoyez I'interieur avec une

solution d'eau et de bicarbonate de soude,

_ raison d'une cuillere _ soupe (15 ml) de

bicarbonate par pinte (1 litre) d'eau, Laissez les

portes ouvertes,

Mettez I'interrepteur d'alimentation de la

machine _ glacons _ la position OFF(arr6t) et

fermez I'alimentation d'eau au refrig6rateur,

Si la temperature risque de descendre sous

le point de congelation, demandez _ un

reparateur de vidanger la conduite d'eau

afin d%viter les d6g_ts serieux causes par les

inondations,

D#m#nagement

Immobilisez tous les eBments amovibles, tels

que les clayettes et les bacs, _ I'aide

de ruban gomme pour eviter de les

endommager,

Sivous utilisez un charriot pour demenager

le refrigerateur, ne laissezjamais le devant

ou le derriere du refrigerateur reposer contre

le charriot, Cela pourrait endommager le

refrigerateur, Ne transportez le refrigerateur

que par les cotes,

Assurez-vous que le refrigerateur demeure

debout pendant son demenagement,

Remplacement des ampoule& (surcertains modeles)

Avant de remplacer une ampoule grillee, le refrigerateur doit 6tre debranche afin d%viter le contact avec un

filament sous tension, (Une ampoule grillee peut se briser Iors de son remplacement,)

Le courant du circuit de la lampe n'est pas interrompu m_me en tournant le bouton de la commande de temperature vers la

position OFF (ar@t),

Votre pare-lumiere rassemblera

une des suivantes :

Taquets

Compartiment r#frig#rateur--lampe sup#rieure

0 Debranchez le refrigerateur,

0 Les ampoules se trouvent en haut du

compartiment, _ I'interieur du pare-lumiere,

Sur certains modeles, vous devez enlever

une vis qui se trouve _ I'avant de I%cran,

Sur autres modeles, enlever la vis dans la

poche qui se trouve _ I'arriere du pare-

lumiere,

0Pour enlever le pare-lumiere, sur certains

modeles, appuyez sur les taquets se

trouvant sur les cotes du pare-lumiere et

enlevez en faisant glisser vers I'avant, Sur

d'autres modeles, fakes simplement glisser

le pare-lumiere vers I'avant et fakes so@r,

Apres avoir remplace I'ampoule avec une

ampoule neuve pour appareil electrique de

capacite egale ou inferieure, remettez en

place la vis et le Iogement d'ampoule, Pour

remettre le pare-lumiere, assurez-vous que

les taquets qui se trouvent _ I'arriere du

pare-lumiere aillent dans les trous qui

se trouvent _ I'arriere du boftier,

Rebranchez le refrigerateur,

Remplacement des ampoules. www.electromenagersge.ca

Compartiment r#frig#rateur-lampe inf#rieue

Cette lumiere se trouve au dessus du tiroir

d'en haut.

0 Debranchez le refrigerateur,

Soulevez le pare-lumiere et enlevez-le en

tirant,

Apres avoir remplace I'ampoule par une

ampoule d'appareil electro-menager de

m6me puissance ou de puissance

inferieure, remettez le pare-lumiere.

Rebranchez le refrigerateur.

Compartiment cong41ateur

....... W @

@

Debranchez le refrigerateur,

Enlevez la clayette qui se trouvejuste au

dessus du pare-lumiere (vous pouvez

enlever cette clayette plus facilement ap@s

I'avoir videe). Retirez la vis se trouvant _ la

partie superieure du Iogement d'ampoule.

Pour enlever le pare-lumiere, appuyez sur

les cotes et enlevez en soulevant,

O

0

Remplacez I'ampoule par une ampoule

d'appareil electro-menager de m6me

puissance ou de puissance inferieure,

puis remontez le pare-lumiere. Pour

remonter le pare-lumiere, assurez-vous

que les taquets du haut soient

solidement fixes en place. Remettez la vis

(sur certains modeles).

Remontez la clayette et rebranchez

le refrigerateur.

Distributeur (sur certains mode/es)

Debranchez le refrigerateur,

L'ampoule se trouve sur le distributeur sous

le panneau de reglage,

Enlevez I'ampoule en la faisant tourner

dans le sens oppose _ celui des aiguilles

d'une montre,

Remplacez I'ampoule par une ampoule de

m6me taille et de m6me puissance.

Rebranchez le refrigerateur.

Remplacement des ampoules.

Lorsque vous reg/ez /es commandes sur OFF (Arr_t), /'a/imentation e/ectrique de/'ampou/e n'est pas coupee.

Toutes les caracteristiques ne sont pas disponibles sur tousles modeles.

Compartiment r4frigerateur (modeles ACL seulement)

Un affichage DEL apparait dans le haut du compartiment refrigerateur sur les modeles ACL.Si cet

ensemble doit 6tre remplac6 communiquez avec le Service GE au 1.800.432.2737 aux Etats-Unis

ou 1.800.561.3344 au Canada.

57

Instructions

d'installation Refrigerateur

Modeles22, 23,25, 26, 27 & 29

Des Questions ? Appelez 800.GE.CARES(800.432.2737) ou consultez notre site internet ' GEAppliances.com

Au Canada, appelez le 1.800.561.3344 ou consultez notre site internet ' www.geappliances.ca

AVANT DE COMMENCER

Lisez ces instructions entierement et attentivement.

•IMPORTANT - Conse_ezcesinstructions

pour I'inspecteur electrique local.

•IMPORTANT - %specteztouslescodeset

reglements en vigueur.

" Remarque pour I'installateur- Assurez-vous de

remettre ces instructions _sI'utilisateur.

• Remarque pour I'utilisateur- Conservez ces

instructions pour toute reference future.

• Niveau de competence- L'installation de

cet appareil necessite des des connaissances de base

en mecanique.

• Delai d'execution -Installation du refrigerateur,

30 minutes.

Installation de la conduite d'eau

30 minutes

• L'installateur est responsable de I'installation correcte

de I'appareil.

• La panne de I'appareil due a une mauvaise

installation n'est pas couverte par la garantie.

Si le refrigerateur a d@a ere installe, enlevez

la grille de base (voir Ibtape 2de la section

Demenagement du refrigerateuf), puis sautez

I_tape 5 de la section/nstallation du refrigerateur.

PREPARATION

ALIMENTATION D'EAU DE

LA MACHINE A GLA¢ONS

Si le refrigerateur est equipe d'une machine a glagons,

il devra etre branche a une alimentation d'eau. Vous

pouvez vous procurer une trousse GE de branchement

_sI'alimentation d'eau (contenant tuyau, robinet,

raccords et instructions) aupres de votre fournisseur,

en consultant notre site internet GEAppIiances.com (au

Canada par le site geappliances.ca), ou au Centre de

Pieces Detachees et d'Accessoires, au 800.626.2002

(au Canada, 1.800.661.1 616).

OUTILLAGE NECESSAIRE

Cliquet de 3/8 poet de

5/16 po

Cles plates d'1/2 poet

de 7/16 po

Couteau a mastiquer en

plastique

Tournevis cruciforme (Phillips)

58

Instructions d'installation

DEMENAGEMENTDU REFRIGERATEUR

El

[2]

CHARGEMENT DU REFRIGERATEUR

SURUNCHARIOT MANUEL

Laissez le ruban et les protecteurs sur

les portesjusqu'a ce que le refrig6rateur arrive

destination,

Pour transporter le refrigGrateur, utilisez

un chariot manuel rembourre, Centrez le

refrigGrateur sur le chariot et entourez-le

d'une courroie, NE SERREZ PAS LA COURROIE

EXCESSIVEMENT.

/

ENLEVEZ LA GRILLE DE BASE

Enlevez la grille en retirant les deux vis a t_te

cruciforme.

Si le refrigGrateur dolt passer par

une ouverture de moins de 38 po

de largeur, ses portes doivent 6tre

enlevees. Passez a I'etape 3.

N'ENLEVEZ PAS les poignees.

Si toutes les ouvertures ont plus de

38 po de largeur, sautez a la section

/nstallation du refrigerateur.

r3] DleBRANCHEZ LE RACCORD

D'ALIMENTATION D'EAU

(sur certains modeles)

Si le compartiment refrigGration est dote d'un

rafraichisseur d'eau, alors il faut debrancher

la conduite d'eau qui part de la carosserie et

s'insere dans la charniere inferieure de la porte

du compartiment congelation.

Pour debrancher, poussez sur le collet blanc du

raccord puis tirez sur le tube.

Collet blanc

Charniere

inferieure du

compartiment

congelation

59

Instructions d'installation

DEMENAGEMENT DU REFRIGERATEUR (SUITE)

ElDEBRANCHEZ LE RACCORD

D'ALIMENTATION ELECTRIQUE (sur

certains mod@les)

Si le compartiment refrig@ration est dot@ d'un

rafraichisseur d'eau, alors il faut debrancher

la conduite electrique (faisceau) qui part de

la carosserie et s'insere dans la charniere

inferieure de la porte du compartiment

congelation.

Pour debrancher, tirez de chaque cote

du raccord.

Charniere _!_ _ [--J U X__

CO

congelation "_-------_ "__

[] DI_BRANCHEZ LES CONNECTEURS

ELECTRIQUES (sur certains modeles)

Si le compartiment refrig6ration est

dote d'un centre de rafraichissement, alors il

faut debrancher les connecteurs electriques

(faisceaux) qui partent de la carosserie et

s'inserent dans la charniere inferieure du

compartiment reffig6ration.

Pour debrancher, tirez de chaque cote

des connecteurs.

Charniere

inferieure du

compartiment

refrig6ration

D FERMEZ LESPORTESDES

COMPARTIMENTS CONGELATION ET

REFRIGERATION

171ENLEVEZ LA PORTE DU

COMPARTIMENT CONGELATION

F1

D

Enlevez le couvercle de la charniere superieure

de la porte du compartiment congelation, soit

en le pressant et le tirant vers le haut, soit en le

degageant a I'aide d'un couteau a mastiquer

en plastique.

Enlevez les deux visa t_te hexagonale

5/16 po, puis soulevez la charniere en ligne

droite pour degager I'axe de charniere.

Tete hexagonale 5/16 po

r_ Ouvrez la porte du compartiment congelation

90.°

]

90 °

6O

Instructions d'installation

FTIENLEVEZ LA PORTE DU

COMPARTIMENT CONGELATION

(suite)

rD1 Pendant qu'une personne souleve lentement

la porte du compartiment congelation pour la

degager de la charniere inferieure, une deuxieme

personne dolt minutieusement guider la conduite

d'eau et la conduite electrique (faisceau) atravers

la charniere inferieure.

i|

90°

r_ Placez la porte sur une surface lisse pour la

proteger des egratignures, I'interieur vers le

haul

DI ENLEVEZ LA PORTE DU

COMPARTIMENT REFRIGERATION

r_ Enlevez le couvercle de la charniere superieure

de la porte du compartiment refrig6ration, soit

en le pressant et le tirant vers le haut, soit en le

degageant a I'aide d'un couteau a mastiquer

en plastique.

D ENLEVEZ LA PORTE DU

COMPARTIMENT REFRIGERATION

(suite)

_] Enlevez les deux visa t_te hexagonale 5/16 po,

puis soulevez la charniere en ligne droite pour

degager I'axe de charniere.

T6te hexagonale 5/16 po

rc10uvrez la porte du compartiment refrig6ration

90.o

90 °

61

Instructions d'installation

DEMENAGEMENT DU REFRIGERATEUR (SUITE)

[]

ml

ENLEVEZ LA PORTE DU

COMPARTIMENT REFRIGERATION

(suite)

Soulevez la porte du compartiment

refrig6ration pour la degager de la charnbre

inferieure.

Si le compartiment refrigGration est dote d'un

centre de rafraichissement, une personne doit

soulever lentement la porte pour la degager

de la charniere inferieure, pendant qu'une

deuxieme personne guide minutieusement les

conduites electriques (faisceaux) atravers la

charnbre inferieure.

\

90°

Modeles dotes d'un centre de refraichissement seulement

r_ Placez la porte sur une surface lisse pour la

proteger des egratignures, I'interieur vers le

haut.

[61 REMISE EN PLACE DES PORTES

Pour replacer les portes, inversez simplement

les etapes 3 a 8.

Veui//ezcependant noter lespoints suivants ."

• Au moment d'abaisser les portes sur

les charnieres inferieures, une deuxieme

personne doit guider minutieusement

le tube et les faisceaux electriques atravers

les ouvertures des charnieres.

• Lorsque vous branchez la conduite d'eau,

assurez-vous d'inserer le tubejusqu% la

marque.

\

Marque

Ne pincez pas le tube et les faisceaux

electriques Iorsque vous placez les portes sur

les charnieres inferieures.

Lorsque vous branchez la ou les conduites

electriques (plusieurs conduites seulement

sur les modeles dotes d'un centre de

rafraichissement), assurez-vous que les

connecteurs sont completement imbriques.

62

Instructions d'installation

INSTALLATION DU REFRIGERATEUR

EMPLACEMENTDU REFRIGERATEUR

• N'installezjamais votre refrig6rateur dans

un emplacement ou la temperature ambiante

sera inferieure a 16 ° C (60° F). II ne se mettra pas

en marche suffisamment souvent pour maintenir

des temperatures convenables.

• N'installezjamais votre refrig6rateur dans

un emplacement ou la temperature ambiante

sera superieure a 37 ° C (100° F). II ne

fonctionnera pas bien.

• N'installez pas le refrigerateur dans un endroit

expose a I'eau (pluie, etc.) ou directement aux

rayons solaires.

• Installez votre refrigGrateur sur un plancher

suffisamment solide pour le porter Iorsqu'il est

plein.

DEGAGEMENTS

Prevoyez les degagements suivants pour

faciliter I'installation, la bonne circulation d'air

et les raccordements de plomberie et d%lectricite '

COtes

Dessus

Arriere

CustomStyle '_

de 23'/25'

4 mm (1/8 po)

25 mm (1 po)

13 mm (1/2 po)

23' (33 po de largeur),

25', 26', 27' et 29'

4 mm (1/8 po)

25 mm (1 po)

25 mm (1 po)

DIMENSIONS ET SPECIFICATIONS

-- Eau @ectricite

Armoire

de 61 cm

(24 po)

Dessus du

comptoir

de 63,5 cm

(25po)

DIMENSIONS ET SPECIFICATIONS

(pour ies rnodeies <<CustornStyle TM>>de 23')

o

)

o o

70¼" (178.4 cm)

36"_

(91.4cm)

24" (61cm)

DIMENSIONS ET SPECIFICATIONS

(pour ies rnodeies <<CustornStyie M>>de 25')

oo

_. 72¼"(183.5 cm)

o _ 36"_

91.4 cm

24" (61cm)

_

"183,5 cm (72-1/4 po) sont necessaires pour

bien regler les roues de mobilite. Si les armoires

placees sur le refrig6rateur ont des portes

qui sont alignees au sommet de I'ouverture du

refrigGrateur, vous pouvez avoir besoin de 1/8 po

d'espace libre supplementaire pour permettre

une bonne ouverture des portes de I'armoire.

63

Instructions d'installation

INSTALLATION DU REFRIGERATEUR(SUITE)

Ffl

[]

F@

BRANCHEMENTDU REFRIGERATEUR

A LA CONDUITE D'EAU DE LA MAISON

(modeles avec machine a glaqons

et distributeur)

Une alimentation d'eau froide est requise pour

faire fonctionner la machine a gla¢ons et le

distributeur. Vous devrez en fournir une si elle

n'existe pas. Voir la section/nstallation de la

conduite d'eau.

NO TE$:

• Avant de brancher la conduite au

refrig6rateur, assurez-vous que le cordon

d'alimentation electrique n'est pas branche

la prise murale.

• Si votre refrigGrateur n'est pas equip6 de filtre

eau, nous recommandons d'en monter un si

votre alimentation d'eau contient du sable ou

des particules qui peuvent boucher la grille

du robinet d'eau du refrigGrateur. Installez-le

sur la conduite d'eau pres

du refrigGrateur. Si vous utilisez une trousse

GE SmartConnect _MRefrigerator Tubing,

vous aurez besoin d'un tuyau additionnel

(WX08X1 0002) pour brancher le filtre. Ne

coupez pas le tuyau de plastique pour

installer le filtre.

Si vous utilisez un tuyau de cuivre, placez

un ecrou de compression et une bague

(manchon) a I'extr6mite du tuyau qui vient de

I'alimentation d'eau froide de la maison.

Si vous utilisez un tuyau GE SmartConnecti Mles

ecrous sont deja assembles au tuyau.

Si vous utilisez un tuyau de cuivre, inserez aussi

loin que possible I'extremit6 du tuyau dans le

raccord a I'arriere du refrig6rateur. Tout en

tenant le tuyau, serrez le raccord.

Si vous utilisez un tuyau GE SmartConnect 'M,

inserez I'extremit6 moulee du tuyau dans le

raccord a I'arriere du refrig6rateur, puis serrez

I%crou a compression a la main. Serrez ensuite

un autre tour a I'aide d'une cle. Un serrage

excessif pourrait occasionner des fuites.

64

D Fixez le tuyau dans le collet (fourni) pour le

maintenir en position. II est possible que vous

deviez ecarter le collet

Collet atuyau

Ecrou a compressl_

1/4 po

Tuyau 1:

Bague

(manchon)

Raccord du

reffig6rateur Tuyau SmartConnect _M

Uu

Opcion 2

2

[] OUVREZ L'ALIMENTATION D'EAU

Ouvrez I'alimentation d'eau au niveau du

robinet d'ar@t (l'alimentation d'eau de la

maison) etverifiezla i |

presence de fuites.

171BRANCHEZ LE CORDON

DU REFRIGERATEURDANS LA PRISE

Avant de brancher le

refrig6rateur, assurez-vous

que I'interrupteur de la

machine a gla¢ons est a la

position OFF (arret).

Lisez I%tiquette concernant

la raise a la terre qui

est attachee au cordon

d'alimentation.

Instructions d'installation

r21PLACEZ LE REFRIGERATEUR

DANS SON EMPLACEMENT

Transportez le refrigorateurjusqu%

sa destination.

E) METTEZ LE REFRIGERATEUR

DE NIVEAU

The refrigerator can be leveled by adjusting the

rollers located near the bottom hinges.

...........£_-_ ......... _ ...........

Relevez

Les roulettes de nivellementjouent trois roles :

• Elles peuvent 6tre reglees pour que les portes

se referment automatiquement Iorsqu'elles

sont a_moitie ouvertes. (Reglez le bord

inferieur avant du rofrigerateur a 16 mm

[5/8 po] du sol.)

• Elles peuvent 6tre @glees de maniere a_permettre

a_I'appareil de reposer solidement sur le sol

et I'empOcher ainsi de branler.

• Elles vous permettent d%loigner

le refrigorateur du tour pour le nettoyage.

Pour ajuster les roulettes sur les modeles

de les roulettes sur les modeles 23'

(33 po de largeur) 25', 26', 27' et 29':

• Tournez les vis

de reglage des roulettes clans

le sens des

aiguilles

d'une montre

pour faire monter

le refrigGrateur,

dans le sens

oppose a celui des

aiguilles d'une

montre pour le

faire descendre.

Utilisez une douille

hexagonale ou une Vis de reglage

cle de 3/8 po, ou une cle anglaise.

D METTEZ LE REFRIGERATEUR

DE NIVEAU

(suite)

Pour ajuster

ies roulettes

sur ies modeies

CustomStyie"

de 23'/25': Vis de reglage

Tournez les vis de reglage des roulettes dans

le sens des aiguilles d'une montre pour faire

monter le rofrigerateur, clans le sens oppose

celui des aiguilles d'une montre pour le faire

descendre, Utilisez une cle hexagonale de 3/8

po avec extension ou une cle anglaise.

Ces modeles ont aussi des roulettes arrieres

reglables, pour vous permettre d'aligner

le @ffigerateur aux armoires de cuisine. Utilisez

une cle hexagonale de 3/8 po. avec extension

pour tourner les vis pour les roulettes arrbres,

clans le sens des aiguilles d'une montre pour

faire monter le reffigorateur, clans le sens oppose

celui des aiguilles d'une montre pour le faire

descendre.

171ALIGNEZ LES PORTES

Reglez los portes du refrigorateur pour qu'elles

soient bien alignees a_la partie superieure.

[]

[]

Pour aligner les portes :

A I'aide d'une cle de 7/1 6 po, tournez la vis de

reglage de la porte vers la droite pour relever

la porte, ou vers la gauche pour I'abaisser.

REMARQUE :

fermez la porte

du refrigGrateur

et verifiez

I'alignement des

portes a_la partie

superieure.

Une douille de nylon, encastree dans les filets

de I'axe, empechera celui-ci de tourner si I'on

ne se sert pas d'une cle.

Apres avoir _Portes doivent etre alignees

tourne la cle .7 _ a la partie

/u er ur

fois, ouvrez et

65

Instructions d'installation

INSTALLATION DU REFRIGERATEUR(SUITE)

rTl REPLACEZ LA GRILLE DE BASE

Replacez la grille de base en installant

les deux visa tete cruciforme (Phillips).

D RBLEZ LESCOMMANDES

Reglez les commandes selon les

recommandations.

0 0

I.Eoo..E.oE°oo.,.o.sE,,.,os]

=

lift

_J

0 "F IS RECOMMENDED 37 °F IS RECOMMENDED

_1 METTEZ EN MARCHE

LA MACHINE A GLA(_ONS

Mettez le commutateur de la machine

gla¢ons en position ON (marche). La machine

gla¢ons ne se met en marche que Iorsqu'elle

atteint une temperature de fonctionnement

de -9 ° C (15° F) ou moins. Elle commence

immediatement a fonctionner. II faudra 2 a 3

jours pour remplir le bac a gla¢ons.

Commu[ateur_

d'alimentation

electrique

d'alimentation

electrique

REMARQUE:

Si votre pression d'eau est trop faible, le robinet

peut se remettre en marchejusqu'a trois fois

pour envoyer suffisamment d'eau a la machine

gla¢ons.

66

Instructions d'installation

INSTALLATIONDELA CONDUITE D'EAU(SURCERTAINSMODELES)

AVANT DE COMMENCER

Nousrecommandonslestroussesd'alimentationd%auencuivre

WXSX2,WXSX3,WXSX4,selonlemontant deconduitedont vous

avezbesoin,Nousapprouvonslesconduitesd'eau enmatiere

plastiqueGESmartConnecfMRefrigeratorTubing(WXOSX10006,

WXOSX10015et WXOSX10025),

Sivous branchezvotre rdrigerateur a un systemed%auGE

ReverseOsmosis,la seuleinstallationapprouveeestcellede la

trousseGERVKit,Pourlesautressystemesdosmose deI%au,

suivezlesrecommandationsdufabricant,

Silerefrigerateurestalimenteeneau a partirdun systeme

defiltrationdeau parosmoseinversee,ETsi lerefrigerateur

comporteegalementunfiltrea eau,utilisezlebouchondu circuit

dederivationdufiltredu rdrigerateur,Silacartouchedefiltration

d%audu rdrigerateur estutiliseeenconjonctionaveclesysteme

defiltrationpar osmoseinversee,on peut observerunereduction

dudebit deau au pointde puisage,et la productionde cubesde

glacecreux,

Cetteinstallationdeconduitedeau n'estpas garantiepar le

fabricant derefrigerateurou demachinea glagons,Suivez

soigneusementcesinstructionspourminimiserlerisquede

dommagesonereuxdinondation,

Lescoupsdebelier(eauqui donnedescoupsdans lestuyaux)

danslatuyauteriede la maisonpeuventoccasionnerdes

dommagesaux piecesdevotrerefrigerateur,ainsiquedes fuites

oudes inondations,Appelezun plombiercertifiepourcorriger

lescoupsde belieravantdinstallerla conduitedeau devotre

refrigerateur,

Pourprevenirroute brOlureettout dommagea votre

refrigerateur,nebranchezjamaislaconduitedeau a une

canalisationdeau chaude,

Sivous utilisezvotrerefrigerateuravantde

brancherlaconduited'eau,assurez-vousde laisser

lecommutateur dela machinea glagonsen positionOFF(arret),

N'installezjamaislestuyaux dela machineaglagonsdansdes

endroitsoo latemperaturerisquededescendreendessousdu

pointde congdation,

Sivous utilisezun outilelectrique(commeuneperceuse

dectrique)pendantI'installation,assurez-vousque I'isolement

ou lecSblagede cetoutil empechetout dangerdesecousse

dectrique,

Vousdevezprocederaroutesvosinstallationsconformement

aux exigencesde votre code local de plomberie,

CE DONT VOUS AUREZ BESOIN

J

• Tuyaux en cuivre ou trousse GESmartConnect TM

Refrigerator Tubing, diametre exterieur de 1/4 po pour

brancher le rdrigerateur a I'alimentation d'eau, Si vous

utilisez un tuyau en cuivre, assurez-vous que les deux

extremites du tuyau soient coupees bien droit,

Pour trouver la Iongueur de tuyau dont vous aurez besoin:

mesurez la distance qui va du robinet d'eau situe derriere

le rdrigerateurjusqu'au tuyau d'alimentation d'eau,

Assurez-vous qu'il y air assez de tuyau en trop pour vous

permettre de decoller

le rdrigerateur du mur apres I'installation,

Lestrousses GESmartConnect TMRefrigerator Tubing sont

disponibles dans les dimensions suivantes:

2,4 m (8 pi) - WXOSX10006

4,6 m (15 pi)- WXOSXlO015

7,6 m (25 pi)- WXOSXlO025

67

Instructions d'installation

INSTALLATIONDE LA CONDUITE D'EAU(SUITE)

CE DONT VOUS AUREZ BESOIN (SUITE)

REMARQUE :Lesseulstuyauxen matiereplastique

approuvesparGE sontceuxquifontfournisdans los

troussesGE SmartConnectTMRefrigeratorTubing,N'utilisez

jamaisun autretuyauen matiereplastique,carletuyau

d'alimentationd'eauesttoutletemps souspression,

Certainescategoriesde tuyauxen matiereplastique

peuventdevenircassantsavec l'_geetpeuventse fendre,

en occasionnantdesdommages d'inondationdansvotre

maison,

•Vous pouvezacheterune troussed'alimentationd'eauGE

(contenantun tuyauen cuivre,un robinetd'arretetles

jointsenumeres ci-dessous)chezvotredistributeurlocal

ou en lecommandant au servicede pieceset

accessoires,au 1,800,661,I616,

• Une alimentationd'eaufroidepotable,Lapressionde

l'eaudoltetreentre20 et120 p,s,i,(I,4et8,1bar),

• Une perceuse electrique.

• Une cle de 1/2 po ou une cle

• Un tournevis a lame plate et

un tournevis Phillips.

• Deux ecrous a compression

anglaise.

d'un diametre exterieur de 1/4 po et deux bagues

(manchons)-pour broncher le tuyou en cuivre ou robinet

d'arret et au robinet d'eau du refrigerateur.

OU

• Sivous utilisez une trousse GE

SmartConnect TMRefrigerator Tubing, les

garnitures necessaires sont deja montees

au tuyau.

• Si votre conduite d'eau en cuivre actuelle a un raccord

evase a une extremite, vous aurez besoin dun

adaptateur (que vous trouverez dans votre magasin

de materiel de plomberie) pour brancher le tuyau d'eau

au rdrigerateur, OU vous pouvez couper le raccord

evase a I'aide dun coupe-tube, puis utiliser un raccord

compression. Ne coupezjamais I'extremite finie dun

tuyau de la trousse GESmartConnect TMRefrigerator

Tubing.

• Un robinet d'arr6t pour brancher le tuyau d'eau froide.

Le robinet d'arret dolt avoir une entree ,,11_"_

d'eau avec un diametre interieur "<msd

minimal de 5/32 po au point de

jonction avec le TUYAU D'EAUFROIDE,

Des robinets d'arret a etrier sont souvent inclus dans les

trousses d'alimentation d'eau. Avant d'acheter, assurez-

vous que le robinet a etrier se conforme a vos codes de

plomberie Iocaux.

Installez le robinet d'arr6t sur la canalisation d'eau

potable la plus frequernrnent utilisee.

F1FERMEZ L'ALIMENTATION PRINCIPALE

D'EAU

Ouvrez le robinet le plus proche suffisamment

Iongtemps pour purger le tuyau.

[] CHOISISSEZ L'EMPLACEMENT

DU ROBINET

Choisissez pour le robinet un emplacement

facilement accessible. II vaut rnieux le brancher

de cote _sun tuyau vertical. Si vous devez

le brancher a un tuyau horizontal, faites le

branchernent en haut ou de cote, plutOt qu'en

bas du tuyau, pour eviter de recevoir des

sediments du tuyau d'alirnentation d'eau.

171PERCEZUN TROU POUR LE ROBINET

Percez un trou de 1/4 po dans le tuyau d'eau

(m@rne si vous utilisez un robinet autotaraudeux),

_aI'aide d'un foret dur. Enlevez toute barbure due

au pergage du trou darts le tuyau.

Faites attention de ne pas laisser de I'eau couler

darts votre perceuse electrique.

Si vous ne percez pas un trou de 1/4 po, vous

obtiendrez une production de glagons reduite ou

des glagons plus petits.

68

Installation instructions

ITI FIXEZ LE ROBINET D'ARRFIT

Fixez le robinet d'ar@t a la conduite d'eau froide

I'aide du collier de serrage.

Collier de ser_age

Robinet d'arr6t

6trier

,)

-- Conduke verticale

d'eau froide

REMARQUE : Vous devez vous conformer aux

Codes de plomberie 248CMR du Commonwealth

of Massachusetts. Les robinets d'ar@t a etrier sont

iliegaux et bur utilisation n'est pas autorisee au

Massachusetts. Consultez votre plombier local.

E] SERREZ LE COLLIER DE SERRAGE

Serrez les vis du collierjusqu% ce que la rondelle

d%tanch6ite commence a enfier.

REMARQUE "Ne serrez pas trop. Vous risquez

d%craser la conduite.

Collier de serrage

\

collier_

Rondelle

ntr6e

ACHEMINEZ LE TUYAU

Acheminez le tuyau entre la conduite d'eau

froide et le refrig6rateur.

Fakes passer le tuyau par un trou perce dans le

mur ou le plancher (derriere le refrigGrateur ou au

niveau de I'armoire de cuisine adjacente), aussi pres

du tour que possible.

REMARQUE: Assurez-vous d'avoir une Iongueur

de tuyau suffisante pour pouvoir eloigner le

refrig6rateur du tour apres son installation.

1-71BRANCHEZ LE TUYAU AU ROBINET

Placez un ecrou de compression et une bague

(manchon) a I'extremit6 du tuyau et branchez-les

au robinet d'ar@t

Assurez-vous que le tuyau soit bien inser6 dans

le robinet Serrez fort I%crou de compression.

Pour le tuyau en matiere plastique d'une trousse

GE SmartConnect 'MRefrigerator Tubing, inserez

I'extr6mite moulee du tuyau dans le robinet

d'ar@t et serrez I%crou de compression a la

main, puis serrez un autre demi tour avec

une cle. Si vous serrez trop fort, vous pouvez

occasionner de' fuites.

Robinet d'arret

etrier

Presse:joint

Robinet de

Ecrou de compression

2 _ /TuyauSrnartC°nnect'M

)rile

REMARQUE: Vous de oez vous conformer aux

Codes de plomberie 2z+SCMRdu Commonwealth

of Massachusetts. Les robinets d'ar@t a etrier sont

illegaux et leur utilisation n'est pas autorisee au

Massachusetts. Consultez votre plombier local.

E] PURGEZ LE TUYAU

Ouvrez le robinet d'alimentation principale d'eau

et purgez le tuyaujusqu% ce que I'eau soit claire.

Fermez I'eau au niveau du robinet d'eau apres

ecoulement d'environ 1 litre (1 quart) d'eau par le

tuyau.

Pour completer I'installation du refrigGrateur, retournez

I%tape 1 de la section/nstallation du refrigerateur.

69

Bruits normaux de fonctionnement.

Les refrigGrateurs plus recents font des bruits differents de ceux des anciens. Les refrig6rateurs rnodernes

presentent plus de fonctions et sont plus avances sur le plan technologique.

[]

[]

[]

Entendez-vous ce quej'entends ? Ces bruits sont normaux.

HUMMM...

__WHOOSH...

Le nouveau compresseur _ rendement eleve peut

fonctionner plus Iongtemps et plus vite que votre

ancien refrigerateur et vous pouvez entendre un

son module ou un ronflement aigu pendant son

fonctionnement,

Parfois le refrigerateur fonctionne pendant une periode

prolongee, surtout Iorsque les portes sont ouvertes

frequemment, Cela signifie que la fonction Frost Guard ,°

est active pour emp6cher la brQlure de congelation et

ameliorer la conservation des aliments,

Vous pouvez entendre un sifflement Iorsque les portes

se ferment, Cela vient de I%quilibrage de pression dans le

refrigerateur,

CLICS, CLAQUEMENTS,

CRAQUEMENTS et

GRESILLEMENTS

[] Vous pouvez entendre des craquements ou des

claquements Iorsque le refrigerateur est branche pour

la premiere fois, Cela se produit Iorsque le refrigerateur

se refroidit _ la bonne temperature,

[] Les registres electroniques s'ouvrent et se ferment pour

assurer des economies d%nergie et un refroidissement

optimaux,

[] Le compresseur peut causer un clic ou un gresillement

Iors de la tentative de redemarrage

(cela peut prendre 5 minutes),

[] Le tableau de commande electronique peut causer un

clic Iorsque les relais s'activent pour commander les

composants du refrigerateur,

[] L'expansion et la contraction des serpentins de

refroidissement pendant et apres le degivrage peuvent

causer un craquement ou un claquement,

[] Sur les modeles equipes d'une machine _ glacons,

ap@s un cycle de fabrication de glacons, vous pouvez

entendre les glacons tomber dans le bac,

OUIR!

[] Vous pouvez entendre les ventilateurs tourner

_ hautes vitesses, Cela se produit Iorsque le

refrigerateur vient d%tre branch6 Iorsque les pokes

sont ouvertes frequemment ou Iors de I'ajout d'une

grande quantite d'aliments dans les compartiments

congelateur ou refrigerateur, Les ventilateurs

permettent de maintenir les bonnes temperatures,

[] Si une des portes est ouverte pendant plus de

3 minutes, vous pouvez entendre I'activation des

ventilateurs permettant de refroidir les ampoules,

[] Les ventilateurs changent de vitesses pour assurer des

economies d%nergie et un refroidissement optimaux,

[]

BRUITSD'EAU

6

Le passage de I'agent frigorifique dans les serpentins

de refroidissement du congelateur peut 6tre

accompagne d'un gargouillement semblable _ celui de

I'eau en ebullition,

[] L'eau tombant sur I%lement chauffant de degivrage

peut faire un bruit de gresillement, de claquement ou

de bourdonnement pendant le cycle de degivrage,

[] Un bruit de suintement d'eau peut 6tre entendu

pendant le cycle de degivrage Iorsque la glace

de I%vaporateur fond et tombe dans le bac de

recuperation,

[] Fermer la porte peut causer un gargouillement

en raison de I%quilibrage de pression,

7O

Avant d'appeler a un technicien...

Conseils de depannage - Economisez du temps et de I'argent! Consultez d'abord les

tableaux qui suivent et vous pourrez peut-6tre eviter de faire appel a un technicien.

ww,electromenagersge,ca

Causes possibles Que faire

Le refrigerateur ne Le cycle de degivrage • Attendez environ 30 minutes afin que le cycle de

fonctionne pas est en cours, degivrage se termine,

Une des commandes ou les deux - Reglez les commandes de temperature f-_une

est sur la position OFF (arret). temperature plus basse,

Le refrigerateur est debranche. • Enfoncez completement la fiche de I'appareil dans la

prise murale,

Le fusible est grille/le disjoncteur • Remplacez le fusible ou reenclenchez le disjoncteur.

est declenche.

Votrerdrigerateur est en modede . .Debranchez votre refrig6rateur et rebranchez-le,

demonstration.

Vibration ou bruit Les roulettes ont besoin d' • Consultez la section Roulettes

metallique (une legere etre reglees.

vibration est normale}

Ceci est normal Iorsque le • Attendre 24 heures pour que le refrigerateur refroidir,

refrigerateur vient d'etre branche, completement,

Ceci est frequent Iorsqu'une grande • C'est normal,

quantite d'aliments a ete placee darts

le refrigerater.

La porte est restee ouverte. • Un paquet emp6che peut-6tre la fermeture de la porte,

Temps chaud ou ouverture • C'est normal.

frequente des portes.

La temperature est reglee sur la • Consultez la section <<Commandes >>,

temperature la plus basse.

Temperature trop elevee La temperature n'est pas reglee • Consultez la section <<Commandes >>,

darts le congelateur ou sur une temperature assez basse.

te refrigerateur

Temps chaud ou ouverture • %glez la commande des temperatures sur une

frequente des portes, temperature plus basse, Consultez la section Commandes >>,,

La porte est restee ouverte. • Un paquet emp6che peut-6tre la fermeture

de la porte,

Givre sur les aliments La porte est restee ouverte. • Un paquet emp6che peut-6tre la fermeture de la porte,

surgeles (il est normal

que du gwre se forme

t'interieur du paquet] Ouverture trop frequente ou

trop Iongue des portes.

La separation entre Le systeme automatique • Ceci permet d%viter des problemes de condensation

te refrigerateur et le d'economie d'energie fait sur I'exterieur de I'appareil,

congelateur est chaude circuler du liquide tilde a I'avant

du compartiment de congelation.

Formation iente des Porte laissee ouverte. • Verifiez qu'il n'y a pas un paquet qui emp6che la

glaqons (sur certains porte de fermer,

modeles} La commande de temperature • Consultez Les commandes,

du congelateur n'est pas reglee

une temperature assez froide.

Mauvais gol3t/odeur

de I'eau (sur certains

modeies)

Le distributeur d'eau n'a pas ete

utilise depuis Iongtemps.

• Fakes couler I'eaujusqu%_ ce que I'eau du systeme soit

remplacee par de I'eau frafche,

71

Avant d'appeler a un technicien..,

Causes possibles Que faire

La machine a glaqons L'interrupteur d'alimentation de la machine • ReglezI'interrupteur d'alimentation _ la position

ne fonctionne pas a glaqons est a la position OFF(arret). ON (marche).

L'alimentation en eau est coupee • Consultez Installation de la conduite d'eau.

ou n'est pas raccordee.

Lecompartiment congelateur • Attendez 24 heures pour que la temperature

est trop chaud, du rdrigerateur se stabilise.

Un areas de glaqons dans le bac provoque • Nivelez les glaqons _ la main.

I'arr_t de la machine a glaqons.

Cubes de glace sont coinces dans • Debranchez le distributeur, enlevez les cubes

le distributeur, et rebranchez le distributeur.

Odeur/saveur anormale II faut nettoyer le bac a glaqons. • Videzet lavez le bac _ glaqons. Jetez les vieux glaqons.

des giaqons Des aliments ont transmis leur • Emballez bien les aliments.

odeur/goQt aux giaqons.

II faut nettoyer I'interieur du • Consultez Entretien et nettoyage.

refrigerateur.

Petits glaqons ou glaqons Le fiitre a eau est bouche. • Remplacez la cartouche du filtre avec une nouvelle

creux a I'interieur cartouche ou installez le bouchon du filtre.

Ledistributeur de glagons La machine a giaqons est eteinte • Mettez en marche la machine _ glaqons ou @tablissez

ne fonctionne pas ou I'aiimentation en eau a ete coupee. I'alimentation en eau.

{sur certains modeles) Des giaqons sont colles au bras regulateur. • Retirezles glaqons.

Un objet bioque ou est tombe dans la • Enleveztout objet qui bloque ou est tombe dans la chute.

chute a giace situee a I'interieur du

bac superieur de la porte du

compartiment congelation.

Distributeur est VERROUILLIq • Appuyez et maintenez enfoncee la touche LOCK

(verrouillage) pendant 3 secondes.

Blocs de giace irreguliers dans • Brisez-en autant que possible avec vos doigts etjetez ceux

le bac a giaqons, qui restent.

• Le congelateur est peut-etre trop chaud. Reglez la

commande du congelateur sur une temperature plus

basse, en abaissant la commande d'une position _ la lois

jusqu%_ce que les blocs de glace disparaissent.

L'eau versee dans le Normal Iorsque le refrigerateur • Attendez 24 heures pour que la temperature

premier verre est est initiaiement installe, du rdrigerateur se stabilise.

chaude (sur certains , ,

modeles) Ledistributeur d eau n a pas ete • Faites couler I'eaujusqu%_ce que I'eau du systeme soit

utilise depuis Iongtemps. remplacee par de I'eau fraiche.

Le reservoir d'eau vient d'etre vidange. • Attendez plusieurs heures pour que I'eau refroidisse.

Ledistributeur d'eau L'aiimentation en eau est • Consultez Installation de la conduite d'eau.

ne fonctionne pas coupee ou n'est pas raccordee.

(sur certains modeles} Lefiitre a eau est bouche. • Remplacez la cartouche du filtre avec une nouvelle

cartouche ou installez le bouchon du filtre.

II y a de I'air dans la conduite • Appuyez sur le bras de distribution pendant

d'eau, au moins deux minutes.

Distributeur est VERROUILLI-_. • Appuyez et maintenez enfoncee la touche LOCK

(verrouillage) pendant 3 secondes.

L'eau jaillit du distributeurLa cartouche du filtre vient d'etre

installee. • Faites couler I'eau du distributeur pendant 3 minutes

(environ 6 litres).

72

ww.electromenagersge.ca

Causes possibles Que faire

La machine a glagons L'eau du reservoir est gelee. • Appelez un reparateur.

fonctionne, mais ne

distribue pas d'eau Le reglage de commande est • Reglez le commande de temperature sur un reglage

trop froid, plus chaud.

La machine a gla_ons La conduite d'eau ou le • Appelez un plombier.

ne distribue ni eau robinet d'arret est bouche.

ni glagons Le filtre a eau est bouche. • Remplacez la cartouche du filtre avec une nouvelle

cartouche ou installez le bouchon du filtre.

Distributeur est VERROUILLI t. • Appuyez et maintenez enfoncee la touche LOCK

(verrouillage) pendant 3 secondes.

CUBED ICE (cubes de

glace} etait choist mais

CRUSHED ICE (giace

concassee) a ete

distribuee (sur

certains modeles)

Odeur darts Des aliments ont transmis • Les aliments _ odeur forte doivent 6tre emballes

le refrigerateur leur odeur au refrigerateur, hermetiquement.

• Gardez une boite ouverte de bicarbonate de soude

dans le refrigerateur.

II faut nettoyer I'interieur. • Consultez Entretien et nettoyage.

De la condensation Cela n'est pas inhabituel pendant • Essuyez bien la surface exterieure.

s'accumule a I'exterieur les periodes de forte humidite.

De la condensation Les portes sont ouvertes trop • C'est normal pour le centre de boissons.

s'accumule a I'interieur frequemment ou pendant trop

(par temps humide, Iongtemps.

I'ouverture des portes

laisse entrer de I'humidite}

Le reglage precedent etait

CRUSHEDICE. • Quelques cubes sont restes et ont ere concasses _)cause

du reglage precedent. C'est normal.

I_tant donne le taux d'humidite •

plus elev6 dans le compartiment

du refrigerateur, il est possible

d'y deceler la presence de

brouillard ou de petites quantites

de buee de temps a autre.

L'eclairage interieur II n'y a pas de courant au niveau • Remplacez le fusible ou reenclenchez le disjoncteur.

ne fonctionne pas de la prise.

L'ampoule est grillee. • Consultez Remplacement des ampoules.

Eau sur le sol ou au fond II y a des glagons bloques dans • Faites passer les glacons _ I'aide d'une cuillere en bois.

du congelateur le conduit.

Air chaud a la ba_e du

refrigerateur

La porte ne se ferme

Courant d'air normal provenant

du moteur. Pendant le processus

de refrigeration, il est normal que

de la chaleur soit expulsee a la

base du refrigerateur. Certains

revetements de sol sont sensibles

et peuvent se decolorer sous

I'effet de cette temperature de

fonctionnement normale qui

est sans danger.

pas correctement

Ce phenomene est normal et son apparition sera

fonction des variations de la charge d'aliments et des

conditions ambiantes. %cher _ I'aide d'un essuie-tout

si desire.

Lejoint de la porte du cote des

charnieres est colle ou replie.

• Mettre une couche de cite de paraffine sur lejoint

de la porte.

73

Avant d'appeler a un technicien..,

Causes possibles

Le cycle de degivrage est

en cours.

Que faire

• C'est normal,

Lueur orange dans

te congelateur

Le refrigerateur ne La fonction de degivrage • Ceci est normal. Lo refrigerateur passe sur cycle

s'arretejamais mais maintient le compresseur en d'arr6t Iorsque les portes ont ere fermees pendant

tes temperatures sent marche au cours de I'ouverture 2 heures.

normales des portes.

Le refrigerateur emet La porte est ouverte. • Fermez la porte.

un signal sonore

La temperature presente L'appareil vient d'etre branche. • Pour stabiliser le systeme, laissez 24 heures s'ecouler.

n'est pas egale a celle

affichee La porte est restee ouverte trop • Pour stabiliser le systeme, laissez 24 heures s'ecouler.

Iongtemps.

Des aliments chauds ont ete • Pour stabiliser le systeme, laissez 24 heures s'ecouler.

places dans le refrigerateur.

Cycle de degivrage en cours. • Pour stabiliser le systeme, laissez 24 heures s'ecouler.

Bourdonnement

frequent

Le commutateur de marche de

la machine a glaoons est dans

la position/(marche), mais

I'arrivee d'eau au refrigerateur

n'a pas ete raccordee.

• Reglez le commutateur de marche sur la position

O(arr_t), car le garder dans la position I(marche)

endommagera le robinet d'eau.

74

Garantie du refrigerateur.

l-outes/esreparations en vertu de/a garant/e sont foum/spar nos Centre

deServiced'Us/neoupar un techn/c/enautor/se CustomerCare@,Pour

prevo/r une reparation, consu/teznotre site GEApp//ances,com ou appe/ez/e

800,G£CARE5(800,432,273# Veu///ezavo/r votrenumero de ser/eet votre

numero de modde a porMe de main/orsque vousappe/ezpour obten/run

service.,Au Canada, appe/ez/e 800,567,3344,

Agrafez votre facture ici.

Pour bendicier du service

de reparation sous garantie,

une preuve de la date d'achat

initial est necessaire.

GE remplacera •

GE, GE PROFILE et GE Care MODELES UNIQUEMEIVT :

UnAn Toutepi#cedu refrigerateur qui s'avere defectueuse en raison d'un defaut de materiau ou de

A compterde la date d'achat fabrication. Pendant la validite de la pr#sentegarantie limitee d'un an, GE fournira egalement

initial gratuitement la main d'ceuvre et le service pour reparer la piece ddectueuse.

Trentejours T_ute Pi#cede _aca_t_uche fi_trante qui ne f_ncti_nne pas _ cause d_unvice de mat6riau _u de main

(f/Ttrea eau,si/nctus)Acompterde d'ceuvre. Pendant la validite de la presente garantie limitee de 30jours, GE fournira gratuitement une

b date d'achatin/bat cartouche filtrante de remplacement.

GE PROFILE et GE Care MODELES UNIQUEMEIVT :

CinqAns Toutepi#cedu systeme ferme du refrigerateur (compresseur, condenseur, evaporateur et tous

A Compterdeladatedbchat les tuyaux de raccordement) qui s'avere defectueuse en raison d'un defaut de materiau ou de

fabrication. Pendant la validite de la presentegarantie fimitee de cinqan, GEfournira egalement

gratuitement la main d'ceuvre et le service pour reparer la piece ddectueuse dans le systeme ferme

du refrigerateur.

Les deplacements a votre domicile pour vous expliquer

rutilisation de ce produit

Une installation, livraison ou maintenance defectueuse.

Une panne du produit par abus d'utilisation, par mauvaise

utilisation, par modification ou s'il a ete utilise darts un but autre

que celui pour lequel il a ete fabriqu&

Deterioration des aliments.

Le remplacement des fusibles ou le reenclenchement du

disjoncteur du domicile.

Les dommages a la finition, tels que rouille de surface,

ternissement ou petites taches, non signales dans un delai de

48 heures suivant la livraison.

Dommages causes par I'utilisation d'un filtre qui n'est pas de

marque GE.

,, Le remplacement de la cartouche filtrante, si incluse, a cause

d'une pression d'eau en dehors de la gamme de fonctionnement

recommandee ou a cause d'une concentration excessive de

sediments dans I'eau d'alimentation.

Le remplacement des ampoules, si incluses, ou la cartouche

filtrante, si incluse, et dans des conditions autres que celles

susmentionnees.

Tout dommage cause par accident, incendie, inondation ou une

catastrophe naturelle.

Tout dommage fortuit ou indirect cause par des defauts

eventuels de cet appareil.

Le service s'il est impossible d'avoir acces au produit.

EXCLUSION DES GARANTIES TACITES-Votre recours exclusff est I_change du produit suivant les modalit#s de

la Garantie Limitde. Toutes garanties tacites, ycompris les garanties de valeurs marchandes ou d'addquation

des fins particuliares, sont limit#es a une durde d'un an ou a la durde la plus courte autorisde par la Ioi.

Pour les clients des Etats-Unis "Cette garantie est etendue a I'acheteur d'origine et aux proprietaires suivants

pour tout produit achete pour une utilisation domestique aux Etats-Unis. Si le produit est installe clans une

region ou ne se trouve aucun reparateur autorise GE, vous devrez peut-#tre assumer les frais de transport ou

apporter I'appareil a un centre de service autorise GE. En Alaska, cette garantie exclut le coot d'expedition ou de

depannage a votre domicile.

Certains etats n'acceptent pas d'exclusion ou de limites aux dommages indirects consecutifs. Certains droits

particuliers vous sont devolus en vertu de la presente garantie et peuvent s'accompagner d'autres droits qui

varient selon votre lieu de residence. Pour connaitre vos droitsjuridiques, veuillez consulter le bureau local ou le

bureau d'etat des affaires aux consommateurs ou le Procureur General de votre etat.

Garant : Etats-Unis : General Electric Company. Louisville, KY 40225

Cette garantie est etendue a I'acheteur d'origine et aux proprietaires suivants pour tout produit achete aux

Canada pour une utilisation domestique aux Canada.Le service a domicile en vertu de la garantie sera fourni

darts les regions ou il est disponible et ou Mabe estime raisonnable de le fournir.

Garant Canada: MC Commercial, Burlington, Ontario, L 717 5B6

75

Donn es de

Syst me de performance

Filtration 6 Cartouche ® MSWF

Ce syst6me a @6 test6 et certifi6 pour le mod61e GE MWF conform6ment aux Normes NSF/ANSI n°42 et 53 pour la r6duction des substances indiqu6es ci-dessous.

La concentration des substances indiqu6es dans I'eau alimentant le syst6me a @6 r6duite 6 une concentration inf@ieure ou 6gale 6 la limite autoris6e pour I'eau

en sortie du syst6me, telle que I'exigent les normes NSF/ANSI 42 et 53.* (Un coefficient de s6curit6 est ajout6 au syst6me pour les utilisations sans compteur).

Standard No. 42: Aesthetic effects

Qua!it_

Param_tre ' USEPAMCL influent Concentration

i Ta ; ;: 2.0mg/L_+10%

at least 10,000particles/

mL

Standard No. 53: Health effects

i

Parameter USEPA MCL

re; 1 NTU....

99.95%Reduction

_rnB O.OLOmg/h

# _ 0.010rng/L

0.002 mg/L

0.002 mg/L

0.0002 mg/k

0.003 mg/L

::: 0.070 mg/h

0.003 mg/L

0.005 mg/L

0.040 mg/L

0.075 mg/L

6 99% Reduction

Qua!it6

influent Concentration

11_+i NTU....

Minimum 50,000L

0.15 mg/L_+10%

0.15 mg/L_+10%

0.006 mg/L _+10%

0.006 mg/L _+10%

0.002 mg/L_+ 10%

0.009 mg/L_+ 10%

0.210 mg/L _+10%

0.015 mg/L_+10%

0.015 mg/L_+10%

0.080 mg/L _+10%

0.225 mg/L ±10%

10* to 10 8fibers/L;

fibers > lOpm in length

*Tested using pressure of 60 psig; pH of 7.5 ± 0.5; temp of 68o ± 5°F (20° ± 2.5°C).

**Measurement in Pertides/mL Particles used were 0.5 1 microns.

***Bas6 sur I'utillisation des oocystes de Cryptosporidium parvum.

.... NTU Nephelometric Turbidit6 Units

Effluent " % Reduction I

Moyenne Maximum " Moyenne " Maximum R6duction exigeante Min.

0.06 mg/L 0.10 mg/L 97% 9.1% ->50%

408,333 670,000 95.5% 89.4% ->85%

Effluent ' % Reduction Concentration(mglt)permise

Moyenne

0.38 NTU

< i #/L

<ippb

3.i ppb

O.3appb

0.66 ppb

<0.02 ppb

<0.5 ppb

7.7ppb

<ippb

< 0.5 ppb

<ippb

<0.5 ppb

< 0.17 MF/L

Maximum

0.5 NTU

4 #/L

< i ppb

9.0 ppb

O.7ppb

1.5ppb

< 0.02 ppb

<0.05 ppb

35ppb

<ippb

<0.5 ppb

i ppb

< 0.5 ppb

< 0.17 MF/L

Moyenne

96.5%

> 99.99%

99.3%

98.0%

94.0%

88.4%

>99.0%

> 93.9%

96.0%

> 92.9%

> 96.8%

> 98.7%

>99.7%

>99%

Maximum

95.4%

>99.99%

99.3%

95.5%

89.6%

73.7%

> 99.0%

>94.3%

8210%

>92.9%

>97.0%

> 98.7%

>99.8%

>99%

pour l'eau le syst_me

0.5 NTU

99.95%

0.010 mg/L

0.010 mg/L

0.002 mg/L

0.002 mg/L

0.0002 mg/L

0.003 mg/L

0.070 mg/L

0.003 mg/L

0.005 mg/L

0.040 mg/L

0.075 mg/L

99% Reduction

Capacit@300gallons (1,135liters), reduction dela contamination d6termined pardes testsNSF.

Directives d'utilisation/Param_tres de I'eau d'alimentation

D#bit fourni

Alimentation en eau

II est imp6ratif que les m6thodes d'installation, de maintenance et de remplacement du fi)tre recommand#es par )efabricant pour ce pro@it soient respect@s.

Consultez le manuel d'JnstallatJon pour route information sur Io gorontJe

Sp6cifications d'utilisation

• Pression requJse : 40-120 Ib!po z (2,8 8,2 bar), _ l'6preuve des coups de b6lier

• Temp@ature :33 IO0°F (0,6-38°©

• D6bit : 0,9 gpm (3,14 Ipm)

E×igences d'installation /de fonctionnementY de maintenance

• Rincez la nouvelle cartouche 6 plein d6bit avec 6 litres d'eau

(environ trois minutes) pour lib@er I'air.

•Remplacez la cartouche Iorsque le d6bit devient trap faible.

• Prot6gez contre le gel en retirant la cartouche si la temp6rature risque de

descendre en dessous de 40°F (4.4°C). N'installez pasces syst6mes darts des

pi6ces o0 la temp6rature ambiante risque de d6passer 1OO°F (38°C) ou d'@re

inf@ieure 6 40°F (4.4°C). Ne connectez pas le syst6me 6 une alimentation

d'eau chaude.

Informations particuli_res

• La notice dlnstallation est fournie avec le produit.

• Le syst_me d'eau potable doit 6tre entretenu conform6ment aux instructions

du fabricant. Ceci inclut le remplacement des cartouches de filtre.

• N'utilisezjamais votre syst6me de filtration avec une eau microbiologiquement

insalubre ou de qualit6 inconnue sans avoir un dispositif de d6sinfection ad6quate

en amont ou en aval de votre syst6me. Les syst6mes des spores peuvent

@re utilis6s sur une eau d6sinfect6e pouvant contenir des spores filtrables.

Test#et certifi6 par NSFInternational en conformit6 avec lesnormes ANSI/NSF42 et 53 pour le moduleGEMWFpour la r6duetion de:

Norme n°42:Param_tres esth_tiques

• Chimique • Filtration m6canique

- GoOtet odeur de ehlore - R6duetiondes partieules, ClassI

GE

Appliances

Appliance Park

Louisville, KY40225

geapplianceparts.com

• Les substances contaminontes quJ peuvent 6tre r#duJtes ou 61imin6es

par votre syst6me de traitement d'eau ne sont pas obligutoirement pr6sentes

dons votre eau.

• V@ifiez la conformit6 8ux r6glements et _]la 16gislation locale ou nutionule,

• II est _] noter que ces essais ant 6t6 effectu6s duns des conditions

standards de laboratoire, la performance r@lle peut varier,

Les syst6mes doivent @re install6s et utilis6s conform6ment aux

proc6dures et directives donn6es par le fabricunt,

• L'installation et I'utilisation DOIVENT 6tre conformes 6 tousles codes Iocuux et

nutionuux de plomberie, Ne proc6dez pus _] I'installation si la pression de I'eau

d6passe 120 Ib/poL Si votre pression d'eau d6passe 80 Ib/po 2(552 kPa),

il est n6cessaire dlnstaller un syst6me de limitation de pression,

Contactez un plombier professionnel si n'6tes pas s0r de la m@hode

permettant de v@ifier votre pression d'eau,

• N1nstallez pas le syst6me s'il y 8 des possibilit#s de coups de b@er. En cos de coup

de b#lier, vous devez installer un dispositif anti b#lier, Contactez un plombier

professionnel si n'6tes pas s0r de la m@hode permettant de v6rifier la presence

de ce probl6me,

• Sivotre syst6me est 6quip# d'un dispositif 8ntbrefoulement, un dispositif de contr61e

de pression due 6 la dilatation thermique doit 6tre install6,

Norme n°53 : Effets sur la sant_

• R_duction chimique

- R6duetion de I'atrazine

- R6duetion de I'Endrine

- R6duetion du benz_ne et du Carbofuran

- R_duetion du 1,4 Diehlorobenz_ne et du

2,4-D

- R6duction du plomb et du lindane

- R6duction du mercure et du Toxaph6ne

• Filtration m6canique

- R6duetion des spores et de I'amiante

REPLACEMENT

ELEMENT

© 2010 GE Company PC61278B

76

Fiche technique de performance

Systeme de filtration SmartWater MC- Cartouche MWF de GE

Donnees relatives au rendement

Capacite • 300 gallons (1135 Iitres)

Lo concentrotion des contominonts test6s pour ce filtre dons I'eou entront dons le syst6me o

ere reduite a une valeur inferieure ou egale a la limite admissible dans I'eau sortant du systeme,

conform6ment oux normes/42 et 53 de Io NSF/ANSI. Le syst6me o6t6 test6 et certifi6 par NSF

International conformement aux normes 42 et 53 de la NSF/ANSI,

Veuillez visiter geappIiances.com pour connaftre la Iiste complete des contaminants test#s et des

concentrations r#duites.

Les enonces de reduction pharmaceutiques n'ont pas ete certifies par la NSF International ou I'etat de la Californie.

Fnonces eprouves et verifies par un laboratoire independant :

i I i Concentration

Reduction Meyenne pour reau Concentration d!amorce % reduction moyenne de

de contaminant d'alimentation specifiee par NSF moyenne substance en sortie

978 ng/L N/A 99.5% 5.0 ng/L

907 ng/I N/A 99.4% 5.4 ng/L

885 ng/L N/A 94.1% 52.3 ng/L

1097 ng/L N/A 99.5% 5.0 ng/L

415 ng/L N/A 99.5% 2.0 ng/L

Concentration i i

max permissible Exigencesde Rapport

en sortie reduction NSF d'essai NSF

N/A N/A JO0121587

N/A N/A JO0121587

N/A N/A JO0121588

N/A N/A JO0121589

N/A N/A JO0121587

Directives et parametres de I'alimentation en eau

r.

Debit fourni 0,a gem 21,9 Ipm) Pression d'eau 40-120 psi (2,88,2 bar)

Alimentation en eau Eau _otable Temporature de I'eau 33°F IO0°F (0.6°C 38°C)

IIest imperatif que les methodes d'installation, d'entretien et de remplacement du filtre recommandees par lefabricant de ce produit soient respectees,

Consultez le manuel d'installation pour connaitre les renseignements de la garantie,

Remarque : Bien que los essais aient etc; effectu6s dans des conditions normales

de laboratoire, la performance actuelle pout varlet,

Cartouche de rechange : MWF. Pour conna'itre los coots Ovaluesdes articles de

rechange, veuillez appeler au 1800-626--2002 ou visitez notre site internet au

www,geapplianceparts.com.

/_ AVERTISSEMENT

Pour reduire le risque associe a I'ingestion de contaminants :

• N'utilisez pas I'eau dont la salubrite microbiologique est inconnue ou

dangereuse sans avoir effectue une desinfection des composants d'arrivee

et de sortie du systeme. Les systemes certifios pour la reduction de kystes

peuvent etre utilisos pour de I'eau dosinfectoe contenant des kystes filtrables.

Etablissement EPA no 10350 MNO05.

Consultez la fiche technique de performance pour conna'itre los conditions d'utilisation,

les Ononces de santo certifies par le service de sante publique de la Californie et les

remplacements. Certification du service de santo publique de la Californie

no 05-1698. Los contaminants qui peuvent Otre reduits ou Olimines par ce filtre _ eau

ne sont pas obligatoirement presents dans votre eau.

AVIS

Pour ro:luire le risqueassocie aux dommages materiels causes par des fuites d'eau:

• Lisez et suivez les instructions avant de procoder 8I'installation et d'utiliser votre systeme.

• L'installation et I'utilisation DOIVENT Otre conformes htous les codes Iocaux

et nationaux de plomberie.

• Ne procedez pas hI'installation sila pression de I'eau depasse 120 Ib/po 2 (8,2 bars).

Sivotre pression d'eau depasse 80 Ib/po 2 (552 kPa),il est necessaire d'installer un systeme

de limitation de pression. Communiquez avec un plombier professionnel si vous n'Otes

pas sOr de la mothode de verification de la pression d'eau.

• N'installez pas le systeme s'il y a des possibilites de coups de belier. En cas de coup

de boiler, vous devez installer un dispositif anticoup de belier. Communiquez avec un

plombier professionnel si n'Otes pas sOrde la mothode permettant de verifier cette condition.

• Ne raccordez pas le systeme _ des conduites d'alimentation d'eau chaude.

La temperature de service maximale de ce systeme de filtre est de 38 °C (100 °F).

• Protegez le filtre contre le gel. Vidangez I'eau du filtre Iorsque la temporature se situe

sous 0,6 °C(33 °1-).

° La cartouche du filtrejetable dolt etre remplacee tousles six (6) mois ou moins si

le debit d'eau du distributeur d'eau ou du distributeur de glace diminue.

.._, Misa I'essaiet certifiepar NSFInternational

-_} conrormementaux normes 4t et 53 de la

' ' ANSI/NSFdu modeleMWFde GEpourles

ARTICEE enoncesdereductionsmentionnes ala

DEREC_ANGE fichetechnique deperformance

77

Notes...

78

Notes.., ww,electromenagersge,ca

79

Soutien au consommateur.

Site Web appareils electromenagers GE www,electromenagersge,ca

Vous avez une question ou vous avez besoin d'aide pour votre appareil electromenager? Contactez-nous par

Internet au site www,electromenagersge,ca 24 heures parjour, tous lesjours de I'annee,

Service de reparations

Service de reparations GE est tout p@s de vous,

Pour faire reparer votre electromenager GE, il suffit de nous telephoner,

1,800,561,3344

Studio de conception realiste

Sur demande, GE peut fournir une brochure sur I'amenagement d'une cuisine pour les personnes

_ mobilite reduite,

Ecrivez; Directeur, Relations avec les consommateurs, Mabe Canada, Inc,

Bureau 310, 1 Factory Lane

Moncton, N,B, E1C 9M3

_ra ntie www,electromenagersge,ca

Achetez un contrat d'entretien GE avant que votre garantie n'expire et beneficiez d'un rabais substantiel, Ainsi

le service ap@s-vente GEsera toujours I_ ap@s expiration de la garantie,

Visitez notre site Web ou appelez-nous au 1,888,261,2133,

Pieces et accessoires

Ceux qui desirent reparer eux-m6mes leurs electromenagers peuvent recevoir pieces et accessoires

directement _ la maison (cartes VISA, MasterCard et Discover acceptees),

Les directives stipulees dans le present manuel peuvent 6tre effectuees par n'importe quel utilisateur, Les

autres reparations doivent generalement 6tre effectuees par un technicien qualifie, Soyez prudent, car une

reparation inadequate peut affecter le fonctionnement securitaire de I'appareil,

Vous trouverez dans les pagesjaunes de votre annuaire le numero du Centre de service Mabe le plus proche,

Autrement, appelez-nous au 1,800,661,1616,

Contactez-nous

Si vous n%tes pas satisfait du service ap@s-vente dont vous avez benefici6 :

Premierement, communiquez avec les gens qui ont repare votre appareil,

Ensuite, si vous n%tes toujours pas satisfait envoyez tousles details - numero de telephone compris - au

Directeur, Relations avec les consommateurs, Mabe Canada, Inc,

Bureau 310, 1 Factory Lane

Moncton, N,B, E1C 9M3

Inscrivezvotre appareil electromena er www,electromenage_sge,ca

I I t I I t dt tt bl CI I t

II I nscrivez vo re apparei e ec romenager en irec, aussi O que possi e, e a ame iorera nos communica ions

| |' et notre service ap@s-vente, Vous pouvez egalement nous envoyer par la poste le formulaire d'inscription

_,__ joint _ votre documentation,

8O

Informacion de seguridad ......... 82

Instrucciones de operacidn

Cuidado y limpieza del

refrigerador ...................... 89, 90

El dispensador de agua y de hielo .... 88

El dispositivo automatico

para hacer hielo ...................... 87

El filtro de agua ...................... 81

ExpressChill _M. ........................ 86

Gavetas y cacerolas .................. 84

Los controles del refrigerador ......... 78

Los entrepahos y recipientes

del reffigerador ................... 82, 83

Puertas del refrigerador ............... 84

Reemplazo de bombillas .............. 91

TurboCooC. .......................... 85

Instrucciones de insta/acidn

Como instalar el refrigerador .... 103-106

Como mover el reffigerador ...... 99-102

Instalacion de la tuberia de agua107-109

Preparacion para

instalar el refrigerador ................ 98

Solucionar problemas ........ 111-114

Sonidos normales de la operacion... 110

Servicio al consumidor

Garantia ........................... 115

Hoia de datos de funcionamiento ... 115

Servicio al consumidor .............. 119

Anote aqui los numeros de modelo y de

serie:

No.

No.

Usted los vera en una etiqueta en el interior

del compartimiento de reffigerador en la parte

superior en el lado derecho.

81

INFORMACiONES IMPORTANTESDE SEGURIDAD

LEA PRIMERO TODASLAS INSTRUCCIONES.

Sitio Web de Electrodomesticos de GE

Para m_s informacidn sobre el funcionamiento de su refrigerador, visite www.

GEAppliances. corn o comunfquese a/1-800-GECARES (432-2737).

INFORMACION DE SEGURIDAD DEL REFRIGERADOR

_, Este es el simbolo de alerta de seguridad, Elmismo alerta sobre potenciales riesgos de muerte o lesiones tanto para usted

con para otras personas, Todos los mensajes de seguridad estaran a continuacion del simbolo de alerta de seguridad y con la

palabra "PELIGRO", "ADVERTENCIA"o "PRECAUCION", Estas palabras se definen como:

Signale une situation qui p@sente un danger imminent et qui, si elle n'est pas evit6e, entrainera des blessures

graves, voire la mort,

Signale une situation qui p@sente un danger imminent et qui, si elle n'est pas evit6e, peut entrainer des

blessures graves, voire la mort,,

_ ignale une situation qui p@sente un danger imminent et qui, si elle n'est pas evit6e, peut entrainer des

blessures mineures ou graves,

INSTRUCCIONES IMPORTANTES DE SEGURiDAD

A fin de reducir el riesgo de incendio, explosion, descargas electricas o lesiones al usar

su refrigerador, siga estas precauciones basicas de seguridad:

Este refrigerador se debera instalar y ubicar adecuadamente

de acuerdo con las Instrucciones de Instalacion antes de set

usado,

Desenchufe el refrigerador antes de hacer reparaciones,

reemplazar una lampara de luz o hacer una limpieza,

Nota: La corriente que va al refrigerador no puede ser

desconectada pot ninguna configuracion del panel de control,

Nota: Las reparaciones debe@n set realizadas pot un

Profesional del Servicio Tecnico calificado,

Reemplace todas las piezas y paneles antes del uso,

No guarde ni use gasolina u otros vapores inflamables y

liquidos cerca de este u otros electrodomesticos,

Debido a los posibles riesgos sobre la seguridad bajo

ciertas condiciones, recomendamos enfaticamente no usar

prolongadores, Sin embargo, si se debe usar un prolongador,

es absolutamente necesario que sea un prolongador para

electrodomestico de la lista UL (en Estados Unidos) o uno

certificado pot CSA(en Canada), de 3 cables con conexion a

tierra, que cuente con un enchufe con conexion a tierra y un

tomacorriente con una graduacion eBctrica del cable de 15

amperes (minimo) y 120 volts,

A fin de evitar riesgos de que los ninos suffan asfixia o queden

atrapados, retire las puertas de comidas frescas y del freezer

de cualquier reffigerador antes de deshacerse o dejar de usar

el mismo,

No permita que los ninos se trepen, paren o cuelguen de las

manijas de la puerta o de los estantes del reffigerador, Podrian

sufrir lesiones graves,

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

A fin de reducir el riesgo de lesiones al usar el refrigemdor, sigG estGs precauciones

basicas.

No limpie estantes de vidrio ni tapas con agua caliente cuando

esten ffios, Los estantes de vidrio y las tapas se pueden romper

si son expuestos a cambios de temperatura repentinos o

impactos, tales como sacudones o ca@as, Elvidrio templado

esta diseflado para destruirse en pequeflas piezas en caso de

rotu ra,

Mantenga los dedos fuera de los espacios de "riesgo de

lastimaduras"; los despejes entre las puertas y entre las

puertas y el gabinete son necesariamente pequeflos, Tenga el

cuidado de cerrar las puertas cuando los niflos se encuentren

en el area,

No toque las superficies frias del compartimiento del freezer

cuando las manos esten htimedas o mojadas, ya que la piel se

podra adherir a estas superficies extremadamente frias,

No vuelva a congelar comidas que hayan estado totalmente

congeladas en forma previa,

En refrigeradores con maquinas de hacer hielo automaticas,

evite el contacto con las pares moviles del mecanismo

eyector o con el elemento de calefaccion que libera los cubos,

No coloque los dedos ni las manos en el mecanismo de la

maquina de hielo automatica mientras el refrigerador este

enchufado,

82

OEApp/L_nces,corn

_{ Riesgo de Explosion.

Mantenga cualquier material y vapores inflamables, tales como gasolina, alejados del refrigerador. Si

no se cumple con esto se podra producir una explosion, incendio o la muerte.

CONEXION DE LA ELECTRICIDAD

Riesgo de Descarga EIOctrica.

Enchufe en un tomacorriente con conexion a tierra de 3 cables.

No elimine el cable de conexion a tierra.

INo use un adaptador.

ISi no se siguen estas instrucciones se podra producir a muerte, incendios o descargas electricas.

Nunca, bajo ninguna circunstancia, corte o elimine el tercer cable (tierra) del cable de corriente.

Para su seguridad personal, este electrodomestico debe estar adecuadamente conectado a tierra.

Elcable de corriente de este electrodomestico contiene un

enchufe de 3 cables (conexion a tierra) que se conecta a un

tomacorriente de pared este_indar de 3 cables (conexion a

tierra) para minimizar la posibilidad de riesgos de descargas

electricas por parte del mismo,

Contrate a un electricista calificado para que controle el

tomacorriente y el circuito electrico, a fin de asegurar que el

enchufe este correctamente conectado a tierra,

En caso de contar con un tomacorriente de pared de 2 cables,

es su responsabilidad y obligacion reemplazarlo por un

tomacorriente de pared de 3 cables correctamente conectado

a tierra, No use un adaptador,

Elrefrigerador deberia estar siempre conectado a un enchufe

especifico con un indice de voltaje equivalente al que figura en

su etiqueta de caracteristicas [ecnicas,

Se requiere un suministro electrico con fusible y conexion

a tierra de 115 voltios de CA, 60 Hz, 15 o 20 amperes, Esto

garantiza el mejor funcionamiento y ademas previene la

sobrecarga de los circuitos del hogar, Io cual podria ocasionar

riesgos de incendio debido al recalentamiento de cables,

Nunca desenchufe el refrigerador tirando del cable de

corriente, Siempre tome su enchufe firmemente y empLlje el

mismo hacia afuera para retirarlo,

Repare o reemplace de inmediato todos los cables de corriente

pelados o con cualquier tipo de dano, No use un cable con

cortaduras o abrasion sobre su extension o extremos,

AI alejar el refrigerador de la pared, se debera tener cuidado de

que no ruede sobre ni dane el cable de corriente,

FORMA ADECUADA DE DESCARTAR SU ANTIGUO REFRIGERADOR

•Riesgo de que los niflos sufran asfixia o y queden atrapados.

Retire del reffigerador las puertas de comidas ffescas y del freezer, antes de descartar el reffigerador.

Si esto no se realiza, los ninos podran quedar atrapados y ocasionar la muerte o dano cerebral.

IMPORTANTE: Que un nino quede atrapado o que sufra una asfixia no

son problemas del pasado, Los refrigeradores antiguos

o abandonados aun son peligrosos, incluso aunque se

conserven por "solo unos pocos dias", Si se deshara de su

antiguo refrigerador, siga las siguientes instrucciones a fin

de evitar accidentes,

Antes de Descartar su Antiguo Reffigerador o

Freezer:

Retire las puertas de comidas frescas y del freezer,

Deje los estantes en su lugar de modo que los ninos no

puedan trepar dentro con facilidad,

Refrigerantes

Todos los productos de refrigeraciOn cuentan con

refrigerantes, que de acuerdo con la ley federal

deberan ser eliminados antes de descartar el producto,

Si se deshara de un producto de refrigeracion

antiguo, consulte a la compahia a cargo sobre como

deshacerse del mismo,

LEA YSIGAESTAINFORMACIONDE SEGUR/DAD

CUIDADOSAMENTE,

GUARDE ESTASINSTRUCCIONES

83

Sobre los controles de temperatura.

No todas /as funciones corresponden a todos /os mode/os. Es posib/e que sus contro/es sean simi/ares a/os

siguientes:

i_ i ii

ill_ :ii!iiii 61111_iii_ii

iii i i i _i16

ii i i ii

iii i i i

Temperature

m ActuaITemp Set Temp []

Recommended 0 ° F Recommended 37° F

W_ter []

Hol_ s_c

0

Loscontroles de temperatura fueron configurados previamente en la fabrica en 37°F para el compartimiento del

refrigerador yen O°Fpara el compartimiento del freezer, Espere 24 horas hasta que la temperatura se estabilice hasta

los ajustes de preconfiguracion recomendados

Esposible que loscontroles de temperatura muestren la temperatura en SET(Ajustada) y la temperatura real en el

refrigerador yen el freezer, La temperatura real puede variar levemente de la temperatura en SET(Ajustada) en base al

uso y al ambiente donde se usa,

_ En algunos modelos, ajustar ambos controles en la configuracion mas caliente hasta que la pantalla titile (apagado)

detendra el enffiamiento en los compa rtimientos del freezer y del reffigerador,

_ En algunos modelos, ajustar ambos controles en la configuracion mas caliente hasta que la pantalla titile (apagado)

detendr_i el enffiamiento del freezer y del refrigerador,

_ NOTA:Apagar el reffigerador a traves de los controles del panel tactil no apaga la corriente electrica del reffigerador,

NOTA:Elreffigerador se envia con una envoltura que protege los controles de temperatura, Siesta envoltura no fue

retirada durante la instalacion, retire la misma ahora,

Sistema de Funcionamiento del Flujo de Aire

ElSistema de Funcionamiento de Flujo de Aire fue

disehado para maximizar el control de temperatura en

loscompartimientos del reffigerador y del freezer, Esta

funcion especial y t_nica cuenta con la Torre de Aire a Io

largo de la pared trasera del reffigerador y el Tonel de

Aire en la seccion inferior de la pared trasera del freezer,

Colocar comida fmnte a la celosia de ventilacion de estos

componentes no afectara el funcionamiento,

Aunque la Torre de Aire y el Tunel de Aire pueden ser

retirados, hacer esto afectara el funcionamiento de la

temperatura, Para acceder a instrucciones de retiro,

se puede comunicar con nosotros a traves de Internet,

durante las24 horas, visitandonos en GEAppliances, cem,

o Ilamando a1800, GE,CARES(800,432,2737), EnCanada,

comuniquese con nosotros a geapplia nces,ca o Ilamenos

al 1,800,561,3344,)

84

Sobre ClimateKeeper2. TM (Cf7 a/_UfTOS FTIOdC/oS) GEApp/iances, com

,Como Funciona

El ClimateKeeper2rMes el sistema de

refrigeracion mas avanzado de la industria,

brindando un funcionamiento optimo de la

temperatura y humedad, a fin de mantener la

comida fresca durante mas tiempo y de reducir

quemaduras pot congelacion,

El sistema ClimateKeeper2 cuenta con dos

evaporadores; uno para el refrigerador y uno

para el freezer,

Esto provee dos sistemas de enfriamiento

separados, y separa el flujo de aire entre los

compartimientos de comida fresca y del freezer

durante operaciones de congelacion normal,*

Esto asegura que los niveles de humedad

del compartimiento de comida fresca son

significativamente mas altos que el sistema

convencional,** permitiendo que los productos

frescos y otras comidas no selladas retengan

su contenido de humedad y frescura pot mas

tiempo, Las comidas sensibles a la humedad

tales como frutas frescas, ensaladas, arroz, etc,

ahora se pueden guardar en estantes abiertos

sin perdida excesiva de la humedad, Debido

al alto nivel de humedad en el refrigerador,

es posible que ocasionalmente se empa_e

o que se produzcan peque_as cantidades

de humedad en el compartimiento del

refrigerador, Esto es normal y puede variar

dependiendo de las cantidades de comida y

condiciones climaticas, Seque con una toalla de

papel si Io desea,

El sistema de flujo de aire separado minimiza la

mezcla de aire entre los dos compartimientos,

Io cual reduce la transferencia de olor de la

comida fresca, para mejorar el gusto del hielo,

El sistema ClimateKeeper2 TM tambien reduce

el numero de ciclos de descongelacion del

evaporador del freezer, reduciendo asi las

quemaduras pot congelacion,

*Se utiliza aire del freezer en la funcion

CustomCooITM,

*_Pruebas muestran un hive/rods alto de

humedad en la secciOn de Cornida Fresca de

refHgeradores Climate/(eeper2 TM con relacidn

alas unidades convencionales,

Sobre el TurboCool. TM(enalgunosmodelos),

Turbo-

OR

How it Works

TurboCool TMrapidlycools the refrigerator

compartment in order to more quickly cool foods,

Use TurboCool TMwhenadding a large amount

of food to the refrigerator compartment, putting

away foods after they have beensitting out at room

temperature or when putting away warm leftovers,

It can also be used if the refrigerator has been

without power for an extended period,

Once activated, the compressor will turn on

immediately and the fans will cycle on and off

at high speed as needed for eight hours,The

compressor will continue to run until the refrigerator

compartment cools to approximately 34°F (1°C),

then it will cycle on and off to maintain this setting,

After 8 hours, or if TurboCool TMispressed again,

the refrigerator compartment will return to the

original setting,

How to Use

Press TurboCool TMTheTurboCool TMtemperature

display will show Tcand the LEDwill be activated,

After TurboCool _Miscomplete, the TurboCool _M

indicator light will go out,

NOTES:The refrigerator temperature cannot be

changed during TurboCool TM

Thefreezer temperature is not affected

during TurboCool TM

When opening the refrigerator door during

TurboCool TMthe fans will continue to run

ifthey have cycled on,

85

Sobre ExpressChill (en algunos modelos)

Cdmo Funciona

La funcion ExpressChi//TMes un sistema para

humedecer, un ventilador y un termistor.

Elrecipiente de comida esta fuertemente sellado

para evitar que este produzcan fiuctuaciones de

temperatura en el resto del refrigerador.

Los controles de este recipiente se encuentran

ubicados en la parte superior del refrigerador o en

el dispensador con los controles de temperatura.

O

ExpressChill yM

(Refrigeracion expresa)

Como usar

Vacfe el recipiente. Coloque la bandeja de Frfo

en el recipiente. Coloque los productos en la

bandeja y cierre el recipiente completamente.

Seleccionela tecla ExpressChi/f MEn algunos

modelos, puede entonces seleccionar el tiempo

decongelacion (useel cuadro para determinar la

mgor configuracion).Otros modelos solo tendran

una opciOn(45 minutos).Enmodelos con

configuraciones mL]ltiples,presione la tecla hasta

que la luzaparezcajunto a la configuracion

deseada.

Para detener la funcion antes de que

finalice, presione la tecla de dicha

configuracion hasta que no haya opciones

seleccionadas y la pantalla este apagada,

Durante ExpressChi/ff M, la pantalla de los

controles realizara una cuenta regresiva en

el ciclo,

Cdmo Retirar y Reemplazar el Cajon

Para retirar:

O Empuje el cajon fuera de su posiciOn final.

OGre los cuatro cierres balanceables hasta la

posicion de desbloqueo.

O Levante la parte frontal del cajon hacia arriba

y hacia afuera.

Para reemplazar:

Asegurese de que los cuatro cierres

balanceables se encuentren en la posicion de

desbloqueo.

Coloque los lados del cajon sobre los soportes,

asegurando que los cierres balanceables se

ajusten en las ranuras del cajon.

Bloquee los cuatro cierres balanceables,

rotando los mismos sobre la posicion de

bloqueo.

O15MiN

ExpressChil/ • 45Mli,i

.....

86

Quadro de ExpressChfll ,M (en algunos modelos)

NOTA: Los resultados pueden variar dependiendo del embalaje, temperatura inicial y otras

caracterfsticas de la comida,

15 Minucos 30 Minutos 45 Minutos

1 lata de bebida 2-6 latas de bebida Botella de bebida

(12 onzas) (12 onzas cada una) de 2 litros

2 cajas pequenas dejugo 2 botellas pl_Jsticas 1/2 galon dejuego

(6-8 onzas cada una) de 20 onzas de bebida GelatinG--! pGquete

4-6 cajas pequenas dejugo

(6-8 onzas cada una)

3 paquetes dejugo enlatado

Vino (botella de 750 ml)

ua. fena/gunosmode/og

Cartucho del filtro de agua

El cartucho del filtro de agua esta ubicado en la esquina superior

derecha trasera del compartimento del refrigerador,

Cuando reemplazar el filtro en los modelos con luz indicadora

de recambio

En el dispensador hay una luz de indication de recambio del

cartucho del filtro del agua, Esta luz se volvera anaranjada para

advertirle que necesita reemplazar el filtro pronto,

El cartucho del filtro deberia reemplazarse cuando la luz

indicadora de recambio se vuelva roja o si la salida de agua al

dispensador o al dispositivo para hacer hielo disminuyera,

Cuando reemplazar el filtro en los modelos sin luz indicadora

de recambio

El cartucho del filtro se debe reemplazar cada seis meses,

o antes, si disminuye el flujo de agua al dispensador o al

dispositivo para hacer hielo,

Como retirar el cartucho c/el filtro

Siesta cambiando el cartucho, remueva primero el viejo

girandolo lentamente hacia la izquierda, Nojale el cartucho

directamente hacia abajo, Un poco de agua puede gotear,

/nstalar el cartucho c/el filtro

O Siva a reemplazar un cartucho SmartWater con un

adaptador, debe retirar el adaptador antes de instalar

el cartucho, Para retirar el adaptador, girelo hacia

la izquierda aproximadamente 1/4 de giro,

Siva a reemplazar un cartucho Water by Culligan, deje el

adaptador colocado, Este adaptador permanecera en el

refrigerador cuando reemplace cartuchos en el futuro,

Ai s

cuentan con este

Con adaptador Sin adaptador tipo de filtro de

(el aspecto puede variar) agua,

O En los modelos sin luz indicadora de recambio, pegue la

etiqueta con el mes y el ar]o al nuevo cartucho para que se

recuerde de cambiar el filtro en seis meses,

Llene el cartucho de reemplazo con agua de la Ilave para

permitir que ocurra un mejor flujo a partir del dispensador

inmediatamente despues de la instalacion,

Alinee la flecha del cartucho y del soporte del cartucho,

Coloque la parte superior del nuevo cartucho hacia arriba

dentro del soporte, No empuje el cartucho hacia arriba a

dentro del soporte,

Gire el cartucho lentamente hacia la derecha basra que el

cartucho se pare, NOAPRETARMUYFUERTE. Mientras esta

girandolo, el se alzara por si mismo en su posicion, El

cartucho rotara aproximadamente 1/2 de vuelta,

OEApplL_nces,corn

O Deje correr el agua desde el dispensador por 3 minutos

(aprox, 11½galons) para aclarar el sistema y para prevenir

salpicaduras,

Presione la tecla WATERFIZTERen el dispensador y

mantengala presionada durante tres segundos (en algunos

modelos), r't

Reset

Hold 3 Sec

NOTA: Un cartucho de filtro de agua recien instalado puede

causar el agua de chorrear del dispensador,

Tapon de derivacion del filtro

Se debe usar el tapon de derivacion del filtro cuando un

cartucho de filtro de reemplazamiento no se puede encontrar,

El dispensador y el dispositivo para hacer hielo no pueden

funcionar sin el filtro o sin el tapon de derivacion del filtro,

Tapi:i:@ TapOn de

derivacion ul

del fi!t!o

Water by Culligan

Para usar el tapon de derivacion del filtro en los modelos Water

by Culligan, primero debe quitar el adaptador del filtro del

soporte del cartucho girandolo hacia la izquierda,

Para obtener el maximo beneficio de su sistema de filtracion,

GErecomienda que use los filtros de la marca SmartWater de

GE0nicamente, El uso de filtros de la marca GE en refrigeradores

GE y Hotpoint brinda un optimo funcionamiento y confiabilidad,

Los filtros de la marca SmartWater de GE siempre son la

eleccioncorrecta, ya que estan patentados y diser]ados

espedficamente para los productos GE, Los filtros SmartWater

de GE cumplen conrigurosos estandares NSFde la industria

sobre seguridad y calidad, que son importantes para los

productos que estan filtrando su agua,GE no posee filtros de la

marca GEque no esten calificados para suuso en reffigeradores

GE y Hotpoint, y no existe seguridad de quelos filtros que no son

de la marca GE cumplan con los estandares deGE en relacion a

calidad, funcionamiento y confiabilidad,

Si tiene preguntas, visite nuestro sitio web en GEAppIL_nces,com,

o Ilame al 1,800,GE,CARES(1,800,432,2737),

Filtros de recambio:

Para pedir cartuchos adicionales en los Estados Unidos,

visite nuestro sitio Web, GEAppfiances.com, o Ilame a GE para

partes y accesorios al 800,626,2002,

Consulte la etiqueta del filtro para el tipo de filtro a fin de (MWF

o MSWF)

Los clientes en Canada deben consultar las paginas amarillas

mas cercana para el Centro de Servicio de Mabe, 87

Los entre a#os recZ ientes del refr erador.

A/o todos /os mode/os denen todas /as caracteristicas.

Recipiente del refrigerador

Recipiente de congelador

i

i i '

i ,

Recipiente inclinable del congelador

RecipJentes de puerta del refrigerador

de congelador

Recipientes grandes

Los recipientes de la puerta del refrigerador y los

recipientes inclinables de puerta de congelador

mas grandes son ajustables.

Para extraer/os: Levante la parte frontal

del recipiente hacia arriba, luego levantelo

y saquelo.

Para reemplazarlos oreubicarlos: Ajuste la

parte trasera del recipiente en los soportes

moldeados de la puerta. Luego presione hacia

abajo en la parte frontal del recipiente. El

recipiente se ajustara en su sitio.

Recipientes peque#os

Para extraerlos: Levante la parte frontal del

recipiente hacia arriba, luego saquelo.

Para reemp/azar/os: Situe el recipiente

pot encima de los soportes moldeados

rectangulares en la puerta. Luego deslice el

recipiente hacia abajo hacia el soporte para

que se ajuste en su lugar.

y recipientes inclinables de puerta

La tapa deslizante ayuda a prevenir que un

golpecito haga derramarse algo o que las

cosas pequehas guardadas en el interior del

entrepaho de la puerta se caigan o resbalen.

Ponga un dedo en cada lado de la tapa

deslizante hacia la parte trasera y muevala

hacia delante y hacia arras para que se ajuste a

sus necesidades..

Recipiente superior de/congelz_dor

NOTA: Tenga

cuid_do cuando

reempl_ce articulos

en el recipiente

superior, Cerciorese

de que ningL_n

articulo bloquee o

caig_ en el vertedor

de hielo,

Press tab and pull shelf

forward to remove

Entrepa#o deslizable a prueba de derramamientos

El entrepaho deslizable permite alcanzar

articulos guardados arras de otros. Los

bordes especiales estan disehados para

ayudar a prevenir derramamientos o

goteos a los entrepahos que se encuentran

mas abajo.

Para s,_c_rlos;

Deslice el entrepaho hacia fuera basra que

Ilegue al punto donde se atranca, luego apriete

la leng0eta hacia abajo y deslice el entrepaho

directamente hacia fuera.

Para reemplazarlos o reubicarlos:

Sit0e el entrepaho a la altura de las guias

y deslicelo hacia su lugar. Elentrepaho puede

ser recolocado cuando I(] puerta est6 (] 90 °

o mas. Para recolocar el entrepaho, deslice

el entrepaho mas alia de los topes y dele un

angulo hacia abajo. Deslice el entrepaho hacia

abajo hasta Ilegar a la posicion deseada,

coloquelo en linea con los soportes y deslicelo

en su lugar.

Asegurese de haber empujado los

entrepahos basra el fondo antes de cerrar la

puerta.

Cestas de congelador (en a/gunos mode/os)

Para remover, deslicelo hasta la posicion Asegurese de haber empu]ado las cestas

tope, levante el frente mas alia de la basra el fondo antes de cerrar la puerta.

posicion de tope, y deslicelo hacia afuera.

88

Cestas de congelador (en a/gunos mode/os)

Para remover, empuje la canasta totalmente Asegurese de haber empujado las cestas

hacia la parte posterior del congelador, basra el fondo antes de cerrar la puerta.

Levante basra que los pasadores posteriores

sean desenganchados. Levante la canasta

completa hacia arriba y hacia afuera.

Los entrepa#os Ereci ientes del refri erador.

No todos /os mode/os tienen todas /as caracteristicas.

OEAppIL?nces.corn

Entrepa#o QuickSpace "_(ena/gunos mode/os)

Este entrepaho se divide en dos y la mitad y tambien puede reubicarse igual que

se desliza debajo de si mismo para guardar los entrepahos deslizables a prueba de

articulos muy altos ubicados en el entrepaho derramamientos,

que se encuentra mas abe_o, En algunos modelos, este entrepaho no puede

Este entrepaho se puede sacar y cambiar usarse en la posicion mas beta,

Entrepa#os deslizantes del congelador

Para remover, deslicelo basra la posicion Asegurese de haber empujado los

tope, levante el frente mas alia de la entrepahos basra el rondo antes de cerrar la

posicion de tope, y deslicelo hacia afuera, puerta,

Entrepa#os fijos del congelador

Para remover, deslice el entrepar3o hacia

arriba en el lado izquierdo y entonces

extraigalo del alojamiento,

NOTAPAPALOSMODELOSCON DISPENSADORES:

Para aprovechar al maximo la inclinacion para

sacar el hielo del cubo, solamente almacene

articulos en entrepaho deba]o del cubo de

hielo que no sean mas altos que el punto

inferior en el cubo,

Estante de vino/bebidas en la

puerta (en algunos modelos)

Este estante sostiene hasta 5 latas, una botella

de vino o una botella (2 litros) de refresco,

El estante cuelgan de los lados de la seccion

de productos lacteos,

Para remover,"

Vacie el estante de vino/bebidas,

O Sosteniendo el rondo de la seccion de

productos lacteos, levante el frente

directamente hacia arriba, entonces

levante y extraiga,

O Para separar el estante de la seccion de

productos lacteos, extraiga los alambres

laterales del estante por los agujeros en cada

lado de la seccion de productos lacteos,

Para reemplazar:

O Pegue otra vez el estante a los lados

de la seccion de productos lacteos,

Encaje el lado posterior en los apoyos

moldeados en la puerta, Luego empuje

hacia abajo en el frente de la seccion, La

seccion enc_ara en su lugar,

Estante ShelfSaver TM

(en algunos modelos)

Use este estante para guardar

latas de bebidas con un facil

acceso

Tambien se puede colocar un

plato de horneado de 9" x 13",

Estante de la Puerta para Latas

(en a/gunos mode/os)

En este estante de la puerta se

pueden ubicar basra 9 latas,

NO TA:Este est_?ntesolo puede ser

mont.?do en I_?posiciOn superior

deb_o de/recipiente de I_cteos.

)Estante de Bebidas

Extraible (en algunos mode/os)

El estante de bebidas esta

diselflado para ubicar una botella

sobre su costado, Se puede adherir

a cualquier repisa deslizable

Instalacidn:

Alinee la parte mas grande

sobre las ranuras en la parte

superior del estante con las

lenguetas deb_o de la repisa,

Luego vuelva a deslizar el

estante para que quede

bloqueado en su posicion, 89

Puertas del refrigerador.

J

La puerta se cerrara automaticamente

solo cuando esta parcialmente abierta,

Mas alia de la posicion de tope

de parada, la puerta permanecera abierta,

Puertas del refrigerador ( (en algunos modelos)

Es posible que Ud, note una diferencia entre

el manejo de las puertas de su antiguo

y nuevo refrigerador, La caracteristica

especial de abertura y cierre de las puertas

asegura que estas cierren pot completo y

permanezcan selladas firmemente,

Cuando Ud, abre o cierre las puertas,

notara una posicion de tope de parada, Si

la puerta es abierta mas alia de este punto,

permanecera abierta permitiendole asi de

meter y sacar alimentos del refrigerador con

mas facilidad, La puerta se cerrara

automaticamente solo cuando esta

parcialmente abierta,

La resistencia que Ud, puede notar en

la posicion de tope de parada es menor

a medida que la puerta es cargada con

alimentos,

Alineacion de las puertas

Si las puertas no estan niveladas, ajuste

le puerta de los alimentos frescos,

iiii

Llavedecubode7/16" 1

I/

d_!ab_s÷,ab_aI ,1,--_ sll I /

laspuertas,saqueI 1o 11 /

Iost:ornillosdecadaI'_- _/

lado de la parrilla _

yjale de !a misma,

Usando una Ilave de cubo de 7/16", gire

0 el tornillo de ajuste de la puerta hacia la

derecha para elevar la puerta; girelo

hacia la izquierda para hacerla

descender, (Un tapon de nylon esta

encajado en la rosca del pin para

impedir que el pin gire a menos de que

se use una Ilave,)

0 Despues de una o dos vueltas con la

Ilave, abra y cierre la puerta de los

alimentos frescos y luego controle la

alineacion superior de las puertas,

9O

Sobre los caones reci ientes.

No todas las funciones corresponden a todos los modelos.

Cajones de Frutas y Verduras

El exceso de agua que se puede acumular enla

parteinferiordelosc_onesse deberalimpiar.

En algunos modelos,el cajon inferior se puede

deslizar hasta alcanzar una extension completa

que permite un acceso completo al cajon.

OEApplL_nces,corn

HI LO

o

Cajones de Humedad Ajustables

Deslice el control hasta la configuracion HI

(Alto) a fin de brindar el alto nivel de humedad

recomendado para la mayoria de las verduras.

Deslice el control hasta la configuracion LO

(Bajo) a fin de brindar el bajo nivel de humedad

recomendado para la mayoria de las frutas.

Recipiente de Embutidos Convertible (en a/gunos modelos)

El recipiente de embutidos convertible

cuenta con su propio conducto de aire frio,

a fin de permitir que una corriente de aire

frio del compartimiento del freezer o del

compartimiento del refrigerador fluya hasta el

recipiente.

El control de temperatura variable regula

el flujo de aire de la funcion Climate Keeper

(Mantencion del Clima).

Ajuste el control en la configuracion mas fria

para guardar carnes frescas,

Configure el control en frio para convertir

el recipiente a temperatura normal del

refrigerador y proveer espacio adicional para

verduras, Elconducto de aire frio esta apagado,

Se pueden seleccionar configuraciones

variables entre estos extremos,

Sobre como retirar el cajon.

No todas las funciones corresponden a todos los modelos.

Como Retirar el CajOn

Elcajon se puede retirar facilmente, empujando

hacia afuera y levantando el mismo en la

ubicacion de detencion,

Si la puerta le impide retirar los cajones,

primero intente retirar los estantes de la

puerta. Si esto no ofrece el espacio suficiente,

el refrigerador se debera girar hacia adelante

hasta que la puerta se abra Io suficiente como

para deslizar los cajones hacia afuera. En

algunos casos, al girar el refrigerador hacia

afuera, es posible que necesite mover el mismo

hacia la izquierda o la derecha mientras Io

hace girar.

91

Acerca de la maquina automatica.

Un refrigerador recien insta/ado puede necesitar entre 72y 24 horas para empezar a hacer hielo.

Maquina para hacer hielo automatica

La maquina de hielo producira siete cubos por ciclo-

aproximadamente 100-130 cubos en un periodo de 24 horas,

dependiendo de la temperatura del congelador, la emperatura

ambiente, el numero de aperturas de puertas y las condiciones

de otro uso.

Si el refrigerador se usa antes de la toma de agua se hace a la

maquina de hielo, ponga el interruptor en la posicion OFF.

Cuando el reffigerador esta conectado al suministro de agua,

ponga el interruptor en la posicion ON.

La maquina de hacer hielo se Ilenara de agua cuando se enffia a

15 ° F(-10 ° C).Un reffigerador recien instalado puede necesitar

entre 12 y 24 horas para empezar a hacer hielo.

Usted escuchara un zumbido cada vez que la maquina de hielo

se Ilena de agua.

Deseche las primeras tandas de hielo para permitir que la linea

de agua para limpiar.

Asegurese de que nada interfiera con el movimiento del brazo

detector.

Cuando el contenedor se Ilene al nivel del brazo de Ilenado, la

maquina de hielo dejara de producir hielo. Es normal que varios

cubos para unirse entre si,

Si el hielo no se usa con frecuencia, los cubos de hielo viejos se

opacan, adquieren un sabot rancio y se contraen,

Evite el contacto con las partes en

movimiento del mecanismo expulsor o con el elemento de

calefaccion (ubicado en la parte inferior de la maquina de

hielos) que expulsa los cubos. No coloque los dedos ni las

manos en el mecanismo de la maquina de hielos automatica

mientras el refrigerador este enchufado.

Nora especial sobre los modelos de dispensadores

, Algunos modelos tienen una inclinacion de hielo-un

contenedor de basura bin.The puede ser inclinado hacia

afuera como se muestra en las ilustraciones, y se sostendra

por si solo mientras usted extrae hielo o encienda la maquina

de hielo encienden y se apagan. Asegurese de poner la

bandeja en su sitio antes de cerrar la puerta.

, Para restaurar el nivel de hielo a partir de un envase vacio,

los pasos que se recomiendan las siguientes:

12 horas despues de la primera tanda de hielo ha caido en

O el cubo, dispensa de 3 a 4 cubos.

Despues de un adicional de 6 horas, dispensa de 3 a 4

cubos de nuevo.

Estos pasos se restaurara el nivel de hielo en el menor tiempo

posible.

d IELO qterrup_or ae HIELO

Interruptor de Brazo Lu

atimen_acion encendido Brazo

(en algunos modelos) (en algunos modelos)

NOTA:

En los hogares con menores que la presion

promedio del agua, es posible que escuche el ciclo

de maquina de hielo varias veces al hacer un Iote de

hielo.

92

OEApplL_nces,corn

Acceso al hielo y el Iogro de el interruptor de

alimentacidn en los modelos dispensador

Hay dos tipos de estanterfas de almacenamiento de hielo en

los modelos con dispensador. Uno tiene un estante encima de

el deposito, el otto no,

Nota especial para los modelos con deposito de hielo de

inc/inacion de salida:

Estos modelos tienen un deposito de hielo de inclinaciOn

hacia fuera, Elcontenedor puede set inclinado hacia afuera

coma se muestra en las ilustraciones, y se sostendra par

sf mientras que extrae hielo o gire el interruptor de la

maquina de hielos dentro y fuera, Asegurese de poner la

bandeja en su sitio antes de cerrar la puerta,

NOTA: icon el fin de aprovechar al m#ximo el deposito de hielo de

inclinacion haci_ fuem, solo art/c'ulos de In tiendn en el esmnte debajo del

cuba de hielo que no sean rn_is altos que el punto rn_is bajo de I_} bandej_.

Los mode/as con inc/inacion a cabo el deposito de hie/o

Pora acceder ahielo y Ilegor al interruptor de la maquina Ue hielos :

OLew_nte cuba, entonces

el tire/o

hacia afuera hasta que el cuba

se detenga.

OB<_e/a bandeja de acceso a/

hielo o pare alc_]nzar el

interruptor de encendido.

Los modelos con un estante encima del cuba de hielo

Pz_rz_tenet acceso a/ hie/o, tire

hacia ade/ante.

iI

Pz_rz_a/canzar el interruptor de

afirnentz_cion, tire de I_ tPlz}tafbrma

en Iinea rect_. Siempre aseg_rese

de reemplz_zar Iz_plz_tz_forma.

En algunos modelos, para acceder a hielo o para alcanzar

el interruptor de encendido:

\

If

Tire de la bandeja hasta el

que

cuba se detenga.

OB<_e/a bandeja de acceso al

hielo o alcanzar el interruptor.

Remueva el cuba de hielo (modelos de dispensadoreg

_EI cuba de hielo es pesado cuando est_ Ileno,

Coloque el interruptor en la posicion OFF (apagado) antes de

remover el cuba,

Cuando reemp/ace el cuba, cerciorese de presionarlo

firmemente en su lugar, Si no entra basra el maxima, remuevalo

y rote el mecanismo de accionamiento con una vuelta de 1/4,

Entonces empuje el cuba hacia arras otra vez,

Modelos con dispensador solamente

93

El dispensador de agua y de hielo (enalgunosmodelos),

Spill Shelf

Para usar el dispensador

Seleccione CUBED/CE_ (cubos de hielo),

CRUSHED/CE_ (hielo triturado)o WATER_

(agua),

Presioneel vaso suavemente contra el brazo

del dispensador,

El recogedor no se vacia solo, Para evitar las

manchas de agua, el recogedor y la parrilla se

deberan limpiar regularmente,

Si no hay distribucion de agua cuando el

reffigerador esta primeramente instalado, ha3/

posibilidad de aire en el sistema de la linea de

agua, Oprima el brazo del dispensador durante

al menos dos minutos para eliminar el aire

atrapado de la linea de agua y Ilenar el sistema,

Para eliminar las impurezas de la linea de agua,

deseche los primeros seis vasos de agua,

PRECAUCION: No introduzca nunca los

dedos ni otros objetos en la apertura del

dispensador de hielo triturado,

Para bloquear el

L_ dispensador

Presione la tecla LOCK

(bloqueo) durante

3 segundos para cerrar el

dispensador y el panel de

control,

Para desbloquearlo,

presione la misma tecla

durante 3 segundos

nuevamente,

[]

Dispenser Light fLuz

del dispensador)

Esta tecla enciende y apaga

la luz del dispensador, La

luz tambien se enciende

al presionar el brazo del

dispensador, Siesta

luz se funde deberia

reemplazarse con una

bombilla de un maximo de

6 vatios 12V,

Quick Ice {H/do rap/doJ (en

a/gunos mode/os)

Cuando necesite hielo

rapidamente, presione

esta tecla para acelerar la

produccion de hielo, Esto

incrementara la produccion

de hielo durante las

proximas 48 horas o basra

que vuelva a presionar la

tecla,

Door Alarm (A/arma de

puerta)

(en algunos modelos)

Para ajustar la alarma,

presione esta tecla hasta

que la luz indicadora se

encienda, Esta alarma

sonara si cualquiera de la

puerta estuviera abierta

pot mas de 3 minutos,

La luzy el sonido cesan

automaticamente

al cerrarse la puerta,

94

Datos importantes de su dispensador

, No agregue hielo de charolas o de bolsas en

el recipiente, Podna provocar que

no salga bien o que no se triture

adecuadamente,

, Evite los vasos demasiado Ilenos de hielo y el

uso de vasos estrechos o demasiado altos, El

hielo amontonado podda obstruir el orificio

o hacer que se congele la puerta del orifico

de manera que no se pueda abrir, Si hubiera

hielo bloqueandolo, desprenda con una

cuchara de madera,

Las bebidas y los alimentos no se deberan

enfriar rapidamente en el recipiente del hielo,

Las latas, botellas o paquetes de comida

en el recipiente de hielos podrian causar la

obstruccion del dispositivo para hacer hielo o

del recipiente,

iiiiiiiii_

iiiiiiiii_

iiiiiiiii_

Para evitar que el hielo dispensado caiga

fuera del vaso, ponga el vaso cerca, pero sin

tocar, la apertura del dispensador,

Un poco de hielo triturado puede surtir

aunque habia seleccionado CUBED ICE

(cubos de hielo), Esto sucede en ocasiones

cuando algunos cubos se canalizan en el

triturador,

Despues de usar hielo triturado, un poco de

agua puede gotear del vertedero,

A veces, se formara un pequer_o monton

de nieve en la salida del hielo situada en la

puerta, Esto es normal y, por regla general,

sucede cuando ha dispensado hielo picado

repetidamente, La nieve se evaporara por si

misma,

Cuidado y limpieza del refrigerador. CEA /i ,nc scom

Area de got_o del dispensador

Limpiar el exterior

E/ pozo c/el dispensador, pot debajo

de la parrilla, se debe mantener limpio y seco,

El agua que se queda en el pozo puede dejar

depositos, Quite los depositos agregando

vinagre sin diluir al pozo, Remoje hasta que

desaparezcan los depositos o hasta que

se desprendan Io suficiente para quitarlos,

El brazo de/dispensador Antes deli m pia r,

oprima y detenga la tecla LOCK(Bloqueo)

durante 3 segundos, Se limpia con

una solucion de agua tibia y bicarbonato

de sodio-aproximadamente una cucharada (15

ml) de bicarbonato de sodio pot

cada cuarto (1 litro) de agua, Enjuague

completamente con agua y seque,

Las manijas de la puerta y los omamentos. Se

limpian con un paso humedecido con

una solucion de detergente suave y agua,

Seque con un paso suave,

Los puertas y /as manijas de las puertas

de acero inoxidable (en algunos modelos)

pueden ser limpiados con un limpiador para

acero inoxidable para usos comerciales, Los

limpiadores con acido oxalico tales como Bar

Keepers Friend Soft Cleanser TM eliminaran el

oxido, deslustres y peque_as manchas, Use

solo un limpiador liquido libre de material

abrasivo y frote en la direccion de las lineas

del cepillo con una esponja suave y humeda,

No utilice cera para electrodomesticos sobre

el acero inoxidable,

Mantenga limpio el terminado. Limpie

con un paso limpio ligeramente humedecido

con cera para aparatos de cocina o

un detergente suave y agua, Seque

y pula con un paso limpio y suave,

No limpie el refkigerador con un paho

sucio para tmstes ni con un paho hL_medo,

Estos podrmn dd_?r residuos que afecten

ala pintura, No use estropajos, limpiadores

en polvo, bk_nqueadores ni lirnpiadores

que contengan bk_nqueador, ya que estos

productos podrmn myar y desprender

el terminado de pintura,

Limpiar el interior

Para evitar o/ores, deje una c_a abierta de

bicarbonato de sodio en los compartimientos

de alimentos frescos y del congelador,

Desconecte el refrigerador antes

de limpiarlo. Si no fuera posible, exprima

el exceso de humedad de la esponja o del

paso cuando se limpie alrededor de botones,

bombillas o controles,

Use agua caliente y una solucion de

bicarbonato de sodio-aproximadamente una

cucharada (15 ml) de bicarbonato de sodio

por cada cuarto (1 litro) de agua, Esta solucion

limpia y neutraliza olores, Enjuague y seque,

El uso de cualquier solucion de fimpieza

que no sea/a recomendada, especialmente

aque//a que contienen desti/ados de/ petro/eo,

pueden agrietar o da#ar el interior de/

refrigerador.

_No limpie estantes de

vidrio ni tapas con agua caliente cuando

esten frios, Los estantes de vidrio y las

tapas se pueden romper si son expuestos

a cambios de temperatura repentinos o

impactos tales como sacudones o caidas,

El vidrio templado esta dise_ado para

destruirse en peque_as piezas en caso de

rotura,

No lave ninguna parte plastica del

refrigerador en la lavadora de platos,

La band_ de Enfkk_r/Desconge/_r

se puede kwar en el kwapk_tos,

95

Cuidado y limpieza del refrigerador. ¢contJ

Arras del refrigerador

Se debera tenet cuidado al retirar el

refrigerador de la pared, Todos los tipos de

recubrimiento de pisos se pueden da_ar, sobre

todo los recubrimientos acojinados y los que

tienen superficies repujadas,

Jale el refrigerador en forma recta y empuje

nuevamente para devolverlo a su posicion,

Mover el refrigerador en direccion lateral puede

causar da_os al recubrimiento del piso o al

refrigerador,

AI empujar el refrigerador a su lugar, aseg0rese

de no pasar sobre el cable electrico ni sobre la

linea de alimentacion del dispositivo para hacer

hielos (en algunos modelos),

Preparacion para vacaciones

En el caso de vacaciones o ausencias

prolongadas, quite los alimentos y desenchufe

el refrigerador, Limpie el interior con solucion

de bicarbonato de una cucharada (15 ml) de

bicarbonato pot un cuarto (1 litro) de agua,

Deje abiertas las puertas,

Coloque el interruptor de alimentacion electrica

del dispositivo automatico para hacer hielo en

la posicion OFF (apagado) y cierre el suministro

de agua al refrigerador,

Si la temperatura pueda Ilegar al punto de

congelacion, haya una persona calificada para

desaguar el sistema del suministro de agua

(en algunos modelos) para evitar dar]os a la

propiedad causados por inundacion,

En caso de mudanza

Asegure todos los elementos sueltos

como entrepa_os y recipientes pegandolos

con cinta adhesiva en su lugar para evitar

da_os,

AI usar una carretilla para mover el

refrigerador, no haga descansar la parte

frontal o trasera del refrigerador contra la

carretilla, Esto podria da_ar el refrigerador,

Manejelo solo desde los laterales del

refrigerador,

Asegurese de que el refrigerador se coloque

en posicion vertical durante la mudanza,

Reemplazo de bombillas.(en a/gunosmoddos)

Antes de reemplazar una lampara quemada, el refrigerador debera set desenchufado a fin de evitar el contacto

con el filamento de un cable con corriente, (Existe riesgo de que una lampara quemada se rompa durante su reemplazo),

Girar el control a la posicion OFF no desconecta la corriente del circuito de la luz,

Sucubierta de la luz paracerse

a una de las siguentes:

0

Bolsa

96

Compartimento del refrigerador--Luz superior

0

0

O

Desenchufe el refrigerador,

Las bombillas estan situadas en la parte

superior del compartimento, dentro

de la cubierta de la luz, En algunos

modelos, es necesario retirar un tornillo de

la parte frontal de la cubierta de

la luz, En otros modelos, retirar un tornillo

en la bolsa en la parte posterior de la

cubierta,

Para quitar la cubierta de la luz, en algunos

modelos, presione las lenguetas de los

lados de la cubierta y deslicelo hacia

delante y hacia arras, On otros modelos,

solo deslice la cubierta de la luz hacia

delante y afuera,

O Despues de reemplazar la bombilla con

otra bombilla de electrodomesticos del

mismo o menos vatios, reemplace el

protector de luz y el tornillo, AI reemplazar

la cubierta de la luz, asegurese de que las

lenguetas de la parte trasera de la cubierta

quepan en las ranuras de la parte trasera

del emplazamiento de la cubierta de la luz,

Vuelva a enchufar el refrigerador a la

corriente,

Replacing the light bulbs, contJ OEApplL_nces,corn

Compartimento del refrigerador--Luz inferior

Esta luz esta situada pot encima de la

gaveta superior.

O Desenchufe el refrigerador.

Levante la cubierta de la luzyjale de ella.

Despues de reemplazar la bombilla con

una bombilla de electrodomesticos del

mismo voltaje o inferior, reemplace la

cubierta y el mango.

Vuelva a enchufar el refrigerador a

la corriente.

Compartimento del congelador

0

0

Desenchufe el refrigerador.

Retire el entrepar]ojusto por encima

de la cubierta de luz. (El entrepa_o sera

mas facil de quitar si se vada primero.)

Remueva los tornillos de la parte superior

del protector superior.

Para quitar la cubierta, presione en los

lados y levantela hacia arriba y afuera.

O

O

Reemplace la bombilla con una bombilla

de electrodomesticos del mismo voltaje

o inferior, y reinstale la cubierta de la luz.

AI reinstalar la cubierta de la luz,

asegurese de que las lengL]etas

superiores hacen clic en su lugar de

forma segura. Vuelva a colocar el tornillo

(en algunos modelos).

Vuelva a instalar el entrepar]o y enchufe

el refrigerador de nuevo.

Dispensador (ena/gunos modelos)

Desenchufe el refrigerador.

O La bombilla esta situada en el dispensador

bajo el panel de control. Quite la bombilla

girandola en sentido contrario a las agujas

del reloj.

Cambie la bombilla pot una bombilla del

mismo tamar]o y voltaje.

Vuelva a enchufar el refrigerador a

la corriente.

Sustitucion de las luces en los modelos con iluminacion LED

Colocar el control en OFF no qu/ta la corr/ente del c/rcu/to de la luz. No todas las caracter/st/cas estbn presentes en

todos los modelos.

I I 0_1 c°rl_uz

__ ____L__

Compartimento del refrigerador (ena/gunos modelos)

Hay un despliegue de luces LED en la parte superior y los lados del compartimiento de alimentos

frescos yen la parte trasera y laterales del compartimiento del congelador en algunos modelos.

ListenRead phonetically

Si esta asamblea debe ser sustituida, Ilame al servicio de GE en el 1.800.432.2737

en los Estados Unidos o en Canada al 1.800.561.3344.

97

Instrucciones para

la Instalacion Refrigerador

Modelos 22, 23, 25, 26, 27 & 29

)Preguntas? Llame a 800.GE.CARES (800.432.2737) o Visite nuestro sitio web en: GEApp/iances.com

En Canada, Ilame al 1.800.561.3344 o Visite nuestro Sitio Web en: www.geappliances.ca

ANTES DE COMENZAR

Lea estas instrucciones completamente y

cuidadosamente.

• IMPORTANTE- Conserveestas

instrucciones para uso del inspector local.

•IMPORTANTE- Cumplocontodoslos

codigos y ordenanzas gubemamentales.

• Nota para el Instalador- AsegLirese de que el

Comprador conserve estas instrucciones.

• Nota para el Comprador - Conserve estas

instrucciones para referencia futura.

• Nivel de habilidad - La instalacion de este

electrodomestico requiere un nivel basico de

habilidades mecanicas.

• Tiempo de Instalacion - Instalacion del

Reffigerador30 minutos

- Instalacion del Suministro

de Agua30 minutos

• La correcta instalacion del producto es

responsabilidad del instalador.

• Si se producen fallas en el producto debido a una

instalacion inadecuada la Garantia no cubrira las

mismas.

Si el refrigerador ya fue instalado, retire la parrilla

de la base (consulte el Paso 2 en Como Mover el

Refrigerador), luego consulte el Paso 5 en Como

Instalar el Refrigerador.

PREPARACION

SUMINISTRO DE AGUA PARA LA

MAQUINA DE HACER HIELO

Si el refrigerador cuenta con una maquina de

hacer hielo, debera ser conectada al suministro

de agua ffia. Un kit de suministro de agua de GE

(que contenga tuberia, valvula de cierre, uniones

e instrucciones) esta disponible por un costo

adicional a nivel minorista, visitando nuestro

sitio web en GEAppfiances.com (en Canada en

www.geappliances.ca) o en Piezas }/Accesorios

(Parts and Accessories), 800.626.2002 (en Canada

1.800.661.1 616).

HERRAMIENTAS NECESARIAS

Cubos de 3/8" }/5/16" Llaves de 1/2" y 7/16"

U

Espatula de Plastico

Destornillador con Cabeza Phillips

98

COMO MOVER EL REFRIGERADOR

FT1COMO CARGAR EL REFRIGERADOR EN

UNA CARRETILLA DE MANO

Deje toda la cinta adhesiva y las almohadillas

hasta que el refrigerador Ilegue a su destino

final.

Para mover el refrigerador use una carretilla de

mano con almohadillas, Coloque el refrigerador

en el centro de la carretilla y asegorelo con

un cinturon de seguridad alrededor del

refrigerador. NO LA APRIETE DEMASIADO.

/

F1 REMUEVA LA BASE DE LA PARRILLA

Remueva la parrilla removiendo los dos

tornillos de cabeza Phillips.

Si el refrigerador debe pasar por alguna

entrada menor de 38" de ancho,

entonces las puertas pueden ser

removidas. Proceda al paso 3.

NO REMUEVA las man_as,

Si todas las entradas son mas anchas

de 38" pase a Como insta/ar e/

refrigerador.

r3] DESCONECTE EL ACOPLAMIENTO DE

AGUA (en algunos modelos)

Si el refrigerador tiene un dispensador

de agua, eso significa que hay una linea de

agua que viene desde el gabinete hacia la

bisagra del rondo de la puerta del congelador

que debe ser desconectada.

Para desconectarla, empuje hacia adentro

sobre el collarin blanco del acoplamiento y

entonces extraiga la tuberia.

Collarin blanco

Bisagra del

rondo del

congelador

99

COMO MOVER EL REFRIGERADOR (CONT,)

Fi DESCONECTE EL ACOPLAMIENTO

ENERGETICO (en algunos modelos)

Sielrefrigeradortieneun dispensador

de agua, entonces hay una lineade suministro

electrico(alambrado)que va desde elgabinete

hacia labisagradelrondo de la puertaque

debe serdesconectado.

Para desconectar,separe elacoplador.

DESCONECTE LOS CONECTADORES

ELECTRICOS (enalgunosmodelos)

Si el refrigerador tiene un centro para

refrescar,entonces hay conectadores

electricos(alambrados),que van desde

elgabinetehasta labisagradelrondo

delrefrigerador,que deben serdesconectados.

Para desconectar,separe cada conectador.

Bisagra del

rondo del

refrigerador

IO0

D CIERRE LAS PUERTAS DEL

CONGELADOR Y DEL REFRIGERADOR

q

,

,

FI REMUEVA LA PUERTA DEL

CONGELADOR

DRemueva la cubierta de la bisagra de

la puerta del congelador apretandola y

levantandola o simplemente levantandola por

uno de sus costados con una cuchilla plastica

de masilla,

nRemueva los dos tornillos a la cabeza

hexagonal de 5/1 6/' entonces levante la

bisagra hacia arriba para liberarla del pasador

de la bisagra.

Cabeza hexagonal de

5/16"

r_ Abra la puerta del congelador a 90 °.

90°

F1

[]

REMUEVA LA PUERTA DEL

CONGELADOR (cont,)

Mientras una persona levanta lentamente la

puerta del congelador y la libera de la bisagra

del fondo, una segunda persona debe, con

cuidado, guiar la linea de agua y la linea

energetica (alambrado) a traves de la bisagra

del fondo.

90+

IT] Coloque la puerta en una superficie donde no

se ralle con la parte intema hacia arriba.

E] REMUEVA LA PUERTA DEL

REFRIGERADOR

[] Remueva la cubierta de la bisagra de

la puerta del refrigerador apretandola y

levantandola o levantandola por uno de sus

costados con una cuchilla plastica de masilla.

SS $ :S_52; --

D REMUEVA LA PUERTA DEL

REFRIGERADOR(cont,)

_] Remueva los dos tornillos de cabeza hexagonal

de 5/1 6", entonces levante

la bisagra hacia arriba para liberarla

del pasador de la bisagra.

Cabeza hexagonal de 5/16"

['_ Abra la puerta del reffigerador a 90.°

I

90 °

101

COMOMOVER

lnstrucciones para la instalacion

EL REFRIGERADOR(CONT,)

REMUEVA LA PUERTA DEL

REFRIGERADOR (cont,)

Levante la puerta del refrigerador

y liberela de bisagra del fondo.Si el refrigerador

tiene un centro para refrescar, una persona

levanta lentamente la puerta del congelador y

la libera de la bisagra del rondo, mientras una

segunda persona, con cuidado, guia la Ifnea

de agua y la Ifnea energetica (alambrados) a

traves de la bisagra del rondo.

N

90°

Modelos con Centro para Refrescar solamente

[]T] Coloque la puerta en una superficie donde no

se ralle con la parte interna hacia arriba.

F_qCOMO REEMPLAZAR LA$ PUERTA$

Para reemplazar las puertas simplemente de

reversa a los pasos del 3 al 8.

Sin embargo, note Io siguiente:

• Cuando se encuentre bajando las puertas

hacia la bisagra del rondo, cerciorese de

que una segunda persona guie, con mucho

cuidado, la tuberfa y el alambrado a traves

de los agujeros de las bisagras.

• Cuando se encuentre conectando la Ifnea de

agua, cerciorese de insertar la tuberfa hasta

el maximo indicado por la marca.

\

Marca

No pellizque la tuberfa o el alambrado

mientras se encuentre remplazando las

puertas en las bisagras del rondo.

Cuando se encuentre conectando

la Ifnea energetica, (en los modelos

con centro para refrescar solamente),

cerciorese de que los conectadores estan

todos asentadosjuntos.

102

COMO INSTALAR EL REFRIGERADOR

LOCALIZACION DEL REFRIGERADOR

• No coloque el refrigerador donde la temperatura

este por debajo de 60 ° F (16 ° C) porque no

operar_4 con la suficiente frecuencia como para

mantener las temperaturas apropiadas.

• No instale el refrigerador donde la temperatura

este por encima de 100 ° F (37° C) porque no

funcionara apropiadamente.

• No instale el refrigerador en una ubicacion

expuesta al agua (lluvia, etc.) o en contacto directo

con la luz solar.

• Instalelo en un piso suficientemente resistente

como para soportar todo su peso.

ESPAClO

Permita los siguientes espacios para Iograr una

instalacion f_4cil, una circulacion apropiada del aire

y conexiones electricas y de plomeria.

Lados 1/8" (4 ram)

Superior 1" (25 ram)

Posterior 1" (25 ram)

DIMENSIONES Y ESPECIFICACIONES

el agua electrica

24" (61 cm)

_'m 3/4" (19 mm) del

espacio aereo

(1/2" [13 mm] brecha

+ 1/4" [6 mm] placas

de pared)

25" (63.5 cm)

mostrador

DIMENSIONES Y ESPECIFICACIONES

(de 23 'CustomStyle modelos TM)

o

]

o o

70¼" (178.4 cm)

36"_

(91.4cm)

24" (61cm)

DIMENSIONES Y ESPECIFICACIONES

(de 23 'CustomStyle modelos TM)

©

)

o ©

72¼" (183.5 cm)

36"_

91.4 cm

24" (61cm)

_

* 72 1/4 "(183.5 cm) para un ajuste completo de las

ruedas de la movilidad. Si los gabinetes instalados

por encima del refrigerador con puertas que estan

al ras de la parte superior de la apertura a la

nevera, a continuacion, un adicional de 8.1 "puede

ser necesaria para proveer espacio para puertas

de armarios para abrir libremente.

103

Instrucciones ara la instalaciOn

COMO INSTALAR EL REFRIGERADOR (CONT.)

rTl

B]

COMO CONECTAREL REFRIGERADOR

A LA LJNEADEAGUA DE LA CASA

(en los modelos con maquina de hielos y

dispensador)

Se requiere un suministro de agua frfa para

la operacion de la maquina de hielos y el

dispensador. Si no existe un suministro de agua

frfa, usted necesitara hacer una. Ver la seccion

Como insta/ar una Ifnea de agua frfa.

NOTAS:

• Antes de hacer la conexion, cerciorese de

que el cable electrico del refrigerador no este

conectado al interruptor de la pared.

• Si el refrigerador no tiene un filtro de agua,

recomendamos que instale uno si su

suministro de agua tiene arena o particulas

que pudieran obstruir la pantalla de la valvula

de agua del refrigerador. Instalelo en la Iinea

de agua cerca del refrigerador. Si usted esta

usando un kit de tuberia de refrigeracion GE

SmartConnect 'M,usted necesitara una tuberia

adicional (WXO8X10002) para conectar el

filtro. No use tuberias plasticas para instalar

el filtro.

Si usted esta usando tuberia de cobre, coloque

una tuerca de compresion y un casquillo

(manga) en el extremo de la tuberia que viene

del suministro de agua fria de la casa.

Si se encuentra usando tuberias de GE

SmartConnect", las tuercas estan ya

ensambladas a la tuberia.

Si esta usando una tuberia de cobre, inserte

el extremo de la tuberia en la conexion

del refrigerador, en la parte posterior del

refrigerador, hasta donde sea posible. Mientras

sostiene la tuberia, apriete el accesorio.

Si se encuentra usando tuberias de GE

SmartConnect", inserte el extremo moldeado

de la tuberia en la conexion del refrigerador en

la parte posterior del refrigerador, y apriete la

tuerca de compresion hasta que este apretada

a mano. Entonces apriete una vuelta adicional

con una Ilave. Si la aprieta demasiado causara

fugas.

D Apriete la tuberia en la abrazadera

proporcionada para sostenerla en su posicion.

Es posible que usted necesite levantar la

abrazadera haciendo palanca.

Abrazadera Tuberia de 1/4"

de la tuberia

Tuerca de

compresion

de 1/4"

Ferula

(manga))

Conexion del

reffigerador SmartConnecC Tubing

Option 2

\

El ACTIVE LA CONEXION DE AGUA

Haga pasar la corriente de agua en la valvula

de cierre (el suministro de agua de la casa e

inspeccione en busca de

fugas. %_

D-I CONECTE EL REFRIGERADOR

Antes del conectar el refrigerador cerciorese de

que el interruptor

de la maquina de hielos

esta colocada

en la posicion OFF

(apagado).Ver la

informacion adjunta sobre

la conexion a tierra del

cable electrico.

104

rzi COLOQUE EL REFRIGERADOR

EN SU LUGAR

Mueva el refrigerador a su destino final.

E] COMO NIVELAR EL REFRIGERADOR

El refrigerador puede nivelarse ajustando

los rodillos Iocalizados cerca de las bisagras

inferiores.

........................._L_-. __- _- ....................

_'_'_ Rodillos Levante

Los rodillos tienen tres propositos:

• Los rodillos se ajustan para que la puerta

cierre con facilidad cuando este medio

abierta. (Levante el frente aproximadamente

5/8" [16 ram] del piso.)

• Los rodillos se ajustan para que el

refrigerador este colocado firmemente en el

piso y no tambalee.

• Los rodillos se ajustan para que el

refrigerador pueda ser alejado de la pared en

momentos de limpieza.

Para ajustar los rodillos:

• Gire los tornillos de ajuste del rodillo en

sentido de las

agujas del reloj

para levantar el

refrigerador, yen

contra de las

agujas del reloj

para bajarlo. Use

una Ilave o un

cubo de cabeza

hexagonal de 3/8"

o una Ilave

ajustable. Tornillo de ajuste del rodillo

B]COMO NIVELAR EL

REFRIGERADOR (cont,)

Para ajustar las ruedas

en 23 '/25' CustomStyle

modelos TM.

Gire el rodiilo delantero

tornillos de ajuste

hacia la derecha

para aumentar la

el refrigerador, a

la izquierda para Rodillo de los tornillos

bajarlo. El uso de 3/8" de a_juste

Ilave hexagonal con

extension o una iiave ajustable.

Estos modelos tambien tienen rodillos ajustables

posteriores para que pueda alinear el reffigerador

con los gabinetes de su cocina. El uso de 3/8" Ilave

hexagonal con extension para girar los tornillos

de ia parte trasera rodiilos hacia la izquierda para

levantar el refrigerador, a la izquierda para bajarlo.

I'_ NIVELES LAS PUERTAS

ram Ajuste la puerta del refrigerador para que las

puertas esten niveladas en la parte superior.

EB] Para linear:

Usando una Ilave de 7/16", gire el tornillo ajustable

de la puerta hacia la derecha para levantar la

puerta, y a la izquierda para bajarla.

NOTA:

Un tapon de nilon, empotrado en las roscas del

pasador, evita que el pasador gire a no set que se

use una Ilave.

Despues de una o dos vueltas de la Ilave, abra y

cierre la puerta del refrigerador y cerciorese de que

estan alineadas en la parte superior.

Las puertas deben estar alineadas

en parte superior

la

I

105

COMO INSTALAR EL REFRIGERADOR (CONT.)

F1 REEMPLACE LA PARRILLA

DE LA BASE

Reemplace la parrilla de la base instalando los

dos tornillos de cabeza Phillips.

}

D AJUSTE LOS CONTROLES

Ajuste los controles donde se recomienda.

IREOO""E"OE°OO"'RO'SE""OS]

<y

=

fJ_

_J

0 "F IS RECOMMENDED 37 °F IS RECOMMENDED

_l INIClE LA MAQUINA DE HIELOS

Fije el interruptor de la maquina de hielos

en la posicion ON (encendido). La maquina

de hielos no empezara a operar hasta que

alcance su temperatura de operacion de

15° F (-9 ° C)o menor. Luego, empezara

a operar automaticamente. Sera necesario de

2 a 3 dias para que se Ilene el cubo de hielo.

Interruptor-_

Interru_

NOTA:

En condiciones de menor presion de agua,

el agua valvula puede encenderse hasta 3

veces para suministrar suficiente agua para la

maquina de hielo.

106

Instrucciones ara la instalaci6n

COMO INSTALAR LA L|NEA DE AGUA

(EN MODELOS CON MAQUINA DE HIELOS Y DISPENSADOR}

ANTES DE COMENZAR

Los kits de cobre recomendados para el suministro

de agua son WX8X2, WX8X3 o WX8X4, dependiendo

de la cantidad de tuberia necesaria. Las tuberias

plasticas aprobadas para el suministro de agua son

las tuberias para el refrigerador SmartConnect _Mde

GE (WXO8X10006, WXO8X10015 y WXO8X10025).

Cuando se encuentre conectado el reffigerador a

un Sistema de Osmosis de agua reverso de GE, el

L_nicokit de instalacion aprobado es el RVKit. Para

otros sistemas de osmosis de agua reversos, siga las

instrucciones en el manual del fabricante.

Siel suministro de agua del reffigerador es de un

Sistema de Filtracion de Osmosis de Agua Reverso

Y el refrigerador tambien tiene un filtro de agua, use

el tapon de bypass del filtracion. Usar el cartucho de

filtracion de agua del refrigerador ademas del filtro

RO podria resultar en la formacion de cubos de hielo

huecos yen un flujo de agua mas lento a partir del

dispensador de agua.

Esta instalacion de la linea de agua no esta

garantizada por el fabricante del refrigerador o

de la maquina de hielos. Siga estas instrucciones

cuidadosamente para minimizar el riesgo de dahos

causados por el agua que puedan ser costosos.

Martilleo de agua (agua golpeando en las tuberias)

en la plomeria de la casa podria dahar las partes

del refrigerador y traer consigo fugas de agua e

inundacion. Llame a un plomero calificado para que

corrija este problema de martilleo antes de instalar la

Iinea de suministro de agua hacia el reffigerador.

Para evitar quemaduras y dahos al producto, no

conecte la Iinea de agua ffia con la Iinea de agua

caliente.

Si usted usa su refrigerador antes de conectar la

Iinea de agua, cerciorese de que el interruptor de la

maquina de hielos esta en la posicion OFF (apagado).

No instale la tuberia de la maquina de hielos en

areas donde la temperatura baja por debajo de la

temperatura de congelamiento.

Cuando use cualquier dispositivo electrico (como

una taladradora, por ejemplo), durante la instalacion,

cerciorese de que tal dispositivo este aislado

doblemente o conectado a tierra de forma tal que se

evite el peligro de electrocucion, u operado por bateria.

Todas las instalaciones deben ser hechas de acuerdo

con los codigos y requisitos locales e plomeria.

LO QUE USTED NECESITARA

J

• El kit de cobre o de tuberia de refrigeracion o

GE SmartConnect", de 1/4" de diametro para

conectar el suministro de agua al refrigerador. Si

se encuentra usando un kit de tuberias de cobre,

cerciorese de que ambos extremos de la tuberia

son cuadrados.

Para determinar cuanta tuberia necesitara: mida

la distancia desde la valvula de agua hasta la

parte posterior del refrigerador hasta el tubo de

suministro de agua. Cerciorese de que existe

suficiente tuberia adicional para permitir el

movimiento a partir de la pared.

Los kits GE SmartConnect 'Mde tuberia de

refrigerador estan disponibles en las longitudes

siguientes:

8' (2,4 m) - WXOSX10006

15' (4,6 m)- WXOSXl 0015

25' (7,6 m)- WXOSX10025

07

COMO INSTALAR LA LJNEA DE AGUA (CONT.)

LO QUE USTED NECESITARA (CONT,)

NOTA: La 0nica tuberia plastica aprobada por GEes

la que proporcionamos con el Kit SmartConnect TMpara

refrigeradores. No use ninguna otra tuberia plastica para

el suministro porque la linea estara bajo presion en todo

momento. Ciertos tipos de tuberias plasticas se romperan

y al pasar el tiempo desarrollaran grietas y el agua podria

causar dahos a la casa.

• Un kit de suministro de agua GE (contiene tuberia,

valvula de cierre y el accesorio mostrado mas

adelante) esta disponible a un costo adicional si se

pone en contacto con su distribuidor o con Partes y

Accesorios Ilamandonos al 800.626.2002 (en Canada

1.800.661.1616).

• Un suministro de agua caliente, Lapresion del agua debe

ser de entre 20 y 120 p.s.i.(1,4-8,1ba__

• Taladradora electrica

• Llave ajustable o Ilave de 1/2".

• Destornilladores pianos y Phillips, ¢:_,__

• Dos tuercas de compresion de di4metro externo de

1/4" y 2 casquillos-para conectar la tuber[a de cobre

a la valvula de cierre y a la valvula de agua del

refrigerador.

O

• Si se encuentra usando un kit SmartConnecC

de GE,los accesorios necesarios estan

preensamblados con la tuberia.

• Si su linea de agua de cobre existente es ensanchada en

el extremo, usted necesitara un adaptador (disponible en

las tiendas de plomeria) o conecte la linea de agua con el

refrigerador Ousted puede cortar la parte ensanchada

del extremo del tubo con un cortador de tubos y

entonces usar un accesorio de compresion. No corte un

extremo formado pot GESmartConnecC de la tuberia del

refrigerador.

• Valvula de cierre para conectar la Iinea de agua fria.

Lavalvula de cierre debe tenet una entrada de agua

con un diametro interno minimo de 5/32" en el punto

de conexion a la L[NEADEAGUAFR[A.Valvulas de cierre

tipo corona estan incluidas en muchos kits de suministro

de agua. Antes de comprar, cerciorese de que la valvula

tipo corona cumple con los codigos de plomeria de su

Iocalidad.

Instale la valvula de cierre en la Iinea de agua de tomar

mas cercana.

IT1CIERRE EL SUMINISTRO DE AGUA

PRINCIPAL

Abra el grifo mas cercano Io suficiente como

para aclarar la Iinea de agua.

E] ESCOJA LA LOCALIZACION

DE LA VALVULA

Escoja una Iocalizacion para la valvula de facil

acceso. Es mejor conectarla a un costado de

una tuberia vertical. Cuando sea necesario

conectarlo en una Iinea horizontal, cerciorese de

que la conexion sea hecha en la parte superior

o en el lado, en vez del rondo, para evitar la

acumulacion de sedimentos de la Iinea de agua.

lmm

FI TALADRE UN AGUJERO PARA LA

VALVULA

Taladre un agujero de 1/4" en la tuberia

de agua (aun siesta usando una valvula

autoperforadora), usando una broca filosa.

Remueva cualquier rebaba que haya resultado

del taladrado del agujero en la tuberia.

Tenga cuidado de no permitir que el agua drene

hacia el agujero.

No hacer un agujero de 1/4" podria resultar en

una produccion de agua reducida o en cubos de

hielo menores.

108

I'_ APRIETE LA VALVULA DE CIERRE

Apriete la valvula de cierre a la tuberia de agua

fria con una abrazadera de tubo.

Abrazadera de tubo_

Valvula de cierre

tipo corona

Tuberia de agua fria vertical

NOTA: Los codigos de plomeria del estado de

Massachusetts 248CMR deben ser obedecidos.

Las valvulas de corona son ilegales y su uso

no es permitido en Massachusetts, Pongase en

contacto con un plomero licenciado.

E] APRIETE LA ABRAZADERA DE TUBO

Apriete los tornillos de la abrazadera hasta que

la arandela de sello comience a ensancharse.

BIOTA; No la apriete demasiado o podria romper

la tuberia.

Abrazadera

de la tuberia

Tornillo de "X_

la abrazade_

Arandela

Extremo de

trada

171COMO ORIENTAR LA TUBERiA

Oriente la tuberia entre la Iinea de agua fria y el

refrigerador.

Oriente la tuberia a traves de un agujero

taladrado en la pared on en el piso (detras

del refrigerador o en la base de una gabinete

adyacente) tan cercano a la pared como sea

posible.

NOTA:Cerciorese de que existe suficiente

tuberia adicional para permitir que el

refrigerador se mueva de la pared despues de la

instalacion.

p] COMO CONECTAR LA TUBERiA

A LA VALVULA

Coloque la tuerca de compresion y el casquillo

para tuberia de cobre en el extremo de la tuberia y

conectela con la valvula cierre,

Cerciorese de que la tuberia esta insertada

completamente en la valvula, Apriete la tuerca de

compresion con seguridad,

Para tuberias plasticas de un kit de tuberia para

reffigeradores SmartConnect _MGE, inserte el

extremo moldeado de la tuberia en una valvula

de cierre y apriete la tuerca de compresion hasta

que quede apretada a mano, entonces aprietela

una vuelta adicional con la Ilave, Si la aprieta

demasiado, causara fugas,

Valvula de cierre

tipo corona

Tuerca de cruz

Valvula de salida

Tuerca de compresion

/Tuberia SmartConnecC'

_asquillo (manga)

NOTA: Los codigos de plomeria del estado de

Massachusetts 248CMR deben ser obedecidos.

Las valvulas de corona son ilegales y su uso

no es permitido en Massachusetts, Pongase en

contacto con un plomero licenciado.

E] ENJUAGUE LA TUBERIA

Abra el suministro principal de agua y enjuague la

tuberia hasta que el agua este totalmente limpia,

Cierre el suministro de agua en la valvula de agua

cuando aproximadamente un cuarto (1 litro) haya

salido a traves de la tuberia durante el enjuague,

Para completar la instalacion del refrigerador, regrese al

Paso 1 en Cdmo/nsta/ar e/refr/gerado_

109

Sonidos normales de operacidn.

Los refrigeradores mas nuevos producen sonidos diferentes a los modelos mas antiguos. Los refrigeradores

modernos tienen mas funciones y usan tecnologia mas reciente.

[]

[]

[]

Usted escucha Io que yo escucho? Estos sonidos son normales.

HUMMM...

__WHOOSH

El nuevo compresor de alta eficiencia puede funcionar

mas rapido y durar masque el de su refrigerador

anterior y puede escuchar un zumbido de tono alto o

un sonido pulsante mientras opera,

A veces el refrigerador funciona por un periodo

prolongado, especialmente cuando las puertas se

abren continuamente, Esto significa que la funcion

Frost Guard TMesta en operacion para impedir que el

congelador se queme y mejorar la preservacion

de los alimentos,

Puede escuchar un sonido de soplido cuando las

puertas se cierran, Esto se debe a que la presion se

esta estabilizando dentro del refrigerador,

CHASQUIDOS, ESTALLIDOS,

CRUJIDO, GORJEOS

[] Puede escuchar sonidos como de crujido o estallidos

cuando el refrigerador se conecta por primera vez, Esto

pasa a medida que el refrigerador se enfria basra la

temperatura correcta,

[] Los reguladores electronicos se abren y se cierran para

ofrecer un enfriamiento optimo y ahorrar energia,

[] El compresor puede causar un chasquido o un gorjeo

cuando intenta volver a arrancar (esto puede tomar

hasta 5 minutos),

[] Eltablero de control electronico puede causar un

sonido de chasquido cuando se activa el rele para

controlar los componentes del refrigerador,

[] Expansion y contraccion de las bobinas durante o

despues del ciclo de descongelacion puede causar

sonidos como de crujido o estallidos,

[] En modelos con dispositivo de hielo, despues de

completar un ciclo de hacer hielo, se pueden escuchar

los cubos de hielo cuando caen a la bandeja de hielos,

iWHIR!

[] Puede escuchar los ventiladores moviendose a

gran velocidad, Esto pasa cuando el refrigerador se

conecta por primera vez, cuando las puertas se abren

frecuentemente o cuando se guarda gran cantidad de

alimentos en el refrigerador o en los compartimientos

del congelador, Los ventiladores estan ayudando a

mantener las temperaturas correctas,

[] Si cualquiera de las puertas permanece abierta pot

mas de 3 minutos, puede escuchar los ventiladores

para enfriar los focos de luz,

[] Los ventiladores cambian la velocidad para suministrar

enfriamiento optimo y ahorrar energia,

SONIDOSDEAGUA

6

[] Elfluido del refrigerante a traves de las bobinas

puede producir un sonido de borboteo como de agua

hirviendo,

[] El agua que cae en el calentador de descongelacion

puede causar un chisporroteo, estallido o zumbido

durante el ciclo de descongelacion,

[] Un ruido de agua cayendo se puede escuchar durante

el ciclo de descongelacion a medida que el hielo se

derrite del evaporador y fluye hacia la bandeja de

drenaje,

[] El cierre de las puertas puede producir un sonido de

gorgoteo debido a la estabilizacion de la presion,

110

Antes de solicitar un servicio... CEA /i ,nc scom

Solucionar problemas

iAhorre tiempo y dinero! Revise las tablas en las siguientes paginas y tal vez no necesitara de solicitar

un servicio.

Causas Posibles Que hacer

Elrefrigeradorno Refrigerador en ciclo de • Espere 30 minutos para que la descongelacion se termine,

funciona descongelar.

Controles de temperatura • Mueva los controles de temperatura hasta un ajuste

en posicion OFF (apagado). inferior de temperatura.

El refrigerador este , Empuje la clavija completamente en el enchufe.

desconectado.

Fusible fundido/ • Reemplace el fusible o reajuste el interruptor.

interruptor de circuito roto.

El refrigerador est_i en la • Desconecte el refrigerador y conectelo otra vez,

condicion de exhibicion.

Vibraciones o sacudidas Los rodillos requieren • Vea Rodillos.

(una vibracion ligera un ajuste.

es normal}

Elmotor opera durante Es normal cuando • Espere 24 horas para que el refrigerador so enfrle

per[odosprolongados o el refrigerador es recien completamente.

se arrancaysepara con instalado en su casa.

frecuencia. _efrigeradores Ocurre cuando hay largas • Eso es normal.

modemos con mas espacio cantidades de alimentos

de almacenamiento y un

congeladormas grande en el refrigerador.

requieren mas tiempo de Se dejo abierta la puerta. • Revise si un paquete mantiene la puerta abierta.

operacion. Se arrancan y

se paran a para Clima caluroso o aperturas • Eso es normal.

frecuentes de la puerta.

mantener temperaturas

uniformes.} Controles de temperatura • Vea Los controles.

ajustados al punto mas

frlo.

Compartimiento de El control de temperatura , Vea Los controles.

refrigerador o no se fijo bastante frio.

congelador demasiado

calido Clima caluroso o aperturas • Fije el control de temperatura un paso mas fr[o.

frecuentes de la puerta. Vea Los controles.

Se dejo abierta la puerta. • Revise si hay un paquete que mantiene la puerta abierta.

Escarcha o cristales Se dejo abierta la puerta. , Revise si hay un paquete que mantiene la puerta abierta.

de hielo en alimentos

congelados {escarcha La puerta se abre con frecuencia

en paquete es normal) o por mucho tiempo.

El divisor entre el Ahorro automatico de energla , Eso ayuda prevenir la condensacion en el exterior.

compartimiento de circula I_quido tibio en la

refrigeradory el frente del congelador.

congelador se siente tibio

Los cubos tienen real El recipiente para los • Vacie y limpie el recipiente. Deseche los cubos.

olor/sabor cubos necesita limpieza.

Alimentos transmitiendo , Envuelva bien los alimentos.

olor/sabor a los cubos.

El interior del refrigerador , Vea Cuidado y limpieza.

requiere limpieza. 111

Antes de solicitar un servicio.,.

Oispositivo autom4tico

para hacer hielo no

funciona

Causas Posibles

El interruptor de alimentacJ6n

electrica del dispositivo

autom4tico para hacer

hielo esta en la posici6n

OFF (apagado).

Qu# hacer

• Coloque el interruptor de alimentacion

electrica en la posicion ON (encendido).

El agua esta cerrada o no esta • Vea Instalar la linea de agua.

conectada.

El compartimiento del * Espere 24 horas para que se enfrie el refrigerador.

congelador es muy c4lido.

Cubos apilados en el recipiente • Nivele los cubos con la mano.

apaga el dispositivo para hacer

hieJo.

Cubos de hielo atorados en oApague el dispositivo de hielo, retire los cubos y vuelva a

dispositivo para hacer hielo, poner el dispositivo en marcha.

Forrnacidn lenta delhielo Se dejo abierta Japuerta. • Revise si hay un paquete que mantiene la puerta abierta.

El control de temperatura • Vea Los controles.

no es bastante frio.

Cubospeque#os o huecos Filtro de agua tapado. • Reemplace el cartucho del filtro con uno nuevo o

con el tapOn.

El dispensador de hielo Dispositivo de hielo apagado • Enciende el dispositivo de hielo o el agua.

no funciona (en algunos o el agua esta apagado.

modelos) Los cubos estan pegados , Remueve los cubos.

a/ brazo detector.

Un artJculo esta bloqueando o se • Remueva cualquier articulo que pueda estar

ha caJdo dentro del vertedor de bloqueando, o que se haya caido dentro del vertedor.

hielo dentro de la seccion del

congelador de la puerta superior.

B/oques irregu/ares de • ROmpalos con los dedos y deseche los cubos restantes.

hielo en el recipiente. • El congelador puede ser muy caliente. Ajuste el control a

una posicion m4s fria paso pot paso hasta que no se

formen bloques.

El dispensador esta • Presione la tecla LOCK (bloqueo) y mantengala

BLOQUEADO (LOCKED). presionada durante tres segundos.

Elagua tiene un El dispensador de agua no • Dispense el agua hasta que todo el sistema del agua se

sabor/olormalo se uso por mucho tiempo. Ilene de nuevo.

(en algunos modelos}

Elagua en elprimer Eso es normal con un -Espere 24 horas para que se enfr[e el refrigerador.

vaso esta tibia refrigerador recien instaJado.

(en algunos modelos) El dispensador de agua no • Dispense el agua hasta que todo el sistema del agua se

se uso por mucho tiempo. Ilene de nuevo.

El sJstema de agua se ha • Espere a/gunas horas para que se enfrfe el agua.

desaguado.

112

Qu# hacer

Eldispensadorde agua - Vea Instalar la linea de agua,

no funciona

(en algunos modelos)

OEAppliances, corn

Causas Posib/es

Suministro de agua

apagado o no conectado.

Filtro de agua tapado. • Reemplace el cartucho del filtro o remueve el filtro

y instale el tapon,

Aire atrapado en el sistema • Presione el brazo del dispensador pot un par de

del agua. minutos.

El dispensador esta • Presione la tecla LOCK (bloqueo) y mantengala

BLOQUEADO (LOCKED). presionada durante tres segundos,

Se selecciono CUBED ICE

(HIEL 0 EN CUBOS) pero

se dispenso CRUSHED ICE

(Hielo picado) (en algunos

modelosJ

La L)ltima seleccion rue

CRUSHEDICE(HIELO PICADO). oSe quedaron unos cuantos cubos en el triturador de la

seleccion anterior, Esto es normal,

No sale agua pero el El agua en el dep6sito esta • Llame para servicio,

dispositivo (en algunos congelada.

modelos) para hacer

hielo funciona El control de temperatura • Fue el control de temperatura hasta mas calido,

demasiado fdo.

Elagua chorrea del Cartucho del filtro recien • Deje cotter el agua desde el dipensador pot 3 minutos

dispensador instalado. (aprox, 11//galons),

Nosale aguayel Est,1 tapada la I_nea de agua • Llame a un plomero,

dispositivo para hacer o la Ilave de paso.

hielo no funciona Filtro de agua tapado. • Reemplace el cartucho del filtro o remueve el filtro

y instale el tapOn,

El dispensador esta • Presione la tecla LOCK(bloqueo) y mantengala

BLOQUEADO (LOCKED) presionada durante tres segundos,

Elrefrigeradorhuele Alimentos transmitiendo • Alimentos con olores fuertes deben estar tapados,

olores al refrigerador. . Guarde una caja de bicarbonato de sodio en el

refrigerador; cambiela cada tres meses,

El interior requiere limpieza. , Vea Cuidado y limpieza,

Aire caliente a la base

del refrigerador

El aire fluye para enfriar

el motor. En el proceso de

refrigeraci6n es normal que

salga calor de la base del

refrigerador. Algunos

recubrimientos de piso

estan sensitivos y se descoloran

a estas temperaturas normales

y seguras.

Brillo anaranjado Calefactor de descongelaci6n • Eso es normal,

en el congelador encendido.

Elrefrigeradornunca El sistema de congelacion • Esto es normal, El refrigerador se apagara si la

se apaga pero las mantiene al compresor puerta permanece cerrada pot 2 horas,

temperaturas estan bien funcionando durante la

puerta esta siendo abierta.

Lapuertanosecierre El sello de la puerta en el lado de • Aplique parafina en la superficie frontal de lajunta,

correctamente la bisagra esta pegado o doblado.

113

Antes de solicitar un servicio...

Causas Posibles Que hacer

Humedaden el exterior Normal en per[odos con • Sequela superficie

delrefrigerador alto grado de humedad.

Humedaden el interior Se abre [a puerta con

(en clima humedo el aire frecuencia o por mucho

Ileva la humedadal interior tiempo.

del refrigerador cuando se

abren las puertas)

No funciona la luz No hay corriente en el contacto. -Reemplace el fusible o ree_uste el interruptor

interior Bombilla fundida, oVea Reemplazar las bombillas,

Agua en elpiso de la Cubos atrapados en • Empuje los cubos en el vertedero con una cuchara

cocina o en d fondo el orificio, de madera,

del congelador

El r-_rigerador

esta pitando

La temperatura real no

es igual a la temperatura

establecida

La puerta esta abierta. • Cierre la puerta,

La unidad recientemente - Permita que transcurran 24 horas para que el sistema

se conecto, se est_?bilice,

La puerta permacene abierta • Permita que transcurran 24 horas para que el sistema

por mucho tiempo, se estabilice,

Se introdujo comida tibia •Permita que transcurran 24 horas para que el sistema

al refrigerador, se estabilice,

El ciclo de descongelamiento

esta en proceso.

•Permita que transcurran 24 horas para que el sistema

se estabilice,

114

Ficha T cnica de Funcionamiento

Sistema de Filtraci6n SmartWater-Cartucho de GE® IvlSWF

Este sistema fue evaluado y certificado en el modelo de filtro de GE HWF, de acuerdo con los Est6ndares 42 y 53 de NSF/ANSI para la reducci6n de los sustancias

que figuran a continuad6n, La concentrad6n de los sustandas indicadas en agua que ingresan al sistema rue redudda a una concentrad6n inferior o igual al Nmite

tolerable de agua que puede dejar el sistema, de acuerdo con Io especificado en el Est6ndar es 42 y 53 de NSF/ANSI*,(Factores de seguridad incorporados para usa no mesurable).

Est6ndar N° 42: Efectos est_ticos

I ' Caiidad del Effluente ' % de reducci6n ' Reducci6n

Peremetros ' USEPAMCL influente Concentreci6n Promedio Meximo Promedio Minimo minima necesaria

- 2.0 mg/L+ 10% 0.06 mg/L 0.10 mg/L 97% 9.1% > 50%

- at least 10,000particles/ 408,333 670,000 95.5% 89.4% > 85%

mL

Est6ndar N° 53: Efectos sobre la salud

I I CaiJdad del ' Effluente ' % de reduccion C0ncentrati0n(rag/l)permise

Parometros ' USEPAMCL influente Concentroci6n Promedio Maximo Proemedio Minimo pour l'eou le syst_me

tez::;:iiii::

{ n;:::

To

1 NTU....

99.95%Reduction

0.010mg/L

0.010 mg/L

0.002 mg/L

0.002mg/L

0.0002mg/L

0.003 mg/L

0.070 mg/L

0.003 mg/L

0.005 mg/L

0.040 mg/L

0.075 mg/L

99% Reduction

11+ 1NTU....

Minimum 50,000L

0.15mg/L + 10%

0.15mg/L + 10%

0.006 mg/L _+10%

0.006mg/L + 10%

0.002 mg/L_+10%

0.009 mg/L _+10%

0.210 mg/L _+10%

0.015mg/L_+10%

0.015 mg/L _+10%

0.080 mg/L+ 10%

0.225mg/L _+10%

10 7 to 10 8fibers/L;

fibers > 10pm in lenqth

*Tested using pressure of 60 psig; pH of Z5 + 0.5; temp of 680+ 5°F (200 + 2.5°0.

**Heasurement in Partides/mL Partides used were 0.5-1 microns.

***8as_ sur I'utiNisation des oocystes de Cryptosporidium parvum.

.... NTU-Nephelometric Turbidit@ Units

0.38 NTU

< 1#/L

< 1ppb

3.1ppb

0.34ppb

0.66ppb

<0.02 ppb

< 0.5ppb

7.7ppb

< 1 ppb

< 0.5ppb

< 1ppb

<0.5ppb

< 0.17MF/L

Capacidadde 300 gallons(1,135liters),reducci6delacontaminatesdeterminadaparlaevaluaci6nde NSF.

0.5NTU

4#It

< 1ppb

9.0ppb

0.7ppb

1.5ppb

< 0.02ppb

< 0.05 ppb

35 ppb

< 1ppb

<0.5ppb

1ppb

< 0.5ppb

<0.17 MF/L

96.5%

> 99.99%

99.3%

98.0%

94.0%

88.4%

> 99.0%

> 93.9%

96.0%

> 92.9%

> 96.8%

>98.7%

> 99.7%

> 99%

95.4%

>99.99%

99.3%

95.5%

89.6%

73.7%

> 99.0%

> 94.3%

82.0%

> 92.9%

> 97.0%

>98.7%

>99.8%

> 99%

0.5NTU

99.95%

0.010 mg/L

0.010 mg/L

0.002 mg/L

0.002 mg/L

0.0002mg/L

0.003 mg/L

0.070mg/L

0.003 mg/L

0.005 mg/L

0.040 mg/L

0.075 mg/L

99% Reduction

Pautas de Aplicaci6n/Par6metros de Suministro de Ague

Flop del Servicio

Suministrode Agua

Esesencial que secumpla conlas requistosde instalaci6n, mantenimiento y reemplazo de filtros recomendadospar el fabricante, a fin de que el

Productofuncionede acuerdo a coma fue proocionado. Paraacceder a informaci6n sabre la Oarantia, consulte el Manualde Instalaci6n.

Especificaciones de Funcionamiento

•Requisitosde presi6n:40-120 psi(barra2.8-8,2),sin descarga

•Temperatura:33-I00°F(0.6-38°C)

• Promediode flujo:09 gpm (314 Ipm)

Instalaci6n General/Funcionamiento IRequisitos de Hantenimiento

• Enjuague el cartucho Nuevo con un flujo de 20 I/2 Liters

al maxirno (unos cinco rninutos) para purgar.

• Reemplace el cartucho cuando el flujo empiece a ser demasiado lento.

• Proteja del congelamiento retirando el cartucho del filtro cuando se espere que las

temperaturas sean inferiores a 33°F (1°C), No instale sistemas en @eas

donde la temperatura ambiente pueda ser superior a los 1000 Fo inferiores

a 400 F, No instale en un suministro de agua caliente,

Avisos Especiales

• Las instrucdones de instalad6n se incluyen con el producto cuando se envian.

• Este sistema de agua potable se deber@ mantener de acuerdo con las

instrucdones del fabricante, incluyendo el reemplazo de cartuchos de filtro.

• No se deben usar con agua que no sea microbiol6gicamente segura o de calidad

desconocidasinunadesinfecci6nadecuada,antesodespu@s,delsistema,Lossistemasce4ificados

paralareducci6ndequistessepodrianusarenaguasdesinfectadasquepuedanc0ntenerquistesfiltrables

•Los contaminantes u arras sustandas eliminadas o reduddas par este

sistema de tratamiento de agua no se encuentran necesariamente en su agua.

• Controle que se cumpla con las leyes y reglamentaciones estatales y locales

aplicables.

• Observe que aunque la evaluaci6n se realiz6 de acuerdo con condiciones

estandares de laboratorio, el desempe_o puede variar. Los sistemas se deben

instalar yusar de acuerdo con los procedimientos ypautas recomendados

par el fabricante.

• La instalaci6n yusa DEBERANcumplir con todos los c6digos de plomeria estatales

ylocales. No se deber@ instalar si la presi6n del agua supera los 120 psi. Sila

presi6n del agua es superior a los 80 psi (552 KPa),deber@instalar una v@lvula

limitadora de presi6n. Si no estd seguro sabre c6mo controlar la presi6n del agua,

comuniquese con un plomero profesionaL

• No instale cuando se puedan producir condiciones de golpe de ariete. Siexisten

condiciones de golpe de ariete, deberd instalar un suspensor de golpes de ariete.

Sino estd seguro sabre c6mo controlar esta condid6n, comuniquese con un

plomero profesional.

• Cuando haya instalado un dispositivo anti retorno en el sistema de

agua, se debera instalar un dispositivo para controlar la presi6n debido a la

expansi6n termal.

Evaluadoy CertfficadoparNSFInternationalencumplimientoconlos Estdndares42 y 53 deANSI/NSFpar(]elmodeloGEMWFpare lareducci6nde:

• Filtraci6n Hecdnica

- Reducci6n de Particula, Clase

Estdndar N° 42: Efectos Est_ticos

• Qufmico

- Gusto y Olor a cloro

Est6ndar N° 53: Efectos sobre la Salud

•Reducci6n Qufmica

- Reducd6n de Atrazina

- Reducd6n de Endrina

- Reducd6n de Benzeno y Carbofurano

- Didobenzeno 1,4yReducd6n de 2,4 D

GE

Appliances

Appliance Park

Louisville, KY 40225

geapplianceparts.com

-Reducci6nde Plomoy Lindano

-Reducci6nde Hercurio y Toxafeno

• Filtraci6nNecdnica

- Reducci6nde Quistesy Asbestos

DE REEMPLAZO

© 2010 GE Company PC61278B

115

Ficha Tecnica de Funcionamiento

Sistema de Filtraci6n SmartWaterm-Cartucho GEMWF

Informacion de los Datos de Rendimiento

Capacidad: 300 Galones (1,135 litros)

Lo concentroci6n de los contaminontes evaluados en este filtro sobre el oguo que ingreso al sistema

fue reducida a la concentracion menor que o igual al Ilmite permisible para el agua que deja el

sistemo, como se especifica en el Est6ndor 42 y en el Est6ndor 53 de NSF/ANSI. Sistema evaluado y

certificado por NSF International contra el Est6ndar 42 y el Est6ndar 53 de NSF/ANSI.

Para acceder a un /istado comp/eto de/os contaminantes eva/uados y /as cantidades reducidas,

consulte geappliances.com.

Los siguientes reclamos de reduccion farmaceutica no fueron certificados por NSF International ni pot el Estado de California.

Reclamos evaluados y verificados pot un laboratorio independiente:

IPromedio de Concentracion M4xima Requisitos de Informe

Reduccion de Cencentraci6n Concentracion Maxima % Promedio Concentracion del Autorizada Aceptable Reducci6n de Evaluaci6n

contaminantes Promedio Especificada pot NSF de Reduccion Agua Procesada deAgua Procesada ' de NSF de NSF

978 ng/L N/A 99.5% 5.0 ng/L N/A N/A J-00121587

907 ng/I N/A 99.4% 5.4 ng/L N/A N/A J-00121587

885 ng/L N/A 94.1% 52.3 ng/L N/A N/A J-00121588

1097 ng/L N/A 99.5% 5.0 ng/L N/A N/A J-00121589

415 ng/L N/A 99.5% 2.0 ng/L N/A N/A J-00121587

Pautas de Aplicacion/PaRimetros de Suministro de Agua

Flujo de Servicio 0.5 gpm {21.9 Ipm) res On de Agua 40-120 ps (2 8-8 2 bar)

Suministro de Agua Agua Potable Temperatura del agua 33°F-lOO°F (0.6°C-38°O

Esesencial que secumpla con los requisites de instalacion, mantenimiento y reemplazo de [iltros recomendados por el fabricante, a fin de que el producto funcione de acuerdo a

come rue promocionado, Para acceder a informacion sobre la Carantia, consulte el Manual de Instalacion,

Nora: Observe que aunque la evaluaci6n se realiz6 de acuerdo con condiciones

est6ndares de laboratorio, el desempeno puede variar. Cartucho de Reemplazo:

HWF. Para conocer costos estimados de elementos de reemplazo, comuniquese

al 1-800-626-2002 o visite nuestro sitio web en www.geapplianceparts.com.

Z._ADVERTENCIA

A fin de reducir el riesgo asociado con la ingestion de contaminantes:

• No se deben usar con agua que no sea microbiolOgicamente segura o de

calJdad desconocida sin una desinfeccion adecuada, antes o despues,

del sistema. Los sistemas certificados pare la reduccion de quistes se pueden

usar en aguas desinfectadas que puedan contener quistes filtrables.

Establecimiento de EPA N@mero 10350-MN-005.

Paraconocerlascondicionesdeuso,reclamosm@dicoscertificadosporel California

Departmentof PublicHealth(Departmentode SaludP0blicadeCalifornia),consulteI

a ficha@cnicade rendimiento.Certificaci6ndelCaliforniaDepartmentof PublicHealth

(Departamentode SaludP0blicade California)no05-1698.Loscontaminantesu otras

sustanciaseliminadaso reducidaspor estefiltro de aguano es@nnecesariamenteen

elaguade todoslos usuarios.

AVISO

Afindereducirel riesgoasociadocon dar_ossobrelapropiedaddebidoa perdidasdeagua:

• La instalaci6nyusoDEBERANcumplircontodoslosc6digosde plomeriaestatolesylocales.

• Nosedeber6instalarsila presi6ndelaguasuperalos120psi(8.2bar),Sila presi6ndelagua

essuperiora los80 psi,sedeberainstalarunav(_lvulalimitadorade presi6n.Sino est6

segurosobrec6mocontrolarlapresi6ndelagua,comunfqueseconun plomeroprofesionak

• Noinstolecuandosepuedonproducircondicionesde golpede ariete.Siexisten

condicionesde golpede ariete,deber@instalar unsuspensordegolpesde ariete.Sino

est@segurosobrec6mocontrolarestacondici6n,comuniquesecon unplomeroprofesional.

• No instaleen lineasde suministro de agua caliente.La temperatura m@xima

de funcionamiento delagua para estesistemade filtro esde IO0°F(38°0.

• Protejaelfiltro de heladas.Dreneel[iltro cuando hs temperaturasse_m

inferioresa 33°F(0.6°C).

•Elcartuchodel filtro descartabledebera ser reemplazadocada 6 mesesluego

de un usonormal,o antessi seproduceuna reducci6nnotoria enel caudal.

_,_, Sislemaevaluado y certircado por NSF'-_ _ International c@ltraNSF/ANSIEstandar42

,_1 yEstandar 53en elmodelo OEMWF para

la reducciondelos reclamosespecificados

ELE_EmOS enla fidla tecnicaderendimiento

DEREMPLAZO

116

No _a _. . . OEApp/£_nces,corn

117

Garantfa de/refrigerador. (Para clientes en los Estados Unidos)

Todos los servicios de garantia los proporcionan nuestros Centros de Reparacion

de F_ibrica o nuestros tecnicos Customer Care'"' autorizados, Para concertar

una cita de reparacion, en Iinea, visite nos al GEAppliances,com, o Ilame al 800,

GE,CARES(800,432,2737), Cuando Ilame para solicitar servicio, por favor tenga a

mano el numero de serie y el numero de modelo,

Grape aqui su recibo.

Se requiere facilitar

prueba de la fecha de

compra original para

obtener un servicio bajo

la garantia.

GE reemplazara:

MODELOS GE, GE PROFILEy GE Care:

Un at_o Cualquier parte del refrigerador que falle debido a defectos en los materiales o en

A parer de la fecha la fabricacion. Durante esta garantia limitada de un ar]o, GE tambien proporcionara, sin costo

de la compra original alguno, toda la mano de obra y el servicio relacionado para reemplazar partes defectuosas.

Treinta d[as Cualquier parte del cartucho del filtro de agua que falle debido a defectos en los materiales o en

/Filtrode agua. si incluidol la fabricacion. Durante esta garantia limitada de treinta dias, GE tambien proporcionara, sin costo

A aartir de la fecha alguno, un cartucho de filtro de agua de repuesto.

de la compra original

del refrigerador

MODELOS DE GE PROFILE, y GE Care SOLAMENTE"

Cinco afios Cualquier parte del sistema sellado de refrigeracion (compresor, condensador, evaporador y tuberias

A partir de la fecha de conexion) que fallen debido a defectos en los materiales o fabricacion. Durante esta garantia

de la compra original limitada de cinco ar]os del sistema sellado de reffigeracion, GE tambien proporcionara, sin costo

alguno, toda la mano de obra y el servicio relacionado para reemplazar partes defectuosas en

el sistema sellado de reffigeracion.

, Viajes de servicio a su hogar para enser]arle como usar

el producto.

, Instalacion o entrega inapropiada, o mantenimiento impropio.

, Fallas del producto si hay abuso, mal uso, o uso para

otros propositos que los propuestos, o uso para fines

comerciales.

, Perdida de alimentos pot averias.

, Reemplazo de fusibles de su hogar o reajuste de interruptores

de circuito.

, Dar]os sobre el acabado, tales como oxido sobre la superficie,

deslustres o manchas pequot]as no informadas dentro de las

Los dar]os causados por un filtro de agua Marca no GE.

, Reemplazo del cartucho del filtro de agua, si incluido,

debido a presion de agua afuera de las limites de operacion

especificados o sedimento excesivo en el suministro de agua.

, Reemplazo de las bombillas, si incluidas, o del cartucho de

filtro de agua, si incluido, diferente a como se especifica

anteriormente.

, Dar]o al producto causado por accidente, fuego,

inundaciones o actos de Dios.

, Dar]o incidental o consecuencial causado pot posibles

defectos con el aparato.

48 horas luego de la entrega. , Producto no accesible para facilitar el servicio requerido.

EXCLUSION DE GARANT[AS IiVlPL[CITAS--Su Onico y exclusivo derecho es I(] reporoci6n del producto, tul y

como se indica en esta Garantia limitada. Cualquier garantia implicita, incluyendo las garantias implicitas de

comerciabilidad o adecuacion para un fin determinado, estan limitadas a un aho o el periodo de tiempo mas

breve permitido pot la ley.

Para los clientes de EE.UU. Esta garant/a se ext/ende a/ comprador origina/ y a cualquier dueno subs/guiente de productos

comprados para uso hogareno dentro de EEUU, Si el producto estb en un area donde no se encuentra disponible un

Proveedor Autorizado del Servicio Tecnico de GE, usted serb responsable pot el costo de un viaje o se podrb requerir que

traiga el producto auna ubicacidn del Servicio Tecnico de GEAutorizado para recibir el servicio, EnAlaska, la garant/a

excluye el costo de env/o o Ilamadas del serv/cio asu hogar,

Algunos estados no permiten la exclusidn o limitacion de danos fortuitos o consecuentes, Esta garant/a le da derechos

legales espec/ficos yes pos/ble que tenga otros derechos legales que var/an entre un estado y otto, Para conocer cubles

son sus derechos legales, consulte ala oficina de asuntos del consumidor local o estatal o al Fiscal de su estado,

Garante: General Electric Company. Louisville, KY 40225

Para los c/ientes de Canada : Esm garant/a se extiende al comprador orig/nal y cualquier comprador posterior

de productos comprados en Canadb para uso residencial dentro de Canadb. El servicio a domicilio warrant serb

proporcionado en las breas donde estb disponible y que se considere razonable pot Mabe para ofrecer.

118 Mabe Canada Inc., Burlington, ON, L7t? 5B6

Servicio a l consumidor. CEA_/i_,n_s_om

Pagina Web de GEAppliances GEAppliances.com

_,Tiene alguna pregunta sobre su electrodomestico? iPruebe la pagina Web de GE Appliances, cualquier

dia del ariD! Para mayor conveniencia y servicio mas rapido, ya puede descargar los Manuales de

los Propietarios, pedir piezas o incluso hacer una cita en linea para que vengan a realizar una reparacion,

So/icitQ una Fe/i)aFacidn GEAppliances.com

El servicio de expertos GE esta a tan solo un paso de su puerta, iEntre en linea y solicite su reparacion cuando

le venga bien cualquier dia del ariD! O Ilame al 800,GE,CARES(800,432,2737) durante horas normales de oficina,

RealLifeDesignStudio(Estudiode disehopara la vidareal) GEAppliances.com

GE upoya el concepto de Diseflo Universal-productos, servicios y (]mbientes que pueden user gente de todas

las edades, tamar]os y capacidades, Reconocemos la necesidad de diser]ar para una gran gama de habilidades

y dificultades fisicas y mentales, Para mas detalles cobre las aplicaciones de GE Diser]o Universal, incluyendo

ideas de diser]o para la cocina para personas con discapacidades, mire nuestra pagina Web hoy mismo,

Para personas con dificultades auditivas, favor de Ilamar al 800,TDD,GEAC (800,833,4322),

Ga Fan tfa s amp /ia das GEApplia nce s.com

Compre una garantia ampliada y obtenga detalles sobre descuentos especiales disponibles mientras su garantia

esta aon activa, Puede comprarla en linea en cualquier momento, o Ilamar al (800,626,2224) durante horas

normales de oficina, GEConsumer Home Services estara aun ahi cuando su garantia termine,

Piezas y accesoFios GEApplianceparts.corn

Aquellos individuos con la calificacion necesaria para reparar sus propios electrodomesticos pueden

pedir que se les manden las piezas o accesorios directamente a sus hogares (aceptamos las tarjetas

VISA, MasterCard y Discover), Haga su pedido en linea hoy, 24 horas cada dia o Ilamar pot telefono

al 800,626,2002 durante horas normales de oficina,

Las instrucciones descritas en este manual cubren los procedimientos a seguir por cualquier usuario.

Cualquier otra reparacion deberfa, por regla general, referirse a personal calificado autorizado. Debe ejercerse

precaucion ya que las reparaciones incorrectas pueden causar condiciones de funcionamiento inseguras.

::,,,,,,,,,_ en contacto con nosotros GEAppliances.com

Si no esta satisfecho con el servicio que recibe de GE, pongase en contacto con nosotros en nuestra

pagina Web indicando todos los detalles asi como su numero de telefono o escribanos a:

General Manager Customer Relations

GE Appliances, Appliance Park

Louisville, KY 40225

_su e/ectrodomestico GEAppliances.corn

I iRegistre su nuevo electrodomestico en linea-cuando usted prefiera! El registrar su producto a tiempo

I

| | le proporcionara, si surgiera la necesidad, una mejor comunicacion y un servicio mas rapido bajo los terminos de

J su garantia, Tambien puede enviar su tarjeta de registro pre-impresa que se incluye en el material de embalaje o

recorte y use el formulario de este Manual del Propietario,

119

Notas...

120

OEApplL_nces,corn

121

Notas...

122

OEApplL_nces,corn

123

Notas...

124

OEApplL_nces,corn

125

Notas...

126

OEApplL_nces,corn

127

Consumer Support.

GEApp//ances Website theUS:GEAppliances.corn

Have a question or need assistance with your appliance? Try the GEAppliances Website, any day of the year!

For greater convenience and faster service, you can now download Owner's Manuals, order parts or even schedule

service on-line.

In Canada; geappliances.ca

Schedule .Service theUS:GEAppliancos.corn

Expert GE repair service is only one step away from your door. Get on-line and schedule your service at your

convenience any day of the year! Or call 800.GE.CARES(800.432.2737)during normal business hours.

In Canada, call 1.800.561.3344

t_ea/ Life Desi n .Studio IntheUS:GEAppliances.corn

GE supports the Universal Design concept-products, services and environments that can be used by people of

all ages, sizes and capabilities. We recognize the need to design for a wide range of physical and mental abilities

and impairments. For details of GE's Universal Design applications, including kitchen design ideas for people with

disabilities, check out our Website today. For the hearing impaired, please call 800.TDD.GEAC (800.833.4322).

In Canada, contact; Manager, Consumer Relations, Mabe Canada Inc.

Suite 310, 1 Factory Lane

Moncton, N.B. E1C 9M3

Extended [/Varrant/es Intheu,s,:GEAppliances.corn

Purchase a GEextended warranty and learn about special discounts that are available while your warranty is still

in effect. You can purchase it on-line anytime, or call 800.626.2224 during normal business hours. GE Consumer

Home Services will still be there after your warranty expires. In Canada, call 1.888.261.2133

Parts and Accessories In the US: GEApplianceparts.com

Individuals qualified to service their own appliances can have parts or accessories sent directly to their homes

(VISA,MasterCard and Discover cards are accepted). Order on-line today, 24 hours every day or by phone at

800.626.2002 during normal business hours.

Instructions contained in this manual cover procedures to be performed by any user. Other servicing generally

should be referred to qualified service personnel Caution must be exercised, since improper servicing may

cause unsafe operation.

Customers in Canada should consult the yellow pages for the nearest Mabe service center, or call 1,888,261,3055,

Contact Us In the U,S,:GEAppliances.com

If you are not satisfied with the service you receive from GE, contact us on our Website with all the details including

your phone number, or write to; General Manager, Customer Relations

GE Appliances, Appliance Park

Louisville, KY 40225

In Canada; geappliances.ca, or write to; Director, Consumer Relations, Mabe Canada Inc.

Suite 310, 1 Factory Lane

Moncton, N.B. E1C 9M3

YourAppliance theU,S,;GEAppfiances.corn

I Register your new appliance your Timely product registration will allow for enhanced

on-line--at convenience!

| communication and prompt service under the terms of your warranty, should the need arise. You may also

Jmail in the pre-printed registration card included in the packing material. In Canada; geappliances.ca

Printed in the United States
