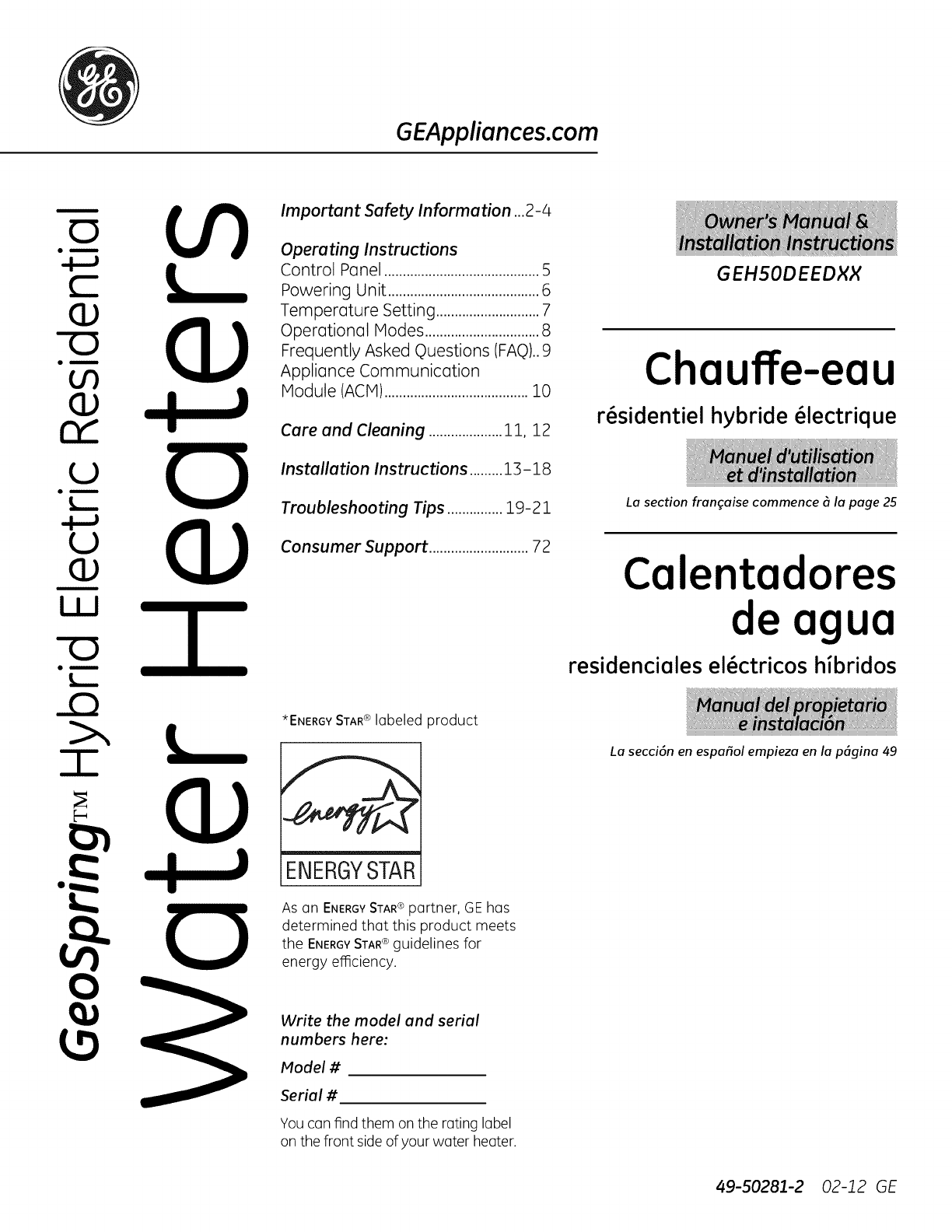

GEAppliances.com

-(:3

Iii

-(:3

"p..

I,.9

Important Safety Information ...2-4

Operating Instructions

Control Panel ..........................................5

Powering Unit .........................................6

Temperature Setting ............................7

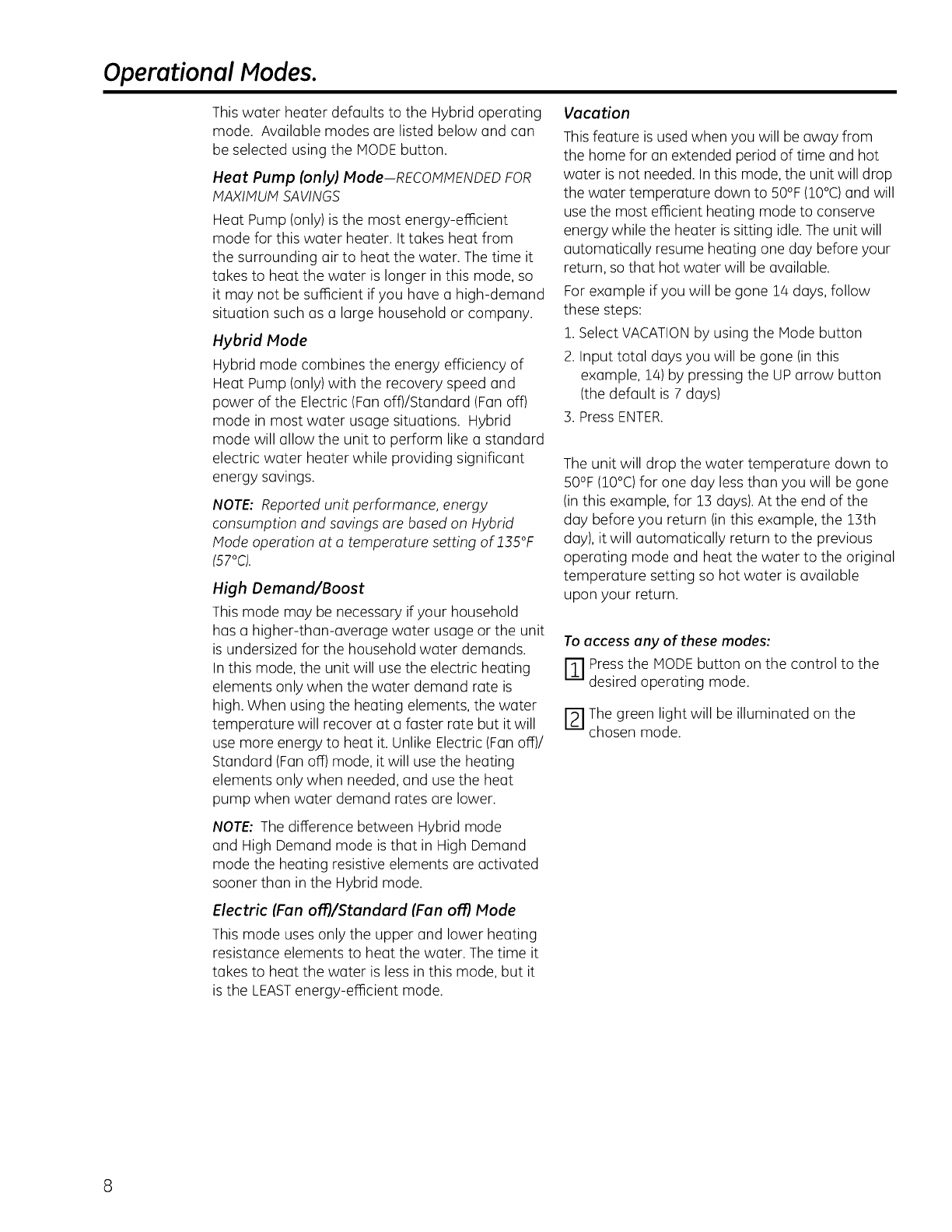

OpemtionQl Modes ...............................8

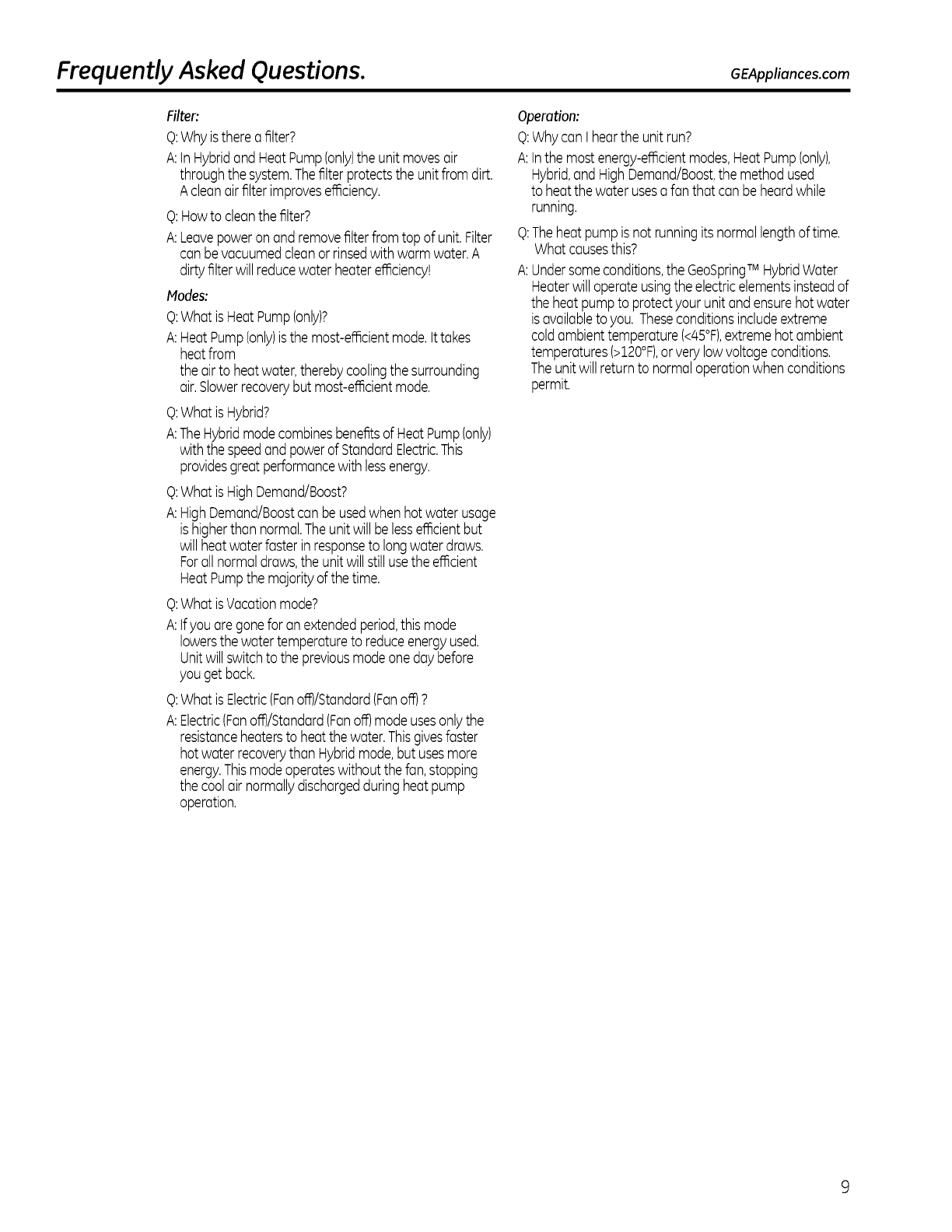

FrequentlyAsked Questions(FAQ)..9

ApplianceCornrnunicotion

Module (ACM).......................................10

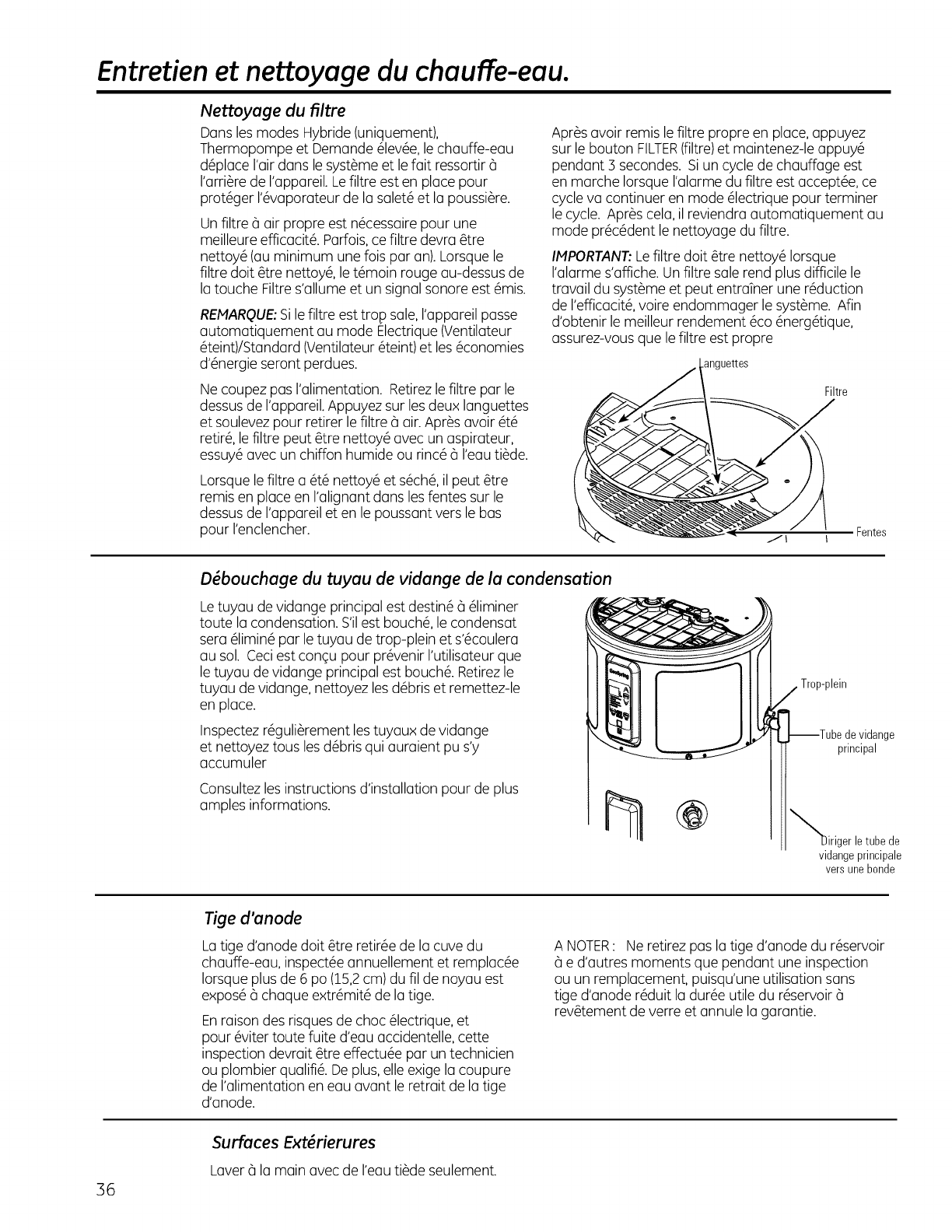

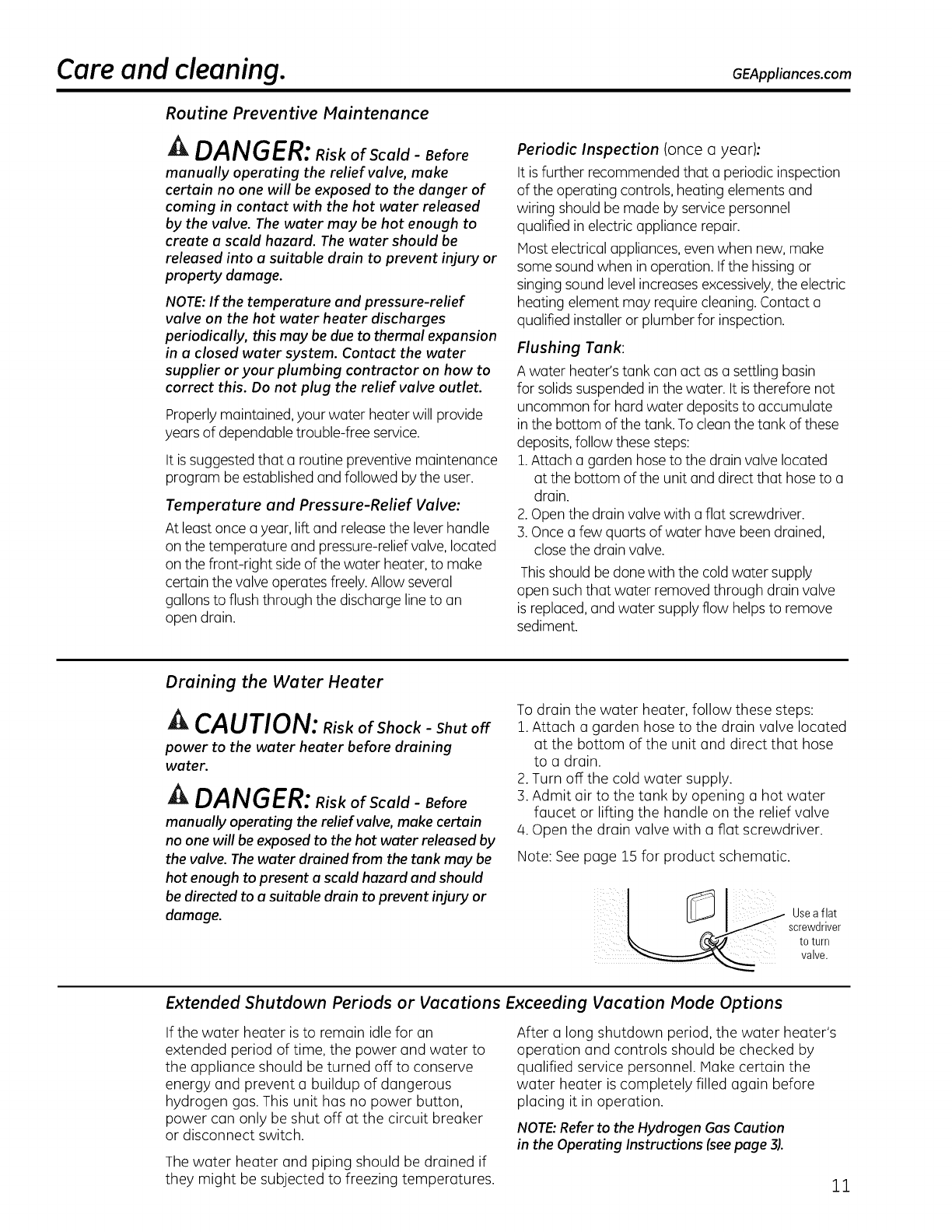

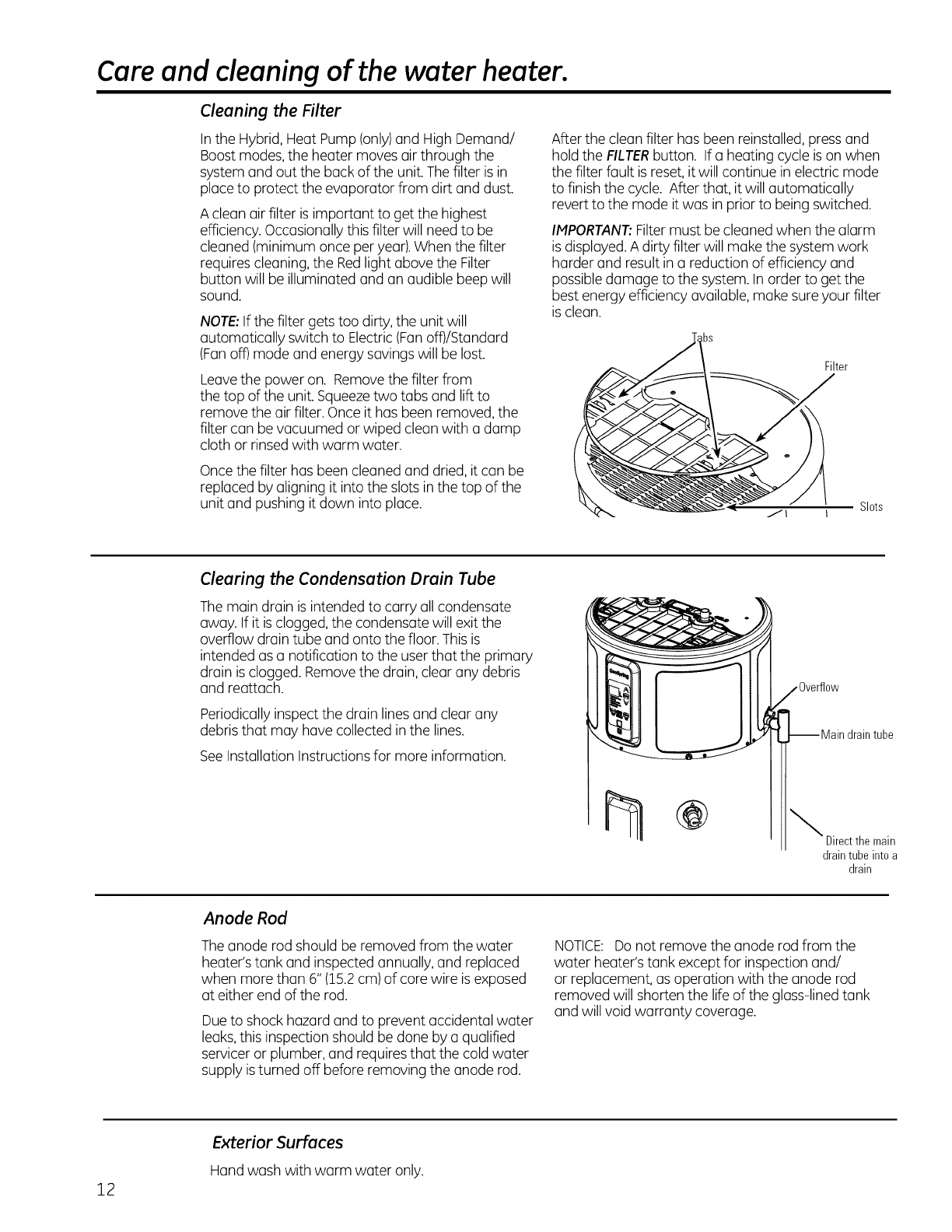

Care and Cleaning ....................11, 12

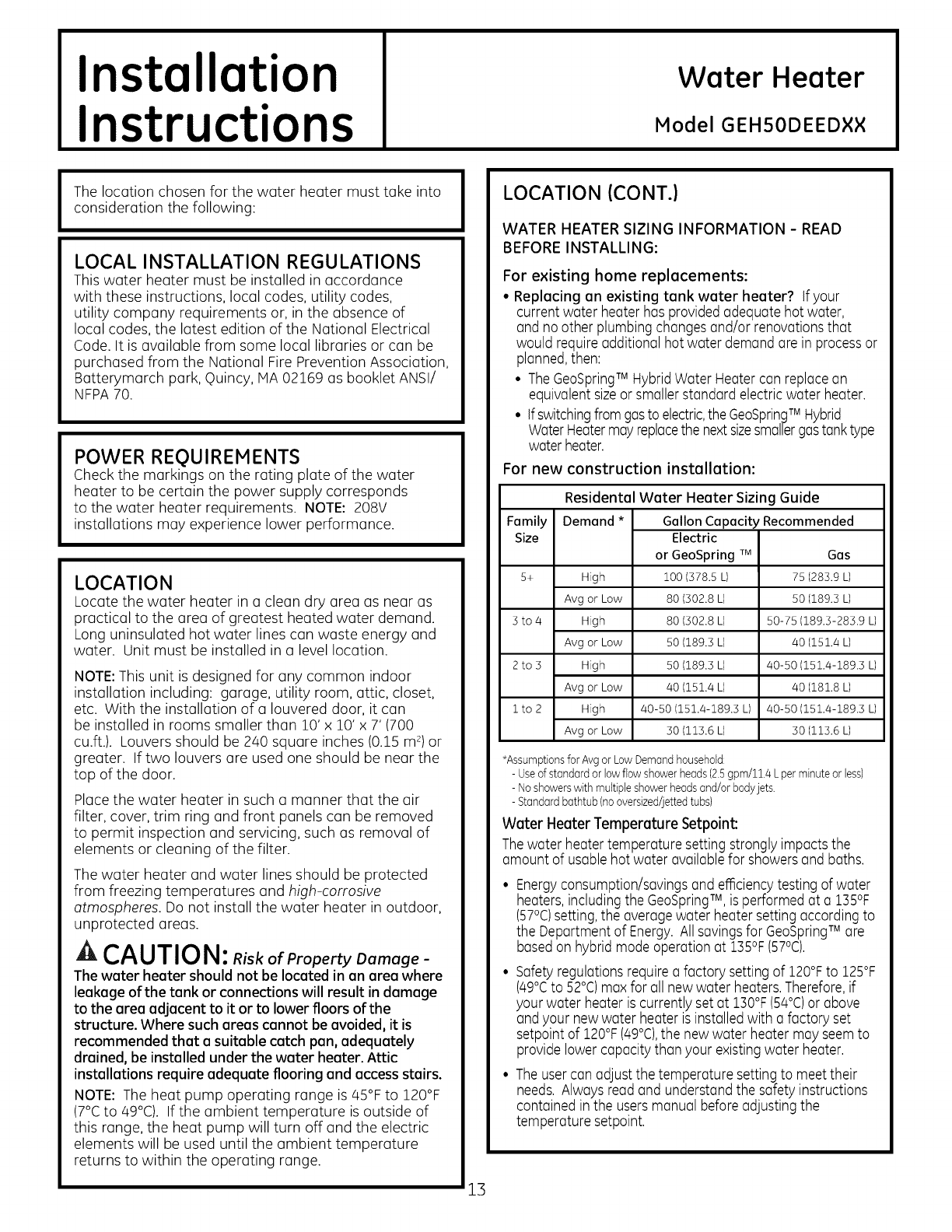

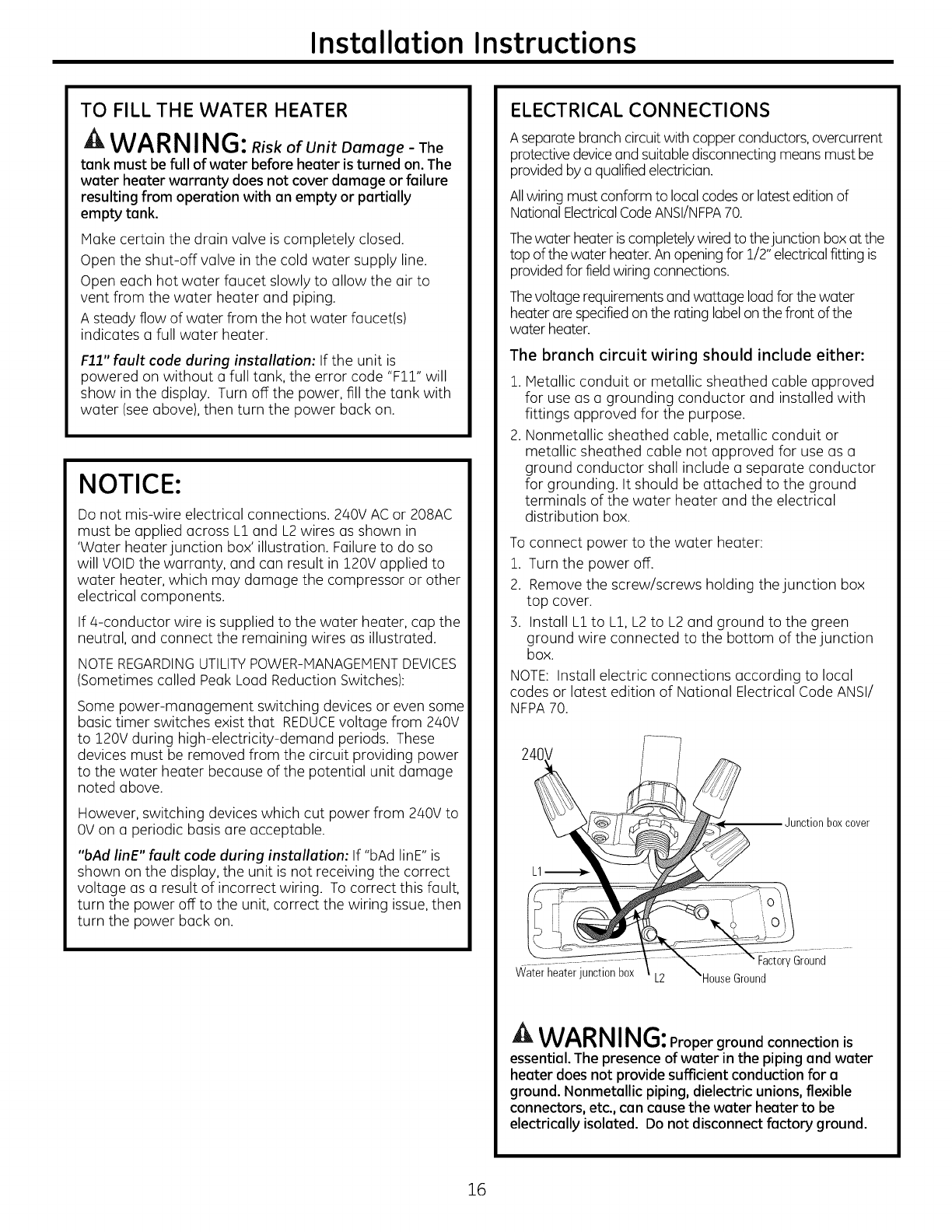

Installation Instructions .........13-18

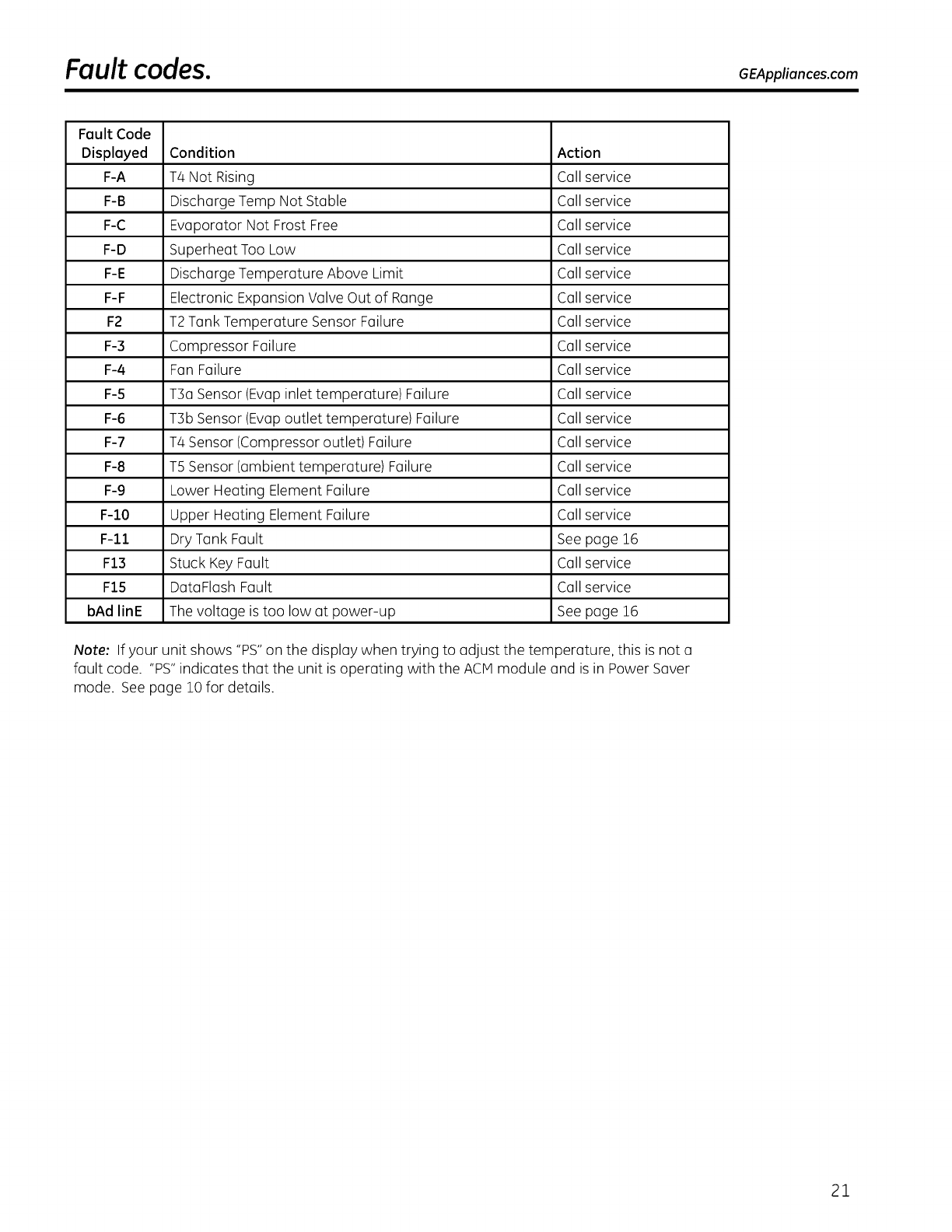

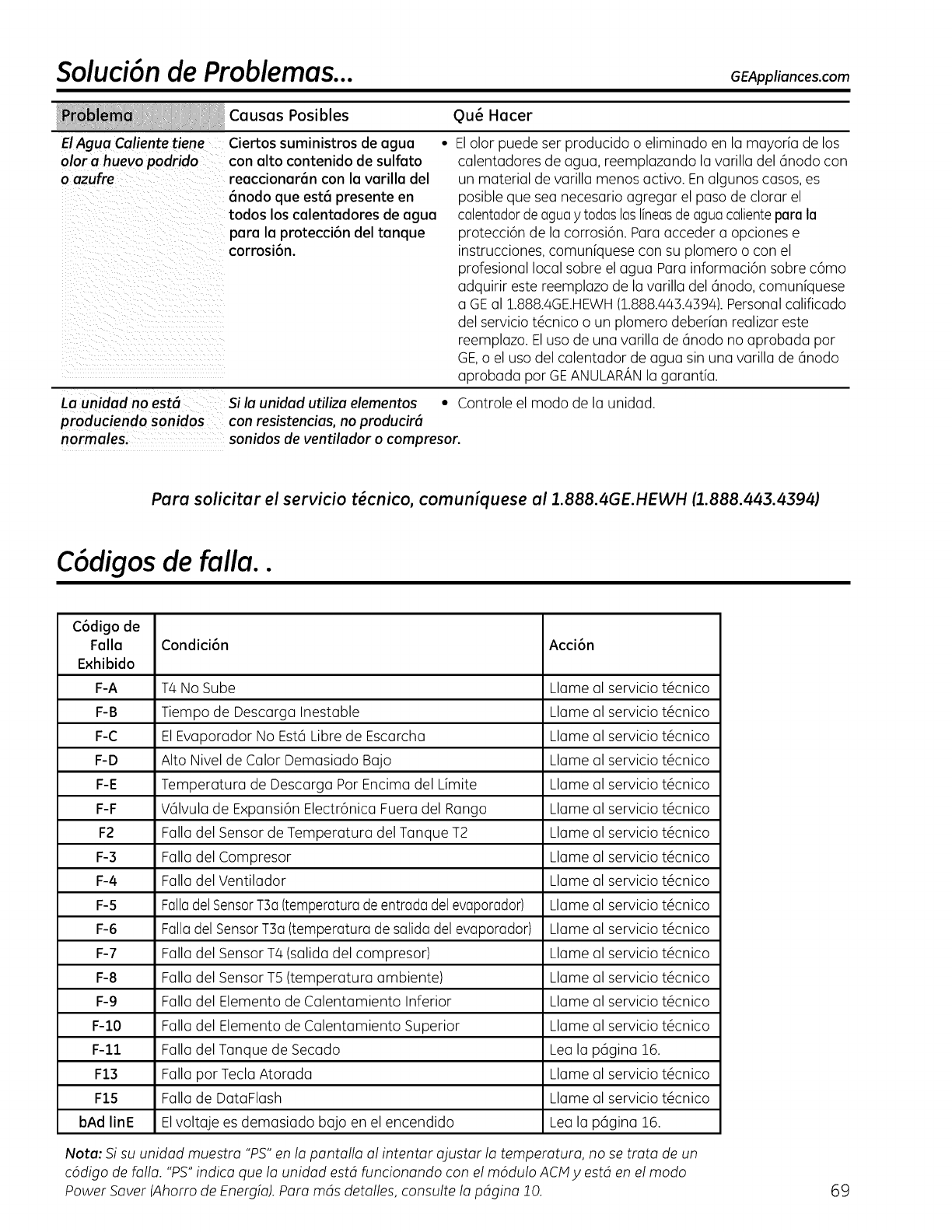

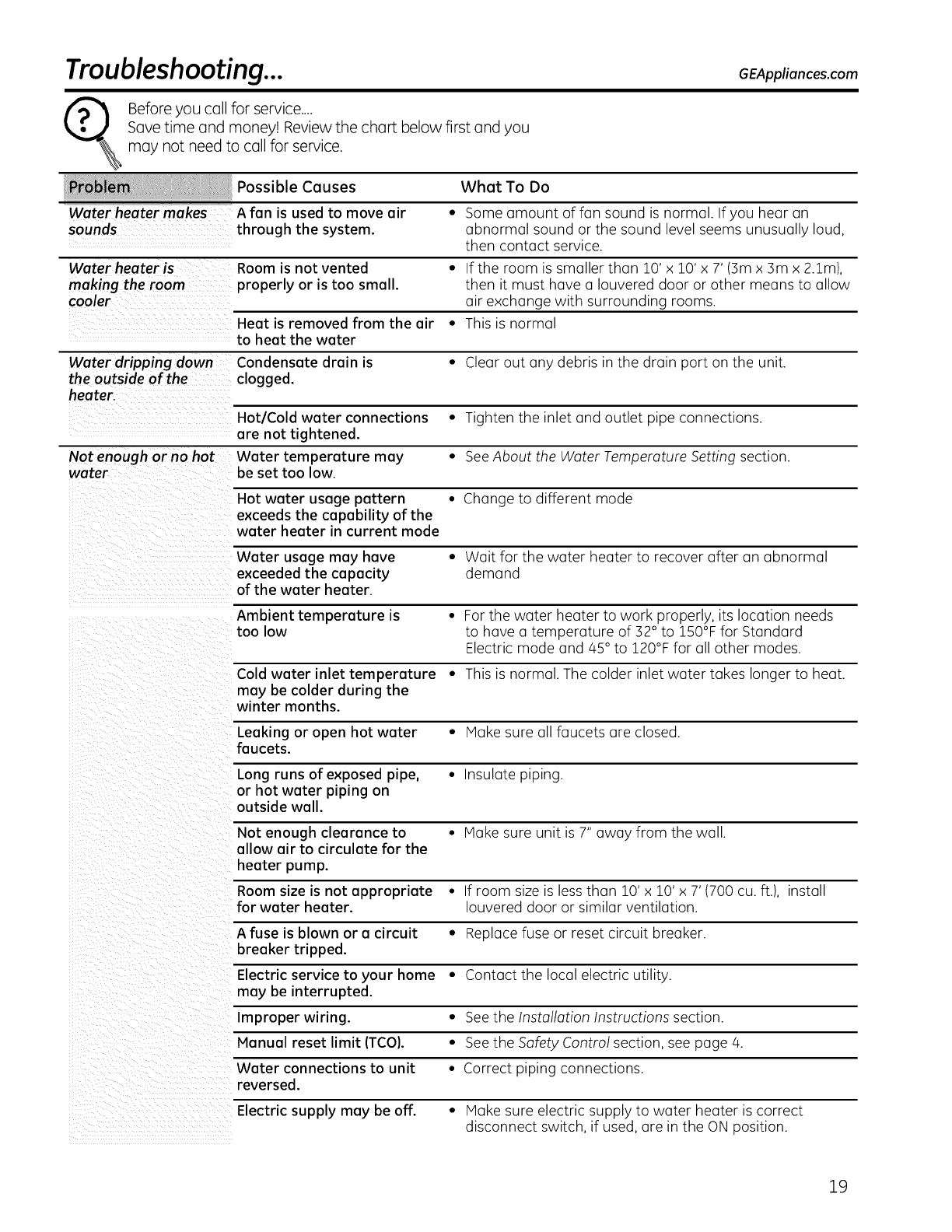

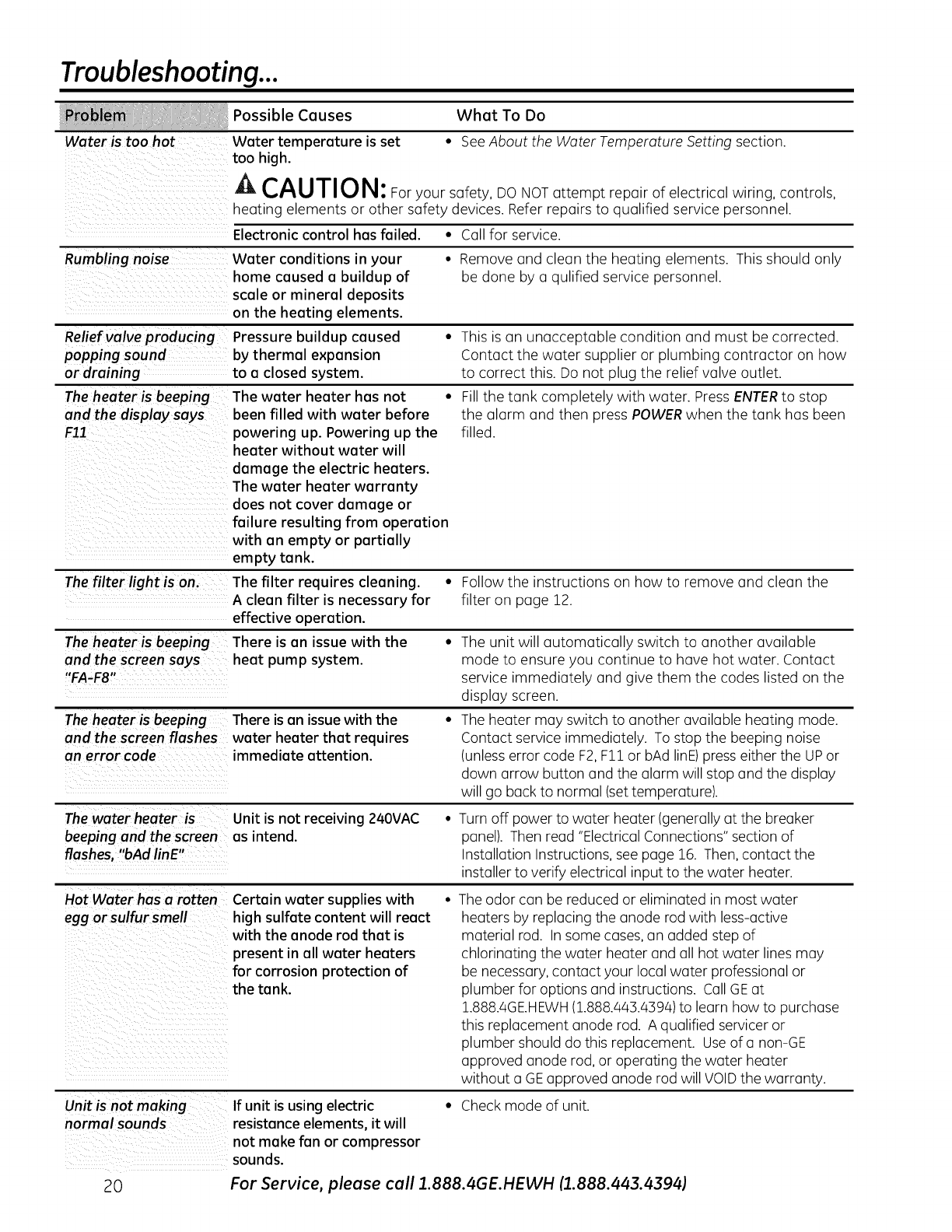

Troubleshooting Tips ...............19-21

Consumer Support ...........................72

*ENERGY STAR@labeled product

ENERGYSTAR

As an ENERGYSTAR®partner, GEhas

determined that this product meets

the ENERGYSTAR®guidelines for

energy efficiency.

Write the model and serial

numbers here:

Model #

Serial #

Youcan find them on the rating label

on the front side of your water heater.

G EH50D EEDXX

Chauffe-eau

rGsidentiel hybride 61ectrique

La section frangaise commence _la page 25

Calentadores

de agua

residencieles elGctricos hibridos

La secci6n en espafiol empieza en la p6gina 49

49-50281-2 02-12 GE

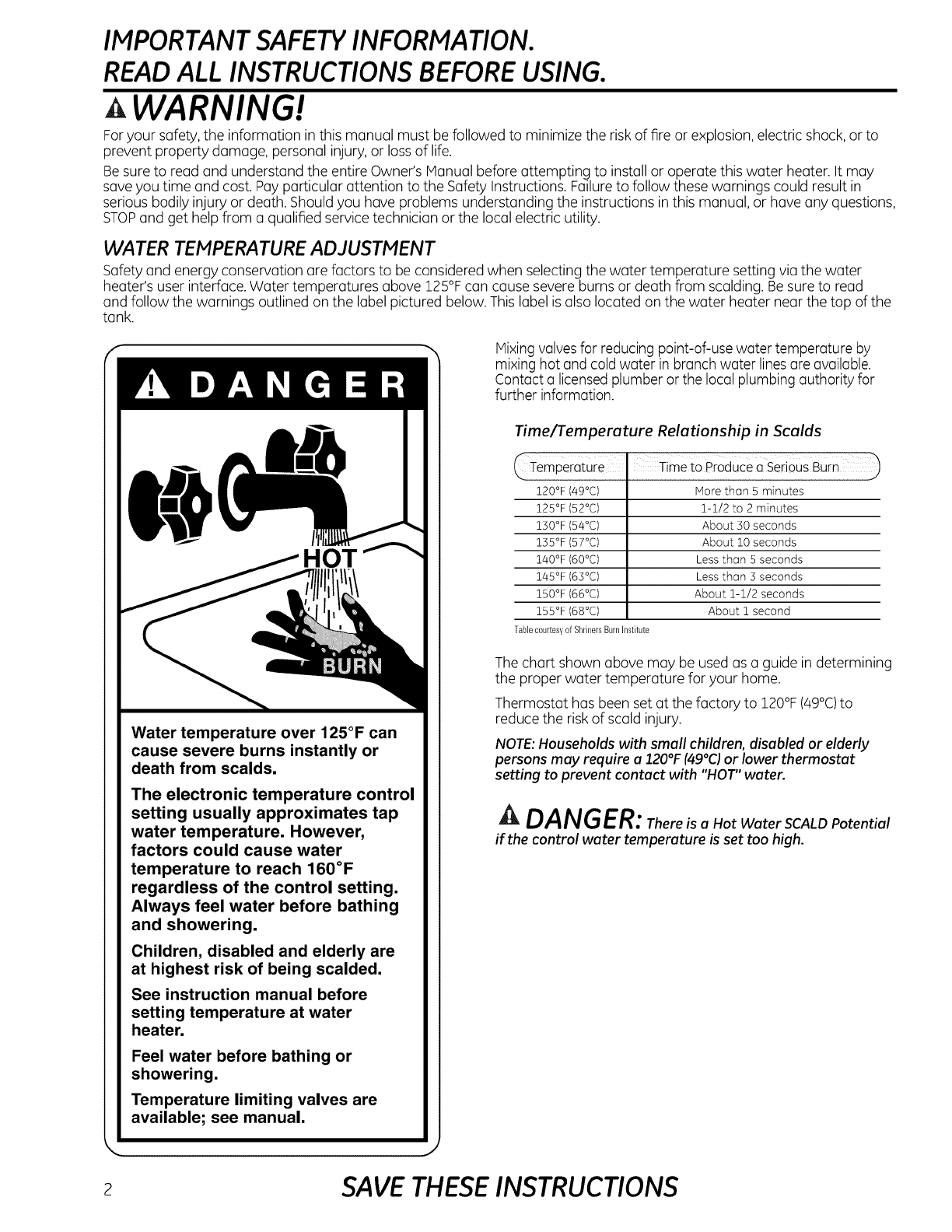

IMPORTANT SAFETY INFORIV/AT/ON.

READ ALL INSTRUCTIONS BEFORE USING.

AWARNING!

For your safety, the information in this manual must be followed to minimize the risk of fire or explosion,electric shock, or to

prevent property damage, personal injury, or lossof life.

Be sure to read and understand the entire Owner's Manual before attempting to install or operate this water heater. It may

save you time and cost. Pay particular attention to the Safety Instructions. Failureto follow these warnings could result in

serious bodily injury or death. Should you have problems understanding the instructions in this manual, or have any questions,

STOPand get help from a qualified service technician or the local electric utility.

WATER TEMPERATURE ADJUSTMENT

Safety and energy conservation are factors to be considered when selecting the water temperature setting via the water

heater's user interface. Water temperatures above 125°Fcan cause severe burns or death from scalding. Besure to read

and follow the warnings outlined on the label pictured below. This label is also located on the water heater near the top of the

tank.

HOT

Water temperature over 125°F can

cause severe burns instantly or

death from scalds.

The electronic temperature control

setting usually approximates tap

water temperature. However,

factors could cause water

temperature to reach 160°F

regardless of the control setting.

Always feel water before bathing

and showering.

Children, disabled and elderly are

at highest risk of being scalded.

See instruction manual before

setting temperature at water

heater.

Feel water before bathing or

showering.

Temperature limiting valves are

available; see manual.

Mixing valvesfor reducing point-of-use water temperature by

mixing hot and cold water in branch water linesare available.

Contact a licensedplumber or the local plumbing authority for

further information.

Time/Temperature Relationship in Scalds

(Temperature

120°F (49°0

125°F (52°0

150°F (54°0

155°F (57°0

140°F (6O°0

145°F (63°0

150°F (66°0

155°F (68°C)

Tablecourtesy of ShrinersBurnInstitute

Time t0 Pr0duce a SerioUS BUm

More than 5 minutes

1-1/2 to 2 minutes

About 30 seconds

About 10 seconds

Less than 5 seconds

Less than 3 seconds

About 1-1/2 seconds

About 1 second

The chart shown above may be used as a guide in determining

the proper water temperature for your home.

Thermostat has been set at the factory to 120°F(49°0 to

reduce the risk of scald injury.

NOTE:Households with small children, disabled or elderly

persons may require a 120°F(49°C)or lower thermostat

setting to prevent contact with "HOT" water.

ADANGER: There is aHot Water SCALDPotential

if the control water temperature is set too high.

SAVETHESEINSTRUCTIONS

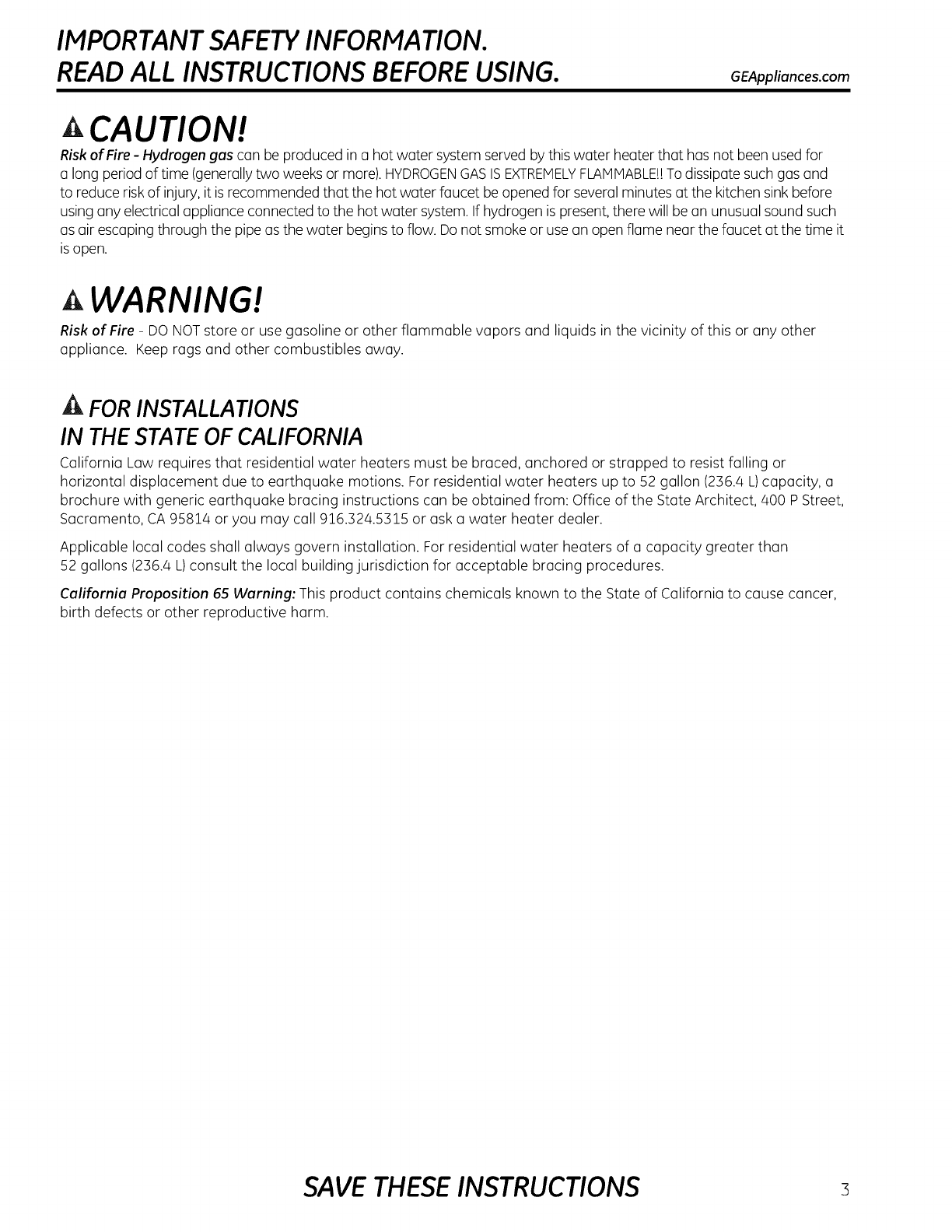

IMPORTANT SAFETY INFORMATION.

READ ALL INSTRUCTIONS BEFORE USING. GEAppliances.com

ACAUTION!

Risk of Fire -Hydrogen gas can be produced in a hot water system served by this water heater that has not been used for

a long period of time (generally two weeks or more). HYDROGENGAS ISEXTREMELYFLAIVIIVIABLE!!To dissipate such gas and

to reduce risk of injury, it is recommended that the hot water faucet be opened for several minutes at the kitchen sink before

using any electrical appliance connected to the hot water system. Ifhydrogen is present, there will be an unusual sound such

as air escaping through the pipe as the water begins to flow. Do not smoke or use an open flame near the faucet at the time it

is open.

AWARNING!

Risk of Fire - DO NOTstore or use gasoline or other flammable vapors and liquids in the vicinity of this or any other

appliance. Keep rags and other combustibles away.

AFOR INSTALLATIONS

IN THE STATE OF CALIFORNIA

California Law requires that residential water heaters must be braced, anchored or strapped to resist falling or

horizontal displacement due to earthquake motions. For residential water heaters up to 52 gallon (2:36.4L)capacity, a

brochure with generic earthquake bracing instructions can be obtained from: Office of the State Architect, 400 PStreet,

Sacramento, CA 95814 or you may call 916.324.5315 or ask a water heater dealer.

Applicable local codes shall always govern installation. For residential water heaters of a capacity greater than

52 gallons (2:36.4L)consult the local building jurisdiction for acceptable bracing procedures.

California Proposition 65 Warning: This product contains chemicals known to the State of California to cause cancer,

birth defects or other reproductive harm.

SAVE THESEINSTRUCTIONS 3

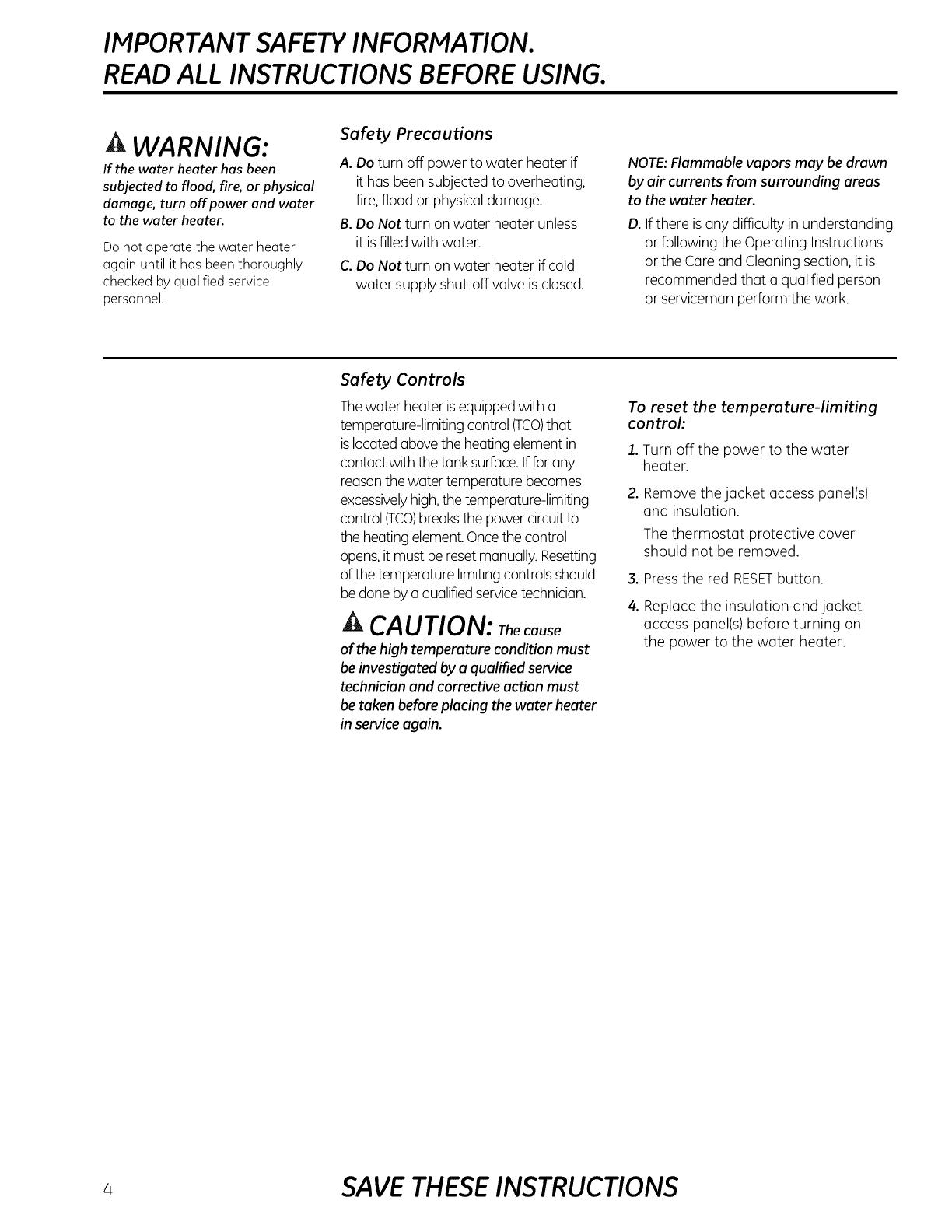

IMPORTANT SAFETY INFORMATION.

READ ALL INSTRUCTIONS BEFORE USING.

AWARNING:

If the water heater has been

subJectedto flood, fire, or physical

damage,turn off power and water

to the water heater.

Do not operate the water heater

again until it has been thoroughly

checked by qualified service

personnel.

Safety Precautions

A. Do turn off power to water heater if

it has been subjected to overheating,

fire, flood or physical damage.

B. Do Not turn on water heater unless

it isfilled with water.

C.Do Not turn on water heater if cold

water supply shut-off valve is closed.

NOTE:Flammable vapors may be drawn

by air currents from surrounding areas

to the water heater.

D. If there is any difficulty in understanding

or following the Operating Instructions

or the Care and Cleaning section, it is

recommended that a qualified person

or serviceman perform the work.

Safety Controls

Thewater heater isequipped with a

temperature-limiting control (TCO)that

islocated above the heating element in

contact with the tank surface. Iffor any

reasonthe water temperature becomes

excessivelyhigh,the temperature-limiting

control (TCO)breaksthe power circuit to

the heating element. Oncethe control

opens,it must bereset manually. Resetting

of the temperature limitingcontrols should

bedone by a qualified servicetechnician.

ACAUTION: Thecause

of the high temperature condition must

be investigated by a qualified service

technician and corrective action must

be taken before placing the water heater

in service again.

To reset the temperature-limiting

control:

1. Turn off the power to the water

heater.

2. Remove the jacket access panel(s)

and insulation.

The thermostat protective cover

should not be removed.

3. Press the red RESET button.

4. Replace the insulation and jacket

access panel(s) before turning on

the power to the water heater.

4SAVETHESEINSTRUCTIONS

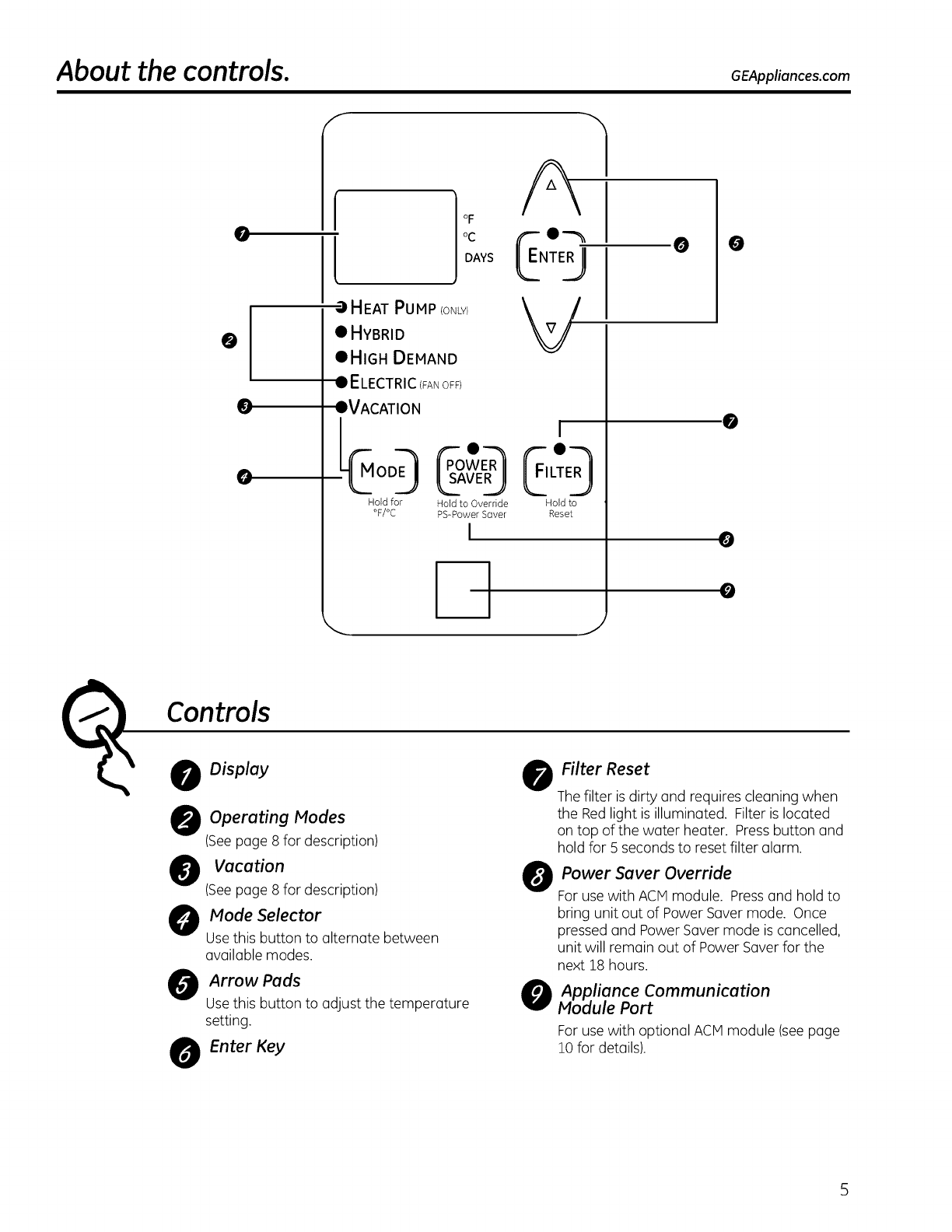

About the controls. GEAppliances.com

IoF

DAYS

-31HEAT PUMP IONLVl

OHYBRID

OHIGH DEMAND

_ELECTRIC IFANom

_,VACATION

3EA_U

Hold for Hold to Override

°F/°C PS-Power Saver

Hold to

Reset

(_ Co_ntrol_s

ODisplay

OOperating Modes

(Seepage 8 for description)

Vacation

(Seepage 8 for description)

OMode Selector

Usethis button to alternate between

available modes.

OArrow Pads

Usethis button to adjust the temperature

setting.

OEnter Key

Filter Reset

The filter is dirty and requires cleaning when

the Red light is illuminated. Filter is located

on top of the water heater. Pressbutton and

hold for 5 seconds to reset filter alarm.

Power Saver Override

For use with ACIVlmodule. Pressand hold to

bring unit out of Power Saver mode. Once

pressed and Power Saver mode is cancelled,

unit will remain out of Power Saver for the

next 18 hours.

Appliance Communication

Module Port

For use with optional ACIVlmodule (see page

10 for details).

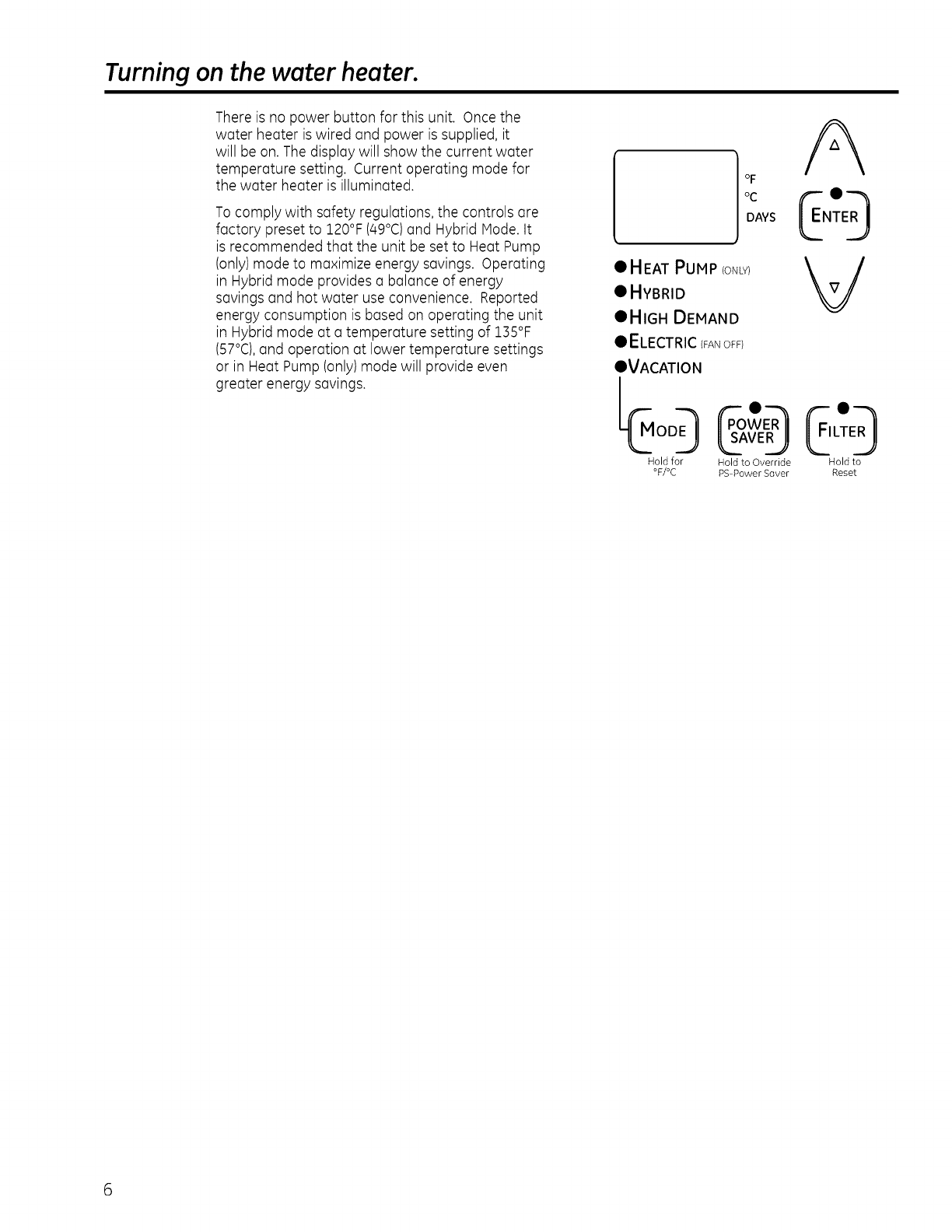

Turning on the water heater.

There is no power button for this unit. Once the

water heater is wired and power is supplied, it

will be on. The display will show the current water

temperature setting. Current operating mode for

the water heater is illuminated.

To comply with safety regulations, the controls are

factory preset to 120°F(49°C)and Hybrid IVlode.It

is recommended that the unit be set to Heat Pump

(only) mode to maximize energy savings. Operating

in Hybrid mode provides a balance of energy

savings and hot water use convenience. Reported

energy consumption is based on operating the unit

in Hybrid mode at a temperature setting of 135°F

(57°C),and operation at lower temperature settings

or in Heat Pump (only) mode will provide even

greater energy savings.

DAYS

OHEAT PUMP IoNLYI

OHYBRID

eHI6H DEMAND

• ELECTRIC {FANOFF)

•VACATION

Hold for

°F/° C

VE_

Hold to Override

PS-Power Sorer

Hold to

Reset

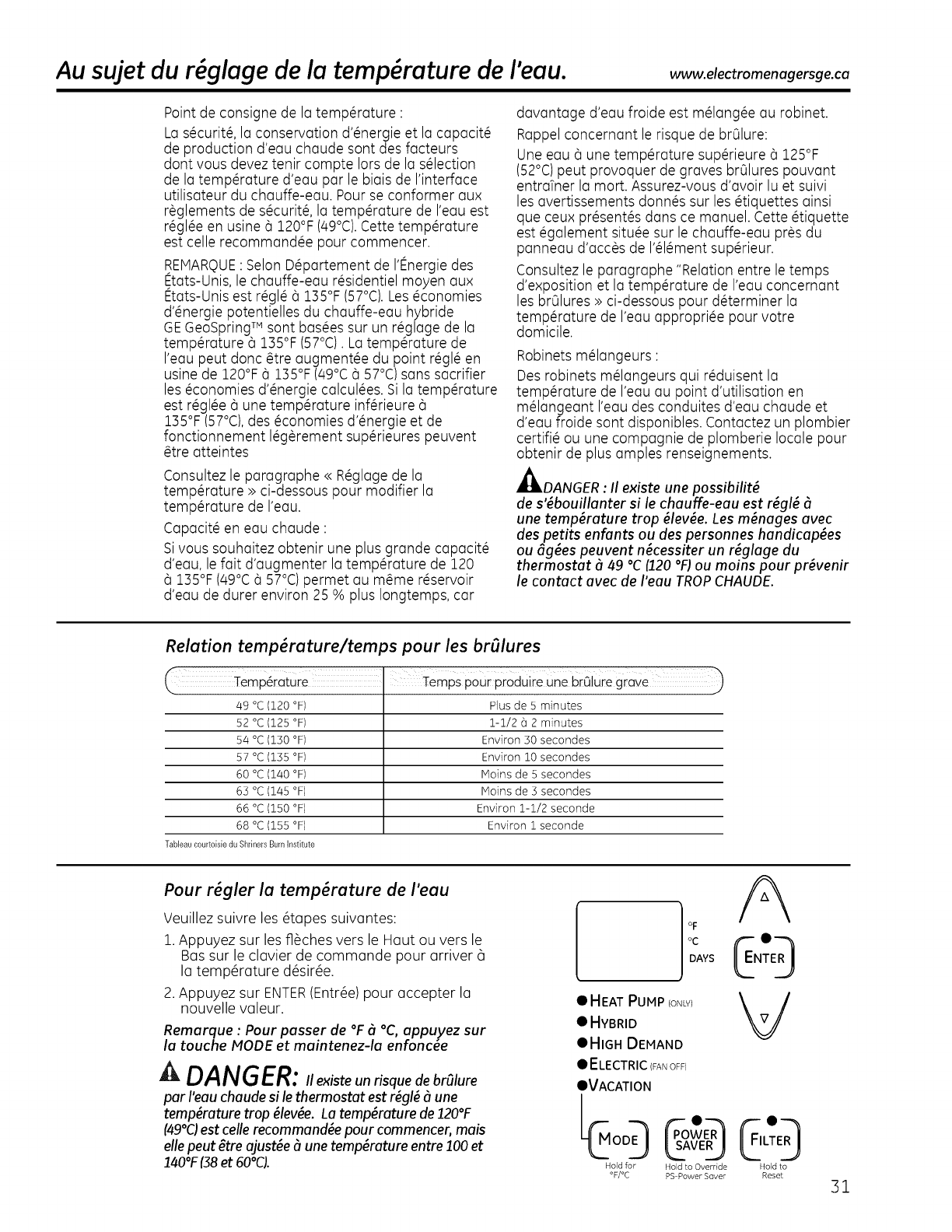

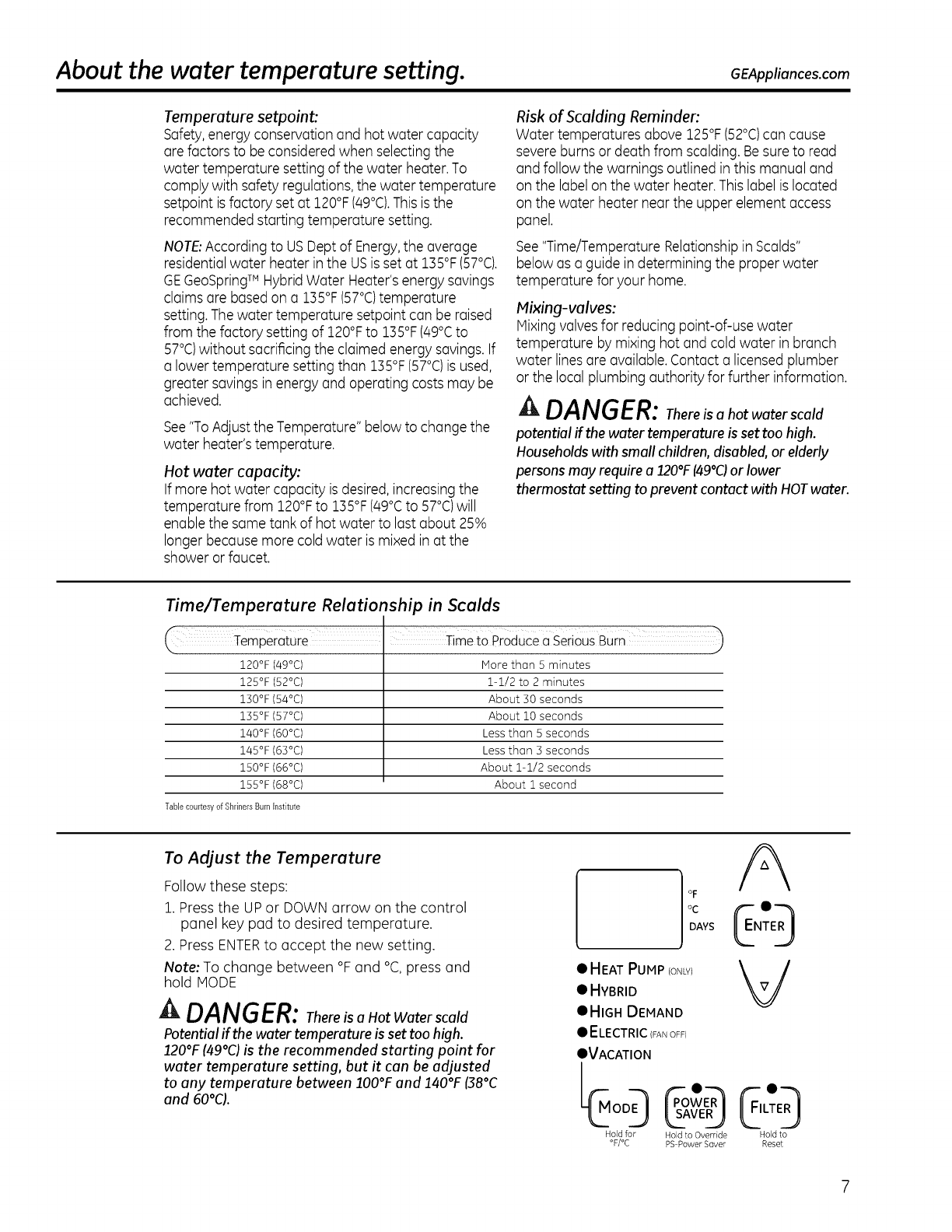

About the water temperature setting. GEAppliances.com

Temperature setpoint:

Safety,energy conservation and hot water capacity

are factors to be consideredwhen selecting the

water temperature setting of the water heater.To

comply with safety regulations, the water temperature

setpoint is factory set at 120°F(49°0. Thisis the

recommended starting temperature setting.

NOTE:According to USDept of Energy,the average

residentialwater heater in the USis set at 135°F(57°0.

GEGeoSpringTM Hybrid Water Heater'senergy savings

claims are based on a 135°F(57°0 temperature

setting.The water temperature setpoint can be raised

from the factory setting of Z20°Fto Z35°F(49°Cto

57°0 without sacrificing the claimed energy savings.If

a lower temperature setting than 135°F(57°0 is used,

greater savings in energy and operating costs may be

achieved.

See"ToAdjustthe Temperature" below to change the

water heater'stemperature.

Hot water capacity:

Ifmore hot water capacity is desired,increasingthe

temperature from 120°Fto 135°F(49°Cto 57°G will

enable the same tank of hot water to last about 25%

longer because more cold water is mixed in at the

shower or faucet.

Risk of Scalding Reminder:

Water temperatures above 125°F152°C)can cause

severe burns or death from scalding. Besure to read

and follow the warnings outlined in this manual and

on the label on the water heater. Thislabelis located

on the water heater near the upper element access

panel.

See"Time/Temperature Relationshipin Scalds"

below as a guide indetermining the proper water

temperature for your home.

Mixing-valves:

Mixingvalves for reducing point-of-use water

temperature by mixing hot and cold water in branch

water linesare available.Contact a licensed plumber

or the local plumbing authority for further information.

ADANGER: Thereisahotwaterscald

potential if the water temperature is set too high.

Households with small children,disabled,or elderly

persons may require a 120°F(49°C)or lower

thermostat setting to prevent contact with HOTwater.

Time/Temperature Relationship in Scalds

Temperature.

120°F (49°0

125°F (52°0

130°F (54°0

13S°F (57°0

140°F (6O°0

145°F (63°0

150°F (66°0

155°F (68°0

Tablecourtesyof ShrinersBurninstitute

More than 5 minutes

1-1/2 to 2 minutes

About 30 seconds

About 10 seconds

Less than 5 seconds

Less than 3 seconds

About 1-1/2 seconds

About i second

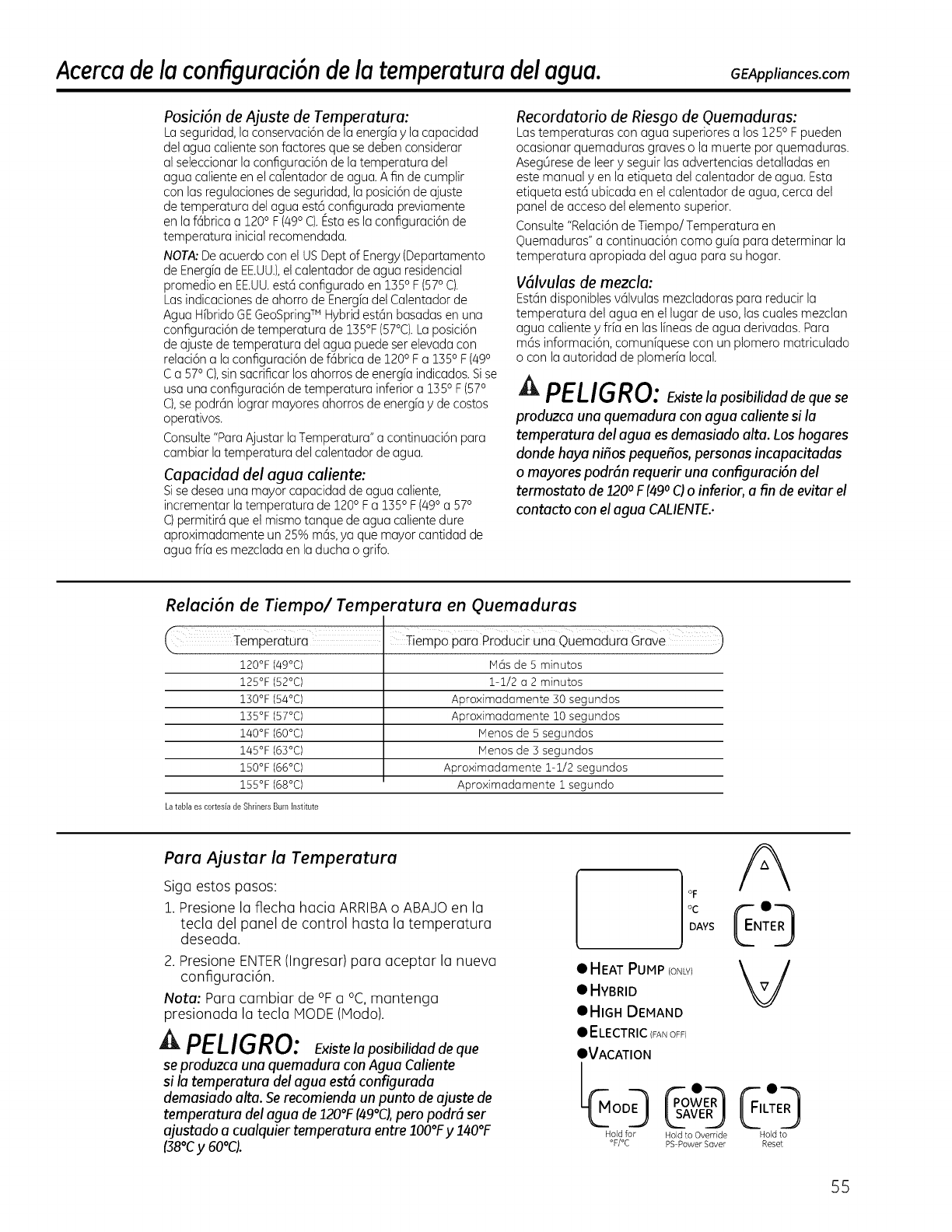

To Adjust the Temperature

Follow these steps:

1. Press the UPor DOWN arrow on the control

panel key pad to desired temperature.

2. Press ENTERto accept the new setting.

Note: To change between °F and °C, press and

hold MODE

ADANGER: ThereisaHotWaterscald

Potential if the water temperature is set too high.

120°F(49°C)is the recommended starting point for

water temperature setting, but it can be adjusted

to any temperature between IO0°F and 140°F (38°C

and 60°CL

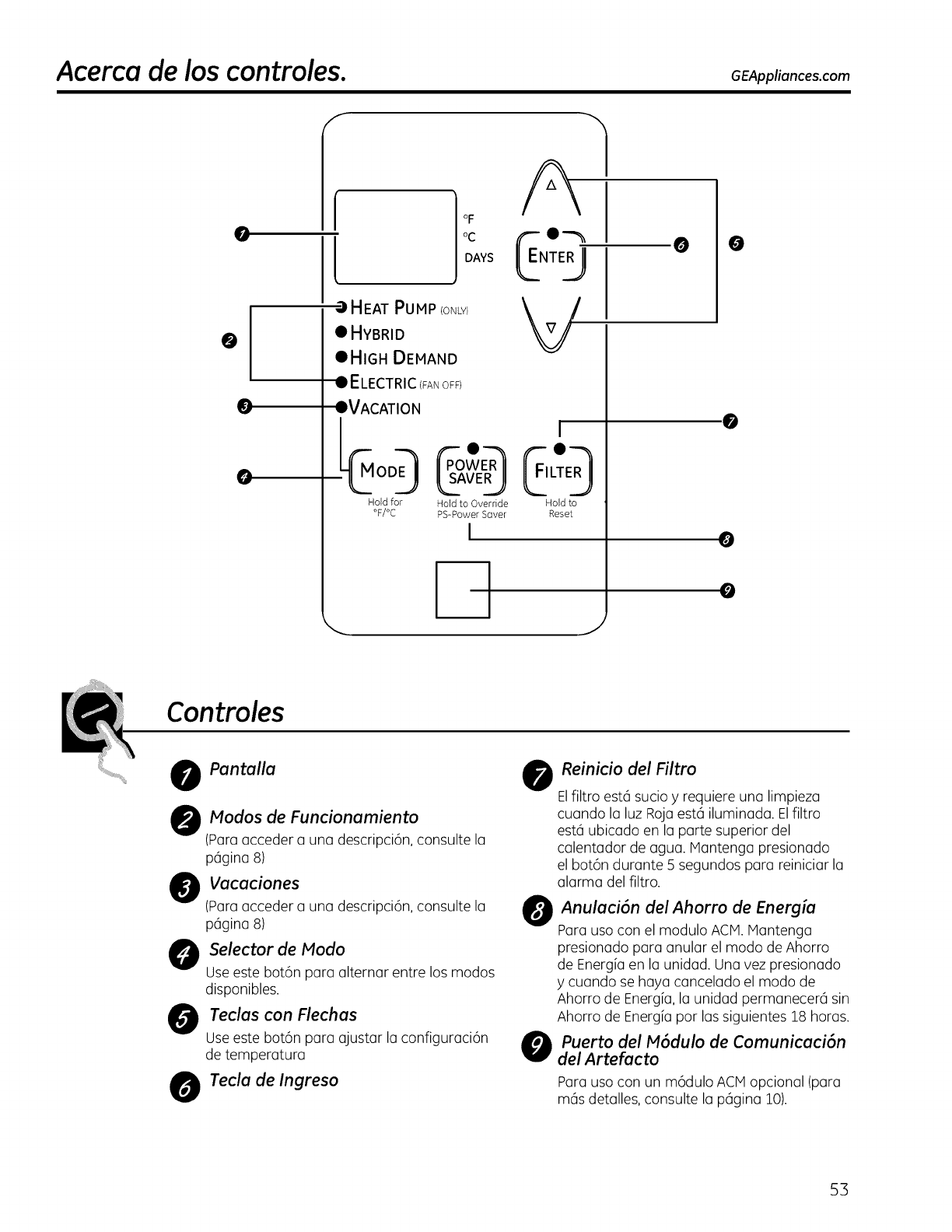

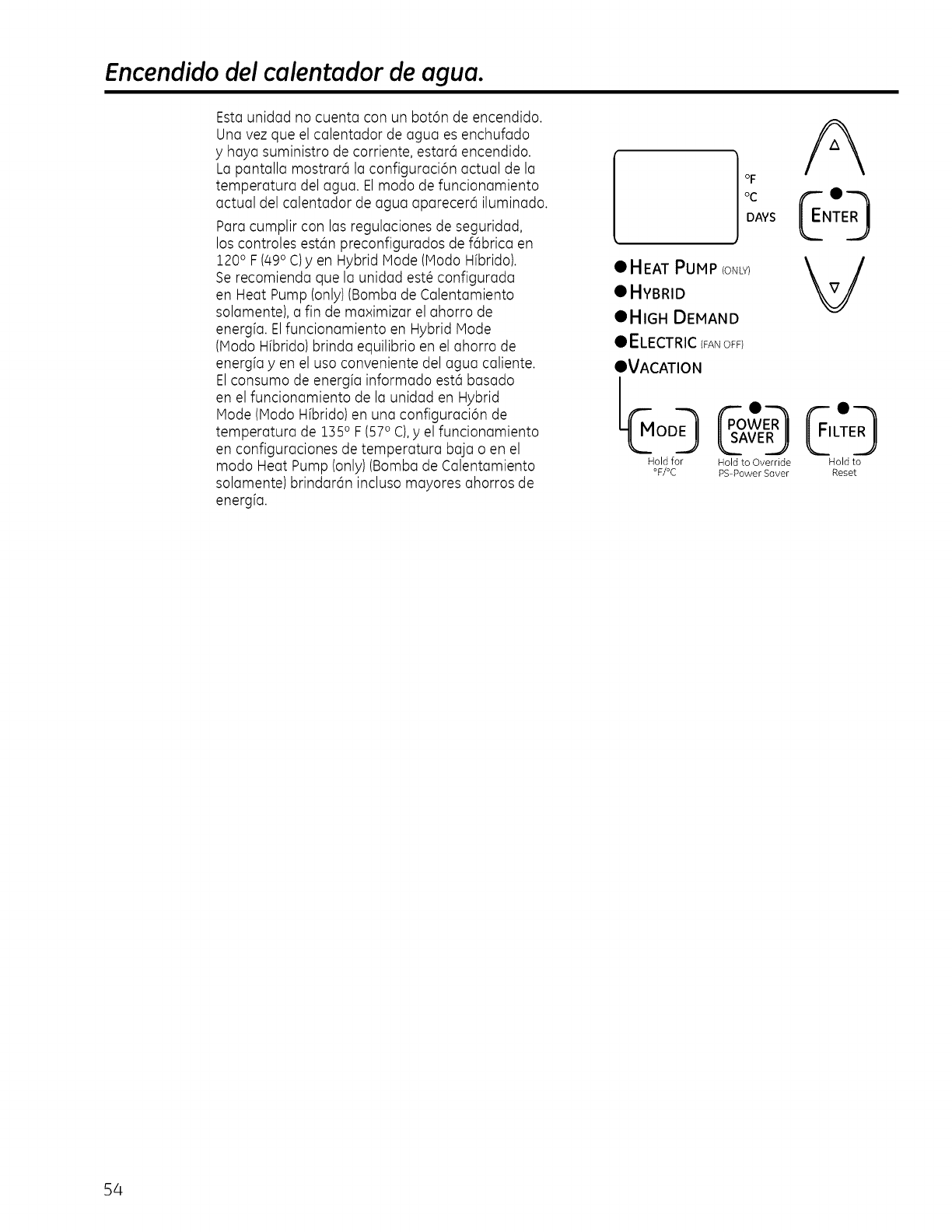

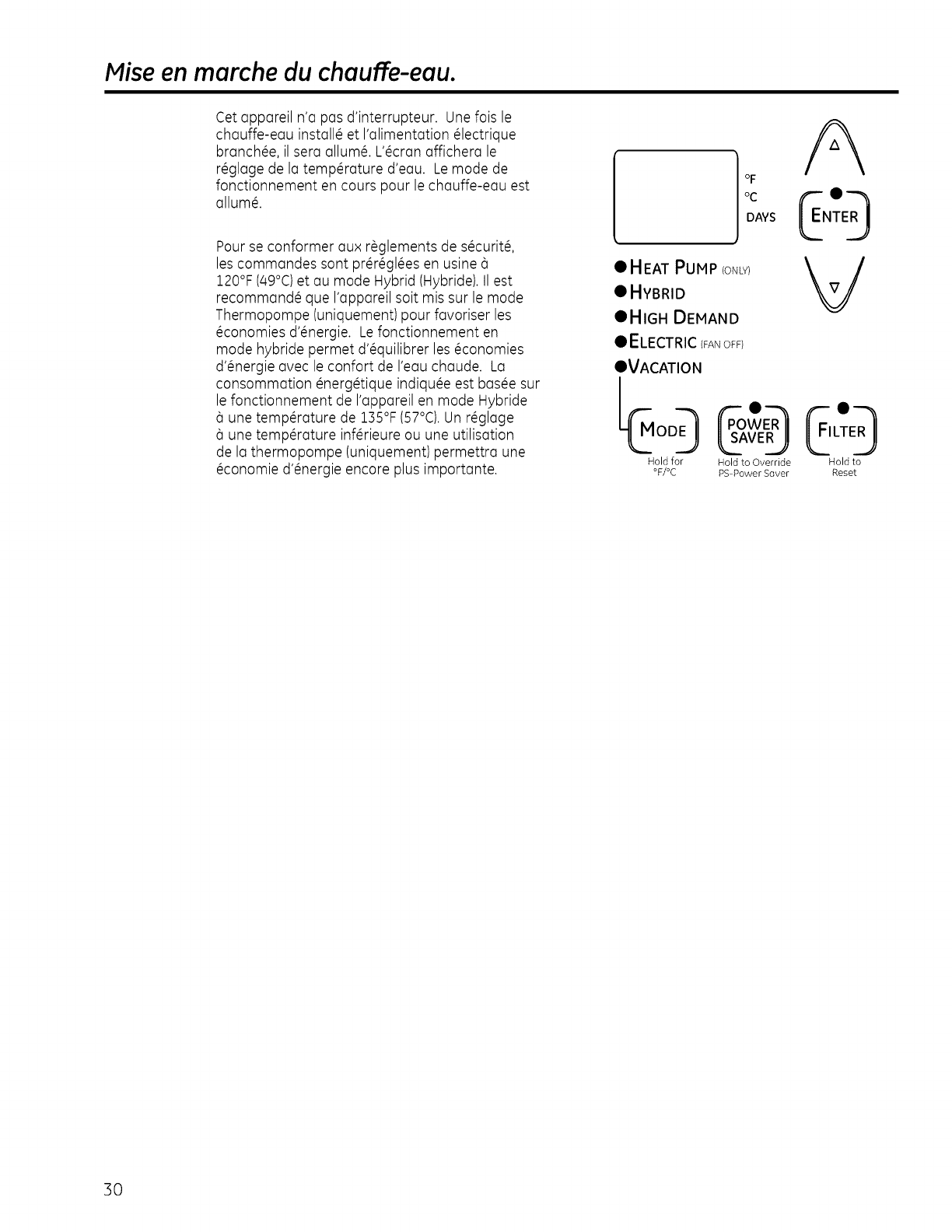

DAYS

• HEATPUMP(ONLY)

• HYBRID

• HIGHDEMAND

• ELECTRIC(FAN OFF)

•VACATION

_OD 9 L.S.AVEU_POWIER-'__ILT•ER_

Hold for Hold to Override Hold to

°F/°C PS Power Saver Reset

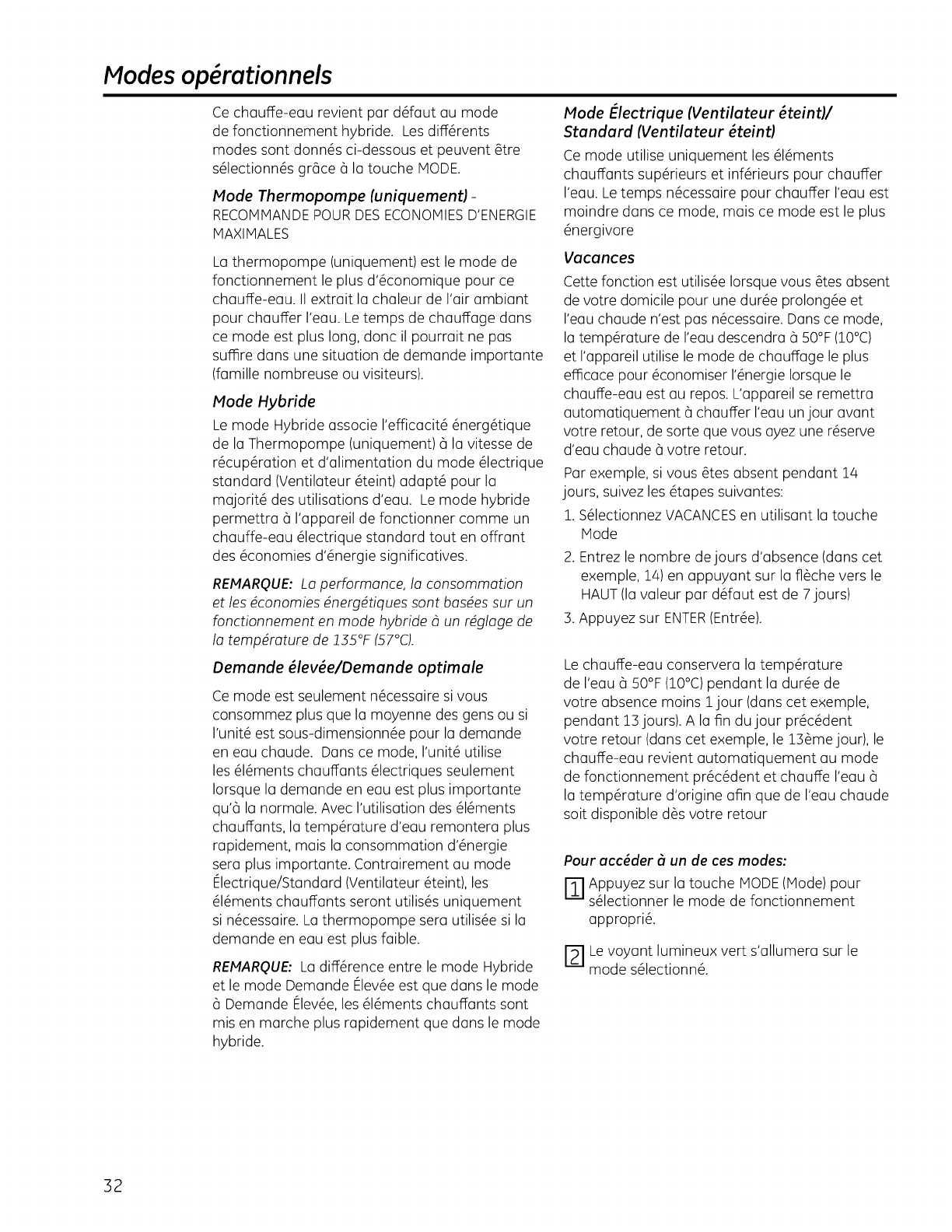

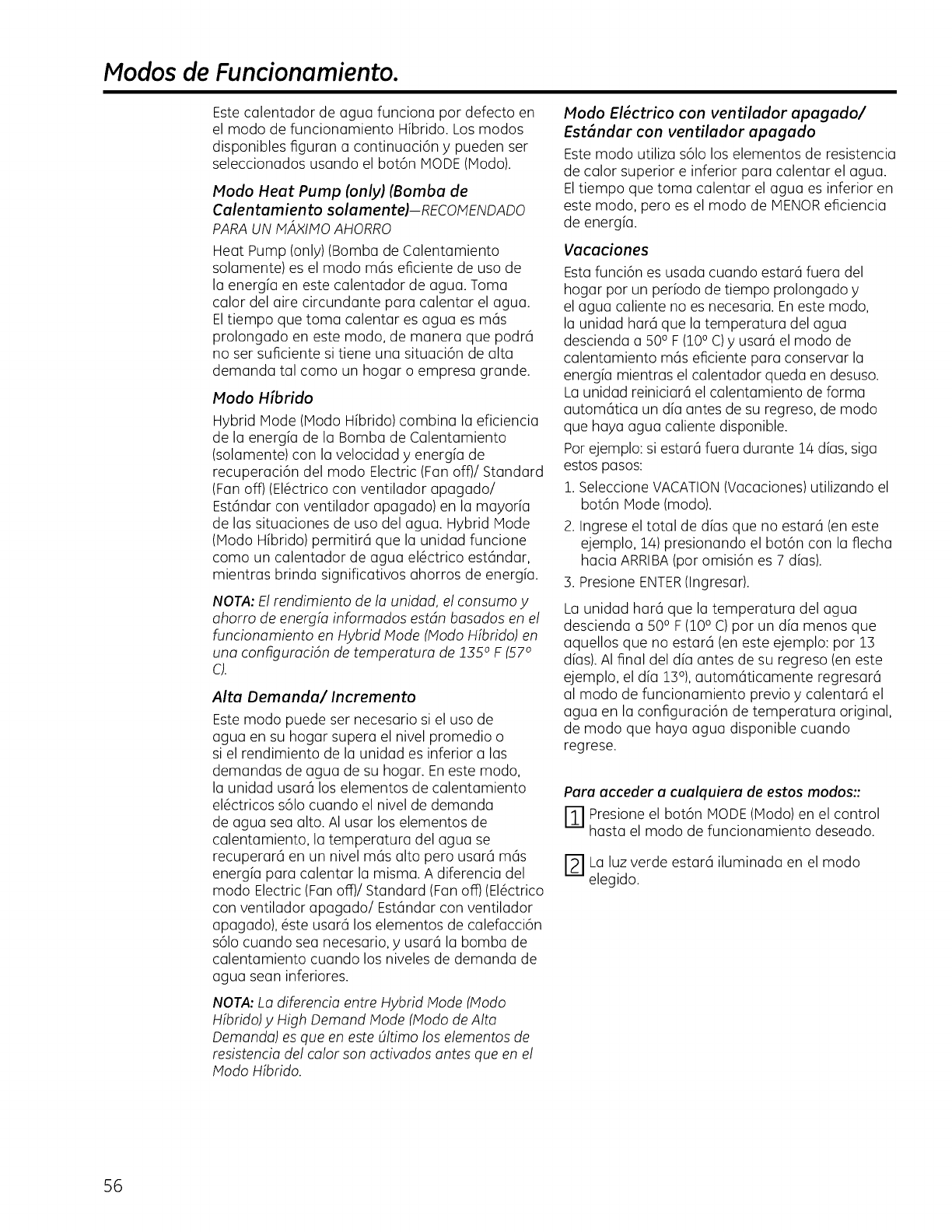

Operational Modes.

This water heater defaults to the Hybrid operating

mode. Available modes are listed below and can

be selected using the MODEbutton.

Heat Pump (only) Mode--RECOMMENOED FOR

MAXIMUM SAVINGS

Heat Pump (only) is the most energy-emcient

mode for this water heater. It takes heat from

the surrounding air to heat the water. The time it

takes to heat the water is longer in this mode, so

it may not be sumcient if you have a high-demand

situation such as a large household or company.

Hybrid Mode

Hybrid mode combines the energy efficiency of

Heat Pump (only) with the recovery speed and

power of the Electric (Fan off)/Standard (Fan off)

mode in most water usage situations. Hybrid

mode will allow the unit to perform like a standard

electric water heater while providing significant

energy savings.

NOTE: Reported unit performance, energy

consumption and savings are based on Hybrid

Mode operation at a temperature setting of 135°F

(57°C).

High Demand/Boost

This mode may be necessary if your household

has a higher-than-average water usage or the unit

is undersized for the household water demands.

In this mode, the unit will use the electric heating

elements only when the water demand rate is

high. When using the heating elements, the water

temperature will recover at a faster rate but it will

use more energy to heat it. Unlike Electric (Fan off)/

Standard (Fan off) mode, it will use the heating

elements only when needed, and use the heat

pump when water demand rates are lower.

NOTE: The difference between Hybrid mode

and High Demand mode is that in High Demand

mode the heating resistive elements are activated

sooner than in the Hybrid mode.

Electric (Fan off)/Standard (Fan off) Mode

This mode uses only the upper and lower heating

resistance elements to heat the water. The time it

takes to heat the water is less in this mode, but it

is the LEASTenergy-efficient mode.

Vacation

Thisfeature is used when you will be away from

the home for an extended period of time and hot

water is not needed. In this mode, the unit will drop

the water temperature down to 50°F (10°C)and will

use the most efficient heating mode to conserve

energy while the heater is sitting idle. The unit will

automatically resume heating one day before your

return, so that hot water will be available.

For example if you will be gone 14 days, follow

these steps:

1. Select VACATIONby using the Mode button

2. Input total days you will be gone (in this

example, 14) by pressing the UParrow button

(the default is 7 days)

3. Press ENTER.

The unit will drop the water temperature down to

50°F (10°C)for one day less than you will be gone

(in this example, for 1:5days). At the end of the

day before you return (in this example, the 13th

day), it will automatically return to the previous

operating mode and heat the water to the original

temperature setting so hot water is available

upon your return.

To access any of these modes:

F_-]Press the MODEbutton on the control to the

desired operating mode.

[] The green light will be illuminated on the

chosen mode.

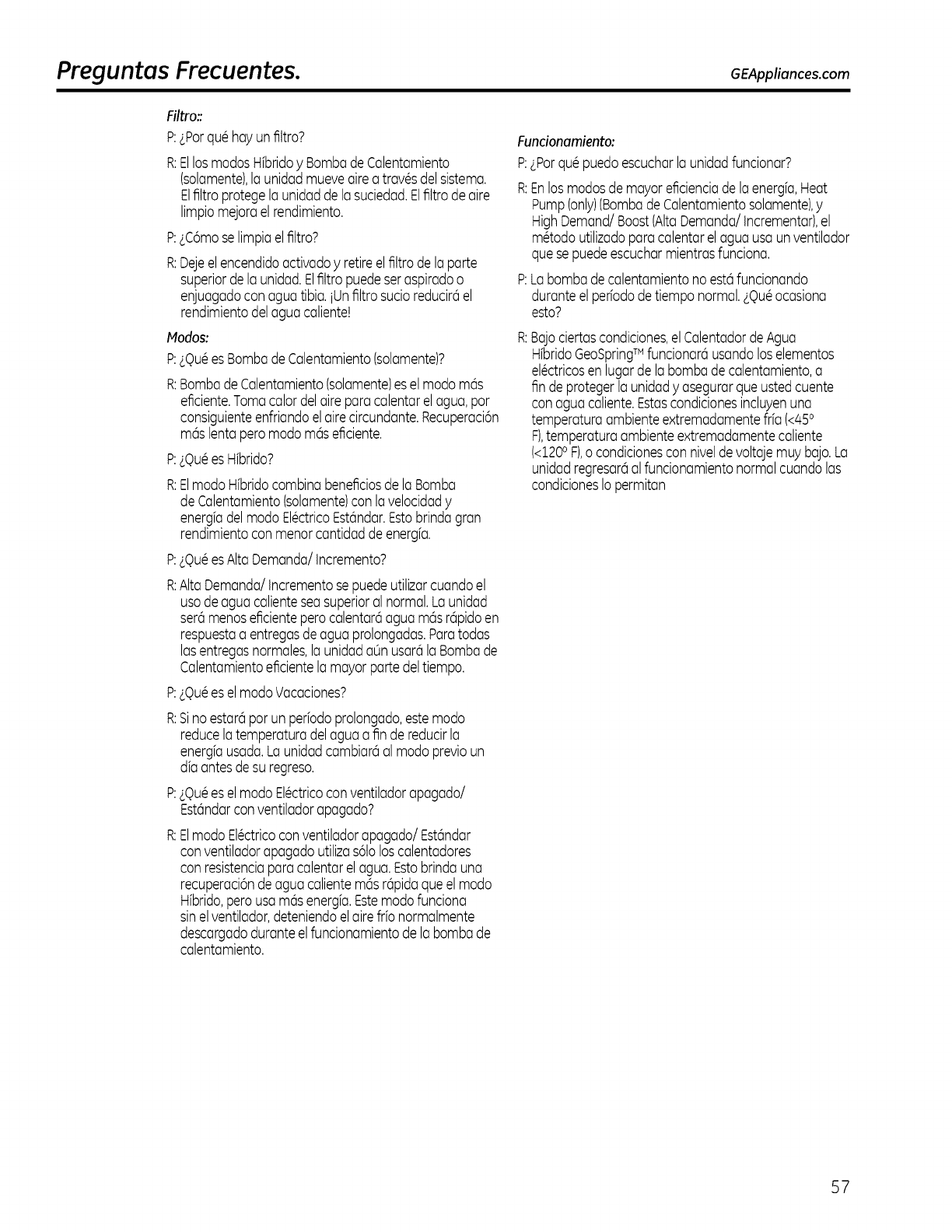

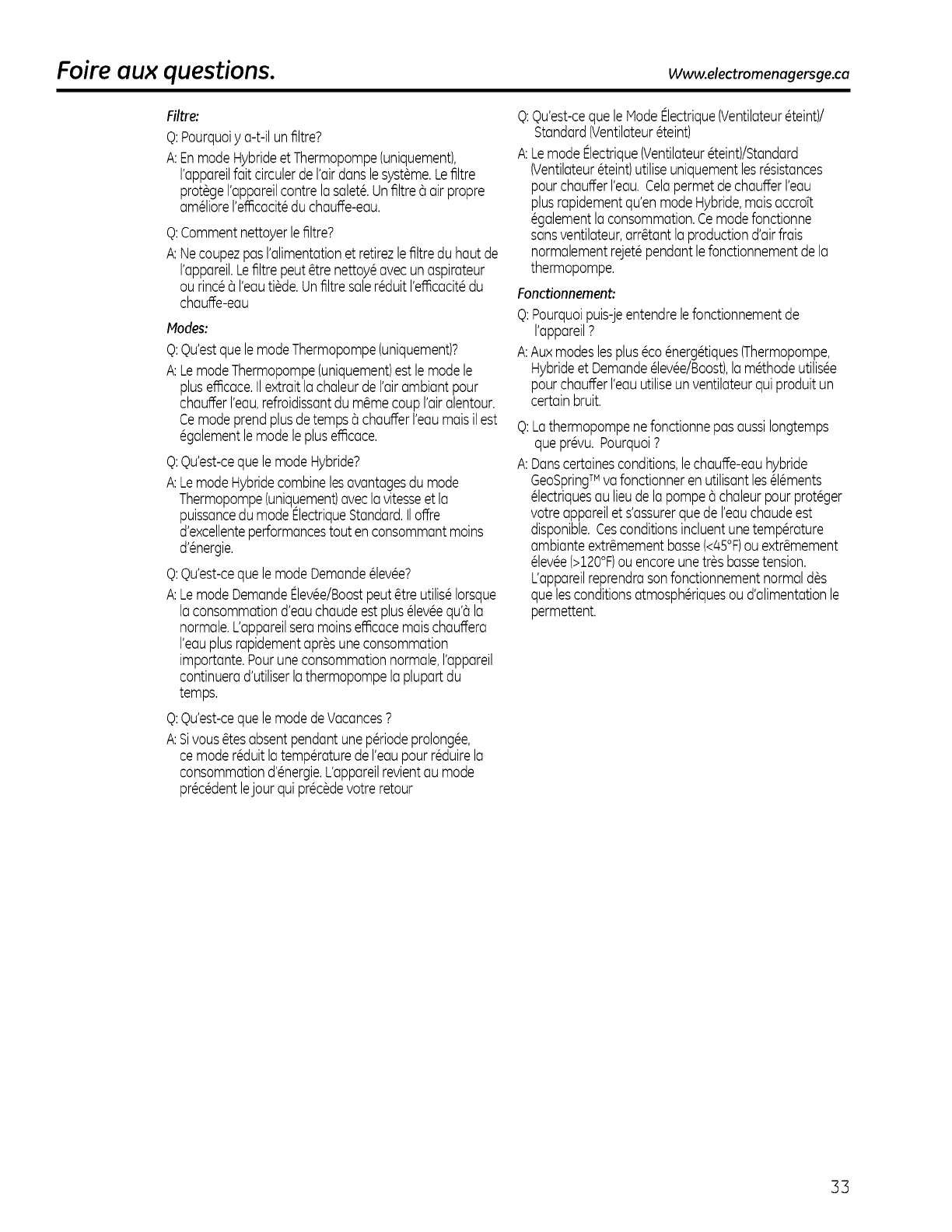

Frequently Asked Questions. GEApplionces.com

Filten

O:Whyistherea filter?

A:inHybridandHeatPump(only)theunit movesair

throughthe system.Thefilter protectsthe unitfrom dirt.

Acleanairfilterimprovesefficiency.

O:Howto cleanthefilter?

A:Leavepoweronand removefilterfromtop of unit.Filter

can bevacuumedcleanor rinsedwith warmwater.A

dirtyfilterwill reducewaterheaterefficienc!!

Modes:

O:Whatis HeatPump(only)?

A:HeatPump(only)isthe most-efficientmode.Ittakes

heatfrom

the airto heatwater,therebycoolingthe surrounding

air.Slowerrecoverybut most-efficientmode.

O:Whatis Hybrid?

A:TheHybridmodecombinesbenefitsof HeatPump(only)

withthe speedandpowerof StandardElectric.This

providesgreatperformancewithlessenergy.

Q:Whatis HighDemand/Boost?

A:HighDemand/Boostcan beusedwhenhot waterusage

ishigherthan normal.Theunit willbe lessefficientbut

will heatwaterfasterin responseto longwaterdraws.

Forallnormaldraws,the unitwill stillusethe efficient

HeatPumpthe majorityof the time.

Q:WhatisVacationmode?

A:Ifyou aregonefor anextendedperiod,thismode

lowersthe watertemperatureto reduceenergyused.

Unitwillswitchto the previousmodeoneday before

you get back.

Q:Whatis Electric(Fanoff)/Standard(Fanoff)?

A:Electric(Fanoff)/Standard(Fanoff)mode usesonlythe

resistanceheatersto heatthe water.Thisgivesfaster

hotwater recoverythan Hybridmode,but usesmore

energy.Thismodeoperateswithoutthe fan,stopping

the coolair normallydischargedduringheatpump

operation.

Operation:

O:Whycan I hearthe unitrun?

A:Inthe mostenergy-efficientmodes,HeatPump(only),

Hybrid,andHighDemand/Boost,the methodused

to heatthe water usesafan that can beheardwhile

running.

O:Theheat pumpisnot runningitsnormallengthof time.

Whatcausesthis?

A:Undersomeconditions,the GeoSpringTM HybridWater

Heaterwill operateusingthe electricelementsinsteadof

the heatpumpto protectyour unit andensurehotwater

isavailableto you. Theseconditionsincludeextreme

coldambienttemperature(</45°F),extremehotambient

temperatures(>:].20°F),or verylow voltageconditions.

Theunit willreturnto normaloperationwhenconditions

permit.

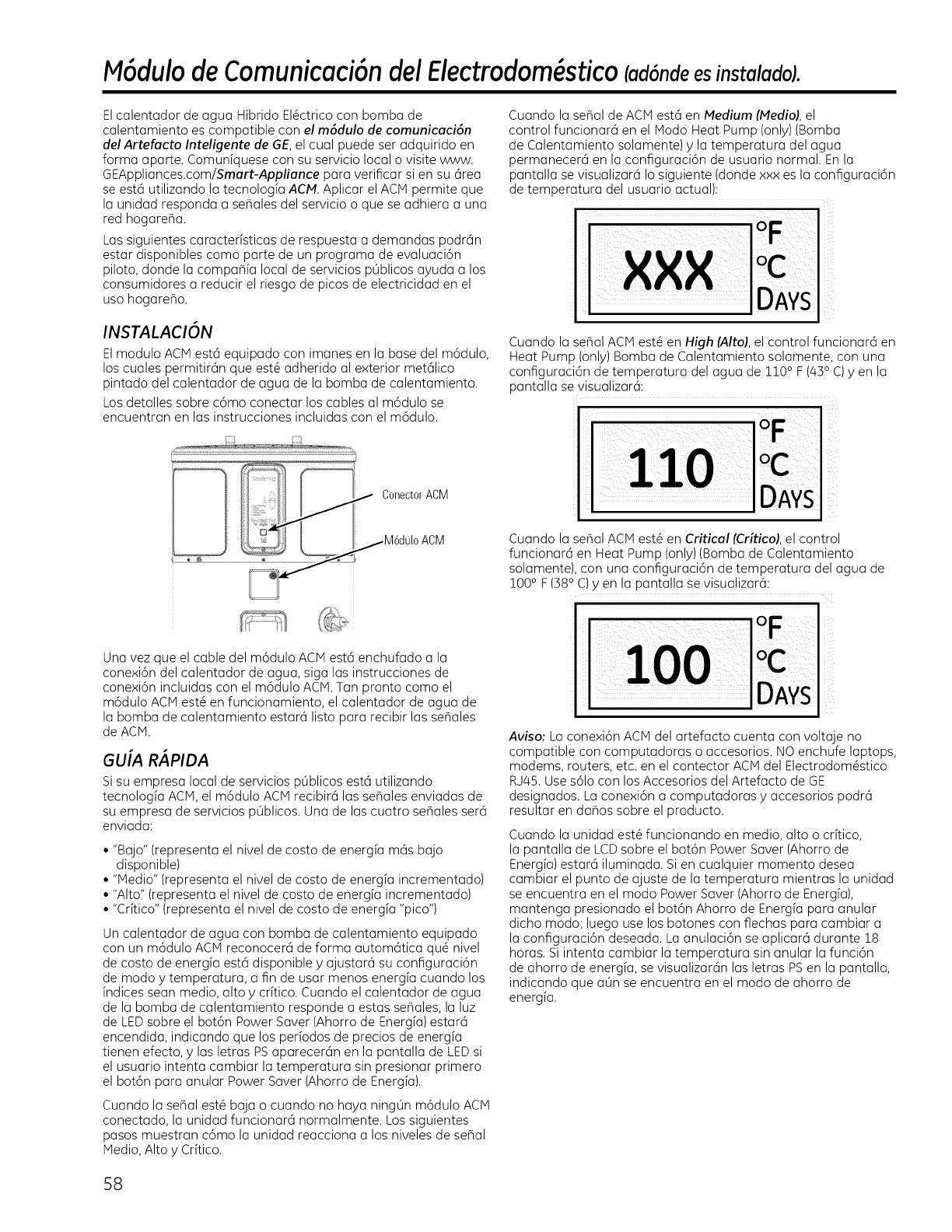

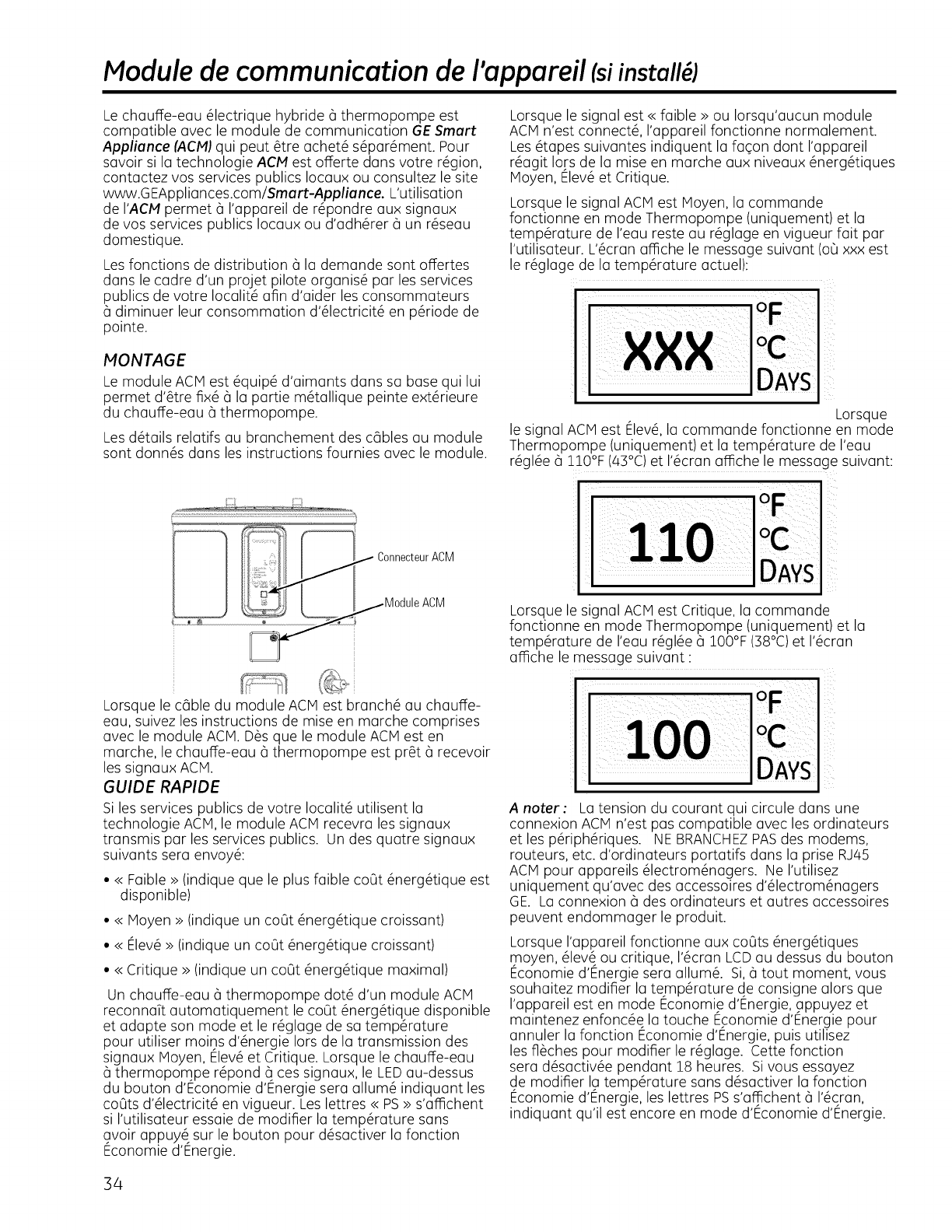

ApplianceCommunicationModule(where installed).

The Hybrid Electric heat pump water heater is compatible

with the GE Smart Appliance communication module

(ACM)which can be purchased separately. Contact

your local utility or visit www.GEAppliances.com/Smart-

Appliance to see if your area is using ACM technology.

Applying the ACIvi allows the unit to respond to utility

signals or to join a home network.

The following demand response features may be available

as part of a pilot test program with the local utility

company to help consumers reduce peak electricity

usage in the home.

When the ACM signal is Medium, the control will operate

in Heat Pump (only) Mode and the water temperature will

remain at the current user setting. The screen will display

the following (where xxx is the current user temperature

setting):

INSTALLATION

The ACM module is equipped with magnets in the base

of the module that will enable it to be attached to the

painted metal exterior of the heat pump water heater.

Details on how to connect the cables to the module are

in the instructions that come with the module.

Once the cable from the ACM module is plugged into the

water heater's connection, follow the power-up directions

included with the ACM module. As soon as the ACM

module is operating, the heat pump water heater is ready

to receive the ACM signals.

QUICK GUIDE

If your local utility company is utilizing ACMtechnology,

the ACM module will receive the signals sent from your

utility company. One of four signals will be sent:

• "Low" (represents lowest energy cost rate is available)

• "Medium" (represents increased energy cost rate)

• "High" (represents increased energy cost rate)

• "Critical"(represents "peak rate" energy cost rate)

A heat pump water heater equipped with a ACM module

will automatically recognize what energy cost rate is

available and adjust its mode and temperature setting to

use less energy when rates are medium, high and critical.

When the heat pump water heater responds to these

signals, the LED light above the Power Saver button will be

on, indicating energy pricing periods are in effect, and the

letters PSwill be displayed on the LEDif the user attempts

to change the temperature without first pressing the

Power Saver override button.

When the signal is low or when no ACM module is

connected, the unit runs as normal. The following steps

show how the unit reacts to Medium, High and Critical

signal levels.

When the ACM signal is High, the control will operate in

Heat Pump (only) mode, with a water temperature setting

of Zl0°F (43°C),and the screen will display:

When the ACM signal is Critical, the control will operate in

Heat Pump (only) mode, with a water temperature setting

of Z00°F (38°C),and the screen will display:

_n oF

Notice: Appliance ACM connection carries voltage not

compatible to computers or accessories. Do NOT plug

laptops, modems, routers, etc into the Appliance RJ45

ACM connector. Use only with designated GEAppliance

Accessories. Connection to computers and accessories

may result in product damage.

When unit isoperating in medium, high or critical,the LCD

above the Power Saver button will be lit. If at any time you

want to change the temperature setpoint while the unit is in

Power Saver mode, pressand hold the Power Saver button to

override the Power Saver mode,then use the arrow buttons

to change to the desired setting. Override will be in place

for Z8 hours. Ifyou try to change the temperature without

overriding the powersaver function, the letters PSwill show on

the display, indicating it is still in Powersaver mode.

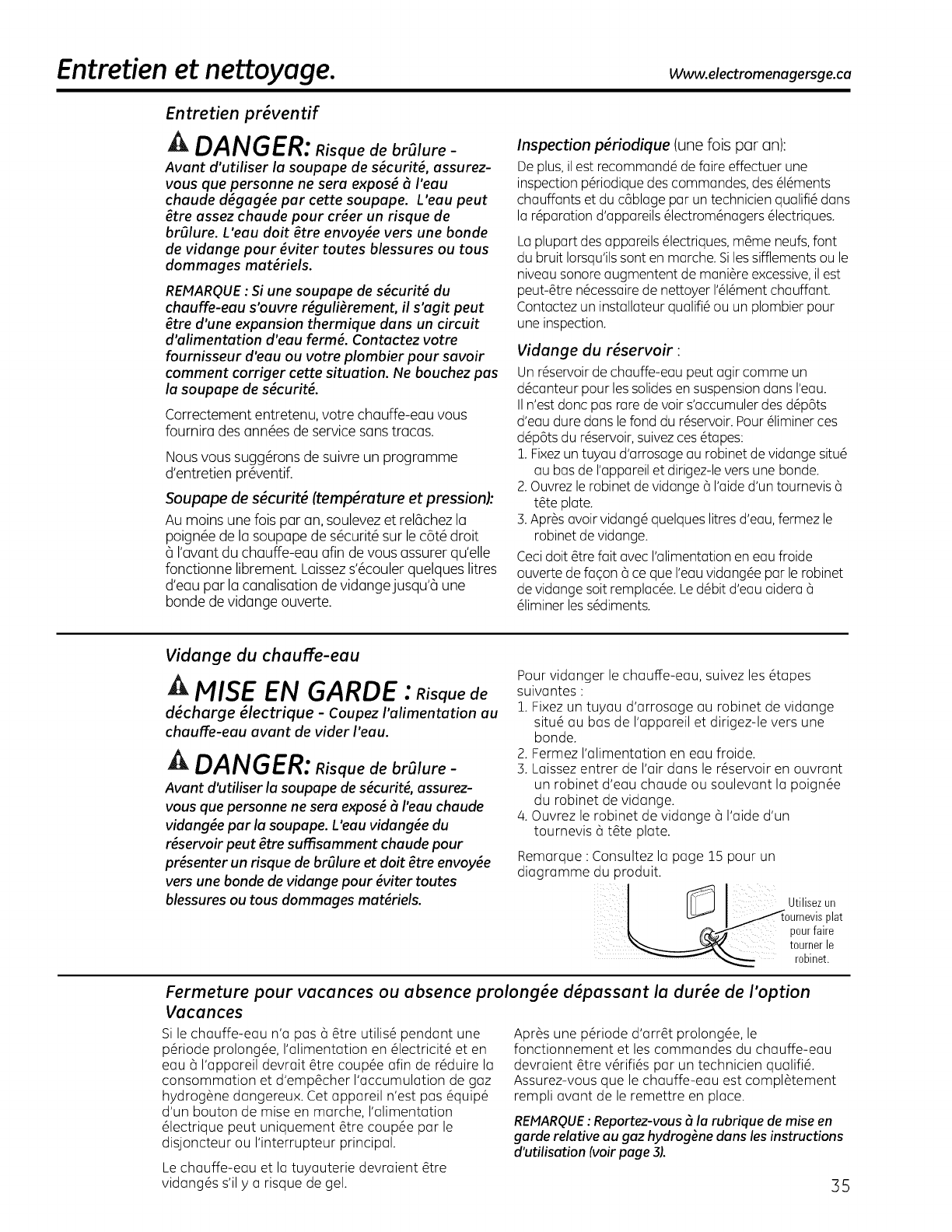

Care and cleaning. GEAppliances.com

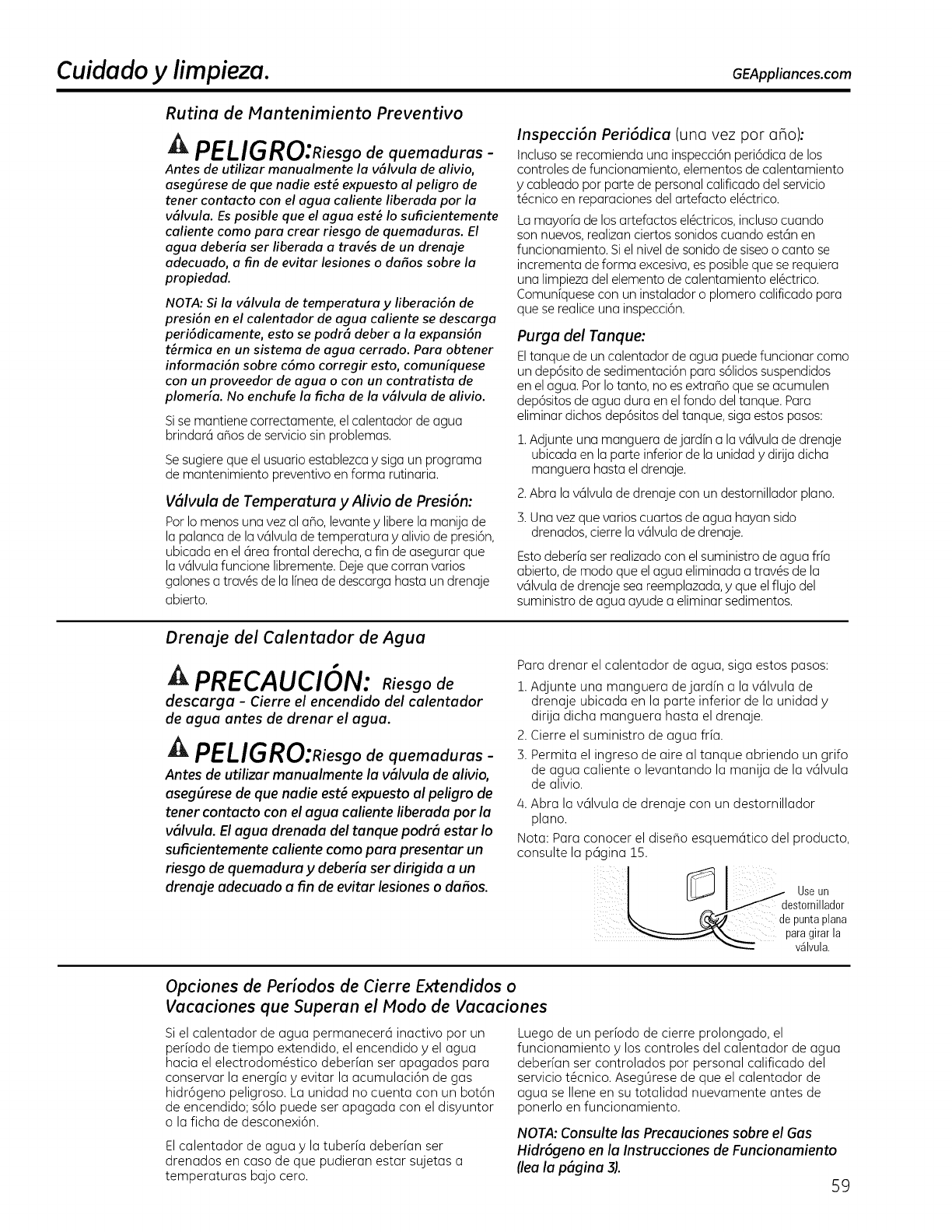

Routine Preventive Maintenance

ADANGER:RiskofScald-Before

manually operating the relief valve, make

certain no one will be exposed to the danger of

coming in contact with the hot water released

by the valve. The water may be hot enough to

create ascald hazard. The water should be

released into a suitable drain to prevent injury or

property damage.

NOTE: If the temperature and pressure-relief

valve on the hot water heater discharges

periodically, this may be due to thermal expansion

in a closed water system. Contact the water

supplier or your plumbing contractor on how to

correct this. Do not plug the relief valve outlet.

Properlymaintained, your water heater will provide

years of dependable trouble-free service.

It is suggested that a routine preventive maintenance

program be established and followed by the user.

Temperature and Pressure-Relief Valve:

At least once a year, lift and release the lever handle

on the temperature and pressure-relief valve, located

on the front-right side of the water heater, to make

certain the valve operates freely. Allow several

gallons to flush through the discharge line to an

open drain.

Periodic Inspection (once a year):

It is further recommended that a periodic inspection

of the operating controls, heating elements and

wiring should be made by service personnel

qualified in electric appliance repair.

Most electrical appliances, even when new, make

some sound when in operation. Ifthe hissing or

singing sound level increases excessively,the electric

heating element may require cleaning. Contact a

qualified installer or plumber for inspection.

Flushing Tank:

A water heater's tank can act as a settling basin

for solids suspended in the water. It istherefore not

uncommon for hard water deposits to accumulate

in the bottom of the tank. To clean the tank of these

deposits,follow these steps:

1. Attach a garden hose to the drain valve located

at the bottom of the unit and direct that hose to a

drain.

2. Open the drain valve with a flat screwdriver.

3. Once o few quarts of water have been drained,

close the drain valve.

Thisshould be done with the cold water supply

open such that water removed through drain valve

is replaced,and water supply flow helps to remove

sediment.

Draining the Water Heater

ACAUTION: Risk of Shock- Shut off

power to the water heater before draining

water.

ADANGER:RiskofScald-Before

manually operating the relief valve, make certain

no onewill be exposedto the hot water released by

the valve. The water drained from the tank may be

hot enough to present a scald hazard and should

be directed to a suitable drain to prevent injury or

damage.

To drain the water heater, follow these steps:

1. Attach a garden hose to the drain valve located

at the bottom of the unit and direct that hose

to a drain.

2. Turn off the cold water supply.

3. Admit air to the tank by opening u hot water

faucet or lifting the handle on the relief valve

4. Open the drain valve with a fiat screwdriver.

Note: See page 15 for product schematic.

I 9 1-

/ _ screwdriver

_ to turn

valve.

Extended Shutdown Periods or Vacations Exceeding Vacation Mode Options

If the water heater is to remain idle for an

extended period of time, the power and water to

the appliance should be turned off to conserve

energy and prevent abuildup of dangerous

hydrogen gas. This unit has no power button,

power can only be shut off at the circuit breaker

or disconnect switch.

The water heater and piping should be drained if

they might be subjected to freezing temperatures.

After a long shutdown period, the water heater's

operation and controls should be checked by

qualified service personnel. Make certain the

water heater is completely filled again before

placing it in operation.

NOTE:Refer to the Hydrogen Gas Caution

in the Operating Instructions (seepage 3).

Care and cleaning of the water heater.

Cleaning the Filter

In the Hybrid, Heat Pump (only)and High Demand/

Boost modes, the heater moves air through the

system and out the back of the unit. The filter is in

place to protect the evaporator from dirt and dust.

A clean air filter is important to get the highest

efficiency. Occasionallythis filter will need to be

cleaned (minimum once per year).When the filter

requires cleaning, the Redlight above the Filter

button will be illuminated and an audible beep will

sound.

NOTE:If the filter gets too dirty, the unit will

automatically switch to Electric(Fan off)/Standard

(Fan off)mode and energy savings will be lost.

Leavethe power on. Removethe filter from

the top of the unit. Squeezetwo tubs and lift to

remove the air filter. Once it has been removed, the

filter can be vacuumed or wiped clean with a dump

cloth or rinsed with warm water.

Once the filter has been cleaned and dried, it can be

replaced by aligning it into the slots in the top of the

unit and pushing it down into place.

After the clean filter has been reinstalled, press and

hold the FILTERbutton. If a heating cycle is on when

the filter fault is reset, it will continue in electric mode

to finish the cycle. After that, it will automatically

revert to the mode it was in prior to being switched.

IMPORTANT:Filter must be cleaned when the alarm

is displayed.A dirty filter will make the system work

harder and result in a reduction of efficiency and

possible damage to the system. In order to get the

best energy efficiency available, make sure your filter

is clean.

Filter

Clearing the Condensation Drain Tube

The main drain is intended to carry all condensate

away. If it is clogged, the condensate will exit the

overflow drain tube and onto the floor. Thisis

intended as a notification to the user that the primary

drain is clogged. Removethe drain, clear any debris

and reattach.

Periodicallyinspect the drain lines and clear any

debris that may have collected in the lines.

See Installation Instructions for more information.

tube

the main

drain tube into a

drain

Anode Rod

The anode rod should be removed from the water

heater'stank and inspected annually, and replaced

when more than 6" (15.2cm)of core wire is exposed

at either end of the rod.

Due to shock hazard and to prevent accidental water

leaks,this inspection should be done by a qualified

servicer or plumber, and requires that the cold water

supply is turned off before removing the anode rod.

NOTICE: Do not remove the anode rod from the

water heater's tank except for inspection and/

or replacement, as operation with the anode rod

removed will shorten the life of the glass-lined tank

and will void warranty coverage.

Exterior Surfaces

Hand wash with warm water only.

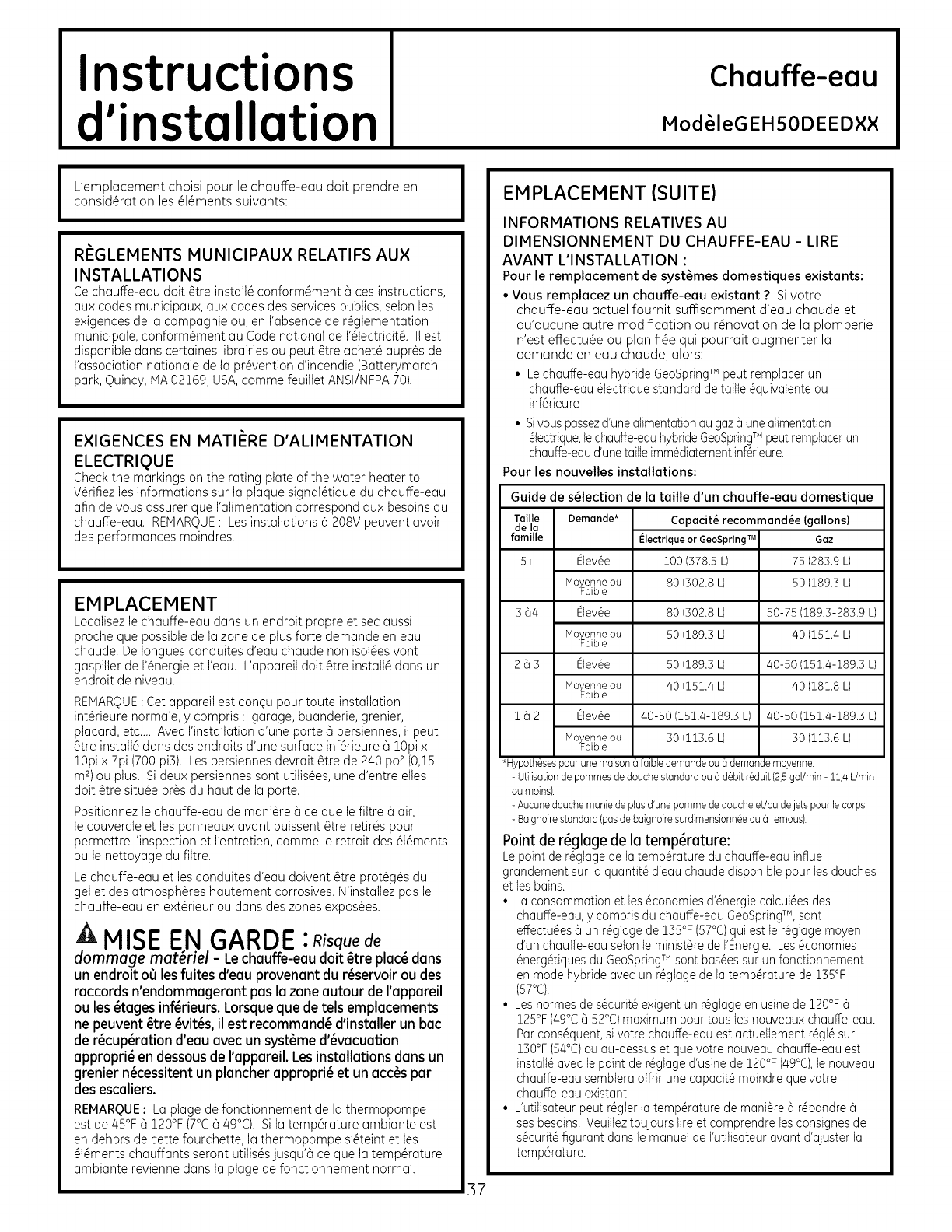

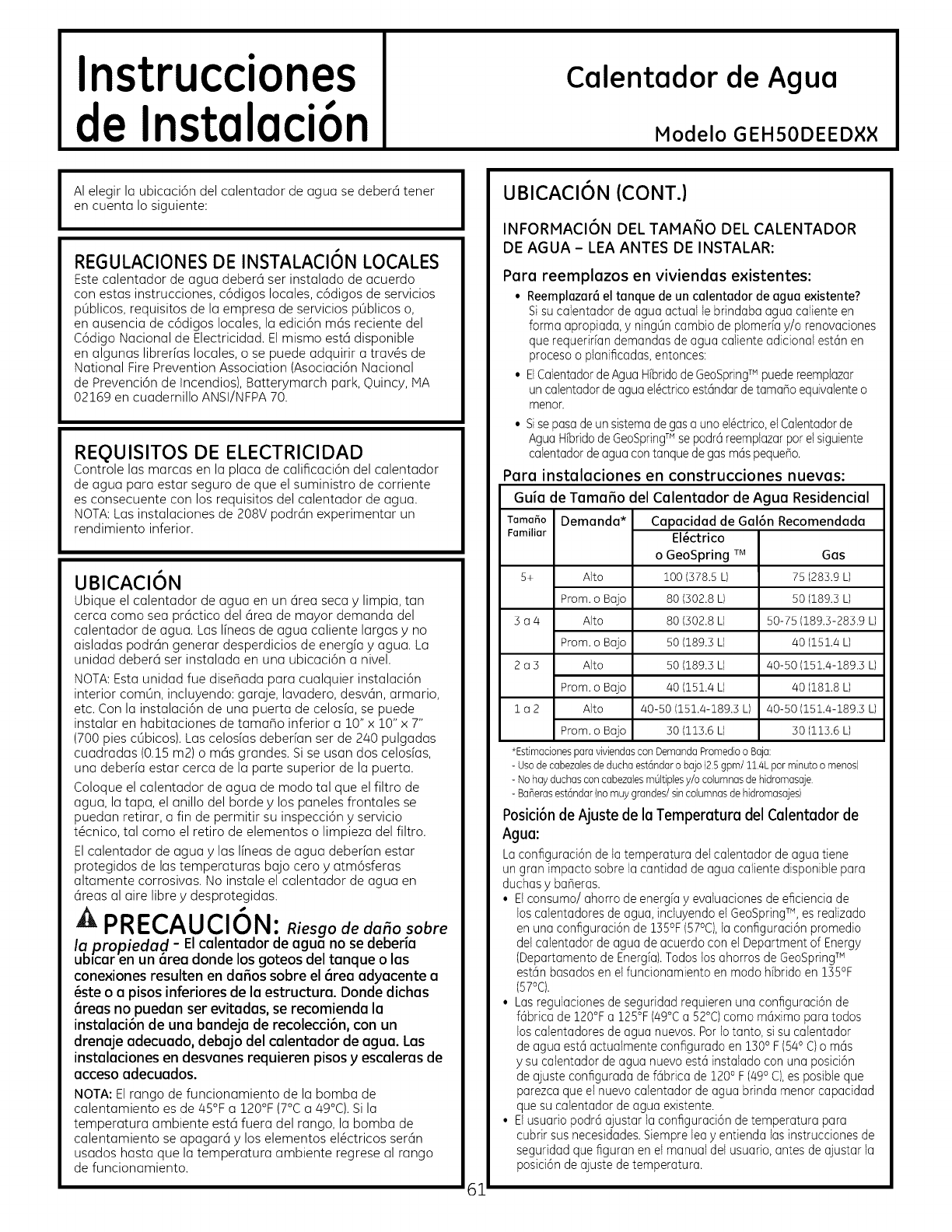

Installation

Instructions Water Heater

Model GEHSODEED××

The location chosen for the water heater must take into

consideration the following:

LOCAL INSTALLATION REGULATIONS

This water heater must be installed in accordance

with these instructions, local codes, utility codes,

utility company requirements or, in the absence of

local codes, the latest edition of the National Electrical

Code. It is available from some local libraries or can be

purchased from the National Fire Prevention Association,

Batterymarch park, Quincy, HA 02169 as booklet ANSI/

NFPA70.

POWER REQUIREMENTS

Check the markings on the rating plate of the water

heater to be certain the power supply corresponds

to the water heater requirements. NOTE: 208V

installations may experience lower performance.

LOCATION

Locate the water heater in a clean dry area as near as

practical to the area of greatest heated water demand.

Long uninsulated hot water lines can waste energy and

water. Unit must be installed in a level location.

NOTE:This unit is designed for any common indoor

installation including: garage, utility room, attic, closet,

etc. With the installation of a Iouvered door, it can

be installed in rooms smaller than 10' x 10' x 7' (700

cu.ft.). Louvers should be 240 square inches (0.15 m2)or

greater. If two louvers are used one should be near the

top of the door.

Place the water heater in such a manner that the air

filter, cover, trim ring and front panels can be removed

to permit inspection and servicing, such as removal of

elements or cleaning of the filter.

The water heater and water lines should be protected

from freezing temperatures and high-corrosive

atmospheres. Do not install the water heater in outdoor,

unprotected areas.

A CAUTION: Risk Property Damage-

The water heater should not be located in an area where

leakage of the tank or connections will result in damage

to the area adJacent to it or to lower floors of the

structure. Where such areas cannot be avoided, it is

recommended that a suitable catch pan, adequately

drained, be installed under the water heater. Attic

installations require adequate flooring and access stairs.

NOTE: The heat pump operating range is 45°F to 120°F

(7°Cto 49°0. If the ambient temperature is outside of

this range, the heat pump will turn off and the electric

elements will be used until the ambient temperature

returns to within the operating range.

LOCATION (CONT.)

WATER HEATER SIZING INFORMATION - READ

BEFORE INSTALLING:

For existing home replacements:

• Replacing an existing tank water heater? If your

currentwater heater has provided adequate hot water,

and noother plumbing changesand/or renovationsthat

would requireadditional hot water demand are in processor

planned,then:

• TheGeoSpringTM HybridWater Heatercan replacean

equivalentsizeor smallerstandard electric water heater.

• Ifswitchingfrom gasto electric,the GeoSpring Hybrid

WaterHeatermayreplacethe nextsizesmallergastanktype

water heater.

For new construction installation:

Family

Size

Residental Water Heater Sizing Guide

Demand *

5+ High

Avg or Low

3 to 4 High

Avg or Low

2 to 3 High

Avg or Low

i to 2 High

Avg or Low

Gallon Capacity Recommended

Electric

or GeoSpringTM

ioo(378.5L)

80 (302.8 L)

50 (189.3 L)

40 (151.4 L)

40-50 (151.4-189.3 L)

30 (113.6 L)

Gas

75 (283.9 L)

50 (189.3 L)

50-75 (189.3-283.9 L)

40 (151.4 L)

40-50 (151.4-189.3 L)

40 (181.8 L)

40-50 (151.4-189.3 L)

30 (113.6 L)

*AssumptionsforAvgor Low Demandhousehold:

- Useof standardor lowflow showerheads (2.5gpm/11.4Lperminuteor less)

- Noshowerswith multipleshowerheadsand/or bodyjets.

- Standardbathtub(nooversized/jettedtubs)

Water Heater Temperature Setpoint

Thewater heater temperature setting strongly impactsthe

amount of usablehot water availablefor showers and baths.

Energyconsumption/savingsand efficiencytesting of water

TM O

heaters,includingthe GeoSpring , is performedat a 135 F

(57°0 setting,the averagewater heater setting accordingto

the Departmentof Energy. Allsavingsfor GeoSpringTM are

basedon hybrid mode operation at 135°F(57°0.

Safety regulationsrequirea factory setting of 120°Fto 12S°F

(49°Cto 52°0 max for all new water heaters.Therefore,if

your water heater is currently setat 130°F(54°C)or above

andyour new water heater is installedwith a factory set

setpoint of 120°F(49°0,the new water heater may seemto

provide lower capacitythan your existingwater heater.

The usercan adjustthe temperature setting to meet their

needs.Always read and understandthe safety instructions

containedin the usersmanual before adjustingthe

temperature setpoint.

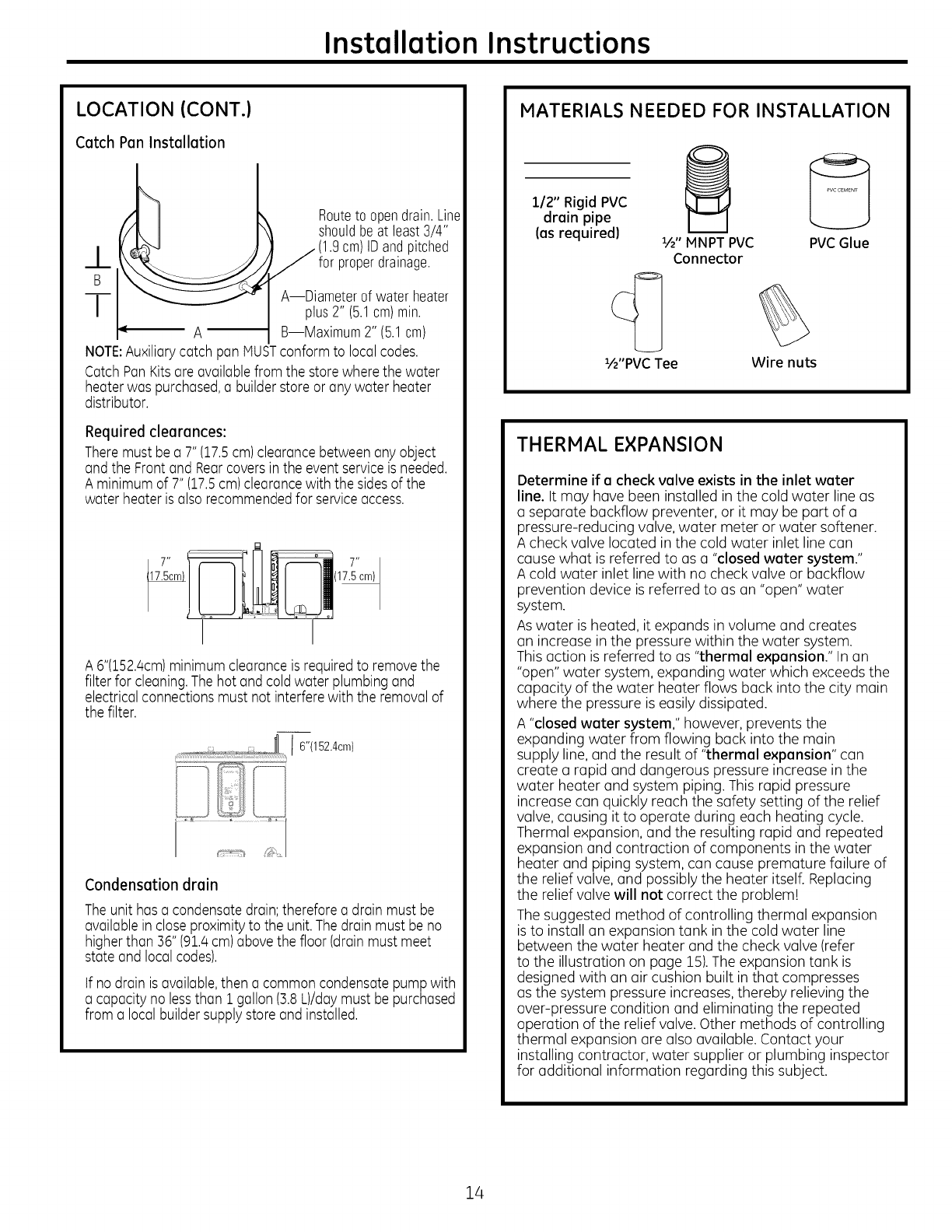

Installation Instructions

LOCATION (CONT.)

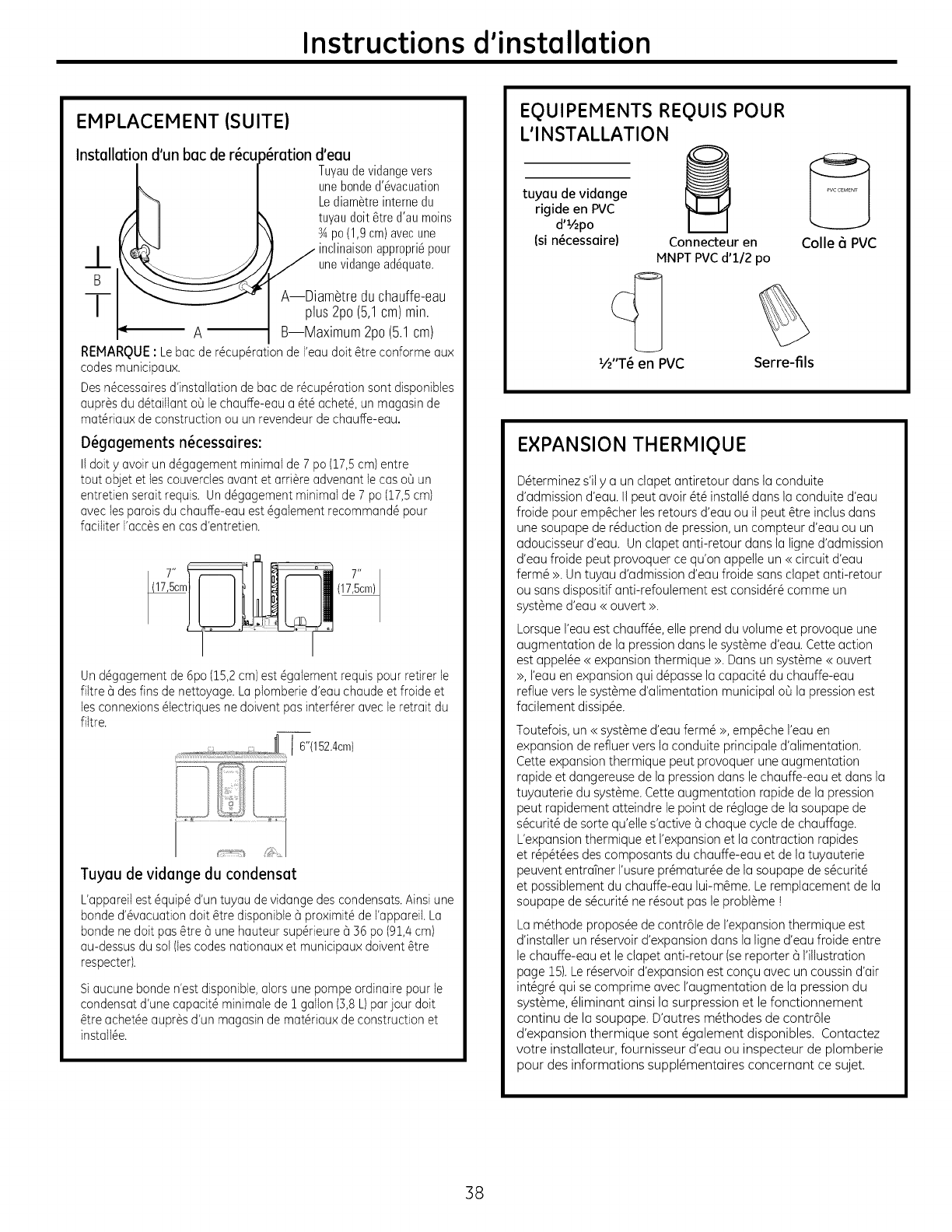

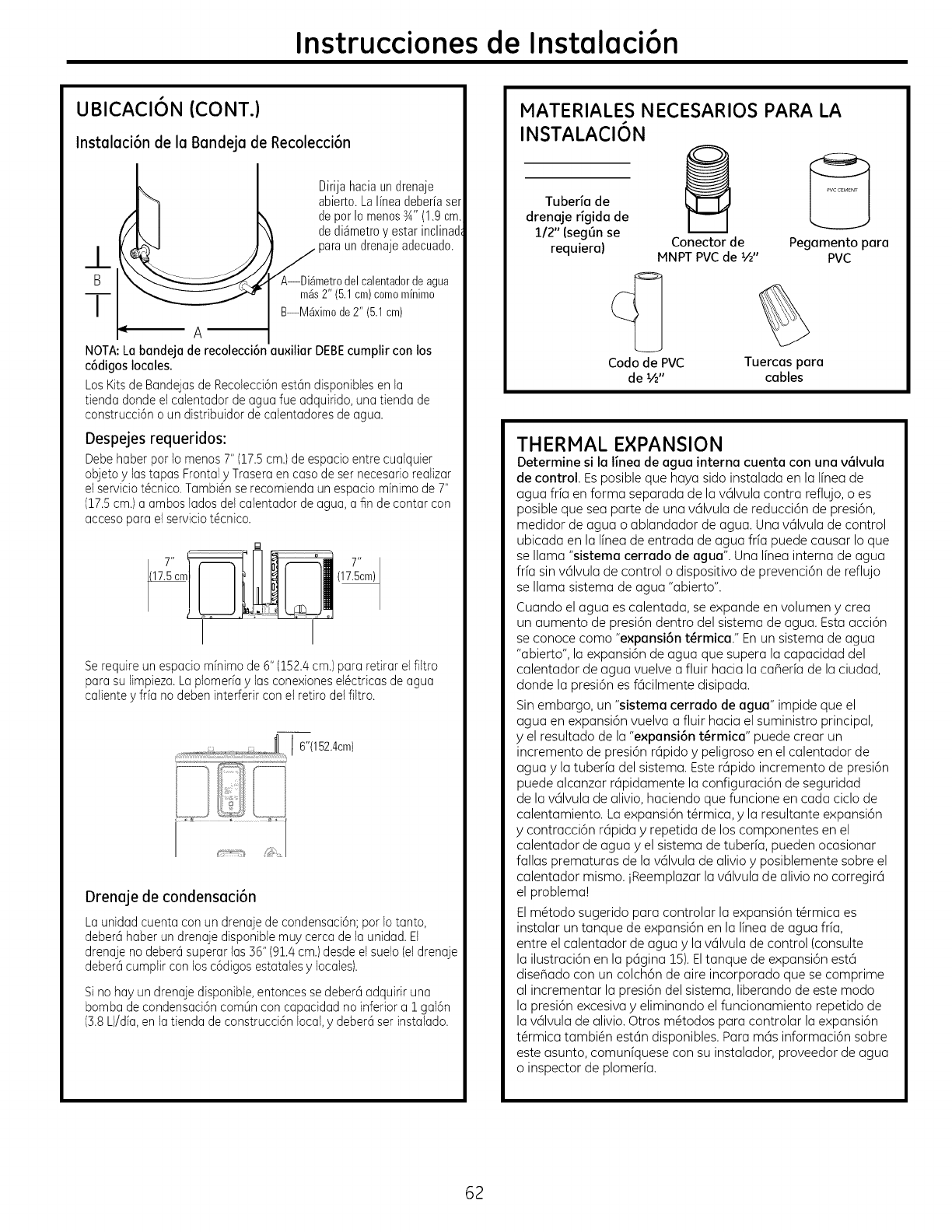

Catch Pan Installation

Routeto opendrain.Line

shouldbeat least3/4'"

(1.g cm)IDandpitched

for properdrainage.

A--Diameter of water heater

plus2" (5.1cm)min.

B--Maximum 2" (5.1cm)

NOTE:Auxiliarycatch pan lUST conform to local codes.

Catch PanKitsare availablefrom the store where the water

heaterwas purchased,a builder storeor any water heater

distributor.

Required clearances:

Theremust bea 7" (17.5cm)clearancebetweenany object

and the Frontand Rearcovers inthe event serviceis needed.

A minimum of 7" (17.5cm)clearancewith the sidesof the

water heater is also recommendedfor serviceaccess.

(17.5cm)

A 6"(152.4cm)minimum clearanceis requiredto removethe

filter for cleaning.The hot and cold water plumbing and

electrical connectionsmust not interferewith the removalof

the filter.

.... .......... I 6"(152.4cm)

Condensotion droin

The unit hasa condensatedrain;therefore a drain must be

available in closeproximityto the unit.The drain must beno

higherthan 36" (91.4cm)above the floor (drainmust meet

state and local codes).

If no drain is available,then a common condensatepump with

a capacityno lessthan 1 gallon (3.8L)/daymust be purchased

from a local builder supplystoreand installed.

MATERIALS NEEDED FOR INSTALLATION

1/2" Rigid PVC

droin pipe

(os required) 1/2"MNPT PVC

Connector

V2"PVC Tee Wire nuts

PVCGlue

THERMAL EXPANSION

Determine if o check volve exists in the inlet woter

line. It may have been installed in the cold water line as

a separate backflow preventer, or it may be part of a

pressure-reducing valve, water meter or water softener.

A check valve located in the cold water inlet line can

cause what is referred to as a "closed woter system."

A cold water inlet line with no check valve or backflow

prevention device is referred to as an "open" water

system.

As water is heated, it expands in volume and creates

an increase in the pressure within the water system.

This action is referred to as "thermol exponsion." In an

"open" water system, expanding water which exceeds the

capacity of the water heater flows back into the city main

where the pressure is easily dissipated.

A "closed woter system," however, prevents the

expanding water from flowing back into the main

supply line, and the result of "thermol exponsion" can

create a rapid and dangerous pressure increase in the

water heater and system piping. This rapid pressure

increase can quickly reach the safety setting of the relief

valve, causing it to operate during each heating cycle.

Thermal expansion, and the resulting rapid and repeated

expansion and contraction of components in the water

heater and piping system, can cause premature failure of

the relief valve, and possibly the heater itself. Replacing

the relief valve will not correct the problem!

The suggested method of controlling thermal expansion

is to install an expansion tank in the cold water line

between the water heater and the check valve (refer

to the illustration on page 15).The expansion tank is

designed with an air cushion built in that compresses

as the system pressure increases, thereby relieving the

over-pressure condition and eliminating the repeated

operation of the relief valve. Other methods of controlling

thermal expansion are also available. Contact your

installing contractor, water supplier or plumbing inspector

for additional information regarding this subject.

Installation Instructions

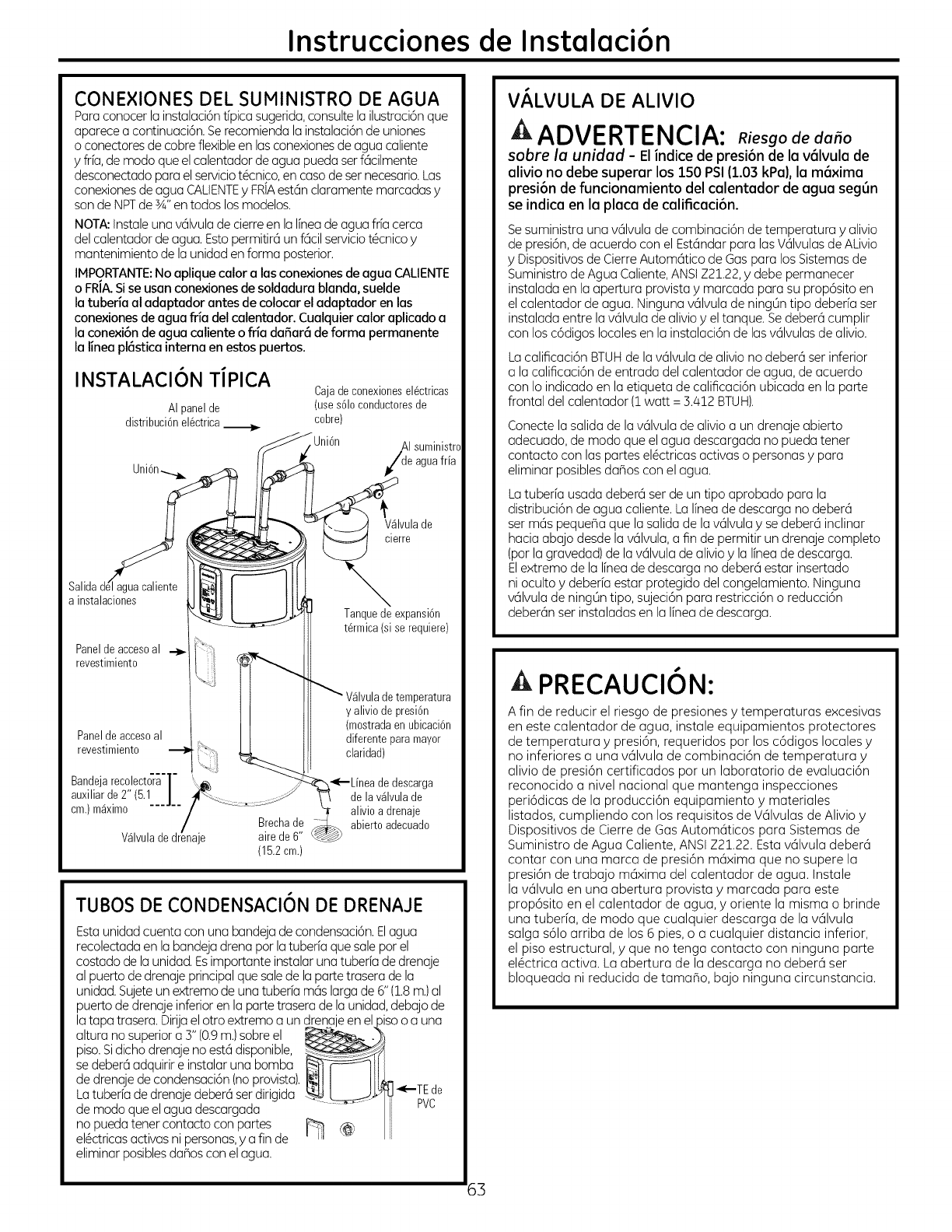

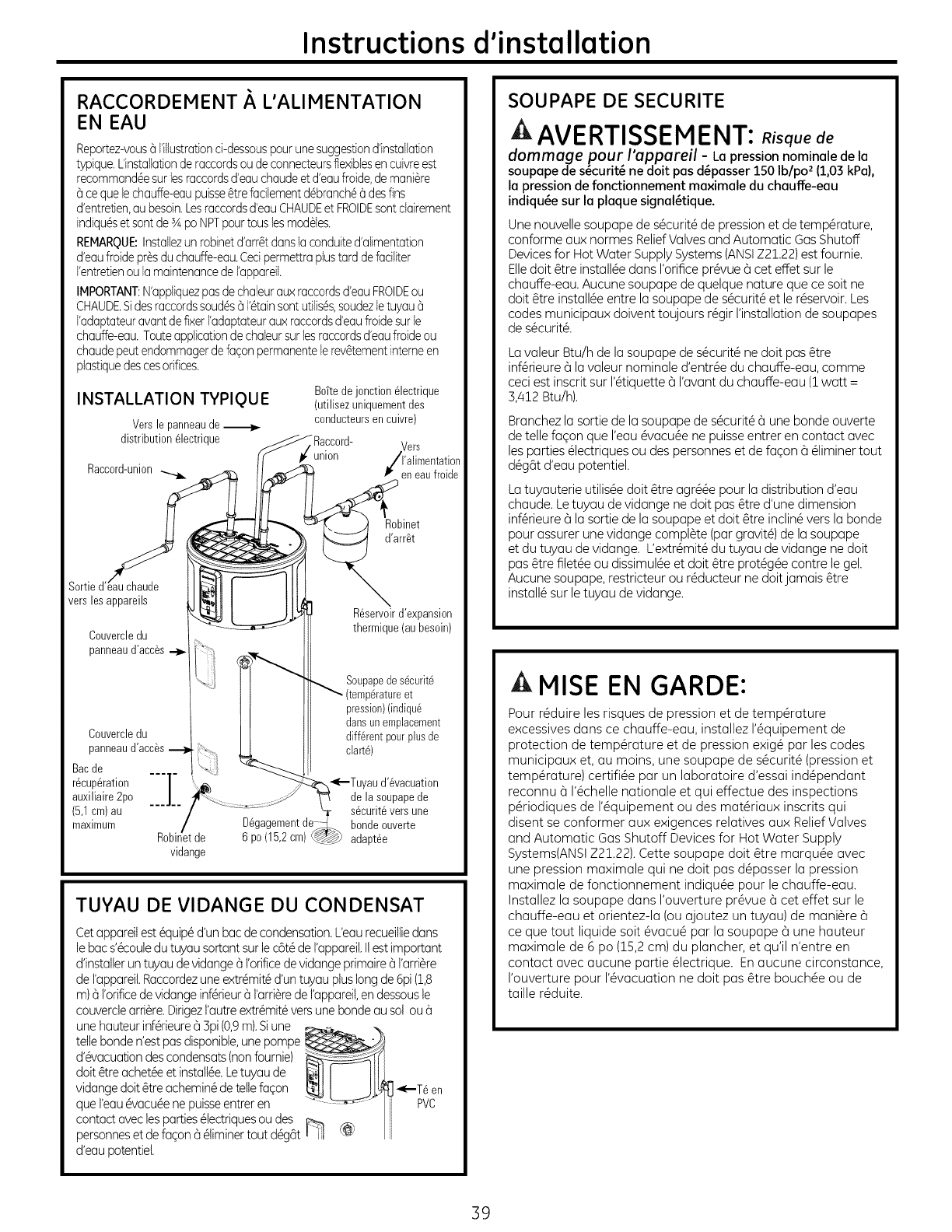

WATER SUPPLY CONNECTIONS

Referto the illustrationbelow for suggestedtypical installation.

The installation of unions or flexiblecopper connectors is

recommended on the hot and cold water connectionsso that

the water heater may be easilydisconnectedfor servicingif

necessary.The HOTand COLDwater connectionsare clearly

marked and are 3/4" NPTon all models.

NOTE: Install ashut-off valve in the cold water line near the

water heater. This will enable easier service or maintenance

of the unit later.

IMPORTANT: Do not apply heat to the HOT or COLD water

connections. If sweat connections are used, sweat tubing

to adapter before fitting the adapter to the cold water

connections on heater. Any heat applied to the hot or cold

water connection will permanently damage the internal

plastic lining in these ports.

TYPICAL INSTALLATION Electricaljunction box(use

Toelectrical -_ only copperconductors)

To cold

distribution panel Union --ater

/w supply

Union--..t_

Shut-offvalve

Hot water

outletto fixtures

Jacket access panel -_

Jacket access

6" ( 15.2cm)

Drainvalve air gap

\Thermal expansion

tank (if required)

3eratureand

pressure-reliefvalve

(shownin different

locationfor clarity)

valve

dischargeline to

suitableopendrain

CONDENSATION DRAIN TUBES

Thisunit has a condensation tray. Thewater collected inthe

tray drains out of the sideof the unit. It is important to installa

drain pipeto the primary drain port coming off the sideof the

unit Plumbone end to the lower drain port on the sideof the

unit. Plumbthe other end to a drain inthe floor or no higher

than :3'(0.9m) above the floor. Ifsuch drain is unavailable,

a condensate drain pump (not

provided)must be purchasedand

installed.The drain pipeshould be

routed sothat the dischargewater

cannot contact live electricalparts

or personsand to eliminate potential

water damage.

RELIEF VALVE

A WARNING: Risko u,,itoo og -The

pressure rating of the relief valve must not exceed 150

PSI(1.03 kPa),the maximum working pressure of the

water heater as marked on the rating plate.

A new combination temperature and pressure-relief

valve, complying with the Standard for ReliefValves and

Automatic Gas Shut-Off Devicesfor Hot Water Supply

Systems,ANSIZ21.22, is supplied and must remain installed

in the opening provided and marked for the purpose on

the water heater. No valve of any type should be installed

between the relief valve and the tank. Local codes shall

govern the installation of relief valves.

The BTUHrating of the relief valve must not be lessthan the

input rating of the water heater as indicated on the rating

label located on the front of the heater (1 watt=3.412 BTUH).

Connect the outlet of the relief valve to asuitable open drain

so that the discharge water cannot contact live electrical

parts or persons and to eliminate potential water damage.

Pipingused should be of a type approved for hot water

distribution. The discharge line must be no smaller than the

outlet of the valve and must pitch downward from the valve

to allow complete drainage (by gravity) of the relief valve

and discharge line.The end of the discharge line should

not be threaded or concealed and should be protected

from freezing. No valve of any type, restriction or reducer

coupling should be installed in the discharge line.

A CAUTION:

To reduce the risk of excessive pressures and

temperatures in this water heater, install temperature

and pressure protective equipment required by local

codes and no lessthan a combination temperature and

pressure relief valve certified by a nationally recognized

testing laboratory that maintains periodic inspection of

production of listed equipment or materials, as meeting

the requirements for ReliefValves and Automatic Gas

Shutoff Devices for Hot Water Supply Systems, ANSI

Z21.22. This valve must be marked with a maximum set

pressure not to exceed the marked maximum working

pressure of the water heater. Install the valve into an

opening provided and marked for this purpose in the

water heater, and orient it or provide tubing so that

any discharge from the valve exits only within 6 inches

above, or at any distance below, the structural floor, and

does not contact any live electrical part. The discharge

opening must not be blocked or reduced in size under

any circumstances.

Installation Instructions

TO FILL THE WATER HEATER

A WARNING: RiskofUnitDamage- The

tank must be full of water before heater is turned on. The

water heater warranty does not cover damage or failure

resulting from operation with an empty or partially

empty tank.

Hake certain the drain valve is completely closed.

Open the shut-off valve in the cold water supply line.

Open each hot water faucet slowly to allow the air to

vent from the water heater and piping.

A steady flow of water from the hot water faucet(s)

indicates a full water heater.

Fll" fault code during installation: If the unit is

powered on without a full tank, the error code "Fll" will

show in the display. Turn off the power, fill the tank with

water (see above), then turn the power back on.

NOTICE:

Do not mis-wire electrical connections. 240V AC or 208AC

must be applied across L1 and L2 wires as shown in

'Water heater junction box' illustration. Failure to do so

will VOID the warranty, and can result in 120V applied to

water heater, which may damage the compressor or other

electrical components.

If 4-conductor wire is supplied to the water heater, cap the

neutral, and connect the remaining wires as illustrated.

NOTEREGARDINGUTILITYPOWER-MANAGEMENTDEVICES

(Sometimes called Peak Load Reduction Switches):

Some power-management switching devices or even some

basic timer switches exist that REDUCEvoltage from 240V

to 120V during high-electricity-demand periods. These

devices must be removed from the circuit providing power

to the water heater because of the potential unit damage

noted above.

However, switching devices which cut power from 240V to

0V on a periodic basis are acceptable.

"bAd linE" fault code during installation: If "bAd linE" is

shown on the display, the unit is not receiving the correct

voltage as a result of incorrect wiring. To correct this fault,

turn the power off to the unit, correct the wiring issue, then

turn the power back on.

ELECTRICAL CONNECTIONS

A separate branch circuit with copper conductors, overcurrent

protectivedeviceand suitabledisconnecting meansmust be

provided by a qualified electrician.

Allwiring must conform to local codesor latest edition of

NotionalElectricalCodeANSI/NFPA70.

Thewater heater iscompletely wired to the junction box at the

top of the water heater.An openingfor 1/2" electricalfitting is

providedfor field wiring connections.

Thevoltage requirements and wattage loadfor the water

heater are specifiedon the rating label onthe front of the

water heater.

The branch circuit wiring should include either:

1. Metallic conduit or metallic sheathed cable approved

for use as a grounding conductor and installed with

fittings approved for the purpose.

2. Nonmetallic sheathed cable, metallic conduit or

metallic sheathed cable not approved for use as a

ground conductor shall include a separate conductor

for grounding. It should be attached to the ground

terminals of the water heater and the electrical

distribution box.

To connect power to the water heater:

1. Turn the power off.

2. Remove the screw/screws holding the junction box

top cover.

3. Install L1to L1, L2 to L2 and ground to the green

ground wire connected to the bottom of the junction

box.

NOTE: Install electric connections according to local

codes or latest edition of National Electrical Code ANSI/

NFPA70.

Water heaterjunction box HouseGround

A WARNING:Proper ground connection is

essential. The presence of water in the piping and water

heater does not provide sufficient conduction for a

ground. Nonmetallic piping, dielectric unions, flexible

connectors, etc., can cause the water heater to be

electrically isolated. Do not disconnect factory ground.

Installation Instructions

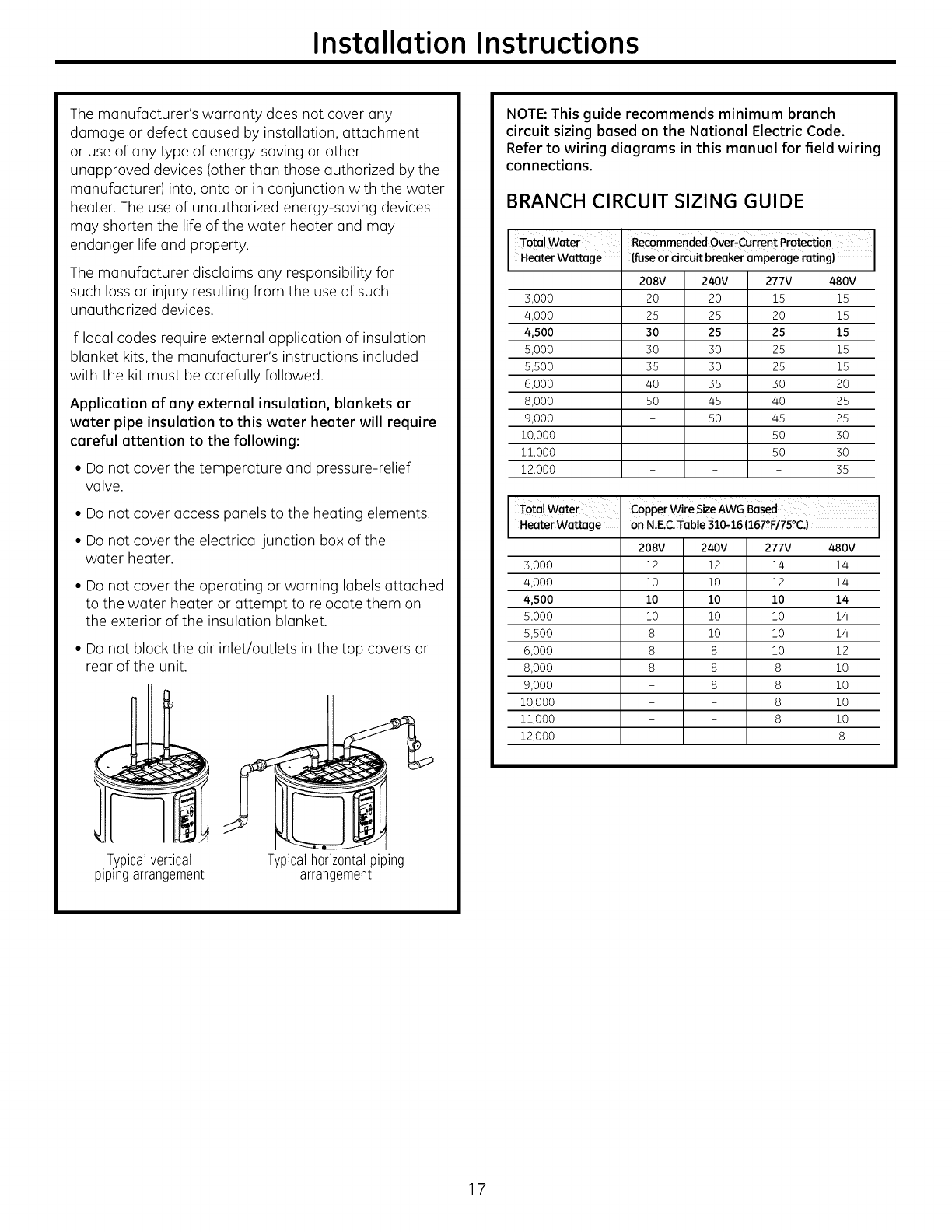

The manufacturer's warranty does not cover any

damage or defect caused by installation, attachment

or use of any type of energy-saving or other

unapproved devices (other than those authorized by the

manufacturer) into, onto or in conjunction with the water

heater. The use of unauthorized energy-saving devices

may shorten the life of the water heater and may

endanger life and property.

The manufacturer disclaims any responsibility for

such loss or injury resulting from the use of such

unauthorized devices.

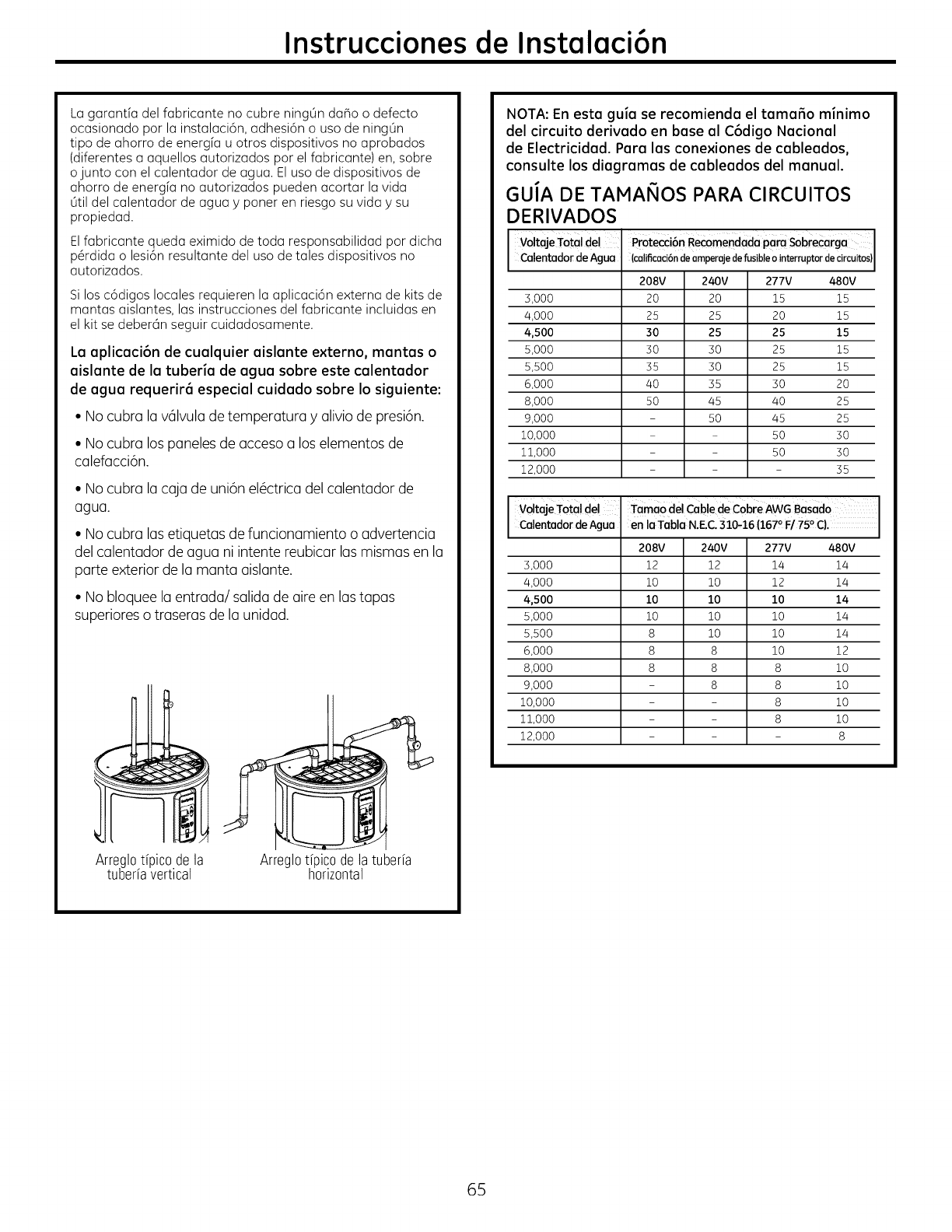

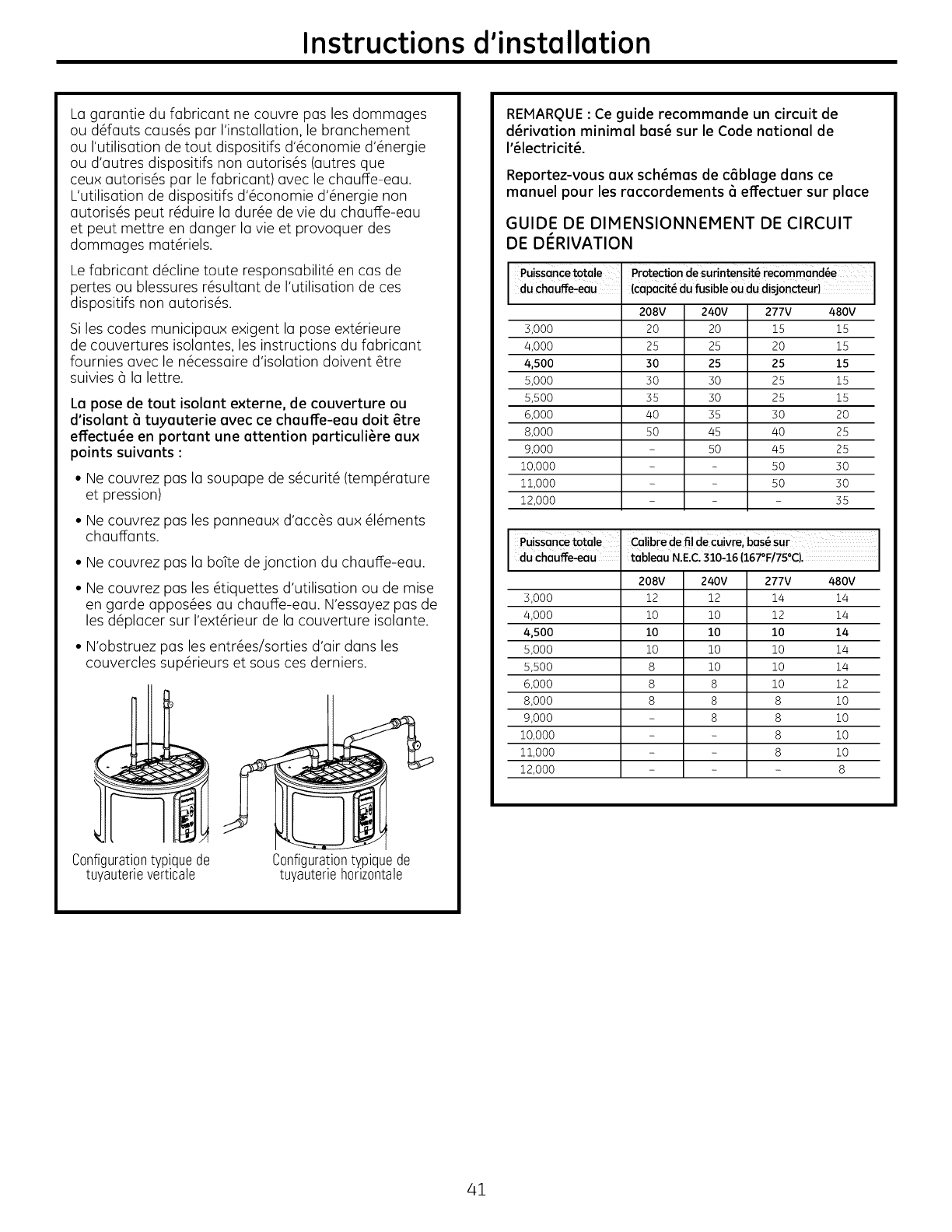

If local codes require external application of insulation

blanket kits, the manufacturer's instructions included

with the kit must be carefully followed.

Application of any external insulation, blankets or

water pipe insulation to this water heater will require

careful attention to the following:

• Do not cover the temperature and pressure-relief

valve.

• Do not cover access panels to the heating elements.

• Do not cover the electrical junction box of the

water heater.

• Do not cover the operating or warning labels attached

to the water heater or attempt to relocate them on

the exterior of the insulation blanket.

• Do not block the air inlet/outlets in the top covers or

rear of the unit.

•][ypicalvertical

p_pmgarrangement Typicalhorizontalpiping

arrangement

NOTE: This guide recommends minimum branch

circuit sizing based on the National Electric Code.

Refer to wiring diagrams in this manual for field wiring

connections.

BRANCH CIRCUIT SIZING GUIDE

JTOtalWaterHeater Wattage

3,000

4,000

4,500

5,000

5,500

6,000

8,000

9,000

10,000

ii,000

12,000

Recommended over_curren _ Protection

(fuse or c rcu t breaker amperage rat ng}

208V 240V 277V 480V

20 20 15 15

25 25 20 15

30 25 25 IS

30 30 25 15

35 30 25 15

40 55 30 20

50 45 40 25

- 50 45 25

-50 30

- - 35

JTotalwaterHeater Wattage

3,000

4,000

4,500

5,000

5,500

6,000

8,000

9,000

i0,000

11,000

12,000

copper wire size AWG Based

on N.E.C.Tab e 310.16 (1670F/75aC.)

208V 240V 277V 480V

12 12 14 14

i0 i0 12 14

10 10 10 14

i0 i0 i0 14

8 i0 i0 14

8 8 10 12

8 8 8 10

8 8 10

8 10

- 8

Installation Instructions

INSTALLATION CHECKLIST

[] 1.Tank location:

- Does room size require Iouvered door or similar ventilation? 10' x 10' x 7' (700 cu. ft.) or 240 square inches (0.15 m2)

air-flow urea needed.

- Buck of unit away from wall by 7 inches (17.5 cm), and sides have at least 7 inches (17.5 cm) clearance.

- Front of unit is free and clear.

- Is the water heater level? If no, add shims under the base of the unit.

[] 2. Plumbing connections:

- Does not prevent air filter removal.

- No leaks after filling the tank with water, either when water is flowing or not.

[] 3. Condensate lines are in place:

- Main Drain Installed

[] 4. Temperature and pressure-relief valve is working and drain line completed per local code.

[] 5. Electrical verify 208/2/40 VAC to L1 and L2 at tank.

[] 6. Electrical connection does not prevent air filter removal.

[] 7. Verify control panel displays 120°F (49°C)Hybrid mode. Assist user in how to adjust temperature and modes (see

"About the Water Temperature Setting" section on page 7).

WHAT TO EXPECT FOR "NORMAL STARTUP" IN HYBRID MODE

After the unit has been installed, with all electrical and water connections secure and checked, then the unit should be

filled with water (vent tank by opening a hot water faucet somewhere in home to allow tank to fully fill with water). Once

tank is full and power is energized, you may experience the following:

Elapsed Time HEWH Actions Comments

0 to 2 minutes Unit will go through self-check. This 2-minute off-time prevents compressor

damage.

2 to 10 minutes Compressor and fun turn on This 8-minute period is used to ensure the tank is

full of water (Dry-fire prevention algorithm).

10 to 30 minutes Compressor and fun turn off, heat- To quickly provide initial amount of hot water for

ing elements turn on for about 20 user (about 25 gallons/94.6 L)

minutes

30 minutes and Upper element turns off and Uses efficient heat pump for majority of heating

beyond compressor turns buck on

NOTE: The heat pump operating range is 45°F to 120°F (7°Cto/49°C). If the ambient temperature is outside of this range,

the heat pump will turn off and the electric elements will be used until the ambient temperature returns to within the

operating range.

Troubleshooting... GEAppliances.com

_ efore you call for service ....

Save time and money! Review the chart below first and you

may not need to call for service.

Possible Causes Whet To Do

Water heater makes A fan is used to move air • Some amount of fan sound is normal. Ifyou hear an

sounds through the system, abnormal sound or the sound level seems unusually loud,

then contact service.

Water heater is Room is not vented • If the room is smaller than 10' x 10' x 7' (3m x 3m x 2.1m),

making the room properly or is too small, then it must hove a Iouvered door or other means to allow

cooler air exchange with surrounding rooms.

Heat is removed from the air • This is normal

to heat the water

Water dripping down Condensate drain is • Clear out any debris in the drain port on the unit.

the outside of the clogged.

heater.

Hot/Cold water connections • Tighten the inlet and outlet pipe connections.

are not tightened.

Not enough or no hot Water temperature may • SeeAbout the Water Temperature Setting section.

water be set too low.

Hot water usage pattern • Change to different mode

exceeds the capability of the

water heater in current mode

Water usage may hove • Wait for the water heater to recover offer an abnormal

exceeded the capacity demand

of the water heater.

Ambient temperature is • For the water heater to work properly, its location needs

too low to have a temperature of :32° to 150°F for Standard

Electric mode and 45° to I20°F for all other modes.

Cold water inlet temperature • This is normal. The colder inlet water takes longer to heat.

may be colder during the

winter months.

Leaking or open hot water • Make sure all faucets are closed.

faucets.

Long runs of exposed pipe, • Insulate piping.

or hot water piping on

outside wall.

Not enough clearance to • Hake sure unit is 7" away from the wall.

allow air to circulate for the

heater pump.

Room size is not appropriate ° If room size is less than 10' x 10' x 7' (700 cu. ft.), install

for water heater. Iouvered door or similar ventilation.

A fuse is blown or o circuit • Replace fuse or reset circuit breaker.

breaker tripped.

Electric service to your home • Contact the local electric utility.

may be interrupted.

Improper wiring. • Seethe Installation Instructions section.

Manual reset limit (TCO}. • Seethe Safety Control section, see page 4.

Water connections to unit ° Correct piping connections.

reversed.

Electric supply may be off. • Hake sure electric supply to water heater is correct

disconnect switch, if used, are in the ON position.

Troubleshooting...

Water is too hot

Possible Causes What To Do

Water temperature is set • SeeAbout the W(]ter Temper(]ture Setting section.

too high.

A CAUTION: Foryours(]fety,0ONOT(]ttempt rep(]ir ofelectric(]lwiring, controls,

he(]ting elements or other s(]fety devices. Refer rep(]irs to qu(]lified service personnel.

Electronic control has foiled. • Coil for service.

Rumbling noise Water conditions in your • Remove (]nd cleon the he(]ting elements. This should only

home caused o buildup of be done by (] qulified service personnel.

scale or mineral deposits

on the heating elements.

Relief valve producing Pressure buildup caused • This is on un(]ccept(]ble condition (]nd must be corrected.

popping sound by thermal expansion Cont(]ct the w(]ter supplier or plumbing contr(]ctor on how

or draining to o closed system, to correct this. Do not plug the relief v(]lve outlet.

The heater is beeping

and the display says

F]]

The water heater has not

been filled with water before

powering up. Powering up the

heater without water will

damage the electric heaters.

The water heater warranty

does not cover damage or

failure resulting from operation

with on empty or partially

empty tank.

The filter light is on. The filter requires cleaning.

A cleon filter is necessary for

effective operation.

The heater is beeping There is on issue with the

and the screen says heat pump system.

"FA F8"

•Fill the t(]nk completely with w(]ter. Press ENTER to stop

the (]l(]rm (]nd then press POWER when the t(]nk h(]s been

filled.

The heate r isbeePing There is on issue with the

and the screen flashes water heater that requires

an error code immediate attention.

The water heater is Unit is not receiving 240VAC

beeping and the screen as intend.

flashes, "bAd linE', ........

Hot Water has a rotten Certain water supplies with

egg or sulfur smell high sulfate content will react

with the anode rod that is

present in oil water heaters

for corrosion protection of

the tank.

unit is not making Ifunit is using electric

normal sounds resistanceelements, it will

not make fan or compressor

sounds.

• Follow the instructions on how to remove (]nd cleon the

filter on p(]ge 12.

• The unit will (]utom(]tic(]lly switch to (]nother (]v(]il(]ble

mode to ensure you continue to hove hot w(]ter. Cont(]ct

service immedi(]tely (]nd give them the codes listed on the

displ(]y screen.

• The he(]ter m(]y switch to (]nother (]v(]il(]ble he(]ting mode.

Cont(]ct service immedi(]tely. To stop the beeping noise

(unless error code F2,Fll or bAd linE)press either the UPor

down (]rrow button (]nd the (]l(]rm will stop (]nd the displ(]y

will go b(]ck to norm(]l (settemper(]ture).

Turn off power to w(]ter he(]ter (gener(]lly(it the bre(]ker

p(]nel). Then re(]d "Electric(]l Connections" section of

Inst(]ll(]tion Instructions, see p(]ge 16. Then,cont(]ct the

inst(]ller to verify electric(]l input to the w(]ter he(]ter.

The odor con be reduced or elimin(]ted in most w(]ter

he(]ters by repl(]cing the (]node rod with less-(]ctive

m(]teri(]l rod. In some c(]ses,on (]dded step of

chlorin(]ting the w(]ter he(]ter (]nd (]11hot w(]ter lines m(]y

be necess(]ry,cont(]ct your Ioc(]l w(]ter profession(]l or

plumber for options (]nd instructions. Coil GE(it

1.888.4GEHEWH(1.888.443.4394)to le(]rn how to purch(]se

this repl(]cement (]node rod. A qu(]lified servicer or

plumber should do this repl(]cement. Use of (] non-GE

(]pproved (]node rod, or oper(]ting the w(]ter he(]ter

without (] GE(]pproved (]node rod will VOIDthe w(]rr(]nty.

• Check mode of unit.

For Service, please call 1.888.4GE.HEWH (1.888.443.4394)

Fault codes. GEApp,i°nces.com

Fault Code

Displayed Condition Action

F-A T4 Not Rising Call service

F-B Discharge Ternp Not Stable Call service

F-C Evaporator Not Frost Free Call service

F-D Superheat Too Low Call service

F-E Discharge Temperature Above Limit Call service

F-F Electronic Expansion Valve Out of Range Call service

F2 T2 Tank Temperature Sensor Failure Call service

F-3 Compressor Failure Call service

F-4 Fan Failure Call service

F-5 T3a Sensor (Evap inlet temperature) Failure Call service

F-6 T3b Sensor (Evap outlet temperature) Failure Call service

F-7 T4 Sensor (Compressor outlet) Failure Call service

F-8 T5 Sensor (ambient temperature) Failure Call service

F-9 Lower Heating Element Failure Call service

F-IO Upper Heating Element Failure Call service

F-II Dry Tank Fault See page 16

F13 Stuck Key Fault Call service

F15 DataFlash Fault Call service

bAd linE The voltage is too low at power-up See page 16

Note:If your unit shows "PS" on the display when trying to adjust the temperature, this is not a

fault code. "PS"indicates that the unit is operating with the ACMmodule and is in Power Saver

mode. See page 10 for details.

GEHybrid Water Heater Warranty.

All warranty service provided by our Authorized Servicer Network.

To schedule service, call 888.4GE.HEWH (888.443.4394). Please

have serial number and model number available when calling for

service.

Staple your receipt here.

Proof of the original purchase

date is needed to obtain

service under the warranty.

For The Period Of: We Will Replace:

One Vear Any part of the Hybrid Water Heater which fails due to a defect in materials or workmanship.

From the date of the During this limited one-year warranty, GEwill also provide, free of charge, all labor and related

original purchase service to replace the defective part.

Second through

Tenth Vear

From the date of the

original purchase

Any part of the HybridWater Heater which fails due to a defect in materials or workmanship.

During this limited ten-year parts warranty, labor and related service to replace the

defective part are not included.

What Is Not Covered:

• Service trips to your home to teach you how to use

the product.

• Improper installation, delivery or maintenance.

• Failure of the product if it is abused, misused, altered,

used commercially or used for other than the intended

purpose.

• Use of this product where water is microbiologically

unsafe or of unknown quality, without adequate

disinfection before or after the system.

• Replacementof house fuses or resetting of circuit

breakers.

• Damage to the product caused by accident, lightning,

fire, flood or acts of God.

• Incidental or consequential damage caused by possible

defects with this appliance, its installation or repair.

• Product not accessible to provide required service in a

safe manner. Attic installation must have flooring and

accessible stairs.

• If product removed from original installation location.

• Damages, malfunctions or failure caused by the use of

repair service not approved by GE.

• Damages, malfunctions or failure caused by the use of

unapproved parts or components.

• Damages, malfunctions or failure caused by operating

the heat pump water heater with the anode rod

removed.

• Damages, malfunctions or failure resulting from

operating the heat pump with an empty or partially

empty tank.

• Damages, malfunctions or failure caused by subjecting

the tank to pressure greater than those shown on the

rating label.

• Damages, malfunctions or failure caused by operating

the heat pump water heater with electrical voltage

outside the voltage range listed on the rating label.

• Water heater failure due to the water heater being

operated in a corrosive atmosphere.

EXCLUSION OF IMPLIED WARRANTIES--Your sole and exclusive remedy is product repair as provided in

this Limited Warranty. Any implied warranties, including the implied warranties of merchantability or

fitness for a particular purpose, are limited to one year or the shortest period allowed by law. II

Thiswarranty is extended to the original purchaser and any succeeding owner for products purchased for home

use within the USA.Ifthe product is located in an area where serviceby a GEAuthorized Serviceris not available,

you may be responsiblefor a trip charge or you may be required to bring the product to an AuthorizedGE Service

location for service.In Alaska,the warranty excludesthe cost of shipping or servicecalls to your home.

Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty

gives you specific legal rights, and you may also have other rights which vary from state to state. To know

what your legal rights are, consult your local or state consumer affairs office or your state's Attorney General.

For product purchased outside of the US, contact your dealer for Warranty and Service information.

Warrantor for Products Purchased in the United States: General Electric Company, Louisville, KY 40225.

Notes. GEApplionces.com

Notes.

Importontes consignes

de s_curit6 .................................26-28

Consignes d'utilisation

Panneau de commandes .............29

Unit6 d'Qlimentation ........................30

R6gtQge de la temp6rQture ..........31

Modes de fonctionnement ...........32

Foire oux questions (FAQ).............33

Module de communicQtion de

I'QppQreil (ACM)) ..........................34

Entretien et nettoyage ..........35, 36

Instructions d'lnstallation... 37-42

Conseils de D6pannage ........43-45

Service _ la clientgle .....................48

Inscrivez les num6ros de module

et de s6rie ici :

N°de module

N°de s_rie

Vous trouverez ces num6ros sur 1'6tiquette

appos6e 6I'avant de votre chauffe-eau.

INFORMATION IMPORTANTE SUR LA SECURITE.

LISEZ TOUTES LES INSTRUCTIONS AVANT L'UTILISATION.

VERTISSEMENT!

Pour votre s6curit6, vous devez suivre les instructions contenues dans ce manuel pour r6duire les risques d'incendie ou

d'explosion, d'61ectrocutionou pour pr@enir les dommages mat@iels,les blessures ou la mort.

Assurez-vous de lire et de comprendre tout le manuel de I'utilisateur Grant de tenter d'installer ou de faire fonctionner ce

chauffe-eau. Vous sauverez du temps et de I'argent. Accordez une attention route particuli_re aux directives de s6curit6.

Tout manquement aces avertissements peut occasionner des blessures graves ou la mort. Sivous avez de la difficult6

a comprendre les instructions contenues dans ce manuel ou si vous avez des questions,ARRETEZet demandez de I'aide

(_un technicien qualifi6 ou (_votre fournisseur d'61ectricit6.

RE-GLAGEDE LA TEMPE-RATUREDE L'EAU

La s6curit6 et la conservation de 1'6nergie sont des facteurs (_consid@er Iors du r6glage de la temp@ature de I'eau (_I'aide de

I'interface utilisateur du chauffe-eau. Une temp@ature de I'eau sup@ieure (_52 °C (125 °F) peut causer des brQlures graves ou

la mort par 6bouillantage. Assurez-vous de lire et de suivre les avertissements expos6s sous I'image de I'@iquette ci-dessous.

Cette @iquette est 6galement sur le chauffe-eau pros du dessus du r6servoir.

L'eau bune tempdrature supdrieure

52 °C (125 °F) peut causer

instantandment des br6lures

graves ou la mort par _bouillantage.

Le rdglage de la commande

_lectronique de tempdrature est

habituellement proche de la

temperature de I'eau au robinet.

Toutefois, certains facteurs peuvent

causer une hausse de la temperature

de I'eau pouvant aller jusqu'_l 71 °C,

peu importe le rdglage de la

commande. Touchez toujours

I'eau avant de vous baigner ou

de prendre votre douche.

Les enfants et les personnes

handicapdes ou &g_es sont plus

risque de s'dbouillanter.

Consultez les instructions contenues

dans ce manuel avant de rdgler

la tempdrature du chauffe-eau.

Touchez I'eau avant de vous baigner

ou de prendre votre douche.

Des valves de limitation de

la tempdrature sont vendues;

consultez ce manuel.

IIse vend des m_langeurs qui r_duisent latemp@ature de

I'eau au point d'utilisation en m_langeant de I'eaufroide a I'eau

chaude duns lescanalisations de distribution. Communiquez

avec un plombier certifi_ ou I'autorit_ en plomberie pour plus

d'information.

Relation temperature/temps pour les br_lures

(Temp_iatuie Tempi poui produiieune bi_!uie gia_e

49°C(120°F) Plusde 5 minutes

52°C(125°F) 1-1/2 6 2 minutes

54°C(130 °F) Environ30secondes

57°C(135 °F) Environ10secondes

60°C1140°F) IV]oinsde 5 secondes

63°C1145°F) Moinsde 3 secondes

66°C(150 °F) Environ 1-1/2 seconde

68°C(155°F) Environ1 seconde

Tableaucourtoisie du ShrinersBurnInstitute

Vous pouvez utiliser letableau ci-dessus comme pour

d@erminer la bonne temp@ature de I'eau pour votre maison.

REMARQUE:Les m_nages avec des petits enfants ou

despersonnes handicap_es ou 5g_es peuvent n_cessiter

un r_glage du thermostat _ 49 °C(120°FIou moins pour

pr_venir le contact avec de I'eau TROPCHAUDE.

ILDANG ER :iIe×isteune possibilit6 de

S'EBOUILLANTER si le chauffe-eau est r_gl_ 6 une

temperature trop _lev_e.

26 CONSERVEZ CES INSTRUCTIONS

www.electromenagersge.ca

AAVERTISSEFIENT! Risque d'incendie-L' essence ainsi que d'autres substances et liquides

inflammables (adh6sifs, solvants, etc.) et les 6manations qu'ils produisant sont extr_mement dangereux. NE PAS

manipuler,

utiliser ou entreposer de I'essence ou d'autres substances inflammables ou combustibles pros d'un chauffe-eau. L'arc

61ectrique 6 I'int6rieur de la commande du chauffe-eau peut allumer ces 6manations. Le manquement 6 cette directive

peut entra_ner des dornmages mat6riels, des blessures ou la mort.

AAVERTISSEMENT!

Risque d'incendie - NE stockez PASet N'utilisez PASd'essence ou d'autres vapeurs et liquides inflammables c_proximit6

de cet appareil ou de tout autre. Gardez les chiffons et combustibles c31'6cart.

APOUR INSTALLATIONS DANS L'E-TATDE CALIFORNIE

Les lois de la Californie exigent que les chauffe-eau r#sidentiels soient fix6s, ancr6s ou attach6s pour qu'ils ne tombent

pas et qu'ils r6sistent aux mouvements horizontaux caus6s par les tremblements de terre. Pour les chauffe-eau

r6sidentiels d'une capacit6 inf6rieure c_197 litres (52 gallons), vous pouvez vous procurer une brochure avec des

instructions g6n6riques de fixation pour les tremblements de terre en vous adressant c_: Office of the State Architect,

400 P Street, Sacramento, CA 95814 ou vous pouvez t616phoner au 916.324.5315 ou demander c_un distributeur de

chauffe-eau.

Cependant, ce sont les codes municipaux applicables qui r6gissent I'installation. Pour les chauffe-eau r6sidentiels d'une

capacit6 sup6rieure c3197 litres (52 gallons), adressez-vous aux autorit6s municipales pour conna_tre les proc6dures de

fixation acceptables.

Avertissement en vertu de la Proposition 65 de la Californie :Ce produit contient des produits chimiques connus dans

I'Etat de Californie comme causant le cancer, les malformations et autres d6fauts de naissance.

CONSERVEZ CES INSTRUCTIONS 27

INFORMATION IMPORTANTE SUR LA SECURITE.

LISEZ TOUTES LES INSTRUCTIONS AVANT L'UTILISATION.

AVERTISSEMENT:

Si le chauffe-eau a _t_ soumis

une inondation, un incendie ou

des dommages materiels, coupez

l'alimentationdu chauffe-eau en

_lectricit_ et en eau.

Ne pas utiliser le chauffe-eau

tant qu'il n'a pas @t@compl@tement

v@rifi@par un technicien de service

qualifi@.

Precautions de s_curit_

A. Coupez I'alimentation au chauffe-eau si

celui-ci a 6t6 soumis 6 une surchauffe,

un incendie, une inondGtion ou des

dommGges physiques.

B. Ne rallumez pas lechGuffe-eGus'il n'est

pas rempli pas d'eGu.

C.Ne rallumezpas lechauffe-eGu si le

robinet d'GlimentGtiond'eau froide est

ferm6.

REMARQUE: Des vapeurs inflammables

provenant des zones environnantes

peuvent _tre amen_es par descourants

d'airjusqu'au chauffe-eau.

D. Sivous #prouvez des difficult6s (_

comprendre les instructions d'utilisation

suivantes ou la section d'entretien et

nettoyage, nous vous sugg6rons de

if]ire appel (3une personne qualifi6e

pour accomplir le travail.

Commandes de s_curit_

Lechauffe-eau est 6quip6 de

deux commandes de limitation de

temp6rature (CLT)qui sont situ6es

au-dessus de 1'616mentchauffant en

contact avec la surface du r6servoir.

Si pour une raison quelconque,

la temp6rature de I'eau devient

excessivement chaude, la commande

de limitation de temp6rature (CLT)coupe

I'alimentation 61ectrique de 1'616ment

chauffant Lorsque la commande se

d6clenche, elle doit #tre r6initialis6e

manuellement La r6initialisation

de la commande de limitation de

temp6rature doit #tre effectu6e par un

technicien de service qualifi6.

.tklWISEEN GARDE: La

cause de la temperature _lev_e doit _tre

d_termin_e par un technicien qualifl_

et des mesures de correction doivent

gtre prises avant la remise en service du

chauffe-eau.

Pour r_initialiser la commande de

limitation de temperature:

1. Coupez I'alimentation 61ectrique du

chauffe-eau.

Retirez le(s) panneau(x) d'acc_s et

I'isol(]tion.

Le couvercle de protection du

thermostat ne doit pus _tre retir6.

Appuyez sur le bouton rouge marqu6

RESET(r6initi(]liser).

Repl(]cez I'isolant et le/les panne(]u(x)

d'acc_s avant de reconnecter

le chauffe-eau (3I'alimentation

61ectrique.

2s CONSERVEZ CES INSTRUCTIONS

Au sujet des commandes.

DAYS

_HEAT PUMP/oNLY/

OHYBRID

OHIGH DEMAND

_ELECTRIC/FANom

:VACATION

Hold for

°F/°C

VE._

Hold to Override

PS-Power Saver

Hold to

Reset

Commandes

OAffichage

OModes de fonctionnement

(Voirpage 8 pour Io description)

OVacation (Vacances)

(Voirpoge 8 pour Io description)

OS_lection du mode

Utilisez cette touche pour passer d'un mode

6 un autre.

OFl_ches

Utilisezces touches pour r6gler Io

temp6rature.

OTouche Enter

R_initialisation du filtre

Lefiltre est sale et n6cessite un nettoyage

Iorsque le t6moin rouge est allum6. Le

filtre est situ6 sur le dessus du chauffe-eau.

Appuyez et maintenez appuy6e cette touche

pendant 5 secondes pour r6initialiser I'alarme

de filtre.

Interrupteur de fonction d'_conomie

d'_nergie

Pour une utilisotion ovec le module MCA.

Appuyez sur cette touche et maintenez-la

enfonc6e pour sortir I'appareil du mode

Economie d'Energie. Apr_s avoir enfonc6

cette touche et Iorsque le mode Economie

d'Energie a6t6 d6sactiv6, I'unit6 restera hors

du mode Economie d'Energie pendant 18

heures.

Port du module de communication

de I'appureil

Pour une utilisation avec le module ACMen

option (voir page 10 pour plus d'informations.

Miseen marche du chauffe-eau.

Cet appareil n'a pas d'interrupteur. Une fois le

chauffe-eau install_ et I'alimentation _lectrique

branch_e, il sera allum_. L'_cran affichera le

r_glage de la temperature d'eau. Lemode de

fonctionnement en cours pour le chauffe-eau est

allum6.

Pour se conformer au× r_glements de s_curit_,

les commandes sont pr_r_gl_es en usine 6

].20°F (49°C)et au mode Hybrid (Hybride).II est

recommand_ que I'appareil soit mis sur le mode

Thermopompe (uniquement) pour favoriser les

_conomies d'_nergie. Lefonctionnement en

mode hybride permet d'_quilibrer les _conomies

d'_nergie avec le confort de I'eau chaude. La

consommation _nerg_tique indiqu_e est bas_e sur

le fonctionnement de I'appareil en mode Hybride

6 une temperature de ].35°F(57°C).Un r_glage

6 une temperature inf_rieure ou une utilisation

de la thermopompe (uniquement) permettra une

_conomie d'_nergie encore plus importante.

DAYS

• HEAT PUMP/ONLY/

•HYBRID

• HIGH DEMAND

• ELECTRIC/FANOm

•VACATION

%oo

Hold for

°F/° C Hold to Override

PS-Power Sover

Hold to

Reset

Au sujet du r@glage de la temp@rature de I'eau. www.electromenagersge.ca

Point de consigne de la temperature :

Las6curit6, la conservation d'6nergie et la capacit6

de production d'eau chaude sont des facteurs

dont vous devez tenir compte Iors de la s6lection

de la temperature d'eau par le biais de I'interface

utilisateur du chauffe-eau. Pour se conformer aux

r6glements de s6curit6, la temperature de I'eau est

r6gl6e en usine (_120°F (49°C).Cette temperature

est celle recommand6e pour commencer.

REMARQUE: Selon D6partement de I'¢nergie des

Etats-Unis,le chauffe-eau r6sidentiel moyen aux

Etats-Unis est r6gl6 0 135°F (57°C).Les 6conomies

d'6nergie potentielles du chauffe-eau hybride

GEGeoSpringTM sont bas6es sur un r6glage de la

temperature (_135°F (57°C). Latemperature de

I'eau peut donc ¢tre augment6e du point r6gl6 en

usine de 120°F(_135°F (49°C(_57°C)sans sacrifier

les 6conomies d'6nergie calcul6es. Sila temperature

est r6gl6e (_une temperature inf6rieure (_

135°F(57°C),des 6conomies d'6nergie et de

fonctionnement I6gerement sup6rieures peuvent

¢tre atteintes

Consultez le paragraphe <<R6glage de la

temperature >>ci-dessous pour modifier la

temperature de I'eau.

Capacit6 en eau chaude :

Sivous souhaitez obtenir une plus grande capacit6

d'eau, le fait d'augmenter la temperature de 120

(_135°F (89°C(_57°C)permet au m¢me r6servoir

d'eau de durer environ 25 % plus Iongtemps, car

davantage d'eau froide est m_lang_e au robinet.

Rappel concernant le risque de br01ure:

Une eau (_une temperature sup_rieure (_125°F

(52°C)peut provoquer de graves br01urespouvant

entraTnerla mort. Assurez-vous d'avoir lu et suivi

les avertissements donn_s sur les _tiquettes ainsi

que ceux pr_sent_s dans ce manuel. Cette _tiquette

est _galement situ_e sur le chauffe-eau pros du

panneau d'acces de I'_l_ment sup_rieur.

Consultez le paragraphe "Relation entre le temps

d'exposition et la temperature de I'eau concernant

les br01ures>>ci-dessous pour d_terminer la

temperature de I'eau appropri_e pour votre

domicile.

Robinets m61angeurs:

Des robinets m61angeursqui r6duisent la

temp@raturede l'eauau pointd'utilisationen

m@langeantl'eaudesconduitesd'eauchaudeet

d'eaufroidesontdisponibles.Contactezun plombier

certifi@ou une compagniede plomberielocalepour

obtenirde plusamplesrenseignements.

_I_DANGER :II existe une possibilit@

de s'_bouillanter si le chauffe-eau est r@gl@

une temperature trop _lev_e. Les m_nages avec

des petits enfants ou des personnes handicap@es

ou _g_es peuvent n_cessiter un r_glage du

thermostat c)49 °C(120 °F)ou moins pour pr@venir

le contact avec de I'eau TROPCHAUDE.

Relation temp@rature/temps pour les br_lures

(Temp6mture

49 °C (120 °F)

52 °C (125 °F)

54 °C (130 °F)

57 °C (155 °F)

60 °C (140 °F)

63 °C (145 °F)

66 °C (150 °F)

68 °C (155 °F)

Tableaucourtoisie du ShrJnersBurnInstitute

Tempsp0urproduireunebF01uFegra_e

Plus de 5 minutes

1-1/2 _ 2 minutes

Environ 30 secondes

Environ 10 secondes

Mains de 5 secondes

Mains de 3 secondes

Environ 1-1/2 seconde

Environ i seconde

Pour r@gler la temp@rature de I'eau

Veuillez suivre les 6tapes suivantes:

1. Appuyez sur les fl_ches vers le Haut ou vers le

Bas sur le clavier de commande pour arriver (3

la temp6rature d6sir6e.

2. Appuyez sur ENTER(Entr6e) pour accepter la

nouvelle valeur.

Remarque : Pour passer de °F _ °C, appuyez sur

la touche MODE et maintenez-la enfonce'e

ADANGER: Ilexlsteunr squedebrglure

par I'eauchaude si le thermostat est r_gl__une

temperature trop @levee.La temp@raturede 120°F

(49°0 est cellerecommand_e pour commencer,mais

ellepeut @treajust_e_unetemperature entre lO0 et

140°F(38et 60°0.

IHEATPUMP(ONLy)

• HYBRID

IHIGH DEMAND

tELECTRIC(FAN OFF)

_VACATION

°c

DAYS T

_OD D LL_.AVE._POW_ER-__IL?ER_

Hold for Hold to Override Hold to

°F/°C PS Power Saver Reset 31

Modes op .rationnels

Ce chauffe-eau revient par d6fout au mode

de fonctionnement hybride. Les diff6rents

modes sont donn6s ci-dessous et peuvent _tre

s61ectionn6s grace (3la touche MODE.

Mode Thermopompe (uniquemeng -

RECOMMANDEPOURDESECONOMIESD'ENERGIE

MV]AXIMALES

Mode E'lectrique (Ventilateur _teint)/

Standard (Ventilateur _teing

Ce mode utilise uniquement les 616ments

chauffants sup6rieurs et inf6rieurs pour chauffer

I'eau. Letemps n6cessaire pour chauffer I'eau est

moindre dans ce mode, mais ce mode est le plus

6nergivore

La thermopompe (uniquement) est le mode de

fonctionnement le plus d'6conomique pour ce

chauffe-eau. IIextrait la chaleur de I'air ambiant

pour chauffer I'eau. Le temps de chauffage dans

ce mode est plus long, donc il pourrait ne pas

suture dans une situation de demande importante

(famille nombreuse ou visiteurs).

Mode Hybride

Le mode Hybride associe I'efficacit6 6nerg6tique

de la Thermopompe (uniquement) @la vitesse de

r6cup6ration et d'alimentation du mode 61ectrique

standard (Ventilateur 6teint) adapt6 pour la

majorit6 des utilisations d'eau. Le mode hybride

permettra 6I'appareil de fonctionner comme un

chauffe-eau 61ectrique standard tout en offrant

des 6conomies d'6nergie significatives.

REMARQUE: ko performance, la consommation

et les _conomies _nerg_tiques sont bos_es sur un

fonctionnement en mode hybride _un rdglage de

la tempdrature de 135°F (57°C).

Demande _lev_e/Demande optimale

Ce mode est seulement n6cessaire si vous

consommez plus que la moyenne des gens ou si

I'unit6 est sous-dimensionn6e pour la demande

en eau chaude. Dans ce mode, I'unit6 utilise

les 616ments chauffants 61ectriques seulement

Iorsque la demande en eau est plus importante

qu'6 la normale. Avec I'utilisation des 616ments

chauffants, la temp6rature d'eau remontera plus

rapidement, mais la consommation d'6nergie

sera plus importante. Contrairement au mode

Electrique/Standard (Ventilateur 6teint), les

616ments chauffants seront utilis6s uniquement

si n6cessaire. La thermopompe sera utilis6e si la

demande en eau est plus faible.

REPIARQUE: La diff6rence entre le mode Hybride

et le mode Demande Elev6e est que dons le mode

(3Demande Elev6e,les 616ments chauffants sont

mis en marche plus rapidement que dans le mode

hybride.

Vacances

Cette fonction est utilis6e Iorsque vous _tes absent

de votre domicile pour une dur6e prolong6e et

I'eau chaude n'est pas n6cessaire. Dans ce mode,

la temp6rature de I'eau descendra h50°F (10%)

et I'appareil utilise le mode de chauffage le plus

elTicoce pour 6conomiser 1'6nergieIorsque le

chouffe-eau est au repos. L'appareil se remettra

automatiquement 6chauffer I'eau un jour avant

votre retour, de sorte que vous ayez une r6serve

d'eau chaude (3votre retour.

Par exemple, si vous _tes absent pendant 14

jours, suivez les 6tapes suivantes:

1. S61ectionnezVACANCESen utilisant la touche

Mode

2. Entrez le nombre dejours d'obsence (dans cet

exemple, 14) en appuyant sur la %che vers le

HAUT (la valeur par d6faut est de 7jours)

:3.Appuyez sur ENTER(Entr6e).

Le chauffe-eau conservera la temp6rature

de I'eau h50°F (10°C)pendant la dur6e de

votre absence mains ljour (dans cet exemple,

pendant 1:3jours). A la fin du jour pr6c6dent

votre retour (dans cet exemple, le 1:36mejour), le

chauffe-eau revient automatiquement au mode

de fonctionnement pr6c6dent et chauffe I'eau 6

la temp6rature d'origine afin que de I'eau chaude

salt disponible d6s votre retour

Pour occ_.der _ un de ces modes:

r_ Appuyez sur la touche MODE(Mode) pour

s61ectionner le mode de fonctionnement

appropri6.

FILe voyant lumineux vert s'allumera sur le

mode s61ectionn6.

Foire oux questions. Www.e/ectrornenagersge.ca

Filtre:

Q:Pourquoiy a-t-il unfiltre?

A:EnmodeHybrideetThermopompe(uniquement),

I'appareilfaitcirculerdeI'airdanslesysteme.Lefiltre

protegeI'appareilcontrelasalete.Unfiltre6 airpropre

am61ioreI'efficaciteduchauffe-eau.

Q:Commentnettoyerlefiltre?

A:NecoupezpasI'alimentationet retirezlefiltreduhaut de

I'appareil.LefiltrepeutCtrenettoyeavecunaspirateur

ou rincehI'eautiede.Unfiltre saler6duitI'efficacitedu

chauffe-eau

Modes:

Q:Qu'estquelemodeThermopompe(uniquement)?

A:LemodeThermopompe(uniquement)estle modele

plusefficace.IIextraitlachaleurde I'airambiantpour

chaufferI'eau,reffoidissantdumCmecoupI'airalentour.

Cemodeprendplusdetempsh chaufferI'eaumaisilest

6galementlemodele plusefficace.

Q:Qu'est-cequelemodeHybride?

A:LemodeHybridecombinelesavantagesdumode

Thermopompe(uniquement)aveclavitesseet la

puissancedu modeElectriqueStandard.!loffre

d'excellenteperformancestout enconsommantmoins

d'6nergie.

Q:Qu'est-cequelemodeDemande61ev6e?

A:LemodeDemandeElevee/Boostpeut¢tre utiliseIorsque

la consommationd'eauchaudeestplus61ev6equ'hla

normale.L'appareilseramoinsefficacemaischauffera

I'eauplusrapidementapresuneconsommation

importante.Pouruneconsommationnormale,I'appareil

continuerad'utiliserlathermopompelaplupartdu

temps.

Q:Qu'est-cequelemodedeVacances?

A:Sivous@tesabsentpendantuneperiodeprolongee,

ce modereduitlatemperaturedeI'eaupourreduirela

consommationd'6nergie.L'appareilrevientau mode

pr6c6dentlejour quipr6cedevotreretour

Q:Qu'est-cequeleModeElectrique(Ventilateur6teint)/

Standard(Ventilateur6teint)

A:LemodeElectrique(Ventilateureteint)/Standard

(Ventilateureteint)utiliseuniquementlesresistances

pourchaufferI'eau.CelapermetdechaufferI'eau

plusrapidementqu'enmodeHybride,maisaccroTt

6galementlaconsommation.Cemodefonctionne

sansventilateur,arrCtantla productiond'airfrais

normalementrejetependantlefonctionnementde la

thermopompe.

Fonctionnement:

Q:Pourquoipuis-jeentendrelefonctionnementde

I'appareil?

A:Auxmodeslesplus6co6nergetiques(Thermopompe,

Hybrideet Demandeelev6e/Boost),lam6thodeutilis6e

pourchaufferI'eauutiliseunventilateurquiproduitun

certainbruit.

Q:LathermopompenefonctionnepasaussiIongtemps

quepr6vu.Pourquoi?

A:Donscertainesconditions,lechauffe-eauhybride

GeoSpringTM va fonctionnerenutilisantlesel6ments

61ectriquesau lieudelapompeh chaleurpourproteger

votreappareilet s'assurerquede I'eauchaudeest

disponible.Cesconditionsincluentunetemperature

ambianteextr¢mementbasse(<_5°F)ouextrCmement

61ev6e(>120°F)ouencoreunetresbassetension.

L'appareilreprendrasonfonctionnementnormaldes

quelesconditionsatmospheriquesou d'alimentationle

permettent.

Modulede communication de I'appareil (siinstallS)

Le chauffe-eau 61ectrique hybride (3thermopompe est

compatible avec le module de communication GE Smart

Appliance (ACM)qui peut _tre achet6 saparament. Pour

savoir si la technologie ACM est offerte dans votre raglan,

contactez vos services publics Iocaux ou consultez le site

www.GEAppliances.com/Smart-Appliance. L'utilisation

de I'ACM permet 6I'appareil de rapondre aux signaux

de vos services publics Iocaux ou d'adharer aun raseau

domestique.

Les fonctions de distribution ala demande sont offertes

dans le cadre d'un projet pilate organis6 par les services

publics de votre Iocalit6 afin d'aider les consommateurs

adiminuer leur consommation d'61ectricit6 en pariode de

pointe.

MONTAGE

Le module ACIVlest 6quip6 d'aimants dans sa base qui lui

permet d'atre fix6 6 la partie matallique peinte extarieure

du chauffe-eau a thermopompe.

Les datails relatifs au branchement des cables au module

sont donnas dans les instructions fournies avec le module.

t ! }

I Connecteur ACM

/Module ACM

Lorsque le cable du module ACIVlest branch6 au chauffe-

eau, suJvezles instructions de mJseen marche comprises

avec le module ACM. Das que le module ACM est en

marche, le chauffe-eau a thermopompe est prat a recevoir

les signaux ACM.

GUIDE RAPIDE

Si les services publics de votre Iocalit6 utilisent la

technologie ACM, le module ACM recevra les signaux

transmis par les services publics. Un des quatre signaux

suivants sera envoya:

• <<Faible >>(indique que le plus faible coot 6nergatique est

disponible)

• <<Moyen >>(indique un coot 6nergatique croissant)

• <<Elev6 >>(indique un coot 6nergatique croissant)

• <<Critique >>(indique un coot 6nergatique maximal)

Un chauffe-eau a thermopompe dot6 d'un module ACM

reconnaTt automatiquement le coot 6nergatique disponible

et adapte son mode et le raglage de sa temparature

pour utiliser mains d'anergie Iors de la transmission des

signaux Moyen, Elev6 et Critique. Lorsque le chauffe-eau

athermopompe rapond aces signaux, le LED au-dessus

du bouton d'Economie d'Energie sera allum6 indiquant les

coots d'61ectricit6 en vigueur. Les lettres <<PS>>s'affichent

si I'utilisateur essaie de modifier la temparature sans

avoir appuy6 sur le bouton pour dasactiver la fonction

Economie d'Energie.

Lorsque le signal est <<faible >>ou Iorsqu'aucun module

ACM n'est connecta, I'appareil fonctionne normalement.

Les @apes suivantes indiquent la faqon dont I'appareil

raagit Iors de la mise en marche aux niveaux 6nergatiques

Moyen, Elev6 et Critique.

Lorsque le signal ACM est Moyen, la commande

fonctionne en mode Thermopompe (uniquement) et la

temparature de I'eau reste au raglage en vigueur fait par

I'utilisateur. L'acran affiche le message suivant (o@xxx est

le raglage de la temparature actuel):

DAYS

Lorsque

le signal ACIVlest Eleva,la commande fonctionne en mode

Thermopompe (uniquement) et la temparature de I'eau

raglae all0°F (43°C)et 1'acranal_che le message suivant:

°CDAYS

Lorsque le signal ACIVlest Critique, la commande

fonctionne en mode Thermopompe (uniquement) et la

temparature de I'eau raglae a 100°F (38°C)et 1'acran

afliche le message suivant :

A nater: La tension du courant qui circule dans une

connexion ACM n'est pas compatible avec les ordinateurs

et les pariphariques. NE BRANCHEZPASdes modems,

routeurs, etc. d'ordinateurs portatifs dans la prise RJ45

ACM pour appareils 61ectromanagers. Ne I'utilisez

uniquement qu'avec des accessoires d'61ectromanagers

GE. La connexion ades ordinateurs et autres accessoires

peuvent endommager le produit.

Lorsque I'appareil fonctionne aux coots 6nergatiques

moyen, 61evaou critique, 1'acran LCDau dessus du bouton

Economie d'_nergie sera alluma. Si, a tout moment, vous

souhaitez modifier la temparature de consigne alors que

I'appareil est en mode Economie d'Energie, appuyez et

maintenez enfoncae la touche Economie d'Energie pour

annuler la fonction _conomie d'_nergie, puis utilisez

les fl_ches pour modifier le raglage. Cette fonction

sera dasactivae pendant 18 heures. Si vous essayez

de modifier la temparature sans dasactiver la fonction

_conomie d'_nergie, les lettres PSs'al_chent a1'acran,

indiquant qu'il est encore en mode d'_conomie d'_nergie.

Entretien et nettoyage. Www.electromenagersge.ca

Entretien pr_ventif

ADANGER: Risque de br6lure-

Avant d'utiliser la soupape de s_curit_, assurez-

vous que personne ne sera expos__I'eau

chaude d_gag_e par cette soupape. L'eau peut

_tre assez chaude pour crier un risque de

br6lure. L'eau dolt _tre envoy_e vers une bonde

de vidange pour _viter toutes blessures ou tous

dommages materiels.

REMARQUE : Si une soupape de s_curit_ du

chauffe-eau s'ouvre r_guli_rement, il s'agit peut

_tre d'une expansion thermique dons un circuit

d'alimentation d'eau fermi. Contactez votre

fournisseur d'eau ou votre plombier pour savoir

comment corriger cette situation. Ne bouchez pus

la soupape de s_curit_.

Correctement entretenu, votre chauffe-eau vous

fournira des ann6es de service sanstracas.

Nousvous sugg@ons de suivre un programme

d'entretien pr6ventif.

Soupape de s_curit_ (temperature et pression):

Au moins une lois par an, soulevezet rel6chez la

poign6e de la soupape de s6curit6 sur lec6t6 droit

0 I'avant du chauffe-eau afin de vous assurer qu'elle

fonctionne librement. Laissezs'6couler quelques litres

d'eau par la canalisation de vidangejusqu'6 une

bonde de vidange ouverte.

Inspection p_riodique (une lois par an):

De plus,il est recornmand6de faire effectuerune

inspectionp6riodiquedes commandes,des616ments

chauffants et du cablage par untechnicien qualifi6dans

la r6paration d'appareils61ectrom6nagers61ectriques.

La plupart des appareils 61ectriques, m_me neufs, font

du bruit Iorsqu'ils sont en marche. Si les sifflements ou le

niveau sonore augmentent de mani_re excessive, il est

peut-_tre n6cessaire de nettoyer 1'616mentchauffant.

Contactez un installateur qualifi6 ou un plombier pour

une inspection.

Vidange du r_servoir :

Un r6servoirde chauffe-eau peut agir comrne un

d6canteurpour les solidesensuspensiondans I'eau.

IIn'est donc pas rarede voir s'accumulerdes d6p6ts

d'eau dure dans lefond du r6servoir.Pour61iminerces

d6p6tsdu r6servoir,suivezces6tapes:

1. Fixezuntuyau d'arrosageau robinet devidange situ6

au bas de I'appareilet dirigez-leversune bonde.

2. Ouvrezlerobinet de vidange6 I'aided'untournevis 6

t@teplate.

5.Apr@savoirvidang6 quelqueslitresd'eau,fermez le

robinet de vidange.

Cecidolt @trefait avec I'alimentationeneau froide

ouvertede faqon 6 ce que I'eauvidang6e par le robinet

devidange soit remplac6e.Led6bit d'eau aidera6

61iminerless6diments.

Vidange du chauffe-eau

AMISE EN GARDE : Risquede

d_charge _lectrique - Coupez I'alimentation au

chauffe-eau avant de vider I'eau.

ADANGER: Risquedebr6lure-

Avant d'utiliser la soupape de s_curit_, assurez-

vous que personne ne sera expos_6 I'eau chaude

vidang_e par la soupape. L'eau vidang_e du

r_servoir peut _tre suffisamment chaude pour

presenter un risque de br61ure et doit _tre envoy_e

vers une bonde de vidange pour _viter toutes

blessures ou tous dommages materiels.

Pour vidanger le chauffe-eau, suivez les 6tapes

suivantes :

1. Fixez un tuyau d'arrosage au robinet de vidange

situ6 au bas de I'appareil et dirigez-le vers une

bonde.

2. Fermez I'alimentation en eau froide.

5. Laissez entrer de I'air dans le r6servoir en ouvrant

un robinet d'eau chaude ou soulevant la poign6e

du robinet de vidange.

4. Ouvrez le robinet de vidange 6 I'aide d'un

tournevis 6 t6te plate.

Remarque: Consultez la page 15 pour un

diagramme du produit.

I I ut,, zun

Fermeture pour vacances ou absence prolong6e d6passant la dur6e de I'option

Vacances

Si le chauffe-eau n'a pas 6 6tre utilis6 pendant une

p6riode prolong6e, I'alimentation en 61ectricit6 et en

eau 6 I'appareil devrait 6tre coup6e afin de r6duire la

consommation et d'emp6cher I'accumulation de gaz

hydrog_ne dangereux. Cet appareil n'est pas 6quip6

d'un bouton de mise en marche, I'alimentation

61ectrique peut uniquement 6tre coup6e par le

disjoncteur ou I'interrupteur principal.

Le chauffe-eau et la tuyauterie devraient @tre

vidang6s s'il y a risque de gel.

Apr6s une p6riode d'arr6t prolong6e, le

fonctionnement et les commandes du chauffe-eau

devraient 6tre v6rifi6s par un technicien qualifi6.

Assurez-vous que le chauffe-eau est compl_tement

rempli avant de le remettre en place.

REh4ARQUE: Reportez-vous 6 la rubrique de mise en

garde relative au gaz hydrog_ne duns les instructions

d'utilisation (voir page 3).

Entretienet nettoyage du chauffe-eau.

Nettoyage du filtre

Dansles modes Hybride (uniquement),

Thermopompe et Demande 61ev6e,le chauffe-eau

d6place I'air dans lesyst_me et le fait ressortir a

I'arri_rede I'appareil.Lefiltre est en place pour

prot6ger I'@aporateur de la salet6 et la poussi_re.

Un filtre 0 air propre est n6cessaire pour une

meilleure efficacit6. Parfois, ce filtre devro _tre

nettoy6 (uu minimum une lois par an). Lorsque le

filtre dolt _tre nettoy6, le t6moin rouge au-dessus de

la touche Filtre s'allume et un signal sonore est 6mis.

REPIARQUE:Sile filtre est trap sale, I'appareil passe

automatiquement au mode Electrique(Ventilateur

6teint)/Standard (Ventilateur 6teint)et les 6conomies

d'6nergie seront perdues.

Ne coupez pas I'alimentation. Retirezle filtre par le

dessus de I'appareil.Appuyez sur les deux languettes

et soulevez pour retirer le filtre 0 air. Apr_s avoir 6t6

retir6, le filtre peut _tre nettoy6 avec un aspirateur,

essuy6 avec un chiffon humide ou rinc6 a I'eautilde.

Lorsque lefiltre a 6t6 nettoy6 et s6ch6, il peut 6tre

remis en place en I'alignant dans les fentes sur le

dessus de I'appareil et en le poussant vers le bas

pour I'enclencher.

Apr_s avoir remis le filtre propre en place, appuyez

sur le bouton FILTER(filtre)et maintenez-le appuy6

pendant :3secondes. Siun cycle de chauffage est

en marche Iorsque I'alarme du filtre est accept6e, ce

cycle va continuer en mode 61ectriquepour terminer

le cycle. Apr_s cela, il reviendra automatiquement au

mode pr6c6dent le nettoyage du filtre.

IMPORTANT:Lefiltre doit 6tre nettoy6 Iorsque

I'alarme s'affiche. Un filtre sale rend plus difficile le

travail du syst_me et peut entraTnerune r6duction

de I'efficacit6,voire endommager le syst_me. Afin

d'obtenir le meilleur rendement 6co 6nerg6tique,

assurez-vous que le filtre est propre

uettes

Filtre

D6bouchage du tuyau de vidange de la condensation

Letuyau de vidange principal est destin6 a 61iminer

toute la condensation. S'ilest bouch6, le condensat

sera 61imin6par letuyau de trop-plein et s'6coulera

au sol. Ceciest con_u pour pr6venir I'utilisateur que

le tuyau de vidange principal est bouch6. Retirezle

tuyau de vidange, nettoyez les d6bris et remettez-le

en place.

Inspectez r6guli_rement les tuyaux de vidange

et nettoyez tousles d6bris qui auraient pu s'y

accumuler

Consultezles instructions d'installation pour de plus

amples informations.

Trop-plein

ige

principal

le tube de

vidange principale

vers une bonde

Tige d'anode

Latige d'anode doit 6tre retir6e de la cuve du

chauffe-eau, inspect6e annuellement et remplac6e

Iorsqueplus de 6 po (15,2cm) du fil de noyau est

expos6 a chaque extr6mit6 de la tige.

Enraison des risques de choc 61ectrique,et

pour 6viter toute fuite d'eau accidentelle, cette

inspection devrait 6tre effectu6e par un technicien

ou plombier qualifi6. De plus,elle exige la coupure

de I'alimentation en eau avant le retrait de la tige

d'anode.

A NOTER: Ne retirez pas latige d'anode du r6servoir

0 e d'autres moments que pendant une inspection

ou un remplacement, puisqu'une utilisation sans

tige d'anode r6duit la dur6e utile du r6servoir a

rev6tement de verre et annule la garantie.

Surfaces E×t6rierures

Laver a la main avec de I'eautilde seulement.

Instructions

d°installation Chauffe-eau

Mod IeGEH50DEED××

L'emplacement choisi pour le chauffe-eau dolt prendre en

consid@ation los _l_ments suivants:

RI_GLEMENTS MUNICIPAU× RELATIFS AU×

INSTALLATIONS

Ce chauffe-eau dolt _tre install_ conform_ment 5 cos instructions,

aux codes municipaux, aux codes desservices publics, solon los

exigences de la compagnie ou, en I'absence de r_glementation

municipale, conform_ment au Code national de I'_lectricit_. I!est

disponible dons certaines librairies ou pout _tre achet_ aupr@sde

I'association nationale de la pr@ention d'incendie (Batterymarch

park,Quincy, HA 02169, USA,comme feuiltet ANSI/NFPA70).

E×IGENCES EN MATII_RE D'ALIMENTATION

ELECTRIQUE

Check the markings on the rating plate of the water heater to

V@ifiez los informations sur la plaque signal_tique du chauffe-eau

afin de vous assurer que I'alimentation correspond aux besoins du

chauffe-eau. REHARq)UE: Los installations 5 208V peuvent avoir

des performances moindres.

EMPLACEMENT

Localisezle chauffe-eau dans un endroit propre et sec aussi

proche que possible de la zone de plus forte demande en eau

chaude. De Iongues conduites d'eau chaude non isol_esvont

gaspitter de I'_nergie et I'eau. L'appareil dolt _tre insta% dons un

endroit de niveau.

REHARq)UE:Cet appareil est conqu pour toute installation

int@ieure normale, y compris : garage, buanderie, grenier,

placard, etc.... Avec I'instaltation d'une porte @persiennes, il pout

@treinstalt@dons des endroits d'une surface inf@ieure _ 10pi x

10pi x 7pi (700 pi3). Los persiennes devrait @trede 240 po 2(0,15

m2)ou plus. Sideux persiennes sont utilis@es,une d'entre olios

dolt @tresitu@epr@sdu haut de la porte.

Positionnezle chauffe-eau de mani@re_ ce que le fittre _ air,

le couvercle et los panneaux avant puissent @treretir@spour

permettre I'inspection et I'entretien, comme le retrait des @l@ments

ou le nettoyage du fittre.

Lechauffe-eau et los conduites d'eau doivent @treprot@g@sdu

gel et desatmosph@es hautement corrosives. N'instaltez pas le

chauffe-eau en ext@ieur ou dons des zones expos@es.

A MISE EN GARDE:Risquede

dommage material - Le chauffe-eau doit _tre plac_ dons

un endroit o_ les fuites d'eau provenant du r_servoir ou des

raccords n'endommageront pas la zone autour de I'appareil

ou los _tages inf_rieurs. Lorsque que de tels emplacements

ne peuvent 6tre _vit_s, il est recommand_ d'installer un bac

de r_cup_ration d'eau avec un syst_me d'_vacuation

appropri_ en dessous de I'appareil. Los installations dons un

grenier n_cessitent un plancher appropri_ et un acc_s par

des escaliers.

REMARQUE: La plage de fonctionnement de la thermopompe

est de 45°F 5 120°F (7°C_ 49°C). Sila temp@ature ambiante est

en debars de cette fourchette, la thermopompe s'@eint et los

@l@mentschauffants seront utilis@sjusqu'_ ce que la temp@ature

ambiante revienne dons la plage de fonctionnement normal.

EMPLACEMENT (SUITE}

INFORMATIONS RELATIVES AU

DIMENSIONNEMENT DU CHAUFFE-EAU - LIRE

AVANT L'INSTALLATION :

Pour le remplacement de syst_mes domestiques existants:

*Vous remplacez un chauffe-eau existant ? Sivotre

chauffe-eau actuel fournit suffisamment d'eau chaude et

qu'aucune autre modification ou r@novation de la plomberie

n'est effectu@e ou planifi@equi pourrait augmenter la

demande en eau chaude, alors:

• Lechauffe-eau hybride GeoSpringTM pout rempiacer un

chauffe-eau@iectriquestandard detailie @quivalenteou

inf@rieure

• Sivouspassezd'unealimentationaugaz5 unealimentation

@tectrique,lechauffe-eauhybrideGeoSpringTM poutrempiacerun

chauffe-eaud'unetaitteimm@diatementinf@rieure.

Pour les nouvelles installations:

Guide de s_lection de la taille d'un chauffe-eau domestique

Demonde* Cepecit_ recommend_e {gellons)

Toille

de Io

fomille I_lectrique or GeoSpring TM Goz

5+ Elev#e 100 (578.5 L) 75 (283.9 L)

Hoyenne ou 80 (302.8 L) 50 (189.3 L)

Foible

3 (_4 Elev#e 80 (302.8 L) 50-75 (189.3-283.9 L)

Mozenne ou 50 (189.3 L) 40 (151.4 L)

Foible

2 (_3 Elev#e 50 (189.3 L) 40-50 (151.4-189.3 L)

Moyenne ou 40 (151.4 L) 40 (181.8 L)

Foible

1 (_ 2 Elev#e 40-50 (151.4-189.3 L) 40-50 (151.4-189.3 L)

Moyenne ou 30 (113.6 L) 30 (113.6 L)

Foible

*Hypotheses pour une maison 5 foible demande ou 5 demande moyenne

- Utilisation de pommes de douche standard ou a d_bit r_duit (2,5gal/min - 11,4 L/rain

ou mains).

- Aucune douche munie de plus d'une pomme de douche egou de jets pour le corps

- Baignoire standard {pas de baignoire surdimensionn_e ou _ remous}

Point de r_glage de la temperature:

Lepoint de r_glagede latemp@ature duchauffe-eau influe

grandement sur la quantit_ d'eau chaudedisponiblepour los douches

et les bains.

• La consommationet los#conomies d'#nergie calcul#esdes

chauffe-eau,y comprisdu chauffe-eau GeoSpringTM, sont

effectu#es5 un r@glagede 135°F(57°C)gui est le r#glage moyen

d'unchauffe-eau solonle ministate de I'Energie.Los#conomies

#nerg#tiquesdu GeoSpringTM sont bas@essur un fonctionnement

enmode hybride avecun r#glage de la temperature de 135°F

(57°C).

• Losnormes de s_curit_exigentun r@glageen usinede 120°Fa

125°F(/49°C@52°C)maximum pour tous los nouveaux chauffe-eau.

Parcons@uent, si votre chauffe-eau est actueltementr@gl_sur

130°F(54°C)ou au-dessuset que votre nouveau chauffe-eauest

install_avec le point de r_glage d'usinede 120°F(49°C),le nouveau

chauffe-eausembleraoffrir une capacit_ moindre quevotre

chauffe-eauexistant.

• L'utitisateurpout r_glerta temperature de mani@rea r@pondrea

sos besoins. Veuilteztoujours life et comprendre losconsignes de

s@curit@figurant dons le manuel de I'utilisateuravant d'ajuster la

temp@ature.

Instructions d'installation

EMPLACEMENT (SUITE)

Installation d'un bac de r_cu :)_ration d'eau

Tuyaudevidangevers

unebonded'@acuation

Lediam_treinternedu

\ tuyau dolt @red'au moins

\ _ po(1,9cm)avecune

inclinaisonappropri6pour

/_ unevidangead6quate.

A--Diam@tre du chauffe-eau

plus 2p0 (5,1 cm) min.

B--Maximum 2p0 (5.1 cm)

REMARQUE :Lebac de r6cup@ationde I'eaudolt @treconforme aux

codesmunicipaux.

Desn_cessairesd'installation de bac de r6cup@ationsont disponibles

aupr6sdu d@aitlanto0 le chauffe-eau a 6t_ achet_,un magasin de

mat6riaux deconstruction ou un revendeurde chauffe-eau.

D_gagements n_cessaires:

li dolt y avoir un d_gagement minimal de 7 po(17,5cm)entre

tout objet et lescouverdes avant et arri6re advenantte cas o0 un

entretienserait requis. Un d6gagement minimal de 7 po (17,5cm)

avec Iespatois du chauffe-eau est 6galement recommand6 pour

faciliter I'acc6sen cas d'entretien.

(17,5cm)

Un d#gagement de 6po (15,2 cm) est #galement requis pour retirer le

filtre 6 des fins de nettoyage. La plomberie d'eau chaude et froide et

les connexions #Iectriques ne doivent pas interf#rer avec le retrait du

filtre.

_-_._,. _, I 6"(152.4cm)

Tuyau de vidange du condensat

L'appareitest @quip@d'un tuyau de vidange descondensats.Ainsiune

bonded'@acuation doit @tredisponible6 proximit@de I'appareit.La

bonde nedoit pas@tre6 une hauteursup@ieure6 36 po (91,4cm)

au-dessusdu sol (lescodesnationaux et municipauxdoivent @tre

respecter).

Siaucunebonde n'est disponible,alorsune pompe ordinairepour le

condensatd'une capacit@minimalede 1 gallon (3,8L)parjour dolt

@treachet_e aupr@sd'un magasinde mat_riaux deconstruction et

install_e.

EQUIPEMENTS REQUIS POUR

L'INSTALLATION

tuyau de vidange

rigide en PVC

d'V_po

(si n_cessaire) Connecteur en

MNPT PVCd'I/2 po

½"T_ en PVC Serre-fils

Colle 6PVC

EXPANSION THERMIQUE

D@terminezs'it y a un clapet antiretour dans la conduite

d'admission d'eau. II peut avoir @t@install@dans la conduite d'eau

froide pour emp@cherles retours d'eau ou il peut @treindus dans

une soupape de r@ductionde pression,un compteur d'eau ou un

adoucisseur d'eau. Un ctapet anti-retour dans ta ligne d'admission

d'eau froide peut provoquer ce qu'on appelle un <<circuit d'eau

ferm@>>.Un tuyau d'admission d'eau froide sans dapet anti-retour

ou sansdispositif anti-refoulement est consid@r@comme un

syst@med'eau <<ouvert >>.

LorsqueI'eau est chauff@e,etle prend du volume et provoque une

augmentation de la pression dans le syst@med'eau. Cetteaction

est appel@e<<expansion thermique >>.Dans un syst@me<<ouvert

>>,I'eauen expansion qui d@passela capacit@du chauffe-eau

reflue vers le syst@med'alimentation municipal oOla pressionest

facilement dissip@e.

Toutefois, un <<syst@med'eau ferm@>>,emp@chel'eau en

expansion de refluer vers la conduite principale d'alimentation.

Cette expansion thermique peut provoquer une augmentation

rapide et dangereuse dela pression dans le chauffe-eau et dans ta

tuyauterie du syst@me.Cette augmentation rapide de la pression

peut rapidement atteindre le point de r@glagede la soupape de

s@curit@de sorte qu'ettes'active 6 chaque cycle de chauffage.

L'expansionthermique et l'expansion et la contraction rapides

et r@p@t@esdescomposants du chauffe-eau et de la tuyauterie

peuvent entraTnerI'usure pr@matur@ede la soupape de s@curit@

et possiblement du chauffe-eau lui-m@me.Leremplacement de la

soupape de s@curit@ne r@soutpas le probl@me!

Lam@thodepropos@edecontr61ede I'expansionthermique est

d'installer un r@servoird'expansion dans la ligne d'eau froide entre

le chauffe-eau et ledapet anti-retour (sereporter _ I'iltustration

page 15).Le r@servoird'expansion est congu avec un coussind'air

int@gr@qui se comprime avec I'augmentation de la pression du

syst@me,@liminantainsi la surpression et le fonctionnement

continu de la soupape. D'autres m@hodes de contr61e

d'expansion thermique sont @galementdisponibles. Contactez

votre installateur, fournisseur d'eau ou inspecteur de plomberie

pour des informations suppl@mentaires concernant ce sujet.

Instructions d'instollotion

RACCORDEMENT A L'ALIMENTATION

EN EAU

Reportez-vousa I'itiustrationci-dessouspourunesuggestiond'installation

typique.L'installationderaccordsou deconnecteursflexiblesen cuivreest

recommand@esurlesraccordsd'eauchaudeetd'eaufroide,demani@e

ace queb chauffe-equpuisse_trefaciiementd@branch@5 desfins

d'entretien,au besoin.Lesraccordsd'eauCHAUDEet FROIDEsentdairement

indiqu@setsentdesApo NPTpourtousbs mod@les.

REMAROUE:Installezun robinetd'arr_tdanstaconduited'alimentation

d'eaufroideprosdu chauffe-eau.Cecipermettraplustard defaciliter

I'entretienoulamaintenancedeI'appareiL

IMPORTANT:N'apptiquezpasdechaleuraux raccordsd'eauFROIDEou

CHAUDE.Sidesraccordssoud@sa l'@tainsentutitis@s,soudezletuyau5

I'adaptateuravantdefixerl'adaptateurauxraccordsd'eaufroidesurte

chauffe-eau.Touteapplicationdechaleursurlesraccordsd'eaufroideou

chaudepeutendommagerdefagonpermanentelerev_tementinterneen

piastiquedescesorifices.

INSTALLATION TYPIQU E

Vers le panneau de

distribution _leetrique

Couvercledu

panneaud'acc6sm

Bottede jonction 61ectrique

(utilisezuniquementdes

cenducteursen cuivre)

Raccord-

union ers

I'alimentation

en eau froide

irl1_t

R_servoird'expansion

thermique(aubesoin)

Soupape de @,curit6

pression) (indiqu6

dans un emplacement

diff@ent pour plus de

clart6)

Bacde

r_cup_ration iii]i _Tuyau d'@acuation

auxiliaire 2po . de la soupapede

(5,1cm)au s6curit6versune

maximum D@agement bondeouverte

Robil{etde 6 po (15,2cm) adapt6e

vidange

TUYAU DE VIDANGE DU CONDENSAT

Cetappareitest _quip6d'un bacde condensation.L'eaurecueitliedans

lebacs'_couledu tuyau sortant surlec6t6derappareit.IIest important

d'instalterun tuyau devidangea rorificede vidangeprimairea I'arri@e

de rappareil.Raccordezune extr6mit6d'un twau pluslongde 6pi (1,8

m)a I'orificede vidangeinf6fieura rarri@ede rappareit,endessousle

couverdear@re.DirigezI'autreextr6mit6versune bondeau sol ou

unehauteurinf@ieurea 3pi (0,9m).Siune

tettebonden'estpas disponible,unepompe

d'@acuationdes condensats(nonfournie)

dolt 6treachet_eet instalt6e.Letuyau de

vidangedolt6treachemin6detellefagon 4,T_ en

quereau@acu6ene puisseentreren "_-__ - PVC

contactaveclesparties61ectriquesoudes I

personneset de fagona 61iminertout d&:jat

d'eaupotentiel.

SOUPAPE DE SECURITE

,&AVERTISSEMENT: Risque de

dommage pour I'appareil - La pression nominale de la

soupape de se'curit_ ne dolt pas d_passer 150 Ib/po 211003kPa)0

la pression de fonctionnement ma×imale du chauffe-eau

indiqu_e sur la plaque signal_tique.

Une nouvelle soupape de s_curit6 de pression et de temp@ature,

conforme aux normes ReliefValves and Automatic Gas Shutoff

Devices for Hot Water Supply Systems (ANSIZ21.22)est fournie.

Elledoit 6tre install6e dans rorifice pr@ue 5 cet effet sur le

chauffe-eau. Aucune soupape de quelque nature que ce soit ne

doit @reinstall6e entre la soupape de s_curit6 et le r6servoir. Les

codes municipaux doivent toujours r6gir rinstallation de soupapes

de s_curit&

Lavaleur Btu/h de la soupape de s_curit6 ne doit pas _tre

inf@ieure a la valeur nominale d'entr6e du chauffe-eau, comme

ceci est inscrit sur r@iquette a ravant du chauffe-eau (1watt =

3,412 Btu/h).

Branchez la sortie de la soupape de s_curit_ 5 une bonde ouverte

de telle fagon que reau @acute ne puisse entrer en contact avec

les parties _lectriques ou des personnes et de fagon a _liminer tout

d_gat d'eau potentiel.

Latuyauterie utilis_e doit @reagr6_e pour la distribution d'eau

chaude. Letuyau de vidange ne doit pas @red'une dimension

inf@ieure a la sortie de la soupape et doit @reinclin6 vers la bonde

pour assurer une vidange compl@e (par gravit6) de la soupape

et du tuyau de vidange. L'extr6mit6 du tuyau de vidange ne doit

pas 6tre filet6e ou dissimul6e et doit @re prot6g6e centre legel.

Aucune soupape, restricteur ou r6ducteur ne doitjamais 6tre

install6 sur letuyau de vidange.

A MISE EN GARDE:

Pour r6duire les risques de pression et de temp@ature

excessives dans ce chauffe-eau, installez r6quipement de

protection de temp@ature et de pression exig6 par les codes

municipaux et, au moins, une soupape de s_curit6 (pression et

temp@ature) certifi6e par un laboratoire d'essai ind6pendant

reconnu a 1'6chellenationale et qui effectue des inspections

p@iodiques de r6quipement ou des mat@iaux inscrits qui

disent se conformer aux exigences relatives aux Relief Valves

and Automatic Gas Shutoff Devices for Hot Water Supply

Systems(ANSIZ21.22). Cette soupape doit @re marqu6e avec

une pression maximale qui ne doit pas d6passer la pression

maximale de fonctionnement indiqu6e pour le chauffe-eau.

Installez la soupape dans I'ouverture pr6vue a cet effet sur le

chauffe-eau et orientez-la (ou ajoutez un tuyau) de mani@e a

ce que tout liquide soit 6vacu6 par la soupape a une hauteur

maximale de 6 po (15,2 cm) du plancher, et qu'il n'entre en

contact avec aucune partie 61ectrique. En aucune circonstance,

rouverture pour r6vacuation ne doit pas 6tre bouch6e ou de

taille r6duite.

Instructions d'installation

REMPLISSAGE DU CHAUFFE-EAU

A AVERTISSEMENT: Risque de

dommage pour I'appareil - Le r_servoir dolt _tre plein

d'eau avant de mettre le chauffe-eau en marche. La garantie de

chauffe-eau ne couvre pas les dommages ou d_faillances

r_sultant d'un fonctionnement avec un r_servoir vide ou

partiellement vide.

Assurez-vous que le robinet de vidange est compi@tementferm6.

Ouvrezle robinet sur la conduite d'alimentation en eau froide.

Ouvrezchaque robinet d'eau chaude doucement pour permettre 5

I'air de s'@acuer du chauffe-eau et des tuyauteries.

Un d6bit d'eau constant du/des robinet(s)d'eau chaude indique un

chauffe-eau plein.

Code d'erreur Fll Iors de I'installation : Si I'appareil est mis

en marche sans un r_servoir rempli, le code d'erreur <<Fll >>

s'afl:iche 5 1'6cran. Coupez I'alimentation 61ectrique, remplissez

le r6servoir d'eau (voir ci-dessus), puis rallumez-le.

A NOTER :

Ne faites pas d'erreur de raccordements 61ectriques. Line tension

de CA de 240V ou 208V doit _tre appliqu6e aux ills L1 et L2

comme indiqu6 sur diagramme <<boTtedejonction du chauffe-

eau>>.Le non-respect de cette consigne ANNLILEla garantie, et

peut conduire 5 une tension de 120V utilis6e sur le chauffe-eau,

qui peut endommager le compresseur ou d'autres composants

61ectriques.

Si un cable 5 4 ills est amen_ au chauffe-eau, isolez le neutre et

branchez les autres ills comme indiqu&

NOTERELATIVEAUX DISPOSITIFSDEGESTIOND'ALliVtENTATION

(Parfois appel6 Interrupteur de r6duction en demande maximale):

Certains dispositifs de gestion de I'alimentation ou m_me

certaines minuterie peuvent REDLIIREla tension de 240 V 5 120 V

pendant des p6riodes de demande importante d'61ectricit& Ces

dispositifs doivent _tre retir6s du circuit alimentant le chauffe-eau

en raison des dommages potentiels mentionn6s ci-dessus.

Toutefois, les dispositifs de commutation qui, de temps en temps,

r6duisent la tension de 240V 5 0V sont acceptables.

Code d'erreur "bAd linE" Iors de I'installation: Si <<bAdlinE>>

s'aflfiche 5 1'6cran,I'appareil ne rebait pas la bonne tension en

raison d'erreurs de cablage. Pour corriger cette erreur, coupez

I'alimentation 61ectrique, corrigez les erreurs de cablage, puis

rallumez le chauffe-eau.

RACCORDEMENTS I LECTRIQUES

Uncircuit ded_rivation distinct avec desconducteurs en cuivre,

undispositifde protection contre lessurtensionset des moyens

appropri_s pour d6connecter lechauffe-eau doivent _tre fournis par

un 61ectricienqualifi&

Lecablage doit _tre conforme aux codes et r_glements municipaux

ou, en leurabsence,5 la derni_re6dition du Codenational de

r61ectricit6,ANSI/NFPA70.

Lechauffe-eau est compl_tement raccord6 5 la boTtedejonction par

ledessusdu chauffe-eau. Une ouverLurepour un raccord 61ectrique

d'l/2 po est fournie pour les connexionsa faire sur place.

Lesbesoinsen tension et puissancedu chauffe-eau sont pr_cis_es

sur r6tiquette signal6tiqueappos6esur le devant du chauffe-eau.

Le cablage du circuit de d6rivation doit inclure:

1. Un conduit m6tallique ou un cable m6tallique gain6

approuv6 pour une utilisation comme conducteur de mise a

la masse et install6 avec des raccords adapt6s 5 cet usage.

2. Un cable gain6 non m6tallique, un conduit m6tallique ou un

cable gain6 m6tallique non approuv6 pour une utilisation

comme conducteur de mise a la masse doit comprendre un

conducteur distinct de mise a la masse. II doit 6tre raccord6

aux bornes de mise 5 la masse du chauffe-eau et 5 la boTte

de distribution 61ectrique.

Branchement de I'alimentation 61ectrique au chauffe-eau:

1. Coupez I'alimentation.

2. Retirez le(s)vis maintenant le couvercle de la boTtede

jonction.

3. Fixez L1 5 L1, L2 5 L2 et mettez 5 lamasse le fil de terre vert

reli6 5 la base de la baste dejonction.

REHARQUE: Faites les raccordements 61ectriques

conform6ment aux codes et r_glements municipaux ou,

en leur absence, 5 la derni_re 6dition du Code national de

1'61ectricit6,ANSI/NFPA 70.

botte

de jonction

B0ttede j0ncti0n du

chauffe-eau masse

au domicile

la masse en usine

AVERTISSEMENT:Un bon raccordement

la terre est essentiel. La pr6sence d'eau dans les

tuyauteries et le chauffe-eau ne fournit pas une

conduction suffisante pour une masse ad6quate. La

tuyauterie non m6tallique, les raccords di61ectriques ou

fle×ibles, etc..., peuvent isoler 61ectriquement le chauffe-

eau. Ne d6connectez pas la mise _ la terre faite en usine..

Instructions d'installation

La garantie du fabricant ne couvre pas les dommages

ou ddauts caus6s par I'installation, le branchement

ou I'utilisation de tout dispositifs d'6conomie d'6nergie

ou d'autres dispositifs non autoris6s (autres que

ceux autoris6s par le fabricant) avec le chauffe-eau.

L'utilisation de dispositifs d'6conomie d'6nergie non

autoris6s peut r6duire la dur6e de vie du chauffe-eau

et peut mettre en danger la vie et provoquer des

dommages mat6riels.

Le fabricant d6cline toute responsabilit6 en cas de

pertes ou blessures r6sultant de I'utilisation de cos

dispositifs non autoris6s.

Siles codes municipaux exigent la pose ext@ieure

de couvertures isolantes, les instructions du fabricant

fournies avec le n6cessaire d'isolation doivent @tre

suivies 6 la lettre.

LQpose de tout isoIent externe, de couverture ou

d'isolent 6tuyeuterie Qvec ce chauffe-eeu doit 6tre

effectu_e en portent une attention particuli_re aux

points suivants :

•Ne couvrez pas la soupape de s6curit6 (temp@ature

et pression)

• Ne couvrez pas les panneaux d'acc@saux 616ments

chauffants.

• Ne couvrez pas la boTte de jonction du chauffe-eau.

•Ne couvrez pas les @iquettes d'utilisation ou de mise

en garde appos6es au chauffe-eau. N'essayez pas de

les d@placersur I'ext@ieur de la couverture isolante.

•N'obstruez pas les entr6es/sorties d'air dans les

couvercles sup@ieurs et sous ces derniers.

Configurationtypiquede

tuyauterieverticale Configurationtypiquede

tuyauteriehorizontale

REMARQUE : Ce guide recommonde un circuit de

d_rivation minimal bas_ sur le Code national de

I'_lectricit_.

Reportez-vous eux sch_mes de c6blage dens ce

manuel pour les raccordements 6 effectuer sur place

GUIDE DE DIMENSIONNEMENT DE CIRCUIT

DE D#RIVATION

Juissance totale

du chauffe-eau

3,000

4,000

4,500

5,000

5,500

6,000

8,000

9,000

10,000

ii,000

12,000

Protection de surintensit_ recommand_e

(capac t_ du fus b!e ou dud sjoncteur)

208V 240V

20 20

25 25

30 25

30 30

35 30

40 35

50 85

277V 480V

15 15

20 15

25 15

30 20

40 25

85 25

50 30

- 35

IPuissancetotale Calibie de f!l de Cuivre, bas_sur

du chauffe-eau tableau N.E.C.310-16 (167°F/750C). I

208V 240V 277V 480V

3,000

4,000

4,500

5,000

5,500

6,000

8,000

9,000

i0,000

ii,000

12,000

12 12 14 14

i0 i0 12 14

I0 I0 I0 14

i0 i0 i0 14

8 i0 i0 14

8 8 i0 12

8 8 8 i0

8 8 i0

8 i0

- 8

Instructions d'installation

LISTE DE VITRIFICATION D'INSTALLATION

[] 1. Emplacement du r6servoir:

- La-taille de la piece n6cessite-t-elle des portes _ persiennes ou une ventilation similaire ? lOpi x lOpi x 7pi (700 pi])

ou 240 pouces carr6s (0,15 m _)de surface de ventilation n6cessaire.

- Eloignez I'appareil du mur de 7 po (17,5cm.)et d6gagez les parois d'au moins 7 po (17,5cm.)

- Le devant de I'appareil est libre et d6gag&

- Le chauffe-eau est-il de niveau ? Sinon, ajoutez des cales sous la base de I'appareil.

[] 2. Raccords de plomberie :

- N'emp_chent pas le retrait du filtre a air

- Aucune fuite apr_s le remplissage du r6servoir, avec ou sans d6bit.

[] 3. Tuyaux pour les condensats sont en place:

- Tuyau de vidange principal install6

[] 4. La soupape de s6curit6 (temp6rature et pression) fonctionne correctement et le tuyau de vidange est install6

conform6ment au code municipal.

[] 5. Le branchement 61ectrique correspond (_du 208/240 VCA (_L1 et L2 au r6servoir.

[] 6. Le branchement 61ectrique n'emp#che pas le retrait du filtre (_air.

[] 7. Assurez-vous que le panneau de commande affiche 120°F (49°C)et mode Hybride. Aidez I'utilisateur (_r6gler la

temp6rature (se reporter a la rubrique <<Apropos du r6glage de la temp6rature >>a la page 7).

_, QUOI S'ATTENDRE POUR UNE <<MISE EN MARCHE NORMALE >>EN MODE HYBRIDE

Apr_s installation de I'appareil et apr_s que tousles branchements 61ectriques et de plomberie aient @6 effectu6s et

v6rifi6s, I'appareil doit 6tre rempli d'eau (6vacuez I'air du r6servoir en ouvrant un robinet d'eau chaude, quelque part dans

la maison pour permettre au r6servoir de se remplir enti_rement d'eau). Une fois que le r6servoir est plein et que I'appareil

est sous tension, vous rencontrerez peut-@tre ceci :

Temps 6coul6 Actions HEWH Remarques

0 (_2 minutes L'appareil passera par un autodiag- Cette p6riode d'arr6t de 2 minutes emp6che

nostic d'endommager le compresseur.

2 a 10 minutes Le compresseur et le ventilateur se

mettent en marche

10 a 30 minutes Le compresseur et le ventilateur

s'arr6tent et les 616ments chauf-

fants se mettent en marche pen-

dant environ 20 minutes

Cette p6riode de 8 minutes est utilis6e pour

s'assurer que le r6servoir est plein d'eau (algo-

rithme de pr6vention d'incendie (_sec).

Pour fournir rapidement une premi6re quantit6

d'eau chaude pour I'utilisateur (environ 25 gap

Ions/94,6 L).

30 minutes et plus L'616ment sup6rieur s'6teint et le Utilisation d'une thermopompe efficace pour la

compresseur se rallume majorit6 du chauffage

REMARQUE: La plage de fonctionnement de la thermopompe est de 45°F a 120°F (7°Ca 49°C). Si la temp6rature

ambiante est en dehors de cette fourchette, la thermopompe s'6teint et les 616ments chauffants seront utilis6s jusqu'a ce

que la temp6rature ambiante revienne dans la plage de fonctionnement normal.

D pa nnag e... Www.electromenagersge.ca

Avont d'oppeler 6 un technicien...

I_conomisez du temps et de I'argent ! Consultez d'obord le tableau

ci-dessous pour peut-_tre #viter de faire appel (_un technicien.

eme :Causes Possibles Solution

Le chauffe-eau Un ventiloteur est utilis_ • Un certaine niveau sonore du ventilateur est normal. Sivous

est bruyant pour foire circuler I'oir dons entendez un bruit anormal ou si le niveau sonore semble,

le systeme anormalement #lev# puis contactez le service apr_s-vente.

Le chauffe-euu rend La piece est mal ventil_e • Silesdimensionsde la piecesont inferieures6 10 pix 10pix 7pi

lu piece trop froide ou est trop petite. (3mx 3m x 2,1 m),cette piecedoit Ctredotee de porte6

persiennesou d'un autre moyenpour permettre un _changed'air

ovecles piecesovoisinontes.

Lechauffe-eau extrait la chaleur • Ceci est normal.

de I'air ambiant pour chaufferI'eau.

De I'eau coule sur les Le tuyou d'_vocuotion • Nettoyez les d#bris au niveau de I'orifice de vidange sur.

parois e×t_rieures du du condensat est bouch_. I'appareil.

chauffe-eau.

Les raccords eau chaude/eau • Serrez les raccords d'entr#e et de sortie.

froide ne sont pas bien serr_s.

Ouuntit_ insuffisunte La temperature de r_glage • Voir la section R#glage de la temp#rature de I'eau.

d'eau ou pus d'eau de I'eau est peut-_tre trop

chaude basse.

L'usage de I'eau choude • Essayer un autre mode ou modifier les habitudes d'usage.

d_posse la capacit_ du mode

actuel du chauffe-eau.

La quantit_ d'eau demand_e * Attendre que le chauffe-eau r_tablisse la temperature apr&s

peut d_passer la capacit_ du une demande anormalement #lev#e.

chauffe-eau.

La temperature ambiante est • Pour que le chauffe-eau puisse fonctionner correctement, la

trop basse, temperature de sonemplacement en mode _lectrique doit se

situer entre 0 et 65 C (32et 150 F)ou entre 7 et/49 C (45 et

120 °F)pour tousles autres moded.

La temperature d'entr_e de • Ceci est normal. Une eau tr_s froide est plus Iongue 6.

I'eau peut _tre plus froide r#chauffer.

pendant la saison hivernale.

Robinets d'eau chaude qui • S'assurer que tous les robinets sont ferm#s.

fuient ou sont ouverts.

Desparcours longs de tuyauterie ° Isoler la tuyauterie.

d'eau chaude sont e×pos_s

ou sont _ I'e×t_rieur du tour.

Espace libre insuffisant ne ° S'assurer que I'appareil est situs 6 au moins 18 cm (7 po)

permettant pas la circulation du mur.

d'air de la thermopompe.

La dimension de la piece n'est ° Installerune porte 6 persiennesou autre syst_medeventilation

pas adequate pour lechauffe-eau, semblablesila dimensionde la pi&ceestinferieure6 3 x 3x 2 m

(10x 10x 7 pi)(20 m2 [700 pi2]).

Un fusible est brOl_ ou un • Remplacer le fusible ou enclencher le disjoncteur.

disjoncteur est d_clench_.

Une panne de courant _ • Communiquer avec le fournisseur local d'#lectricit#.

votre domicile.

Cablage inad_quat. • Voir la section Instructions d'installation.

Limite de r_initialisation manuelle., Voir la section Commandes s#curitaires 6 la page/4.

Raccords d'eau vers I'appareil ° Corriger les raccords de tuyauterie.

inverses.

L'alimentation _lectrique est • S'assurer que les connexions #lectriques sont correctement

peut-_tre hors tension, c6bl#s et que I'interrupteur, si utilis#, est (3la position ON

(sous tension).

D pa nnag e... Www.electromenagersge.ca

L'eau est trap chaude

Causes Possibles Solution

section sur

Le r_qlage de la • Consultez la I'eap°rtantu, le r6glage de la

temperature est trap _lev_. temp@ature de .

A MISE EN GARDE : Pourvotre propre s6curit6, N'ESSAYEZPASde r6parer le

cabloge 61ectrique, les commondes, les 616ments chauffonts et outres dispositifs de securit6.

Foites effectuer les r6porotions par un technicien quolifi6.

D_faillancede la commande_lectronique. • Appelez un technicien.

Grondement Lesconditions de I'eau dons votre ° Retirez et nettoyez les 616ments chauffants. Ceci doit

maison entraTneI'accumulation uniquement _tre effectu6 par un technicien qualifi6.

de tartre ou de min_raux sur les

_l_ments chauffants.

La soupepe de vidange Augmentation de pression caus_e• IIs'agit d'un @at inacceptable qui doit _tre corrig6e.

produit des bruit d' par une expansion thermique dons Contactez votre fournisseur d'eau ou votre plombier pour

_clotement ou se met un syst_me fermi, corrig.er cette situation. Ne bouchez pas la soupape de

en marche s6cunt6.

[e chauffe-eau _met un

signal sonore et I'_cran

affiche Fll

Le voyant du filtre

est aflum_.

Lechauffe-eau _met un

signal sonore et I'_cran

affiche <_FA-F8 >>

Lechauffe-eau _metun IIy a un probl_me avec le

signal sonore et I _cran chauffe-eau qui exige une.

affiche un code d'erreur action immediate

Le chauffe-eau n'a 9as 6t6

rempli d'eau avant la mise en

marche. La miseen marche d'un

chauffe-eau sans eau

endommagera les _l_ments

_lectriques. Lagarantie de chauffe-

-eau necouvre pas les dommages ou

d_faillances r_sultant d'un

fonctionnement avec un r_servoir

vide ou partiellement vide.

Lefiltre doit _tre nettoy_. Un

filtre propre est n_cessaire

pour un tonctionnement efficace.

IIy a un probl_me avec

la thermopompe.

Le chauffe-eau _met un L'appareil ne reqoit pas de

signal sonora et/'_cron 240V AC comme prevu.

offiche un code "bAd linE"

• Remplissez compl_tement le r6servoir d'eau. Appuyez sur

ENTER(Entr6e) pour arr_ter I'alarme, ensuite appuyez

sur POWERIorsque le r6servoir est plein.

•Suivez les instructions sur le retroit et le nettoyoge du filtre

6 Io page 12.

• L'appareil passe automatiquement 6 un autre mode

disponible pour assurer lafourniture d'eau chaude.

Contactez imm6diatement le service apr@s-vente pour

leur donner les codes affich6s 6 1'6cran.

• Le chauffe-eau passera peut-@tre 6 un autre mode de

chauffage de I'eau. Contactez imm6diatement le service

apr@s-vente. Pour interrompre le signal sonore (sauf pour

codes d'erreur F2, F-11 ou bAdLinE), appuyez sur I'une des

fl@ches vers le haut ou le bas et le signal s'arr@tera et

I'afficheur retournera 6 la normale (r6glage temp@ature).

CoupezI'alimentotionelectriquedu chauffe-eou(generalement

au niveaududisjoncteur).Ensuite,lisezlasection<<Raccordements

6lectriques>>desinstructionsd'instollationen page16.Puis,

contoctezI'instolloteurpourv6rifierI'olimentotlon6lectriquedu

chouffe-eou.

Lechauffe-eau d_gage

une odeur d'oeufs

pourris ou de soufre

Certaines eau× avec une

concentration _lev_e de soufre

r_agissent avec la tige

d'anode qui est pr_sente dans

tousles chauffe-eau pour la

protection contre la corrosion

du r_servoir.

L'appareil n'_met pas SiI'appareilutiliselesr_sistances •

les bruits habituels _lectriques, le ventilateur et le

compresseurneferont pasde bruit

sounds.

L'odeur peut _tre r6duite ou 6limin6e dons Io plupart des

chouffe-eou en remplo_ont Io tige d'anode ovec une tige en

un mot@iou mains r6octif. Dons certoins cos, une @ape

suppl6mentoire de chlorotion du chouffe-eou et de toutes les

tuyouteries d'eou choude peut _tre n6cessoire. Contoctez

votrecompagniedeseaux localeou un plombierpourconnaTtre

les options qui s'offrent 6 vous oinsi que des instructions.

AppelezGEau 1.888.4GE.HEWH(1.888.443.4394)poursavoiro_

ocheter cette anode de remplocement. Un r6porateur

quolifi6 ou un plombier doit effectuer ce remplocement.

L'utilisotion d'une tige d'onode non approuv6e par GE,ou

I'utilisation du chouffe-eou sons une tige d'onode opprouv6e

par GEANNULEIo gorontie.

V@ifiez le mode de fonctionnement.

Pour obtenir un service, appelez le 1.888.4GE.HEWH (1.888.443.4394).)

Codes d'erreur. Www.electromenagersge.ca

Code

d'erreur Condition Action

affich_

F-A T4 n'augmente pas Appelez un technicien

F-B Temp. sortie instable Appelez un technicien

F-C Evaporateur givr6 Appelez un technicien

F-D Surchauffe trop faible Appelez un technicien

F-E Temp6rature de sortie au dessus de la limite Appelez un technicien

F-F D6tendeur 61ectronique hors des Appelez un technicien

F2 T2 Panne de la sonde thermique du r6servoir Appelez un technicien

F-3 Panne de compresseur Appelez un technicien

F-4 Panne de ventilateur Appelez un technicien

F-5 Panne du capteur T3a (temp@ature d'entr6e de Appelez un technicien

1'6vaporateur)

F-6 Panne du capteur T3b (temp@ature d'entr6e de Appelez un technicien

1'6vaporateur)

F-7 Panne du capteur T4 (sortie du compresseur) Appelez un technicien

F-8 Panne du capteur T5 (temp@ature ambiante) Appelez un technicien

F-9 Panne d'616ment chauffant inf@ieur Appelez un technicien

F-IO Panne d'616ment chauffant sup@ieur Appelez un technicien

F-11 Erreur R6servoir 6 sec Consultez la page 16

F13 Erreur Touche Bloqu_e Appelez un technicien

F15 Erreur DataFlash Appelez un technicien

bAd linE La tension est trop basse au d6marrage Consultez la page 16

Remorque : Sivotre appareil affiche <<PS>>6 1'6cran Iorsque vous essayez de r#gler la

temp@ature, ce n'est pas un code d'erreur. <<PS>>indique que I'appareil fonctionne avec le

module ACIVlet est en mode Economie d'Energie. Voir page 10 pour de plus amples informations.

Garantie du chauffe-eau hybfide GE.

Toutes les r6porotions sur gorantie sont fournies par notre

R6seou de service autoris& Pour plonifier une visite de service,

oppelez le 888.4GE.HEWH (888.443.4394). Veuillez ovoir le num#ro

de s6rie et le num6ro de module sous lu main Iorsque vous

uppelez le service de r6purution.

Agrafez le reCu d'achat ici.

Pour obtenir le service sous

garantie, vous devrez fournir

la preuve de I'achat original.

Pour la p_riode d': Nous remplacerons:

Un An route piece du Chauffe-EauHybridequi ne fonctionne pas6 caused'un vicede mat_riau ou de main.

A partir de la date d'oeuvrePendantla validit_de la pr_sentegamntie Iimit_e d'unan, GEfournira _galementgratuitement

d'achat initiale la main d'oeuvreet le servicesur place pour r_parerla pieceddectueuse.

De la Deuxigme 6

la Dixigme annge

_,partir de la date

d'achat initiale

Toutepiece du Chauffe-EauHybridequi nefonctionne pas 6 caused'un vice de mat6riauou de main.

Pendant cette garantie limit6e de di× ans sur les pi_ces,la main-d'oeuvre et le service li6sau

remplacement de la piece d6fectueuse ne sont pas inclus.

Ce qui n'est pas compris:

•Lesd_placementsa votre domicilepourvousexpliquer •Sile produit estretir_ de sonemplacementoriginal.

I'utilisation dece produit. • Lesdommages,lesdysfonctionnementsou lespannescauses

• Uneinstallation,livraisonou maintenanced_fectueuse, par I'utilisationd'un servicede r_parationnonapprouv_par GE.

• Unepannedu produit par abusd'utilisation, par mauvaise • Lesdommages,lesdysfonctionnementsou lespannescauses

utilisation,par modification, parutilisation commercialeou par l'utilisationdepie'cesoudecomposantsnonautoris_s.

s'ila _t_utilis_ dansun but autre quecelui pourlequelil a _t_ • Lesdommages,lesdysfonctionnementsou lespannescauses

fabriqu_.

• L'utilisationdece produit avecune eaumicrobiologiquement

insalubreoude qualit_ inconnuesansd_sinfectionadequate

enamont ou enaval du syst6me.

• Leremplacementdesfusiblesou ler_enclenchementdu

disjoncteurdu domicile.

• Toutdommagecaus_paraccident,par lafoudre,par un

incendie,parinondation ou par unecatastrophenaturelle.

• Lesdommagesdirectset indirects,causespardesd_faillances

possiblesde I'appareil,deson installation oude sa r_paration.

• PToutproduitauquelil n'estpaspossibled'acc_derpour

effectuerles r_parationsn_cessaires.Lesinstallationsdansun

greniern_cessitentun plancherappropri_et unacc6spardes

escaliers.

par I'utilisationdu chauffe-eau_ thermopompesanstige

d'anode.

• Lesdommages,lesdysfonctionnementsou lespannescauses

par I'utilisationdela thermopompeavecun r_servoirvide ou

partiellementvide.

• Lesdommages,lesdysfonctionnementsou lespannescauses

par despressionsdansle r_servoirsup_rieures_ celles

indiqu_essur la plaquesignal_tique.

•Lesdommages,lesdysfonctionnementsou lespannes

causespar I'utilisationduchauffe-eaua thermopompeavec

destensionsd_passantlestensionsinscritessur la plaque

signal_tique

• Uned_faillancedu chauffe-eauenraisonde I'utilisationde

I'appareildans uneatmosph6recorrosive.

EXCLUSION DE GARANTIES IIPLICITES - Votre seul et unique recours est la r_paration du produit selon

les dispositions de cette Garantie limit_e. Toutes les garanties implicites, incluant les garanties de

commercialit_ et d'ad_quation 6un usage sp_cifique, sont limit_es 6une annie ou 6la p_riode la plus

courte autoris_e par la I_gislation.

Cette garantie s'@tend6 I'acheteur initial et 6 tout propri@taireult@rieurpour les appareils achet@spour un usage au Canada

ou aux Etats-Unis.Sile produit est install@dans une r@gionoOne setrouve aucun r@parateurautoris@GE,vous devrez peut-@tre

assumer les frais de transport ou apporter exp@dierle produit _ un centre de service autoris@GE.EnAlaska,cette garantie exclut

lecoot d'exp@ditionou les appels de service _ votre site.

Certains I_tatsou provinces n'autorisent pas I'exclusionou la restriction des dommages directs ou indirects.La pr@sentegarantie

vous donne des droitsjuridiques particuliers, mais vous pouvez avoir d'autres droits qui variant d'un t_tatou d'une,province

I'autre.Pour connaTtrevos droits, appelez le bureau de la protection du consommateur de votre Iocalit@,de votre Etat ou de votre

province ou le procureur g@n@ralde votre Etat.

En cas de produit achet_ en dehors des Etats-Unis, contacter le lieu d'achat pour des renseignements de r_paration et de

garantie.

Garant pour les produits achet_s aux (--tats-Unis• General Electric Company, Louisville, KY40225.

Notes. Www.electromenogersge.co

Soutien au consommateur.

Site Web appareils #lectrom#nagers GE www.electromenagersge.ca

Vous avez une question ou vous avez besoin d'aide pour votre appareil 61ectrom6nager? Contactez-nous par

Internet au site www.electromenagersge.ca 2/4heures parjour, tousles jours de I'ann6e.

Servicede rdparations

Servicede r6parations GEest tout pr@sde vous.

Pour faire r6parer votre 61ectrom6nagerGE,il suffit de nous t616phoner.

1.800.561.3344

Studio de conception rdaliste

Sur demande, GEpeut fournir une brochure sur I'am6nagement d'une cuisine pour les personnes 6 mobilit6 r6duite.

Ecrivez: Directeur, Relationsavec les consommateurs, labe Canada Inc.

Bureau :310,1 Factory Lane

loncton, N.B.E1C913

Prolongation de garantie www.electromenagersge.ca

Achetez un contrat d'entretien GEavant que votre garantie n'expire et b6n6ficiez d'un rabais substantiel.

Ainsi le service apr@s-venteGEsera toujours 16apr@sexpiration de la garantie.

Visiteznotre siteWeb ou appelez-nous au 1.888.261.2133.

Pi_ceset accessoires

Ceuxqui d6sirent r6parer eux-m@mesleurs 61ectrom6nagerspeuvent recevoir pisces et accessoires

directement 6 la maison (cartes VISA,MasterCardet Discoveraccept6es).

Les directives stipul6es dans le pr6sent manuel peuvent @treeffectu6es par n'importe quel utilisateur.

Les autres r6parations doivent g6n@alement @treeffectu6es par un technicien qualifi& Soyezprudent,

car une r6paration inad6quate peut affecter lefonctionnement s6curitaire de I'appareil.

Vous trouverez dans les pagesjaunes de votre annuaire le num@o du Centrede service Mabe le plus proche.

Autrement, appelez-nous au L800.661.1616.

Contactez-nous

Sivous n'@tespas satisfait du service apr_s-vente dont vous avez b6n6fici6 :

Premi_rement, communiquez avec les gens qui ant r6par6 votre appareil.

Ensuite,si vous n'@testoujours pas satisfait envoyez tous les d@ails-num@o de t616phonecompris-au

Directeur, Relationsavec les consommateurs, Mabe Canada Inc.

Bureau 310, 1 Factory Lane

Moncton, N.B.E1C9M3

En cas de produit achet_ en dehors des _-tats-Unis, contacter le lieu d'achat pour des

renseignements suppl#mentaires.

IInscrivez votre appareil #lectrom#nager www.electromenagersge.ca

Inscrivezvotre appareil 61ectrom6nager en direct, aussit6t que possible.Cela am61ioreranos communications

et notre service apr_s-vente. Vous pouvez 6galement nous envoyer par la paste

le formulaire d'inscription joint 6 votre documentation.

Informaci6n Importante de

Seguridad ................................50-52

Instrucciones de Funcionamiento

Panel de Control .................................53

Unidad de Corriente ..........................54

Configuraci6n deTemperatura ....55

Modos de Funcionamiento ............56

Preguntas Frecuentes (FAQ)..........57

M6dulo de Comunicaci6n del

Electrodom_stico (ACM).............58

Cuidado y Limpieza ..................S9, 60

Instrucciones de Instalaci6n 61-66

consejos para Solucionar

Problemas ...............................67-69

Soporte al Consumidor ..................71

Escriba los n6meros de modelo

y de serie aqui:

Modelo #

Serie #

Los podr6 encontrar en la etiqueta de

detalles t6cnicos en la parte frontal de

su calentador de agua.

INFORMACIONIMPORTANTEDESEGURIDAD.

LEATODASLASINSTRUCCIONESANTESDEUSAR.

AiADVERTENCIA!

Para su seguridad, siga las instrucciones de este manual a fin de minimizar riesgos de incendio o explosi6n, descargas

el6ctricas, o para evitar daflos en su propiedad, lesiones personales o la muerte.

Aseg0rese de leer y entender el Manual del Propietario en su totalidad antes de intentar instalar o usar este calentador

de agua. Esposible que le ahorre tiempo y gastos. Presteespecial atenci6n alas Instrucciones de Seguridad. Si no se

siguen estas advertencias, se podr6n producir lesionesgraves o la muerte. Encaso de tener problemas para entender las

instrucciones de este manual, o si desea realizar alguna pregunta, DETENGASEy solicite ayuda a un t6cnico del servicio

calificado o al servicio el6ctrico local.

AJUSTE DE LA TEMPERATURA DEL AGUA

La seguridad y conservaci6n de la energia son factores que se deben tener en consideraci6n al seleccionar la configuraci6n

de la temperatura del agua a trav6s de la interface del usuario del calentador de agua. Lastemperaturas del agua superiores

a los 125o F puede ocasionar quemaduras graves o la muerte por quemaduras. Aseg0rese de leery seguir las advertencias

detalladas en la etiqueta que aparece a continuaci6n. Esta etiqueta tambi6n est6 ubicada en el calentador de agua, cerca de

la parte superior del tanque.

Las temperaturas de agua superiores

a 125°F pueden provocar quemaduras

graves en forma instantbnea o la

muerte por quemaduras.

La configuracibn del control

electrbnico de temperatura

normalmente aproxima la temperatura

del agua de grifo. Sin embargo,

ciertos factores pueden hacer que

la temperatura alcance los 160°F a

pesar de la configuracibn del control.

Siempre pruebe el agua antes de

baharse o ducharse.

Los nihos, los discapacitados y las

personas mayores corren un riesgo

mayor de sufrir una quemadura.

Consulte el manual de instrucciones

antes de configurar la temperatura

del calentador de agua.

Pruebe el agua antes de baharse

o ducharse.

Se encuentran disponibles v_lvulas

limitadoras de temperatura;

consulte el manual.

Est6ndisponiblesv61vulasmezcladoras para reducir la

temperatura del agua en el lugar de uso, las cuales mezclan

agua calientey fria en las Ifneasde agua derivadas. Para rods

informaci6n, comuniquese con un plomero matriculado o con la

autoridad de plomeria local.

Relaci6n de Tiempo/ Temperatura en Ouemaduras

( emp iat iaTi mpoPiii i° uiiiun Quemq uraGi ie)

120°F (49°C) M6s de 5 minutos

125°F (52°C) 1-1/2 a 2 minutos

130°F (54°C) Aproximadamente 30 segundos

135°F (57°C) Aproximadamente 10 segundos

140°F (60°C) Menos de 5 segundos

145°F (63°C) Menos de 3 segundos

150°F (66°C) Aproximadamente 1-1/2 segundos

155°F (68°C) Aproximadamente i segundo

Latabla es cortesiade Shriners BurnInstitute

Elcuadro que se muestra a continuaci6n podr6 ser usado

como guia para determinar la temperatura del agua apropiada

para su hogar.

Eltermostato fue configurado en la f6brica a 1200F (490C)a fin

de reducir el riesgo de lesiones por quemaduras.

NOTA:Los hogares donde haya niSos pequeSos, personas

incapacitadas omayores podrdn requerir una configuraci6n

de/termostato de 120° F (49° C)o inferior, a fin de evitar el

contacto con el agua "CALIENTE".

APELIGRO: Existe la posibilidad de que se

produzca una QUEHADURAconAgua Caliente si el control de

temperatura del agua estd configuradodemasiado alto.

so GUARDE ESTASINSTRUCCIONES

INFORMACIONIMPORTANTEDESEGURIDAD.

LEATODASLASINSTRUCCIONESANTESDEUSAR. GEAppliances.com

AiPRECAUCION!

Riesgo de incendio - Se puede producir gas hidr6geno en un sistema de agua caliente abastecido por este calentador de

agua, el cual fue usado par un per[ado de tiempo prolongado (generalmente dos semanas o m6s). iELGASHIDROGENOES

EXTREMADAMENTEINFLAMABLE!Para disipar dicho gas y reducir el riesgo de lesiones, se recomienda que el grifo de agua

caliente quede abierto durante varios minutos en el lavabo de la cocina, antes de usar cualquier artefacto el6ctrico conectado

al sistema de agua caliente. Si hay hidr6geno presente, habr6 un sonido at[pica tal coma aire que escapa a trav6s de la tuber[a

cuando el agua comience a circular. No fume ni encienda una llama cerca del grifo en el momenta en que 6ste se abra.

,iADVERTENCIA!

Riesgo de Incendio - No guarde ni use gasolina u otros vapores inflamables y I[quidos cerca de 6ste ni de otros

electrodom6sticos. Mantenga los tapetes y otros materiales combustibles alejados.

,_ PARA INSTALACIONES EN EL ESTADO DE CALIFORNIA

La Ley de California requiere que los calentadores de agua residenciales sean sujetados, apuntalados o amarrados a fin

de resistir caidas o desplazamientos horizontales debido a movimientos par terremotos. Para los calentadores de agua

residenciales de hasta 52 galones (236.4 L)de capacidad, se podr6 acceder a un cat61ogo con instrucciones gen@icas

para sujeci6n en caso de terremoto en: Office of the State Architect (Oficina del Arquitecto Estatal), 400 PStreet,

Sacramento, CA 95814 o se puede comunicar a1916.324.5315 o solicitar la asistencia de un vendedor de calentadores

de agua.

Los c6digos locales aplicables siempre determinar6n la instalaci6n. Para calentadores de agua residenciales de una

capacidad superior a 52 galones (236.4 L)consulte sobre procedimientos de sujeci6n aceptables en la jurisdicci6n de

construcci6n local.

Advertencia de la Proposici6n 65 de California: Este producto contiene qu[micos que el Estado de California entiende

que producen c6ncer, defectos en el nacimiento u otros da_os reproductivos.

GUARDE ESTASINSTRUCCIONES st

INFORMACIONIMPORTANTEDESEGURIDAD.

LEATODASLASINSTRUCCIONESANTESDEUSAR.

AADVERTENCIA:

Apogue el suministro de energio

del calentador de agua si _ste

sufri6 dafios fisicos ouna

inundaci6n.

No utilice el calentador de agua

nuevamente hasta que haya sido

controlado en su totalidad por

personal calificado del servicio

t@cnico.

Precauciones de Seguridad

A° Apague elsuministro de energia del

calentador de agua si 6ste sufri6

un sobrecalentamiento, incendio,

inundaci6n o daBo fisico.

B. No encienda el calentador de agua a

menos que est6 Ileno de agua.

C.No encienda el calentador de agua si la

v61vulade cierre del suministro de agua

fria est6 cerrada.

NOTA:PodrSn ser emitidos vapores

inflamables por Corrientes de aire en

5reas circundantes al calentador de

agua.

D. Encaso de existir dificultad para

entender o seguir las Instrucciones

de Funcionamiento o la secci6n de

Cuidado yLimpieza,se recomienda que

una persona calificada o personal del

servicio t6cnico realicen el trabajo.

Controles de Seguridad

Elcalentador deagua est6 equipado

con un control de limite detemperatura

(TCO)que est6 ubicado sobre elelemento

de calentamiento en contacto con la

superficiedel tanque.Sipor alguna

raz6n latemperatura delagua se vuelve 2.

excesivamentealta,el control de limite

de temperatura interrumpe elcircuito de

energia hacia el elementode calentamiento.

Unavez que elcontrol se abre, debeser

reiniciadode forma manual. Elreiniciode los 3.

controles de limite detemperatura deber6n

ser realizadospor unt6cnico calificado del 4.

servicio.

APRECAUCION: La

causa de la condici6n de temperatura alta

deber_ ser investigada por un tgcnico

calificado del servicio ose deber_ realizar

una acci6n correctiva antes de volver a

poner en uso el calentador de agua.

Para reiniciar el control de limite de

temperatura:

1. Apague la corriente del calentador de

agua.

Retire el panel(es) de acceso yel

aislante del revestimiento

La tapa protectora del termostato

deber6 ser retirada.

Presione el bot6n rojo de REINICIO.

Reemplace el panel(es) de acceso y

el aislante del revestimiento antes de

encender la corriente del calentador

de agua.

s2 GUARDE ESTAS INSTRUCCIONES

Acerca de los controles. GEApplionces.com

IoF

DAYS

_HFAT PUMP IONLYI

eHYBmD

OHIGH DEMAND

_ELECTRIC (FAN OFF}

_VACATION

Hold for Hold to Override

°F/°C PS-Power Saver

Hold to

Reset

Controles

OPantalla 0

Modos de Funcionamiento

(Paraacceder a una descripci6n, consulte la

p6gina 8)

Vacaciones

(Paraacceder a una descripci6n, consulte la

p6gina 8)

Selector de P1odo

Use este bot6n para alternar entre los modos

disponibles.

Teclas con Flechas

Use este bot6n para ajustar la configuraci6n

de temperatura 11g

Tecla de Ingreso

Reinicio del Filtro

Elfiltro est6 sucio y requiere una limpieza

cuando la luz Roja est6 iluminada. Elfiltro

est6 ubicado en la parte superior del

calentador de agua. Mantenga presionado

el bot6n durante 5 segundos para reiniciar la

alarma del filtro.

Anulaci6n del Ahorro de Energia

Para usa con el modulo ACM. Mantenga

presionado para anular el modo de Ahorro

de Energia en la unidad. Una vez presionado

y cuando se haya cancelado el modo de

Ahorro de Energia, la unidad permanecer6 sin

Ahorro de Energia par las siguientes 18 horas.

Puerto del M6dulo de Comunicaci6n

del Artefacto

Para usa con un m6dulo ACMopcional (para

m6s detalles, consulte la p6gina 10).

Encendidodel calentador de agua.

Esta unidad no cuenta con un bot6n de encendido.

Una vez que el calentador de agua es enchufado

y haya suministro de corriente, estar6 encendido.

La pantalla mostrar6 la configuraci6n actual de la

temperatura del agua. Elmodo de funcionamiento

actual del calentador de agua aparecer6 iluminado.

Para cumplir con las regulaciones de seguridad,

los controles est6n preconfigurados de f6brica en

1200 F (490C)yen Hybrid Mode (Modo H[brido).

Se recomienda que la unidad est6 configurada

en Heat Pump (only)(Bomba de Calentamiento

solamente), a fin de maximizar el ahorro de

energfa. Elfuncionamiento en Hybrid Mode

(Modo Hfbrido) brinda equilibria en el ahorro de

energfa yen el usa conveniente del agua caliente.

Elconsumo de energfa informado est6 basado

en el funcionamiento de la unidad en Hybrid

Mode (Modo H[brido) en una configuraci6n de

temperatura de 1350 F(570C),y el funcionamiento

en configuraciones de temperatura baja o en el

modo Heat Pump (only)(Bomba de Calentamiento

solamente) brindar6n incluso mayores ahorros de

energfa.

DAYS

OHEAT PUMP/ONLY/

OHYBRID

• HIGH DEMAND

• ELECTRIC/FANom

•VACATION

Hold for

°F/° C

VE j

Hold to Override

PS-Power Saver

Hold to

Reset

Acercade la configuruciSndela temperuturudel agua. GEApp/iances.com

Posici6n de Ajuste de Temperature:

La seguridad, la conservaci6n de la energia yla capacidad

det agua caliente son factores qua se deben considerar

al seteccionarlaconfiguraci6n de la temperatura del

agua caliente en el calentador de agua.A fin de cumplir

con las regulacionesdeseguridad, la posici6nde ajuste

detemperatura detagua est6configurada previamente

en la f6brica a 120° F(890C).Estaes la configuraci6n de

temperatura inicial recomendada.

NOTA:De acuerdocon et USDept of Energy(Departamento

de Energiade EEUU.),etcalentador de agua residencial

promedio en EE.UU.est6 configurado en lS5° F (570C).

Lasindicacionesdeahorro de EnergiadetCalentadorde

Agua Hibrido GEGeoSpringTM Hybridest6n basadas en una

configuraci6n de temperatura de 155°F(57°C).Laposici6n

de ajustede temperatura detagua puedeser elevadacon

relaci6na la configuraci6n def6brica de 120° Fa 155° F(/490

C a 570C),sin sacrificar losahorros de energia indicados. Sise

usa una configuraci6n detemperatura inferior a 155° F(570

C),se podr6n Iograr mayores ahorrosde energia y de costos

operativos.

Consulte"ParaAjustar la Temperatura" a continuaci6n para

cambiar la temperatura del calentador de agua.

Capacidad del ague caliente:

Sise deseauna mayor capacidad de agua caliente,

incrementar latemperatura de 120° Fa 135° F(890a 570

C)permitira que et mismo tanque de agua caliente dure

aproximadamente un 25%m6s,ya que mayor cantidad de

agua fria es mezclada en laducha o grifo.

Recordatorio de Riesgo de Quemaduras:

Lastemperaturas con agua superioresa los 125° Fpueden

ocasionar quemaduras graves o la muerte pot quemaduras.

Aseg0resede leery seguir las advertencias detalladas en

este manual y en la etiqueta del calentador de agua. Esta

etiqueta est6 ubicada en et calentador de agua, cerca del

panel de acceso del elemento superior.

Consulte "Relaci6nde Tiempo/Temperatura en

(::)uemaduras"a continuaci6n como guia para determinar la

temperatura apropiada del agua para su hogar.

V(]lvulas de mezcla:

Est6ndisponiblesv6tvulas mezctadoras para reducir la

temperatura del agua en et lugar de uso,las cualesmezctan

agua caliente y fda en las lineas de agua derivadas.Para

m6s informaci6n, comunfquese con un plomero matriculado

o con laautoridad de plomeria local.

'& PELIGRO: E,,istelaposibi,daddequese

produzca una quemadura con agua caliente si la

temperatura del agua es demasiado alta. Los hogares

donde haya niSos pequeSos, personas incapacitadas

o mayores podr_n requerir una configuraci6n del

termostato de 1200F (49° C)o inferior, a fin de evitar el

contacto con el agua CALIENTE..

Relaci6n de Tiempo/ Temperatura en Ouemaduras

Tempemtura Tiemp0 para pr0duCir una (::)uemaduraGrave

120°F (49°C)

125°F (52°C)

130°F (54°C)

13S°F (57°C)

140°F (60°C)

145°F (65°C)

150°F (66°C)

155°F (68°C)

LatablaescortesiadeShrinersBurnInstitute

M6s de 5 minutos

1-1/2 a 2 minutos

Aproximadamente 50 segundos

Aproximadamente 10 segundos

Menos de 5 segundos

Aproximadamente 1-1/2 segundos

Aproximadamente i segundo

Para Ajustar la Temperatura

Siga estos pasos:

t. Presione la flecha hacia ARRIBA o ABAJO en la

tecla del panel de control hasta la temperatura

deseada.

2. Presione ENTER (Ingresar) para aceptar la nueva

configuraci6n.

Nota: Para cambiar de °F a °C, mantenga

presionada la tecla MODE(Modo).

A PELIGRO: Existelaposibilidaddeque

se produzca una quemadura con Agua Caliente

si la temperatura del agua est_ configurada

demasiado alta. Se recomienda un punto de ajuste de

temperatura del agua de 120°1:(49°0, pero podr_ ser

ajustado a cualquier temperatura entre lO0°F y140°1:

138°Cy 60°0.

• HEAT PUMP (ONLY)

• HYBRID

• HIGH DEMAND

• ELECTRIC(FANam

•VACATION

DAYS T

{_O 0LL_AVE_POWOER__ILTOER_

Hold for Hold to Override Hold to

°F/°C PS Power Saver Reset

Modos de Funcionamiento.

Estecalentador de agua funciona par defecto en

el modo de funcionamiento Hibrido. Los modos

disponibles figuran a continuaci6n y pueden ser

seleccionados usando el bot6n MODE(Modo).

Modo Heat Pump tonly; (Bomba de

Calentamiento solamente)--RECOIENDADO

PARA UN M/_XIMOAHORRO

Heat Pump (only)(Bomba de Calentamiento

solamente) es el modo m6s eficiente de usa de

la energia en este calentador de agua. Toma

calor del aire circundante para calentar el agua.

Eltiempo que toma calentar es agua es m6s

prolongado en este modo, de manera que podr6

no ser suficiente si tiene una situaci6n de alta

demanda tal coma un hogar o empresa grande.

Modo Hibrido

Hybrid Mode (Modo Hibrido) combina la eficiencia

de la energia de la Bomba de Calentamiento

(solamente) con la velocidad y energia de

recuperaci6n del modo Electric (Fan off)/Standard

(Fan off)(EI6ctrico con ventilador apagado/

Est6ndar con ventilador apagado) en la mayoria

de las situaciones de usa del agua. Hybrid Mode

(Modo Hibrido) permitir6 que la unidad funcione

coma un calentador de agua el6ctrico est6ndar,

mientras brinda significativos ahorros de energia.

NOTA: Elrendimiento de la unidad, el consumo y

ahorro de energia informados estdn basados en el

funcionamiento en Hybrid Mode (Modo Hfbrido) en

una configuraci6n de temperatura de 1350 F (570

C).

Alta Demanda/ Incremento

Estemodo puede ser necesario si el usa de

agua en su hogar supera el nivel promedio o

si el rendimiento de la unidad es inferior a las

demandas de agua de su hogar. Eneste modo,

la unidad usar6 los elementos de calentamiento

el6ctricos s61ocuando el nivel de demanda

de agua sea alto. AI usar los elementos de

calentamiento, la temperatura del agua se

recuperar6 en un nivel m6s alto pero usar6 m6s

energia para calentar la misma. A diferencia del

modo Electric (Fan off)/Standard (Fan off)(EI6ctrico

con ventilador apagado/Est6ndar con ventilador

apagado), 6ste usar6 los elementos de calefacci6n

s61ocuando sea necesario, y usar6 la bomba de

calentamiento cuando los niveles de demanda de

agua sean inferiores.

NOTA: ka diferencia entre Hybrid Mode (Modo

Hibrido) y High Demand lode (!odo de Alto

Demanda) es queen este Oltimo los elementos de

resistencia del color son activados antes queen el

Modo Hfbrido.

Modo El_ctrico con ventilador apagado/

Est6ndar con ventilador apagado

Este modo utiliza s61o los elementos de resistencia

de calor superior einferior para calentar el agua.

Eltiempo que toma calentar el agua es inferior en

este modo, pero es el modo de HENOR eficiencia

de energia.

Vacaciones

Esta funci6n es usada cuando estar6 fuera del

hogar par un periodo de tiempo prolongado y

el agua caliente no es necesaria. Eneste modo,

la unidad bar6 que la temperatura del agua

descienda a 50° F(10oC)y usar6 el modo de

calentamiento m6s eficiente para conservar la

energia mientras el calentador queda en desuso.

La unidad reiniciar6 el calentamiento de forma

autom6tica un dia antes de su regreso, de modo

que haya agua caliente disponible.

Par ejemplo: si estar6 fuera durante 1_4dias, siga

estos pasos:

1. Seleccione VACATION(Vacaciones) utilizando el

bot6n Mode (modo).

2. Ingrese el total de dfas que no estar6 (en este

ejemplo, 14) presionando el bot6n con la flecha

hacia ARRIBA(par omisi6n es 7 d[as).

3. Presione ENTER(Ingresar).

La unidad har6 que la temperatura del agua

descienda a 50° F(10 oC) par un dia menDs que

aquellos que no estar6 (en este ejemplo: par 13

dias). AI final del dia antes de su regreso (en este

ejemplo, el dia 13% autom6ticamente regresar6

al modo de funcionamiento previo y calentar6 el

agua en la configuraci6n de temperatura original,

de modo que haya agua disponible cuando

regrese.

Para acceder a cualquiera de estos modos::

1-11Presione el bot6n MODE(Modo) en el control

hasta el modo de funcionamiento deseado.

r21 La luz verde estar6 iluminada en el modo

elegido.

PregLi ntcis FrecLlelltes. GEApplio,ces.corn

Filtro::

P:?Porquehayunfiltro?

EllosmodosHfbridoy BombadeCalentamiento

(solamente),launidadmueveaireatravesdelsistema.

Elfiltroprotegelaunidaddelasuciedad.Elfiltro deaire

limpiomejoraelrendimiento.

P:_C6mose limpiaelfiltro?

Dejeelencendidoactivadoy retireelfiltro delaparte

superiorde launidad.Elfiltro puedeseraspiradoo

enjuagadocon aguatibia,iUnfiltrosucioreducir6el

rendimientodelaguacaliente!

Modos:

P:?_QueesBombadeCalentamiento(solamente)?

BombadeCalentamiento(solamente)eselmodo mc_s

eficiente.Tomacalordelaireparacalentarelagua,por

consiguienteenfriandoelairecircundante.Recuperaci6n

m6slentaperomodo m6seficiente.

P:?_QueesHfbrido?

Elmodo Hfbridocombinabeneficiosdela Bomba

deCalentamiento(solamente)con lavelocidady

energiadelmodoElectricoEstandar.Estobrindagran

rendimientocon menorcantidadde energia.

P:?_QueesAlta Demanda/Incremento?

AltaDemanda/Incrementosepuedeutilizarcuandoel

usodeaguacalienteseasuperioral normal.Launidad

serdmenoseficienteperocalentardagua mdsr@idoen

respuestaa entregasdeaguaprolongadas.Paratodas

lasentregasnormales,launidada0nusar6laBombade

Calentamientoeficientelamayorpartedeltiempo.

P:?_Qu@es elmodoVacaciones?

Sino estardporun perbdoprolongado,estemodo

reducelatemperaturadelaguaafin de reducirla

ene@ausada.Launidadcambiardalmodo previoun

diaantesdesu regreso.

P:_.Quees elmodoElectricocon ventiladorapagado/

Est6ndarconventiladorapagado?

Elmodo Electricoconventiladorapagado/Estandar

conventiladorapagadoutilizas61oloscalentadores

conresistenciaparacalentarelagua.Estobrindauna

recuperaci6ndeaguacalientemdsr@idaqueel modo

Hibrido,perousamdsenergia.Estemodofunciona

sinelventilador,deteniendoelairefrio normalmente

descargadoduranteelfuncionamientode labombade

calentamiento.

Fundonamiento:

P:_Porquepuedoescucharlaunidadfuncionar?

R:Enlosmodosdemayoreficienciade laenergfa,Heat

Pump(only)(BombadeCalentamientosolamente),y

HighDemand/Boost(AltaDemanda/Incrementar),el

metodoutilizadoparacalentarelaguausaunventilador

quesepuedeescucharmientrasfunciona.

P:Labombadecalentamientono estafuncionando

duranteelperfododetiemponormal._.Queocasiona

esto?

R:Bajociertascondiciones,elCalentadordeAgua

HibridoGeoSpringTM funcionardusandoloselementos

electricosen lugardela bombade calentamiento,a

fin de protegerlaunidady asegurarqueustedcuente

con aguacaliente.Estascondicionesincluyenuna

temperaturaambienteextremadamentefria (<4S0

F),temperaturaambienteextremadamentecaliente

(<120° F),o condicionescon niveldevoltajemuy bajo.La

unidadregresardal funcionamientonormalcuandolas

condicionesIo permitan

M6dulodeComunicaci6ndelElectrodomgstico(ad6ndeesinstaladoL

Elcalentador de agua Hfbrido EI6ctrico con bomba de

calentamiento es compatible con el m6dula de camunicaci6n

del Artefacta Inteligente de GE, el cual puecte ser actquirido en

forma aparte. Comuniquese con su servicio local o visite www.

GEAppliances.com/Srnart-Appliance para verificar si en su 6rea

se est6 utilizando la tecnologia ACM. Aplicar el ACM permite que

la unidad responda a seriales del servicio o que se adhiera a una

red hogareria.

Las siguientes caracteristicas de respuesta a demandas podr6n

estar disponibles coma parte de un programa de evaluaci6n

piloto, donde la compariia local de servicios p0blicos ayuda a los

consumidores a reducir el riesgo de picas de electricidad en el

usa hogarerio.

INSTALACI(3N

El modulo ACiVtest6 equipacto con imanes en la base del m6dulo,

los cuales permitir6n que est6 adherido al exterior met61ico

pintado del calentador de agua de la bomba de calentamiento.

Los detalles sabre c6mo conectar los cables al m6dulo se

encuentran en las instrucciones incluidas con el m6dulo.

Una vez que el cable del m6dulo ACiVtest6 enchufado a la

conexi6n del calentador de agua, siga las instrucciones de

conexi6n incluidas con el m6ctulo ACiVt.Tan pronto coma el

m6dulo ACiVtest6 en funcionamiento, el calentador de agua de

la bomba de calentamiento estar6 listo para recibir las seriales

de ACiVk

GU[A RI_PIDA

Sisu empresa local de servicios pOblicos est6 utilizando

tecnologfa ACIVt,el m6dulo ACiVtrecibir6 las seriales enviadas de

su empresa de servicios pOblicos. Una de las cuatro seriales ser6

enviada:

• "Bajo" (representa el nivel de costa de energfa m6s bajo

disponible)

• "tVtedio'' (representa el nivel de costa de energfa incrementado)

• "Alto" (representa el nivel de costa de energfa incrementado)

• "Crftico" (representa el nivel de costa de energfa "pica")

Un calentador de agua con bomba de calentamiento equipado

con un m6dulo ACiVtreconocer6 de forma autom6tica qu6 nivel

de costa de energfa est6 disponible y ajustar6 su configuraci6n

de modo y temperatura, a fin de usar menos energfa cuando los

fndices sean media, alto ycrftico. Cuando el calentador de agua

de la bomba de calentamiento responde a estas seriales, la luz

de LEDsabre el bot6n Power Saver (Ahorro de Energfa) estar6

encendida, indicando que los perfodos de precios de energfa

tienen efecto, y las letras PSaparecer6n en la pantalla de LED si

el usuario intenta cambiar la temperatura sin presionar primero

el bot6n para anular Power Saver (Ahorro de Energfa).

Cuando la serial est6 baja o cuando no haya ning0n m6dulo ACiVt

conectado, la unidad funcionar6 normalmente. Los siguientes

pasos muestran c6mo la unidad reacciona a los niveles de serial

iVtedio,Alto y Crftico.

Cuando la serial de ACtVtest6 en Medium (Medial, el

control funcionar6 en el tVtodoHeat Pump (only)(Bomba

de Calentamiento solamente) y la temperatura del agua

permanecer6 en la configuraci6n de usuario normal. En la

pantalla se visualizar6 Io siguiente (donde xxx es la configuraci6n

de temperatura del usuario actual):

°C

DAYS

Cuando la serial ACtVtest_ en High (Altol, el control funcionar6 en

Heat Pump (only) Bomba de Calentamiento solamente, con una

configuraci6n de temperatura del agua de 110° F (/43° C)yen la

pantalla se visualizar6:

i OF

Cuando la serial ACIVtest6 en Critical (Critical, el control

funcionar6 en Heat Pump (only)(Bomba de Calentamiento

solamente), con una configuraci6n de temperatura del agua de

100° F (38° C)yen la pantalla se visualizar6:

°F

°C

DAYS

Avisa: La conexi6n ACIVtdel artefacto cuenta con voltaje no

compatible con computadoras o accesorios. NO enchufe laptops,

modems, routers, etc. en el contector ACiVtdel Electrodom6stico

RJ/4B.Use s61ocon los Accesorios del Artefacto de GE

designados. La conexi6n a computadoras yaccesonos podr6

resultar en darios sabre el producto.

Cuando la unidad est6 funcionando en media, alto o crftico,

la pantalla de LCD sabre el bot6n Power Saver (Ahorro de

Energfa) estar6 iluminada. 8i en cualquier momenta desea

cambiar el punto de ajuste de la temperatura mientras la unidad

se encuentra en el modo Power Saver (Ahorro de Energfa),

mantenga presionado el bot6n Ahorro de Energfa para anular

dicho modo; luego use los botones con flechas para cambiar a

la configuraci6n deseada. La anulaci6n se aplicar6 durante 18

horas. 8i intenta cambiar la temperatura sin anular la funci6n

de ahorro de energfa, se visualizar6n las letras PS en la pantalla,

indicando que a0n se encuentra en el modo de ahorro de

energfa.

Cuidado y limpieza. GEAppliances.com

Rutina de Mantenimiento Preventivo

PELIGRO:Riesgoquemaduras-

Antes de utilizar manualmente la vSIvula de alivio,

aseg_rese de que nadie est_ expuesto al peligro de

tener contacto con el agua caliente liberada par la

vSIvula. Es posible que el agua est_ Io suficientemente

caliente coma para crear riesgo de quemaduras. El

agua deberia ser liberada a tray,s de un drenaje

adecuado, a fin de evitar lesiones o dafios sabre la

propiedad.

NOTA: Si la vSIvula de temperatura y liberaci6n de

presi6n en el calentador de agua caliente se descarga

peri6dicamente, esto se podr5 deber a la expansi6n

t_rmica en un sistema de agua cerrado. Para obtener

informaci6n sabre c6mo corregir esto, comun[quese

con un proveedor de agua o con un contratista de

plomeria. No enchufe la ficha de la vSIvula de alivio.

Sise mantiene correctamente, el calentador de agua

brindar6 a_os de servicio sin problemas.

Sesugiere que el usuario establezca y siga un programa

de mantenimiento preventivo en forma rutinaria.

VSIvula de Temperatura y Alivio de Presi6n:

Par Io menos una vez al aflo, levante y libere la manija de

la palanca de la v61vulade temperatura yalivio de presi6n,

ubicada en el area frontal derecha, a fin de asegurar que

la v61vulafuncione libremente. Dejeque corran varios

galones a trav6s de la Ifneade descarga hasta un drenaje

abierto.

Inspecci6n Peri6dica (una vez pot aho):

Incluso se recomienda una inspecci6n peri6dica de los

controles de funcionamiento, elementos de calentamiento

ycableado por parte de personal calificado del servicio

t6cnico en reparaciones del artefacto el6ctrico.

La mayorfa de los artefactos el6ctricos,incluso cuando

son nuevos, realizan ciertos sonidos cuando est6n en

funcionamiento. Si el nivel de sonido de siseo o canto se

incrementa de forma excesiva, es posible que se requiera

una limpieza del elemento de calentamiento el6ctrico.

Comunfquese con un instalador o plomero calificado para

que se realice una inspecci6n.

Purga del Tanque:

Eltanque de un calentador de agua puede funcionar coma

un dep6sito de sedimentaci6n para s61idos suspendidos

en el agua. Par Io tanto, no es extra5o que se acumulen

dep6sitos de agua dura en el fondo del tanque. Para

eliminar dichos dep6sitos del tanque, siga estos pasos:

1. Adjunte una manguera dejardfn a la vcilvula de drenaje

ubicada en la parte inferior de la unidad ydirija dicha

manguera hasta el drenaje.

2. Abra la vcilvulade drenaje con un destornillador piano.

5. Una vez que varios cuartos de agua hayan sido

drenados, cierre la vcilvula de drenaje.

Estodeberfa ser realizado con el suministro de agua fffa

abierto, de modo que el agua eliminada a trav6s de la

vcilvula de drenaje sea reemplazada, yque el flujo del

suministro de agua ayude a eliminar sedimentos.

Drenaje del Calentador de Agua

descarga -Cierre el encendido del calentador

de agua antes de drenar el agua.

APELIG RO:Rie,go qu ma uro,-

Antes de utilizar manualmente la v61vula de alivio,

aseg_rese de que nadie est6 expuesto al peligro de

tener contacto con el agua caliente liberada por la

v61vula. El agua drenada del tanque podr6 estar Io

suficientemente caliente como para presentar un

riesgo de quemadura y deberia ser dirigida aun

drenaje adecuado a fin de evitar lesiones odafios.

Para drenar el calentador de agua, siga estos pasos:

1. Adjunte una manguera dejardin a la v61vula de

drenaje ubicada en la parte inferior de la unidad y

dirija dicha manguera hasta el drenaje.

2. Cierre el suministro de agua frfa.

5. Permita el ingreso de aire al tanque abriendo un grifo

de agua caliente o levantando la manija de la v61vula

de alivio.

4. Abra la v61vula de drenaje con un destornillador

piano.

Nota: Para conocer el diser_oesquem6tico del producto,

consulte la p6gina 15.

I 91 _U eun

/ _ destornillador

depunt

v_lvula.

Opciones de Periodos de Cierre Extendidos o

Vacaciones que Superan el Modo de Vacaciones

Si el calentador de agua permanecer6 inactivo par un

perfodo de tiempo extendido, el encendido yel agua

hacia el electrodom6stico deberfan ser apagados para

conservar la energfa yevitar la acumulaci6n de gas

hidr6geno peligroso. La unidad no cuenta con un bot6n

de encendido; s61opuede ser apagada con el disyuntor

o la ficha de desconexi6n.

El calentador de agua yla tuberfa deberfan ser

drenados en caso de que pudieran estar sujetas a

temperaturas bajo cero.

Luego de un perfodo de cierre prolongado, el

funcionamiento ylos controles del calentador de agua

deberfan ser controlados par personal calificado del

servicio t6cnico. Aseg0rese de que el calentador de

agua se Ilene en su totalidad nuevamente antes de

ponerlo en funcionamiento.

NOTA: Consulte /as Precauciones sabre el Gas

Hidr6geno en la Instrucciones de Funcionamiento

(lea la p6gina 31.

Cuidado y limpieza del calentador de agua.

Limpieza del Filtro

Enlos modos Hybrid (Hfbrido),Heat Pump (only)(Bomba

de Calentamiento solamente) y High Demand/Boost

(Alta Demanda/Incrementar), el calentador mueve aire a

trav@sdel sistema y hacia afuera por la parte trasera de la

unidad. Elfiltro esta ubicado para proteger al evaporador

de la suciedad y el polvo.

EsimporLantecontar con un filtro de aire limpio para

obtener el mayor nivel de eficiencia. Ocasionalmente, este

filtro debera ser limpiado (mfnimamente una vez por aflo).

Cuando se requiera una limpieza del filtro, la luz Rojasobre

el bot6n Filter (Filtro)estara iluminada y sonara un pitido.

NOTA:Si elfiltro esta demasiado sucio, la unidad pasara

autom@icamente al modo Electric (Fanoff)/Standard

(Fanoff) (El@ctricocon ventilador apagado/Estandar con

ventilador apagado) y los ahorros de energfa se perderan.

Deje el encendido activado. Retire elfiltro de la parte

superior de la unidad. Presione dos lengQetasy levante

las mismas para retirar el filtro de aire. Una vez retirado, el

filtro podra ser aspirado o limpiado con una tela hOmeda o

enjuagadocon aguacaliente.

Una vez que el filtro fue limpiado y secado, podra ser

reemplazado alineando el mismo en las ranuras en la

parte superior de la unidad y presionando el mismo hacia

abajo hasta su ubicaci6n.

Una vez que el filtro limpio fue reinstalado, mantenga

presionado el bot6n FILTER(FiltroLSiel ciclo de

calentamiento esta activado cuando se reinicia el filtro,

se continuara en el modo el@ctricohasta finalizar el ciclo.

Luego de esto, se pasara de forma automatica al modo en

el cual estaba antes de ser cambiado.

IMPORTANTE:Elfiltro debera ser limpiado cuando se

muestre la alarma. Siel filtro esta sucio,hara que el

sistema se fuerce, se reducira el rendimiento yes posible

que el sistema se darhe.A fin de contar con la mejor

eficiencia energ@ica posible,asegOresede que su filtro

est@limpio.

.engQetas

Filtr0

Limpieza de la Tuberia de Drenaje de Condensaci6n

Lafunci6n del drenaje principal es eliminar toda la

condensaci6n. Siestci obstruido, la condensaci6n se

desbordar6 por el tubo de drenaje y hacia el piso. Esto

cumple la funci6n de notificar al usuario de que el

drenaje principal est6 atascado. Retire el drenaje, limpie

cualquier escombro presente y vuelva a colocar el

mismo.

De forma peri6dica, inspeccione las lineas de drenaje y

limpie cualquier escombro que se haya recolectado en

las lineas.

Para m6s informaci6n, consulte las Instrucciones de

Instalaci6n.

Desborde

Tuberiadel

drenajeprincipal

Dirijala tuberia

del drenaje

principalhaciael

drenaje

Vafilla del i_nodo

Lavarilla del 6nodo deberia ser retirada del tanque

del calentador de agua y ser inspeccionada de forma

anual, y deberia ser reemplazada cuando m@sde 6"

(15.2cm) de cable del centro queden expuestas en

cada extremo de la varilla.

Debido a riesgosde descargas y a fin de evitar

goteos de agua accidentales, esta inspecci6n deberia

ser realizada por un t6cnico calificado o plomero,y se

requiere que el suministro de agua fria est6 apagado

antes de retirar la varilla del 6nodo.

AVISO:No retire la varilla del @nododel tanque del

calentador de agua, excepto para su inspecci6n y/o

reemplazo, ya que el funcionamiento sin la varilla del

@nodoacortar_ la vida 0til del tanque vitrificado y

anular6 la cobertura de la garantia.

Superficies E×tefiores

Ldlvese las manos s61o con agua caliente.

JInstrucciones J

de Instalaci6n Calentador de Agua

Modelo GEHSODEED××

AI elegirla ubicaci6ndel calentadorde agua se deber6tener

en cuenta Io siguiente:

REGULACIONESDE INSTALACION LOCALES

Este calentador de agua deber6 ser instalado de acuerdo

con estas instrucciones, c6digos locales, c6digos de servicios

p0blicos, requisites de la empresa de servicios p0blicos o,

en ausencia de c6digos locales, la edici6n m6s reciente del

C6ctigo Nacional de Electricidad. El mismo est6 disponible

en algunas librerias locales, o se puede adquirir a tray,s de

National Fire Prevention Association (Asociaci6n Nacional

de Prevenci6n de Incendios), Batterymarch park, Quincy, iVtA

02169 en cuadernillo ANSI/NFPA 70.

REQUISITOS DE ELECTRICIDAD

Controle las marcas en laplaca de calificaci6n del calentador

de agua para estar seguro de que el suministro de corriente

es consecuente con los requisites del calentador de agua.

NOTA:Las instalaciones de 208V podr6n experimentar un

rendimiento inferior.

UBICACI6N

Ubique el calentador de agua en un area seca y limpia, tan

cerca come sea pr6ctico del area de mayor demanda del

calentador de agua. Las Ifneas de agua caliente largas y no

aisladas podr6n generar desperdicios de energfa y agua. La

unidad deber6 ser instalada en una ubicaci6n a nivel.

NOTA:Esta unidad fue dise_ada para cualquier instalaci6n

interior com0n, incluyendo: garaje, lavadero, desv6n, armario,

etc. Con la instalaci6n de una puerta de celosfa, se puede

instalar en habitaciones de tamar_o inferior a 10" x 10" x 7"

(700 pies c0bicos). Las celosias deberfan ser de 240 pulgadas

cuadradas (0.15 m2) o m6s grandes. Si se usan dos celosfas,

una deberfa estar cerca de la parte superior de la puerta.

Coloque el calentador de agua de mode tal que el filtro de

agua, la tapa, el anillo del horde y los paneles frontales se

puedan retirar, a fin de permitir su inspecci6n y servicio

t_cnico, tal come el retire de elementos o limpieza del filtro.

Elcalentador de agua y las Ifneas de agua deberfan estar

protegidos de las temperaturas bajo cero y atm6sferas

altamente corrosivas. No instale el calentador de agua en

areas al aire libre y desprotegidas.

A PRECAUCI6N: Riesgo de dafio sabre

la propiedad - El calentador de ague no se deberia

ubicar'en un 6rea donde los goteos del tanque o las

conexiones resulten en daBos sabre el 6rea adyacente a

_ste o a pisos inferiores de la estructura. Donde dichas

6reas no puedan ser evitadas, se recomienda la

instalaci6n de una bandeja de recolecci6n, con un

drenoje adecuado, debajo del calentador de agua. Las

instalaciones en desvanes requieren pisos y escaleras de

acceso adecuados.

NOTA: El range de funcionamiento de la bomba de

calentamiento es de 45°F a 120°F (7°Ca 49°C). Sila

temperatura ambiente est6 fuera del range, la bomba de

calentamiento se apagar6 y los elementos el@ctricosser6n

usados hasta que la temperatura ambiente regrese al range

de funcionamiento.

61'

UBICACI6N (CONT.)

INFORMACI6N DEL TAMANO DEL CALENTADOR

DE AGUA - LEA ANTES DE INSTALAR:

Pare reemplazos en viviendas existentes:

• Reemplazar6el tanque deun calentadar de agua existente?

Sisu cdentador de agua actual te brindaba agua caliente en

forma apropiada,y ningOncambio de ptomeriay/o renovaciones

que requeririandemandas de ague caliente adicional est6n en

procesoo ptanificadas,entonces:

• EtCalentadorde AguaHibridodeGeoSpringTM puedereemptazar

uncdentador de agueel_ctricoest6ndardetamaBoequivalenteo

menor.

• Sisepasadeunsistemadegasaunoel@ctrico,elCalentadorde

AguaHibridodeGeoSpringTM sepodr6reemptazarperelsiguiente

calentadordeaguecontanquedegasm6spequeBo.

Para instalaciones en construcciones nuevas:

Guia de Tama_o del Calentador de Agua Residencial

Tama_o Demanda*

Familiar

5+ Alto

Prom. o Bajo

S a 4 Alto

Prom. o Bajo

2 a S Alto

Prom. o Bajo

1 a 2 Alto

Prom. o Bale

Capacidad de Gal6n Recomendada

El_ctrico

o GeoSpring

100 (378.5 L)

80 (302.8 L)

50 (189.3 L)

40 (151.4 L)

40-50 (151.4-189.3 L)

30 (113.6 L)

TM Gas

75 (283.9 L)

50 (189.3 L)

50-75 (189.3-283.9 L)

40 (151.4 L)

40-50 (151.4-189.3 L)

40 (181.8 L)

40-50 (151.4-189.3 L)

30 (113.6 L)

*EstimacionesparaviviendasconDemandaPromediooBaja:

- Usedecabezalesdeduchaestandarobale(25gpm/IlaL perminuteomenos)

- Nohayduchasconcabezalesm01tiplesy/ocdumnasdehidromasaje

- Ba_erasestandar(nomuygrandes/sincolumnasdehidromasajes)

Posici6n de Ajuste de la Temperatura del Calentador de

Agua:

La configuraci6n de ta temperatura del calentador deagua tiene

ungran impacto sabre la cantidad deague caliente disponiblepare

duchasybaBeras.

• Etconsume/ahorro de energiay evaluacionesdeeficiencia de

loscalentadoresde ague,induyendo el GeoSpringTM, es realizado

enuna configuraci6n de 135°F(57°C),la configuraci6n promedio

del calentador de ague de acuerdo con el Departmentof Energy

(Departamentode Energia).Todoslos ahorrosde GeoSpringTM

est6n basadosen elfuncionamiento en mode hibrido en 135°F

(57°C).

• Lasregulacionesde seguridadrequierenuna configuraci6n de

f6brica de 120°Fa 125°F(/49°Ca 52°C)come m6ximo pare todos

loscalentadores de aguanuevos. PerIo tanto, si su calentador

deagua est6 actualmente configurado en 130° F(5/4° C)o m6s

ysu cabntador de ague nuevo est6 instalado con una posici6n

deajuste configurada def6brica de 120° F(/490C),es posibleque

parezcaque el nuevo cabntador de ague brinda menor capacidad

quesu cabntador deague existente.

• Etusuario podr6 ajustarla configuraci6n de temperatura para

cubrirsus necesidades.Siemprelea yentienda las instruccionesde

seguridad que figuran en el manual del usuario, antes deajustar la

posici6nde ajuste detemperature.

Instrucciones de Instalaci6n

UBICAClON (CONT.)

Instalaci6n de la Bandeja de Recolecci6n

Dirijahaciaundrenaje

abierto. Lalinea deberiaser

de por Iomenos%" (1.9cm.

de di_metroy estarinclinad

paraundrenajeadecuado.

A--Di_metr0delcalentad0rdeagua

m_s2" (5.1cm)c0m0minim0

B--M_xim0de2"(5.1cm)

NOTA:Labandeja de recolecci6n au×iliar DEBEcumplir con los

c6digos locales.

LosKits deBandejasde Recolecci6nestan disponiblesen la

tienda donde el calentador de agua fue adquirido,una tienda de

construcci6n o un distribuidor decalentadoresde agua.

Despejes requeridos:

Debehaber por Jomenos7" (17.5cm.)de espacioentre cua}quier

objeto ylastapas Frontaly Traseraen casode set necesariorealizar

el serviciot_cnico. Tambi_nse recomienda unespacio m[nimo de 7"

(17.5cm.)a ambos {adosdel calentador deagua, a fin decontar con

acceso )ara el serviciot_cnico.

(17.5cm)

Se require un espacio minimo de 6" (152.4 cm.) para retirar el fiitro

para su limpieza. La piomeria ylas conexiones el@ctricas de agua

caliente yfria no deben interferir con et retiro det fiitro.

....._-_,_,, _,.......... I 6"(1B2.4cm)

Drenaje de condensaci6n

Launidadcuenta con un drenajede condensaci6n;por Fotanto,

deber@haber un drenaje disponiblemuy cercade la unidad.Et

drenaje nodeber@superar las 36"(91./4cm.)desdeel suelo(eldrenaje

deber@cumpiir con los c6digos estatalesylocales).

Si nohay un drenaje disponible,entoncesse deber@adquirir una

bomba decondensaci6ncomOncon capacidad no inferior a 1 gal6n

(3.8L)/d[a,en latienda de construcci6n local,ydeber@set instalado.

MATERIALES NECESARIOS PARA LA

INSTALAClON

Tuberia de

drenaje rigida de

1/2" (segLin se

requiera) Conector de

MNPT PVCde _/_"

Pegamento para

PVC

Codo de PVC

de 1/2,, Tuercas para

cables

THERMAL EXPANSION

Determine si la linea de agua interna cuenta con una v61vula

de control. Es posible que haya sido instalada en la Ifneade

agua fffa en forma separada de la v61vulacontra reflujo, o es

posible que sea parte de una v61vula de reducci6n de presi6n,

medidor de agua o ablandador de agua. Una v61vula de control

ubicada en la Ifnea de entrada de agua fffa puede causar Io que

se llama "sistema cerrado de agua". Una Ifnea interna de agua

fffa sin v61vulade control o dispositivo de prevenci6n de reflujo

se llama sistema de agua "abierto".

Cuando el agua es calentada, se expande en volumen y crea

un aumento de presi6n dentro del sistema de agua. Esta acci6n

se conoce como "expansi6n t_rmica." En un sistema de agua

"abierto", la expansi6n de agua que supera la capacidad del

calentador de agua vuelve a fluir hacia la car_erfade la ciudad,

donde la presi6n es f6cilmente disipada.

Sin embargo, un "sistema cerrado de agua" impide que el

agua en expansi6n vuelva a fluir hacia el suministro principal,

y el resultado de la "expansi6n t_rmica" puede crear un

incremento de presi6n r6pido y peligroso en el calentador de

agua y la tuberfa del sistema. Ester6pido incremento de presi6n

puede alcanzar r6pidamente la configuraci6n de seguridad

de la v61vula de alivio, haciendo que funcione en cada ciclo de

calentamiento. La expansi6n t@mica, y la resultante expansi6n

y contracci6n r6pida y repetida de los componentes en el

calentador de agua y el sistema de tuberfa, pueden ocasionar

fallas prematuras de la v61vula de alivio y posiblemente sobre el

calentador mismo, iReemplazar la v61vulade alivio no corregir6

el problema!

Elm@odo sugerido para controlar la expansi6n t@mica es

instalar un tanque de expansi6n en la Ifneade agua fffa,

entre el calentador de agua y la v61vula de control (consulte

la ilustraci6n en la p6gina 15). Eltanque de expansi6n est6

diser_adocon un colch6n de aire incorporado que se comprime

al incrementar la presi6n del sistema, liberando de este modo

la presi6n excesiva y eliminando el funcionamiento repetido de

la v61vula de alivio. Otros m@odos para controlar la expansi6n

t@mica tambi@n est6n disponibles. Para m6s informaci6n sobre

este asunto, comunfquese con su instalador, proveedor de agua

o inspector de plomerfa.

Instrucciones de Instalaci6n

CONE×IONES DEL SUMINISTRO DE AGUA

Paraconocer la instalaci6nt[pica sugerida,consultela ilustraci6nque

aparecea continuaci6n.Se recomienda la instalaci6n de uniones

o coned:ores de cobre flexibleen lasconexionesde agua caliente

y if[a, de modo que el calentador deagua pueda serfacilmente

desconectadopara el serviciot_cnico,en caso de sernecesario.Las

conexionesde agua CAUENTEy FR[Aestan claramente marcadas y

sonde NPTde ¾" en todos losmodelos.

NOTA:Instale una v61vulade cierreen la I[neade agua ff[a cerca

del calentador de agua. Estopermitir6 un f6cil serviciot6cnico y

mantenimiento de la unidad enforma posterior.

IMPORTANTE:No aplique calor a las conexiones deagua CALIENTE

o FRJA.Sise usan conexiones de soldadura blanda0suelde

la tuberia al adaptador antes de colocar el adaptador en las

conexiones de agua fria del calentador. Cualquier calor aplicado a

la conexi6n de agua caliente o fria da5ar6 de forma permanente

la linea pl6stica interna en estos puertos.

INSTALAClON TJPICA

AIpanelde

distribuci6nel_ctrica

Cajade eonexionesel6etrieas

(usesil0 conductoresde

c0bre)

Uni6n _,1 suministro

de aguafria

V_lvula de

eierre

aguacaliente

a instalaciones

Panel de acceso al

revestimiento

Panelde aeeesoal

revestimiento

Tanque de expansi6n

t6rmica(siserequiere)

peratura

y alivio de presi6n

(mostradaen ubicaci6n

diferenteparamayor

claridad)

Bandejarecolect0-ra-]- ,_ .....

auxiliar de 2" (5J /........

cm.) m_ximo ...... /...........

/Brechade

W vu a de drenaj"e alre de 6"

(15.2cmj

descarga

de la v_lvula de

alivioa drenaje

abiertoadecuado

TUBOS DE CONDENSACION DE DRENAJE

Estaunidad cuenta con una bandeja de condensaci6n.Elagua

recolectada en la bandeja drena par latuberfa que sale par el

costado de la unidad EsimporLanteinstalaruna tuberfa de drenaje

al puerto dedrenaje principalque sale de la parle trasera de la

unidad.Sujeteun extremo de una tuberia mas largade 6" (1.8m.)al

puerto dedrenaje inferior en la parte traserade launidad, debajode

la tapa trasera.Dirijael otto extremo a un drenaje en elpiso o a una

altura no superiora Y' (0.9m.)sabreel _ :_

piso.Sidicho drenaje no est6 disponible,

se deber6adquirir e instalar una bomba __iJ I

de drenaje de condensaci6n (no provista). I_1t I IHL-,

. , t__ i tr_qI-_TE de

Latuberfa dedrenaje deber6 ser dirigiaa _ _ u PVC

de modo que el agua descargada _

no pueda tener contacto con partes r_ @ i

el6ctricasactivasni personas,ya fin de , :1 "_

eliminar posiblesdar_oscon el agua.

V, ,LVULA DE ALIVIO

A ADVERTENCIA: Riesgo de daSo

sobre launidad - Elindicede presi6nde lav61vulade

alivionodebe superarlos150PSI11.03kPal,lam6×ima

presi6ndefuncionamientodelcalentadorde agua seg6n

seindicaen laplacade calificaci6n.

Sesuministra una v61vulade combinaci6n de temperatura yalivio

de presi6n, de acuerdo con el Est6ndar para las V61vulasde ALivio

yDispositivos de Cierre Autom6tico de Gas para los Sistemasde

Suministro de Agua Caliente, ANSIZ21.22,ydebe permanecer

instalada en la apertura provista ymarcada para su prop6sito en

el calentador de agua. Ninguna v61vulade ning0n tipo deberfa ser

instalada entre la v61vulade alivio yeltanque. Se deber6 cumplir

con los c6digos locales en la instalaci6n de las v61vulasde alivio.

La calificaci6n BTUHde la v61vulade alivio no deber6 ser inferior

a la calificaci6n de entrada del calentador de agua, de acuerdo

con Io indicado en la etiqueta de calificaci6n ubicada en la parle

frontal del calentador (1 watt = 3.412 BTUH).

Conecte la salida de la v61vulade alivio a un drenaje abierto

adecuado, de modo que el agua descargada no pueda tener

contacto con las partes el6ctricas activas o personas ypara

eliminar posibles dar_oscon el agua.

Latuberfa usada deber6 ser de un tipo aprobado para la

distribuci6n de agua caliente. LaIfneade descarga no deber6

ser m6s pequer_aque la salida de la v61vulay se deber6 inclinar

hacia abajo desde la v61vula,a fin de permitir un drenaje completo

(par la gravedad) de la v61vulade alivio y la Ifnea de descarga.

Elextremo de la Ifneade descarga no deber6 estar insertado

ni oculto y deberfa estar protegido del congelamiento. Ninguna

v61vulade ningOntipo, sujeci6n para restricci6n o reducci6n

deber6n ser instaladas en la Ifnea de descarga.

A PRECAUCI6N:

A fin de reducir el riesgo de presiones y temperaturas excesivas

en este calentador de agua, instale equipamientos protectores

de temperatura y presi6n, requeridos par los c6digos locales y

no inferiores a una v61vula de combinaci6n de temperatura y

alivio de presi6n certificados par un laboratorio de evaluaci6n

reconocido a nivel nacional que mantenga inspecciones

peri6dicas de la producci6n equipamiento y materiales

listados, cumpliendo con los requisitos de V61vulas de Alivio y

Dispositivos de Cierre de Gas Autom6ticos para Sistemas de

Suministro de Agua Caliente, ANSI Z21.22. Esta v61vula deber6

contar con una marca de presi6n m6xima que no supere la

presi6n de trabajo m6xima del calentador de agua. Instale

la v61vula en una abertura provista y marcada para este

prop6sito en el calentador de agua, y oriente la misma o brinde

una tuberfa, de modo que cualquier descarga de la v61vula

salga s61oarriba de los 6 pies,o a cualquier distancia inferior,

el piso estructural, y que no tenga contacto con ninguna parte

el6ctrica activa. La abertura de la descarga no deber6 ser

bloqueada ni reducida de tamar_o, bajo ninguna circunstancia.

Instrucciones de Instalaci6n

PARA LLENAR EL CALENTADOR DE AGUA

AADVERTENCIA: Rip,godo o

sobre la unidad - Eltanque debe estarllenode agua

antesde encender elcalentador.La garantiadel

calentadorde agua no cubre dafiosnifallascomo

resultadode un funcionamientocon eltanque vacioo

parcialmentevacio.

AsegOrese de que la v61vula de drenaje est_ completamente

cerrada.

Abra la v61vula de cierre en la Ifnea de suministro de agua frfa.

Abra todos los grifos de agua caliente lentamente, a fin de

permitir que el aire se descargue desde el calentador de agua

y la tuberfa.

Un flujo parejo desde el grifo(s) de agua caliente indica que el

calentador de agua est6 Ileno.

C6digo de falla Fl1" durante la instalaci6n: Si la unidad es

encendida cuando el tanque no est6 Ileno, se visualizar6 el

c6digo de error "F:]_:]_"en la pantalla. Apague el encendido, Ilene

el tanque con agua (lea m6s arriba), y luego vuelva a encender

el calentador.

AVISO:

Evite realizar las conexiones el6ctricas en forma

equivocada. Sedeber6n aplicar 2a0V AC o 208AC a trav6s

de los cables L1y L2, como se muestra en la ilustraci6n de

la "caja de uni6n del calentador de agua". Si no se hace

esto, la garantia quedar6 ANULADA,y como resultado se

podran aplicar 120V al calentador de agua, Io cual podr6

daflar el compresor u otros componentes el6ctricos.

Si un cable con 4 conductores es suministrado al

calentador de agua, cubra el neutro, y conecte los cables

restantes como se muestra en la ilustraci6n.

NOTA RELACIONADA CON LOS DISPOSITIVOS DE MANEJO

DE ENERG[A DE LOS SERVICIOS PUBLICOS (A veces

Ilamados Interruptores de Reducci6n de Picos de Carga):

Existen algunos dispositivos de interruptores de manejo

de energia o incluso algunos interruptores b6sicos de

temporizadores que REDUCENel voltaje de 240V a Z20V

durante per[odos de alta demanda de electricidad. Estos

dispositivos deben ser retirados del circuito que provee

corriente al calentador de agua, debido al posible daflo de

la unidad observado m6s arriba.

Sin embargo, los dispositivos con interruptores que

cortan la corriente de 2/40Va 0V en forma peri6dica son

aceptables.

C6digo de falla "bAd linE" durante la instalaci6n: Sien la

pantalla se visualiza la unidad no est6 recibiendo el voltaje

correcto como resultado de un cableado incorrecto. Para

corregir esta falla, apague la unidad, corrija el problema

del cableado yluego vuelva a activar la corriente.

CONE×IONES ELI_CTRICAS

Unelectricistacalificado deber6 instalar un circuito derivado

individualcon conductores de cobre,un dispositivo para la

protecci6nde sobrecargay un medioadecuado de desconexi6n.

Todoslos cableados deberan cumplir con losc6digos localeso la

edici6n mas recientedel C6digo Nacionalde ElectricidadANSI/NFPA

70.

Elcalentador de agua est6completamente cableado a lacaja de

conexiones en la parte superiordel calentador de agua. Se brinda

una abertura de ½" para accesoriosel@ctricospara conexionesde

cableados.

Losrequisitosde carga de voltajey vataje del calentador de agua

son especificadosen laetiqueta de calificaci6nubicada en la parte

frontal del calentador de agua.

El cableado de circuito derivado deberia incluir:

1. Conducto met@lico o cable metalico enfundado aprobado

para su uso como conductor de conexi6n a tierra y ser

instalado con accesorios aprobados para dicho prop6sito.

2. Los cables no metalicos enfundados, conductos metalicos

o cables met@licos enfundados no aprobados para uso

como conductor de conexi6n a tierra incluir6n un conductor

separado para la conexi6n a tierra. Deberfa estar adjunto a

las terminales de conexi6n a tierra del calentador de agua y

la caja de distribuci6n el@ctrica.

Para conectar la corriente al calentador de agua:

1. Apague la corriente.

2. Retire el tornillo/tornillos que sostienen la tapa superior de

la caja de uni6n.

3. Instale L1 a L1, L2 a L2 y conecte a tierra al cable a tierra

verde conectado a la parte inferior de la caja de uni6n.

NOTA:Instale las conexiones el@ctricasde acuerdo con los

c6digos locales o la edici6n m6s reciente del C6digo Nacional

de Electricidad ANSI/NFPA 70.

ipadelacajade

uni6n

a tierra de f_brica

Cajade uni6n del

calentadorde agua Conexi6na tierra

parael hogar

A ADVERTENCIA:Esesencialquela

conexi6n a tierra sea la adecuada. La presencia de agua

en la tuberia y el calentador de agua no brindan la

conducci6n suficiente para la conexi6n a tierra. La

tuberia no met61ica, uniones diel_ctricas, conectores

flexibles, etc., pueden hacer que el calentador de agua

quede el_ctricamente aislado. No desconecte la conexi6n

a tierra de f6brica.

Instrucciones de Instalaci6n

La garantfa del fabricante no cubre ningOn dar_o o defecto

ocasionado por la instalaci6n, adhesi6n o uso de ningLin

tipo de ahorro de energfa u otros dispositivos no aprobados

(ctiferentes a aquellos autorizados por el fabricante) en, sobre

o junto con el calentador de agua. El uso de dispositivos de

ahorro de energfa no autorizados pueden acortar la vida

0til del calentador de agua y poner en riesgo su vida y su

propiedad.

Elfabricante queda eximido de toda responsabilidad por dicha

p@dida o lesi6n resultante del uso de tales dispositivos no

autorizados.

Si los c6digos locales requieren la aplicaci6n externa de kits de

mantas aislantes, las instrucciones del fabricante incluidas en

el kit se deberan seguir cuidadosamente.

La aplicaci6nde cualquieraislantee×terno,mantas o

aislantede latuberiade agua sobreestecalentador

de agua requerir6especialcuidadosobreIosiguiente:

• Nocubra la v61vulade temperatura y alivio de presi6n.

• No cubra los paneles de acceso a los elementos de

calefacci6n.

• No cubra la caja de uni6n el@ctricadel calentador de

agua.

• No cubra las etiquetas de funcionamiento o advertencia

del calentador de agua ni intente reubicar las mismas en la

parte exterior de la manta aislante.

• No bloquee la entrada/salida de aire en las tapas

superiores o traseras de la unidad.

Arreglotipico dela

tuberfavertical Arreglotfpicode la tuberfa

horizontal

NOTA: En esta guia se recomienda el tama_o minimo

del circuito derivado en base al C6digo Nacional

de Electricidad. Para las conexiones de cableados,

consulte los diagramas de cableados del manual.

GUiA DE TAMANOS PARA CIRCUITOS

DERIVADOS

I VoltajeT0talde!lentadordeAgua

3,000

4,000

4,500

5,000

5,500

6,000

8,000

9,000

10,000

ii,000

12,000

Protecci6n Recomendada para Sobrecarga

caificaci6ndeamperajedefusibeo interruptordedrcuitos

208V 240V 277V 480V

20 20 15 15

25 25 20 15

30 25 25 15

30 30 25 15

35 30 25 15

40 55 50 20

50 45 40 25

- 50 45 25

- 50 30

- - 35

I Voitaje TOtaldelColentQdordeAgua

3,000

4,000

4,500

5,000

5,500

6,000

8,000

9,000

i0,000

11,000

12,000

Tamaodel Cabledecobie AW6 Basado

en a Taba N.E.C.310.16{1670F/75°C}.

208V 240V 277V 480V

12 12 14 14

i0 i0 12 14

10 10 10 14

i0 i0 i0 14

8 i0 i0 14

8 8 10 12

8 8 8 10

8 8 10

8 10

- 8

Instrucciones de Instalaci6n

LISTA DE CONTROL DE LA INSTALACI6N

[] 1. Ubicaci6n del Tanque:

- LRequiere el tamato de la habitaci6n una puerta de celosia o un tipo de ventilaci6n similar? Se necesita un 6rea

de flujo de aire de 10"x 10" x 7" (700 pies c0bicos) o 240 pulgadas cuadradas (0.15 m2).

- Parte trasera de la unidad alejada de la pared 7 pulgadas (17.5 cm.),y los costados por Io menos a una distancia

de 7 pulgadas (17.5 cm.).

- Elfrente de la unidad est6 libre y despejado.

- LEst6 el calentador de agua nivelado? Si no es asi, agregue cutlas debajo de la base de la unidad.

[] 2. Conexiones de plomeria:

- No impiden la eliminaci6n del filtro de aire

- No hay p@didas luego de Ilenar el tanque de agua, tanto cuando el agua est6 fluyendo como cuando no.

[] 3. Las lineas de condensaci6n est6n en su lugar:

- Drenaje Principal Instalado

[] 4. La v61vula de temperatura y alivio de presi6n est6 funcionado y la linea de drenaje est6 completa de acuerdo con

el c6digo local.

[] 5. Verificaci6n El_ctrica 208/240 VAC a L1 y L2 al tanque.

[] 6. La conexi6n El_ctrica no impide la eliminaci6n del filtro de aire.

[] 7. Verifique las pantallas del panel de control en el modo Hybrid (H[brid) a 120°F (49°C).Asista al usuario en el ajuste de

temperatura y modos (consulte la secci6n "Acerca de la Configuraci6n de la Temperatura del Agua") en la p6gina 7).

QUI:! ESPERAR PARA UN "COMIENZO NORMAL" EN EL MODO HJBRIDO

Luego de instalar la unidad, habiendo asegurado y controlado todas las conexiones el6ctricas y de agua, se deber6

entonces Ilenar la misma con agua (ventile el tanque abriendo una canilla de agua caliente de su casa para permitir que el

tanque se Ilene completamente de agua). Una vez que el tanque est6 Ileno y la carga de corriente sea completada, podr6

experimentar Io siguiente:

Tiempo Acciones HEWH Comentarios

Transcurrido

0 a 2 minutos La unidad hara la autoverifi cacion Este tiempo apagado de 2 minutos evita daBos

sobre el compresor

2 a i0 minutos Compressor y ventilador Este periodo de 8 minutos es usado para aseg-

encendidos urar que el tanque est6 Ileno de agua (algoritmo

de prevenci6n de disparo en vacio).

10 a 30 minutos Compresor y ventilador apagados, Para brindar r6pidamente la cantidad ini-

elementos de calentamiento en- cial de agua caliente para el usuario (unos 25

cendidos por unos 20 minutos galones/94.6 L)

30 minutos y m6s El elemento superior se apaga y el Usa un bombeo de calor eficiente durante la

compresor se vuelve a encender mayor parte del calentamiento

NOTA:El rango de funcionamiento de la bomba de calentamiento es de 45°F a 120°F (7°Ca 49°C).Si la temperatura

ambiente est6 fuera del rango, la bomba de calentamiento se apagar6 y los elementos el6ctricos ser6n usados hasta que

la temperatura ambiente regrese al rango de funcionamiento.

Soluci6n de Problemas... GEAppliances.com

Antes de solicitar el servicio t6cnico...

iAhorre tiempo y dinero! Lea primero el cuadro que aparece a

continuaci6n yes posible que no necesite solicitar reparaciones...

_1_ Causas Posibles Qu_ Hacer

El calentador de agua Se est6 usando un ventilador •Cierta cantidad de sonido del ventilador es normal. Si

emite sonidos para mover el aire a trav6s escucha un sonido atipico o el nivel de sonido parece

clel sistema, inusualmente fuerte, entonces contacte al servicio t6cnico.

El calentadar de agua La habitaci6n no es ventilada • Si el tamaho de la habitaci6n es inferior a 10' x 10' x 7' (3m

est6 hacienda descender de forma adecuada o es x 3m x 2.1m), entonces deber6 contar con una puerta de

la temperatura de demasiado peque6a celosia u otro medio que permita el recambio de aire con

la habitaci6n las habitaciones circundantes.

El calor es retirado del aire • Esto es normal

para calentar el agua

Gateo de agua par El drenaje condensado • Despeje cualquier escombro en el puerto de drenaje de la

fuera del calentadar est6 atascado, unidad.

Las conexiones de agua • Ajuste las conexiones internas yexternas de la tuberia.

Caliente/Fria no est6n ajustadas.

Sin suficiente agua Es posible que la temperatura • Consulte la secci6n Acerca de la Configuraci6n de la

caliente a sin agua clel agua est6 configurada Temperatura del Agua.

caliente demasiado baja.

El patr6n de uso clel agua • Cambie a un modo diferente de o modifique el patr6n de

caliente supera la capacidad uso.

clel calentaclor de agua en el

moclo actual

Es posible que el uso clel agua * Espere a que el calentador de agua se recupere luego de

haya superado la capacidad una demanda anormal.

del calentador de agua.

La temperatura del ambiente • A fin de que el calentador de agua funcione correctamente,

demasiado baja su ubicaci6n deber6 tener una temperatura de entre 32oy

1500 F para el modo EI6ctrico Est6ndar yentre 450y

1200 F para el resto de los modos.

Esposible que la temperatura ° Esto es normal. Cuanto m6s fr[a sea el agua entrante, m6s.

del agua fria entrante seam6s tiempo le tomar6 calentarse

fria durante los mesesde invierno.

Grifos de agua caliente que ° Aseg0rese de que todos los grifos est6n cerrados.

gotean o est6n abiertos.

Largas extensiones de tuberia • Aisle la tuberia.

expuesta, o tuberia de agua

caliente en pared externa.

Sin espacio suficiente para • Aseg0rese de que la unidad est6 a una distancia de

permitir que circule aire para 7" de la pared.

la bomba del calentador.

El tama6o de la habitaci6n no • Siel tamaBo de la habitaci6n es inferior a 10" x 10" x 7"

es el apropiado para agua caliente. (700 pies c0bicos), instale una puerta de celosia o una

ventilaci6n similar.

Se quem6 un fusible o se • Reemplace el fusible o reinicie el disyuntor.

desactiv6 el disyuntor.

Es posible que se haya • Comuniquese con su proveedor local del servicio el6ctrico.

interrumpido el servicio de

electricidad en su hogar.

Cableaclo inadecuado • Lea la secci6n de Instrucciones de Instalaci6n.

Limite de reinicio manual (TCO).• Consulte la secci6n Control de Seguridad en la p6gina 4.

Las conexiones de agua a la • Conexiones de tuberias correctas.

unidad est6n invertidas.

Esposible que el suministro de. • Aseg0rese de que las conexiones el6ctricas est6n

electricidad est_desconectado, conectadas correctamente ydesconecte el interruptor; si

se usa, est6 en la posici6n ON (Encendido). 67

Soluci6n de Problemas...

Causas Posibles Ou_ Hacer

El agua est6 La configuraci6n de la

demasiado caliente temperatura del agua es

demasiado alta.

• Consulte la secci6n Acerca de la Configuraci6n de la

Temperatura del Agua.

AI"Kl-_.,/_Uk.,l_/l_l: Para su seguridad, NO intente reparar cableados el6ctricos,

controles, elementos de calentamiento u otros dispositivos de seguridad. Derive las

reparaciones a personal calificado del servicio t6cnico.

Elcontrol electr6nico foil6. • Llame al servicio t#cnico.

Sonido ensordecedor Los condiciones del agua en su

hogar ocasionaron una

acumulaci6n de sarro y

dep6sitos minerales en los

elementos de colentamiento.

La v6lvula de afivio

produce un chisporroteo ocasionada par expansi6n

odrenaje t_rmica en un sistema cerrado.

Acumuloci6n de presi6n

• Retire ylimpie los elementos de calentamiento. Esto s61o

deberia ser realizado par personal calificado del servicio

t6cnico.

Esta es una condici6n inaceptable y debe ser corregida.

Para obtener informaci6n sobre c6mo corregir esto,

comuniquese con un proveedor de agua o con un

contratista de plomeria No enchufe la ficha de la v61vula

de alivio.

El calentador est6 Elcalentador de agua no

emitiendo un pitidoy la rue Ilenado con agua antes de

pantalla indica Fll ser encendido. Encender el

colentoclor sin agua da_ar6

los calentadores el_ctricos. La

garantia del calentador de agua

no cubre dafios ni folios coma

resultado de un funcionomiento

con el tanque vacio o

parcialmente vacio.

La luz delfiltro Elfiltro requiere una limpieza. •

est6 encendida. Paraun funcionamiento efectivo,

es necesarioqueel filtro est_ lirnpio.

El calentador est6 Existe un problemo con el •

emitiendo un pitidoy sistemo de la bomba de

la pantalla indica calentamiento.

"FA-F8"

El calentador est6 Existe un problema con el

emitiendo un sonido ycalentador de agua que requiere

en la pantalla titila un atenci6n inmediata.

c6digo de error

Llene el tanque completamente con agua. Presione

ENTERflngresad para detener la alarma y luego

presione POWER[Encendefl cuando el tanque haya sido

Ilenado.

Siga las instrucciones sobre c6mo retirar y limpiar el filtro,

en la p6gina 12.

La unidad cambiar6 autom6ticamente a otro modo

disponible a fin de asegurar que usted contin0e teniendo

agua caliente. Comuniquese inmediatamente con el

servicio t6cnico y brinde los c6digos que figuran en la

pantalla de visualizaci6n.

Elcalentador podr6 cambiar a otro modo de calentamiento

disponible. Comuniquese de forma inmediata con el servicio

t@cnico.A fin de detener el pitido (a menos que el c6digo de

error sea F2, F-11 o bAd linE),presione el bot6n con

flecha hacia arriba o con flecha hacia abajo y la alarma se

detendr6 y la pantalla regresar6 a la visualizaci6n normal

(temporizador configurado).

El calentador de agua La unidod no est6 recibiendo

est_ emitiendo un pitido 240VACcomo se espera.

yen la pantalla titila

"bAd linE"

Apague el calentador de agua (generalmenteen el panel del

disyuntor). Luego lea la secci6n "Conexiones EI6ctricas"en

Instrucciones de Instalaci6n, en la p6gina 16. Luego,

comuniquese con el instalador para verificar la entrada

el6ctrica del calentador de agua

Soluci6n de Problemas... GEAppliances.com

ElAgua Caliente tiene

olor a huevo podrido

o azufre

La unidad no est6

produciendo sonidos

normales.

Causas Posibles Qu_ Hacer

Ciertos suministros de agua

con alto contenido de sulfato

reaccionar_n con la varilla del

6nodo que est_ presente en

todos los calentodores de agua

para la protecci6n del tonque

corrosi6n.

•El olor puede ser producido o eliminado en la mayorfa de los

calentadores de agua, reemplazando la varilla del 6nodo con

un material de varilla menos activo. En algunos casos, es

posible que sea necesario agregar el paso de clorar el

calentador de agua y todas las Ifneasde agua caliente para la

protecci6n de la corrosi6n. Para acceder a opciones e

instrucciones, comun[quese con su plomero o con el

profesional local sabre el agua Para informaci6n sabre c6mo

adquirir este reemplazo de la varilla del 6nodo, comun[quese

a GE al L888.4GE.HEWH (1.888.44:3.4394). Personal calificado

del servicio t6cnico o un plomero deber[an realizar este

reemplazo. El usa de una varilla de 6nodo no aprobada par

GE,o el usa del calentador de agua sin una varilla de 6nodo

aprobada par GE ANULARAN la garant[a.

Si la unidad utiliza elementos • Controle el modo de la unidad.

con resistencias, no producir6

sonidos de ventilador o compresor.

Para solicitar el servicio t#cnico, comuniquese al 1.888.4GE.HEWH (1.888.443.4394)

C6digos de falla. .

C6digo de

Falla Condici6n Acci6n

Exhibido

F-A T4 No Sube Llame al servicio t6cnico

F-B Tiempo de Descarga Inestable dame al servicio t6cnico

F-C ElEvaporador No Est6 Libre de Escarcha dame al servicio t6cnico

F-D Alto Nivel de Calor Demasiado Bajo dame al servicio t6cnico

F-E Temperatura de Descarga Por Encima del Limite dame al servicio t6cnico

F-F V61vulade Expansi6n Electr6nica Fuera del Rango dame al servicio t6cnico

F2 Falla del Sensor de Temperatura del Tanque T2 dame al servicio t6cnico

F-3 Falla del Compresor dame al servicio t6cnico

F-4 Falla del Ventilador dame al servicio t6cnico

F-5 Foliodel SensorT]o (temperaturade entrada delevaporador) Llame al servicio t6cnico

F-6 Falla del SensorT30 (temperatura de salida del evaporador) Llame al servicio t6cnico

F-7 Falla del Sensor T4 (salida del compresor) Llame al servicio t6cnico

F-8 Falla del Sensor T5 (temperatura ambiente) Llame al servicio t6cnico

F-9 Falla del Elemento de Calentamiento Inferior Llame al servicio t6cnico

F-IO Falla del Elemento de Calentamiento Superior Llame al servicio t6cnico

F-11 Falla del Tanque de Secado Lea la p6gina 16.

F13 Falla par Tecla Atorada Llame al servicio t6cnico

F15 Falla de DataFlash Llame al servicio t6cnico

bAd linE Elvoltaje es demasiado bajo en el encendido Lea la p6gina 16.

Nota: Si su unidad muestra "PS"en la pantalla al intentar ajustar la temperatura, no se trata de un

c6digo de falla. "PS"indica que la unidad estd funcionando con el m6dulo ACMy estd en el modo

Power Saver (Ahorro de Energia). Para mds detalles, consulte la pdgina 10. 69

Garantia del Calentador de Agua Hibfido de GE.

Todo el servicio de garantia es provisto por nuestra Red de Servicios

Autorizada. Para programar el serviciot6cnico, comuniquese al

888.4GEHEWH (888.443.4394).Cuando Ilame para solicitar el servicio,

tenga los n0meros de seriey modelo disponibles.

Abroche su recibo aqui. Para

acceder al servicio t@cnicode

acuerdo con la garantia, deber6

contar con la prueba de la fecha

original de compra.

Par el Periodo de:

Un Atlo

Desdela fecha de

la compra original

Del Segunda al

D6cima Atla

Desdela fecha de

la compra original

Reemplazaremos:

Cualquierparte del Calentador de Agua Hibrido que falle debido a un defecto en los materiales o la

fabricaci6n. Durante estagaranUa limitada de un atlo, GEtambi6n proveerd,sin costa, todo el trabajo

yel serviciorelacionadocon elserviciode compra originalpara elreemplazode la piezaque presente

defectos.

Cualquierparte del Calentador de Agua Hibrido que falle debido a un defecto en los materiales o la

fabricaci6n. Durante esta garanUa limitada de piezas de seis atlas, no se incluye el trabajo y

servicios relacionados para el reemplazo de partes defectuosas.

Qu6 No Est6 Cubierto:

• Viajesdel t6cnico del servicioasu hogar para ense_arle

sabre c6mo usar el producto.

• lnstalaci6n, entrega o mantenimiento inadecuados.

• Fallasdel producto en caso de abuso, mal usa,alteraci6n,

usa comercial o usa para prop6sitos diferentes al original.

• Usade este producto donde el agua que no sea

microbiol6gicamente segura o sea de calidad desconocida

sin una desinfecci6n adecuada,antes o despu6s,del

sistema.

• Reemplazodefusiblesde la casao reinicio dedisyuntores.

• Da_osocasionados sabre el producto par accidente, rayos,

incendio, inundaciones o cat6strofes naturales.

• Da_osconsecuentes o incidentales causados par posibles

defectos sabre este producto, su instalaci6n o reparaci6n.

• Producto no accessiblepara brindar el servicio requeridode

un modo seguro.La instalaci6n en desvanesdeber6 contar

con pisosy escalerasaccesibles.

• Siel producto es retirado de su ubicaci6n de instalaci6n

original.

• DaBos,funcionamiento inadecuadoo fallas ocasionadas por

el uso de serviciosde reparaci6n no aprobados por GE.

• Daffos,funcionamiento inadecuado o fallas ocasionadas por

el uso de piezaso componentesno aprobados.

• Da_os,funcionamiento inadecuado o fallas ocasionadas

par usa de la bomba de calentamiento del calentador de

agua sin la varilla del 6nodo.

• Da_os,funcionamiento inadecuado o fallas coma resultado

de usa de la bomba de calentamiento con eltanque vacio o

parcialmente vacio.

• Da_os,funcionamiento inadecuado o fallas ocasionadas par

usar el tanque bajo presi6n superior a aquella mostrada en

la etiqueta de calificaci6n.

• Da_os,funcionamiento inadecuado o fallas ocasionaclaspar

usar la bomba de agua del calentaclor deagua con voltaje

el6ctrico fuera del rango devoltaje que figura en la etiqueta

decalificaci6n.

• Falladel calentador de agua debido a que 6sterue usado en

un ambiente corrosivo.

EXCLUSIONDE GARANTiASIMPLiCITAS--Su _nica y exclusiva alternativa es la reparaci6n del producto, coma se II

indica en la Garantia Limitada. Las garantias implicitas, incluyenda garantias implicitas de comerciabilidad a II

canveniencia sabre un prap6sita particular, se limitan aun atlo a al periodo m6s corta permitido par la ley.

Estagarantia se e×tiendeal comprador original ya cualquier dueSo subsiguiente de productos comprados para usa hogareSo

dentro de EE.UU.Siel producto se encuentra en un 5rea donde no se encuentra disponible un ProveedorAutorizado del Servicio

T6cnico de GE,usted ser5 responsable par el costa de un viaje o se podr5 requerir que traiga el producto a una Ubicaci6n del

ServicioT6cnico de GEAutorizado para recibir el servicio.EnAlaska, la garantia excluye el costa de envio o Ilamadas del servicio

a su hogar.

Algunos estados no permiten la exclusi6n o limitaci6n de daflos fortuitos o consecuentes. Estagarantia le da derechos legales

especificos yes posible que tenga otros derechos legales que varian entre un estado yotro. Para conocer cu61esson sus

derechos legales,consulte a la oficina de asuntos del consumidor local o estatal o al Fiscalde su Estado.

Para abtener infarmaci6n sabre Garantia y 5ervicias de praductas adquiridas fuera de EE.UU.,

comuniquese con su vendedor minorista.

Garante de Productos Adquiridos en Estados Unidos: General Electric Company, Louisville, KV 40225.

Apoyo al cliente.

Sitio Web de GEAppliances GEAppliances.com

FTiene una consulta o necesita ayuda con su aparato? iVisiteel SitioWeb de GEAppliances las 2/4horas al

d[a,todos los d[as del aBo! Para una mayor comodidad y un servicio m6s r6pido, ahora usted puede bajar los

Manuales del Propietario,o incluso solicitar piezason-line.

Programe una reparaci6n GEAppliances.corn

Elservicio experto de reparaci6n de GE est6 s61o a un paso de su hogan Programe su reparaci6n en un horario

conveniente para usted Ilamando al 888.4GE.HEWH (888.443.4394) en horario normal de trabajo.

Real Life Design Studio (Disehopara la vida real) GEAppliunces.com

GEapoya el concepto de DiseBo Universal: Productos, servicios y ambientes que pueden ser utilizados par

personas de todas las edades, tamaBos y capacidades. Reconocemos la necesidad de la creaci6n de diseBos

para una amplia gama de capacidades y limitaciones fisicas y mentales. Para m6s detalles sabre las aplicaciones

de DiseBo Universal de GE, incluyendo ideas de diseBo de cocina para personas con discapacidades, visite el Sitio

Web hay mismo. Para las personas con problemas auditivos, Ilame a1800.TDD.GEAC(800.833./4322).

Garantias extendidas GEAppliunces.com

Adquiera una garant[a extendida de GEy averigOesobre descuentos especiales disponibles durante la vigencia

de su garant[a. Usted puede adquirirla on-line en cualquier momento, o Ilamar al 800.626.2224 en horario

normal de trabajo. ElServicioDom6stico al Consumidor de GEtambi6n Io ayudar6 despu6s de que su garantia

haya expirado.

Piezasy accesorios GEAppliances.corn

Las personas calificadas para arreglar sus propios aparatos pueden recibir las piezas o accesorios

directamente en sus hogares (se aceptan las tarjetas VISA,MasterCard y Discover).Solic[telos on-line hay

mismo, las 24 horas del d[a o par tel6fono al 800.626.2002 en horario normal de trabajo.

Las instrucciones incluidas en este manual cubren los procedimientos a realizar por cualquier usuario. Personal

de servicio t6cnico calificado debe efectuar otra clase de arreglos. Debetenerse mucho cuidado, porque los

arreglos inadecuados pueden provocar un funcionamiento poco seguro.

Comuniquese con nosotros GEAppliunces.com

Si no se encuentra satisfecho con el servicio que recibe de GE, comun[quese con nosotros a trav6s del Sitio Web

con todos los detalles, incluyendo nOmero de tel6fono, o escr[banos al: General Manager, Customer Relations

GE Appliances, Appliance Park

Louisville, K¥/40225

Puru productos udquiridos fueru de EE.UU., comuniquese con su vendedor minoristu puru obtener

informuci6n udicionul.

Registre su aparato GEAppliances.corn

Registre su nuevo aparato on-line, icomo le resulte m6s conveniente! Una inscripci6n de producto oportuna

mejorar6 y acelerar6 las comunicaciones y el servicio seg0n los t@minos de la presente garant[a, si surgiera la

necesidad. Usted tambi6n puede enviar par correo la tarjeta de inscripci6n pre-impresa incluida con el material

de empaque.

ConsumerSupport.

GEAppliances Website GEAppliances.com

Have a question or need assistance with your appliance? Trythe GEAppliancesWebsite 24 hours a day,

any day of the year! Forgreater convenience and faster service,you can now download Owner's Manuals

or order parts online.

Schedule Service GEAppliunces.com

Expert GErepair service is only one step away from your door. Schedule your service at your convenience by

calling 888.4GE.HEWH (888.445.4594) during normal business hours.

RealLifeDesign Studio GEAppliences.com

GEsupports the Universal Designconcept-products, servicesand environments that can be used by

people of all ages,sizesand capabilities. We recognizethe need to design for a wide range of physical and

mental abilities and impairments. For details of GE'sUniversal Designapplications, including kitchen design

ideas for people with disabilities,check out our Website today. Forthe hearing impaired, please call 800.TDD.

GEAC(800.833.4322).

Extended Warranties GEAppliunces.com

Purchase a GEextended warranty and learn about special discounts that are available while your warranty

is still in effect. You can purchase it on-line anytime, or call 800.626.2224during normal business hours.

GEConsumer Home Serviceswill still be there after your warranty expires.

Parts and Accessories GEAppliunces.com

Individuals qualified to service their own appliances can have parts or accessoriessent directly to their homes

(VISA,MasterCard and Discovercards are accepted).Order on-line today, 2/4hours every day or

by phone at 800.626.2002 during normal business hours.

Instructions contained in this manual cover procedures to be performed by any user. Other servicing

generally should be referred to qualified service personnel. Caution must be exercised, since improper

servicing may cause unsafe operation.

If you are not satisfied with the service you receivefrom GE,contact us on our Website with all the details

including your phone number, or write to: General Manager, Customer Relations

GEAppliances,Appliance Park

Louisville,KY40225

For product purchased outside of the US, contact your dealer for additional information.

RegisterYourAppliance GEAppliunces.com

enhanced communication and prompt service under the terms of your warranty, should the need arise.

You may also mail inthe pre-printed registration card included in the packing material.

GE GEH50DEEDSCA User Manual WATER HEATER Manuals And Guides 1203446L

Navigation menu

Versions of this User Manual:

Views

Navigation
