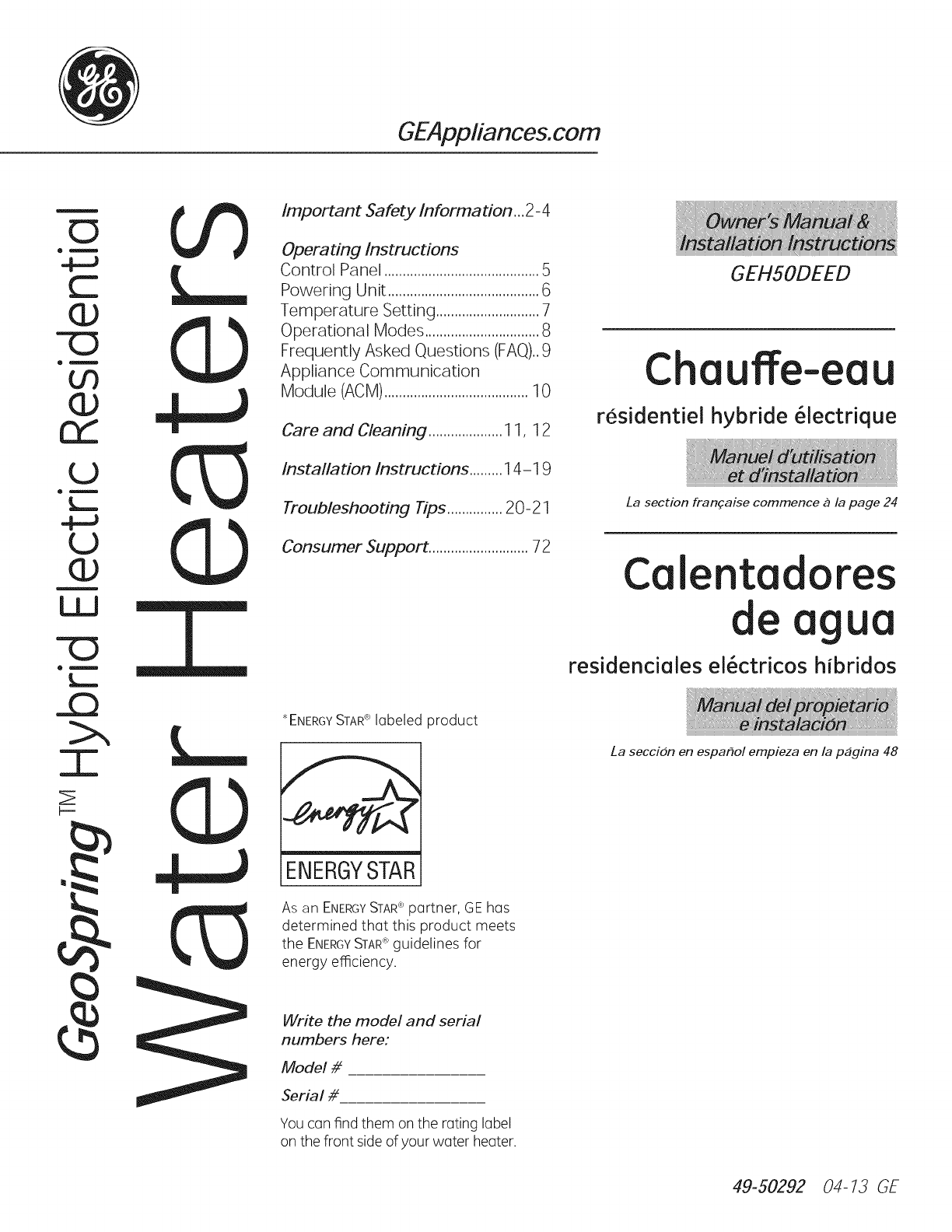

GEAppliances.com

oU_

Q I

LIJ

Q I

Important Safety Information...2-4

Operating Instructions

Control Panel ..........................................5

Powering Unit .........................................6

Temperature Setting ............................7

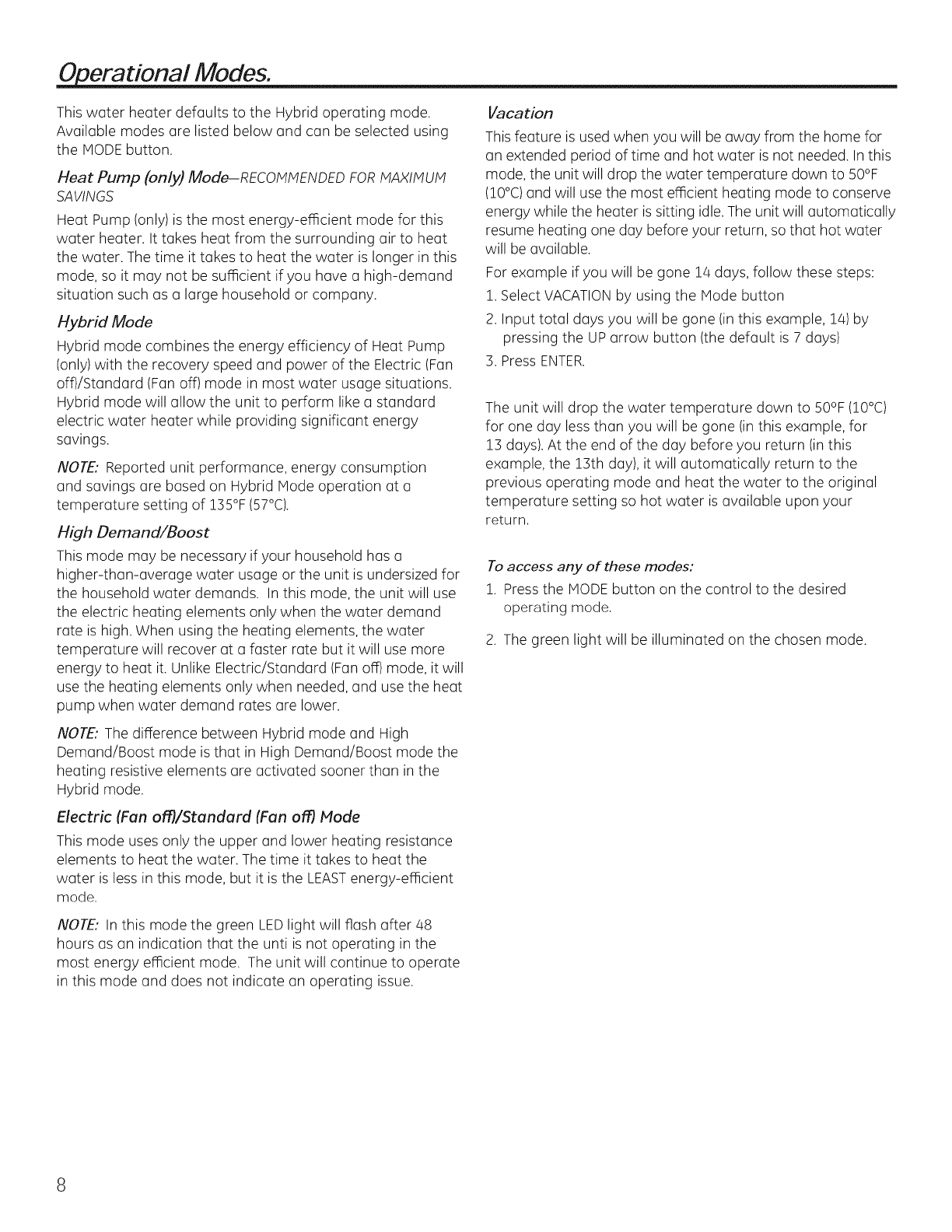

Operational Modes ...............................8

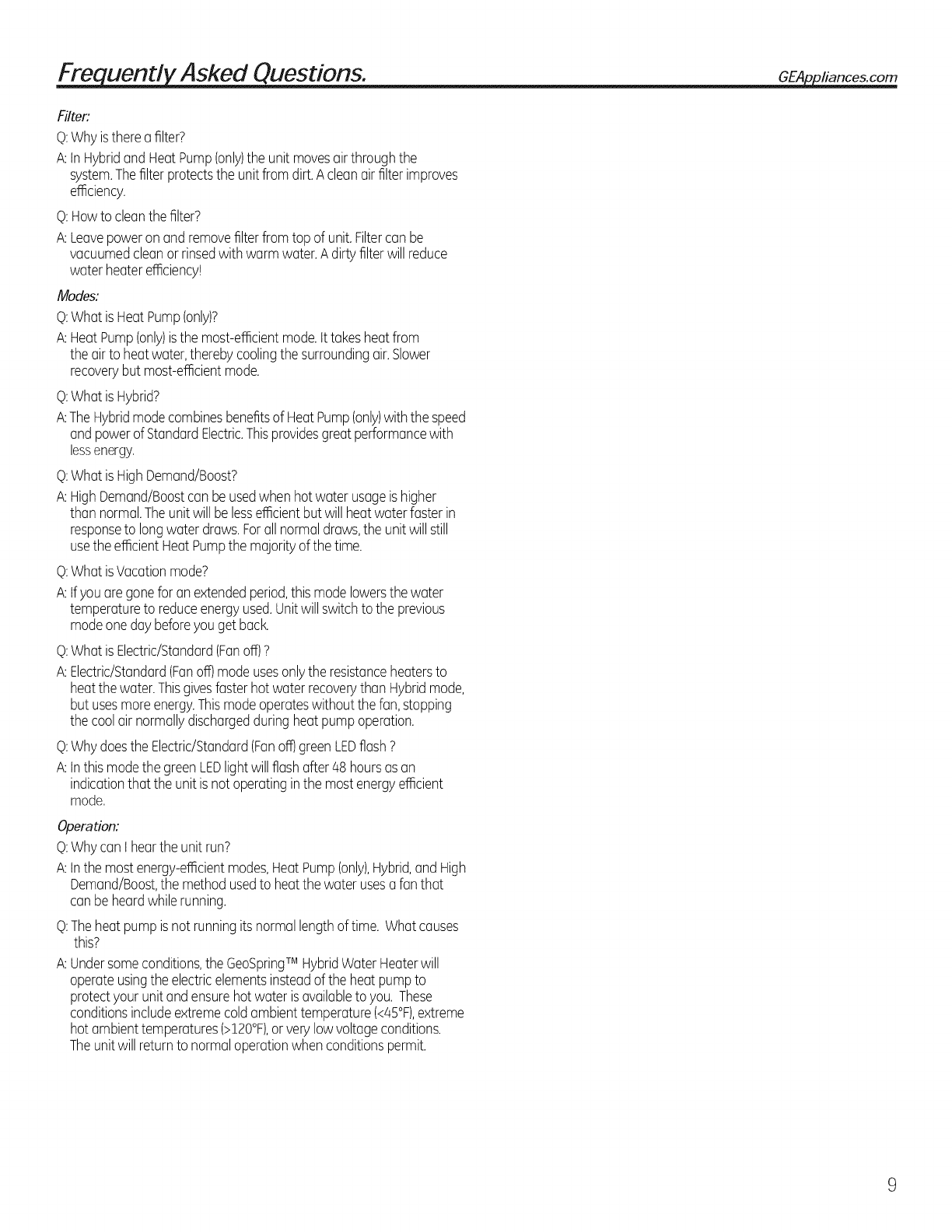

Frequently Asked Questions (FAQ)..9

Appliance Communication

Module (ACM) .......................................10

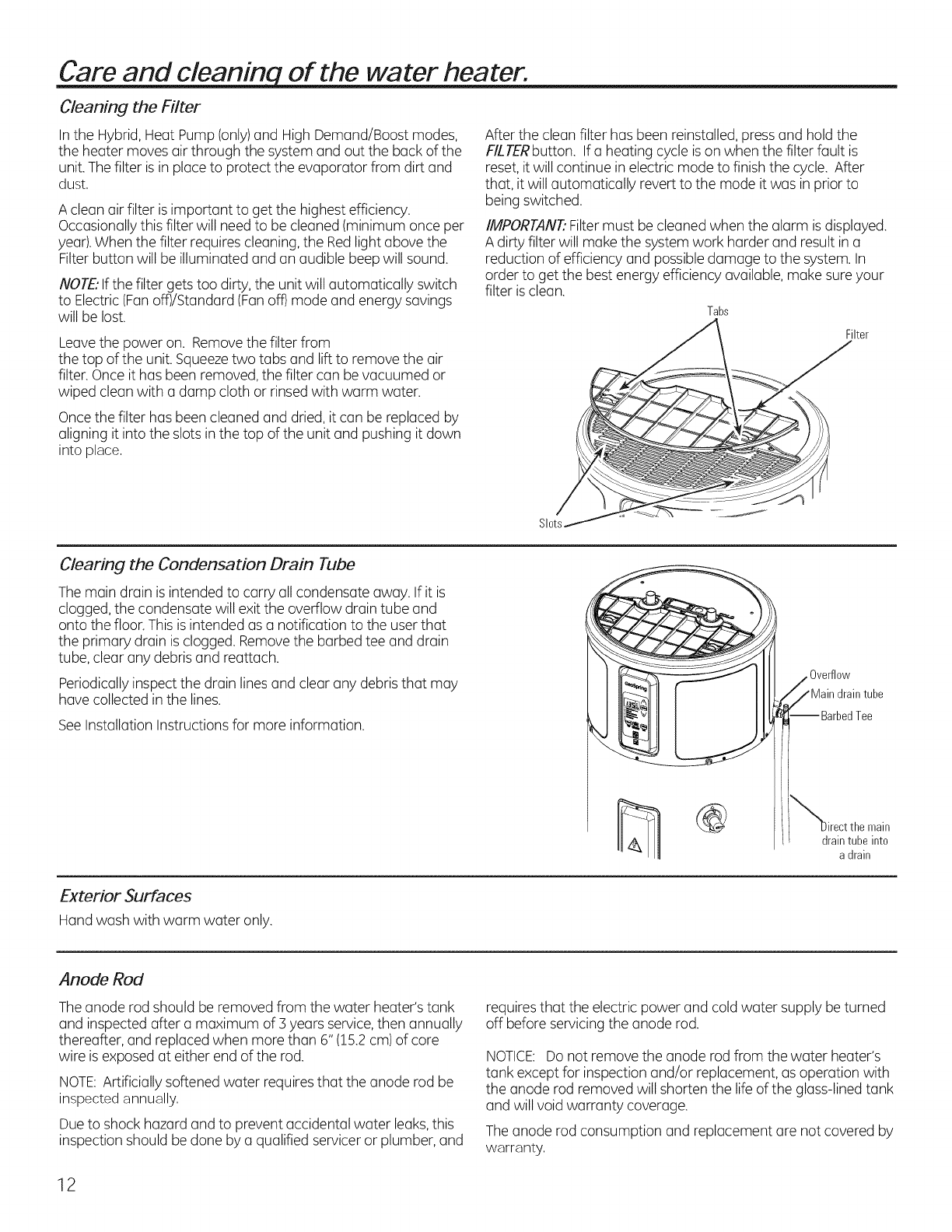

Care and Cleaning ....................11, 12

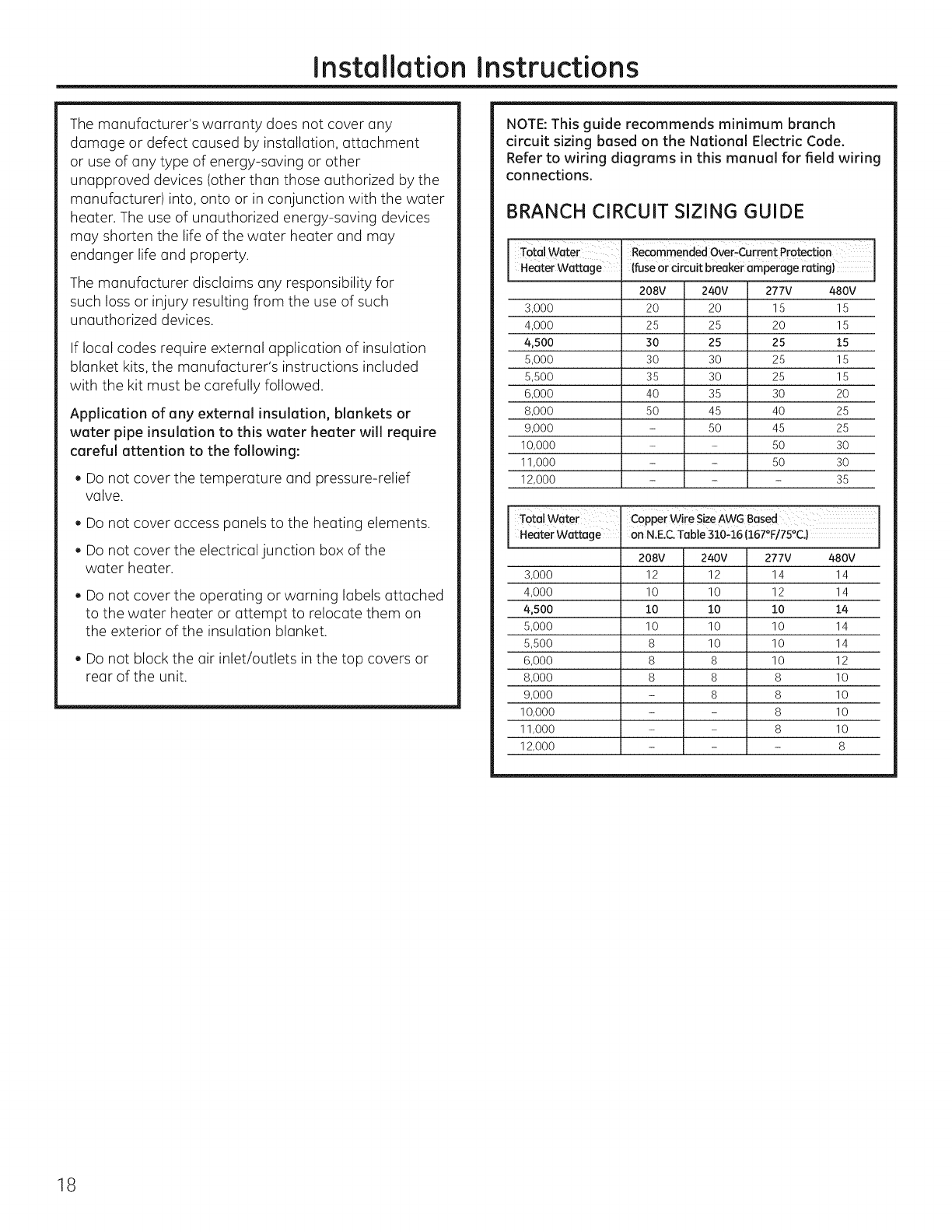

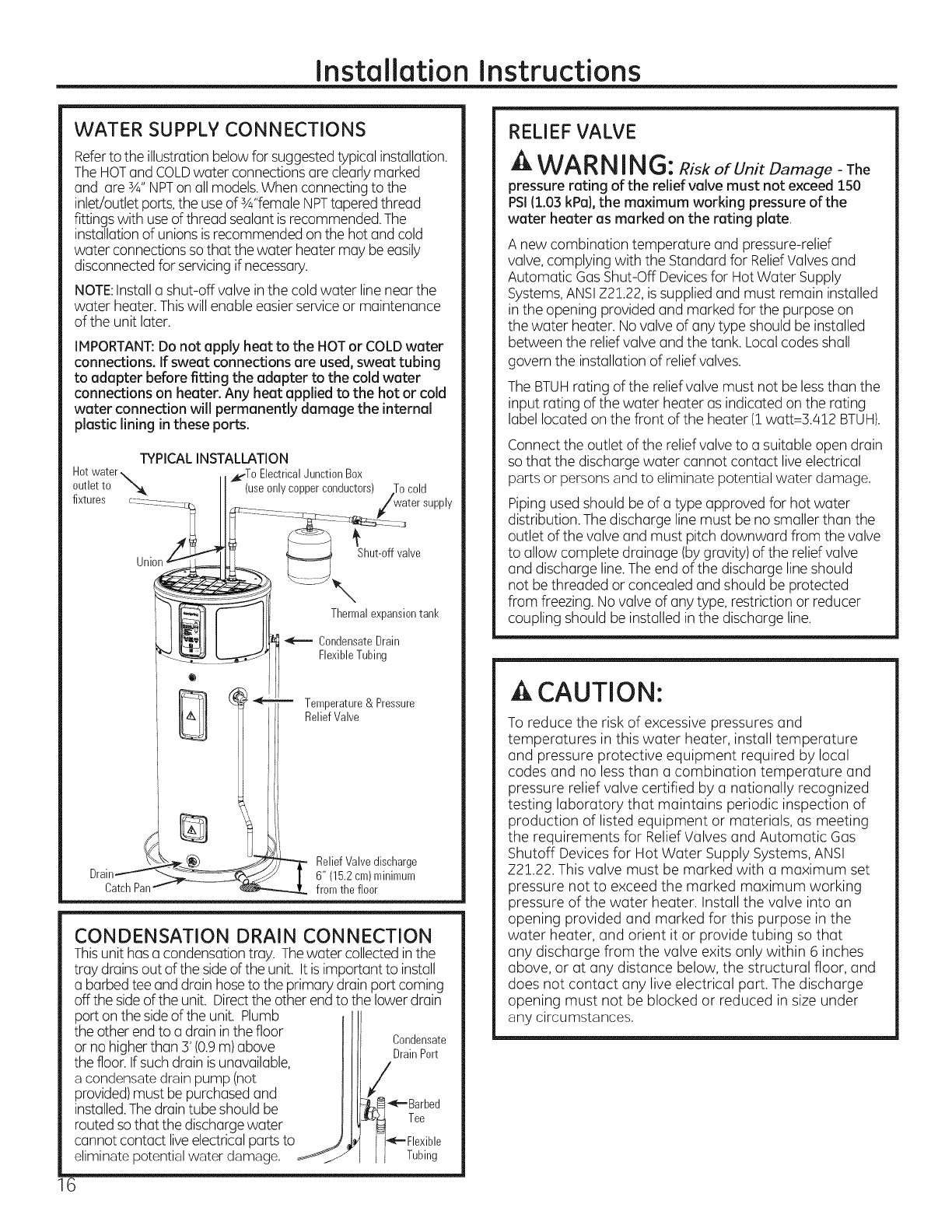

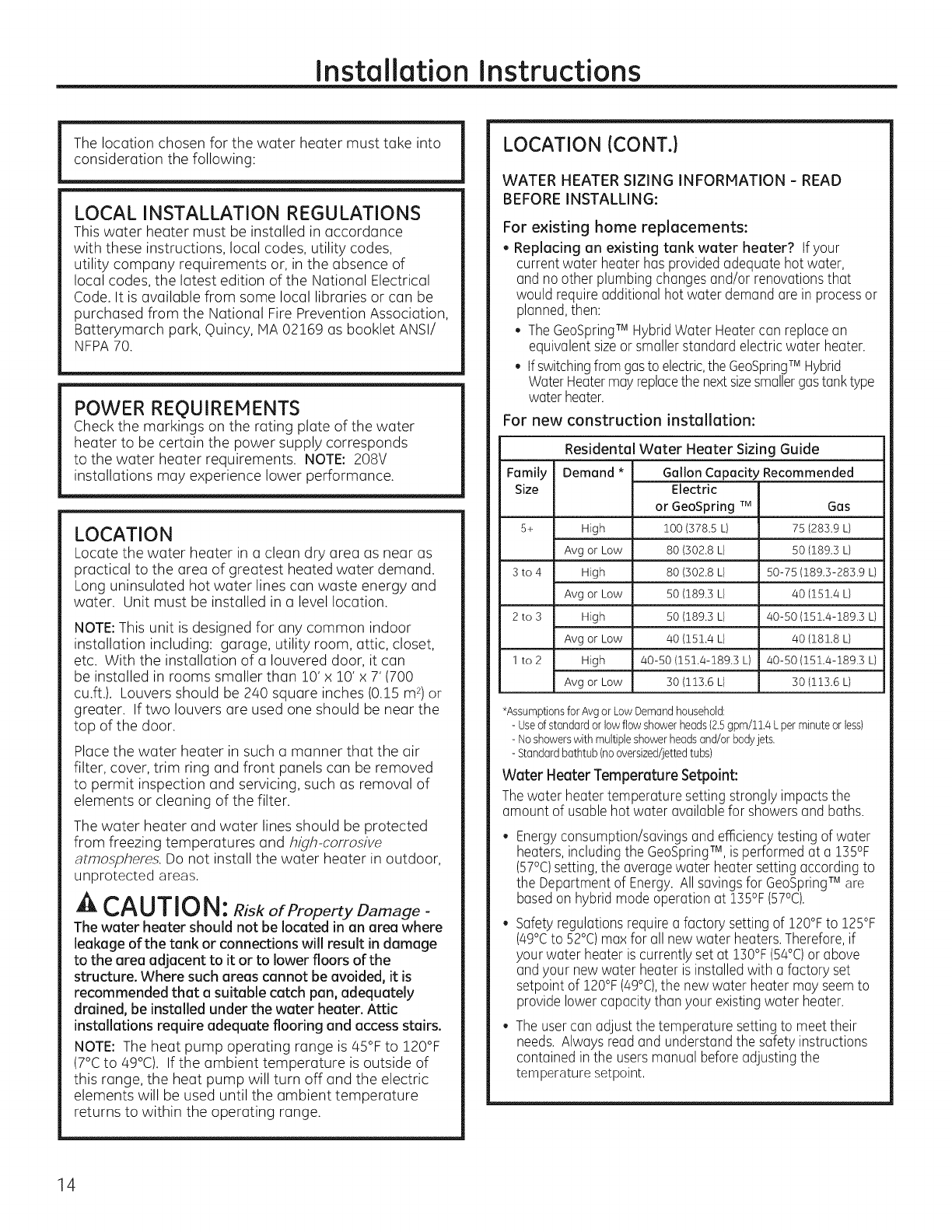

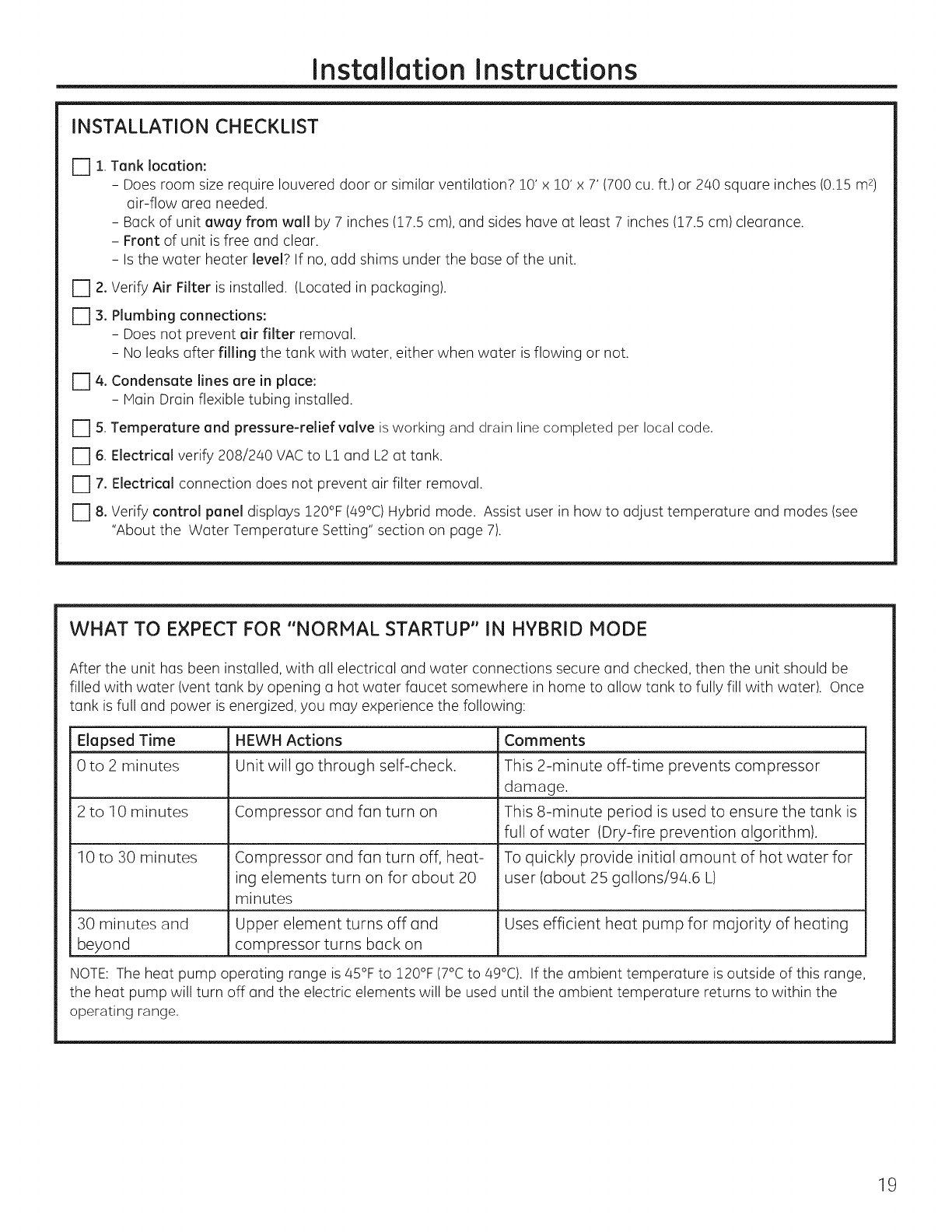

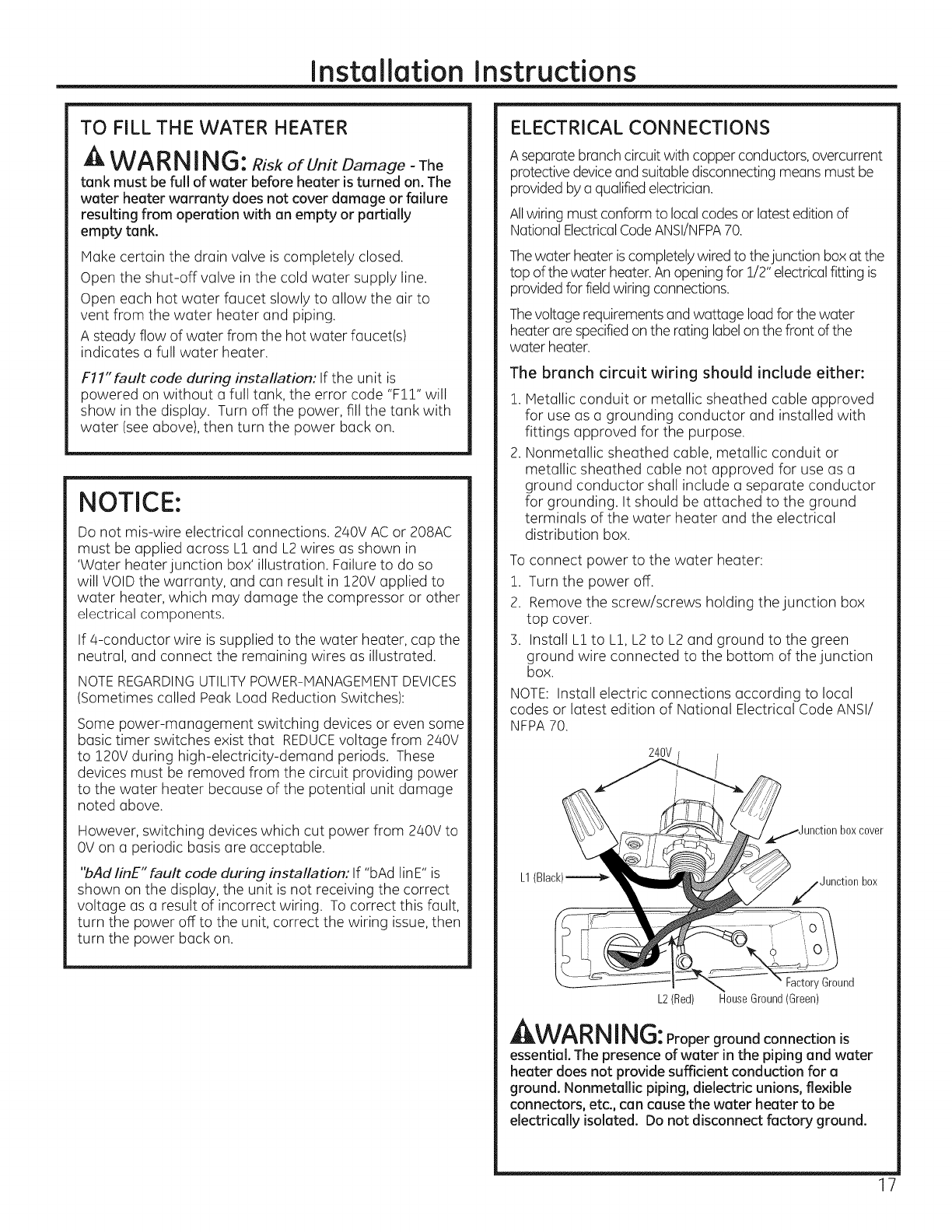

Installation Instructions .........14-19

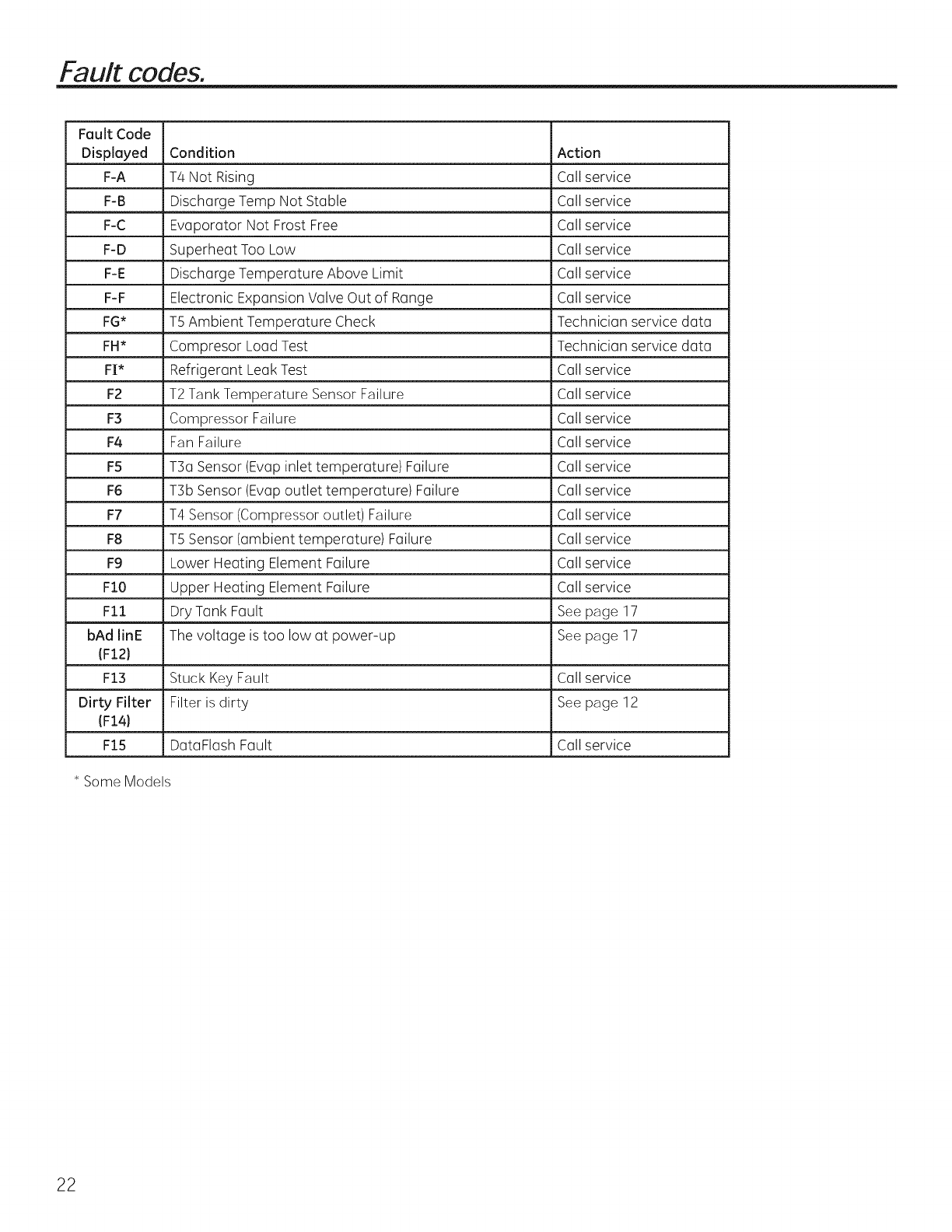

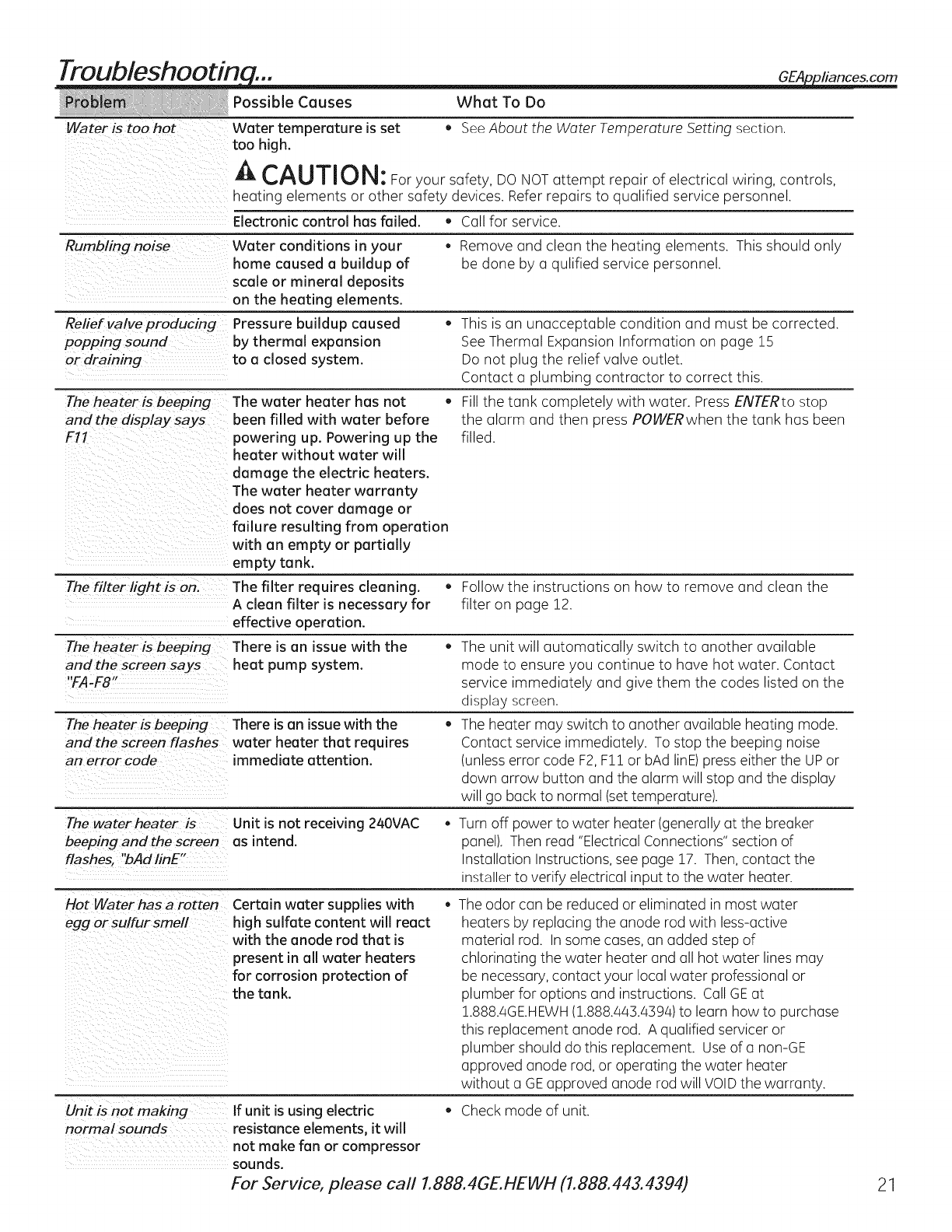

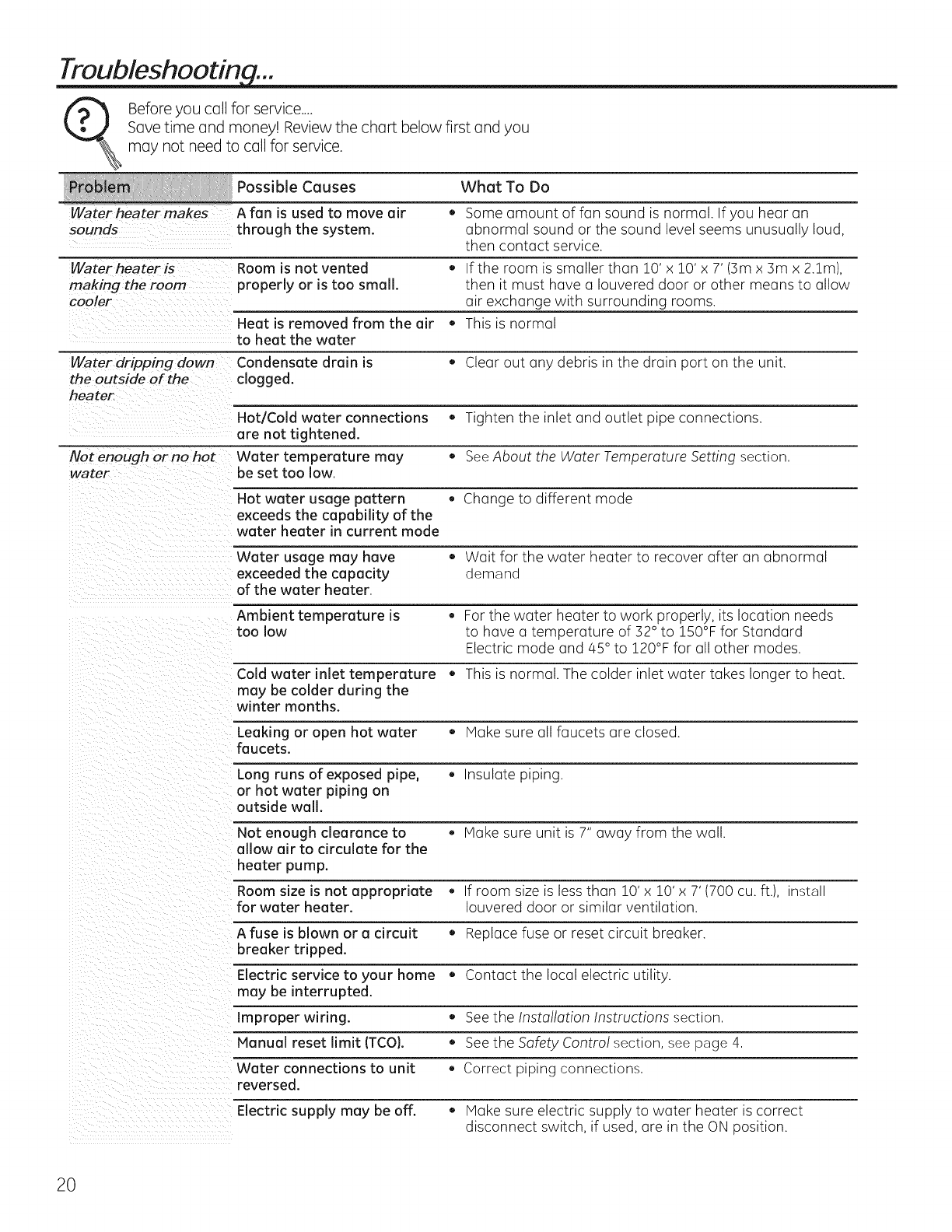

Troubleshooting Tips ...............20-21

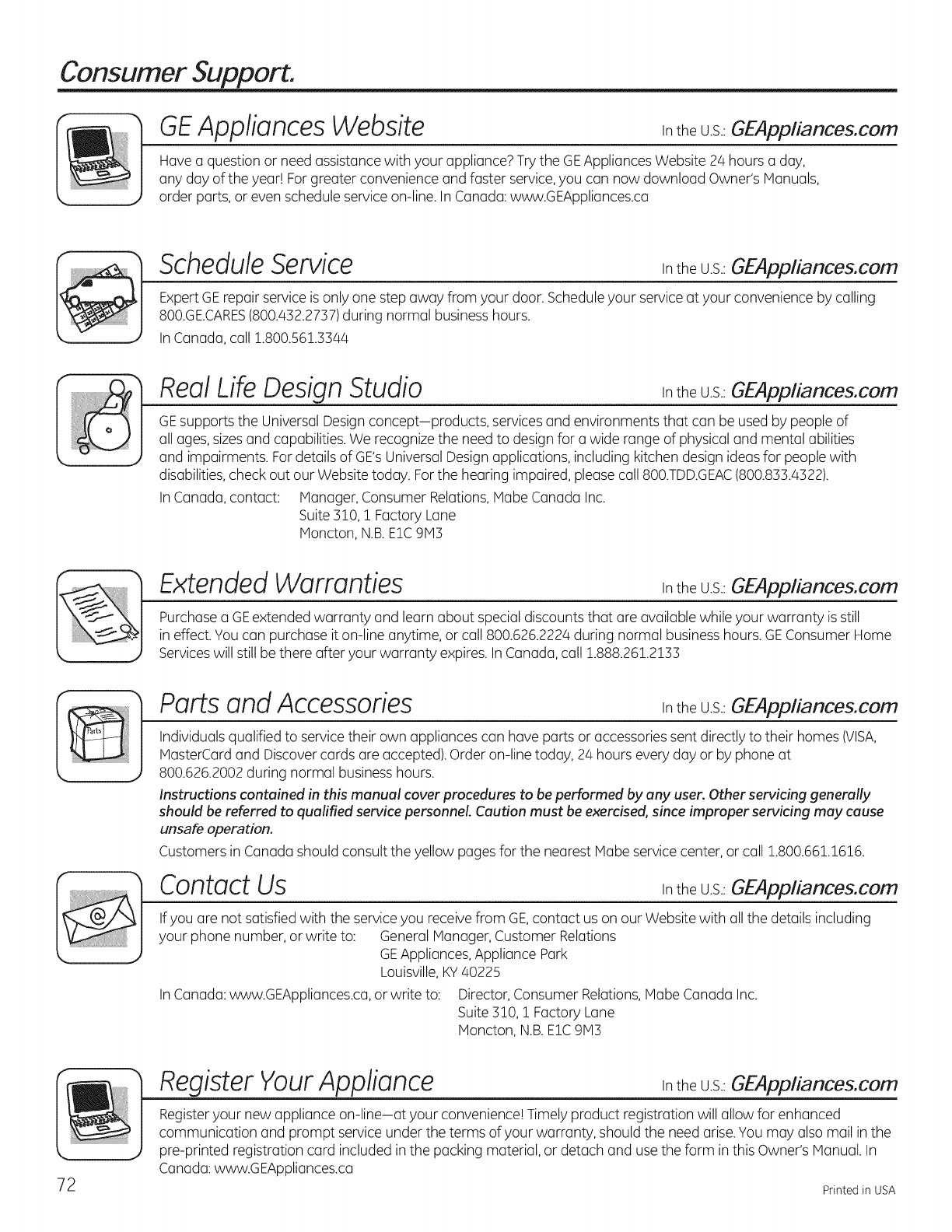

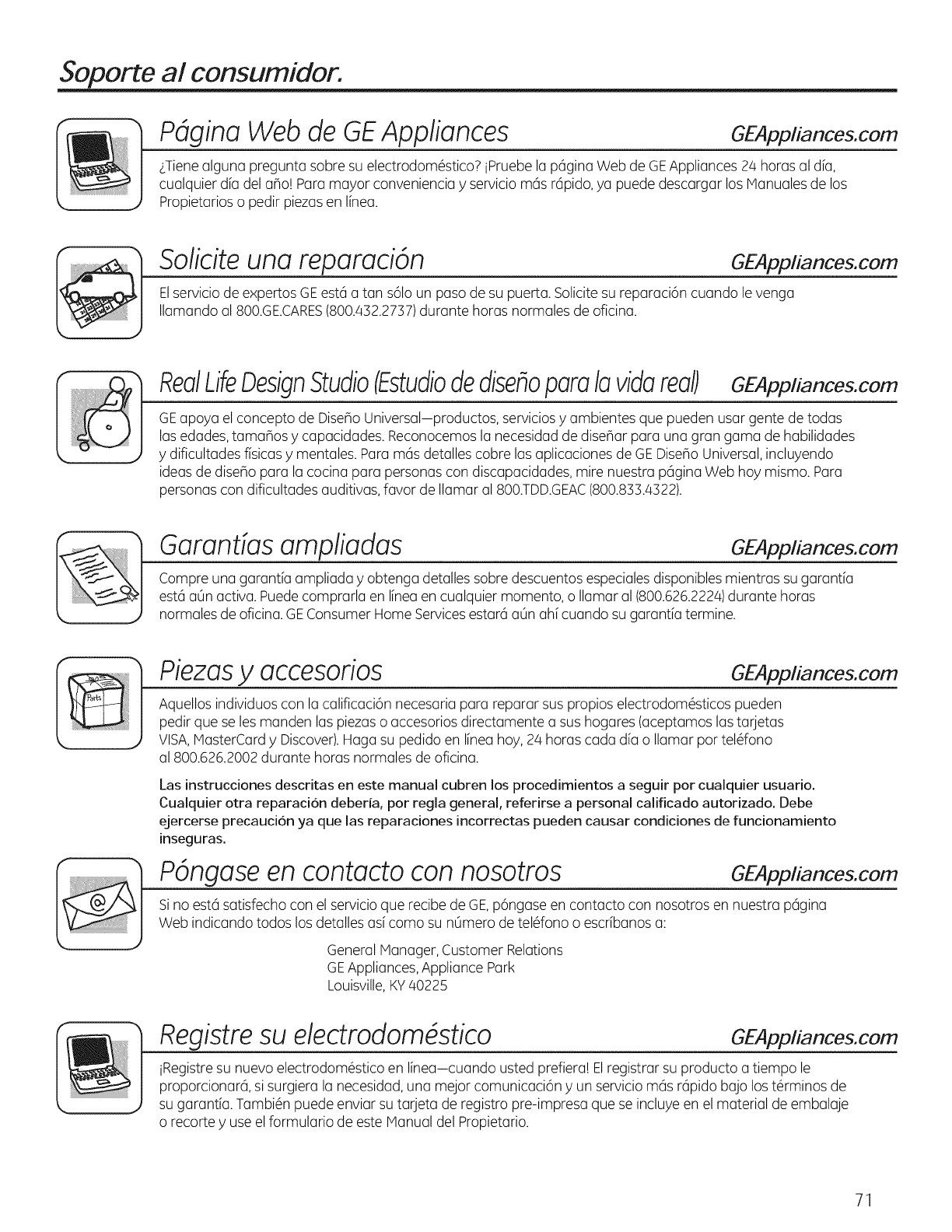

Consumer Support ...........................72

*ENERGY STAR<R_labeled product

ENERGYSTAR

As an ENERGYSTAR<R'partner,GE has

determinedthatthisproductmeets

theENERGYSTAR<_'guidelinesfor

energyefficiency.

Write the model and serial

numbers here:

Model #

Serial #

Youcan find them on the rating label

on the front side of your water heater.

GEH5ODEED

Chauffe-eau

residentiel hybride _lectrique

La section francaise commence a la page 24

Calentadores

de agua

residenciales el_ctricos hibridos

La seccion en espahol empieza en /a pagina 48

49-50292 04- 73 GE

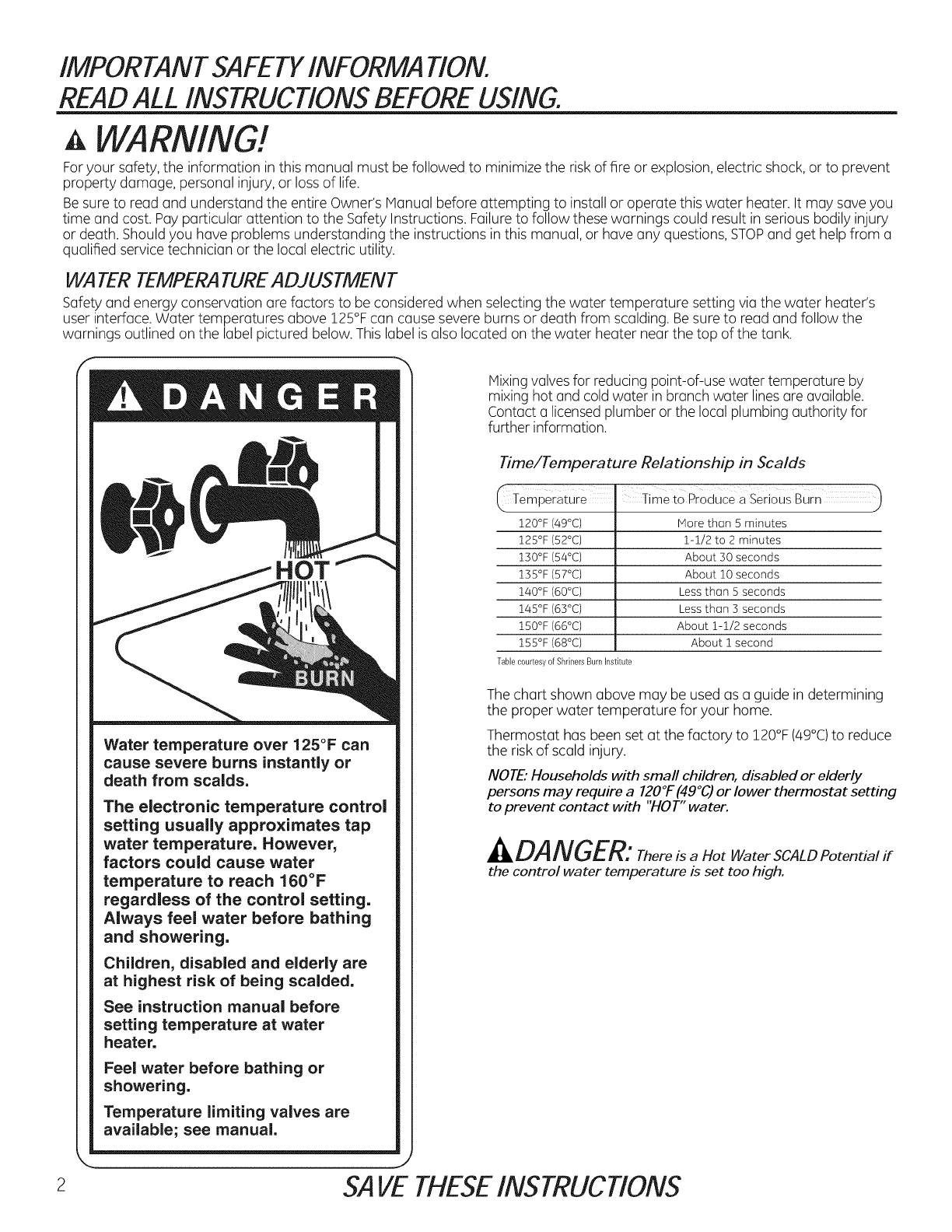

IMPORTANT SAFETYINFORMATION.

READALL INSTRUCTIONSBEFOREUSING.

AWARNING!

Foryour safety, the information in this manual must be followed to minimize the risk of fire or explosion, electric shock,or to prevent

property damage, personal injury, or lossof life.

Besure to read and understand the entire Owner's Manual before attempting to install or operate this water heater. It may save you

time and cost. Payparticular attention to the Safety Instructions. Failure to follow these warnings could result in serious bodily injury

or death. Should you have problems understanding the instructions in this manual, or have any questions, STOPand get help from a

qualified service technician or the local electric utility.

WA TE!? TEMPERATUREADJUSTMENT

Safety and energy conservation are factors to be considered when selecting the water temperature setting via the water heater's

user interface. Water temperatures above 125°F can cause severe burns or death from scalding. Be sure to read and follow the

warnings outlined on the label pictured below. This label is also located on the water heater near the top of the tank.

HOT

Water temperature over 125°F can

cause severe burns instantly or

death from scalds.

The electronic temperature control

setting usually approximates tap

water temperature. However,

factors could cause water

temperature to reach 160°F

regardless of the control setting.

Always feel water before bathing

and showering.

Children, disabled and elderly are

at highest risk of being scalded,

See instruction manual before

setting temperature at water

heater.

Feel water before bathing or

showering.

Temperature limiting valves are

available; see manual.

Mixingvalves for reducing point-of-use water temperature by

mixing hot and cold water in branch water lines are available.

Contact a licensedplumber or the local plumbing authority for

further information.

Time/Temperature Relationship in Scalds

(.Temperature

120°F (49°C)

125°F (52°C)

130°F (54°C1

135°F (57°C)

140°F (60°C)

145°F (63°C)

150°F (66°C)

155°F (68°C)

TabbcourtesyofShrinersBurnInstitute

Time to Produce a serious Burn

IViorethan 5 minutes

1-1/2 to 2 minutes

About 30 seconds

About 10 seconds

Less than 5 seconds

Less than 3 seconds

About 1-1/2 seconds

About 1 second

The chart shown above may be used as a guide in determining

the proper water temperature for your home.

Thermostat has been set at the factory to 120°F (49°C)to reduce

the risk of scald injury.

NOTE."Households with small children, disabled or elderly

persons may require a 120°/: (4906) or lower thermostat setting

to prevent contact with "HOT" water.

A nA M f,_m

_L U/_ I V _F-_[ : Thereis a Hot Water SCALDPotential if

the control water temperature is set too high.

2 SAVE THESEINSTRUCTIONS

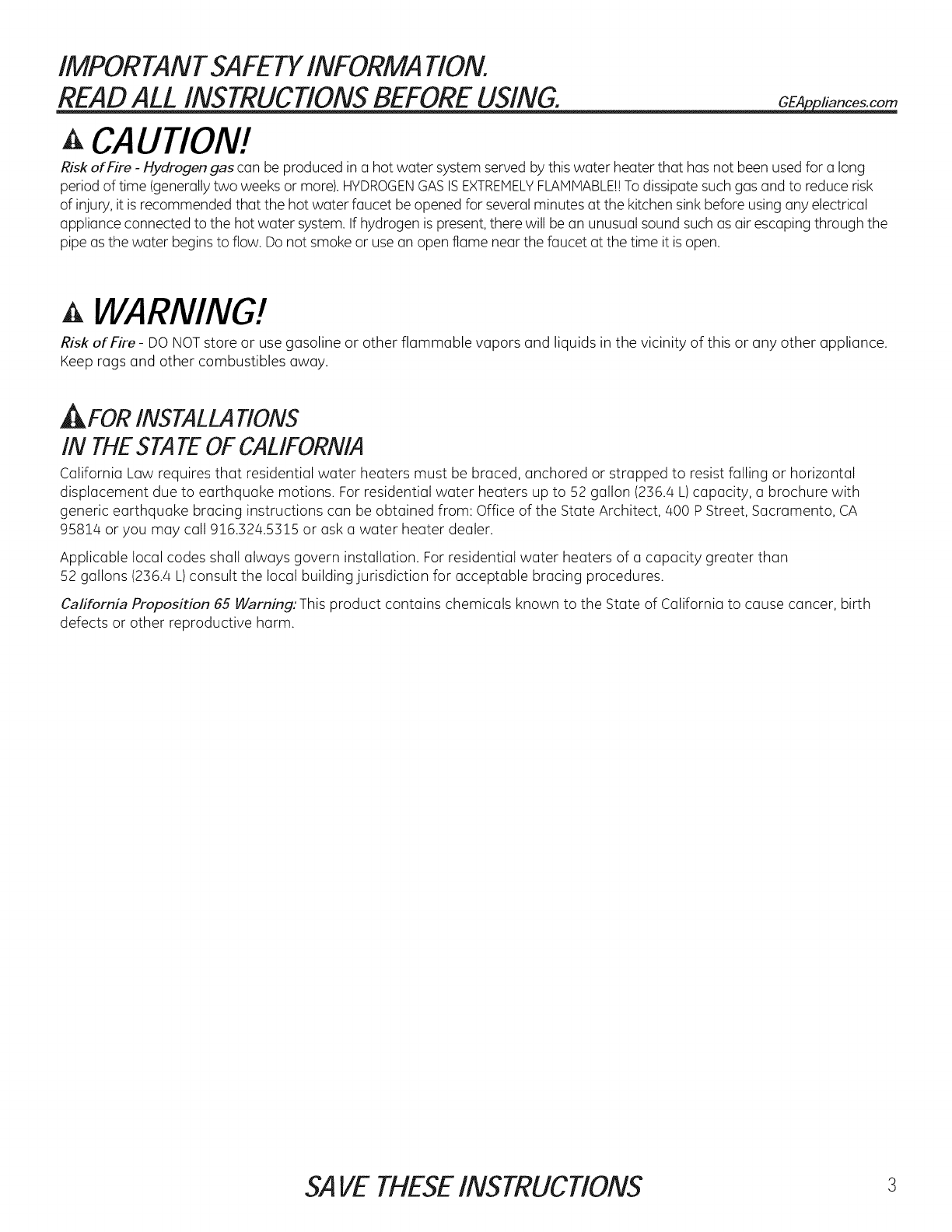

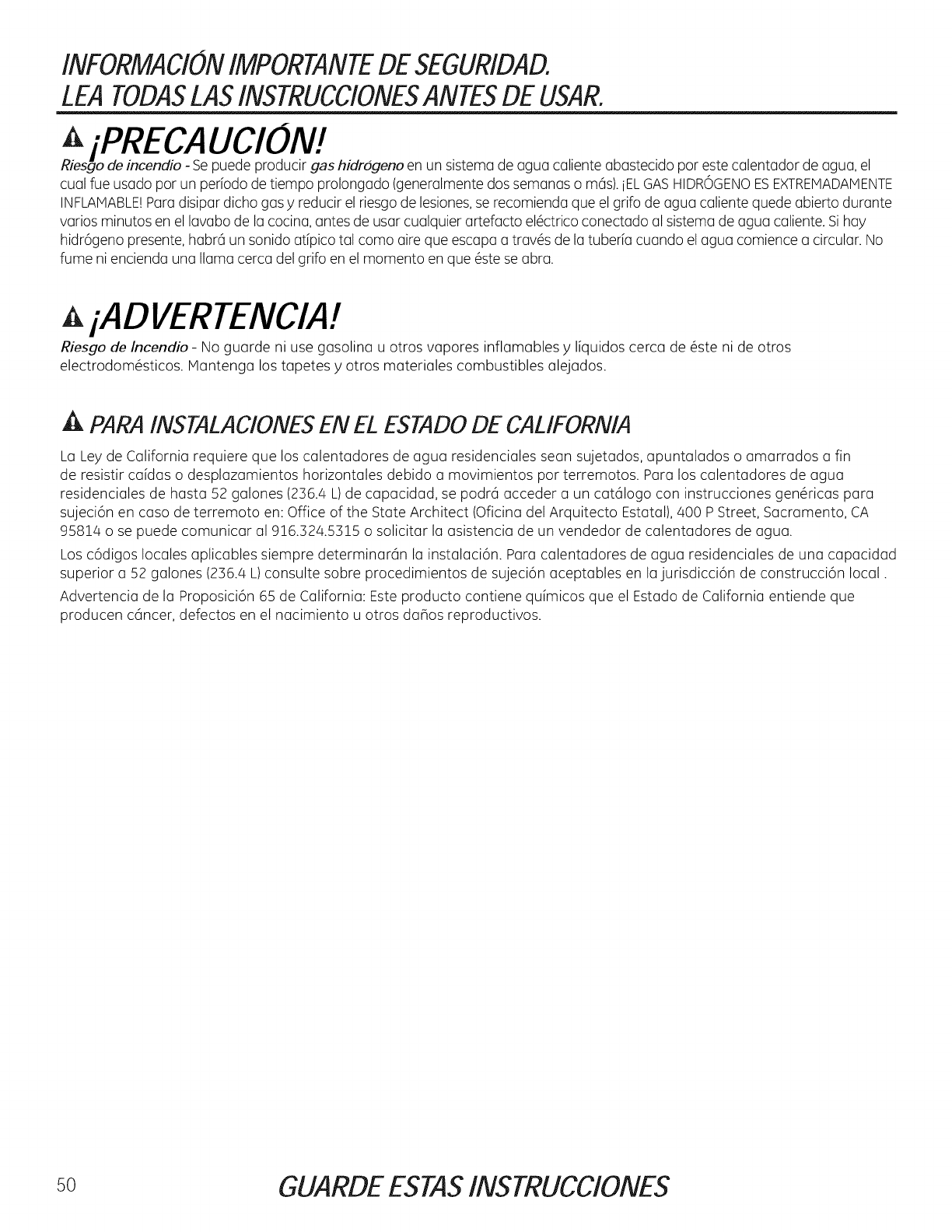

IMPOR TANT SAFETYINFORMATION.

READ ALL INSTRUCTIONSBEFOREUSING. GEA_p=pliances.com

CAUTION!

Risk ofFire -Hydrogen gas can be produced in a hot water system served by this water heater that has not been used for a long

period of time (generallytwo weeks or more).HYDROGENGASISEXTREMELYFLAMMABLE!!To dissipate such gas and to reduce risk

of injury, it is recommended that the hot water faucet be opened for several minutes at the kitchen sink before using any electrical

appliance connected to the hot water system. If hydrogen is present, there will be an unusual sound such as air escaping through the

pipe as the water begins to flow. Do not smoke or use an open flame near the faucet at the time it is open.

AWARNING!

Risk of Fire - DO NOTstore or use gasoline or other flammable vapors and liquids in the vicinity of this or any other appliance.

Keep rags and other combustibles away.

ik FORINSTALLATION$

IN THESTATEOFCALIFORNIA

California Law requires that residential water heaters must be braced, anchored or strapped to resist falling or horizontal

displacement due to earthquake motions. For residential water heaters up to 52 gallon (236.4 L)capacity, a brochure with

generic earthquake bracing instructions can be obtained from: Office of the State Architect, 400 PStreet, Sacramento, CA

95814 or you may call 9!6.324.53!5 or ask a water heater dealer.

Applicable local codes shall always govern installation. For residential water heaters of a capacity greater than

52 gallons (236.4 L)consult the local building jurisdiction for acceptable bracing procedures.

Cafifornia Proposition 65 Warning: This product contains chemicals known to the State of California to cause cancer, birth

defects or other reproductive harm.

SAVE THESEINSTRUCTIONS 3

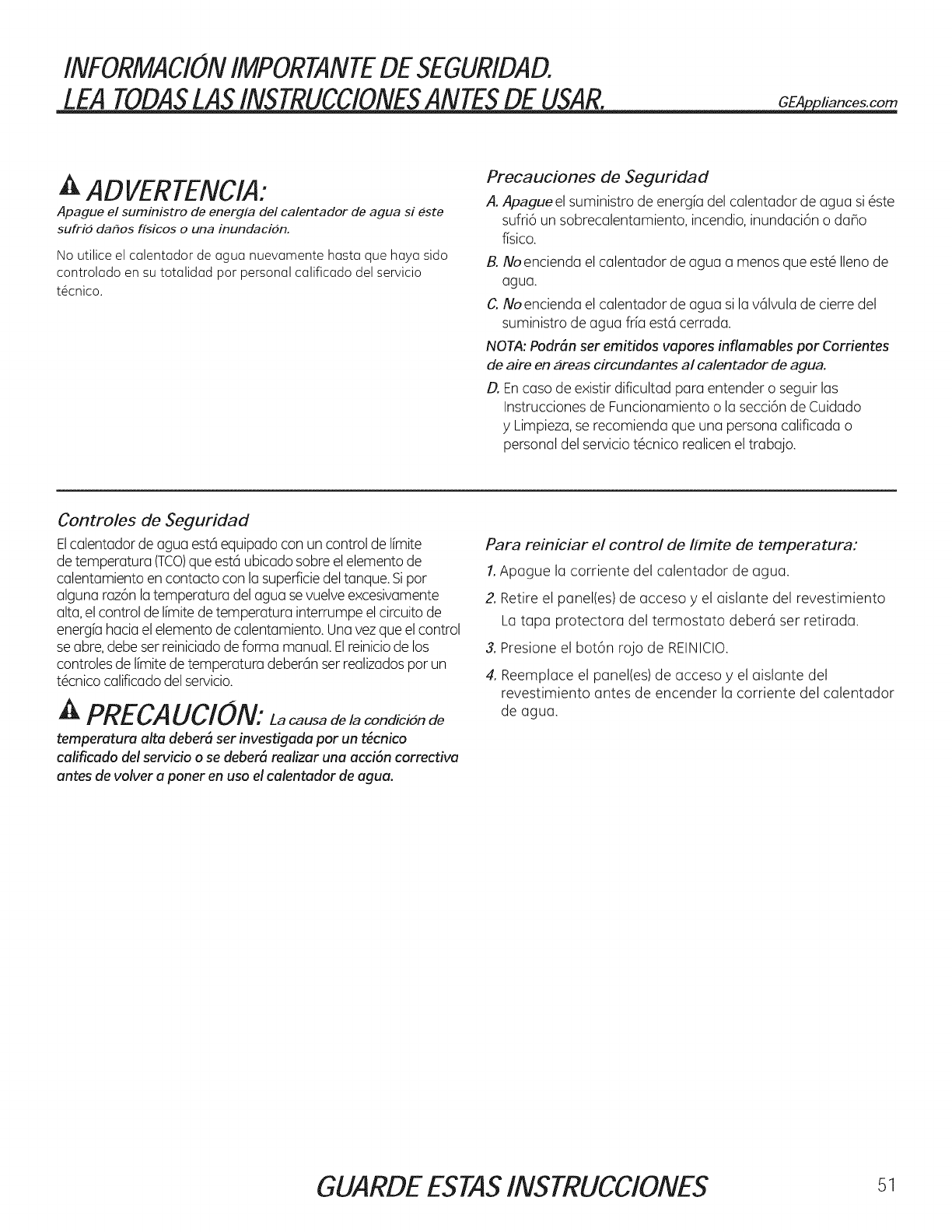

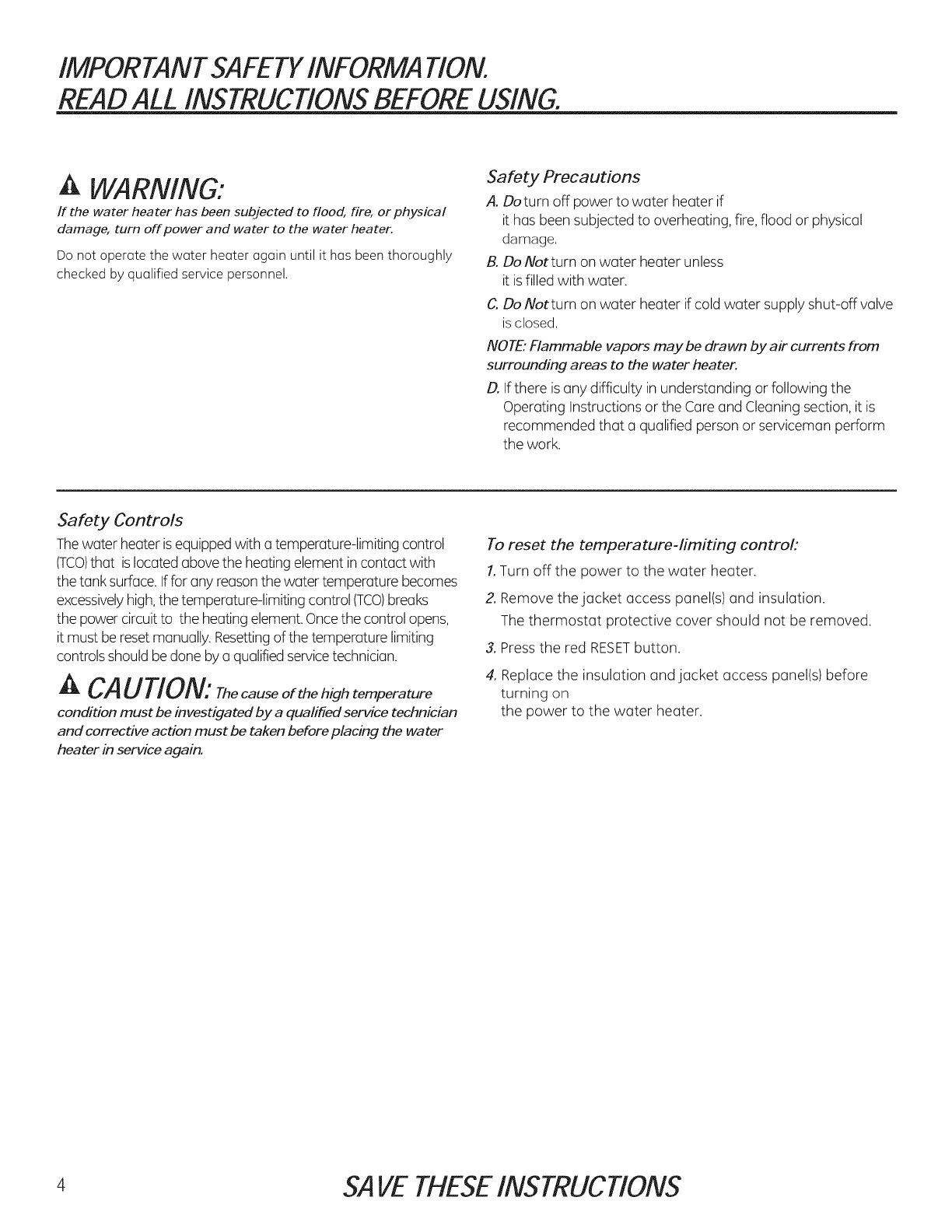

IMPORTANTSAFETYINFORMATiON.

READ ALL INSTRUCTIONSBEFOREUSING.

WARNING:

If the water heater has been subjected to flood, fire, or physical

damage, turn off power and water to the water heater.

Do not operate the water heater again until it has been thoroughly

checked by qualified service personnel.

Safety Precautions

A. Do turn off power to water heater if

it has been subjected to overheating, fire,flood or physical

damage.

B. Do Notturn on water heater unless

it isfilled with water.

C.Do Notturn on water heater if cold water supply shut-off valve

isclosed.

NOTE:Flammable vapors may be drawn by air currents from

surrounding areas to the water heater,

D. Ifthere is any difficulty in understanding or following the

Operating Instructions or the Care and Cleaning section, it is

recommended that a qualified person or serviceman perform

the work.

Safety Controls

Thewater heater isequippedwith a temperature-limiting control

(TCO)that is locatedabove the heating element incontact with

the tank surface.Iffor any reasonthe water temperature becomes

excessivelyhigh, the temperature-limiting control (TCO)breaks

the power circuit to the heating element.Once the control opens,

it must be resetmanually. Resettingof the temperature limiting

controls should be done by a qualifiedservicetechnician.

CAUTION:The cause of the high temperature

condition must be investigated by a qualified service technician

and corrective action must be taken before placing the water

heater in service again,

To reset the temperature-limiting control:

1.Turn off the power to the water heater.

2. Remove the jacket access panel(s) and insulation.

The thermostat protective cover should not be removed.

3. Pressthe red RESETbutton.

4. Replace the insulation and jacket access panel(s) before

turning on

the power to the water heater.

4SAVE THESEINSTRUCTIONS

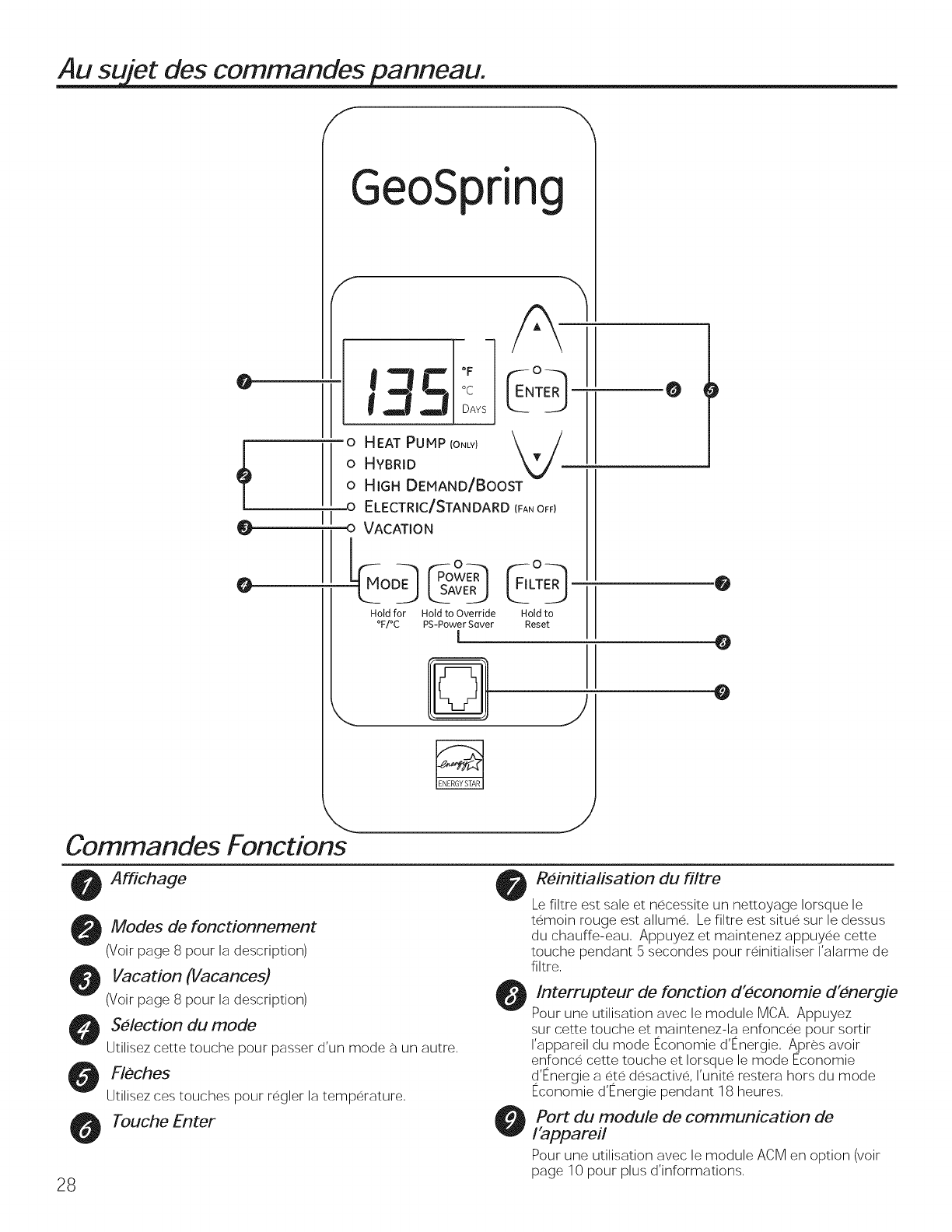

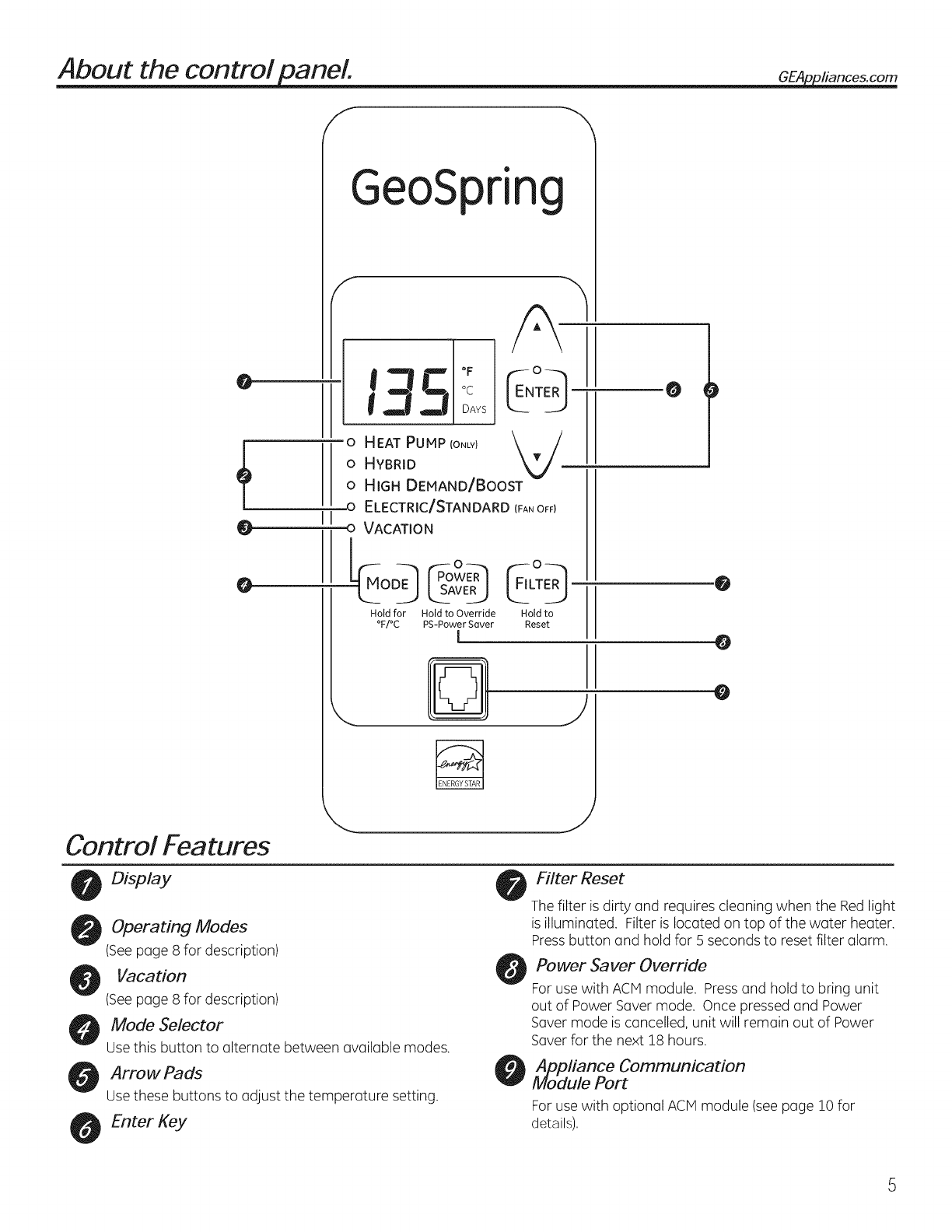

About the control ariel. GEA liances.com

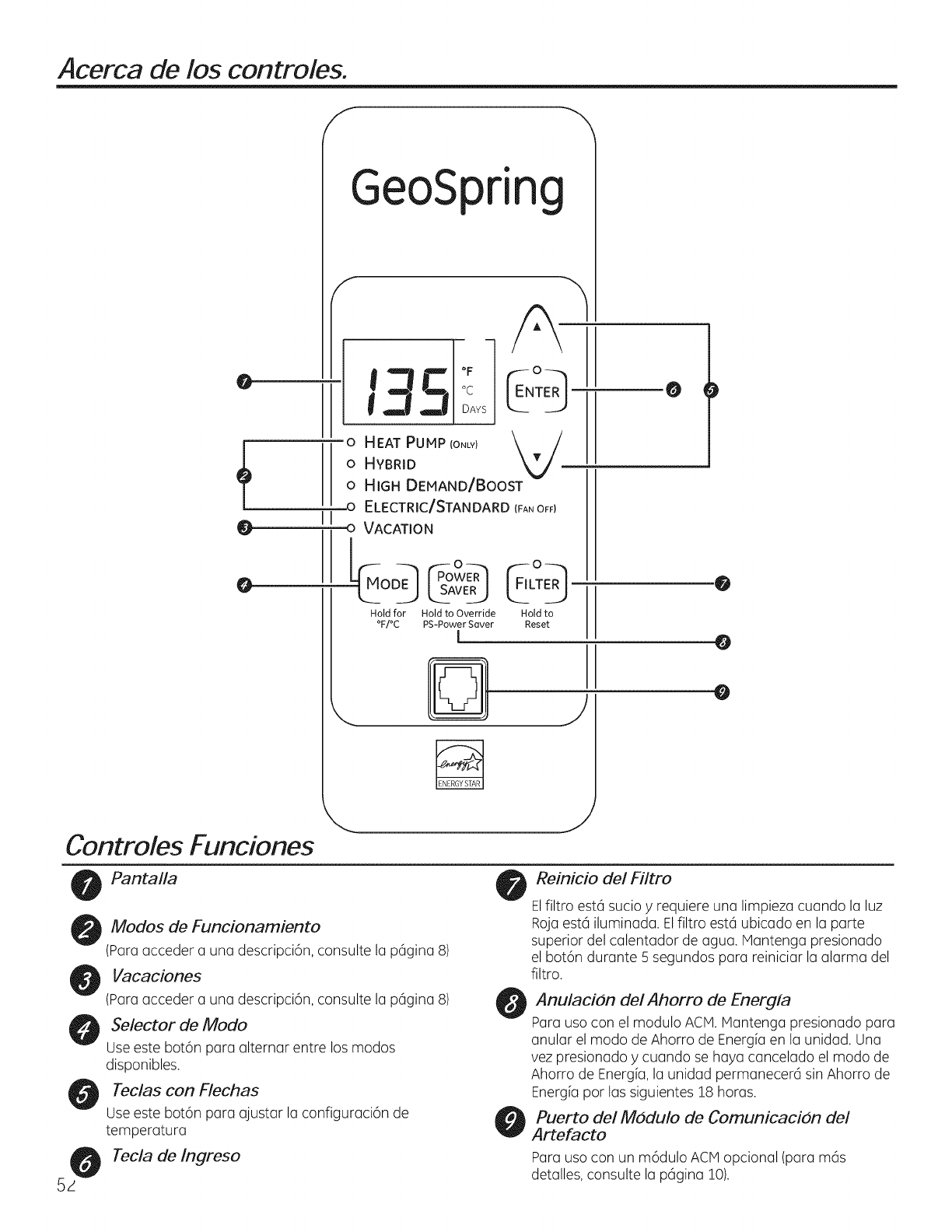

Control Features

GeoSpring

o HEAT PUMP {ONLVl

O HYBRID

O HIGH DEMAND/BOOST

O ELECTRIC/STANDARD{FANOFF)

O VACATION

oLsAvED

Hold for Hold to Override

°F/°C PS-PowerSaver

Hold to

Reset

Display

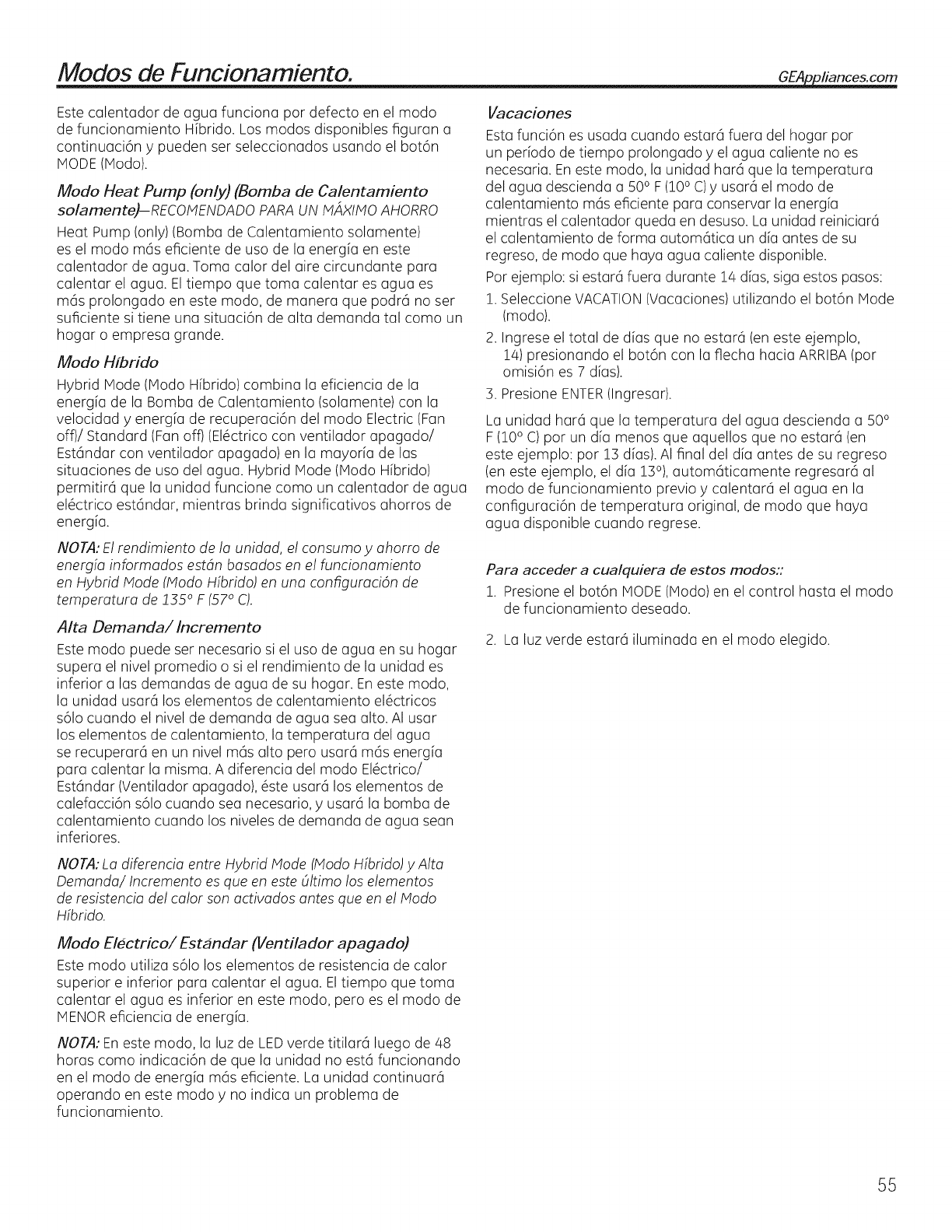

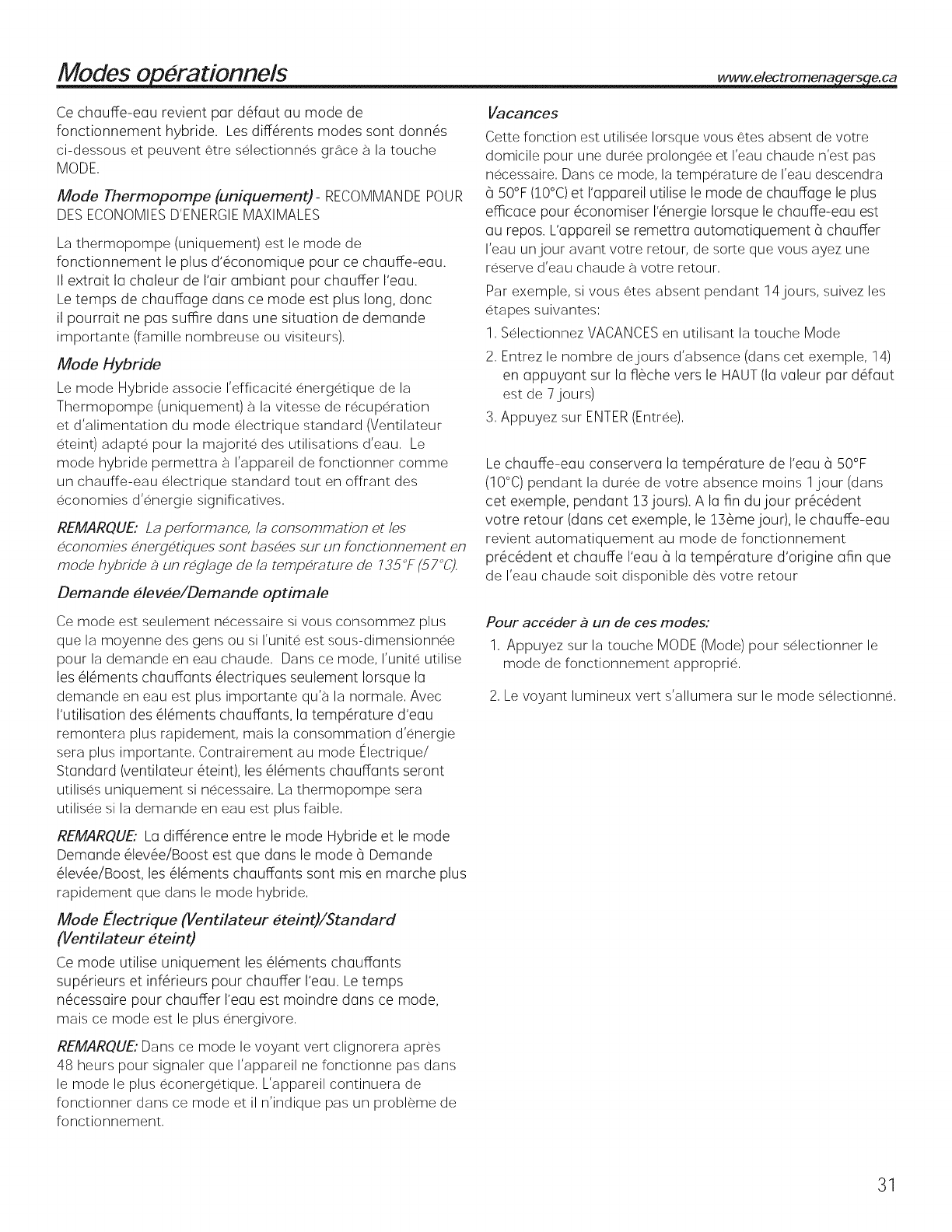

Operating Modes

(Seepage 8 for description)

Vacation

(Seepage 8 for description)

Mode Selector

Usethis button to alternate between available modes.

Arrow Pads

Usethese buttons to adjust the temperature setting.

Enter Key

Filter Reset

The filter is dirty and requires cleaning when the Red light

is illuminated. Filter is located on top of the water heater.

Pressbutton and hold for 5 seconds to reset filter alarm.

Power Saver Override

For use with ACM module. Pressand hold to bring unit

out of Power Saver mode. Once pressed and Power

Saver mode is cancelled, unit will remain out of Power

Saver for the next 18 hours.

ppddulianceCommunication

le Port

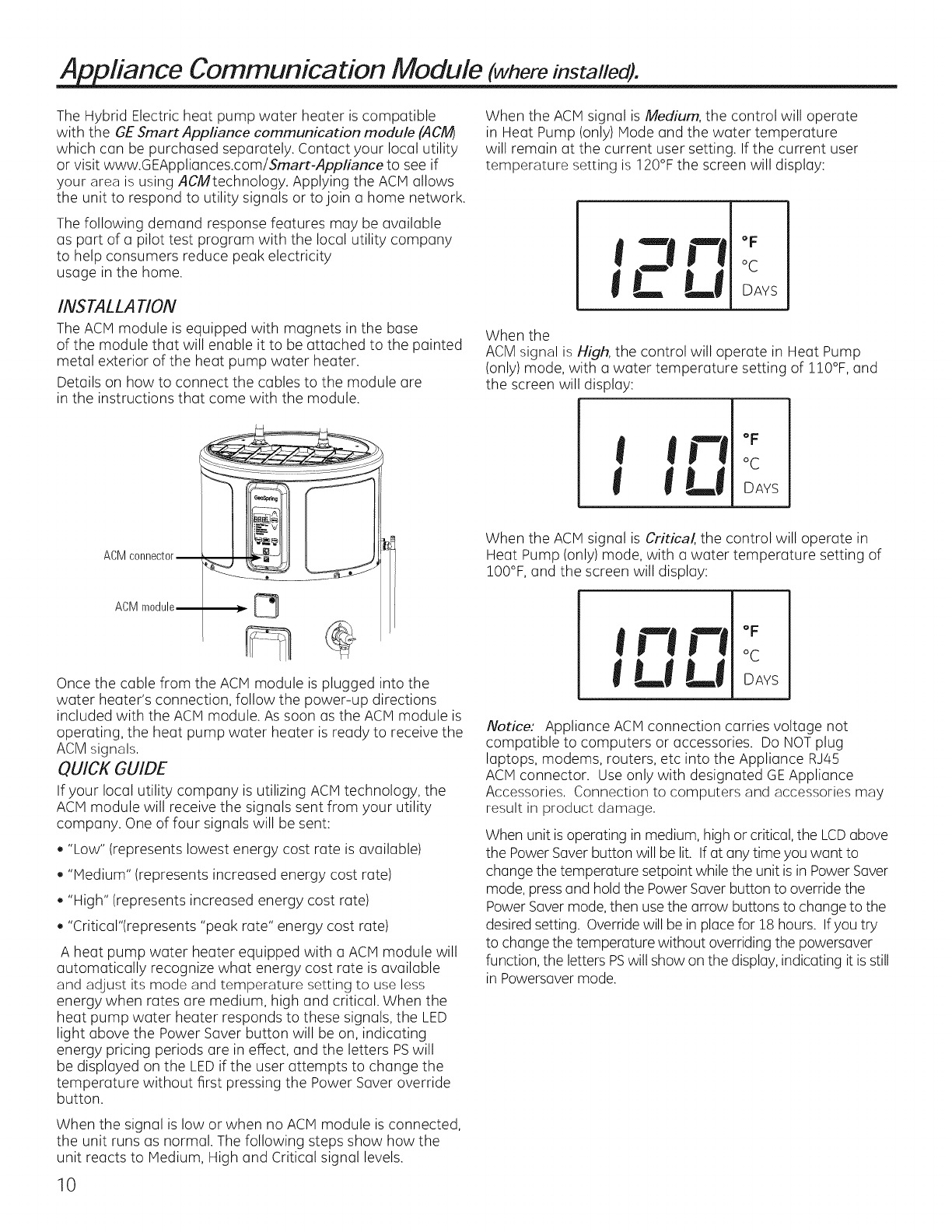

For use with optional ACMmodule (see page !0 for

details),

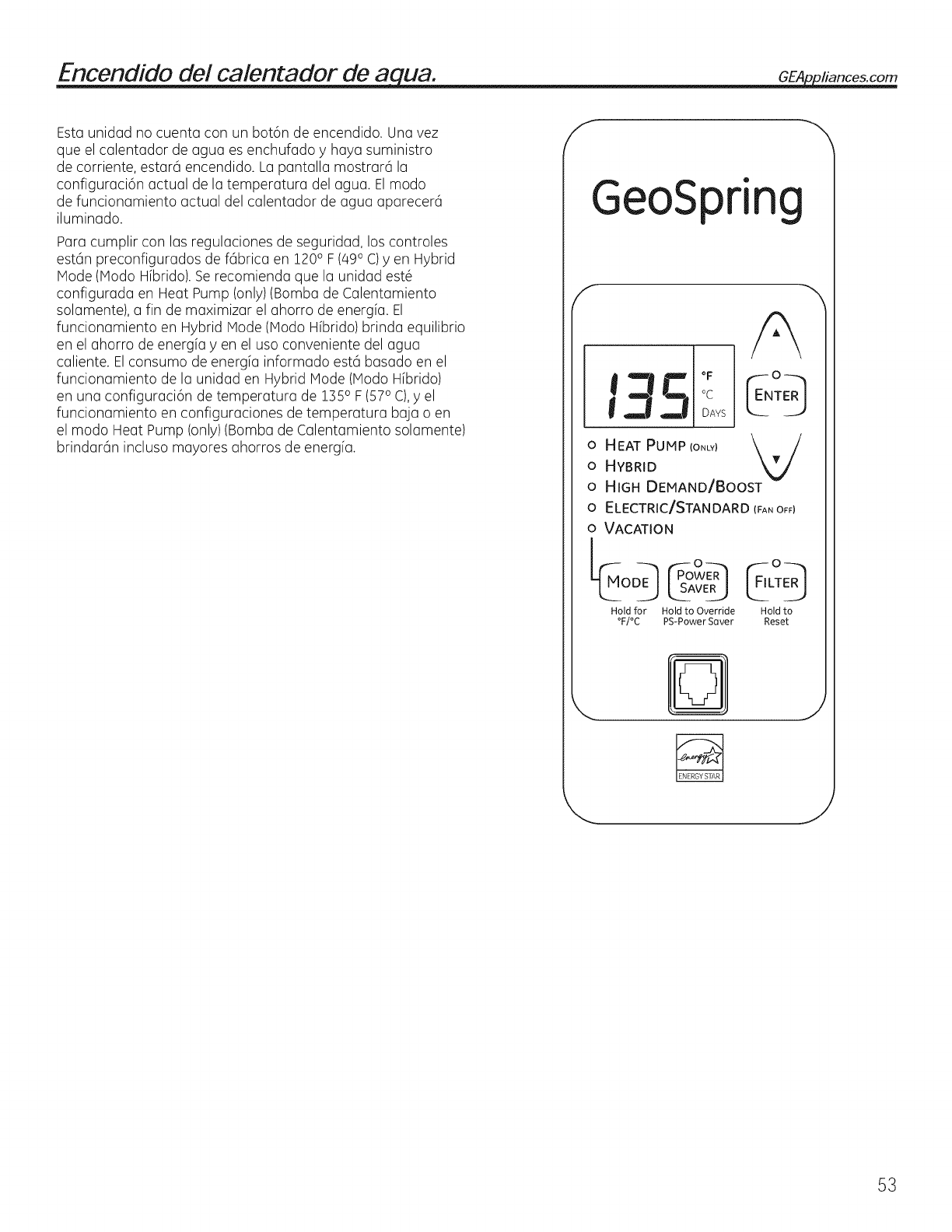

Turnin on the water heater.

There is no power button for this unit. Once the water heater is

wired and power is supplied, it will be on. The display will show

the current water temperature setting. Current operating mode

for the water heater is illuminated.

To comply with safety regulations, the controls are factory

preset to 120°F(a9°C)and Hybrid Mode. It is recommended

that the unit be set to Heat Pump (only)mode to maximize

energy savings. Operating in Hybrid mode provides a balance

of energy savings and hot water use convenience. Reported

energy consumption is based on operating the unit in Hybrid

mode at a temperature setting of 135°F (57°C),and operation

at lower temperature settings or in Heat Pump (only) mode will

provide even greater energy savings.

GeoSpring

o HEAT PUMP Io.Lvl \ //

o HYBRID

o HIGH DEMAND/BOOST

OELECTRIC/STANDARD{FANOFF)

OVACATION

Hold for Hold to Override Hold to

°F/°C PS-Power Saver Reset

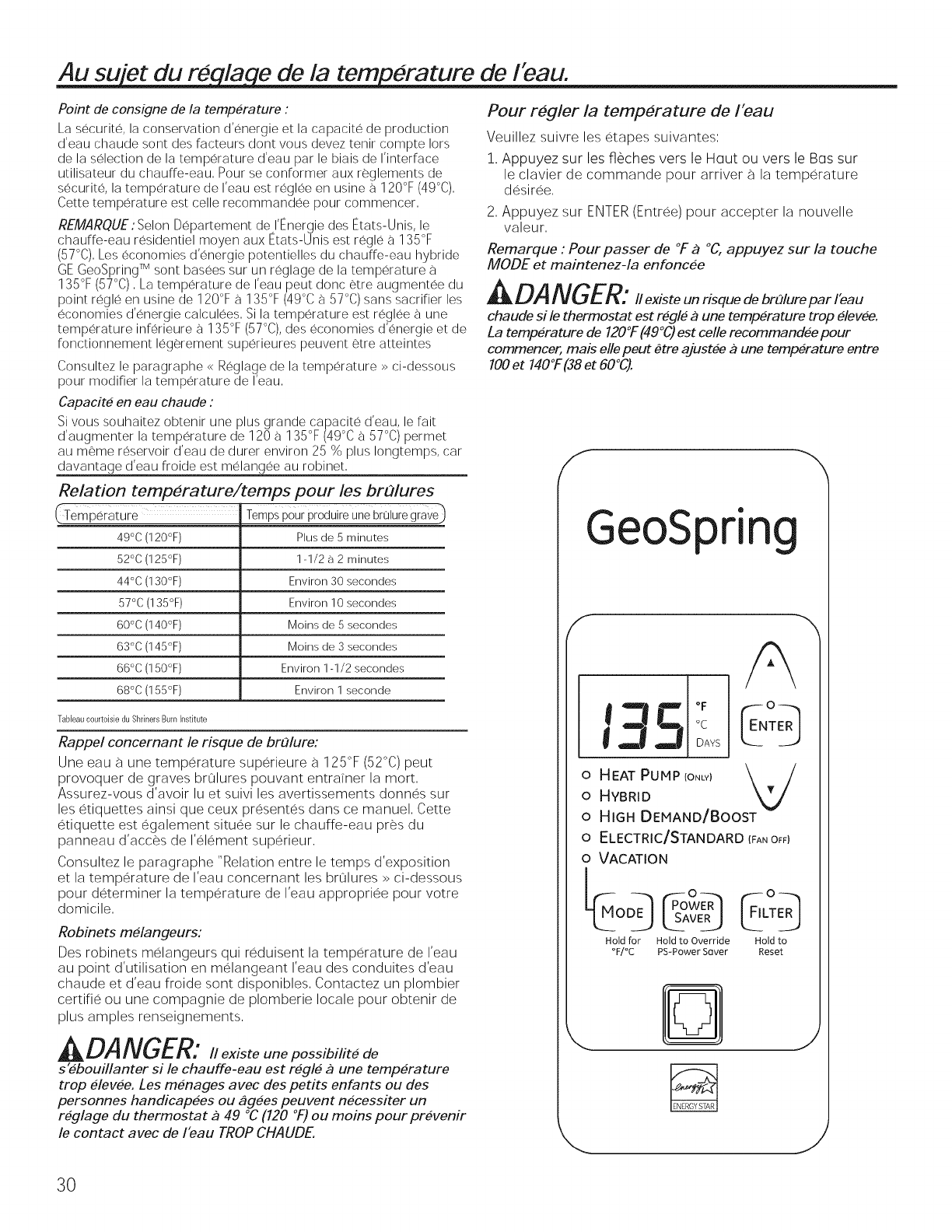

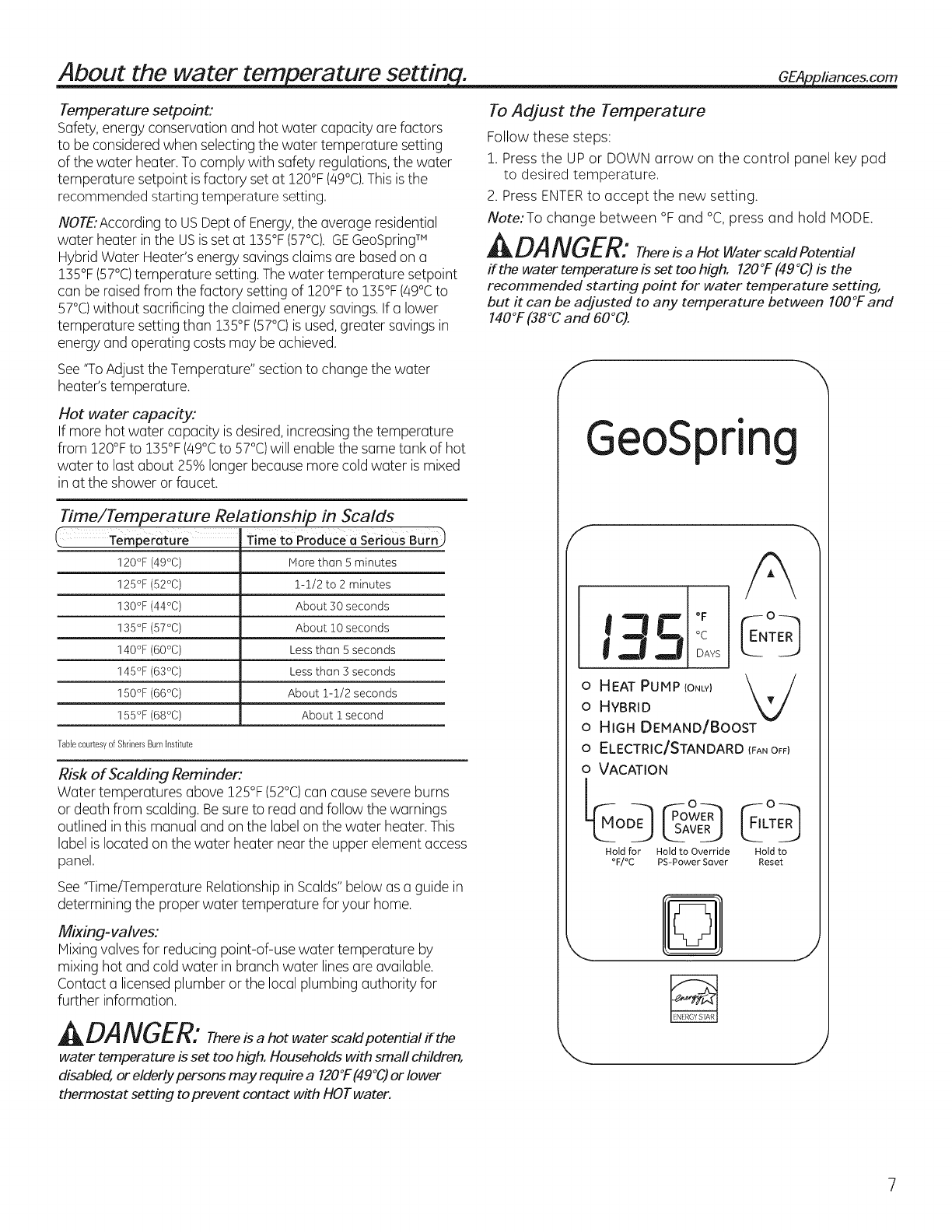

About the water tern erature settin . GEA liances.com

Temperature setpoint:

Safety,energy conservation and hot water capacity are factors

to be considered when selecting the water temperature setting

of the water heater.To comply with safety regulations,the water

temperature setpoint isfactory setat 120°F(49°C).This is the

recommended starting temperature setting.

NOTE,"Accordingto USDept of Energy,the average residential

water heater in the USis set at 135°F(57°C).GEGeoSpringT"

Hybrid Water Heater'senergy savingsclaims are based on a

135°F(57°C)temperature setting.The water temperature setpoint

can be raised from the factory setting of 120°Fto 135°F(49°Cto

57°C)without sacrificingthe claimed energy savings. Ifa lower

temperature setting than 135°F(57°C)is used,greater savings in

energy and operating costs may be achieved.

See"ToAdjust the Temperature" section to change the water

heater'stemperature.

Hot water capacity."

If more hot water capacity is desired,increasingthe temperature

from 120°Fto 135°F(49°Cto 57°C)will enable the same tank of hot

water to last about 25% longer because more cold water is mixed

in at the shower or faucet.

Time/Temperature Relationship in Scalds

Temperature ' Timeto Producea Serious Burn)

120°F (49°C) Hore than 5 minutes

125°F (52°C) 1-1/2 to 2 minutes

130°F (44°C) About 30 seconds

135°F (57°C) About 10 seconds

140°F (60°C) Less than 5 seconds

145°F (63°C) Less than 3 seconds

150°F (66°C) About 1-1/2 seconds

155°F (68°C) About i second

Tablecourtesyof Shriners BurnInstitute

Risk of Scalding Reminder."

Water temperatures above 125°F(52°C)can cause severeburns

or death from scalding. Besure to read and follow the warnings

outlined in this manual and on the labelon the water heater.This

label is located on the water heater near the upper element access

panel.

See"Time/TemperatureRelationshipin Scalds"below as a guide in

determining the proper water temperature for your home.

Mixing-valves."

Hixing valves for reducing point-of-use water temperature by

mixing hot and cold water in branch water linesare available.

Contact a licensedplumber or the local plumbing authority for

further information.

^_ DA NGER: There is ahot water scald potential if the

water temperature is set too high. Households with small children,

disabled, or elderly persons may require a 120°F(49°C)or lower

thermostat setting to prevent contact with HOT water.

To Adjust the Temperature

Follow these steps:

1. Pressthe UP or DOWN arrow on the control panel key pad

to desired temperature,

2. Press ENTERto accept the new setting.

Note:To change between °F and °C,press and hold MODE.

ADANGER: Thereis a not Waterscald Potential

if the water temperature is set too high. 120°F(49°C)is the

recommended starting point for water temperature setting,

but it can be adjusted to any temperature between 100°Fand

140°F(38°Cand 60°C).

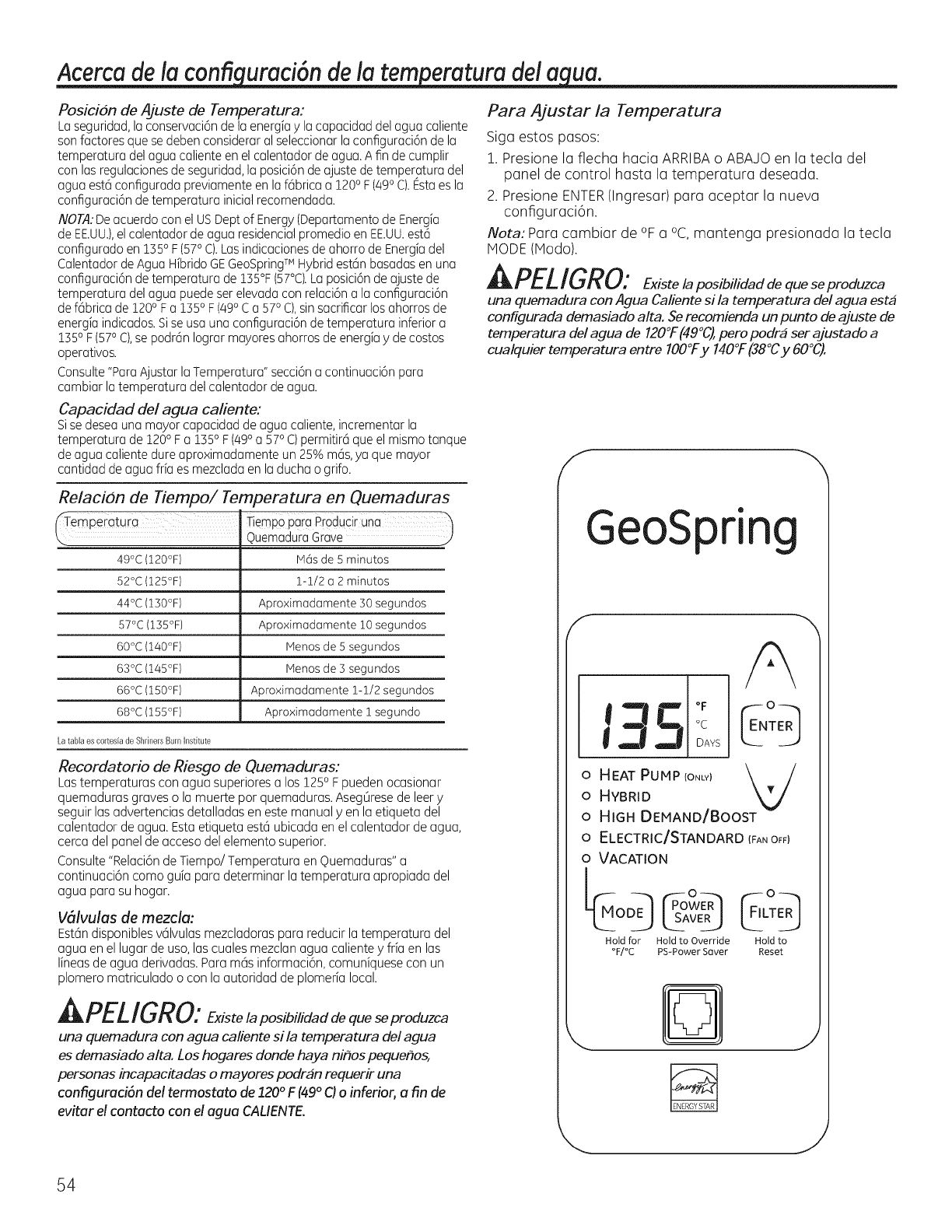

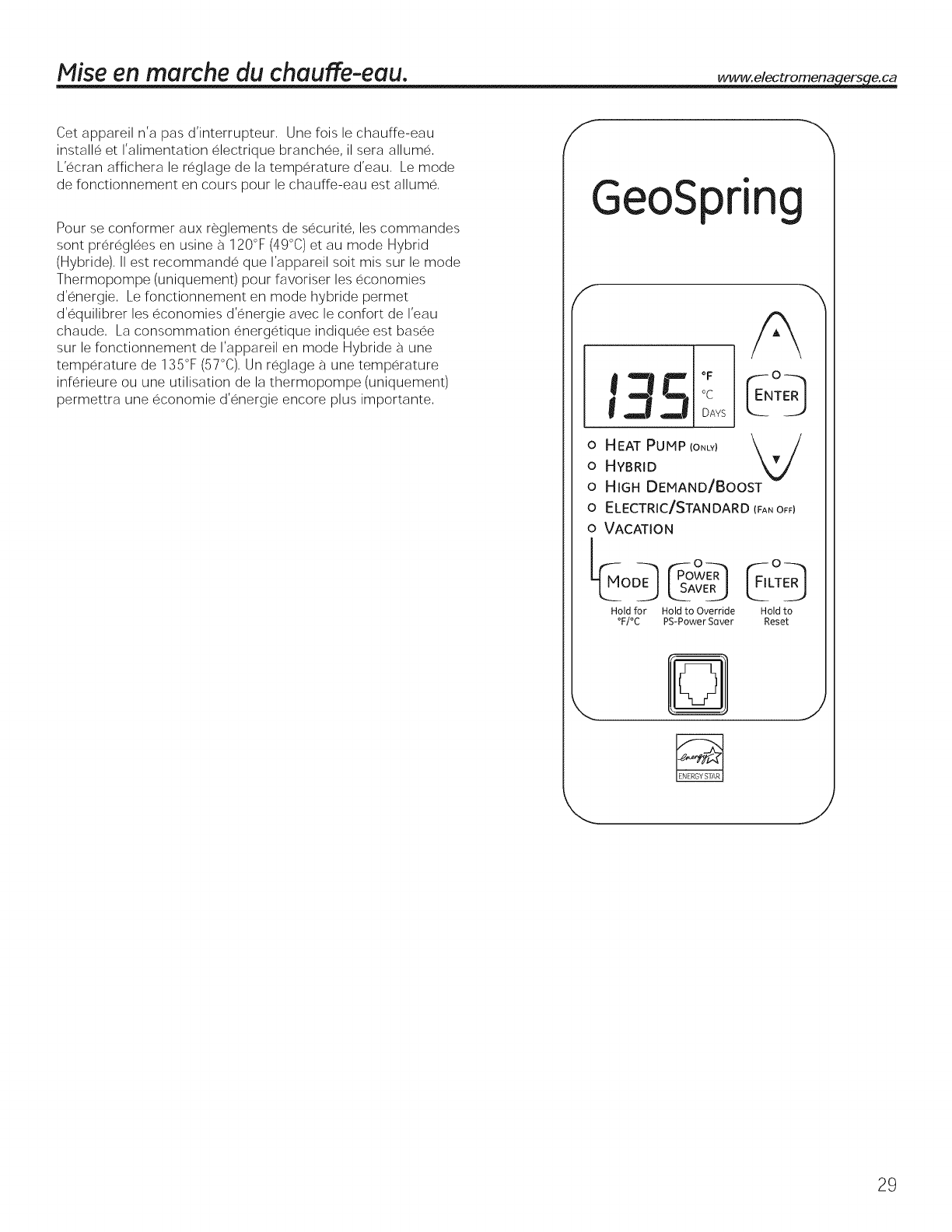

GeoSpring

o HEAT PUMP IO.Lvl \ /

o HYBRID

o HIGH DEMAND/BOOST

o ELECTRIC/STANDARDIFA.OFF1

OVACATION

Hold for Hold to Override Hold to

°F/°C PS-Power Sever Reset

des. _

This water heater defaults to the Hybrid operating mode.

Available modes are listed below and can be selected using

the MODEbutton.

Heat Pump (only) Mode--RECOh4h4ENDED FOR HAXIh4Uh4

SAVINGS

Heat Pump (only) is the most energy-efifcient mode for this

water heater. It takes heat from the surrounding air to heat

the water. The time it takes to heat the water is longer in this

mode, so it may not be sufiicient if you have a high-demand

situation such as a large household or company.

Hybrid Mode

Hybrid mode combines the energy efficiency of Heat Pump

(only) with the recovery speed and power of the Electric (Fan

off)/Standard (Fan off) mode in most water usage situations.

Hybrid mode will allow the unit to perform like a standard

electric water heater while providing significant energy

savings.

NOTE: Reported unit performance, energy consumption

and savings are based on Hybrid Mode operation at a

temperature setting of !35°F (57°C).

High Demand/Boost

This mode may be necessary if your household has a

higher-than-average water usage or the unit is undersized for

the household water demands. In this mode, the unit will use

the electric heating elements only when the water demand

rate is high. When using the heating elements, the water

temperature will recover at a faster rate but it will use more

energy to heat it. Unlike Electric/Standard (Fan off) mode, it will

use the heating elements only when needed, and use the heat

pump when water demand rates are lower.

NOTE: The difference between Hybrid mode and High

Demand/Boost mode is that in High Demand/Boost mode the

heating resistive elements are activated sooner than in the

Hybrid mode.

Electric (Fun off)/Stundurd (Fun off) Mode

This mode uses only the upper and lower heating resistance

elements to heat the water. The time it takes to heat the

water is less in this mode, but it is the LEASTenergy-efficient

mode.

NOTE: In this mode the green LED light will flash after 48

hours as an indication that the unti is not operating in the

most energy efifcient mode. The unit will continue to operate

in this mode and does not indicate an operating issue.

Vacation

Thisfeature is used when you will be away from the home for

an extended period of time and hot water is not needed. In this

mode, the unit will drop the water temperature down to 50°F

(!0°C) and will use the most efficient heating mode to conserve

energy while the heater is sitting idle. The unit will automatically

resume heating one day before your return, so that hot water

will be available.

For example if you will be gone 14 days, follow these steps:

!. Select VACATIONby using the Mode button

2. Input total days you will be gone (in this example, 14) by

pressing the UP arrow button (the default is 7 days)

3. Press ENTER.

The unit will drop the water temperature down to 50°F (!0°C)

for one day less than you will be gone (in this example, for

!3 days). At the end of the day before you return (in this

example, the !3th day), it will automatically return to the

previous operating mode and heat the water to the original

temperature setting so hot water is available upon your

return.

To access any of these modes:

!. Press the MODE button on the control to the desired

operating mode,

2. The green light will be illuminated on the chosen mode.

Fre uend Asked Questions. GE4liances.com

Filter:

q):Whyistherea filter?

A:tn Hybridand HeatPump(only)the unit movesairthroughthe

system.Thefilter protectsthe unitfromdirt.Acleanairfilterimproves

efficiency.

Q:Howto cleanthe filter7

A:Leavepoweron andremovefilterfromtop of unit.Filtercan be

vacuumedcleanor rinsedwith warmwater.A dirtyfilterwill reduce

waterheaterefficienc!!

Modes:

q):Whatis HeatPump(only)?

A:HeatPump(only)isthe most-efficientmode.tttakesheatfrom

the airto heatwater,therebycoolingthesurroundingair.Slower

recoverybut most-efficientmode.

q):Whatis Hybrid?

A:TheHybridmodecombinesbenefitsof HeatPump(only)withthe speed

andpowerof StandardElectric.Thisprovidesgreat performancewith

lessenergy.

q):Whatis HighDemand/Boost?

A:HighDemand/Boostcan beusedwhen hotwater usageishigher

than normal.Theunit will belessefficientbutwill heatwaterfasterin

responseto longwaterdraws.Forall normaldraws,the unit willstill

usethe efficientHeatPumpthe majorityof the time.

q):Whatis Vacationmode?

A:tfyou aregonefor anextendedperiod,this modelowersthe water

temperatureto reduceenergyused.Unitwill switchto the previous

modeonedaybeforeyou get back.

q):Whatis Electric/Standard(Fanoff)?

A:Electric/Standard(Fanoff)modeusesonlythe resistanceheatersto

heatthe water.Thisgivesfasterhot waterrecoverythan Hybridmode,

but usesmoreenergy.Thismodeoperateswithoutthe fan,stopping

the coolairnormallydischargedduringheatpump operation.

q):Whydoesthe Electric/Standard(Fanoff)greenLEDflash?

A:tnthismodethe greenLEDlightwillflashafter48 hoursasan

indicationthatthe unitis not operatinginthe mostenergyefficient

mode.

Operation:

Q:Whycan t hearthe unit run?

A:tnthe most energy-efficientmodes,HeatPump(only),Hybrid,and High

Demand/Boost,the methodusedto heatthe waterusesafan that

canbe heardwhilerunning.

q):Theheatpumpis not runningitsnormallengthof time. Whatcauses

this?

A:Undersomeconditions,theGeoSpringTM HybridWaterHeaterwill

operateusingthe electricelementsinsteadofthe heatpumpto

protectyour unit andensurehotwateris availableto you. These

conditionsincludeextremecoldambienttemperature(<45°F),extreme

hot ambienttemperatures(>]_20°F),or verylow voltageconditions.

Theunitwill returnto normaloperationwhenconditionspermit.

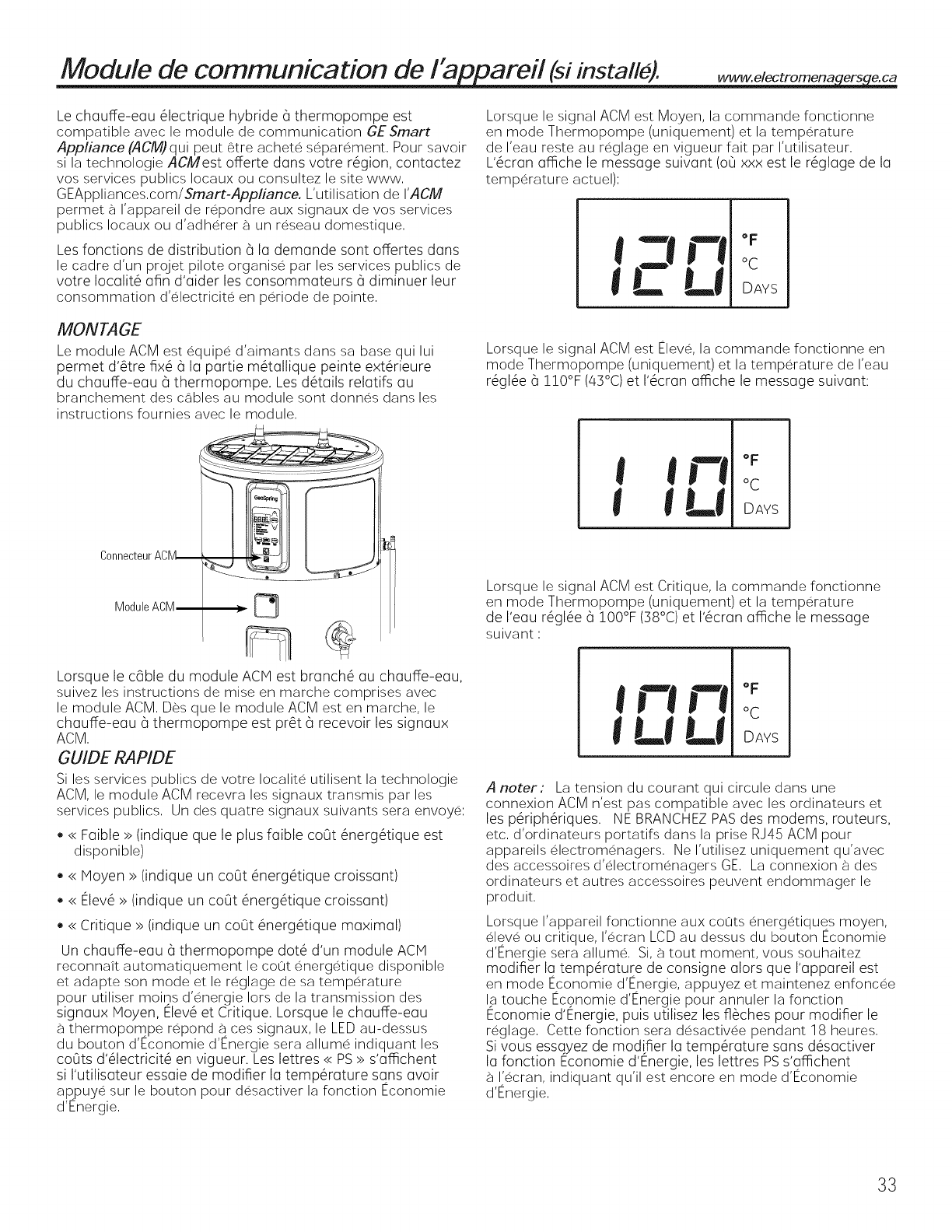

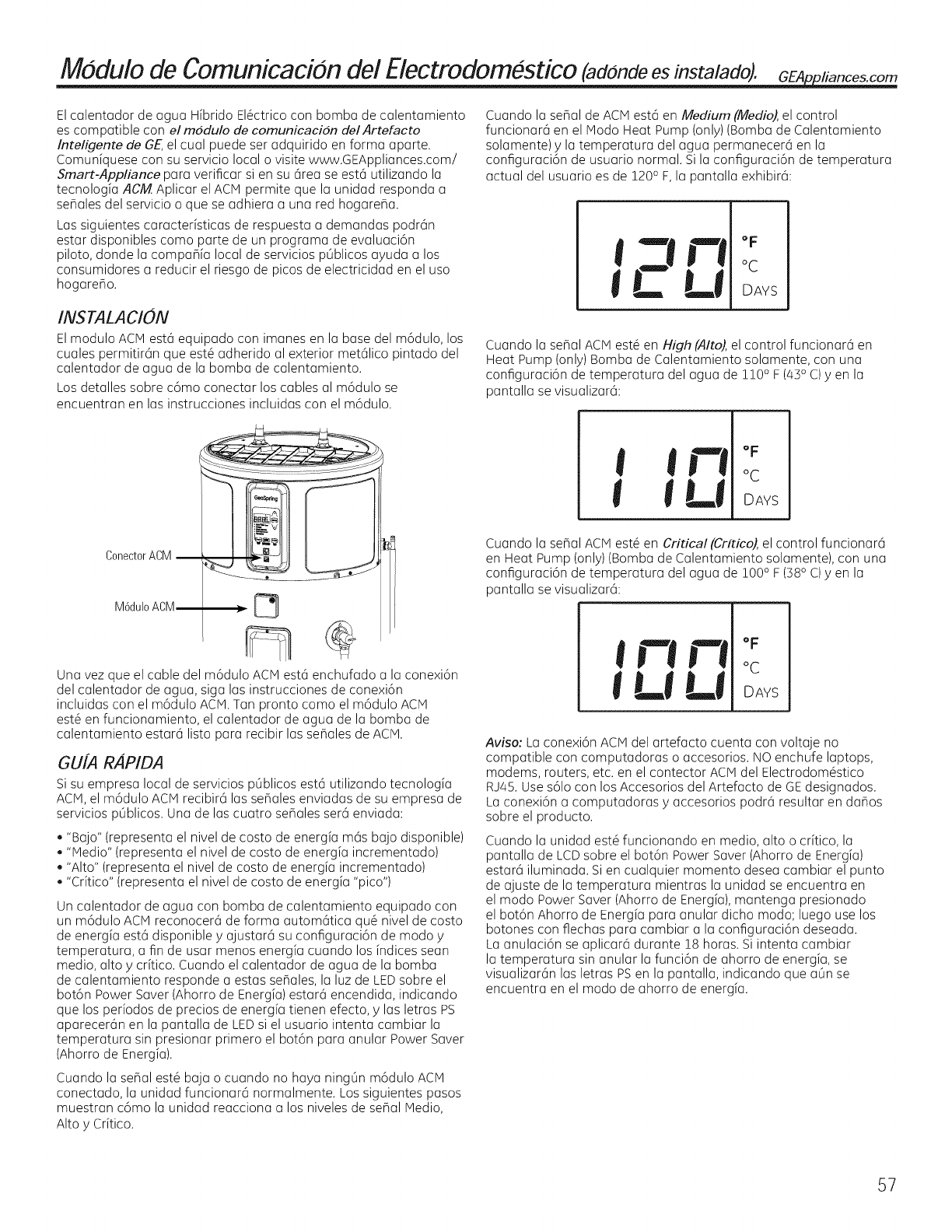

A liance Communication Module (whereinstalled).

The Hybrid Electric heat pump water heater is compatible

with the GESmart Appliance communication module (ACI_

which can be purchased separately. Contact your local utility

or visit www.GEAppliances.com/Smart-Appliance to see if

your area is using ACMtechnology. Applying the ACH allows

the unit to respond to utility signals or to join a home network.

The following demand response features may be available

as part of a pilot test program with the local utility company

to help consumers reduce peak electricity

usage in the home.

INSTALLATION

The ACM module is equipped with magnets in the base

of the module that will enable it to be attached to the painted

metal exterior of the heat pump water heater.

Details on how to connect the cables to the module are

in the instructions that come with the module.

ACM connector

ACM module

Once the cable from the ACM module is plugged into the

water heater's connection, follow the power-up directions

included with the ACM module. As soon as the ACM module is

operating, the heat pump water heater is ready to receive the

ACM signals.

QUICK GUIDE

If your local utility company is utilizing ACM technology, the

ACM module will receive the signals sent from your utility

company. One of four signals will be sent:

o "Low" (represents lowest energy cost rate is available)

"Hedium" (represents increased energy cost rate)

"High" (represents increased energy cost rate)

"Critical"(represents "peak rate" energy cost rate)

A heat pump water heater equipped with a ACM module will

automatically recognize what energy cost rate is available

and adjust its mode and temperature setting to use less

energy when rates are medium, high and critical. When the

heat pump water heater responds to these signals, the LED

light above the Power Saver button will be on, indicating

energy pricing periods are in effect, and the letters PSwill

be displayed on the LED if the user attempts to change the

temperature without first pressing the Power Saver override

button.

When the signal is low or when no ACM module is connected,

the unit runs as normal. The following steps show how the

unit reacts to Medium, High and Critical signal levels.

When the ACM signal is Medium, the control will operate

in Heat Pump (only) Mode and the water temperature

will remain at the current user setting. If the current user

temperature setting is 120°F the screen will display:

r" o c

When the

ACM signal is High, the control will operate in Heat Pump

(only) mode, with a water temperature setting of 110°F, and

the screen will display:

When the ACM signal is Critical the control will operate in

Heat Pump (only) mode, with a water temperature setting of

100°F, and the screen will display:

Notice: Appliance ACM connection carries voltage not

compatible to computers or accessories. Do NOTplug

laptops, modems, touters, etc into the Appliance RJ45

ACM connector. Use only with designated GEAppliance

Accessories. Connection to computers and accessories may

result in product damage.

When unit is operating in medium, high or critical,the LCDabove

the Power Saver button will be lit. If at any time you want to

change the temperature setpoint while the unit is in Power Saver

mode, pressand hold the Power Saver button to override the

Power Saver mode,then use the arrow buttons to change to the

desired setting. Override will be in place for 18 hours. Ifyou try

to change the temperature without overriding the powersaver

function, the letters PSwill show on the display, indicating it isstill

in Powersaver mode.

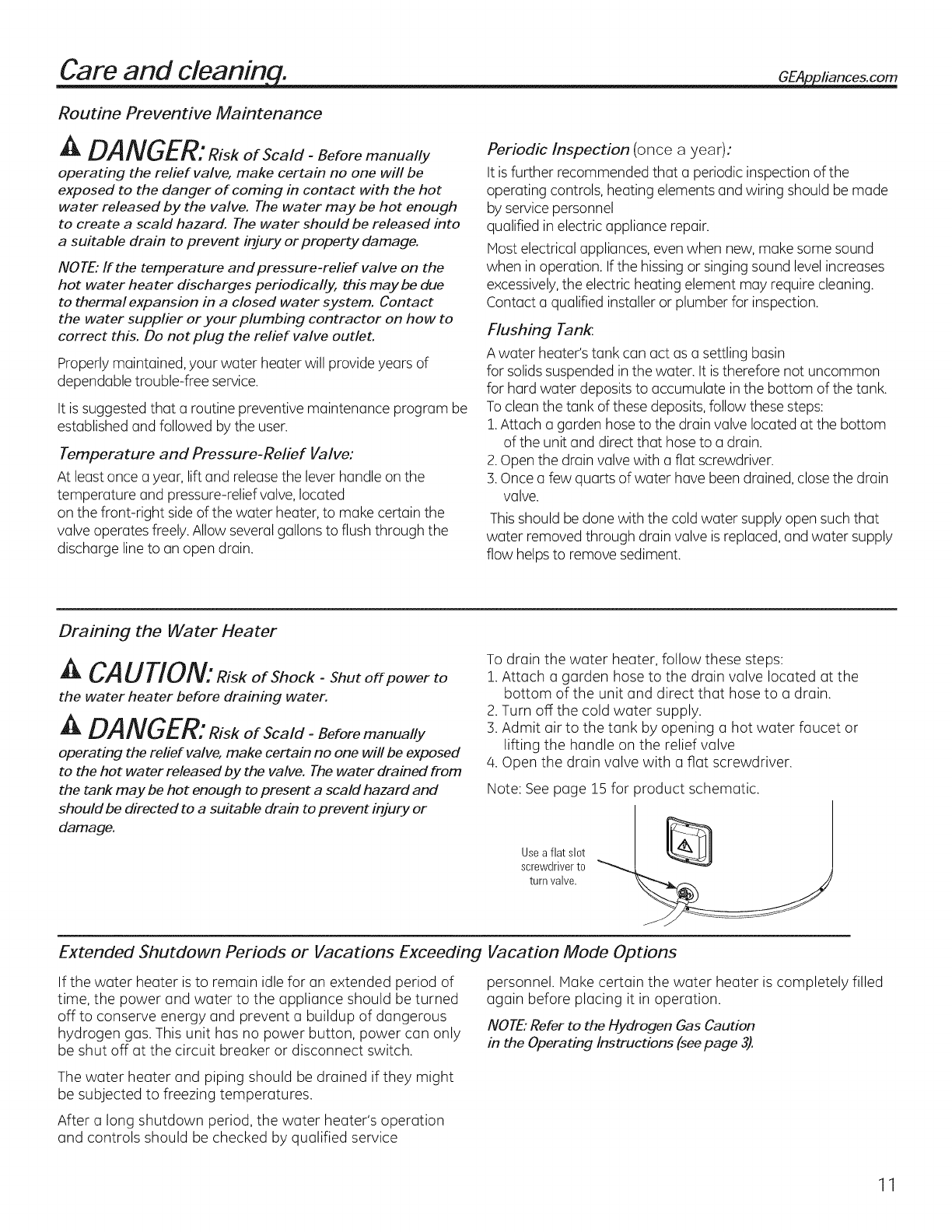

Care and deanin . GEAliances.com

Routine Preventive Maintenance

ADANGER:RiskofScald-Beforemanually

operating the relief valve, make certain no one will be

exposed to the danger of coming in contact with the hot

water released by the valve. The water may be hot enough

to create a scald hazard, The water should be released into

a suitable drain to prevent injury or property damage.

NOTE: ff the temperature and pressure-relief valve on the

hot water heater discharges periodically, this may be due

to thermal expansion in aclosed water system, Contact

the water supplier or your plumbing contractor on how to

correct this, Do not plug the relief valve outlet,

Properly maintained, your water heater will provide years of

dependable trouble-free service.

It is suggested that a routine preventive maintenance program be

established and followed by the user.

Temperature and Pressure-Relief Valve:

At least once a year, lift and releasethe lever handle on the

temperature and pressure-relief valve, located

on the front-right side of the water heater, to make certain the

valve operates freely. Allow several gallons to flush through the

discharge lineto on open drain.

Periodic Inspection (once a year):

It is further recommended that a periodic inspection of the

operating controls, heating elements and wiring should be made

by service personnel

qualified in electric appliance repair.

Host electrical appliances, even when new, make some sound

when in operation. Ifthe hissingor singing sound level increases

excessively,the electric heating element may require cleaning.

Contact a qualified installer or plumber for inspection.

Flushing Tank:

A water heater's tank can act as a settling basin

for solidssuspended in the water. It is therefore not uncommon

for hard water deposits to accumulate in the bottom of the tank.

To clean the tank of these deposits,follow these steps:

1.Attach a garden hose to the drain valve located at the bottom

of the unit and direct that hose to a drain.

2.Open the drain valve with a flat screwdriver.

3.Once a few quarts of water have been drained, closethe drain

valve.

This should be done with the cold water supply open such that

water removed through drain valve is replaced, and water supply

flow helps to remove sediment.

Draining the Water Heater

ACAUTION: Risk ofShock- Shut offpowerto

the water heater before draining water,

ADANGER: RiskofScald-Beforemanually

operating the relief valve, make certain no one will be exposed

to the hot water released by the valve. The water drained from

the tank may be hot enough to present a scald hazard and

should be directed to a suitable drain to prevent injury or

damage.

To drain the water heater, follow these steps:

1. Attach a garden hose to the drain valve located at the

bottom of the unit and direct that hose to a drain.

2. Turn off the cold water supply.

3. Admit air to the tank by opening a hot water faucet or

lifting the handle on the relief valve

4. Open the drain valve with a fiat screwdriver.

Note: See page 15 for product schematic.

I I

Usea flat slot I L@ I

screwdriverto

turnvalve.

Extended Shutdown Periods or Vacations Exceeding Vacation Mode Options

If the water heater is to remain idle for an extended period of

time, the power and water to the appliance should be turned

off to conserve energy and prevent a buildup of dangerous

hydrogen gas. This unit has no power button, power can only

be shut off at the circuit breaker or disconnect switch.

personnel. Hake certain the water heater is completely filled

again before placing it in operation.

NOTE: Refer to the Hydrogen Gas Caution

in the Operating Instructions (see page 3).

The water heater and piping should be drained if they might

be subjected to freezing temperatures.

After a long shutdown period, the water heater's operation

and controls should be checked by qualified service

Care and cleanin iof the water heater.

Cleaning the Filter

In the Hybrid, Heat Pump (only)and High Demand/Boost modes,

the heater moves air through the system and out the buck of the

unit.The filter is in place to protect the evaporator from dirt and

dust.

A clean air filter is important to get the highest efficiency.

Occasionally this filter will need to be cleaned (minimum once per

year).When the filter requires cleaning,the Red light above the

Filterbutton will be illuminated and an audible beep will sound.

NOTE:If the filter gets too dirty, the unit will automatically switch

to Electric (Funoff#Standard (Funoff) mode and energy savings

will be lost.

Leavethe power on. Removethe filter from

the top of the unit. Squeezetwo tabs and lift to remove the air

filter. Once it has been removed, the filter can bevacuumed or

wiped clean with u damp cloth or rinsed with warm water.

Once the filter has been cleaned and dried, it can be replaced by

aligning it into the slots inthe top of the unit and pushing it down

into place.

After the clean filter has been reinstalled, press and hold the

F/LTERbutton. Ifa heating cycle is on when the filter fault is

reset, it will continue in electric mode to finish the cycle. After

that, it will automatically revert to the mode it was in prior to

being switched.

IMPORTANT."Filtermust be cleaned when the alarm is displayed.

A dirty filter will make the system work harder and result ina

reduction of efficiency and possibledamage to the system. In

order to get the best energy efficiency available,make sure your

filter is clean.

Tabs

Filter

Clearing the Condensation Drain Tube

The main drain is intended to carry all condensate away. If it is

clogged, the condensate will exit the overflow drain tube and

onto the floor. This is intended as a notification to the user that

the primary drain is clogged. Removethe barbed tee and drain

tube, clear any debris and reattach.

Periodicallyinspect the drain lines and clear any debris that may

have collected in the lines.

See Installation Instructions for more information.

Overflow

/Main draintube

Tee

_ _"_irect the maindraintube into

a drain

Exterior Surfaces

Hand wash with warm water only.

Anode Rod

The anode rod should be removed from the water heater's tank

and inspected after a maximum of :3years service,then annually

thereafter, and replaced when more than 6" (15.2cm) of core

wire is exposed at either end of the rod.

NOTE:Artificially softened water requires that the anode rod be

inspected annually.

Due to shock hazard and to prevent accidental water leaks,this

inspection should be done by a qualified servicer or plumber, and

requires that the electric power and cold water supply be turned

off before servicing the anode rod.

NOTICE: Do not remove the anode rod from the water heater's

tank except for inspection and/or replacement, as operation with

the anode rod removed will shorten the life of the glass-lined tank

and will void warranty coverage.

The anode rod consumption and replacement are not covered by

warranty.

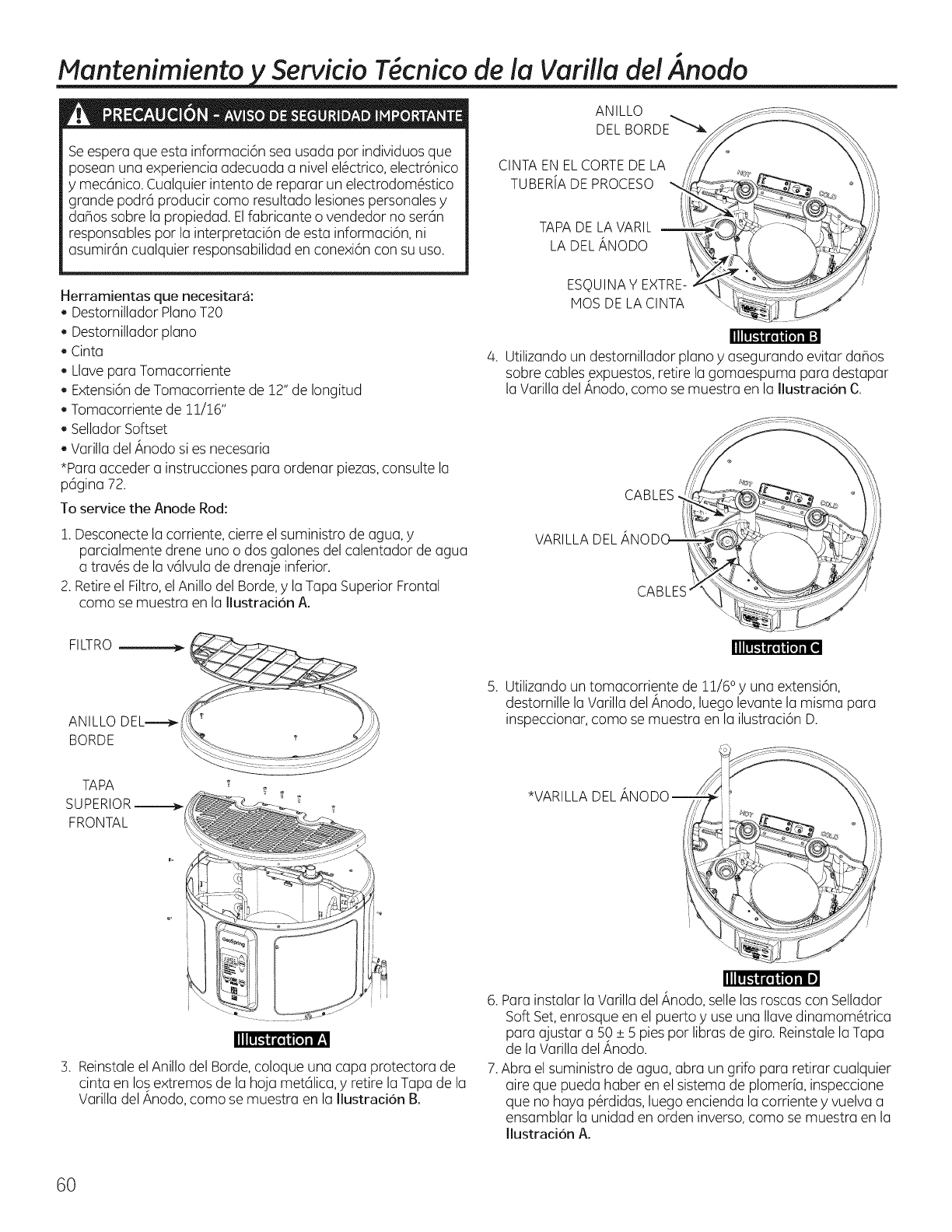

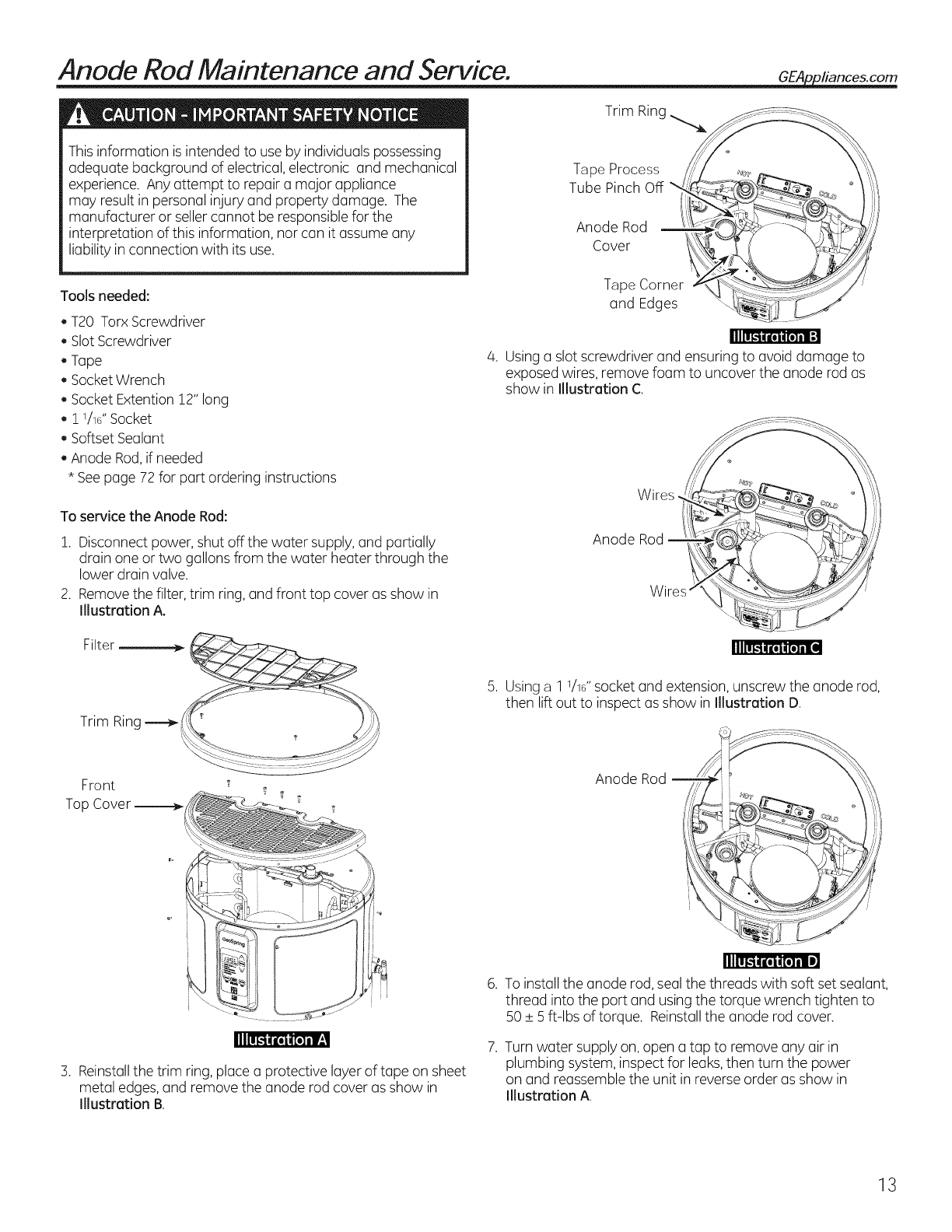

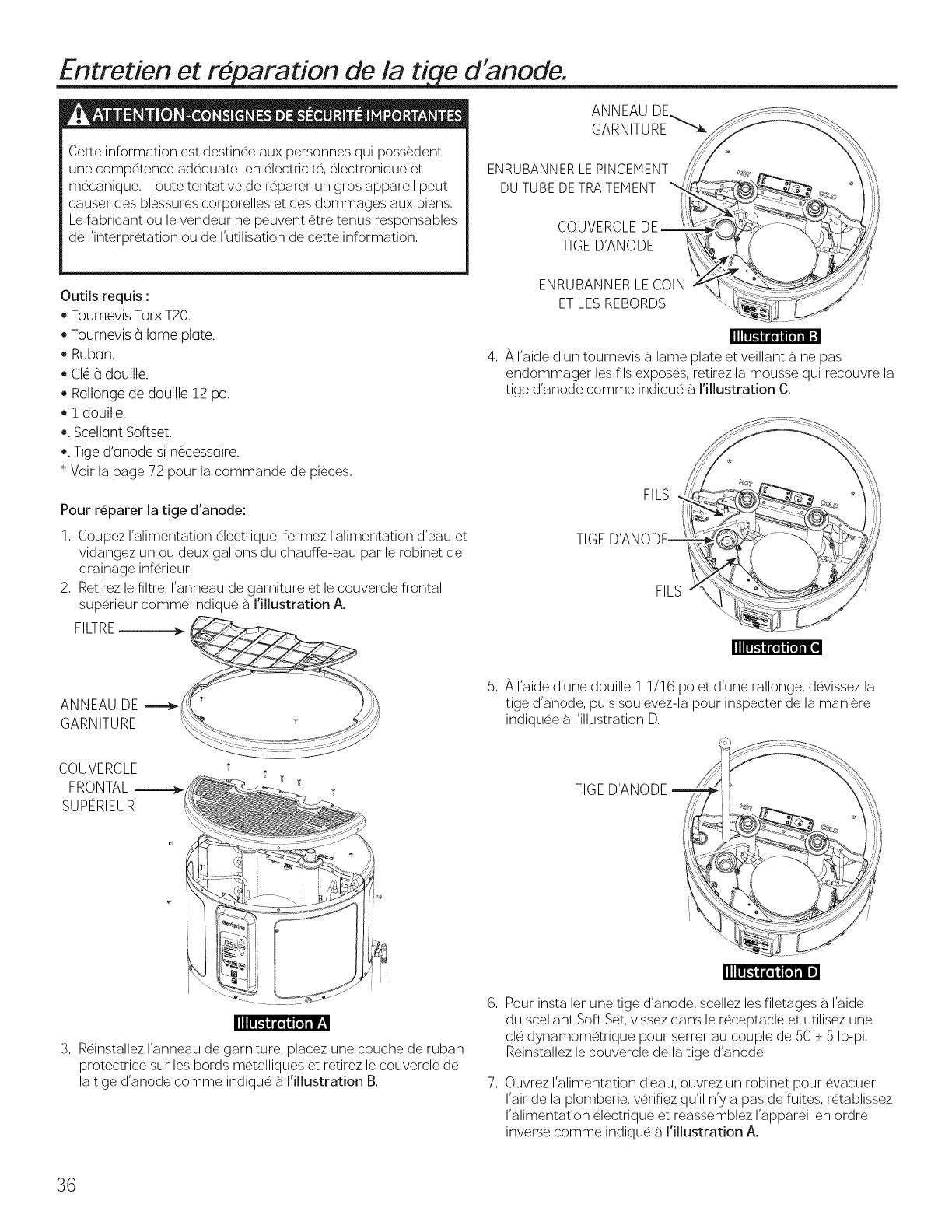

Anode Rod Maintenance and Service. GEAlia.ces.com

Thisinformation is intended to use by individuals possessing

adequate background of electrical,electronic and mechanical

experience. Any attempt to repair a major appliance

may result in personal injury and property damage. The

manufacturer or seller cannot be responsible for the

interpretation of this information, nor can it assume any

liability in connection with its use.

Tools needed:

. T20 Torx Screwdriver

. Slot Screwdriver

. Tape

. SocketWrench

. Socket Extention 12" long

.11/16" Socket

. SoftsetSealant

. Anode Rod,if needed

* Seepage 72 for part ordering instructions

II1_ m

To service the Anode Rod:

1. Disconnect power, shut off the water supply, and partially

drain one or two gallons from the water heater through the

lower drain valve.

2. Removethe filter, trim ring, and front top cover as show in

Illustration A.

Trim Ring

Tape Process _,,,/_

Tube Pinch Off

Anode Rod T"£-.

Cover

Tape Corner

and Edges

4.. Usinga slot screwdriver and ensuring to avoid damage to

exposed wires, remove foam to uncover the anode rod as

show in Illustration C,

Wires.

Anode Rod

iI1_ [_

5, Usinga 1 1/16"socket and extension, unscrew the anode rod,

then lift out to inspect as show in Illustration D,

Anode Rod

fll_ [m]

3. Reinstallthe trim nng, place a protective layer of tape on sheet

metal edges,and remove the anode rod cover as show in

Illustration B,

6. To install the anode rod, seal the threads with soft set sealant,

thread into the port and using the torque wrench tighten to

50 +_5 ft-lbs of torque. Reinstallthe anode rod cover.

7. Turn water supply on, open a tap to remove any air in

plumbing system, inspect for leaks,then turn the power

on and reassemble the unit in reverse order as show in

Illustration A,

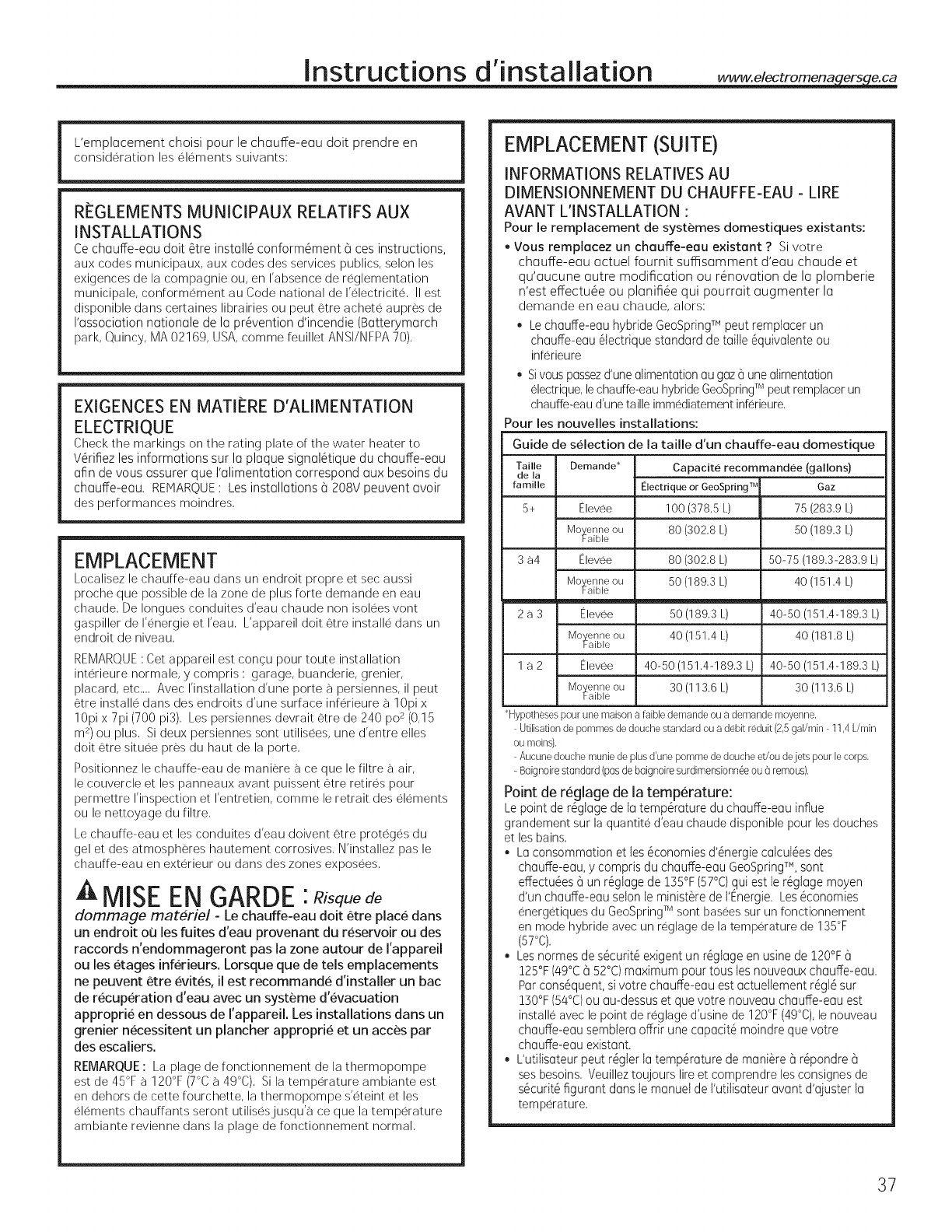

Installation instructions

The location chosen for the water heater must take into

consideration the following:

LOCAL INSTALLATION REGULATIONS

This water heater must be installed in accordance

with these instructions, local codes, utility codes,

utility company requirements or, in the absence of

local codes, the latest edition of the National Electrical

Code. It is available from some local libraries or can be

purchased from the Notional Fire Prevention Association,

Botterymorch pork, Quincy, MA 02169 as booklet ANSI/

NFPA70.

POWER REQUIREMENTS

Check the markings on the rating plate of the water

heater to be certain the power supply corresponds

to the water heater requirements. NOTE: 208V

installations may experience lower performance.

LOCATION

Locate the water heater in o clean dry area as near as

practical to the area of greatest heated water demand.

Long uninsulated hot water lines can waste energy and

water. Unit must be installed in a level location.

NOTE:This unit is designed for any common indoor

installation including: garage, utility room, attic, closet,

etc. With the installation of a Iouvered door, it can

be installed in rooms smaller than 10' x 10' x 7' (700

cu.ft.). Louvers should be 240 square inches (0.15 me)or

greater. If two louvers are used one should be near the

top of the door.

Place the water heater in such a manner that the air

filter, cover, trim ring and front panels can be removed

to permit inspection and servicing, such as removal of

elements or cleaning of the filter.

The water heater and water lines should be protected

from freezing temperatures and h/jh-corrosive

atmospheres. Do not install the water heater in outdoor,

unprotected areas.

ACAUTION: Riskof Property Damage-

The water heater should not be located in an area where

leakage of the tank or connections will result in damage

to the area adjacent to it or to lower floors of the

structure. Where such areas cannot be avoided, it is

recommended that a suitable catch pan, adequately

drained, be installed under the water heater. Attic

installations require adequate flooring and access stairs.

NOTE: The heat pump operating range is 45°F to 120°F

(7°Cto 49°C). If the ambient temperature is outside of

this range, the heat pump will turn off and the electric

elements will be used until the ambient temperature

returns to within the operating range.

LOCATION {CONT.)

WATER HEATER SIZING INFORMATION - READ

BEFORE INSTALLING:

For existing home replacements:

• Replacing an existing tank water heater? tfyour

currentwater heater has provided adequate hot water,

and noother plumbing changesand/or renovationsthat

would requireadditional hot water demand are in processor

planned,then:

,,TheGeoSpringTM HybridWater Heatercan replacean

equivalentsizeor smallerstandard electricwater heater.

• Ifswitchingfrom gasto electric,the GeoSpringTM Hybrid

WaterHeatermayreplacethe nextsizesmallergastanktype

water heater.

For new construction installation:

Residental Water Heater Sizing Guide

Family Demand * GallonCapacity Recommended

Size Electric

or GeoSpringTM Gas

5+ High 100 (378.5 L) 75 (283.9 L)

Avg or Low 80 (302.8 L) 50 (189.3 L)

3 to 4 High 80 (302.8 L) 50-75 (189.3-283.9 L)

Avg or Low 50 (189.3 L) 40 (151.4 L)

2 to 3 High 50 (189.3 L) 40-50 (151.4-189.3 L)

Avg or Low 40 (151.4 L) 40 (181.8 L)

1 to 2 High 40-50 (151.4-189.3 L) 40-50 (151.4-189.3 L)

Avg or Low 30 (113.6 L) 30 (113.6 L)

*AssumptionsforAvg or Low Demandhousehold:

- Useof standardor lowflow showerheads{2.5gpm/ll.4 Lper minuteor less)

- Noshowerswith multipleshowerheadsand/or bodyjets.

- Standardbathtub{nooversized/jettedtubs)

Water Heater Temperature Setpoint:

Thewater heater temperature setting strongly impacts the

amount of usablehot water availablefor showers and baths.

Energyconsumption/savingsand efficiencytesting of water

heaters,includingthe GeoSpringTM, is performedat a 135°F

(57°0 setting,the averagewater heater setting accordingto

the Departmentof Energy. Allsavingsfor GeoSpringTM are

basedon hybrid mode operation at 135°F(57°0.

Safety regulationsrequirea factory setting of !20°Fto !25°F

(49°Cto 52°Q max for all new water heaters.Therefore,if

your water heater is currentlyset at !30°F (54°0 or above

andyour new water heater is installedwith a factory set

setpoint of !20°F (49°0,the new water heater may seemto

provide lower capacitythan your existingwater heater.

The usercan adjustthe temperature setting to meet their

needs.Always read and understandthe safety instructions

containedin the usersmanual before adjustingthe

temperature setpoint.

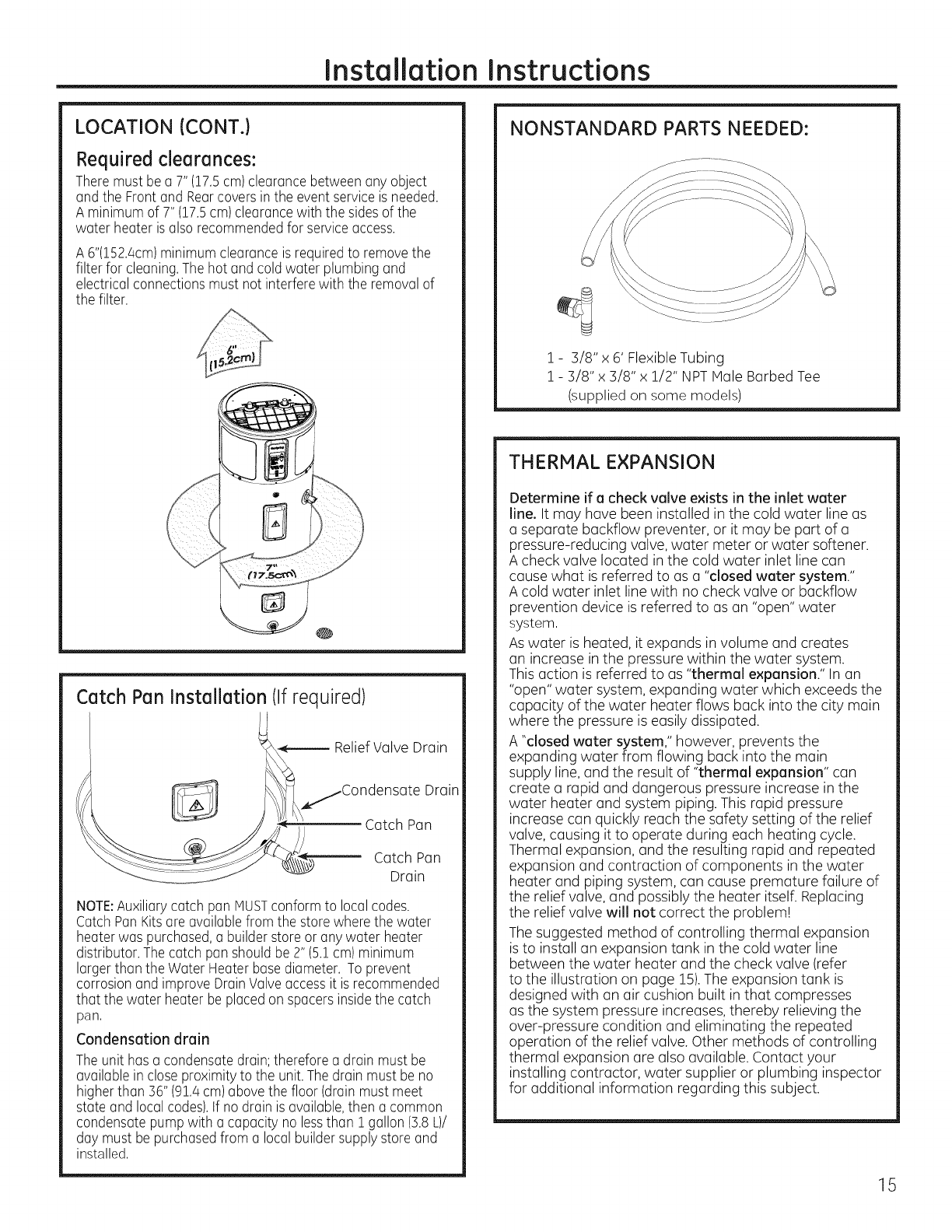

Installation Instructions

LOCATION (CONT.)

Required clearances:

There must be a 7" (17.5cm)clearancebetweenany object

and the Frontand Rearcovers in the eventserviceis needed.

A minimum of 7"(17.5cm)clearancewith the sidesof the

water heater isalso recommendedfor serviceaccess.

A 6"(152.4cm)minimum clearanceis requiredto removethe

filter for cleaning.Thehot and cold water plumbing and

electricalconnectionsmust not interferewith the removalof

the filter.

Catch Pan Installation (If required)

Relief Valve Drain

Drain

Catch Pan

Drain

NOTE:Auxiliarycatch pan MUSTconform to local codes.

Catch PanKitsare availablefrom the storewhere the water

heater was purchased,a builderstore or any water heater

distributor.Thecatch pan should be2" (51 cm)minimum

largerthan the Water Heaterbase diameter. To prevent

corrosionand improve DrainValveaccessit is recommended

that the water heater be placedon spacersinsidethe catch

pan.

Condensation drain

The unit has a condensatedrain;therefore a drain must be

availablein closeproximityto the unit.Thedrain must be no

higherthan 36" (91./4cm)above the floor (drain must meet

state and local codes),tf nodrain is available,then a common

condensatepump with a capacity no lessthan i gallon (3.8L)/

day must be purchasedfrom a local buildersupply storeand

installed.

NONSTANDARD PARTS NEEDED:

1 - 3/8" x 6' Flexible Tubing

1 - 3/8" x 3/8" x 1/2" NPTMale Barbed Tee

(supplied on some models)

THERMAL EXPANSION

Determine if a check valve exists in the inlet water

line. It may have been installed in the cold water line as

a separate backflow preventer, or it may be part of a

pressure-reducing valve, water meter or water softener.

A check valve located in the cold water inlet line can

cause what is referred to as a "closed water system."

A cold water inlet line with no check valve or backflow

prevention device is referred to as an "open" water

system.

As water is heated, it expands in volume and creates

an increase in the pressure within the water system.

This action is referred to as "thermal expansion." In an

"open" water system, expanding water which exceeds the

capacity of the water heater flows back into the city main

where the pressure is easily dissipated.

A "closed water system," however, prevents the

expanding water from flowing back into the main

supply line, and the result of "thermal expansion" can

create a rapid and dangerous pressure increase in the

water heater and system piping. This rapid pressure

increase can quickly reach the safety setting of the relief

valve, causing it to operate during each heating cycle.

Thermal expansion, and the resulting rapid and repeated

expansion and contraction of components in the water

heater and piping system, can cause premature failure of

the relief valve, and possibly the heater itself. Replacing

the relief valve will not correct the problem!

The suggested method of controlling thermal expansion

is to install an expansion tank in the cold water line

between the water heater and the check valve (refer

to the illustration on page 15).The expansion tank is

designed with an air cushion built in that compresses

as the system pressure increases, thereby relieving the

over-pressure condition and eliminating the repeated

operation of the relief valve. Other methods of controlling

thermal expansion are also available. Contact your

installing contractor, water supplier or plumbing inspector

for additional information regarding this subject.

installation instructions

WATER SUPPLY CONNECTIONS

Referto the illustrationbelow for suggestedtypical installation.

The HOTand COLDwater connectionsare clearlymarked

and are 3A"NPTon all models.When connecting to the

inlet/outlet ports,the use of 3A"femaleNPTtapered thread

fittings with use of thread sealant is recommended.The

installationof unions is recommendedon the hot and cold

water connectionsso that the water heater may beeasily

disconnectedfor servicingif necessary.

NOTE:Installa shut-off valve in the cold water line near the

water heater.Thiswill enable easier service or maintenance

of the unit later.

IMPORTANT:Do not apply heat to the HOTor COLDwater

connections. If sweat connections are used, sweat tubing

to adapter before fitting the adapter to the cold water

connections on heater. Any heat applied to the hot or cold

water connection will permanently damage the internal

plastic lining in these ports.

TYPICALINSTALLATION

Hot water\ .,dL_ToElectrical Junction Box

outlet to "_ (use only copper conductors)

fixtures To cold

water supply

Shut-off valve

Thermal expansion tank

CondensateDrain

FlexibleTubing

Temperature& Pressure

ReliefValve

Catch

Relief Valvedischarge

6" (15.2cm)minimum

fromthe floor

CONDENSATION DRAIN CONNECTION

Thisunit hasa condensationtray. The water collectedin the

tray drains out of the side of the unit. Itis important to install

a barbedtee and drain hose to the primary drain port coming

off the side ofthe unit. Directthe other endto the lower drain

port on the side of the unit. Plumb

the other endto a drain inthe floor

or no higherthan 3' (0.9m) above

the floor. Ifsuchdrain isunavailable,

a condensatedrain pump (not

provided)must be purchasedand

installed.The drain tube should be

routed so that the dischargewater

cannot contact liveelectrical partsto

eliminatepotentialwater damage.

Condensate

Drain Port

RELIEF VALVE

A WARNING: Risko U,,itDamage-The

pressure rating of the relief valve must not exceed 150

PSI(1.03 kPa},the maximum working pressure of the

water heater as marked on the rating plate,

A new combination temperature and pressure-relief

valve, complying with the Standard for ReliefValves and

Automatic Gas Shut-Off Devicesfor Hot Water Supply

Systems,ANSIZ2!22, is supplied and must remain installed

in the opening provided and marked for the purpose on

the water heater. No valve of any type should be installed

between the relief valve and the tank. Local codes shall

govern the installation of relief valves.

The BTUH rating of the reliefvalve must not be lessthan the

input rating of the water heater as indicated on the rating

label located on the front of the heater (1 watt=3.412 BTUH).

Connect the outlet of the relief valve to a suitable open drain

so that the discharge water cannot contact live electrical

parts or persons and to eliminate potential water damage.

Pipingused should be of a type approved for hot water

distribution. The discharge line must be no smaller than the

outlet of the valve and must pitch downward from the valve

to allow complete drainage (by gravity) of the relief valve

and discharge line.The end of the discharge line should

not be threaded or concealed and should be protected

from freezing. No valve of any type, restriction or reducer

coupling should be installed in the discharge line.

ACAUTION:

To reduce the risk of excessive pressures and

temperatures in this water heater, install temperature

and pressure protective equipment required by local

codes and no lessthan a combination temperature and

pressure relief valve certified by a nationally recognized

testing laboratory that maintains periodic inspection of

production of listed equipment or materials, as meeting

the requirements for ReliefValves and Automatic Gas

Shutoff Devices for Hot Water Supply Systems, ANSI

Z21.22. This valve must be marked with a maximum set

pressure not to exceed the marked maximum working

pressure of the water heater. Install the valve into an

opening provided and marked for this purpose in the

water heater, and orient it or provide tubing so that

any discharge from the valve exits only within 6 inches

above, or at any distance below, the structural floor, and

does not contact any live electrical part. The discharge

opening must not be blocked or reduced in size under

any circumstances.

installation instructions

TO FILL THE WATER HEATER

A WARNING: RiskofUnitDamage-The

tank must be full of water before heater is turned on. The

water heater warranty does not cover damage or failure

resulting from operation with an empty or partially

empty tank.

Make certain the drain valve is completely closed.

Open the shut-off valve in the cold water supply line.

Open each hot water faucet slowly to allow the air to

vent from the water heater and piping.

A steady flow of water from the hot water faucet(s)

indicates a full water heater.

F11" fault code during installation: If the unit is

powered on without a full tank, the error code "F!I" will

show in the display. Turn off the power, fill the tank with

water (see above), then turn the power back on.

NOTICE:

Do not mis-wire electrical connections. 240V AC or 208AC

must be applied across L1 and L2 wires as shown in

'Water heater junction box' illustration. Failure to do so

will VOIDthe warranty, and can result in 120V applied to

water heater, which may damage the compressor or other

electrical components.

If 4-conductor wire is supplied to the water heater, cap the

neutral, and connect the remaining wires as illustrated.

NOTEREGARDINGUTILITYPOWER-MANAGEMENTDEVICES

(Sometimes called Peak Load Reduction Switches):

Some power-management switching devices or even some

basic timer switches exist that REDUCEvoltage from 240V

to 120V during high-electricity-demand periods. These

devices must be removed from the circuit providing power

to the water heater because of the potential unit damage

noted above.

However, switching devices which cut power from 240V to

0V on a periodic basis are acceptable.

"bAd linE" fault code during installation: If "bAd linE" is

shown on the display, the unit is not receiving the correct

voltage as a result of incorrect wiring. To correct this fault,

turn the power off to the unit, correct the wiring issue, then

turn the power back on.

ELECTRICAL CONNECTIONS

A separatebranch circuit with copper conductors, overcurrent

protectivedeviceand suitabledisconnectingmeans must be

provided by a qualified electrician.

Allwiring must conform to localcodes or latest edition of

NationalElectricalCodeANSI/NFPA70.

Thewater heater iscompletely wired to the junction box at the

top of the water heater.An openingfor 1/2"electricalfitting is

providedfor field wiring connections.

Thevoltage requirements and wattage loadfor the water

heater are specifiedonthe rating labelon the front of the

water heater.

The branch circuit wiring should include either:

1. Metallic conduit or metallic sheathed cable approved

for use as a grounding conductor and installed with

fittings approved for the purpose.

2. Nonmetallic sheathed cable, metallic conduit or

metallic sheathed cable not approved for use as a

ground conductor shall include a separate conductor

for grounding. It should be attached to the ground

terminals of the water heater and the electrical

distribution box.

To connect power to the water heater:

1. Turn the power off.

2. Remove the screw/screws holding the junction box

top cover.

3. Install Llto L1, L2 to L2 and ground to the green

ground wire connected to the bottom of the junction

box.

NOTE: Install electric connections according to local

codes or latest edition of National Electrical Code ANSI/

NFPA70.

240V

._._Juncti0n boxcover

L1(Black)======_

Juncti0nbox

FactoryGround

L2 (Red) HouseGround(Green)

A:LW_I_|_I I |_!_: Proper ground connection is

essential. The presence of water in the piping and water

heater does not provide sufficient conduction for a

ground. Nonmetallic piping, dielectric unions, flexible

connectors, etc., can cause the water heater to be

electrically isolated. Do not disconnect factory ground.

Installation instructions

The manufacturer's warranty does not cover any

damage or defect caused by installation, attachment

or use of any type of energy-saving or other

unapproved devices (other than those authorized by the

manufacturer) into, onto or in conjunction with the water

heater. The use of unauthorized energy-saving devices

may shorten the life of the water heater and may

endanger life and property.

The manufacturer disclaims any responsibility for

such loss or injury resulting from the use of such

unauthorized devices.

If local codes require external application of insulation

blanket kits, the manufacturer's instructions included

with the kit must be carefully followed.

Application of any external insulation, blankets or

water pipe insulation to this water heater will require

careful attention to the following:

*Do not cover the temperature and pressure-relief

valve.

*Do not cover access panels to the heating elements.

*Do not cover the electrical junction box of the

water heater.

*Do not cover the operating or warning labels attached

to the water heater or attempt to relocate them on

the exterior of the insulation blanket.

*Do not block the air inlet/outlets in the top covers or

rear of the unit.

NOTE: This guide recommends minimum branch

circuit sizing based on the National Electric Code.

Refer to wiring diagrams in this manual for field wiring

connections.

BRANCH CIRCUIT SIZING GUIDE

Totalwater

Heater wattage

3,000

4,000

4,500

5,000

5,500

6,000

8,000

9,000

10,000

11,000

12,000

Recommended 0verCurrent Protection

(fuse or c rcu t breaker amperage rat ng)

208V 240V 277V 480V

20 20 15 15

25 25 20 15

30 25 25 15

30 30 25 15

35 30 25 15

40 35 30 20

50 45 40 25

- 50 45 25

- 50 30

- - 35

T0talWater

Heater Wattage

3,000

4,000

4,500

5,000

5,500

6,000

8,000

9,000

10,000

11,000

12,000

coppe r Wile size AWG Based

on N.E.C.Tab e 310,16 (167 F/75 C.)

208V 240V 277V 480V

12 12 14 14

I0 I0 12 14

i0 i0 i0 14

I0 I0 I0 14

8 10 10 14

8 8 10 12

8 8 8 10

8 8 10

8 10

- 8

Installation Instructions

INSTALLATION CHECKLIST

[] 1, Tank location:

- Does room size require Iouvered door or similar ventilation? 10' x 10' x 7' (700 cu. ft.) or 240 square inches (0.15 m2)

air-flow area needed.

- Back of unit away from wall by 7 inches (17.5 cm), and sides have at least 7 inches (17.5 cm) clearance.

- Front of unit is free and clear.

- Is the water heater level? If no, add shims under the base of the unit.

[] 2. Verify Air Filter is installed. (Located in packaging).

[] 3. Plumbing connections:

- Does not prevent air filter removal.

- No leaks after filling the tank with water, either when water is flowing or not.

[] 4. Condensate lines are in place:

- Main Drain flexible tubing installed.

[] 5. Temperature and pressure-relief valve is working and drain line completed per local code.

[] 6. Electrical verify 208/240 VAC to L1 and L2 at tank.

[] 7. Electrical connection does not prevent air filter removal.

[] 8. Verify control panel displays 120°F (49°C)Hybrid mode. Assist user in how to adjust temperature and modes (see

"About the Water Temperature Setting" section on page 7).

WHAT TO EXPECT FOR "NORMAL STARTUP" IN HYBRID MODE

After the unit has been installed, with all electrical and water connections secure and checked, then the unit should be

filled with water (vent tank by opening u hot water faucet somewhere in home to allow tank to fully fill with water). Once

tank is full and power is energized, you may experience the following:

Elapsed Time HEWH Actions Comments

0 to 2 minutes Unit will go through self-check. This 2-minute off-time prevents compressor

damage.

2 to 10 minutes Compressor and fan turn on This 8-minute period is used to ensure the tank is

full of water (Dry-fire prevention algorithm).

10 to 30 minutes Compressor and fan turn off, heat- To quickly provide initial amount of hot water for

ing elements turn on for about 20 user (about 25 gallons/94.6 L)

minutes

30 minutes and Upper element turns off and Uses efficient heat pump for majority of heating

beyond compressor turns back on

NOTE: The heat pump operating range is 45°F to 120°F (7°Cto 49°C). If the ambient temperature is outside of this range,

the heat pump will turn off and the electric elements will be used until the ambient temperature returns to within the

operating range.

Troubleshootin ...

_ efore you call for service ....

Save time and money! Review the chart below first and you

may not need to call for service.

Possible Causes What To Do

Water heater makes A fan is used to move air • Some amount of fan sound is normal. Ifyou hear on

sounds through the system, abnormal sound or the sound level seems unusually loud,

then contact service.

Water heater is Room is not vented • If the room is smaller than !0'x !0'x 7' (3m x 3m x 2.1m),

making the room properly or is too small, then it must have a Iouvered door or other means to allow

cooler air exchange with surrounding rooms.

Heat is removed from the air • This is normal

to heat the water

Water dripping down Condensate drain is • Clear out any debris in the drain port on the unit

the outside of the clogged.

heater,

Hot/Cold water connections • Tighten the inlet and outlet pipe connections.

are not tightened.

Not enough or no hot Water temperature may • SeeAbout the Water Temperature Setting section.

water be set too low.

Hot water usage pattern • Change to different mode

exceeds the capability of the

water heater in current mode

Water usage may have • Wait for the water heater to recover after an abnormal

exceeded the capacity demand

of the water heater

Ambient temperature is • For the water heater to work properly, its location needs

too low to have a temperature of 32° to !50°F for Standard

Electric mode and 45° to !20°F for all other modes.

Cold water inlet temperature • This is normal. The colder inlet water takes longer to heat.

may be colder during the

winter months.

Leaking or open hot water • Hake sure all faucets are closed.

faucets.

Long runs of exposed pipe, • Insulate piping.

or hot water piping on

outside wall.

Not enough clearance to • Hake sure unit is 7" away from the wall.

allow air to circulate for the

heater pump.

Room size is not appropriate • If room size is less than !0'x !0'x 7' (700 cu. ft.), install

for water heater. Iouvered door or similar ventilation.

A fuse is blown or a circuit • Replace fuse or reset circuit breaker.

breaker tripped.

Electric service to your home • Contact the local electric utility.

may be interrupted.

Improper wiring. • Seethe Installation Instructions section.

Manual reset limit (TCO). • Seethe Safety Control section, see page 4.

Water connections to unit • Correct piping connections.

reversed.

Electric supply may be off. • Hake sure electric supply to water heater is correct

disconnect switch, if used, are in the ON position.

Water is too hot

_mw _rA i.

C_L/d ilances, cam

Possible Causes Whet To Do

Rumbling noise

Water temperature is set • SeeAbout the Water Temperature Setting section,

too high.

CAU TION: Foryoursafety,oONOTattempt repair ofelectricalwiring, controls,

heating elements or other safety devices. Refer repairs to qualified service personnel.

Electronic control has failed. • Call for service.

Water conditions in your

home caused a buildup of

scale or mineral deposits

on the heating elements.

Relief valve producing Pressure buildup caused

popping sound by thermal expansion

or draining to a closed system.

The heater is beeping The water heater has not

and the display says

Fll

Remove and clean the heating elements. This should only

be done by a qulified service personnel.

This is an unacceptable condition and must be corrected.

See Thermal Expansion Information on page 15

Do not plug the relief valve outlet.

Contact a plumbing contractor to correct this.

Fill the tank completely with water. Press ENTERto stop

the alarm and then press POWERwhen the tank has been

filled.

been filled with water before

powering up. Powering up the

heater without water will

damage the electric heaters.

The water heater warranty

does not cover damage or

failure resulting from operation

with an empty or partially

empty tank.

The filter light is on. The filter requires cleaning. • Follow the instructions on how to remove and cleon the

A clean filter is necessary for filter on page 12.

effective operation.

Theheater is beeping There is an issue with the • The unit will automatically switch to another available

and the screen says heat pump system, mode to ensure you continue to have hot water. Contact

"FA-FS" service immediately and give them the codes listed on the

display screen.

Theheater is beeping There is an issue with the • The heater may switch to another available heating mode.

andthe screen flashes water heater that requires Contact service immediately. To stop the beeping noise

an error code immediate attention. (unless error code F2,Fll or bad linE)press either the UPor

down arrow button and the alarm will stop and the display

will go back to normal (settemperature).

The water heater is

beeping and the screen

flashes, "bAd linE"

Hot Water has a rotten

egg or sulfur smell

Unit is not receiving 240VAC

as intend.

Certain water supplies with

high sulfate content will react

with the anode rod that is

present in all water heaters

for corrosion protection of

the tank.

Turn off power to water heater (generally at the breaker

panel). Then read "Electrical Connections" section of

Installation Instructions, see page 17. Then,contact the

installer to verify electrical input to the water heater.

The odor can be reduced or eliminated in most water

heaters by replacing the anode rod with less-active

material rod. In some cases,an added step of

chlorinating the water heater and all hot water lines may

be necessary, contact your local water professional or

plumber for options and instructions. Call GEat

!.888.4GE.HEWH(!.888.443.4394) to learn how to purchase

this replacement anode rod. A qualified servicer or

plumber should do this replacement. Use of a non-GE

approved anode rod, or operating the water heater

without a GEapproved anode rod will VOIDthe warranty.

Unit is not making If unit is using electric • Check mode of unit.

normal sounds resistance elements, it will

not make fan or compressor

sounds.

For Service, please call 1.888. 4GE.HEWH (1.888. 443. 4394) 21

Fault codes.

Fault Code

Displayed Condition Action

F-A T4 Not Rising Call service

F-B Discharge Temp Not Stable Cull service

F-C Evaporator Not Frost Free Cull service

F-D Superheat Too Low Cull service

F-E Discharge Temperature Above Limit Cull service

F-F Electronic Expansion Valve Out of Range Cull service

FG* T5 Ambient Temperature Check Technician service data

FH* Compresor Load Test Technician service data

FI* Refrigerant Leak Test Cull service

F2 T2 Tank Temperature Sensor Failure Cull service

F3 Compressor Failure Cull service

F4 Fan Failure Cull service

F5 T3GSensor (Evap inlet temperature) Failure Cull service

F6 T3b Sensor (Evap outlet temperature) Failure Cull service

F7 T4 Sensor (Compressor outlet) Failure Cull service

F8 T5 Sensor (ambient temperature) Failure Cull service

F9 Lower Heating Element Failure Cull service

FIO Upper Heating Element Failure Cull service

Fll Dry Tank Fault See page 17

bAd linE The voltage is too low at power-up See page 17

(F121

F13 Stuck Key Fault Call service

Dirty Filter Filter is dirty See page 12

1F141

F15 DataFlash Fault Call service

* Some Models

GE H brid Water Heater Warrant . GEAliancescom

All warranty service provided by our Authorized Servicer Network.

To schedule service, call 888.4GE.HEWH (888.443.4394). Please

hove serial number and model number available when calling for

service.

Staple your receipt here.

Proof of the original purchase

date is needed to obtain

service under the warranty.

For The Period Of." We Will Replace:

One Fear Anypart of the Hybrid Water Heater which fails due to a defect in materials or workmanship.

From the date of the During this limited one-year warranty, GEwill also provide, free of charge, all labor and related

original purchase service to replace the defective part.

Second through

Tenth Fear

From the date of the

original purchase

Anypart of the HybridWater Heater which fails due to a defect in materials or workmanship.

During this limited ten-year parts warranty, labor and related service to replace the

defective part are not included.

What Is Not Covered:

[] Service trips to your home to teach you how to use

the product.

[] Improper installation, delivery or maintenance.

[] Failure of the product if it is abused, misused, altered,

used commercially or used for other than the intended

purpose.

[] Use of this product where water is microbiologically

unsafe or of unknown quality, without adequate

disinfection before or after the system.

Replacementof house fuses or resetting of circuit

breakers.

[]

Damage to the product caused by accident, lightning,

fire, flood or acts of God.

Incidental or consequential damage caused by possible

defects with this appliance, its installation or repair.

Product not accessible to provide required service in a

safe manner. Attic installation must have flooring and

accessible stairs.

[] If product removed from original installation location.

[] Damages, malfunctions or failure caused by the use of

repair service not approved by GE.

[] Damages, malfunctions or failure caused by the use of

unapproved parts or components.

[] Damages, malfunctions or failure caused by operating

the heat pump water heater with the anode rod

removed.

[] Anode Rod consumption and replacement.

[] Damages, malfunctions or failure resulting from

operating the heat pump with an empty or partially

empty tank.

[] Damages, malfunctions or failure caused by subjecting

the tank to pressure greater than those shown on the

rating label.

[] Damages, malfunctions or failure caused by operating

the heat pump water heater with electrical voltage

outside the voltage range listed on the rating label.

[] Water heater failure due to the water heater being

operated in a corrosive atmosphere.

EXCLUSION OF IMPLIED WARRANTIES--Your sole and exclusive remedy is product repair us provided in

this Limited Warranty. Any implied warranties, including the implied warranties of merchantability or

fitness for a particular purpose, are limited to one year or the shortest period allowed by law.

This warranty is extended to the original purchaser and any succeeding owner for products purchased for home

use within the USA. If the product is located in an area where service by a GE Authorized Servicer is not available,

you may be responsible for a trip charge or you may be required to bring the product to an Authorized GE Service

location for service. In Alaska, the warranty excludes the cost of shipping or service coils to your home.

Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty

gives you specific legal rights, and you may also have other rights which vary from state to state. To know

what your legal rights are, consult your local or state consumer affairs office or your state's Attorney General.

For product purchased outside of the US, contact your dealer for Warranty and Service information.

Warrantor for Products Purchased in the United States: General Electric Company, Louisville, K)/ 40225.

Importantes consignes

de s#curit# .................................25- 27

Consignes d'utilisation

Panneau de commandes .............28

Unite d'alimentation ........................29

Reglage de la temperature ..........30

Modes de fonctionnement ........... 31

Foire aux questions (FAQ) .............32

Module de communication de

rappareil (ACM)) ..........................33

Entretien et nettoyage ..........34, 35

Instructions d'lnstallation... 37-42

Conseils de Depannage ........43- 44

Service a la client#le .....................47

Inscrivez les num#ros de mod#le

et de s#rie ici :

N° de mod#le

NOde s#rie

Vous trouverez ces numeros sur I'etiquette

appos6e 5 I'avant de votre chauffe-eau.

INFORMATION IMPORTANTESURLA S£CURITE.

LISEZ TOUTESLES INSTRUCTIONSA VANT L"UTILISATlON .e,ectromenaerse.ca

AAVER TI$$EMEN T!

Pour votre securit6 vous devez suivre les instructions contenues dans ce manuel pour reduire les risques d'incendie ou d'explosion,

d%lectrocution ou pour prevenir les dommages materiels, les blessures ou la mort,

Assurez-vous de lire et de comprendre tout le manuel de I'utilisateur avant de tenter d'installer ou de faire fonctionner ce chauffe-eau,

Vous sauverez du temps et de I'argent, Accordez une attention route particuliere aux directives de securite,

Tout manquement _ ces avertissements peut occasionner des blessures graves ou la mort, Si vous avez de la difficulte

_ comprendre les instructions contenues dans ce manuel ou si vous avez des questions, ARRETEZet demandez de I'aide

_ un technicien qualifie ou _ votre fournisseur d%lectricite,

REGLAGE DE LA TEMPERATURE DE L'EAU

La securite et la conservation de I%nergie sont des facteurs _ considerer lots du reglage de la temperature de I'eau _ I'aide de

I'interface utilisateur du chauffe-eau, Une temperature de I'eau superieure _ 52 °C(125 °F) peut causer des brOlures graves ou la mort

par ebouillantage, Assurez-vous de life et de suivre les avertissements exposes sous I'image de I%tiquette ci-dessous, Cette etiquette

est egalement sur le chauffe-eau pres du dessus du reservoir,

L'eau bune temperature sup_rieure

52 °C (125 °F) peut causer

instantan_ment des brQlures

graves ou la mort par _bouillantage.

Le r_glage de la commande

_lectronique de temperature est

habituellement proche de la

temperature de I'eau au robinet.

Toutefois, certains facteurs peuvent

causer une hausse de la temperature

de I'eau pouvant aller jusqu'& 71 °C,

peu importe le r_glage de la

commande, Touchez toujours

I'eau avant de vous baigner ou

de prendre votre douche.

Les enfants et les personnes

handicap_es ou _g_es sont plus

risque de s'_bouillanter.

Consultez les instructions contenues

darts ce manuel avant de r_gler

la temperature du chauffe-eau.

Touchez I'eau avant de vous baigner

ou de prendre votre douche.

Des valves de limitation de

la temperature sont vendues;

consultez ce manuel.

II se vend des melangeurs qui @duisent la temperature de

I'eau au point d'utilisation en melangeant de I%au ffoide a I'eau

chaude dans les canalisations de distribution, Communiquez

avec un plombier certifie ou I'autorite en plomberie pour plus

d'information,

/?elation temp#rature/temps pour les brQ/ures

(Temperature

49 _'C(120 _'F)

52 _'C(125 _'F)

54 _'C(130 _'F)

57 _'C(135 _'F)

60 _'C(140 _'F)

63 _'C(145 _'F)

66 _'C(150 _'F)

68 _'C(I55 _'F)

Tableauc0urtoMe duShnners BurnInstitute

Temps pour produire une brolure grave )

Plus de 5 minutes

1-1/2 _J2 minutes

Environ 30 secondes

Environ 10 secondes

Moins de 5 secondes

Moins de 3 secondes

Environ 1-1/2 seconde

Environ 1 seconde

Vous pouvez utiliser le tableau ci-dessus comme pour

determiner la bonne temperature de I'eau pour votre maison,

REMARQUE : Les m#nages avec des petits enfants ou

des personnes handicap#es ou _g#es peuvent n#cessiter

un r#glage du thermostat a 49 °C(120 °F)ou moins pour

pr#venir le contact avec de I'eau TROPCHAUDE,

DANGER :,,existeunepossib , te.e

S'EBOUILLANTER si le chauffe-eau est regle a une

temperature trop elevee.

CONSERVEZCESINSTRUCTIONS 25

INFORMATIONIMPORTANTESURLA SECURITE.

LISEZTOUTESLE$INSTRUCTIONSAVANTL"UTILISATION.

inflammables (adhesifs, solvants, etc,) et les emanations qu'ils produisant sont extr6mement dangereux, NE PAS manipuler,

utiliser ou entreposer de I'essence ou d'autres substances inflammables ou combustibles pres d'un chauffe-eau, L'arc

electrique _ I'interieur de la commande du chauffe-eau peut allumer ces emanations, Le manquement _ cette directive peut

entrainer des dommages materiels, des blessures ou la mort,

AVER TI$$EMEN 1.1

Risque d'incendie - NE stockez PAS et N'utilisez PAS d'essence ou d'autres vapeurs et liquides inflammables a proximite de cet

appareil ou de tout autre, Gardez les chiffons et combustibles a I'ecart,

APOUR INSTALLATION$ DAN$ L'ETA TDE CALIFORNIE

Les lois de la Californie exigent que les chauffe-eau residentiels soient fixes, ancres ou attaches pour qu'ils ne tombent pas

et qu'ils resistent aux mouvements horizontaux causes par les tremblements de terre, Pour les chauffe-eau residentiels d'une

capacite inferieure _ 197 litres (52 gallons), vous pouvez vous procurer une brochure avec des instructions generiques de

fixation pour les tremblements de terre en vous adressant _ : Office of the State Architect, 400 P Street, Sacramento, CA 95814

ou vous pouvez telephoner au 916,324,5315 ou demander _ un distributeur de chauffe-eau,

Cependant, ce sont les codes municipaux applicables qui regissent I'installation, Pour les chauffe-eau residentiels d'une

capacite superieure _ 197 litres (52 gallons), adressez-vous aux autorites municipales pour connaitre les procedures de fixation

acceptables,

Avertissement en vertu de/a Proposition 65 de/a Ca/ifomie : Ce produit contient des produits chimiques connus dans I'Etat

de Californie comme causant le cancer, les malformations et autres defauts de naissance,

26 SAVE THESEINSTRUCTIONS

INFORMATIONIMPORTANTESURLA SECURITE.

LISEZTOUTESLESINSTRUCTIONSAVANTL"UTILISATlON_.electromenaerse.ca

AVERTi$$EMENT:

Si le chauffe-eau a ete soumis a une inondation, un incendie ou

des dommages materiels, coupez I'afimentation du chauffe-eau en

electricite et en eau.

Ne pas uqliser le chauffe-eau

rant qu'il n'a pas 6t6 completement verifi6 par un technicien de

service qualifie,

Pr#caufions de s#curite

A. Coupezl'alimentation au chauffe-eau si celui-ci a ere soumis _-_

une surchauffe, un incendie, une inondation ou des dommages

physiques.

B. Ne rallumezpas le chauffe-eau s'il n'est pas rempli pas d'eau.

C. Ne ra//umezpas le chauffe-eau si le robinet d'alimentation

d'eau froide est ferme.

REMARQUE : Des vapeurs inflammables provenant des zones

environnantes peuvent #tre amen#es par des courants d'air

_jusqu'au chauffe-eau,

D. Si vous eprouvez des difficultes f-)comprendre les instructions

d'utilisation suivantes ou la section d'entretien et nettoyage,

nous vous suggerons de faire appel f-_une personne qualifiee

pour accomplir le travail, the work.

Commandes de s#curit#

Le chauffe-eau est equip6 de deux commandes de limitation

de temperature (CLT) qui sont situees au-dessus de I%lement

chauffant en contact avec la surface du @servoir. Si pour

une raison quelconque, la temperature de I'eau devient

excessivement chaude, la commande de limitation de

temperature (CLT) coupe I'alimentation electrique de I%lement

chauffant. Lorsque la commande se declenche, elle dolt 6tre

reinitialis6e manuellement La reinitialisation de la commande

de limitation de temperature dolt @tre effectuee par un

technicien de service qualifie.

AMISE EN GARDE:Laca.se_ela

temp#rature elevee dolt #tre determinee par un technicien

qualifie et des mesures de correction doivent #tre prises avant la

remise en service du chauffe-eau.

Pour r#initialiser la commande de limitation de

temp#ra ture:

1. Coupez I'alimentation electrique du chauffe-eau,

2. Retirez le(s) panneau(x) d'acces et I'isolation.

Le couvercle de protection du thermostat ne dolt pas 6tre

retire.

3, Appuyez sur le bouton rouge marque RESET (reinitialiser).

4. Replacez I'isolant et le/les panneau(x) d'acces avant de

reconnecter le chauffe-eau f-_I'alimentation electrique.

CONSERVEZCESINSTRUCTIONS 27

Au su@t des commandes anneau.

GeoSpring

C _Fc1 _NT_

o HEAT PUHP €ONLV)

o HYBRID

o HIGH DEMAND/BOOST

O ELECTRIC/STANDARD {FANOFF)

O VACATION

O LSAVER_ T

Hold for Hold to Override Hold to

°F/°C PS-Power Saver Reset

O @

Commandes Fonctions J

Affichage

Modes de fonctionnement

(Voir page 8 pour la description)

Vacation (Vacances)

(Voir page 8 pour la description)

S41ection du mode

Utilisez cette touche pour passer d'un mode _-_un autre,

Fleches

Utilisez ces touches pour regler la temperature,

Touche Enter

Reinitialisation du filtre

Le filtre est sale et necessite un nettoyage Iorsque le

temoin rouge est allume, Le filtre est situe sur le dessus

du chauffe-eau, Appuyez et maintenez appuyee cette

touche pendant 5 secondes pour reinitialiser I'alarme de

filtre,

Interrupteur de fonction d'economie d'energie

Pour une utilisation avec le module MCA, Appuyez

sur cette touche et maintenez-la enfoncee pour sortir

I'appareil du mode Economie d'Energie, Apres avoir

enfonce cette touche et Iorsque le mode Economie

d'Energie a ere desactivA I'unite restera hors du mode

Economie d'Energie pendant 18 heures,

Port du module de communication de

I'appareil

Pour une utilisation avec le module ACM en option (voir

page 10 pour plus d'informations,

IVliseen marche du chauffe-eau, www.e/ectromena ers e.ca

Cet appareil n'a pas d'interrupteur, Une fois le chauffe-eau

installe et I'alimentation electrique branchee, il sera allume,

L%cran affichera le @@age de la temperature d'eau, Le mode

de fonctionnement en cours pour le chauffe-eau est allume,

Pour se conformer aux @glements de securit6, les commandes

sont prer6glees en usine a 120°F (49°C) et au mode Hybrid

(Hybride), II est recommande que I'appareil soit mis sur le mode

Thermopompe (uniquement) pour favoriser les economies

d%nergie, Le fonctionnement en mode hybride permet

d%quilibrer les economies d%nergie avec le confort de I'eau

chaude, La consommation energetique indiquee est basee

sur le fonctionnement de I'appareil en mode Hybride a une

temperature de 135°F (57°C), Un @@age a une temperature

inferieure ou une utilisation de la thermopompe (uniquement)

permettra une economie d%nergie encore plus importante,

GeoSpring

o HEAT PUMP Io.Lvl \ //

o HYBRID

o HIGH DEMAND/BOOST

o ELECTRIC/STANDARD {FA.OFFI

O VACATION

Hold for Hold to Override Hold to

°F/°C PS-Power Saver Reset

\ J

Au su@t du re la e de la tern erature de I'eau.

Point de consigne de la temperature :

La securite, la conservation d'energie et la capacite de production

d'eau chaude sont des facteurs dont vous devez tenir compte lots

de la selection de la temperature d'eau par le biais de I'interface

utilisateur du chauffe-eau. Pour se conformer aux reglements de

securite, la temperature de I'eau est reglee en usine a 120°F (49°C).

Cette temperature est celle recommandee pour commencer.

REMARQUE:Selon Departement de I'Energie des Etats-Unis, le

chauffe-eau residentiel moyen aux Etats-Unis est regle a 135°F

(57°C).Les economies d'energie potentielles du chauffe-eau hybride

GE OeoSpringTM sont basees sur un reglage de la temperature

135°F (57°C). La temperature de I'eau peut donc etre augmentee du

point regle en usine de 120°F a 135°F (49°C a 57°C) sans sacrifier les

economies d'energie calculees. Si la temperature est reglee a une

temperature inferieure a 135°F (57°C),des economies d'energie et de

fonctionnement legerement superieures peuvent etre atteintes

Consultez le paragraphe <<Reglage de la temperature >7ci-dessous

pour modifier la temperature de I'eau.

Capacite en eau chaude :

Si vous souhaitez obtenir une plus grande capacite d'eau, le fait

d'augmenter la temperature de 120 a 135°F (49°C a 57°C) permet

au meme reservoir d'eau de durer environ 25 % plus Iongtemps, car

davantage d'eau froide est melangee au robinet.

Relation tempera ture/temps pour les brulures

_Temp@rature ' TempspourproduireunebrOluiegrave_

49°C(120°F) Plusde5 minutes

52°C(125°F) 1-1/2 a 2 minutes

44°C(130°F) Environ30secondes

57°C(135°F) Environ10secondes

60°C(140°F) Moinsde 5 secondes

63°C(145°F) Moinsde 3 secondes

66°C(150°F) Environ1-1/2 secondes

68°C(155°F) Environ1 seconde

Tableaucourtoisie duBhdners BurnInstitute

t?appel concernant le risque de brOlure:

Une eau a une temperature superieure a 125°F (52°C) peut

provoquer de graves brOlures pouvant entrafner la mort.

Assurez-vous d'avoir lu et suivi les avertissements donnes sur

les etiquettes ainsi que ceux presentes dans ce manuel. Cette

etiquette est egalement situee sur le chauffe-eau pres du

panneau d'acces de I'element superieur.

Consultez le paragraphe "Relation entre le temps d'exposition

et la temperature de I'eau concernant les brOlures >>ci-dessous

pour determiner la temperature de I'eau appropriee pour votre

domicile.

t?obinets m#langeurs:

Des robinets melangeurs qui reduisent la temperature de I'eau

au point d'utilisation en melangeant I'eau des conduites d'eau

chaude et d'eau froide sont disponibles. Contactez un plombier

certifie ou une compagnie de plomberie locale pour obtenir de

plus amples renseignements.

DANGER: , existe.nepossi.i,ite.e

s_bouillanter si le chauffe-eau est regle a une temperature

trop elevee. Les menages avec des petits enfants ou des

personnes handicapees ou &gees peuvent necessiter un

reglage du thermostat a 49 °C (120 °F} ou moins pour prevenir

le contact avec de I'eau TROP CHAUDE.

Pour regler la temperature de I'eau

Veuillez suivre les etapes suivantes:

1. Appuyez sur les fl_ches vers le Haut ou vers le Bus sur

le clavier de commande pour arriver _ la temperature

desiree.

2. Appuyez sur ENTER (Entree) pour accepter la nouvelle

valeur.

Remarque : Pour passer de °F a °C, appuyez sur la touche

MODE et maintenez-la enfonc#e

DANGER:, existe un risque de br_lure par I'eau

chaude si le thermostat est regle a une temperature trop elevee.

La temperature de 120°F(49°C)est celle recommandee pour

commencer, mais elle peut #tre ajustee a une temperature entre

lOOet 140°F(38 et 60°C).

GeoSpring

o HEAT PUMP (ONLY) \o HYBRID

o H_GH DEMAND/BOOST

o ELECTRIC/STANDARD (F_.Om

O VACATION

Holdfor Holdto Override Holdto

°F/°C PS-Power Saver Reset

Modes operationnels .electromenaerse.ca

Ce chauffe-eau revient par d6faut au mode de

fonctionnement hybride. Les diff@ents modes sont donn6s

ci-dessous et peuvent 6tre selectionnes grF_ce_-_la touche

MODE.

Mode Thermopompe (uniquement)- RECOMMANDEPOUR

DESECONOMIESD'ENERGIEMAXIMALES

La thermopompe (uniquement) est le mode de

fonctionnement le plus d'6conomique pour ce chauffe-eau.

IIextrait la chaleur de I'air ambiant pour chauffer I'eau.

Letemps de chauffage dans ce mode est plus long, donc

il pourrait ne pas suffire dans une situation de demande

importante (famille nombreuse ou visiteurs).

Mode Hybride

Le mode Hybride associe I'efficacite energetique de la

Thermopompe (uniquement) _-_la vitesse de recuperation

et d'alimentation du mode electrique standard (Ventilateur

eteint) adapte pour la majorite des utilisations d'eau. Le

mode hybride permettra _-_I'appareil de fonctionner comme

un chauffe-eau electrique standard tout en offrant des

economies d'energie significatives.

REMARQUE: La performance, la consommation et les

econom/es 4nerg4t/ques sont basees sur un fonct/onnement en

mode hybnde a un mglage de la temperature de 135°F(57°C),

Demande #lev#e/Demande optimale

Ce mode est seulement necessaire si vous consommez plus

que la moyenne des gens ou si I'unite est sous-dimensionnee

pourlademandeeneauchaude. Danscemode, l'uniteutilise

les 616ments chauffants 61ectriques seulement Iorsque la

demande en eau est plus importante qu2-_la normale. Avec

I'utilisation des 616ments chauffants, la temp@ature d'eau

remontera plus rapidement, mais la consommation d'energie

sera plus importante. Contrairement au mode Electrique/

Standard (ventilateur 6teint), les 616ments chauffants seront

utilises uniquement si necessaire. La thermopompe sera

utilisee si la demande en eau est plus faible.

REMARQUE."La diff@ence entre le mode Hybride et le mode

Demande 6levee/Boost est que dans le mode 6 Demande

61ev6e/Boost, les 61_ments chauffants sont mis en marche plus

rapidement que dans le mode hybride.

Mode Electrique (Venti/ateur #teint)/Standard

(Ventilateur #teint)

Ce mode utilise uniquement les 616ments chauffants

sup@ieurs et inf@ieurs pour chauffer I'eau. Letemps

n6cessaire pour chauffer I'eau est moindre dans ce mode,

mais ce mode est le plus energivore.

REMARQUE: Dans ce mode le voyant vert clignorera apres

48 heurs pour signaler que I'appareil ne fonctionne pas dans

le mode le plus econergetique. L'appareil continuera de

fonctionner dans ce mode et il n'indique pas un probleme de

fonctionnement.

Vacances

Cette fonction est utilisee Iorsque vous 6tes absent de votre

domicile pour une duree prolongee et I'eau chaude n'est pas

necessaire. Dans ce mode, la temperature de I'eau descendra

6 50°F (10°C) et I'appareil utilise le mode de chauffage le plus

efficace pour _conomiser 1'6nergie Iorsque le chauffe-eau est

au repos. L'appareil se remettra automatiquement 6 chauffer

I'eau unjour avant votre retour, de sorte que vous ayez une

reserve d'eau chaude _-_votre retour.

Par exemple, si vous 6tes absent pendant 14jours, suivez les

etapes suivantes:

1. %lectionnez VACANCES en utilisant la touche Mode

2. Entrez le nombre dejours d'absence (dans cet exemple, 14)

en appuyant sur la fl_che vers le HAUT (la valeur par d6faut

est de 7jours)

3. Appuyez sur ENTER (Entree).

Le chauffe-eau conservera la temp@ature de I'eau 6 50°F

(10°C)pendant la duree de votre absence moins 1jour (dans

cet exemple, pendant 13 jours). A la fin du jour precedent

votre retour (dans cet exemple, le 13_me jour), le chauffe-eau

revient automatiquement au mode de fonctionnement

precedent et chauffe I'eau 6 la temp@ature d'origine afin que

de I'eau chaude soit disponible des votre retour

Pour acc#der a un de ces modes:

1. Appuyez sur la touche MODE (Mode) pour selectionner le

mode de fonctionnement approprie.

2. Le voyant lumineux vert s'allumera sur le mode selectionne.

loire aux uestions.

Filtre: Fonctionnement:

Q:Pourquoiy a-t-il unfiltre?

A:EnmodeHybrideet Thermopompe(uniquement),I'appareilfair circuler

deI'airdonslesyst_me.Lefiltre protegeI'appareilcontrelasalet&Un

filtre(3air propream_lioreI'efficacit_du chauffe-eau.

Q:Commentnettoyerlefiltre?

A:Necoupezpas I'alimentationet retirezlefiltredu hautde I'appareil.

Lefiltrepeut@renettoy_avecunaspirateurourinc_(3I'eautilde. Un

filtresoler_duitI'efficacit_duchauffe-eau

Modes:

Q:Qu'estquelemodeThermopompe(uniquement)7

A:LemodeThermopompe(uniquement)estlemodeleplusefficace,tl

extraitlachaleurde I'airambiantpourchaufferI'eau,refroidissantdu

m_mecoupI'airalentour.Cemodeprendplusdetemps(3chauffer

I'eaumaisil est_galementlemode leplusefficace.

Q: Qu'est-ce que le mode Hybride?

A: Lemode Hybride combine lesavantages du mode Thermopompe

(uniquement)avec lavitesse eLla puissance du mode Electrique

Standard. tl offre d'excellente performances tout en consommant

moins d'energie.

Q: Qu'est-ce que le mode Demon@ 61ev6e?

A: Le mode Demon@ Elev6e/Boost peut @reutilis6 Iorsque la

consommation d'eau chaude est plus elev6e qu'_ la normale.

L'appareil sera moins efficace mais chauffera I'eau plus rapidement

apres une consommation importante. Pour une consommation

normale, I'appareil continuera d'utiliser la thermopompe la plupart du

temps.

Q: Qu'est-ce que le mode deVacances ?

A: Sivous etes absent pendant une periode prolongee, ce mode reduit

la temperature de I'eau pour reduire la consommation d'energie.

L'appareil revient au mode prec6dent lejour qui precede votre retour

Q: Qu'est-ce que le mode Electrique/Standard (ventilateur @eint)?

A: Lemode Electrique/Standard (ventilateur eteint) utilise uniquement

la r@sistancepour chauffer I'eau. Cela permet de chauffer I'eau

plus rapidement qu'en mode Hybride,mais accroit egalement la

consommation. Ce mode fonctionne sans ventilateur, arretant la

production d'air frais normalement rejete pendant lefonctionnement

de la thermopompe.

@:Pourquoi le voyant vert Electrique/Standard (ventilateur eteint)

clignote-t-il?

A: Dans ce mode, levoyant vert clignotera apres 48 heures pour signaler

que I'appareil ne fonctionne pas dans le mode le plus econerg6tique.

Q:Pourquoipuis-jeentendrelefonctionnementdeI'appareil?

A:Auxmodeslesplusecoenergetiques(Thermopompe,Hybrideet

Demande_lev_e/Boost),la m_thodeutilis_epourchaufferI'eauutilise

unventilateurqui produituncertainbruit.

@:La thermopompe nefonctionne pas aussi Iongtemps que prevu.

Pourquoi ?

A: Dons certaines conditions, le chauffe-eau hybride GeoSpringTM va

fonctionner en utilisant les eBments electriques au lieu de la pompe _

chaleur pour proteger votre appareil et s'assurer que de I'eauchaude

est disponible, Cesconditions incluent une temperature ambiante

extremement basse (<45°F)ou extremement elev6e (>120°F)ou encore

une tres basse tension, L'appareil reprendra son fonctionnement

normal des que les conditions atmospheriques ou d'alimentation le

permettent,

Module de communication de I'a arefl (si installe). .elect ome,a e,se.ca

Le chauffe-eau 61ectrique hybride 6 thermopompe est

compatible avec le module de communication GESrnart

Appfiance (ACM)qui peut 6tre achete separement. Pour savoir

si la technologie ACMest offerte dans votre r6gion, contactez

vos services publics Iocaux ou consultez le site www.

GEAppliances.com/ Smart-Appfiance. L'utilisation de I'ACM

permet _-_I'appareil de repondre aux signaux de vos services

publics Iocaux ou d'adherer _-_un reseau domestique.

Les fonctions de distribution a la demande sont offertes dans

le cadre d'un projet pilote organise par les services publics de

votre Iocalit6 afin d'aider les consommateurs a diminuer leur

consommation d'electricite en periode de pointe,

MONTAGE

Le module ACM est equipe d'aimants dans sa base qui lui

permet d'etre fix6 6 la pattie m_tallique peinte ext6rieure

du chauffe-eau a thermopompe. Les d_tails relatifs au

branchement des c_bles au module sont donnes dans les

instructions fournies avec le module.

Connecteur ACM

ModuleACM _ L_

Lorsque le cable du module ACH est branch6 au chauffe-eau,

suivez les instructions de mise en marche comprises avec

le module ACM. Des que le module ACM est en marche, le

chauffe-eau 6 thermopompe est pr6t 6 recevoir les signaux

ACM.

GUIDE RAPIDE

Si les services publics de votre Iocalite utilisent la technologie

ACM, le module ACM recevra les signaux transmis par les

services publics. Un des quatre signaux suivants sera envoye:

,<<Faible >>(indique que le plus faible coot 6nerg6tique est

disponible)

,<<Hoyen >>(indique un coot 6nerg6tique croissant)

,<<Elev6 >>(indique un coot 6nerg6tique croissant)

,<<Critique >>(indique un coot 6nerg6tique maximal)

Un chauffe-eau 6 thermopompe dot6 d'un module ACH

reconnaft automatiquement le coot energetique disponible

et adapte son mode et le reglage de sa temperature

pour utiliser moins d'energie Iors de la transmission des

signaux Moyen, Elev6 et Critique. Lorsque le chauffe-eau

_-]thermopompe repond _-_ces signaux, le LED au-dessus

du bouton d'Economie d'Energie sera allume indiquant les

coots d'61ectricit6 en vigueur. Les lettres <<PS >>s'afiichent

si I'utilisateur essaie de modifier la temp6rature sans avoir

ap.puye sur le bouton pour desactiver la fonction Economie

d'Energie.

Lorsque le signal ACM est Moyen, la commande fonctionne

en mode Thermopompe (uniquement) et la temperature

de I'eau reste au reglage en vigueur fair par I'utilisateur.

L'6cran afiiche le message suivant (oO xxx est le r6glage de la

temperature actuel):

r' o c

Lorsque le signal ACM est Eleve, la commande fonctionne en

mode Thermopompe (uniquement) et la temperature de I'eau

r_gl_e 6 !!0°F (43°C) et I'_cran affiche le message suivant:

Lorsque le signal ACM est Critique, la commande fonctionne

en mode Thermopompe (uniquement) et la temperature

de I'e(]u r_gl_e 6 !O0°F (38°C) et I'_cr(]n (]ffiche le message

suivant '

A noter : Latensionducourantquicirculedansune

connexion ACM n'est pas compatible avec les ordinateurs et

les p_riph_riques. NE BRANCHEZ PAS des modems, routeurs,

etc. d'ordinateurs portatifs dans la prise RJ45 ACM pour

appareils electromenagers. Ne I'utilisez uniquement qu'avec

des accessoires d'electromenagers GE. La connexion _-_des

ordinateurs et autres accessoires peuvent endommager le

produit.

Lorsque I'appareil fonctionne aux coots energetiques moyen,

eleve ou critique, I'ecran LCD au dessus du bouton Economie

d'Energie sera allume, Si, _ tout moment, vous souhaitez

modifier Ig temp6rature de consigne alors que I'appareil est

en mode Economie d'Energie, appuyez et maintenez enfoncee

la touche Economie d'Energie pour annulet la fonction

Economie d'Energie, puis utilisez les fl6ches pour modifier le

reglage, Cette fonction sera desactivee pendant 18 heures,

Si vous essqyez de modifier la temp6rature sans d6sactiver

la fonction Economie d'Energie, les lettres PS s'affichent

_ I'ecran, indiquant qu'il est encore en mode d'Economie

d'Energie,

Entretien et netto a e.

Entretien pr#ventif

DANGER: Risq.e,ebr l.re-Avantd'utiliser

la soupape de s#curit#, assurez-vous que personne ne sera

expos# a I'eau chaude d#gag#e par cette soupape, L 'eau

peut #tre assez chaude pour cr#er un risque de brQlure.

L 'eau dolt #tre envoy#e vers une bonde de vidange pour

#viter toutes blessures ou tous dommages mat#riels,

REMARQUE : Si une soupape de s#curit# du chauffe-eau

s'ouvre r#guli#rement, il s'agit peut #tre d'une expansion

thermique clans un circuit d'alimentation d'eau ferm#.

Contactez votre fournisseur d'eau ou votre plombier pour

savoir comment corriger cette situation, Ne bouchez pas la

soupape de s#curit#.

Correctement entretenu, votre chauffe-eau vous fournira des

anne.es de service sans tracas.

Nous vous sugge.rons de suivre un programme d'entretien

preventif.

Soupape de s#curit# (temp#rature et pression):

Au moins une lois par an, soulevez et rehchez la poigne.e de la

soupape de securite, sur le cote. droit f-_I'avant du chauffe-eau afin

de vous assurer qu'elle fonctionne librement. Laissez s%couler

quelques litres d'eau par la canalisation de vidangejusqu%_ une

bonde de vidange ouverte.

Inspection p#riodique (une fois par an):

De plus, il est recomrnande de faire effectuer une inspection

periodique des commandes, des el6ments chauffants et du

cSblage par un technicien qualifie dans la @paration d'appareils

electrom6nagers electriques.

La plupart des appareils electriques, rhyme neufs, font du bruit

Iorsqu'ils sont en marche. Si les sifflements ou le niveau sonore

augmentent de rnaniere excessive, il est peut-¢tre necessaire de

nettoyer I%lement chauffant. Contactez un installateur qualifie ou un

plombier pour une inspection.

Vidange du r#servoir :

Un @servoir de chauffe-eau peut agir comme un d_!canteur pour

les solides en suspension dans I'eau. II n'est donc pas rare de voir

s'accumuler des depots d'eau dure dans le fond du @servoir. Pour

eliminer ces depots du @servoir, suivez ces etapes:

1. Fixezun tuyau d'arrosage au robinet de vidange situe au bas de

I'appareil et dirigez-le vers une bonde.

2. Ouvrez le robinet de vidange a I'aide d'un tournevis a tCte plate.

3. Ap@s avoir vidange quelques litres d'eau, fermez le robinet de

vidange.

Ceci doit 6tre fait avec I'alimentation en eau ffoide ouverte de faqon

ce que I'eau vidangee par le robinet de vidange soiL remplacee. Le

debit d'eau aidera a eliminer les sediments.

Vidange du chauffe-eau

AMISE EN GARDE :Risq.

#lectrique - Coupez I'alimentotion au chouffe-eou avont de

rider I'eau.

DANGER: Risque de brQlure -Avant d'utiliser la

soupape de s#curit#, assurez-vous que personne ne sera

expos# a I'eau chaude vidang#e par la soupape. L 'eau vidang#e

du r#servoir peut #tre sufffsamment chaude pour presenter un

risque de brQlure et dolt #tre envoy#e vers une bonde de

vidange pour #viter toutes blessures ou tous dommages

mat#riels.

Pour vidanger le chauffe-eau, suivez les 6tapes suivantes :

1, Fixez un tuyau d'arrosage au robinet de vidange situe au bas

de I'appareil et dirigez-le vers une bonde,

2. Fermez I'alimentation en eau froide.

3. Laissez entrer de I'air dans le reservoir en ouvrant un robinet

d'eau chaude ou soulevant la poignee du robinet de vidange.

4. Ouvrez le robinet de vidange a I'aide d'un tournevis a tCte

plate.

Remarque : Consultez la page 15 pour un diagramme du produit.

Utilisezunt0urnevis t_3

platpourfa.ire _ _

t0urnerler0bmet.. \\-_-_ //

Fermeture pour vacances ou absence prolong4e d#passant la dur#e de I'option Vacances

Si le chauffe-eau n'a pas a @tre utilise pendant une p@iode

prolongee, I'alimentation en electricite et en eau a I'appareil

devrait 6tre coupee afin de reduire la consommation et

d'emp¢cher I'accumulation de gaz hydrogene dangereux. Cet

appareil n'est pas equipe d'un bouton de mise en marche,

I'alimentation electrique peut uniquement Ctre coupee par le

disjoncteur ou I'interrupteur principal.

Le chauffe-eau etla tuyauterie devraient Ctre vidanges s'il y a

risque de gel,

Ap@s une p@iode d'arrCt prolongee, le fonctionnement et

les commandes du chauffe-eau devraient @treverifies par

un technicien qualifie. Assurez-vous que le chauffe-eau est

completement rempli avant de le remettre en place.

REMARQUE: Reportez-vous a la rubrique de raise en garde relative

au gaz hydrogene clans les instructions d'utilisation (voir page 3),

Entretien et netto a e du chauffe-eau, www.electromena ers e.ca

Nettoyage du filtre

Dans les modes Hybride (uniquement), Thermopompe et

Demande elevee, le chauffe-eau deplace I'air dans le systeme et

le fair ressortir _ I'arriere de I'appareil, Le filtre est en place pour

proteger I%vaporateur de la salete et la poussiere,

Un filtre _ air propre est necessaire pour une meilleure efficacite,

Parfois, ce filtre devra 6tre nettoye (au minimum une lois par an),

Lorsque le filtre doit 6tre nettoy6 le temoin rouge au-dessus de la

touche Filtre s'allume et un signal sonore est emis,

REMARQUE: Si le filtre est trop sale, I'appareil passe

automatiquement au mode Electrique (Ventilateur eteint)/

Standard (Ventilateur eteint) et les economies d%nergie seront

perdues,

Ne coupez pas I'alimentation, Retirez le filtre par le dessus de

I'appareil, Appuyez sur les deux languettes et soulevez pour

retirer le filtre _ air, Ap@s avoir ere retir6 le filtre peut 6tre nettoye

avec un aspirateur, essuye avec un chiffon humide ou rince _

I'eau tiede,

Lorsque le filtre a ere nettoye et seche, il peut 6tre remis en place

en I'alignant dans les fentes sur le dessus de I'appareil et en le

poussant vers le bas pour I'enclencher,

Apres avoir remis le filtre propre en place, appuyez sur le bouton

FILTER(filtre) et maintenez-le appuye pendant 3 secondes,

Si un cycle de chauffage est en marche Iorsque I'alarme du filtre

est acceptee, ce cycle va continuer en mode electrique pour

terminer le cycle, Ap@s cela, il reviendra automatiquement au

mode precedent le nettoyage du filtre,

IMPORTANT." Le filtre doit 6tre nettoye Iorsque I'alarme s'affiche,

Un filtre sale rend plus difficile le travail du systeme et peut

entrafner une reduction de I'efficacit6 voire endommager le

systeme, Afin d'obtenir le meilleur rendement eco energetique,

assurez-vous que le filtre est propre,

Languettes

Filtre

D#bouchage du tuyau de vidange de la condensation

Le tuyau de vidange principal est destine f-_eliminer route la

condensation, S'il est bouch6 le condensat sera elimine par le

tuyau de trop-plein et s%coulera au sol, Ceci est conqu pour

prevenir I'utilisateur que le tuyau de vidange principal est bouche,

Retirez le raccord en T crante et le tube de vidange, nettoyez les

debris et remettez-le en place,

Inspectez regulierement les tuyaux de vidange et nettoyez tous

les debris qui auraient pu s'y accumuler

Consultez les instructions d'installation pour de plus amples

informations,

Trop-plein

Tubevidange

principal

-- RaccordenT

crant_

_ Dirigerle tube de

vidangeprincipal

dansle drain

Surfaces Ext#rierures

Laver _ la main avec de I'eau tiede seulement,

Tige d'anode

La tige de I'anode doit 6tre retiree du reservoir du chauffe-eau et

inspectee apres un maximum de 3 ans de service, chaque annee

ensuite, et remplacee Iorsque plus de 15,2 cm (6 po) de I%me sont

exposes _ I'une ou I'autre des extremites de la tige,

REMARQUE : L'eau adoucie artificiellement exige que la tige de

I'anode soit inspectee annuellement,

En raison des risques de choc electrique, et pour eviter route fuite

d'eau accidentelle, cette inspection devrait 6tre effectuee par un

technicien ou plombier qualifie, De plus, elle exige la coupure de

I'alimentation en eau avant le retrait de la tige d'anode,

A NOTER : Ne retirez pas la tige d'anode du reservoir _ e d'autres

moments que pendant une inspection ou un remplacement,

puisqu'une utilisation sans tige d'anode reduit la duree utile du

reservoir _ rev6tement de verre et annule la garantie,

La consommation et le remplacement de la tige d'anode ne sont

pas couverts par la garantie,

Entretien et re aration de la e d'anode.

Cette information est destinee aux personnes qui possedent

une competence adequate en electricit6 electronique et

mecanique, Toute tentative de reparer un gros appareil peut

causer des blessures corporelles et des dommages aux biens,

Le fabricant ou le vendeur ne peuvent 6tre tenus responsables

de I'interpretation ou de I'utilisation de cette information,

Outils requis :

. Tournevis TorxT20.

. Tournevis 6 lame plate.

. Rubon.

. CI_6 douille.

. Rallongede douille 12 po.

. I douille.

.. Scellant Softset.

.. Tige d'anode si n6cessaire.

* Voir la page 72 pour la commande de pieces,

II1_ I:]

Pour reparer la tige d'anode:

1. Coupez I'alimentation electrique, fermez I'alimentation d'eau et

vidangez un ou deux gallons du chauffe-eau par le robinet de

drainage inferieur.

2. Retirez le filtre, I'anneau de garniture et le couvercle frontal

superieur comme indique _ I'illustration A.

ANNEAU DE

GARNITURE

COUVERCLE

FRONTAL _

SUPERIEUR

ANNEAU DE_

GARNITURE'_

ENRUBANNER LE PINCEMENT S;_

DU TUBE DETRAITEMENT

COUVERCLE DE _''_'

TIGE D'ANODE

ENRUBANNER LECOIN

ET LES REBORDS

4. A I'aide d'un tournevis _ lame plate et veillant _ ne pas

endommager les ills exposes, retirez la mousse qui recouvre la

tige d'anode comme indique _ I'illustration C.

FILS

TIGE

FILS

iI1_ [_

5. A I'aide d'une douille 1 1/16 poet d'une rallonge, devissez la

tige d'anode, puis soulevez-la pour inspecter de la maniere

indiquee _ I'illustration D.

TIGED'ANODE

fll_ ID]

3. Reinstallez I'anneau de garniture, placez une couche de ruban

protectrice sur les bords metalliques et retirez le couvercle de

la tige d'anode comme indique _ I'illustration B.

Pour installer une tige d'anode, scellez les filetages _ I'aide

du scellant Sofit Set, vissez dans le receptacle et utilisez une

cle dynamometrique pour serrer au couple de 50 ± 5 Ib-pi.

Reinstallez le couvercle de la tige d'anode.

Ouvrez I'alimentation d'eau, ouvrez un robinet pour evacuer

I'air de la plomberie, verifiez qu'il n'y a pas de fuites, retablissez

I'alimentation electrique et reassemblez I'appareil en ordre

inverse comme indique _ I'illustration A.

Instructions d'installation www.electromena ers e.ca

L'emplacement choisi pour le chauffe-eau dolt prendre en

consideration les elements suivants:

REGLEMENTS MUNICIPAUX RELATIFS AUX

INSTALLATIONS

Ce chauffe-eau dolt _tre instalB conform_ment 6 ces instructions,

aux codes municipaux, aux codes des services publics, selon les

exigences de la compagnie ou, en I'absence de reglementation

municipale, conformement au Code national de I%lectricite. IIest

disponible dans certaines librairies ou peut 6tre achete aup@s de

I'association nationale de la prevention d'incendie (Batterymarch

park, Ouincy, MR 02169, USA comme feuillet ANSI/NFPA 70).

EXIGENCES EN MATIERE D'ALIMENTATION

ELECTRIQUE

Check the markings on the rating plate of the water heater to

V_rifiez les informations sur la plaque signal_tique du chauffe-eau

afin de vous assurer que I'alimentation correspond aux besoins du

chauffe-eau. REHARQUE : Les installations 6 208V peuvent avoir

des performances moindres.

EMPLACEMENT

Localisez le chauffe-eau dans un endroit propre et sec aussi

proche que possible de la zone de plus forte demande en eau

chaude. De Iongues conduites d'eau chaude non isolees vent

gaspiller de I%nergie et I'eau. L'appareil dolt 6tre installe dans un

endroit de niveau.

REMAROUE : Cet appareil est congu pour toute installation

interieure normale, y compris : garage, buanderie, grenier,

placard, etc.... Avec I'installation d'une porte _ persiennes, il peut

6tre installe dans des endroits d'une surface inferieure 8 10pi x

10pi x 7@ (700 pi3). Les persiennes devrait 6tre de 240 po 2 (0,15

m2) ou plus. Si deux persiennes sent utilisees, une d'entre elles

dolt 6tre situee pres du haut de la porte.

Positionnez le chauffe-eau de maniere _]ce que le filtre a air,

le couvercle et les panneaux avant puissent 6tre retires pour

permettre I'inspection et I'entretien, comme le retrait des el6ments

ou le nettoyage du filtre.

Le chauffe-eau et les conduites d'eau doivent 6tre prot6ges du

gel et des atmospheres hautement corrosives. N'installez pas le

chauffe-eau en exterieur ou dans des zones exposees.

A MISEENGARDE"Risq.e

dommage mat6riel - Le chauffe-eau doit _tre place dans

un endroit o_J les fuites d'eau provenant du reservoir ou des

raccords n'endommageront pas la zone autour de I'appareil

ou les etages inferieurs. Lorsque que de tels emplacements

ne peuvent Ctre evites, il est recommande d'installer un bac

de recuperation d'eau avec un systeme d%vacuation

approprie en dessous de I'appareil. Les installations dans un

grenier necessitent un plancher approprie et un acces par

des escaliers.

REMARQUE : La plage de fonctionnement de la thermopompe

est de 45°F in 120°F (7°C a 49°C). Sila temperature ambiante est

en dehors de cette fourchette, la thermopompe s%teint et les

el6ments chauffants seront utilisesjusqu% ce que la temperature

ambiante revienne dans la plage de fonctionnement normal.

EMPLACEMENT (SUITE)

INFORMATiONS RELATIVES AU

DIMENSIONNEMENT DU CHAUFFE-EAU - LIRE

AVANT L'INSTALLATION :

Pour le remplacement de systemes domestiques existants:

• Vous remptacez un chauffe-eau existant ? Si votre

chauffe-eou actuel fournit sumsomment d'eau chaude et

qu'oucune autre modification ou r_novotion de Io plomberie

n'est effectu_e ou plonifi_e qui pourrait augmenter Io

demande en eau chaude, alors:

• Le chouffe-eou hybride GeoSpring TMpeut remplocer un

chouffe-eou 6tectrique standard de toitte 6quivolente ou

inferieure

• Sivous possez d'une olimentotion ou goz 6 une olimentotion

electrique, le chauffe-eau hybride GeoSpringTM peut remplacer un

chauffe-eau d'une taille immediatement inferieure.

Pour les nouvelles installations:

Guide de selection de la taille d'un chauffe-eau domestique

Demande _Taille

de la

famille

3a4

Capacite recommandee (gallons)

Electrique or GeoSpring T"

100 (378.5 L)

80 (302.8 L)

Elevee

Mo_zenne ou

Faible

@evee

Mo_enne ou

_aible

@evee

Mo_enne ou

_aible

@evee

Mo_enne ou

_aible

80(302.8L)

50(189.3L)

Gaz

75 (283.9 L)

50 (189.3 L)

50-75 (189.3-283.9 L)

40 (151.4 L)

2 a 3 50 (189.3 L) 40-50 (151.4-189.3 L)

40 (151.4 L) 40 (181.8 L)

1 a 2 40-50 (151.4-189.3 L) 40-50 (151.4-189.3 L)

30 (113.6 L) 30 (113.6 L)

*Hypothesespourunemaisona foibledemandeou a demandemoyenne.

Utilisationde pommesdedouchestandardou a debitreduit(2,5gal/min 11,4L/rain

oumains).

Aucunedouchemuniedeplusd'unepommededoucheet/oudejets pourlecorps.

- Baignoirestandard(pasde baignoiresurdimensionn6eou 6 remous).

Point de reglage de la temperature:

Le point de r6gloge de lo temp6roture du chouffe-eou influe

grandement sur la quantite d'eau chaude disponible pour les douches

et les bains.

. Lo consommotion et les 6conomies d'6nergie colcul6es des

chouffe-eou, y compris du chouffe-eou GeoSpring TM,sent

effectu6es a un r6gloge de 135°F (57°C)gui est le r6gloge moyen

d'un chouffe-eou seton le minist6re de I'Energie. Les 6conomies

energetiques du GeoSpring TM sent basees sur un fonctionnement

en mode hybride avec un reglage de la temperature de 135°F

(57oc),

. Les normes de s@curit_ exigent un r@gloge en usine de 120°F 6

!25°F (49°C 6 52°C) maximum pour tous les nouveoux chouffe-eou.

Par consequent, si votre chouffe-eau est octuellement r@gl@sur

!30°F (54°C) ou ou-dessus et que votre nouveau chouffe-eou est

instalD avec le point de reglage d'usine de 120°F (49°C),le nouveau

chouffe-eou semblero offrir une copocit_ moindre que votre

chouffe-eou existent.

. L'utilisoteur peut r@gler lo temp@roture de moni_re 6 r@ondre 6

ses besoins. Veuillez to@ours lire et comprendre les consignes de

s@curit_ figuront dons le manuel de I'utitisoteur event d'ajuster Io

temperature.

Instructions d'installation

EMPLACEMENT (SUITE)

Degagements necessaires:

IIdoit y avoir undegagement minimal de 7 po (17,5cm)entre

tout objet et lescouverclesavant et arri_re advenant lecas oQun

entretien serait requis. Undegagement minimal de 7 po(17,5cm)

avec lesparois du chauffe-eau est 6galement recommand6 pour

faciliter I'accesen cas d'entretien.

Un degagement de 6po (15,2 cm) est egalement requis [)our retirer le

filtre a des fins de nettoyage, La plomberie d'eau chaude et froide et

les connexions electriques ne doivent pas interferer avec le retrait du

filtre,

Catch Pan Installation (If required)

Tuyau de la soupape

pression

Tuyau d'ecoulement

du condensat

Egouttoir

Tuyau de

I'egouttoir

REMARQUE: Le bac de recuperation de I'eau doit _tre

conforme aux codes municipaux.Des necessaires d'installation

de bac de recuperation sont disponibles aupres du detaillant

oOle chauffe-eau a @6achet6, un magasin de mat@iaux de

construction ou un revendeur de chauffe-eau. L'egouttoir doit

_tre d'une largeur superieure de 5,1cm (2 po),au minimum, par

rapport au diam_tre de la base du chauffe-eau. Pour pr@enir

la corrosion et ameliorer I'acces a la soupape de surpression, il

est recommand6 de placer le chauffe-eau sur des espaceurs 6

I'interieur de I'egouttoir.

Tuyau de vidange du condensat

L'appareil est equipe dun tuyau de vidange des condensats.

Ainsi une bonde d'evacuation doit _tre disponible _Jproximite de

I'appareil. La bonde ne doit pas 6tre a une hauteur superieure a 36

po (91,4 cm) au-dessus du sol (lescodes nationaux et municipaux

doivent _tre respecter). Si aucune bonde n'est disponible, alors

une pompe ordinaire pour le condensat dune capacite minimale

de 1 gallon ,8 L)parjour doit _tre achetee aupres dun magasin de

materiaux de construction et installee.

PIFCES NON STANDARD REQUISES:

Flexible 1 3/8 po x 6 pi

Raccord en T crante m_le NPT 1 3/8 x 3/8 x 1/2 po

(certains modeles)

EXPANSION THERMIQUE

Determinez s'il y a un clapet antiretour dans la conduite

d'admission d'eau. II peut avoir 6te installe dans la conduite

d'eau froide pour emp_cher les retours d'eau ou il peut

Ctre inclus dans une soupape de reduction de pression,

un compteur d'eau ou un adoucisseur d'eau. Un clapet

anti-retour dans la ligne d'admission d'eau froide peut

provoquer ce qu'on appelle un <<circuit d'eau ferme >>.Un

tuyau d'admission d'eau froide sans clapet anti-retour ou

sans dispositif anti-refoulement est considere comme un

syst_me d'eau <<ouvert >>.

Lorsque I'eau est chauffee, elle prend du volume et provoque

une augmentation de la pression dans le systeme d'eau.

Cette action est appelee <<expansion thermique >>.Dans

un systeme <<ouvert >>,I'eau en expansion qui depasse la

capacite du chauffe-eau reflue vers le systeme d'alimentation

municipal oQ la pression est facilement dissip6e.

Toutefois, un <<syst_me d'eau ferme >>,emp_che I'eau

en expansion de refluer vers la conduite principale

d'alimentation. Cette expansion thermique peut provoquer

une augmentation rapide et dangereuse de la pression

dans le chauffe-eau et dans la tuyauterie du syst_me.

Cette augmentation rapide de la pression peut rapidement

atteindre le point de reglage de la soupape de securite

de sorte qu'elle s'active a chaque cycle de chauffage.

L'expansion thermique et I'expansion et la contraction

rapides et repetees des composants du chauffe-eau et

de la tuyauterie peuvent entrainer I'usure prematuree de

la soupape de securite et possiblement du chauffe-eau

lui-mCme. Le remplacement de la soupape de securite ne

resout pas le probl_me !

La methode proposee de controle de I'expansion thermique

est d'installer un reservoir d'expansion dans la ligne d'eau

froide entre le chauffe-eau et le clapet anti-retour (se

reporter a I'illustration page 15). Le reservoir d'expansion

est conqu avec un coussin d'air integre qui se comprime

avec I'augmentation de la pression du systeme, eliminant

ainsi la surpression et le fonctionnement continu de la

soupape. D'autres methodes de controle d'expansion

thermique sont egalement disponibles. Contactez votre

installateur, fournisseur d'eau ou inspecteur de plomberie

pour des informations supplementaires concernant ce

sujet.

Instructions d'installation

WATER SUPPLYCONNECTIONS

Reportez-vous a I'illustrationci-dessous pour une suggestion d'installation,

Losraccords d'eau CHAUDE(Hot)et FROIDE(Cold)sont clairement identifies

et mesurent 3/4 po NPT sur tous los modeles,Lors du raccordement sur

los orificesd'entr_ ou de sortie, I'utilisationde raccords a filetage conique

femelles 3Apo NPTavec scellant a filetage est recommande, L'installation

de raccords-unions est recommande pour le raccordement a I'eau chaude

et froide de faqon a pouvoir debrancher lechauffe-eau ailment dans

I'eventualited'une reparation,

REMARQUE:Installez un robinet d'arret dans la conduite d'alimentation

d'eau froide pros du chauffe-eau, Ceci permettra plus tard de faciliter

I'entretien ou la maintenance de I'appareil,

IMPORTANT:N'appliquez pas de chaleur aux raccords d'eau FROIDEou

CHAUDE.Sides raccords soudes a l'etain sont utilises, soudez le tuyau

l'adaptateur avant de fixer l'adaptateur aux raccords d'eau froide

sur le chauffe-eau. Toute application de chaleur sur lesraccords d'eau

froide ou chaude peut endommager de fa_on permanente le revCtement

interne en plastique des cos orifices.

TYPICALINSTALLATION Versla botte dejonction

Sortieeau\ _lectrique(utiliserdes Vers

chaude "_ ,_'conducteurs en cuivre

seulement) I'alimentation

froide

Robinetde

sectionnement

R_servoir de

dilatation

thermique

Flexible d'_coulement

du condensat

Soupape de surpression

Soupapede surpression

15,2cm (6po)minimumdu

Egouttoir plancher

TUYAU DE VIDANGE DU CONDENSAT

Cot appareil est equipe d'un bac de condensation, L'eau recueillie dans le bac

s'ecouledu tuyau sortant sur lecote de I'appareil,IIest important d'installer

un tuyau de vidange a I'orificede vidange primaire a I'arrierede I'appareil,

Raccordezune extremite d'un tuyau plus long de 6pi (1,8m) a I'orifice de

vidange inferieur a I'arrierede I'appareil,en dessous lecouvercle arriere,

Dirigez I'autreextremite vers une hondo au

sol ou a une hauteur inferieurea 3pi (0,9

m),Siune telle bonde n'est pas disponible,

une pompe d'evacuation des condensats

(nonfournie) doit _tre achetee et instalDe, Le

tuyau de vidange doit _tre achemine de telle Raccord

faqon que I'eau evacuee ne puisseentrer en _ enT

crant6

contact avec los parties electriques ou des

personnes et de faqon a eliminer tout deg_t

d'eau potentiel,

Orifice

d'6vacuation

SOUPAPE DE SECURITE

A AVERTISSEMENT: Risque,e

dommage pour I'appareil - Lapression nominale de la

soupape de securite ne doit pas depasser 150 Ib/po 2 (1,03 kPa),

le pression de fonctionnement moximole du chouffe-euu

indiquee sur la plaque signaletique.

Une nouvelle soupape de securite de pression et de temperature,

conforme aux normes Relief Valves end Automatic Gas Shutoff

Devices for Hot Water Supply Systems (ANSI Z21.22) est fournie.

Elle doit _tre install@e dans I'orifice pr@vue (3cet effet sur le

chauffe-eau. Aucune soupape de quelque nature que ce soit ne

doit etre installee entre la soupape de securite et le reservoir. Les

codes municipaux doivent tou]ours regir I'installation de soupapes

de securite,

Lavalour Btu/h de la soupape de s_curit_ ne doit pas _tre

inf_rieure 6 la valour nominale d'entr_e du chauffe-eau, comme

ceci est inscrit sur I'_tiquette 6 I'avant du chauffe-eau (1watt =

3,412 Btu/h).

Branchez la sortie de la soupape de s_curit_ 6 une hondo ouverte

de telle fac_on que I'eau evacuee ne puisse entrer en contact avec

los parties electriques ou des personnes et de fac_ona eliminer tout

d6gSt d'eau potentiel,

La tuyauterie utilisee doit etre agreee pour la distribution d'eau

chaude. Le tuyau de vidange ne doit pas etre d'une dimension

inferieure a la sortie de la soupape et doit etre incline vers la bonde

pour assurer une vidange complete (par gravite) de la soupape

et du tuyau de vidange. L'extremite du tuyau de vidange ne doit

pas _tre filet_e ou dissimul_e et doit _tre protegee contre le gel.

Aucune soupape, restricteur ou reducteur ne doit jamais etre

installe sur le tuyau de vidange.

MISE EN GARDE:

Pour reduire les risques de pression et de temperature

excessives dans ce chauffe-eau, installez I'equipement de

protection de temperature et de pression exige par les codes

municipaux et, au moins, une soupape de securite (pression et

temperature) certifiee par un laboratoire d'essai independant

reconnu a I'echelle nationale et qui effectue des inspections

periodiques de I'equipement ou des materiaux inscrits qui

disent se conformer aux exigences relatives aux Relief Valves

and Automatic Gas Shutoff Devices for Hot Water Supply

Systems(ANSI Z21.22). Cette soupape doit etre marquee avec

une pression maximale qui ne doit pas depasser la pression

maximale de fonctionnement indiquee pour le chauffe-eau.

Installez la soupape dans I'ouverture prevue a cet effet sur le

chauffe-eau et orientez-la (ou ajoutez un tuyau) de maniere

ce que tout liquide soit evacu6 par la soupape a une hauteur

maximale de 6 po (15,2 cm) du plancher, et qu'il n'entre en

contact avec aucune partie electrique, En aucune circonstance,

I'ouverture pour I'evacuation ne doit pas etre bouchee ou de

taille reduite,

Instructions d'installation

REMPLISSAGE DU CHAUFFE-EAU

AVERTISSEMENT:

dommage pour I'appareil - Le reservoir doit etre plein

d'eau avant de mettre le chauffe-eau en marche. La garantie de

chauffe-eau ne couvre pas los dommages ou d_faillances

resultant d'un fonctionnement avec un reservoir vide ou

partiellement vide,

Assurez-vous que le robinet de vidange est completement ferme.

Ouvrez le robinet sur la conduite d'alimentation en eau froide.

Ouvrez chaque robinet d'eau chaude doucement pour permettre _]

I'air de s'@acuer du chuuffe-euu et des tuyuuteries.

Un debit d'eau constant du/des robinet(s) d'eau chaude indique un

chauffe-eau plein.

Code d'erreur F11/ors de I'insta//ation : Si I'appareil est mis

en marche sans un reservoir rempli, le code d'erreur <<F11 >>

s'uffiche 6 1'6cran. Coupez I'alimentation 61ectrique, remplissez

le reservoir d'eau (voir ci-dessus), puis rallumez-le.

A NOTER:

Ne faites pas d'erreur de raccordements electriques. Une tension

de CA de 240V ou 208V doit _tre uppliqu6e aux ills L! et L2

comme indiqu6 sur diugmmme <<boTte dejonction du chuuffe-

eau>>. Le non-respect de cette consigne ANNULE la garantie, et

peut conduire 6 une tension de !20V utilis6e sur le chauffe-euu,

qui peut endommager le compresseur ou d'autres composants

electriques.

Siun cable 6/4 fib est amen_ uu chauffe-eau, isolez le neutre et

branchez les autres ills comme indiqu&

NOTERELATIVEAUX DISPOSITIFSDEGESTIOND'ALIMENTATION

(Parfois appele Interrupteur de reduction en demande maximale):

Certains dispositifs de gestion de I'alimentation ou meme

certaines minuterie peuvent REDUIRE la tension de 240 V a 120 V

pendant des periodes de demande importante d'electricit6, Ces

dispositifs doivent 6tre retir6s du circuit ulimentunt le chauffe-euu

en raison des dommages potentiels mentionnes ci-dessus,

Toutefois, les dispositifs de commutation qui, de temps en temps,

reduisent la tension de 240V a OV sont acceptables,

Code d'erreur "bAd linE" lots de I'insta!lation: Si <<bAd lin E>>

s'umche 6 I'_crun, I'uppureil ne reqoit pus la bonne tension en

raison d'erreurs de cSblage. Pour corriger cette erreur, coupez

I'alimentation electrique, corrigez les erreurs de c3blage, puis

rullumez le chuuffe-euu.

RACCORDEMENTS ELECTRIQUES

Un circuit de derivation distinct avec des conducteurs en cuivre,

un dispositif de protection contre les surtensions et des moyens

appropries pour deconnecter le chauffe-eau doivent etre fournis par

un electricien qualifie.

Le cSblage doit etre conforme aux codes et reglements municipaux

ou, en bur absence, a la derniere edition du Code national de

I'electricit6, ANSI/NFPA 70.

Le chauffe-eau est completement raccorde a la boite dejonction par

le dessus du chauffe-eau. Une ouverture pour un raccord electrique

d'1/2 po est fournie pour les connexions a faire sur place.

Les besoins en tension et puissance du chauffe-eau sont pr6cisees

sur I'etiquette signaletique apposee sur le devant du chauffe-eau.

Le cSblage du circuit de derivation doit inclure:

1, Un conduit metallique ou un cSble metallique gaine

approuve pour une utilisation comme conducteur de raise

la masse et installe avec des raccords adaptes a cet usage,

2, Un cSble gaine non metallique, un conduit metallique ou un

cSble gaine metallique non approuve pour une utilisation

comme conducteur de raise a la masse doit comprendre un

conducteur distinct de raise a la masse, II doit etre raccorde

aux bornes de raise a la masse du chauffe-eau eta la boite

de distribution electrique,

Branchement de I'alimentation @lectrique au chauffe-eau:

1. Coupez I'alimentation.

2. Retirez le(s) vis maintenant le couvercle de la boite de

.jonction.

3. Fixez L! 6 L!, L2 6 L2 et mettez 6 lamasse le fil de terre vert

relie a la base de la boite de jonction.

REMARQUE : Faites les raccordements electriques

conformement aux codes et reglements municipaux ou,

en bur absence, a la derniere edition du Code national de

I'electricit6, ANSI/NFPA 70.

240V

L1(Noir)

,_t_ Couverclede la

bottede jonction

Bottede

jonction

Mise _ la masseen

L2 Mise _ la masseau usine

(Rouge) domicile (Vert)

LJ_V_|_C_C_|: Un bon raccordement

la terre est essentiel. La presence d'eau dans les

tuyauteries et le chauffe-eau ne fournit pas une

conduction suffisante pour une masse adequate. La

tuyautede non metallique, les raccords dielectriques ou

flexibles, etc., peuvent isoler electdquement le chauffe-

eau. Ne deconnectez pas la mise a la terre faite en usine.

Instructions d'installation www.electromena ers e.ca

La garantie du fabricant ne couvre pas les dommages

ou defauts causes par I'installation, le branchement

ou I'utilisation de tout dispositifs d'economie d'energie

ou d'autres dispositifs non autorises (autres qua

ceux autoris6s par le fabricant) avec le chauffe-eau.

L'utilisation de dispositifs d'economie d'energie non

autoris6s peut r6duire la dur6e de vie du chauffe-eau

et peut mettre en danger la vie et provoquer des

dommages materiels.

Le fabricant decline toute responsabilite en cas de

pertes ou blessures resultant de I'utilisation de ces

dispositifs non autorises.

Si les codes municipaux exigent la pose exterieure

de couvertures isolantes, les instructions du fabricant

fournies avec le necessaire d'isolation doivent 6tre

suivies a la lettre,

La pose de tout isolant externe, de couverture ou

d'isolent 6 tuyauterie avec ce chauffe-eau dolt 6tre

effectu_e en portant une attention particuli_re au×

points suivants :

, Ne couvrez pas la soupape de s6curit6 (temp@ature

et pression)

, Ne couvrez pas les panneaux d'acc_s aux 616ments

chauffants.

, Ne couvrez pas la boTtede jonction du chauffe-eau.

, Ne couvrez pas les 6tiquettes d'utilisation ou de mise

en garde appos6es au chauffe-eau. N'essayez pas de

les deplacer sur I'exterieur de la couverture isolante.

, N'obstruez pas les entr6es/sorties d'air dans les

couvercles superieurs et sous ces derniers.

REMARQUE : Ce guide recommande un circuit de

derivation minimal base sur le Code national de

I'electricite.

Reportez-vous aux schemas de c_blage dans ce

manuel pour les raccordements a effectuer sur piece

GUIDE DE DIMENSIONNEMENT DE CIRCUIT

DE DERIVATION

Puissance totale protection de surintensite recommandee

du chauffe-eeu (capacte du fus bleou dud sjoncteur)

208v 240v 277v 480v

3,000

4,000

4,500

5,000

5,500

6,000

8,000

9,000

10,000

11,000

12,000

20 20

25 25

30 25

30 30

35 30

40 35

50 45

- 50

15 15

20 15

25 15

30 20

40 25

45 25

50 30

- 35

Puissancetotale

duchauffe:eou

3,000

4,000

4,500

5,000

5,500

6,000

8,000

9,000

10,000

11,000

12,000

Calibrede f!l de cu vre' bas_ SUro

tab eau N.E.C.3 i0-16 (167 I:/75 C}.

208V 24OV 277V 48OV

12 12 14 14

10 10 12 14

10 10 10 14

8 10 10 14

8 8 10 12

8 8 8 10

- 8 8 10

- - 8 10

Instructions d'installation

LISTE DE VERIFICATION D'INSTALLATION

[-11 '

[-14 '

Ns,

I--16,

I--17.

I--18.

Emplacement du reservoir:

- La-taille de la piece n6cessite-t-elle des portes 6 persiennes ou une ventilation similaire ? lOpi x lOpi x 7pi (700 pi3)

ou 240 pouces carres (0,15 m 2) de surface de ventilation necessaire.

- @oignez I'appareil du mur de 7 po (17,5 cm.) et degagez les parois d'au moins 7 po (17,5 cm.)

- Le devant de I'appareil est libre et degage.

- Le chuuffe-euu est-il de niveuu ? Sinon, @joutez des cules sous lu base de I'uppureil.

Verifiez que le filtre d'air est installe. (Situe dans I'emballage):

Raccords de plomberie :

- N'emp6chent pas le retrait du filtre t_ air

- Aucune fuite apres le remplissage du reservoir, avec ou sans debit.

Tuyaux pour les condensats sont en place:

- Tuyau de vidange principal installe

La soupape de securite (temperature et pression) fonctionne correctement et le tuyau de vidange est installe

conformement au code municipal.

Le branchement electrique correspond t_ du 208/240 VCA t_ L1 et L2 au reservoir.

Le branchement electrique n'emp6che pas le retrait du filtre _ air.

Assurez-vous que le panneau de commande affiche 120°F (49°C) et mode Hybride. Aidez I'utilisateur _ regler la

temperature (se reporter _ la rubrique <<Apropos du reglage de la temperature >>_ la page 30).

A QUOI S'ATTENDRE POUR UNE <<MISE EN MARCHE NORMALE >>EN MODE HYBRIDE

Apres installation de I'appareil et apres que tous les branchements electriques et de plomberie aient et6 effectues et

verifies, I'appareil dolt 6tre rempli d'eau (evacuez I'air du reservoir en ouvrant un robinet d'eau chaude, quelque part dans

la maison pour permettre au reservoir de se remplir entierement d'eau). Une fois que le reservoir est plein et que I'appareil

est sous tension, vous rencontrerez peut-6tre ceci :

Temps ecoule Actions HEWH Remarques

0 a 2 minutes L'appareil passera par un autodiag- Cette periode d'ar@t de 2 minutes empeche

nostic d'endommager le compresseur.

2 a 10 minutes Le compresseur et le ventilateur se

mettent en marche

10 a 30 minutes Le compresseur et le ventilateur

s'arretent et les elements chauf-

rants se mettent en marche pen-

dant environ 20 minutes

Cette periode de 8 minutes est utilisee pour

s'assurer que le reservoir est plein d'eau (algo-

rithme de prevention d'incendie a sec).

Pour fournir rapidement une premiere quantite

d'eau chaude pour I'utilisateur (environ 25 gal-

lons/94,6 L).

30 minutes et plus L%lement superieur s%teint et le Utilisation d'une thermopompe efficace pour la

compresseur se rallume majorite du chauffage

REMARQUE : La plage de fonctionnement de la thermopompe est de 45°F _ 120°F (7°C _ 49°@. Si la temperature

ambiante est en dehors de cette fourchette, la thermopompe s%teint et les elements chauffants seront utilisesjusqu% ce

que la temperature ambiante revienne dans la plage de fonctionnement normal.

9e aRRa e,,, www.electromena ers e.ca

Avant d'appeler a un technicien...

Economisez du temps et de I'argent ! Consultez d'abord le tableau

ci-dessous pour peut-6tre eviter de faire appel a un technicien.

Causes Possibles Solution

Le chauffe-eau Un ventiiateur est utilise • Un certaine niveau sonore du ventilateur est normal. Si vous

est bruyant pour faire circuier ['air darts entendez un bruit anormal ou si le niveau sonore semble,

le systeme anormalement eleve puis contactez le service apres-vente.

Lechauffe-eaurend La piece est mal ventilee • Si les dimensions de la piece sont inf6rieures _-_10 pi x 10pi x 7pi

la pi#ce trop froide ou est trop petite. (3m x 3m x 2,1 m), cette piece dolt etre dotee de porte _-_

persiennes ou d'un autre moyen pour permettre un echange d'air

avec les pieces avoisinantes.

Le chauffe-eau extrait la chaleur • Ceci est normal.

de I'air ambiant pour chauffer I'eau.

De I'eau coule sur les Le tuyau d%vacuation • Nettoyez les debris au niveau de I'orifice de vidange sur.

patois ext#rieures du du condensat est bouche. I'appareil.

chauffe-eau.

Les raccords eau chaude/eau • Serrez les raccords d'entree et de sortie.

froide ne sont pas bien serres.

Quantit# insuffisante La temperature de reglage • Voir la section Reglage de la temperature de I'eau.

d'eau ou pas d'eau de ['eau est peut-etre trop

chaude basse.

L'usage de ['eau chaude • Essayer un autre mode ou modifier les habitudes d'usage.

depasse [a capacite du mode

actuei du chauffe-eau.

La quantite d'eau demandee • Attendre que le chauffe-eau retablisse la temperature apres

peut depasser [a capacite du une demande anormalement elevee.

chauffe-eau.

Le ternp_rature ernbiante est • Pour que le chauffe-eau puisse fonctionner correctement, la

trop basse, temperature de son emplacement en mode electrique dolt se

situer entre 0 et 65 °C (32 eL 150 °F) ou entre 7 et 49 °C (45 et

120 °F) pour tousles autres moded.

La temperature d'entree de • Ceci est normal. Une eau tres froide est plus Iongue f-_.

I'eau peut _tre plus froide rechauffer.

pendant la saison hivernaie.

Robinets d'eau chaude qui • S'assurer que tous les robinets sont fermes.

fuient ou sont ouverts.

Des parcours longs de tuyauterie • Isoler la tuyauterie,

d'eau chaude sont exposes

ou sont a I'exterieur du mur.

Espece libre insuffisent ne • S'assurer que I'appareil est situe _ au moins 18 cm (7 po)

permettant pas la circulation du mur.

d'air de la thermopompe.

La dimension de le piece n'est • Installer une porte _ persiennes ou autre systeme de ventilation

pas adequate pour le chauffe-eau, semblable si la dimension de la piece est inferieure _-_3 x 3 x 2 m

(10 x 10 x 7 pi)(20 m2 [700 pi2]).

Un fusible est brt_ie ou un • Remplacer le fusible ou enclencher le disjoncteur.

disjoncteur est d_ciench&

Une panne de courant a * Communiquer avec le fournisseur local d%lectricite.

votre domicile.

C_blage inadequat. * Voir la section Instructions d'installation.

Limite de reinitialisation manuelle._ Voir la section Commandes securitaires f-_la page 4.

Reccords d'eeu vers i'eppereii • Corriger les raccords de tuyauterie.

inverses.

L'aiimentation eiectrique est

peut-etre hors tension. S'assurer que les connexions electriques sont correctement

c_bles et que I'interrupteur, si utilis6 est f-_la position ON

(sous tension).

De anna e.,.

L'eau est trop chaude

Causes Possibles Solution

Le reglage de la • Consultez la section portant sur le reglage de la

temperature est trop eleve, temperature de I'eau,

A MISE EN GARDE:Pour votre propre securit¢ N'ESSAYEZPASde re.parer ,e

c_blage electrique, les commandes, les e.lements chauffants et autres dispositifs de securite..

Faites effectuer les @.parations par un technicien qualifie.

Defaillance de la commande electronique. • Appelez un technicien.

Grondement Les conditions de I'eau dans votre • Retirez et nettoyez les elements chauffants. Ceci doit

maison entraine I'accumulation uniquement 6tre effectue par un technicien qualifie.

de tartre ou de mineraux sur les

elements chauffants.

La soupape de vidange Augmentation de pression causee, II s'agit d'un e.tat inacceptable qui doit 6tre corrige.e.

produit des bruit d par une expansion thermique dans Voir I'information sur la dilatation thermique f-_la page 38.

#clatement ou se met un systeme ferme. Ne bouchez pas la soupape de securite.. Communiquez

en marche avec un plombier pour corriger cette situation.

Le chauffe-eau #met un Remplissez completement le reservoir d'eau. Appuyez sur

signalsonore etl_cran ENTER (Entre.e) pour ar@ter I'alarme, ensuite appuyez

affiche FI1 sur POWER Iorsque le re.servoir est plein.

Le voyant du filtre

est allure#.

Le chauffe-eau #met un

signal sonore et I_cran

affiche _<FA-F8 >>

Le chauffe-eau #met un

signal sonore et !_cran

affiche un code d erreur

Le chauffe-eau n'a pas ete •

rempli d'eau avant la raise en

marche. La mise en marche d'un

chauffe-eau sans eau

endommagera les elements

electriques. La garantie de chauffe-

-eau ne couvre pas les dommages ou

defaillances resultant d'un

fonctionnement avec un reservoir

vide ou partiellement vide.

Le filtre doit @trenettoy& Un

filtre propre est necessaire

pour un fonctionnement efficace.

II y a un probleme avec •

la thermopompe.

• Suivez les instructions sur le retrait et le nettoyage du filtre

f-_la page 35.

L'appareil passe automatiquement f-_un autre mode

disponible pour assurer la fourniture d'eau chaude.

Contactez immediatement le service ap@.s-vente pour

leur donner les codes affiche.s f-_I%cran.

II y a un probleme avec le

chauffe-eau qui exige une.

action immediate

Le chauffe-eau passera peut-_.tre f-_un autre mode de

chauffage de I'eau. Contactez imme.diatement le service

ap@s-vente. Pour interrompre le signal sonore (sauf pour

codes d'erreur F2, F-11 ou bAdLinE), appuyez sur I'une des

fle.ches vers le haut ou le baset le signal s'ar@.tera et

I'afficheur retournera f-_la normale (re.glage tempe.rature).

Le chauffe-eau #met un L'appareil ne regoit pas de • Coupez I'alimentation electrique du chauffe-eau (generalement

signalsonore et I_cran 240V AC comme prevu, au niveau du disjoncteur). Ensuite,lisez la section <<Raccordements

affiche un code "bAdlinE" electriques >>des instructions d'installation en page 40. Puis,

contactez I'installateur pour verifier I'alimentation electrique du

chauffe-eau.

Le chauffe-e,au d#gage Certaines eaux avec une • L'odeur peut _.tre re.duite ou eliminee dans la plupart des

une odeur d'eeufs concentration #/ev#e de soufre chauffe-eau en remplaqant la tige d'anode avec une tige en

pourris ou de soufre r#agissent avec/a tige un mate.riau moins reactif. Dans certains cas, une e.tape

d'anode qui estpr#sente clans suppBmentaire de chloration du chauffe-eau et de routes les

tous/es chauffe-eau pour /a tuyauteries d'eau chaude peut 6tre necessaire. Contactez

protection contre la corrosion votre compagnie des eaux locale ou un plombier pour connaitre

du r#servoir, les options qui s'offrent _ vous ainsi que des instructions.

Appelez GEou 1.888.4GEHEWH (1.888.443.4394) pour sovoir o_

acheter cette anode de remplacement. Un re.parateur

qualifie ou un plombier doit effectuer ce remplacement.

L'utilisation d'une tige d'anode non approuvee par GE,ou

I'utilisation du chauffe-eau sans une tige d'anode approuve.e

par GE ANNULE la garantie.

L "appareil n _met pas

les bruits habituels Si rappareil utilise les resistances

electriques, le ventilateur et le

compresseur ne feront pas de bruit

sounds.

Ve.rifiez le mode de fonctionnement.

Pour obtenir un service, appelez le 1.888.4GE.HEWH (1.888.443.4394).)

Fault codes, www.electromena ers e.ca

Code

d'erreur Condition Action

affich_

FA T4 n'augmente pas Appelez un technicien

FB Temp, sortie instable Appelez un technicien

FC Evaporateur givre Appelez un technicien

FD Surchauffe trop foible Appelez un technicien

FE Temperature de sortie au dessus de la limite Appelez un technicien

FF Detendeur electronique hors des Appelez un technicien

FG* V@ification temp. ambiante T5 Donnees du technicien

en reparation

FH* Test de charge du compresseur Donnees du technicien

en reparation

FI* Test de fuite de refrigerant Appelez un technicien

F2 T2 Panne de la sonde thermique du reservoir Appelez un technicien

F3 Panne de compresseur Appelez un technicien

F4 Panne de ventilateur Appelez un technicien

F5 Panne du capteur T3a (temperature d'entree de Appelez un technicien

I'evaporateur)

F6 Panne du capteur T3b (temperature d'entree de Appelez un technicien

I'evaporateur)

F7 J Panne du capteur T4 (sortie du compresseur) J Appelez un technicien

F8 Panne du capteur T5 (temperature ambiante) Appelez un technicien

F9 Panne d'616ment chauffant inf@ieur Appelez un technicien

F10 Panne d'616ment chauffant sup@ieur Appelez un technicien

Fll Erreur Reservoir _-_sec Consultez la page 40

bAd line La tension est trop basse au demarrage Consultez la page 40

(F12)

F13 Erreur Touche BIoqu6e Appelez un technicien

Dirty Filter Le filtre est sole Appelez un technicien

(F14)

F15 Erreur DataFlash Voir page 35

* Certains mod#les

Garantie du chauffe-eau h bride GE.

Toutes les reparations sur garantie sont fournies par notre

R6seou de service outoris& Pour plonifier une visite de service,

appelez le 888.4GE.HEWH (888.443.4394). Veuillez avoir le numero

de serie et le numero de modele sous la main Iorsque vous

appelez le service de reparation.

Agrafez le recu d'achat ici.

Pour obtenir le service sous

garantie, vous devrez fournir

la preuve de I'achat original.

Pour la p#riode d:" Nous remplacerons:

UnAn Toutepi#cedu Chouffe-Eou Hybride qui ne fonctionne pos _ couse d'un vice de mot6riou ou de moin.

A partir de la date d'ceuvre Pendant la validite de la p@sente garantie lirnit#e d'un an, GEfournira egalement gratuitement

d'achat initiale la main d%euvre et le service sur place pour @parer la piece defectueuse.

De/a Deuxieme

la Dixieme annee

A partir de la date

d'achat initiale

Toutepiecedu Chouffe-Eou Hybride qui ne fonctionne pos _ couse d'un vice de mot6riou ou de moin.

Pendant cette garantie/irnitee de dix arts sur les pieces, la main-d'ceuvre et le service lies au

remplacement de la piece defectueuse ne sont pas inclus.

Ce qui n'est pas compris:

I Lesdeplacements a votre domicile pour vous expliquer

rutilisation de ce produit.

I Une installation, livraison ou maintenance defectueuse.

I Une panne du produit par abus d'utilisation, par mauvaise

utitisation, par modification, par utilisation commerciale ou

s'il a ete utilise clans un but autre que celui pour lequel il a ete

fabriqu&

I L'utilisation de ce produit avec une eau microbiologiquement

insalubre ou de qualite inconnue sans desinfection adequate

en amont ou en aval du systeme.

I Leremplacement des fusibles ou le reenclenchement du

disjoncteur du domicile.

I Tout dommage cause par accident, par la foudre, par un

incendie, par inondation ou par une catastrophe naturelle.

I Lesdommages directs et indirects, causes par des defaillances

possibles de I'appareil, de son installation ou de sa reparation.

I PTout produit auquel il n'est pas possible d'acceder pour

effectuer les reparations necessaires. Les installations dans un

grenier necessitent un plancher approprie et un acces par des

escaliers.

I Sile produit est retire de son emplacement original.

I Lesdommages, les dysfonctionnements ou les pannes causes

par I'utilisation d'un service de reparation non approuve par GE.

I Lesdommages, les dysfonctionnements ou les pannes causes

par I'utilisation de pieces ou de composants non autorises.

I Consommation et remplacement de la tige d'anode.

I Lesdommages, les dysfonctionnements ou les pannes causes

pur I'utitisution du chuuffe-euu a thermopompe suns tige

d'anode.

I Lesdommages, les dysfonctionnements ou les pannes causes

par rutilisation de la thermopompe avec un reservoir vide ou

partiellement vide.

I Lesdommages, les dysfonctionnements ou les pannes causes

par des pressions dans le reservoir superieures a celles

indiquees sur la plaque signaletique.

I Lesdommages, les dysfonctionnements ou les pannes

cuus6s pur I'utitisution du chuuffe-euu a thermopompe uvec

des tensions depassant les tensions inscrites sur la plaque

signaletique

I Uned6fuillunce du chuuffe-euu en raison de I'utilisution de

I'appareil dans une atmosphere corrosive.

EXCLUSION DE GARANTIES IMPLICITES -Votre seul et unique recours est la reparation du produit selon

les dispositions de cette Garantie limitee. Toutes les garanties implicites, incluant les garanties de

commercialit_ et d'ad_quation _ un usage sp_cifique, sont limit_es _ une annie ou _ la p_riode la plus

courte autorisee par la legislation.

Cette garantie s%tenda I'acheteur initial eta tout proprietaire ulterieur pour lesappareils achetes pour un usage au Canada

ou aux Etuts-Unis.Sile produit est instull6 duns une r6gion oQnese trouve aucun r_puruteur autoris_ GE,vous devrez peut-_tre

assumer lesfrais de transport ou apporter expedier le produit a un centre de service autorise GE.EnAlaska,cette garantie exclut

le coOtd%xpeditionou lesappels de service a votre site.

Certains Rats ou provinces n'autorisent pas I%xclusionou la restriction des dommages directs ou indirects.La presente garantie

vous donne des droitsjuridiques particuliers,mais vous pouvezavoir d%utresdroits qui varient dun Rat ou d'une province

I%utre.Pourconnaitre vos droits, appelez le bureau de la protection du consommateur de votre Iocalit6 de votre Rat ou de votre

province ou le procureur general de votre Etat.

En cas deproduit achet# en dehors des Etats-Unis, contacter le lieu d'achat pour des renseignements de r#paration et de

garantie.

Garant pour les produits achetes aux Etats-Unis :General Electric Company, Louisville, KY40225.

Soutien au consommateur.

Site Web 3/2/23re1/s e/ectromena!Ters GE www.electrornenagersge.ca

Vous avez une question ou vous avez besoin d'aide pour votre appareil 61ectrom6nager? Contactez-nous par

Internet au site www.eiectromenagersge.ca 24 heures parjour, tous lesjours de I'annee.

Servicede reparations

Service de reparations GE est tout pres de vous.

Pour faire reparer votre electromenager GE, il suffit de nous telephoner.

1.800.561.3344

Studio de conception rea//ste

Sur demande, GE peut fournir une brochure sur I'amenagement d'une cuisine pour les personnes

_ mobilite reduite.

Ecrivez: Directeur, Relations avec les consommateurs, Mabe Canada Inc.

Bureau 310, 1 Factory Lane

Moncton, N.B. EIC 9M3

PFo/on ot/on de oFont/e www.electromenagersge.ca

Achetez un contrat d'entretien GE avant que votre garantie n'expire et beneficiez d'un rabais substantiel. Ainsi

le service apres-vente GEsera tou]ours If-_apres expiration de la garantie.

k__ Visitez notre site Web ou appelez-nous au 1.888.261.2133.

Pieces et accessoires

Ceux qui desirent reparer eux-m6mes leurs electromenagers peuvent recevoir pieces et accessoires

directement _ la maison (cartes VISA, MasterCard et Discover acceptees),

Les directives stipul#es clans le pr#sent manuel peuvent #tre effectu#es par n'importe quel utilisateur. Les

autres r#parations doivent g#n#ralement #tre effectu#es par un technicien qualifi_. Soyez prudent, car

une r#paration inad#quate peut affecter le fonctionnement s#curitaire de I'appareiL

Vous trouverez dans les pagesjaunes de votre annuaire le numero du Centre de service Mabe le plus proche.

Autrement, appelez-nous au 1.800.661.1 616.

Contactez-nous

Si vous n'6tes pas satisfait du service apres-vente dont vous avez benefici6 :

Premierement, communiquez avec les gens qui ant repare votre appareil.

Ensuite, si vous n'_tes toujours pas satisfait envoyez tous les d@ails-num@o de t616phone compris-au

Directeur, Relations avec les consommateurs, Mabe Canada Inc.

Bureau 310, 1 Factory Lane

Moncton, N.B. EIC 9M3

/nscrivez VOtre O/2pOFe// e/ectron?en8 er www.electrornenagersge.ca

]nscrivez votre appareil electromenager en direct, aussit6t que possible. Cela ameliorera nos

communications et notre service apres-vente. Vous pouvez egalement nous envoyer par la paste

le formulaire d'inscriptionjoint f-_votre documentation.

Informacion Importante de

Seguridad ................................49- 51

Instrucciones de Funcionamiento

Panel de Control .................................52

Unidad de Corriente ..........................53

Configuraci6n deTemperatura ....54

Modos de Funcionamiento ............55

Preguntas Frecuentes (FAQ)..........56

M6dulo de Comunicaci6n del

Electrodom6stico (ACM).............57

Cuidado y Limpieza ..................58, 59

Instrucciones de Instalacidn 61-66

Consejos para Solucionar

Problemas ...............................67-69

Soporte al Consumidor ..................71

Escriba los numeros de modelo

y de serie aqufi

Modelo #

Serie #

Los podr5 encontrar en la etiquetu de

detalles t6cnicos en la parte frontal de

su calentador de agua.

INFORMACIONIMPORTANTEDESEGURIDAD

LEA TODASLASINSTRUCCIONESANTESDE USAR. GEA_.pliances.com

iAD VERTENCIA!

Para su seguridad, siga los instrucciones de este manual a fin de minimizar riesgos de incendio o explosi6n, descargas el6ctricas, o

para evitar da_os en su propiedad, lesiones personales o la muerte.

Asegdrese de leeryentender el Manual del Propietario en su totalidad antes de intentar instalar o usar este calentador de agua. Es

posible que le ahorre tiempo ygastos. Presteespecial atenci6n alas Instrucciones de Seguridad. Sino se siguen estas advertencias,

se podrdn producir lesiones graves o la muerte. Encaso de tener problemas para entender las instrucciones de este manual, o si

desea realizar alguna pregunta, DETENGASEysolicite ayuda a un t6cnico del servicio calificado o al servicio el6ctrico local.

AJUSTE DE LA TEMPERATURA DEL AGUA

Laseguridady conservaci6nde la energfason factores quese deben tenet en consideraci6nal seleccionarla configuraci6n de la

temperatura del agua a trav6s de la interface del usuariodel calentador deagua. Lastemperaturas delagua superioresa los 125oFpuede

ocasionarquemadurasgraves o la muerte par quemaduras.Aseg0resede leeryseguir las advertenciasdetalladasen la etiqueta que

aparecea continuaci6n.Estaetiqueta tambi6n est6 ubicada en el calentador deagua, cerca de la parte superiordel tanque.

Las temperaturas de agua superiores

a 125°F pueden provocar quemaduras

graves en farina instant&nea o la

muerte par quemaduras.

La configuracibn del control

electr6nico de temperatura

normaJmente aproxima la temperatura

del agua de grifo. Sin embargo,

ciertos factores pueden hacer que

la temperatura alcance los 160°F a

pesar de la configuracibn del control.

Siempre pruebe el agua antes de

baSarse o ducharse.

Los nifios, los discapacitados y las

personas mayores corren un riesgo

mayor de sufrir una quemadura.

Consulte el manual de instrucciones

antes de configurar la temperatura

del calentador de agua.

Pruebe el agua antes de bafiarse

o ducharse.

Se encuentran disponibles v_lvulas

limitadoras de temperatura;

consulte el manual.

Est6ndisponiblesv61vulasmezcladoras para reducir la

temperatura del agua en el lugar de usa, las cuales mezclan

agua calienteyfrfa en las Ifneasde agua derivadas. Para m6s

informaci6n, comunfquese con un plomero matriculado o con la

autoridad de plomerfa local.

(TemperatUia

120°F (49°C)

125°F (52°C)

130°F(54°C)

135°F (57°C)

140°F (60°C)

ZaS°F (63°C)

150°F (66°C)

155°F (68°C)

Relacion de L;empo/ Temperatura en Ouemaduras

Tiempoparapr0ducirUna9aemadUraGmVe_

IVl@sde 5 minutos

1-1/2 a 2 minutos

Aproximadamente 30 segundos

Aproximadamente Z0 segundos

Henos de 5 segundos

Henos de 3 segundos

Aproximadamente 1-1/2 segundos

Aproximadamente l segundo

Latabla es cortesiade Shriners BurnInstitute

Elcuadro que se muestra a continuaci6n podr6 ser usado

coma gu[a para determinar la temperatura del agua apropiada

para su hogar.

Eltermostato rue configurado en la fdbrica a 1200F (490C)a fin

de reducir el riesgo de lesiones par quemaduras.

NOTA: Los hogares donde haya nifios pequefios, personas

incapacitadas o mayores podrSn requerir una configuraciSn

de! termostato de 120° F (49° C)o inferior, a fin de evitar el

contacto con el agua "CALIENTE"

APELIGRO:Existe la posibilidad de que se

produzca una QUEMADURA con Agua Caliente si el control de

temperatura del agua est5 configurado demasiado alto.

GUARDE ESTASINSTRUCCIONES 49

INFORMACiONIMPORTANTEDESEGURIDAD

LEA TODASLASINSTRUCCiONESANTESDEUSAR.

iPRECA UCION!

Riesgo de incendio - Sepuede producir gas hidrogeno en un sistema de agua caliente abastecido por este calentador de agua, el

cual fue usado por un periodo de tiempo prolongado (generalmente dos semanas o m(Bs),iELGASHIDROGENOESEXTREMADAMENTE

INFLAHABLE!Paradisipar dicho gas y reducir el riesgo de lesiones,se recomienda que el grifo de agua caliente quede abierto durante

varios minutos en el lavabo de la cocina, antes de usar cualquier artefacto el6ctrico conectado al sistema de agua caliente. Sihay

hidr6geno presente, habr6 un sonido at[picotal como aire que escapa a trav6s de la tuber[a cuando el agua comience a circular. No

fume ni encienda una llama cerca del grifo en el momento en que 6ste se abra.

AiAD VERTENCIA!

Riesgo de Incendio - No guarde ni use gasolina u otros vapores inflamables y liquidos cerca de _ste ni de otros

electrodom_sticos. Hantenga los tapetes y otros materiales combustibles alejados.

ik PAPA INSTALACIONES EN EL ESTADO DE CALIFORNIA

La Ley de California requiere que los calentadores de agua residenciales sean sujetados, apuntalados o amarrados a fin

de resistir caidas o desplazamientos horizontales debido a movimientos por terremotos. Para los calentadores de agua

residenciales de hasta 52 galones (236./4L)de capacidad, se podrd acceder a un cat61ogo con instrucciones gen@icas para

sujeci6n en caso de terremoto en: Office of the State Architect (Oficina del Arquitecto Estatal), 400 P Street, Sacramento, CA

958!/4 o se puede comunicar al 9!6.324.53!5 o solicitar la asistencia de un vendedor de calentadores de agua.

Los c6digos locales aplicables siempre determinar6n la instalaci6n. Para calentadores de agua residenciales de una capacidad

superior a 52 galones (236.4 L)consulte sobre procedimientos de sujeci6n aceptables en la jurisdicci6n de construcci6n local.

Advertencia de la Proposici6n 65 de California: Este producto contiene qu[micos que el Estado de California entiende que

producen c6ncer, defectos en el nacimiento u otros da_os reproductivos.

50 GUARDE ESTAS INSTRUCCIONES

INFORMACIONIMPORTANTEDESEGURIDAD

LEA TODASLASINSTRUCCIONESANTESDE USAR. GEA__liances.com

AAD VERTENCIA:

Apague el suministro de energia del calentador de ague si este

sufrio dahos f[sicos o una inundacion.

No utiliceel calentadorde agua nuevamentehasta que haya side

controlado en sutotalidad per personalcalificado del servicio

t@cnico.

Precauciones de Seguridad

A. Apague el suministro de energ[a del calentador de agua si 6ste

sufri6 un sobrecalentamiento, incendio, inundaci6n o daBo

fisico.

B. No encienda elcalentador de agua a menos que est6 Ilenode

agua.

6. No encienda el calentador de agua si la vBIvula de cierre del

suministro de agua fria est8 cerrada.

NOTA:Padr_n ser emitidos vapores inflamubles per Corrientes

de aire en areas circundantes al calentador de ague,

D. Encase de existir dificultad para entender o seguir las

Instruccionesde Funcionamiento o la secci6n de Cuidado

yLimpieza,se recomienctaque una persona calificada o

personal del servicio t6cnico realicen eltrabajo.

Controles de Seguridad

Elcalentador de agua est5 equipadocon un control de limite

de temperatura (TCO)que est5 ubicado sobre elelemento de

calentamiento en contacto con lasuperficiedel tanque.Siper

alguna raz6n latemperatura delagua sevuelveexcesivamente

alta,el control de limite detemperatura interrumpe elcircuito de

energia hacia el elementode calentamiento. Una vezque el control

se abre, debeset reiniciado deforma manual. Elreiniciode los

controles de limitede temperatura deber5nset realizadosper un

t6cnico calificado del servicio.

APRECAUCION:La cause de la condicion de

temperature alta deber_ ser investigada per un t_cnica

calificada del servicia o se deber5 realizer una acci6n corrective

antes de volver a poner en use el calentador de ague.

Para reiniciar el control de Ilmite de temperatura:

1.Apague la corriente del calentador de agua.

2. Retire el panel(es) de acceso y el aislante del revestimiento

La tapa protectora del termostato deberB ser retirada.

3. Presione el bot6n rojo de REINICIO.

4. Reemplace el panel(es) de acceso y el aislante del

revestimiento antes de encender la corriente del calentador

de agua.

GUARDE ESTASINSTRUCCIONES 51

Acerca de los controles.

GeoSpring

O I

Controles Funciones \

C _Fc1 _NT_

HEAT PUHP €ONLV)

HYBRID

HIGH DEHAND/BOOST

ELECTRIC/STANDARD(FANOFF)

O VACATION

_w_

O LSAVER j T

Hold for Hold to Override Hold to

°F/°C PS-Power Saver Reset

,.J

Pantalla Reinicio del Filtro

Modos de Funcionamlento

(para acceder a una descripci6n, consulte la pBgina 8)

Vacaclones

(Paraacceder a una descripci6n, consulte la pBgina 8)

Selector de Modo

Use este bot6n para alternar entre los modos

disponibles.

Teclas con Flechas

Use este bot6n para ajustar la configuraci6n de

temperatura

Tecla de Ingreso

Elfiltro esta sucio yrequiere una limpieza cuando la luz

Rojaesta iluminada. Elfiltro esta ubicado en la parte

superior del calentador de agua. Mantenga presionado

el bot6n durante Ssegundos para reiniciar la alarma del

filtro.

Anulacion del Ahorro de Energla

Para uso con el modulo ACH. Hantenga presionado para

anular el modo de Ahorro de Energia en la unidad. Una

vez presionado ycuando se haya cancelado el modo de

Ahorro de Energia, la unidad permanecerB sin Ahorro de

Energiapor las siguientes 18 horas.

Puerto del MOdulo de Comunicacion del

Artefacto

Para uso con un m6dulo ACH opcional (para mBs

detalles, consulte la pBgina !0).

Encendido del calentador de a ua. GEA liances.com

Estaunidad no cuenta con un bot6n de encendido. Una vez

que el calentador de agua es enchufado yhaya suministro

de corriente, estar6 encendido. La pantalla mostrar6 la

configuraci6n actual de la temperatura del agua. Elmodo

de funcionamiento actual del calentador de agua aparecer6

iluminado.

Para cumplir con las regulaciones de seguridad, los controles

est@npreconfigurados de f@bricaen !200 F (490C)yen Hybrid

Node (Nodo Hfbrido).Se recomienda que la unidad est@

configurada en Heat Pump (only)(Bomba de Calentamiento

solamente), a fin de maximizar el ahorro de energfa. El

funcionamiento en Hybrid Node (Nodo Hfbrido) brinda equilibrio

en el ahorro de energfa yen el uso conveniente del agua

caliente. Elconsumo de energfa informado est6 basado en el

funcionamiento de la unidad en Hybrid Node (Nodo Hfbrido)

en una configuraci6n de temperatura de 135o F (570C),y el

funcionamiento en configuraciones de temperatura baja o en

el modo Heat Pump (only)(Bomba de Calentamiento solamente)

brindar@nincluso mayores ahorros de energfa.

GeoSpring

o HEAT PUMP IONLVl \ //

o HYBRID

o HIGH DEMAND/BOOST

O ELECTRIC/STANDARDlEANOFFI

OVACATION

Hold for Hold to Override Hold to

°F/°C PS-Power Sever Reset

x.. /

Acercade la confi uraci6n de la tem eratura de!a ua.

Posicion de Ajuste de Temperature:

Laseguridad,laconservaci6ndelaenergiay lacapacidaddelaguacaliente

sonfactoresquesedebenconsideraralseleccionarlaconfiguraci6ndela

temperaturadelaguacalienteenelcalentadordeagua.Afin decumplir

conlasregulacionesdeseguridad,la posici6ndeajustedetemperaturadel

aguaest6configuradapreviamenteenlaf6bricaa 120° F(/49° C)._staesla

configuraci6ndetemperaturainicialrecomendada.

NOTA:DeacuerdoconelUSDeptof Energy(DepartamentodeEnergia

deEE.UU.),elcalentadordeaguaresidencialpromedioenEE.UU.est6

configuradoen135° F(57° C).LasindicacionesdeahorrodeEnergiadel

CalentadordeAguaHibridoGEGeoSpringTM Hybridest6nbasadasenuna

configuraci6ndetemperaturade135°F(57°C).Laposici6ndeajustede

temperaturadelaguapuedeserelevadaconrelaci6nala configuraci6n

def6bricade120° Fa 135° F(/49° Ca57° C),sinsacrificarlosahorrosde

energiaindicados.Siseusaunaconfiguraci6ndetemperaturainferiora

1350F(57° C),se podr6nIograrmayoresahorrosdeenergiaydecostos

operativos.

Consulte"ParaAjustarlaTemperatura"secci6na continuaci6npara

cambiarlatemperaturadelcalentadordeagua.

Capacidad del ague caliente."

Sisedeseaunamayorcapacidaddeaguacaliente,incrementarla

temperaturade120° Fa 135° F(/49° a 57° C)permitir6queelmismotanque

deaguacalientedureaproximadamenteun25%m6s,ya quemayor

cantidaddeaguafriaesmezcladaenladuchaogrifo.

Relacion de Tiempo/ Temperature en Quemaduras

49oc (120OF)

52°C (125°F)

44°C (130°F)

57°C (135°F)

60oc (140OF)

63oc (145OF)

66°C (150°F)

68°C (155°F)

LatableescortedadeShrinersBurnInstitute

ouemaduraGrave

IVl6sde 5 minutos

1-1/2 a 2 minutos

Aproximadamente 30 segundos

Aproximadamente 10 segundos

Henos de 5 segundos

Henos de 3 segundos

Aproximadamente 1-1/2 segundos

Aproximadamente 1 segundo

Recordatorio de Riesgo de Quemaduras:

Lastemperaturas con agua superiores a los !250 Fpueden ocasionar

quemaduras graves o la muerte por quemaduras. AsegOresede leery

seguir lasadvertencias detalladas en este manual yen la etiqueta del

calentador de agua. Estaetiqueta est6 ubicada en el calentador de agua,

cerca del panel de acceso del elemento superior.

Consulte "Relaci6nde Tiempo/Temperatura enOuemaduras" a

continuaci6n como guia para determinar latemperatura apropiada del

agua para su hogar.

VSIvulas de mezcla:

Est6ndisponiblesv61vulasmezcladorasparareducirlatemperaturadel

aguaenellugardeuso,lascualesmezclanaguacalientey fria enlas

lineasdeaguaderivadas.Param6sinformaci6n,comuniqueseconun

plomeromatriculadoo conlaautoridaddeplomedalocal.

• ,PELIGRO:Existela posibilidad de queseproduzca

una quemadura con ague caliente si la temperature del ague

es demasiado alta. Loshogares donde haya ni4ospeque4os,

personas incapacitadas o mayores podran requerir una

conffgureci6n de! termosteto de120° F(49°C)oinferior, a fin de

evitar el contacto con el agua CAMENTE.

Pare Ajustar la Temperature

Siga estos pasos:

1. Presione la flecha hacia ARRIBAo ABAJO en la tecla del

panel de control hasta la temperatura deseada.

2. Presione ENTER(Ingresar) para aceptar la nueva

configuraci6n.

Note: Para cambiar de °F a °C,mantenga presionada la tecla

MODE(Modo).

PELIGRO: Existelaposib#idaddequeseproduzca

una quemadura con Ague Calientesi la temperature del ague esta

configurada demasiado alta. Serecomienda unpunto deajuste de

temperature del ague de 120°F(49°C),pero podra set ajustado a

cualquier temperature entre lO0°Fy 140°F(38°Cy 60°@.

GeoSpring

o HEAT PUMP {ONLY) \o HYBRID

o HiGH DEMAND/BOOST

o ELECTRIC/STANDARD IFA.OFF1

OVACATION

Holdfor Holdto Override Holdto

°F/°C PS-Power Sever Reset

Modos de Funcionamiento. GEA liances.com

Estecalentador de agua funciona por defecto en el modo

de funcionamiento Hibrido. Los modos disponibles figuran a

continuaci6n y pueden ser seleccionados usando el bot6n

MODE(Modo).

Modo Heat Pump (only) (Bomba de Calentamiento

solamente)--RECOMENDADO PARA UN Mi_XIMOAHORRO

Heat Pump (only)(Bomba de Calentamiento solamente)

es el modo m6s eficiente de uso de la energ[a en este

calentador de agua. Toma calor del aire circundante para

calentar el agua. Eltiempo que toma calentar es agua es

mas prolongado en este modo, de manera que podr6 no ser

suficiente si tiene una situaci6n de alta demanda tal como un

hogar o empresa grande.

Modo Hlbrido

Hybrid Mode (Hodo Hibrido) combina la eficiencia de la

energia de la Bomba de Calentamiento (solamente) con la

velocidad y energia de recuperaci6n del modo Electric (Fan

off)/Standard (Fan off)(EI6ctrico con ventilador apagado/

Estdndar con ventilador apagado) en la mayoria de las

situaciones de uso del agua. Hybrid Mode (Modo Hibrido)

permitir@ que la unidad funcione como un calentador de agua

el6ctrico estBndar, mientras brinda significativos ahorros de

energia.

NOTA: Elrendimiento de la unidad, el consumo y ahorro de

energfa informados estdn basados en el funcionamiento

en Hybrid Node (!odo Hfbrido) en una configuraci6n de

temperatura de 2350 F (570C).

Alta Demanda/ Incremento

Estemodo puede ser necesario si el uso de agua en su hogar

supera el nivel promedio o si el rendimiento de la unidad es

inferior alas demandas de agua de su hogar. En este modo,

la unidad usard los elementos de calentamiento el6ctricos

s61ocuando el nivel de demanda de agua sea alto. AI usar

los elementos de calentamiento, la temperatura del agua

se recuperarB en un nivel rods alto pero usar_ rods energfa

para calentar la misma. A diferencia del modo EI6ctrico/

EstBndar (Ventilador apagado), 6ste usarB los elementos de

calefacci6n s61ocuando sea necesario, yusard la bomba de

calentamiento cuando los niveles de demanda de agua sean

inferiores.

Vacaciones

Esta funci6n es usada cuando estard fuera del hogar pot

un periodo de tiempo prolongado y el agua caliente no es

necesaria. Eneste modo, la unidad har_ que la temperatura

del agua descienda a 500 F (10o C)yusard el modo de

calentamiento rues eficiente para conservar la energia

mientras el calentador queda en desuso. La unidad reiniciarB

el calentamiento de forma automdtica un dia antes de su

regreso, de modo que haya agua caliente disponible.

Por ejemplo: si estard fuera durante 14 dias, siga estos pasos:

1 Seleccione VACATION(Vacaciones) utilizando el bot6n Mode

(modo).

2. Ingrese el total de d[as que no estar_ (en este ejemplo,

1/4)presionando el bot6n con la flecha hacia ARRIBA(por

omisi6n es 7 d[as).

3. Presione ENTER(Ingresar).

La unidad hard que la temperatura del agua descienda a 50o

F (100C) por un dia menos que aquellos que no estara (en

este ejemplo: pot 13 dias). AI fnal del dia antes de su regreso

(en este ejemplo, el dia 13°), automaticamente regresar@ al

modo de funcionamiento previo y calentara el agua en la

configuraci6n de temperatura original, de modo que haya

agua disponible cuando regrese.

Para acceder a cua/quiera de estos modos::

1. Presione el bot6n MODE(Modo) en el control hasta el modo

de funcionamiento deseado.

2. La luz verde estarB iluminada en el modo elegido.

NOTA:La diferencia entre Hybrid Node (Modo Hfbrido)y Alta

Demanda/ Incremento es queen este Oltimo los elementos

de resistencia del calor son activados antes queen el !odo

Hfbrido.

Modo El#ctrico/ Estandar (Ventilador apagado)

Este modo utiliza s61olos elementos de resistencia de calor

superior e inferior para calentar el agua. Eltiempo que toma

calentar el agua es inferior en este modo, pero es el modo de

MENOReficiencia de energ[a.

NOTA: En este modo, la luz de LEDverde titilar@ luego de/48

horas como indicaci6n de que la unidad no est(_funcionando

en el modo de energ[a mds eficiente. La unidad continuarB

operando en este modo y no indica un problema de

funcionamiento.

Pre untas Frecuentes.

Filtro::

P:¢Porqu_hay unfiltro?

R:EllosmodosH[bridoy Bomb(]deC(]lent(]miento(sol(]mente),I(]unid(]d R:

mueve(]ire(]tr(]v_sdelsistem(].Elfiltro protegeI(]unid(]ddeI(]

sucied(]d.Elfiltro de(]irelimpiomejor(]elrendimiento.

P:¢C6moselimpi(]elfiltro?

R:Dejeelencendido(]ctiv(]doy retireelfiltrodeI(]p(]rtesuperiorde I(]

unid(]d.Elfiltropuedeser(]spir(]dooenju(]g(]docon(]gu(]tibia,iUn

filtrosucioreducir6el rendimientodel(]gu(]c(]liente! R:

Modos:

P:zOu@esBombadeCalentamiento(solamente)?

R:BombadeCalentamiento(solamente)esel modom6seficiente.Toma

c(]lordel(]irep(]r(]c(]lent(]rel(]gu(],parconsiguienteenfri(]ndoel (]ire

circund(]nte.Recuper(]ci6nm6slent(]peromodom6seficiente.

P:¢Qu_esH[brido?

R:ElmodoH[bridocombin(]beneficiosde I(]Bomb(]deC(]lent(]miento

(sol(]mente)conI(]velocid(]dy energ[(]delmodoEl_ctricoEst6nd(]r.

Estobrind(]gr(]nrendimientocon menorc(]ntid(]ddeenerg[(].

P:ZOu_esAIt(]Dem(]nd(]/tncremento?

R:AIt(]Dem(]nd(]/tncrementose puedeutiliz(]rcu(]ndoelusade(]gu(]

c(]lientese(]superior(]1normal.L(]unid(]dset6menoseficiente

peroc(]lent(]r6(]gu(]m6sr6pidoenrespuest(](] entreg(]sde(]gu(]

prolong(]d(]s.P(]r(]tad(isI(]sentreg(]snorm(lies,I(]unid(]d(iOnus(it6I(]

Bomb(]deC(]lent(]mientoeficienteI(]mayorp(]rtedeltiempo.

P:¢Qu6esel modoVacaciones?

R:Sinoest(]r6parun periodoprolong(ida,estemodoreducela

temper(]tur(]del(]gu(](] fin de reducirI(]energ[(]us(]d(].L(]unid(]d

c(]mbi(]r6(]1modoprevioundi(]antesdesuregreso.

P:¢Qu6esEI6ctrico/Est6nd(]r(Ventil(]dor(]p(]g(]do)?

R:ElmodoEI6ctrico/Est6nd(]r(Ventil(]dorAp(]g(]do)usasol(]mente

I(]resistenci(]p(]r(]c(]lent(]rel(]gu(].Estobrind(]un(]recuper(]ci6n

de(]gu(]c(]lientem6sr6pid(]queelmodo H[brido,perousam6s

energ[(].Estemodofuncion(]sinelventil(]dor,deteniendoel (]irefr[o

norm(]lmentedesc(]rg(]dodur(]nteelfuncion(]mientodeI(]bomb(]de

c(]lent(]miento.

P:_Porqu@titila el LEDverde El@ctrico/Est6ndar(Ventilador apagado)?

R:Enestemodo,laluzLEDverdetitilar6luegode/48horascoma

indicaci6ndequelaunidadno est6funcionandoenelmodode

energiam6seficiente

Funcionamiento:

P:€Parqu6puedoescuch(]rI(]unid(]dfuncion(]r?

Enlosmodosdemayoreficienciade laenerg[a,HeatPump(only)

(Bomb(]deC(]lent(]mientosol(]mente),y HighDemand/Boost(AIt(]

Dem(]nd(]/Increment(jr),elm6todoutiliz(]dop(]r(]c(]lent(]rel(]gu(]usa

unventil(]dorquesepuedeescuch(]rmientr(]sfuncion(].

P:L(]bomb(]dec(]lent(]mientonoest6funcion(]ndodur(]nteel periodo

detiemponormal.¢Ou6oc(]sion(]esto?

Bajociertascondiciones,elC(]lentadordeAgu(]H[bridoGeoSpringTM

funcion(]r6us(]ndoloselementosel6ctricosen lug(itdeI(]bomb(]

dec(]lent(]miento,(]fin deprotegerI(]unid(]dy (]segur(]rqueusted

cuentecon(]gu(]c(]liente.Est(]scondicionesincluyenun(]temper(]tur(]

(]mbienteextrem(]d(]mentefr[(](</450F),temper(]tur(](]mbiente

extrem(]d(]mentec(]liente(<1200F),o condicionesconniveldevolt(lie

muyb(]jo.L(]unid(]dregres(]r6(]1funcion(]mientonormalcu(]ndoI(]s

condicionesIo permit(in

Modulo de Comunicacion del Eiectrodomestico (adondeesinstalado).GEA li .ce .co

El c(slent(sdorde (sgu(sHibrido El_ctrico con bomb(s de c(slent(smiento

es comp(stible con el modulo de comunicacion del Artefacto

Inteligente de GE,el cu(slpuede ser (sdquirido en form(s (sp(srte.

Comuniquese con su servicio Ioc(slo visite www.GEAppli(snces.com/

Smart-Appliance p(sr(sverific(sr si en su 6re(sse est6 utiliz(sndo I(s

tecnologi(s ACM Aplic(sr el ACI permite que I(sunid(sd respond(s (s

seh(slesdel servicio o que se (sdhier(s(s un(s red hog(sreh(s.

L(sssiguientes c(sr(scteristic(ssde respuest(s (sdem(snd(ss podr6n

est(sr disponibles como p(srte de un progr(sm(s de ev(slu(sci6n

piloto, donde I(scomp(shi(s Ioc(slde servicios p0blicos (syud(s(slos

consumidores (s reducir el riesgo de picos de electricid(sd en el uso

hog(sreho.

INS TALACION

El modulo AClVlest(_equip(sdo con im(snes en I(sb(ssedel m6dulo, los

cu(sles permitirc_n que est_ (sdherido (slexterior metc_lico pint(sdo del

c(slent(sdor de (sgu(sde I(sbomb(s de c(slent(smiento.

Los det(sllessobre c6mo conect(sr los c(sbles (slm6dulo se

encuentr(sn en I(ssinstrucciones incluid(ss con el m6dulo.

Conector ACM

M6duloACM _ L_

un(s vez que el c(sbledel mddulo ACI estd enchuf(sdo (sI(sconexi6n

del c(slent(sdor de (sgu(s,sig(s I(ssinstrucciones de conexi6n

incluid(ss con el m6dulo ACI. T(snpronto como el m6dulo ACI

est6 en funcion(smiento, el c(slent(sdorde (sgu(sde I(sbomb(s de

c(slent(smiento est(sr(_listo p(sr(srecibir I(ssseh(sles de ACI.

GUiA RAPIDA

Si su empres(s Ioc(slde servicios p0blicos estc_utiliz(sndo tecnologi(s

AClVl,el m6dulo AClVlrecibir(_ I(ssseh(slesenvi(sd(ssde su empres(s de

servicios p0blicos. Un(s de I(sscu(stro seh(slesser(_envi(sd(s:

• "B(sjo" (represent(s el nivel de costo de energi(s mc_sb(sjodisponible)

• "Hedio" (represent(s el nivel de costo de energi(s increment(sdo)

• "Alto" (represent(s el nivel de costo de energi(s increment(sdo)

• "Cr[tico" (represent(s el nivel de costo de energi(s "pico")

Un c(slent(sdor de (sgu(scon bomb(s de c(slent(smiento equip(sdo con

un m6dulo ACI reconocer(_ de form(s (sutomcXic(squ6 nivel de costo

de energi(s estc_disponible y (sjust(sr(_su configur(sci6n de modo y

temper(stur(s, (sfin de us(srmenos energi(s cu(sndo los indices se(sn

medio, (sltoy critico. Cu(sndo el c(slent(sdor de (sgu(sde I(sbomb(s

de c(slent(smiento responde (sest(ss seh(sles,I(sluz de LEDsobre el

bot6n Power S(sver(Ahorro de Energi(s)est(sr(_encendid(s, indic(sndo

que los per[odos de precios de energi(stienen efecto, y I(ssletr(ss PS

(sp(srecerc_nen I(sp(snt(sll(sde LED si el usu(srio intent(s c(smbi(srI(s

temper(stur(s sin presion(sr primero el bot6n p(sr(s(snul(srPower S(sver

(Ahorro de Energi(s).

Cu(sndo I(sseh(sl est6 b(sj(so cu(sndo no h(sy(sning0n m6dulo ACI

conect(sdo, I(sunid(sd funcion(sr(_ norm(slmente. Los siguientes p(ssos

muestr(sn c6mo I(sunid(sd re(sccion(s(slos niveles de seh(sl ledio,

Alto y Cr[tico.

Cu(sndo I(sseh(sl de ACI estc_en Medium (Mealie),el control

funcion(src_en el !odo He(st Pump (only)(Bomb(s de C(slent(smiento

sol(smente) y I(stemper(stur(s del (sgu(sperm(snecer(_en I(s

configur(sci6n de usu(srio norm(sl. Si I(sconfigur(sci6n de temper(stur(s

(sctu(sldel usu(srio es de 120° F, I(sp(snt(sll(sexhibir(_:

Cu(sndo I(sseh(slACI est6 en High (Alto), el control funcion(sr(_ en

He(st Pump (only) Bomb(s de C(slent(smiento sol(smente, con un(s

configur(sci6n de temper(stur(s del (sgu(sde 110° F(43° C)y en I(s

p(snt(sll(sse visu(sliz(sr(_:

Cu(sndo I(sseh(slACI est6 en Critical (Critico), el control funcion(src_

en He(st Pump (only)(Bomb(s de C(slent(smiento sol(smente), con un(s

configur(sci6n de temper(stur(s del (sgu(sde 100° F(38° C)yen I(s

p(snt(sll(sse visu(sliz(sr(_:

tLral

Aviso: L(sconexi6n ACI del (srtef(scto cuent(s con volt(sje no

comp(stible con comput(sdor(ss o (sccesorios. NO enchufe I(sptops,

modems, routers, etc. en el contector ACI del Electrodom6stico

RJ45. Use s61ocon los Accesorios del Artef(scto de GE design(sdos.

L(sconexi6n (scomput(sdor(ss y (sccesorios podr(_ result(sr en d(shos

sobre el producto.

Cu(sndo I(sunid(sd est6 funcion(sndo en medio, (slto o cr[tico, I(s

p(snt(sll(sde LCD sobre el bot6n Power S(sver(Ahorro de Energi(s)

est(sr(_ilumin(sd(s. Si en cu(slquier momento dese(sc(smbi(srel punto

de (sjuste de I(stemper(stur(s mientr(ss I(sunid(sd se encuentr(s en

el modo Power S(sver(Ahorro de Energi(s),m(snteng(s presion(sdo

el bot6n Ahorro de Energi(s p(sr(s(snul(srdicho modo; luego use los

botones con flech(ss p(sr(sc(smbi(sr (sI(sconfigur(sci6n dese(sd(s.

L(s(snul(sci6n se (splic(sr(_dur(snte 18 hor(ss. Si intent(s c(smbi(sr

I(stemper(stur(s sin (snul(srI(sfunci6n de (shorro de energi(s,se

visu(sliz(src_nI(ssletr(ss PS en I(sp(snt(sll(s,indic(sndo que (sOnse

encuentr(s en el modo de (shorro de energi(s.

Cuidado lira ieza.

Rutina de h4antenimiento Preventivo

APELIGRO:R .go, .e

utilizar manualmente la v_lvula de alivio, aseg(lrese de que nadie

este expuesto al peligro de tenet contacto con el agua caliente

liberada por la v_lvula. Es posible que el agua est_ Io

suficientemente caliente como para crear riesgo de quemaduras.

El agua deberia ser liberada a tray, s de un drenaje adecuado, a

fin de evitar lesiones o dafios sobre la propiedad.

NOTA: Silu v_lvulu de temperuturu y liberuci6n de presi6n en el

calentador de agua caliente se descarga periodicamente, esto

se poor4 deber a la expansion termica en un sistema de agua

cerrado. Para obtener informacion sobre como corregir esto,

comuniquese con un proveedor de agua o con un contrutista de

plomeriu. No enchufe lu fichu de lu v(_lvulu de alivio.

Sise mantiene correctamente, el calentador de agua brindar6 ahos de

servicio sin problemas.

Sesugiere que el usuario establezca ysiga un programa de

mantenimiento preventivo en forma rutinaria.

V61vula de Temperatura y Alivio de Presi6n:

Por Io menos una vez al aho, levante ylibere la manija de la palanca de

la v61vulade temperatura yalivio de presi6n, ubicada en el 6rea frontal

derecha, a fin de asegurar que la vc_lvulafuncione libremente. Dejeque

corran varios galones a tray, s de la Ifneade descarga hasta un drenoje

abierto.

/nspeccion Periodica (una vez por aOo):

tncluso se recomienda una inspecci6n peri6dica de los controles de

funcionamiento, elementos de calentamiento ycableado por porte de

personal calificado del servicio t_cnico en reparaciones del artefacto

el_ctrico.

Lamayor[a de los artefactos el_ctricos, incluso cuando son nuevos,

realizan ciertos sonidos cuando est6n en funcionamiento. Siel nivel de

sonido de siseo o canto se incrementa deforma excesiva,es posible

que se requiera una limpieza del elemento de calentamiento el_ctrico.

Comun[quese con un instalador o plomero calificado para que se realice

una inspecci6n.

Purga del Tanque:

Eltanque de un calentador de agua puede funcionar como un dep6sito

de sedimentaci6n para s61idossuspendidos en el agua. Por Io tanto, no

es extraho que se acumulen dep6sitos de agua dura en el rondo del

tanque. Paraeliminar dichos dep6sitos del tanque, siga estos pasos:

1.Adjunte una manguera dejardin a la vc_lvulade drenaje ubicada en la

porte inferior de la unidad ydirija dicha manguera hasta el drenaje.

2.Abra la v61vulade drenaje con un destornillador piano.

5. Una vez que varios cuartos de agua hayan sido drenados, cierre la

v61vulade drenaje.

Estodeberiaserrealizadoconel suministrodeaguafria abierto,de

modoqueel aguaeliminadaatrav@sdelav61vuladedrenajesea

reemplazada,yqueelflujo delsuministrodeaguaayudea eliminar

sedimentos.

Drenaje del Calentador de Agua

APRECAUCION: Riesgo de descarga-

Cierre el encendido del calentador de agua antes de drenar

el agua.

ZkPELIGRO;Rie go de quemaduras -Antes de

utilizur munuulmente lu v_lvulu de ulivio, useg4rese de que

nadie est# expuesto al pefigro de tenet contacto con el agua

culiente liberuda pot lu vOlvulu. El uguu drenudu del tunque

podr5 estur Io suficientemente culiente como puru presentur

un riesgo de quemadura y deberia set dirigida a un drenaje

udecuudo u fin de evitar lesiones oduffos.

Para drenar el calentador de agua, siga estos pasos:

!. Adjunte una manguera dejardin a la v61vula de drenaje ubicada

en la parte inferior de la unidad ydirija dicha manguera hasta el

drenaje.

2. Cierre el suministro de agua fib.

]. Permita el ingreso de aire al tanque abriendo un grifo de agua

caliente o levantando la manija de la v61vula de alivio.

4. Abra la v61vula de drenaje con un destornillador piano.

Nota: Para conocer el diseBo esquem6tico del producto, consulte la

p6gina !S.

Useun

destornilladorde

punta piano para

girarlav_lvula.

Opciones de Perfodos de Cierre Extendidos o Vacaciones que Superan el Modo de Vacaciones

Si el calentador de agua permanecer6 inactivo por un perfodo de

tiempo extendido, el encendido yel agua hacia el electrodom@stico

deberian ser apagados para conservar la energia yevitar la

acumulaci6n de gas hidr6geno peligroso. La unidad no cuenta con

un bot6n de encendido; s61opuede ser apagada con el disyuntor o

la ficha de desconexi6n.

Elcalentadorde aguay latuberia deberianser drenadosen casode

que pudieranestar sujetasa temperaturas bajocero.

Luegode un periodode cierre prolongado,elfuncionamientoy

los controles delcalentador deagua deberianser controlados

por personal calificado del servicio t@cnico.Aseg0rese de que el

calentador de agua se Ilene en su totalidad nuevamente antes de

ponerlo en funcionamiento.

NOTA: Consulte los Precauciones sobre el Gas Hidrogeno en la

Instrucciones de Funcionamiento (lea la pagina 3).

Cuidado lim ieza del calentador de a ua. GEAlia.cescom

Limpieza del Filtro

Enlos modos Hybrid (H[brido),Heat Pump (only)(Bomba de

Calentamiento solamente) y High Demand/Boost (Alto Demanda/

tncrementar), el calentador mueve aire a travas del sistema y hacia

afuera par la parte trasera de la unidad. Elfiltro est6 ubicado para

proteger al evaporador de la suciedad y el polvo.

Esimportante cantor con un filtro de uire limpio pura obtener el mayor

nivel de eficiencia. Ocusionalmente, este filtro deber5 ser limpiado

(minimomente una vez par aho). Cuando se requiera una limpiezu del

filtro, Io luz Rojosabre el bot6n Filter (Filtro)estar5 iluminoda y sonar5 un

pitido.

NOTA:Sielfiltro est5 demasiado sucio, la unidad pasur5

outomSticamente el modo Electric (Fanoff)/Standard (Fanoff) (El_ctrico

con ventiludor apagudo/EstSndor con ventiludor upugodo) y los uhorros

de energio se perderSn.

Dejeel encendido activado. Retire el filtro de la parte superior de la

unidud. Presione dos leng0etas y levunte las mismas pura retirur el filtro

de aire. Una vez retirodo, el filtro podr8 ser aspirado o limpiodo con una

telo h0meda o enjuagado con agua caliente.

Una vez que el filtro fue limpiado y secado, podr8 ser reemplozado

olineundo el mismo en las ronuros en Io parte superior de Io unidad y

presionando el mismo hacia abajo hasta su ubicaci6n.

Una vez que el filtro limpio fue reinstalado, mantenga presionado el

bot6n FILTER (Filtre_ Si el ciclo de calentamiento est6 activado cuando

se reinicia el filtro, se continuar6 en el modo el@ctrico hasta finalizar el

ciclo. Luego de esto, se pasar6 de farina autom6tica al modo en el cual

estaba antes de ser cambiado.

IMPORTANTE:Elfiltro deber6 ser limpiado cuando se muestre la

alarma. Siel filtro est6 sucio,bar6 que el sistema se fuerce, se reducir6

el rendimiento yes posible que el sistema se dafle. A fin de contar con

la mejor eficiencia energ@ica posible, aseg0rese de que su filtro est@

limpio. Leng_ietas

Filtro

Limpieza de la Tuberfa de Drenaje de Condensacidn

Lafunci6n del drenajeprincipales eliminartoda lacondensaci6n.Si

est6 obstruido,lacondensaci6nse desbordar6par eltuba de drenaje

y hacia el piso.Estocumple lafunci6n de notificar al usuariode que

el drenajeprincipalest6 atascado.Retireel drenaje,limpiecualquier

escombro presentey vuelvaa colocarel mismo.

Deforma peri6dica,inspeccionelasIfneasde drenajey limpie

cualquier escombroque se haya recolectadoen las lineas.

Param6sinformaci6n,consultelas Instruccionesde Instalaci6n.

Desborde

del drenaje

principal

@ ]irija la tuberia

del drenaje

principalhacia

eldrenaje

Superficies Exteriores

Laveselas manos s61ocon agua caliente.

Varilla del Anodo

Lavarilla del 6nodo deberia ser retirada del tanque del

calentador de agua yser inspeccionada luego de un maxima

de 3 arias de servicio,luego anualmente desde ese momenta, y

deberia ser reemplazada cuando mas de 6" (15.2cm) de cable

del centro queden expuestas en cada extremo de la varilla.

NOTA:Elagua ablandada de forma artificial requiere que la

varilla del 6nodo sea inspeccionada de forma anual.

Debido a riesgos de descargas ya fin de evitar goteos de agua

accidentales, esta inspecci6n deberia ser realizada par un tacnico

calificado o plomero, yse requiere que el suministro de agua fria

est6 apagado antes de retirar la varilla del anodo.

AVISO:No retire la varilla del 6nodo deltanque del calentador

de agua, excepto para su inspecci6n y/o reemplazo, ya que el

funcionamiento sin la varilla ctel6nodo acortar6 la vida 0til del

tanque vitrificado y anular6 la cobertura de la garantia.

Elconsumo y reemplazo de laVarilla delAnodo no estan

cubiertos par la garantia.

lantenimiento Servicio T cnico de la Varilla de!Anodo

Seespera que esta informaci6n sea usada pot individuos que

posean una experiencia adecuada a nivel el6ctrico,electr6nico

ymec6nico. Cualquier intento de reparar un electrodom@stico

grande podr6 producir como resultado lesionespersonales y

daflos sobre la propiedad. Elfabricante o vendedor no ser6n

responsables pot la interpretaci6n de esta informaci6n, ni

asumir6n cualquier responsabilidad en conexi6n con su uso.

Herramientas que necesitar4:

, Destornillador PianoT20

, Destornillador piano

.Cinta

Llave para Tomacorriente

Extensi6nde Tomacorriente de 12" de Iongitud

Tomacorriente de 11/16"

SelladorSoftset

Varilla del Anodo si es necesaria

*Para acceder a instrucciones para ordenar piezas,consulte la

p6gina 72.

To service the Anode Rod:

1. Desconecte la corriente, cierre el suministro de agua, y

parcialmente drene uno o dos galones del calentador de agua

a trav6s de la v61vulade drenaje inferior.

2. Retireel Filtro,elAnillo del Borde,yla Tapa Superior Frontal

como se muestra en la Ilustraci6n A.

ANILLO _

DEL BORDE"_'_

CINTA EN ELCORTE DE LA /_

TUBER[ADEPROCESO _'

TAPA DE LA VARIL _,,,v.-,

LA DEL ANODO

ESQUINA Y EXTRE-

MOS DE LA CINTA

II1_ m

4. Utilizando un destornillador piano y asegurando evitar daflos

sobre cablesexpuestos, retire la gomaespuma para destapar

la Varilla del Anodo, como se muestra en la Ilustracion C.

CABLES.

VARILLA

iI1_ [_

5. Utilizando un tomacorriente de 11/60y una extensi6n,

destornille la Varilla del Anodo, luego levante la misma para

inspeccionar, como se muestra en la ilustraci6n D.

*VARILLA DEL

fll_ [ml

3. ReinstaleelAnillo del Borde,coloque una capa protectora de

cinta en los extremos de la hoja met61ica,yretire la Tapa de la

Varilla delAnodo, como se muestra en la Ilustraci6n B.

6. Para instalar la Varilla del Anodo, selle las roscas con Sellador

Soft Set,enrosque en el puerto y use una Ilavedinamom@trica

+_5

para ajustar a 50 pies pot libras de giro. Reinstale laTapa

de la Varilla del Anodo.

7. Abra el suministro de agua, abra un grifo para retirar cualquier

aire que pueda haber en el sistema de plomer[a, inspeccione

que no haya p@didas,luego encienda la corriente yvuelva a

ensamblar la unidad en orden inverso,como se muestra en la

Ilustraci6n A.

lnstrucciones de lnstalaci6n GEA

AI elegirla ubicaci6ndel calentadorde agua se deber6tener

en cuenta Io siguiente:

REGULACIONESDEINSTALACIONLOCALES

Este calentador de agua deber6 ser instalado de acuerdo

con estas instrucciones, c6digos locales, c6digos de servicios

p0blicos, requisitos de la empresa de servicios p0blicos o,

en ausencia de c6digos locales, la edici6n m6s reciente del

C6digo Nacional de Electricidad. El mismo est6 disponible

en algunas librerias locales, o se puede adquirir a tray,s de

National Fire Prevention Association (Asociaci6n Nacional

de Prevenci6n de tncendios), Batterymarch park, Quincy, HA

02169 en cuadernillo ANSt/NFPA 70.

REQUISITOS DE ELECTRICIDAD

Controle las marcas en la placa de calificaci6n del calentador

de agua para estar seguro de que el suministro de corriente

es consecuente con los requisitos del calentador de agua.

NOTA:Las instalaciones de 208V podr6n experimentar un

rendimiento inferior.

UBICACION

Ubique el calentador de agua en un 6rea seca ylimpia, tan

cerca como sea pr6ctico del 6rea de mayor demanda del

calentador de agua. Las lineas de agua caliente largas y no

aisladas podr6n generar desperdicios de energia yagua. La

unidad deber6 set instalada en una ubicaci6n a nivel.

NOTA:Esta unidad rue diseflada para cualquier instalaci6n

interior com0n, incluyendo: garaje, lavadero, desv6n, armario,

etc. Con la instalaci6n de una puerta de celosia, se puede

instalar en habitaciones de tamaflo inferior a !0" x !0" x 7"

(700 pies ct_bicos). Las celosias deberian set de 240 pulgadas

cuadradas (0.!5 m2) o m6s grandes. Si se usan dos celosias,

una deberia estar cerca de la parte superior de la puerta.

Coloque el calentador de agua de modo tal que el filtro de

agua, la tapa, el anillo del borde ylos paneles frontales se

puedan retirar, a fin de permitir su inspecci6n yservicio

t_cnico, tal como el retiro de elementos o limpieza del filtro.

Elcalentador de agua ylas lineas de agua deberian estar

protegidos de las temperaturas bajo cero yatm6sferas

altamente corrosivas. No instale el calentador de agua en

6reas al aire libre ydesprotegidas.

APREC UCO:A I'N fliesgodedanosobre-

la pro, piedad - El calentador de agua no se debeMa

ublcar en un area donde los goteos del tanque o las

conexiones resuJten en dahos sobre el area adyacente a

este o a pisos inferiores de Jaestructura. Donde dichas

areas no puedan set evitadas, se recomienda la

instalaci6n de una bandeja de recolecci6n, con un

drenaje adecuado, debajo del caJentador de agua. Las

instaJaciones en desvanes requieren pisos y escaleras de

acceso adecuados.

NOTA: El rango de funcionamiento de la bomba de

calentamiento es de 45°F a 120°F (7°Ca 49°C). Si la

temperatura ambiente est6 fuera del tango, la bomba de

calentamiento se apagar6 y los elementos el@ctricosser6n

usados hasta que la temperatura ambiente regrese al rango

de funcionamiento.

UBICAClON (CONT.)

INFORMAClON DEL TAMARIO DEL CALENTADOR

DE AGUA - LEA ANTES DE INSTALAR:

Para reemplazos en viviendas existentes:

Reemplazar4el tanque de un calentador deagua existente?

Sisu calentador deagua actual le brindaba agua caliente en

forma apropiada, y ning0n cambio de plomeria y/o renovaciones

que requeririandemandas de aguacaliente adicional est6n en

procesoo planificadas,entonces:

ElCatentadordeAguaHibridodeGeoSpringTMpuedereemptazar

uncalentadorde agua et_ctricoest6ndardetamafloequivalenteo

menor.

Sisepasadeunsistemadegasa unoet@ctrico,eiCalentadorde

AguaHibridodeGeoSpringT"sepodr6reemplazarporetsiguiente

calentadordeaguacontanquedegasm6spequeflo.

Para instalaciones en construcciones nuevas:

Guia de Tamaho del CaJentador de Agua Residential

Tamaffo Demanda*

Familiar

5+ Alto

Prom. o Bajo

3 a 4 Alto

Prom. o Bajo

2 a 3 Alto

Capacidad de GalOn Recomendada

Electrico

oGeoSpring

100 (378.5 L)

80 (302.8 L)

50 (189.3 L)

TM Gas

75 (283.9 L)

50 (189.3 L)

50-75 (189.3-283.9 L)

40 (151.4 L)

40-50 (151.4-189.3 L)

Prom. o Bajo 40 (151.4 L) 40 (181.8 L)

1 a 2 Alto 40-50 (151.4-189.3 L) 40-50 (151.4-189.3 L)

Prom. o Bajo B0 (113.6 L) B0 (113.6 L)

*EstimacionesparaviviendasconDemandaPromediooB,a:

- Usodecabezaiesdeduchaest6ndarobajo(2.5gpm/llALpotminutoomenos)

- NohayduchasconcabezaiesmOitiplesy/ocoiumnasdehidromasaje.

- Ba_erasest6ndar(nomuygrandes/sincolumnasdehidromasajes)

Posicion de Ajuste de la Temperatura del Calentador de

Agua:

Laconfiguraci6n de la temperatura del calentador de agua tiene

un gran impacto sobrela cantidad deagua caliente disponibtepara

duchasy bafleras.

. Etconsumo/ahorro de energia y evaluacionesdeeficiencia de

loscalentadoresde agua,incluyendo elGeoSpringT",es realizado

en una configuraci6n de 1S5°F(57°C),la configuraci6n promedio

deIcalentador de agua deacuerdo conet Department of Energy

(Departamentode Energia).Todoslos ahorrosde GeoSpringm

est6n basadosen et funcionamientoen modo hibrido en 135°F

(57°C).

. Lasregulacionesde seguridad requierenuna configuraci6n de

f6brica de 120°Fa 125°F(49°Ca 52°C)como m6ximopara todos

loscalentadoresde agua nuevos.Por Iotanto, si su calentador

deagua est6 actualmente configurado en 130° F (54° C)o m6s

y su calentador de agua nuevo est6 instalado conuna posici6n

deajuste configurada de f6bricade 120° F(49° C),es posibteque

parezcaque el nuevocalentador de agua brinda menor capacidad

que su calentador de aguaexistente.

. Elusuario podr6 ajustar la configuraci6n detemperatura para

cubrir susnecesidades.Siemprelea y entiendalas instruccionesde

seguridadque figuran en et manual det usuario,antes de ajustar la

posici6nde ajuste detemperatura.

Instrucciones de Instalacion

UBICACION (CONT.)

Despejes requeridos:

Debehaber por 1omenos7" (17.5cm.)de espacioentre cualquier

objeto ylas tapas Frontaly Traseraen casode sernecesario realizar

el serviciotOcnico.TambiOnse recomiendaunespacio m[nimo de 7"

(17.5cm.)a ambos ladosdeI calentador deagua, a fin de contar con

acceso para et serviciotOcnico.

Serequire un espacio minimo de 6" (152.4cm.) para retirar el fittro

parasu limpieza.La plomer[aytas conexioneselOctricasde agua

caliente y fria no debeninterferir con et retiro det fittro.

Instalacion de la Bandeja de Recoleccion (Sise requiere)

Drenaje de la Val-

vula de Alivio

Drenaje

condensado

Bandeja

recolectora

Drenaje en

la bandeja

recolectora

NOTA:La bandeja de recoleccion auxiliar DEBEcumplir con

los codigos locales.LosKitsde Bandejasde Recoiecci6nestOn

disponiblesen la tienda dondeel calentador de agua rue adquirido,

una tienda de construcci6n o un distribuidor decalentadores de

agua.Labandeja recolectora deberia ser de unmTnimode 2"(5.! cm.)

mOsgrandeque et diOmetrode la base deICalentadordeAgua.Afin

deevitar la corrosi6n y mejorar ei accesoa la VOivulade Drenaje,se

recomienda que et calentador deagua sea ubicado en espaciadores

dentro de la bandeja recotectora.

Drenaje de condensacion

Launidad cuenta con undrenaje de condensaci6n;por Iotanto,

deber6haber un drenaje disponiblemuy cerca de la unidad. El

drenaje no deber6 superar las36" (9!.4 cm.)desdeel sueto(el

drenaje deber6 cumplir con losc6digos estatalesy locales).Sino hay

un drenaje disponible,entonces sedeber6 adquirir una bomba de

condensaci6ncomOnconcapacidad no inferior a 1gal6n (3.8L)/dia,

en latienda de construcci6nlocal, y deber6ser instalado.

PIEZAS NO ESTANDARESNECESARIAS:

Tuberia Flexible de !-3/8" x 6".

T Dentada Macho de NPT1-3/8" x 3/8" x 1/z".

(algunos modelos)

THERMAL EXPANSION

Determine si la linea de agua interna cuenta con una valvula

de control. Es posible que haya sido instalada en la linea de

agua fr[a en forma separada de la vOlvula contra reflujo, o es

posible que sea parte de una vOlvula de reducci6n de presi6n,

medidor de agua o ablandador de agua. Una vOlvula de control

ubicada en la I[neade entrada de agua fr[a puede causar Io que

se llama "sistema cerrado de agua". Una I[nea interna de agua

fr[a sin vOlvula de control o dispositivo de prevenci6n de reflujo

se llama sistema de agua "abierto".

Cuando el agua es calentada, se expande en volumen ycrea

un aumento de presi6n dentro del sistema de agua. Esta acci6n

se conoce como "expansiOn termica." En un sistema de agua

"abierto", la expansi6n de agua que supera la capacidad del

calentador de agua vuelve a fluir hacia la caher[a de la ciudad,

donde la presi6n es fOcilmente disipada.

Sin embargo, un "sistema cerrado de agua" impide que el

agua en expansi6n vuelva a fluir hacia el suministro principal,

yel resultado de la "expansiOn termica" puede crear un

incremento de presi6n rOpidoypeligroso en el calentador de

agua yla tuber[a del sistema. Este rOpido incremento de presi6n

puede alcanzar rOpidamente la configuraci6n de seguridad

de la vOlvula de alivio, haciendo que funcione en cada ciclo de

calentamiento. La expansi6n t@mica, yla resultante expansi6n

ycontracci6n rOpidayrepetida de los componentes en el

calentador de agua yel sistema de tuber[a, pueden ocasionar

fallas prematuras de la vOlvula de alivio yposiblemente sobre el

calentador mismo, iReemplazar la vOlvula de alivio no corregir6

el problema!

El mOtodo sugerido para controlar la expansi6n tOrmica es

instalar un tanque de expansi6n en la I[nea de agua if[a,

entre el calentador de agua yla vOlvula de control (consulte

la ilustraci6n en la pOgina 15). Eltanque de expansi6n est6

diseflado con un colch6n de aire incorporado que se comprime

al incrementar la presi6n del sistema, liberando de este modo

la presi6n excesiva yeliminando el funcionamiento repetido de

la vOlvula de alivio. Otros mOtodos para controlar la expansi6n

tOrmica tambiOn estOn disponibles. Para mOsinformaci6n sobre

este asunto, comun[quese con su instalador, proveedor de agua

o inspector de plomer[a.

Instrucciones de Instalacion

CONEXIONES DEL SUMINISTRO DE AGUA

Paraconocer la instalaci6ntipica sugerida,consulte la ilustraciSn

que aparece a continuaci6n. Lasconexiones de agua CALtENTEy

FRIAest6n claramente marcadas yson de NPTde s/j, en todos los

modelos.AI realizarlaconexi6n a lospuertos de entrada/salida,

se recomiendael usade accesoriosc6nicos hembra con rosca de

5/4" con usade selladorde roscas.Serecomienda la instalaci6nde

unionesen lasconexiones deagua caliente yif[a, de modo que el

calentador de agua pueda ser f6cilmente desconectado para realizar

elserviciot_cnico, encaso de sernecesario.

NOTA:tnstale una v61vulade cierreen la I[neade agua fr[a cerca

del calentador de agua. Esto permitir6 un f_cil serviciot_cnico y

mantenimiento de la unidad en forma posterior.

IMPORTANTE:No aplique calor a las conexiones de agua CALIENTE

o FRiA.Sise usan conexiones de soldadura blanda, suelde

la tuberia al adaptador antes de colocar el adaptador en las

conexiones de agua fria del calentador. Cualquier calor aplicado a

la conexiOnde agua caliente o fria danara de farina permanente

la linea plastica interna en estos puertos.

INSTALAClON TJPICA Ah caj_deConexiones

Salida \ _ El_ctricas(uses61o

delagua "_ conductoresdecobre) suministro

calientea

instalaciones

Cierre

TanquedeExpansi6nT@mica

TuberiaFlexiblede

DrenajeCondensado

V_lvula de Temperaturay

Alivio de Presi6n

Drenaje Descargade la Wlvula de

Alivio a un minimode 6"

Bandeja

Recolectora (15.2cm.)desdeel piso

TUBOS DE CONDENSACION DE DRENAJE

Estaunidadcuentaconunabandejadecondensaci6n.Elaguarecotectada

enlabandejadrenaparlatube@quesaleparetcostadodelaunidad.Es

importanteinstalarunatuberiadedrenajeal puertodedrenajeprincipal

quesaledelapa4etraseradetaunidad.Sujeteune_remodeunatuberia

mdstargade6"(1.8m.)al puertodedrenaje

inferiorenta partetraserade launidad,

debajodelatapatrasera.Dirijaelotro

extremoa un drenajeenetpisoo a una

alturanosuperiora Y' (0.9m.)sabreelpiso.Si

dichodrenajenoest6disponibte,sedeberd

adquirire instalarunabombadedrenaje

decondensaci6n(noprovista).Latuberiade

drenajedeber6serdirigidade modoqueel

aguadescargadanopuedatenercontacto __

conpanesel_ctricasactivasnipersonas,y a

findeetiminarposibtesdaflosconetagua.

Puertode

Urenaje

Condensado

'="T0entada

J %Utxt',:

VALVULA DE ALIVIO

A ADVERTENCIA: Riesgo

sabre la unidad - El indice de presion de la valvula de

alivio no debe superar los 150 PSI (1.03 kPa), la maxima

presion de funcionamiento del calentador de agua segun

se indica en la placa de calificaci6n.

Sesuministra una v61vulade combinaci6n de temperatura yalivio

de presi6n, de acuerdo con el Est6ndar para las V61vulasde ALivio

yDispositivos de CierreAutom6tico de Gas para los Sistemasde

Suministro de Agua Caliente, ANSIZ2!.22, y debe permanecer

instalada en la apertura provista ymarcada para su prop6sito en

el calentador de agua. Ninguna v61vulade ning0n tipo deberia ser

instalada entre la v61vulade alivio yeltanque. Sedeber6 cumplir

con losc6digos locales en la instalaci6n de las v61vulasde alivio.

La calificaci6n BTUHde la v61vulade alivio no deber6 ser inferior

a la calificaci6n de entrada del calentador de agua, de acuerdo

con Io indicado en la etiqueta de calificaci6n ubicada en la parte

frontal del calentador (! watt = 3/€!2 BTUH).

Conecte la salida de la v61vulade alivio a un drenaje abierto

adecuado, de modo que el agua descargada no pueda tener

contacto con las partes el@ctricasactivas o personas ypara

eliminar posibles daflos con el agua.

La tuber[a usada deber6 ser de un tipo aprobado para la

distribuci6n de agua caliente. La linea de descarga no deber6

ser m6s pequefla que la salida de la v61vula y se deber6 inclinar

hacia abajo desde la v61vula, a fin de permitir un drenaje completo

(par la gravedad) de la v61vula de alivio y la linea de descarga.

El extremo de la linea de descarga no deber6 estar insertado

ni oculto y deberia estar protegido del congelamiento. Ninguna

v61vula de ning0n tipo, sujeci6n para restricci6n o reducci6n

deber6n ser instaladas en la linea de descarga.

,&PRECAUCION:

A fin de reducir el riesgo de presiones y temperaturas excesivas

en este calentador de agua, instale equipamientos protectores

de temperatura y presi6n, requeridos par los c6digos locales y

no inferiores a una v61vula de combinaci6n de temperatura y

alivio de presi6n certificados par un laboratorio de evaluaci6n

reconocido a nivel nacional que mantenga inspecciones

peri6dicas de la producci6n equipamiento y materiales

listados, cumpliendo con los requisitos de V61vulasde Alivio y

Dispositivos de Cierre de Gas Autom6ticos para Sistemas de

Suministro de Agua Caliente, ANSI Z21.22. Esta v61vula deber6

contar con una marca de presi6n m6xima que no supere la

presi6n de trabajo m6xima del calentador de agua. tnstale

la v61vula en una abertura provista y marcada para este

prop6sito en el calentador de agua, y oriente la misma o brinde

una tuber[a, de modo que cualquier descarga de la v61vula

salga s61oarriba de los 6 pies,o a cualquier distancia inferior,

el piso estructural, y que no tenga contacto con ninguna parte

el@ctricaactiva. Laabertura de la descarga no deber6 ser

bloqueada ni reducida de tamaflo, bajo ninguna circunstancia.

Instrucciones de Instalaci6n

PARALLENAREL CALENTADORDE AGUA

A ADVERTENCIA:Ries o

sobre la unidacl - El tanque debe estar lleno de agua

antes de encender el calentador. La garantia del

calentador de agua no cubre daflos ni fallas como

resultado de un funcionamiento con el tanque vacio o

parcialmente vacio,

AsegOrese de que la v61vula de drenaje est@completamente

cerrada.

Abra la v61vula de cierre en la linea de suministro de agua fria.

Abra todos los grifos de agua caliente lentamente, a fin de

permitir que el aire se descargue desde el calentador de agua

yla tuberia.

Un flujo parejo desde el grifo(s) de agua caliente indica que el

calentador de agua est6 Ileno.

C6digo de falla Fl1" durante la instalaci6n: Si la unidad es

encendida cuando el tanque no est6 Ileno, se visualizar6 el

c6digo de error "Fl1" en la pantalla. Apague el encendido, Ilene

el tanque con agua (lea m6s arriba), yluego vuelva a encender

el calentador.

AVISO:

Evite realizar las conexiones el6ctricas en forma

equivocada. Se deber6n aplicar 240V AC o 208AC a trav6s

de los cables L1yL2, como se muestra en la ilustraci6n de

la "caja de uni6n del calentador de agua". Si no se hace

esto, la garant[a quedar6 ANULADA,ycomo resultado se

podr6n aplicar 120V al calentador de agua, Io cual podr6

daBar el compresor u otros componentes el6ctricos.

Si un cable con 4 conductores es suministrado al

calentador de agua, cubra el neutro, yconecte los cables

restantes como se muestra en la ilustraci6n.

NOTA RELACIONADA CON LOS DISPOSITIVOS DE MANEJO

DE ENERG[A DE LOS SERVICIOS POBLICOS (A veces

Ilamados Interruptores de Reducci6n de Picos de Carga):

Existen algunos dispositivos de interruptores de manejo

de energfa o incluso algunos interruptores b6sicos de

temporizadores que REDUCENel voltaje de 240V a 120V

durante perbdos de alta demanda de electricidad. Estos

dispositivos deben ser retirados del circuito que provee

corriente al calentador de agua, debido al posible da_o de

la unidad observado m6s arriba.

Sin embargo, los dispositivos con interruptores que

cortan la corriente de 240V a 0V en forma peri6dica son

aceptables.

Codigo de falla "bAd linE" durante la instalacion: Si en la

pantalla se visualiza la unidad no est6 recibiendo el voltaje

correcto como resultado de un cableado incorrecto. Pare

corregir esta falla, apague la unidad, corrija el problema

del cableado y luego vuelva a activar la corriente.

CONEXlONES ELECTRICAS

Unelectricistacalificado deber6instalar un circuito derivado

individualcon conductores de cobre,un dispositivo para la

protecci6nde sobrecargayun medio adecuado dedesconexi6n.

Todoslos cableados deber6n cumplir con losc6digos localeso la

edici6n m6s recientedel C6digo Nacionalde ElectricidadANSt/NFPA

70.

Elcalentador de agua est6 completamente cableado ala caja de

conexiones en la parte superiordel calentador de agua. Se brinda

una abertura de 1//,para accesoriosel@ctricospara conexionesde

cableados.

Losrequisitosde carga de voltajeyvataje del calentador de agua

son especificadosen laetiqueta de calificaci6nubicada en la parte

frontal del calentador de agua.

El cableado de circuito derivado deberia incluir:

1. Conducto met61ico o cable met61ico enfundado aprobado

para su uso como conductor de conexi6n a tierra yser

instalado con accesorios aprobados para dicho prop6sito.

2. Los cables no met61icos enfundados, conductos met61icos

o cables met61icos enfundados no aprobados para uso

como conductor de conexi6n a tierra incluir6n un conductor

separado para la conexi6n a tierra. Deberia estar adjunto a

las terminales de conexi6n a tierra del calentador de agua y

la caja de distribuci6n el@ctrica.

Para conectar la corriente al calentador de agua:

1. Apague la corriente.

2. Retire el tornillo/tornillos que sostienen la tapa superior de

la caja de uni6n.

3. tnstale L1 a L1, L2 a L2 yconecte a tierra al cable a tierra

verde conectado ala parte inferior de la caja de uni6n.

NOTA:tnstale las conexiones el@ctricas de acuerdo con los

c6digos locales o la edici6n m6s reciente del C6digo Nacional

de Electricidad ANSt/NFPA 70.

240V

L1(NegroP==='-_

Tapa de la caja de

,_,,Iconexiones

Cajade

Conexiones

Conexi6na tierra de

L2(Rojo) Conexi6na tierra f_brica

pareel hogar(Verde)

J1_-_uvr" _|I- m_jl_-_: Es esencial que la

conexion a tierra sea la adecuada. La presencia de

agua en la tuberia y el calentador de agua no brindan

la conduccion suficiente para la conexion a tierra. La

tuberia no met4lJca, unJones dielectricas, conectores

flexibles, etc., pueden hacer que el calentador de agua

quede electricamente aJslado. No desconecte la conexi6n

a tJerra de f4brJca.

lnstrucciones de lnstalacion GEA

Lagarantia delfabricante no cubre ning0ndaho o defecto

ocasionadopot la instalaci6n,adhesi6no uso de ning0n

tipo deahorro de energiau otros dispositivosno aprobados

(diferentesa aquellosautorizados pot elfabricante) en,sobre

ojunto con el calentadorde agua. Elusode dispositivosde

ahorro deenergia no autorizadospuedenacortar la vida

0til delcalentador de aguayponer en riesgosu vida ysu

propiedad.

Elfabricante quedaeximido detoda responsabilidadpot dicha

p@didao lesi6nresultante deluso de talesdispositivosno

autorizados.

Si los c6digos locales requieren la aplicaci6n externa de kits de

mantas aislantes, las instrucciones del fabricante incluidas en

el kit se deber6n seguir cuidadosamente.

La aplicaci6n de cualquier aislante externo, mantas o

aislante de la tuberia de agua sobre este calentador

de agua requerira especial cuidado sobre Io siguiente:

, No cubra la v61vulade temperatura y alivio de presi6n.

No cubra los paneles de acceso a los elementos de

calefacci6n.

No cubra la caja de uni6n el6ctrica del calentador de

agua.

, No cubra las etiquetas de funcionamiento o advertencia

del calentador de agua ni intente reubicar las mismas en la

parte exterior de la manta aislante.

, No bloquee la entrada/salida de aire en las tapas

superiores o traseras de la unidad.

NOTA: En esta guia se recomienda el tamaho minimo

del circuito derivado en base al C6digo Nacional

de Electricidad. Para las conexiones de cableados,

consulte los diagramas de cableados del manual.

GUJA DE TAMAi OS PARA ClRCUITOS

DERIVADOS

Vo!taje Total de! prot_ci0n Recomendada para Sobrecarga

Calentador de Agua (celificeci6ndeamperejedefusibleointerruptordecircuitos)J

208V 240V 277V 480V

3,000

4,000

4,500

5,000

5,500

6,000

8,000

9,000

10,000

11,000

12,000

2O 2O

25 25

30 25

30 30

35 30

40 35

50 45

- 50

15 15

20 15

25 15

30 20

40 25

45 25

50 30

- 35

I Voltaje TOtal del

Calentador de Agua

3,000

4,000

4,500

5,000

5,500

6,000

8,000

9,000

10,000

11,000

12,000

i Tamao del Cable de Cobre AWG Basado I

' enla Tabia N.E:Cl 310_i6 (i62 ° Fi 750 C). !

208V 240V

12 12

10 10

8 10

8 8

-8

277V 480V

14 14

12 14

10 14

10 12

8 10

- 8

Instrucciones de Instalaci6n

LISTA DE CONTROL DE LA INSTALACION

[] 1, Ubicaci6n del Tanque:

-LRequiere el tamaBo de la habitaci6n una puerta de celosia o un tipo de ventilaci6n similar? Se necesita un 6rea

de flujo de aire de !0" x !0"x 7" (700 pies c0bicos) o 240 pulgadas cuadradas (0.!5 m2).

- Parte trasera de la unidad alejada de la pared 7 pulgadas (17.5 cm.),ylos costados por Io menos a una distancia

de 7 pulgadas (17.5 cm.).

- Elfrente de la unidad est6 libre ydespe]ado.

-LEst6 el calentador de agua nivelado? Si no es asi, agregue cu_as deba]o de la base de la unidad.

[] 2. Verifique que el Filtro de Aire este instalado. (Ubicado en el embalaje).

[] 3. Conexiones de plomerJa:

- No impiden la eliminaci6n del filtro de aire

- No hay p@didas luego de Ilenar el tanque de agua, tanto cuando el agua est6 fluyendo como cuando no.

[] 4. Las lineas de condensaci6n estan en su lugar:

- Drenaje Principal Instalado

[] 5. La valvula de temperatura y alivio de presi6n est6 funcionado y la I[nea de drenaje est6 completa de acuerdo con

el c6digo local.

[] 6. Verificaci6n Electrica 208/240 VAC a L1 y L2 al tanque.

[] 7. La conexi6n Electrica no impide la eliminaci6n del filtro de aire.

[] 8. Verifique las pantallas del panel de control en el modo Hybrid (H[brid) a !20°F (49°C).Asista al usuario en el ajuste de

temperatura y modos (consulte la secci6n "Acerca de la Configuraci6n de la Temperatura del Agua") en la p6gina

54).

QUE ESPERARPARA UN "COMIENZO NORMAL" EN EL MODO HJBRIDO

Luego de instalar la unidad, habiendo asegurado y controlado todas las conexiones el_ctricas y de agua, se deber6

entonces Ilenar la misma con agua (ventile el tanque abriendo una canilla de agua caliente de su casa para permitir que el

tanque se Ilene completamente de agua). Una vez que el tanque est6 Ileno y la carga de corriente sea completada, podr6

experimentar Io siguiente:

Tiempo Acciones HEWH Comentarios

Transcurrido

0 a 2 minutos La unidad hara la autoverifi cacion Este tiempo apagado de 2 minutos evita da5os

sobre el compresor

2 a 10 minutos Compressor y ventilador Este perTodo de 8 minutos es usado para asegu-

encendidos rar que el tanque est6 Ileno de agua (algoritmo

de prevenci6n de disparo en vacio).

10 a 30 minutos Compresor y ventilador apagados, Para brindar r6pidamente la cantidad inicial

elementos de calentamiento en- de agua caliente para el usuario (unos 25 ga-

cendidos por unos 20 minutos Iones/94.6 L)

30 minutos ym6s El elemento superior se apaga y el Usa un bombeo de calor eficiente durante la

compresor se vuelve a encender mayor parte del calentamiento

NOTA:Elrango de funcionamiento de la bomba de calentamiento es de 45°F a 120°F (7°Ca 49°C). Si la temperatura

ambiente est6 fuera del rango, la bomba de calentamiento se apagar6 y los elementos el6ctricos ser6n usados hasta que

la temperatura ambiente regrese al rango de funcionamiento.

Soluci6n de Problemas...

Antes de solicitar el servicio t6cnico...

iAhorre tiempo y dinero! Lee primero el cuadro que aparece a

continuaci6n yes posible que no necesite solicitar reparaciones...

Problema Causas Posibles Que Hacer

Se esta usando un ventilador • Cierta cantidad de sonido del ventilador es normal. Si

para mover el aire a traves escucha un sonido at[pica o el nivel de sonido parece

del sistema, inusualmente fuerte, entonces contacte al servicio t6cnico.

El calentador de agua Lahabitacionnoesventilada • Si el tamaSo de la habitaci6n es inferior a !O' x !O' x 7' (3m

esta hacienda descender de forma adecuada o es x 3m x 2.1m), entonces deber6 contar con una puerto de

la ternperatura de demasiado pequeha celos[a u otto media que permita el recambio de aire con

la habitacion las habitaciones circundantes.

El calor es retirado del aire • Esto es normal

para calentar el agua

Goteo de ague par El drenaje condensado • Despeje cualquier escombro en el puerto de drenaje de la

fuera delcalentador esta atascado, unidad.

Las conexiones de agua • Ajuste las conexiones internes y externas de la tuber[a.

Caliente/Fria no estan ajustadas.

Sin suficiente ague Es posible que la temperatura* Consulte la secci6n Acerca de la Configuraci6n de la

caliente o sin ague del agua este configurada Temperature del Ague.

caliente demasiado baja.

El patr6n de usa del ague • Cambie aun modo diferente de o modifique el patr6n de

caliente supera la capacidad usa.

del calentador de agua en el

modo actual

Es posible que el usa del agua* Espere a que el calentador de ague se recupere luego de

haya superado la capacidad una demanda anormal.

del calentador de agua.

La temperature del ambiente • A fin de que el calentador de ague funcione correctamente,

demasiado baja su ubicaci6n deber6 tener una temperature de entre 320 y

!500 F para el modo EI6ctrico Est6ndar y entre/450 y

!200 F pare el resto de los modos.

Es posible que la temperature • Esto es normal. Cuanto m6s fr[a sea el ague entrante, m6s.

del ague fria entrante sea mas tiempo le tomar6 calentarse

fria durante los meses de invierno.

Grifos de agua caliente que * AsegOrese de que todos los grifos est6n cerrados.

gotean o estan abJertos.

Lergas extensiones de tuberia • Aisle la tuber[a.

expuesta, o tuberia de agua

calJente en pared externa.

Sin espacio suficiente para • AsegOrese de que la unidad est6 auna distancia de

permitJr que cJrcule aJre para 7" de la pared.

la bomba del calentador.

El tama#o de le habitaci6n no • Si el tamaSo de la habitaci6n es inferior a 10" x 10" x 7"

es el apropiado pare ague caliente. (700 pies cObicos), instale una puerta de celos[a o una

ventilaci6n similar.

Se quem6 un fusible o se * Reemplace el fusible o reinicie el disyuntor.

desactiv6 el disyuntor.

Es posible que se haya * Comun[quese con su proveedor local del servicio el6ctrico.

interrumpido el servicio de

electricidad en su hogar.

Cableado inadecuado * Lea la secci6n de Instrucciones de Instalaci6n.

Limite de reinicio manual (TCO). • Consulte la secci6n Control de Seguridad en la p6gina 52.

Les conexiones de ague ala • Conexiones de tuber[as correctas.

unidad estan invertidas.

Es posible que el suministro de. • AsegOrese de que las conexiones el_ctricas est6n

electricidad este desconectado, conectadas correctamente y desconecte el interruptor; si

se usa, estc_en la posici6n ON (Encendido).

Solucion de Problemas...

Causas Posibles Que Hacer

El agua esta

demasiado caliente La configuraci6n de la

temperatura del agua es

demasiado alta.

• Consulte la secci6n Acerca de la Configuraci6n de la

Temperatura del Agua.

Ai-lr'll"pli HPI_Itl

I_KLbl'_UblUI_ para su seguridact, NO intente reparar cableados el6ctricos,

controles, elementos de calentamiento u otros dispositivos de seguridad. Derive las

reparaciones a personal calificado del servicio t6cnico.

El control electr6nico fall6. • Llame al servicio t6cnico.

Sonido ensordecedor Las condiciones del agua en su

hogar ocasionaron una

acumulaci6n de sarro y

dep6sitos minerales en los

elementos de calentamiento.

La v#lvula de alivio

produce un chisporroteo

o drenaje

Acumulaci6n de presi6n

ocasionada por expansi6n

termlca en un slstema cerrado.

• Retire y limpie los elementos de calentamiento. Esto s61o

deber[a ser realizado per personal calificado del servicio

t6cnico.

Esta es una condici6n inaceptable y debeser corregida.

Para obtener informaci6n sobre c6mo corregir esto,

comunrquese con un proveedor de agua o con un

contratista de plomeria No enchufe la ficha de la v61vula

de alivio.

El calentador esta

emitiendo un pitido y la

pantal/a indica Fll

La luz del filtro

esta encendida.

El calentador de agua no

fue Ilenado con agua antes de

ser encendJdo. Encender el

El calentador esta

emitiendo un pitido y

la pantalla indica

"FA-FS"

El calentador esta

emitiendo un sonido y

en la panta/la dtila un

calentador sin agua dahar4

los calentadores electricos. La

garantia del calentador de agua

no cubre dahos ni fallas come

resultado de un funclonamlento

con el tanque vacio o

parclalmente vacio.

El flltro requlere una Iimpieza..

Para un funcionamiento elective,

es necesario que el filtro este Iimpio.

Exlste un problema con el

sistema de la bomba de

calentamiento.

Existe un problema con el

calentador de agua que requiere

atenci6n inmediata.

codigo de error

Elcalentadorde agua La unidad no est_ redbiendo

esta emitiendo un pitido 240VAC come se espera.

yen la pantalla dtila

"bAd finE"

Llene el tanque completamente con agua. Presione

ENTER(Ingresar)para detener la alarma yluego

presione POWER(Encender) cuando el tanque haya side

Ilenado.

Siga las instrucciones sobre c6mo retirar ylimpiar el filtro,

en la p6gina 59.

La unidad cambiar6 autom6ticamente a otro mode

disponible a fin de asegurar que usted contin0e teniendo

agua caliente. Comun[quese inmediatamente con el

servicio t6cnico y brinde los c6digos que figuran en la

pantalla de visualizaci6n.

Elcalentador podr6 cambiar a otto mode de calentamiento

disponible. Comun[quese de forma inmediata con el servicio

t6cnico. Afin de detener el pitido (amenos que el c6digo de

error sea F2,F-11 o bad linE),presione el bot6n con

flecha hacia arriba o con flecha hacia abajo y la alarma se

detendr6 y la pantalla regresar6 a la visualizaci6n normal

(temporizador configurado).

Apagueel calentador de agua (generalmenteen el panel del

disyuntor). Luego lea la secci6n "Conexiones El@ctricas"en

Instrucciones de Instalaci6n, en la p6gina 64. Luego,

comunfquese con el instalador para verificar la entrada

el6ctrica del calentador de agua

68 For Service, please cell 1.888.4GE.HEWH (1.888.443.4394)

Soluci6n de Problemas... GEA

EI Agua Caliente tiene

olor a huevo podrido

o azufre

Causas Posibles

Ciertos suministros de agua

con alto contenido de sulfato

La unidad no esta

produciendo sonidos

normales.

Que Hacer

reaccionaran con la varilla del

anodo que esta presente en

todos los calentadores de agua

para la protecci6n del tanque

corrosion.

• Elolor puede ser producido o eliminado en la mayoria de los

calentadores de agua, reemplazando la varilla del 6nodo con

un material de varilla menos activo. Enalgunos casos, es

posible que sea necesario agregar el paso de clorar el

calentadorde aguay todaslas lineasdeagua calientepara la

protecci6n de la corrosi6n. Para acceder a opciones e

instrucciones, comuniquese con su plomero o con el

profesional local sobre el agua Para informaci6n sobre c6mo

adquirir este reemplazo de la varilla del 6nodo, comuniquese

a GEal 1.888.4GE.HEWH(1.888.443.4394).Personal calificado

del servicio t6cnico o un plomero deberian realizar este

reemplazo. Eluso de una varilla de 6nodo no aprobada por

GE,o el uso del calentador de agua sin una varilla de 6nodo

aprobada por GEANULAR_,N la garantia.

Sila unidadutiliza e/ementos • Controle el modo de la unidad.

con resistencias, no producira

sonidos de ventilador o compresor.

Para solicitar el servicio t4cnico, comuniquese al 1.888.46E.HEWH (1.888.443.4394)

Codigos de fall&.

C6digo de FaJla

Exhibido

FG*

FH*

FI*

F10

Fll

bAd linE (F12)

F13

Dirty Filter (F14)

F15

Algunos Modelos

Condici6n Acci6n

T4 No Sube Llame al servicio t6cnico

Tiempo de Descarga Inestable Llame al servicio t6cnico

ElEvaporador No Est6 Libre de Escarcha Llame al servicio t6cnico

Alto Nivel de Calor Demasiado Bajo Llame al servicio t6cnico

Temperatura de Descarga Por Encima del L[mite Llame al servicio t6cnico

V61vulade Expansi6n Electr6nica Fuera del Rango Llame al servicio t6cnico

Control de Temperatura Ambiente T5 Datos del servicio t6cnico

Prueba de Carga del Compresor Datos del servicio t6cnico

Prueba de p@didas del refrigerante Llame al servicio t6cnico

Falla del Sensor de Temperatura del Tanque T2 Llame al servicio t6cnico

Falla del Compresor Llame al servicio t6cnico

Falla del Ventilador Llame al servicio t6cnico

Falladel SensorTga (temperaturade entrada delevaporador) Llame al servicio t6cnico

Falla del SensorTga (temperatura de salida del evaporador) Llame al servicio t6cnico

Falla del Sensor T4 (salida del compresor) Llame al servicio t6cnico

Falla del Sensor T5 (temperatura ambiente) Llame al servicio t6cnico

Falla del Elemento de Calentamiento Inferior Llame al servicio t6cnico

Falla del Elemento de Calentamiento Superior Llame al servicio t6cnico

Falla del Tanque de Secado Lea la p6gina 64.

Elvoltaje es demasiado bajo en el encendido Lea la p6gina 64.

Falla por Tecla Atorada Llame al servicio t6cnico

Elfiltro est6 sucio Lea la p6gina 59.

Falla de DataFlash Llame al servicio t6cnico

GE H bfid Water Heater Warrant.

All warranty service provided by our Authorized Servicer Network.

To schedule service, call 888.4GE.HEWH (888.445.4394). Please

hove serial number and model number available when coiling for

service.

Staple your receipt here.

Proof of the original purchase

date is needed to obtain

service under the warranty.

For The Period Of: We Will Replace:

One Year Any part of the Hybrid Water Heater which fails due to a defect in materials or workmanship.

From the date of the During this limited one-year warranty, GE will also provide, free of charge, all labor and related

original purchase service to replace the defective part.

Second through

Tenth Year

From the date of the

original purchase

Anypart of the HybridWater Heater which fails due to a defect in materials or workmanship.

During this limited ten-year parts warranty, labor and related service to replace the

defective part are not included.

What Is Not Covered:

[] Service trips to your home to teach you how to use

the product.

[] Improper installation, delivery or maintenance.

[] Failure of the product if it is abused, misused, altered,

used commercially or used for other than the intended

purpose.

[] Use of this product where water is microbiologically

unsafe or of unknown quality, without adequate

disinfection before or after the system.

Replacement of house fuses or resetting of circuit

breakers.

[]

Damage to the product caused by accident, lightning,

fire, flood or acts of God.

Incidental or consequential damage caused by possible

defects with this appliance, its installation or repair.

Product not accessible to provide required service in a

safe manner. Attic installation must have flooring and

accessible stairs.

[] If product removed from original installation location.

[] Damages, malfunctions or failure caused by the use of

repair service not approved by GE.

[] Damages, malfunctions or failure caused by the use of

unapproved parts or components.

[] Damages, malfunctions or failure caused by operating

the heat pump water heater with the anode rod

removed.

[] Consumo y reemplazo de la varilla del _inodo.

[] Damages, malfunctions or failure resulting from

operating the heat pump with an empty or partially

empty tank.

[] Damages, malfunctions or failure caused by subjecting

the tank to pressure greater than those shown on the

rating label.

[] Damages, malfunctions or failure caused by operating

the heat pump water heater with electrical voltage

outside the voltage range listed on the rating label.

[] Water heater failure due to the water heater being

operated in a corrosive atmosphere.

EXCLUSION OF IMPLIED WARRANTIES--Your sole and exclusive remedy is product repair as provided in II

this Limited Warranty. Any implied warranties, including the implied warranties of merchantability or II

fitness for a particular purpose, are limited to one year or the shortest period allowed by law. j
