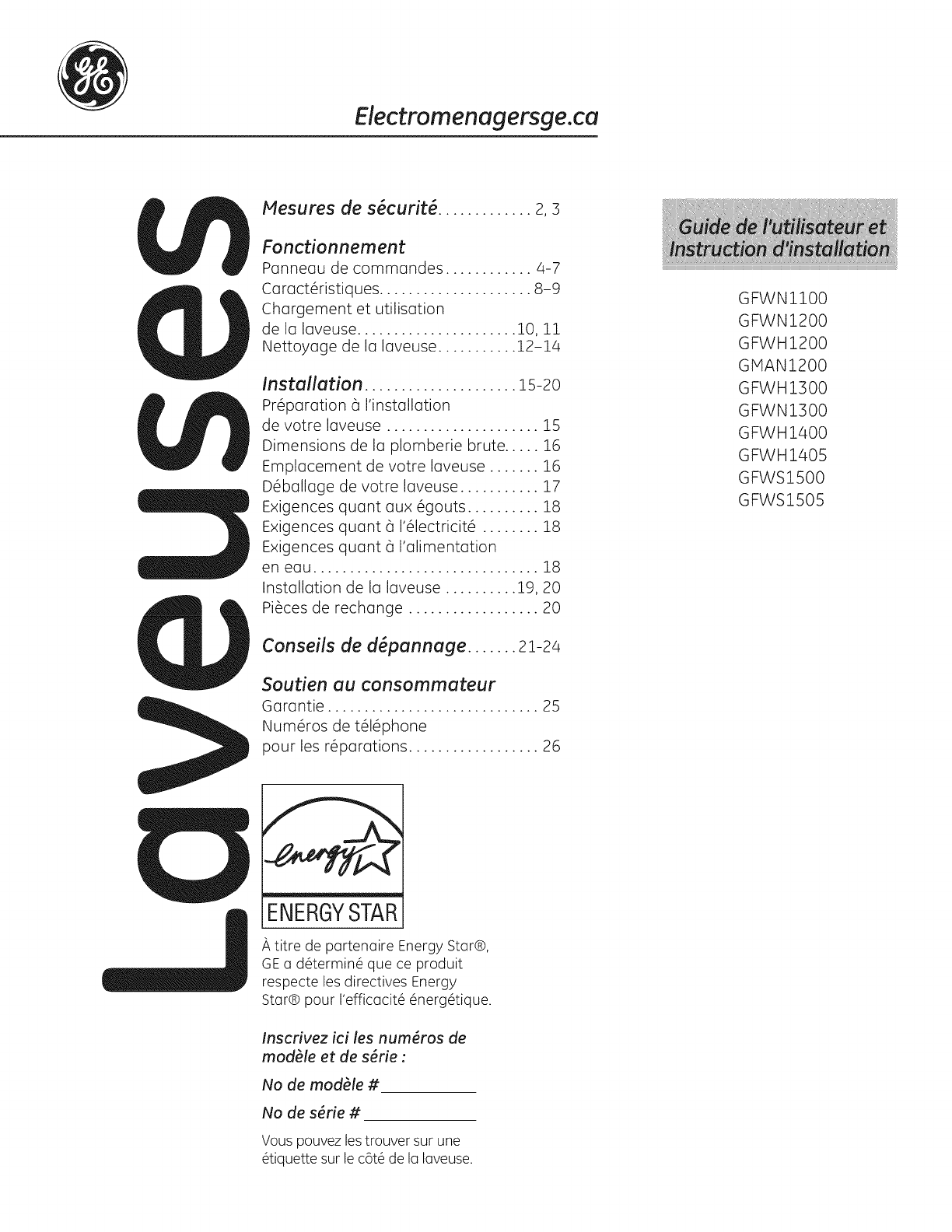

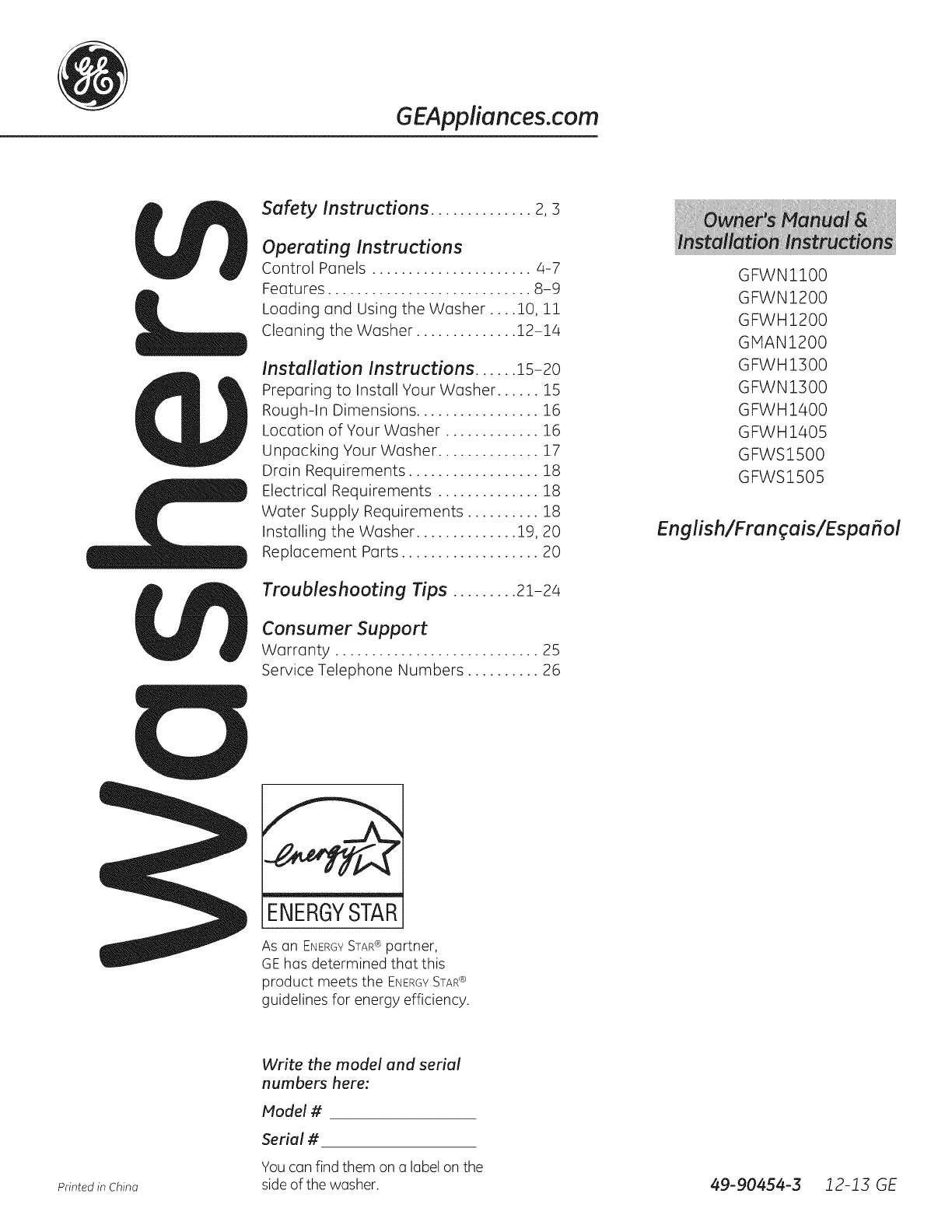

GEAppliances.com

Safety Instructions .............. 2,s

Operating Instructions

Control Panels ...................... 4-7

Features ............................ 8-9

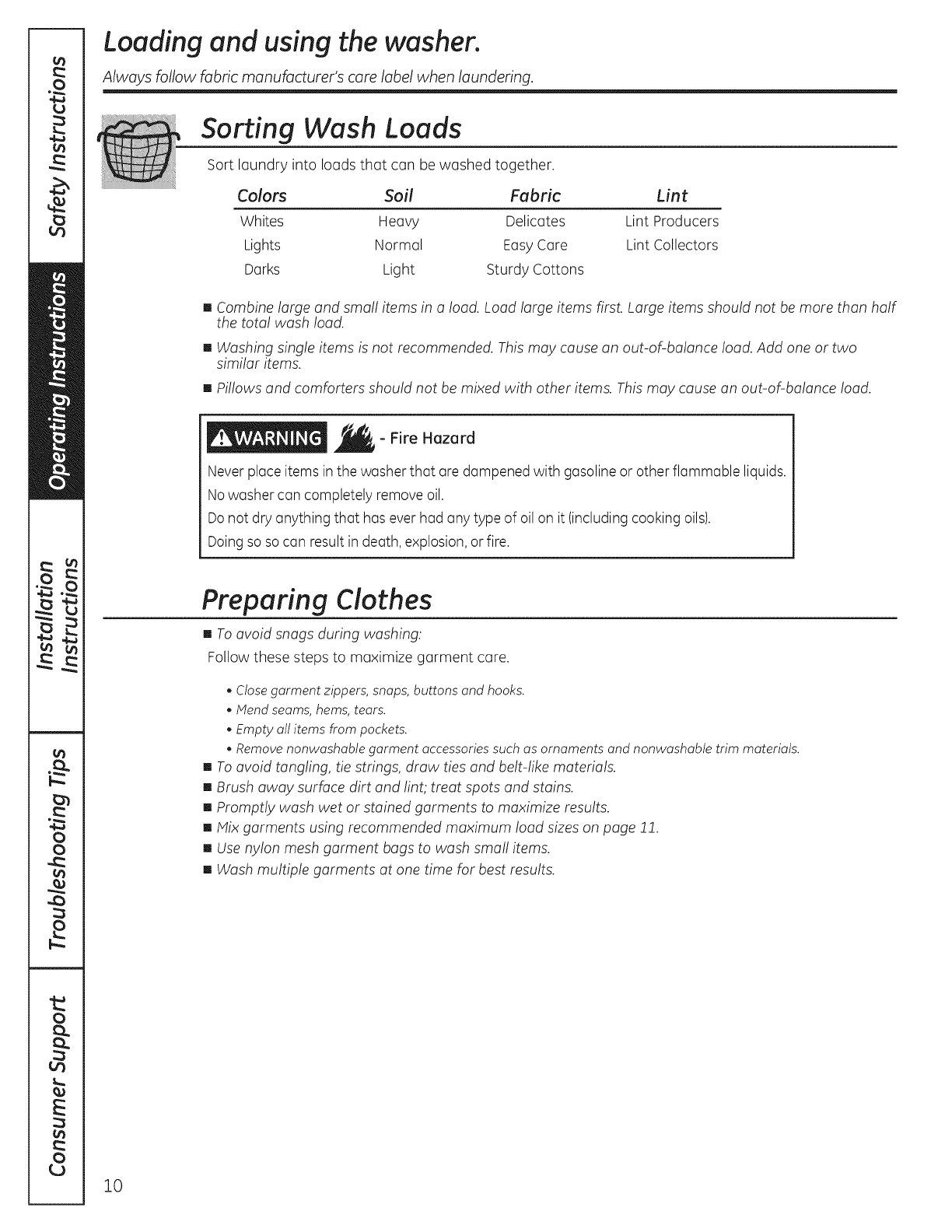

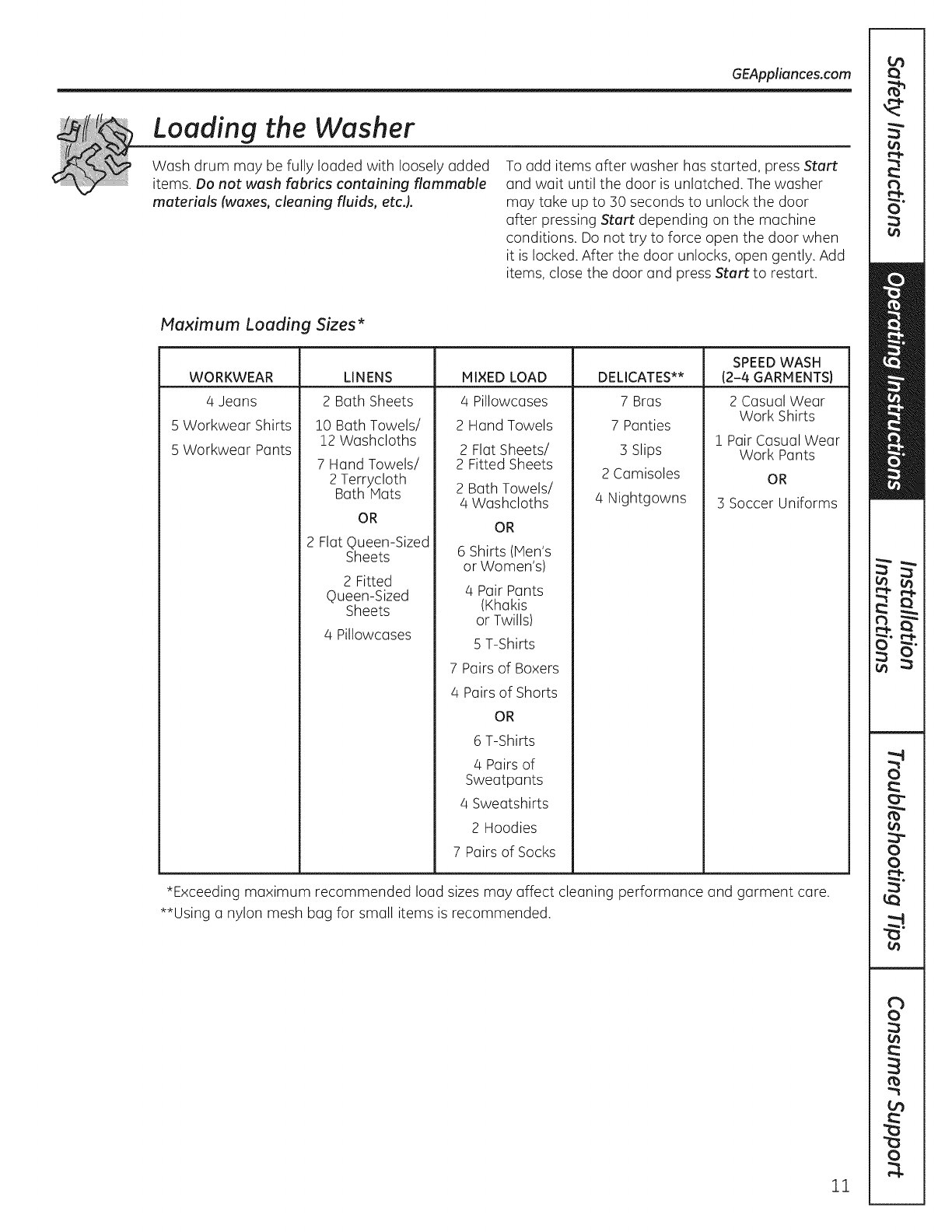

Loading and Using the Washer .... 10, 11

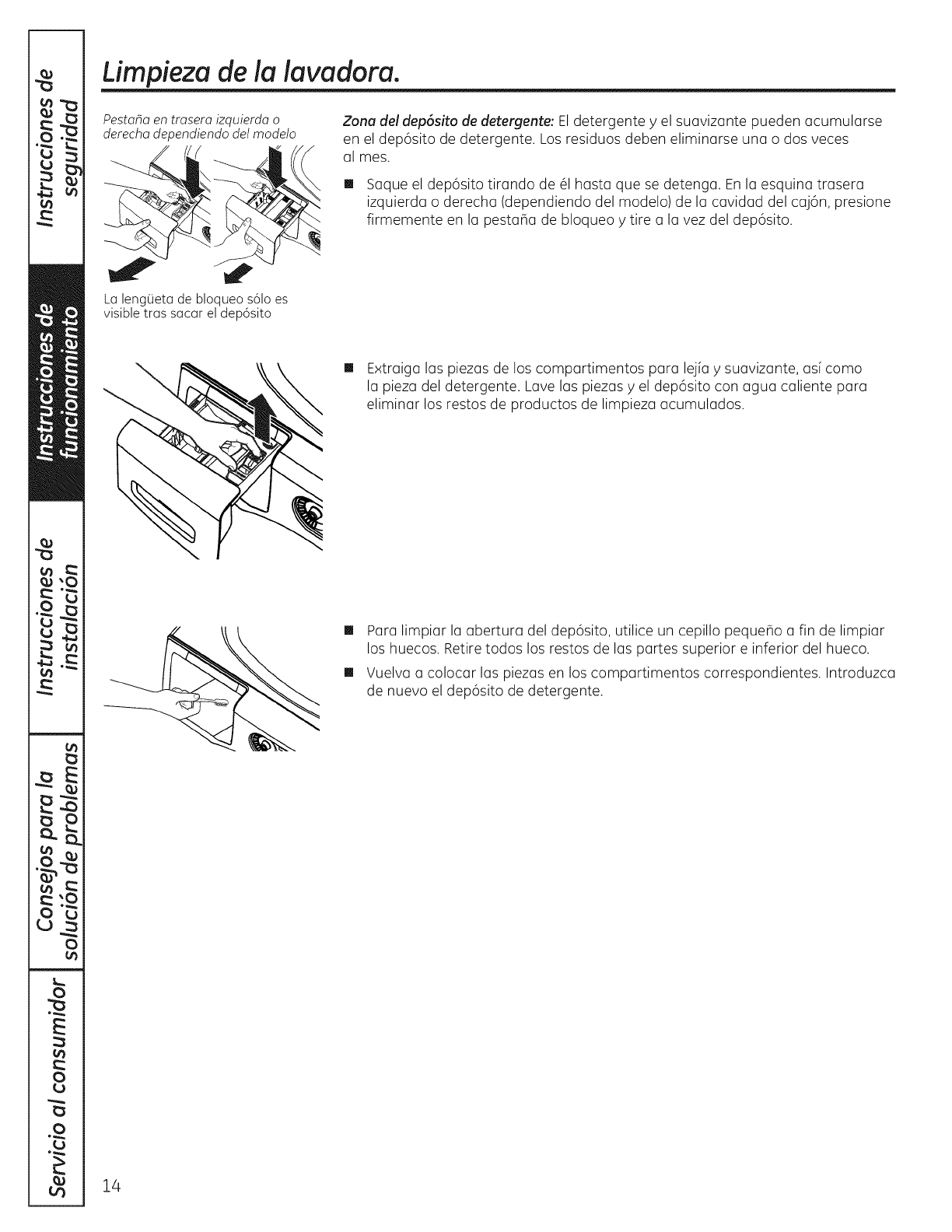

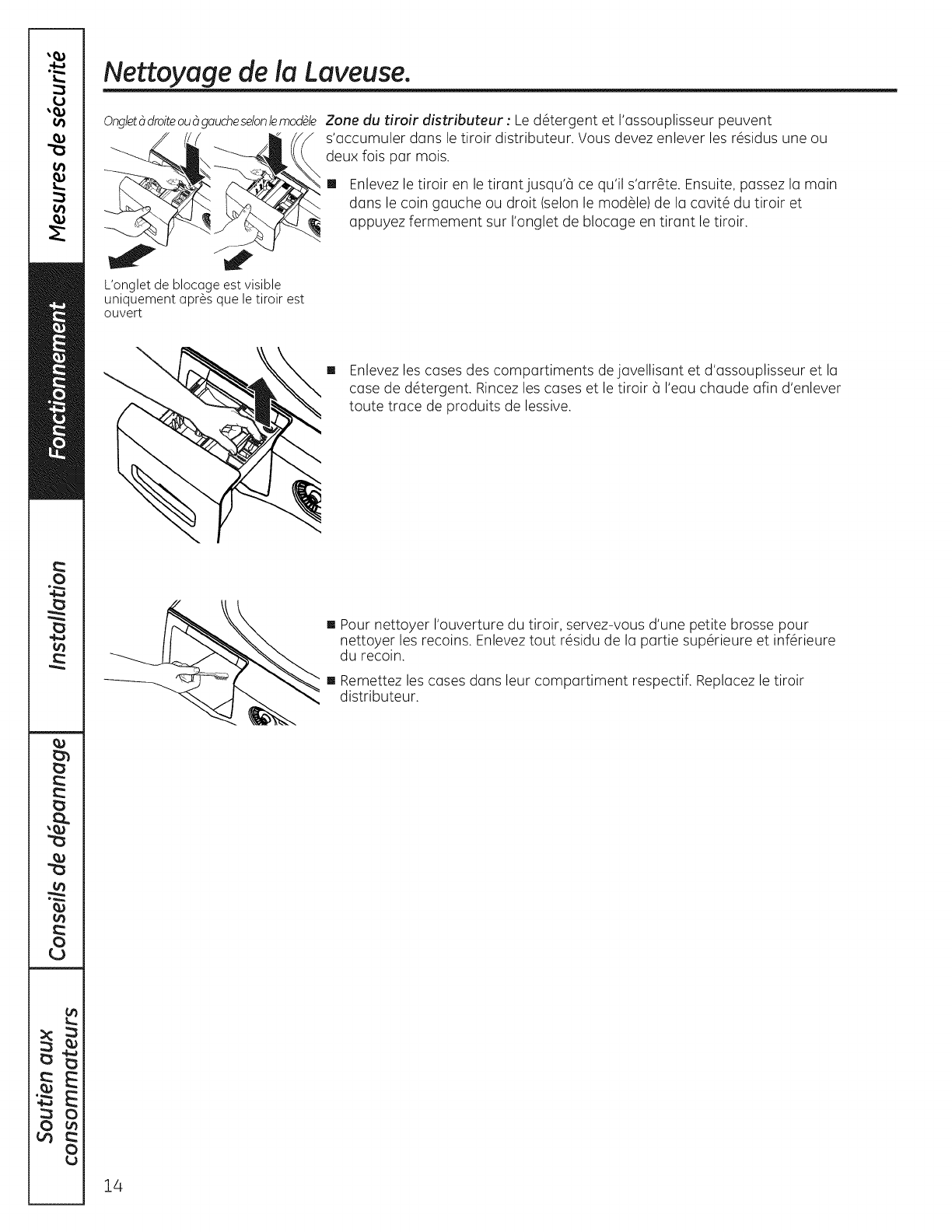

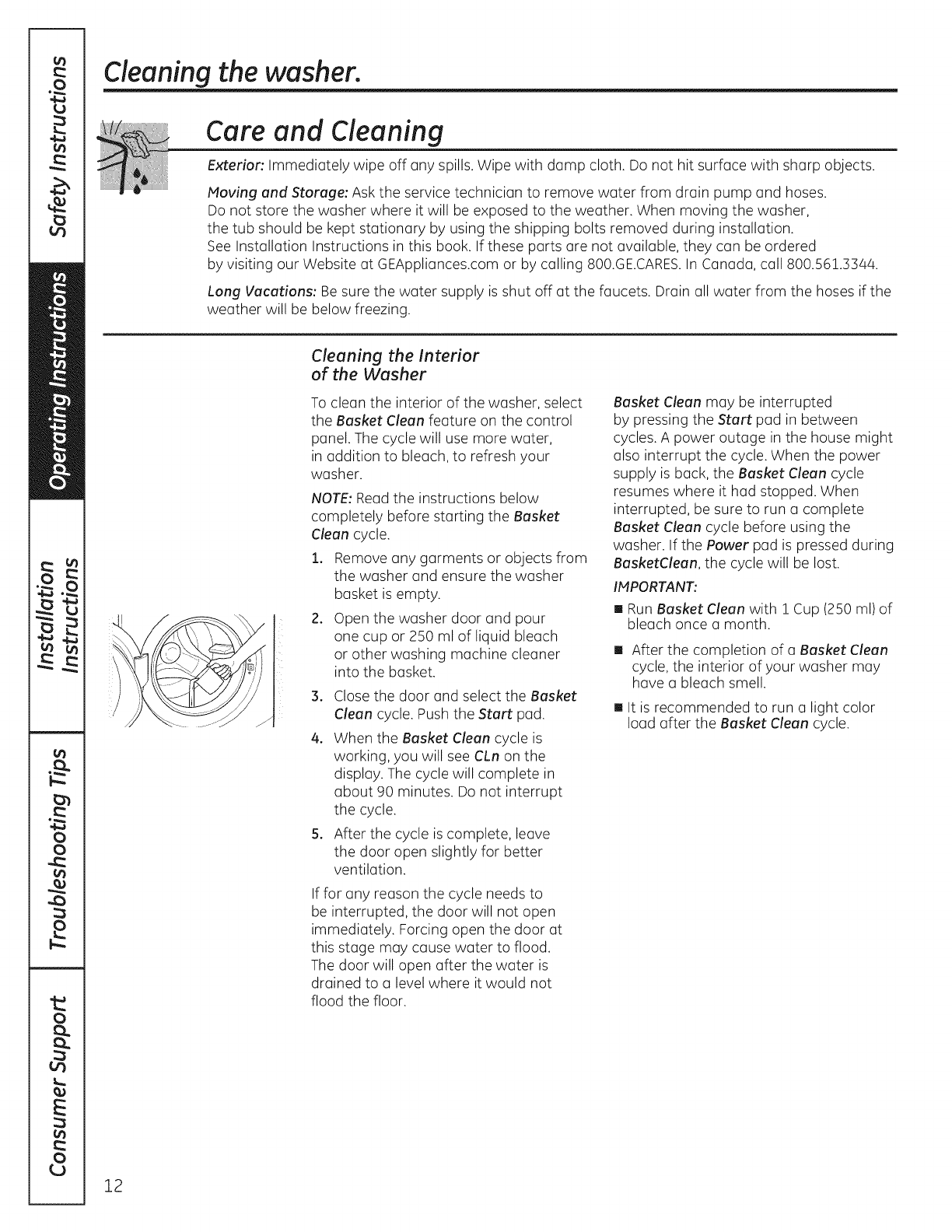

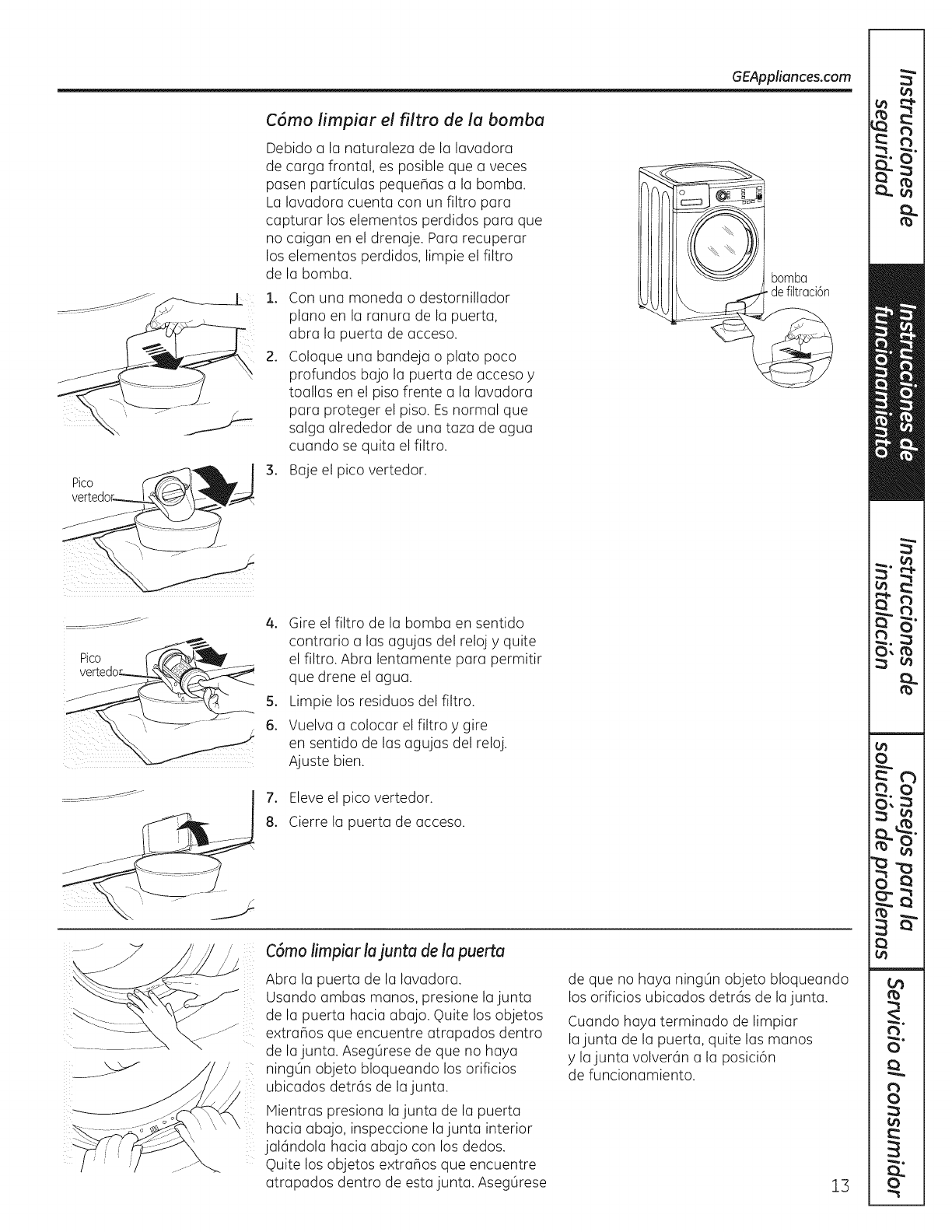

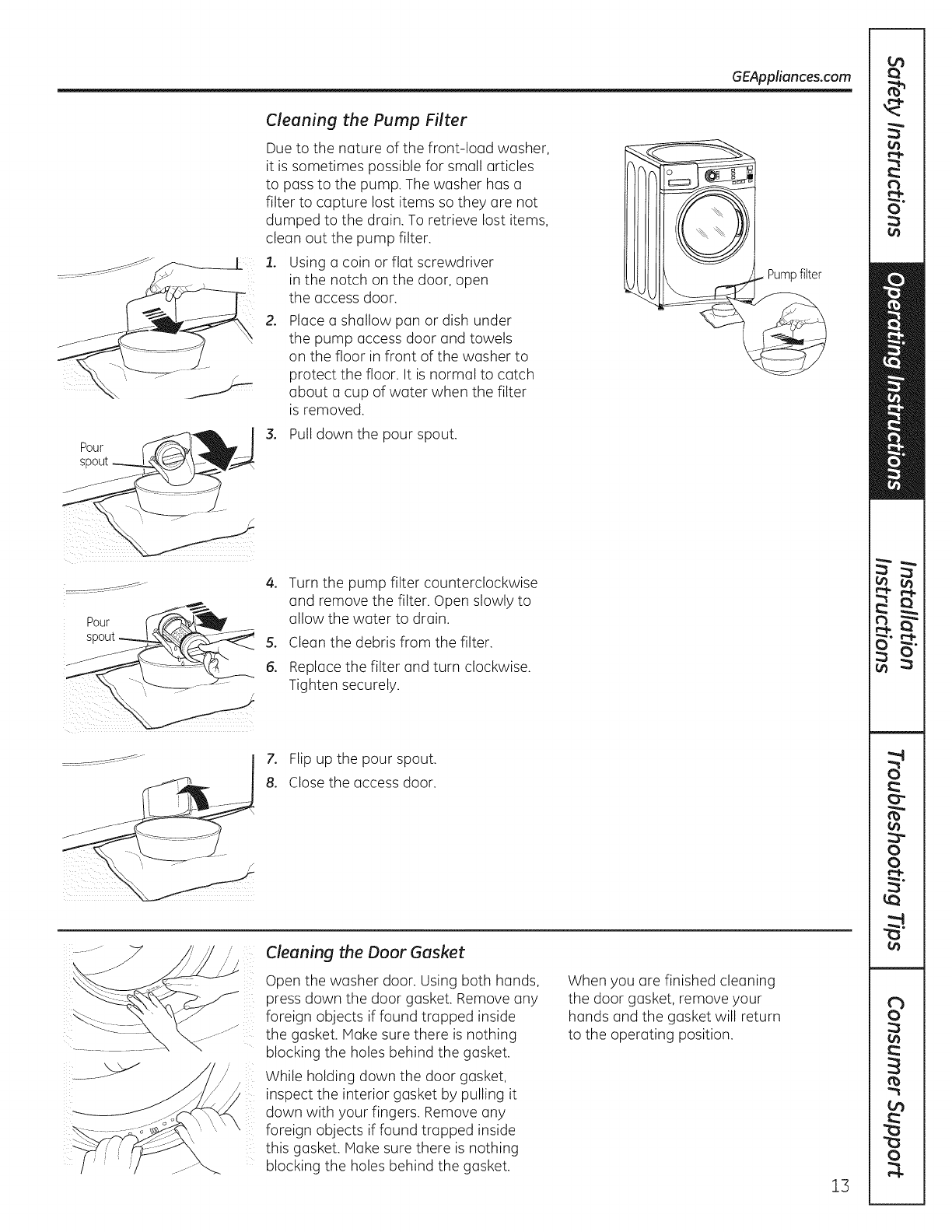

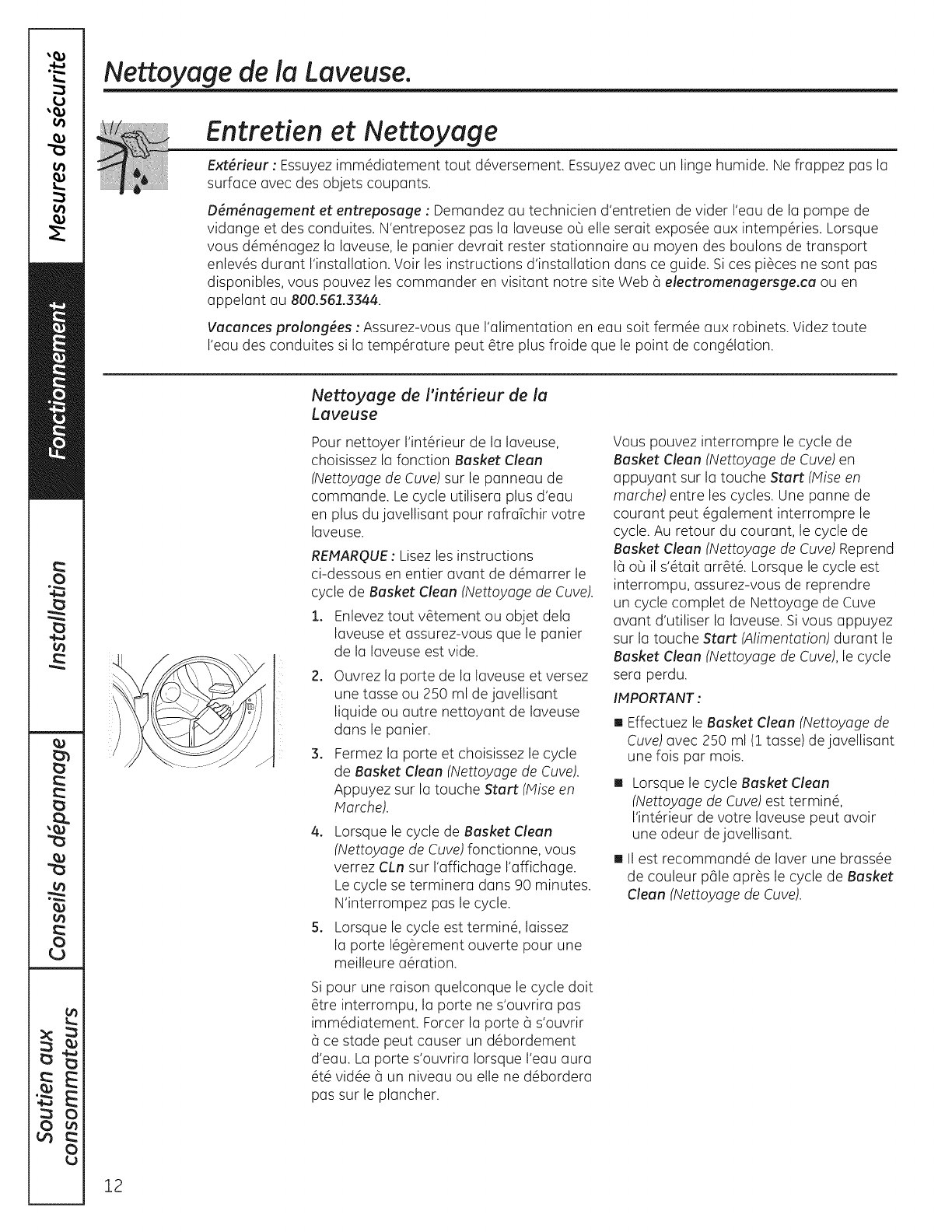

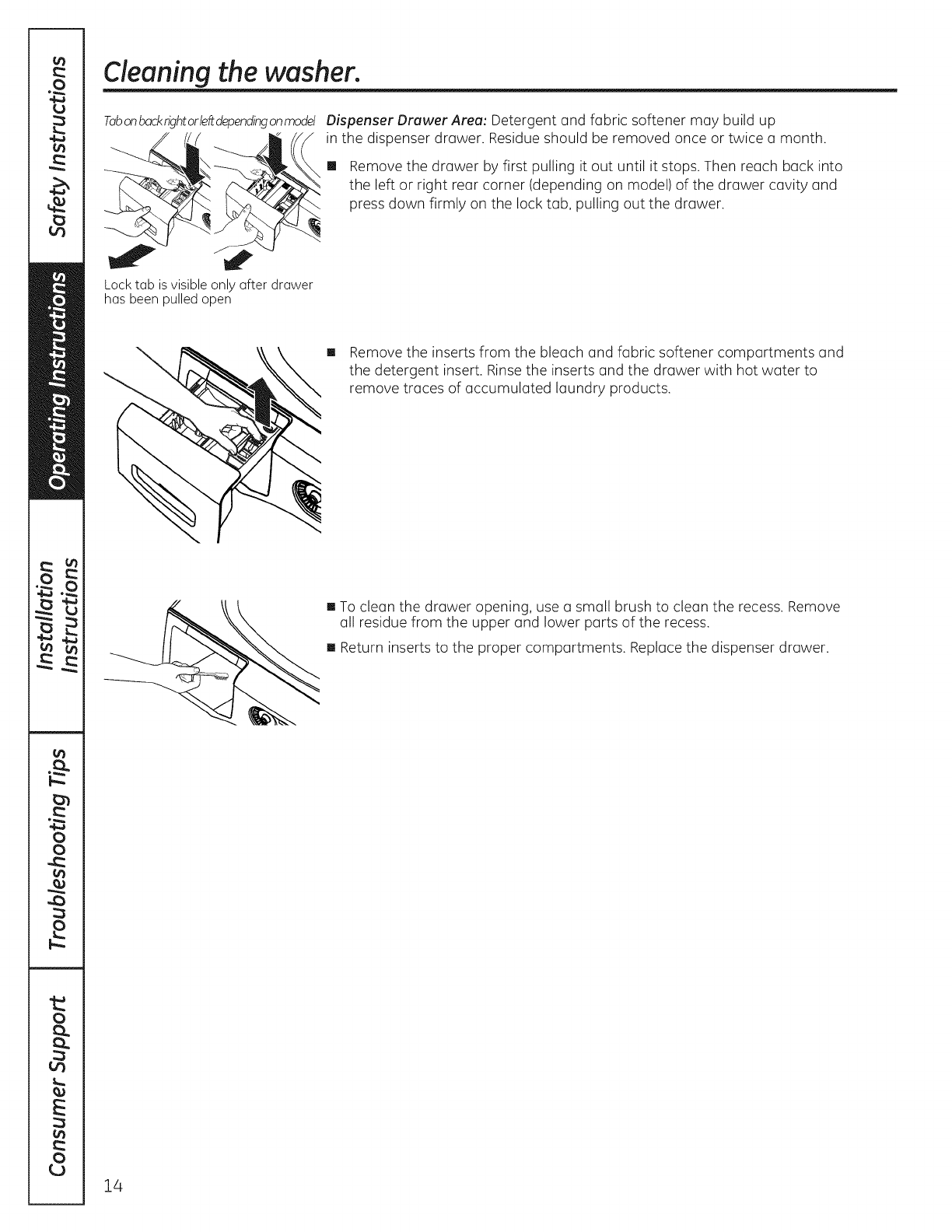

Cleaning the Washer .............. 12-14

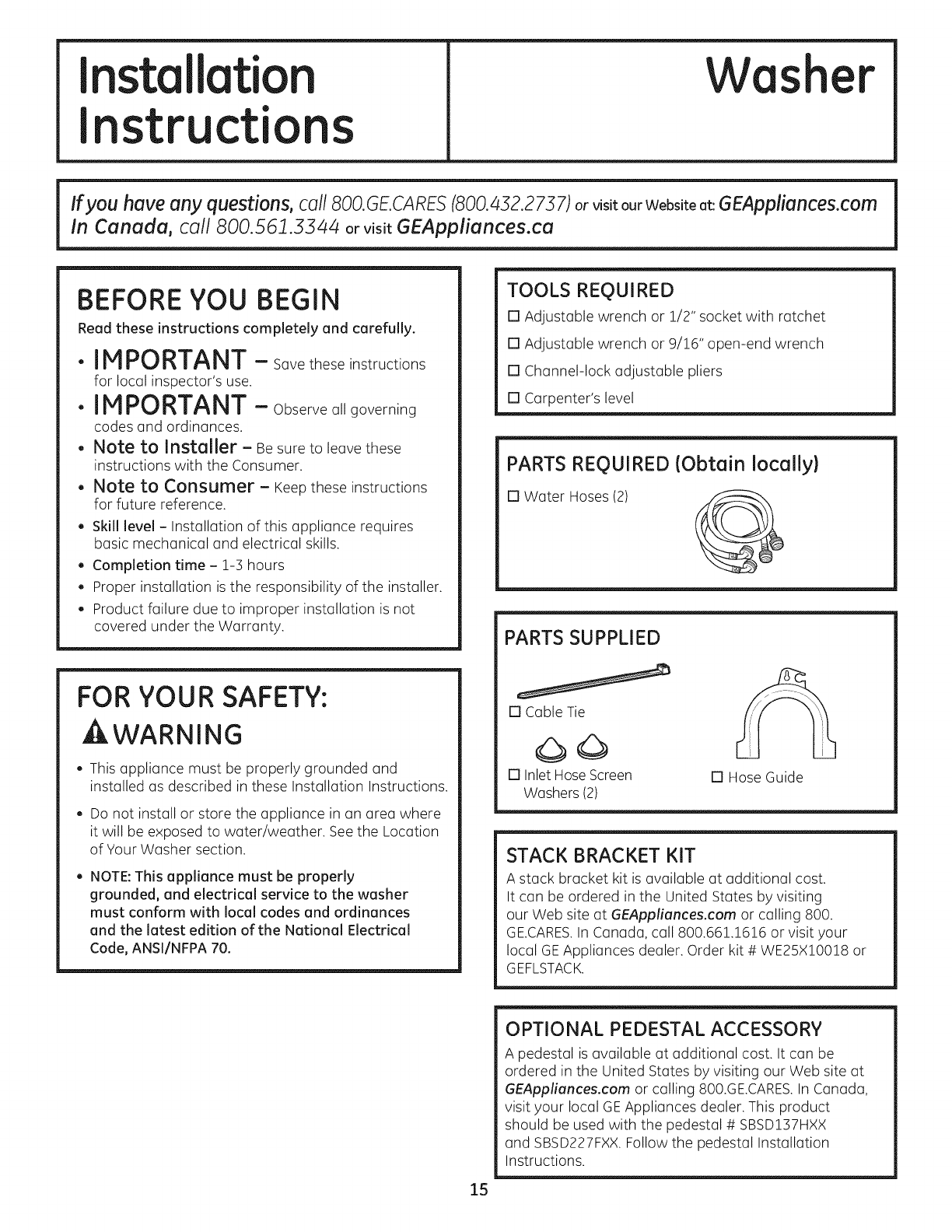

Installation Instructions ...... 15-20

preparing to Install Your Washer ...... 15

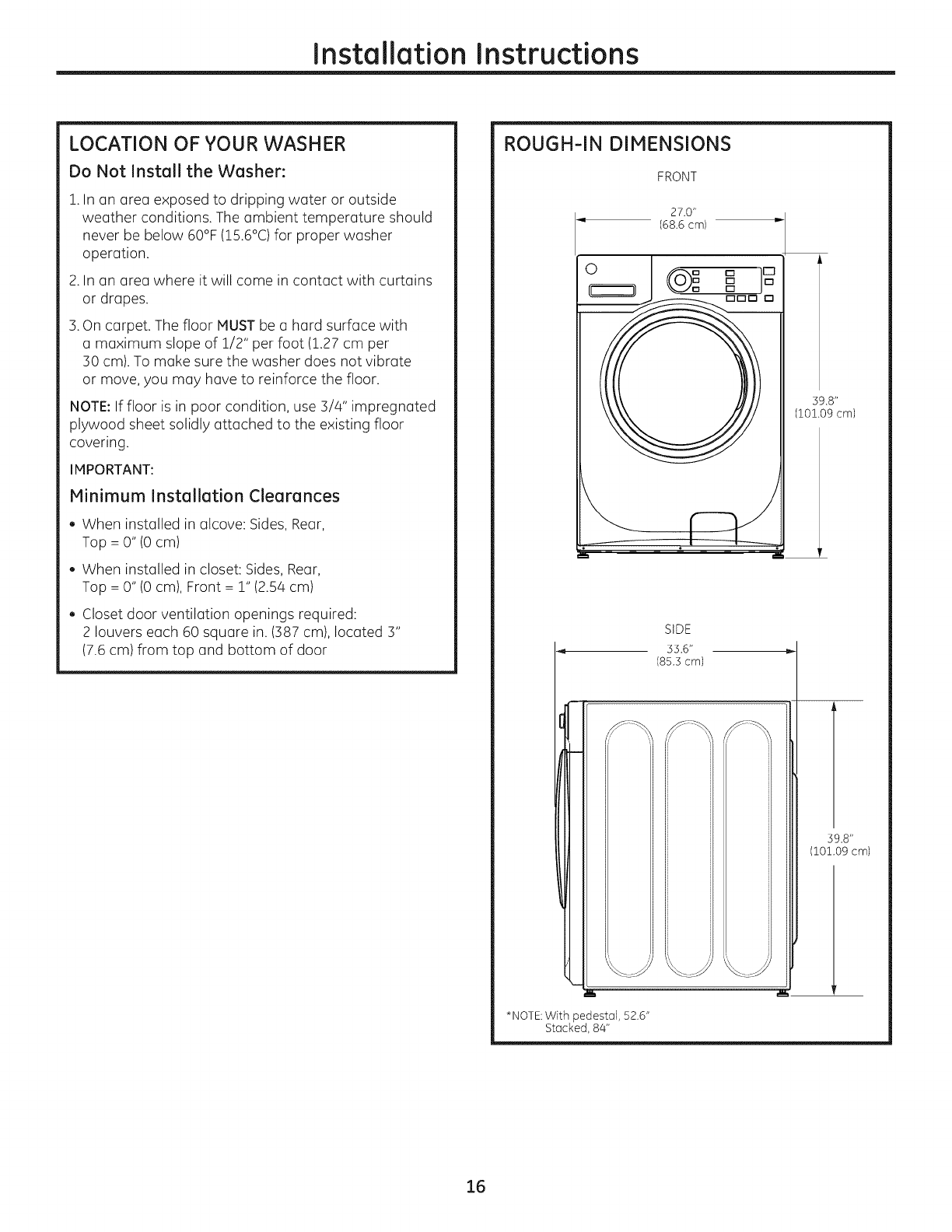

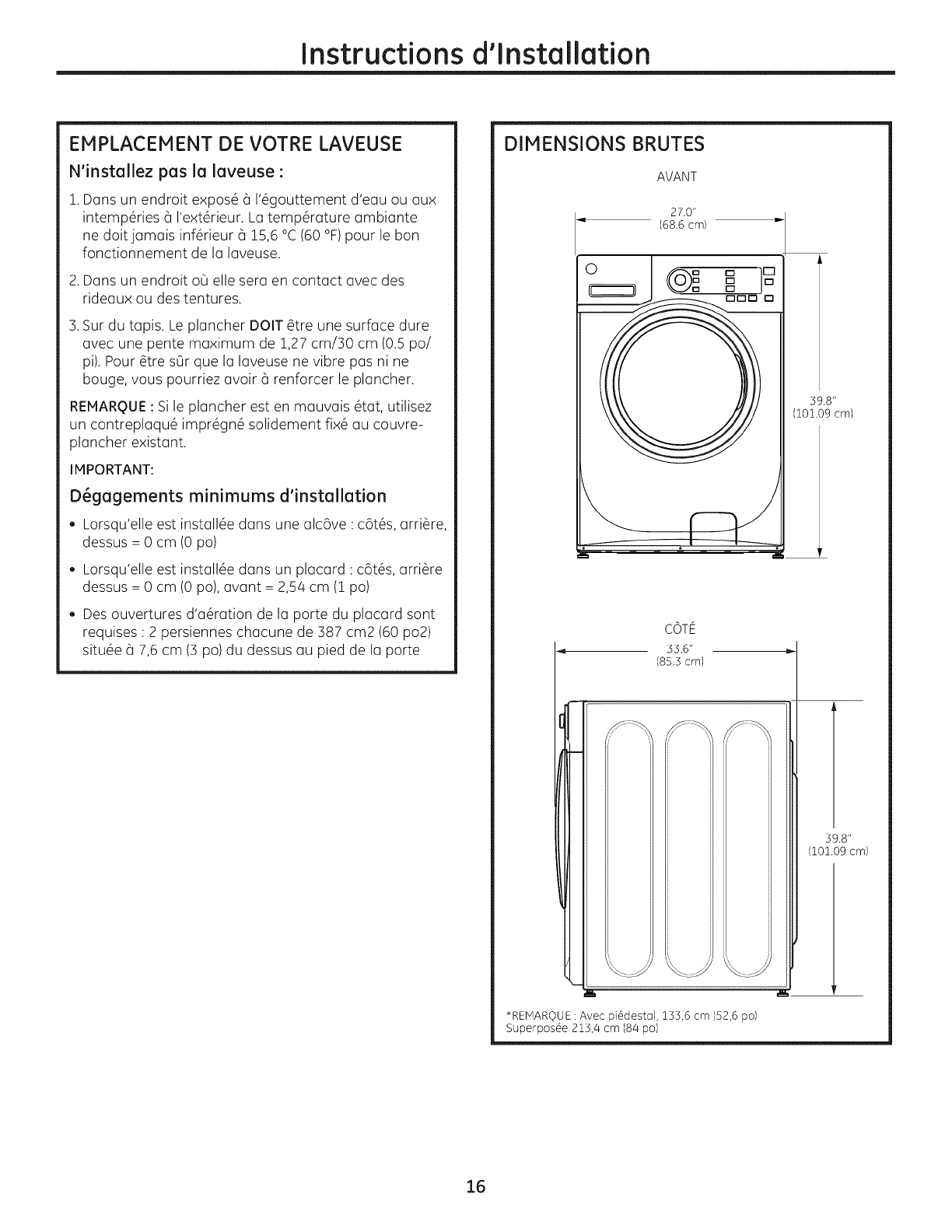

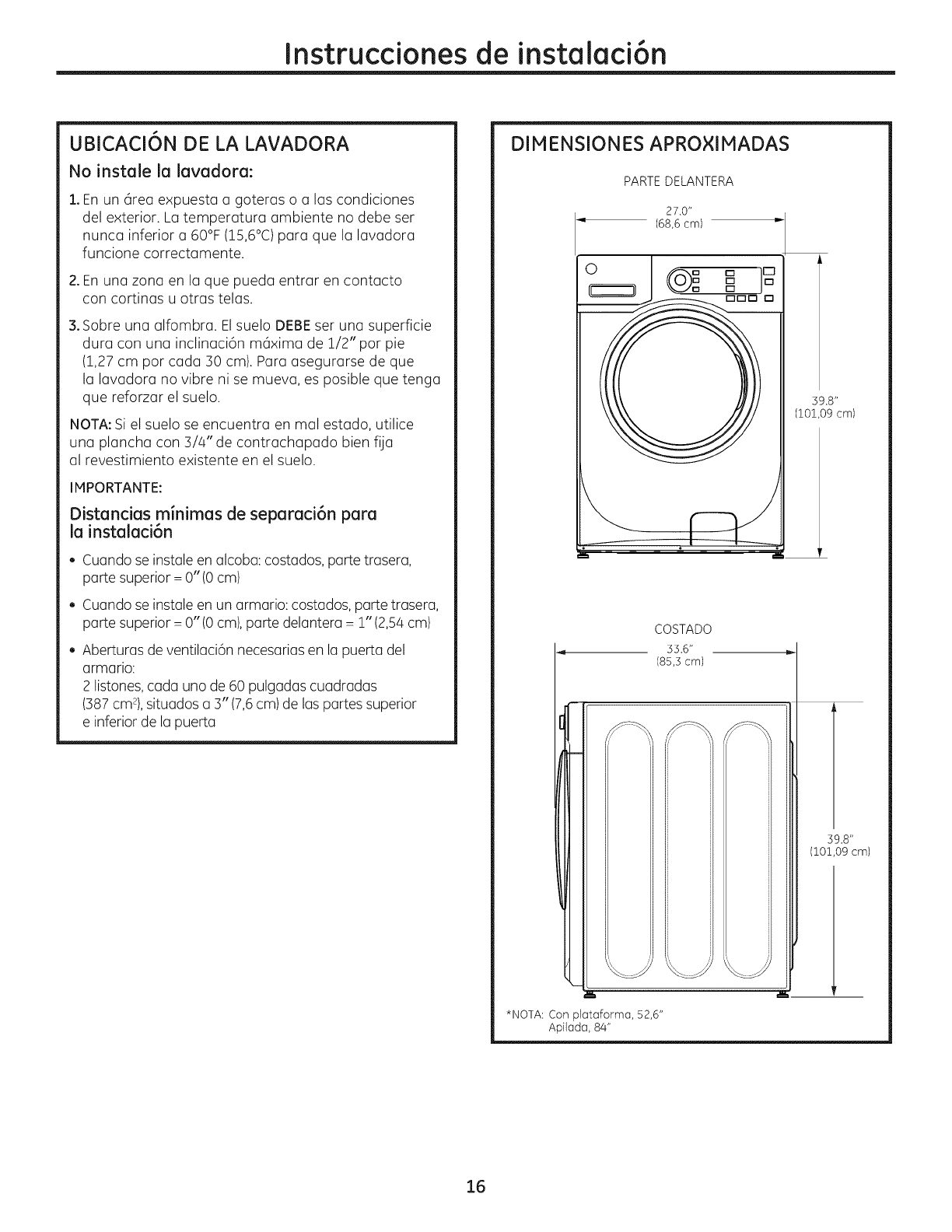

Rough-In Dimensions ................. 16

Location of Your Washer ............. 16

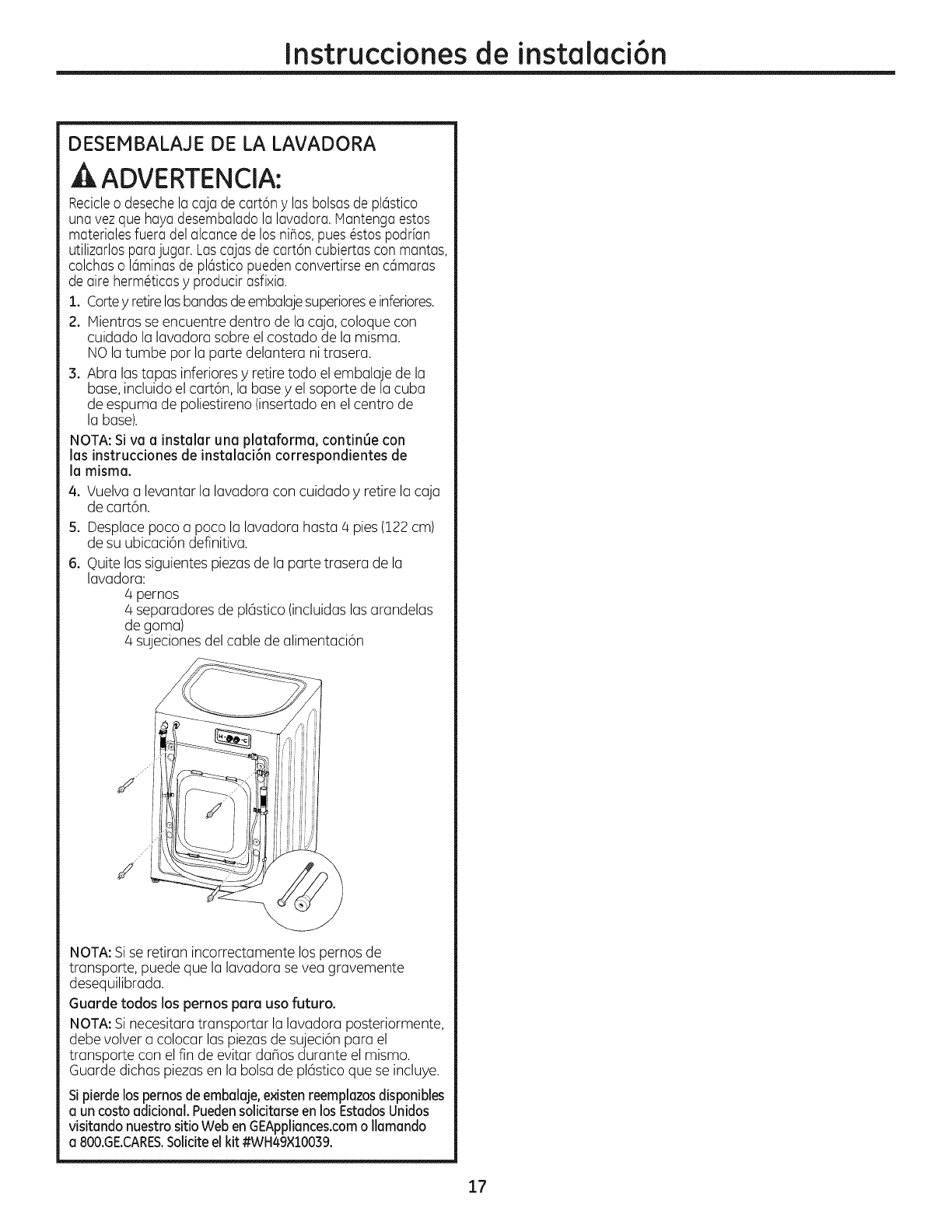

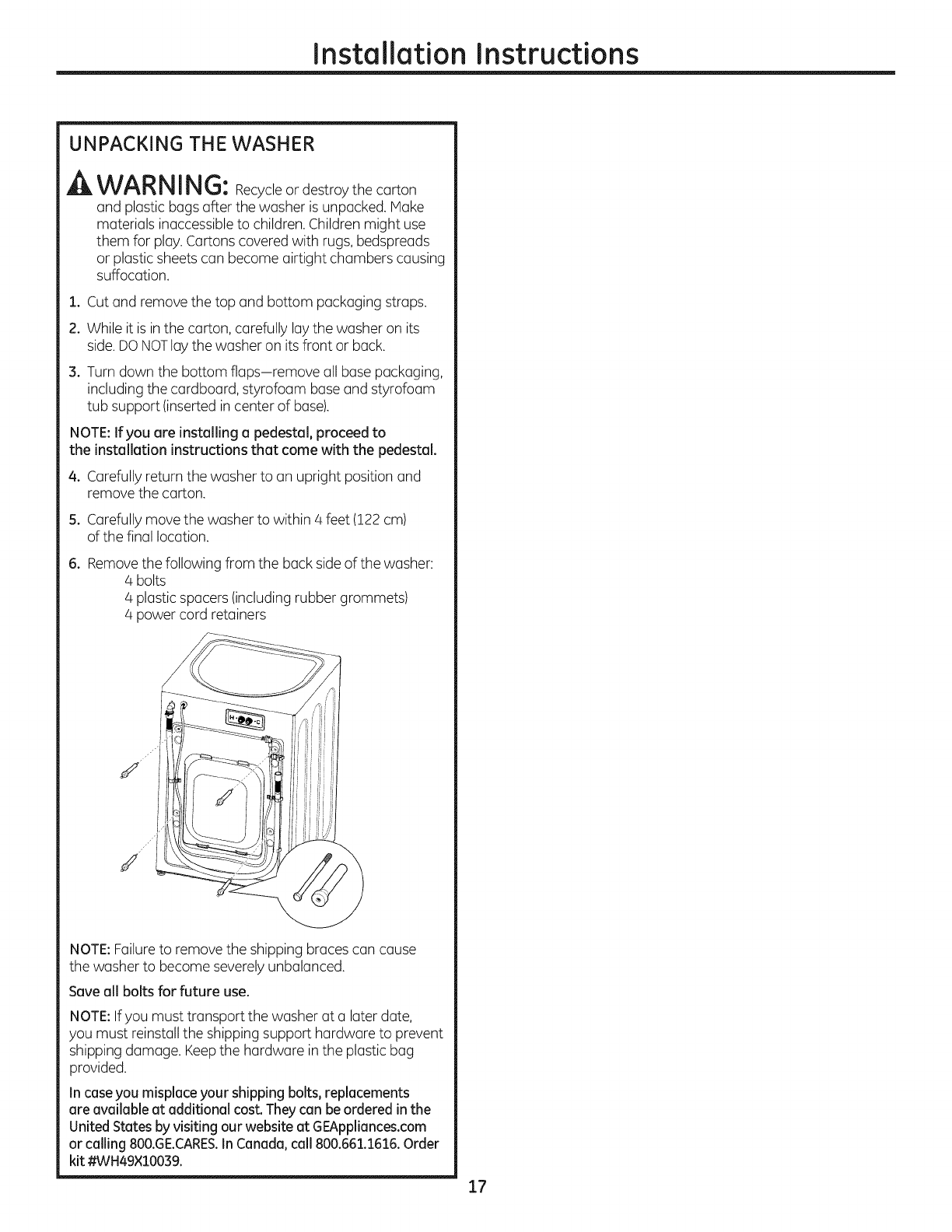

Unpacking Your Washer .............. 17

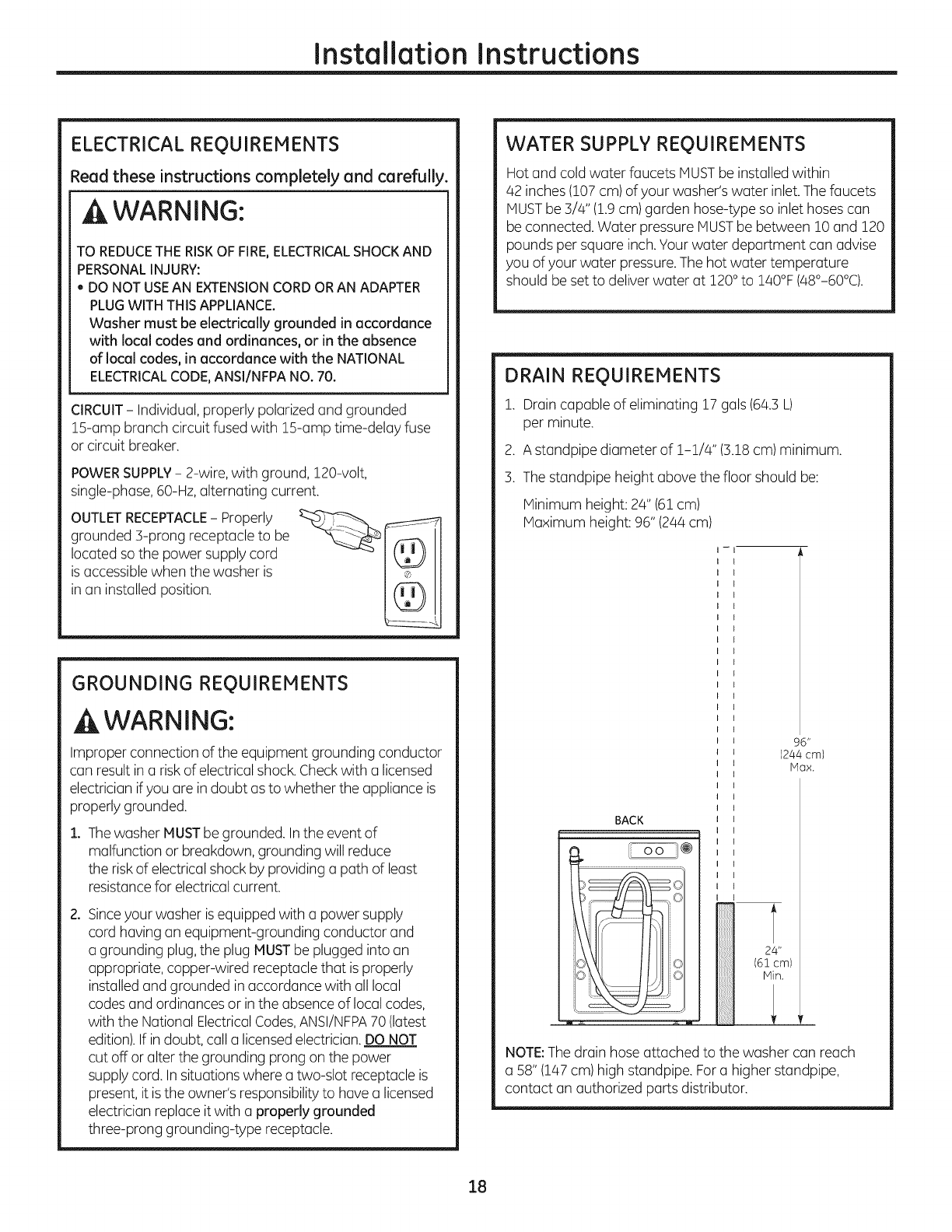

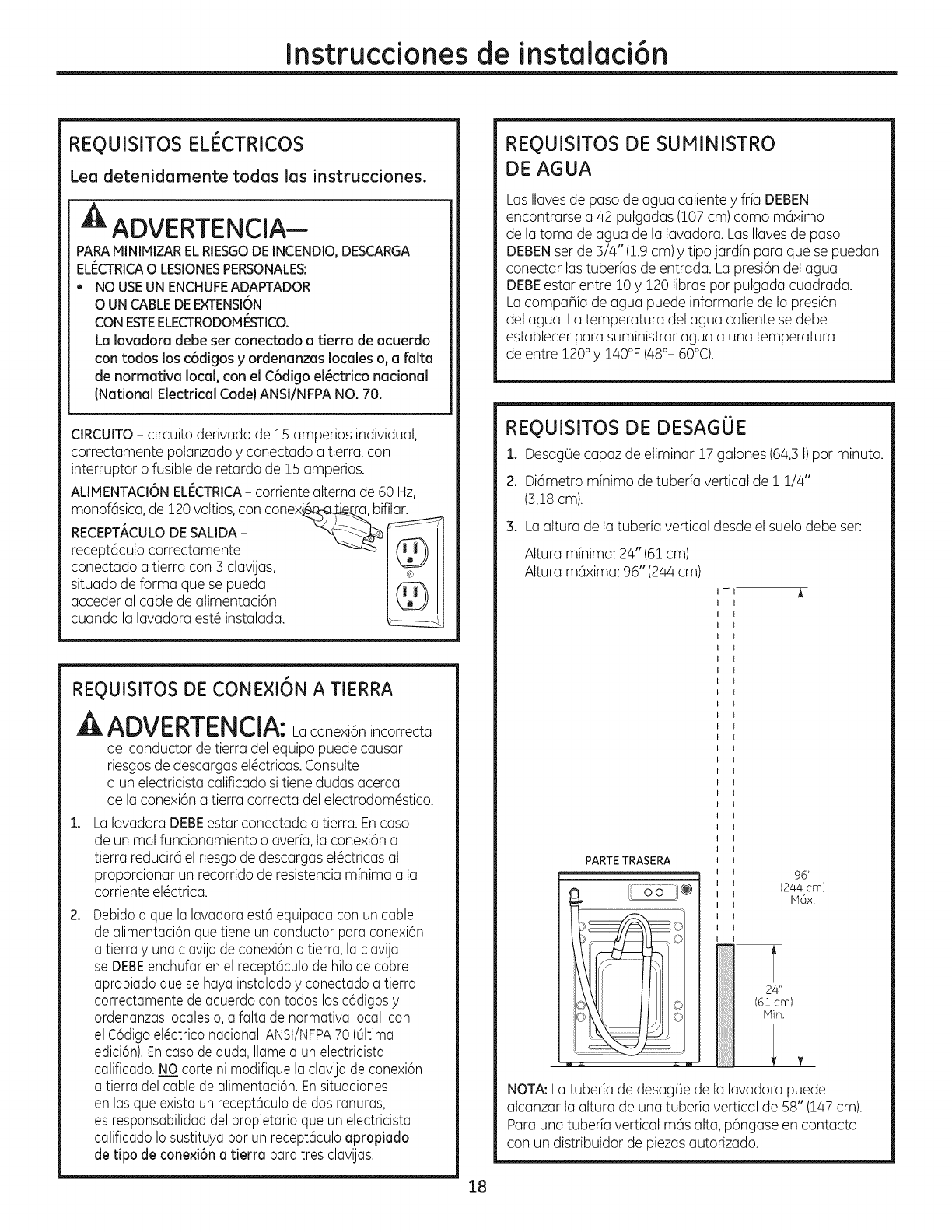

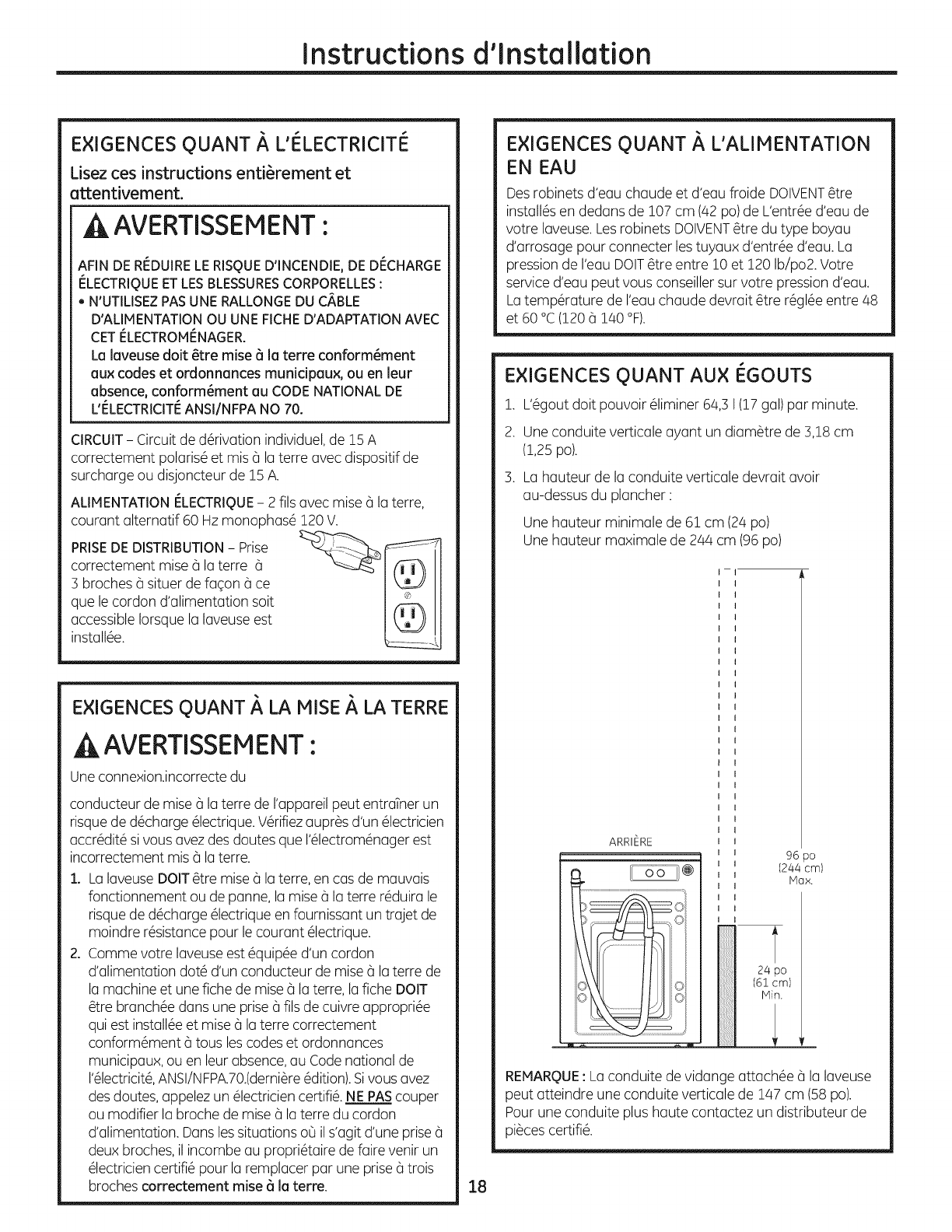

Drain Requirements .................. 18

Electrical Requirements .............. 18

Water Supply Requirements .......... 18

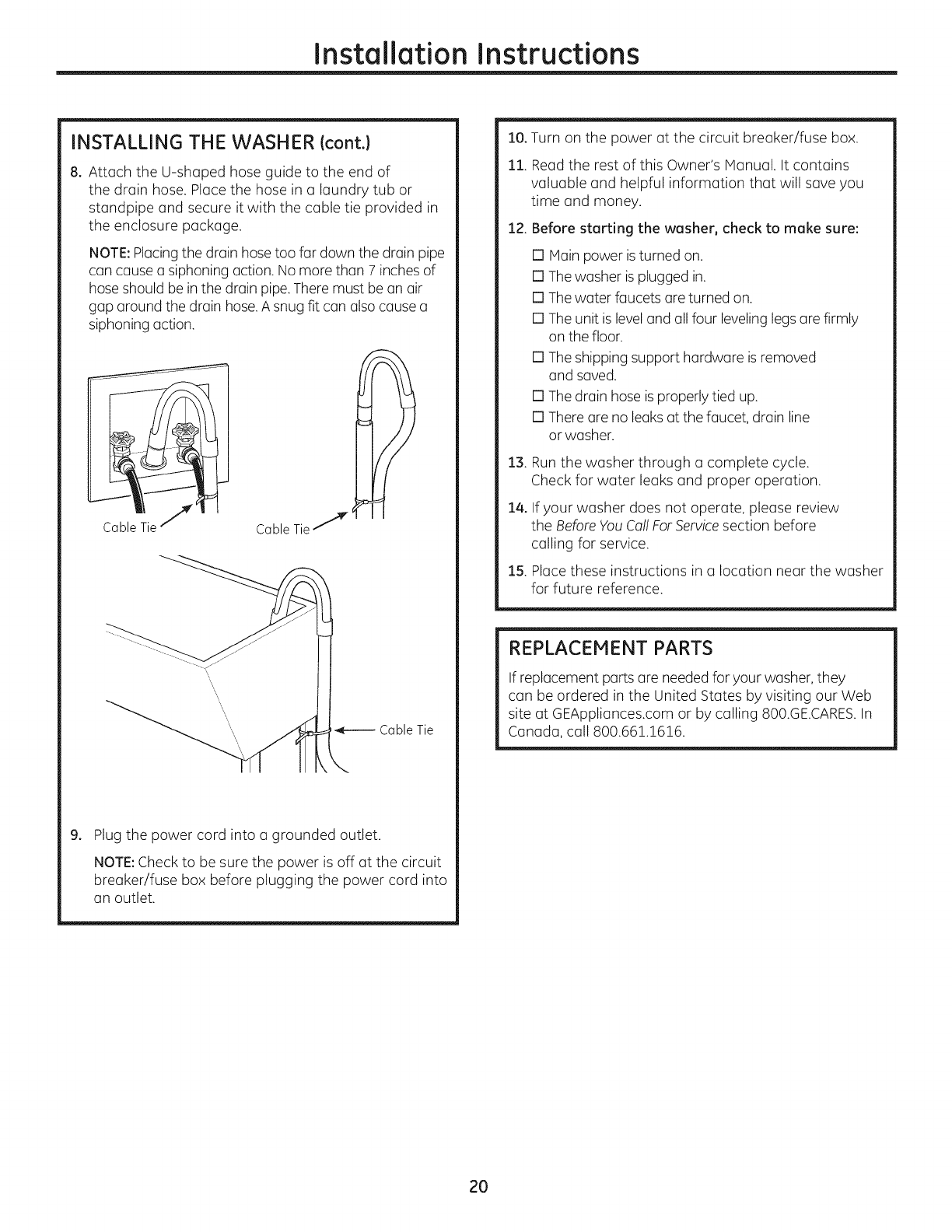

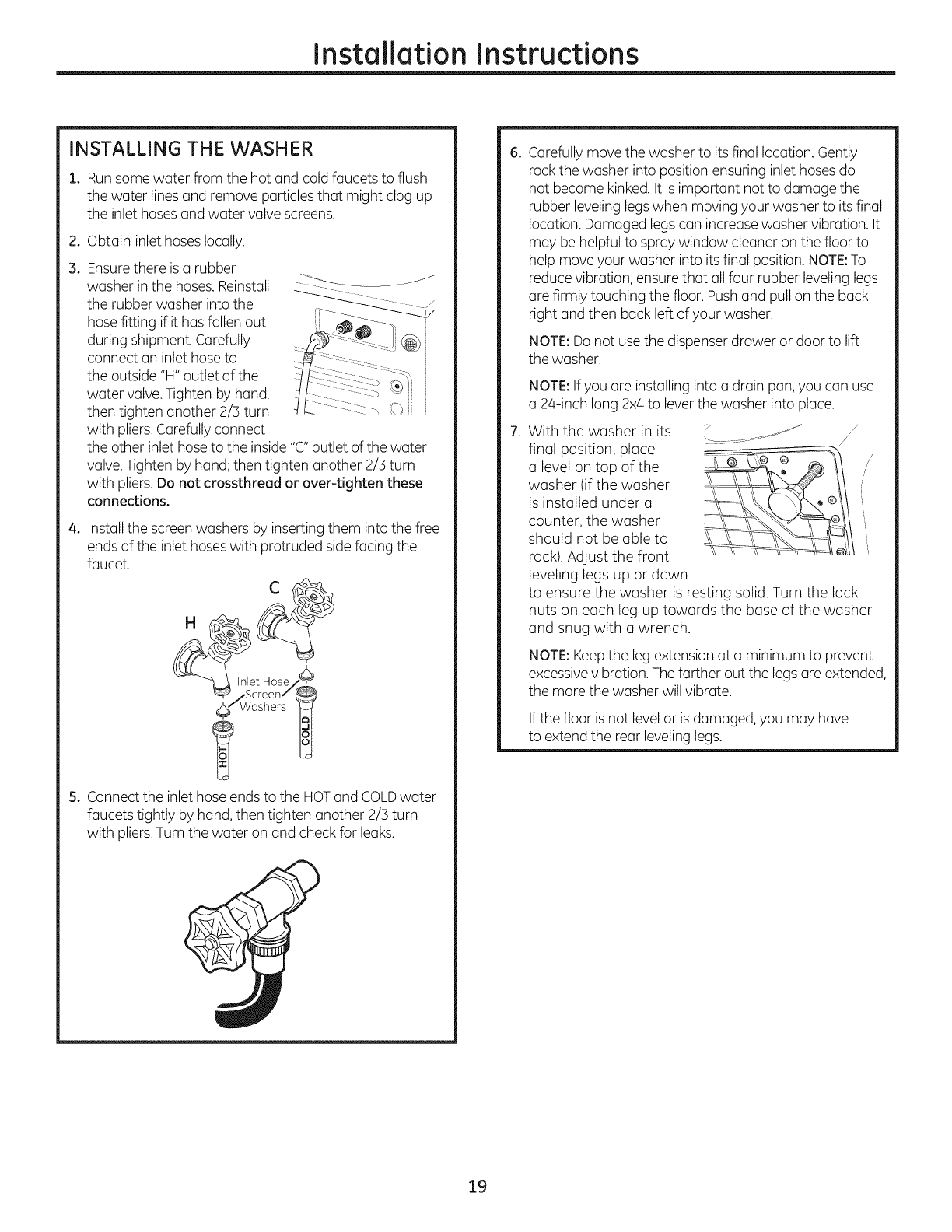

Installing the Washer .............. 19, 20

Replacement Parts ................... 20

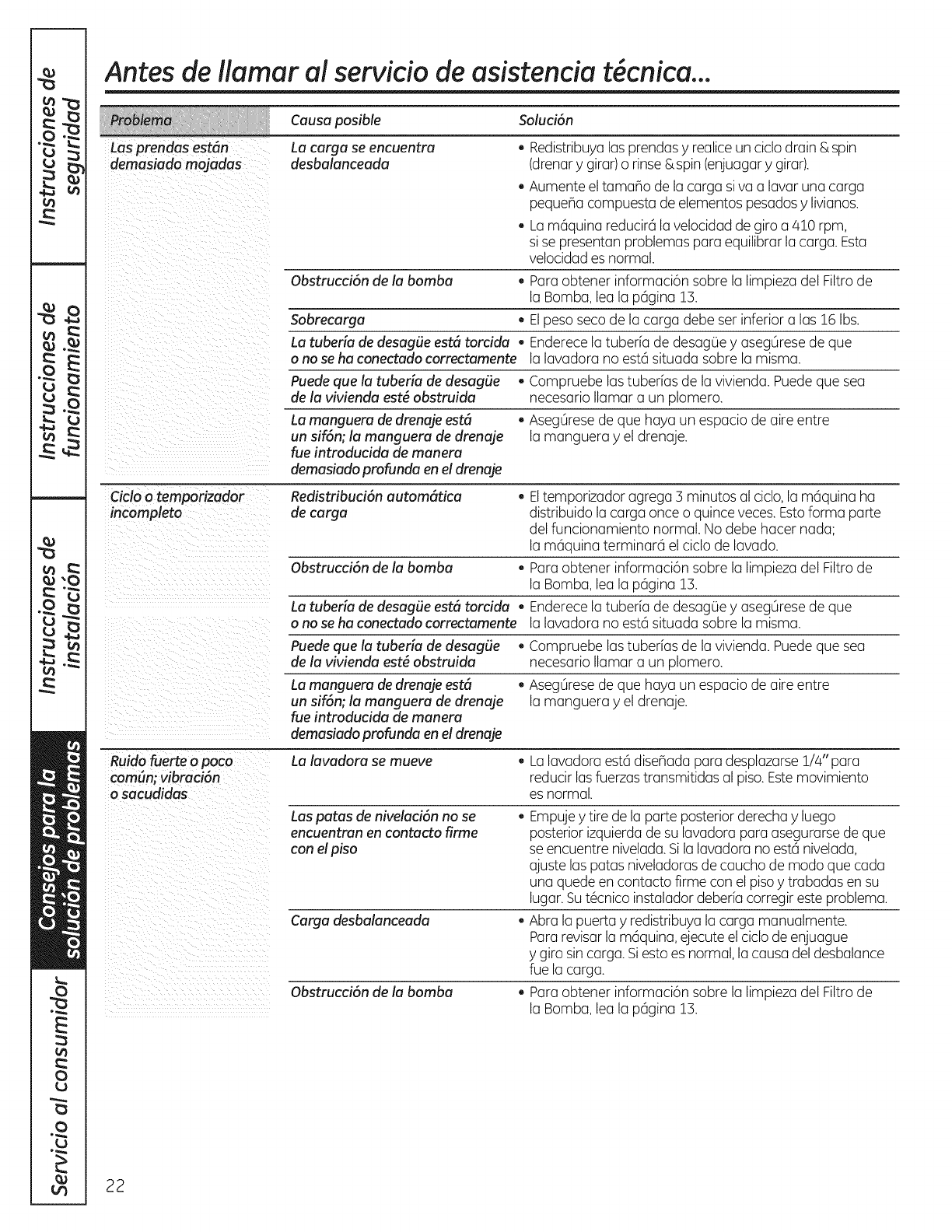

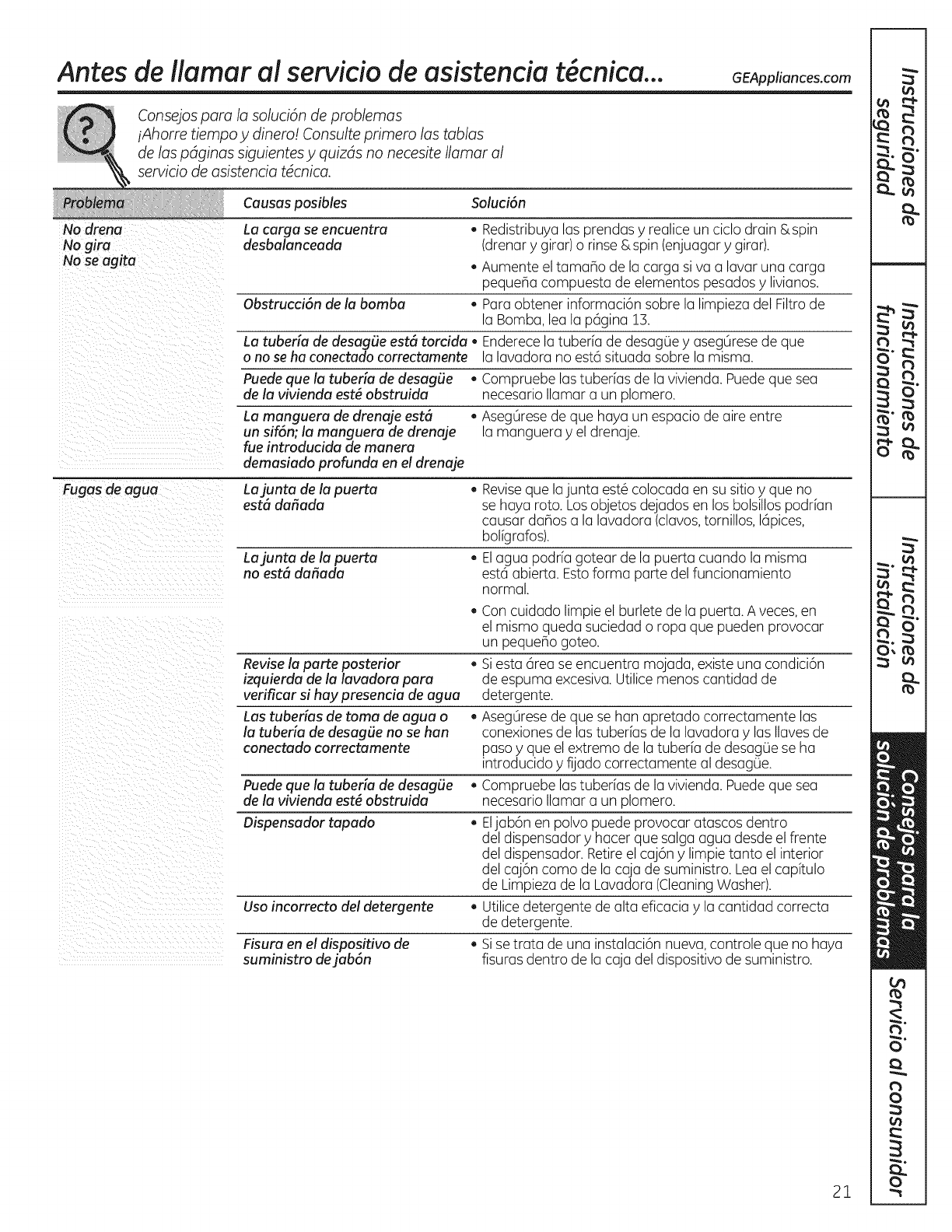

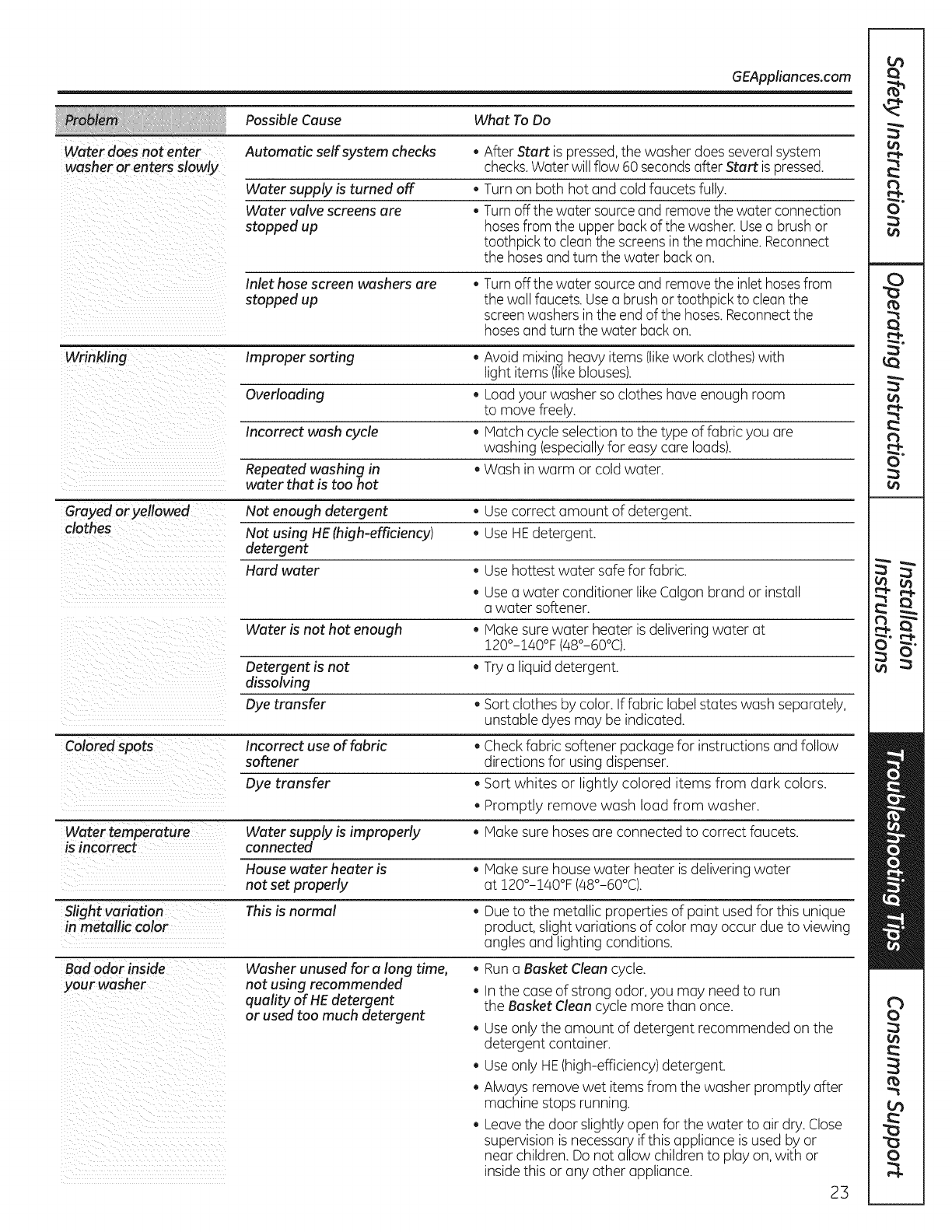

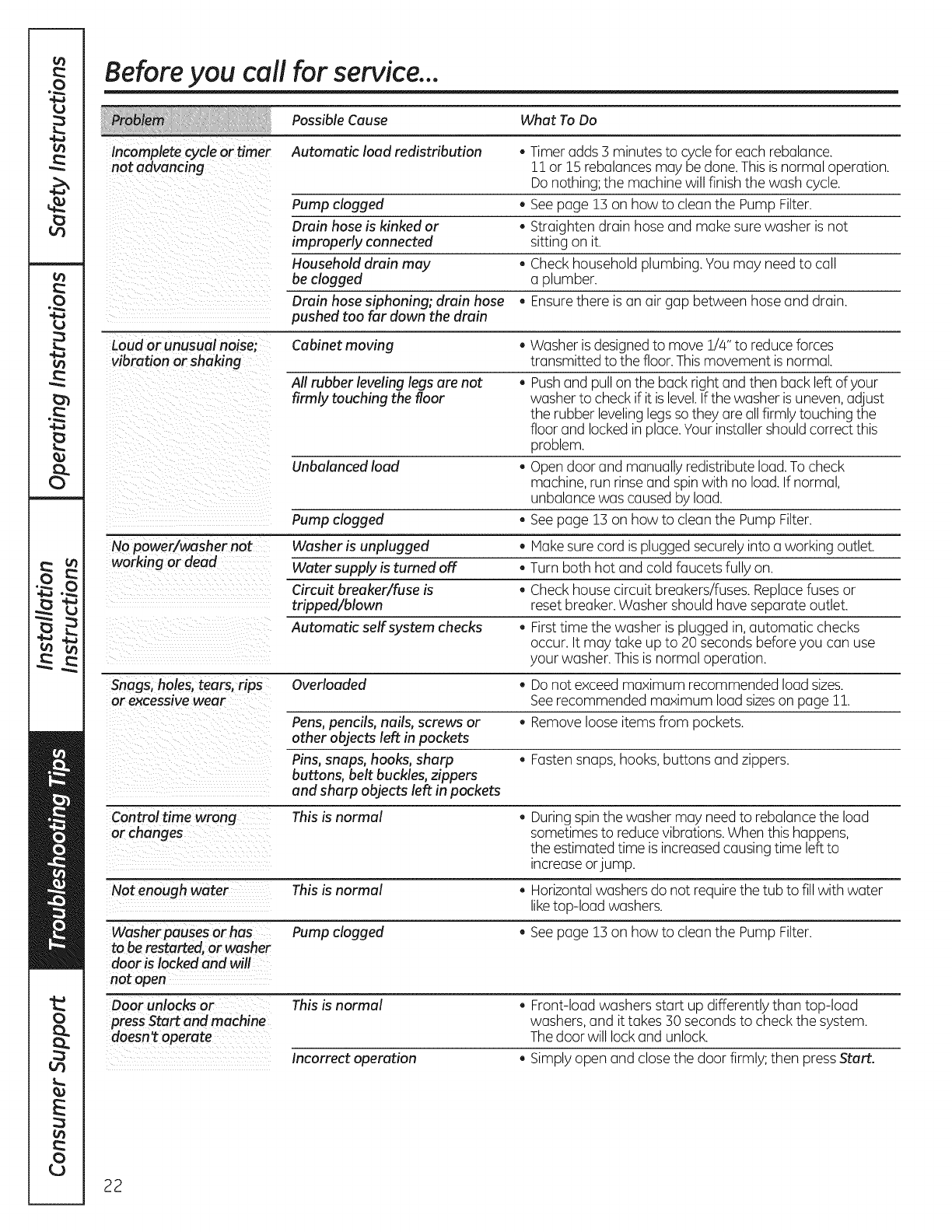

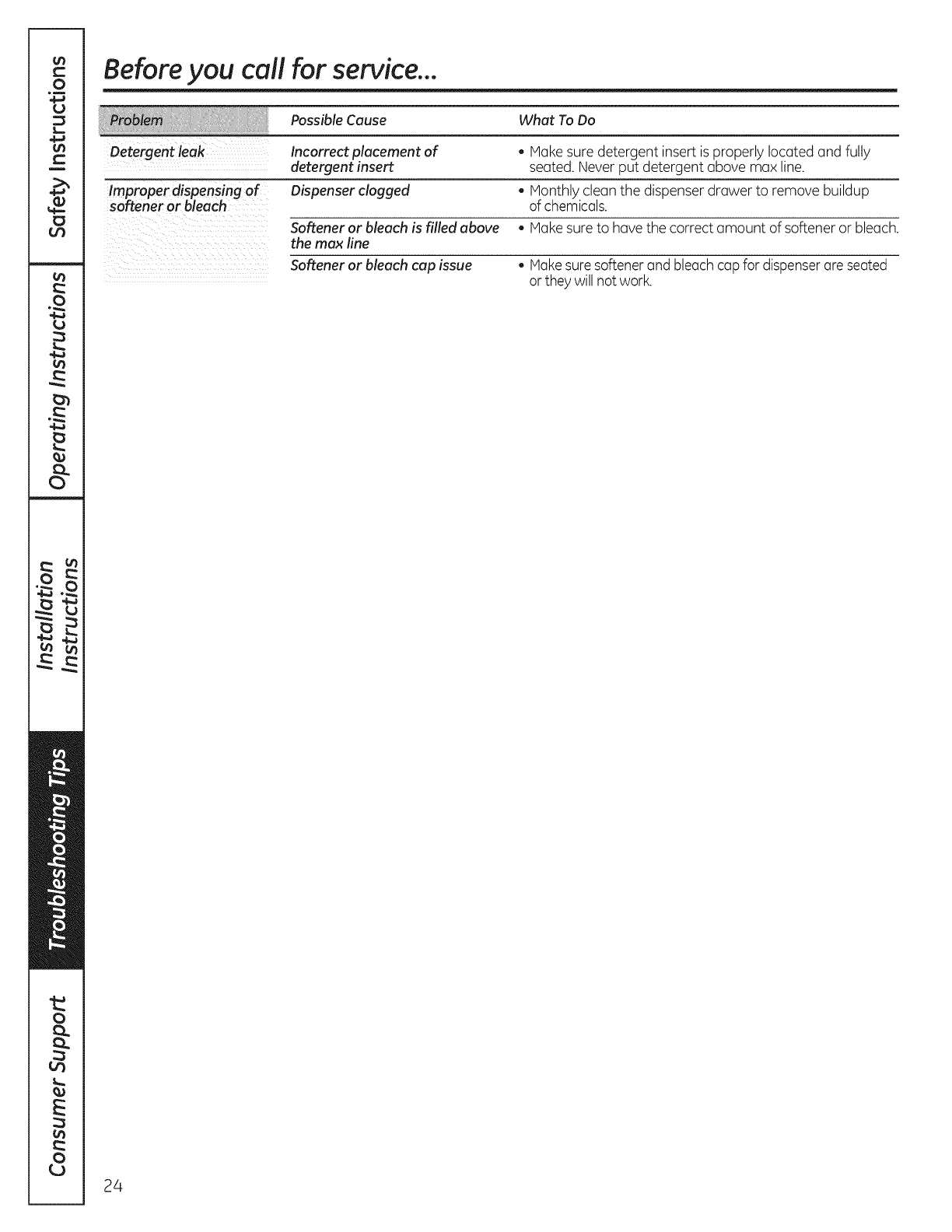

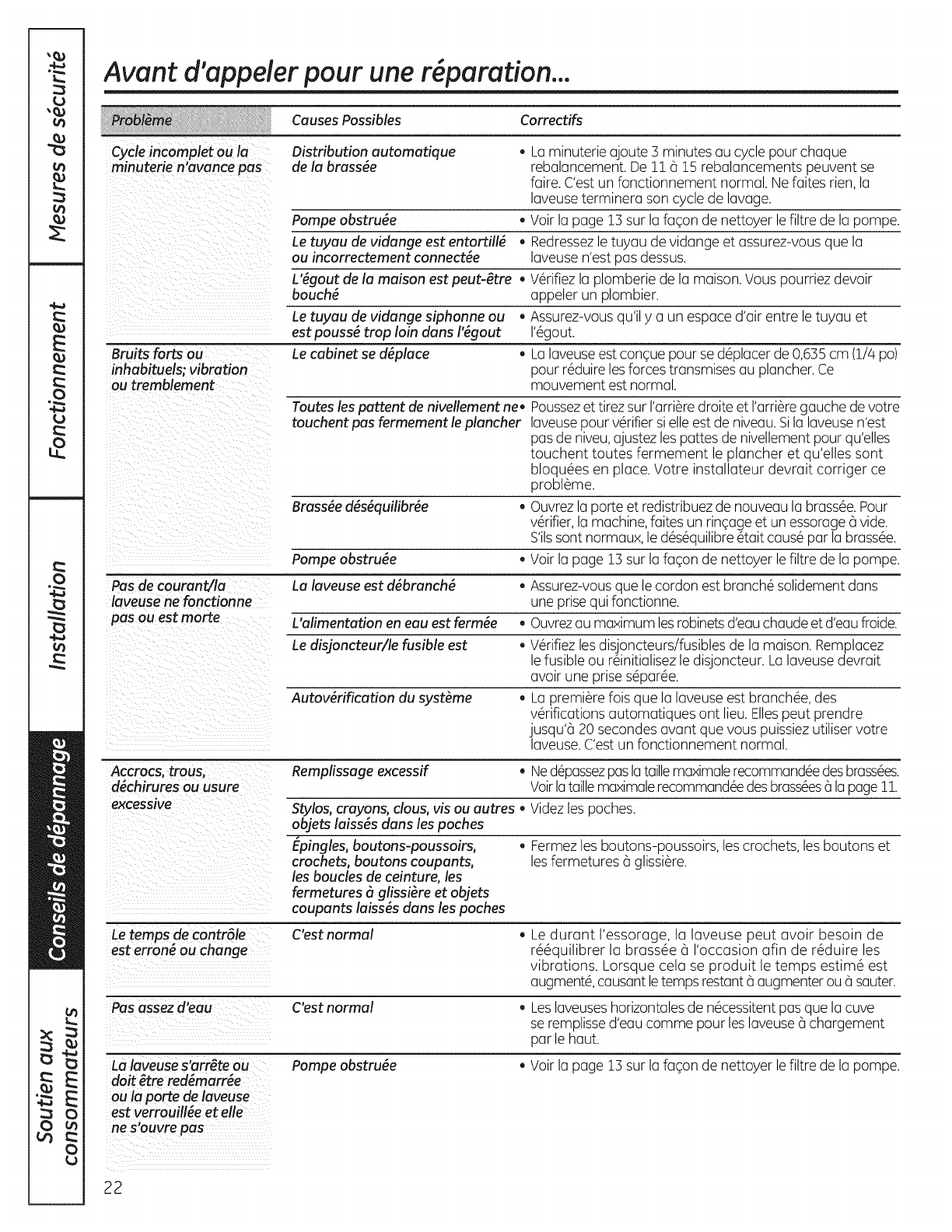

Troubleshooting Tips ......... 21-24

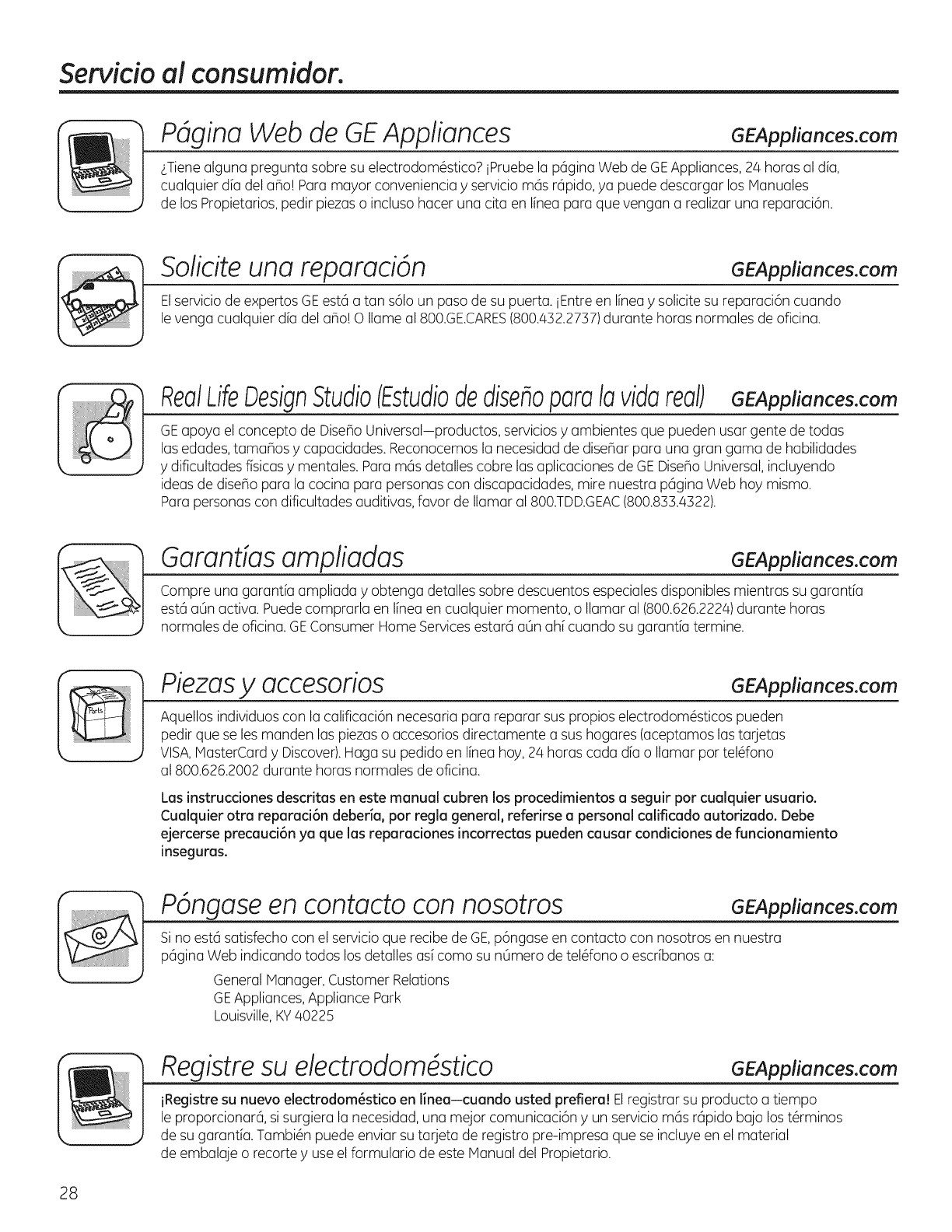

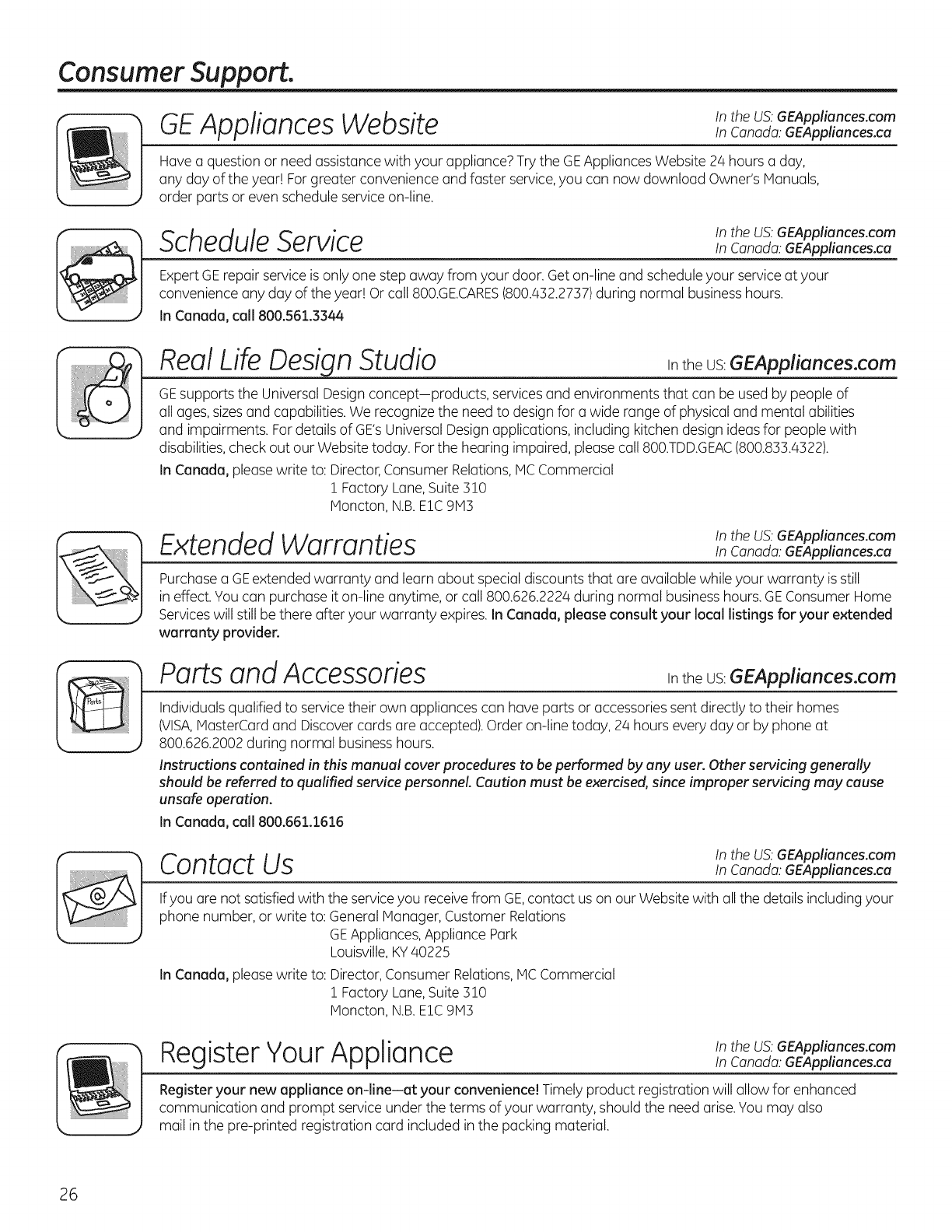

Consumer Support

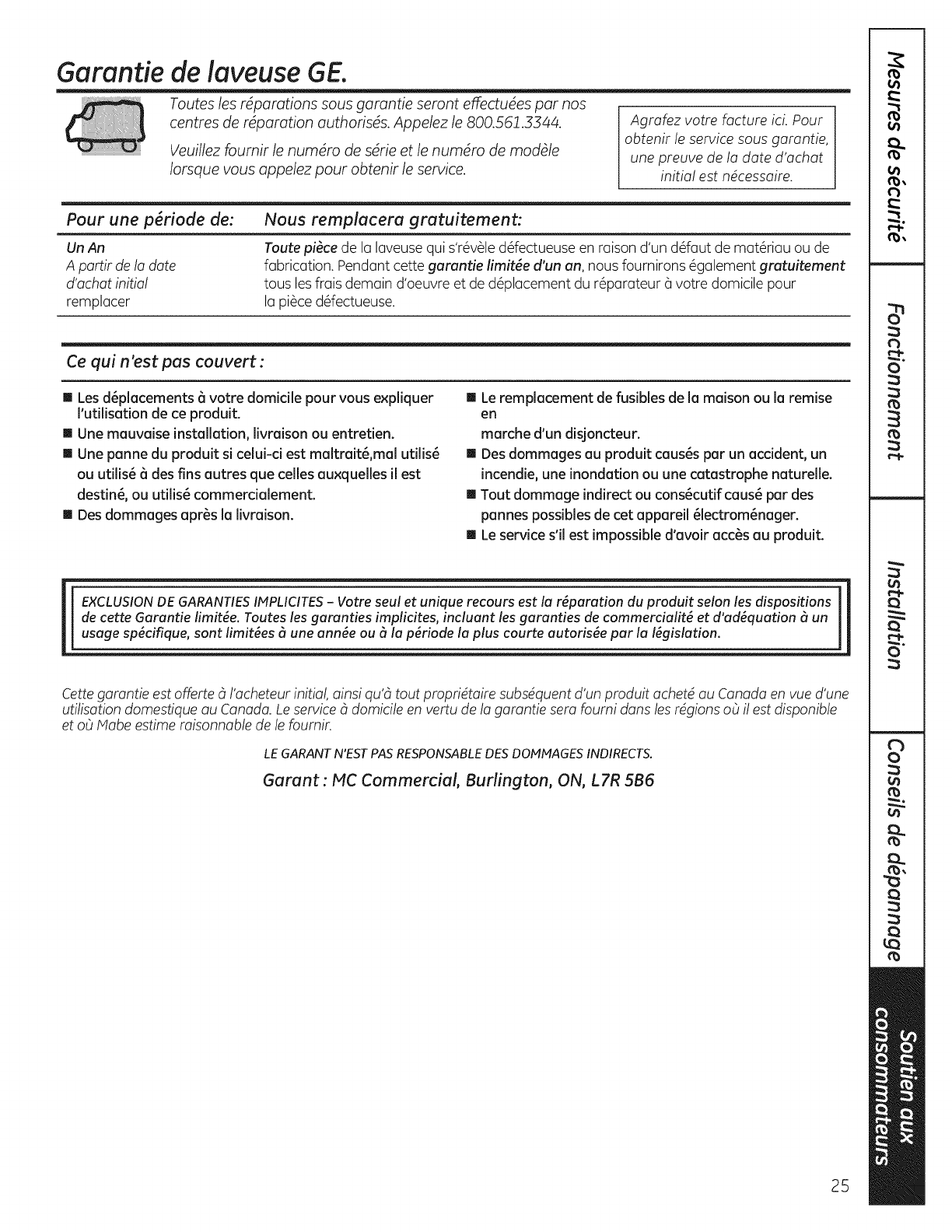

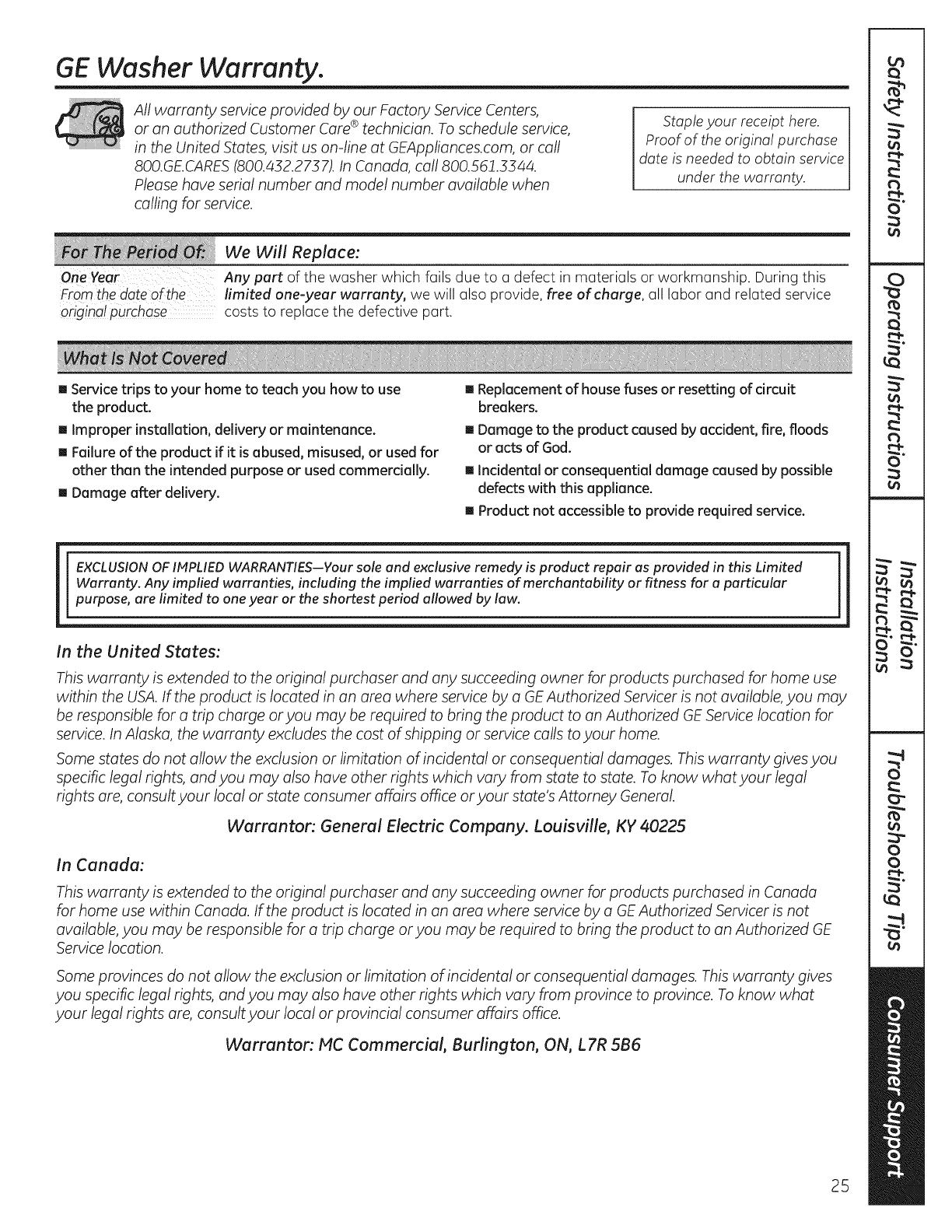

Warranty ............................ 25

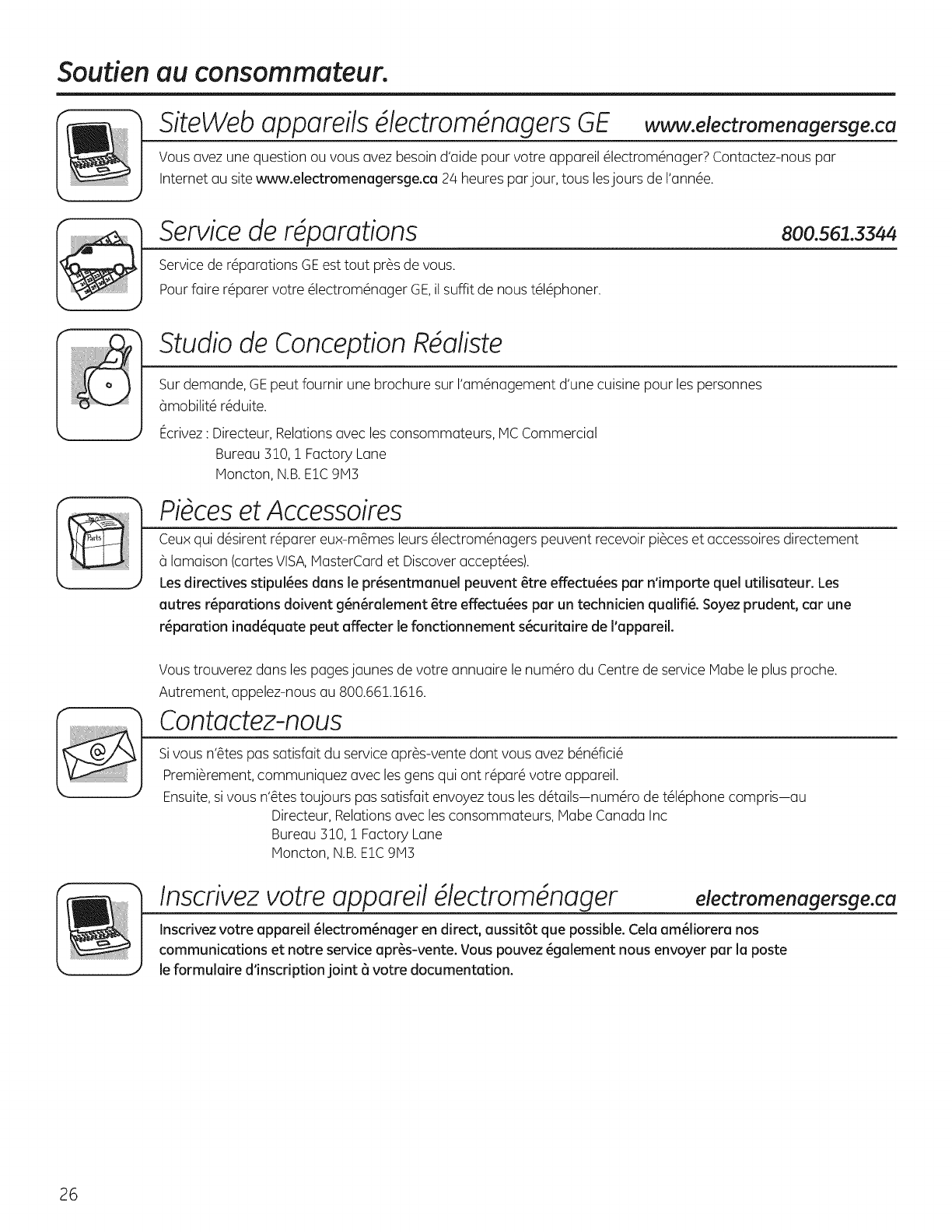

Service Telephone Numbers .......... 26

GFWNl100

GFWN1200

GFWH1200

GMAN1200

GFWH1500

GFWN2300

GFW H 1400

GFWH2405

GFWS2500

GFWS2505

Eng lish/Fra n ga is/Espa fiol

ENERGYSTAR

As an ENERGYSTAR® partner,

GEhas determined that this

product meets the ENERGYSTAR®

guidelines for energy efficiency.

Printed in China

Write the model and serial

numbers here:

Model #

Serial #

Youcan find them on a label on the

side of the washer. 49-90454-3 12-13 GE

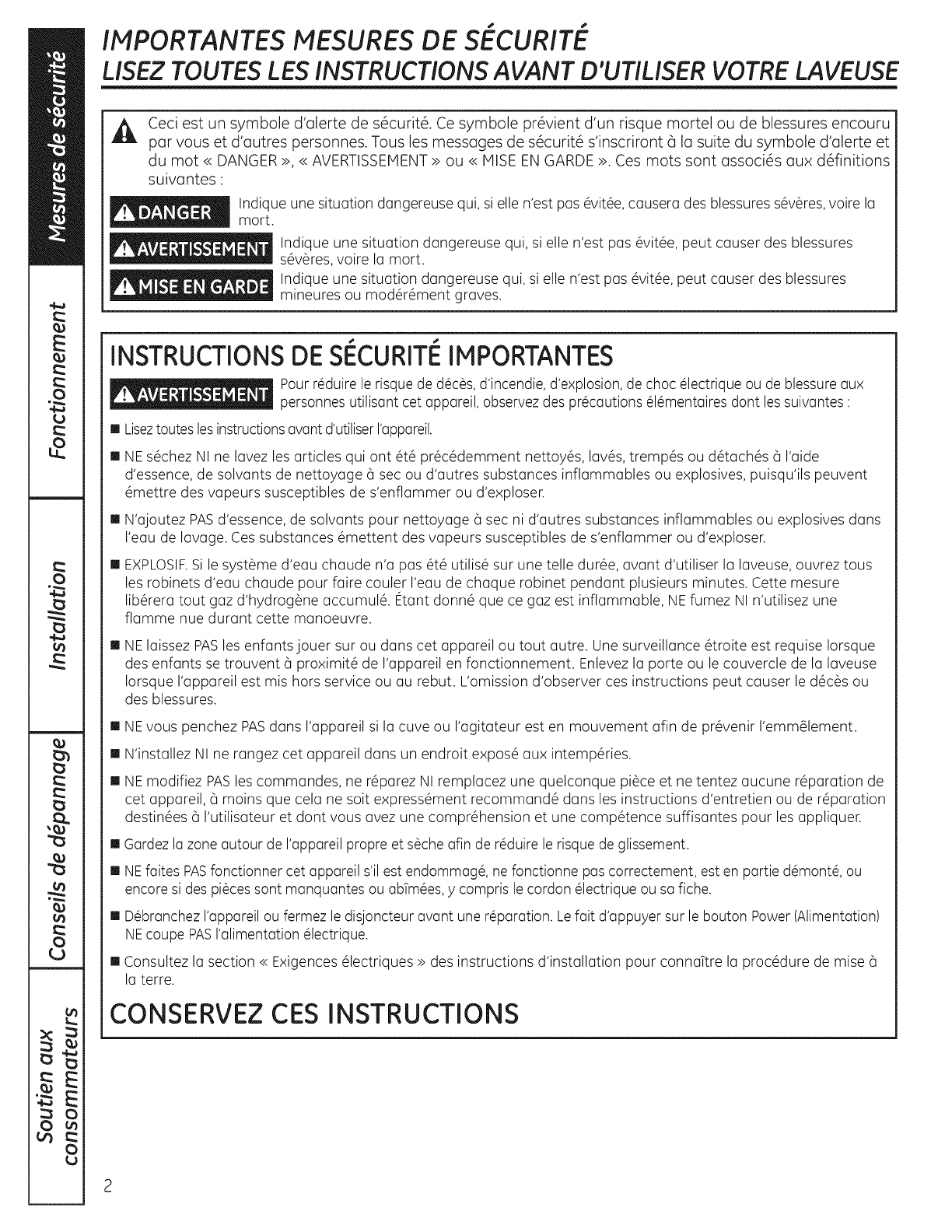

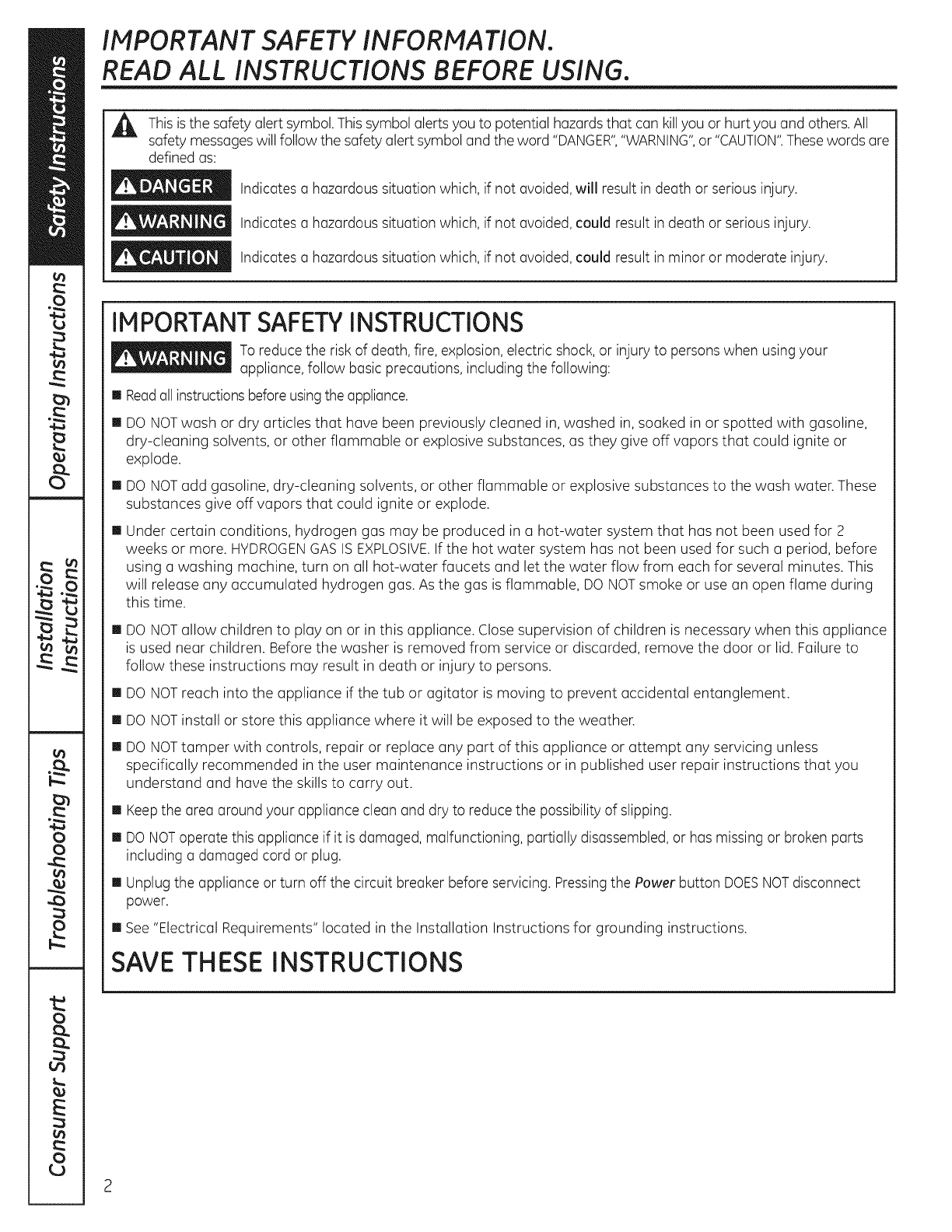

IMPORTANT SAFETY INFORMATION.

READ ALL INSTRUCTIONS BEFORE USING.

m

,A This isthe safety alert symbol.This symbol alerts you to potential hazards that can killyou or hurt you and others. All

safety messageswill follow the safety alert symbol and the word "DANGER","WARNING",or "CAUTION".Thesewords are

defined as:

Indicates a hazardous situation which, if not avoided,will result in death or serious inJury.

Indicates a hazardous situation which, if not avoided, could result in death or serious inJury.

_ Indicates a hazardous situation which, if not avoided, could result in minor or moderate inJury.

IMPORTANT SAFETYINSTRUCTIONS

To reduce the risk of death, fire, explosion, electric shock, or injury to persons when using your

appliance, follow basic precautions, including the following:

[] Readall instructionsbefore usingthe appliance.

[] DO NOTwash or dry articles that have been previously cleaned in, washed in, soaked in or spotted with gasoline,

dry-cleaning solvents, or other flammable or explosive substances, as they give off vapors that could ignite or

explode.

[] DO NOTadd gasoline, dry-cleaning solvents, or other flammable or explosive substances to the wash water. These

substances give off vapors that could ignite or explode.

[] Under certain conditions, hydrogen gas may be produced in a hot-water system that has not been used for 2

weeks or more. HYDROGENGASIS EXPLOSIVE.If the hot water system has not been used for such a period, before

using a washing machine, turn on all hot-water faucets and let the water flow from each for several minutes. This

will release any accumulated hydrogen gas. As the gas is flammable, DO NOTsmoke or use an open flame during

this time.

[] DO NOTallow children to play on or in this appliance. Close supervision of children is necessary when this appliance

is used near children. Before the washer is removed from service or discarded, remove the door or lid. Failure to

follow these instructions may result in death or injury to persons.

[] DO NOTreach into the appliance if the tub or agitator is moving to prevent accidental entanglement.

[] DO NOTinstall or store this appliance where it will be exposed to the weather.

[] DO NOTtamper with controls, repair or replace any part of this appliance or attempt any servicing unless

specifically recommended in the user maintenance instructions or in published user repair instructions that you

understand and have the skills to carry out.

[] Keepthe area around your appliance clean and dry to reduce the possibility of slipping.

[] DO NOToperate this appliance if it is damaged, malfunctioning, partially disassembled, or has missing or broken parts

including a damaged cord or plug.

[] Unplug the appliance or turn off the circuit breaker before servicing. Pressingthe Power button DOESNOTdisconnect

power.

[] See"Electrical Requirements" located in the Installation Instructions for grounding instructions.

SAVE THESE INSTRUCTIONS

2

GEAppliances.com

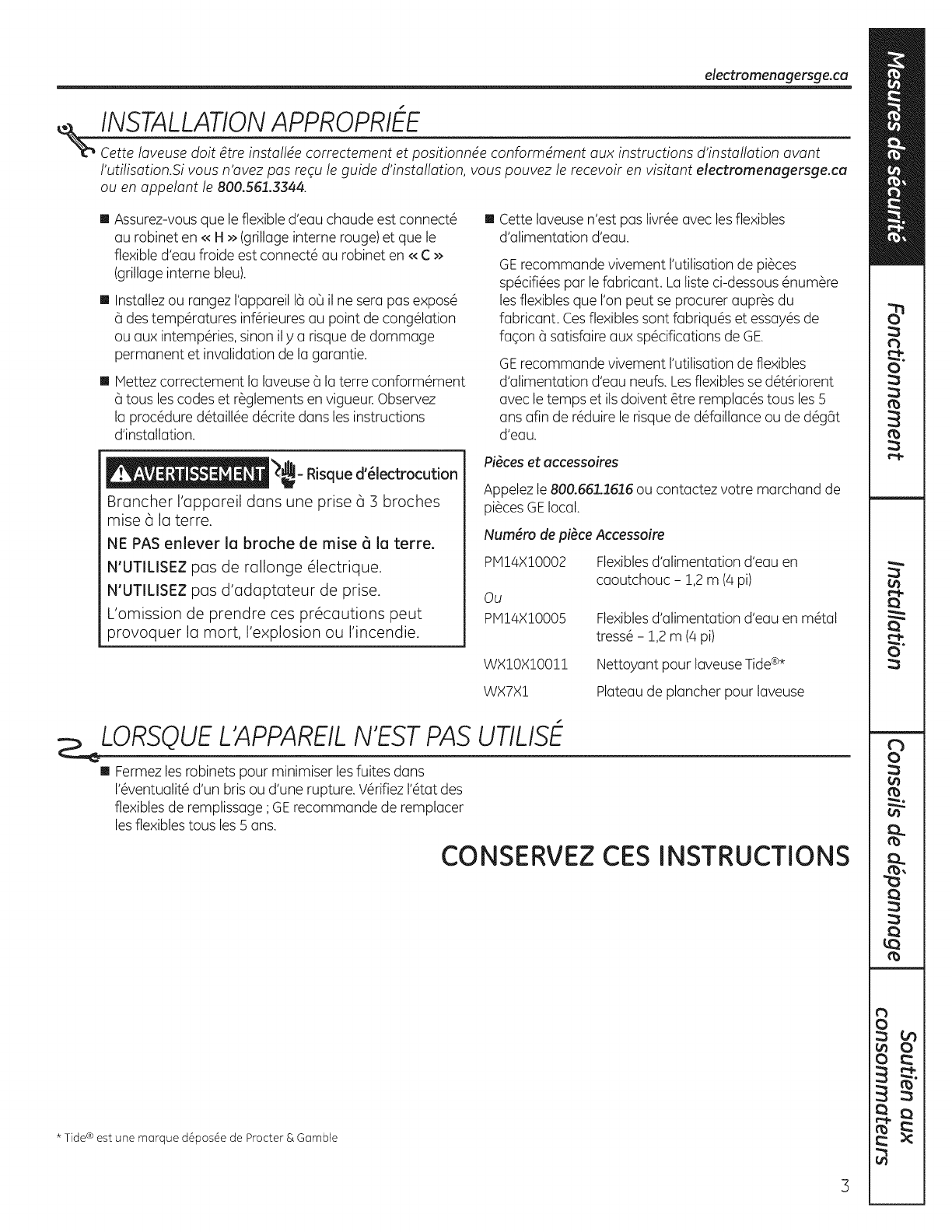

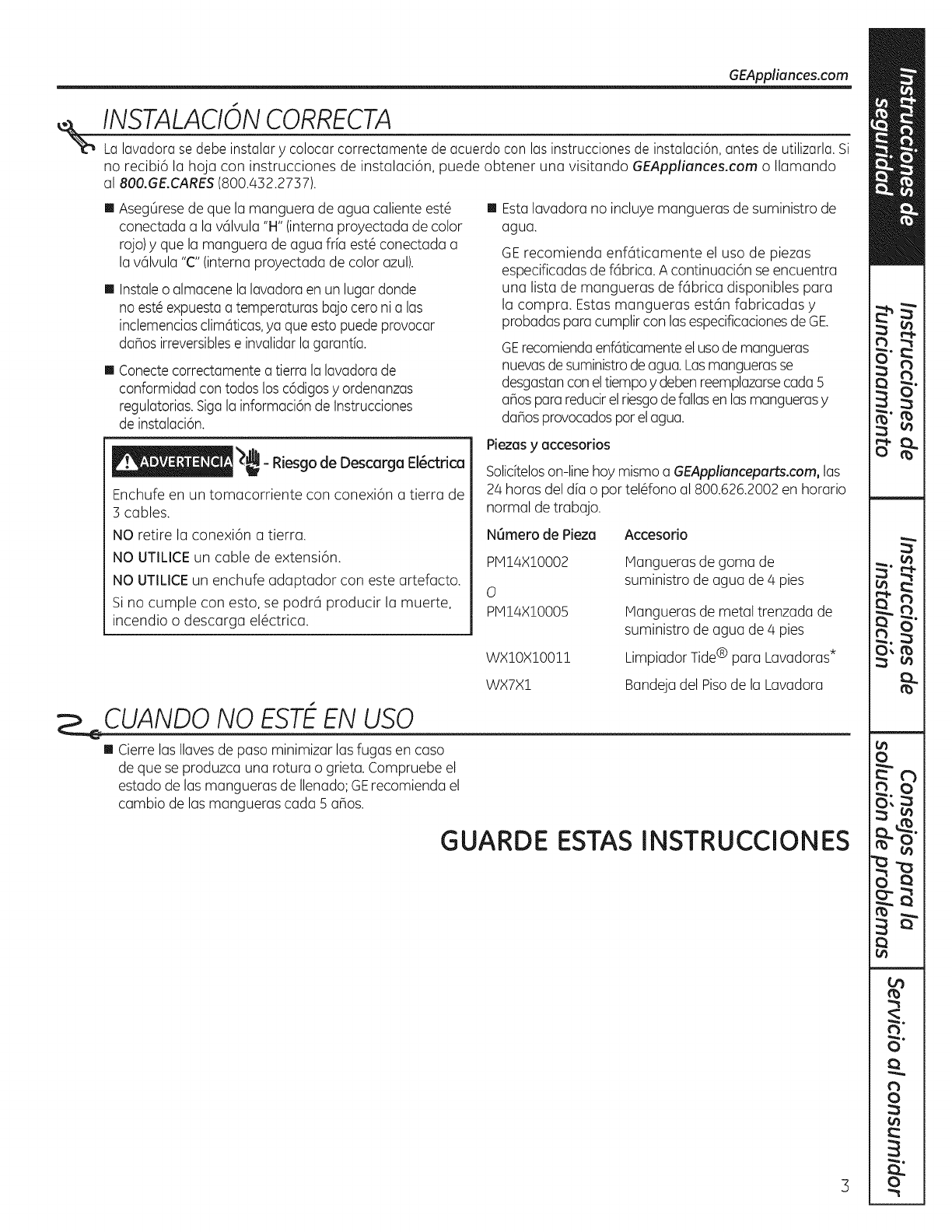

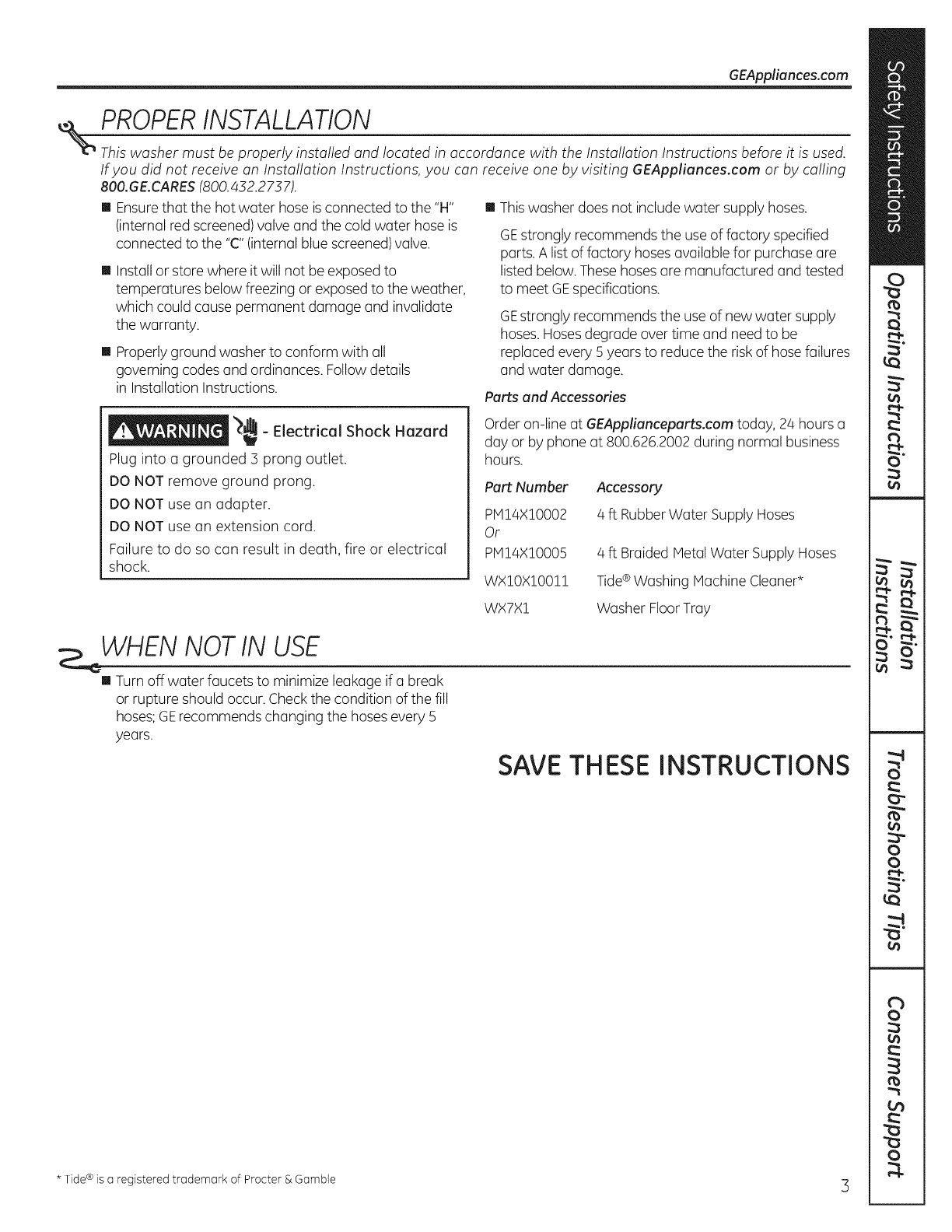

. PROPERINSTALLATION

_b This washer must be properly installed and located in accordance with the Installation Instructions before it is used.

If you did not receive an Installation Instructions, you can receive one by visiting GEAppliances.com or by calling

800.GE.CARES (800./432.2737).

[] Ensurethat the hot water hose is connected to the "H"

(internal red screened)valve and the cold water hose is

connected to the "C"(internal blue screened)valve.

Install or store where it will not be exposed to

temperatures below freezing or exposed to the weather,

which could cause permanent damage and invalidate

the warranty.

Properlyground washer to conform with all

governing codes and ordinances. Followdetails

in Installation Instructions.

[] Thiswasher does not include water supply hoses.

GEstrongly recommends the use of factory specified

parts. A list of factory hosesavailable for purchase are

listed below. Thesehoses are manufactured and tested

to meet GEspecifications.

GEstrongly recommends the use of new water supply

hoses. Hosesdegrade over time and need to be

replaced every 5years to reduce the riskof hose failures

and water damage.

Parts and Accessories

_ - Electrical Shock Hazard

i

Plug into a grounded 3 prong outlet.

DO NOT remove ground prong.

DO NOT use an adapter.

DO NOT use an extension cord.

Failure to do so can result in death, fire or electrical

shock.

Order on-line at GEApplianceparts.com today, 24 hours a

day or by phone at 800.626.2002during normal business

hours.

Part Number

PM!4X!O002

Or

PM!4X!O005

WX!OX!O0!!

Accessory

4 ft RubberWater Supply Hoses

4 ft Braided Metal Water Supply Hoses

Tide®Washing Machine Cleaner*

WX7X! Washer FloorTray

. WHEN NOT IN USE

[] Turn off water faucets to minimize leakage if a break

or rupture should occur. Checkthe condition of the fill

hoses;GErecommends changing the hoses every 5

years.

SAVETHESE INSTRUCTIONS

* Tide® is a registered trademark of Procter & Gamble 3

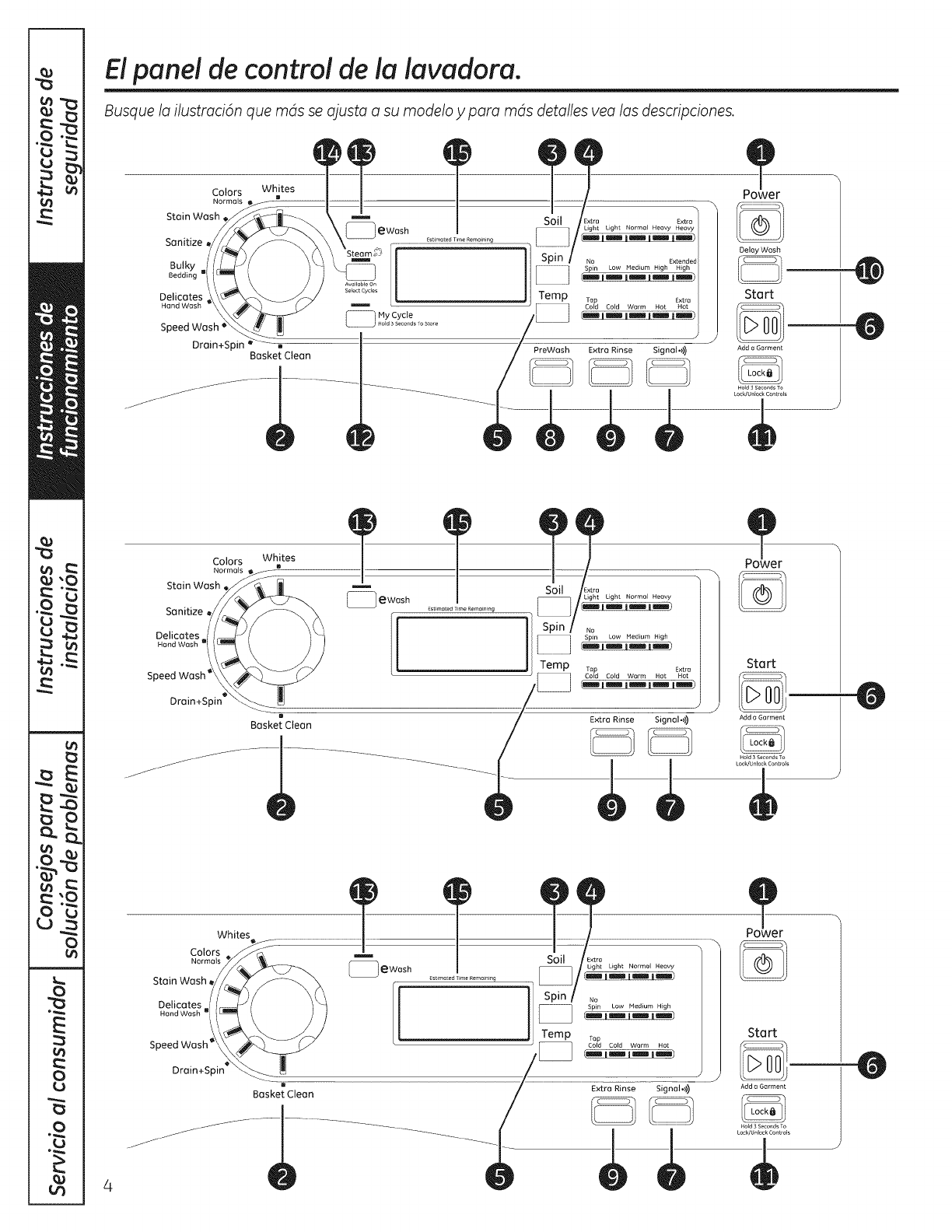

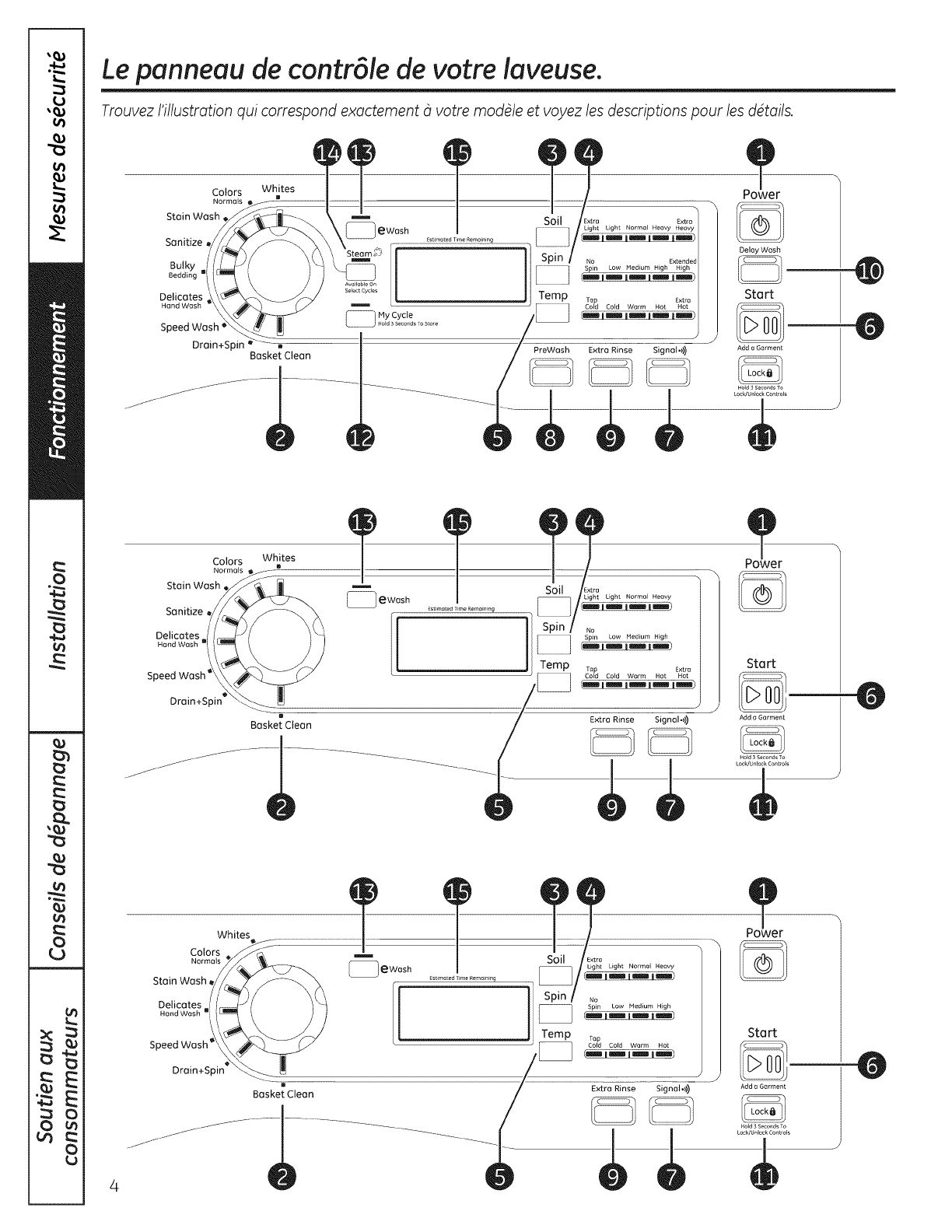

About the washer control panel.

Find the illustration that closely matches your mode! and see the descriptions for details.

Colors Whites

Normols

Stain Wash

Sanitize

Bulky

Bedding

_ewash

Spin Low Medium High High

Delicates Tap Extra

Cold Cold Warm Hot Hot

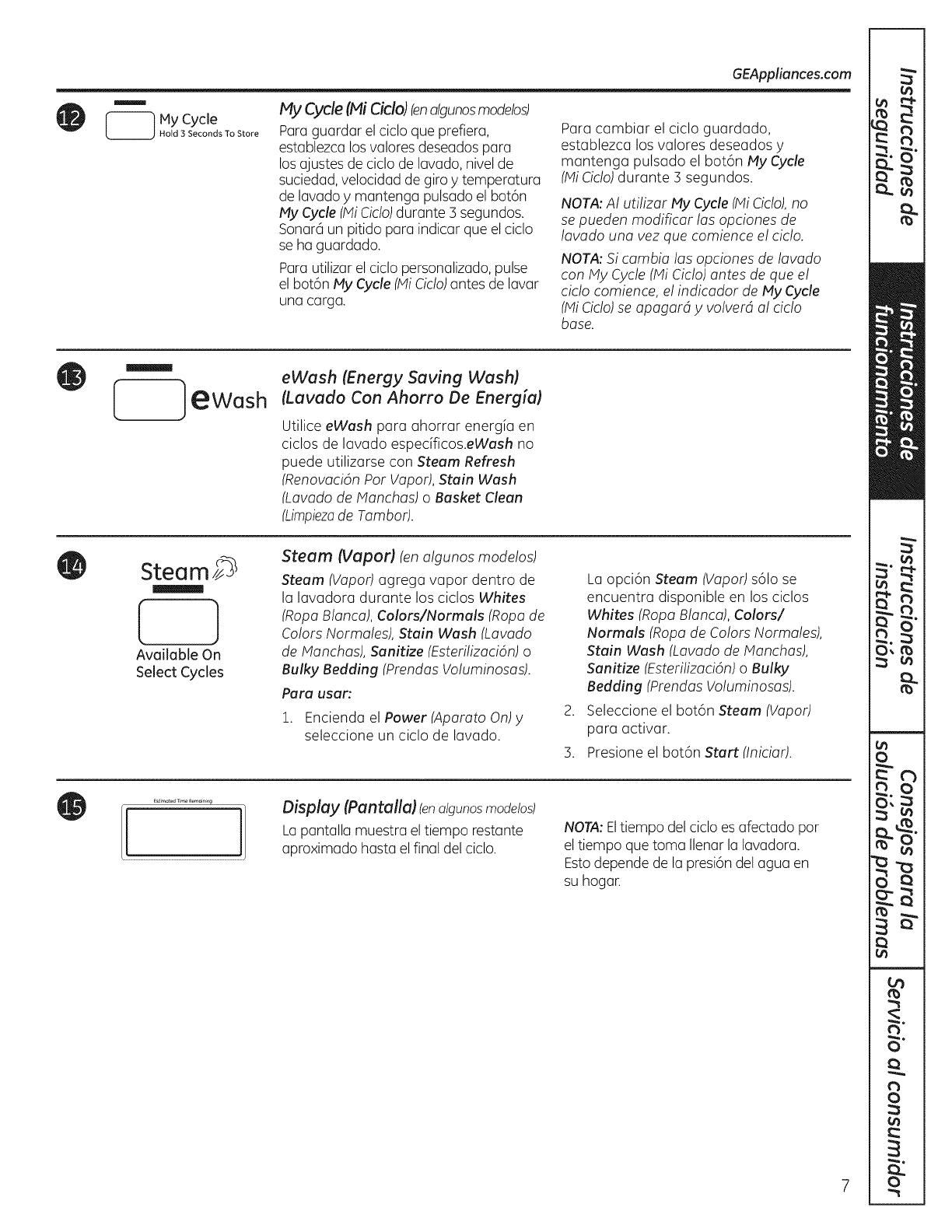

Hand Wash _ My Cycle

Speed Wash c....... ]Hold3SecondsTOStore

Drain+Spin m

Basket Clean PreWash Extra Rinse Signal,_))

Delay Wash

Start

Add a Garment

HaM 3 secon_s To

LocklUn_ock Controls

Colors Whites

Stain wasOrmalsa _ ++_L

Sanitize __--_ [_] eWash

_e_.I I_I I_ i

Speed Wash__

Drain+Spin_._

m

Basket Clean

Estimated Tree Remain ng

Soil Light Light Heavy

No

Spin Low Medium High(_1_1_1 _)

Tap Extra

Cold Cold Worm Hot Hot

(_1_1_1_1_)

Extra Rinse Signal-_))

Po_wer

Start

Add a Garment

HaM 3 Seco ds To

Lock/Unlock Controls

4

Whites

Stain Wash _/_

DHe_iCw°toeS"L(\_"

speedWosh'\\

Drain+Spin*_

Basket Clean

£st_mmed T+me Rema_ mg

Extra Rinse Signal ,0)

Po_wer

Start

Add a Garment

Uo_d 3seconds TO

l_k/Unl_ck Controls

GEAppliances.com

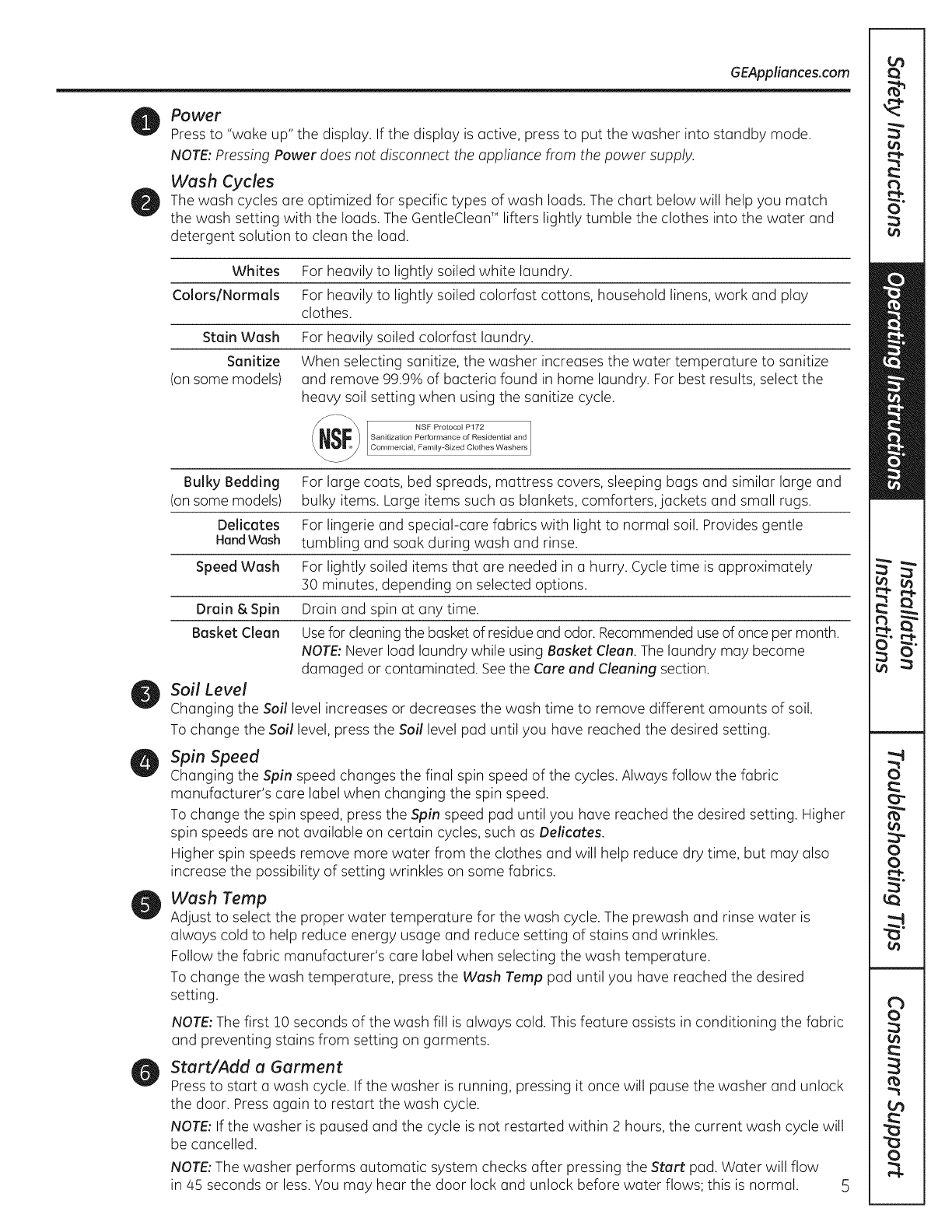

POwer

Press to "wake up" the display. Ifthe display is active, press to put the washer into standby mode.

NOTE: Pressing Power does not disconnect the appliance from the power supply.

Wash Cycles

The wash cycles are optimized for specific types of wash loads. The chart below will help you match

the wash setting with the loads. The GentleCleaff _lifters lightly tumble the clothes into the water and

detergent solution to clean the load.

Whites For heavily to lightly soiled white laundry.

Colors/Normals For heavily to lightly soiled colorfast cottons, household linens, work and play

clothes.

Stain Wash

Sanitize

(on some models)

For heavily soiled colorfast laundry.

When selecting sanitize, the washer increases the water temperature to sanitize

and remove 99.9% of bacteria found in home laundry. For best results, select the

heavy soil setting when using the sanitize cycle.

Commercial, Family-Sized Clothes Washers

_S_ NSF Protocol P172

Sanitization Performance of Residential and

Bulky Bedding For large coats, bed spreads, mattress covers, sleeping bags and similar large and

(on some models) bulky items. Large items such as blankets, comforters, jackets and small rugs.

Delicates For lingerie and special-care fabrics with light to normal soil. Provides gentle

HandWash tumbling and soak during wash and rinse.

Speed Wash For lightly soiled items that are needed in a hurry. Cycle time is approximately

30 minutes, depending on selected options.

Drain & Spin Drain and spin at any time.

Basket Clean Usefor cleaningthe basket of residue and odor. Recommended use of once per month.

NOTE: Never load laundry while using Basket Clean. The laundry may become

damaged or contaminated. See the Care and Cleaning section.

Soil Level

Changing the Soil level increases or decreases the wash time to remove different amounts of soil.

To change the Soil level, press the Soil level pad until you have reached the desired setting.

Spin Speed

Changing the Spin speed changes the final spin speed of the cycles. Always follow the fabric

manufactureCs care label when changing the spin speed.

To change the spin speed, press the Spin speed pad until you have reached the desired setting. Higher

spin speeds are not available on certain cycles, such as Delicates.

Higher spin speeds remove more water from the clothes and will help reduce dry time, but may also

increase the possibility of setting wrinkles on some fabrics.

Wash Temp

Adjust to select the proper water temperature for the wash cycle. The prewash and rinse water is

always cold to help reduce energy usage and reduce setting of stains and wrinkles.

Follow the fabric manufactureCs care label when selecting the wash temperature.

To change the wash temperature, press the Wash Ternp pad until you have reached the desired

setting.

NOTE:The first 10 seconds of the wash fill is always cold. This feature assists in conditioning the fabric

and preventing stains from setting on garments.

Start/Add aGarment

Pressto start a wash cycle. If the washer is running, pressing it once will pause the washer and unlock

the door. Press again to restart the wash cycle.

NOTE: If the washer is paused and the cycle is not restarted within 2 hours, the current wash cycle will

be cancelled.

NOTE: The washer performs automatic system checks after pressing the Start pad. Water will flow

in 45 seconds or less. You may hear the door lock and unlock before water flows; this is normal. 5

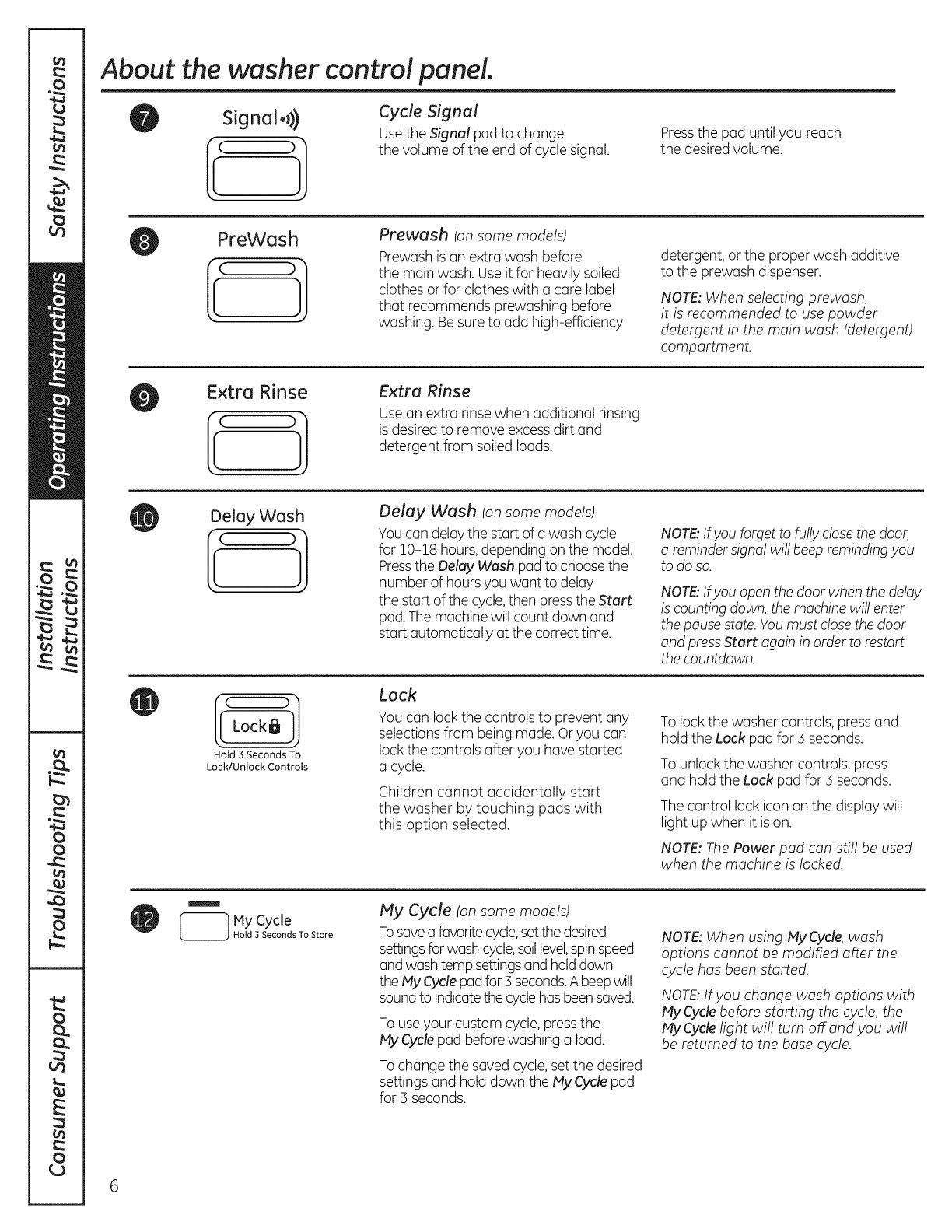

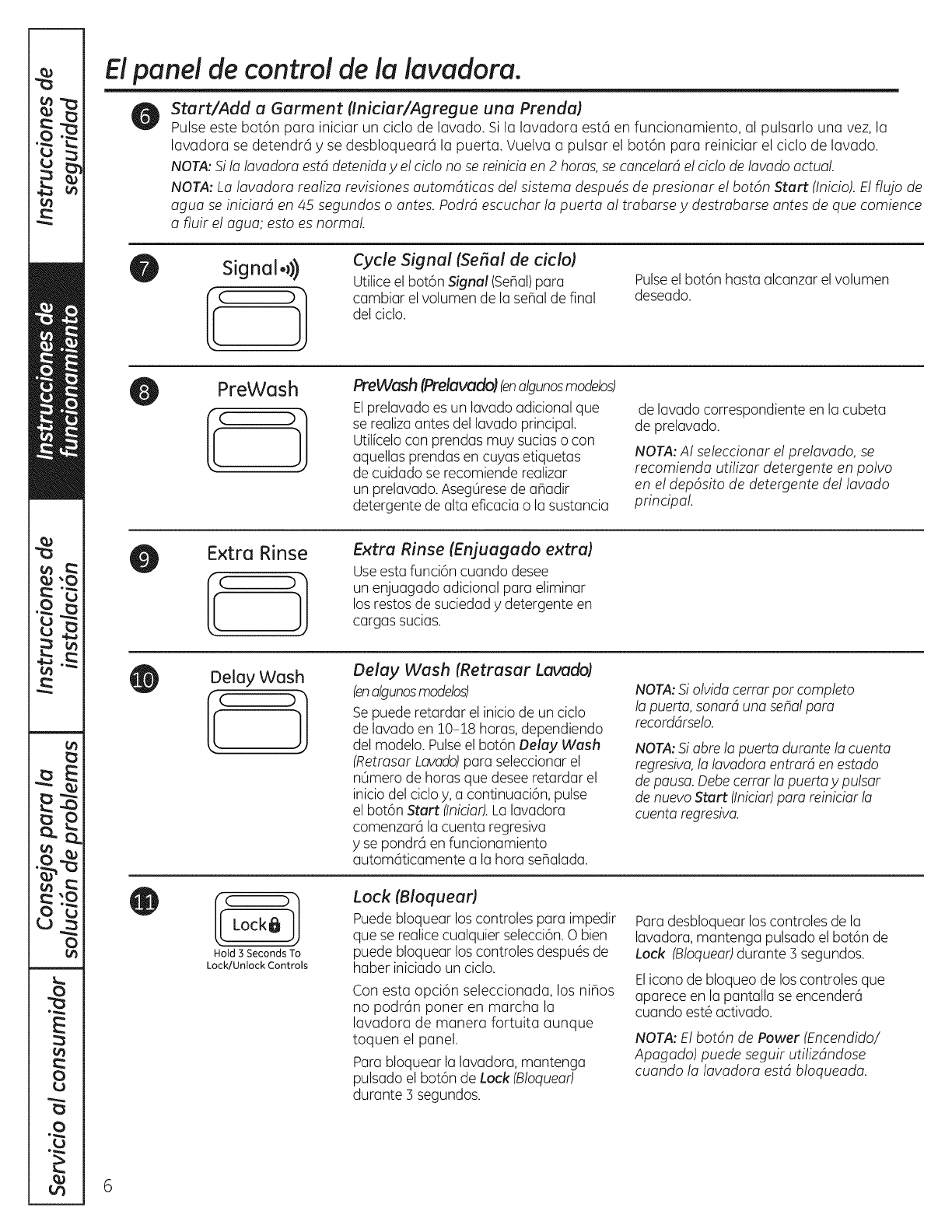

About the washer control panel.

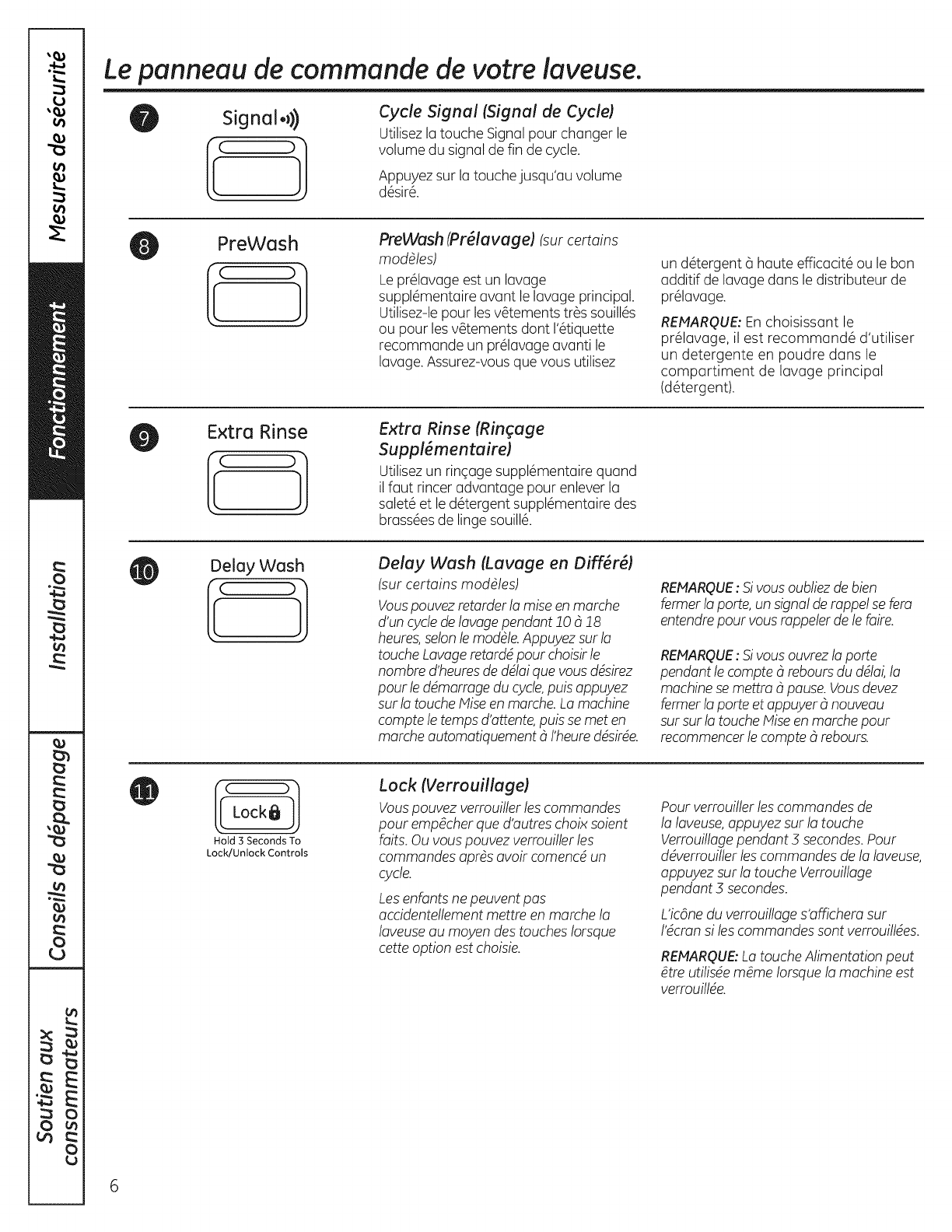

Signal. )) Cycle Signal

Usethe Signal pad to change

the volume of the end of cycle signal Pressthe pad until you reach

the desired volume.

PreWash

il Prewash (onsome models)

Prewashis an extra wash before

the main wash. Useit for heavily soiled

clothes or for clothes with a care label

that recommends prewashing before

washing. Besure to add high-efficiency

detergent, or the proper wash additive

to the prewash dispenser.

NOTE: When selecting prewash,

it is recommended to use powder

detergent in the main wash (detergent)

compartment.

Extra Rinse Extra Rinse

Usean extra rinse when additional rinsing

is desired to remove excessdirt and

detergent from soiled loads.

Delay Wash Delay Wash (onsome models)

Youcan delay the start of a wash cycle

for !0-18 hours,depending on the model.

Pressthe Delay Wash pad to choosethe

number of hoursyou want to delay

the start of the cycle,then pressthe Start

pad. The machine will count down and

start automatically at the correct time.

NOTE:Ifyou forget to fully closethe door,

a reminder signal will beepremindingyou

to do so.

NOTE:Ifyou open thedoor when the delay

is counting down, the machine will enter

the pause state.Youmust closethe door

and pressStart again in order to restart

the countdown.

[(Lock6C_)]]

Hold 3 Seconds To

Lock/Unlock Controls

Lock

You can lock the controls to prevent any

selections from being made. Or you can

lock the controls after you have started

a cycle.

Children cannot accidentally start

the washer by touching pads with

this option selected.

To lockthe washer controls, pressand

hold the Lock pad for 3 seconds.

To unlock the washer controls, press

and hold the Lock pad for 3 seconds.

The control lock icon on the display will

light up when it is on.

NOTE: The Power pad can still be used

when the machine is locked.

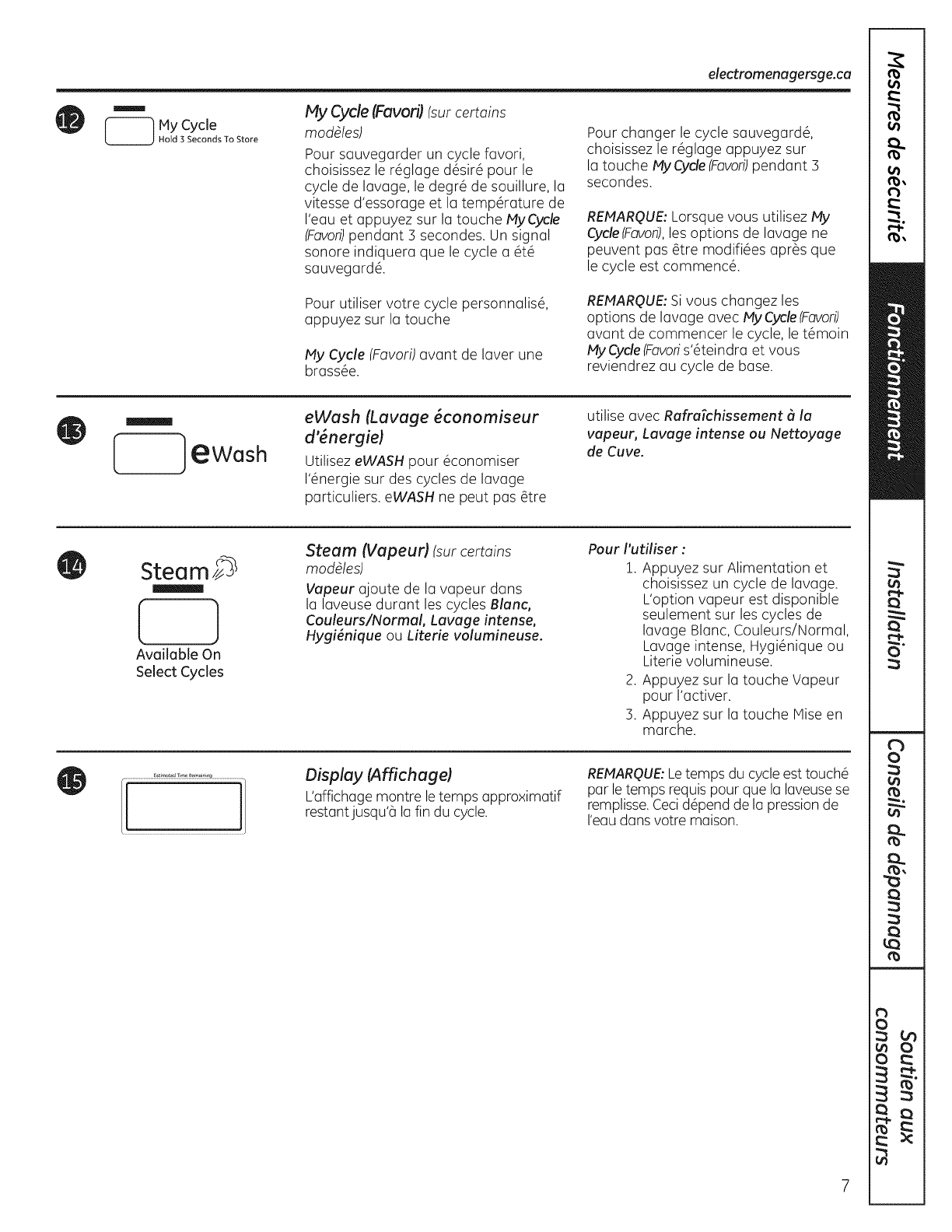

My Cycle

Hold 3 Seconds To Store

My Cycle (on some models)

To savea favorite cycle,setthe desired

settingsfor wash cycle,soil level,spin speed

andwash temp settingsand holddown

the My Cyclepadfor 3 seconds.Abeepwill

soundto indicatethe cyclehas beensaved.

To useyour custom cycle, pressthe

My Cyclepad before washing a load.

To change the saved cycle, set the desired

settings and hold down the MyCycle pad

for 3 seconds.

NOTE: When using Ply Cycle,wash

options cannot be modified after the

cycle has been started.

NOTE:If you change wash options with

My Cyclebefore starting the cycle, the

My Cyclelight will turn off and you will

be returned to the base cycle.

6

GEAppliances.com

m

ewash

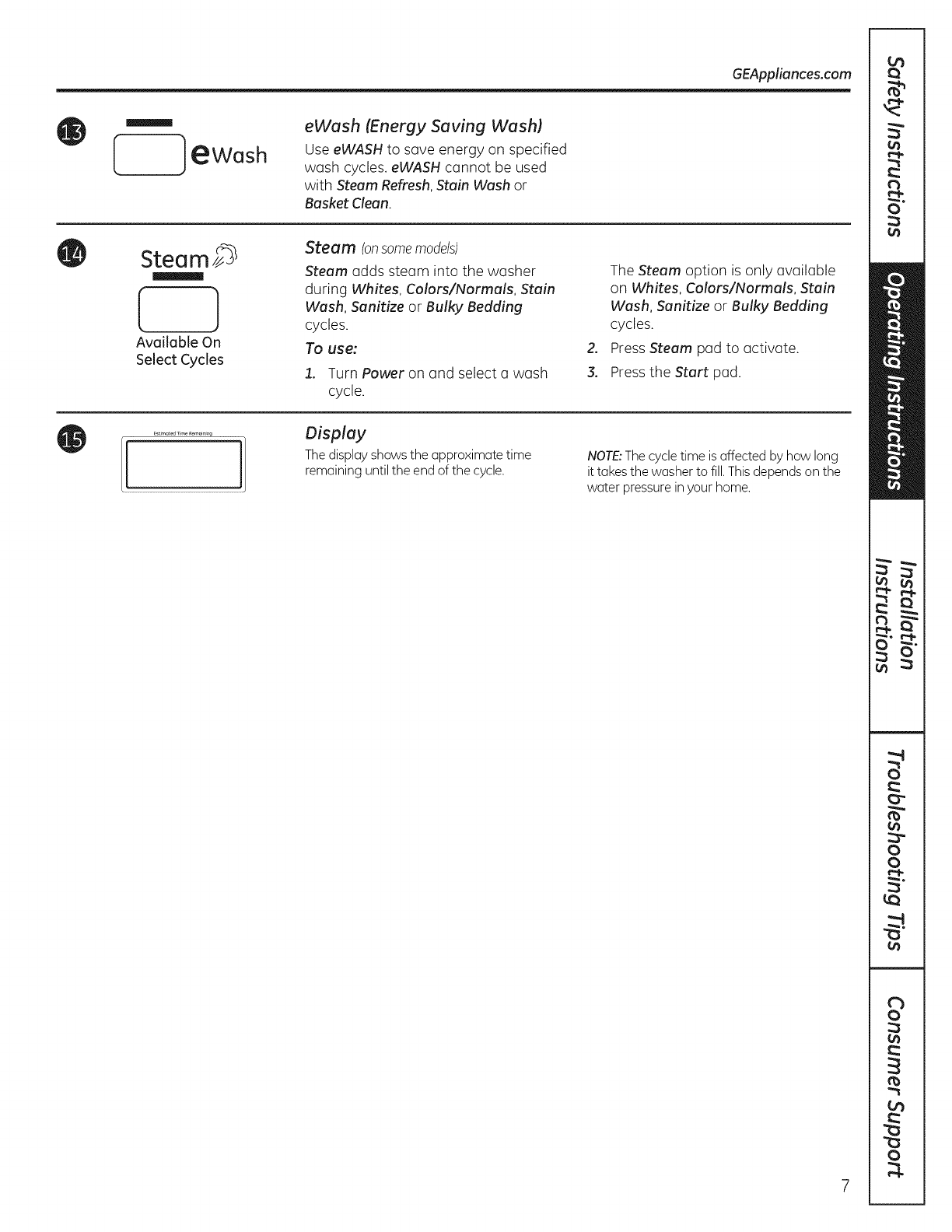

eWash (Energy Saving Wash)

Use eWASH to save energy on specified

wash cycles, eWASH cannot be used

with Steam Refresh, Stain Wash or

Basket Clean.

Steam

Available On

Select Cycles

Steam (onsome models)

Steam adds steam into the washer

during Whites, Colors/Normals, Stain

Wash, Sanitize or Bulky Bedding

cycles.

To use:

1. Turn Power on and select a wash

cycle.

o

3.

The Steam option is only available

on Whites, Calars/Normals, Stain

Wash, Sanitize or Bulky Bedding

cycles.

Press Steam pad to activate.

Press the Start pad.

Display

Thedisplayshows the approximate time

remaining untilthe end of the cycle. NOTE:Thecycle time is affected by how long

it takes the washer to fill. This depends on the

water pressure in your home.

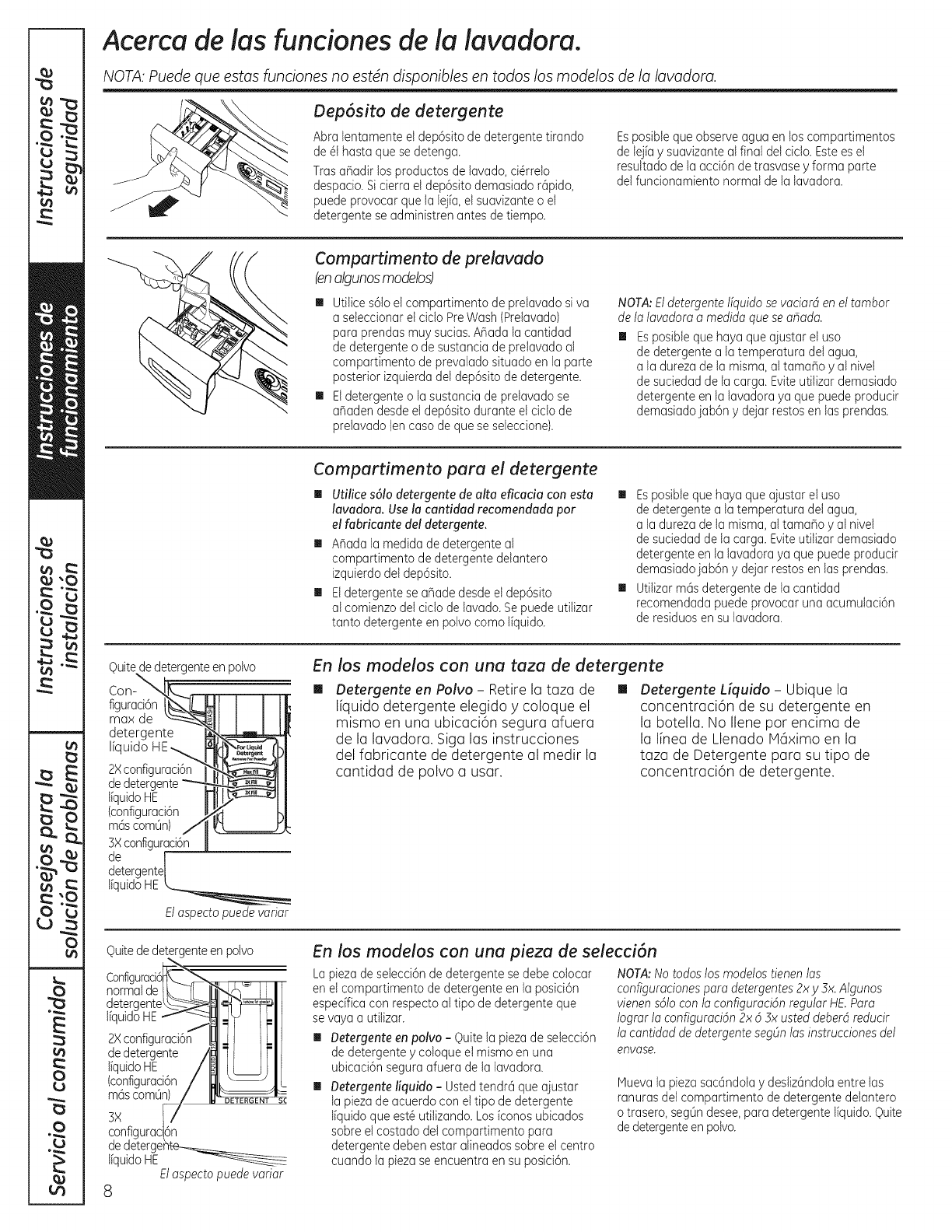

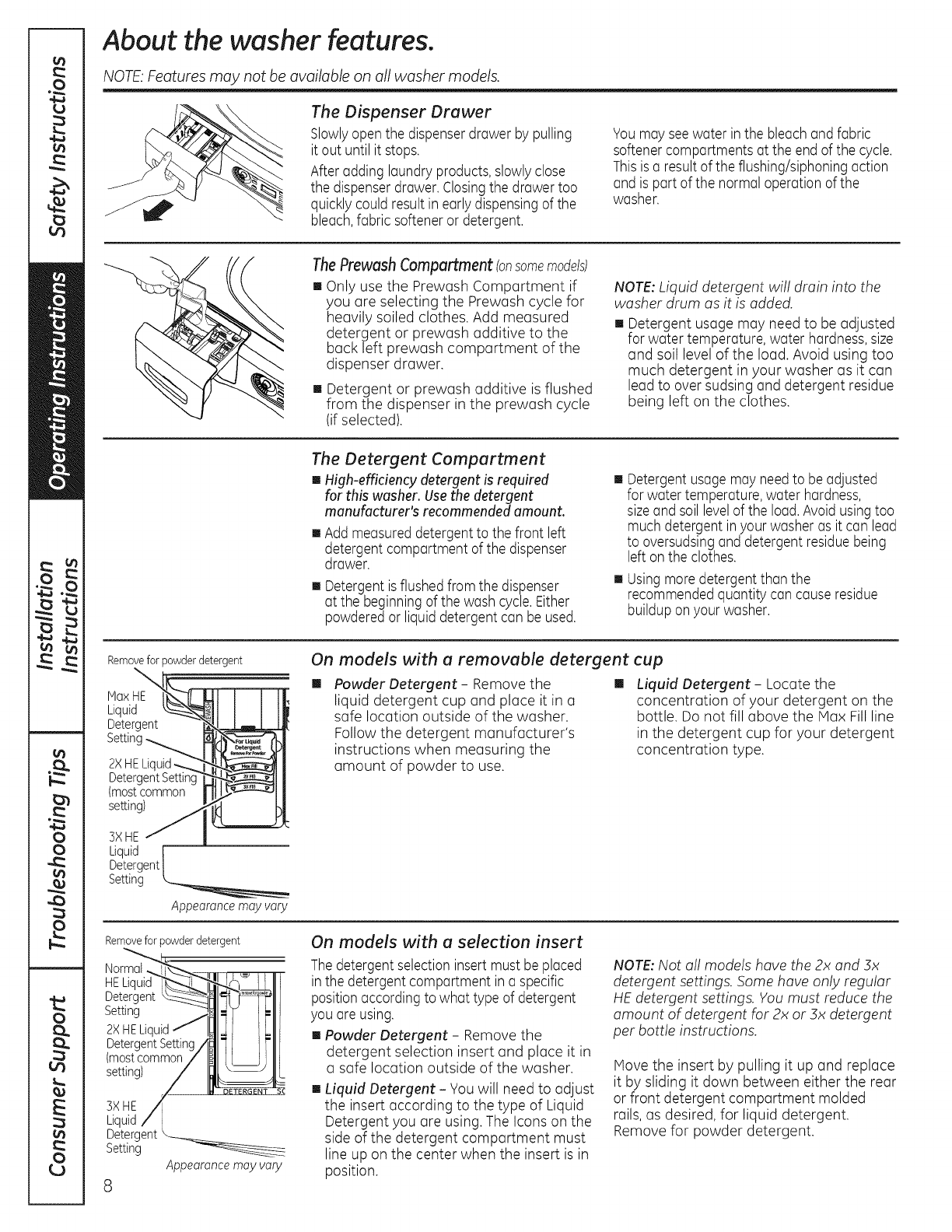

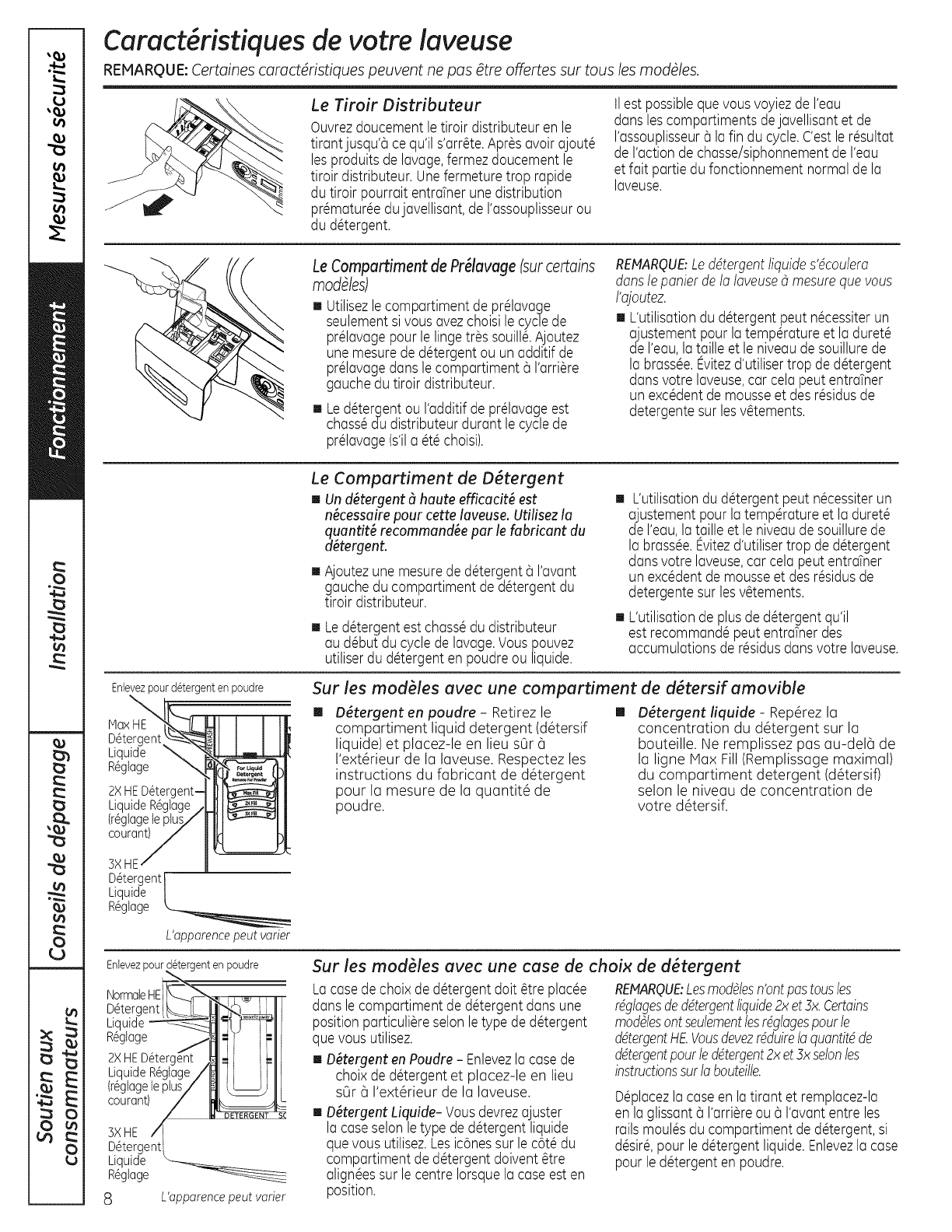

About the washer features.

NOTE: Featuresmay not:be available on all washer models.

The Dispenser Drawer

Slowly open the dispenser drawer by pulling

itout until it stops.

After adding laundry products, slowlyclose

the dispenser drawer. Closing the drawer too

quickly could resultin early dispensingof the

bleach,fabric softener or detergent.

Youmayseewater in the bleach andfabric

softenercompartments at the endof the cycle.

Thisis a result of the flushing/siphoningaction

and is part of the normal operation of the

washer.

ThePrewashCompartment(onsomemodels)

[] Only use the Prewash Compartment if

you are selecting the Prewash cycle for

heavily soiled clothes. Add measured

detergent or prewash additive to the

back left prewash compartment of the

dispenser drawer.

[] Detergent or prewash additive is flushed

from the dispenser in the prewash cycle

(if selected).

NOTE: Liquid detergent will drain into the

washer drum as it is added.

[] Detergent usage may need to be adjusted

for water temperature, water hardness,size

and soil level of the load. Avoid using too

much detergent in your washer as it can

lead to over sudsing and detergent residue

being left on the clothes.

The Detergent Compartment

[] High-efficiency detergent is required

for this washer. Usethe detergent

manufacturer's recommended amount.

[] Add measureddetergentto the front left

detergentcompartment of the dispenser

drawer.

[] Detergentis flushedfrom the dispenser

at the beginningof the washcycle.Either

powderedor liquiddetergent can be used.

[] Detergent usagemay needto be adjusted

for water temperature,water hardness,

sizeand soil level of the load. Avoidusing too

much detergent inyour washer as it can lead

to oversudsingand detergent residuebeing

left on the clothes.

[] Usingmore detergentthan the

recommendedquantity can causeresidue

buildupon your washer.

Removefor powderdetergent

\

MaxHE

Liquid

Detergent

2XHELiquid

(mostcommon

setting)

5XHE

Liquid [

Detergent|

Setting _

Appearancemay vary

On models with a removable detergent cup

[] Powder Detergent- Remove the []

liquid detergent cup and place it in a

safe location outside of the washer.

Follow the detergent manufacturer's

instructions when measuring the

amount of powder to use.

Liquid Detergent - Locate the

concentration of your detergent on the

bottle. Do not fill above the Max Fill line

in the detergent cup for your detergent

concentration type.

Removefor powderdetergent

Normal

HE

Detergent

Setting

2X HE Lk

Detergent Setting

(most common

setting)

5XHE

Liquid

Detergent

Setting

8

Appearancemayvary

On models with a selection insert

The detergentselection insertmust be placed

in the detergent compartment ina specific

positionaccordingto what type of detergent

you are using.

[] Powder Detergent - Remove the

detergent selection insert and place it in

a safe location outside of the washer.

[] Liquid Detergent - You will need to adjust

the insert according to the type of Liquid

Detergent you are using. The Icons on the

side of the detergent compartment must

line up on the center when the insert is in

position.

NOTE: Not all models have the 2x and 3x

detergent settings. Some have only regular

HE detergent settings. You must reduce the

amount of detergent for 2x or 5x detergent

per bottle instructions.

Move the insert by pulling it up and replace

it by sliding it down between either the rear

or front detergent compartment molded

rails, as desired, for liquid detergent.

Remove for powder detergent.

Onsomemodels:

Onsomemodels:

GEAppliances.com

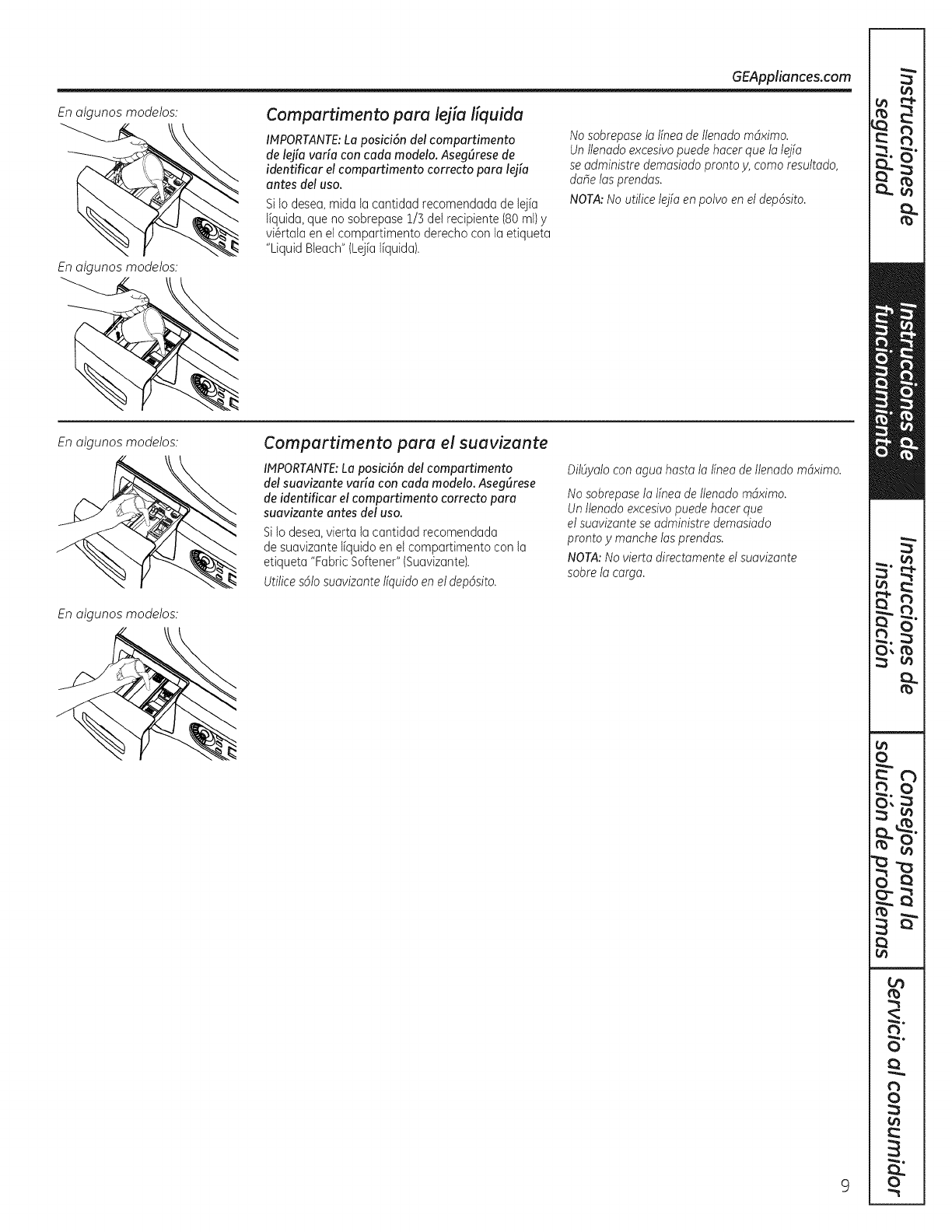

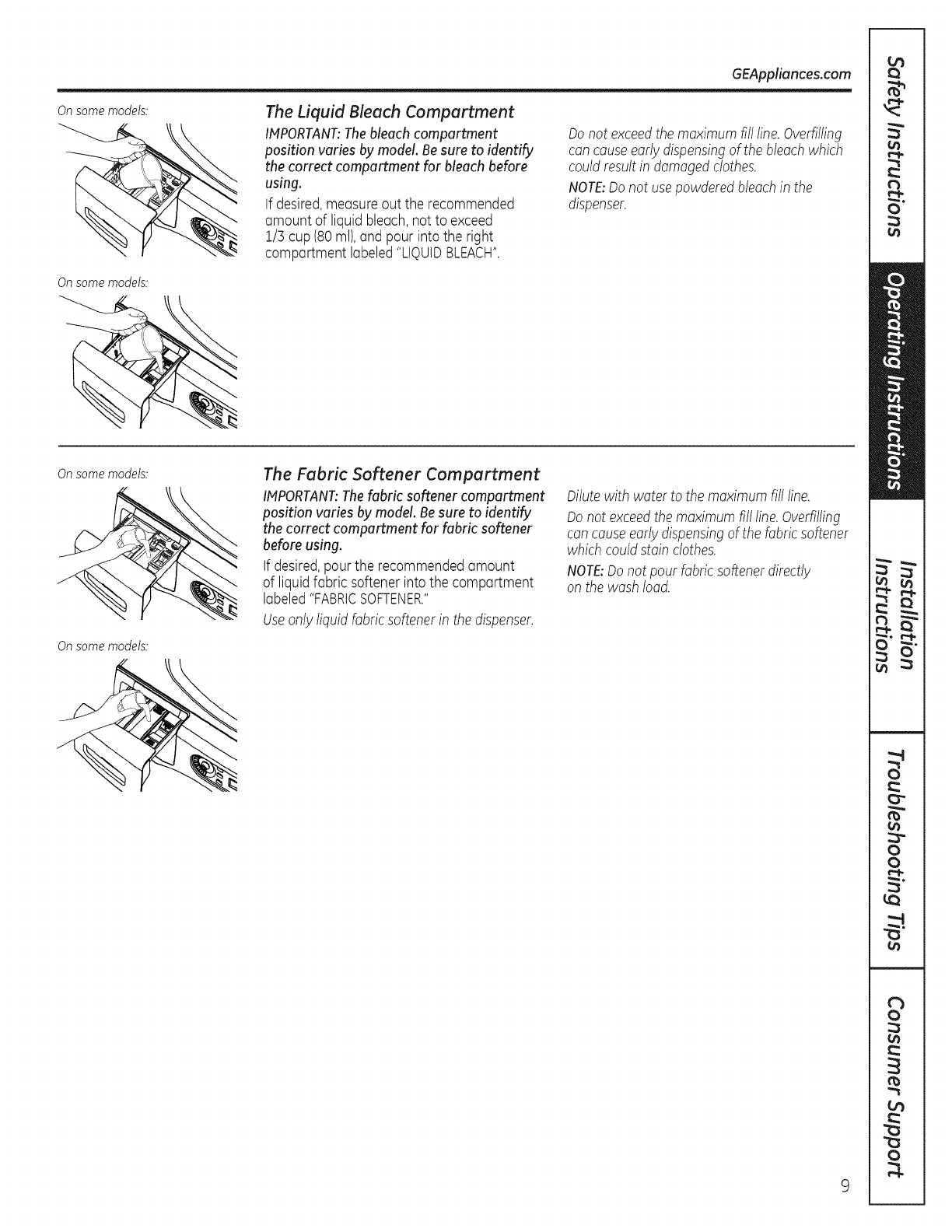

The Liquid Bleach Compartment

IMPORTANT:Thebleach compartment

position varies by model. Besure to identify

the correct compartment for bleach before

using.

tf desired,measureout the recommended

amount of liquid bleach,not to exceed

1/3 cup (80ml),and pour into the right

compartment labeled"LIQUIDBLEACH".

Do not exceedthe maximumfill line.Overfilling

can causeearly dispensingof the bleachwhich

could resultin damagedclothes.

NOTE:Do not usepowdered bleachin the

dispenser.

Onsome models:

Onsome models:

The Fabric Softener Compartment

IMPORTANT:Thefabric softener compartment

position varies by model. Besure to identify

the correct compartment for fabric softener

before using.

tf desired,pour the recommendedamount

of liquidfabric softener into the compartment

labeled"FABRICSOFTENER."

Useonly liquid fabricsoftenerin the dispenser.

Dilutewith water to the maximumfill line.

Do not exceedthe maximumfill line.Overfilling

can causeearly dispensingof the fabricsoftener

which couldstain clothes.

NOTE:Do not pour fabricsoftenerdirectly

on the wash load.

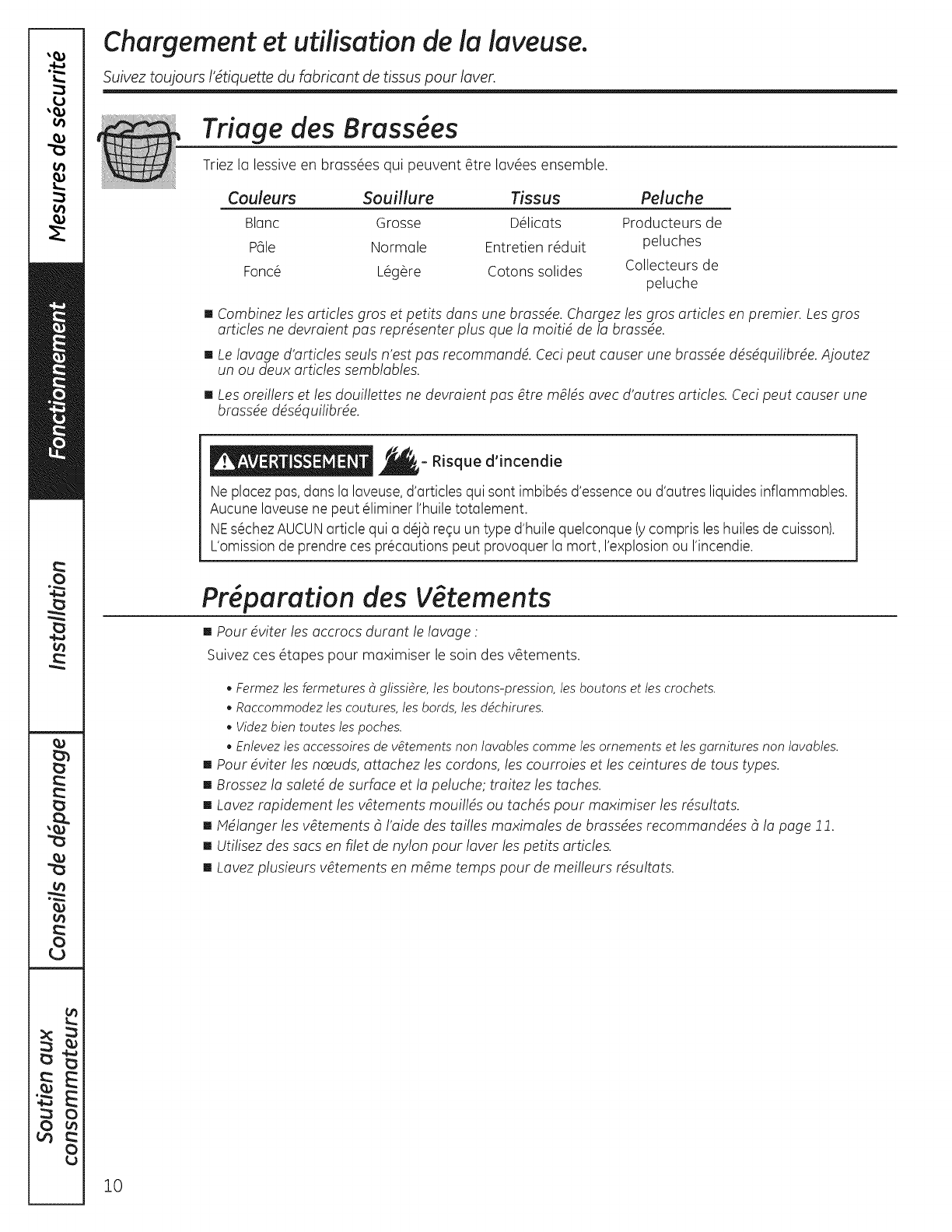

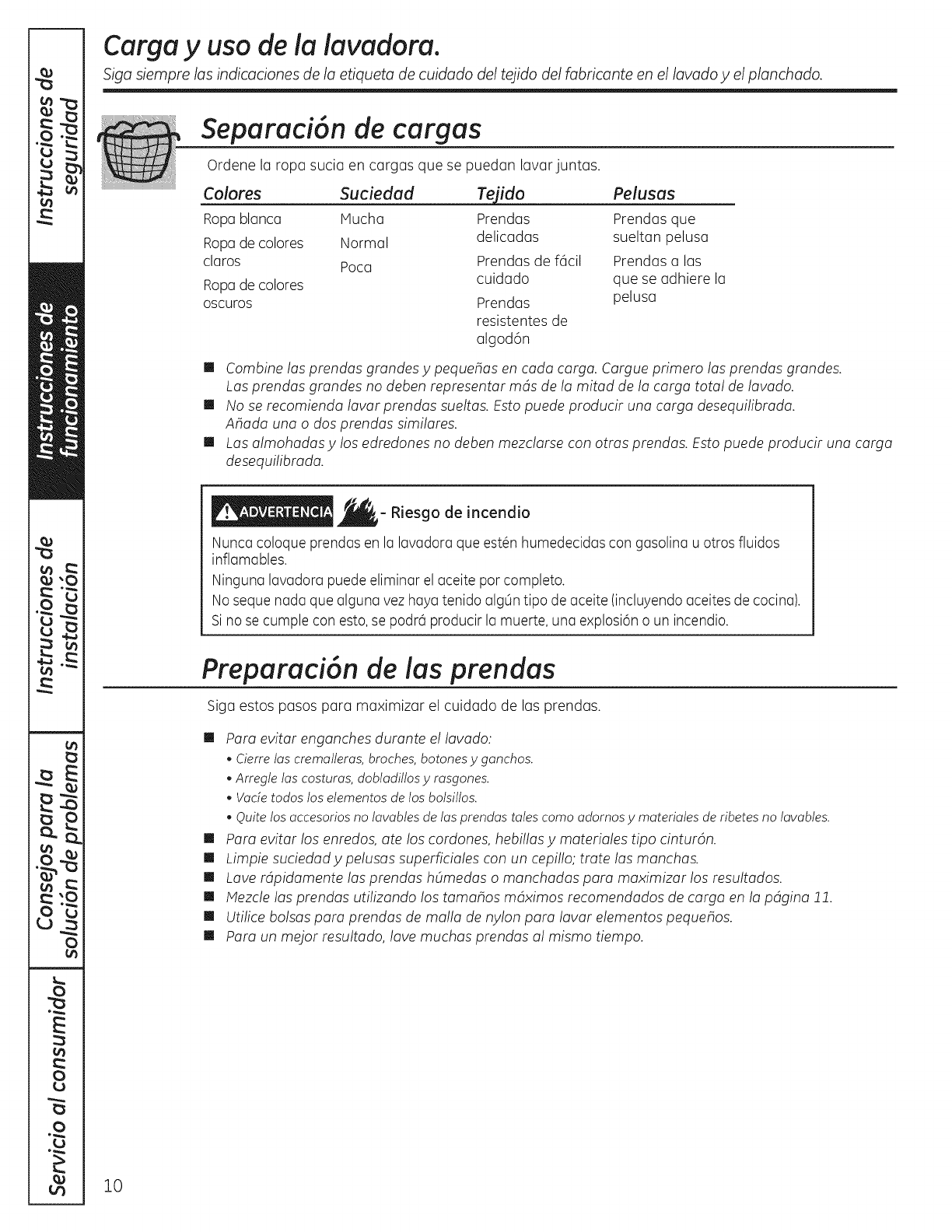

Loading and using the washer.

Always follow fabric manufacturer's care label when laundering.

Sorting Wash Loads

Sort laundry into loads that can be washed together.

Colors Soil Fabric Lint

Whites Heavy Delicates Lint Producers

Lights Normal Easy Care Lint Collectors

Darks Light Sturdy Cottons

[] Combine large and small items in a load. Load large items first. Large items should not be more than half

the total wash load.

[] Washing single items is not recommended. This may cause an out-of-balance load. Add one or two

similar items.

[] Pillows and comforters should not be mixed with other items. This may cause an out-of-balance load.

- Fire Hazard

Never place items in the washer that are dampened with gasoline or other flammable liquids.

No washer can completely remove oil.

Do not dry anything that has ever had any type of oil on it (including cooking oils).

Doing so so can result in death, explosion, or fire.

Preparing Clothes

[] To avoid snags during washing.

Follow these steps to maximize garment care.

Close garment zippers, snaps, buttons and hooks.

lend seams, hems, tears.

Empty all items from pockets.

Remove nonwashable garment accessories such as ornaments and nonwashable trim materials.

[] To avoid tangling, tie strings, draw ties and belt-like materials.

[] Brush away surface dirt and lint; treat spots and stains.

[] Promptly wash wet or stained garments to maximize results.

[] Mix garments using recommended maximum load sizes on page !!.

[] Use nylon mesh garment bags to wash small items.

[] Wash multiple garments at one time for best results.

10

GEAppliances.com

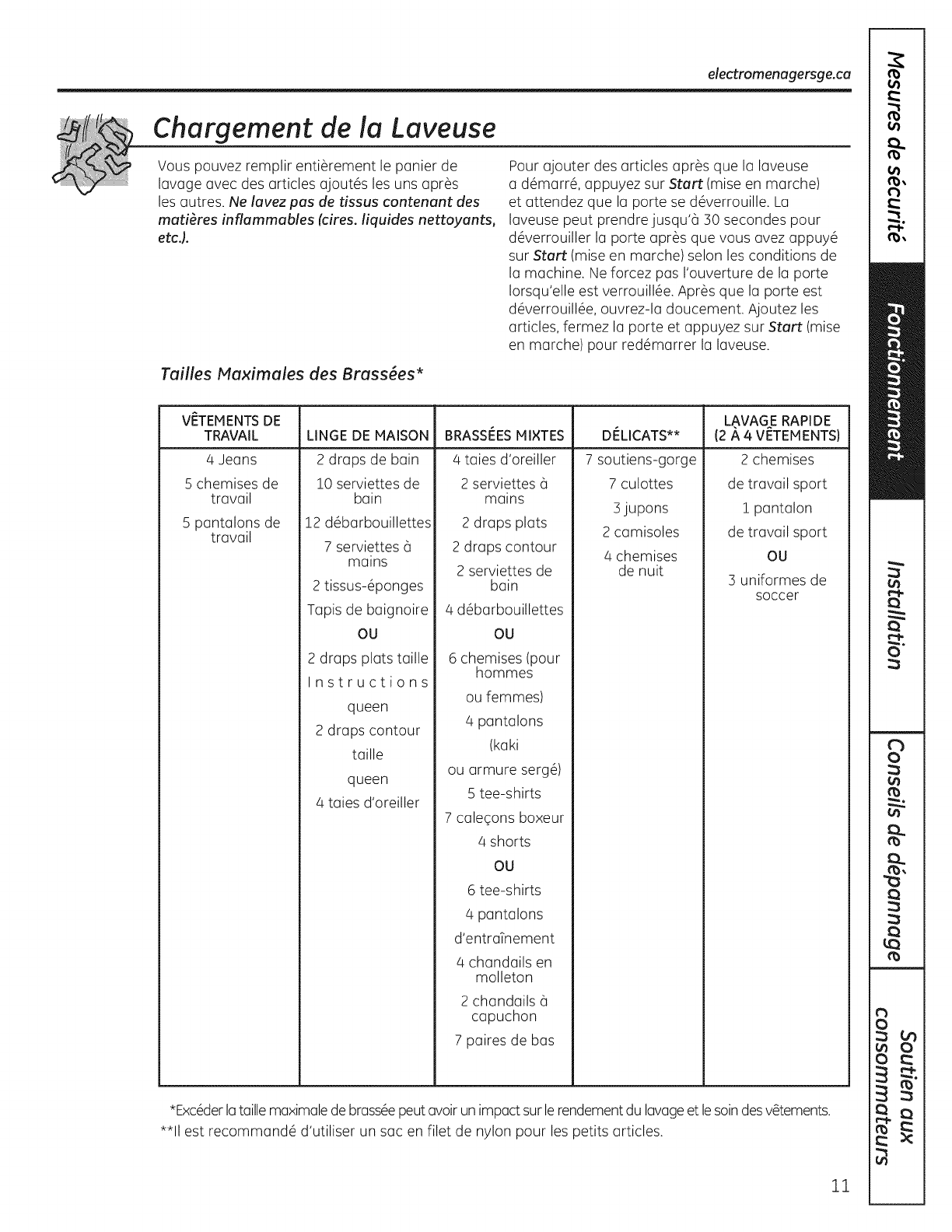

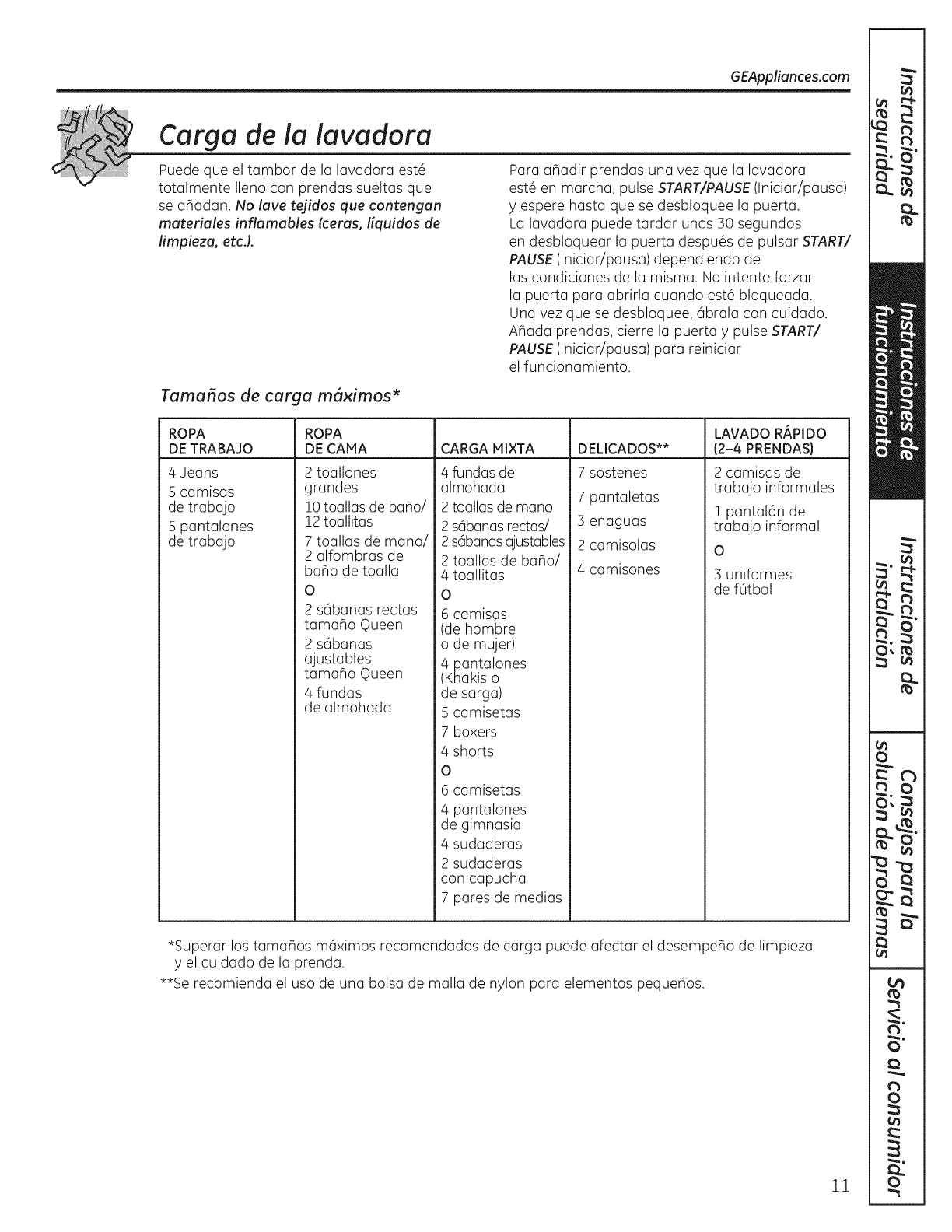

Loading the Washer

Wash drum may be fully loaded with loosely added

items. Do not wash fabrics containing flammable

materials (waxes, cleaning fluids, etcJ.

To add items after washer has started, press Start

and wait until the door is unlatched. The washer

may take up to 30 seconds to unlock the door

after pressing Start depending on the machine

conditions. Do not try to force open the door when

it is locked. After the door unlocks, open gently. Add

items, close the door and press Start to restart.

Maximum Lauding Sizes*

WORKWEAR

/4Jeans

5Workwear Shirts

5Workwear Pants

LINENS

2 Bath Sheets

!0 Bath Towels/

MIXED LOAD

/4Pillowcases

2 Hand Towels

DELICATES**

7 Bras

7 Panties

SPEED WASH

(2-4 GARMENTS)

2 Casual Wear

Work Shirts

12 Washcloths

7 Hand Towels/

2 Terrycloth

Bath Mats

OR

2 Flat Queen-Sized

Sheets

2 Fitted

Queen-Sized

Sheets

/4Pillowcases

2 Flat Sheets/

2 Fitted Sheets

2 Bath Towels/

/4Washcloths

OR

6 Shirts (Men's

or Women's)

4 Pair Pants

(Khakis

or Twills)

5 T-Shirts

7 Pairs of Boxers

/4 Pairs of Shorts

OR

6 T-Shirts

4 Pairs of

Sweatpants

/4Sweatshirts

2 Hoodies

7 Pairs of Socks

3 Slips

2 Camisoles

/4Nightgowns

1Pair Casual Wear

Work Pants

OR

3 Soccer Uniforms

*Exceeding maximum recommended load sizes may affect cleaning performance and garment care.

**Using a nylon mesh bag for small items is recommended.

11

Cleaning the washer,

Care and Cleaning

Exterior: Immediately wipe off any spills. Wipe with damp cloth. Do not hit surface with sharp objects.

Moving and Storage: Ask the service technician to remove water from drain pump and hoses.

Do not store the washer where it will be exposed to the weather. When moving the washer,

the tub should be kept stationary by using the shipping bolts removed during installation.

See Installation Instructions in this book. If these parts are not available, they can be ordered

by visiting our Website at GEAppliances.com or by calling 800.GE.CARES.In Canada, call 800.561.3344.

Long Vacations: Be sure the water supply is shut off at the faucets. Drain all water from the hoses if the

weather will be below freezing.

Cleaning the Interior

of the Washer

To clean the interior of the washer, select

the Basket Clean feature on the control

panel. The cycle will use more water,

in addition to bleach, to refresh your

washer.

NOTE: Read the instructions below

completely before starting the Basket

Clean cycle.

1. Remove any garments or objects from

the washer and ensure the washer

basket is empty.

2. Open the washer door and pour

one cup or 250 ml of liquid bleach

or other washing machine cleaner

into the basket.

3. Close the door and select the Basket

Clean cycle. Push the Start pad.

4. When the Basket Clean cycle is

working, you will see CLn on the

display. The cycle will complete in

about 90 minutes. Do not interrupt

the cycle.

5. After the cycle is complete, leave

the door open slightly for better

ventilation.

If for any reason the cycle needs to

be interrupted, the door will not open

immediately. Forcing open the door at

this stage may cause water to flood.

The door will open after the water is

drained to a level where it would not

flood the floor.

Basket Clean may be interrupted

by pressing the Start pad in between

cycles. A power outage in the house might

also interrupt the cycle. When the power

supply is back, the Basket Clean cycle

resumes where it had stopped. When

interrupted, be sure to run a complete

Basket Clean cycle before using the

washer. If the Power pad is pressed during

BasketClean, the cycle will be lost.

IMPORTANT:

[] Run Basket Clean with 1 Cup (250 ml) of

bleach once amonth.

[] After the completion of a Basket Clean

cycle, the interior of your washer may

have a bleach smell.

[] It is recommended to run a light color

load after the Basket Clean cycle.

12

GEAppliances.com

Cleaning the Pump Filter

Due to the nature of the front-load washer

it is sometimes possible for small articles

to puss to the pump. The washer has a

filter to capture lost items so they are not

dumped to the drain. To retrieve lost items,

clean out the pump filter.

1. Using a coin or flat screwdriver

in the notch on the door, open

the access door.

2. Place a shallow pan or dish under

the pump access door and towels

on the floor in front of the washer to

protect the floor. It is normal to catch

about a cup of water when the filter

is removed.

3. Pull down the pour spout.

o

5o

6.

Turn the pump filter counterclockwise

and remove the filter. Open slowly to

allow the water to drain.

Clean the debris from the filter.

Replace the filter and turn clockwise.

Tighten securely.

7. Flip up the pour spout.

8. Close the access door.

Pump filter

Cleaning the Door Gasket

Open the washer door. Using both hands,

press down the door gasket. Remove any

foreign objects if found trapped inside

the gasket. Make sure there is nothing

blocking the holes behind the gasket.

While holding down the door gasket,

inspect the interior gasket by pulling it

down with your fingers. Remove any

foreign objects if found trapped inside

this gasket. Make sure there is nothing

blocking the holes behind the gasket.

When you are finished cleaning

the door gasket, remove your

hands and the gasket will return

to the operating position.

13

Cleaning the washer.

Tabonbackrightorleftdependingonmodel Dispenser Drawer Area: Detergent and fabric softener may build up

in the dispenser drawer. Residue should be removed once or twice a month.

[] Remove the drawer by first pulling it out until it stops. Then reach back into

the left or right rear corner (depending on model) of the drawer cavity and

press down firmly on the lock tab, pulling out the drawer.

Locktab isvisibleonly offer drawer

has beenpulledopen

[] Remove the inserts from the bleach and fabric softener compartments and

the detergent insert. Rinsethe inserts and the drawer with hot water to

remove traces of accumulated laundry products.

[] To clean the drawer opening, use a small brush to clean the recess. Remove

all residue from the upper and lower parts of the recess.

[] Return inserts to the proper compartments. Replace the dispenser drawer.

14

Installation

I structio $

Wher

If you have any questions, call 800.GE.CARES(800.452.2757)orvisitour Website at:6EAppliances.com

In Canada, coil 800.561.3344 orvisitGEAppliances.ca

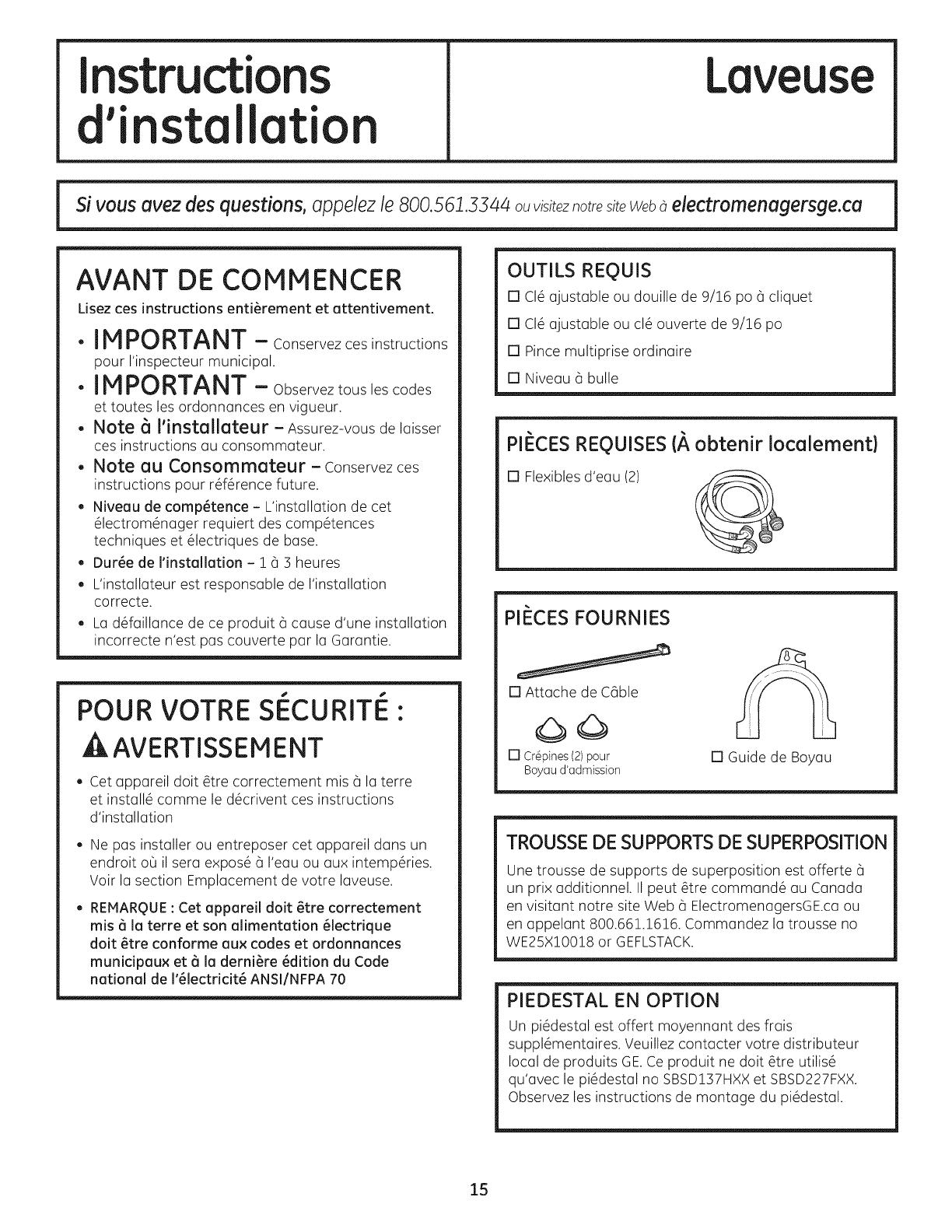

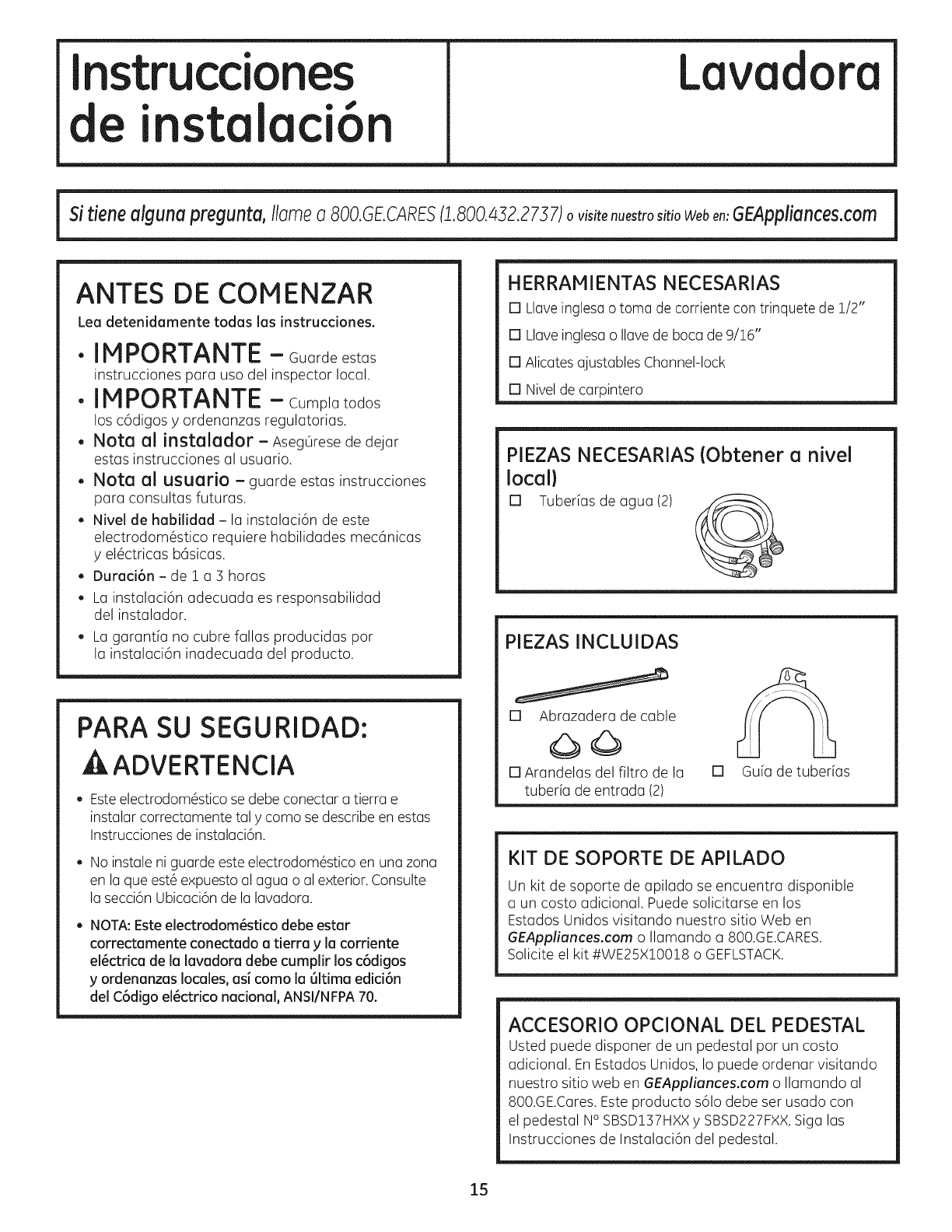

BEFORE YOU BEGIN

Read these instructions completely and carefully.

" IMPORTANT - Savetheseinstructions

for local inspector's use.

" IMPORTANT - Observe all governing

codes and ordinances.

, Note to Installer - Be sure to leave these

instructions with the Consumer.

, Note to Consumer - Keepthese instructions

for future reference.

, Skill level - Installation of this appliance requires

basic mechanical and electrical skills.

, Completion time - 1-3 hours

, Proper installation is the responsibility of the installer.

, Product failure due to improper installation is not

covered under the Warranty.

FOR YOUR SAFETY:

AWARNING

This appliance must be properly grounded and

installed as described in these Installation Instructions.

Do not install or store the appliance in an area where

it will be exposed to water/weather. See the Location

of Your Washer section.

NOTE:This appliance must be properly

grounded, and electrical service to the washer

must conform with local codes and ordinances

and the latest edition of the National Electrical

Code, ANSI/NFPA 70.

TOOLS REQUIRED

[] Adjustable wrench or 1/2" socket with ratchet

[] Adjustable wrench or 9/16" open-end wrench

[] Channel-lock adjustable pliers

[] Carpenter's level

PARTS REQUIRED (Obtain locally}

[] Water Hoses (2)

PARTS SUPPLIED

[] Cable Tie

©©

[] Inlet Hose Screen

Washers (2)

[] Hose Guide

STACK BRACKET KIT

A stack bracket kit is available at additional cost.

It can be ordered in the United States by visiting

our Web site at GEAppliances.com or calling 800.

GE.CARES. In Canada, call 800.66!.16!6 or visit your

local GE Appliances dealer. Order kit # WE25X10018 or

GEFLSTACK.

15

OPTIONAL PEDESTAL ACCESSORY

A pedestal is available at additional cost. It can be

ordered in the United States by visiting our Web site at

GEAppliances.com or calling 800.GE.CARES. In Canada,

visit your local GE Appliances dealer. This product

should be used with the pedestal # SBSD137HXX

and SBSD227FXX. Follow the pedestal Installation

Instructions.

Installation Instructions

LOCATION OF YOUR WASHER

Do Not Install the Washer:

1. In an area exposed to dripping water or outside

weather conditions. The ambient temperature should

never be below 60°F (!5.6°C) for proper washer

operation.

2. In an area where it will come in contact with curtains

or drapes.

3. On carpet. The floor MUST be a hard surface with

a maximum slope of !/2" per foot (1.27 cm per

30 cm). To make sure the washer does not vibrate

or move, you may have to reinforce the floor.

NOTE: If floor is in poor condition, use 3/8" impregnated

plywood sheet solidly attached to the existing floor

covering.

IMPORTANT:

Minimum Installation Clearances

. When installed in alcove: Sides, Rear,

Top = 0" (0 cm)

. When installed in closet: Sides, Rear,

Top = 0" (0 cm), Front = Z" (2.54 cm)

. Closet door ventilation openings required:

2 louvers each 60 square in. (387 cm), located 3"

(7.6 cm) from top and bottom of door

ROUGH-IN DIMENSIONS

FRONT

27.0"

(68.6 cm)

39.8"

(101.09 cm)

SIDE

33.6" D.-

(85.3 cm)

39.8"

(101.09 cm)

*NOTE:With pedestal 52.6"

Stacked, 84"

16

Installation Instructions

UNPACKING THE WASHER

A, WA RNING: Recycleordestroythecarton

and plastic bags after the washer is unpacked. Hake

materials inaccessibleto children. Children might use

them for play. Cartons covered with rugs, bedspreads

or plastic sheets can become airtight chambers causing

suffocation.

1. Cut and remove the top and bottom packaging straps.

2. While it is in the carton, carefully laythe washer on its

side.DO NOTlay the washer on its front or back.

3. Turn down the bottom flaps-remove all base packaging,

including the cardboard, styrofoam base and styrofoam

tub support (insertedin center of base).

NOTE:If you are installing a pedestal, proceed to

the installation instructions that come with the pedestal.

4. Carefully return the washer to an upright position and

remove the carton.

5. Carefully move the washer to within 4 feet (122cm)

of the final location.

6. Remove the following from the back side of the washer:

/4bolts

/4plastic spacers (including rubber grommets)

4 power cord retainers

/

NOTE:Failure to remove the shipping braces can cause

the washer to become severely unbalanced.

Save all bolts for future use.

NOTE:If you must transport the washer at a later date,

you must reinstall the shipping support hardware to prevent

shipping damage. Keepthe hardware in the plastic bag

provided.

In caseyou misplace your shipping bolts, replacements

are available at additional cost.They can be ordered in the

United States by visiting our website at GEAppliances.com

or calling 800.GE.CARES.In Canada,call 800.661.1616.Order

kit #WH49×10039.

17

Installation Instructions

ELECTRICAL REQUIREMENTS

Read these instructions completely and carefully.

WARNING:

TO REDUCE THE RISK OF FIRE, ELECTRICAL SHOCK AND

PERSONAL INJURY:

. DO NOT USE AN EXTENSION CORD OR AN ADAPTER

PLUG WITH THIS APPLIANCE.

Washer must be electrically grounded in accordance

with local codes and ordinances, or in the absence

of local codes, in accordance with the NATIONAL

ELECTRICAL CODE, ANSl/NFPA NO. 70.

CIRCUIT- Individual, properly polarized and grounded

15-amp branch circuit fused with 15-amp time-delay fuse

or circuit breaker.

POWER SUPPLY - 2-wire, with ground, 120-volt,

single-phase, 60-Hz, alternating current.

OUTLETRECEPTACLE- Properly

grounded 3-prong receptacle to be

located so the power supply cord

is accessiblewhen the washer is

inan installed position.

GROUNDING REQUIREMENTS

WARNING:

Improper connection of the equipment grounding conductor

can result in a risk of electrical shock.Check with a licensed

electrician if you are in doubt as to whether the appliance is

properly grounded.

1. The washer MUSTbe grounded. Inthe event of

malfunction or breakdown, grounding will reduce

the riskof electrical shock by providing a path of least

resistancefor electrical current.

2. Sinceyour washer isequipped with a power supply

cord having an equipment-grounding conductor and

a grounding plug, the plug MUSTbe plugged into an

appropriate, copper-wired receptacle that is properly

installedand grounded in accordance with all local

codesand ordinances or in the absence of local codes,

with the National ElectricalCodes,ANSI/NFPA70 (latest

edition).If in doubt, call a licensedelectrician.DO NOT

cut off or alter the grounding prong on the power

supplycord. In situations where a two-slot receptacle is

present, it is the owner's responsibilityto have a licensed

electrician replace it with a properly grounded

three-prong grounding-type receptacle.

WATER SUPPLY REQUIREMENTS

Hot and cold water faucets MUSTbe installed within

42 inches (107 cm) of your washer's water inlet. The faucets

MUSTbe 3/4" (!.9 cm) garden hose-type so inlet hoses can

be connected. Water pressure MUSTbe between 10 and 120

pounds per square inch.Your water department can advise

you of your water pressure.The hot water temperature

should be set to deliver water at !20 ° to !40°F (48°-60°C).

DRAIN REQUIREMENTS

!. Drain capable of eliminating 17 gals (64.3 L)

per minute.

2. Astandpipe diameter of !-!/4" (3.!8 cm) minimum.

3. The standpipe height above the floor should be:

Minimum height: 24" (6! cm)

Maximum height: 96" (244cm)

I--

96"

(244 cm)

Max.

BACK

24"

(61 cm)

Min.

NOTE:The drain hose attached to the washer can reach

a 58" (!47 cm) high standpipe. For a higher standpipe,

contact an authorized parts distributor.

18

Installation Instructions

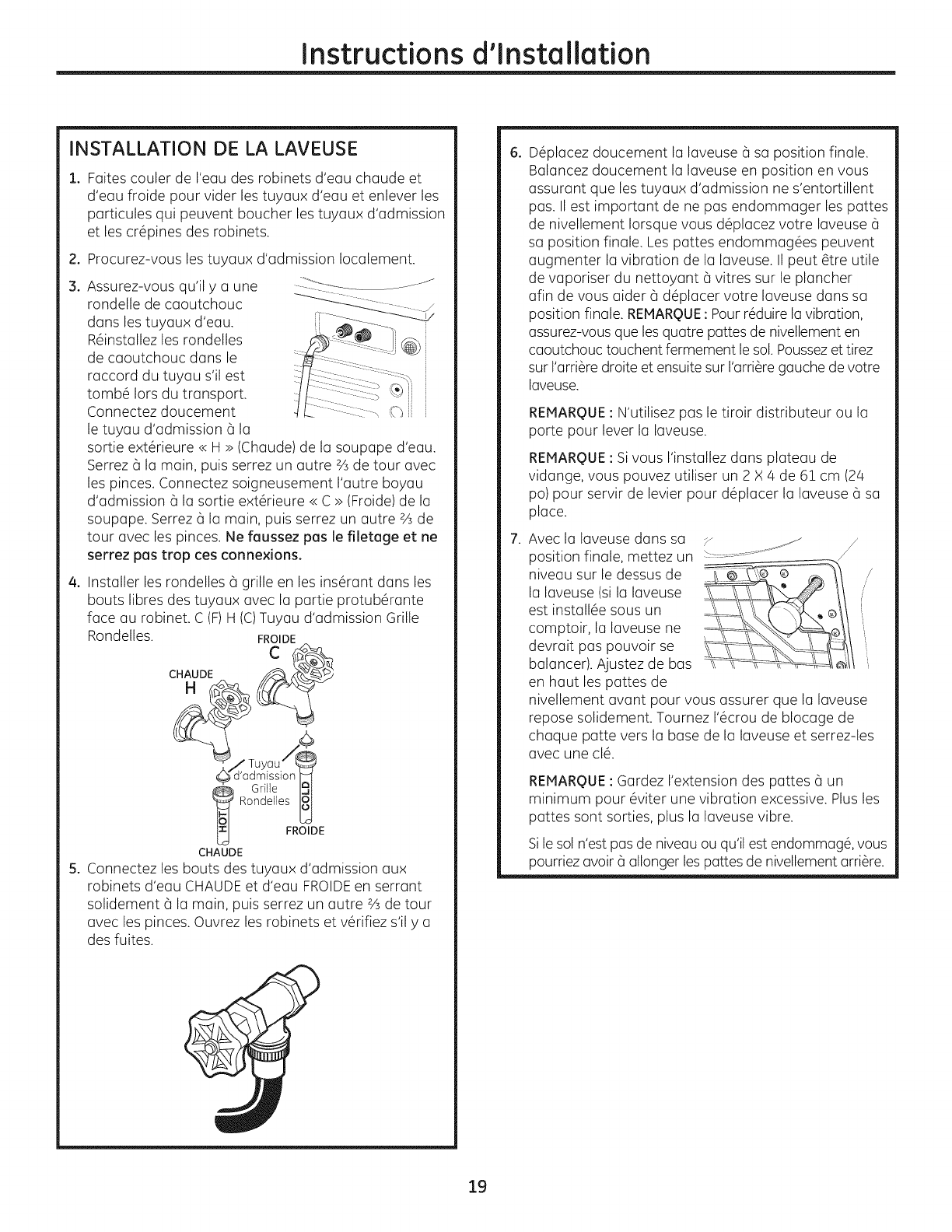

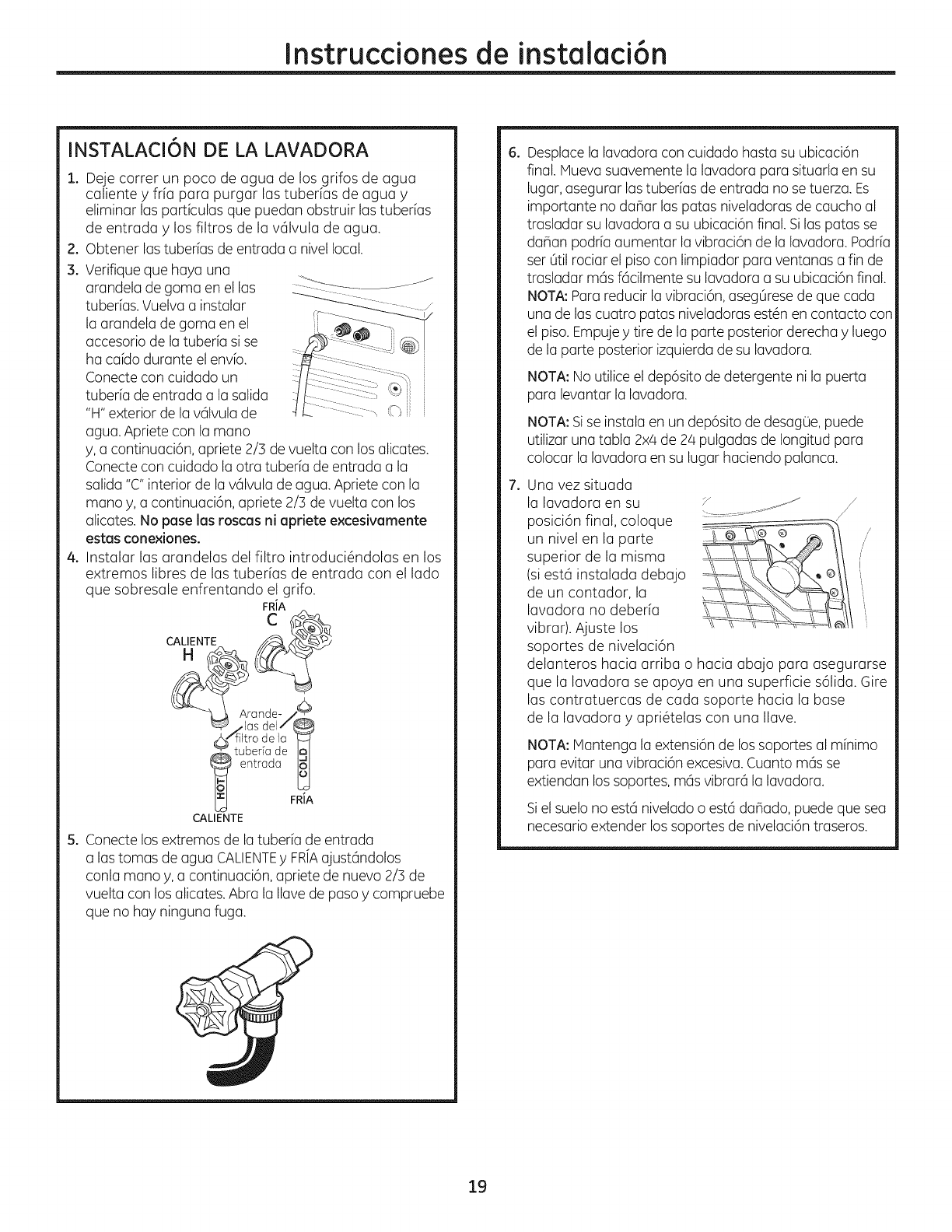

INSTALLING THE WASHER

1. Run some water from the hot and cold faucets to flush

the water lines and remove particles that might clog up

the inlethoses and water valve screens.

2. Obtain inlet hoseslocally.

3. Ensurethere is a rubber

washer in the hoses.Reinstall

the rubber washer into the

hose fitting if it has fallen out

during shipment. Carefully

connect an inlet hose to

the outside "H" outlet of the

water valve. Tighten by hand,

then tighten another 2/3 turn ,_(b_

with pliers.Carefully connect

the other inlet hoseto the inside "C"outlet of the water

valve.Tighten by hand; then tighten another 2/3 turn

with pliers.Do not crossthreed or over-tighten these

connections.

@

4. Install the screen washers by inserting them into the free

ends of the inlet hoseswith protruded side facing the

faucet.

\ '%treTy

washers

5. Connect the inlet hoseends to the HOTand COLDwater

faucets tightly by hand, then tighten another 2/3 turn

with pliers.Turn the water on and check for leaks.

.

.

Carefully move the washer to its final location. Gently

rock the washer into position ensuring inlet hoses do

not become kinked. It is important not to damage the

rubber leveling legs when moving your washer to its final

location. Damaged legs can increase washer vibration. It

may be helpful to spray window cleaner on the floor to

help move your washer into its final position. NOTE:To

reduce vibration, ensure that all four rubber leveling legs

are firmly touching the floor. Pushand pull on the back

right and then back left of your washer.

NOTE:Do not use the dispenserdrawer or door to lift

the washer.

NOTE:If you are installing into a drain pan, you can use

a 24-inch long 2x4 to lever the washer into place.

With the washer in its

final position, place

a level on top of the

washer (if the washer

is installed under a

counter, the washer

should not be able to

rock). Adjust the front

leveling legs up or down

/

to ensure the washer is resting solid. Turn the lock

nuts on each leg up towards the base of the washer

and snug with a wrench.

NOTE:Keepthe leg extension at a minimum to prevent

excessivevibration. The farther out the legs are extended,

the more the washer will vibrate.

Ifthe floor is not level or is damaged, you may have

to extend the rear leveling legs.

19

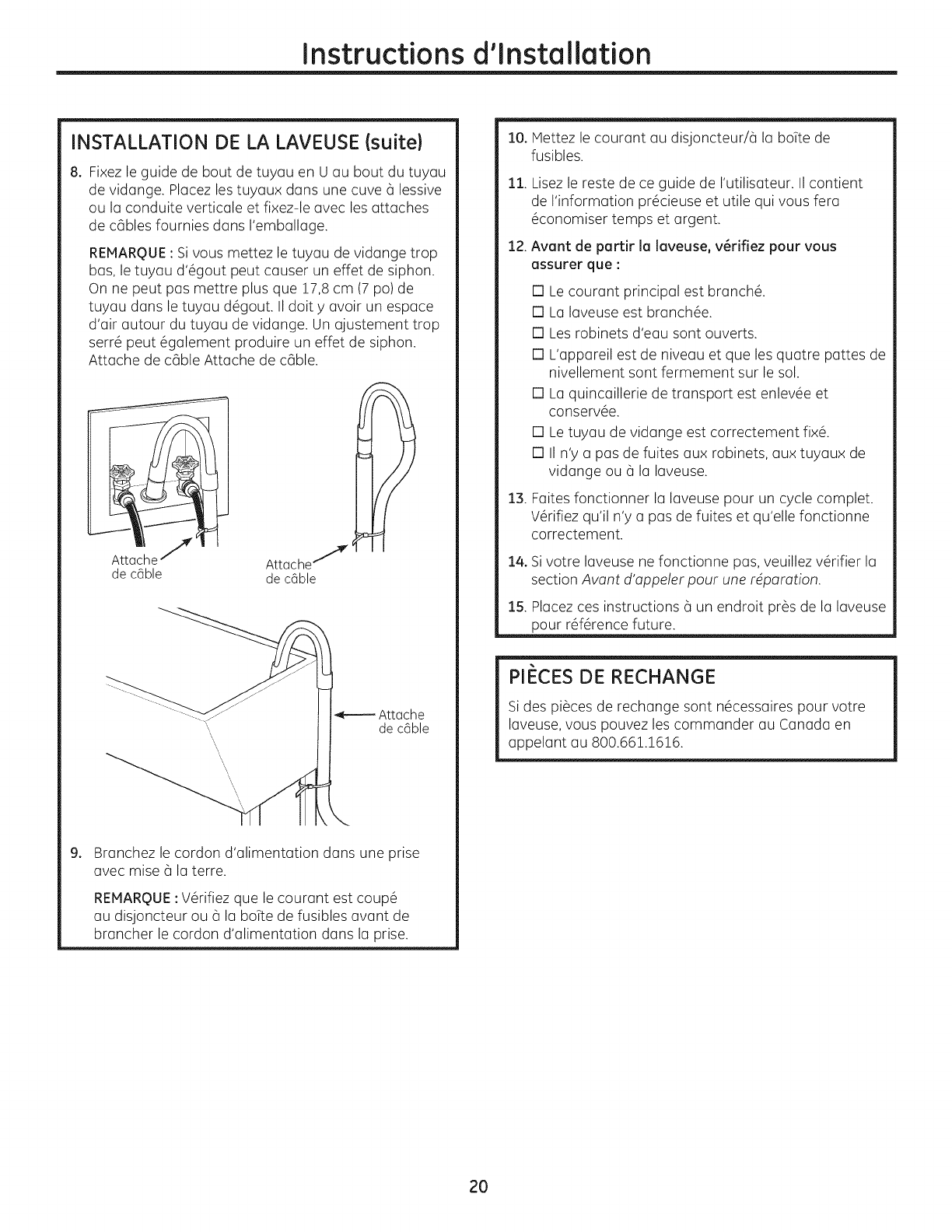

Installation Instructions

INSTALLING THE WASHER (cont.)

8. Attach the U-shaped hose guide to the end of

the drain hose. Place the hose in a laundry tub or

standpipe and secure it with the cable tie provided in

the enclosure package.

NOTE: Placingthe drain hose too far down the drain pipe

can cause a siphoning action. No more than 7 inches of

hose should be in the drain pipe.There must be an air

gap around the drain hose.Asnug fit can also cause a

siphoning action.

CableTie/CableTie/;

1

Cable Tie

.Plug the power cord into a grounded outlet.

NOTE: Check to be sure the power is off at the circuit

breaker/fuse box before plugging the power cord into

an outlet.

10. Turn on the power at the circuit breaker/fuse box.

11. Read the rest of this Owner's Manual. It contains

valuable and helpful information that will save you

time and money.

12. Before starting the washer, check to make sure:

[] Main power is turned on.

[] The washer is plugged in.

[] The water faucets are turned on.

[] The unit is level and all four leveling legs are firmly

on the floor.

[] The shipping support hardware is removed

and saved.

[] The drain hose is properly tied up.

[] There are no leaksat the faucet, drain line

or washer.

13. Run the washer through a complete cycle.

Check for water leaks and proper operation.

14. Ifyour washer does not operate, please review

the Before YouCall ForServicesection before

calling for service.

15. Place these instructions in a location near the washer

for future reference.

REPLACEMENT PARTS

If replacement parts are needed for your washer, they

can be ordered in the United States by visiting our Web

site at GEAppliances.com or by calling 800.GE.CARES.In

Canada, call 800.661.!6!6.

2O

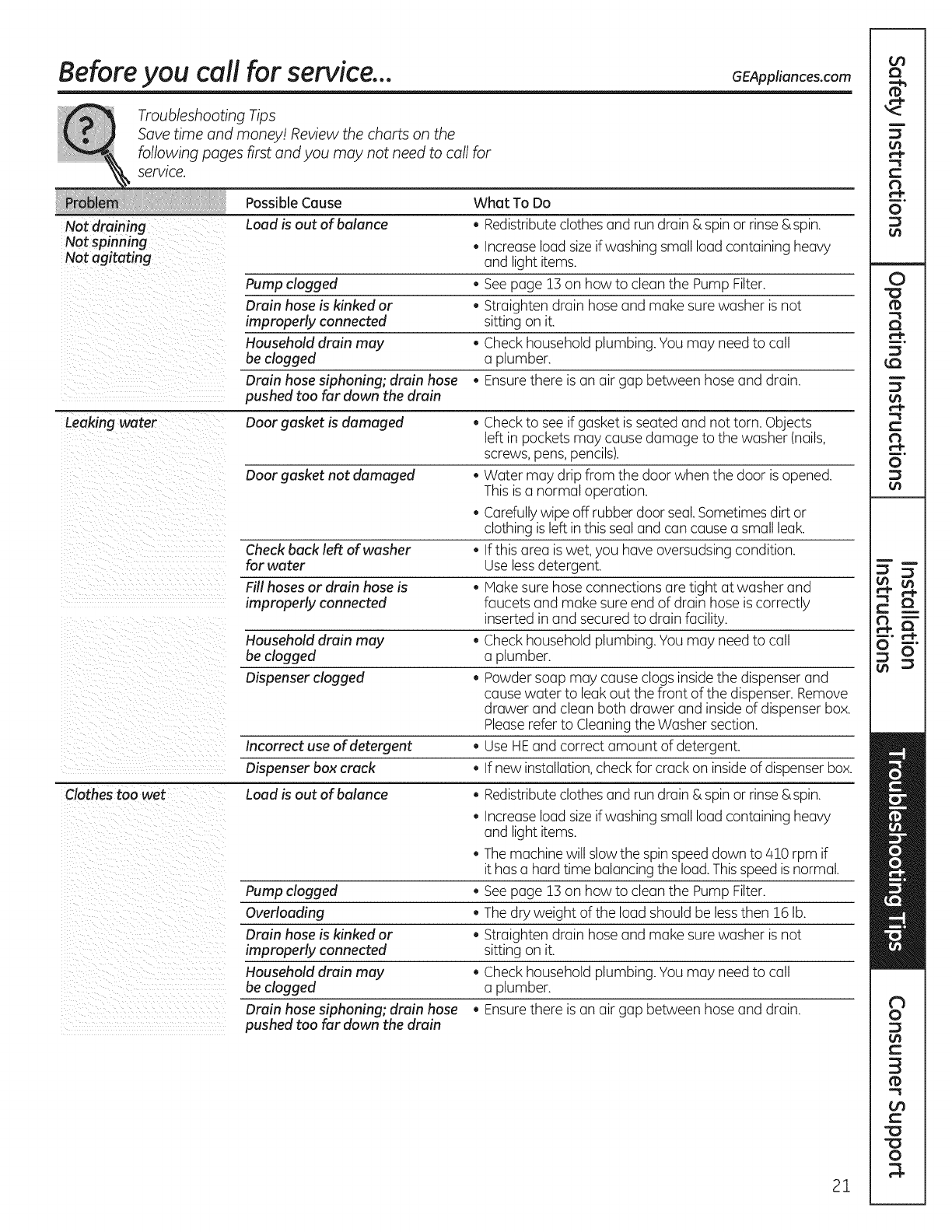

Before you call for service... GEAppliances.com

Troubleshooting Tips

Save time and money! Review the charts on the

following pages first and you may not need to call for

service.

PossibleCause Whet To Do

Not draining Load is out of balance . Redistributeclothes and run drain & spin or rinse &spin.

Not spinning . Increase load sizeif washing small load containing heavy

Not agitating and light items.

Pump clogged • Seepage 13 on how to clean the Pump Filter.

Drain hose is kinked or • Straighten drain hose and make sure washer is not

improperly connected sitting on it.

Household drain may . Check household plumbing. You may need to call

be clogged a plumber.

Drain hose siphoning; drain hose . Ensurethere isan air gap between hose and drain.

pushed too far down the drain

Leaking water Door gasket is damaged . Checkto see if gasket is seated and not torn. Objects

left in pockets may cause damage to the washer (nails,

screws, pens,pencils).

Doorgasket not damaged . Water may drip from the door when the door is opened.

Thisis a normal operation.

. Carefullywipe off rubber door seal.Sometimesdirt or

clothing is left in this seal and can cause a small leak.

Check back left of washer • If this area is wet, you haveoversudsing condition.

for water Use lessdetergent.

Fill hoses or drain hose is . Hake sure hose connections are tight at washer and

improperly connected faucets and make sure end of drain hose is correctly

inserted in and secured to drain facility.

Household drain may . Check household plumbing. You may need to call

be clogged a plumber.

Dispenser clogged . Powder soap may cause clogs inside the dispenserand

cause water to leak out the front of the dispenser. Remove

drawer and clean both drawer and inside of dispenser box.

Pleaserefer to Cleaning the Washer section.

Incorrect use of detergent • Use HEand correct amount of detergent.

Dispenser box crack . If new installation,check for crack on insideof dispenserbox.

Clothes too wet Load is out of balance . Redistributeclothes and run drain & spin or rinse &spin.

. Increase load sizeif washing small load containing heavy

and light items.

. Themachine will slow the spin speed down to 410 rpm if

it has a hard time balancing the load.Thisspeed is normal.

Seepage 15 on how to clean the Pump Filter.

The dry weight of the load should be lessthen 16 lb.

Straighten drain hose and make sure washer is not

sitting on it.

Check household plumbing. You may need to call

a plumber.

Ensurethere isan air gap between hose and drain.

Pump clogged

Overloading

Drain hose is kinked or

improperly connected

Household drain may

be clogged

Drain hose siphoning; drain hose .

pushed too far down the drain

21

Before you call for service...

Possible Cause What To Do

Incomplete cycle or timer Automatic load redistribution • Timer adds 3 minutes to cycle for each rebalance.

not advancing iior 15 rebalances may be done.This is normal operation.

Do nothing;the machine will finish the wash cycle.

Pump clogged • Seepage !3 on how to clean the Pump Filter.

Drain hose is kinked or • Straighten drain hose and make sure washer is not

improperly connected sitting on it.

Household drain may . Check household plumbing. You may need to call

be clogged aplumber.

Drain hose siphoning; drain hose . Ensurethere is an air gap between hose and drain.

pushed too far down the drain

Loud or unusual noise; Cabinet moving • Washer is designed to move !/4" to reduce forces

vibration or shaking transmitted to the floor.Thismovement is normal.

All rubber leveling legs are not . Pushand pullon the back right and then back left of your

firmly touching the floor washer to check if it is level.Ifthe washer is uneven,adjust

the rubber levelinglegs so they are allfirmly touching the

floor and locked inplace.Your installershould correct this

problem.

Unbalanced load . Opendoor and manually redistribute load.To check

machine, run rinse and spin with no load. If normal,

unbalance was caused by load.

Pump clogged . Seepage !3 on how to clean the Pump Filter.

No power/washer not Washer is unplugged • Hake sure cord is plugged securely into a working outlet.

working or dead Water supply is tumed off . Turn both hot and cold faucets fully on.

Circuit breaker/fuse is . Check house circuit breakers/fuses. Replacefuses or

tripped/blown reset breaker.Washer should have separate outlet.

Automatic self system checks . Firsttime the washer is plugged in, automatic checks

occur. It may take up to 20 seconds before you can use

your washer. This is normal operation.

Snags, holes, tears, rips Overloaded • Do not exceed maximum recommended load sizes.

or excessive wear Seerecommended maximum load sizeson page !!.

Pens,pencils, nails, screws or • Remove loose items from pockets.

other objects left in pockets

Pins, snaps, hooks, sharp . Fasten snaps, hooks, buttons and zippers.

buttons, belt buckles, zippers

and sharp objects left in pockets

Control time wrong This is normal . During spin the washer may needto rebalancethe loud

or changes sometimes to reduce vibrations.When this happens,

the estimated time is increasedcausing time left to

increaseorjump.

Not enough water This is normal . Horizontalwashers do not require the tub to fill with water

liketop-loud washers.

Washer pauses or has Pump clogged . Seepage 13on how to clean the Pump Filter.

to be restarted, or washer

door is locked and will

not open

Door unlocks or This is normal . Front-load washers start up differently than top-load

press Start and machine washers, and it takes 30 seconds to check the system.

doesn_ operate The door will lock and unlock.

Incorrect operation . Simplyopen and closethe door firmly; then pressStart.

22

GEAppliances.com

Possible Cause What To Do

Water does not enter Automatic self system checks . After Start is pressed, the washer does several system

washer or enters slowly checks. Water willflow 50 seconds after Start is pressed.

Water supply is turned off • Turn on both hot and cold faucets fully.

Water valve screens are . Turn off the water source and remove the water connection

stopped up hoses from the upper back of the washer. Use a brush or

toothpick to clean the screens inthe machine. Reconnect

the hoses and turn the water back on.

Inlet hose screen washers are . Turn off the water source and remove the inlet hoses from

stopped up the wall faucets. Use a brush or toothpick to clean the

screen washers in the end of the hoses. Reconnect the

hoses and turn the water back on.

Wrinkling Improper sorting . Avoid mixing heavy items (likework clothes) with

light items (like blouses).

Overloading • Load your washer so clothes have enough room

to move freely.

Incorrect wash cycle .Hatch cycle selection to the type of fabric you are

washing (especiallyfor easy care loads).

Repeated washing in .Wash in warm or cold water.

water that is too hot

Grayed oryellowed Not enough detergent • Use correct amount of detergent.

clothes Not using HE (high-efficiency) • Use HEdetergent.

detergent

Hard water . Use hottest water safe for fabric.

. Use a water conditioner like Calgon brand or install

a water softener.

Water is not hot enough • Hake sure water heater is delivering water at

120°-140°F (48°-60°C).

Detergent is not • Trya liquid detergent.

dissolving

Dye transfer . Sort clothes by color. Iffabric label states wash separately,

unstable dyes may be indicated.

Colored spots Incorrect use of fabric . Check fabric softener package for instructions and follow

softener directions for using dispenser.

Dye transfer . Sort whites or lightly colored items from dark colors.

. Promptly remove wash load from washer.

Water temperature Water supply is improperly . Hake sure hoses are connected to correct faucets.

is incorrect connected

House water heater is . Hake sure house water heater is delivering water

not set properly at 120°-140°F (48°-60°C).

Slight variation This is normal . Due to the metallic properties of paint usedfor this unique

in metallic color product, slight variations of color may occur due to viewing

angles and lighting conditions.

Bad odor inside

your washer Washer unused for a long time,

not using recommended

quality of HE detergent

or used too much detergent

Run a Basket Clean cycle.

In the case of strong odor, you may need to run

the Basket Clean cycle more than once.

Useonly the amount of detergent recommended on the

detergent container.

. Useonly HE(high-efficiency)detergent.

. Always remove wet items from the washer promptly after

machine stops running.

. Leave the door slightly open for the water to air dry. Close

supervision is necessary if this appliance is used by or

near children. Do not allow children to playon, with or

inside this or any other appliance.

23

Before you call for service...

Possible Cause What To Do

Detergent leak Incorrect placement of , Hake sure detergent insert is properly located and fully

detergent insert seated. Neverput detergent above max line.

Improper dispensing of Dispenser clogged • Honthly clean the dispenserdrawer to remove buildup

softener or bleach of chemicals.

Softener or bleach is filled above • Hake sure to have the correct amount of softener or bleach.

the max line

Softener or bleach cap issue , Hake sure softenerand bleach cap for dispenserare seated

or they will not work.

24

GE Washer Warranty.

All warranty service provided by our Factory Service Centers,

or an authorized Customer Care®technician. To schedule service,

in the United States, visit us on-line at GEAppliances.com, or call

800.GE.CARES(800.432.2737). In Canada, coil 800.561.3344.

Please hove serial number and model number available when

coiling for service.

Staple your receipt here.

Proof of the original purchase

date is needed to obtain service

under the warranty.

We Will Replace:

One Year Any part of the wusher which fuils due to u defect in materiuls or workmanship. During this

From the dote ofthe limited one-year warranty, we will also provide, free of charge, all labor and related service

costs to replace the defective part.

[] Service trips to your home to teach you how to use

the product.

[] Improper installation, delivery or maintenance.

[] Failure of the product if it is abused, misused, or used for

other than the intended purpose or used commercially.

[] Damage after delivery.

[] Replacement of house fuses or resetting of circuit

breakers.

[] Damage to the product caused by accident, fire, floods

or acts of God.

[] Incidental or consequential damage caused by possible

defects with this appliance.

[] Product not accessible to provide required service.

EXCLUSION OF IMPLIED WARRANTIES--Your sole and exclusive remedy is product repair as provided in this Limited

Warranty. Any implied warranties, including the implied warranties of merchantability or fitness for aparticular

purpose, are limited to one year or the shortest period allowed by law.

in the United States:

This warranty is extended to the original purchaser and any succeeding owner for products purchased for home use

within the USA.If the product is located in an area where service by a GEAuthorized Servicer is not available, you may

be responsible for a trip charge or you may be required to bring the product to an Authorized GEService location for

service. In Alaska, the warranty excludes the cost of shipping or service calls to your home.

Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty gives you

specific legal fights, and you may also have other rights which vary from state to state. To know what your legal

rights are, consult your local or state consumer affairs office or your state's Attorney General.

Warrantor'. General Electric Company. Louisville, KY 40225

In Canada:

This warranty is extended to the original purchaser and any succeeding owner for products purchased in Canada

for home use within Canada. If the product is located in an area where service by a GEAuthorized Servicer is not

available, you may be responsible for a trip charge or you may be required to bring the product to an Authorized GE

Service location.

Some provinces do not allow the exclusion or limitation of incidental or consequential damages. This warranty gives

you specific legal rights, and you may also have other fights which vary from province to province. To know what

your legal rights are, consult your local or provincial consumer affairs office.

Warrantor'. MC Commercial, Burlington, ON, L7R 5B6

25

Consumer Support.

GEAppliances Website In the US. GEAppliances.com

In Canada: GEAppliances.ca

Have a question or need assistance with your appliance? Try the GEAppliancesWebsite 24 hours a day,

any day of the year! Forgreater convenience and faster service,you can now download Owner's Hanuals,

order parts or even schedule service on-line.

ScheduleService In the US. GEAppliances.com

In Canada: GEAppliances.ca

Expert GErepair service is only one step away from your door. Get on-line and schedule your service at your

convenience any day of the year! Or call 800.GE.CARES(800./432.2737)during normal businesshours.

In Canada, call 800.561.3344

RealLife DesignStudio ,ntheus:GEAppliances.com

GEsupports the Universal Designconcept-products, servicesand environments that can be used by people of

all ages, sizesand capabilities.We recognize the need to design for a wide range of physical and mental abilities

and impairments. For details of GE'sUniversal Designapplications, including kitchen design ideas for people with

disabilities,check out our Website today. For the hearing impaired, please call 800.TDD.GEAC(800.833./4322).

In Canada, please write to: Director,Consumer Relations,HC Commercial

1 Factory Lane,Suite 310

Moncton, N.B.EIC 9H3

Extended Warranties In the US:GEAppliances.com

In Canada:GEAppliances.ca

Purchase a GEextended warranty and learn about special discounts that are available while your warranty is still

in effect. Youcan purchase it on-line anytime, or call 800.626.2224during normal business hours.GEConsumer Home

Serviceswill still be there after your warranty expires. In Canada, please consult your local listings for your extended

warranty provider.

Parts and Accessories In the US:GEAppliances.com

Individuals qualified to service their own appliances can have parts or accessoriessent directly to their homes

(VISA,HasterCard and Discovercards are accepted).Order on-line today, 24 hours every day or by phone at

800.626.2002during normal business hours.

Instructions contained in this manual cover procedures to be performed by any user. Other servicing generally

should be referred to qualified service personnel Caution must be exercised, since improper servicing may cause

unsafe operation.

In Canada, call 800.661.1616

Contact Us In the US. GEAppliances.com

In Canada:GEAppliances.ca

Ifyou are not satisfiedwith the service you receivefrom GE,contact us on our Website with all the details including your

phone number, or write to: General Manager, Customer Relations

GEAppliances,Appliance Park

Louisville,KY/40225

In Canada, please write to: Director,Consumer Relations,ivlc Commercial

1 Factory Lane,Suite 310

Moncton, N.B.EIC 9H3

RegisterYour Appliance In the US. GEAppliances.com

In Canada:GEAppliances.ca

Register your new appliance on-line--at your convenience! Timely product registration will allow for enhanced

communication and prompt service under the terms of your warranty, should the need arise.You may also

mail in the pre-printed registration card included in the packing material.

26

Electromenagersge.cu

Mesures de s_curit_ ............. 2, 3

Fonctionnement

Panneau de commandes ............ 4-7

Caract@istiques ..................... 8-9

Chargement et utilisation

de la laveuse ...................... 10, 11

Nettoyage de la laveuse ........... 12-14

Installation ..................... 15-2o

Pr6paration 6 I'installation

de votre laveuse ..................... 15

Dimensions de la plomberie brute ..... 16

Emplacement de votre laveuse ....... 16

D6ballage de votre laveuse ........... 17

Exigences quant aux 6gouts .......... 18

Exigences quant 6 1'61ectricit6 ........ 18

Exigences quant 6 I'alimentation

en eau ............................... 18

Installation de la laveuse .......... 19, 20

PiSces de rechange .................. 20

Conseils de d4pannage ....... 21-24

Soutien au consommateur

Garantie ............................. 25

Num@os de t616phone

pour les r6parations .................. 26

GFWNl100

GFWN1200

GFWH1200

GMAN1200

GFWH1300

GFWN1300

GFW H 1/400

GFWH1405

GFWS1500

GFWS1505

ENERGYSTAR

A titre de partenaire Energy Star@,

GEa d@ermin6 que ce produit

respecte les directives Energy

Star@ pour I'efficacit6 6nerg@ique.

Inscrivez ici les num#ros de

module et de s#rie :

No de module #

No de s#rie #

Vous pouvez lestrouver sur une

@iquette sur le c6t6 de la laveuse.

IMPORTANTES FIESURES DE SECURITE

LISEZTOUTESLESINSTRUCTIONSAVANT D'UTILISER VOTRELAVEUSE

ACeci est un symbole d'alerte de s6curit6. Ce symbole pr6vient d'un risque mortel ou de blessures encouru

par vous et d'autres personnes. Tous les messages de s6curit6 s'inscriront 6 la suite du symbole d'alerte et

du mot <<DANGER >>,<<AVERTISSEMENT>>ou <<MISE EN GARDE >>.Ces mots sont associ6s aux d6finitions

suivantes

Indique une situation dangereuse qui, si elle n'est pas 6vit6e, causera des blessures s6v_res, voire la

mort.

Indique une situation dangereuse qui, si elle n'est pas 6vit6e, peut causer des blessures

s_v_res, voire la mort.

Indique une situation dangereuse qui, si elle n'est pas 6vit6e, peut causer des blessures

mineures ou mod@6ment graves.

INSTRUCTIONS DE SI CURITI IMPORTANTES

Pour r_duire le risque de d_ces, d'incendie, d'explosion, de choc _lectrique ou de blessure aux

personnes utilisant cet appareil, observez des precautions _l_mentaires dont les suivantes '

[] Liseztoutes les instructionsavant d'utiliserI'appareil.

[] NE s6chez NIne lavez les articles qui ont 6t6 pr6c6demment nettoy6s, lav6s, tremp6s ou d@ach6s 6 I'aide

d'essence, de solvants de nettoyage 6 sec ou d'autres substances inflammables ou explosives, puisqu'ils peuvent

6mettre des vapeurs susceptibles de s'enflammer ou d'exploser.

[] N'ajoutez PASd'essence, de solvants pour nettoyage 6 sec ni d'autres substances inflammables ou explosives dans

I'eau de lavage. Ces substances 6mettent des vapeurs susceptibles de s'enflammer ou d'exploser.

[] EXPLOSIF.Si le syst_me d'eau chaude n'a pas 6t6 utilis_ sur une telle dur_e, avant d'utiliser la laveuse, ouvrez tous

les robinets d'eau chaude pour faire couler I'eau de chaque robinet pendant plusieurs minutes. Cette mesure

lib@era tout gaz d'hydrog_ne accumul6. Etant donn6 que ce gaz est inflammable, NE fumez NI n'utilisez une

flamme nue durant cette manoeuvre.

[] NE laissez PASles enfants jouer sur ou dans cet appareil ou tout autre. Une surveillance @roite est requise Iorsque

des enfants se trouvent 6 proximit_ de I'appareil en fonctionnement. Enlevez la porte ou le couvercle de la laveuse

Iorsque I'appareil est mis hors service ou au rebut. L'omission d'observer ces instructions peut causer le d6c_s ou

des blessures.

[] NE vous penchez PASdans I'appareil si la cure ou I'agitateur est en mouvement afin de pr6venir I'emm_lement.

[] N'installez NIne rangez cet appareil dans un endroit expos6 aux intemp@ies.

[] NE modifiez PASles commandes, ne r6parez NI remplacez une quelconque piece et ne tentez aucune r6paration de

cet appareil, 6 moins que cela ne soit express6ment recommand6 dans les instructions d'entretien ou de r6paration

destin6es 6 I'utilisateur et dont vous avez une compr6hension et une comp@ence suffisantes pour les appliquer.

[] Gardez la zone autour de I'appareil propre et seche afin de r@duirele risquede glissement.

[] NEfaites PASfonctionner cet appareil s'il est endommag@,ne fonctionne pas correctement, est en partie d@mont@,ou

encore si des pisces sont manquantes ou abTm@s,ycompris lecordon @lectriqueou sa fiche.

[] D@branchezI'appareil ou fermez le disjoncteur avant une r@aration. Lefait d'appuyer sur le bouton Power (Alimentation)

NEcoupe PASI'alimentation @lectrique.

[] Consultez la section <<Exigences 61ectriques >>des instructions d'installation pour connaTtre la proc6dure de mise 6

la terre.

CONSERVEZ CES INSTRUCTIONS

2

electromenagersge.ca

INSTALLATIONAPPROPRIEE

Cette laveuse dolt _tre installde correctement et positionnde conformdment aux instructions d'installation avant

I'utilisation.Si vous n'avez pas requ le guide d'installation, vous pouvez le recevoir en visitant electromenagersge.ca

ou en appelant le 800.561.3344.

[]Assurez-vous que le flexible d'eau chaude est connect# []

au robinet en <<H >>(grillage interne rouge) et que le

flexible d'eau froide est connect# au robinet en <<C >>

(grillage interne bleu).

[]

[]

Installezou rangez I'appareil 16oOil ne sera pas expos@

6 des temp@atures inf@ieuresau point de cong61ation

ou aux intemp@ies,sinon ilya risque de dommage

permanent et invalidation de la garantie.

Mettezcorrectement la laveuse 6 laterre conform6ment

6 tousles codes et rSglements en vigueur.Observez

la procSdure d#taill#e d#crite dans les instructions

d'installation.

Cette laveuse n'est pas livr6e avec lesflexibles

d'alimentation d'eau.

GErecommande vivement I'utilisation de pisces

sp#cifi#espar le fabricant La listeci-dessous #numSre

les flexibles que I'on peut se procurer auprSsdu

fabricant. Cesflexibles sont fabriquSs et essay#sde

faqon 6 satisfaire aux sp#cifications de GE.

GErecommande vivement I'utilisation de flexibles

d'alimentation d'eau neufs. Lesflexibles se d@@iorent

avec le temps et ils doivent @reremplac#s tousles 5

ans afin de r6duire le risque de d6faillance ou de d6gat

d'eau.

__- Risque d'_lectrocution

Brancher I'appareil dans une prise 6 3 broches

mise 6 la terre.

NE PAS enlever la broche de mise a la terre.

N'UTILISEZ pas de rallonge @lectrique.

N'UTILISEZ pas d'adaptateur de prise.

L'omission de prendre ces pr@cautions peut

provoquer la mort, I'explosion ou I'incendie.

Pi_ceset accessoires

Appelez le800.661.1616ou contactez votre marchand de

pisces GElocal.

Num_ro de piece Accessoire

PMI4XIO002

Ou

PM14XlO005

WXlOXlO011

Flexiblesd'alimentation d'eau en

caoutchouc - 1,2 m (4 pi)

Flexiblesd'alimentation d'eau en m@al

tress6 - 1,2 m (4 pi)

Nettoyant pour laveuseTide®*

WX7X! Plateau de plancher pour laveuse

;:::3.LORS()UEL'APPAREILN'ESTPASUTILISE

[] Fermez les robinets pour minimiser lesfuites dans

I'Sventualit6 d'un bris ou d'une rupture. V6rifiez1'6tatdes

flexibles de remplissage ;GE recommande de remplacer

les flexibles tousles 5 ans.

CONSERVEZ CES INSTRUCTIONS

* Tide® est une marque d#pos6e de Procter & Gamble

Le panneau de contrSle de votre laveuse.

Trouvez !'i!lustration qui correspond exactement 6 votre module et voyez /as descriptions pour/as ddtails.

Colors Whites

Normols

Stain Wash

Sanitize

Bulky

Bedding

Delicates Tap Extra

Cold Cold Warm Hot Hot

Hand Wash _ My Cycle

Speed Wash c....... ]Hold3SecondsToStore

Drain+Spin ,

Basket Clean PreWash Extra Rinse Signab_))

Delay Wash

Start

Add a Garment

Nard 3 Secon_s TO

Lock/unlock controls

Estimated Tree Remain ng

Soil Light Light Heavy

No

Spin Low Medium High

(_1_1_1 _)

Top Extra

Cold Cold Worm Hot Hot

(_I_I_I_I_)

Extra Rinse Signal-_))

Po_weF

Start

Add a Garment

HoM 3 Seco ds To

Lock/Unlock Controls

$

4

Whites

Stain Wash _/_

De_iCw°toeS"L(\_"

speedWosh'\\_

Droin+Spin_

Basket Clean

£st_mmed T+me Remo_ ing

/

Extra Rinse Signal o0)

Po_wer

Start

Add nGarment

Uo_d 3seconds To

L_k/Unl_ck Cat,trois

electromenagersge.ca

Power (Alimentation)

Appuyez pour activer I'affichage.SiI'affichage est actif, appuyez pour mettre la laveuseen mode d'attente.

REMARQUE:Appuyer sur Alimentation ne d6branche pas I'appareil de I'alimentation 61ectrique.

Wash Cycles (Cyclesde Lavage)

Les cyclessont optimis@spour des types particuliers de brass@esde lavage. Letableau ci-dessousvous aidera 6 trouver

le r6glage qui correspond6 votre brass@ede lavage. Lespales 61@atricesGentleCleanMCfont d61icatementculbuter les

v@tementsdans la solution d'eau et de d@ergent pour les laver.

Whites Pour le linge blanc peu sales 6 tr@ssales.

(Blanc)

ColorslNormals

(CouleurslNormal)

Stain Wash

(Lavage Intense)

Sanitize

(Hygi_nique)

(surcertains mod_les)

Bulky Bedding

Pour les cotons grand teint, le linge de maison, les v@ementsdejeu et de travail de

tr_s 5 16g@ementsouill6s.

Pour le linge grand teint tr_s sales.

Avec lecycle hygi6nique,la laveuse augmente la temp@ature de I'eaupour

d6sinfecter et nettoie 99,9 % des bact@iestrouv6es dans la lessivedomestique.

Pour les meilleursr6sultats, choisissezle cycle pour v@ementstr_s souill6s.

Pour lesgrands manteaux,jet6s de lit, couvre-matelas, sacs de couchage et lingevolumineux.

(LiterieVolumineuse)Les gros articles comme lescouvertures, 6dredons,blousons et carpettes.

(surcertainsmod@les)

Delicates/Hand Pour la lingerieet les tissus6 soinssp_ciaux peu ou normalement souill_s.

Wash(D_licats/ Lavage 6 main et remue doucement le linge pendant lelavage et rinqage.

Lavage a la Main)

Speed Wash

(Lavage Rapide)

Drain & Spin

Basket Clean

(Nettoyage

de Cuve)

Pour articles 16g@ementsalesqu'ilfaut laver en vitesse.La dur6e du cycle est d'enwon 30 minutes,

selon les options choisies.

(Rin_age et Essorage) Pourdrainer et essoreren tout temps.

Pour 61iminerles r6siduset les odeurs du panier.Son utilisation est recommand6e une lois par moi.

REtffARQUE:Nechargezjamais le linge Iorsquevous utilisez I'option Nettoyage de Cuve.

La lessivepeut devenir endommag6e ou contamin6e. Consultezla section Entretienet nettoyage.

Soil Level (Niveau de salet_)

Lechangement du Niveau de salet_ augmente ou diminue letemps de lavage pour enlever diff@entesquantit6s de

salet6. Pourchanger le Niveaude salet6,appuyez sur la touche Niveaude salet6jusqu'au r6glage d6sir6.

Spin Speed (Vitesse d'essorage)

Lechangement de la Vitessed'essoragemodifie la vitessed'essorage final des cycles.Observeztoujours les instructions de

lavage de I'@iquettedu lubricant Iorsquevous changez lavitesse d'essorage.

Pour changer la vitessed'essorage,appuyez sur la touche Vitesse d'essoragejusqu'au r_glage d6sir6.Lesvitesses

d'essorage plus rapides ne sont pas disponibles sur certains cycles,comme D61icats.Lesvitessesd'essorage plus rapides

enl_vent plus d'eau des v@ements et aideront 6 r6duite letemps de s6chage,mais elles augmentent la possibilit6de

froisser certains tissus.

Wash Temp (Temperature de lavage)

Ajustez pour choisir la bonne temp@ature d'eau pour lecycle de lavage. L'eau de pr61avageet de rinqage esttoujours

froide pour r6duire I'utilisation d'6nergieet diminuer la fixation des taches et froissements.

Observezles instructions de lavage de I'@iquettedu fabricant Iorsquevous changez latemp@ature de lavage.

Pour changer la temp@ature de lavage,appuyez sur latouche Temp@ature de lavagejusqu'au r6glage d6sir6.

REMARQUE:Pendantles 10 premi@essecondes du remplissage,I'eau esttoujours froide. Cettefunction aide 6

conditionner letissu et 6 emp_cher la fixation des taches sur les v@ements.

Start/Add a Garment (Mise en marche/ajout d'un v_tement)

Appuyer pour d6marrer un cycle de lavage.SiI'eau coule,appuyez une lois pour que la laveusefasse une pause et

d@verrouillezla porte. Appuyezde nouveau pour red@marrerle cycle de lavage.

REMARQUE:Sila laveuse est en pause et que lecycle n'est pas red6marr6 en dedans de 2 heures,lecycle de lavage

actuel sera annul6.

R_A_QUE: Lalaveuseeffectue des v@ifications automatiques du syst@meapr@savoir appuy@sur la touche IVliseen

marche. L'eaucoulera en 45 secondes ou moins.Vous pouvezentendre la porte severrouiller et se d@errouiller avant

que I'eaucoule;c'est normal.

Lepanneau de commande de votre laveuse.

Signal.O) Cycle Signal (Signal de Cycle)

utilisez la touche Signalpour changer le

volume du signal de fin de cycle,

Appuyez sur la touche jusqu'au volume

d6sir&

PreWash PreWash (Pr6lavage) (sur certains

modules)

Lepr61avageest un lavage

suppl6mentaire avant lelavage principal.

Utilisez-lepour les v6tements tr_s souill6s

ou pour les v6tements dont 1'6tiquette

recommande un pr61avageavanti le

lavage. Assurez-vous que vous utilisez

un d6tergent 6 haute efficacit6 ou le bon

additif de lavage dans le distributeur de

pr61avage.

REMARQUE:En choisissant le

pr61avage,il est recommand6 d'utiliser

un detergente en poudre dans le

compartiment de lavage principal

(d6tergent).

Extra Rinse

il Extra Rinse (Ringage

Suppl6mentaire)

Utilisezun rinqage suppl6mentaire quand

il faut rincer advantage pour enlever la

salet6 et led6tergent suppl6mentaire des

brass6es de linge souill6.

Delay Wash Delay Wash (Lavage en DifferS)

(sur certains modules)

Vouspouvezretarder la miseen marche

d'uncycle delavage pendant 10 8 18

heures,selon lemodSle.Appuyezsur la

toucheLavage retarddpour choisirle

hombre d'heuresde ddlaique vousddsirez

pour leddmarrage du cycle,puis appuyez

sur la toucheMiseen marche.La machine

compte le temps d'aUcente,puis se met en

marche automatiquement 8 I'heureddsirde.

REIARQUE: Sivousoubliezde bien

fermer laporte, un signal derappel se fera

entendrepour vousrappelerde le faire.

RENARQUE: 5/vous ouvrezla porte

pendant le compte 6 reboursdu ddlai,la

machinese mercm6 pause.Vousdevez

fermer laporte et appuyer 8 nouveau

sur sur la touche Miseenmarche pour

recommencerlecompte 8 rebours.

Lock6

Hold 3 Seconds To

Lock/Unlock Controls

Lock (Verrouillage)

Vouspouvez verrouiller les commandes

pour empScherque d'autreschoix soient

faits. Ou vouspouvez verrouiller les

commandes aprSsavoir comencd un

cycle.

Lesenfants nepeuvent pas

accidentellement mettre en marche la

laveuseau moyen des touches Iorsque

cette option est choisie.

Pour verrouiller les commandes de

la laveuse,appuyezsur la touche

Verrouillagependant 3 secondes.Pour

ddverrouiller les commandes de la laveuse,

appuyez sur la touche Verrouillage

pendant 3 secondes.

L'ic6ne du verrouillage s'affichera sur

I'dcran si les commandes sont verrouilldes.

RENARQUE:La toucheAlimentation peut

6tre utilisdem6me Iorsque la machine est

verrouillde.

6

electromenagersge.ca

m

My Cycle

Hold 3 Seconds To Store

My Cycle (Favori) (sur certains

moddles)

Pour sauvegarder un cycle favori,

choisissez le r6glage d6sir6 pour le

cycle de lavage, le degr6 de souillure, la

vitesse d'essorage et la temp@ature de

I'eau et appuyez sur la touche Ny Cycle

(Favori)pendant 3 secondes. Un signal

sonore indiquera que le cycle a @6

sauvegard&

Pour changer le cycle sauvegard6,

choisissez le r6glage appuyez sur

la touche PlyCyde (Favori)pendant 3

secondes.

REPlARQUE:Lorsque vous utilisez Ply

Cycle(Favofi),les options de lavage ne

peuvent pas @tremodifi6es apr_s que

le cycle est commenc&

Pour utiliser votre cycle personnalis6,

appuyez sur la touche

My Cycle (Favori)avant de laver une

brass6e.

REPlARQUE:Sivous changez les

options de lavage avec NyCycle(Favori)

avant de commencer le cycle, le t6moin

PlyCycle(Favofis'6teindra et vous

reviendrez au cycle de base.

ewash

eWash (Lavage _conomiseur

d'_nergie)

utilisez aWASH pour _conomiser

1'6nergie sur des cycles de lavage

particuliers, eWASH ne peut pas _tre

utilise avec RafraTchissement 6 la

vapeur, Lavage intense ou Nettoyage

de Cure.

Steam

Available On

Select Cycles

Steam (Vapeur) (sur certains

modules)

Vapeur ajoute de la vapeur dans

la laveuse durant les cycles Blanc,

Couleurs/Normal, Lavage intense,

Hygi_nique ou Literie volurnineuse.

Pour I'utiliser :

1. Appuyez sur Alimentation et

choisissez un cycle de lavage.

Uoption vapeur est disponible

seulement sur les cycles de

lavage Blanc, Couleurs/Normal,

Lavage intense, Hygi6nique ou

Literie volumineuse.

2. Appuyez sur la touche Vapeur

pour I'activer.

3. Appuyez sur la touche lise en

marche.

Display (Affichage)

L'affichage montre le temps approximatif

restantjusqu'6 la fin du cycle.

REPlARQUE:Letemps du cycle est touch6

par le temps requis pour que la laveusese

remplisse.Cecid6pend de la pressionde

I'eau dans votre maison.

Caract@ristiques de votre laveuse

REMARQUE: Certaines caractdristiques peuvent ne pas _tre offertes sur tousles modules.

Le Tiroir Distributeur

Ouvrezdoucement le tiroir distributeur en le

tirantjusqu'a ce qu'il s'arr_te.Apresavoir ajout_

lesproduits de lavage,fermez doucement le

tiroir distributeur.Une fermeture trap rapide

du tiroir pourrait entraTnerune distribution

pr_matur@ dujavellisant, de I'assouplisseurou

du d_tergent.

tl estpossiblequevousvoyiezde I'eau

dans les compartimentsdejavellisant et de

I'assouplisseura la fin du cycle.C'estle r@sultat

de I'action de chasse/siphonnementde I'eau

et fait partie du fonctionnement normal de la

laveuse.

LeCompartiment de Pr@lavage(surcertains

mo@les)

[] Utilisezlecompartiment de pr@lavage

seulementsivous avezchoisile cyclede

pr@lavagepour le lingetres souill@.Ajoutez

unemesurede d@tergentou unadditif de

pr@lavagedans lecompartiment a I'arriere

gauchedu tiroir distributeur.

[] Led@tergentou I'additif de pr@lavageest

chass@du distributeurdurant le cycle de

pr@lavage(s'ila @t@choisi).

REMARQUE,Le@tergentliquides'dcoulero

dons leponierde Io Ioveuse_mesurequevous

I'ojoutez.

[] L'utilisationdu d@tergentpeut n@cessiterun

ajustement pour latemp@ature et laduret@

de I'eau,la taille et le niveau de souillurede

la brass@.Evitezd'utilisertrap de d@tergent

dans votre laveuse,car cela peut entraTner

un exc@dentde mousseet des r@sidusde

detergentesur lesv@tements.

Le Compartiment de D@tergent

[] Un d@tergent_huute efficacit@est

n@cessairepour cette laveuse. Utilisezla

qduantit@recommand@epar le fabricant du

@tergent.

[] Ajoutezune mesurede d@tergent@I'avant

gauchedu compartiment de d@tergentdu

tiroir distributeur.

[] Led@tergentest chass@du distributeur

au d@butdu cycle de lavage.Vouspouvez

utiliserdu d@tergenten poudreou liquide.

L'utilisationdu d@tergentpeut n@cessiterun

ajustementpour la temp@atureet la duret@

de I'eau,lataille et le niveaude souillurede

la brass@.Evitezd'utilisertrap de d@tergent

dansvotre laveuse,car cela peat entraTner

un exc@dentde mousseet desr@sidusde

detergentesur lesv@tements.

L'utilisationde plusde d_tergent qu'il

est recommand_peut entraTnerdes

accumulationsde r_sidusdansvotre laveuse.

Enlevezpour d@ergenten poudre

MaxHE m_ I_

!

Liquide

R_glage _

2X HED_terc " _

LiquideR_glage

(r@glageieplu_

courant)

3XHE

D@tergent[

Liquide /

R_glage

Sur les mod@les avec une compartiment de d@tersif amovible

[] D@tergent en poudre - Retirez le [] D6tergent liquide - Rep@ez la

compartiment liquid detergent (d6tersif concentration du d6tergent sur la

liquide) et placez-le en lieu sOra bouteille, Ne remplissez pas au-dela de

I'ext@ieur de la laveuse. Respectez les la ligne Max Fill (Remplissage maximal)

instructions du fabricant de d_tergent du compartiment detergent (d@ersif)

pour la mesure de la quantit_ de

poudre. selon le niveau de concentration de

votre d@ersif.

L'appamnce peut varlet

Enlevezpour d@ergenten poudre

NormateHE_" _", ,,,_ ,

Liquide _ ° '

R_glage _ _1

2XHED_tergent - _

LiquideR@glage/

(r_glageteplus/

courant) /_

3XHE

D6tergent

Liquide

R_glage

8k'appamnc_peutvarlet

Sur les mod@les uvec une cuse de choix de d@tergent

Lacasede choixde d@tergentdolt @treplac@e

dans le compartiment de d@tergentdans une

positionparticuliereselon letype de d@tergent

que vous utilisez.

[] D@tergenten Poudre- Enlevezla casede

choixde d@tergentet placez-le en lieu

sOr(3I'ext@ieur de la laveuse.

[] O@tergentLiquide- Vousdevrezajuster

la caseselonle type ded@tergentliquide

quevous utilisez.Les ic6nessur le c6t@du

compartiment de d@tergentdoivent @tre

align@ssur lecentre Iorsquelacase esten

position.

RE_4RQU& Lesmo@lesnbnt postous/es

r@logesde@tergentliquide2xet gx.Certoins

mo@lesant seulement/esr@logespourle

@tergentHE VousdevezrdduireIoquontitdde

@tergentpourle@tergent2x et3x selon/es

instructionssurlabouteille.

D@lacezla caseen latirant et remplacez-la

en laglissant a I'arriereou a I'avantentre les

rails moul@sdu compartiment de d@tergent,si

d@sir@,pour led@tergentliquide.Enlevezla case

pour led@tergenten poudre.

Surcertainsmodules:

Surcertoinsmodules:

electromenagersge.ca

Le Compartiment de davellisant

Liquide

IMPORTANT:La position du compartiment de

javellisant liquide peut vafier selon le module.

Assurez-vousd°identifierle bon compartiment

pour lejavellisant avant de I'utiliser.

Si d_sir_, mesurez Io quantit_ recommand_e

d'assouplisseurliquide,ned@passezpas80 ml

(1/3 detasse)et versez-ledans le compartiment

de droite marqu@<<LIQUIDBLEACH>>

(javellisantliquide).

Ne ddpassezpus la lignederemplissage

maximum.Un remplissageexcessifpeut causer

unedistributionprdmaturdedujavellisant,ce qui

peut endommager/esv_tements.

RENIARd)UE:N'utilisezpas dejavellisant en

poudredonsle distributeur.

Surcertainsmodules:

Surcertainsmodules:

Le Compartiment d'assouplisseur

IMPORTANT:La position du compartiment

d'assouplisseur peut varier selon le module.

Assurez-vous d'identifier le bon comportiment

pour I'assouplisseur avant de I'utilisen

Si d_sir_, versez Io quontit_ recommond_e

d'ossouplisseurliquide dons lecompartiment

marqu@<<FABRICSOFTENER>>(assouplisseur).

Utilisezuniquementde I'assouplisseurliquide

dons ledistributeur.

DiluezavecdeI'eaujusqu'_ la lignede

remplissagemaximum.

Ne ddpassezpus la lignederemplissage

maximum.Un remplissageexcessifpeut causer

unedistributionprdmaturdedeI'assouplisseur,

ce quipeut tacher/esv_tements.

REHAROUE: Neversezpas I'assouplisseur

directementsur la brassdede lavage.

Chargement et utilisation de la laveuse.

Suivez toujours I'dtiquette du fabricant: de tissus pour laver.

Triage des Brass es

Triez la lessive en brass6es qui peuvent _tre lav6es ensemble.

Couleurs Souillure Tissus Peluche

Blanc Grosse D61icats Producteurs de

P_le Normale Entretien r6duit peluches

Fonc6 L6g_re Cotons solides Collecteurs de

peluche

[] Combinez les articles gros et petits dans une brassde. Chargez les gros articles en premier. Les gros

articles ne devraient pas reprdsenter plus que la moitid de la brassde.

[] Le lavage d'articles seuls n'est pas recommandd. Ceci peut causer une brassde ddsdquilibrde. Ajoutez

un ou deux articles semblables.

[] Les oreillers et lesdouillettes ne devraient pas 8tre mSIdsavec d'autres articles. Ceci peut causer une

brassde ddsdquilibrde.

- Risque d'incendie

Ne placezpas, dans la laveuse, d'articles qui sont imbib@sd'essenceou d'autres liquides inflammables.

Aucune laveusene peut @liminerI'huile totalement.

NEs@chezAUCUNarticle qui a d@j@reCuun type d'huile quelconque (y compris les huiles de cuisson).

L'omission de prendre ces pr@cautionspeut provoquer la mort, I'explosion ou I'incendie.

Preparation des V tements

[] Pour dviter les accrocs durant le lavage .

Suivez ces 6tapes pour maximiser le soin des v@tements.

•Fermezles fermetures8 glissi_re,lesboutons-pression,lesboutonset lescrochets.

•Roccommodezles coutures,les bords,lesddchirures.

•Videzbienrouteslespoches.

•EnlevezlesoccessoiresdevStementsnon Iovoblescommeles ornementset lesgornitures non Iovobles.

[] Pour dviter les noeuds, attachez les cordons, les courroies et les ceintures de tous types.

[] Brossez la saletd de surface et la peluche; traitez les taches.

[] Lavez rapidement les v6tements mouillds ou tachds pour maximiser les rdsultats.

[] Mdlanger les v6tements 8 I'aide des tallies maximales de brassdes recommanddes 8 la page !!.

[] Utilisez des sacs en filet de nylon pour laver les petits articles.

[] Lavez plusieurs v6tements en m6me temps pour de meilleurs rdsultats.

10

electromenugersge.cu

Churgement de lu Luveuse

Vous pouvez remplir enti@ement le panier de

lavage avec des articles ajout6s les uns apr_s

les autres. Ne lavez pus de tissus cantenant des

mati6res inflammables (cites. liquides nettoyants,

etc.).

Pour ajouter des articles apr6s que la laveuse

a d6marr6, appuyez sur Start (mise en marche)

et attendez que la porte se d@verrouille.La

laveuse peut prendre jusqu'a 30 secondes pour

d@verrouillerla porte apr6s que vous avez appuy6

sur Start (mise en marche) selon les conditions de

la machine. Ne forcez pas I'ouverture de la porte

Iorsqu'elle est verrouill6e. Apr6s que la porte est

d@errouill6e, ouvrez-la doucement. Ajoutez les

articles, fermez la porte et appuyez sur Start (mise

en marche) pour red6marrer la laveuse.

Tailles Naximales des Brass_es*

VETEHENTSDE

TRAVAIL

4 Jeans

5 chemises de

travail

5 pantalons de

travail

LINGE DE MAISON

2 draps de bain

10 serviettes de

bain

12 d6barbouillettes

7 serviettes 6

mains

2 tissus-6ponges

Tapis de baignoire

OU

2 draps plats taille

Instructions

queen

2 draps contour

taille

queen

4taies d'oreiller

BRASSI_ESMI×TES

4 taies d'oreiller

2 serviettes 6

mains

2 draps plats

2 draps contour

2 serviettes de

bain

4 d6barbouillettes

OU

6 chemises (pour

hommes

ou femmes)

/4pantalons

(kaki

ou armure serg6)

5 tee-shirts

7 caleqons boxeur

/4shorts

OU

6 tee-shirts

/4pantalons

d'entraTnement

/4chandails en

molleton

2 chandails 6

capuchon

7 paires de bas

Dt_LICATS**

7 soutiens-gorge

7 culottes

3jupons

2 camisoles

/4chemises

de nuit

L,AVAGERAPIDE

(2 A 4 VETEMENTS}

2 chemises

de travail sport

I pantalon

de travail sport

OU

3 uniformes de

soccer

*Exc6derlataille maximalede brass@epeut avoir unimpact sur lerendementdu lavageet lesoindesv@ements.

**11est recommand6 d'utiliser un sac en filet de nylon pour les petits articles.

11

Nettoyage de la Laveuse.

Entretien et Nettoyage

E×t_rieur : Essuyez imm6diatement tout d6versement. Essuyez avec un linge humide. Ne frappez pas la

surface avec des objets coupants,

D_m_nagement et entreposage : Demandez au technician d'entretien de vider I'eau de la pampa de

vidange et des conduites. N'entreposez pas la laveuse o0 ella serait e×pos6e au× intemp@ies. Lorsque

vous d6m6nagez la laveuse, le panier devrait rester stationnaire au moyen des boulons de transport

enlev6s durant I'installation. Voir les instructions d'installation dans ce guide. Si ces pi6ces ne sont pas

disponibles, vous pouvez les commander en visitant notre site Web 6 electromenagersge.ca ou en

appelantau 800.561.3344.

Vacances prolong_es :Assurez-vous que I'alimentation en eau soit ferm6e aux robinets. Videz toute

I'eau des conduites si la temp@ature peut @treplus froide que le point de cong61ation.

/(

Nettoyage de l'int_rieur de la

Laveuse

Pour nettoyer I'int@ieur de la laveuse,

choisissez la fonction Basket Clean

(Nettoyage de Cuve) sur le panneau de

commande. Le cycle utilisera plus d'eau

en plus du javellisant pour rafraTchir votre

laveuse.

REMARQUE: Lisez les instructions

ci-dessous en entier avant de d6marrer le

cycle de Basket Clean (Nettoyage de Cure).

1. Enlevez tout v_tement ou objet dela

laveuse et assurez-vous qua le panier

de la laveuse est vide.

2. Ouvrez la porte de la laveuse et versez

une tasse ou 250 ml de javellisant

liquide ou autre nettoyant de laveuse

dans le panier.

3. Fermez la porte et choisissez le cycle

de Basket Clean (Nettoyage de Cuve).

Appuyez sur la touche Start (Ptiseen

Marche).

4. Lorsque le cycle de Basket Clean

(Nettoyage de Cuve)fonctionne, vous

verrez CLn sur I'affichage I'affichage.

Le cycle se terminera dans 90 minutes.

N'interrompez pas le cycle.

5. Lorsque le cycle est termin6, laissez

la porte 16g_rement ouverte pour une

meilleure a@ation.

Si pour une raison quelconque le cycle doit

_tre interrompu, la porte ne s'ouvrira pas

imm6diatement. Forcer la porte 5 s'ouvrir

5 ce stade peut causer un d6bordement

d'eau. La porte s'ouvrira Iorsque I'eau aura

6t_ vid6e 5 un niveau ou ella ne d6bordera

pas sur le plancher.

Vous pouvez interrompre le cycle de

Basket Clean (Nettoyage de Cuve)en

appuyant sur la touche Start (Mise en

marche) entre les cycles. Une panne de

courant peut 6galement interrompre le

cycle. Au retour du courant, le cycle de

Basket Clean (Nettoyage de Cuve)Reprend

15o0 il s'@ait arr_t& Lorsque le cycle est

interrompu, assurez-vous de reprendre

un cycle complet de Nettoyage de Cuve

avant d'utiliser la laveuse. Si vous appuyez

sur la touche Start (Alimentation) durant le

Basket Clean (Nettoyage de Cure), le cycle

sara perdu.

IMPORTANT:

[] Effectuez le Basket Clean (Nettoyage de

Cuve)avec 250 ml (1 tasse) de javellisant

une fois par mois.

[] Lorsque le cycle Basket Clean

(Nettoyage de Cuve) est termin6,

I'int@ieur de votre laveuse peut avoir

une odeur dejavellisant.

[] II est recommand6 de laver une brassie

de couleur p@leapr_s le cycle de Basket

Clean (Nettoyage de Cure).

12

electromenugersge.cu

Nettoyoge du Filtre de Io Pompe

/_ cause de la nature de la laveuse a

chargement frontal, il est parfois possible

que de petits articles passent a la pompe.

La laveuse possSde un filtre pour capturer

les articles perdus afin qu'ils soient versSs

dans I'Sgout. Pour rScupSrer ces articles

perdus, nettoyez le filtre de la pompe.

1. /_ I'aide d'une piSce de monnaie ou

d'un tournevis plat, dans I'encoche de

la porte, ouvrez la porte d'accSs.

2. Placez une casserole peu profonde

ou une assiette sous la porte d'accSs

de la pompe et des serviettes sur le

plancher devant I'avant de la laveuse

pour protSger le plancher. IIest normal

de capturer environ 250 ml (une tasse)

d'eau Iorsqu'on enlSve le filtre.

3. Tirez le bec verseur vers le bas.

Filtrede la

pompe

M--

Bec

5.

6.

Tournez le filtre de la pompe duns le

sens inverse des aiguilles d'une montre

et enlevez le filtre. Ouvrez-le lentement

pour permettre a I'eau de s'Scouler.

Enlevez les dSbris du filtre.

Remettez le filtre et tournez-le dans

le sens des aiguilles d'une montre.

Serrez-le solidement.

7. Relevez le bec verseur.

8. Fermez la porte d'accSs.

Nettoyage du Joint d'_tanch_it_ de

la Porte

Ouvrez la porte de la laveuse./_ I'aide de

vos deux mains, appuyez sur lejoint de la

porte. Enlevez tout corps Stranger pris (_

I'intSrieur du joint. Assurez-vous qu'il n'y a

rien qui bloque les trous derriSre lejoint.

En maintenant vers le bas le joint de la

porte, inspectez I'int_rieur du joint en le

tirant vers le bas avec les doigts. Enlevez

tout corps Stranger pris (_I'intSrieur du

joint. Assurez-vous qu'il n'y a rien qui

bloque les trous derriSre le joint.

Lorsque vous avez fini le nettoyage

du joint de la porte, enlevez vos mains

et lejoint reviendra en position de

fonctionnement.

13

Nettoyage de la Laveuse.

Ongtet_droiteou_gauchesalonlemod_te

L'ongletde blocageest visible

uniquementapr@sque letiroir est

ouvert

Zone du tiroir distributeur : Led6tergent et I'assouplisseur peuvent

s'accumuler dans le tiroir distributeur. Vous devez enlever les r6sidus une ou

deux fois par mois.

[] Enlevez le tiroir en le tirantjusqu'(_ ce qu'il s'orr_te. Ensuite, passez la m(]in

dans le coin g(]uche ou droit (selon le module) de la cavit6 du tiroir et

(]ppuyez fermement sur I'onglet de bloc(]ge en tir(]nt le tiroir.

[] Enlevez les cases des compartiments de javellisant et d'assouplisseur et la

case de d_tergent. Rincez les cases et le tiroir a I'e(]u ch(]ude (]fin d'enlever

toute tr(]ce de produits de lessive.

[] Pour nettoyer I'ouverture du tiroir, servez-vous d'une petite brosse pour

nettoyer les recoins. Enlevez tout r6sidu de I(] p(]rtie sup6rieure et inf6rieure

du recoin.

[] Remettez les c(]ses d(]ns leur comp(]rtiment respectif. Repl(]cez le tiroir

distributeur.

14

Instructions

d'i stallat" Lave

AVANT DE COMMENCER

Lisez ces instructions enti_rement et attentivement.

. IMPORTANT -Conservezces instructions

pour llnspecteur municipal.

. IMPORTANT -Observeztous,escodes

et toutes les ordonn(]nces en vigueur.

, Note _ l'installateur - Assurez-vous de l(]isser

ces instructions (]u consomm(]teur.

, Note au Consommateur - Conservez ces

instructions pour r#f#rence future.

, Niveau de competence - L1nst(]ll(]tion de cet

#lectrom#n(]ger requiert des comp#tences

techniques et #lectriques de base.

, Dur_e de I'installation -1 a 3 heures

, L'instGIIGteur est responsGble de I'instGIlation

correcte.

, L(] d#f(]ill(]nce de ce produit (_cause d'une installation

incorrecte n'est p(]s couverte par I(] G(]r(]ntie.

POUR VOTRE SI_CURITE :

_AVERTISSEMENT

, Cet (]pp(]reil doit #tre correctement mis (_I(]terre

et install# comme le d#crivent ces instructions

d'inst(]ll(]tion

Ne p(]s installer ou entreposer cet (]pp(]reil d(]ns un

endroit o_ il ser(] expos# (_I'e(]u ou (]ux intemp#ries.

Voir I(] section Emplacement de votre I(]veuse,

REMARQUE :Get appareil dolt_tre correctement

mis 6laterreet son alimentation _lectrique

doit6tre conforme aux codes et ordonnances

municipaux et a laderni_re 6ditiondu Code

nationalde l'_lectricit_ANSI/NFPA 70

OUTILS REQUIS

[] CI# ajustable ou douille de 9/16 po a cliquet

[] CI# ajustable ou cl# ouverte de 9/16 po

[] Pince multiprise ordinGire

[] NiveGu a bulle

PII_CES REOUISES (A obtenir Iocalement)

[] Flexibles d'ec]u (2) _-.,

PIf_CES FOURNIES

[] Attache de Cable

©©

[] Cr#pines12)pour

Boyaud'admission [] Guide de Boyc]u

TROUSSE DE SUPPORTSDE SUPERPOSITION

Une trousse de supports de superposition est offerte (_

un prix (]dditionnel. II peut #tre command# (]u C(]n(]d(]

en visitant notre site Web (_Electromen(]gersGE.c(] ou

en (]ppel(]nt 800.661.1616. Comm(]ndez I(] trousse no

WE25X10018 or GEFLSTACK.

PIEDESTAL EN OPTION

Un pi#destal est offert moyennc]nt des fro]is

suppl#mentaires, Veuillez contc]cter votre distributeur

local de produits GE.Ce produit ne doit _tre utilis#

qu'c]vec le pi#destal no SBSD137HXXet SBSD227FXX,

Observez les instructions de montage du pi#destal.

15

Instructions d'lnstallation

EMPLACEMENT DE VOTRE LAVEUSE

N'installez pas la laveuse •

i. Dans un endroit expos_ a I'_gouttement d'eau ou au×

intemp6ries a I'ext_rieur. L(] temp6rature (]mbi(]nte

ne doitj(]mais inf6rieur a 15,6 °C (60 °F) pour le bon

fonctionnement de la laveuse.

2. D(]ns un endroit o6 elle sera en contact avec des

rideaux ou des tentures.

3. Sur du tapis. Le plancher DOlT _tre une surface dure

avec une pente maximum de 1,27 cm/30 cm (0.5 po/

pi). Pour 6tre sOrque la laveuse ne vibre pas ni ne

bouge, vous pourriez avoir a renforcer le plancher.

REMARQUE : Si le plancher est en mauvais 6tat, utilisez

un contreplaqu6 impr6gn6 solidement fix6 au couvre-

plancher existant.

IMPORTANT:

D_gagements minimums d'installation

. Lorsqu'elle est install6e dans une alc6ve •c6t6s, arri6re,

dessus = 0 cm (0 po)

. Lorsqu'elle est install6e dans un placard c6t6s, arri6re

dessus = 0 cm (0 po), av(]nt = 2,58 cm (1 po)

. Des ouvertures d'(x6r(xtionde I(] porte du placard sont

requises • 2 persiennes chacune de 587 cm2 (60 po2)

situ6e a 7,6 cm (3 po) du dessus au pied de la porte

DIMENSIONS BRUTES

AVANT

0

27,0"

(68.6 cm)

39.8"

(101.09 cm)

COTE

33.6"

(85.3 cm)

39.8"

(101.09 cm)

*REMARQUE ' Avec pi6destal, 133,6 cm (52,6 po)

Superpos6e 213,4 cm (84 po)

16

Instructions d'lnstallation

DI BALLAGE DE LA LAVEUSE

A AVERTISSEMENT: Recyclez ou d_truisez

la boTte etles sacs de plastique apr_s avoir d6ball_

I a laveuse. Gardez ces mat6riaux hors de la port6e

des enfants. Les enfants pourraient les utiliser pour

jouer. Les bottes couvertes de tapis, de couvre-lits ou

de pellicules de plastique peuvent devenir des pi@ces

herm6tiques et causer I'asphyxie.

i. Coupez et enlevez les courroies d'exp6dition du haut

et du bus.

2. Pendent qu'elle est dans la boTte,couchez doucement

la laveuse sur le c6t6. NE COUCHEZPASla laveuse sur

I'avant ou I'arri_re.

3. D_pliez les rebuts du bas -enlevez tout I'emballage

de la base, ycompris le carton, la base en mousse de

polystyrene et les blocs de soutien en polystyrene de

la cuve (ins6r6s au centre de la base)

REMARQUE: Si vous installez un pi_destal, suivez

les instructions d'Jnstallation qui accompagnent le

pi_destal

4. Ranenez doucement la laveuse en position debout et

enlevez le carton.

5. D6placez doucement la laveuse en dedans de 1,22 m

(4 pi) de I'endroit oOelle sera install6e.

j

J

6. Enlevez ce qui suit de I'arri_re de la laveuse :

/4boulons

4 cales d'espacements en plastique (y compris lesoeillets

en caoutchouc)

4 attaches de cable d'alimentation

REMARQUE : Si vous oubliez d'enlever les attaches

de transport, cela peut rendre la laveuse gravement

d6s6quilibr6e. Gardez les boulons pour utilisation future.

D#BALLAGE DE LA LAVEUSE {suite)

REMARQUE: Sivous souhaitez transporter la laveuse

6 une dote ult_rieure, vous devrez r6installer la

quincaillerie des supports de transport olin de pr6venir

les dommages. Gardez la quincaillerie dons le sac de

plastique fourni.

Sivous _garez vos boulons detransport, vous pouvez

en acheter d'autres _ un coot additionnel. Vous pouvez

les commander au Canada enappelant le 800.661.1616.

Commandezla trousse no WH49×10039.

17

Instructions d'lnstallation

E×IGENCES QUANT A L'ELECTRICITE

Lisez ces instructions entJ_rement et

attentivement.

A AVERTISSEMENT :

AFIN DE RI_DUIRE LE RISQUE D'INCENDIE, DE DISCHARGE

I'=-LECTRIQUEET LES BLESSURESCORPORELLES :

. N'UTILISEZ PAS UNE RALLONGE DU C/_BLE

D'ALIMENTATION OU UNE FICHE D'ADAPTATION AVEC

CET I_LECTROMI_NAGER.

La laveuse doit _tre mise 6la terre conform_ment

aux codes et ordonnances municipaux, ou en leur

absence, conform_ment au CODE NATIONAL DE

L'I_LECTRICITI_ANSI/NFPA NO 70.

CIRCUIT- Circuit de d@ivation individuel,de 15 A

correctement polaris6 et mis 6 la terre avec dispositif de

surcharge ou disjoncteur de !5 A.

que le cordon d'alimentation soit

accessible Iorsque la laveuse est

install6e.

ALIMENTATION(=LECTRIQUE- 2 ills uvec mise (3le terre,

courent ulternetif 60 Hzmonophes6 120 V.

PRISEDE DISTRIBUTION- Prise __

correctement mise 6 la terre 6

3 broches 6 situer de faqon 6 ce

E×IGENCES QUANT A LA MISE A LA TERRE

AVERTISSEMENT ".

Une connexion.incorrecte du

conducteur de mise 5 la terre de I'appareil peut entraTnerun

risque de d6charge _lectrique. V@ifiezaupr_s d'un 61ectricien

accr6dit_ sivous avezdes doutes que 1'61ectrom6nagerest

incorrectement mis 5 la terre.

:1. La laveuseDOlT@re mise5 la terre,en cas de mauvais

fonctionnement ou de panne, la mise 5 laterre r6duira le

risque de d_charge 61ectriqueen fournissant un trajet de

moindre r6sistance pour lecourant 61ectrique.

2. Comme votre laveuseest _quip6e d'un cordon

d'alimentation dot6 d'un conducteur de mise5 la terre de

la machine et une fiche de mise 5 la terre, lafiche DOlT

@rebranch_e dans une prise 5 ills de cuivre appropri6e

qui est install6eet mise c_la terre correctement

conform_ment 5 tousles codes et ordonnances

municipaux, ou en leur absence,au Code national de

I'_lectricit_,ANSI/NFPA.70.(derni@e6dition).Sivous avez

des doutes, appelez un 61ectriciencertifi6.NE PAScouper

ou modifier la broche de mise 5 laterre du cordon

d'alimentation. Dans lessituations o0 il s'agit d'une prise 5

deux broches, il incombe au propri@airede fake venir un

61ectriciencertifi_ pour la remplacer par une prise 5 trois

broches correctement raise 6 la terre.

E×IGENCES OUANT #, L'ALIMENTATION

EN EAU

Desrobinets d'eau chaude et d'eau froide DOIVENT@re

install6s en dedans de 107 cm (42 po)de L'entr_e d'eau de

votre laveuse. Lesrobinets DOIVENT@redu type boyau

d'arrosage pour connecter les tuyaux d'entr6e d'eau. La

pression de I'eau DOlT@reentre !0 et 120 Ib/po2. Votre

service d'eau peut vous conseiller sur votre pressiond'eau.

Latemp@ature de I'eau chaude devrait _tre r6gl6eentre 48

et 60 °C (1205 140 °F).

E×IGENCES QUANT AU× I GOUTS

1. L'6gout doit pouvoir 61iminer64,3 1(17gal)par minute.

2. Une conduite verticale ayant un diam_tre de 3,18 cm

(1,25po).

3. LGhauteur de lu conduite verticule devruit uvoir

Gu-dessusdu pluncher :

Une hauteur minimule de 61 cm (24 po)

Une hauteur muximule de 244 cm (96 po)

ARRIERE

oi

_-..........................,Oi

joi

--I

96 Do

(244 cm)

Ma×.

24 po

(61 cm)

Min.

REHARQUE: Laconduite de vidange attach6e 5 la laveuse

peut atteindre une conduite verticale de 1/47cm (58po).

Pourune conduite plus haute contactez un distributeur de

pisces certifi6.

18

Instructions d'lnstallation

INSTALLATION DE LA LAVEUSE

1. Faites couler de I'eau des robinets d'eau chaude et

d'eau froide pour vider les tuyaux d'eau et enlever les

particules qui peuvent boucher les tuyaux d'admission

etles cr6pines des robinets.

2. Procurez-vous les tuyaux d'admission Iocalement.

3. Assurez-vous qu'il ya une .......-............ J"

rondelle de caoutchouc

dans les tuyaux d'eau.

R_installez les rondelles

de caoutchouc dans le

raccord du tuyau s'il est

tomb6 Iors du transport.

Connectez doucement ,(b _

le tuyau d'admission 6 la

sortie ext@ieure <<H >>(Chaude) de la soupape d'eau.

Serrez 6 la main, puis serrez un autre % de tour avec

les pinces. Connectez soigneusement I'autre boyau

d'admission 6 la sortie ext@ieure <<C >>(Froide) de la

soupape. Serrez 6 la main, puis serrez un autre % de

tour avec les pinces. Ne feussez pus le filetage et ne

serrez pas trop ces conne×ions.

4. Installer les rondelles 6 grille en les ins@ant dans les

bouts libres des tuyaux avec la partie protub6rante

face au robinet. C (F)H (C)Tuyau d'admission Grille

Rondelles. FROIDE

CHAUDE A xt_

FROIDE

CHAUDE

5. Connectez les bouts des tuyaux d'admission aux

robinets d'eau CHAUDEet d'eau FROIDEen serrant

solidement 6 la main, puis serrez un autre % de tour

avec les pinces. Ouvrez les robinets et v6rifiez s'il ya

des fuites.

.

.

D6placez doucement la laveuse 6 sa position finale.

Balancez doucement la laveuse en position en vous

assurant que les tuyaux d'admission ne s'entortillent

pas. IIest important de ne pas endommager les pattes

de nivellement Iorsque vous d6placez votre laveuse 6

sa position finale. Les pattes endommag6es peuvent

augmenter la vibration de la laveuse. II peut _tre utile

de vaporiser du nettoyant (3vitres sur le plancher

afin de vous aider (3d6placer votre laveuse dans sa

position finale. REMARQUE: Pour r6duire la vibration,

assurez-vous que les quatre pattes de nivellement en

caoutchouc touchent fermement le sol.Poussezet tirez

sur I'arri@edroite et ensuite sur I'arri@egauche de votre

laveuse.

REMARQUE: N'utilisez pas le tiroir distributeur ou la

porte pour lever la laveuse.

REiVlARQUE: Si vous I'installez dans plateau de

vidange, vous pouvez utiliser un 2 X4 de 61 cm (24

po) pour servir de levier pour d6placer la laveuse (3sa

place.

Avec la laveuse dans sa y /

position finale, mettez un

niveau sur le dessus de .....@ ® _'.. , /la laveuse (si la laveuse ........ _ ', /'.....

est install@esous un _ it!

comptoir, la laveuse ne _ ...... ®,,,

e ,ai .a .ou oi,se

balancer). Ajustez de bas

en haut les pattes de

nivellement avant pour vous assurer que la laveuse

repose solidement. Tournez 1'6crou de blocage de

chaque patte vers la base de la laveuse et serrez-les

avec une cl6.

REMARQUE: Gardez I'extension des pattes (3un

minimum pour 6viter une vibration excessive. Plus les

pattes sont sorties, plus la laveuse vibre.

Sile sol n'est pas de niveau ou qu'il est endommag@,vous

pourriez avoir (3allonger les pattes de nivellement arri@e.

19

Instructions d'lnstallation

INSTALLATION DE LA LAVEUSE {suite}

8. Fixez le guide de bout de tuyau en U au bout du tuyau

de vidange. Placez les tuyaux dans une cuve 6 lessive

ou la conduite verticale et fixez-le avec les attaches

de c_bles fournies dans I'emballage.

REMARQUE: Sivous mettez le tuyau de vidange trop

bas, le tuyau d'6gout peut causer un effet de siphon.

On ne peut pas mettre plus que 17,8 cm (7 po) de

tuyau dans le tuyau d6gout. IIdoit y avoir un espace

d'air autour du tuyau de vidange. Un ajustement trop

serr_ peut 6galement produire un effet de siphon.

Attache de c_ble Attache de c_ble.

Attache 7

de cable Attache7

decable

1

Attache

de cable

.Branchez le cordon d'alimentation dans une prise

avec mise 6 la terre.

REMARQUE: V@ifiez que le courant est coup6

au disjoncteur ou 6 la bo?te de fusibles avant de

brancher le cordon d'alimentation dans la prise.

10. ivlettez le courant au disjoncteur/6 la bohe de

fusibles.

11.

12.

13.

Lisezle reste de ce guide de I'utilisateur. II contient

de I'information pr6cieuse et utile qui vous fera

6conomiser temps et argent.

Avant de partir la laveuse, v_rJfiez pour vous

assurer que :

[] Le courant principal est branch&

[] La laveuse est branch6e.

[] Les robinets d'eau sont ouverts.

[] L'appareil est de niveau et que les quatre pattes de

nivellement sont fermement sur le sol.

[] La quincaillerie de transport est enlev6e et

conserv6e.

[] Le tuyau de vidange est correctement fix6.

[] II n'y a pas de fuites aux robinets, aux tuyaux de

vidange ou (3la laveuse.

Faites fonctionner la laveuse pour un cycle complet.

V@ifiez qu'il n'y a pas de fuites et qu'elle fonctionne

correctement.

14. Sivotre laveuse ne fonctionne pas, veuillez v@ifier la

section Avant d'appeler pour une rdparation.

15. Placez ces instructions (3un endroit pros de la laveuse

pour r6f@ence future.

PIECES DE RECHANGE

Si des pi_ces de rechange sont n@cessairespour votre

laveuse, vous pouvez les commander au Canada en

appelant au 800.66!.!6!6.

2O

Avant d'appeler pour une r .paration.., electromenagersge.ca

Conseils de d@pannage -E-conomisez temps et argent!

Consultez d'abord les tableaux qui suivent et vous

pourrez peut-@tre @viter de faire un appel pour une

Causes Possibles Correctifs

Ne se vide La brassie est d.balanc6e . Redistribuez les v@tements et effectuez une vidange et

N'essore pas essorage ou un rinqage et essorage.

N'agJtepas . Augmentezla taille de la brassie si vous lavezune petite

brass6econtenant des articles Iourds,

Pompe abstruse • Voir la page 13 sur la faqon de nettoyer le filtre de la pompe.

Le tuvau de vidange est entortill_ . Redressezletuyau de vidange et assurez-vous que la

ou incorrectement connect_e laveuse n'est pas dessus.

L'_gout de la maison est peut-_tre . V6rifiezla plomberie de la maison. Vous pourriez devoir

bouch_ appeler un plombier.

Le tuyau de vidange siphonne ou . Assurez-vousqu'il yu un espuce d'uir entre le tuyuu et

est pouss_ trap loin dans I'_gout 1'6gout.

Fuite d'eau Lejoint d'_tanch_it_ de la porte . V6rifiezsi lejoint est bien enfonc_ et qu'il n'est pas d_chir&

est endommug_ Lesobjets laiss_sdans les poches peuvent causer du

dommage (_la laveuse (clausvis, stylus, crayons).

Lejoint d'_tanch_it_ de la porte . De I'eau peut s'6goutter de la porte Iorsqu'elle est ouverte.

n'est pas endommag_ Ceciest un fonctionnement normal.

V6rifiez I'arri_re gauche de

la laveuse

Les tuyaux de remplissage ou .

le tuyau de vidange est

incorrectement connect6e

L'6gout de la maison est peut-@tre .

bouch_

Le distributeur est bouch_

Utilisation de d_tergent incorrecte •

La butte de distribution craque .

-F tements

trap mouill_.s La brassie est d_balanc_e

Essuyezdoucement lejoint en caoutchouc de lu porte.

Parfois,la salet6 ou lesv_tements sont luiss6sduns cejoint

et peuvent cuuser une petite fuite

SiI'espaceest mouill6,vous avez un exc_dent de suvon

pour de I'euu. Utilisezmoins de d6tergent.

Assurez-vousque les connexions des tuyaux sont serr6es

6la laveuseet aux robinets et assurez-vous que le bout du

tuyau de vidange est correctement ins6r6 et fix_ au tuyau

d'gout.

V_rifiezla plomberie de la maison. Vous pourriez devoir

appeler un plombier.

Lesd_tergents en poudre peuvent causer les blocages duns

dans le distributeur et faire fuir de I'euuuu devant du

distributeur Enlevezle tiroir et et nettoyez le tiroir et

I'int6rieur de la butte du distributeur. Veuillezyour r6f6rer 6

la section de Nettoyage de la laveuse.

Utilisezla bonne quantit6 de d6tergent HE.

S'ils'agit une nouvelleinstallation,v6rifiezqu'il n'y a pus de

fissuresduns la butte de distribution.

Redistribuezles v_tements et effectuez unevidange et

essorageou un rinqageet essomge.

Augmentez la taille de la brassie si vous lavezune petite

brassie contenant des articles Iourds.

. Lo machine ralentira sa vitessede rotation 6410 t/m. si elle

ade la difficult_ 6_quilibrer la brassie. Cette vitesse est

normale.

Pompe obstru_e • Voir la page 15 sur la fuqon de nettoyer le filtre de la pompe.

Surcharge . Le poids sec de la brassie devmit _tre inf_rieur 6 55,2 kg

(16Ib).

Le tuyau de vidange est entortill_ . Redressezletuyau de vidange et assurez-vous que la

ou incorrectement connect_e laveuse n'est pus dessus.

L'_gout de la maison est peut-_tre . V_rifiezla plomberie de la maison. Vous pourriez devoir

bouch_ appeler un plombier.

Assurez-vousqu'il ya un espace d'air entre le tuyau et

I'_gout.

Le tuyau de vidange siphonne ou .

est poussg trap loin dans I'_gout

21

Avant d'appeler pour une r .paration...

Causes Possibles Correctifs

Cycle incomplet ou la Distribution automatique . La minuterie ajoute :3minutes au cycle pour chaque

minuterie n'avance pus de la brassie rebalancement. De !! a 15 rebalancements peuvent se

loire. C'est un fonctionnement normal. Ne faites den, la

laveuse terminera son cycle de lavage.

Pompe abstruse • Voir la page !:3 sur la faqon de nettoyer le filtre de la pompe.

Le tuyau de vidange est entortill6 . Redressez le tuyau de vidange et assurez-vous que la

ou incorrectement connect6e laveuse n'est pas dessus.

L'6gout de la maison est peut-_tre . V6rifiez la plomberie de la maison. Vous pourriez devoir

bouch6 appeler un plombier.

Le tuyuu de vidange siphonne ou . Assurez-vous qu'il ya un espace d'air entre le tuyau et

est pouss6 trap loin duns I'6gout 1'6gout.

Bruits forts ou Le cabinet se d6place . La laveuse est conque pour se d6placer de 0,635 cm (1/4 po)

inhabituels; vibration pour r6duire les forces transmises au plancher. Ce

ou tremblement mouvement est normal.

Poussezet tirez sur I'arri_redroite et I'arri_regauche devotre

laveusepour v6rifiersi elleest de niveau.Sila laveusen'est

pas de niveu,ajustez les pattes de nivellement pour qu'elles

touchent toutes fermement le plancher et qu'elles sont

bloqu6es en place. Votre installateur devrait corriger ce

probl_me.

Brassie d_s_quilibr_e . Ouvrez laporte et redistribuezde nouveau la brassie. Pour

v6rifier, la machine,faites un rinqageet un essoragea vide.

S'ilssont normaux,le d6s_quilibre6tait caus_ par la brass6e.

Pompe abstruse . Voir la page 13 sur la faqon de nettoyer le filtre de la pompe.

Pus de courunt/lu La laveuse est d_branch_ . Assurez-vous que le cordon est branch6 solidement dans

laveuse ne fanctianne une prise qui fonctionne.

pas ou est morte L'alimentation en eau est ferm6e . Ouvrez au maximum les robinets d'eau chaude et d'eau froide.

Le disjoncteur/le fusible est . V6rifiez les disjoncteurs/fusibles de la maison. Remplacez

le fusible ou r6initialisez le disjoncteur. La laveuse devrait

avoir une prise s6par6e.

Autov6rification du syst_me . La premiere lois que la laveuse est branch6e, des

v6rifications automatiques ant lieu. Ellespeut prendre

jusqu'c_ 20 secondes avant que vous puissiez utiliser votre

laveuse. C'est un fonctionnement normal.

Accrocs, trous, Remplissage excessif • Ned6passezpaslataillemaximalerecommand6edesbrass_es.

d6chirures au usure Voirlataillemaximalerecommand6edes brass6esa la page11.

excessive S0/Ios, crayons, claus, vis ou autres • Videz les poches.

objets laiss6s duns les poches

Epingles, boutons-poussoirs, . Fermez les boutons-poussoirs, les crochets, les boutons et

crochets, bautons coupants, les fermetures a glissi_re.

les boucles de ceinture, les

fermetures 6 glissi_re et objets

coupants laiss6s duns les poches

Toutes les patient de nivellement ne,

touchent pus fermement le plancher

Letempsdecantr61e C'estnormal . Le durant I'essorage, la laveuse peut avoir besoin de

est erran_ ou change r66quilibrer la brass6e c_I'occasion afin de r6duire les

vibrations. Lorsque cela se produit le temps estim6 est

augment6,causant letemps restantc_augmenter ouc_sauter.

Pas assez d'eau C'est normal . Leslaveuseshorizontalesde n6cessitentpas que la cuve

se remplissed'eau comme pour leslaveusea chargement

par le haut.

Lu laveuse s'arr_te au Pampa abstruse , Voir la page 13 sur la faqon de nettoyer le filtre de la pompe.

dait _tre red_marr6e

ou la porte de laveuse

est verrouill_e et elle

ne s'ouvre pas

22

electromenagersge.ca

Causes Possibles Correctifs

La porte se d6verrouille C'est normal . Leslaveuses a chargement frontal d6marrent diff6remment

ou on uppui sur Mise en des laveusescharg6es par le haut et ilfaut environ 30

marche et la machine secondespour v6rifierle syst_me.Laporte se verrouillera

nefonctionne pus et se d@errouillera.

Fonctionnement incorrect . Vous m'avez qu'_ ouvrir et fermer la porte fermement,

puis appuyez sur Start (Miseenmar@e).

L'eau n'entre pus dons la Autov6rification du syst_me . Apr_s avoir appuy6 sur Start (Miseen mar@e),la laveuse

laveuseou code lentement effectuer plusieursv6rifications du systeme.L'eaucoulera

60 secondesapres avoir appuy6 sur Start (Miseen marche).

L'alimentation en eau est ferm6e • Ouvrezenti_rement lesrobinet d'eau chaude et d'eau froide.

Les grilles des soupapes sont . Fermez I'alimentation et enlevez les tuyaux d'eau de

bloqu6s derriere la pattie haute de la laveuseUtilisezune brosse

ou un cure-dentpour nettoyerlesgrillesdela machine.

Reconnectez les tuyaux et ouvrez I'eau de nouveau.

Les rondelles 6 grille de . FermezI'eauet enlevezlestuyaux d'admissiondes robinets

I'admission d'eau sont murau×. Utilisezune brosseou un cure-dent pour nettoyer

bloqu6s les rondellesa grille au bout des tuyaux. Reconnectez

lestuyaux et ouvrez I'eau.

Froissement Triage incorrect . Evitezde m_ler les articles Iourds(comme lesv_tements

de travail) a des articles 16gers(comme des blouses).

Surcharge • Chargezvotre laveuse pour que lesv_tements aient

suffisamment de place pour se d6placer plus librement.

Cycle de lavage incorrect . Assortissezle choix du cycle au type de tissus que vous

lavez (particuli_rement pour les brass6esa soin r6duit).

Lavage r6p6t6 dons . Laveza I'eautilde ou froide.

de I'eau trap chaude

V_tements ternis Pus assez d_tergent . Utilisezla bonne quantit6 de d6tergent.

et]aunis N'utilise pus du d_tergent HE • Utilisezdu d6tergent HE.

Eau dare . ChoisissezI'eau la plus chaude sore pour les tissus.

. Utilisezdu conditionneur d'eau comme la marque

Calgon ou installez un adoucisseur d'eau.

L'eau n'est pus assez chaude • Assurez-vousque le chauffe-eau fournit de I'eau a

48 a 60 °C(120a 140°F).

Le d_tergent ne se • Essayezun d6tergent liquide.

dissout pus

Transfert de teinture . Triez lesv6tements par couleur. Si1'6tiquettede lavage

recommande un lavage s6par6, des teintures instables

peuvent y6tre indiqu6es.

Taches de couleur Utilisation de I'assouplisseur . V6rifiezI'emballage de I'assouplisseurpour les instructions

incarrecte et suivez les indications pour utiliser ledistributeur.

Transfert de teinture . Triez les articles blancs et 16g_rement color6s a part des

articles fonc6s.

Sortez rapidement la brass6e de la laveuse.

La temperature de I'euu L'alimentation en eau est . Assurez-vousque les tuyaux sont connect6s aux bons

est incorrecte incorrectement connect_e robinets.

Le chauffe-eau de la maison .Assurez-vous que le chauffe-eau de la maison fournit

n'estpas r#gl# correctement de I'eau a 48 a 60 °C (120 a 140 °F).

L_g_re variation C'est normal . _,cause des propri6t6s m6talliques de la peinture utilis6e

duns la couleur pour ce produit unique, de 16g_resvariations de couleur

m6tallis6e peuvent 6tre visibles a cause de I'anglede rue et des

conditions d'6clairage.

23

Avant d'appeler pour une r .paration...

Causes Possibles Correctifs

Mauvaise odeur

I'int_rieur de votre

laveuse

La laveuse n'a pus utilis6e

depuis long temps, vous

n'utilisez pus la qualit6 de

d6tergent HE recommand6e

ou vous utilisez trap de

d6tergent

o

o

Faites un cycle de Basket Clean (Nettoyage de cuve).

Dons le cas d'odeurs fortes, vous pourriez avoir besoin

d'effectuer le Basket Clean (Nettoyage de cuve) plus

d'une lois.

, Utilisezseulement la quantit_ de d6tergent recommand6e

sur le contenant du d6tergent.

, Utilisezuniquement du d6tergent HE(haute efficacit6).

, Sorteztoujours rapidement de la laveuseles articles

mouill6s apr_s que la machine ait fini de fonctionner.

, Laissezla porte I_g_rement ouverte pour ass6cher I'eau.

Une 6troite supervision est n6cessaire si cet appareil

est utilis_ par ou pros des enfunts. Ne laissezpas les

enfants dejouer sur, avec ou duns cet appareil ou

n'importe quel autre 61ectrom_nagerdans cet appareil

ou n'importe quel autre 61ectrom6nager.

Led_tergent fuit Position incorrecte de , Assurez-vousque la case de d6tergent est correctement

case de d_tergent situ6e et enti_rement la enfonc6e. Ne mettezjamais de

d6tergent au-dessus de la ligne de remplissage maximum.

Mauvaise distribution Oistributeur bouch_ , Lavezchaque mois le tiroir distributeur pour enlever les

de I'assauplisseur au r6sidusde produits de lessive.

dujavellisant L'assouplisseur ou lejavellisant , Assurez-vousd'avoir la bonne quantit6 d'assouplisseurou

sont remplis au-dessus de la dejavellisant.

ligne maximale

Probl_me de couvercle

d'assouplisseur ou de

javellisant

, Assurez-vous que le couvercle du distributeur d'assouplisseur

et dejavellisant sont bien enfonc_s ou ils ne fonctionneront

pas.

24

Garantie de laveuse GE.

Toutes /es rdparations sous garantie seront effectudes par nos

centres de rdporotion outhorisds. Appelez le 800.561.3344. Agrafez votre facture ici. Pour

obtenir le service sous garantie,

Veuillez foumir le numdro de sdrie et le num4ro de module une preuve de la date d'achat

Iorsque vous oppelez pour obtenir le service, initial est ndcessaire.

Pour une p_riode de: Nous remplacera gratuitement:

Un An

A partir de la date

d'achat initial

remplacer

Toute piece de la laveuse qui s'r6v_le d6fectueuse en raison d'un d6faut de mat@iau ou de

fabrication. Pendant cette garuntie limit_e d'un an, nous fournirons 6galement grutuitement

tousles frais demain d'oeuvre et de d6placement du r6parateur 6 votre domicile pour

la piece d6fectueuse.

Ce qui n'est pus couvert "

[] Les d_placements 6 votre domicile pour vous expliquer

I'utilisation de ce produit.

[] Une mauvaise installation, livreison ou entretien.

[] Une panne du produit si celui-d est meltreit_,mal utilis_

ou utilis_ 6 des fins autres qua celles auxquelles il est

destin_, ou utilis_ commerdalement.

[] Desdommeges apr_s la livraison.

[] Le remplacement de fusibles de Io maison ou la remise

en

marche d'un disjoncteur.

[] Des dommages au produit causes par un accident, un

incendie, une inondation ou une catastrophe naturelle.

[] Tout dommage indirect ou cons_cutif caus_ par des

pannes possibles de cet appareil _lectrom_nager.

[] Le service s'il est impossible d'avoir acc_s au produit.

iEXCLUSION DE GARANTIES IMPLICITES -Votre seu! et unique recours est la r_paration du produit salon les dispositions

de cette Gurantie limit_e. Toutes les garanties implicites, incluant les garanties de commercialit_ et d'ad_quation _un

usage sp_cifique, sont limit_es _une annie ou _la p_riode la plus courte autoris_e per la I_gislation.

Cette garantie est offerte 8 I'acheteur initial, ainsi qu'8 tout propridtaire subsdquent d'un produit achetd au Canada en vue d'une

utilisation domestique au Canada. Le service 8 domicile en vertu de la garantie sara foumi dons les rdgions oO ilest disponible

et oO Mabe estime raisonnable de le foumir.

LE GARANT N'EST PAS RESPONSABLE DES DOMMAGES INDIRECTS.

Garant" MC Commercial, Burlington, ON, L7R 5B6

25

Soutien au consommateur.

SiteWebappareils dlectromdnagers GE wvvw.electromenagersge.ce

,_ Vous avez une question ou vous avez besoin d'aide pour votre appareil 61ectrom6nager?Contactez-nous par

Internet au site www.electromenegersge.ca 24 heures parjour, toes lesjours de I'ann6e.

Servicede rdporotions

Servicede r6parations GEest tout pros de vous.

Pour faire r6parer votre 61ectrom6nagerGE,il suffit de noes t616phoner.

800.561,3344

Studio de ConceptionRdaliste

Sur demande, GEpeat fournir une brochure sur I'am6nagement d'une cuisine pour les personnes

6mobilit6 r6duite.

Ecrivez: Directeur,Relations avec les consommateurs IvlCCommercial

Bureau 310, 1 Factory Lane

Moncton, N.B.EIC 9M3

Pi_ces et Accessoires

Ceuxqui d6sirent r6parer eux-m@mesleurs 61ectrom6nagerspeuvent recevoir pisces et accessoires directement

6 lamaison (cartesVISA,iVlasterCardet Discoveraccept6es).

Les directives stipul(_esdens le pr_sentmenuel peuvent @treeffectu@esper n'importe quel utilisateur. Les

autres r(_peratJonsdoivent g(_n(_ralement@treeffectu(_es per un techniden qualifi(! Soyezprudent, car une

r(_peration ined(_quate peut affecter le fonctionnement s(_curitaire de I'appereil.

Vous trouverez dans les pagesjaunes de votre annuaire le num@o du Centre de service ivlabele plus proche.

Autrement, appelez-nous au 800.661.!6!6.

Contoctez-nous

Sivous n'_tes pas satisfait du service apr_s-vente dont vous avez b6n6fici6

Premi_rement,communiquez avec les gens qui ont r6par_ votre appareil.

Ensuite,si vous n'_tes toujours pas satisfait envoyez tousles d@ails-num@o de t616phonecompris-au

Directeur, Relationsavec les consommateurs, ivlabe Canada Inc

Bureau 310, 1 Factory Lane

Moncton, N.B.EIC 9M3

Inscfivez votre appareil dlectromdnager electromenogersge.ca

Inscrivez votre appareil _lectrom_nager en direct, aussitSt que possible. Cela am_liorera nos

communications et notre service apr(_s-vente. Vous pouvez (_galement nous envoyer par la poste

le formuleire d'inscription joint (i votre documentation.

26

GEAppliances.com

Instrucciones

de seguridad ..................... 2, ]

Instrucciones de funcionamiento

Paneles de control .................. 4, 7

Funciones ........................... 8-9

Carga y uso de la lavadora ........ 10, 11

Limpieza de la lavadora ........... 12-14

Instrucciones

de instalaci6n .................. ts-2o

Preparaci6n para la instalaci6n

de la lavadora ....................... 15

Dimensiones aproximadas ........... 16

Ubicaci6n de la lavadora ............. 16

Desembalaje de la lavadora .......... 17

Requisitos de desagOe ............... 18

Requisitos de suministro de agua ..... 18

Requisitos el6ctricos .................. 18

Instalaci6n de la lavadora ......... 19, 20

Piezas de repuesto ................... 20

Consejos para la soluci6n

de problemas .................. 21-24

Atenci6n al cliente

Garantia (EEUU.) ..................... 25

Servicio al consumidor ............... 28

GFWN2200

GFWN1200

GFWH1200

GMAN2200

GFWH2300

GFWN1300

GFW H 1400

GFWH1405

GFWS1500

GFWS1505

ENERGYSTAR

Como socio de Energy Star®,GE

ha confirmado que este producto

cumple las directrices de Energy

Star® relativas al rendimiento

energ@ico.

Escriba aqui los n(lmeros de

modelo yserie:

N. °de modelo

N. °de serie

Puede encontrarlos en una etiqueta

situada en el costado de la lavadora.

s

INFORMACION DE SEGURIDAD IMPORTANTE.

LEA TODAS LAS INSTRUCCIONES ANTES DEL USO.

A stees els[mbolode alerta de seguridad.Elmismoalerta sabrepotencialesriesgosque lepuedenproducir lamuerte o

lesionestanto a ustedcoma a otras personas.Todoslosmensajesdeseguridad estar6na continuaci6n dels[mbolode alerta

de seguridady con la palabra"PELIGRO',"ADVERTENCIA"o "PRECAUCION'.Estaspalabras se definencoma:

Indica una situaci6n de riesgo que, si no se evita, producir6 la muerte o lesiones graves.

Indica una situaci6n de riesgo que, si no se evita, podria producir la muerte o lesionesgraves.

_ Indica una situaci6n de riesgo si no se evita, podria resultar en lesiones menores o moderadas.

que,

INSTRUCCIONESIHPORTANTES DE SEGURIDAD

Para reducir el riesgo de muerte, incendio, explosi6n, descargas el_ctricas o lesionessabre las

personas al usar su electrodom_stico, siga las precauciones b6sicas, incluyendo Io siguiente

[] Leatodas las instruccionesantesde usar esteelectrodom_stico.

[] NO lave ni seque prendas que en forma previa hayan sido secadas, lavadas, mojadas o manchadas con gasolina,

solventes de limpieza en seco, u otras sustancias inflamables o explosivas,ya que despiden vapores que se podrian

encender o explotar.

[] NOagregue gasolina, solventes de limpieza en seco, Uotras sustancias inflamables o explosivasal agua de lavado. Estas

sustancias despiden vapores que se podrian prender fuego o explotar.

[] Bajo ciertas condiciones, se podr6 producir gas de hidr6geno en un sistema de agua caliente que no fue usado por 2

semanas o m6s. ELGASDEHIDROGENO ESUN EXPLOSIVO.Si el sistema de agua caliente no fue usado por dicho periodo,

antes de usar una lavadora, abra todos los grifos de agua caliente ydeje que corra agua de cada uno durante varios

minutos. Estoliberar6 cualquier gas de hidr6geno acumulado. Debidoa que el gas es inflamable, NO fume ni use una

llama abierta durante este proceso.

[] NO permita que los ninosjueguen sabre o dentro de este electrodom@stico.Cuando el electrodom@sticose use cerca de

ninos, ser6 necesario supervisarlos de cerca. Antes de dejar la lavadora fuera de servicio o de deshacerse de @sta,quite

la puerta o la tapa. Sino se siguen estas instrucciones, se podrc_producir la muerte o lesiones personales.

[] NO introduzca las manos en el electrodom@sticosi el tambor o agitador se encuentra en movimiento a fin de evitar

enredos accidentales.

[] NO instale ni guarde este electrodom@sticodonde quede expuesto a los factores clim6ticos.

[] NO manipule indebidamente los controles, reparar ni reemplazar cualquier parte del electrodom@stico o realizar

cualquier otro trabajo t@cnico,a menos que esto sea especificamente recomendado en las instrucciones de

mantenimiento del usuario o en instrucciones publicadas sabre reparaciones del usuario, que entienda y para las

cuales posea las destrezas necesarias.

[] Mantenga el 6rea alrededor de su electrodom@sticolimpia y seca a fin de reducir la posibilidad de resbalones.

[] NO intente usar este electrodom@sticosi se encuentra da_ado, funcionando mal, parcialmente desensamblado, o si tiene

partes faltantes o rotas, incluyendo un cable o enchufe da_ado.

[] Desenchufeel electrodom@sticoo apague el disyuntor antes de realizar el servicio t@cnico.Presionar el bot6n Power

(Encendido)NO desconecta el encendido.

[] Paraacceder a las instrucciones de conexi6n a tierra, lea los "RequisitosEl@ctricos"ubicados en las Instruccionesde

Instalaci6n.

GUARDE ESTAS INSTRUCCIONES

2

GEAppliances.com

INSTALACIONCORRECTA

L%Lo Iovadora se debe instolor y colocor correctomente de ocuerdo con los instruccionesde instoloci6n,antes de utilizarlo. Si

no recibi6 la hoja con instrucciones de instalaci6n, puede obtener una visitando GEAppliunces.com o Ilamando

al 800.GE.CARES (800.432.2737).

AsegOresede que la manguera de agua caliente est@

conectada a la vc_lvula"H" (interna proyectada de color

rojo)y que la manguera de agua fria est_ conectada a

lavdlvula "C' (interna proyectada de color azul).

Instaleo almacene la lavadora en un lugar donde

no est@expuestaa temperaturas bajocero nia las

inclemenciasclimdticas,ya quaesto puede provocar

da_os irreversiblese invalidar la garantfa.

Conectecorrectamente a tierra la lavadora de

conformidad con todos los c6digosyordenanzas

regulatorias.Sigala informaci6n de Instrucciones

de instalaci6n.

'_ - Riesgo de Descerge El_ctrica

Enchufe en un tomacorriente con conexi6n a tierra de

3 cables.

NO retire la conexi6n a tierra.

NO UTILICEun cable de extensi6n.

NO UTILICEun enchufe adaptador con este artefacto.

Si no cumple con esto, se podrd producir la muerte,

incendio o descarga el#ctrica.

[] Estalavadora no incluye mangueras de suministro de

agua.

GErecomienda enfaticamente el uso de piezas

especificadas de f@brica.A continuaci6n se encuentra

una lista de mangueras de f@bricadisponibles para

la compra. Estas mangueras est@nfabricadas y

probadas para cumplir con lasespecificacionesdeGE.

GErecomiendaenf@icamenteelusode mangueras

nuevasdesuministrodeagua. Lasmanguerasse

desgastancon eltiempo ydeben reemplazarsecada 5

a_os para reducirelriesgodefallasen lasmanguerasy

dahos provocadospot el agua.

PJezas y accesorJos

Solidteloson-linehoy mismo a GEAppliuncepurts.com, las

24 horas del d[a o por tel#fono a1800.626.2002en horatio

normal de trabajo.

NOmero de PJeza AccesorJo

PMI4XIO002

0

p[vl14XlO005

WXIOXIO011

Mangueras de goma de

suministro de agua de 4 pies

Mangueras de metal trenzada de

suministro de agua de/4 pies

Limpiador Tide@para Lavadoras*

.eCUANDO NO ESTEEN USO

[] Cierre las Ilaves de paso minimizar las fugas en caso

de que se produzca una rotura o grieta. Compruebe el

estado de las mangueras de Ilenado;GErecomienda el

cambio de las mangueras cada 5 a_os.

WX7X! Bandejadel Pisode la Lavadora

GUARDE ESTAS INSTRUCCIONES

E!panel de control de la lavadora.

Busque la ilustraci6n qua mds se ajusta a su moddo y para mds data!los yea los descripciones.

Colors Whites

Normols

Stain Wash

Sanitize

Bulky

Bedding

Delicates Tap Extra

Cold Cold Warm Hot Hot

Hand Wash _ My Cycle

Speed Wash c....... ]Hold3SecondsTOStore

Drain+Spin =

Basket Clean PreWash Extra Rinse Signal._))

Delay Wash

Start

Add a Garment

Ho_d3 secondsTo

Lock/Un_ockCantrols

Colors Whites

Stain wasOrmalsa _ ++-L

Sanitize __--_ _-1 ewash

Drain+Spin_._

m

Basket Clean

Estimated Tree Rematfl ng

Soil Light Light Heavy

No

Spin Low Medium High

(_1_1_1 _)

Top Extra

Cold Cold Worm Hot Hot

(_1_1_1_1_)

Extra Rinse Signal-_))

Po_wer

Start

Add a Garment

Ho_d3 Secods To

Lock/Unlock Controls

$

4

Whites

_o)or_._

Stain Wash _/_

De_iCwateeS"L(\_"

speedWosh'\\_

Droin+Spin_

=

Basket Clean

£stimmed T+me Remo_ mg

/_ _,__

Extra Rinse Signal o_))

Po_wer

Start

Add nGarment

Uo_d3secondsTO

l_k/Unl_ck Controls

GEAppliances.com

Power (Encendido/Apagado)

Pulse este bot6n para "activar" la pantalla. Si la pantalla estd activa, pOIselopara poner la lavadora

en modo de espera. NOTA: AI pulsar el bot6n de Encendido no se desconecta la lavadora de la corriente.

Wash Cycles (Ciclos de lavado)

Los cidos de lavado se han optimizado para tipos especificos de cargas de lavado. La siguiente tabla le ayudar6

a combinar el tipo de lavado con las cargas. Los elevadores GentleCleaff" hacen girar la ropa suavemente en la

soluci6n de agua y detergente para limpiar la carga.

Whites Paraprendasdeblancos61idosconmuchao pocasuciedad.

(Ropa Blanca)

Colors/Normals (Ropa Para prendas de algod6n, ropa de cama, prendas de trabajo o deportivas

de Colors/Normals) de colores s61idoscon mucha o poca suciedad.

Stain Wash Para prendas de colores s61idoscon mucha suciedad.

(Lavado Intensivo)

Sanitize

(Esterilizaci6n)

(en algunos modelos)

AI seleccionar esterilizaci6n, la lavadora aumenta la temperatura del agua para

esterilizar y eliminar 99.9% de las bacterias en los lavados hogarehos. Para obtener

mejores resultados, seleccione la configuraci6n de suciedad excesiva cuando utilice

cycle de esterilizaci6n.

_S_ [ NSF Protocol P172

Estedlizaci6n Desempefio de Residencial y

Comerciales, Lavadoras de Tamaiio de la Familia

Bulky Bedding Para abrigos grandes, colchas, cubre colchones, bolsas de dormir y artfculos

(Prendas Voluminosas) similares grandes y voluminosos. Art[culos grandes tales como mantas,

(en algunos modelos) edredones, chamarras y tapetes pequeBos.

Delicates/Hand Wash Para lencer[a y telas de cuidado especiales con poca o normal suciedad.

(Delicadas/Lavado Proporciona una limpieza y un remojo suaves durante el lavado

y el enjuagado.

Speed Wash Para prendas con poca suciedad que se necesiten en poco tiempo.

(Lavado R6pido) La duraci6n del ciclo es de aproximadamente 30 minutos, dependiendo

de las opciones seleccionadas.

Drain & Spin Para centrifugar y desaguar en cualquier momento.

(Centrifugado y DesagLie)

Basket Clean

(Limpieza de Canasta) Use para limpiar la canasta de residuos y olores. Uso recomendado una vez por mes.

NOTA: Nunca cargue ropa sucia mientras se est6 usando la Basket Clean (Limpiezade la

Canasta).Laropa sucia se podrd da_ar o contaminar. Lea la secci6n de Cuidado y Limpieza.

Soil Level (Nivel de suciedad)

AI cambiar el Soil (Nivel de Suciedad), aumenta o disminuye el tiempo de lavado con el fin de eliminar las distintas

cantidades de suciedad.

Para cambiar el Soil (Nivel de Suciedad), pulse el bot6n Soil (Nivelde suciedad) hasta obtener el valor deseado.

Spin Speed (Velocidad de centrifugado)

AI cambiar la Spin (Velocidad de centrifugado), cambia la velocidad final de centrifugado de los ciclos. Siga siempre

las indicaciones de la etiqueta de cuidado del tejido del fabricante al cambiar la Velocidad de centrifugado.

Para cambiar la Velocidad de centrifugado, pulse el bot6n Spin (Velocidad de centrifugado) hasta obtener el

valor deseado. Las velocidades de centrifugado mas rapidas no estc_ndisponibles en determinados ciclos, como

Delicates (Delicadas).

Con dichas velocidades, se elimina mc_sagua de las prendas y se reduce el tiempo de secado, aunque tambi6n

puede aumentar la posibilidad de que se formen arrugas en algunos tejidos.

Wash Tamp (Temperatura de lavado)

Ajuste este control para seleccionar latemperatura del agua adecuada para el ciclo de lavado.Elagua de prelavado y

enjuagado estc_siemprefria para poder reducir el consumo de energia y las manchas y arrugas.

Siga las indicaciones de la etiqueta de cuidado del tejido del fabricante al seleccionar la temperatura de lavado.

Para cambiar la temperatura de lavado, pulse el bot6n Wash Tamp (Temperatura de lavado) hasta obtener el

valor deseado.

NOTA: Los !0 primeros segundos de la toma de agua, siempre estd fria. Esta funcian permite acondicionar el tejido

y evitar qua las manchas se adhieran alas prendas.

o_

A

u

Q

_m

_w

u_

9m

wl

n _

_ v

Q

_ A

,,_ ul

v.A

t_

0

E!panel de control de la lavadora.

Start/Add a Garment flniciar/Agregue una Prenda)

Pulse este bot6n para iniciar un ciclo de lavado. Si la lavadora est6 en funcionamiento, al pulsarlo una vez, la

lavadora se detendr6 y se desbloquear6 la puerta. Vuelva a pulsar el bot6n para reiniciar el ciclo de lavado.

NOTA:Sila lavadora estd detenida y el ciclo no se reinicia en 2 horas,se cancelard el ciclo de lavado actual.

NOTA: l_alavadora realiza revisiones automdticas del sistema despuds de presionar el botan Start (Inicio).El flujo de

agua se iniciard en 45 segundos o antes. Podrd escuchar la puerta al trabarse ydestrabarse antes de que comience

a fluir el agua; esto es normal.

Signal._)) Cycle Signal (Serial de ciclo)

Utilice el bot6n Signal (Sehal)para

cambiar el volumen de la seBalde final

del ciclo.

pulse el bot6n hasta alcanzar el volumen

deseado.

PreWash

r( ),

PreWash (Prelavado)lenalgunosmodelos)

Elprelavado es un lavado adicional que

se realiza antes del lavado principal.

Utilicelo con prendas muy sucias o con

aquellas prendas en cuyas etiquetas

de cuidado se recomiende realizar

un prelavado. Aseg0rese de ahadir

detergente de alta eficacia o la sustancia

de lavado correspondiente en la cubeta

de prelavado.

NOTA:AI seleccionar el prelavado, se

recomienda utilizar detergente en polvo

en el dep6sito de detergente del lavado

principal.

Extra Rinse Extra Rinse (En]uagado extra)

Useesta funci6n cuando desee

un en]uagado adicional para eliminar

los restos de suciedad ydetergente en

cargas sucias.

Delay Wash Delay Wash (Retrasar Lavado)

(enalgunosmodelos)

Sepuede retardar el inicio de un cido

de lavado en !0-!8 horas, dependiendo

del modelo. Pulseel bot6n Delay Wash

(Retrasar Lavado)para seleccionar el

n0mero de horas que desee retardar el

inicio del cicloy, a continuaci6n, pulse

el bot6n Start (Iniciar).La lavadora

comenzarc_la cuenta regresiva

yse pondrc_en funcionamiento

autom@icamente a la hora seBalada.

NOTA:Si olvida cerrar par completo

la puerta, sonard una sepal para

recorddrselo.

NOTA:Si abre la puerta durante la cuenta

regmsiva,la lavadora entrard en estado

de pausa.Debe cerrar lapuerta ypulsar

de nuevo Start (Iniciar)para reiniciar la

cuenta regmsiva.

Hold 3 Seconds To

Lock/Unlock Controls

Lock (Bloqueafl

Puede bloquear los controles para impedir

que se realice cualquier selecci6n. 0 bien

puede bloquear los controles despu6s de

haber iniciado un ciclo.

Con esta opci6n seleccionada, los ni_os

no podr6n poner en marcha la

lavadora de manera fortuita aunque

toquen el panel.

Para bloquear la lavadora, mantenga

pulsado el bot6n de Lack (Bloquear)

durante 3 segundos.

Para desbloquear los controles de la

lavadora, mantenga pulsado el bot6n de

Lack (Bloquear)durante 3 segundos.

Elicono de bloqueo de los controles que

aparece en la pantalla se encender(_

cuando est6 activado.

NOTA: El bot6n de Power (Encendido/

Apagado) puede seguir utilizdndose

cuando la lavadora estd bloqueada.

8

GEAppliances.com

m

My Cycle

Hold 3 Seconds To Store

My Cycle (MiCiclo)(enalgunos modelog

Paraguardar el ciclo que prefiera,

establezca los valores deseados para

los ajustes de ciclo de lavado, nivel de

suciedad, velocidad de giro y temperatura

de lavado y mantenga pulsado el bot6n

My Cycle (MiCiclo)durante 3 segundos.

Sonurc_un pitido puru indicar que el ciclo

se ha guurdado.

Parautilizar el ciclo personulizado, pulse

el bot6n Ply Cycle (MiCiclo)antes de lavar

una cargu.

Para cambiar el ciclo guardado,

establezca los valores deseados y

mantenga pulsado el bot6n My Cycle

(Mi Ciclo)durante 3 segundos.

NOTA: AI utilizar My Cycle (MiCiclo),no

se pueden modificar los opciones de

lavado una vez que comience el ciclo.

NOTA: Si cambia los opciones de lavado

con My Cycle (Mi Ciclo)antes de que el

ciclo comience, el indicador de Ply Cycle

(Mi Ciclo)se apagard y volverd al ciclo

base.

(awash

eWash (Energy Saving Wash)

(Lavado Con Ahorro De Energia)

Utilice eWash para ahorrar energfa en

ciclos de lavado espedficos.eWash no

puede utilizarse con Steam Refresh

(Renovaci6n Par Vapor), Stain Wash

(Lavado de Manchas) oBasket Clean

(Limpiezade Tambor).

Steam

Available On

Select Cycles

Steam (Vapor) (enalgunos modelos)

Steam (Vapor) agrega vapor dentro de

la lavadora durante los ciclos Whites

(Ropa Blanca), Calars/Narmals (Ropa de

Colors Normales), Stain Wash (Lavado

de Manchas), Sanitize (Esterilizaci6n) o

Bulky Bedding (Prendas Voluminosas).

Para usar:

t. Encienda el Power (Aparato On)y

seleccione un ciclo de lavado.

.

3.

La opci6n Steam (Vapor)s61ose

encuentra disponible en los ciclos

Whites (Ropa Blanca), Colors/

Normals (Ropa de Colors Normales),

Stain Wash (Lavado de lanchas),

Sanitize (Esterilizaci6n) oBulky

Bedding (Prendas Voluminosas).

Seleccione el bot6n Steam (Vapor)

para activar.

Presione el bot6n Start (Iniciar).

Display (Pantalla) (enatgunosmodelos)

La pantalla muestra eltiempo restante

aproximado hasta elfinal del ciclo.

NOTA:Eltiempo del ciclo es afectado par

el tiempo que toma Ilenar la lavadora.

Estodepende de la presi6n del agua en

su hogan

A

ww

u

Q

_m

_w

u_

9m

wl

n _

_ v

Q

_ A

v _A

t_

O

o_

Acerca de las funciones de la iavadora.

NOTA: Puede que estas funciones no estdn disponibles en todos los modelos de la lavadora.

Dep6sito de detergente

Abralentamente el dep6sito de detergentetirando

de_t hasta que sedetenga.

TrasaBadir losproductos de lavado, ci@relo

despacio.Sicierra el dep6sitodemasiado r6pido,

puede provocarque la lejia,el suavizanteo el

detergentese administren antes de tiempo.

Esposibteque observeagua enlos compartimentos

de lej[ay suavizanteal final del ciclo. Esteesel

resultadode la acci6n de trasvasey forma parte

del funcionamiento normal de la lavadora.

Compartimento de prelavado

len algunos moddos)

[] Utilices6toel compartimento de prelavado si va

a seleccionarel ciclo PreWash(Prelavado)

para prendasmuy sucias.ABadalacantidad

de detergente o de sustancia de prelavado al

compartimento deprevalado situado en la parte

posteriorizquierdadel dep6sitode detergente.

[] Eldetergente o la sustancia deprelavado se

anaden desdeel dep6sito durante el ciclode

prelavado(encaso deque se seleccione).

NOTA:EldetergenteIfquidosevaciarden et tambor

de lo lavadora a medidaquese a_oda.

[] Esposibteque haya que ajustar el uso

de detergente a la temperatura del agua,

a la dureza de la misma, al tamaBo yal nivei

de suciedadde la carga. Eviteutitizar demasiado

detergente en la lavadora ya que puede producir

demasiadojab6n y@jar restosen las prendas.

Compartimento para el detergente

[] Utilice s61odetergente de alta eficacia con esta

lavadora. Usela cantidad recomendada por

el fabricante del detergente.

[] A_ada la medidade detergente al

compartimento de detergentedelantero

izquierdodel dep6sito.

[] Eldetergentese a_ade des@ el dep6sito

al comienzodel ciclode lavado. Sepuede utitizar

tanto detergente en potvocomo liquido.

[] Esposibteque haya que ajustar el uso

de detergentea la temperatura del agua,

a la dureza dela misma,al tamano yal nivel

de suciedaddela carga. Eviteutitizardemasiado

detergente en la lavadora ya que puedeproducir

demasiadojab6n y@jar restos en las prendas.

[] Utitizarm6sdetergente de la cantidad

recomendada puedeprovocar una acumulaci6n

de residuosensu tavadora.

Quitededetergenteenpoivo

Con-""'d_ --

tiguraci_n_ _l I lib

max de _'_.!Jl I I IR

detergente __

liquido HE...._._

I[quidoHE /I L>_I I

(configuraci6n _ hi

m6scomOn) j IL't ____K)_

5x configuraci6n

_eetergente[

I[quidoHE

Elaspectopuede variar

En

[]

los moddos con una taza de detergente

Detergente en Polvo - Retire la taza de

I[quido detergente elegido ycoloque el

mismo en una ubicaci6n segura afuera

de la lavadora. Siga las instrucciones

del fabricante de detergente al medir la

cantidad de polvo a usar.

[] Detergente Liquido - Ubique la

concentraci6n de su detergente en

la botella. No Ilene por encima de

la I[nea de Llenado iVk_ximoen la

taza de Detergente para su tipo de

concentraci6n de detergente.

Quite de detergente en poivo

normalde _ ' I _

L

2Xconfiguraci6n

dedetergente i :

liquidoHE

(configuraci6n _'

m6scom_in)

3X

configurac6n

dedeterge_

I[quidoHE

Elaspectopuedevariar

8

En los modelos con una pieza de selecci6n

Lapiezadeselecci6nde detergente sedebe cotocar

en el compartimento de detergenteen la posici6n

especifica con respectoal %0 de detergente que

se vaya a utitizar.

[] Detergente en polvo - Quitela piezade selecci6n

de detergente ycotoqueel mismo en una

ubicaci6nseguraafuera de la lavadora.

[] Detergente liquido - Ustedtendr6 que ajustar

la piezadeacuerdo con el%0 de detergente

I[quidoque est6 utitizando.Loskonos ubicados

sobre elcostado del compartimento para

detergente deben estaralineadossobre el centro

cuando la piezaseencuentra ensu posici6n.

NOTA:No todoslos moddos tienenlas

configuracionespara detergentes2x y 5x. Algunos

vienens61oconIo configuroci6n regular HE.Poro

Iogror Io configuroci6n2x 6 5x usted deberdreducir

Io contidod dedetergentesegOnlosinstruccionesdet

envase.

Muevala pieza sac6ndotaydesliz6ndotaentre las

ranuras del compartimento de detergentedelantero

o trasero, segOn@see, para detergenteliquido. Quite

dedetergenteen potvo.

Enalgunos modelos:

Eno/gunos modelos:

En olgunos modelos:

En olgunos modelos:

GEAppliances.com

Compartimento para lejia fiquida

IMPORTANTE:Lapasici6n del campartimenta

delefia varia con coda modelo. Aseg(lresede

identificar el campartimento carrecto para lefia

antes del usa.

SiIo @sea,mida la cantidad recomendada de iej[a

liquida,que no sobrepase!/5 del recipiente(80 ml)y

vi@talaen el compartimento derecho con la etiqueta

"LiquidBleach"(Lejialiquida).

No sobrepase la Ifnea de Ilenado mdximo.

Un Ilenado excesivo puede hacer que la lejfa

se administre demasiado pronto y, coma resultado,

da_e las prendas.

NOTA:No utilice lejfaen polvo en et dep6sito.

Compartimento para el suavizante

IMPORTANTE:Laposici6n del campartimento

del suavizante varia con cada modelo. Aseg_rese

de identificar el compartimento carrecto para

suavizante antes del usa.

SiIo @sea,vierta la cantidad recomendada

de suavizanteI[quidoen el compartimento con la

etiqueta "FabricSoftener"(Suavizante).

Utilices61osuavizanteIfquidoen eldep6sito.

DilOyalocon aguahasta la Ifneade Ilenadomdximo.

No sobmpasela IfneadeIlenadomdximo.

UnIlenadoexeesivopuedehacerque

el suavizantese administredemasiado

pronto y manchelasprendas.

NOTA:No vierta dimetamenteetsuavizante

sabrela earga.

u

Q

_m

_w

u_

9m

wl

n

v

Q

_ A

i.i1

t_

0

Carga y uso de/a lavadora.

Siga siempre los indicaciones de la etiqueta de cuidado del tejido del fabricante en el lavado y el planchado.

Separaci6n de cargas

Ordene la ropa sucia en cargas que se puedan lavar juntas.

Colores Suciedad Te'ido

Ropa blanca Mucha

Ropa de colores Normal

claros Poca

Ropa de colores

oscuros

Pelusas

Prendas Prendas que

delicadas sueltan pelusa

Prendas de f6cil Prendas a las

cuidado que se adhiere la

Prendas pelusa

resistentes de

algod6n

m Combine las prendas grandes y pequehas en cada carga. Cargue primero las prendas grandes.

Las prendas grandes no deben representar mds de la mitad de la carga total de lavado.

mNo se recomienda lavar prendas sueltas. Esto puede producir una carga desequilibrada.

Ahada una o dos prendas similares.

mLas almohadasy los edredones no deben mezclarse con otras prendas. Esto puede producir una carga

desequilibrada.

_f_- Riesgo de incendio

Nunca coloque prendas en la lavadora que est@nhumedecidas con gasolina u otros fluidos

inflamables.

Ninguna lavadora puede eliminar el aceite por completo.

No seque nada que alguna vez haya tenido algOntipo de aceite (incluyendo aceites de cocina).

Sino se cumple con esto, se podr6 producir la muerte, una explosi6n o un incendio.

Preparaci6n de las prendas

Siga estos pasos para maximizar el cuidado de las prendas.

[] Para evitar enganches durante el lavado:

•Cierrelas cremalleras,broches,botonesy ganchos.

Arregle los costuros, doblodillos y rosgones.

•Vodetodoslos elementosdelos bolsillos.

•Quite los occesoriosno Iovobtesde losprendos tolescomoodornosy moteriolesderibetesno Iovobles.

[] Para evitar los enredos, ate los cordones, hebillas y materiales tipo cintur6n.

[] Limpie suciedad y pelusas superficiales con un cepillo; trate las manchas.

[] Lave rdpidamente las prendas hOmedas o manchadas para maximizar los resultados.

[] Mezcle las prendas utilizando los tamahos mdximos recomendados de carga en la pdgina !!.

[] Utilice bolsas para prendas de malla de nylon para lavar elementos pequehos.

[] Para un mejor resultado, lave muchas prendas al mismo tiempo.

lO

GEAppliances.com

Carga de la lavadora

Puede que el tambor de la lavadora est6

totalmente Ileno con prendas sueltas que

se ahadan No lave tejidos que contengan

materiales inflarnables (ceras, liquidos de

limpieza, etc.).

Para ahadir prendas una vez que la lavadora

est6 en marcha, pulse START/PAUSE(Iniciar/pausa)

y espere hasta que se desbloquee la puerta.

La lavadora puede tardar unos 30 segundos

en desbloquear la puerta despu6s de pulsar START/

PAUSE(Iniciar/pausa) dependiendo de

las condiciones de la misma. No intente forzar

la puerta para abrirla cuando est6 bloqueada.

Una vez que se desbloquee, c_bralacon cuidado.

Ahada prendas, cierre la puerta y pulse START/

PAUSE(Iniciar/pausa) para reiniciar

el funcionamiento.

TumaSos de carga m_ximos*

ROPA ROPA

DE TRABAJO DE CAMA CARGA MIXTA

4Jeans

Scamisas

de trabajo

5 pantalones

de trabajo

2 toallones

grandes

!0 toallas de baho/

!2 toallitas

7 toallas de mano/

2 alfombras de

baBo de toalla

O

2 sdbanas rectas

tama_o Queen

2 sabanas

ajustables

tamaho Queen

4 fundas

de almohada

4 fundas de

almohada

2 toallas de mano

2 sabanas rectas/

2 s@banasajustables

2 toallas de baBo/

4 toallitas

O

6 camisas

(de hombre

o de mujer)

4 pantalones

(Khakis o

de sarga)

S camisetas

7 boxers

4 shorts

O

6 camisetas

4 pantalones

de gimnasia

4 sudaderas

2 sudaderas

con capucha

7 pares de medias

DELICADOS**

7 sostenes

7 pantaletas

3 enaguas

2 camisolas

4 camisones

LAVADO RAPIDO

(2-4 PRENDAS)

2 camisas de

trabajo informales

! pantal6n de

trabajo informal

O

Suniformes

de fQtbol

*Superar los tama_os m@ximosrecomendados de carga puede afectar el desempeho de limpieza

y el cuidado de la prenda.

**Se recomienda el uso de una bolsa de malla de nylon para elementos peque_os.

11

A

u

Q

_m

_w

u_

9m

wl

n _

_ v

Q

3

_ A

v _A

v _

o

n

I

_m

_ ,4.

vn _

w _

_ _r

v _

¢

0

E

0

o

r_

Limpieza de la lavadora.

Cuidado y limpieza

Exterior: Limpie inmediatamente cualquier vertido. Utilice un trapo hOmedo. No aplique objetos afilados

a la superficie.

Desplazamiento yalmacenamiento: Pida al t6cnico de servicio que elimine el agua de las tuber[as

yla bomba de desag0e. No guarde la lavadora en un lugar donde est_ expuesta a las inclemencias

clim_ticas. AI mover la lavadora, la cuba debe mantenerse estable utilizando los pernos de transporte

que se han extra[do durante la instalaci6n. Consulte las Instrucciones de instalaci6n en este manual.

Siestas piezas no estan disponibles, se pueden solicitar a trav6s del sitio Web www.GEAppliances.com

o Ilamando al 800.GE.CARES.

Largas vacaciones: Aseg0rese de cortar el agua de todas las Ilaves de paso. Vade todas las tuber[as

de agua si la temperatura va a encontrarse par debajo de cero grados.

C6mo limpiar la parte interior

de la lavadora

Para limpiar la parte interna

de la lavadora, seleccione

la caracteristica Basket Clean

(limpieza de tambor) del panel

de control. El ciclo usa m_s agua,

ademc_sde lej[a, para refrescar

su lavadora.

NOTA: Lea las instrucciones par completo

antes de comenzar el ciclo Basket Clean.

.Quite las prendas u objetos de la

lavadora yverifique que el tambor

de la lavadora se encuentre vado.

2. Abra la puerta de la lavadora yvierta

en la canasta una taza o 250 ml de

liquido blanqueador u otro limpiador

para lavadoras.

3. Cierre la puerta par completo yvuelva

a iniciar el ciclo Basket Clean. Presione

el bot6n Start finicio).

4. Cuando el ciclo Basket Clean

se encuentra en funcionamiento,

podr@verse CLn en la pantalla.

Elciclo se completar@ en alrededor

de 90 minutos. No interrumpa el ciclo.

5. Despu6s de finalizado el ciclo,

deje la puerta un poco abierta

para una mejor ventilaci6n.

Si par alguna raz6n debe interrumpirse

el ciclo, la puerta no se abrirc_de

inmediato. Tratar de abrir la puerta

en esta etapa puede hacer que el agua

se derrame. La puerta se abrir@despu6s

de que el agua haya drenado hasta

un nivel en el que no inunde el piso.

Basket Clean puede interrumpirse

presionando el bot6n START/PAUSE

(inicio/pausa) entre ciclos. Un carte

de energ[a en el hogar tambi_n puede

interrumpir el ciclo. Cuando se reanuda

el servicio el_ctrico, el ciclo Basket Clean

continSa desde el punto en el que

se hab[a detenido. Cuando se interrumpe,

aseg0rese de realizar un ciclo completo

de Basket Clean antes de utilizar

la lavadora. Si se presiona el bot6n

POWER(encendido) durante

Basket Clean, el ciclo se perder&

IMPORTANTE:

I Haga funcionar el ciclo Basket Clean

con i taza (250 ml) de lejia una vez

por mes,

m Despu6s de finalizar un ciclo Basket

Clean, la parte interior de

su lavadora puede tenet olor a lej[a.

m Se recomienda lavar una carga

de colores claros despu6s del ciclo

Basket Clean.

12

GEAppliances.com

C6mo limpiar el filtro de la bomba

Debido a la naturaleza de la lavadora

de carga frontal, es posible que a veces

pasen particulas pequeBas a la bomba.

La lavadora cuenta con un filtro para

capturar los elementos perdidos para que

no caigan en el drenaje. Para recuperar

los elementos perdidos, limpie el filtro

de la bomba.

i. Con una moneda o destornillador

piano en la ranura de la puerta,

abra la puerta de acceso.

2. Coloque una bandeja o plato poco

profundos bajo la puerta de acceso y

toallas en el piso frente a la lavadora

para proteger el piso. Es normal que

salga alrededor de una taza de agua

cuando se quita el filtro.

3. Baje el pico vertedor.

=

bomba

defittraci6n

Pico

4. Gire el filtro de la bomba en sentido

contrario a las agujas del reloj yquite

el filtro. Abra lentamente para permitir

que drene el agua.

5. Limpie los residuos del filtro.

6. Vuelva a colocar el filtro ygire

en sentido de las agujas del reloj.

Ajuste bien.

7. Eleve el pico vertedor.

8. Cierre la puerta de acceso.

C6mo limpiar lajunta de la puerta

Abra la puerta de la lavadora.

Usando ambas manos, presione la junta

de la puerta hacia abajo, q)uite los objetos

extrahos que encuentre atrapados dentro

de lajunta. Aseg0rese de que no haya

ning0n objeto bloqueando los orificios

ubicados detrc_sde la junta.

Mientras presiona la junta de la puerta

hacia abajo, inspeccione lajunta interior

jalc_ndola hacia abajo con los dedos.

q)uite los objetos extrahos que encuentre

atrapados dentro de esta junta. Aseg0rese

de que no haya ning0n objeto bloqueando

los orificios ubicados detr@sde la junta.

Cuando haya terminado de limpiar

la junta de la puerta, quite las manos

yla junta volverc_na la posici6n

de funcionamiento.

13

I:1

|

m_

_m

B_

ql

S

I:1

3

_ A

w A

J _

o

o

Limpieza de la lavadora.

Pestaha en trasera izquierda o

derecha dependiendo del modelo Zana del dep6sito de detergente: Eldetergente yel suavizante pueden acumularse

en el dep6sito de detergente. Los residuos deben eliminarse una o dos veces

al rues.

[] Saque el dep6sito tirando de 61hasta que se detenga, En la esquina trasera

izquierda o derecha (dependiendo del modelo) de la cavidad del caj6n, presione

firmemente en la pesta_a de bloqueo ytire a la vez del dep6sito.

LalengOetade bloqueos61oes

visibletras sacar eldep6sito

[] Extraiga las piezas de los compartimentos para lejfa ysuavizante, asf como

la pieza del detergente. Lave las piezas yel dep6sito con agua caliente para

eliminar los restos de productos de limpieza acumulados.

[] Para limpiar la abertura del dep6sito, utilice un cepillo pequeho a fin de limpiar

los huecos. Retire todos los restos de las partes superior e inferior del hueco.

[] Vuelva a colocar las piezas en los compartimentos correspondientes. Introduzca

de nuevo el dep6sito de detergente.

14

Instrucdones

de i stal ci°Lavad

ANTES DE COMENZAR

Lea detenidamente todas las instrucciones.

. IMPORTANTE - Guardeestas

instrucdonespar(]usa delinspectorlocal.

.IMPORTANTE - Cump,atodos

losc6digosy ordenanzasregulatodas.

. Nota al instalador - Aseg@esede dejar

estas instrucciones ol usuario.

. Nota (:!1 usuc:lriO - guorde estos instrucciones

pore consultas futuras.

. Nivel de habilidad -la instolaci6n de este

electrodom_stico requiere hobilidodes mecanicos

y el6ctricos b_sicos.

Duraci6n- de 1 o 3 horos

e

eLo instalaci6n adecuada es responsabilidad

del instalador.

La garant[a no cubre fallas producidas par

la instalaci6n inadecuada del producto.

PARA SU SEGURIDAD:

AADVERTENCIA

. Esteelectrodom6stico se debe conectar a tierra e

instalar correctamente tal y coma se describe en estas

Instrucciones de instalaci6n.

. No instale ni guarde este electrodom6stico en una zona

en la que est6 expuesto al agua o al exterior. Consulte

la secci6n Ubicaci6n de la lavadora.

NOTA:Este electrodom6stico debe estar

correctamente conectado a tierra y la corriente

el6ctrica de la lavadora debe cumplir los c6digos

y ordenanzas locales, asi coma la 61tima edid6n

del C6digo el6ctrico nacional, ANSl/NFPA70.

HERRAMIENTAS NECESARIAS

[] Llaveinglesa o toma de corriente con trinquete de 1/2"

[] Llave inglesa o Ilavede boca de 9/16"

[] Alicates ajustables Channel-lock

[] Nivelde cerpintero

PIEZAS NECESARIAS (Obtener a nivel

local)

[] Tuber[as de agua (2) /_

PIEZAS INCLUIDAS

[] Abrazadera de cable

©©

[] Arandelas del filtro de la

tuberia de entrada (2)

[] Gu[a de tuber[as

KIT DE SOPORTE DE APILADO

Un kit de soporte de apilado se encuentra disponible

a un costa adicional. Puede solicitarse en los

Estados Unidos visitando nuestro sitio Web en

GEAppliances.com o Ilamando a 800.GE.CARES.

Solicite el kit #WE25X!00!8 o GEFLSTACK.

ACCESORIO OPCIONAL DEL PEDESTAL

Usted puede disponer de un pedestal par un costa

adicional. En Estados Unidos, Io puede ordenar visitando

nuestro sitio web en GEAppliances.com o Ilamando al

800.GE.Cares.Este producto s61odebe ser usado con

el pedestal NoSBSD!37HXX ySBSD227FXX.Siga las

Instrucciones de Instalaci6n del pedestal.

15

Instruccionesde instalaci6n

UBICACI6N DE LA LAVADORA

No instale la lavadora:

1. En un 6rea expuesta a goteras o alas condiciones

del exterior. La temperatura ambiente no debe set

nunca inferior a 60°F (15,6°C)para que la lavadora

funcione correctamente.

2. En una zona en la que pueda entrar en contacto

con cortinas u otras telas.

3. Sobre una alfombra. Elsuelo DEBEser una superficie

dura con una inclinaci6n mdxima de 1/2" pot pie

(1,27 cm pot cada :SOcm). Para asegurarse de que

la lavadora no vibre ni se mueva, es posible que tenga

que reforzar el suelo.

NOTA: Si el suelo se encuentra en mal estado, utilice

una plancha con 3/4" de contrachapado bien fUa

al revestimiento existente en el suelo.

IMPORTANTE:

Distancias minimas de separaci6n para

lainstalaci6n

. Cuando se instale en alcoba: costados, parte trasera,

parte superior = 0" (0cm)

. Cuando se instale en un armario: costados, parte trasera,

parte superior= 0" (0cm), parte delantera = 1" (2,54 cm)

. Aberturas de ventilaci6n necesarias en la puerta del

armario:

2 listones,cada uno de 60 pulgadas cuadradas

(387cm2),situados a 3" (7,6cm) de las partes superior

e inferior de la puerta

DIMENSIONES APRO×IMADAS

PARTE DELANTERA

27.0"

(68,6 cm)

39.8"

(101,09 cm)

COSTADO

33.6"

(85,3 cm)

39.8"

(101,09 cm)

*NOTA: Con plataforma, 52,6"

Apilada, 84"

16

Instruccionesde instalaci6n

DESEMBALAJE DE LA LAVADORA

ADVERTENCIA:

Recicle o deseche la caja de cart6n y las bolsasde pl6stico

una vezqua haya desembaladola lavadora.Mantengaestos

materialesfuera delalcance de los nihos,pues@stospodrian

utilizarlosparajugar. Lascajasde cart6n cubiertas con mantas,

colchaso 16minasde pl6stico puedenconvertirseen c6maras

de aire herm@ticasyproducir asfixia.

1. Corteyretirelas bandasdeembalajesuperioreseinferiores.

2. Mientras se encuentre dentro de la caja,coloque con

cuidado la lavadora sobre el costado de la misma.

NO la tumbe por la parte delantera nitrasera.

3. Abra lastapas inferioresyretire todo el embalaje de la

base,incluido el cart6n, la base yel soporte de la cuba

de espuma de poliestireno (insertado en el centro de

la base).

NOTA: Siva a instalar unn plataformn, contin6e con

Ins instrucciones de instnlnci6n correspondientes de

In misma,

4. Vuelva a levantar la lavadora con cuidado yretire la caja

decart6n.

5. Desplace poco a poco la lavadora hasta 4 pies (122cm)

de su ubicaci6n definitiva.

6.Quite las siguientes piezasde la parte trasera de la

lavadora:

4 pernos

4 separadores de pldstico (induidas las arandelas

de goma)

4 su]ecionesdel cable de alimentaci6n

NOTA: Sise retiran incorrectamente los pernos de

transporte, puede que la lavadora se yea gravemente

desequilibrada.

Gunrde todos los pernos pare uso futuro.

NOTA: Sinecesitara transporter la lavadora posteriormente,

debe volver a colocar las piezas de sujeci6n para el

transporte con elfin de evitar dahos durante el mismo.

Guarde dichas piezasen la bolsa de plBsticoque se incluye.

Sipierdelos pernosdeembnlnje,e×istenreemplnzosdisponibles

e un costoedicionnl.Puedensolicitnrseenlos EstndosUnidos

visitnndo nuestrositioWeb enGEApplinnces.como Ilnmnndo

a 800.GE.CARES.Soliciteelkit #WH49×10039.

17

Instruccionesde instalaci6n

REOUISITOS ELI_CTRICOS

Lea detenidamente todas las instrucciones.

ADVERTENCIA--

PARAMINIMIZARELRIESGODEINCENDIO,DESCARGA

ELI_CTRICAO LESIONESPERSONALES:

, NO USEUN ENCHUFEADAPTADOR

OUN CABLEDEEXTENSI6N

CONESTEELECTRODOIMI_STICO.

La lavadora debe ser conectado a tierra de acuerdo

con todos los c6digos y ordenanzas locales o, a falta

de normativa local, con el C6digo el_ctrico national

(National Electrical Code) ANSI/NFPANO. 70.

CIRCUITO- circuito derivado de 15 amperios individual,

correctamente polarizado yconectado a tierra, con

interruptor o fusible de retardo de !5 amperios.

ALIMENTACI6NELECTRICA- corriente alterna de 60 Hz,

monof6sica,de !20 voltios,con conexiL@s_-_a, bifilar.

receptdculocorrectamente -"-_'_ I (Lj ))II

conectado a tierra con 3 clavijas, I II

situado de forma que se pueda I _ I I

acceder al cable de alimentaci6n J _ I I

cuando la lavadora est6 instalada. _--_J

REQUISITOS DE CONE×ION A TIERRA

ADVERTENCIA:Laconexi6nincorrecta

del conductor de tierra del equipo puede causar

riesgosde descargas el_ctricas.Consulte

a un electricista calificado si tiene dudas acerca

de la conexi6n a tierra correcta del electrodom6stico.

.

.

La lavadora DEBEestar conectada a tierra. Encaso

de un mal funcionamiento o aver[a, la conexi6n a

tierra reducir6 el riesgo de descargas el_ctricas al

proporcionar un recorrido de resistencia minima a la

corriente el6ctrica.

Debidoa que la lavadora est6 equipadacon un cable

de alimentaci6n quetiene un conductor para conexi6n

a tierra yunaclavija de conexi6na tierra, la clavija

se DEBEenchufar en el recept6culode hilode cobre

apropiado que se haya instaladoyconectado a tierra

correctamente de acuerdo con todos los c6digosy

ordenanzaslocaleso, a falta de normativa local,con

el C6digo el@ctriconacional,ANSt/NFPA70 (Oltima

edici6n).Encaso deduda, Ilamea un electricista

calificado. NO corte ni modifique la clavija de conexi6n

a tierra del cable de alimentaci6n.Ensituaciones

en las queexista un recept6culo de dos ranuras,

es responsabilidaddel propietario que un electricista

calificado Io sustituya por un recept6culoapropiado

de tipo de cone×i6na tierra para tres clavijas.

18

REQUISITOS DE SUMINISTRO

DE AGUA

Las Ilaves de paso de agua caliente yfr[a DEBEN

encontrarse a 42 pulgadas (107cm) como m6ximo

de la toma de agua de la lavadora. Las Ilaves de paso

DEBENset de 3/4" (1.9cm)ytipo jardin para que se puedan

conectar las tuberias de entrada. Lapresi6n del agua

DEBEestar entre 10y120 libras por pulgada cuadrada.

La compaBia de agua puede informarle de la presi6n

del agua. La temperatura del agua caliente se debe

establecer para suministrar agua a una temperatura

de entre 120° y!40°F (48°- 60°C).

REQUISITOS DE DESAGUE

1. Desag0e capaz de eliminar !7 galones (64,3 I)por minuto.

2. Di6metro minimo de tuberia vertical de i 1/4"

(3,18cm).

3. La altura de la tuberia vertical desde el suelo debe set:

Altura minima: 24" (6! cm)

Altura m6xima: 96" (244cm)

I--

PARTE TRASERA

96"

(244 cm)

M6×.

24"

(61 cm)

Mfn.

NOTA:La tuber[a de desag0e de la lavadora puede

alcanzar la altura de una tuberia vertical de 58" (!47 cm).

Para una tuberia vertical m6s alta, p6ngase en contacto

con un distribuidor de piezasautorizado.

Instruccionesde instalaci6n

INSTALACI6N DE LA LAVADORA

1. Deje correr un poco de agua de los grifos de agua

calientey fr[apara purgar lastuber[asde agua y

eliminarlaspart[culasque puedan obstruirlastuber[as

de entrada y losfiltrosde lav61vulade agua.

2. Obtener lastuber[asde entradaa nivellocal.

3.Verifique que haya una

arandela de goma en el las

tuberias. Vuelva a instalar

la arandela de goma en el

accesorio de la tuberia si se

ha caido durante el envio.

Conecte con cuidado un

tuber[a de entrada a la salida

"H" exterior de la v61vulade

agua. Apriete con la mano

y, a continuaci6n, apriete 2/3 de vuelta con los alicates.

Conecte con cuidado la otra tuber[a de entrada a la

salida "C"interior de la v61vulade agua. Apriete con la

mano y, a continuaci6n, apriete 2/3 de vuelta con los

alicates. No pase las roscas ni apriete excesivamente

estas conexiones.

4. Instalar las arandelas del filtro introduci6ndolas en los

extremos libres de las tuberfas de entrada con el lado

que sobresale enfrentando el grifo.

FR/A

C

CALIENTE _ _

¢ss

d_ffiltro de Ja

_tubefiade JqJ

_ entrada I_

L_ FRJA

CALIENTE

E Conecte losextremos de latuber[ade entrada

alastomasde agua CALIENTEy FR[Aajust6ndolos

conlamano y,a continuaci6n,aprietede nuevo 2/3 de

vueltacon losalicates.Abra lallavede paso y compruebe

que nohayningunafuga.

.

.

Desplace la lavadora con cuidado hasta su ubicaci6n

final. Mueva suavemente la lavadora para situarla en su

lugar, asegurar lastuberfas de entrada no se tuerza. Es

importante no daBar las patas niveladoras de caucho al

trasladar su lavadora a su ubicaci6n final. Silas patas se

dahan podr[a aumentar la vibraci6n de la lavadora. Podr[a

ser 6til rociar el piso con limpiador para ventanas a fin de

trasladar m6s f6cilmente su lavadora a su ubicaci6n final.

NOTA:Para reducir la vibraci6n, aseg6rese de que cada

una de las cuatro patas niveladoras est6n en contacto con

el piso.Empujeytire de la parte posterior derecha yluego

de la parte posterior izquierdade su lavadora.

NOTA: No utilice el dep6sito de detergente ni la puerta

para levantar la lavadora.

NOTA: Sise instala en un dep6sito de desag0e,puede

utilizar una tabla 2x4 de 24 pulgadas de Iongitud para

colocar la lavadora en su lugar haciendo palanca.

Una vez situada

la lavadora en su

posici6n final, coloque

un nivel en la parte

superior de la misma

(si est6 instalada debajo

de un contador, la

lavadora no deberia

vibrar). Ajuste los

soportes de nivelaci6n

delanteros hacia arriba o hacia abajo para asegurarse

que la lavadora se apoya en una superficie s61ida.Gire

las contratuercas de cada soporte hacia la base

de la lavadora yapri6telas con una Ilave.

NOTA: Mantenga la extensi6n de los soportes al mfnimo

para evitar una vibraci6n excesiva. Cuanto m6s se

extiendan los soportes, m6s vibrar6 la lavadora.

Siel suelo no est6 nivelado o est6 dahado, puede que sea

necesarioextender los soportes de nivelaci6n traseros.

19

Instruccionesde instalaci6n

INSTALACI6N DE LA LAVADORA {cont.}

8. Coloque la guia de la tuberia en forma de U

en el extremo de la tuberia de desagbe. Coloque

la tuberia en una pila de lavar o tuberia vertical

y suj@telacon la abrazadera de cable que

se proporciona en el paquete adjunto.

NOTA: Colocar la manguera de drenaje muy debajo

de la tuberia de drenaje puede provocar un efecto

de sif6n. No debe haber m6s de 7 pulgadas de

manguera en la tuberfa de drenaje. Debe haber

un espacio de aire alrededor de la manguera de

drenaje. Si la manguera est6 muy ajustada, tambi6n

puede provocarse un efecto de sif6n.

Abrazadera/

de cable

I

Abrazadera/;

de cable

1

Abrazadera

de cable

.Enchufe el cable de alimentaci6n en una salida de

conexi6n a tierra.

NOTA:AsegOrese de que la alimentaci6n est6

cortada en un interruptor/caja de fusibles antes de

enchufar el cable de alimentaci6n a una toma de

corriente.

10. Conecte la alimentaci6n a un interruptor/caja de

fusibles.

11.

12.

13.

14.

Lea el resto del Manual del propietario. Contiene

informaci6n valiosa y 6til que supondr6 un ahorro

de tiempo y dinero.

Antes de poner en funcionomiento la lavadora,

aseg6rese de comprobar Io siguiente:

[] La alimentaci6n est6 conectada.

[] La lavadora est6 enchufada.

[] Las Ilaves de paso est6n abiertas.

[] La lavadoraest6 niveladayque cada una de las

cuatro patas niveladorasest6nen contacto con el

piso.

[] Las piezasde sujeci6n para el transporte se han

quitado yguardado.

[] La tuberia de desag(Jese ha asegurado

correctamente.

[] No existe ninguna fuga en la Ilavede paso, la

tuberia de desagOeni la lavadora.

Ponga en funcionamiento la lavadora en un ciclo

completo. Compruebe que no haya fugas de agua

yque funcione correctamente.

Si la lavadora no funciona, revise la secci6n Antes

de Ilamar al servicio de asistencia t6cnica antes de

ponerse en contacto con el servicio de asistencia

t6cnica.

15. Coloque las instrucciones en un lugar pr6ximo

a la lavadora para futuras consultas.

PIEZAS DE REPUESTO

Sise necesitan piezasde repuesto para la lavadora,

se pueden solicitar en Estados Unidosa trav6s del sitio Web

GEAppliances.como Ilamando a 800.GE.CARES.

2O

Antes de llumar u! servicio de usistenciut cnica... GEApp,ancescom

consejos pare la soluci6n de problemas

iAhorre tiempo y dinero! Consulte primate los tobias

de los pdginas siguientes y quizds no necesite Ilamar al

servlcio de asistencia tdcnica.

Causes posibles Soluci6n

No drena La carga se encuentra . Redistribuyalos prendas yrealice un ciclo drain &spin

No gira desbulanceuda (drenar ygirar) o rinse &spin (enjuagar ygirar).

No se egita ,Aumente el tamaho de la carga siva a lavar una carga

peque_a compuesta de elementos pesadosylivianos.

Obstrucci6n de la bombu , Paraobtener informaci6n sabre la limpieza del Filtro de

la Bomba, lea la p@gina13.

Lu tubeda de desagEleest_ torcida •Enderecela tuber[a de desagQeyasegQresede que

ono se he conectado correctamente la lavadora no est@situada sabre la misma.

Puedeque la tuberia de desagde .Compruebe las tuber[as de la vivienda. Puedeque sea

de 10viviendu est_ obstruida necesario Ilamar a un plomero.

La menguera de drenaje est(_ , AsegOresede que haya un espacio de aire entre

un sif6n; la manguera de drenaje la manguera y el drenaje.

fue introducide de manere

demasiado profunde en el drenaje

Fuges de ague Lajuntu de la puerto .Reviseque lajunta est6 colocada en su sitioy que no

est6 dafiada se haya rote. Losobjetos dejados en los bolsillospodr[an

causar dahos ala lavadora (clavos,tornillos, I@pices,

bol[grafos).

Lajunta de la puerto ,Elagua podr[a gotear de la puerta cuando la misma

no est6 defiade est6 abierta. Estoforma parte delfuncionamiento

normal.

Revise lu parte posterior

izquierda de la lavadora pare

verificar si hey presencia de ague

Los tubedas de tome de ague o,

la tuberie de desagiJe no se hun

conectado correctamente

Puede que la tuberie de desagiJe ,

de lu viviendu est_ obstruide

Dispensador tapado

Usa incorrecto de1detergente ,

Fisura en el dispositivo de

suministro de jab6n

Con cuidado limpie el burlete de la puerta. Aveces,en

el mismo queda suciedad o ropa que pueden provocar

un pequeho goteo.

Siesta @tease encuentra mojada, existe una condici6n

de espuma excesiva. Utilice menos cantidad de

detergente.

AsegQresede que se han apretado correctamente las

conexiones de las tuberias de la lavadora ylas Ilavesde

paso yque el extreme de la tuberfa de desagQese ha

introducido yfijado correctamente al desagQe.

Compruebe las tuber[as de la vivienda. Puedeque sea

necesario Ilamar a un plomero.

Eljab6n en polvo puede provocar atascos dentro

del dispensador yhacer que salga agua desde el frente

del dispensador. Retireel caj6n ylimpie tanto el interior

del caj6n coma de la caja de suministro. Lea el cap[tulo

de Limpieza de la Lavadora (CleaningWasher).

Utilice detergente de alta eficacia yla cantidad correcta

de detergente.

Sise trata de una instalaci6n nueva, controle que no haya

fisuras dentro de la caja del dispositivo de suministro.

21

Antes de llamar al servicio de asistencia t cnica...

demasiado mojadas

Causa posible Soluci6n

La carga se encuentra

desbalanceada Redistribuyalas prendas y realice un ciclo drain & spin

(drenary girar)o rinse &spin (enjuagary girar).

Aumente eltamaho de la carga si va a lavar una carga

pequeBacompuesta de elementos pesadosy livianos.

La mc_quinareducirc_lavelocidad de giro a 4!0 rpm,

si se presentan problemas para equilibrar la carga. Esta

velocidades normal.

Obstrucci6n de la bomba *Para obtener informaci6n sobre la limpieza del Filtrode

la Bomba, lea la pagina 13.

Sobrecarga *Elpeso seco de la carga debe ser inferior alas !6 Ibs.

La tuberia de desagiJeest6 tordda • Enderece la tuberia de desag0e yaseg0resede que

ono se ha conectado correctamente la lavadora no estc_situada sobre la misma.

Puede que la tuberia de desagiJe .Compruebe lastuberias de la vivienda. Puedeque sea

de la vivienda est_ obstruida necesario Ilamar a un plomero.

Lo manguera de drenoje est6 *AsegOrese de que haya un espacio de aire entre

un sif6n; la rnunguero de drenaje la manguera y el drenaje.

fue introducida de rnanera

dernasiado profunda en el drenoje

Ciclo otemporizador Redistribuci6n autom6tica *Eltemporizador agrega 3 minutos al ciclo,la mdquina ha

incompleto de cargo distribuido la carga once o quince veces. Esto forma parte

del funcionamiento normal. No debe hacer nada;

la m@quina terminar@ el ciclo de lavado.

Obstrucci6n de la bornbo *Para obtener informaci6n sobre la limpieza del Filtrode

la Bomba, lea la p@gina 13.

La tuberio de desugiJe est6 torcida *Enderece la tuberia de desagOe y asegOrese de que

ono se ha conectado correctarnente la lavadora no esta situada sobre la misma.

Puede que la tuberia de desagEle *Compruebe las tuberias de la vivienda. Puede que sea

de la vivienda est# obstruida necesario Ilamar a un plomero.

La monguera de drenoje est6 *AsegOrese de que haya un espacio de aire entre

un sif6n; la rnanguero de drenaje la manguera y el drenaje.

fue introducida de rnanera

dernasiado profunda en el drenoje

Ruido fuerte opoco La lavodora se rnueve *La lavadora est@disehada para desplazarse !/4" para

corn5n; vibraci6n reducir las fuerzas transmitidas al piso. Este movimiento

o sacudidas es normal.

Los paras de nivelaci6n no se *Empuje ytire de la parte posterior derecha yluego

encuentran en contocto firrne posterior izquierda de su lavadora para asegurarse de que

con el piso se encuentre nivelada. Si la lavadora no est@nivelada,

Cargo desbolonceada

Obstrucci6n de la bomba

ajuste las patas niveladorasde caucho de modo que cada

una quede en contacto firme con elpiso ytrabadas en su

lugar. Sut6cnico instaladordeberia corregir esteproblema.

. Abra la puerta yredistribuya la carga manualmente.

Pararevisar la m@quina,ejecuteel ciclo de enjuague

ygiro sin carga.Siesto es normal, la causa deldesbalance

fue la carga.

. Para obtener informaci6n sobre la limpieza del Filtrode

la Bomba, lea la p%ina 13.

22

GEAppliances.com

Causa posible Soluci6n

No hay suministro La lavadora est6 desconectada • AsegQresede que el cable est6 enchufado de manera

el_ctrico/la lavadora segura en un enchufefuncional.

no est6 enfuncionamiento El suministro de agua est6 cerrado • Abrapar completo lasIlavesde paso deagua frfa ycaliente.

El interruptor/fusible , Compruebe los interruptores/fusibles de la vivienda.

se ha quemado/saltado Cambie los fusibles o restablezca el interruptor.

La lavadora debe tener una toma individual.

Revisiones autom6ticas , La primera vez que se enchufa la lavadora, se efectSan

del sistema las verificaciones autom6ticas. Podr[an pasar hasta

20 segundos antes de que pueda utilizar su lavadora.

Estofarina parte del funcionamiento normal.

Enganchones, agujeros, Sobrecargado , No superelos tamaSos m6ximosrecomendadosde carga.Vet

ratos, rasgaduras olostamahos m6ximosrecomendadosdecarga en lap6gina11.

deteriora excesJva Lhpices, boligrafos, clavos, • Retiretodos los elementos sueltos de los bolsillos.

tomillos u otros objetos dejados

en los bolsillos

Alfileres, broches, corchetes, , Abroche los corchetes, broches, botones ycremalleras.

botones en punta, hebillas de

cinturones, cremalleras yobjetos

puntiagudos olvidados en los bolsillos

Error ocambios en Esto esnormal , Durante el giro, es posible queen ocasiones se necesite volver

el control de tiempo a equilibrar la carga de la lavadora a fin de reducir vibraciones.

Cuando esto sucede, se produce coma consecuencia una

prolongaci6n en el tiempo estimado de lavado.

Cantidad de agua Esto es normal , Las lavadoras horizontales no requieren que el tuba se Ilenede

insuficiente agua, coma si ocurre con las lavadoras con carga superior.

La lavadora se detiene Obstrucci6n de la bomba , Para obtener informaci6n sabre la limpieza del Filtro de

o se debe reiniciar o la Bomba, lea la p6gina 13.

la puerta de la lavadora

lavadora est6 bloqueada

y no se abre

La puerta no se destraba Esto es normal , Las lavadoras con tapa frontal comienzan su

opresiona START(inicio)y funcionamiento de manera diferente que las lavadoras

la m6quina no funciona con carga superior,ytoma 30 segundosrealizar un control

del sistema.Lapuerta se bloquear6 ydesbloquear6.

Funcionamiento incorrecto , Simplementeabraycierre la puerta firmementeyluego

presioneiniciar.

El agua no entra Revisiones autom6ticas , Despu6s de pulsar START(inicio),la lavadora realizavarias

en la lavadora del sistema revisionesdelsistema. Elagua fluir6 durante 60 segundos

oentra lentamente luego de quese presioneel bot6n de START(inicio).

El suministro de agua esta cerrado • Abrapar completo lasIlavesde paso deagua frfa ycaliente.

Los filtros de la valvula de agua , Cierrela Ilavede pasoyquite lastuberfas de entrada de los

estan obstruidos grifosde agua. Utiliceuncepilloo un palillode dientespara limpiar

losfiltrosde arandelasde latuberfa.Vuelvaaconectar lastuberfas

y abra la Ilavede paso.

Arandelas del filtro deentrada , Cierrela Ilavede pasoyquite lastuberfas de cone×i6nde agua

de agua est6n obstruidos de laparte trasera superior de la lavadora. Utiliceun cepillo

o un palillode dientespara limpiar los filtros de la lavadora.

Vuelvaaconectar las tuberfasy abra la Ilavede paso.

Arrugas Separaci6n incorrecta • Evitemezclar prendas pesadas(coma prendas de

trabajo) con prendas delicadas (coma blusas).

Sobrecarga , Cargue la lavadora de manera que haya suficiente

espacio para que las prendas se muevan libremente.

Ciclo de lavado incorrecto , Combine la selecci6n de ciclo con el tipo de tejido que va a

lavar (especialmentepara cargas de prendas de f6cil cuidado).

Lavado constante en agua , Lave las prendas en agua tibia o fria.

demasiado caliente

23

Antes de llamar al servicio de asistencia t cnica...

Couso posible Soluci6n

Prendas oscureddas o No hay suficiente detergente . Utilice la cantidad adecuada de detergente.

amarillentas No se utiliza detergente de *Utilice detergente de (]lt(] eficacia.

alto eficacio

Aguo dura *Utilice agua Io m6s caliente posible para no dahar

los tejidos.

. Utilice un acondicionador de agua coma, par ejemplo,

el de la marca Calgon o instale un ablandador de agua.

El agua no est_ suficientemente • Aseg0resede que el calentador suministre agua a

caliente !20°-!40°F (48°-60°C).

El detergente no se disuelve • Pruebe un detergente I[quido.

Tinte , Separelas prendas par colores. Sien la etiqueta de

la prenda se indica Lavar par separado, puede ser indicia

de tintes con poca fijaci6n.

Manchas de color Usaincorrecto del suovizante • Consulte el bate de suavizante para ver las instrucciones

ysiga las indicaciones de usa del distribuidor.

Tinte , Separe las prendas blancas o de color clara de

las prendas oscuras.

. Saque inmediatamente la carga de la lavadora.

La temperatura del agua El suministro de aguo no est_ , AsegOresede qua las tuber[as estc_nconectadas

no est# correcta conectado correctamente alas tomas correctas.

El colentador de agua de , AsegQresede que el calentador de agua de la vivienda

Io vivienda no se ha ojustodo suministre agua a !20°-!40°F (48°-60°C).

correctamente

Pequefia variaci6n Esto es normal • Debido a las propiedades met_licas de la pintura utilizada

del color met61ico con este producto 6nico, pueden ocurrir pequeBas

variaciones de color debido _ngulos de visualizaci6n

ycondiciones de iluminaci6n.

Mal olor dentro Lo lavodora no se us6 durante . Haga funcionar un ciclo Basket Clean.

de la lavadora un periodo prolongado, , Encaso de un fuerte olor, puede necesitarse

no se utiliza una calidad elfuncionamiento del ciclo Basket Cleon mc_sde una vez.

recomendada de detergentes

HE (alta eficiencia) o se est_

usando demasiado detergente

o

o

Uses61ola cantidad de detergente recomendada

en el recipiente del detergente.

Uses61odetergente HE(alta eficiencia).

Siempre quite r@pidamentelos elementos h0medos

de la lavadora cuando la m@quinadeja de funcionar.

Deje la puerto un poco abierta para qua el agua se seque.

Se requiere una supervisi6n estricta cuando este aparato

es utilizado par nifios oen su cercania. No permita que

los nifios jueguen sabre, con odentro de este ocualquier

otto aporato.

Goteo de detergente Inserci6n incorrecto ,AsegOrese de que el detergente insertado est_

de detergente adecuadamente colocado y totalmente seguro. La

cantidad de detergente nunca debe superar la I[nea

maxima.

Suministro inadecuado Obstrucci6n del dispositivo . Eldispositivo de suministro se debe limpiar en farina

de suavizante o de suministro mensual a fin de eliminar la acumulaci6n de qufmicos.

blanqueador Se coloc6 suavizante oblanqueador • Aseg0rese de que la cantidad de suavizante o blanqueador

par sabre la linea de cargo m6xima sea correcta.

Problema con la tapa del

suovizante oblonqueodor Aseg0reseque la tapa delsuavizanteydel blanqueador

para el dispositivode suministroest@najustadas o no

funcionar6n.

24

Garanda de la lavadora GE.

Todos los servicios de garantia se offecen a travds de nuestros

centros de asistencia t4cnica o un tdcnico autorizado de Customer

Care®.Para programar servicio de asistencia tdcnica, visite

en linea la pdgina GEAppliances.com o Ilame a1800.GE.CARES

(800.432.2737). Cuando Ilame para solicitar servicio, par favor tenga

a mano el n6mero de serie yel n6mero de modelo.

Engrape el recibo aquL

Senecesita el comprobante

con la fecha de compra original

para que la garanda cubra los

servicios.

Se sustituir6:

A partir de !a fechade

adquisici6n original ......

Cualquier pieza de la lavadora que falle debido a un defecto en los materiales

o la fabricaci6n. Durante este garanUa limitada de un aria, GEcorrer6 adem6s, sin cargo

alguno, con todos los gastos de mano de obra yreparaci6n relacionados para sustituir

la pieza defectuosa.

[] Visitas de servicio a domicilio para mostrarle c6mo

utilizar el producto.

[] Instalaci6n, envio o mantenimiento incorrectos.

[] Fallas del producto por manipulaci6n, uso incorrecto

o distinto al destinado o previsto comercialmente.

[] Da_os tras la entrega.

[] Sustituci6n de los fusibles de la vivienda

o restablecimiento de los interruptores.

[] Daffos causados par acddentes, incendios, inundadones

o fen6menos naturales.

[] Daffos emergentes o fortuitos causados par posibles

defectos del electrodom6stico.

[] Producto no accesible para facilitar el servido requerido.

EXCLUSION DE GARANT[AS IMPL[CITAS--Su (mica y exdusivo derecho es la reparaci6n de! producto,

tal y coma se indica en esta Garantia limitada. Cualquier garantia implicita, incluyendo las garantias

implicitas de comerciabilidad o adecuaci6n para un fin determinado, est6n /imitadas a un aBo

o el periodo de tiempo m6s breve permitido par/a/ey.

Esta gamnda se extiende al compmdor original y cualquier compmdor posterior de productos compmdos pare usa

residencial dentro des Estados Unidos. Si el producto estd situodo en un drea que no dispone de servicio par porte

de un proveedor de servicio autorizado de GE,podrfa tener que hacerse cargo de los castes de envfo o bien podrfa

solicitdrsele que Ileve el producto a una centro de servicio de GEautorizado pare reolizar la repamci6n. En Alaska,

la garanda excluye el costa de envfo o las visitas de servicio a su casa.

Algunos estados no permiten la exclusi6n o las limitaciones de dahos incidentales o consecuenciales. Esta goranda

da derechos legoles espedficos, y usted podrfa tener otros derechos que variardn de estado a estodo. Pare saber

cudles son sus derechos legoles, consulte a la oficina de asuntos del consumidor local o la oficina del Prucumdor

(Attorney General) en su Iocalidad.

Garante: General Electric Company. Louisville, KY 40225

25

Notas.

26

Notas.

27

Serviciou! consumidor.

Pdgina Web de GEAppliances GEAppliances.com

¢Tienealguna pregunta sabre su electrodom6stico? iPruebe la p6gina Web de GEAppliances, 24 horas al d[a,

cualquier d[a del aBo! Paramayor conveniencia y servicio m6s r6pido, ya puede descargar los Manuales

de los Propietarios,pedir piezaso incluso hacer una cita en I[neapara que vengan a realizar una reparaci6n.

Solicite una reparoci6n GEAppliances.com

Elservicio de expertos GEest6 a tan s61oun paso de su puerta, iEntre en Ifneay solicite su reparaci6n cuando

le venga cualquier dia del a_o! O Ilame a1800.GE.CARES(800.432.2737)durante horas normales de oficina.

RealLifeDesignStudio(Estudiodedisehoparalavidareal) GEAppliances.com

GEapoya el concepto de DiseBoUniversal-productos, serviciosyambientes que pueden usar gente de todas

las edades, tamaBos ycapacidades. Reconocemos la necesidad de diseBar para una gran gama de habilidades

ydificultades fisicas ymentales. Param6s detalles cobre las aplicaciones de GEDiseBoUniversal,incluyendo

ideas de dise_o para la cocina para personas con discapacidades, mire nuestra p6gina Web hay mismo.

Para personas con dificultades auditivas, favor de Ilamar a1800.TDD.GEAC(800.833.4322).

Garantias ampliadas GEAppliances.com

Compre una garant[a ampliada y obtenga detalles sobre descuentos especiales disponibles mientras su garant[a

est6 a0n activa. Puede comprarla en I[nea en cualquier momento, o Ilamar al (800.626.2224) durante horas

normales de oficina. GEConsumer Home Services estar6 a0n ah[ cuando su garant[a termine.

Piezas y accesorios GEAppliunces.com

Aquellos individuos con la calificaci6n necesaria para reparar sus propios electrodom6sticos pueden

pedir que se les manden las piezas o accesorios directamente a sus hogares (aceptamos las tarjetas

VISA,MasterCard y Discover). Haga su pedido en I[nea hoy, 24 horas cada d[a o Ilamar por tel6fono

a1800.626.2002 durante horas normales de oficina.

Las instrucciones descritas en este manual cubren los procedimientos a seguir par cualquier usuario.

Cualquier otra reparaci6n debeda, par regla general, referirse a personal calificado autorizado. Debe

ejercerse precauci6n ya que las reparaciones incorrectas pueden causar condiciones de funcionamiento

inseguras.

P6ngase en contacto con nosotros GEAppliunces.com

Si no est6 satisfecho con el servicio que recibe de GE,p6ngase en contacto con nosotros en nuestra

p6gina Web indicando todos los detalles as[ como su n0mero de tel6fono o escr[banos a:

General Manager, Customer Relations

GEAppliances, Appliance Park

Louisville,KV40225

Registre su electrodomdstico GEAppliances.com

iRegistre su nuevo electrodom@stico en linea--cuando usted prefiera! Elregistrar su producto a tiempo

le proporcionar6, si surgiera la necesidad, una mejor comunicaci6n y un servicio m6s r6pido bajo los t@minos

de su garant[a, mambi6n puede enviar su tarjeta de registro pre-impresa que se incluye en el material

de embalaje o recorte y use el formulario de este Manual del Propietario.

28
