ge.com

Safety Instruc_tions ............ 2-4

Operating Instructions

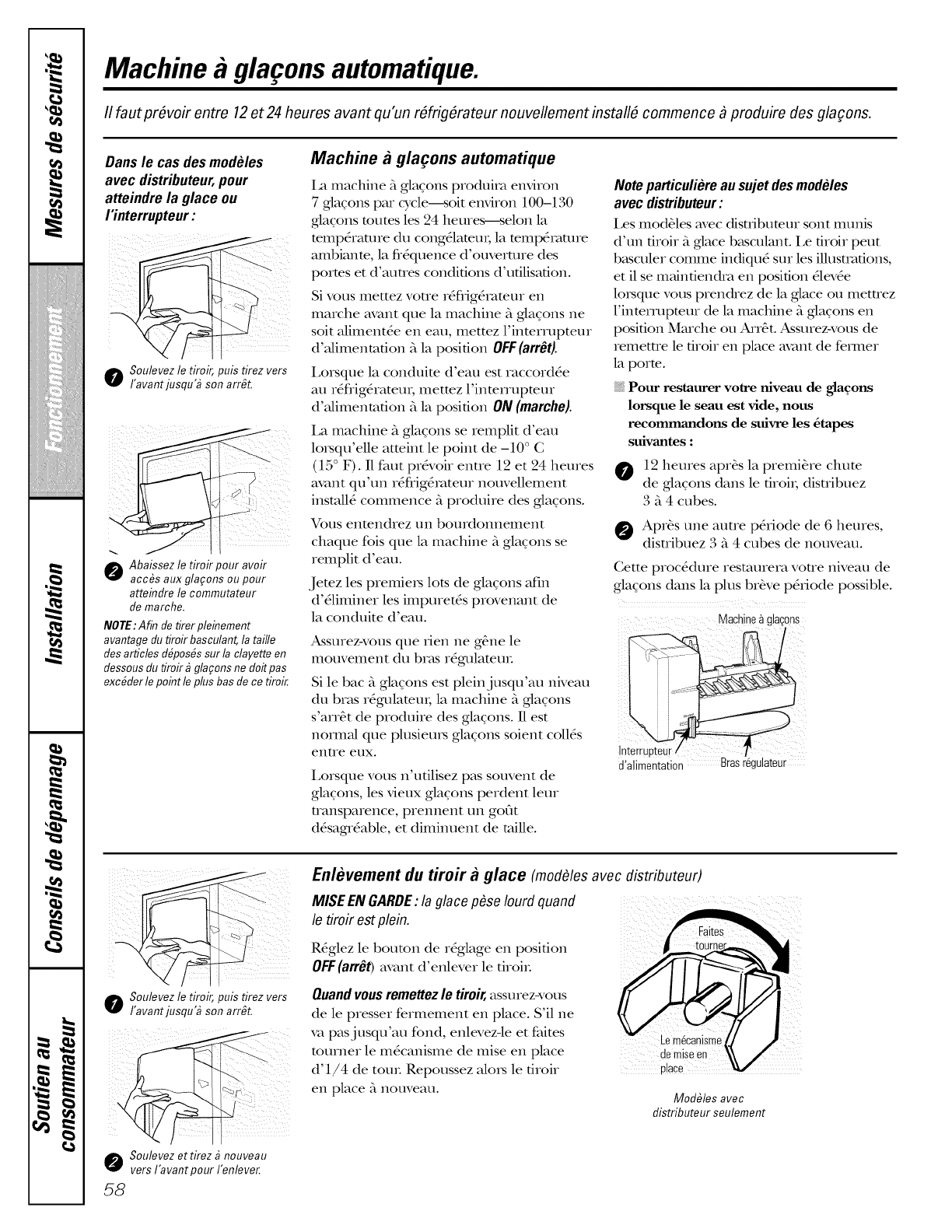

Automatic Icemaker ............ 14

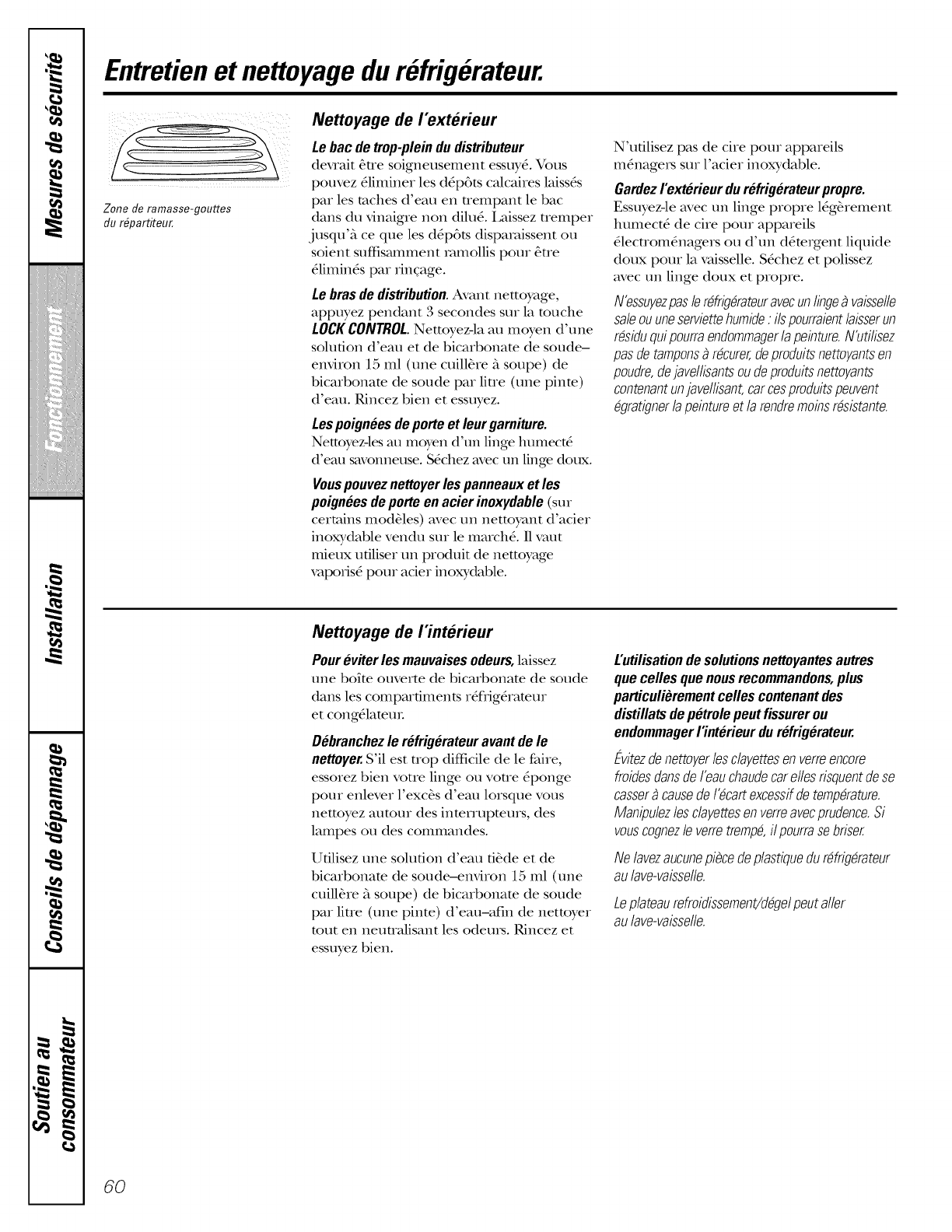

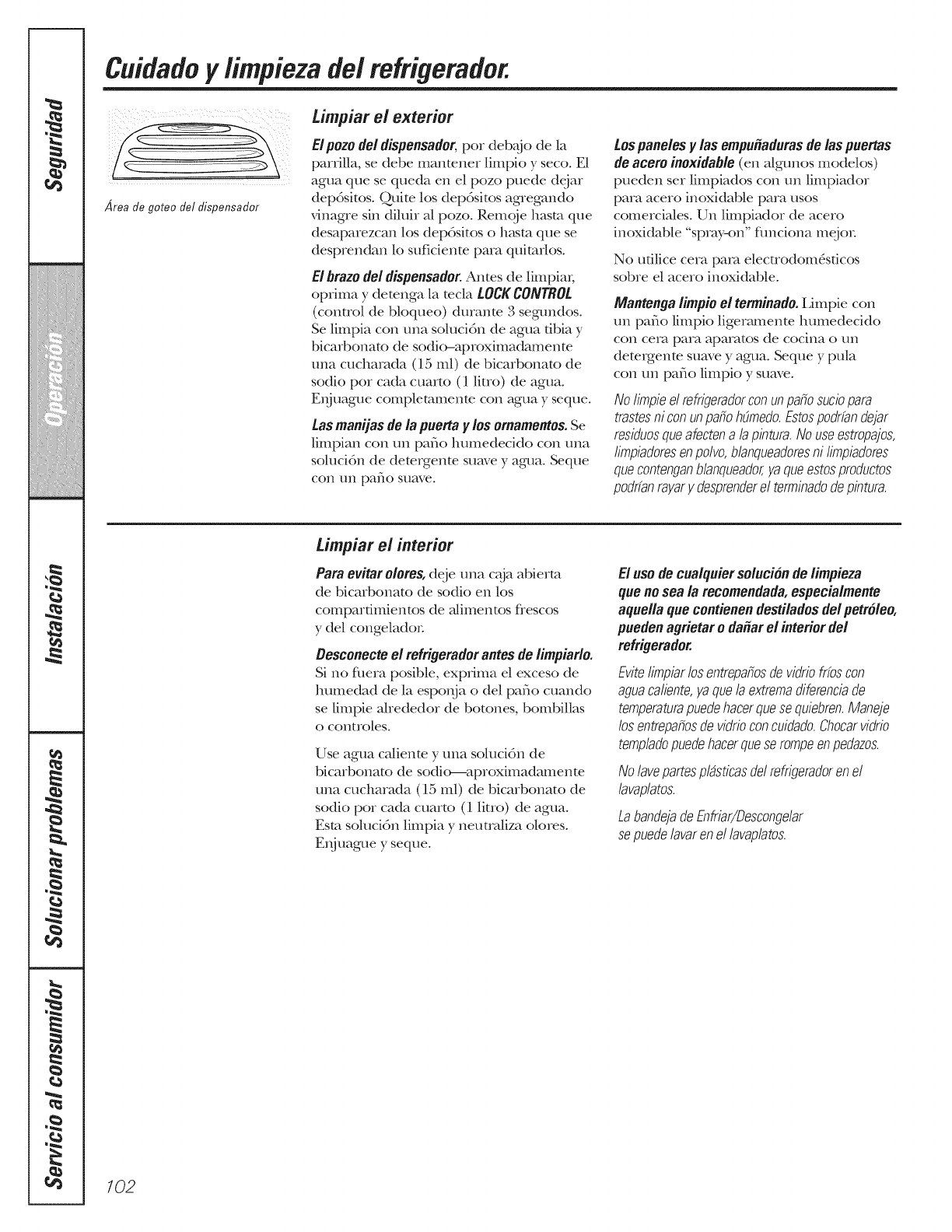

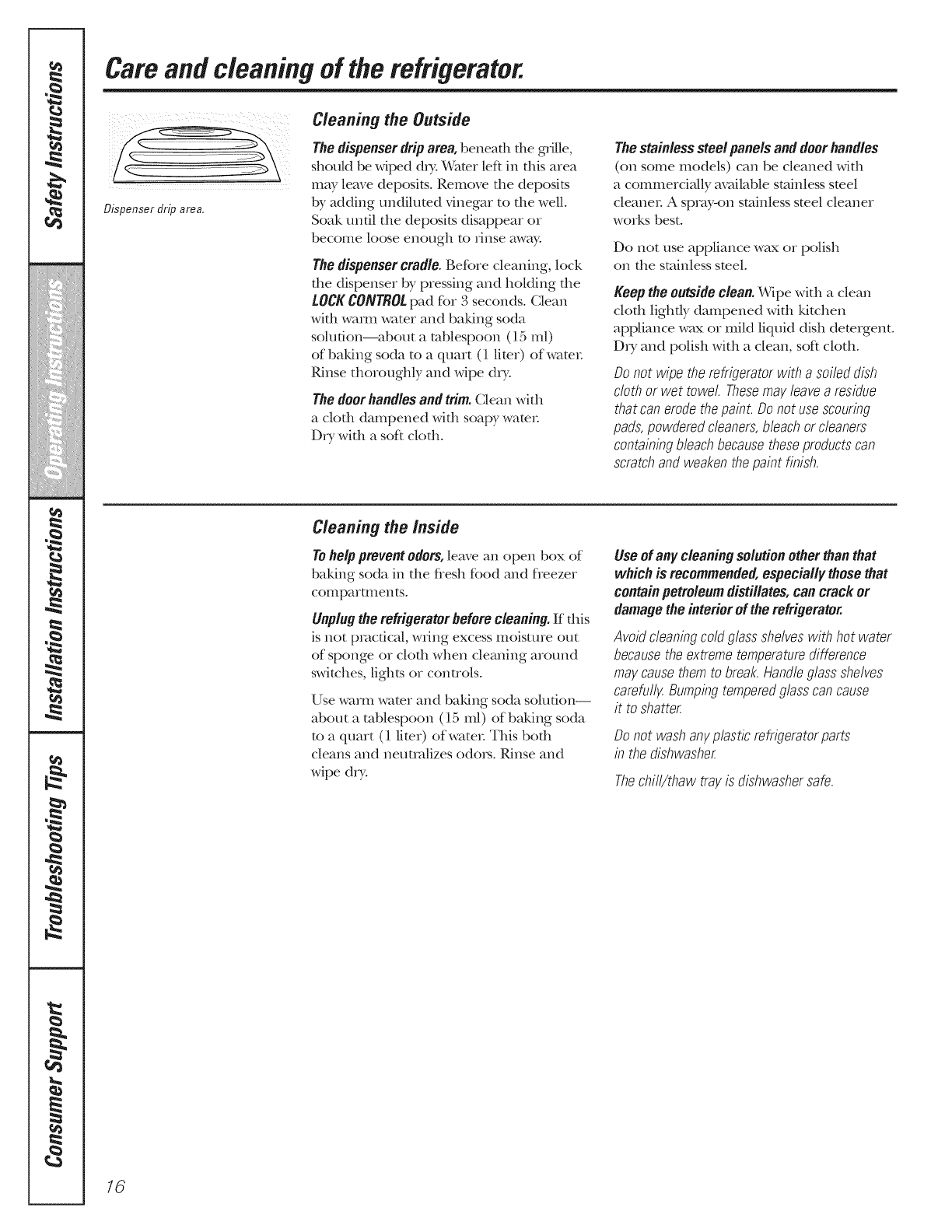

Care and Cleaning .......... 16, 17

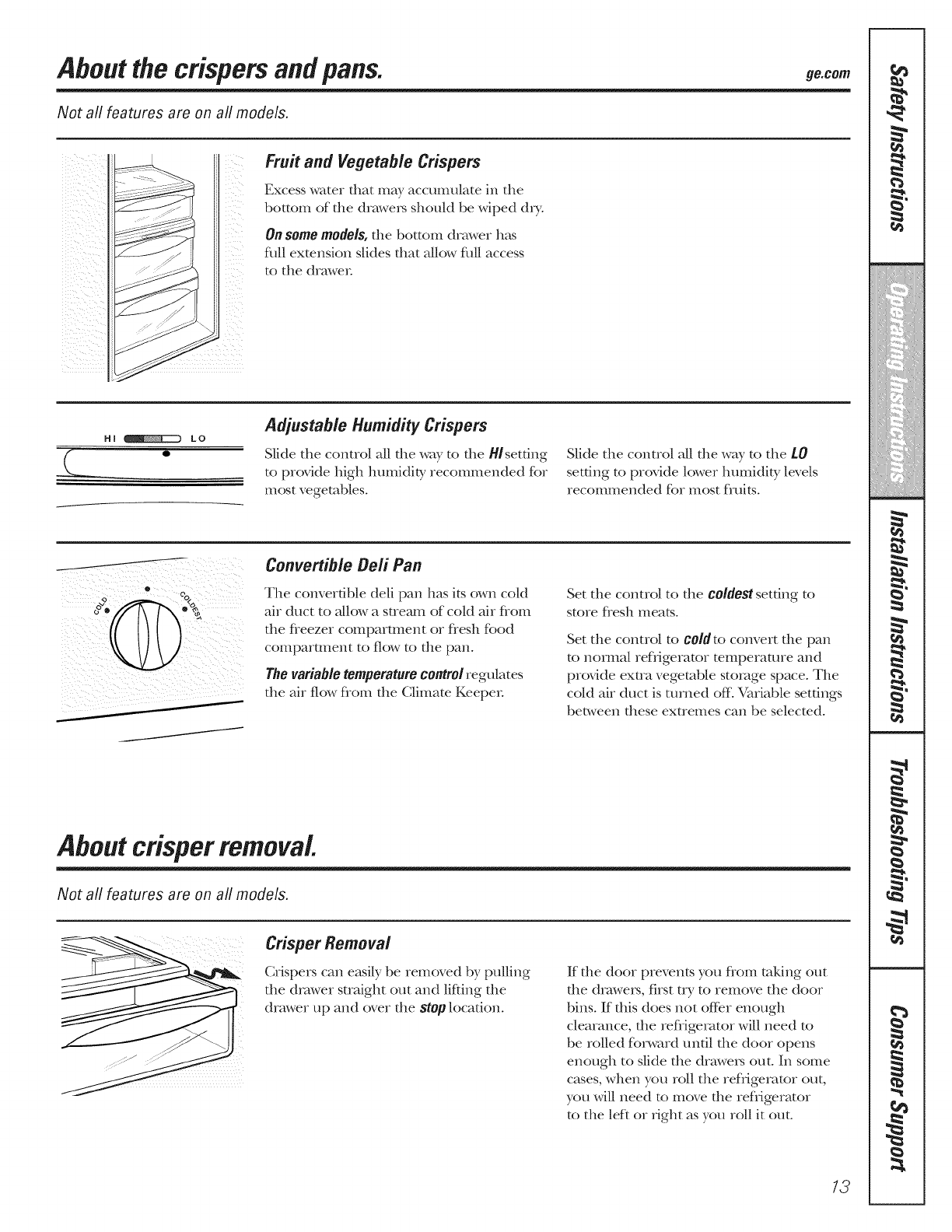

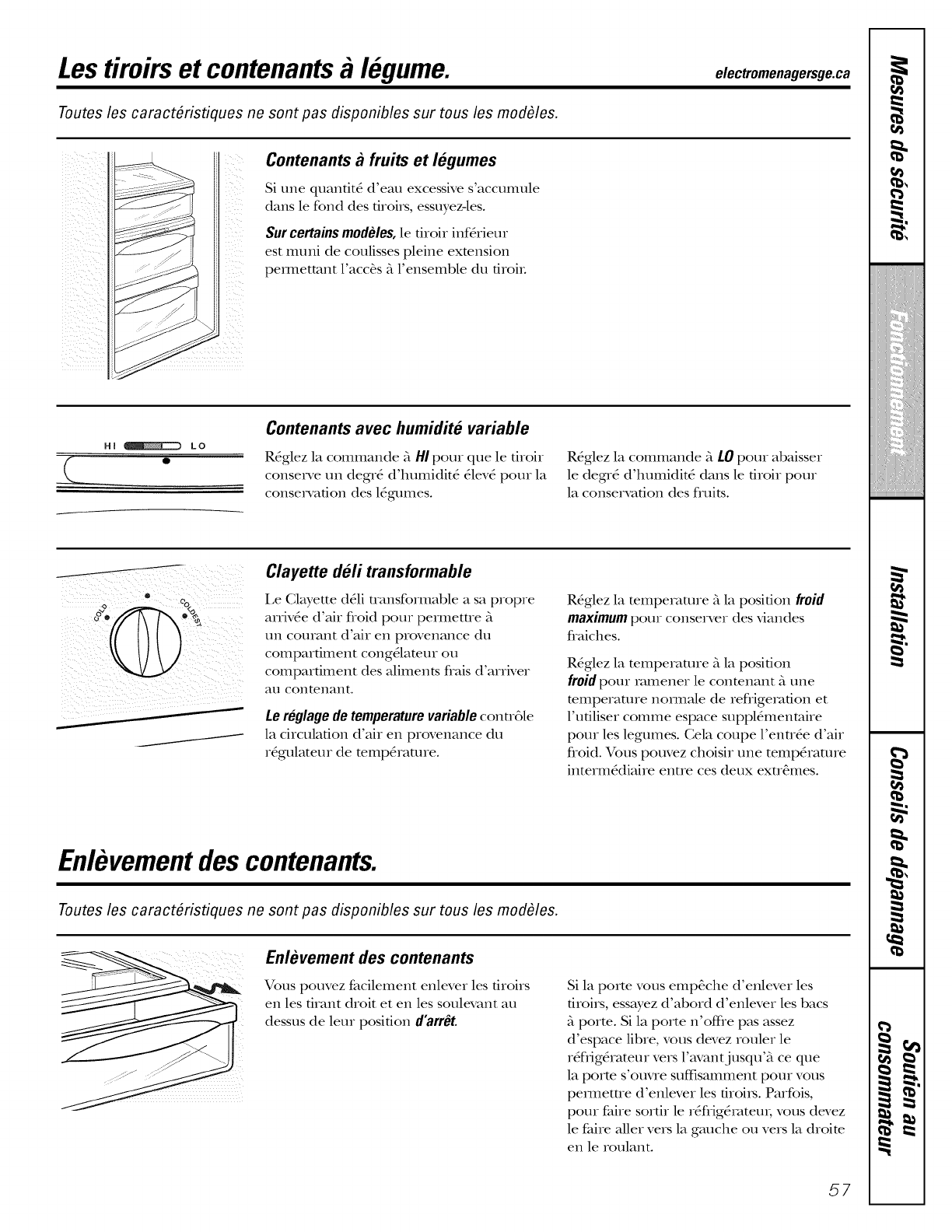

Crispers and Pans .............. 13

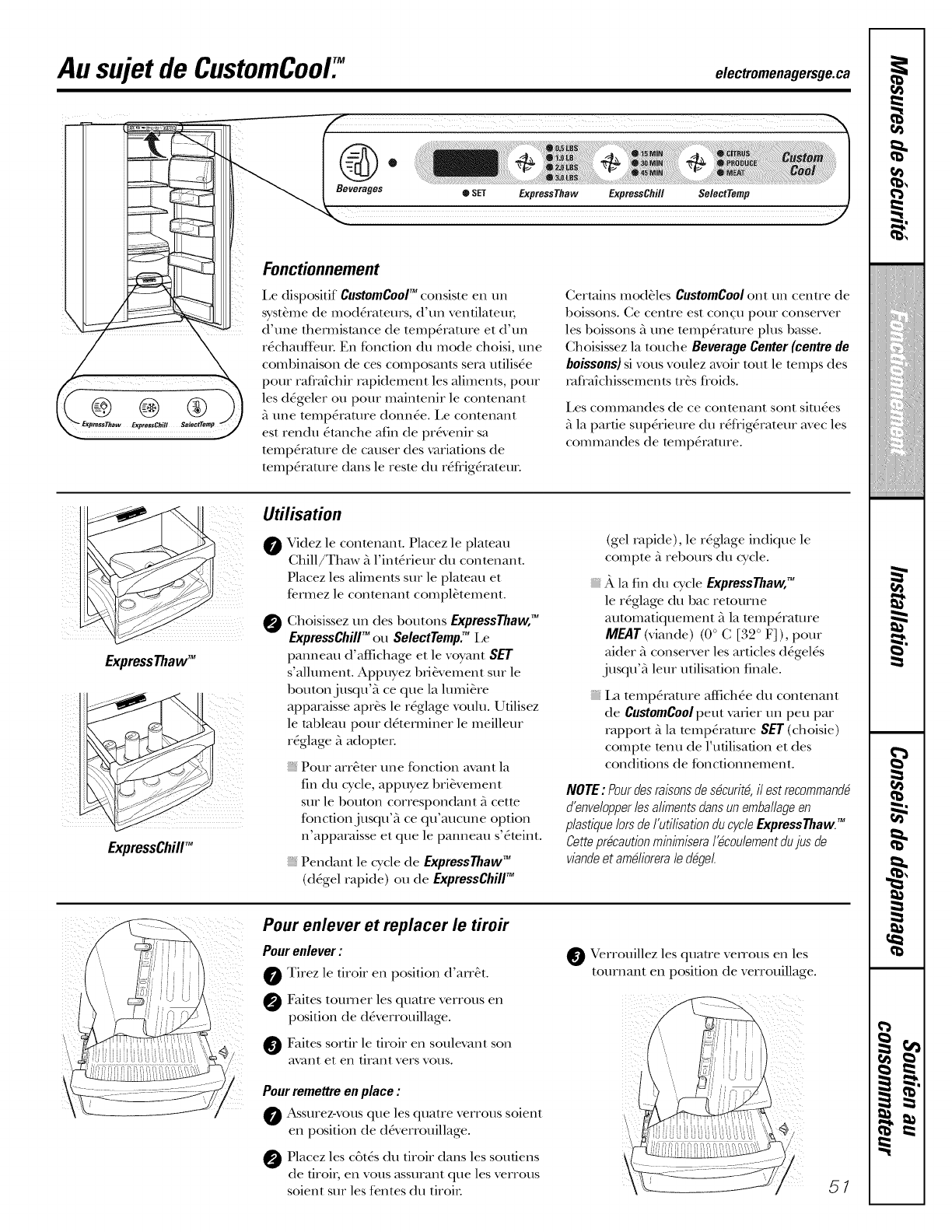

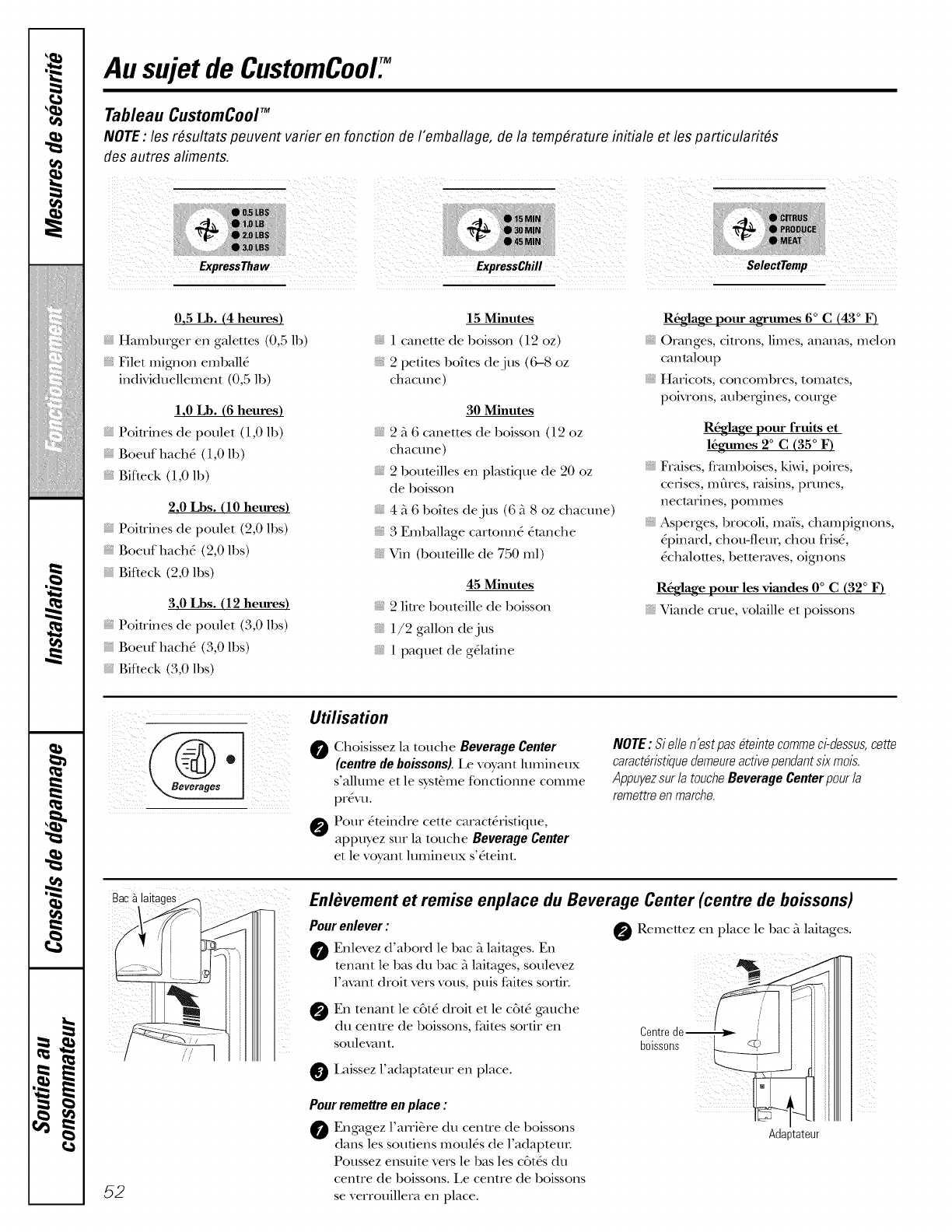

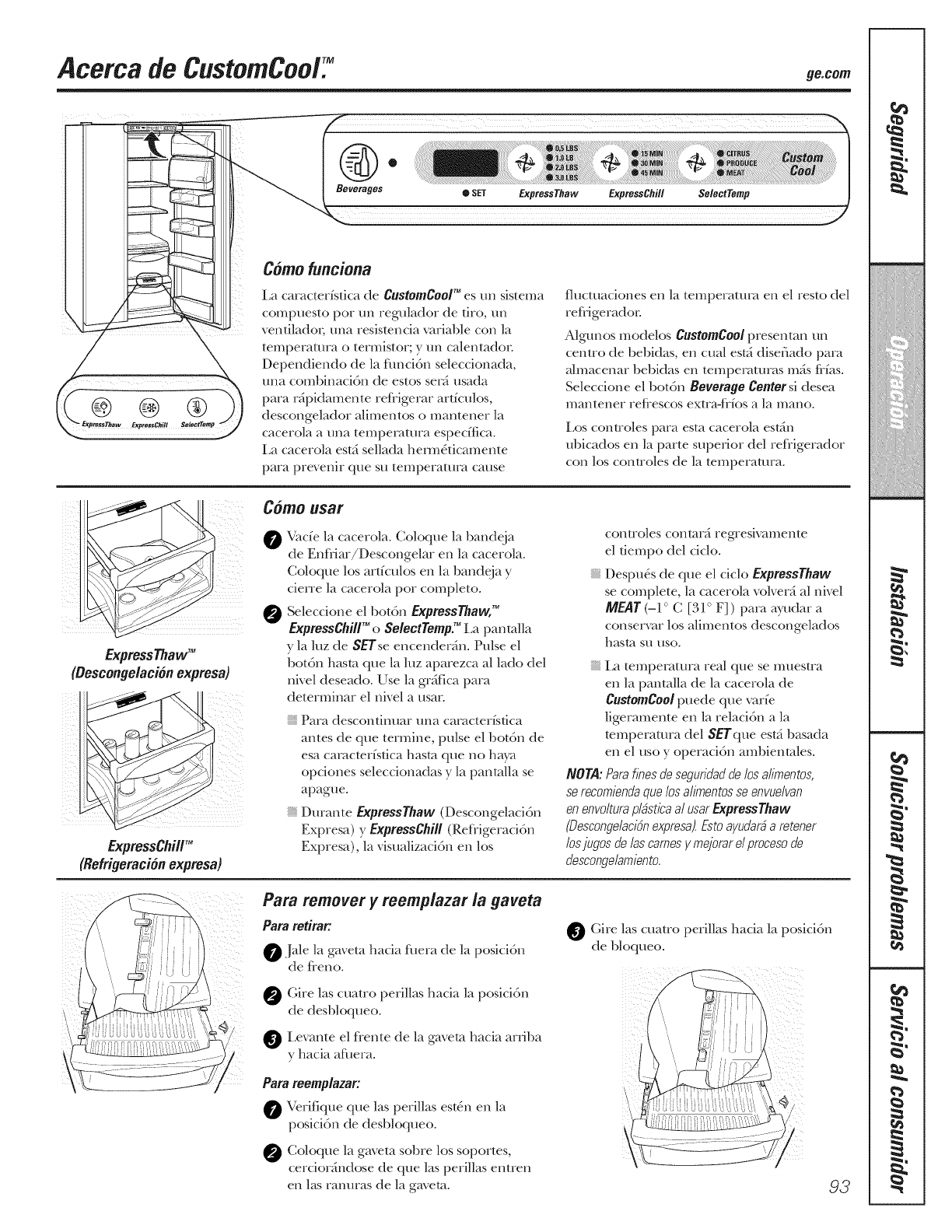

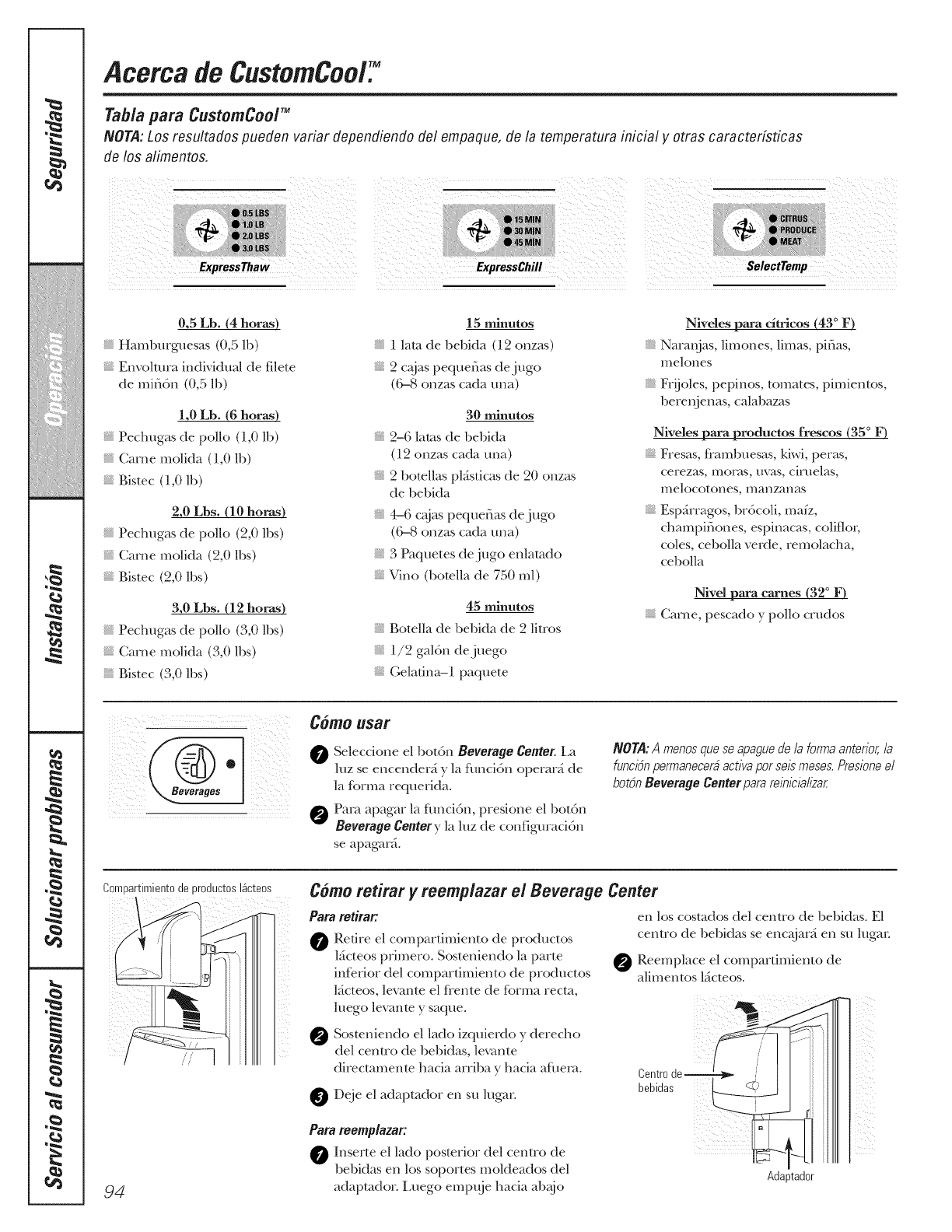

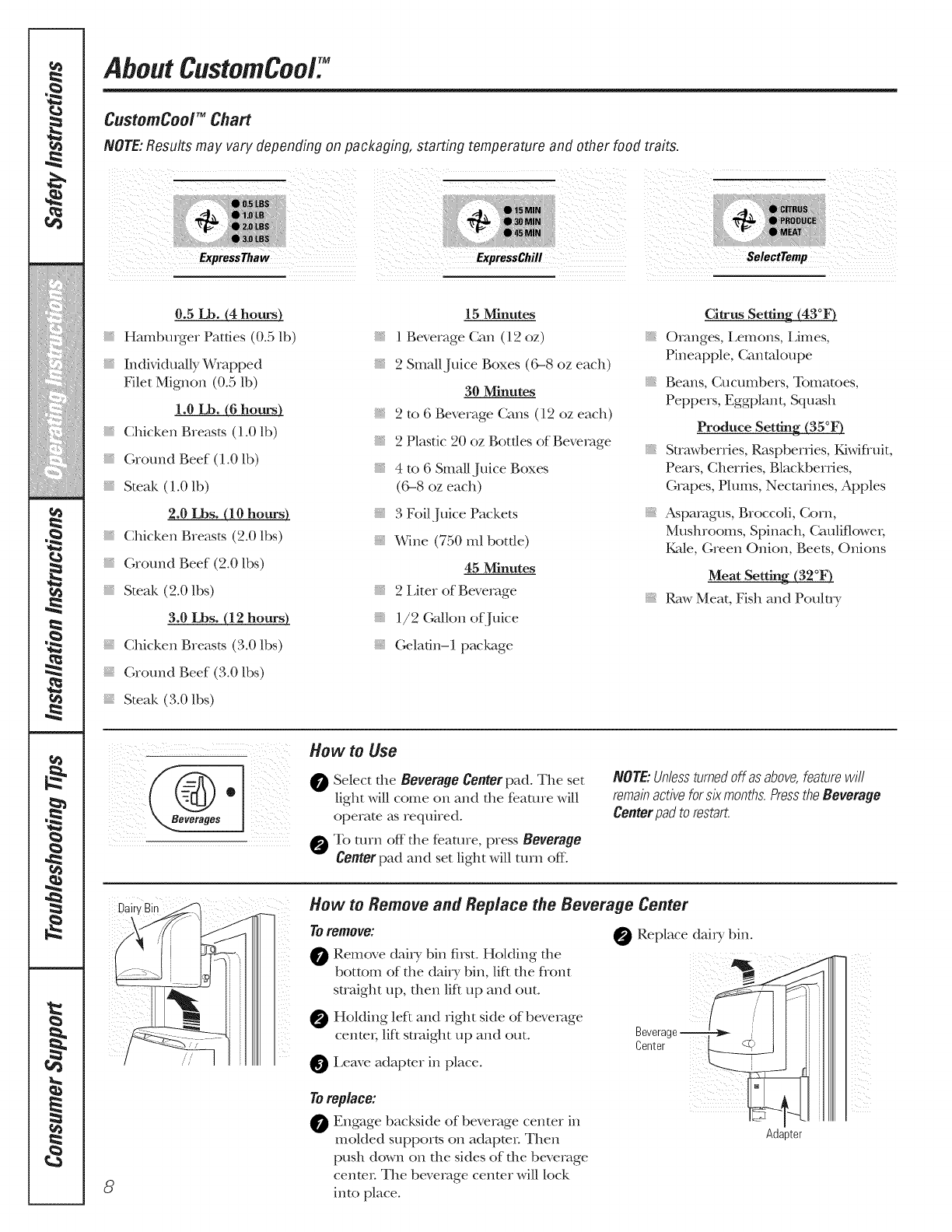

CustomCool'" ................ 7, 8

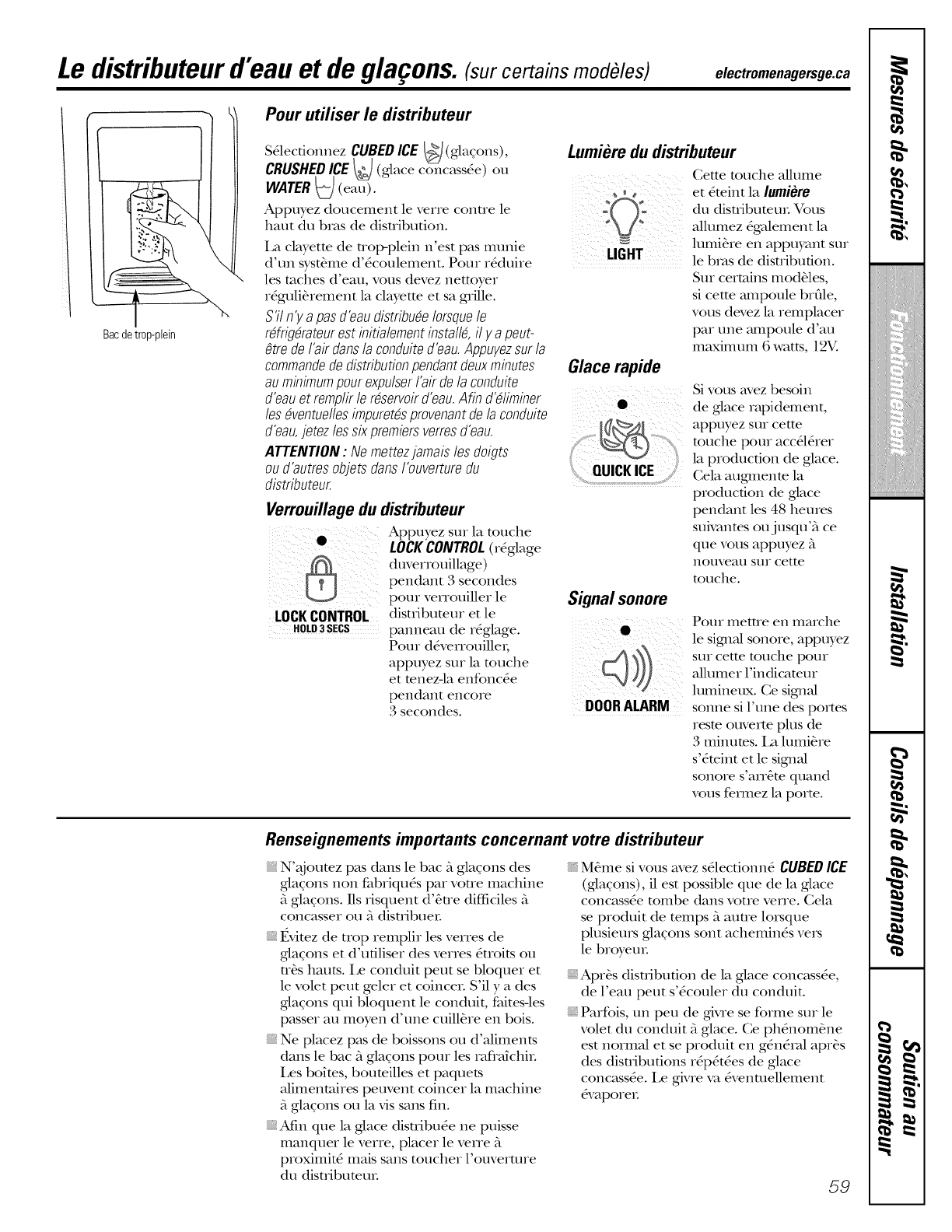

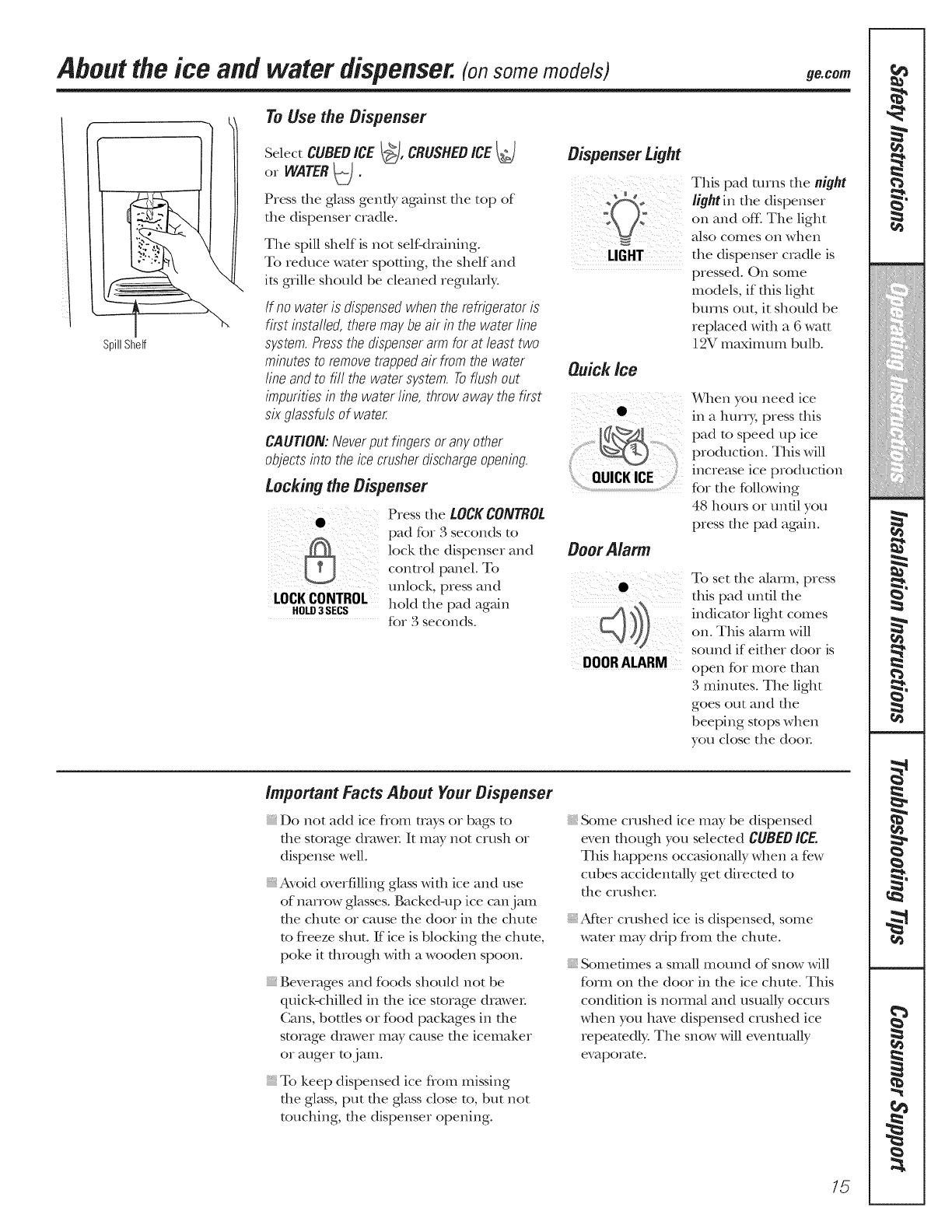

Ice and Water Dispenser ........ 15

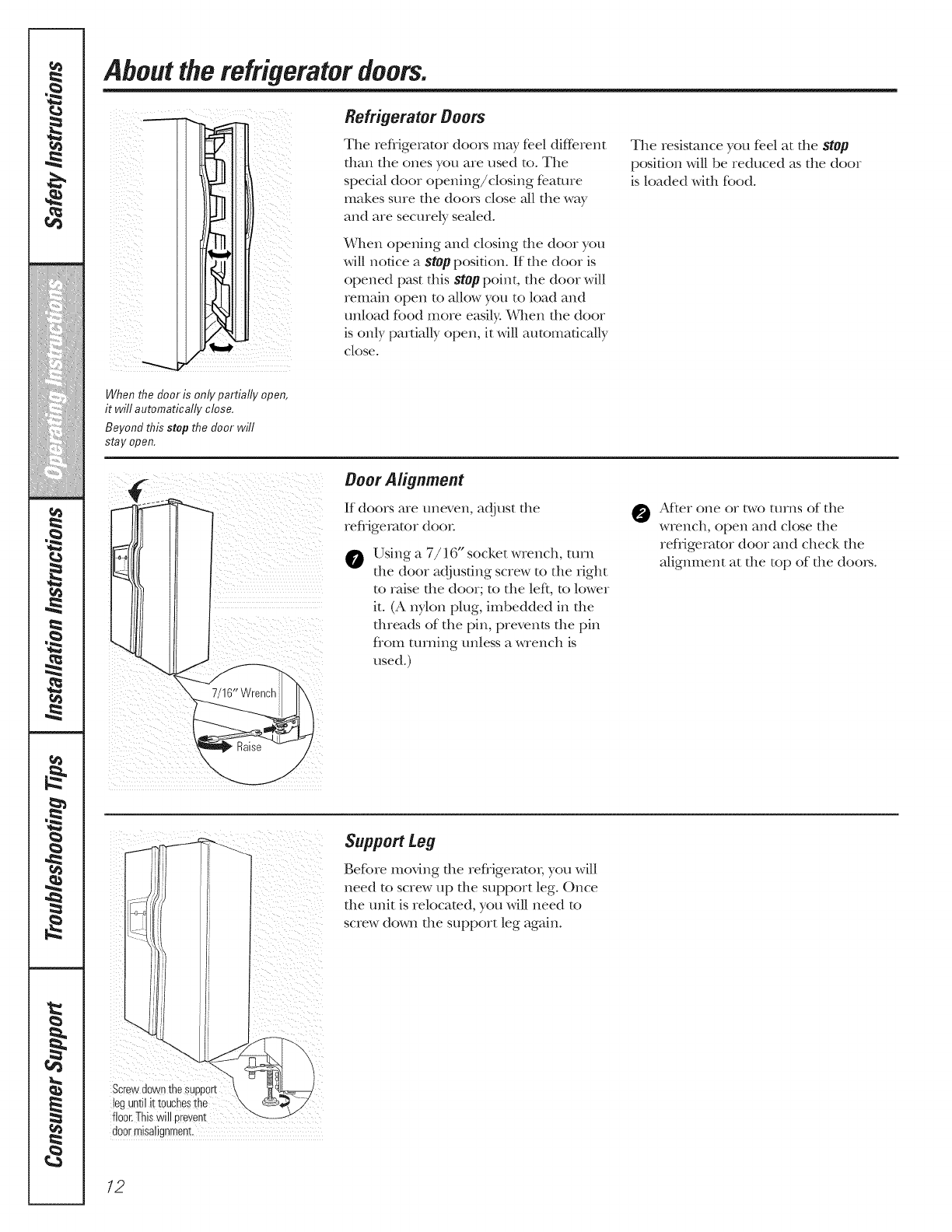

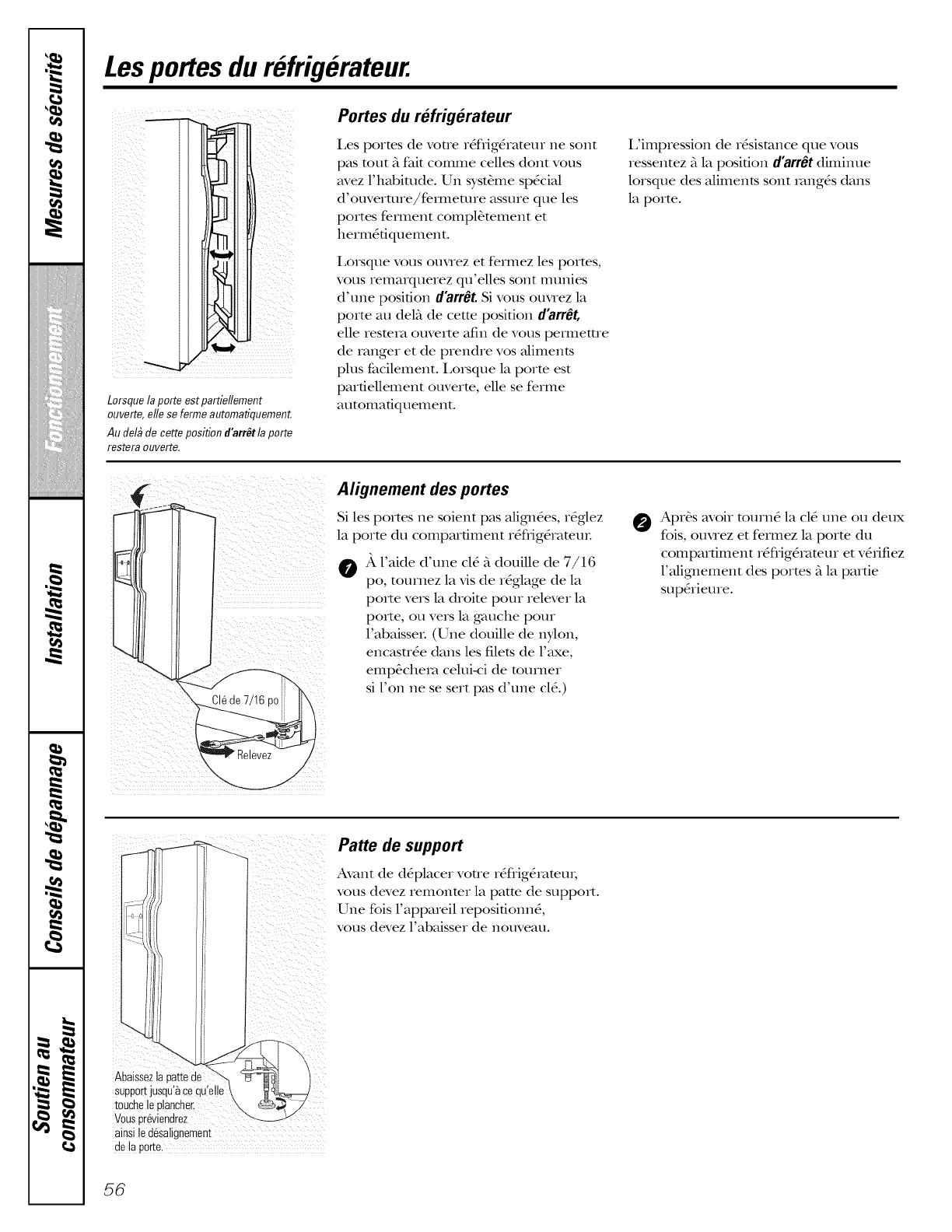

Refrigerator Doors ............. 12

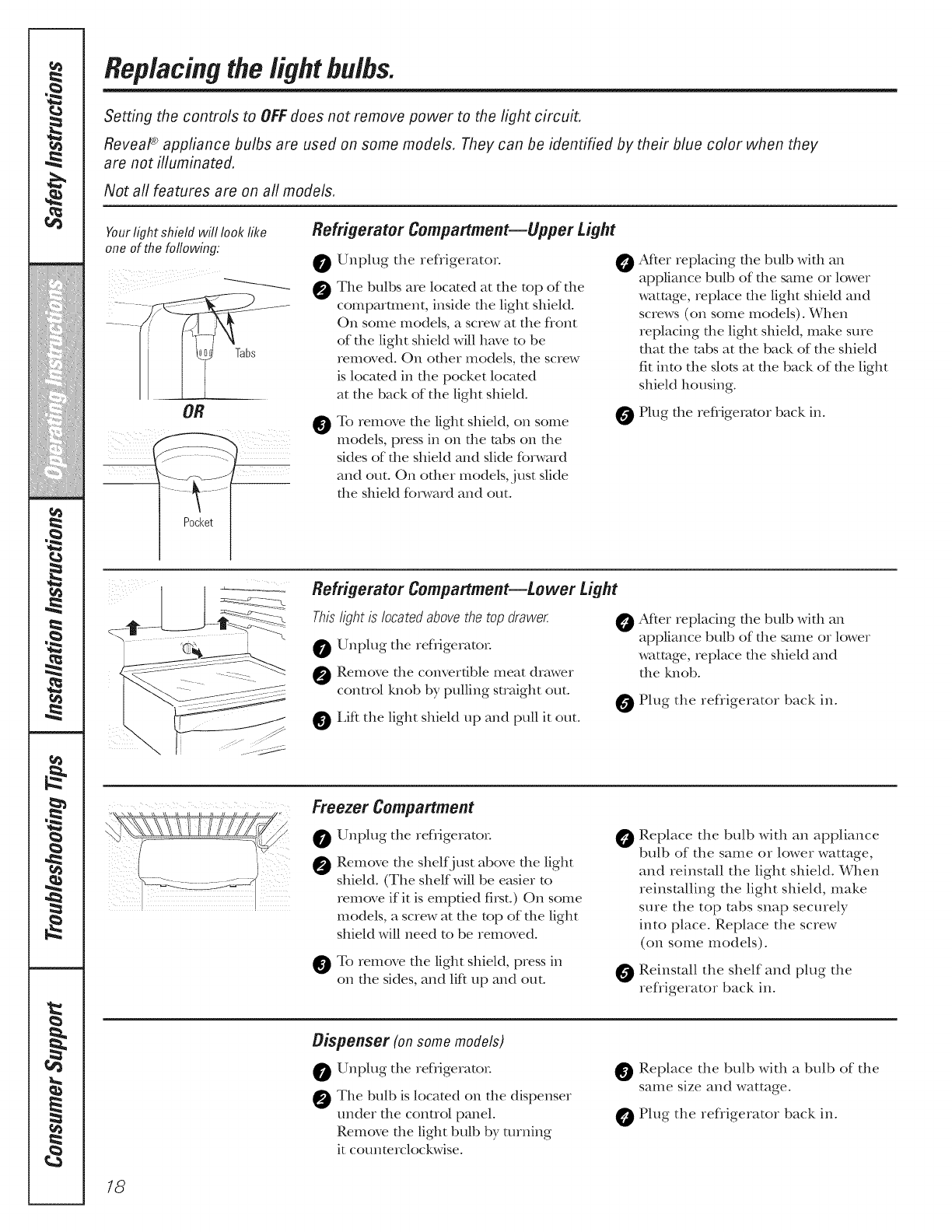

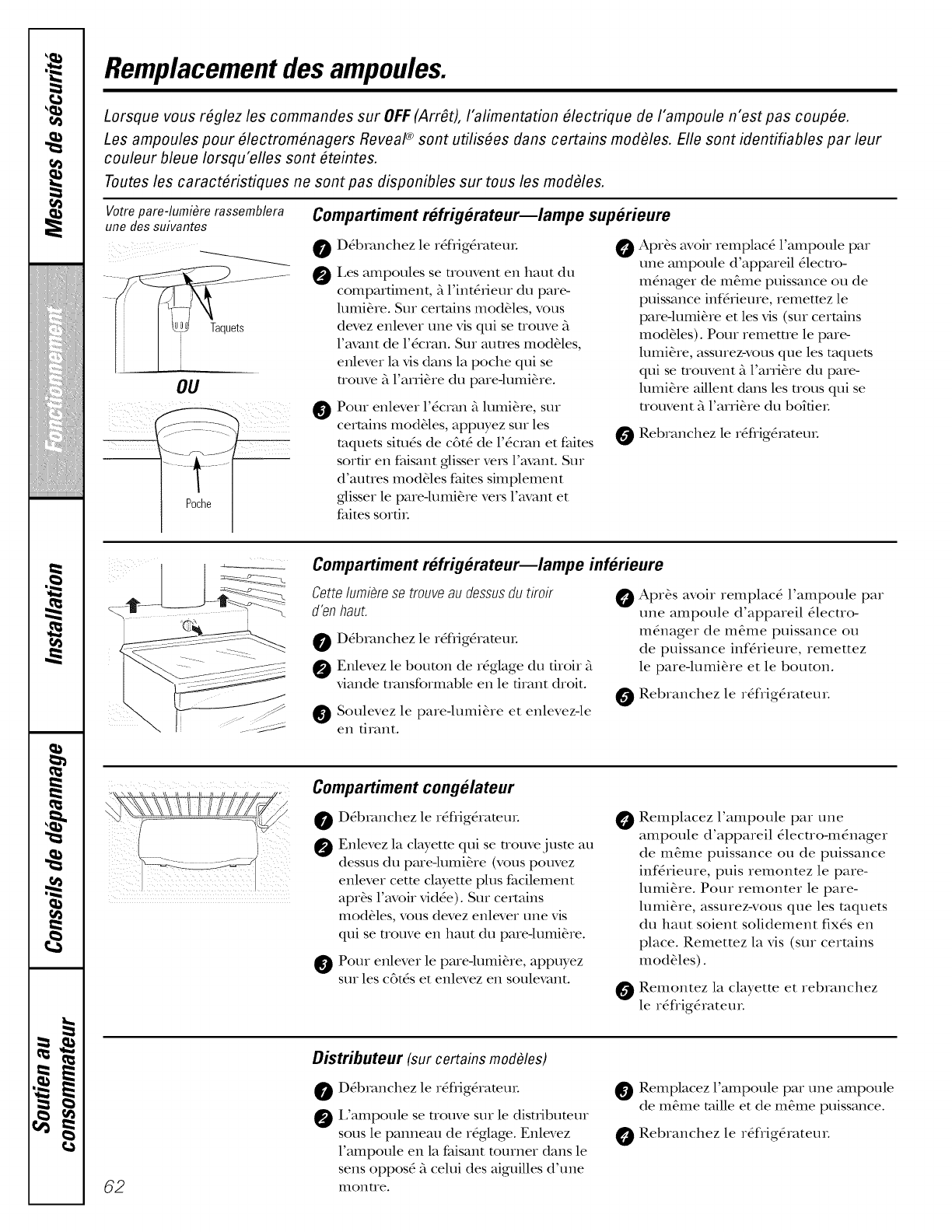

Replacing the i,ight Bulbs ....... 18

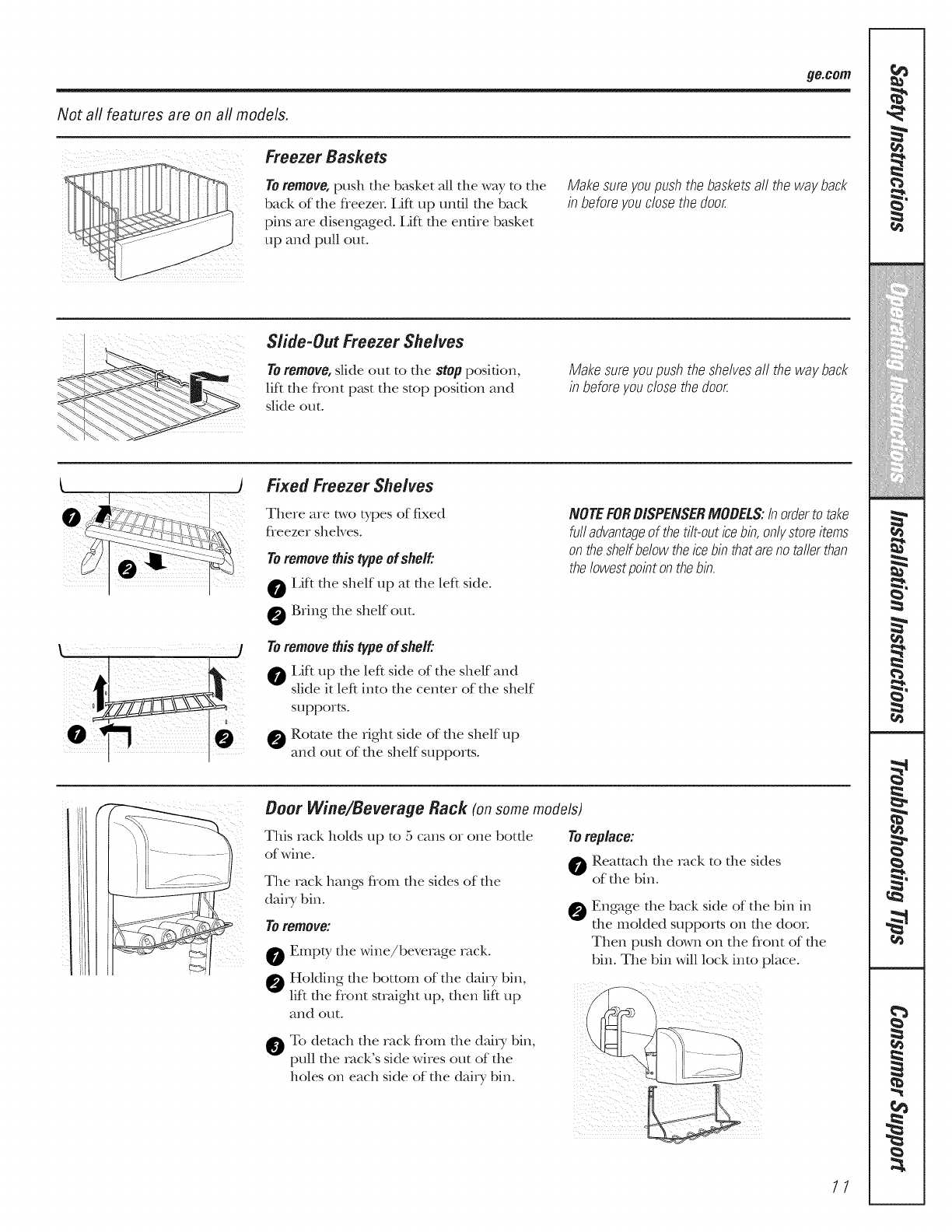

Shelves and Bins ............ 10, 11

Temperature Controls ........... 5

TurboCool'" .................... 6

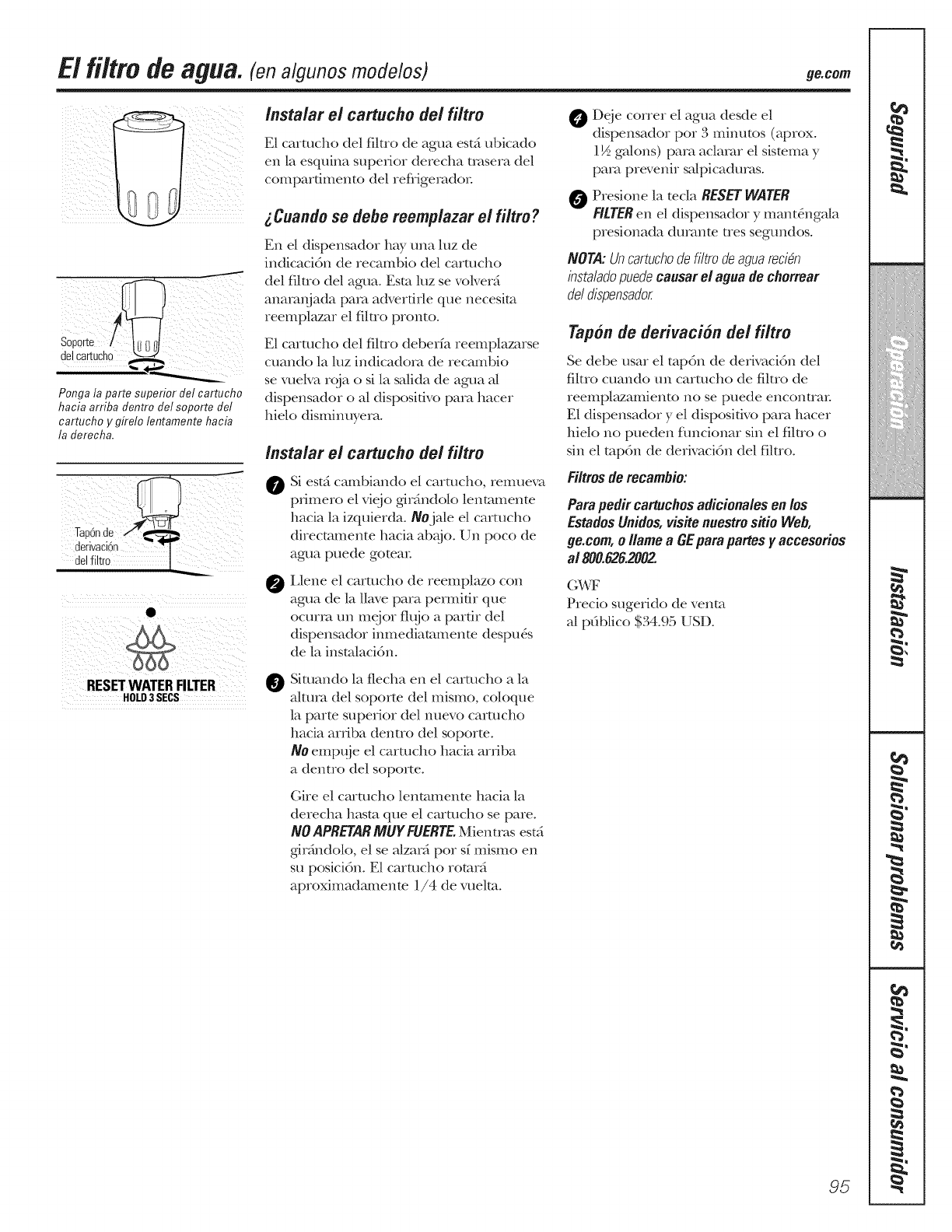

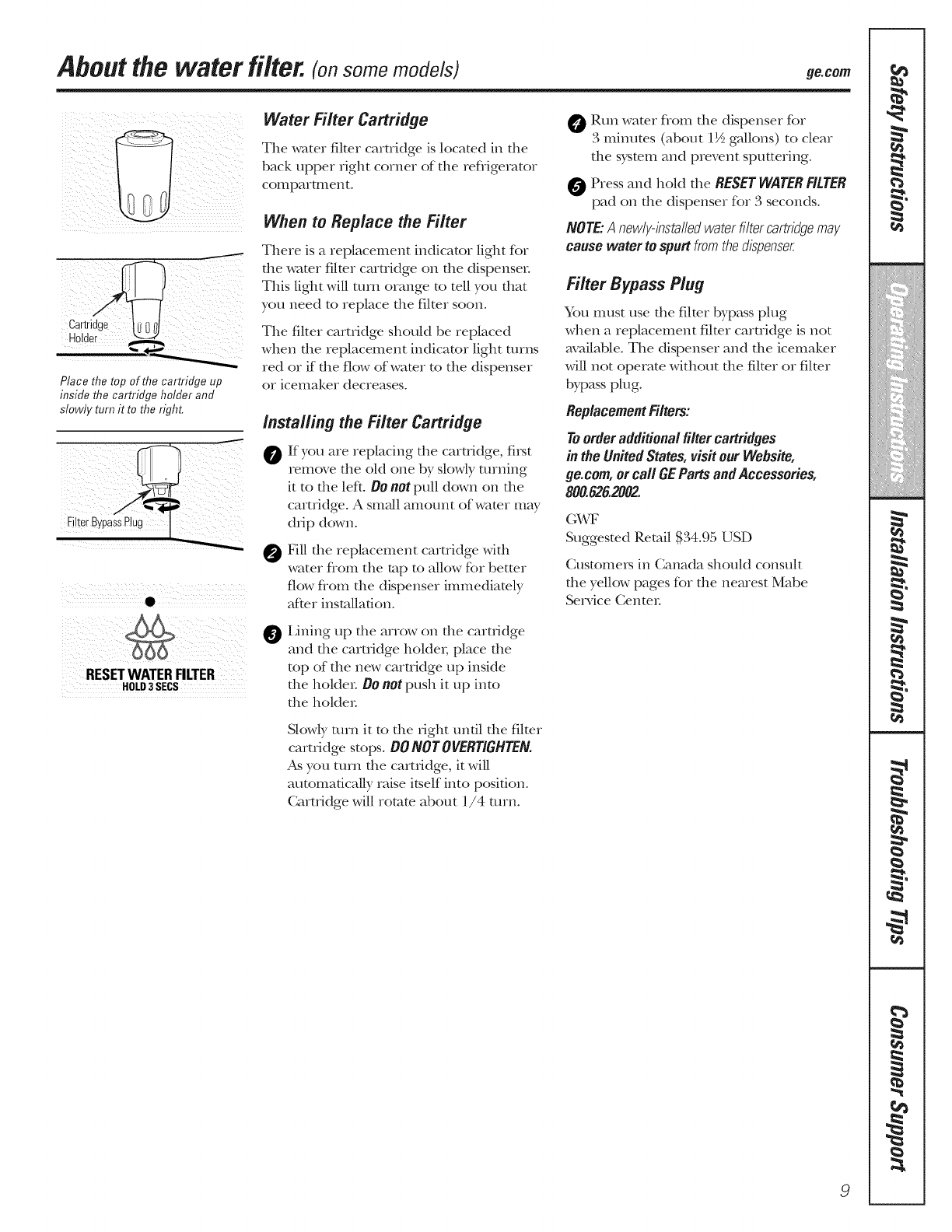

Water Filter .................... 9

Installation Instructions

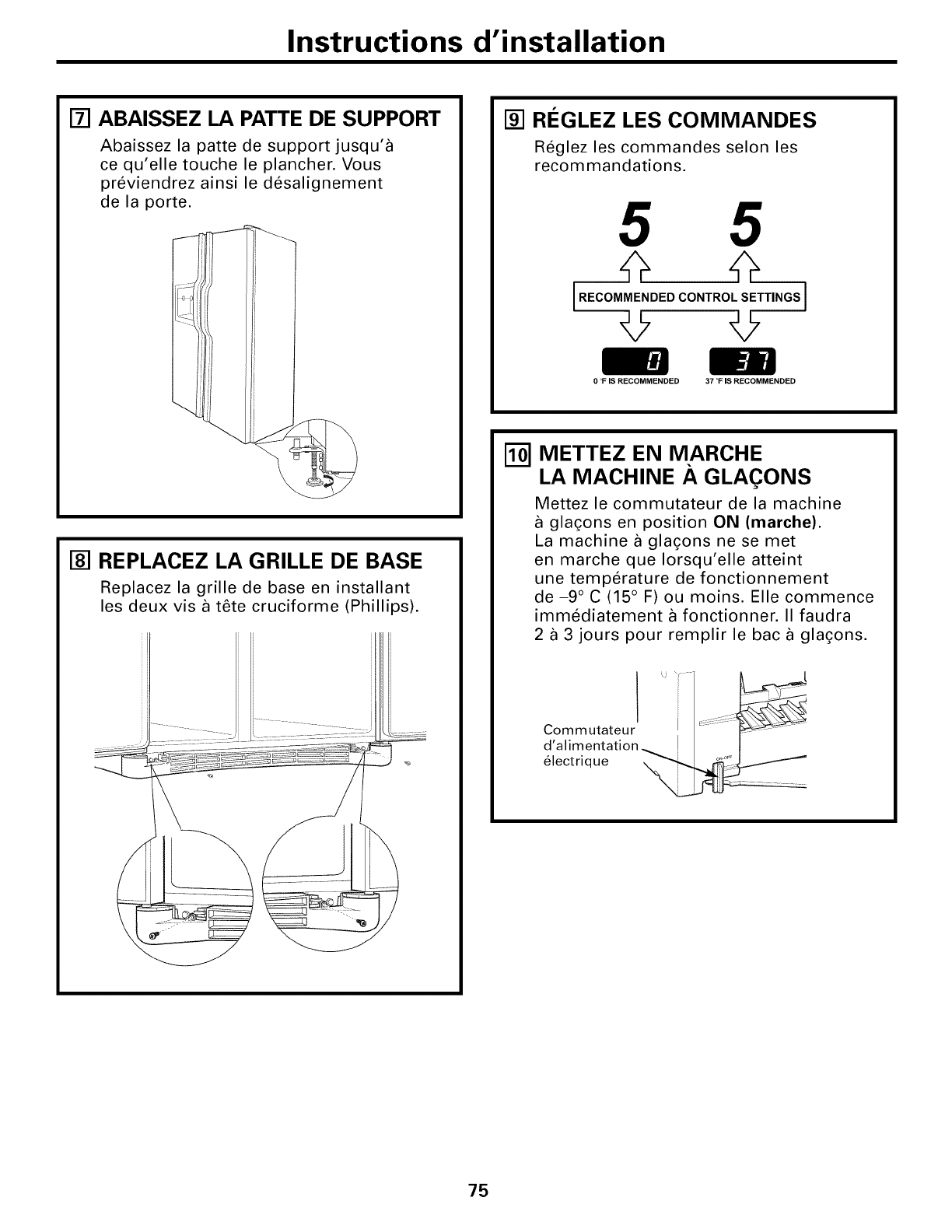

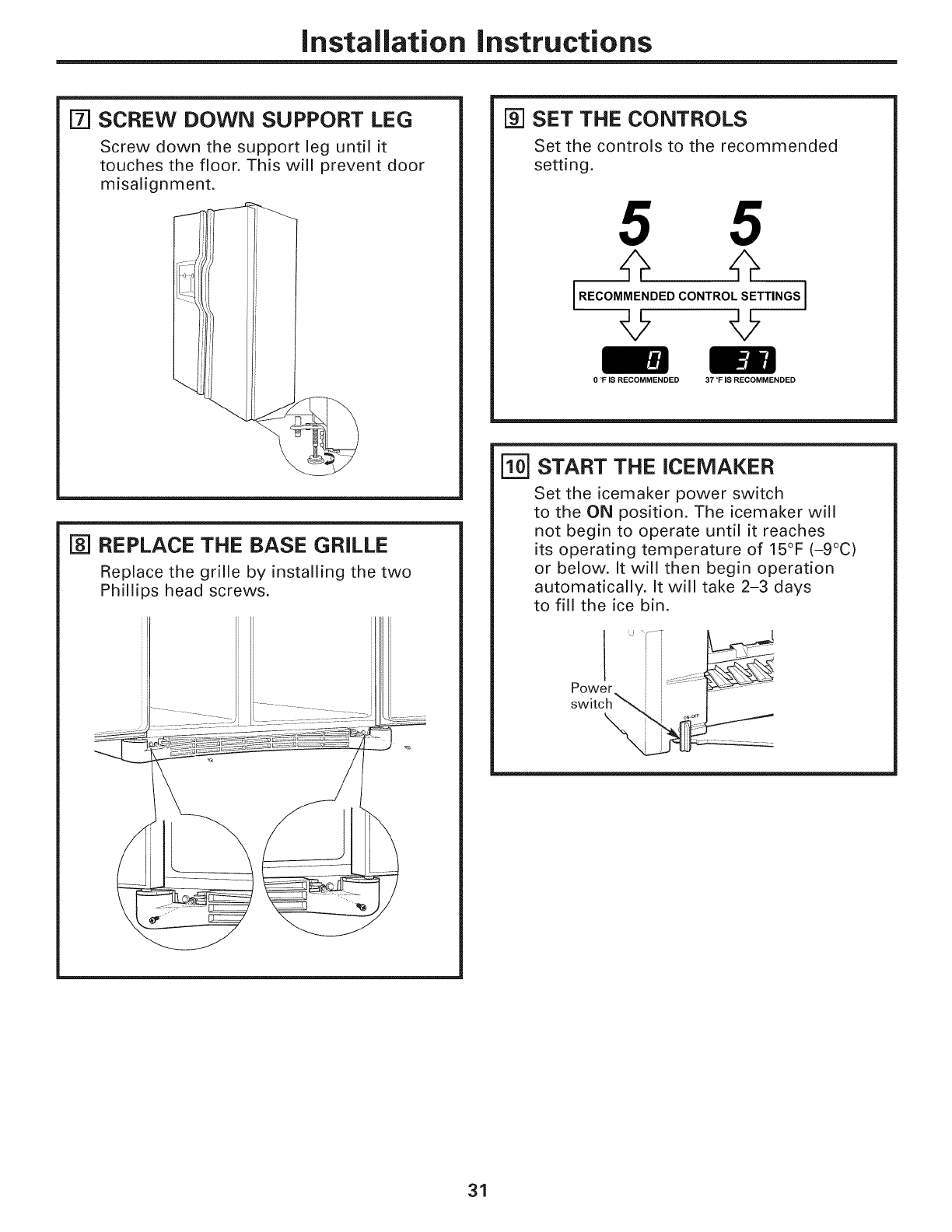

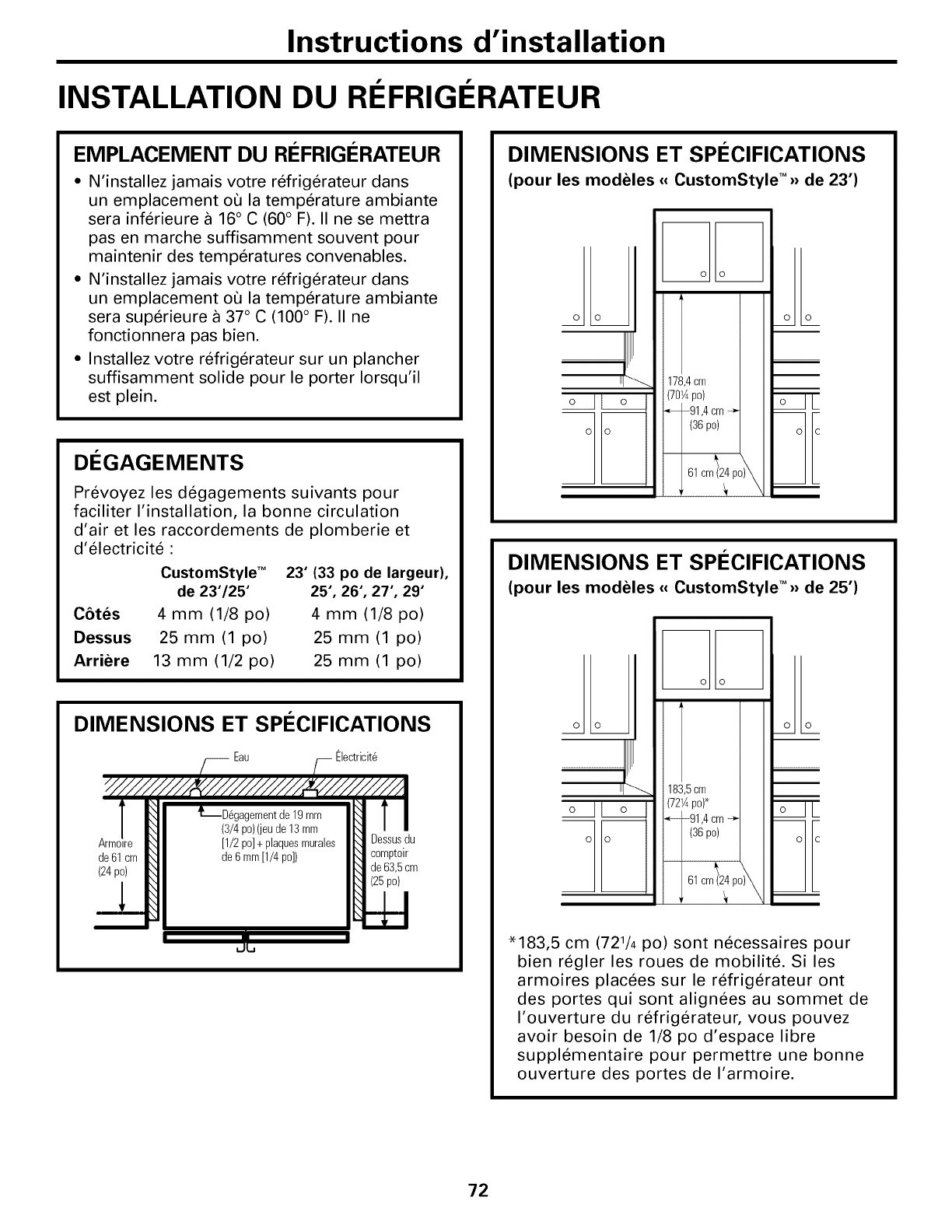

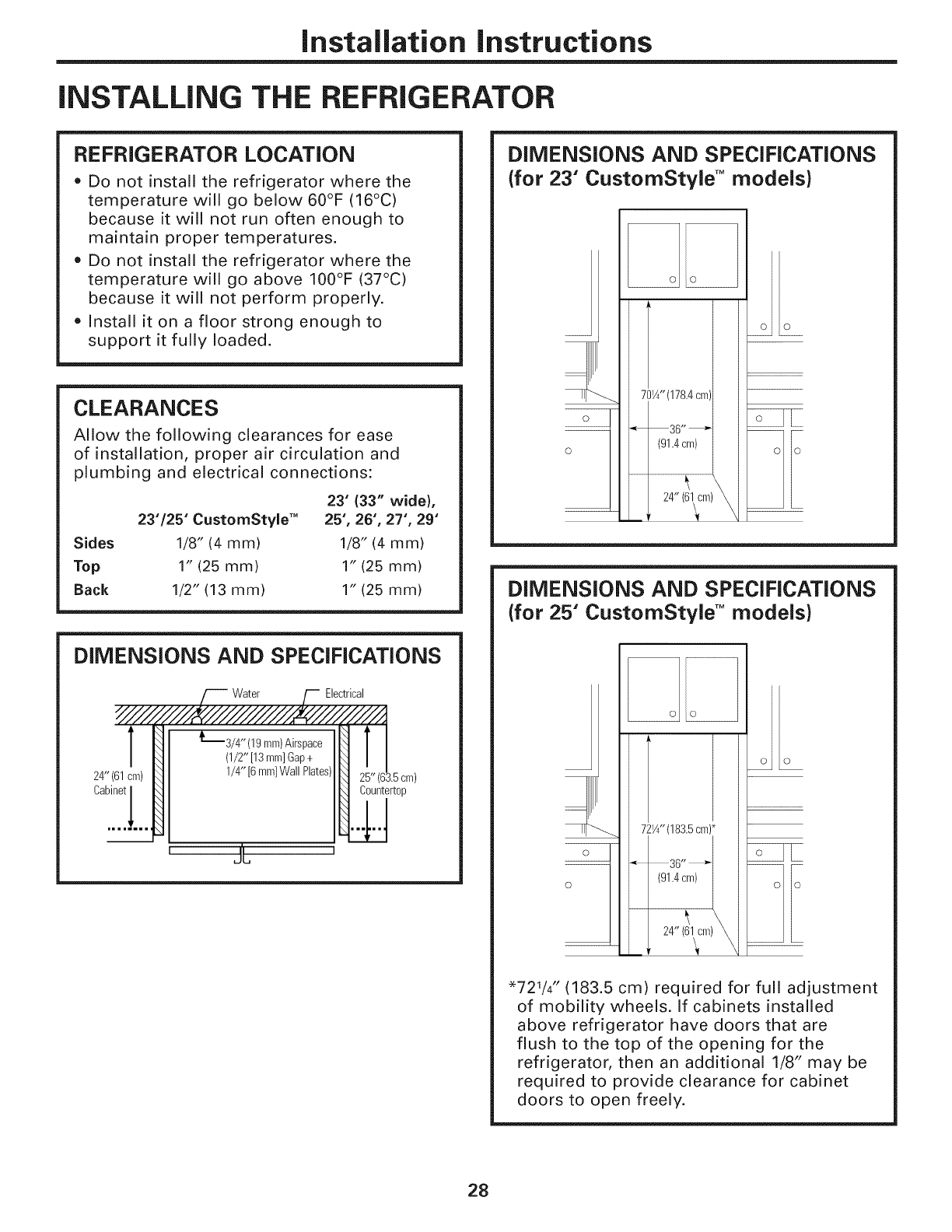

Installing the Refrigerator .... 28-31

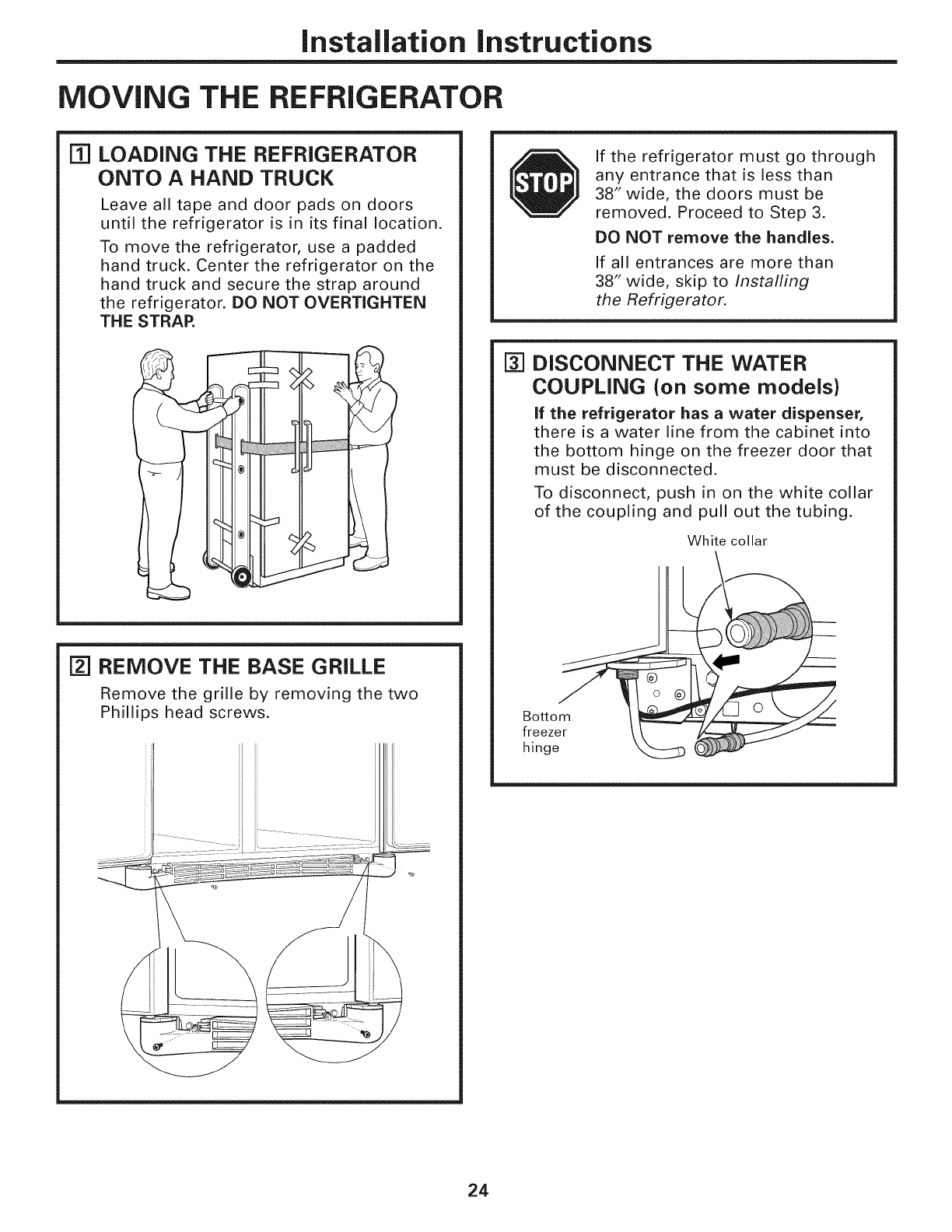

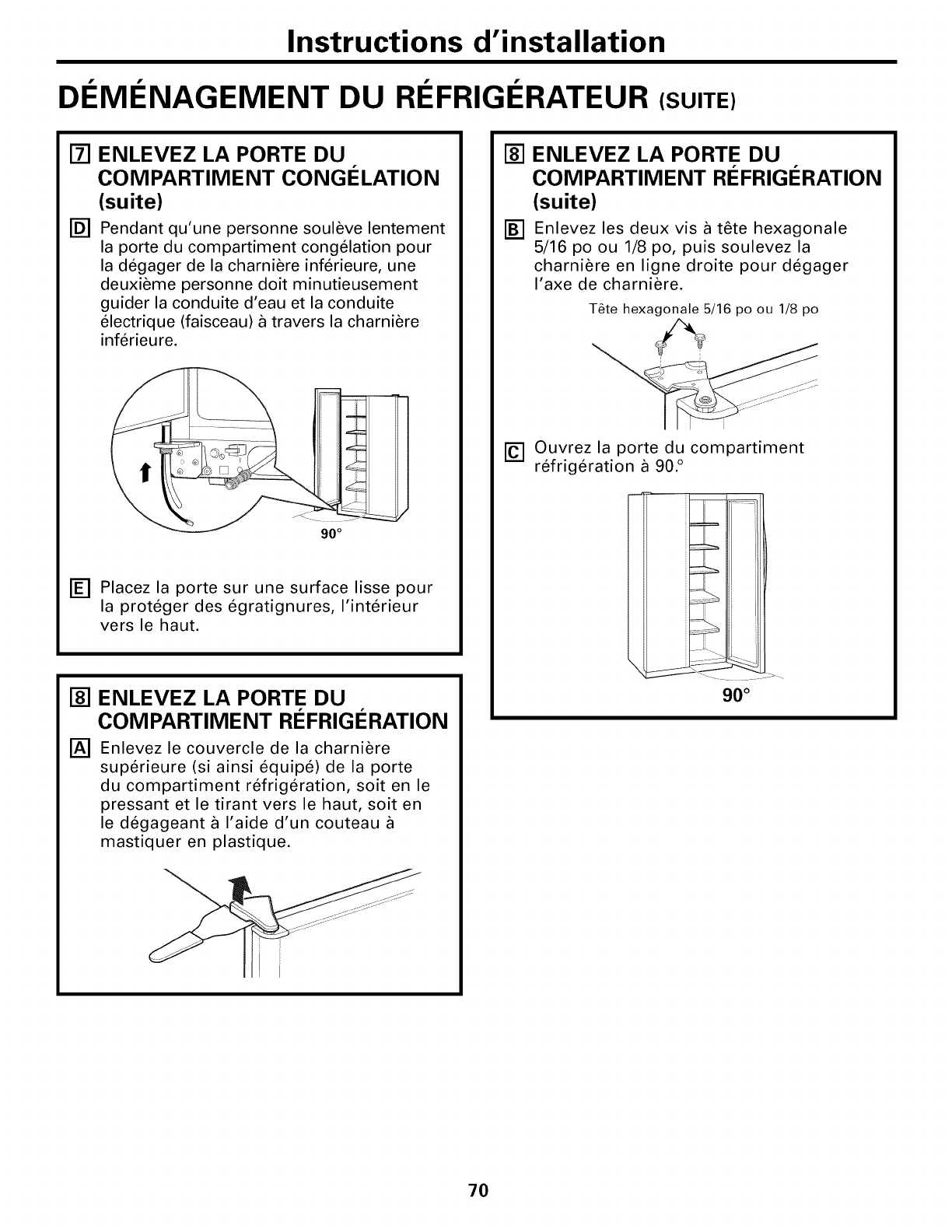

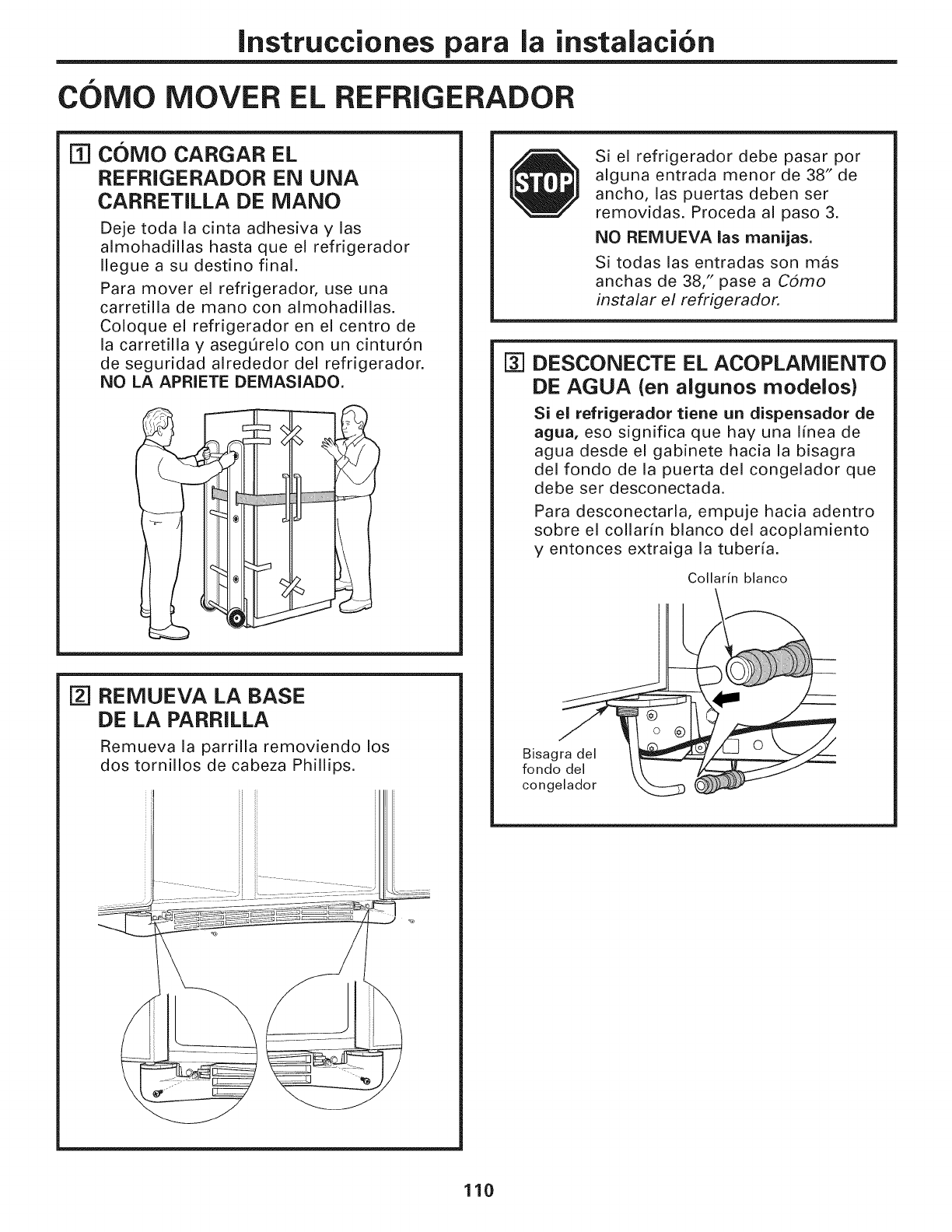

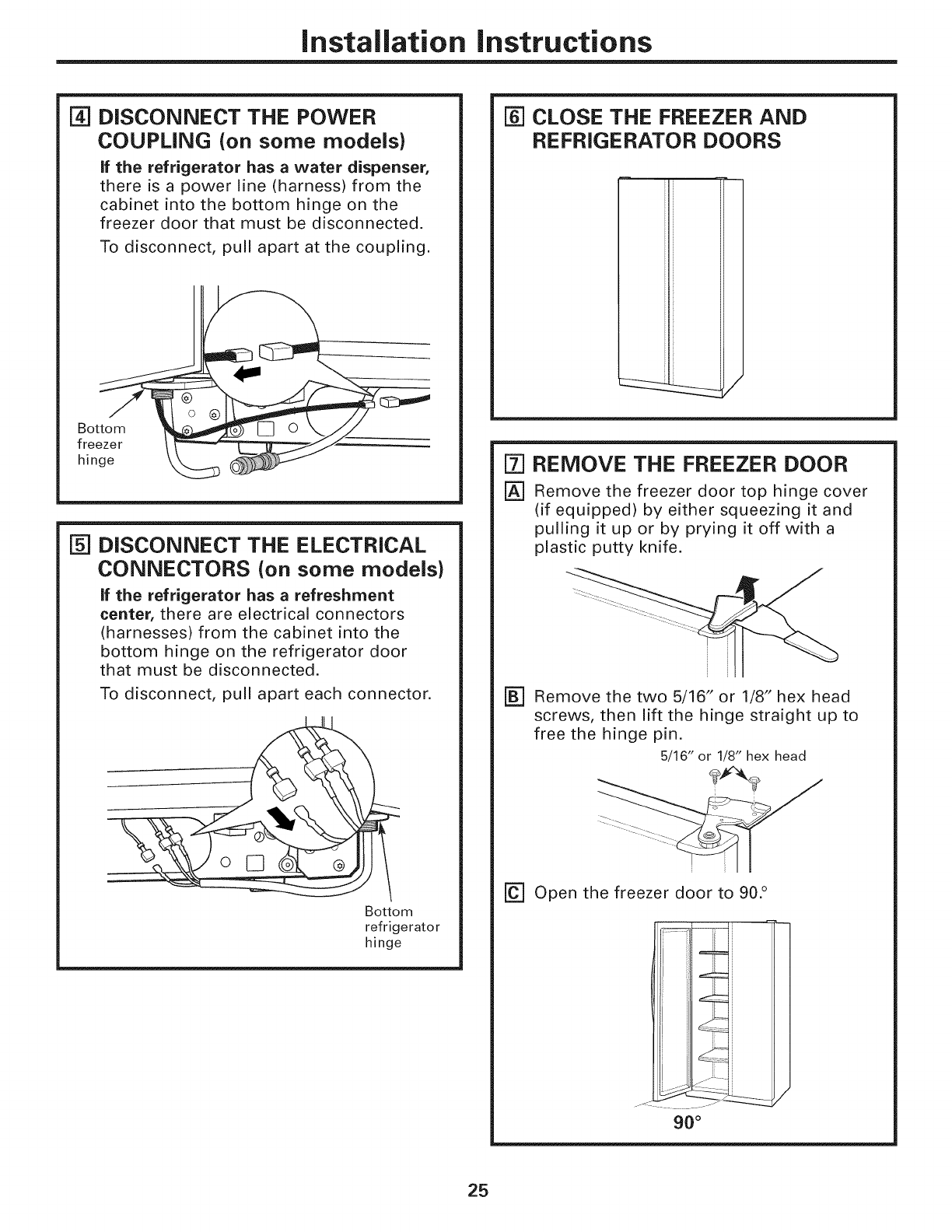

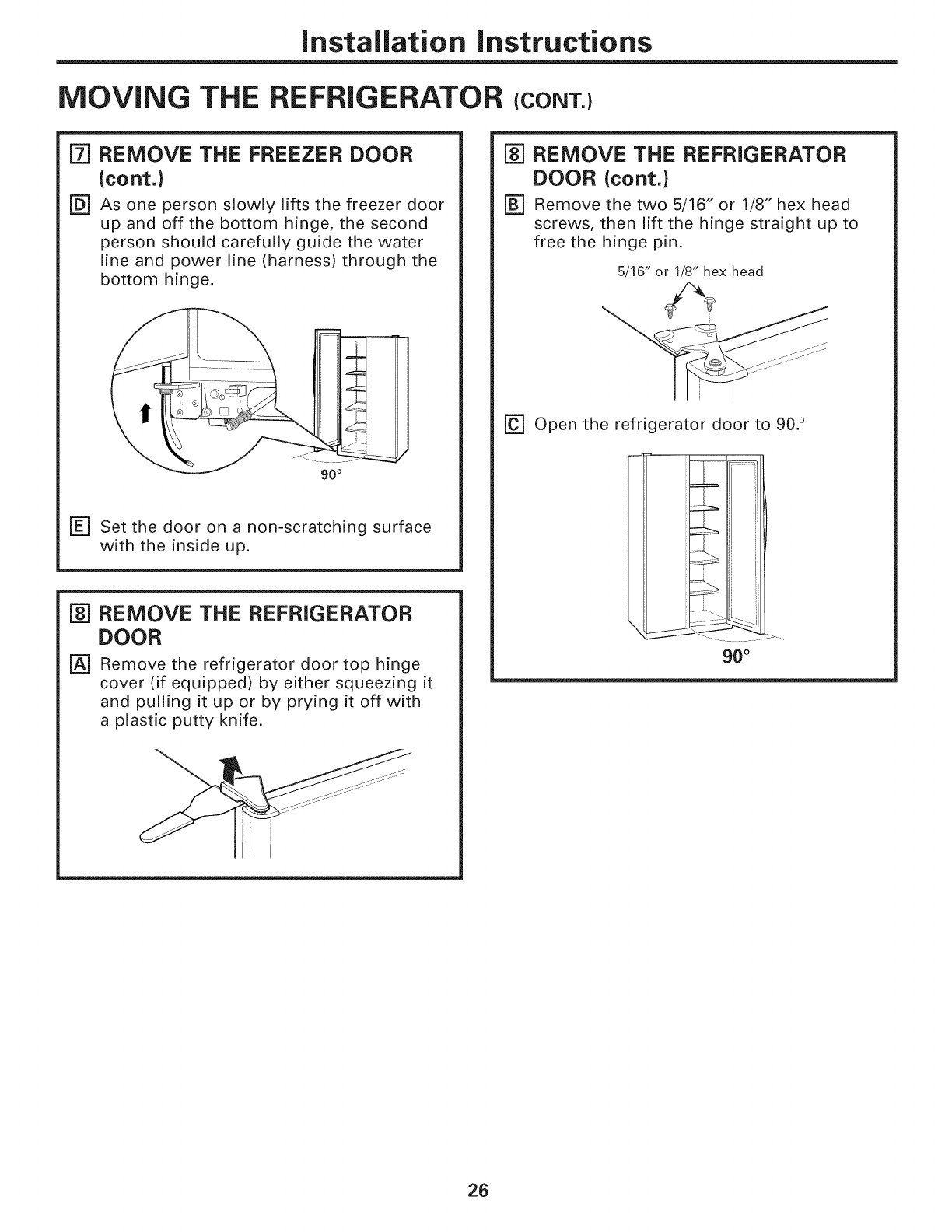

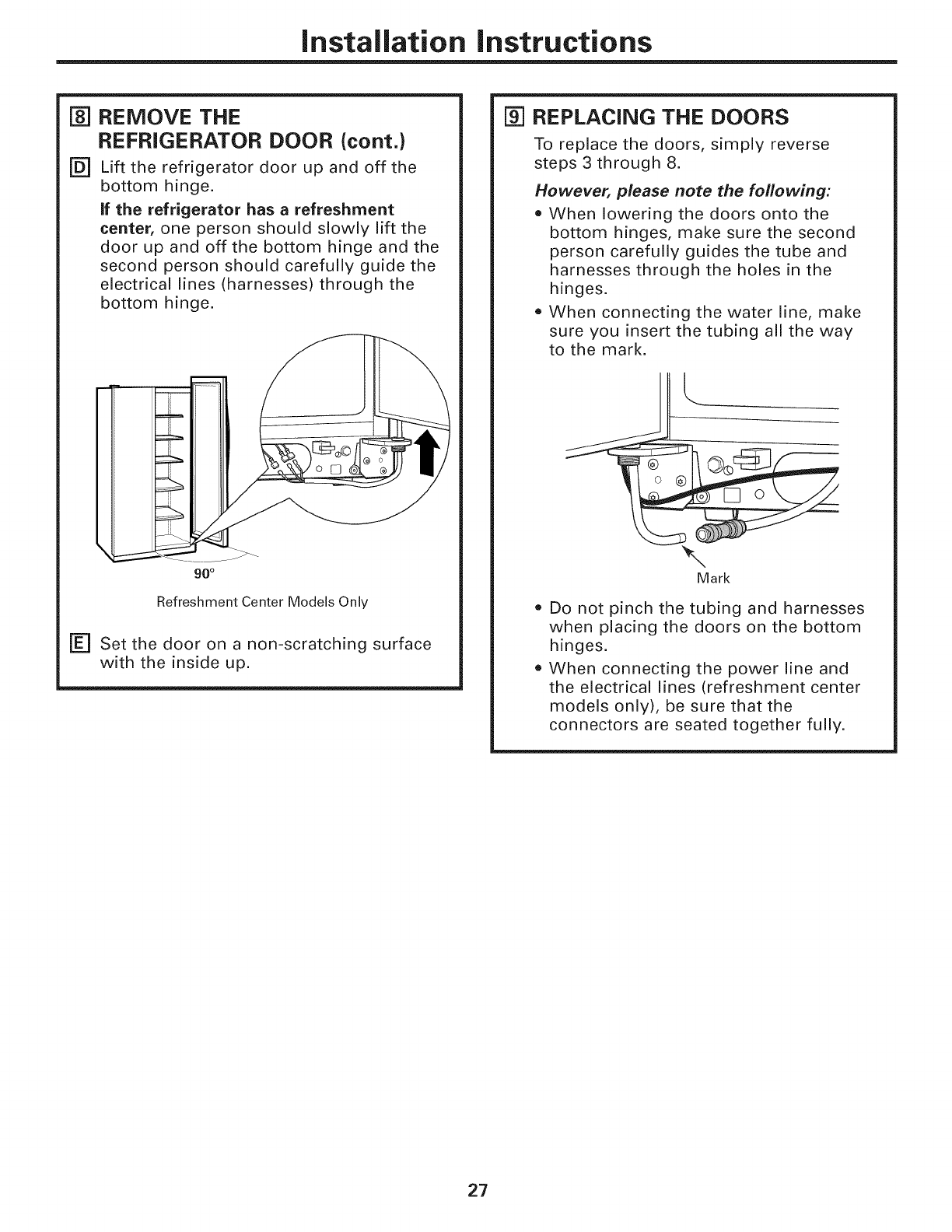

Moving the Refrigerator ...... 24-27

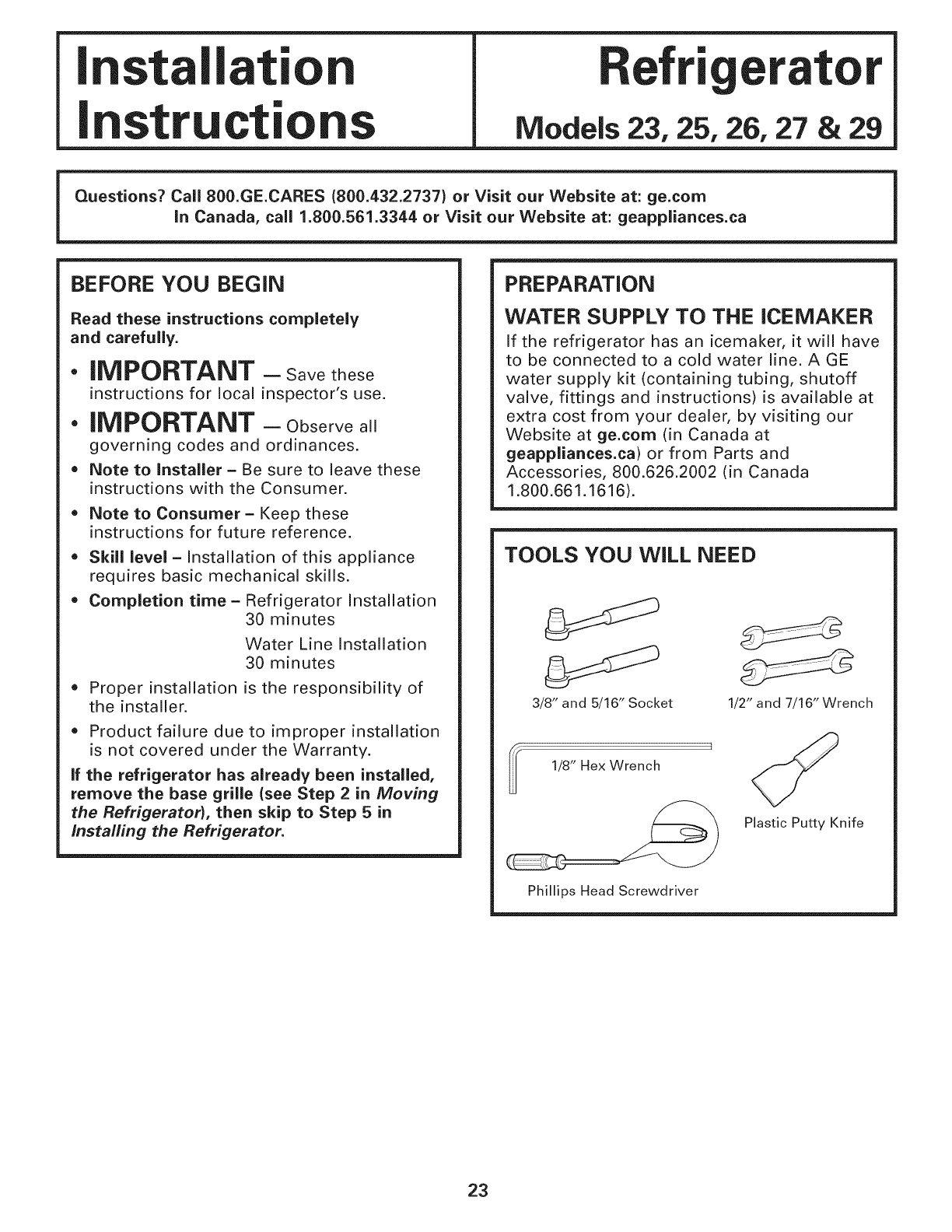

Preparing to Install

the Refrigerator ............... 23

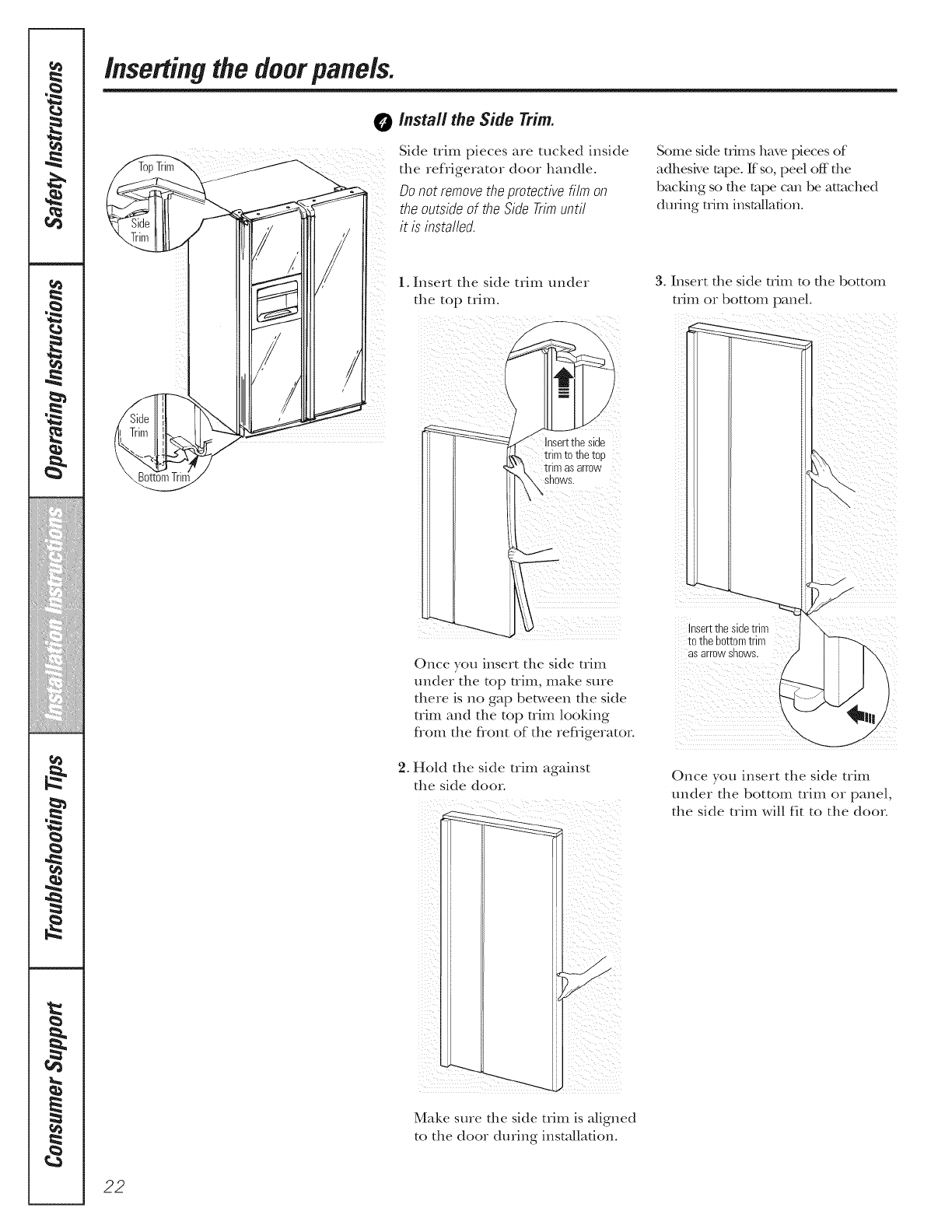

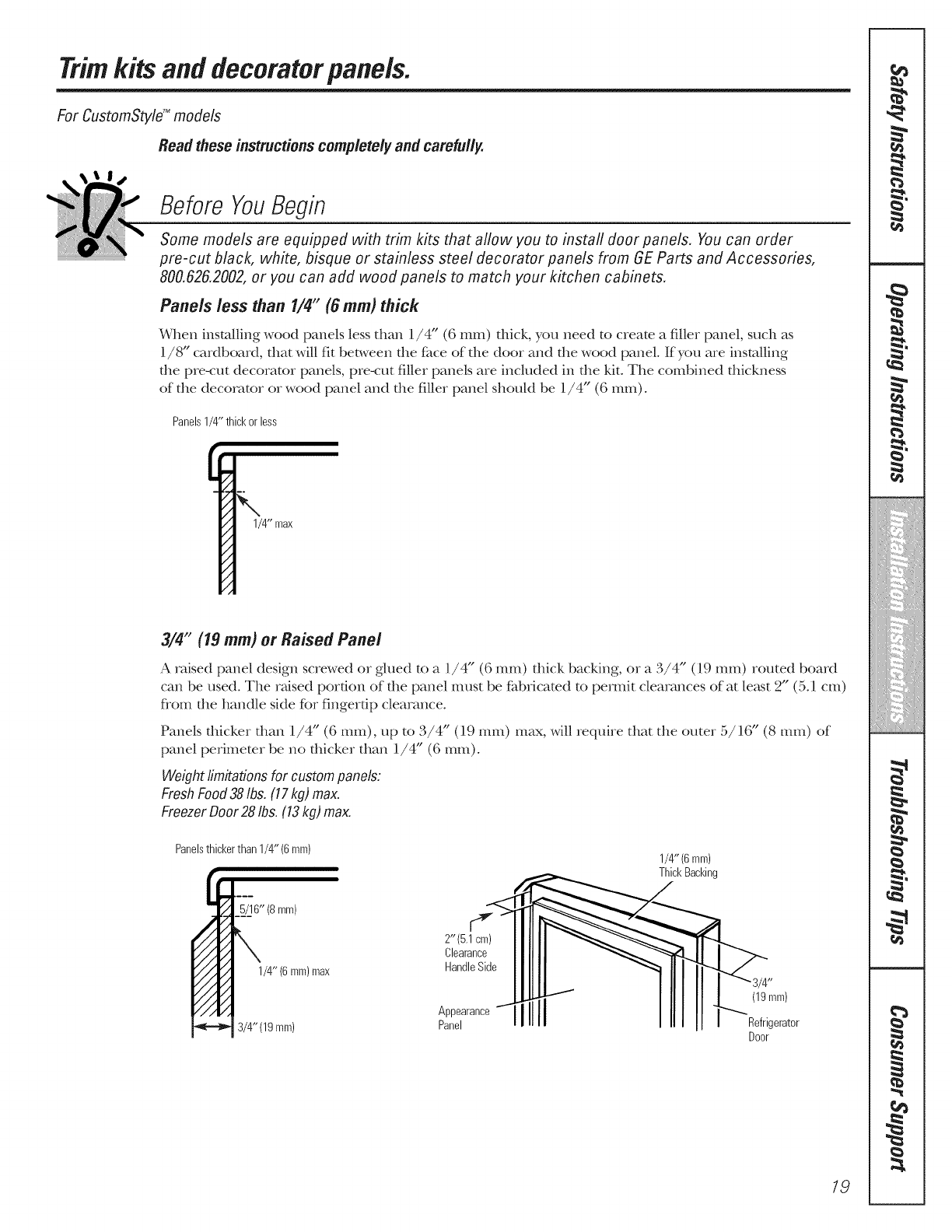

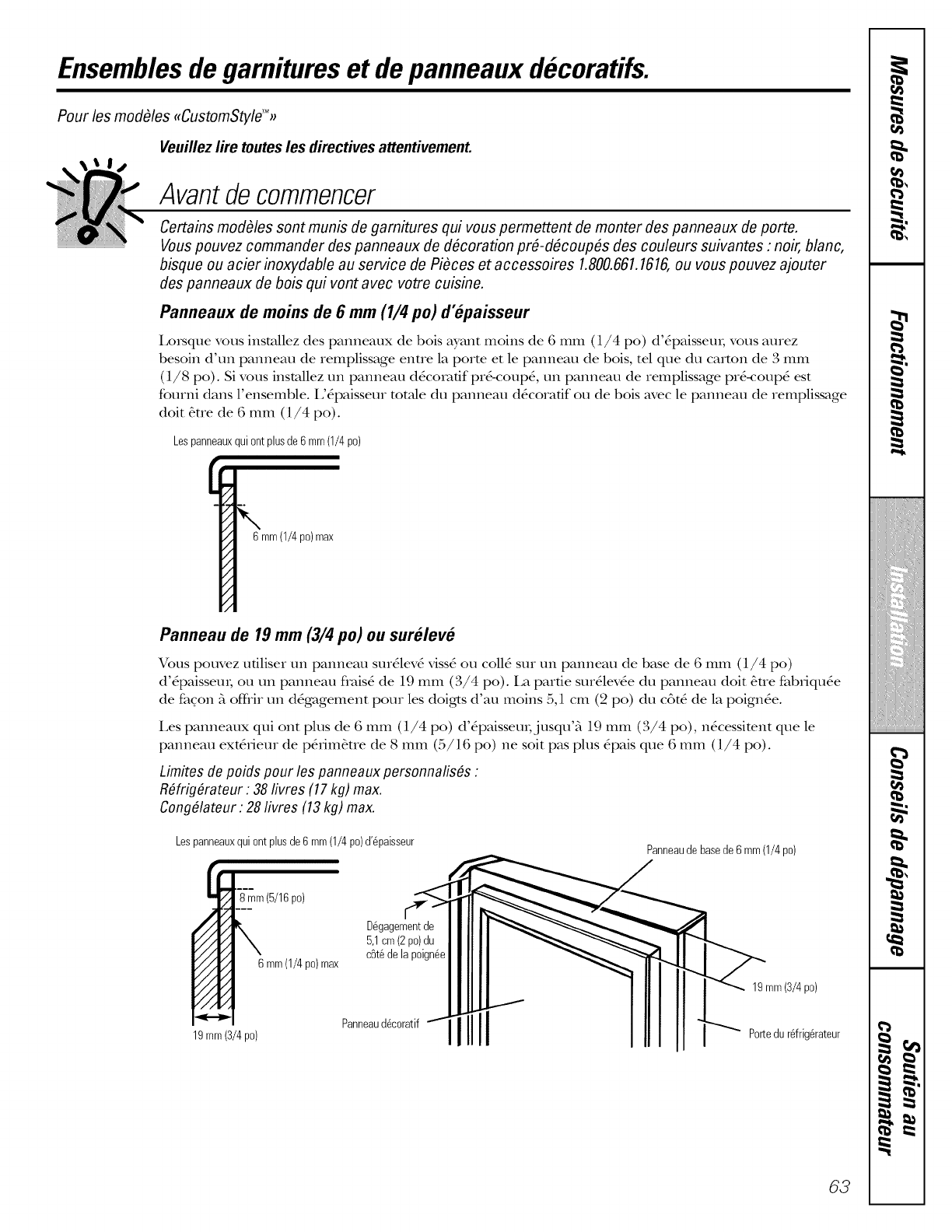

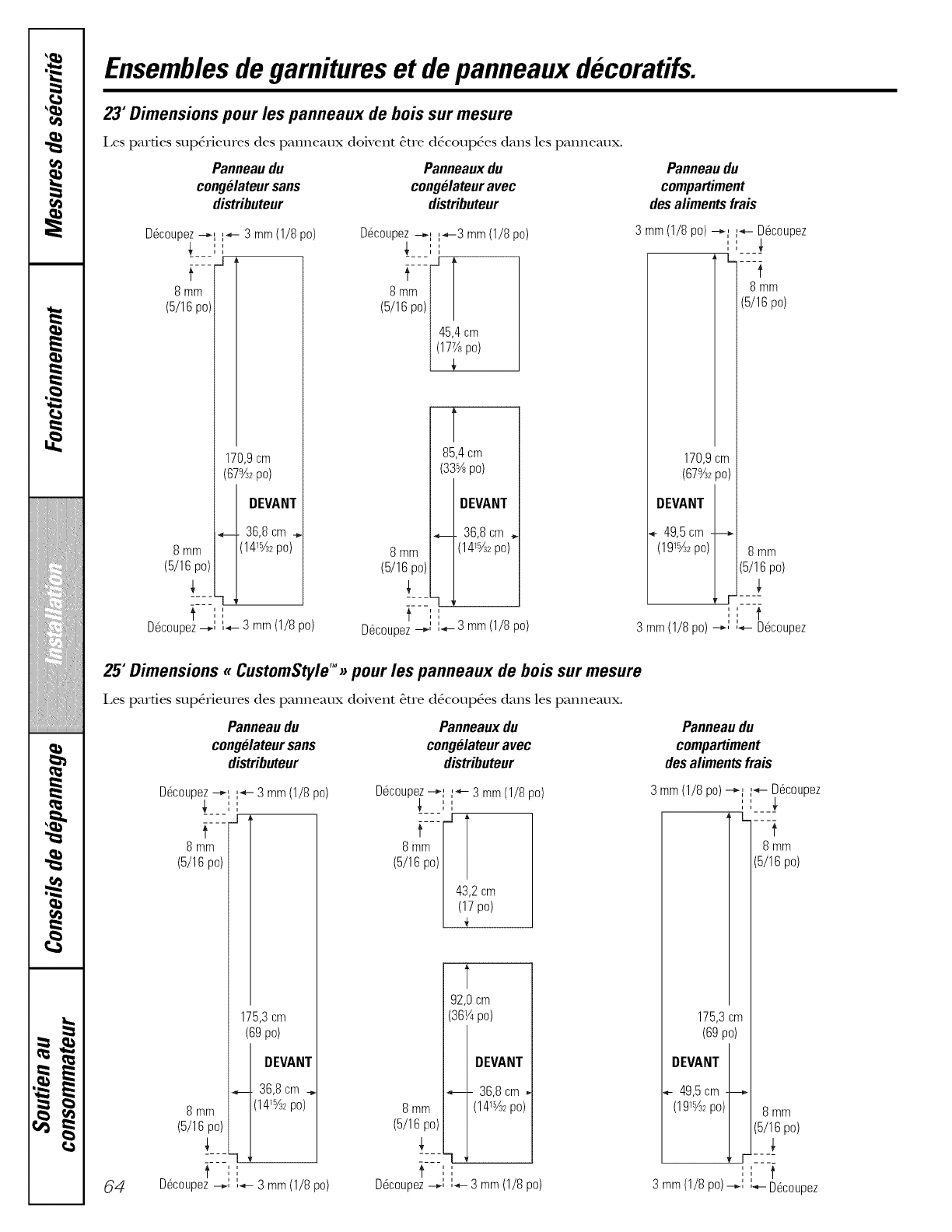

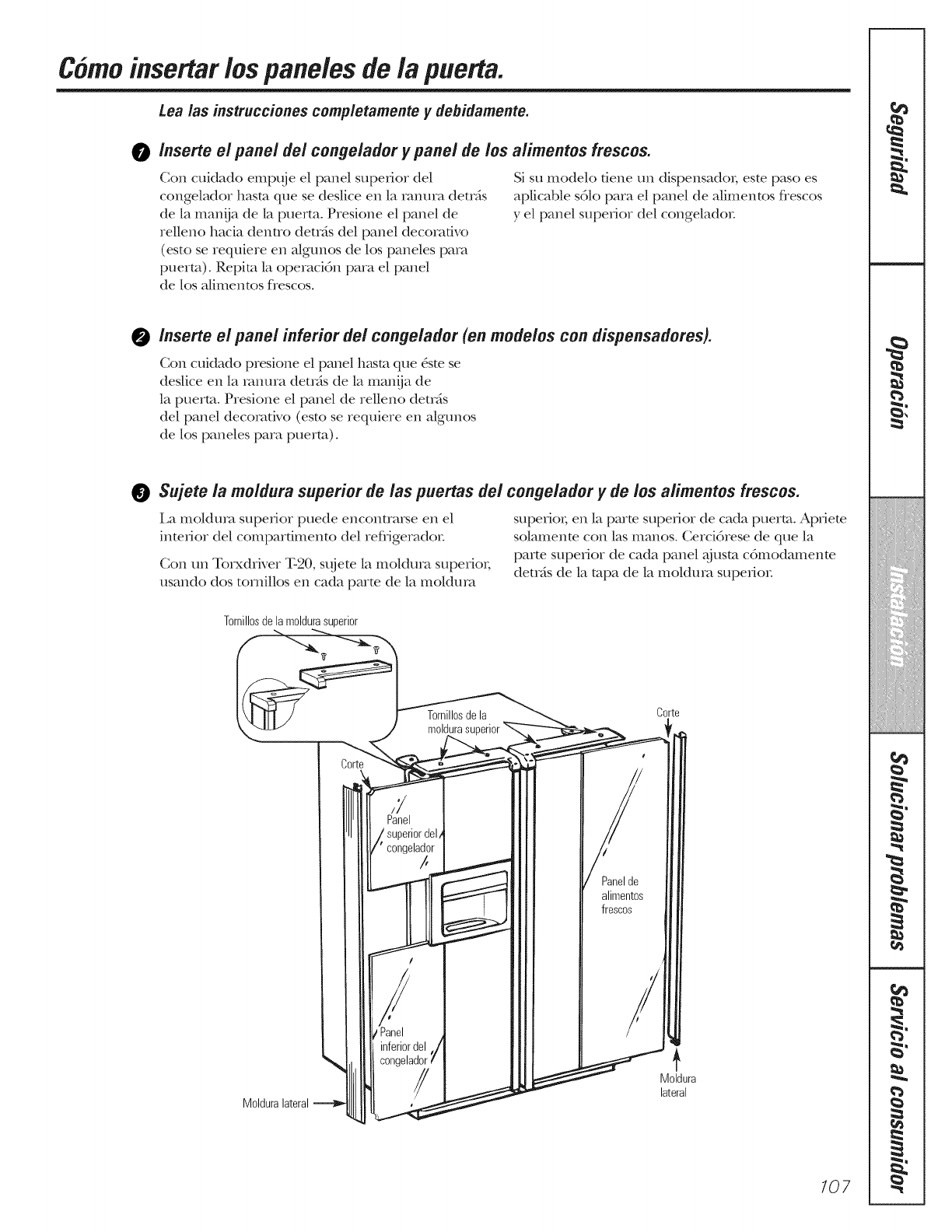

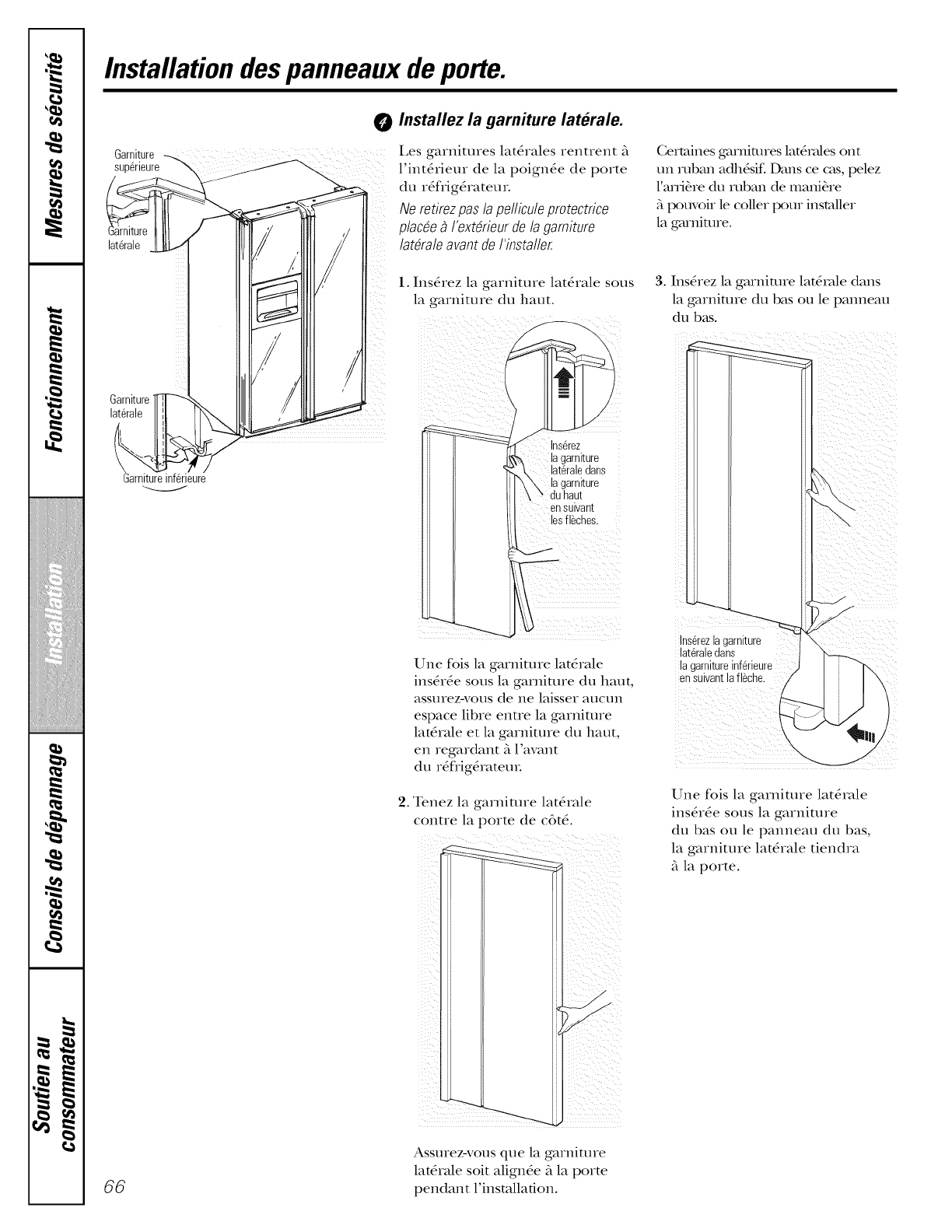

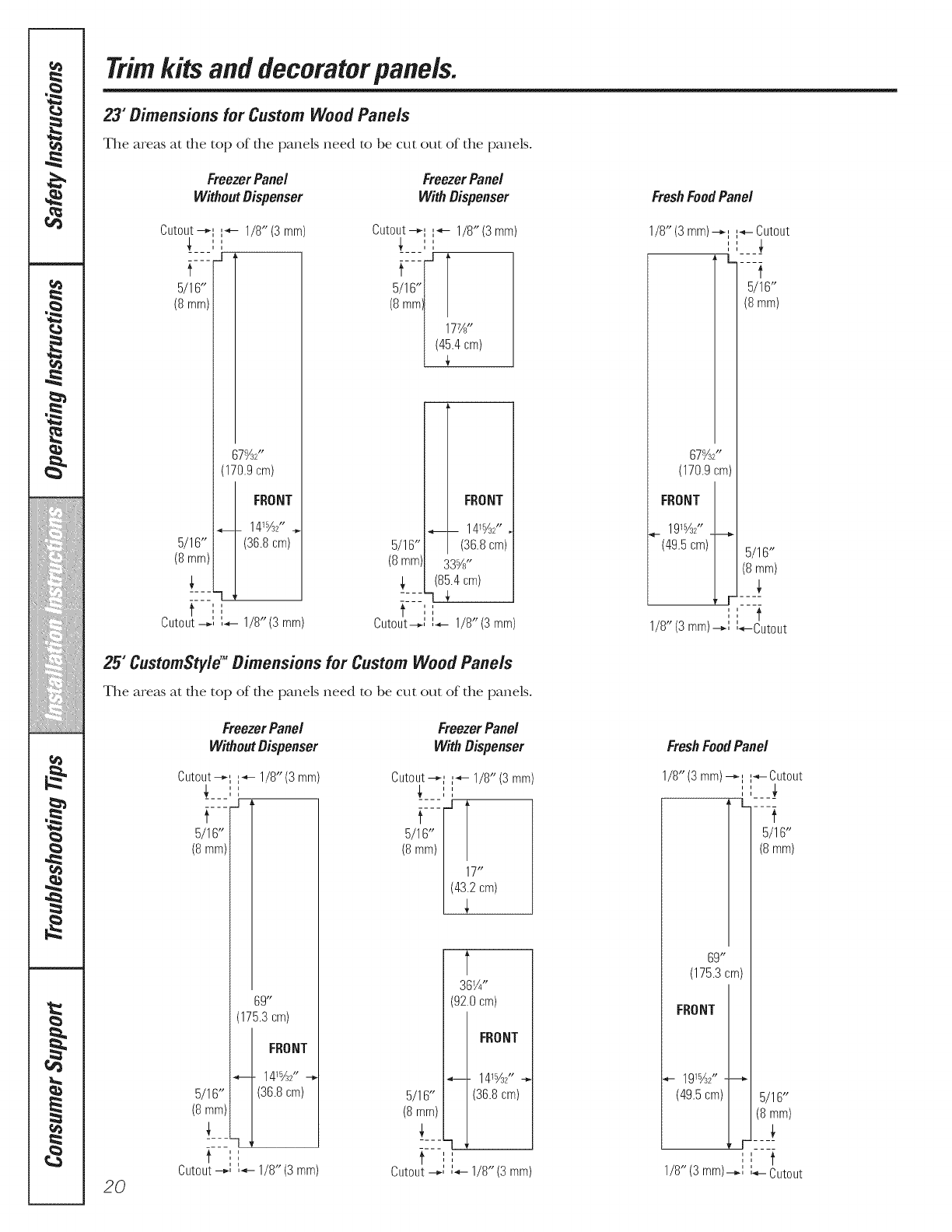

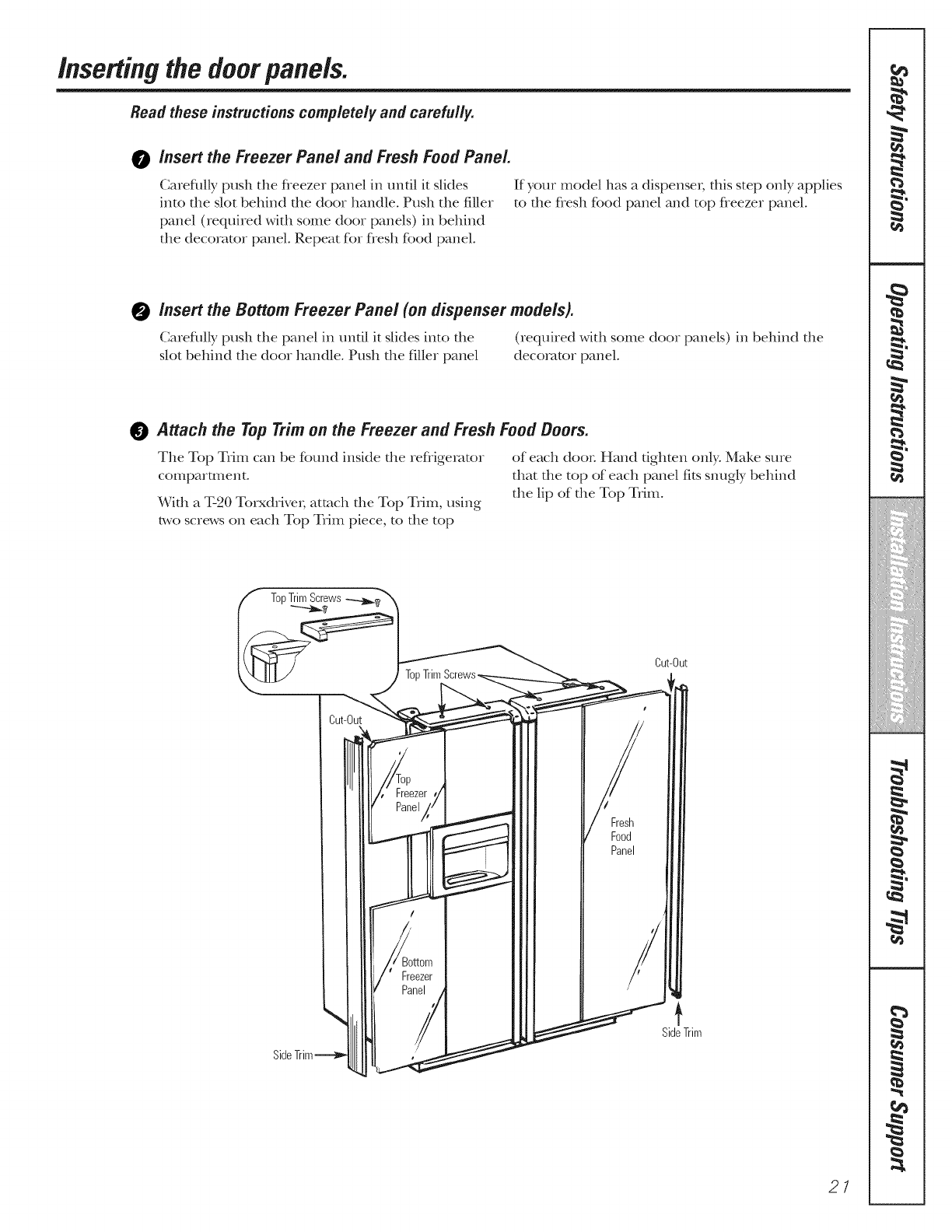

Trim Kits and Panels ......... 19-22

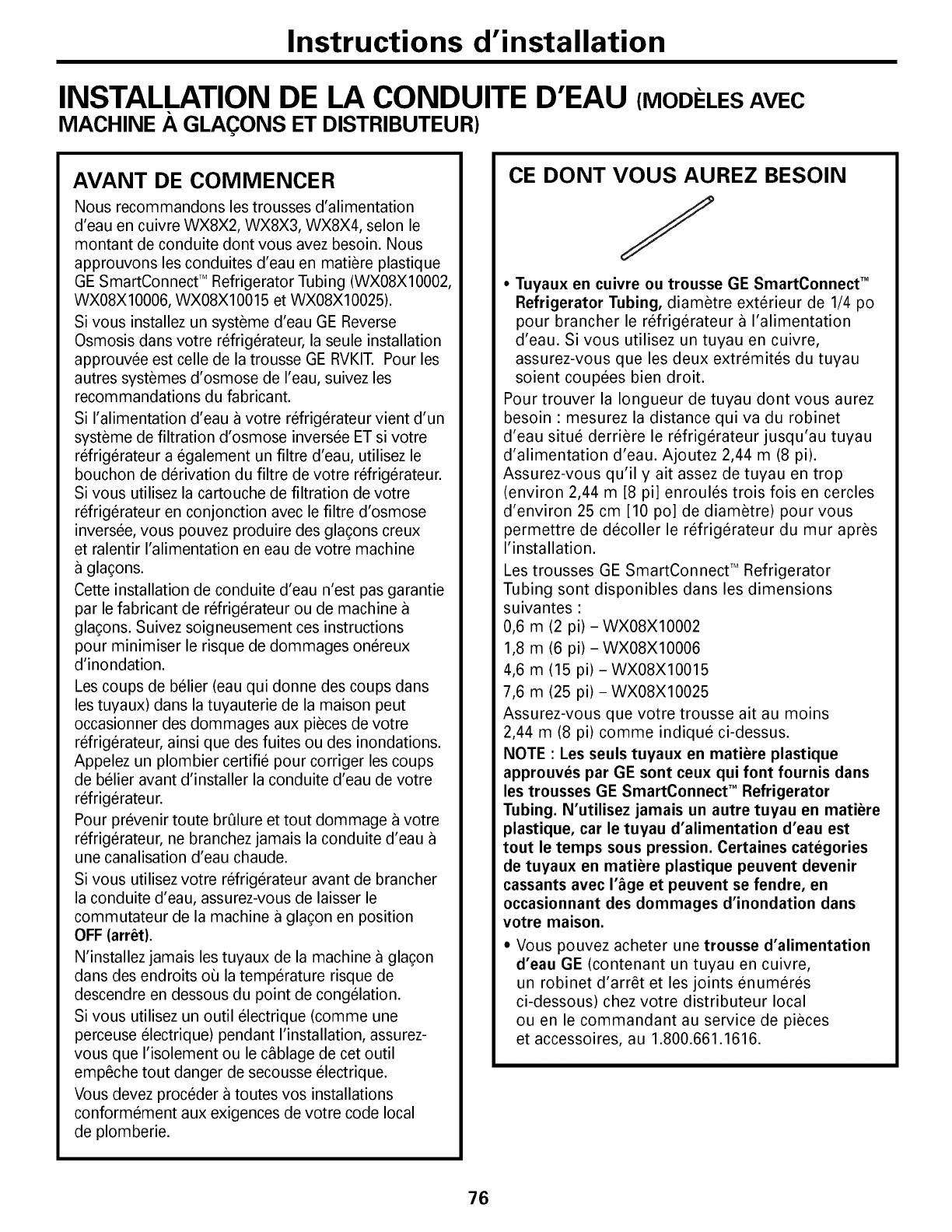

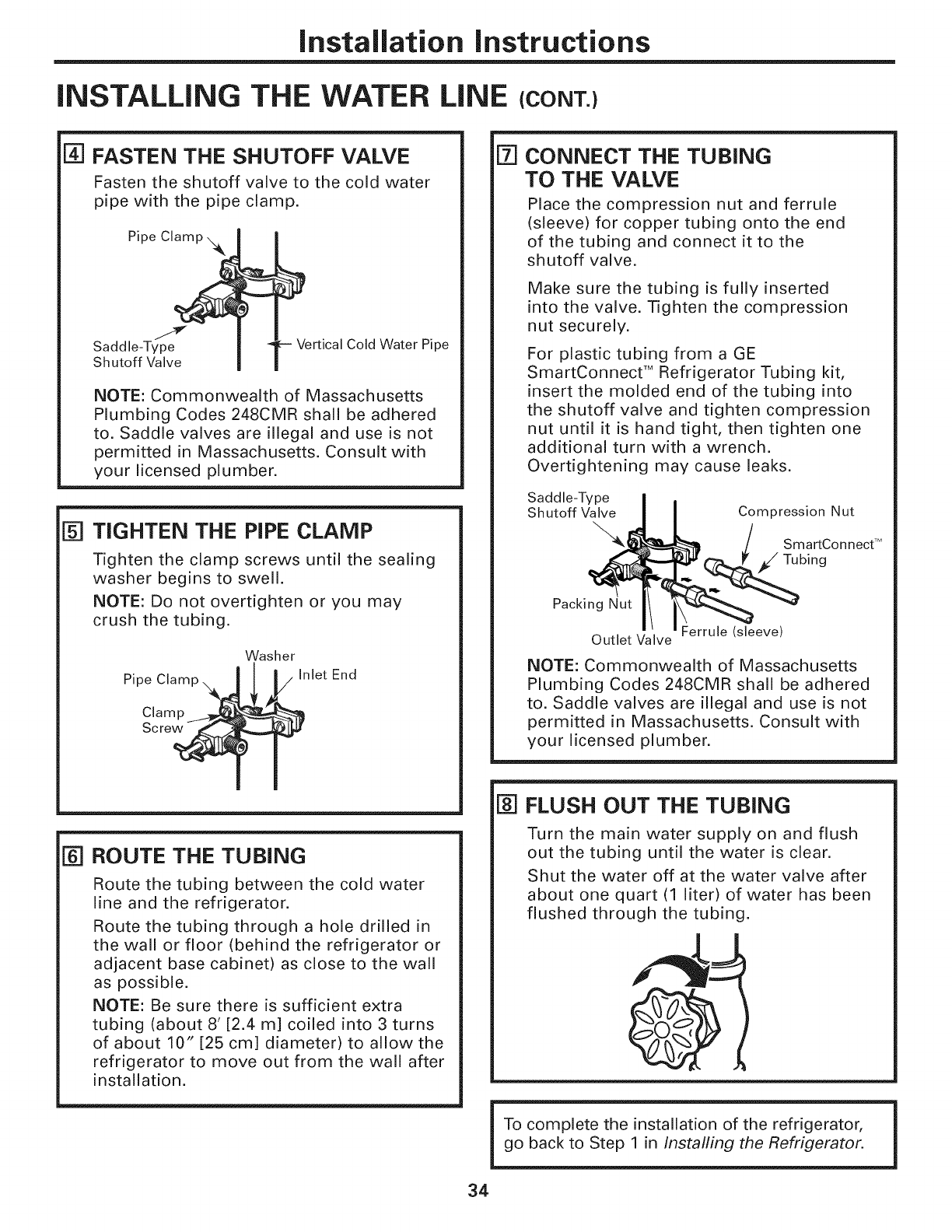

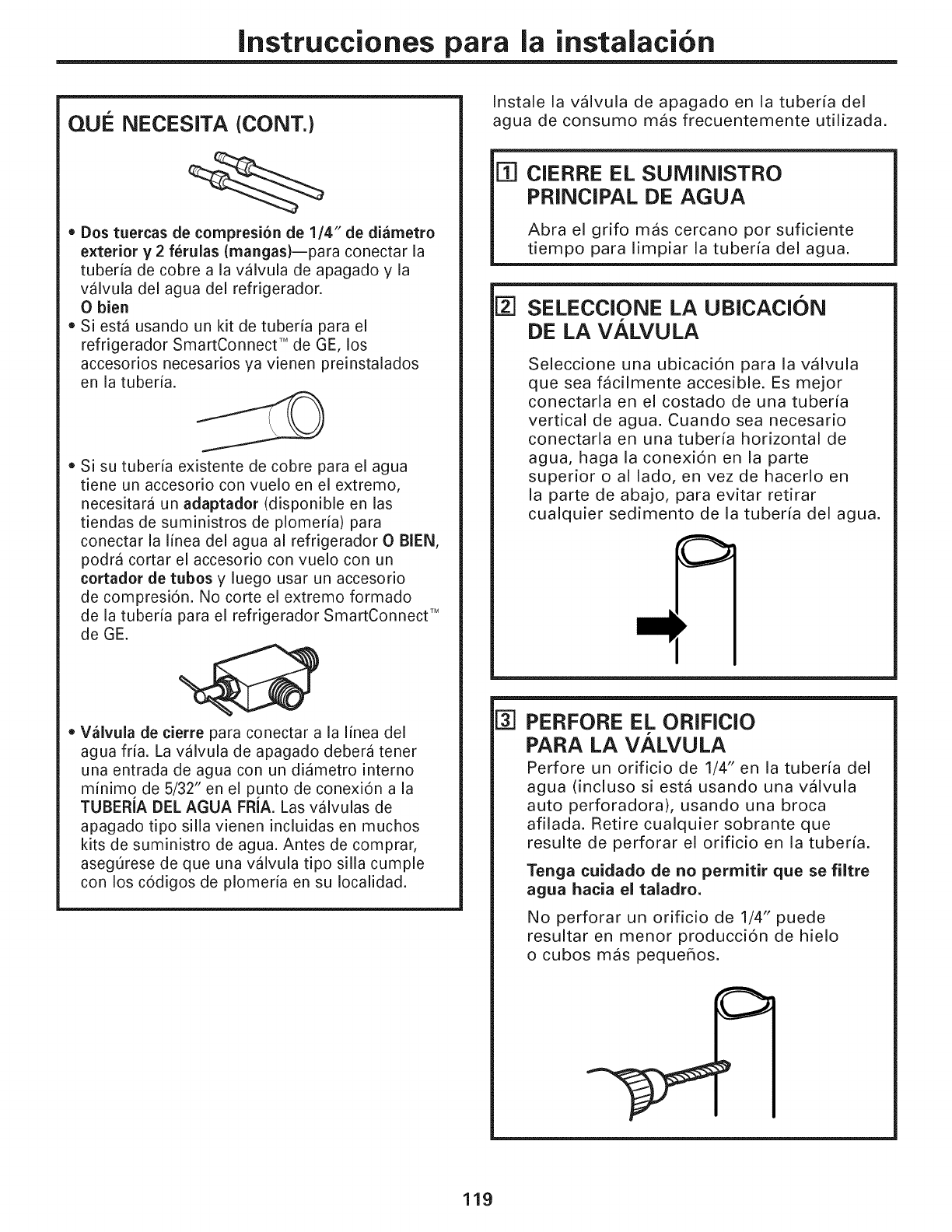

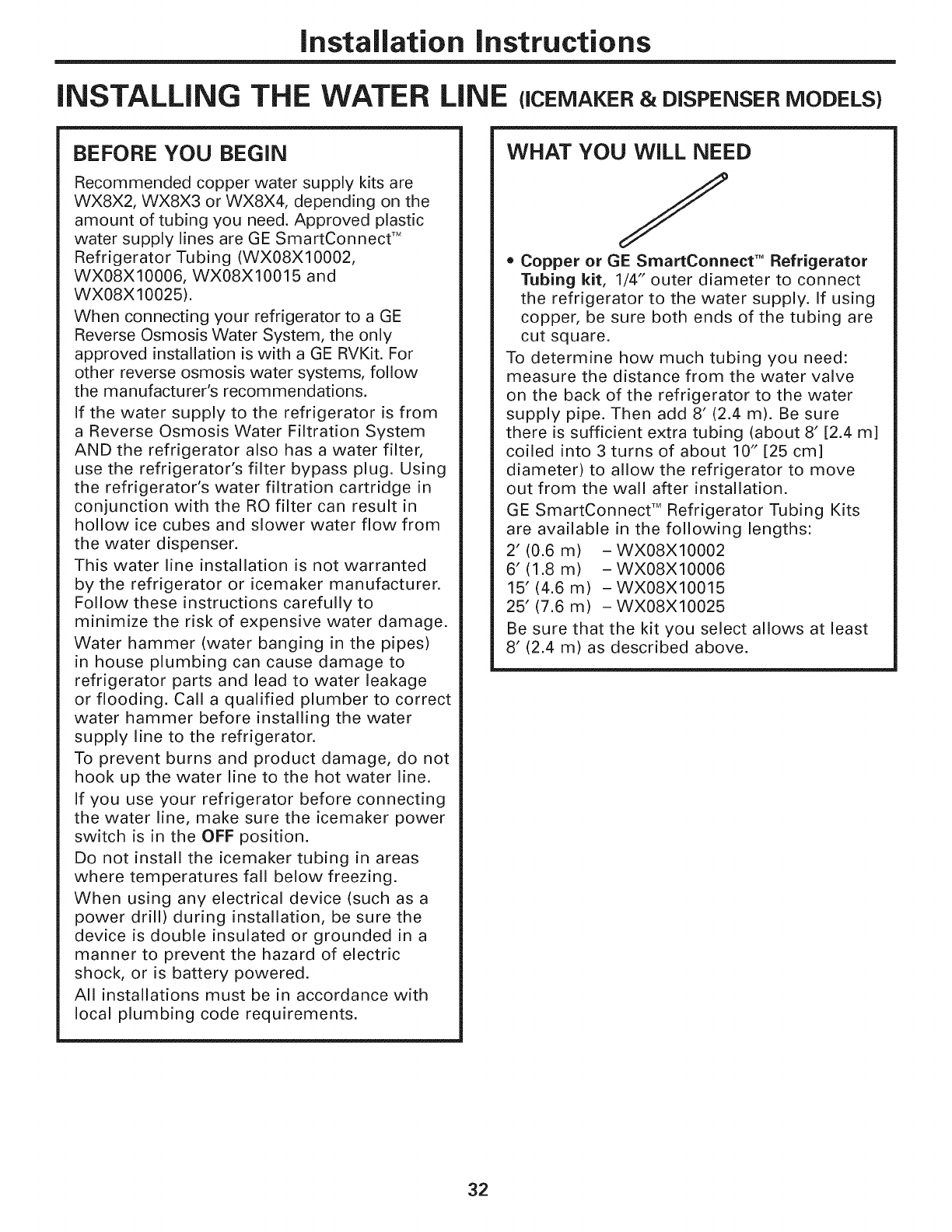

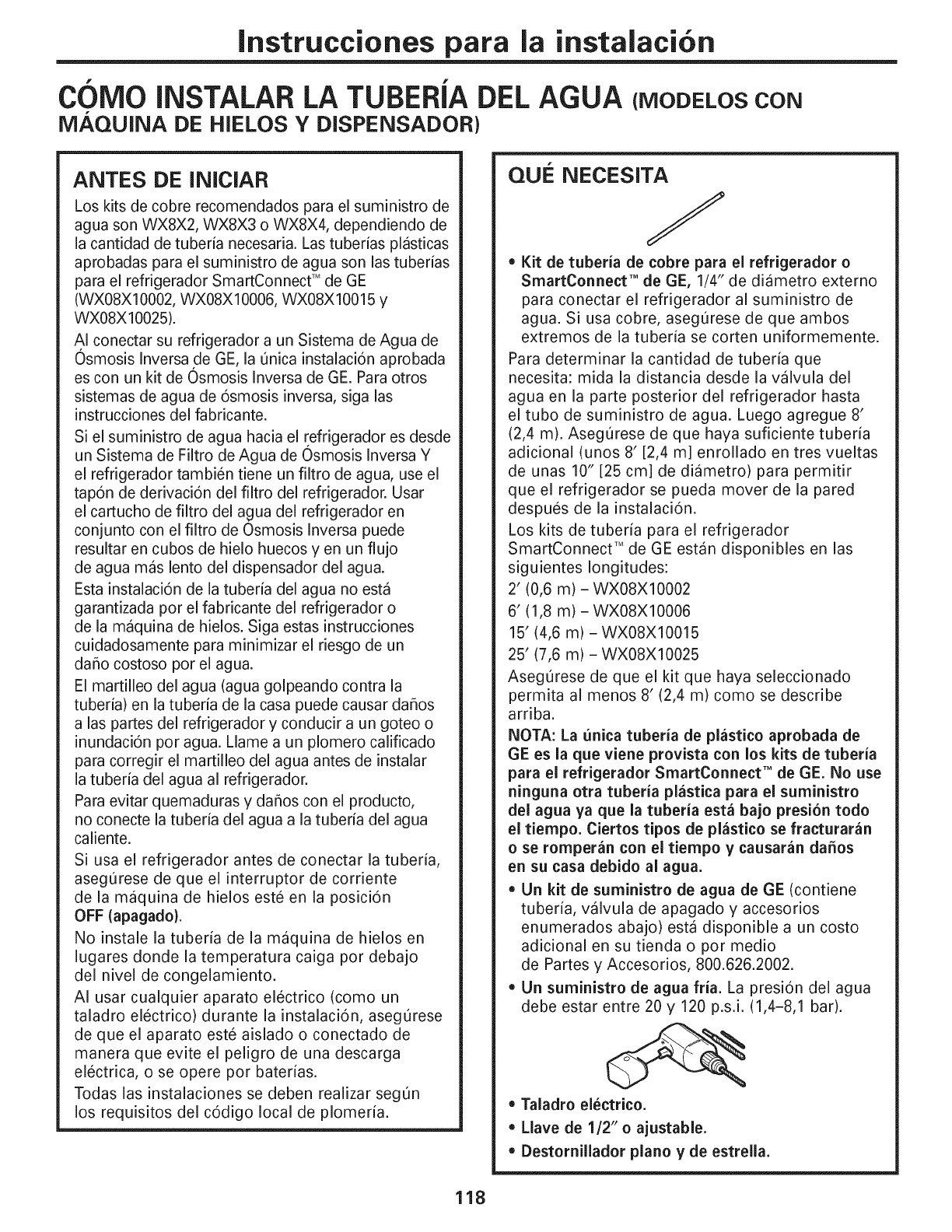

Water Line Installation ....... 32-34

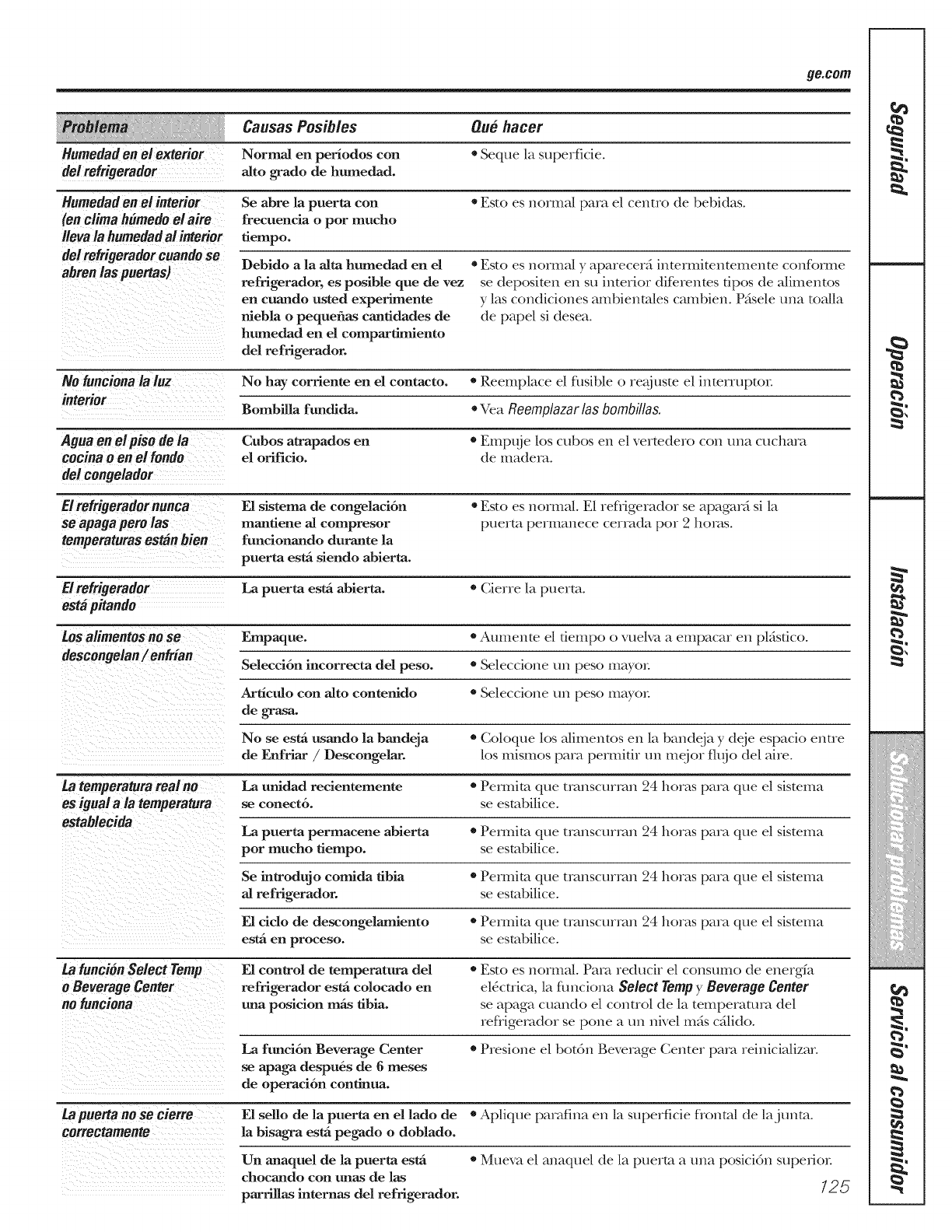

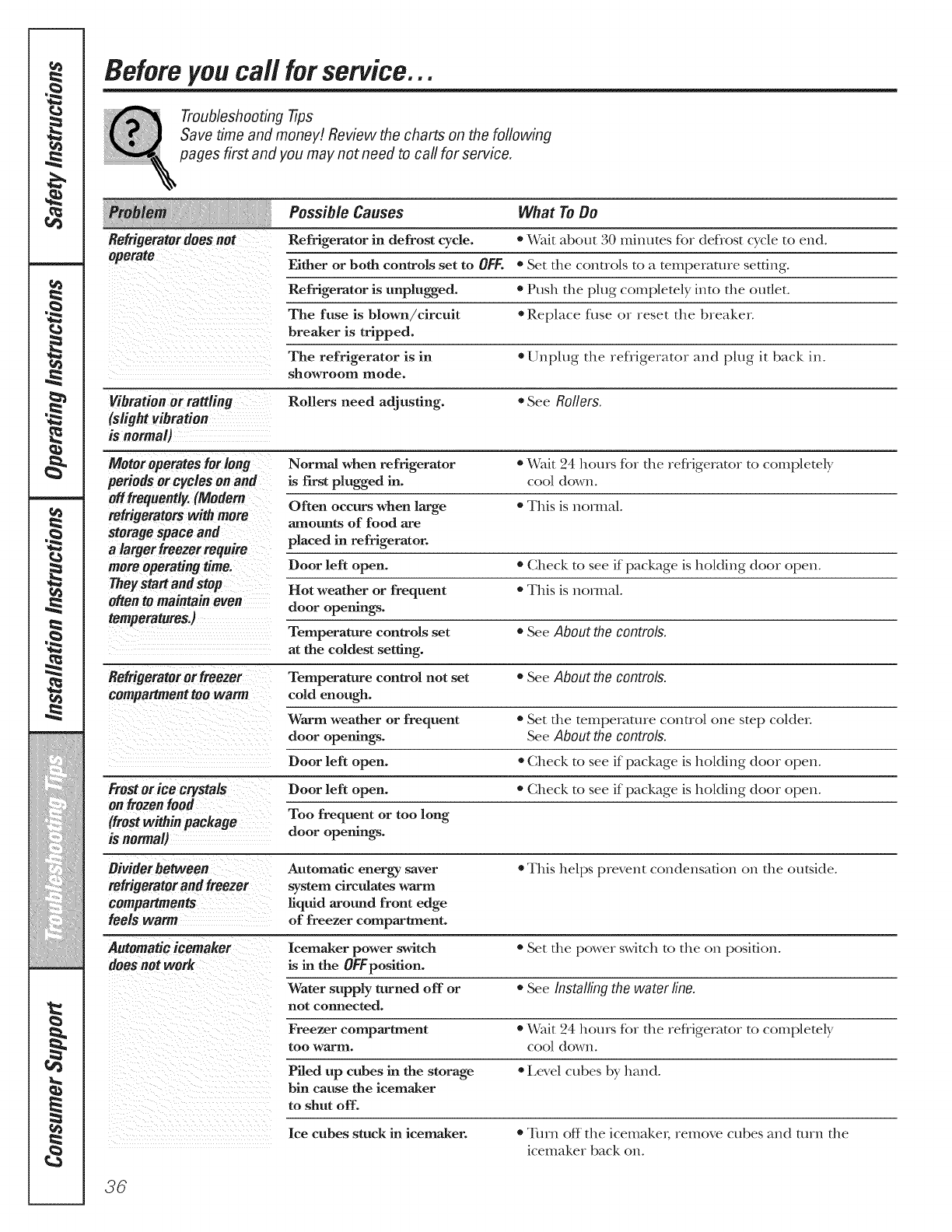

Troubleshooting Tips ....... 36-38

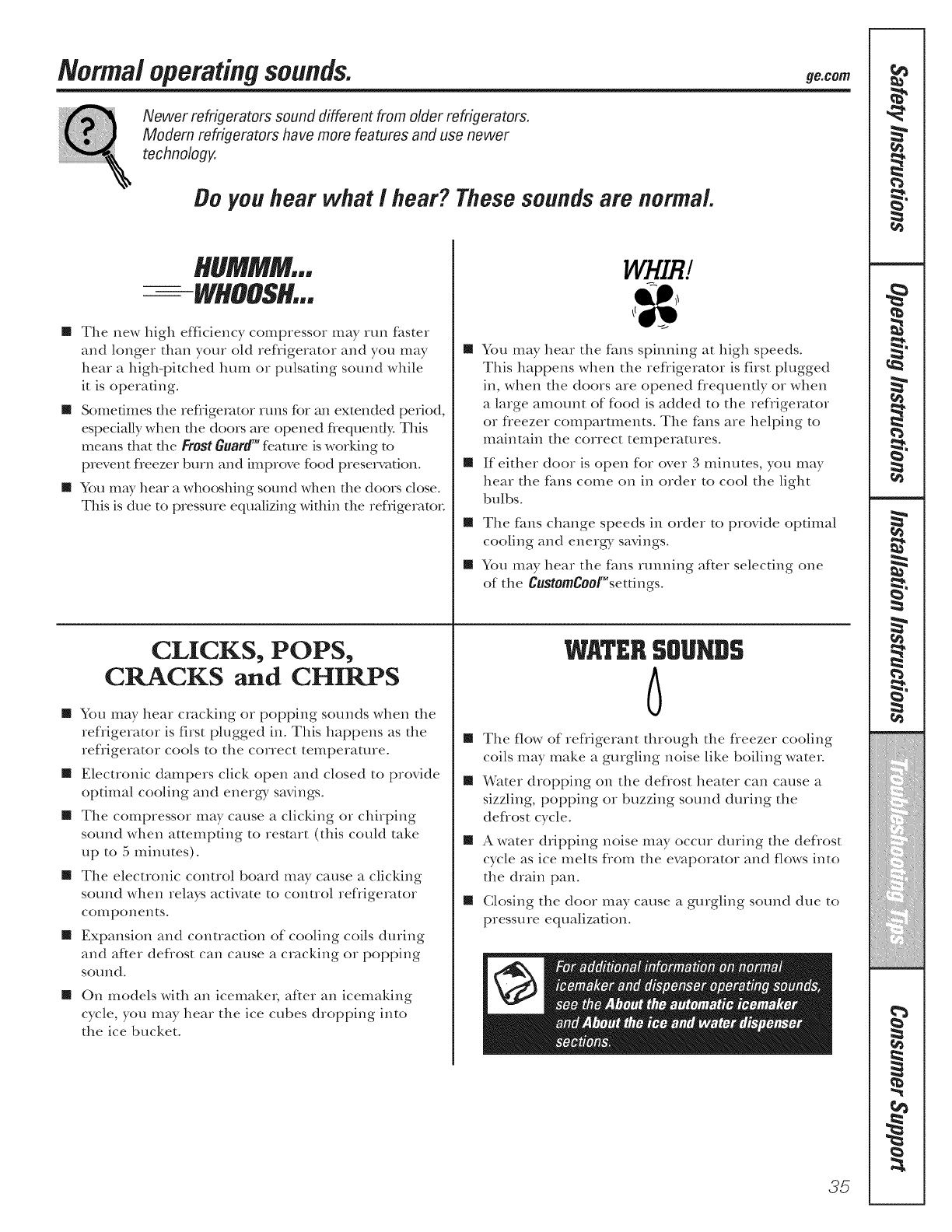

Normal Operating Sounds ....... 35

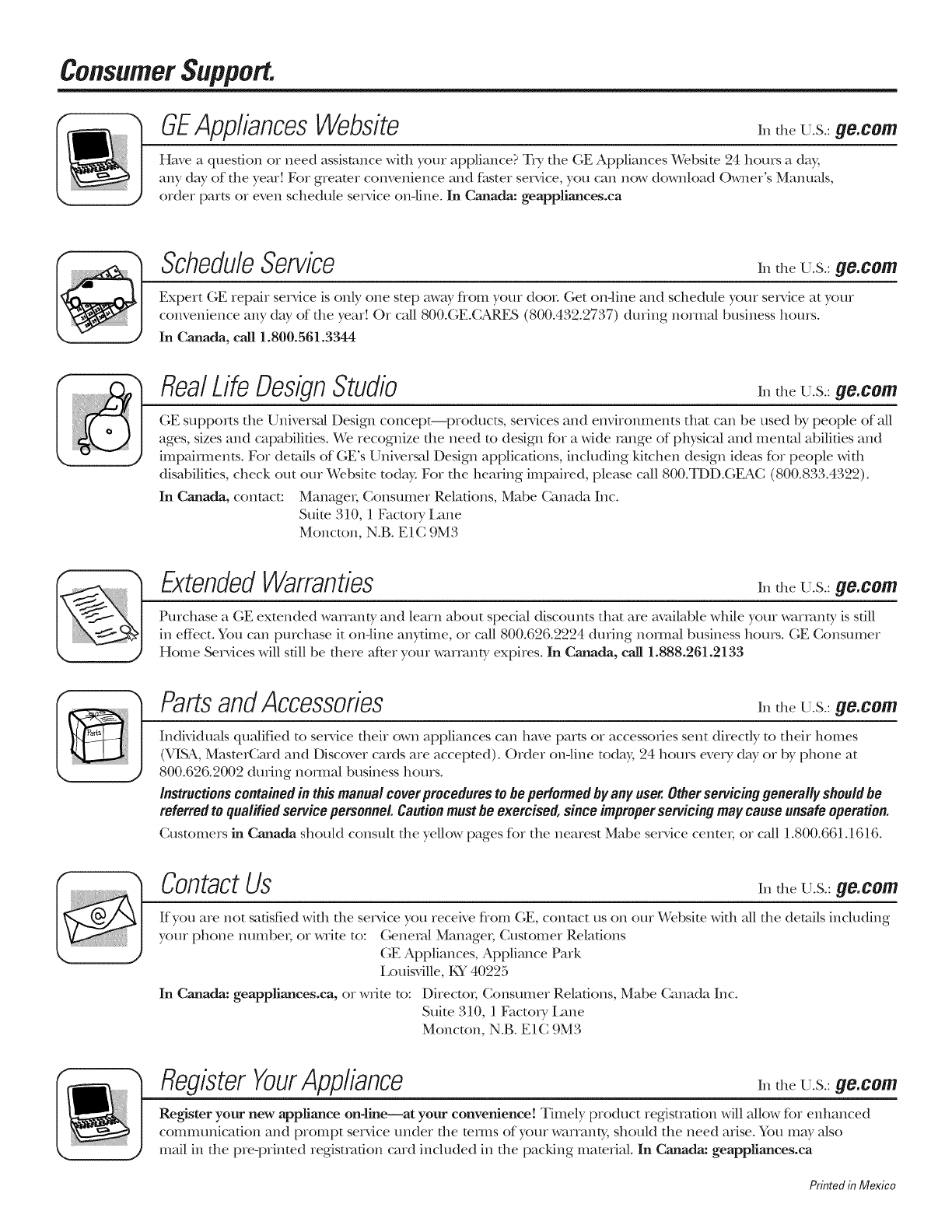

Consumer Support

Consumer Support ..... Back Cover

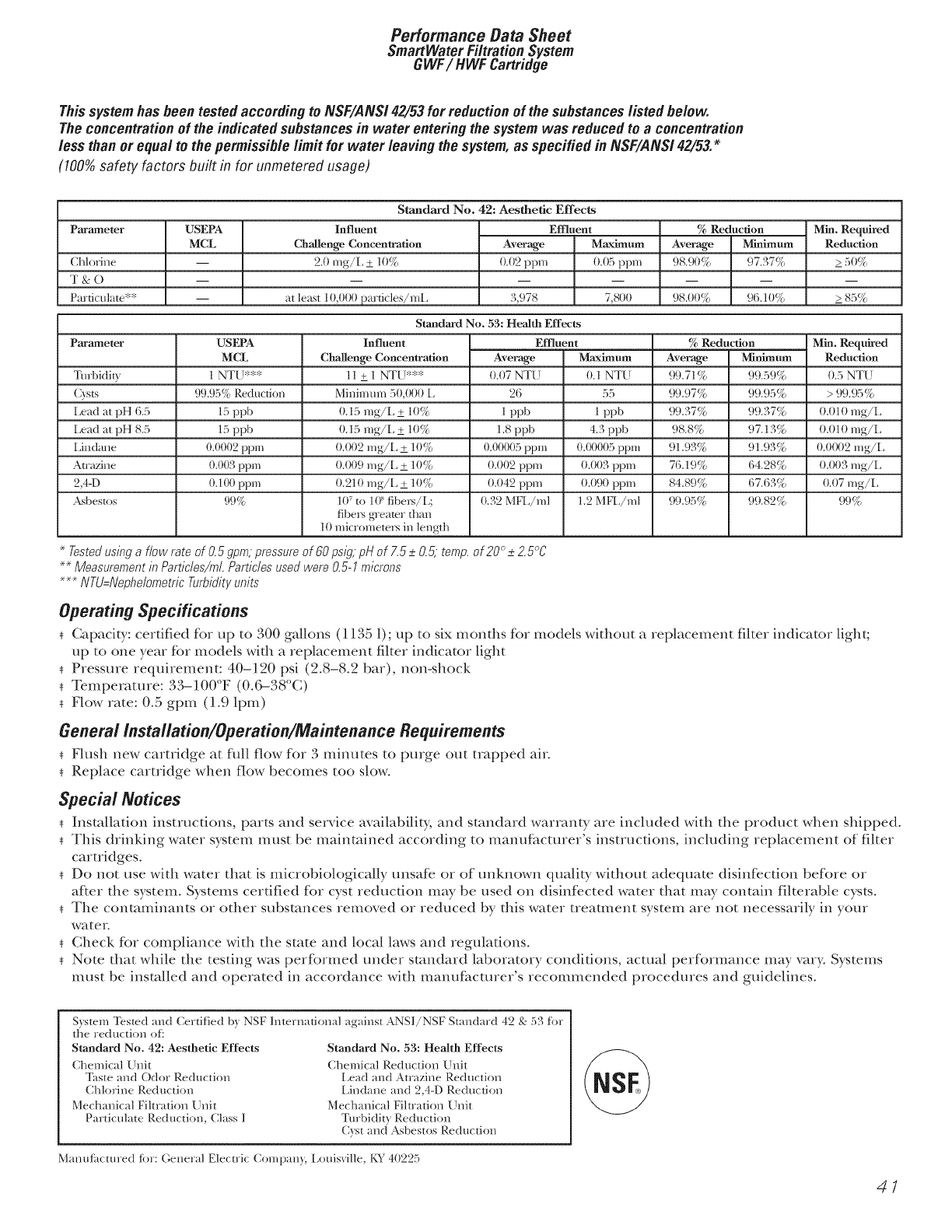

Performance Data Sheet ........ 41

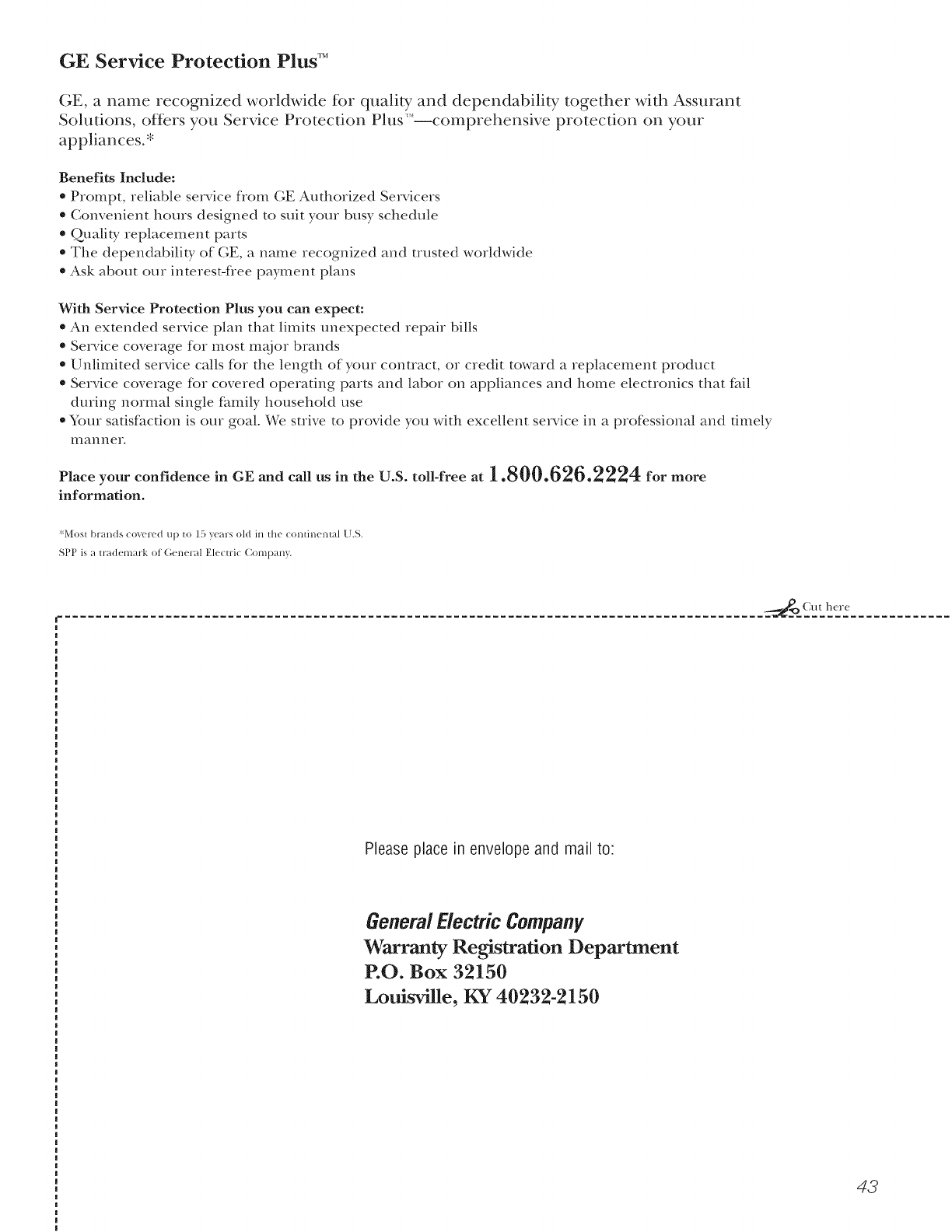

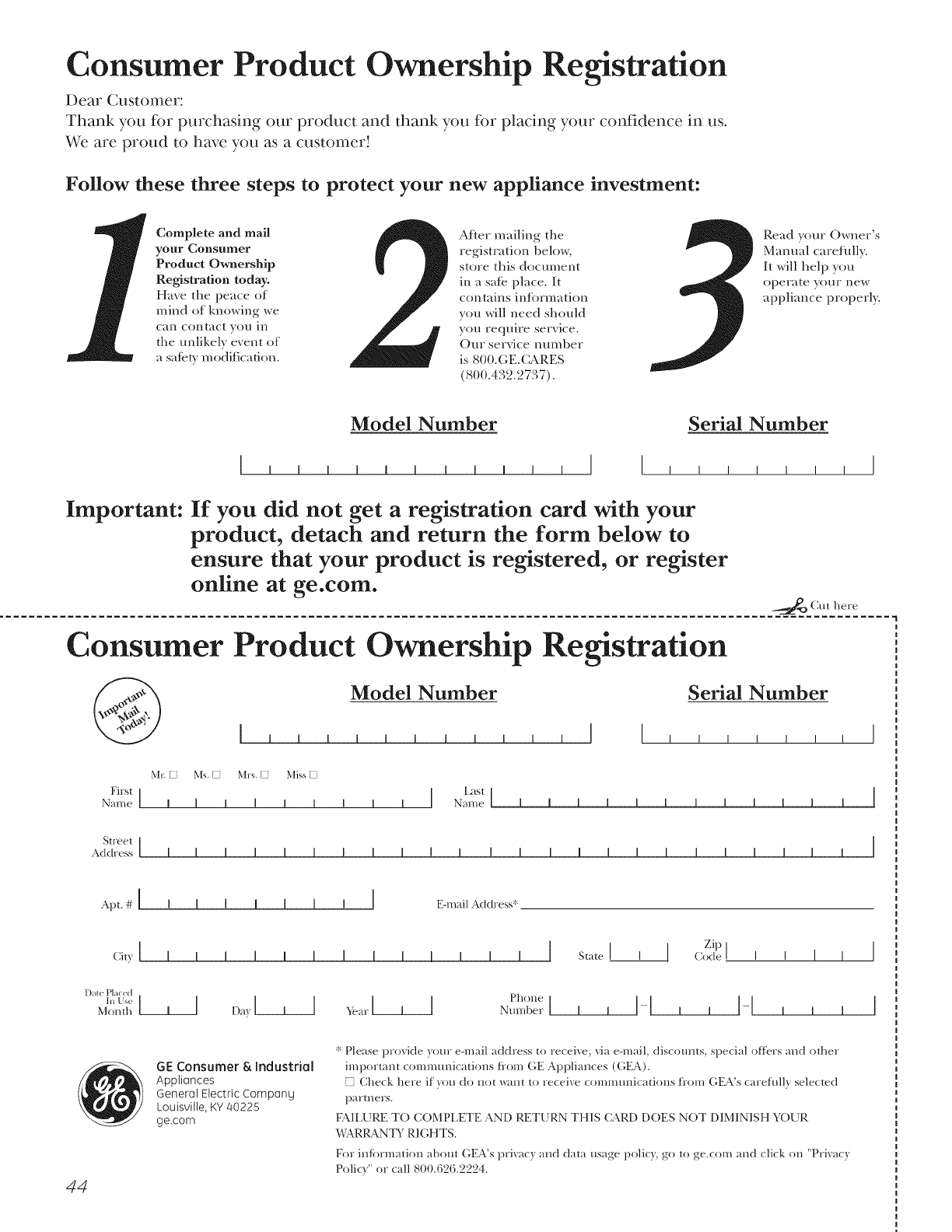

Product Registration ......... 43, 44

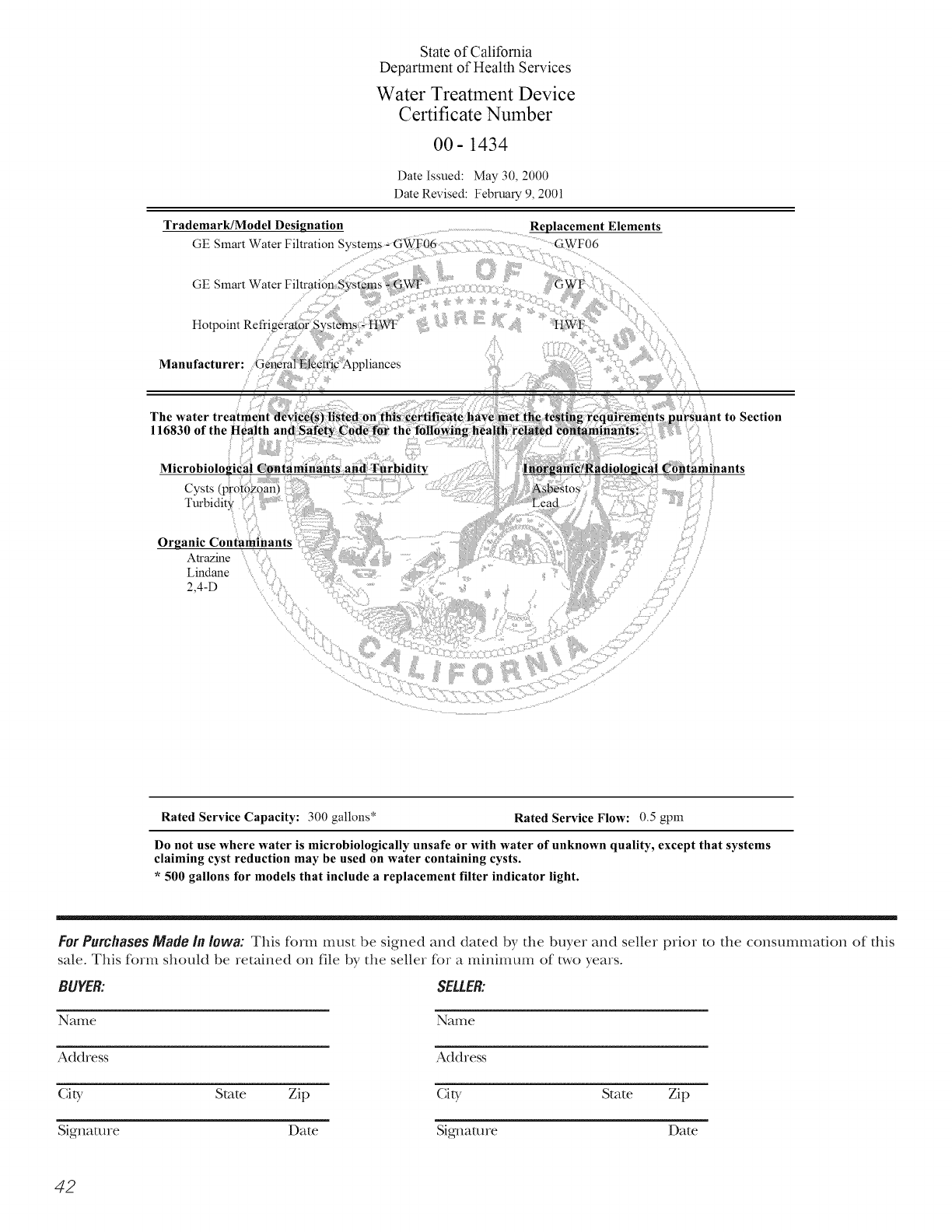

State of California Water

Treatment Device Certificate ..... 42

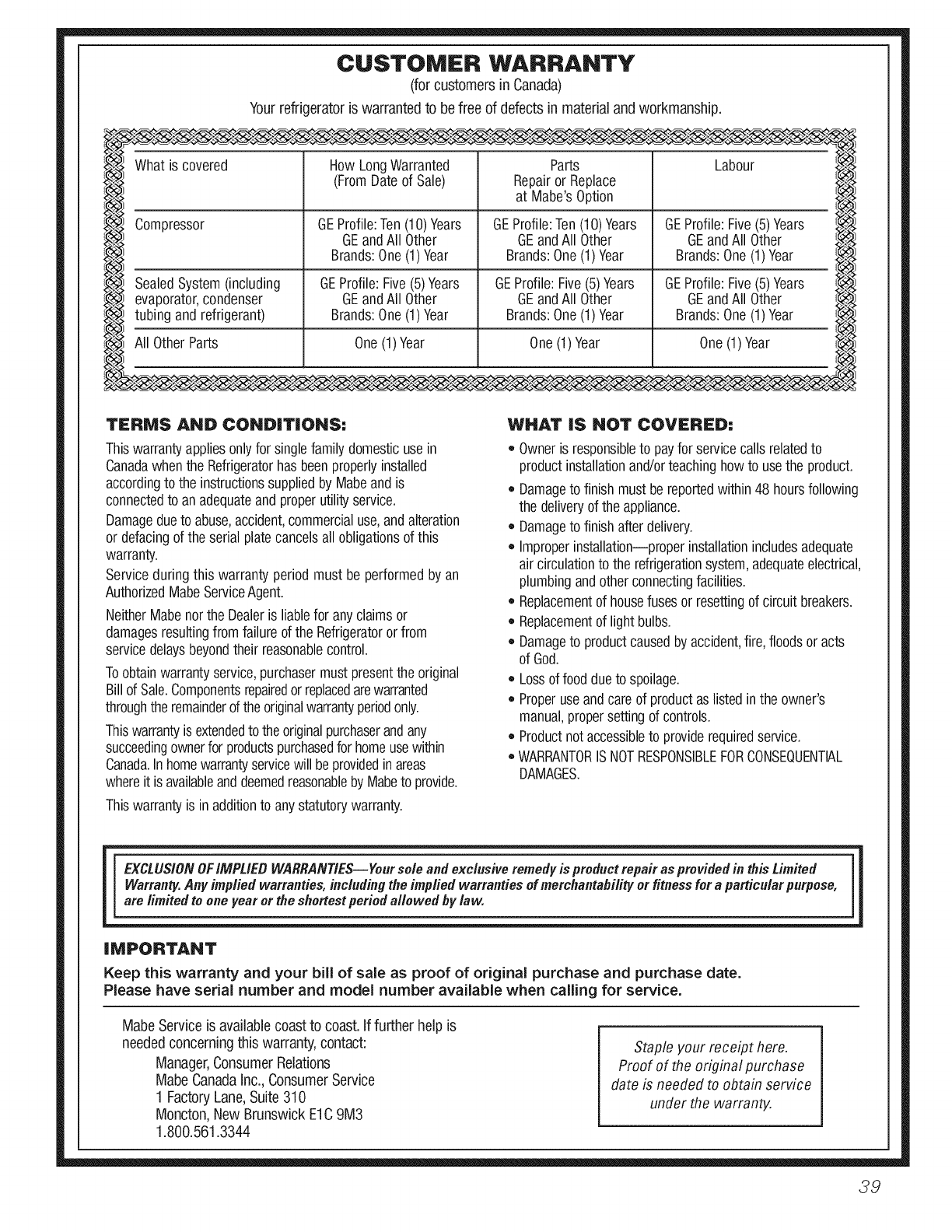

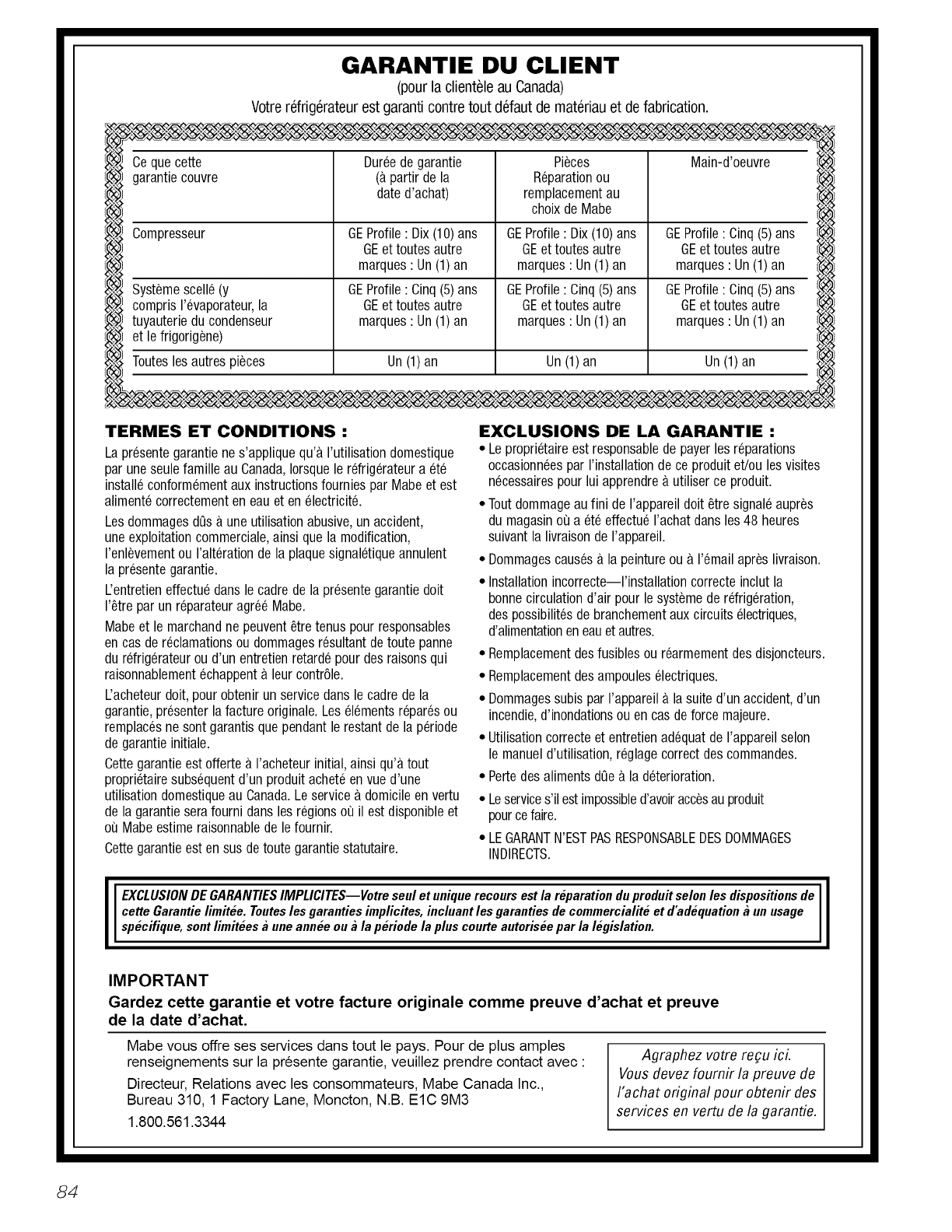

Warranty (Canadian) ........... 39

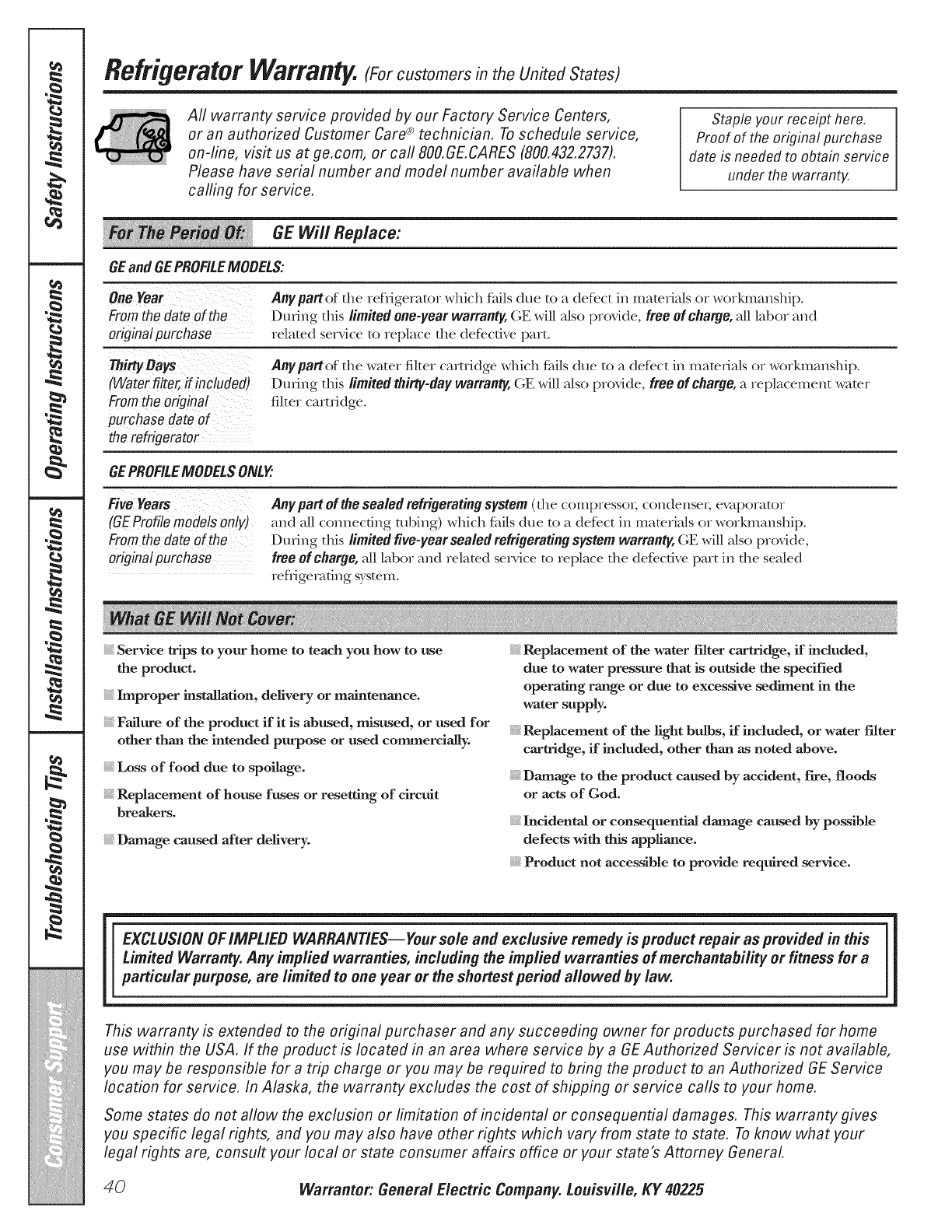

Warranty (U.S.) ................ 40

Models 23, 25, 26, 27 and 29

Profile C6te fiC6te

Rdfrig&ateurs

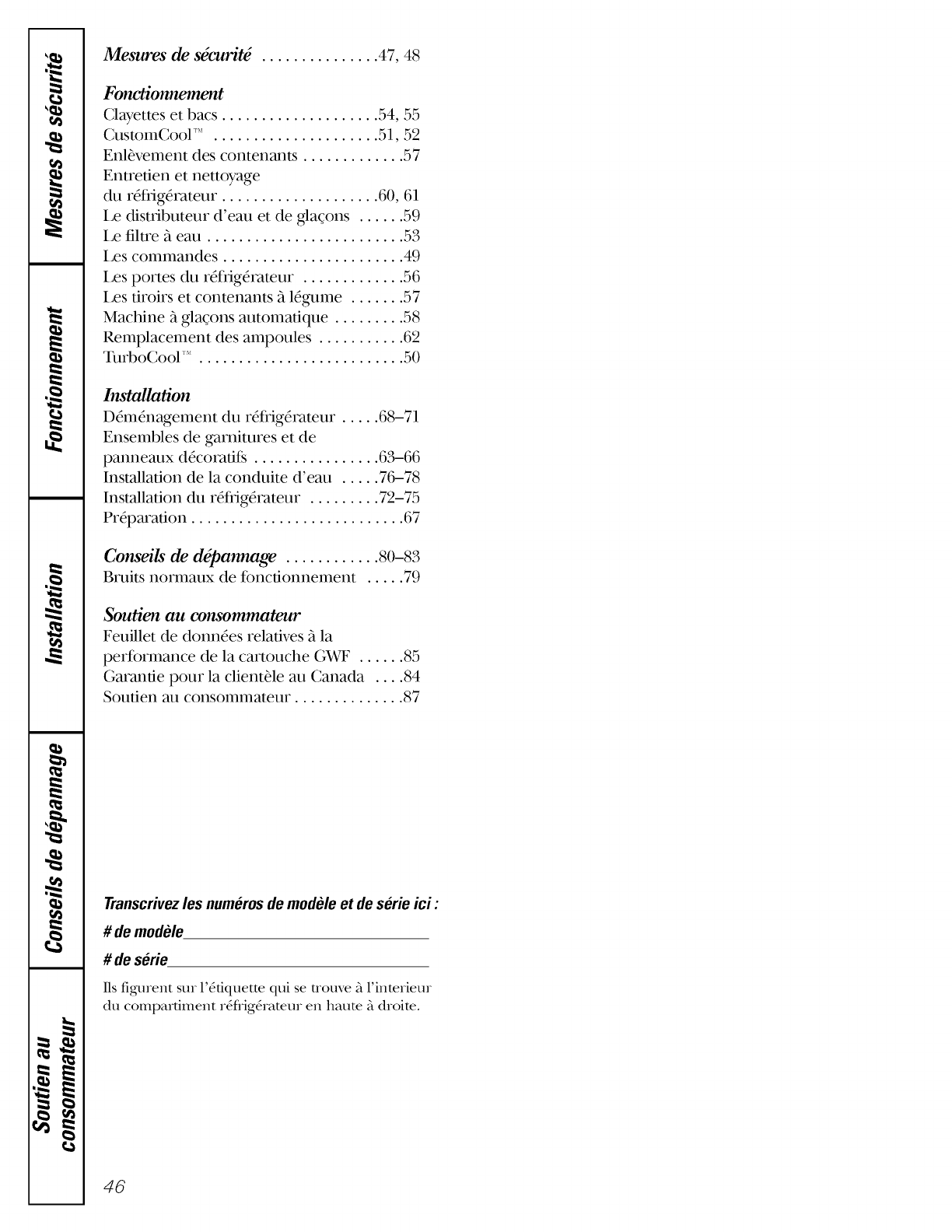

La section fran_aise commencea la page 46

ProfileLado aLado

Refrigeradores

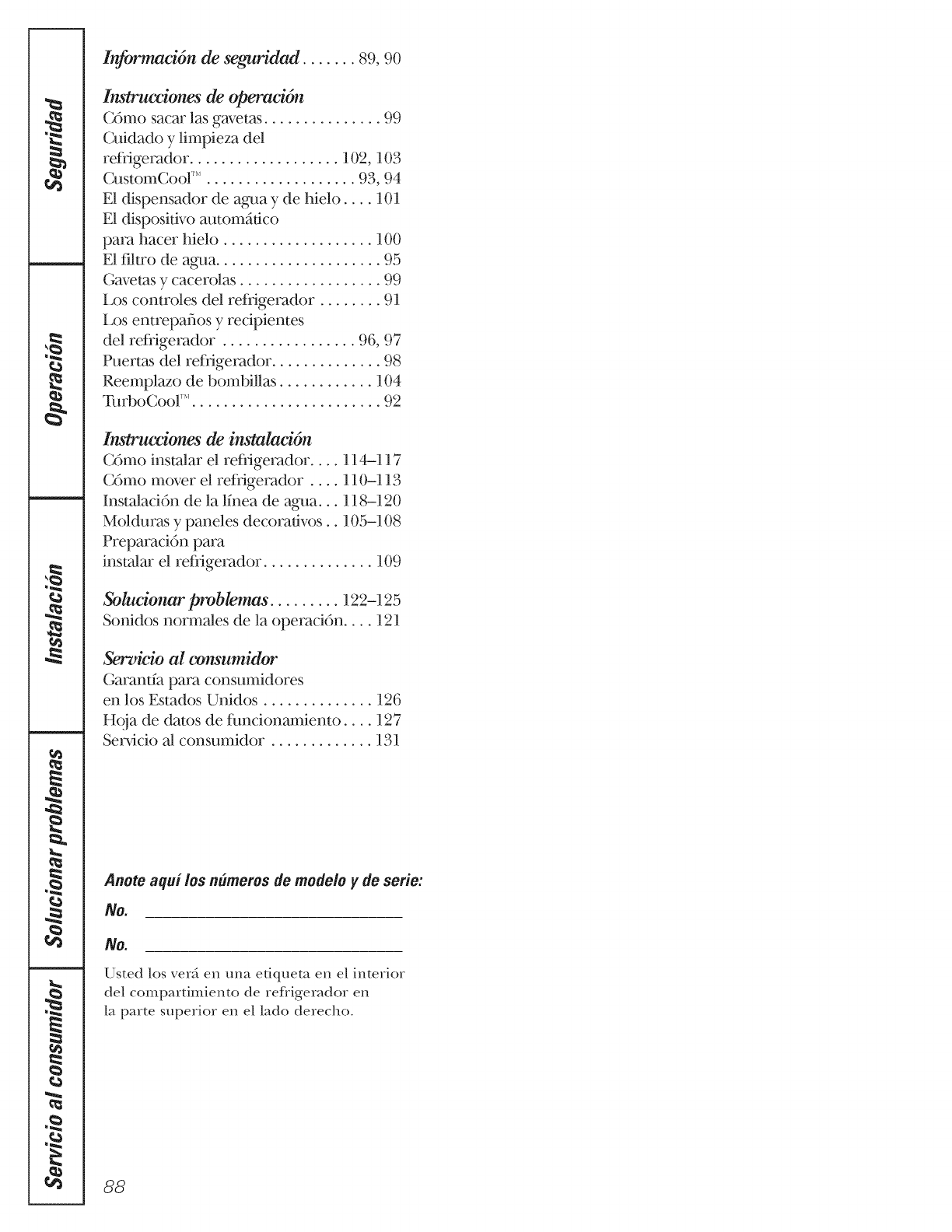

Lasecci6n en espa_olempiezaen la pagina 88

Write the model and serial numbers here:

Model #

Serial #

Find these numbms on a label inside

the refYigerator compartment at the

top on the right side.

200DSO74PO06 49-60414-2 07-08JR

iMPORTANTSAFETYiNFORMATiON.

READALLiNSTRUCTiONSBEFOREUSING.

AWA ,!

Use this appliance only for its intended purpose as described in this Owner's Manual

SAFETYPRECAUTIONS

When using electrical appliances, basic safety precautions should be followed, including the following:

This refligerator must be properly installed

and located in accordance with the Installation

Instructions before it is used.

Do not allow children to climb, stand or hang

on the shelves in the reflJgerator They could

dmnage the reflJgemtor and seriously i_jure

themselves.

Do not touch the cold surfitces in the fleezer

compartment when hands are damp or wet.

Skin may stick to these extremely cold surf_tces.

Do not store or use gasoline or other flammable

xapors and liquids in the vicinity of this or any

other appliance.

In refligerators wit1 automatic icemakers,

avoid contact with the moving parts of the

eiector mechanism, or with the heating element

located on the bottom of the icemaker Do not

place finge_ or hands on the automatic

icemaMng mechanism while the refligerator

is plugged in.

Keep fingers out of the "pinch point" areas;

clearances bet_,veen the doors and bet_,veen

the doo_ and cabinet are necessarily small.

Be careflfl closing doors when chiMren are

in tlle area.

Unplug file refligemtor before cleaning and

maldng repai_.

NOTE:Westronglyrecommendthatanyservicingbe

performedbyaquafifiedindividual

{{Setting either or bodl controls to OFFdoes not

remove power to the light circuit.

{{Do not refleeze flozen foods which have

thawed completely;

i ii .

Ah,va?_ clean the CustomCo01_ Tray after thawing

food.

AOF .D

PROPERDISPOSALOFTHEREFRIGERATOR

Child entrapment and suf_bcafion me not problems

of the past° Junked o_ abandoned _ef}ige_ato_ me

still dange_ous...even if flley will sit K>z "]use a few

days." If you me getting _id of yore old _ef_ige_ato_,

please follow file insuucfions below to help p_event

accidents.

Before You ThrowAway YourOld Refrigerator

or Freezer:

Take off the doors.

i_eave the shelves in place so that children may

not easily climb inside.

Refrigerants

All iefiigmadon pioducts contain ieflige_ants,

which under fede,a[ law must be iemoved piio_

to p_oduct disposal. If you a_e getting iid of an

old Iefligerafion pIoduct, check with the

company handling the disposal about what

to do.

USEOFEXTENSIONCORDS

Because of potential safety hazards under certain conditions, we strongly recommend against the use

of an extension cord.

Howeve,, if you must use an extension cord, it is absolutely necessa_y that it be a UL-listed (in the United

States) o, a CSA-listed (in Canada), 3-wire grounding type appliance extension co,d having a gmtmding

type plug and oudet and that the electrical rating of the cord be 15 ampe_es (minimum) and 120 volts.

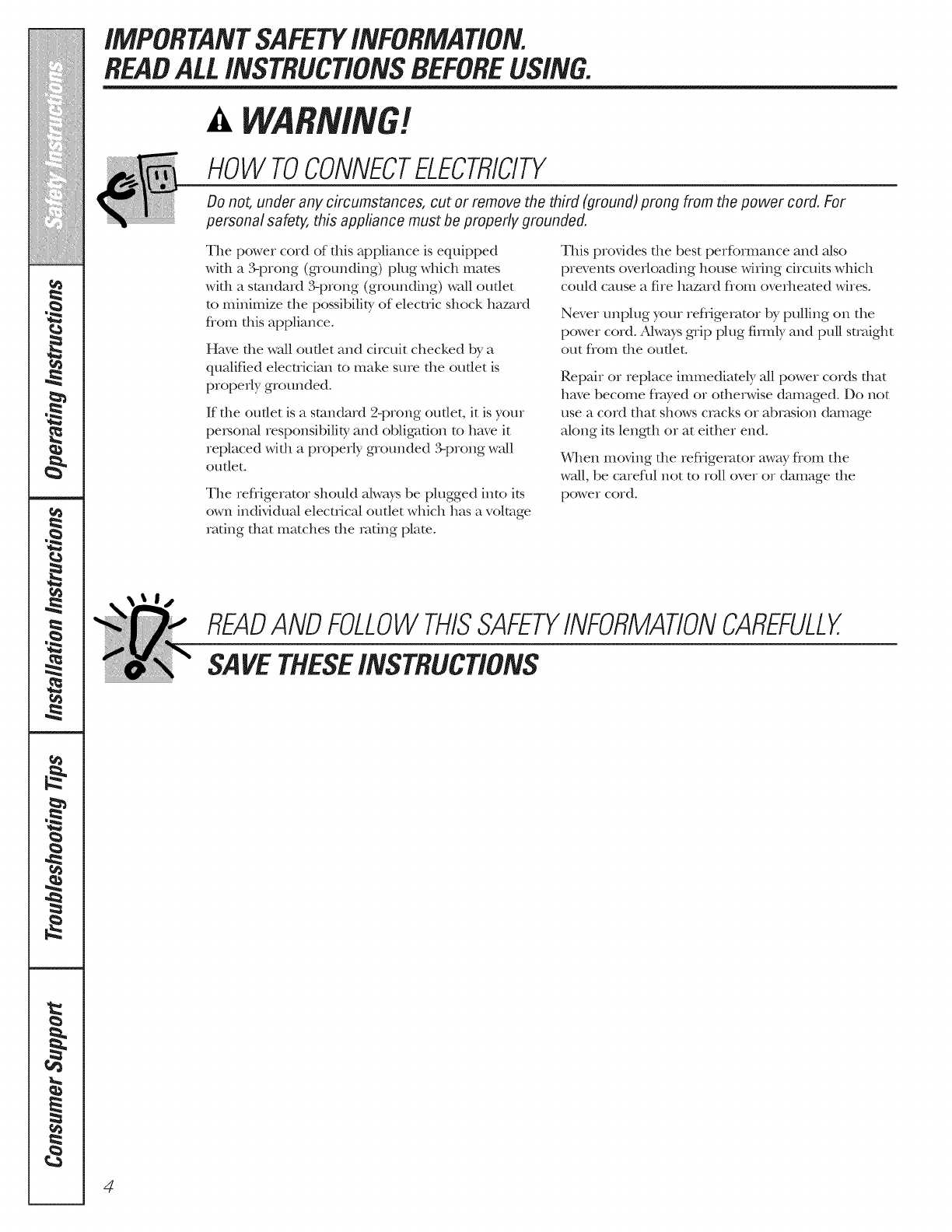

iMPORTANTSAFETYiNFORMATiON.

READALLiNSTRUCTiONSBEFOREUSING.

AWA ,!

HOWTOCONNECTELECTRICITY

Do not, under any circumstances, cut or remove the third (ground) prong from the power cord. For

personal safety, this appliance must be properly grounded.

The power cord of dlis appliance is equipped

widl a f_prong (gnounding) plug which mates

with a standard 3-prong (grounding) wall outlet

to minimize the possibility of electric shock hazard

flom this appliance.

Have the wall ot_det and chcuit checked by a

qualified electrician to make sme the outlet is

properly grounded.

If file oudet is a standard 2-prong outlet, it is yore

personal responsibility and obligation to have it

replaced with a properly grounded _prong wall

outlet.

The refligerator shotdd always be plugged into its

own hldivkhml electrical outlet which has a voltage

rating that matches the rating plate.

This proxides the best perfL_rmance and also

prevents overloading house wiring chcuits which

coukt cause a fire hazard flom overheated wires.

Never unplug your refligerator by pulling on the

power cord. Ah,vays grip plug fimlly and pull straight

out flom the outlet.

Repair or replace immediately all power cords flint

have become flwed or otherwise damaged. Do not

use a cord that shows crocks or abrasion damage

along its length or at either end.

When moving the refligerator away flom the

wNl, be carefkfl not to roll over or damage the

power cord.

READANDFOLLOWTHISSAFETYINFORMATIONCAREFULLY.

SAgETHESEINSTRUCTIONS

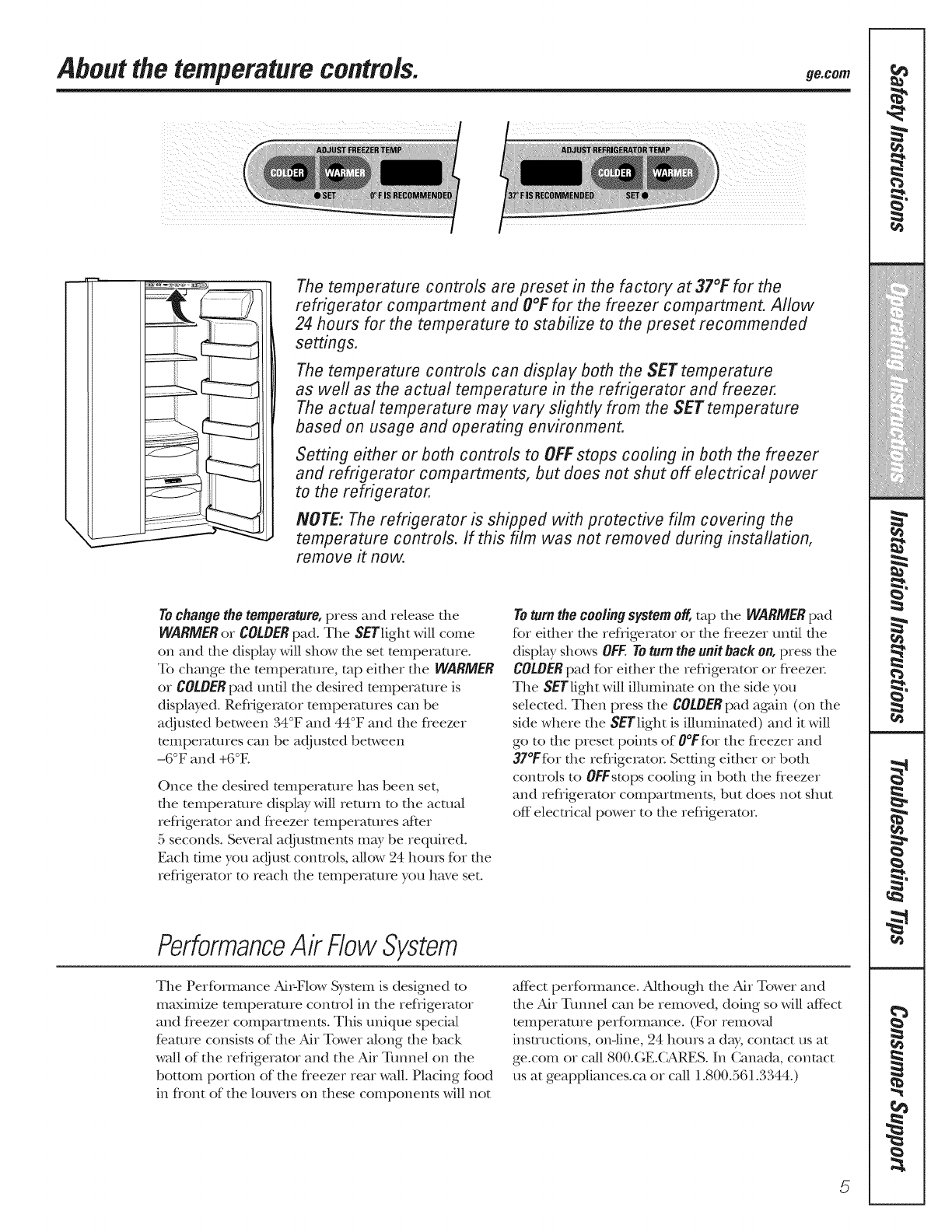

About the temperature controls. ge.com

The temperature controls are preset in the factory at 37°F for the

refrigerator compartment and O°Ffor the freezer compartment. Allow

24 hours for the temperature to stabilize to the preset recommended

settings.

The temperature controls can display both the SET temperature

as weft as the actual temperature in the refrigerator and freezer.

The actual temperature may vary slightly from the SET temperature

based on usage and operating environment.

Setting either or both controls to OFFstops cooling in both the freezer

and refrigerator compartments, but does not shut off electrical power

to the refrigerator.

NOTE: The refrigerator is shipped with protective film covering the

temperature controls. If this film was not removed during installation,

remove it now.

To change the temperature, press and release the

WARMER or COLDERpad. The SEYlight will come

on and tlle display will show the set temperature.

To change the mmpemmre, tap either the WARMER

or COLDERpad until the desired mmpemmre is

displayed. Refiigetator mmpemmres can be

adjusmd between 34°F and 44°F and the fleezer

mmpemmres can be adj usmd bet_,veen

-6°F and +6°E

Once the desired temperature has been set,

the mmpemane display will reu_rn to the acala[

refligemtor and fleezer mmperamres after

5 seconds. Several adjustments may be required.

Each filile yell adjust controls, allow 24 bouI_ f}.)I the

refligemtor to reach the temperature you have set.

Toturn the cooling system off, mp the WARMER pad

for eidler the reflJgerator or die fleezer tmdl file

display shows OFF. To turn the unit back on, press the

COLDERpad for either the refligemtor or fleezer

The SETlight will illuminate on the side you

selecmd. Then press the COLDERpad again (on [lle

side where the SETlight is illuminamd) and it will

go to the preset points of O°Ffbr the fleezer and

37°Ffor the refligemtor Setdng either or both

conuols to OFFstops cooling in both the fleezer

and refiigemtor compartments, but does not shut

off electrical power to the refligerator

PerformanceAir FlowSystem

The Performance Ai>Flow Sysmm is designed to

maximize temperature control in the reflJgerator

and fleezer comparmlents. This unique special

feature consists of the Ah Tower along the back

wall of the refligerator and the Air Tmmel on the

bottom portion of the fleezer rear wail. Placing food

in flont of the louvers on these components will not

afiect perfbmmnce. 'Although die Air Tower and

the Air Tmmel can be removed, doing so will affe.ct

temperature perfbrmance. (For removal

instructions, onqine, 24 hours a day, contact us at

ge.com or ca/1 800.GE.CARES. In Canada, contact

us at geappliances.ca or ca/1 1.800.561.3344.)

....,,,,<...............

!}ii!ii_iiiiii'_ii_iiiiiJ}ili_fi!ii

iiiiiii!iiiil_i_i/iil_

?:::I:IL2:::I

772'_iiiii'

ii_iilU}}}ii((i_

//iiiiiidiiiii/

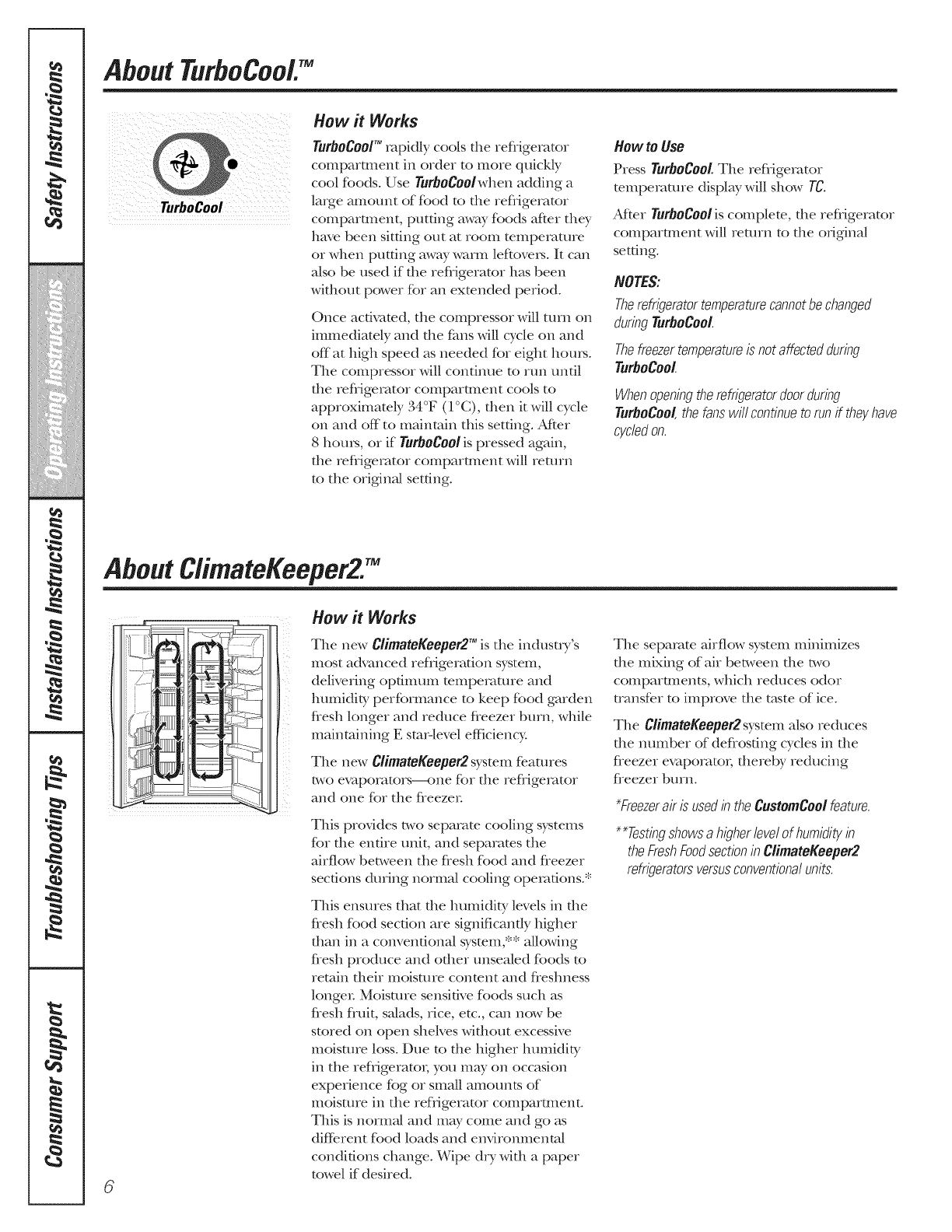

About TurboCool/

i i

TurboCoo/

How it Works

TurboCooY_rapidly cools die refligerator

compartment in order to more quickly

cool foods. Use YurboCoolwhen adding a

large amotmt of K_od to d_e reflJgerator

compartment, putting away foods after they

have been sitting out at room mmperamre

or when putting away warm lefk_ve_. It can

also be used if the refligerator has been

without power for an exmnded period.

Once activamd, d_e compressor will mrn on

immediately and the rims will wcle on and

off at high speed as needed for eight horns.

The compressor will confintle {0 Itln until

the refligerator compartment cools to

approximately 34°F (1°C), then it will cycle

on and off to maintain this setting. After

8 hou,_, or if YurboCoolis pressed again,

the refligerator comparm_ent will return

to the original setting.

Howto Use

Press T_rboCoo/.The refligerator

temperature display will show Y_.

Af*er TurboCoolis complete, the refligerator

compartment will return to tl_e original

setting.

NOTES:

Therefrigeratortemperaturecannotbechanged

duringTurboCool.

Thefreezertemperatureis notaffectedduring

TurboCoot

Whenopeningtherefrigeratordoorduring

TurboCoo/,thefanswill continuetorunif theyhave

cycledon.

About ClimateKeeper2/

How it Works

The new C//mategeeper2TM is the indusuy's

most advanced refligeration system,

delivering optimum temperature and

humidity performance to keep food garden

flesh longer and reduce fleezer burn, while

maintaining E sm_qevel ef_icienc>

The new CfimateKeeper2system features

two evaporators---<me for the refligerator

and one for the fleezer

This provides b,,voseparate cooling systems

for the entire unit, and separams the

airflow beta,veen the flesh food and fleezer

sections during normal cooling operafions.*

This ensures that d_e humidity levels in d_e

flesh food section are significandy higher

than in a conventional system,** allowing

flesh produce and other unsealed foods to

retain their moistme content and fleshness

longer Moisture sensitive foods such as

flesh f]afit, salads, rice, etc., can now be

stored on open shelves without excessive

moisture loss. Due to the higher humidity

in tl_e reflJgerato,; you may on occasion

experience fog or stuN1 amounts of

moisture in the reflJgerator compamnent.

This is normal and m W come and go as

different food loads and enviromnenm/

conditions change. Wipe &T with a paper

towel if desired.

The sepamm airflow system minimizes

tl_e mixing of air bet_,veen tl_e t_,vo

comparm_ents, which reduces odor

tmnsfe.r to improve tl_e tlkste of ice.

The C/imategeeper2 system also reduces

the nmnber of deflosdng cycles in tl_e

fleezer e_aporat(n; thereby reducing

fleezer burn.

_Freezerair is used in the CustomCool feature.

_Testingshowsa higherlevelof humidityin

theFreshFoodsectioninClimateKeeper2

refrigeratorsversusconventionalunits.

About CustomCool:Mgo.corn

®SET ExpmssThaw ExpressChil/ Se/ectTemp

How it Works

The CustomCoel '_ feature is a system of

dampeI_, a fire, a temperature thernlistor

and a heatez: Depending on die flmcfion

selected, a combination of these will be

used to quickly chill items, draw items or

hold die pan at a specific temperature.

The pan is figbdy sealed to pxment die pan s

temperature flom causing temperature

fluctuations in die rest of die refligerator

Some CustomCool models featme a beverage

cenmr It is designed to store beverages at

colder temperatures. Select die Beverage

Center pad if you like to keep extra-chilled

refleshments on band.

The controls for tllis pan are located at die

top of die refligerator wkb die temperature

contIols.

Express Thaw _

i[ )i/............ !</}

ExpmssC_ill _

How to Use

Empty die pan. Place die Chill/Thaw

tray in die pan. Place die items on die

tray and close die pan completely.

Select the ExpressThaw/_ExpressghilY _

or SelectTemp _ pad. The display and

SETlight will come on. Tap die pad

until die light appea,_ next to die

desired setting. Use die chart to

demrmine die best setting to use.

To stop a feature before it is

finished, tap dlat feature's pad

until no options are selecmd and

the display is ore

During ExpressThaw and

ExpressChill, die display on die

controls will count down die dine

in die cycle.

After die ExpressThawcycle is

complete, die pan will reset to die

MEATsetting (32°F) to help preserve

thawed imms until they are used.

The displayed actual teInperature of

die CustomCoolpan may vary slighdy

flom the SETmmperamre based on

usage and operating environment.

NOTE:Forfoodsafetyreasons,it is recommended

thatfoodsbewrappedinplasticwrapwhenusing

ExpressThaw Thiswill helpcontainmeatjuices

andimprovethawingperformance.

How to Remove and Bop/ace the Drawer

TO remove:

Pull die drawer out to die stop position.

Rotate all four swing locks to die unlock

position.

Lift die flont of die drawer up and out.

Toreplace:

Make sure all four swing locks are in die

tmlock position.

Place die sides of die drawer into die

drawer supports, making sure die swing

locks fit on die drawer slots.

Lock all four swing locks by rotating

diem to die lock position.

....,,,,<...............

!}ii!ii_iiiiii'_ii_iiiiiJ}ili_fi!ii

iiiiiii!iiiil_i_i/iil_

?::::IL:11::::::

?::T::'_I]]]]'

ii:ilii:::%_

//iiiiiidiiiii/

About CustomCool7

CustomCool "_Chart

NOTE:Results may vary depending on packaging, starting temperature and other food traits.

i( !_i:iiiiii!i_ _ _ _ _

_ i!ii _i_ii_I(I_III_iili i_i 21_ii_ii:

i1117i_i i__I_ __i _i _£_

..... ExpressThaw ExpressChill SelectTemp

0.5 Lb. (4 hours)

Hambmger Patties (0.5 lb)

Individually Wrapped

Filet Mignon (0.5 lb)

1.0 Lb. (6 hours)

Chicken Breasts (1.0 lb)

(;round Beef (1.0 lb)

Smak (1.0 lb)

2.0 Lbs. (10 hours)

Chicken Breasts (2.0 lbs)

(;round Beef (2.0 lbs)

Smak (2.0 lbs)

3.0 Lbs. (12 hours)

Chicken Breasts (3.0 lbs)

(;round Beef (3.0 lbs)

Smak (3.0 lbs)

15 Minutes

1 Beverage Can (12 oz)

2 Small Juice Boxes (('_8 oz each)

30 Minutes

2 to 6 Beverage Cans (12 oz each)

2 Plastic 20 oz Bottles of Beverage

4 to 6 Small Juice Boxes

(('_8 oz each)

3 Foil Juice Packets

Wine (750 ml bottle)

45 Minutes

2 Liter of Beverage

:1/2 (;alkm of Juice

(;elafin-1 package

Citrus Setting (43°F)

Oranges, Lemons, Limes,

Pineapple, Cantaloupe

Beans, Cucumbers, Tomatoes,

Peppers, Eggplant, Sqm@_

Produce Setting (35°F)

Strawberries, Raspberries, Kiwifluit,

Pears, Cherries, Blackberries,

Grapes, Plums, Nectarines, Apples

Asparagus, Broccoli, Corn,

Mushrooms, Spinach, Cauliflower;

_de, Green Onion, Beets, Onions

Meat Setting (32°F)

Raw Meat, Fish and Poulu T

How tO Use

gogages

Select the Beverage Centerpad. The set

light will come on and the fe.ature will

operate _s required.

_To mrn off the rearme, press Beverage

Centerpad and set light will t/lI'n ()_f.

NOTE:Unlessturnedoffas above,featurewill

remainactiveforsixmonths,PresstheBeverage

Centerpadto restart.

////'

How to Remove and Replace the Beverage Center

Toremove:

Remove dairy bin fi_t. HoMing tl_e

bottom of the dab T bin, lif_ the flont

straight up, then lif* up and out.

HoMing lef* and right side of beverage

cente,; lif* straight up and out.

Leave adapter in place.

Toreplace:

Engage backside of beverage center in

roomed supports on adaptor Then

push down on the sides of the beverage

cenmn The beverage cenmr will lock

into place.

Replace dairy bin.

Beverage T

Center [__.____j

Ada _ter

Aboutthe water filter.(onsomemodels)

_i _ iii :iii/ ii !i!

Place the top of the cartridge up

inside the cartridge holder and

slowly turn it to the right.

10111

RESETWATERFILTER

HOLD3SECS

Water Filter Cartridge

The water filter cartridge is located in the

back upper right corner of the refligemtor

co[IlpaiQtlen[.

When to Replace the Filter

There is a replacement indicator light fbr

file water filter camidge on file dispense_:

This light will mm orange to tell you flint

you need to replace the filter soon.

The filter cartridge should be replaced

when the replacement indicator light turns

red or if the flow of water to the dispenser

or icemaker decreases.

installing the Filter Cartridge

If you are replacing die cartridge, fii_t

remove die old one by slowly turning

it to file left 00 not pull down on file

cartridge. A small amount of water may

drip down.

Fill file replacement cartridge wifll

water flom the tap to allow for betteI

flow flom the dispenser immediately

after installation.

@Lining tip file arrow on file cartridge

and the camidge holdei; place the

top of the new cartridge tip inside

the holdeI: 00 not push it tip into

the hokleI:

Slowly turn it to file right undl file filter

cartridge stops. 00 NOTOVERTI6HTEN.

As you turn the cartridge, it will

automatically raise itself into position.

Cartridge will romm about 1/4 turn.

go. corn

O Run water flom the dispenser for

3 minutes (about 1½ gallons) to clear

the system and prevent sputtering.

Press and hokt the RESET WATERFITTER

pad on the dispenser for 3 seconds.

NOTE'.A newly-installedwaterfiltercartridgemay

cause water to spurtfromthedispenser

Filter Bypass Plug

You must use file filmr bypass plug

when a replacement filter camidge is not

available. The dispenser and the icemaker

will not operate without the filmr or filmr

bypass plug.

ReplacementFilters:

Toorder additionalfiltercartridges

in the UnitedStates,visit our Webs#e,

go.corn,or call GEParts andAccessories,

800.626.2002.

Suggested Retail $34.95 USD

CustomeI_ in Canada should consult

the yellow pages for the nearest Mabe

Service Cenmi:

....,,,,<...............

!Hi!ii_iiiiii'_ii_iiiiii}ili_fi!ii

iiiiiii!iiiil_i_i/iil_

?::::IL2::::

?::T::'_IIIII'

ii:ilii:::%_

//iiiiiidiiiii/

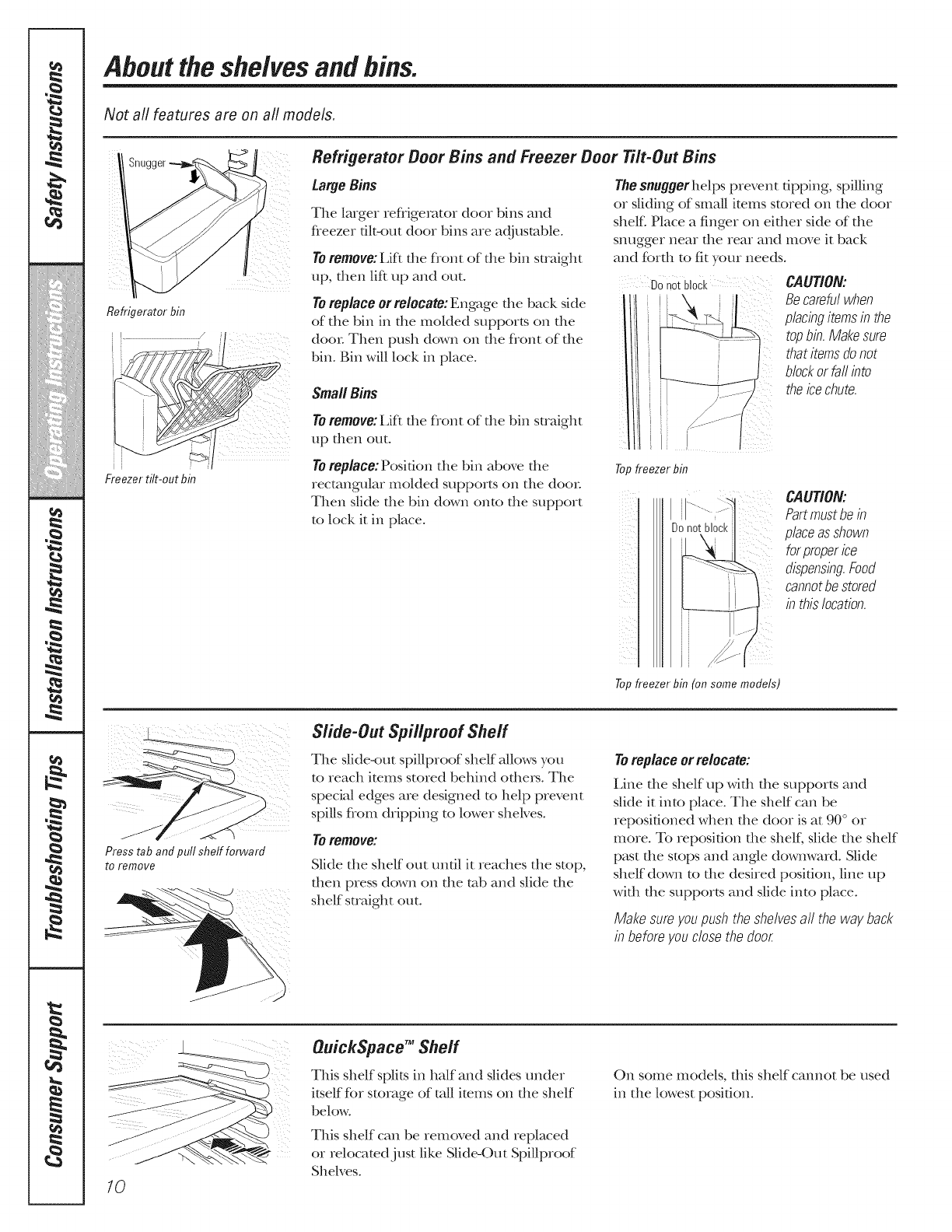

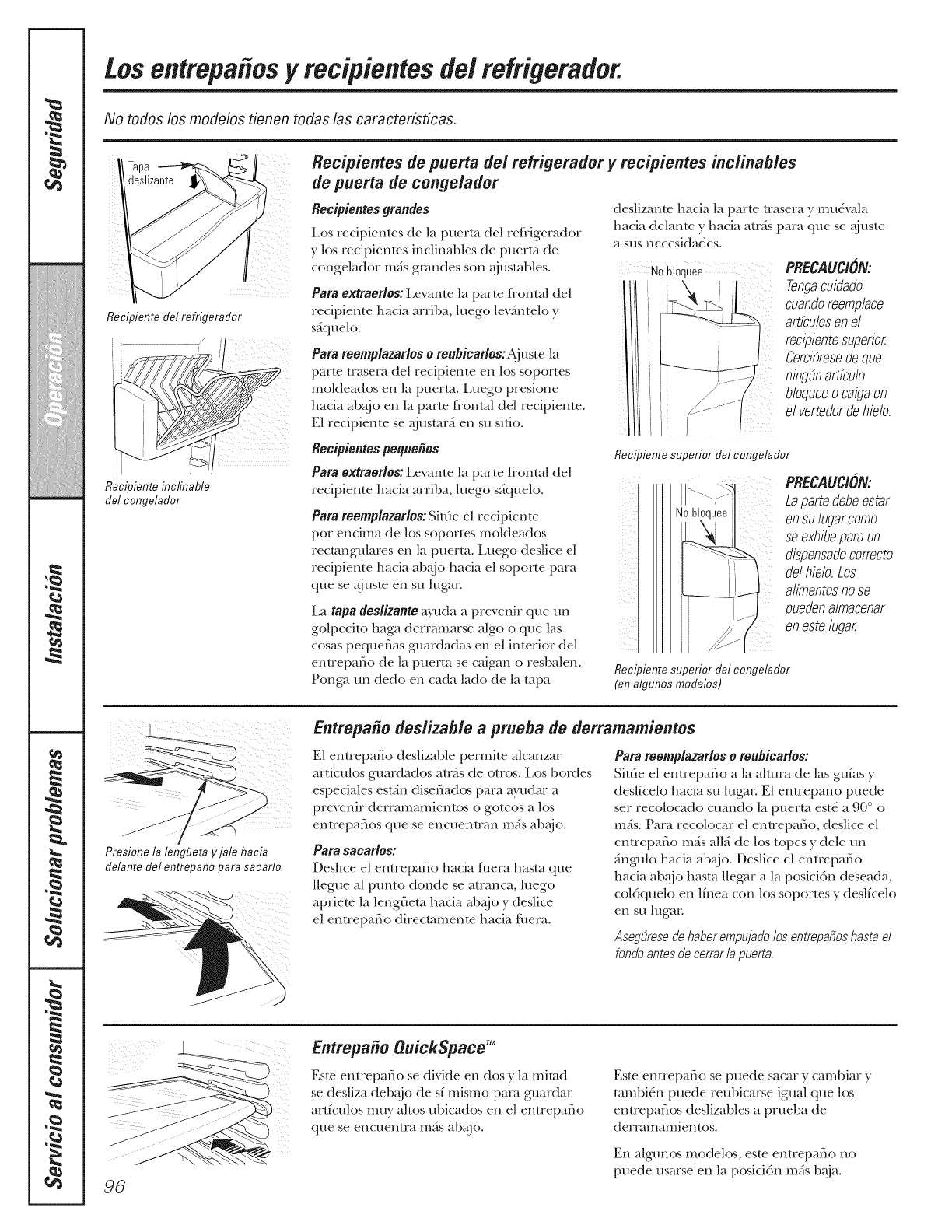

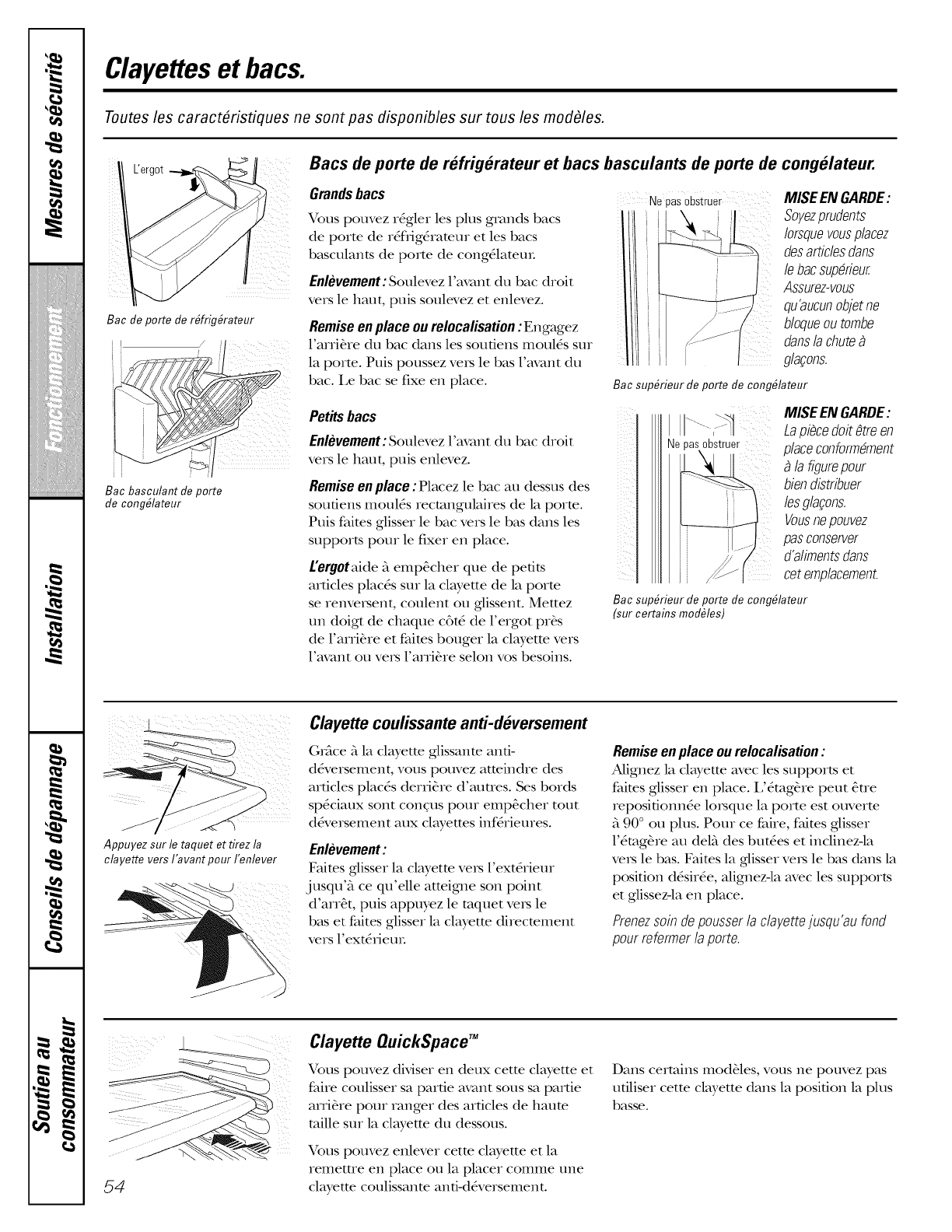

Aboutthe shelves and bins.

Not all features are on all models.

Refrigerarorbin

Freezer tilt-out bin

Refrigerator Door Bins and Freezer Door

LargeBins

The larger refligerator door bins and

fieezer flit-out door bins are adj usmble.

Toremove:Lif_ the flont of the bin straight

up, then liR up and out.

Toreplace or relocate: Engage die back side

of the bin in d_e molded supports on d_e

door Then push down on the flont of the

bin. Bin will lock in place.

SmallBins

Toremove:Lif_ the flont of the bin straight

up then out.

Toreplace: Posidon the bin above dte

rectangular molded supports on the door

Then slide the bin down onto the support

to lock it in place.

Tilt-Out Bins

Thesnugger helps prevent dpping, spilling

or sliding of small imms stored on the door

shel£ Place a finger on either side of the

snugger near the rear and move it back

and forth m fit yore needs.

DOnotblock

i i

i l

CAUTION:

Becarefulwhen

placingitemsin the

topbin.Makesure

thatitemsdonot

Topfreezer bin

blockor fallinto

theicechute.

i ii_ii

_( i I

Donotblock

CAUTION:

Partmustbein

placeasshown

forproperice

dispensing.Food

cannotbestored

in thislocation.

Top freezer bin (on some models)

Press tab and pull shelf forwarfl

to remove

Slide-Out Spillproof Sheff

The slide-out spillproof shelf allows you

to reach imms stored behind otbe_s. The

special edges are designed to help prevent

spills flom dripping to lower shelves.

To remove:

Slide the shelf out until it reaches the stop,

then press down on the mb and slide the

shelf straight out.

To replace or relocate:

Line d_e shelf up wifl_ fl_e supports and

slide it into place. The shelf can be

reposifioned when the door is at 90 ° or

more. To reposifion the shelf, slide the shelf

past the stops and angle downward. Slide

shelf down to the desired position, line up

with the supports and slide into place.

Makesureyoupushthe shelvesall the wayback

in beforeyouclosethe door

OuickSpace TM Shelf

This shelf splits in half and slides trader

itself for storage of roll items on the shelf

below.

This shelf can be removed and replaced

or relocatedj ust like Slide-Out Spillproof

Shelves.

On some models, this shelf cannot be used

in the lowest position.

ge.com

Not all features are on all models.

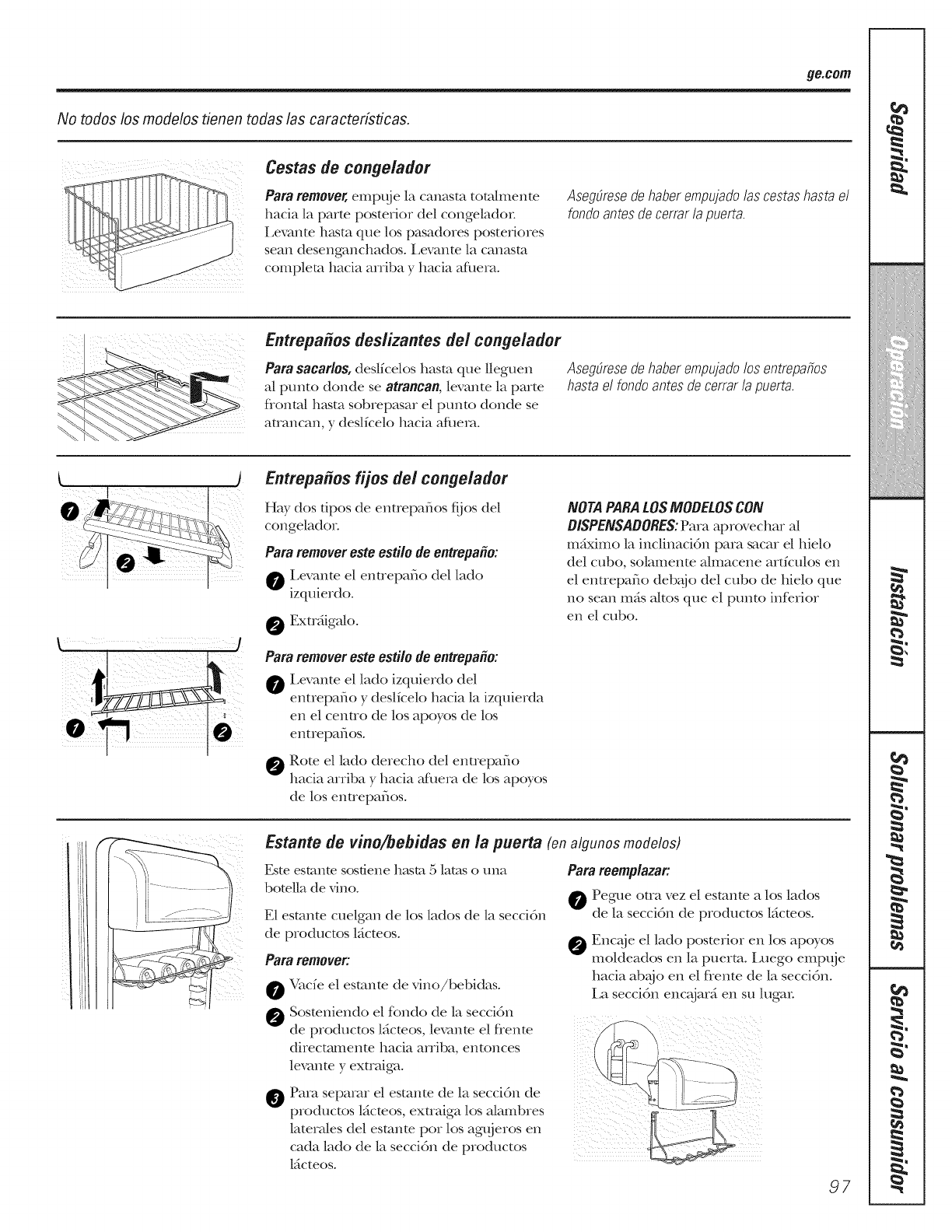

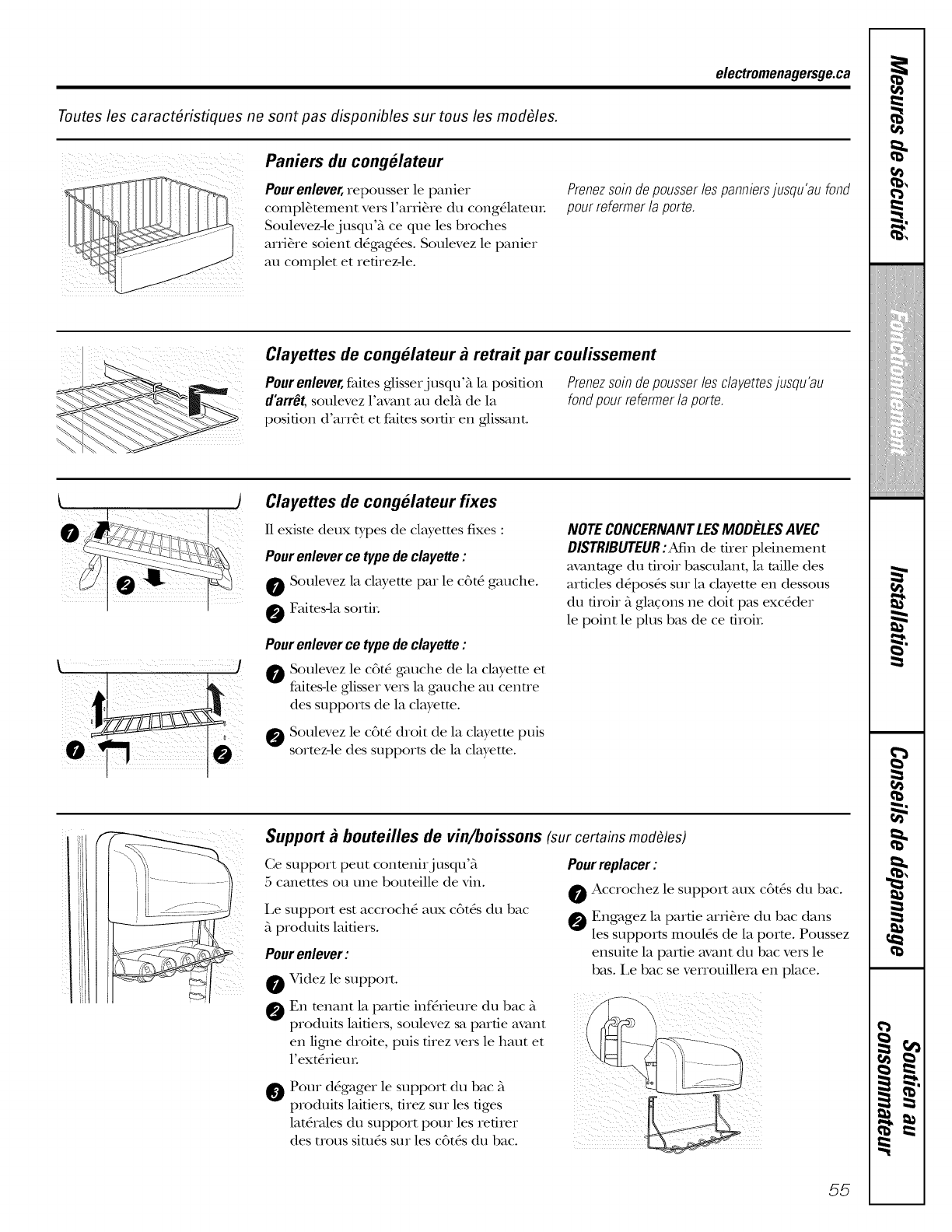

Freezer Baskets

Toremove,push the basket all the way to the

back of the fleeze_; LiR up undl the back

pins are disengaged. LiR the entire basket

up and pull out.

Makesureyoupushthe basketsall the wayback

in beforeyouclosethe door

¸¸7¸¸¸¸¸¸¸¸¸((;i Slide-Out Freezer Shelves

Toremove, slide out to the StOpposition,

lif_ the flont p;kst the stop posidon and

slide out.

Makesureyoupushthe shelvesall theway back

in beforeyouclosethedoo_

Fixed Freezer Shelves

There are two types of fixed

fleezer shekes.

Toremovethistypeof shelf"

O Lift the shelf up at the left side.

O Bring the shelf out.

Toremovethistypeof shelf"

Lift up the left side of the shelf and

slide it left into the center of the shelf

supports.

Rotate the fight side of the shelf up

and out of the shelf supports.

NOTEFORDISPENSERMODELS."/norderto take

fulladvantageof theti/tlOUticebin,onlystoreitems

onthesheffbelowtheicebin thatarenotallerthan

theIowestpointonthebin.

Door Wine/Beverage Rack (onsomemodels)

This rack hoMs up to 5 cans or one botde

of wine.

The rack hangs flom die sides of die

dab T bin.

Toremove:

Emp[y the wine/beverage rack.

O Holding the bottom of the daicy bin,

lift the flont straight up, then lift up

and out.

OTo detach the rack flom the daiD_bin,

pull the rack's side wires out of the

holes on each side of the daiW bin.

Toreplace:

O Reattach the rack to the sides

of the bin.

Engage the back side of the bin in

the molded supports on the door.

Then push down on the flont of the

bin. The bin will lock into place.

....,,,,<...............

!}il}{{_ii{iii'_i}_ii]}i}}ili_li!ii

iiiiiii!ii{il i i/ii l:

'?:::111221:11

?2F'_IIIII'

ii_iilUiii{ii,i((i_

//iiiiiiiii_!_iiiii/

Aboutthe refrigeratordoors.

_ill i

i_il i

ill

When the door is only partially open,

it will automatically close.

Beyond this stop the door will

stay open.

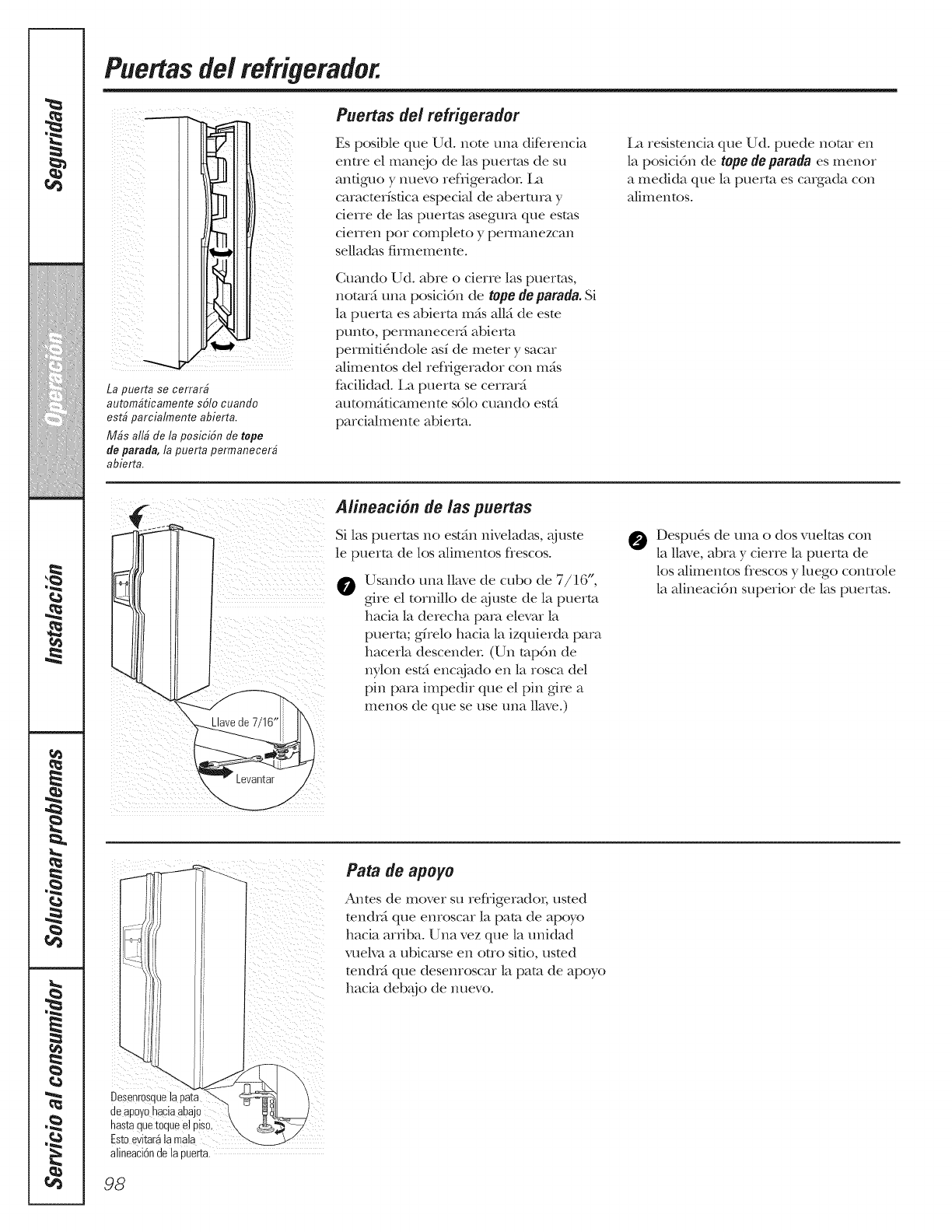

Re#igerator Doors

The refligemtor dooI_ may feel different

fllan the ones you are used to. The

special door opening/closing feature

makes sure the do(n_ close all the way

and are securely sealed°

When opening and closing d_e door you

will nodce a stop position. If the door is

opened past dfis StOppoint, tl_e door will

remain open to allow you to load and

unload K_od more easily° ¼,q_en fl_e door

is only parfiNly open, it will automaficNly

close°

The resistance you feel at the StOp

posidon will be reduced as the door

is loaded with foodo

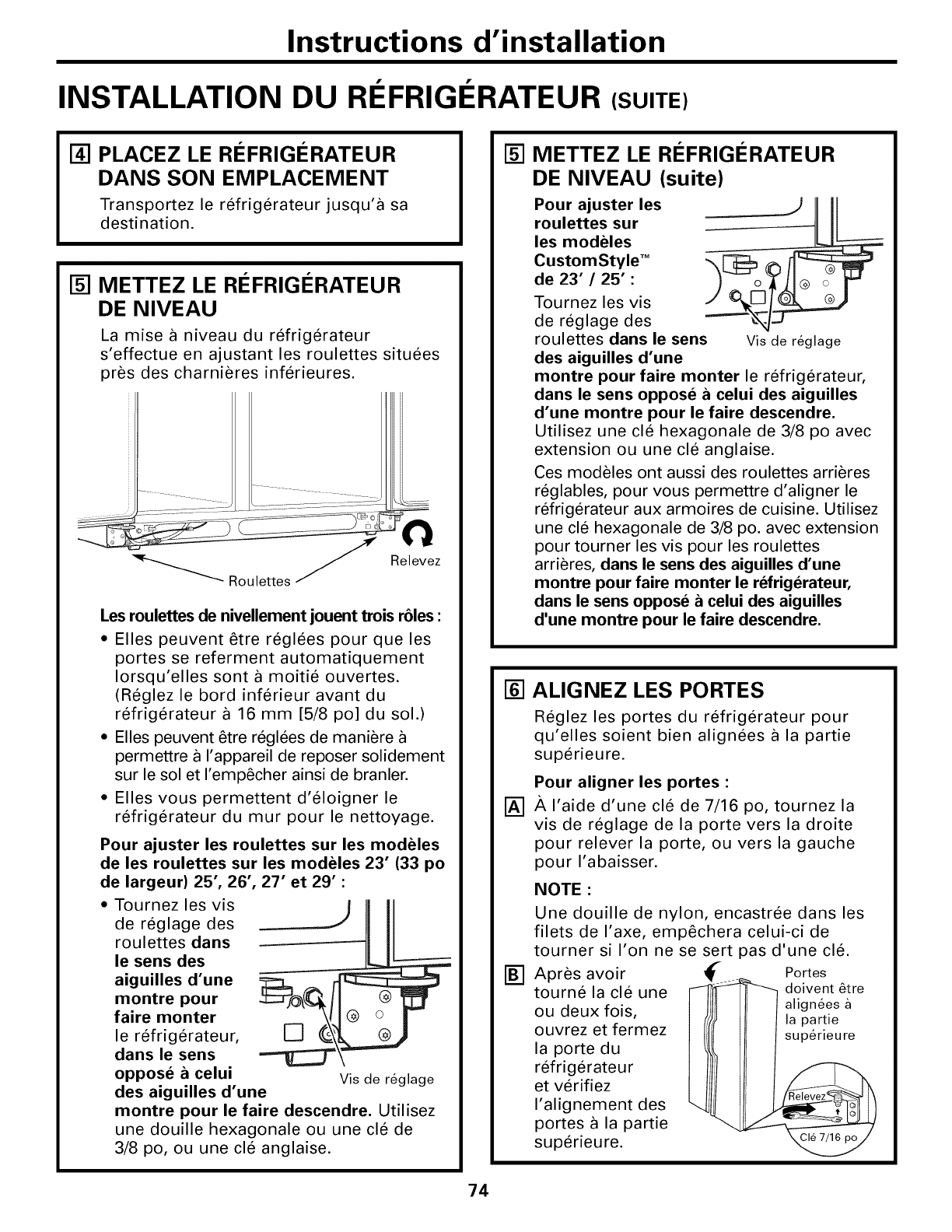

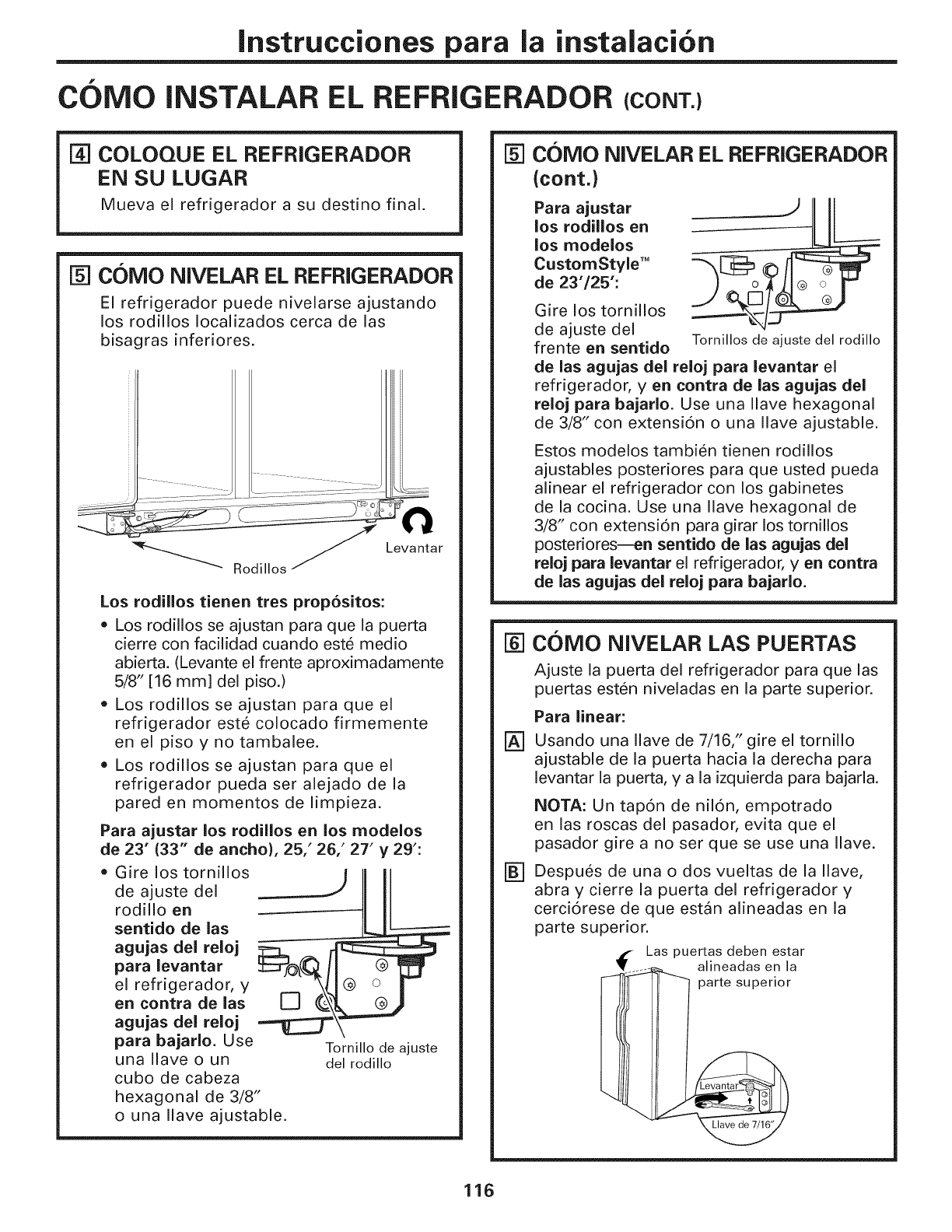

Door Alignment

If doors are uneven, adjust the

refligerator door

Using a 7/16" socket wrench, mrn

the door adjusting screw to the right

to raise the door; to the left, to lower

it. (A nylon plug, imbedded in the

threads of the pin, prevents the pin

fiom turning unless a wrench is

used.)

@ After one or two turns of the

wrench, open and close the

refligerator door and check the

alignment at the top of the do(n_.

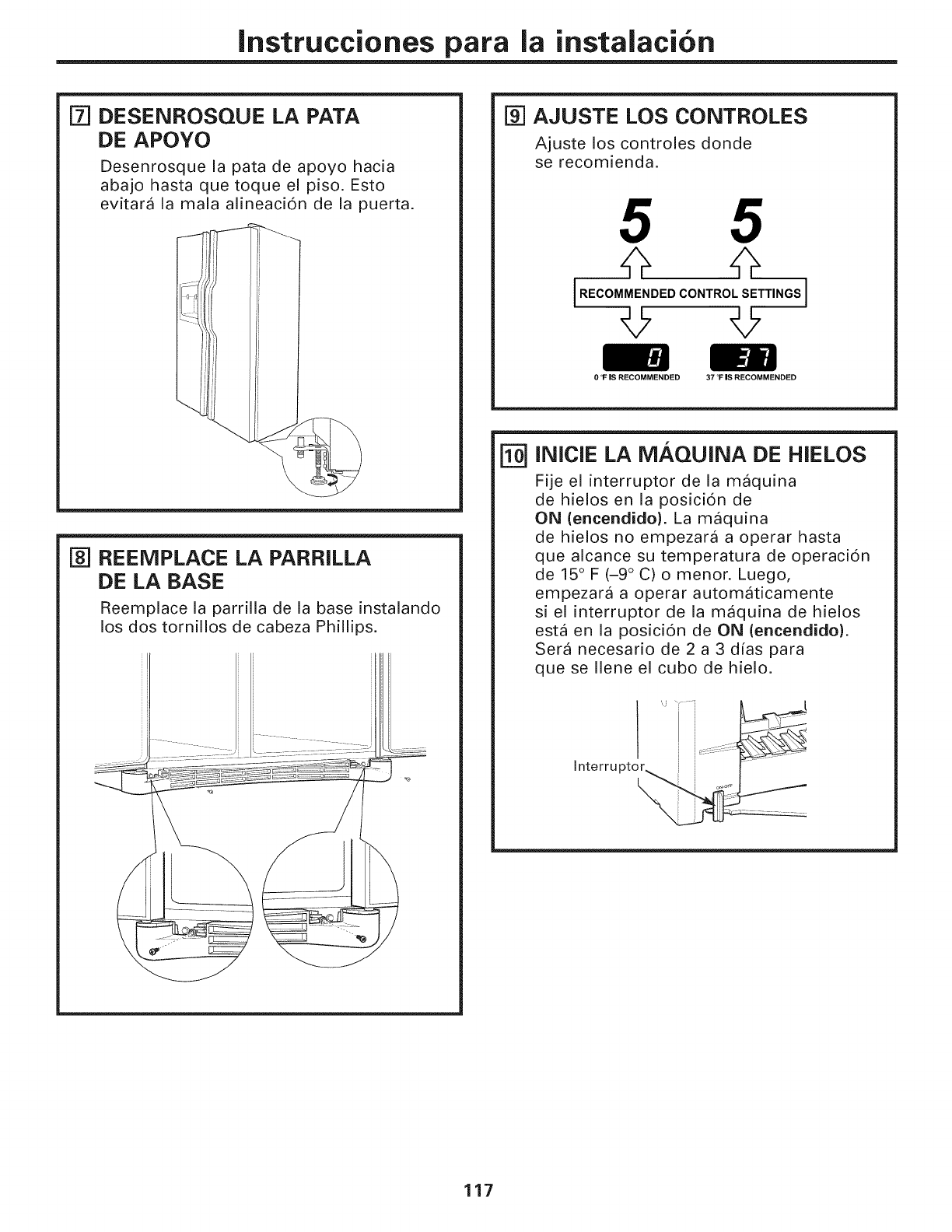

Support Leg

Before moving d_e refligemto_; you will

need to screw up the support leg. Once

the unit is relocamd, you will need to

screw down the support leg again.

doormisa!ignment.

Aboutthe crispers andpans. ge.com

Not all features are on all models.

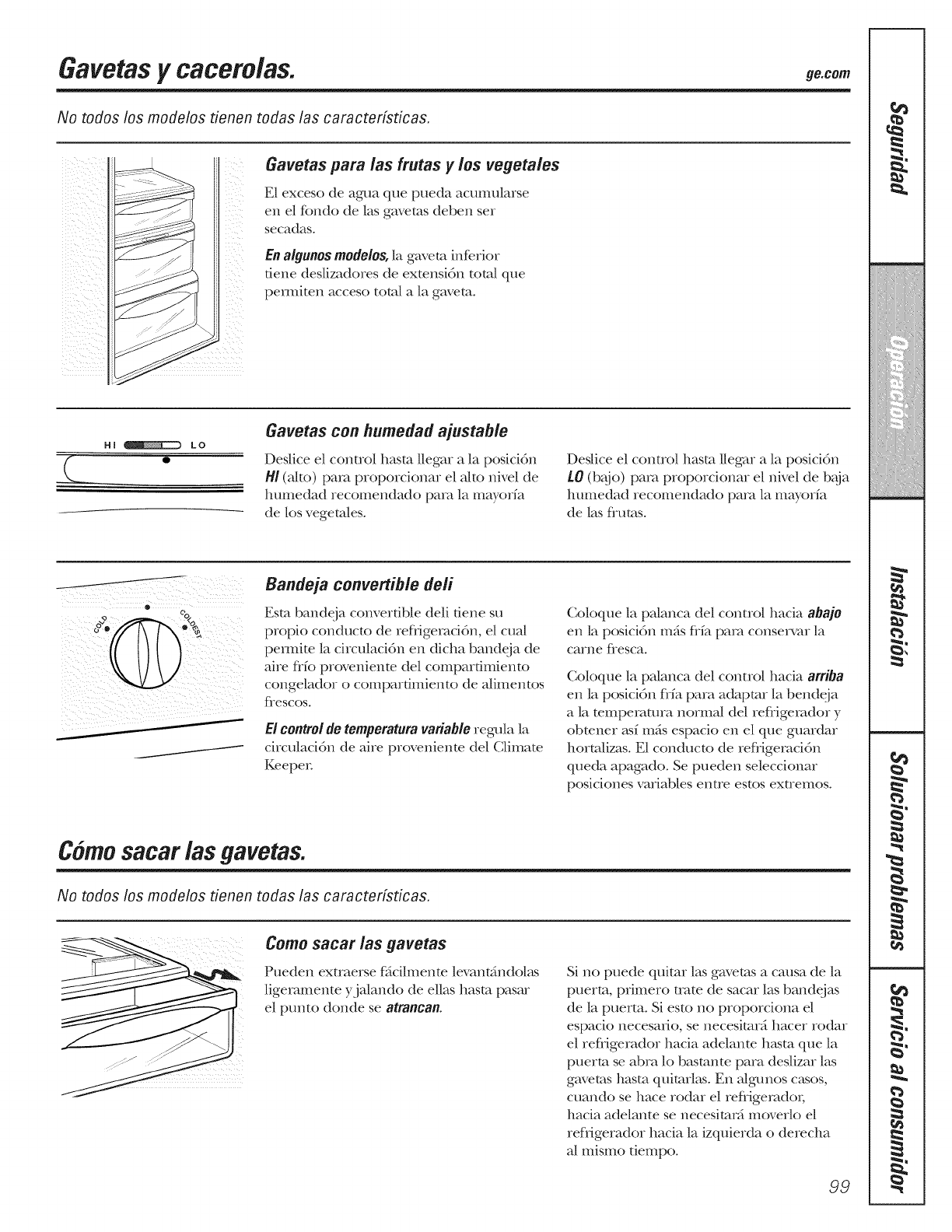

Fruit and Vegetable Crispers

Excess water that may accumulate in the

bottom of file draweI_ should be wiped dry.

On some models, file bottom drawer ]l_-k_

filll extension slides that allow filll access

to the drawer

HI _LO

(

Adjustable Humidity Crispers

Slide the control all the way to the Hlsetfing

to provide high humidity recommended for

most vegetables.

Slide the control all the way to the LO

setting to provide lower humidity levels

reconmlended for most fluits.

ii!i/iiiiiiiii_i!iii_i_iii_!i iiii%11!iiiiiiiiiiiiiiiiiiiiilliiiiII

i _iii_i/iiiii_i}_iii_!i_ i _ii_ _

i i

Convertible Deft Pan

The com_ertible deli pan has its own caM

air duct to allow a stream of caM air flom

the fleezer compartment or flesh food

compartment to flow to the pan.

The variable temperature control regulates

the air flow flom the Climate Keeper

Set the control to the coldest setting to

store flesh meats.

Set the control to cold[o convert die pan

to nomml refligerator mmperamre and

provide extra vegetable storage space. The

cold air duct is turned off- \4uiable settings

between these extremes can be selecmd.

About crisperremoval.

Not all features are on all models.

Crisper Removal

Crispers can easily be removed by pulling

the drawer straight ()tit and lifting the

drawer zip and over the StOplocation.

If file door prevents you flom taldng ()tit

the draweI_, first try to remove the door

bins. If this does not of Ier enough

clearance, the refligerator will need to

be rolled forward until the door opens

enough to slide the draweI_ ()tit. In some

cases, when you roll the refligerator ()tit,

you will need to move [lie refligerator

to the left or right as you roll it ()tit.

....,,< ...............

!Hi!ii_iiiiii'_ii_iiiiij}ili_fi!ii

iiiiiii!iiiilii/iil_

?:::i:22:11

ii_iilUiii{iii{{i_

//iiiiiiiii_!_iiiii/

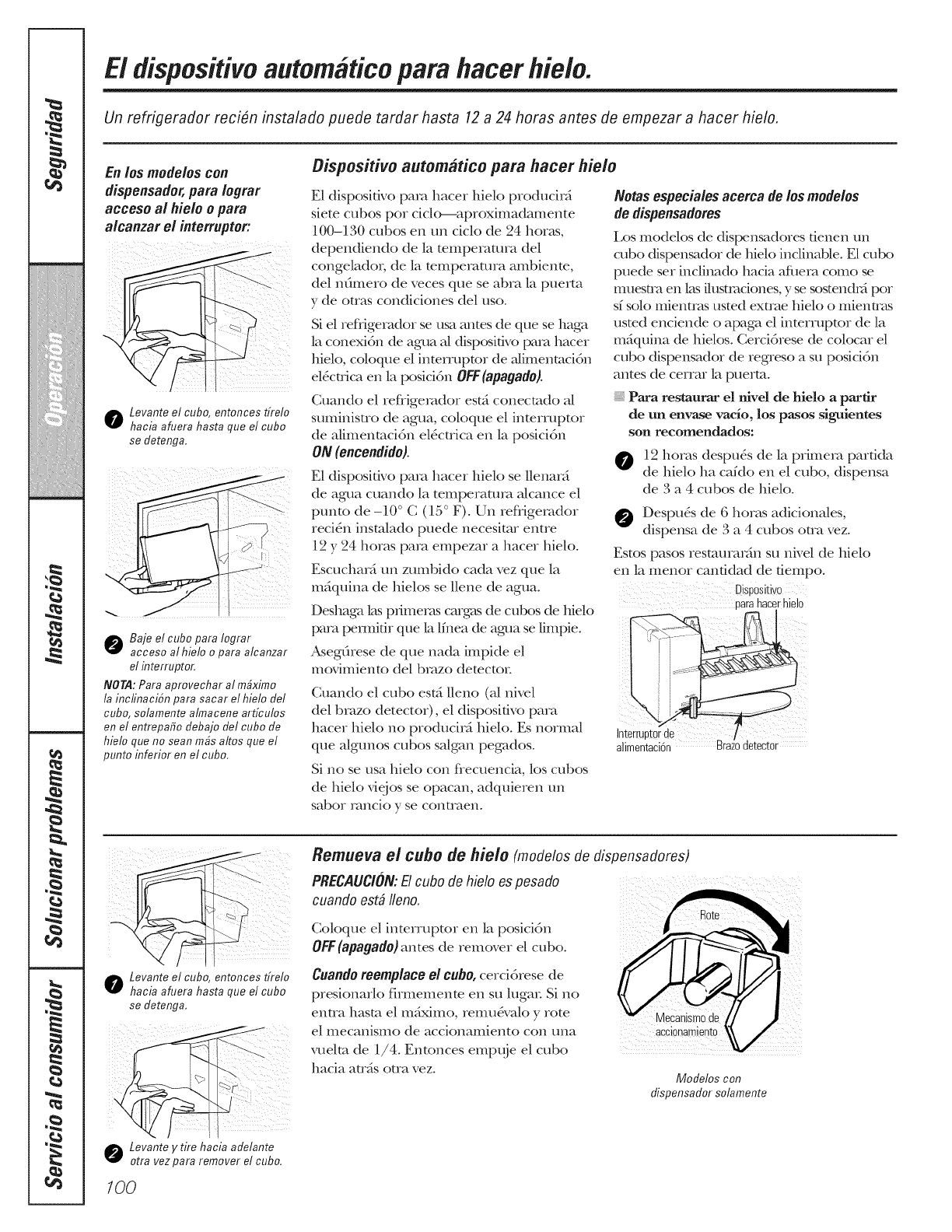

Abouttheautomaticicemaker.

A newly installed refrigerator may take 12to 24 hours to begin making ice.

Automatic lcemaker

On dispensermodels,

to access ice or reach

the power switch:

oLift the bin, then pull it

forward until the bin stops.

oower the bin to access ice

or reach the power switch.

NOTE:/n order to take full advantage

of the tilt-out ice bin, only store items

on the shelf below the ice bin that

are no taller than the lowest point

on the bin.

The icemaker will produce seven cubes

per cycle--approximately 100-130 cubes

in a 24-hour period, depending on fleezer

coIIlpartlnent teIilperat/lie, iOOlil

Wmperamre, nmnber of door openings

and ofl_er use condiuons.

If fl_e refligemtor is operated before fl_e

water connection is made to fl_e icemake_;

set the power swimh in the OFFposifion.

_&,q_enthe refiigemtor has been connecmd

to the wamr supply, set the power switch to

the ON position.

The icemaJ<er will fill wiflt water when it

cools to 15°F (-10°C). A newly installed

refligemtor may rake 12 to 24 ]loui_ to begin

mNdng ice cubes.

You will hear a buzzing sound each dine

the icemaker fills with wamr.

Throw away the first few batches of ice to

allow the water line to clear

Be sure nothing interferes with the sweep

of the re.clef arm.

When file bin fills to file level of file feeler

arm, file icemaker will stop producing

ice. It is normal for several cubes to be

joined together

If ice is not used fiequently, old ice cubes

will become cloudy, tasm stale and shrink.

Special note about dispenser models:

Dispenser models have a tilt-out ice bin.

The bin can be dlmd out as shown in the

illustrations, and it will hold itself up

while you rake ice out or mrn the

icemaker power swimh on and (fie Be

sme to put the bin back in place before

closing the door

To restore your ice level from an empty

bucket stage, the following steps are

recommended:

12 hours after the fixer batch of ice

has fidlen into the bin, dispense

3 to 4 cubes.

After an additional 6 hours, dispense

3 to 4 cubes again°

These steps will restore your ice level

in the shortest amount of time.

Switch

oLift the bin, then pull it

forward until the bin stops.

Removing ice Bin (dispensermodels)

CAUTION:Theice bin is heavywhen full

Set the power switch to the OFFposition

before removing the bin.

When replacing the bin, be sure to press it

firefly into place. If it does not go all fire

way back, relilove it and romm the drive

mechanism 1/4 turn. Then push the bin

back again.

Drive

Dispenser Models only

oift and pull forward again

to remove the bin.

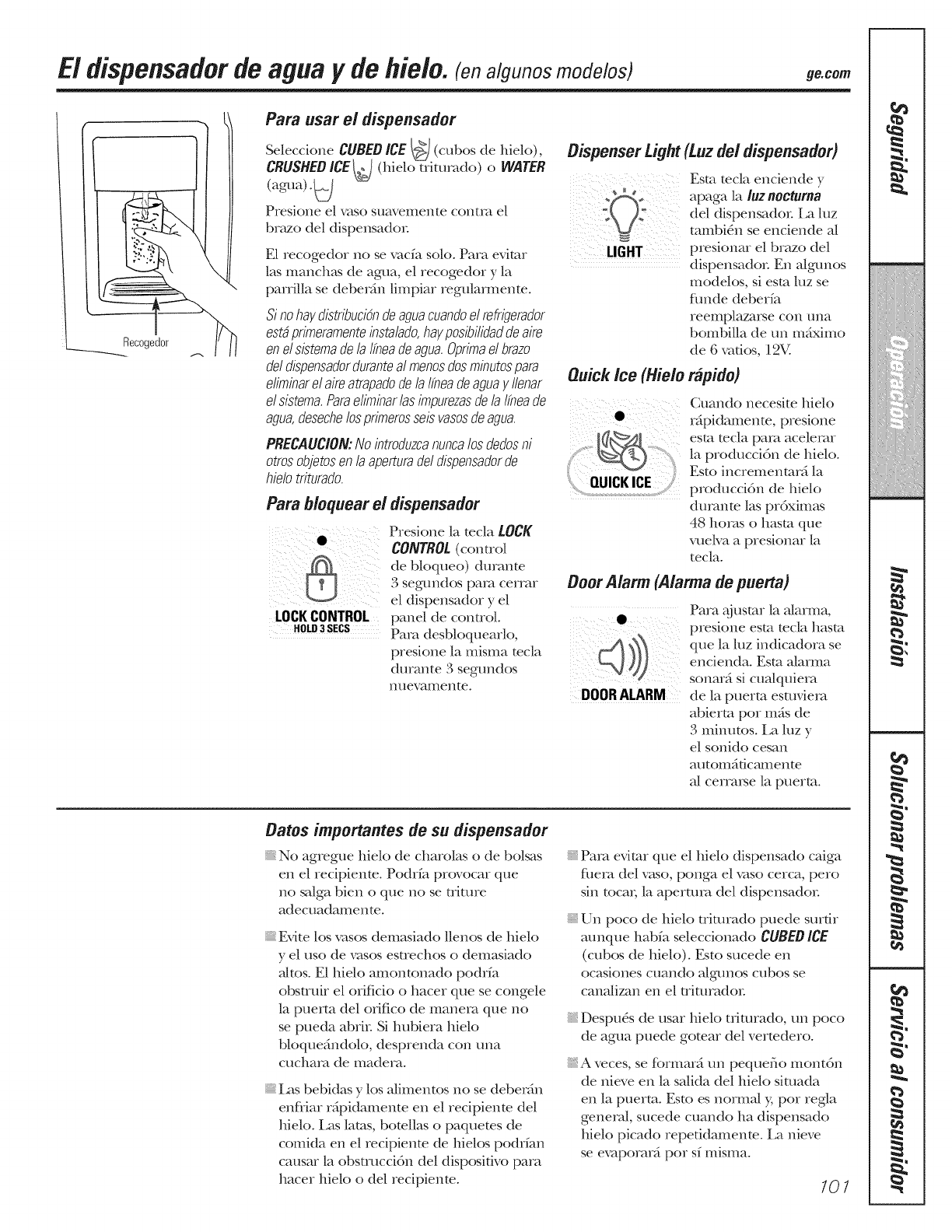

About the ice and water dispenser.(onsome models) ge. COrn

SpillShelf

To Use the Dispenser

SelectCUBEDICE!_),CRUSHEDICEI_) Dispenser Light

WATER

OI" _1.

Press the glass gently against the top of _ _ *

:.@:"die dispenser cradle°

The spill shelf is not self:draining.

To reduce water spotdng, die shelf and LIGHT

its grille shoukt be cleaned regularly.

If no wateris dispensedwhen therefrigeratoris

first installed,theremaybe air in the waterline

system.Pressthe dispenserarmfor at least two

minutesto removetrappedair from the water Quick lee

fine andto fi// the watersystem.Toflushout

impuritiesin the waterline, throwawaythe first

sixglassfulsof wate_

CAUTION:Neverput fingersorany other

objectsinto the ice crusherdischargeopening.

Locking the Dispenser

@Press the LOCI(CONTROL

[_ padf_,,-:_seco,,dsto

lockthed_spe,,se,a,,d

co,,t,olp,,,el.To

unlock, press and

LOCKCONTROL hold the --a-I a_a;n

HOLD3 SECS b.,._

for 3 seconds.

This pad turns the night

fight in the dispenser

on and off: The light

also COllies on when

the dispenser cradle is

pressed. On some

models, if this light

burns out, it should be

replaced with a 6 watt

] 2X; IIl_tXiIIl/llIl bulb.

¼,qlen you need ice

@.. in a huriT, press this

¢_ p.dtospeed.p ice

: :} p,od.ct o. l, sw,1

QUICKICE increase ice production

fbr the fbllowing

48 hours or undl you

press the pad again.

Door A/arm

To set file alarm, press

this pad until the

o,,.This.1.,-.,win

sound if either door is

DOORALARM open for more than

3 minutes. The light

goes out and the

beeping stops when

you close the do(n:

/mportant Facts About YourDispenser

Do not add ice from trays or bags to

the storage drawer It may not crush or

dispense well.

Avoid overfilling glass widl ice and use

of narrow glasses. Backed-up ice can jam

the chute or cause the door in the chute

to fleeze shut. If ice is blocking the chum,

poke it through with a wooden spoon.

Beverages and foods should not be

quick-chilled in the ice storage drawer

Cans, bottles or food packages in the

storage drawer m W cause the icemaker

or auger tojam.

To keep dispensed ice flom missing

the glass, put the glass close to, but not

touching, the dispenser opening.

Some crushed ice may be dispensed

even dlough you selected CUBEDICE.

This happens occasionally when a fe.w

cubes accidentally get direcmd to

the crusher

After crushed ice is dispensed, some

water may drip fiom the chute.

Sometimes a small mound of snow will

form on tile door in the ice chum. This

condition is nox_na/and usually occurs

when you have dispensed crushed ice

repeatedly: The snow will eventually

evaporate.

....,,,,<...............

!iil}{{_ii{iii'_i}_ii]}i}}ili_fi!ii

iiiiiii!ii{il_i_i/iil_

?:::I:IL2:::I

772'_iiiii'

ii_iilU}}}ii((i_

//iiiiiidiiiii/

Careandcleaningoftherefrigerator.

Dispenser drip area.

Cleaning the Outside

Thedispenserdriparea,beneath file gnille,

should be wiped dxT. _;ater left in fills area

may leave deposits. Remove file deposits

by adding undiluted vinegar to file well.

Soak until the deposits disappear or

become loose enough to rinse away.

Thedispensercradle.Before cleaning, lock

the dispenser by pressing and homing the

LOCKCONTROLpad for 3 seconds. Clean

with wam_ water and baking soda

solution--about a tablespoon (15 ml)

of baMng soda to a quart (1 liter) of wamr

Rinse thoroughly and wipe d,>

Thedoorhandlesandtrim.Clean with

a cloth dampened with soapy water

D_T with a sol* clodL

The stainless steel panels and door handles

(on some models) can be cleaned wid_

a commercially available stainless steel

cleaner A spray-on stainless smel cleaner

works best.

Do not use appliance wax or polish

on the stainless steel.

Keep the outside clean. Wipe with a clean

clod_ lightly dampened wid_ kitchen

appliance wax or mild liquid dish demxgent.

Dry and polish with a clean, soR cloth.

Do not wipe the refrigeratorwith a soileddish

clothor wet towel Thesemayleavea residue

thatcanerodethepaint.Do not usescouring

pads,powderedcleaners,bleachor cleaners

containingbleachbecausetheseproductscan

scratchandweakenthepaint finish.

Cleaning the Inside

Tohelppreventodors,leave an open box of

baking soda in the flesh food and fleezer

coI-_lpartlllents.

Unplugthe refrigeratorbeforecleaning. If d_is

is not practical, wring excess moisture out

of sponge or cloth when cleaning around

switches, lights or controls.

Use warm water and baking soda solution--

about a tablespoon (15 ml) of baking soda

to a quart (1 limr) of water This both

cleans and neumdizes od(n_. Rinse and

wipe dry.

Useof anycleaningsolution other thanthat

which is recommended,especiallythosethat

containpetroleumdistillates,can crack or

damagethe interiorof the refrigerator.

Avoidcleaningcoldglassshelveswith hot water

becausethe extremetemperaturedifference

maycausethemto break.Handleglassshelves

carefullgBumpingtemperedglasscancause

it to shatter

Do not washangplastic refrigeratorparts

in thedishwasher

Thechill/thaw trayis dishwashersafe.

ge.com

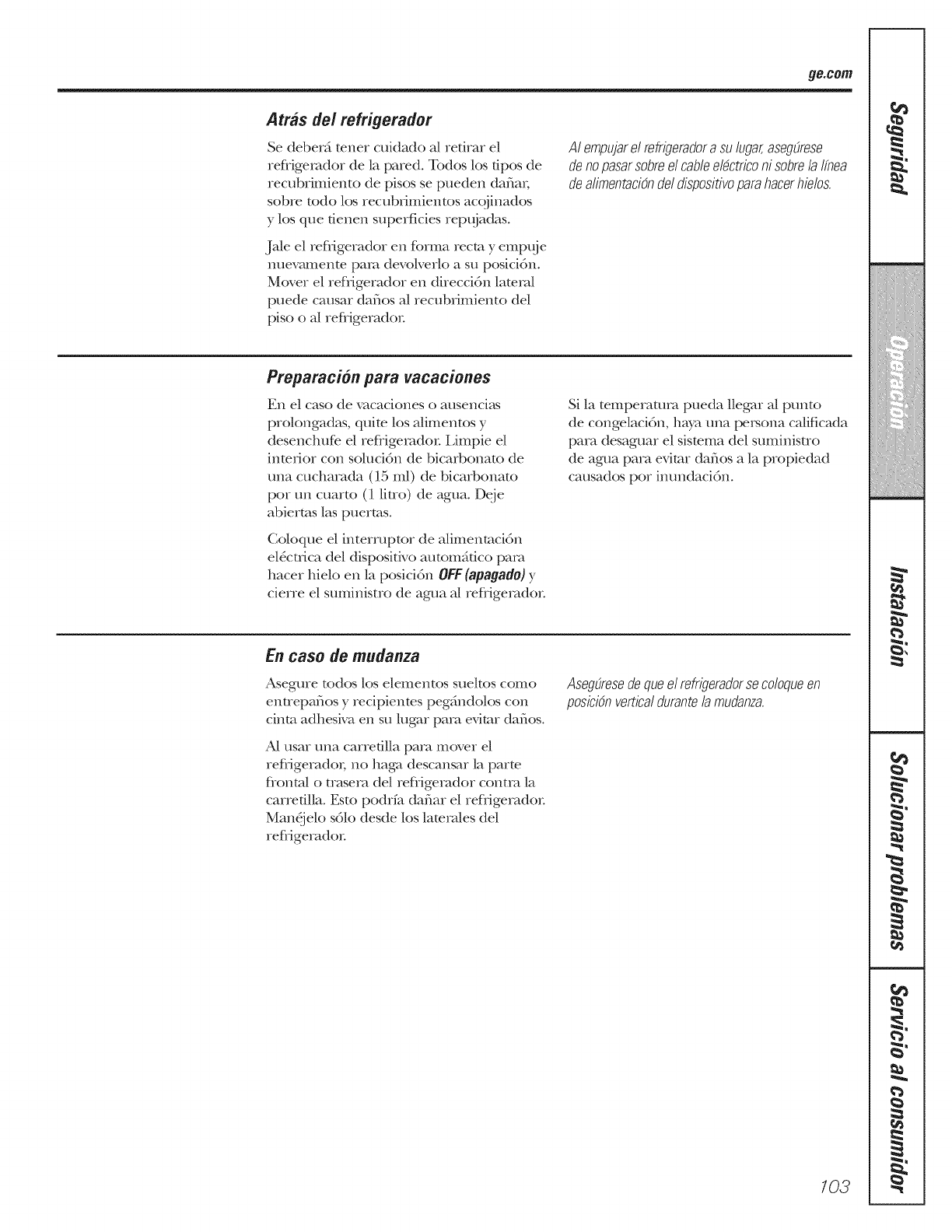

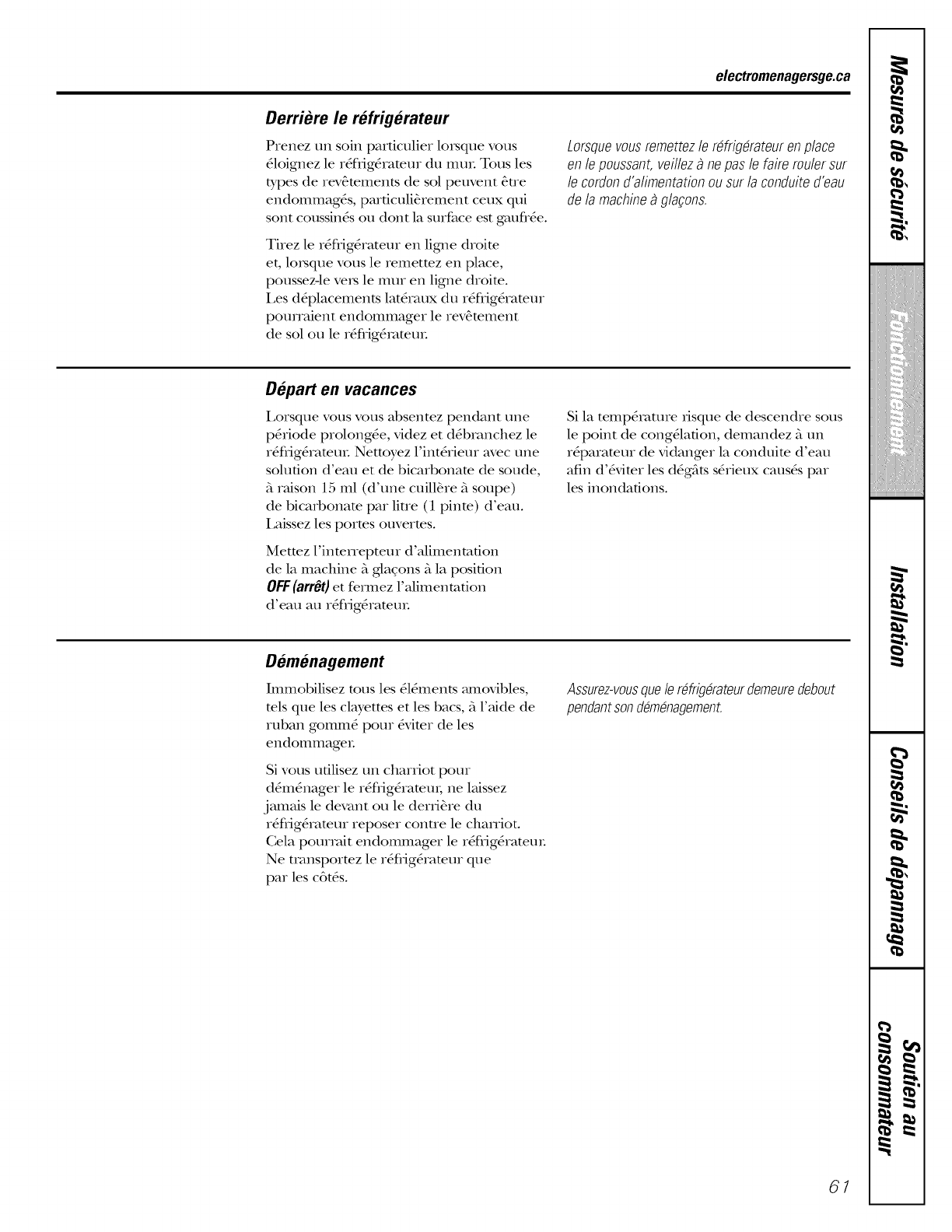

Behind the Refrigerator

Be careflfl when mcMng file refligerator

away flom file wall. All types of floor

coverings can be damaged, particularly

cushioned coverings and those with

embossed surf_ces.

Pull the refligerator straight out and return

it to position by pushing it straight in.

Moving tile refligerator in a side direction

m_ result in damage to the floor covering

or refligerator

Whenpushingthe refrigeratorback,makesure

youdon't roll overthepower cordor icemaker

supplyline.

Preparing for Vacation

For long vacations or absences, reInove

food and unplug the refligeratoI: Clean the

interior with a baMng soda solution of one

tablespoon (15 till) of baMng soda to one

quart (1 limr) of water Leave tile doo_s

open.

Set the icemaker power switch to tile OFF

position and shut off tile water supply to

tile reflJgerator

If die temperature can drop below fleezing,

have a qualified servicer drain tile water

supply system to prevent serious proper b,

damage due to flooding.

Preparing to Move

Secure all loose items such as shelves and

drawers by roping them securely in place

to prevent damage.

When using a hand truck to move file

refligeratoi; do not rest the flont or back

of the refligemtor against the hand truck.

This could damage the reflJgerator Handle

only flom tile sides of tile refligemtor

Besurethe refrigeratorstaysin anupright

positionduringmoving.

....,,,,<...............

!}il}{{_ii{iii'_i}_ii]}i}}ili_fi!ii

iiiiiii!ii{il i i/ii l:

?:::I:IL2:::I

772'_i]]]]'

ii_iiliii?{{{iii{(i_

//iiiiiidiiiii/

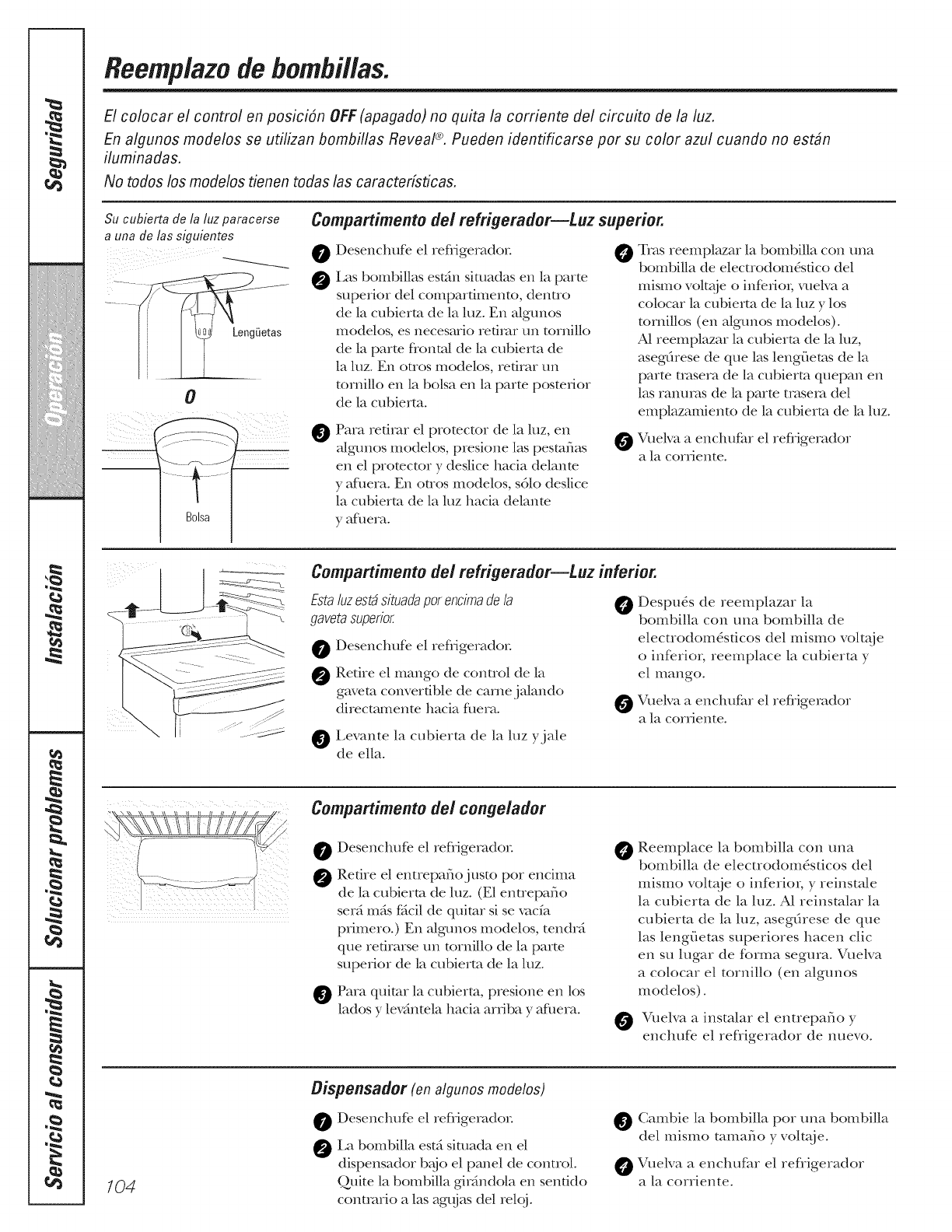

Replacingthelightbulbs.

Setting the controls to OFFdoes not remove power to the light circuit.

ReveaP appliance bulbs are used on some models. They can be identified by their blue color when they

are not illuminated.

Not aft features are on aft models.

Yourlight shield will look like

one of the following."

Tabs

f .....

/_¸.¸ ........ -.

Pocket

Refrigerator Compartment--Upper Light

Unplug the refrigerator.

The bulbs are located at the top of file

compartment, inside file light shield.

On some models, a screw at the flont

of file light shield will have to be

removed. On ofl_er models, fl_e screw

is located in fl_e pocket located

at rite back of the light shield.

To remove fl_e light shield, on some

models, press in on the tabs on the

sides of the shield and slide fbrward

and out. On other models, just slide

the shield fbn, vard and out.

O After replacing d_e bulb wid_ an

appliance bulb of d_e same or lower

wattage, replace the light shield and

screws (on some models). When

replacing the light shield, make sure

that the tabs at the back of the shield

fit into the slots at the back of the light

shield housing.

Plug the refligerator back in.

Refrigerator Compartment--tower Light

This light is located above the top drawe_

Unplug the reflJgerato_:

@ Remove the convertible meat drawer

conuol knob by pulling straight out.

Lift the light shield up and pull it out.

After replacing the bulb with an

appliance bulb of the same or lower

wattage, replace the shield and

the knob.

Plug the refligerator back in.

Freezer Compartment

Unplug the reflJgerator

Remove dte shelfj us[ above dte light

shield. (The shelf will be easier _o

rernove if it is emptied fi_t.) On some

models, a screw at the top of the light

shield will need to be removed.

O To remove the light shield, press in

on the sides, and lift up and out.

Replace the bulb wkb an appliance

bulb of the same or lower wattage,

and reinstall the light shield. When

reinstalling the light shield, make

sure the top tabs snap securely

into place. Replace the screw

(on some models).

O Reinstall the shelf and plug the

refrigerator back in.

Oispenser (onsome models)

Unplug the reflJgerato_:

The bulb is located on the dispenser

under the control panel.

Remove the light bulb by turning

it counterclockwise.

Replace the bulb with a bulb of the

same size and wattage.

Plug the refligerator back in.

Trimkits and decoratorpanels.

For CustomStyle"_models

Read these instructions completely and carefully.

Before YouBegin

Some models are equipped with trim kits that aflow you to instafi door panels. You can order

pre-cut black, white, bisque or stainless steel decorator panels from GE Parts and Accessories,

800.626.2002, or you can add wood panels to match your kitchen cabinets.

Panels less than I/4" (6 ram) thick

When installing wood panels less than 1/4" (6 ram) dlick, you need to create a filler panel, such as

1/8" cardboard, fllat will fit between file fitce of the door and file wood panel. If you are installing

file pre-cut decorator panels, pre-cut filler panels are included in file ldt. The combined fldckness

of the decorator or wood panel and file filler panel should be 1/4" (6 ram).

Panels1/4"thick orless

1/4" max

3/4" (19 ram)or Raised Panel

A raised panel design screwed or glued to a 1/4" (6 ram) thick backing, or a 3/4" (119ram) routed board

can be used. The raised portion of the panel must be fldxicated to pemdt clearances of at le_kst2" (5.1 cm)

flom the handle side for fingertip clearance.

Panels thicker than 1/4" (6 ram), up to 3/4" (19 ram) max, will require that the outer 5/16" (8 ram) of

panel perimeter be no thicker than 1/4" (6 ram).

Weightlimitationsfor custompanels.

FreshFood38Ibs. (17kg) max.

FreezerDoor28Ibs. (13kg) max.

Panelsthickerthan 1/4"(6mm) 1/4"(6mm)

ThickRacking

5/16"(8ram)

1/4" (6mm)max

3/4"(19 mm)

2"(5.1 cm)

Clearance

HandleSide

Appearance

Panel

(19mm)

Refrigerator

Door

i!iiii!iii_!iiii_J[iiiiii!

]II':F.:::::::I]!!!!1!!:

....::,,27_::::::::_

!li;{!li;{i!iiii!li;

1::

Trimkits and decoratorpanels.

23" Dimensions for Custom Wood Panels

The areas at the top of the panels need to be cut out of the panels°

FreezerPanel

WithoutDispenser

FreezerPanel

WithDispenser

Cutout--_ ,,_'- 1/8" (3 mm)

1 i

.... _]

5/16"

(8 mm)

67%/'

(170.9 cm)

FRONT

,__ 1415_2" __

5/16" (36.8 cm)

(8 mm)

:::: I"

f II',

Cutout ',_-- 1/8" (3 ram)

Cutout-_ ,,_- 1/8"(3mm)

______ _

.... J

5/16"

(8 mm

17W'

(45.4cm)

FRONT

-14_%/".

5/16" (36.8cm)

(8 mm', 33%"

,_ (85.4cm)

:::: 1 f

f ',',

Cutout--_l ',_- 1/8"(3 mm)

25"CustomStyleTM Dimensions for Custom Wood Panels

The areas at die top of die panels need _o be cu[ ou_ of _he panels°

FreezerPanel

WithoutDispenser

FreezerPanel

WithDispenser

Cutout--,. V'- 1/8"(3 mm)

___1 I

.... J

5/16"

(8 mm)

69"

(175.3 cm)

FRONT

_--. 141%2"

5/16" (36.8 cm)

(8 mm)

:::_ 1 ,

f ',',

Cutout --_', ',_- 1/8" (3 mm)

Cutout--_i i_- 1/8" (3 mm)

',',

mmtII

I 17"

1(43i 2cm)

36W'

(92.0 cm)

FRONT

_. 141_/'

5/16" (36.8 cm)

(8 mm)

f ',',

Cutout __,.II_- 1/8" (3 mm)

FreshFoodPanel

1/8"(3 mm)--_,, ,,_- Cutout

',',

L .... t

5/16"

(8 mm)

67%2"

(170.9 cm)

FRONT

(49.5 cm)- 5/16"

(8 mm)

F ....

',i t

1/8" (3 mm)--_', '_-Cutout

FreshFoodPanel

1/8" (3 mm) --_,, l_-Cutout

i i

,L .... f

5/16"

(8 mm)

69"

(175.3 cm)

FRONT

_- 191%2" ----_

(49.5 cm) 5/16"

(8 ram)

r r ....

',', f

1/8"(3 rnrn)--,.', "_- Cutout

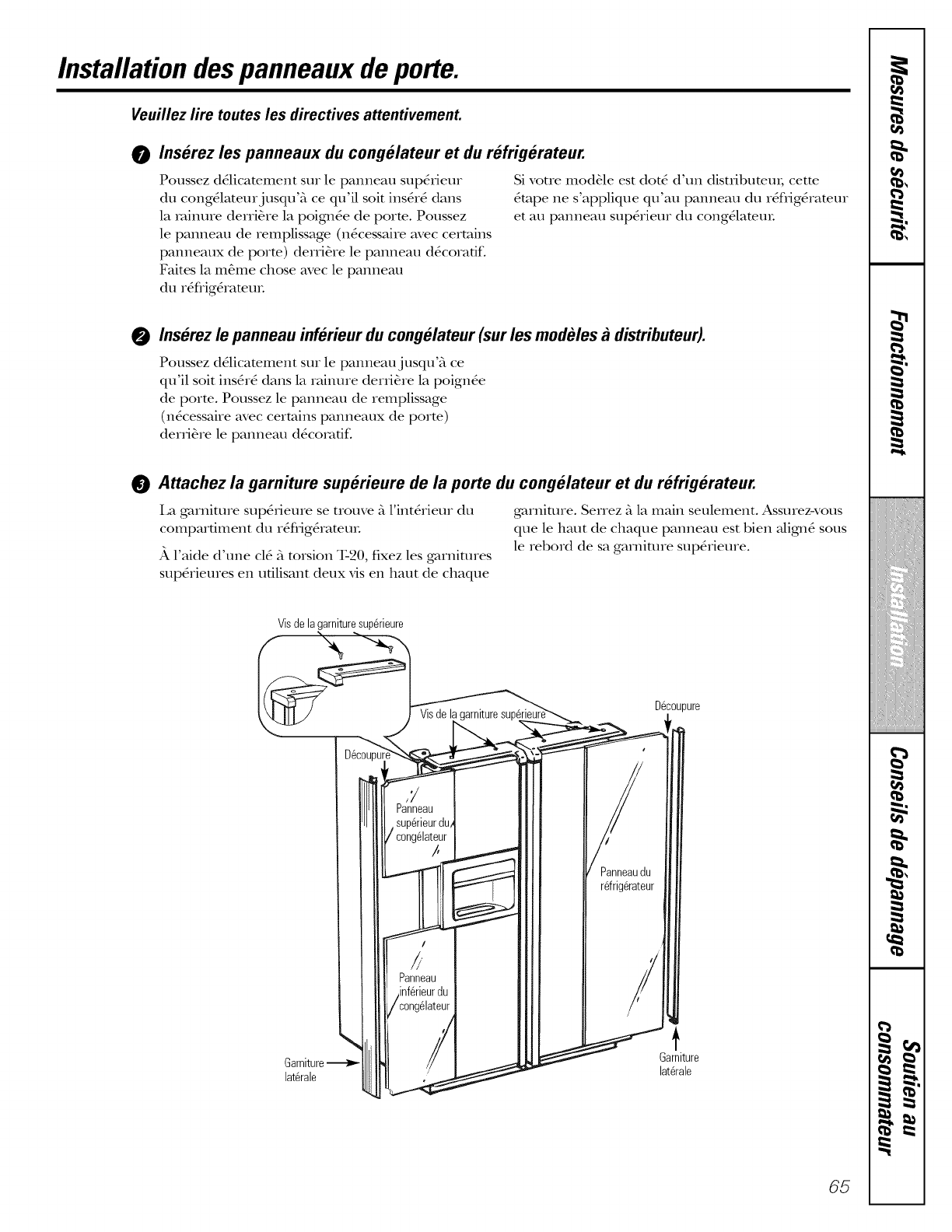

Insertingthedoorpanels.

Read these instructions completely and carefully.

0Insert the Freezer Panel and Fresh Food Panel.

Caxefiflly push the fleezet panel in until it slides

into the slot behind the doo, handle. Push the filler

panel (,equired with some doo, panels) in behind

the decorator panel. Repeat fbr flesh food panel.

If you, model has a dispenser; this step only applies

to the flesh food panel and top fleezer panel.

0Insert the Bottom Freezer Panel (on dispenser models).

Caxefiflly push the panel in until it slides into the (xequiFed with some door panels) in behind the

slot behind the door handle. Push the filler panel decorator panel.

0Attach the Top Trimon the Freezer and Fresh Food Boors.

The Top THIn can be found inside the refligemtor of each do(m Hand tighten only. Make su_e

comparmlent, that the top of each panel fits snugly behind

_ . the lip of the Top THIn.

With a T-20 T_,xdrlve,; attach the Top THIn, using

two screws on each Top THIn piece, to the top

TopTrim Screws

Cut-Out

Panel

Fresh

Food

Panel

SideTrim

i!i]ii!iii_!iiii_i[iiiiii!

III'?I:L:IS!:

....E?IjI:I_

iiiiii'%}ib:@_Ti

/!iii4Zi'ii,_,i_i{

!li;{!li;ii!iiii!li;

't=

Insertingthedoorpanels.

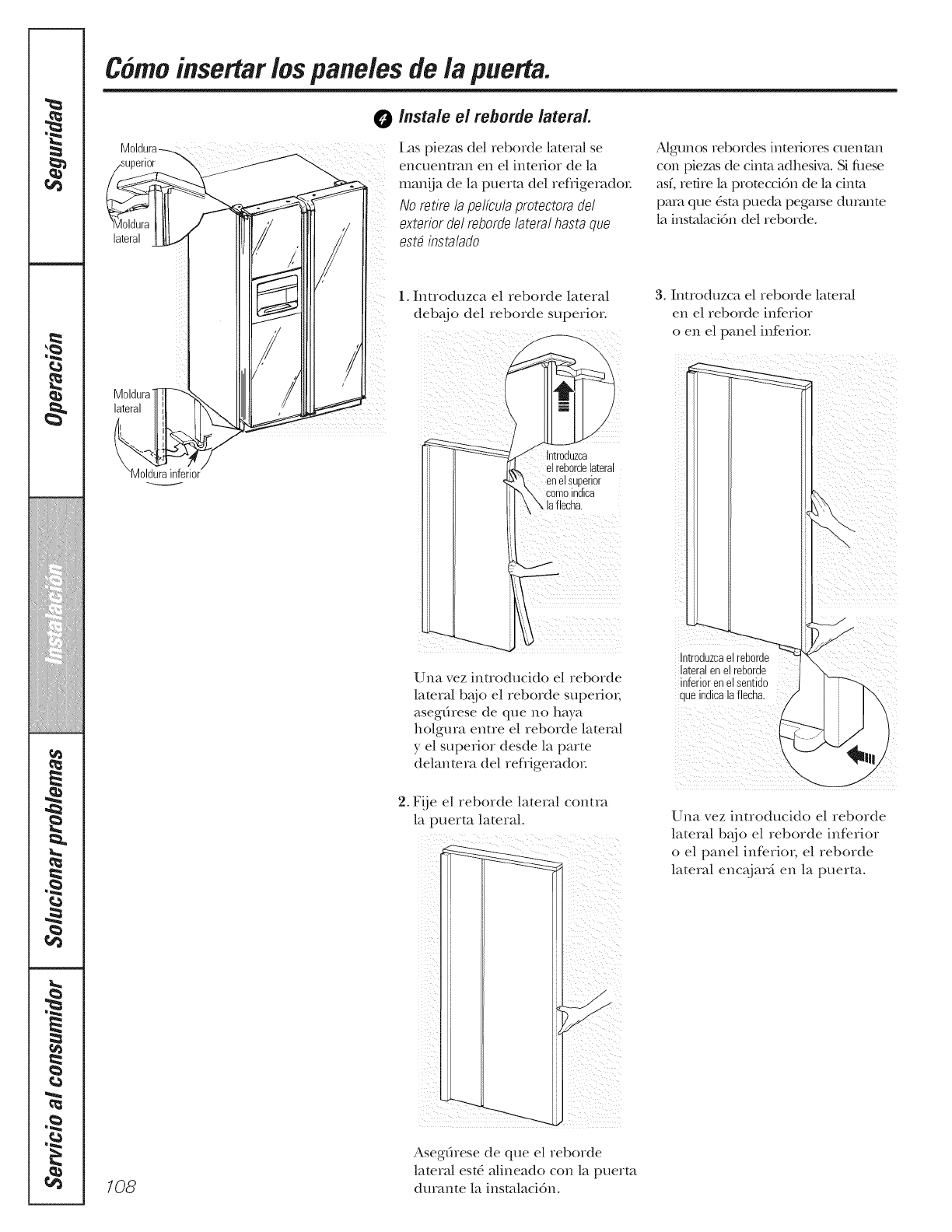

OInstall the Side Trim.

Side [rim pieces are rocked inside

the cefligerator door handle.

Do no: remove:ne oro:ecdvefilm on

meoutsideof the SideTrim_nti,

i_is nstalled.

I.Insert the side nim under

the top trim.

J \

insertthe side

trim to the to[

,_,xmm asarrow

shows.

Some side uims have pieces of

adhesive tape. ff so, peel off d_e

bacldng so fl_e tape can be attached

during trim installation.

3. Insert the side trim to the bottom

trim or bottom panel.

Once, ou insert the side trim

under the top uim. make sure

there is no gap between d_e side

trim and the top aim looking

flom the flont of the refligeraton

2. Hold the side trim against

the side dooi.

insert thesidetrim

tothe bottomtrim

asarrowshows.

Once you insert the side trim

under the bottom trim or panel,

the side trim will fit to the door.

Make sure the side trim is aligned

to the door during installation.

Istall ti

structi Refri rator

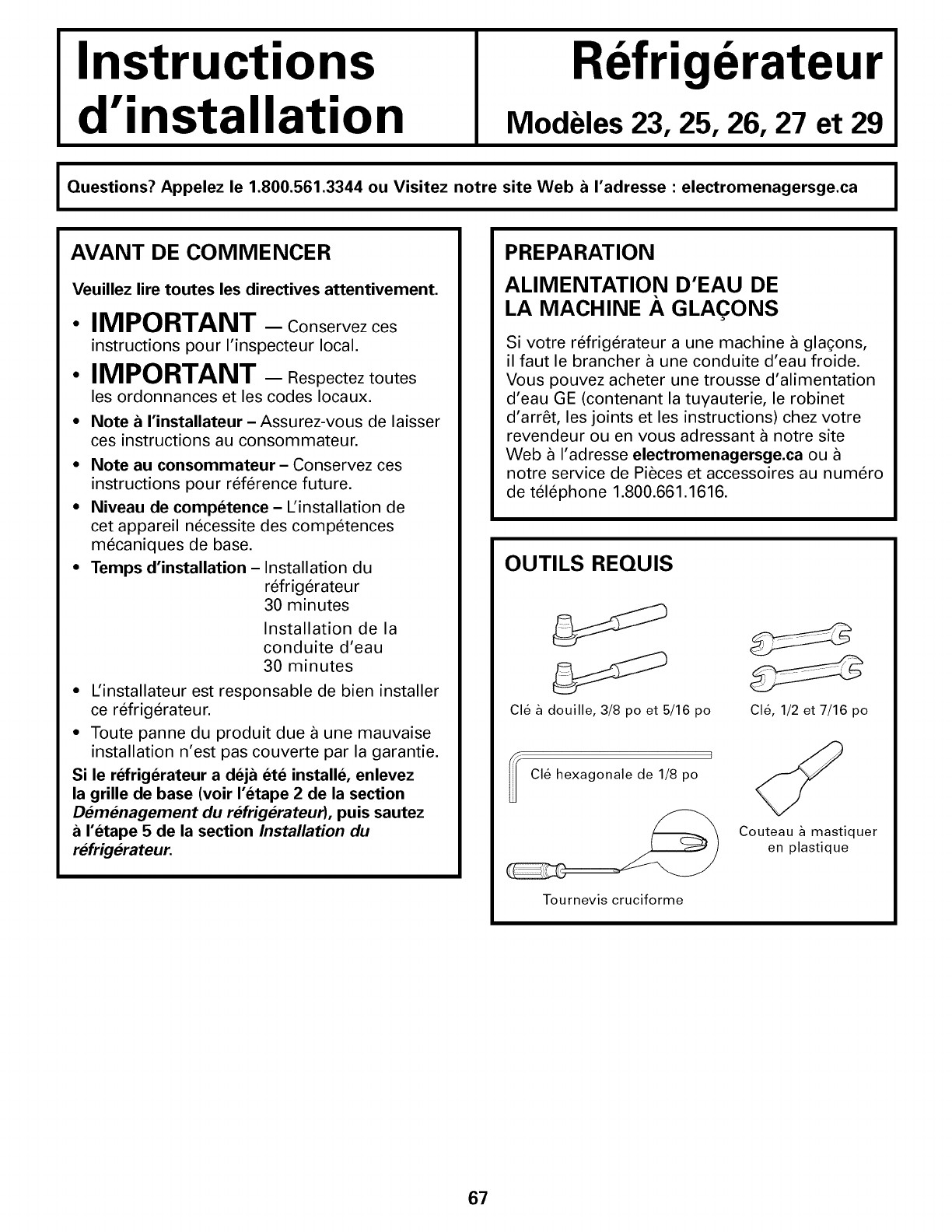

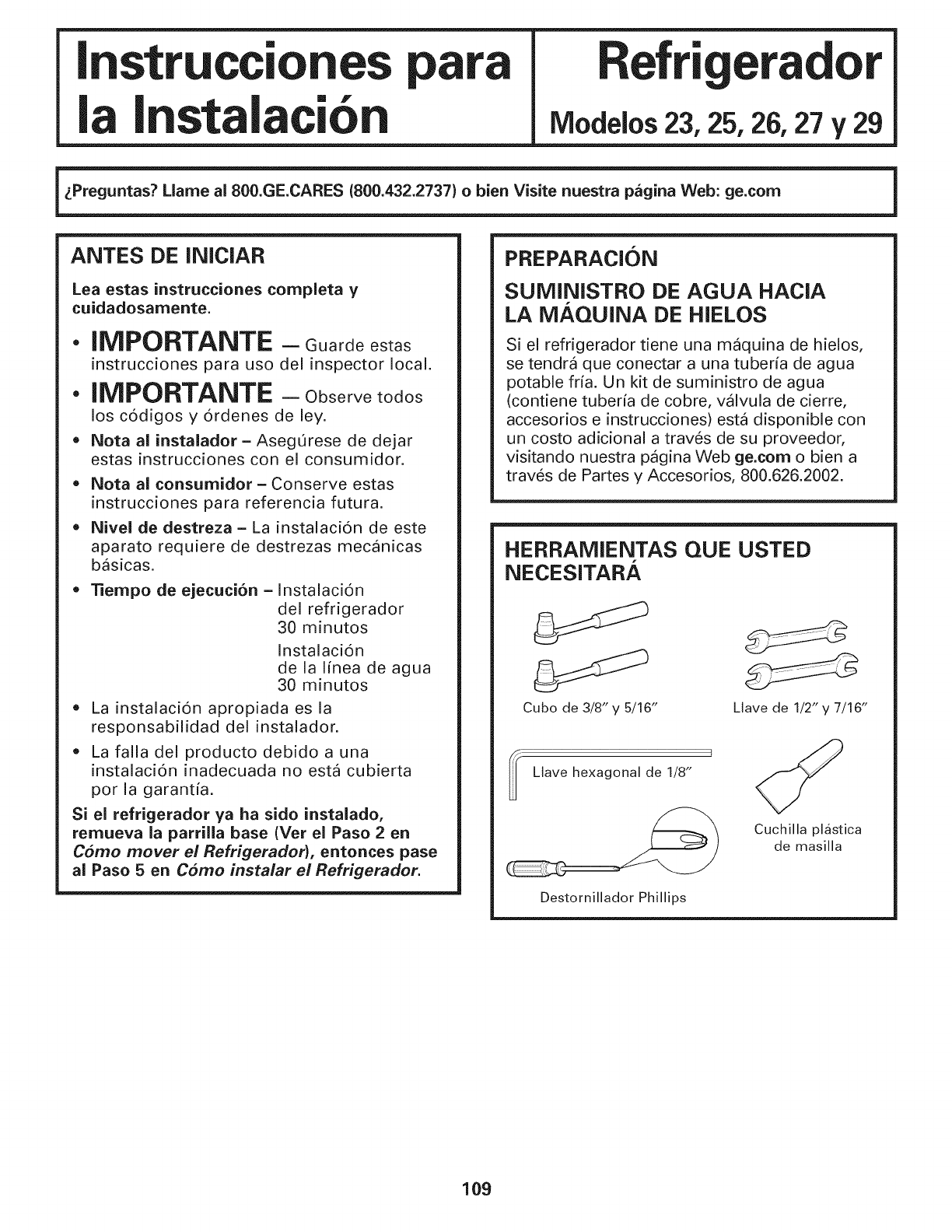

Models 23, 25, 26, 27 & 29

Questions? Call 800.GE.CARES (800.432.2737) or Visit our Website at: go.corn

in Canada, call 1.800.561.3344 or Visit our Website at: geappliances.ca

BEFORE YOU BEGIN

Read these instructions completely

and carefully.

• IMPORTANT - Savethese

instructions for local inspector's use.

° IMPORTANT - Observeall

governing codes and ordinances.

• Note to Installer- Be sure to leave these

instructions with the Consumer.

Note to Consumer - Keep these

instructions for future reference.

•Skill level -Installation of this appliance

requires basic mechanical skills.

•Completion time- Refrigerator Installation

30 minutes

Water Line Installation

30 minutes

Proper installation is the responsibility of

the installer.

,, Product failure due to improper installation

is not covered under the Warranty.

If the refrigerator has already been installed,

remove the base grille (see Step 2in Moving

the Refrigerator), then skip to Step 5 in

Installing the Refrigerator.

PREPARATION

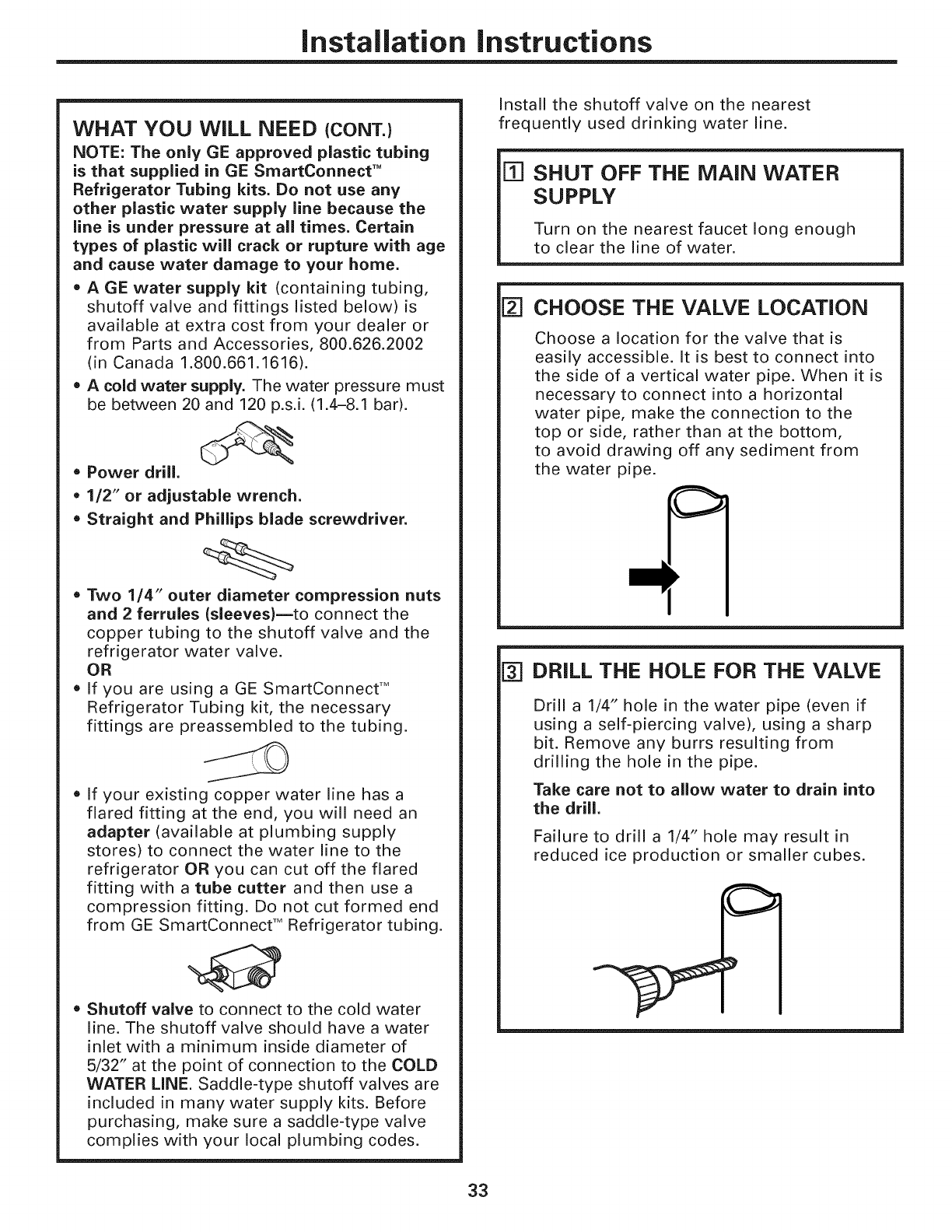

WATER SUPPLY TO THE ICEMAKER

If the refrigerator has an icemaker, it will have

to be connected to a cold water line. AGE

water supply kit (containing tubing, shutoff

valve, fittings and instructions) is available at

extra cost from your dealer, by visiting our

Website at go.corn (in Canada at

geappliances,ca) or from Parts and

Accessories, 800.626.2002 (in Canada

1.800.661.1616).

TOOLS YOU WILL NEED

3/8" and 5/16" Socket

1/8" Hex Wrench

1/2" and 7/16" Wrench

Plastic Putty Knife

Phillips Head Screwdriver

Installation instructions

MOVING THE REFRIGERATOR

Fq LOADING THE REFRIGERATOR

ONTO A HAND TRUCK

Leave all tape and door pads on doors

until the refrigerator is in its final location.

To move the refrigerator, use a padded

hand truck. Center the refrigerator on the

hand truck and secure the strap around

the refrigerator. DO NOT OVERTIGHTEN

THE STRAP.

I_1 REMOVE THE BASE GRILLE

Remove the grille by removing the two

Phillips head screws.

If the refrigerator must go through

any entrance that is less than

38" wide, the doors must be

removed. Proceed to Step 3.

DO NOT remove the handles.

If all entrances are more than

38" wide, skip to Installing

the Refrigerator.

F3-]DISCONNECT THE WATER

COUPLING (on some models)

If the refrigerator has a water dispenser,

there is a water line from the cabinet into

the bottom hinge on the freezer door that

must be disconnected.

To disconnect, push in on the white collar

of the coupling and pull out the tubing.

White collar

Bottom

freezer

hinge

Installation instructions

I_1 DISCONNECT THE POWER

COUPLING (on some models)

if the refrigerator has a water dispenser,

there is a power line (harness) from the

cabinet into the bottom hinge on the

freezer door that must be disconnected.

To disconnect, pull apart at the coupling.

F5-1DISCONNECT THE ELECTRICAL

CONNECTORS (on some models)

if the refrigerator has a refreshment

center, there are electrical connectors

(harnesses) from the cabinet into the

bottom hinge on the refrigerator door

that must be disconnected.

To disconnect, pull apart each connector.

Bottom

refrigerator

hinge

[] CLOSE THE FREEZER AND

REFRIGERATOR DOORS

[] REMOVE THE FREEZER DOOR

r_ Remove the freezer door top hinge cover

(if equipped) by either squeezing it and

pulling it up or by prying it off with a

plastic putty knife.

[] Remove the two 5/16" or 1/8" hex head

screws, then lift the hinge straight up to

free the hinge pin.

5/16" or 1/8" hex head

[] Open the freezer door to 90. °

f _

i i

/ jj'_ i

90 °

Installation instructions

MOVING THE REFRIGERATOR (CONT.I

[Z] REMOVE THE FREEZER DOOR

(cont.)

r_ As one person slowly lifts the freezer door

up and off the bottom hinge, the second

person should carefully guide the water

line and power line (harness) through the

bottom hinge,

F_ Set the door on a non-scratching surface

with the inside up,

[] REMOVE THE REFRIGERATOR

DOOR

r_ Remove the refrigerator door top hinge

cover (if equipped) by either squeezing it

and pulling it up or by prying it off with

a plastic putty knife.

[_ REMOVE THE REFRIGERATOR

DOOR (cont.)

rB] Remove the two 5/16" or 1/8" hex head

screws, then lift the hinge straight up to

free the hinge pin.

5/16" or 1/8" hex head

rc-] Open the refrigerator door to 90. °

i H

....ii.... i

90 °

Installation instructions

REMOVE THE

REFRIGERATOR DOOR (cont.)

Lift the refrigerator door up and off the

bottom hinge.

If the refrigerator has a refreshment

center, one person should slowly lift the

door up and off the bottom hinge and the

second person should carefully guide the

electrical lines (harnesses) through the

bottom hinge.

Refreshment Center Models Only

F_ Set the door on a non-scratching surface

with the inside up.

191REPLACING THE DOORS

To replace the doors, simply reverse

steps 3 through 8.

However, please note the following:

• When lowering the doors onto the

bottom hinges, make sure the second

person carefully guides the tube and

harnesses through the holes in the

hinges.

When connecting the water line, make

sure you insert the tubing all the way

to the mark.

Mark

Do not pinch the tubing and harnesses

when placing the doors on the bottom

hinges.

When connecting the power line and

the electrical lines (refreshment center

models only), be sure that the

connectors are seated together fully.

Installation instructions

iNSTALLiNG THE REFRIGERATOR

REFRIGERATOR LOCATION

,, Do not install the refrigerator where the

temperature will go below 60°F (16°C)

because it will not run often enough to

maintain proper temperatures.

,, Do not install the refrigerator where the

temperature will go above 100°F (37°C)

because it will not perform properly.

,, Install it on a floor strong enough to

support it fully loaded.

CLEARANCES

Allow the following clearances for ease

of installation, proper air circulation and

plumbing and electrical connections:

23" 133" wide),

23"/25" CustomStyle'" 25", 26", 27", 29"

Sides 1/8" (4 mm) 1/8" (4 mm)

Top 1" (25 mm) 1" (25 mm)

Back 1/2" (13 mm) 1" (25 mm)

DIMENSIONS AND SPECIFICATIONS

Water Electrical

L3/4"(19 mm)Airspace

(1/2" [13mm]Gap+

24"(61 cm) 1/4" [6 mm]Wall Plates) }.5cm)

Cab.ii,lt.[.. ' Coantert0p

DIMENSIONS AND SPECIFICATIONS

(for 23" CustomStyle TM models)

l 2::i::i:2:2:2:1_:

DIMENSIONS AND SPECIFICATIONS

(for 25" CustomStyle TM models)

721A"(183.5cm)*

"721/4 " (183.5 cm) required for full adjustment

of mobility wheels. If cabinets installed

above refrigerator have doors that are

flush to the top of the opening for the

refrigerator, then an additional 1/8" may be

required to provide clearance for cabinet

doors to open freely.

Installation instructions

[Ti CONNECTING THE REFRIGERATOR

TO THE HOUSE WATER LiNE

(icemaker and dispenser models)

A cold water supply is required for

automatic icemaker and dispenser

operation, if there is not a cold water

supply, you will need to provide one.

See Installing the Water Line section.

NOTES:

,, Before making the connection to the

refrigerator, be sure the refrigerator

power cord is not plugged into the wall

outlet.

,, if your refrigerator does not have a

water filter, we recommend installing

one if your water supply has sand or

particles that could clog the screen

of the refrigerator's water valve. Install

it in the water line near the refrigerator.

If using GE SmartConnect TMRefrigerator

Tubing Kit, you will need an additional

tube (WX08X10002) to connect the filter.

Do not cut plastic tube to install filter.

r_ if you are using copper tubing, place a

compression nut and ferrule (sleeve) onto

the end of the tubing coming from the

house cold water supply.

if you are using the GE SrnartConnect TM

tubing, the nuts are already assembled to

the tubing.

F_ if you are using copper tubing, insert

the end of the tubing into the refrigerator

connection, at the back of the refrigerator,

as far as possible. While holding the

tubing, tighten the fitting.

if you are using GE SrnartConnect TM

tubing, insert the molded end of the

tubing into the refrigerator connection,

at the back of the refrigerator, and tighten

the compression nut until it is hand tight.

Then tighten one additional turn with a

wrench. Overtightening may cause leaks.

rc--I Fasten the tubing into the clamp provided

to hold it in position. You may need to pry

open the clamp,

Tubing Clamp 1/4" Tubing

1/4"

Compression Nu

Ferrule

(sleeve)

Refrigerator

Connection SmartConnect TMTubing

I_1TURN ON THE WATER SUPPLY

Turn the water on at the shutoff valve

(house water supply) and check for

any leaks.

[] PLUG IN THE REFRIGERATOR

Before plugging in the refrigerator, make

sure the icemaker power switch is set to

the OFF position.

See the grounding information attached

to the power cord.

Installation instructions

iNSTALLiNG THE REFRIGERATOR (CONT.)

I_1 PUT THE REFRIGERATOR

iN PLACE

Move the refrigerator to its final location.

[] LEVEL THE REFRIGERATOR

The refrigerator can be leveled by

adjusting the rollers located near the

bottom hinges.

Raise

Rollers have three purposes:

,, Rollers adjust so the door closes easily

when opened about halfway. (Raise the

front about 5/8" [16 mm] from the floor.)

,, Rollers adjust so the refrigerator is

firmly positioned on the floor and does

not wobble.

,, Rollers allow you to move the

refrigerator away from the wall

for cleaning.

To adjust the rollers on 23" (33" wide),

25", 26", 27" and 29" models:

• Turn the roller S L_

adjusting screws

clockwise to

raise the

refrigerator,

counterclockwise

to lower it. Use

a 3/8" hex socket

or wrench, or

an adjustable

wrench. Roller adjusting screw

F5=ILEVEL THE REFRIGERATOR

(cont.)

To adjust the

rollers on 23"125"

CustomStyle'"

models:

Turn the front roller

adjusting screws

clockwise to raise

the refrigerator,

counterclockwise Roller adjusting screws

to lower it. Use a 3/8" hex wrench with

extension, or an adjustable wrench.

These models also have rear adjustable

rollers so you can align the refrigerator

with your kitchen cabinets. Use a 3/8" hex

wrench with extension to turn the screws

for the rear rollers--clockwise to raise the

refrigerator, counterclockwise to lower it.

[] LEVEL THE DOORS

Adjust the refrigerator door to make the

doors even at the top.

[] To align:

Using a 7/16" wrench, turn the door

adjusting screw to the right to raise the

door, to the left to lower it.

NOTE:

A nylon plug, imbedded in the threads

of the pin, prevents the pin from turning

unless a wrench is used.

After one or two turns of the wrench,

open and close the refrigerator door and

check the alignment at the top of the doors.

Doors should be even at top

Installation instructions

[] SCREW DOWN SUPPORT LEG

Screw down the support leg until it

touches the floor, This will prevent door

misalignment,

[] REPLACE THE BASE GRILLE

Replace the grille by installing the two

Phillips head screws,

[] SET THE CONTROLS

Set the controls to the recommended

setting.

5 5

[.EcoEOOO"T"OLSETT'"osl

0TIS RECOMMENDED 37 TIS RECOMMENDED

[_ START THE ICEMAKER

Set the icemaker power switch

to the ON position. The icemaker will

not begin to operate until it reaches

its operating temperature of 15°F (-9°C)

or below, It will then begin operation

automatically, It will take 2-3 days

to fill the ice bin,

Power

Installation instructions

iNSTALLiNG THE WATER LiNE (ICEMAKER & DISPENSERMODELS)

BEFORE YOU BEGIN

Recommended copper water supply kits are

WX8X2, WX8X3 or WX8X4, depending on the

amount of tubing you need. Approved plastic

water supply lines are GE SmartConnect TM

Refrigerator Tubing (WX08X10002,

WX08X10006, WX08X10015 and

WX08X10025).

When connecting your refrigerator to a GE

Reverse Osmosis Water System, the only

approved installation is with a GE RVKit. For

other reverse osmosis water systems, follow

the manufacturer's recommendations.

If the water supply to the refrigerator is from

a Reverse Osmosis Water Filtration System

AND the refrigerator also has a water filter,

use the refrigerator's filter bypass plug. Using

the refrigerator's water filtration cartridge in

conjunction with the RO filter can result in

hollow ice cubes and slower water flow from

the water dispenser.

This water line installation is not warranted

by the refrigerator or icemaker manufacturer.

Follow these instructions carefully to

minimize the risk of expensive water damage.

Water hammer (water banging in the pipes)

in house plumbing can cause damage to

refrigerator parts and lead to water leakage

or flooding. Call a qualified plumber to correct

water hammer before installing the water

supply line to the refrigerator.

To prevent burns and product damage, do not

hook up the water line to the hot water line.

If you use your refrigerator before connecting

the water line, make sure the icemaker power

switch is in the OFF position.

Do not install the icemaker tubing in areas

where temperatures fall below freezing.

When using any electrical device (such as a

power drill) during installation, be sure the

device is double insulated or grounded in a

manner to prevent the hazard of electric

shock, or is battery powered.

All installations must be in accordance with

local plumbing code requirements.

WHAT YOU WiLL NEED

• Copper or GE SmartConnect TM Refrigerator

Tubing kit, 1/4" outer diameter to connect

the refrigerator to the water supply. If using

copper, be sure both ends of the tubing are

cut square.

To determine how much tubing you need:

measure the distance from the water valve

on the back of the refrigerator to the water

supply pipe. Then add 8' (2.4 m). Be sure

there is sufficient extra tubing (about 8' [2.4 m]

coiled into 3 turns of about 10" [25 cm]

diameter) to allow the refrigerator to move

out from the wall after installation.

GE SmartConnect TM Refrigerator Tubing Kits

are available in the following lengths:

2' (0.6 m) -WX08Xl0002

6' (1.8 m) -WX08Xl0006

15' (4.6 m) -WX08X10015

25' (7.6 m) -WX08X10025

Be sure that the kit you select allows at least

8' (2.4 m) as described above.

Installation instructions

WHAT YOU WiLL NEED (CONT.)

NOTE: The only GE approved plastic tubing

is that supplied in GE SmartConnect TM

Refrigerator Tubing kits. Do not use any

other plastic water supply line because the

line is under pressure at all times. Certain

types of plastic will crack or rupture with age

and cause water damage to your home.

• A GE water supply kit (containing tubing,

shutoff valve and fittings listed below) is

available at extra cost from your dealer or

from Parts and Accessories, 800.626.2002

(in Canada 1.800.661.1616).

• A cold water supply. The water pressure must

be between 20 and 120 p.s.i. (1.4-8.1 bar).

•Power drill.

• 1/2" or adjustable wrench.

• Straight and Phillips blade screwdriver.

•Two 1/4" outer diameter compression nuts

and 2ferrules (sleeves)--to connect the

copper tubing to the shutoff valve and the

refrigerator water valve.

•if you are using a GE SmartConnect TM

Refrigerator Tubing kit, the necessary

fittings are preassembled to the tubing.

• If your existing copper water line has a

flared fitting at the end, you will need an

adapter (available at plumbing supply

stores) to connect the water line to the

refrigerator OR you can cut off the flared

fitting with a tube cutter and then use a

compression fitting. Do not cut formed end

from GE SmartConnect TM Refrigerator tubing.

• Shutoff valve to connect to the cold water

line. The shutoff valve should have a water

inlet with a minimum inside diameter of

5/32" at the point of connection to the COLD

WATER LINE. Saddle-type shutoff valves are

included in many water supply kits. Before

purchasing, make sure a saddle-type valve

complies with your local plumbing codes.

Install the shutoff valve on the nearest

frequently used drinking water line.

ITI SHUT OFF THE MAiN WATER

SUPPLY

Turn on the nearest faucet long enough

to clear the line of water.

[] CHOOSE THE VALVE LOCATION

Choose a location for the valve that is

easily accessible. It is best to connect into

the side of a vertical water pipe. When it is

necessary to connect into a horizontal

water pipe, make the connection to the

top or side, rather than at the bottom,

to avoid drawing off any sediment from

the water pipe.

[] DRILL THE HOLE FOR THE VALVE

Drill a 1/4" hole in the water pipe (even if

using a self-piercing valve), using a sharp

bit. Remove any burrs resulting from

drilling the hole in the pipe.

Take care not to allow water to drain into

the drill.

Failure to drill a 1/4" hole may result in

reduced ice production or smaller cubes.

Installation instructions

iNSTALLiNG THE WATER LiNE (CONT.)

[] FASTEN THE SHUTOFF VALVE

Fasten the shutoff valve to the cold water

pipe with the pipe clamp.

Pipe Clamp

Saddle-Type

Shutoff Valve

_-- Vertical Cold Water Pipe

NOTE: Commonwealth of Massachusetts

Plumbing Codes 248CMR shall be adhered

to. Saddle valves are illegal and use is not

permitted in Massachusetts. Consult with

your licensed plumber.

Fs=ITIGHTEN THE PIPE CLAMP

Tighten the clamp screws until the sealing

washer begins to swell.

NOTE: Do not overtighten or you may

crush the tubing.

Pipe

Washer

Inlet End

Clamp

Screw

[] ROUTE THE TUBING

Route the tubing between the cold water

line and the refrigerator.

Route the tubing through a hole drilled in

the wall or floor (behind the refrigerator or

adjacent base cabinet) as close to the wall

as possible.

NOTE: Be sure there is sufficient extra

tubing (about 8' [2.4 m] coiled into 3 turns

of about 10" [25 cm] diameter) to allow the

refrigerator to move out from the wall after

installation.

171CONNECT THE TUBING

TO THE VALVE

Place the compression nut and ferrule

(sleeve) for copper tubing onto the end

of the tubing and connect it to the

shutoff valve.

Make sure the tubing is fully inserted

into the valve. Tighten the compression

nut securely.

For plastic tubing from a GE

SmartConnect TM Refrigerator Tubing kit,

insert the molded end of the tubing into

the shutoff valve and tighten compression

nut until it is hand tight, then tighten one

additional turn with a wrench.

Overtightening may cause leaks.

Saddle-Type

Shutoff Valve

Packing Nut _l_

Outlet Valve

Compression Nut

/SmartConnect TM

_ Tubing

Ferrule (sleeve)

NOTE: Commonwealth of Massachusetts

Plumbing Codes 248CMR shall be adhered

to. Saddle valves are illegal and use is not

permitted in Massachusetts. Consult with

your licensed plumber.

F_ FLUSH OUT THE TUBING

Turn the main water supply on and flush

out the tubing until the water is clear.

Shut the water off at the water valve after

about one quart (1 liter) of water has been

flushed through the tubing.

To complete the installation of the refrigerator,

go back to Step 1 in Installing the Refrigerator.

Normal operatingsounds, ge.com

Newer refrigerators sound different from older refrigerators.

Modem refrigerators have more features and use newer

technology.

Do youhear what / hear? Thesesounds are normal

HUMMM,,

--WHOOSH...

m The new high ef_qciency compressor may run fi_ster

and longer than your old ref_igerator and you may

hear a higl>pitched hum or pulsating sound while

it is operating.

m Sometimes the ref]igerator runs for an extended period,

especially when the doors are opened f]equent/y. This

means that the FrostGuardTM feature is worMng to

prevent f)eezer burn and improve food preservation.

m You mW hear a whooshing sound when the doors close.

This is due to pressure equalizing within the refiigerator

CLICKS, POPS,

CRACKS and CHIRPS

m You may hear cracking or popping sounds when the

refrigerator is first plugged in. This happens as the

ref_igerator cools to the correct temperature.

m Electronic dampers click open and closed to provide

optimal cooling and energy savings.

m The compressor may cause a clicMng or chirping

sound when attempting to restart (this could take

up to 5 minutes).

m The electronic control board may cause a clicking

sound when relays activate to control ref_igerator

cotllponents.

m Expansion and contraction of cooling coils during

and after defiost can cause a cracking or popping

sottnd.

mOn models with an icemakm; after an icemaking

cycle, you may hear the ice cubes dropping into

the ice bucket.

WHIRl

m You may hear the fans spinning at high speeds.

This happens when the ref}igerator is first plugged

in, when the doors are opened f?equently or when

a large amount of food is added to the refiigerator

or f?eezer comparmlents. The rims are helping to

maintain the correct temperatures.

m If either door is open for over 3 minutes, you may

hear the rims come on in order to cool the light

bulbs.

m The rims change speeds in order to provide opdmal

cooling and energ9, savings.

m You may hear the fans running af*er selecting one

of the CustomCooY%ettings.

m The flow of refligerant through the fleezer cooling

coils may make a gurgling noise like boiling water.

m Water dropping on the def?ost heater can cause a

sizzling, popping or buzzing sound during the

def?ost cycle.

m A water dripping noise may occur during the def}ost

cycle as ice melts f_om the evaporator and flows into

the drain pan.

m Closing the door may cause a gurgling sound due to

pressure equalization.

Beforeyou call forservice...

Troubleshooting 77ps

Save time and money! Review the charts on the following

pages first and you may not need to call for service.

Possible Causes What To Be

Refrigerator does not Refrigerator in defrost cycle. * Wait about 30 minutes fbr defiost cycle to end.

operate Either or both controls set to OFF. * Set file contro|s to a temperature setting.

Refrigerator is unplugged. * Push tile plug completely into tile oudet.

The fuse is blown/circnit * Replace fllse or reset tile breaker.

breaker is tripped.

The refrigerator is in * Unplug tile refligerator and plug it back hi.

showroom mode.

Vibration orrattling Rollers need adjusting. *See Rollers.

(slight vibration

is normal)

Motor operates for long Normal when refrigerator * Wait 24 hours fbr tile refiigerator to completely

periods or cycles on and is first plugged in. coo/down.

off frequently. (Modem Often occurs when large *This is hernial.

refrigerators with more amounts of food are

storage space and

a larger freezer require placed in refrigerator.

more operating time. Door left open. *Check to see if package is holding door open.

They start and stop Hot weather or frequent *This is nomlal.

often to maintain even door openings.

temperatures.) Temperature controls set *See About the controls.

at the coldest setting.

Refrigerator or freezer Temperature control not set * See About the controls.

compartment too warm cold enough.

Warm weather or frequent • Set the temperature control one step co|de/;

door openings. See About the controls.

Door left open. *Check to see if package is holding door open.

Frostorice crystals Door left open. *Check to see if package is hokling door open.

on frozenfood Too frequent or too long

(frost within package door openings.

is normal)

Oividerbetween Automatic energy saver *This helps prevent condensation on the outside.

refrigerator and freezer system circulates warm

compartments fiqnid around front edge

feels warm of freezer compartment.

Automatic icemaker Icemaker power switch *Set die power switch to tile on position.

does not work is in the OFFpositinn.

Water supply turned off or *See Installing the water line.

not connected.

Freezer compartment * Wait 24 hours for file refiigerator to complete|y

too warm. cool down.

Piled up cubes in the storage * Lure| cubes by hand.

bin cause the icemaker

to shut off.

Ice cubes stuck in icemaker. *Tmn off tile icemakeL remove cubes and turn tile

icemaker back on.

ge.com

PossibleCauses What ToBe

Frequent"_uzzing" sound lcemaker power switch is in the * Set the power switch to the OFFposition. Keeping it

0Nposifion, hut the water supply in the ON position w'illdamage die water valve.

to the refrigerator has not been

commcted.

lee cubeshaveodor/taste Ice storage bin needs cleaning. * Erupt' and wash bin. Discard old cuhes.

Food transmitting odor/taste * Wrap fbods well.

to ice cubes.

Interior of refrigerator * See Careandcleaning.

needs cleaning.

Small orhollow cubes Water filter dogged. * Replace filter cartlidge w'ith new cartlidge or w'ifllplug.

SIowice cubefreezing Door left open. * Check to see if package is hokling door open.

Temperature control not set * See About the controls.

cold enough.

Cubedispenser Icemaker turned off or * Turn on icemaker or water suppb'.

doesnetwork water supply turned off.

An item is blocking or has ['allen * Remove any item that might be blocking, or has fallen into

into the ice chute inside the file chute.

top door bin of the freezer.

ke cubes are frozen to * Remove cubes.

icemaker feeler arm.

Irregularice clumps in * Break up with fingertip pressure aml discaFdremaining clumps.

storage container. *Freezermay'be too wal_n. Adjus/the heezer control to a

col(Dr setting, one position at a time, until clumps &_not fbrm.

Dispenser is LOCKED. * Press and hold the LOCKCONTROLpad fbr 3 seconds.

Water haspoor taste/odor Water dispenser has not been *Dispense water until all water in system is replenished.

used for along time.

Waterin firstglass is warm Normal when refrigerator * Wait24 hours for the refligerator to complete b' cool down.

is first installed.

Water dispenser has not been * Dispense ,_tte_ until all ,_tte_ in system is replenished.

used for along time.

Water system has been drained. * Allow several hours for replenished supply to chill.

Waterdispenser Water supply line turned * See Installingthe waterline.

does not work off or not connected.

Water filter dogged. * Replace filter cartridge or remove filter and install plug.

Airmay be trapped in thewater system. * Ptess rite dispenser arm for at least/we minutes.

Dispenser is LOCKED. * Press and hold the LOCKCONTROLpad fbr 3 seconds.

Waterspurtingfrom Newly-installed filter cartridge. *Run water fiom the dispenser for 3 minutes (about

dispenser one and a half gallons).

Water is not dispensed Water in reservoir is * Call for selMce.

butioemakerisworking frozen.

Refrigerator control setting * Set to a wam_er setting.

is too cold.

Nowater orice cube Supply line or shutoff valve isclogged. * Call a plumber.

production Water filter clogged. * Replace filter cartridge or remove filter and install plug.

Dispenser is LOCKED. * Press and hold the LOCKCONTROLpad fbr 3 seconds.

Last setting was CRUSHEDICE. "A few cuhes were left in the cFusher fiom the previous

seuing. This is nom_al. 097

CUBEDICEwasselectedbut

CRUSHEDICEwasdispensed

Beforeyou call forservice...

Possible Causes What To Do

Orangeglow in Defrost heater is on. * This is n(mnaL

the freezer

Beirigerator has odor -- Foods transmitting odor * Foods with strong odo_ shoukt be dghdy wrapped.

to refrigerator. * Keep an open box of baking soda in tile refiigerator;

replace every three months.

Interior needs cleaning. * See Care and cleaning.

Boor not closing properly Door gasket on hinge side *App|y paraffin wax to the face of the gasket.

sticking or folding over.

A door bin is hitting a shelf * Move the door bin up one poskion.

inside the refrigerator.

Moisture forms on Not unusual during periods *Wipe surface dry.

outside of refrigerator of high humidity.

Moisture collects inside Too frequent or too long *This is nom_a/for the beverage center:

(in humid weather, air door openings.

carries moisture into

refrigerator when doors

are opened)

Due to the higher humidity in the

refrigerator, you may on occasion

experience fog or small amounts

of moisture in the refrigerator

compartment.

* This is n(mnal and may come and go as different fbod

loads and environmental conditions change. Wipe d W

with a paper towel if desired.

Interior light does No power at outlet. * Replace fi_se or reset the breaker:

not work Light bulb burned out. * See Replacing the light bulbs.

Water on kitchen floor or Cubes jammed in chute. * Poke ice through wkh a wooden spoon.

on bottom of freezer

Hotair frombottom

of refrigerator Normal air flow cooling motor.

In the refrigeration process, it is

normal that heat be expelled in the

area under the refrigerator. Some

floor coverings are sensitive and

Mll discolor at these normal and

safe temperatures.

Refrigerator never Adaptive defrost keeps * This is hernial. The refiigerator will cycle off after the

shuts off but the compressor running during door remains closed fin 2 hours.

temperatures are OK door openings.

Refrigeratorheeping Door open. *Close do(n:

Foodisn't thawing/chilling Packaging. *Increase time or re-package in plasdc.

Wrong weight selected. * Select a larger weight.

Item with high fat content. * Select a larger weight.

Not using Chill/Thaw tray. *Place items on tray and allow space in belween items for

better airflow.

-Actual temperature not- Unit just plugged in. * Allow 24 hours fbr system to stabilize.

equal to Set temperature Door open for too long. * Allow 24 hours for system to stabilize.

Warm food added to refrigerator. * Allow 24 hours for system to stabilize.

Defrost cycle is in process. * Allow 24 hours fbr system to stabilize.

Select Temp or Beverage Refrigerator compartment * This is natural. In order to minimize energy usage, the

Center feature is not temperature control is set Select Temp and Beverage Centerfeamres are disabled

working at warmest setting, when tile relMgerator temperature control is set at the

warmest setting.

• Press Beverage Center pad to restart.

Beverage Center feature

turns off after six months

of continuous operation.

CUSTOMER WARRANTY

(forcustomersin Canada)

Yourrefrigeratoris warrantedto befree of defectsin materialandworkmanship.

Whatis covered HowLongWarranted Parts Labour

(FromDateof Sale) Repairor Replace

at Mabe'sOption

Compressor GEProfile:Ten(10)Years GEProfile:Ten(10)Years GEProfile:Five(5)Years

GEandAll Other GEandAll Other GEandAll Other

Brands:One(1)Year Brands:One(1)Year Brands:One(1)Year

SealedSystem(including GEProfile:Five(5)Years GEProfile:Five(5)Years GEProfile:Five(5)Years

evaporator,condenser GEandAll Other GEandAll Other GEandAll Other

tubing and refrigerant) Brands:One(1)Year Brands:One(1)Year Brands:One(1)Year

All OtherParts One(1)Year One(1)Year One(1)Year

TERMS AND CONDiTiONS:

Thiswarrantyappliesonlyfor singlefamily domesticusein

Canadawhenthe Refrigeratorhasbeenproperlyinstalled

accordingto the instructionssuppliedby Mabeandis

connectedto anadequateandproperutilityservice.

Damagedueto abuse,accident,commercialuse,andalteration

or defacingof the serial platecancelsall obligationsof this

warranty.

Serviceduringthis warrantyperiodmust be performedby an

AuthorizedMabeServiceAgent.

NeitherMabenorthe Dealeris liablefor anyclaimsor

damagesresultingfromfailureof the Refrigeratororfrom

servicedelaysbeyondtheir reasonablecontrol.

Toobtainwarrantyservice,purchasermust presentthe original

Billof Sale.Componentsrepairedor replacedarewarranted

throughthe remainderof theoriginalwarrantyperiodonly.

Thiswarrantyis extendedto theoriginalpurchaserandany

succeedingownerfor productspurchasedfor homeusewithin

Canada.In homewarrantyservicewill beprovidedinareas

whereit isavailableanddeemedreasonableby Mabeto provide.

Thiswarrantyis inadditionto anystatutorywarranty.

WHAT iS HOT COVERED:

•Owneris responsibleto payfor servicecallsrelatedto

productinstallationand/orteachinghowto usethe product.

•Damageto finishmustbereportedwithin48 hoursfollowing

the deliveryof the appliance.

•Damageto finishafterdelivery.

•Improperinstallation--properinstallationincludesadequate

air circulationto the refrigerationsystem,adequateelectrical,

plumbingandotherconnectingfacilities.

•Replacementof housefusesor resettingof circuitbreakers.

•Replacementof light bulbs.

•Damageto productcausedby accident,fire,floodsoracts

of God.

•Lossof fooddueto spoilage.

•Properuseandcareof productas listedinthe owner's

manual,propersettingof controls.

•Productnot accessibleto providerequiredservice.

• WARRANTORISNOTRESPONSIBLEFORCONSEQUENTIAL

DAMAGES.

EXCLUSIONOFIMPLIEDWARRANTiES--Yoursole andexclusiveremedyis productrepairasprovidedin thisLimited

Warranty.Any implied warranties,including theimplied warranties ofmerchantability orfitnessforaparticular purpose,

are limitedto oneFearor the shortestperiod allowedbylaw.

iMPORTANT

Keep this warranty and your bill of sale as proof of original purchase and purchase date.

Please have serial number and model number available when calling for service.

Mabe Serviceis availablecoastto coast.If further help is

neededconcerningthis warranty,contact:

Manager,ConsumerRelations

MabeCanadaInc.,ConsumerService

1 FactoryLane,Suite 310

Moncton,NewBrunswickE1C 9M3

1.800.561.3344

Staple your receipt here.

Proof of the original purchase

date is needed to obtain service

under the warranty.

Refrigerator Warranty. (Forc.stomersintheUnitedStates)

Aft warranty service provided by our Factory Service Centers,

or an authorized Customer Care_technician. To schedule service,

on-line, visit us at ge.com, or carl 800.GE,CARES (800.432.2737).

Please have serial number and model number available when

calling for service.

Staple your receipt here.

Proof of the original purchase

date is needed to obtain service

under the warranty.

GE Will Replace:

GEandGEPROFILEMODELS:

One Year Any part of [he refiigera[or which fhils due to a defec[ in materials or workmanship°

Fromthe date of the Dining this limitedone-year warranty,(;E will also provide, free of cha_e, all lal)or and

originalpurchase related service to replace the defective part.

ThirtyBays

(Waterfilter,if included)

Fromthe original

purchase date of

therefrigerator

Any part of the water filter camidge which fhils due to a defect in materials or workmanship.

D ufing this limitedthird-daywarranty,GE will also provide, freeof charge,a replacement water

filter camidge.

GEPROFILEMODELSONLY'.

Five Years

(GEProfile models only)

From the date of the

origina! purchase

Any part of the sealed refrigerating system (file compressox;con dense_; evaporator

and all connecting robing) which fhils due to a defect in materials or workmanship.

Dining this limitedfive-year sealed refrigeratingsystem warranty,(;E will also provide,

free of charge, all labor and related service to replace the defe.cfive part in the sealed

refligerafing sysmm.

Service trips to your home to teach you how to use

the product.

Improper installation, delivery or maintenance.

Failure of the product if it is abused, misused, or used for

other than the intended purpose or used commercially.

Loss of food due to spoilage.

Replacement of house fuses or resetting of circuit

breakers.

Damage caused after delivery.

Replacement of the water filter cartridge, if included,

due to water pressure that is outside the spedfied

operating range or due to excessive sediment in the

water supply.

Replacement of the light bulbs, if included, or water filter

cartridge, if included, other than as noted above.

Damage to the product caused by accident, fire, floods

or acts of God.

Incidental or consequential damage caused by possible

defects with this appliance.

Product not accessible to provide required service.

EXCLUSION OFIMPLIED WARRANTIES--Your sole and exclusive remedy is product repair as provided in this

Limited Warranty. Any implied warranties, including the implied warranties of merchantability or fitness for a

particular purpose, are limited to one Fear or the shortest period aflowed by law.

This warranty is extended to the original purchaser and any succeeding owner for products purchased for home

use within the USA. If the product is located in an area where service by a GEAuthorized Servicer is not available,

you may be responsible for a trip charge or you may be required to bring the product to an Authorized GEService

location for service. In Alaska, the warranty excludes the cost of shipping or service calls to your home.

Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty gives

you specific legal rights, and you may also have other rights which vary from state to state. To know what your

legal rights are, consult your local or state consumer affairs office or your state's Attorney General

40 Warrantor: General Electric Company. Louisville, KY 40225

Performance Data Sheet

SmartWater FiltrationSystem

GWF/ HWF Cartridge

This system has beentestedaccordingto NSF/ANS142/53for reductionof the substances listed below.

The concentrationof the indicated substances in water enteringthe system was reducedto a concentration

less than or equal to the permissiblelimit for water leaving the system, asspecified in NSF/ANS/42/53.*

(100%safety factors built in for unmetered usage)

Parameter

Chl()fine

T&,O

Particulate" =

USEPA

MCL

Standard No. 42: Aesthetic Effects

Influent Effluent

Challenge Concentration Average Man.hUm

2.0 mg/L + 10% 0.02 ppm 0.05 ppm

at least 10,000 particles/mL 3,978 7,800

% Reduction

Average Minimum

98.90% 97.37%

98.00% 96.10%

Min. Required

Reduction

>_5O%

>_85%

Standard No. 53: Health Effects

Parameter Effluent

Average Maximum

Tm'bidity 0.07 NTU 0.1 NTU

Cysts 2(5 55

[,ead at pH 6.5 1 ppb 1 ppb

Lead at pH 8.5 1.8 ppb 4.3 ppb

[kldane 0.00005 ppm 0.00005 ppm

Au'azine 0.002 ppm 0.003 ppm

2,4-D 0.042 ppm 0.090 ppm

A_bestos 0.32 MFL/ml 1.2 MFL/ml

USEPA

MCL

1 NT[) 'I:'I:*

99.95% Reduction

15 ppb

0.0002 ppm

0.003 ppm

0.100 ppm

9(.)%

Influent

Challenge Concentration

11 +_1 NTU *'_:*

Minimum 50,000 L

0.15 mg/i,_+ 10%

0.002 mg/L _+10%

0.009 mg/i, _+10%

0.210 mg/L _+10%

I(F to 1()s fibers/I_;

fibers gTeater than

10 micrometers in length

%Reduction

Average Minimum

99.71% 99.59%

99.97% 99.95%

99.37% 99.37%

98.8% 97.13%

91.93% 91.93%

76.19% 64.28%

84.89% 67.63%

99.95% 99.82%

Min. Requked

Reduction

0.5 NTU

>99.95%

0.010 mg/L

0.010 mg/i,

0.0002 mg/L

0.003 mg/i,

0.07 mg/L

99%

Testedusinga flow rate ofO.5 gpm;pressureof 60psi); pH of 7.5+_O.5; temp.of 20° +_2.5°C

** Measurementin Particles/ml.Particlesusedwere0.5-1microns

*** NTU=NephelometricTurbidityunits

Operating Specifications

* Capacity: certified for up to 300 gallons (1135 1); up to six months for models without a replacement filter indicator light;

up to one year fbr models with a replacement filter indicator light

, Pressure requirement: 40-120 psi (2.8-8.2 bar), non-shock

, Temperature: 33-100°F (0.('_38°C)

, Flow rate: 0.5 gpm (1.9 lpm)

General Installation/Operation/Maintenance Requirements

* Flush new cartridge at fhll flow for 3 minutes to purge out trapped air.

, Replace cartridge when flow becomes too slow.

Special Notices

* Installation instructions, parts and service availability, and standard warranty are included with the product when shipped.

, This drinking water system umst be maintained according to manuf_cturer's instructions, including replacement of filter

cartridges.

, Do not use with water that is microbiologically unsafe or of tmknown quality without adequate disinfection before or

after the system. Systems certified for cyst reduction may be used on disinfected water that may contain filterable cysts.

*The contaminants or other substances removed or reduced by this water treatment system are not necessarily in your

water.

Check fbr compliance with the state and local laws and regulations.

Note that while the testing was perfbrmed under standard laboratory conditions, actual performance may vat> Systems

must be installed and operated in accordance with manufi_cturer's recommended procedures and guidelines.

SysteiTQ Tested and Certified b) NSF International against ANSI/NSF Standard 42 & 53 lot

tt_e reduction of..

Standard No. 42: Aesthetic Effects

Chemical Unit

Taste and Odor Reduction

Chlorine Red uction

Mechanical Fihration Unit

Particulate Red uction, (;lass ]

Standard No. 53: Health Effects

Chemical Reduction Unit

Lead and Atrazine Reduction

Lindane and 2,4-D Reduction

Mechanical Filtration Unit

Turbidit} Reduction

(;)st and Asbestos Reduction

Mantdacmred for: General Elecu'ic Compan), [xmisville, KY 40225

State of California

Department of Health Services

Water Treatment Device

Certificate Number

00-1434

Date Issued: May 30, 2000

Date Revised: Febrtmry 9, 2001

Trademark/Model Designation

GE Smart Water Filtration

GE Smart

Manufacturer:

The water

116830 of the

Replacement Elements

Microbiolo

Cysts

Turbidit_

Section

Organic Contaminants

Atrazine

Lindane

2,4-D

Rated Service Capacity: 300 gallons* Rated Service Flow: 0.5 gpm

Do not use where water is microbiologically unsafe or with water of unknown quality, except that systems

claiming cyst reduction may be used on water containing cysts.

* 500 gallons for models that include a replacement filter indicator light.

For PurchasesMade/n Iowa: This fbrm must be signed and dated by the buyer and seller prior to the consummation of this

sale. This form should be retained on file by the seller for a minimum of a.vo years.

BUYER: SELLER:

Name Name

Address Address

Ci U State Zip Ci U

Signature Dam Ngnamre

State Zip

Date

GE Service Protection Plus TM

GE, a name recognized worldwide for quality and dependability together with Assurant

Solutions, offers you Service Protection Plus'*--comprehensive protection on your

appliances.*

Benefits Include:

* Prompt, reliable sexvice flom GE Authorized Sexvicers

* Convenient hours designed to suit your busy schedule

* Quality replacement parts

* The dependability of GE, a name recognized and trusted worldwide

* Ask about our interest-flee payment plans

With Service Protection Plus you can expect:

* An extended service plan that limits unexpected repair bills

* Sexwice coverage for most m_jor brands

* Unlimited service calls for the length of your contract, or credit toward a replacement product

* Service coverage for covered operating parts and labor on appliances and home electronics that fail

during normal single family household use

* Your satisfhcfion is our goal. We strive to provide you with excellent service in a professional and timely

Illan IXel.

Place your confidence in GE and call us in the U.S. toll-free at 1.800.626.2224 for more

information.

*Most brands covered up to 15 years old in the continental U.N.

SPP is alra(/enmrk of (;eneral Electric Company.

....._/._ Cut here

Please place in envelope and mail to:

General Electric Company

Warranty Registration Department

P.O. Box 32150

Louisville, KY 40232-2150

Consumer Product Ownership Registration

Dear Customer:

Thank you for purchasing our product and thank you for placing your confidence in us.

We are proud to have you as a customer!

Follow these three steps to protect your new appliance investment:

Complete and mail

your Consumer

Product Ownership

Re_stration today.

Have the peace of

mind of knowing we

can contact you in

the unlikely event of

a satct) modification.

After mailing the

registration below;

store this document

in a sate place. It

contains in%rmation

you will need should

you require service.

Our service number

is 800.GE.CARES

(8(}(}.432.2737).

P.ead your Owner's

Manual careflflly.

It will hel I) you

operate your new

appliance properly.

Model Number Serial Number

I!IIIIIIIII !!!!!!

Important: If you did not get a registration card with your

product, detach and return the form below to

ensure that your product is registered, or register

online at ge.com.

...___P_ Cut here

Consumer

@Product Ownership Registration

Model Number Serial Number

I , I , , , , , , , , ! I I , , , , , ,

Mr. [Z_ Ms. [Z_ Mrs. [Z_ Miss [Z_

First

Name m I I I I I I I I[ast

Name ] l { I1 I 1 [ I

, I

Street

Address

Ap,#1 I ! I ! ! I I I >,_,ai_Add,ess*

(:it} [ [ I

it/It: Placed

lnLs([ [ ]

NIl(m th

II!Im_IIumI

,Number I

Zip

S,a,e] ,](:,,(e , , !,

,, I-I,, I-I , , ,

GE Consumer & Industrial

Applionces

Generol Electric Compony

Louisville, KY/40225

ge.com

*Please provide )our e-mail address to receive, via e-mail, discotmts, special offers and other

important commtmications ti'om GE Appliances (GEA).

i! Check here if)ou do not _mt to receive communications fl'om GEm's carefull) selected

partners.

FAILURE TO COMPLETE AND RETURN THIS CARD DOES NOT DIMINISH YOUR

\,X_4RRAN TY R] GH T S.

For infi)rmation about (;F_'s privacy and data usage policy, go to ge.com and click on "Privacy

Policy" or call 800.626.2224.

Notes.

Mesures de sdcurit_ ............... 47, 48

Fonctionnement

Clayetms et bacs .................... 54, 55

CustomCool _'' . .................... 51, 52

Enl_vement des contenants ............. 57

Entretien et nettoyage

du rdfiig&ateur .................... 60, 61

Le distfibuteur d'eau et de glacons ...... 59

Le filtre 'a eau ......................... 53

Les commandes ....................... 49

Les portes du rdfiigdrateur ............. 56

Les tiroirs et contenants 'a l_gume ....... 57

Machine 'a glacons automatique ......... 58

Remplacement des ampoules ........... 62

TurboCool '" .......................... 50

Im_dlation

Ddmdnagement du rdfiigdrateur ..... 68-71

Ensembles de garnitures et de

panneaux ddcoratifs ................ 63-66

Installation de la conduite d'eau ..... 76-78

Installation du rdfiig&ateur ......... 72-75

Pr@aration ........................... 67

Com'eils de d_pannage ............ 80-83

Bruits normaux de f_mctionnement ..... 79

Soutien au consommateur

Feuillet de donn_es relatives 'a la

perIormance de la cartouche GWF . ..... 85

Garantie pour la client&le au Canada .... 84

Soutien au consommateur .............. 87

Transcrivezles numerosde modele et de serie ici :

#de modele

#de serie

Ils figurent sur l'_tiquette qui se trouve _ l'interieur

du compartiment r_flig_ramur en haum _ droim.

MESURESDESf:CURITf:IMPORTANTES.

LISEZD'ABORDTOUTESLESDIRECTIVES. electromenagersge.ca

AA VERTISSEMENT!

N'utilisez cet OlectromOnagerque pour I'usage auquel il est destinO, comme expliquO clansle pr#sent manueL

MESURESDESdLCURITdL

Lorsque vous utilisez un appareil filectrique, observez toujours les mesures de sficuritO de base,

y compris les suivantes.

Insmllez le r4flig4rateur conform4ment aux

directives d'installation avant de l'ufiliset.

{{{iiiiiiili

Ne laissez pas les enfants grimpet; s'asseoiI; se

tenir debout ni se pendre aux clayettes du

r_flig_ratem. Ils pourraient endommager le

r_flig_mteur et se blesser gravement.

Ne touchez Dis les surfaces floides du cong_lateur

si vous avez les mains humides ou mouill_es : la

peau risque d'adh_rer _ ces surfaces tr&sfloides.

N'entreposez et n'ufilisez pas d'essence ou autres

vapems et liquides inflmmnables _ proximit_ de cet

appareil ou de tout autre appareil _lectrom_naget.

{{{iiiiiiili

Si voue r_flig_mmur est dot£" d'une machine A

glaq'ons automatique _vitez le contact avec les

pi&ces mobiles du m_canisme _jectem, ou m_ec

l'_l&nent chauflhnt sim_ _ la pattie inff-rieure

de la machine _ glacons. Ne posez pas les doigts

ou les mains sur le m_canisme de la machine _

glac'ons pendant que le r4fl-ig4ramur est branch4.

t_loigmez les doigts des pardes du r4flJg&ateur off

l'on peut facilement se pincer : les espaces enne

les portes et entre les portes et les placards sont

toujotlrs 4noits. Soyez prudent lorsque vous fermez

les portes de l'appareil en presence des enfants.

D4branchez votre r4flig4rateur avant de le

nettoyer ou de le r4paret.

REMARQUE : Nous vous recommandonsvivement

de confier route r#parafion_un technicienqualifig

I,orsque vous r4_ez la commande sur OF/:(arr_t),

l'alimenmdon 41ectrique de l'ampoule

n'est pas coup4e.

Ne recongelez pas les aliments surgel4s qui ont

compl_tement d4gel4.

{{Nettoyez tot{iotas le contenant CustomCooF_

apr&savoir d_gel_ les aliments.

ADANGER! RISQUES POUR LES ENFANTS

COMMENTVOUSDdLBARRASSERCONVENABLEMENT

DEVOTREANCIENRdLFRIGdLRATEUR

I,es enfants pris au pi_ge ou morts d'asphyxie sont

mttjom_ d'acmalit6. I,es r4flig_mmurs abandonn4s

sont mr{joins aussi dangereux, re&me si on n'atmnd

que <,quelquesjours,, pour s'en d4barrasset. Si vous

ne gardez pas vone ancien r4flig4ramm; veuillez

suivre les directives ci-dessous afin de pr4venir les

accidents.

Avant de vous debarrasser de votre ancien

refrig#rateur ou cong#lateur :

D_montez les portes.

I;dssez les clwetms en place afin d'emp&cher

les enfants de grimper _ l'int_riem.

R#frigerants

Tousles appareils de r_flig_mfion confiennent

des r_flig_rants qui, conform_ment aux lois

f6d_mles, doivent _tre enlev_s avant toum

41iminafion de l'appareil. Si vous vous d4barrassez

de vieux appareils de r6flig4ration, v&ifiez, aupr_s

de la soci4t4 qui s'occupe de leur 41iminafion,

ce que vous devez faire.

CORDONSPROLONGATEURS

Nous vous recommandons fortement de no pas utiliser de cordons prolongateurs _cause des risques

potentiels qu'ils prfisentent dans certaines conditions.

Toumfois si vous d4cidez d'ufiliser rout de re&me un cordon prolongatem; il est absolument n4cessaire

qu'il s)_gisse d'un cordon _ 3 ills avec raise _ la terre pour appareils 41ecuom4nagets homologu4 UI,

(aux Emts-Unis) ou cerdfi4 CSA (au Canada), pomwu d'une fiche et d'une prise raises _ la terre

de 15 amp&res (mininmn_) et de 120 volts. 47

MESURESDESECURITEIMPORTANTES.

LISEZD'ABORDTOUTESLESDIRECTIVES.

A VERTISSEMENT!

RACCORDEMENTdLLECTRIOUE

Ne coupez ni retirez en aucun cas la troisi#me broche (mise _la terre) de la fiche du cordon

d'alimentafion. Pour votre s#curit#, cet appareil doit Otre correctement mis _la terre.

I,e cordon d'alimentation de cet appareil est

mtmi d'une fiche _ 3 broches (raise _ la terre)

qui se branche darts une prise murale ordinaire

_ 3 alv_oles (raise _ la terre) pour r_duire au

minimum les risques de chocs _lecuiques.

Faites examiner la prise de courant et le circuit par

un dlectricien qualifid pour vous assurer que la prise

est correctement raise _ la terre.

Si la prise murale est du type standard _ 2alv_oles,

il vous incombe de la faire remplacer par une prise

_ 3 alv_oles correctement raise _ la terre.

I,e r_fl_ig&amur dolt tot]jotns &tre bmnch_ darts sa

propre prise de coumnt, dont la tension nominale est

idendque _ celle indiqu_e sur la plaque sigmal_dque.

Gette precaution est recommand_e pour gamnfir

un rendement opdmum et &iter une surcharge des

circuits _lecuiques de la r_sidence, ce qui pourrait

crier un risque d'incendie pat surchauffb des ills.

Ne d_branchezj_un_fis le r_fl_ig&v_muren firant sur le

cordon d'alimenmfion. Saisissez femlement la fiche

du cordon et firez droit pour la refirer de la prise.

R_parez ou remplacez imm_diatement tout cordon

effiloch_ ou endommag_. N'ufilisez pas un cordon

fendill_ ou pr_senmnt des sigmes d'usure.

I,oxsque vous d_placez votre r_fl_ig_mteur du mtn,

faites attention de ne pas le faire fouler sur le cordon

d'alimenmdon afin de ne p_ksl'endommageL

VEUILLEZLIREETSUIVREATTENTIVEMENTCES

MESURESDESdLCURITdL.

CONSERVEZCESDIRECTIVES

Lescommandes, electromenagersge.ca

La temperature est pr#-r#gl#e _I'usine au num#ro 37 ° F pour le

compartiment r#frig#rateur et 0° Fpour le compartiment cong#lateur.

Attendez 24 heures que la temperature se stabilise aux temperatures

recommand#es pr#-r#gl#es.

Le r#glage de temperature peut indiquer la temperature SET (r#gl#e)

ainsi que la temperature r#elle dans le compartiment r#frig#ration et

dans le compartiment cong#lation. La temperature SET (r#gl#e) peut

varier I#gOrement de la temperature r#efle, selon I'utilisation et les

conditions de fonctionnement.

Le placement d'une ou des deux commandes sur OFF(Arr#t) arr#te

le refroidissement _la fois dans les compartiments du r#frig#rateur

et du cong#lateur mais ne coupe pas I'alimentation #lectrique

du r#frig#rateur.

NOTE: Le r#frig#rateur est exp#di# avec une pellicule de protection

couvrant les commandes de temperature. Si cette pellicule n'a pas #t#

retiree au cours de I'installation faites-le maintenant.

Pour changer la temperature, appuyez et relfichez le

bouton WARMER ou COLDER(Plus chaud et Plus

fl'oid). I,e voyant SET(affichage) s'allumeIa et

l'affichage indiqueia la mmp&amre i_gl_e. Pour

changei la mmp&amie, al)puyez b_-i_vement su_ la

touche WARMER (plus chaud) ou COLDER (plus

floid) jusqu'_ ce que la temp&amIe d_sir_e

apparaisse. I,a temp&atu_e du r_,flig&ateur peut

&ue _just_e enue 34 et 44 ° F celle du cong_lateu_

ent_e -6 et +6 ° F.

Une lois la mmp&amre souhait_e affich_e, apr_s

5 secondes, la mmp&atme affich_e remumera i_

celle du r_fl_ig&amu_ et du cong_lamuL Plusieu_s

_justements peuvent &ue n_cessai_es. Chaque fois

que vous _jusmz les commandes, laissez passer

24 heu,es pour que le r_flig&amur atmigne la

mmp_atu_e que vous avez s_lecfionn_e.

Poureteindre le systemede refroidissement,

appuyez bx-ib.vementsur le bouton WARMER(plus

chaud) du x_flig_xateux ou du cong_lateurjusqu'_

ce que l'affichage indique OFF(Atx&). Pour remettre

rappareil en marche,poussez su_ le bouton COLDER

(plus fioid) du __frig&atem ou du cong_lateuL I,e

voyant SET (affichage) s'allume_a du c6t_4que vous

avez s_lecfionn& Appuyez ¢_nouveau (du cSt_ oh

le voyant SETest allum_) et la temp_atu_e de

l'appa_eil passe_a su_ la valeu_ pr&__gl_e de 0° F

pou_ le cong_lamur et 37°F pou_ le __flig&amu_.

I:affichage d'un ou des deux boutons su_ OFF

(A_r&) a_r&m le refloidissement darts les

compmfiments du r_flig&amu_ et du cong61amu_

mais ne coupe pas l'alimenmfion _lecuique du

__flig_teu_.

Syst mede circulationd'air

Ge syst&me est cono] pou_ maximise_ le _endement

darts les compa_fiments du r_flig&amm et du

cong_lamuL (;e concept unique consism en une

canalisaOon d'air fix4e au long des patois a_Tib.res

du __frig_tatem et d'un runnel _ air au bas de la

patoi art_i_re du compatdment du cong_lamm.

I,e rangement d'aliments en avant des persiennes

de ces compa_dments n'aff_cm pas le rendement

de l'appa_eil. Bien qu'il soit possible d'enleve_

la canalisafion d'ai_ et le runnel _ ai_, une tulle

operation aff_cm_ le _endement en ce qui

conceme la temp_atme. (Pour recevoir les

instn]cdons de d_montage de ces _l_ments

en ligme 24 heu_es parjotm veuillez conmcm_

GE sin le site Web elecnomenage_sge.ca ou

appelez le 1.800.561.3344.)

Au sujet de TurboCooLTM

.¸7;¸¸¸ (

TurboCool..............

Fonctionnement

i,a commande TurboCool acc_lare le

refi'oidissement du compartiment

r£fi'ig£ration afin de refl'oidir plus rapidement

les aliments. Utilisez TurboCoolquand _us

ajoutez une grande quantitt) d'aliments darts

le compartiment r_fi'ig_ration, quand vous

mettez de c6td des aliments apr(s les avoir

laiss& reposer A la tempdramre de la pibce

ou quand vous mettez de c6td des testes

d'aliments chauds. Vous pouvez dgalement

l'utiliser apr(s que le rdfi'igdrateur soit restd

ddbranchd pendant une pdfiode prolongde.

Une fbis activd, le compresseur se met

immddiatement en route et les xentilateurs

se mettent en mm'cbe et s'm'r_tent fi baute

vimsse pendant huit heures, en suivant leur

cycle. Le compresseur continue fi mm'cher

jusqu'il ceque le compartiment rdfi'ig&ation

se refi'oidisse _ environ 1° C (34 ° F), puis il se

met en marcbe et s'arr&te selon son propre

cycle pour maintenir cette tempdrature.

Apr_s 8 heures ou si vous pressez fi nouveau

sur le boumn YurboCool, le compartiment

rdfi'igdration revient fi son rdglage original.

Utilisation

Appuyez sur le bouton TurboCooLL'&:ran

de temperature du r_fiig_rateur indique Yg.

Quand la commande YurboCoolcesse de

libnctionne_; le compartiment rdfi'igdration

revient A son rdglage original.

NOTES:

Vousnepouvezpaschangerla tempdraturedu

rdfr/gdrateurpendantque lacommandoTm'beCee!

fonct/onne.

LeTm'boCeo/n'apas d'effet surla tempdraturedu

congdlateur

Ouandvousouvrezlaportedurdfrigdrateurpendant

#actionde la commandoTurboCool, los ventilateurs

continuent_fonctionnersi leurcyclele demande.

Au sujet de ClimateKeeper2/

Comment il fonctionne

Le nouveau ClimateKeeper2 TM est le syst_me

de rdfi'igdration le plus avancd de l'in(hlsuie,

produisant une tempdramre et une humiditd

optimNes pour conserver les Niments plus

longmmps fi'ais et rd&fire les brfilures de

congdlatem; rout en conservant une efficacitd

de niveau E smt;

i,e nomeau syst(me ClimateKeeper2

a deux dvaporateurs, le premier pour le

compartiment rdfiigdration et le second

pour le compartiment congdlation.

Cela foumit deux syst(mes de refi'oidissement

distincts pour l'ensemble du rdfi'igdratem, et

sdpare la circulation d'air enue les sections

d'Niments fi'ais et de congdlateur pendant les

opdrations nonnales de refi'oidissement.*

Cela assure un degrd d'humiditd darts la

section des aliments fiais beaucoup plus dlevd

que darts un syst(me con\entionnel,** ce qui

permet aux produits fi'ais et autres Miments

non scellds de conserver plus longtemps

leur teneur en bumiditd et leur fl'a_cbeur.

Vous pou\_z maintenant conserver des

Miments sensibles fi l'humiditd, comme les

fiafits fi'ms, les sNades, le riz, etc. sur des

clayettes ouvertes sans perte excessi\_

d'humiditd, t_tant donnd le mux

d'humiditd plus dlevd darts le compartiment

du rdfi'igdmtem; il est possible d'y ddceler la

prdsence de brouillard ou de petites quantitds

de bude de temps _ atme. Ce phdnom_ne est

norton et son apparition seta fbnction des

vmiations de la charge d'Niments et des

conditions ambiantes. Sdcher fi l'aide

(t'un essuie-tout si ddsird.

i,e syst(me sdpm'd d'adration r&hfit le

mdlange d'air enwe les deux compartiments,

ce qui r&tuit les transtcrts d'odeurs, et

amdliore le goht de la glace.

i,e syst_me ClimateKeeper2rdduit

dgalement le hombre de cycles de ddgM'age

darts l'dvaporateur &l compartiment

congdlation, ce qui permet de r&tuire

les brfilures de congdlamm:

_L'a/rdu compart/mentcongdlat/onest ut/lisd dansla

caractdr/st/queCustomCoot

*_Lestests/nd/quentunniveauplus dlevdd'humiditd

dansla sectiond'a//mentsfra/sclanslos

rdfrigdrateursClimateKeeper2queclanslos

rdfrigdrateursconvent/onnels.

Au sujet de CustomCool:" e,eotrome,,gersge.o,

@@®

0SET ExpmssThaw ExpmssChi// Se/ectTemp

Fonctionnement

i,e dispositif CustomCool"consiste en un

syst_me de mod&ateurs, d'un _enfilateui;

d'une thennistance de tempdrature et d'un

rdchauflbur. EEl fbnction du mode choisi, une

combinmson de ces composants sera utilisde

pour rafi-alchir rapidement les aliments, pour

les ddgeler ou pour maintenir le conmnant

_ une tempdrature donnde. Le contenant

est rendu dmnche afin de pr&enir sa

tempdraUlre de causer des wwiations de

tempdraUlre darts le reste du rdfi'ig&ateur

Cermins modules CustomCoolont un centre de

boissons. Ce centre est conol pour conserver

les boissons _lune tempdrature plus basse.

Choisissez la touche Beverage Center (centre de

boissons)si vous voulez axoir tout le temps des

mfl'alchissements tr_s fl'oids.

[,es commandes de ce contenant soot situdes

_ la pattie sup&ieure du rdfl'igdrateur axec les

commandes de tempdrature.

ExpressThawTM

ExpressChill"

Utilisation

OVidez le contenant. Placez le plateau

Chill/Thaw it l'int_rieur du contenant.

Placez les aliments sur le plateau et

fcrmez le contenant compl_tement.

OChoisissez un des boutons ExpressThaw/_

ExpressChilY_ou SelectTempJ_ i,e

panneau d'affichage et le voyant SET

s'allument. Appuyez briOvement sur le

bouton jusqu'it ce que la lumi_re

apparaisse apr_s le rdglage xoulu. Ufilisez

le tableau pour ddtenniner le meilleur

rdglage ;_adopmE:

Pour arr_ter une _bnction avant la

fin du cycle, appuyez bri&vement

sur le bouton correspondant it cette

fbnction jusqu'_ ce qu'aucune option

n'apparaisse et que le panneau s'dteint.

Pendant le Q'cle de ExpressThawTM

(ddge] rapide) ou de ExpressChilY_

(gel rapide), le rdglage indique le

compte _xrebours du cycle.

la fin du cycle ExpressThaw/_

le rdglage du bac retourne

automatiquement fi la temperature

MEAT (viande) (0° C [32 ° F] ), pour

akter 5 conserver les articles ddgelds

jusqu'fi leur utilisation finale.

{{{iii_i;;;ii¸Ia tempdrature at_ichde du contenant

de CustomCool peut w_rier un peu par

rapport _ la temp&aUlre SET (choisie)

compte mnu de l'ufilisafion et des

conditions de Jibnctionnement.

NOTE: Pourdesraisonsdes_curit_,#est recommand_

d'envelopper/es alimentsdansun embal/ageen

plast/que/orsdeI'ut/lisat/ondu cycleExpressThaw.TM

Cetteprecautionm/n/m/seraI_coulementdujus de

viandeet am_liorerale d@eL

Pour enlever et replacer le tiroir

Pourenlever :

OTirez le tiroir eel position d'aIT_t.

Faites toumer les quatre _rrous eel

position de d&errouillage.

Faites sortir le tiroir eel soulewmt son

ax.}lllt et ell tirant vers vo/Is.

Pourremettre enplace:

OAssurez-xous que les quatre xerE'ous soient

eel position de d&errouillage.

O Placez les c6tds du tiroir dans les soutiens

de tiroir, en xous assurant que les xerrous

soient sur les lFcntes du tiroiI:

O Verrouillez les quatre VeETOUSeel les

tournant en position de verrouillage.

Au sujet de CustomCool7

Tableau CustomCoolTM

NOTE: les rOsultats peuvent varier en fonction de I'emballage, de la tempOrature initiale et les particularitOs

des autres aliments.

ii TM )/ _ : (: _ _

i_ii_i i ii _ i_i_II i_iii i_ i _iii ii _/ i i_ _ _ i i_ _i_ i

ExpressThaw ExpressChill SelectTemp

0,5 Lb. (4 heures)

Hamburger en galettes (0,5 lb)

Filet mignon emballd

indMduellement (0,:5 lb)

1,0 Lb. (6 heures)

Poitdnes de poulet (1,0 lb)

Boeufhach6 (1,0 lb)

Bifteck (1,0 lb)

2,0 Lbs. (10 heures)

Poitdnes de poulet (2,0 lbs)

goeufhach6 (2,0 lbs)

Bifteck (2,0 lbs)

3,0 Lbs. (12 heures)

Poitrines de poulet (3,0 lbs)

Boeuf hach6 (3,0 lbs)

Bifteck (3,0 lbs)

15 Minutes

1 canette de boisson (12 oz)

2 petites boltes dejus (6-8 oz

chacune)

30 Minutes

2{t 6 canettes de boisson (12 oz

chacune)

2 bouteilles eta plastique de 20 oz

de boisson

4{t 6 bohes dejus (6 {t 8 oz chacune)

3 Emballage carmma6 6tanche

Vin (bouteille de 7:50 ml)

45 Minutes

2litre bouteille de boisson

1/2 gallon dejus

1 paquet de g61atine

Rigvlage pour agrumes 6°C(43 ° F)

: Oranges, citrons, limes, ananas, melon

cantaloup

Haricots, concombres, tomates,

poM'ons, aubergines, courge

Rigvlage pour fruits et

16gmnes 2°C(35 °F)

Fraises, fi'amboises, kiwi, poires,

cerises, retires, raisins, prunes,

nectarines, potatoes

Asperges, brocoli, mais, champignons,

6pinard, chou-fleuI, chou fi'is6,

6chalottes, betteraves, oignons

R6glage pour les viandes 0° C (32 °F)

Viande crue, xolaille et poissons

Utilisation

k'_ e'''-_ .0Choisissez ,a touche Beverage Center

(centrede boissons),i,e _oyant lallalilaea/x

s'allume et le svst_me fbnctiomae comme

@Pour 6teindre cette caract6ristique,

appuyez sur la touche Beverage Center

et le xoyant lumineux s'6teint.

NOTE: Si e//en'estpas6teinte commeci-dessus,cette

caractdristiquedemeureactivependantsixregis.

Appwez sur /a toucheBeverage Center pour/a

remettreen marche.

Enlevement et remise enplace du Beverage Center (centre de boissons)

Pour enlever :

O Enlmez d'abord le bac {t laimges. En

tenant le bas du bac _ laitages, soulexez

l'avant droit xers xous, puis faites sortir.

O n tenant le c6t6 droit et le c6t6 gauche

du centre de boissons, faites sortir eta

soulevant.

O[aissez l'adaptateur eta place.

Pour remettre en place:

O Engagez l'atTi_re du centre de boissons

darts les soutiens moul6s de l'adapteur.

Poussez ensuite xers le bas les c6t6s du

centre de boissons. Le centre de boissons

O Remettez en place le bac _1laimges.

Centre de_ t

o, i

Ada?tateur

se _errouillera eta place.

Lefiltre a eau. (surcertains modOles) electromenagersge.ca

Ins#rez le dessus de la cartouche

dans le porte-cartouche et tourne-la

lentement vers la droite.

RESETWATERFILTER

HOLD3 SECS

Cartouche du filtre a eau

La cartouche du filtre fi eau se trouve

darts le coin droit arii_re sup&ieur du

comparfiment r_flig&ateu_;juste au-

dessous des commandes de temp_mlre.

Remplacement du filtre

Une lumi&re indique la n_cessit6 de

remplacer la carmuche du filue _ eau star

le dist_ibumuL Gette lumi_re devient orange

pour vous averfir de remplacer bient6t

le filtre.

Vous devez remplacer la carmuche de filue

quand la lumi&re de l'indicamur de_'ient

rouge ou quand le d_bit de l'eau qui va au

disfibumur d'eau ou au disuibumur de

glace diminue.

Installation de la cartouche du filtre

eau

0S'il s'agit d'une cartouche de

remplacement, enlevez d'abord

l'ancienne en la murnant lentement

vers la gauche. Ne tirezpas sur

la cartouche. Un peu d'eau peut

s'_coule_.

@Remplissez la cartouche de

remplacement d'eau du robinet

imm4diamment aprb.s l'insmllafion

;uqn de permeme un meilleur d4bit

du disuibumu_.

@Alignez la fleche star la cartouche et le

support de c_umuche. Placez le haut

de la nouvelle cartouche _ l'intgwieur

du support. Ne ron[onoezpas darts le

porm-cartouche.

Tournez la cartouche lenmment vers

la droitejusqu'au point off la cartouche

s'arr_te. NESERREZPASTROPFORT

I,oI_que vous la tournez, elle se lb.vera

en position aummafiquement.

I,a carmuche fera approximafivement

une 1/4 rotation.

Faites couler l'eau du distributeur

pendant 3 minutes (environ 6 litres)

afin de d_gager le systbme et emp&cher

le bredouillement.

0 Pressez et maintenez appuy_e la touche

RESETWATER FILTER(re-r_glage du

filtre _ eau) star le distvibuteur

pendant 3 secondes.

REMARQUE: Unecartouchederemp/acement

quident d_tre insta//#epeutfairejaillir /'eau

dudistributeur.

Bouchon de d#rivation du filtre

I1 faut ufiliser le bouchon de d_rivation

du filtre lo_qu'une cartouche de

remplacement n'est pas disponible. I,e

disuibuteur et la machine _ glacons ne

peuvent pas foncfionner sans le filtre ou

sans le bouchon de d_ivafion du filtre.

Filtresde remplacement:

Pourcommanderdescartouches

supplementairesauxE:tats-Unis,visiteznotre

site Weba radresse ge.com,ouappelezle

Servicedespieceset accessoiresGEau

800.626.2002.

Prix sugg&_ pour la venm

au d_tail $34.95 USD

I,es clients au Canada dewaient consulmr

les pagesjaunes pour connaiue

la succu_sale Mabe la plus prb.s.

Clayetteset bacs.

Toutes les caract_ristiques ne sont pas disponibles sur tousles modOles.

congO.lateur.

Lergot

Bac de porte de r#frig#rateur

Bac basculant de porto

de cong#lotour

Bacs de porte de rO.frigO.rateur et bacs basculants de porte de

Grandsbacs

Vous pouvez r4gler les plus grands bacs i

de poxte de _4flig4Iateux et les bacs 'i i

basculants de poxte de cong_lateuL ii

Enlevement: Soulevez l'avant du bac droit 'i i

vers le haut, puis soulevez et enlevez. ' i

Remiseonplace oureloca/isation:Engagez i i

l'arri_re du bac darts les soudens moul_s sur i

la poxte. Puis poussez vex_ le bas l'avant du

bac. Le bac se fixe en place.

NepasObstruer MISEEN GARDE:

Soyezprudents

Iorsquevousplacez

desarticlesdans

le bacsup#rieur

Assurez-vous

qu'aucunobjetne

bloqueoutombe

danslachute

gl&ons.

Bac sup#rieur de porte de cong#lateur

Petitsbacs

Enl_.vement:Soulevez l'avant du bac (hoit

vers le haut, puis enlevez.

Remise en place: Placez le bac au dessus des

soufiens moul4s rectangulaires de la porte.

Puis faites glissex le bac vers le bas darts les

supports pour le fixer en place.

L'ergotaide "_emp&chex que de pedts

articles plac4s sur la clayette de la porte

se xenvex_ent, coulent ou _issent. Mettez

un doigt de chaque c6t6 de l'eLgot px_s

de l'arri&xe et faims bougex la clayette vers

l'avant ou vexs l'axri_re selon vos besoins.

_iiiill

qe obstruer

MISEEN GARDE:

LapiecedoitOtreen

placeconform#ment

Isfigurepour

biendistribuer

lesgl&ons.

Vousnepouvez

pasconserver

d'alimentsdans

cetemplacement.

Bac sup#rieur de porte de cong#lateur

(sur certains modbles)

Appuyez sur le taquet et tirez la

clayette vers I'avant pour I'enlever

Clayette coulissante anti-dO.versement

(;xSce _ la clayette glissanm and-

d4versement, vous pouvez atteindxe des

articles plac4s derri&re d'axmes. Ses bords

sp4ciaux sont concus pour emp6cher tout

d&'ersement aux clayettes inf(-rieuxes.

Enlevement:

Faims glisser la clayetm vexs l'ext&ieur

jusqu'{_ ce qu'elle atteigme son point

d'arr&, puis appuyez le taquet vexs le

baset faites glisser la clayette direcmment

vers l'extg'xieux.

Remiseenplace ou relocalisation:

Alignez la clayeEe avec les supports et

faites glisser en place. U_tagbxe peut &ue

reposifionn_e loxsque la porte est ouverm

_ 90° ou plus. Pour ce faire, faites glisser

l'_tagb.re au del{_des butg'es et inclinez-la

vexs le bas. Faites la _isser vexs le bas darts la

position d_sir_e, alignez-la avec les supports

et glissez-la en place.

Prenezsoindepousserla clayettejusqu'au fond

pourrefermerlaporte.

ClayetteauickSpace TM

Vous pouvez diviser en deux cetm clayette et

faire coulisser sa parfie avant sous sa parfie

ani&xe poux xangex des axficles de haum

mille sux la clayette du dessous.

Vous pouvez enlever cette clayette et la

remetue en place ou la placer comme une

clayette coulissante anti-d4versement.

Darts cermins modules, vous ne pouvez pas

udlisex cette clayette darts la position la plus

basse.

electromenagersge.ca

Toutes les caract#risfiques ne sont pas disponibles sur tous les modOles.

Paniers du congelateur

Pourenlever,repousser le partier

compl_tement vers l'arri_re du cong_latem.

Soulevez-lejusqu'fi ce que les broches

ariiOre soient d&gag&es. Soulevez le partier

au completet refirez-le.

Prenezsoin depousserlespanniersjusqu'au fond

pourrefermerla porte.

Clayettes de congelateur a retrait par coulissement

Pourenlever,faites _isserj usqu'A la position Prenezsoin depousserles clayettesjusqu'au

d'arr_t,soulevez l'avant au (lel_ de la fondpourrefermerlaporte.

position d'arr& et fakes soffit en glissant.

)Clayettes de cong_.lateur fixes

I1existe deux types de clayettes fixes :

Pourenleverce typede clayette:

0 Soulevez la clayette par le c6t("gauche.

Faitesda sortiL

Pourenleverce type de clayette:

O Soulevez le c6t_ gauche de la clayette et

faites-le glisser vers la gauche au centre

des supports de la clwette.

Soulevez le c6t_ droit de la clayette puis

sortez-le des supports de la clayette.

NOTECONCERNANTLESMODk'LESAVEC

DISTRIBUTEUR:Afin de drer pleinement

avantage du firoir basculant, la taille des

articles d_pos_s sur la clwetm en dessous

du firoir _ glacons ne dolt pas exc_der

le point le plus bas de ce firoiL

Support a bouteilles de vin/boissons (surcertains modOles)

Ce support peut contenirjusqu'_

5 canettes ou une bouteille de vin.

I,e support est accroch_ aux c6t_s du bac

{_produits laitiers.

Pour enlever :

Videz le support.

En tenant la pattie inf6rieure du bac _

produits laifieI_, soulevez sa parfie avant

en ligne droite, puis tirez vers le haut et

l'ext_rieuL

Pourreplacer:

Accrochez le support aux c6t_s du bac.

Engagez la pattie artiste du bac darts

les supports moul_s de la porte. Poussez

ensuite la parfie avant du bac vers le

bas. i,e bac se verrouillera en place.

Pour d_gager le support du bac A

produits laitiers, firez sur les figes

lat ,-.less.ppo - po. -les

des trous situ_s sur les c6t_s du bac.

Lesportesdu refrig6rateur.

iii_i i

i i

iil l iii

il i

_JJ

i ii

hm_

iiii

/_ i i/i

ii i_ii_

Lorsque la porte est partiellement

ouverte, elle se ferme automatiquement.

Au de/# de cette position d'arr#t /a porte

restera ouverte,

Portes du r6frig6rateur

I,es poxms de votre x_flig6xatem ne sont

pas rout _ fait comme celles dont vous

avez l'habimde. Un syst&me special

d'ouvermre/fexmemre assure que les

poxtes femlent compl&mment et

heml_fiquement.

I,orsque vous omTez et femlez les poxms,

vous xemaxquerez qu'elles sont munies

d'une position d'arr_t.Si vous ouwez la

poxte au delft de cette position d'arrOt,

elle resmra ouverte afin de vous pexmettre

de xangex et de pxendre vos aliments

plus facilement. I,orsque la porto est

parfiellement ouverm, elle se ferme

automafiquement.

I,'impression de r6sismnce que vous

ressentez _ la position d'arr_tdiminue

lorsque des aliments sont xvmg_s darts

la porto.

A lignement des portes

Si les portes ne soient pas aligm_es, x_glez

la porte du compaxtiment r_fiig_rateux.

it l'aide d'une cl_ _ douille de 7/16

po, toumez la vis de r_glage de la

porte vers la droite pour relever la

porte, ou vers la gauche pour

l'abaissex:(Une douille de nylon,

encastF_e darts les filets de l'axe,

emp_chexa celui-ci de mmnex

si l'on ne se sert pas d'une cl_.)

Apx&savoir tourn_ la cl_ une ou deux

fois, ouwez et femlez la porte du

compaxtiment x_flig_xatem et v_xifiez

l'alig,mement des portes i_la pattie

sup&ieure.

Patte de support

Avant de d_placer voue x6fiig_xamxm

vous devez xemonmx la patte de suppoxt.

Une fois l'appaxeil reposidonn_,

vous devez l'abaisser de nouveau.

!_ _ i ii _

i i_i ii ii iii I

Abaissezla pattede

S ! qu

touche]eI

Vouspr6viendrez

ainsi]e d6salignement

de]a porte•

Lestiroirs et contenantsa legume, eleo,rome,agersge.oa

Toutes les caract_ristiques ne sont pas disponibles sur tous les modOles.

Contenants a fruits et I#gumes

Si une quantit_ d'eau excessive s'accumule

darts le fond des firoi_s, essuyez-les.

Surcertainsmodeles,le tiroir inf_rieur

est mum de coulisses pleine extension

pemlettant l'acc_s it l'ensemble du firoiL

HJ _Z_Z2[ZZ) LO

( -

Contenants avec humidite variable

R_glez la commande i_HIpour que le tiroir

conserve un degr_ d'humidit_ _lev_ pour la

conse_5'afion des l_gumes.

R_glez la commande _ LOpour abaisser

le degr_ d'humidit_ darts le droir pour

la conservation des fluits.

Clayette d#li transformable

I,e Clayette d_li uansformable a sa propre

arriv_e d'air floid pour permeme _

un courant d'air en provenance du

comparfiment cong_lamm ou

comparfiment des aliments flais d'arrNer

atl conl_enan[.

Le reglage de temperature variable contrSle

la circulation (Fair en provenance du

r_gulateur de temperature.

R_glez la temperature _ la position froid

maximum pour conserver des viandes

flaiches.

Rg-glezla mmperamre {t la position

froid pour ramener le contenant {_une

mmperaulre noi_nale de reflige_fion et

l'udliser comme espace suppl&nentaire

pour les legumes. Cela coupe l'enu_e d'air

floid. Vous pouvez choisir une temp&amre

interm_diaire enUe ces deux exu_mes.

Enlevementdes contenants.

Toutes les caract_ristiques ne sont pas disponibles sur tous les modOles.

Enlevement des contenants

Vous pouvez facilement enlever les tiroirs

en les firant (hoit et en les soulevant au

dessus de leur position d'arrOt.

Si la porte vous empOche d'enlever les

droirs, essayez d'abord d'enlever les bacs

_ porto. Si la porte n'offie pas assez

d'espace libre, vous devez fouler le

r_fl_ig_rateur vers l'avantjusqu'_ ce que

la porte s'ouwe suffisamment pour vous

pex_neme d'enlever les fixoi_. Parfois,

pour faire sortir le r_flig&ateux; vous devez

le faire aller vers la gauche ou vers la droim

en le roulant.

Machine a gla ons automatique.

II faut pr_voir entre 12et 24 heures avant qu'un r_fri@rateur nouvellement install_ commence _produire des gla_ons.

Dansle casdes modeles Machine a gla_ons automatique

avec distributeur,pour

atteindrela glace ou

I'interrupteur:

ooulevez le tiroir, pois tirez vers

I'avant jusqu'_ son arr#t.

obaissez le tiroir )our avoir

accds aux gla_ons ou pour

atteindre /e commutateur

de marche.

NOTE:Afin de tirer pleinement

avantage du tiroir basculant, la taille

des articles ddpos#s sur la clayette en

dessoosdu tiroir 9glagons ne doitpas

excdder le point le plus hasde ce tiroir.

I;_ machine _ glacons produira environ

7 glacons par cycle--soit environ 100-130

glacons mums les 24 heures--selon la

mmp&ature du cong_latem, la mmp&ature

ambianm, la fl_quence d'ouvermre des

porms et d'atmes conditions d'ufilisation.

Si vous mettez vone r_flig&amur en

marche avant que la machine _ _aqons ne

soit aliment_e en eau, mettez l'inmrmpteur

d'alimenmfion _ la position OFF(arr_t).

I,orsque la conduim d'eau est raccord_e

au r_flig&ateur, mettez l'inmrrupmur

d'alimenmdon _ la position ON (marche).

I_a machine _ glacons se remplit d'eau

loxsqu'elle atteint le point de -10 ° C

(15° F). I1faut pr&'oir entre 112et 24 heures

avant qu'un r_flig_mtem nouvellement

insmll_ commence _ produire des glacons.

Vous entendrez un bourdonnement

chaque fois que la machine _ glacons se

remplit d'eau.

,]emz les premiexs lots de glacons afin

d'_liminer les impuretg-s provenant de

la conduite d'eau.

Assurezwous que rien ne g_ne le

mouvement du br_ts r_gulateuL

Noteparticuliereau sujetdesmodeles

avecdistributeur:

I,es modules avec distfibuteur sont munis

d'un firoir _ glace basculant. Le firoh peut

basculer comme indiqu_ sur les illusm_tions,

et il se mainfiendra en position _lev_e

lo,sque vous prendrez de la glace ou memez

l'interrupteur de la machine _ glacons en

position Marche ou Arr&t.Assurezwous de

remettre le fir4r en place avant de femler

la porte.

Pour restaurer votre niveau de glaqons

lorsque le seau est vide, nous

recommandons de suivre les 6tapes

suivantes :

12 heures apr&s la premi&re chute

de _aqons darts le firoi_, distribuez

3 _ 4 cubes.

Apr&s une autre p6riode de 6 heures,

distribuez 3 _ 4 cubes de nouveau.

Gette proc6dme resmurera votre niveau de

glacons darts la plus br&ve p&iode possible.

Machine_gla%ns

Si le bac fl glacons est plein jusqu'au niveau

du bras r_gulatem; la machine _ glacons

s'arr& de produire des glacons. I1 est

normM que plusiems glacons soient collds

entre eux. Interrupteurz

d'alimentation Brasr6gulateur

Lorsque votls n'utilisez pas souvent de

glaqons, les vieux glacons perdent leur

transparence, prennent un goflt

d_sagr_able, et diminuent de mille.

ooulevez le tiroir, pois tirez vers

I'avant jusqu'_ son arr#t.

ooulevez et tirez _nouveau

vers I'avant pour I'enlever.

Enl#.vement du tiroir a glace (modOlesavec distributeurl

MISEENGARDE: la glace pose Iourd wand

le tiroir estplein.

R('glez le bo/ltoll de r_glage ell position

OFF(arr_t)avant d'enlever le tiroiL

Quandvousremettezle tiroir,assurez:\'ous

de le presser fermement en place. S'il ne

va pasjusqu'au fond, enlevez-le et fakes

murner le m6canisme de raise en place

d'1/4 de touL Repoussez aloes le droir

en place ?_nouveau.

LemOcanisme

demiseen

olace

Mofldles avec

distributeur seulement

Ledistributeurd'eau et de gla ons. (surcertains modbles) electromenagersge.ca

Bacdetr0p-plein

Pour utiliser le distributeur

S(_lecfionnez CUBEDICE !_)(glaqons),

CRUSHEDICEI_ j (glace conc_tss_e) ou

WATER_) (eau).

Appuyez doucement le verre contre le

haut du bras de distribution.

I,a clayette de trop-plein n'est pas munie

d'un syst&me d'_coulement. Pour r&luire

les inches d'eau, vous devez nettoyer

r_guli&rement la clayette et sa grille.

$71n'ya pasd'eaudistribudeIorsquele

rdfrigdrateurestinitialementinstalld,il y apeut-

Otrede Fairclanslaconduited'eau.Appwezsur la

commandededistributionpendantdeuxminutes

auminimumpourexpulserFairdela conduite

d'eauet remplirlerdservoird'eau.Afin d_liminer

les &entuellesimpuretdsprovenantdela conduite

d'eau,jetezles sixpremiersverresd'eau.

ATTENTION: Ne mettezjamaisles doigts

oud'autresobjetsclansI'ouverturedu

distributeur.

Verrouillage du distributeur

•App.y z to.ch

LOCKCONTROL(r4glage

pour verrouiller le

LOCKCONTROL distdbuteur etle

HOLD3SECS panneau de r_glage.

Pour d&'errouillex,

appuyez sur la touche

et tenez-la enfonc_e

pendant encore

,3secondes.

Lumieredu distributeur

Cette touche aUume

0 _ et &eint la lumiere

1.161t1" lumi6re en appuyant sur

le bins de distribution.

Sur certains mod&les,

si cette ampoule brflle,

vous devez la remplacer

par une _unpoule d'au

maximum 6 watts, 12V.

Glacerapide

oSi vous avez besoin

de glace rapidement,

appuyez sur cette

touche pour acc_l_rer

OUICKICE la production de glace.

Cela augmente la

Signal sonore

DOORALARM

production de glace

pendant les 48 heures

suivan tes ou j usqu'_ ce

que vous appuyez _

nouveau sur cette

touche.

Potlr i]{letEle ei] ulaxche

le signM sonore, appuyez

sur cette touche pour

allumer l'indicateur

lumineux. Ce sigmal

sonne si l'une des poxms

resin ouverte plus de

3 minums, ia lumi(_re

s'_mint et le dgmal

sonore s'arr&m quand

vous fem]ez la porte.

Renseignements importants concernant votre distributeur

N'_joutez pas darts le bac Aglacons des

glacons non fabriqu_s par voue machine

figlacons. Ils risquent d'&ue difficiles fi

concasserou _ disuibuex:

l_vitez de uop remplir les verres de

glacons et d'utiliser des verres _uoits ou

tr_s hauts. I,e conduit peut se bloquer et

le volet peut geler et coincer. S'il y a des

glacons qui bloquent le conduit, faites-les

passer au moyen d'une cuill_re en bois.

Ne placez pas de boissons ou d'aliments

darts le bac {_glacons pour les rafraichi_.

I,es boims, boumilles et paquets

alimentaires peuvent coincer la machine

£_glacons ou la vis sans fin.

_Afin que la _ace disuibu_e ne puisse

manquer le verre, placer le verre £_

proximit£- mais sans toucher l'ouvermre

du disuibumux.

MOme si vous avez s_lecdonn_ CUBEDICE

(glacons), il est possible que de la glace

concass_e mmbe darts votre verre. Cela

se produit de temps _ autre loxsque

plusieuxs glacons sont achemin_s vexs

le broyem.

Apr&s disuibufion de la glace concass&e,

de l'eau peut s'_couler du conduit.

Patrols, un peu de givre se forme sur le

volet du conduit £_glace. Ce ph&]om6ne

est normal et se produit en g&_&al apr&s

des disuibudons r6p&6es de glace

concass_e. I,e gNre va &'entuellement

&'aporex.

Entretienet nettoyagedu refrigerateur.

Zone de ramasse-gouttes

du r_partiteur.

Nettoyage de I'exterieur

Lebac de trop-pleindudistributeur

(le_Tait _tre soigneusement essuy_. Vous

pouvez _liminer les d_p&ts calcaires laiss_s

par les inches d'eau en uempant le bac

darts du vinaigre non dilu_. I,aissez uemper

jusqu'¢_ ceque les d_p6ts dispamissent ou

soient suffisamment ramollis pour &ue

_limin_s par rinc'age.

to brasdodistribution.Avant nettoyage,

appuyez pendant 3 secondes sur la touche

LOCKCONTROL.Nettoyez-la au moyen d'une

solution d'eau et de bicarbonam de soude-

environ 15 ml (une cuill_re _ soupe) de

bicarbonam de soude par liue (une pinto)

d'eau. Rincez bien et essuyez.

Lospoigneesdoportoot Iourgarniture.

Nettoyez4_ au moyen d'un linge humect(_

d'eau savonneuse. S_chez avec un linge doux.

Vouspouvoznottoyorlospannoauxot los

poigneesdeporteenacier inoxydable(sur

cermins mod_les) avec un nettoyant d'acier

inoxTdable vendu sur le march_. I1vaut

mieux ufiliser un produit de nettoyage

vaporis_ pour ader inoxTdable.

N'ufilisez pas de cite pour appareils

m_nage_s sur l'acier inoxTdable.

GardozI'exteriour durefrigeratourpropro.

Essuyez-le avec un linge propre l_g_rement

humect(_ de cite pour appareils

_lectrom_nagers ou d'un d_m_gent liquide

doux pour la xvdsselle.S_chez et polissez

avec un linge doux et propre.

N'esswozpasIor_frig_ratouravocunlingo_vaissello

saleouuneserviettehumide: ilspourraientlaisserun

rdsiduquipourraendommagerlapeinture.N'utilisez

pasde tampons_rdcurer,deproduitsnettoyantsen

poudre,dejavellisentsoudeproduitsnettoyants

contenantunjavellisent,carcospmduitspeuvent

@ratignerlapeintureet la rendremoinsrdsistante.

Nettoyage de I_nt_.rieur

Poureviterles mauvaisesodeurs,laissez

une boim ouverte de bicarbonam de soude

darts les comparfiments r_flig_rateur

et cong_lamuL

Debranchez le refrigerateur avant de le

nettoyer.S'il est uop difficile de le faire,

essorez bien votre linge ou votre 6ponge

pour enlever l'exc&s d'eau lorsque vous

nettoyez autour des interrupteurs, des

lampes ou des commandes.

Ufilisez une solution d'eau fi&de et de

bicarbonate de soude-environ 15 ml (une

cuill_re _ soupe) de bicarbonate de soude

par liue (une pinte) d'eau-afin de nettoyer

tout en neutralisant les edema. Rincez et

essuyez bien.

L'utilisationde solutionsnettoyantesautres

quecellesquenousrecommandons,plus

particulierement cellescontenantdes

distillatsdepetrole peut fissurerou

endommagerI'interieurdurefrigerateur.

E-vitozdonottoyorlosclayottosonvorroencore

froidesclansdeI'eauchaudecaroliosrisquentdese

casser_causedeI?cartexcessffdetempdrature.

Manipulezlosclayettesenverreavecprudence.Si

vouscognezle verretrempd,il pourrasebriser

Ne lavezaucunepibcedeplastiquedurdfrigdrateur

aulave-vaisselle.

LeplateaurefroidissemenYd@elpoutaller

aulave-vaisselle.

electromenagersge.ca

Derriere le refrigerateur

Pienez un soin paxficuliex loxsque vous

_loignez le x_flig_'xateux du mux. Tous les

types de rev&mments de sol peuvent &ue

endommag_s, pmficuli_,xement ceux qui

sont coussin_s ou dont la suxface est gaufl_'e.

Tirez le r_flig_ratem en ligme droim

et, loxsque vous le xemetmz en place,

poussez-le vexs le tour en ligne dxoim.

I,es d_placements lat_raux du r_flig&amur

pouxraient endommagex le xev_mment

de sol ou le r_flig_xwmux.

Lorsquevousremettezle rdfrig_rateurenplace

en lepoussant,veillez_nepas le fake roulersur

le cordond'alimentationousur la conduited'eau

de lamachine_gla_ons.

Depart en vacances

I,oxsque vous vous absentez pendant une

p_xiode pxolong_e, videz et d_branchez le

r_flig&amm. Nettoyez l'int_rieux avec une

solution d'eau et de bicaxbonam de soude,

f_raison 15 ml (d'une cuill&re ft soupe)

de bicafl)onam pax liue (1 pinto) d'eau.

I;dssez les porms ouverms.

Mettez l'inmneptem d'alimenmfion

de la machine fl glacons ft la position

OFF(arr6t)et fermez l'alimenmfion

d'eau au r_flig_'ramux.

Si la temp4xaulxe x_isquede descendxe sous

le point de cong41afion, demandez _ un

r4paxamux de vidanger la conduim d'eau

afin d'&'imx les d4g_ts s4rieux caus4s pax

les inondafions.

Demenagement

Immobilisez musles _l_ments mnovibles,

mls que les clwettes et les bacs, £_l'aide de

ruban gomm_ pour &qter de les

endommageL

Si vous ufilisez un chartiot pout

d_m_nager le r_flig&amm; ne laissez

jamais le devant ou le derri&re du

r_flJg&ateux xeposer conue le charxiot.

(;ela pourxvdt endommagex le r_flig_ratem.

Ne mmspoxtez le r_flig&amur que

pax les c6t_s.

Assurez-vousquele rdfrigdrateurdemeuredebout

pendantsonddmdnagement.

Remplacementdes ampoules.

Lorsque vous r#glez les commandes sur OFF (ArrOt), I'alimentation #lectrique de I'ampoule n'est pas coup#e.

Les ampoules pour #lectrom#nagers Reveal®sont utilis#es clans certains modules. Elle sont identifiables par leur

couleur bleue Iorsqu'efles sont #teintes.

Toutes les caract#risfiques ne sont pas disponibles sur tous les mod#les.

Votrepare-lumi#re rassemblera

une des suivantes Compartiment refrigerateur--lampe superieure

P0che

Taquets

D_b_vmchez le r_flig_tateut.

I,es ampoules se uouvent en haut du

compatdment, ft l'int_t-ieur du pare-.

lumi&te. Sut cetmins mod&les, vous

devez enlevet une vis qui se uouve _

l'avant de l'_cran. Sut atmes mod&les,

enlever la vis darts la poche qui se

uouve _tl'ard&re du pare-lumi&re.

Pour enlevet l'_ctan i_lumi&re, sur

cetmins mod&les, appuyez sur les

mquets situ_s de c6t_ de l'_ctan et faites

sotfir en faisant _isset vets l'avant. Sut

d'auues mod&les faims simplement

glisset le pate-lumi&te vets l'avant et

faims sotfix:

Apr&s avoir remplac_ l'ampoule pat

une ampoule d'appareil _lecuo-

re&lager de re&me puissance ou de

puissance inf6rieute, temettez le

patequmi_te et les vis (sur cettains

mod&les). Pour remetue le pare-.

lumi&re, assutezwous que les mquets

qui se uouvent i_l'atTi_re du pare-

lumi&te aillent darts les uous qui se

uouvent _ l'atri_te du boifiet.

Rebtanchez le t_flig_tv_teut.

Compartiment refrig#rateur--lampe inferieure

Cettelumi#rese trouveaudessusdu tiroir

d'enhaut.

D_branchez le r_fl-ig_tateut.

Enlevez le bouton de t_glage du tirol, _

viande mmsfommble en le firant dtoit.

O Soulevez le pate-lumi&te et enlevez-le

en tirant.

_pr&s avoir remplac_ l'ampoule pat

une ampoule d'appareil _lectro-

m_naget de re&me puissance ou

de puissance inf_rieure, remettez

le pate-lumi&te et le bouton.

Rebtanchez le t_flig_tatem.

Compartiment cong#lateur

O D_btanchez le t_fl-ig_tamut.

Enlevez la clwette qui se uouvejusm au

dessus du pa_e-lumi&te (vous pouvez

enlever cetm clwette plus facilement

apr&s l'avoir ridge). Sur cetmins

mod&les, vous devez enlevet une vis

qui se uouve en haut du pate-lumi&te.

Pour enlevet le pate-lumi&re, appuyez

sut les c6t_s et enlevez en soulevant.

Remplacez l'ampoule pat une

ampoule d'appateil _lecuo-m_naget

de re&me puissance ou de puissance

inf_tieme, puis remontez le pate-

lumi_te. Pour remonter le pare-

lumi_te, assurez-vous que les mquets

du haut soient solidement fixes en

place. Remettez la vis (sin cetmins

modules).

ORemontez la clayette et tebtanchez

le t_flig_tatem.

6'2

Distributeur (sur certains modfiles)

D_btvmchez le r_fl-ig&ateut.

O I,'ampoule se trouve sut le distt-ibuteut

sous le panneau de r_glage. Enlevez

l'ampoule en la faisant tournet darts le

sens oppos_ _ celui des aiguilles d'une

Illonl2te.

Remplacez 1ampoule pat une ampoule

de m6.me mille et de m6.me puissance.

Rebtanchez le t_flig_tatem.

Ensemblesdegarnitureset de panneaux decoratifs.

Pour les modOles uCustomStyle%

Veuillez lire toutes les directives attentivement.

Avantde commencer

Certains modOles sont munis de garnitures qui vous permettent de monter des panneaux de porte.

Vous pouvez commander des panneaux de dOcoration pr#-dficoupOs des couleurs suivantes : noir, blanc,

bisque ou acier inoxydable au service de Pi_ces et accessoires 1.800.661.1616,ou vous pouvez ajouter

des panneaux de bois qui vont avec votre cuisine.

Panneaux de moins de 6 mm (1/4 po) d_paisseur

I,oisque vous insmllez des panneaux de bois ayant moins de 6 mm (1/4 po) d'6paissem; vous aurez

besoin d'tm panneau de remplissage entre la porto et le panneau de bois, tel que du carton de 3 mm

(1/8 po). Si vous installez un panneau d_,comfif pr&coup6, un panneau de remplissage pr&coup6 est

fourni darts l'ensemble. L'_paisseur tot_de du panneau d_corafif ou de bois avec le panneau de remplissage

doit &re de 6 mm (1/4 po).

Lespanneauxqui ontplusde 6 mm(1/4 po)

6 mm(1/4po)max

Panneau de 19 mm (3/4 po) ou sureleve

Vous pouvez ufiliser un panneau sur_lev_ viss_ ou coll_ sur un panneau de base de 6 mm (1/4 po)

d'_paissem; ou un panneau flais_ de 19 mm (3/4 po). I,a parfie sur_lev_e du panneau dolt &re fabriqu_e

de facon _ offiir un d_gagement pour les doigts d'au moins 5,1 cm (2 po) du cSt_ de la poign_e.

I,es panneaux qui ont plus de 6 mm (1l/4 po) d'_paissem;jusqu'_ 19 mm (3/4 po), n_cessitent que le

panneau ext_rieur de p&_im_tre de 8 mm (5/116 po) ne soit pas plus _pais que 6 mm (1l/4 po).

Limitos do poids pour los panneaux personnalis#s .

ROfrigOrateur.38 livres (17k9) max.

Congfilateur .28livres (13kg) max.

Lespanneauxquiont plusde6 mm(1/4po)d'@aisseur

19mm(3/4 po)

D6gagernentdeIIIIII"'__.__- " ,, ,4

5,1cm (2po)du IIIIII __ " "

8 mm (5/16 po)

6 mm(1/4 po)max

Panneau de base de 6 mm (1/4 po)

_19mm (3/4po)

Portedur6frig6rateur

Ensemblesdegarnitureset de panneaux decoratifs.

23" Dimensions pour les panneaux de bois sur mesure

Les pa_ties sup6aieu_es des panneaux doivent &tre (16.coup6.es (lans les panneaux.

Panneau du Panneaux du

congelateur sans congelateur avec

distributeur distributeur

Panneaudu

compartiment

desalimentsfrais

D6coupez--_,,

1 I

.... ,.J

8 mm

(5/16 po)

3 mm (1/8 po)

170,9cm

(07%2po)

DEVANT

D6coupez--_I I_'-3 mm(1/8 po)

4, ',',

(5/10po)|/

145,4 cm

I (17;/8P°)

85,4cm

(3354po)

DEVANT

8 mm 8 mm

(5/10 po) (5/10po)

4, 4,

:::: 1 :::: q €

t " t "I I i i

D6coupez-_', i.- 3 mm(1/8 po) D6coupez___I',_- 3 mm(1/8 po)

3 mm(1/8 po)--_

170,9cm

(079/s2po)

DEVANT

49,5cm ---_

(191s½2po)

, I

I_- D6coupez

i i_____

L .... f

8 mm

(5/10po)

8 mm

(5/10po)

::I'

3 mm(1/8 po) --_, L,- D6coupez

25" Dimensions aCustomStyle'%Jpour les panneaux de bois sur mesure

Les pa_ties stlp6aieu_es des panneaux doivent &tre (16.coup6.es (lans les panneaux.

Panneau du Panneaux du

congelateur sans congelateur avec

distributeur distributeur

Panneaudu

compartiment

desalimentsfrais

D6coupez--_,,I_- 3 mm(1/8 po)

____1 I

.... _J

8 mm

(5/16po)

8 mm

(5/10po)

f ',',

D6coupez--_I ',_- 3 mm(1/8 po)

175,3cm

(09 po)

DEVANT

_. 30,8 cm -,,

(141%2po)

D6coupez--_; ;_,- 3 mm(1/8 po)

4, ,,,,

8 :_2: I

(5/10 po)/ 43,2 cm

/(17po)

8 mm

(5/10 po)

t ',',

92,0 cm

(30_Apo)

DEVANT

- 30,8cm ,

(14_s/32po)

D6coupez ___II_,-3 mm (1/8 po)

3 mm(1/8 po) --_I I_- D6coupez

i___}

175,3cm

(09po)

DEVANT

49,5cm ---_

(191%2po)

L .... f

8 mm

(5/10 po)

8 mm

(5/10po)

I: f

3 mm(1/8 po)--_', I__D6coupez

Installation despanneaux de porte.

Veuillez lire toutes les directives attentivement.

0Ins#rez les panneaux du cong#lateur et du r#frig#rateur.

Poussez d_licatement sin le panneau sup&iem

du cong_qaeurjusqu'_ ce qu'il soit ins_r_ darts

la ivdnure deni_re la poigm_e de porto. Poussez

le panneau de remplissage (n_cessai,e avec certains

panneaux de porto) deni_re le panneau d_corafif.

Faites la re&me chose avec le panneau

du r_flig_ramm.

Si votre module est dot_ d'un distributem; cette

_mpe ne s'applique qu'au panneau du %fl-ig_rateur

et au panneau sup&iem du cong_lateuL

Ins#rezle panneau inferieur du congelateur(surles modeles a distributeur).

Poussez d_licamment sin le panneaujusqu'_ ce

qu'il soit ins&_ darts la rainme den_i&re la poign_e

de porto. Poussez le panneau de iemplissage

(n_cessahe avec ceItains panneaux de porto)

den-i_re le panneau d_co_df.

Attachez la garniture sup#rieure de la porte du cong#lateur et du r#frig#rateur.

La gmnimre sup_rieme se trouve _ l'int_riem du gmniture. Senez _ la main seulement. Assmezwous

comparfiment du r_fl-ig_ramm, que le haut de chaque panneau est bien aligm_ sous

le rebord de sa garniture sup_rieme.

iXl'aide d'une cl_ fl torsion T-20, fixez les garnitures

sup_riemes en udlisant deux visen haut de chaque

Visde la garnituresup6rieure

D6coupure

Garniture_ Garniture

lat6rale lat6rale

Installation despanneaux de porte.

Garniture

sup6rieure

lat6rale

Garniture

lat6rale

OInstallez la garniture lat#.rale.

Les garnitures lat_rales rentrent _t

l'int_rieur de la poign_e de porte

du r_flig_rateur.

Ne retirezpas lape//icu/eprotectrice

p/ac#e_/'ext#rieurde/a garniture

/at#ra/eavantde/'insta//er.

Garnitureinf6rieure

1. lns6rez la garniulre lat_rale sous

la garniture du haut.

Inserez

lagarniture

lateraleclans

lagarniture

\ du haut

ensuivant

esfl6ches.

Une fois la garniture lat_rale

lllS('?ree soils la garniture du haul,

assurez-vous de ne laisser aucun

espace libre entre la garniulre

latt4rMe et la garniulre du haul.

en regardant ¢_l'avant

du r_flig_rateul.

Tenez la garniture lat_rale

contre la porte de c6t_.

Assurez-vous que la garniture

lat_rale soil align_e ¢_la porte

pendant l'insmlladon.

Cer/aines garniulres lat_-mles ont

un ruban adh_si£ Darts ce c_ts,pelez

l'arri_re du ruban de mani_re

_tpouvoir le coller pour instaUer

la garniture,

3. Ins_rez la garniulre lat_rale darts

la garniture du bas ou le panneau

du b_ts.

Ins6rez lagarniture

lat6rale dans

la garnitureinf6rieure

en suivantlafl6che.

Une fois la garniulre lat_rale

ins&_e sous la garniulre

du bas ou le panneau du bas,

la garniture lat_rale tiendra

_ la porte.

Instructions

d'installation Refrigerateur

Modeles 23, 25, 26, 27 et 29

I Questions? Appelez le 1.800.561.3344 ou Visitez notre site Web aI'adresse • electromenagersge.ca I

AVANT DE COMMENCER

Veuillez lire toutes les directives attentivement.

• IMPORTANT - Conservezces

instructions pour I'inspecteur local.

• IMPORTANT - Respectez toutes

les ordonnances et les codes Iocaux.

Note aI'installateur - Assurez-vous de laisser

ces instructions au consommateur.

•Note au consommateur- Conservez ces

instructions pour reference future.

•Niveau de competence- L'installation de

cet appareil necessite des competences

mecaniques de base.

• Temps d'installation - Installation du

refrigerateur

30 minutes

Installation de la

conduite d'eau

30 minutes

• L'installateur est responsable de bien installer

ce refrig6rateur.

• Toute panne du produit due a une mauvaise

installation n'est pas couverte par la garantie.

Si le refrigerateur a deja ete install& enlevez

la grille de base (voir I'etape 2 de la section

Demenagement du refrigerateur), puis sautez

I'etape 5 de la section Installation du

refrigerateur.

PREPARATION

ALIMENTATION D'EAU DE

LA MACHINE AGLA(_ONS

Si votre refrigerateur a une machine a gla_,ons,

il faut le brancher a une conduite d'eau froide.

Vous pouvez acheter une trousse d'alimentation

d'eau GE (contenant la tuyauterie, le robinet

d'arr_t, les joints et les instructions) chez votre

revendeur ou en vous adressant a notre site

Web a I'adresse electromenagersge.ca ou

notre service de Pieces et accessoires au numero

de tel6phone 1.800.661.1616.

OUTILS REQUIS

Cle a douille, 3/8 poet 5/16 po

I I

Cle hexagonale de 1/8 po

Cle, 1/2 et 7/16 po

Couteau a mastiquer

en plastique

Tournevis cruciforme

Instructions d'installation

DI MI NAGEMENT DU RI FRIGI RATEUR

ITI CHARGEMENT DU

RI_FRIGI_RATEUR SUR

UN CHARIOT MANUEL

Laissez le ruban et les protecteurs sur

les portes jusqu'a ce que le refrigerateur

arrive a destination.

Pour transporter le refrigerateur, utilisez

un chariot manuel rembourre. Centrez

le refrigerateur sur le chariot et entourez-

le d'une courroie. NE SERREZ PAS LA

COURROIE EXCESSIVEMENT.

I_] ENLEVEZ LA GRILLE DE BASE

Enlevez la grille en retirant les deux vis

tete cruciforme.

Si le refrigerateur doit passer par

une ouverture de moins de 38 po

de largeur, ses portes doivent _tre

enlevees. Passez a I'etape 3.

N'ENLEVEZ PAS les poignees.

Si toutes les ouvertures ont plus de

38 po de largeur, sautez a la section

Installation du refrigerateur.

[] DI_BRANCHEZ LE RACCORD

D'ALIMENTATION D'EAU

(sur certains modeles)

Si le compartiment refrigeration est dote

d'un rafraichisseur d'eau, alors il faut

debrancher la conduite d'eau qui part de

la carosserie et s'insere dans la charniere

inferieure de la porte du compartiment

congelation.

Pour debrancher, poussez sur le collet

blanc du raccord puis tirez sur le tube.

Collet blanc

Charniere

inferieure du

compartiment

congelation

Instructions d'installation

[] DI_BRANCHEZ LE RACCORD

D'ALIMENTATION I_LECTRIQUE

(sur certains modeles)

Si le compartiment refrigeration est

dote d'un rafraichisseur d'eau, alors

il faut debrancher la conduite electrique

(faisceau) qui part de la carosserie et

s'insere dans la charniere inferieure de

la porte du compartiment congelation.

Pour debrancher, tirez de chaque c6te

du raccord.

[] DI_BRANCHEZ LES

CONNECTEURS I_LECTRIQUES

(sur certains modeles)

Si le compartiment refrigeration est

dote d'un centre de rafraichissement,

alors il faut debrancher les connecteurs

electriques (faisceaux) qui partent de la

carosserie et s'inserent dans la charniere

inferieure du compartiment refrigeration.

Pour debrancher, tirez de chaque c6te

des connecteurs.

Charniere

inferieure du

compartiment

refrigeration

[] FERMEZ LES PORTES DES

COMPARTIMENTS CONGI_LATION

ET REFRIGERATION

--......

171ENLEVEZ LA PORTE DU

COMPARTIMENT CONGI_LATION

_1 Enlevez le couvercle de la charniere

superieure (si ainsi equipe) de la porte

du compartiment congelation, soit en le

pressant et le tirant vers le haut, soit en

le degageant a I'aide d'un couteau

mastiquer en plastique.

[] Enlevez les deux vis a t_te hexagonale

5/16 po ou 1/8 po, puis soulevez la

charniere en ligne droite pour degager

I'axe de charniere.

T6te hexagonale 5/16 po ou 1/8 po

[_] Ouvrez la porte du compartiment

cong61ation a 90. °

_-4 .- _

90 °

Instructions d'installation

DI MI NAGEMENT DU RI FRIGI RATEUR (SUITE)

mENLEVEZ LA PORTE DU

COMPARTIMENT CONGI_LATION

(suite)

[_ Pendant qu'une personne souleve lentement

la porte du compartiment congelation pour

la degager de la charniere inferieure, une

deuxieme personne doit minutieusement

guider la conduite d'eau et la conduite

electrique (faisceau) a travers la charniere

inferieure.

90°

[_] Placez la porte sur une surface lisse pour

la proteger des egratignures, I'interieur

vers le haut.

1-81ENLEVEZ LA PORTE DU

COMPARTIMENT REFRIGERATION

[_] Enlevez le couvercle de la charniere

superieure (si ainsi equipe) de la porte

du compartiment refrigeration, soit en le

pressant et le tirant vers le haut, soit en

le degageant a I'aide d'un couteau

mastiquer en plastique.

[] ENLEVEZ LA PORTE DU

COMPARTIMENT RI_FRIGI_RATION

(suite)

r_ Enlevez les deux visa t_te hexagonale

5/16 po ou 1/8 po, puis soulevez la

charniere en ligne droite pour degager

I'axe de charniere.

T6te hexagonale 5/16 po ou 1/8 po

r_ Ouvrez la porte du compartiment

refrigeration a 90. °

90 °

Instructions d'installation

[] ENLEVEZ LA PORTE DU

COMPARTIMENT RI_FRIGI_RATION

(suite)

[] Soulevez la porte du compartiment

refrig6ration pour la degager de la

charniere inferieure.

Si le compartiment refrigeration est dote

d'un centre de rafraichissement, une

personne doit soulever lentement la porte

pour la degager de la charniere inferieure,

pendant qu'une deuxieme personne guide

minutieusement les conduites electriques

(faisceaux) a travers la charniere inferieure.

90°

Modeles dotes d'un centre de refraTchissement seulement

_] Placez la porte sur une surface lisse pour

la proteger des egratignures, I'interieur

vers le haut.

REMISE EN PLACE DES PORTES

Pour replacer les portes, inversez

simplement les etapes 3 a 8.

Veuillez cependant noter les points suivants :

• Au moment d'abaisser les portes sur

les charnieres inferieures, une deuxieme

personne doit guider minutieusement

le tube et les faisceaux electriques

travers les ouvertures des charnieres.

• Lorsque vous branchez la conduite

d'eau, assurez-vous d'inserer le tube

jusqu'a la marque.

Marque

Ne pincez pas le tube et les faisceaux

electriques Iorsque vous placez les

portes sur les charnieres inferieures.

Lorsque vous branchez la ou les

conduites electriques (plusieurs

conduites seulement sur les modeles

dotes d'un centre de rafrafchissement),

assurez-vous que les connecteurs sont

completement imbriques.

Instructions d'installation

INSTALLATION DU REFRIGERATEUR

EMPLACEMENT DU REFRIGERATEUR

• N'installez jamais votre refrig6rateur dans

un emplacement oQ la temperature ambiante

sera inferieure a 16° C (60° F). II ne se mettra

pas en marche suffisamment souvent pour

maintenir des temperatures convenables.

• N'installez jamais votre refrig6rateur dans

un emplacement oQ la temperature ambiante

sera superieure a 37 ° C (100 ° F). II ne

fonctionnera pas bien.

• Installez votre refrigerateur sur un plancher

suffisamment solide pour le porter Iorsqu'il

est plein.

DEGAGEMENTS

Prevoyez les degagements suivants pour

faciliter I'installation, la bonne circulation

d'air et les raccordements de plomberie et

d'electricite :

CustomStyle TM 23" (33 po de largeur),

de 23"/25" 25", 26", 27', 29"

C6tes 4 mm (1/8 po) 4 mm (1/8 po)

Dessus 25 mm (1 po) 25 mm (1 po)

Arriere 13 mm (1/2 po) 25 mm (1 po)

DIMENSIONS ET SPECIFICATIONS

i Eau €lectricit6

LD_gagement de 19mm

(3/4po)(jeude 13mm

[1/2 po]+plaquesmurales

de 6 mm[1/4 po])

\Dessusdu

comptoir

\de63,5cm

\(25po)

DIMENSIONS ET SPECIFICATIONS

(pour les modeles {{ CustomStyle TM _de 23")

o o

Io11oI

178,4cm

(70_Ap0)

91,4cm

(36p0)

61cm124

oil

DIMENSIONS ET SPECIFICATIONS

(pour les modeles {{ CustomStyle TM _de 25")

O O

o I_

o1 -

Io11oI

183,5cm

(72_Ap0)*

*-_-91,4 cm -

(36p0)

_I cm124

oil

"183,5 cm (721/4 po) sont necessaires pour

bien regler les roues de mobilite. Si les

armoires placees sur le refrig6rateur ont

des portes qui sont alignees au sommet de

I'ouverture du refrig6rateur, vous pouvez

avoir besoin de 1/8 po d'espace libre

supplementaire pour permettre une bonne

ouverture des portes de I'armoire.

Instructions d'installation

ITI BRANCHEMENT DU

RI_FRIGI_RATEUR ALA CONDUITE

D'EAU DE LA MAISON

(modeles avec machine agla_ons

et distributeur)

Une alimentation d'eau froide est requise

pour faire fonctionner la machine

gla_,ons et le distributeur. Vous devrez en

fournir une si elle n'existe pas. Voir la

section Installation de la conduite d'eau.

NOTES :

•Avant de brancher la conduite au

refrigerateur, assurez-vous que le

cordon d'alimentation electrique n'est

pas branche a la prise murale.

• Si votre refrig6rateur n'est pas equipe

de filtre a eau, nous recommandons

d'en monter un si votre alimentation

d'eau contient du sable ou des

particules qui peuvent boucher la grille

du robinet d'eau du refrig6rateur.

Installez-le sur la conduite d'eau pres

du refrigerateur. Si vous utilisez une

trousse GE SmartConnect TM Refrigerator

Tubing, vous aurez besoin d'un tuyau

additionnel (WX08X10002) pour

brancher le filtre. Ne coupez pas le

tuyau de plastique pour installer le filtre.

[] Si vous utilisez un tuyau de cuivre,

placez un ecrou de compression et une

bague (manchon) a I'extremite du tuyau

qui vient de I'alimentation d'eau froide

de la maison.

Si vous utilisez un tuyau GE

SmartConnecti _ les ecrous sont deja

assembles au tuyau.

I-_ Si vous utilisez un tuyau de cuivre,

inserez aussi loin que possible I'extremit6

du tuyau dans le raccord a I'arriere du

refrig6rateur. Tout en tenant le tuyau,

serrez le raccord.

Si vous utilisez un tuyau GE

SmartConnect: _ inserez I'extremite moulee

du tuyau dans le raccord a I'arriere du

refrigerateur, puis serrez I'ecrou

compression a la main. Serrez ensuite un

autre tour a I'aide d'une cle. Un serrage

excessif pourrait occasionner des fuites.

rc--] Fixez le tuyau dans le collet (fourni) pour

le maintenir en position. II est possible

que vous deviez ecarter le collet.

Collet a tuyau

I_crou

compression

1/4 po

Bague

(manchon)

Tuyau 1/4 po

Raccord du

refrigerateu r Tuyau SmartConnect TM

[] OUVREZ L'ALIMENTATION D'EAU

Ouvrez I'alimentation d'eau au niveau du

robinet d'arr_t (l'alimentation d'eau de la

maison) et verifiez la presence de fuites.

131BRANCHEZ LE CORDON DU

RI_FRIGI_RATEUR DANS LA PRISE

Avant de brancher le refrigerateur,

assurez-vous que I'interrupteur

de la machine a gla_,ons est

la position OFF (arr_t).

Lisez I'etiquette concernant la mise a la terre

qui est attachee au cordon d'alimentation.

Instructions d'installation

INSTALLATION DU RI FRIGI RATEUR (SUITE)

I_1PLACEZ LE RI_FRIGI_RATEUR

DANS SON EMPLACEMENT

Transportez le refrigerateur jusqu'a sa

destination.

I-6]METTEZ LE RI_FRIGI_RATEUR

DE NIVEAU

La mise a niveau du refrigerateur

s'effectue en ajustant les roulettes situees

pres des charnieres inferieures. /

_ Roulettes _ Relevez

Les roulettes de nivellement jouent trois r6les :

• Elles peuvent _tre reglees pour que les

portes se referment automatiquement

Iorsqu'elles sont a moitie ouvertes.

(Reglez le bord inferieur avant du

refrigerateur a 16 mm [5/8 po] du sol.)

• Elles peuvent _tre reglees de maniere

permettre a I'appareil de reposer solidement

sur le sol et I'emp_cher ainsi de branler.

• Elles vous permettent d'eloigner le

refrigerateur du mur pour le nettoyage.

Pour ajuster les roulettes sur les modeles

de les roulettes sur les modeles 23" (33 po

de largeur) 25", 26", 27" et 29" •

• Tournez les vis

de reglage des

roulettes clans

le sens des

aiguilles d'une

montre pour

faire monter

le refrigerateur,

dans le sens

oppose acelui Vis de reglage

des aiguilles d'une

montre pour le faire descendre. Utilisez

une douille hexagonale ou une cle de

3/8 po, ou une cle anglaise.

[] METTEZ LE RI_FRIGI_RATEUR

DE NIVEAU (suite)

Pour ajuster les

roulettes sur

les modeles

CustomStyle TM

de 23" /25" :

Tournez les vis

de reglage des =---_::T--

roulettes dans le sens Vis de reglage

des aiguilles d'une

rnontre pour faire rnonter le refrigerateur,

dans le sens oppose a celui des aiguilles

d'une montre pour le faire descendre.

Utilisez une cle hexagonale de 3/8 po avec

extension ou une cle anglaise.

Ces modeles ont aussi des roulettes arrieres

reglables, pour vous permettre d'aligner le

refrig6rateur aux armoires de cuisine. Utilisez

une cle hexagonale de 3/8 po. avec extension

pour tourner les vis pour les roulettes

arrieres, dans le sens des aiguilles d'une

montre pour faire monter le refrigerateur,

dans le sens oppose acelui des aiguilles

d'une montre pour le faire descendre.

[] ALIGNEZ LES PORTES

Reglez les portes du refrigerateur pour

qu'elles soient bien alignees a la partie

superieure.

[] Pour aligner les portes :

I'aide d'une cle de 7/16 po, tournez la

vis de reglage de la porte vers la droite

pour relever la porte, ou vers la gauche

pour I'abaisser.

[]

NOTE •

Une douille de nylon, encastree dans les

filets de I'axe, emp_chera celui-ci de

tourner si I'on ne se sert pas d'une cle.

Apres avoir _" Portes

tourne la cle une doivent _tre

ou deux fois, alignees

la partie

ouvrez et fermez superieure

la porte du

refrigerateur

et verifiez

I'alignement des

portes a la partie

superieure.

Instructions d'installation

I-_ ABAISSEZ LA PATTE DE SUPPORT

Abaissez la patte de support jusqu'a

ce qu'elle touche le plancher. Vous

previendrez ainsi le desalignement

de la porte.

1-81REPLACEZ LA GRILLE DE BASE

Replacez la grille de base en installant

les deux visa tete cruciforme (Phillips).

[] REGLEZ LES COMMANDES

Reglez les commandes selon les

recommandations.

5 5

[REcoEOCO.TRO'SET,'.osl

0TIS RECOMMENDED 37 TIS RECOMMENDED

METTEZ EN MARCHE

LA MACHINE .A GLA(_ONS

Mettez le commutateur de la machine

gla_.ons en position ON (marche).

La machine a gla_.ons ne se met

en marche que Iorsqu'elle atteint

une temperature de fonctionnement

de -9 ° C (15 ° F) ou moins. Elle commence

imml_diatement a fonctionner. II faudra

2 a 3 jours pour remplir le bac a gla_.ons.

L) \F ....

Commutateur I

d'alimentation _ !

electrique

Instructions d'installation

INSTALLATION DE LA CONDUITE D'EAU (MODI-LESAVEC

MACHINE A GLA( ONS ET DISTRIBUTEUR)

AVANT DE COMMENCER

Nous recommandons les trousses d'alimentation

d'eau en cuivre WX8X2, WX8X3, WX8X4, selon le

montant de conduite dont vous avez besoin. Nous

approuvons les conduites d'eau en matiere plastique

GE SmartConnect TMRefrigerator Tubing (WX08X10002,

WX08X 10006, WX08X 10015 et WX08X 10025).

Si vous installez un systeme d'eau GE Reverse

Osmosis dans votre refrigerateur, la seule installation

approuvee est celle de la trousse GE RVKIT. Pour les

autres systemes d'osmose de I'eau, suivez les

recommandations du fabricant.

Si I'alimentation d'eau a votre refrigerateur vient d'un

systeme de filtration d'osmose inversee ET si votre

refrigerateur a egalement un filtre d'eau, utilisez le

bouchon de derivation du filtre de votre refrigerateur.

Si vous utilisez la cartouche de filtration de votre

refrigerateur en conjonction avec le filtre d'osmose

inversee, vous pouvez produire des gla(;ons creux

et ralentir I'alimentation en eau de votre machine

gla(;ons.

Cette installation de conduite d'eau n'est pas garantie

par le fabricant de refrigerateur ou de machine

gla(;ons. Suivez soigneusement ces instructions

pour minimiser le risque de dommages onereux

d'inondation.

Les coups de belier (eau qui donne des coups dans

les tuyaux) dans la tuyauterie de la maison peut

occasionner des dommages aux pieces de votre

refrigerateur, ainsi que des fuites ou des inondations.

Appelez un plombier certifie pour corriger les coups

de belier avant d'installer la conduite d'eau de votre

refrigerateur.

Pour prevenir toute brQlure et tout dommage a votre

refrigerateur, ne branchez jamais la conduite d'eau

une canalisation d'eau chaude.

Si vous utilisez votre refrigerateur avant de brancher

la conduite d'eau, assurez-vous de laisser le

commutateur de la machine a gla(;on en position

OFF (arr_t).

N'installez jamais les tuyaux de la machine a gla(;on

dans des endroits o(J la temperature risque de

descendre en dessous du point de congelation.

Si vous utilisez un outil electrique (comme une

perceuse electrique) pendant I'installation, assurez-

vous que I'isolement ou le c_blage de cet outil

empeche tout danger de secousse electrique.

Vous devez proceder a toutes vos installations

conformement aux exigences de votre code local

de plomberie.

CE DONT VOUS AUREZ BESOIN

•Tuyaux en cuivre ou trousse GE SmartConnect TM

Refrigerator Tubing, diametre exterieur de 1/4 po

pour brancher le refrigerateur a I'alimentation

d'eau. Si vous utilisez un tuyau en cuivre,

assurez-vous que les deux extremites du tuyau

soient coupees bien droit.

Pour trouver la Iongueur de tuyau dont vous aurez

besoin : mesurez la distance qui va du robinet

d'eau situe derriere le refrigerateur jusqu'au tuyau

d'alimentation d'eau. Ajoutez 2,44 m (8 pi).

Assurez-vous qu'il y ait assez de tuyau en trop

(environ 2,44 m [8 pi] enroules trois fois en cercles

d'environ 25 cm [10 po] de diametre) pour vous

permettre de decoller le refrigerateur du mur apres

I'installation.

Les trousses GE SmartConnect TMRefrigerator

Tubing sont disponibles dans les dimensions

suivantes :

0,6 m (2 pi)- WX08X10002

1,8 m (6 pi)- WX08X10006

4,6 m (15 pi)-WX08X10015

7,6 m (25 pi)- WX08X10025

Assurez-vous que votre trousse ait au moins

2,44 m (8 pi) comme indique ci-dessus.

NOTE : Les seuls tuyaux en matiere plastique

approuves par GE sont ceux qui font fournis dans

les trousses GE SmartConnect TM Refrigerator

Tubing. N'utilisez jamais un autre tuyau en matiere

plastique, car le tuyau d'alimentation d'eau est

tout le temps sous pression. Certaines categories

de tuyaux en matiere plastique peuvent devenir

cassants avec I'_ge et peuvent se fendre, en

occasionnant des dommages d'inondation dans

votre maison.

•Vous pouvez acheter une trousse d'alimentation

d'eau GE (contenant un tuyau en cuivre,

un robinet d'arr_t et les joints enumeres

ci-dessous) chez votre distributeur local

ou en le commandant au service de pieces

et accessoires, au 1.800.661.1616.

Instructions d'installation

CE DONT VOUS AUREZ BESOIN (SUITE)

•Une alimentation d'eau froide potable. La

pression de I'eau doit _tre entre 20 et 120 p.s.i.

(1,4 et 8,1 bar).

•Une perceuse electrique.

•Une cle de 1/2 po ou une cle anglaise.

•Un tournevis alame plate et un tournevis

Phillips.

•Deux ecrous a compression d'un diametre

exterieur de 1/4 po et deux bagues

(manchons)--pour brancher le tuyau en cuivre

au robinet d'arr_t et au robinet d'eau du

refrigerateur.

• Si vous utilisez une trousse d'alimentation d'eau

GE avec tuyau en matiere plastique, les garnitures

necessaires sont deja montees au tuyau.

• Si votre canalisation d'eau actuelle a un raccord

evas6 a une extremite, vous aurez besoin d'un

adaptateur (que vous trouverez dans votre

magasin de materiel de plomberie) pour

brancher le tuyau d'eau au refrigerateur, OU

BEN vous pouvez couper le raccord evas6

I'aide d'un coupe-tube, puis utiliser un raccord

compression. Ne coupez jamais I'extremite

finie d'un tuyau de la trousse GE SmartConnect TM

Refrigerator Tubing.

•Un robinet d'arr_t pour brancher le tuyau d'eau

froide. Le robinet d'arr_t doit avoir une entree

d'eau avec un diametre interieur minimal de 5/32

po au point de jonction avec le TUYAU D'EAU

FROIDE. Des robinets d'arr_t a etrier sont

souvent inclus dans les trousses d'alimentation

d'eau. Avant d'acheter, assurez-vous que le

robinet a etrier se conforme a vos codes de

plomberie Iocaux.

Installez le robinet d'arret sur la canalisation

d'eau potable la plus frequemment utilisee.

ITI FERMEZ L'ALIMENTATION

PRINCIPALE D'EAU

Ouvrez le robinet le plus proche

suffisamment Iongtemps pour purger

le tuyau.

_1 CHOISISSEZ L'EMPLACEMENT

DU ROBINET

Choisissez pour le robinet un emplacement

facilement accessible. II vaut mieux le

brancher de c6te a un tuyau vertical.

Si vous devez le brancher a un tuyau

horizontal, faites le branchement en haut

ou de c6te, plut6t qu'en bas du tuyau,

pour eviter de recevoir des sediments

du tuyau d'alimentation d'eau.

I_1 PERCEZ UN TROU POUR LE

ROBINET

Percez un trou de 1/4 po dans le tuyau

d'eau, a I'aide d'un foret dur. Enlevez toute

barbure due au per_,age du trou dans

le tuyau.

Faites attention de ne pas laisser de I'eau

couler dans votre perceuse electrique.

Si vous ne percez pas un trou de 1/4 po,

vous obtiendrez une alimentation d'eau

reduite et des gla_,ons plus petits.

Instructions d'installation

INSTALLATION DE LA CONDUITE D'EAU (SUITE)

[_] FIXEZ LE ROBINET D'ARRI_T

Fixez le robinet d'arret au tuyau d'eau

froide a I'aide du collier de serrage.

Collier de serrage

Robinet d'arr_t

etrier :-- Tuyau vertical

d'eau froide

NOTE : Vous devez vous conformer aux Codes

de plomberie 248CMR du Commonwealth of

Massachusetts. Les robinets d'arret a etrier

sont illegaux et leur utilisation n'est pas

autorisee au Massachusetts. Consultez votre

plombier local.

[] SERREZ LE COLLIER

DE SERRAGE

Serrez les vis du collier jusqu'a ce que la

rondelle d'etancheite commence a enfler.

NOTE • Ne serrez pas trop. Vous risquez

d'ecraser le tuyau de cuivre.

Rondelle

Collier devisSerrage_du_

collie_

Entree

ACHEMINEZ LE TUYAU

Acheminez le tuyau du tuyau d'eau froide

au refrigerateur.

Faites passer le tuyau par un trou perce dans

lemur ou le plancher (derriere le refrigerateur

ou au niveau de I'armoire de cuisine

adjacente), aussi pres du mur que possible.

NOTE : Assurez-vous qu'il y ait assez

de tuyau en trop (environ 2,44 m [8 pi]

enroules trois fois en cercles d'environ

25 cm [10 pc] de diametre) pour vous

permettre de decoller le refrigerateur

du mur apres I'installation.

171BRANCHEZ LE TUYAU

AU ROBINET

Placez un ecrou de compression et une

bague (manchon) a I'extremite du tuyau

et branchez-les au robinet d'arr_t.

Assurez-vous que le tuyau soit bien insere

dans le robinet. Serrez fort I'ecrou de

compression.

Pour le tuyau en matiere plastique d'une

trousse GE SmartConnect TM Refrigerator

Tubing, inserez I'extremite moulee du

tuyau dans le robinet d'arr_t et serrez

I'ecrou de compression a la main, puis

serrez un autre demi tour avec une cle.

Si vous serrez trop fort, vous pouvez

occasionner des fuites.

Robinet d'arr6t

etrier "_

Presse-joi nt

Robinet de sortie

I_crou de compression

_I_ J ./tuyau

,_ _ SmartConnecttM

Bague (manchon)

NOTE : Vous devez vous conformer aux Codes

de plomberie 248CMR du Commonwealth of

Massachusetts. Les robinets d'arret a etrier

sont illegaux et leur utilisation n'est pas

autorisee au Massachusetts. Consultez votre

plombier local.

[] PURGEZ LE TUYAU

Ouvrez le robinet d'alimentation principale

d'eau et purgez le tuyau jusqu'a ce que

I'eau soit claire.

Fermez I'eau au niveau du robinet d'eau

apres ecoulement d'environ 1 litre (1 quart)

d'eau par le tuyau.

Pour completer I'installation du refrigerateur,

retournez a I'etape 1 de la section Installation

du refrigerateur.

Bruitsnormauxde fonctionnement, electromenagersge.ca

Les rfifrigfirateurs plus rficents font des bruits difffirents de ceux

des anciens. Les rfifrigfirateurs modemes prfisentent plus de

fonctions et sont plus avancfis sur le plan technologique.

Entendez-vous ce que j'entends ? Ces bruits sont normaux.

HUMMM...

--OUUCH....

I,e nouveau compresseur _ rendement _lev_ peut

foncfionner plus longtemps et plus rite que voue

ancien r_flig_rateur et vous pouvez entendre un son

modul_ ou un ronflement aigu pendant son

foncfionnement.

Parfois le r_flig&amm foncfionne pendant une p_riode

prolong_e, surtout lorsque les portes sont ouvertes

fl_quemment. Gela signifie que la foncfion FrostGuardT"

est active pour emp&cher la brfllme de cong_ladon et

am61iorer la conservation des aliments.

Vous pouvez entendre un sifflement loi_que les portes

se ferment. Cela vient de l'_quilibmge de pression darts

le r_flig_rateuL •

CLICS, CLAQUEMENTS,

CRAQUEMENTS et

GRESILLEMENTS

•Vous pouvez entendre des craquements otl des

claquements lorsque le r_flig_rateur est branch_

pour la premi&re fois. Gela se produit lorsque le

r_flig_rateur se refloidit _ la bonne temp_raune.

•I,es registres _lectroniques s'ouvrent et se ferment

pour assurer des _conomies d'_nergie et un

refloidissement opdmaux.

•I,e compresseur peut causer un clic o11 un

gr_sillement lots de la tenmdve de red&hartage

(cela peut prendre 5 minutes).

•I,e tableau de commande _lecuonique peut causer

un clic lorsque les relais s'acdvent pour commander

les composants du r_flig_ratetn.

•I/expansion et la conuaction des serpendns

de refloidissement pendant et apr&s le d_gMage

peuvent causer t111 craquement 011 11n claquement.

•Sur les mod&les _quip_s d'une machine _ gla£'ons,

apr&s un cycle de fabrication de gla¢ons, vous pouvez

entendre les gla£'ons tomber darts le bac.

OUIR !

•Vous pouvez entendre les venfilateurs tourner

_t hautes vitesses. Gela se produit lorsque le

r_flig_rateur vient d'&ne branch,, lorsque les portes

sont ouvertes fl_quemment o11 lors de l'_{jout d'une

grande quantit_ d'aliments darts les comparfiments

cong_lateur o11 r_flig_rateur. I,es vendlateurs

permettent de maintenir les bonnes temperatures.

•Si une des portes est ouverte pendant plus

de 3 minutes, vous pouvez entendre l'acdvation des

venfilateurs permettant de refloidir les ampoules.

I,es vendlamurs changent de vitesses pour assurer des

_conomies d'&mrgie et un refloidissement opdmaux.

•I1 est possible que vous entendez les vendlateurs

marcher apres avoir choisi une des fonfions de

CustomCoolZ

BRUITS D'EAU

I,e passage de l'agent fligorifique darts les serpenfins

de refloidissement du cong_lateur peut &ne

accompagn_ d'un gargouillement semblable _t celui

de l'eau en _bullifion.

•I/eau tombant sur l'_l_ment chauffhnt de d_giwage

peut faire un bruit de gr_sillement, de claquement

o11de bourdonnement pendant le cycle de

d_giwage.

•Un bruit de suintement d'eau peut _tre entendu

pendant le cycle de d_giwage lorsque la glace

de l'_vaporateur fond et tombe darts le bac

de r_cup_rafion.

•Fermer la porte peut causer un ga_gouillement

en raison de l'_quilibrage de pression.

Avant d'appeler un reparateur...

Conseils de dfipannage-6L-conomisezdu temps et de I'argent!

Consultez d'abord los tableaux qui suivent et vous pourrez peut-

Otre Oviterde faire appel _un rfiparateur.

Causespossibles Correctifs

Lerefrig6rateurne

fonctionnepas

Le cycle de d6giwage

est peut-6tre en cours.

oAttendez environ 30 minutes afin que le cycle de

d_givmge puisse temfineL

Les commandes de temp6rature *R6glez les commandes de temp6rature sur un r6glage

sont r6gl6es stir OFF(arrat). de temp6mture.

Le r6frig6rateur est d6branch6. • Enfoncez la fiche de l'appareil dans la prise mmMe.

Le disjoncteur ou le fusible • Remplacez le flMble ou r6enclenchez le disioncteuL

peut avoir saut6.

Le r6frig6rateur se trouve • D6branchez le r6flig6rateur et rebranchez-le.

sur le mode "salle d'exposition'.

Vibrationoubruit Les roulettes de nivellement • Consultez Roulettes.

metallique (une legere avant doivent 6tre r6gl6es.

vibration est normale/

Le moteur fonctionne Ceci est normal lorsque le •Attendez 24 heures pour que le r_ffig_rateur refroidisse

pendant de Iongues r6frig6rateur vient d'etre branch6, compl_teinent.

periodes ou demarre et

s'arr_te frequemment. (Les Une grande quandt6 d'aliments •C'est normal.

refrig6rateurs modernes et a (_t_mise au r_frig_rateur.

leurs congelateurs etant Porte laiss_e ouverte. •V_rifiez qu'il n'y a pas un paquet qui emp_che

plus grands, leur moteur la porte de fermeL

doit fonctionner plus

Iongtemps.IIs demarrent Temps chaud ou ouverture •C'est normal.

ets'arr_tentafin de fr6quente des portes.

maintenir des Los commandes de temp6rature •Consultez Los commandos.

temperatures uniformes.) ant 6t6 r6gl6es 5_la temp6rature

la plus froide.

Temperature trap elevee La commande de temp6rature •Consultez Los commandos.

dans le congelateur ou n'a pas 6t6 r6gl6e 5_une

le refrig6rateur temp6rature assez basse.

Temps chaud ou ouverture •Abaissez la commande de temperature d'une position.

fr6quente des portes. Consultez Los commandos.

Porte laiss_e ouverte. •V_rifiez qu'il n'y a pas un paquet qui emp_che la

porte de fermeL

Givre sur les aliments Porte laiss_e ouverte. •V_rifiez qu'il n'y a pas un paquet qui einp_che la

surgeles (il est normal porte de fermeL

que dugivre se forme

I'interieur dupaquet) Los portes ant 6t6 ouvertes

trap souvent ou pendant trap

longtemps.

La separation entre Le systbme automatique •Ceci emp_che la formation de condensation gut

le refrigOrateurerie d'6conomie d'6nergie fait l'ext_rieur du r_flig_mteuL

congelateurestchaude circuler du liquide chaud autour

du rebord avant du cong61ateur.

Formation lente des Porte laiss6e ouverte. •V_rifiez qu'il n'y a pas un paquet qui emp_che la

gla_ons porte de fermer.

La commando de temp6rature •Consultez Los commandos.

du cong_lateur n'est pas r_gl6e

5_tree temp6rature assez froide.

MauvaisgoM/odeur

de reau

Le distributeur d'eau n'a pas 6t6 •Faites couler l'eaujusqu'i_ ce que l'eau du syst_me soit

ufilis6 depuis long-temps, remplac_e par de l'eau fmiche.

electromenagersge.ca

Causes possibles Correctifs

La machine agla_ons L'interrupteur d'alimentation *R_glez l'interrupteur d'alimentation _ la position

ne fonctionne pas de la machine 5_glaqons est a de marche.

la position d'arrtt.

L'alimentation en eau est coup6e * Consul/ez Installation de la conduite d'eau.

ou n'est pas raccordte.

Le compartiment congtlateur • Attendez 24 heures pour que la temperature du

est trop chaud, r_flig_mteur se smbilise.

Un areas de glaqons dans le bac • Nivelez les glacons _ la main.

provoque l'arr_t de la machine &

glaqons.

Cubes de glace sont coincts dans • D_branchez le distributem; enlevez les cubes et

le distributeur, rebranchez le distributeuL

Bourdonnement

frequent Le commutateur de marche de •Rtglez le comnmmteur de marche sur la position

la machine &glaqons est dans la OFF(arr#t), car le garder dans la position ON (marche)

position ON (marche), mais l'arriv6e endommagem le robinet d'eau.

d'eau au r_frig_rateur n'a pas

6t_ raccordte.

Odeur/saveur l] taut nettoyer le bac &glaqons. •Videz et lavez le bac i_glacons. ,]etez les vieux glacons.

anormale des

gla_ons Des aliments ont transmis leur • Emballez bien les aliments.

odeur/gofit attx glaqons.

I1 taut nettoyer l'inttrieur du • Consultez Entretien et nettoyage.

rtfrigtrateur.

Petits gla_ons ougla_ons Le filtre &eau est boucht. • Remplacez la cartouche du filtre avec une nouvelle

creuxa I'interieur cartouche ou installez le bouchon du filtre.

Ledistributeurde La machine &glaqons est 6teinte ou • Mettez en marche la machine _ glacons ou r_mblissez

gla_ons ne fonctionne l'alimentation en eau a 6t6 coupte, l'alimentation en eau.

pas Un objet bloque ou est tomb6 • Enlevez tout ot)iet qui bloque ou est tombd dans

dans la chute &glace situte &la chute.

Finttrieur du bac suptrieur

de la porte du compartiment

congtlation.

Des glaqons sont collts au bras

rtgulateur.

Distributeur est VERROUILLE.

Blocs de glace irr6guliers dans

le bac a glaqons.

•Redrez les glacons.

•Appuyez et maintenez enfoncte la touche LOCKCONTROL

(r_glage du verrouillage) pendant 3 secondes.

• Brisez-en aumnt que possible avec vos doigts etjetez ceux

qui restent.

• I,e congdlateur est peut-_tre trop chaud. Rdglez la

commande du cong61amur sur une mmp6ramre plus

basse, en abaissant la commande d'une position ?_la fois

jusquY_ ce que les blocs de glace disparaissent.

L'eauverseedansle Normal lorsque le rtfrigtrateur • Attendez 24 heures pour que la temp('mmre du

premierverre est est initialement install& r_flig_mteur se smbilise.

chaude Le distributeur d'eau n'a pas 6t6 • Faites couler l'eaujusqu'_ ce que l'eau du syst_'me soit

utilis6 depuis longtemps, remplacd'e par de l'eau flMche.

Le rtservoir d'eau vient • Attendez plusieurs heures pour que l'eau refloidisse.

d'etre vidang6.

Avant d'appeler un reparateur...

Ledistributeurd"eau

ne fonctionnepas

Correctifs

*Gonsultez Installationde la conduited'eau.

Causes possibles

L'alimentation en eau est

coupre ou n'est pas raccordre.

Le filtre 5_eau est bouch6. • Remplacez la cartouche du filtre avec une nouvelle

cartouche ou installez le bouchon du filtre.

11y a de Fair dans la conduite •Appuyez sur le bras de distribution pendant au

d'eau, moins deux minutes.

Distributeur est VERROUILLk'. •Appuyez et maintenez enfonc_e la touche LOCKCONTROL

(r_glage du verrouillage) pendant 3 secondes.

L'eaujaillit du distributeur La cartouche du filtre vient d'etre *Fakes couler l'eau du distfibuteur pendant 3 minutes

installre. (environ 6 litres).

Lamachinea glaoons L'eau du rrservoir est gelre. •Appelez un r_pamteuL

fonctionne,maisne

distribuepasd'eau Le r6glage de commande est *R_glez le commande de temp&_mue sur un r_glage

trop froid, plus chaud.

Lamachinea glagons La conduite d'eau ou le •Appelez un plombieL

ne distribueni eau robinet d'arrrt est bouchr.

niglagons Le filtre 5_eau est bouch& •Remplacez la cartouche du filtre avec une nouvelle

cartouche ou installez le bouchon du filtre.

Distributeur est VERROUILLk'. *Appuyez et maintenez enfonc_e la touche LOCK

CONTROL(rc_glage du verrouillage) pendant 3 secondes.

CUBEDICE(cubesde

glace)eta#choisimais

CRUSHEDICE(glace

concassee)a et6

distribuee

Le rrglageprrcrdent 6tait

CRUSHEDICE. •Q uelques cubes sont rest_s et ont _t_ concass_.s _ cause

du r_glage pr_c&lent. C'est nomml.

Odeurdans Des aliments ont transmis •l,es aliments _ odeur forte doivent _tre emball_s

le refrig6rateur leur odeur au r6frig6rateur, herm6fiqueinent.

• Gardez une boite ouverte de bicarbonate de soude dans

le rc_fl-igc_rateuL

II faut nettoyer l'intrrieur. •Gonsultez Entrotion ot nottoyago.

De la condensation Cela n'est pas inhabituel pendant •Essuyez bien la surface ext_fieure.

s'accumule a I'exterieur les prriodes de forte humiditr.

De la condensation Les portes sont ouvertes trop •G'est normal pour le centre de boissons.

s'accumule al'interieur frrquemment ou pendant trop

(par temps humide, longtemps.

rouverture desportes Etant donn6 le taux d'humidit6

laisse entrer de I'humidite) plus 61ev6 dans le compartiment

du rrfrigrrateur, il est possible

d'y drceler la prrsence de

brouillard ou de petites quantitrs

de bure de temps 5_autre.

• (;e phdnom&ne est normal et son apparition sera

foncdon des variations de la chaIge d'aliments et des

conditions ambianms. Sdcher _ l'aide d'un essuie-mut si

ddsird.

L'eclairage interieur 11n'y apas de courant au niveau • Remplacez le fiMble ou r_enclenchez le disjoncteuL

ne fonctionne pas de la prise.

L'ampoule est grill6e. •Gonsultez Remplacementdes ampoules.

Eausurle solou au fond II ya des glagons bloqu6s dans •Fakes Dtsser les glac:ons _ l'aide d' une cuill&re en bois.

ducongelateur le conduit.

Air chaud ala base

durefrigerateur Courant d'air normal provenant du moteur.

Pendant le processus de r6frig6ration,

il est normal que de la chaleur soit expuls6e

5_la base du rrfrigrrateur. Certains revrtements

de sol sont sensibles et peuvent se drcolorer

sous l'effet de cette temprrature de

.......... fonctionnement normale qui est sans danger.

Lueur orange dans Le cycle de drgivrage est

le congelateur en cours.

• G'est normal.

electromenagersge.ca

Causes possibles Correctifs

Le refrigerateur ne

s'arMte jamais mais

les temperatures sont

normales des portes.

Le refrig6rateur emet un La porte est ouverte. *Fermez la porte.

signal sonore

Lesaliments ne se Emballage. * Augmentez le temps ou remballez darts du plastique.

degblent pas/ne se

refroidissentpas Poids erron_ s6lectionn& •S(qectionnez un poids plus grand.

Article h haute teneur en gras. •S_lectionnez un poids plus grand.

Non utilisation du plateau •Placez les articles sur le plateau et m_nagez un espace

Chill/Thaw (refroidissement/ entre les diff_rents articles pour assurer une meilleure

d6gel), circulation d'aiL

Latemperaturepresente L'appareil vient d'etre branch& •Pour stabiliser le syst_me, laissez 24 heures s'_couleL

n'est pas egale g_celle

affichee La porte est rest6e ouverte trop • Pour stabiliser le syst_me, laissez 24 heures s'dcouleL

longtemps.

Des aliments chauds ont 6t6 •Pour stabiliser le syst_me, laissez 24 heures s'_couleL

plae6s dans le r_frig_rateur.

Cycle de d_givrage en cours. •Pour stabiliser le syst_'me, laissez 24 heures s'_'couleL

La fonction de d6givrage

maintient le compresseur en

marehe au cours de Fouverture

La commande de temp6rature

du comparfiment du

r6frig6rateur est plac6e sur

la valeur la plus 61ev6e

Lacommandede Select

TempouBeverageCenter

(centredeboissons)

ne fonctionnepas

• Geci est normal. I,e r6flig6rateur passe sur cycle

d'arr&t lorsque les portes ont 6t(- fem16es pendant

2 heures.

• Ceci est normal. Afin de minimiser la consommation

d'&le_gie, la fonction de Select Temp (s_lection de

temperature) et Beverage Center (centre de boissons)

est neutmlis_e lorsque la commande est plac_e sur la

valeur la plus _lev_e.

Le Beverage Center (centre de •Al)puyez sur la touche Beverage Center (cenUe de

boissons s'arr6te de fonctionner boissons) pour remettre en marche.

apr&s six mois de fonctionnement

continu.

Laportene se ferme Le joint de la porte du c6t6 des • Mettre une couche de cite de paraffine sur lejoint

pascorrectement charnibres est co116 ou repli6, de la porte.

Un des contenants de porte • Remontez le contenant d'un cmn.

touche une 6tag6re dans le

r6frig6rateur.

GARANTIE DU CLIENT

(pourla clienteleau Canada)

Votre refrig6rateur est garanti contre tout defaut de materiau et de fabrication.

;e que cette Dureede garantie Pieces Main-d'oeuvre

jarantie couvre (a.partir de la Reparationou

date d'achat) remplacement au

choix de Mabe

Sompresseur GEProfile : Dix (10) ans GEProfile : Dix (10) ans GEProfile : Cinq (5) ans

GEet toutes autre GEet toutes autre GEet toutes autre

marques : Un (1)an marques : Un (1)an marques : Un (1)an

._ystemescelle (y GEProfile : Cinq (5) ans GEProfile : Cinq (5) ans GEProfile : Cinq (5) ans

;ompris I'evaporateur, la GEet toutes autre GEet toutes autre GEet toutes autre

:uyauterie du condenseur marques : Un (1) an marques : Un (1) an marques : Un (1)an

,=tle frigorigene)

routes les autres pieces Un (1)an Un (1)an Un (1)an

TERMES ET CONDITIONS :

La presente garantie ne s'applique qu'a.I'utilisation domestique

par une seule famille au Canada,Iorsque le refrig6rateur a et6

installe conformement aux instructions fournies par Mabeet est

alimente correctement en eau et en electricit6.

Les dommages dt_sa.une utilisation abusive, un accident,

une exploitation commerciale, ainsi que la modification,

I'enlevement ou I'alteration de la plaque signaletique annulent

la presente garantie.

L'entretien effectue dans le cadre de la presente garantie doit

I'_tre par un reparateur agre6 Mabe.

Mabe et le marchand ne peuvent _tre tenus pour responsables

en cas de reclamations ou dommages resultant detoute panne

du refrig6rateur ou d'un entretien retarde pour des raisons qui

raisonnablement echappent a.leur contr61e.

L'acheteur doit, pour obtenir un service dans le cadre de la

garantie, presenter la facture originale. Les el6ments repar6s ou

remplaces ne sont garantis que pendant le restant de la periode

de garantie initiale.

Cette garantie est offerte a.I'acheteur initial, ainsi qu'a.tout

proprietaire subsequent d'un produit achete en vue d'une

utilisation domestique au Canada.Le service a domicile en vertu

de la garantie sera fourni dans les regions ot] il est disponible et

ot] Mabe estime raisonnable de le fournir.

Cette garantie est en sus de toute garantie statutaire.

EXCLUSIONS DE LA GARANTIE :

•Leproprietaire est responsable de payer les reparations

occasionnees par I'installation de ce produit et/ou les visites

necessaires pour lui apprendre a.utiliser ce produit.

• Tout dommage au fini de I'appareil doit _tre signale aupres

du magasin ou a et6 effectue I'achat dans les 48 heures

suivant la livraison de I'appareil.

• Dommages causes a.la peinture ou a.I'email apres livraison.

• Installation incorrecte--I'installation correcte inclut la

bonne circulation d'air pour le systeme de refrig6ration,

des possibilites de branchement aux circuits electriques,

d'alimentationen eau et autres.

• Remplacement des fusibles ou rearmement des disjoncteurs.

• Remplacement des ampoules electriques.

• Dommages subis par I'appareil a.la suite d'un accident, d'un

incendie,d'inondations ou en cas deforce majeure.

• Utilisation correcte et entretien adequat de I'appareil selon

le manuel d'utilisation, reglage correct des commandes.

• Pertedes aliments dt_ea.la deterioration.

• Le services'il est impossibled'avoiraccesau produit

pourcefaire.

• LEGARANTN'ESTPASRESPONSABLEDESDOMMAGES

INDIRECTS.

EXCLUSION DE GARANTIES IMPLICITES--Votre seul et unique recours est la reparation du produit selon les dispositions de

cette Garantie limitee. Toutes les garanties implicites, incluant les garanties de commercialite et d'adequation a un usage

specifique, sont limitees a une annee ou a la periode la plus courte autorisee par la legislation.

IMPORTANT

Gardez cette garantie et votre facture originale comme preuve d'achat et preuve

de la date d'achat.

Mabe vous offre ses services dans tout le pays. Pour de plus amples

renseignements sur la presente garantie, veuillez prendre contact avec :

Directeur, Relations avec les consommateurs, Mabe Canada Inc.,

Bureau 310, 1 Factory Lane, Moncton, N.B. ElC 9M3

1.800.561.3344

Agraphez votre re?u icL

Vousdevez fournir la preuve de

I'achat original pour obtenir des

services en vertu de la garantie.

Feuillet de donn#es relatives glla performance

CartoucheGWF/HWFdu systemede

Filtrationd'eau GESmartWater

Ce systemea ete essayeselon les normesNSF/ANSI42/53pourune reductiondessubstancesenumereesci-dessous.

La concentrationdes substancesindiqueesdansI'eau qui entredansle systemea ete reduiteglune concentrationinferieure

ou egale glla limite permisepourI'eau quittantle systeme,telle queprecisee par la normeNSF/ANSI#2/53.*

facteurs intOgrOsde sOcuritO_100%pour une utilisation sans compteur)

Param_tre

Chlore

T&O

Partictdes**

USEPA

MCL

Param_tre USEPA

MCL

1 NTU***

99,95% rOduction

15 ppb

0,0002 pprn

0,003 pprn

0,100 pprn

99%

Norme N ° 42 : Effets esth6fiques

QuMit_ Effluent

influent concentration Moyenne

2,0 mg/L +_10% 0,02 ppm

10.000 particles/mL minimum 3.978

Norme N ° 53 : Effets de stair6

Maximum

0,05 ppm

7.8OO

QuMit_

influent concen_ation

11 +_1 NTU***

50.000 L minim mn

0,15 rag/I,_+ 10%

0,15 mg/L + 10%

!),OI)2 mg/L _+10%

0,009 mg/L +10%

0,210 mg/L + 10%

Fibres/L de 107 a 11)_ ;

fibres plus glared que

10 microm_tres de longuet_r

Effluent

Moyenne

!),07 NTU

1 ppb

1,8 ppb

0,00005 ppm

0,002 ppm

0,042 ppm

0,32 MFL/ml

Maxilnuln

TurbiditO 0,1 NTU

Spores :5:5

Plomb au pH (5,5 1 ppb

Ph)mb au pH 8,5 4,3 ppb

[Jlldane 0,00005 ppm

Atrazine 0,003 ppm

2,4-[) 0,091)ppm

Asbestos 1,2 MR_/ml

Test6utilisant undbbitde 0,5gpm;unepresslonde60 psig;unpHde 7,5+_0,5;et unetemp.de20 °C+_25 °C.

** Mesuresenparticules/ml.Lesparticulesutilisbs btaientde 0,5-1 micron.

*** NTU=unitbsde turbiditbnbphbtombtrique

%R6ducfion

Moyenne Minimum

98,90% 97,37%

98,00% 96,10%

%R_duction

Moyenne Minimum

99,71% 99,59%

99,97% 99,95%

99,37% 99,37%

98,8% 97,13%

91,93% 91,93%

76,19% 64,28%

84,89% 67,63%

99,95% 99,82%

R6duction

exigeante rain.

>_5O%

>_85%

R6ducfion

exigeante rain.

0,5 NTU

> 99,95%

0,010 mg/L

0,01 !) mg/L

0,0002 mg/L

!),OI)3mg/I.

!),07 mg/L

99%

Specifications d'operation

* Capadtd: certiJidejusqu'a maximum de 300 gallons (113:5 1);jusqu'a maximum de six mois pour les mod(les non dotds d'un roy.rot indicateur

de remplacement de filtre;,jusqu'fi maximum d'un an pour les mod&les dot&s d'un roy.rot indicamur de remplacement de filtre

* Exigence en mati_re de pression : 2,8 _ 8,2 bar (40 a120 psi), sans choc

* Temperature : 0,6°-38 °C (33°-100 °F)

* D_bit : 1,9 lpm (0,5 gpm)

Exigences generales d_nstallation/operation/entretien

* Rincez la nomelle cartouche a plein d_bit pendant 3 minutes afin de lib_rer de l'air.

* Remplacez la cartouche lorsque le d_bit dexient trop lent.

Avis speciaux

* Les directives d'installation, la disponibilit_ de pi&ces et de service ainsi que la garantie standard sont expedites

avec le produit.

* Ce syst(me d'eau potable doit &tre entretenu conJbrm_ment aux directives du tal)ricant, y compris le remplacement

des cartouches du filtre.

* N'utilisez pas lorsque l'eau pr_sente un danger microbioh)gique ou lorsque l'eau est d'une qualit_ inc¢mnue sans d_sinJccter

ad_quatement le syst(me awmt ou apr(s; le syst(me peut servir pour de l'eau d_sinJcct_e qui pourrait contenir des spores filtrables.

* I.es contaminants ou autres substances retirees ou r_duites par ce syst(me de traitement de l'eau ne sont pas n_cessairement dans

votre ea/l.

* V_rifiez pour vous assurer de wins coniormer aux lois et r(glements locaux et de l%tat.

* Notez que bien que l'essai a eu lieu dans des conditions normales de laboratoire, mais que le rendement r_el peut varier. Les syst(mes

doivent _tre install_s et tonctionner conibrm_ment aux procedures et directives recommand_es par le tal)ricant.

Test_e et certifi_e _lon les normes 42 et 53 de ANSI/NSF pour la r&luction de :

Norme N' 42 : Effets esth6tiques

Unit6 chimique

R_duction d'odeur et de goOt

R_duction de chlore

Ulait( _ de filtration in(_calaique

ROductiola de particules, cat(%ofie I

Norme N" 53 : Effets de sant6

Unit_ de rOduction chimique

R_ductiola de plomb et AtraAne

R_duction de [Jndane et 2,4-[)

Unit_ de filtration m(_canique

R0duction de spores

ROduction de mrbidit( •

Fabriqu_e pour : General Electric Company, Louisxille, K2¢40225 85

-'_- Notes.

€_

Soutienau consommateur.

lSite Webappareils_lectrom_nagersGE electromenagersge.ca

Vous avez une question ou vous avez besoin d'aide pour votre appareil _lectrom_nager? Gontactez-nous

pax Internet au site electromenagersge.ca 24 heures parjoxm tous lesjours de l'ann_e.

Serviceder#parations

Service de r_parafions GE est tout [)r_s de vous.

Pour faire r_parer votre _lectrom_nager GE, il suffit de nous t_l_phonex.

1.800.561.3344

Studiodeconceptionr#aliste

Sur demande, GE peut fournir une brochure sur l'am_nagement d'une cuisine pour les pexsonnes

_ mobilit(- r_duite.

t_crivez: Direcmux, Relations avec les consommamuxs, Mabe Ganada Inc.

Bureau 310, 1 Factory I,ane

Moncmn, N.B. E1G 9M3

Prolongationdegarantie electromenagersge.ca

Achetez un contrat d'entretien GE avant que votre garantie n'expire et b&l_ficiez d'un x_bais substantiel.

Ainsi le service aprb.swente GE sera tox{jours 1_aprb.s expi_v_tion de la gaxvmfie.

gisitez notre site Web ou appelez-nous au 1.888.261.2133.

Pibceset accessoires

Geux qui d_sirent r('parer eux-mb.mes leurs _lectrom_nagexs peuvent recevoir pi&ces et accessoires

direcmment _ la maison (carms VISA, MasmrCard et Discover acceptg-es).

Lesdirectivesstipulees dansle presentmanuelpeuvent_tre effectueesparn'importequelutilisateur.Lesautres

reparationsdoiventgeneralement_tre effectueesparuntechnicienqualifie.Soyezprudent,car unereparation

inadequatepeutaffecterle fonctionnementsecuritairede rappareil.

Vous trouverez dans les pagesjaunes de votre annuaire le num_ro du (;entre de service Mabe le plus

proche. Autrement, appelez-nous au 1.800.66 i. 16i 6.

Contactez-nous

Si vous n'b.ms pas safisfait du service apr&swenmdont vous avez b_n_fici_ :

Premi6rement, communiquez avec les gens qui ont r_par_ voue appareil.

EnsuRe, si vous n'&ms toujours pas safisfait enw)yez musles d_tails-num_ro de tgq_phone compris-au

Direcmxm Relations avec les consommamuxs, Mabe Ganada Inc.

Bureau 310, 1 Factory I,ane

Moncmn, N.B. E1G 9M3

Inscrivezvotreappareil_lectrom_nager electromenagersge, ca

Inscrivez votre appareil 61ectrom6nager en direct, aussit6t que possible. Gela am61iorera nos

communications et notre service apr_s=vente. Vous pouvez _galement nous envoyer pax la poste

le fommlaire d'inscriptionjoint _ votre documentation.

Informad6n de seguridad ....... 89, 90

Instrucciones de @erad6n

C6mo sacar las gavet_ ............... 99

Cuidado y limpieza del

refligerador ................... 102, 103

(]ustomCool'" ................... 93, 94

E1 dispensador de agua y de hielo .... 101

E1 dispositivo automatico

para hacer hielo ................... 100

E1filtro de agua ..................... 95

Gavetas y cacerolas .................. 99

Los controles del reffigerador ........ 91

Los entrepafios y recipientes

del refligerador ................. 96, 97

Puertas del refligerador .............. 98

Reemplazo de bombillas ............ 104

TurboCooF' ........................ 92

Instrucdones de ins'talad6n

C6mo instalar el refligerador .... 114-117

C6mo mover el reffigerador .... 110-113

Instalaci6n de la linea de ag_la... 118-120

Molduras y paneles decorativos.. 105-108

Preparaci6n para

instalar el refligerador .............. 109

Soludonar prob/emas ......... 122-125

Sonidos normales de la operacidn .... 121

Servkqo al consumidor

Garan6a para consumidores

en los Estados Unidos .............. 126

Hoja de datos de funcionamiento .... 127

Servicio al consumidor ............. 131

Pnote aqui los humerus de modelo y de serie:

No.

NO.

Usted los verd en tma etiquem en el interior

del compartimiento de refligerador en

la parte superior en el lado derecho.

INFORMAC/ONESIMPORTANTESBESEGURIDAD.

tEA PRIMEROTODAStAS INSTRUCCIONES. ge.com

iAD I

Use este aparato solo para los fines que se describen en este Manual de/propietario.

PRECAUCIONESDESEGURIDAD

Cuando use electrodom6sficos, siga las precauciones b#sicas de seguridad, incluyendo las siguientes:

Antes de usarse, este refligerador deberfi estar

insmlado y ubicado de acuerdo con las

instrucciones de insmlaci6n.

{{{iiiiiii;i

No permim que los nifios se suban, se paten o se

cuelguen de kLscharol_s del refl-igerador Podrfa

dafiarse el refligerador y causarles serias lesiones.

No toque las superficies flfas del congelador

cuando tenga las manos hfimedas o mojadas.

ia piel se podrfa adherir alas superficies

extremadamente flf_ks.

No guarde ni use g_solina u otros vapores o

lfquidos inflamables cerca de este o cualquier

otro aparato.

_Aleje los dedos fimra de las fire_s donde se puede

pinchar los dedos; los espacios entre las puerms

y entre las puertas y los gabinems son

necesariamente estrechos. Cierre las puertas

con cuidado en la presencia de los nifios.

Si su refligerador fiene un disposifivo automfifico

para hacer hielo, evim el conmcto con las parms

m6viles del mecanismo de expulsidn, o con

el elemento calefi_ctor loca/izado en la parm

inferior del dispositivo para hacer hielo. No

ponga los dedos ni las manos en el mecanismo

autolilfifico pare hacer hielo mienuas el

refligemdor est_ conectado.

Desconecte el reflJgerador antes de limpiarlo o

efe.ctuar reparaciones.

NOTA: Recomendamosenf#ticamenteencargarcualquier

servicioa un personal calificado.

;; E1colocar el control en posicidn OFF(apagado}no

quire la conJente del circuito de la luz.

No vuelva a congelar los alimentos congelados

una vez que se hayan descongelado.

{{Siempre limpie la bandeja CustomCoolTM despu&

de descongelar alimentos.

iPEL A

DESHACERSEDEBIDAMENTEDESUREFRIGERADOR

E1 atrapamiento y la sofbcacidn de los nifios no

son un problema del pasado. Los refi-igemdores

abandonados son un peligro...aunque sea s61o pot

"pocos dfas." Si se deshace de su viejo reflJgerad(m

pot fi_vor siga las instmcciones al)_jo pare ayudarnos

a prevenir Ngfin accidente.

Antes de deshacerse desu viejo refrigerador

oconge/ador:

Quite las puerms.

Deje los entrepafios en su sido para que los nifios

no se suban.

Refrigerantes

Todos los aparatos de refligemcidn condenen

refligerantes, los cuales se deben redmr anms de

la eliminacidn del producto de acuerdo con la ley

federal. Siva a desechar a/gfin aparato anfiguo de

refligeracidn, consulte con la compafifa a cargo

de desechar el apamto pare saber qu_ hacer

USODECABLESDEEXTENSION

Debido a los accidentes potenciales que pudieran ocurrir bajo determinadas condiciones, se recomienda

estrictamente no usar cables de extension.

Sin embargo, si decidiera usarlos, es absolummente necesario que sea del fipo UL trifilar para aparatos

y cuente con una clavija con conexidn a fierra y que el cable el_ctrico sea de 15 amperios (mfnimo) y

120 voldos. 89

INFORMAC/ONESIMPORTANTESDESEGURIDAD.

tEA PRIMEROTODALASINSTRUCCIONES.

AiADVER !

COMOCONECTARLAELECTRICIDAD

Bajo ninguna circunstancia debe cortar o quitar la tercera punta (fierra) de la clavija. Para su seguridad

personal, este aparato deber_ conectarse debidamente a fierra.

E1cable el_ctrico de este aparato est_iequipado con

una clavija de ues puntas (fierra) que enchufa en un

conmcto estxindar de pared de tres saUdas (derra)

para reducir a[ mfnimo la posibilidad de dafios pot

un choque el_ctrico con este aparato.

Haga que un electricism calificado verifique el

enchufe, de la pared y el circuito para asegurarse

que la salida est5 conecmda debidamente a derra.

Donde se disponga s6[o de un conmcto de pared con

sa{idapara dos pmmLs,es su responsabilidad pe_sona[

y su obligmci6n reemp/azarlo pot un contacto

adecuado para tres punt_kscon conexidn a derra.

E1reflJgerador debe,5 conecmi_e siempre en su

propio conmcto el_ct_Jco individual que tonga

un volt_{jeque vaya.de acuerdo con la tabla de

clasificaci6n.

Esto garanfiza la mejor ejecucidn y evim la

sobrecarga del circuito el_cttico de la casa y los

dafios a causa del sobrecalenmmiento de los cables.

Nunca desconecte el refligeradorjalando el cable.

Tome siempre firmemente la clavija y s_iquela del

conmcto sin doblarla.

Repare o reemplace imnediatamente todos los

cables el_cuicos de servicio que se hayan desgasmdo

o dafiado en a/gtma otto fbmm. No udlice cables

que muestren rou_ras o dafios pot abr_ksidn a lo

largo de 4sin ni en la clavija o en Mgtmo de sus

exuemos.

A1alejar su refligerador de la pared, cuide que no

pase sobre el cable o lo dafie.

FAVORDELEERYSEGUIRCUIDADOSAMENTELASPRECAUCIONES

DESEGURIDAD.

GUARDEESTASINSTRUCC/ONES

Loscontrolesde/refrigerador.

Los controles de temperatura vienen preconfigurados de f#brica a

37 °F tanto para el compartimento del ref.rigerador y a O° F para el

compartimento del congelador. Deje pasar 24 horas para que la

temperatura se estabilice en los niveles preconfigurados.

Los controles de la temperatura puede exhibir tanto la temperatura

establecida (SET) como la temperatura real en el refrigerador y en el

congelador. La temperatura real puede variar ligeramente de la

temperatura fijada segEm su uso y el ambiente de operaciSn.

Cuando se coloca cualquiera de los dos, o los dos controles en OFF

(apagado), los compammentos del refrigerador y del congelador dejan

de enfriar, pero esto no deja sin corriente el#ctrica al ref.rigerador.

NOT, d: El refrigerador se envfa con una pelfcula de protecciSn que cubre

los controles de la temperatura. Si esta pelfcula no se refir5 durante la

instalaciSn, h_galo ahora.

Para cambiar la temperatura,presione ylibere el

botdn WARMER (MAS CALIENTE) o COLDER

(MAS FRiO). La luz de SET (fijar) se encender_i y la

panta/la mosmud la temperamra indicada. Para

cambiar la temperamra, pulse el botdn WARMER

(mils caUente) o COLDER (mils fifo) hasm que

aparezca la temperamra deseada. Las mmperamras

en el reffigerador pueden sex _jusmdas entre 34 ° F y

44 ° F y las temperamras del congelador pueden sex

_justad_ks enUe -6 ° F y 6° E

Una vez la temperature deseada haya sido

_jusmda, la panta/la de la temperature regresar_i

alas temperamras reales del refligemdor y del

congelador despuSs de 5 segundos. Puede que sean

necesarios ratios _justes. Cada vez que usmd _j uste

los controles, permim que transcurran 24 ]loxas para

que el refligerador a/cance la temperatura

que usmd ha _jusmdo.

Para apagar el sistoma do enfriamionto, pulse la

ahnohadilla de WARMER (MAS CALIENTE) pare

el reflJgerador o el congelador hasm que la panta/la

muestre OFF(Apagado). Para accionar la unidad una

vez mas, presione el boron COLDER (MAS FRIO),

para el reffigerador o el congelador La luz SET

(AJUSTE) se iluminard del lado que usmd

seleccione. Entonces presione otto vez (del lado

donde la luz de @xsm estfi iluminada) e irfi a los

ptmtos pre_jusmdos de 0 ° Fpara el congelador y

37°F para el refligemdor Aj usmr uno o ambos

controles a ]a posicidn OFF (APAGADO) dedene

la refligemcidn mnto en el comparfimiento del

congelador como en el refligerad(m pero no

intermmpe el smninistro el_ctrico hacia el

refligemdor

Sistemaderendimientode circulaci6ndeaire

E1 Sistema de Rendimiento de Circulacidn de

Are est_i disefiado pare maximizar el control

de la temperature en los comparfimientos del

refligerador y del congelador Esm caracterfsdca

exclusiva especial en la torte de aire a lo largo de la

pared posmrior del reffigerador y del tM_el de aire

en la posicidn inferior de la pared posmrior del

congelador Colocar a|imentos enflente de los

listones de estos comparfimientos no afbcmM el

rendimiento. Am_que la Torte de Aire y el TOnel

de Aire pueden sex removidos, lmcerlo afbcmm

el rendimiento o el desarrollo de la temperamra.

(Para insmxcciones relacionadas con la manera

de removeflos, en lfnea, 24 horas a/dfa, pdngase

ell con[}tc[o con noso[/os visit_indonos a ge.com

llamfindonos M800.GE.CARES.)

Acema de TurboCoo//

Como funciona

TurboCool enf_fa r_pidamente el

compartimiento del refligerador para

ref}igerar los a/imentos m_s r_pidamente.

Use TurbOCOO/cuando agregue grandes

canfidades de a/imentos a/comparfimiento

del ref}igeradoI; guardando Mimentos

despuSs de que hart esmdo expuestos a

wmperamra ambienM o cuando se

disponga a guardar platos sobrantes.

TambiSn puede set usado si el refligerador

ha esmdo sin suminisuo el6cuico pot un

perfodo extenso.

Una vez activado, el €olnpresor se

encender_i inmediatamente y los

venfiladores haiSn el ciclo de encendido

y apagado a a[tas velocidades, seg/_n sea

necesario pot ocho horas. E1 compresor

confinuar_i flmcionando hasra que el

comparfinliento del refligerador se

ref_igere a aproxhnadamente 34 ° F (1 ° C),

luego harA el ciclo de encendido y apag_do

para mantener este _juste. DespuSs de 8

horas, o si el TurboCooles presionado otra

vez, el comparfimien[o del refligerador

regresar_ M _[juste originM.

Como USBr

Presione TurboCool.La temperamra del

refligerador mostrai5 TO.

DespuSs de que TurboCoo!sea completado,

el comparfimiento del refligerador

regresar_i al _juste original.

NOTA$:

Latemperaturadelrefrigeradornopuedecambiarse

dumnteTurboCool.

Latemperaturadelcongeladornoesafectada

duranteTurboCoot

Cuandoabralapuertadelrefrigeradordurante

TurboCoo/,losvenfiladorescontinuardn

funcionandosi hanhechoelciclodeencendido.

Acema deC/imateKeeper2/

Como funciona

E1 nuevo sistema ClimateKeeper2 TM es el

sistema de refligemcidn mAs avanzado

de la indusuia, el cua/oflece mmperamm

6pfima y humedad para manmner los

a/imentos flescos pot mils fiempo y las

quenmdur_ks en el congeladoi; a| mismo

fiempo que se mandene el nivel de

eficiencia de nivel E sm_:

E1 nuevo sistema ClimateKeeper2 oflece dos

exaporadores, uno para el refligerador y

el otto para el congelado_:

Esto pemlite dos sistemas separados de

enfliamien[o para toda la unidad, y separa

el fl_{io de aire entre las secciones de

a/imentos flescos y el congelador dumnm

las opelaciones de enf}iamiento nolTtlN.*

Esto gamnfiza que los niveles de humedad

en la seccidn de aUmentos flescos sean

significativamenm mayores queen un

sistema convenciona/,** permitiendo que

los productos fiescos y otros a/imentos

no sellados remngan el conmnido de

humedad y fiescura rn_is fiempo. Ahom, los

Nimentos sensibles a la humedad como las

flutas flescas, las ensNadas, el arroz, etc., se

pueden Mmacenar en esmnms abiertos sin

una p6rdida excesiva de humedad. Debido

a la Mm humedad en el refligemdcm es

posible que de vez en cuando usted

experimente niebla o pequefias canddades

de humedad en el comparfimiento del

refligeradcm Esto es normal y aparecer_

inmmlitentemenm conforme se depositen

en su inm_ior diferenms fipos de a/imentos

y las condiciones ambient;des cambien.

P_sele una toa/la de papel si desea.

E1 sistema de flt{io de aire separado

reduce la mezcla de ahe enue los dos

comparfimientos, lo cua/reduce la

transferencia de olor pare meiomr

el sabot del hielo.

E1 sistema ClimateKoeper2 mmbi_n reduce

el nfimero de ciclos de descongelacidn en

el evapomdor del congelad(m reduciendo

asf las quemaduras en el congelado_;

_EIaimdelcongeladorseusaenla funci6n

CustomCoot

_%aspruebasmuestranunmayorniveldehumedad

enlasecci6ndealimentosfrescosen

refrigeradoresClimateKoeper2frentealas

unidadesconvencionales.

Acercade CustomCoo/: ,eoe

Beverages 0SET Expross Thaw ExpressChJB Se/ectTemp

Come funciona

i,a caradcrfstica de CustomCeo/TM es un sistema

compuesto pot un regulador de tiro, un

ventilado_; tma resistcncia variable con la

tempera/ura o termistor; y un calenmdot;

Dependiendo de la fimcidn seleccionada,

mm combinacidn de estos ser_ usada

para r_1pidamente refligerar arffculos,

descongelador alimentos o mantener la

cacerola a una tempera/ura especffica.

I,a cacerola estfi sellada hema_ticamente

para prevenir que su temperamra cause

fluc/uaciones en la tempera/ura en el resto del

refli geradot:

Algunos modelos CustomCoo/presen/an un

centre de bebidas, en cual est_ disefiado pare

ahnacenar bebidas en tempemturas m_s fifas.

Seleccione el botdn Beverage Center si desea

mantener refiescos extra-flfos a la mane.

Iz)s commies para esta cacerola estfin

ubicados en la parte superior del refrigerador

con los controles de la tempera/ura.

ExpressThaw_

(OescongelaciOnexpresa)

ExpressChi# _"

(Befrigeraci6nexpmsa)

Comeusar

Vacfe la cacerola. Coloque la bandeja

de Enfifiar/Descongelar en la cacerola.

Coloque los artfculos en la bandeja y

cietTe la cacerola pox complete.

_ Seleccione el botdn ExpressThaw/_

ExpressChilY_o SelectrempY i,a pamalla

y la luz de SETse encender_n. Pulse el

botdn hasta que la luz aparezca al lade del

nivel deseado. Use la gr_ifica para

determinar el nivel a usar.

: Para descontinuar una caracterfsfica

antes de que termine, pulse el botdn de

esa carac/cffs/ica hasm que no ha-ty:4

opciones seleccionadas y la panmlla se

apague.

Durante ExpressYhaw(Descongelacidn

Expresa) } ExpressChill (Refrigeracidn

Expresa), la visualizacidn en los

con/roles conmr_ reg_esivamente

el tiempo del tide.

Despu& de que el ciclo ExpressYhaw

se complete, la cacerola volver_ al nivel

MEAT (-1° C [31 ° F] ) pata a)_/dar a

conserx;u los alimentos descongelados

hasta su use.

[a tempera/ura real que se muestra

en la panmlla de la cacerola de

CustomCoolpuede que varfe

ligeramente en la relacidn a la

mmperamra del SETque est_ basada

en el use y operacidn ambienmles.

NOTA:Parafinesde seguridadde/os atimentos,

se recomiendaquelosatimentosseenvuetvan

on envotturaptfisticaat usarExpmssThaw

(Oescongetacibnexpresa).Estoayudarfia retener

tosjugosde/as camesy mejoraret procesode

descongetamiento.

Para remover y reemplazar la gaveta

Para retirar:

Jale la gaveta hacia fuera de la posk:i6n

de fieno.

Gire las cuatro perillas hacia la posicidn

de desbloqueo.

_ i,exante el frente de la gavem hacia arfiba

} hacia aft/era.

Pare reemplazar:

0Vcrifique que las perillas est_n en la

posicidn de desl)loqueo.

0 Coloque la gavem sobre los soportes,

cerciordndose de que las perillas entren

en l_s ranuras de la gavem.

0 Gire las cuatro perillas hacia la posicidn

de bloqueo.

AcercadeCustomCoo/7

Tab/a para CustomCooF _

NOTA:Los resultados pueden variar dependiendo del empaque, de la temperatura inicial y otras caractedsticas

de los alimentos.

ExpressTha_ ExpressChill SelectTemp ,

0,5 Lb. (4 horas)

Hamburguesas (0,5 lb)

Emolmra individual de file/e

de mi_16n (0,5 lb)

1,0 Lb. (6 horas)

Pechugas de polio (1,0 lb)

Came molida (1,0 lb)

Bistec (1,0 lb)

2,0 Lbs. (10 horas)

Pechugas de polio (2,0 lbs)

Came molida (2,0 lbs)

gistec (2,0 lbs)

3,0 Lbs. (12 horas)

Pechugas de polio (3,0 lbs)

Came molida (3,0 lbs)

Bistec (3,0 lbs)

15 mlnutos

1 la/a de bebida (12 onzas)

2 cajas peque_ms dejugo

((_-_ onzas cada una)

30 mlnutos

2-6 latas de bebida

(12 onzas cada una)

2 bomllas pl_sticas de 20 onzas

de bebida

4-6 c_gas pequefms dejugo

((_-_qonzas cada una)

3 Paquetes dejugo enlamdo

Vino (botclla de 750 ml)

45 mlnutos

Botella de bebida de 2 litros

1/2 gal6n dejuego

Gela/ina-1 paquete

Nivdes para cltrlcos (43 ° F)

Naranjas, limones, limas, pifias,

II1elones

Frijoles, pepinos, tomates, pimientos,

berenjenas, calabazas

Niveles para productos fi-escos (35 °F)

Fresas, fiambuesas, kiwi, peras,

cerezas, IilOIas_mas, ciruelas,

melocotones, manzanas

{:{Espdrragos, br6coli, malz,

champifiones, espinacas, colif]or,

coles, cebolla _erde, remolacha,

cebolla

Nivel para carnes (32 ° F)

Came, pescado } pollo crudos

Come usar

_i(iiiiii iIIIIii ii

O Seleccione el bot6n Beverage Center. [;t

luz se encenderd } la flmci6n operar_i de

la tbrma requerida.

O Para apagar la flmci6n, presione el bot6n

Beverage Center} la luz de configuraci6n

se apagar_L

NOTA:A menosquese@aguede/a formaantenor,ta

func/#npermanecergactivapor se/smeses.Pres/oneet

botbnBeverage Centerparare@c/at/_ar

Compartimiento de productos I_cteos

Come retirar y reemplazar el Beverage Center

Para retirar:

O Rcthe el compartimiento de productos

l_icteos primero. Sosteniendo la parte

inferior del compartimiento de productos

l_icteos, levante el fiente de forma recto,

luego levanm y saque.

Sosteniendo el lado izquierdo } derecho

del centro de bebidas, levante

direcmmente hacia arriba } hacia aft/era.

Deje el adapmdor en su lugar.

Para reemplazar:

O Inserte el lado posterior del centro de

bebidas en los soportes moldeados del

adapmdor, i,uego emp,0e hacia abajo

en los costados del centro de bebidas. E1

centio de bebidas se encajar_ en su lugar

_ Reemplace el compa,timiento de

alimentos ]_cteos.

Centro de

bebidas {_ [!

Ad_,tad0r

El fi/tro de agua. (enalgunosmodelos) ge.cem

Ponga /a parte superior de/cartucho

hacia arriba dentro de/soporte de/

cartucho y gfre/o /entamente hacia

la dereeha.

derivacidn

delfiltro

i¿¿ _iiI IIWA_TERR_I[E!_i i!

RESET R

HOLD3SECS

/nsta/ar el cartucho de/fi/tro

E1 carmcho del filtro de agua estli ubicado

en la esquina superior derecha trasera del

comparfimento del refiigerado_:

gCuando so debe reemplazar el filtro?

En el dispensador hay una luz de

indicacidn de recambio del carmcho

del flit](} del agua. Esm luz se voh'erfi

anam_iada pare adverfirle que necesim

reemplazar el flit](} pronto.

E1 carmcho del filuo deberfa reemplazarse

cuando ]a ]uz indicadom de recambio

se _q]elva rgja o si la sa/ida de agua a/

dispensador (} a/disposifivo pare hacer

hielo disminuyem.

Instalar el cartucho de/filtro

@Si estfi cmnbiando el carmcho, remueva

p_imero el vieio gir_ndolo lenmmenm

hacia la izquierda. NojNe el carmcho

directamente hacia ab_jo. Un poco de

agua puede goma_:

O Llene el carmcho de reemplazo con

agua de la llave para permifir que

ocurla un mejor fit{jo a partir del

dispensador inmediammente despu_s

de la insmlacidn.

Simando la fie(ha en el carmcho a la

a/mm del soporm del mismo, coloque

la parm superior del nuevo carmcho

hacia arnba dentro del soporm.

No empt{ie el carmcho hacia ar_Jba

a dentro del soporte.

Gire el carmcho lenmmente hacia la

derecha hasm que el carmcho se pare.

NO APRETAR MUY FUERTE.Mientras estfi

girfindolo, el se alzarfi pot sf mismo en

su posicidn. E1 carmcho romr_i

aproximadmnenm 1/4 de vuelm.

Deje cotter el agua desde el

dispensador pot 3 minutos (aprox.

1½ galons) para aclarar el sistema y

para prevenir salpicaduras.

Presione la tecla RESET WATER

FILTERen el dispensador y mant_ngaIa

presionada durante tres segundos.

NOTA:Uncartuchodefiltrodeaguarecidn

/nstaladopuedecausar el aguade chorrear

de/dispensador

Tap6n de derivaci6n de/filtro

Se debe usar el tapdn de derivacidn del

flltro cuando un carmcho de filtro de

reemplazamiento no se puede enconuar

E1 dispensador y el disposidvo pare hacer

hielo no pueden flmcionar sin el flluo o

sin el taI)dn de derivacidn del flit](}.

Filtrosde re(amble:

Parapedircanuchos adicionalesen los

EstadosUnidos,visite nuestrositio Web,

go.corn,o/lamea GEparapanesYaccesorios

a1800.626.2002.

(;'WF

Precio sugerido de venm

al pfiblico $34.95 USD.

Los entrepa#osyrecipientes de/refrigerador.

No todos los modelos tienen todas las caracteristicas.

Tapa Recipientes de puerta de/refrigerador yrecipientes inclinaflles

de puerta de congelador

Recipiente flel refrigerador

Recipienteinclinable

del congelador

Recipientes grandes

l,os recipientes de la puerto del refrigerador

y los recipien/es inclinables de puerta de

congelador m_s grandes son @/s/ables.

Para extraerlos: Lexante ]a parte fion/a] de]

recipiente hacia arriba, It,ego lexdntelo }

s>_que]o.

Pare reemplazarloso reubicarlos:Ajuste la

parte trasera del recipiente en los soportes

moldeados en la puerto. Luego presione

hacia ab_go en la parte frontal del recipien/e.

El recipiente se @tsmr_ en su si/io.

Recipientes peque#os

Para extraerlos: Lmante ]a parte fionml de]

recipiente hacia arril)a, luego s_quelo.

Para reemplazarlos: Slide el recipien/e

pot encima de los soportes moldeados

rectangulares en la puerto. Luego deslice el

recipiente hacia abajo hacia el soporte para

que se @/sic en su lugm.

[_a tapa deslizante a}_/da a prevenir que un

golpecim haga derramarse algo o que las

cosas pequefms guardadas en el interior del

enuepaflo de la puerto se caigan o resbalen.

Ponga un dedo en cada lad() de la mpa

deslizante hacia la parte trasera ) mu&ala

hacia delante } hacia atrds para que se @/ste

a sus necesidades.

Nobloquee

'i i

', i

i ii

i i

PRECAUC/ON:

Tengacuidado

cuandoreemplace

artfculosenel

recipientesuperio_

CerciOresedeque

ningElnartfculo

bloqueeocaigaen

el vertedordehielo.

Recipiente superior del congelador

PRECAUC/ON:

Lapartedebeestar

ensulugarcomo

seexhibeparaun

dispensadocorrecto

de/hielo.Los

alimentosnose

puedenalmacenar

enestelugar

Recipiente superior del congelador

(en algunos modelos)

Presione la leng#eta yjale hacia

delante del entrepafio para sacado.

Entrepa#o deslizable a pmeba de derramamientos

El enuepafio deslizable permite alcanzar

artfculos guardados arras de otros. Los bordes

especiales estdn dise£mdos para a}_udar a

prevenir detxamamienms o goteos a los

enuepaflos que se encuenuan m_s ab@).

Pal'a sacar]os:

Deslice el entrepaflo hacia fuera hasta que

llegue al punto donde se atranca, luego

apriem la lengfiem hacia abajo y deslice

el enuepafio direcmmenm hacia fi/era.

Para reemplazarlosoreubicarlos:

Si/tle el entrepafio a ]a almra de ]as gtffas y

desllcelo hacia su ]ugar. El enuepaflo puede

set recolocado cuando ]a puerto estd a 90 ° o

m_s. Para recolocar el enuepaflo, deslice el

enuepaf, o m_s alb_ de los topes y dele un

_ngu]o hacia aNgo. Deslice el entrepaflo

hacia abajo hasm ]]egar a ]a posicidn deseada,

coldque]o en lfnea con los soportes y deslfcelo

en su ]ugar

AsegEtresede haberempujadolos entrepafioshastaet

fondoantesde cerrarta puerta.

Entrepa#o QuickSpace TM

Este entrepafio se divide en dos y la mired

se desliza deNgo de sf mismo pata guardar

arffculos muy altos ubicados en el entrepaflo

que se encuentra m_;s ab_go.

Este entrepafio se puede sacar } cambiar )

mmbidn puede reubicarse igual que los

entrepaflos deslizables a prueba de

derramamientos.

En algunos modelos, este entrepafio no

puede usarse en la posicidn m(_sb@t.

ge.com

No togos los mogelos tienen togas las caracteristicas.

Cestas de congelador

Para remover, empt{ie la canasta totahnente

hacia la parte posterior del congeladoI:

Levante h_ksm que los pasadores posteriores

sean desenganchados. Levante la canasta

completa hacia arriba y hacia afhera.

Asegzese dehaberempujadolas cestashastael

fondoantesde cerrarla puerta.

Entrepa#os deslizantes de/congelador

Para sacarlos, deslfcelos hasm que lleguen

a[ punto deride se atrancan, levante la parte

flonta/h_ksta sobrepasar el punto deride se

ammcan, y deslfcelo hacia afimra.

Asegzese dehaberempujadolos entrepafios

hastael fondoantesdecerrarla puerta.

Entrepa#os flies de/congelador

Hay dos dpos de entrepaflos fijos del

congelador.

Para remover este estilo de entrepafio:

0 }_evante el entrepaflo del lade

lzquierdo.

Extrfiiga/o.

Para remover este estilo de entrepa#o:

Levante el lado izquierdo del

entrepaiio y deslfcelo hacia la izquierda

en el cenuo de los apoyos de los

entrepafios.

Rote el lado derecho del entrepafio

hacia arriba y hacia afhera de los apoyos

de los enuepafios.

NOTA PARA LOS MOBELOS CON

O/SPENSABORES: Para aprovechar a/

m_ximo la inclinacidn para sacar el hielo

del cubo, solamenm a/macene artfculos en

el enuepafio deb_jo del cubo de hielo que

no sean rods altos que el punto inferior

en el cubo.

Estante de vino/fleflidas en la puerta (en algunos modelos)

Este estante sosfiene h_k%_5 lat_kso una

botella de vino.

E1 esmnte cuelgan de los lados de la seccidn

de productos lficteos.

Para remover:

\4mfe el esmnte de vino/bebidas.

Sosteniendo el rondo de la seccidn

de productos l_cteos, levante el flente

direcmmente hacia arriba, entonces

levante y extraiga.

Para reemp/azar:

O Pegue otra vez el esmnte a los lados

de la seccidn de productos l_icteos.

En%je el lado posterior en los apoyos

mokleados en la puerto. Luego empt{je

hacia ab_io en el flente de la seccidn.

La seccidn encajarg en su lugan

Para separar el esmnte de la seccidn de

cada ]ado de la seccidn de productos

]ficteos.

Puettasde/refrigerado

..... ,..

iiii i

La puerta se cerrar#

autombticamente sblo cuando

est# parcia/mente abierta.

Mbs aft# de la posicibn de tope

de parada, /a puerta pennanecerb

abierta.

Puertas de/refrigerador

Es posible que Ud. note una diferencia

entre el manejo de las puertas de su

anfiguo y nuevo ref_Jgerador la

caracterfsdca especial de abermra y

cierre de kks puertas ;-ksegtlIa que estas

cierren per complete y pemmnezcan

selladas firmemenm.

Cuando Ud. abre o cierre las puerms,

nomr_i una posicidn de tope de parada. Si

la puerto es abierm rods a/lg de esm

punto, permanecerd abierm

permid&_dole asf de meter y sacar

a/imentos del refligerador con rods

f_milidad. La puerto se cermrd

automfidcamenm s61o cuando est_i

parciNmente abierm.

ia resistencia que Ud. puede nomr en

la posicidn de tope de parada es menor

a medida que la puerto es cmgada con

alimentos.

Alineacion de/as puertas

Si 1aspuerms no est;hl nivela&ks, ;_Juste

le puerta de los alimentos flescos.

Usando una llave de cube de 7/16",

v gire el tornillo de _juste de la puerto

hacia la derecha pare elevar la

puerto; gq'relo hacia la izquierda para

hacerla descender (Un mpdn de

nylon est_i enc_jado en la rosca del

pin para impedir que el pin gire a

menos de que se use una llave.)

Despu& de una o dos vuelms con

la llave, abra y cierre la puerto de

los alimentos fiescos y luego controle

la alineacidn superior de las puerms.

Desenrosque ]a pata

deapoyohaciaabajo

hastaquetoqueelpiso.

Estoevitar_lamala

alineaciOndelapuerta

Pata de apoyo

:ka_tes de mover su refligerado,; usted

tends5 que enroscar la pare de apoyo

hacia arnba. Una vez que la unidad

vuelva a ubicarse en otto sifio, usmd

mndrfi que desenroscar la pare de apoyo

hacia deb_jo de nuevo.

Gavetas y cacero/as, ge.oe

No todos los modelos tienen todas las caracterfsticas.

Gavetas para /as frutas y los vegetales

E1 exceso de agua que pueda acumulmse

en el rondo de las gavetas deben se_

secadas.

Ena/gunosmodelos,la gavem infexio,

fiene deslizadores de extensi6n total que

pemdten acceso total a la gavem.

HI _LO

( -

Gavetas con humedad ajustable

Deslice el conuol hasm llega, a la posici6n

HI (ako) pa,a pmpo,ciona_ el a/to nivel de

humedad Iecomendado pa_a la mayo_fa

de los vegem/es.

Deslice el control hasm llegai a la posici6n

tO (b_jo) pa,a pIopo_ciona_ el nivel de b_ja

humedad recomendado pma la mayo_fa

de las flums.

i i i i

Bandeja convertible deft

Esm bandeja conve,dble deli dene su

pmpio conducto de ,efligexaddn, el cua[

pemlite la cixculaci6n en dicha bandeja de

aire f_fo p_oveniente del compaxfimiento

congelado_ o compa_fimiento de a/imentos

]_/escoso

El control de temperaturavariable ,egula la

ci_culaci6n de aire p_oveniente del Climate

Keeper

Coloque la palanca del control hacia abaje

en la posici6n rods flfa pare conse,va_la

C_tIne ]_}esc_t°

Coloque la palanca del conuol hacia arriba

en la posici6n flfa pma a(taptaI la bendeja

a la tempetamIa nom_a/del ,efligetado_ y

obmne_ _sf m_s espacio en el que gua,dm

ho_talizas. E1conducto de ,eflige_aci6n

queda apagado. Se pueden seleccionai

posiciones va_iables entre estos ext_emos.

Comesacar /asgavetas.

No todos los modelos tienen todas las caracterfsticas.

Come sacar /as gavetas

Pueden ext_ae_se f_k_ilmente levant_ndol_

ligemmente yjalando de elias hasm pasta

el punto deride se atrancan.

Si no puede quim, las gavetas a causa de la

pue,m, p_ime_o m_te de sacra las bandejas

de la puexm. Si esto no p_opoxciona el

espacio necesario, se necesim_g hace_ mda_

el ,ef_igexado_ hacia adelante h_ksmque la

puexm se abra lo basmnte pma deslizm las

gavetas hasm quimx-l_s. En algunos c_sos,

cuando se hace _odm el ref_ige_ado,;

hacia adelante se necesim_d move_lo el

_efl_ige_ado_ hacia la izquie_da o derecha

a/mismo dempo.

El dispositivoautomaticopara hater hielo.

Un refrigerador reci@ instalado puede tardar hasta 12a 24 horas antes de empezar a hacer hielo.

En losmode/oscon Bispositivo automatico para hacer hielo

dispensador, para Iograr

acceso a/hielo o para

alcanzar el interruptor:

oLevante el cubo, entonces tfrelo

hacia afuera hasta que el cubo

se detenga.

oaje el cubo para Iograr

acceso al hielo o para alcanzar

el interruptor.

NOTA:Para aprovechar al mbximo

la incfinacibn para sacar el hielo del

cubo, solamente almacene articulos

en el entrepafio debajo del cubo de

hielo que no sean mbs altos que el

punto inferior en el cubo.

E1 dispositivo pare hacer hiek_ producirfi

siete cubos pot cicl(*----aproximadamente

100-130 cubos en tm ciclo de 24 honk%

dependiendo de la mmpemmm del

congelad(m de la mmpemmra ambienm,

del nfimero de veces que se abm la puerto

y de otras condiciones del uso.

N el refligerador se usa anms de que se hag_

la conexidn de agua al disposifivo pare hacer

hielo, c(floque el inmrmptor de a/imenmcidn

el_cuJca en la posicidn OFF(apagado).

Cuando el refligemdor estli conecmdo a/

suminisuo de agua, cok_que el inmrmptor

de Nimenmcidn el_cuica en la posicidn

ON (encendido).

E1 disposidvo para hacer hielo se llenar_i

de agua cuando la temperamra alcance el

punto de -10 ° C ( 15° F). Un refligerador

reci_n insmlado puede necesimr entre

12 y 24 horas para empezar a hacer hielo.

Escucharfi un zumbido cada vez que la

m_iquina de hielos se llene de agua.

Deshaga k_s pfimen_s carg_ks de cubos de hielo

Dun pemlifir que la ]rhea de agua se limpie.

Asegfirese de que nada impide el

movimiento del brazo demctor

Cuando el cubo estfi lleno (a/nivel

del brazo detector), el disposidvo para

hacer hielo no producirfi hielo. Es nortna/

que a/gunos cubos sa/gan pegados.

Si no se usa hielo con flecuencia, los cubos

de hielo vieios se opacan, adquieren un

sabot mncio y se conuaen.

Notas especiales acerca de los modelos

de dispensadores

Los modelos de dispensadores tienen un

cubo dispensador de hielo inclinable. E1 cubo

puede set inclinado hada afimm como se

mu_ua en las ilusm_ciones, y se sosmndi5 pot

sf solo mienmks usmd extrae hielo o mienmks

usmd enciende o apaga el inmrmptor de la

m_iquina de hielos. Cercidrese de cok_car el

cubo dispensador de regreso a su posiddn

anms de cerr'dr la puerto.

Para restaurar el nivel de hielo a partir

de un envase vacio, los pasos siguientes

son recomendados:

12 horas despu& de la primera parfida

de hielo ha cafdo en el cubo, dispensa

de 3 a 4 cubos de hielo.

Despu& de 6 horas adicionales,

dispensa de 3 a 4 cubos otra vez.

Estos pasos resmurard.n su nivel de lflelo

en la menor cantidad de tiempo.

Dispositvo

parahacerhis]o

iii _i

]ntermptorde

alimentacbn odetector

oLevante el cubo, entonces tfrelo

hacia afuera hasta que el cubo

se detenga,

oLevante y tire hacia aflelante

otra vez para remover el cubo.

100

Remueva el cubo de hielo (modelos de dispensadores

PRECAUCI#N:Elcubo dehielo espesado

cuando est#Ileno.

(_oloque el interruptor en la posicidn

OFF(apagado) antes de remover el cubo.

Cuando reemplace el cubo, cercidrese de

presionaflo firIIlernen[e en su lugar Si no

entra hasta el m_ximo, remu&_ak) y rote

el i_Qecanisr[lo de accionat_Qien[o con tlna

xqlelm de 1/4. Entonces empuje el cubo

hacia arras otto vez.

accionamlel

Moflelos con

dispensador solamente

El dispensadorde agua y de hie/o. (en algunos modelos) ge.com

Recogedor

Para usar el dispensador

Se]ecckme CUBEDICE!_ (cubos de hie]o), Dispenser Light (Luz del dispensador)

CRUSHEDICE I_) (hielo trimrado) oWATER

(agua)._ Esta tecla enciende y

_ apaga la/uz noctuma

Presione el Vaso SuavelIlen{e contIa el

br_uzo del dispensad(n:

E1recogedor no se vacfa solo. Para evitar

las manchu,s de agua, el recogedor y la

parrilla se debe_Sn limpiar regularmente.

Sinoha}/distributiondeaguacuandoel refrigerador

estdprimeramenteinstalado,hayposibilidaddeaire

enelsistemadelaIfneadeagua.Optimael brazo

deldispensadorduranteal menDsdosminutospara

eliminarelaireatrapadodela Ifneadeaguay llenar

elsistema.Paraeliminar/asimpurezasdela Ifneade

agua,desechelosprimerosseisvasosdeagua.

PRECAUC/ON:Nointroduzcanuncalosdedosni

otrosobjetosenlaaperturadeldispensadorde

hielotriturado.

Para b/oquoarel dispensador

LOCKCONTROL

HOLD3 SECS

Presione la tecla LOCK

CONTROL(control

de bloqueo) durante

3 segundos para cerrar

el dispensador y el

panel de control.

Para desbloquearlo,

presione la misma tecla

durante 3 segtmdos

nuevamente.

del dispensad(m i,a luz

mmbi&_ se enciende al

LIGHT presionar el brazo del

....... dispensad(m En alg/mos

modelos, siesm luz se

tirade deberfa

reemplazarse con tma

bombilla de tm mfiximo

de 6 ratios, 12M

Quick Ice (Hie/o r@ido)

QUICKICE

Cuando necesite hielo

r_pidamente, presione

esm mcla pare acelemr

la produccidn de hielo.

Esto incremenmr_ la

produccidn de hielo

dumnm las prdximas

48 horas o hasm que

vuelva a presionar la

tecla.

Door Alarm (A/arma de puerta)

DOOR ALARM

Pare _jusmr la alarma,

presione esm tecla hasm

que la luz indicadora se

encienda. Esm alarma

sonarfi si cualquiera

de la puerto esmviera

abierm pot m_s de

3 minutos. La luz y

el sonido cesan

automfificamenm

al cerra_e la puerto.

Oatos importantes do su dispensador

No agregue hiek_ de charolas o de bolsas

en el recipienm. Podrfa provocar que

no salga bien o que no se trimre

adecuadamenm.

Evite los vasos demasiado llenos de hielo

y el uso de vasos estrechos o demasiado

altos. E1 hielo amontonado podrfa

obstmir el orificio o hacer que se congele

la puerto del ofifico de manem que no

se pueda abrir N hubiera hielo

bloquefindok_, desprenda con una

cucham de madem.

i_ts bebidas y los a]imentos no se deberfin

enfiiar rfipidamente en el recipienm del

hielo. Las latas, bomllas o paquems de

comida en el recipiente de hielos podrfan

causar la obsmmcidn del disposidvo para

hacer llielo o del recipienm.

Para evimr que el hielo dispensado caiga

flmra del v_kso,ponga el _.aso cerca, pero

sin tocm; la apermra del dispensador

Un poco de hielo uimrado puede surfir

aunque habfa seleccionado CUBEDICE

(cubos de hielo). Esto sucede en

ocasiones ctlando }l|_/lIlOS cubos se

cana/izan en el trimrador

DespuSs de usar hielo tfimrado, un poco

de agua puede gotear del vertedero.

A veces, se fbrmarfi un pequefio montdn

de nieve en la sa/ida del hielo simada

en la puerto. Esto es normal g pot reg:la

general, sucede cuando ha dispensado

hielo picado repefidamenm. La nieve

se evaporaI_ por sf misma.

1ol

Cuidadoylimpieza de/refrigerador.

/_rea tie goteo del dispensador

timpiar el exterior

Elpozo fie/dispensador, per deb@_ de la

par_illa, se debe man[ener limpio y seco. E1

agua que se queda en el pozo puede dejar

dep6sitos. Quite los dep6sitos agregando

vinagre sin dihfir a/pozo. Remoje hasm que

desaparezcan los depdsitos o h_ksm que se

desprendan lo suficiente para quimrlos.

El braze del dispensador. Antes de limpim;

optima y detenga la tecla LOCKCONTROL

(conuol de bloqueo) durante 3 segundos.

Se limpia con una soluci6n de agua tibia y

bicarbonate de sodi(_aproximadamenm

una cucharada (15 ml) de bicarbonate de

sodio per cada cuarto (1 litro) de agua.

E_0uague complemmente con agua y seque.

tas manijas de la puerta y los omamentes. Se

limpian con un patio humedecido con una

soluci6n de dete_genm suave y agua. Seque

con Lln patio suave.

Lospanelesylas empu#adurasde/as puertas

de aceroinoxidable(en a/gunos modelos)

pueden set limpiados con un limpiador

pare acero inoxidable pare uses

comercia|es. Un limpiador de acero

inoxidable "spray-on" flmciona meier

No udlice cera para electrodom&ficos

sobre el acero inoxidable.

Mantenga/impioel terminade.Limpie con

un patio limpio ligeramente humedecido

con cera pare aparatos de cocina o un

detergente suave y agua. Seque y pule

con un patio limpio y suave.

No limpieelrefrigeradorconunpatiosuciopara

trastesniconunpatiohgmedo.Estospodffandejar

residuosqueafectenalapintura.Nouseestropajos,

limpiadomsenpolvo,blanqueadoresni limpiadores

quecontenganblanqueador,yaqueestosproductos

podffanrayargdesprenderel terminadodepintura.

timpiar el interior

Para evitar oleres,deje una c;_jaabierm

de bicarbonate de sodio en los

comparfimientos de alimentos flescos

y del congelador

Besconecteel refrigeradorantesde limpiarlo.

Si no fl_era posible, expfima el exceso de

humedad de la espo_ja o del patio cuando

se limpie ahededor de botones, bombillas

O contIoleSo

Use agua ca|lento y una solucidn de

bicarbonate de sodio---aproximadamenm

una cucharada (15 ml) de bicarbonate de

sodio per cada cuarto (1 litro) de agua.

Esm solucidn limpia y neumdiza olores.

E_j uague y seque.

Eluse de cualquiersolucion delimpieza

quenosea la recomendada,especialmente

aquellaquecontienendestiladosde!petroleo,

puedenagrietarode#at el interior del

refrigerador.

EviteIimpiarlosentrepatiosdevidfiofffoscon

aguacaliente,yaquelaextremadiferenciade

temperaturapuedehacerquesequiebren.Maneje

losentrepatiosde vidrioconcuidado.Chocarvidrio

templadopuedehacerqueserompeenpedazos.

Nolavepartesplgsficasdelrefrigeradorenel

lavaplatos.

LabandejadeEnfriar/Descongelar

sepuedelavarenellavaplatos.

102

_e.com

PtMs de/refrigerador

Se deberfi tenet cuidado a[ refit'dr el

refligerador de la pared° Todos los fipos de

recubrimiento de pisos se pueden dafia_,

sobre todo los recubfimientos acojinados

y los que denen superficies rept{jadas.

Jale el refligerador en forma recta y empt{ie

nueva:mente para devolverlo a su posici6n.

Mover el refligerador en direcci6n lateral

puede causar dafios a/recubrimiento del

piso o a[ refligeradcm

AI empujarelrefrigeradorasulugar,aseg&ese

denopasarsobreelcableeldctriconisobrelaIfnea

dealimentacidnde/disposifivoparahacerhielos.

Preparation para vacaciones

Ell el Caso de vacaciones o ausenci_ks

prolongadas, quite los aUmentos y

desenchufe el refligeradox: Limpie el

interior con soluci6n de bicarbonato de

una cucharada (15 ml) de bicarbonato

pot tm cuarto (1 litro) de agua. Deje

abiertas las puertas.

Coloque el interruptor de aUmenmci6n

el_cUica del dispositivo autom_fico para

hacer hielo en la posicidn OFF(apagado)y

cierre el smninistro de agua a/refligemdor.

Si la temperature pueda llegar a[ punto

de congelacidn, haya una pe>_ona ca/ificada

para desaguar el sismma del suministro

de agua pare evimr dafios a la propiedad

causados pot immdacidn.

En caso de mudanza

Asegure todos los elementos sueltos como

entrepaflos y recipienms pegz_indolos con

cinm adhesiva en su lugar pare evimr dafios.

A1 usar una carredlla pare mover el

refligerad(m no haga descansar la parte

flontal o trasem del refligemdor contm la

carrefilla. Esto podrfa dafiar el refligemdor

Man_jelo s61o desde los lam_Mes del

reflJgemdor

Aseg&esedequeel refrigeradorsecoloqueen

posiciOnverticaldurantelamudanza.

103

Reemplazodebombillas.

El colocar el control en posiciSn OFF(apagado) no quita la corriente del circuito de la luz.

En algunos modelos se ufilizan bombillas Reveal ®. Pueden identificarse por su color azul cuando no est#n

iluminadas.

No todos los modelos tienen todas las caracteristicas.

Sucubierta de la luz paracerse

a una de las siguientes

LengOetas

/- ........ --

-- " • t ............ --

Bolsa

Compartimento de/refrigerador--tuz superior.

Desenchufe el refligerador

O Las bombillas est_n situadas en la parte

superior del comparfimento, dentro

de la cubierm de la luz. En algunos

modelos, es necesario refimr tm tonflllo

de la parm flonm/de la cubierm de

la luz. En otros modelos, refirar un

tornillo en la bolsa en la parm posmfior

de la cubierm.

@Para refimr el protector de la luz, en

a/gmlos modelos, presione hs pesmfias

en el promctor y deslice hacia delanm

y afhera. En otros modelos, s61o deslice

la cubierm de la luz hacia delanm

y al:heia.

Tras reemplazar la bombilla con una

bombilla de electrodom_sdco del

mismo volt_je o infe.ficn; vuelva a

cokmar la cubierm de la luz y los

tornillos (en Ngunos modelos).

A1 reemplazar la cubierm de la luz,

aseg/irese de que las lengfiems de la

parm trasera de la cubierm quepan en

las ranuras de la parm trasera del

emplazamiento de la cubierm de la luz.

Vueh_a a enchufiu el refligerador

a la corfiente.

Compartimento de/refrigerador--tuz inferior.

Estaluzestdsituadaporencimadela

gavetasuperior

Desenchufe el reflJgerador

@ Retire el mango de control de la

gavem c(mverfible de carnejalando

direcmmente hacia flmra.

Levante la cubierm de la luz yjale

de ella.

Despu& de reemplazar la

bombilla con una bombilla de

electrodom_sticos del mismo volti_je

o inferio,; reemplace la cubierm y

el mango.

Vueh_a a enchufiu el refligerador

a la corfiente.

Compartimento de/congelador

Desenchufe el refligerador

Retire el entrepafioj usto pot encima

de la cubierm de luz. (El entrepafio

ser_i mils fiicil de quimr si se vacfa

primero.) En algunos modelos, tendril

que redrarse tm tornillo de la parm

superior de la cubierm de la luz.

Para quimr la cubierm, presione en los

lados y lev_ntela hacia arriba y aflmra.

OReemplace la bombilla con tma

bombilla de electrodom_sdcos del

mismo volt_je o inferioi; y reinsm/e

la cubierm de la luz. A1 reinsmlar la

cubierm de la luz, asegfirese de que

las lengfiems superiores hacen clic

en su lugar de fbrma segura. Vuelva

a colocar el tornillo (en algunos

modelos).

Vuelva a insmlar el entrepafio y

enchufe el refligerador de nuevo.

104

Bispensador (on algunos modelos)

Desenchufe. el refligerador

La bombilla est_i simada en el

dispensador b_jo el panel de control.

Quite la bombilla girfindola en senfido

contrario alas agt{jas del reloj.

Cambie la bombilla pot una bombilla

del mismo mmafio y volt_je.

Vuelva a enchufhr el refligerador

a la corriente.

Molduras ypane/es decorativos.

Para los modelos "CustomSty/e .....

Lea/as instrucciones comp/etamente y deflidamente.

Antesdequeempiece

Algunos modelos estbn equipados con molduras que le permiten instalar paneles en las puertas.

Puede usted ordenar los paneles decorafivos precortados en negro, blanco, bisqu6 o de acero

inoxidable en GE Parts and Accessories (partes y accesorios), 800.626.2002o puede afiadir paneles

de madera para que hagan juego con los gabinetes de su cocina.

Paneles de menos de 1/4" (6 ram) de espesor

Cuando insm/e paneles de madera de menos de 1/4" (6 ram) de espescm necesim crear un panel de

relleno, tal como un cartdn de 1/8" (3 ram) de espes(m que se _juste entre el f]ente de la puerta y el panel

de madera para obtener un _juste apropiado. Si usted est_i insmlando los paneles decorafivos precortados,

los paneles precormdos de relleno se incluyen en eljuego. E1 espesor combinado del panel decomtivo o

de madem y del panel de relleno debe set de 1/4" (6 ram).

Paneles de 1/4"(6 ram)de grosor o menos

1/4"(6 ram)M_x.

Panel de 3/4" (19 ram) o panel levantado

Puede ufiliza,_e un disefio de panel levanmdo, atornillado o pegado a un soporm posterior de

1/4" (6 ram) de espeso,; o una [abla gufa de 3/4" (19 ram). La porcidn levanmda del panel debe

fld)ricarse de manera que permim un espacio de pot lo menos 2" (5.1 cm) desde el lado de la manija pare

pem]ifir que entren las punms de los dedos.

Los paneles m_s gruesos de 1/4" (6 ram), y hasm 3/4" (19 ram) requefir_n que el perfineuo de panel

exmrior de 5/16" (8 ram) no sea mils gmeso de 1/4" (6 ram).

Limitacionesdepeso para los panelessobre medida:

Alimentos frescos38libras (17kg) m#ximo

Puertadel congelador28fibras(13kg) m#ximo

Paneles m_s gruesos que 1/4"(6 ram)

(5,1cm)desdeI I I111 _ %_ - "

elhdodehII I1II __"-_¢L

3/4"(19ram, :;::n:lIIIII lIll

Soporte posterior de 1/4" (6 ram)de espesor

105

Molduras Fpaneles decorativos.

23" Bimensiones de los paneles precortados

Las _reas superiores de los paneles necesitan recortm_e.

Panel del

congelador

sin dispensador

Corte--_: I"-1/8" (3mm)

',',

.... J

5/16"

(8 mm)

67%2"

(170,9cm)

FRERTE

_, 141_2"__

(36,8cm)

5/16"

(8mm)

-_--- 7 ,

Cort ___II.,-1/8" (3 ram)

Panelesdel

congelador

con dispensador

Corte--_,,F._-1/8" (3mm)

',',

1 17w"

1(45i4 cm)

33_"

(85,4cm)

FRERTE

-14_%2" +

(36,8cm)

5/16"

(8mm)

:::: 7,

f1',

Corte___lI*-1/8" (3mm)

Paneldelos

alimentosfrescos

1/8" (3mm)--_,,,,_- Corte

',',

L .... f

5/1G"

(8mm)

67%2"

(170,9cm)

FRERTE

._ 191%2" ____

(49,5cm) 5/16"

(8mm)

F ....

',', f

1/8"(3 ram)--*', ',_-Corte

25" Bimensiones CustomStFIg _de los paneles precortados

Las _reas superiores de los paneles necesitan recortm_e.

106

Panel del

congelador

sin dispensador

Corte--* I_- 1/8" (3ram)

.... .J ,

5/16"

(8 mm)

69"

(175,3cm)

FRERTE

___ 141_2"__

(36,8cm)

5/16"

(8 mm)

f ',

Corte-J, ',-- 1/8" (3mm)

Panelesdel

congelador

con dispensador

torte --_,,',_'-1/8" (3 mm)

_____',',

| 17"

1(43_2cm)

3GW'

(92,0ore)

FRERTE

_--- 14_%2" ,

(36,8cm)

5/16"

(8ram)

:::: 7 ,

f ',',

Corte--_I I_- 1/8" (3 mm)

Paneldelos

alimentosfrescos

1/8"(3 mm)--_,, _-Corte

_, , ____

L .... f

5/16"

(8mm)

69"

(175,3cm)

FRERTE

__ 191%2"____

(49,5cm) 5/16"

(8mm)

'F ....

',if

1/8" (3 ram)--_I '_- Corte

C6moinsertarlospanelesde la puerta.

tea las instrucciones completamente y debidamente.

0/nserte el panel del congelador y panel de los alimentos frescos.

Con cuidado empt{je el panel supexior del

congelador hasm que se deslice en la ranura detrds

de la manija de la puerto. Presione el panel de

relleno hacia denuo detrds del panel decoraflvo

(esto se requiere en a/gunos de los paneles para

puerto). Repim la operaci6n para el panel

de los alimentos flescos.

Si su modelo fiene un dispensad(m este paso es

aplicable s61o para el panel de alimentos flescos

y el panel superior del congelador

0/nserte el panel inferior del congelador (en modelos con dispensadores).

Con cuidado presione el panel h_sm que &re se

deslice en la ranura detrds de la manija de

la puerto. Presione el panel de relleno demis

del panel decorafivo (esto se requiere en a/gunos

de los paneles para puerto).

Sujete la moldura superior de las puertas del congelador y de los alimentos frescos.

La mokhna superior puede enconmu_e en el supe_ioi; en la parte superior de cada puerta. Ap_iete

interior del comparflmento del refligerador solamente con las manos. Cerci6rese de que la

Con un Torxdriver T-20, sL{jetela moldura superior, parte superior de cada panel _jusm c6modamente

usando dos tornillos en cada parte de la moldura deuSs de la mpa de la moldura superior

Tornillosde la moldurasuperior

Molduralateral

,;J

Panel

del

congelador

Panel

inferiordel

congelador

Tornillosde la Corte

moldurasu

Panelde

alimentos

frescos

Moldura

lateral

107

Comoinsertarlospanelesde la puerta.

Mo,dura--

lateral

Moldura

lateral

"Moldurainferior

Oinstale el reberde lateral.

[_ts piezas del reborde/atera| se

encuenmm en el interior de |a

manija de |a puerto del refligerador

No retire a oe,cu/a 9rorecrora ae/

exterior del reborde lateral nasra oue

estd instalado

1. [ntroduzca el reborde la[era/

deb_oo del reborde superior.

Introduzc_

el reeoroelaera

,k,x enel superior

comoindica

laflecha.

Una vez inuoducido el reborde

lateral b_io el reborde su perion

aseglirese de que no hava

holgura entre el reborde lamra/

el superior desde la par_e

delanmra del refligemdon

Fiie el reborde lateral conua

la )uerm lamral.

Algunos rebordes inte_Jores cuenmn

con piez_ks de cinm adhesiva. Si fi_ese

asf, retire/a promcddn de la cinm

pare que _sm pueda pega_se duranm

la insta/acidn del reborde.

3. Imroduzca el reborde lateral

en el reborde infbrior

o en el panel infbiion

Una vez introducido el reborde

lateral b_tjo el reborde inferior

o el panel inferio,, el reborde

lateral enc_tjar_ en la puerta.

108

Aseg@ese de que el reborde

lateral es[6 alineado con la puerto

durame la insmlacidn°

I strucciones pa

Instal "" ,efrigerador

IVlodelos23, 25,26, 27 y 29

ANTES DE INICIAR

Lea estas instrucciones completa y

cuidadosamente.

• INIPORTANTE - Guardeestas

instrucciones para uso del inspector local.

• IMPORTANTE - Observetodos

los c6digos y 6rdenes de ley.

,, Nora al instalador-AsegQrese de dejar

estas instrucciones con el consumidor.

,, Nora al consumidor- Conserve estas

instrucciones para referencia futura.

,, Nivel de destreza - La instalaci6n de este

aparato requiere de destrezas mecanicas

basicas.

,, _empo de ejecucion -Instalaci6n

del refrigerador

30 minutos

Instalaci6n

de la linea de agua

30 minutos

,, La instalaci6n apropiada es la

responsabilidad del instalador.

,, La falla del producto debido a una

instalaci6n inadecuada no esta cubierta

por la garantia.

Si el refrigerador ya ha sido instalado,

remueva la parrilla base (Ver el Paso 2 en

Como mover el Refrigerador), entonces pase

al Paso 5en Como instalar el Refrigerador.

PREPARACION

SUMINISTRO DE AGUA HACIA

LA IViAQUINA DE HIELOS

Si el refrigerador tiene una maquina de hielos,

se tendra que conectar a una tuberia de agua

potable fria. Un kit de suministro de agua

(contiene tuberia de cobre, vMvula de cierre,

accesorios e instrucciones) esta disponible con

un costo adicional a traves de su proveedor,

visitando nuestra pagina Web ge.com o bien a

traves de Partes y Accesorios, 800.626.2002.

HERRAMIENTAS QUE USTED

NECESITARA

Cubo de 3/8" y 5/16" l_lave de 1/2" y 7/16"

Llave hexagonal de 1/8"

Cuchilla pl_stica

de masilla

Destornillador Phillips

109

Instrucciones para la instalacion

COMO MOVER EL REFRIGERADOR

m COMO CARGAR EL

REFFIIGEFIADOR ElM UNA

CAFIRETILLA DE MANO

Deje toda la cinta adhesiva y las

almohadillas hasta que el refrigerador

Ilegue a su destino final.

Para mover el refrigerador, use una

carretilla de mano con almohadillas.

Coloque el refrigerador en el centro de

la carretilla y asegQrelo con un cintur6n

de seguridad alrededor del refrigerador,

NO LA APRIETE DEMASIADO.

121FIEMUEVA LA BASE

DE LA PARRILLA

Remueva la parrilla removiendo los

dos tornillos de cabeza Phillips.

Si el refrigerador debe pasar por

alguna entrada menor de 38" de

ancho, las puertas deben ser

removidas. Proceda al paso 3.

NO RENIUEVA las rnanijas.

Si todas las entradas son mas

anchas de 38/' pase a Cdmo

instalar el refrigerador.

F3-]DESCONECTE EL ACOPLAMIENTO

DE AGUA (en algunos modelos)

Si el refrigerador tiene un dispensador de

agua, eso significa que hay una linea de

agua desde el gabinete hacia la bisagra

del fondo de la puerta del congelador que

debe ser desconectada.

Para desconectarla, empuje hacia adentro

sobre el collarin blanco del acoplamiento

y entonces extraiga la tuberia.

Collarin blanco

Bisagra del

fondo del

congelador

110

Instrucciones para la instalacion

DESCONECTE EL ACOPLAMIENTO

ENERGI_TICO (en algunos modelos)

Si el refrigerador tiene un dispensador

de agua, hay una linea de suministro

electrico (alambrado) desde el gabinete

hacia la bisagra del fondo de la puerta del

congelador que debe ser desconectado.

Para desconectar, separe el acoplador.

F5] DESCONECTE LOS

CONECTADORES ELI_CTRICOS

(en algunos modelos)

Si el refrigerador tiene un centro para

refrescar, hay conectadores electricos

(alambrados) desde el gabinete hasta

la bisagra del fondo del refrigerador

que deben ser desconectados.

Para desconectar, separe cada conectador.

Bisagra del

fondo del

refrigerador

[_ ClERRE LAS PUERTAS

DEL CONGELADOR Y

DEL REFRIGERADOR

171REMUEVA LA PUERTA

DEL CONGELADOR

Remueva la cubierta de la bisagra superior

de la puerta del congelador (si viene

equipado) apretandola y levantandola o

simplemente levantandola por uno de sus

costados con una cuchilla plastica de

masilla,

:_-_.

rB-] Remueva los dos tornillos de cabeza

hexagonal de 5/16" 6 1/8", entonces

levante la bisagra hacia arriba para

liberarla del pasador de la bisagra,

Cabeza hexagonal de 5/16" 6 1/8"

[_ Abra la puerta del congelador a 90. °

90 °

111

Instrucciones para la instalacion

COMO MOVER EL REFRIGERADOR (CONT.)

[]

REIVIUEVA LA PUERTA DEL

CONGELADOR (cont.)

Mientras una persona levanta lentamente

la puerta del congelador y la libera de la

bisagra del fondo, una segunda persona

debe, con cuidado, guiar la linea de agua

y la linea energetica (alambrado) a traves

de la bisagra del fondo.

I_] Coloque la puerta en una superficie

donde no se ralle con la parte interna

hacia arriba.

[]

REiViUEVA LA PUERTA DEL

REFRIGERADOR

Remueva la cubierta de la bisagra

superior de la puerta del refrigerador

(si viene equipado) apretandola y

levantandola o levantandola por uno de

sus costados con una cuchilla plastica de

masilla.

[_ RElViUEVA LA PUERTA DEL

REFRIGERADOR (cont.)

r_ Remueva los dos tornillos de cabeza

hexagonal de 5/16" 6 1/8", entonces

levante la bisagra hacia ardba para

liberarla del pasador de la bisagra.

Cabeza hexagonal de 5/16" d 1/8"

[_ Abra la puerta del refdgerador a 90. °

_ - >

90 °

112

Instrucciones para la instalacion

[_ REIViUEVA LA PUERTA DEL

REFRIGERADOR (cont.)

r_ Levante la puerta del refrigerador y

Iiberela de bisagra del fondo.

Si el refrigerador tiene un centro para

refrescar, una persona levanta lentamente

la puerta del refrigerador y la Iibera de la

bisagra del fondo, mientras una segunda

persona, con cuidado, guia la Ifnea de

agua y la Ifnea energetica (alambrados)

a traves de la bisagra del fondo.

Modelos con centro para refrescar solamente

I_] Coloque la puerta en una superficie

donde no se ralle con la parte interna

hacia arriba.

191C0NIO REEMPLAZAR

LAS PUERTAS

Para reemplazar las puertas, simplemente

de reversa a los pasos 3 al 8.

Sin embargo, note Io siguiente:

,, Cuando se encuentre bajando las

puertas hacia la bisagra del fondo,

cerciorese de que una segunda persona

gufe, con mucho cuidado, la tuberfa y el

alambrado a traves de los agujeros de

las bisagras.

,, Cuando se encuentre conectando

la Ifnea de agua, cerci6rese de insertar

la tuberfa hasta el maximo indicado

por la marca.

Marca

No pellizque la tuberfa o el alambrado

mientras se encuentre remplazando las

puertas en las bisagras del fondo.

Cuando se encuentre conectando la

Ifnea energetica (en los modelos con

centro para refrescar solamente),

cerci6rese de que los conectadores

estan todos asentados juntos.

113

Instrucciones para la instalaci6n

COMO INSTALAR EL REFRIGERADOR

LOCAUZACION DEL REFRIGERADOR

,, No coloque el refrigerador donde la

temperatura este por debajo de 60 ° F

(16 ° C) porque no operara con la suficiente

frecuencia como para mantener las

temperaturas apropiadas.

,, No instale el refrigerador donde la

temperatura este por encima de 100 ° F

(37 ° C) porque no funcionara

apropiadamente.

,, Instalelo en un piso suficientemente

resistente como para soportar todo su piso.

ESPACIO

Permita los siguientes espacios para Iograr

una instalaci6n facil, una circulaci6n

apropiada del aire y conexiones electricas

y de plomerfa.

Lados

Superior

Posterior

CustomStyle TM

de 23"125"

1/8" (4 mm)

1" (25 mm)

1/2" (13 mm)

23" (33" de ancho),

25", 26", 27", 29"

1/8" (4 mm)

1" (25 mm)

DiiVIENSIONES YESPECIFICACIONES

ua Electricidad

24"(61cm) 25" (63,5cm)Tope

Gabinete delmostrad0r

DIMENSIONES YESPECIFICACIONES

(para modelos CustomStyle TM de 23"}

5ZZZ:2

DIMENSIONES Y ESPECIFICACIONES

{para modelos CustomStyle TM de 25"}

721A"(183,5cm)*

*Se requieren 721/4" (183.5 cm) para un

ajuste completo de las ruedas de movilidad.

Si los gabinetes instalados por encima del

refrigerador tienen puertas niveladas con

la parte superior de la abertura para el

refrigerador, entonces se requieren 1/8"

adicionales para permitir espacio para

que las puertas del gabinete se abran

libremente.

114

Instrucciones para la instalaci6n

m COMO CONECTAR EL

REFRIGERADOR ALA LJNEA

DE AGUA DE LA CASA

(en los modelos con maquina

de hielos ydispensador)

Se requiere un suministro de agua fria

para la operaci6n de la maquina de hielos

y el dispensador. Si no existe un

suministro de agua fria, usted necesitara

hacer una. Ver la secci6n Cdmo instalar

una I[nea de agua frfa.

NOTAS:

,, Antes de hacer la conexi6n, cercidrese

de que el cable el6ctrico del refrigerador

no este conectado al interruptor de

la pared.

,, Si el refrigerador no tiene un filtro de

agua, recomendamos que instale uno

si su suministro de agua tiene arena

o particulas que pudieran obstruir la

pantalla de la valvula de agua del

refrigerador. Instalelo en la linea de

agua cerca del refrigerador. Si usted

esta usando un kit de tuberia de

refrigeracion GE SmartConnecti" usted

necesitara una tuberia adicional

(WX08X10002) para conectar el filtro.

No use tuberias plasticas para instalar

el filtro.

[_ Si usted est& usando tuberia de cobre,

coloque una tuerca de compresi6n y un

casquillo (manga) en el extremo de la

tuberia que viene del suministro de agua

fria de la casa.

Si se encuentra usando tuberias de

GE SrnartConnect, TM las tuercas estan

ya ensambladas a la tuberia.

[B] Si usted est& usando tuberia de cobre,

inserte el extremo de la tuberia en la

conexi6n del refrigerador, en la parte

posterior del refrigerador, hasta donde

sea posible. Mientras sostiene la tuberia,

apriete el accesorio.

Si se encuentra usando tuberias de

GE SrnartConnect, TM inserte el extremo

moldeado de la tuberia en la conexi6n

del refrigerador en la parte posterior

del refrigerador, y apriete la tuerca de

compresi6n hasta que este apretada

a mano. Entonces apriete una vuelta

adicional con una llave. Si la aprieta

demasiado causara fugas.

rc-] Apriete la tuberia en la abrazadera

proporcionada para sostenerla en su

posici6n. Es posible que usted necesite

levantar la abrazadera haciendo palanca.

Abrazadera

de la tubefia -'-.

Tuerca de

compresi6n

de 1/4"

Ferula

(manga)

Tuberia de 1/4"

Conexi6n del

refrigerador Tuberia SmartConnect _M

[] ACTIVE LA CONEXION DE AGUA

Haga pasar la corriente de agua

en la valvula de cierre (el suministro

de agua de la casa) e inspeccione

en busca de fugas.

CONECTE EL REFRIGERADOR

Antes del conectar el refrigerador,

cerci6rese de que el interruptor

de la maquina de hielos esta colocada

en la posici6n OFF (apagado).

Ver la informaci6n adjunta sobre

la conexi6n a tierra del cable electrico.

115

Instrucciones para la instalaci6n

COMO INSTALAR EL REFRIGERADOR (CONT.I

I_1 COLOQUE EL REFRIGERADOR

EN SU LUGAR

Mueva el refrigerador a su destino final.

@ COMO NiVELAR EL REFRIGERADOR

El refrigerador puede nivelarse ajustando

los rodillos Iocalizados cerca de Ins

bisagras inferiores.

Los rodillos tienen tres propositos:

,, Los rodillos se ajustan para que la puerta

cierre con faciNdad cuando este medio

abierta. (Levante el frente aproximadamente

5/8" [16 mm] del piso.)

,, Los rodillos se ajustan para que el

refrigerador este colocado firmemente

en el piso y no tambalee.

,, Los rodillos se ajustan para que el

refrigerador pueda ser alejado de la

pared en momentos de limpieza.

Para ajustar los rodillos en los modelos

de 23" (33" de ancho), 25/26/27' ¥29':

,, Gire los tornillos

de ajuste del

rodillo en

sentido de Ins

agujas del reloj

para levantar

el refrigerador, y

en contra de las []

agujas del reloj

para bajarlo. Use

una Ilave o un

cubo de cabeza

hexagonal de 3/8"

o una Ilave ajustable.

Tornillo de ajuste

del rodillo

[] COMO NIVELAR EL REFRIGERADOR

(cont.}

Para ajustar

los rodillos en

los modelos

CustomStyle TM

de 23"/25":

Gire los tornillos

de ajuste del

frente en sentido Tornillos de ajuste del rodillo

de las agujas del reloj para levantar el

refrigerador, yen contra de las agujas del

reloj para bajarlo. Use una Ilave hexagonal

de 3/8" con extensi6n o una llave ajustable.

Estos modelos tambien tienen rodiNos

ajustables posteriores para que usted pueda

alinear el refrigerador con los gabinetes

de la cocina. Use una Ilave hexagonal de

3/8" con extensi6n para girar los tornillos

posteriores---en sentido de las agujas del

reloj para levantar el refrigerador, yen contra

de las agujas del reloj para bajarlo.

COMO NiVELAR LAS PUERTAS

Ajuste la puerta del refrigerador para que las

puertas esten niveladas en la parte superior.

Para linear:

Usando una Ilave de 7/16," gire el tornillo

ajustable de la puerta hacia la derecha para

levantar la puerta, y a la izquierda para bajarla.

NOTA: Un tap6n de nilon, empotrado

en las roscas del pasador, evita que el

pasador gire a no ser que se use una Ilave.

Despues de una o dos vueltas de la Ilave,

abra y cierre la puerta del refrigerador y

cerci6rese de que estan alineadas en la

parte superior.

_.. Las puertas deben estar

116

Instrucciones para la instalacion

[] DESENROSQUE LA PATh,

DE APOYO

Desenrosque la pata de apoyo hacia

abajo hasta que toque el piso. Esto

evitara la mala alineaci6n de la puerta.

[] REEMPLACE LA PARRILLA

DE LA BASE

Reemplace la parrilla de la base instalando

los dos tornillos de cabeza Phillips.

[] AJUSTE LOS CONTROLES

Ajuste los controles donde

se recomienda.

RECOMMENDED CONTROL SETTINGS

0_F IS RECOMMENDED 37 °F IS RECOMMENDED

INIClE LA IViAQUINA DE HIELOS

Fije el interruptor de la maquina

de hielos en la posici6n de

ON (encendide}. La maquina

de hielos no empezara a operar hasta

que alcance su temperatura de operaci6n

de 15 ° F (-9 ° C) o menor. Luego,

empezara a operar automaticamente

si el interruptor de la maquina de hielos

esta en la posici6n de ON (encendido).

Sera necesario de 2 a 3 dias para

que se Ilene el cubo de hielo.

117

Instrucciones para la instalacion

C01VlOINSTALAR LA TUBERIA DEL AGUA IMODELOSCON

IViAQUINA DE HIELOS V DISPENSADOR}

ANTES DE INICIAR

Los kits de cobre recomendados para el suministro de

agua son WX8X2, WX8X3 o WX8X4, dependiendo de

la cantidad de tuberia necesaria. Las tuberias plasticas

aprobadas para el suministro de agua son las tuberias

para el refrigerador SmartConnect TMde GE

(WX08X 10002, WX08X 10006, WX08X 10015 y

WX08X 10025).

AI conectar su refrigerador a un Sistema de Agua de

Osmosis Inversa de GE, la unica instalaci6n aprobada

es con un kit de Osmosis Inversa de GE. Para otros

sistemas de agua de 6smosis inversa, siga las

instrucciones del fabricante.

Si el suministro de agua hacia el refrigerador es desde

un Sistema de Filtro de Agua de Osmosis Inversa Y

el refrigerador tambien tiene un filtro de agua, use el

tap6n de derivaci6n del filtro del refrigerador. Usar

el cartucho de filtro del agua del refrigerador en

conjunto con el filtro de Osmosis Inversa puede

resultar en cubos de hielo huecos yen un flujo

de agua mas lento del dispensador del agua.

Esta instalaci6n de la tuberia del agua no esta

garantizada por el fabricante del refrigerador o

de la maquina de hielos. Siga estas instrucciones

cuidadosamente para minimizar el riesgo de un

daho costoso por el agua.

El martilleo del agua (agua golpeando contra la

tuberia) en la tuberia de la casa puede causar dahos

alas partes del refrigerador y conducir a un goteo o

inundaci6n por agua. Llame a un plomero calificado

para corregir el martilleo del agua antes de instalar

la tuberia del agua al refrigerador.

Para evitar quemaduras y dahos con el producto,

no conecte la tuberia del agua a la tuberia del agua

caliente.

Si usa el refrigerador antes de conectar la tuberia,

asegurese de que el interruptor de corriente

de la maquina de hielos este en la posici6n

OFF (apagado}.

No instale la tuberia de la maquina de hielos en

lugares donde la temperatura caiga por debajo

del nivel de congelamiento.

AI usar cualquier aparato electrico (como un

taladro electrico) durante la instalaci6n, asegurese

de que el aparato este aislado o conectado de

manera que evite el peligro de una descarga

electrica, o se opere por baterias.

Todas las instalaciones se deben realizar segun

los requisitos del c6digo local de plomeria.

QUE NECESITA

•Kit de tuberia de cobre para el refrigerador o

SmartConnect TM de GE, 1/4" de diametro externo

para conectar el refrigerador al suministro de

agua. Si usa cobre, asegurese de que ambos

extremos de la tuberia se corten uniformemente.

Para determinar la cantidad de tuberia que

necesita: mida la distancia desde la valvula del

agua en la parte posterior del refrigerador hasta

el tubo de suministro de agua. Luego agregue 8'

(2,4 m). Asegurese de que haya suficiente tuberia

adicional (unos 8' [2,4 m] enrollado en tres vueltas

de unas 10" [25 cm] de diametro) para permitir

que el refrigerador se pueda mover de la pared

despues de la instalaci6n.

Los kits de tuberia para el refrigerador

SmartConnect TMde GE estan disponibles en las

siguientes longitudes:

2' (0,6 m) - WX08X10002

6' (1,8 m) - WX08X10006

15' (4,6 m) - WX08X10015

25' (7,6 m) - WX08X10025

Asegurese de que el kit que haya seleccionado

permita al menos 8' (2,4 m) como se describe

arriba.

NOTA: La unica tuberia de plastico aprobada de

GE es la que viene provista con los kits de tuberia

para el refrigerador SmartConnect TM de GE. No use

ninguna otra tuberia plastica para el suministro

del agua ya que la tuberia esta bajo presion todo

el tiempo. Ciertos tipos de plastico se fracturaran

o se romperan con el tiempo y causaran dafios

en su casa debido al agua.

•Un kit de suministro de agua de GE (contiene

tuberia, valvula de apagado y accesorios

enumerados abajo) esta disponible a un costo

adicional en su tienda o por medio

de Partes y Accesorios, 800.626.2002.

Un suministro de agua fria. La presi6n del agua

debe estar entre 20 y 120 p.s.i. (1,4-8,1 bar).

, Taladro electrico.

, Llave de 1/2" o ajustable.

, Destornillador piano y de estrella.

118

Instrucciones para la instalacion

QUI_ NECESITA (CONT.)

•Dos tuercas de compresion de 1/4" de diametro

exterior y 2 ferulas (mangas)--para conectar la

tuberia de cobre a la valvula de apagado y la

valvula del agua del refrigerador.

0 bien

• Siesta usando un kit de tuberia para el

refrigerador SmartConnect TMde GE, los

accesorios necesarios ya vienen preinstalados

en la tuberia.

• Si su tuberia existente de cobre para el agua

tiene un accesono con vuelo en el extremo,

necesitara un adaptador (disponiNe en las

tiendas de suministros de plomeria) para

conectar la linea del agua al refdgerador 0 BEN,

podra cortar el accesono con vuelo con un

cortador de tubos y luego usar un accesono

de compresidn. No corte el extremo formado

de la tuberia para el refdgerador SmartConnect 'M

de GE.

• Valvula de cierre para conectar a la linea del

agua fria. La valvula de apagado debera tener

una entrada de agua con un diametro interno

minimo de 5/32" en el punto de conexion a la

TUBERiA DEL AGUA FRIA. Las valvulas de

apagado tipo silla vienen incluidas en muchos

kits de suministro de agua. Antes de comprar,

asegurese de que una valvula tipo silla cumple

con los codigos de plomeria en su Iocalidad.

Instale la valvula de apagado en la tuberia del

agua de consumo mas frecuentemente utilizada.

[_] CIERRE EL SUIVlINISTRO

PRiNCiPAL DE AGUA

Abra el grifo mas cercano por suficiente

tiempo para limpiar la tuberia del agua.

121SELECCIONE LA UBICACION

DE LA VALVULA

Seleccione una ubicaci6n para la valvula

que sea facilmente accesible. Es mejor

conectarla en el costado de una tuberia

vertical de agua. Cuando sea necesario

conectarla en una tuberia horizontal de

agua, haga la conexidn en la parte

superior o al lado, en vez de hacerlo en

la parte de abajo, para evitar retirar

cualquier sedimento de la tuberia del agua.

[] PERFORE EL ORIFICIO

PARA LA VALVULA

Perfore un orificio de 1/4" en la tuberia del

agua (incluso siesta usando una valvula

auto perforadora), usando una broca

afilada. Retire cualquier sobrante que

resulte de perforar el orificio en la tuberia.

Tenga cuidado de no permitir que se filtre

agua hacia el taladro.

No perforar un orificio de 1/4" puede

resultar en menor producci6n de hielo

o cubos mas pequeSos.

119

Instrucciones para la instalacion

COMO INSTALAR LA TUBERiA DEL AGUA (CONT.I

INSTALE LA VALVULA

DE APAGADO

Una la valvula de apagado a la tuberia de

agua fria con la abrazadera para el tubo.

Abrazadera para

el tubo

V_lvula de

apagado tipo Tuberia vertical

silla de agua fria

NOTA: Se deberan seguir los C6digos

248CMR de PIomeria para el Estado de

Massachusetts. Las valvulas tipo silla son

ilegales y su uso no esta permitido en

Massachusetts. Consulte con un plomero

licenciado.

[-SqAPRIETE LA ABRAZADERA

DEL TUBO

Apriete los tornillos de la abrazadera hasta

que la arandela sellante empiece a hincharse.

NOTA: No apriete demasiado la tuberia ya

que podria romperse.

Arandela

Abrazadera para Extremo de entrada

el tubo

Tornillo de

la abrazadera

@DIRIJA LA TUBERiA

Rote la tuberia entre la linea del agua fria

y el refrigerador.

Rote la tuberia a traves de un orificio

perforado en la pared o en el piso (detras

del refrigerador o del gabinete de la base

adyacente) Io mas cerca posible a la pared.

NOTA: AsegOrese de que haya suficiente

tuberia adicional (unos 8' [2,4 m] enrollada

en tres vueltas de alrededor de 10" [25 cm]

de diametro) para permitir que el refrigerador

se pueda mover de la pared despues de

la instalaci6n.

[] CONECTE LA TUBERJA

A LA VALVULA

Coloque la tuerca de compresi6n y ferula para

la tuberia de cobre (manga) en el extremo de

la tuberia y conectela a la valvula de apagado.

AsegOrese de que la tuberia este

complemente insertada en la valvula. Apriete

la tuerca de compresi6n firmemente.

Para tuberia de plastico de un kit de tuberia

para el refrigerador SmartConnect TMde GE,

inserte el extremo moldeado de la tuberia

en la valvula de apagado y apriete la tuerca

de compresi6n hasta que este firmemente

apretada a mano, luego apriete un giro

adicional con una Ilave. Apretar demasiado

puede causar fugas.

V_lvula de

apagado tipo_

silla

Tuerca de empaque

V_lvula de salida

Tuerca de compresi6n

_t_ D,/ ,/Tuberfa

__1_ SmartConnect TM

Ferula (manga)

NOTA: Se deberan seguir los C6digos

248CMR de PIomeria para el Estado de

Massachusetts. Las valvulas tipo silla son

ilegales y su uso no esta permitido en

Massachusetts. Consulte con un plomero

licenciado.

FS-]LAVE LA TUBERiA

Abra el suministro principal de agua y lave

la tuberia hasta que el agua este limpia.

Cierre el agua en la valvula despues de que

un cuarto (1 litro) se haya eliminado por

Para completar la instalaci6n del refrigerador,

regrese al Paso 1 en Cdmo instalar el refrigerador.

120

Sonidosnormalesde operation.

Los refrigeradores m#s nuevos producen sonidos diferentes a

los modelos m#s antiguos. Los refrigeradores modemos tienen

m#s funciones y usan tecnologia m#s reciente.

Ustedescucha /o que go escucho ? Estos sonidos son normales.

HMMMM,,,

--WHOOSH....

E1 nuevo compresor de alta eficiencia puede

fhncionar rags r_pido y durar m_is que el de su

ref_igerador anterior y puede escuchar un zumbido

de tono ako o un sonido pulsante mientras opera.

A veces el ref?igerador flmciona pot tm perfodo

prolongado, especialmente cuando las puerms se

abren condnuamente. Esto significa que la fimcidn

Frost Guard TM est_i en operacidn para impedir que

el congelador se queme y mejomr la preservacidn

de los alimentos.

Puede escuchar un sonido de soplido cuando las

puerms se cierran. Esto se debe a que la presidn se

est:i esmbilizando dentro del refrigerador.

CHASQUIDOS,

ESTALLIDOS, CRUJID O,

CORJEOS

m Puede escuchar sonidos como de crt{jido o

esmllidos cuando el ref_igerador se conecm pot

primera vez. Esto pasa a medida que el ref_igerador

se enf_fa hasm la temperature correcm.

m Los reguladores electrdnicos se abren y se cierran

para of_ecer un enf_iamiento 6pfimo y ahorrar

energfa.

m E1 compresor puede causar un chasquido

o un g(njeo cuando interim volver a arrancar

(esto puede tomar hasm 5 minutos).

m E1 mblero de control electrdnico puede causar

un sonido de chasquido cuando se activa el rel_

para controlar los componentes del ref?igerador.

m Expansidn y contraccidn de ]as bobinas durante

o despu4s de] cic]o de descongelacidn puede

causar sonidos como de crttjido o estallidos.

m En modelos con mfiquina de hielos, despu_s

de complemr un ciclo de hacer hielo, se pueden

escuchar los cubos de hielo cuando caen

a la bandeja de hielos.

• W

WHIR.

m Puede escuchar los vendladores movi4ndose

a gran velocidad. Esto pasa cuando el ref?igerador

se conecm pot primera vez, cuando ]as puerms

se abren f?ecuentemente o cuando se guarda

gran cantidad de alimentos en el refiigemdor

o en los compartimientos de] congelador.

Los ventiladores estdn ayudando a mantener

]as temperaturas correctas.

m Si cualquiera de las puerms permanece abierm pot

m_is de 3 minutos, puede escuchar los venOladores

para enf}iar los f_cos de luz.

m Los venfiladores cambian la velocidad para

suministrar enf}iamiento 6ptimo y ahorrar energfa.

m Usted podrfa escuchar los ventiladors funcionando

despu_s de seleccionar una de ]as funciones

CustomCooLTM

m E1 fluido del refligerante a travSs de las bobinas

puede producir un sonido de borboteo como

de agua hirviendo.

m E1 agua que cae en el calenmdor de descongelacidn

puede causar un chisporroteo, esmllido o zumbido

durante el ciclo de descongelacidn.

m Un ruido de agua cayendo se puede escuchar

durante el ciclo de descongelacidn a medida que

el hielo se derrite del evaporador y fluye hacia

la bandeja de drem_je.

m E1 cierre de las puerms puede producir un sonido

de gorgoteo debido a la estabilizacidn de la presidn.

Antes de so/icitar un semicio...

Solucionar problemas

iAhorre tiempo y dinero! Revise las tablas en /as siguientes

p@inas y tal vez no necesitar# de soficitar un servicio.

Causas Posibles Que hacer

El rofrioerador no Refrigerador en ddo de * Espere 30 mhmtos para que la descongelaci6n

funciona descongelar, se tennine.

Controles de temperatura * Mueva los commies de temperatura hasta un _juste

en posici6n OFF(apagado). de temperature.

E1 refrigerador est6 * Empuje |a c/avija completamente en el enchufe.

desconectado.

Fusible fundido/ * Reemplace el fhsible o re7_iuste el intenupto_:

interruptor de circuito roto.

E1 refrigerador estfi en el modo * Desconecte el refligerador y enchfifelo otra vez.

de muestra.

Viflraciones osacudidas Los rodillos requieren * Vea Rodi/Ios.

(una viflracion figera un ajuste.

OS normal)

El motor opera duranto Es normal cuando * Espere 24 horas pma que el refligerador se enflfe

periodosproiongados oel refrigerador es red6n complemmente.

so arranca It so para con instalado en su casa.

frocuencia. (Rofrigeradoros Ocurre cuando hay largas * Eso es normal.

modornos con mas espacio canfidades de alimentos

de almacenamiento It un

congelador mas grande en el refrigerador.

roquioron mas tiempo de Se dej6 abierta la puerta. ®Revise si un paquete manfiene la puerta abierta.

opemcion. So arrancan It Clima caluroso o aperturas * Eso es normal.

se paran a para frecuentes de la puerta.

mantener temperaturas

uniformoso) Controles de temperatura * Vea Los contro/es.

ajustados al punto mils

frio.

Compartimionto de El control de temperatura *Vea Los controles.

refrigerador ono se fij6 bastante frio.

congolador demasiado

cMido Cfima caluroso o aperturas * F_ie el control de temperatura un paso m_is fl'fo.

frecuentes de la puerta. Vea Los controles.

Se dej6 abierta la puerta. * Revise si hay un paquete que manfiene la puerta abierta.

Escarcha ocristalos Se dej6 abierta la puerta. * Revise si hay un paquete que manfiene [a puerto abierm.

de hielo en alimontos La puerta se abre con frecuencia

conge/ados (escarcha

en paquote es normal) o por mucho fiempo.

E! divisor entre el Ahorro automfifico de energia * Eso ayuda prevenir la condensaci6n en el exterior

eompartimiento de circula liquido tibio en la

rofrigerador It 01 frente del congelador.

congolador so siento tibio

Zumbido

freeuente E1 intermptor de la m5quina

de hielos est5 en la posicidn de

ON (oncendido), peru el suminisuo

de agua hacia el refl_igerador no

* Fije el intermptor en la posici6n de OFF(apagado);

mantener el intenuptor en la posici6n de encendido

dafiard la vdh_fla del agua.

est5 conecmdo.

/22

ge.com

Causas Posib/es Ouo hater

Los cubos tienea real E1 recipiente para los *\4_cfe y lhnpie el redpiente. Deseche los cubos.

olor/sabor cubos necesita limpieza.

Alimentos transmitiendo *Envuelva bien los a/imentos.

olor/sabor a los cubos.

E1 interior del refrigerador *Vea Cuidado y limpieza.

requiere limpieza.

Oispositivo automatico E1 interruptor de alimentaci6n • Coloque el interruptor de Mhnenmci6n

para hacor hiolo no elrctrica dd dispositivo eld.ctrica en la posiciGn de encendido.

funciona automfitico para hacer

hielo estfi en la posici6n de apagado.

E1agua esta cerrada o no estA * Vea Instalar la Ifnea de agua.

conectada.

E1 comparfimiento del *Espere 24 horas para que se entire el ref_igeradcn:

congelador es muy cfi|ido.

Cubos apilados en el recipiente *Nivele los cubos con/a mano.

apaga el disposifivo para hacer

hielo.

Cubos de hielo atorados en * Apague el disposifivo de hielo, retire los cubos y _mlva a

dispositivo para hacer hielo, poner el dispositivo en marcha.

Formacirn ienta doi bielo Se dej6 abierta la puerta. * Revise si hay un paquete que mantiene/a puerta abierta.

El control de temperatura *Vea Los controles.

no es bastante fr_o.

Cubos poquo_os o huoco$ F'fltro de agua tapado. * Reemplace el cartucho del filtro con uno nuevo o

con el mp6n.

El dispensador de hieio Dispositivo de hielo apagado * Enciende el disposifivo de hielo o el agua.

no funciona oel agua estfi apagado.

Un arrculo est_ bloqueando

ose ha caido dentro del vertedor

de hielo dentro del recipiente

superior de la puerta del

congelador.

* Remueva cuMquier ardctflo que pueda esmr bloqueando,

o que haya caido dentro del vermdor

Los cubos estfin pegados * Remueva los cubos.

al brazo detector.

Bloques irregulares de * R&mpa/os con los dedos y deseche los cubos resmntes.

hielo en el recipiente. *E/congelador puede set muy ca/iente. Aj uste el control a

una posici6n mils fifa paso pot paso hasm que no se

finmen bloques.

El dispensador estfi *Presione/a tecla LOCK CONTROL (Control de bloqueo)

BLOOUOlOO(LOCKED). ylnant_ngala presionada durante tres segundos.

E!ayua tiene un El dispensador de agua no *Dispense el agua hasm que todo el sismma del agua se

sabor/olor malo se uso por mucho fiempo, llene de nuevo.

Elagua en elprimer Eso es normal con tun *Espere 24 horas para que se earlre el refligerador

vaso esM tibia refrigerador recirn instalado.

El dispensador de agua no *Dispense el agua hasta que todo el sistema del agua se

se uso por mucho tiempo, llene de nuevo.

El sistema de agua se ha desaguado. * Espere a|gunas horas para que se enflid, el agua.

123

Antes de so/icitar un semicio...

Causas Posibles Qu# hater

El dispensadorde agua S_imstro de agua *\@a /nsta/ar /a /rhea de agua.

no funciona apagado o no conectado.

F'fltro de agua tapado. * Reemplace el carmcho del fikro o remueve el fikro

y insmle el t_pGn.

Afire atrapado en el sistema * Presione el braze del dispensador per un par de

del agua, minutes.

E1 dispensador estfi * Presione |a tec/a LOCK CONTROL (Control de 1)loqueo)

BLOOU_DO(LOCKED). y mantdnga/a presionada durante tres segundos.

_e$eleccJono CUBED ICE La ultima selecci6n rue • Se quedaron unos cuantos cubes en el triturador de la

(HIELOEN CUBOS)pare CRUSHEDICE(HIELOPICADO). selecci6n anterior Esto es normal.

se dispens6CRUSHEDICE

(Hielopicado)

No sale aguapete el El agua en el dep6sito est_ *Llame para servicio.

disposMvo pare hater congelada.

hielofunciona El control de temperature *File el control de temperatura haste mas c(dido.

demasiado frio.

Elagua chorrea del Cartucho del f'fltro reci6n *Deje cotter el ague des(te el dipensador per 3 minutes

dispensador instalado. (aprox. l _ gal6ns).

No sale agua y el Est_ tapada la linea de agua * I lame a un pk)mero.

dispositivoparahater o la Have de paso.

hie/onofuneiona Ffltro de ague tapado. *Reemplace el cartucho del filtro oremueve el filtro

y instale e/tap6n.

El dispensador esta * Presione [a teda LOCKCONTROL(Control de bloqueo)

BLOOUEADO (LOCKED) y mant_nga[a presionada durante tres segundos.

Elrefrioemdor huele Alimentos transmitiendo • Alimentos con okwes fl_ertes deben esmr mpados.

olores al refrigerador. * Guarde una c_ja de bicarbonate de sodio en el

refligerador; c_hnbiela cada tres meses.

El interior requiere * Vea Cuidadoy limpieza.

limpieza.

Aim calientea ia base

delrefrigerader

Brilio anaranjado

en el conyelador

El aire fluye para enfriar el

motor. En el proceso de

refrigeraci6n es normal que

salga calor de la base del

refrigerador. Algunos

recubrimientos de piso

estan sensifivos y se

descoloran a estas

temperatures normales

y seguras.

Caiefactor de descongelaci6n

encendido.

•Eso es nOlTtlal.

124

ge.com

Causas Posibles Qu# hater

Humedad en elexterior Normal en periodos con *Sequela superficie.

de/refrigerator alto grade de humedad.

Humedad en el interior Se abre la puerta con *Esto es normal para el centre de bebidas.

(en clima h#medo el aire frecuencia o per touche

lleva ia humedad al interior tiempo.

dotrefrigeradorcuando se

abren

-N-ofuncionala luz

interior

Debido ala alta humedad en el

refrigerador, es posible que de vez

en cuando usted experimente

niebla opequefias cantidades de

humedad en el compartimiento

del refrigerador.

• Esto es rlorma/y aparecer_ intermitentemente conffmne

se depositen en su interior diferentes fipos de alimentos

y las condiciones ambienm/es cambien. P_sele una toa/la

de papal si desea.

No hay corriente en el contacto. * Reemplace el fi_sible o re_juste el interrupter

gombilla fundida. *Vea Reemplazar las bombillas.

Agua en elpiso de la Cubes atrapados en *Empqje los cubes en el vertedero con una cuchma

cocina o an el rondo el orifido, de madera.

del congelador

E!refrigeradornunca E1sistema de congelaci6n *Esto es normal El refiigerador se apagar_i si la

se apace pare ias mantiene al compresor puerto permanece cerrada per 2 betas.

temperaturas estan bien funcionando durante la

puerta estfi siendo abierta.

El refrigerador La puerta estfi abierta. *Cierre la puerto.

esta p#ando

Los alimentos nose Empaque. * Aumente el tiempo ovuelva a empacar en pkisdco.

descongelan /enfrian Selecci6n incorrecta del peso. * Seleccione un pest) mayor

Articulo con alto contenido * Seleccione un pest) ma)<m

de grasa.

No se estfi usando la bandeja *Cok)que |as a/imentos en la bandeja y deje espacio entre

de Enfriar /Descongelar. los mismos para permitir un reeler fit{jo del aire.

ta temperaturareal no La unidad redentemente *Pemlim que transcurran 24 horas para qua el sistema

es igual a la temperatura se conect6, se esmbilice.

establecida La puerta permacene abierta *Pemlita que mmscurran 24 horas para que el sistema

per touche tiempo, se esmbilice.

Se introdujo comida tibia *Pemlim que transcurran 24 horas para que el sistema

al refrigerator, se esmbilice.

E1 ciclo de descongelamiento *Pemlim que transcurran 24 horas para que el sistema

estfi en proceso, se esmbilice.

ta fun(ion SelectTamp El control de temperatura del *Esto es normal Para reducir el consume tie energfa

OBeverage Center refrigerador estfi colocado en eldctrica, |a flmciona Select Tamp yBeverage Center

no funciona una posicion mrs tibia, se apace cuando el control de/a temperature del

refligerador se pone a un nivel rods c_i/ido.

La funcidn Beverage Center * Presione el botdn Beverage Center pare reinicia|izm.

se apaga despu6s de 6 meses

de operacidn continua.

£apuerta no so cierre El sello de la puerta en el lade de * Ap|ique parafina en |a superficie fionm/tie |a junto.

correctamente la bisagra estfi pegado o doblado.

•Mueva el anaquel de la puerto a una posicidn superior

125

Un anaquel de la puerta estfi

chocando con unas de las

parfillas internas del refrigerador.

Garantiade/Refrigerador. EE.UU.

Todos los servicios de garantfa los proporcionan nuestros Centros de

Reparaci6n de F#brica o nuestros t#cnicos Customer Care ®autorizados.

Para concertar una cita de reparaci6n, en linea, visfte nos alga.corn,

o flame a1800.GECARES (800.4322737). Cuando llama para soficitar

servicio, per favor tonga a mane el hE,mere de serie y el hE,mere

de modelo.

Grapeaqui su recibo.

Se requiere facilitar prueba

de la fecha de compra

original para obtener un

servicio bajo la garantfa.

GE reemplazaM:

MOBELOSGEy GEPROFILE:

tin a#o Cua/quierparte del refligerador que f_dle debido a defectos en |as matefi;des o en

A part# de la fecha la fhbficaci6n. Dinante estu garantia limitada de un a#o, GE tambi_n proporck._ar£ sin costa

dela compra original alguno,toda la mane de ohm y el servicio rela€ionado---pam reemplazar pmtes defectuosas.

Treintadias

A partir de la fecha

decompra original

delrefrigerador

CualqMerparte del carmcho de filtro de agua que fhlle debido a defectos en los materiales o

manufhcmra. Durante esm garantia limitadade treintadias,GE mmbi_n proporcionar_ sin costa,

un cartucho de filtro de agua de repuesto.

MOBELOSDEGEPROFILESOLAMENTE:

Cincoa#os

Apart# de la fecha

de la compra origina!

Cualquierpartedel sistemasellado de refrigeraci6n(compresox; condensadox; evaporador y tuberf;ks

de conexi6n) que fh/len debido a defectos en los materia/es o fhbficaci6n. Dinante esta garantia

limitadadecinco a#os delsistemasellado derefrigeraci6n,GE tambi_n proporcionar_, sin costa

alguno, toda la mane de obra y el servicio relacionado para reemplazar partes defectuosas del

sistema sellado de refligeraci6n.

Viajes de servicio a su hogar para ensefiarle c6mo usar

el producto.

lnstalaci6n o entrega inapropiada, o mantenimiento

impropio.

Fallas del producto si hay abuse, real use, o use para

otros prop6sitos que los propuestos, o uso para times

comerciales.

P_rdida de alimentos per averias.

Causar dafios despu6s de la entrega.

Reemplazo de fusibles de su hogar o reajuste

de interruptores de circuito.

Reemplazo del cartucho del tifltro para agua, si incluidos,

debido a presi6n de agua afuera de las limites de

operaci6n especificados osedimento excesivo en el

suministro de agua.

Reemplazo de las bombillas, si incluidos, o los tifltros

de agua, si incluidos.

Dafio al producto causado per accidente, fuego,

inundaciones, o actos de Dies.

Dafio incidental o consecuencial causado per posibles

defectos con el aparato.

Producto no accesible para facilitar el servicio requerido.

EXCLUSION DE GARANTJAS IMPLiCITAS--$u #nice y exclusive dereche es la reparacion dei pmducte, tal y

come se indica en esta Garantia limitada. Cualquier garantia implicita, incluyende las garantias implicitas de

cemerciabilidad e adecuacion para un fin determinade, esMn limitadas a un a#e e el periede de tiempe mas

breve permitide per la ley.

Esta garantfa se extiende al comprador original y cualquier comprador posterior de productos comprados para use

residencial dentro de Estados Unidos. Si el producto est# situado en un #rea qua no dispone de servicio per parte

de un proveedor de servicio autorizado de GE,podrfa tenor qua hacerse cargo de los costes de env[o o bien podrfa

soficit#rsele qua fieve el producto a una centre de servicio de GE autorizado para realizar la reparaciSn. EnAlaska,

la garantfa excluye el costo de env[o o las visitas de servicio a su casa.

Algunos estados no permiten la exclusi6n olas limitaciones de dafios incidentales o consecuenciales. Esta garantia

da derechos legales especificos, y usted podria toner otros derechos que variar#n de estado a estado. Para saber curies

son sus derechos legales, consulte a la oficina de asuntos del consumidor local o la oficina del Attomey General en

su Iocalidad.

126 Garante: General Electric Company. teuisvifle, KY40225

Hojade Batesde Funcionamiento

Sistemade Filtraci6nGESmartWater

CartucheGWF/HWF

Este sistemase ha sometido a las pruebasNSF/ANS142/53a fin de reducir las sustanciaspresentadasa continuaci6n.

Se redujo la concentraci6n de las sustancias indicadasen el aguaque ingresanen el sistema auna concentration menor

eigual a/limite permitido para el aguaque sale del sistema, come se especifica en NSF/ANS142/53.*

Factores de 100%incorporados para la utilizaci6n no medida)

Estmldar No. 42: Efectas est6ficos

Parfimetros

Cloro

T & O

Partfculas *'_

USEPA

MCL

Calidad dd

influente concentracidn

2,0 mg/L + 10%

at least 10.000 partfculas/m[_

Effluent

Promedio Mfiximo

0,02 ppm 0,05 ppm

3.978 7.8{i){i)

Esffmdar No. 53: Efectos Rdativos a la Salud

Parfimetros

% de reducci6n

Promedio Minimo

98,90% {)7,37%

98,00% 91;,10%

USEPA

MCL

1 NTU***

99,95% Reduccidn

15 ppb

0,0002 ppm

0,003 ppm

0,100 ppm

99%

Calidad dd

influente concentraci6n

11 + 1 NTU***

50.000 L nffnimo

0,15 mg/i. _+10 %

0,002 mg/i. +_10%

0,009 mg/i. +_10%

0,210 mg/i. +_10%

107 a 10 _ fibi'ds/litro;

las fibras son mayores a

10 micrometlx)s de longitud

Effluent

Promedio

0,07 NTU

1 ppb

1,8 ppb

0,00005 ppm

0,002 ppm

0,042 ppm

0,32 MFL/nd

Reducci6n

minima necesaria

2 5O%

>_85%

% de reducci6n

Promedio Minimo

{){),71%

{){),{)7%

{){),37%

{)8,8%

91,93%

76,19%

84,8{)%

{){),{)5%

M£vimo

Tmbidez 0,1 NTU 99,59% 0,5 NTU

Quistes 55 99,95% > 99,95%

Plomo a pH 6,5 1 ppb 99,37% 0,010 mg/i.

Plomo a pH 8,5 4,3 ppb {)7,13% 0,010 mg/L

Lindane 0,00005 ppm {)1,{)3% 0,0002 mg/L

Atrazine 0,003 ppm 64,28% 0,003 mg/i,

2,4-D 0,090 ppm 67,63% 0,07 mg/i,

Asbestos 1,2 MFL/nd {){),82% {){)%

Pmbado uti//zando una tasa de flujo de 0,5 gpm (1,8927//min.); presibn de 60 psig (4,218 Kg/cm2); pH de 7,5 +_0,5; temp. de 20 ° +_2,5°C

_Medicibn en partfculas/ml. Laspartfculas usadas eran de 0,5-1 micrbn.

_Unidades de turbidez Nefelombtrica--NTU

Reducci6n

minima necesaria

Especificaciones de OperatiOn

* Capacidad: cerfificado pare basra 300 galones (1 ] 35 litros ); hasta seis meses pare los modelos sin luz indicadom de rcemi)lazo de filtro; basra

un afio pant los modelos con luz indicadoca de rcemplazo de filtro

Rcquerimientos de presi6n: 40-120 psi (2,8-8,2 bar), sin choque

Tcmpentmnt: 33°-100°F (0,6°-38°C)

Tasa de fi!!io: 0,5 gpm (] ,9 lpm)

Requerimientos Generales de Instalacion/Operaci6n/Mantenimiento

:I: Ime el m_e_o cartucho a la tasa m_xima pot 3 minutos para sacar el aire atcapado.

Reemplace el cartucho cuando el flujo se haga muy lento.

Arises Especiales

€ I._s instmcciones de instalacidn, las piezas, la inlormaci6n sobre la disponibilidad de servicio yla Kanmtfa est.indar se incluyen con el producto

al enviarlo.

€Estc sistcma de agua potable debe mantcnerse conforme alas insu ucciones del fid)ricantc, incluycn&) el reemplazo de los carumhos.

€No se ufiliza en los sifios donde el agua es de calidad microbiol6gicamentc dudosa, ni con aguas de calidad desconoci&_, sin una desinfccci6n

adecuada antes o despu& del sistcma; el sistcma puede ufilizarse con aguas desintectadas que pue&m contcner quistcs filtrables.

*I.os contaminantcs u otms subsmncias que estc sistcma de tmtamiento de agua puede remover o reducir, no estfin presentcs, necesariamentc,

ell S/I ag/l_l.

€ Verifique el acammiento de las leycs y reglamentos eshthdes y locales.

€ Tome en cuenta que aunque las pruebas se realizaron b_io condiciones estfindar de laboratorio, el resultado real puede w_riar. I.os

sistemas se deben instalar y operar de acuerdo con los procedimientos y las pautas que recomienda el tabricante.

Probado yCertificado _gOn las nonnas ANSI/NSF 42 ) 5:3pm a la reduccidn de:

Estfindar No. 42: Efectos Est6ticos

Llnidad qufinica

Red uccidn del sabot ) olor

Reduccidn de cloro

Unidad de filtrado mecfinico

Reduccidn de parffculas, Clam I

Estfindar No. 53: Efectos sobre

la saJud

Unktad de reduccidn qufinica

Rechmcidn del plomo )An'azine

Reduccidn del [Jndane )2,4-D

Unktad de filtmdo mecfinico

Redtmcidn de quistes

Reduccidn de mrbidez

Hecho pot (;enend Electric, Applkmce Park, I.misville, KY 40225 ]27

Para Compras Hechas en Iowa: Este formulario debe set firmado y fechado pot el comprador y el vendedor antes de la

conclusi6n de esta venm. Este formulario debe set conservado en archivo pot el comprador pot un mfnimo de dos afios.

COMPRADOR: VENDEDOR:

Nombre Nombre

Direcci6n Direcci6n

Ciudad Esmdo C6digo Postal Ciudad Esmdo C6digo Postal

Firma Fecha Fimla Fecha

128

Notas.

129

_= Notas.

c_ 130

Servicio ai consumidor..

P_ginaWebde GEAppliances ge.com

dTiene a[guna pregunta sobre su electrodom_sdco? ;Pmebe la pAgina Web de GE Appliances

24 horas a/dfa, cua/quie_ dfa del ariD! Para mayor conveniencia y selMcio m_s r_pido, ya puede descargar

los MalmaJes de los Propiem_ios, pedir piezas o incluso hacer una cim en lfnea para que vengan a reaJizar

una reparacidn.

Soliciteunareparacidn ge.com

E1servicio de expe_tos GE est_ia mn s61o un paso de su puerto. ;Entre en lfnea ysolicite su reparaci6n

cuando le venga cualquier dfa del aflo! O llame al 800.GE.CARES (800.4,12.2737) dinante horas nomlales

de oficina.

RealLifeDesignStudio(Estudiodedisefioparalavidareal) ge. corn

GE apoya el concepto de Disefio Univexsa/--productos, servicios y ambientes que pueden usa, genre de

to&ks 1asedades, tamaflos y capacidades. Reconocemos la necesidad de diseflar paxa una gran gama de

habilidades y dificulmdes f_sicasy mentales. Para rods detaUes cobre las aplicaciones de GE Diseflo Universal,

incluyendo ideas de diseflo pma la cocina para pex_on_kscon discapacidades, mire nuesua pdgina Web hoy

mismo. Para personas con dificulmdes auditivas, f_vor de llmnar a/800.TDD.GEAC (800.833.4322).

garantfasamplbdas ge.com

Compre una garantfa ampliada yobtenga demlles sot)re descuentos especiales disponibles mienuas su garantfa

est_iadn activa. Puede compm_la en lfnea en cualquie_ momento, o llamar al (800.626.2224) dinante horas

nomlales de oficina. GE Consumer Home Services esmrd adn ahf cuando su garantfa temline.

Piezasj/ accesorios

Aquellos individuos con la caUficaci6n necesaria para ,epa,a, sus propios elecuodom4sficos pueden

pedir que se les manden las piez_s o acceso,ios directamente a sus hogares (aceptamos l_s m_jetas

VISA, MasterCard y Discover). Haga su pedido en lfnea hoy, 24 horas cada dfa o llamar pot ml6fbno

a[ 800.626.2002dinante hot,ksnormales de oficina.

ge.com

tas instruccionesdescritasen estemanualcubren lospmcedimientosa seguir per cualquier usuario.Cua/quier

otrareparaciondeberia,per reglageneral,referirse apersonal calificadeauterizade.Debeejercerseprecaucion

ya que/as reparacienesincerrectaspuedencausarcendiciones de funcionamienteinseguras.

Pdngaseencontactoconnosotros

Si no estxi satisfecho con el se,vicio que ,ecibe de (;E, p6ngase en conmcto con nosouos en nuesmt

p_gina P_!eb indicando todos los detaUes _sf cored su ndmero de tel_fbno o escrfbanos a:

( ;enera| Manage_, Customer Relations

GE Appliances, Appliance Park

Louisville, KY 40225

ge.com

Registresuelectrodom_stico ge.com

iRegistre su nuevo dectrodom6stico en linea-euando usted prefiera! E1regismu su producto a fiempo le

proporcionar£ si smgie_a la necesidad, una mejor comunicaci6n y un servicio m_s r_pido b_jo los t_m_inos

de su garantfa. Tdmbi&_ puede envia, su mrjem de ,egisuo p_e-imp_esa que se incluye en el material de

embaL_je o recorm y use el R_mmlario de este Manual del Propiem_io.

131

ConsumerSupport.

GEAppliancesWebsite In the U.S.: ge.com

Have a question or need assistance with your appliance? Try tlle GE Appliances Website 24 hours a day,

any day of tile year! For greater convenience and faster service, you can now download Owner's Manuals,

order parts or even schedule service on-line. In Canada: geapplianees.ca

Sche&/e Service theus:0e.s0m

Expert GE repair service is only one step away flom your door Get onqine and schedule your service at your

convenience any day of the year! Or call 800.GE.CARES (800.432.2737) during normal business hours.

In Canada, call 1.800.561.3344

RealLifeDesignStudio In the U.S.: ge.com

GE supports the Universal Design concept--products, services and envhonments that can be used by people of all

ages, sizes and capabilities. We recognize tile need to design for a wide range of physical and mental abilities and

impaimlents. For details of GE's Universal Design applications, including kitchen design ideas for people with

disabilities, check out our Website today. For the hearing impaired, please ca/1 800.TDD.GEAC (800.833.4322).

In Canada, contact: Manage_; Consumer Relations, Mabe Canada Inc.

Suite 310, 1 FactoI T Lane

Moncton, N.B. E1C 9M3

ExtendedWarranties In the U.S.: ge.com

Purchase a GE extended warranty and learn about special discounts that are available while your warranty is still

in effect. You can purchase it on4ine an?<ime, or call 800.626.2224 during ncmnal business hotn_. GE Consumer

Home Se,a'ices will still be there after your warranty expires. In Canada, call 1.888.261.2133

PartsandAccessories In the U.S.: ge.gom

Individmds quaUfied to service dleir own appliances can have parts or accessories sent directly to their homes

(VISA, MasmrCard and Discover cards are accepmd). Order on-line today, 24 hours every day or by phone at

800.626.2002 during ncmnal business hours.

Instructions contained in this manual cover procedures to be performed by an},user. Other servicing generallg should be

referred to qualified service personnel. Cautionmust be exercised, since improper servicing may cause unsafe operation.

Customers in Canada should consult the yellow pages for the nearest Mabe service cente,; or ca/1 1.800.661.1616.

ContactUs In the U.S.: ge.com

If you are not satisfied widl die service you receive flom GE, contact us on our Websim wifll all die details including

your phone numbe_; or wrim to: (;eneral Manage_; Ctlstoliler Relations

(;E Appliances, Appliance Park

Louisville, I_ 40225

In Canada: geappliances.ca, or WlJte to: Directcm Consumer Relations, Mabe Canada Inc.

Suite 310, 1 Factory lane

Moncton, N.B. E1C 9M3

RegisterYourAppliance In the U.S.: ge.gom

communication and prompt service under tile temls of your warranty; shotfld tlle need arise. You may also

mail in tile pre-printed registration card included in tile packing material. In Canada: geapplianees.ea

Printed in Mexico

GE Side By Refrigerator Manual L0908192

Navigation menu

Versions of this User Manual:

Views

Navigation
