ToolSmart™DIGITAL MULTIMETER USER’S MANUALTS04Please read this manual carefully and thoroughly before using this product.TS04 Manual_ES-fin-011216.qxp_Layout 1 1/12/16 10:22 AM Page 1

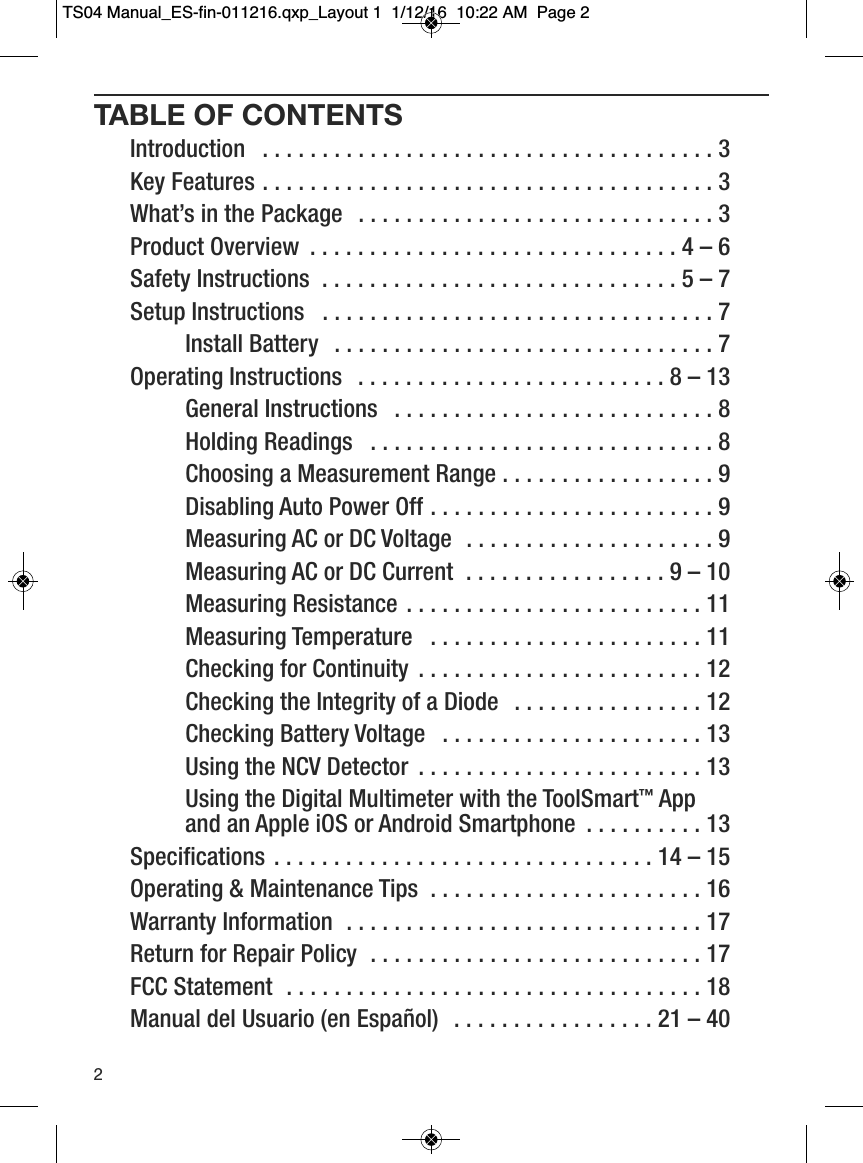

TABLE OF CONTENTSIntroduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3Key Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3What’s in the Package . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3Product Overview . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 –6Safety Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 –7Setup Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 Install Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7Operating Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . 8 – 13 General Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Holding Readings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Choosing a Measurement Range . . . . . . . . . . . . . . . . . . 9 Disabling Auto Power Off . . . . . . . . . . . . . . . . . . . . . . . . 9 Measuring AC or DC Voltage . . . . . . . . . . . . . . . . . . . . . 9 Measuring AC or DC Current . . . . . . . . . . . . . . . . . 9 – 10 Measuring Resistance . . . . . . . . . . . . . . . . . . . . . . . . . 11 Measuring Temperature . . . . . . . . . . . . . . . . . . . . . . . 11 Checking for Continuity . . . . . . . . . . . . . . . . . . . . . . . . 12 Checking the Integrity of a Diode . . . . . . . . . . . . . . . . 12 Checking Battery Voltage . . . . . . . . . . . . . . . . . . . . . . 13 Using the NCV Detector . . . . . . . . . . . . . . . . . . . . . . . . 13 Using the Digital Multimeter with the ToolSmart™App and an Apple iOS or Android Smartphone . . . . . . . . . . 13Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 – 15Operating & Maintenance Tips . . . . . . . . . . . . . . . . . . . . . . . 16Warranty Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17Return for Repair Policy . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17FCC Statement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18Manual del Usuario (en Español) . . . . . . . . . . . . . . . . . 21 – 402TS04 Manual_ES-fin-011216.qxp_Layout 1 1/12/16 10:22 AM Page 2
INTRODUCTIONThank you for purchasing General Tools & Instruments’ (General’s) TS04ToolSmart™Digital Multimeter (DMM). Please read this user’s manual carefullyand thoroughly before using the instrument. The DMM can be used as a standalone multimeter, or with General’s freeToolSmart™app running on your mobile phone. When used in concert with aniPhone®or Android™smartphone, the DMM can stream—via Bluetooth®— tothe phone all measurements it makes. The phone initiates the data transferusing the ToolSmart™app, which can be downloaded from the iTunes®AppStore or Google Play Store. The measurements can then be used to tag photostaken by the phone’s camera. For example, the app can apply current readingsto icons of different AC outlets in a rendering of a room as a way to comparetheir efficiency.KEY FEATURES• 10 functions, 26 ranges• Measures AC/DC voltage, AC/DC current, resistance and surfacetemperature• Also checks continuity, diode integrity and battery voltage• Non-contact voltage (NCV) detector• ETL certified safe for CAT III 600V use• True RMS measurements• 2 in. (51mm) diagonal, 3-3/4 digit (4000 count) LCD with 3/4 in. (19mm)high digits• Powered by “9V” battery (included)• Low battery indicationWHAT’S IN THE PACKAGEThe meter is supplied in a display box along with a pair of double-insulated testlleads, a bead thermocouple probe and plug adapter, and a “9V” battery.3iPhone®and iTunes®are trademarks of Apple Inc., registered in the U.S. and other countries.Android™is a trademark of Google Inc.The Bluetooth®word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. andany use of such marks by General Tools & Instruments is under license.TS04 Manual_ES-fin-011216.qxp_Layout 1 1/12/16 10:22 AM Page 3
PRODUCT OVERVIEWFig. 1 shows the labels and positions of the controls, LCD and physicalstructures of the meter. Fig. 2 shows all possible indications on the LCD.Familiarize yourself with the functions and meanings of all controls, indicationsand connectors before moving on to the safety, setup and operating instructions.1. LCD2. Activates Bluetooth transmission3. Range selector. Selects Autoranging orManual Ranging mode and specificmanual range, if manual ranging isselected (see page 8)4. Four-function FUNC button. 1) Togglesbetween AC and DC measurement withthe rotary dial in the , , orposition. 2) Selects resistancemeasurement, continuity checking ordiode checking with the rotary dial inthe position. 3) Toggles between ºCand ºF units with the rotary switch in theTEMP position. 4) Disables the meter’sAuto Power Off function when pressedand held while moving the rotaryfunction switch out of the OFF position. 5. Data hold button. “Freezes” the display when pressed. Cancels the holdfunction when pressed again.6. Rotary switch. Selects the meter’s primary function. 7. Ainput jack 8. COM input jack9. main input jack (for all functions except measuring current >400mA)10. NCV sensor and visual indicator (red LED)11. Battery compartment cover/flip-up stand (on back)TEMPmAµAVΩ µA A mA Ω 4햲햵햶햳햽햻햴햺햷햸햹Fig. 1. The DMM's controls,indicators and physical featuresTS04 Manual_ES-fin-011216.qxp_Layout 1 1/12/16 10:22 AM Page 4

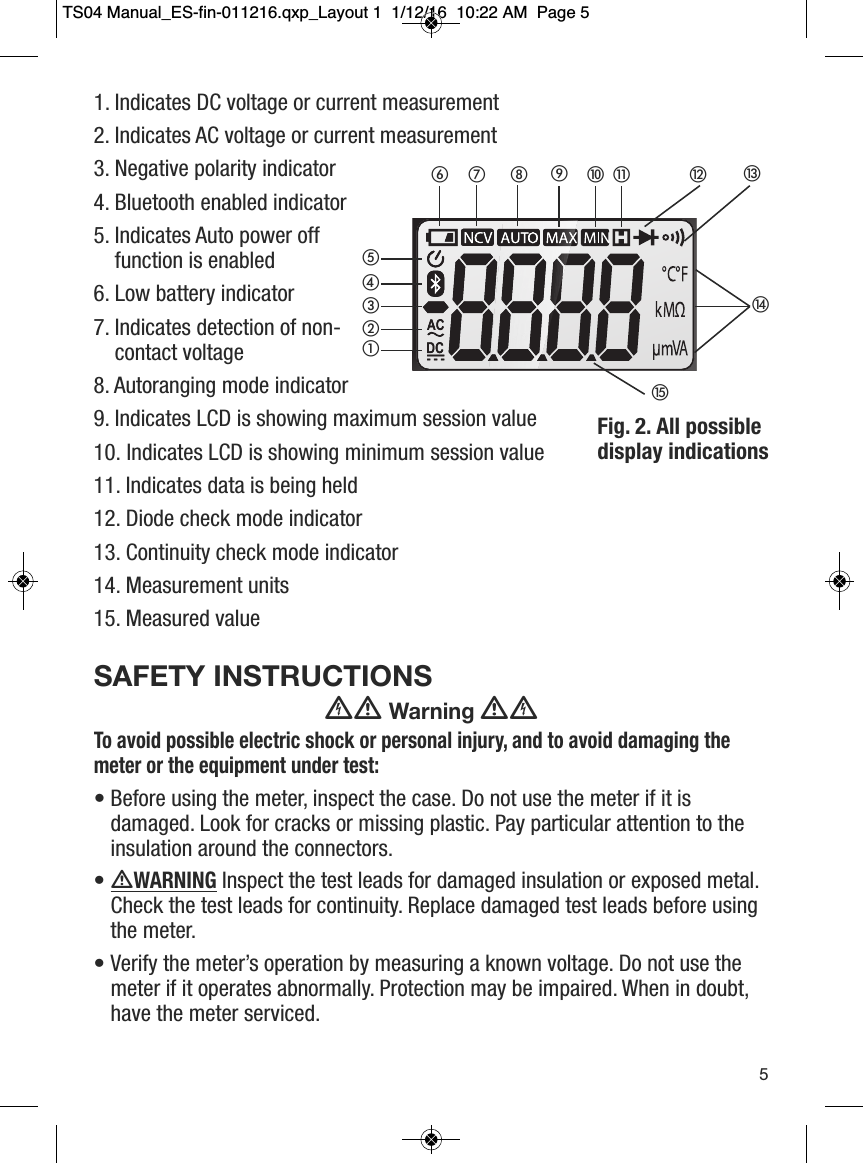

1. Indicates DC voltage or current measurement 2. Indicates AC voltage or current measurement3. Negative polarity indicator4. Bluetooth enabled indicator5. Indicates Auto power offfunction is enabled6. Low battery indicator7. Indicates detection of non-contact voltage 8. Autoranging mode indicator9. Indicates LCD is showing maximum session value10. Indicates LCD is showing minimum session value11. Indicates data is being held12. Diode check mode indicator13. Continuity check mode indicator14. Measurement units15. Measured valueSAFETY INSTRUCTIONSWarningTo avoid possible electric shock or personal injury, and to avoid damaging themeter or the equipment under test:• Before using the meter, inspect the case. Do not use the meter if it isdamaged. Look for cracks or missing plastic. Pay particular attention to theinsulation around the connectors.• WARNINGInspect the test leads for damaged insulation or exposed metal.Check the test leads for continuity. Replace damaged test leads before usingthe meter.• Verify the meter’s operation by measuring a known voltage. Do not use themeter if it operates abnormally. Protection may be impaired. When in doubt,have the meter serviced.5Fig. 2. All possible display indications헀헁햿햾햽햻햺햹햸햷햶햵햴햳햲TS04 Manual_ES-fin-011216.qxp_Layout 1 1/12/16 10:22 AM Page 5

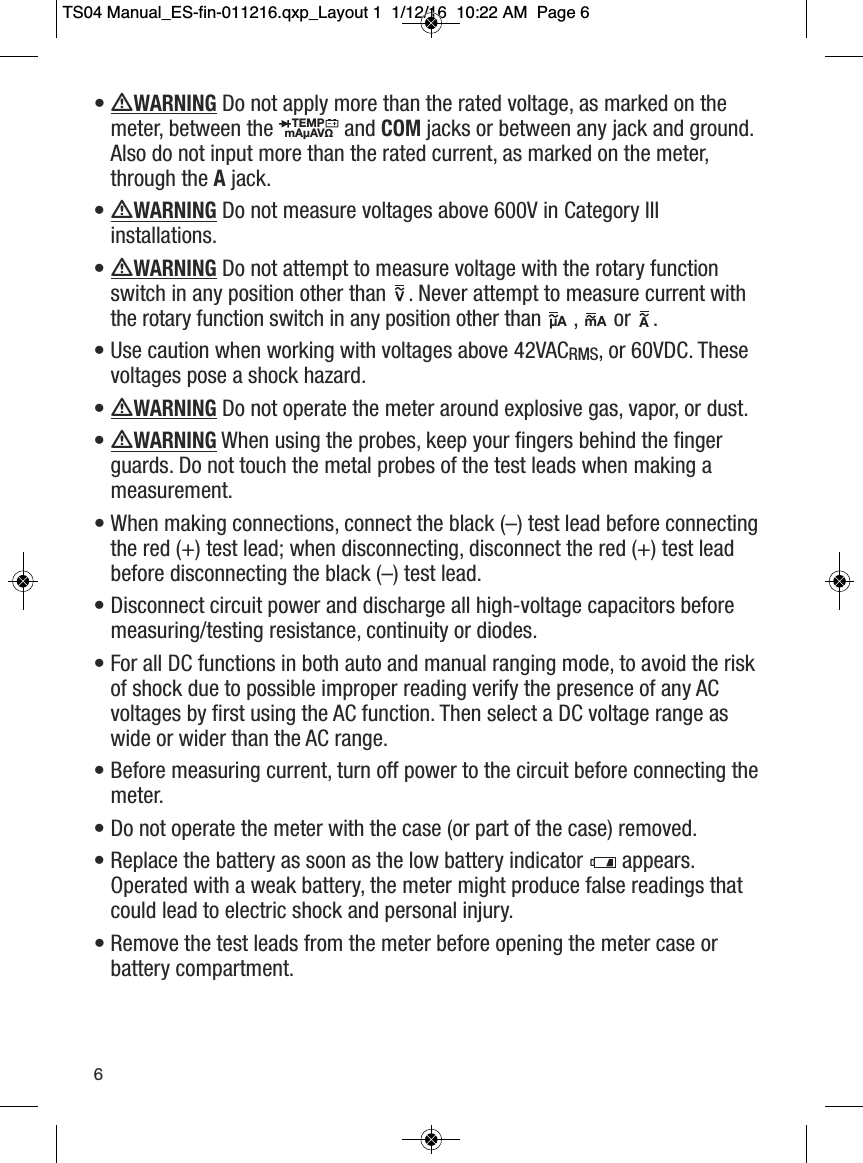

• WARNINGDo not apply more than the rated voltage, as marked on themeter, between the and COMjacks or between any jack and ground.Also do not input more than the rated current, as marked on the meter,through the Ajack.• WARNINGDo not measure voltages above 600V in Category IIIinstallations.• WARNINGDo not attempt to measure voltage with the rotary functionswitch in any position other than . Never attempt to measure current withthe rotary function switch in any position other than , or . • Use caution when working with voltages above 42VACRMS, or 60VDC. Thesevoltages pose a shock hazard.• WARNINGDo not operate the meter around explosive gas, vapor, or dust. • WARNINGWhen using the probes, keep your fingers behind the fingerguards. Do not touch the metal probes of the test leads when making ameasurement.• When making connections, connect the black (–) test lead before connectingthe red (+) test lead; when disconnecting, disconnect the red (+) test leadbefore disconnecting the black (–) test lead.• Disconnect circuit power and discharge all high-voltage capacitors beforemeasuring/testing resistance, continuity or diodes.• For all DC functions in both auto and manual ranging mode, to avoid the riskof shock due to possible improper reading verify the presence of any ACvoltages by first using the AC function. Then select a DC voltage range aswide or wider than the AC range.• Before measuring current, turn off power to the circuit before connecting themeter.• Do not operate the meter with the case (or part of the case) removed.• Replace the battery as soon as the low battery indicator appears.Operated with a weak battery, the meter might produce false readings thatcould lead to electric shock and personal injury.• Remove the test leads from the meter before opening the meter case orbattery compartment.TEMPmAµAVΩ µA mA A 6TS04 Manual_ES-fin-011216.qxp_Layout 1 1/12/16 10:22 AM Page 6

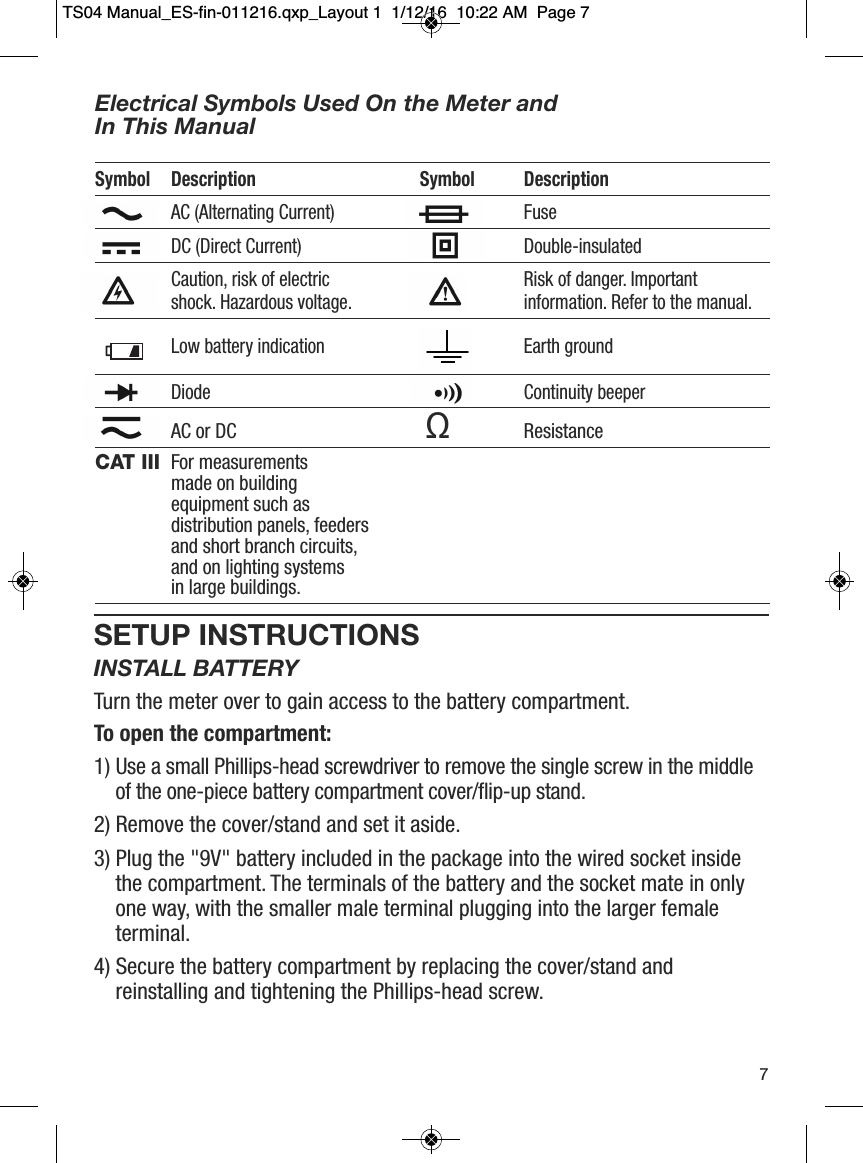

SETUP INSTRUCTIONSINSTALL BATTERYTurn the meter over to gain access to the battery compartment. To open the compartment:1) Use a small Phillips-head screwdriver to remove the single screw in the middleof the one-piece battery compartment cover/flip-up stand.2) Remove the cover/stand and set it aside.3) Plug the "9V" battery included in the package into the wired socket insidethe compartment. The terminals of the battery and the socket mate in onlyone way, with the smaller male terminal plugging into the larger femaleterminal.4) Secure the battery compartment by replacing the cover/stand andreinstalling and tightening the Phillips-head screw.7Electrical Symbols Used On the Meter and In This ManualSymbol Description Symbol DescriptionAC (Alternating Current) FuseDC (Direct Current) Double-insulatedCaution, risk of electric Risk of danger. Importantshock. Hazardous voltage. information. Refer to the manual.Low battery indication Earth groundDiode Continuity beeperAC or DC ΩResistanceCAT III For measurementsmade on buildingequipment such as distribution panels, feedersand short branch circuits, and on lighting systemsin large buildings. TS04 Manual_ES-fin-011216.qxp_Layout 1 1/12/16 10:22 AM Page 7

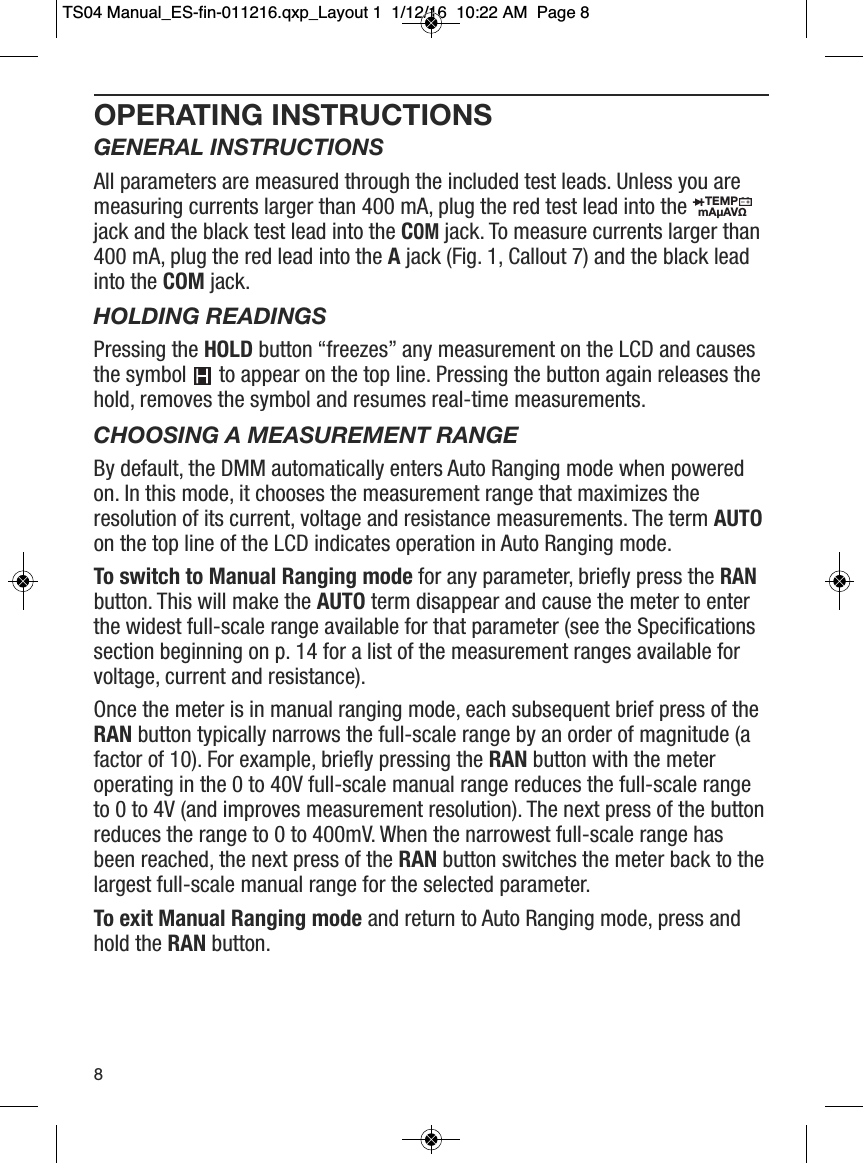

OPERATING INSTRUCTIONSGENERAL INSTRUCTIONSAll parameters are measured through the included test leads. Unless you aremeasuring currents larger than 400 mA, plug the red test lead into thejack and the black test lead into the COMjack. To measure currents larger than400 mA, plug the red lead into the Ajack (Fig. 1, Callout 7) and the black leadinto the COM jack.HOLDING READINGSPressing the HOLD button “freezes” any measurement on the LCD and causesthe symbol to appear on the top line. Pressing the button again releases thehold, removes the symbol and resumes real-time measurements.CHOOSING A MEASUREMENT RANGEBy default, the DMM automatically enters Auto Ranging mode when poweredon. In this mode, it chooses the measurement range that maximizes theresolution of its current, voltage and resistance measurements. The term AUTOon the top line of the LCD indicates operation in Auto Ranging mode.To switch to Manual Ranging mode for any parameter, briefly press the RANbutton. This will make the AUTO term disappear and cause the meter to enterthe widest full-scale range available for that parameter (see the Specificationssection beginning on p. 14 for a list of the measurement ranges available forvoltage, current and resistance).Once the meter is in manual ranging mode, each subsequent brief press of theRAN button typically narrows the full-scale range by an order of magnitude (afactor of 10). For example, briefly pressing the RAN button with the meteroperating in the 0 to 40V full-scale manual range reduces the full-scale rangeto 0 to 4V (and improves measurement resolution). The next press of the buttonreduces the range to 0 to 400mV. When the narrowest full-scale range hasbeen reached, the next press of the RAN button switches the meter back to thelargest full-scale manual range for the selected parameter.To exit Manual Ranging mode and return to Auto Ranging mode, press andhold the RAN button. TEMPmAµAVΩ 8TS04 Manual_ES-fin-011216.qxp_Layout 1 1/12/16 10:22 AM Page 8

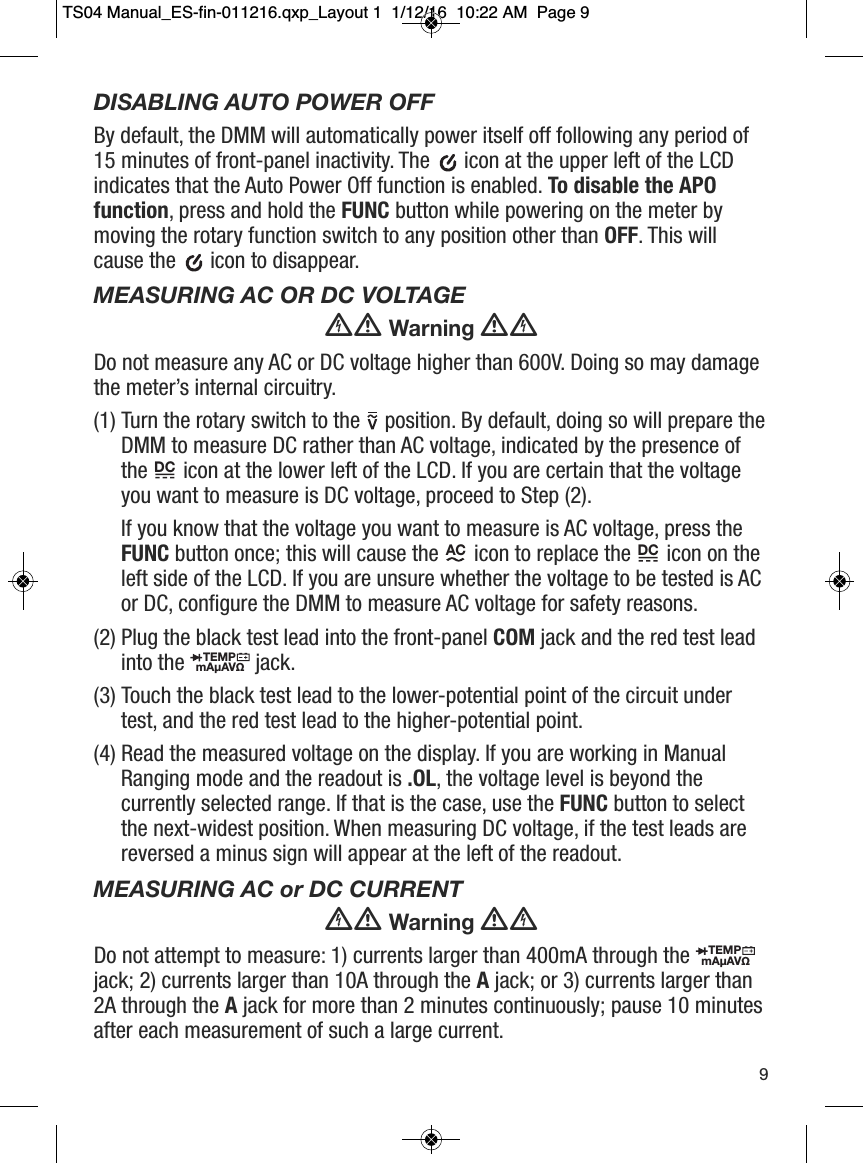

DISABLING AUTO POWER OFFBy default, the DMM will automatically power itself off following any period of15 minutes of front-panel inactivity. The icon at the upper left of the LCDindicates that the Auto Power Off function is enabled. To disable the APOfunction, press and hold the FUNC button while powering on the meter bymoving the rotary function switch to any position other than OFF. This willcause the icon to disappear.MEASURING AC OR DC VOLTAGEWarningDo not measure any AC or DC voltage higher than 600V. Doing so may damagethe meter’s internal circuitry.(1) Turn the rotary switch to the position. By default, doing so will prepare theDMM to measure DC rather than AC voltage, indicated by the presence ofthe icon at the lower left of the LCD. If you are certain that the voltageyou want to measure is DC voltage, proceed to Step (2).If you know that the voltage you want to measure is AC voltage, press theFUNC button once; this will cause the icon to replace the icon on theleft side of the LCD. If you are unsure whether the voltage to be tested is ACor DC, configure the DMM to measure AC voltage for safety reasons. (2) Plug the black test lead into the front-panel COM jack and the red test leadinto the jack.(3) Touch the black test lead to the lower-potential point of the circuit undertest, and the red test lead to the higher-potential point.(4) Read the measured voltage on the display. If you are working in ManualRanging mode and the readout is .OL, the voltage level is beyond thecurrently selected range. If that is the case, use the FUNC button to selectthe next-widest position. When measuring DC voltage, if the test leads arereversed a minus sign will appear at the left of the readout.MEASURING AC or DC CURRENTWarningDo not attempt to measure: 1) currents larger than 400mA through thejack; 2) currents larger than 10A through the Ajack; or 3) currents larger than2A through the Ajack for more than 2 minutes continuously; pause 10 minutesafter each measurement of such a large current. DC AC DC TEMPmAµAVΩ TEMPmAµAVΩ 9TS04 Manual_ES-fin-011216.qxp_Layout 1 1/12/16 10:22 AM Page 9

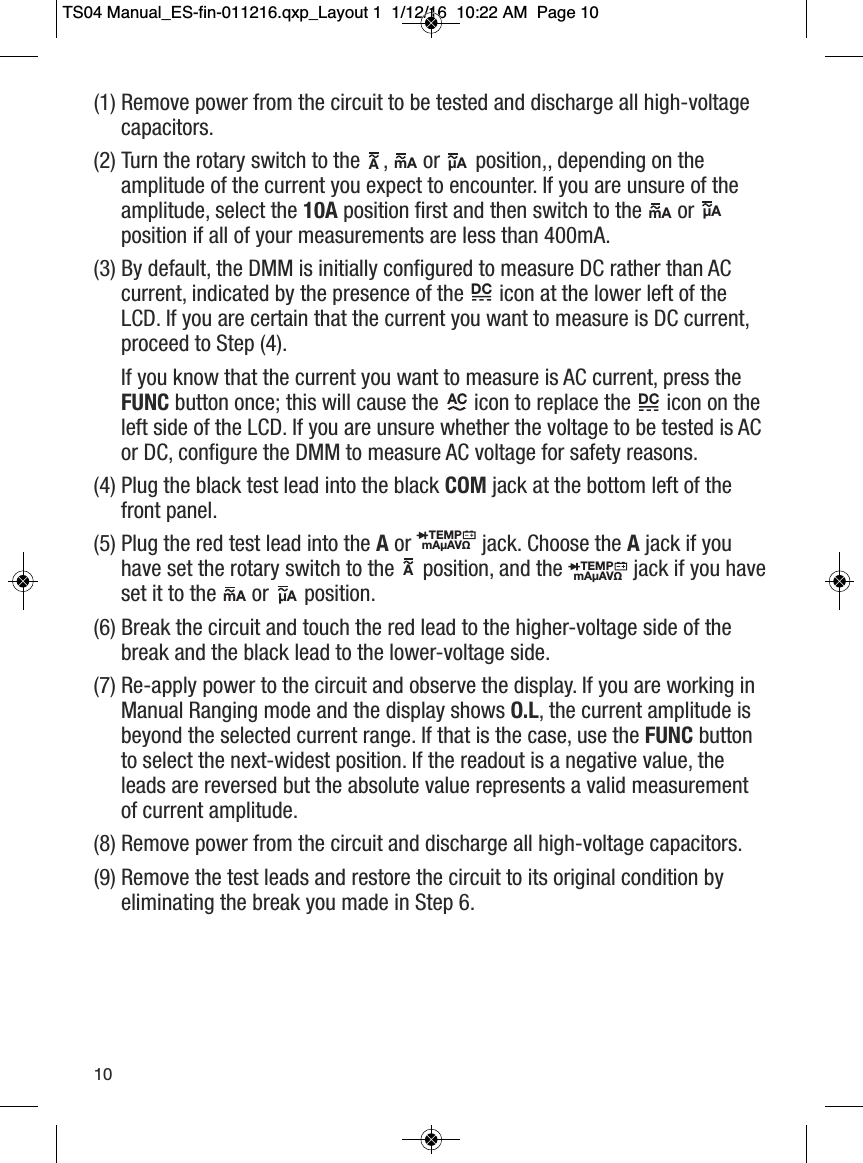

(1) Remove power from the circuit to be tested and discharge all high-voltagecapacitors.(2) Turn the rotary switch to the , or position,, depending on theamplitude of the current you expect to encounter. If you are unsure of theamplitude, select the 10A position first and then switch to the orposition if all of your measurements are less than 400mA.(3) By default, the DMM is initially configured to measure DC rather than ACcurrent, indicated by the presence of the icon at the lower left of theLCD. If you are certain that the current you want to measure is DC current,proceed to Step (4).If you know that the current you want to measure is AC current, press theFUNC button once; this will cause the icon to replace the icon on theleft side of the LCD. If you are unsure whether the voltage to be tested is ACor DC, configure the DMM to measure AC voltage for safety reasons.(4) Plug the black test lead into the black COM jack at the bottom left of thefront panel.(5) Plug the red test lead into the Aor jack. Choose the Ajack if youhave set the rotary switch to the position, and the jack if you haveset it to the or position.(6) Break the circuit and touch the red lead to the higher-voltage side of thebreak and the black lead to the lower-voltage side.(7) Re-apply power to the circuit and observe the display. If you are working inManual Ranging mode and the display shows O.L, the current amplitude isbeyond the selected current range. If that is the case, use the FUNC buttonto select the next-widest position. If the readout is a negative value, theleads are reversed but the absolute value represents a valid measurementof current amplitude.(8) Remove power from the circuit and discharge all high-voltage capacitors.(9) Remove the test leads and restore the circuit to its original condition byeliminating the break you made in Step 6.A mA µA mA µA AC DC DC TEMPmAµAVΩ TEMPmAµAVΩ mA µA A 10TS04 Manual_ES-fin-011216.qxp_Layout 1 1/12/16 10:22 AM Page 10

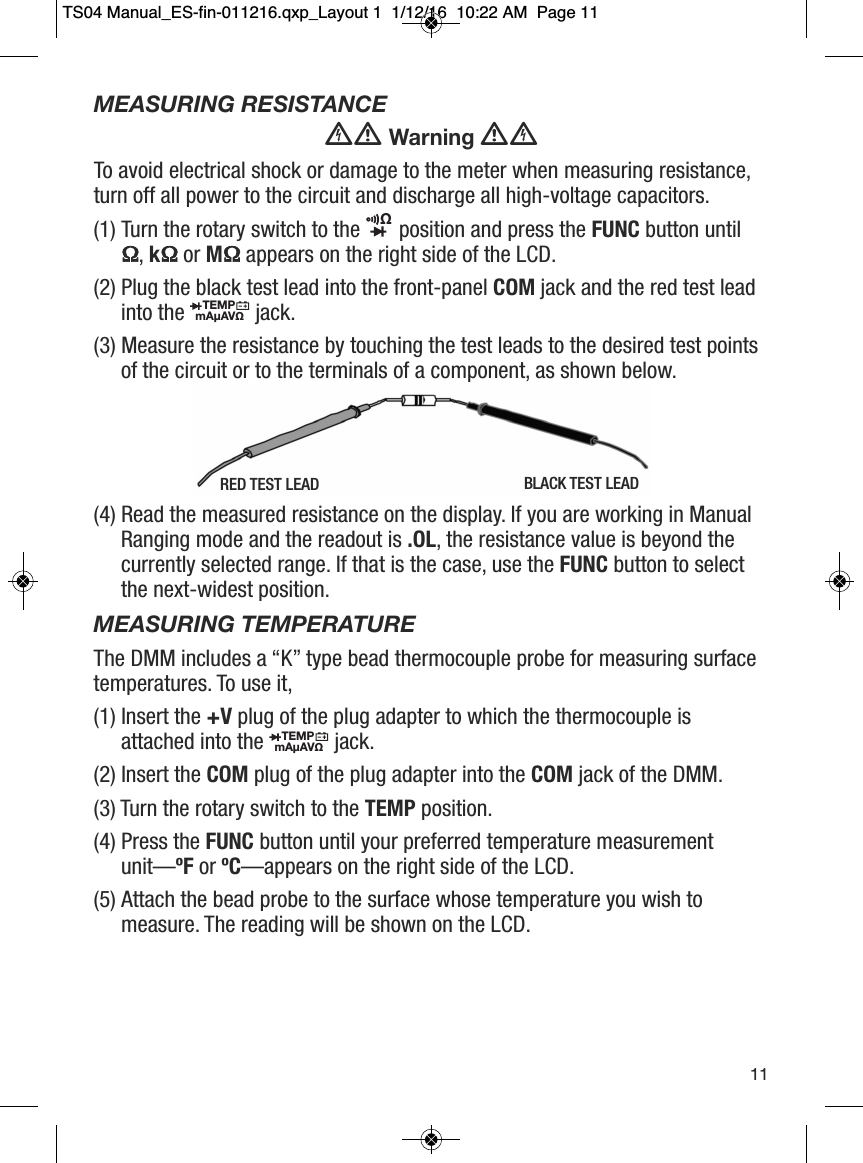

MEASURING RESISTANCEWarningTo avoid electrical shock or damage to the meter when measuring resistance,turn off all power to the circuit and discharge all high-voltage capacitors.(1) Turn the rotary switch to the position and press the FUNC button untilΩ, kΩor MΩappears on the right side of the LCD. (2) Plug the black test lead into the front-panel COM jack and the red test leadinto the jack.(3) Measure the resistance by touching the test leads to the desired test pointsof the circuit or to the terminals of a component, as shown below.(4) Read the measured resistance on the display. If you are working in ManualRanging mode and the readout is .OL, the resistance value is beyond thecurrently selected range. If that is the case, use the FUNC button to selectthe next-widest position.MEASURING TEMPERATUREThe DMM includes a “K” type bead thermocouple probe for measuring surfacetemperatures. To use it,(1) Insert the +V plug of the plug adapter to which the thermocouple isattached into the jack.(2) Insert the COM plug of the plug adapter into the COM jack of the DMM.(3) Turn the rotary switch to the TEMP position.(4) Press the FUNC button until your preferred temperature measurementunit—ºF or ºC—appears on the right side of the LCD.(5) Attach the bead probe to the surface whose temperature you wish tomeasure. The reading will be shown on the LCD.Ω TEMPmAµAVΩ TEMPmAµAVΩ 11RED TEST LEAD BLACK TEST LEADTS04 Manual_ES-fin-011216.qxp_Layout 1 1/12/16 10:22 AM Page 11

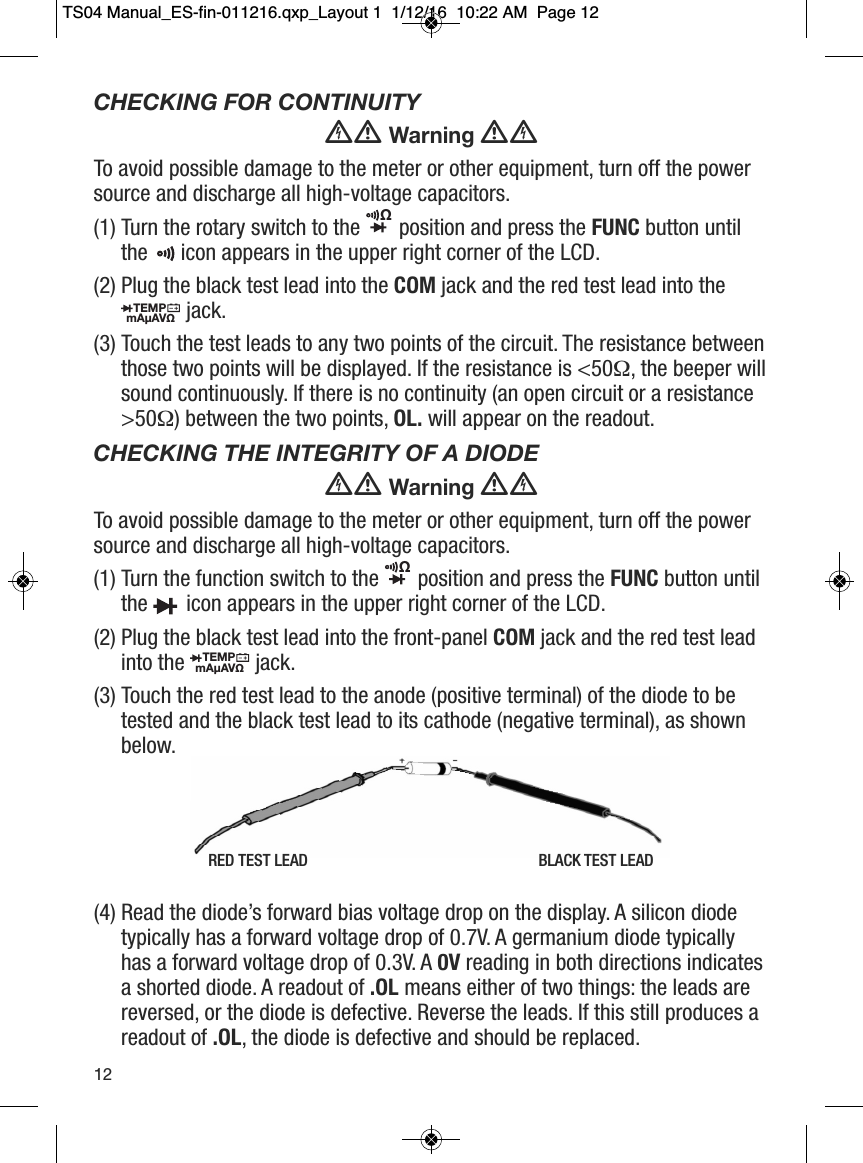

CHECKING FOR CONTINUITYWarningTo avoid possible damage to the meter or other equipment, turn off the powersource and discharge all high-voltage capacitors.(1) Turn the rotary switch to the position and press the FUNC button untilthe icon appears in the upper right corner of the LCD.(2) Plug the black test lead into the COM jack and the red test lead into thejack.(3) Touch the test leads to any two points of the circuit. The resistance betweenthose two points will be displayed. If the resistance is <50Ω, the beeper willsound continuously. If there is no continuity (an open circuit or a resistance>50Ω) between the two points, OL. will appear on the readout.CHECKING THE INTEGRITY OF A DIODEWarningTo avoid possible damage to the meter or other equipment, turn off the powersource and discharge all high-voltage capacitors.(1) Turn the function switch to the position and press the FUNC button untilthe icon appears in the upper right corner of the LCD.(2) Plug the black test lead into the front-panel COM jack and the red test leadinto the jack.(3) Touch the red test lead to the anode (positive terminal) of the diode to betested and the black test lead to its cathode (negative terminal), as shownbelow.(4) Read the diode’s forward bias voltage drop on the display. A silicon diodetypically has a forward voltage drop of 0.7V. A germanium diode typicallyhas a forward voltage drop of 0.3V. A 0V reading in both directions indicatesa shorted diode. A readout of .OL means either of two things: the leads arereversed, or the diode is defective. Reverse the leads. If this still produces areadout of .OL, the diode is defective and should be replaced.TEMPmAµAVΩ Ω TEMPmAµAVΩ Ω 12RED TEST LEAD BLACK TEST LEADTS04 Manual_ES-fin-011216.qxp_Layout 1 1/12/16 10:22 AM Page 12

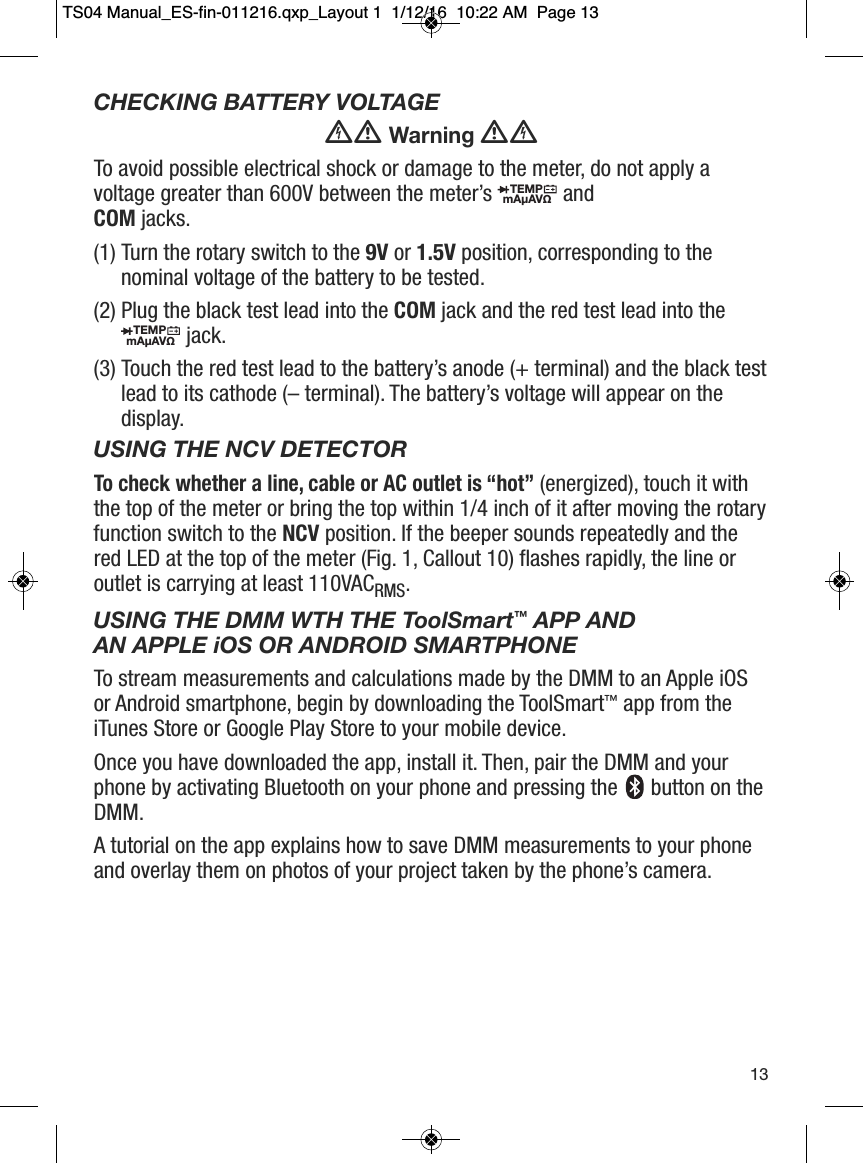

CHECKING BATTERY VOLTAGEWarningTo avoid possible electrical shock or damage to the meter, do not apply avoltage greater than 600V between the meter’s and COM jacks.(1) Turn the rotary switch to the 9V or 1.5V position, corresponding to thenominal voltage of the battery to be tested.(2) Plug the black test lead into the COM jack and the red test lead into thejack.(3) Touch the red test lead to the battery’s anode (+ terminal) and the black testlead to its cathode (– terminal). The battery’s voltage will appear on thedisplay.USING THE NCV DETECTORTo check whether a line, cable or AC outlet is “hot”(energized), touch it withthe top of the meter or bring the top within 1/4 inch of it after moving the rotaryfunction switch to the NCV position. If the beeper sounds repeatedly and thered LED at the top of the meter (Fig. 1, Callout 10) flashes rapidly, the line oroutlet is carrying at least 110VACRMS.USING THE DMM WTH THE ToolSmart™APP AND AN APPLE iOS OR ANDROID SMARTPHONETo stream measurements and calculations made by the DMM to an Apple iOSor Android smartphone, begin by downloading the ToolSmart™app from theiTunes Store or Google Play Store to your mobile device.Once you have downloaded the app, install it. Then, pair the DMM and yourphone by activating Bluetooth on your phone and pressing the button on theDMM.A tutorial on the app explains how to save DMM measurements to your phoneand overlay them on photos of your project taken by the phone’s camera.TEMPmAµAVΩ TEMPmAµAVΩ 13TS04 Manual_ES-fin-011216.qxp_Layout 1 1/12/16 10:22 AM Page 13

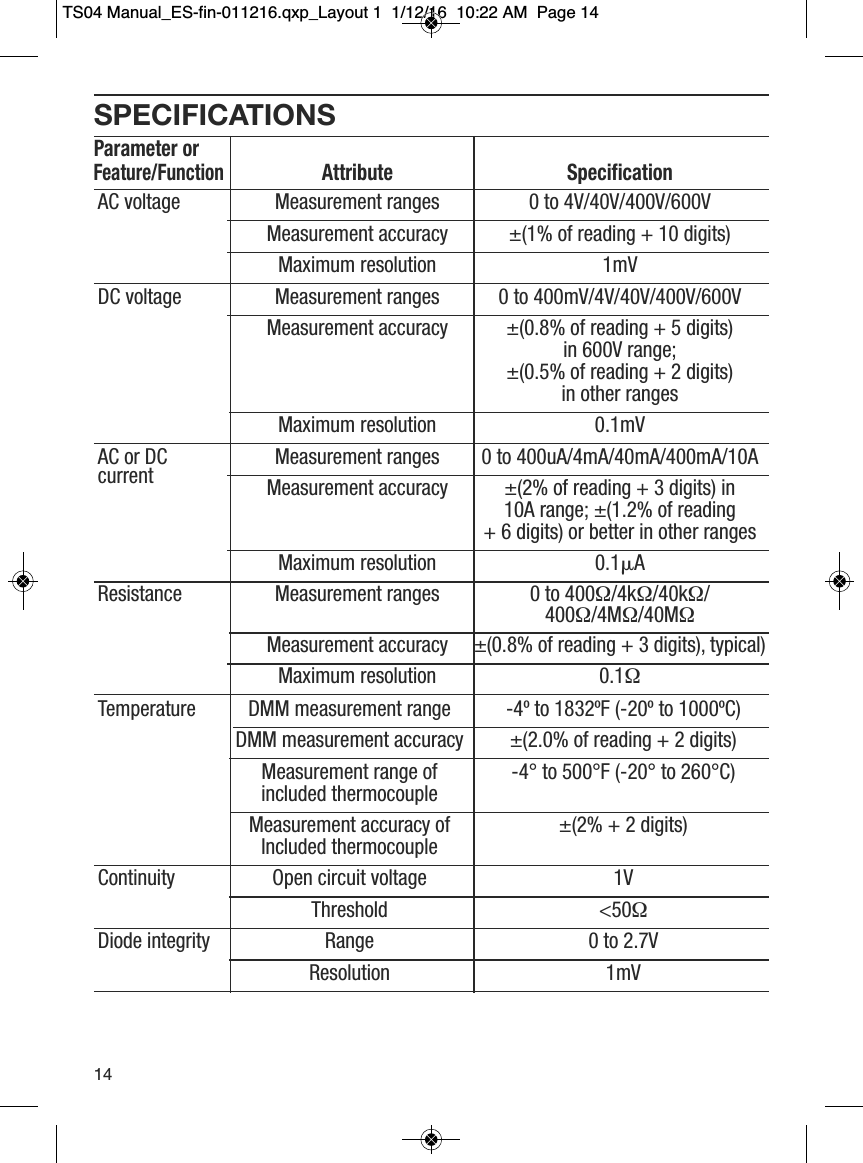

SPECIFICATIONSParameter orFeature/FunctionAttribute SpecificationAC voltage Measurement ranges 0 to 4V/40V/400V/600VMeasurement accuracy ±(1% of reading + 10 digits)Maximum resolution 1mVDC voltage Measurement ranges 0 to 400mV/4V/40V/400V/600VMeasurement accuracy ±(0.8% of reading + 5 digits) in 600V range;±(0.5% of reading + 2 digits) in other ranges Maximum resolution 0.1mVAC or DC Measurement ranges 0 to 400uA/4mA/40mA/400mA/10Acurrent Measurement accuracy ±(2% of reading + 3 digits) in 10A range; ±(1.2% of reading + 6 digits) or better in other ranges Maximum resolution 0.1␮AResistance Measurement ranges 0 to 400Ω/4kΩ/40kΩ/400Ω/4MΩ/40MΩMeasurement accuracy ±(0.8% of reading + 3 digits), typical)Maximum resolution 0.1ΩTemperature DMM measurement range -4º to 1832ºF (-20º to 1000ºC)DMM measurement accuracy ±(2.0% of reading + 2 digits)Measurement range of -4° to 500°F (-20° to 260°C)included thermocoupleMeasurement accuracy of ±(2% + 2 digits) Included thermocoupleContinuity Open circuit voltage 1VThreshold <50ΩDiode integrity Range 0 to 2.7VResolution 1mV14TS04 Manual_ES-fin-011216.qxp_Layout 1 1/12/16 10:22 AM Page 14

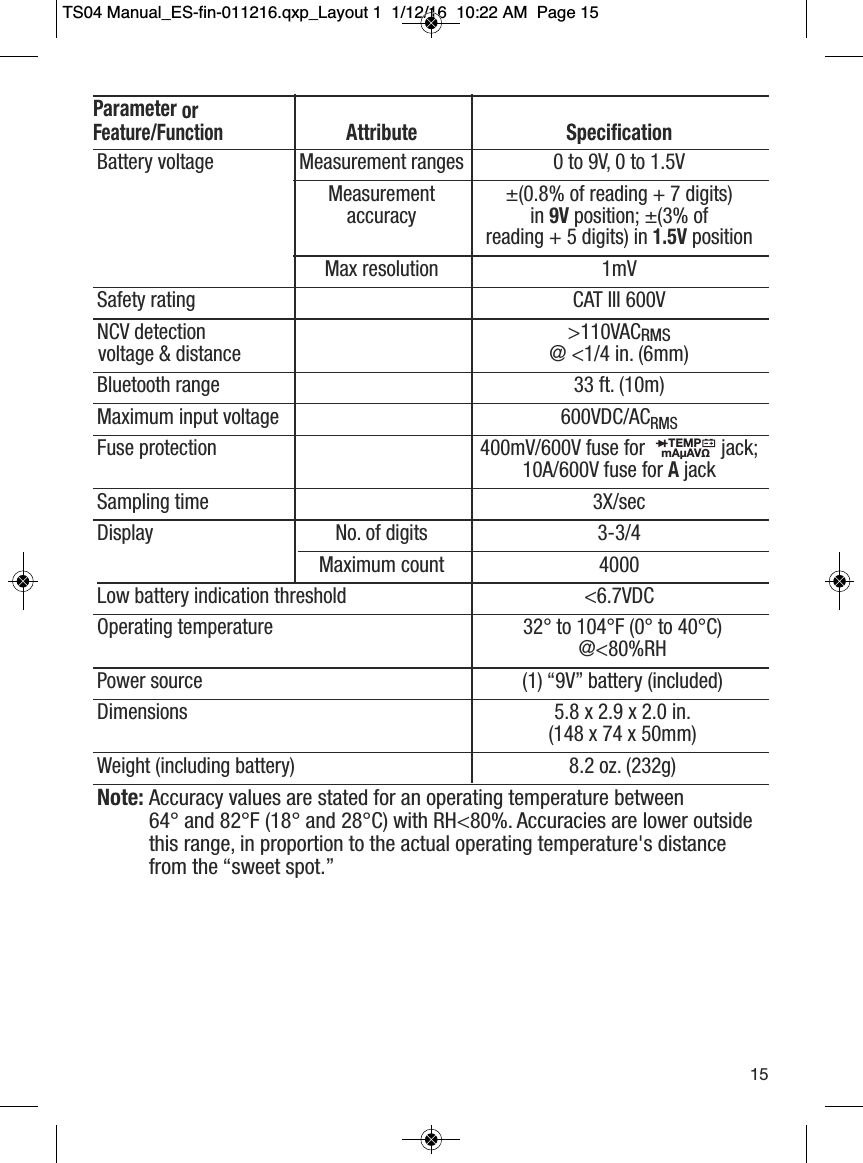

Parameter orFeature/FunctionAttribute SpecificationBattery voltage Measurement ranges 0 to 9V, 0 to 1.5VMeasurement ±(0.8% of reading + 7 digits) accuracy in 9Vposition; ±(3% of reading + 5 digits) in 1.5VpositionMax resolution 1mVSafety rating CAT III 600VNCV detection >110VACRMSvoltage & distance @ <1/4 in. (6mm)Bluetooth range 33 ft. (10m)Maximum input voltage 600VDC/ACRMSFuse protection 400mV/600V fuse for jack; 10A/600V fuse for AjackSampling time 3X/secDisplay No. of digits 3-3/4Maximum count 4000Low battery indication threshold <6.7VDCOperating temperature 32° to 104°F (0° to 40°C) @<80%RHPower source (1) “9V” battery (included)Dimensions 5.8 x 2.9 x 2.0 in.(148 x 74 x 50mm)Weight (including battery) 8.2 oz. (232g)Note: Accuracy values are stated for an operating temperature between 64° and 82°F (18° and 28°C) with RH<80%. Accuracies are lower outsidethis range, in proportion to the actual operating temperature's distancefrom the “sweet spot.”TEMPmAµAVΩ 15TS04 Manual_ES-fin-011216.qxp_Layout 1 1/12/16 10:22 AM Page 15

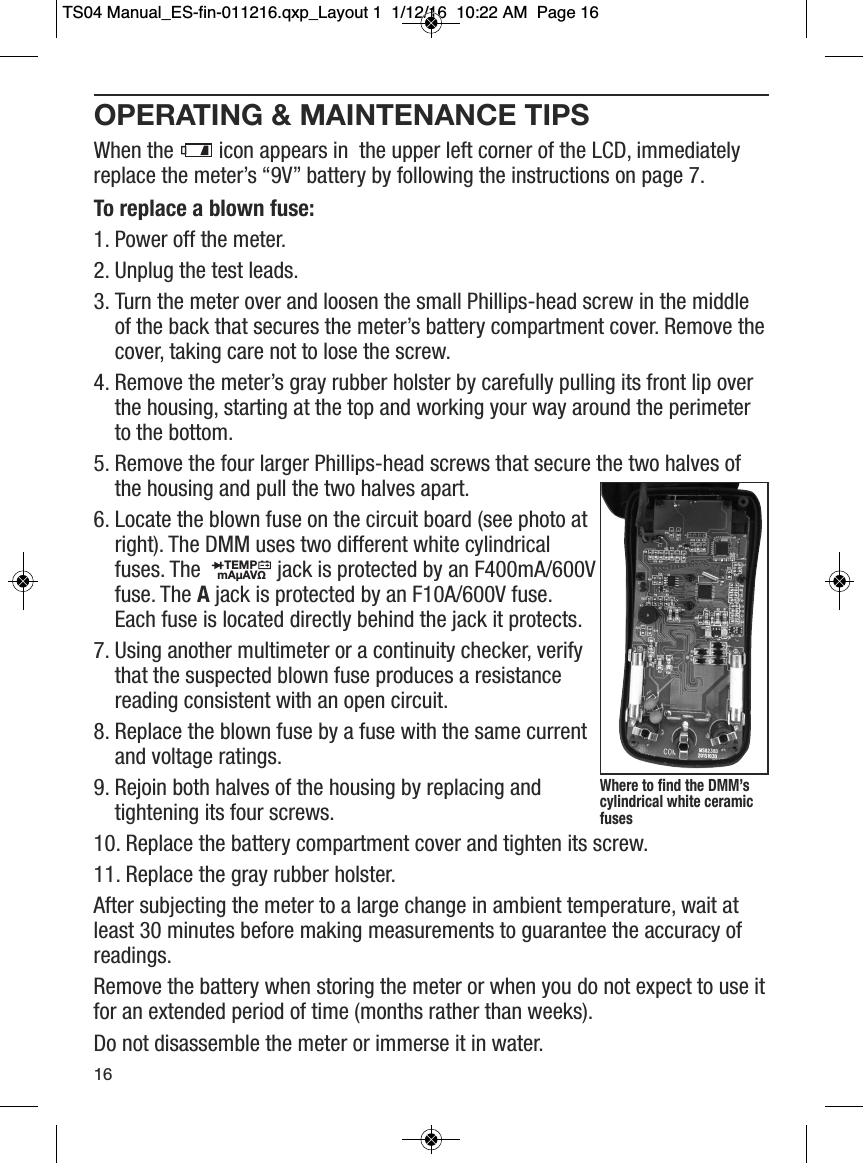

OPERATING & MAINTENANCE TIPSWhen the icon appears in the upper left corner of the LCD, immediatelyreplace the meter’s “9V” battery by following the instructions on page 7. To replace a blown fuse:1. Power off the meter. 2. Unplug the test leads.3. Turn the meter over and loosen the small Phillips-head screw in the middleof the back that secures the meter’s battery compartment cover. Remove thecover, taking care not to lose the screw.4. Remove the meter’s gray rubber holster by carefully pulling its front lip overthe housing, starting at the top and working your way around the perimeterto the bottom.5. Remove the four larger Phillips-head screws that secure the two halves ofthe housing and pull the two halves apart.6. Locate the blown fuse on the circuit board (see photo atright). The DMM uses two different white cylindricalfuses. The jack is protected by an F400mA/600Vfuse. The Ajack is protected by an F10A/600V fuse.Each fuse is located directly behind the jack it protects.7. Using another multimeter or a continuity checker, verifythat the suspected blown fuse produces a resistancereading consistent with an open circuit. 8. Replace the blown fuse by a fuse with the same currentand voltage ratings. 9. Rejoin both halves of the housing by replacing andtightening its four screws.10. Replace the battery compartment cover and tighten its screw.11. Replace the gray rubber holster.After subjecting the meter to a large change in ambient temperature, wait atleast 30 minutes before making measurements to guarantee the accuracy ofreadings.Remove the battery when storing the meter or when you do not expect to use itfor an extended period of time (months rather than weeks).Do not disassemble the meter or immerse it in water. TEMPmAµAVΩ 16Where to find the DMM’scylindrical white ceramicfuses TS04 Manual_ES-fin-011216.qxp_Layout 1 1/12/16 10:22 AM Page 16

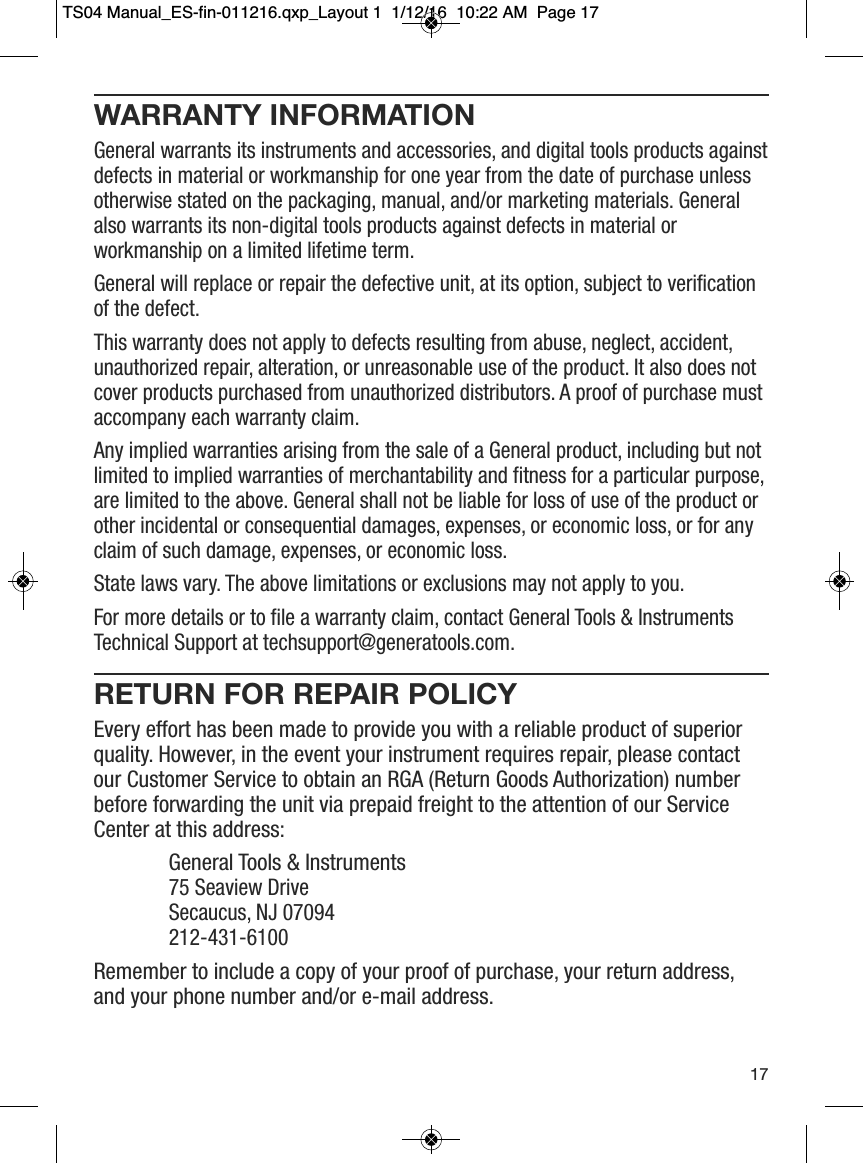

WARRANTY INFORMATIONGeneral warrants its instruments and accessories, and digital tools products againstdefects in material or workmanship for one year from the date of purchase unlessotherwise stated on the packaging, manual, and/or marketing materials. Generalalso warrants its non-digital tools products against defects in material orworkmanship on a limited lifetime term. General will replace or repair the defective unit, at its option, subject to verificationof the defect.This warranty does not apply to defects resulting from abuse, neglect, accident,unauthorized repair, alteration, or unreasonable use of the product. It also does notcover products purchased from unauthorized distributors. A proof of purchase mustaccompany each warranty claim. Any implied warranties arising from the sale of a General product, including but notlimited to implied warranties of merchantability and fitness for a particular purpose,are limited to the above. General shall not be liable for loss of use of the product orother incidental or consequential damages, expenses, or economic loss, or for anyclaim of such damage, expenses, or economic loss.State laws vary. The above limitations or exclusions may not apply to you. For more details or to file a warranty claim, contact General Tools & InstrumentsTechnical Support at techsupport@generatools.com.RETURN FOR REPAIR POLICYEvery effort has been made to provide you with a reliable product of superiorquality. However, in the event your instrument requires repair, please contactour Customer Service to obtain an RGA (Return Goods Authorization) numberbefore forwarding the unit via prepaid freight to the attention of our ServiceCenter at this address:General Tools & Instruments75 Seaview Drive Secaucus, NJ 07094 212-431-6100Remember to include a copy of your proof of purchase, your return address,and your phone number and/or e-mail address.17TS04 Manual_ES-fin-011216.qxp_Layout 1 1/12/16 10:22 AM Page 17

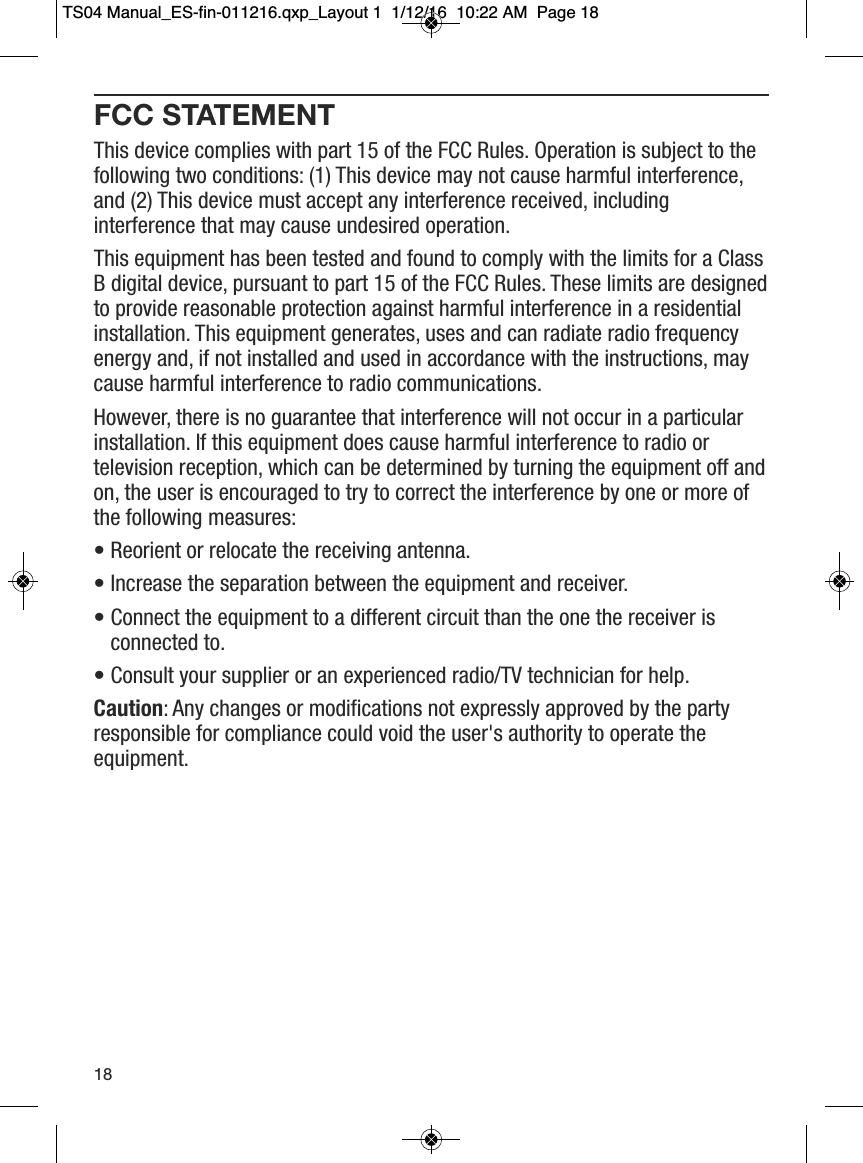

FCC STATEMENTThis device complies with part 15 of the FCC Rules. Operation is subject to thefollowing two conditions: (1) This device may not cause harmful interference,and (2) This device must accept any interference received, includinginterference that may cause undesired operation.This equipment has been tested and found to comply with the limits for a ClassB digital device, pursuant to part 15 of the FCC Rules. These limits are designedto provide reasonable protection against harmful interference in a residentialinstallation. This equipment generates, uses and can radiate radio frequencyenergy and, if not installed and used in accordance with the instructions, maycause harmful interference to radio communications.However, there is no guarantee that interference will not occur in a particularinstallation. If this equipment does cause harmful interference to radio ortelevision reception, which can be determined by turning the equipment off andon, the user is encouraged to try to correct the interference by one or more ofthe following measures:• Reorient or relocate the receiving antenna.• Increase the separation between the equipment and receiver.• Connect the equipment to a different circuit than the one the receiver isconnected to.• Consult your supplier or an experienced radio/TV technician for help.Caution: Any changes or modifications not expressly approved by the partyresponsible for compliance could void the user's authority to operate theequipment.18TS04 Manual_ES-fin-011216.qxp_Layout 1 1/12/16 10:22 AM Page 18

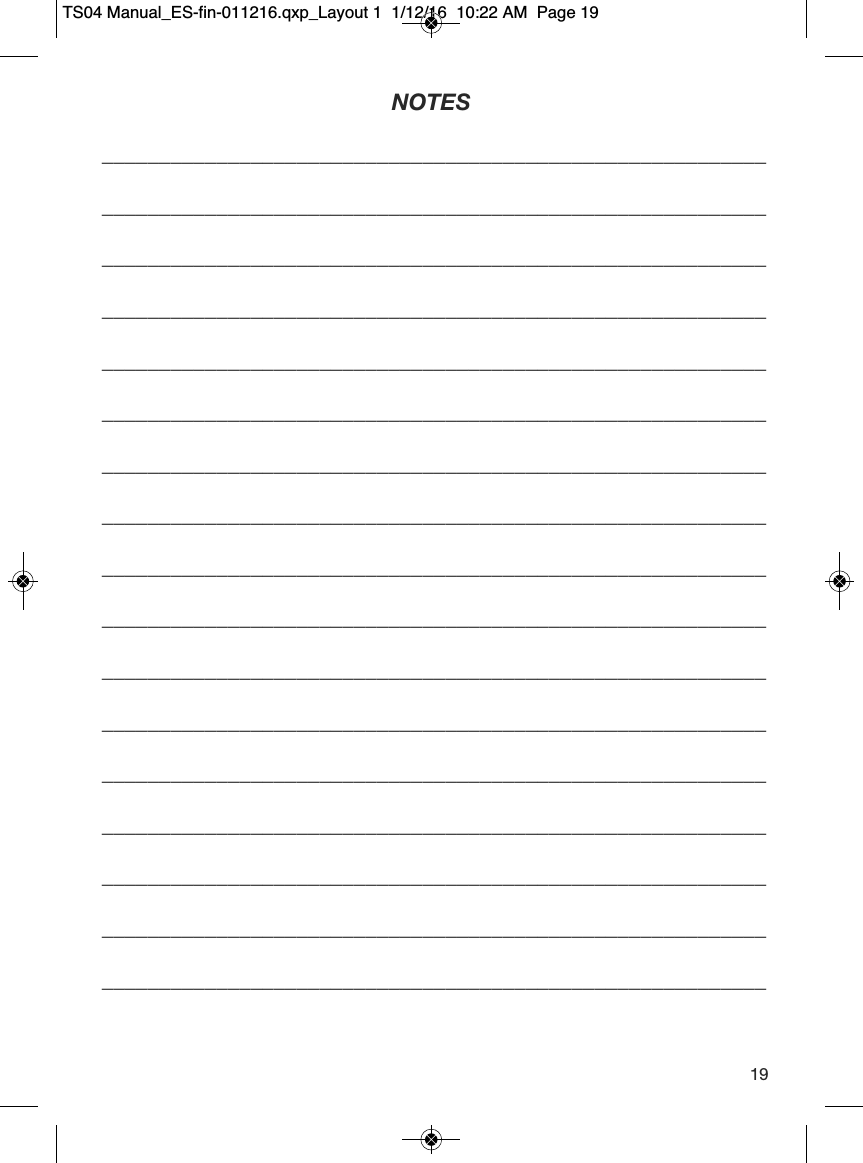

NOTES__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________19TS04 Manual_ES-fin-011216.qxp_Layout 1 1/12/16 10:22 AM Page 19

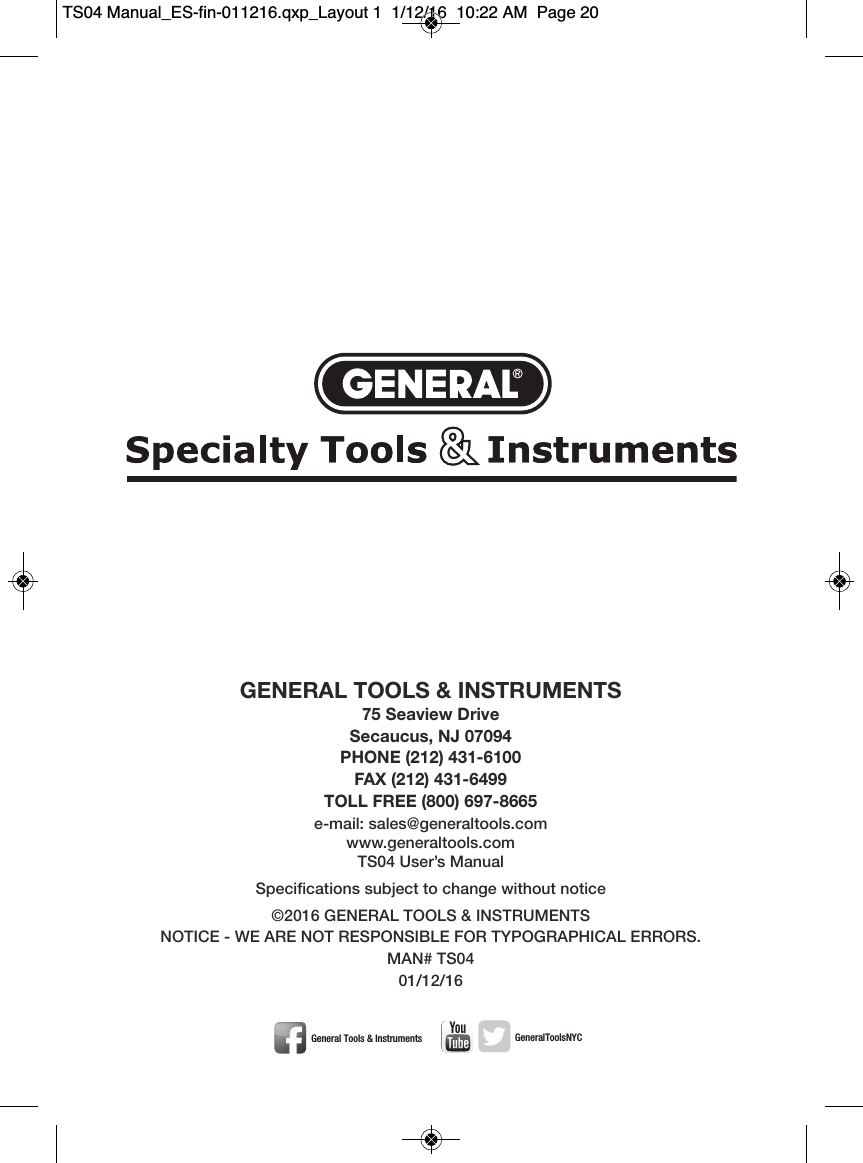

GENERAL TOOLS & INSTRUMENTS75 Seaview DriveSecaucus, NJ 07094PHONE (212) 431-6100FAX (212) 431-6499TOLL FREE (800) 697-8665e-mail: sales@generaltools.comwww.generaltools.comTS04 User’s ManualSpecifications subject to change without notice©2016 GENERAL TOOLS & INSTRUMENTSNOTICE - WE ARE NOT RESPONSIBLE FOR TYPOGRAPHICAL ERRORS.MAN# TS0401/12/16General Tools & Instruments GeneralToolsNYCTS04 Manual_ES-fin-011216.qxp_Layout 1 1/12/16 10:22 AM Page 20

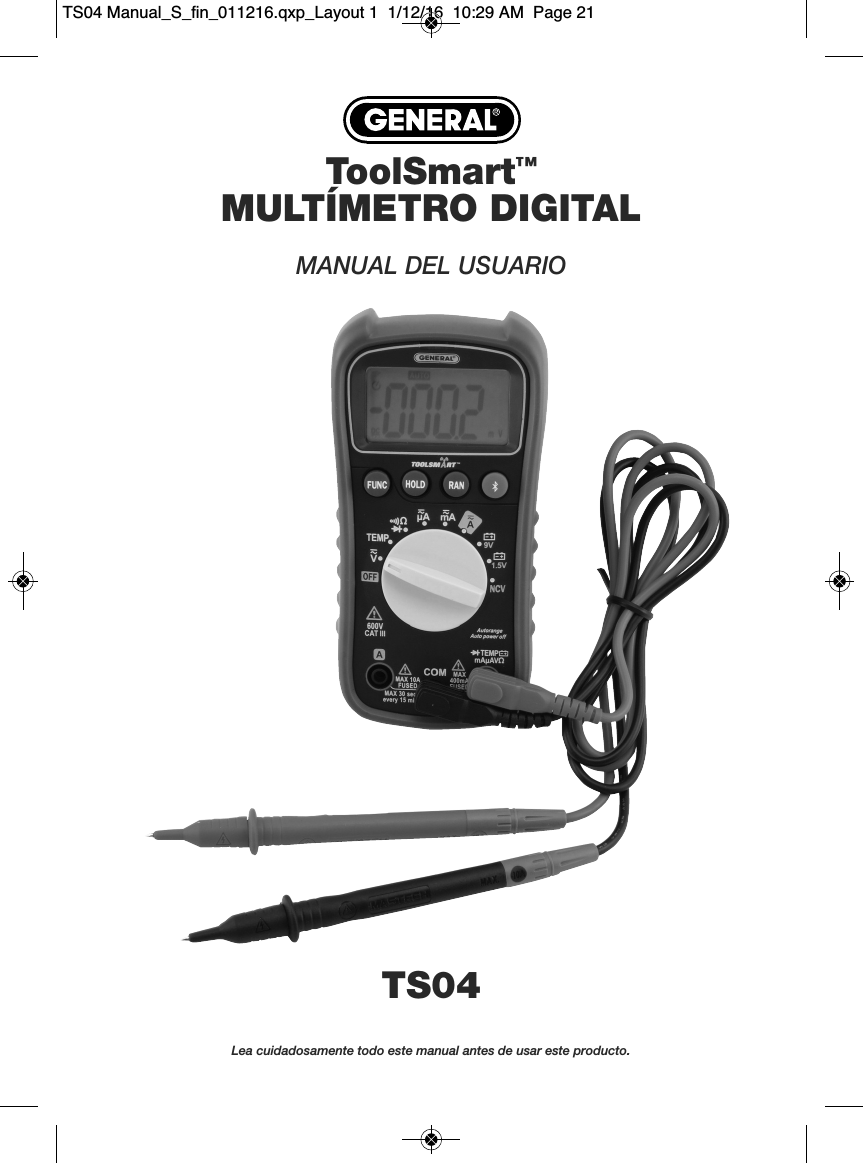

ToolSmart™MULTÍMETRO DIGITALMANUAL DEL USUARIOTS04Lea cuidadosamente todo este manual antes de usar este producto.TS04 Manual_S_fin_011216.qxp_Layout 1 1/12/16 10:29 AM Page 21

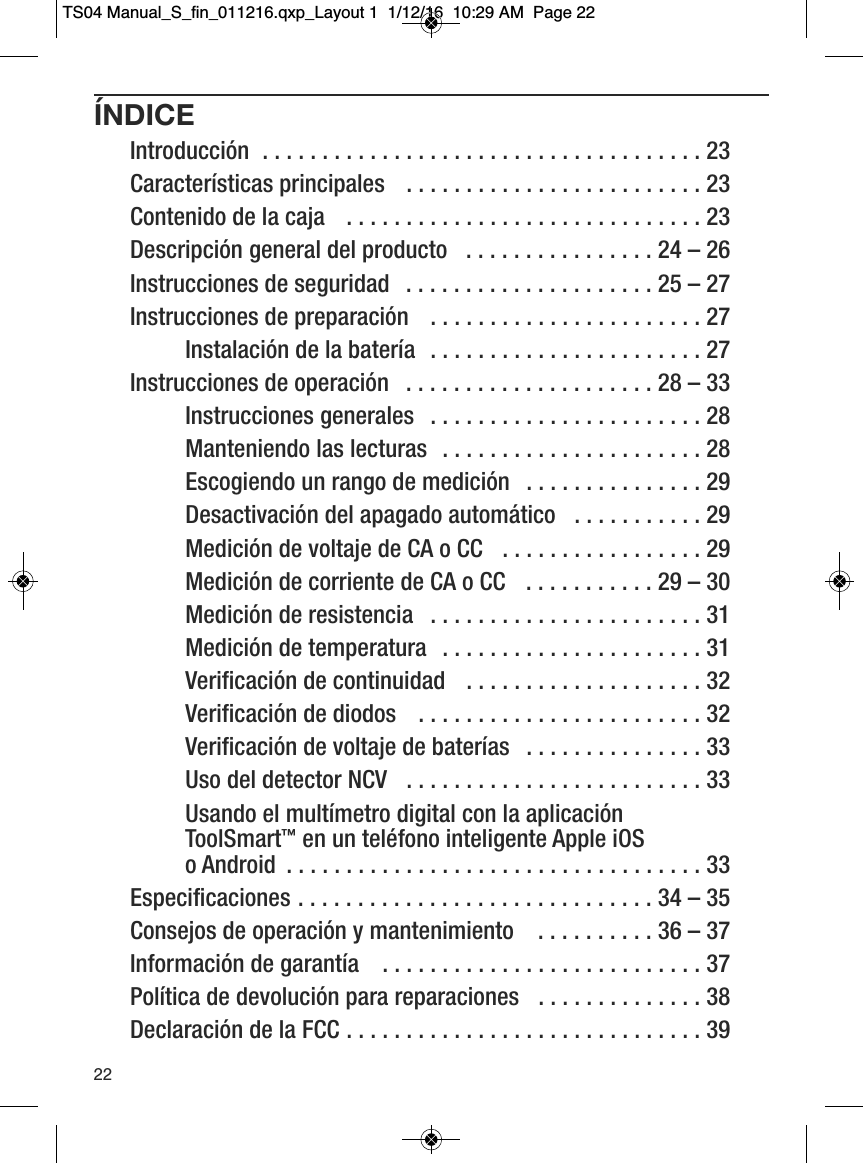

ÍNDICEIntroducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23Características principales . . . . . . . . . . . . . . . . . . . . . . . . . 23Contenido de la caja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23Descripción general del producto . . . . . . . . . . . . . . . . 24 – 26Instrucciones de seguridad . . . . . . . . . . . . . . . . . . . . . 25 – 27Instrucciones de preparación . . . . . . . . . . . . . . . . . . . . . . . 27 Instalación de la batería . . . . . . . . . . . . . . . . . . . . . . . 27Instrucciones de operación . . . . . . . . . . . . . . . . . . . . . 28 – 33 Instrucciones generales . . . . . . . . . . . . . . . . . . . . . . . 28 Manteniendo las lecturas . . . . . . . . . . . . . . . . . . . . . . 28 Escogiendo un rango de medición . . . . . . . . . . . . . . . 29 Desactivación del apagado automático . . . . . . . . . . . 29 Medición de voltaje de CA o CC . . . . . . . . . . . . . . . . . 29 Medición de corriente de CA o CC . . . . . . . . . . . 29 – 30 Medición de resistencia . . . . . . . . . . . . . . . . . . . . . . . 31 Medición de temperatura . . . . . . . . . . . . . . . . . . . . . . 31 Verificación de continuidad . . . . . . . . . . . . . . . . . . . . 32 Verificación de diodos . . . . . . . . . . . . . . . . . . . . . . . . 32 Verificación de voltaje de baterías . . . . . . . . . . . . . . . 33 Uso del detector NCV . . . . . . . . . . . . . . . . . . . . . . . . . 33 Usando el multímetro digital con la aplicación ToolSmart™en un teléfono inteligente Apple iOS o Android . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 – 35Consejos de operación y mantenimiento . . . . . . . . . . 36 – 37Información de garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . 37Política de devolución para reparaciones . . . . . . . . . . . . . . 38Declaración de la FCC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3922TS04 Manual_S_fin_011216.qxp_Layout 1 1/12/16 10:29 AM Page 22

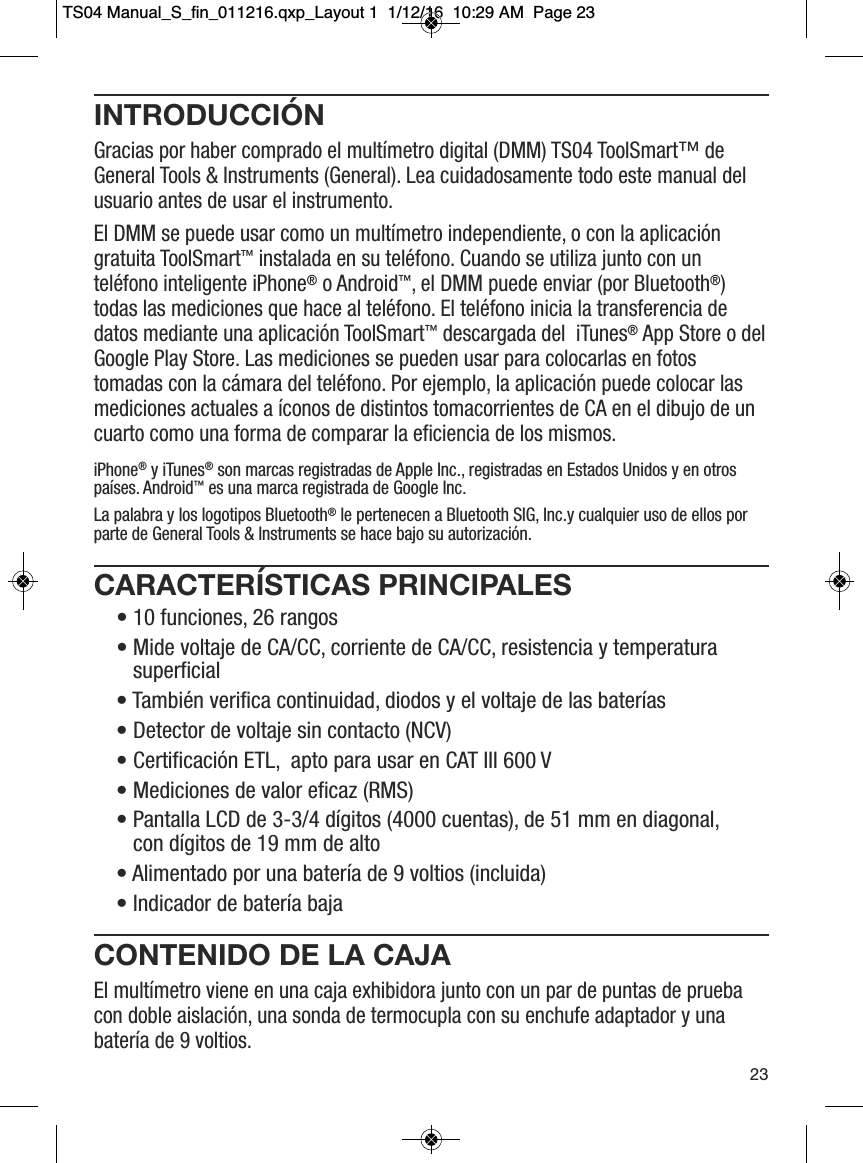

INTRODUCCIÓNGracias por haber comprado el multímetro digital (DMM) TS04 ToolSmart™ deGeneral Tools & Instruments (General). Lea cuidadosamente todo este manual delusuario antes de usar el instrumento.El DMM se puede usar como un multímetro independiente, o con la aplicacióngratuita ToolSmart™instalada en su teléfono. Cuando se utiliza junto con unteléfono inteligente iPhone®o Android™, el DMM puede enviar (por Bluetooth®)todas las mediciones que hace al teléfono. El teléfono inicia la transferencia dedatos mediante una aplicación ToolSmart™descargada del iTunes®App Store o delGoogle Play Store. Las mediciones se pueden usar para colocarlas en fotostomadas con la cámara del teléfono. Por ejemplo, la aplicación puede colocar lasmediciones actuales a íconos de distintos tomacorrientes de CA en el dibujo de uncuarto como una forma de comparar la eficiencia de los mismos.CARACTERÍSTICAS PRINCIPALES• 10 funciones, 26 rangos • Mide voltaje de CA/CC, corriente de CA/CC, resistencia y temperaturasuperficial • También verifica continuidad, diodos y el voltaje de las baterías • Detector de voltaje sin contacto (NCV) • Certificación ETL, apto para usar en CAT III 600 V • Mediciones de valor eficaz (RMS) • Pantalla LCD de 3-3/4 dígitos (4000 cuentas), de 51 mm en diagonal, con dígitos de 19 mm de alto • Alimentado por una batería de 9 voltios (incluida) • Indicador de batería baja CONTENIDO DE LA CAJAEl multímetro viene en una caja exhibidora junto con un par de puntas de pruebacon doble aislación, una sonda de termocupla con su enchufe adaptador y unabatería de 9 voltios.23iPhone®y iTunes®son marcas registradas de Apple Inc., registradas en Estados Unidos y en otrospaíses. Android™es una marca registrada de Google Inc.La palabra y los logotipos Bluetooth®le pertenecen a Bluetooth SIG, Inc.y cualquier uso de ellos porparte de General Tools & Instruments se hace bajo su autorización.TS04 Manual_S_fin_011216.qxp_Layout 1 1/12/16 10:29 AM Page 23

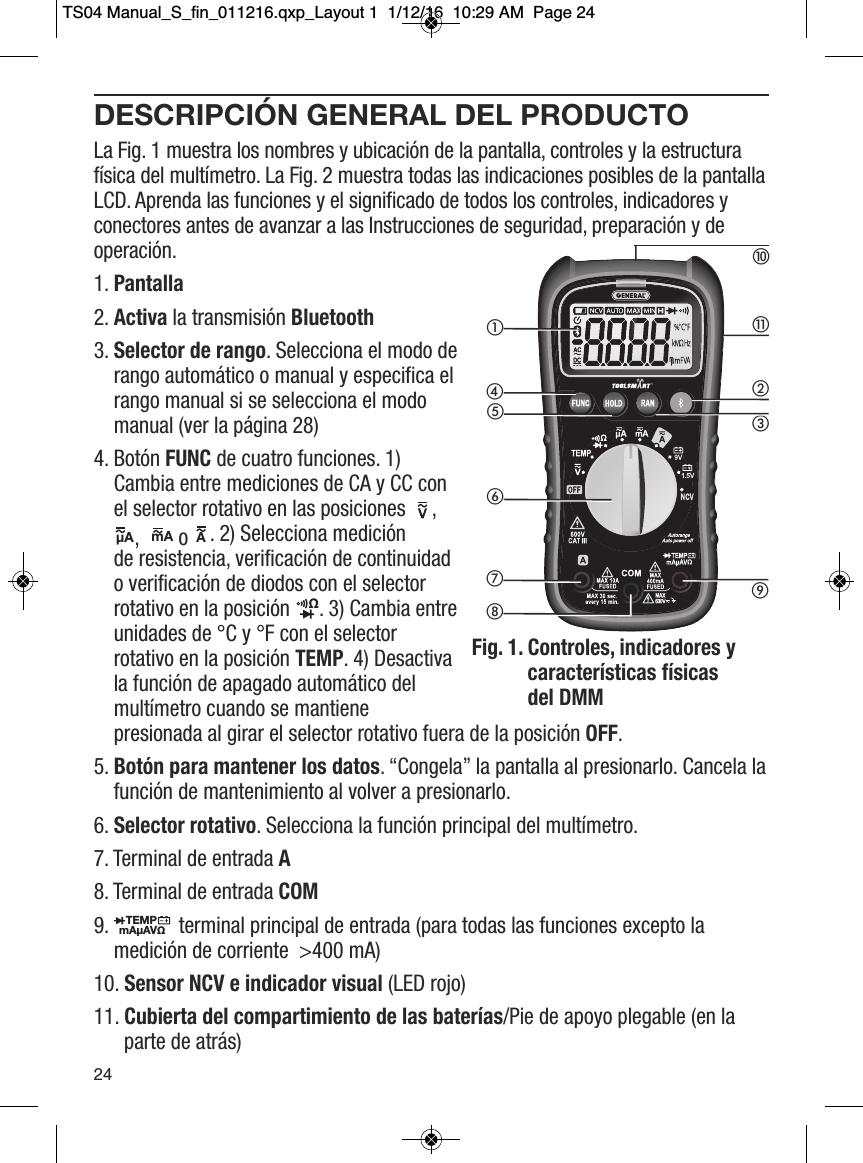

DESCRIPCIÓN GENERAL DEL PRODUCTOLa Fig. 1 muestra los nombres y ubicación de la pantalla, controles y la estructurafísica del multímetro. La Fig. 2 muestra todas las indicaciones posibles de la pantallaLCD. Aprenda las funciones y el significado de todos los controles, indicadores yconectores antes de avanzar a las Instrucciones de seguridad, preparación y deoperación.1. Pantalla2. Activa la transmisión Bluetooth3. Selector de rango. Selecciona el modo derango automático o manual y especifica elrango manual si se selecciona el modomanual (ver la página 28)4. Botón FUNC de cuatro funciones. 1)Cambia entre mediciones de CA y CC conel selector rotativo en las posiciones ,, o . 2) Selecciona mediciónde resistencia, verificación de continuidado verificación de diodos con el selectorrotativo en la posición . 3) Cambia entreunidades de °C y °F con el selectorrotativo en la posición TEMP. 4) Desactivala función de apagado automático delmultímetro cuando se mantienepresionada al girar el selector rotativo fuera de la posición OFF.5. Botón para mantener los datos. “Congela” la pantalla al presionarlo. Cancela lafunción de mantenimiento al volver a presionarlo. 6. Selector rotativo. Selecciona la función principal del multímetro. 7. Terminal de entrada A8. Terminal de entrada COM9. terminal principal de entrada (para todas las funciones excepto lamedición de corriente >400 mA) 10. Sensor NCV e indicador visual (LED rojo) 11. Cubierta del compartimiento de las baterías/Pie de apoyo plegable (en laparte de atrás) µA mA A Ω TEMPmAµAVΩ 24햲햵햶햳햽햻햴햺햷햸햹Fig. 1. Controles, indicadores ycaracterísticas físicas del DMMTS04 Manual_S_fin_011216.qxp_Layout 1 1/12/16 10:29 AM Page 24

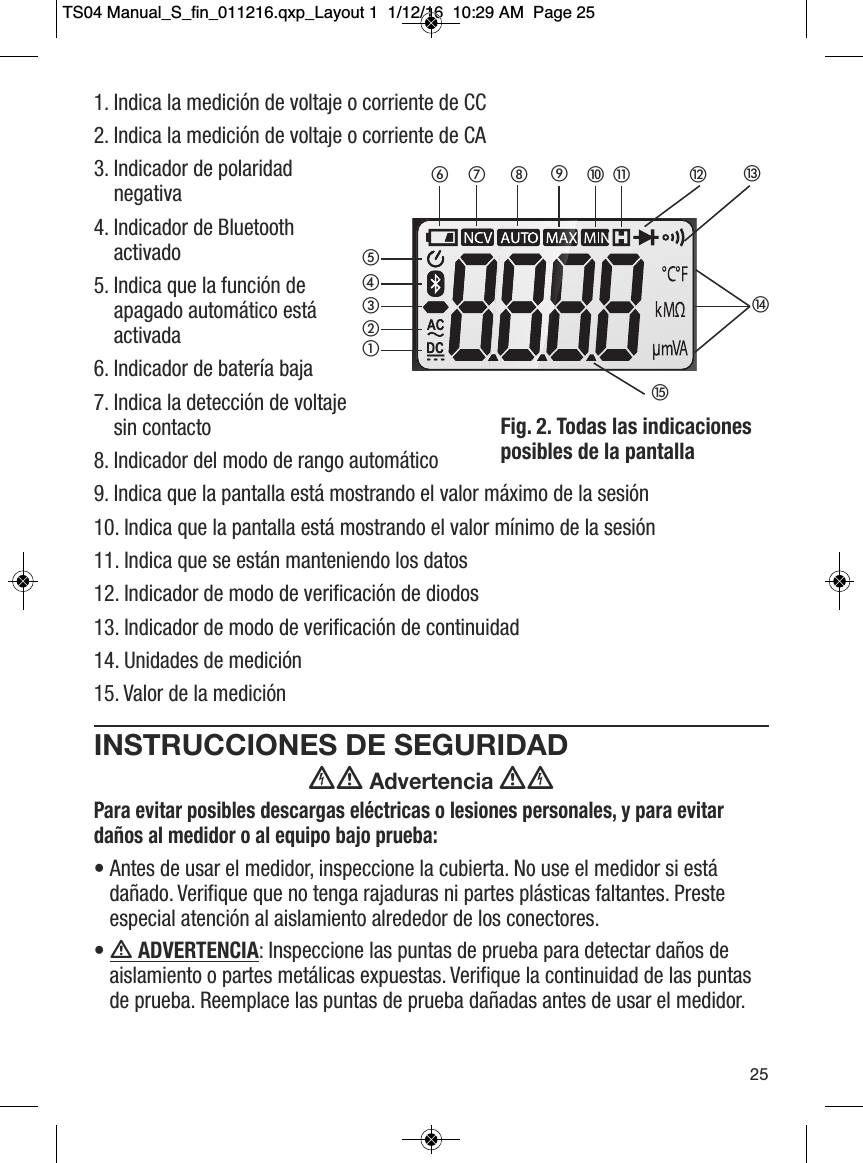

1. Indica la medición de voltaje o corriente de CC2. Indica la medición de voltaje o corriente de CA3. Indicador de polaridadnegativa4. Indicador de Bluetoothactivado5. Indica que la función deapagado automático estáactivada6. Indicador de batería baja7. Indica la detección de voltajesin contacto8. Indicador del modo de rango automático9. Indica que la pantalla está mostrando el valor máximo de la sesión10. Indica que la pantalla está mostrando el valor mínimo de la sesión11. Indica que se están manteniendo los datos12. Indicador de modo de verificación de diodos13. Indicador de modo de verificación de continuidad14. Unidades de medición15. Valor de la mediciónINSTRUCCIONES DE SEGURIDAD Advertencia Para evitar posibles descargas eléctricas o lesiones personales, y para evitardaños al medidor o al equipo bajo prueba:• Antes de usar el medidor, inspeccione la cubierta. No use el medidor si estádañado. Verifique que no tenga rajaduras ni partes plásticas faltantes. Presteespecial atención al aislamiento alrededor de los conectores. •  ADVERTENCIA: Inspeccione las puntas de prueba para detectar daños deaislamiento o partes metálicas expuestas. Verifique la continuidad de las puntasde prueba. Reemplace las puntas de prueba dañadas antes de usar el medidor. 25Fig. 2. Todas las indicacionesposibles de la pantalla헀헁햿햾햽햻햺햹햸햷햶햵햴햳햲TS04 Manual_S_fin_011216.qxp_Layout 1 1/12/16 10:29 AM Page 25

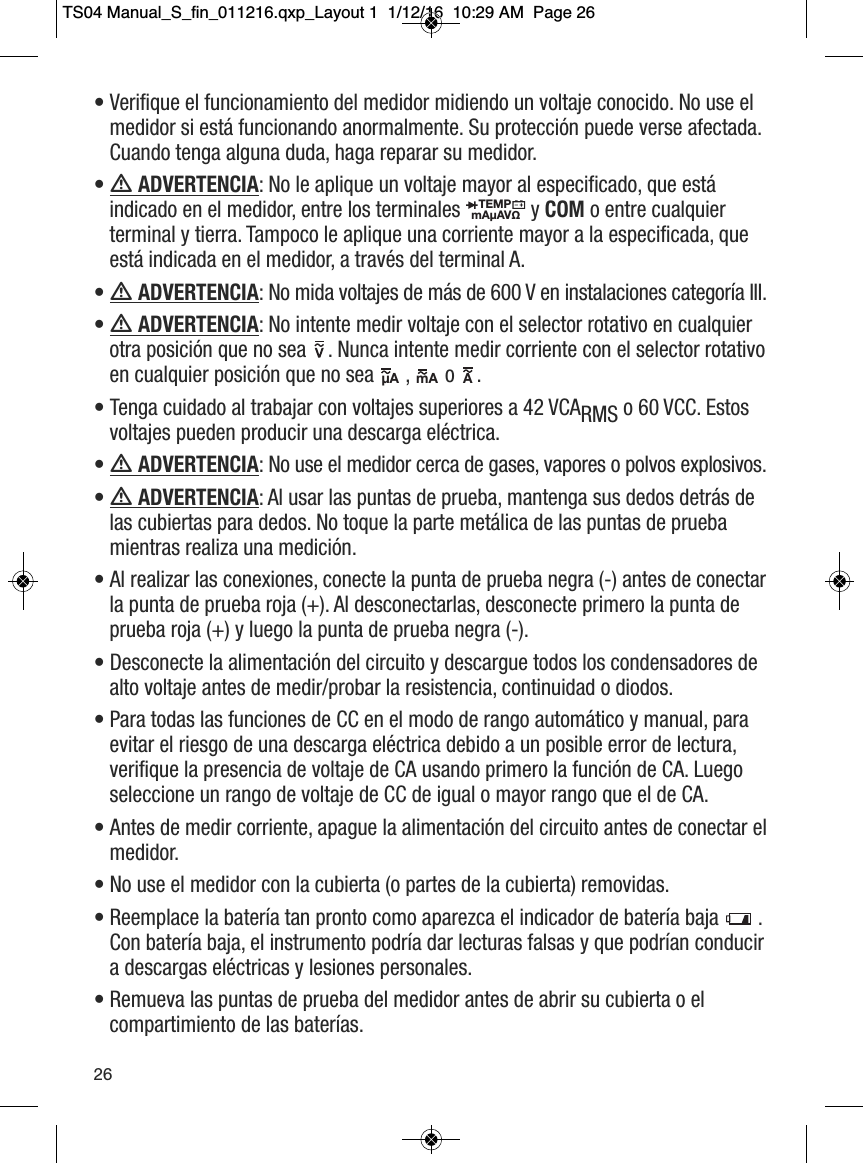

• Verifique el funcionamiento del medidor midiendo un voltaje conocido. No use elmedidor si está funcionando anormalmente. Su protección puede verse afectada.Cuando tenga alguna duda, haga reparar su medidor. •  ADVERTENCIA: No le aplique un voltaje mayor al especificado, que estáindicado en el medidor, entre los terminales y COM o entre cualquierterminal y tierra. Tampoco le aplique una corriente mayor a la especificada, queestá indicada en el medidor, a través del terminal A. •  ADVERTENCIA: No mida voltajes de más de 600 V en instalaciones categoría III. •  ADVERTENCIA: No intente medir voltaje con el selector rotativo en cualquierotra posición que no sea . Nunca intente medir corriente con el selector rotativoen cualquier posición que no sea , o . • Tenga cuidado al trabajar con voltajes superiores a 42 VCARMS o 60 VCC. Estosvoltajes pueden producir una descarga eléctrica. •  ADVERTENCIA: No use el medidor cerca de gases, vapores o polvos explosivos.•  ADVERTENCIA: Al usar las puntas de prueba, mantenga sus dedos detrás delas cubiertas para dedos. No toque la parte metálica de las puntas de pruebamientras realiza una medición. • Al realizar las conexiones, conecte la punta de prueba negra (-) antes de conectarla punta de prueba roja (+). Al desconectarlas, desconecte primero la punta deprueba roja (+) y luego la punta de prueba negra (-). • Desconecte la alimentación del circuito y descargue todos los condensadores dealto voltaje antes de medir/probar la resistencia, continuidad o diodos. • Para todas las funciones de CC en el modo de rango automático y manual, paraevitar el riesgo de una descarga eléctrica debido a un posible error de lectura,verifique la presencia de voltaje de CA usando primero la función de CA. Luegoseleccione un rango de voltaje de CC de igual o mayor rango que el de CA. • Antes de medir corriente, apague la alimentación del circuito antes de conectar elmedidor. • No use el medidor con la cubierta (o partes de la cubierta) removidas. • Reemplace la batería tan pronto como aparezca el indicador de batería baja .Con batería baja, el instrumento podría dar lecturas falsas y que podrían conducira descargas eléctricas y lesiones personales. • Remueva las puntas de prueba del medidor antes de abrir su cubierta o elcompartimiento de las baterías. TEMPmAµAVΩ µA mA A 26TS04 Manual_S_fin_011216.qxp_Layout 1 1/12/16 10:29 AM Page 26

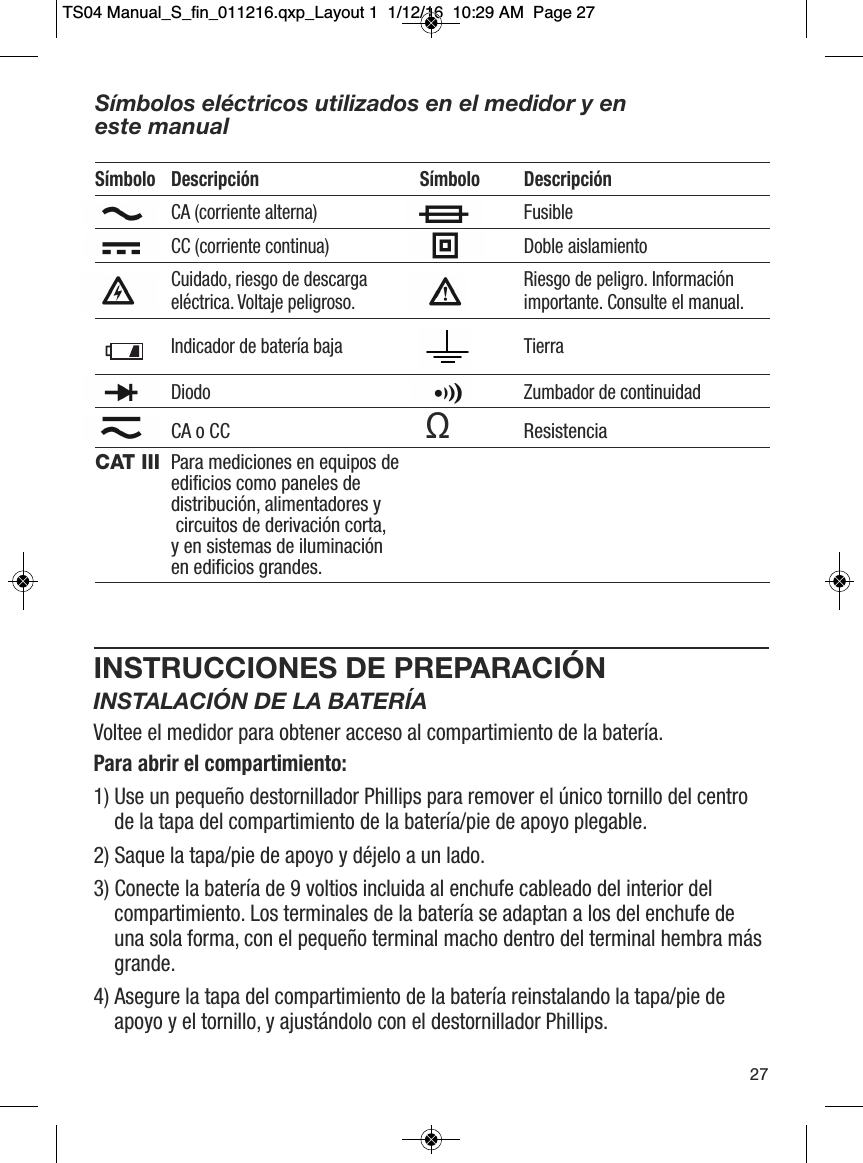

INSTRUCCIONES DE PREPARACIÓNINSTALACIÓN DE LA BATERÍAVoltee el medidor para obtener acceso al compartimiento de la batería.Para abrir el compartimiento:1) Use un pequeño destornillador Phillips para remover el único tornillo del centrode la tapa del compartimiento de la batería/pie de apoyo plegable. 2) Saque la tapa/pie de apoyo y déjelo a un lado. 3) Conecte la batería de 9 voltios incluida al enchufe cableado del interior delcompartimiento. Los terminales de la batería se adaptan a los del enchufe deuna sola forma, con el pequeño terminal macho dentro del terminal hembra másgrande. 4) Asegure la tapa del compartimiento de la batería reinstalando la tapa/pie deapoyo y el tornillo, y ajustándolo con el destornillador Phillips. 27Símbolos eléctricos utilizados en el medidor y en este manualSímbolo Descripción Símbolo DescripciónCA (corriente alterna) FusibleCC (corriente continua) Doble aislamientoCuidado, riesgo de descarga Riesgo de peligro. Información eléctrica. Voltaje peligroso. importante. Consulte el manual.Indicador de batería baja TierraDiodo Zumbador de continuidadCA o CC ΩResistenciaCAT III Para mediciones en equipos de edificios como paneles de distribución, alimentadores ycircuitos de derivación corta, y en sistemas de iluminación en edificios grandes. TS04 Manual_S_fin_011216.qxp_Layout 1 1/12/16 10:29 AM Page 27

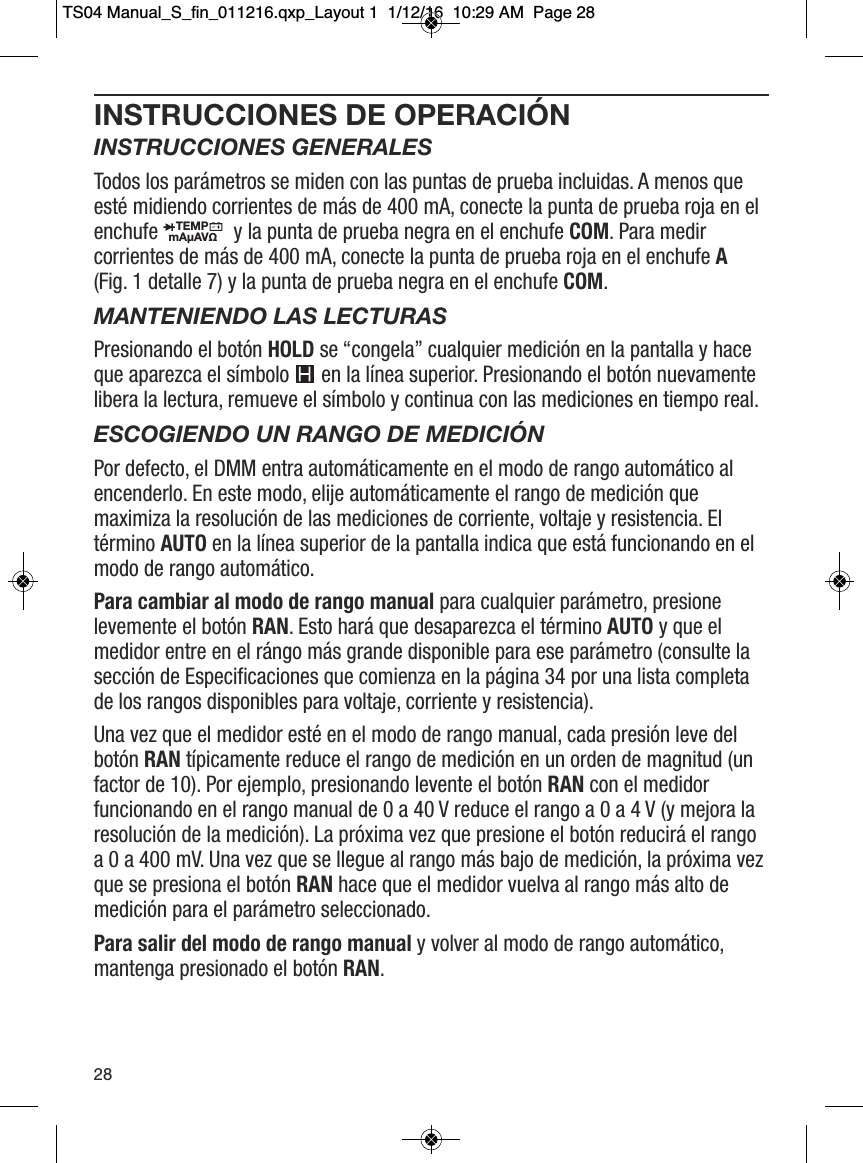

INSTRUCCIONES DE OPERACIÓNINSTRUCCIONES GENERALESTodos los parámetros se miden con las puntas de prueba incluidas. A menos queesté midiendo corrientes de más de 400 mA, conecte la punta de prueba roja en elenchufe y la punta de prueba negra en el enchufe COM. Para medircorrientes de más de 400 mA, conecte la punta de prueba roja en el enchufe A(Fig. 1 detalle 7) y la punta de prueba negra en el enchufe COM.MANTENIENDO LAS LECTURASPresionando el botón HOLD se “congela” cualquier medición en la pantalla y haceque aparezca el símbolo en la línea superior. Presionando el botón nuevamentelibera la lectura, remueve el símbolo y continua con las mediciones en tiempo real.ESCOGIENDO UN RANGO DE MEDICIÓNPor defecto, el DMM entra automáticamente en el modo de rango automático alencenderlo. En este modo, elije automáticamente el rango de medición quemaximiza la resolución de las mediciones de corriente, voltaje y resistencia. Eltérmino AUTO en la línea superior de la pantalla indica que está funcionando en elmodo de rango automático.Para cambiar al modo de rango manual para cualquier parámetro, presionelevemente el botón RAN. Esto hará que desaparezca el término AUTO y que elmedidor entre en el rángo más grande disponible para ese parámetro (consulte lasección de Especificaciones que comienza en la página 34 por una lista completade los rangos disponibles para voltaje, corriente y resistencia).Una vez que el medidor esté en el modo de rango manual, cada presión leve delbotón RAN típicamente reduce el rango de medición en un orden de magnitud (unfactor de 10). Por ejemplo, presionando levente el botón RAN con el medidorfuncionando en el rango manual de 0 a 40 V reduce el rango a 0 a 4 V (y mejora laresolución de la medición). La próxima vez que presione el botón reducirá el rangoa 0 a 400 mV. Una vez que se llegue al rango más bajo de medición, la próxima vezque se presiona el botón RAN hace que el medidor vuelva al rango más alto demedición para el parámetro seleccionado.Para salir del modo de rango manual y volver al modo de rango automático,mantenga presionado el botón RAN.TEMPmAµAVΩ 28TS04 Manual_S_fin_011216.qxp_Layout 1 1/12/16 10:29 AM Page 28

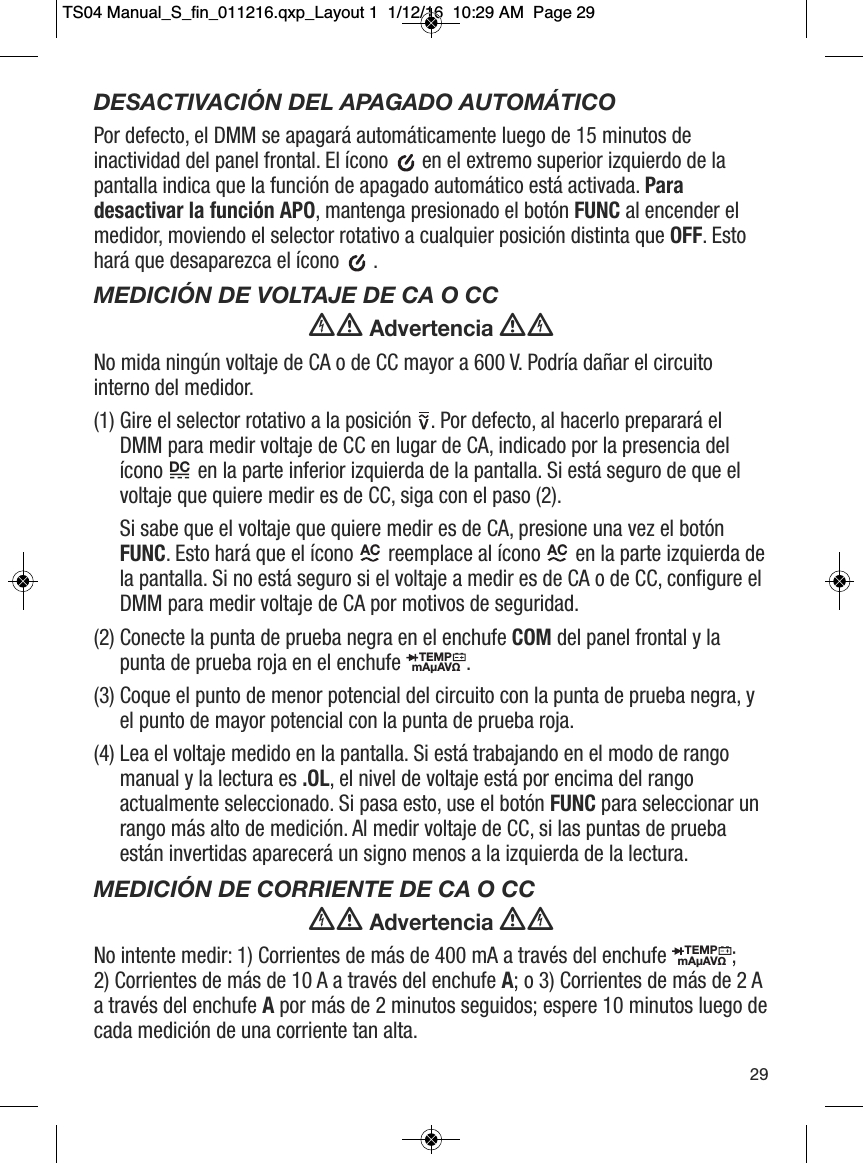

DESACTIVACIÓN DEL APAGADO AUTOMÁTICOPor defecto, el DMM se apagará automáticamente luego de 15 minutos deinactividad del panel frontal. El ícono en el extremo superior izquierdo de lapantalla indica que la función de apagado automático está activada. Paradesactivar la función APO, mantenga presionado el botón FUNC al encender elmedidor, moviendo el selector rotativo a cualquier posición distinta que OFF. Estohará que desaparezca el ícono .MEDICIÓN DE VOLTAJE DE CA O CC Advertencia No mida ningún voltaje de CA o de CC mayor a 600 V. Podría dañar el circuitointerno del medidor.(1) Gire el selector rotativo a la posición . Por defecto, al hacerlo preparará elDMM para medir voltaje de CC en lugar de CA, indicado por la presencia delícono en la parte inferior izquierda de la pantalla. Si está seguro de que elvoltaje que quiere medir es de CC, siga con el paso (2). Si sabe que el voltaje que quiere medir es de CA, presione una vez el botónFUNC. Esto hará que el ícono reemplace al ícono en la parte izquierda dela pantalla. Si no está seguro si el voltaje a medir es de CA o de CC, configure elDMM para medir voltaje de CA por motivos de seguridad. (2) Conecte la punta de prueba negra en el enchufe COM del panel frontal y lapunta de prueba roja en el enchufe . (3) Coque el punto de menor potencial del circuito con la punta de prueba negra, yel punto de mayor potencial con la punta de prueba roja. (4) Lea el voltaje medido en la pantalla. Si está trabajando en el modo de rangomanual y la lectura es .OL, el nivel de voltaje está por encima del rangoactualmente seleccionado. Si pasa esto, use el botón FUNC para seleccionar unrango más alto de medición. Al medir voltaje de CC, si las puntas de pruebaestán invertidas aparecerá un signo menos a la izquierda de la lectura. MEDICIÓN DE CORRIENTE DE CA O CC Advertencia No intente medir: 1) Corrientes de más de 400 mA a través del enchufe ; 2) Corrientes de más de 10 A a través del enchufe A; o 3) Corrientes de más de 2 Aa través del enchufe Apor más de 2 minutos seguidos; espere 10 minutos luego decada medición de una corriente tan alta. DC AC AC TEMPmAµAVΩ TEMPmAµAVΩ 29TS04 Manual_S_fin_011216.qxp_Layout 1 1/12/16 10:29 AM Page 29

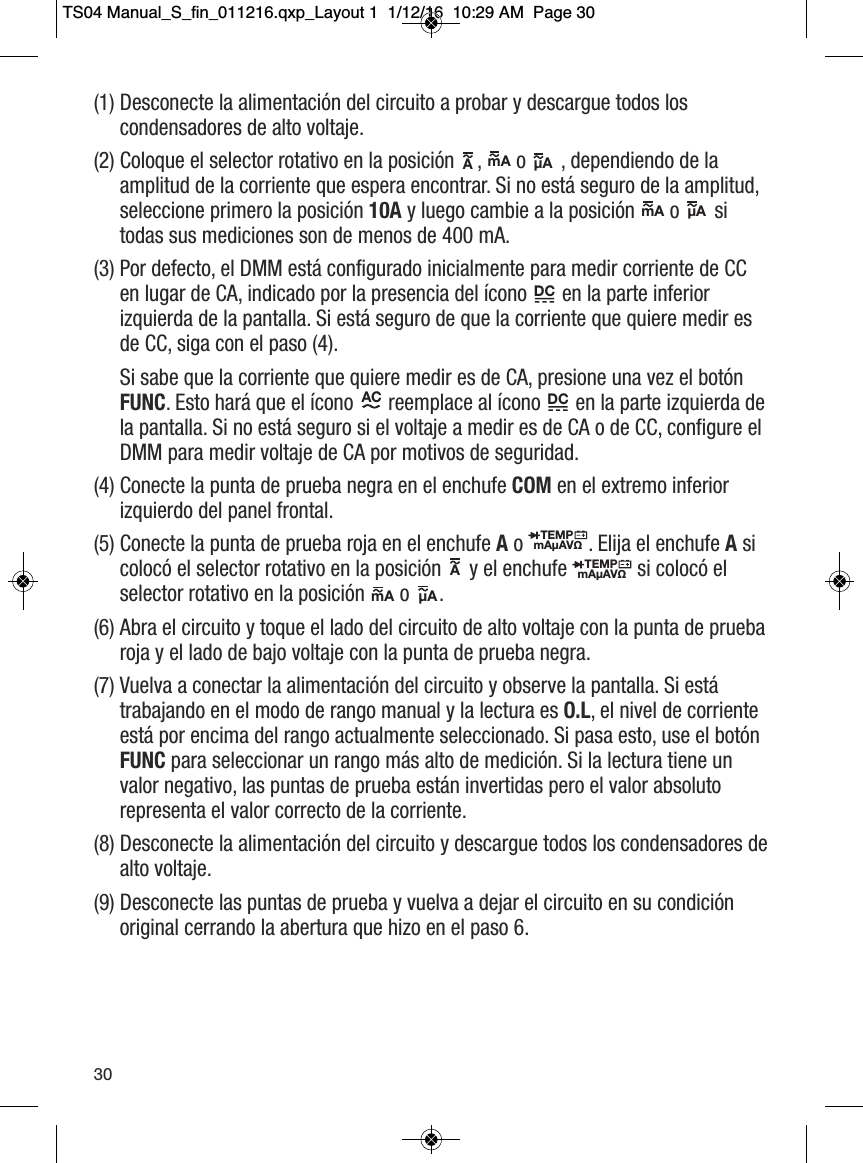

(1) Desconecte la alimentación del circuito a probar y descargue todos loscondensadores de alto voltaje. (2) Coloque el selector rotativo en la posición , o , dependiendo de laamplitud de la corriente que espera encontrar. Si no está seguro de la amplitud,seleccione primero la posición 10A y luego cambie a la posición o sitodas sus mediciones son de menos de 400 mA. (3) Por defecto, el DMM está configurado inicialmente para medir corriente de CCen lugar de CA, indicado por la presencia del ícono en la parte inferiorizquierda de la pantalla. Si está seguro de que la corriente que quiere medir esde CC, siga con el paso (4). Si sabe que la corriente que quiere medir es de CA, presione una vez el botónFUNC. Esto hará que el ícono reemplace al ícono en la parte izquierda dela pantalla. Si no está seguro si el voltaje a medir es de CA o de CC, configure elDMM para medir voltaje de CA por motivos de seguridad. (4) Conecte la punta de prueba negra en el enchufe COM en el extremo inferiorizquierdo del panel frontal. (5) Conecte la punta de prueba roja en el enchufe Ao . Elija el enchufe Asicolocó el selector rotativo en la posición y el enchufe si colocó elselector rotativo en la posición o.(6) Abra el circuito y toque el lado del circuito de alto voltaje con la punta de pruebaroja y el lado de bajo voltaje con la punta de prueba negra. (7) Vuelva a conectar la alimentación del circuito y observe la pantalla. Si estátrabajando en el modo de rango manual y la lectura es O.L, el nivel de corrienteestá por encima del rango actualmente seleccionado. Si pasa esto, use el botónFUNC para seleccionar un rango más alto de medición. Si la lectura tiene unvalor negativo, las puntas de prueba están invertidas pero el valor absolutorepresenta el valor correcto de la corriente. (8) Desconecte la alimentación del circuito y descargue todos los condensadores dealto voltaje. (9) Desconecte las puntas de prueba y vuelva a dejar el circuito en su condiciónoriginal cerrando la abertura que hizo en el paso 6. A mA µA mA µA DC AC DC TEMPmAµAVΩ TEMPmAµAVΩ A mA µA 30TS04 Manual_S_fin_011216.qxp_Layout 1 1/12/16 10:29 AM Page 30

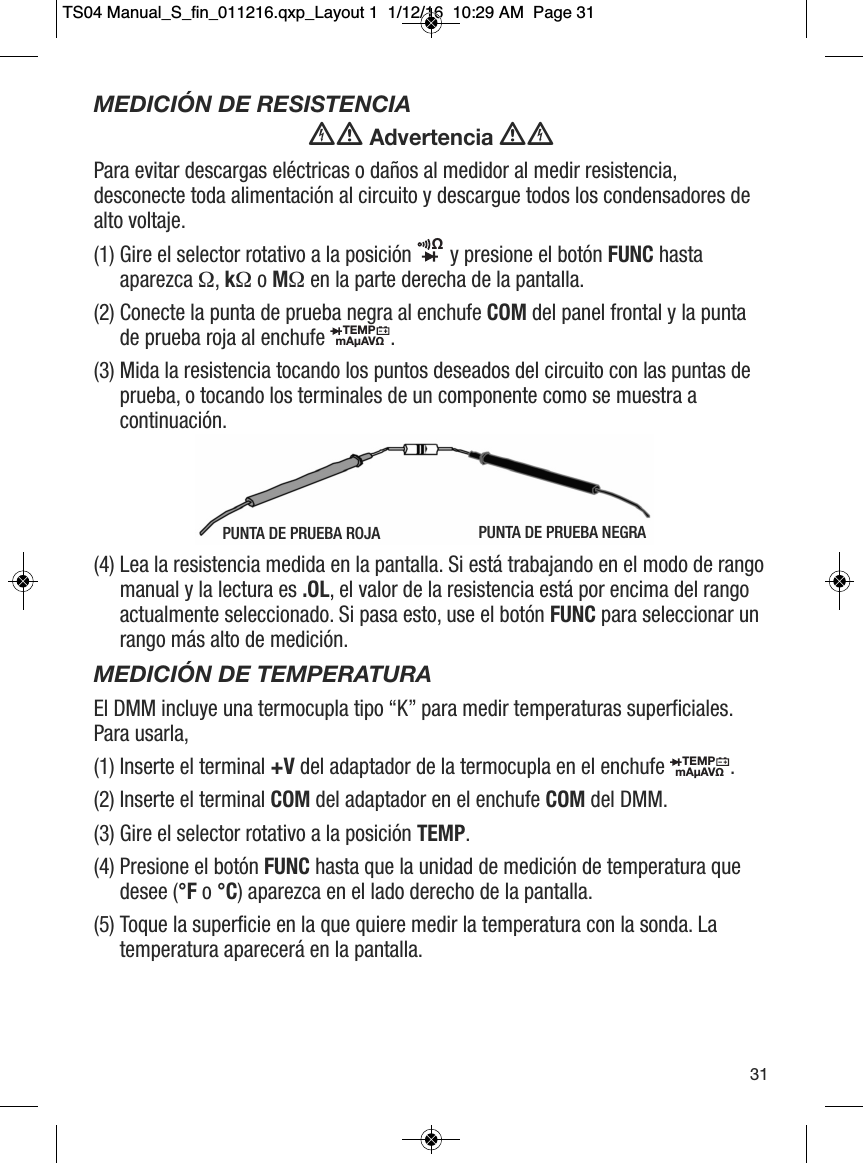

MEDICIÓN DE RESISTENCIA Advertencia Para evitar descargas eléctricas o daños al medidor al medir resistencia,desconecte toda alimentación al circuito y descargue todos los condensadores dealto voltaje.(1) Gire el selector rotativo a la posición y presione el botón FUNC hastaaparezca Ω, kΩo MΩen la parte derecha de la pantalla.(2) Conecte la punta de prueba negra al enchufe COM del panel frontal y la puntade prueba roja al enchufe .(3) Mida la resistencia tocando los puntos deseados del circuito con las puntas deprueba, o tocando los terminales de un componente como se muestra acontinuación. (4) Lea la resistencia medida en la pantalla. Si está trabajando en el modo de rangomanual y la lectura es .OL, el valor de la resistencia está por encima del rangoactualmente seleccionado. Si pasa esto, use el botón FUNC para seleccionar unrango más alto de medición. MEDICIÓN DE TEMPERATURAEl DMM incluye una termocupla tipo “K” para medir temperaturas superficiales.Para usarla,(1) Inserte el terminal +V del adaptador de la termocupla en el enchufe . (2) Inserte el terminal COM del adaptador en el enchufe COM del DMM. (3) Gire el selector rotativo a la posición TEMP. (4) Presione el botón FUNC hasta que la unidad de medición de temperatura quedesee (°F o °C) aparezca en el lado derecho de la pantalla. (5) Toque la superficie en la que quiere medir la temperatura con la sonda. Latemperatura aparecerá en la pantalla. Ω TEMPmAµAVΩ TEMPmAµAVΩ 31PUNTA DE PRUEBA ROJA PUNTA DE PRUEBA NEGRATS04 Manual_S_fin_011216.qxp_Layout 1 1/12/16 10:29 AM Page 31

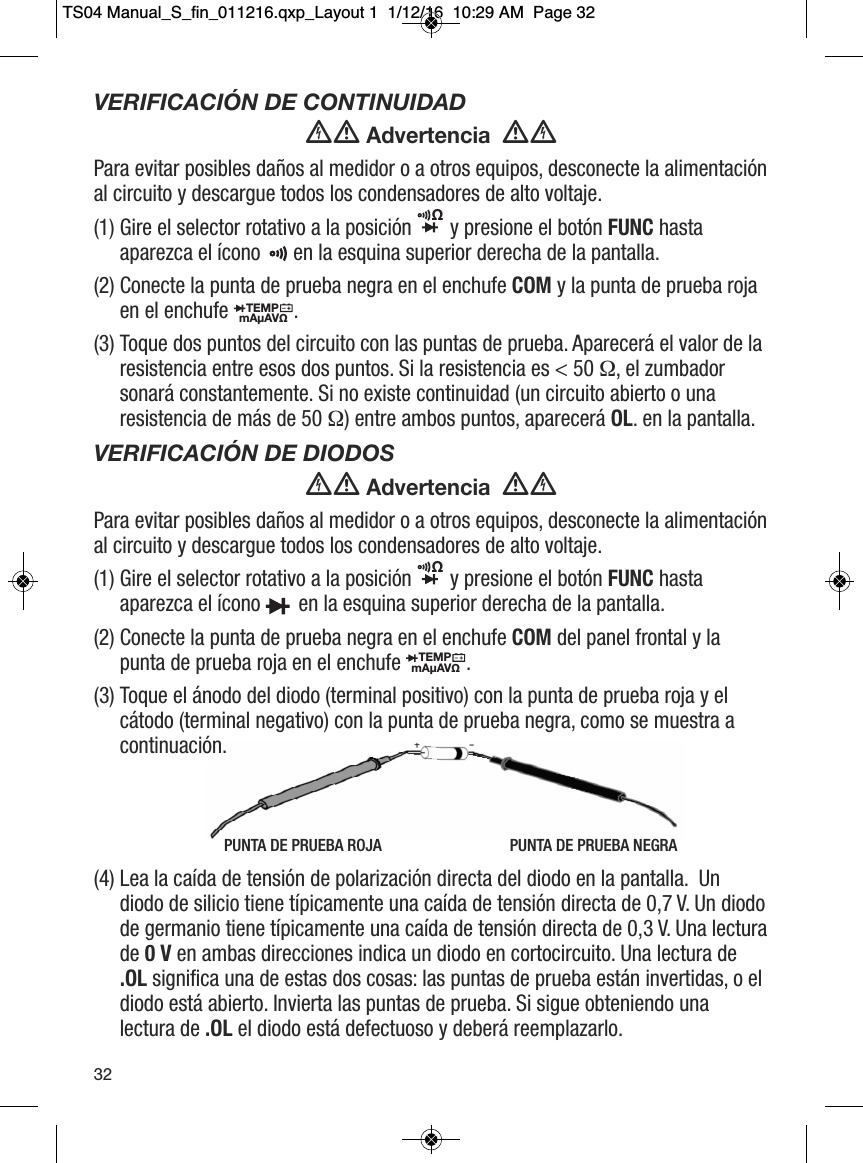

PUNTA DE PRUEBA ROJA PUNTA DE PRUEBA NEGRAVERIFICACIÓN DE CONTINUIDAD Advertencia Para evitar posibles daños al medidor o a otros equipos, desconecte la alimentaciónal circuito y descargue todos los condensadores de alto voltaje.(1) Gire el selector rotativo a la posición y presione el botón FUNC hastaaparezca el ícono en la esquina superior derecha de la pantalla.(2) Conecte la punta de prueba negra en el enchufe COM y la punta de prueba rojaen el enchufe .(3) Toque dos puntos del circuito con las puntas de prueba. Aparecerá el valor de laresistencia entre esos dos puntos. Si la resistencia es < 50 Ω, el zumbadorsonará constantemente. Si no existe continuidad (un circuito abierto o unaresistencia de más de 50 Ω) entre ambos puntos, aparecerá OL. en la pantalla.VERIFICACIÓN DE DIODOS Advertencia Para evitar posibles daños al medidor o a otros equipos, desconecte la alimentaciónal circuito y descargue todos los condensadores de alto voltaje.(1) Gire el selector rotativo a la posición y presione el botón FUNC hastaaparezca el ícono en la esquina superior derecha de la pantalla.(2) Conecte la punta de prueba negra en el enchufe COM del panel frontal y lapunta de prueba roja en el enchufe . (3) Toque el ánodo del diodo (terminal positivo) con la punta de prueba roja y elcátodo (terminal negativo) con la punta de prueba negra, como se muestra acontinuación. (4) Lea la caída de tensión de polarización directa del diodo en la pantalla. Undiodo de silicio tiene típicamente una caída de tensión directa de 0,7 V. Un diodode germanio tiene típicamente una caída de tensión directa de 0,3 V. Una lecturade 0 V en ambas direcciones indica un diodo en cortocircuito. Una lectura de.OL significa una de estas dos cosas: las puntas de prueba están invertidas, o eldiodo está abierto. Invierta las puntas de prueba. Si sigue obteniendo unalectura de .OL el diodo está defectuoso y deberá reemplazarlo. Ω TEMPmAµAVΩ Ω TEMPmAµAVΩ 32TS04 Manual_S_fin_011216.qxp_Layout 1 1/12/16 10:29 AM Page 32

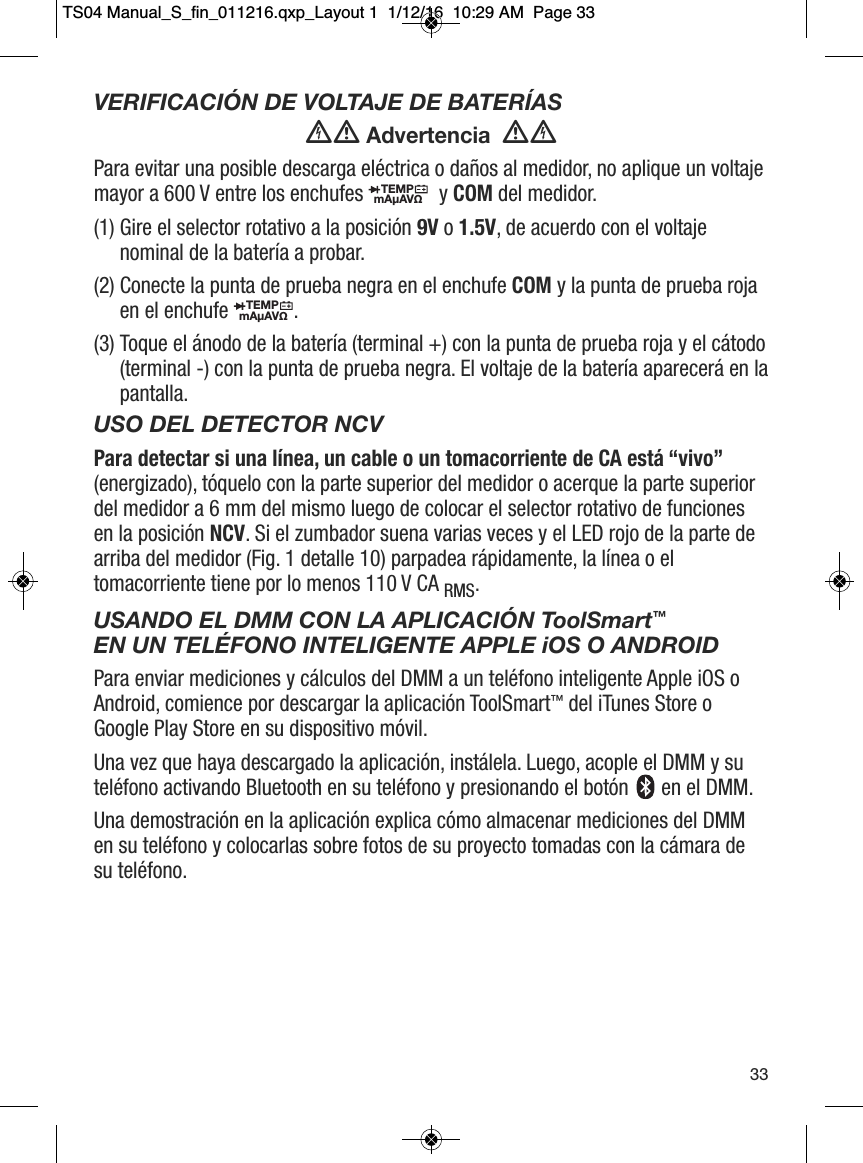

VERIFICACIÓN DE VOLTAJE DE BATERÍAS Advertencia Para evitar una posible descarga eléctrica o daños al medidor, no aplique un voltajemayor a 600 V entre los enchufes y COM del medidor.(1) Gire el selector rotativo a la posición 9V o 1.5V, de acuerdo con el voltajenominal de la batería a probar. (2) Conecte la punta de prueba negra en el enchufe COM y la punta de prueba rojaen el enchufe .(3) Toque el ánodo de la batería (terminal +) con la punta de prueba roja y el cátodo(terminal -) con la punta de prueba negra. El voltaje de la batería aparecerá en lapantalla. USO DEL DETECTOR NCVPara detectar si una línea, un cable o un tomacorriente de CA está “vivo”(energizado), tóquelo con la parte superior del medidor o acerque la parte superiordel medidor a 6 mm del mismo luego de colocar el selector rotativo de funcionesen la posición NCV. Si el zumbador suena varias veces y el LED rojo de la parte dearriba del medidor (Fig. 1 detalle 10) parpadea rápidamente, la línea o eltomacorriente tiene por lo menos 110 V CA RMS.USANDO EL DMM CON LA APLICACIÓN ToolSmart™EN UN TELÉFONO INTELIGENTE APPLE iOS O ANDROIDPara enviar mediciones y cálculos del DMM a un teléfono inteligente Apple iOS oAndroid, comience por descargar la aplicación ToolSmart™del iTunes Store oGoogle Play Store en su dispositivo móvil.Una vez que haya descargado la aplicación, instálela. Luego, acople el DMM y suteléfono activando Bluetooth en su teléfono y presionando el botón en el DMM.Una demostración en la aplicación explica cómo almacenar mediciones del DMMen su teléfono y colocarlas sobre fotos de su proyecto tomadas con la cámara desu teléfono.TEMPmAµAVΩ TEMPmAµAVΩ 33TS04 Manual_S_fin_011216.qxp_Layout 1 1/12/16 10:29 AM Page 33

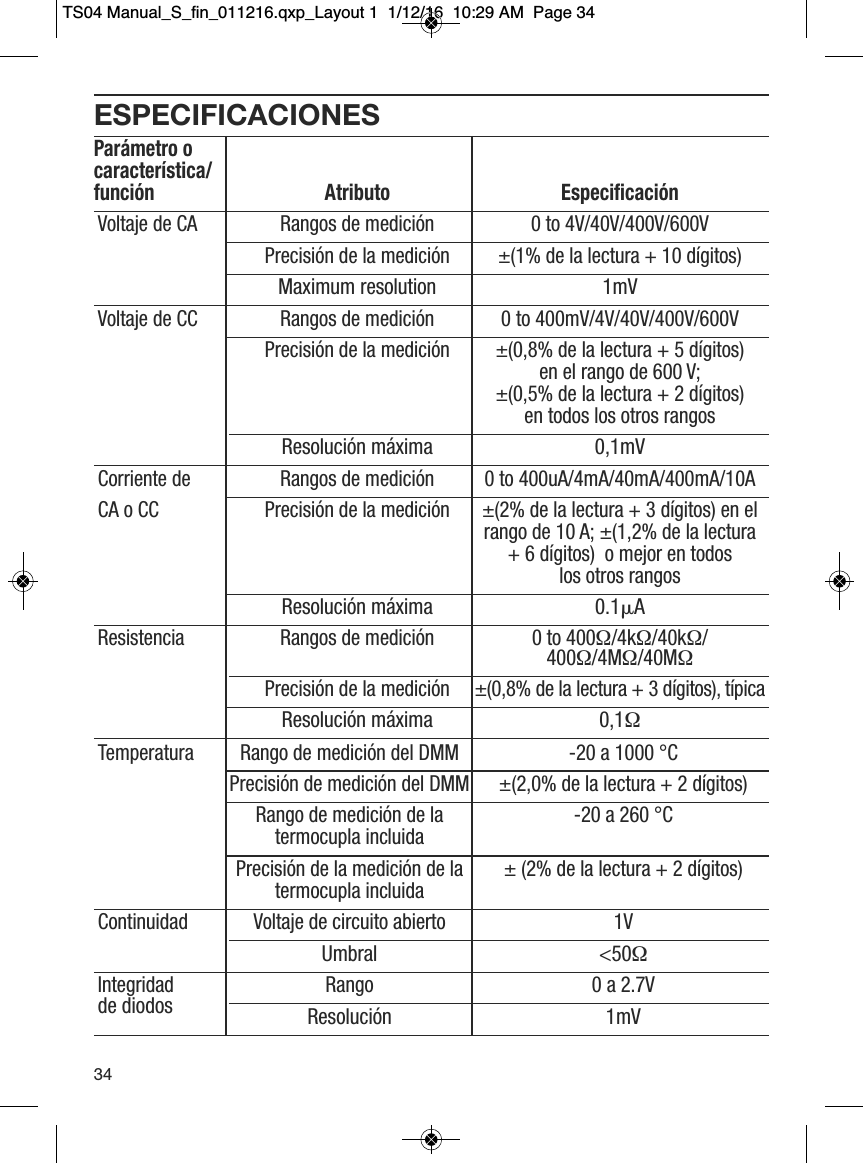

ESPECIFICACIONESParámetro o característica/función Atributo EspecificaciónVoltaje de CA Rangos de medición 0 to 4V/40V/400V/600VPrecisión de la medición ±(1% de la lectura + 10 dígitos)Maximum resolution 1mVVoltaje de CC Rangos de medición 0 to 400mV/4V/40V/400V/600VPrecisión de la medición ±(0,8% de la lectura + 5 dígitos) en el rango de 600 V;±(0,5% de la lectura + 2 dígitos) en todos los otros rangosResolución máxima 0,1mVCorriente de Rangos de medición 0 to 400uA/4mA/40mA/400mA/10ACA o CC Precisión de la medición ±(2% de la lectura + 3 dígitos) en el rango de 10 A; ±(1,2% de la lectura + 6 dígitos) o mejor en todos los otros rangos Resolución máxima 0.1␮AResistencia Rangos de medición 0 to 400Ω/4kΩ/40kΩ/400Ω/4MΩ/40MΩPrecisión de la medición ±(0,8% de la lectura + 3 dígitos), típicaResolución máxima 0,1ΩTemperatura Rango de medición del DMM -20 a 1000 °CPrecisión de medición del DMM ±(2,0% de la lectura + 2 dígitos)Rango de medición de la -20 a 260 °Ctermocupla incluidaPrecisión de la medición de la ± (2% de la lectura + 2 dígitos) termocupla incluidaContinuidad Voltaje de circuito abierto 1VUmbral <50ΩIntegridad Rango 0 a 2.7Vde diodos Resolución 1mV34TS04 Manual_S_fin_011216.qxp_Layout 1 1/12/16 10:29 AM Page 34

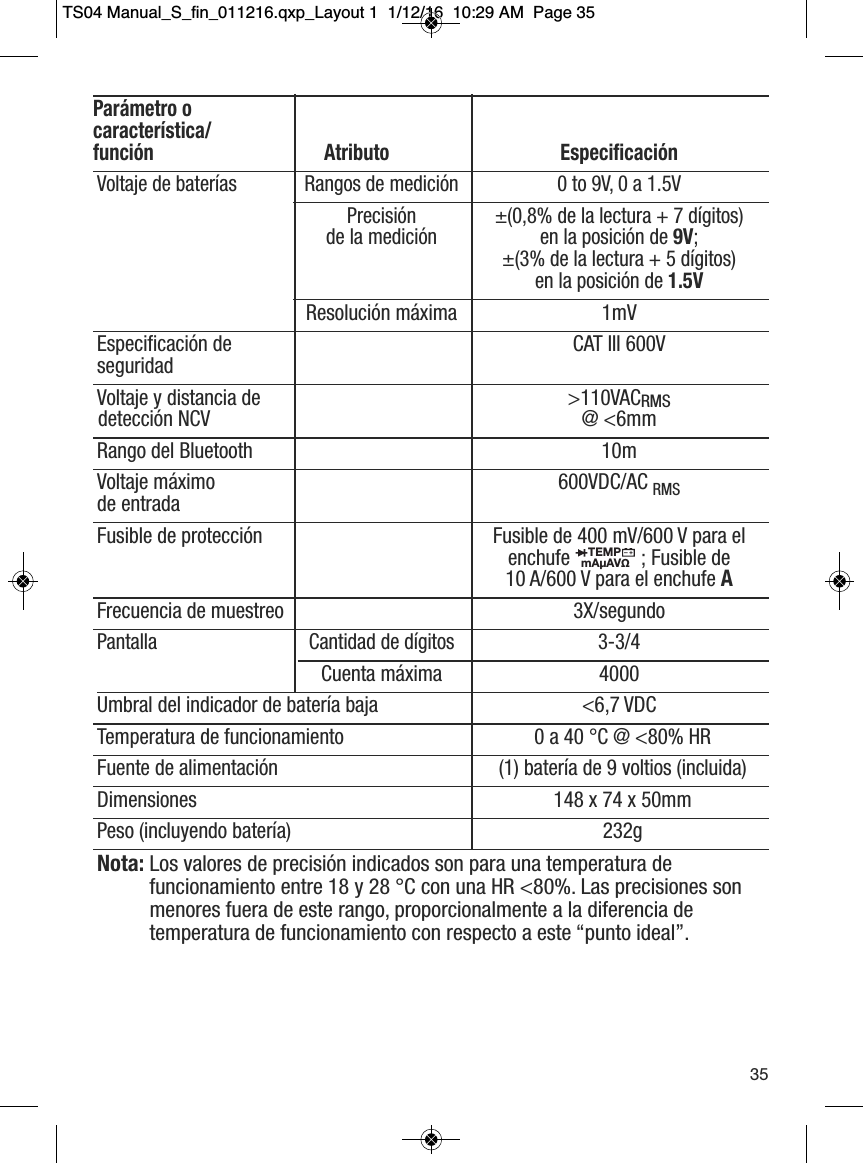

Parámetro o característica/función Atributo EspecificaciónVoltaje de baterías Rangos de medición 0 to 9V, 0 a 1.5VPrecisión ±(0,8% de la lectura + 7 dígitos) de la medición en la posición de 9V; ±(3% de la lectura + 5 dígitos) en la posición de 1.5VResolución máxima 1mVEspecificación de CAT III 600VseguridadVoltaje y distancia de >110VACRMSdetección NCV @ <6mmRango del Bluetooth 10mVoltaje máximo 600VDC/AC RMSde entradaFusible de protección Fusible de 400 mV/600 V para el enchufe ; Fusible de 10 A/600 V para el enchufe AFrecuencia de muestreo 3X/segundoPantalla Cantidad de dígitos 3-3/4Cuenta máxima 4000Umbral del indicador de batería baja <6,7 VDCTemperatura de funcionamiento 0 a 40 °C @ <80% HR Fuente de alimentación (1) batería de 9 voltios (incluida)Dimensiones 148 x 74 x 50mmPeso (incluyendo batería) 232gNota: Los valores de precisión indicados son para una temperatura de funcionamiento entre 18 y 28 °C con una HR <80%. Las precisiones sonmenores fuera de este rango, proporcionalmente a la diferencia de temperatura de funcionamiento con respecto a este “punto ideal”.TEMPmAµAVΩ 35TS04 Manual_S_fin_011216.qxp_Layout 1 1/12/16 10:29 AM Page 35

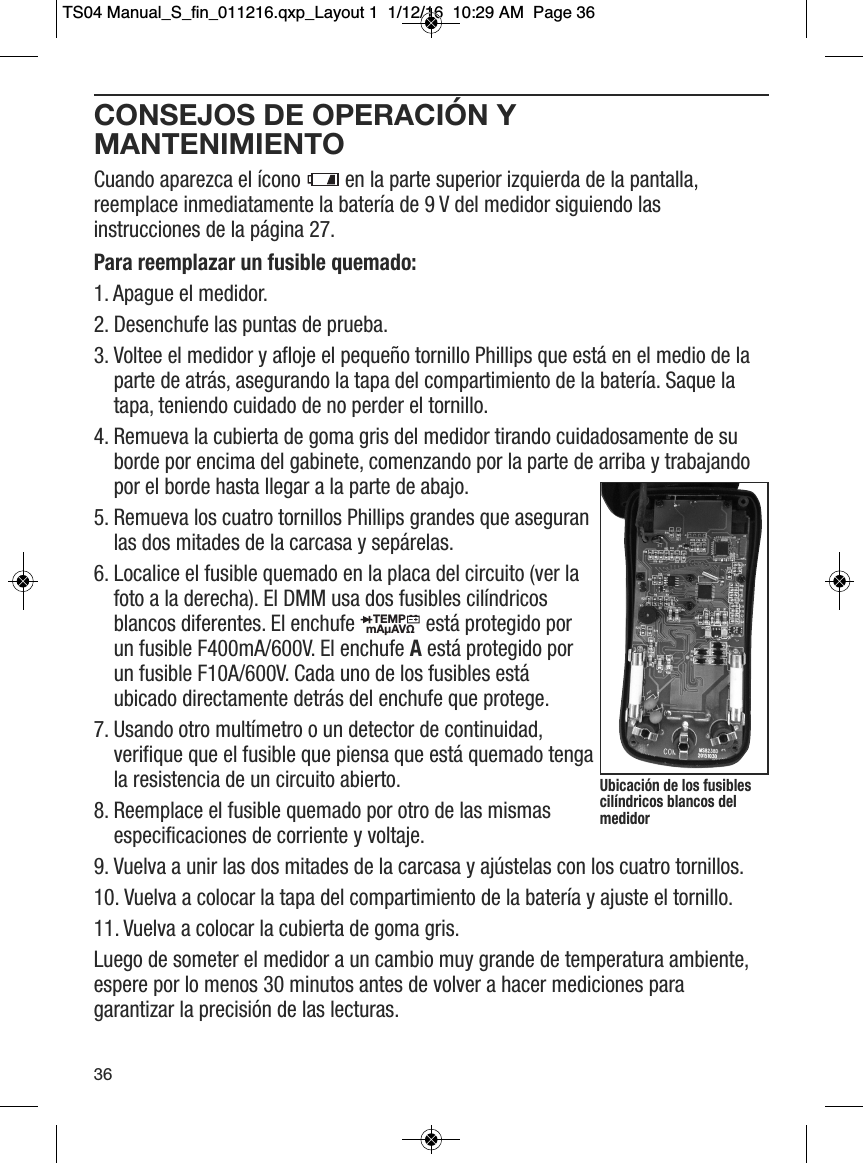

CONSEJOS DE OPERACIÓN YMANTENIMIENTOCuando aparezca el ícono en la parte superior izquierda de la pantalla,reemplace inmediatamente la batería de 9 V del medidor siguiendo lasinstrucciones de la página 27.Para reemplazar un fusible quemado:1. Apague el medidor. 2. Desenchufe las puntas de prueba. 3. Voltee el medidor y afloje el pequeño tornillo Phillips que está en el medio de laparte de atrás, asegurando la tapa del compartimiento de la batería. Saque latapa, teniendo cuidado de no perder el tornillo. 4. Remueva la cubierta de goma gris del medidor tirando cuidadosamente de suborde por encima del gabinete, comenzando por la parte de arriba y trabajandopor el borde hasta llegar a la parte de abajo. 5. Remueva los cuatro tornillos Phillips grandes que aseguranlas dos mitades de la carcasa y sepárelas. 6. Localice el fusible quemado en la placa del circuito (ver lafoto a la derecha). El DMM usa dos fusibles cilíndricosblancos diferentes. El enchufe está protegido porun fusible F400mA/600V. El enchufe Aestá protegido porun fusible F10A/600V. Cada uno de los fusibles estáubicado directamente detrás del enchufe que protege.7. Usando otro multímetro o un detector de continuidad,verifique que el fusible que piensa que está quemado tengala resistencia de un circuito abierto.8. Reemplace el fusible quemado por otro de las mismasespecificaciones de corriente y voltaje.9. Vuelva a unir las dos mitades de la carcasa y ajústelas con los cuatro tornillos.10. Vuelva a colocar la tapa del compartimiento de la batería y ajuste el tornillo. 11. Vuelva a colocar la cubierta de goma gris. Luego de someter el medidor a un cambio muy grande de temperatura ambiente,espere por lo menos 30 minutos antes de volver a hacer mediciones paragarantizar la precisión de las lecturas. TEMPmAµAVΩ 36Ubicación de los fusiblescilíndricos blancos delmedidorTS04 Manual_S_fin_011216.qxp_Layout 1 1/12/16 10:29 AM Page 36

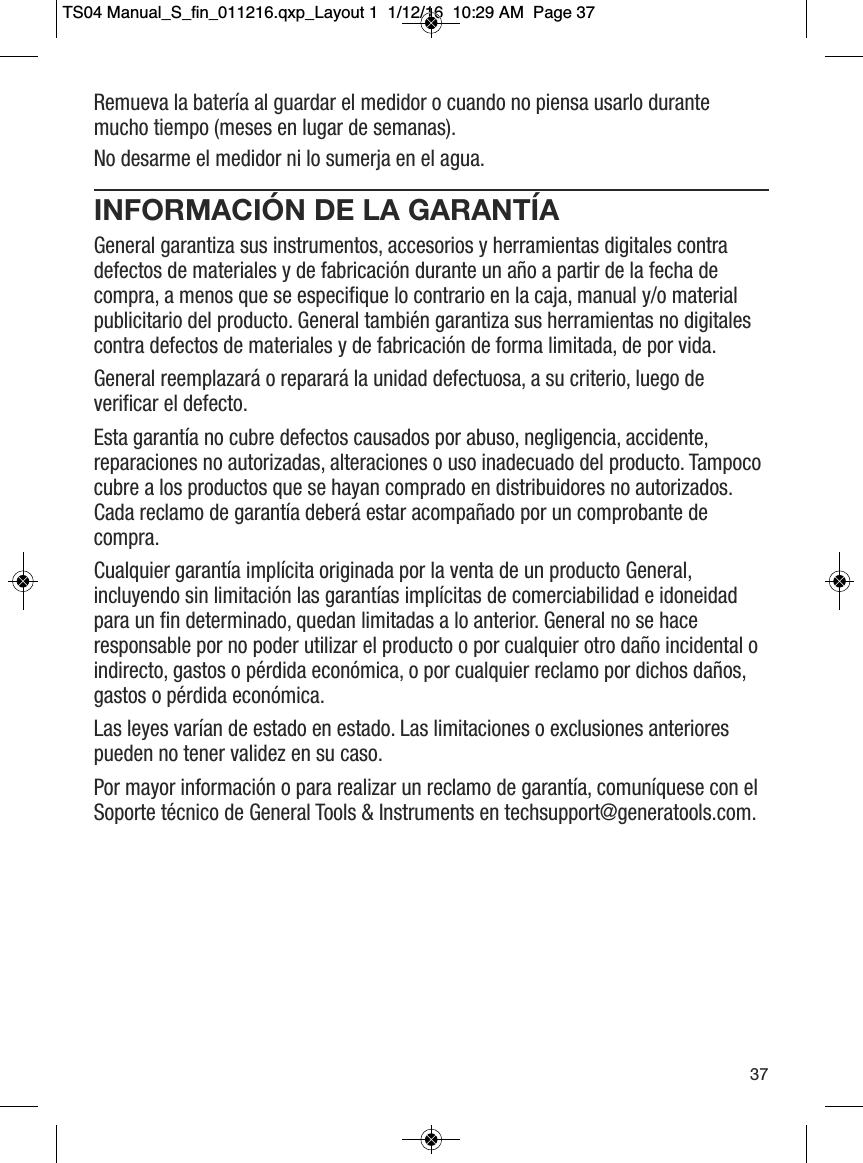

Remueva la batería al guardar el medidor o cuando no piensa usarlo durantemucho tiempo (meses en lugar de semanas).No desarme el medidor ni lo sumerja en el agua.INFORMACIÓN DE LA GARANTÍAGeneral garantiza sus instrumentos, accesorios y herramientas digitales contradefectos de materiales y de fabricación durante un año a partir de la fecha decompra, a menos que se especifique lo contrario en la caja, manual y/o materialpublicitario del producto. General también garantiza sus herramientas no digitalescontra defectos de materiales y de fabricación de forma limitada, de por vida.General reemplazará o reparará la unidad defectuosa, a su criterio, luego deverificar el defecto.Esta garantía no cubre defectos causados por abuso, negligencia, accidente,reparaciones no autorizadas, alteraciones o uso inadecuado del producto. Tampococubre a los productos que se hayan comprado en distribuidores no autorizados.Cada reclamo de garantía deberá estar acompañado por un comprobante decompra.Cualquier garantía implícita originada por la venta de un producto General,incluyendo sin limitación las garantías implícitas de comerciabilidad e idoneidadpara un fin determinado, quedan limitadas a lo anterior. General no se haceresponsable por no poder utilizar el producto o por cualquier otro daño incidental oindirecto, gastos o pérdida económica, o por cualquier reclamo por dichos daños,gastos o pérdida económica.Las leyes varían de estado en estado. Las limitaciones o exclusiones anteriorespueden no tener validez en su caso.Por mayor información o para realizar un reclamo de garantía, comuníquese con elSoporte técnico de General Tools & Instruments en techsupport@generatools.com.37TS04 Manual_S_fin_011216.qxp_Layout 1 1/12/16 10:29 AM Page 37

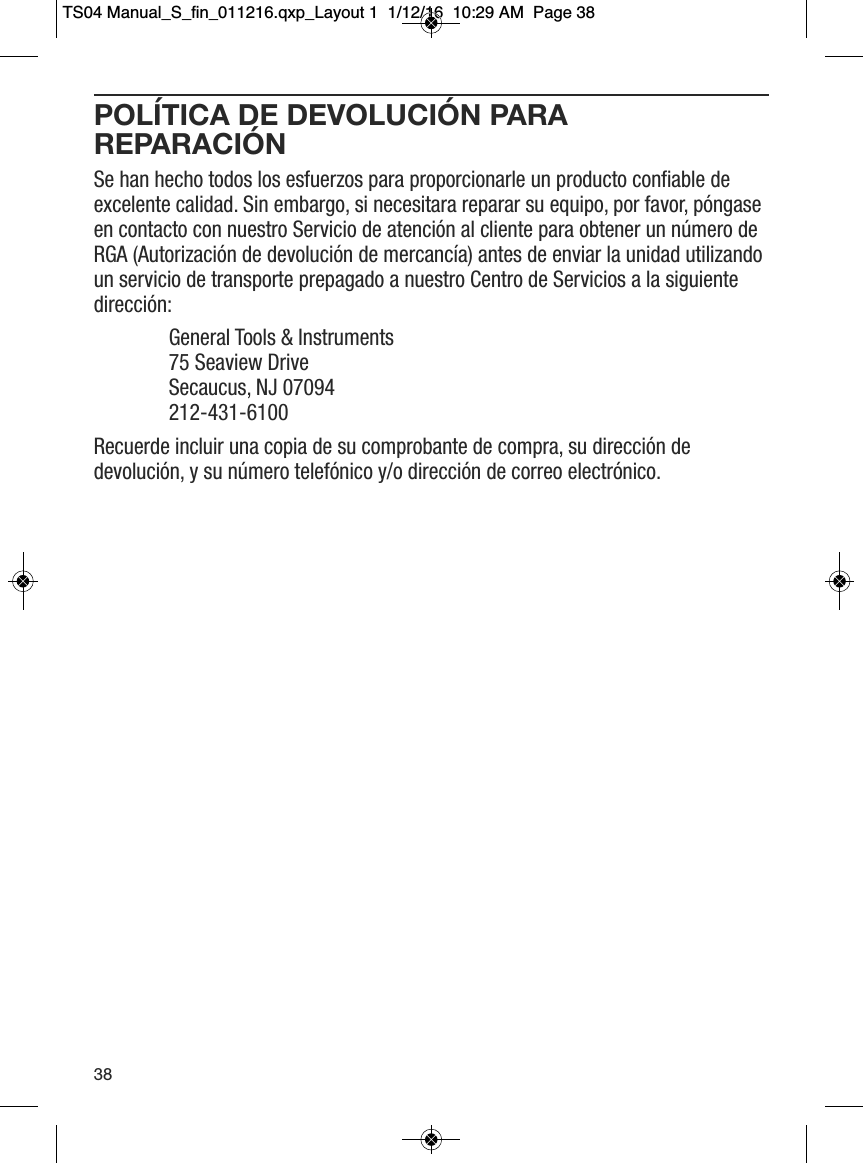

POLÍTICA DE DEVOLUCIÓN PARAREPARACIÓNSe han hecho todos los esfuerzos para proporcionarle un producto confiable deexcelente calidad. Sin embargo, si necesitara reparar su equipo, por favor, póngaseen contacto con nuestro Servicio de atención al cliente para obtener un número deRGA (Autorización de devolución de mercancía) antes de enviar la unidad utilizandoun servicio de transporte prepagado a nuestro Centro de Servicios a la siguientedirección:General Tools & Instruments75 Seaview Drive Secaucus, NJ 07094 212-431-6100Recuerde incluir una copia de su comprobante de compra, su dirección dedevolución, y su número telefónico y/o dirección de correo electrónico.38TS04 Manual_S_fin_011216.qxp_Layout 1 1/12/16 10:29 AM Page 38

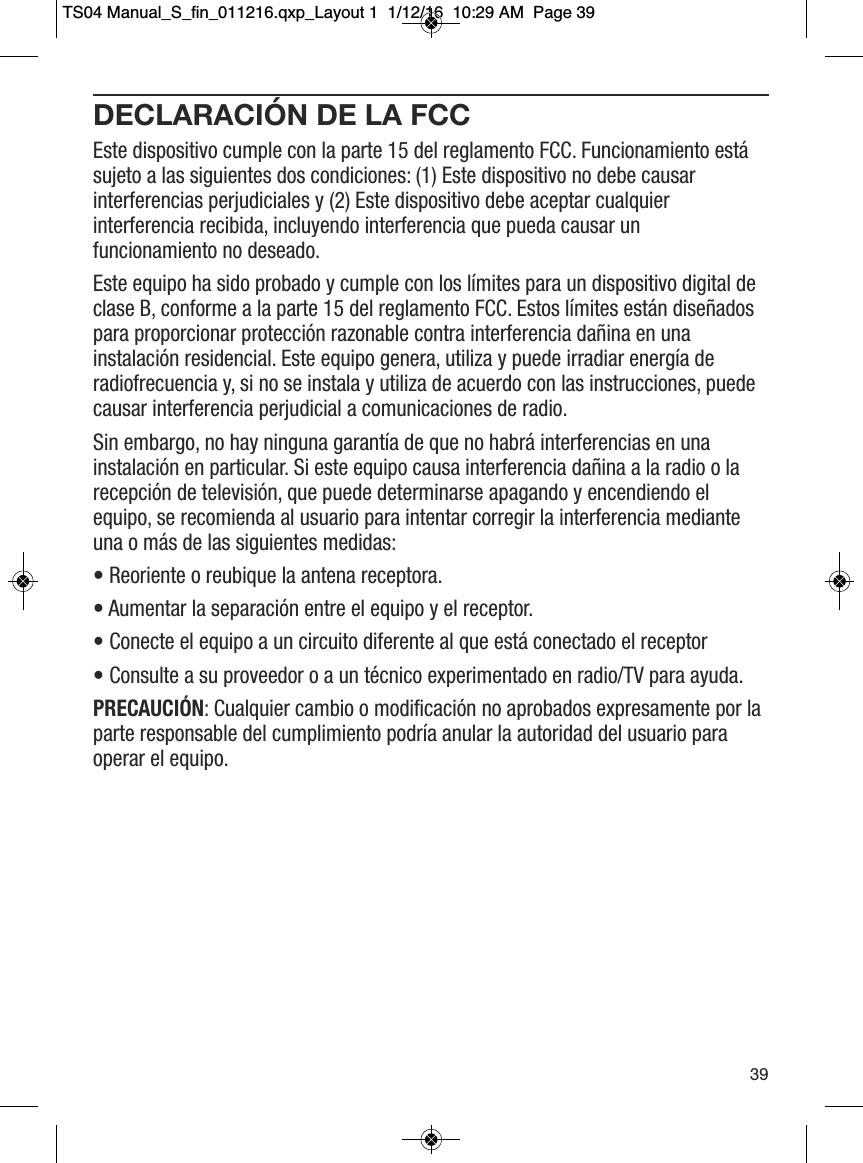

DECLARACIÓN DE LA FCCEste dispositivo cumple con la parte 15 del reglamento FCC. Funcionamiento estásujeto a las siguientes dos condiciones: (1) Este dispositivo no debe causarinterferencias perjudiciales y (2) Este dispositivo debe aceptar cualquierinterferencia recibida, incluyendo interferencia que pueda causar unfuncionamiento no deseado.Este equipo ha sido probado y cumple con los límites para un dispositivo digital declase B, conforme a la parte 15 del reglamento FCC. Estos límites están diseñadospara proporcionar protección razonable contra interferencia dañina en unainstalación residencial. Este equipo genera, utiliza y puede irradiar energía deradiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puedecausar interferencia perjudicial a comunicaciones de radio. Sin embargo, no hay ninguna garantía de que no habrá interferencias en unainstalación en particular. Si este equipo causa interferencia dañina a la radio o larecepción de televisión, que puede determinarse apagando y encendiendo elequipo, se recomienda al usuario para intentar corregir la interferencia medianteuna o más de las siguientes medidas: • Reoriente o reubique la antena receptora. • Aumentar la separación entre el equipo y el receptor. • Conecte el equipo a un circuito diferente al que está conectado el receptor • Consulte a su proveedor o a un técnico experimentado en radio/TV para ayuda. PRECAUCIÓN: Cualquier cambio o modificación no aprobados expresamente por laparte responsable del cumplimiento podría anular la autoridad del usuario paraoperar el equipo.39TS04 Manual_S_fin_011216.qxp_Layout 1 1/12/16 10:29 AM Page 39

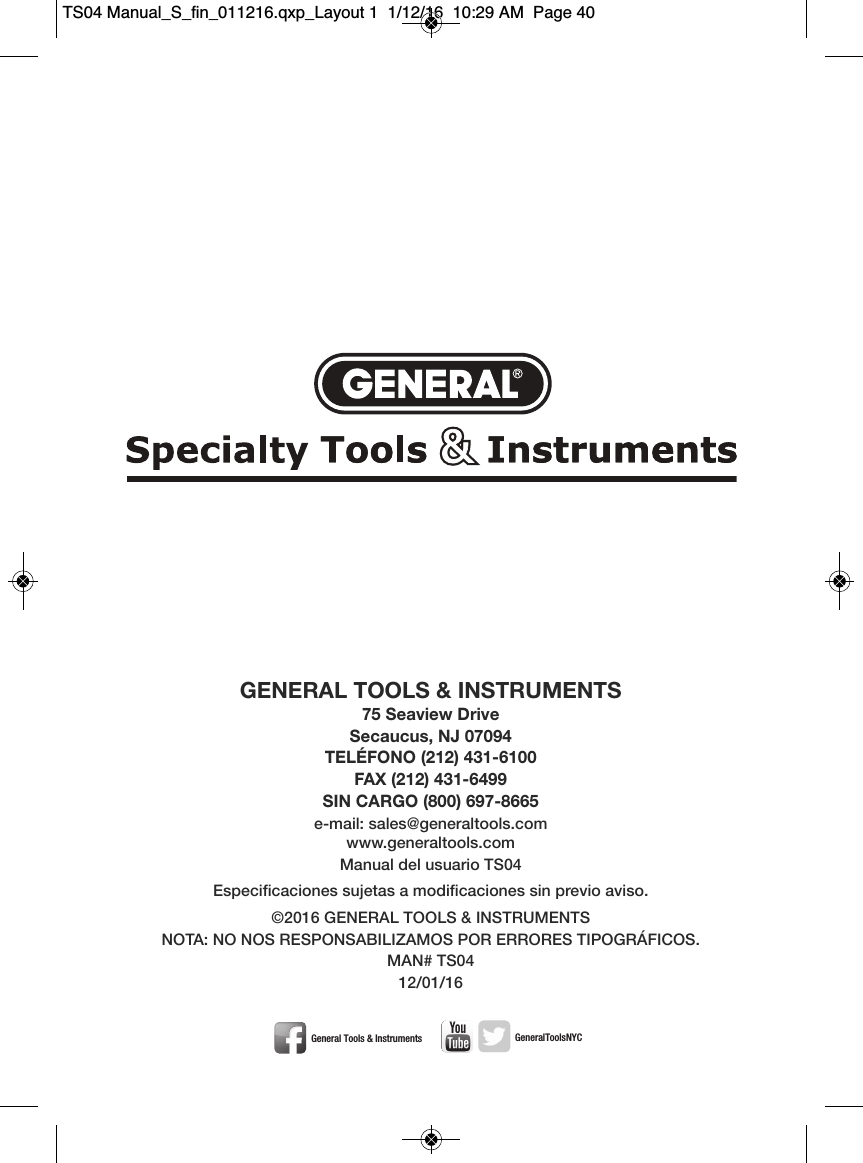

GENERAL TOOLS & INSTRUMENTS75 Seaview DriveSecaucus, NJ 07094TELÉFONO (212) 431-6100FAX (212) 431-6499SIN CARGO (800) 697-8665e-mail: sales@generaltools.comwww.generaltools.comManual del usuario TS04Especificaciones sujetas a modificaciones sin previo aviso.©2016 GENERAL TOOLS & INSTRUMENTSNOTA: NO NOS RESPONSABILIZAMOS POR ERRORES TIPOGRÁFICOS.MAN# TS0412/01/16General Tools & Instruments GeneralToolsNYCTS04 Manual_S_fin_011216.qxp_Layout 1 1/12/16 10:29 AM Page 40
