User Manual

KEF AUDIO (UK) Limited,

Eccleston Road, Tovil, Maidstone, Kent, ME15 6QP UK

Telephone: +44 (0) 1622 672261 Fax: +44 (0)1622 750653

www.kef.com

KEF America.

10, Timber Lane, Marlboro, New Jersey. 07746. USA.

Telephone: +00 (1) 732 683 2356 Fax: +00 (1) 732 683 2358

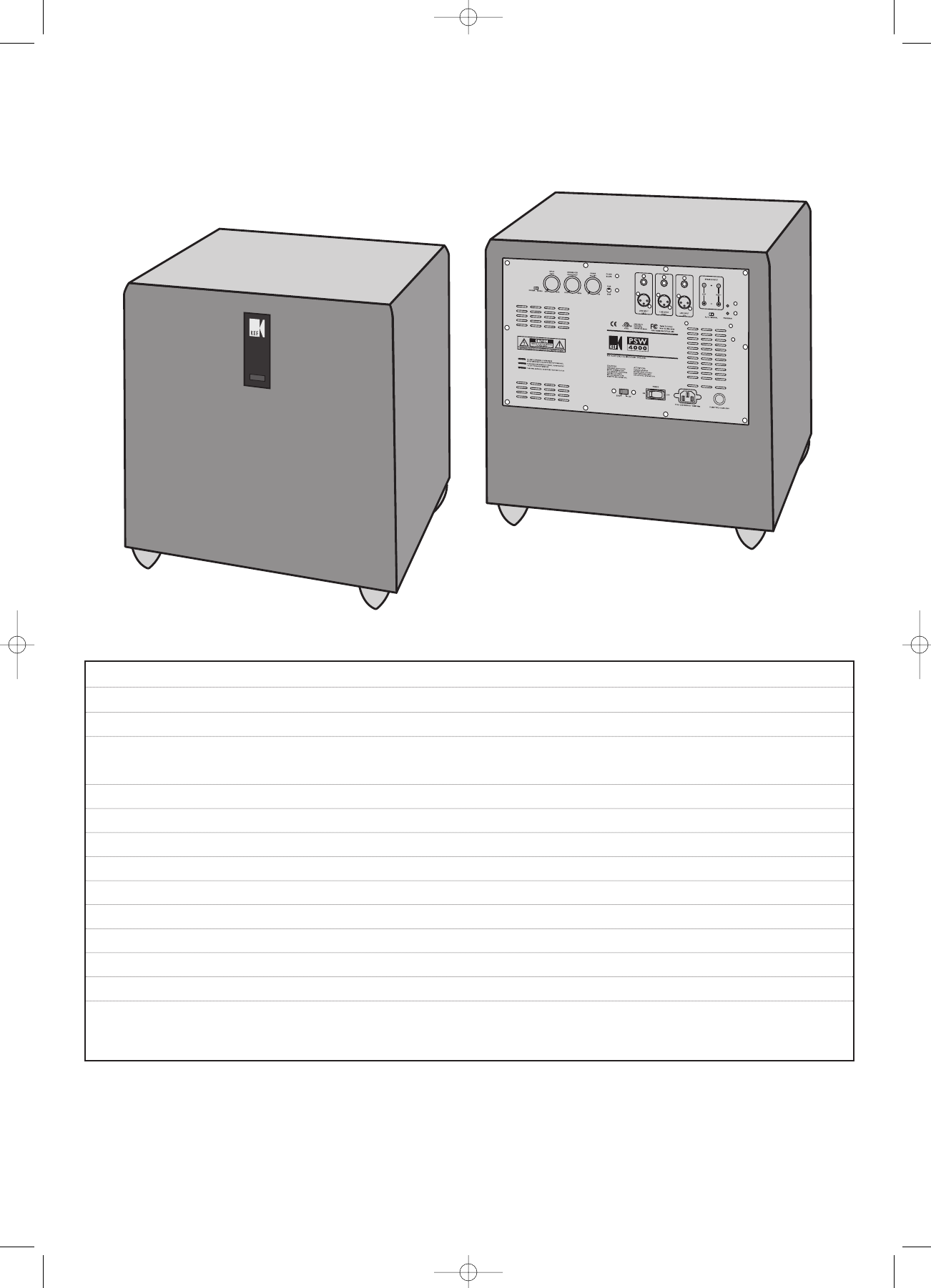

Model PSW4000 PSW5000

Type Bass reflex, downward firing Bass reflex, downward firing

LF Drive Unit 300 mm (12 in.) long-throw 380 mm (15 in.) long-throw

Crossover Frequency L+R variable 40 Hz - 140 Hz 40 Hz - 140 Hz

LFE fixed 250 Hz 250 Hz

Frequency range (± 3 dB) 25 Hz - 250 Hz 18 Hz - 250 Hz

Amplifier 500 Watts 1000 Watts

Sensitivity Active system Active system

Maximum Output (SPL) 113 dB 118 dB

Impedance Active system Active system

Magnetic Shielding Yes Yes

Weight 38 kg (83.6 lbs) 60 kg (132 lbs)

Dimensions (H x W x D) mm 465 x 490 x 490 545 x 590 x 590

in. 18.3 x 19.3 x 19.3 21.5 x 23.2 x 23.2

Cabinet Finish Black Ash, Maple or Black Ash, Maple or

Cherry real wood veneer Cherry real wood veneer

KEF AUDIO reserve the right, in line with continuous research and development, to amend or change specifications without prior notice. E. & O.E.

(F)

Spécifications

(D)

Technische Merkmale

(I)

Specifiche

(ES)

Especificaciones

(P)

Especificações

(NL)

Technische gegevens

(DK)

Specifikationer

9. SPECIFICATIONS

PSW4+5000 Manual ISSUE2 7/12/02 3:36 PM Page B

Part No. 4301-7020-0

Issue 2: July 2002

INSTALLATION MANUAL

(F)

Manuel d’installation

(D)

Installationshandbuch

(I)

Manuale d’installazione

(ES)

Manual de instalación

(P)

Manual de instalação

(NL)

Installatie

(DK)

Installationsanvisning

www.kef.com

4000 500

PSW4+5000 Manual ISSUE2 7/12/02 3:36 PM Page C

This device complies with Part 15 of the FCC Rules. Operation is subject to

the following two conditions: (1) this device may not cause harmful

interference, and (2) this device must accept any interference received,

including interference that may cause undesired operation.

Warning: Changes or modifications to this unit not expressly approved by the

party responsible for compliance could void the user’s authority to operate

the equipment.

NOTE: This equipment has been tested and found to comply with the limits

for a Class B digital device, pursuant to Part 15 of the FCC Rules. These

limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment

generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause

harmful interference to radio communications.

However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful

interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to

try to correct the interference by one of the following measures:

•

Reorient or relocate the receiving antenna.

•

Increase the separation between the equipment and receiver.

•

Connect the equipment into an outlet on a circuit different from that to which the receiver is needed.

•

Consult the dealer or an experienced radio/TV technician for help.

WARNING:

Due to the mains switch being located on the rear panel, the apparatus must be located in an open area without anything

obstructing access to the mains switch.

FOR UK:

The mains lead is terminated with a moulded three pin plug.

Should the plug on the flexible cord not be of the type for your socket outlets do not use an adaptor but remove the plug from the cord

and discard. Carefully prepare the end of the supply cord and fit a suitable plug.

The fuse must be replaced with one of the same rating.

IMPORTANT

The wires in this mains lead are coloured in accordance with the following code:

Blue: Neutral

Brown: Live

Yellow & Green: Earth

As the colours of the wires in the mains lead of this appliance may not correspond with the coloured markings identifying the

terminals in your plug, proceed as follows:

The wire which is coloured Blue must be connected to the terminal which is marked by the letter N or coloured Black.

The wire which is coloured Brown must be connected to the terminal which is marked with the letter L or coloured Red.

FOR EUROPE:

A mains lead compatible with national earthing standards and complying with the local safety requirement is supplied.

WARNING

TO REDUCE THE RISK OF FIRE OR ELECTRICAL SHOCK, DO NOT EXPOSE

THIS APPLIANCE TO RAIN OR MOISTURE

•A combined mains

power input lead and

country specific mains

plug is provided.

•Check before connecting

to your local mains

supply that the local

supply voltage is the

same as that marked on

the rear panel. If it is not,

check with your supplier

before proceeding.

CAUTION

RISK OF

ELECTRIC SHOCK

DO NOT OPEN

CAUTION: TO REDUCE THE RISK

OF ELECTRIC SHOCK, DO NOT

REMOVE COVER (OR BACK).

NO USER-SERVICEABLE PARTS

INSIDE. REFER SERVICING TO

QUALIFIED SERVICE PERSONNEL.

Explanation of Graphical Symbols

The lightning flash with arrowhead symbol,

within an equilateral triangle, is intended to

alert the user to the presence of uninsulated

“dangerous voltage” within the product’s

enclosure that may be of a sufficient

magnitude to constitute a risk of electrical

shock to persons.

The exclamation mark within an equilateral

triangle is intended to alert the user to the

presence of important operating and

maintenance (servicing) instructions in the

literature accompanying the appliance.

SAFETY INFORMATION

PSW4+5000 Manual ISSUE2 7/12/02 3:36 PM Page D

Please take heed of the following before using the KEF Models PSW4000 and PSW5000. Note also that the word

“appliance” shall refer to the KEF PSW4000 and PSW5000 subwoofer, or any part of it.

1. Read Instructions -All the Safety and Operating Instructions should be read before the appliance is operated.

2. Retain Instructions -The Safety and Operating Instructions should be retained for future reference.

3. Heed Warnings -All warnings on the appliance and in the Operating Instructions should be adhered to.

4. Follow Instructions -All Operating and Use Instructions should be followed.

5. Water and Moisture -The appliance should not be used in or near water - for example, near a bathtub,

washbowl, kitchen sink, laundry tub, in a wet basement, or near a swimming pool, and the like.

6. Ventilation -The appliance should be situated so that its location or position does no interfere with its proper

ventilation. For example, the appliance should not be situated on a bed, sofa, or similar surface that may block

any ventilation openings; or placed in a built-in installation, such as a bookcase or cabinet that may impede the

flow of air through the ventilation openings.

7. Heat -The appliance should be situated away from heat sources such as radiators, heat registers, stoves or

other appliances (including amplifiers) that produce heat.

8. Power Sources -The appliance should be connected to a power supply only of the type described in the

operating instructions or as marked on the appliance.

9. Grounding or Polarisation -The precautions should be taken so that the grounding or polarisation means of an

appliance are not defeated.

10. Power-cord Protection -Power supply cords should be routed so that they are not likely to be walked on or

pinched by items placed upon or against them, paying particular attention to cords at plugs, convenience

receptacles and the point where they exit from the appliance.

11. Cleaning -The appliance should be cleaned only as recommended by the manufacturer.

12. Non-use Periods -The power cord of the appliance should be unplugged from the outlet or turn off the

“ON/OFF” switch when left unused for a long period of time.

13. Object and Liquid Entry -Care should be taken so that objects do not fall and liquids are not spilled into the

enclosure through openings.

14. Damage Requiring Service -The appliance should be serviced by qualified service personnel when:

a) The power supply cord or the plug has been damaged; or

b) Objects have fallen or liquid has been spilled into the appliance; or

c) The appliance has been exposed to rain; or

d) The appliance does not appear to operate normally or exhibits a marked change in performance; or

e) The appliance has been dropped or the enclosure damaged.

15. Servicing -The user shall not attempt to service the appliance beyond that described in the Operating

Instructions. All other servicing should be referred to qualified service personnel.

IMPORTANT SAFETY INSTRUCTIONS

PSW4+5000 Manual ISSUE2 7/12/02 3:36 PM Page E

(GB) Read

(F) ‘A lire’

(D) Lesen

(I) Leggere

(ES) Lea

(P) Leia

(NL) Lees

(DK) Gennemlæs

(GB) Sound changes

(F) Modifications du son

(D) Klang verändert

sich

(I) Variazioni del suono

(ES) El sonido cambia

(P) Alterações de som

(NL)Veranderingen in

deweergave

(DK) Ændring af lyden

(GB) Inspect

(F) ‘A inspecter’

(D) Kontrollieren

(I) Controllare

(ES) Inspección

(P) Inspeccione

(NL) Controleer

(DK) Undersøg

(GB) Correct

(F) Correct

(D) Richtig

(I) Corretto

(ES) Correcto

(P) Correcto

(NL) Juist

(DK) Korrekt

(GB) Incorrect

(F) Incorrect

(D) Falsch

(I) Errato

(ES) Incorrecto

(P) Errado

(NL) Fout

(DK) Forkert

(GB) Option

(F) Option

(D) Option

(I) Opzione

(ES) Opción

(P) Opcional

(NL) Optie

(DK) Tilbehør

(GB) Adjustment

(F) Réglage

(D) Einstellung

(I) Regolazione

(ES) Ajuste

(P) Ajuste

(NL) Instelling

(DK) Justering

(GB) Caution/Warning

(F) Attention/

Avertissement

(D) Achtung/Warnung

(I) Attenzione/Avvertenza

(ES) Precaución/

Atención

(P) Atenção / Aviso

(NL) Opgelet/

Waarschuwing

(DK) Forsigtigt/Advarsel

(GB) Electrical Warning

(F) Danger électrique

(D) Warnung:

Gefährliche Spannungen

(I) Rischi elettrici

(ES) Advertencia

eléctrica

(P) Aviso sobre a parte

eléctrica

(NL) Opgelet!

Elektriciteit!

(DK) Elektrisk advarsel

(GB) Positive/RED

(F) Positif / ROUGE

(D) Positiv / ROT

(I) Positivo / ROSSO

(ES) Positivo / ROJO

(P) Positivo/Vermelho

(NL) Positief / ROOD

(DK) Positiv / RØD

(GB) Negative/BLACK

(F) Négatif / NOIR

(D) Negativ /

SCHWARZ

(I) Negativo / NERO

(ES) Negativo / NEGRO

(P) Negativo/ Preto

(NL) Negatief / ZWART

(DK) Negativ / SORT

(GB) Switch off

appliance

(F) Couper l’appareil

(D) Gerät abschalten

(I) Disattivazione dell’ap

parecchio

(ES) Interruptor del

aparato

(P) Interruptor para

desligar

(NL) Het toestel

uitschakelen

(DK) Afbryd apparatet

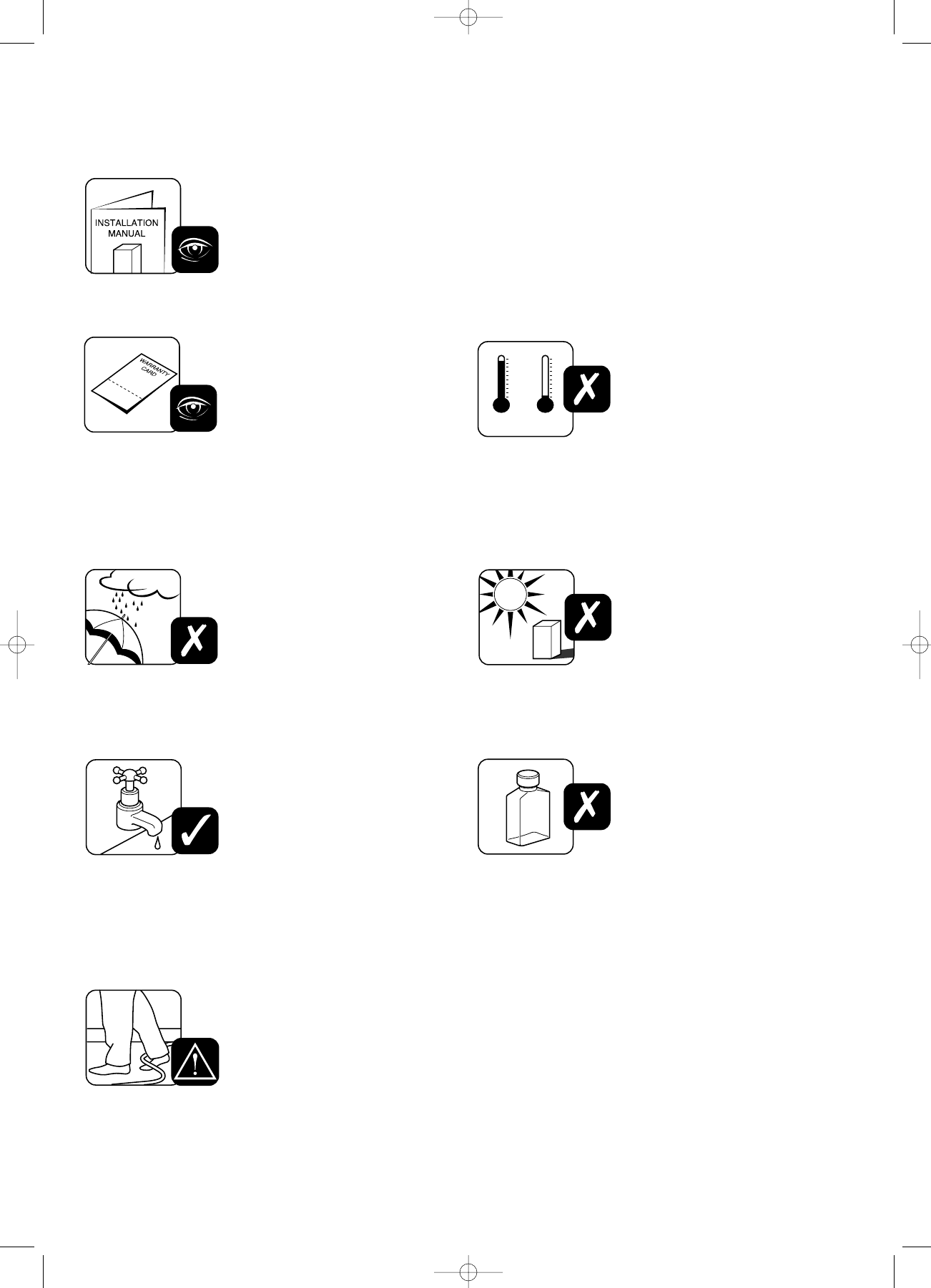

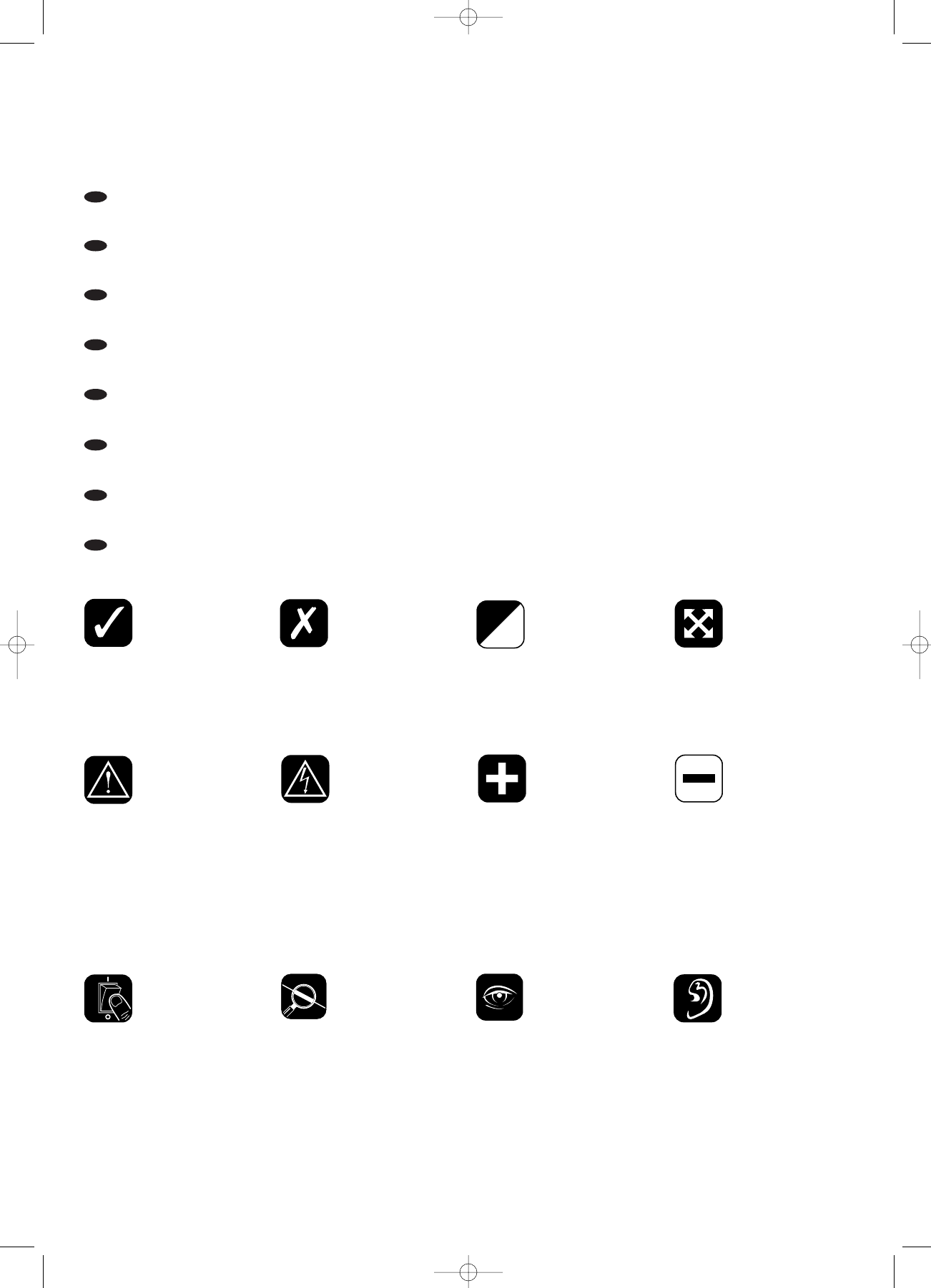

The following icons are used throughout this manual to help you safely install your new speakers. Please follow them

carefully.

Les icônes reprises ci-après sont utilisées dans tout le manuel de manière à vous aider à installer vos nouveaux haut-parleurs

en toute sécurité. Veuillez suivre scrupuleusement leur signification.

Die folgenden Symbole finden Sie in der gesamten Anleitung. Sie erleichtern eine sichere installation Ihrer neuen Lautsprecher.

Bitte achten Sie sorgfältig auf die Symbole.

Le seguenti icone usate nel manuale aiutano ad installare correttamente i diffusori. Si raccomanda di seguirle

con attenzione.

Se utilizan los iconos siguientes en este manual para ayudarle a instalar con seguridad sus nuevos altavoces. Sígalas

cuidadosamente.

Os seguintes ícones são utilizados no manual afim de o ajudarem a instalar com segurança as suas novas colunas. Siga-os

cuidadosamente.

De hierna volgende pictogrammen worden in de hele handleiding gebruikt om u te helpen bij het veilig aansluiten en gebruiken

van uw nieuwe luidsprekers. Volg de instructies steeds nauwgezet op.

Følgende symboler benyttes i denne manual, for at hjælpe dig med sikker installation af dine højttalere. Følg dem nøje.

(F) Utilisation du manuel (D) Verwendung der Anleitung (I) Uso del manuale (ES) Uso del manual (P) Utilização do manual (NL) Gebruik van de handleiding

(DK) Brug af manualen

1. USING THE MANUAL

PSW4+5000 Manual ISSUE2 7/12/02 3:36 PM Page F

1Using the manual..................................................................................................................................................................................................................1

Utilisation du manuel.............................................................................................................................................................................................................1

Verwendung der Anleitung....................................................................................................................................................................................................1

Uso del manuale...................................................................................................................................................................................................................1

Uso del manual.....................................................................................................................................................................................................................1

Utilização do manual.............................................................................................................................................................................................................1

Gebruik van de handleiding ..................................................................................................................................................................................................1

Brug af manualen..................................................................................................................................................................................................................1

2Index .....................................................................................................................................................................................................................................2

Table des matières

.................................................................................................................................................................................................................2

Übersicht

Indice

Índice

Index

Indholdsfortegnelse

3Important Points....................................................................................................................................................................................................................3

Points importants ..................................................................................................................................................................................................................3

Wichtige Punkte ....................................................................................................................................................................................................................3

Punti importanti.....................................................................................................................................................................................................................3

Puntos importantes...............................................................................................................................................................................................................3

Pontos importantes ...............................................................................................................................................................................................................3

Belangrijke aandachtspunten................................................................................................................................................................................................3

Vigtige punkter ......................................................................................................................................................................................................................3

4Unpacking / Accessories.......................................................................................................................................................................................................4

Déballage / Accessoires .......................................................................................................................................................................................................4

Auspacken / Zubehör............................................................................................................................................................................................................4

Apertura della confezione / Accessori ..................................................................................................................................................................................4

Desembalaje/Accesorios ......................................................................................................................................................................................................4

Desembalagem/Acessórios ..................................................................................................................................................................................................4

Het toestel uitpakken / Accessoires......................................................................................................................................................................................4

Udpakning / Tilbehør.............................................................................................................................................................................................................4

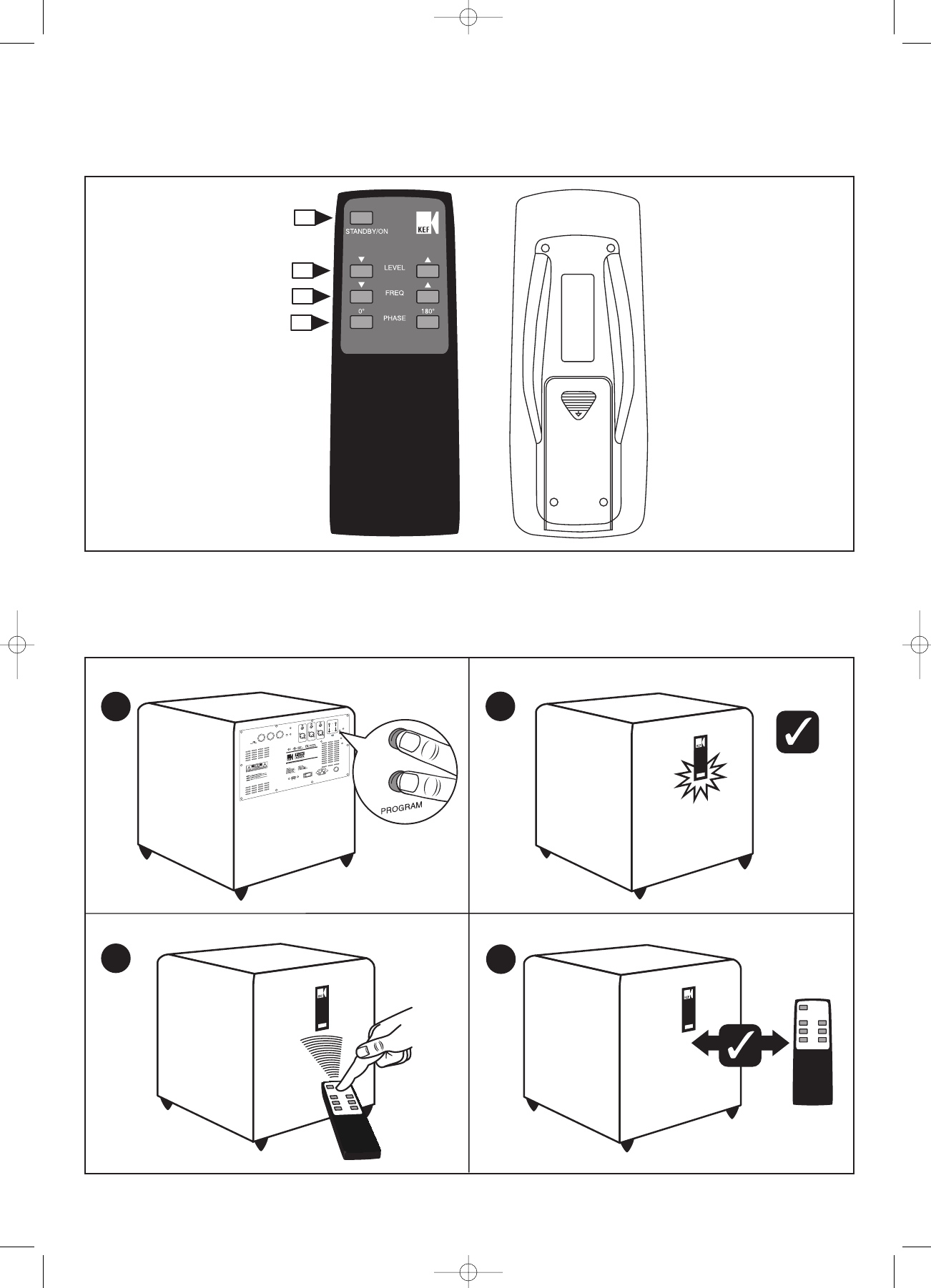

7Remote handset / Lost remote control replacement...........................................................................................................................................................22

Télécommande / Remplacement d'une telecommande perdue..........................................................................................................................................22

Fernbedienung / Inbetriebnahme einer ersatzfernbedienung.............................................................................................................................................22

Telecomando / Sostituzione del telecomando in caso di perdita........................................................................................................................................22

Control remoto/Sustitución de un mando a distancia perdido............................................................................................................................................22

Controlo remoto/Substituição de comando remoto perdido ...............................................................................................................................................22

Afstandsbediening / Bij vervanging verloren gegane afst. bediening .................................................................................................................................22

Fjernbetjeneing / Erstatning af tabt fjernbetjening..............................................................................................................................................................22

5English Instructions...............................................................................................................................................................................................................5

Instructions en français.........................................................................................................................................................................................................7

Deutsche Anleitung...............................................................................................................................................................................................................9

Istruzioni in italiano .............................................................................................................................................................................................................11

Instrucciones en español ....................................................................................................................................................................................................13

Instruções em português ....................................................................................................................................................................................................15

Nederlandse Handleiding....................................................................................................................................................................................................17

Danske instruktioner ...........................................................................................................................................................................................................19

6Controls and sockets ..........................................................................................................................................................................................................21

Commandes et prises.........................................................................................................................................................................................................21

Bedienungselemente und Anschlüsse................................................................................................................................................................................21

Comandi e prese.................................................................................................................................................................................................................21

Controles y conexiones.......................................................................................................................................................................................................21

Comandos e fichas .............................................................................................................................................................................................................21

Regelaars en aansluitingen ................................................................................................................................................................................................21

Betjeningsknapper og stik...................................................................................................................................................................................................21

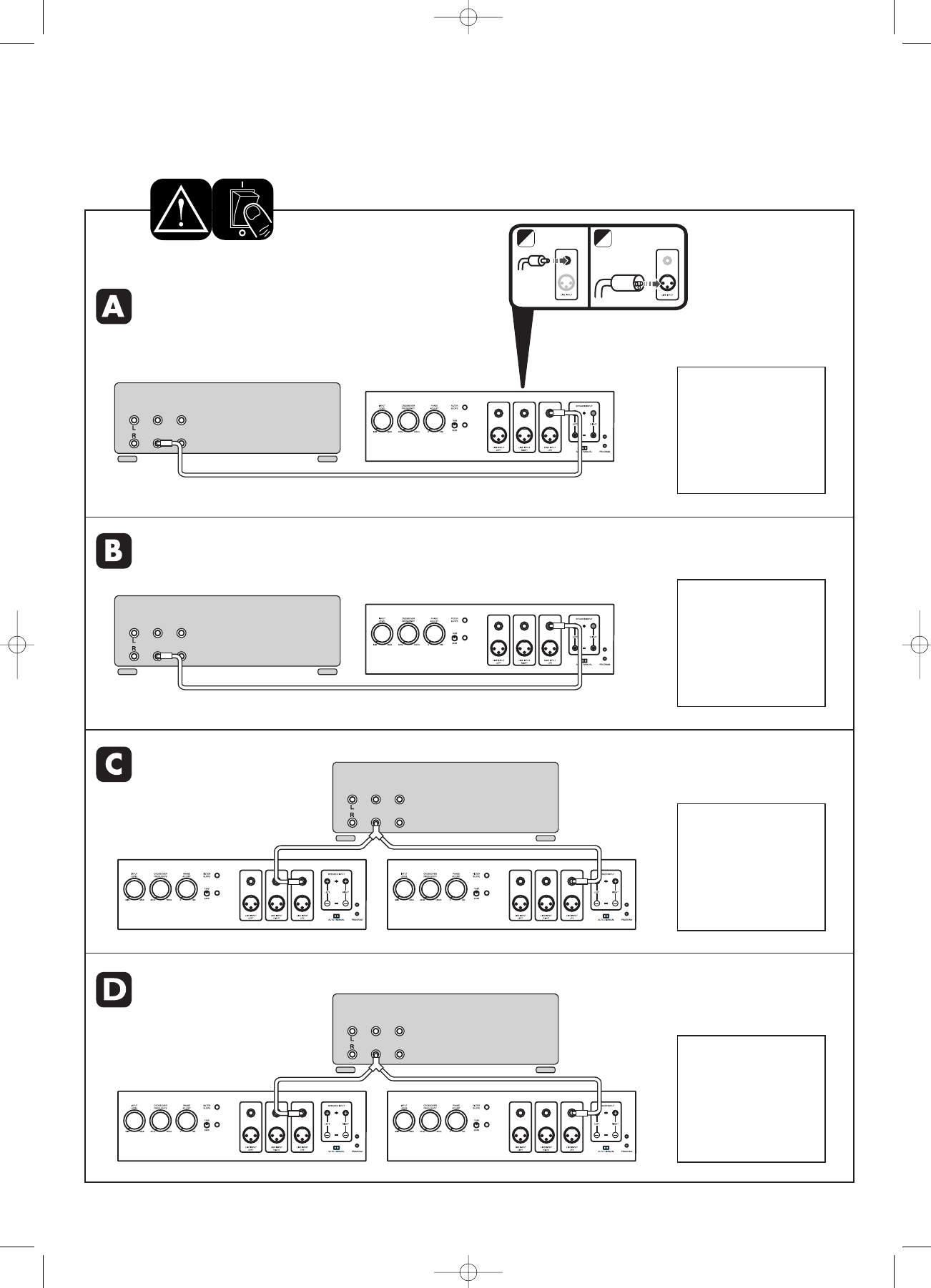

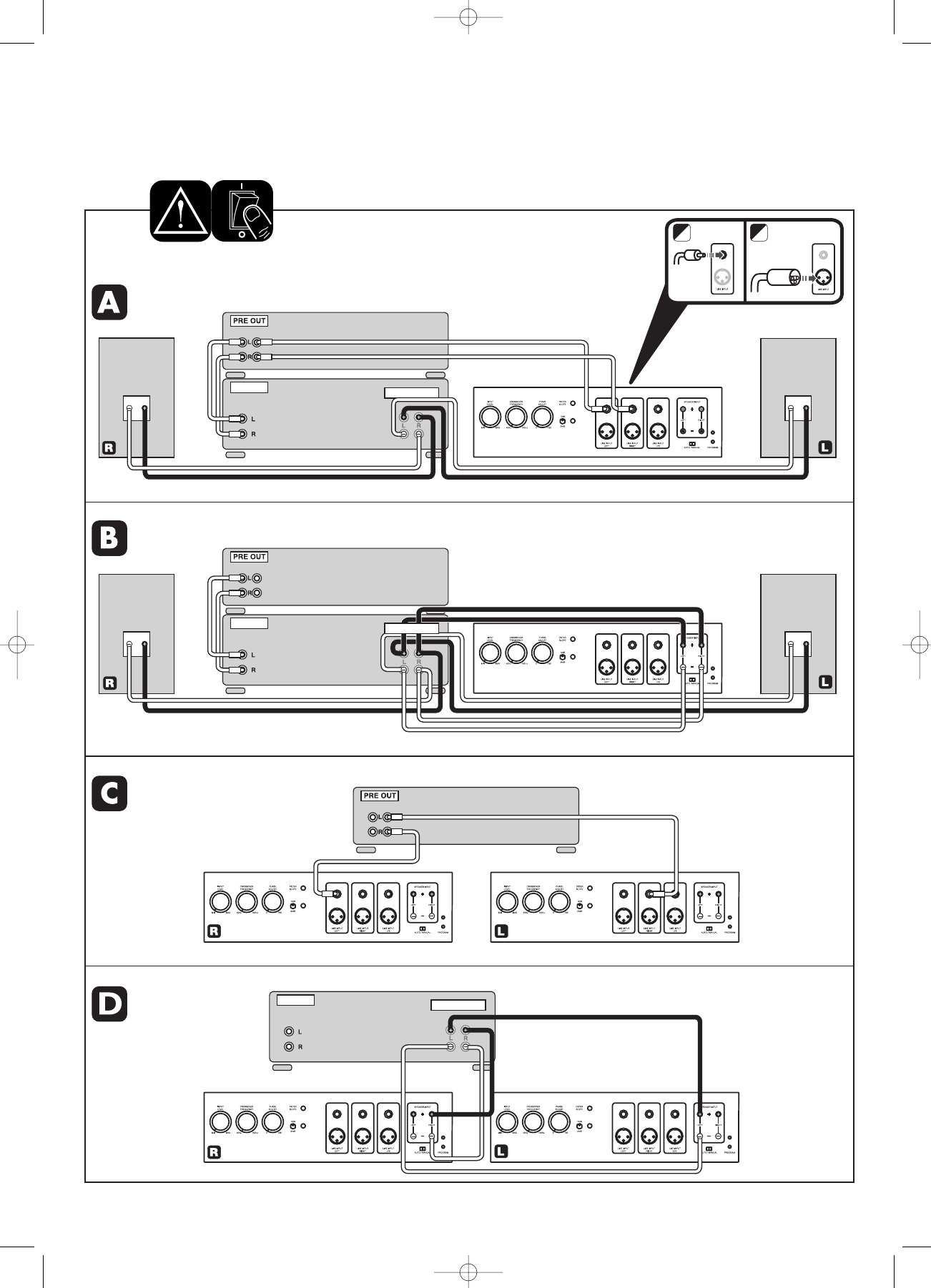

8Connections ........................................................................................................................................................................................................................23

Connexions. ........................................................................................................................................................................................................................23

Anschlüsse..........................................................................................................................................................................................................................23

Collegamenti .......................................................................................................................................................................................................................23

Conexiones .........................................................................................................................................................................................................................23

Ligações..............................................................................................................................................................................................................................23

Aansluitingen.......................................................................................................................................................................................................................23

Forbindelser ........................................................................................................................................................................................................................23

9Specifications......................................................................................................................................................................................................................25

Spécifications......................................................................................................................................................................................................................25

Technische Merkmale .........................................................................................................................................................................................................25

Specifiche............................................................................................................................................................................................................................25

Especificaciones .................................................................................................................................................................................................................25

Especificações ....................................................................................................................................................................................................................25

Technische gegevens..........................................................................................................................................................................................................25

Specifikationer.....................................................................................................................................................................................................................25

(F) Table des matières (D) Übersicht (I) Indice (ES) Indice (P) Índice (NL) Index (DK) Indholdsfortegnelse

2. INDEX

PSW4+5000 Manual ISSUE2 7/12/02 3:36 PM Page 1

SPIRIT

> 35ºC < 5ºC

(GB) Follow this manual carefully for best results from speakers.

(F) Afin de tirer les meilleurs résultats des haut-parleurs, veuillez suivre scrupuleusement les instructions reprises dans le présent

manuel.

(D) Für optimale Ergebnisse mit Ihrem Lautsprecher befolgen Sie diese Anleitung

(I) Per ottenere le migliori prestazioni dai diffusori seguire le istruzioni contenute nel presente manuale

(ES) Siga las instrucciones de este manual para obtener los mejores resultados de los altavoces

(P) Siga este manual atentamente para obter o melhor resultado das colunas

(NL) Volg terwille van een optimaal resultaat de instructies nauwkeurig op.

(DK) Følg denne manual omhyggeligt for at opnå det bedste resultat fra højttalerne

(GB) Read and return warranty card.

(F) Veuillez lire et renvoyer la carte de garantie.

(D) Lesen Sie die Garantiekarte und senden

Sie sie ausgefüllt zurück.

(I) Si prega di restituire la scheda di garanzia,

previa attenta lettura

(ES) Lea y envíenos la tarjeta de garantía

(P) Leia e devolva o cartão de garantia

(NL) U kunt na lezing en invulling de

garantiekaart aan de importeur sturen.

(DK) Gennemlæs og send garantibeviset tilbage

(GB) Clean with a damp lint free cloth.

(F) Nettoyer à l’aide d’un chiffon humide, non

pelucheux.

(D) Mit einem angefeuchteten, nicht fuselnden

Tuch abwischen.

(I) Pulire con un panno umido non sfilacciato

(ES) Limpie con un paño húmedo

(P) Limpe com um pano húmido sem pêlos

(NL) Reinigen met een vochtige niet pluizende

doek

(DK) Rengør med en fugtig klud, der ikke fnugger

(GB) Do not use spirit based cleaners.

(F) Ne pas utiliser d’agents nettoyants à base

d’alcool.

(D) Keine alkoholhaltigen Reinigungsmittel

verwenden.

(I) Non utilizzare prodotti a base di alcol

(ES) No use limpiadores con base de alcohol

(P) Não utilize produtos de limpeza à base de

álcool

(NL) Gebruik geen reinigingsprodukten op basis

van alcohol

(DK) Brug ikke rengøringsmidler med alkohol

(GB) Avoid direct sunlight.

(F) Eviter l’exposition directe aux rayons du

soleil.

(D) Direktes Sonnenlicht vermeiden.

(I) Evitare l’esposizione diretta ai raggi del sole

(ES) Evite la luz directa del sol

(P) Evite a exposição directa à luz do sol

(NL) Vermijd rechtstreeks zonlicht

(DK) Undgä direkte sollys

(GB) Avoid temperature extremes.

(F) Eviter les températures extrêmes.

(D) Extreme Temperaturen vermeiden.

(I) Evitare temperature troppo alte o troppo

basse.

(ES) Evite temperaturas extremas

(P) Evite temperaturas extremas

(NL) Vermijd extreme temperaturen.

(DK) Undgå ekstreme temperaturer

(GB) SAFETY NOTICE! trailing cables are dangerous, secure all cables.

(F) NOTE DE SECURITE ! Les câbles de haut-parleurs traînant sur le sol peuvent être source de danger. Fixer tous les câbles.

(D) SICHERHEITSHINWEIS ! Herumliegende Lautsprecherkabel sind eine Gefahrenquelle. Bitte alle Lautsprecherkabel sorgfältig

verlegen.

(I) NOTA PER LA SICUREZZA: i cavi di uscita dei diffusori possono essere pericolosi se non sistemati in un posto sicuro.

(ES) ¡ATENCION! los cables de conexión sueltos de los altavoces son peligrosos. Fíjelos

(P) Precauções de segurança! Os cabos das colunas espalhados são perigosos, fixe todos os cabos

(NL) VOOR UW VEILIGHEID! Loshangende luidsprekerkabels zijn gevaarlijk! De kabels steeds op een veilige plaats leggen.

(DK) BEMÆRK! skarpe knæk og slid på højttalerledningerne er farlig, de skal fastgøres.

(GB) Avoid damp.

(F) Eviter l’humidité.

(D) Feuchtigkeit vermeiden.

(I) Evitare l’umidità

(ES) Evite la humedad

(P) Evite a humidade

(NL) Vermijd vocht

(DK) Undgå fugt

(F) Points importants (D) Wichtige Punkte (I) Punti importanti (ES) Puntos importantes (P) Pontos importantes (NL) Belangrijke aandachtspunten (DK) Vigtige punkter

3. IMPORTANT POINTS

PSW4+5000 Manual ISSUE2 7/12/02 3:36 PM Page 2

(F)

Déballage

(D)

Auspacken

(I)

Apertura della confezione

(ES)

Desembalaje

(P)

Desembalagem

(NL)

Het toestel uitpakken

(DK)

Udpakning

4. UNPACKING

Fig. 1

x4 x4 x4

(F)

Accessoires

(D) Zubehör (I) Accessori (ES) Accesorios (P)

Acessórios

(NL)

Accessoires

(DK)

Tilbehør

ACCESSORIES

Fig. 2

PSW4+5000 Manual ISSUE2 7/12/02 3:36 PM Page 3

1. Introduction

Thank you for purchasing the KEF PSW powered

subwoofer. We are confident that your PSW4000 or

PSW5000 will provide reliable, high performance sound

for many years to come.

The PSW4000 and PSW5000 subwoofers offer

high-end performance in both music and home cinema

installations and can be used simultaneously for both

due to the dedicated LFE input.

High level or line level inputs are available to allow

flexibility in set-ups and in addition, line level

connections are possible as either single ended (phono)

or balanced (XLR). KEF recommend the use of line

level connections where possible.

For ease of use and installation the subwoofers are

equipped with an RF remote control, allowing for easy

adjustment of subwoofer level, cut off frequency and

phase from your listening position.

Please read this manual fully before installing your

powered subwoofer.

2. Unpacking

KEF strongly recommend that you do not attempt to

unpack or move your PSW4000 or PSW5000

single-handed. These are large and heavy products so

recruit the assistance of another adult - or consult your

dealer for assistance.

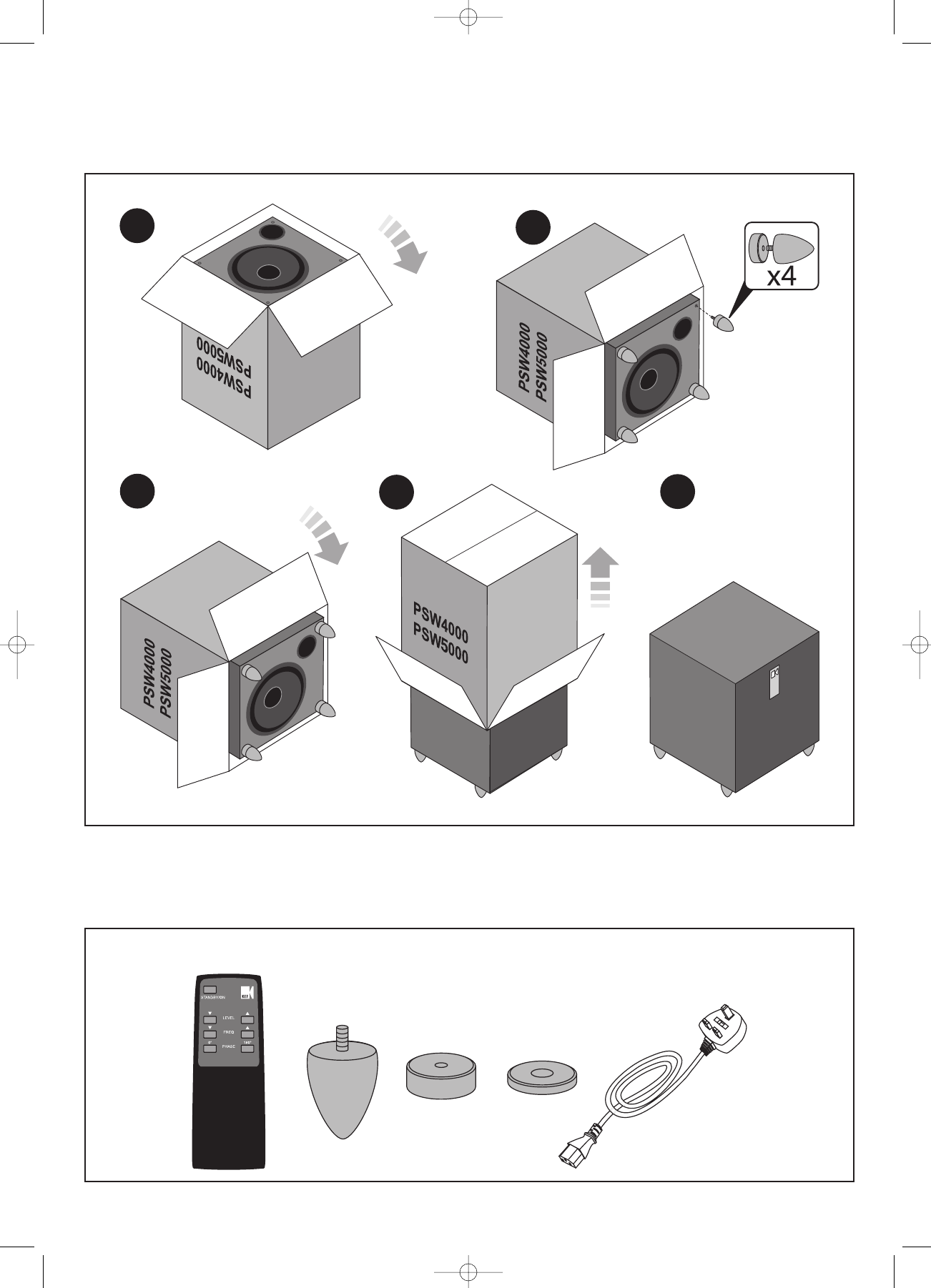

Follow the unpacking procedure shown in Fig.1 p4.

Make sure the feet are correctly fitted before the

subwoofer is lifted to the correct position.

If the subwoofer is to be used on delicate wooden

flooring please use the supplied protective cups which

fit under the feet.

3. Controls and sockets

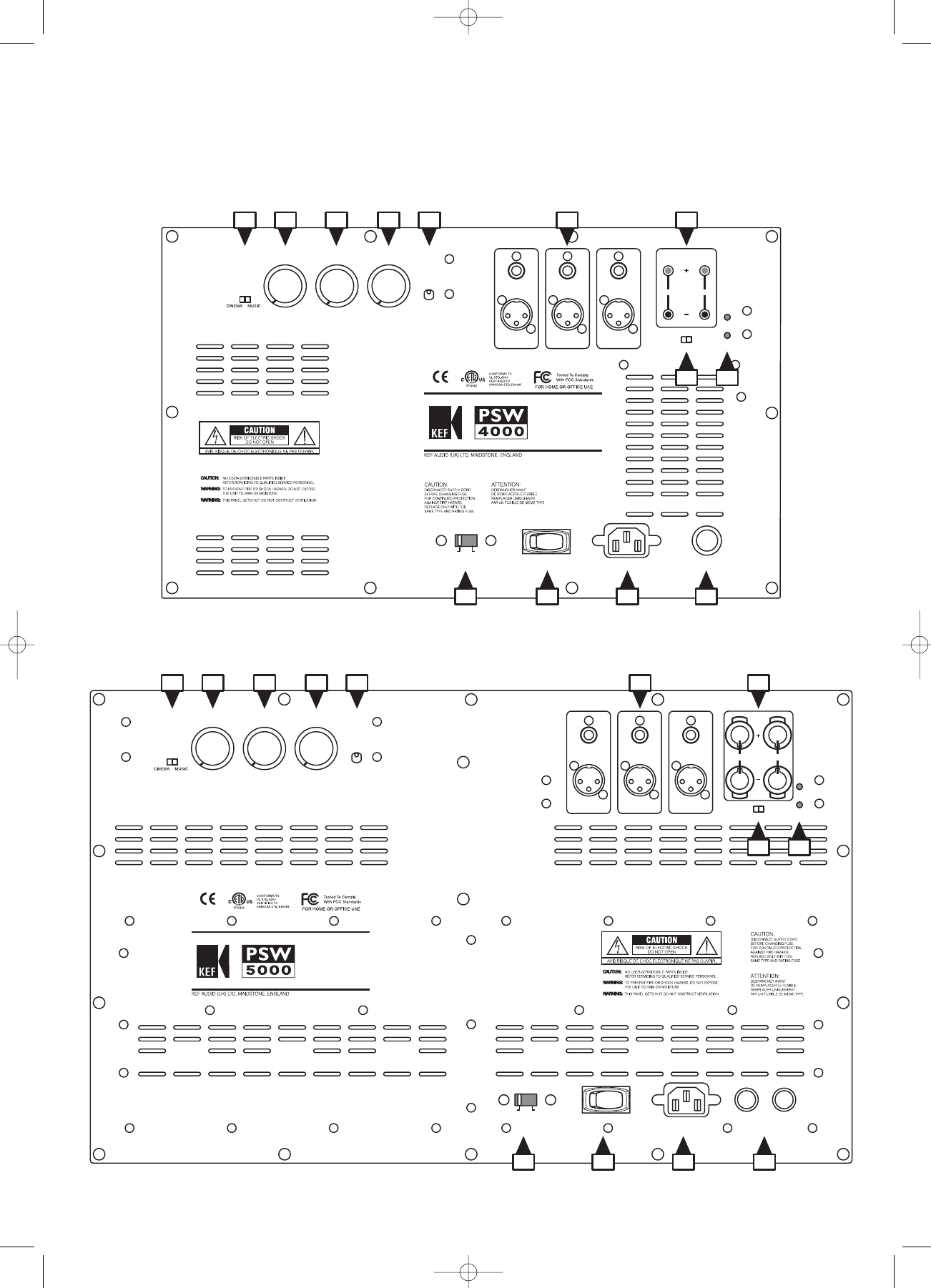

Rear Panel Fig. 3+4 p21

1. Voltage selector

Please ensure the correct voltage is selected for the

country of use.

2. Mains power on/off switch (vacation switch)

Please ensure all connections are made before the

appliance is turned on.

3. Mains AC power input socket

4. Fuse holder

5. Remote control re-programming function

6. Auto/manual switch

With the auto position selected the subwoofer will

automatically switch to standby mode if there is no

input signal detected for greater than 160 minutes.

The subwoofer is automatically taken out of standby

when an input signal is detected. With the manual

position selected the subwoofer standby function is

controlled via the remote hand set.

7. Speaker input/High level input

Used when the subwoofer is to be driven from the

output of the main speaker power amplifier.

8. Line level inputs

KEF recommend the use of line level connections

where possible.

Used to connect the subwoofer to the line level

signal from a preamplifier or the dedicated LFE

(Low Frequency Effects) output from a surround

sound processor. Please note that single ended

(phono) or balanced (XLR) connections are

available however they must not be used

simultaneously. If only one set of line outputs is

available on your pre amplifier use Y connectors to

split the L and R signals between power amplifier

and subwoofer.

9. Variable Low-pass filter roll off rate

Selects the roll off rate of the subwoofer low-pass

filter at either 12dB per octave (2nd order) or 24dB

per octave (4th order). If the subwoofer is to be used

for low frequency extension to your main speakers

then the low-pass filter slope needs to be set

according to the partnering speakers. For bass reflex

speakers the slope should be set to 24dB/octave

and for closed box speakers the slope should be set

to 12dB/octave.

10.Phase control

Used to adjust the acoustic phase of the subwoofer

relative to the main speakers.

11.Crossover frequency control

Used to adjust the internal low-pass crossover filter

of the subwoofer.

12.Level control

Used to set the level of the subwoofer relative to the

main speakers output.

13.Music/cinema switch

Used for added impact when watching movies.

Remote Control Fig. 5 p22

1. Standby/on button.

Used to put the subwoofer in standby or to bring it

out of standby. (see Auto/Manual switch).

2. Level control

Used to set the output level of the subwoofer relative

to the main speakers.

3. Crossover frequency control

Used to adjust the internal low-pass crossover filter

of the subwoofer.

5. ENGLISH INSTRUCTIONS

PSW4+5000 Manual ISSUE2 7/12/02 3:36 PM Page 4

4. Phase control

Used to adjust the acoustic phase of the subwoofer

relative to the main speakers.

Lost remote control replacement Fig. 6 p22

1. On back panel, press BOTH the Program buttons

together.

2. If correct, the display on the front will flash to

confirm.

3. Press ANY button on replacement remote control.

4. New remote control and subwoofer are now linked.

4. Positioning

As the sub-bass (low frequency) sound produced by the

subwoofer is close to omni-directional positioning is less

critical than with full range conventional speakers.

However, we recommend placement away from the

corners of the room and not too close to the listener.

As all rooms are different it is best to experiment with

the location of the subwoofer until you are happy

with the sound.

5. Set-up and fine tuning

Make sure all signal connections are made before the

subwoofer is turned on.

5.1 Music only stereo set-up

To increase the low-frequency extension of your existing

full range stereo speakers.

Follow the connection diagrams in Fig. 7 p23

A. Single subwoofer with line level connection

B. Single subwoofer with high level connection

C. Two subwoofers with line level connection

D. Two subwoofers with high level connection

Once your subwoofer is connected and powered up it

needs to be acoustically integrated into your existing

system. To do this you will need to use the level,

frequency and phase controls. The easiest way to do

this is from your normal listening position and so the

use of the remote hand set will be required. First of all

you need to select the subwoofer low-pass filter slope to

match your main speakers. For bass reflex design

speakers the slope should be set to 24dB/octave and

for closed box speakers the slope should be set to

12dB/octave.

Select a piece of music that you are familiar with which

has a constant repetitive bass line. Start with the level

and frequency controls in the middle positions and the

phase control set to zero. Adjust the level control until

you are happy with the low frequency levels compared

to the main speakers. Now adjust the frequency control

so that there is no obvious change in the sound from

very low frequencies to higher frequencies. Adjust the

phase control to achieve the smoothest integration

between sub and main speakers. KEF recommend you

take some time adjusting the controls, while listening to

a varied selection of music, until you are satisfied with

the sound balance.

5.2 Movie only set-up

For use in 5.1 home cinema installations as the

dedicated low frequency effects (LFE) channel.

With full range speakers

Follow the connection diagram in Fig. 8A p24

Once your subwoofer is connected and powered up you

need to integrate it into your home cinema system. To

do this you will need to follow the set-up procedure for

your surround sound processor. Set the level to the

middle position and phase to zero. (The low-pass filter

has no effect on the LFE input). On the surround sound

processor’s speaker menu the speakers should be set

to ‘large’ and subwoofer to ‘on’. Use the processor

controls to adjust the level of the subwoofer when

setting each channel level.

With satellite speakers

Follow the connection diagram in Fig. 8B p24

Follow the same procedure as for full range speakers

but in the surround sound processor speaker menu set

the speakers to ‘small’.

If two subwoofers are to be used this may require the

use of a Y connector to split the LFE output into two

signals, Fig. 8C+D p24. Consult your dealer for

recommended connectors.

5.3 Combined music and movie set-up

Using the subwoofer for both main speaker low

frequency extension and the LFE channel.

Set the subwoofer up as described in section 5.1. With

the subwoofer correctly set up for stereo use, connect

the LFE output from your processor to the LFE input of

the subwoofer. Without making any adjustments to the

subwoofer controls, including the level adjust, follow the

set-up procedure described in section 5.2, using your

surround processor to adjust the subwoofer level.

PSW4+5000 Manual ISSUE2 7/12/02 3:36 PM Page 5

5. INSTRUCTIONS EN FRANCAIS

1. Introduction

Merci d’avoir acheter un caisson de graves actif PSW

de KEF. Nous sommes convaincus que votre PSW4000

ou votre PSW5000 vous offrira un son de grande qualité

pendant de nombreuses années.

Les caissons PSW4000 et PSW5000 proposent des

performances haut de gamme aussi bien dans des

installations audio que cinéma à domicile et peuvent

être utilisés simultanément pour ces deux types

d'installation grâce à l'entrée LFE dédiée.

Des entrées « High level » et « Line level » sont

disponibles pour permettre une plus grande souplesse

dans les configurations. En outre, les connexions par

les prises « Line level » sont possibles sous forme

asymétrique (CINCH) ou équilibrée (XLR). KEF

recommande l'utilisation des connexions « Line level »

lorsque cela est possible.

Pour une plus grande facilité d'utilisation et

d'installation, les caissons sont fournis avec une

télécommande infrarouge qui permet un réglage aisé du

niveau, de la fréquence de coupure et de la phase

depuis votre position d'écoute.

Merci de lire ce manuel entièrement avant de procéder

à l'installation de votre caisson.

2. Déballage

KEF recommande fortement de ne pas essayer de

déballer ou de déplacer seul votre PSW4000 ou votre

PSW5000. Ce sont des produits lourds et imposants.

Veuillez demander de l'aide à un autre adulte ou

demandez de l'aide à votre revendeur.

Suivez la procédure de déballage illustrée à la Fig 1 p4.

Assurez-vous que les pieds sont correctement fixés

avant de déplacer votre caisson en le soulevant.

Si le caisson doit être utilisé sur un parquet, il est

préférable de placer un tissu de protection sous chaque

pieds.

3. Prises et commandes

Panneau arrière Fig 3+4 p21

1. Sélecteur de voltage

Veuillez vous assurer que le voltage sélectionné

correspond à celui du pays où vous vous situez.

2. Interrupteur marche / arrêt (Interrupteur Vacances)

Veuillez vous assurer que toutes les branchements

ont été réalisés avant de mettre l'appareil sous

tension.

3. Prise d'entrée AC secteur

4. Porte fusible

5. Fonction de reprogrammation de la télécommande

6. Interrupteur auto/manuel

Lorsque la position auto est sélectionnée, le caisson

passe automatiquement en mode veille si aucun

signal d'entrée n'est détecté pendant plus de 160

minutes. Le caisson est automatiquement sorti du

mode veille lorsqu'un signal d'entrée est détecté.

Lorsque la position manuel est sélectionnée, la

fonction de veille du caisson est contrôlée via la

télécommande.

7. Entrée haut-parleur / entrée « High level »

Utilisé lorsque le caisson doit être commandé

depuis la sortie de l'amplificateur de puissance de

l’enceinte principale.

8. Entrées « Line level »

KEF recommande l'utilisation des connexions « Line

level » dès que cela est possible.

Utilisé pour brancher le caisson au signal « Line

level » à partir d’un préamplificateur ou à la sortie

LFE (Low Frequency Effects) dédiée à partir d’un

processeur de son surround. Vous noterez que les

connexions asymétriques (CINCH) et équilibrées

(XLR) sont toutefois disponibles mais, ensemble,

elles ne doivent pas être utilisées simultanément. Si

une seule ligne de sortie est disponible sur votre

pré-amplificateur, utilisez un connecteur Y pour

diviser le signal.

9. Fréquence de coupure du filtre passe-bas variable

Sélectionner la pente du filtre passe-bas du caisson

qui est soit de 12dB par octave (2ème ordre) ou de

24dB par octave (4ème ordre). Si le caisson est

utilisé pour l'extension des basses fréquences de

vos haut-parleurs principaux, la pente du filtre

passe-bas doit être définie en fonction des autres

haut-parleurs. Pour les haut-parleurs bass reflex, la

pente doit être de 24dB/octave et pour les haut-

parleurs clos, la pente doit être de 12dB/octave.

10. Contrôle de phase

Utilisé pour régler la phase acoustique du caisson

par rapport aux enceintes principales.

11. Contrôle de la fréquence de coupure

Utilisé pour régler le filtre du circuit passe-bas

interne du caisson.

12. Contrôle du niveau

Utilisé pour régler le niveau du caisson par rapport

aux enceintes principales.

13. Sélecteur Musique/Cinéma

Utilisé pour ajouter plus d’effets quand vous

visionnez des films.

Télécommande Fig 5 p22

1. Bouton veille / marche.

Utilisé pour mettre le subwoofer en position veille ou

pour le sortir de cette position veille. (voir

interrupteur Auto/Manuel).

2. Contrôle du niveau

Utilisé pour régler le niveau du caisson par rapport

aux enceintes principales.

3. Contrôle de la fréquence de coupure

Utilisé pour régler le filtre du circuit passe-bas

interne du caisson.

4. Contrôle de phase

Utilisé pour régler la phase acoustique du caisson

par rapport aux enceintes principales.

PSW4+5000 Manual ISSUE2 7/12/02 3:36 PM Page 6

Remplacement d'une telecommande perdue

Fig 6 p22

1. Sur le panneau arrière, pressez ensemble les deux

boutons “Program”.

2. Si tout est correct, le voyant sur le panneau avant

clignotera pour confirmation.

3. Appuyez sur n'importe quel bouton pour le

remplacement de la télécommande.

4. La nouvelle télécommande et le subwoofer sont

maintenant reliés.

4. Emplacement

Comme les basses fréquences produites par le caisson

sont quasiment non directionnelles, son emplacement a

moins d’importance que celui des enceintes

traditionnelles large bande. Nous recommandons

toutefois un placement à l'écart des angles de la pièce

et de l'auditeur. Comme toutes les pièces sont

différentes, il vaut mieux tester plusieurs emplacements

pour que vous soyez pleinement satisfait du rendu

sonore.

Si deux caissons sont utilisés, mieux vaut les situer

près du haut-parleur associé.

5. Configuration et réglage

Veuillez vous assurer que toutes les connexions ont été

réalisées avant de mettre le caisson sous tension.

5.1 Configuration stéréo musique

uniquement

Pour augmenter l'extension des basses fréquences de

vos enceintes stéréo existantes.

Suivez les schémas de connexion de la Fig 7 p23

A. Caisson unique avec connexion « Line level »

B. Caisson unique avec connexion « High level »

C. Deux caissons avec connexion « Line level »

D. Deux caissons avec connexion « High level »

Une fois que votre caisson est branché et alimenté, il

doit être intégré au niveau acoustique à votre système

existant. Pour ce faire, vous devez utiliser les

commandes de niveau, de fréquence et de phase. La

manière la plus simple de procéder est de vous placer à

votre position d'écoute. Vous devrez alors utiliser la

télécommande. Tout d'abord, vous devez sélectionner la

pente du filtre passe-bas du caisson pour qu'elle

corresponde à vos enceintes principales. Pour les

enceintes bass reflex, la pente doit être de 24dB/octave

et pour les enceintes de type clos, la pente doit être de

12dB/octave.

Sélectionnez un morceau de musique que vous

connaissez avec des basses répétitives et constantes.

Commencez avec les commandes du niveau et de la

fréquence dans les positions intermédiaires et avec la

commande de phase sur zéro. Réglez le contrôle du

niveau jusqu'à ce que vous soyez satisfait des niveaux

de basses fréquences par rapport aux enceintes

principales. Réglez maintenant la fréquence de manière

à ce qu'il n'y ait pas de changement notoire dans le son

des fréquences très basses aux fréquences plus

élevées. Réglez la phase pour assurer la meilleure

intégration possible entre les enceintes principales et

secondaires. La meilleure chose à faire consiste à

prendre du temps pour régler les commandes tout en

écoutant une sélection variée de musique jusqu'à ce

que vous soyez satisfait de la balance des sons.

5.2 Configuration vidéo uniquement

Pour utilisation dans des installations de cinéma à

domicile 5.1 comme le canal dédié 0.1 LFE (Low

Frequency Effects).

Avec des enceintes large bande

Suivez le schéma de connexion de la Fig 8A. p24

Une fois que votre caisson est connecté et alimenté, il

doit être intégré à votre système de cinéma à domicile.

Pour ce faire, vous devez suivre la procédure de

configuration de votre processeur surround. Réglez le

niveau sur la position intermédiaire et la phase sur zéro,

le filtre passe-bas n'a pas d'effet sur l'entrée LFE. Dans

le menu haut-parleur du processeur surround, les

enceintes principales doivent être réglées sur

« LARGE » et le caisson sur « ON ». Utilisez les

commandes du processeur pour régler le niveau du

caisson lorsque vous réglez le niveau de chaque canal.

Avec des enceintes satellite

Suivez le schéma de connexion de la Fig 8B. p24

Suivez la même procédure que pour les enceinte

large bande mais dans le menu haut-parleur du

processeur surround, réglez les enceintes principales

sur « SMALL ».

Si deux caissons doivent être utilisés, cela peut

nécessiter l'utilisation d'un connecteur Y pour diviser la

sortie LFE en deux signaux. Fig 8C+D. p24 Consultez

votre revendeur pour obtenir des informations sur les

connecteurs recommandés.

5.3 Configuration combinée musique et

cinéma

Utilisation du caisson pour extension des basses

fréquences gauche + droite et comme canal d'effets 0.1.

Réglez le caisson comme décrit dans la section 5.1.

Avec le caisson configuré correctement pour une

utilisation stéréo, branchez la sortie LFE de votre

processeur sur l'entrée LFE du caisson. Sans faire

aucun réglage au niveau des commandes du caisson, y

compris du niveau, suivez la procédure de configuration

décrite à la section 5.2, en utilisant votre processeur

surround pour régler le niveau du caisson.

PSW4+5000 Manual ISSUE2 7/12/02 3:36 PM Page 7

5. DEUTSCHE ANLEITUNG

1. Einführung

Vielen Dank, dass Sie sich für einen aktiven KEF-

Subwoofer entschieden haben. Wir sind sicher, dass Ihr

PSW4000 oder 5000 viele Jahre einen zuverlässigen

Hochleistungs-Sound liefern wird.

Die Subwoofer PSW4000 und 5000 bieten sowohl für

Musik- als auch Heimkinoanlagen eine hohe Leistung

auf High-End-Niveau und können wegen des

dedizierten Basspegeleingangs für beide Anlagen

gleichzeitig verwendet werden.

Hochpegel- oder NF-Eingänge ermöglichen flexible

Einrichtungen. Darüber hinaus sind NF-Verbindungen

entweder unsymmetrisch oder symmetrisch (XLR)

möglich. KEF empfiehlt nach Möglichkeit die

Verwendung von NF-Verbindungen.

Für Benutzerfreundlichkeit und einfache Installation sind

die Subwoofer mit Funk-Fernsteuerung ausgestattet, so

dass Sie Bass-Pegel, Cutoff-Frequenz und Phase ohne

Mühe anpassen können.

Lesen Sie dieses Handbuch bitte zunächst vollständig

durch, bevor Sie den aktiven Subwoofer aufbauen.

2. Auspacken

KEF empfiehlt Ihnen den PSW4000 oder 5000 nicht

allein auszupacken bzw. zu transportieren. Es handelt

sich um große und schwere Produkte. Bitten Sie daher

einen anderen Erwachsenen oder Ihren Händler um

Hilfe.

Packen Sie bitte das Gerät, wie in Abb.1 auf S.4 gezeigt

aus. Stellen Sie sicher, dass die Füße ordnungsgemäß

angebracht sind, bevor der Subwoofer in die richtige

Position gestellt wird.

Wenn der Subwoofer auf empfindliche Holzböden

gestellt werden soll, empfehlen wir die mitgelieferten

Schutzkappen an den Füßen anzubringen.

3. Buchsen und Regler

Rückseite Abb. 3+4 auf S.21

1. Spannungsauswahl

Stellen Sie sicher, dass die richtige Spannung für

das entsprechende Land ausgewählt wird.

2. Netzschalter (ein/aus) (Urlaubsschalter)

Stellen Sie sicher, dass alle Verbindungen

hergestellt sind, bevor das Gerät eingeschaltet wird.

3. Netzeingangsbuchse für Wechselstrom

4. Sicherung

5. Ferngesteuerte Neuprogrammierungsfunktion

6. Schalter “Auto/manual” (Automatisch/manuell)

Wenn die Position “Auto” ausgewählt ist, wechselt

der Subwoofer automatisch in den Standby-Modus,

wenn während 160 Minuten kein Eingangssignal

erkannt wird. Sobald ein Eingangssignal erkannt

wird, verlässt der Subwoofer automatisch den

Standby-Modus. Wenn die Position “manual”

ausgewählt wird, wird die Standby-Funktion des

Subwoofers über die Fernsteuerung geregelt.

7. Lautsprechereingang / Hochpegeleingang

Wird verwendet, wenn der Subwoofer vom

Ausgangssignal des Hauptlautsprecherverstärkers

gesteuert werden soll.

8. NF-Eingänge

KEF empfiehlt nach Möglichkeit die Verwendung von

NF-Verbindungen. Dabei wird der Subwoofer mit

dem NF-Signal eines Vorverstärkers oder dem

dedizierten Bass (LFE (Low Frequency Effects))-

Ausgangssignal eines Surroundsound-Prozessors

verbunden. Beachten Sie, dass zwar sowohl

unsymmetrische als auch symmetrische (XLR)

Verbindungen verfügbar sein können, diese aber

nicht gleichzeitig verwendet werden dürfen. Wenn

auf Ihrem Vorverstärker nur ein NF-Ausgang

verfügbar ist, teilen Sie das Signal mit einem im

Handel erhältlichen Y-Adapter.

9. Variable Tiefpass-Rolloff-Rate

Wählt die Rolloff-Rate des Subwoofer-Tiefpassfilters

aus. Es sind entweder 12 dB pro Oktave (2nd order)

oder 24 dB pro Oktave (4th order) möglich. Wenn

der Subwoofer als Basserweiterung der

Hauptlautsprecher verwendet werden soll, muss die

Steilheit des Tiefpassfilters den anderen

Lautsprechern entsprechend eingestellt werden.

Für Bassreflex-Lautsprecher sollte die Steilheit auf

24 dB/Oktave und für geschlossene Gehäuse auf 12

dB/Oktave eingestellt sein.

10. Phase Control (Phasensteuerung)

Damit wird die akustische Phase des Subwoofers

relativ zu den Hauptlautsprechern angepasst.

11. Crossover frequency control (Steuerung der

Überlappungsfrequenz)

Damit wird der interne Tiefpassüberlappungsfilter

des Subwoofers eingestellt.

12. Level control (Pegelsteuerung)

Damit wird der Pegel des Subwoofers relativ zu den

Hauptlautsprechern eingestellt.

13. Umschaltmöglichkeit für die Klangcharakteristik

Musik oder Film

Verbessert die Tonwiedergabe eines Films.

Fernsteuerung Abb. 5 auf S.22

1. Taste für Standby/on (Standby/ein)

Damit wird der Standby-Modus des Subwoofers

aktiviert bzw. deaktiviert. (siehe Schalter

“Auto/manual”)

2. Level control (Pegelsteuerung)

Damit wird der Pegel des Subwoofers relativ zu den

Hauptlautsprechern eingestellt.

3. Crossover frequency control (Steuerung der

Überlappungsfrequenz)

Damit wird der interne Tiefpassüberlappungsfilter

des Subwoofers eingestellt.

4. Phase Control (Phasensteuerung)

Damit wird die akustische Phase des Subwoofers

relativ zu den Hauptlautsprechern angepasst.

PSW4+5000 Manual ISSUE2 7/12/02 3:36 PM Page 8

Inbetriebnahme einer ersatzfernbedienung Abb. 6 auf

S.22

1. Auf der Rueckseite bitte BEIDE Programmtasten

gleichzeitig druecken.

2. Wenn die Aufgabe korrekt ausgefuehrt wurde, blinkt

das Display auf der Frontseite.

3. Drücken Sie eine BELIEBIGE Taste auf der

Fernbedienung.

4. Der Subwoofer kann nun mit der neuen

Fernbedienung bedient werden.

4. Aufstellung

Da der vom Subwoofer erzeugte Subbass-

(Niederfrequenz-)Sound nahezu richtungslos ist, ist der

Standort nicht so entscheidend wie bei konventionellen

Vollbereichs-Lautsprechern. Es wird allerdings

empfohlen, den Subwoofer nicht in der Nähe von

Zimmerecken und nicht zu nahe beim Hörer

aufzustellen. Da jedes Zimmer anders ist, probieren Sie

am besten verschiedene Standorte des Subwoofers

aus, bis Sie mit dem Sound zufrieden sind.

Wenn zwei Subwoofer verwendet werden sollen, stellen

Sie am besten neben dem Partnerlautsprecher auf.

5. Einrichtung und Justierung

Stellen Sie sicher, dass alle Signalverbindungen

hergestellt sind, bevor der Subwoofer eingeschaltet

wird.

5.1 Stereoeinrichtung nur für Musik

Die Basserweiterung Ihrer vorhandenen Vollbereichs-

Stereolautsprecher können Sie gemäß den

Verbindungsdiagrammen in Abb. 7 auf S.23 erhöhen.

A. Einzelner Subwoofer mit NF-Anschluss

A. Einzelner Subwoofer mit Hochpegel-Anschluss

C. Zwei Subwoofer mit NF-Anschlu

D. Zwei Subwoofer mit Hochpegel-Anschluss

Wenn der Subwoofer angeschlossen und eingeschaltet

ist, muss er akustisch in das vorhandene System

integriert werden. Dazu müssen die Pegel-, Frequenz-

und Phasenregler verwendet werden. Am einfachsten

lässt sich dies von Ihrer normalen Hörposition aus

bewerkstelligen. Hierzu benötigen Sie die

Fernsteuerung. Zuerst müssen Sie die Tiefpasssteilheit

des Subwoofers in Übereinstimmung mit den

Hauptlautsprechern auswählen. Für Bassreflex-

Lautsprecher sollte die Steilheit auf 24 dB/Oktave und

für geschlossene Gehäuse auf 12 dB/Oktave eingestellt

sein.

Wählen Sie ein Musikstück aus, mit dem Sie vertraut

sind und das eine konstante sich wiederholende

Basslinie enthält. Stellen Sie Pegel und Frequenz auf

die mittlere Position und den Phasenregler auf Null ein.

Ändern Sie den Pegel, bis Sie mit den Basspegel im

Vergleich zu den Hauptlautsprechern zufrieden sind.

Passen Sie jetzt die Frequenz so an, dass sich der

Sound von sehr tiefen bis zu höheren Frequenzen nicht

merklich ändert. Ändern Sie die Phase so, dass die

Integration zwischen Subwoofer und

Hauptlautsprechern optimal (gleichmäßig) ist. Am

besten nehmen Sie sich etwas Zeit zum Einstellen der

Regler, während Sie verschiedene Musikstücke

anhören, bis Sie mit der Soundbalance zufrieden sind.

5.2 Einrichtung für nur Filmtonwiedergabe

Zur Verwendung in 5.1-Heimkinoanlagen als dedizierter

0.1-LFE-Kanal.

Mit Fullrange-Lautsprechern

Verfahren Sie gemäß dem Verbindungsdiagramm in

Abb. 8A. S.24 Wenn der Subwoofer angeschlossen und

eingeschaltet ist, muss er in das Heimkinosystem

integriert werden. Dazu müssen Sie gemäß dem

Einrichtungsverfahren für Ihren Surroundsound-

Prozessor vorgehen. Stellen Sie den Pegel auf die

mittlere Position und die Phase auf Null ein. Der

Tiefpassfilter wirkt sich nicht auf das Bass-

Eingangssignal aus. Im Lautsprechermenü des

Surroundsound-Prozessors sollten die

Hauptlautsprecher auf “large” (groß) und der Subwoofer

auf “on” (ein) eingestellt sein. Stellen Sie den Pegel des

Subwoofers mit den Steuerelementen des Prozessors

ein, wenn Sie die einzelnen Kanalpegel festlegen.

Mit Satellitenlautsprechern

Verfahren Sie gemäß dem Verbindungsdiagramm in

Abb. 8B. S.24

Gehen Sie wie bei Vollbereichs-Lautsprechern vor,

stellen Sie aber im Lautsprechermenü des

Surroundsound-Prozessors die Hauptlautsprecher auf

“small” (klein) ein.

Wenn zwei Subwoofer verwendet werden sollen,

brauchen Sie möglicherweise einen Y-Adapter, um das

Bass-Ausgangssignal in zwei Signale aufzuteilen. Abb.

8C+D. S.24 Die entsprechenden Stecker erhalten Sie

bei Ihrem Fachhändler.

5.3 Gemeinsame Einrichtung für Musik-

und Filmtonwiedergabe

Verwendung des Subwoofers für linke und rechte

Basserweiterung und als 0.1-Effektkanal.

Richten Sie den Subwoofer ein, wie in Abschnitt 5.1

beschrieben. Wenn der Subwoofer ordnungsgemäß für

den Stereoeinsatz eingerichtet ist, verbinden Sie den

Bass(NF)-Ausgang des Prozessors mit dem Bass-

Eingang des Subwoofers. Nehmen Sie an den

Subwoofer-Reglern keine Änderungen vor (auch nicht

beim Pegel), und passen Sie den Subwooferpegel

gemäß dem in Abschnitt 5.2 beschriebenen

Einrichtungsverfahren mit dem Surround-Prozessor an.

PSW4+5000 Manual ISSUE2 7/12/02 3:36 PM Page 9

5. ISTRUZIONI IN ITALIANO

1. Introduzione

Grazie per aver acquistato un subwoofer amplificato

KEF PSW. Siamo certi che questo PSW4000 o

PSW5000 offrirà una grande affidabilità ed elevate

prestazioni acustiche per molti anni a venire.

I subwoofer PSW4000 e PSW5000 offrono prestazioni

professionali sia in impianti musicali sia in impianti

home cinema, e possono essere utilizzati

simultaneamente per entrambi grazie all'ingresso LFE

dedicato.

Sono disponibili ingressi di alto livello e di livello linea

per garantire la massima flessibilità di configurazione;

inoltre il collegamento di livello linea può essere di tipo

sbilanciato (RCA phono) o bilanciato (XLR). KEF

raccomanda di usare i collegamenti di livello linea, se

possibile.

Per agevolare l'uso e l'installazione, i subwoofer sono

dotati di un telecomando RF che permette di regolare

con facilità il livello, la frequenza di taglio e la fase

acustica dalla posizione di ascolto.

Leggere attentamente questo manuale prima di

installare il subwoofer.

2. Disimballaggio

KEF raccomanda caldamente di non tentare di

disimballare o spostare da soli il PSW4000 o PSW5000.

Si tratta di prodotti voluminosi e pesanti, per cui è

necessario farsi aiutare da un'altra persona adulta

oppure richiedere assistenza al rivenditore.

Seguire la procedura di disimballaggio illustrata in Fig 1

p4. Prima di sistemare il subwoofer nella giusta

posizione, accertarsi che i piedini siano montati

correttamente.

Se si intende usare il subwoofer su un pavimento in

legno delicato, installare sotto i piedini le coppette

protettive in dotazione.

3. Prese e controlli

Pannello posteriore Fig 3+4 p21

1. Selettore di tensione

Verificare che sia selezionata la tensione corretta

per il paese di utilizzo.

2. Interruttore on/off di accensione (Interruttore Vacanze)

Verificare di aver effettuato tutti i collegamenti prima

di accendere l'apparecchiatura.

3. Presa di ingresso alimentazione c.a. di rete

4. Targhetta voltaggio dichiarato

5. Funzione di riprogrammazione telecomando

6. Interruttore auto/manuale

Con la posizione auto selezionata, il subwoofer

entra automaticamente in modalità standby se non

viene rilevato alcun segnale in ingresso per più di

160 minuti. Il subwoofer esce automaticamente dalla

modalità standby quando viene rilevato un segnale

in ingresso. Con la posizione manuale selezionata,

la funzione standby del subwoofer si controlla

mediante il telecomando.

7. Ingresso diffusore / ingresso alto livello

Si utilizzano quando si collega il subwoofer all'uscita

di potenza dell'amplificatore stereo.

8. Ingressi livello linea

KEF raccomanda di usare i collegamenti di livello

linea, se possibile.

Si utilizzano per collegare il subwoofer al segnale di

livello linea proveniente da un preamplificatore o

dall'uscita LFE (Low Frequency Effects) dedicata di

un processore surround. Si noti che le connessioni

sbilanciata (RCA Phono) e bilanciata (XLR) non

possono essere usate simultaneamente. Se sul

preamplificatore stereo è disponibile una sola uscita

di linea, usare un connettore a Y per sdoppiare il

segnale.

9. Selezione della pendenza del filtro passa-basso

Il filtro passa-basso del subwoofer può essere

impostato su due pendenze: 12dB per ottava

(secondo ordine) e 24dB per ottava (quarto ordine).

Se si intende usare il subwoofer per estendere le

basse frequenze dei due diffusori di un sistema

stereo, la pendenza del filtro passa-basso va

regolata in funzione dei diffusori collegati. Per

diffusori bass reflex si suggerisce di impostare la

pendenza su 24dB/ottava, mentre per diffusori in

cassa chiusa si suggerisce la pendenza di

12dB/ottava.

10. Controllo fase

Si utilizza per regolare la fase acustica del

subwoofer rispetto ai diffusori principali.

11. Controllo frequenza crossover

Si utilizza per regolare il filtro di crossover passa-

basso interno del subwoofer.

12. Controllo livello

Si utilizza per regolare il livello del subwoofer

rispetto ai diffusori principali.

13. Commutatore musica/cinema

Utilizzato per aumentare l’impatto nella visione di

film.

Telecomando Fig 5 p22

1. Pulsante standby/on.

Si utilizza per mettere il subwoofer in standby o per

farlo uscire dalla modalità standby. (vedere

Interruttore auto/manuale).

2. Controllo livello

Si utilizza per regolare il livello del subwoofer

rispetto ai diffusori principali.

3. Controllo frequenza crossover

Si utilizza per regolare il filtro di crossover passa-

basso interno del subwoofer.

PSW4+5000 Manual ISSUE2 7/12/02 3:36 PM Page 10

4. Controllo fase

Si utilizza per regolare la fase acustica del

subwoofer rispetto ai diffusori principali.

Sostituzione del telecomando in caso di perdita

Fig 6 p22

1. Premere i due pulsanti Program

CONTEMPORANEAMENTE (pannello posteriore).

2. Il display frontale lampeggerà per conferma.

3. Premere un qualsiasi pulsante del nuovo

telecomando.

4. Ora il nuovo telecomando ed il subwoofer sono

collegati.

4. Posizionamento

Dato che le basse frequenze sono poco direzionali, il

posizionamento del subwoofer è meno critico rispetto ai

diffusori convenzionali full-range. Si raccomanda tuttavia

di posizionarlo lontano dagli angoli della stanza e non

troppo vicino all'ascoltatore. Dato che ogni stanza è

diversa dall'altra, è meglio fare delle prove di

posizionamento fino a individuare la posizione del

subwoofer che più ci soddisfa.

Se si utilizzano due subwoofer, è consigliabile

posizionarli vicino ai rispettivi diffusori.

5. Configurazione e regolazione fine

Accertarsi di aver effettuato tutti i collegamenti di

segnale prima di accendere il subwoofer.

5.1 Configurazione stereo solo musicale

Per aumentare l'estensione delle basse frequenze dei

diffusori stereo full-range esistenti.

rispettare lo schema collegamenti di Fig 7 p23

A. Subwoofer singolo con collegamento di livello linea

B. Subwoofer singolo con collegamento di alto livello

C. Due subwoofer con collegamento di livello linea

D. Due subwoofer con collegamento di alto livello

Dopo aver collegato e acceso il subwoofer, questo va

integrato acusticamente nell'impianto esistente. A tale

scopo occorre usare i controlli di livello, frequenza e

fase. Questa operazione si effettua con maggiore facilità

dalla normale posizione di ascolto, per cui è richiesto

l'uso del telecomando. Innanzitutto occorre selezionare

la pendenza del filtro passa-basso del subwoofer adatta

ai propri diffusori principali. Per diffusori bass reflex la

pendenza va impostata su 24dB/ottava, mentre per

diffusori in cassa chiusa essa va impostata su

12dB/ottava.

Selezionare un brano musicale conosciuto che abbia

una base di bassi ripetitiva costante. Iniziare con i

controlli di livello e frequenza nelle rispettive posizioni

intermedie e con il controllo di fase a zero. Regolare il

controllo di livello fino a ottenere i livelli di bassa

frequenza desiderati rispetto ai diffusori principali.

Quindi regolare il controllo di frequenza in modo tale

che non ci siano evidenti variazioni del suono dalle

frequenze molto basse a quelle più alte. Regolare il

controllo di fase in modo da ottenere un'integrazione il

più possibile armoniosa tra subwoofer e diffusori

principali. La cosa migliore da fare è spendere un po' di

tempo agendo sui controlli e ascoltando vari brani

musicali finché non si è soddisfatti del bilanciamento

acustico.

5.2 Configurazione solo cinema

Per uso in impianti home cinema 5.1 come canale

dedicato agli effetti a bassa frequenza (LFE) 0.1.

Con diffusori full-range

Rispettare lo schema collegamenti di Fig 8A. p24

Dopo aver collegato e acceso il subwoofer, questo va

integrato nell'impianto home cinema esistente. A tale

scopo occorre seguire la procedura di configurazione

del processore surround utilizzato. Impostare il livello

sulla posizione intermedia e la fase a zero; il filtro

passa-basso non ha effetto sull'ingresso LFE. Nel menu

"diffusori" del processore surround, i diffusori principali

vanno impostati su "grandi" e il subwoofer su "on".

Usare i controlli del processore per regolare il livello del

subwoofer durante l'impostazione del livello di ciascun

canale.

Con diffusori satelliti

Rispettare lo schema collegamenti di Fig 8B. p24

Seguire la stessa procedura prevista per i diffusori full-

range, ma nel menu "diffusori" del processore surround

impostare i diffusori principali su "piccoli".

Se si utilizzano due subwoofer, può essere necessario

usare un connettore a Y per sdoppiare l'uscita LFE in

due segnali. Fig 8C+D. p24 Consultare il rivenditore per

quanto riguarda i connettori raccomandati.

5.3 Configurazione combinata musica e

cinema

Uso del subwoofer per estensione delle basse

frequenze sinistra + destra e come canale effetti 0.1.

Configurare il subwoofer come descritto nella sezione

5.1. Con il subwoofer configurato correttamente per

impianto stereo, collegare l'uscita LFE del processore

all'ingresso LFE del subwoofer. Senza effettuare alcuna

regolazione dei controlli del subwoofer, nemmeno la

regolazione del livello, seguire la procedura di

configurazione descritta nella sezione 5.2 utilizzando il

processore surround per regolare il livello del

subwoofer.

PSW4+5000 Manual ISSUE2 7/12/02 3:36 PM Page 11

5. INSTRUCCIONES EN ESPAÑOL

1. Introducción

Gracias por adquirir el subwoofer amplificado KEF

PSW. Su PSW4000 o PSW5000 le proporcionará un

sonido de alta calidad y un gran resultado durante

muchos años.

Los subwoofers PSW4000 y PSW5000 ofrecen un

rendimiento inmejorable tanto en instalaciones

musicales como de cine en casa, y se pueden utilizar

simultáneamente para ambos fines gracias a la entrada

LFE dedicada.

Disponen de entradas line level (Conexiones de línea) o

high level para dar más flexibilidad a las instalaciones;

las conexiones line level pueden ser de una sola

terminación (phono) o equilibradas (XLR). KEF

recomienda utilizar conexiones de línea siempre que

sea posible.

Para que su instalación y su utilización sean más

sencillas, los subwoofers están equipados con un

control remoto por Radio Frecuencia (RF), que permite

ajustar fácilmente el nivel, la fase y la frecuencia de

corte de los subwoofers sin moverse del sitio de

audición.

Lea el manual completo antes de instalar el subwoofer

amplificado.

2. Desembalaje

KEF recomienda encarecidamente que no intente

desempaquetar ni mover el PSW4000 o el PSW5000

utilizando una sola mano. Estos productos son

pesados y de gran tamaño, por lo que deberá pedir a

otra persona adulta que le ayude, o bien puede ponerse

en contacto con su distribuidor para obtener ayuda.

Siga el procedimiento de desembalaje que se muestra

en la fig.1 p4. Asegúrese de que los pies del soporte

están bien colocados antes de instalar el subwoofer en

su posición correcta.

Si el subwoofer se va a instalar en un suelo de madera

delicado, puede colocar debajo de los pies las piezas

protectoras que se proporcionan.

3. Zócalos y controles

Panel posterior fig. 3+4 p21

1. Selector de tensión

Asegúrese de que se ha seleccionado la tensión

adecuada para el país en el que se utilizará el

producto.

2. Interruptor de encendido y apagado (botón

Vacaciones)

Asegúrese de que se han realizado todas las

conexiones antes de encender el aparato.

3. Zócalo de entrada de corriente CA

4. Comportimento portafusibles

5. Función de reprogramación del control remoto

6. Conmutador de modalidad automática/manual

Si se selecciona la posición de modalidad

automática, el subwoofer pasará automáticamente a

la modalidad en espera si no hay señal de entrada

durante 160 minutos. El subwoofer deja de estar en

modalidad de espera cuando se detecta una señal

de entrada. Si se selecciona la posición de

modalidad manual, la función de estado en espera

del subwoofer se controla mediante el control

remoto.

7. Entrada de altavoz/entrada de alto nivel

Se utiliza cuando el subwoofer se conecta a la

salida del amplificador del altavoz principal.

8. Entradas de línea

KEF recomienda utilizar conexiones de línea

siempre que sea posible.

Se utilizan para conectar el subwoofer a la señal de

línea de un preamplificador o a la salida LFE (Low

Frequency Effects, efectos de baja frecuencia)

dedicada de un procesador de sonido envolvente

(surround). Tenga en cuenta que dispone de

conexiones de una sola terminación (“phono”) y

equilibradas (XLR), pero que no debe utilizarlas

simultáneamente. Si sólo hay una línea de salida en

el preamplificador, utilice un conector en Y para

dividir la señal.

9. Tasa de atenuaciones del filtro paso bajo variable

Selecciona la tasa de atenuaciones del filtro paso

bajo del subwoofer; puede ser de 12 dB por octava

(segundo orden) o de 24 dB por octava (cuarto

orden). Si el subwoofer se va a utilizar para una

extensión de baja frecuencia de los altavoces

principales, la pendiente del filtro paso bajo debe

definirse según los altavoces asociados. En el caso

de los altavoces reflectores de graves, la pendiente

debe definirse en 24 dB/octava; en los altavoces de

caja cerrada, la pendiente debe definirse en 12

dB/octava.

10. Control de fase

Se utiliza para ajustar la fase acústica del

subwoofer respecto a los altavoces principales.

11. Control de frecuencia del filtro de separación

Se utiliza para ajustar el filtro paso bajo de

separación del subwoofer.

12. Control de nivel

Se utiliza para definir el nivel del subwoofer

respecto a los altavoces principales.

13. Interruptor Music/cinema

Utilizado para realzar el impacto con las peliculas.

Control remoto fig. 5 p22

1. Botón de encendido/en espera

Se utiliza para poner el subwoofer en espera y para

activarlo. (Véase Conmutador de modalidad

automática/manual.)

2. Control de nivel

Se utiliza para definir el nivel del subwoofer

respecto a los altavoces principales.

3. Control de frecuencia del filtro de separación

Se utiliza para ajustar el filtro paso bajo de

separación del subwoofer.

PSW4+5000 Manual ISSUE2 7/12/02 3:36 PM Page 12

4. Control de fase

Se utiliza para ajustar la fase acústica del

subwoofer respecto a los altavoces principales.

Sustitución de un mando a distancia perdido

fig. 6 p22

1. En el panel trasero, pulse a la vez AMBOS botones

“Program”.

2. En caso correcto, la pantalla frontal parpadeará para

confirmarlo.

3. Pulse CUALQUIER botón del mando a distancia de

recambio.

4. Esto enlaza el nuevo mando a distancia con el

subwoofer.

4. Colocación

Puesto que el sonido de los subgraves (baja frecuencia)

producido por el subwoofer es prácticamente no

direccional, la colocación tiene menor importancia que

con los altavoces convencionales de rango completo.

Sin embargo, recomendamos no colocarlos en los

rincones de la sala y que no estén demasiado cerca del

oyente. Como todas las salas son diferentes, lo mejor

es probar a colocar el subwoofer en posiciones distintas

hasta encontrar el lugar que le parezca más adecuado.

Si se van a utilizar dos subwoofers, es mejor colocarlos

cerca del altavoz asociado.

5. Instalación y ajuste

Asegúrese de que se han realizado todas las

conexiones antes de encender el subwoofer.

5.1 Instalación estéreo sólo para música

Para aumentar la extensión de baja frecuencia de los

altavoces estéreo de rango completo que ya posee,

siga los diagramas de conexión de la fig. 7 p23.

A. Un subwoofer con conexión de línea

B. Un subwoofer con conexión de alto nivel

C. Dos subwoofers con conexión de línea

D. Dos subwoofers con conexión de alto nivel

Una vez conectado y encendido, el subwoofer tiene que

integrarse acústicamente en el sistema existente. Para

ello, deberá utilizar los controles de nivel, frecuencia y

fase. La manera más sencilla de hacerlo es desde la

posición del oyente, por lo que será necesario el

aparato de control remoto. En primer lugar, tiene que

seleccionar la pendiente del filtro paso bajo del

subwoofer de modo que se corresponda con los

altavoces principales. En el caso de los altavoces

reflectores de graves, la pendiente debe definirse en 24

dB/octava; en los altavoces de caja cerrada, la

pendiente debe definirse en 12 dB/octava.

Seleccione una pieza musical con la que esté muy

familiarizado que tenga una línea de bajos constante y

repetitiva. Comience con los controles de nivel y

frecuencia colocados en la posición media y el control

de fase en la posición cero. Ajuste la unidad de control

de nivel hasta que esté satisfecho con los niveles de

baja frecuencia en comparación con los altavoces

principales. A continuación, ajuste el control de

frecuencia de modo que en el sonido no haya un

cambio evidente de bajas frecuencias a frecuencias

más altas. Ajuste el control de fase para lograr la mejor

integración entre el subwoofer y los altavoces

principales. Le recomendamos que dedique cierto

tiempo a ajustar los controles mientras escucha una

selección de música variada hasta que el balance del

sonido sea el que desea.

5.2 Instalación sólo para cine

Se utiliza en instalaciones de cine en casa 5.1 como

canal 0.1 LFE (frecuencias subgraves) dedicado.

Con altavoces de rango completo

Siga el diagrama de conexión de la fig. 8A. p24

Una vez conectado y encendido, el subwoofer tiene que

integrarse acústicamente en el sistema de cine en

casa. Para ello, siga el procedimiento de instalación del

procesador de sonido envolvente. Coloque el nivel en la

posición media y la fase en la posición cero; el filtro

paso bajo no tiene efecto alguno sobre la entrada LFE.

En el menú de los altavoces del procesador de sonido

envolvente, los altavoces principales deben estar

establecidos en ‘grandes’ (large) y el subwoofer

activado. Utilice los controles del procesador para

ajustar el nivel del subwoofer al ajustar el nivel de cada

canal.

Con altavoces satélite

Siga el diagrama de conexión de la fig. 8B. p24

Siga el mismo procedimiento que para los altavoces de

rango completo, con la diferencia de que en el menú de

los altavoces del procesador de sonido envolvente debe

definir los altavoces principales como ‘pequeños’

(small).

Si se van a utilizar dos subwoofers, es posible que

necesite un conector en Y para dividir la salida LFE en

dos señales. fig. 8C+D. p24 Consulte a su distribuidor

para saber cuáles son los conectores recomendados.

5.3 Instalación de música y cine

combinados

El subwoofer se utiliza para la extensión de baja

frecuencia derecha e izquierda y como canal LFE 0.1.

Instale el subwoofer como se indica en el apartado 5.1.

Una vez que el subwoofer esté instalado correctamente

para su uso en estéreo, conecte la salida LFE del

procesador a la entrada LFE del subwoofer. Sin

realizar ningún ajuste en los controles del subwoofer, ni

siquiera el nivel, siga el procedimiento de instalación

descrito en el apartado 5.2, utilizando el procesador de

sonido envolvente para ajustar el nivel del subwoofer.

PSW4+5000 Manual ISSUE2 7/12/02 3:36 PM Page 13

5. INSTRUÇÕES EM PORTUGUÊS

1. Introdução

Obrigado por adquirir o subwoofer activo PSW da KEF.

Estamos certos de que o seu PSW4000 ou PSW5000

proporcionará uma qualidade sonora fiável e de elevada

qualidade durante muitos anos.

Os subwoofers PSW4000 e PSW5000 oferecem um

desempenho excepcional tanto na reprodução de

música como em instalações de cinema em casa,

podendo ser utilizados simultaneamente em ambas as

configurações graças à entrada LFE dedicada.

Estão disponíveis entradas de alto nível ou de nível de

linha para permitir flexibilidade nas configurações e,

além disso, as ligações de nível de linha podem ser de

entrada de terra (phono) ou equilibradas (XLR). A KEF

recomenda a utilização de ligações de nível de linha

sempre que possível.

Para assegurar uma instalação e utilização cómodas,

os subwoofers estão equipados com um controlo

remoto de RF, que permite ajustar facilmente o volume

do subwoofer, frequência de corte e fase a partir da

posição de audição.

Leia o manual todo antes de instalar o subwoofer

activo.

2. Desembalagem

A KEF recomenda vivamente que não tente desembalar

nem mover o PSW4000 ou PSW5000 sozinho. São

objectos de grandes dimensões e pesados, por isso

peça ajuda a outra pessoa adulta ou consulte o

vendedor para obter assistência.

Siga o procedimento de desembalagem mostrado na

Fig 1 p4. Certifique-se de que os pés estão

correctamente montados antes de colocar o subwoofer

na posição correcta.

Se pretender colocar o subwoofer sobre soalho de

madeira delicado, utilize as protecções fornecidas,

encaixando-as nos pés.

3. Fichas e controlos

Painel posterior Fig 3+4 p21

1. Selector de tensão

Assegure-se de que está seleccionada a tensão

correcta para o país em que o subwoofer será

utilizado.

2. Interruptor principal de alimentação

(Interruptor Férias)

Assegure-se de que todas as ligações foram

efectuadas antes de ligar o aparelho.

3. Tomada principal de alimentação CA

4. Suporte de fusível

5. Função de reprogramação do controlo remoto

6. Interruptor auto/manual

Se estiver na posição auto, o subwoofer entrará

automaticamente no modo de suspensão caso não

seja detectado sinal de entrada num período

superior a 160 minutos. O subwoofer sai

automaticamente do modo de suspensão quando é

detectado sinal de entrada. Se estiver na posição

manual, a função de suspensão do subwoofer é

regulada através do controlo remoto.

7. Entrada da coluna/Entrada de alto nível

Utilizada quando o subwoofer se destina a ser

alimentado a partir da saída do amplificador das

colunas principais.

8. Entradas de nível de linha

A KEF recomenda a utilização de ligações de nível

de linha sempre que possível.

Utilizadas para ligar o subwoofer ao sinal de nível

de linha com origem num pré-amplificador ou à

saída LFE (Efeitos de baixa frequência) dedicada

de um processador de som surround. Tenha em

atenção que estão disponíveis ligações RCA e

balanceadas (XLR), mas não devem ser utilizadas

em simultâneo. Se só estiver disponível uma saída

de linha no pré-amplificador, utilize um conector em

Y para repartir o sinal.

9. Taxa variável de roll off do filtro low-pass

Selecciona a taxa de roll off do filtro low-pass do

subwoofer, que pode ser 12dB por oitava (segunda

ordem) ou 24dB por oitava (quarta ordem). Se

pretender utilizar o subwoofer na extensão das

baixas frequências das colunas principais, o declive

do filtro low-pass necessita de ser regulado em

função das colunas associadas. Em colunas bass

reflex o declive deve ser regulado para 24dB/oitava

e em colunas de caixa fechada o declive deve ser

regulado para 12dB/oitava.

10. Controlo de fase

Utilizado para ajustar a fase acústica do subwoofer

em relação às colunas principais.

11. Controlo de frequência de transição

Utilizado para ajustar o filtro low-pass de transição

interno do subwoofer.

12. Controlo de volume

Utilizado para regular o volume do subwoofer em

relação às colunas principais.

13. Comutador de música/cinema

Usado para acrescentar impacto durante a

reprodução de filmes.

Controlo remoto Fig 5 p22

1. Botão de ligar/modo standby.

Utilizado para colocar o subwoofer no modo de

standby e para o retirar do modo de standby.

(consulte Interruptor auto/manual).

2. Controlo de volume

Utilizado para regular o volume do subwoofer em

relação às colunas principais.

3. Controlo de frequência de transição

Utilizado para ajustar o filtro low-pass de transição

interno do subwoofer.

4. Controlo de fase

Utilizado para ajustar a fase acústica do subwoofer

em relação às colunas principais.

PSW4+5000 Manual ISSUE2 7/12/02 3:36 PM Page 14

Substituição de comando remoto perdido Fig 6 p22

1. No painel posterior, pressione AMBOS os botões de

programa em conjunto.

2. Se estiver correcto o mostrador no painel frontal

piscará a confirmar.

3. Prima QUALQUER botão do comando remoto de

substituição.

4. O novo comando remoto e o subwoofer ficam

ligados.

4. Posicionamento

Uma vez que o som subgrave (baixa frequência)

produzido pelo subwoofer é, praticamente, não

direccional, o posicionamento torna-se menos

importante do que no caso de colunas convencionais

de gama completa. No entanto, recomenda-se que não

seja colocado perto dos cantos da divisão nem

demasiado perto da posição de audição. Uma vez que

todas as divisões são diferentes, o melhor é

experimentar o subwoofer em várias localizações até

ficar satisfeito com o som.

Se pretender utilizar dois subwoofers, é melhor colocá-

los perto da coluna associada.

5. Configuração e ajustes

Certifique-se de que todas as ligações de sinal foram

efectuadas antes de ligar o subwoofer.

5.1 Configuração de estéreo só para

música

Para aumentar a extensão de baixas frequências das

colunas estéreo de gama integral existentes.

Siga os diagramas de ligações na Fig 7 p23

A. Um subwoofer com ligação de nível de linha

B. Um subwoofer com ligação de alto nível

C. Dois subwoofers com ligação de nível de linha

D. Dois subwoofers com ligação de alto nível

Depois de efectuar as ligações do subwoofer e de o

ligar à electricidade, é necessário integrá-lo

acusticamente no sistema existente. Para isso,

necessitará de utilizar os controlos de volume,

frequência e fase. A forma mais simples de efectuar

esta operação é a partir da posição de audição normal,

tornando-se necessária a utilização do controlo remoto.

Primeiro, necessita de fazer corresponder o declive do

filtro low-pass do subwoofer com as colunas principais.

Em colunas de design bass reflex o declive deve ser

regulado para 24dB/oitava e em colunas de caixa

fechada o declive deve ser regulado para 12dB/oitava.

Seleccione uma faixa musical que conheça bem e que

tenha uma linha de graves constante e repetitiva.

Comece com os controlos de volume e frequência na

posição média e o controlo de fase na posição zero.

Ajuste o controlo de volume até estar satisfeito com os

níveis de baixas frequências em comparação com as

colunas principais. Agora, ajuste o controlo de

frequência para que não seja perceptível uma mudança

óbvia no som de frequências muito baixas para

frequências mais altas. Ajuste o controlo de fase para

atingir a integração mais suave possível entre o

subwoofer e as colunas principais. O melhor a fazer é

passar algum tempo a ajustar os controlos, enquanto

ouve uma selecção variada de música, até estar

satisfeito com o equilíbrio sonoro.

5.2 Configuração só para filmes

Para utilização em instalações de cinema em casa 5.1

como canal 0.1 de efeitos de baixa frequência (LFE)

dedicado.

Com colunas de gama integral

Siga o diagrama de ligações na Fig 8A. p24

Depois de efectuar as ligações do subwoofer e de o

ligar à electricidade, é necessário integrá-lo no sistema

de cinema em casa. Para efectuar esta operação, terá

de seguir o procedimento de configuração do

processador de som surround. Coloque o controlo de

volume na posição média e o controlo de fase na

posição zero, o filtro low-pass não surte nenhum efeito

na entrada LFE. No menu 'speaker' do processador de

som surround, as colunas principais devem ser

definidas como 'large' (grandes) e o subwoofer como

'on' (ligado). Utilize os controlos do processador para

ajustar o volume do subwoofer quando estiver a regular

o volume de cada canal.

Com colunas satélite

Siga o diagrama de ligações na Fig 8B. p24

Siga o mesmo procedimento adoptado para as colunas

de gama integral, mas, no menu 'speaker' (coluna) do

processador de som surround defina as colunas

principais como 'small' (pequenas).

Se pretender utilizar dois subwoofers, poderá ser

necessário utilizar um conector em Y para repartir a

saída LFE em dois sinais. Fig 8C+D. p24 Consulte um

vendedor para obter informações sobre os conectores

recomendados.

5.3 Configuração combinada para música

e filmes

Utilizar o subwoofer na extensão de baixas frequências

esquerda e direita e como canal de efeitos 0.1.

Configure o subwoofer conforme descrito na secção

5.1. Com o subwoofer correctamente configurado para

utilização estéreo, ligue a saída LFE do processador à

entrada LFE do subwoofer. Sem efectuar ajustes aos

controlos do subwoofer, incluindo o volume, siga o

procedimento de configuração descrito na secção 5.2,

utilizando o processador de som surround para ajustar

o volume do subwoofer.

PSW4+5000 Manual ISSUE2 7/12/02 3:36 PM Page 15

5. NEDERLANDSE HANDLEIDING

1. Inleiding

Hartelijk dank voor uw keuze voor de KEF PSW actieve

subwoofer. Wij zijn ervan overtuigd dat uw PSW4000 of

PSW5000 u jarenlang betrouwbare prestaties en

luistergenot zal leveren.

De PSW4000 en PSW5000 subwoofers bieden de

allerbeste prestaties voor zowel de muziekliefhebber als

in de thuisbioscoop. Dankzij de aparte LFE-ingang kan

deze subwoofer dan ook tegelijk in beide systemen

worden aangesloten.

Optimale flexibiliteit is gewaarborgd dankzij een

luidspreker- (high level) en een lijn-ingang. Bovendien

kan bij de lijn-ingangen worden gekozen tussen

ongebalanceerde (cinch) en gebalanceerde (XLR)

aansluitingen. KEF adviseert om indien mogelijk altijd

gebruik te maken van lijn-ingangen.

De subwoofers zijn bovendien uitgerust met een

radiofrequent-gestuurde ofwel RF-afstandsbediening

zodat u eenvoudig en snel het subwoofervolume, de

overneem-frequentie en de fase vanuit uw luisterpositie

kunt instellen.

Lees aandachtig deze handleiding voordat u uw actieve

subwoofer in gebruik neemt.

2. Uitpakken

Probeer niet om uw PSW4000 of PSW5000 alleen te

verplaatsen of te tillen. Deze subwoofers zijn groot en

zwaar. Vraag dus bij voorkeur hulp aan een andere

volwassene of vraag assistentie van uw dealer.

Raadpleeg de uitpakprocedure, aangegeven op figuur 1

op pagina 4. Zorg ervoor dat de voetjes correct zijn

gemonteerd voordat de subwoofer op de juiste plaats

wordt gezet.

Bij plaatsing van de subwoofer op een kostbare houten

vloer adviseren wij de bijgeleverde plastic

beschermplaatjes onder de voeten te monteren om

aldus uw vloer te ontzien.

3. Aansluitingen en regelaars

Achterpaneel figuur 3+4 op pagina 21

1. Spanningsschakelaar

Hiermee kunt u de subwoofer instellen op de juiste

netspanning in uw land.

2. Aan-/uitschakelaar (Vakantiestand)

Maak eerst alle noodzakelijke aansluitingen voordat

u de subwoofer met deze schakelaar aanzet.

3. Netkabelaansluiting

4. Zekeringhouder

5. Herprogrammeringsfunctie voor de

afstandsbediening.

6. Auto/manual schakelaar

In de positie “auto” wordt de subwoofer automatisch

in standby-modus gezet, wanneer langer dan 160

minuten geen ingangssignaal is gedetecteerd. De

subwoofer schakelt automatisch van standby naar

aan wanneer een signaal wordt gedetecteerd. In de

stand “manual” wordt de standby-functie van de

subwoofer opgeroepen door de afstandsbediening.

7. Luidsprekeringang / High Level ingang

Gebruik deze aansluiting wanneer u de subwoofer

wilt aansturen via de hoofd-luidsprekeruitgangen

van de eindversterker.

8. Lijn-ingangen

KEF adviseert om indien mogelijk de lijn-ingangen

te gebruiken.

Met deze aansluitingen wordt de subwoofer

aangesloten op een lijn-signaal van een

voorversterker of een aparte LFE-uitgang (Low

Frequency Effects of subwooferuitgang) van een

voorversterker of surround sound processor. Er zijn

zowel ongebalanceerde (cinch) als gebalanceerde

(XLR) aansluitingen aanwezig. Gebruik echter nooit

beide aansluitingen tegelijk. Indien uw

voorversterker slechts één lijnuitgang heeft (line out)

kunt u het signaal opsplitsen met behulp van een Y-

connector.

9. Regelbaar Low Pass filter

Met deze regelaar kunt u de flanksteilheid of de roll-

off waarde van het low pass filter van de subwoofer

instellen tussen 12dB per octaaf (2-pool) of 24dB

per octaaf (4-pool). Wanneer de subwoofer wordt

gebruikt als uitbreiding voor het laag van uw

hoofdluidsprekers, moet de flanksteilheid van het

low pass filter in uw subwoofer aangepast worden

aan de andere luidsprekers. Voor luidsprekers van

het basreflex-type moet u de waarde instellen op

24dB/octaaf. Voor gesloten luidsprekerkasten kunt u

een waarde van 12dB/octaaf selecteren.

10. Faseschakelaar

Met deze schakelaar kunt u de fase van de

subwoofer met betrekking tot de hoofdluidsprekers

instellen.

11. Regelaar voor de crossover-frequentie

Met deze regelaar kunt u de scheidingsfrequentie

van het ingebouwde low-pass crossover filter

instellen.

12. Niveauregeling

Met deze regelaar kunt u het volume van de

subwoofer in verhouding tot de hoofdluidsprekers

instellen.

13. Muziek/film keuzeschakelaar

Voor extra impact bij het bekijken van een film.

Afstandsbediening figuur 5 op pagina 22

1. Standby/on knop

Met deze toets kunt u de subwoofer in standby

zetten of aanzetten (zie ook Auto/Manual

schakelaar).

2. Volumeregelaar

Met deze regelaar kunt u het volume van de

subwoofer in verhouding tot de hoofdluidsprekers

instellen.

3. Regelaar voor de crossover-frequentie

Met deze regelaar kunt u de scheidingsfrequentie

van het ingebouwde low-pass crossover filter

instellen.

4. aseschakelaar

Met deze schakelaar kunt u de fase van de

subwoofer met betrekking tot de hoofdluidsprekers

instellen.

PSW4+5000 Manual ISSUE2 7/12/02 3:36 PM Page 16

Bij vervanging verloren gegane afst. bediening

figuur 6 op pagina 22

1. Druk op het achterpaneel BEIDE Program toetsen

tegelijk in.

2. Als het goed is licht de indicator aan voorzijde nu

een paar keer op

3. Druk een willekeurige toets in op de vervangende

afstandsbediening.

4. Nu communiceren de vervangende afst. bediening

en de subwoofer.

4. Plaatsing

Omdat het menselijk oor de plaatsing van sub-

bassignalen (lage frequenties) van een subwoofer

minder goed kan bepalen, is de keuze van de juiste

locatie van een subwoofer minder kritiek dan bij een

traditionele luidspreker. Wij adviseren echter de

subwoofer in hetzelfde vlak als de hoofdluidsprekers en

zeker niet in een hoek van de kamer of te dicht bij de

luisterpositie te plaatsen. Iedere ruimte is verschillend

en daarom kunt u het beste even experimenteren met

verschillende opstellingen tot u de ideale plaats voor uw

subwoofer hebt gevonden. Wanneer twee subwoofers

worden gebruikt, kunt u deze het beste plaatsen in de

onmiddellijke nabijheid van de bijbehorende

hoofdluidsprekers.

5. Installatie en afstelling

Vergewis u ervan dat alle aansluitingen zijn gemaakt

alvorens u de subwoofer inschakelt.

5.1 Beluisteren van muziek in een

stereosysteem

In deze opstelling wilt u de laagweergave van uw

bestaande full range stereo-luidsprekers uitbreiden

en/of verbeteren.

Raadpleeg de aansluitschema’s in figuur 7 op pagina 23

A. Enkele subwoofer met lijn-aansluiting

B. Enkele subwoofer met luidsprekeraansluiting

C. Twee subwoofers met lijn-aansluiting

D. Twee subwoofers met luidsprekeraansluiting

Wanneer de subwoofer is aangesloten en ingeschakeld,

moet hij akoestisch in uw bestaande luisteromgeving

worden geïntegreerd. Daartoe maakt u gebruik van de

volume-, frequentie- en faseregelaars. De eenvoudigste

manier is het instellen vanaf uw normale luisterpositie

met behulp van de afstandsbediening. Als eerste moet

u voor uw subwoofer de correcte flanksteilheid van het

low-pass filter selecteren. Wanneer uw

hoofdluidsprekers basreflex-systemen zijn, kiest u

24dB/octaaf. Voor gesloten luidsprekerkasten kiest u

meestal een flanksteilheid van 12dB/octaaf.

Selecteer een muziektitel die u goed kent en die een

herkenbare, herhaalde baslijn heeft. Begin met de

volume- en frequentieregelaars in de centrale positie en

de faseregelaar op nul. Pas het niveau aan tot u

tevreden bent met het niveau van het sublaag in

vergelijking tot de hoofdluidsprekers. Pas nu de

frequentieregelaar aan zodat er geen duidelijk

waarneembare verandering is in de klank van het

sublaag tegenover de hogere frequenties. De

frequenties moeten vloeiend in elkaar overgaan. Stel

daarna de faseschakelaar in voor een optimale

integratie van subwoofer en hoofdluidsprekers. Hiervoor

kunt u het beste even de tijd nemen en verschillende

posities van de regelaars proberen. Luister ook naar

verschillende muziektitels tot u tevreden bent met de

balans van het geluid.

5.2 Opstelling om alleen films te bekijken

(thuisbioscoop)

Hierbij maakt u gebruik van het aparte 0.1 LFE-kanaal

(laagfrequente effecten) van een 5.1 Home Theatre

systeem.

Met full range luidsprekers

Raadpleeg het aansluitschema in figuur 8A op pagina 24

Wanneer uw subwoofer is aangesloten en ingeschakeld,

moet hij optimaal in uw thuisbioscoopsysteem worden

geïntegreerd. Hiervoor moet u de volgende

instelprocedure op uw surround sound processor

volgen. Stel het volume in op de middelste positie en

zet de faseschakelaar op nul. Het low pass filter is niet

van toepassing voor de LFE-ingang. In het menu van

uw surround sound processor moet u voor de

hoofdluidsprekers “large” (grote luidsprekers) selecteren

en de subwoofer aanzetten. Maak gebruik van de

regelaars van de surround processor voor het instellen

van het volume voor ieder kanaal.

Met satellietluidsprekers

Raadpleeg het aansluitschema in figuur 8B op pagina 24

Volg dezelfde procedure als bij het instellen van full

range luidsprekers, maar selecteer in het instelmenu

van uw surround processor voor de hoofdluidsprekers

de optie ‘small’ (kleine luidsprekers).

Wanneer u twee subwoofers gebruikt, is het mogelijk

dat u een Y-connector moet gebruiken om de LFE-

uitgang van uw surround processor op te splitsen. Zie

ook figuur 8C+D op pagina 24. Raadpleeg uw dealer

voor de aanbevolen Y-connector.

5.3 Gecombineerde muziek- en filmsetup

Hierbij gebruikt u de subwoofer zowel als uitbreiding van

de lage frequenties van het linker- en rechterkanaal als

voor de weergave van het LFE- of 0.1 effectkanaal.

Stel de subwoofers op zoals beschreven in paragraaf

5.1. Wanneer de instelling voor stereo correct is, sluit u

de LFE-uitgang van uw surround processor aan op de

LFE-ingang van uw subwoofer. Wijzig nu niets aan het

volume en de andere instellingen van uw subwoofer,

maar volg direct de instelprocedures in paragraaf 5.2.

Regel het volume van de subwoofer af op uw surround

processor, niet op uw subwoofer.

PSW4+5000 Manual ISSUE2 7/12/02 3:36 PM Page 17

5. DANSKE INSTRUKTIONER

1 - Introduktion

Tak for dit valg af en aktiv KEF PSW subwoofer. Vi har

sikret os at din PSW4000 eller PSW5000 fungere stabilt og

give dig højkvalitativ dybbas i mange, mange år frem i

tiden.

PSW4000 og PSW5000 præsterer en helt ren, kraftig og

afgrundsdyb basgengivelse i forbindelse med både

almindelig musiklytning og i hjemmebio-sammenhæng. Den

kan oven i købet tilsluttes to forskellige installationer

samtidigt, fordi der er dedikerede LFE-indgange (LFE =

Low Frequency Effects).

KEF’s PSW subwoofere accepterer både “high level”

(højttaler-) og “low level” (linie-) signaler, hvilket giver stor

fleksibilitet. Linie-signalerne kan desuden valgfrit tilsluttes

enten “single-ended” -altså med vanlige phonostik af RCA-

typen -eller “balanceret” med brug af specielle XLR-stik.

KEF anbefaler generelt tilslutning med linie-signaler overalt

hvor det er muligt.

For at lette installationen og give dig optimalt udbytte i den

daglige brug, er din KEF subwoofer udstyret med

fjernbetjening. Den gør det nemmere at tilpasse

subwooferens følsomhed og lydtryk, afskæringsfrekvens

samt den fase-mæssige tilpasning til anlæggets øvrige

højttalere og -ikke mindre væsentligt -til akustikken i dit

lytterum.

Vi anbefaler dig at læse denne manual grundigt igennem

før brug, så du får optimalt udbytte.

2 - Udpakning

KEF PSW4000 og PSW5000 er store og tunge produkter,

så vi anbefaler på det stærkeste at du har en til at assistere

dig, når du pakker din subwoofer ud eller vil flytte rundt

med den.

Følg nøje udpakningsproceduren på illustration nummer 1,

side 4. Du bør også sikre dig at subwooferens fødder er

korrekt monteret før den placeres på sin endelige plads.

Hvis subwooferen skal placeres på et følsomt trægulv,

anbefaler vi montering af de specielle beskyttelseshætter,

som passer under fødderne.

3 - Tilslutninger og kontroller

Tilslutningspanelet bagpå: illustration nummer 3+4

side 21

1. Voltage selector (spændingsvælger)

Her bør du venligst forsikre dig, at spændingsvælgeren

er sat i den korrekte position (230-240V).

2. Mains power on/off (Hoved afbryder)

Alle forbindelser bør tilsluttes før du tænder

subwooferen.

3. Mains AC input

Her tilsluttes lysnetkablet.

4. Sikringsholder

5. Remote control re-programming function

Denne funktion benyttes, når du vil indlæse

betjeningskommandoer i en programmerbar (multi-)

fjernbetjening.

6. Auto/manual omskifter

Når knappen står i positionen “auto”, vil subwooferen

automatisk gå i standby, hvis den ikke detekterer noget

indgangssignal i ca. 160 minutter. Subwooferen tændes

automatisk i samme øjeblik der tilføres et signal på

indgangen. I stillingen “manual” kontrolleres standby-

funktionen alene via fjernbetjening.

7. Speaker input/High level input

Disse indgange benyttes, når subwooferen fødes med

indgangssignaler fra det forstærkertrin, der driver

anlæggets hovedhøjttalere.

8. Line level inputs

KEF anbefaler brugen af liniesignaler overalt hvor det

lader sig gøre. For det giver ultimativt den bedste

lydkvalitet. Line level indgangene benyttes enten til

liniesignaler fra forforstærkerens linieudgang, eller når

kontrol-/forforstærkeren eller din surround sound

processor har dedikeret LFE (Low Frequency Effects)

eller low-pass udgang. Bemærk; de single-endede

indgange (dem med phono-bøsninger) og de

balancerede indgange (med 3-polede XLR-bøsninger)

bør ikke benyttes samtidigt. Hvis din kontrol- eller

forforstærker kun har én linieudgang og du samtidigt

har brug for at kunne føde en stereo-effektforstærker til

drift af hovedhøjttalerne, bør du investere i specielle Y-

adaptorer eller Y-kabler, der kan splitte linie-signalet op

i to.

9. Variable Low-pass filter roll off rate

Her vælger du om subwooferens øvre afskæring skal

ske med en flankestejlhed på enten 12 eller 24

dB/oktav (decibel per oktav). Hvis subwooferen primært

anvendes til udvidelse af de eksisterende

hovedhøjttaleres frekvensgang i bas-oktaverne, bør

omskifteren indstilles, så afskæringskarakteristikken

modsvarer den, der gælder for hovedhøjttalerne.

Lukkede højttaler-systemer (også kaldet

trykkammerhøjttalere) afskærer med 12 dB/oktav, mens

basreflekshøjttalere (dem med basport eller slavebas)

afskærer med 24 dB/okt.

10. Phase control

Denne knap benyttes til optimering af subwooferens

akustiske fase i forhold til hovedhøjttalernes.

11. Crossover frequency control

Med denne knap reguleres subwooferens øvre

afskæringsfrekvens.

12. Level control

Subwooferens volumenkontrol bruges til tilpasning af

bas-niveauet i forhold til anlæggets hovedhøjttalere.

Fjernbetjeningens funktioner: illustration nummer 5 side

1. Standby/on

Denne knap benyttes til manuel aktivering eller valg af

standby, forudsat at subwooferens Auto/Manual-

omskifter står i stillingen “Manual”.

2. Level control

Her reguleres subwooferens lydtryk i forhold til

anlæggets hovedhøjttalere.

3. Crossover frequency

Her kan du regulere subwooferens øvre

afskæringsfrekvens op eller ned.

4. Phase control

Subwooferens akustiske fasning i forhold til

hovedhøjttalerne kan fjernbetjenes her.

Erstatning af tabt fjernbetjening illustration nummer 6

side 22

1. Press på BEGGE Program-knapperne på bagpanelt

PSW4+5000 Manual ISSUE2 7/12/02 3:36 PM Page 18

samtidigt.

2. Når dette gøres korrekt vil displayet på forsiden

blinke bekræftende.

3. Tr yk nu på en vilkårlig knap på den nyerhvervede

fjernbetjening.

4. Nu er den nye remote kodet, så den kan

kommunikere med subwooferen.

4 - Placering

Eftersom dybe bas-tonæk fra stuens hjørner, hvor den let

kan anslå stuens såkaldte “stående bølger”, og at den

heller ikke placeres i umiddelbar nærhed af lyttepositionen.

Da akustikken varierer meget fra rum til rum betaler det sig

ofte at eksperimentere med flere alternative placeringer af

subwooferen. Men i reglen er det et godt udgangspunkt at

opstille subwooferen på gulvet midt mellem anlæggets to

hovedhøjttalere.

Hvis du benytter to subwoofere, så er det bedst at placere

disse i umiddelbar nærhed af anlæggets højre og venstre

hovedhøjttaler.

5 - Indstilling og fintilpasning

OBS: Subwooferen bør ikke tændes før du har sikret dig, at

alle tilslutninger er foretaget korrekt.

5.1 -Musiklytning (hi-fi) udelukkende i

stereo

(Her benyttes subwooferen primært til udvidelse af

hovedhøjttalerens frekvensområde i de nederste bas-

oktaver.)

Følg instruktionerne i illustration 7, side 23.

A. Enkel subwoofer med liniesignal-tilslutning

B. Enkel subwoofer med højttalersignal-tilslutning

C. To subwoofere med liniesignal-tilslutning

D. To subwoofere ,ed højttalersignal-tilslutning

Så snart subwooferen er korrekt forbundet og tændt, bør du

sikre dig at dens akustiske funktion bliver nøje tilpasset til

lyden i dit øvrige stereoanlæg.

Tilpasningen foretages lettest fra din vante lytteposition og

med brug af fjernbetjeningens tre hovedfunktioner: Level

control, Frequency control og Phase control.

Forinden brugen bør du væge den korrekte flankestejlhed

på subwooferens indbyggede elektroniske delefilter. Vælg

12 dB/oktav, hvis dine hovedhøjttalere benytter hermetisk

lukkede kabinetter (altså hvis de er en såkaldt trykkammer-

konstruktion) og vælg 24 dB/oktav hvis dine højttaleres

kabinetter er af basrefleks- eller slave-typen.

Vælg et velkendt stykke musik med en god, konstant

basrytme. Læg ud med at sætte faseknappen (Phase) i

stillingen 0 og sæt så Level- og Frequency-kontrollerne i

midterstillingen. Tilpas nu subwooferens volumenknap

(Level) til det matcher nogenlunde med bas-niveauet fra

anlæggets hovedhøjttalere. Herefter trimmer du på

Frequency-knappen indtil de dybeste og de højeste bas-

toner har nogenlunde samme niveau og vægtning. Til sidst

trimmer du på Phase-knappen til du får den mest

harmoniske integration af lyden fra dine hovedhøjttalere og

subwooferen.

Det bedste resultat opnår du ved at give dig rigtig god tid til

trimmearbejdet. Her bør du lytte til et bredt udvalg af både

klassisk, akustisk og moderne, elektrisk musik.

Subwooferen er korrekt indstillet, når dens bas-bidrag kun

akkurat høres som en udvidelse af frekvensområdet i de

nederste bas-oktaver, og når subwooferens bidrag i øvrigt

opleves som helt integreret med hovedhøjttalernes bas.

5.2 -Anvendelse udelukkende i

hjemmebiografen

(Ved anvendelse i 5.1-kanals home cinema installationer,

hvor subwooferen tilsluttes den dedikerede subwoofer-

udgang, der typisk markeres med LFE (Low Frequency

Effects), Subwoofer Out, Low Pass Out eller lignende…)

Ved anvendelse sammen med større højttalersystemer med

fuldt frekvensområde: Følg instruktionerne i illustration 8A,

side 24.

Så snart subwooferen er korrekt forbundet og tændt, bør du

sikre dig at dens akustiske funktion bliver nøje tilpasset til

lyden i din øvrige home cinema installation. Læg ud med at

sætte Phase-knappen i stillingen 0, mens Level-kontrollen

skrues halvvejs op. Low-pass omskifterens indstilling har

ingen effekt, eftersom LFE-signalerne fra din surround

processor allerede er filtreret elektronisk. I surround

processorens højttaler-menu indstilles hovedhøjttalerne til

“large” eller “full range”, og i menupunktet for subwoofere

sættes subwooferen “on”. Herefter følges surround-

processorens opsætningsprocedure.

Vi anbefaler dig at justere subwooferens akustiske bidrag

ved primært at benytte surround processorens reguleringer

Ved anvendelse sammen med mindre satellit-højttalere

med begrænset dybbas-gengivelse: Følg instruktionerne i

illustration 8B, side 24.

Her følger du samme procedure som ved anvendelse

sammen med større højttaler-systemer, lige bortset fra at

du i surround processorens opsætningsmenu vælger

“small” (små) hovedhøjttalere.

Hvis du anvender to subwoofere kan det være nødvendigt

at tilslutte disse parallelt med en såkaldt Y-adaptor eller et

Y-kabel, der splitter LFE (Low Frequency Effects) signalet

op i to. Følg instruktionerne i illustration 8C+D, side 24.

5.3 -Ved anvendelse i kombineret musik-

og hjemmebiograf-installation

(Her anvendes subwooferen både til udvidelse af

hovedhøjttalernes frekvensområde og som LFE- (Low

Frequency Effects) subwoofer.)

Juster subwooferen præcis som angivet i kapitel 5.1. Når

subwooferen er korrekt justeret til hi-fi-musiklytning i stereo,

kan du tilslutte et kabel fra surround processorens LFE-

udgang til den tilsvarende LFE-indgang bag på din KEF

subwoofer. Uden at foretage nogen som helst yderligere

justeringer på subwooferens egne betjeningsknapper kan

du nu tilpasse subwooferens niveau og ydelse ved at følge

opsætnings-instruktionerne i kapitel 5.2 og udelukkende

benytte surround processorens betjeningsfunktioner for

subwoofer-kanalen -primært “Level”.

PSW4+5000 Manual ISSUE2 7/12/02 3:36 PM Page 19

LINE INPUT

LEFT

LINE INPUT

RIGHT

LINE INPUT

LFE AUTO / MANUAL

POWER

230V 115V

OFF

FUSE TYPE: T6.3AH 250V115V / 230V 60/50Hz ~ 500W Max

PROGRAM

SPEAKER INPUT

INPUT

LEVEL

MAX

MIN

LEFT RIGHT

CROSSOVER

FREQUENCY

140Hz40Hz

PHASE

ADJUST

FILTER

SLOPE

180 24dB

12dB

1213 10 9 8 7

6 5

432

LINE INPUT

LEFT

LINE INPUT

RIGHT

LINE INPUT

LFE

AUTO / MANUAL PROGRAM

SPEAKER INPUT

LEFT RIGHT

POWER

230V 115V

OFF

FUSE TYPE:

T6.3AH 250V

FUSE TYPE:

T6.3AH 250V

115V / 230V 60/50Hz ~ 1000W Max

INPUT

LEVEL

MAXMIN

CROSSOVER

FREQUENCY

140Hz40Hz

PHASE

ADJUST

180

FILTER

SLOPE

24dB

12dB

1 2 3 4

101213 11 789

(F)

Commandes et prises

(D)

Bedienungselemente und Anschlüsse

(I)

Comandi e prese

(ES)

Controles y conexiones

(P)

Comandos e fichas

(NL)

Regelaars en aansluitingen

(DK)

Betjeningsknapper og stik

6. CONTROLS AND SOCKETS

Fig. 3

Fig. 4

PSW4+5000 Manual ISSUE2 7/12/02 3:36 PM Page 20

(F)

Télécommande

(D) Fernbedienung (I) Telecomando (ES) Control remoto (P) Controlo remoto (NL)

Afstandsbediening

(DK) Fjernbetjeneing

7. REMOTE HANDSET

FCCID:N48PSW3000

MADE IN CHINA

Fig. 5

LINE INPUT

LEFT

LINE INPUT

RIGHT

LINE INPUT

LFEAUTO / MANUAL

POWER

230V115V

OFF

115V / 230V 60/50Hz ~ 500W Max

PROGRAM

SPEAKER INPUT

INPUT

LEVEL

MAX

MIN

LEFTRIGHT

CROSSOVER

FREQUENCY

140Hz

40Hz

PHASE

ADJUST

FILTER

SLOPE

180

24dB

12dB

FUSE TYPE: T6.3AH 250V

(F) Remplacement d'une telecommande perdue (D) Inbetriebnahme einer ersatzfernbedienung (I) Sostituzione del telecomando in caso di perdita (ES) Sustitución de un mando a

distancia perdido (P) Substituição de comando remoto perdido (NL) Bij vervanging verloren gegane afst. bediening (DK) Erstatning af tabt fjernbetjening

LOST REMOTE CONTROL REPLACEMENT

Fig. 6

PSW4+5000 Manual ISSUE2 7/12/02 3:36 PM Page 21

(F)

Connexions

(D)

Anschlüsse

(I)

Collegamenti

(ES)

Conexiones

(P)

Ligações

(NL)

Aansluitingen

(DK)

Forbindelser

8. CONNECTIONS

PRE/AMP

INPUT POWER AMP SPEAKER OUT

–+–+

1 2

PRE/AMP

INPUT POWER AMP

–+–+

SPEAKER OUT

INPUT POWER AMP SPEAKER OUT

Fig. 7

PSW4+5000 Manual ISSUE2 7/12/02 3:36 PM Page 22

(F)

Connexions

(D)

Anschlüsse

(I)

Collegamenti

(ES)

Conexiones

(P)

Ligações

(NL)

Aansluitingen

(DK)

Forbindelser

CONNECTIONS

PRE-OUT SURROUND

PROCESSOR / RECEIVER

1 2

SUB

SURROUND PROCESSOR

SPEAKER MENU

FRONT LARGE

CENTRE LARGE

REAR LARGE

SUB ON

PRE-OUT SURROUND

PROCESSOR / RECEIVER

SUB

PRE-OUT SURROUND

PROCESSOR / RECEIVER

SUB

SURROUND PROCESSOR

SPEAKER MENU

FRONT SMALL

CENTRE SMALL

REAR SMALL

SUB ON

SURROUND PROCESSOR

SPEAKER MENU

FRONT LARGE

CENTRE LARGE

REAR LARGE

SUB ON

PRE-OUT SURROUND

PROCESSOR / RECEIVER

SUB

SURROUND PROCESSOR

SPEAKER MENU

FRONT SMALL

CENTRE SMALL

REAR SMALL

SUB ON

Fig. 8

PSW4+5000 Manual ISSUE2 7/12/02 3:36 PM Page 23

GPE PSW-SERIES 433.92MHz transmitter for remote control User Manual PSW4 5000 Manual ISSUE2

GPE International Ltd. 433.92MHz transmitter for remote control PSW4 5000 Manual ISSUE2

User Manual

Navigation menu

Namespaces

Views

Navigation
